EGO ED0804 Power+ 8" Rear Motor Edger User Manual

EDGER

WARNING: To reduce the risk of injury, the user must read and understand the

Operator’s Manual before using this product. Save these instructions for future reference.

Español p. 61

Français p. 31

OPERATOR'S MANUAL

56V LITHIUM-ION

CORDLESS EDGER

MODEL NUMBER ED0800/ED0800-FC

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC2

TABLE OF CONTENTS

Safety Symbols ..........................................4

Safety Instructions ......................................5-8

Introduction .............................................9

Specications ...........................................9

Packing List ............................................10

Description .........................................11-13

Assembly ...........................................14-15

Operation ...........................................16-20

Maintenance ........................................21-26

Troubleshooting .........................................27

Warranty ...........................................28-29

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 3

READ ALL INSTRUCTIONS!

READ & UNDERSTAND

OPERATOR'S MANUAL

WARNING:

Some dust created by power sanding, sawing, grinding, drilling

and other construction activities contains chemicals known to the state of California

to cause cancer, birth defects or other reproductive harm. Some examples of these

chemicals are:

◾

Lead from lead-based paints

◾

Crystalline silica from bricks and cement and other masonry products, and

◾

Arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to lter out microscopic particles.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC4

SAFETY SYMBOLS

The purpose of safety symbols is to attract your attention to possible dangers. The

safety symbols and the explanations with them deserve your careful attention and

understanding. The symbol warnings do not, by themselves, eliminate any danger.

The instructions and warnings they give are no substitutes for proper accident

prevention measures.

WARNING:

Be sure to read and understand all safety instructions in this

Operator’s Manual, including all safety alert symbols such as “DANGER,” “WARNING,”

and “CAUTION” before using this tool. Failure to following all instructions listed below

may result in electric shock, re, and/or serious personal injury.

SYMBOL MEANING

SAFETY ALERT SYMBOL:

Indicates DANGER, WARNING, OR CAUTION.

May be used in conjunction with other symbols or pictographs.

WARNING!

The operation of any power tools can result in foreign

objects being thrown into your eyes, which can result in severe eye

damage. Before beginning power tool operation, always wear safety

goggles or safety glasses with side shield and a full face shield when

needed. We recommend a Wide Vision Safety Mask for use over

eyeglasses or standard safety glasses with side shields. Always use eye protection

which is marked to comply with ANSI Z87.1.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 5

SAFETY INSTRUCTIONS

This page depicts and describes safety symbols that may appear on this product. Read,

understand, and follow all instructions on the machine before attempting to assemble

and operate it.

Safety Alert Precautions that involve your safety.

Read &

Understand

Operator's

Manual

To reduce the risk of injury, user must read and

understand operator’s manual before using this

product.

Eye Protection

Always wear safety goggles or safety glasses

with side shields and a full face shield when

operating this product.

Recycle Symbols

This product uses lithium-ion (Li-ion) batteries.

Local, state, or federal laws may prohibit disposal

of batteries in ordinary trash. Consult your

local waste authority for information regarding

available recycling and/or disposal options.

IPX4

Ingress Protection

Degree

Protection from splashing water

V Volt Voltage

mm Millimeter Length or size

cm Centimeter Length or size

in. Inch Length or size

kg Kilogram Weight

lb Pound Weight

Direct Current Type or a characteristic of current

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC6

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

When using electric gardening appliances, basic safety precautions

should always be followed to reduce the risk of re, electric shock, and personal injury,

including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS PRODUCT!

DANGER!

Do not rely on the tool’s insulation against electric shock. To reduce

the risk of electrocution, never operate the tool in the vicinity of any wires or cables

which may carry electric current.

CAUTION!

Wear appropriate personal hearing protection during use. Under some

conditions and durations of use, noise from this product may contribute to hearing loss.

◾

Avoid Dangerous Environment – Don’t use appliances in damp or wet locations.

◾

Keep Children Away - All visitors should be kept at a distance away from work

area.

◾

Dress Properly - Do not wear loose clothing or jewelry. They can be caught in

moving parts. Use of rubber gloves and substantial footwear is recommended

when working outdoors. Wear protective hair covering to contain long hair.

◾

Use Safety Glasses - Always use face or dust mask if operation is dusty.

◾

Use Right Appliance - Do not use appliance for any job except that for which it

is intended.

◾

Don’t Force Appliance - It will do the job better and with less likelihood of a risk

of injury at the rate for which it was designed.

◾

Don’t Overreach - Keep proper footing and balance at all times.

◾

Stay Alert - Watch what you are doing. Use common sense. Do not operate the

edger when you are tired.

◾

Do not operate the edger while under the inﬂuence of alcohol or drugs.

◾

Keep guards in place and in working order.

◾

Keep blades sharp. Replace dull or worn blade; do not attempt to sharpen.

◾

Keep hands and feet away from the cutting area.

◾

Never stand or have any part of your body in line with the path of the

edger blade.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 7

◾

Store Idle Appliances Indoors - When not in use, appliances should be stored

indoors in a dry and high or locked-up place with the battery pack removed- out

of reach of children.

◾

Maintain Appliance with Care - Keep cutting edge sharp and clean for best

performance and to reduce the risk of injury. Follow instructions for lubricating

and changing accessories. Keep handles dry, clean, and free from oil and grease.

◾

Check Damaged Parts - Before further use of the product, a guard or other part

that is damaged should be carefully checked to determine that it will operate

properly and perform its intended function. Check for alignment of moving parts,

binding of moving parts, breakage of parts, mounting, and any other condition

that may affect its operation. A guard or other part that is damaged should be

properly repaired or replaced by an authorized service center unless indicated

elsewhere in this manual.

◾

Clear the area to be cut before each use. Remove all objects such as rocks,

broken glass, nails, wire, or string that can be thrown or become entangled in the

cutting attachment.

◾

Always hold the edger ﬁrmly, with both hands on the handles, while

operating. Wrap your ﬁngers and thumbs around the handles.

◾

Avoid Accidentally Starting - Don’t carry the edger with your nger on the

trigger.

◾

Do not operate the edger in gaseous or explosive atmospheres. Motors in

these appliances normally spark, and the sparks might ignite fumes.

◾

Do not use the edger on or near graveled surfaces.

◾

Damage to Edger - If you strike a foreign object with the edger, stop the tool

immediately, check for damage and have any damage repaired before further

operation is attempted. Do not operate with a broken guard or blade.

◾

Replace a cracked, damaged or worn-out blade immediately, even if

damage is limited to superﬁcial cracks. Such attachments may shatter at

high speed and cause serious or fatal injury.

◾

Do not charge the battery pack in rain, or in wet locations.

◾

Use only with the battery packs and chargers listed below:

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC8

BATTERY PACK CHARGER

BA1120, BA1120-FC,

BA1400, BA1400-FC,

BA2240, BA2240-FC,

BA2800, BA2800-FC,

BA4200, BA4200-FC

CH2100, CH2100-FC,

CH5500, CH5500-FC

◾

Do not dispose of the battery in a ﬁre. The cells may explode. Check with

local codes for possible special disposal instructions.

◾

Do not open or mutilate the battery. Released electrolyte is corrosive and

may cause damage to the eyes or skin. It may be toxic if swallowed.

◾

Exercise care in handling batteries in order not to short the battery with

conducting materials such as rings, bracelets, and keys. The battery or

conductor may overheat and cause burns.

◾

Replacement Parts - When servicing, use only identical EGO replacement parts.

Use of any other accessory or attachment may increase the risk of injury.

◾

Battery tools do not have to be plugged into an electrical outlet;

therefore, they are always in operating condition. Be aware of possible

hazards even when the tool is not operating. Take care when performing

maintenance or service.

◾

Remove or disconnect the battery pack before servicing, cleaning or

removing material from the product.

◾

Do not wash with a hose; avoid getting water in motor and electrical

connections.

◾

Do not incinerate the appliance even if it is severely damaged. The

batteries can explode in a ﬁre.

◾

If situations occur that are not covered in this manual, use care and

good judgment. Contact the EGO Customer Service Center for assistance.

◾

Save these instructions. Refer to them frequently and use them to instruct

others who may use this tool. If you lend this tool to someone else, also lend

these instructions to them to prevent misuse of the product and possible injury.

SAVE THESE INSTRUCTIONS!

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 9

INTRODUCTION

Congratulations on your selection of the EGO EDGER. It has been designed, engineered

and manufactured to give you the best possible dependability and performance.

Should you experience any problem you cannot easily remedy, please contact EGO

customer service center 1-855-EGO-5656.

This manual contains important information on to the safe assembly, operation and

maintenance of your product. Read it carefully before using the product. Keep this

manual handy so you can refer to it at any time.

SERIAL NUMBER _____________________ DATE OF PURCHASE _________________

YOU SHOULD RECORD BOTH SERIAL NUMBER AND DATE OF PURCHASE AND KEEP THEM IN A

SAFE PLACE FOR FUTURE REFERENCE

SPECIFICATIONS

Voltage 56V

Blade length 8’’

Edging depth Up to 3’’

Weight 10.45 lb. (4.74 kg)

Recommended Blade

PART NAME MODEL NUMBER

Edger Blade AEB0800

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC10

PACKING LIST

PART NAME QUANTITY

Edger 1

Adjustable front-assist handle 1

Hex wrench 1

Multi-function wrench 1

Cotter pin 2

Operator’s manual 1

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 11

DESCRIPTION

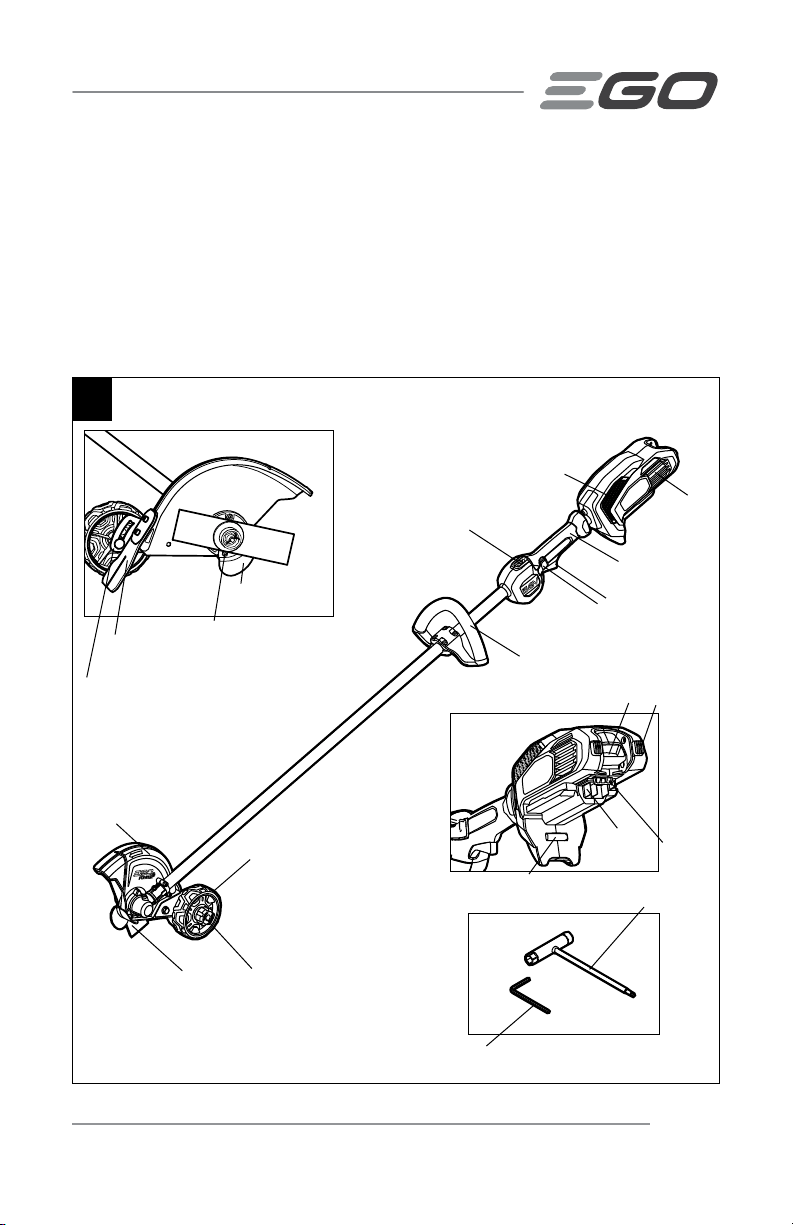

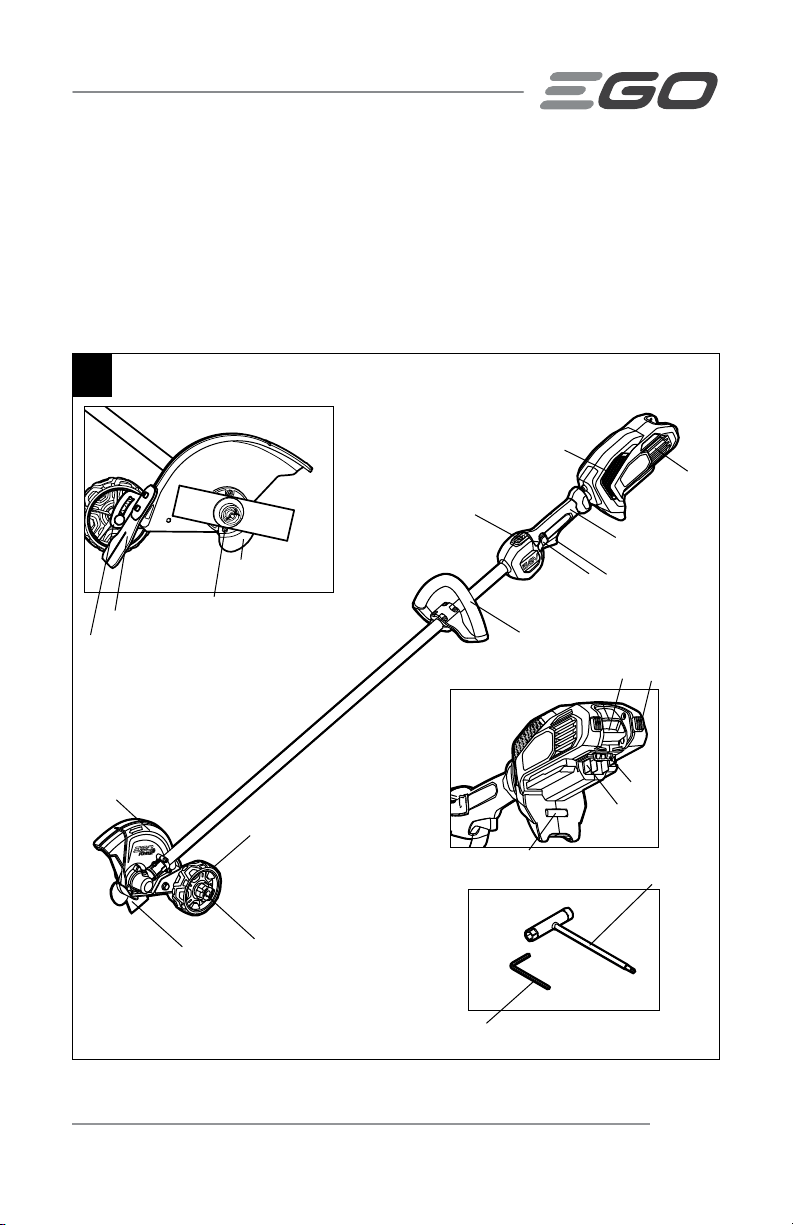

KNOW YOUR EDGER (Fig. 1)

The safe use of this product requires an understanding of the information on the tool and

in this operator’s manual, as well as knowledge of the project you are attempting. Before

using this product, familiarize yourself with all operating features and safety rules.

Multi-function Wrench

Hex Wrench

Adjustable Front-Assist Handle

Battery-Release Button

Rubber Pad

Latch

Electric

Contacts

Ejection Mechanism

Depth-adjusting Guide Bar

Debris Flap

Screw to lock guide plate in place

Guide Plate

Air Outlet

Trigger

Lock-off

Button

Rear handle

Air Inlet

High/low-

Speed Switch

Blade

Blade Guard

Guide Wheel

Depth-adjusting Knob

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC12

ADJUSTABLE FRONT-ASSIST HANDLE

Adjusts for ease of operation and to help prevent loss of control.

REAR HANDLE

Ergonomic handle with overmold improves comfort and grip.

LOCK-OFF BUTTON

Helps to prevent accidental activation of the trigger. It must be depressed before the

trigger can be activated.

VARIABLE-SPEED TRIGGER

To turn the tool On and Off and control speed.

HIGH/LOW-SPEED SWITCH

Provides high and low speed ranges for different tasks, as needed.

BATTERY-RELEASE BUTTON

Releases the battery pack from the tool.

LATCH

Locks the battery pack when installing it on the tool.

EJECTION MECHANISM

Aids in battery removal.

RUBBER PAD

Helps to protect the housing from impacts during use.

BLADE

Metal cutting blade for cutting weeds and soft, green plants.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 13

BLADE GUARD

Reduces the risk of injury from foreign objects ung backwards toward the operator by

the blade and from contact with the blade.

DEBRIS FLAP

Reduces the risk of injury from foreign objects ung back towards the operator by the

blade.

DEPTH-ADJUSTING KNOB & DEPTH-ADJUSTING GUIDE BAR

Adjusts the depth of cut.

GUIDE WHEEL

Rolls on ground and keeps the edger blade at the preset height for required depth of

cut.

GUIDE PLATE

Optional guide for cutting against pavement. (See "REMOVING THE GUIDE PLATE" if the

guide plate is not needed.)

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC14

ASSEMBLY

WARNING:

If any parts are damaged or missing, do not operate this product

until the parts are replaced. Use of this product with damaged or missing parts could

result in serious personal injury.

WARNING:

Do not attempt to modify this product or create accessories not

recommended for use with this edger. Any such alteration or modication is misuse and

could result in a hazardous condition leading to possibly serious personal injury.

WARNING:

Do not adjust the blade guard. The blade guard has been set at the

factory so that the arrow on the blade guard and the open side point away from the

operator. This ensures that cuttings and other debris are directed away from the power

tool and the operator.

UNPACKING

◾

This product requires assembly.

◾

Carefully remove the product and any accessories from the box.

◾

Inspect the tool carefully to make sure that no breakage or damage occurred

during shipping.

◾

Do not discard the packing material until you have carefully inspected and

satisfactorily operated the tool.

◾

If any parts are damaged or missing, please return the product to the place of

purchase.

MOUNTING AND ADJUSTING THE FRONT-ASSIST HANDLE

1. Remove the battery pack from the

edger.

2. Loosen the four screws in the

handle with the supplied hex

wrench and remove the screws and

the lower clamp from the

front-assist handle (Fig. 2).

Lower Clamp

Front-Assist Handle

Screws

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 15

3. Attach the front-assist handle and

lower clamp onto the shaft and

secure them by pre-tightening the

four screws. TURN THE FRONT-

ASSIST HANDLE UPWARDS SO THAT

IT POINTS TOWARDS THE TOP OF

THE REAR HANDLE (Fig. 3).

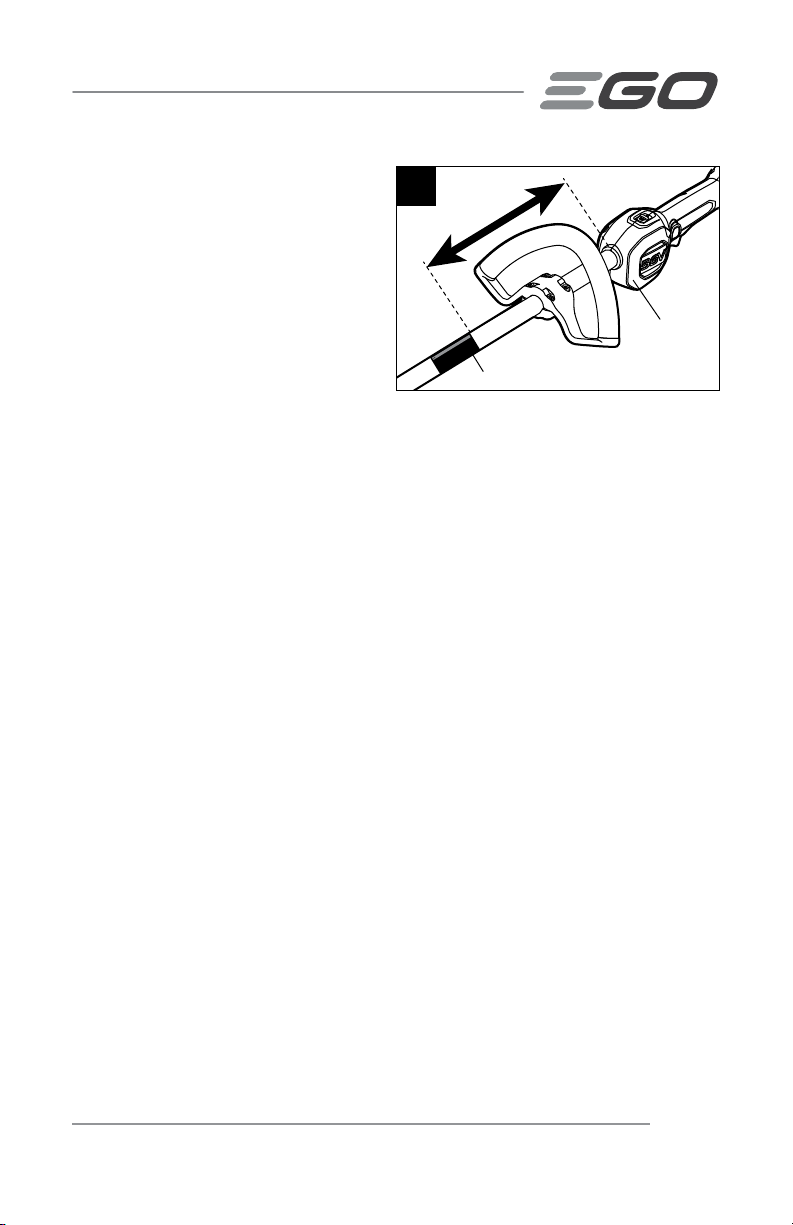

4. Adjust the front-assist handle

position between the rear handle

housing and the warning label on

the shaft, as shown in Fig. 3. The handle should be adjusted so your front arm will

be straight when using the edger.

5. Tighten the four screws with the hex wrench so that the handle cannot be rotated

on the shaft.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

An de réduire les risques de blessure, n’utilisez

pas l’article si les protecteurs ne sont pas en pla

ce. Lisez le

manuel d’utilisation avant d’utiliser l’appareil. U

se lentes de seguridad o similares protección de lo

s ojos.

Para reducir el riesgo de lesiones personales, no o

pere sin las protecciones en su lugar. Lea el manua

l del usuario

antes de usar. Utilisez des lunettes de sécurité ou

similaires protection des yeux.

For use with BA1400 and other batteries specied in operator's manual.

A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Warning

Label

Rear Handle

Housing

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC16

OPERATION

WARNING:

Do not allow familiarity with this product to make you careless.

Remember that a careless fraction of a second is sufcient to inict serious injury.

WARNING:

Always wear eye protection marked that it complies with ANSI Z87.1;

also wear hearing protection. Failure to do so could result in objects being thrown into

your eyes and other possible serious injuries.

WARNING:

Do not use any attachments or accessories not recommended by the

manufacturer of this product. The use of attachments or accessories not recommended

can result in serious personal injury.

WARNING:

To prevent serious personal injury, remove the battery pack from the

tool before servicing, cleaning, changing attachments, or removing material from the

unit.

APPLICATIONS

You may use this product for the purpose listed below:

◾

Edging around walkways, curbs, ower beds and other similar areas.

Before each use check for damaged/worn parts

Check the blade, guard and front-assist handle and replace any parts that are cracked,

warped, bent, or damaged in any way.

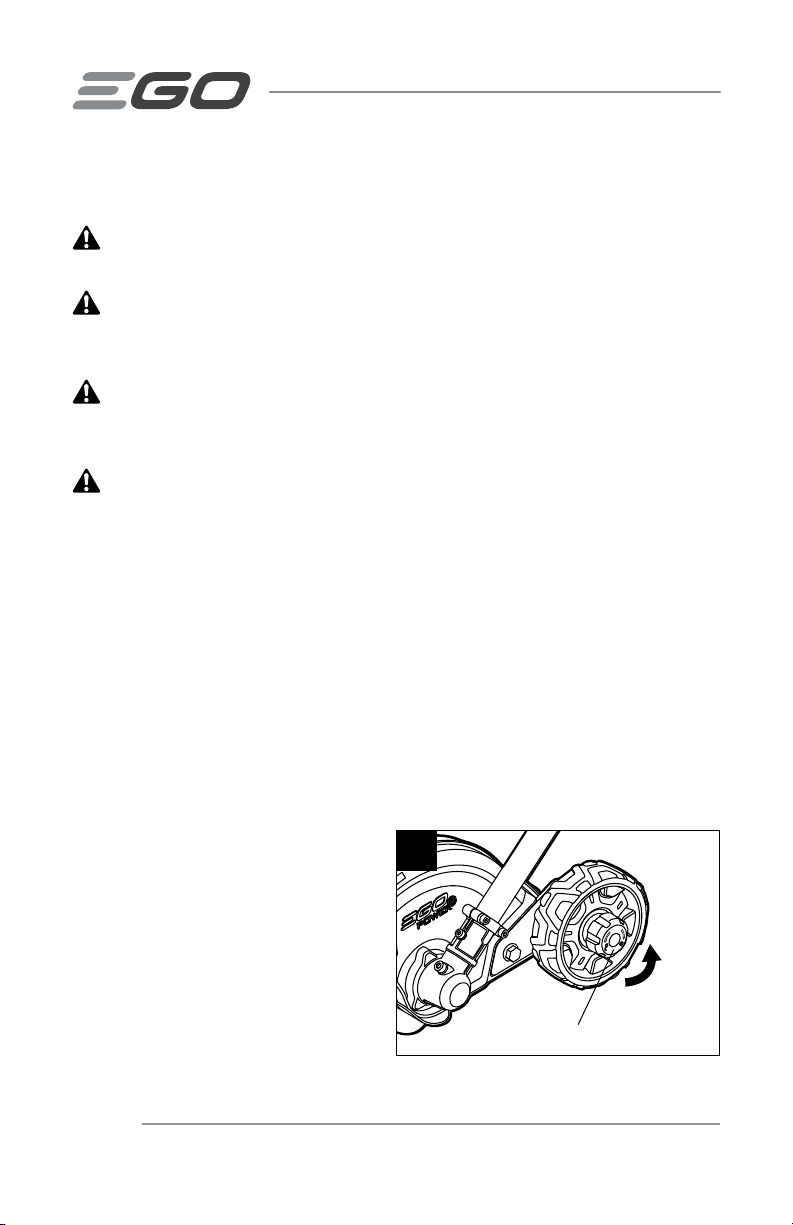

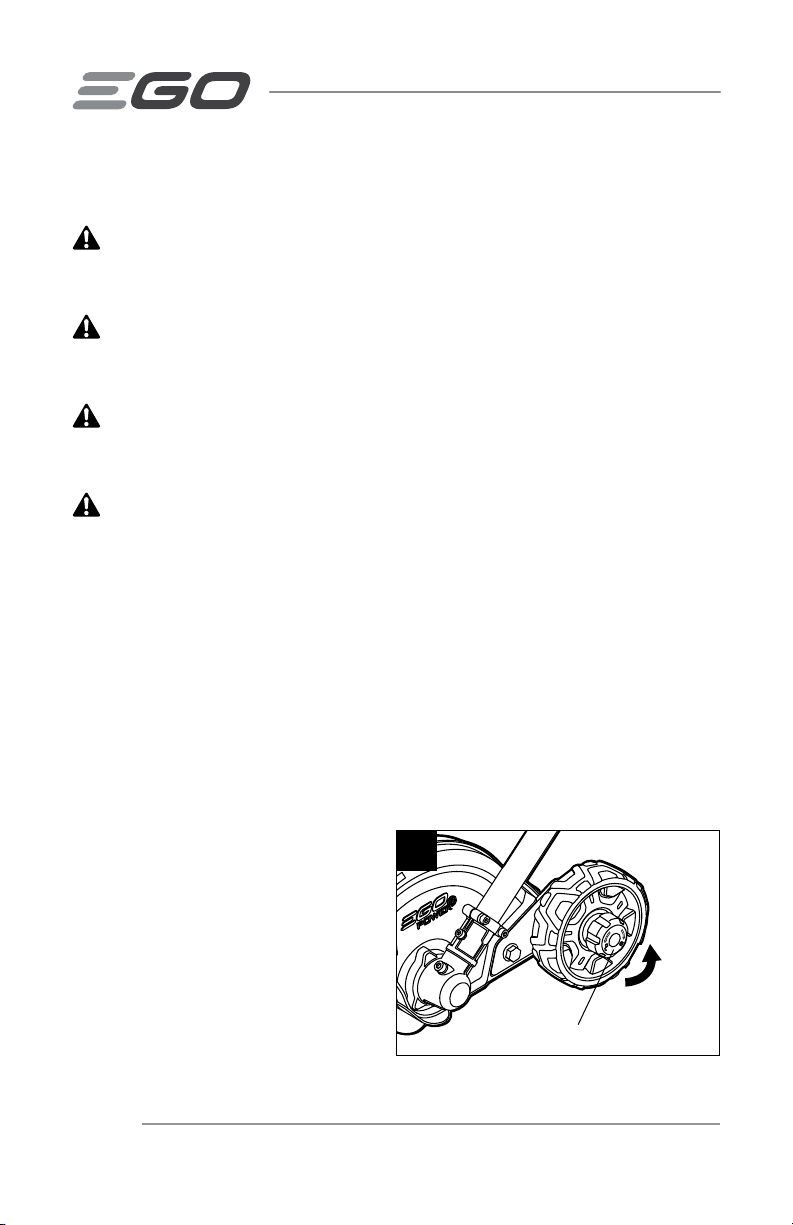

ADJUSTING DEPTH OF CUT

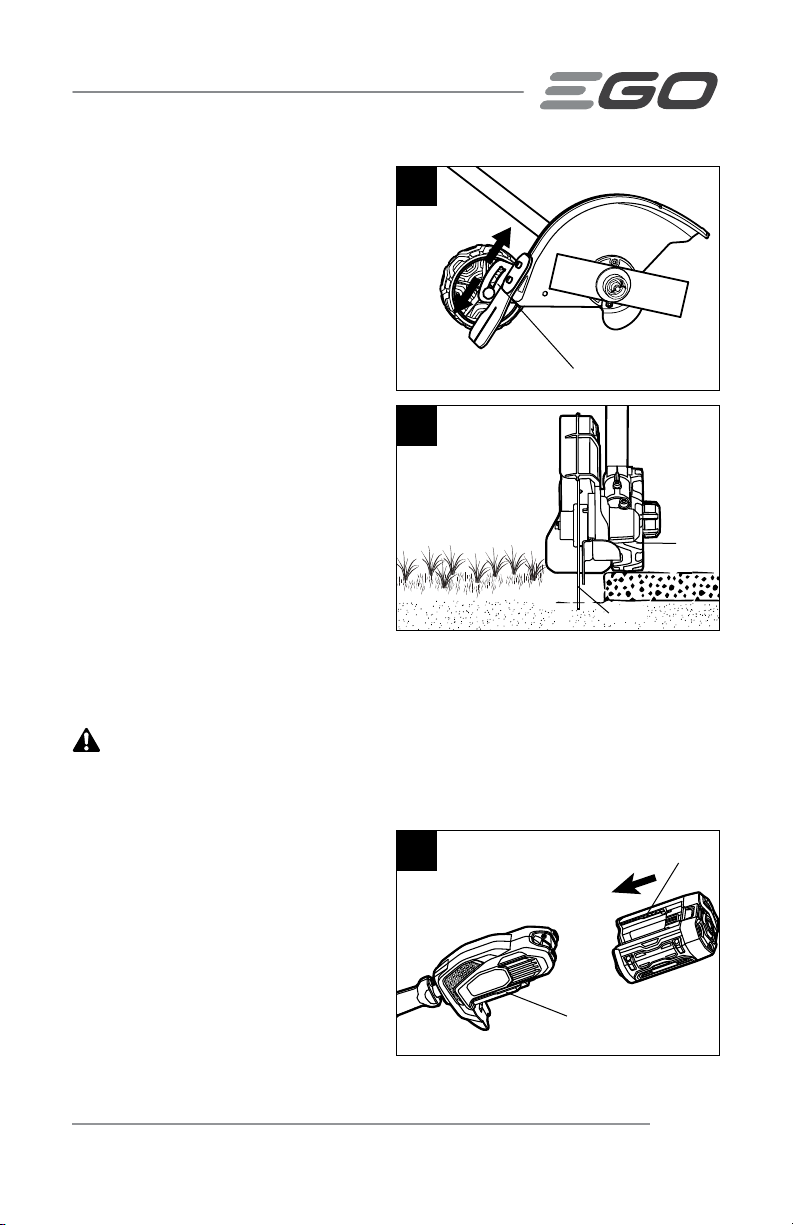

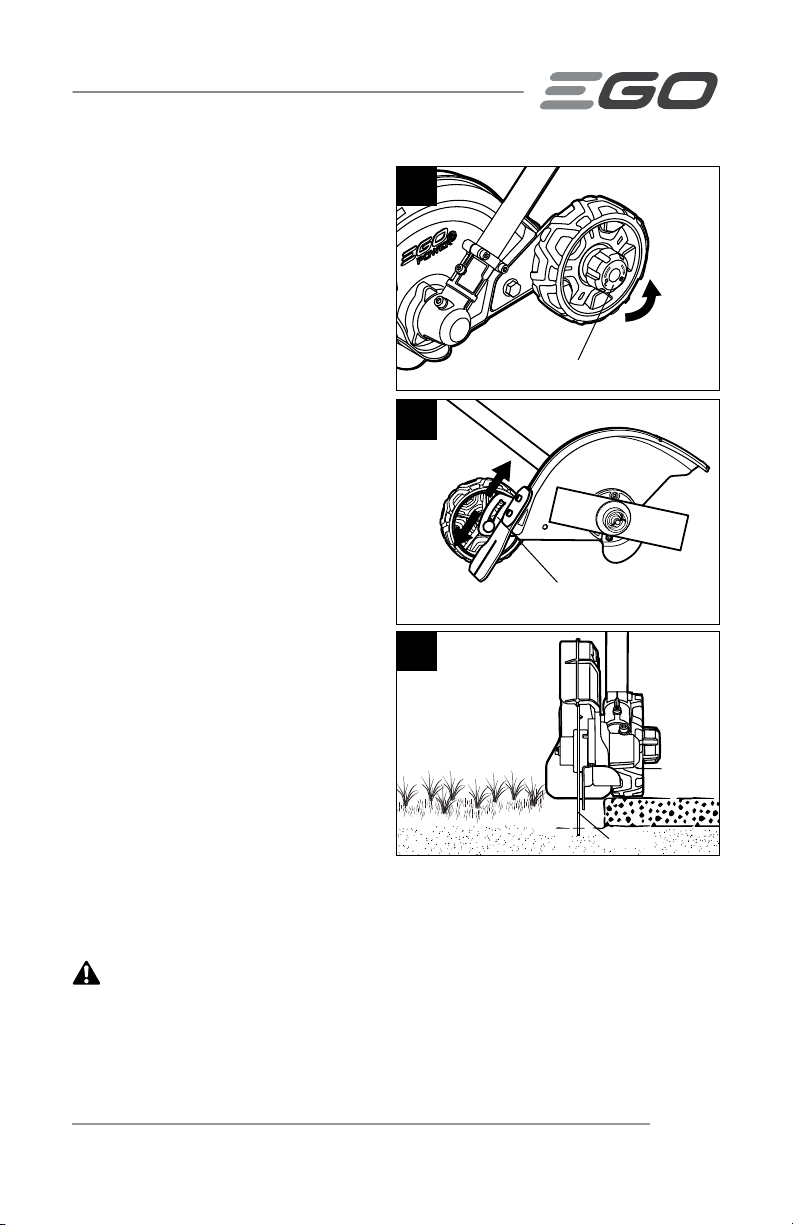

1. Stop the motor and remove the

battery pack.

2. Loosen the depth-adjusting knob in

the direction of the unlocking arrow

marked on the knob (Fig. 4).

Depth-adjusting Knob

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 17

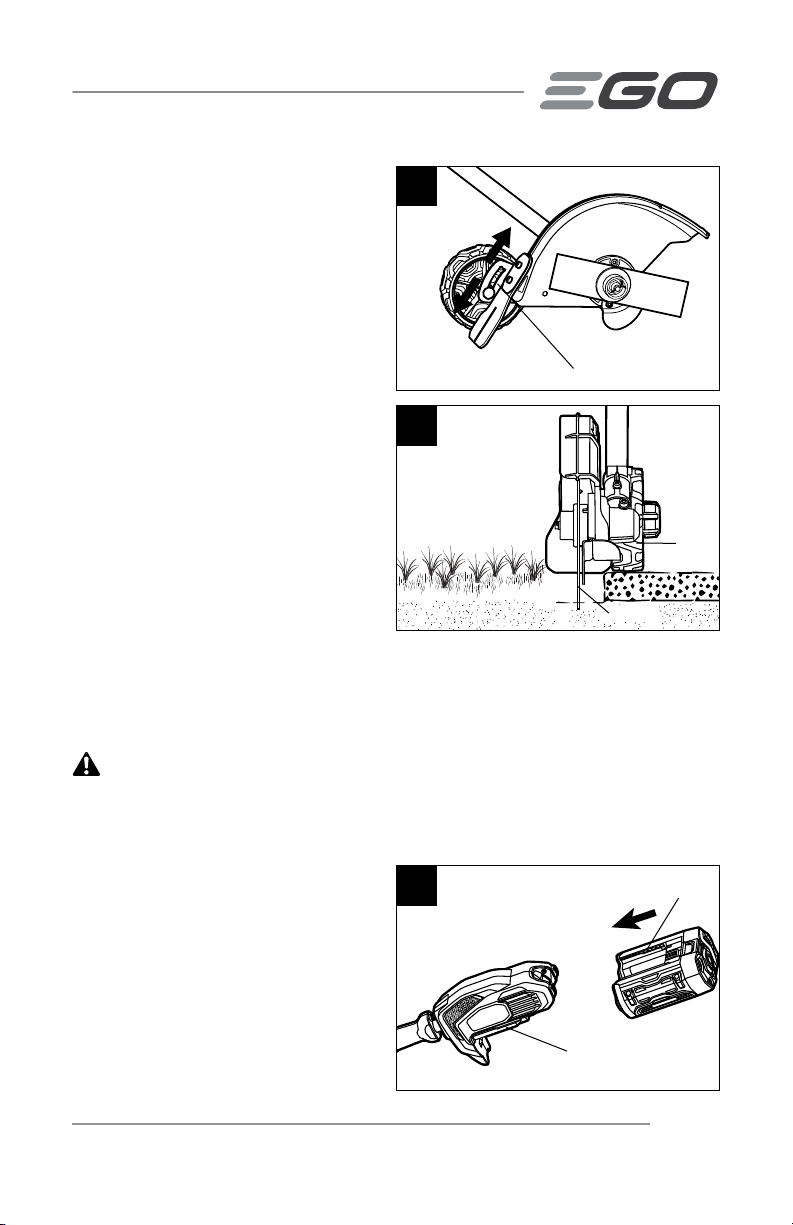

3. Move the guide wheel, along the

depth-adjusting guide bar, up to

increase the depth of cut or down to

decrease the depth (Fig. 5).

The correct depth of cut depends on the

unevenness of the ground, your height,

and the way you hold the edger. Use the

following procedures:

4. Adjust the guide wheel so that the

blade just touches the ground or

breaks the surface of the soil

(Fig. 6).

5. Tighten the depth-adjusting knob

clockwise securely, in the direction

of the locking arrow marked on the

knob.

6. Standing in the normal working

position, check the depth of cut

again and correct it if necessary.

INSTALLING/REMOVING THE BATTERY PACK

WARNING:

Always remove the battery pack from the product when you are

assembling parts, making adjustments, cleaning, or when not in use. Removing the

battery pack will prevent accidental starting that could cause serious personal injury.

NOTE: Fully charge the battery pack

before rst use.

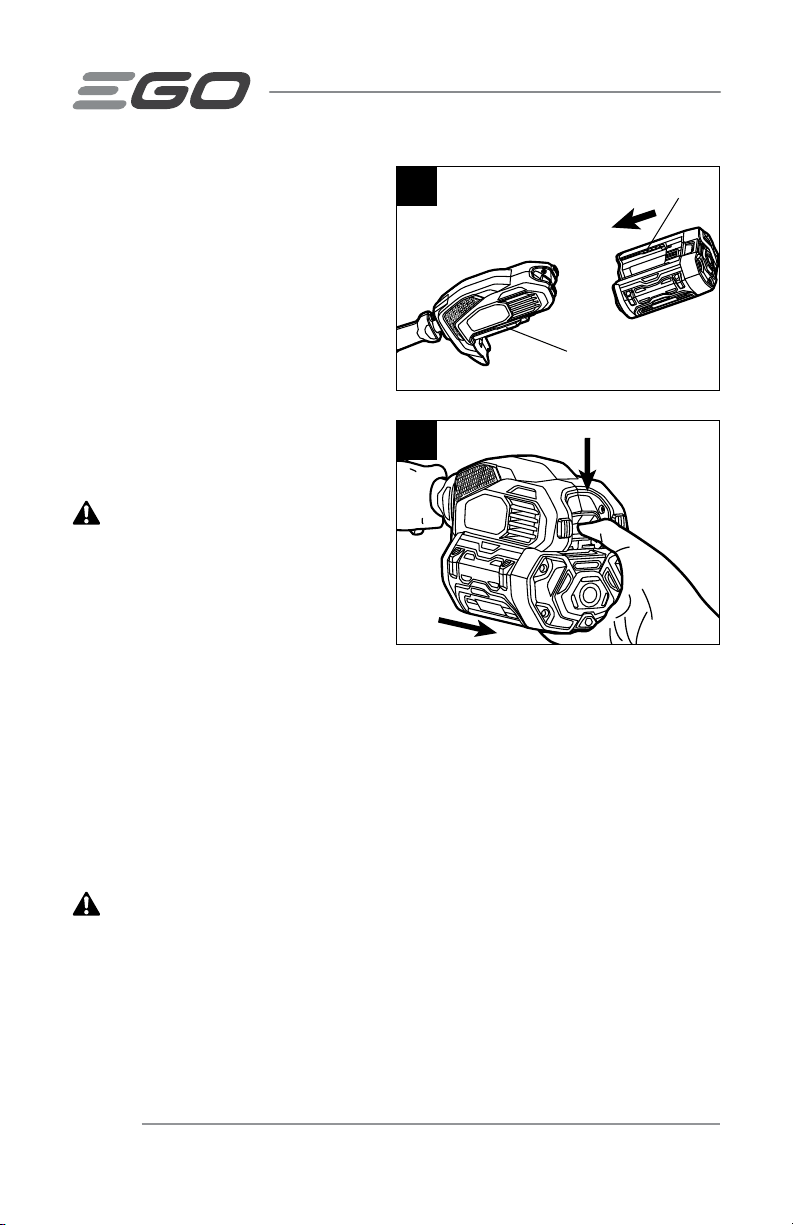

To install (Fig. 7)

1. Align the ribs of the battery pack

with the mounting slots in the edger.

2. Slide the battery pack in until it

snaps into position.

NOTE: Make sure that the latch on the

bottom of the battery pack snaps in place

and the battery pack is secured to the tool before beginning operation.

Guide

Wheel

Blade

Depth-adjusting Guide Bar

To Decrease Depth

To Increase Depth

Mounting Slot

Rib

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC18

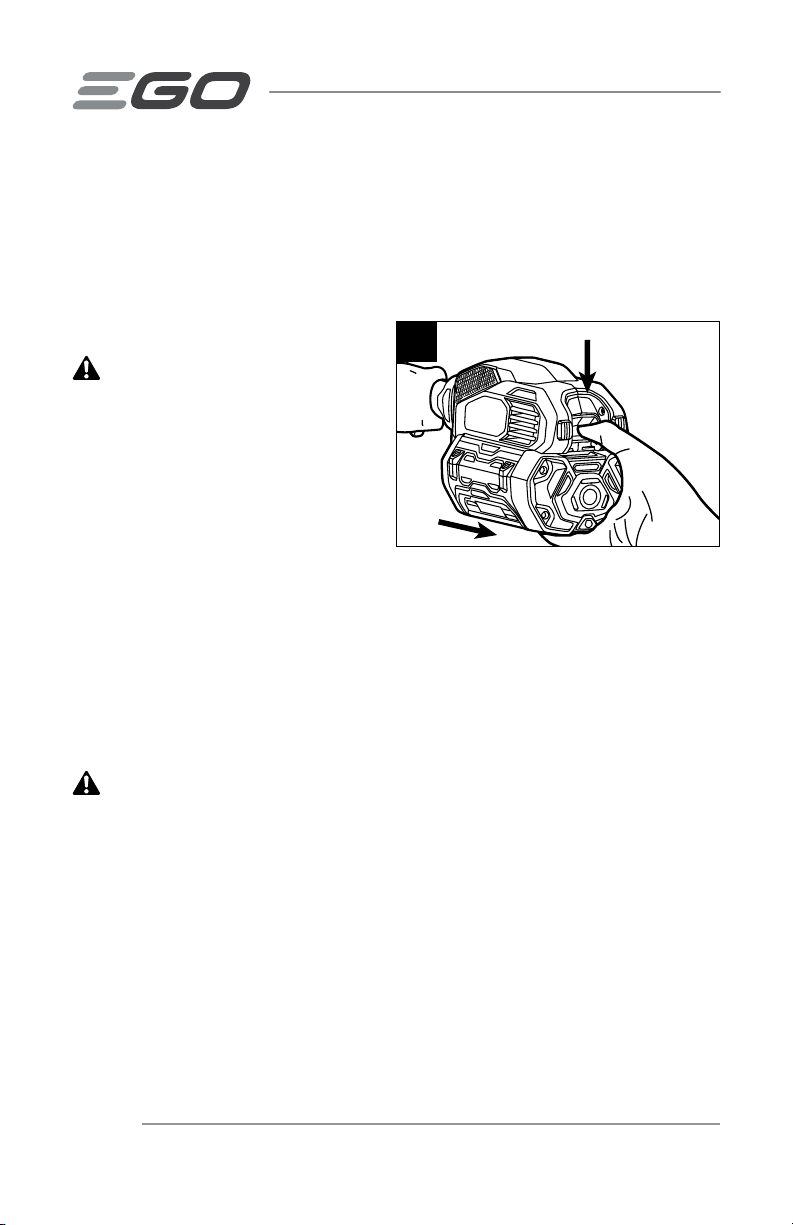

To remove (Fig. 8)

WARNING:

Always be aware of the

location of your feet and children or pets

around you when pressing the battery-

release button. Serious injury could result

if the battery pack falls. NEVER remove

the battery pack at a high location.

1. Hold the battery pack in the palm of

your hand.

2. Press the battery-release button with your thumb; the battery pack will disengage

from the latch.

3. Grasp the battery pack and remove it from the edger.

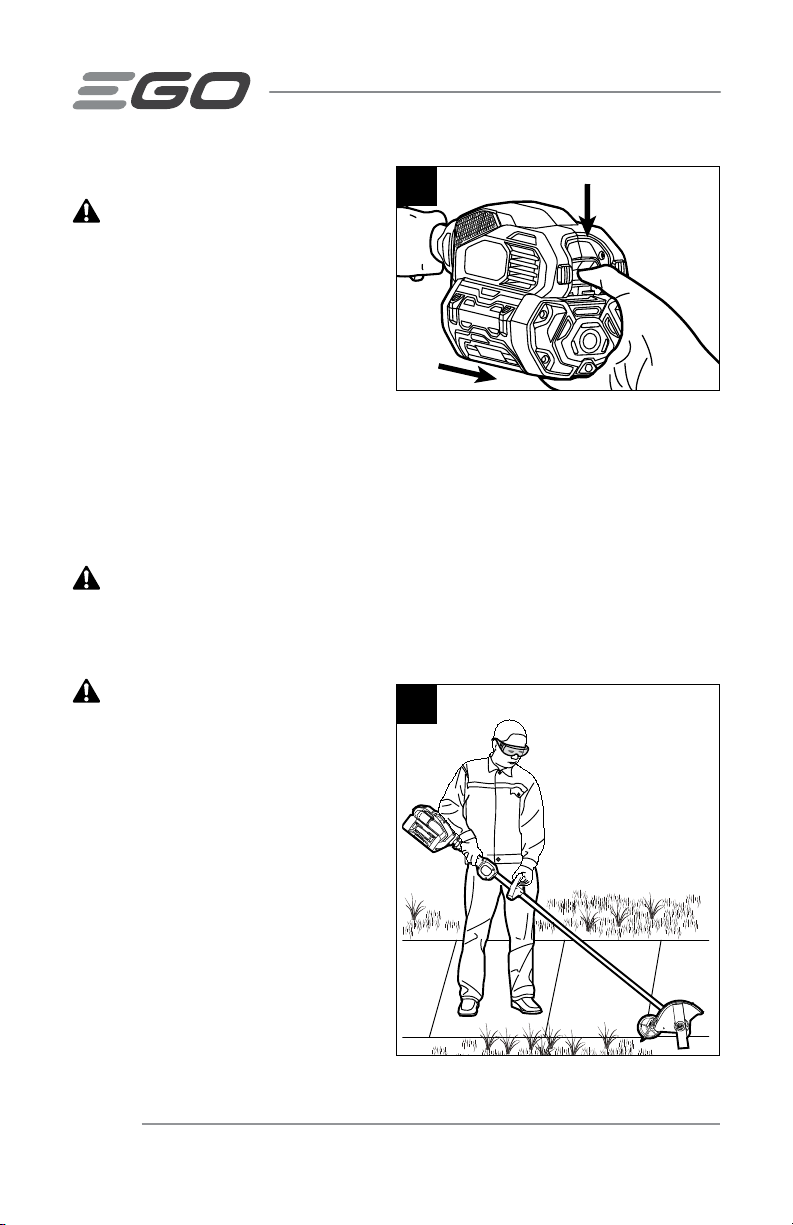

HOLDING THE EDGER

WARNING:

Dress properly to reduce the risk of injury when operating this tool.

Do not wear loose clothing or jewelry. Wear eye and hearing protection. Wear heavy,

long pants, boots and gloves. Do not wear short pants or sandals or go barefoot. Wear a

face mask or dust mask in dusty locations.

WARNING:

Clear away all

obstacles and solid objects from the work

area.

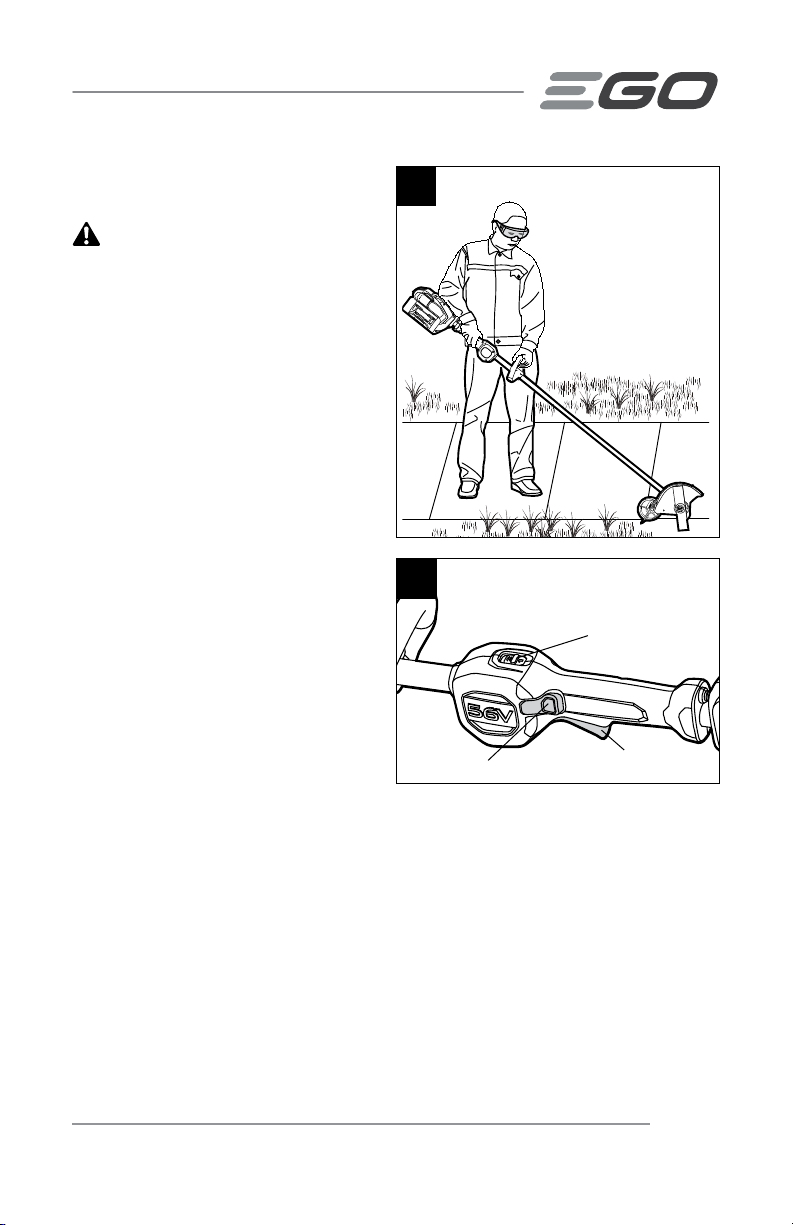

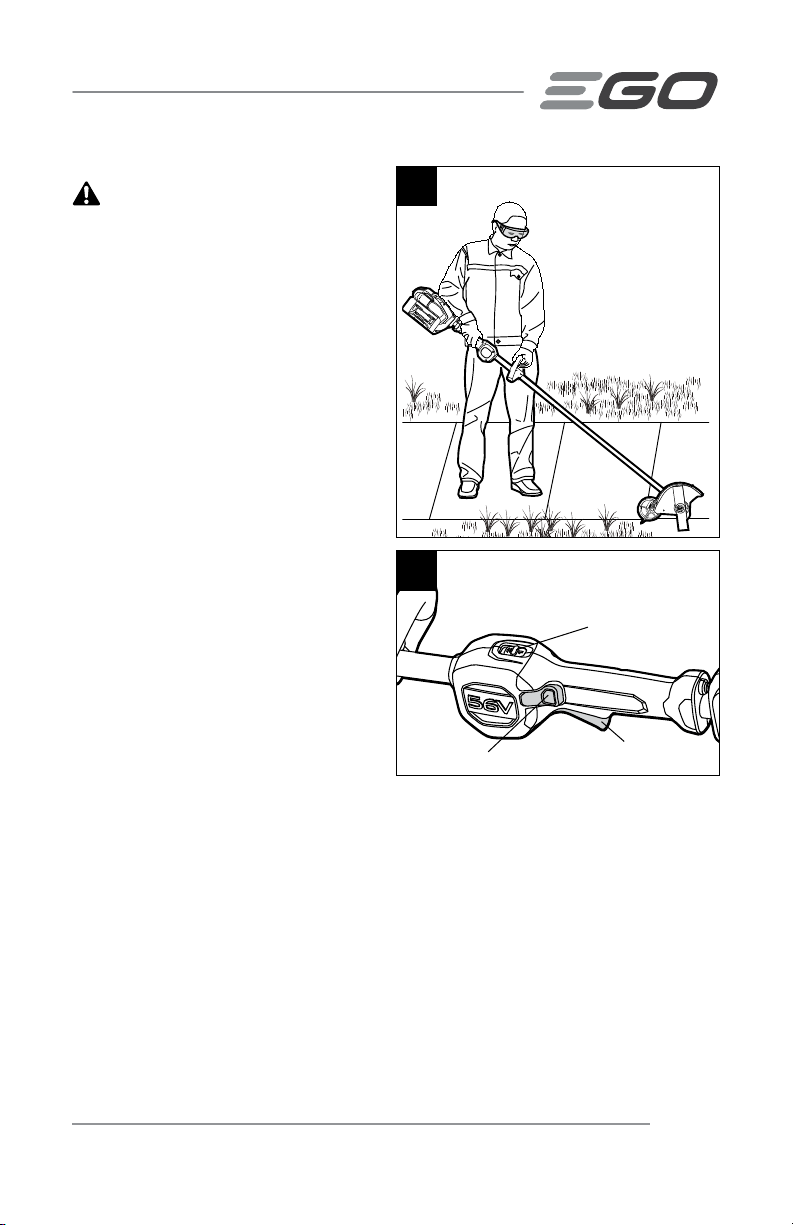

Hold the edger with your right hand on

the rear handle and your left hand on the

front-assist handle. Keep a rm grip with

both hands while operating the tool. The

edger should be held at a comfortable

position with the rear handle at about hip

height (Fig. 9).

Press to release

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 19

STARTING/STOPPING THE EDGER

To start (Fig. 10)

1. Press the lock-off button down and

hold it in that position. Depress the

trigger to turn on the edger. Release

the lock-off button and continue to

squeeze the trigger for continued

operation.

2. The rotational speed of the tool is

controlled with the variable-speed trigger. More pressure on the trigger results

in higher speed; less pressure on the trigger results in lower speed. Adjust the

speed to suit the task at hand.

Speed-Adjustment Function (Fig. 10)

The edger has two speed ranges. Position “1” is for low speeds; Position “2” is for

higher speeds. Push or pull the high/low-speed switch to choose the suitable speed

range during operation.

To stop

Release the trigger to stop the edger.

NOTICE: The motor runs only when the lock-off button and trigger are both pressed.

WARNING:

Always remove the battery pack from the edger during work breaks

and after nishing work.

OPERATING TIPS

◾

Hold and guide the edger so that the blade is vertical.

◾

Operate at no more than a normal walking pace.

◾

Cut at a steady pace. If the blade begins to bog down, you are edging too quickly;

slow your pace.

◾

Do not force the blade into the ground. Light contact of the blade against the

sidewalk edge, curb, etc., is acceptable and will not damage the edger.

◾

Always walk forward when cutting and move the edger forward. Do not pull the

edger towards you.

High/Low-Speed Switch

Lock-off Button

Trigger

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC20

◾

Use the sight line to line the blade

up with the edge of the bed

(Fig. 11).

◾

Best appearance is obtained when

grass is dry. Avoid edging in wet

soil or wet grass areas, or the blade

guard might clog and result in an

uneven edge. If the blade guard

becomes clogged, stop the motor,

remove the battery pack, and

remove debris from the blade guard.

Sight Line

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 21

MAINTENANCE

WARNING: When servicing, use only identical replacement parts. Use of any

other parts may create a hazard or cause product damage. To ensure safety and

reliability, all repairs should be performed by a qualied service technician.

WARNING: Battery tools do not have to be plugged into an electrical outlet;

therefore, they are always in operating condition. To prevent serious personal injury,

take extra precautions and care when performing maintenance, service, or for changing

the cutting attachment or other attachments.

WARNING: To prevent serious personal injury, remove the battery pack from the

edger before servicing, cleaning, changing add-on attachments, or when the product is

not in use.

GENERAL MAINTENANCE

Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to

damage from various types of commercial solvents and may be damaged by their use.

Use a clean cloth to remove dirt, dust, oil, grease, etc.

WARNING: Do not at any time let brake uids, gasoline, petroleum-based

products, penetrating oils, etc. come in contact with plastic parts. Chemicals can

damage, weaken, or destroy plastic, which may result in serious personal injury.

WARNING: When cleaning the edger, DO NOT immerse in water or other liquids.

All edger service, other than the items listed in these maintenance instructions, should

be performed by competent service personnel.

REPLACING THE BLADE

WARNING: Do not attempt to straighten or weld a bent or cracked blade. Such

a blade may break and it must be replaced. We recommend replacement only with an

EGO edger blade.

NOTICE: Replace the blade if its length is no longer sufcient to maintain the necessary

ground clearance and obtain the required depth of cut.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC22

WARNING: Always protect

your hands by wearing heavy gloves

or wrapping the blade with rags or

other materials when performing any

maintenance on the edger blade.

To remove the blade

1. Stop the motor and remove the

battery pack.

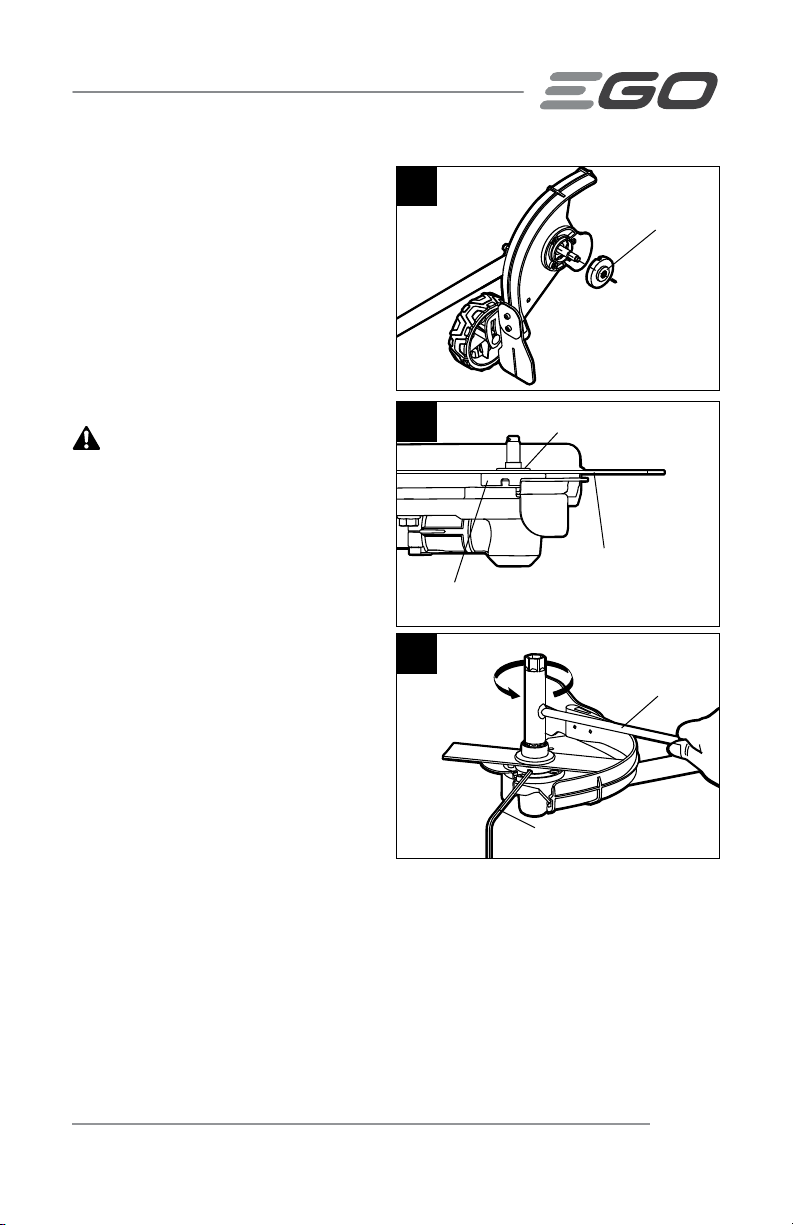

2. Lay the edger on its back so that

the blade is facing upwards.

3. Wear protective gloves. Use a

needle nose pliers (not included)

to remove the cotter pin from the

motor shaft (Fig. 12).

4. Rotate the blade to align the slot in

the ange with the hole in the gear

case (Fig. 12).

5. Insert the hex wrench provided

into the aligned holes to act as a

stabilizer. Use the multi-function

wrench provided to loosen the nut

CLOCKWISE (Fig. 13).

6. Remove the nut, outer ange, blade,

and the inner ange from the motor

shaft (Fig. 14). Check and replace

them if they are worn.

Stabilizer

Multi-function

Wrench Provided

Slot in the Inner Flange

Outer Flange

Nut

Cotter Pin

Inner Flange

Blade

Motor Shaft

Aligned Shaft-locking Holes

Gear Case

Inner Flange

Cotter Pin

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 23

To install the blade

1. Remove the battery pack.

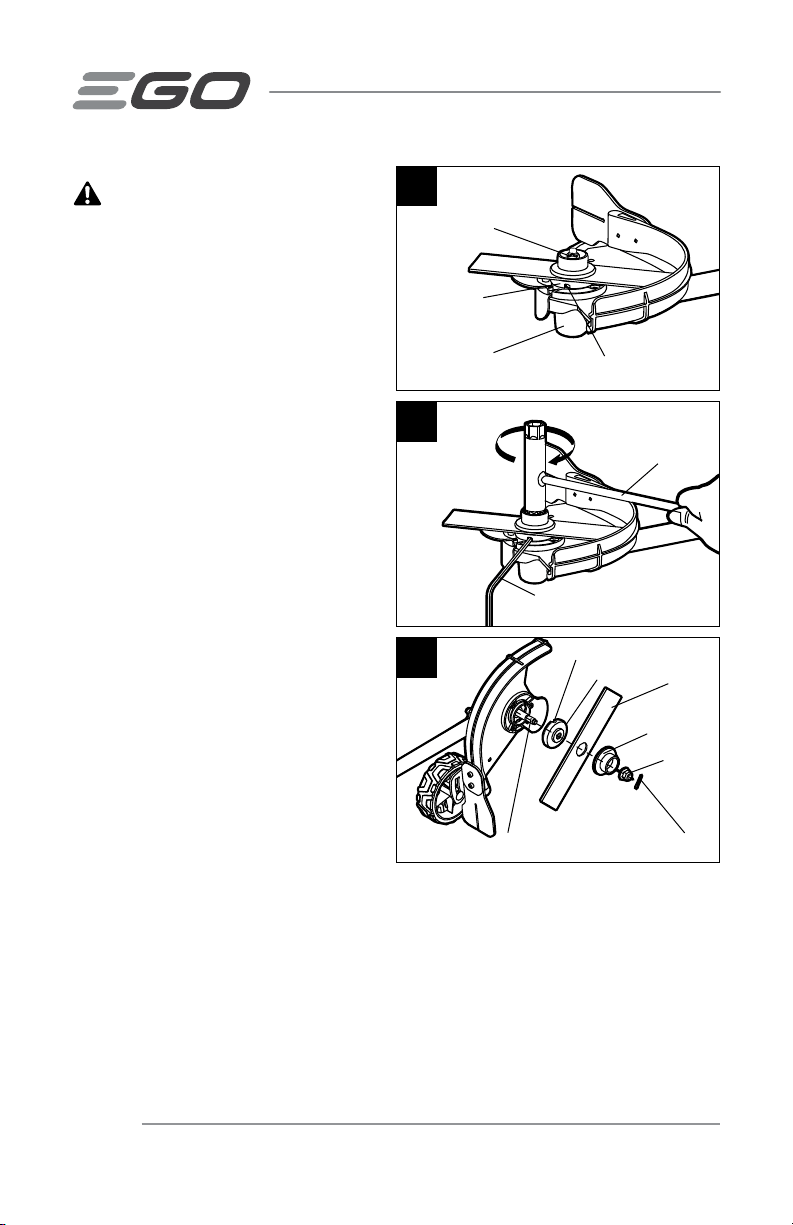

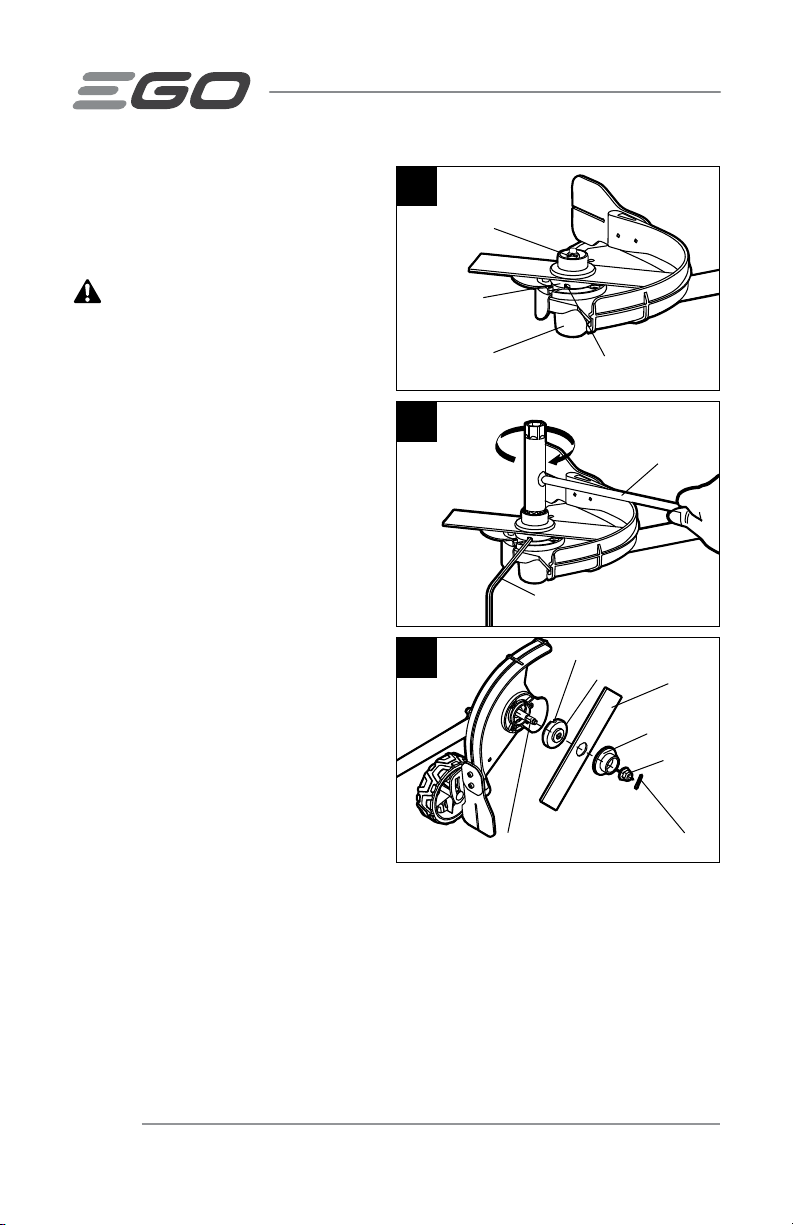

2. Position the inner ange removed in

step 6 of the “To remove the blade”

section onto the motor shaft with

the bulge of the inner ange facing

outwards (Fig. 15).

3. Install the new blade onto the inner

ange.

WARNING: The bulge of the inner

ange must engage the blade’s mounting

hole (Fig. 16). There should not be any

clearance between the blade and the

inner ange at surface.

4. Mount the outer ange and the nut

onto the shaft, and pre-tighten the

nut COUNTERCLOCKWISE by hand.

5. Rotate the blade to align the slot in

the ange with the hole in the gear

case (see Fig. 12).

6. Insert the hex wrench provided

into the aligned holes to act as a

stabilizer. Use the multi-function

wrench provided to tighten the nut

COUNTERCLOCKWISE securely onto

the shaft (Fig. 17).

7. Insert a new cotter pin into the hole in the motor shaft. Bend the two ends of the

pin in opposite directions with a needle nose pliers (not included) (see Fig. 12).

Stabilizer

Multi-function

Wrench Provided

Bulge Outwards

Inner Flange

Blade

Bulge of the inner ange

engaging the blade

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC24

REPLACING THE GUIDE WHEEL

1. Stop the motor and remove the

battery pack.

2. Lay the edger on its back so that the

guide wheel is facing upwards.

3. Loosen the depth-adjusting knob in

the direction of the unlocking arrow

marked on the knob and remove it.

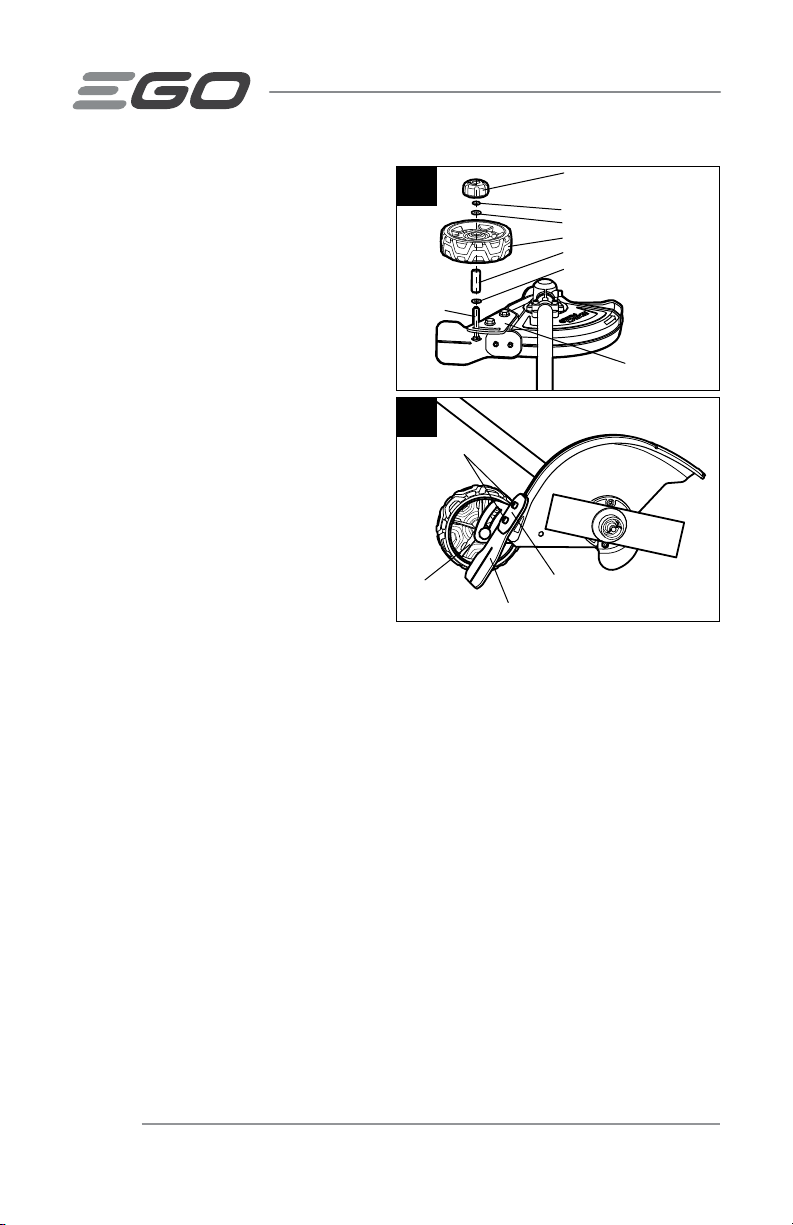

4. Remove the spring washer, plain

washer 1, guide wheel, bushing,

and plain washer 2 from the screw

pole (Fig. 18). Check and replace

them if they are worn.

5. Mount the screw pole through the

depth-adjusting guide bar rst, and

then mount the plain washer 2,

bushing, and new wheel.

6. Mount the plain washer 1, spring washer and depth-adjusting knob onto the

screw pole in the sequence shown in Fig. 18.

NOTICE: The guide wheel should be mounted with its at ribs facing inwards (Fig. 19).

7. Lock the depth-adjusting knob in the direction of the locking arrow marked on the

knob.

REPLACING THE DEBRIS FLAP

1. Stop the motor and remove the battery pack.

2. Use the hex wrench provided to loosen the two screws.

3. Remove the screws, xing board, and worn debris ap (Fig. 19).

4. Replace with a new debris ap and lock it with the xing board and the two

screws.

Depth-adjusting Knob

Spring Washer

Plain Washer 1

Guide Wheel

Bushing

Plain Washer 2

Depth-adjusting

Guide Bar

Screw Pole

Fixing Board

Debris Flap

Flat Rib

Screws

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 25

CHECKING AND REPLACING THE

ANTI-WEAR PROTECTIVE GUARD/

GUIDE PLATE (Fig. 20)

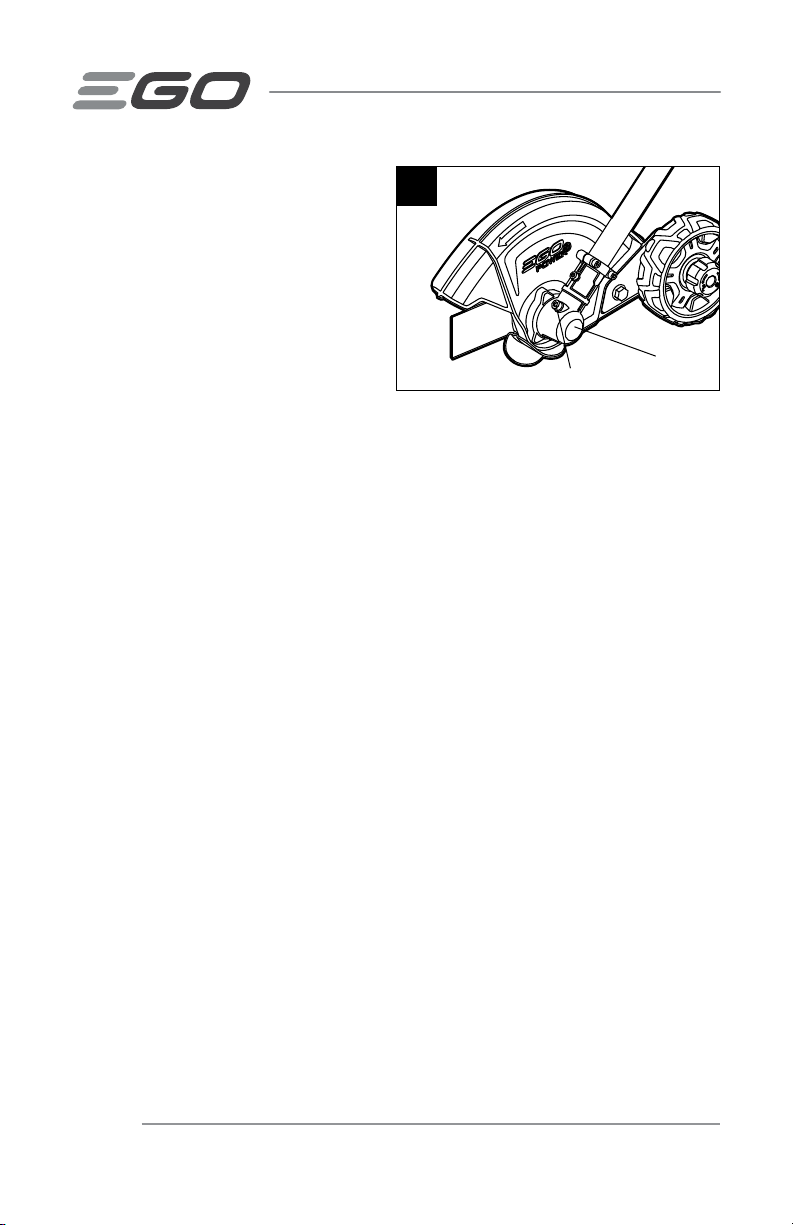

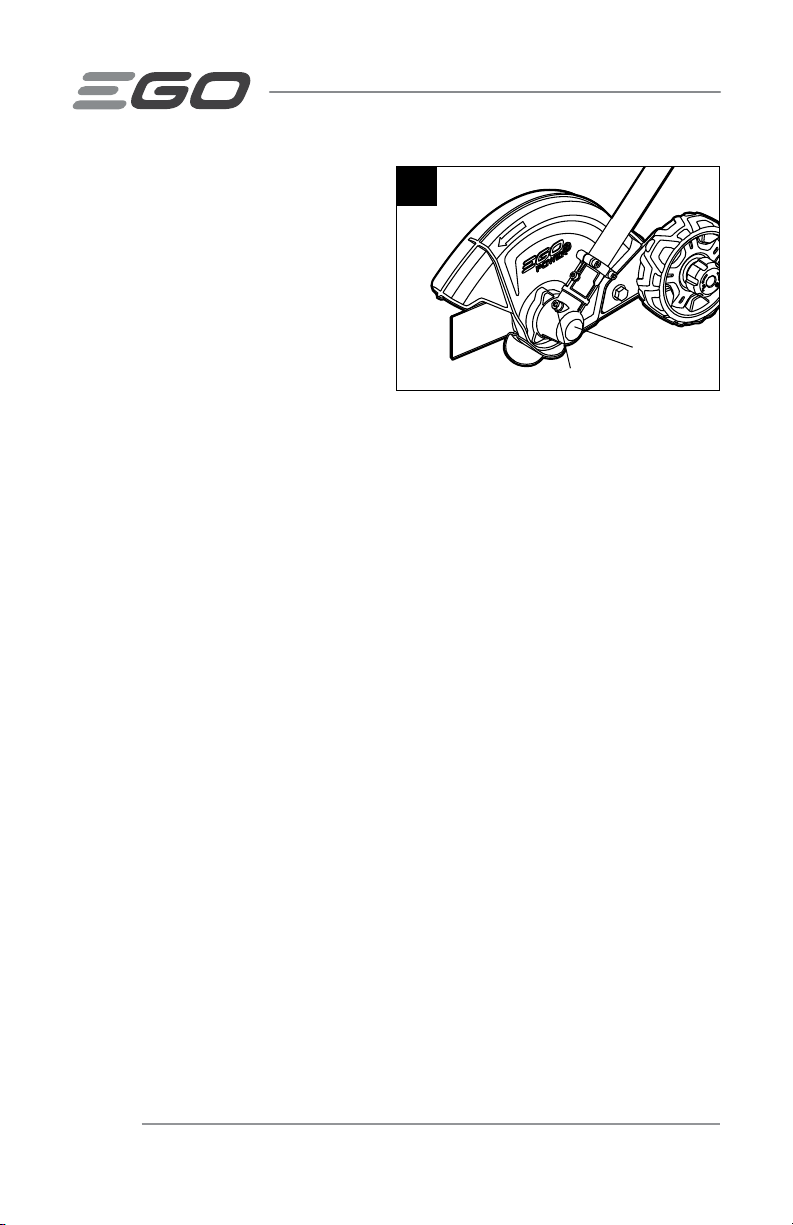

Check the anti-wear protective guard and

the guide plate for damage before starting

the edger. The anti-wear protective guard

must be replaced as soon as the gear

case becomes visible.

NOTICE: The gear case may be seriously

damaged if you do not replace the anti-wear protective guard as soon as the gear case

is visible.

1. Stop the motor and remove the battery pack.

2. Wear protective gloves. Rotate the blade as necessary to expose the two screws.

3. Use the hex wrench provided to loosen the two screws and remove them.

NOTICE: If you just need to replace the guide plate, loosen and remove screw 1.

4. Replace the deformed or worn anti-wear protective guard and guide plate.

5. Assemble the new anti-wear protective guard and guide plate onto the gear case

and lock them with the two screws.

REMOVING THE GUIDE PLATE

If you are experienced with this type of edger, and if you nd that the guide plate is a

hindrance in your edging operation, you may remove the guide plate.

1. Loosen and remove screw 1.

2. Remove the guide plate.

3. Replace and tighten screw 1.

Screw 1

Guide Plate

Screw 2

Anti-wear Protective

Guard

Mounting Holes

Gear Case

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC26

TRANSMISSION GEARS

LUBRICATION

The transmission gears in the gear case

need be lubricated periodically with gear

grease. Check the gear case grease level

about every 50 hours of operation by

removing the sealing screw on the side of

the case.

If no grease can be seen on the sides of

the gear, follow the steps below to ll with gear grease up to 3/4 capacity.

Do not completely ll the transmission gear case.

1. Stop the motor and remove the battery pack.

2. Position the edger upright so that the sealing screw is facing upwards (Fig. 21).

3. Use the multi-function wrench provided to loosen and remove the sealing screw.

4. Use a grease syringe (not included) to inject some grease into the screw hole; do

not exceed 3/4 capacity.

5. Tighten the sealing screw after injection.

CLEAN THE UNIT

◾

After each use, remove the battery and clean the debris, clogged soils or grass on

the blade and guard with a soft brush. Wipe the edger surface with a clean cloth

moistened with a mild soap solution.

◾

Use a small brush or a small vacuum cleaner to clean the air vents on the rear

housing.

◾

Keep the air vents free of obstructions.

STORING THE UNIT

◾

Remove the battery pack from the edger.

◾

Clean the tool thoroughly before storing it.

◾

Store the unit in a dry, well-ventilated area, locked-up or up high, out of the reach

of children. Do not store the unit on or adjacent to fertilizers, gasoline, or other

chemicals.

Sealing Screw

Gear Case

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 27

TROUBLESHOOTING

PROBLEM CAUSE SOLUTION

Motor fails to start.

◾

The battery pack is not

attached to the edger.

◾

Attach the battery pack to the edger.

◾

No electrical contact

between the edger and the

battery pack.

◾

Remove the battery, check contacts

and reinstall the battery pack until it

snaps into place.

◾

The battery pack is

depleted.

◾

Charge the battery pack with EGO

chargers listed in this manual.

◾

The lock-off button and

trigger are not depressed

simultaneously.

◾

Press down the lock-off button and

hold it, then depress the trigger to

turn on the edger.

Edger stops during

operation.

◾

The motor is overloaded.

◾

The motor will recover when the load

is removed. For continuous working,

decrease the load on the edger.

◾

The battery pack or the

edger is too hot.

◾

Allow the battery pack or edger to

cool until the temperature drops

below 152°F (67°C).

◾

The battery pack is

disconnected from the tool.

◾

Re-install the battery pack.

◾

The battery pack is

depleted.

◾

Charge the battery pack with EGO

chargers listed in this manual.

Uneven edge.

◾

Grass or soil edged is too

wet.

◾

Avoid edging in wet soil or wet

grass.

◾

Blade guard is clogged.

◾

Stop the motor, remove the battery

pack, and remove debris from the

blade guard.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC28

WARRANTY

EGO WARRANTY POLICY

5 year limited warranty on EGO outdoor power equipment and 3 year limited warranty

on EGO POWER+ System battery packs and chargers.

Please contact EGO Customer Service Toll-Free at 1-855-EGO-5656 any time you

have questions or warranty claims.

LIMITED SERVICE WARRANTY

FOR FIVE YEARS from the date of original retail purchase, this EGO product is warranted

against defects in material or workmanship. Defective product will receive free repair.

FOR THREE YEARS from the date of original retail purchase, the EGO POWER+ System

battery pack and charger are warranted against defects in material or workmanship.

Defective product will receive free repair.

a) This warranty applies only to the original purchaser from an authorized EGO retailer

and may not be transferred. Authorized EGO retailers are identied online at http://

egopowerplus.com/pages/warranty-policy.

b) The warranty period for any EGO product, battery pack and charger used for industrial,

professional or commercial purpose is one year.

c) The warranty period for reconditioned or refurbished products used for residential

purpose is 1 year, for industrial, professional or commercial purpose is 90 days.

d) The warranty period for routine maintenance parts, such as, but not limited to, blades,

trimmer heads, chain bars, saw chains, belts, scraper bars, blower nozzles, and

all other EGO accessories is 90 days for residential purpose, 30 days for industrial,

professional or commercial purpose. These parts are covered for 90/30 days from

manufacture defects in normal working conditions.

e) This warranty is void if the product has been used for rental purpose.

f) This warranty does not cover the damage resulting from modication, alteration or

unauthorized repair.

56V LITHIUM-ION CORDLESS EDGER — ED0800/ED0800-FC 29

g) This warranty only covers defects arising under normal usage and does not cover

any malfunction, failure or defect resulting from misuse, abuse (including overloading

of the product beyond capacity and immersion in water or other liquid), accidents,

neglect or lack of proper installation, and improper maintenance or storage.

h) This warranty does not cover normal deterioration of the exterior nish, including but

not limited to scratches, dents, paint chips, or to any corrosion or discoloring by heat,

abrasive and chemical cleaners.

HOW TO OBTAIN SERVICE

For warranty service, please contact EGO customer service toll-free at 1-855-EGO-

5656. When requesting warranty service, you must present the original dated sales

receipt. An authorized service center will be selected to repair the product according to

the stated warranty terms. When bringing your product to the authorized service center,

there may be a small deposit that will be required when dropping off your tool. This

deposit is refundable when the repair service is deemed to be covered under warranty.

ADDITIONAL LIMITATIONS

To the extent permitted by applicable law, all implied warranties, including warranties

of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE, are disclaimed. Any

implied warranties, including warranties of merchantability or tness for a particular

purpose, that cannot be disclaimed under state law are limited to ve years from the

date of purchase for outdoor power equipment and three years from date of purchase

for battery pack and charger.

Chervon North America is not responsible for direct, indirect, incidental or consequential

damages.

Some states do not allow limitations on how long an implied warranty lasts and/or do

not allow the exclusion or limitation of incidental or consequential damages, so the

above limitations may not apply to you.

This warranty gives you specic legal rights, and you may also have other rights which

vary from state to state.

For customer service contact us toll-free at: 1-855-EGO-5656 or EGOPOWERPLUS.COM

EGO Customer Service, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503

EDGER

GUIDE D’UTILISATION

COUPE-BORDURE SANS FIL

AU LITHIUM-ION DE 56 VOLTS

NUMÉRO DE MODÈLE ED0800/ED0800-FC

AVERTISSEMENT : Afin de réduire les risques de blessure, l’utilisateur doit lire et

comprendre le guide d’utilisation avant d’utiliser ce produit. Conservez le présent guide

afin de pouvoir le consulter ultérieurement.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC32

TABLE DES MATIÈRES

Symboles de sécurité ....................................34

Consignes de sécurité .................................35-39

Introduction ............................................39

Caractéristiques techniques ...............................40

Liste des pièces contenues dans l’emballage ..................40

Description .........................................41-43

Assemblage .........................................44-45

Fonctionnement ......................................46-50

Entretien ...........................................52-56

Dépannage ............................................57

Garantie ............................................58-60

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 33

LISEZ TOUTES LES INSTRUCTIONS!

ASSUREZ-VOUS DE LIRE ET DE COMPRENDRE

LE GUIDE D’UTILISATION

AVERTISSEMENT

La poussière créée pendant le ponçage, le sciage, le

polissage, le perçage et d’autres activités mécaniques liées à la construction peut

contenir des produits chimiques reconnus par l’État de la Californie comme étant la

cause de cancer, d’anomalies congénitales et d’autres problèmes liés aux fonctions

reproductrices. Voici des exemples de ces produits chimiques :

◾

Du plomb provenant de peintures à base de plomb

◾

De la silice cristalline provenant de la brique, du ciment et d’autres matériaux de

maçonnerie et

◾

De l’arsenic et du chrome contenus dans le bois d’œuvre traité avec des produits

chimiques.

Les risques liés à l’exposition à ces produits varient en fonction de la fréquence à

laquelle vous effectuez ce type de travail. Pour réduire votre exposition à ces produits

chimiques, travaillez dans une zone bien ventilée et portez l’équipement de sécurité

approuvé, comme les masques antipoussières conçus pour ne pas laisser passer les

particules microscopiques.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC34

SYMBOLES DE SÉCURITÉ

L’objectif des symboles de sécurité est d’attirer votre attention sur les dangers

potentiels. Vous devez examiner attentivement et bien comprendre les symboles de

sécurité et les explications qui les accompagnent. Les symboles d’avertissement en

tant que tels n’éliminent pas le danger. Les consignes et les avertissements qui y sont

associés ne remplacent en aucun cas les mesures préventives adéquates.

AVERTISSEMENT

Assurez-vous de lire et de comprendre toutes les

consignes de sécurité présentées dans le guide d’utilisation, notamment tous les

symboles d’alerte de sécurité indiqués par « DANGER », « AVERTISSEMENT » et «

MISE EN GARDE », avant d’utiliser cet outil. Le non-respect des consignes de sécurité

ci-dessous peut occasionner une décharge électrique, un incendie ou des blessures

graves.

SIGNIFICATION DES SYMBOLES

SYMBOLE D’ALERTE DE SÉCURITÉ

Indique un DANGER, un

AVERTISSEMENT ou une MISE EN GARDE. Il peut être associé à d’autres symboles ou

pictogrammes.

AVERTISSEMENT!

L’utilisation de tout outil électrique peut

entraîner la projection de corps étrangers dans les yeux et ainsi causer

des lésions oculaires graves. Avant d’utiliser un outil électrique, veillez à

toujours porter des lunettes de sécurité couvrantes ou à écrans latéraux,

ou un masque complet au besoin. Nous recommandons le port d’un

masque de sécurité panoramique par-dessus les lunettes ou de lunettes de sécurité

standard avec écrans latéraux. Portez toujours des lunettes de sécurité conformes à la

norme ANSI Z87.1.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 35

CONSIGNES DE SÉCURITÉ

Vous trouverez ci-dessous les symboles de sécurité qui peuvent être présents sur

le produit, accompagnés de leur description. Vous devez lire, comprendre et suivre

toutes les instructions présentes sur l’appareil avant d’entamer son assemblage ou sa

manipulation.

Alerte de sécurité Précautions destinées à assurer votre sécurité.

Assurez-vous

de lire et de

comprendre le

guide d’utilisation

An de réduire les risques de blessure,

l’utilisateur doit lire et comprendre le guide

d’utilisation avant d’utiliser ce produit.

Lunettes de

sécurité

Lorsque vous utilisez ce produit, portez toujours

des lunettes de protection ou de sécurité à

écrans latéraux et un masque de protection

complet.

Symboles de

recyclage

Le produit fonctionne à l’aide de piles au lithium-

ion (Li-ion). La législation locale, provinciale

ou fédérale peut interdire la mise au rebut des

piles dans les ordures ménagères. Consultez

l’organisme local de gestion des déchets au sujet

des possibilités offertes en ce qui concerne la

mise au rebut ou le recyclage.

IPX4

Indice de

protection

Protection contre les éclaboussures d’eau

V Volt Tension

mm Millimètre Longueur ou taille

cm Centimètre Longueur ou taille

in. Pouce Longueur ou taille

kg Kilogramme Poids

lb Livre Poids

Courant continu Type de courant ou caractéristique de courant

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC36

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Lorsque vous utilisez des appareils électriques de

jardinage, vous devez toujours suivre les consignes de sécurité élémentaires ci-

dessous an de réduire le risque d’incendie, de choc électrique et de blessure.

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT!

DANGER

Ne comptez pas sur l’isolation de l’outil pour vous protéger des

chocs électriques. An de réduire les risques d’électrocution, n’utilisez jamais l’outil à

proximité de ls ou de câbles susceptibles d’être sous tension.

ATTENTION

Portez des protecteurs d’oreilles appropriés lorsque vous utilisez

l’outil. Dans certaines conditions et selon la durée d’utilisation, le bruit produit par l’outil

peut entraîner une perte auditive.

◾

Évitez les environnements dangereux – N’utilisez pas l’outil dans un endroit

mouillé ou humide.

◾

Maintenez les enfants à l’écart - Tous les visiteurs doivent se tenir à distance

de la zone de travail.

◾

Habillez-vous convenablement - Ne portez pas de vêtements amples ni

de bijoux qui peuvent s’accrocher. Ils pourraient se coincer dans les pièces

mobiles de l’outil. Le port de gants de caoutchouc et de chaussures adaptées est

recommandé lorsque vous travaillez à l’extérieur. Portez une coiffe de protection

pour retenir les cheveux longs.

◾

Portez des lunettes de sécurité - Portez toujours un masque de protection ou

un masque antipoussières lorsque l’endroit est poussiéreux.

◾

Utilisez l’outil adapté à la tâche - N’utilisez pas l’outil à des ns autres que

celles pour lesquelles il a été conçu.

◾

Ne forcez pas l’outil - Si vous l’utilisez au rythme approprié, il vous permettra

de mieux accomplir le travail avec moins de risques de blessure.

◾

N’essayez pas d’étendre votre portée - Gardez une posture sécuritaire et un

bon équilibre en tout temps.

◾

Restez attentif - Faites attention à ce que vous faites. Faites preuve de bon

sens. N’utilisez pas le coupe-bordure lorsque vous êtes fatigué.

◾

N’utilisez pas le coupe-bordure sous l’inﬂuence d’alcool ou de drogues.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 37

◾

Assurez-vous que les protecteurs sont bien en place et en état de

fonctionnement.

◾

Gardez la lame affûtée. Remplacez une lame émoussée ou usée; ne tentez pas

de l’affûter.

◾

Gardez les mains et les pieds à distance de la zone de coupe.

◾

Ne placez aucune partie de votre corps sur la trajectoire de la lame du

coupe-bordure.

◾

Rangez les outils inutilisés à l’intérieur - Lorsque vous n’utilisez pas les

outils, rangez-les à l’intérieur, hors de portée des enfants, dans un endroit sec et

en hauteur ou dans un endroit verrouillé, et retirez le bloc-pile.

◾

Entretenez soigneusement l’outil - Gardez la lame affûtée et propre pour

obtenir un meilleur rendement et pour réduire les risques de blessure. Suivez les

instructions de graissage et de changement d’accessoires. Les poignées doivent

toujours être sèches, propres et exemptes d’huile ou de graisse.

◾

Assurez-vous que les pièces ne sont pas endommagées - Avant

d’utiliser l’outil, inspectez soigneusement les protecteurs ou les autres pièces

endommagés pour déterminer s’ils peuvent fonctionner correctement et être

utilisés normalement. Vériez l’alignement des pièces mobiles et leur xation

ainsi que l’état et l’assemblage des pièces, et recherchez tout autre problème

pouvant nuire au fonctionnement de l’outil. Si une autre pièce ou un protecteur

sont endommagés, ils doivent être réparés correctement ou remplacés par un

centre de service autorisé à moins d’indications contraires dans le présent guide.

◾

Avant chaque utilisation, dégagez l’aire de travail. Enlevez tous les

objets, comme les cailloux, les éclats de verre, les clous, les câbles ou les ls,

qui pourraient être projetés par l’outil ou qui pourraient rester coincés dans le

dispositif de coupe.

◾

Lorsque vous utilisez le coupe-bordure, tenez-le fermement par les

poignées, avec les deux mains. Refermez les doigts et les pouces autour

des poignées.

◾

Évitez les démarrages accidentels - Ne transportez pas le coupe-bordure en

ayant le doigt sur la gâchette.

◾

Ne faites pas fonctionner le coupe-bordure dans un endroit présentant

un risque d’explosion ni en présence de gaz. Les moteurs de ces outils

produisent habituellement des étincelles qui pourraient enammer les vapeurs.

◾

N’utilisez pas le coupe-bordure sur des surfaces couvertes de gravier ou

à proximité de celles-ci.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC38

◾

Coupe-bordure endommagé - Si vous heurtez un objet quelconque avec le

coupe-bordure, arrêtez ce dernier immédiatement. Vériez s’il est endommagé

et, le cas échéant, faites-le réparer avant de le réutiliser. N’utilisez pas l’outil si la

lame ou le protecteur est brisé.

◾

Remplacez immédiatement la lame si elle est ﬁssurée, endommagée ou

usée, même si elle ne présente que des ﬁssures superﬁcielles. Ces pièces

peuvent se briser à haute vitesse et causer des blessures graves, voire mortelles.

◾

Ne rechargez pas le bloc-pile sous la pluie ni dans un endroit humide.

◾

Utilisez le produit uniquement avec les blocs-piles et les chargeurs indiqués ci-

dessous :

BLOC-PILE CHARGEUR

BA1120, BA1120-FC,

BA1400, BA1400-FC,

BA2240, BA2240-FC,

BA2800, BA2800-FC,

BA4200, BA4200-FC

CH2100, CH2100-FC,

CH5500, CH5500-FC

◾

Ne jetez pas le bloc-pile au feu. Les cellules pourraient exploser. Consultez la

réglementation locale pour connaître les instructions de mise au rebut.

◾

N’ouvrez pas et n’abîmez pas le bloc-pile. L’électrolyte qu’il contient est

corrosif et peut causer des lésions oculaires ou cutanées. Il peut être toxique s’il

est ingéré.

◾

Manipulez le bloc-pile avec soin pour ne pas créer un court-circuit avec

des matériaux conducteurs comme des bagues, des bracelets ou des

clés. Le bloc-pile ou le conducteur peut surchauffer et causer des brûlures.

◾

Pièces de rechange - Lorsque vous procédez à l’entretien, utilisez uniquement

des pièces de remplacement EGO identiques aux pièces d’origine.L’utilisation de

tout autre accessoire peut augmenter le risque de blessure.

◾

Les outils munis d’un bloc-pile n’ont pas besoin d’être branchés sur

une prise de courant. Par conséquent, ils sont toujours prêts à l’emploi.

Gardez à l’esprit qu’il existe des dangers potentiels même lorsque l’outil ne

fonctionne pas. Soyez prudents lorsque vous effectuez de l’entretien ou des

réparations.

◾

Enlevez ou débranchez le bloc-pile avant de procéder à l’entretien ou au

nettoyage de l’outil ou d’en retirer du matériel.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 39

◾

Ne lavez pas l’outil avec un jet d’eau, car de l’eau pourrait s’inﬁltrer

dans le moteur et les connexions électriques.

◾

Ne faites jamais fonctionner l’appareil sans les accessoires ad équats.

Assurez-vous toujours que le tube du soufﬂeur est bien installé.

◾

S’il se produit une situation qui ne ﬁgure pas dans le présent manuel,

faites preuve de prudence et de jugement. Communiquez avec le centre

de service à la clientèle d’EGO pour obtenir de l’aide.

◾

Conservez ces instructions. Consultez-les régulièrement et utilisez-les pour

expliquer le fonctionnement de l’outil à d’autres personnes qui l’utiliseraient. Si

vous prêtez cet outil à une personne, prêtez-lui également ces instructions an de

prévenir un usage inapproprié et des blessures potentielles.

CONSERVEZ CES INSTRUCTIONS!

INTRODUCTION

Nous vous félicitons d’avoir choisi ce COUPE-BORDURE EGO. Il a été conçu et fabriqué

an de vous offrir la meilleure abilité et le meilleur rendement possible.

Si vous éprouvez un problème que vous n’arrivez pas à régler facilement, veuillez

communiquer avec le centre de service à la clientèle d’EGO au 1 855 EGO-5656.

Le présent guide contient des renseignements importants pour assembler, utiliser

et entretenir en toute sécurité votre produit. Lisez-le soigneusement avant d’utiliser

le produit. Conservez ce guide à portée de main an de pouvoir le consulter à tout

moment.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC40

NUMÉRO DE SÉRIE ____________________ DATE D’ACHAT _____________________

NOUS VOUS RECOMMANDONS DE NOTER LE NUMÉRO DE SÉRIE ET LA DATE D’ACHAT ET DE

LES CONSERVER EN LIEU SÛR AFIN DE POUVOIR LES CONSULTER ULTÉRIEUREMENT.

CARACTÉRISTIQUES TECHNIQUES

Tension 56 V

Longueur de la lame 20 cm

Profondeur de coupe Jusqu’à 7,62 cm

Poids 4,74 kg (10.45 lb)

Lame recommandée

NOM DE PIÈCE NUMÉRO DE MODÈLE

Lame de coupe-bordure AEB0800

LISTE DES PIÈCES CONTENUES DANS L’EMBALLAGE

NOM DE PIÈCE QUANTITÉ

Coupe-bordure 1

Poignée de manœuvre avant réglable 1

Clé hexagonale 1

Clé multifonction 1

Goupille fendue 2

Guide d’utilisation 1

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 41

DESCRIPTION

FAMILIARISEZ-VOUS AVEC VOTRE COUPE-BORDURE (Fig. 1)

Pour utiliser ce produit en toute sécurité, vous devez comprendre les renseignements

gurant sur le produit et dans le présent guide d’utilisation et connaître le projet que vous

entreprenez. Avant d’utiliser ce produit, familiarisez-vous avec toutes les caractéristiques

de fonctionnement et consignes de sécurité.

Clé multifonction

Clé hexagonale

Poignée de manœuvre

avant réglable

Bouton d’éjection du bloc-pile

Tampon en

caoutchouc

Verrou

Contacts

électriques

Mécanisme d’éjection

Barre de guidage pour réglage de la profondeur

Pare-débris

Vis servant à garder la plaque

de guidage en place

Plaque de guidage

Sortie

d’air

Gâchette

Bouton de

verrouillage

Poignée arrière

Entrée d’air

Interrupteur de haute

ou de basse vitesse

Lames

Protège-lames

Roue de guidage

Bouton de réglage de

la profondeur

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC42

POIGNÉE DE MANŒUVRE AVANT RÉGLABLE

S’ajuste pour faciliter le fonctionnement et aider à prévenir les pertes de contrôle.

POIGNÉE ARRIÈRE

Poignée ergonomique surmoulée améliorant le confort et la prise.

BOUTON DE VERROUILLAGE

Aide à prévenir l’activation accidentelle de la gâchette. Il doit être maintenu enfoncé

an d’enclencher la gâchette.

INTERRUPTEUR À VITESSE VARIABLE

Permet de mettre en marche et d’arrêter l’outil, et d’en contrôler la vitesse.

INTERRUPTEUR DE HAUTE OU DE BASSE VITESSE

Permet des gammes de vitesses élevées ou faibles pour différentes tâches selon les

besoins.

BOUTON D’ÉJECTION DU BLOC-PILE

Permet de dégager le bloc-pile de l’outil.

VERROU

Permet de bloquer le bloc-pile lorsque celui-ci est installé sur l’outil.

MÉCANISME D’ÉJECTION

Aide à retirer le bloc-pile.

TAMPON EN CAOUTCHOUC

Permet de protéger le boîtier des impacts pendant l’utilisation.

LAME

Lame en métal pour couper les mauvaises herbes et les plantes vertes.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 43

PROTÈGE-LAME

Réduit les risques de blessure causée par la projection d’objets quelconques vers

l’utilisateur par la lame et empêche tout contact avec celle-ci.

PARE-DÉBRIS

Réduit les risques de blessure causée par la projection d’objets quelconques vers

l’utilisateur par la lame.

BOUTON DE RÉGLAGE DE LA PROFONDEUR ET BARRE DE GUIDAGE

POUR RÉGLAGE DE LA PROFONDEUR

Permettent de régler la profondeur de coupe.

ROUE DE GUIDAGE

Roule sur le sol et maintient la lame à la hauteur préréglée pour offrir la profondeur de

coupe voulue.

PLAQUE DE GUIDAGE

Guide en option pour la coupe contre le pavé. (Consultez la section « RETRAIT DE LA

PLAQUE DE GUIDAGE » si la plaque de guidage n’est pas nécessaire.)

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC44

ASSEMBLAGE

AVERTISSEMENT

S’il y a des pièces manquantes ou endommagées, ne

tentez pas d’utiliser le produit tant que ces pièces n’auront pas été remplacées.

L’utilisation de ce produit avec des pièces endommagées ou manquantes peut causer

des blessures graves.

AVERTISSEMENT

Ne tentez pas de modier ce produit ni de créer des

accessoires qui ne sont pas recommandés pour ce coupe-bordure. Toute altération ou

modication de ce type constitue un usage inapproprié et peut engendrer une situation

dangereuse susceptible de causer des blessures graves.

AVERTISSEMENT

N’ajustez pas le protège-lame. Il a été réglé en usine de

façon à ce que la èche située sur le protège-lame et le côté ouvert ne soient pas

orientés vers l’utilisateur. Les résidus de coupe et autres débris sont ainsi dirigés loin

de l’outil électrique et de l’utilisateur.

DÉBALLAGE

◾

Ce produit doit être assemblé.

◾

Retirez soigneusement l’outil et toutes les pièces de l’emballage.

◾

Inspectez l’outil soigneusement pour vérier qu’aucun bris ni dommage ne s’est

produit au cours de l’expédition.

◾

Ne jetez pas le matériel d’emballage avant d’avoir inspecté soigneusement l’outil

et de l’avoir fait fonctionner de manière satisfaisante.

◾

S’il y a des pièces manquantes ou endommagées, veuillez retourner le produit à

l’endroit où vous l’avez acheté.

INSTALLATION ET RÉGLAGE DE

LA POIGNÉE DE MANŒUVRE

AVANT

1. Retirez le bloc-pile du coupe-

bordure.

2. Desserrez les quatre vis de

la poignée à l’aide de la clé

hexagonale fournie, puis retirez les

vis et l’élément de xation inférieur

de la poignée de manœuvre avant (Fig. 2).

Élément

de xation

inférieur

Poignée de

manœuvre avant

Vis

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 45

3. Placez la poignée de manœuvre

avant et l’élément de xation

inférieur sur le manche et xez-

les sans serrer complètement les

quatre vis. TOURNEZ LA POIGNÉE DE

MANŒUVRE AVANT EN L’ORIENTANT

VERS LE HAUT DE FAÇON À CE

QU’ELLE POINTE VERS LE HAUT DE

LA POIGNÉE ARRIÈRE (Fig. 3).

4. Réglez la position de la poignée

de manœuvre avant entre le boîtier de la poignée arrière et l’étiquette

d’avertissement sur le manche comme l’illustre la Fig. 3. La poignée doit être

réglée de façon à ce que votre bras soit droit lorsque vous utilisez le coupe-

bordure.

5. Vissez fermement les quatre vis à l’aide de la clé hexagonale an que la poignée

ne tourne pas sur le manche.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

An de réduire les risques de blessure, n’utilisez

pas l’article si les protecteurs ne sont pas en pla

ce. Lisez le

manuel d’utilisation avant d’utiliser l’appareil. U

se lentes de seguridad o similares protección de lo

s ojos.

Para reducir el riesgo de lesiones personales, no o

pere sin las protecciones en su lugar. Lea el manua

l del usuario

antes de usar. Utilisez des lunettes de sécurité ou

similaires protection des yeux.

For use with BA1400 and other batteries specied in operator's manual.

A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Étiquette

d’avertissement

Boîtier de

la poignée

arrière

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC46

FONCTIONNEMENT

AVERTISSEMENT

Même si vous connaissez parfaitement ce produit, soyez

vigilant. N’oubliez pas qu’une fraction de seconde d’inattention suft pour se blesser

grièvement.

AVERTISSEMENT

Portez toujours des lunettes de sécurité avec écrans

latéraux conformes à la norme ANSI Z87.1, ainsi que des protecteurs d’oreilles. Sinon,

vous pourriez recevoir des débris dans les yeux et vous blesser grièvement.

AVERTISSEMENT

N’utilisez pas de pièces ni d’accessoires qui ne sont pas

recommandés par le fabricant de ce produit. L’utilisation de pièces ou d’accessoires qui

ne sont pas recommandés peut occasionner des blessures graves.

AVERTISSEMENT

Pour prévenir les blessures graves, retirez le bloc-pile de

l’outil avant d’en effectuer l’entretien, de le nettoyer, de remplacer des accessoires ou

d’en retirer du matériel.

UTILISATIONS

Vous pouvez utiliser ce produit pour les types de travaux indiqués ci-dessous :

◾

Permet de couper le long des allées, des bordures, des plates-bandes et autres

endroits semblables.

Avant chaque utilisation, vériez si des pièces sont endommagées

ou usées.

Vériez la lame, le protecteur et la poignée de manœuvre avant, puis remplacez toute

pièce ssurée, déformée, tordue ou endommagée.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 47

RÉGLAGE DE LA PROFONDEUR

DE COUPE

1. Arrêtez le moteur et enlevez le bloc-

pile.

2. Desserrez le bouton de réglage de

la profondeur dans le sens de la

èche de déverrouillage illustrée sur

le bouton (Fig. 4).

3. Déplacez la roue de guidage le long

de la barre de guidage. Montez-la

pour augmenter la profondeur de

coupe ou abaissez-la pour diminuer

la profondeur (Fig. 5).

La profondeur de coupe adéquate dépend

de l’inégalité du sol, de votre taille et de la

façon dont vous tenez le coupe-bordure.

Utilisez les procédures suivantes :

4. Ajustez la roue de guidage de façon

à ce que la lame touche tout juste le

sol ou écorche la surface (Fig. 6).

5. Serrez fermement le bouton de

réglage de la profondeur dans le

sens de la èche de verrouillage

illustrée sur le bouton.

6. En vous tenant debout dans la

position de travail normale, vériez

de nouveau la profondeur de coupe et corrigez-la au besoin.

INSTALLATION ET RETRAIT DU BLOC-PILE

AVERTISSEMENT

Enlevez toujours le bloc-pile de l’outil lorsque vous

assemblez des pièces, procédez à des ajustements ou à son nettoyage ou lorsque

l’article n’est pas utilisé. Le retrait du bloc-pile permet de prévenir une mise en marche

accidentelle pouvant occasionner des blessures graves.

REMARQUE : Chargez le bloc-pile au maximum avant la première utilisation.

Roue

guidage

Lames

Bouton de réglage de la profondeur

Barre de guidage pour

réglage de la profondeur

Pour diminuer

la profondeur

Pour augmenter

la profondeur

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC48

Installation (Fig. 7)

1. Alignez les nervures du bloc-pile sur

les rainures de guidage situées sur

le coupe-bordure.

2. Faites glisser le bloc-pile jusqu’à ce

qu’il s’enclenche.

REMARQUE : Assurez-vous que le verrou

au bas du bloc-pile s’enclenche et que

le bloc-piles est bien xé à l’outil avant

d’utiliser celui-ci.

Retrait (Fig. 8)

AVERTISSEMENT

Soyez

toujours conscient de l’emplacement

de vos pieds, de vos enfants et de vos

animaux de compagnie lorsque vous

appuyez sur le bouton d’éjection du bloc-

pile. La chute du bloc-pile pourrait causer

des blessures graves. Ne retirez JAMAIS

le bloc-pile lorsque vous êtes en hauteur.

1. Tenez le bloc-pile dans la paume de la main.

2. Pour libérer le bloc-pile du verrou, appuyez sur le bouton d’éjection du bloc-pile

avec le pouce.

3. Saisissez le bloc-pile et retirez-le du coupe-bordure.

TENIR LE COUPE-BORDURE

AVERTISSEMENT

Lorsque vous utilisez cet outil, habillez-vous

convenablement pour réduire les risques de blessures. Ne portez pas de vêtements

amples ni de bijoux. Portez des protections pour les yeux et les oreilles. Portez un

pantalon long et épais, des bottes et des gants. Ne portez pas de pantalon court ni

de sandales. N’utilisez pas l’outil lorsque vous êtes pieds nus. Portez un masque de

protection ou un masque antipoussières lorsque l’endroit est poussiéreux.

Appuyez pour

éjecter

Rainure de guidage

Nervure

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 49

AVERTISSEMENT

Enlevez tous

les obstacles et objets solides de l’aire de

travail.

Tenez le coupe-bordure avec la main

droite sur la poignée arrière et la main

gauche sur la poignée de manœuvre

avant. Tenez toujours fermement l’outil

avec les deux mains lorsque vous

l’utilisez. Vous devez être dans une

position confortable lorsque vous tenez

le coupe-bordure. La poignée arrière doit

être à la hauteur de votre hanche (Fig. 9).

MISE EN MARCHE ET ARRÊT DU

COUPE-BORDURE

Mise en marche (Fig. 10)

1. Appuyez sur le bouton de

verrouillage et maintenez-le

enfoncé. Pressez la gâchette pour

mettre en marche le coupe-bordure.

Relâchez le bouton de blocage et

gardez la gâchette enfoncée pour

utiliser l’outil de façon continue.

2. La gâchette à vitesse variable permet de contrôler la vitesse de rotation de l’outil.

Une pression plus grande sur la gâchette procure une vitesse plus élevée tandis

qu’une pression plus faible amène une vitesse réduite. Réglez la vitesse en

fonction de la tâche à accomplir.

Fonction de réglage de vitesse (Fig. 10)

Le coupe-bordure offre deux gammes de vitesses. La position « 1 » permet de basses

vitesses, tandis que la position « 2 » est conçue pour de hautes vitesses. Poussez

l’interrupteur de haute ou de basse vitesse ou tirez sur ce dernier pour choisir la

gamme de vitesses appropriée pendant le fonctionnement.

Interrupteur de haute

ou de basse vitesse

Bouton de verrouillage

Gâchette

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC50

Arrêt

Relâchez la gâchette pour arrêter le coupe-bordure.

AVIS : Le moteur ne tourne que lorsque le bouton de blocage et la gâchette sont

enclenchés simultanément.

AVERTISSEMENT

Retirez toujours le bloc-pile du coupe-bordure pendant les

pauses ou une fois que le travail est terminé.

CONSEILS D’UTILISATION

◾

Tenez le coupe-bordure de façon à ce que la lame soit en position verticale.

◾

Ne marchez pas trop vite lorsque vous utilisez l’outil.

◾

Coupez à un rythme constant. Si la lame commence à s’enliser, vous coupez trop

rapidement; ralentissez.

◾

Ne forcez pas pour que la lame pénètre dans le sol. Un léger contact de la lame

avec un rebord de trottoir, une bordure, etc., est acceptable et n’endommagera

pas le coupe-bordure.

◾

Lorsque vous coupez, marchez toujours vers l’avant en suivant le coupe-bordure.

Ne tirez pas le coupe-bordure vers vous.

◾

Utilisez la ligne de visée pour aligner

la lame au rebord de la plate-bande

(Fig. 11).

◾

Une apparence optimale est

obtenue lorsque l’herbe est sèche.

Évitez de couper dans un sol mouillé

ou dans l’herbe mouillée, sinon le

protège-lame risque de s’obstruer

et de produire un rebord inégal. Si

le protège-lame est obstrué, arrêtez

le moteur, retirez le bloc-pile, puis

enlevez les débris du protège-lame.

Ligne de visée

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 51

ENTRETIEN

AVERTISSEMENT : Lorsque vous procédez à l’entretien de l’outil, utilisez

uniquement des pièces de remplacement identiques à celles d’origine. L’utilisation de

toute autre pièce peut constituer un danger ou endommager le produit. Pour garantir

une utilisation sécuritaire du produit et sa abilité, toutes les réparations doivent être

effectuées par un technicien qualié.

AVERTISSEMENT : Les outils munis d’un bloc-pile n’ont pas besoin d’être

branchés sur une prise de courant. Par conséquent, ils sont toujours prêts à l’emploi.

Pour prévenir des blessures graves, prenez des précautions particulières lorsque

vous effectuez l’entretien de l’outil ou des réparations, ou lorsque vous remplacez le

dispositif de coupe ou d’autres pièces.

AVERTISSEMENT : Pour prévenir les blessures graves, retirez le bloc-pile de

du coupe-bordure avant d’effectuer l’entretien de l’outil, de le nettoyer, de remplacer

des accessoires, ou lorsque l’outil n’est pas utilisé.

ENTRETIEN GÉNÉRAL

Évitez d’utiliser des solvants sur les pièces en plastique. La plupart des plastiques sont

susceptibles d’être endommagés par divers types de solvants commerciaux. Utilisez un

linge propre pour enlever la saleté, la poussière, l’huile, la graisse, etc.

AVERTISSEMENT : Ne laissez jamais du liquide pour freins, de l’essence, des

produits à base de pétrole, etc., entrer en contact avec les pièces en plastique. Les

produits chimiques peuvent endommager, affaiblir ou détruire le plastique et engendrer

ainsi des risques de blessures graves.

AVERTISSEMENT : Lors du nettoyage du coupe-bordure, NE l’immergez PAS

dans l’eau ou dans un autre liquide.

Tout entretien du coupe-bordure qui n’est pas mentionné dans les présentes

instructions devrait être effectué par un réparateur qualié.

REMPLACEMENT DE LA LAME

AVERTISSEMENT : Ne tentez pas de redresser ni de souder une lame tordue

ou ssurée. Une telle lame doit être remplacée, car elle pourrait se briser. Il est

recommandé de remplacer la lame uniquement par une lame de coupe-bordure EGO.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC52

AVIS : Remplacez la lame si sa longueur

n’est plus sufsante pour maintenir le

dégagement nécessaire au-dessus du sol

et obtenir la profondeur de coupe voulue.

AVERTISSEMENT : Protégez-

vous toujours les mains en portant des

gants épais ou en recouvrant la lame de

chiffons ou d’autres matériaux lorsque

vous entretenez celle-ci.

Retrait de la lame

1. Arrêtez le moteur et enlevez le bloc-

pile.

2. Déposez le coupe-bordure sur sa

face arrière de façon à ce que la

lame soit orientée vers le haut.

3. Portez des gants de protection.

Utilisez une pince à bec eflé (non

incluse) pour retirer la goupille

fendue de l’arbre du moteur

(Fig. 12).

4. Faites tourner la lame pour aligner

la fente dans la bride, sur le trou du

boîtier d’engrenage (Fig. 12).

5. Insérez la clé hexagonale fournie

dans les trous alignés pour qu’elle

agisse comme stabilisateur. Utilisez

la clé multifonction fournie pour desserrer l’écrou DANS LE SENS DES AIGUILLES

D’UNE MONTRE (Fig. 13).

6. Retirez l’écrou, le collet extérieur, la lame et le collet intérieur de l’arbre du

moteur (Fig. 14). Inspectez-les et remplacez-les s’ils sont usés.

Stabilisateur

Clé multifonction

fournie

Fente dans le collet intérieur

Collet extérieur

Écrou

Goupille fendue

Collet intérieur

Lames

Arbre du moteur

Trous de verrouillage alignés

Boîtier

d’engrenage

Collet intérieur

Goupille fendue

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 53

Installation de la lame

1. Retirez le bloc-pile.

2. Placez le collet intérieur retiré à

l’étape 6 de la section « Retrait de

la lame » sur l’arbre du moteur,

surface bombée vers l’extérieur

(Fig. 15).

3. Installez la nouvelle lame sur le

collet intérieur.

AVERTISSEMENT : La

surface bombée du collet intérieur doit

s’enclencher dans le trou de montage de

la lame (Fig. 16). Il ne devrait pas y avoir

d’espace entre la lame et la surface plane

du collet intérieur.

4. Fixez le collet extérieur et l’écrou

sur l’arbre, puis serrez partiellement

l’écrou à la main DANS LE SENS

CONTRAIRE DES AIGUILLES D’UNE

MONTRE.

5. Faites tourner la lame pour aligner

la fente dans le collet sur le trou du

boîtier d’engrenage (Fig. 12).

6. Insérez la clé hexagonale fournie

dans les trous alignés pour qu’elle

agisse comme stabilisateur. Utilisez

la clé multifonction fournie pour

serrer fermement l’écrou sur l’arbre DANS LE SENS CONTRAIRE DES AIGUILLES

D’UNE MONTRE (Fig. 17).

7. Insérez une nouvelle goupille fendue dans le trou de l’arbre du moteur. Pliez les

deux extrémités de la goupille dans des directions opposées avec une pince à

bec eflé (non incluse) (Fig. 12).

Stabilisateur

Clé multifonction

fournie

Surface bombée

vers l’extérieur

Collet intérieur

Lames

Surface bombée

du collet intérieur

enclenché dans la lame

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC54

REMPLACEMENT DE LA ROUE DE

GUIDAGE

1. Arrêtez le moteur et enlevez le bloc-

pile.

2. Déposez le coupe-bordure sur sa

face arrière de façon à ce que la

roue de guidage soit orientée vers le

haut.

3. Desserrez le bouton de réglage de

la profondeur dans le sens de la

èche de déverrouillage illustrée sur

le bouton, puis enlevez-le.

4. Retirez la rondelle à ressort, la

rondelle ordinaire 1, la roue de

guidage, la bague et la rondelle

ordinaire 2 de la tige de la vis

(Fig. 18). Inspectez-les et

remplacez-les s’ils sont usés.

5. Insérez d’abord la tige de la vis dans la barre de guidage pour réglage de la

profondeur, puis insérez la rondelle ordinaire 2, la bague et la nouvelle roue.

6. Installez ensuite la rondelle ordinaire 1, la rondelle à ressort et le bouton de

réglage de la profondeur sur la tige de la vis dans la séquence illustrée à la

Fig. 18.

AVIS : La roue de guidage doit être installée avec ses nervures plates orientées vers

l’intérieur (Fig. 19).

7. Serrez le bouton de réglage de la profondeur dans le sens de la èche de

verrouillage illustrée sur le bouton.

REMPLACEMENT DU PARE-DÉBRIS

1. Arrêtez le moteur et enlevez le bloc-pile.

2. Utilisez la clé hexagonale fournie pour desserrer les deux vis.

3. Retirez les vis, le panneau de xation et le pare-débris usé (Fig. 19).

Bouton de réglage de la

profondeur

Rondelle à ressort

Rondelle ordinaire 1

Roue de guidage

Bague

Rondelle ordinaire 2

Barre de

guidage pour

réglage de la

profondeur

Tige de

la vis

Panneau de xation

Pare-débris

Nervure

plate

Vis

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 55

4. Installez un nouveau pare-débris, puis verrouillez-le en place avec le panneau de

xation et les deux vis.

PROTECTEUR ANTI-USURE ET

PLAQUE DE GUIDAGE (Fig. 20)

Assurez-vous que le protecteur anti-

usure et la plaque de guidage ne sont

pas endommagés avant de mettrele

coupe-bordure en marche. Le protecteur

anti-usure doit être remplacé dès que le

boîtier d’engrenage devient visible.

AVIS : Le boîtier d’engrenage peut être

gravement endommagé si vous ne

remplacez pas le protecteur anti-usure dès que le boîtier d’engrenage est visible.

1. Arrêtez le moteur et enlevez le bloc-pile.

2. Portez des gants de protection. Faites tourner la lame au besoin pour exposer les

deux vis.

3. Utilisez la clé hexagonale fournie pour desserrer les deux vis, puis enlevez-les.

AVIS : Si vous n’avez qu’à remplacer la plaque de guidage, desserrez et retirez la vis 1.

4. Remplacez le protecteur anti-usure et la plaque de guidage déformés ou usés.

5. Installez le nouveau protecteur anti-usure et la nouvelle plaque de guidage sur le

boîtier d’engrenage, puis xez-les à l’aide des deux vis.

RETRAIT DE LA PLAQUE DE GUIDAGE

Si vous avez de l’expérience avec ce type de coupe-bordure, et si vous trouvez que la

plaque de guidage nuit à votre coupe, vous pouvez enlever la plaque de guidage.

1. Desserrez la vis 1 et retirez-la.

2. Retirez la plaque de guidage.

3. Remettez en place la vis 1 et serrez-la.

Vis 1

Plaque de

guidage

Vis 2

Protecteur anti-usure

Trous de montage

Boîtier d’engrenage

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC56

LUBRIFICATION DES

ENGRENAGES DE TRANSMISSION

Les engrenages de transmission

dans le boîtier d’engrenage doivent

être graissés périodiquement avec

de la graisse d’engrenages. Vériez

le niveau de graisse dans le boîtier

d’engrenage environ toutes les 50 heures

de fonctionnement en retirant la vis

d’étanchéité sur le côté du boîtier.

Si aucune graisse ne peut être vue sur les

côtés de l’engrenage, suivez les étapes ci-dessous an de remplir le boîtier de graisse

d’engrenage aux 3/4 de sa capacité.

Ne remplissez pas complètement le boîtier d’engrenage de transmission.

1. Arrêtez le moteur et enlevez le bloc-pile.

2. Placez le coupe-bordure debout de façon à ce que la vis d’étanchéité soit orientée

vers le haut (Fig. 21).

3. Utilisez la clé multifonction fournie pour desserrer la vis d’étanchéité et la retirer.

4. Utilisez une seringue contenant de la graisse (non incluse) pour injecter de la

graisse dans le trou de la vis; ne dépassez pas les 3/4 de la capacité du boîtier.

5. Serrez la vis d’étanchéité après l’injection.

NETTOYAGE DE L’APPAREIL

◾

Après chaque utilisation, retirez le bloc-pile, puis enlevez les débris, la terre

ou l’herbe de la lame et du protecteur à l’aide d’une brosse douce. Essuyez la

surface du coupe-bordure au moyen d’un linge propre et d’une solution de savon

doux.

◾

Utilisez une petite brosse ou un petit aspirateur pour nettoyer les évents

d’aération situés sur le boîtier arrière.

◾

Assurez-vous que les évents d’aération ne sont jamais obstrués.

RANGEMENT DE L’APPAREIL

◾

Retirez le bloc-pile du coupe-bordure.

◾

Nettoyez complètement l’outil avant de le ranger.

◾

Rangez l’appareil dans un endroit sec, bien aéré, surélevé ou verrouillé, et hors

de portée des enfants. Ne rangez pas l’appareil sur des engrais, de l’essence ou

d’autres produits chimiques, ni à proximité de ces produits.

Vis d’étanchéité

Boîtier

d’engrenage

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 57

DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Le moteur ne

démarre pas.

◾

Le bloc-pile n’est pas

installé sur le coupe-

bordure.

◾

Installez le bloc-pile sur le coupe-

bordure.

◾

Il n’y a pas de contact

électrique entre le coupe-

bordure et le bloc-pile.

◾

Retirez le bloc-pile, vériez les

contacts électriques, puis réinstallez

le bloc-pile jusqu’à ce qu’il

s’enclenche.

◾

Le bloc-pile est déchargé.

◾

Chargez le bloc-pile avec les

chargeurs EGO indiqués dans ce

guide.

◾

Le bouton de verrouillage

et la gachette ne sont pas

enclenchés simultanément.

◾

Pour mettre en marche le coupe-

bordure, maintenez le bouton de

blocage enfoncé lorsque vous

appuyez sur la gâchette.

Le coupe-bordure

s’arrête pendant

l’utilisation.

◾

Le moteur est surchargé.

◾

Le moteur fonctionnera de nouveau

sans problème lorsque la cause de

la surcharge sera éliminée. Pour

assurer un fonctionnement continu,

réduisez la charge sur le coupe-

bordure.

◾

Le bloc-pile ou le coupe-

bordure est trop chaud.

◾

Laissez le bloc-pile et le coupe-

bordure refroidir; leur température

doit être inférieure à 67 °C (152 °F).

◾

Le bloc-pile est débranché

de l’outil.

◾

Réinstallez le bloc-pile.

◾

Le bloc-pile est déchargé.

◾

Chargez le bloc-pile avec les

chargeurs EGO indiqués dans ce

guide.

Le rebord est

inégal.

◾

L’herbe ou la terre est trop

mouillée.

◾

Évitez de couper dans un sol mouillé

ou dans l’herbe mouillée.

◾

Le protège-lame est

obstrué.

◾

Arrêtez le moteur, retirez le bloc-pile,

puis enlevez les débris du protège-

lame.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC58

GARANTIE

POLITIQUE D’EGO EN MATIÈRE DE GARANTIE

Une garantie limitée de 5 ans est offerte pour l’équipement électrique d’extérieur EGO

et une garantie limitée de 3 ans est offerte pour les chargeurs et les blocs-piles EGO

POWER+.

Veuillez communiquer avec le service à la clientèle d’EGO au 1 855 EGO-5656

(numéro sans frais) pour toute question sur les réclamations au titre de la garantie.

GARANTIE LIMITÉE

À compter de la date d’achat originale, ce produit EGO est garanti PENDANT CINQ

ANS contre les défauts de matériaux et de fabrication. Les produits défectueux seront

réparés gratuitement.

À compter de la date d’achat originale, le chargeur et le bloc-pile EGO POWER+ sont

garantis PENDANT TROIS ANS contre les défauts de matériaux et de fabrication. Les

produits défectueux seront réparés gratuitement.

a) Cette garantie s’applique uniquement à l’acheteur initial s’étant procuré le produit

chez un détaillant EGO autorisé et est non transférable. La liste des détaillants EGO

autorisés est publiée en ligne sur le site http://egopowerplus.com/pages/warranty-

policy.

b) La période de garantie pour le bloc-pile, le chargeur ou tout produit EGO utilisés à des

ns industrielles, professionnelles ou commerciales est de un an.

c) La période de garantie pour les produits remis en état ou remis à neuf utilisés à

des ns résidentielles est de 1 an, et de 90 jours lorsqu’ils sont utilisés à des ns

industrielles, professionnelles ou commerciales.

d) La période de garantie pour les pièces d’entretien régulier, y compris, mais sans s’y

limiter, les lames, les têtes de coupe-bordure, les guides-chaînes, les chaînes de scie,

les courroies, les barres de raclage, les buses de soufeur, ainsi que tous les autres

accessoires EGO, est de 90 jours lorsqu’elles sont utilisées à des ns résidentielles

et de 30 jours lorsqu’elles sont utilisées à des ns industrielles, professionnelles ou

commerciales. Ces pièces sont couvertes contre les défauts de fabrication pour une

période de 90 jours ou de 30 jours si elles sont utilisées dans des conditions de travail

normales.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC 59

e) Cette garantie n’est pas valide si le produit a été utilisé à des ns de location.

f) La présente garantie ne couvre pas les dommages résultant d’une modication, d’une

altération ou d’une réparation non autorisée.

g) Cette garantie couvre uniquement les défauts survenant dans des conditions normales

d’utilisation et ne couvre aucun dysfonctionnement ou défaut ni aucune défaillance

découlant d’un usage inapproprié ou abusif (notamment la surcharge du produit et

son immersion dans l’eau ou dans tout autre liquide), d’un accident, d’une négligence,

d’une installation inadéquate et de tout entretien ou entreposage inadéquat.

h) Cette garantie ne couvre pas la détérioration normale du ni extérieur, notamment les

rayures, les bosses, les craquelures de la peinture, ni toute corrosion ou décoloration

résultant de la chaleur, de produits abrasifs et de nettoyants chimiques.

RÉCLAMATION AU TITRE DE LA GARANTIE

Pour faire une réclamation au titre de la garantie, veuillez communiquer avec le service

à la clientèle d’EGO au 1 855 EGO-5656 (numéro sans frais). Lorsque vous faites une

réclamation au titre de la garantie, vous devez présenter le reçu de vente original. Un

centre de service autorisé sera sélectionné pour la réparation du produit conformément

aux conditions de garantie prescrites. Il se peut qu’un petit dépôt soit exigé lorsque

vous laissez votre outil dans un centre de service autorisé. Ce dépôt est remboursable

lorsque le service de réparation est considéré comme étant couvert par la garantie.

RESTRICTIONS SUPPLÉMENTAIRES

Dans les limites prescrites par la législation locale, toutes les garanties implicites,

notamment les garanties de QUALITÉ MARCHANDE ou d’ADÉQUATION POUR UN USAGE

PARTICULIER, sont non valides. Toute garantie implicite, notamment les garanties de

qualité marchande ou d’adéquation pour un usage particulier, qui ne peut être déclinée

en vertu de la législation provinciale est limitée à cinq (5) ans à compter de la date

d’achat pour l’équipement électrique d’extérieur et à trois (3) ans à compter de la date

d’achat pour les chargeurs et blocs-piles.

Chervon North America n’est pas responsable des dommages accessoires, consécutifs,

indirects ou directs.

Certaines provinces et certains États n’autorisent pas les restrictions de durée de

garantie implicite, ou l’exclusion ou la restriction des dommages accessoires ou

consécutifs; c’est pourquoi les restrictions ci-dessus peuvent ne pas s’appliquer à votre

cas.

COUPE-BORDURE SANS FIL AU LITHIUM-ION DE 56 VOLTS — ED0800/ED0800-FC60

Cette garantie vous confère des droits précis. Il est possible que vous disposiez

également d’autres droits, qui varient d’un État ou d’une province à l’autre.

Pour communiquer avec le service à la clientèle, veuillez composer le numéro sans

frais suivant : 1 855 EGO-5656 ou consulter le site Web EGOPOWERPLUS.COM.

EGO Customer Service, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503 États-

Unis

EDGER

MANUAL DEL OPERADOR

BORDEADORA INALÁMBRICA

DE IONES DE LITIO DE

56 VOLTIOS

MODELO NÚMERO ED0800/ED0800-FC

ADVERTENCIA: para reducir el riesgo de lesiones, el usuario debe leer y comprender el

Manual del usuario antes de usar este producto. Guarde estas instrucciones para consul-

tarlas en caso sea necesario.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

ÍNDICE

Símbolos de seguridad ...................................64

Instrucciones de seguridad .............................65-68

Introducción ............................................69

Especicaciones ........................................69

Lista de empaque .......................................70

Descripción .........................................71-73

Ensamblaje .........................................74-75

Funcionamiento ...................................... 76-80

Mantenimiento .......................................81-87

Solución de problemas ...................................88

Garantía ............................................89-91

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

LEA TODAS LAS INSTRUCCIONES.

LEA Y COMPRENDA EL

MANUAL DEL OPERADOR

ADVERTENCIA

parte del polvo producto del lijado, aserrado, esmerilado,

taladrado y otras actividades de construcción, contiene sustancias químicas que el

estado de California reconoce como causantes de cáncer, defectos congénitos u otros

daños al sistema reproductor. Algunos ejemplos de estos químicos son:

◾

Plomo de pinturas a base de plomo

◾

Sílice cristalina de ladrillos y cemento y de otros productos de mampostería, y

◾

Arsénico y cromo de madera tratada químicamente.

El riesgo que corre debido a la exposición a estos químicos varía dependiendo de

la frecuencia con que realiza este tipo de trabajo. Para reducir la exposición a estas

sustancias químicas: trabaje en un área bien ventilada y utilice un equipo de seguridad

aprobado como las mascarillas antipolvo especialmente diseñadas para ltrar

partículas microscópicas.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

SÍMBOLOS DE SEGURIDAD

El objetivo de las señales y signos de seguridad es captar su atención ante posibles

peligros. Los símbolos de seguridad y las explicaciones que se dan merecen su

atención y comprensión cuidadosa. Las advertencias del símbolo no eliminan por

sí mismas ningún peligro. Las instrucciones y las advertencias que se dan no son

sustitutos de las medidas adecuadas de prevención de accidentes.

ADVERTENCIA

asegúrese de leer y de comprender todas las instrucciones

de seguridad en este manual del operador, incluidos todos los símbolos de alerta de

seguridad como "PELIGRO", "ADVERTENCIA" Y "PRECAUCIÓN" antes de usar esta

herramienta. Si no se siguen todas las instrucciones que guran a continuación, se

pueden producir electrocuciones, incendios y lesiones.

SIGNIFICADO DEL SÍMBOLO

SÍMBOLO DE ADVERTENCIA DE SEGURIDAD

Indica PELIGRO,

ADVERTENCIA O PRECAUCIÓN. Puede usarse junto con otros símbolos o pictogramas.

ADVERTENCIA

Durante el funcionamiento de cualquier

herramienta eléctrica, pueden entrar objetos extraños a los ojos y causar

graves daños oculares. Antes de comenzar a operar una herramienta

eléctrica, use siempre lentes o gafas de seguridad con protecciones

laterales y una careta protectora cuando sea necesario. Recomendamos

usar una máscara de seguridad de visión amplia sobre los lentes o las gafas de

seguridad estándar con protección lateral. Siempre use lentes de protección que

cumplan con la norma ANSI Z87.1.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

INSTRUCCIONES DE SEGURIDAD

Esta página muestra y describe los símbolos de seguridad que pueden aparecer en

este producto. Lea, comprenda y siga todas las instrucciones de la máquina antes de

ensamblarla y utilizarla.

Alerta de

seguridad

Precauciones que involucran su seguridad.

Lea y comprenda

el manual del

operador

Para reducir el riesgo de lesiones, el usuario debe

leer y comprender el Manual del usuario antes de

usar este producto.

Lentes de

protección

Use siempre gafas de seguridad o anteojos con

protección lateral y un protector facial al operar

este producto.

Símbolos de

reciclaje

Este producto usa baterías de iones de litio

(Li-ion). Es posible que las leyes municipales,

provinciales o nacionales prohíban desechar las

baterías con los residuos comunes. Consulte a la

autoridad local en materia de residuos sobre las

opciones de eliminación y reciclaje disponibles.

IPX4

Grado de

protección de

admisión

Protección contra las salpicaduras

V Voltios Voltaje

mm Milímetros Largo o tamaño

cm Centímetro Largo o tamaño

in. Pulgada Largo o tamaño

kg Kilogramo Peso

lb Libra Peso

Corriente

continua

Tipo o característica de la corriente

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Al usar aparatos eléctricos de jardinería, siempre se deben

tomar medidas de seguridad básicas para reducir el riesgo de incendios, descargas

eléctricas o lesiones personales, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE PRODUCTO.

PELIGRO

No dependa del aislamiento de la herramienta para evitar las

descargas eléctricas. Para reducir el riesgo de electrocución, nunca opere la

herramienta en las cercanías de cables que conducen corriente eléctrica.

PRECAUCIÓN

Use protección auditiva personal adecuada durante la operación.

Bajo algunas condiciones e intervalos de uso, el ruido de este producto podría

contribuir a la pérdida de la audición.

◾

Evite entornos peligrosos – no use la herramienta en lugares húmedos o

mojados.

◾

Mantenga a los niños alejados - todos los visitantes deben mantenerse

alejados del área de trabajo.

◾

Vístase de manera adecuada - no use ropa holgada ni joyas. Estas pueden

quedar atascadas en las piezas móviles. Se recomienda usar guantes y calzado

de goma si se trabaja en exteriores. Use protección para el cabello a n de

contener el cabello largo.

◾

Use gafas de seguridad - use siempre una máscara o mascarilla antipolvo si

operará en una zona con mucho polvo.

◾

Use la herramienta adecuadamente - no use la herramienta para ninguna

otra tarea que no sea la prevista.

◾

No fuerce la herramienta - esta funcionará mejor y con menos probabilidades

de producir lesiones si se usa al ritmo para el cual se diseñó.

◾

No se extienda demasiado - mantenga el punto de apoyo y el equilibrio

adecuados en todo momento.

◾

Manténgase alerta - concéntrese en lo que hace. Use su sentido común. No

opere la bordeadora si está cansado.

◾

No opere la bordeadora bajo la inﬂuencia de drogas o alcohol.

◾

Mantenga las protecciones en su lugar y en buen estado.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

◾

Mantenga las cuchillas aﬁladas. Reemplace la cuchilla si no tiene lo o está

desgastada; no intente alarla.

◾

Mantenga las manos y los pies alejados del área de corte.

◾

Nunca se pare ni exponga ninguna parte de su cuerpo en línea con la

trayectoria de la cuchilla de la bordeadora.

◾

Guarde los aparatos en el interior - cuando no esté en uso, los aparatos

deben guardarse en interiores, en un lugar seco y alto o bajo llave, sin el paquete

de baterías y fuera del alcance de los niños.

◾

Mantenga su electrodoméstico con cuidado - mantenga los bordes de corte

alados y limpios para obtener mejores resultados y reducir el riesgo de lesiones.

Siga las instrucciones para lubricar y cambiar los accesorios. Mantenga las

manijas limpias, secas y libres de aceite y grasa.

◾

Revise las piezas dañadas - antes de continuar con la operación del producto,

se deben revisar con cuidado las protecciones u otras piezas dañadas a n de

determinar si funcionarán correctamente y cumplirán su función especíca.

Verique la alineación y la unión de las piezas móviles, la ruptura de las

piezas, la instalación y cualquier otro tipo de condición que pueda afectar el

funcionamiento. Las protecciones u otras piezas dañadas deben repararse de

manera adecuada o cambiarse en un centro de servicio autorizado, a menos que

se indique lo contrario en este manual.

◾

Despeje el área que va a cortar antes de cada uso. Retire todos los objetos

como piedras, vidrios rotos, clavos, alambres o cordeles que puedan ser arrojados

o atascarse en los accesorios de corte.

◾

Sostenga siempre la bordeadora con ﬁrmeza y mantenga ambas manos

en las manijas durante la operación. Coloque sus dedos y pulgares

alrededor de las manijas.

◾

Evite los arranques accidentales - no transporte la bordeadora con el dedo en

la perilla de encendido.

◾

No opere la bordeadora en entornos gaseosos o explosivos. Los motores

de estos aparatos comúnmente producen chispas, las que pueden encender los

vapores.

◾

No utilice la bordeadora en o cerca de superﬁcies con gravilla.

◾

Daños a la bordeadora - si golpea un objeto extraño con la bordeadora o si

esta se atasca, detenga la herramienta de inmediato, revise si hay daños y,

de haberlos, repárelos antes volver a operar la herramienta. No la opere si las

protecciones o la cuchilla están dañadas.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

◾

Reemplace la cuchilla si está agrietada, dañada o gastada de inmediato,

aunque solo se trate de grietas superﬁciales. Dichos accesorios podrían

desprenderse a alta velocidad y provocar lesiones graves o fatales.

◾

No cargue el paquete de baterías bajo la lluvia o en lugares húmedos.

◾

Use solamente los paquetes de baterías y los cargadores que se indican a

continuación:

PAQUETE DE BATERÍAS CARGADOR

BA1120, BA1120-FC,

BA1400, BA1400-FC,

BA2240, BA2240-FC,

BA2800, BA2800-FC,

BA4200, BA4200-FC

CH2100, CH2100-FC,

CH5500, CH5500-FC

◾

No incinere la batería. Las celdas pueden explotar. Revise los códigos locales

para obtener instrucciones de eliminación especiales.

◾

No abra ni mutile la batería. Los electrolitos liberados son corrosivos y pueden

causar daños en los ojos o la piel. Puede ser tóxico si se ingiere.

◾

Manipule las baterías con cuidado para no acortar su vida útil con

materiales conductores como anillos, brazaletes y llaves. Es posible que la

batería o el conductor se recalienten y ocasionen quemaduras.

◾

Piezas de repuesto - al realizar mantenimiento, utilice solo piezas de repuesto

idénticas de EGO. El uso de cualquier otro accesorio o aditamento incrementará el

riesgo de lesiones.

◾

Las herramientas con batería no se deben enchufar en un tomacorriente;

por lo tanto, siempre están en condiciones de funcionamiento. Conozca

los peligros posibles que existen aun cuando la herramienta no esté en

funcionamiento. Tenga cuidado al realizar la reparación o el mantenimiento.

◾

Quite o desconecte el paquete de baterías antes de hacer el

mantenimiento, limpiar o quitar material del producto.

◾

No lave con una manguera, evite que ingrese agua al motor y a las

conexiones eléctricas.

◾

No incinere el electrodoméstico incluso si está muy dañado. Las baterías

pueden explotar en un incendio.

◾

Si se presenta alguna situación que no aparece en este manual, tenga

cuidado y aplique su criterio. Póngase en contacto con el Centro de

Servicio al Cliente de EGO para recibir ayuda.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

◾

Guarde estas instrucciones. Consúltelas periódicamente y utilícelas para

instruir a otras personas que puedan utilizar esta herramienta. Si presta la

herramienta a alguien más, préstele también estas instrucciones para prevenir el

mal uso del producto y posibles lesiones.

GUARDE ESTAS INSTRUCCIONES.

INTRODUCCIÓN

Felicitaciones por haber elegido una BORDEADORA EGO. Ha sido concebido, diseñado y

fabricado para brindarle una conabilidad y un rendimiento máximos.

Si experimenta algún problema que no puede solucionar fácilmente, llame al

1-855-EGO-5656 para ponerse en contacto con el Centro de servicio al cliente de EGO.

Este manual contiene información importante para el ensamblaje, la operación y el

mantenimiento seguro de su producto. Léalo atentamente antes de usar el producto.

Téngalo a mano para poder consultarlo cuando sea necesario.

NÚMERO DE SERIE ____________________ FECHA DE COMPRA __________________

DEBE ANOTAR EL NÚMERO DE SERIE Y LA FECHA DE COMPRA Y CONSERVARLOS EN UN

LUGAR SEGURO PARA CONSULTARLOS EN EL FUTURO.

ESPECIFICACIONES

Voltaje 56 V

Largo de la cuchilla 20 cm (8’’)

Profundidad de corte Hasta 7,62 cm (3”)

Peso 4,74 kg (10,45 lb)

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

Cuchilla recomendada

NOMBRE DE LA PIEZA NÚMERO DE MODELO

Cuchilla para bordeadora AEB0800

LISTA DE EMPAQUE

NOMBRE DE LA PIEZA CANTIDAD

Bordeadora 1

Manija de ayuda frontal ajustable 1

Llave hexagonal 1

Llave multiuso 1

Pasador de chaveta 2

Manual del operador 1

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

DESCRIPCIÓN

CONOZCA SU BORDEADORA (Fig. 1)

El uso seguro de este producto requiere que se comprenda la información que gura

en la herramienta y en este manual del usuario, además del conocimiento del proyecto

que desea llevar a cabo. Antes de usar este producto, familiarícese con todas las

características de operación y las normas de seguridad.

Llave multiuso

Llave hexagonal

Manija de ayuda frontal ajustable

Botón de liberación de la batería

Almohadilla

de goma

Pasador

Contactos

eléctricos

Mecanismo de eyección

Barra guía para

ajuste de profundidad

Cubierta de

desechos

Atornille para asegurar la

placa guía en su lugar.

Placa guía

Salida

de aire

Gatillo

Botón de

desbloqueo

Manija posterior

Entrada de aire

Interruptor de

velocidad alta/baja

Cuchilla

Protector de la cuchilla

Rueda guía

Perilla para ajuste

de profundidad

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

MANIJA DE AYUDA FRONTAL AJUSTABLE

Se ajusta para facilitar la operación y para ayudar a evitar la pérdida de control.

MANIJA POSTERIOR

Manija ergonómica que mejora la comodidad y el agarre.

BOTÓN DE DESBLOQUEO

Ayuda a evitar la activación accidental del gatillo. Se debe presionar antes de que se

pueda activar el gatillo.

GATILLO DE VELOCIDAD VARIABLE

Para encender y apagar la herramienta y controlar la velocidad.

INTERRUPTOR DE VELOCIDAD ALTA/BAJA

Proporciona rangos de velocidad alta y baja para diferentes tareas según sea

necesario.

BOTÓN DE LIBERACIÓN DE LA BATERÍA

Libera el paquete de baterías de la herramienta.

PASADOR

Bloquea el paquete de baterías cuando se instala en la herramienta.

MECANISMO DE EYECCIÓN

Ayuda en la extracción de la batería.

ALMOHADILLA DE GOMA

Ayuda a proteger de la carcasa de los impactos durante el uso.

CUCHILLA

Cuchilla de corte de metal para cortar maleza y plantas blandas.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

PROTECTOR DE LA CUCHILLA

Reduce el riesgo de lesiones por objetos extraños expulsados por la cuchilla en

dirección al operador y por el contacto con la misma.

CUBIERTA PARA DESECHOS

Reduce el riesgo de lesiones por objetos extraños expulsados por la cuchilla en

dirección al operador.

PERILLA PARA AJUSTE DE PROFUNDIDAD Y BARRA GUÍA PARA

AJUSTE DE PROFUNDIDAD

Ajusta la profundidad de corte.

RUEDA GUÍA

Rueda por el suelo y mantiene la cuchilla de la bordeadora a la altura programada para

la profundidad de corte necesaria.

PLACA GUÍA

Guía opcional para corte contra la acera. (Consulte “CÓMO RETIRAR LA PLACA GUÍA” si

la placa guía no es necesaria).

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

ENSAMBLAJE

ADVERTENCIA

Si hay piezas dañadas o faltantes, no utilice el producto hasta

que las haya reemplazado. El uso de este producto con piezas dañadas o faltantes

podría causar lesiones personales graves.

ADVERTENCIA

No intente modicar este producto ni crear accesorios que

no sean recomendados para utilizar con esta bordeadora. Cualquier alteración o

modicación es considerada un mal uso y podría causar una condición peligrosa que

podría producir lesiones personales graves.

ADVERTENCIA

No ajuste el protector de la cuchilla. El protector de la cuchilla

está congurado de fábrica de manera que la echa de este y el lado abierto apunten

hacia el lado opuesto al operador. Esto asegura que el césped y otros desechos no se

disparen hacia la herramienta eléctrica o hacia el operador.

DESEMBALAJE

◾

Este producto requiere ensamblaje.

◾

Retire el producto y los accesorios de la caja cuidadosamente.

◾

Inspeccione cuidadosamente la herramienta para asegurarse de que no se

produjo ninguna ruptura o daño durante su envío.

◾

No deseche el material de embalaje hasta que haya inspeccionado

cuidadosamente y utilizado satisfactoriamente la herramienta.

◾

Si hay piezas faltantes o dañadas, devuelva este producto al lugar donde lo

compró.

MONTAJE Y AJUSTE DE LA

MANIJA DE AYUDA FRONTAL

1. Retire el paquete de baterías de la

bordeadora.

2. Aoje los cuatro tornillos y la

abrazadera inferior de la manija de

ayuda frontal con la llave hexagonal

incluida (Fig. 2).

Abrazadera inferior

Manija de ayuda frontal

Tornillos

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

3. Fije la manija de ayuda frontal y

la abrazadera inferior en el eje;

asegúrelas apretando levemente

los cuatro tornillos. GIRE LA MANIJA

DE AYUDA FRONTAL HACIA ARRIBA

PARA QUE APUNTE HACIA LA

PARTE SUPERIOR DE LA MANIJA

POSTERIOR (Fig. 3).

4. Ajuste la posición de la empuñadura

de ayuda frontal para que quede

entre la carcasa de la empuñadura posterior y la etiqueta de advertencia en el

eje, como se muestra en la gura 3. La manija frontal debe estar ubicada de

tal manera que permita que, al usar la bordeadora, el brazo que la toma esté

estirado.

5. Apriete los cuatro tornillos con la llave hexagonal para que la manija no pueda

girar sobre el eje.

To reduce the risk of injury to persons, do not operate without guards in place. Read operator’s manual

before using. Use Safety Glasses or Similar Eye Protection.

An de réduire les risques de blessure, n’utilisez

pas l’article si les protecteurs ne sont pas en pla

ce. Lisez le

manuel d’utilisation avant d’utiliser l’appareil. U

se lentes de seguridad o similares protección de lo

s ojos.

Para reducir el riesgo de lesiones personales, no o

pere sin las protecciones en su lugar. Lea el manua

l del usuario

antes de usar. Utilisez des lunettes de sécurité ou

similaires protection des yeux.

For use with BA1400 and other batteries specied in operator's manual.

A utiliser uniquement avec BA1400 et d'autres bloc-piles spéciés dans le guide d’utilisation.

Para uso sólo con BA1400 y otras baterías especicadas en el manual de operaciones.

WARNING/AVERTISSEMENT/ADVERTENCIA

Etiqueta de

advertencia

Carcasa de

la manija

posterior

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

FUNCIONAMIENTO

ADVERTENCIA

No permita que la familiaridad con este producto lo vuelva

descuidado. Recuerde que un descuido de una fracción de segundo es suciente para

provocar lesiones graves.

ADVERTENCIA

Siempre use lentes de protección certicados que cumplan

con la norma ANSI Z87.1, además de protección auditiva. De lo contrario, los objetos

que salgan despedidos pueden ingresar a los ojos y causar otras lesiones graves.

ADVERTENCIA

No use ningún aditamento ni accesorio que no haya sido

recomendado por el fabricante de este producto. El uso de aditamentos o accesorios no

recomendados podría provocar lesiones personales graves.

ADVERTENCIA

Para evitar lesiones personales graves, retire el paquete de

baterías de la herramienta antes de realizarle mantenimiento, limpiarla, cambiar los

accesorios o retirar materiales de la unidad.

APLICACIONES

Puede usar este producto para los nes que se indican a continuación:

◾

cortar césped en los bordes de senderos, bordillos, macizos de ores y otras

áreas similares.

Revise si hay piezas dañadas o desgastadas antes de cada uso.

Revise la cuchilla, el protector y la manija de ayuda frontal y reemplace todas las

piezas agrietadas, torcidas, dobladas o dañadas.

CÓMO AJUSTAR LA

PROFUNDIDAD DE CORTE

1. Detenga el motor y retire el paquete

de baterías.

2. Aoje la perilla para ajuste de

profundidad en la dirección de la

echa marcada en la perilla (Fig. 4).

Perilla para ajuste de profundidad

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

3. Mueva la rueda guía a lo largo

de la barra guía para ajuste de

profundidad: hacia arriba para

aumentar la profundidad de corte o

hacia abajo para disminuirla (Fig. 5).

La profundidad de corte correcta depende

del desnivel del suelo, su altura y la forma

en que sostiene la bordeadora. Use los

siguientes procedimientos:

4. Ajuste la rueda guía de modo que

la cuchilla toque apenas el suelo o

rompa la supercie de la tierra

(Fig. 6).

5. Apriete la perilla para ajuste de

profundidad en dirección de las

manecillas del reloj, en la dirección

de la echa marcada en la perilla.

6. De pie en la posición de trabajo

normal, vuelva a revisar la

profundidad de corte y corríjala si es necesario.

CÓMO INSTALAR O RETIRAR EL PAQUETE DE BATERÍAS

ADVERTENCIA

siempre retire el paquete de baterías del producto cuando

ensamble piezas, realice ajustes o limpie el producto, o cuando no esté en uso. De esta

manera, evitará el arranque accidental, el que podría provocar lesiones personales

graves.

NOTA: cargue completamente el

paquete de baterías antes de usarlo

por primera vez.

Para instalar (Fig. 7)

1. Alinee las aletas del paquete de

baterías con las ranuras de montaje

de la batería en la bordeadora.

Barra guía para

ajuste de profundidad

Para disminuir

la profundidad

Para aumentar la

profundidad

Ranura de montaje

Aleta

Rueda

guía

Cuchilla

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

2. Deslice el paquete de batería dentro de la herramienta hasta que calce a presión

en su posición.

NOTA: asegúrese de que el pasador de la parte inferior del paquete de baterías encaje

en su lugar y de que el paquete de baterías esté bien colocado en la herramienta antes

de ponerla en funcionamiento.

Para retirar (Fig. 8)

ADVERTENCIA

siempre tenga

cuidado con la ubicación de sus pies, los

niños o las mascotas cuando presione

el botón de liberación de la batería. Se

podrían provocar lesiones graves si se

cae el paquete de baterías. NUNCA retire

el paquete de baterías cuando esté en un

lugar alto.

1. Sostenga el paquete de baterías en

la palma de su mano.

2. Presione el botón de liberación de la batería con el pulgar; el paquete de baterías

se separará del pasador.

3. Tome el paquete de baterías y retírelo de la bordeadora.

PARA SOSTENER LA BORDEADORA

ADVERTENCIA

use ropa adecuada para reducir el riesgo de lesiones cuando

opere esta herramienta. No use ropa holgada ni joyas. Use protección para los ojos

y las orejas. Use pantalones largos, mangas largas, botas y guantes gruesos. No

use pantalones cortos ni sandalias, ni tenga los pies descalzos. Use una máscara o

Presione para liberar

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

mascarilla antipolvo en lugares donde hay

polvo.

ADVERTENCIA

retire todos los

obstáculos y los objetos sólidos del área

de trabajo.

Sostenga la bordeadora con la mano

derecha sobre la empuñadura posterior

y la mano izquierda sobre la manija de

ayuda frontal. Sostenga la herramienta

rmemente con ambas manos al

operarla. La bordeadora debe sostenerse

en una posición cómoda, con la manija

posterior a aproximadamente la altura de

la cadera (Fig. 9).

ENCENDIDO Y APAGADO DE LA

BORDEADORA

Para arrancar (Fig. 10)

1. Presione el botón de bloqueo

y manténgalo en esa posición.

Presione el interruptor para

encender la bordeadora. Suelte el

botón de desbloqueo y continúe apretando el interruptor para que la máquina

siga en funcionamiento.

2. La velocidad de rotación de la herramienta se controla con el interruptor de

velocidad variable. Aplique más presión sobre el gatillo para aumentar la

velocidad; aplique menos presión para disminuir la velocidad. Ajuste la velocidad

según la tarea que deba realizar.

Función de ajuste de velocidad (Fig. 10)

La bordeadora tiene dos rangos de velocidad. La posición “1” es para una velocidad

baja, mientras que la posición “2” es para una velocidad alta. Presione o jale el

interruptor de velocidad alta/baja para escoger el rango de velocidad adecuada durante

Interruptor de velocidad

alta/baja

Botón de desbloqueo

Gatillo

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

el funcionamiento.

Para detener

Suelte el gatillo para detener la bordeadora.

AVISO: el motor funcionará solo cuando el botón de bloqueo y el gatillo se encuentren

presionados.

ADVERTENCIA

retire siempre la

batería de la bordeadora durante pausas

en el trabajo y después de nalizarlo.

CONSEJOS PARA LA OPERACIÓN

◾

Sostenga y guíe la bordeadora para

que la cuchilla quede en posición

vertical.

◾

Trabaje a un ritmo de caminata

normal, no acelere el paso.

◾

Corte a un ritmo constante. Si la

cuchilla comienza a trabarse, quiere decir que está cortando demasiado rápido:

disminuya la velocidad.

◾

No fuerce la cuchilla para que penetre en el suelo. El contacto suave de la

cuchilla contra el borde de la acera, bordillo, etc. es aceptable y no dañará la

bordeadora.

◾

Siempre camine y mueva la bordeadora hacia delante al cortar. No jale la

bordeadora hacia usted.

◾

Use la línea de visión para alinear la cuchilla con el borde del macizo (Fig. 11).

◾

La mejor apariencia se logra cuando el césped está seco. Evite cortar césped

en suelos húmedos, cuando el césped está húmedo o donde el protector de

la cuchilla pueda obstruir y provocar un borde disparejo. Si el protector de la

cuchilla se obstruye, detenga el motor, retire el paquete de baterías y elimine los

desechos de la protección de cuchilla.

Línea de visión

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

MANTENIMIENTO

ADVERTENCIA: al realizar mantenimiento, utilice solo piezas de repuesto

idénticas a las de fabricación. El uso de cualquier otra pieza puede crear un peligro

o causar daños en el producto. Para garantizar la seguridad y conabilidad, toda

reparación debe ser realizada solo por un técnico de mantenimiento calicado.

ADVERTENCIA: las herramientas con batería no se deben enchufar en un

tomacorriente; por lo tanto, siempre están en condiciones de funcionamiento. Para

evitar lesiones personales graves, tome precauciones adicionales y tenga cuidado al

realizar mantenimiento, reparar o cambiar el accesorio de corte u otros accesorios.

ADVERTENCIA: para evitar lesiones personales graves, retire siempre el

paquete de baterías de la bordeadora antes de realizarle mantenimiento, limpiarla,

cambiar los accesorios adicionales o cuando el producto no esté en uso.

MANTENIMIENTO GENERAL

Evite utilizar solventes para limpiar las piezas de plástico. La mayoría de los plásticos

tienden a dañarse con los distintos tipos de solventes comerciales. Utilice un paño

limpio para eliminar la suciedad, el polvo, el aceite, la grasa, etc.

ADVERTENCIA: no permita en ningún momento que las piezas plásticas entren

en contacto con líquidos de freno, gasolina, productos a base de petróleo, aceites

penetrantes, etc. Los productos químicos pueden dañar, debilitar o destruir el plástico,

lo que puede resultar en lesiones graves.

ADVERTENCIA: al limpiar la bordeadora, NO la sumerja en agua ni en ningún

otro líquido.

Todos los servicios de la bordeadora que no estén enumerados en estas instrucciones

de mantenimiento, deben estar a cargo de personal de servicio competente.

REEMPLAZO DE LA CUCHILLA

ADVERTENCIA: no intente enderezar o soldar la cuchilla si está doblada o

agrietada. Puede romperse y será necesario reemplazarla. Le recomendamos que la

reemplace solo con una cuchilla para bordeadora EGO.

AVISO: Reemplace la cuchilla si no es lo sucientemente larga para mantener la

distancia necesaria hasta el suelo y lograr la profundidad de corte necesaria.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

ADVERTENCIA: protéjase siempre

las manos con guantes resistentes o

envuelva la cuchilla con paños u otro

material al realizar el mantenimiento de

la cuchilla de la bordeadora.

Para retirar la cuchilla

1. Detenga el motor y retire el paquete

de baterías.

2. Coloque la bordeadora sobre su

parte posterior de modo que la

cuchilla esté orientada hacia arriba.

3. Use guantes de protección. Use

unas pinzas de punta na (no se

incluyen) para retirar el pasador de

chaveta del eje del motor (Fig. 12).

4. Rote la cuchilla para alinear la

ranura en la brida con el oricio en

la caja de engranajes (Fig. 12).

5. Inserte la llave hexagonal provista

en los oricios alineados para que

actúe como estabilizador. Utilice

la llave multiuso provista para

aojar la tuerca en dirección de las

manecillas del reloj (Fig. 13).

6. Retire la tuerca, la brida externa, la

cuchilla y la brida interna del eje del motor (Fig. 14). Revíselas y reemplácelas si

están desgastadas.

Estabilizador

Llave multiuso

provista

Ranura en la brida interna

Brida externa

Tuerca

Pasador de chaveta

Brida interna

Cuchilla

Eje del motor

Oricios alineados de

bloqueo del eje

Caja de

engranajes

Brida interna

Pasador de

chaveta

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

Cómo instalar la cuchilla

1. Retire el paquete de baterías.

2. Coloque la brida interna que retiró

en el paso 6 de la sección “Cómo

retirar la cuchilla” en el eje del

motor, con la protuberancia mirando

hacia fuera (Fig. 15).

3. Instale la cuchilla nueva en la brida

interna.

ADVERTENCIA: el bulto de la

brida interna debe encajar en oricio de

montaje de la cuchilla (Fig. 16). No debe

quedar ningún espacio entre la cuchilla y

la supercie plana de la brida interna.

4. Instale la brida externa y la tuerca

en el eje y apriete la tuerca EN

DIRECCIÓN CONTRARIA A LAS

MANECILLAS DEL RELOJ a mano.

5. Gire la cuchilla para alinear la

ranura en la brida con el oricio en

la caja de engranajes

(consulte la Fig. 12).

6. Inserte la llave hexagonal provista

en los oricios alineados para que

actúe como estabilizador. Use la

llave multiuso provista para apretar

la tuerca rmemente EN DIRECCIÓN

CONTRARIA A LAS MANECILLAS DEL RELOJ sobre el eje (Fig. 17).

7. Inserte un pasador de chaveta nuevo en el oricio en el eje del motor. Doble las

dos patas del pasador en direcciones opuestas con unas pinzas de punta na (no

se incluyen) (consulte la Fig. 12).

Estabilizador

Llave multiuso

provista

Bulto hacia el exterior

Brida interna

Cuchilla

Bulto de la brida interna

que encaja con la cuchilla

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

CÓMO REEMPLAZAR LA RUEDA

GUÍA

1. Detenga el motor y retire el paquete

de baterías.

2. Coloque la bordeadora sobre su

parte posterior de modo que la

rueda guía esté orientada hacia

arriba.

3. Aoje la perilla para ajuste de

profundidad en la dirección de la

echa de desbloqueo marcada en la

perilla y retírela.

4. Retire la arandela de resorte, la

arandela plana 1, la rueda guía,

el conector y la arandela plana 2

del tornillo (Fig. 18). Revíselas y

reemplácelas si están desgastadas.

5. Primero, monte el tornillo a través

de la guía de la barra de ajuste de profundidad y luego coloque la arandela plana

2, el conector y la rueda nueva.

6. Monte la arandela plana 1, la arandela de resorte y la perilla para ajuste de

profundidad en el tornillo en la secuencia que se muestra en la Fig. 18.

AVISO: la rueda guía se debe montar con el lado plano hacia dentro (Fig. 19).

7. Bloquee la perilla para ajuste de profundidad en la dirección de la echa de

bloqueo marcada en la perilla.

CÓMO REEMPLAZAR LA CUBIERTA DE DESECHOS

1. Detenga el motor y retire el paquete de baterías.

2. Use la llave hexagonal provista para aojar los dos tornillos.

3. Retire los tornillos, la placa de jación y la tapa de desechos desgastadas (Fig. 19).

4. Reemplácela con una nueva tapa de desechos y asegúrela con la placa de

jación y los dos tornillos.

Perilla para ajuste

de profundidad

Arandela de resorte

Arandela plana 1

Rueda guía

Conector

Arandela plana 2

Barra guía

para ajuste de

profundidad

Tornillo

Placa de jación

Cubierta de desechos

Sección

plana

Tornillos

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

PROTECTOR CONTRA EL

DESGASTE / PLACA GUÍA

(Fig. 20)

Revise el protector contra el desgaste y

la placa guía para detectar daños antes

de encender la bordeadora. El protector

contra el desgaste se debe reemplazar

apenas se comience a ver la caja de

engranajes.

AVISO: La caja de engranajes podría presentar daños graves si no reemplaza el

protector contra el desgaste apenas esta comience a hacerse visible.

1. Detenga el motor y retire el paquete de baterías.

2. Use guantes de protección. Gire la cuchilla según sea necesario para ver los dos

tornillos.

3. Use la llave hexagonal provista para aojar los dos tornillos y retirarlos.

AVISO: si desea colocar la placa guía, aoje y retire el tornillo 1.

4. Reemplace el protector contra el desgaste y la placa guía deformados o gastados.

5. Ensamble el protector contra el desgaste y la placa guía nuevos en la caja de

engranajes y asegúrelos con los dos tornillos.

CÓMO RETIRAR LA PLACA GUÍA

Si usted tiene experiencia con este tipo de bordeadoras, y si considera que la placa

guía es un obstáculo en el funcionamiento de su bordeadora, puede retirar la placa

guía.

1. Aoje y retire el tornillo 1.

2. Retire la placa guía.

3. Vuelva a colocar y apriete el tornillo 1.

Tornillo 1

Placa guía

Tornillo 2

Protector contra el

desgaste

Oricios de montaje

Caja de engranajes

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

LUBRICACIÓN DE LOS

ENGRANAJES DE LA

TRANSMISIÓN

Los engranajes de la transmisión en la

caja de engranajes deben lubricarse

periódicamente con grasa para

engranajes. Verique el nivel de grasa de

la caja de engranajes aproximadamente

cada 50 horas de funcionamiento

retirando el tornillo de jación que se

encuentra en la parte lateral de la carcasa.

Si no se puede ver grasa en los costados de los engranajes, siga los pasos a

continuación para llenar con grasa para engranajes hasta 3/4 de la capacidad.

No llene por completo la caja de engranajes de la transmisión.

1. Detenga el motor y retire el paquete de baterías.

2. Coloque la bordeadora de modo que el tornillo del sello apunte hacia arriba

(Fig. 21).

3. Use la llave multiuso provista para aojar y retirar el tornillo del sello.

4. Use una jeringa para grasa (no incluida) para inyectar un poco de grasa en el

oricio del tornillo; no exceda los 3/4 de la capacidad.

5. Apriete el tornillo del sello después de la inyección.

LIMPIEZA DE LA UNIDAD

◾

Después de cada uso, retire la batería y limpie los desechos, la suciedad

obstruida o el césped de la cuchilla y el protector con un cepillo suave. Limpie la

supercie de la bordeadora con un paño limpio humedecido con una solución de

detergente suave.

◾

Use un cepillo pequeño o una aspiradora pequeña para limpiar los oricios de

ventilación de la carcasa posterior.

◾

Mantenga los oricios de ventilación libres de obstrucciones.

Tornillo de sellado

Caja de engranajes

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

ALMACENAMIENTO DE LA UNIDAD

◾

Retire el paquete de baterías de la bordeadora.

◾

Limpie bien la herramienta antes de almacenarla.

◾

Almacene la unidad en un área bien ventilada, cerrada o en altura, alejada del

alcance de los niños. No almacene la unidad sobre o cerca de fertilizantes,

gasolina u otros químicos.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca.

◾

El paquete de baterías

no está bien jado a la

bordeadora.

◾

Fije el paquete de baterías a la

bordeadora.

◾

No hay contacto eléctrico

entre la bordeadora y el

paquete de baterías.

◾

Retire la batería, revise los contactos

y vuelva a instalar el paquete de

baterías hasta que encaje en su

lugar.

◾

El paquete de baterías está

agotado.

◾

Cargue el paquete de baterías con

los cargadores EGO que se indican

en este manual.

◾

El botón de bloqueo y

el interruptor de gatillo

no se presionaron

simultáneamente.

◾

Presione y mantenga presionado el

botón de desbloqueo, luego pulse el

gatillo para encender la bordeadora.

La bordeadora se

detiene durante el

funcionamiento.

◾

El motor está

sobrecargado.

◾

El motor se recuperará cuando

se retire la carga. Para un

funcionamiento continuo, reduzca la

carga de la bordeadora.

◾

El paquete de baterías

o la bordeadora están

demasiado calientes.

◾

Deje enfriar el paquete de baterías

o la bordeadora hasta que la

temperatura descienda por debajo

de los 67 °C (152 °F).

◾

El paquete de baterías

está desconectado de la

herramienta.

◾

Vuelva a instalar el paquete de

baterías.

◾

El paquete de baterías está

agotado.

◾

Cargue el paquete de baterías con

los cargadores EGO que se indican

en este manual.

Borde disparejo.

◾

El césped o el suelo donde

se está trabajando están

demasiado húmedos.

◾

Evite cortar si el suelo o el césped

están húmedos.

◾

El protector de la cuchilla

está obstruido.

◾

Detenga el motor, retire el paquete

de baterías y retire la suciedad del

protector de la cuchilla.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

GARANTÍA

POLÍTICA DE GARANTÍA EGO

Garantía limitada de 5 años para el equipo electromecánico para exteriores EGO

y garantía limitada de 3 años para los cargadores y las baterías del Sistema EGO

POWER+.

Póngase en contacto con el Servicio al Cliente de EGO de manera gratuita

llamando al 1-855-EGO-5656 en caso de preguntas o reclamaciones de garantía.

GARANTÍA LIMITADA DE SERVICIO

Este producto EGO está garantizado contra defectos en los materiales y la mano de

obra POR CINCO AÑOS desde la fecha de compra original. El producto defectuoso será

reparado gratuitamente.

El cargador y las baterías del Sistema EGO POWER+ están garantizados contra

defectos en los materiales y la mano de obra POR TRES AÑOS desde la fecha de

compra original. El producto defectuoso será reparado gratuitamente.

a) Esta garantía se aplica solo al comprador original de una tienda minorista autorizada

por EGO y no puede transferirse. Las tiendas minoristas autorizadas por EGO pueden

identicarse en línea en http:// egopowerplus.com/pages/warranty-policy.

b) El período de garantía para cualquier producto, cargador y batería EGO para propósitos

industriales, profesionales o comerciales es de un año.

c) El período de garantía para productos reacondicionados o reparados utilizados

con nes residenciales es de 1 año, y para propósitos industriales, profesionales o

comerciales es de 90 días.

d) El período de garantía para piezas del mantenimiento de rutina, incluidas, entre otras,

cuchillas, cabezales de orilladoras, listones de cadenas, cadenas de motosierras,

correas, barras raspadoras, boquillas de sopladores y todos los demás accesorios

EGO, es de 90 días con nes residenciales y de 30 días para propósitos industriales,

profesionales o comerciales. Estas piezas tienen cobertura durante 90/30 días por

defectos de fabricación en condiciones normales de trabajo.

e) Esta garantía es nula si el producto se ha usado para propósitos de alquiler.

f) Esta garantía no cubre defectos daños que resulten de la modicación, cambio o

reparación no autorizada.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

g) Esta garantía solo cubre defectos que surjan del uso normal y no cubre el mal

funcionamiento, las fallas o los defectos que resulten del mal uso, el abuso (que

incluye la sobrecarga del producto más allá de su capacidad y sumergirlo en agua o

en cualquier otro líquido), accidentes, negligencia o falta de instalación adecuada y

mantenimiento o almacenamiento inadecuados.

h) Esta garantía no cubre el deterioro normal del acabado exterior, lo que incluye pero

no se limita a rayones, abolladuras, trozos de pintura o a cualquier corrosión o

decoloración producida por el calor y por los limpiadores químicos y abrasivos.

CÓMO OBTENER EL SERVICIO

Para obtener el servicio de garantía, póngase en contacto con el Departamento de

Servicio al Cliente de EGO de manera gratuita al 1-855-EGO-5656. Cuando pida un

servicio cubierto por la garantía, debe presentar el recibo con la fecha original de venta.

Un centro de servicio autorizado será seleccionado para reparar el producto de acuerdo

con los términos establecidos en la garantía. Cuando lleve el producto al centro de

servicio autorizado, es posible que deba hacer un pequeño depósito cuando deje la

herramienta. Este depósito se reembolsará cuando se considere que el servicio de

reparación se haya cubierto con la garantía.

LIMITACIONES ADICIONALES

En la medida en que lo permita la ley aplicable, se rechazan todas las garantías

implícitas, incluidas las garantías de COMERCIABILIDAD o IDONEIDAD PARA UN FIN EN

PARTICULAR. Cualquier garantía implícita, incluidas las garantías de comerciabilidad

o idoneidad para cualquier n en particular, que no pueda ser rechazada según

la ley estatal, está limitada a cinco años desde la fecha de compra para el equipo

electromecánico para exteriores y tres años desde la fecha de compra para el cargador

y el paquete de baterías.

Chervon North America no será responsable de los daños directos, indirectos,

accidentales o resultantes.

Algunos estados no permiten las limitaciones sobre cuánto dura una garantía implícita

o no permiten la exclusión de daños accidentales o resultantes ni las limitaciones, de

modo que las limitaciones anteriores pueden no aplicarse a usted.

Esta garantía le otorga derechos legales especícos, pero podría tener también otros

derechos que varían según el estado.

BORDEADORA INALÁMBRICA DE IONES DE LITIO DE 56 VOLTIOS — ED0800/ED0800-FC

Si desea servicio al cliente, póngase en contacto con nosotros al número gratuito:

1-855-EGO-5656 o EGOPOWERPLUS.COM

EGO Customer Service, 120 Ionia Street SW / Suite 102 Grand Rapids, MI 49503

EGO ED0804 Power+ 8" Rear Motor Edger

Product's Documents

OPERATOR'S MANUAL

Specifications

EGO ED0804 Questions and Answers
