KitchenAid KXU4230YSS2 30" (76.2 CM) AND 36" (91.4 CM) User Manual

30" (76.2 CM) AND 36" (91.4 CM) RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at...

www.kitchenaid.com or www.KitchenAid.ca

HOTTE DE CUISINIÈRE

30" (76,2 CM) ET 36" (91,4 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service composez le 1-800-807-6777

ou visitez notre site web à...

www.KitchenAid.ca

Table of Contents/Table des matières.............................................................................2

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LI3ZGA/W10320581A

TABLE OF CONTENTS

RANGE HOOD SAFETY .................................................................3

INSTALLATION REQUIREMENTS................................................5

Tools and Parts ............................................................................5

Location Requirements................................................................5

Venting Requirements..................................................................6

Electrical Requirements ...............................................................8

INSTALLATION INSTRUCTIONS..................................................8

Prepare Location..........................................................................8

Install Range Hood.....................................................................10

Make Electrical Connection .......................................................12

Complete Installation .................................................................12

RANGE HOOD USE......................................................................13

Display........................................................................................13

Light............................................................................................13

Timer...........................................................................................14

Fan Speed ..................................................................................14

RANGE HOOD CARE...................................................................14

Cleaning......................................................................................14

WIRING DIAGRAM .......................................................................16

ASSISTANCE OR SERVICE.........................................................17

In the U.S.A. ...............................................................................17

In Canada ...................................................................................17

Accessories................................................................................17

WARRANTY ..................................................................................18

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE ...............................19

EXIGENCES D'INSTALLATION...................................................21

Outils et pièces...........................................................................21

Exigences d'emplacement.........................................................21

Exigences concernant l'évacuation ...........................................22

Spécifications électriques ..........................................................24

INSTRUCTIONS D'INSTALLATION.............................................25

Préparation de l'emplacement...................................................25

Installation de la hotte ................................................................27

Raccordement électrique...........................................................29

Achever l’installation ..................................................................29

UTILISATION DE LA HOTTE .......................................................30

Affichage.....................................................................................30

Éclairage.....................................................................................30

Minuterie.....................................................................................31

Vitesse du ventilateur .................................................................31

ENTRETIEN DE LA HOTTE..........................................................32

Nettoyage ...................................................................................32

SCHÉMA DE CÂBLAGE ..............................................................33

ASSISTANCE OU SERVICE.........................................................34

Au Canada..................................................................................34

Accessoires ................................................................................34

GARANTIE ....................................................................................35

RANGE HOOD SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

■ Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer.

■ Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to

prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked,

securely fasten a prominent warning device, such as a tag,

to the service panel.

■ Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes

and standards, including fire-rated construction.

■ Do not operate any fan with a damaged cord or plug.

Discard fan or return to an authorized service facility for

examination and/or repair.

■ Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the

heating equipment manufacturer's guideline and safety

standards such as those published by the National Fire

Protection Association (NFPA), the American Society for

Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

■ When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

■ Ducted fans must always be vented outdoors.

CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into

spaces within walls or ceilings, attics or into crawl spaces,

or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

■ Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

■ Always turn hood ON when cooking at high heat or when

flambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

■ Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

■ Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING:

■ SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the flames do not go out

immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

■ NEVER PICK UP A FLAMING PAN - you may be burned.

■ DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

■ Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you

already know how to operate it.

– The fire is small and contained in the area where it

started.

– The fire department is being called.

– You can fight the fire with your back to an exit.

Based on "Kitchen Fire Safety Tips" published by NFPA.

■ WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control

device.

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

■ Drill

■ 1¹⁄₄" (3.0 cm) drill bit

■ ¹⁄₈" (3.0 mm) drill bit for pilot holes

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Caulking gun and weatherproof caulking compound

■ Flat-blade screwdriver

■ Phillips screwdriver

For vented installations, you also need:

■ Saber or keyhole saw

■ Vent clamps

■ Metal snips

■ Compass or 8" (20.3 cm) circle template

Parts supplied

Remove parts from package. Check that all parts are included.

■ 2 - Metal filters for 30” (76.2 cm) model

■ 2 - Metal filters for 36” (91.4 cm) model

■ 6 - 4.5 x 13 mm mounting screws

■ 3 - 4 x 8 mm damper screws

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) damper/vent connector

■ 4 - 5 x 45 mm screws

■ 4 - 8 x 40 mm wall anchors

■ Recirculating kit

■ Charcoal filters for non-vented (recirculating) installations.

See the “Assistance or Service” section to order replacement

filters.

Parts needed

For vented installations:

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) or 6" (15.2 cm) or larger round metal

venting

■ 6" (15.2 cm) or larger round damper, if using 6" (15.2 cm) or

larger round vent system

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) to 6" (15.2 cm) or larger diameter

transition piece if using 6" (15.2 cm) or larger diameter round

vent system.

For cabinets with recessed bottoms:

■ Two 2" (5.1 cm) wide filler strips. Length and thickness

determined by recess dimensions.

■ Four flat head wood screws or machine screws with washers

and nuts (to attach filler strips).

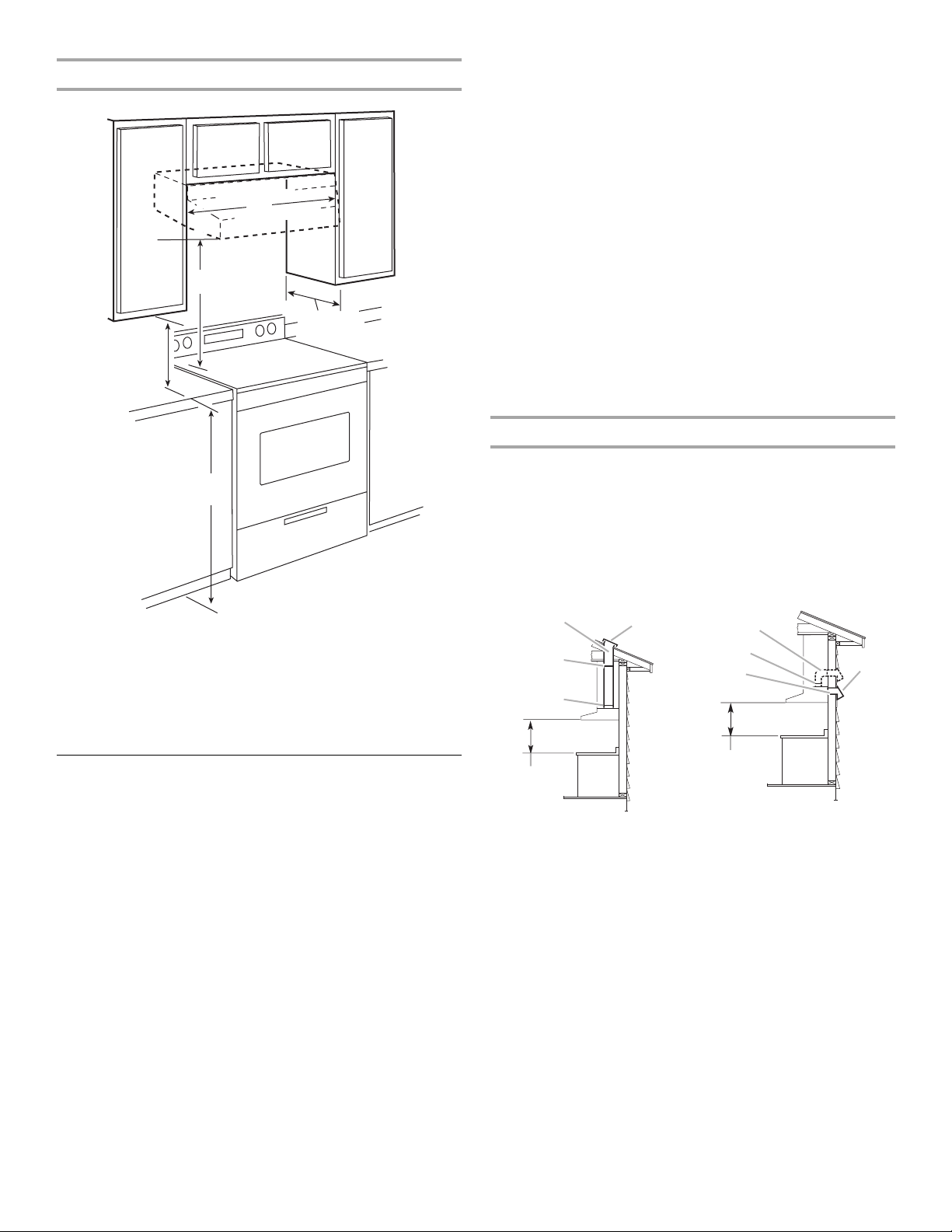

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer’s responsibility to comply with installation

clearances specified on the model/serial rating plate. The

model/serial rating plate is located inside the range hood on

the left wall.

■ Range hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance. Consult the

cooktop/range manufacturer installation instructions before

making any cutouts.

■ Grounded electrical outlet is required. See “Electrical

Requirements” section.

■ The hood is factory-set for vented installations. For non-

vented (recirculating) installations, the Recirculation Kit is

included. See the “Assistance or Service” section to order

Replacement Charcoal Filters Part Number W10272068.

■ All openings in ceiling and wall where range hood will be

installed must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local

codes.

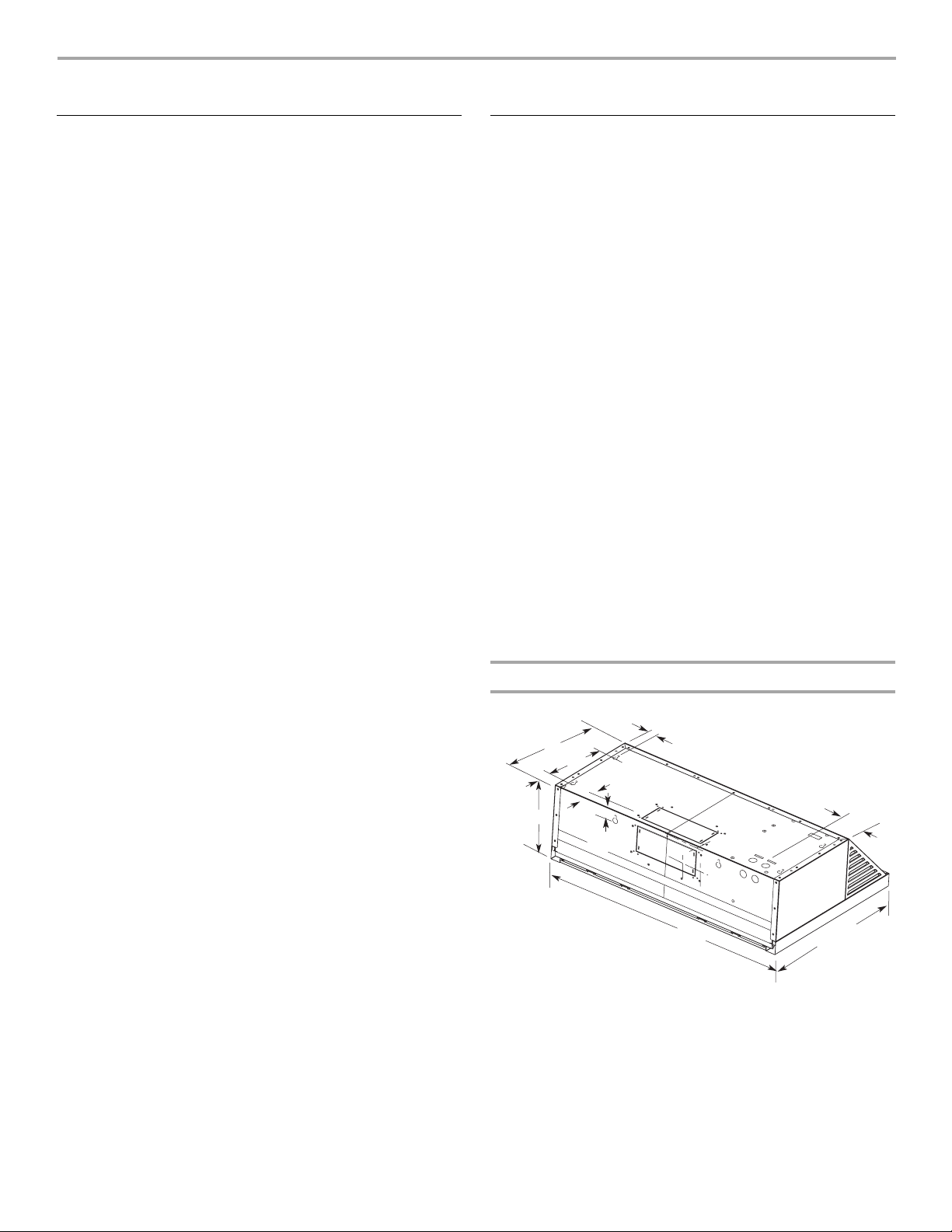

Product Dimensions

29⁷⁄₈" (75.9 cm) - 30" (76.2 cm) model

35⁷⁄₈" (91.1 cm) - 36" (91.4 cm) model

1³⁄₁₆"

(3.0 cm)

(5.1 cm)

12"

(30.5 cm)

(22.9 cm)

⁵⁄₈"

(1.6 cm)

³⁄₄

(50.2 cm)

3" (7.6 cm) -

30" (76.2 cm) model

5³⁄₄" (14.6 cm) -

36" (91.4 cm) model

⁵⁄₈"

(1.6 cm)

7¹⁄₄"

(18.4 cm)

Installation Clearances

Venting Requirements

(Vented Models Only)

■ Vent system must terminate to the outdoors, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use a 4" (10.2 cm) laundry-type wall cap.

■ Use a 6" (15.2 cm) or larger round metal vent or a 3¹⁄₄" x 10"

(8.3 x 25.4 cm) rectangular metal vent. Rigid metal vent is

recommended. Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efficient performance.

For the most efficient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps to seal all joints in the vent system.

■ The vent system must have a damper. If roof or wall cap has a

damper, do not use damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air flow and a thermal break should be installed to

minimize conduction of outside temperatures as part of the vent

system. The damper should be on the cold air side of the thermal

break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of make up air systems

when using ventilation systems greater than specified CFM of air

movement. The specified CFM varies from locale to locale.

Consult your HVAC professional for specific requirements in your

area.

Venting Methods

Vent system can terminate either through the roof or wall. Use

3¹⁄₄" x 10" (8.3 x 25.4 cm) with a maximum vent length of

35 ft (10.7 m) or 6" (15.2 cm) or larger round vent with a maximum

length of 50 ft (15.2 m) for vent system.

NOTE: Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that gently reduces

performance.

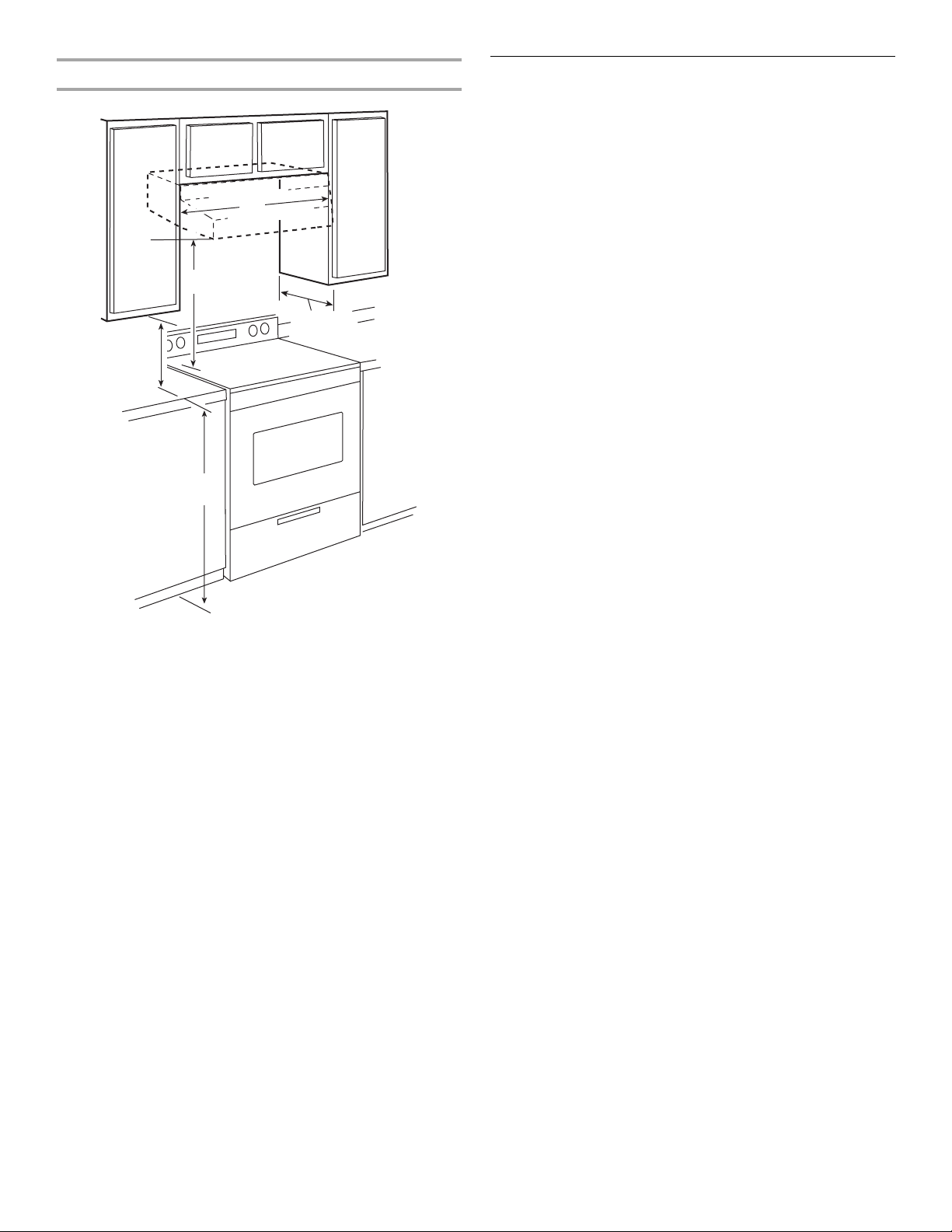

A. 18" (45.7 cm) min. clearance - upper cabinet to countertop

B. 24" (61.0 cm) min. for electric cooking surfaces

27" (68.6 cm) min. for gas cooking surfaces

30" (76.2 cm) suggested max. - bottom of range hood to

cooking surface

C. 30" (76.2 cm) or 36" (91.4 cm) min. cabinet opening width

D. 13" (33.0 cm) cabinet depth

E. 36" (91.4 cm) base cabinet height

Roof Venting Wall Venting

A. 6" (15.2 cm) or larger round

vent or a 3¹⁄₄" x 10"

(8.3 x 25.4 cm) rectangular

vent through roof

B. Round vent: use 6" (15.2 cm)

or larger round damper

(purchased separately)

C. Round vent: use 3¹⁄₄" x 10"

(8.3 x 25.4 cm) to 6" (15.2 cm)

or larger diameter transition

piece (purchased separately)

D. 24" (61.0 cm) - 30" (76.2 cm)

above electric cooking

surface

27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

E. Roof cap

A. 6" (15.2 cm) or larger round

vent or a 3¹⁄₄" x 10"

(8.3 x 25.4 cm) rectangular

vent through the wall

B. Round vent: use 3¹⁄₄" x 10"

(8.3 x 25.4 cm) to 6" (15.2 cm)

or larger diameter transition

piece (purchased separately)

C. 3¹⁄₄" x 10" (8.3 x 25.4 cm)

through the wall

D. 24" (61.0 cm) - 30" (76.2 cm)

above electric cooking surface

27" (68.6 cm) - 30" (76.2 cm)

above gas cooking surface

E. Wall cap

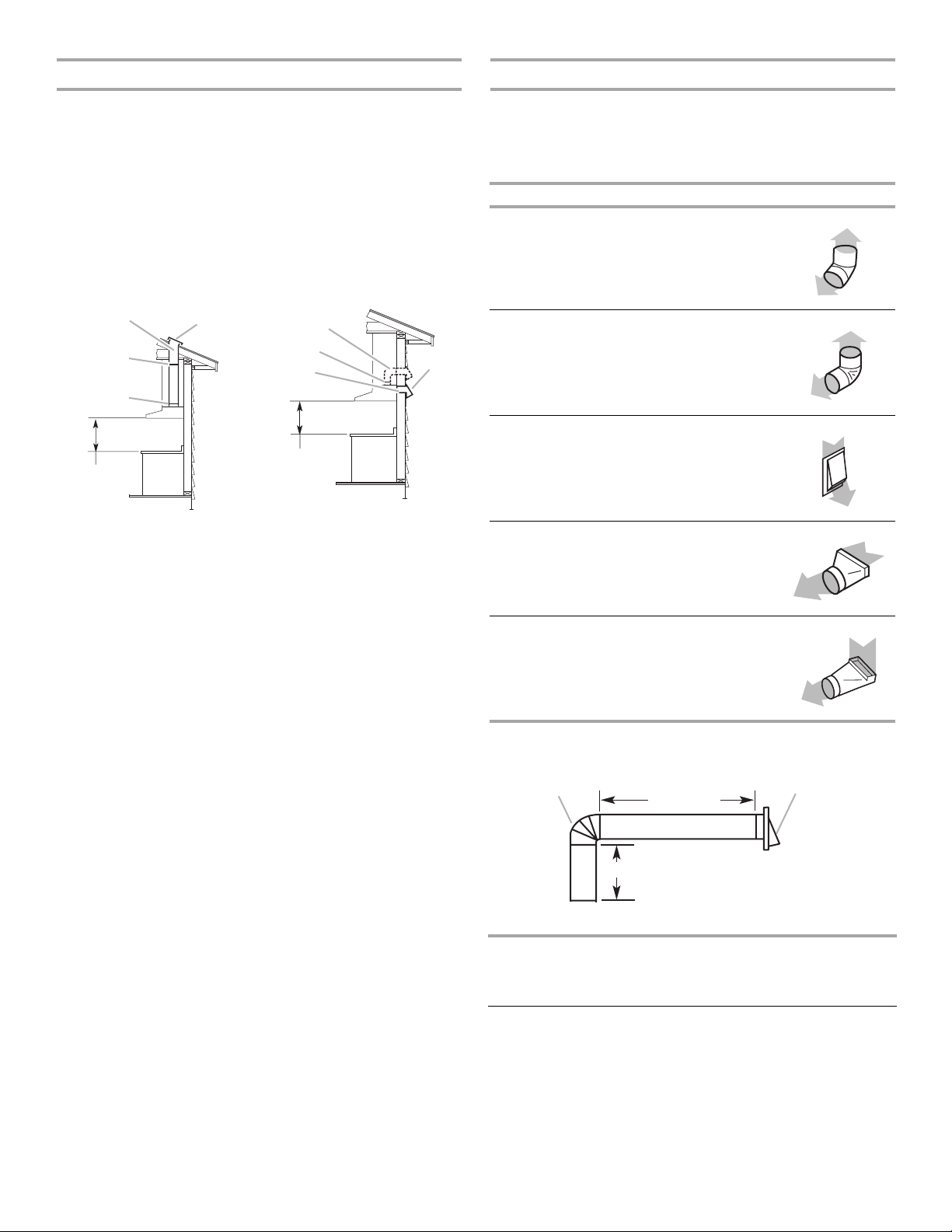

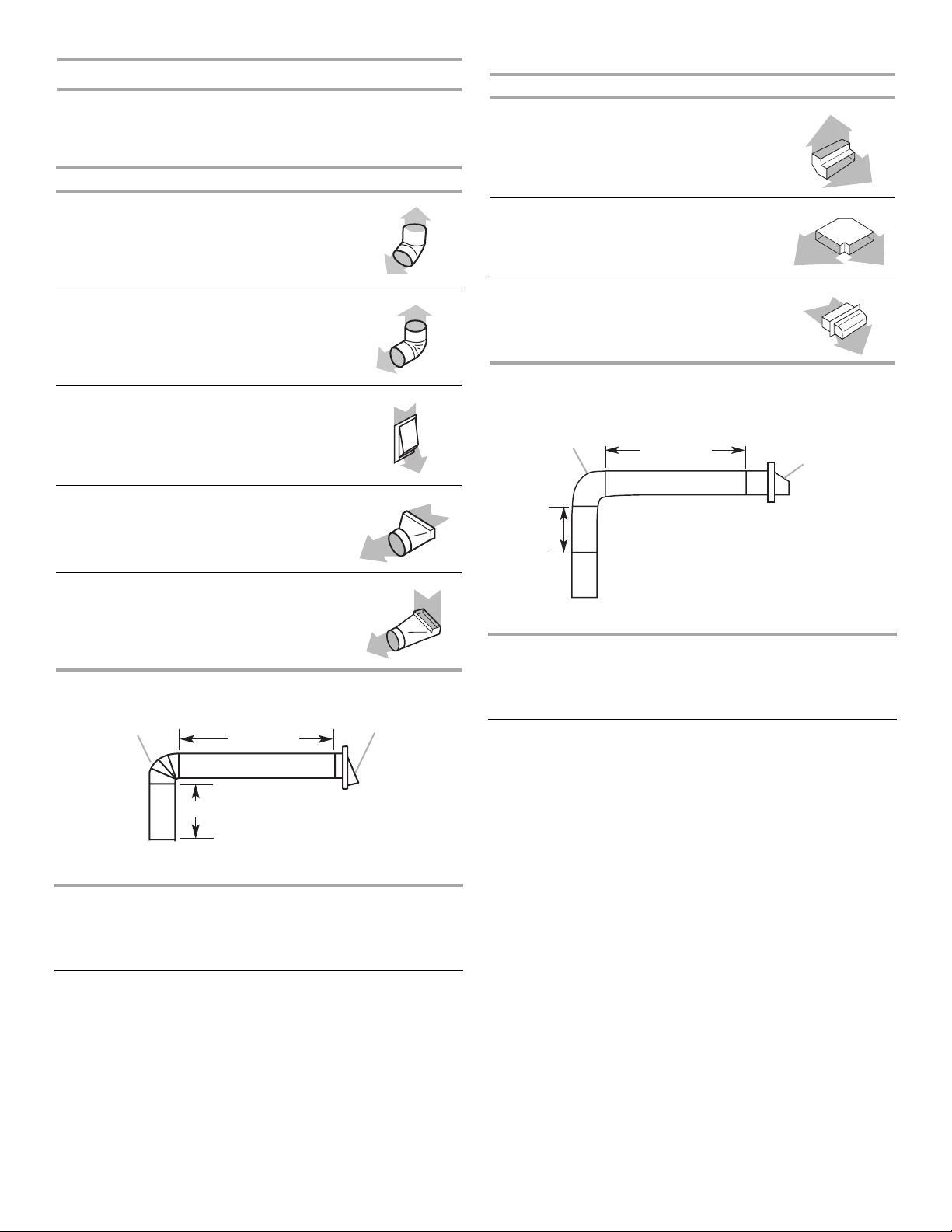

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

6" (15.2 cm) or Larger Round Vent System

Example vent system

3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Vent System

Example vent system

Vent Piece Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

6" (15.2 cm) or larger

wall cap

0.0 ft

(0.0 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm) or larger

4.5 ft

(1.4 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 6" (15.2 cm) or larger

90° elbow

5.0 ft

(1.5 m)

Maximum Recommended Length = 50 ft (15.2 m)

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of 7" (17.8 cm) system = 13.0 ft (3.9 m)

Wall cap

90˚ elbow

2 ft (0.6 m)

6 ft (1.8 m)

Vent Piece

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

90° elbow

5.0 ft

(1.5 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

flat elbow

12.0 ft

(3.7 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

wall cap

0.0 ft

(0.0 m)

Maximum Recommended Length = 35 ft (10.7 m)

1 - 90° elbow = 5.0 ft (1.5 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

1 - wall cap = 0.0 ft (0.0 m)

Length of 3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

system

= 13.0 ft (3.9 m)

Wall cap

¹⁄₄" x 10"

(8.3 x 25.4 cm)

elbow

2 ft

(0.6 m)

6 ft (1.8 m)

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest

edition), or CSA Standards C22.1-94, Canadian Electrical Code,

Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ A 120 Volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools

designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate.

The model/serial plate is located behind the filter on the rear

wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and

ordinances.

INSTALLATION INSTRUCTIONS

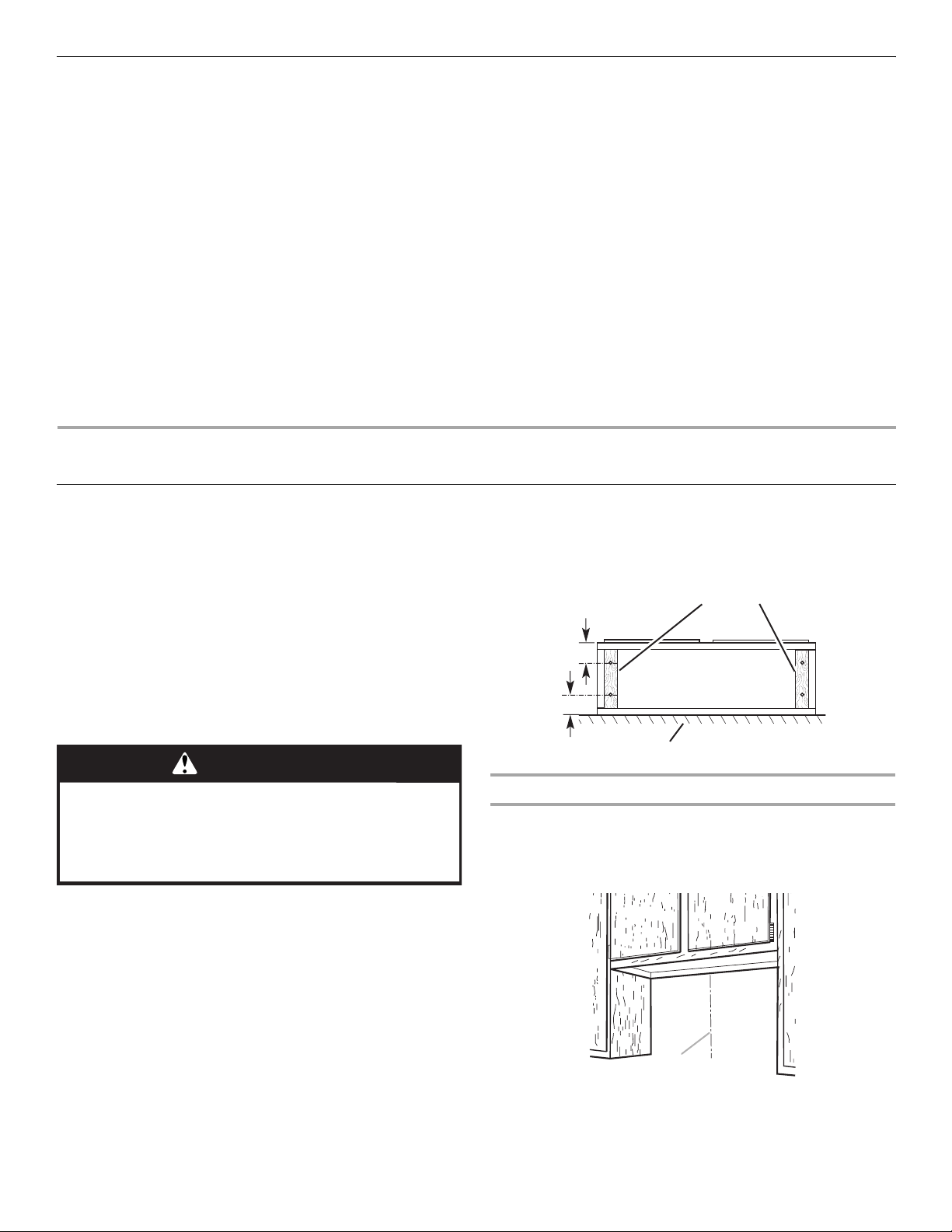

Prepare Location

NOTE: For vented installations, it is recommended that the vent

system be installed before hood is installed.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

NOTE: The exhaust adapter/damper can be installed up to

1" (2.5 cm) on either side of the hood center to accommodate off-

center ductwork.

1. Disconnect power.

2. Determine which venting method to use: roof or wall.

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

4. Using 2 or more people, lift the range hood and set it upside

down onto covered surface.

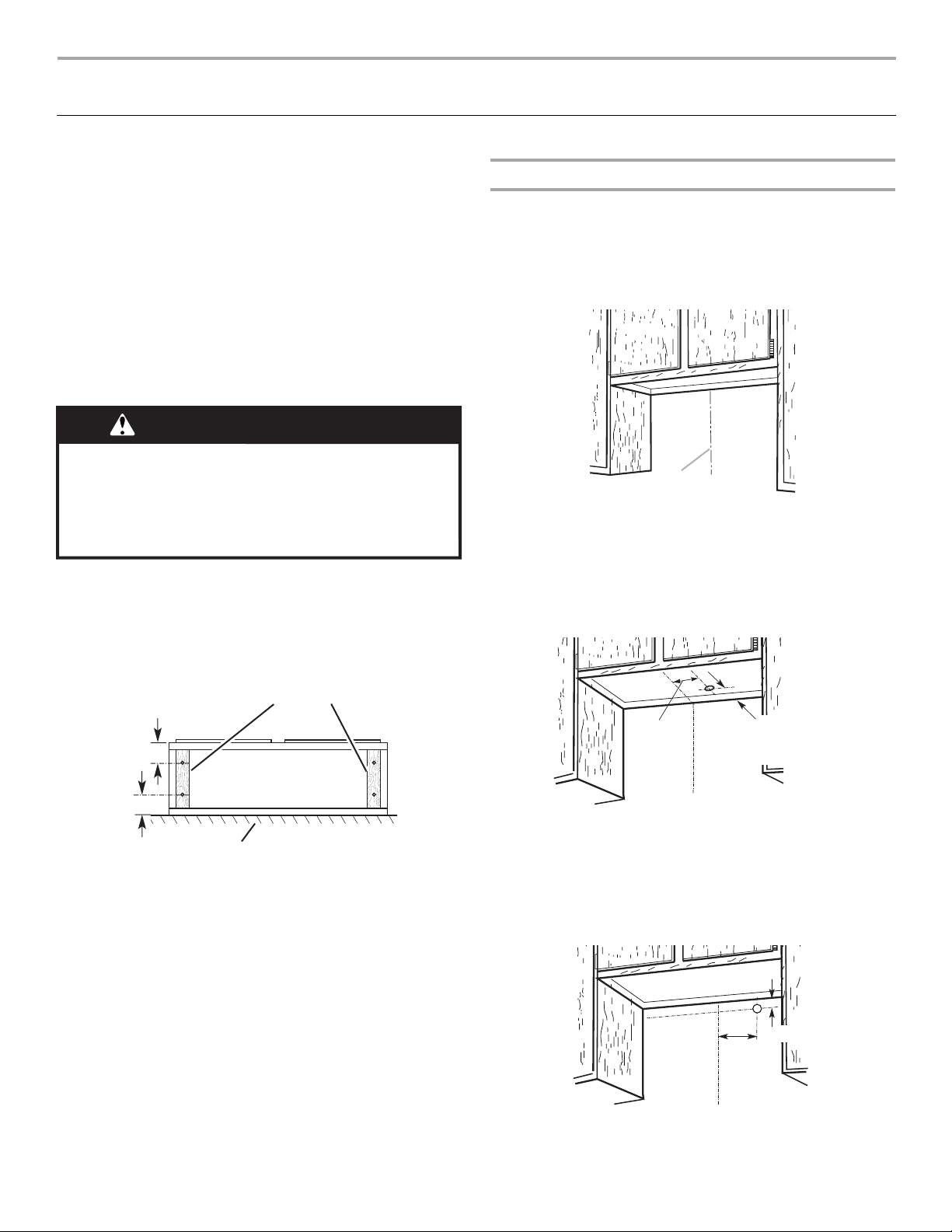

5. If cabinet has recessed bottom, add wood filler strips on each

side. Install screws to attach filler strips in locations shown.

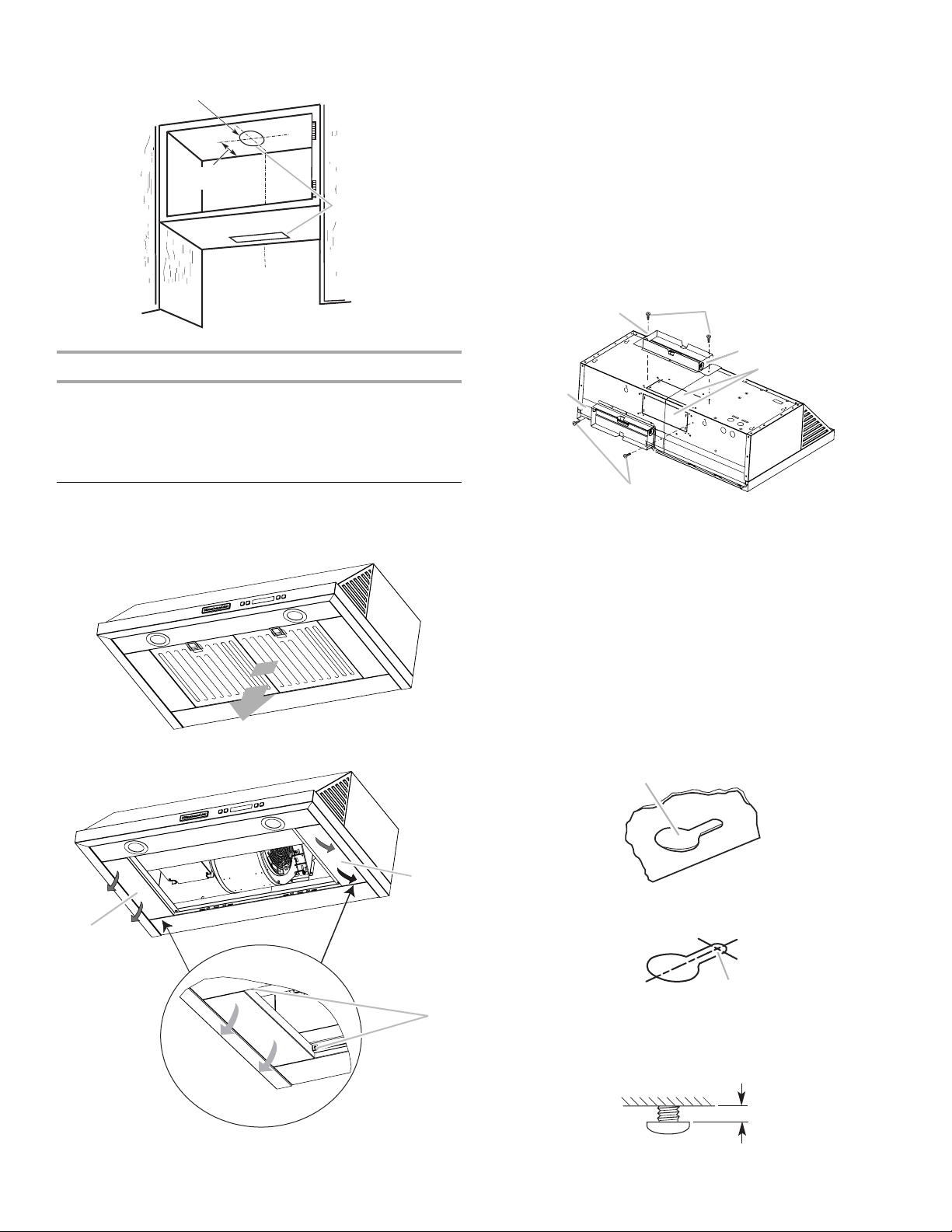

Determine Wiring Hole Location

Cut only one 1¹⁄₄" (3.2 cm) diameter wiring access hole. See

Step 2 for wiring hole location instructions.

1. Determine and clearly mark a vertical centerline on the wall

and cabinet in the area the vent opening will be made.

WARNING

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

A. Centerline

Cabinet

bottom

Wall

3" (7.6 cm)

Wood filler strips

(recessed cabinet

bottoms only)

3" (7.6 cm)

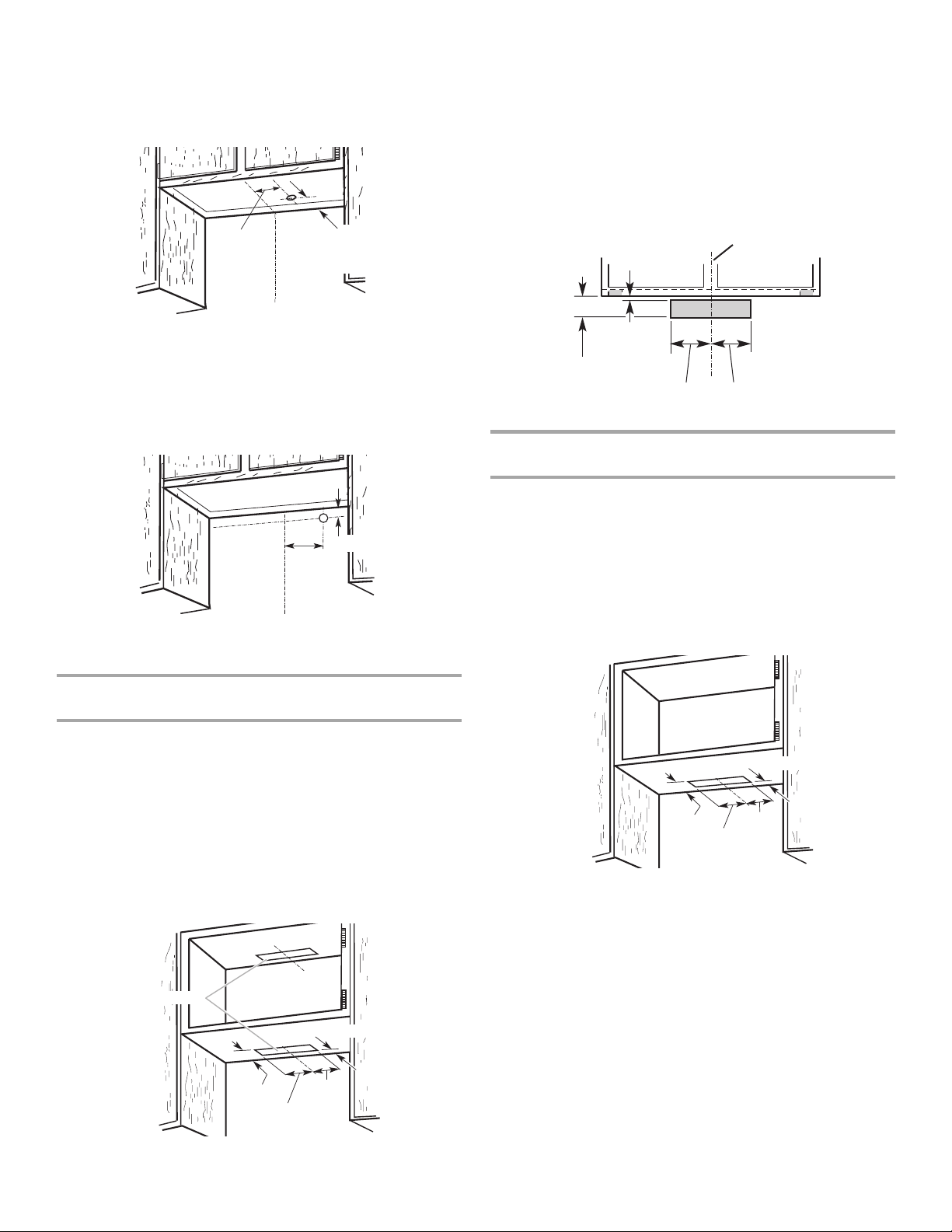

2. To wire through top:

Mark a line distance “A” from the right of the centerline on the

underside of the cabinet. Mark the point on this line that is

2" (5.0 cm) from back wall. Drill a 1¼" (3.0 cm) diameter hole

through the cabinet at this point.

3. To wire through wall:

Mark a line distance “A” from the left of the centerline on the

wall. Mark the point on this line that is 1" (2.5 cm) from the

bottom of the cabinet. Drill a 1¹⁄₄" (3.0 cm) diameter hole

through the rear wall at this point.

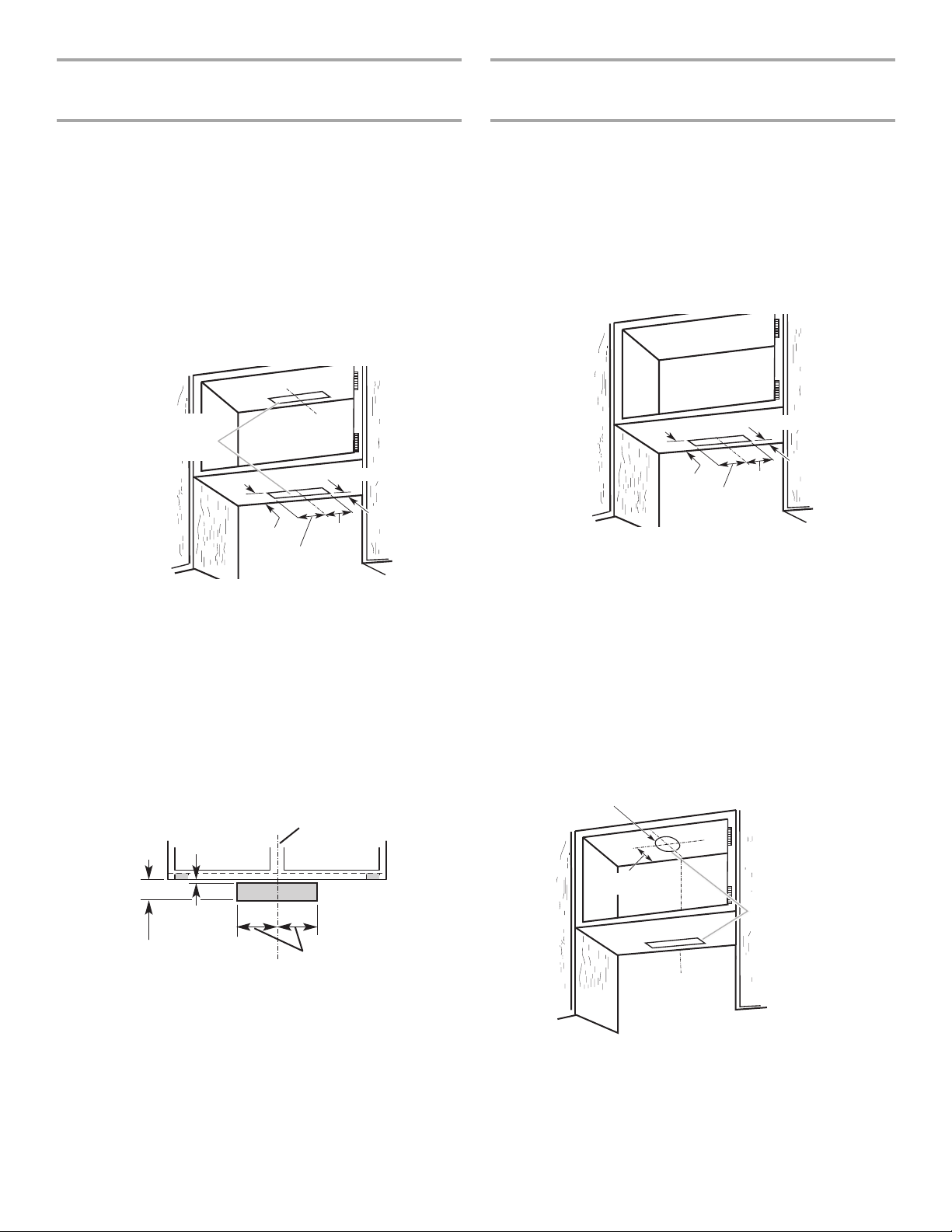

Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm)

Rectangular Vent System

Roof Venting

To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout

on the underside of cabinet top and bottom:

1. Mark lines ¹⁄₂" (1.2 cm) and 4³⁄₄" (12.1 cm) from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the underside of cabinet.

3. Use saber or keyhole saw to cut a rectangular opening for

vent.

4. Repeat steps 1-3 for the underside of the top of the cabinet.

Wall Venting

To make a 3¹⁄₂" x 10½" (8.9 cm x 26.7 cm) rectangle in the

wall:

1. Make 2 lines by measuring ³⁄₈" (0.9 cm) and 3⁷⁄₈" (9.8 cm)

down from underside of cabinet and mark on the centerline

on the back wall.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the wall.

3. Use saber or keyhole saw to cut a rectangular opening in the

wall for the vent.

Style 2 - Cut Openings for 3¼" x 10" (8.3 x 25.4 cm)

Rectangular Vent to Round Vent Transition

Roof Venting

To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout

on the underside of cabinet bottom:

1. Mark lines ¹⁄₂" (1.2 cm) and 4³⁄₄" (12.1 cm) from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the underside of cabinet.

3. Use saber or keyhole saw to cut a rectangular opening for

vent.

To make a circular vent opening on the underside of the

cabinet top:

1. Mark a centerline on the underside of the top of cabinet.

2. Mark a line 5" (12.7 cm) from the back wall on the underside

of the top of cabinet.

3. Use a compass or a circle template to draw a circle with a

diameter that is ¼" (0.64 cm) larger than the vent.

A. 10¹⁵⁄₁₆" (27.8 cm)

Centerline

1¹⁄₄" (4.3 cm)

from wall,

not cabinet

frame

Centerline

1" (2.5 cm)

5¹/₄"

(13.3 cm)

5¹/₄"

(13.3 cm)

*4³⁄₄"

(12.1 cm)

*From wall, not cabinet frame

Cabinet cutouts

*¹⁄₂" (1.2 cm)

³⁄₈"

3⁷⁄₈"

Cabinet

front

(0.9 cm)

(9.8 cm)

5¹⁄₄"

(13.3 cm)

Centerline

5¹⁄₄"

(13.3 cm)

¹/₄"

(13.3 cm)

5¹/₄"

(13.3 cm)

*4³⁄₄"

(12.1 cm)

*From wall, not cabinet frame

*¹⁄₂" (1.2 cm)

4. Use saber or keyhole saw to cut the circular vent opening.

Install Vent System

1. Install vent through the vent opening in upper cabinet or wall.

Complete venting system according to the selected venting

method. See “Venting Requirements” section.

2. Use caulking to seal exterior wall or roof opening around the

cap.

Install Range Hood

1. Remove the grease filters. See the “Range Hood Care”

section.

2. Remove mounting screws and lateral supports.

For vented installations:

■ Depending on your installation, remove either top or rear

rectangular vent knockout.

NOTE: Do not remove rectangular knockouts if

installation of range hood is to be non-venting

(recirculating).

■ Make sure damper pivot is nearest to top/back edge of

range hood.

■ Remove tape from damper flap.

NOTE: The exhaust adapter/damper can be installed up

to 1" (2.5 cm) on either side of the hood center to

accommodate off-center ductwork.

■ If using rectangular vent, attach rectangular damper/vent

connectors to the range hood using sheet metal screws.

■ If using round vent, attach vent transition piece

(purchased separately) to range hood top using sheet

metal screws.

NOTE: If the wall cap is directly behind the vent

connector, the dampers in the connector and wall cap

must not interfere with each other. Remove the vent

connector damper if they interfere.

3. Lift the range hood up under cabinet and determine final

location by centering beneath cabinet. Mark on the underside

of cabinet the location of the 4 keyhole mounting slots on the

range hood. Set range hood aside on a covered surface.

4. Use ¹⁄₈" (3 mm) drill bit and drill 4 pilot holes as shown.

5. Install the 4 - #10 x ⁵⁄₈" mounting screws in pilot holes. Leave

about ¹⁄₄" (6.4 cm) space between screw heads and cabinet

to slide range hood into place.

A. Lateral supports

B. Mounting screws

Circular vent opening

Cabinet

cutouts

*From wall, not

cabinet frame

*5"

(12.7 cm)

A. Vertical vent

B. Sheet metal screws

C. Hinge pin

D. Vent knockouts

E. Horizontal vent

A. Keyhole slot

A. Drill pilot hole

¹⁄₄"

(6.4 mm)

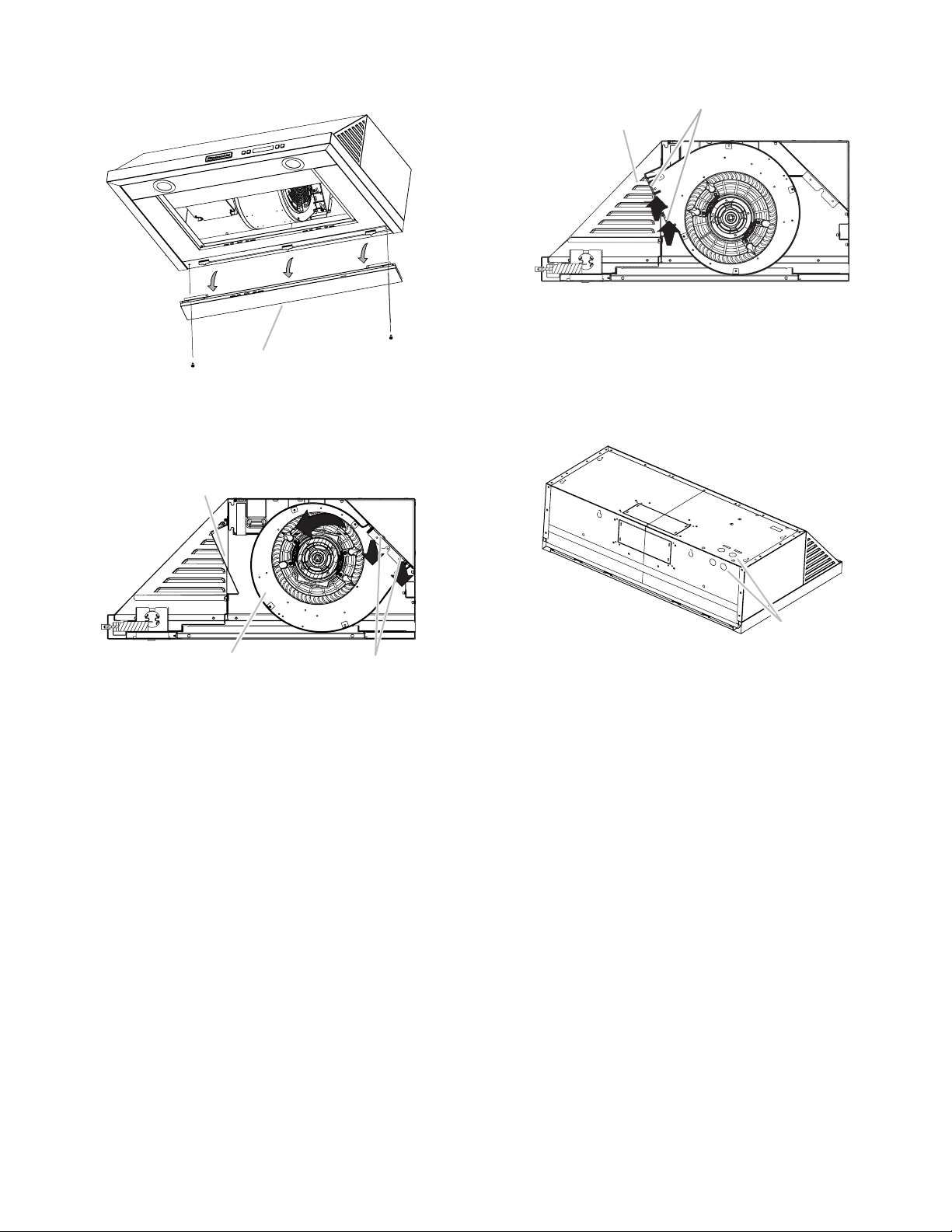

For non-vented (recirculating) installations, the blower

position must be changed:

■ Remove screws and rear support.

■ Remove the blower mounting screws. Push up on the

blower to detach the blower from the mounting plate.

■ Remove the vent knockout from the front mounting plate.

■ Rotate the blower and attach to front mounting plate.

Install the blower mounting screws.

■ Install charcoal filters. See the “Range Hood Care”

section.

6. Remove the round knockout from the top or back of the

range hood (depending on your wiring location) for the wiring

strain relief and install a ¹⁄₂" UL listed or CSA approved strain

relief.

7. Using 2 people, lift range hood into final location. Feed

enough electrical wire through the strain relief to make

connections in the terminal box. Tighten the strain relief

screws.

8. Position the range hood so that the large end of the keyhole

slots are over the mounting screws. Then push the hood

toward the wall so that the screws are in the neck of the slots.

The hood should be against the wall. Tighten the mounting

screws, making sure mounting screws are in the narrow neck

of the slots.

9. Check that damper, if used, rotates up and down freely.

A. Rear support

A. Front mounting plate knockout

B. Blower mounting screws

C. Blower

A. Blower mounting screws

B. Front mounting plate

A. Round knockout

Make Electrical Connection

1. Disconnect power.

2. Use UL listed wire connectors and connect the black wires

(B) together.

3. Use UL listed wire connectors and connect the white wires

(D) together.

4. Connect green (or bare) ground wire from home power supply

to the unused green ground screw (E) in the terminal box.

5. Install terminal box cover.

6. Reinstall the rear support.

7. Reinstall the 2 lateral supports.

8. Check that all light bulbs are secure in their sockets.

9. Reconnect power.

For Vented Installations Only:

■ Connect ventwork to hood. Seal joints with clamps to

make secure and airtight.

Complete Installation

1. Replace grease filters. See the “Range Hood Care” section.

2. Check the operation of the range hood fan and light. See

“Range Hood Use” section.

If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

Disconnect power and check wiring connections.

NOTE: To get the most efficient use from your new range hood,

read the “Range Hood Use” section.

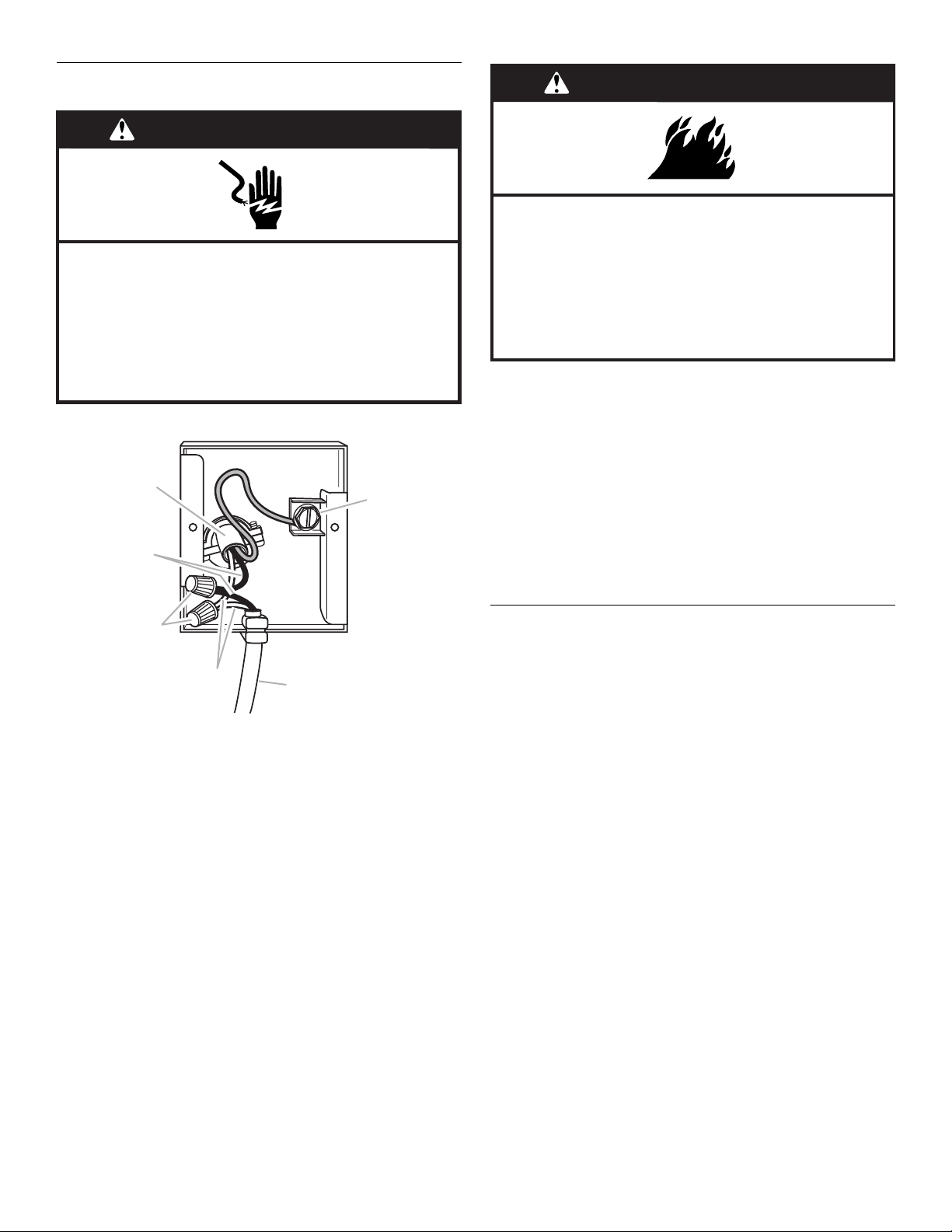

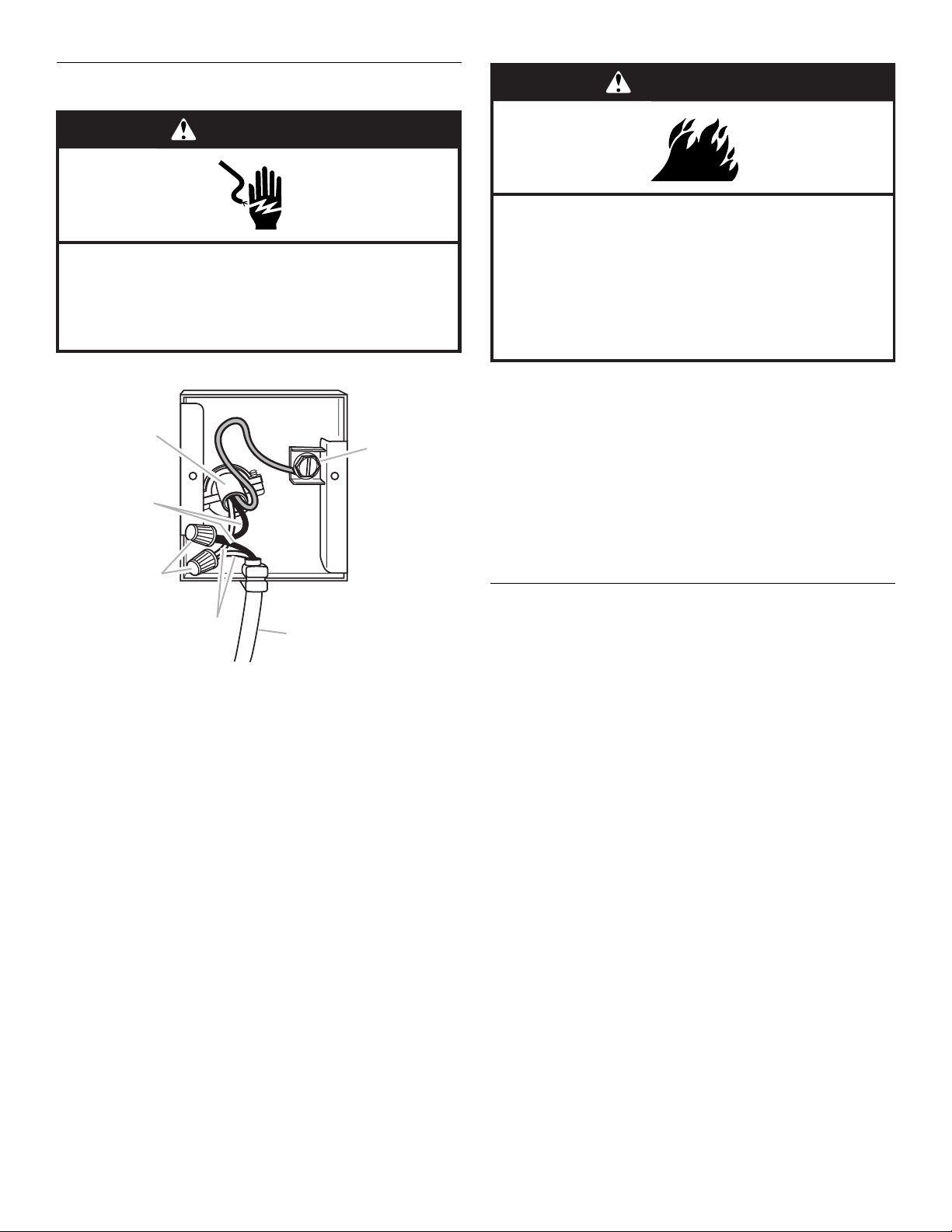

A. Home power supply cable

B. Black wires

C. UL listed wire connectors

D. White wires

E. Green (or bare) ground wire from home power

supply connected to green ground screw

F. Range hood power supply cable

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

WARNING

Fire Hazard

Electrically ground the blower.

Use copper wire.

Connect ground wire to green ground screw in

terminal box.

Failure to do so can result in death, fire, or

electrical shock.

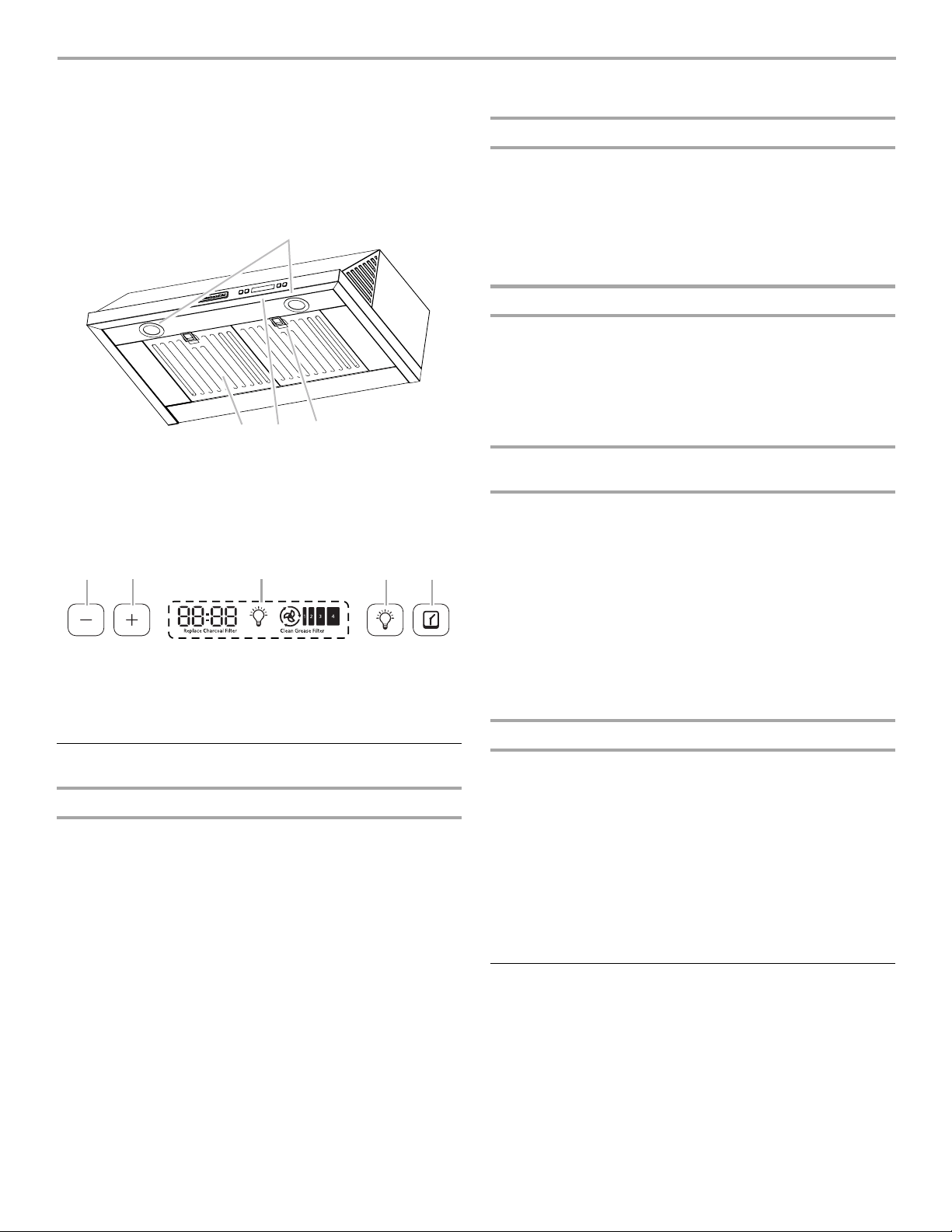

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after the

cooking is complete to clear all smoke and odors from the

kitchen.

The hood controls are located on the center of the range hood.

Control Panel

Display

Grease Filter Saturation Alarm

After 30 hours of fan function, the display will show “Clean

Grease Filter” when the fan is active. When this icon shows in the

display, the installed grease filters should be washed. See the

“Range Hood Care” section.

■ To reset the grease filter saturation alarm, press and hold the

POWER INCREASE button for 5 seconds. The “Clean Grease

Filter” icon will no longer be displayed.

Charcoal Filter Saturation Alarm

After 120 hours of fan function, the display will show “Replace

Charcoal Filter” when the fan is active. When this icon shows in

the display, the charcoal filters should be replaced. See the

“Range Hood Care” section.

■ To reset the charcoal filter saturation alarm, press and hold

the POWER DECREASE button for 5 seconds. The “Replace

Charcoal Filter” icon will no longer be displayed.

Audible Signal Activation and Deactivation

The audible signals can be activated or deactivated by pressing

the “LIGHT” button for 5 seconds.

■ If the audible signal is activated, a tone will sound, and “Snd”

symbol will appear in the display for 3 seconds.

■ If the audible signal is deactivated, the “Snd” symbol will

appear on the display for 3 seconds.

Charcoal Filter (Recirculation Accessory) Inclusion and

Exclusion

When the charcoal filter is in use (recirculating mode), press and

hold the POWER DECREASE and POWER INCREASE buttons at

the same time for 5 seconds. “Able” will appear in the display for

3 seconds.

If the charcoal filter is not used (vented mode), press and hold the

POWER DECREASE and POWER INCREASE buttons at the

same time for 5 seconds. “None” will appear in the display for

3 seconds.

■ When the charcoal filter has been excluded, the charcoal filter

alarm is disabled.

■ The inclusion or exclusion of the charcoal filter must be

selected while the lights and the fan motor are Off.

Heat Sensor

The control is equipped with a heat sensor that will turn on the

blower to the highest speed if excessive heat occurs around the

control area.

■ If the blower is On or Off, the blower will automatically set to

the highest speed. “Auto” will appear in the display to

indicate that the heat sensor has detected excessive heat.

■ When the blower is operating due to excessive heat detected

by the heat sensor, the blower speed cannot be decreased.

■ When the temperature level on the hood drops to normal, the

blower will return to its setting before the excessive heat was

sensed.

Light

To operate the light:

1. Press the Light button to turn the light on to High.

2. Press the Light button again to turn the light to Low.

3. Press the Light button a third time to turn the light Off.

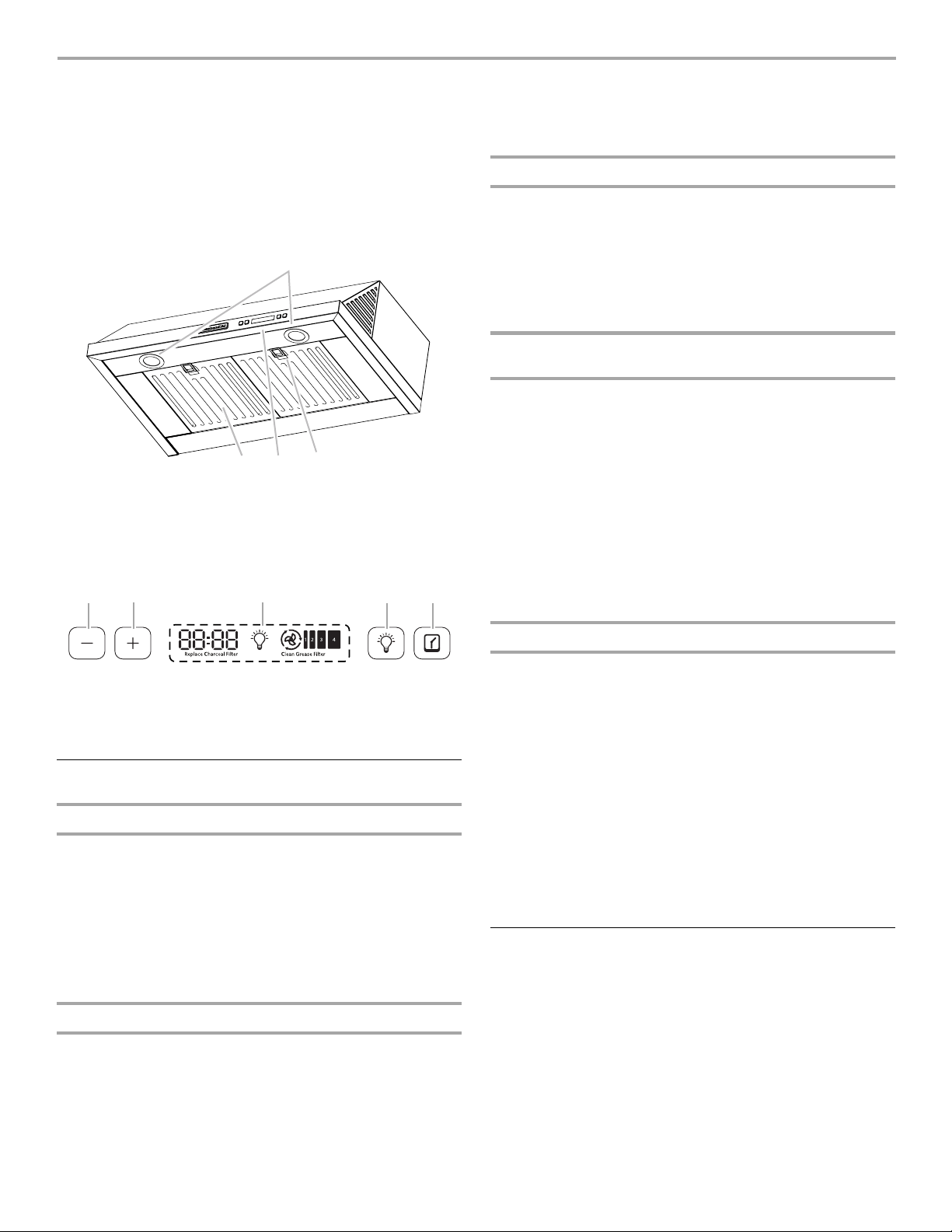

A. Halogen lamp housings

B. Grease filter handle

C. Blower and light controls

D. Grease filter

A. Power decrease

B. Power increase

C. Display

D. Light

E. Timer

Timer

The timer can be set from 1 to 60 minutes. The default timer

setting is 10 minutes.

To use the timer:

1. Press the Timer button to enter the timer mode. After

5 seconds the default time will be automatically selected.

2. Press the POWER DECREASE and POWER INCREASE

buttons while the display is flashing (5 seconds) to adjust to

the desired time. Pressing the timer button again or waiting

5 seconds after selecting the desired time will start the timer

countdown.

3. The timer can be canceled at any time by pressing the Timer

button again.

NOTE: During the timer setup, the Power Decrease and Power

Increase buttons are dedicated to the timer. After the timer starts,

the Power Decrease and Power Increase buttons can be used for

other functions.

Fan Speed

Power Increase/On

This button is used to turn the fan On or increase the fan speed.

■ The fan will turn On if the Power Increase button is pressed

and the hood was Off.

■ An audible tone will sound when the fan reaches its highest

speed.

Power Decrease/Off

■ This button is used to turn the fan Off or to decrease the fan

speed.

Timed Fan Off

The control has a “Timed Fan Off” feature. When activated, it

automatically turns the blower fan off after 10 minutes.

■ Press and hold the TIMER button for 5 seconds to activate.

The fan icon will flash and 10:00 (10 minutes) will show in the

display. The time will start counting down after 3 seconds.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently

according to the following instructions. Replace grease filters

before operating hood.

Exterior Surfaces:

To avoid damage to the exterior surface, do not use steel wool or

soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

■ Liquid detergent soap and water, or all-purpose cleanser

■ Wipe with damp soft cloth or nonabrasive sponge, then rinse

with clean water and wipe dry.

Metal Grease Filter

The filters should be washed frequently. Place metal filters in

dishwasher or hot detergent solution to clean.

Let filter dry thoroughly before replacing it.

Turn off fan and lights. Allow halogen lamp to cool.

1. Remove each filter by pulling the spring release handle and

then pulling down the filter.

2. Wash metal filters as needed in dishwasher or hot detergent

solution.

3. Reinstall the filter by making sure the spring release handles

are toward the front. Insert metal grease filter into upper

track.

4. Pull the spring release handle down.

5. Push up on metal filter and release handle to latch into place.

6. Repeat steps 1-5 for the other filter.

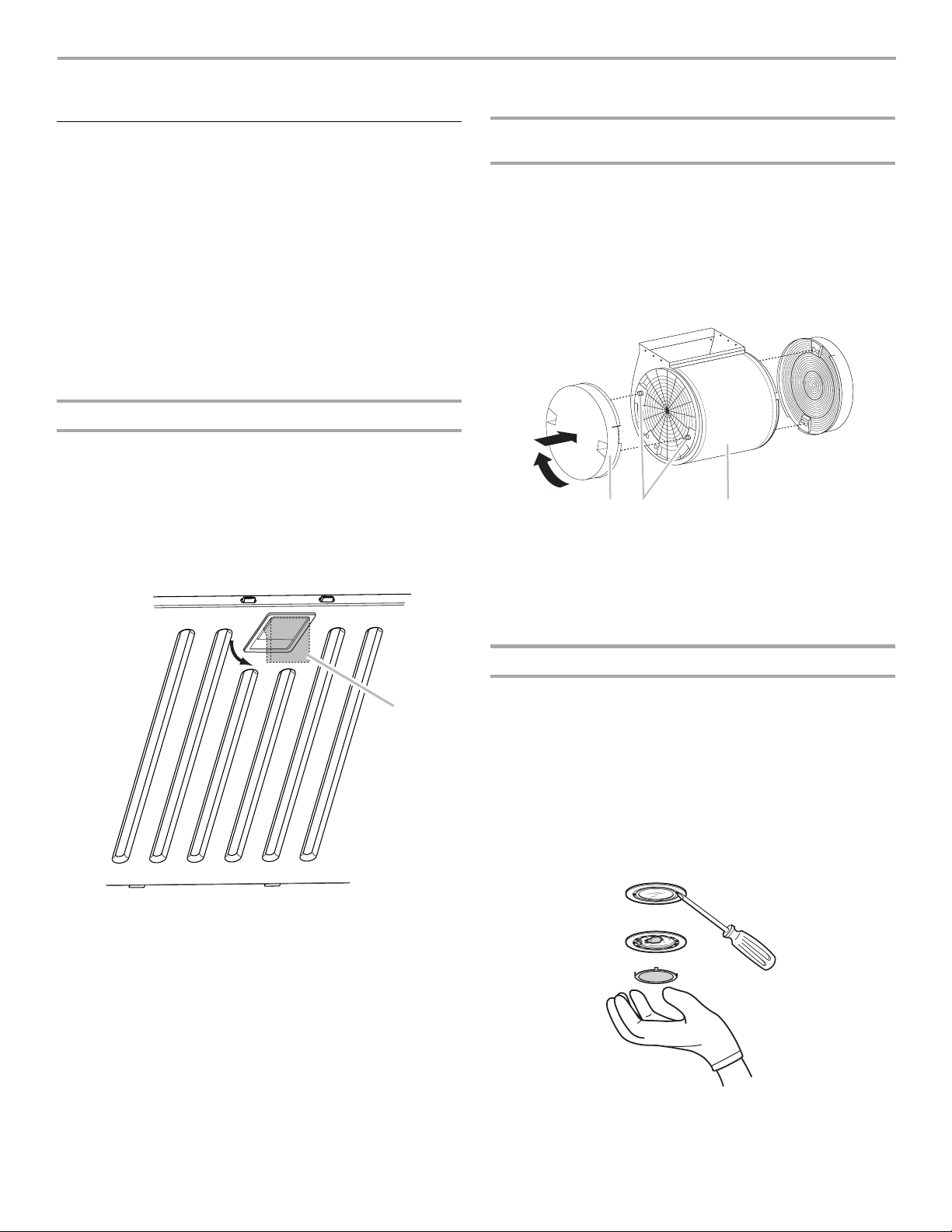

A. Spring release handle

Non-Vented (recirculating) Installation Filters

The charcoal filter is not washable. It should last up to 6 months

with normal use. Replace with Charcoal Filter Kit Number

W10272068.

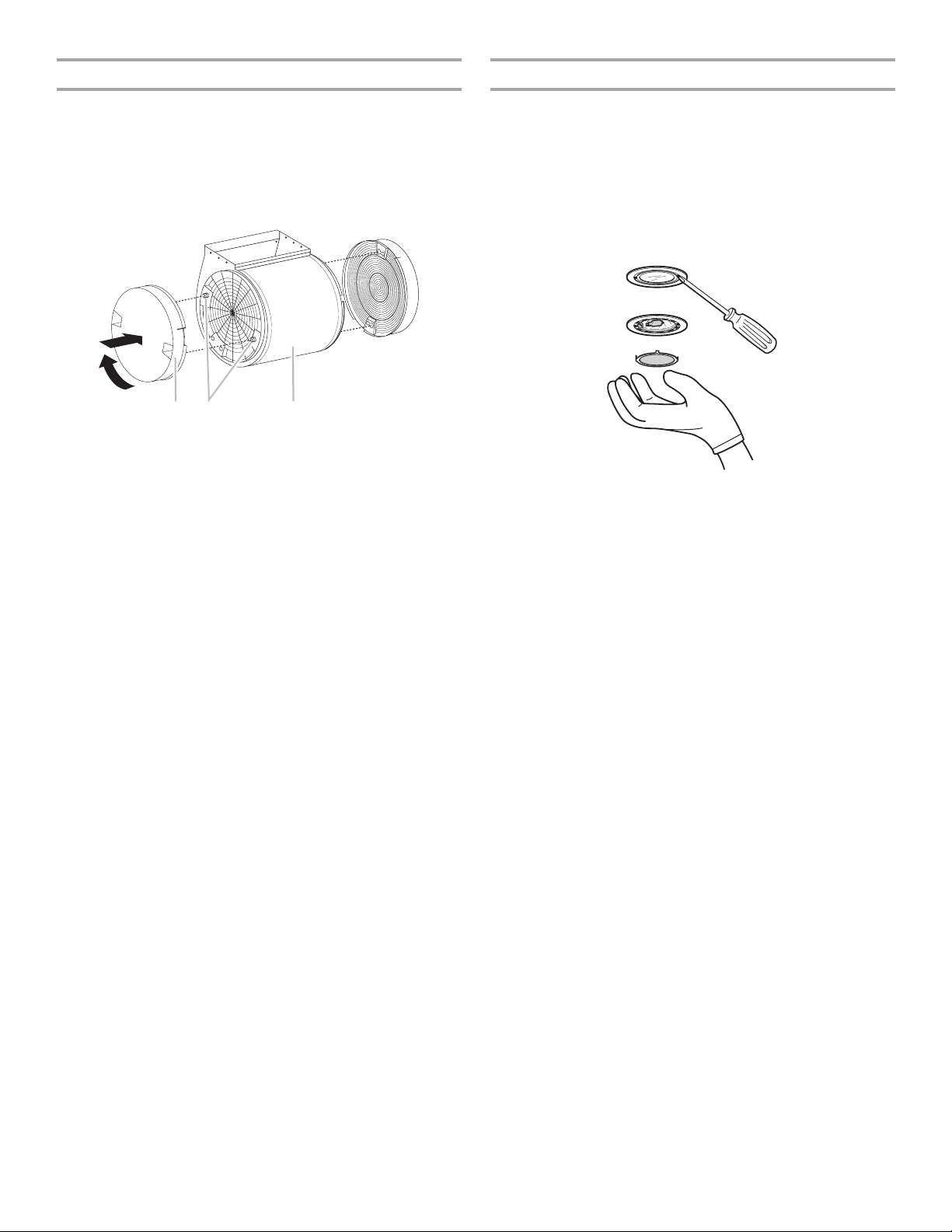

To replace charcoal filter:

1. Cover the grille that covers the blower motor with the

charcoal filter so that the slots on the filter correspond to the

pins on the sides of the motor grille.

2. Turn the charcoal filter clockwise to lock it.

3. Repeat steps 1-2 on the other filter.

Replacing a Halogen Lamp

Turn off the range hood and allow the halogen lamp to cool. To

avoid damage or decreasing the life of the new bulb, do not

touch bulb with bare fingers. Replace bulb, using tissue or

wearing cotton gloves to handle bulb.

If new lights do not operate, make sure the lamps are inserted

correctly before calling service.

1. Disconnect power.

2. Use a flat-blade screwdriver and gently pry the light cover

loose.

3. Remove the lamp and replace with a 12-volt, 20-watt

maximum, halogen lamp made for a G-4 base.

4. Replace the light cover.

5. Reconnect power.

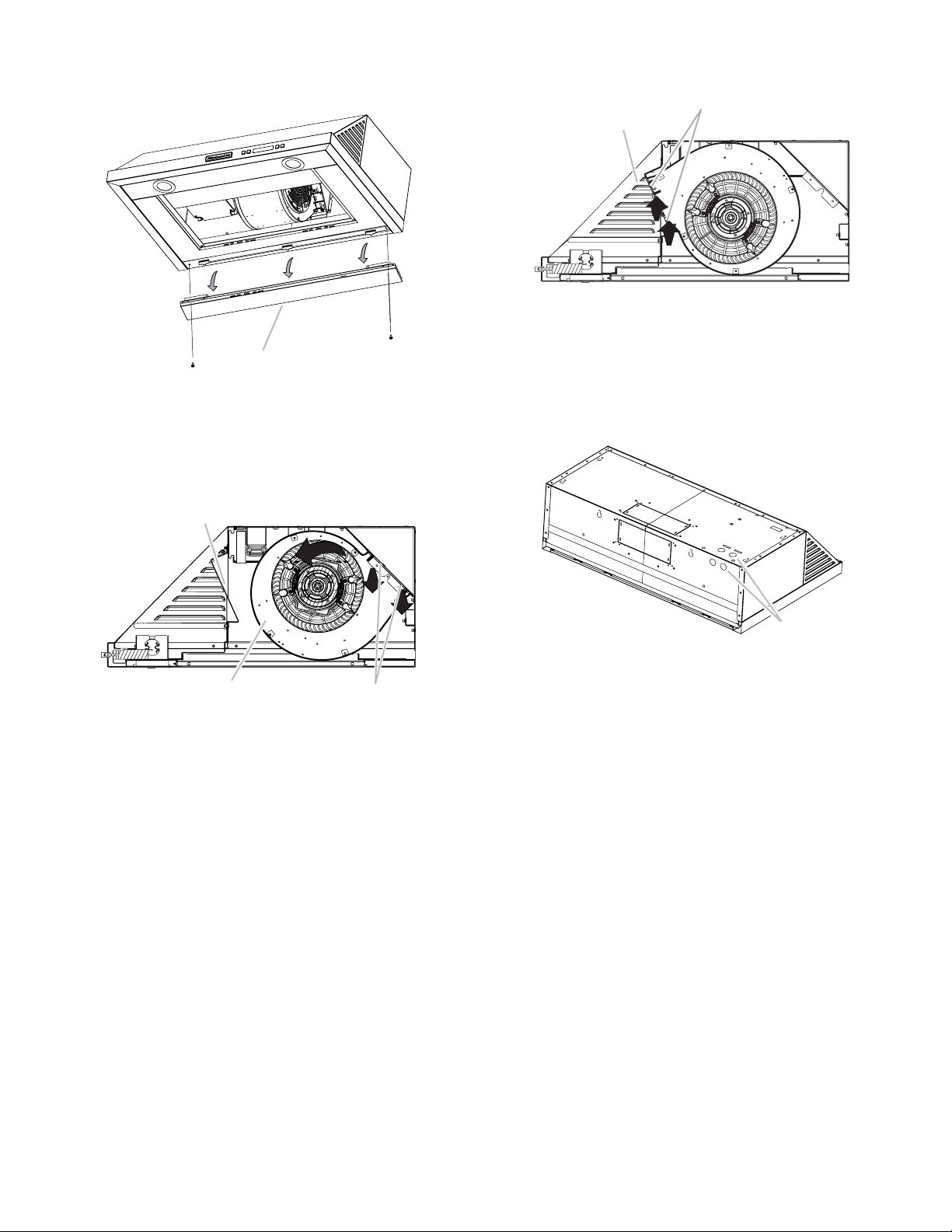

A. Charcoal filter

B. Pins

C. Blower motor

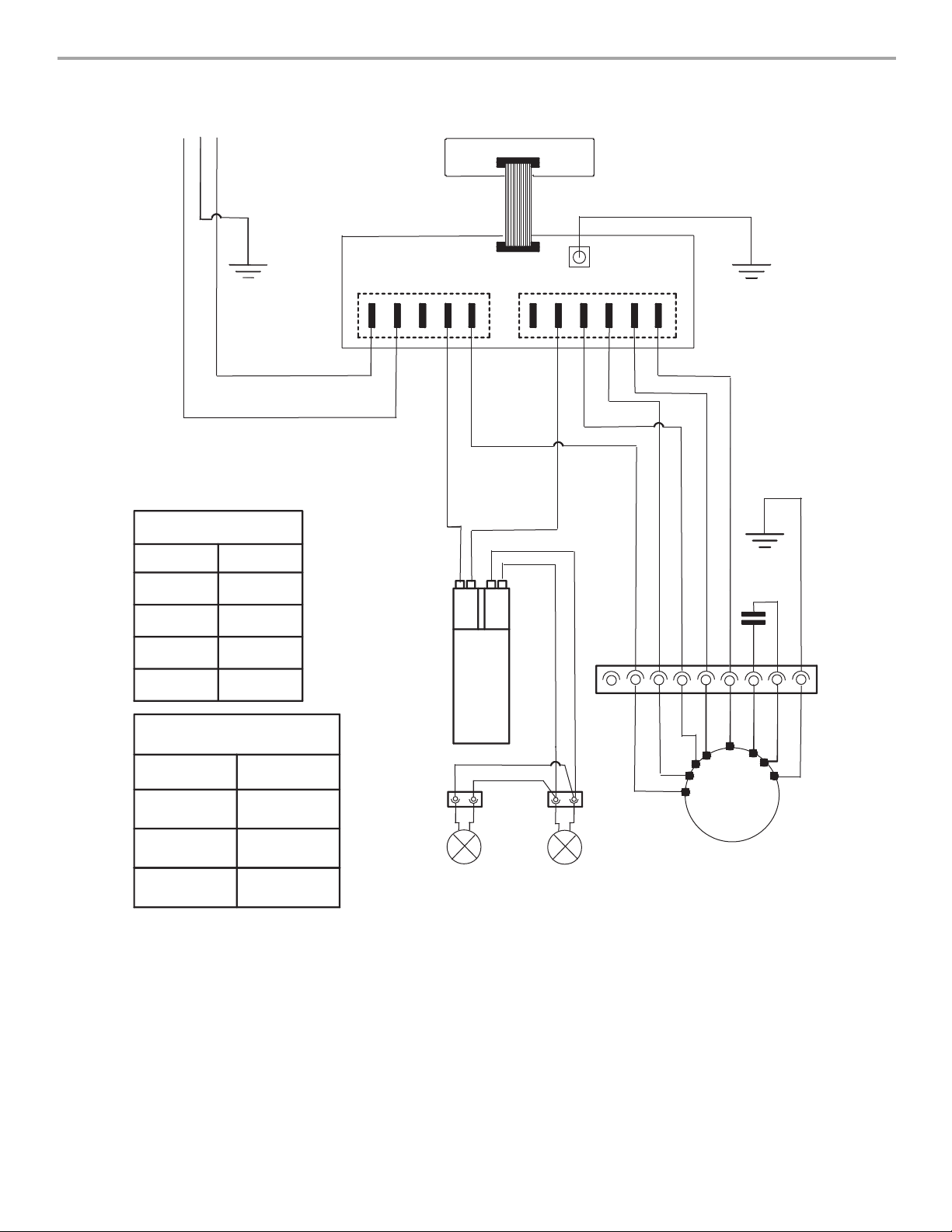

WIRING DIAGRAM

GND

Electronic User Interface

LCD

Electronic Power Board

BE1CAA

Y/G

NNNLLAS4

S3 S2

432

Y/G

12.5 uF

120 V

12 V

Transformer

S50

Motor Resistance (Ohms)

Motor Characteristics

BU/R

BU/GY 14.3

BU/BK

9.8 (max)

BU/W 21.6 (min)

Room temp.

Power supply

120 VAC

Frequency

60 Hz

Power absorption

420 W

Current

3.7 A

3 4 5 6

73.4˚F (23˚C)

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the purchase

date and the complete model and serial number of your

appliance. This information will help us to better respond to your

request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified parts. Factory specified parts will fit

right and work right because they are made with the same

precision used to build every new appliance. To locate factory

specified replacement parts in your area, call us or your nearest

designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors and service

companies. KitchenAid designated service technicians are

trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the KitchenAid Canada Customer eXperience Centre toll

free: 1-800-807-6777.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors and service

companies. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

Customer eXperience Centre

KitchenAid Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Replacement Charcoal Filter Kit (2 Pack of Filters)

(for non-vented installations only)

Order Part Number W10272068

KITCHENAID

VENTILATION WARRANTY

LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “KitchenAid”) will pay for

Factory Specified Parts and repair labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid

designated service company. This limited warranty is valid only in the United States or Canada and applies only when the major

appliance is used in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not

apply. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is

contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by KitchenAid.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported to KitchenAid within 30 days from the date of purchase.

6. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be

repaired in the home and only in-home service is covered by this warranty.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized KitchenAid servicer is not available.

9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance

with published installation instructions.

10. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty

is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized KitchenAid dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find

additional help by checking the “Assistance or Service” section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,

call 1-800-807-6777.

9/07

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number__________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages

électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction

de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à semi-

conducteurs.

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Perceuse

■ Foret de 1¹⁄₄" (3 cm)

■ Foret de ¹⁄₈" (3 mm) pour avant-trous

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Tournevis à lame plate

■ Tournevis Phillips

Pour une installation avec décharge à l’extérieur, vous aurez

également besoin de :

■ Scie sauteuse ou scie à guichet

■ Brides de conduit

■ Cisaille de ferblantier

■ Compas ou gabarit de diamètre 8" (20,3 cm)

Pièces fournies

Retirer les pièces de l'emballage. Vérifier que toutes les pièces

sont présentes.

■ 2 filtres métalliques pour les modèles de 30" (76,2 cm)

■ 2 filtres métalliques pour les modèles de 36" (91,4 cm)

■ 6 vis de montage de 4,5 x 13 mm

■ 3 vis pour clapet de 4 x 8 mm

■ Module clapet/connecteur de conduit de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

■ 4 vis de 5 x 45 mm

■ 4 pièces d'ancrage mural de 8 x 40 mm

■ Ensemble de recyclage

■ Filtres à charbon pour installations sans décharge à

l’extérieur (recyclage). Pour commander des filtres de

rechange, voir la section “Assistance ou service”.

Pièces nécessaires

Installations avec décharge à l'extérieur :

■ Conduit métallique rond de 3¹⁄₄" x 10" (8,3 x 25,4 cm) ou d'un

diamètre de 6" (15,2 cm) ou plus

■ Clapet anti-reflux de 6" (15,2 cm) ou plus de diamètre, pour

utilisation avec un circuit d'évacuation de 6" (15,2 cm) ou

plus de diamètre

■ Raccord de transition de 3¹⁄₄" x 10" (8,3 x 25,4 cm) sur

6" (15,2 cm) ou plus de diamètre pour utilisation avec circuit

d'évacuation d'un diamètre de 6" (15,2 cm) ou plus.

Pour placards avec cavité au fond :

■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et

épaisseur selon les dimensions de l'encastrement.

■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles

et écrous, pour la fixation des tringles d’appui.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

■ C'est à l'installateur qu'incombe la responsabilité de

respecter les distances de séparation spécifiées sur la plaque

signalétique de l'appareil. La plaque signalétique est située à

l’intérieur de la hotte, sur la paroi de gauche.

■ Installer la hotte de cuisinière à distance de toute zone

exposée à des courants d’air, comme fenêtres, portes et

bouches de chauffage à fort débit.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards. Ces dimensions tiennent

compte des valeurs minimales des dégagements de

séparation. Avant d'effectuer des découpages, consulter les

instructions d'installation fournies par le fabricant de la table

de cuisson/cuisinière.

■ On doit disposer d'une prise de courant électrique reliée à la

terre. Voir la section “Spécifications électriques”.

■ La hotte a été configurée à l’usine pour une installation avec

décharge à l'extérieur. Pour les installations sans décharge à

l’extérieur (recyclage), l'ensemble de recyclage est inclus.

Pour commander des filtres à charbon de rechange (pièce

numéro W10272068), voir la section “Assistance ou service”.

■ Assurer l'étanchéité au niveau de chaque ouverture

découpée dans le plafond ou le mur pour l'installation de la

hotte de cuisinière.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards, Titre

24 CFR, partie 328 (anciennement Federal Standard for Mobile

Home Construction and Safety, titre 24, HUD, partie 280); lorsque

cette norme n’est pas applicable, l’installation doit satisfaire aux

critères de la plus récente édition de la norme Manufactured

Home Installation 1982 (Manufactured Home Sites, Communities

and Setups) ANSI A225.1/NFPA 501A*, ou des codes locaux.

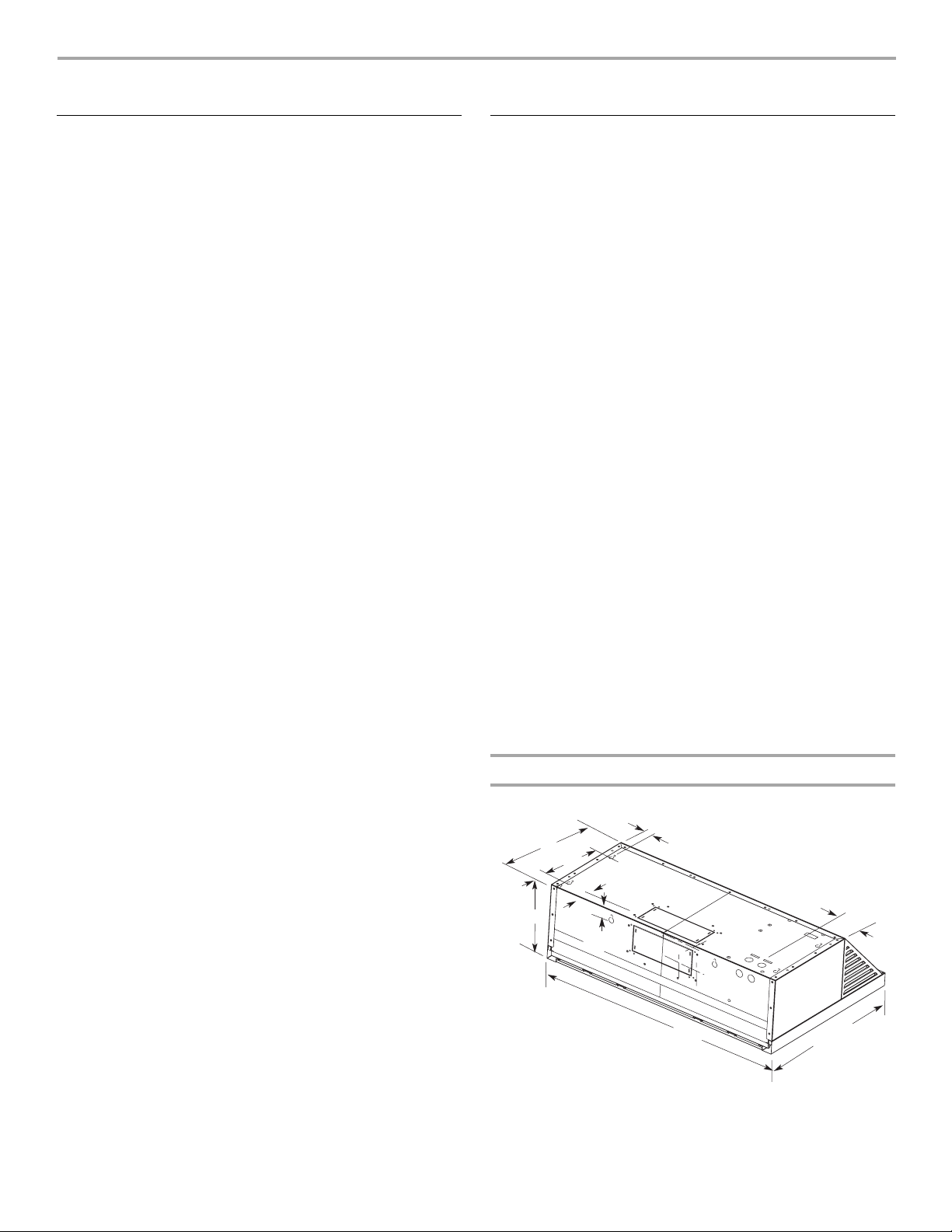

Dimensions du produit

29⁷⁄₈" (75,9 cm) - Modèle 30" (76,2 cm)

35⁷⁄₈" (91,1 cm) - Modèle 36" (91,4 cm)

1³⁄₁₆"

(3,0 cm)

(

5,1 cm)

12"

(30,5 cm)

(22,9 cm)

⁵⁄₈"

(1,6 cm)

³⁄₄

(50,2 cm)

3" (7,6 cm) -

Modèle 30" (76,2 cm)

5³⁄₄" (14,6 cm) -

Modèle 36" (91,4 cm)

⁵⁄₈"

(1,6 cm)

7¹⁄₄"

(18,4 cm)

Distances de dégagement à respecter

Exigences concernant l'évacuation

(Uniquement pour modèles avec évacuation)

■ Le système d'évacuation doit décharger l'air à l'extérieur,

excepté pour les installations sans décharge à l'extérieur

(recyclage).

■ Ne pas terminer le conduit d'évacuation dans un grenier ou

dans un autre espace fermé.

■ Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement

de buanderie.

■ Utiliser un conduit métallique rond de 6" (15,2 cm) ou plus de

diamètre, ou un conduit métallique rectangulaire de

3¼" x 10" (8,3 cm x 25,4 cm). Un conduit en métal rigide est

recommandé. L'utilisation d'un conduit de plastique ou en

feuille métallique est déconseillée.

■ La longueur du système d'évacuation et le nombre de coudes

doit être réduit au minimum pour fournir la meilleure

performance.

Pour un fonctionnement efficace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu'il y ait une section droite de conduit de

24" (61,0 cm) au minimum entre deux coudes, si on doit

utiliser plus de un raccord coudé.

■ Ne pas installer 2 coudes ensemble.

■ Au niveau de chaque jointure du conduit de décharge,

assurer l'étanchéité avec les brides de serrage pour conduit.

■ Le système d'évacuation doit comporter un clapet. Si la

bouche de décharge murale ou par le toit comporte un

clapet, ne pas utiliser le clapet fourni avec la hotte de

cuisinière.

■ Autour de la bouche de décharge à l'extérieur par un mur ou

par le toit, assurer l'étanchéité avec un produit de

calfeutrage.

Installations pour régions à climat froid

On doit installer un clapet anti-reflux additionnel à l'arrière pour

minimiser le reflux d'air froid, et incorporer un élément d'isolation

thermique pour minimiser la conduction de chaleur par

l'intermédiaire du conduit d'évacuation, de l'intérieur de la

maison à l'extérieur. Le clapet anti-reflux doit être placé du côté

air froid par rapport à l'élément d'isolation thermique.

L'élément d'isolation thermique doit être aussi proche que

possible de l'endroit où le système d'évacuation s'introduit dans

la partie chauffée de la maison.

Air d'appoint

Le code du bâtiment local peut exiger l'emploi d'un système

d'appoint d'air lors de l'emploi d'un ventilateur d'extraction dont

la capacité d'aspiration est supérieure à un débit (pieds cubes

par minute) spécifié. Le débit spécifié, pieds cubes par minute,

est variable d'une juridiction à une autre. Consulter un

professionnel des installations de chauffage ventilation/

climatisation au sujet des exigences spécifiques applicables

dans la juridiction locale.

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur

et le plan de travail

B. 24" (61 cm) min. pour les surfaces de cuisson électriques

27" (68,6 cm) min. pour surfaces de cuisson au gaz

Distance maximale suggérée de 30" (76,2 cm) du bas de la

hotte à la surface de cuisson

C. Largeur minimale de l'ouverture entre les placards

30" (76,2 cm) ou 36" (91,4 cm)

D. Profondeur de placard 13" (33 cm)

E. Hauteur de placard du bas 36" (91,4 cm)

Méthodes d'évacuation

La sortie à l'extérieur du circuit d'évacuation peut se faire à

travers le toit ou à travers un mur. Utiliser un conduit

rectangulaire de 3¼" x 10" (8,3 cm x 25,4 cm) pour une longueur

effective maximale de circuit de 35 pi (10,7 cm) ou un conduit

rond de 6" (15,2 cm) ou plus de diamètre pour une longueur

effective maximale de circuit de 50 pi (15,2 m).

REMARQUE : On déconseille l'emploi d'un conduit flexible. Un

conduit flexible peut susciter une rétro-pression et des

turbulences de l'air, ce qui réduit considérablement la

performance.

Calcul de la longueur effective du circuit d'évacuation

Pour calculer la longueur effective du circuit d'évacuation

nécessaire, additionner les longueurs équivalentes (pieds/mètres)

de tous les composants utilisés dans le système.

Système de décharge circulaire de 6" (15,2 cm) ou plus

Exemple de système de décharge

Décharge à travers le toit Décharge à travers le mur

A. Conduit rond de diamètre

6" (15,2 cm) ou plus ou conduit

rectangulaire de 3¼" x 10"

(8,3 x 25,4 cm) à travers le toit

B. Conduit rond : utiliser un clapet

rond de 6" (15,2 cm) ou plus de

diamètre (achat séparé)

C. Conduit rond : Utiliser un

raccord de transition de

3¼" x 10" (8,3 x 25,4 cm) sur

6" (15,2 cm) ou de plus grande

taille (achat séparé).

D. 24" (61 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson électrique

27" (68,6 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson au gaz

E. Bouche de décharge sur toit

A. Conduit de diamètre

6" (15,2 cm) ou plus ou conduit

rectangulaire de 3¼" x 10"

(8,3 x 25,4 cm) à travers le toit

B. Conduit rond : Utiliser un

raccord de transition de

3¼" x 10" (8,3 x 25,4 cm) sur

6" (15,2 cm) ou de plus grande

taille

C. Sortie à travers le mur pour

conduit rectangulaire de

3¼" x 10" (8,3 x 25,4 cm)

D. 24" (61 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson électrique

27" (68,6 cm) - 30" (76,2 cm)

au-dessus de la surface de

cuisson au gaz

E. Bouche de décharge murale

Composant Conduit rond

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5 pi

(1,5 m)

Bouche de décharge murale

de 6" (15,2 cm) ou plus

0 pi

(0 m)

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

sur 6" (15,2 cm) ou plus

4,5 pi

(1,4 m)

Coude à 90° de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

sur 6" (15,2 cm) ou plus

5 pi

(1,5 m)

Longueur maximale recommandée = 50 pi (15,2 m)

1 - coude à 90° = 5 pi (1,5 m)

1 - bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système de dia.

7" (17,8 cm)

= 13 pi (3,9 m)

Bouche de

décharge murale

coude à 90˚

2 pi (0,6 m)

6 pi (1,8 m)

Système de décharge de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Exemple de système de décharge

Spécifications électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

Vérifier que l'installation électrique a été correctement effectuée

et qu'elle est conforme aux spécifications de la plus récente

édition des normes National Electrical Code, ANSI/NFPA 70, ou

de la norme CSA C22.1-94, Code canadien de l'électricité, partie

1 et C22.2 N° 0-M91 (dernière édition) et de tous les codes et

règlements en vigueur locaux.

Si les codes le permettent et si on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualifié

vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus,

contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 A, protégé par fusible.

■ Si le domicile est équipé d'un câblage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou

des outils spécialement conçus et homologués UL pour

fixer le cuivre à l'aluminium.

Appliquer la procédure recommandée par le fabricant des

connecteurs. La connexion aluminium/cuivre doit être

conforme aux codes locaux et aux pratiques de câblage

acceptées par l'industrie.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec la demande de courant de l'appareil

spécifiée sur la plaque signalétique. La plaque signalétique

de l'appareil est située derrière le filtre, sur la paroi arrière de

la hotte.

■ Le calibre des conducteurs doit satisfaire aux exigences de la

plus récente édition de la norme National Electrical Code,

ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code

canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière

édition) et de tous les codes et règlements en vigueur.

Composant

Coude à 90° de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

5 pi (1,5 m)

Coude plat de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

12 pi (3,7 m)

Bouche de décharge murale

de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

0 pi (0 m)

Longueur maximale recommandée = 35 pi (10,7 m)

1 - coude à 90° = 5 pi (1,5 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

1 - bouche de décharge murale = 0 pi (0 m)

Longueur du système de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

= 13 pi (3,9 m)

Bouche de

décharge murale

Coude de 3 ¹⁄₄" x 10"

(8,3 x 25,4 cm)

2 pi (0,6 m)

6 pi (1,8 m)

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement

REMARQUE : Pour les installations avec décharge à l’extérieur,

on recommande d'installer le circuit d'évacuation avant

d'entreprendre l'installation de la hotte.

Avant d’exécuter les découpages, vérifier la disponibilité d’un

dégagement suffisant dans le plafond ou le mur pour le conduit

d’évacuation.

REMARQUE : L'adaptateur/le clapet d'évacuation peut être

installé jusqu'à 1" (2,5 cm) de chaque côté du centre de la hotte

pour pouvoir installer les conduits décentrés.

1. Déconnecter la source de courant électrique.

2. Déterminer la méthode d’évacuation à utiliser : à travers le

toit ou à travers le mur.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. À l'aide d'au moins 2 personnes, soulever la hotte et la placer

à l'envers sur une surface couverte.

5. Si le fond du placard forme une cavité, ajouter des tringles

d’appui en bois de chaque côté. Installer les vis pour fixer les

tringles d’appui aux emplacements indiqués.

Déterminer l’emplacement du trou de passage du câble

Percer seulement un trou de passage de ¹⁄₄" (3,2 cm) de diamètre

pour le câblage. Voir l’étape 2 pour des instructions sur

l’emplacement du trou de passage du câblage.

1. Déterminer et tracer clairement l’axe central vertical sur le

mur et le placard dans la zone où le passage du conduit

d’évacuation sera réalisé.

2. Câblage à travers le sommet du placard :

Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du placard. Sur cette ligne,

marquer le point situé à 2" (5 cm) du mur arrière. Percer en ce

point un trou de 1¼" (3 cm) de diamètre à travers le placard.

3. Passage du câble à travers le mur :

Tracer une ligne de distance “A” à partir de la gauche de l’axe

central sur le mur. Sur cette ligne, marquer un point à

1" (2,5 cm) du fond du placard. Percer en ce point un trou de

1¹⁄₄" (3 cm) de diamètre à travers la paroi arrière.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la hotte de la cuisinière.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

(7,6 cm)

Tringles d'appui en bois

(seulement pour fond de

placard avec cavité)

Bord inf. du placard

Mur

A. Axe central

A. 10¹⁵⁄₁₆" (27,8 cm)

1¹⁄₄" (4,3 cm)

à partir du mur et non

du cadre du placard

Axe central

1" (2,5 cm)

Axe central

Style 1 - Découpages d’ouverture pour un système

d’évacuation rectangulaire de 3¼” x 10”

(8,3 cm x 25,4 cm)

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du sommet et du

bas du placard :

1. Tracer des lignes à ¹⁄₂" (1,2 cm) et 4³⁄₄" (12,1 cm) du mur

arrière, sur l’axe central de la face inférieure du placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du

placard.

Évacuation par le mur

Découpage d’une ouverture rectangulaire de

3¹⁄₂" x 10½" (8,9 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de ³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en

descendant à partir de la face inférieure du placard et

marquer leur emplacement sur l'axe central du mur arrière.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur le mur.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire du système d’évacuation

dans le mur.

Style 2 – Découpages d’ouverture pour un conduit

rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm) sur raccord de

transition rond

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :

1. Tracer des lignes à ¹⁄₂" (1,2 cm) et 4³⁄₄" (12,1 cm) du mur

arrière, sur l’axe central de la face inférieure du placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

Découpage d’une ouverture circulaire sur la face inférieure

du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du

placard.

2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur

la face inférieure du sommet du placard.

3. Utiliser un compas ou un gabarit circulaire pour tracer un

cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du

conduit d'évacuation.

4. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture circulaire pour le passage du conduit

d'évacuation.

5¹/₄"

(13,3 cm)

5¹/₄"

(13,3 cm)

*4³/₄"

(12,1 cm)

*¹/₂" (1,2 cm)

Ouvertures

découpées

dans le placard

*À partir du mur, et non

du cadre du placard

³⁄₈"

3⁷⁄₈"

5¹⁄₄"

(0,9 cm)

(9,8 cm)

(13,3 cm)

Axe central

Avant du

placard

5¹/₄"

(13,3 cm)

5¹/₄"

(13,3 cm)

*4³/₄"

(12,1 cm)

*¹/₂" (1,2 cm)

*À partir du mur, et non

du cadre du placard

Ouverture pour le conduit circulaire

*5"

(12,7 cm)

Ouvertures

découpées

dans le placard

*À partir du mur, et non

du cadre du placard

Installation du conduit d’évacuation

1. Installer le conduit d’évacuation à travers les ouvertures

découpées dans le placard mural ou le mur. Achever

l’installation du système d’évacuation conformément à la

méthode d’évacuation sélectionnée. Voir la section

“Exigences concernant l'évacuation”.

2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le

mur ou le toit).

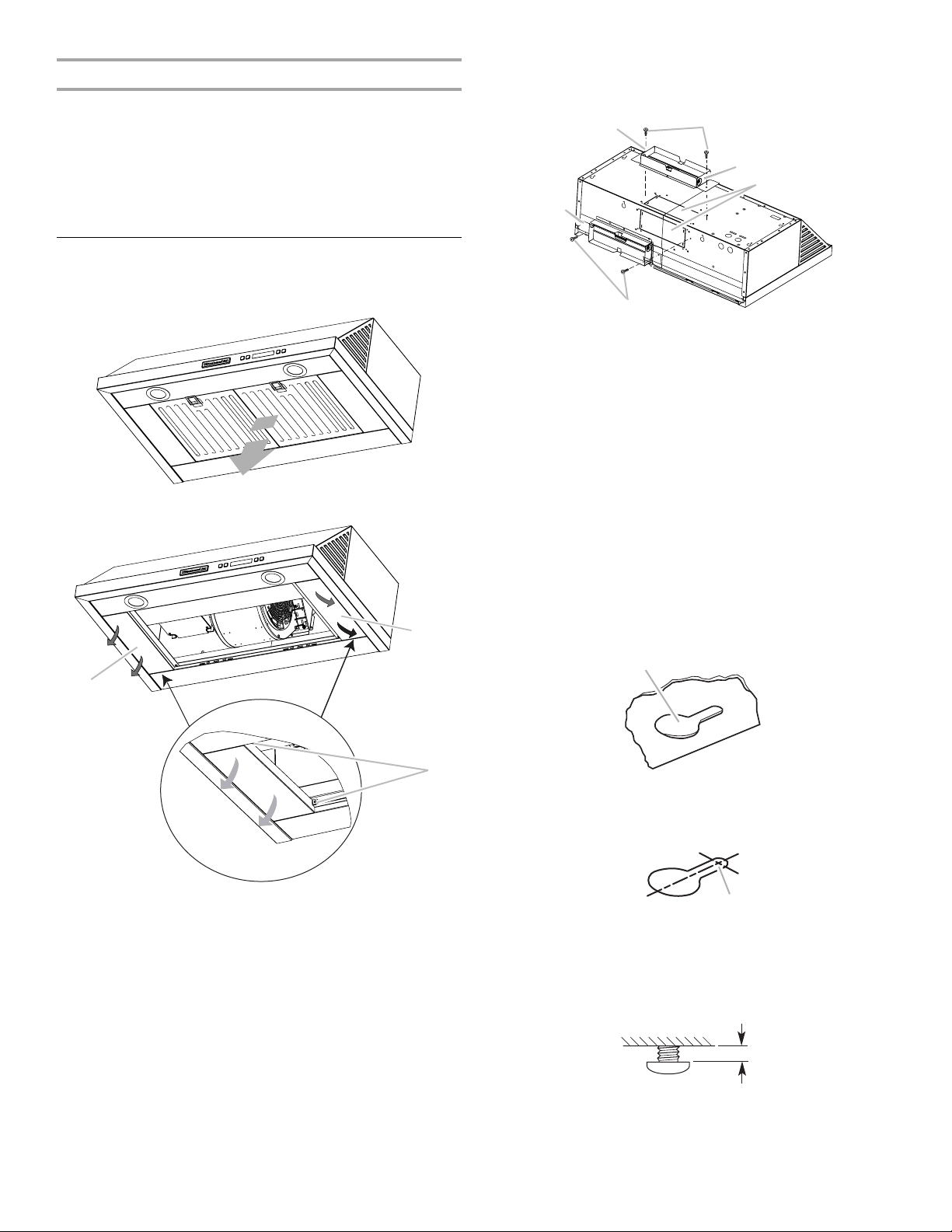

Installation de la hotte

1. Ôter les filtres à graisse. Voir la section “Entretien de la

cuisinière”.

2. Retirer les vis de montage et les supports latéraux.

Installations avec décharge à l'extérieur :

■ Selon votre installation, retirer l'opercule rectangulaire

supérieur ou arrière du conduit d'évacuation.

REMARQUE : Ne pas retirer les opercules arrachables

rectangulaires si l’installation de la hotte correspond à

une installation sans décharge à l'extérieur (recyclage).

■ Veiller à ce que le pivot du clapet soit le plus proche

possible du bord supérieur/arrière de la hotte.

■ Enlever le ruban adhésif du volet du clapet.

REMARQUE : L'adaptateur/le clapet d'évacuation peut

être installé jusqu'à 1" (2,5 cm) de chaque côté du centre

de la hotte pour pouvoir installer les conduits décentrés.

■ Si l'on utilise un conduit rectangulaire, fixer les

connecteurs rectangulaires du clapet/conduit à la hotte à

l'aide de vis de tôlerie.

■ En cas d’utilisation d’un conduit circulaire, fixer le raccord

de transition (achat séparé) au sommet de la hotte à l’aide

de vis de tôlerie.

REMARQUE : Si la bouche de décharge murale est

située directement derrière le connecteur de conduit, on

doit veiller à empêcher toute interférence entre les clapets

du connecteur et de la bouche de décharge murale. En

cas d’interférence, supprimer le clapet du connecteur de

conduit.

3. Soulever la hotte sous le placard et déterminer sa position

d’installation finale en la centrant sous le placard. Sur la face

inférieure du placard, marquer l’emplacement des 4 trous de

montage sur la hotte. Placer la hotte à part sur une surface

couverte.

4. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel

qu'illustré.

5. Installer les 4 vis de montage n° 10 x ⁵⁄₈" dans les avant-trous.

Laisser un espace d’environ ¹⁄₄" (6,4 cm) entre les têtes des

vis et le placard pour faire glisser la hotte et la mettre en

place.

A. Supports latéraux

B. Vis de montage

A. Conduit vertical

B. Vis de tôlerie

C. Axe de charnière

D. Opercules arrachables du conduit

d'évacuation

E. Conduit horizontal

A. Trou en forme de serrure

A. Perçage des avant-trous

¹⁄₄"

(6,4 mm)

Pour les installations sans décharge à l’extérieur

(recyclage), on peut modifier la position du ventilateur :

■ Retirer les vis et le support arrière.

■ Retirer les vis de montage du ventilateur. Pousser le

ventilateur vers le haut pour le détacher de la plaque de

montage.

■ Retirer l'opercule arrachable de la plaque de montage

avant.

■ Faire pivoter le ventilateur et le fixer à la plaque de

montage avant. Installer les vis de montage du ventilateur.

■ Installer les filtres à charbon. Voir la section “Entretien de

la hotte”.

6. Ôter l’opercule circulaire pour le passage du serre-câble du

sommet ou de l'arrière de la hotte de ventilation (selon

l'emplacement du câblage) et installer un serre-câble de

¹⁄₂" homologué UL ou CSA.

7. À l'aide de deux personnes, soulever la hotte et la placer à

son emplacement final. Insérer suffisamment de câble

électrique dans le serre-câble pour pouvoir établir les

connexions dans la boîte de connexion. Serrer les vis du

serre-câble.

8. Positionner les trous allongés de la hotte par-dessus la tête

des vis de montage. Puis pousser la hotte vers le mur pour

engager la partie étroite des trous sur les vis de fixation. La

hotte doit être placée contre le mur. Serrer les vis de montage

en s'assurant que les vis se trouvent dans la partie étroite des

encoches.

9. Le cas échéant, vérifier que le clapet peut manœuvrer

librement vers le haut et vers le bas.

A. Support arrière

A. Opercule arrachable de la plaque

de montage avant

B. Vis de montage du ventilateur

C. Ventilateur

A. Vis de montage du ventilateur

B. Plaque de montage avant

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Connecter ensemble les conducteurs noirs (B) avec des

connecteurs de fils (homologation UL).

3. Connecter ensemble les conducteurs blancs (D) avec des

connecteurs de fils (homologation UL).

4. Connecter le conducteur de liaison à la terre (vert ou nu) du

câble d’alimentation du domicile à la vis verte de liaison à la

terre non utilisée (E) dans la boîte de connexion.

5. Installer le couvercle du boîtier de connexion.

6. Réinstaller le support arrière.

7. Réinstaller les 2 supports latéraux.

8. Vérifier que toutes les ampoules d'éclairage sont bien fixées

dans leur douille.

9. Reconnecter la source de courant électrique.

Installations avec décharge à l’extérieur seulement :

■ Raccorder le circuit d’évacuation à la hotte. Assurer

l'étanchéité des jointures avec des brides pour conduits.

Achever l’installation

1. Réinstaller les filtres à graisse. Voir la section “Entretien de la

hotte”.

2. Contrôler le fonctionnement du ventilateur de la hotte et de la

lampe. Voir la section “Utilisation de la hotte”.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

Déconnecter la source de courant électrique et inspecter les

connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle

hotte de cuisinière, lire la section “Utilisation de la hotte”.

A. Câble d'alimentation électrique du domicile

B. Conducteurs noirs

C. Connecteurs de fils (homologation UL)

D. Connecteurs blancs

E. Conducteur de liaison à la terre vert (ou nu) du

câble d’alimentation électrique du domicile

connecté à la vis verte de liaison à la terre.

F. Câble d’alimentation électrique de la hotte

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

AVERTISSEMENT

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la

terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès, un incendie ou un choc électrique.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de

cuisson et odeurs de la zone de la table de cuisson. Pour obtenir

les meilleurs résultats, mettre le ventilateur de la hotte en marche

avant d’entreprendre une cuisson, et laisser le ventilateur

fonctionner pendant plusieurs minutes après l’achèvement d’une

cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur

de cuisson, vapeur ou fumée.

Les commandes de la hotte sont situées au centre de celle-ci.

Tableau de commande

Affichage

Alarme de saturation du filtre à graisse

Après 30 heures de fonctionnement du ventilateur, l'affichage

indique “Clean Grease Filter” (nettoyer le filtre à graisse) lorsque

le ventilateur est activé. Lorsque cette icône apparaît sur

l'affichage, les filtres à graisse installés doivent être lavés. Voir la

section “Entretien de la hotte”.

■ Pour réinitialiser l'alarme de saturation du filtre à graisse,

appuyer sur le bouton POWER INCREASE (augmentation de

la puissance) pendant 5 secondes. L'icône “Clean Grease

Filter” (nettoyer le filtre à graisse) disparaît de l'affichage.

Alarme de saturation du filtre à charbon

Après 120 heures de fonctionnement du ventilateur, l'affichage

indique “Replace Charcoal Filter” (remplacer le filtre à charbon)

lorsque le ventilateur est activé. Lorsque cette icône apparaît sur

l'affichage, les filtres à charbons doivent être remplacés. Voir la

section “Entretien de la hotte”.

■ Pour réinitialiser l'alarme de saturation du filtre à charbon,

appuyer sur le bouton POWER DECREASE (diminution de la

puissance) pendant 5 secondes. L'icône “Replace Charcoal

Filter” (remplacer le filtre à charbon) disparaît de l'affichage.

Activation et désactivation du signal sonore

Les signaux sonores peuvent être activés ou désactivés en

appuyant sur le bouton “LIGHT” (éclairage) pendant 5 secondes.

■ Si le signal sonore a été activé, un signal sonore retentit et le

symbole “Snd” (son) apparaît sur l'affichage pendant

3 secondes.

■ Si le signal sonore a été désactivé, le symbole “Snd” (son)

apparaît sur l'affichage pendant 3 secondes.

Inclusion et exclusion du filtre à charbon (accessoire de

recyclage)

Lorsque le filtre à charbon est en cours d'utilisation, (mode

recyclage), appuyer sur les boutons POWER DECREASE et

POWER INCREASE en même temps pendant 5 secondes. “Able”

s'affiche pendant 3 secondes.

Lorsque le filtre à charbon n'est pas utilisé, (mode ventilation),

appuyer sur les boutons POWER DECREASE et POWER

INCREASE en même temps pendant 5 secondes. “None”

s'affiche pendant 3 secondes.

■ Lorsque le filtre à charbon a été exclus, l'alarme de filtre à

charbon est désactivée.

■ L'inclusion ou l'exclusion du filtre à charbon doit être

sélectionnée pendant que l'éclairage et le moteur de

ventilateur sont éteints.

Capteur de chaleur

Le module de commande est équipé d'un capteur de chaleur qui

met le ventilateur en marche à la vitesse maximale si la

température autour de la zone du module de commande est

excessive.

■ Que le ventilateur soit activé ou non, il est automatiquement

réglé à la vitesse maximale. “Auto” apparaît sur l'affichage

pour indiquer que le capteur de chaleur a détecté un niveau

de chaleur excessif.

■ Lorsque le ventilateur fonctionne en raison d'un niveau de

chaleur excessif détecté par le capteur de chaleur, il n'est pas

possible de réduire la vitesse du ventilateur.

■ Lorsque le niveau de température de la hotte retombe à un

niveau normal, le ventilateur retourne au réglage qui avait été

effectué avant que le niveau de chaleur excessif ne soit

détecté.

Éclairage

Fonctionnement de l'éclairage :

1. Appuyer sur le bouton Light (éclairage) pour mettre la lumière

au niveau d'éclairage fort.

2. Appuyer de nouveau sur le bouton Light (éclairage) pour

mettre la lumière au niveau d'éclairage faible.

3. Appuyer sur le bouton Light une troisième fois pour éteindre

la lumière.

A. Logements des lampes à halogène

B. Poignée du plateau à graisse

C. Commandes du ventilateur et de l'éclairage

D. Filtre à graisse

A. Diminution de la puissance

B. Augmentation de la puissance

C. Affichage

D. Éclairage

E. Minuterie

Minuterie

La minuterie peut être réglée pour une période allant de

1 à 60 minutes. Le réglage par défaut de la minuterie est de

10 minutes.

Utilisation de la minuterie :

1. Appuyer sur le bouton Timer (minuterie) pour accéder au

mode minuterie. Après 5 secondes, la durée par défaut est

automatiquement sélectionnée.

2. Appuyer sur les boutons POWER DECREASE et POWER

INCREASE pendant que l’affichage clignote (pendant

5 secondes) pour ajuster la durée souhaitée. S'il l'on appuie

de nouveau sur le bouton de la minuterie ou que l'on attend

5 secondes après avoir sélectionné la durée souhaitée, le

compte à rebours de la minuterie commence.

3. La minuterie peut être annulée à tout moment en appuyant de

nouveau sur le bouton de la minuterie.

REMARQUE : Pendant le réglage de la minuterie, les boutons

Power Decrease and Power Increase sont réservés à la

minuterie. Après la mise en route de la minuterie, les boutons

Power Decrease et Power Increase peuvent être utilisés pour

d'autres fonctions.

Vitesse du ventilateur

Power Increase/On (augmentation de la puissance/

activé)

Ce bouton sert à mettre en marche le ventilateur ou à augmenter

la vitesse du ventilateur.

■ Le ventilateur se met en marche si l'on appuie sur le bouton

Power Increase et que la hotte est désactivée.

■ Un signal sonore retentit lorsque le ventilateur atteint sa

vitesse maximale.

Power Decrease/Off (diminution de la puissance/

désactivé)

■ Ce bouton sert à éteindre le ventilateur ou à diminuer la

vitesse du ventilateur.

Ventilateur minuté désactivé

Le système de commande comporte une caractéristique “Timed

Fan Off” (ventilateur minuté désactivé). Lorsque la minuterie est

activée, elle commande l’arrêt automatique du ventilateur après

10 minutes.

■ Appuyer sur le bouton TIMER (minuterie) pendant 5 secondes

pour activer la minuterie. L’icône du ventilateur clignote et

l’afficheur présente 10:00 (10 minutes). Le décompte débute

ensuite après 3 secondes.

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à

graisse en suivant les instructions suivantes. Réinstaller les filtres

à graisse avant de faire fonctionner la hotte.

Surfaces externes :

Afin d'éviter d'endommager la surface externe, ne pas utiliser de

tampons en laine d'acier ou de tampons à récurer savonneux.

Toujours essuyer pour éviter de laisser des marques d'eau.

Méthode de nettoyage :

■ Savon détergent liquide et eau, ou produit de nettoyage

polyvalent.

■ Frotter avec un chiffon doux humide ou une éponge non

abrasive, puis rincer avec de l’eau propre et essuyer.

Filtre à graisse métallique

Les filtres doivent être lavés fréquemment. Placer les filtres

métalliques dans un lave-vaisselle ou une solution de détergent

chaude.

Laisser sécher le filtre complètement avant de le réinstaller.

Éteindre le ventilateur et les lampes. Laisser refroidir la lampe à

halogène.

1. Retirer chaque filtre en tirant sur la poignée à ressort, puis en

tirant le filtre vers le bas.

2. Laver les filtres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

3. Réinstaller le filtre en s'assurant que les poignées à ressort

sont orientées vers l'avant. Insérer le filtre à graisse

métallique dans la rainure supérieure.

4. Tirer vers le bas la poignée à ressort.

5. Pousser le filtre métallique vers le haut et relâcher la poignée

pour l'emboîter.

6. Répéter les étapes 1 à 5 pour l'autre filtre.

Filtres d'installation sans décharge à l’extérieur

(recyclage)

Le filtre à charbon n’est pas lavable. Celui-ci devrait durer

pendant six mois dans des conditions d'utilisation normales.

Remplacer par l'ensemble de filtre à charbon numéro

W10272068.

Remplacement du filtre à charbon :

1. Placer le filtre à charbon sur la grille protégeant le moteur du

ventilateur de façon à ce que les encoches du filtre

correspondent aux tiges situées sur les côtés de la grille de

protection du moteur.

2. Faire pivoter le filtre à charbon dans le sens horaire pour

l'emboîter.

3. Répéter les étapes 1 à 2 pour l'autre filtre.

Remplacement d'une lampe à halogène

Interrompre l'alimentation de la hotte; attendre le refroidissement

de la lampe à halogène. Pour éviter d'endommager ou de réduire

la longévité de l'ampoule neuve, ne pas toucher l'ampoule avec

les doigts nus. Remplacer l'ampoule en la tenant avec un

mouchoir papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, vérifier que chaque

lampe est correctement insérée dans sa douille avant de

demander l'intervention d'un dépanneur.

1. Déconnecter la source de courant électrique.

2. À l'aide d'un tournevis à lame plate, dégager doucement le

protège-ampoule.

3. Enlever la lampe. Installer une lampe à halogène neuve de

12 V/20 W maximum, à culot de type G-4.

4. Réinstaller le protège-ampoule.

5. Reconnecter la source de courant électrique.

A. Poignée à ressort

A. Filtre à charbon

B. Tiges

C. Moteur du ventilateur

SCHÉMA DE CÂBLAGE

Terre

NEU

Interface utilisateur électronique

ACL

Carte des circuits

d'alimentation électronique

BE1CAA

JA/VE

NNNLLAS4

S3 S2

432

GRIS

JAJA

MAR

JA/VE

12,5 uF

120 V

12 V

Transformateur

S50

Résistance moteur (Ohms)

Caractéristiques de moteur

BU/R

BU/GRIS 14,3

BU/N

9,8 (max)

BU/BL 21,6 (min)

Temp. ambiante

Alimentation

électrique

120 V CA

Fréquence

60 Hz

Puissance absorbée

420 W

Courant

3,7 A

3 4 5 6

73,4˚F (23˚C)

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître la

date d’achat, le numéro de modèle et le numéro de série

complets de l’appareil. Ces renseignements nous aideront à

mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange,

nous vous recommandons d’employer uniquement les pièces

spécifiées par l’usine. Les pièces spécifiées par l’usine

conviendront et fonctionneront bien parce qu’elles sont

fabriquées avec la même précision utilisée dans la fabrication de

chaque nouvel appareil. Pour localiser les pièces spécifiées par

l’usine, dans votre région, nous appeler ou téléphoner au centre

de service désigné le plus proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXpérience de la

clientèle de KitchenAid Canada au : 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les

techniciens de service désignés par KitchenAid Canada sont

formés pour remplir la garantie des produits et fournir un

service après la garantie, partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez

soumettre par écrit toute question ou préoccupation à

KitchenAid Canada à l’adresse suivante :

Centre pour l'eXpérience de la clientèle

KitchenAid Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de

téléphone où l’on peut vous joindre dans la journée.

Accessoires

Filtre à charbon de rechange (Ensemble de 2 filtres)

(pour les installations sans décharge à l'extérieur seulement)

Pièce numéro W10272068

GARANTIE DU SYSTÈME DE VENTILATION KITCHENAID

GARANTIE LIMITÉE

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions

jointes à ou fournies avec le produit, la marque KitchenAid de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées

“KitchenAid”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le

service doit être fourni par une compagnie de service désignée par KitchenAid. Cette garantie limitée est valide uniquement aux

États-Unis ou au Canada et s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du

Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour

obtenir un service dans le cadre de la présente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,

remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces

consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les

instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits

nettoyants non approuvés par KitchenAid.

5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à

moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à KitchenAid dans les 30 jours

suivant la date d’achat.

6. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour

être réparé à domicile et seul le service à domicile est couvert par la présente garantie.

7. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

8. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien

KitchenAid autorisé n’est pas disponible.

9. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

10. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être

facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.

Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ

MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE

PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION À UNE AUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand KitchenAid autorisé pour déterminer

si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section

“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant KitchenAid. Aux

É.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

4/09

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous

devez présenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil ménager pour mieux vous aider à obtenir assistance ou

service en cas de besoin. Vous devrez connaître le numéro de

modèle et le numéro de série au complet. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

W10320581A

® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada

® Marque déposée/TM Marque de commerce de KitchenAid, U.S.A., Emploi sous licence par KitchenAid Canada au Canada

11/10

Printed in Mexico

Imprimé au Mexique

KitchenAid KXU4230YSS2 30" (76.2 CM) AND 36" (91.4 CM) RANGE HOO

Product's Documents

Installation Instructions and Use & Care Guide

Specifications

KitchenAid KXU4230YSS2 Questions and Answers
