INDOOR UNIT

MSZ-FS06NA MSZ-FS09NA MSZ-FS12NA

MSZ-FS15NA MSZ-FS18NA

Français

English

OPERATING INSTRUCTIONS

For user

• To use this unit correctly and safely, be sure to read these operating in-

structions before use.

NOTICE D’UTILISATION

A l’attention des clients

• Pour avoir la certitude d’utiliser cet appareil correctement et en toute

sécurité, veuillez lire cette notice d’instructions avant de mettre le clima-

tiseur sous tension.

Español

MANUAL DE INSTRUCCIONES

Para los clientes

• Para utilizar esta unidad de forma correcta y segura, lea previamente

estas instrucciones de funcionamiento.

SPLIT-TYPE AIR CONDITIONERS

JG79Y766H01_cover.indd 1 2020/02/20 9:35:35

En-1

● OPERATING INSTRUCTIONS ●

WARNING

Do not connect the power cord to an intermediate point, use

an extension cord, or connect multiple devices to a single

AC outlet.

• This may cause overheating, ﬁ re, or electric shock.

Make sure the power plug is free of dirt and insert it securely

into the outlet.

• A dirty plug may cause ﬁ re or electric shock.

Do not bundle, pull, damage, or modify the power cord, and do

not apply heat or place heavy objects on it.

• This may cause ﬁ re or electric shock.

Do not turn the breaker OFF/ON or disconnect/connect the

power plug during operation.

• This may create sparks, which can cause ﬁ re.

• After the indoor unit is switched OFF with the remote controller,

make sure to turn the breaker OFF or disconnect the power

plug.

Do not expose your body directly to cool air for a prolonged

length of time.

• This could be detrimental to your health.

The unit should not be installed, relocated, disassembled,

altered, or repaired by the user.

• An improperly handled air conditioner may cause ﬁ re, electric

shock, injury, or water leakage, etc. Consult your dealer.

• If the power supply cord is damaged, it must be replaced by the

manufacturer or its service agent in order to avoid a hazard.

When installing, relocating, or servicing the unit, make sure

that no substance other than the speciﬁ ed refrigerant (R410A)

enters the refrigerant circuit.

• Any presence of foreign substance such as air can cause abnor-

mal pressure rise and may result in explosion or injury.

• The use of any refrigerant other than that speciﬁ ed for the system

will cause mechanical failure, system malfunction, or unit break-

down. In the worst case, this could lead to a serious impediment

to securing product safety.

• Since rotating parts and parts which could cause an electric shock are used

in this product, be sure to read these “Safety Precautions” before use.

• Since the cautionary items shown here are important for safety, be sure to

observe them.

• After reading this manual, keep it together with the installation manual in a

handy place for easy reference.

• Be sure to receive a guarantee card from your dealer and check that the

purchased date and shop name, etc. are entered correctly.

Marks and their meanings

WARNING :

Incorrect handling could cause serious hazard, such as

death, serious injury, etc. with a high probability.

CAUTION :

Incorrect handling could cause serious hazard depending

on the conditions.

This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities,

or lack of experience and knowledge, unless they have been

given supervision or instruction concerning use of the appli-

ance by a person responsible for their safety.

Children should be supervised to ensure that they do not play

with the appliance.

Do not insert your ﬁ nger, a stick, or other objects into the air

inlet or outlet.

• This may cause injury, since the fan inside rotates at high speeds

during operation.

In case of an abnormal condition (such as a burning smell),

stop the air conditioner and disconnect the power plug or turn

the breaker OFF.

• A continued operation in the abnormal state may cause a malfunc-

tion, ﬁ re, or electric shock. In this case, consult your dealer.

When the air conditioner does not cool or heat, there is a pos-

sibility of refrigerant leakage. In this case, consult your dealer.

If a repair involves recharging the unit with refrigerant, ask the

service technician for details.

• The refrigerant used in the air conditioner is safe. Normally, it does

not leak. However, if refrigerant leaks and comes in contact with

a heat source such as a fan heater, kerosene heater, or cooking

stove, it will create a harmful gas.

The user should never attempt to wash the inside of the indoor

unit. Should the inside of the unit require cleaning, contact

your dealer.

• Unsuitable detergent may cause damage to plastic material inside

the unit, which may result in water leakage. Should detergent

come in contact with electrical parts or the motor, it will result in

a malfunction, smoke, or ﬁ re.

CAUTION

Do not touch the air inlet or the aluminum ﬁ ns of the indoor/

outdoor unit.

• This may cause injury.

Do not use insecticides or ﬂ ammable sprays on the unit.

• This may cause a ﬁ re or deformation of the unit.

Meanings of symbols used in this manual

: Be sure not to do.

: Be sure to follow the instruction.

: Never insert your ﬁ nger or stick, etc.

Never step onto the indoor/outdoor unit and do not put anything on them.

: Danger of electric shock. Be careful.

: Be sure to disconnect the power supply plug from the power outlet.

: Be sure to shut off the power.

SAFETY PRECAUTIONS

CONTENTS

■ SAFETY PRECAUTIONS 1

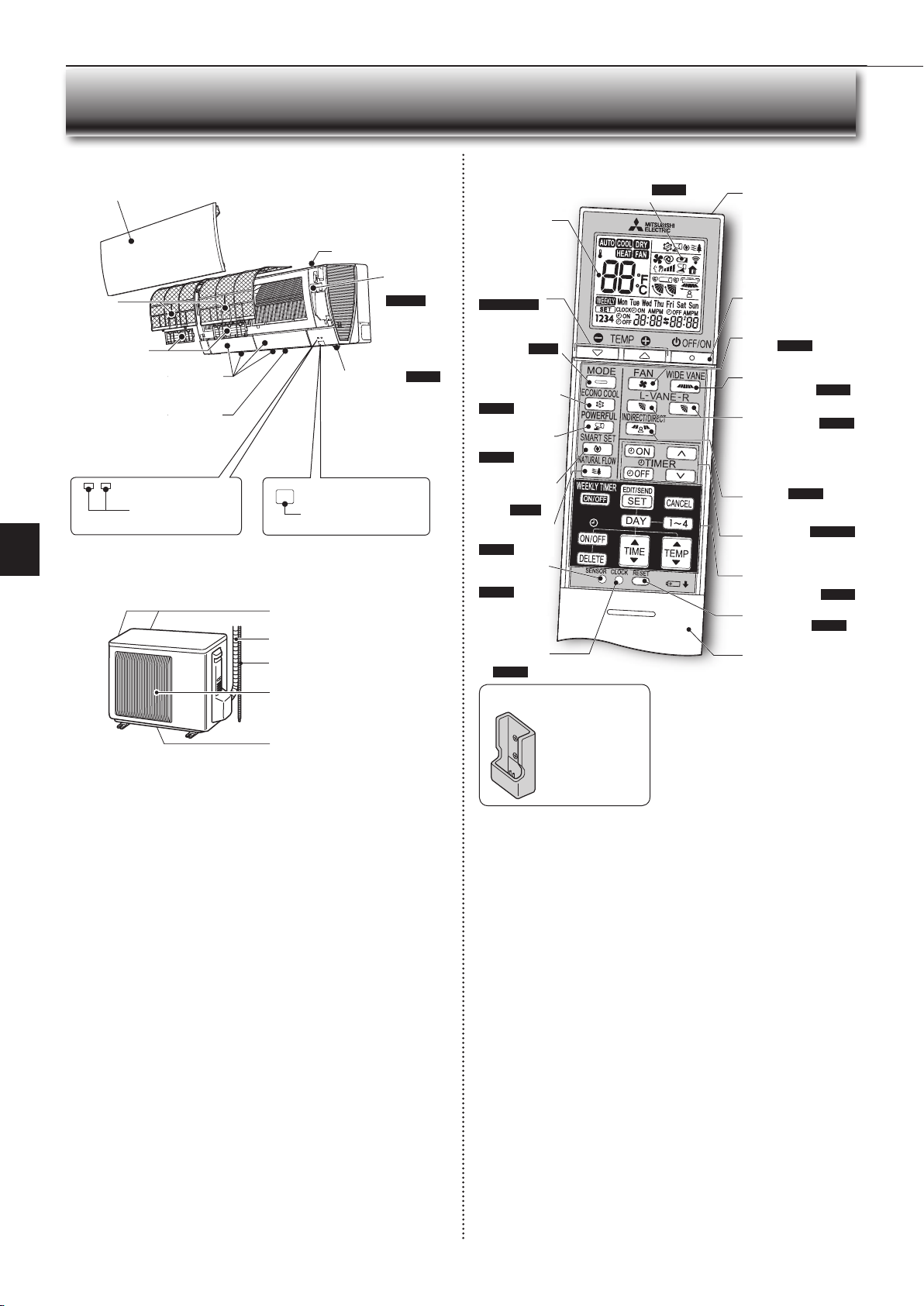

■ NAME OF EACH PART 3

■ PREPARATION BEFORE OPERATION 4

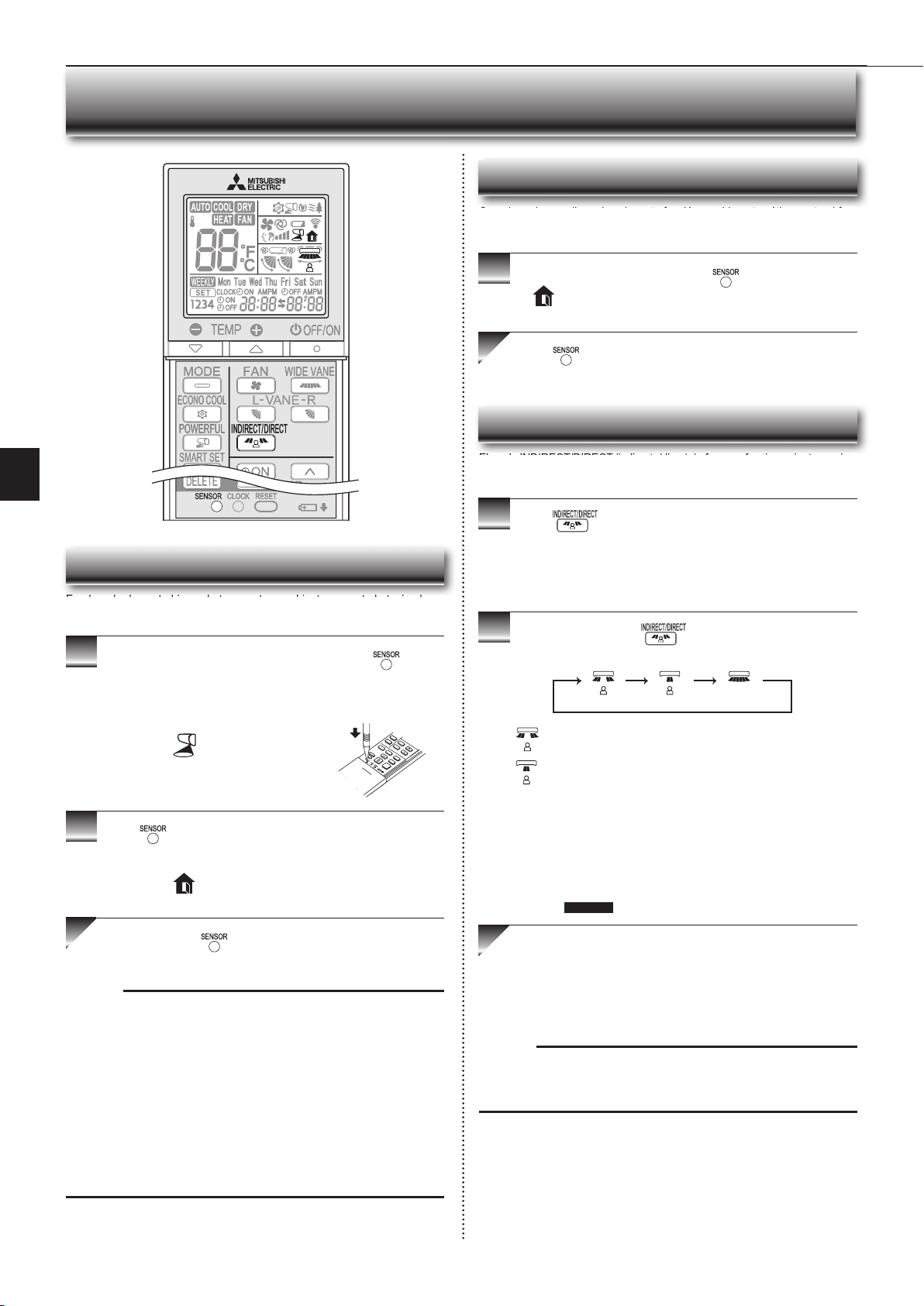

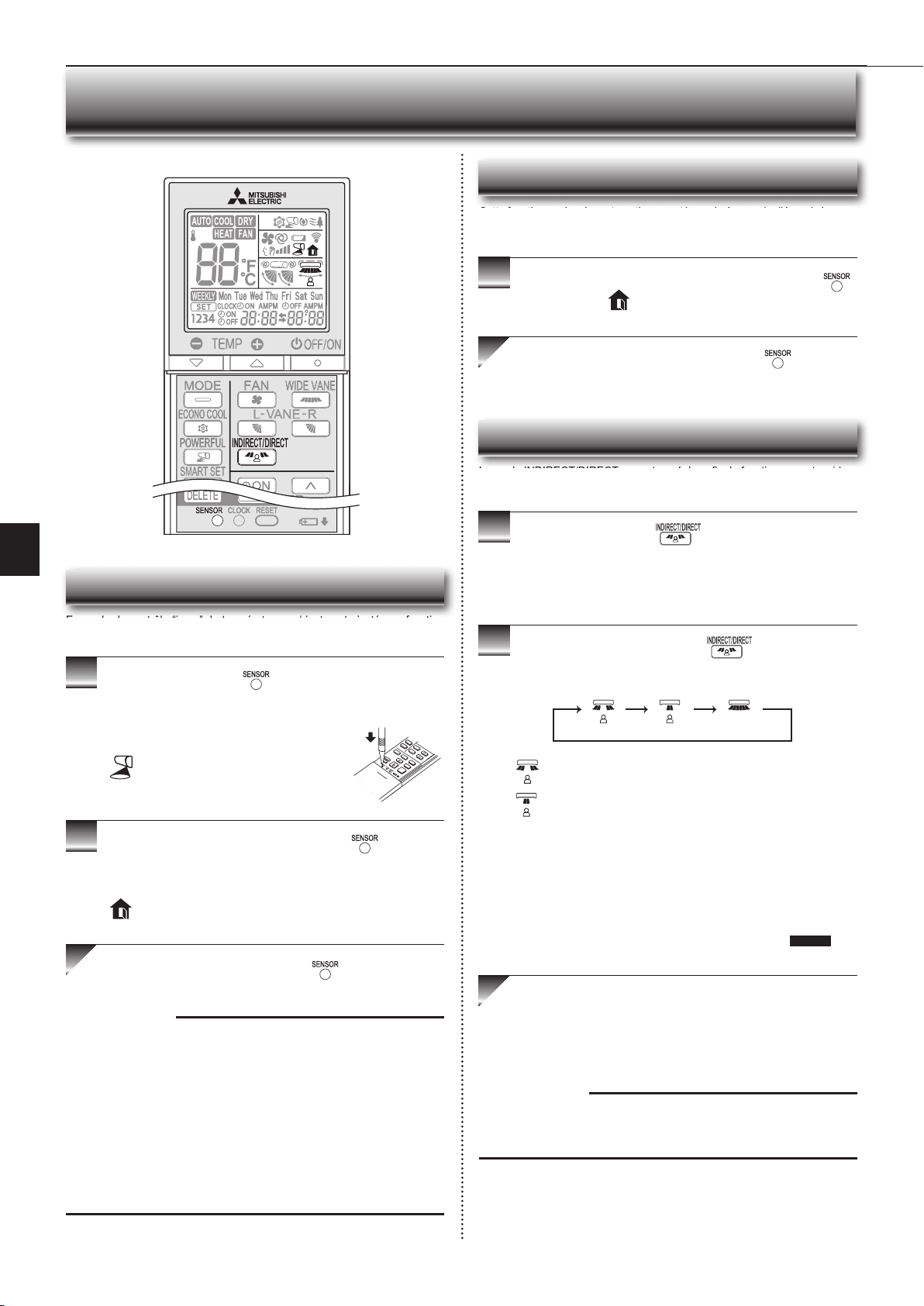

■ I-SEE OPERATION 5

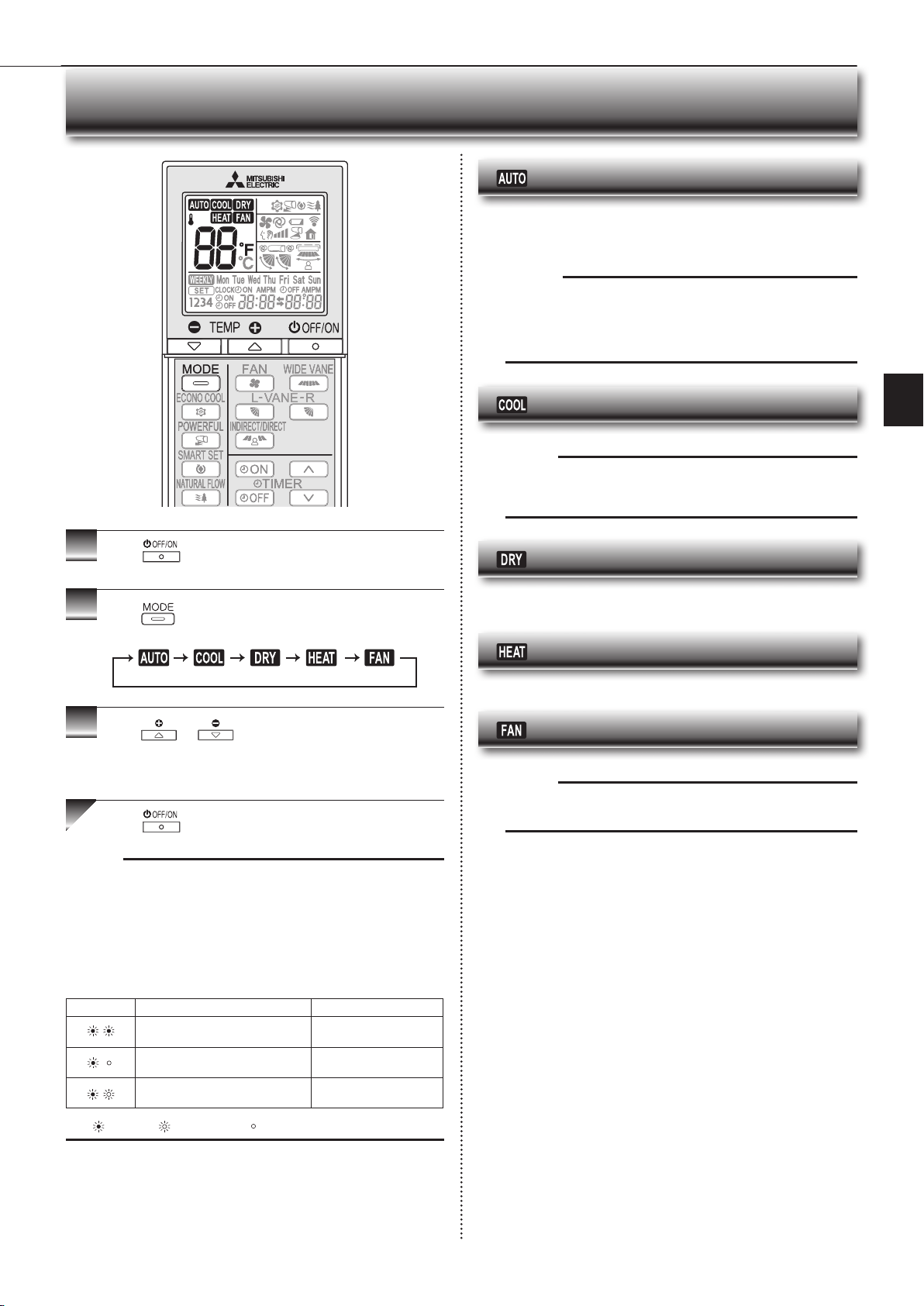

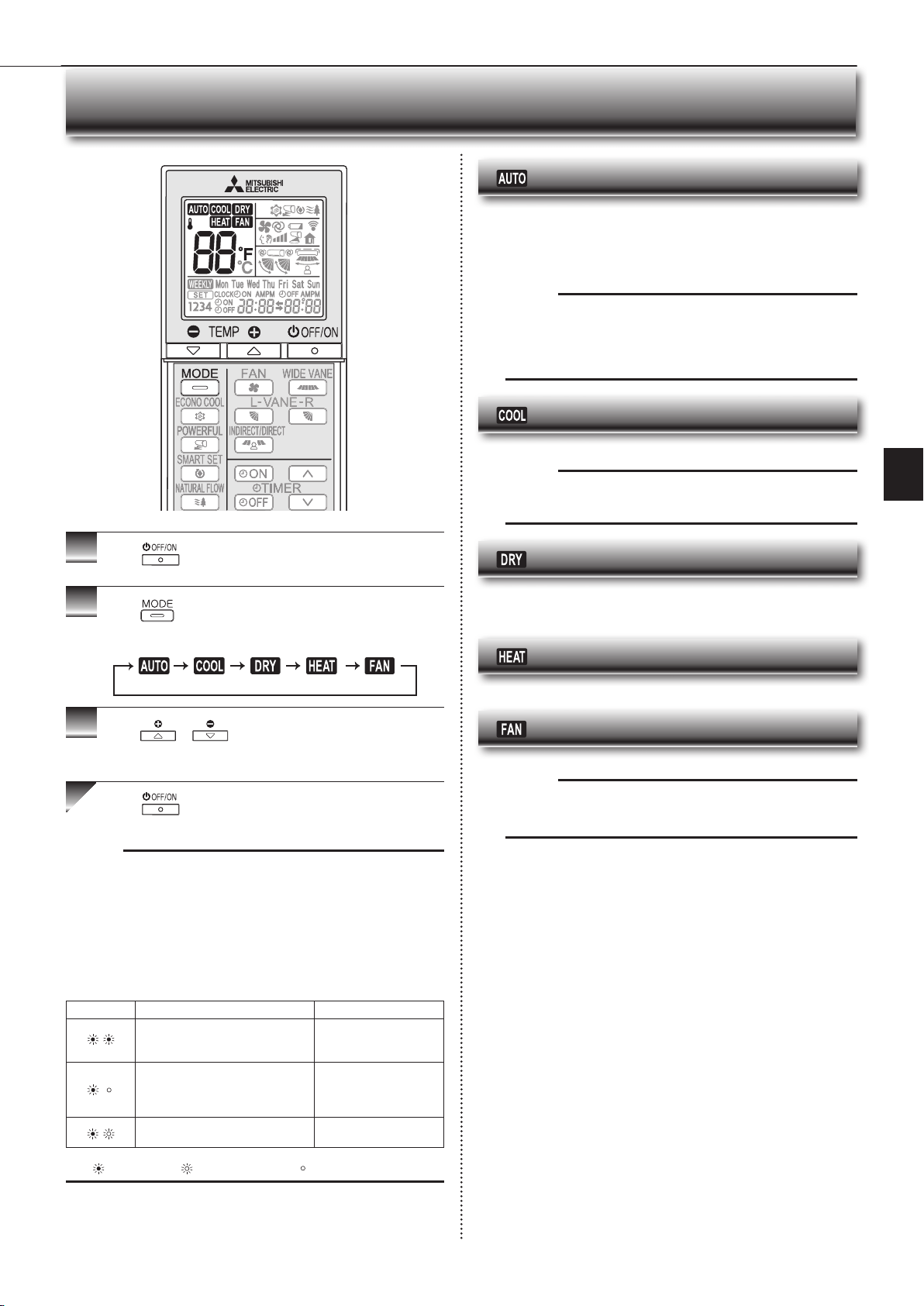

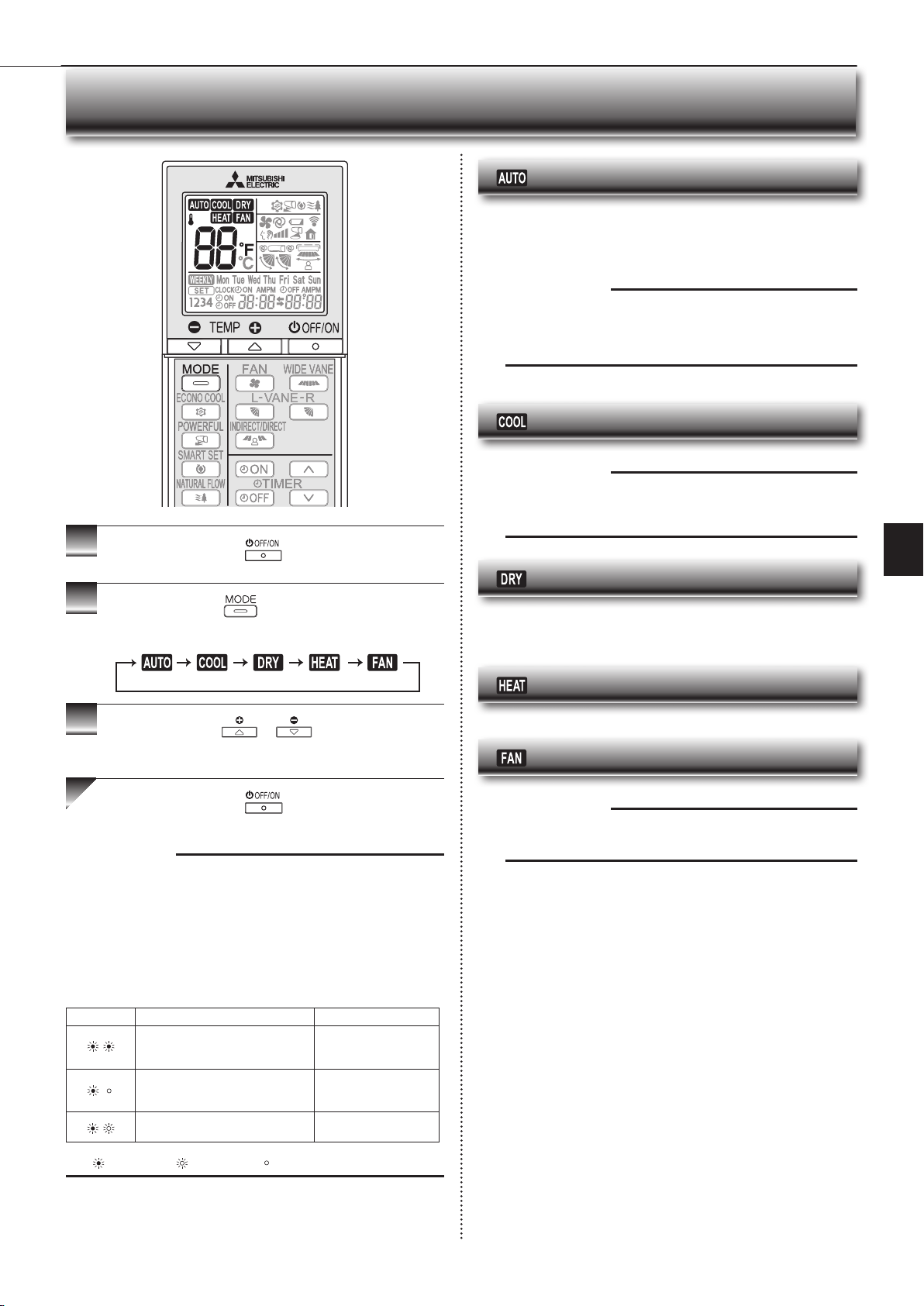

■ SELECTING OPERATION MODES 6

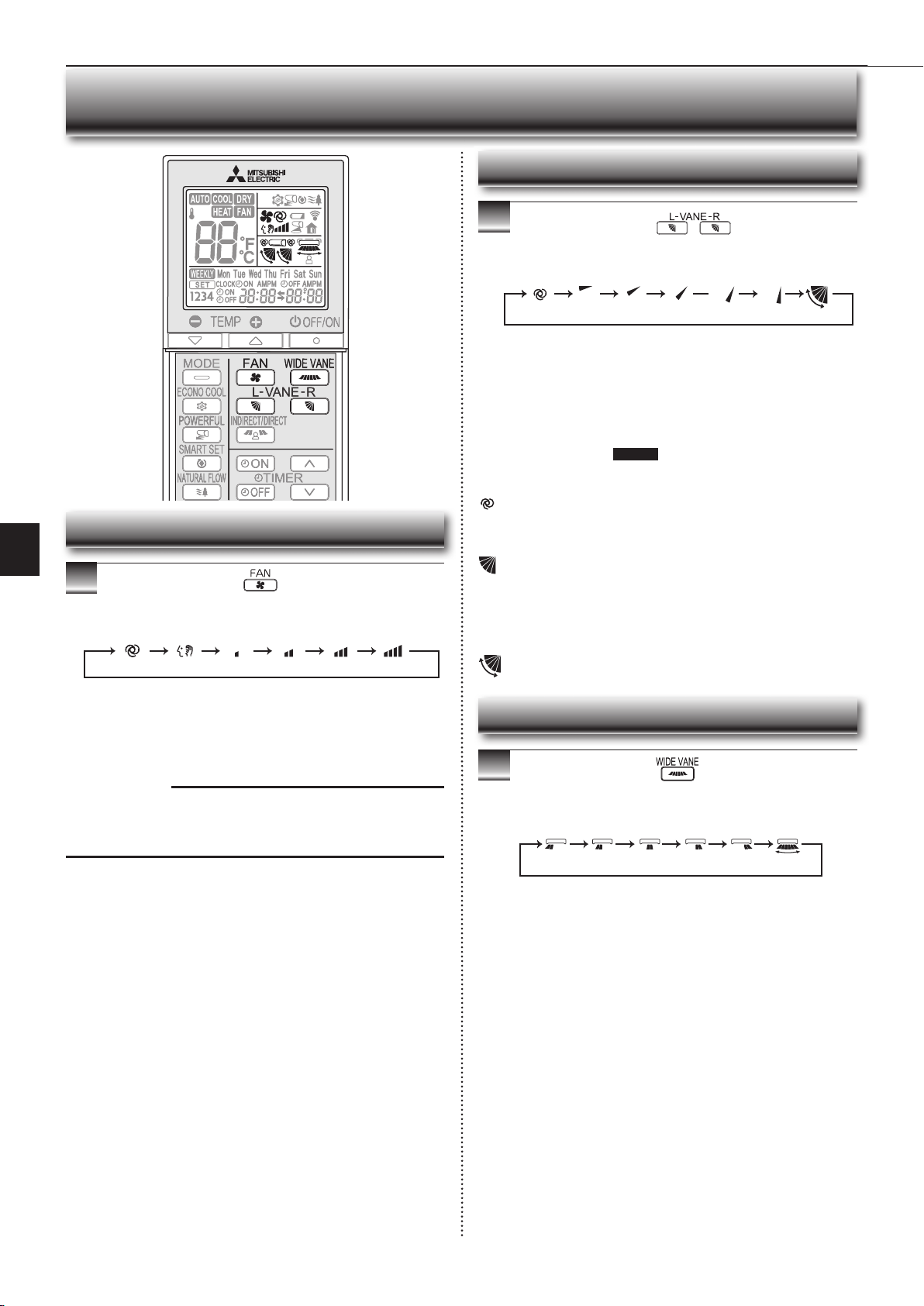

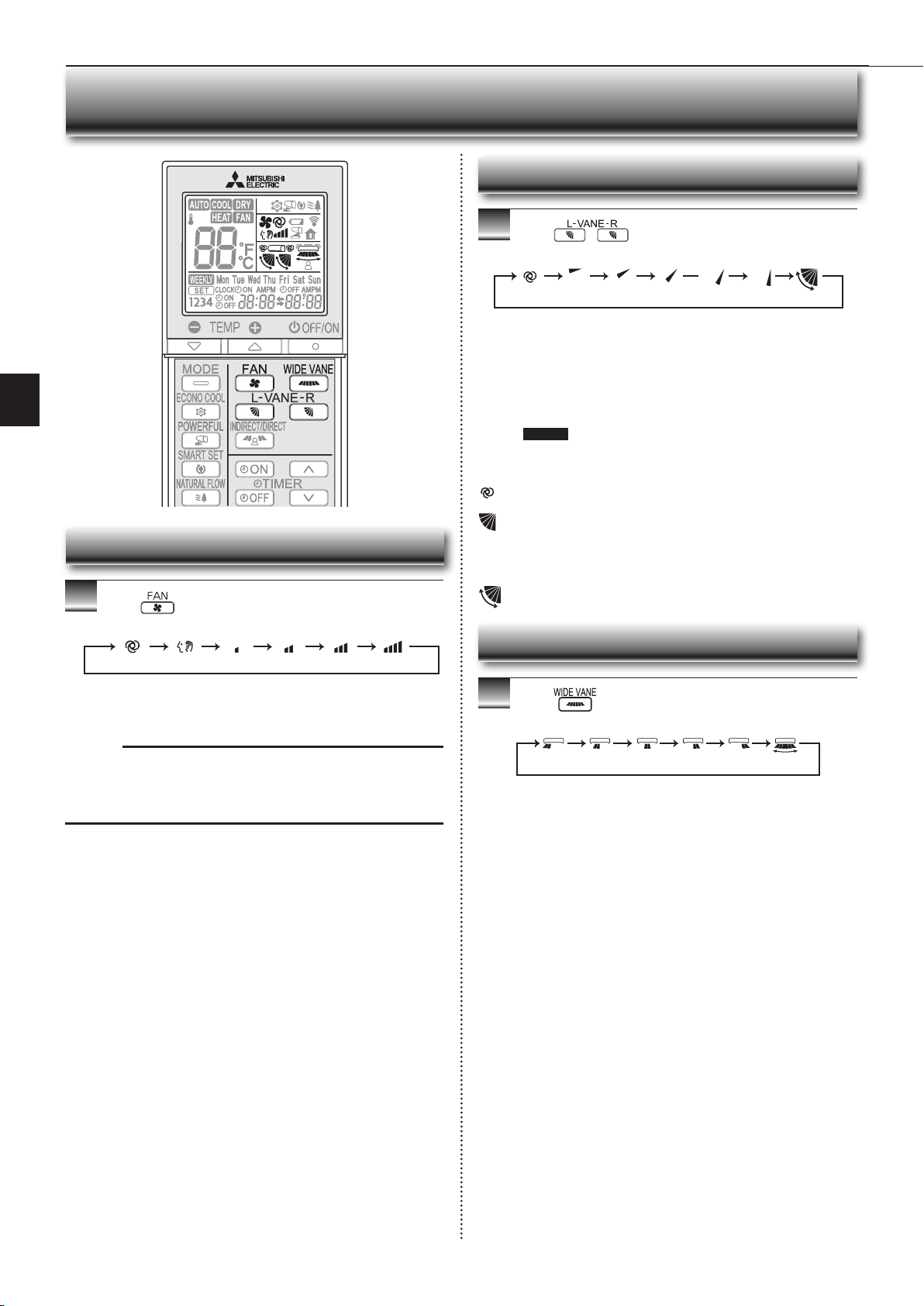

■ FAN SPEED AND AIRFLOW DIRECTION ADJUSTMENT 7

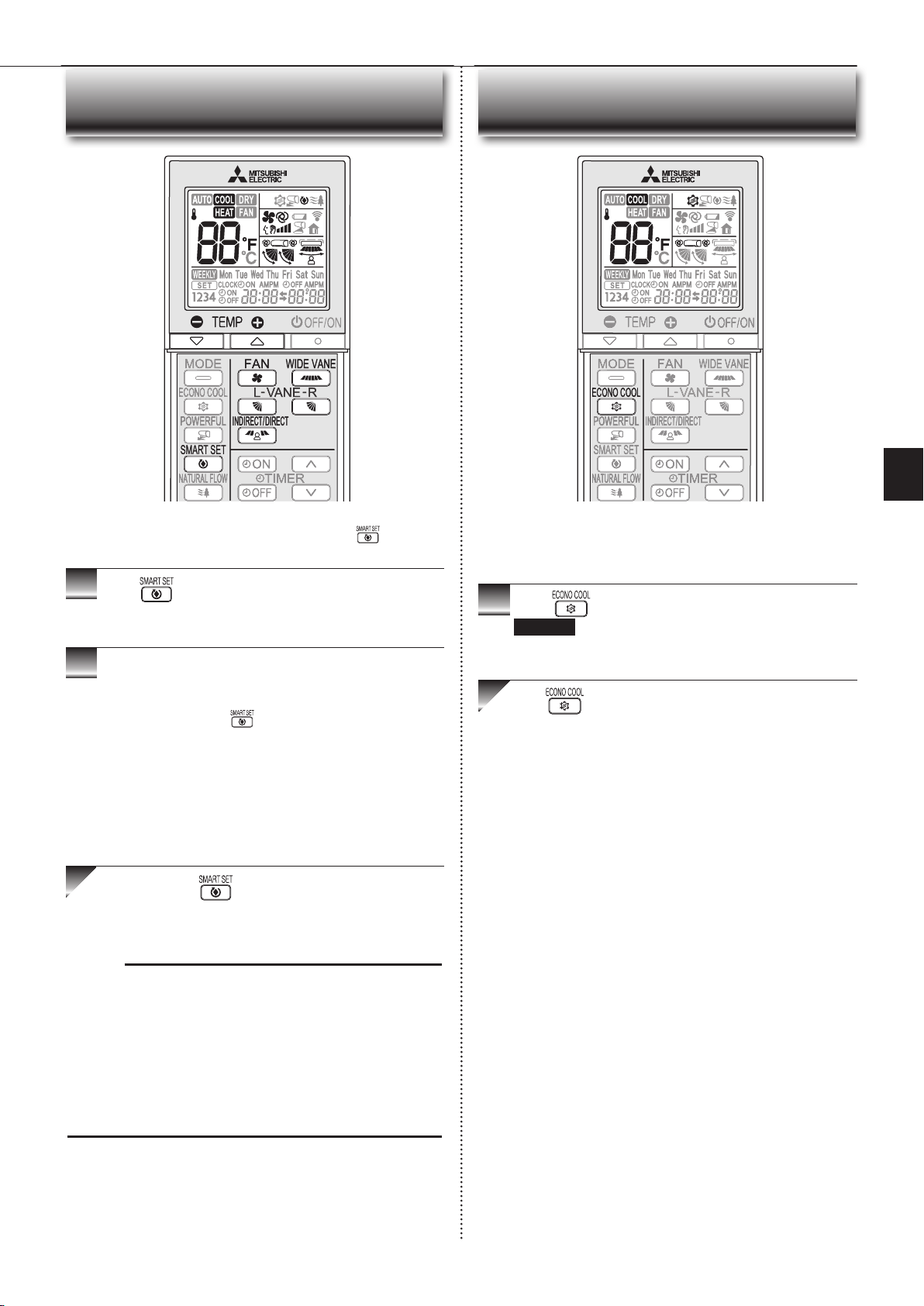

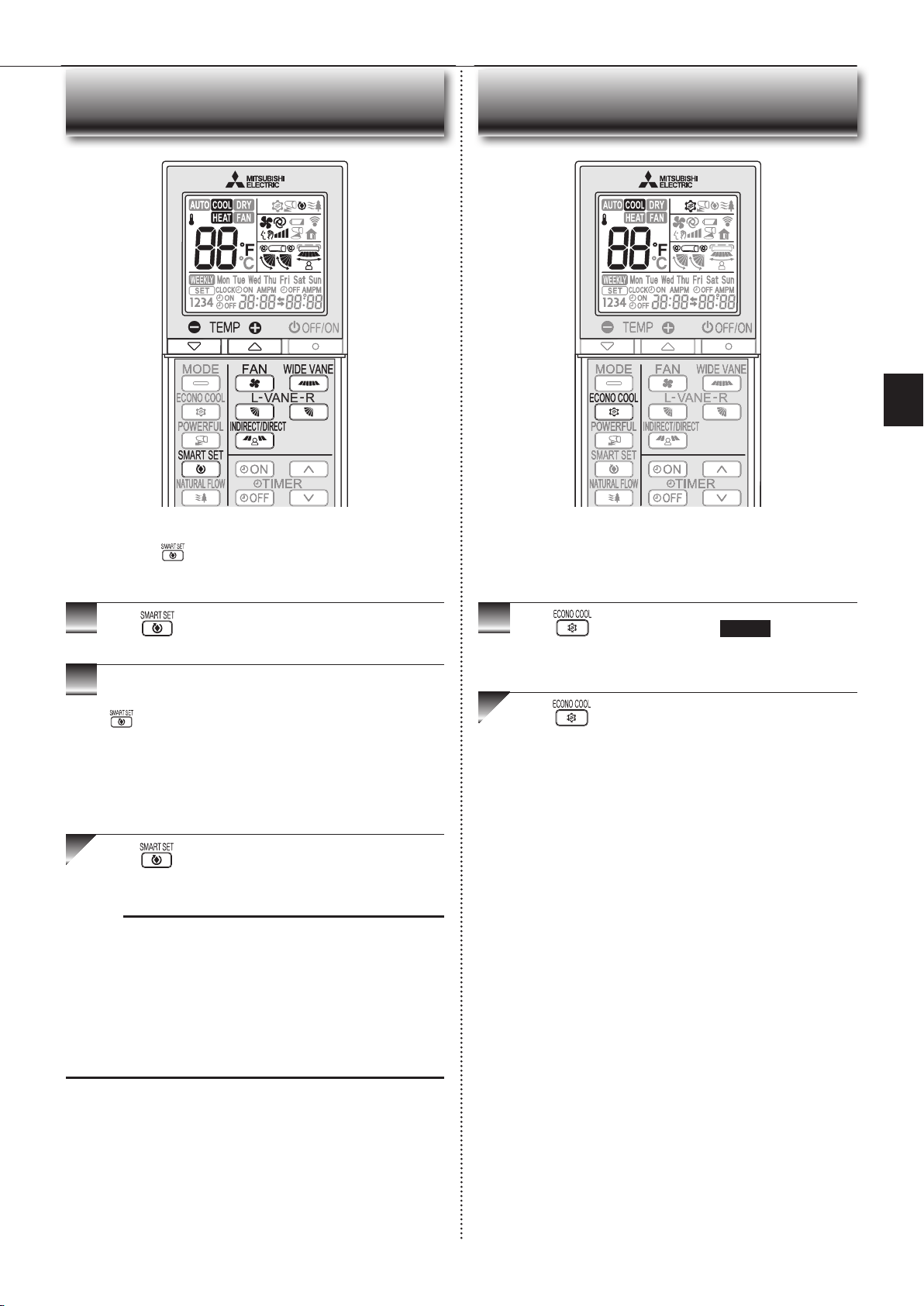

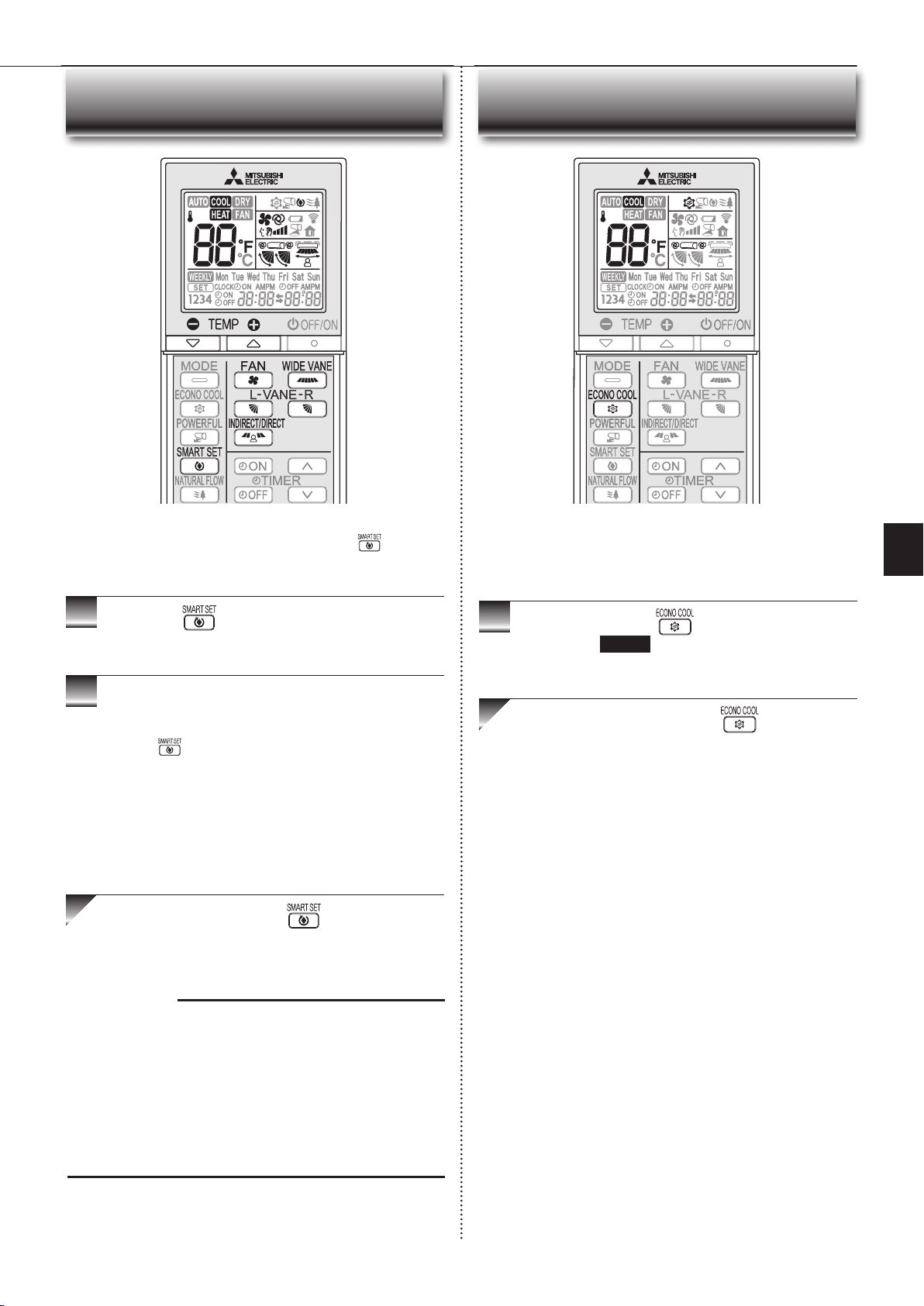

■ SMART SET OPERATION 8

■ ECONO COOL OPERATION 8

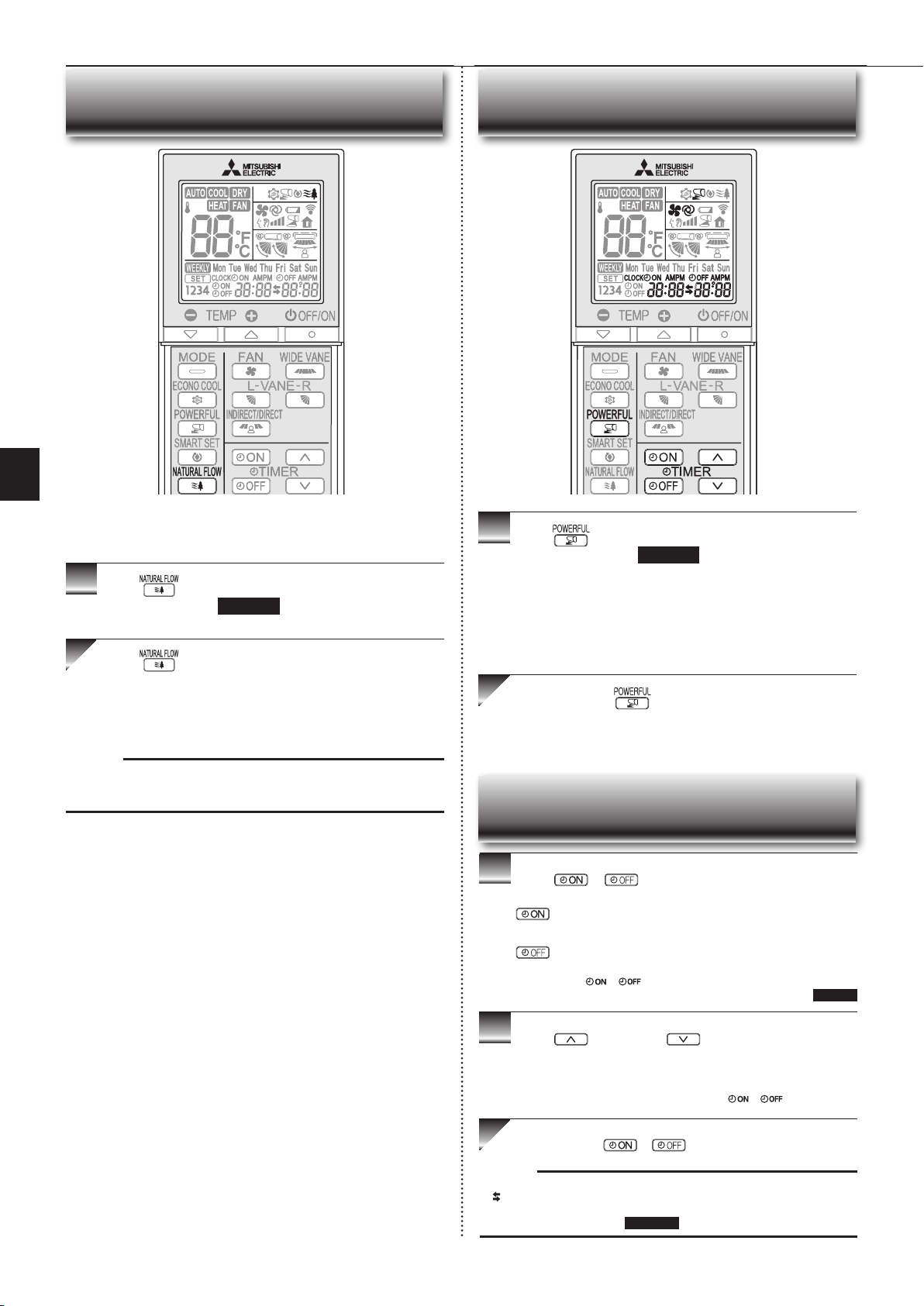

■ NATURAL FLOW OPERATION 9

■ POWERFUL OPERATION 9

■ TIMER OPERATION (ON/OFF TIMER) 9

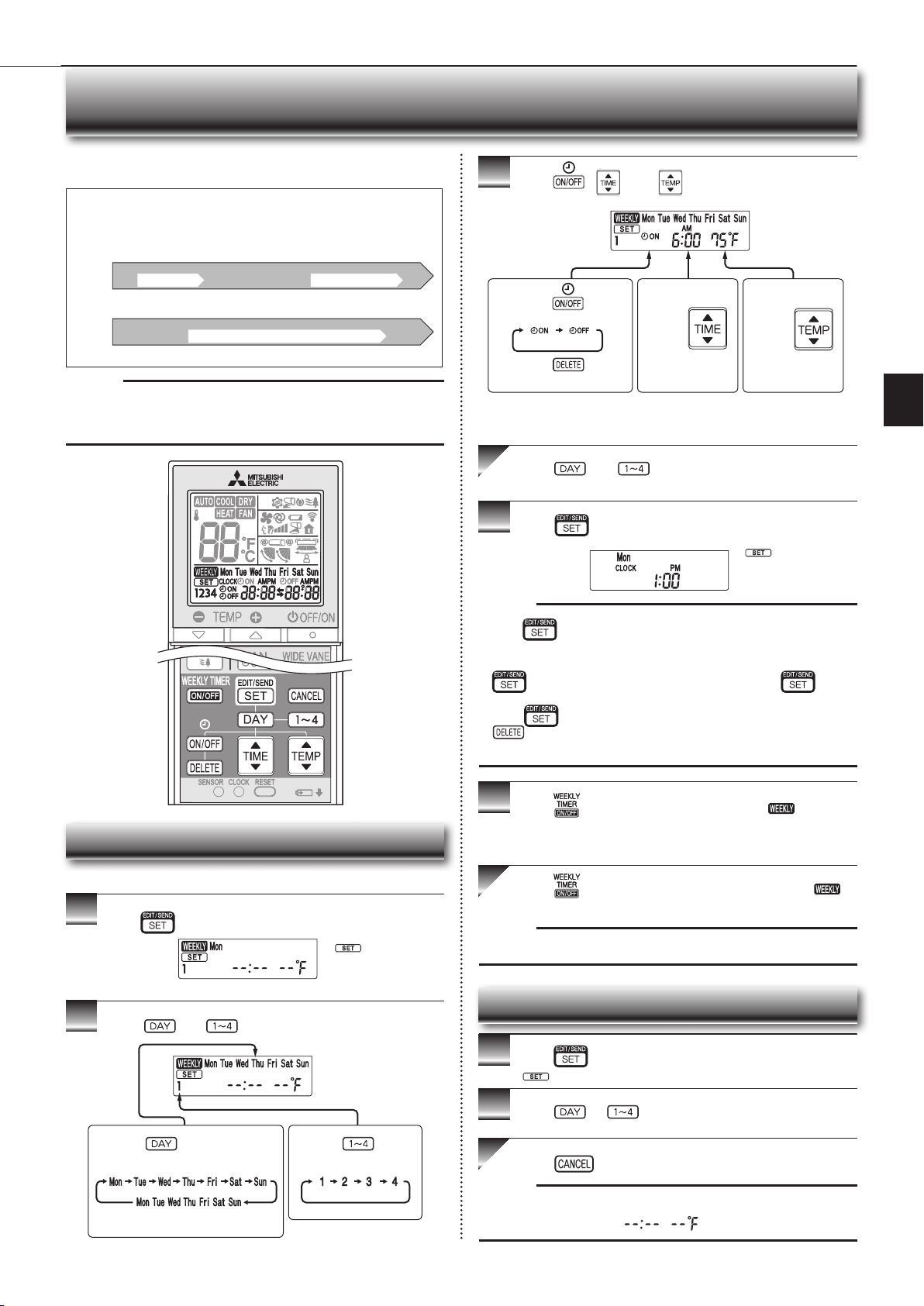

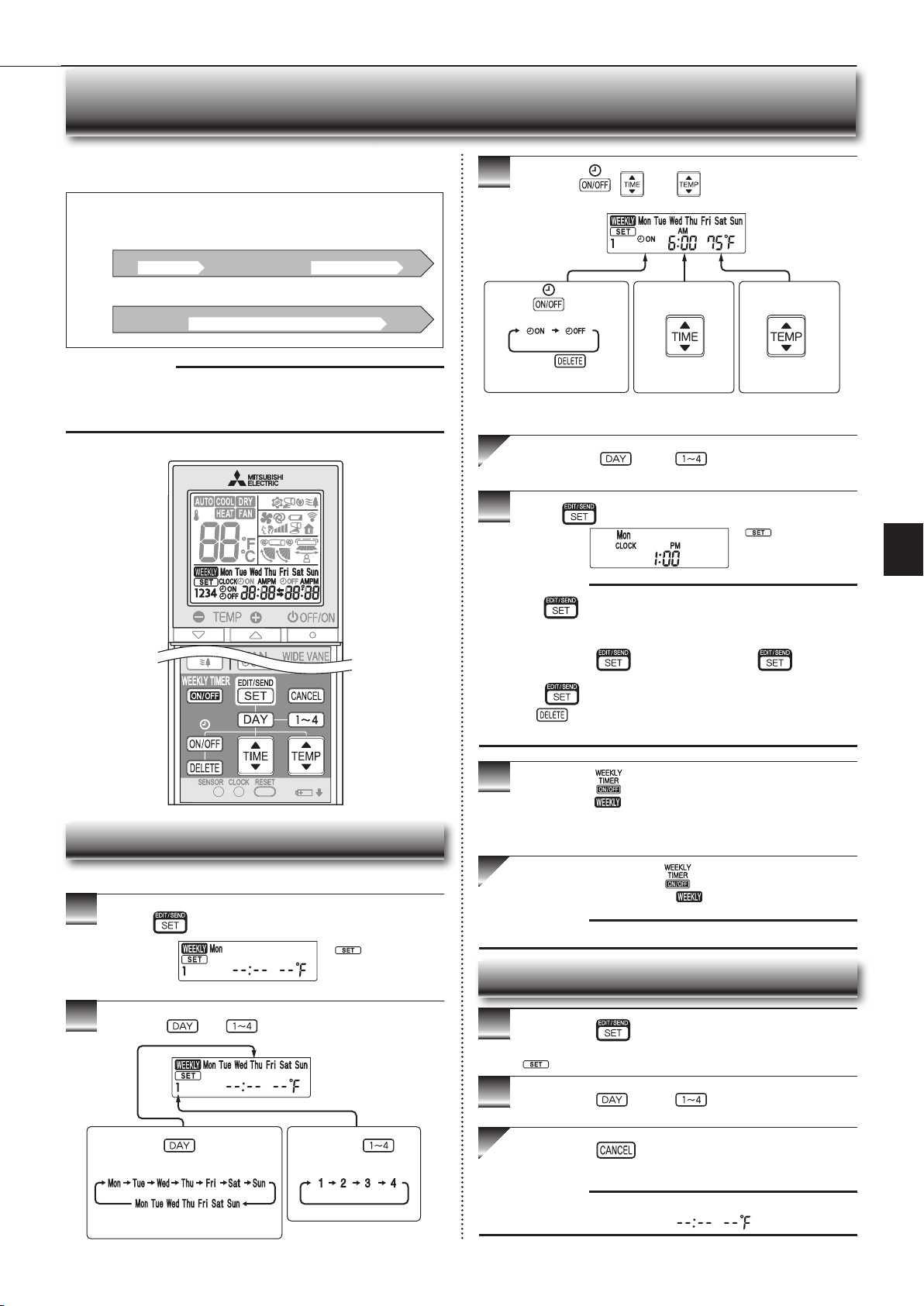

■ WEEKLY TIMER OPERATION 10

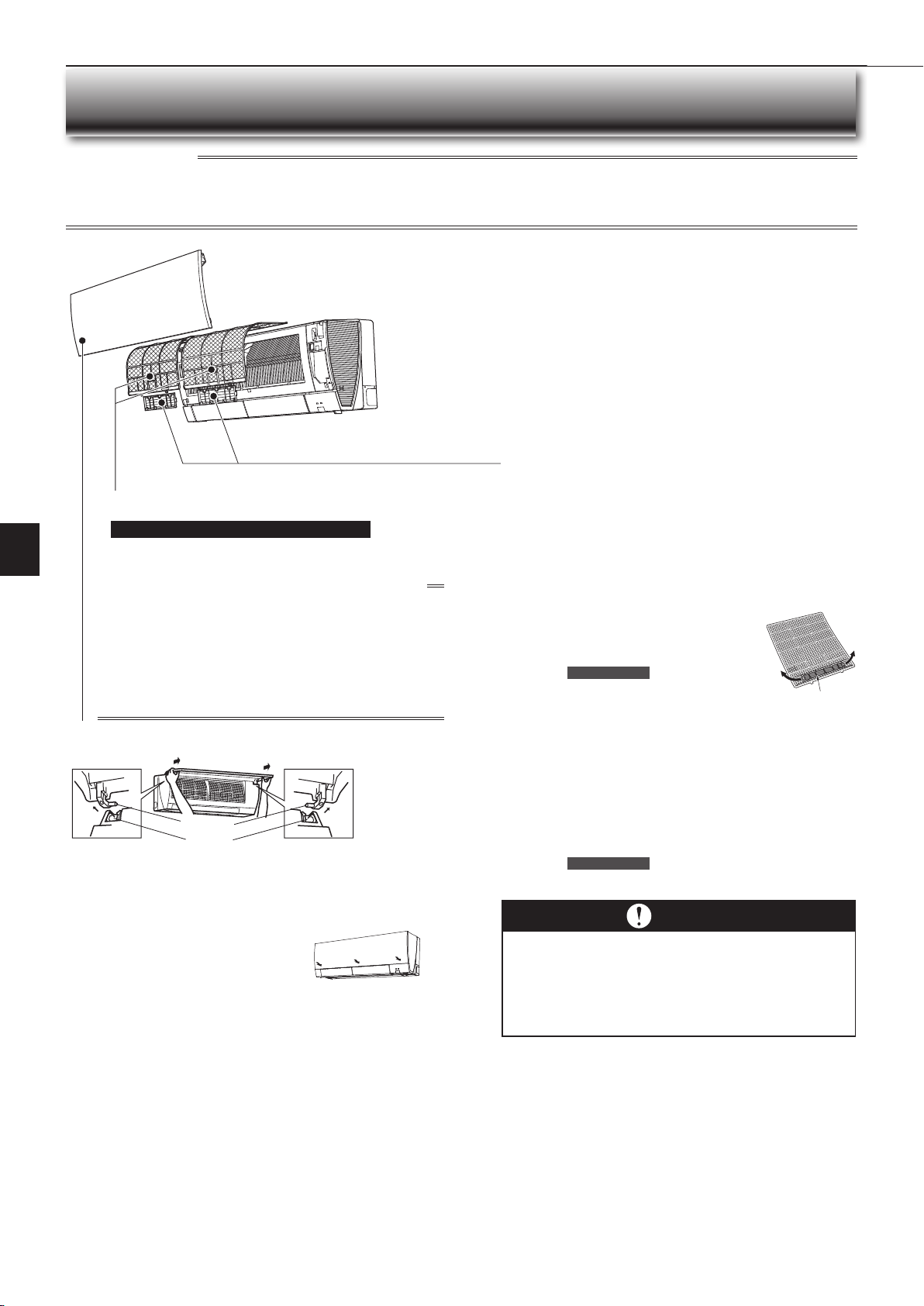

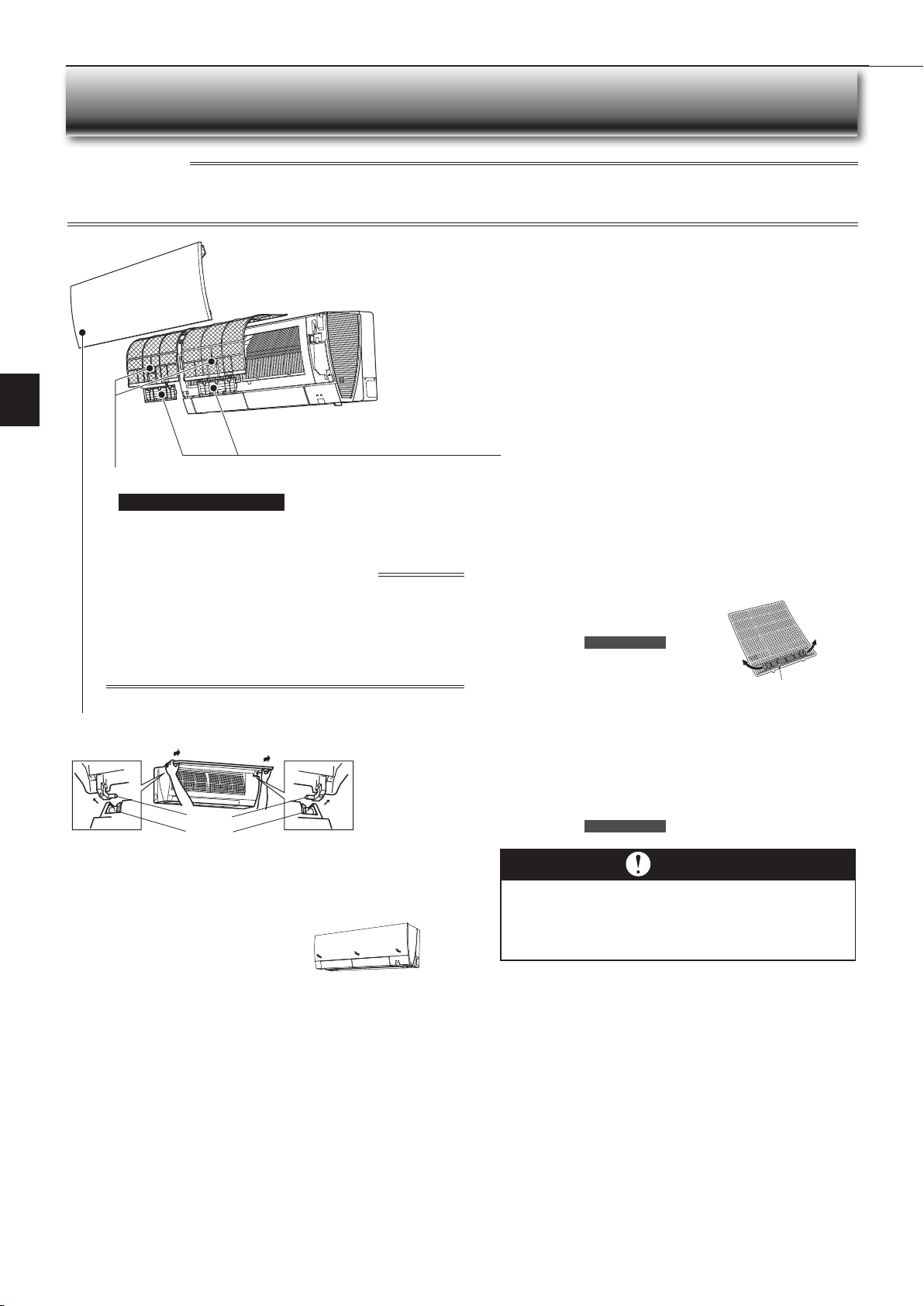

■ CLEANING 11

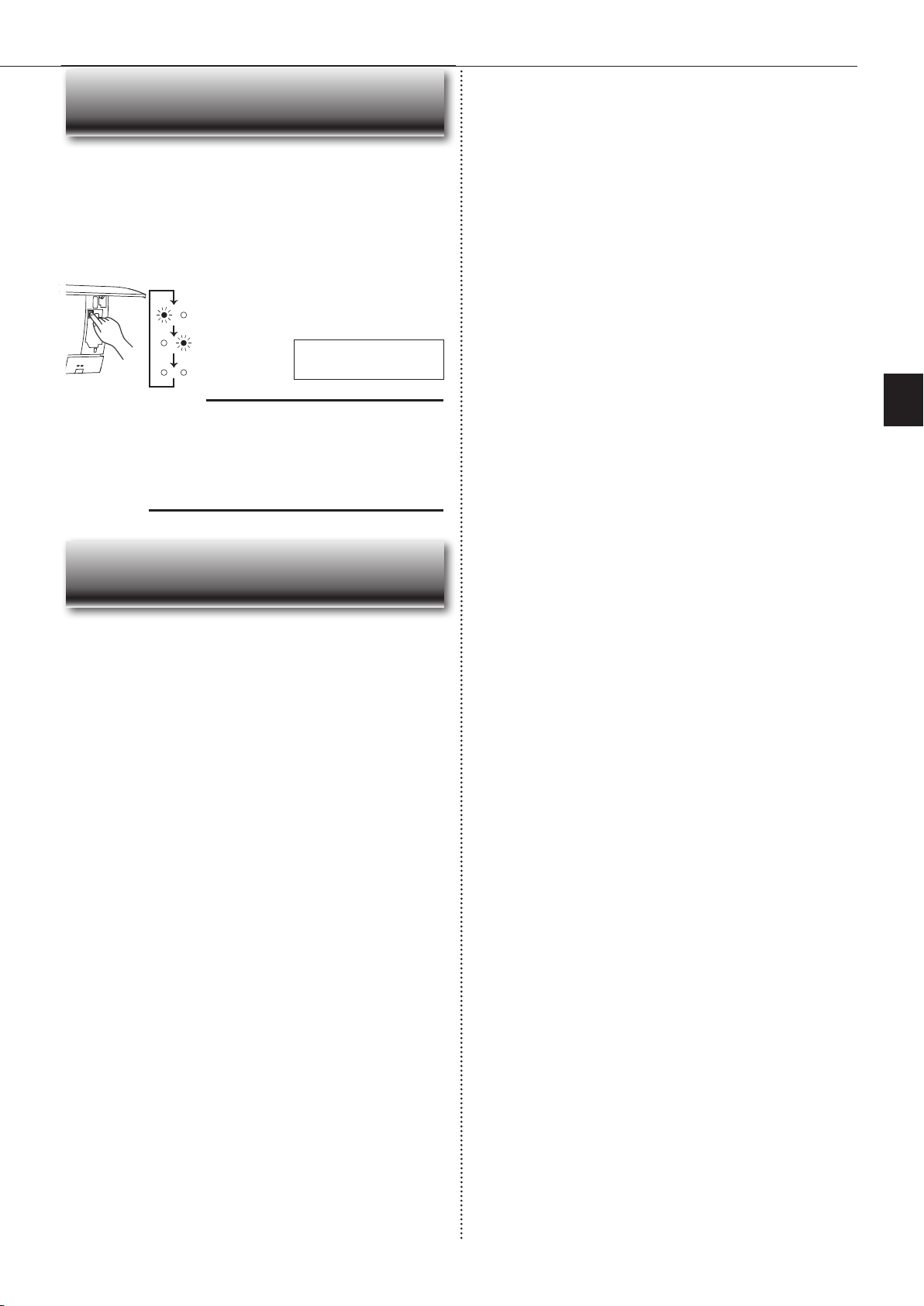

■ EMERGENCY OPERATION 12

■ AUTO RESTART FUNCTION 12

■ WHEN YOU THINK THAT TROUBLE HAS OCCURRED 13

■ WHEN THE AIR CONDITIONER IS NOT GOING TO BE USED FOR A LONG TIME 14

■ INSTALLATION PLACE AND ELECTRICAL WORK 14

■ SPECIFICATIONS 14

JG79Y766H01_en.indd 1 2020/04/10 14:15:18

En-2

CAUTION

Do not expose pets or houseplants to direct airﬂ ow.

• This may cause injury to the pets or plants.

Do not place other electric appliances or furniture under the

indoor/outdoor unit.

• Water may drip down from the unit, which may cause damage or

malfunction.

Do not leave the unit on a damaged installation stand.

• The unit may fall and cause injury.

Do not step on an unstable bench to operate or clean the unit.

• This may cause injury if you fall down.

Do not pull the power cord.

• This may cause a portion of the core wire to break, which may

cause overheating or ﬁ re.

Do not charge or disassemble the batteries, and do not throw

them into a ﬁ re.

• This may cause the batteries to leak, or cause a ﬁ re or explo-

sion.

Do not operate the unit for more than 4 hours at high humid-

ity (80% RH or more) and/or with windows or outside door left

open.

• This may cause the water condensation in the air conditioner, which

may drip down, wetting or damaging the furniture.

• The water condensation in the air conditioner may contribute to

growth of fungi, such as mold.

Do not use the unit for special purposes, such as storing food,

raising animals, growing plants, or preserving precision devices

or art objects.

• This may cause deterioration of quality, or harm to animals and

plants.

Do not expose combustion appliances to direct airﬂ ow.

• This may cause incomplete combustion.

Never put batteries in your mouth for any reason to avoid ac-

cidental ingestion.

• Battery ingestion may cause choking and/or poisoning.

Before cleaning the unit, switch it OFF and disconnect the power

plug or turn the breaker OFF.

• This may cause injury, since the fan inside rotates at high speeds

during operation.

When the unit will be unused for a long time, disconnect the

power plug or turn the breaker OFF.

• The unit may accumulate dirt, which may cause overheating or

ﬁ re.

Replace all batteries of the remote controller with new ones of

the same type.

• Using an old battery together with a new one may cause overheat-

ing, leakage, or explosion.

If the battery ﬂ uid comes in contact with your skin or clothes,

wash them thoroughly with clean water.

• If the battery ﬂ uid comes in contact with your eyes, wash them

thoroughly with clean water and immediately seek medical atten-

tion.

Ensure that the area is well-ventilated when the unit is operated

together with a combustion appliance.

• Inadequate ventilation may cause oxygen starvation.

Turn the breaker OFF when you hear thunder and there is a pos-

sibility of a lightning strike.

• The unit may be damaged if lightning strikes.

After the air conditioner is used for several seasons, perform

inspection and maintenance in addition to normal cleaning.

• Dirt or dust in the unit may create an unpleasant odor, contribute

to growth of fungi, such as mold, or clog the drain passage, and

cause water to leak from the indoor unit. Consult your dealer for

inspection and maintenance, which require specialized knowledge

and skills.

Do not operate switches with wet hands.

• This may cause electric shock.

Do not clean the air conditioner with water or place an object that

contains water, such as a ﬂ ower vase, on it.

• This may cause ﬁ re or electric shock.

Do not step on or place any object on the outdoor unit.

• This may cause injury if you or the object falls down.

WARNING

Consult your dealer for installing the air conditioner.

• It should not be installed by the user since installation requires

specialized knowledge and skills. An improperly installed air con-

ditioner may cause water leakage, ﬁ re, or electric shock.

Provide a dedicated power supply for the air conditioner.

• A non-dedicated power supply may cause overheating or ﬁ re.

Do not install the unit where ﬂ ammable gas could leak.

• If gas leaks and accumulates around the outdoor unit, it may cause

an explosion.

Ground the unit correctly.

• Do not connect the ground wire to a gas pipe, water pipe, lightning

rod, or a telephone ground wire. Improper grounding may cause

electric shock.

CAUTION

Please follow applicable federal, state, or local codes to prevent

potential leakage/electric shock. Or install a ground fault interrupt

for the prevention of leakage and electric shock.

Ensure that the drain water is properly drained.

• If the drain passage is improper, water may drip down from the

indoor/outdoor unit, wetting and damaging the furniture.

In case of an abnormal condition

Immediately stop operating the air conditioner and consult your dealer.

SAFETY PRECAUTIONS

For installation

IMPORTANT

Dirty ﬁ lters cause condensation in the air conditioner which will contribute

to the growth of fungi such as mold. It is therefore recommended to clean air

ﬁ lters every 2 weeks.

Before starting the operation, ensure that the horizontal vanes are in the closed

position. If operation starts when the horizontal vanes are in the open position,

they may not return to the correct position.

JG79Y766H01_en.indd 2 2020/04/10 14:15:18

En-3

● OPERATING INSTRUCTIONS ●

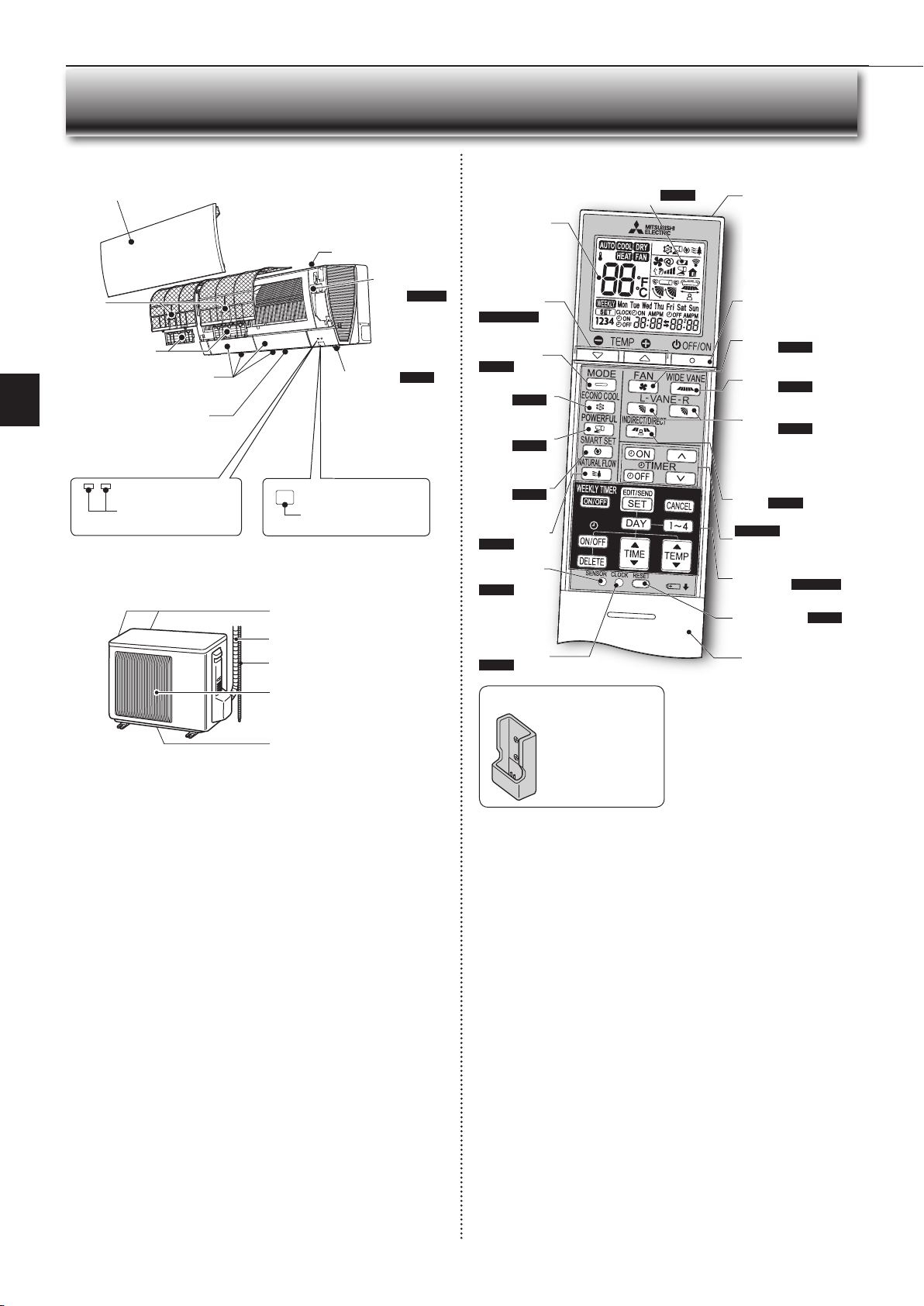

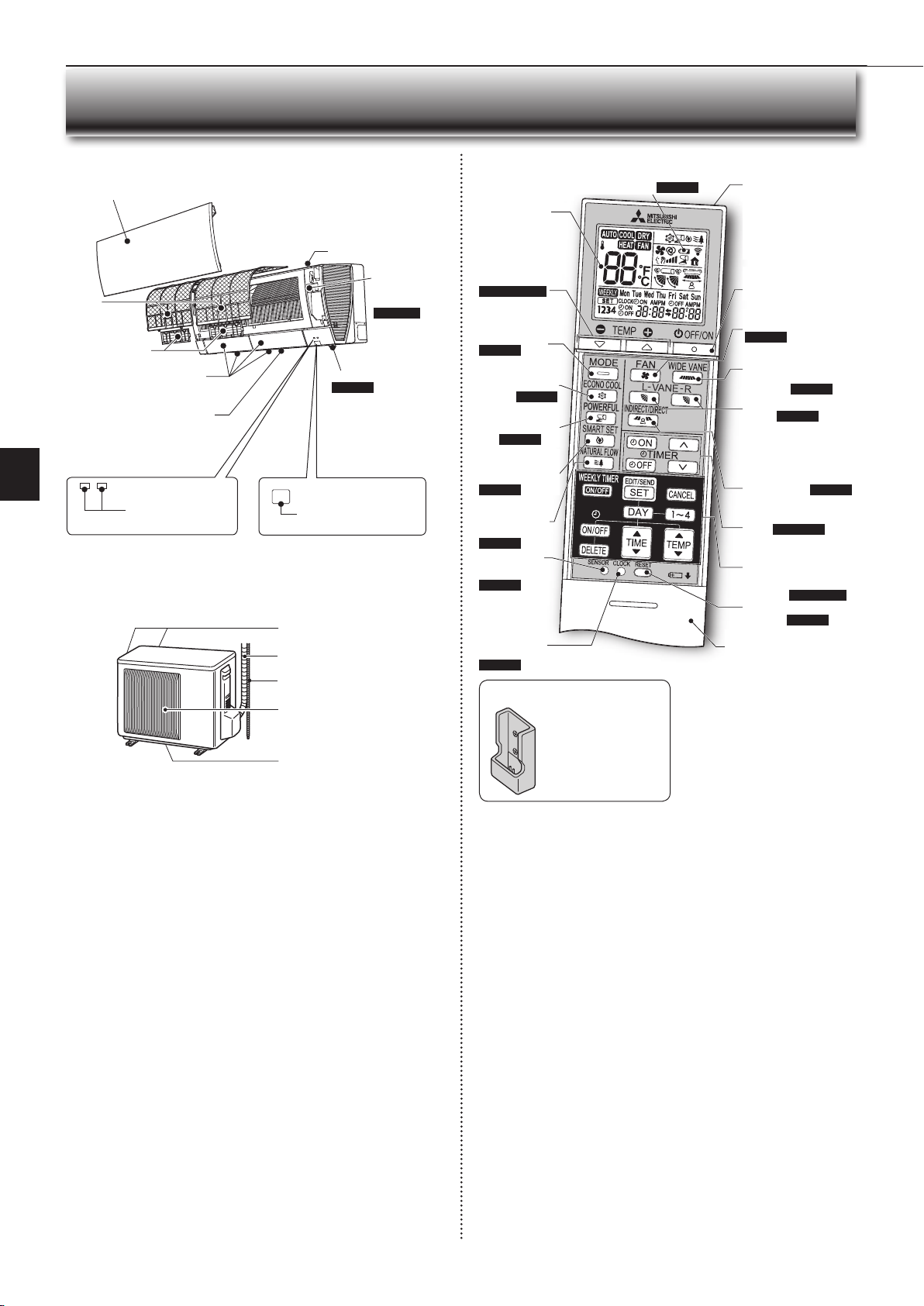

Operation indicator lamp

Remote control receiving

section

Emergency

operation

switch

Page 12

Horizontal

vane

Air inlet

Air ﬁ lter

(Nano platinum

ﬁ lter)

Air cleaning ﬁ lter

(Electrostatic

anti-allergy

enzyme ﬁ lter and

deodorizing ﬁ lter)

Front panel

NAME OF EACH PART

Indoor unit Remote controller

Remote controller holder

Signal transmitting

section

Distance of signal :

About 20 ft. (6 m)

Beep(s) is (are) heard from

the indoor unit when the

signal is received.

Operation

display section

(Backlight

display*)

OFF/ON

(stop/operate) button

Temperature

buttons

Pages 4, 6, 8

Operation

select button

Page 6

ECONO COOL

button

Page 8

FAN speed control

button

Page 7

VANE control

button

Page 7

TIME, TIMER set buttons

Page 4, 9

forward button

backward button

CLOCK button

Page 4

RESET button Page 4

Lid

Slide the lid down

to open the remote

controller. Slide it down

further to get to the

weekly timer buttons.

• Install the remote con-

troller holder in a place

where the signal can be

received by the indoor

unit.

• When the remote con-

troller is not used, place

it in this holder.

Only use the remote controller provid-

ed with the unit.

Do not use other remote controllers.

If two or more indoor units are installed

in proximity to one another, an indoor

unit that is not intended to be operated

may respond to the remote controller.

SMART SET

button

Page 8

TIME, WEEKLY TIMER

set buttons

Page 4, 10

Air outlet

Outdoor unit

Outdoor units may be different in appearance.

Air inlet (back and side)

Refrigerant piping

Drainage hose

Air outlet

Drain outlet

WIDE VANE

button

Page 7

INDIRECT/DIRECT

button

Page 5

POWERFUL

button

Page 9

NATURAL

FLOW button

Page 9

SENSOR

(i-see) button

Page 5

i-see sensor Page 5

Battery replacement indicator Page 3

* The backlight turns on when using the remote controller.

The backlight goes off if the remote controller is not used for a while.

JG79Y766H01_en.indd 3 2020/04/10 14:15:19

En-4

PREPARATION BEFORE OPERATION

Setting the installation position

Be sure to set the remote controller in accordance with the installed position of

the indoor unit.

Installation position:

Left: Distance to objects (wall, cabinet, etc.) is less than 19-11/16 in. (50 cm)

to the left

Center: Distance to objects (wall, cabinet, etc.) is more than 19-11/16 in. (50

cm) to the left and right

Right: Distance to objects (wall, cabinet, etc.) is less than 19-11/16 in. (50 cm)

to the right

(Left) (Center) (Right)

Area Left Center Right

Remote controller

display

Hold down on the remote controller for 2 sec-

onds to enter the position setting mode.

Select the target installation position by pressing .

(Each press of the displays the positions in

order:)

(Center) (Right) (Left)

Press to complete the position setting.

Note:

The installation position can be set only when all the following conditions are met:

• The remote controller is powered off.

• Weekly timer is not set.

• Weekly timer is not being edited.

Changing temperature units (°F→°C)

Unit is preset with °F.

Press RESET while

the temperature but-

tons are pressed.

Before operation: Insert the power supply plug into the power outlet and/or

turn the breaker on.

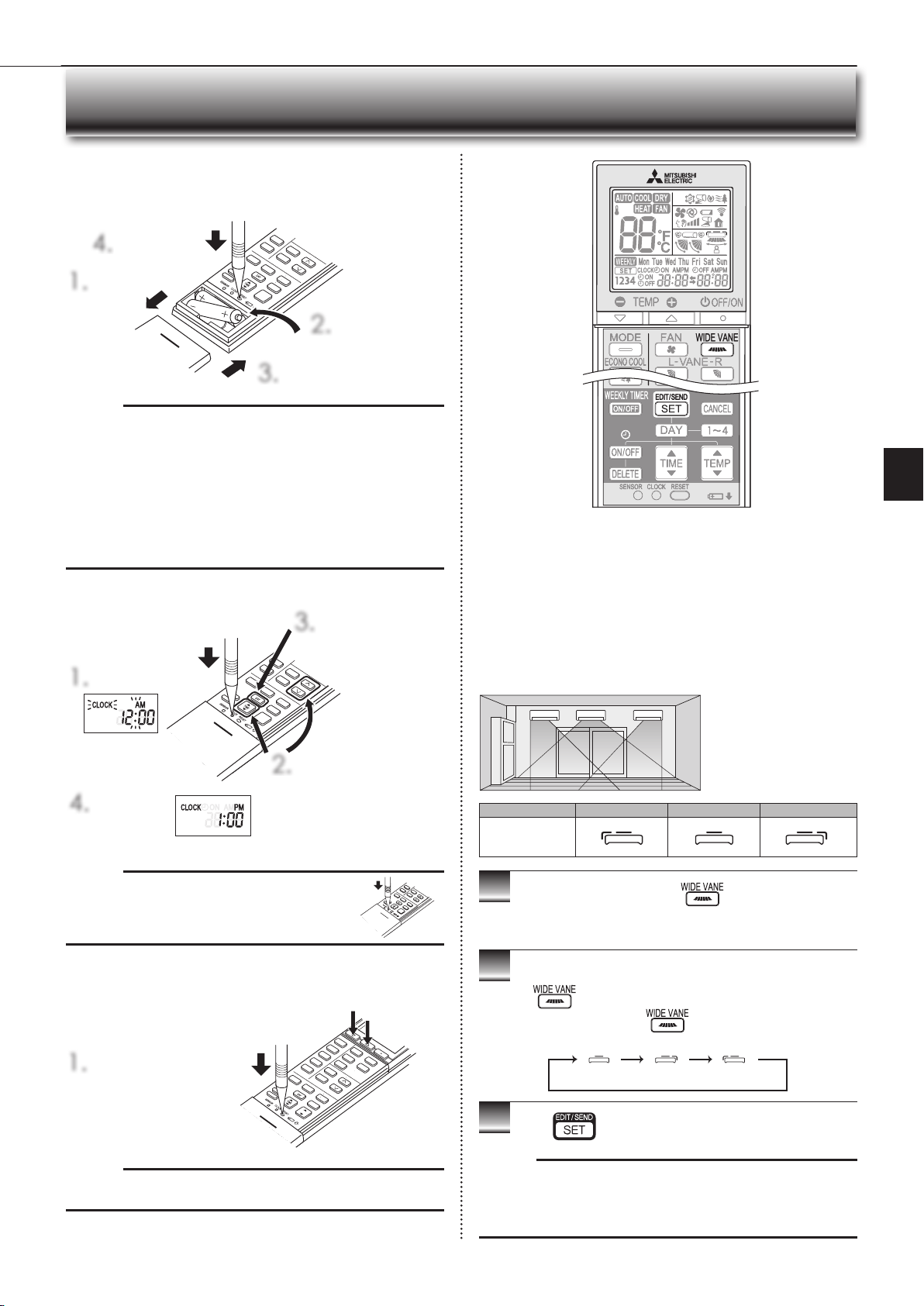

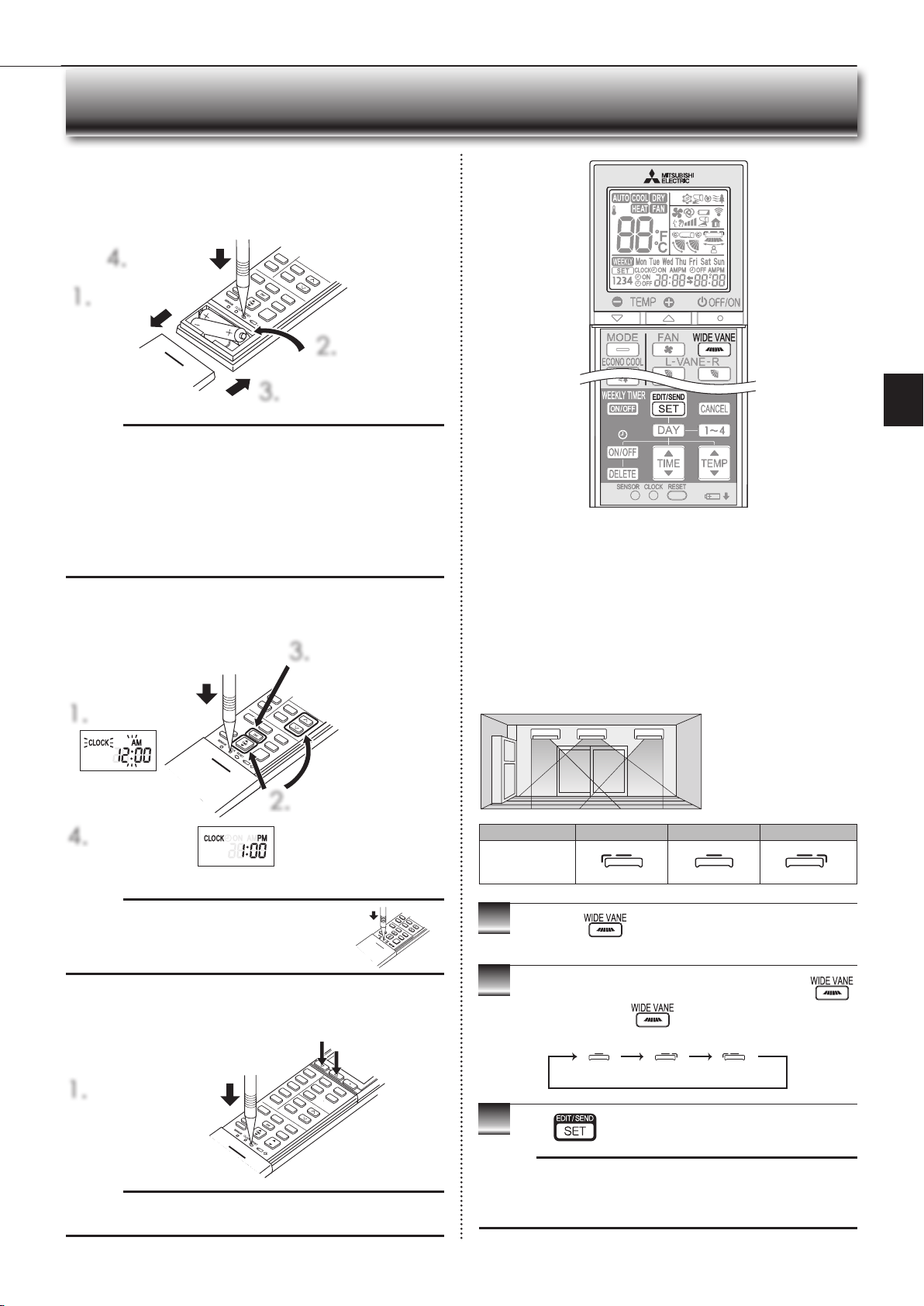

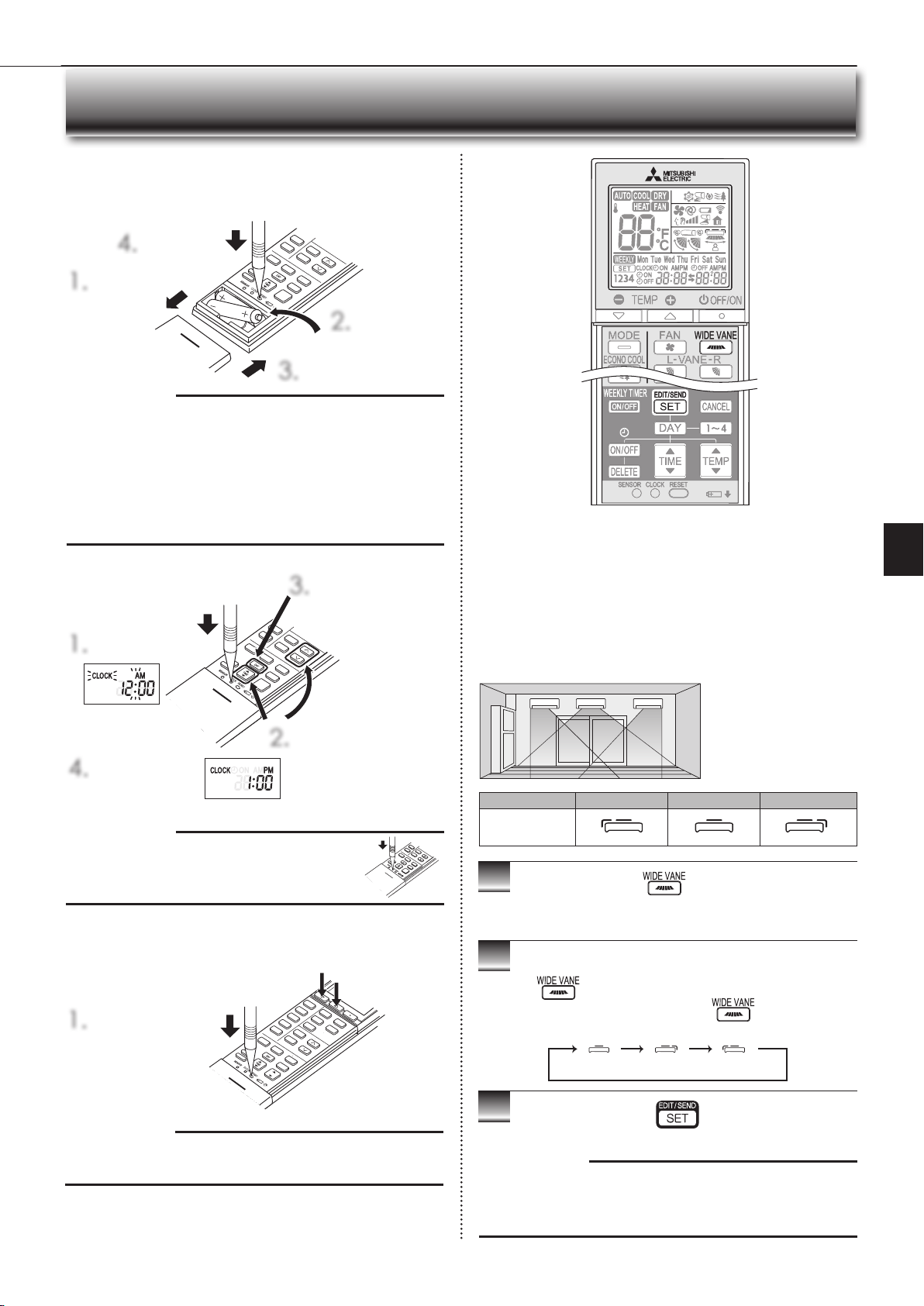

Installing the remote controller batteries

Remove the front lid.

Insert the negative

pole of AAA

alkaline batteries ﬁ rst.

Install the front lid.

Press RESET.

Note:

• Make sure the polarity of the batteries is correct.

•

Do not use manganese batteries and leaking batteries. The remote controller

could malfunction.

• Do not use rechargeable batteries.

•

The battery replacement indicator lights up when the battery is running low. In about

7 days after the indicator starts lights up, the remote controller stops working.

• Replace all batteries with new ones of the same type.

• Batteries can be used for approximately 1 year. However, batteries with expired

shelf lives last shorter.

• Press RESET gently using a thin instrument.

If the RESET button is not pressed, the remote controller may not operate

correctly.

Setting current time

Press CLOCK.

Press CLOCK again.

Press either the TIME button

or the TIMER buttons to set

the time.

Each press changes the clock

1 minute forward/backward (10

minutes when pressed longer).

Press the DAY button

to set the day.

Note:

• Press CLOCK gently using a thin instrument.

Note:

• Press RESET gently using a thin instrument.

• To change temperature unit from °C to °F, press RESET.

JG79Y766H01_en.indd 4 2020/04/10 14:15:19

En-5

● OPERATING INSTRUCTIONS ●

ABSENCE DETECTION

This function automatically changes the operation to energy-saving operation

when nobody is in the room.

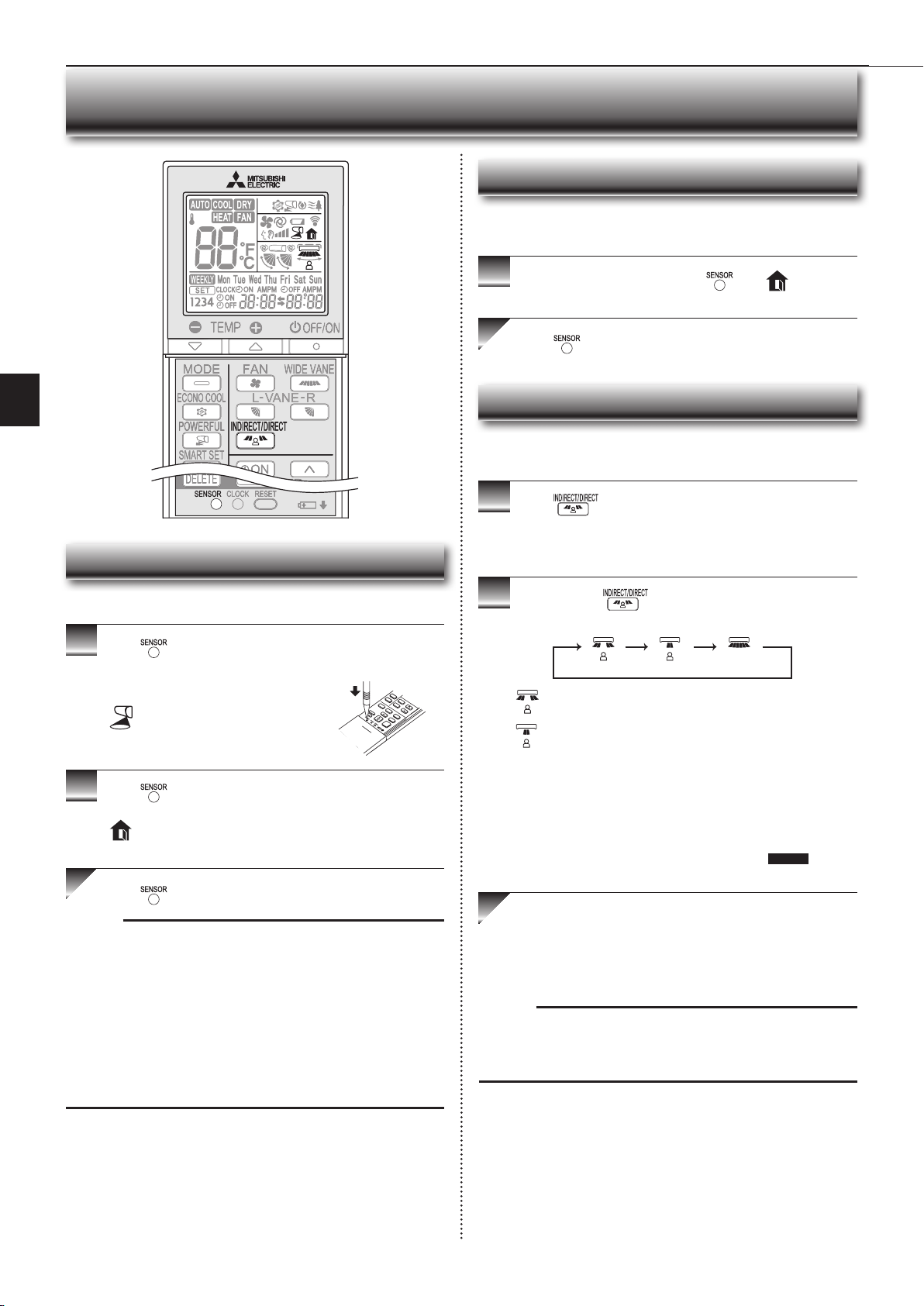

I-SEE OPERATION

To activate this function, press until appears

on the operation display of the remote controller.

Press again to release ABSENCE DETECTION.

INDIRECT/DIRECT mode

The INDIRECT/DIRECT mode offers ﬁ nely-tuned operation by locating where

an occupant is in the room.

Press during COOL, DRY, HEAT or AUTO

mode to activate the INDIRECT/DIRECT mode. This

mode is only available when the i-see control mode is

effective.

Each press of changes INDIRECT/DIRECT in

the following order:

(INDIRECT) : An occupant will be less exposed to

direct airﬂ ow.

(DIRECT) : Mainly the vicinity of an occupant will

be air-conditioned.

• Horizontal and vertical airflow directions will be automatically select-

ed.

• When more than a couple of people are in a room, the INDIRECT/DI-

RECT mode may work less effectively.

• If you still feel uncomfortable with the air direction determined by the

INDIRECT mode, adjust the air direction manually. Page 7

Canceling the i-see control mode automatically cancels

the INDIRECT/DIRECT mode.

• The INDIRECT/DIRECT mode is also cancelled when the VANE or

WIDE VANE buttons is pressed.

Note:

• Do not touch the i-see sensor. This may cause malfunction of the i-see sen-

sor.

• The intermittent operating sound is a normal sound produced when the i-see

sensor is moving from side to side.

Press during COOL, DRY, HEAT and AUTO mode

to activate the i-see control mode.

• Press gently using a thin instrument.

•

lights. (Operation display section)

• The default setting is “active”.

Press again to activate ABSENCE DETECTION.

• lights. (Operation display section)

Press again to release the i-see control mode.

Note:

Any person at the following places cannot be detected:

• Along the wall on which the air conditioner is installed

• Directly under the air conditioner

• Where any obstacle, such as furniture, is between the person and the air

conditioner

A person may not be detected in the following situations:

• Room temperature is high.

• A person wears heavy clothes and his/her skin is not exposed.

• A heating element of which temperature changes significantly is present.

• Some heat sources, such as a small child or pet, may not be sensed.

• A heat source and the air conditioner are more than 20 ft. (6 m) apart.

• A heat source does not move for a long time.

i-see control mode

In the i-see control mode, the room temperature is controlled based on the

sensible temperature.

(INDIRECT) (DIRECT) (OFF)

JG79Y766H01_en.indd 5 2020/04/10 14:15:20

En-6

Press

to start the operation.

Press to select operation mode. Each press

changes mode in the following order:

Press or to set the temperature.

Each press raises or lowers the temperature by 1°F

(0.5°C).

Press to stop the operation.

SELECTING OPERATION MODES

(AUTO) (COOL) (DRY) (HEAT) (FAN)

Note:

Multi system operation

Two or more indoor units can be operated by one outdoor unit. When several

indoor units are operated simultaneously, cooling/dry/fan and heating opera-

tions cannot be done at the same time. When COOL/DRY/FAN is selected with

one unit and HEAT with another or vice versa, the unit selected last goes into

standby mode.

Operation indicator lamp

The operation indicator lamp shows the operation state of the unit.

Indication Operation state Room temperature

The unit is operating to reach the

set temperature

About 4°F (2°C) or more

away from set temperature

The room temperature is approach-

ing the set temperature

About 2 to 4°F (1 to 2°C)

from set temperature

Standby mode (only during multi

system operation)

—

Lit Blinking Not lit

AUTO mode (Auto change over)

The unit selects the operation mode according to the difference between

the room temperature and the set temperature. During AUTO mode, the

unit changes mode (COOL↔HEAT) when the room temperature is about

4°F (2°C) away from the set temperature for more than 15 minutes.

Note:

Auto Mode is not recommended if this indoor unit is connected to a MXZ

type outdoor unit. When several indoor units are operated simultaneously,

the unit may not be able to switch operation mode between COOL and

HEAT. In this case, the indoor unit becomes standby mode (Refer to table

of Operation indicator lamp).

COOL mode

Enjoy cool air at your desired temperature.

Note:

Do not operate COOL mode at very low outside temperatures (less than

14°F [-10°C]). Water condensed in the unit may drip and wet or damage

furniture, etc.

DRY mode

Dehumidify your room. The room may be cooled slightly.

Temperature cannot be set during DRY mode.

HEAT mode

Enjoy warm air at your desired temperature.

FAN mode

Circulate the air in your room.

Note:

After COOL/DRY mode operation, it is recommended to operate in the

FAN mode to dry inside the indoor unit.

JG79Y766H01_en.indd 6 2020/04/10 14:15:21

En-7

● OPERATING INSTRUCTIONS ●

Press to select fan speed. Each press changes

fan speed in the following order:

• Two short beeps are heard from the indoor unit when set to AUTO.

• Use higher fan speed to cool/heat the room quicker. It is recommend-

ed to lower the fan speed once the room is cool/warm.

• Use lower fan speed for quiet operation.

Note:

Multi system operation

When several indoor units are operated simultaneously by one outdoor unit for

heating operation, the temperature of the airﬂ ow may be low. In this case, it is

recommended to set the fan speed to AUTO.

(AUTO) (Quiet) (Low) (Med.) (High) (Super High)

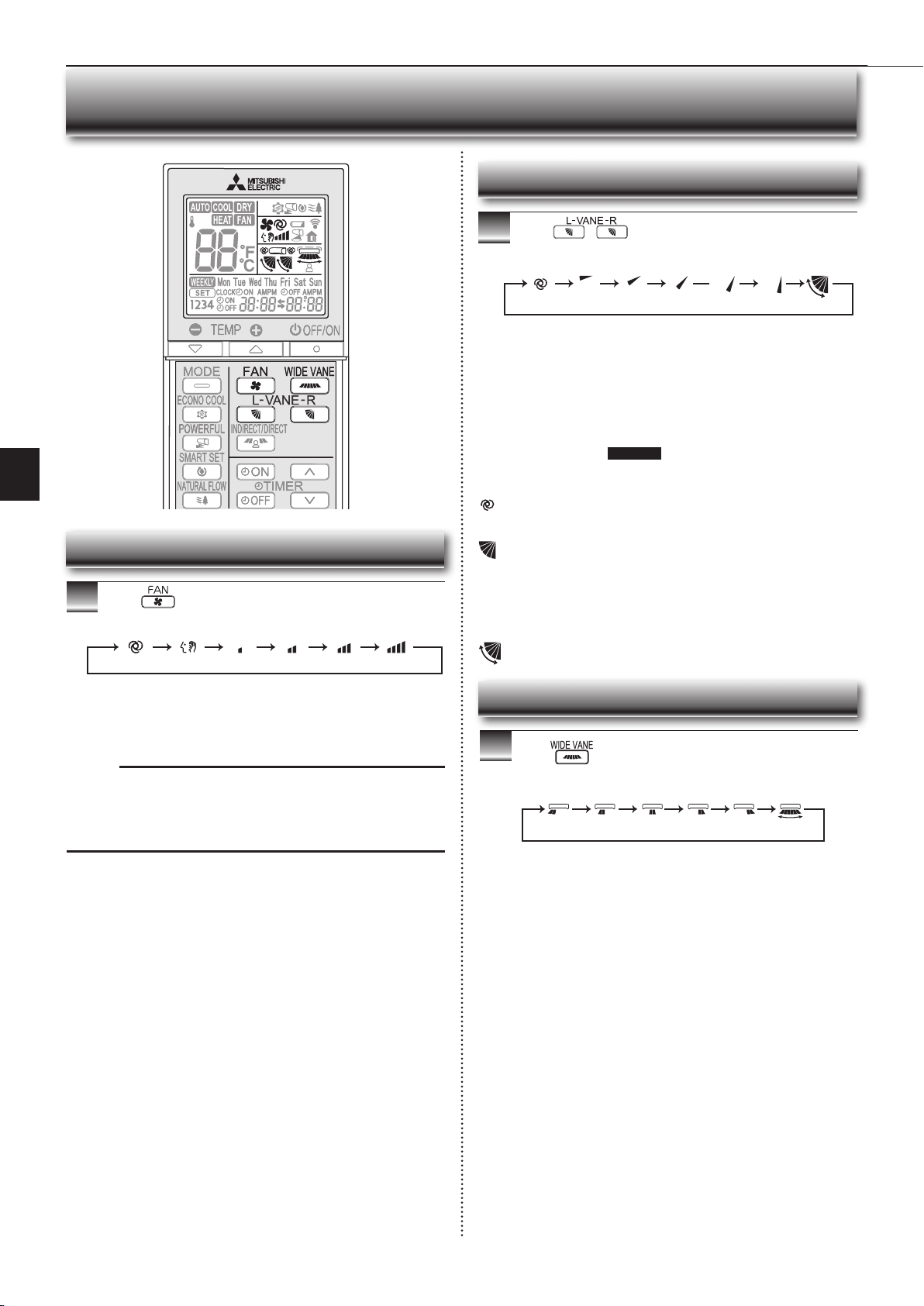

FAN SPEED AND AIRFLOW DIRECTION ADJUSTMENT

Fan speed

Press to select horizontal airﬂ ow direction. Each

press changes airﬂ ow direction in the following order:

(

SWING

)

Up-down Airflow direction

Left-right Airflow direction

Press to select airﬂ ow direction. Each

press changes airﬂ ow direction in the following order:

• Two short beeps are heard from the indoor unit when set to AUTO.

• Always use the remote controller when changing the direction of air-

flow. Moving the horizontal vanes with your hands causes them to mal-

function.

• When the breaker is turned on, the horizontal vanes’ position will be

reset in about a minute, then the operation will start. The same is true

in the emergency cooling operation.

• When the horizontal vanes seem to be in an abnormal position, see

page 13 .

• The right and left horizontal vanes set to the same level may not align

perfectly.

(AUTO) .........The vane is set to the most efﬁ cient airﬂ ow direction. COOL/

DRY/FAN:horizontal position. HEAT:position (4).

(Manual) .......For efficient air conditioning, select the upper position for

COOL/DRY, and the lower position for HEAT. If the lower

position is selected during COOL/DRY, the vane automatically

moves to the upward position (3) after 0.5 to 1 hour to prevent

any condensation from dripping.

(Swing) .........The vane moves up and down intermittently.

(AUTO) (1) (2) (3) (4) (5) (SWING)

JG79Y766H01_en.indd 7 2020/04/10 14:15:21

En-8

SMART SET OPERATION ECONO COOL OPERATION

Press during COOL mode page 6 to start

ECONO COOL operation.

The unit performs swing operation vertically in various cycles according to the

temperature airflow.

Press again to cancel ECONO COOL operation.

• ECONO COOL operation is also cancelled when the VANE, POWER-

FUL, or NATURAL FLOW button is pressed.

Press during COOL, or HEAT mode to select

SMART SET mode.

Set the temperature, fan speed, and airﬂ ow direction.

• The same setting is selected from the next time by simply pressing

• Two settings can be saved. (One for COOL, one for HEAT)

• Select the appropriate temperature, fan speed, and airflow direction

according to your room.

• Normally, the minimum temperature setting in HEAT mode is 61°F

(16°C). However, during SMART SET operation only, the minimum

temperature setting is 50°F (10°C).

Press again to cancel SMART SET operation.

• SMART SET operation also is cancelled when the MODE button is

pressed.

Note:

• SMART SET operation cannot be set on the weekly timer.

Example of use:

1. Low energy mode

Set the temperature 4°F (2°C) to 6°F (3°C) warmer in COOL and cooler in

HEAT mode. This setting is suitable for unoccupied room, and while you are

sleeping.

2. Saving frequently used settings

Save your preferred setting for COOL and HEAT. This enables you to select

your preferred setting with a single push of the button.

A simpliﬁ ed set back function enables to recall the preferred (preset) setting with

a single push of the

button. Press the button again and you can go back to

the previous setting in an instance.

Swing airﬂ ow (change of air ﬂ ow) makes you feel cooler than stationary airﬂ ow.

The set temperature and the airﬂ ow direction are automatically changed by the

microprocessor. It is possible to perform cooling operation with keeping comfort.

As a result energy can be saved.

JG79Y766H01_en.indd 8 2020/04/10 14:15:22

En-9

● OPERATING INSTRUCTIONS ●

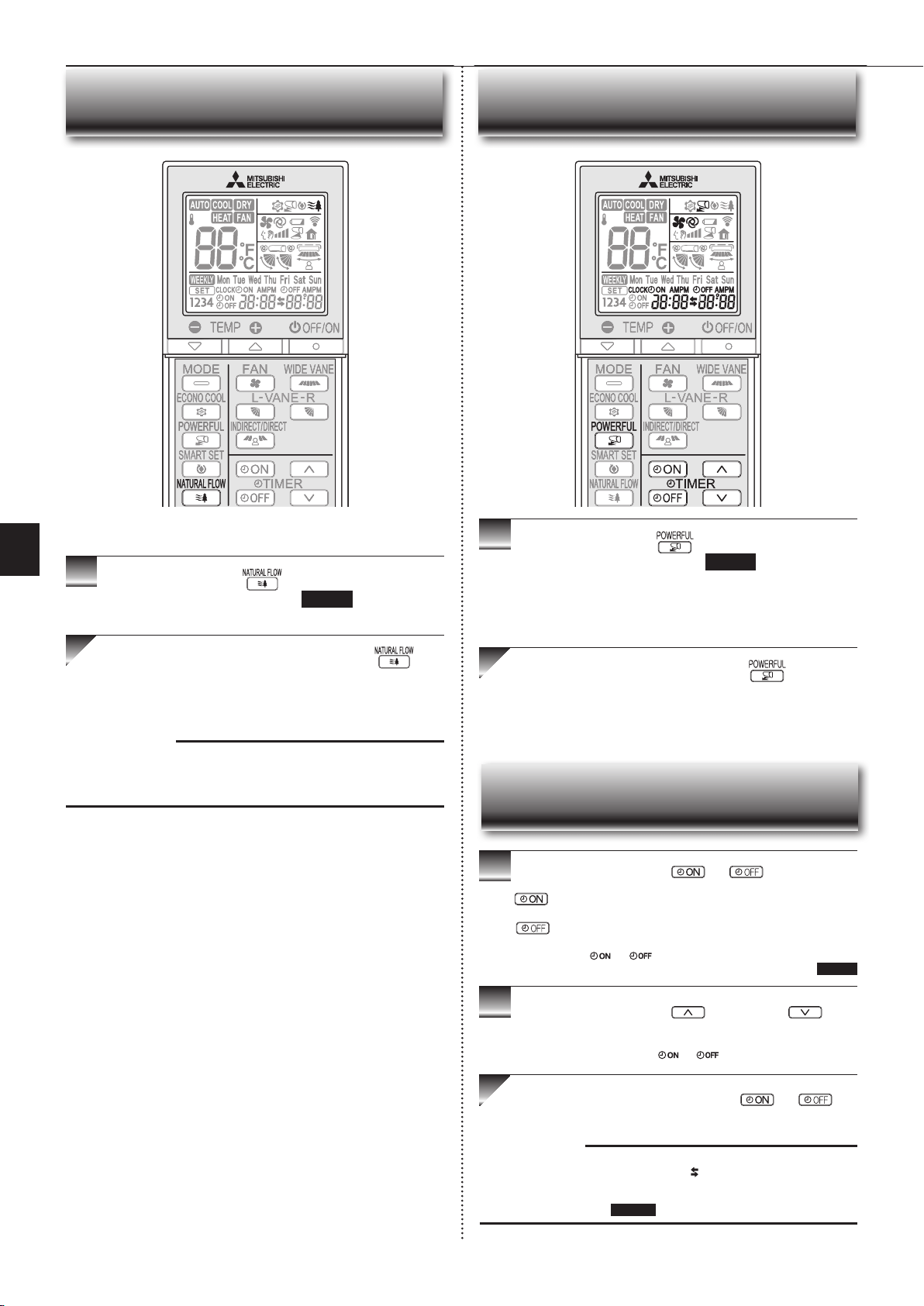

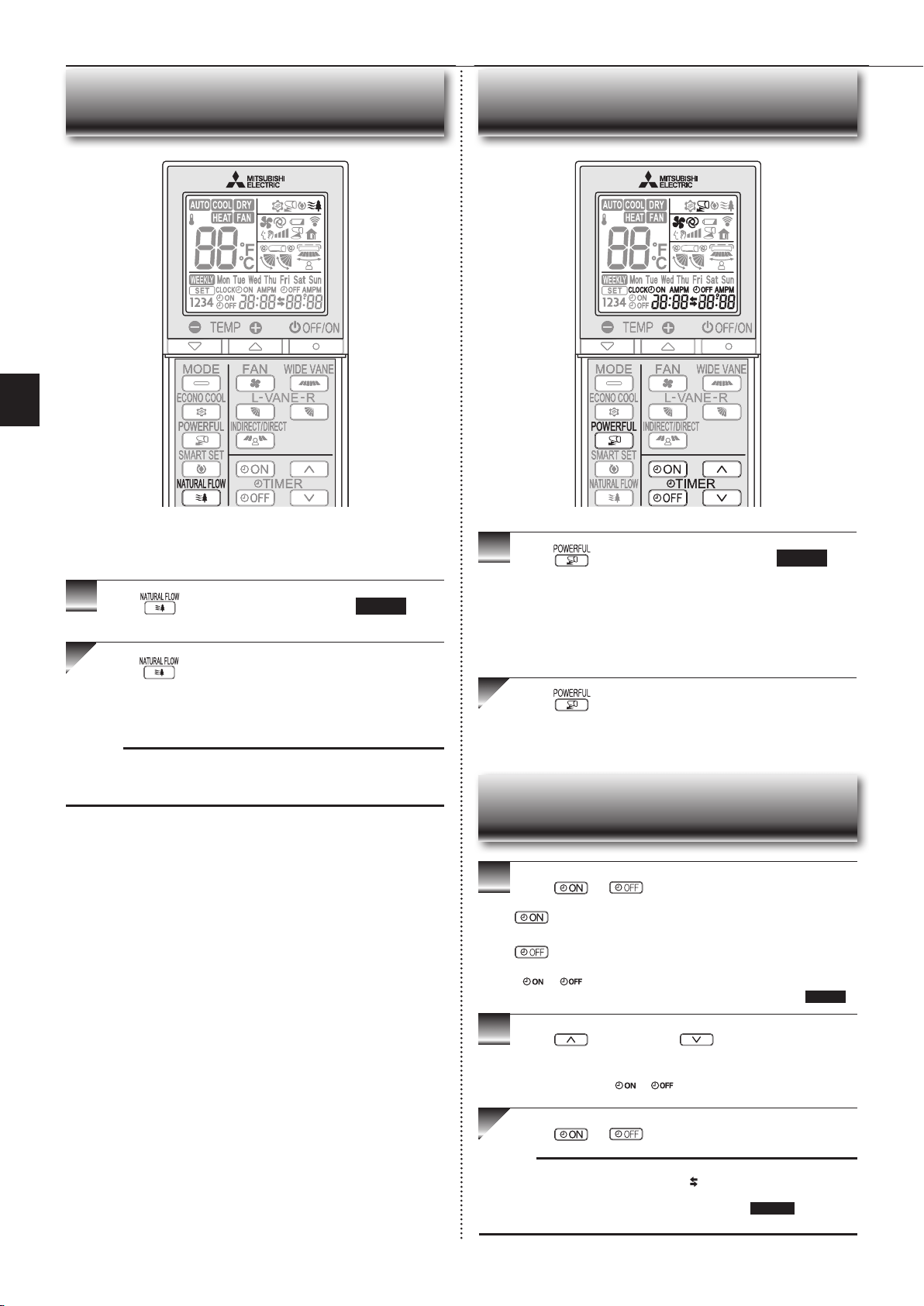

NATURAL FLOW OPERATION

Press during COOL or FAN mode page 6 to

start NATURAL FLOW operation.

Press again to cancel NATURAL FLOW opera-

tion.

• NATURAL FLOW operation is also canceled when the POWERFUL or

ECONO COOL button is pressed.

Note:

As the fan speed changes constantly during NATURAL FLOW operation, the

sound of air ﬂ ow, wind velocity and air ﬂ ow temperature also change. This is

not a malfunction.

Press

during COOL or HEAT mode page 6 to

start POWERFUL operation.

Fan speed : Exclusive speed for POWERFUL mode

Horizontal vane : Set position, or downward airflow position during

AUTO setting

• Temperature cannot be set during POWERFUL operation.

Press again to cancel POWERFUL operation.

• POWERFUL operation is also cancelled automatically in 15 minutes,

or when the ON/OFF, FAN, ECONO COOL, NATURAL FLOW, or

i-save button is pressed.

POWERFUL OPERATION

Press or during operation to set the timer.

(ON timer) : The unit turns ON at the set time.

(OFF timer) : The unit turns OFF at the set time.

* or blinks.

Make sure that the current time and day are set correctly.

Page 4

Press (forward) and (backward) to set the

time of timer.

Each press changes the set time 10 minutes forward/backward.

• Set the timer while

or is blinking.

Press

again to cancel timer.

Note:

• ON and OFF timers can be set together. mark indicates the order of timer

operations.

• If power failure occurs while ON/OFF timer is set, see page 12 “Auto restart

function”.

TIMER OPERATION (ON/OFF TIMER)

Airﬂ ow that imitates a natural breeze is produced in this mode. The discomfort

of being hit directly by constant, unnatural airﬂ ow will be reduced.

JG79Y766H01_en.indd 9 2020/04/10 14:15:23

En-10

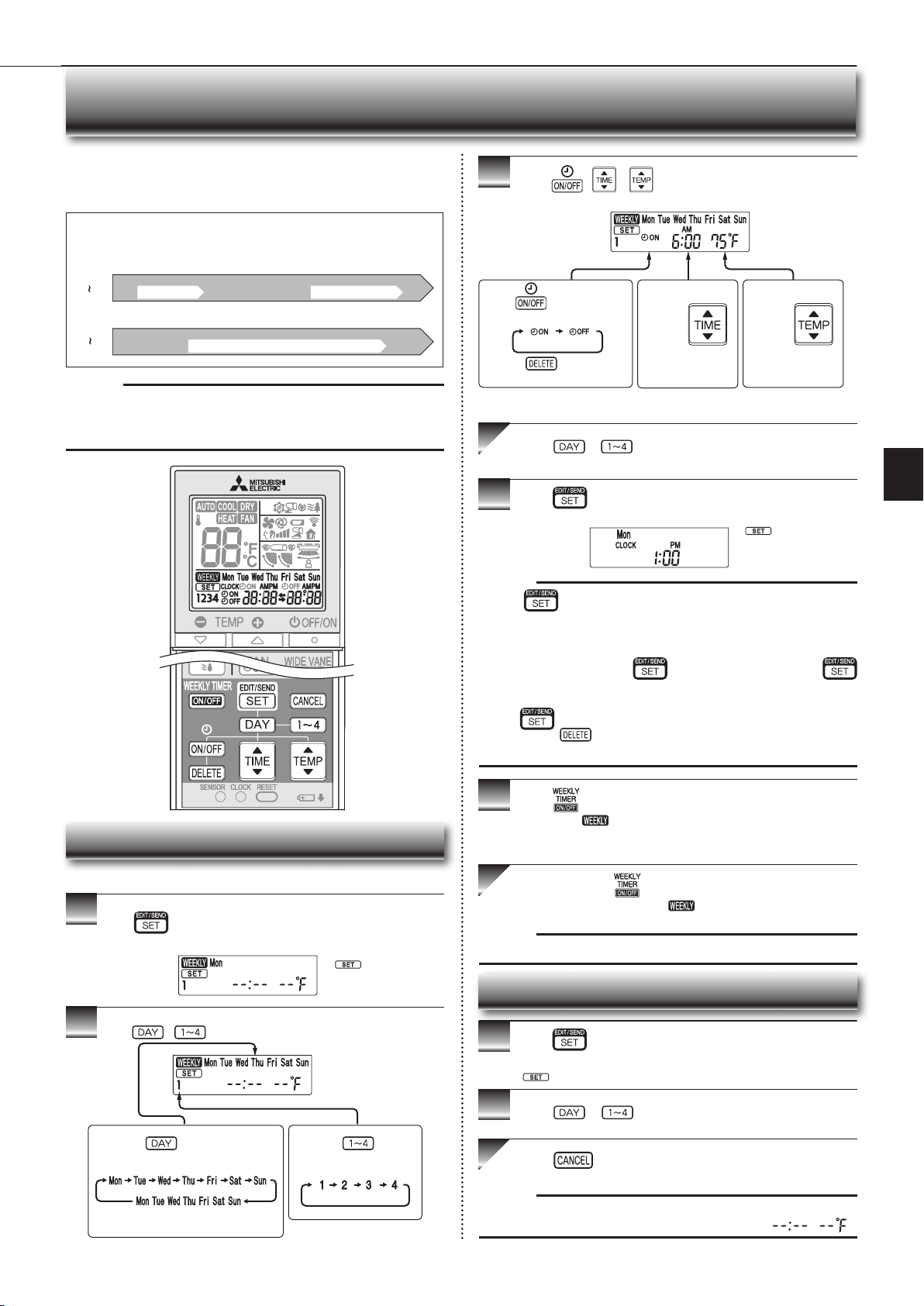

EEKLY TIMER OPERATION

• A maximum of 4 ON or OFF timers can be set for individual days of the week.

• A maximum of 28 ON or OFF timers can be set for a week.

Setting the weekly timer

* Make sure that the current time and day are set correctly.

Press to enter the weekly timer setting mode.

Press and to select setting day and number.

Press , , and to set ON/OFF, time, and

temperature.

Press and to continue setting the timer for

other days and/or numbers.

Press to complete and transmit the weekly timer

setting.

Note:

• Press to transmit the setting information of weekly timer to the indoor

unit. Point the remote controller toward the indoor unit for 3 seconds.

• When setting the timer for more than one day of the week or one number,

does not have to be pressed per each setting. Press once af-

ter all the settings are complete. All the weekly timer settings will be saved.

• Press

to enter the weekly timer setting mode, and press and hold

for 5 seconds to erase all weekly timer settings. Point the remote

controller toward the indoor unit.

Press to turn the weekly timer ON. ( lights.)

* When the weekly timer is ON, the day of the week whose timer setting

is complete, will light.

Press again to turn the weekly timer OFF. (

goes out.)

Note:

The saved settings will not be cleared when the weekly timer is turned OFF.

Checking weekly timer setting

Press to enter the weekly timer setting mode.

* blinks.

Press or to view the setting of the particular

day or number.

Press to exit the weekly timer setting.

Note:

When all days of the week are selected to view the settings and a different set-

ting is included among them,

will be displayed.

which was blink-

ing goes out, and the

current time will be

displayed.

* blinks.

Note:

The simple ON/OFF timer setting is available while the weekly timer is on. In

this case, the ON/OFF timer has priority over the weekly timer; the weekly timer

operation will start again after the simple ON/OFF timer is complete.

E.g. : Runs at 75°F (24°C) from waking up to leaving home, and runs at

81°F (27°C) from getting home to going to bed on weekdays.

Runs at 81°F (27°C) from waking up late to going bed early on

weekends.

Setting1 Setting2 Setting3 Setting4

Setting1 Setting2

AM 6:00 AM 8:30 PM 5:30 PM 10:00

AM 8:00 PM 9:00

75°F (24°C) 81°F (27°C)

ON OFF ON OFF

ON OFF

Mon

Fri

Sat

Sun

81°F (27°C)

Pressing selects the day of

the week to be set.

Pressing selects

the setting number.

* All days can be selected.

E.g. : [Mon Tue ... Sun]

and [1] are selected.

E.g. : [ON], [

6:00]

and [75°F

(24°C)] are

selected.

Pressing

selects ON/OFF timer.

Pressing

deletes timer setting.

Pressing

adjusts the time.

Pressing

adjusts the tem-

perature.

* Hold down the button to change the time quickly.

* The temperature can be set between 61°F and 88°F (16°C and 31°C) at

weekly timer.

JG79Y766H01_en.indd 10 2020/04/10 14:15:23

En-11

● OPERATING INSTRUCTIONS ●

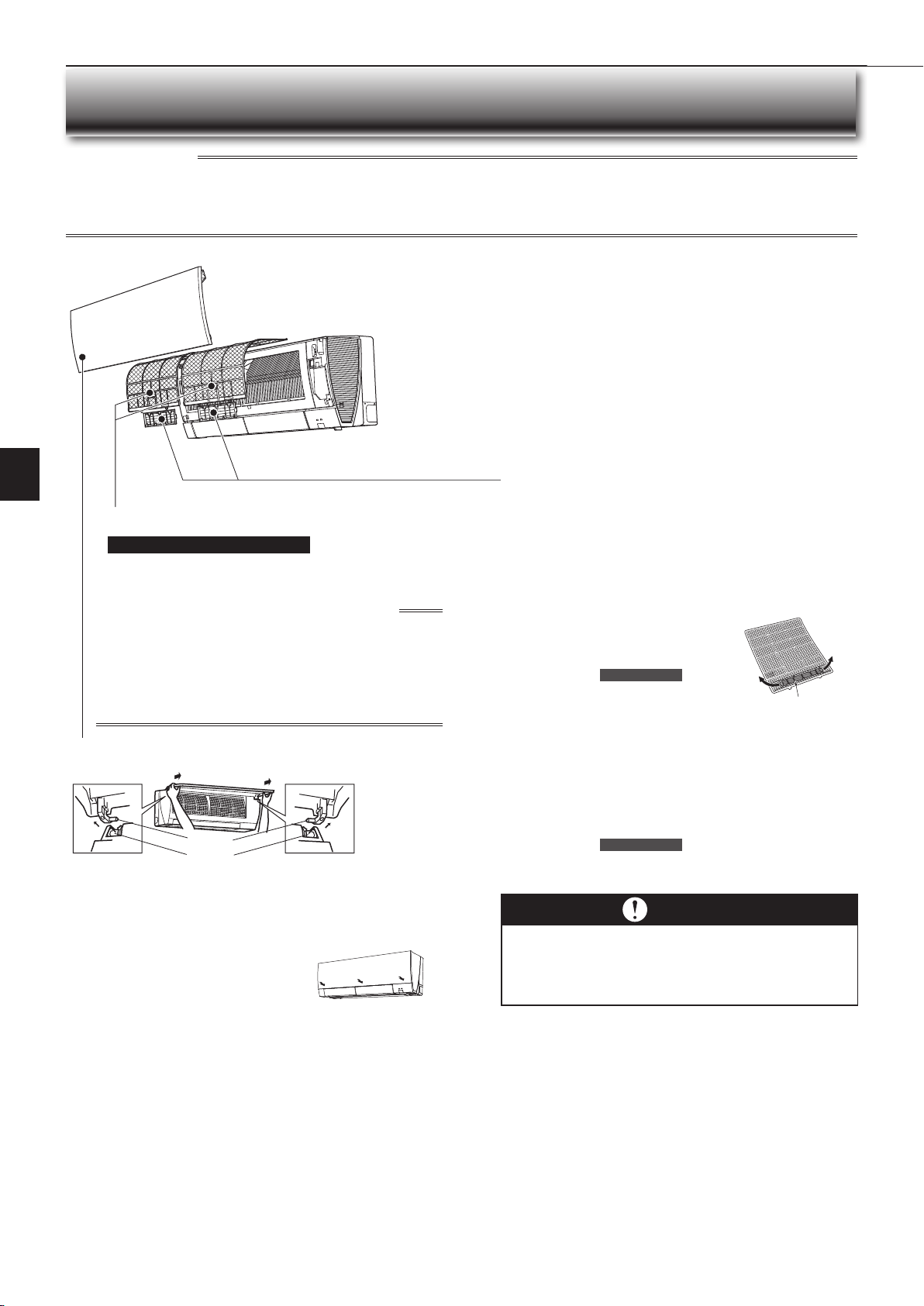

1. Lift the front panel until a “click” is heard.

2. Hold the hinges and pull to remove as shown in the illustration above.

• Wipe with a soft dry cloth or rinse it with water.

• Do not soak it in water for more than two hours.

• Dry it well in shade.

3. Install the front panel by following the removal

procedure in reverse. Close the front panel se-

curely and press the positions indicated by the

arrows.

Instructions:

CLEANING

• Switch off the power supply or turn off the breaker before cleaning.

• Be careful not to touch the metal parts with your hands.

• Do not use benzine, thinner, polishing powder, or insecticide.

• Use only diluted neutral detergents.

• Do not expose parts to direct sunlight, heat, or ﬁ re to dry.

• Do not use water hotter than 122°F (50°C).

Air ﬁ lter (Nano platinum ﬁ lter)

• Clean every 2 weeks

• Remove dirt by a vacuum cleaner, or rinse with water.

• After washing with water, dry it well in shade.

Front panel

Air cleaning ﬁ lter

(Electrostatic anti-allergy enzyme ﬁ lter,

blue)

Every 3 months:

• Remove dirt by a vacuum cleaner.

When dirt cannot be removed by vacuum cleaning:

•

Soak the ﬁ lter and its frame in lukewarm water before rinsing it.

•

After washing, dry it well in shade.

Install all tabs of the air ﬁ lter.

Every year:

• Replace it with a new air cleaning

ﬁ lter for best performance.

• Parts Number MAC-2330FT-E

Pull to remove from the air ﬁ lter

(Deodorizing ﬁ lter, black)

Every 3 months:

• Remove dirt by a vacuum cleaner, or soak the framed ﬁ lter in lukewarm

water 86 to 104°F [30 to 40°C] for about 15 minutes. Rinse well.

• After washing, dry it well in shade.

• Deodorizing feature recovers by cleaning the ﬁ lter.

When dirt or smell cannot be removed by cleaning:

• Replace it with a new air cleaning ﬁ lter.

• Parts Number MAC-3000FT-E

Hole

Hinge

and

What is “Nano platinum ﬁ lter”?

Nano platinum is a ceramic particle that includes a platinum nanoparticle.

The particles are incorporated into the ﬁ lter material, which results in pro-

viding semi-permanent antibacterial and deodorizing characteristics for the

ﬁ lter. Nano platinum surpasses the catechin (a bioﬂ avonoid that is found

in green tea) in performance. Nano platinum ﬁ lter uses this compound not

only to improve air quality but also to eliminate bacteria and viruses. This air

ﬁ lter has a semi-permanent lasting effect even after washing it with water.

Important

• Clean the ﬁ lters regularly for best performance and to

reduce power consumption.

• Dirty ﬁ lters cause condensation in the air conditioner

which will contribute to the growth of fungi such as

mold. It is therefore recommended to clean air ﬁ lters

every 2 weeks.

JG79Y766H01_en.indd 11 2020/04/10 14:15:24

En-12

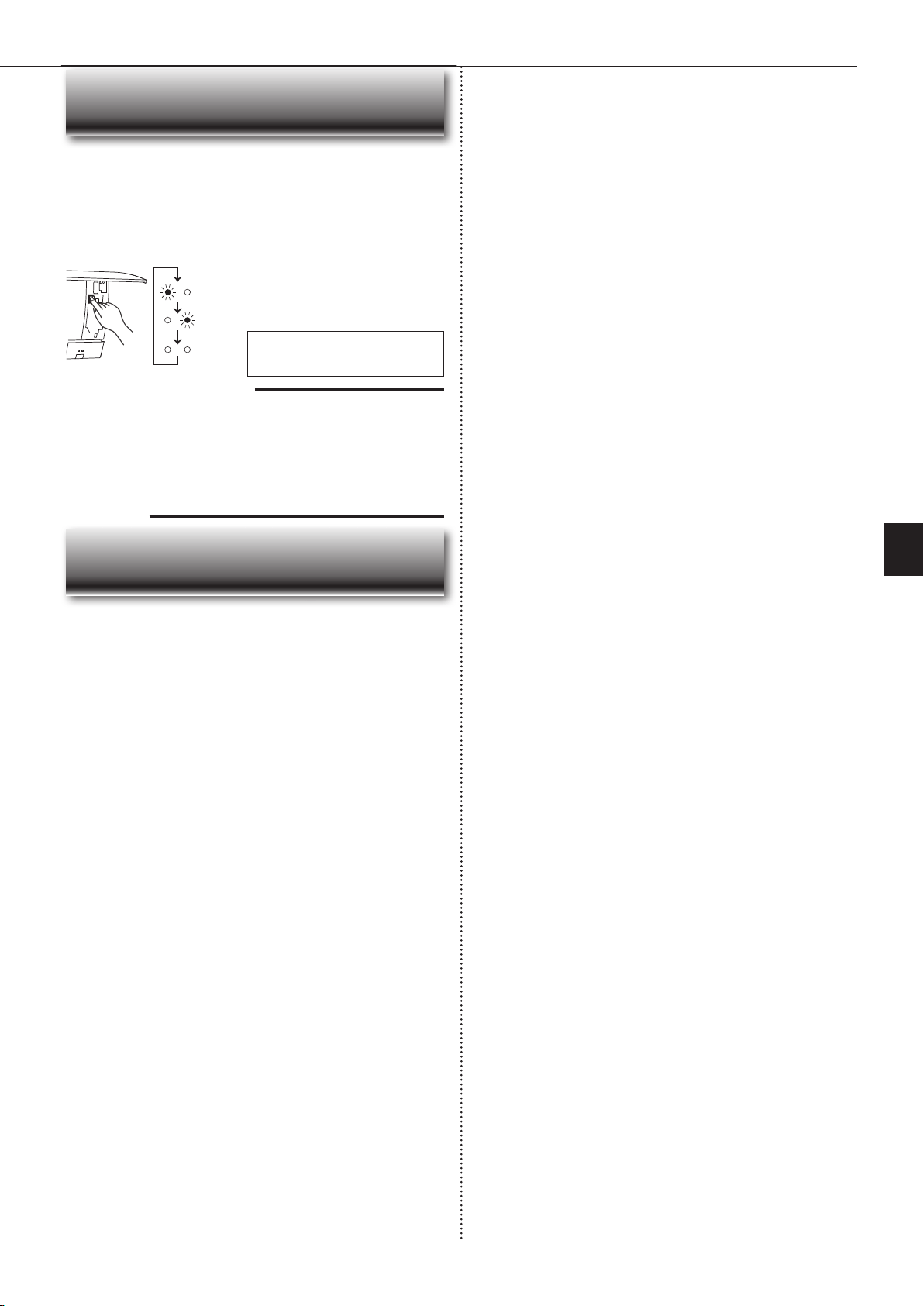

Operation indicator lamp

When the remote controller cannot be used...

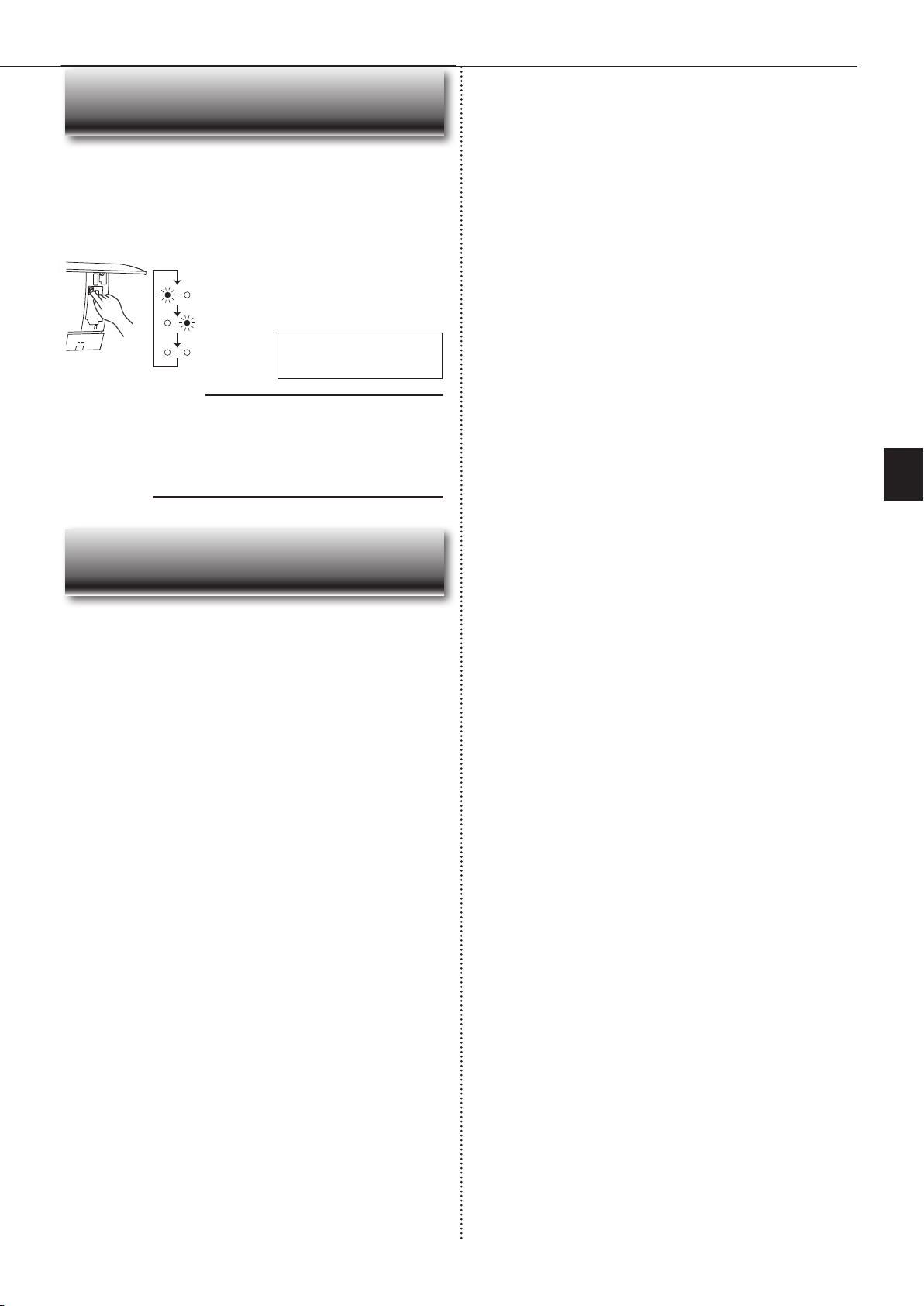

Emergency operation can be activated by pressing the emergency operation

switch (E.O. SW) on the indoor unit.

Each time the E.O. SW is pressed, the operation changes in

the following order:

If a power failure occurs or the main power is turned off during operation, “Auto

restart function” automatically starts operation in the same mode as the one set

with the remote controller just before the shutoff of the main power. When timer is

set, timer setting is cancelled and the unit starts operation when power is resumed.

If you do not want to use this function, please consult the service repre-

sentative because the setting of the unit needs to be changed.

Set temperature : 75°F (24°C)

Fan speed : Medium

Horizontal vane : Auto

Emergency COOL

Emergency HEAT

Stop

Note:

• The ﬁ rst 30 minutes of operation is test run. Temperature

control does not work, and fan speed is set to High.

• In the emergency heating operation, the fan speed gradu-

ally rises to blow out warm air.

• In the emergency cooling operation, the horizontal vanes’

position will be reset in about a minute, then the operation

will start.

EMERGENCY OPERATION

AUTO RESTART FUNCTION

JG79Y766H01_en.indd 12 2020/04/10 14:15:24

En-13

● OPERATING INSTRUCTIONS ●

Even if these items are checked, when the unit does not recover from the

trouble, stop using the air conditioner and consult your dealer.

Symptom Explanation & Check points

Indoor Unit

The unit cannot be operated. • Is the breaker turned on?

• Is the power supply plug connected?

• Is the ON timer set? Page 9

The horizontal vane does not

move.

• Are the horizontal vane and the vertical vane

installed correctly?

• Is the fan guard deformed?

• When the breaker is turned on, the horizontal

vanes’ position will be reset in about a minute.

After the reset has completed, the normal hori-

zontal vanes’ operation resumes. The same is

true in the emergency cooling operation.

The unit cannot be operated for

about 3 minutes when restarted.

• This protects the unit according to instructions

from the microprocessor. Please wait.

Mist is discharged from the air

outlet of the indoor unit.

•

The cool air from the unit rapidly cools moisture

in the air inside the room, and it turns into mist.

The swing operation of the HORI-

ZONTAL VANE is suspended for a

while, then restarted.

• This is for the swing operation of the HORIZON-

TAL VANE to be performed normally.

When SWING is selected in

COOL/DRY/FAN mode, the

lower horizontal vane does not

move.

• It is normal that the lower horizontal vane does

not move when SWING is selected in COOL/

DRY/FAN mode.

The airﬂ ow direction changes

during operation.

The direction of the horizontal

vane cannot be adjusted with

the remote controller.

• When the unit is operated in COOL or DRY

mode, if the operation continues with air blow-

ing down for 0.5 to 1 hour, the direction of the

airﬂ ow is automatically set to upward position

to prevent water from condensing and dripping.

• In the heating operation, if the airﬂ ow tem-

perature is too low or when defrosting is being

done, the horizontal vane is automatically set

to horizontal position.

The operation stops for about

10 minutes in the heating

operation.

• Outdoor unit is in defrost.

Since this is completed in max.10 minutes,

please wait. (When the outside temperature is

too low and humidity is too high, frost is formed.)

The unit starts operation by

itself when the main power is

turned on, but hasn’t received

sign from the remote controller.

• These models are equipped with an auto

restart function. When the main power is

turned off without stopping the unit with the

remote controller and is turned on again, the

unit starts operation automatically in the same

mode as the one set with the remote control-

ler just before the shutoff of the main power.

Refer to “Auto restart function”. Page 12

The two horizontal vanes touch

each other. The horizontal

vanes are in an abnormal posi-

tion. The horizontal vanes do

not return to the correct “close

position”.

Perform one of the following:

•

Turn off and on the breaker. Make sure the hori-

zontal vanes move to the correct “close position”.

• Start and stop the emergency cooling operation

and make sure the horizontal vanes move to the

correct “close position”.

The indoor unit discolors over

time.

• Although plastic turns yellow due to the inﬂ uence

of some factors such as ultraviolet light and

temperature, this has no effect on the product

functions.

Multi system

The indoor unit which is not

operating becomes warm and a

sound, similar to water ﬂ owing,

is heard from the unit.

• A small amount of refrigerant continues to ﬂ ow

into the indoor unit even though it is not operat-

ing.

When heating operation is

selected, operation does not

start right away.

• When operation is started during defrosting of

outdoor unit is done, it takes a few minutes (max.

10 minutes) to blow out warm air.

Outdoor Unit

The fan of the outdoor unit does

not rotate even though the com-

pressor is running. Even if the

fan starts to rotate, it stops soon.

• When the outside temperature is low during

cooling operation, the fan operates intermittently

to maintain sufﬁ cient cooling capacity.

Water leaks from the outdoor

unit.

• During COOL and DRY operations, pipe or pipe

connecting sections are cooled and this causes

water to condense.

• In the heating operation, water condensed on

the heat exchanger drips down.

• In the heating operation, the defrosting operation

makes ice forming on the outdoor unit melt and

drip down.

White smoke is discharged from

the outdoor unit.

• In the heating operation, vapor generated by the

defrosting operation looks like white smoke.

Remote controller

The display on the remote

controller does not appear or it

is dim. The indoor unit does not

respond to the remote control

signal.

• Are the batteries exhausted? Page 4

• Is the polarity (+, -) of the batteries correct?

Page 4

• Are any buttons on the remote controller of other

electric appliances being pressed?

Symptom Explanation & Check points

Does not cool or heat

The room cannot be cooled or

heated sufﬁ ciently.

• Is the temperature setting appropriate?

Page 6

• Is the fan setting appropriate? Please change

fan speed to High or Super High. Page 7

• Are the ﬁ lters clean? Page 11

• Is the fan or heat exchanger of the indoor unit

clean?

• Are there any obstacles blocking the air inlet or

outlet of the indoor or outdoor unit?

• Is a window or door open?

• When a ventilation fan or a gas cooker is used

in a room, the cooling load increases, resulting

in an insufﬁ cient cooling effect.

• When the outside temperature is high, the cooling

effect may not be sufﬁ cient.

• It may take a certain time to reach the setting

temperature or may not reach that depending on

the size of the room, the ambient temperature,

and the like.

The room cannot be cooled

sufﬁ ciently.

• When a ventilation fan or a gas cooker is used

in a room, the cooling load increases, resulting

in an insufﬁ cient cooling effect.

• When the outside temperature is high, the cooling

effect may not be sufﬁ cient.

The room cannot be heated

sufﬁ ciently.

• When the outside temperature is low, the heating

effect may not be sufﬁ cient.

Air does not blow out soon in

the heating operation.

• Please wait as the unit is preparing to blow out

warm air.

Airﬂ ow

The air from the indoor unit

smells strange.

• Are the ﬁ lters clean? Page 11

• Is the fan or heat exchanger of the indoor unit

clean?

• The unit may suck in an odor adhering to the

wall, carpet, furniture, cloth, etc. and blow it out

with the air.

Sound

Cracking sound is heard. • This sound is generated by the expansion/con-

traction of the front panel, etc. due to change in

temperature.

“Burbling” sound is heard. • This sound is heard when the outside air is

absorbed from the drain hose by turning on the

range hood or the ventilation fan, making water

ﬂ owing in the drain hose to spout out.

This sound is also heard when the outside air

blows into the drain hose in case the outside

wind is strong.

Mechanical sound is heard

from the indoor unit.

• This is the switching sound in turning on/off the

fan or the compressor.

The sound of water ﬂ owing is

heard.

• This is the sound of refrigerant or condensed

water ﬂ owing in the unit.

Hissing sound is sometimes

heard.

• This is the sound when the ﬂ ow of refrigerant

inside the unit is changed.

Timer

Weekly timer does not operate

according to settings.

• Is the ON/OFF timer set? Pages 9, 10

• Transmit the setting information of the weekly

timer to the indoor unit again. When the infor-

mation is successfully received, a long beep will

sound from the indoor unit. If information fails to

be received, 3 short beeps will be heard. Ensure

information is successfully received. Page 10

• When a power failure occurs and the main power

turns off, the indoor unit built-in clock will be

incorrect. As a result, the weekly timer may not

work normally.

Be sure to place the remote controller where

the signal can be received by the indoor unit.

Page 3

The unit starts/stops the opera-

tion by itself.

• Is the weekly timer set? Page 10

In the following cases, stop using the air conditioner and consult your dealer.

• When water leaks or drips from the indoor unit.

• When the operation indicator lamp blinks. Except for when the lamp of a multi

unit blinks while the unit is on standby.

• When the breaker trips frequently.

• The remote control signal is not received in a room where an electronic ON/

OFF type ﬂ uorescent lamp (inverter-type ﬂ uorescent lamp, etc.) is used.

• Operation of the air conditioner interferes with radio or TV reception. An ampli-

ﬁ er may be required for the affected device.

• When an abnormal sound is heard.

• When any refrigerant leakage is found.

WHEN YOU THINK THAT TROUBLE HAS OCCURRED

JG79Y766H01_en.indd 13 2020/04/10 14:15:24

En-14

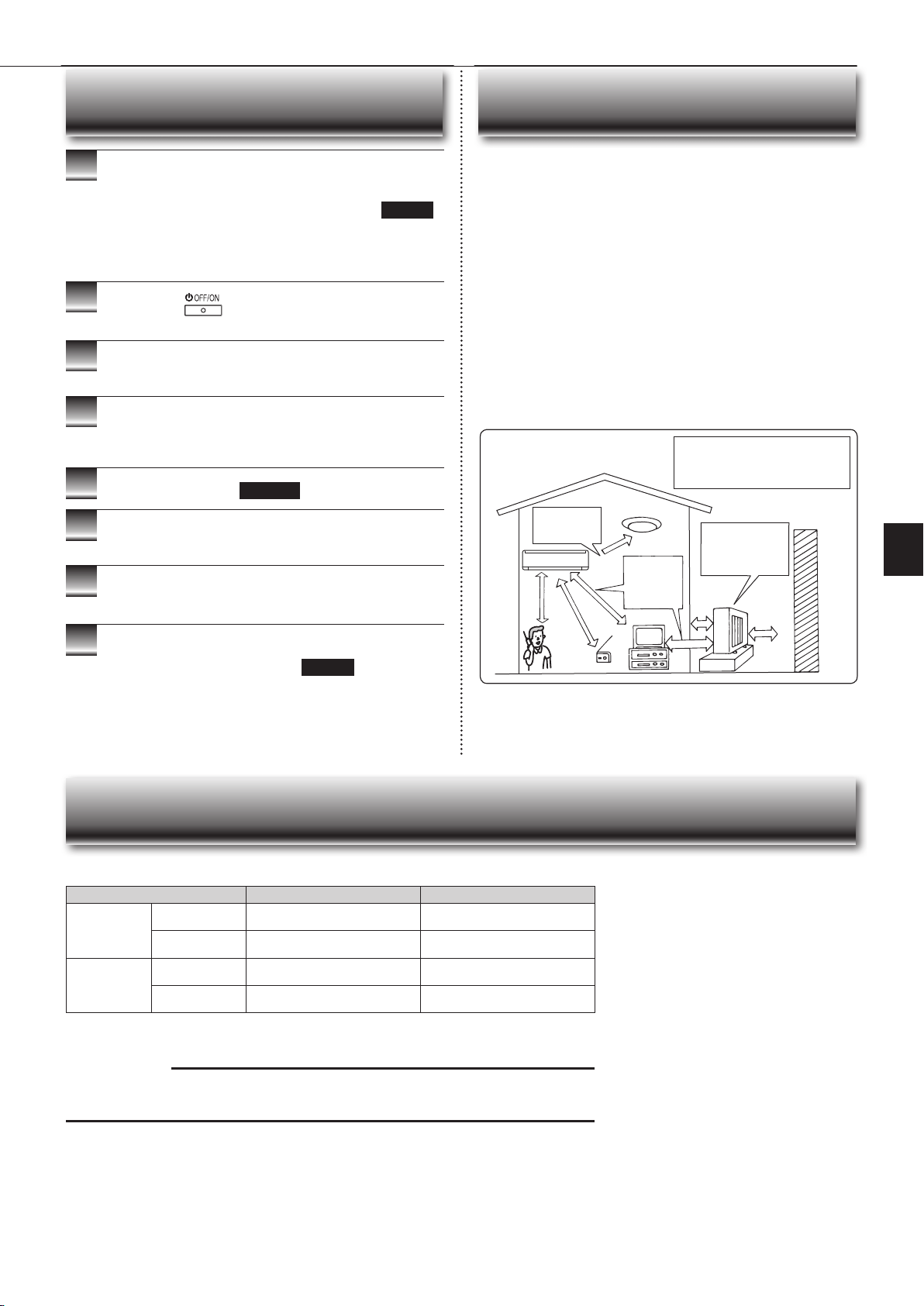

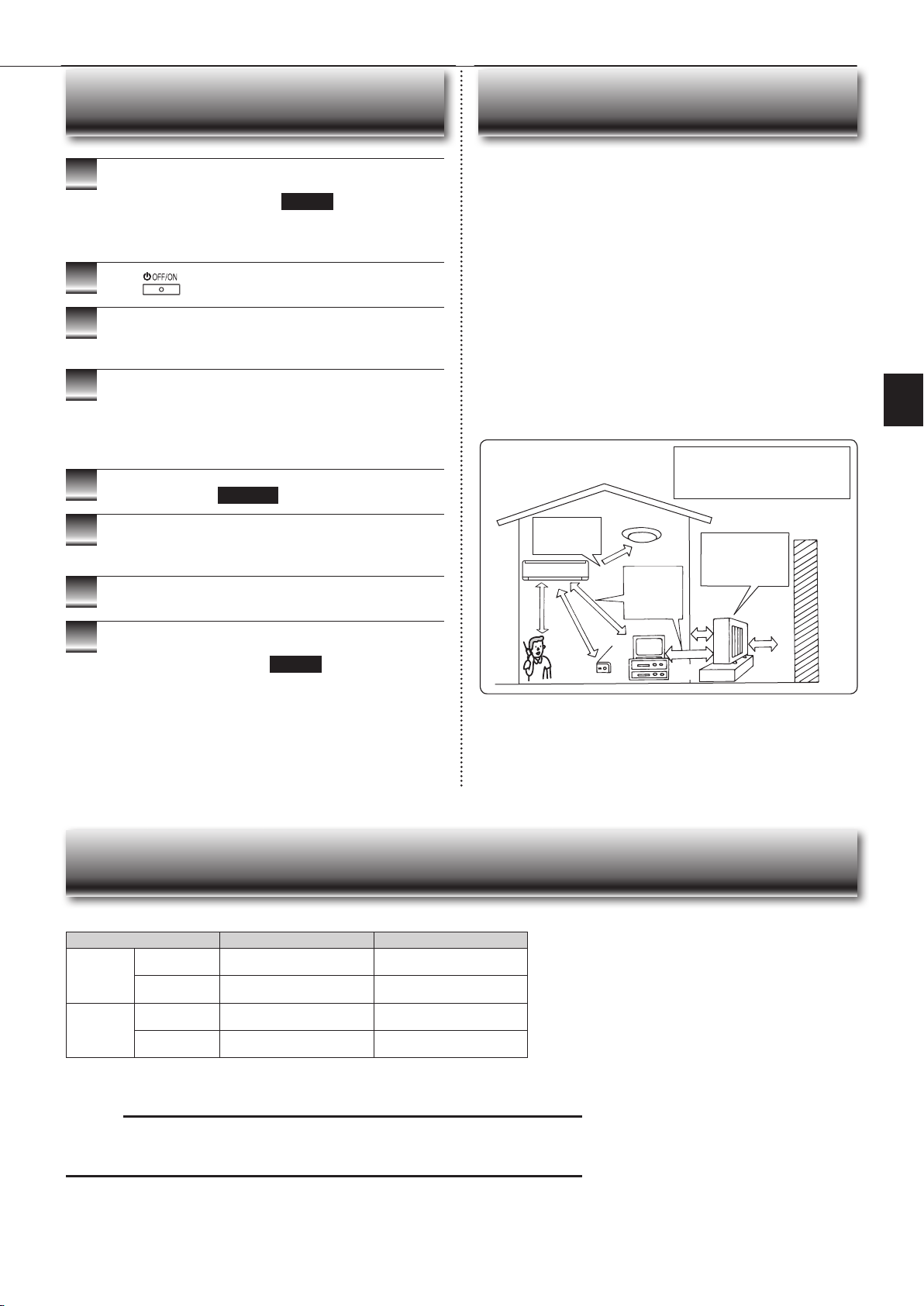

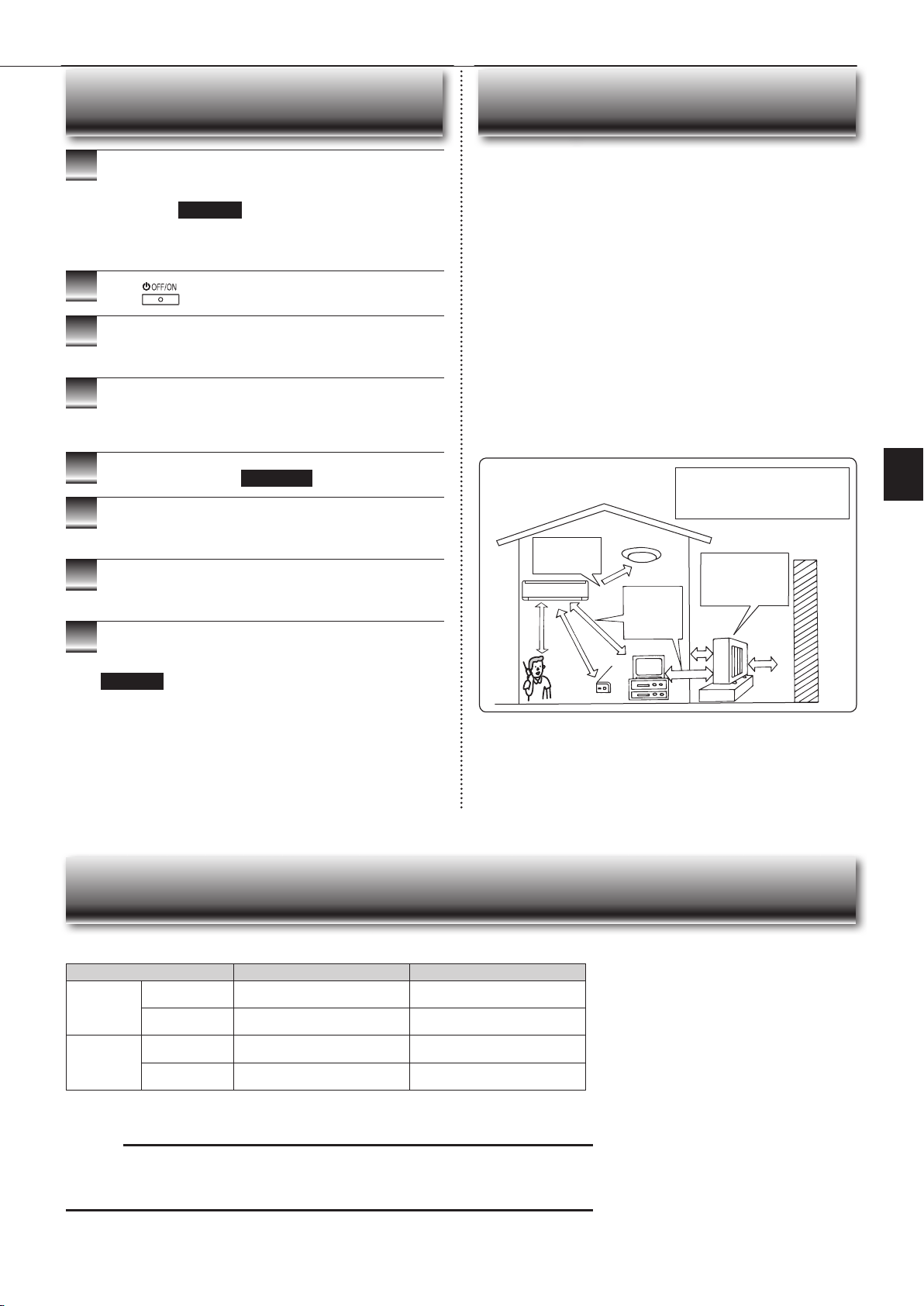

Installation place

Avoid installing the air conditioner in the following places.

• Where there is much machine oil.

• Salty places such as the seaside.

• Where sulﬁ de gas is generated such as hot spring, sewage, waste water.

• Where oil is splashed or where the area is ﬁ lled with oily smoke (such as cook-

ing areas and factories, in which the properties of plastic could be changed

and damaged).

• Where there is high-frequency or wireless equipment.

• Where the air from the outdoor unit air outlet is blocked.

• Where the operation sound or air from the outdoor unit bothers the house next

door.

• The mounting height of indoor unit 5.9 ft. to 7.5 ft. (1.8 m to 2.3 m) is recom-

mended. If it is impossible, please consult your dealer.

• Do not operate the air conditioner during interior construction and ﬁ nishing

work, or while waxing the ﬂ oor. Before operating the air conditioner, ventilate

the room well after such work is performed. Otherwise, it may cause volatile

elements to adhere inside the air conditioner, resulting in water leakage or

scattering of dew.

Electrical work

• Provide an exclusive circuit for the power supply of the air conditioner.

• Be sure to observe the breaker capacity.

If you have any questions, consult your dealer.

INSTALLATION PLACE AND

ELECTRICAL WORK

SPECIFICATIONS

To prevent the ef-

fects of a ﬂ uorescent

lamp, keep as far

apart as possible.

wall, etc.

Inverter-type

ﬂ uorescent lamp

Keep a space to

prevent the pic-

ture distortion or

the noise.

3 ft. (1 m)

or more

Radio

4 in. (100 mm)

or more

For the optimum efﬁ ciency

and to extend the life time

of using, the outdoor unit

should be installed in a

well-ventilated dry place.

Cordless

phone or

Portable

phone

10 ft. (3 m)

or more

3 ft. (1 m)

or more

The installation location of the outdoor unit should be at

least 10 ft. (3 m) away from the antennas for TV sets,

radios, etc. In areas where the reception is weak, provide

greater space between the outdoor unit and the antenna

of the affected device if operation of the air conditioner

interferes with radio or TV reception.

Set to the highest temperature in manual COOL mode,

and operate for 3 to 4 hours. Page 6

• This dries the inside of the unit.

• Moisture in the air conditioner contributes to favorable conditions for

growth of fungi, such as mold.

Press

to stop the operation.

Turn off the breaker and/or disconnect the power sup-

ply plug.

Remove all batteries from the remote controller.

When using the air conditioner again:

Clean the air ﬁ lter. Page 11

Check that the air inlet and outlet of the indoor and

outdoor units are not blocked.

Check that the ground is connected correctly.

Refer to the “PREPARATION BEFORE OPERATION”,

and follow the instructions. Page 4

WHEN THE AIR CONDITIONER IS NOT

GOING TO BE USED FOR A LONG TIME

8/20 in.

(200/500 mm)

or more

DB: Dry Bulb

WB: Wet Bulb

Indoor Outdoor

Cooling

Upper limit

90°F (32.2°C) DB

73°F (22.8°C) WB

115°F (46.1°C) DB

—

Lower limit

67°F (19.4°C) DB

57°F (13.9°C) WB

14°F (-10°C) DB

—

Heating

Upper limit

80°F (26.7°C) DB

—

75°F (23.9°C) DB

65°F (18.3°C) WB

Lower limit

70°F (21.1°C) DB

—

-13°F (-25°C) DB

-14°F (-25.6°C) WB

Guaranteed operating range

(FS06, 09, 12/

FS15, 18)

Note:

1. The guaranteed operating range value is for 1:1 System Application.

2. If the outdoor temperature is below the lower limit of guaranteed operating range, the outdoor unit may

stop operation until the outdoor temperature exceeds the lower limit.

JG79Y766H01_en.indd 14 2020/04/10 14:15:25

Sp-1

● MANUAL DE INSTRUCCIONES ●

ÍNDICE

■ MEDIDAS DE SEGURIDAD 1

■ NOMBRE DE LAS PARTES 3

■ PREPARACIÓN ANTES DE LA PUESTA EN MARCHA 4

■ FUNCIONAMIENTO I-SEE 5

■ SELECCIÓN DE MODOS DE FUNCIONAMIENTO 6

■ VELOCIDAD DEL VENTILADOR Y AJUSTE DE LA DIRECCIÓN DEL AIRE 7

■ FUNCIONAMIENTO SMART SET (SELECCIÓN INTELIGENTE) 8

■ FUNCIONAMIENTO DE LA DESCONEXIÓN AUTOMÁTICA (ECONO COOL) 8

■ FUNCIONAMIENTO NATURAL FLOW 9

■ FUNCIONAMIENTO POWERFUL (POTENTE) 9

■ FUNCIONAMIENTO CON TEMPORIZADOR (TEMPORIZADOR ON/OFF) 9

■ FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL (WEEKLY TIMER) 10

■ LIMPIEZA 11

■ FUNCIONAMIENTO DE EMERGENCIA 12

■ FUNCIÓN DE REINICIO AUTOMÁTICO 12

■ SI CREE QUE HA OCURRIDO ALGÚN PROBLEMA 13

■ CUANDO EL ACONDICIONADOR DE AIRE NO SE VAYA A UTILIZAR DURANTE MUCHO TIEMPO 14

■ LUGAR DE INSTALACIÓN Y TRABAJO ELÉCTRICO 14

■ ESPECIFICACIONES 14

ATENCIÓN

No conecte el cable de alimentación a un punto intermedio; utilice una

alargadera o conecte varios dispositivos a una sola toma de CA.

• Podría causar sobrecalentamiento, fuego o descarga eléctrica.

Asegúrese que el enchufe no tiene polvo e insértelo de forma segura

en la toma de corriente.

•

Si el enchufe está sucio puede provocar fuego o una descarga eléctrica.

No enrolle, cambie, dañe ni tire del cable de alimentación, y no

aplique calor ni coloque objetos pesados sobre el mismo.

• Podría causar fuego o una descarga eléctrica.

No accione el disyuntor OFF/ON ni desconecte/conecte el enchufe

de alimentación durante el funcionamiento.

• Podría generar chispas y originar un fuego.

• Una vez que la se apaga la unidad interior con el controlador remoto,

asegúrese de que coloca el disyuntor en OFF o que desconecta el

enchufe de alimentación.

Evite la exposición directa de la piel al aire frío durante un periodo

de tiempo prolongado.

• Puede ser perjudicial para la salud.

El usuario no debe instalar, cambiar de sitio, desmontar, alterar ni

reparar la unidad.

•

Si no se maneja correctamente, el acondicionador de aire puede causar fuego,

descarga eléctrica, lesiones, escape de agua, etc. Consulte con su distribuidor.

•

Si el cable de alimentación está dañado, deberá ser sustituido por el

fabricante o su agente de mantenimiento para evitar cualquier riesgo.

Al instalar, reubicar o reparar la unidad, asegúrese de que en el

circuito de refrigeración no entra ninguna otra sustancia que no

sea el refrigerante especiﬁ cado (R410A).

• La presencia de cualquier otra sustancia extraña, como aire por

ejemplo, puede provocar una elevación anómala de la presión, una

explosión o daños corporales.

• El uso de un refrigerante distinto al especiﬁ cado por el sistema oca-

sionará fallos mecánicos, malfuncionamiento del sistema o averías

en la unidad. En el peor de los casos, esto podría llegar a ser un serio

impedimento para garantizar el uso seguro del producto.

Este aparato no debe ser utilizado por personas (incluidos niños) que presenten

una discapacidad física, sensorial o mental así como aquellos que dispongan de

la experiencia o el conocimiento, a menos que lo hagan bajo la supervisión o ins-

trucción relativa al uso del aparato por una persona responsable de su seguridad.

Se debe supervisar a los niños para garantizar que no jueguen con el aparato.

•

Puesto que este producto tiene piezas rotatorias y piezas que pueden provocar des-

cargas eléctricas, lea atentamente las “Medidas de seguridad” antes de usarlo.

• Tome las precauciones aconsejadas en este manual, ya que son importantes

para una utilización segura del producto.

• Después de leer este manual, guárdelo a mano junto con el manual de

instalación para poder recurrir a él con facilidad.

• Asegúrese de recibir la garantía de su distribuidor y comprobar que contiene

la fecha de compra, el nombre del establecimiento, etc. correctos.

Indicaciones y sus signiﬁ cados

ATENCIÓN:

Una manipulación incorrecta podría conllevar con toda probabilidad

un peligro grave, por ejemplo, de muerte o de heridas graves.

CUIDADO:

Una manipulación incorrecta podría conllevar, según las

condiciones, un peligro grave.

No introduzca los dedos, palos, etc. en las entradas/salidas de aire.

• Podría causar daños, puesto que el ventilador del interior gira a alta

velocidad durante el funcionamiento.

En caso de que se produzca una condición anómala (como olor a

quemado), pare el aparato y desconecte el enchufe de alimentación

o coloque el disyuntor en OFF.

• Si se prolonga el funcionamiento en la condición anómala puede pro-

ducirse un fallo, fuego o una descarga eléctrica. En tal caso, consulte

a su distribuidor.

Cuando el acondicionador de aire no enfría o no calienta, es posi-

ble que haya una fuga del refrigerante. En tal caso, consulte a su

distribuidor. Si una reparación exige la recarga de la unidad con

refrigerante, solicite más información al técnico de servicio.

• El refrigerante que se usa en el acondicionador de aire es seguro.

Normalmente no tiene fugas. Ahora bien, si hay fuga de refrigerante y

éste entra en contacto con una fuente de calor como un calentador de

ventilador, un calentador de paraﬁ na o un horno de cocina, generará

gases perjudiciales.

El usuario no debe intentar nunca limpiar la parte interna de la uni-

dad interior. Si la parte interna de la unidad requiriera una limpieza,

póngase en contacto con el distribuidor.

• Un detergente inadecuado puede provocar daños a los materiales

plásticos del interior de la unidad, lo que podría causar escapes de

agua. Si el detergente entra en contacto con las partes eléctricas del

motor, provocará mal funcionamiento, humo o fuego.

CUIDADO

No toque la entrada de aire ni la aleta de aluminio de la unidad

interior/exterior.

• Podría hacerse daño.

No eche insecticidas ni pulverizadores inﬂ amables sobre la uni-

dad.

• Podrían provocar incendios o deformaciones de la unidad.

Símbolos utilizados en este manual y su signiﬁ cado

: Asegúrese de no hacerlo.

: Siga las instrucciones estrictamente.

: No introduzca nunca los dedos ni objetos, etc.

: No se suba a la unidad interior/exterior ni ponga nada encima.

: Peligro de descarga eléctrica. Tenga cuidado.

: Asegúrese de desconectar el enchufe de alimentación de la toma de

corriente.

: Asegúrese de desconectar la corriente.

MEDIDAS DE SEGURIDAD

JG79Y766H01_es.indd 1 2020/4/20 15:19:51

Sp-2

MEDIDAS DE SEGURIDAD

CUIDADO

Evite la exposición directa de animales domésticos o plantas al ﬂ ujo

de aire.

• Puede causar daños a los animales y las plantas.

No coloque otros electrodomésticos o muebles debajo de la unidad

interior/exterior.

• Podría gotear agua desde la unidad, que podría causar daños o hacer

que funcionara mal.

No instale la unidad en un soporte roto.

• La unidad podría caer y causar daños.

Mientras limpia o hace funcionar la unidad, no tenga los pies en una

superﬁ cie inestable.

• Si se cayera, podría hacerse daño.

No tire del cable de alimentación.

• Podría hacer que se rompa parte del núcleo del cable, lo que puede

causar sobrecalentamiento o fuego.

No cargue ni desarme las pilas y no las arroje al fuego.

• Podría provocar fugas en las pilas, o causar fuego o una explosión.

La unidad no debe estar en funcionamiento más de 4 horas en con-

diciones de humedad elevada (80% de humedad relativa o superior)

y/o con la puerta de entrada o las ventanas abiertas.

• Esto podría causar un descenso en la condensación de agua en el

acondicionador de aire que podría humedecer o dañar el mobiliario.

• La condensación de agua en el acondicionador de aire podría contribuir

a la formación de hongos, como el moho.

No use la unidad para ﬁ nes especiales, como para almacenar ali-

mentos, criar animales, cultivar plantas o guardar dispositivos de

precisión u objetos de arte.

• Podría deteriorar la calidad o causar daños a los animales y plantas.

Evite la exposición directa de aparatos de combustión al ﬂ ujo de

aire.

• Podría interrumpir la combustión.

Para evitar una ingestión accidental, no coloque las pilas en su boca

bajo ningún concepto.

• La ingestión de las pilas puede causar asﬁ xia y/o envenenamiento.

Antes de limpiar la unidad, apáguela y desconecte el cable de alimen-

tación o coloque el disyuntor en OFF.

• Podría causar daños, puesto que el ventilador del interior gira a alta

velocidad durante el funcionamiento.

Si la unidad va a dejar de usarse un tiempo prolongado, desconecte

el cable de alimentación o coloque el disyuntor en OFF.

• La unidad puede acumular polvo y provocar sobrecalentamiento o

fuego.

Sustituya las pilas del controlador remoto por otras nuevas de la

misma clase.

• La utilización de una pila usada junto con una nueva puede causar

sobrecalentamiento, provocar una fuga o producir una explosión.

Si el líquido de la pila entra en contacto con la piel o la ropa, lávelas

a fondo con agua limpia.

• Si el líquido de la pila entra en contacto con los ojos, lávelos a fondo

con agua limpia y acuda a un médico de inmediato.

Asegúrese de que la zona está bien ventilada cuando la unidad esté

en funcionamiento junto con un aparato de combustión.

• Una ventilación inadecuada puede originar falta de oxígeno.

Coloque el disyuntor en OFF si oye truenos y hay posibilidad de que

caigan rayos.

• La unidad puede resultar dañada si cae algún rayo.

Tras varias estaciones con el acondicionador de aire en funciona-

miento, efectúe una inspección y el mantenimiento además de la

limpieza habitual.

• Si hay polvo o suciedad en la unidad se puede producir un olor desagra-

dable, contribuir al crecimiento de hongos, como el moho, o bien bloquear

el conducto de drenaje, lo que hace que gotee agua de la unidad interior.

Consulte con su distribuidor sobre la inspección y el mantenimiento,

puesto que exigen conocimientos y capacidades especializadas.

No utilice los mandos con las manos mojadas.

• Podría producirse una descarga eléctrica.

No limpie el acondicionador de aire con agua ni coloque sobre él un

objeto que contenga agua, como un ﬂ orero.

• Podría causar fuego o una descarga eléctrica.

No se suba a la unidad exterior ni coloque ningún objeto encima.

• Si se cayera usted o el objeto, podría haber daños.

ATENCIÓN

Pida a su distribuidor que instale el aire acondicionado.

• No debe instalarlo el usuario, puesto que requiere conocimientos y

capacidades especializadas. Si no se instala correctamente, puede

provocar fugas, fuego o descargas eléctricas.

Dedique una toma de alimentación en exclusiva al acondicionador

de aire.

• Si no se utiliza una toma de alimentación en exclusiva, pueden producirse

sobrecalentamiento o fuego.

No instale la unidad donde pueda haber fugas de gas inﬂ amable.

• Si hay una fuga de gas y éste se acumula cerca de la unidad, podría

producirse una explosión.

Conecte la unidad a una toma a tierra.

• No conecte el cable de tierra a una tubería de gas, tubería de agua,

pararrayos o cable de tierra de un teléfono. Si no, podría producirse una

descarga eléctrica.

CUIDADO

Observe las correspondientes normas federales, estatales o locales

para evitar posibles fugas/descargas eléctricas. También puede

instalar un interruptor de fallo de conexión a tierra para evitar fugas

y descargas eléctricas.

Asegúrese de que se drena correctamente el agua de drenaje.

• Si el conducto de drenaje no es correcto, el agua podría caer desde la

unidad interior/exterior, causando humedad y daños en el mobiliario.

Si se produce una condición anómala

Pare de inmediato el acondicionador de aire y consulte a su distribuidor.

Para la instalación

IMPORTANTE

Los ﬁ ltros sucios provocan condensación en el acondicionador de aire, que contribuye

a la formación de hongos, como el moho. Por lo tanto, es recomendable limpiar los

ﬁ ltros de aire cada 2 semanas.

Antes de la puesta en funcionamiento, asegúrese de que los deﬂ ectores horizontales

estén cerrados. Si se pone en funcionamiento antes de que los deﬂ ectores horizontales

estén abiertos, es posible que no vuelvan a la posición correcta.

JG79Y766H01_es.indd 2 2020/4/20 15:19:52

Sp-3

● MANUAL DE INSTRUCCIONES ●

Interruptor de

accionamiento

de emergencia

Página 12

Deﬂector

horizontal

Filtro de limpieza

de aire

(Filtro de

desodorización y

ﬁ ltro de enzimas

electrostático

antialérgico)

Entrada de aire

Panel frontal

Unidad exterior

NOMBRE DE LAS PARTES

Unidad interior Controlador remoto

La apariencia de las unidades exteriores puede ser diferente.

Soporte del controlador remoto

Sección de transmisión

de señales

Distancia de la señal:

Aprox. 20 pies. (6 m)

Cuando se recibe la señal,

la unidad interior emite un

sonido.

Sección de

pantalla de

accionamiento

(Pantalla con

retroilumina-

ción*)

Botón OFF/ON (desac-

tivación/activación de

funcionamiento)

Botones de

temperatura

Páginas 4, 6, 8

Botón de

selección del

modo de fun-

cionamiento

Página 6

Botón de desco-

nexión automáti-

ca (ECONO

COOL) Página 8

Botón de control de ve-

locidad del ventilador

Página 7

Botón de control de las

lamas Página 7

TIME, botones de ajuste

del TIMER (TEMPORIZA-

DOR)

Página 4, 9

botón de avance

botón de retroceso

Botón de

ajuste del re-

loj (CLOCK)

Página 4

Botón de reinicialización

(RESET)

Página 4

Tapa

Deslice la tapa hacia abajo

para abrir el controlador

remoto. Deslícela más

para llegar a los botones

del temporizador semanal.

• Instale el soporte del

controlador remoto en un

lugar en el que la unidad

interior pueda recibir la se-

ñal.

• Si no está usando el con-

trolador remoto, colóquelo

en su soporte.

Use únicamente el controlador remo-

to suministrado con la unidad.

No use otro controlador remoto.

Si dos o más unidades interiores es-

tán instaladas cerca unas de otras,

puede que la unidad que no se pre-

tendía activar, responda al controla-

dor remoto.

Botón FUNCIONAMIEN-

TO SMART SET (SELEC-

CIÓN INTELIGENTE)

Página 8

Sección de recep-ción

del controla-dor remoto

TIME, botones de ajus-

te del WEEKLY TIMER

(TEMPORIZADOR SE-

MANAL)

Página 4, 10

Filtro

de aire

(ﬁ ltro de

nanoplatino)

Sensor i-see

Página 5

Luz de indica-ción

del funcio-namiento

Botón INDIRECT/DIRECT

(indirecto/directo)

Página 5

Botón POWER-

FUL (POTEN-

TE)

Página 9

Botón NATU-

RAL FLOW

(ﬂ ujo natural)

Página 9

Botón SEN-

SOR (i-see)

Página 5

Entrada de aire

(lado posterior y lateral)

Tubería de refrigerante

Manguera de drenaje

Salida de aire

Salida de drenaje

Botón de control WIDE

VANE (DEFLECTOR

AMPLIO)

Página 7

Indicador de sustitución de las pilas Página 3

Salida de aire

* La retroiluminación se enciende cuando se utiliza el controlador remoto.

La retroiluminación se apaga si no se utiliza el controlador remoto durante un

cierto tiempo.

JG79Y766H01_es.indd 3 2020/4/20 15:19:52

Sp-4

Ajustar la posición de instalación

Asegúrese de colocar el controlador remoto de acuerdo con la posición instalada

de la unidad interior.

Posición de instalación:

Izquierda: distancia a objetos (pared, armario, etc.) de menos de 19-11/16 pulg.

(50 cm) a la izquierda

Centro: distancia a objetos (pared, armario, etc.) de más de 19-11/16 pulg.

(50 cm) a la izquierda y la derecha

Derecha: distancia a objetos (pared, armario, etc.) de menos de 19-11/16 pulg.

(50 cm) a la derecha

(Izquierda) (Centro) (Derecha)

Zona Izquierda Centro Derecha

Pantalla del con-

trolador remoto

Mantenga pulsada la tecla del controlador

remoto durante 2 segundos para entrar en el modo de

ajuste de posición.

Seleccione la posición de instalación de destino, pulsan-

(Cada vez que pulse , se mostrarán las posicio-

nes en orden:)

(Centro) (Derecha) (Izquierda)

Pulse para completar el ajuste de la posición.

Nota:

La posición de instalación se puede ajustar solo cuando se cumplen las si-

guientes condiciones:

• El controlador remoto está desactivado.

• No se ha conﬁ gurado el temporizador semanal.

• No se está editando el temporizador semanal.

PREPARACIÓN ANTES DE LA PUESTA EN MARCHA

Cambio de unidades de temperatura (°F→°C)

La unidad esta conﬁ gurada por

defecto con °F.

Pulse RESET (reini-

ciar) con los botones

de temperatura

pulsados.

Antes de la puesta en funcionamiento: inserte el enchufe de alimentación

en la toma de corriente y/o encienda el disyuntor.

Instalación de las pilas del controlador remoto

Retire la tapa frontal.

Inserte primero el polo

negativo de las pilas

alcalinas tipo AAA.

Coloque la tapa frontal.

Pulse RESET.

Nota:

• Pulse CLOCK (temporizador) suavemente utilizando un

objeto en punta.

Ajuste de la hora actual

Pulse CLOCK.

Pulse otra vez

CLOCK.

Pulse el botón TIME o los bo-

tones del TIMER (TEMPORI-

ZADOR) para ajustar la hora.

Con cada pulsación el reloj

avanza/retrocede 1 minuto

(10 minutos si la pulsación es

prolongada).

Pulse el botón DAY

(DÍA) para ajustar el día.

Nota:

• Asegúrese de que la polaridad de las pilas es la correcta.

• No utilice pilas de manganeso o pilas con fugas. El controlador remoto podría

funcionar inadecuadamente.

• No utilice pilas recargables.

• El indicador de sustitución de las pilas se ilumina cuando las pilas tienen poca

carga. El controlador remoto dejará de funcionar al cabo de aproximadamente

7 días desde que el indicador se ilumina por primera vez.

• Sustituya todas las pilas por otras nuevas de la misma clase.

• Las pilas pueden durar 1 año aproximadamente. Ahora bien, las pilas cadu-

cadas pueden durar menos.

• Pulse RESET (reiniciar) suavemente utilizando un objeto en punta.

Si no se pulsa el botón de RESET (reiniciar), el controlador remoto no funcio-

nará correctamente.

Nota:

• Pulse RESET (reiniciar) suavemente utilizando un objeto en punta.

• Para cambiar la unidad de temperatura de °C a °F, pulse RESET.

JG79Y766H01_es.indd 4 2020/4/20 15:19:52

Sp-5

● MANUAL DE INSTRUCCIONES ●

Cuando no hay nadie en la sala, esta función cambia automáticamente el fun-

cionamiento al modo de ahorro de energía.

FUNCIONAMIENTO I-SEE

Para activar esta función, pulse hasta que aparez-

en la pantalla de operaciones del controlador

remoto.

Pulse de nuevo para desactivar ABSENCE DE-

TECTION (detección de ausencia).

El modo INDIRECT/DIRECT (indirecto/directo) ofrece un funcionamiento preciso,

localizando donde se encuentra cada persona de la sala.

Pulse durante el modo COOL (refrigeración),

DRY (deshumidiﬁ cación), HEAT (calefacción) o AUTO,

para activar el modo INDIRECT/DIRECT (indirecto/di-

recto). Este modo solo está disponible si está activado

el modo de control i-see.

Cada vez que pulse

INDIRECT/DIRECT (indi-

recto/directo) cambiará en el orden siguiente:

(INDIRECT) : La persona quedará menos expues-

ta al ﬂ ujo de aire directo.

(DIRECT) : Se acondicionará principalmente el

aire alrededor de la persona.

• Las direcciones de flujo de aire horizontal y vertical se seleccionarán

automáticamente.

• Cuando haya más de dos personas en la habitación, es posible que el

modo INDIRECT/DIRECT (indirecto/directo) sea menos efectivo.

• Si sigue pareciéndole incómoda la dirección del aire determinada por

el modo INDIRECT (indirecto), ajuste la dirección del aire de forma

manual. Página 7

Al cancelar el modo de control i-see, también se can-

cela el modo INDIRECT/DIRECT (indirecto/directo).

• El modo INDIRECT/DIRECT (indirecto/directo) también se cancela al

pulsar los botones VANE (deflector) o WIDE VANE (deflector ancho).

Nota:

• No toque el sensor i-see. Esto podría provocar que el sensor i-see funciona-

ra mal.

• El sonido de funcionamiento intermitente es un sonido normal que se produ-

ce cuando el sensor i-see se mueve de un lado a otro.

Para activar el modo de control i-see, pulse duran-

te el modo COOL (refrigeración), DRY (deshumidiﬁ ca-

ción), HEAT (calefacción) y AUTO.

• Púlselo suavemente usando un objeto fino.

• Se iluminará

(Sección de la pantalla de accionamiento)

• El ajuste predeterminado es “activado”.

Pulse de nuevo para activar ABSENCE DETEC-

TION (detección de ausencia).

• Se iluminará . (Sección de la pantalla de accionamiento)

Vuelva a pulsar para desactivar el modo de con-

trol i-see.

Nota:

No se detectarán personas en los siguientes lugares:

• A lo largo de la pared en la que está instalado el acondicionador de aire

• Directamente debajo del acondicionador de aire

• Donde haya un obstáculo, por ejemplo muebles, entre la persona y el acon-

dicionador de aire

Es posible que no se detecten personas en las siguientes situaciones:

• La temperatura de la sala es alta.

• La persona lleva ropa muy pesada y su piel no está expuesta.

• Hay presente un calefactor cuya temperatura cambia significativamente.

• Es posible que no se detecten ciertas fuentes de calor, como niños peque-

ños o mascotas.

• La fuente de calor y el acondicionador de aire están alejados más de 20 pies

(6 m).

• La fuente de calor permanece sin moverse mucho tiempo.

En el modo de control i-see, la temperatura ambiente se controla teniendo en

cuenta la temperatura sensible.

(INDIRECT) (DIRECT) (OFF)

En el modo de control i-see, la temperatura ambiente se controla teniendo en

Modo de control i-see

Cuando no hay nadie en la sala, esta función cambia automáticamente el fun-

DETECCIÓN DE AUSENCIA

El modo INDIRECT/DIRECT (indirecto/directo) ofrece un funcionamiento preciso,

Modo INDIRECT/DIRECT (indirecto/directo)

JG79Y766H01_es.indd 5 2020/4/20 15:19:53

Sp-6

Pulse

para que se ponga en funcionamiento.

Pulse para seleccionar el modo de funciona-

miento. El modo cambia con cada pulsación de la

manera siguiente:

Pulse o para ajustar la temperatura.

Cada pulsación eleva o disminuye la temperatura en

1°F (0,5°C).

Pulse para apagarlo.

SELECCIÓN DE MODOS DE FUNCIONAMIENTO

(AUTO) (

REFRIGERACIÓN

) (

DESHUMIDIFICACIÓN

) (

CALEFACCIÓN

)(

VENTILACIÓN

)

Nota:

Funcionamiento multisistema

Dos o más unidades interiores pueden funcionar con una unidad exterior. Si

se activan varias unidades interiores al mismo tiempo, las operaciones de re-

frigeración/deshumidiﬁ cación/ventilación y calefacción no pueden realizarse

simultáneamente. Cuando se selecciona REFRIGERACIÓN/DESHUMIDIFI-

CACIÓN/VENTILACIÓN en una unidad y CALEFACCIÓN en otra o viceversa,

la última unidad seleccionada entra en modo de espera.

Luz de indicación de funcionamiento

La luz de indicación de funcionamiento muestra el estado de funcionamiento

de la unidad.

Indicación Estado de funcionamiento Temperatura ambiente

La unidad está en funcionamiento

para alcanzar la temperatura ﬁ jada

Aproximadamente 4°F

(2°C) o más de diferencia

con la temperatura ﬁ jada

La temperatura ambiente se acerca

a la temperatura ﬁ jada

Aproximadamente de 2 a

4°F (1 a 2°C) de diferen-

cia con la temperatura

ﬁ jada

Modo en espera (sólo durante el

funcionamiento multisistema)

—

Iluminado Luz parpadeante No iluminado

Modo de AUTO (Cambio automático)

La unidad selecciona el modo de funcionamiento de acuerdo con la

diferencia que haya entre la temperatura ambiente y la temperatu-

ra establecida. Durante el modo AUTO, la unidad cambia el modo

(REFRIGERACIÓN↔CALEFACCIÓN) cuando la temperatura ambiente

diﬁ ere en aproximadamente 4°F (2°C) de la temperatura establecida

durante más de 15 minutos.

Nota:

No se recomienda utilizar el modo Auto si esta unidad interior está conecta-

da a una unidad exterior de tipo MXZ. Cuando se ponen en funcionamiento

simultáneamente varias unidades interiores, puede que la unidad no al-

terne el modo de funcionamiento entre el de REFRIGERACIÓN y el de

CALEFACCIÓN. En este caso, la unidad interior entra en modo de espera

(Consulte la tabla de las luces de los indicadores de funcionamiento).

Modo de REFRIGERACIÓN

Disfrute de aire frío a la temperatura que desee.

Nota:

No ponga en funcionamiento el modo de REFRIGERACIÓN con tempe-

raturas muy bajas en el exterior (inferior a 14°F [-10°C]). El agua conden-

sada en la unidad puede gotear y humedecer o dañar el mobiliario, etc.

Modo de DESHUMIDIFICACIÓN

Deshumedezca su habitación. Puede refrigerarla ligeramente.

La temperatura no se puede ajustar mientras el aparato está en el modo

de DESHUMIDIFICACIÓN.

Modo de CALEFACCIÓN

Disfrute de aire cálido a la temperatura que desee.

Modo de VENTILACIÓN

Haga circular el aire de la habitación.

Nota:

Después de utilizar el equipo en el modo COOL/DRY (refrigeración/des-

humidiﬁ cación), se recomienda utilizarlo en el modo FAN (ventilador) para

secar la unidad interior.

JG79Y766H01_es.indd 6 2020/4/20 15:19:54

Sp-7

● MANUAL DE INSTRUCCIONES ●

Pulse para seleccionar la velocidad del venti-

lador. La velocidad del ventilador cambia con cada

pulsación en el orden siguiente:

•

Al configurar la unidad interior en AUTO, se escuchan dos pitidos cortos.

• Utilice una velocidad de ventilador superior para calentar o enfriar la

habitación más rápidamente. Se recomienda reducir la velocidad del

ventilador una vez que la sala se ha enfriado/calentado.

• Utilice una velocidad del ventilador más baja para un funcionamiento

silencioso.

Nota:

Funcionamiento multisistema

Cuando se ponen en funcionamiento simultáneamente varias unidades inte-

riores para una función de calefacción a través de una sola unidad exterior,

la temperatura del ﬂ ujo de aire puede ser baja. En este caso, se recomienda

ajustar la velocidad del ventilador en modo AUTO (cambio automático).

VELOCIDAD DEL VENTILADOR Y AJUSTE DE LA DIRECCIÓN DEL AIRE

(AUTO)

(Quiet [Silencioso])

(Baja) (Media) (Alta) (Muy Alta)

(AUTO) (1) (2) (3) (4) (5)

(OSCILACIÓN)

(AUTO) .........El deflector se ajusta en la dirección del flujo de aire más

eficiente. REFRIGERACIÓN/DESHUMIDIFICACIÓN/VEN-

TILACIÓN: posición horizontal. CALEFACCIÓN: posición (4).

(Manual) .......Para un mejor rendimiento del acondicionador de aire, selec-

cione la posición superior para REFRIGERACIÓN/DESHU-

MIDIFICACIÓN, y la posición inferior para CALEFACCIÓN.

Si la posición inferior está seleccionada durante los modos

REFRIGERACIÓN/DESHUMIDIFICACIÓN, el deflector se

desplaza automáticamente a la posición hacia arriba (3)

pasado un período de 30 minutos a 1 hora para evitar que

gotee el agua de condensación.

(Oscilación)

... El deﬂ ector asciende y desciende de forma intermitente.

(OSCILACIÓN)

Dirección del flujo de aire a izquierda y derecha

Pulse para seleccionar la dirección horizontal del

aire. La dirección del aire cambia con cada pulsación

en el orden siguiente:

Dirección del flujo de aire arriba y abajo

Pulse para seleccionar la dirección del

aire. La dirección del aire cambia con cada pulsación

en el orden siguiente:

•

Al configurar la unidad interior en AUTO, se escuchan dos pitidos cortos.

• Utilice siempre el controlador remoto al cambiar la dirección del flujo

de aire. Si mueve los deflectores horizontales con las manos puede

provocar su mal funcionamiento.

• Cuando se activa el disyuntor, la posición de los deflectores horizonta-

les se restablece en cuestión de un minuto; a continuación, se reanu-

da el funcionamiento. Ocurre lo mismo durante el funcionamiento de

refrigeración de emergencia.

• Si los deflectores horizontales parecen hallarse en una posición anó-

mala, consulte la página 13 .

• Los difusores horizontales derecho e izquierdo ajustados al mismo

nivel pueden no alinearse perfectamente.

Velocidad del ventilador

JG79Y766H01_es.indd 7 2020/4/20 15:19:54

Sp-8

FUNCIONAMIENTO DE LA DESCO-

NEXIÓN AUTOMÁTICA (ECONO COOL)

Pulse

durante el modo REFRIGERACIÓN

página 6 para iniciar el funcionamiento de desco-

nexión automática (ECONO COOL).

La unidad realiza la operación de oscilación verticalmente en varios ciclos

según la temperatura del flujo de aire.

Pulse otra vez para cancelar la operación ECONO COOL.

• El funcionamiento en ECONO COOL (desconexión automática) tam-

bién se cancela cuando se pulsa el botón VANE (deflector), POWER-

FUL (potente) o NATURAL FLOW (flujo natural).

FUNCIONAMIENTO SMART SET

(SELECCIÓN INTELIGENTE)

Pulse durante el modo de REFRIGERACIÓN o

CALEFACCIÓN para seleccionar el modo SMART SET

(SELECCIÓN INTELIGENTE).

Establezca la temperatura, la velocidad del ventilador y

la dirección del ﬂ ujo de aire.

• La próxima vez que lo encienda, podrá seleccionar esta misma confi-

guración sólo con pulsar

• Pueden guardarse dos grupos de configuración. (Uno para REFRIGE-

RACIÓN, otro para CALEFACCIÓN)

• Seleccione la temperatura, la velocidad del ventilador y la dirección

del flujo de aire adecuadas para la habitación.

• Normalmente, la configuración de temperatura mínima en el modo

CALEFACCIÓN es 61°F (16°C). Tenga en cuenta que durante el fun-

cionamiento en modo SMART SET (SELECCIÓN INTELIGENTE) la

temperatura mínima es de 50°F (10°C).

Vuelva a pulsar para cancelar el funcionamiento

SMART SET (SELECCIÓN INTELIGENTE).

• El funcionamiento SMART SET (SELECCIÓN INTELIGENTE) tam-

bién se cancela al pulsar el botón MODE (MODO).

Mediante una sencilla función de selección previa se puede recordar la conﬁ -

guración preferida (preestablecida) con sólo pulsar el botón

. Para volver

a la conﬁ guración anterior, vuelva a pulsar el botón.

Nota:

• No se puede ajustar el funcionamiento en modo SMART SET en el tempo-

rizador semanal.

Ejemplo de uso:

1. Modo de bajo consumo

Ajuste la temperatura de 4°F (2°C) a 6°F (3°C) más caliente en el modo

REFRIGERACIÓN y más frío en el modo CALEFACCIÓN. Puede usar esta

configuración para una habitación desocupada o mientras duerme.

2. Guardar las configuraciones más frecuentes

Guarde su conﬁ guración preferida para REFRIGERACIÓN y CALEFAC-

CIÓN. De esta forma, podrá seleccionar su conﬁ guración preferida con solo

pulsar un botón.

Si la dirección del aire cambia cada cierto tiempo (vaivén del aire), el ambiente

se refresca más que si la dirección se mantiene siempre ﬁ ja.

El microprocesador cambia automáticamente la temperatura establecida y

la dirección del ﬂ ujo de aire. Permite efectuar la operación de refrigeración

manteniendo el confort. Además, podrá ahorrar energía.

JG79Y766H01_es.indd 8 2020/4/20 15:19:55

Sp-9

● MANUAL DE INSTRUCCIONES ●

UNCIONAMIENTO NATURAL FLOW

Pulse durante el modo COOL (refrigeración)

o FAN (ventilador) página 6 para iniciar el funciona-

miento NATURAL FLOW (ﬂ ujo natural).

Pulse de nuevo para cancelar el funcionamiento

NATURAL FLOW (ﬂ ujo natural).

• El funcionamiento NATURAL FLOW (flujo natural) también se cance-

lará al pulsar el botón POWERFUL (potente) o ECONO COOL (des-

conexión automática).

Nota:

Como la velocidad del ventilador cambia constantemente durante el funciona-

miento en NATURAL FLOW (ﬂ ujo natural), también varían el sonido, la velo-

cidad y la temperatura del ﬂ ujo de aire. Esto no es un fallo de funcionamiento.

Pulse durante el modo COOL (refrigeración) o

HEAT (calefacción) página 6 para iniciar el funciona-

miento POWERFUL (potente).

Velocidad del ventilador : velocidad exclusiva del modo POWERFUL

(potente)

Deflector horizontal :

posición original, o bien posición hacia abajo del

flujo de aire durante la configuración en AUTO

• No es posible ajustar la temperatura durante el funcionamiento

POWERFUL (potente).

Vuelva a pulsar para cancelar el funcionamiento

POWERFUL (potente).

•

El funcionamiento POWERFUL (potente) también se cancela de forma auto-

mática en 15 minutos, o al pulsar el botón ON/OFF, FAN (ventilador), ECONO

COOL (desconexión automática), NATURAL FLOW (flujo natural), o i-save.

UNCIONAMIENTO POWERFUL (POTENTE)

Pulse u durante el funcionamiento para

ajustar el temporizador.

(temporizador ACTIVADO) :

El equipo se ACTIVARÁ

a la hora ajustada.

(temporizador DESACTIVADO) :

El equipo se DESACTI-

VARÁ a la hora ajustada.

* Parpadeará u .

Asegúrese de que la hora y la fecha actuales son correctas. Página 4

Pulse (avanzar) y (retroceder) para ajustar

la hora del temporizador.

Con cada pulsación se avanza/retrocede 10 minutos la hora estable-

cida.

• Ajuste el temporizador mientras parpadea

o .

Vuelva a pulsar u para cancelar el temporizador.

Nota:

• Los temporizadores ON y OFF pueden ajustarse al mismo tiempo. La marca

indica el orden de las operaciones del temporizador.

• Si se produce un fallo de alimentación mientras está conﬁ gurado el tempori-

zador ON/OFF, consulte la página 12 “Función de reinicio automático”.

FUNCIONAMIENTO CON TEMPORI-

ZADOR (TEMPORIZADOR ON/OFF)

En este modo se produce un ﬂ ujo de aire que imita una brisa natural. Así se

reduce la incomodidad de estar expuesto directamente a un ﬂ ujo de aire cons-

tante y poco natural.

JG79Y766H01_es.indd 9 2020/4/20 15:19:55

Sp-10

FUNCIONAMIENTO DEL TEMPORIZADOR SEMANAL (WEEKLY TIMER)

• Se pueden conﬁ gurar un máximo de 4 ACTIVACIONES o DESACTIVACIONES

del temporizador para días independientes de la semana.

• Se pueden conﬁ gurar un máximo de 28 ACTIVACIONES o DESACTIVACIONES

para una semana.

Configuración del temporizador semanal

* Asegúrese de que la hora y el día actuales son correctos.

Pulse para entrar en el modo de conﬁ guración del tempo-

rizador semanal.

Pulse y para seleccionar el día y número de la conﬁ guración.

Pulse , y para conﬁ gurar ACTIVACIÓN/

DESACTIVACIÓN, hora y temperatura.

P. ej. : [se seleccionan

[ON], [AM 6:00]

y [75°F (24°C)].

Al pulsar se selecciona ACTIVA-

CIÓN/DESACTIVACIÓN del temporizador.

Al pulsar se borra la con-

ﬁ guración del temporizador.

Al pulsar

se ajusta la hora.

Al pulsar

se ajusta la tempe-

ratura.

Pulse y para continuar conﬁ gurando el

temporizador para otros días y/o números.

Pulse para completar y transmitir la conﬁ guración

del temporizador semanal.

Nota:

• Pulse para transmitir la información de conﬁ guración del tempori-

zador semanal a la unidad interior. Apunte con el controlador remoto a la

unidad interior durante 3 segundos.

• Si conﬁ gura el temporizador para más de un día de la semana o de un nú-

mero, no es necesario pulsar

para cada conﬁ guración. Pulse

una sola vez cuando todas las conﬁ guraciones se hayan completado. Se

guardarán todas las conﬁ guraciones del temporizador semanal.

•

Pulse para entrar en el modo de temporizador semanal y presione y man-

tenga pulsado

durante 5 segundos para borrar todas las conﬁ guraciones

del temporizador semanal. Apunte con el controlador remoto a la unidad interior.

Pulse para la ACTIVACIÓN del temporizador

semanal. (

se enciende.)

* Si el temporizador semanal está ACTIVADO, se encenderá el día de la

semana cuya conﬁ guración está completa.

Vuelva a pulsar para la DESACTIVACIÓN del

temporizador semanal. (

se apaga.)

Nota:

Las conﬁ guraciones guardadas no se borrarán al DESACTIVAR el temporizador semanal.

Comprobación de la configuración del temporizador semanal

Pulse para entrar en el modo de conﬁ guración del

temporizador semanal.

* parpadea.

Pulse o para ver la conﬁ guración de un día

o número concreto.

Pulse para salir de la conﬁ guración del tempori-

zador semanal.

Nota:

Si se han seleccionado todos los días de la semana para ver su conﬁ guración y

se incluye una conﬁ guración diferente se mostrará en pantalla

* Mantenga pulsado el botón para cambiar la hora más rápidamente.

deja de parpa-

dear, se apaga y se

muestra en pantalla la

hora actual.

* parpadea.

Nota:

La conﬁ guración ACTIVACIÓN/DESACTIVACIÓN del temporizador simple está disponible mientras

el temporizador semanal está activado. En este caso, la ACTIVACIÓN/DESACTIVACIÓN del tempo-

rizador tiene prioridad sobre el temporizador semanal; el funcionamiento del temporizador semanal se

iniciará de nuevo una vez la ACTIVACIÓN/DESACTIVACIÓN del temporizador simple haya terminado.

Al pulsar se selecciona el

día de la semana a conﬁ gurar.

Al pulsar se

selecciona el número

de la conﬁ guración.

P. ej.: se seleccionan

[Lun Mar ... Dom] y

[1].

Se puedeñ seleccionar todos los días.

P. ej.:

Se conﬁ gura a 75°F (24°C) desde la hora de levantarse hasta que deja la casa y se con-

ﬁ gura a 81°F (27°C) desde que llega a casa hasta la hora de dormir de lunes a viernes.

Se conﬁ gura a 81°F (27°C) desde una hora de levantarse tardía hasta una hora de

dormir temprana los ﬁ nes de semana.

Conﬁ guración1 Conﬁ guración2 Conﬁ guración3 Conﬁ guración4

Conﬁ guración1 Conﬁ guración2

75°F (24°C) 81°F (27°C)

81°F (27°C)

Mon

Fri

Sat

Sun

ON OFF ON OFF

ON OFF

AM 6:00 AM 8:30 PM 5:30 PM 10:00

AM 8:00 PM 9:00

La temperatura puede ajustarse entre 61°F y 88°F (16°C y 31°C) en el temporizador semanal.

JG79Y766H01_es.indd 10 2020/4/20 15:19:56

Sp-11

● MANUAL DE INSTRUCCIONES ●

1. Suba el panel frontal hasta que oiga un “clic”.

2. Sujete los goznes y tire de él para extraerlo, como se muestra en la ilustración

anterior.

• Pásele un paño suave seco o aclárelo con agua.

• No lo empape en agua más de dos horas.

• Séquelo bien en la sombra.

3. Instale el panel frontal siguiendo las instrucciones

de extracción en orden inverso. Cierre el panel

frontal de forma segura y pulse las posiciones

que indican las ﬂ echas.

Instrucciones:

LIMPIEZA

• Durante la limpieza, apague el disyuntor o desenchúfelo de la toma de co-

rriente.

• Tenga cuidado de no tocar las partes metálicas con las manos.

• No utilice bencina, polvo de pulimentación ni insecticida.

• Use sólo detergentes neutros diluidos.

• No exponga directamente al sol, al calor o a las llamas ninguna pieza con el

ﬁ n de secarla.

• No use agua con temperatura superior a 122°F (50°C).

Panel frontal

Filtro de aire (Filtro de nanoplatino)

• Límpielo cada 2 semanas

• Elimine la suciedad con un aspirador o aclárelo con agua.

• Después de limpiarlo con agua, déjelo secar completamente a la

sombra.

Importante

• Limpie los ﬁ ltros con regularidad para un mejor rendi-

miento y para reducir el consumo de electricidad.

• Los ﬁ ltros sucios pueden provocar condensación en el

acondicionador de aire que contribuye a la formación de

hongos, como el moho. Por lo tanto, es recomendable

limpiar los ﬁ ltros cada 2 semanas.

Hole

Hinge

Filtro de limpieza de aire

(Filtro de enzimas antialérgico elec-

trostático, azul)

Cada 3 meses:

• Elimine la suciedad con un aspirador.

Si la suciedad no se puede eliminar con un aspirador:

•

Sumerja el ﬁ ltro y su carcasa en agua templada antes de enjuagarlos.

•

Después de lavarlo, déjelo secar completamente a la sombra. Instale todas

las pestañas del ﬁ ltro de aire.

Cada año:

• Cambie el ﬁ ltro de aire por uno nuevo para un

mejor rendimiento.

• Número de pieza MAC-2330FT-E

Tire para desacoplar del ﬁ ltro de aire.

(Filtro de desodorización, negro)

Cada 3 meses:

• Retire la suciedad con un aspirador o sumerja el ﬁ ltro enmarcado en agua

tibia (de 86 a 104°F [30 a 40°C]) durante unos 15 minutos. Aclárelo bien.

• Después de lavarlo, déjelo secar completamente a la sombra.

• La función desodorante se recupera al limpiar el ﬁ ltro.

Si la suciedad o el olor no pueden eliminarse mediante la limpieza:

• Cámbielo por un ﬁ ltro de aire nuevo.

• Número de pieza MAC-3000FT-E

¿Qué es un “Filtro de nanoplatino”?

El nanoplatino es una partícula cerámica que incluye una nanopartícu-

la de platino. Las partículas se incorporan al material del ﬁ ltro y, como

consecuencia, se proporcionan al ﬁ ltro unas propiedades antibacterianas

y deodorizantes semipermanentes. El nanoplatino sobrepasa en rendi-

miento a los taninos (un bioﬂ avonoide que se encuentra en el té verde). El

ﬁ ltro de nanoplatino utiliza este compuesto para mejorar la calidad del aire

y también para eliminar bacterias y virus. Este ﬁ ltro de aire tiene un efecto

de duración semipermanente incluso después de limpiarlo con agua.

JG79Y766H01_es.indd 11 2020/4/20 15:19:56

Sp-12

Luz de indicación de funcionamiento

FUNCIONAMIENTO DE EMERGENCIA

Si no se puede utilizar el controlador remoto...

Se puede activar el funcionamiento de emergencia pulsando el interruptor de

accionamiento de emergencia (E.O. SW) en la unidad interior.

Cada vez que se pulsa el interruptor de accionamiento de

emergencia (E.O. SW), el funcionamiento cambia en el

orden siguiente:

FUNCIÓN DE REINICIO AUTOMÁTICO

En caso de que se produzca un corte en el suministro eléctrico o se apague la unidad

mientras esté funcionando, la “función de reinicio automático” se activará automá-

ticamente en el mismo modo seleccionado con el controlador remoto antes de que

se interrumpiese el funcionamiento. Cuando está conﬁ gurado el temporizador, los

ajustes se anulan y la unidad empieza a funcionar al volver a encenderla.

Si no desea utilizar esta función, póngase en contacto con el servicio

técnico ya que tendrá que modiﬁ car los ajustes de la unidad.

Temperatura ﬁ jada: 75°F (24°C)

Velocidad del ventilador: Media

Deﬂ ector horizontal: Auto

REFRIGERACIÓN de emergencia

CALEFACCIÓN de emergencia

Parada

Nota:

•

Los primeros 30 minutos de funcionamiento son de prueba. El control de

temperatura no funciona y la velocidad del ventilador está ﬁ jada en “Alta”.

•

En el modo de funcionamiento de calefacción de emergencia, la velocidad

del ventilador va aumentando gradualmente para impulsar aire caliente.

•

En el modo de funcionamiento de refrigeración de emergencia, la

posición de los deﬂ ectores horizontales se restablece en cuestión

de un minuto; a continuación, se reanuda el funcionamiento.

JG79Y766H01_es.indd 12 2020/4/20 15:19:56

Sp-13

● MANUAL DE INSTRUCCIONES ●

SI CREE QUE HA OCURRIDO ALGÚN PROBLEMA

Si después de comprobar estas cuestiones el acondicionador de aire

sigue sin funcionar bien, póngase en contacto con su distribuidor.

Síntoma Explicación y puntos de comprobación

Unidad interior

La unidad no puede ponerse en

funcionamiento.

• ¿Está activado el disyuntor?

• ¿Está puesto el enchufe de la alimentación?

• ¿Está conﬁ gurada la activación del temporizador?

Página 9

El deﬂ ector horizontal no se

mueve.

• ¿Están correctamente montados el deﬂ ector hori-

zontal y el deﬂ ector vertical?

• ¿Está deformado el protector del ventilador?

• Cuando se activa el disyuntor, la posición de los

deﬂ ectores horizontales se restablece en cuestión

de un minuto. Una vez completado el restableci-

miento, se reanuda el funcionamiento normal de los

deﬂ ectores horizontales. Ocurre lo mismo durante el

funcionamiento de refrigeración de emergencia.

Cuando se vuelve a poner en

marcha, la unidad tarda unos 3

minutos en funcionar.

• Se trata de una instrucción del microprocesador

para proteger la unidad. Espere.

El vapor se descarga a través

de la salida de aire de la unidad

interior.

• El aire refrigerado de la unidad enfría rápidamente la

humedad del interior de la habitación y la convierte

en vapor.

La operación de oscilación del

DEFLECTOR HORIZONTAL se

suspende durante un tiempo y, a

continuación, se reanuda.

• Es para que la operación de oscilación del DEFLEC-

TOR HORIZONTAL se realice con normalidad.

Cuando se selecciona OSCI-

LACIÓN en el modo REFRI-

GERACIÓN/DESHUMIDIFICA-

CIÓN/VENTILACIÓN, el deﬂ ector

horizontal no se mueve.

• Es normal que el deﬂ ector horizontal no se mueva

cuando se selecciona OSCILACIÓN en el modo

REFRIGERACIÓN/DESHUMIDIFICACIÓN/VEN-

TILACIÓN.

La dirección del ﬂ ujo de aire cam-

bia en pleno funcionamiento.

La dirección del deﬂ ector hori-

zontal no puede ajustarse con el

controlador remoto.

• Cuando el aire acondicionado sigue funcionando en

los modos REFRIGERACIÓN o DESHUMIDIFICA-

CIÓN, después de llevar entre 30 minutos y 1 hora

expulsando el aire hacia abajo, la dirección del ﬂ ujo

de aire se ajusta directamente en la posición hacia

arriba para evitar que el agua condensada gotee.

• En el modo de calefacción, si la temperatura de

la corriente de aire es demasiado baja o se está

eliminando la escarcha, el deﬂ ector horizontal se

ajusta automáticamente en la posición horizontal.

El funcionamiento se detiene

durante unos 10 minutos en modo

calefacción.

• Se está desescarchando la unidad exterior.

Espere hasta que acabe el proceso, que dura unos

10 minutos. (La escarcha se forma cuando al tem-

peratura exterior es demasiado baja y la humedad

demasiado alta.)

La unidad se pone en marcha por

sí misma al conectar la alimen-

tación principal, aunque no haya

recibido la señal del controlador

remoto.

• Estos modelos están equipados con la función

de reinicio automático. Cuando se desconecta

la alimentación principal sin detener la unidad

mediante el controlador remoto y se vuelve a

encender, la unidad se pone en marcha auto-

máticamente en el mismo modo selecciona-

do con el controlador remoto justo antes de

que se desconectara la alimentación principal.

Consulte “Función de reinicio automático”.

Página 12

Los dos deﬂ ectores horizontales

se tocan mutuamente. Los deﬂ ec-

tores horizontales se encuentran

en una posición anómala. Los de-

ﬂ ectores horizontales no vuelven a

la “posición de cierre” correcta.

Realice una de las siguientes acciones:

• Active y desactive el disyuntor. Asegúrese de que

los deﬂ ectores horizontales se mueven hacia la

“posición de cierre” correcta.

• Inicie y detenga el funcionamiento de refrigeración

de emergencia y asegúrese de que los deﬂ ectores

horizontales se mueven hacia la “posición de cierre”

correcta.

La unidad interior se decolora con

el tiempo.

•

Aunque, debido a agentes como la luz ultravioleta y

la temperatura, el plástico se vuelva amarillo, esto no

tendrá ningún efecto en las funciones del producto.

Multisistema

La unidad interior que no está en

funcionamiento se calienta y emite

un sonido parecido al agua que

corriente.

• En la unidad interior, continúa circulando una

pequeña cantidad de líquido refrigerante aunque

esta unidad no esté en funcionamiento.

Cuando se selecciona la operación

de calefacción, no se pone en

marcha de forma inmediata.

• Cuando se inicia la operación durante el desescar-

chado de la unidad exterior, la expulsión del aire

cálido lleva unos minutos (máximo 10).

Unidad exterior

El ventilador de la unidad exterior

no gira aunque el compresor está

funcionando. Aunque el ventilador

empiece a girar, se para en seguida.

• Cuando la temperatura exterior es baja durante la

operación de refrigeración, el ventilador funciona

intermitentemente para mantener suﬁ ciente capa-

cidad de enfriamiento.

En la unidad exterior hay una fuga

de agua.

•

Durante la REFRIGERACIÓN o la DESHUMIDIFICA-

CIÓN, el enfriamiento de los tubos y de las conexiones

de los tubos hace que se condense el agua.

• En el modo de calefacción, el agua se condensa

en el intercambiador de calor y empieza a gotear.

• En el modo de calefacción, la función de desescar-

chado derrite el hielo adherido a la unidad exterior

y el agua empieza a gotear.

Sale humo blanco de la unidad

exterior.

• En el modo de calefacción, el vapor que se genera

debido al funcionamiento de desescarchado tiene

el aspecto de humo blanco.

Controlador remoto

La pantalla del controlador remoto

no aparece o se oscurece. La

unidad interior no responde a la

señal del controlador remoto.

• ¿Están agotadas las pilas? Página 4

•

¿Es correcta la polaridad (+, -) de las pilas?

Página 4

• ¿Se ha pulsado algún botón del controlador

remoto de otros aparatos eléctricos?

Síntoma Explicación y puntos de comprobación

No refrigera o no calienta

La sala no se refrigera ni se

calienta lo suﬁ ciente.

•

¿Es correcto el ajuste de la temperatura?

Página 6

•

¿Es adecuado el ajuste del ventilador? Cambie la

velocidad del ventilador a Alta o Muy Alta.

Página 7

•

¿Están limpios los ﬁ ltros?

Página 11

• ¿Están limpios el ventilador o el intercambiador de

calor de la unidad interior?

• ¿Hay algún obstáculo que bloquee la entrada o salida

de aire de las unidades interior o exterior?

• ¿Se ha abierto una ventana o puerta?

• Cuando se utiliza un ventilador de aire o una cocina

de gas en la habitación, aumenta la carga de refrige-

ración, con lo cual el efecto de refrigeración resulta

insuﬁ ciente.

• Cuando la temperatura del aire exterior es alta, el

efecto de refrigeración puede resultar insuﬁ ciente.

• Podría tardar cierto tiempo en alcanzar la temperatu-

ra establecida o podría no alcanzarse dependiendo

del tamaño de la habitación, la temperatura ambiente

y similares.

La habitación no se refrigera lo

suﬁ ciente.

• Cuando se utiliza un ventilador de aire o una cocina

de gas en la habitación, aumenta la carga de refrige-

ración, con lo cual el efecto de refrigeración resulta

insuﬁ ciente.

• Cuando la temperatura del aire exterior es alta, el

efecto de refrigeración puede resultar insuﬁ ciente.

La habitación no se calienta lo

suﬁ ciente.

• Cuando la temperatura de aire exterior es baja, el

efecto de calentamiento puede resultar insuﬁ cien-

te.

Durante el funcionamiento en

modo de calefacción, el aire no

circula rápidamente.

• Espere hasta que la unidad esté lista para expulsar

aire caliente.

Flujo de aire

El aire de la unidad interior tiene

un olor raro.

• ¿Están limpios los ﬁ ltros? Página 11

• ¿Están limpios el ventilador o el intercambiador de

calor de la unidad interior?

• La unidad puede absorber el olor adherido a las pa-

redes, alfombras, muebles, prendas, etc. y expulsarlo

junto con el aire.

Sonido

Se oye un ruido de rotura. • Se trata de un sonido provocado por la dilatación/

contracción del panel frontal, etc. a causa de los

cambios de temperatura.

Se oye un ruido de “burbujeo”. • Este ruido se oye cuando, al encenderse la campana

o el ventilador, la manguera de drenaje absorbe aire

del exterior y el agua que ﬂ uye por la manguera sale

expulsada.

Este ruido también se oye cuando hace mucho viento

y entra aire en la manguera de drenaje.

Se escucha un sonido mecánico

en la unidad interior.

• Corresponde al sonido de encendido/apagado del

ventilador o del compresor.

Se oye correr agua. • Se trata del ruido del refrigerante o del agua conden-

sada que ﬂ uye por la unidad.

A veces se oye un silbido. • Se trata del ruido que hace el refrigerante al cambiar

la dirección de la circulación en el interior de la

unidad.

Temporizador

El temporizador semanal no fun-

ciona según las conﬁ guraciones.

• ¿Está conﬁ gurada la ACTIVACIÓN/DESACTIVA-

CIÓN del temporizador? Páginas 9,10

•

Vuelva a transmitir la información de la conﬁ guración del

temporizador semanal a la unidad interior. Cuando la

información se haya recibido correctamente, la unidad

interior emitirá un pitido largo. Si hay un error en la

recepción de la información, se escucharán 3 pitidos

cortos. Asegúrese de que la información se transmite

correctamente.

Página 10

• Si hay un problema de alimentación y se apaga la

fuente de alimentación principal, el reloj interno de

la unidad interior estará mal conﬁ gurado. Como

consecuencia, puede que el temporizador semanal

no funcione con normalidad.

Asegúrese de colocar el controlador remoto donde

la unidad interior pueda recibir la señal. Página 3

La unidad inicia/ﬁ naliza su funcio-

namiento sola.

• ¿Está configurado el temporizador semanal?

Página 10

En los casos siguientes pare el equipo y póngase en contacto con su

distribuidor.

• Cuando cae o gotea agua de la unidad interior.

• Cuando parpadea la luz de indicación de funcionamiento. Excepto cuando la

luz de una unidad múltiple parpadea mientras la unidad está en espera.

• Cuando el disyuntor se desconecta con frecuencia.

• Es posible que la señal del controlador remoto no se reciba en habitaciones

en las que se utilicen ﬂ uorescentes de accionamiento electrónico (de tipo

inversor, etc.).

• El funcionamiento del acondicionador de aire interﬁ ere con la capacidad de

recepción del televisor o la radio. Puede ser necesario conectar el receptor

afectado a un ampliﬁ cador.

• Si se oye un ruido anómalo.

• Si se produce una fuga de refrigerante.

JG79Y766H01_es.indd 13 2020/4/20 15:19:57

Sp-14

Lugar de instalación

Procure no instalar el acondicionador de aire en los siguientes lugares.

• Donde haya demasiado aceite para maquinaria.

• En ambientes salobres, como las zonas costeras.

• Donde haya gas sulfúrico, como en zonas de baños termales, alcantarillas o

aguas residuales.

• Donde se haya derramado aceite o haya mucho humo aceitoso en el ambiente

(como en áreas donde se cocina o en fábricas, ya que las partes de plástico

podrían alterarse o dañarse en estos lugares).

• Donde existe equipo inalámbrico o de alta frecuencia.

• Donde el aire de la salida de aire de la unidad exterior esté bloqueado.

• Donde el sonido del funcionamiento o el del aire de la unidad exterior

moleste a los vecinos.

• Para el montaje de la unidad interior, se recomienda una altura de 5,9 pies

a 7,5 pies (de 1,8 m a 2,3 m). Si fuera imposible, consulte a su distribuidor.

• No utilice el acondicionador de aire durante la construcción de interiores y

la realización de trabajos de acabado, ni mientras encera el suelo. Antes de

utilizar el acondicionador de aire, ventile bien la habitación una vez realiza-

dos este tipo de trabajos. En caso contrario, los elementos volátiles podrían

adherirse al interior del acondicionador de aire, provocando fugas de agua

o dispersión de la condensación.

LUGAR DE INSTALACIÓN Y

TRABAJO ELÉCTRICO

ESPECIFICACIONES

Ajuste a la máxima temperatura en el modo manual de

REFRIGERACIÓN, y déjelo en funcionamiento durante

3 a 4 horas. Página 6

• Esto hace que se seque el interior de la unidad.

• La humedad condensada en el acondicionador de aire puede contri-

buir a la formación y expansión de hongos como el moho.

Pulse

para que se detenga.

Desconecte el disyuntor o desconecte el enchufe de la

alimentación.

Quite todas las pilas del controlador remoto.

Al volver a usar el acondicionador de aire:

Limpie el ﬁ ltro de aire. Página 11

Compruebe que no estén bloqueadas las entradas y

salidas de aire de las unidades interior/exterior.

Compruebe que el cable de tierra esté conectado

correctamente.

Consulte la sección “PREPARACIÓN ANTES DE LA

PUESTA EN MARCHA” y siga las instrucciones.

Página 4

CUANDO EL ACONDICIONADOR DE AIRE NO SE

VAYA A UTILIZAR DURANTE MUCHO TIEMPO

Interior Exterior

Refrigeración

Margen superior

90°F (32,2°C) DB

73°F (22,8°C) WB

115°F (46,1°C) DB

—

Margen inferior

67°F (19,4°C) DB

57°F (13,9°C) WB

14°F (-10°C) DB

—

Calefacción

Margen superior

80°F (26,7°C) DB

—

75°F (23,9°C) DB

65°F (18,3°C) WB

Margen inferior

70°F (21,1°C) DB

—

-13°F (-25°C) DB

-14°F (-25,6°C) WB

Intervalo garantizado de funcionamiento

DB: Temperatura seca

WB: Temperatura húmeda

Instalación eléctrica

• Procure que el acondicionador de aire disponga de un circuito de alimenta-

ción exclusivo.

• Procure que la capacidad del disyuntor sea la adecuada.

Si tiene alguna pregunta, consulte a su distribuidor.

Para evitar los efectos

de una lámpara ﬂ uores-

cente, manténgase lo

más alejado posible.

pared, etc.

Lámpara ﬂ uorescente

de tipo inversor

Mantenga un

espacio suﬁ ciente

para evitar

distorsiones

en imágenes o

sonido.

3 pies

(1 m) o

más

Radio

4 pulg. (100

mm) o más

Para obtener la máxima

eﬁ ciencia y prolongar la

vida útil de la unidad exte-

rior, esta debe instalarse

en un sitio seco y bien

ventilado.

Televisión

Teléfono

inalám-

brico o

portátil

10 pies

(3 m) o

más

3 pies

(1 m) o

más

La unidad exterior debe instalarse por lo menos a 10 pies

(3 m) de las antenas para equipos de televisión, radio,

etc. En zonas de mala recepción, si el funcionamiento

del acondicionador de aire interﬁ ere en la recepción de

emisoras de radio o de televisión, aumente la separación

entre la unidad exterior y la antena del aparatoafectado.

8/20 pulg.

(200/500 mm)

o más

(FS06, 09, 12/

FS15, 18)

Nota:

1. El valor del intervalo garantizado de funcionamiento es para la aplicación correspondiente al sistema 1:1.

2. Si la temperatura exterior se encuentra por debajo del margen inferior del intervalo garantizado de funcio-

namiento, es posible que la unidad exterior detenga el funcionamiento hasta que la temperatura exterior

supere el margen inferior.

JG79Y766H01_es.indd 14 2020/4/20 15:19:57

Fr-1

● NOTICE D’UTILISATION ●

TABLE DES MATIERES

■ CONSIGNES DE SECURITE 1

■ NOMENCLATURE 3

■ PREPARATIF D’UTILISATION 4

■ I-VOIR FONCITONNEMENT 5

■ SELECTION DES MODES DE FONCTIONNEMENT 6

■ REGLAGE DE LA VITESSE DU VENTILATEUR ET DE LA DIRECTION DU FLUX D’AIR 7

■ MODE SMART SET (REGLAGE INTELLIGENT) 8

■ FONCTIONNEMENT EN MODE ECONO COOL 8

■ FONCTIONNEMENT NATURAL FLOW 9

■ MODE DE FONCTIONNEMENT PUISSANCE 9

■ FONCTIONNEMENT DE LA MINUTERIE (MARCHE/ARRÊT) 9

■ MODE DE FONCTIONNEMENT MINUTERIE HEBDOMADAIRE (WEEKLY TIMER) 10

■ NETTOYAGE 11

■ FONCTIONNEMENT D’URGENCE 12

■ FONCTION DE REDÉMARRAGE AUTOMATIQUE 12

■ EN PRESENCE D’UNE PANNE POTENTIELLE 13

■ SI LE CLIMATISEUR DOIT RESTER LONGTEMPS INUTILISE 14

■ LIEU D’INSTALLATION ET TRAVAUX ELECTRIQUES 14

■ FICHE TECHNIQUE 14

AVERTISSEMENT

Ne pas utiliser de raccord intermédiaire ou de rallonge pour brancher

le cordon d’alimentation et ne pas brancher plusieurs appareils à

une même prise secteur.

• Ceci pourrait provoquer une surchauffe de l’appareil, un incendie ou

un risque d’électrocution.

Nettoyer la ﬁ che d’alimentation électrique et l’insérer prudemment

dans la prise secteur.

• Une ﬁ che d’alimentation électrique encrassée peut entraîner un risque

d’incendie ou d’électrocution.

Ne pas enrouler, tendre de façon excessive, endommager, modiﬁ er

ou chauffer le cordon d’alimentation, et ne rien poser dessus.

• Ceci pourrait provoquer un risque d’incendie ou d’électrocution.

Ne pas enclencher/couper le disjoncteur ou débrancher/brancher la ﬁ che

d’alimentation électrique pendant le fonctionnement de l’appareil.

•

Des étincelles pourraient se produire et provoquer un risque d’incendie.

• Toujours couper le disjoncteur ou débrancher la ﬁ che d’alimentation

électrique suite à l’arrêt de l’unité interne avec la télécommande.

Il est déconseillé à toute personne de s’exposer au ﬂ ux d’air froid

pendant une période prolongée.

• Ceci pourrait entraîner des problèmes de santé.

L’utilisateur ne doit en aucun cas installer, déplacer, démonter,

modiﬁ er ou tenter de réparer le climatiseur.

• Toute manipulation incorrecte du climatiseur pourrait provoquer un

risque d’incendie, d’électrocution, de blessure ou de fuite d’eau, etc.

Contacter un revendeur.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par le

fabricant ou le service après-vente du fabricant pour éviter tout risque

potentiel.

Lors de l’installation, du déplacement ou de l’entretien de l’appareil,

veiller à ce qu’aucune substance autre que le réfrigérant spéciﬁ é

(R410A) ne pénètre dans le circuit de réfrigération.

• La présence d’une substance étrangère, comme de l’air dans le circuit,

peut provoquer une augmentation anormale de la pression et causer

une explosion, voire des blessures.

• L’utilisation de réfrigérant autre que celui qui est spéciﬁ é pour le système

provoquera une défaillance mécanique, un mauvais fonctionnement du

système, ou une panne de l’appareil. Dans le pire des cas, la sécurité

du produit pourrait être gravement mise en danger.

•

Avant toute utilisation, veuillez lire les “Consignes de sécurité” car cet appareil contient

des pièces rotatives ou autres pouvant entraîner des risques d’électrocution.

• Les consignes contenues dans cette section sont importantes pour la sécurité

et doivent donc impérativement être respectées.

• Après avoir lu cette notice, conservez-la avec le manuel d’installation à portée

de main pour pouvoir la consulter aisément.

• Veillez à recevoir une carte de garantie de votre revendeur et vériﬁ ez que

la date d’achat et le nom du magasin, etc. sont saisis correctement.

Symboles et leur signiﬁ cation

AVERTISSEMENT :

toute manipulation incorrecte peut avoir des consé-

quences graves, provoquer des blessures corporelles

voire la mort de l’utilisateur.

PRECAUTION :

toute manipulation incorrecte peut avoir des consé-

quences graves selon les circonstances.

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris

des enfants) présentant des capacités physiques, sensorielles ou men-

tales réduites, ou manquant d’expérience et de connaissances, à moins

qu’elles ne soient supervisées ou aient reçu des instructions relatives à

l’utilisation de l’appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés de manière à ce qu’ils ne puissent

pas jouer avec l’appareil.

Ne jamais insérer le doigt ou tout autre objet dans les entrées ou

sorties d’air.

• La vitesse de rotation extrêmement rapide du ventilateur pendant le

fonctionnement du climatiseur pourrait provoquer un accident.

En cas d’anomalie (odeur de brûlé, etc.), arrêter le climatiseur et

débrancher la ﬁ che d’alimentation électrique ou couper le dis-

joncteur.

• Si le climatiseur continue à fonctionner en présence d’une anomalie,

une défaillance technique, un risque d’incendie ou d’électrocution ne

sont pas à exclure. Dans ce cas, consulter un revendeur agréé.

Si la fonction de refroidissement ou de chauffage du climatiseur est

inopérante, cela peut indiquer la présence d’une fuite de réfrigérant.

Dans ce cas, consulter un revendeur agréé. Si la réparation consiste

à recharger l’appareil en réfrigérant, demander conseil auprès d’un

technicien responsable de l’entretien.

• Le réfrigérant contenu dans le climatiseur ne pose aucun problème de

sécurité. En règle générale, aucune fuite ne doit se produire. Cepen-

dant, si le réfrigérant fuit et entre en contact avec la partie chauffante

d’un appareil de chauffage à ventilation, d’un chauffage d’appoint,

d’une cuisinière, etc., des substances toxiques se produiront.

L’utilisateur ne doit jamais procéder au nettoyage intérieur de l’unité

interne. Si la partie intérieure de l’unité doit être nettoyée, contacter

un revendeur.

•

L’utilisation d’un détergent inapproprié pourrait endommager les surfaces

intérieures en plastique de l’unité et provoquer des fuites d’eau. Tout contact

entre le détergent et les pièces électriques ou le moteur pourrait entraîner

un dysfonctionnement, une émission de fumées, voire un incendie.

PRECAUTION

Ne pas toucher à l’entrée d’air ou aux ailettes en aluminium de

l’unité interne/externe.

• Risque de blessures.

Ne vaporiser ni insecticide ni substance inﬂ ammable sur l’appareil.

• Ceci pourrait provoquer un incendie ou une déformation de l’appareil.

Signiﬁ cation des symboles utilisés dans ce manuel

: à éviter absolument.

: suivre rigoureusement les instructions.

: ne jamais insérer le doigt ou un objet long, etc.

ne jamais monter sur l’unité interne/externe et ne rien poser dessus.

: risque d’électrocution ! Attention !

: veiller à débrancher la ﬁ che d’alimentation électrique de la prise

secteur.

: couper l’alimentation au préalable.

CONSIGNES DE SECURITE

JG79Y766H01_fr.indd 1 2020/4/17 9:28:15

Fr-2

CONSIGNES DE SECURITE

PRECAUTION

Ne pas exposer un animal domestique ou une plante d’intérieur direc-

tement sous le courant d’air pulsé.

• Le bien-être des animaux et des plantes pourrait en être affecté.

Ne placer ni appareil électrique ni meuble sous l’unité interne/ex-

terne.

• De l’eau pourrait s’écouler de l’appareil et les endommager ou provoquer

une panne de leur système.

Ne jamais laisser le climatiseur posé sur un support endommagé.

• Il pourrait tomber et provoquer un accident.

Veiller à ne pas monter sur une surface instable pour allumer ou

nettoyer le climatiseur.

• Risque de chute et de blessures.

Ne jamais tirer sur le cordon d’alimentation.

• Le ﬁ l central du cordon d’alimentation pourrait se rompre et provoquer

un incendie.

Ne jamais recharger ou tenter d’ouvrir les piles et ne pas les jeter

au feu.

• Les piles pourraient fuir et présenter un risque d’incendie ou d’explo-

sion.

Ne pas faire fonctionner le climatiseur pendant plus de 4 heures avec

un taux d’humidité important (80% HR ou plus), et/ou lorsqu’une porte

ou une fenêtre est ouverte.

• Ceci peut provoquer de la condensation à l’intérieur du climatiseur, qui

risque de s’écouler et de mouiller ou d’endommager le mobilier.

• La présence d’humidité dans le climatiseur peut contribuer à la croissance

de certains champignons tels que la moisissure.

Ne pas utiliser le climatiseur pour conserver des aliments, élever des

animaux, faire pousser des plantes, ranger des outils de précision

ou des objets d’art.

• Leur qualité pourrait s’en ressentir, et le bien-être des animaux et des

plantes pourrait en être affecté.

Ne pas exposer des appareils à combustion directement sous la

sortie d’air pulsé.

• Une combustion imparfaite pourrait en résulter.

Ne mettez jamais des piles dans la bouche pour quelque raison que

ce soit pour éviter de les avaler par accident.

• Le fait d’ingérer des piles peut entraîner un étouffement et/ou un empoi-

sonnement.

Avant de procéder au nettoyage du climatiseur, le mettre hors ten-

sion et débrancher la ﬁ che d’alimentation électrique ou couper le

disjoncteur.

• La vitesse de rotation extrêmement rapide du ventilateur pendant le

fonctionnement du climatiseur pourrait provoquer un accident.

Si le climatiseur doit rester inutilisé pendant une période prolongée, dé-

brancher la ﬁ che d’alimentation électrique ou couper le disjoncteur.

• Il pourrait s’encrasser et présenter un risque d’incendie ou d’électrocu-

tion.

Remplacer les piles de la télécommande par des piles neuves du

même type.

• Ne jamais mélanger piles usagées et piles neuves ; ceci pourrait provo-

quer une surchauffe, une fuite ou une explosion.

Si du liquide provenant des piles entre en contact avec la peau ou les

vêtements, les rincer abondamment à l’eau claire.

• Si du liquide alcalin entre en contact avec les yeux, les rincer abondam-

ment à l’eau claire et contacter d’urgence un médecin.

Si le climatiseur est utilisé conjointement avec un appareil à combus-

tion, veiller à ce que la pièce soit parfaitement ventilée.

• Une ventilation insufﬁ sante pourrait provoquer un manque d’oxygène

dans la pièce.

Couper le disjoncteur par temps d’orage.

• La foudre pourrait endommager le climatiseur.

Si le climatiseur a été utilisé pendant plusieurs saisons consécutives,

procéder à une inspection et à un entretien rigoureux en plus du

nettoyage normal.

• Une accumulation de saletés ou de poussière à l’intérieur du climatiseur

peut être à l’origine d’une odeur désagréable, contribuer au dévelop-

pement de moisissures ou bloquer l’écoulement des condensats et

provoquer une fuite d’eau de l’unité interne. Consulter un revendeur agréé

pour procéder à une inspection et des travaux d’entretien nécessitant

l’intervention de personnel qualiﬁ é et compétent.

Ne pas actionner les commandes du climatiseur avec les mains

mouillées.

• Risque d’électrocution !

Ne pas nettoyer le climatiseur avec de l‘eau et ne placer ni vase ni

verre d’eau dessus.

• Ceci pourrait provoquer un risque d’incendie ou d’électrocution.

Ne jamais marcher sur l’unité externe et ne rien poser dessus.

• Risque de chute et de blessures.

AVERTISSEMENT

Consulter un revendeur agréé pour qu’il procède à l’installation du

climatiseur.

• L’utilisateur ne doit en aucun cas tenter d’installer le climatiseur lui-même ;

seul du personnel qualiﬁ é et compétent est en mesure de le faire. Toute

installation incorrecte du climatiseur pourrait être à l’origine de fuites d’eau

et provoquer un risque d’incendie ou d’électrocution.

Prévoir un circuit réservé à l’alimentation du climatiseur.

• Dans le cas contraire, un risque de surchauffe ou d’incendie n’est pas

à exclure.

Ne pas installer l’appareil dans un endroit susceptible d’être exposé

à des fuites de gaz inﬂ ammable.

• L’accumulation de gaz autour de l’unité externe peut entraîner des risques

d’explosion.

Raccorder correctement le climatiseur à la terre.

• Ne jamais raccorder le câble de terre à un tuyau de gaz, une évacuation

d’eau, un paratonnerre ou un câble téléphonique de mise à la terre. Une

mise à la terre incorrecte pourrait provoquer un risque d’électrocution.

PRECAUTION

Veuillez respecter les réglementations nationales, de l’état ou locales

applicables pour prévenir les fuites/chocs électriques potentiels. Ou

installez un disjoncteur de fuite à la terre pour la prévention des fuites

et des chocs électriques.

Veiller à ce que l’eau de vidange s’écoule correctement.

• Si l’écoulement des condensats est bouché, l’eau de vidange risque de

s’écouler de l’unité interne/externe et d’endommager le mobilier.

En présence d’une situation anormale

Arrêter immédiatement le climatiseur et consulter un revendeur agréé.

A propos de l’installation

IMPORTANT

Des ﬁ ltres encrassés peuvent provoquer de la condensation dans le climatiseur, ce

qui contribuera à la croissance de certains champignons tels que la moisissure. Il est

donc recommandé de nettoyer les ﬁ ltres à air toutes les 2 semaines.

Avant de démarrer l’opération, veillez à ce que les ailettes horizontales soient en po-

sition fermée. Si l’opération démarre lorsque les ailettes horizontales sont en position

ouverte, il se pourrait qu’elles ne reviennent pas à la position correcte.

JG79Y766H01_fr.indd 2 2020/4/17 9:28:15

Fr-3

● NOTICE D’UTILISATION ●

Touche de sélection

du mode de fonc-

tionnement

Page 6

Interrupteur

de secours

Page 12

Ailette

horizontale

Entrée d’air

Panneau frontal

Unité externe

NOMENCLATURE

Unité interne Télécommande

Touche de

réglage de

l’horloge

(CLOCK)

Page 4

• Installez le support de

la télécommande de

façon à ce que l’unité

interne puisse recevoir

les signaux.

• Placez la télécomman-

de dans son support

lorsque vous ne l’utili-

sez pas.

Utilisez uniquement la télécommande

fournie avec le climatiseur.

N’en utilisez pas d’autres.

Si plusieurs unités internes sont instal-

lées côté à côte, il se peut que le signal

envoyé à une unité interne par la télé-

commande soit exécuté par une autre

unité interne.

Support de la télécommande

Filtre à air

Filtre d’épuration

d’air

L’apparence des unités externes peut varier d’un modèle à l’autre.

Capteur “i-see” Page 5

Témoin de

fonctionnement

Récepteur de

télécommande

Entrée d’air (arrière et latérale)

Conduite de réfrigérant

Tuyau d’évacuation des conden-

sats

Sortie d’air

Sortie de condensats

Sortie d’air

(ﬁ ltre nano-

platinum)

Témoin de remplacement de la pile Page 3

Afﬁ chage du

mode de fonc-

tionnement

(afﬁ chage

rétroéclairé*)

Touche de

refroidissement

économique

(ECONO COOL)

Page 8

Touche de

puissance

(POWERFUL)

Page 9

Touche MODE

SMART SET (RE-

GLAGE INTELLI-

GENT)

Page 8

Touche NATU-

RAL FLOW

Page 9

Touche SEN-

SOR (i-see)

Page 5

Couvercle

Faites glisser le cou-

vercle vers le bas pour

ouvrir la télécommande.

Abaissez-le davan-

tage pour accéder aux

touches de la minuterie

hebdomadaire.

Touche de réinitialisa-

tion (RESET)

Page 4

Touches de réglage de l’heure

(TIME) et de la minuterie hebdoma-

daire (WEEKLY TIMER)

Page 4, 10

Touches de réglage de

l’heure, de la minuterie

(TIME, TIMER)

Page 4, 9

touche d’augmentation

touche de diminution

Touche INDIRECT/

DIRECT

Page 5

Touche de commande

des AILETTES

Page 7

Touche des ailettes

d’orientation larges

(WIDE VANE)

Page 7

Touche de réglage de

vitesse du VENTILA-

TEUR

Page 7

Touche Arrêt/Marche

(OFF/ON)

Transmission des

signaux

Distance de réception

du signal :

Environ 20 ft. (6 m)

L’émission de bip(s) en

provenance de l’unité

interne indique la réception

d’un signal.

Touches de

réglage de la

température

Pages 4, 6, 8

(Filtre antiallergique

à enzymes

électrostatique et

ﬁ ltre désodorisant)

* Le rétroéclairage s’allume lors de l’utilisation de la télécommande.

Le rétroéclairage s’éteint si la télécommande n’est pas utilisée pendant un

certain temps.

JG79Y766H01_fr.indd 3 2020/4/17 9:28:16

Fr-4

Réglage de la position d’installation

Veuillez régler la télécommande selon la position d’installation de l’unité interne.

Position d’installation :

À gauche : La distance par rapport aux objets (mur, meuble, etc.) est inférieure

à 19-11/16 in. (50 cm) à gauche

Au centre : La distance par rapport aux objets (mur, meuble, etc.) est supérieure

à 19-11/16 in. (50 cm) à gauche et à droite

À droite : La distance par rapport aux objets (mur, armoire, etc.) est inférieure

à 19-11/16 in. (50 cm) à droite

(À gauche) (Au centre) (À droite)

Zone À gauche Au centre À droite

Afﬁ chage de la

télécommande

Maintenez la touche de la télécommande

enfoncée pendant 2 secondes pour entrer en mode de

réglage de la position.

Sélectionnez la position d’installation cible en appuyant

sur

(Chaque pression sur la touche afﬁ che les posi-

tions en séquence :)

(Au centre) (À droite) (À gauche)

Appuyez sur la touche pour terminer le réglage

de la position.

Remarque :

Le réglage de la position d’installation n’est possible que lorsque toutes les

conditions suivantes sont remplies :

• La télécommande est éteinte.

• La minuterie hebdomadaire n’est pas programmée.

• La minuterie hebdomadaire n’est pas en cours de modiﬁ cation.

PREPARATIF D’UTILISATION

Changement des unités de température (°F→°C)

L’unité prédéﬁ nie est °F.

Appuyez sur RESET

lorsque vous enfon-

cez les touches de

température.

Remarque :

• Appuyez doucement sur RESET à l’aide d’un instrument ﬁ n.

• Pour changer l’unité de la température entre degrés Celsius (°C) et degrés

Fahrenheit (°F), appuyez sur la touche RESET.

Avant la mise en marche : insérez la ﬁ che d’alimentation électrique dans la

prise secteur et/ou enclenchez le disjoncteur.

Insertion des piles dans la télécommande

Retirez le couvercle

avant.

Insérez les piles

alcalines AAA en

plaçant d’abord le

pôle négatif.

Posez le couvercle avant.

Appuyez sur la

touche RESET.

Remarque :

• Veillez à respecter la polarité des piles.

• N’utilisez pas de piles au manganèse ou des piles qui fuient. Elles pour-

raient provoquer un dysfonctionnement de la télécommande.

• N’utilisez pas de piles rechargeables.

•

Le témoin de remplacement de la pile s’allume lorsque la pile est presque déchargée.

La télécommande cesse de fonctionner environ 7 jours après l’activation du témoin.

• Remplacez toutes les piles par des piles de même type.

• La durée de vie des piles est de 1 an environ. Cependant, les piles dont la

date d’utilisation est dépassée durent moins longtemps.

• Appuyez doucement sur RESET à l’aide d’un instrument ﬁ n.

Si la touche RESET n’est pas enfoncée, la télécommande risque de ne pas

fonctionner correctement.

Réglage de l’heure

Appuyez sur la touche

CLOCK.

Appuyez à nouveau

sur la touche CLOCK.

Appuyez sur la touche TIME ou

les touches TIMER pour régler

l’heure.

A chaque pression, l’heure

augmente/diminue de 1 minute

(10 minutes lors d’une pression

prolongée).

Appuyez sur la touche

DAY pour régler le jour.

Remarque :

• Appuyez doucement sur CLOCK à l’aide d’un instrument

ﬁ n .

JG79Y766H01_fr.indd 4 2020/4/17 9:28:16

Fr-5

● NOTICE D’UTILISATION ●

Cette fonction enclenche automatiquement le mode économie d’énergie lorsque

personne ne se trouve dans la pièce.

I-VOIR FONCITONNEMENT

Pour activer cette fonction, appuyez sur la touche

jusqu’à ce que

apparaisse sur l’afﬁ chage du mode

de fonctionnement de la télécommande.

Appuyez une nouvelle fois sur la touche pour an-

nuler la fonction ABSENCE DETECTION (DÉTECTION

D’ABSENCE).

Le mode INDIRECT/DIRECT permet un réglage ﬁ n du fonctionnement en iden-

tiﬁ ant la position d’un occupant dans la pièce.

Appuyez sur la touche en mode REFROIDIS-

SEMENT, DÉSHUMIDIFICATION, CHAUFFAGE ou

AUTO pour activer le mode INDIRECT/DIRECT. Ce

mode n’est disponible que lorsque le contrôle “i-see”

est activé.

Chaque pression sur la touche

permet de

modiﬁ er la direction du ﬂ ux d’air (INDIRECT/DIRECT)

dans l’ordre suivant :

(INDIRECT) : un occupant sera moins exposé à un

ﬂ ux d’air direct.

(DIRECT) : la climatisation s’effectuera principa-

lement dans le voisinage d’un occu-

pant.

• Les directions horizontale et verticale du flux d’air seront automatique-

ment sélectionnées.

• Lorsque plus de deux ou trois personnes se trouvent dans une pièce,

le mode INDIRECT/DIRECT peut être moins efficace.

• Si la direction du flux d’air déterminée par le mode INDIRECT ne vous

fournit pas le confort souhaité, réglez-la manuellement. Page 7

L’annulation du contrôle “i-see” annule automatique-

ment le mode INDIRECT/DIRECT.

• Une pression sur les touches VANE ou WIDE VANE annule également

le mode INDIRECT/DIRECT.

Remarque :

• Ne touchez pas le capteur “i-see”. Vous risquez de provoquer un dysfonc-

tionnement du capteur “i-see”.

• Le bruit de fonctionnement intermittent est un son normal produit par le dé-

placement du capteur “i-see” d’un côté à l’autre.

Appuyez sur la touche en mode REFROIDISSE-

MENT, DÉSHUMIDIFICATION, CHAUFFAGE et AUTO

pour activer le contrôle “i-see”.

• Appuyez doucement à l’aide d’une pointe fine.

•

s’éclaire. (Affichage du mode de fonctionnement)

• Le réglage par défaut est “actif”.

Appuyez une nouvelle fois sur la touche pour ac-

tiver la fonction ABSENCE DETECTION (DÉTECTION

D’ABSENCE).

• s’éclaire. (Affichage du mode de fonctionnement)

Appuyez à nouveau sur la touche pour annuler le

contrôle “i-see”.

Remarque :

Les personnes qui se trouvent aux endroits suivants ne peuvent pas être détectées :

• le long du mur sur lequel le climatiseur est installé ;

• juste sous le climatiseur ;

• lorsque la personne est séparée du climatiseur par un obstacle quelconque,

un meuble par exemple.

Il est possible qu’une personne ne soit pas détectée dans les cas suivants :

• la température ambiante est élevée ;

• la personne porte des vêtements épais et sa peau n’est pas exposée ;

•

un élément chauffant dont la température change de manière importante est présent ;

• certaines sources de chaleur, telles qu’un petit enfant ou un animal domesti-

que, peuvent ne pas être détectées ;

• une source de chaleur et le climatiseur sont distants de plus de 20 ft. (6 m) ;

• une source de chaleur reste longtemps immobile.

En mode de contrôle “i-see”, la température ambiante est ajustée en fonction

de la température sensible.

(INDIRECT) (DIRECT) (ARRÊT)

En mode de contrôle “i-see”, la température ambiante est ajustée en fonction

Contrôle “i-see”

Cette fonction enclenche automatiquement le mode économie d’énergie lorsque

ABSENCE DETECTION (DÉTECTION D’ABSENCE)

Le mode INDIRECT/DIRECT permet un réglage ﬁ n du fonctionnement en iden-

Mode INDIRECT/DIRECT

JG79Y766H01_fr.indd 5 2020/4/17 9:28:17

Fr-6

Appuyez sur la touche

pour lancer le fonction-

nement du climatiseur.

Appuyez sur la touche pour sélectionner le mode de

fonctionnement. Chaque nouvelle pression sur cette touche

vous permet de passer d’un mode à l’autre dans l’ordre suivant :

Appuyez sur les touches ou pour régler la température.

Chaque nouvelle pression sur ces touches vous permet

d’augmenter ou de diminuer la température de 1°F (0,5°C).

Appuyez sur la touche pour arrêter le fonction-

nement du climatiseur.

SELECTION DES MODES DE FONCTIONNEMENT

Remarque :

Fonctionnement multi-système

Une unité externe peut fonctionner avec deux unités internes ou davantage.

Lorsque plusieurs unités internes fonctionnent simultanément, les modes de

refroidissement/déshumidiﬁ cation/ventilation et de chauffage ne peuvent pas

fonctionner en même temps. Lorsque le mode de REFROIDISSEMENT/DÉS-

HUMIDIFICATION/VENTILATION est sélectionné sur une unité et le mode de

CHAUFFAGE sur une autre, ou inversement, la dernière unité sélectionnée

bascule en mode de veille.

Témoin de fonctionnement

Le témoin de fonctionnement indique l’état de fonctionnement du climatiseur.

Témoin Etat de fonctionnement Température de la pièce

Le climatiseur fonctionne de façon

à atteindre la température pro-

grammée

Environ 4°F (2°C) d’écart

minimum avec la tempé-

rature programmée

La température de la pièce se

rapproche de la température pro-

grammée

Environ 2 à 4°F (1 à 2°C)

d’écart avec la tempéra-

ture programmée

Mode de veille (uniquement en fonc-

tionnement multi-système)

—

Allumé Clignotant Éteint

(AUTO)

(REFROIDISSEMENT)

(DESHUMIDIFICATION)

(CHAUFFAGE)

(VENTILATION)

Mode AUTO (permutation automatique)

Le climatiseur sélectionne le mode de fonctionnement selon la dif-

férence qui existe entre la température de la pièce et la température

programmée. En mode AUTO, le climatiseur passe d’un mode à l’autre

(REFROIDISSEMENT↔CHAUFFAGE) lorsque la température de la pièce

diffère de 4°F (2°C) environ par rapport à la température programmée pen-

dant plus de 15 minutes.

Remarque :

Le mode Auto est déconseillé si cette unité interne est connectée à une unité

externe de type MXZ. Si plusieurs unités internes fonctionnent simultané-

ment, le climatiseur risque de ne pas pouvoir alterner entre les modes de

REFROIDISSEMENT et de CHAUFFAGE. Dans ce cas, l’unité interne passe

en mode de veille (reportez-vous au tableau de témoins de fonctionnement).

Mode de REFROIDISSEMENT

Le confort de l’air frais à votre température.

Remarque :

Ne faites pas fonctionner le climatiseur en mode de REFROIDISSEMENT

lorsque les températures extérieures sont extrêmement basses (inférieure

à 14°F [-10°C]). L’eau de condensation présente à l’intérieur duclimatiseur

risque de s’écouler et d’endommager le mobilier, etc.

Mode de DESHUMIDIFICATION

Eliminez l’humidité de votre pièce. Il se peut que la pièce refroidisse

légèrement.

Il n’est pas possible de régler la température en mode de DESHUMIDI-

FICATION.

Mode de CHAUFFAGE

Le confort de l’air ambiant à votre température.

Mode de VENTILATION

Permet de faire circuler l’air dans la pièce.

Remarque :

Après une utilisation en mode COOL/DRY (REFROIDISSEMENT/DÉS-

HUMIDIFICATION), il est conseillé de passer en mode FAN (VENTILA-

TEUR) pour sécher l’intérieur de l’unité interne.

JG79Y766H01_fr.indd 6 2020/4/17 9:28:17

Fr-7

● NOTICE D’UTILISATION ●

Appuyez sur la touche pour sélectionner la

vitesse du ventilateur. Chaque nouvelle pression sur

cette touche vous permet de modiﬁ er la vitesse du

ventilateur dans l’ordre suivant :

• L’unité interne émet deux bips courts lorsqu’elle est réglée en mode

AUTO.

• Augmentez la vitesse du ventilateur pour refroidir/chauffer la pièce

plus rapidement. Il est recommandé de réduire la vitesse du ventila-

teur dès que la pièce est fraîche/chaude.

• Utilisez une vitesse du ventilateur plus lente pour un fonctionnement

silencieux.

Remarque :

Fonctionnement multi-système

Lorsque plusieurs unités internes fonctionnent simultanément pour une seule unité

externe en mode de chauffage, il se peut que la température du ﬂ ux d’air soit basse.

Dans ce cas, il est recommandé de régler la vitesse du ventilateur sur AUTO.

EGLAGE DE LA VITESSE DU VENTILATEUR ET DE LA DIRECTION DU FLUX D’AIR

(AUTO) (Silencieux) (Faible) (Moy.) (Elevée) (Très élevée)

(AUTO) .........

L’ailette se positionne de façon que la direction de flux d’air soit

la plus efficace possible. REFROIDISSEMENT/DESHUMIDIFI-

CATION/VENTILATION : position horizontale. CHAUFFAGE :

position (4).

(Manuel) .......Pour obtenir une climatisation efficace, l’ailette doit être dirigée

vers le haut en mode de REFROIDISSEMENT/DESHUMIDIFI-

CATION, et vers le bas en mode de CHAUFFAGE. En mode

de REFROIDISSEMENT/DESHUMIDIFICATION, l’ailette se

place automatiquement en position vers le haut (3) au bout de

0,5 à 1 heure pour éviter la formation de gouttes de conden-

sation.

(

Oscillation)

....L’ailette monte et descend de façon intermittente.

(

OSCILLATION

)

Vitesse du ventilateur

Appuyez sur la touche pour sélectionner la

direction horizontale du ﬂ ux d’air. Chaque nouvelle

pression sur cette touche vous permet de modiﬁ er la

direction du ﬂ ux d’air dans l’ordre suivant :

Appuyez sur la touche pour sélectionner

la direction du ﬂ ux d’air. Chaque nouvelle pression sur

cette touche vous permet de modiﬁ er la direction du

ﬂ ux d’air dans l’ordre suivant :

• L’unité interne émet deux bips courts lorsqu’elle est réglée en mode

AUTO.

• Utilisez toujours la télécommande pour modifier la direction du flux

d’air. Un déplacement manuel des ailettes horizontales provoquerait

leur dysfonctionnement.

• Lorsque le disjoncteur est activé, la position des ailettes verticales est

réinitialisée en une minute environ, puis l’opération démarre. Il en est

de même en mode de refroidissement d’urgence.

• Si les ailettes horizontales semblent être dans une position anormale,

reportez-vous à la page 13 .

• Il est possible que, même réglées au même niveau, les ailettes hori-

zontales droites et gauches ne soient pas parfaitement alignées.

(AUTO) (1) (2) (3) (4) (5) (

OSCILLATION

)

Direction du flux d’air haut-bas

Direction du flux d’air gauche-droite

JG79Y766H01_fr.indd 7 2020/4/17 9:28:18

Fr-8

FONCTIONNEMENT EN MODE

ECONO COOL

Appuyez sur la touche en mode de REFROI-

DISSEMENT page 6 pour lancer le fonctionnement

ECONO COOL.

L’unité effectue un balayage oscillant vertical en différents cycles en

fonction de la température du flux d’air.

Appuyez à nouveau sur la touche pour annuler le

fonctionnement en mode ECONO COOL.

• Le fonctionnement ECONO COOL s’annule également lorsque vous

appuyez sur les touches de commande des AILETTESou sur les

touches PUISSANCE ou NATURAL FLOW.

MODE SMART SET (REGLAGE

INTELLIGENT)

Appuyez sur en mode REFROIDISSEMENT ou

CHAUFFAGE pour sélectionner le mode SMART SET

(REGLAGE INTELLIGENT).

Réglez la température, la vitesse du ventilateur et la

direction du ﬂ ux d’air.

• Pour sélectionner les mêmes réglages par la suite, il vous suffira d’ap-

puyer sur

• Il est possible d’enregistrer deux groupes de réglages. (Un pour RE-

FROIDISSEMENT, un pour CHAUFFAGE)

• Sélectionnez la température, la vitesse du ventilateur et la direction du

flux d’air appropriées pour votre local.

• Normalement, le réglage de température minimum en mode CHAUF-

FAGE est de 61°F (16°C). Cependant, en mode SMART SET (RE-

GLAGE INTELLIGENT) seul, le réglage de température minimum est

de 50°F (10°C).

Appuyez une nouvelle fois sur pour annuler le

mode SMART SET (REGLAGE INTELLIGENT).

• Une pression sur la touche MODE permet également d’annuler le

mode SMART SET (REGLAGE INTELLIGENT).

Remarque :

• Il n’est pas possible de programmer le mode de fonctionnement SMART SET

sur la minuterie hebdomadaire.

Exemple d’utilisation:

1. Mode économie d’énergie

Réglez la température à 4°F (2°C) ou 6°F (3°C) de plus en mode REFROI-

DISSEMENT, et de moins en mode CHAUFFAGE. Ce réglage convient pour

les pièces inoccupées ou pendant la nuit.

2. Enregistrement des paramètres fréquemment utilisés

Enregistrez vos réglages favoris pour les modes REFROIDISSEMENT et

CHAUFFAGE. Il vous sufﬁ ra ensuite d’une simple pression sur la touche

pour rappeler votre réglage favori.

Une fonction programmable simplifiée permet de rappeler le réglage favori

(préprogrammé) à l’aide d’une simple pression sur la touche

. Une

seconde pression sur la touche permet de revenir instantanément au réglage

précédent.

L’oscillation de l’air pulsé (changement de direction) permet de rafraîchir

davantage une pièce qu’un ﬂ ux d’air constant.

La température programmée et la direction du ﬂ ux d’air sont automatique-

ment modiﬁ ées par le microprocesseur. Il est possible d’utiliser le mode de

refroidissement tout en conservant un certain niveau de confort. De plus, vous

économisez de l’énergie.

JG79Y766H01_fr.indd 8 2020/4/17 9:28:18

Fr-9

● NOTICE D’UTILISATION ●

Appuyez sur les touches ou pendant le

fonctionnement du climatiseur pour régler la minuterie.

(Démarrage de la minuterie) :Le climatiseur démarrera

(ON) à l’heure programmée.

(Arrêt de la minuterie) : Le climatiseur s’arrêtera (OFF) à

l’heure programmée.

* Les témoins ou clignotent.

L’heure et la date du jour doivent être correctement réglées.

Page 4

Appuyez sur les touches (avancer) et

(reculer) pour régler l’heure de la minuterie.

A chaque pression, l’heure réglée augmente/diminue de 10 minutes.

• Réglez la minuterie lorsque

ou clignote.

Appuyez à nouveau sur les touches ou

pour annuler le fonctionnement de la minuterie.

Remarque :

• Les fonctions de démarrage (ON) et d’arrêt (OFF) de la minuterie peuvent

être réglées conjointement. Le symbole

indique l’ordre d’application des

modes de fonctionnement de la minuterie.

•

En cas de coupure d’électricité survenant après le réglage de la minuterie

(MARCHE/ARRÊT), voir page 12 “Fonction de redémarrage automatique”.

FONCTIONNEMENT NATU-

RAL FLOW

Appuyez sur la touche en mode de REFROIDIS-

SEMENT ou de VENTILATEUR page 6 pour lancer le

fonctionnement NATURAL FLOW.

Appuyez une nouvelle fois sur LA TOUCHE

pour annuler le mode NATURAL FLOW.

• Une pression sur les touches POWERFUL ou ECONO COOL permet

également d’annuler le fonctionnement en mode NATURAL FLOW.

Remarque :

Étant donné que la vitesse du ventilateur change en permanence en mode de

fonctionnement NATURAL FLOW, le bruit du ﬂ ux d’air, la vitesse du déplace-

ment d’air et la température du ﬂ ux d’air changent également. Il ne s’agit en

aucun cas d’un dysfonctionnement.

Appuyez sur la touche en mode de REFROIDIS-

SEMENT ou de CHAUFFAGE page 6 pour lancer le

mode de fonctionnement PUISSANCE.

Vitesse du ventilateur : vitesse exclusive au mode PUISSANCE

Ailette horizontale : définissez la position ou la position du flux d’air

vers le bas lors du réglage AUTO

• Il est impossible de régler la température en mode PUISSANCE.

Appuyez à nouveau sur LA TOUCHE pour annu-

ler le mode de fonctionnement PUISSANCE.

• Le mode de fonctionnement PUISSANCE s’annule également auto-

matiquement après 15 minutes ou lorsque vous appuyez sur les

touches Marche/Arrêt (ON/OFF) , FAN, ECONO COOL, NATURAL

FLOW ou i-save.

MODE DE FONCTIONNE-

MENT PUISSANCE

FONCTIONNEMENT DE LA MI-

NUTERIE (MARCHE/ARRÊT)

Dans ce mode, le ﬂ ux d’air imite une brise naturelle. L’inconfort provoqué par

un ﬂ ux d’air direct, constant et artiﬁ ciel sera réduit.

JG79Y766H01_fr.indd 9 2020/4/17 9:28:19

Fr-10

ODE DE FONCTIONNEMENT MINUTERIE HEBDOMADAIRE (WEEKLY TIMER)

•

4 minuteries activées (ON) ou désactivées (OFF) maximum peuvent être réglées pour des jours de la semaine.

•

28 minuteries activées (ON) ou désactivées (OFF) maximum peuvent être réglées pour une semaine.

Réglage de la minuterie hebdomadaire

* La minuterie doit être réglée à l’heure et au jour appropriés.

Appuyez sur pour passer en mode de réglage de la minuterie hebdomadaire.

Appuyez sur et sur pour sélectionner le jour et le nombre.

Appuyez sur , et sur pour déﬁ nir le mode Marche/

Arrêt (ON/OFF), l’heure et la température.

Par ex. : [ON],

[AM 6:00] et

[75°F (24°C)]

sont sélec-

tionnés.

Appuyez sur pour sélectionner

la minuterie Marche/Arrêt (ON/OFF).

Appuyez sur pour

supprimer le réglage de la

minuterie.

Appuyez sur et sur pour continuer le régla-

ge de la minuterie pour d’autres jours et/ou nombres.

Appuyez sur pour terminer et transmettre le réglage de la minuterie hebdomadaire.

Remarque :

•

Appuyez sur pour transmettre les informations de réglage de la minuterie hebdoma-

daire à l’unité interne. Orientez la télécommande vers l’unité interne pendant 3 secondes.

•

Lorsque vous réglez la minuterie pour plusieurs jours de la semaine ou plusieurs nombres, vous

ne devez pas appuyer sur

à chaque réglage. Appuyez sur une fois lorsque

tous les réglages sont terminés. Tous les réglages de minuterie hebdomadaire sont enregistrés

•

Appuyez sur pour passer au mode de réglage de la minuterie hebdomadaire, puis

maintenez enfoncé pendant 5 seconds pour effacer tous les réglages de minuterie

hebdomadaire. Orientez la télécommande vers l’unité interne.

Appuyez sur pour activer la minuterie hebdoma-

daire (ON). (

s’allume.)

* Lorsque la minuterie hebdomadaire est activée, le jour de la semaine

pour lequel le réglage est terminé s’allume.

Appuyez à nouveau sur pour désactiver la minute-

rie hebdomadaire (OFF). (

s’éteint.)

Remarque :

Les réglages enregistrés ne sont pas effacés lorsque la minuterie hebdomadaire est désactivée.

Vérification du réglage de minuterie hebdomadaire

Appuyez sur pour passer en mode de réglage de

la minuterie hebdomadaire.

* clignote.

Appuyez sur ou sur pour afﬁ cher le réglage

d’un jour ou nombre spéciﬁ que.

Appuyez sur pour quitter le mode de réglage de

la minuterie hebdomadaire.

Remarque :

Lorsque tous les jours de la semaine sont sélectionnés pour afﬁ cher les ré-

glages et qu’un autre réglage est ajouté,

s’afﬁ che.

* Maintenez la touche enfoncée pour changer l’heure rapidement.

* La température peut être réglée entre 61°F et 88°F (16°C et 31°C) sur

la minuterie hebdomadaire.

, qui clignotait,

s’éteint et l’heure

actuelle s’afﬁ che.

* clignote.

Remarque :

Le réglage de la minuterie Marche/Arrêt (ON/OFF) simple est possible lorsque la

minuterie hebdomadaire est activée. Dans ce cas, la minuterie Marche/Arrêt (ON/

OFF) est prioritaire par rapport à la minuterie hebdomadaire. Cette dernière fonc-

tionne à nouveau une fois la minuterie Marche/Arrêt (ON/OFF) simple terminée.

Appuyez sur pour sélection-

ner le jour de la semaine à régler.

Appuyez sur

pour sélectionner le

nombre.

Par ex. : [Mon Tue ... Sun]

et [1] sont sélec-

tionnés.

* Tous les jours peuvent être sélectionnés.

Par ex. :

Fonctionnement à 75°F (24°C) du réveil au moment de quitter le domicile puis à

81°F (27°C) du retour au domicile au coucher les jours de la semaine.

Fonctionnement à 81°F (27°C) du réveil tardif au coucher plut tôt en ﬁ n de semaine.

Réglage 1 Réglage 2 Réglage 3 Réglage 4

Réglage 1 Réglage 2

AM 6:00 AM 8:30 PM 5:30 PM 10:00

AM 8:00 PM 9:00

75°F (24°C) 81°F (27°C)

ON OFF ON OFF

ON OFF

Mon

Fri

Sat

Sun

81°F (27°C)

Appuyez sur

pour régler l’heure.

Appuyez sur

pour régler la

température.

JG79Y766H01_fr.indd 10 2020/4/17 9:28:19

Fr-11

● NOTICE D’UTILISATION ●

1. Soulevez le panneau frontal jusqu’à ce que vous entendiez un déclic.

2. Maintenez les charnières et tirez sur le panneau pour le retirer comme indiqué

sur l’illustration ci-dessus.

• Essuyez-le avec un chiffon doux et sec ou lavez-le à l’eau.

• Ne le faites pas tremper dans l’eau pendant plus de deux heures.

• Faites-le sécher correctement à l’ombre.

3. Reposez le panneau frontal en inversant les

étapes de la procédure de dépose. Refermez

correctement le panneau frontal et appuyez sur

les repères indiqués par les ﬂ èches.

Instructions :

NETTOYAGE

• Coupez l’alimentation ou le disjoncteur avant de procéder au nettoyage du

climatiseur.

• Veillez à ne pas toucher les parties métalliques avec les mains.

• N’utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide.

• Utilisez uniquement un détergent neutre dilué avec de l’eau.

• N’exposez pas les pièces aux rayons directs du soleil, à la chaleur ou à une

ﬂ amme pour les faire sécher.

• N’utilisez pas d’eau dont la température est supérieure à 122°F (50°C).

Panneau frontal

Filtre à air (Filtre nano-platinum)

• A nettoyer toutes les 2 semaines

• Elimin ez la saleté avec un aspirateur ou lavez le ﬁ ltre à l’eau.

• Après lavage à l’eau, laisser bien sécher à l’ombre.

Filtre d’épuration d’air

(Filtre antiallergique à enzymes élec-

trostatique, bleu)

Tous les 3 mois :

• Enlever la saleté à l’aide d’un aspirateur.

Lorsque cela ne sufﬁ t pas :

• Faites tremper le ﬁ ltre et son cadre dans de l’eau tiède avant de les

nettoyer.

• Après lavage, laisser bien sécher à l’ombre. Posez toutes les attaches

du ﬁ ltre à air.

Tous les ans :

• Pour des performances optimales,

remplacer le ﬁ ltre d’épuration d’air.

• Référence MAC-2330FT-E

Tirez sur le panneau frontal

pour le retirer du ﬁ ltre à air

Trou

Charnière

(Filtre désodorisant, noir)

Tous les 3 mois :

• Éliminez la saleté avec un aspirateur, ou immergez le ﬁ ltre dans un réci-

pient d’eau tiède (86 à 104°F [30 à 40°C]) pendant 15 minutes environ.

Rincez abondamment.

• Après les avoir lavés, laissez-les bien sécher à l’ombre.

•

La fonction de désodorisation se régénère grâce au nettoyage du ﬁ ltre.

Lorsque le nettoyage ne sufﬁ t pas à éliminer la saleté ou l’odeur :

• Remplacer le ﬁ ltre d’épuration d’air.

• Référence MAC-3000FT-E

Qu’est-ce qu’un “Filtre nano-platinum” ?

Le nano-platinum est une particule en céramique qui contient une nano-

particule de platine. Les particules sont intégrées au matériau du ﬁ ltre,

donnant ainsi des caractéristiques antibactériennes et désodorisantes

quasi-permanentes au ﬁ ltre. Les performances du nano-platinum dé-

passent de loin celles de la catéchine (un bioﬂ avonoïde que l'on trouve

dans le thé vert). Le ﬁ ltre nano-platinum utilise cette substance non seu-

lement pour améliorer la qualité de l'air mais également pour éviter la

prolifération de bactéries et de virus dans la pièce. Ce ﬁ ltre à air a un effet

de durée quasi-permanente même après un nettoyage à l’eau.

Important

• Nettoyez régulièrement les ﬁ ltres pour obtenir des per-

formances optimales et réduire votre consommation

d’électricité.

• Des ﬁ ltres encrassés peuvent provoquer de la conden-

sation dans le climatiseur, ce qui contribuera à la crois-

sance de certains champignons tels que la moisissure.

Il est donc recommandé de nettoyer les ﬁ ltres à air

toutes les 2 semaines.

JG79Y766H01_fr.indd 11 2020/4/17 9:28:20

Fr-12

Témoin de fonctionnement

FONCTIONNEMENT D’UR-

GENCE

Lorsqu’il est impossible d’utiliser la télécommande...

Vous pouvez lancer le fonctionnement d’urgence en appuyant sur l’interrupteur

de secours (E.O. SW) de l’unité interne.

A chaque fois que vous appuyez sur l’interrupteur de se-

cours (E.O. SW), le fonctionnement du climatiseur change

dans l’ordre suivant :

FONCTION DE REDÉMAR-

RAGE AUTOMATIQUE

En cas de coupure d’électricité ou d’interruption de l’alimentation principale

pendant le fonctionnement du climatiseur, la “fonction de redémarrage automa-

tique” prend automatiquement le relais et permet de remettre le climatiseur en

marche en respectant le mode sélectionné à l’aide la télécommande juste avant

la coupure de l’alimentation. Si vous avez recours au fonctionnement manuel de

la minuterie, le réglage de la minuterie sera annulé et le climatiseur redémarrera

au retour de l’alimentation.

Si vous ne voulez pas utiliser cette fonction, veuillez vous adresser au repré-

sentant du service technique aﬁ n qu’il modiﬁ e le réglage du climatiseur.

Température programmée: 75°F (24°C)

Vitesse du ventilateur: moyenne

Ailette horizontale: auto

REFROIDISSEMENT d’urgence

CHAUFFAGE d’urgence

Arrêt

Remarque :

• Les premières 30 minutes de fonctionnement constitue un

essai de fonctionnement. La commande de température ne

fonctionne pas, et la vitesse du ventilateur est réglée sur

Rapide.

• En mode de chauffage d’urgence, la vitesse du ventilateur

augmente progressivement pour soufﬂ er de l’air chaud.

• En mode de refroidissement d’urgence, la position des

ailettes horizontales est réinitialisée en une minute envi

ron,

puis l’opération démarre.

JG79Y766H01_fr.indd 12 2020/4/17 9:28:20

Fr-13

● NOTICE D’UTILISATION ●

EN PRESENCE D’UNE PANNE POTENTIELLE

Suite à la vériﬁ cation de ces points, si le climatiseur ne fonctionne toujours

pas correctement, ne vous en servez plus et consultez votre revendeur.

Symptôme Explication & points à vériﬁ er

Unité interne

L’unité ne fonctionne pas. • Le disjoncteur est-il enclenché ?

• La ﬁ che d’alimentation est-elle branchée ?

• La minuterie de mise en marche (ON) est-elle

programmée ? Page 9

L’ailette horizontale ne bouge pas. • Les ailettes horizontale et verticale sont-elles ins-

tallées correctement ?

•

La grille de protection du ventilateur est-elle déformée ?

• Lorsque le disjoncteur est activé, la position des

ailettes horizontales est réinitialisée en une minute

environ. Une fois la réinitialisation terminée, le

fonctionnement normal des ailettes horizontales

reprend. Il en est de même en mode de refroidis-

sement d’urgence.

L’unité ne peut pas être remise

en marche dans les 3 minutes qui

suivent sa mise hors tension.

• Cette disposition a été prise pour protéger le

climatiseur conformément aux instructions du

microprocesseur. Veuillez patienter.

De la buée s’échappe de la sortie

d’air de l’unité interne.

• L’air frais pulsé par le climatiseur refroidit rapi-

dement l’humidité présente dans la pièce, et la

transforme en buée.

L’oscillation de l’AILETTE HO-

RIZONTALE est suspendue un

certain temps, puis restaurée.

• Cela permet l’oscillation correcte de l’AILETTE

HORIZONTALE.

Lorsque l’OSCILLATION est sélec-

tionné en mode de REFROIDIS-

SEMENT/DESHUMIDIFICATION/

VENTILATION, l’ailette horizontale

inférieure ne bouge pas.

• Il est normal que l’ailette horizontale inférieure ne

bouge pas lorsque l’OSCILLATION est sélectionné

en mode de REFROIDISSEMENT/DESHUMIDIFI-

CATION/VENTILATION.

La direction de l’air pulsé varie

pendant le fonctionnement de

l’unité.

La télécommande ne permet pas

de régler la direction de l’ailette

horizontale.

•

Lorsque le climatiseur est en mode de REFROI-

DISSEMENT ou de DESHUMIDIFICATION, s’il

fonctionne en continu entre 0,5 et 1 heure avec le

ﬂux d’air orienté vers le bas, la direction de l’air pulsé

est automatiquement placée en position vers le haut

aﬁn d’empêcher l’eau de condensation de s’écouler.

• En mode de chauffage, si la température de l’air

pulsé est trop basse ou si le dégivrage est en cours,

l’ailette horizontale se place automatiquement en

position horizontale.

Le fonctionnement s’arrête pen-

dant 10 minutes environ en mode

de chauffage.

• L’unité externe est en cours de dégivrage.

Cette opération prend 10 minutes environ, veuillez

patienter. (Une température extérieure trop basse

et un taux d’humidité trop élevé provoquent une

formation de givre.)

L’unité démarre automatiquement

lors de la mise sous tension, sans

avoir reçu aucun signal de la

télécommande.

• Ces modèles sont équipés d’une fonction de

redémarrage automatique. Si vous coupez l’ali-

mentation principale sans arrêter le climatiseur

avec la télécommande puis remettez sous tension,

le climatiseur démarre automatiquement dans le

même mode que celui qui avait préalablement été

sélectionné à l’aide de la télécommande avant la

mise hors tension. Consultez la section “Fonction

de redémarrage automatique”. Page 12

Les deux ailettes horizontales se

touchent. Les ailettes horizonta-

les sont positionnées de façon

anormale. Les ailettes horizontales

ne reviennent pas en “position de

fermeture” correcte.

Effectuez l’une des procédures suivantes :

• Désactivez puis activez le disjoncteur. Veillez à

ce que les ailettes horizontales soient placées en

“position de fermeture” correcte.

•

Arrêtez puis démarrez le mode de refroidissement

d’urgence et assurez-vous que les ailettes horizontales

se déplacent jusqu’à la “position de fermeture” correcte.

L’unité interne se décolore avec

le temps.

•

Même si le plastique jaunit sous l’inﬂ uence de certains

facteurs tels que le rayonnement ultraviolet et la tempéra-

ture, ceci n’a aucun effet sur les fonctionnalités du produit.

Multi-système

L’unité interne qui ne fonctionne

pas chauffe et émet un bruit simi-

laire au bruit de l’eau qui s’écoule.

• Une petite quantité de réfrigérant continue à circuler

dans l’unité interne même lorsque celle-ci ne fonc-

tionne pas.

Lorsque le mode de chauffage

est sélectionné, le climatiseur ne

démarre pas immédiatement.

• Lorsque le climatiseur se met en marche alors que

le dégivrage de l’unité externe est en cours, il faut

attendre quelques minutes (10 minutes maxi.) pour

que l’air pulsé se réchauffe.

Unité externe

Le ventilateur de l’unité externe

ne tourne pas alors que le com-

presseur fonctionne correctement.

Même s’il se met à tourner, le

ventilateur s’arrête aussitôt.

• Lorsque la température extérieure est basse, le ven-

tilateur fonctionne de façon intermittente en mode

de refroidissement pour maintenir une capacité de

refroidissement sufﬁ sante.

De l’eau s’écoule de l’unité

externe.

• En mode de REFROIDISSEMENT et de DES-

HUMIDIFICATION, la tuyauterie et les raccords

de tuyauterie sont refroidis et un certain degré de

condensation peut se produire.

• En mode de chauffage, l’eau de condensation

présente sur l’échangeur thermique peut goutter.

• En mode de chauffage, l’opération de dégivrage

fait fondre la glace présente sur l’unité externe et

celle-ci se met à goutter.

De la fumée blanche sort de l’unité

externe.

•

En mode de chauffage, la vapeur générée par l’opération

de dégivrage peut ressembler à de la fumée blanche.

Télécommande

Aucun afﬁ chage sur la télécom-

mande ou afﬁ chage indistinct.

L’unité interne ne répond pas au

signal de la télécommande.

• Les piles sont-elles déchargées ? Page 4

•

La polarité (+, -) des piles est-elle correcte ? Page 4

• Avez-vous appuyé sur les touches de télécom-

mandes d’autres appareils électriques ?

Symptôme Explication & points à vériﬁ er

Le climatiseur ne chauffe ni ne refroidit correctement

Impossible de refroidir ou de

chauffer sufﬁ samment la pièce.

•

Le réglage de la température est-il adapté ? Page 6

•

Le réglage du ventilateur est-il adapté ? Veuillez

changer la vitesse du ventilateur à Elevée ou Très

élevée.

Page 7

• Les ﬁ ltres sont-ils propres ?

Page 11

• Le ventilateur ou l’échangeur thermique de l’unité

interne sont-ils propres ?

• L’entrée ou la sortie d’air des unités interne et externe

sont-elles obstruées ?

• Y a t-il une fenêtre ou une porte ouvertes ?

• Si vous utilisez un ventilateur ou une gazinière dans

la pièce, la charge de refroidissement augmente,

et le refroidissement ne peut se faire de manière

satisfaisante.

• Lorsque la température extérieure est élevée, il

se peut que le refroidissement ne se fasse pas de

manière satisfaisante.

• Il est possible que l’unité prenne un certain temps aﬁ n

d’atteindre la température de réglage, voire qu’elle

ne l’atteigne pas en fonction de la taille de la pièce,

la température ambiante, etc.

Le refroidissement de la pièce

n’est pas satisfaisant.

• Si vous utilisez un ventilateur ou une gazinière dans

la pièce, la charge de refroidissement augmente,

et le refroidissement ne peut se faire de manière

satisfaisante.

• Lorsque la température extérieure est élevée, il

se peut que le refroidissement ne se fasse pas de

manière satisfaisante.

Le réchauffement de la pièce

n’est pas satisfaisant.

• Lorsque la température extérieure est basse, le

climatiseur peut ne pas fonctionner de manière

satisfaisante pour réchauffer la pièce.

L’air pulsé tarde à sortir du climati-

seur en mode de chauffage.

• Veuillez patienter car le climatiseur se prépare à

soufﬂ er de l’air chaud.

Flux d’air

L’air qui sort de l’unité interne a

une odeur étrange.

• Les ﬁ ltres sont-ils propres ? Page 11

• Le ventilateur ou l’échangeur thermique de l’unité

interne sont-ils propres ?

• Le climatiseur peut être imprégné de l’odeur d’un

mur, d’un tapis, d’un meuble, de vêtements, etc. et

la rejeter avec l’air pulsé.

Bruit

Des craquements se produisent. • Ce phénomène provient de l’expansion/la contraction

du panneau frontal, etc. en raison des variations de

température.

Un “murmure” est perceptible. • Ce bruit est perceptible lorsque de l’air frais pénètre

dans le tuyau d’écoulement ; il provient de l’évacua-

tion de l’eau présente dans le tuyau lors de l’ouverture

du bouchon ou de la rotation du ventilateur.

Ce bruit est également perceptible lorsque de l’air

frais pénètre dans le tuyau d’écoulement par vents

violents.

Un bruit mécanique provient de

l’unité interne.

• Il s’agit du bruit de mise en marche/arrêt du ventila-

teur ou du compresseur.

Un bruit d’écoulement d’eau se

produit.

• Ce bruit peut provenir de la circulation du réfrigérant

ou de l’eau de condensation dans le climatiseur.

Un sifﬂ ement est parfois per-

ceptible.

• Il s’agit du bruit que fait le réfrigérant à l’intérieur du

climatiseur lorsqu’il change de sens.

Minuterie

Le fonctionnement de la minuterie

hebdomadaire n’est pas conforme

aux réglages.

• La minuterie de mise en marche/arrêt (ON/OFF)

est-elle programmée ? Pages 9, 10

• Transmettre à nouveau les informations de ré-

glage de la minuterie hebdomadaire à l’unité interne.

L’unité interne émet un long signal sonore lorsque

les informations sont bien reçues. En cas d’échec de

réception des informations, 3 courts signaux sonores

sont émis. Vériﬁ er que les informations sont bien

reçues. Page 10

• L’horloge de l’unité interne devient incorrecte en cas

de panne de courant et d’une mise hors tension. La

minuterie hebdomadaire peut donc ne pas fonction-

ner normalement.

Veiller à placer la télécommande de façon à ce que

l’unité interne puisse recevoir les signaux.

Page 3

L’unité démarre/s’arrête de

fonctionner d’elle-même.

• La minuterie hebdomadaire est-elle programmée ?

Page 10

Dans les cas suivants, arrêtez le climatiseur et consultez votre revendeur.

• Si de l’eau s’écoule ou goutte de l’unité interne.

• Si le témoin de fonctionnement clignote. Sauf lorsque le témoin d’une unité

multiple clignote alors que l’unité est en veille.

• Si le disjoncteur saute régulièrement.

• L’unité interne peut ne pas recevoir les signaux de la télécommande dans une

pièce dont le système d’éclairage est à lampes ﬂ uorescentes (à oscillateur

intermittent, etc.).

• Le fonctionnement du climatiseur interfère avec la réception radio ou TV. Il

peut s’avérer nécessaire de brancher un ampliﬁ cateur sur l’appareil concerné.

• Si l’unité émet un bruit anormal.

• Si du réfrigérant fuit.

JG79Y766H01_fr.indd 13 2020/4/17 9:28:20

Fr-14

Lieu d’installation

Evitez d’installer le climatiseur dans les endroits suivants.

• En présence d’une grande quantité d’huile de machine.

• Dans les régions où l’air est très salin, comme en bord de mer.

• En présence de gaz sulfurés qui se dégagent par exemple des sources

chaudes ou des eaux usées.

• Dans des endroits exposés à des projections d’huile ou dont l’atmosphère est

chargée de fumées grasses (comme par exemple les cuisines et les usines

en raison du risque d’altération ou d’endommagement des propriétés des

matériaux plastiques).

• En présence d’équipements haute fréquence ou sans ﬁ l.

• Dans un endroit où la sortie d’air de l’unité externe est susceptible d’être

obstruée.

• Dans un endroit où le bruit de fonctionnement ou la pulsation d’air provenant

de l’unité externe représentent une nuisance pour le voisinage.

• La hauteur de montage recommandée pour l’unité interne est de 5,9 ft. à 7,5

ft. (1,8 m à 2,3 m). Si cela n’est pas possible, consultez votre revendeur.

• Ne faites pas fonctionner le climatiseur pendant des travaux de construction

et de ﬁ nition intérieurs, ou lorsque vous cirez le sol. Avant d’utiliser le climati-

seur, ventilez bien le local après exécution de ce type de travaux. Dans le cas

contraire, des éléments volatils pourraient adhérer à l’intérieur du climatiseur

et provoquer une fuite d’eau ou la formation de rosée.

Travaux électriques

• Veuillez prévoir un circuit réservé à l’alimentation du climatiseur.

• Veuillez respecter la puissance électrique du disjoncteur.

Dans le doute, veuillez consulter votre revendeur.

LIEU D’INSTALLATION ET

TRAVAUX ELECTRIQUES

FICHE TECHNIQUE

Sélectionnez manuellement le mode de REFROIDIS-

SEMENT et réglez la température la plus élevée ; faites

fonctionner le climatiseur entre 3 et 4 heures.

Page 6

• Cette opération permet de sécher l’intérieur du climatiseur.

• La présence d’humidité au niveau du climatiseur contribue à la créa-

tion d’un environnement favorable au développement de certains

champignons, tels que les moisissures.

Appuyez sur

pour arrêter le fonctionnement du

climatiseur.

Débranchez la ﬁ che d’alimentation électrique et/ou

coupez le disjoncteur.

Retirez toutes les piles de la télécommande.

Lorsque le climatiseur doit être remis en service :

Nettoyez le ﬁ ltre à air. Page 11

Veillez à ce que l’entrée et la sortie d’air des unités

interne et externe ne soient pas obstruées.

Veillez à ce que la mise à la terre soit correctement

effectuée.

Reportez-vous à la section “PREPARATIF D’UTILISA-

TION” et suivez les instructions. Page 4

SI LE CLIMATISEUR DOIT RESTER

LONGTEMPS INUTILISE

Interne Externe

Refroidissement

Limite supérieure

90°F (32,2°C) DB

73°F (22,8°C) WB

115°F (46,1°C) DB

—

Limite inférieure

67°F (19,4°C) DB

57°F (13,9°C) WB

14°F (-10°C) DB

—

Chauffage

Limite supérieure

80°F (26,7°C) DB

—

75°F (23,9°C) DB

65°F (18,3°C) WB

Limite inférieure

70°F (21,1°C) DB

—

-13°F (-25°C) DB

-14°F (-25,6°C) WB

Gamme opérationnelle garantie

DB: Bulbe sec

WB: Bulbe humide

Remarque :

1. Les valeurs de la gamme opérationnelle garantie sont valables pour le système 1:1.

2. Si la température extérieure est en-dessous de la limite inférieure de la gamme opérationnelle garantie, il se

peut que l’unité externe s’arrête jusqu’à ce que la température extérieure dépasse la limite inférieure.

Eloignez le plus pos-

sible le climatiseur d’une

lampe ﬂ uorescente pour

éviter tout parasitage.

mur, etc.

Lampes ﬂ uorescentes à

oscillateur intermittent

Maintenez un

espace sufﬁ sant

pour éviter

toute distorsion

de l’image ou

du son.

3 ft. (1 m)

minimum

Radio

4 in. (100 mm)

minimum

Pour une efﬁ cacité maxi-

male et une longévité

optimale, l’unité externe

doit être installée dans un

endroit sec et bien aéré.

Téléphone

sans ﬁ l ou

téléphone

portable

10 ft.

(3 m)

minimum

3 ft.

(1 m)

minimum

L’unité externe doit être installée à 10 ft. (3 m)

minimum des antennes de TV, radio, etc. Dans des

régions où la réception est faible, éloigner davantage

l’unité externe et l’antenne de l’appareil concerné si

le fonctionnement du climatiseur interfère avec la

réception radio ou TV.

8/20 in. (200/500

mm) minimum

(FS06, 09, 12/

FS15, 18)

JG79Y766H01_fr.indd 14 2020/4/17 9:28:21

HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

JG79Y766H01

U.S. Product Warranty and Registration Information

Congratulations on the purchase of your new Mitsubishi Electric Trane HVAC US Cooling & Heating system

and thank you for trusting us with your personal comfort.

Your installing contractor may have registered your products on your behalf. To check the registration status

or to complete your product registration, please visit us at http://www.metahvac.com/.

Be sure to have the model and serial number for each of your indoor and outdoor units ready before starting

the registration process.

If you need assistance registering your products, call or write to us at:

Mitsubishi Electric Trane HVAC US LLC

ATTN: Customer Care Center

1340 Satellite Boulevard

Suwanee, GA 30024

Phone: 1.800.433.4822

E-mail: [email protected]

For the residents of USA

Mitsubishi Electric

HVAC Warranty Registration (Canada)

Congratulations on the purchase of your new Mitsubishi Electric heat pump or air conditioning system.

In order to benefit from our extended warranty, your installing contractor must register your system’s products on our

website on your behalf within 90 days of installation. The extended warranty covers the system’s parts and compressor

for an extended period from the date of installation. Product model and serial numbers are required for online registration.

To register, please ask your installing contractor to visit the warranty registration page at www.mitsubishielectricmeq.ca,

complete the registration and provide you with confirmation of registration.

PLEASE NOTE: Regular maintenance as specified in the owner’s manual is essential to your system performing

according to manufacturer specifications over the applicable warranty period. Please review the terms of the

product warranty at mitsubishielectric.ca

If you require assistance, please contact: [email protected]

Mitsubishi Electric

Enregistrement de la garantie HVAC (Canada)

Félicitations pour l’achat de votre nouvelle pompe à chaleur ou système de climatisation Mitsubishi Electric.

Afin de bénéficier de notre garantie prolongée, votre entrepreneur d’installation doit enregistrer les produits de votre

système sur notre site Web en votre nom dans les 90 jours suivant l’installation. La garantie prolongée couvre les

pièces et le compresseur du système pendant une période prolongée à compter de la date d’installation. Le modèle de

produit et les numéros de série sont requis pour l’enregistrement en ligne.

Pour vous inscrire, veuillez demander à votre entrepreneur d’installation de visiter la page d’enregistrement de la

garantie à www.mitsubishielectricmeq.ca, de compléter l’inscription et de vous fournir une confirmation d’inscription.

REMARQUE: Une maintenance régulière, telle que spécifiée dans le manuel du propriétaire, est essentielle pour que

votre système fonctionne conformément aux spécifications du fabricant pendant la période de garantie applicable.

Veuillez consulter les conditions de la garantie du produit à ; mitsubishielectric.ca

Si vous avez besoin d’aide, veuillez contacter: [email protected]

For the residents of Canada

JG79Y766H01_cover.indd 2 2020/02/20 9:35:35

Mitsubishi MSZFS12NA Mini Split Indoor Unit with Heat Pump, 12000 BTU Cooling and 13600 BTU Heating Capacity

Product's Documents

OPERATING INSTRUCTIONS

Specifications

Mitsubishi MSZFS12NA Questions and Answers
