Karcher 2.111-016.0 Flächenreiniger FR Classic User Manual

FR Classic

59657380 03/16

Deutsch 3

English 5

Français 7

Italiano 9

Nederlands 11

Español 13

Português 15

Dansk 17

Norsk 19

Svenska 21

Suomi 23

Ελληνικά 25

Türkçe 27

Русский 29

Magyar 31

Čeština 33

Slovenščina 35

Polski 37

Româneşte 39

Slovenčina 41

Hrvatski 43

Srpski 45

Български 47

Eesti 49

Latviešu 51

Lietuviškai 53

Українська 55

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu schweren Körperver-

letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu Sachschäden führen

kann.

Der FR Classic ist zum Reinigen von Bo-

den- und Wandflächen in Verbindung mit

einem Hochdruckreiniger geeignet.

Maximaler Wasserdruck 16 MPa (160 bar).

Maximale Wassertemperatur 40 °C.

Leistungswerte siehe Technische Daten in

der Betriebsanleitung und Typenschild des

Hochdruckreinigers.

 GEFAHR

Verletzungsgefahr durch defektes Gerät.

Vor Arbeitsbeginn Gerät auf ordnungsge-

mäßen Zustand überprüfen. Ist der Zu-

stand des Gerätes nicht einwandfrei darf es

nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vor-

genommen werden.

 GEFAHR

Verletzungsgefahr durch den Rotations-

arm. Niemals bei laufendem Hochdruckrei-

niger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Ab-

schalten des Hochdruckreinigers noch eine

kurze Zeit weiter. Vor Arbeiten am Gerät

abwarten, bis der Rotationsarm stillsteht.

Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der

Strahl darf nicht auf Personen, Tiere, aktive

elektrische Ausrüstung oder auf das Gerät

selbst gerichtet werden.

Damit ein störungsfreier Betrieb mit Ihrem

Hochdruckreiniger möglich ist, müssen Sie

die passenden Hochdruckdüsen verwenden.

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)

 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle

auswählen.

Umweltschutz

Gefahrenstufen

Bestimmungsgemäße

Verwendung

Sicherheitshinweise

Vorbereitungen zur

Inbetriebnahme

Auswahl der Hochdruckdüsen

Düsengröße

Hochdruck-

reiniger

Düsenpaket Düsengröße

Düsenpaket

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

3DE

– 2

Bild 2, siehe Umschlagseite

 Sicherungsklammer mit einem Schrau-

bendreher entfernen.

 Schutzgitter abziehen.

 Hochdruckdüsen einsetzen / auswech-

seln.

 Schutzgitter auf Zapfen stecken.

 Sicherungsklammer eindrücken bis sie

einrastet.

Bild 3, siehe Umschlagseite

 Strahlrohr des Hochdruckreinigers am

FR Classic anschließen und mit

Schraubenschlüssel (Schlüsselweite

24) festziehen.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigenden Fläche aufliegt.

ACHTUNG

Nicht über freistehende Ecken und Kanten

fahren!

Der Flächenreiniger ist nicht zum Scheuern

oder Schrubben geeignet!

Freiflächen vor der Verwendung des Flä-

chenreinigers abkehren, um eine Beschä-

digung der Hochdruckdüsen zu vermeiden.

Bild 4, siehe Umschlagseite

1 Adapter (Bestell-Nr. 4.111-022.0)

2 Handspritzpistole

 Adapter auf Anschluss schrauben und

mit Schraubenschlüssel festziehen

(Schlüsselweite 22).



Handspritzpistole auf Adapter schrauben,

ausrichten und mit Schraubenschlüssel

festziehen (Schlüsselweite 27)

Bild 5, siehe Umschlagseite

 Gerät bei der Wandreinigung am Hand-

griff festhalten.

 Gerät vor Frost schützen.

 Borsten beim Lagern nicht verformen.

Bild 6, siehe Umschlagseite

 Verbrauchten Borstenkranz aus dem

Gehäuse ziehen.

 Neuen Borstenkranz in das Gehäuse

einsetzen. Auf richtigen Sitz (bündig)

achten.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Gerätes.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

Hochdruckdüsen montieren /

demontieren / austauschen

Bodenreinigung

Strahlrohr montieren

Anwendung

Wandreinigung

Pflege

Borstenkranz wechseln

Ersatzteile

4 DE

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

 DANGER

Pointer to immediate danger, which leads

to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,

which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,

which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,

which can lead to property damage.

The FR Classic, in combination with a high

pressure cleaner, is suitable for cleaning

floors and walls.

Maximum water pressure 16 MPa (160

bar).

Maximum water temperature 40 °C.

Performance values are listed in the Spec-

ifications in the Operating Instructions and

on the type plate of the high pressure

cleaner.

 DANGER

Risk of injury due to defective device.

Check the proper condition of the device

prior to starting work. The device must not

be used if it is not in a flawless condition.

The appliance may not be modified.

 DANGER

Risk of injury due to rotation arm. Never

reach underneath the device while the

high-pressure cleaner is running.

The rotation arm continues to rotate for a

while after the high-pressure cleaner has

been switched off. Wait for the rotation arm

to stop before starting any work on the ap-

pliance.

High-pressure jets can be dangerous if im-

properly used. The jet may not be directed

at persons, animals, live electrical equip-

ment or at the appliance itself.

You need to use the matching high pres-

sure nozzles to ensure that your high pres-

sure cleaner works properly.

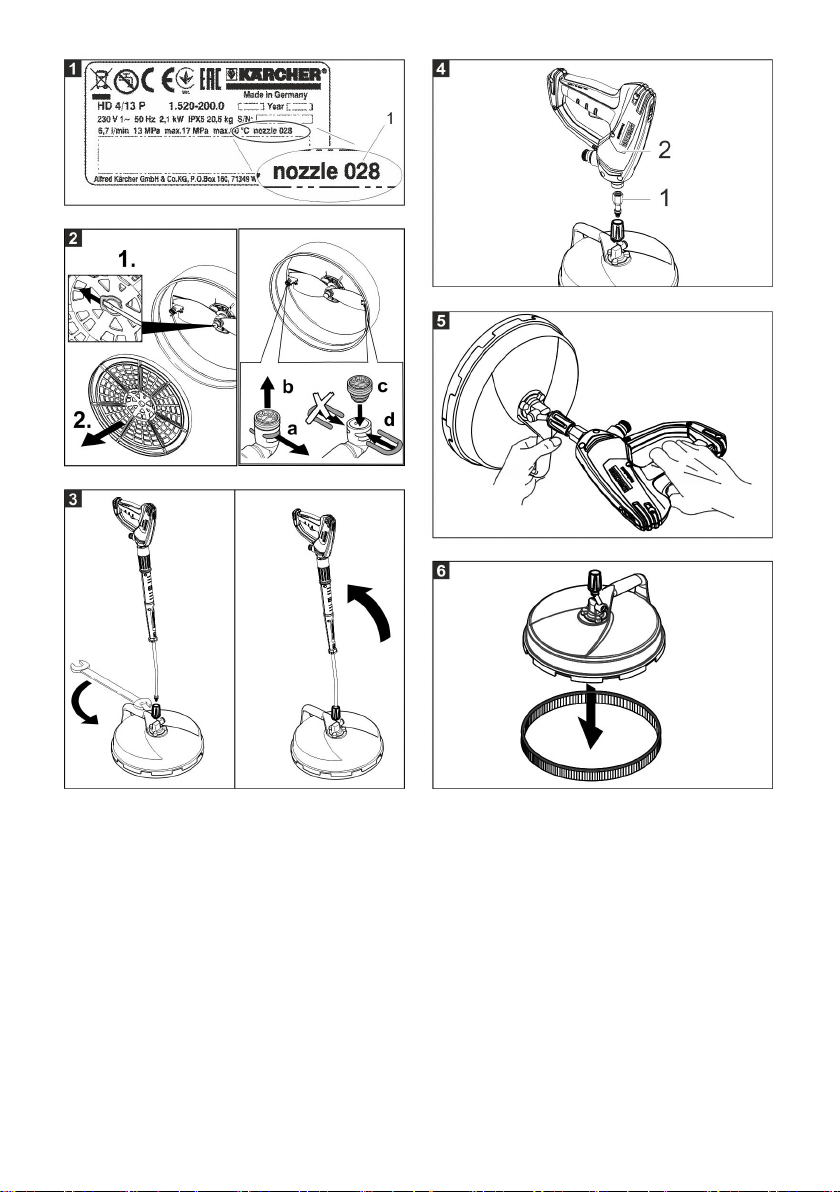

Figure 1, see cover page

1 Nozzle size (example)

 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from

the following table.

Environmental protection

Hazard levels

Use as intended

Safety instructions

Preparing for start-up

Selecting the high pressure nozzles

Nozzle size

high-pres-

sure cleaner

Nozzle pack-

age

Nozzle size

nozzle pack-

age

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

5EN

– 2

Figure 2, see cover page

 Loosen the safety clamp with a screw-

driver.

 Remove the protective grid.

 Install / replace the high pressure noz-

zles.

 Mount the protective grid on the pin.

 Push the safety clamp in until it locks.

Figure 3, see cover page

 Connect the spray pipe of the high pres-

sure cleaner to the FR Classic and

tighten it with a wrench (width 24).

 Guide the surface cleaner so that it re-

mains close to the surface to be

cleaned.

ATTENTION

Do not run over protruding corners!

The surface cleaner is not suitable for

scouring or scrubbing!

Outdoor surfaces should be swept before

the surface cleaner is used to avoid damag-

ing the high-pressure nozzles.

Figure 4, see cover page

1 Adapter (order no. 4.111-022.0)

2 Hand spray gun

 Screw the adapter to the connection

and tighten it with a wrench (key width

22).

 Screw the hand spray gun on the adapt-

er, align it and tighten it with a wrench

(key width 27).

Figure 5, see cover page

 Hold the appliance at the handle while

cleaning the wall.

 Protect the appliance against frost.

 Do not allow bristles to deform during

storage.

Figure 6, see cover page

 Pull the used bristle crown out of the

casing.

 Insert the new bristle crown into the

casing. Ensure correct seating (flush).

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

Install/remove/replace the high

pressure nozzles

Floor cleaning

Mount the spray lance

Application

Wall cleaning

Care

Replace the bristle crown

Spare parts

6 EN

– 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison, utili-

sez des systèmes de collecte adéquats afin

d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

 DANGER

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten-

tiellement dangereuse pouvant entraîner

des blessures légères.

ATTENTION

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des dommages matériels.

FR Classic convient au nettoyage de sols

et de murs en liaison avec un nettoyeur

haute pression.

Pression maxi de l'eau 16 MPa (160 bars).

Température maxi de l'eau 40°C.

Valeurs de puissance : cf. données tech-

niques dans le manuel d'utilisation et sur la

plaque signalétique du nettoyeur haute

pression.

 DANGER

Risque de blessures en raison d'un appa-

reil défectueux. Vérifier le bon état de l'ap-

pareil avant de commencer à travailler. Ne

pas utiliser l'appareil si son état n'est pas ir-

réprochable.

Il est interdit d'effectuer des modification

sur l'appareil.

 DANGER

Risque de blessure dû au bras rotatif. Ne

jamais mettre les mains sous l'appareil

pendant le fonctionnement du nettoyeur

haute pression.

Le bras rotatif continue de tourner un mo-

ment après la coupure du nettoyeur haute

pression. Avant de travailler sur l'appareil,

attendre que le bras rotatif soit arrêté.

Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet

ne doit pas être dirigé sur des personnes,

des animaux, des installations électriques

actives ni sur l'appareil lui-même.

Pour permettre un fonctionnement sans

défaut de votre nettoyeur haute pression,

utiliser les buses hautes pression appro-

priées.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)

 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute

pression.

Protection de

l’environnement

Niveaux de danger

Utilisation conforme

Consignes de sécurité

Préparatifs pour la mise en

service

Sélection des buses haute pression

7FR

– 2

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression

dans le tableau suivant.

Figure 2, cf. page de couverture

 Faire levier avec un tournevis pour sor-

tir l'agrafe de maintien.

 Retirer la grille de protection.

 Mettre en place / changer les buses

haute pression.

 Mettre la grille de protection en place

sur les tenons.

 Enfoncer l'agrafe jusqu'à ce qu'elle

s'encliquette.

Figure 3, cf. page de couverture

 Raccorder le nettoyeur haute pression

à FR Classic et le serrer à l'aide de la

clé (d'une ouverture de 24).

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur-

face à nettoyer.

ATTENTION

Ne pas passer sur des coins en saillie!

Le nettoyeur de surface n'accepte ni frotte-

ment, ni abrasion !

Avant l’utilisation du nettoyeur de surface,

les surfaces libres doivent être balayées

afin d'éviter un endommagement des

buses haute pression.

Figure 4, cf. page de couverture

1 Adaptateur (n° de commande 4.111-

022.0)

2 Poignée-pistolet

 Visser l'adaptateur sur le raccord et le

serrer à l'aide de la clé (d'ouverture de

22).

 Visser le pistolet manuel sur l'adapta-

teur, l'ajuster et le serrer à l'aide de la

clé (d'ouverture de 27).

Figure 5, cf. page de couverture

 Lors du nettoyage de murs, retenir l'ap-

pareil au niveau de la poignée.

 Mettre l'appareil à l'abri du gel.

 Ne pas déformer les poils lors du stoc-

kage.

Figure 6, cf. page de couverture

 Sortir du boîtier la brosse usagée.

 Mettre en place dans le boîtier la nou-

velle brosse. Veiller à la bonne assise

(plan).

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Calibre de la

buse du net-

toyeur haute

pression

Pack de

buses

Calibre de la

buse du

pack de

buses

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Monter / démonter / changer les

buses haute pression

Nettoyage du sol

Montage de la lance

Application

Nettoyage de murs

Entretien

Remplacer la brosse

Pièces de rechange

8 FR

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

 PERICOLO

Indica un pericolo imminente che determi-

na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa

che potrebbe determinare lesioni gravi o la

morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa

che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa

che potrebbe determinare danni alle cose.

Lo FR Classic è indicato per pulire superfici

di pavimenti e pareti in abbinamento ad

un'idropulitrice.

Pressione massima dell'acqua 16 MPa

(160 bar).

Temperatura massima dell'acqua 40 °C.

Per i valori di potenza vedi i Dati tecnici ri-

portati nelle istruzioni per l'uso e la targhet-

ta di identificazione dell'idropulitrice.

 PERICOLO

Pericolo di lesioni causato dall'apparecchio

difettoso. Prima di iniziare i lavori controlla-

re lo stato regolare dell'apparecchio. In

caso contrario è vietato usare l'apparec-

chio.

È vietato apportare modifiche all'apparec-

chio.

 PERICOLO

Pericolo di lesioni dovuto dal braccio in ro-

tazione. Mai afferrare con le mani sotto

l'apparecchio con idropulitrice in funzione.

Il braccio rotante continua a ruotare ancora

per un breve tempo anche dopo lo spegni-

mento dell'idropulitrice. Prima di iniziare la-

vori sull'apparecchio, attendere che il brac-

cio rotante si sia fermato.

Getti ad alta pressione possono risultare

pericolosi se usati in modo non conforme a

destinazione. Il getto non va mai puntato su

persone, animali, equipaggiamenti elettrici

attivi o sull'apparecchio stesso.

Affinché possa essere garantito un funzio-

namento corretto dell'idropulitrice è neces-

sario usare gli ugelli ad alta pressione adat-

ti.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)

 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Protezione dell’ambiente

Livelli di pericolo

Uso conforme a destinazione

Norme di sicurezza

Preparativi per la messa in

funzione

Scelta degli ugelli ad alta pressione

Grandezza

ugello idro-

pulitrice

Pacchetto di

ugelli

Grandezza

ugello Pac-

chetto di

ugelli

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

9IT

– 2

Fig. 2, vedi copertina

 Smontare il morsetto di sicurezza con

un cacciavite.

 Rimuovere la griglia di protezione.

 Rimettere / sostituire le bocchette per

alte pressioni.

 Inserire la griglia di protezione sui perni.

 Introdurre il morsetto di sicurezza fino al

suo aggancio.

Fig. 3, vedi copertina

 Collegare la lancia dell'idropulitrice allo

FR Classic e serrarla con la chiave per

dadi (apertura chiave 24).

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

ATTENZIONE

Non passare sopra ad angoli aperti!

Non usare il lavasuperfici per strofinare le

superfici!

Si consiglia spazzare le superfici all’aperto

prima di usare il lavasuperfici, al fine di evi-

tare danni alle bocchette d'alta pressione.

Fig. 4, vedi copertina

1 Adattatore (cod. ordinazione: 4.111-

022.0)

2 Pistola a spruzzo

 Avvitare l'adattatore al raccordo e ser-

rarlo con la chiave per dadi (apertura

22).

 Avvitare l'adattatore alla pistola a

spruzzo e serrarlo con la chiave per

dadi (apertura 27)

Fig. 5, vedi copertina

 Durante la pulizia della parete tenere

l'impugnatura del'apparecchio

 Proteggere l'apparecchio dal gelo.

 Non deformare le setole durante il ma-

gazzinaggio.

Fig. 6, vedi copertina

 Estrarre la corona di setole consumata

dall'alloggiamento.

 Inserire la nuova corona di setole

nell'alloggiamento. Fare attenzione che

la corona di setole sia posizionata cor-

rettamente (a filo).

Utilizzando solamente accessori e ricambi

originali, si garantisce un funzionamento si-

curo e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo

ad accessori e ricambi su www.kaer-

cher.com.

Montare / smontare / sostituire le

bocchette per alte pressioni

Pulizia del pavimento

Montare la lancia

Impiego

Pulizia parete

Cura

Cambiare la corona di setole

Ricambi

10 IT

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

 GEVAAR

Verwijzing naar een onmiddellijk dreigend

gevaar dat tot ernstige en zelfs dodelijke li-

chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke

situatie die tot ernstige en zelfs dodelijke li-

chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si-

tuatie die tot lichte verwondingen kan lei-

den.

LET OP

Verwijzing naar een mogelijke gevaarlijke

situatie die tot materiële schade kan leiden.

De FR Classic is voor het reinigen van vloe-

ren en muren in verbinding met een hoge-

drukreiniger geschikt.

Maximale waterdruk 16 MPa (160 bar).

Maximale watertemperatuur 40 °C.

Vermogenswaardem zie Technische gege-

vens in de gebruiksaanwijzing en op het

typeplaatje van de hogedrukreiniger.

 GEVAAR

Verwondingsgevaar door defect apparaat

Controleer het apparaat voor het werk op

een reglementaire toestand. Als het appa-

raat zich niet in een perfecte toestand be-

vindt, mag het niet gebruikt worden.

U mag geen veranderingen aan het appa-

raat aanbrengen.

 GEVAAR

Verwondingsgevaar door de roterende arm

Grijp nooit onder het apparaat als de hoge-

drukreiniger draait.

De roterende arm draait na het uitschake-

len van de hogedrukreiniger nog even ver-

der. Wacht voor werkzaamheden aan het

apparaat tot de roterende arm stilstaat.

Bij ondeskundig gebruik kunnen hogedruk-

stralen gevaarlijk zijn. De straal mag niet op

personen, dieren, actieve elektrische uit-

rusting of het apparaat zelf gericht worden.

Om een storingsvrije werking van uw hoge-

drukreiniger mogelijk te maken, moet u de

passende hogedruksproeiers gebruiken.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)

 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende

tabel.

Zorg voor het milieu

Gevarenniveaus

Reglementair gebruik

Veiligheidsinstructies

Voorbereidingen voor

ingebruikname

Selectie van de hogedruksproeiers

Sproeierfor-

maat hoge-

drukreiniger

Sproeier-

pakket

Sproeierfor-

maat sproei-

erpakket

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

11NL

– 2

Afbeelding 2, zie omslagpagina

 Veiligheidsklem met een schroeven-

draaien eruit wippen.

 Beschermrooster verwijderen.

 Hogedruksproeiers monteren / verwis-

selen.

 Beschermrooster op pennen steken.

 Veiligheidsklem indrukken tot hij vast-

klikt.

Afbeelding 3, zie omslagpagina

 Straalbuis van de hogedrukreiniger aan

de FR Classic aansluiten en met

schroefsleutel (sleutelmaat 24) vast

aandraaien.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

LET OP

Niet over vrijstaande hoeken gaan!

De oppervlaktereiniger is niet geschikt voor

schuren of schrobben!

Veeg vrije oppervlakken voor het gebruik

van de oppervlaktereiniger schoon om een

beschadiging van de hogedruksproeiers te

vermijden.

Afbeelding 4, zie omslagpagina

1 Adapter (bestelnr. 4.111-022.0)

2 Handspuitpistool

 Adapter op de aansluiting schroeven en

met schroefsleutel vast aandraaien

(sleutelmaat 22).

 Handspuitpistool op de adapter schroe-

ven, uitrichten en met schroefsleutel

vast aandraaien (sleutelmaat 27)

Afbeelding 5, zie omslagpagina

 Bij het reinigen van muren het apparaat

aan het handvat vasthouden.

 Apparaat tegen vorst beschermen.

 De borstels bij opbergen niet vervor-

men.

Afbeelding 6, zie omslagpagina

 Verbruikte borstelkrans uit de behuizing

verwijderen.

 Nieuwe borstelkrans in de behuizing

plaatsen. Letten op een correcte positi-

onering (vlak).

Gebruik alleen origineel toebehoren en ori-

ginele reserveonderdelen. Deze garande-

ren dat het apparaat veilig en zonder storin-

gen functioneert.

Informatie over het toebehoren en de re-

serveonderdelen vindt u op www.kaer-

cher.com.

Hogedruksproeiers monteren /

demonteren / vervangen

Reinigen van vloeren

Straalpijp monteren

Gebruik

Reiniging van muren

Zorg

Borstelkrans vervangen

Reserveonderdelen

12 NL

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove-

chamiento posterior. Por este motivo, en-

tregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

 PELIGRO

Aviso sobre un riesgo de peligro inmediato

que puede provocar lesiones corporales

graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente

peligrosa que puede provocar lesiones cor-

porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves.

CUIDADO

Aviso sobre una situación probablemente

peligrosa que puede provocar daños mate-

riales.

El FR Classic sirve para limpiar suelos y

paredes en combinación con una limpiado-

ra a alta presión.

Presión máxima del agua 16 MPa (160 ba-

res).

Temperatura mínima del agua 40 °C.

Consultar los valores de rendimiento en los

Datos técnicos del manual de funciona-

miento y la placa de características de la

limpiadora de alta presión.

 PELIGRO

Peligro de lesiones por un aparato defec-

tuoso. Comprobar el buen estado del apa-

rato antes de comenzar a trabajar. Si el

aparato no está en perfecto estado, no

debe utilizarse.

No se debe efectuar ningún tipo de modifi-

cación en el aparato.

 PELIGRO

Peligro de lesiones causados por el brazo

giratorio. No tocar debajo debajo del apara-

to con la limpiadora a presión en funciona-

miento.

El brazo giratorio sigue girando después de

apagar la limpiadora a alta presión durante

un breve período. Antes de trabajar con el

aparato, espere a que el brazo giratorio

deje de girar.

Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija

el chorro hacia personas, animales o equi-

pamiento eléctrico activo, ni apunte con él

al propio aparato.

Para que sea posible un funcionamiento

sin averías con su limpiadora a alta presión

tiene que utilizar las boquillas a alta presión

correctas.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

Protección del medio

ambiente

Niveles de peligro

Uso previsto

Indicaciones de seguridad

Preparaciones para la puesta

en marcha

Selección de boquillas a alta

presión

13ES

– 2

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora

de alta presión.

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta

presión de la siguiente tabla.

Figura 2, véase contraportada

 Sacar la pinza de seguro con un destor-

nillador.

 Quitar la rejilla protectora.

 Colocar/cambiar las boquillas de alta

presión.

 Insertar la rejilla protectora en las espi-

gas.

 Presionar la pinza de seguridad hacia

dentro hasta que se encaje.

Figura 3, véase contraportada

 Conectar la lanza dosificadora de la

limpiadora a alta presión al FR Classic

y apretar con una llave (entrecaras 24).

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super-

ficie a limpiar.

CUIDADO

no pase el aparato por esquinas aisladas.

El limpiaterrazas no es apto para fregar ni

frotar.

Para evitar que se dañen las boquillas a

alta presión, hay que limpiar las terrazas

con una escoba antes de utilizar el limpia-

terrazas.

Figura 4, véase contraportada

1 Adaptador (ref. 4.111-022.0)

2 Pistola pulverizadora manual

 Enroscar el adaptador en la conexión y

apretar con una llave (entrecaras 22).

 Enroscar la pistola pulverizadora al

adaptador, colocar y apretar con una

llave (entrecaras 27).

Figura 5, véase contraportada

 Para limpiar paredes, sujetar el aparato

del mango.

 Proteger el aparato de las heladas.

 No deformar los cepillos al guardarlos.

Figura 6, véase contraportada

 Sacar la corona de cerdas usada de la

carcasa.

 Colocar una nueva corona de cerdas

en la carcasa. Respetar la posición co-

rrecta (al ras).

Utilice solamente accesorios y recambios

originales, ya que garantizan un funciona-

miento correcto y seguro del equipo.

Puede encontrar información acerca de los

accesorios y recambios en www.kaer-

cher.com.

Tamaño de

la boquilla

de la limpia-

dora de alta

presión

Paquete de

boquillas

Tamaño de

boquillas del

paquete de

boquillas

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montar/desmontar/cambiar las

boquillas de alta presión

limpieza de suelos

Montar la lanza de chorro

Empleo

Limpieza de paredes

Cuidado del aparato

Cambiar la corona de cerdas

Repuestos

14 ES

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

 PERIGO

Aviso referente a um perigo eminente que

pode conduzir a graves ferimentos ou à

morte.

몇 ATENÇÃO

Aviso referente a uma possível situação

perigosa que pode conduzir a graves feri-

mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial-

mente perigosa que pode causar ferimen-

tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial-

mente perigosa que pode causar danos

materiais.

O FR Classic é adequado para a limpeza

de superfícies de pavimentos e paredes

em conjunto com uma lavadora de alta

pressão.

Pressão máxima da água 16 MPa (160

bar).

Temperatura máxima da água 40 °C.

Consultar as especificações (potência,

etc.) nos dados técnicos, no manual de ins-

truções e na placa de características da la-

vadora de alta pressão.

 PERIGO

Perigo de lesões devido a aparelho com

defeito. Controlar o estado intacto do apa-

relho antes de iniciar os trabalhos. Se o es-

tado do aparelho não for considerado in-

tacto, este não pode ser colocado em fun-

cionamento.

Não devem ser feitas quaisquer alterações

no aparelho.

 PERIGO

Perigo de ferimentos devido ao braço rota-

tivo. Nunca colocar a mão por baixo do

aparelho com a lavadora de alta pressão

em operação.

O braço rotativo continua a trabalhar por

um curto período após a desactivação da

lavadora de alta pressão. Aguardar até que

o braço rotativo fique imobilizado, antes de

efectuar quaisquer trabalhos no aparelho.

Os jactos de alta pressão podem ser peri-

gosos em caso de uso incorrecto. O jacto

não deve ser dirigido contra pessoas, ani-

mais, equipamento eléctrico activo ou con-

tra o próprio aparelho.

Para que seja possível um funcionamento

sem avarias da sua máquina de alta pres-

são, tem de utilizar os bocais de alta pres-

são adequados.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)

 Consultar a dimensão do bocal na pla-

ca de características da lavadora de

alta pressão.

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão

na tabela seguinte.

Proteção do meio-ambiente

Níveis do aparelho

Utilização conforme o fim a

que se destina a máquina

Avisos de segurança

Preparação para a colocação

em funcionamento

Selecção de bocais de alta pressão

15PT

– 2

Figura 2, ver lado desdobrável

 Desengatar o grampo de segurança

com uma chave de parafusos.

 Retirar a grelha de protecção.

 Encaixar / substituir os bicos de alta

pressão.

 Encaixar a grelha de protecção em

cima dos pinos.

 Pressionar o grampo de segurança até

encaixar.

Figura 3, ver lado desdobrável

 Conectar o tubo de jacto da lavadora de

alta pressão no FR Classic e apertar

com chave de porca (abertura de

chave 24).

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na

superfície de limpeza.

ADVERTÊNCIA

Não passar por cima de cantos isolados!

A limpeza de superfícies não é adequada

para esfregar ou desbastar!

As áreas exteriores devem ser varridas an-

tes de se utilizar a limpeza de superfícies,

de modo a evitar que os bocais de alta

pressão fiquem danificados.

Figura 4, ver lado desdobrável

1 Adaptador (N.º de encomenda: 4.111-

022.0)

2 Pistola pulverizadora manual

 Aparafusar o adaptador na conexão e

fixar com uma chave de boca (abertura

da chave 22).

 Aparafusar e alinhar a pistola pulveriza-

dora manual no adaptador e fixar com

uma chave de boca (abertura da chave

27)

Figura 5, ver lado desdobrável

 Segurar o aparelho no punho durante a

limpeza de paredes.

 Proteger o aparelho contra congela-

mento.

 Não deformar as cerdas durante o ar-

mazenamento.

Figura 6, ver lado desdobrável

 Retirar a coroa de cerdas desgastadas

da carcaça.

 Posicionar uma nova coroa de cerdas

na carcaça. Ter atenção ao encaixe

correcto.

Utilizar apenas acessórios e peças sobres-

salentes originais. Só assim poderá garan-

tir uma operação do aparelho segura e sem

avarias.

Para mais informações sobre acessórios e

peças sobressalentes, consulte www.kaer-

cher.com.

Dimensão

do bocal, la-

vadora de

alta pressão

Pacote de

bocais

Dimensão

do bocal, pa-

cote de bo-

cais

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montar / desmontar / substituir

bicos de alta pressão

Limpeza de piso

Montar a lança

Aplicação

Limpeza da parede

Conservação

Trocar a coroa de cerdas

Peças sobressalentes

16 PT

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud-

tjente apparater på en genbrugsstation el-

ler lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

 FARE

Henviser til en umiddelbar fare, der fører til

alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan

føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan

føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan

føre til materiel skade.

FR Classic er velegnet til rengøring af gulv-

flader og vægge i forbindelse med en høj-

tryksrenser.

Maksimalt vandtryk 16 MPa (160 bar).

Maksimal vandtemperatur 40 °C.

Se "Tekniske data" i driftsvejledningen og

højtryksrenseren typeskilt for effektværdi-

erne.

 FARE

Fare for personskader på grund af en de-

fekt maskine. Kontroller, om maskinen er i

god orden, inden arbejdet starter. Hvis ma-

skinen ikke er i god orden, må den ikke bru-

ges.

Der må ikke foretages ændringer på maski-

nen.

 FARE

Fare for personskader på grund af rotati-

onsarmen. Grib aldrig ind under maskinen,

hvis højtryksrenseren kører.

En kort tid efter afbrydningen forsætter ro-

tationsarmen med at dreje. Vent til rotati-

onsarmen standser, inden der arbejdes på

maskinen.

Højttryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt elektrisk ud-

styr eller mod selve maskinen.

For at sørge for en fejlfri brug af højtryks-

renseren, skal den passende højtryksdyse

vælges.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)

 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Miljøbeskyttelse

Faregrader

Bestemmelsesmæssig

anvendelse

Sikkerhedsanvisninger

Forberedelse til

idriftsættelsen

Vælge højtryksdyserne

Mundstyk-

kets størrel-

se højtryk-

renser

Mundstyk-

kepakke

Mundstyk-

kestørrelse

mundstyk-

kepakke

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

17DA

– 2

Fig 2, se omslagsside

 Løft sikringsklemmen ud med en skrue-

trækker.

 Træk beskyttelsesgitteret af.

 Isætte / udskifte højtryksdyser.

 Sæt beskyttelsesgitteret på tappen.

 Tryk sikringsklemmen ind indtil den går

i hak.

Fig 3, se omslagsside

 Tilslut højtryksrenserens strålerør til FR

Classic og skru det fast med skruenøg-

len (nøglebredde 24).

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal

renses.

BEMÆRK

Kør ikke over kanter!

Fladerenseren er ikke egnet til at skrubbe

eller skure!

Frie flader bør vendes væk, før fladerense-

ren anvendes, for at undgå at mundstyk-

kerne beskadiges.

Fig 4, se omslagsside

1 Adapter (bestillingsnr. 4.111-022.0)

2 Håndsprøjtepistol

 Skru adapteren på tilslutningen og træk

den fast med skruenøglen (nøglebred-

de 22).

 Skru håndsprøjtepistolen på adapteren,

juster den og træk den fast med skrue-

nøglen (nøglebredde 27).

Fig 5, se omslagsside

 Hold maskinen fast i håndtaget under

rensning af vægge.

 Beskyt maskinen imod frost.

 Børsterne må ikke omformes ved opbe-

varing.

Fig 6, se omslagsside

 Træk den slidte børstekrans ud af hu-

set.

 Sæt en ny børstekrans in i huset. Hold

øje med korrekt placering (i plan).

Anvend kun originaltilbehør og -reservede-

le. De er en garanti for en sikker og fejlfri

drift af maskinen.

Informationer om tilbehør og reservedele

findes www.kaercher.com

Monter / afmontere / udskifte

højtryksdysen

Gulvrensning

Monter strålerøret

Anvendelse

Rensning af vægge

Pleje

Udskifte børstekransen

Reservedele

18 DA

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til re-

sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

 FARE

Anvisning om en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som

kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som

kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som

kan føre til materielle skader.

FR Classic er egnet for rengjøring av gulv

og veggflater i forbindelse med en høyt-

trykkspyler.

Maksimalt vanntrykk 16 MPa (160 bar).

Maksimal vanntemperatur 40 °C.

For effektverdier, se Tekniske data i bruks-

anvisningen og typeskiltet på høytrykks-

vaskeren.

 FARE

Fare for skader på grunn av defekt maskin.

Før du begynner arbeidet, kontroller at

maskinen er i god stand. Dersom maski-

nen ikke er i feilfri stand skal den ikke bru-

kes.

Det er ikke tillatt å utføre endringer på mas-

kinen.

 FARE

Fare for skader fra rotasjonsarmen. Grip al-

dri inn under maskinen når høytrykksvas-

keren er i drift

Etter at maskinen er slått av vil rotasjonsar-

men fortsette å rotere en kort stund. Vent

med å arbeide med maskinen til rotasjons-

armen står stille.

Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

dyr, elektrisk utstyr som er på, eller maski-

nen selv.

For å sikre en feilfri bruk av høytrykksvas-

keren må du bruke en passende høytrykks-

dyse.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).

 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Figur 2, se omslagssiden

 Sikringsklammer vippes ut med en

skrutrekker.

Miljøvern

Risikotrinn

Forskriftsmessig bruk

Sikkerhetsanvisninger

Forberedelser for drift

Utvalg av høytrykksdyser

Dysestørrel-

se høy-

trykksvas-

ker

Dysepakke Dysestørrel-

se dysepak-

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montere / demontere / skifte

høytrykksdysen

19NO

– 2

 Ta av beskyttelsesgitter.

 Sett inn /skifte høytrykksdysen.

 Sett beskyttelsesgitter på tappene.

 Sikringsklammer trykkes inn til de går i

lås.

Figur 3, se omslagssiden

 Strålerøret til høytrykksvaskeren kobles

til FR Classic og skrus til med skrunøk-

kel (nøkkelvidde 24).

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

OBS

Maskinen må ikke kjøres utover hjørner og

kanter!

Flatevaskeren egner seg ikke til skuring el-

ler skrubbing!

Utendørs flater skal feies før bruk av flate-

vaskeren, for å unngå skader på høytrykks-

dysene.

Figur 4, se omslagssiden

1 Adapter (bestill.-nr. 4.111-022.0)

2 Høytrykkspistol

 Adapter skrus på tilkoblingen og festes

med skrunøkkel (nøkkelvidde 22).

 Adapter skrus på tilkoblingen, rettes inn

og festes med skrunøkkel (nøkkelvidde

27)

Figur 5, se omslagssiden

 Hold maskinen fast i håndtaket ved ren-

gjøring av vegg.

 Skal ikke utsettes for frost.

 Ikke deformer børstene under lagring.

Figur 6, se omslagssiden

 Brukt børstekrans trekkes av huset.

 Sett inn ny børstekrans i huset. Pass på

at den sitter godt.

Bruk bare originalt tilbehør og originale re-

servedeler; de garanterer for en sikker og

problemfri drift av maskinen

Informasjon om tilbehør og reservedeler

finner du på www.kaercher.com.

Gulvrengjøring

Montere strålerør

Anvendelse

Rengjøring av vegg

Vedlikehold

Skifte børstekrans

Reservedeler

20 NO

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

 FARA

Varnar om en omedelbart överhängande

fara som kan leda till svåra personskador

eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som

kan leda till svåra personskador eller dö-

den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som

kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som

kan leda till materiella skador.

FR Classic är lämplig för rengöring av golv-

och väggytor tillsammans med hög-

tryckstvätt.

Maximalt vattentryck 16 MPa (160 bar)..

Maximal vattentemperatur 40 °C.

Effektvärden, se tekniska data i bruksan-

visningen och på högtryckstvättens typ-

skylt.

 FARA

Skaderisk på grund av defekt apparat. Kon-

trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den

inte användas.

Inga förändringar får göras på apparaten.

 FARA

Skaderisk på grund av roterande arm. Stick

aldrig in handen under arbetande hög-

tryckstvätt.

Rotationsarmen fortsätter röra sig en stund

efter att högtryckstvätten stängts av. Vänta

tills armen stannat innan arbeten utförs på

apparaten.

Högtrycksstrålar kan vara farliga vid felak-

tig användning. Strålen får inte riktas mot

människor, djur, aktiv elektrisk utrustning

eller mot själva maskinen.

Ska högtryckstvätten arbeta störningsfritt

måste man använda rätt högtrycksmun-

stycke.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)

 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Bild 2, se omslagssida

 Peta bort säkerhetsklämman med en

skruvmejsel

 Ta loss skyddsgallret.

 Sätta i/byta högtrycksmunstyckena.

 Trä på skyddsgallret på tapparna.

 Tryck in säkringsklämman tills den ha-

kar fast.

Miljöskydd

Risknivåer

Ändamålsenlig användning

Säkerhetsanvisningar

Förberedelser för

driftsättning

Val av högtrycksmunstycke

Munstycks-

storlek hög-

tryckstvätt

Munstyckes-

paket

Munstycks-

storlek Mun-

styckspaket

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montera/demontera/byta ut

högtrycksmunstycken

21SV

– 2

Bild 3, se omslagssida

 Anslut högryckstvättens stålrör till FR

Classic och drag fast med skruvnyckel

(nyckelstorlek 24).

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren-

göras.

OBSERVERA

Kör inte över fristående hörn!

Ytrengöraren är inte lämplig till polering el-

ler skrubbning!

Fria ytor ska sopas innan ytrengöraren an-

vänds; detta för att förhindra skador på

högtrycksmunstyckena.

Bild 4, se omslagssida

1 Adapter (Beställn.nr 4.111-022.0)

2 Handspruta

 Skruva fast adapter på anslutning och

drag fast med skruvnyckel (nyckelstor-

lek 22).

 Skruva fast handsprutpistolen på adap-

tern, rikta in och dra fast med skruv-

nyckel (nyckelstorlek 27).

Bild 5, se omslagssida

 Håll apparaten i handtaget vid väggren-

göring.

 Skydda apparaten mot frost.

 Deformera inte borstarna vid förvaring.

Bild 6, se omslagssida

 Dra ut den förbrukade borstkransen ur

huset.

 Sätt i den nya borstkransen i huset. Se

till att den sitter ordentligt (kant mot

kant).

Använd endast originaltillbehör och origi-

nalreservdelar, så att en säker och stör-

ningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar

finns på www.kaercher.com.

Golvrengöring

Montera strålrör

Användning

Väggrengöring

Underhåll

Byta borstkrans

Reservdelar

22 SV

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden kier-

rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

 VAARA

Huomautus välittömästi uhkaavasta vaa-

rasta, joka voi aiheuttaa vakavan ruumiin-

vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vakavan ruu-

miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa vähäisiä vam-

moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-

lanteesta, joka voi aiheuttaa aineellisia va-

hinkoja.

FR Classic soveltuu lattia- ja seinäpintojen

puhdistamiseen korkeapainepesuriin liitet-

tynä.

Veden maksimi paine 16 MPa (160 bar).

Veden maksimi lämpötila 40 °C.

Katso tehoarvot käyttöohjeen teknisistä tie-

doista ja painepesurin tyyppikilvestä.

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa-

ran. Tarkasta laitteen asianmukainen kunto

ennen työn aloittamista. Jos laitteen kunto

ei ole moitteeton, sen käyttö ei ole sallittua.

Laitetta ei saa muuttaa.

 VAARA

Pyörintävarren aiheuttama loukkaantumis-

vaara. Älä koskaan tartu laitteen alle kor-

keapainepesurin ollessa käynnissä.

Pyörintävarsi jatkaa pyörimistä hetken ai-

kaa, kun korkeapainepesuri kytketään pois

päältä. Ennen kuin kosket laitteeseen, odo-

ta kunnes pyörintävarsi pysähtyy paikoil-

leen.

Epäasianmukaisesti käytettyinä suurpaine-

suihkut voivat olla vaarallisia. Suihkua ei

saa suunnata ihmisiin, eläimiin, jännitteelli-

siin sähkövarusteisiin tai itse laitteeseen.

Jotta korkeapainepesurin häiriötön toiminta

olisi mahdollista, on käytettävä sopivia kor-

keapainesuuttimia.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)

 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Kuva 2, katso kansilehti

 Väännä varmistusklemmarit ruuvitaltal-

la ulos.

 Vedä suojaristikko irti.

Ympäristönsuojelu

Vaarallisuusasteet

Tarkoituksenmukainen käyttö

Turvaohjeet

Valmistelut käyttöönottoa

varten

Korkeapainesuuttimien valinta

Painepesu-

rin suutinko-

Suutinpak-

kaus

Suutinpak-

kauksen

suutinkoko

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Korkeapainesuuttimien asennus /

irrotus / vaihto

23FI

– 2

 Aseta paikalleen / vaihda korkeapaine-

suuttimet.

 Pistä suojaristikko tappeihin.

 Paina varmistusklemmarit sisään kun-

nes ne lukkiutuvat.

Kuva 3, katso kansilehti

 Kiinnitä korkeapainepesurin ruiskuputki

FR Classic:iin ja kiristä jakoavaimella

(avaimen koko 24 mm).

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

HUOMIO

Älä aja esillä olevien korkeuserokohtien yli!

Pintapuhdistin ei sovellu hankaamiseen

eikä harjaamiseen!

Ulkona olevat pinnat on lakaistava ennen

pintapuhdistimen käyttöä, jotta vältytään

korkeapainesuuttimien vaurioitumiselta.

Kuva 4, katso kansilehti

1 Sovitin (tilaus-nro 4.111-022.0)

2 Käsiruiskupistooli

 Ruuvaa sovitin liitäntään ja kiristä jako-

avaimella kiinni (avaimen koko 22).

 Ruuvaa käsiruiskupistooli sovittimeen,

suuntaa ja kiristä jakoavaimella kiinni

(avainkoko 27).

Kuva 5, katso kansilehti

 Pidä laitteen kahvasta tukevasti kiinni

seinää puhdistaessasi.

 Suojaa laite jäätymiseltä.

 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Kuva 6, katso kansilehti

 Vedä kulunut harjareunus ulos kotelos-

ta.

 Aseta uusi harjareunus koteloon. Huo-

mioi oikea istuvuus.

Käytä vain alkuperäisiä tarvikkeita ja vara-

osia. Ne takaavat laitteen turvallisen ja häi-

riöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivus-

tolla www.kaercher.com.

Lattian puhdistaminen

Ruiskuputken kiinnitys

Käyttö

Seinän puhdistaminen

Hoito

Harjareunuksen vaihtaminen

Varaosat

24 FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και κρα-

τήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ-

νο, ο οποίος μπορεί να έχει ως συνέπεια

σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα-

τάσταση, η οποία μπορεί να έχει ως συνέ-

πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά-

σταση, η οποία μπορεί να έχει ως συνέπεια

υλικές ζημίες.

Το FR Classic είναι κατάλληλο για τον κα-

θαρισμό δαπέδων και επιφανειών τοίχων

σε συνδυασμό με έναν καθαριστή υψηλής

πίεσης.

Μέγιστη πίεση νερού 16 MPa (160 bar).

Μέγιστη θερμοκρασία νερού 40 °C.

Για τις τιμές ισχύος ανατρέξτε στα Τεχνικά

Χαρακτηριστικά των οδηγιών λειτουργίας

και στην πινακίδα τύπου του καθαριστή

υψηλής πίεσης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ-

σκευή. Πριν από την έναρξη της εργασίας,

ελέγξτε

εάν βρίσκεται σε καλή κατάσταση η

συσκευή. Εάν η κατάσταση της συσκευής

δεν είναι άριστη, η συσκευή δεν πρέπει να

χρησιμοποιηθεί.

Η συσκευή δεν πρέπει να υποστεί οποιαδή-

ποτε τροποίηση.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τον βραχίονα

περιστροφής. Μη βάζετε ποτέ τα χέρια σας

κάτω από τη συσκευή όταν λειτουργεί το

σύστημα καθαρισμού υψηλής πίεσης.

Ο βραχίονας περιστροφής εξακολουθεί να

περιστρέφεται για λίγο μετά την απενεργο-

ποίηση του καθαριστή υψηλής πίεσης. Πε-

ριμένετε να ακινητοποιηθεί εντελώς ο βρα-

χίονας περιστροφής, πριν να ξεκινήσετε

οποιαδήποτε εργασία στη συσκευή.

Οι δέσμες υψηλής πίεσης μπορεί να απο-

δειχτούν επικίνδυνες σε περίπτωση μη εν-

δεδειγμένης χρήσης

. Η δέσμη δεν πρέπει

να κατευθύνεται πάνω σε άτομα, ζώα, ενερ-

γοποιημένο ηλεκτρικό εξοπλισμό ή στην

ίδια τη συσκευή.

Για να γίνει δυνατή η απρόσκοπτη λειτουρ-

γία της συσκευής καθαρισμού υψηλής πίε-

σης, θα πρέπει να χρησιμοποιήσετε το σω-

στό ακροφύσιο υψηλής πίεσης.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)

 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι-

στή υψηλής πίεσης.

Προστασία περιβάλλοντος

Επίπεδα ασφαλείας

Ενδεδειγμένη χρήση

Υποδείξεις ασφαλείας

Προετοιμασία για

ενεργοποίηση

Επιλογή των ακροφυσίων υψηλής

πίεσης

25EL

– 2

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από

τον ακόλουθο πίνακα.

Εικόνα 2, βλ. διπλωμένη σελίδα

 Βγάλτε το συνδετήρα ασφαλείας με ένα

κατσαβίδι.

 Τραβήξτε το προστατευτικό πλέγμα.

 Τοποθετήστε / αντικαταστήστε τα ακρο-

φύσια υψηλής πίεσης.

 Τοποθετήστε το προστατευτικό πλέγμα

στους πείρους.

 Πιέστε το συνδετήρα ασφαλείας,

ώσπου να κλειδώσει.

Εικόνα 3, βλ. διπλωμένη σελίδα

 Συνδέστε το σωλήνα ψεκασμού του κα-

θαριστή υψηλής πίεσης στο FR Classic

και σφίξτε τον με ένα κατάλληλο κλειδί

(διάμετρος κλειδιού 24).

 Χρησιμοποιείτε τον καθαριστή επιφα-

νειών έτσι, ώστε να εφάπτεται πάντα

καλά με την υπό καθαρισμό επιφάνεια.

ΠΡΟΣΟΧΗ

Μην περνάτε πάνω από ανοιχτές γωνίες!

Ο καθαριστής επιφανειών δεν ενδείκνυται

για λείανση ή τρίψιμο!

Σκουπίζετε τις ελεύθερες επιφάνειες πριν τη

χρήση της συσκευής, ώστε να αποφύγετε

ενδεχόμενες βλάβες στα ακροφύσια υψη-

λής

πίεσης.

Εικόνα 4, βλ. διπλωμένη σελίδα

1 Προσαρμογέας (Κωδ. παραγγελίας

4.111-022.0)

2 Πιστολέτο χειρός

 Βιδώστε τον προσαρμογέα στην σύνδε-

ση και σφίξτε τον με το κατάλληλο κλειδί

(πλάτος κλειδιού 22).

 Βιδώστε το πιστολέτο χειρός στον προ-

σαρμογέα, ευθυγραμμίστε το και σφίξτε

το με το κατάλληλο κλειδί (πλάτος κλει-

διού 27)

Εικόνα 5, βλ. διπλωμένη σελίδα

 Κατά τον καθαρισμό τοίχων, κρατάτε

σταθερα την συσκευή απο τη λαβή.

 Προστατεύετε τη συσκευή από τον πα-

γετό.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Εικόνα 6, βλ. διπλωμένη σελίδα

 Τραβήξτε τη φθαρμένη στεφάνη βούρ-

τσας από το περίβλημα.

 Τοποθετήστε τη νέα στεφάνη βούρτσας

στο περίβλημα. Προσέξτε τη σωστή

έδραση (ευθυγράμμιση).

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα

και ανταλλακτικά τα οποία διασφαλίζουν

την ασφαλή και απρόσκοπτη λειτουργία

της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ-

λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Μέγεθος

ακροφυσίου

καθαριστή

υψηλής πίε-

σης

Σετ ακροφυ-

σίων

Μέγεθος

ακροφυσί-

ων του σετ

ακροφυσίων

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Συναρμολόγηση /

αποσυναρμολόγηση / αντικατάσταση

ακροφυσίων υψηλής πίεσης

Καθάρισμα δαπέδων

Συναρμολόγηση του σωλήνα

ψεκασμού

Χρήση

Καθάρισμα τοίχων

Φροντίδα

Αντικατάσταση στεφάνης

βούρτσας

Ανταλλακτικά

26 EL

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye yönelik uya-

rı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası

tehlikeli bir duruma yönelik uyarı.

FR Classic, bir yüksek basınçlı temizleyici

ile bağlantılı olarak zemin ve duvar yüzey-

lerinin temizlenmesi için uygundur.

Maksimum su basıncı 16 MPa (160 bar).

Maksimum su sıcaklığı 40 °C.

Performans değerleri için işletme kılavu-

zundaki teknik bilgiler ve yüksek basınçlı

temizleyicinin tip etiketine bakın.

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.

Çalışmaya başlamadan önce, cihazın ku-

rallara uygun durumda olup olmadığınız

kontrol edin. Cihaz kusursuz durumda de-

ğilse, kullanılmamalıdır.

Cihaz üzerinde değişiklikler yapılmamalı-

ır.

 TEHLIKE

Rotasyon kolu nedeniyle yaralanma tehli-

kesi. Yüksek basınçlı temizleyici çalışırken

kesinlikle cihazın altından tutmayın.

Rotasyon kolu, yüksek basınçlı temizleyici

kapatıldıktan sonra kısa süre çalışmaya

devam eder. Cihazdaki çalışmalardan önce

rotasyon kolunun durmasını bekleyin.

Yüksek basınçlı tazyik doğru kullanılmadığı

zaman tehlikeli olabilir. Tazyik insanlara,

hayvanlara, elektrikli aletlere ve makinenin

kendisine doğru tutulmamalıdır.

Yüksek basınçlı temizleyicinizle arızasız bir

çalışmanın mümkün olması için, uygun

yüksek basınçlı memeler kullanmalısınız.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)

 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se-

çin.

Çevre koruma

Tehlike kademeleri

Kurallara uygun kullanım

Güvenlik uyarıları

İşletime alma hazırlıkları

Yüksek basınç memelerinin

seçilmesi

Yüksek ba-

sınçlı temiz-

leyici meme

büyüklüğü

Meme paketi Meme bü-

yüklüğü

Meme paketi

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

27TR

– 2

Resim 2, Bkz. Diğer sayfa

 Emniyet mandalını bir tornavidayla dı-

şarı doğru kanırtın.

 Koruyucu ızgarayı çekin.

 Yüksek basınç memelerini takın / değiş-

tirin.

 Koruyucu ızgarayı muyluya takın.

 Kilitlenene kadar emniyet mandalını

içeri bastırın.

Resim 3, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin püskürt-

me borusunu FR Classic'e bağlayın ve

cıvata anahtarıyla (anahtar genişliği 24)

sıkın.

 Yüzey temizleyiciyi, temizlenecek yüze-

ye iyice dayanacak şekilde kılavuzlayın.

DIKKAT

Açıktaki köşelerde sürmeyin!

Yüzey temizleyicisi ovalamak ya da fırçala-

mak için uygun değildir!

Yüksek basınç memelerinin zarar görmesi-

ni önlemek için, yüzey temizleyicisini kul-

lanmadan önce açıktaki yüzeyleri süpürün.

Resim 4, Bkz. Diğer sayfa

1 Adaptör (Sipariş No. 4.111-022.0)

2 El püskürtme tabancası

 Adaptörü bağlantıya vidalayın ve İngiliz

anahtarıyla sıkın (anahtar genişliği 22).

 El püskürtme tabancasını adaptöre vi-

dalayın, hizalayın ve İngiliz anahtarıyla

sıkın (anahtar genişliği 27).

Resim 5, Bkz. Diğer sayfa

 Duvar temizliği sırasında cihazı tuta-

maktan tutun.

 Cihazı donmaya karşı koruyun.

 Depolama sırasında fırçayı deforme et-

meyin.

Resim 6, Bkz. Diğer sayfa

 Kullanılmış kıl çarkını muhafazadan dı-

şarı çekin.

 Yeni kıl çarkını muhafazaya yerleştirin.

Doğru (bağlantılı şekilde) oturmasına

dikkat edin.

Sadece orijinal aksesuarlar ve orijinal ye-

dek parçalar kullanın; cihazın güvenli şekil-

de ve arızasız işletilmesini garantilerler.

Aksesuarlar ve yedek parçalar hakkında

bilgi için sitemizi ziyaret edin: www.kaerc-

her.com.

Yüksek basınç memelerinin

takılması/sökülmesi/değiştirilmesi

Zemin temizliği

Çelik borunun takılması

Kullanım

Duvar temizliği

Temizlik

Kıl çarkının değiştirilmesi

Yedek parçalar

28 TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для дальнейше-

го пользования или для следующего

владельца.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

 ОПАСНОСТЬ

Указание относительно непосредст-

венно грозящей опасности, которая

приводит к тяжелым увечьям или к

смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к тяжелым уве-

чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную

си-

туацию, которая может привести к

получению легких травм.

ВНИМАНИЕ

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может повлечь материальный

ущерб.

Устройство FR Classic приспособлено

для чистки поверхностей полов и стен в

сочетании с моечным аппаратом высо-

кого давления.

Максимальное давление воды состав-

ляет 16 Mпа (160 бар).

Максимальная температура воды 40 °C.

Производительность см. в разделе "Тех-

нические данные" инструкции по эксплу-

атации и на заводской табличке моечно-

го аппарата высокого давления.

 ОПАСНОСТЬ

Опасность получения травмы от неи-

справного устройства. Перед началом

работы проверить его надлежащее со-

стояние. Если состояние устройства

не является безупречным, использо-

вать

его не разрешается.

Запрещается производить какие-либо

изменения прибора.

 ОПАСНОСТЬ

Опасность получения травмы от вра-

щающегося рычага. Запрещается

браться за нижнюю часть устройство

во время работы моечного аппарата

высокого давления.

Вращающийся рычаг после отключе-

ния моечного аппарата высокого дав-

ления еще некоторое время продолжа-

ет вращаться. Перед проведением ра-

бот

с устройством дождаться полной

остановки вращающегося рычага.

Струи под высоким напором при ненад-

лежащем пользовании могут быть

опасными. Струю нельзя направлять

на людей, животных, работающее

электрическое оборудование или на

само устройство.

Защита окружающей среды

Степень опасности

Использование по

назначению

Указания по технике

безопасности

29RU

– 2

Чтобы обеспечить бесперебойную рабо-

ту Вашего моющего аппарата, нужно ис-

пользовать подходящие форсунки.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)

 Величина форсунки указана в завод-

ской табличке моечного аппарата

высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого

давления из следующей таблицы.

Фото 2, см. страницу суперобложки

 Выдавить предохранительный за-

жим при помощи отвертки.

 Удалить защитную сетку.

 Установить/заменить форсунки вы-

сокого давления.

 Надеть на цапфу защитную сетку.

 Вдавить предохранительный зажим

до фиксации.

Фото 3, см. страницу суперобложки

 Струйную трубку моечного аппарата

высокого давления подключить к FR

Classic и затянуть гаечным ключом

(ширина ключа 24).

 Устройство для очистки поверхно-

стей ввести таким образом, чтобы

оно плотно прилегало к очищаемой

поверхности.

ВНИМАНИЕ

Не направлять в пустые углы!

Устройство для очистки плоских по-

верхностей не предназначено для на-

тирания или черновой обработки!

Во избежание повреждения форсунок

высокого давления, перед применением

устройства для чистки плоских повер-

хностей свободные поверхности необ-

ходимо подмести.

Фото 4, см. страницу суперобложки

1 Адаптер (№ заказа 4.111-022.0)

2 Ручной пистолет-распылитель

 Навинтить адаптер на соединение и

затянуть гаечным ключом (ширина

ключа 22).

 Навинтить ручной пульверизатор на

адаптер и затянуть гаечным ключом

(ширина ключа 27)

Фото 5, см. страницу суперобложки

 Прибор при чистке стен держать за

ручку.

 Защищать прибор от мороза.

 При хранении не деформировать

щетину щетки.

Фото 6, см. страницу суперобложки

 Извлечь изношенную щетину из кор-

пуса.

 Установить новую щетину в корпус.

Обращать внимание на правильную

посадку (заподлицо).

Используйте оригинальные принадлеж-

ности и запчасти — только они гаранти-

руют безопасную и бесперебойную ра-

боту устройства.

Информацию о принадлежностях и за-

пчастях вы можете найти на сайте

www.kaercher.com.

Приготовления к вводу в

эксплуатацию

Выбор форсунки

Размер фор-

сунки Моеч-

ный аппа-

рат высоко-

го давления

Пакет фор-

сунок

Размер

форсунки

Пакет фор-

сунок

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Установка/демонтаж/замена

форсунок высокого давления

Чистка пола

Установка струйной трубки

Использование

Чистка стен

Уход

Замена щетины

Запасные части

30 RU

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a kö-

vetkező tulajdonos számára.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem gondos-

kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével ár-

talmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely súlyos testi sérülés-

hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vezet-

het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi-

gyelmeztetés, amely anyagi kárhoz vezet-

het.

Az FR Classic egy magasnyomású tisztító-

berendezéssel együtt padló- és falfelületek

tisztítására alkalmas.

Maximális víznyomás 16 MPa (160 bar).

Maximális vízhőmérséklet 40 °C.

A teljesítmény értékeket lásd a használati

utasítás "Műszaki adatok" részében, és a

magasnyomású tisztító típus tábláján.

 VESZÉLY

Sérülésveszély meghibásodott készülék ál-

tal. Munka előtt ellenőrizze a készülék sza-

bályszerű állapotát. Ha a készülék állapota

nem kifogástalan, akkor nem szabad hasz-

nálni.

A készüléken nem szabad változtatásokat

végrehajtani.

 VESZÉLY

Sérülésveszély a rotációs kar által. Soha

ne nyúljon működő magasnyomású tisztí-

tógép esetében a készülék alá.

A rotációs kar a magasnyomású tisztítóbe-

rendezés kikapcsolása után is tovább forog

még egy rövid ideig. A készüléken való

munka előtt várja meg, amíg a rotációs kar

megáll.

Szakszerűtlen használat esetén a magas-

nyomású vízsugár veszélyes lehet. A víz-

sugarat soha ne irányítsa személyek, álla-

tok, aktív elektromos szerelvények vagy

maga a készülék felé.

A nagynyomású tisztítóval történő, hiba-

mentes üzemeltetéshez megfelelő nagy-

nyomású fúvókákat kell használni.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)

 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú-

vókacsomagot.

Környezetvédelem

Veszély fokozatok

Rendeltetésszerű használat

Biztonsági tanácsok

Előkészületek az

üzembevételhez

A nagynyomású fúvókák

kiválasztása

31HU

– 2

2. ábra, lásd a borító oldalon

 A biztosítókapcsot egy csavarhúzóval

kiemelni.

 A védőrácsot levenni.

 Helyezze be / cserélje ki a magasnyo-

mású fúvókákat.

 A védőrácsot a csapokra helyezni.

 Nyomja be a biztosítókapcsot, amíg be-

kattan.

3. ábra, lásd a borító oldalon

 Kapcsolja a magasnyomású tisztítóbe-

rendezés sugárcsövét az FR Classic-

hoz és csavarkulccsal (24-es kulcs mé-

ret) húzza meg.

 A felülettisztítót úgy vezesse, hogy szo-

rosan a tisztítandó felületre feküdjön.

FIGYELEM

A kiálló sarkokat el kell kerülni!

A felülettisztító nem alkalmas súrolásra

vagy dörzsölésre!

Szabad felületeket a felülettisztító haszná-

lata előtt fel kell seperni, hogy elkerülje a

magasnyomású fúvókák sérülését.

4. ábra, lásd a borító oldalon

1 Adapter (megrendelési szám 4.111-

022.0)

2 Kézi szórópisztoly

 Az adaptert csavarja rá a csatlakozásra

és csavarkulccsal (22-es kulcs méret)

húzza meg.

 A kézi szórópisztolyt csavarja rá az

adapterre, állítsa be és csavarkulccsal

(27-es kulcs méret) húzza meg.

5. ábra, lásd a borító oldalon

 A készüléket faltisztítás esetén a mar-

kolatnál fogja meg.

 A készüléket fagy ellen védje.

 A kefék a tárolásnál ne deformálódja-

nak.

6. ábra, lásd a borító oldalon

 Húzza ki a használt kefekoszorút a ház-

ból.

 Helyezze be a házba az új kefekoszo-

rút. Ügyeljen a helyes ülésre (egy vo-

nalban).

Kizárólag eredeti tartozékokat és eredeti

pótalkatrészeket alkalmazzon, mivel ezek

szavatolják a készülék biztonságos és za-

varmentes üzemét.

A tartozékokkal és pótalkatrészekkel kap-

csolatos információkat a www.ka-

ercher.com oldalon olvashatja.

Magasnyo-

mású tisztí-

tóberende-

zés fúvóka-

nagysága

Fúvóka cso-

mag

Fúvóka-

nagyság Fú-

vóka cso-

mag

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Magasnyomású fúvókák

felszerelése / leszerelése / cseréje

Padlótisztítás

Sugárcső felszerelése

Alkalmazás

Faltisztítás

Ápolás

Kefekoszorú cseréje

Alkatrészek

32 HU

– 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne-

bezpečí, které vede k těžkým fyzickým zra-

něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-

nou situaci, která by mohla vést k těžkým

fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním.

POZOR

Upozornění na potenciálně nebezpečnou

situaci, která může mít za následek poško-

zení majetku.

FR Classic je vhodný k čištění podlah a zdí

ve spojení s vysokotlakým čističem.

Maximální tlak vody 16 MPa (160 bar).

Maximální teplota vody 40 °C.

Hodnoty výkonu naleznete v technických

parametrech provozního návodu a na typo-

vém štítku vysokotlakého čističe.

 NEBEZPEČÍ

Nebezpečí poranění v př

ípadě vadného

přístroje. Před započetím prací zkontrolujte

řádný stav. Pokud stav přístroje není bez

závady, nesmí se používat.

Na přístroji neprovádějtě žádné úpravy.

 NEBEZPEČÍ

Nebezpečí úrazu otočným ramenem. Při

zapnutém vysokotlakém čističi nikdy nesa-

hejte pod přístroj.

Otočné rameno se ještě chvíli po vypnutí

vysokotlakého čističe otáčí. Před pracemi

na přístroji vyčkejte do zastavení otočného

ramene.

Vysokotlaké vodní paprsky mohou být při

neodborném používání nebezpečné. Vyso-

kotlakým vodním paprskem se nesmí mířit

na osoby, zvířata, elektrickou výstroj pod

napětím ani na zařízení samotné.

Aby byl možný bezporuchový provoz vyso-

kotlakého čističe, je nutné používat vhodné

vysokotlaké trysky.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)

 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Ochrana životního prostředí

Stupně nebezpečí

Správné používání

Bezpečnostní pokyny

Přípravy k uvedení do

provozu

Výběr vysokotlakých trysek

Velikost

trysky vyso-

kotlaký čis-

tič

Svazek try-

sek

Velikost try-

sek v sadě

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

33CS

– 2

Obrázek 2, viz přebal

 Bezpečnostní svorku vyšroubujte po-

mocí šroubováku.

 Sejměte ochrannou mříž.

 Nasazení / výměna vysokotlakých try-

sek.

 Nasaďte ochrannou mříž na čepy.

 Bezpečnostní svorku zatlačte tak, aby

zaskočila.

Obrázek 3, viz přebal

 Připojte rozprašovací trubku vysokotla-

kého čističe na FR Classic a utáhněte

šroubovým klíčem (velikost klíče 24).

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

POZOR

Nepřejíždějte volně ležící hrany!

Čistič ploch se nehodí na hrubé mytí či drh-

nutí!

Volné plochy před použitím čističe ploch

zameťte, abyste předešli poškození vyso-

kotlakých trysek.

Obrázek 4, viz přebal

1 Adaptér (obj. č. 4.111-022.0)

2 Ruční stříkací pistole

 Adaptér našroubujte na konec a utáh-

něte šroubovým klíčem (velikost klíče

22).

 Ruční stříkací pistoli našroubujte na

adaptér, seřiďte a utáhněte šroubovým

klíčem (velikost klíče 27).

Obrázek 5, viz přebal

 Přístroj držte při čištění zdí za držadlo.

 Přístroj chraňte před mrazem.

 Štětiny při skladování nedeformujte.

Obrázek 6, viz přebal

 Opotřebovaný věnec kartáčů vytáhněte

z krytu.

 Na kryt nasaďte nový věnec kartáčů.

Dbejte na správné usazení (zarovna-

né).

Používejte pouze originální příslušenství a

originální náhradní díly, ty poskytují záruku

bezpečného a bezporuchového provozu

přístroje.

Informace o příslušenství a náhradních dí-

lech naleznete na adrese www.kaer-

cher.com.

Montáž / demontáž / výměna

vysokotlakých trysek

Čištění podlahy

Montáž proudnice

Použití

Čištění zdi

Péče

Výměna věnce kartáčů

Náhradní díly

34 CS

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih siste-

mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

 NEVARNOST

Opozorilo na neposredno nevarnost, ki

vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki

lahko vodi do težkih telesnih poškodb ali

smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki

lahko vodi do premoženjskih škod.

FR Classic je primeren za čiščenje talnih in

stenskih površin v povezavi z visokotlačnim

čistilnikom.

Maksimalni pritisk vode 16 MPa (160 bar).

Maksimalna temperatura vode 40 °C.

Za vrednosti moči glejte Tehnične podatke

v navodilu za uporabo in tipsko tablico viso-

kotlačnega čistilnika.

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na-

prave. Pred začetkom del napravo preveri-

te glede pravilnega stanja. Če stanje na-

prave ni brezhibno, je ne smete uporabljati.

Na napravi ne smete izvajati nikakršnih

sprememb.

 NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice.

Nikoli ne segajte pod visokotlačni čistilnik,

kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega

čistilnika kratek čas še naprej vrti. Pred de-

lom na napravi počakajte, da se vrtljiva ro-

čica ustavi.

Visokotlačni curki so lahko pri nestrokovni

uporabi nevarni. Curka se ne sme usmerjati

v osebe, živali, aktivno električno opremo

ali na samo napravo.

Za omogočanje nemotenega dela z vašim

visokotlačnim čistilcem, morate uporabiti

primerne visokotlačne šobe.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)

 Velikost šobe odčitajte s tipske tablice

visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Slika 2, glejte stran ovitka

 Varnostno sponko privzdignite z izvija-

čem.

 Odstranite zaščitno mrežico.

Varstvo okolja

Stopnje nevarnosti

Namenska uporaba

Varnostna navodila

Priprave za zagon

Izbor visokotlačnih šob

Velikost

šobe visoko-

tlačnega či-

stilnika

Paket šob Velikost

šobe paketa

šob

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montaža / demontaža / zamenjava

visokotlačne šobe

35SL

– 2

 Vstavljanje / zamenjava visokotlačne

šobe

 Zaščitno mrežico nataknite na zatič.

 Pritisnite varnostno sponko, dokler se

ne zaskoči.

Slika 3, glejte stran ovitka

 Brizgalno cev visokotlačnega čistilnika

nataknite na FR Classic in jo z vijačnim

ključem (zev 24) trdno pritegnite.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno

očistiti.

POZOR

Ne vozite čez prostostoječe vogale!

Površinski čistilnik ni primeren za strganje

ali ribanje!

Proste površine pred uporabo površinske-

ga čistilnika pometite, da preprečite po-

škodbe visokotlačnih šob.

Slika 4, glejte stran ovitka

1 Adapter (Naroč. št. 4.111-022.0)

2 Ročna brizgalna pištola

 Adapter privijte na priključek in ga z vi-

jačnim ključem trdno pritegnite (zev 22).

 Ročno brizgalno pištolo privijte na

adapter, jo naravnajte in z vijačnim klju-

čem trdno pritegnite (zev 27).

Slika 5, glejte stran ovitka

 Pri čiščenju sten napravo trdno držite

za ročaj.

 Napravo zaščitite pred zmrzaljo.

 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Slika 6, glejte stran ovitka

 Izrabljen venec dlačic izvleite iz ohišja.

 V ohišje vstavite nov venec dlačic. Pa-

zite na pravilno nasedanje (izravnano).

Uporabljajte samo originalen pribor in origi-

nalne nadomestne dele, ki zagotavljajo var-

no in nemoteno delovanje naprave.

Informacije o priboru in nadomestnih delih

najdete na www.kaercher.com.

Čiščenje tal

Montiranje brizgalne cevi

Uporaba

Čiščenje sten

Nega

Zamenjava venca dlačic

Nadomestni deli

36 SL

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować we-

dług jej wskazań i zachować ją do później-

szego wykorzystania lub dla następnego

użytkownika.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-

nia, prowadzącego do ciężkich obrażeń

ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do lekkich

zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej

sytuacji, która może prowadzić do szkód

materialnych.

FR Classic nadaje się do czyszczenia po-

wierzchni podłóg i ścian przy użyciu myjki

wysokociśnieniowej.

Maksymalne ciśnienie wody 16 MPa (160

bar).

Maksymalna temperatura wody 40°C.

Wydajność, patrz dane techniczne w in-

strukcji obsługi i tabliczka znamionowa

myjki wysokociśnieniowej.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez uszko-

dzone urządzenie. Przed rozpoczęciem

pracy sprawdzić, czy stan urządzenia jest

właściwy. Jeżeli stan urządzenia budzi wąt-

pliwości, nie wolno go używać.

Nie należy dokonywać żadnych modyfikacji

urządzenia.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez ramię

obrotowe. Nigdy nie wkładać rąk pod urzą-

dzenie, gdy jest włączona jest myjka wyso-

kociśnieniowa.

Ramię obrotowe obraca się jeszcze przez

moment po wyłączeniu myjki wysokociś-

nieniowej. Przed przystąpieniem do prac

odczekać, aż ramię obrotowe przestanie

się obracać.

W przypadku niewłaś

ciwego użycia stru-

mień wody pod ciśnieniem może być nie-

bezpieczny. Nie wolno kierować strumienia

na ludzi, zwierzęta, czynny osprzęt elek-

tryczny ani na samo urządzenie.

Aby zapewnić bezusterkowe działanie wy-

sokociśnieniowego urządzenia czyszczą-

cego, należy używać odpowiedniej dyszy

wysokociśnieniowej.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)

 Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnienio-

wej.

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

Ochrona środowiska

Stopnie zagrożenia

Użytkowanie zgodne z

przeznaczeniem

Wskazówki bezpieczeństwa

Przygotowania do

uruchomienia

Wybór dysz wysokociśnieniowych

37PL

– 2

Rys. 2, patrz strona okładki

 Wycisnąć klamrę zabezpieczającą za

pomocą śrubokrętu.

 Zdjąć siatkę ochronną.

 Założyć / wymienić dysze wysokociś-

nieniowe.

 Założyć siatkę ochronną na czopy.

 Wcisnąć klamrę zabezpieczającą aż do

zatrzaśnięcia.

Rys. 3, patrz strona okładki

 Przyłączyć lancę myjki wysokociśnie-

niowej do FR Classic i dokręcić klu-

czem płaskim (rozwartość klucza 24).

 Oczyszczacz powierzchniowy prowa-

dzić w taki sposób, by przylegał ściśle

do czyszczonej powierzchni.

UWAGA

Nie prowadzić przystawki po krawędziach!

Oczyszczacz powierzchniowy nie jest przy-

stosowany do szorowania powierzchni!

Zamieść wolne powierzchnie przed uży-

ciem oczyszczacza powierzchniowego,

aby uniknąć uszkodzenia dysz wysokociś-

nieniowych.

Rys. 4, patrz strona okładki

1 Adapter (nr kat. 4.111-022.0)

2 Ręczny pistolet natryskowy

 Nakręcić złączkę na przyłącze i dociąg-

nąć kluczem płaskim (rozwartość klu-

cza 22).

 Nakręcić pistolet natryskowy na złącz-

kę, wyrównać i dociągnąć kluczem pła-

skim (rozwartość klucza 27).

Rys. 5, patrz strona okładki

 Podczas czyszczenia ścian trzymać

urządzenie za uchwyt.

 Urządzenie chronić przed mrozem.

 Nie odkształacać szczotek podczas

składowania.

Rys. 6, patrz strona okładki

 Wyjąć zużyty wieniec szczotkowy z

obudowy.

 Założyć nowy wieniec szczotkowy w

obudowę. Zwrócić uwagę na właściwe

(ścisłe) osadzenie.

Stosować tylko oryginalne akcesoria i czę-

ści zamienne, które gwarantują niezawod-

ną i bezusterkową eksploatację przyrządu.

Informacje dotyczące akcesoriów i części

zamiennych można znaleźć na stronie in-

ternetowej www.kaercher.com.

Wielkość dy-

szy myjki

wysokociś-

nieniowej

Zestaw dysz Wielkość

dysz w ze-

stawie

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montaż / demontaż / wymiana dysz

wysokociśnieniowych

Czyszczenie podłóg

Montaż lancy

Zastosowanie

Czyszczenie ścian

Konserwacja

Wymiana wieńca

szczotkowego

Części zamienne

38 PL

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile cuprin-

se în acesta şi păstraţi-l pentru întrebuinţa-

rea ulterioară sau pentru următorii pose-

sori.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

 PERICOL

Indicaţie referitoare la un pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la vătămări

corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar

putea duce la vătămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe-

riculoasă, care ar putea duce la pagube

materiale.

FR Classic este conceput pentru curăţarea

podelelor şi a pereţilor împreună cu un apa-

rat de curăţat sub presiune.

Presiune maximă apă 16 MPa (160 bari).

Temperatură maximă apă 40 °C.

Pentru valorile de putere vezi Datele tehni-

ce din manualul de utilizare şi plăcuţa de tip

a aparatului de curăţat sub presiune.

 PERICOL

Pericol de accidentare din cauza aparatului

defect. Înainte de a începe lucrul, verificaţi

dacă starea aparatului este corespunză-

toare. Dacă starea aparatului nu este ire-

proşabilă, el nu trebuie utilizat.

Nu efectuaţi modificări ale aparatului.

 PERICOL

Pericol de accidentare din cauza braţului

rotativ. Nu introduceţi mâna sub aparat

când aparatul de curăţat sub presiune este

în funcţiune.

Braţul rotativ se mai roteşte puţin după ce

aparatul de curăţat sub presiune este oprit.

Înainte de a efectua lucrări la aparat, aştep-

taţi până când braţul rotativ se opreşte.

Jeturile sub presiune pot fi periculoase în

cazul utilizării neconforme. Jetul nu trebuie

îndreptat spre persoane, animale, echipa-

mente electrice active sau asupra aparatu-

lui însuşi.

Pentru o funcţionare fără probleme a cură-

ţătorului dumneavoastră, este necesară fo-

losirea de duze de înaltă presiune cores-

punzătoare.

Figura 1, vezi coperta

1 Mărime duză (exemplu)

 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Selectaţi pachetul de duze corespunză-

tor aparatului de curăţat sub presiune.

Protecţia mediului

înconjurător

Trepte de pericol

Utilizarea corectă

Măsuri de siguranţă

Pregătiri pentru punerea în

funcţiune

Alegerea duzelor de înaltă presiune

Mărime duză

aparat de cu-

răţat sub

presiune

Pachet de

duze

Mărime duză

pachet de

duze

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

39RO

– 2

Figura 2, vezi coperta

 Scoateţi afară clema de siguranţă cu o

şurubelniţă

 Scoateţi grilajul de protecţie.

 Introducerea / schimbarea duzelor de

înaltă presiune.

 Aşezaţi grilajul de protecţie pe cepuri.

 Împingeţi clema de siguranţă spre inte-

rior, până se fixează.

Figura 3, vezi coperta

 Prindeţi lancea aparatului de curăţat

sub presiune de FR Classic şi strângeţi-

o cu o cheie potrivită (de 24).

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe suprafeţe-

le care urmează să fie curăţate.

ATENŢIE

Nu treceţi aparatul peste muchii libere !

Aparatul de curăţat suprafeţe nu este potri-

vit pentru lustruiri sau şlefuiri!

Măturaţi suprafeţele libere înaintea utilizării

aparatului de curăţat suprafeţe pentru a

evita defectarea duzelor de înaltă presiune.

Figura 4, vezi coperta

1 Adaptor (nr. de comandă 4.111-022.0)

2 Pistol manual de stropit

 Înşurubaţi adaptorul pe racord şi strân-

geţi-l cu o cheie de 22.

 Înşurubaţi pistolul manual de stropit pe

adaptor, reglaţi-i poziţia şi strângeţi-l cu

o cheie de 27.

Figura 5, vezi coperta

 Când curăţaţi pereţi, ţineţi aparatul de

mâner.

 Feriţi aparatul de îngheţ.

 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Figura 6, vezi coperta

 Trageţi inelul cu perie uzat din suport.

 Introduceţi noul inel cu perie în suport.

Ţineţi cont de poziţia corectă (compac-

tă).

Utilizați doar accesorii și piese de schimb

originale; acestea oferă garanția unei

funcționări sigure și fără defecțiuni a apara-

tului.

Informații referitoare la accesorii și piese de

schimb se găsesc la adresa www.kaer-

cher.com.

Montarea/ demontarea / schimbarea

duzelor de înaltă presiune

Curăţarea podelei

Montarea lancei

Domenii de utilizare

Curăţarea pereţilor

Îngrijirea

Schimbarea inelului cu perie

Piese de schimb

40 RO

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace

nebezpečenstvo, ktoré môže spôsobiť váž-

ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vážnemu zra-

neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam.

POZOR

Pozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k vecným ško-

dám.

FR Classic je vhodný na čistenie podláh a

stien v spojení s vysokotlakovým čistiacim

prístrojom.

Maximálny tlak vody 16 MPa (160 bar).

Maximálna teplota vody 40 °C.

Hodnoty výkonu pozri technické údaje v

návode na používanie a na výrobnom štít-

ku vysokotlakového prístroja.

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí-

strojom. Pred začatím činností prístroj

skontrolujte, či je v poriadku. Ak nie je stav

prístoja dobrý, nesmie sa používať.

Na prístroji sa nesmú vykonávať žiadne

zmeny.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia otočným rame-

nom. Počas chodu vysokotlakového

čističa

nikdy nesiahajte pod prístroj.

Otočné rameno sa po vypnutí vysokotlako-

vého čistiaceho prístroja ešte krátky čas

otáča. Pred začatím prác s prístrojom po-

čkajte, kým sa otočné rameno nezastaví.

Vysokotlakový prúd môže byť pri neodbor-

nom použití nebezpečný. Prúd sa nesmie

nasmerovať na osoby, zvieratá, aktívne

elektrické zariadenia alebo na samotný prí-

stroj.

Aby bolo možné zabezpečiť bezporuchovú

prevádzku vášho vysokotlakového čističa,

musíte používať vhodné vysokotlakové

trysky.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)

 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Ochrana životného prostredia

Stupne nebezpečenstva

Používanie výrobku v súlade

s jeho určením

Bezpečnostné pokyny

Prípravy k uvedeniu do

prevádzky

Voľba vysokotlakových trysiek

Veľkosť

dýzy vyso-

kotlakového

čističa.

Súprava try-

siek

Veľkosť

dýzy z balíka

s dýzami

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

41SK

– 2

Obrázok 2, viď nasledujúca strana

 Poistnú sponu vyberte pomocou skrut-

kovača.

 Vyberte ochrannú mrežu.

 Nasaďte / Vymeňte vysokotlakové dý-

zy.

 Na čapy nasaďte ochrannú mrežu.

 Zatlačte poistnú sponu tak, aby zapadla

na svoje miesto.

Obrázok 3, viď nasledujúca strana

 Prúdovú rúrku vysokotlakového čistia-

ceho prístroja pripevnite na FR Classic

a riadne utiahnite skrutkovacím kľúčom

(veľkosť kľúča 24).

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

POZOR

Neprechádzajte zariadením po hranách!

Plošný čistič nie je vhodný na drhnutie ale-

bo čistenie podlahy!

Pred použitím plošného čističa pozametaj-

te voľné plochy, aby nedošlo k poškodeniu

vysokotlakových dýz.

Obrázok 4, viď nasledujúca strana

1 Adaptér (obj. číslo 4.111-022.0)

2 Ručná striekacia pištoľ

 Adaptér naskrutkujte na prípojku a do-

tiahnite kľúčom (veľkosť kľúča 22).

 Naskrutkovanie ručnej striekacej pišto-

le na adaptér, nastavenie a dotiahnutie

skrutkovacím kľúčom (veľkosť kľúča

27)

Obrázok 5, viď nasledujúca strana

 Prístroj držte pri čistení stien pevne za

držiak.

 Prístroj chráňte pred mrazom.

 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Obrázok 6, viď nasledujúca strana

 Vytiahnite opotrebený veniec so šteti-

nami z telesa.

 Vložte do telesa nový veniec so štetina-

mi. Dávajte pozor na správne upevne-

nie (lícovanie).

Používajte len originálne príslušenstvo a

originálne náhradné diely, pretože zaručujú

bezpečnú a bezporuchovú prevádzku prí-

stroja.

Informácie o príslušenstve a náhradných

dieloch nájdete na stránke www.kaer-

cher.com.

Montáž / Demontáž / Výmena

vysokotlakových dýz

Čistenie podlahy

Namontujte oceľovú rúrku

Použitie

Čistenie stien

Ošetrovanie

Vymeňte veniec so štetinami

Náhradné diely

42 SK

– 1

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

 OPASNOST

Napomena koja upućuje na neposredno

prijeteću opasnost koja za posljedicu ima

teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti teš-

ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti lak-

še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno

opasnu situaciju koja može prouzročiti ma-

terijalnu štetu.

Dodatak za površinsko čišćenje FR Classic

namijenjen je za čišćenje podnih i zidnih

površina uz primjenu visokotlačnih čistača.

Maksimalni tlak vode 16 MPa (160 bar).

Maksimalna temperatura vode 40 °C.

Tehničke karakteristike navedene su u po-

glavlju "Tehnički podaci" u uputama za rad

i na natpisnoj pločici visokotlačnog čistača.

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog

uređaja. Prije početka radova provjerite je li

uređaj u propisnom stanju. Uređaj se ne

smije upotrebljavati ako nije u besprijekor-

nom stanju.

Na uređaju se ne smiju vršiti nikakve izmje-

ne.

 OPASNOST

Opasnost od ozljeda rotacijskim krakom.

Dok visokotlačni čistač radi nipošto nemoj-

te zahvaćati pod uređaj.

I nakon isključivanja visokotlačnog čistača,

rotacijski krak se još neko vrijeme nastavlja

vrtiti. Prije radova na uređaju pričekajte da

se rotacijski krak zaustavi.

Visokotlačni mlazovi mogu pri nestručnom

rukovanju biti opasni. Mlaz se ne smije

usmjeravati na osobe, životinje, aktivnu

električnu opremu ili na sam uređaj.

Morate koristiti odgovarajuće visokotlačne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokotlačnog čistača.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)

 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či-

staču.

Zaštita okoliša

Stupnjevi opasnosti

Namjensko korištenje

Sigurnosni napuci

Pripreme za stavljanje u

pogon

Izbor visokotlačnih mlaznica

veličina sa-

pnica viso-

kotlačni či-

stač

komplet sa-

pnica

veličina sa-

pnica kom-

plet sapnica

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

43HR

– 2

Slika 2, vidi ovoj

 Izvadite sigurnosnu kopču koristeći se

odvijačem kao polugom.

 Skinite zaštitnu rešetku.

 Umetnite odnosno zamijenite visoko-

tlačne mlaznice.

 Nataknite zaštitnu rešetku na produžet-

ke.

 Utisnite sigurnosnu kopču tako da do-

sjedne.

Slika 3, vidi ovoj

 Cijev za prskanje visokotlačnog čistača

priključite na dodatak za površinsko či-

šćenje FR Classic i zategnite ključem

(širine ključa 24).

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu

koja se čisti.

PAŽNJA

Ne prelazite preko slobodnih kutova!

Dodatak za površinsko čišćenje nije prikla-

dan za struganje ili ribanje!

Prije korištenja dodatka za površinsko či-

šćenje pometite slobodne površine, kako

biste spriječili eventualna oštećenja visoko-

tlačnih mlaznica.

Slika 4, vidi ovoj

1 Adapter (kataloški br. 4.111-022.0)

2 Ručna prskalica

 Adapter zaviti na priključak i pri- tegnuti

ključem (razmak ključa 22).

 Navijte ručnu prskalicu na prilagodnik,

usmjerite i zategnite ključem (širine 27).

Slika 5, vidi ovoj

 Pri čišćenju zida uređaj držati za ručicu.

 Zaštiti uređaj od mraza.

 Paziti da se dlake pri pospremanju ne

deformiraju.

Slika 6, vidi ovoj

 Izvucite istrošeni četkasti vijenac iz ku-

ćišta.

 Postavite novi četkasti vijenac u kući-

šte. Pazite na pravilan položaj (u istoj

ravnini).

Upotrebljavajte samo originalni pribor i ori-

ginalne rezervne dijelove, oni jamče za si-

guran rad uređaja bez smetnji.

Informacije o priboru i rezervnim dijelovima

možete pronaći na www.kaercher.com.

Montaža, demontaža i zamjena

visokotlačnih mlaznica

Čišćenje poda

Montaža cijevi za prskanje

Primjena

Čišcenje zida

Njega

Zamjena četkastog vijenca

Rezervni dijelovi

44 HR

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

 OPASNOST

Napomena koja ukazuje na neposredno

preteću opasnost koja dovodi do teških

telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno

opasnu situaciju koja može dovesti do

teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno

opasnu situaciju, koja može izazvati lakše

telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno

opasnu situaciju koja može izazvati

materijalne štete.

Dodatak za površinsko čišćenje FR Classic

je prikladan za čišćenje podnih i zidnih

površina uz primenu visokopritisnih uređaja

za čišćenje.

Maksimalni pritisak vode 16 MPa (160 bar).

Maksimalna temperatura vode 40 °C.

Tehničke karakteristike su navedene u

poglavlju "Tehnički podaci" u uputstvu za

rad i na natpisnoj pločici visokopritisnog

uređaja za čišćenje.

 OPASNOST

Opasnost od povreda u slučaju

neispravnog uređaja. Pre početka radova

proverite da li je uređaj u propisnom stanju.

Uređaj ne sme da se koristi ukoliko nije u

besprekornom stanju.

Ne smeju se preduzimati nikakve promene

na uređaju.

 OPASNOST

Opasnost od povreda rotacionim krakom.

Dok visokopritisni uređaj za čišćenje radi,

nikako nemojte zahvatati pod njega.

Rotacioni krak se i nakon isključivanja

visokopritisnog uređaja za čišćenje još

neko vreme okreće. Pre radova na uređaju

sačekajte da se rotacioni krak zaustavi.

Mlazevi pod visokim pritiskom mogu pri

nestruč

nom rukovanju biti opasni. Mlaz ne

sme da se usmerava na ljude, životinje,

aktivnu električnu opremu ili na sam uređaj.

Morate koristiti odgovarajuće visokopritisne

mlaznice kako biste omogućili nesmetan

rad Vašeg visokopritisnog uređaja za

čišćenje.

Slika 1, vidi omot

1 Veličina mlaznica (primer)

 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog

uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom

uređaju za čišćenje.

Zaštita životne sredine

Stepeni opasnosti

Namensko korišćenje

Sigurnosne napomene

Pripreme za puštanje u rad

Izbor visokopritisnih mlaznica

veličina

mlaznica

visokopritis

ni uređaj za

čišćenje

komplet

mlaznica

veličina

mlaznica

komplet

mlaznica

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x17

35...40 2.885-312.0 2x020

45SR

– 2

Slika 2, vidi omot

 Izvadite sigurnosnu kopču koristeći se

odvijačem kao polugom.

 Skinite zaštitnu rešetku.

 Umetnite odnosno zamenite

visokopritisne mlaznice.

 Nataknite zaštitnu rešetku na

produžetke.

 Utisnite sigurnosnu kopču tako da se

uglavi.

Slika 3, vidi omot

 Cev za prskanje visokopritisnog

uređaja za čišćenje priključite na

dodatak za površinsko čišćenje FR

Classic i zategnite odvijačem (širine

ključa 24).

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na

površinu koja se čisti.

PAŽNJA

Ne prelazite preko slobodnih uglova!

Dodatak za površinsko čišćenje nije

prikladan za struganje ili ribanje!

Pre korišćenja dodatka za površinsko

čišćenje pometite slobodne površine, kako

biste sprečili oštećenja visokopritisnih

mlaznica.

Slika 4, vidi omot

1 Adapter (kataloški br. 4.111-022.0)

2 Ručna prskalica

 Adapter zavrtnjem učvrstiti na spoju i sa

ključem za navrtke zategnuti (širina

ključa 22).

 Navijte ručnu prskalicu na adapter,

usmerite i zategnite odvijačem (širine

ključa 27).

Slika 5, vidi omot

 Čvrsto držati uređaj na rukohvatu pri

čišćenju zidova.

 Uređaj čuvati od mraza.

 Ne deformisati pri skladištenju četkice.

Slika 6, vidi omot

 Izvadite istrošeni četkasti venac iz

kućišta.

 Umetnite novi četkasti venac u kućište.

Pazite na pravilan položaj

(poravnatost).

Koristite samo originalni pribor i originalne

rezervne delove, oni pružaju garanciju za

bezbedan i nesmetan rad uređaja.

Informacije o priboru i rezervnim delovima

možete pronaći na www.kaercher.com.

Montaža, demontaža i zamena

visokopritisnih mlaznica

Podno čišćenje

Montaža cevi za prskanje

Primena

Čišćenje zida

Održavanje

Zamena četkastog venca

Rezervni delovi

46 SR

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат употре-

бени повторно. Поради това моля от-

странявайте старите уреди, използвайки

подходящи за целта системи за събира-

не.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

 ОПАСНОСТ

Указание за непосредствено грозяща

опасност, която води до тежки телес-

ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до тежки

телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна

ситуа-

ция, която може да доведе до леки на-

ранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуа-

ция, която може да доведе до матери-

ални щети.

FR Classic е подходящ за почистване на

подови и стенни повърхности с уред за

почистване с високо налягане.

Максимално налягане на водата 16 MPa

(160 bar).

Максимална температура на водата 40

°C.

За стойностите на мощността вижте

Технически данни в упътването за рабо-

та и фирмената табелка на уреда за по-

чистване с високо налягане.

 ОПАСНОСТ

Опасност от нараняване поради де-

фектен уред. Преди начало на работа

проверете, дали състоянието е из-

правно. Ако

състоянието на уреда не е

отлично, той не трябва да се използ-

ва.

По уреда не трябва да се предприемат

промени.

 ОПАСНОСТ

Опасност от нараняване от рота-

ционното рамо. Никога не бъркайте

под уреда при работещ уред за почист-

ване под високо налягане.

Ротационното рамо продължава да се

върти за кратко

след изключване на

уреда за почистване под високо наляга-

не. Преди работа по уреда изчакайте,

докато ротационното рамо спре.

Силните струи под налягане могат

при неправилно ползване да са опасни.

Не насочвайте струята към хора, жи-

вотни, активни електрически уреди

или към самия уред.

За да бъде възможна работа без смуще-

ния с Вашия уред за почистване под ви-

соко налягане, трябва да използвате

подходящи дюзи високо налягане.

Фигура 1, вижте страницата на кори-

цата.

1 Размер на дюзата (пример)

 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист-

ване под високо налягане.

Опазване на околната среда

Степени на опасност

Употреба по

предназначение

Указания за безопасност

Подготовка за пускане в

експлоатация

Избор на дюзи високо налягане

47BG

– 2

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на-

лягане от следващата таблица.

Фигура 2, вижте страницата на кори-

цата.

 Избутайте предпазната скоба с от-

вертка.

 Свалете защитната решетка.

 Поставете / сменете дюзите високо

налягане.

 Поставете защитната решетка на

шиповете.

 Притиснете предпазната скоба, до-

като се фиксира.

Фигура 3, вижте страницата на кори-

цата.



Присъединете тръбата за разпръсква-

не на уреда за почистване с високо на-

лягане към FR Classic и я затегнете с

отвертка (размер на ключа 24).

 Водете устройството за почистване

на повърхности така, че да застава

плътно върху повърхността за по-

чистване.

ВНИМАНИЕ

Не минавайте над стоящи свободно

ъгли!

Устройството за почистване на по-

върхности не е подходящо за търкане

или стържене!

Свободните площи да се изметат пре-

ди използване на устройството за по-

чистване на повърхности, за да се из-

бегне увреждане на дюзи високо наля-

гане.

Фигура 4, вижте страницата на кори-

цата.

1Адаптер (номер за поръчка 4.111-

022.0)

2 Пистолет за ръчно пръскане

 Адаптера да се завинти и да се затег-

не с отвертка (ширина на ключа 22).

 Завинтете пистолета за ръчно пръ-

скане към адаптера и го затегнете с

отвертка (ширина на ключа 27).

Фигура 5, вижте страницата на кори-

цата.

 Уреда да се държи за дръжката при

почистване на стени.

 Уреда да се пази от замръзване.

 Четките да не се обезформят при

складиране.

Фигура 6, вижте страницата на кори-

цата.

 Извадете износения венец с четина

от корпуса.

 Поставете нов венец с четина в кор-

пуса. Проверете правилното положе-

ние (плътно).

Използвайте само оригинални аксесо-

ари и оригинални резервни части, по

този начин осигурявате безопасната и

безпроблемна експлоатация на уреда.

Можете да намерите информация за ак-

сесоари и резервни части на

www.kaercher.com.

Размер на

дюзата уред

за почиства-

не под висо-

ко налягане

Пакет дюзи Размер на

дюзите в

пакета дюзи

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Монтаж / демонтаж / смяна на

дюзи високо налягане

Почистване на подове

Монтиране на тръбата за

разпръскване

Употреба

Почистване на стени

Поддръжка

Смяна на венец с четина

Резервни части

48 BG

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vas-

tavalt ja hoidke see hilisema kasutamise

või uue omaniku tarbeks alles.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri-

ge vanad seadmed seetõttu vastavate ko-

gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

 OHT

Osutab vahetult ähvardavale ohule, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada materiaalset kahju.

FR Classic on ette nähtud põranda- ja sei-

napindade puhastamiseks ühenduses

kõrgsurvepesuriga.

Maksimaalne veesurve 16 MPa (160 baa-

ri).

Maksimaalne veetemperatuur 40 °C.

Võimsusväärtusi vt tehnilistest andmetest

kasutusjuhendis ja kõrgsurvepesuri tüübi-

sildil.

 OHT

Vigastusoht defektse seadme tõttu. Enne

töö alustamist kontrollige, kas seade on

korras. Kui seadme seisund ei ole laitmatu,

ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid muu-

datusi.

 OHT

Roteeruvast haarast lähtuv vigastusoht.

Ärge kunagi sirutage kätt seadme alla, kui

kõrgsurvepesur töötab.

Roteeruv haru pöörleb pärast kõrgsurvepe-

suri väljalülitamist veel lühikest aega edasi.

Enne seadme juures töötamist oodake ära,

kuni roteeruv haru on seisma jäänud.

Kõrgsurveline veejuga võib mittesihipära-

sel kasutamisel ohtlik olla. Juga ei tohi suu-

nata inimestele, loomadele, töötavale

elektrilisele aparatuurile ega seadmele en-

dale.

Et vältida takistusi kõrgsurvepesuriga töö-

tamisel, tuleb kasutada sobivaid kõrgsurve-

otsikuid.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Keskkonnakaitse

Ohuastmed

Sihipärane kasutamine

Ohutusalased märkused

Ettevalmistused

kasutuselevõtuks

Kõrgsurveotsikute valimine

Kõrgsurve-

pesuri düüsi

suurus

Düüside pa-

kett

Düüside pa-

keti düüside

suurus

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

49ET

– 2

Joonis 2, vt ümbris

 Kangutage kinnitusklamber kruvikeera-

jaga välja.

 Tõmmae kaitsevõre ära.

 Kõrgsurveotsakute paigaldamine / va-

hetamine.

 Torgake kaitsevõre tappidele.

 Suruge kinnitusklamber sisse, kuni see

kuuldavalt asendisse fikseerub.

Joonis 3, vt ümbris

 Ühendage kõrgsurvepesuri joatoru FR

Classic'uga ja keerake võtmega (nr 24)

kinni.

 Juhtige pinnapuhastit nii, et see oleks ti-

hedalt puhastataval pinnal.

TÄHELEPANU

Ärge liikuge seadmega üle lahtiste nurka-

de!

Pinnapuhasti ei sobi nühkimiseks ega küü-

rimiseks!

Pühkige vabad pinnad enne pinnapuhasti

kasutamist puhtaks, et vältida kõrgsurve-

düüside vigastamist.

Joonis 4, vt ümbris

1 Adapter (tellimisnr. 4.111-022.0)

2 Pesupüstol

 Kruvige adapter ühenduskohale ja kee-

rake võtmega kinni (võti nr 22).

 Kruvige pesupüstol adapterile, suunake

õigesse asendisse ja keerake võtmega

kinni (võti nr 27).

Joonis 5, vt ümbris

 Seina puhastades hoidke seadme käe-

pidemest kinni.

 Kaitske seadet külma eest.

 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Joonis 6, vt ümbris

 Tõmmake kasutatud harjaspärg korpu-

sest välja.

 Pange korpusse uus harjaspärg. Kont-

rollige, kas asend on õige (samal tasa-

pinnal).

Kasutage ainult originaaltarvikuid ja origi-

naalvaruosi, mis tagavad seadme ohutu ja

tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet

aadressilt www.kaercher.com.

Kõrgsurveotsakute monteerimine /

mahamonteerimine / vahetamine

Põranda puhastamine

Joatoru paigaldamine

Kasutamine

Seina puhastamine

Hooldus

Harjaspärja vahetamine

Varuosad

50 ET

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu sa-

vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku-

ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries-

mām, kuras var izraisīt smagas traumas vai

nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,

kura var radīt materiālos zaudējumus.

FR Classic paredzēts grīdu un sienu virsmu

tīrīšanai kopā ar augstspiediena tīrīšanas

iekārtu.

Maksimālais ūdens spiediens 16 MPa (160

bar).

Maksimālā ūdens temperatūra 40°C.

Jaudas vērtības skatīt tehniskajos datos

lietošanas pamācībā un augstspiediena tī-

rītāja datu plāksnītē.

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.

Pirms darba sākuma pārbaudiet, vai ierīce

ir atbilstošā stāvoklī. Ja ierīces stāvoklis

nav nevainojams, to nedrīkst lietot.

Ierīci nedrīkst nekādā veidā pārveidot.

 BĪSTAMI

Risks savainoties ar rotējošo sviru. Augst-

spiediena tīrītāja darbības laikā nelieciet ro-

kas zem ierīces.

Rotējošā svira pēc augstspiediena tīrītāja

izslēgšanas vēl īsu brīdi turpina griezties.

Pirms veikt jebkādus ierīces apkopes dar-

bus, nogaidiet, kamēr rot

ējošā svira ir ap-

stājusies.

Nepareizi lietojot, augstspiediena strūkla

var būt bīstama. Nevērsiet strūklu pret per-

sonām, dzīvniekiem, ieslēgtām elektriskām

ierīcēm vai pret pašu aparātu.

Lai darbs ar jūsu augstspiediena tīrītāju no-

ritētu bez traucējumiem, jums ir jāizmanto

atbilstošās augstspiediena sprauslas.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)

 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta-

bulas.

Vides aizsardzība

Riska pakāpes

Lietošanas noteikumi

Drošības norādījumi

Sagatavošanas darbi aparāta

ekspluatācijas uzsākšanai

Augstspiediena sprauslu izvēle

Augstspie-

diena tīrītāja

sprauslu iz-

mērs

Sprauslu pa-

kete

Sprauslu pa-

ketes

sprauslu iz-

mērs

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

51LV

– 2

2. attēls, skat. vāka lapu

 Izceliet fiksācijas skavu ar skrūvgriezi.

 Noņemiet aizsargrežģi.

 Ielieciet / nomainiet augstspiediena

sprauslas.

 Uzlieciet aizsargrežģi uz tapām.

 Iespiediet fiksācijas skavu, līdz tā nofik-

sējas.

3. attēls, skat. vāka lapu

 Pieslēdziet augstspiediena tīrītāja smi-

dzināšanas cauruli pie FR Classic un

pievelciet ar uzgriežņu atslēgu (atslē-

gas platums 24).

 Virsmu tīrītāju vadiet tā, lai tas cieši pie-

kļautos tīrāmajai virsmai.

IEVĒRĪBAI

Nevirziet aparātu pāri nenorobežotiem stū-

riem!

Virsmu tīrītājs nav paredzēts beršanai!

Brīvās virsmas pirms virsmu tīrītāja izman-

tošanas noslaukiet, lai novērstu augstspie-

diena sprauslu sabojāšanos.

4. attēls, skat. vāka lapu

1 Adapters (pasūtījuma Nr. 4.111-022.0)

2 Rokas smidzinātājpistole

 Uzskrūvēt adapteri uz savienojuma un

piegriezt ar uzgriežņu atslēgu (atslēgas

platums 22).

 Uzskrūvēt rokas smidzinātājpistoli uz

adaptera un piegriezt ar uzgriežņu at-

slēgu (atslēgas platums 27).

5. attēls, skat. vāka lapu

 Sienu tīrīšanas laikā turēt ierīci aiz rok-

tura.

 Sargāt ierīci no sala.

 Glabāšanas laikā neļaut sariem defor-

mēties.

6. attēls, skat. vāka lapu

 Nolietoto apaļo suku izvelciet no korpu-

sa.

 Ievietojiet korpusā jaunu apaļo suku.

Sekojiet tās pareizam novietojumam

(vienā līmenī).

Izmantot tikai oriģinālos piederumus un ori-

ģinālās rezerves daļas, jo tie garantē drošu

un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves

daļām skatīt www.kaercher.com.

Augstspiediena sprauslu montāža /

demontāža / nomaiņa

Grīdas tīrīšana

Smidzināšanas caurules montāža

Lietošana

Sienu tīrīšana

Kopšana

Apaļās sukas nomaiņa

Rezerves daļas

52 LV

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų nau-

dotis vėliau arba perduoti naujam savinin-

kui.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio

sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su-

kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su-

kelti materialinius nuostolius.

FR 30 Classic skirtas kartu su aukšto slėgio

valymo mašina valyti grindis ir sienas.

Didžiausias vandens slėgis 16 MPa (160

bar).

Didžiausia vandens temperatūra 40 °C.

Galio duomenys pateikti naudojimo instruk-

cijos skyriuje „Techniniai duomenys“ ir

aukšto slėgio valymo įrenginio duomenų

lentelėje.

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.

Prieš pradėdami dirbti, patikrinkite, ar prie-

taisas yra tvarkingos būklės. Jei būklė nėra

nepriekaištinga, prietaiso negalima naudo-

ti.

Draudžiama atlikti prietaiso pakeitimus.

 PAVOJUS

Pavojus susižeisti judančia briauna. Vei-

kiant aukšto slėgio valymo mašinai, jokiu

būdu nekiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo mašiną, dar

kurį laiką sukasi judanti briauna. Prieš prie-

taiso darbus, palaukite, kol sustos judanti

briauna.

Netinkamai naudojama aukšto slėgio srovė

kelia pavojų. Draudžiama srovę nukreipti į

asmenis, gyvūnus, veikiančią elektros įran-

gą arba patį įrenginį.

Norėdami, kad Jūsų aukšto slėgio valymo

įrenginys veiktų nepriekaištingai, naudokite

tinkamus aukšto slėgio antgalius.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)

 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų

lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki-

nį.

Aplinkos apsauga

Rizikos lygiai

Naudojimas pagal paskirtį

Saugos reikalavimai

Pasiruošimas pirmajam

paleidimui

Aukšto slėgio antgalių pasirinkimas

Aukšto slė-

gio valymo

įrenginio

antgalio dy-

dis

Antgalių rin-

kinys

Antgalių rin-

kinio antga-

lio dydis

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

53LT

– 2

2 pav. žr. viršelio puslapį.

 Atsuktuvu išsukite fiksavimo sąvaržą.

 Nuimkite apsaugines groteles.

 Aukšto slėgio purkštukų montavimas /

keitimas.

 Uždėkite apsaugines groteles ant ka-

kliuko.

 Įspauskite fiksavimo sąvaržą tiek, kad ji

užsifiksuotų.

3 pav. žr. viršelio puslapį.

 Aukšto slėgio valymo mašinos purškia-

mąjį antgalį prijunkite prie FR Classic ir

užveržkite veržlėrakčiu (24 dydžio).

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo pa-

viršiaus.

DĖMESIO

Nevažiuokite tuščiose vietose!

Paviršių valymo įrenginys nėra skirtas tryni-

mui ar šveitimui!

Prieš naudodami paviršių valymo įrenginį,

nušluokite valomą paviršių, kad nepažeis-

tumėte aukšto slėgio purkštukų.

4 pav. žr. viršelio puslapį.

1 Adapteris (Užsakymo Nr. 4.111-022.0)

2 Rankinis purkštuvas

 Užsukite adapterį ant jungties ir tvirtai

užveržkite veržlėrakčiu (22 dydžio).

 Užsukite rankinį purkštuvą ant adapte-

rio, nustatykite ir tvirtai užveržkite verž-

lėrakčiu (27 dydžio).

5 pav. žr. viršelio puslapį.

 Valydami, prietaisą tvirtai laikykite už

rankenos.

 Saugokite prietaisą nuo šalčio.

 Laikydami nedeformuokite šerių.

6 pav. žr. viršelio puslapį.

 Ištraukite iš korpuso panaudotą šepečio

apvadą.

 Įstatykite į korpusą naują šepečio apva-

dą. Užtikrinkite, kad jis būtų įstatytas

tinkamai (priglustų).

Naudokite tik originalius priedus ir atsargi-

nes dalis, taip užtikrinsite, kad prietaisas

būtų eksploatuojamas patikimai ir be trik-

čių.

Informaciją apie priedus ir atsargines dalis

rasite čia: www.kaercher.com.

Aukšto slėgio purkštukų

montavimas / išmontavimas

Grindų valymas

Purškimo vamzdžio montavimas

Naudojimas

Sienų valymas

Priežiūra

Šepečio apvado keitimas

Atsarginės dalys

54 LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата-

ції, після цього дійте відповідно неї та

збережіть її для подальшого користуван-

ня або для наступного власника.

Матеріали упаковки піддаються пе-

реробці для повторного викори-

стання. Будь ласка, не викидайте паку-

вальні матеріали разом із домашнім

сміттям, віддайте їх для повторного ви-

користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,

утилізуйте старі пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування компонен-

тів (REACH)

Актуальні відомості про компоненти на-

ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе-

редньо загрожує та призводить до

тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не-

безпечної ситуації, що може призвести

до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної

ситуації, яка може

спричинити отри-

мання легких травм.

УВАГА

Вказівка щодо можливої потенційно не-

безпечній ситуації, що може спричини-

ти матеріальні збитки.

Пристрій FR Classic використовується

для очищення поверхонь підлоги та стін

в поєднанні з очищувачем високого ти-

ску.

Максимальний тиск води 16 мПа (160

бар).

Максимальна температура води 40°C.

Продуктивність див. в розділі "Технічні

дані" інструкції з експлуатації і на завод-

ській табличці очищувача високого ти-

ску.

 НЕБЕЗПЕКА

Небезпека поранення від несправного

пристрою. Перед початком роботи пе-

ревірити належний стан пристрою.

Якщо пристрій несправний, то його не

можна використовувати.

Забороняється будь-яким чином

зміню-

вати прилад.

 НЕБЕЗПЕКА

Небезпека поранення обертовим важе-

лем. Забороняється братися за нижню

частину пристрою при працюючому

очищувачі високого тиску.

Обертовий важіль ще деякий час обер-

тається після вимкнення очищувача.

Перед початком обслуговування при-

строю слід дочекатись, поки оберто-

вий важіль не зупиниться.

Струмінь води, що знаходиться під ви-

соким тиском

, може становити небез-

пеку при неправильному використанні.

Забороняється скеровувати струмінь

води на людей, тварин, увімкнене елек-

тричне обладнання чи на сам високона-

пірний миючий апарат.

Щоб забезпечити справну роботу Вашо-

го очищувача, Ви повинні використо-

вувати відповідні форсунки.

Фото 1, див. сторінку суперобкладин-

ки

1 Величина форсунки (приклад)

 Величина форсунки вказана в завод-

ській табличці очищувача високого

тиску.

Захист навколишнього

середовища

Рівень небезпеки

Правильне застосування

Правила безпеки

Приготування до введення

в експлуатацію

Вибір форсунки

55UK

– 2

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на-

ступної таблиці.

Фото 2, див. сторінку суперобкладин-

ки

 Видавити запобіжний затиск за допо-

могою викрутки.

 Видалити захисну сітку.

 Встановити/замінити форсунки висо-

кого тиску.

 Надіти на цапфу захисну сітку.



Вдавити запобіжний затиск до фіксації.

Фото 3, див. сторінку суперобкладин-

ки

 Струминну трубку очищувача високо-

го тиску з'єднати з пристроєм FR

Classic та затягнути гайковим ключем

(ширина зіву ключа 24).

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно приля-

гав до поверхні, що очищується.

УВАГА

Не спрямовуйте у вільні кути!

Пристрій для очищення пласких повер-

хонь не призначений для натирання або

сильного тертя!

Попередньо прибрати відкриті повер-

хні перед використанням пристрою для

чищення пласких поверхонь, щоб уник-

нути пошкодження форсунок високого

тиску.

Фото 4, див. сторінку суперобкладин-

ки

1 Адаптер (№ замовлення 4.111-022.0)

2 Ручний розпилювач

 Закрутити адаптер на з'єднанні та за-

кріпити гайковим ключем (ключ на

22).

 Нагвинтити ручний пульверизатор на

адаптер і затягнути гайковим ключем

(ширина ключа 27).

Фото 5, див. сторінку суперобкладин-

ки

 Під час очистки стіни тримати прилад

за ручку.

 Слід захищати прилад від морозу.

 Уникати деформації щетини під час

зберігання.

Фото 6, див. сторінку суперобкладин-

ки

 Витягнути зношену щетину з корпусу.

 Встановити нову щетину в корпус.

Звертати увагу на правильну посадку

(урівень).

Слід використовувати лише оригінальні

комплектуючі та оригінальні запасні де-

талі, тому що саме вони гарантують без-

печну та безперебійну експлуатацію

приладу.

Інформація щодо комплектуючих та за-

пасних деталей міститься на сайті

www.kaercher.com.

Величина

форсунки

Очищувач

високого

тиску

Пакет фор-

сунок

Величина

форсунки

Пакет фор-

сунок

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Встановлення/демонтаж/заміна

форсунок високого тиску

Очистка підлоги

Встановлення струминної трубки

Застосування

Очистка стін

Догляд

Заміна щетини

Запасні частини

56 UK

http://www.kaercher.com/dealersearch

Karcher 2.111-016.0 Flächenreiniger FR Classic

Product's Documents

Operating instructions

Specifications

Karcher 2.111-016.0 Questions and Answers
