NEC P554 55" Professional-Grade Display User Manual

Afﬁchage grand format

Manuel d’utilisation

MultiSync P404

MultiSync V404

MultiSync P484

MultiSync V484

MultiSync P554

MultiSync V554

Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.

MODÈLE : P404, V404, P484, V484, P554, V554

Sommaire

DÉCLARATION DE CONFORMITÉ .................................................................................................................................. Français-1

Informations importantes ...................................................................................................................................................Français-2

AVERTISSEMENT ............................................................................................................................................. Français-2

ATTENTION ....................................................................................................................................................... Français-2

Consignes de sécurité, d’entretien, et conseils d’utilisation .............................................................................................. Français-3

Consignes de sécurité et d’entretien .................................................................................................................. Français-3

Conseils d’utilisation ..........................................................................................................................................Français-3

Ergonomie .......................................................................................................................................................... Français-3

Nettoyage de l’écran à cristaux liquides (LCD) .................................................................................................. Français-4

Nettoyage du boîtier ........................................................................................................................................... Français-4

Installation ......................................................................................................................................................................... Français-5

Fixation des accessoires de montage ................................................................................................................ Français-7

Noms et fonctions des pièces ........................................................................................................................................... Français-9

Panneau de commande ..................................................................................................................................... Français-9

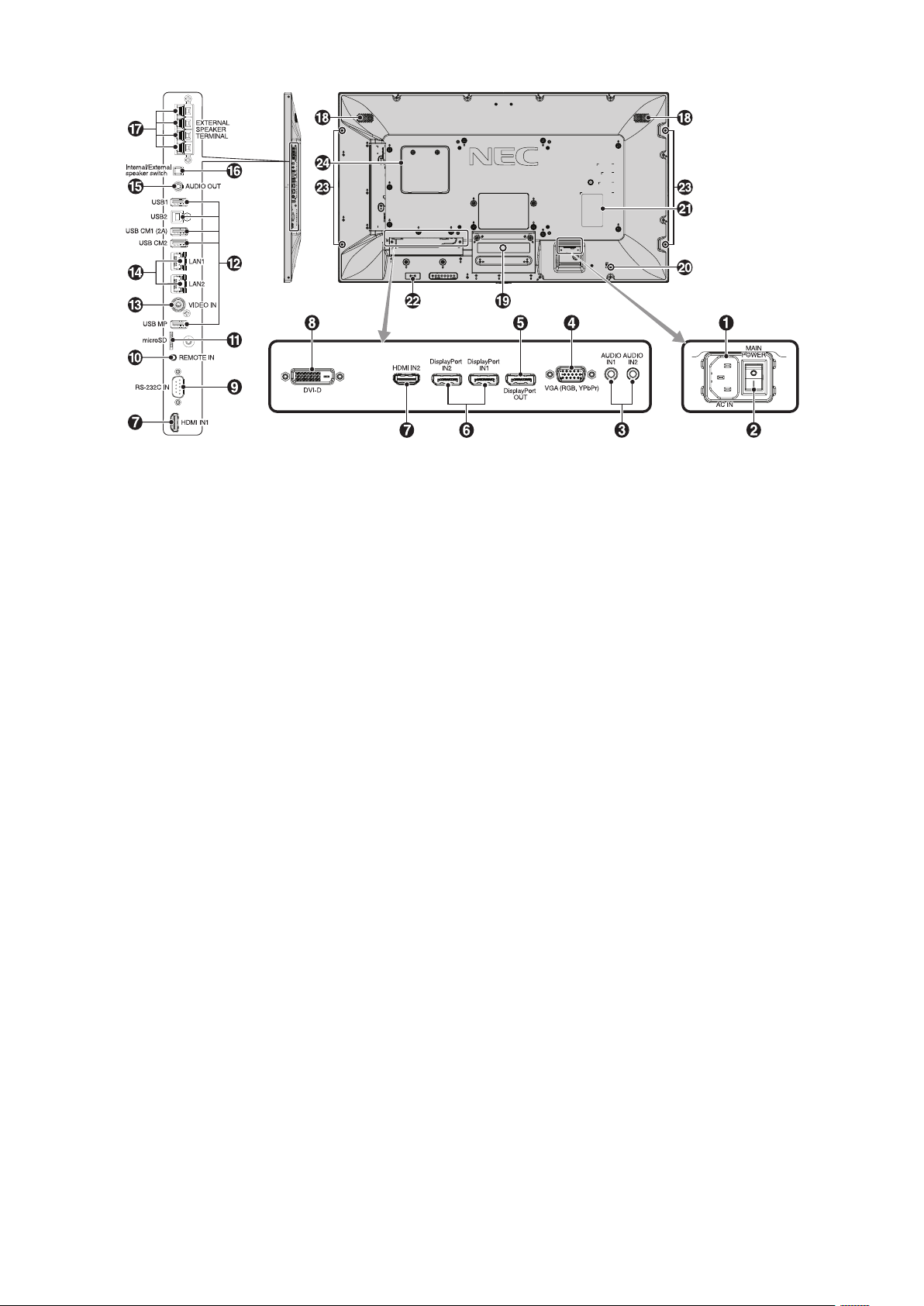

Panneau des connexions ................................................................................................................................... Français-10

Télécommande sans ﬁl ...................................................................................................................................... Français-12

Distance d’utilisation de la télécommande ......................................................................................................... Français-13

Conﬁguration ..................................................................................................................................................................... Français-14

Connexions ....................................................................................................................................................................... Français-16

Schéma de câblage ........................................................................................................................................... Français-16

Connexion à un PC ............................................................................................................................................ Français-17

Connexion d’un lecteur ou d’un ordinateur via HDMI ........................................................................................Français-17

Connexion d’un ordinateur avec DisplayPort ..................................................................................................... Français-17

Connexion d’un périphérique USB ..................................................................................................................... Français-18

Fonctionnement de base ................................................................................................................................................... Français-19

Modes MARCHE et ARRET ............................................................................................................................... Français-19

Indicateur d’alimentation .................................................................................................................................... Français-20

Paramètres initiaux ............................................................................................................................................ Français-20

Gestion de l’énergie ...........................................................................................................................................Français-20

Aspect ................................................................................................................................................................Français-20

Lecteur multimédia ............................................................................................................................................. Français-21

Fichiers afﬁchables/lisibles ................................................................................................................................Français-21

Écran d’afﬁchage des ﬁchiers ............................................................................................................................ Français-23

Afﬁchage du diaporama .....................................................................................................................................Français-24

Paramètres du lecteur multimédia ..................................................................................................................... Français-24

RESEAU ET AUTRES REGLAGES ................................................................................................................... Français-25

Utilisation des PARAMETRES de la carte SD PARTAGEE ............................................................................... Français-26

Utilisation de l’option de copie du contenu ......................................................................................................... Français-27

Utilisation d’un dossier comportant du contenu de secours ............................................................................... Français-27

OSD (On-Screen-Display) .................................................................................................................................Français-27

Mode Image .......................................................................................................................................................Français-28

Commandes OSD (On-Screen-Display) ........................................................................................................................... Français-31

ENTREE ............................................................................................................................................................Français-32

IMAGE ...............................................................................................................................................................Français-32

AUDIO ................................................................................................................................................................ Français-34

CALENDRIER .................................................................................................................................................... Français-35

MULTI-ENTREE ................................................................................................................................................. Français-36

OSD ................................................................................................................................................................... Français-38

AFFICHAGES MULTIPLES ............................................................................................................................... Français-38

PROTECTION AFFICHAGE .............................................................................................................................. Français-40

COMMANDE ...................................................................................................................................................... Français-40

OPTION ............................................................................................................................................................. Français-43

SYSTEME .......................................................................................................................................................... Français-44

MODULE DE CALCUL ....................................................................................................................................... Français-44

Fonctions de la télécommande ......................................................................................................................................... Français-46

Connexion de plusieurs moniteurs .................................................................................................................................... Français-47

Contrôle à distance du moniteur via une interface RS-232C ............................................................................................ Français-48

Contrôle du moniteur LCD via la commande LAN .............................................................................................................. Français-50

Connexion à un réseau ...................................................................................................................................... Français-50

Paramètres réseau via un navigateur HTTP ...................................................................................................... Français-50

POINT ZOOM .................................................................................................................................................................... Français-58

PREUVE DE LECTURE .................................................................................................................................................... Français-59

INTELLIGENT WIRELESS DATA ......................................................................................................................................Français-60

Matrice PIP (Picture In Picture) ......................................................................................................................................... Français-60

Video out ........................................................................................................................................................................... Français-61

Caractéristiques ................................................................................................................................................................ Français-62

Résolution des problèmes ................................................................................................................................................. Français-63

Caractéristiques - P404 ..................................................................................................................................................... Français-65

Caractéristiques - V404 ..................................................................................................................................................... Français-66

Caractéristiques - P484 ..................................................................................................................................................... Français-67

Caractéristiques - V484 ..................................................................................................................................................... Français-68

Caractéristiques - P554 ..................................................................................................................................................... Français-69

Caractéristiques - V554 ..................................................................................................................................................... Français-70

Informations du fabricant sur le recyclage et l’énergie ...................................................................................................... Français-71

[Avis] À propos des licences MPEG-4 AVC, MPEG-4 Visual fournies avec ce produit ..................................................... Français-73

Français-1

Français

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes. (1) Cet

appareil ne peut pas provoquer d’interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y compris du type

pouvant créer un fonctionnement indésirable.

Partie responsable pour les Etats-Unis : NEC Display Solutions of America, Inc.

Adresse : 500 Park Boulevard, Suite 1100

Itasca, Illinois 60143

Tél. N° : (630) 467-3000

Type de produit : Moniteur d’afﬁchage

Classiﬁcation de l’équipement : Périphérique de classe B

Modèles : MultiSync P404 (P404) MultiSync V484 (V484)

MultiSync V404 (V404) MultiSync P554 (P554)

MultiSync P484 (P484) MultiSync V554 (V554)

Par le présent document, nous déclarons que l’équipement indiqué ci-dessus

est conforme aux normes techniques décrites dans les règlements de la FCC.

Informations relatives aux câbles

ATTENTION : utilisez les câbles fournis avec ce moniteur couleur pour éviter tout problème en matière de réception (radio et

télévision).

Les câbles de signal blindés USB, DVI et mini D-Sub 15 broches doivent être utilisés en association avec un noyau

de ferrite.

Avec les ports HDMI, DisplayPort et mini D-Sub 9 broches, employez un câble de signal blindé. L’utilisation d’autres

types de câbles et d’adaptateurs peut provoquer des interférences avec la réception radio et télévision.

Informations de la FCC

AVERTISSEMENT : la FCC américaine (Federal Communications Commission, ou « Commission fédérale des communications »)

interdit d’apporter des modiﬁcations à l’unité, SAUF celles indiquées dans ce manuel par NEC Display Solutions of America, Inc.

Le non-respect de cette réglementation peut annuler votre droit d’utiliser cet équipement.

1. Veuillez utiliser le câble d’alimentation fourni ou un équivalent pour assurer la conformité FCC.

Cet équipement a été testé et déclaré conforme aux normes relatives au matériel informatique de la classe B, déﬁnies dans l’Article 15

des règlements de la FCC. Ces normes sont destinées à assurer une protection sufﬁsante contre les interférences nuisibles dans une

installation résidentielle. Cet équipement génère et utilise des fréquences radio qui, en cas d’installation et d’utilisation incorrectes, peuvent

être à l’origine d’interférences nuisibles aux communications radio. Cependant, il n’est pas garanti que des interférences n’interviendront pas

dans une installation particulière. Si cet équipement génère des interférences nuisibles à la réception radio ou télévision, ce qui peut être

déterminé en éteignant et en rallumant l’appareil, l’utilisateur est invité à essayer de résoudre le problème de l’une des manières suivantes :

฀•฀Réorienter฀ou฀déplacer฀l’antenne฀de฀réception.

฀•฀Augmenter฀la฀distance฀entre฀l’équipement฀et฀le฀récepteur.

฀•฀Brancher฀l’équipement฀à฀une฀prise฀d’un฀circuit฀différent฀de฀celui฀auquel฀le฀récepteur฀est฀connecté.

฀•฀Contacter฀le฀revendeur฀ou฀un฀technicien฀radio/télévision฀expérimenté.

Si nécessaire, l’utilisateur doit contacter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de plus amples

informations. L’utilisateur peut proﬁter du livret suivant, préparé par la Commission fédérale des communications : « Comment identiﬁer

et résoudre les problèmes d’interférences radio-TV ». Ce livret est disponible au bureau des publications du gouvernement américain,

Washington, D.C., 20402, N° d’article 004-000-00345-4.

Windows est une marque déposée de Microsoft Corporation.

NEC est une marque déposée de NEC Corporation.

MultiSync est une marque commerciale ou déposée de NEC Display Solutions, Ltd. au Japon et dans d’autres pays.

DisplayPort et le logo DisplayPort sont des marques commerciales appartenant à la Video Electronics

Standards Association, aux États-Unis et dans d’autres pays.

Tous les autres noms de marques et de produits sont des marques commerciales ou des marques déposées par

leurs propriétaires respectifs.

HDMI, le logo HDMI et High-Deﬁnition Multimedia Interface sont des marques commerciales ou

déposées de HDMI Licensing Administrator, Inc., aux États-Unis et dans d’autres pays.

Trademark PJLink est une marque commerciale qui s’applique aux droits en termes de marques au Japon,

aux Etats-Unis et dans d’autres pays et régions.

Les logos microSD et microSD SDHC sont des marques commerciales de SD-3C, LLC.

CRESTRON et CRESTRON ROOMVIEW sont des marques commerciales ou déposées de

Crestron Electronics, Inc., aux États-Unis et dans d’autres pays.

Raspberry Pi est une marque commerciale de la Raspberry Pi Foundation.

Licences logicielles GPL/LGPL

Ce produit inclut des logiciels sous licence de GNU General Public License (GPL), GNU Lesser General Public License

(LGPL), et autres. Pour plus d’informations sur chaque logiciel, consultez le ﬁchier « readme.pdf » situé dans le dossier « about

GPL&LGPL » sur le CD-ROM fourni.

Adobe et le logo Adobe sont des marques commerciales ou déposées d’Adobe Systems Incorporated, aux États-Unis et/ou dans

d’autres pays.

Français-2

Informations importantes

AVERTISSEMENT

POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU

À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU

D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.

N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES

TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, VÉRIFIEZ QUE LE CORDON D’ALIMENTATION EST BIEN

DÉBRANCHÉ DE LA PRISE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L’APPAREIL, DÉCONNECTEZ LE

CORDON D’ALIMENTATION DE LA PRISE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L’ARRIÈRE). VOUS NE

POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL

TECHNIQUE QUALIFIÉ.

Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être sufﬁsante pour provoquer une

électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce située à l’intérieur de cet appareil.

Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil sont

fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

ATTENTION : utilisez le cordon d’alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si aucun

n’est fourni, contactez NEC. Dans tous les autres cas, utilisez le cordon d’alimentation avec le type de ﬁche correspondant à la

prise du moniteur. Le cordon compatible présente une tension CA identique à celle de la prise et est conforme aux normes de

sécurité en vigueur dans le pays d’achat.

Lorsque vous utilisez cet équipement, le cordon d’alimentation doit être relié à la terre. Si ce n’est pas le cas, des électrocutions

peuvent se produire. Assurez-vous donc que cette opération a bien été effectuée.

Type de prise Amérique du Nord

Europe

continentale

Royaume-Uni Chine Japon

Forme de prise

Région

Etats-Unis/Canada Europe Royaume-Uni Chine Japon

Tension

120* 230 230 220 100

* Lors de l’utilisation du moniteur avec une alimentation 125-240 Vca, veillez à utiliser le cordon d’alimentation adapté à la

tension fournie par la prise secteur.

REMARQUE : la maintenance de ce produit peut s'effectuer uniquement dans le pays d'achat.

•฀L’utilisation฀principale฀prévue฀de฀ce฀produit฀est฀en฀tant฀qu’équipement฀technique฀d’information฀dans฀un฀bureau฀ou฀un฀

environnement domestique.

•฀Le฀produit฀est฀destiné฀à฀être฀connecté฀à฀un฀ordinateur฀et฀n’est฀pas฀destiné฀à฀l’afchage฀des฀signaux฀de฀diffusion฀de฀

télévision.

Français-3

Français

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ

NOTER CE QUI SUIT POUR LE RÉGLAGE ET

L’UTILISATION DU MONITEUR MULTI-FONCTIONS :

•฀N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR.

Aucune pièce interne ne peut être réparée par l’utilisateur

et l’ouverture ou la dépose des capots peuvent vous

exposer à des risques d’électrocution ou autres. Conﬁez

toutes les interventions de dépannage à un personnel

technique qualiﬁé.

•฀Ne฀pliez฀pas,฀ne฀pincez฀pas฀et฀n’endommagez฀pas฀le฀

cordon d’alimentation.

•฀Ne฀placez฀pas฀d’objets฀lourds฀sur฀le฀cordon฀

d’alimentation. Un cordon endommagé peut occasionner

une décharge électrique ou un incendie.

•฀Le฀cordon฀d’alimentation฀utilisé฀doit฀être฀agréé฀et฀en฀

conformité avec les normes de sécurité de votre pays.

(Un cordon d’alimentation de type H05VV-F 3G 0,75 mm

doit être utilisé en Europe).

•฀Au฀Royaume-Uni,฀utilisez,฀avec฀ce฀moniteur,฀un฀cordon฀

d’alimentation conforme aux normes locales, doté d’une

prise moulée avec fusible noir (5 A).

•฀La฀prise฀du฀cordon฀d’alimentation฀est฀le฀moyen฀principal฀

de débrancher le système de l’alimentation électrique.

Le moniteur doit être installé à proximité d’une prise de

courant facilement accessible.

•฀Ne฀renversez฀pas฀de฀liquides฀dans฀le฀moniteur฀et฀ne฀

l’utilisez pas près d’une source d’eau.

•฀N’introduisez฀pas฀d’objets฀de฀quelque฀nature฀que฀ce฀

soit dans les fentes du boîtier car ceux-ci pourraient

toucher des endroits sous tension dangereuse, ce qui

peut provoquer des blessures, voire être fatal, ou peut

occasionner une décharge électrique, un incendie ou une

panne de l’appareil.

•฀Ne฀placez฀pas฀cet฀appareil฀sur฀un฀chariot,฀un฀support฀ou฀

une table inclinés ou instables, car si le moniteur tombe, il

peut être sérieusement endommagé.

•฀Ne฀montez฀pas฀ce฀produit฀la฀surface฀à฀l’envers฀pendant฀

une période prolongée, car cela pourrait endommager

l’écran de manière permanente.

•฀N’utilisez฀pas฀le฀moniteur฀en฀extérieur.

•฀Manipulez฀le฀moniteur฀avec฀précaution฀en฀cas฀de฀bris฀de฀

verre.

•฀Ce฀moniteur฀est฀équipé฀de฀ventilateurs฀qui฀s’activent฀en฀

fonction de la température. Pour proﬁter de performances

et d’une longévité optimales, ne couvrez pas les aérations

du moniteur.

•฀Si฀le฀moniteur฀est฀cassé฀ou฀si฀du฀verre฀est฀brisé,฀ne฀

touchez pas le cristal liquide, et manipulez le moniteur

avec précaution.

•฀Prévoyez฀une฀aération฀sufsante฀autour฀du฀moniteur฀pour฀

que la chaleur puisse se dissiper correctement.

•฀N’obstruez฀pas฀les฀ouvertures฀de฀ventilation฀et฀ne฀placez฀

pas le moniteur près d’un radiateur ou d’une autre source

de chaleur.

•฀Ne฀posez฀rien฀sur฀le฀moniteur.

•฀Manipulez฀avec฀soin฀lors฀du฀transport.฀Conservez฀

l’emballage pour le transport.

•฀En฀cas฀d’utilisation฀continue฀du฀ventilateur,฀nous฀vous฀

recommandons d’essuyer les oriﬁces au moins une fois

par mois.

•฀An฀de฀garantir฀le฀bon฀fonctionnement฀du฀moniteur,฀

nettoyez les oriﬁces situés à l’arrière du boîtier au moins

une fois par an, pour en retirer toute poussière ou saleté.

•฀Lorsque฀vous฀utilisez฀un฀câble฀LAN,฀ne฀le฀connectez฀pas฀

à un périphérique avec câblage dont la tension pourrait

être trop élevée.

•฀N’utilisez฀pas฀votre฀moniteur฀par฀de฀hautes฀températures,฀

dans des endroits humides, poussiéreux ou huileux.

•฀N’exposez฀pas฀le฀moniteur฀à฀des฀changements฀brusques฀

de température et d’humidité, et évitez toute exposition

directe à l’air froid d’une climatisation. Cela pourrait en

effet raccourcir la durée de vie du moniteur ou causer de

la condensation. En cas de condensation, débranchez le

moniteur฀jusqu’à฀ce฀que฀celle-ci฀s’évapore.

Connexion à un téléviseur*

•฀Le฀système฀de฀distribution฀des฀câbles฀doit฀être฀mis฀à฀

la terre en accord avec ANSI/NFPA 70, NEC (National

Electrical Code), en particulier la Section 820.93,

« Grounding of Outer Conductive Shield of a Coaxial

Cable » (Mise à la terre du blindage conducteur externe

d’un câble coaxial).

•฀L’écran฀du฀câble฀coaxial฀est฀destiné฀à฀être฀connecté฀à฀la฀

terre dans l’installation du bâtiment.

Dans les situations suivantes, débranchez immédiatement

le moniteur de la prise murale, puis faites-le réparer par du

personnel qualiﬁé :

•฀Si฀le฀cordon฀d’alimentation฀ou฀la฀prise฀est฀endommagé(e).

•฀Si฀du฀liquide฀a฀été฀renversé฀ou฀si฀des฀objets฀sont฀tombés฀

à l’intérieur du moniteur.

•฀Si฀le฀moniteur฀a฀été฀exposé฀à฀la฀pluie฀ou฀à฀de฀l’eau.

•฀Si฀le฀moniteur฀est฀tombé฀ou฀si฀le฀boîtier฀est฀endommagé.

•฀Si฀vous฀remarquez฀des฀dommages฀structurels฀comme฀

des ﬁssures ou un déséquilibre anormal.

•฀Si฀le฀moniteur฀ne฀fonctionne฀pas฀normalement฀en฀suivant฀

les directives d’utilisation.

Conseils d’utilisation

Ergonomie

Pour obtenir l’ergonomie maximale, nous recommandons ce

qui suit :

•฀Pour฀proter฀de฀performances฀optimales,฀laissez฀le฀

moniteur chauffer pendant 20 minutes.Évitez d’afﬁcher

des images ﬁxes pendant de longues périodes, car cela

peut occasionner une rémanence (ou persistance) de

l’image à l’écran.

•฀Reposez฀vos฀yeux฀régulièrement฀en฀regardant฀un฀objet฀

situé à au moins 1,6 mètre. Clignez souvent des yeux.

•฀Placez฀le฀moniteur฀à฀un฀angle฀de฀90°฀par฀rapport฀aux฀

fenêtres et autres sources de lumière pour réduire au

maximum les reﬂets et l’éblouissement.

•฀Réglez฀les฀commandes฀de฀luminosité,฀de฀contraste฀et฀de฀

netteté du moniteur pour améliorer la lisibilité.

•฀Consultez฀régulièrement฀un฀ophtalmologiste.

•฀Utilisez฀les฀commandes฀de฀taille฀et฀de฀position฀

préprogrammées avec des signaux standard.

•฀Utilisez฀le฀réglage฀couleur฀préprogrammé.

•฀Utilisez฀des฀signaux฀non฀entrelacés.

Consignes de sécurité, d’entretien, et conseils d’utilisation

* Le produit que vous avez acheté peut ne pas être équipé de cette fonction.

Français-4

•฀N’utilisez฀pas฀du฀bleu฀primaire฀sur฀un฀fond฀sombre฀car฀

cela rend la lecture difﬁcile et peut occasionner une

fatigue oculaire par un contraste insufﬁsant.

•฀Adapté฀à฀des฀ns฀de฀divertissement฀dans฀un฀

environnement à luminosité contrôlable, aﬁn d’éviter tout

reﬂet indésirable sur l’écran.

Nettoyage de l’écran à cristaux liquides (LCD)

•฀Essuyez฀l’écran฀LCD฀avec฀précaution฀à฀l’aide฀d’un฀chiffon฀

doux lorsque cela est nécessaire.

•฀Nettoyez฀le฀moniteur฀LCD฀avec฀un฀chiffon฀sans฀peluches฀

et non abrasif. N’utilisez pas de solution de nettoyage ou

de nettoyant pour vitres !

•฀Ne฀frottez฀pas฀l’écran฀LCD฀avec฀une฀matière฀rugueuse.

•฀N’exercez฀aucune฀pression฀sur฀l’écran฀LCD.

•฀N’utilisez฀pas฀de฀nettoyant฀à฀base฀d’alcool,฀sous฀peine฀

d’endommager ou de décolorer la surface de l’écran LCD.

Nettoyage du boîtier

•฀Débranchez฀le฀système฀d’alimentation฀électrique.

•฀Essuyez฀délicatement฀le฀boîtier฀avec฀un฀chiffon฀doux.

•฀Pour฀nettoyer฀le฀boîtier,฀imbibez฀le฀chiffon฀avec฀un฀

détergent neutre et de l’eau, essuyez le boîtier et séchez

avec un chiffon sec.

REMARQUE : n’utilisez PAS de diluant au benzène,

détergent alcalin, détergent à base d’alcool,

nettoyant pour vitres, cire, vernis, lessive

ou insecticide. Le boîtier ne doit pas être

au contact de matières en caoutchouc ou

en vinyle pendant une période de temps

prolongée. Ces types de liquides et de

matériaux peuvent abîmer, ﬁssurer ou écailler

la peinture.

Français-5

Français

Pour obtenir des informations relatives au contenu, consultez la

ﬁche fournie dans l’emballage.

Cet appareil ne peut être utilisé ou installé sans le support ou

d’autres accessoires de montage. Il est fortement recommandé

de demander l’aide d’un technicien NEC qualiﬁé et autorisé aﬁn

d’assurer une installation appropriée. La non-observation des

normes NEC des procédures de montage peut endommager le

matériel ou blesser l’utilisateur ou l’installateur. La garantie du

produit ne couvre pas les dommages causés par une installation

incorrecte. La non-observation de ces directives peut annuler la

garantie.

Montage

ATTENTION

NE montez PAS le moniteur vous-même. Demandez l’aide de

votre fournisseur. Il est fortement recommandé de demander

l’aide d’un technicien qualiﬁé aﬁn d’assurer une installation

correcte. Inspectez l’emplacement de montage de l’unité. Le

montage mural ou sur plafond reste sous l’entière responsabilité

du client. Tous les types de murs ou de plafonds ne sont pas

aptes à supporter le poids de l’unité. La garantie du produit ne

couvre pas les dommages causés par une installation incorrecte,

la transformation de l’unité ou les catastrophes naturelles. La

non-observation de ces directives peut annuler la garantie.

NE bloquez PAS les ouvertures de ventilation avec des

accessoires de montage ou autre.

Pour le personnel qualiﬁé de NEC :

Pour assurer une installation sûre, utilisez au moins deux

ﬁxations pour monter l’unité. Montez l’unité à son emplacement

déﬁnitif.

Prenez note des points suivants lors du

montage mural ou sur plafond

ATTENTION

•฀Tout฀accessoire฀de฀montage฀non฀approuvé฀par฀NEC฀

doit répondre aux exigences de la méthode de montage

compatible VESA (FDMIv1).

•฀NEC฀recommande฀les฀interfaces฀de฀montage฀conformes฀à฀la฀

norme UL1678 en Amérique du Nord.

•฀NEC฀recommande฀fortement฀

l’utilisation de vis de taille M6

(de 10-12 mm et d’une

longueur égale à la largeur

du support et de la rondelle).

Vériﬁez la profondeur du

trou de montage requis

si vous utilisez des vis de plus

de 10-12 mm de longueur

(Force de serrage

recommandée฀:฀470฀-฀635฀N•cm).฀Le฀diamètre฀

du trou du support doit être inférieur à  8,5 mm.

•฀Avant฀de฀procéder฀au฀montage,฀inspectez฀l’emplacement฀

choisi aﬁn de vous assurer qu’il est assez solide pour

supporter le poids de l’unité, et que l’unité elle-même ne

risque pas d’être endommagée.

•฀Pour฀obtenir฀de฀plus฀amples฀informations,฀reportez-vous฀aux฀

instructions fournies avec le matériel de montage.

Assurez-vous qu’il n’existe aucun espace entre le moniteur et le

support.

Lors de l’utilisation prolongée d’une conﬁguration multi-

écrans, les moniteurs peuvent légèrement s’élargir en raison

des changements de température. C’est pourquoi nous vous

recommandons de conserver un espace de plus d’un millimètre

entre฀les฀bords฀des฀moniteurs฀adjacents.

Installation

Vis

Unité

10 à 12 mm

Epaisseur

du support et

de la rondelle

inférieur à

 8,5 mm

Sans

interstice

Rondelles

Support

de montage

Sans ﬁletage

4 mm

ATTENTION :฀฀•฀Lors฀de฀l’installation,฀ne฀soumettez฀pas฀le฀

moniteur à une pression ou force

excessive. Cela pourrait l’endommager.

•฀Pour éviter toute chute du moniteur

LCD ﬁxé au mur ou au plafond, NEC vous

recommande vivement d’utiliser un câble.

•฀Installez le moniteur LCD à un endroit

sufﬁsamment solide sur le mur ou au

plafond pour supporter son poids.

•฀Préparez le montage du moniteur LCD en

utilisant des accessoires de montage, tels

que des crochets, boulons à œil ou pièces

de montage, puis ﬁxez le moniteur LCD à

l’aide d’un câble. Le câble installé ne soit

pas tendu.

•฀N’essayez฀pas฀de฀suspendre฀le฀moniteur฀

à l’aide d’un tel câble. Celui-là doit être

installé sur un support VESA,

conformément aux instructions.

•฀Assurez-vous que les accessoires de

montage sont sufﬁsamment résistants pour

supporter le poids du moniteur LCD avant

de le ﬁxer.

Utilisez les deux trous de montage facultatifs réservés à

l’installation de haut-parleurs.

(force฀de฀serrage฀recommandée฀:฀139฀-฀189฀N•cm).

Installation du câble en mode Paysage

Installation du câble

en mode Portrait

Interface de montage VESA (M6)

Mise en place d’un câble sur un moniteur non connecté à

des haut-parleurs

Utilisez un boulon à œil pour relier un câble au moniteur.

Il est fortement recommandé d’avoir recours à un câble de

sécurité pour éviter que le moniteur LCD ne tombe de son

emplacement au mur ou au plafond.

Fixez le moniteur LCD sur une surface assez robuste pour

supporter son poids.

Moins de 12 mm

Français-6

Maintenance

•฀Vériez฀régulièrement฀que฀toutes฀les฀vis฀sont฀bien฀

serrées. Vériﬁez également qu’il n’existe aucun

espacement ou problème. Si vous remarquez une

anomalie, adressez-vous à du personnel qualiﬁé pour le

dépannage.

•฀Vériez฀régulièrement฀que฀l’emplacement฀de฀montage฀ne฀

présente aucun signe d’endommagement ou de faiblesse

qui peuvent survenir au ﬁl du temps.

Orientation

•฀Lorsque฀vous฀positionnez฀le฀moniteur฀à฀la฀verticale,฀

tournez-le dans le sens des aiguilles d’une montre de

sorte que le côté gauche se retrouve en haut et le côté

droit en bas. Cela permet une ventilation appropriée et

prolonge la durée de vie du moniteur.

Voyant lumineux

Modiﬁcation de l’emplacement du logo

décoratif NEC d’ornement

Vous pouvez modiﬁer l’emplacement du logo NEC lorsque

vous positionnez le moniteur à la verticale.

Retrait du logo décoratif : desserrez la vis, puis retirez le logo

décoratif.

Fixation du logo : insérez le logo dans les encoches dédiées,

au niveau du cadre du moniteur. Assurez-vous que les trous

destinés à la vis sont bien alignés. Fixez le logo à l’aide de la

vis฀fournie.฀(Force฀de฀serrage฀recommandée฀:฀30฀-฀40฀N•cm).

Intérieur du logo

décoratif NEC

Oriﬁce de vis

Partie saillante

Trou réservé à la partie saillante

ATTENTION : n’utilisez aucune autre vis pour installer le

logo décoratif.

Mise en place d’un câble sur un moniteur connecté à des

haut-parleurs (en mode Paysage uniquement)

Utilisez les pièces de ﬁxation dédiées pour relier un câble au

moniteur.

Le haut-parleur facultatif est installé à l’arrière du

moniteur LCD :

Haut-parleurs facultatifs installés sur le côté de l’écran LCD :

Emplacement de montage

•฀Le฀mur฀ou฀le฀plafond฀doit฀être฀assez฀solide฀pour฀supporter฀

le poids du moniteur et des accessoires de montage.

•฀N’installez฀PAS฀le฀moniteur฀à฀un฀emplacement฀où฀il฀

pourrait être endommagé par une porte.

•฀N’installez฀PAS฀le฀moniteur฀dans฀des฀zones฀où฀l’unité฀

peut฀être฀sujette฀à฀de฀fortes฀vibrations฀et฀exposée฀à฀la฀

poussière.

•฀N’installez฀PAS฀le฀moniteur฀à฀proximité฀du฀point฀d’entrée฀

du réseau électrique.

•฀N’installez฀PAS฀le฀moniteur฀dans฀un฀endroit฀où฀des฀

personnes sont susceptibles de toucher celui-ci (ou le

support de montage).

•฀Laissez฀sufsamment฀d’espace฀autour฀du฀moniteur฀ou฀

installez un système de climatisation, aﬁn que la chaleur

puisse se dissiper correctement.

Montage au plafond

•฀Assurez-vous฀que฀le฀plafond฀est฀assez฀résistant฀pour฀

supporter, à long terme, le poids de l’unité et du support

de montage, notamment en cas de tremblements de

terre, de vibrations inattendues ou autres.

•฀Assurez-vous฀que฀l’unité฀est฀reliée฀à฀une฀structure฀

de plafond solide, telle qu’une poutre de soutien par

exemple. Fixez le moniteur à l’aide de boulons, de

rondelles de blocage, de la rondelle plate et de l’écrou

fournis.

•฀NE฀montez฀PAS฀le฀moniteur฀sur฀des฀murs฀ou฀plafonds฀

sans structure interne. N’utilisez PAS de vis à bois ou de

vis d’ancrage. Ne ﬁxez PAS l’unité à des plafonniers ou

suspensions.

Français-7

Français

Fixation des accessoires de

montage

Le moniteur est conçu pour une utilisation avec le système

de montage VESA.

1. Fixation des accessoires de montage

Faites attention de ne pas faire basculer le moniteur lors de

la ﬁxation des accessoires.

Interface de montage VESA (M6)

300 mm

Vous pouvez poser le moniteur à plat le temps de ﬁxer les

accessoires de montage. Pour éviter de rayer l’écran LCD,

placez tout d’abord un tissu doux (comme une couverture

plus large que le produit) sur la table. Assurez-vous qu’aucun

élément ne peut endommager le moniteur.

Tout accessoire de montage non approuvé par NEC doit

répondre aux exigences de la norme VESA FDMI.

REMARQUE : avant l’installation, posez le moniteur sur une

zone plate avec sufﬁsamment d’espace.

2. Utilisation de la carte des options

1. Éteignez l’interrupteur d’alimentation principal.

2. Placez le moniteur face vers le bas sur le tissu doux.

REMARQUE : assurez-vous de poser le moniteur sur une

surface plate et appropriée.

3. Retirez le couvercle du logement en dévissant les vis

(Figure 1).

Figure 1

4. Insérez la carte des options dans le moniteur, puis ﬁxez-la

avec les vis que vous venez de retirer (Figure 2).

REMARQUE : pour connaître les cartes des options

disponibles, veuillez contacter votre

fournisseur.

N’exercez pas de pression excessive sur la

carte d’option au moment de la ﬁxer à l’aide

des vis.

Veillez à ce que la carte soit insérée dans la

bonne orientation.

ATTENTION : assurez-vous que la carte des options est

ﬁxée au moyen des vis retirées. En effet,

si elle venait à tomber, la carte des options

pourrait constituer un danger pour vous.

(Force฀de฀serrage฀recommandée฀:฀139฀-฀189฀N•cm).

Figure 2

3. Utilisation de l’adaptateur pour le

montage mural

Si l’accessoire de montage recouvre l’oriﬁce de ventilation,

utilisez les vis et adaptateurs inclus (diamètre de 14 mm)

et destinés au montage mural. Si les vis sont trop longues,

insérez une rondelle pour réduire la profondeur. Les rondelles

ne sont pas incluses.

Vis de

l’adaptateur

pour le

montage mural

Rondelle

Support de montage

Unité

Adaptateur pour montage mural (diamètre de 14 mm)

10-12 mm

18 mm

Il est possible que les solutions de montage de l’image ne

soient pas disponibles dans certains pays.

Français-8

4. Installation et retrait du support plateau

facultatif

ATTENTION : au moins deux personnes sont nécessaires

pour l’installation et le retrait du support.

Suivez les instructions d’installation fournies avec le

support ou le matériel de montage. Utilisez uniquement les

équipements recommandés par le fabricant.

REMARQUE : utilisez UNIQUEMENT les vis incluses avec

le support facultatif.

Lorsque vous installez le moniteur LCD, manipulez-le avec

soin pour éviter tout pincement des doigts.

REMARQUE : utilisez le support ST-401. Reportez-vous au

manuel de l’utilisateur correspondant pour

obtenir des informations supplémentaires.

REMARQUE : veillez à NE PAS utiliser le moniteur P554/

V554 à même le sol avec le support plateau.

Positionnez-le sur une table ou utilisez un

accessoire de montage supplémentaire.

Réglage de la hauteur

1. Les lignes ﬁgurant sur le support indiquent le réglage de

la hauteur (Figure 3). Réglez le rail sur la hauteur de trait

souhaitée.

Figure 3

P554/V554 Haut/bas

P484/V484 Haut/bas

P404/V404 Haut/bas

Coulisse

Ajustez฀la฀coulisse฀en฀vous฀

aidant des lignes.

2. Fixez le rail et la coulisse en utilisant les vis fournies.

Insérez les deux vis dans les trous dédiés (Figure 4).

Coulisse

Figure 4

Rail

REMARQUE : le moniteur risque de basculer s’il n’est pas

installé à la hauteur adéquate.

Veillez donc à ce qu’il soit installé à une

hauteur adaptée.

5. Ventilation

Si vous installez le moniteur dans un lieu fermé ou encastré,

laissez un espace sufﬁsant entre le moniteur et les parois

environnantes pour permettre à la chaleur de se disperser,

comme illustré ci-dessous.

100 mm

30 mm

100 mm

La température doit être inférieure à 40 °C.

Laissez sufﬁsamment d’espace autour du moniteur ou

installez un système de climatisation, aﬁn que la chaleur

puisse se dissiper correctement. Cette consigne vaut

particulièrement dans le cadre d’une conﬁguration multi-

écrans.

REMARQUE : la qualité du son des haut-parleurs internes

varie en fonction de l’acoustique de la pièce.

Français-9

Français

Noms et fonctions des pièces

Panneau de commande

A Bouton d’alimentation ( )

Permet d’allumer ou de mettre en veille l’unité.

Reportez-vous également à la page 19.

B Bouton MUTE

Permet de couper ou de rétablir le son.

C Bouton d’entrée/sortie (INPUT/SET)

ENTREE : permet de basculer entre les entrées ci-dessous :

[DVI], [HDMI1], [HDMI2], [DisplayPort1], [DisplayPort2],

[VGA (YPbPr/RGB)], [VIDEO], [MP], [OPTION*],

[C MODULE]*

. Il s’agit uniquement des entrées disponibles.

SET : lorsque le menu OSD est afﬁché, ce bouton permet de

conﬁgurer l’élément sélectionné.

* : la disponibilité de cette fonction varie en fonction de la carte

d’option utilisée.

: cette entrée est disponible lorsque le module de calcul

Raspberry Pi facultatif et sa carte d’interface sont installés.

D Bouton Plus (+)

Augmente le niveau de sortie audio lorsque le menu OSD est

désactivé.

Permet d’augmenter le réglage dans le menu OSD.

E Bouton Moins (-)

Diminue le niveau de sortie audio lorsque le menu OSD est

désactivé.

Permet de diminuer le réglage dans le menu OSD.

F Bouton Haut ( )

Réactive le menu OSD lorsque celui-ci est désactivé.

Joue, dans le menu OSD, le rôle de bouton

pour déplacer

vers le haut la zone en surbrillance et sélectionner les

éléments de réglage.

G Bouton Bas ( )

Réactive le menu OSD lorsque celui-ci est désactivé.

Joue, dans le menu OSD, le rôle de bouton

pour déplacer

vers le bas la zone en surbrillance et sélectionner les

éléments de réglage.

H Bouton MENU/EXIT

Permet de réactiver le menu OSD lorsque celui-ci est

désactivé.

Permet de revenir au menu OSD précédent (action similaire

à celle d’un bouton RETOUR).

Depuis le menu principal, permet de quitter le menu OSD

(action similaire à celle d’un bouton EXIT).

Capteur de la télécommande et indicateur d’alimentation

Permet de recevoir le signal de la télécommande sans ﬁl.

Reportez-vous également à la page 13.

Le voyant devient bleu lorsque le moniteur LCD est actif*.

Le voyant clignote en vert et en orange lorsque la fonction

PARAM. CALENDRIER est activée*

Quand une anomalie est détectée au niveau d’un composant,

le voyant clignote en rouge, ou en rouge et bleu.

* Si le paramètre INDICATEUR ALIM est déﬁni sur

« ARRET » (voir page 42), le voyant ne s’allume pas lorsque le

moniteur LCD est actif.

Si le paramètre INDICATEUR DE PROG. est déﬁni sur

« ARRET » (voir page 42), le voyant ne clignote pas.

REMARQUE : reportez-vous au menu INDICATEUR ALIM

(reportez-vous à la page 42).

J Capteur lumière

Détecte le niveau de lumière ambiante, ce qui permet au

moniteur฀d’ajuster฀automatiquement฀le฀rétroéclairage฀pour฀

un afﬁchage plus agréable. Ne placez rien sur ce capteur.

Voir page 42.

Français-1010

Panneau des connexions

USB Upstream

A Prise d’entrée CA

Se connecte au cordon d’alimentation fourni avec le moniteur.

B Interrupteur Main Power

Interrupteur Marche/Arrêt pour activer/désactiver

l’alimentation principale.

C Entrées audio 1/2

Permet de recevoir le signal audio provenant d’un

équipement externe, tel qu’un ordinateur ou un lecteur.

D Entrée VGA (mini D-Sub 15 broches)

Permet de recevoir des signaux RGB analogiques provenant

d’un ordinateur ou d’un autre équipement disposant d’une

sortie RGB. Cette entrée peut être utilisée avec une

source RGB ou YPbPr. Sélectionnez le type de signal dans

PARAMETRE TERMINAL. Reportez-vous à la page 37.

REMARQUE : si vous utilisez ce port avec une source

YPbPr, connectez le câble approprié. Pour toute question,

contactez votre fournisseur.

E Sortie DisplayPort

Permet de transmettre les signaux DisplayPort.

Permet l’émission d’un signal DisplayPort1.

6 DisplayPort IN1/IN2

Permet de recevoir des signaux DisplayPort.

G HDMI IN1/IN2

Permettent de recevoir des signaux numériques HDMI.

H DVI IN (DVI-D)

Pour recevoir des signaux RVB numériques provenant d’un

ordinateur ou d’un périphérique HDTV disposant d’une sortie

RVB numérique.

* Cette prise ne reconnaît pas les signaux analogiques.

I Entrée RS-232C (D-Sub 9 broches)

Connectez l’entrée RS-232C d’un équipement externe

comme un ordinateur, aﬁn de contrôler les fonctions

RS-232C.

J Entrée de la télécommande

Pour utiliser le capteur en option, reliez-le à votre moniteur.

REMARQUE : n’utilisez cette prise que sur indication explicite.

K Emplacement pour carte microSD

Insérez une carte mémoire microSD. Pour utiliser le lecteur

multimédia, connectez une carte mémoire microSD à ce port

(reportez-vous à la page 22).

Pour installer le cache du logement pour carte microSD,

reportez-vous à la section dédiée de la page 22.

L Port USB

USB1 : port descendant (USB type A).

Permet de connecter des périphériques USB.

USB2 : port ascendant (USB type B).

Permet de connecter le moniteur à un

équipement externe, comme un ordinateur.

Utilisez ce port pour contrôler le moniteur à

partir d’un équipement externe connecté.

USB CM1 (2A) : port d’alimentation.

USB CM2* : port de service. Ne pas utiliser pour la

connexion de périphériques.

* La fonctionnalité USB est disponible lorsque le module de

calcul Raspberry Pi et sa carte d’interface sont installés.

USB MP : port dédié aux périphériques de stockage USB.

Il servira aux mises à niveau logicielles à venir.

Pour utiliser le lecteur multimédia, connectez

un périphérique de stockage USB à ce port

(reportez-vous à la page 18).

MP est l’abréviation de « Media Player »

(« Lecteur multimédia »).

M ENTRÉE VIDÉO (RCA)

Permet la réception d’un signal vidéo composite.

N Port LAN 1/2 (RJ-45)

Connexion LAN. Voir la page 47 et page 50.

REMARQUE : la priorité d’utilisation doit être attribuée à

LAN1.

Français-1111

Français

O Sortie audio

Permet de diffuser le signal provenant des entrées

audio 1 et 2 ou des ports DisplayPort et HDMI sur un

appareil externe (récepteur stéréo, ampliﬁcateur, etc.).

REMARQUE : il n’est pas possible de connecter un haut-

parleur à ce connecteur.

P Commutateur du haut-parleur interne/externe

: haut-parleur interne : haut-parleur externe.

REMARQUE : éteignez le moniteur lorsque vous utilisez le

commutateur du haut-parleur interne/externe.

Q Borne du haut-parleur externe

Permet l’émission d’un signal audio.

La connexion rouge est positive (+).

La connexion noire est négative (-).

REMARQUE : ce terminal de haut-parleur est conçu pour un

haut-parleur 15 W + 15 W (8 ohms).

R Haut-parleur interne

S Logement pour carte d’option

Des accessoires pour le logement 2 sont disponibles.

Contactez votre fournisseur pour des informations détaillées.

REMARQUE : pour connaître les cartes des options

disponibles, veuillez contacter votre fournisseur.

T Encoche de sécurité

Verrou de protection antivol compatible avec les équipements

et câbles de sécurité Kensington.

Pour obtenir des informations supplémentaires sur les

produits, rendez-vous sur le site Web de Kensington.

Plaque signalétique

Capteur de données sans ﬁl intelligent

Capteur permettant la communication sans ﬁl des

informations et paramètres avec le moniteur.

Oriﬁce de montage pour haut-parleur facultatif

REMARQUE : pour en savoir plus sur le haut-parleur

optionnel disponible, contactez votre fournisseur.

Emplacement pour module de calcul Raspberry Pi

Emplacement destiné au module de calcul Raspberry Pi

et à sa carte d’interface. Rendez-vous à l’adresse

https://www.nec-display.com/dl/en/manual/raspberrypi/

pour obtenir des informations supplémentaires.

ATTENTION : l’installation doit être effectuée par un

technicien qualiﬁé. Ne procédez pas à cette

opération vous-même.

Français-1212

Télécommande sans ﬁl

A Bouton de mise sous tension/mise en veille

Allume et met en veille l’appareil.

B Bouton INPUT (ENTREE)

Permet de sélectionner le signal d’entrée.

Le signal d'entrée pour LECTEUR MULTIMEDIA afﬁche MP.

C Bouton OPTION MENU

D PAVE NUMERIQUE

Utilisez ces boutons pour déﬁnir et modiﬁer les mots

de passe, changer de canal et conﬁgurer l’option

ID TELECOMMANDE.

Les boutons suivants sont utilisés pour les fonctions CEC

(voir page 43) et Lecteur multimédia (voir page 21) :

1 , 2 , 3 , 5 , 6 .

E Bouton ENT*

Permet฀de฀valider฀le฀dossier฀auto฀jeu฀dans฀le฀lecteur฀

multimédia.

F Bouton DISPLAY (AFF)

Afﬁche/masque les informations OSD. Voir page 27.

Si les boutons de la télécommande sont verrouillés à l’aide

de la fonction REGLAGE VERROUILL IR, vous pouvez les

déverrouiller en appuyant sur le bouton AFFICHAGE pendant

au moins 5 secondes.

G Bouton MENU

Afﬁche/masque le mode menu.

H Bouton AUTO SET UP (INSTALLATION AUTO)

Permet d’entrer dans le menu d’installation automatique.

Voir page 33.

I Bouton EXIT (QUITTER)

Retourne au menu précédent du menu OSD.

J Bouton HAUT/BAS (

/ )

Joue, dans le menu OSD, le rôle du bouton

pour

déplacer vers le haut ou le bas la zone en surbrillance et

sélectionner les éléments de réglage.

Permet, en mode PIP, de déplacer le petit cadre qui rend

possible l’intégration d’une seconde image dans la première

image afﬁchée.

K Bouton MOINS/PLUS (-/+)

Augmente ou diminue le niveau de réglage dans les

paramètres du menu OSD.

Sur petit écran, avec le mode « Image dans image » déﬁni,

déplacement vers la gauche ou la droite, et augmentation ou

diminution de la taille.

L Bouton SET/POINT ZOOM

SET : lorsque le menu OSD est afﬁché, ce bouton permet de

conﬁgurer l’élément sélectionné.

POINT ZOOM : lorsque le menu OSD n’est pas afﬁché, ce

bouton permet d’utiliser la fonction POINT ZOOM.

M Bouton AUGMENTATION/DIMINUTION DU VOLUME

(VOL +/-)

Augmente ou diminue le volume de la sortie audio.

N Bouton AUGMENTATION/DIMINUTION CH/ZOOM

(CH/ZOOM +/-)*

Augmente ou diminue le niveau POINT ZOOM.

Reportez-vous à la section POINT ZOOM (voir page 58).

O Bouton GUIDE*

P Bouton MUTE (MUET)

Coupe ou rétablit le son.

Q Bouton PICTURE MODE (MODE IMAGE)

Permet de sélectionner le mode image : [HIGHBRIGHT],

[STANDARD], [sRGB], [CINEMA], [CUSTOM1], [CUSTOM2],

[SVE-(1-5) SETTINGS]. Voir page 30.SETTINGS]. Voir page 30.]. Voir page 30.

HIGHBRIGHT : pour des images animées telles que

sur DVD.

STANDARD : pour les images.

sRGB : pour les images de texte.

CINEMA : pour les ﬁlms.

CUSTOM1 et CUSTOM2 : paramètre personnalisé.

SVE-(1-5) SETTINGS : pour les images et les ﬁlms.

R Bouton ASPECT

Sélectionne l’aspect de l’image : [COMPLET], [LARGE]*,

[DYNAMIQUE]*, [1:1], [ZOOM] et [NORMAL]. Voir page 20.

* Entrées HDMI1, HDMI2, VGA (YPbPr) uniquement.

*1 : l’action réalisable avec ce bouton dépend de la carte d’option utilisée.

Français-1313

Français

S Bouton AUDIO INPUT (ENTREE AUDIO)

Permet de sélectionner la source d’entrée audio : [IN1],

[IN2], [HDMI1], [HDMI2], [DisplayPort1], [DisplayPort2],

[OPTION]*

, [MP], [C MODULE]*

T Bouton STILL (FIXE)

Bouton MARCHE/ARRÊT : permet d’activer/de désactiver le

mode Image ﬁxe.

Bouton CAPTURE : permet de capturer des images ﬁxes.

REMARQUE : cette fonction est désactivée lorsque les

paramètres suivants sont sélectionnés : MODE MULTI-

IMAGE, MESSAGE TEXTE, ECONOMISEUR ECRAN,

POINT ZOOM, ROTATION IMAGE (sauf si cette fonction est

conﬁgurée sur AUCUNE), MODIFICATION ENTREE (lorsque

cette fonction est conﬁgurée sur SUPER), TILE MATRIX.

La fonction SOUS-TITRAGE CODE n’est pas disponible

lorsque l’option FIXE est active.

Si le signal d’entrée est déﬁni sur OPTION, l’action réalisable

avec ce bouton dépend de la carte d’option utilisée.

Bouton IMAGE FLIP

Commutation entre [ROTAT. H], [ROTAT. V], [ROTAT. 180°] et

[AUCUN]. Voir page 34.

Bouton ACTIVER IMAGE

Permet de sélectionner l’image active.

Bouton MULTI-IMAGE

Bouton MAR/ARRET : commutation entre MARCHE et

ARRET.

Bouton MODE : permet de sélectionner le mode PIP

(« Picture in picture » ; « Image dans l’image ») ou PBP

(« Picture by picture » ; « Image par image »).

Bouton CHANGER : permet d’intervertir deux images.

Bouton ASPECT IMAGE : permet de sélectionner l’aspect

de l’image active.

REMARQUE : il est possible de changer la taille de la multi-

image en appuyant sur le bouton SET/POINT ZOOM en

mode multi-image.

Bouton REMOTE ID

Active la fonction ID TELECOMMANDE. Voir page 46.

Bouton MTS*

Bouton *

Active le sous-titre codé.

REMARQUE : entrée vidéo uniquement.

*1 : l’action réalisable avec ce bouton dépend de la carte d’option utilisée.

Reportez-vous au manuel de la carte d’option pour obtenir des

informations supplémentaires.

*2 : cette entrée est disponible lorsque le module de calcul Raspberry Pi

facultatif et sa carte d’interface sont installés.

REMARQUE: les boutons sans explication ne fonctionnent

pas.

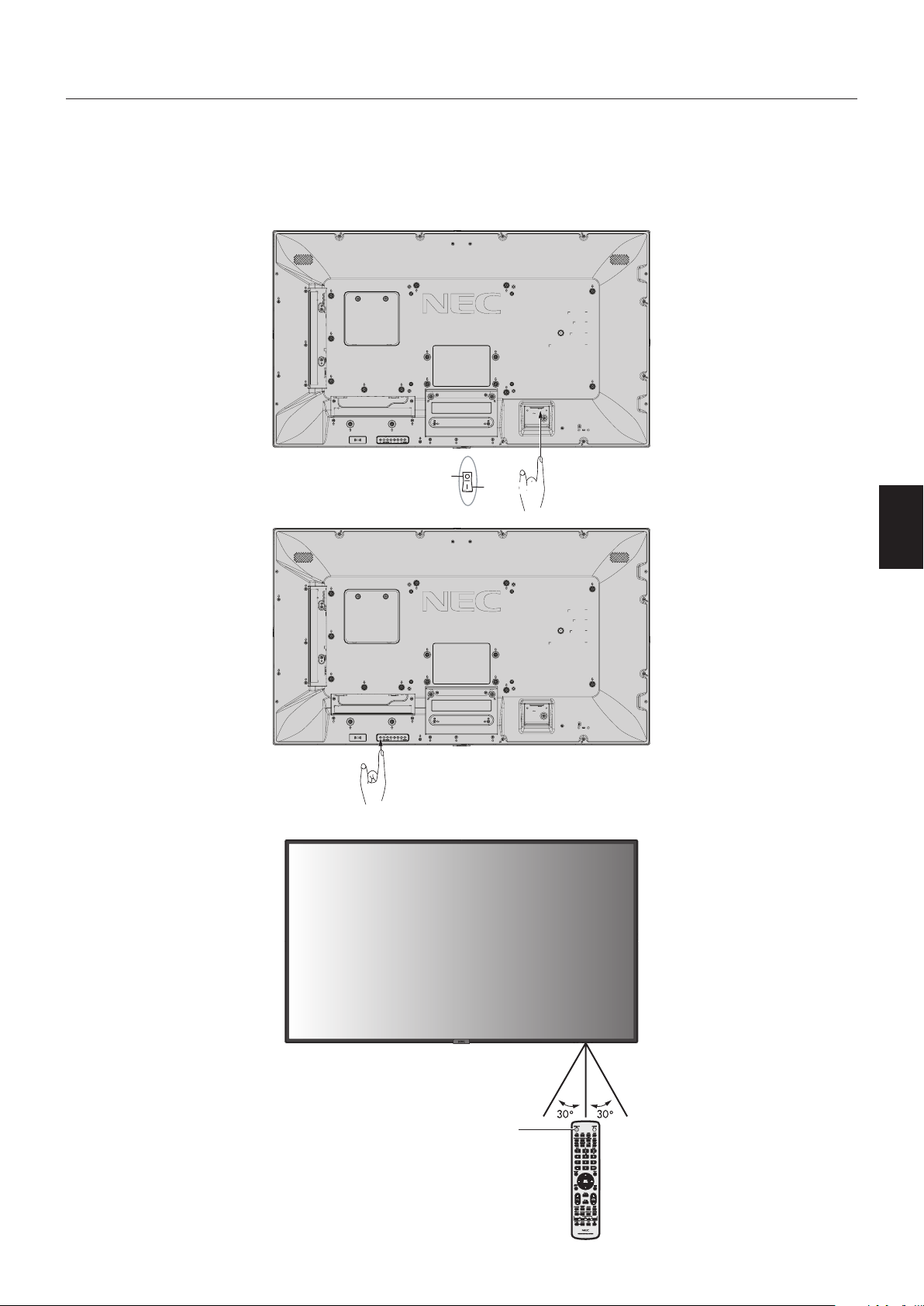

Distance d’utilisation de la

télécommande

Lorsque vous appuyez sur un bouton, dirigez le haut de la

télécommande en direction du capteur du moniteur.

Utilisez la télécommande à une distance d’environ 7 m du

capteur, ou d’environ 3,5 m si vous êtes positionné dans un

angle de 30° (horizontal ou vertical) par rapport au capteur.

Attention : la télécommande risque de

ne pas fonctionner lorsque

le capteur est exposé à

la฀lumière฀du฀jour฀ou฀à฀

un éclairage direct, ou

lorsqu’un฀objet฀s’interpose฀

entre la télécommande et lui.

Manipulation de la télécommande

•฀Évitez฀de฀soumettre฀la฀télécommande฀à฀

des chocs violents.

•฀Évitez฀que฀la฀télécommande฀entre฀en฀

contact avec de l’eau ou d’autres liquides. Le cas

échéant, essuyez-la immédiatement.

•฀Evitez฀de฀l’exposer฀à฀la฀chaleur฀et฀à฀la฀vapeur.

•฀Excepté฀lors฀de฀la฀mise฀en฀place฀des฀piles,฀n’ouvrez฀pas฀

la télécommande.

Français-1414

1. Choix de l’emplacement du moniteur

ATTENTION

•฀

L’installation du moniteur LCD doit être effectuée par un

technicien qualiﬁé. Contactez votre fournisseur pour obtenir

des informations supplémentaires.

•฀

AU MOINS DEUX PERSONNES SONT NÉCESSAIRES

POUR DÉPLACER OU INSTALLER LE MONITEUR. La

non-observation de ces précautions risque de provoquer des

blessures en cas de chute du moniteur.

•฀

Ne montez pas et ne faites pas fonctionner le moniteur à

l’envers.

REMARQUE : ce moniteur LCD est équipé de capteurs de

température internes et de ventilateurs (dont

un est dédié à la carte d’option).

Si la température du moniteur LCD

devient trop élevée, les ventilateurs de

refroidissement se mettent en marche

automatiquement.

Le ventilateur de la carte d’option

est continuellement actif, même si la

température est inférieure à la température

de fonctionnement normale. Si le moniteur

LCD surchauffe alors que le ventilateur

de฀refroidissement฀est฀déjà฀en฀marche,฀

le message d’avertissement « Attention »

s’afﬁche. Dans ce cas, éteignez l’unité et

attendez qu’elle ait refroidi. L’utilisation

des ventilateurs de refroidissement réduit

la probabilité d’une panne prématurée de

l’unité, et peut amoindrir la dégradation et la

persistance de l’image à l’écran.

ATTENTION : si le moniteur LCD est placé dans un

espace clos, ou si l’écran est recouvert

d’une surface protectrice, surveillez

la température interne à l’aide de la

commande « STATUT DE LA CHALEUR »

de l’OSD (voir page 40). Si la température

est trop élevée, allumez le ventilateur

de refroidissement en activant l’option

CONTROLE VENTILATEUR, dans le menu

OSD (voir page 40).

IMPORTANT : pour éviter de rayer l’écran LCD, placez tout

d’abord un tissu doux (comme une couverture

plus large que le produit) sur la table.

Installation des piles de la télécommande

La télécommande est alimentée par deux piles AAA de 1,5 V.

Pour installer ou changer les piles :

A. Appuyez sur le couvercle et faites-le glisser pour l’ouvrir.

B. Alignez les piles à l’intérieur du boîtier en respectant les

indications (+) et (-).

C. Remettez le couvercle en place.

ATTENTION : une mauvaise utilisation des piles peut

provoquer des fuites ou un éclatement.

NEC recommande d’utiliser les piles comme suit :

•฀Placez฀les฀piles฀«฀AAA฀»฀en฀faisant฀correspondre฀les฀

signes (+) et (-) sur chaque pile avec ceux gravés à

l’intérieur du boîtier.

•฀Ne฀mélangez฀pas฀des฀piles฀de฀marques฀différentes.

•฀Ne฀mélangez฀pas฀des฀piles฀neuves฀avec฀des฀piles฀

anciennes. Cela peut entraîner une fuite des piles ou

diminuer leur durée de vie.

•฀Enlevez฀les฀piles฀déchargées฀pour฀éviter฀une฀fuite฀de฀

l’acide des piles dans le boîtier.

•฀Ne฀touchez฀pas฀le฀liquide฀s’écoulant฀d’une฀pile฀

endommagée, car cette substance est nocive pour la

peau.

REMARQUE : retirez les piles si vous prévoyez de ne pas

utiliser la télécommande pendant une longue

période.

3. Connexion de matériel externe

(voir page 16, page 17 et page 18)

•฀Pour฀protéger฀le฀matériel฀externe,฀mettez-le฀hors฀tension฀

avant d’effectuer des branchements.

•฀Consultez฀la฀documentation฀fournie฀avec฀votre฀

équipement pour obtenir des informations

supplémentaires.

REMARQUE : ne branchez/débranchez aucun câble lors

de la mise sous tension du moniteur ou

d’un matériel externe, car cela risquerait

d’entraîner une perte de l’image du moniteur.

4. Branchement du cordon d’alimentation

fourni avec le moniteur

•฀L’équipement฀doit฀être฀installé฀à฀proximité฀d’une฀prise฀

électrique facile d’accès.

•฀Fixez฀le฀cordon฀d’alimentation฀au฀moniteur฀LCD฀à฀

l’aide de la vis et de la ﬁxation (force de serrage

recommandée฀:฀139฀-฀189฀N•cm).

•฀Enfoncez฀complètement฀l’extrémité฀du฀cordon฀dans฀

la prise. Une connexion lâche peut entraîner une

dégradation de l’image.

REMARQUE : reportez-vous à la section « Informations

importantes » de ce manuel pour sélectionner

le cordon d’alimentation CA adapté.

Vis

Fixation

Conﬁguration

Français-1515

Français

5. Informations relatives aux câbles

ATTENTION : utilisez les câbles fournis avec ce moniteur

couleur pour éviter tout problème en

matière de réception (radio et télévision).

Les câbles de signal blindés USB, DVI et

mini D-Sub 15 broches doivent être utilisés

en association avec un noyau de ferrite.

Avec les ports HDMI, DisplayPort et mini

D-Sub 9 broches, employez un câble de

signal blindé. L’utilisation d’autres types

de câbles et d’adaptateurs peut provoquer

des interférences avec la réception radio et

télévision.

6. Mise sous tension de tous les matériels

externes connectés au moniteur

S’il est relié à un ordinateur, allumez le moniteur en premier.

7. Fonctionnement de l’équipement

externe connecté au moniteur

Afﬁchez, à l’écran, le signal de la source d’entrée désirée.

8. Réglage du son

Réglez le volume lorsque c’est nécessaire.

9. Réglage de l’écran (voir page 33 et page 34)

Si฀nécessaire,฀ajustez฀la฀position฀de฀l’image.

10. Réglage de l’image

(voir page 32 et page 33)

Réglez l’image (rétroéclairage ou contraste) si nécessaire.

11. Réglages recommandés

Pour réduire le risque de « persistance d’image »,

réglez les éléments suivants selon l’application utilisée :

« ECONOMISEUR ECRAN », « COULEUR BORDURE

COTE » (voir page 40), « DATE ET HEURE » (voir page 36),

« PARAM. CALENDRIER » (voir page 35).

Il est également recommandé d’activer l’option

« CONTROLE VENTILATEUR » (voir page 40).

Français-1616

Connexions

REMARQUE : ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un équipement externe, car

cela risquerait d’entraîner une perte d’image.

REMARQUE : utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible.

Avant d’effectuer les branchements :

* Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions.

* Consultez le guide utilisateur fourni avec chaque périphérique.

* Nous vous recommandons vivement de connecter ou de déconnecter vos périphériques de stockage USB ou cartes

microSD lorsque le moniteur est éteint.

Schéma de câblage

USB1

USB2

USB CM1 (2A)

USB CM2

USB MP

Lignes pointillées = autre signal

Lignes continues = signal vidéo

Lignes en tirets = signal audio

Magnétoscope ou

lecteur de DVD (vidéo)

Périphériques

USB, tels

qu’une

caméra USB ou

clé USB

Périphériques

requérant une

alimentation :

ex :

MultiPresenter

Stick

Périphérique de

stockage USB

Ampli AV

Lecteur de DVD

(HDMI)

Lecteur de DVD ou

ordinateur

Ordinateur (numérique)

Lecteur de DVD (HDMI)

ou ordinateur (HDMI)

Lecteur de

DVD (HDMI)

Ampli AV

Ordinateur (DisplayPort)

Second moniteur*

Ordinateur (analogique)

Ordinateur

Lecteur de DVD (composant)

Lecteur de DVD Ampli stéréo

Magnétoscope ou lecteur de DVD

Ampli stéréo

Port USB

(Type A)

Port USB

(Type B)

Câble USB

Ordinateur (USB)*

* : il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs.

*1 : le périphérique connecté au port USB2 permet de contrôler celui relié au port USB1.

Matériel

connecté

Connexion du terminal

Réglage dans

PARAMETRE TERMINAL

Nom du signal

d’entrée

Connexion du terminal audio

Bouton Input de

la télécommande

DVI (DVI-D) MODE DVI : DVI-HD DVI IN1/IN2 DVI

HDMI IN1 NIVEAU VIDEO : BRUT/ETENDRE*

HDMI1 HDMI1 HDMI1

HDMI IN2 NIVEAU VIDEO : BRUT/ETENDRE*

HDMI2 HDMI2 HDMI2

DisplayPort IN1 NIVEAU VIDEO : BRUT/ETENDRE*

DisplayPort 1 DisplayPort 1 DisplayPort 1

DisplayPort IN2 NIVEAU VIDEO : BRUT/ETENDRE*

DisplayPort 2 DisplayPort 2 DisplayPort 2

VGA (RGB, YPbPr) MODE VGA : RGB VGA (RGB) IN1/IN2 VGA (RGB/YPbPr)

VGA (RGB, YPbPr) MODE VGA : YPbPr VGA (YPbPr) IN1/IN2 VGA (RGB/YPbPr)

VIDEO IN — VIDEO IN1/IN2 VIDEO

Logement pour la carte d’option (SLOT2) NIVEAU VIDEO : BRUT/ETENDRE*

OPTION OPTION (ANALOGIQUE/NUMERIQUE)*

OPTION

DVI (DVI-D) MODE DVI : DVI-PC/DVI-HD DVI IN1/IN2 DVI

HDMI IN1 NIVEAU VIDEO : BRUT/ETENDRE*

HDMI1 HDMI1 HDMI1

HDMI IN2 NIVEAU VIDEO : BRUT/ETENDRE*

HDMI2 HDMI2 HDMI2

DisplayPort IN1 NIVEAU VIDEO : BRUT/ETENDRE*

DisplayPort 1 DisplayPort 1 DisplayPort 1

DisplayPort IN2 NIVEAU VIDEO : BRUT/ETENDRE*

DisplayPort 2 DisplayPort 2 DisplayPort 2

VGA (RGB, YPbPr) MODE VGA : RGB VGA (RGB) IN1/IN2 VGA (RGB/YPbPr)

VGA (RGB, YPbPr) MODE VGA : YPbPr VGA (YPbPr) IN1/IN2 VGA (RGB/YPbPr)

VIDEO IN — VIDEO IN1/IN2 VIDEO

Logement pour la carte d’option (SLOT2) NIVEAU VIDEO : BRUT/ETENDRE*

OPTION OPTION (ANALOGIQUE/NUMERIQUE)*

OPTION

*2 : déﬁnissez le paramètre approprié pour le signal d’entrée.

Français-1717

Français

Connexion à un PC

Vous pouvez rediriger le signal vidéo d’un ordinateur vers le moniteur LCD.

Toutefois, il se peut que certaines cartes graphiques ne prennent pas en charge les résolutions requises pour une reproduction

ﬁdèle des images.

Le฀moniteur฀LCD฀ajuste฀automatiquement฀la฀fréquence฀du฀signal,฀an฀d’afcher฀une฀image฀de฀bonne฀qualité.

<Fréquence du signal standard par défaut usine>

Résolution

Fréquence de numérisation

VGA DVI

HDMI DisplayPort

Remarques

Horizontale Verticale MODE1 MODE2 1.1a 1.2

640 x 480 31,5 kHz 60 Hz Oui Oui Oui Oui Oui Oui

800 x 600 37,9 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 024 x 768 48,4 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 280 x 720 45,0 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 280 x 768 47,8 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 280 x 800 49,7 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 280 x 960 60,0 kHz 60 Hz Oui Oui Non Non Non Non

1 280 x 1 024 64 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 360 x 768 47,7 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 366 x 768 47,7 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 400 x 1 050 65,3 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 440 x 900 55,9 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 600 x 1 200 75,0 kHz 60 Hz Oui Oui Oui Oui Oui Oui Image compressée

1 680 x 1 050 65,3 kHz 60 Hz Oui Oui Oui Oui Oui Oui

1 920 x 1 080 67,5 kHz 60 Hz Oui Oui Oui Oui Oui Oui Résolution recommandée

1 920 x 1 200 74,6 kHz 60 Hz Oui Non Oui Oui Oui Oui Image compressée

1 920 x 2 160 133,3 kHz 60 Hz Non Non Oui Oui Oui Oui Image compressée

3 840 x 2 160 65,7 kHz 30 Hz Non Non Non Non Oui Oui Image compressée

3 840 x 2 160 67,5 kHz 30 Hz Non Non Oui Oui Non Non Image compressée

3 840 x 2 160 133,3 kHz 60 Hz Non Non Non Oui Non Oui* Image compressée

3 840 x 2 160 135,0 kHz 60 Hz Non Non Non Oui Non Oui* Image compressée

4 096 x 2 160 54,0 kHz 24 Hz Non Non Oui Oui Non Non Image compressée

*: seule l’option HBR2 est sélectionnée.

•฀฀En฀entrée,฀des฀signaux฀TMDS฀conformes฀à฀la฀norme฀DVI.

•฀฀Pour฀obtenir฀une฀qualité฀d’image฀optimale,฀utilisez฀un฀câble฀conforme฀aux฀normes฀DVI.

Connexion d’un lecteur ou d’un ordinateur via HDMI

•฀฀Utilisez฀un฀câble฀HDMI฀portant฀le฀logo฀HDMI.

•฀฀Le฀signal฀peut฀prendre฀un฀certain฀temps฀avant฀d’apparaître.

•฀฀Certaines฀cartes฀ou฀pilotes฀d’afchage฀risquent฀de฀ne฀pas฀afcher฀correctement฀les฀images.

•฀฀Lorsque฀vous฀utilisez฀un฀ordinateur฀avec฀HDMI,฀dénissez฀le฀SURBALAYAGE฀sur฀«฀AUTO฀»฀ou฀«฀ARRET฀»฀(voir฀page฀34).

•฀฀Vériez฀la฀carte฀graphique฀lorsque฀l’image฀est฀compressée฀au฀format฀1920฀x฀1080.

•฀฀Pour฀transmettre฀le฀son฀HDMI,฀dénissez฀[HDMI1]฀ou฀[HDMI2]฀dans฀ENTREE฀AUDIO฀de฀l’OSD฀ou฀choisissez฀[HDMI1]฀ou฀

[HDMI2] en appuyant sur le bouton ENTREE AUDIO de la télécommande.

•฀฀Si฀la฀résolution฀en฀entrée฀est฀de฀3฀840฀x฀2฀160฀(60฀Hz),฀dénissez฀le฀paramètre฀HDMI฀sur฀MODE2,฀dans฀le฀menu฀

PARAMETRE TERMINAL (reportez-vous à la page 37).

•฀฀Si฀le฀moniteur฀est฀allumé฀après฀la฀mise฀sous฀tension฀de฀l’ordinateur฀connecté,฀il฀se฀peut฀qu’aucune฀image฀ne฀s’afche.฀

Dans ce cas, éteignez l’ordinateur, puis rallumez-le.

Connexion d’un ordinateur avec DisplayPort

•฀฀Utilisez฀un฀câble฀DisplayPort฀avec฀le฀logo฀de฀conformité.

•฀฀Si฀vous฀souhaitez฀utiliser฀la฀sortie฀DisplayPort,฀reportez-vous฀à฀la฀section฀Video฀out฀(voir฀page฀61).

•฀฀Le฀signal฀peut฀prendre฀un฀certain฀temps฀avant฀d’apparaître.

•฀฀Lors฀du฀raccordement฀d’un฀câble฀DisplayPort฀à฀un฀composant฀équipé฀d’un฀adaptateur฀de฀conversion฀des฀signaux,฀il฀est฀

possible qu’aucune image n’apparaisse.

•฀฀Choisissez฀un฀câble฀DisplayPort฀équipé฀d’un฀dispositif฀de฀verrouillage.฀Lorsque฀vous฀retirez฀le฀câble,฀appuyez฀sur฀le฀bouton฀

du dessus pour le déverrouiller.

•฀฀Pour฀transmettre฀le฀son฀DisplayPort,฀dénissez฀[DisplayPort1]฀ou฀[DisplayPort2]฀dans฀ENTREE฀AUDIO฀de฀l’OSD฀ou฀

choisissez [DisplayPort1] ou [DisplayPort2] en appuyant sur le bouton ENTREE AUDIO de la télécommande.

•฀฀Si฀vous฀souhaitez฀afcher฀une฀image฀différente฀sur฀chaque฀moniteur,฀en฀utilisant฀la฀sortie฀DisplayPort,฀dénissez฀le฀

paramètre DisplayPort sur les valeurs « 1.2 » et « MST », dans le menu PARAMETRE TERMINAL (voir page 37).

•฀฀Si฀le฀moniteur฀est฀allumé฀après฀la฀mise฀sous฀tension฀de฀l’ordinateur฀connecté,฀il฀se฀peut฀qu’aucune฀image฀ne฀s’afche.฀

Dans ce cas, éteignez l’ordinateur, puis rallumez-le.

Français-1818

Connexion d’un périphérique USB

USB1 : port USB descendant (Type USB A).

Connectez une clé USB à mémoire ﬂash ou un clavier USB compatible avec le port descendant.

USB2 : port USB montant (Type USB B).

Connectez un ordinateur compatible USB avec un câble USB.

Un ordinateur compatible USB connecté à un port USB2 peut contrôler les périphériques connectés au

port USB1.

USB CM1 (2A) : port d’alimentation.

Reportez-vous à la rubrique Spéciﬁcations pour obtenir des informations sur l’alimentation (voir page 65,

page 66, page 67, page 68, page 69 et page 70).

USB CM2 : port de service.

Aucun périphérique ne doit y être connecté.

USB MP : port USB descendant (Type USB A).

Pour utiliser la fonction Lecteur multimédia, servez-vous de ce port.

•฀Veillez฀à฀connecter฀le฀câble฀USB฀dans฀le฀bon฀sens.

•฀Selon฀la฀conguration฀du฀BIOS,฀du฀système฀d’exploitation฀ou฀du฀périphérique,฀la฀fonction฀USB฀peut฀ne฀pas฀fonctionner.฀

Consultez le manuel d’utilisation de votre appareil, ou contactez votre fournisseur aﬁn d’obtenir des informations

supplémentaires.

•฀Avant฀d’éteindre฀le฀commutateur฀principal฀du฀moniteur฀ou฀de฀quitter฀Windows

, désactivez la fonction USB et retirez le câble

USB du moniteur. Une défaillance de l’ordinateur peut entraîner la perte de données.

•฀La฀détection฀de฀la฀connexion฀USB฀par฀le฀moniteur฀peut฀prendre฀quelques฀secondes.฀Ne฀retirez฀pas฀le฀câble฀USB฀avant฀qu’il฀

ait été détecté.

•฀Vous฀pouvez฀activer฀l’alimentation฀du฀port฀USB฀CM1฀(2A)฀dans฀le฀menu฀ALIMENTATION฀USB฀de฀l’OSD฀(voir฀page฀43).

•฀Lorsque฀vous฀utilisez฀le฀port฀d’alimentation฀USB฀CM1฀(2A),฀prenez฀garde฀à฀utiliser฀un฀câble฀prenant฀en฀charge฀une฀intensité฀

de 2 A.

•฀Reportez-vous฀aux฀paramètres฀USB฀du฀menu฀OSD฀ainsi฀qu’à฀la฀page฀43).

REMARQUE : les ports USB CM1 (2A) et USB CM2 ne correspondent pas.

Reportez-vous à la section Connexions (page 16) pour savoir comment connecter des périphériques USB au

moniteur.

ATTENTION : ne pliez pas le câble USB. Cela pourrait entraîner une surchauffe et causer un incendie.

Français-1919

Français

Fonctionnement de base

Modes MARCHE et ARRET

L’indicateur d’alimentation du moniteur LCD devient bleu lorsque ce dernier est sous tension.

REMARQUE : si vous souhaitez allumer le moniteur à l’aide de la télécommande ou du bouton d’alimentation, l’interrupteur

d’alimentation principal doit être positionné sur MARCHE.

Interrupteur d’alimentation

principal

ARRET

MARCHE

Bouton d’alimentation

Utilisation de la télécommande

Bouton d’alimentation

Français-2020

Aspect

MP, VIDEO

FULL

ZOOM NORMAL

DVI, DisplayPort1, DisplayPort2, VGA (RGB), OPTION*

FULL

1:1 ZOOM NORMAL

VGA (YPbPr), HDMI1, HDMI2

FULL WIDE DYNAMIC 1:1 ZOOM NORMAL

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Format

de l’image

Afﬁchage non

modiﬁé*

Sélection recommandée

pour l’aspect de l’image*

4:3

NORMAL

DYNAMIC

(DYNAMIQUE)

Réduire

FULL

(

COMPLET

)

Boîte aux

lettres

WIDE

(LARGE)

Les zones grises indiquent les parties de l’écran non utilisées.

NORMAL : permet d’afﬁcher l’image au format déﬁni par la

source.

FULL (COMPLET) : l’intégralité de l’écran est occupée.

WIDE (LARGE) : etend le signal « boîte aux lettres » 16:9

sur la totalité de l’écran.

DYNAMIC (DYNAMIQUE) : etend les images 4:3 sur la

totalité de l’écran sans linéarité. Certaines zones d'image

externes seront tronquées suite à l’expansion.

1:1 : permet d’afﬁcher l’image au format de pixel 1:1.

ZOOM

L’image peut être étendue au-delà de la zone d’afﬁchage

active.

La portion située en dehors de cette zone ne sera pas

afﬁchée.

ZOOM

Indicateur d’alimentation

État du voyant Condition Procédure à effectuer

Bleu ﬁxe État normal

1. Allumez le moniteur

à l’aide de la

télécommande

ou du bouton

d’alimentation.

2. Envoyez un signal

AV au moniteur.

Vert clignotant*

L’une des conditions ci-dessous

doit se vériﬁer lorsque le

moniteur n’a pas émis le signal

d’entrée conﬁguré depuis une

certaine durée.

•฀L’écran฀utilise฀une฀carte฀

d’option.

•฀Le฀paramètre฀ENTREE฀

DETECTEE est déﬁni sur une

option autre que AUCUNE.

•฀Le฀paramètre฀ALIMENTATION฀

USB est activé.

•฀Dans฀les฀paramètres฀du฀

terminal, DisplayPort est réglé

sur MST.

Orange ﬁxe Le moniteur détecte le signal

réseau [network signal input],

mais pas le signal AV [no AV

signal input which you set] que

vous avez déﬁni depuis un

certain temps.

Orange clignotant Aucun signal AV n’a été détecté

par le moniteur durant la période

déﬁnie (sans entrée de signal

réseau).

Rouge ﬁxe Éteignez le moniteur à l’aide de

la télécommande ou du bouton

d’alimentation.

Allumez le moniteur

à l’aide de la

télécommande ou du

bouton d’alimentation.

*1: pour régler le délai applicable à la fonction ECO ALIM AUTO, accédez au

menu ECONOMIE D’ENERGIE (reportez-vous à la page 40).

REMARQUE : si un voyant rouge clignote plus ou moins

rapidement, une panne est survenue.

Contactez votre fournisseur.

Paramètres initiaux

La fenêtre CAPTEUR LUMIERE (page 42) s’afﬁche lors de la

première mise sous tension.

Ces paramètres ne sont requis que lors de la conﬁguration

initiale. Cependant, ce message s’afﬁche également lors

de la mise sous tension suivant l’exécution de l’option

PREREGLAGE USINE.

Gestion de l’énergie

Ce moniteur LCD est équipé de la fonctionnalité VESA DPM,

qui permet de réduire automatiquement la consommation

d’énergie par le moniteur lorsque le clavier et la souris n’ont

pas été utilisés depuis un certain temps.

Celle-ci permet à votre moniteur LCD de passer en mode

d’économie d’énergie lorsque la fonction associée est activée

et qu’aucun signal n’est détecté depuis un certain temps.

Cette fonction contribue à allonger la durée de vie de votre

moniteur et à réduire sa consommation électrique.

REMARQUE : en fonction de l’ordinateur et de la carte

d’afﬁchage utilisée, il est possible que cette

fonction ne soit pas disponible.

Une fois le signal vidéo perdu, le moniteur est

automatiquement désactivé après une durée

prédéﬁnie.

Français-2121

Français

Lecteur multimédia

Permet de lire des données enregistrées sur un périphérique de stockage USB ou une carte microSD, comme des images ﬁxes

ou animées, ou de la musique.

Écran supérieur de la visionneuse

•฀Sélectionnez฀[PARAMETRES]฀pour฀modier฀les฀paramètres฀applicables฀au฀lecteur฀multimédia.

•฀Si,฀dans฀le฀menu฀PARAMETRES,฀l’option฀DIAPORAMA฀est฀dénie฀sur฀LECTURE฀AUTOMATIQUE,฀la฀lecture฀automatique฀se฀

déclenche dans les cas suivants :

- Lorsque l’écran principal du lecteur multimédia est afﬁché et qu’un périphérique de stockage USB est connecté au port

USB MP (reportez-vous à la section Panneau des connexions, page 10) du moniteur.

-฀Lorsque฀le฀signal฀d’entrée฀est฀déni฀sur฀MP฀et฀qu’un฀périphérique฀de฀stockage฀USB฀est฀déjà฀connecté฀au฀port฀USB฀(2A)฀

du moniteur.

En cas de lecture automatique, le système effectue automatiquement une recherche au niveau du dossier spéciﬁé dans les

paramètres de lecture automatique, sur le périphérique de stockage USB. Les images ou vidéos localisées sont ensuite lues

dans l’ordre.

REMARQUE : un seul périphérique de stockage USB peut être reconnu.

Une fenêtre s’afﬁche lorsque vous appuyez sur les boutons du panneau de conﬁguration alors que le lecteur multimédia est

activé. Celle-ci vous permet de contrôler le menu OSD ou le lecteur multimédia.

Si le contenu de lecteur multimédia est lu alors que TILE MATRIX est actif, la synchronisation de lecture de l’image peut être

décalée entre les différents moniteurs.

Si votre moniteur est installé verticalement, déﬁnissez l’option ROTATION DE L’OSD sur PORTRAIT. L’orientation de l’image

change en fonction de ce réglage.

Lorsque l’option PORTRAIT est sélectionnée, optez pour des images animées, pouvant pivoter à 90° dans le sens inverse des

aiguilles d’une montre.

Fichiers afﬁchables/lisibles

Image ﬁxe

Formats pris en charge

Extension de ﬁchier Pris en charge

.jpg,฀.jpeg,฀.jpeBase, progressif, RGB, CMYK

.png

Entrelacé, canal α

Image animée

Formats pris en charge

Extension de ﬁchier Codec vidéo Codec audio

.mpg, .mpeg MPEG1, MPEG2 MPEG Audio Layer3 (abréviation : MP3), AAC-LC (abréviation : AAC), LPCM

.wmv H.264, WMV MP3, WMV Standard, WMA 9/10 Professional

.mp4 H.264 MP3, AAC

.mov H.264 MP3, AAC

.ﬂv, .f4v H.264 MP3, AAC

Français-2222

MUSIQUE D’AMBIANCE

Formats pris en charge

Extension de ﬁchier Codec audio

.wav LPCM

.mp3 MP3

Informations

Élément Conditions

Résolution JPEG 5 000 x 5 000

PNG 4 000 x 4 000

MPEG1 480 à 30 ips

MPEG2 MP@ML, MP@HL, 1 080p à 30 ips, 1 080i à 60 ips

H.264 Lv.4.2 High proﬁle, 1 080p à 30 ips, 1 080i à 60 ips

WMV Proﬁls Advanced (niveau L3), Simple et Main

Débit de la vidéo - Jusqu’à 15 Mbits/s

Taux d’échantillonnage audio - Jusqu’à 48 KHz

Débit audio MP2 Jusqu’à 384 Kbits/s

MP3 Jusqu’à 320 Kbits/s

AAC Jusqu’à 1 440 Kbits/s

REMARQUE : il se peut que certains ﬁchiers ne soient pas lus, alors même que toutes les conditions susmentionnées sont

remplies.

En fonction de l’environnement réseau, du type de périphérique de stockage USB et du débit binaire, les images

ﬁxes peuvent ne pas s’afﬁcher correctement.

Les ﬁchiers protégés par DRM (« Digital Right Management » ; « Gestion des droits numériques ») ne peuvent

pas être lus.

La résolution maximale applicable aux images animées est de 1 920 x 1 080 (horizontal x vertical).

Carte mémoire microSD compatible

La carte mémoire microSD doit être au format FAT32 ou FAT16.

Reportez-vous au ﬁchier d’aide ou au manuel de l’ordinateur pour savoir comment formater votre carte mémoire microSD.

Informations

Les cartes microSDHC de 32 Go maximum sont prises en charge.

REMARQUE : toutes les cartes mémoire microSD vendues dans le commerce ne sont pas compatibles.

Les cartes protégées par CPRM, notamment, ne le sont pas.

Les cartes microSD UHS-1 et UHS-2 ne sont pas prises en charge.

•฀Veillez฀à฀insérer฀votre฀carte฀mémoire฀microSD฀dans฀le฀bon฀sens.

•฀Appuyez฀légèrement฀sur฀la฀carte฀mémoire฀microSD฀pour฀la฀retirer฀de฀son฀emplacement.

Installation du cache du logement pour carte microSD

Nous vous recommandons de placer la carte microSD dans un contenant dédié pour la protéger.

Insérez฀l’extrémité฀du฀cache฀dans฀la฀fente฀conçue฀à฀cet฀effe฀(force฀de฀serrage฀recommandée฀:฀139฀-฀189฀N•cm).

Le cache pour carte

microSD est ﬁxé.

Trou

Français-2323

Français

Clé USB compatible

Formatez une clé USB au format FAT32 ou FAT16 aﬁn de l’utiliser avec le lecteur multimédia. Reportez-vous au ﬁchier d’aide ou

au manuel de l’ordinateur pour savoir comment procéder.

Veillez à utiliser une clé USB conforme aux indications fournies dans l’illustration ci-dessous.

Si la taille de votre clé est supérieure à celles prises en charge, utilisez un câble de rallonge USB.

Moins de 34 mm

Moins de 29 mm

Clé USB

Câble de rallonge

REMARQUE : vériﬁez le format de votre clé USB si celle-ci n’est pas reconnue.

Il est possible que certaines clés vendues dans le commerce ne soient pas compatibles.

Connectez la clé au port USB MP ; reportez-vous à la page 18 pour obtenir des informations supplémentaires.

Écran d’afﬁchage des ﬁchiers

Pour afﬁcher les ﬁchiers, cliquez sur les icônes ou les vignettes afﬁchées dans le lecteur multimédia.

Afﬁchage des icônes

RETOUR Permet de revenir au niveau supérieur.

HAUT DE PAGE Afﬁche une liste des ﬁchiers précédents.

BAS DE PAGE Afﬁche une liste des ﬁchiers suivants.

PARAMETRES Afﬁchez l’écran de paramètres.

VIGNETTES/ICONE Permet de basculer entre l’afﬁchage de vignettes et d’icônes.

TRIER Permet de modiﬁer l’ordre d’afﬁchage des ﬁchiers par nom (nom de ﬁchier), type (extension de ﬁchier),

date (date de création) ou taille (capacité du ﬁchier). L’ordre de tri par défaut est « Nom ».

EJECTER Permet de retirer le périphérique de stockage USB ou la carte mémoire microSD insérée dans le moniteur.

Sélectionnez l’option EJECTER lorsque la liste de ﬁchiers est afﬁchée.

REMARQUE : un dossier peut contenir au maximum 300 éléments (ﬁchiers et dossiers).

Les฀dossiers฀de฀la฀hiérarchie฀s’afchent฀jusqu’au฀16e฀niveau.

L’icône d’un ﬁchier dont le type est indéterminé est indiqué par un « ? ».

Selon le ﬁchier, il est possible que sa vignette ne puisse pas être afﬁchée.

Français-2424

Afﬁchage du diaporama

•฀Sélectionnez฀un฀dossier฀contenant฀des฀images฀ou฀des฀vidéos.

•฀Un฀diaporama฀peut฀être฀afché฀en฀mode฀MANUEL฀(le฀passage฀d’une฀image฀à฀l’autre฀s’effectue฀à฀l’aide฀d’un฀bouton฀de฀la฀

télécommande), ou en mode AUTO (les images déﬁlent automatiquement à une vitesse prédéﬁnie).

•฀Le฀mode฀par฀défaut฀est฀le฀mode฀manuel.฀Pour฀passer฀en฀mode฀automatique,฀sélectionnez฀l’option฀AUTO฀dans฀le฀menu฀

MODE LECTURE.

•฀Les฀images฀s’afchent฀dans฀l’ordre฀déni฀via฀l’option฀Trier,฀sur฀l’écran฀d’afchage฀des฀chiers.

•฀Lors฀de฀l’afchage฀en฀mode฀diaporama฀d’images฀xes฀en฀haute฀résolution,฀il฀se฀peut฀que฀la฀liste฀des฀chiers฀réapparaisse.

Paramètres du lecteur multimédia

Sélectionnez l’icône

dans l’écran liste de ﬁchiers ou dans l’écran supérieur du lecteur multimédia pour afﬁcher l’écran de

conﬁguration du lecteur multimédia.

Les paramètres suivants peuvent être conﬁgurés dans l’écran de conﬁguration.

DIAPORAMA

Menu Fonction

TAILLE D’ECRAN Permet฀l’afchage฀en฀taille฀réelle฀ou฀selon฀le฀meilleur฀ajustement.

MODE LECTURE Permet de choisir entre les modes AUTO et MANUEL.

INTERVALLES Permet de conﬁgurer l’intervalle de temps entre chaque image.

REPETITION Permet la répétition du diaporama (cochez la case applicable pour activer cette fonction).

FICHIER AUDIO Permet de sélectionner un ﬁchier audio.

MUSIQUE D’AMBIANCE

Permet l’activation d’une musique d’ambiance (cochez la case applicable pour activer cette fonction).

ECRAN DE FIN Permet de déﬁnir l’action à effectuer une fois le diaporama terminé.

ECRAN NOIR : un écran noir s’afﬁche une fois le diaporama terminé.

LISTE DE FICHIERS : la liste des ﬁchiers s’afﬁche à nouveau.

ENR. DERNIER ECRAN : la dernière image du diaporama reste afﬁchée à l’écran.

LECTURE AUTOMATIQUE

Permet d’afﬁcher automatiquement le dossier sélectionné lorsque le signal d’entrée est déﬁni sur MP, et l’option LECTURE

AUTOMATIQUE sur DIAPORAMA.

Menu Fonction

LECTURE

AUTOMATIQUE

ARRET : permet de désactiver la lecture automatique.

DIAPORAMA : permet la lecture automatique du ﬁchier sélectionné.

DOSSIER Utilisez le bouton SET/POINT ZOOM pour sélectionner un ﬁchier, et ENT pour conﬁrmer votre choix.

CONTENUS PREDEFINIS

Permet de lire le dossier sélectionné lorsque le moniteur ne reçoit aucun signal.

Menu Fonction

ACTIVER Permet l’activation des contenus prédéﬁnis.

DOSSIER Utilisez le bouton SET/POINT ZOOM pour sélectionner un ﬁchier, et ENT pour conﬁrmer votre choix.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

Français-2525

Français

RESEAU ET AUTRES REGLAGES

Les paramètres ci-dessous permettent de conﬁgurer le réseau et le dossier partagé à utiliser avec le lecteur multimédia.

Pour déﬁnir le réglage de votre choix, utilisez le bouton SET/POINT ZOOM de la télécommande depuis l’écran RESEAU ET

AUTRES REGLAGES.

REGLAGES RESEAU POUR LECTEUR MULTIMEDIA

Menu Fonction

REGLAGE IP Permettent de conﬁgurer les réglages correspondants.

ADRESSE IP

MASQUE SUBNET

PASSERELLE PAR DEFAUT

DNS

DNS PRINCIPAL

DNS SECONDAIRE

L’écran INFO. RESEAU applicable au lecteur multimédia répertorie les réglages déﬁnis sous REGLAGES RESEAU.

DOSSIER PARTAGE

Vous pouvez conﬁgurer deux paramètres.

Appuyez sur le bouton SET/ZOOM de la télécommande pour choisir un réglage.

•฀PARAM฀PART฀CARTE฀SD

Les dossiers enregistrés sur un autre ordinateur du réseau peuvent être copiés sur la carte microSD connectée, via le

navigateur Web de l’ordinateur.

Menu Fonction

ACTIVER Cochez cette case pour activer l’option PARAM PART CARTE SD.

NOM D’UTILISATEUR Permet d’afﬁcher le nom d’utilisateur. Ce nom correspond à celui du moniteur et n’est pas personnalisable.

MOT DE PASSE Permet de déﬁnir un mot de passe.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

•฀REGLAGES฀DOSSIER฀PARTAGE

Les dossiers enregistrés sur un ordinateur du réseau peuvent être copiés sur la carte microSD connectée, via le moniteur.

Menu Fonction

ACTIVER Cochez cette case pour activer l’option REGLAGES DOSSIER PARTAGE.

DOSSIER PARTAGE Indiquez l’adresse IP du dossier partagé pour permettre l’enregistrement des données copiées sur la carte

microSD.

NOM D’UTILISATEUR Permet d’afﬁcher le nom d’utilisateur employé lors de la connexion du moniteur au dossier partagé.

MOT DE PASSE Permet de déﬁnir un mot de passe.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

1 à 4 dossiers partagés peuvent être déﬁnis.

En cas d’échec de la connexion au dossier partagé, un message d’erreur s’afﬁchera et le symbole « x » s’afﬁchera dans l’icône

du dossier. Effectuez alors les vériﬁcations suivantes.

- Le nom du dossier de destination est-il correct ?

- Le dossier de destination est-il conﬁguré pour être partagé ?

- Des droits d’accès ont-ils été déﬁnis dans le dossier de destination ?

- Des ﬁchiers afﬁchables sont-ils enregistrés dans le dossier de destination ?

AUCUN SIGNAL

Ce réglage se révèle utile lorsque le moniteur ne détecte aucun signal. S’il est activé, le moniteur passe en mode Absence de

signal.

Le moniteur détecte une absence de signal dans les cas suivants :

- Après la lecture de contenu ou l’afﬁchage d’images ;

- Lorsqu’un périphérique USB

ou une carte SD est connecté(e).

Menu Fonction

ACTIVER Cochez cette case pour activer l’option AUCUN SIGNAL.

INTERVALLES Conﬁgurez le délai après lequel l’état du moniteur est modiﬁé.

Appuyez sur OK pour que vos nouveaux réglages soient pris en compte.

Français-2626

Utilisation des PARAMETRES de la carte SD PARTAGEE

Vous pouvez copier des images ﬁxes, animées, ou d’autres données sur une carte microSD, depuis un ordinateur connecté au

même réseau que le moniteur.

Commencez par conﬁgurer les réglages PARAMETRES RESEAU applicables au lecteur multimédia (reportez-vous à la page 25)

aﬁn de copier les données.

REMARQUE : un voyant rouge clignote lorsque la copie d’un dossier est en cours.

Attendez฀que฀cette฀opération฀se฀termine฀pour฀éjecter฀la฀carte฀microSD฀ou฀éteindre฀le฀moniteur.฀Si฀vous฀ne฀

respectez pas cette consigne, les données pourraient être endommagées.

Si vous appuyez sur le bouton VEILLE de la télécommande ou sur le bouton d’alimentation du moniteur, alors

qu’un voyant rouge clignote, la mise en veille n’est effective qu’une fois la copie terminée.

Vous pouvez uniquement copier des images ﬁxes ou animées, ainsi que des ﬁchiers musicaux.

Procédure de conﬁguration

1. Ouvrez l’interface de commande LAN du moniteur connecté, puis sélectionnez VISIONNEUSE DE CARTE SD.

2. Sélectionnez RECHERCHER pour afﬁcher l’adresse IP du moniteur connecté et de tous les moniteurs compatibles qui se

trouvent sur le même réseau.

3. Sélectionnez l’adresse IP du moniteur connecté.

4. Activez le chargement, la suppression et le tri des ﬁchiers enregistrés sur la carte microSD connectée au moniteur.

Fonction

1. SELECTIONNEZ CHARGEMENT.

Appuyez sur SELECT, puis choisissez les ﬁchiers à copier sur la carte mémoire microSD.

La fenêtre de chargement de ﬁchiers apparaît et afﬁche les ﬁchiers sélectionnés.

Appuyez sur OK pour lancer le chargement.

REMARQUE : vériﬁez la capacité de stockage de la carte mémoire microSD avant de copier les ﬁchiers.

Cette donnée s’afﬁche en regard de la mention CAPACITE DE STOCKAGE.

2. SUPPRIMER

Permet de sélectionner des ﬁchiers ou des dossiers.

La fenêtre SUPPRIMER DES DOSSIERS/FICHIERS s’afﬁche.

Une fois que vous aurez cliqué sur OK, les ﬁchiers ou dossiers sélectionnés seront supprimés.

3. CREER

Un nouveau dossier est créé dans la carte mémoire microSD connectée au moniteur.

Saisissez le nom du dossier et cliquez sur OK. Un maximum de 255 caractères alphanumériques est autorisé.

Français-2727

Français

4. RECHARGER

฀Met฀à฀jour฀les฀données฀de฀la฀carte฀mémoire฀microSD.

5. VIGNETTE/LISTE

Pour afﬁcher les ﬁchiers, cliquez sur les icônes ou les vignettes.

Afﬁche la description du ﬁchier ou du dossier si vous sélectionnez le nom d’une vignette ou d’un ﬁchier.

6. TRIER

Permet de sélectionner une méthode de tri à appliquer aux dossiers ﬁgurant sur la carte microSD.

7. Accédez à l’afﬁcheur de carte SD de l’autre moniteur.

L’exécution de la fonction RECHERCHE permet de répertorier, sur cet écran, tous les moniteurs compatibles situés sur

le même réseau que le moniteur actuellement utilisé.

Effectuez un clic droit sur l’adresse IP de l’autre moniteur pour ouvrir la page Web correspondante dans un nouvel

onglet. Cliquez sur l’adresse IP de l’autre moniteur pour ouvrir la page Web correspondante dans un nouvel onglet.

Utilisation de l’option de copie du contenu

Vous pouvez copier, sur une carte microSD, toutes les données enregistrées sur un périphérique de stockage USB, ou dans un

dossier partagé se trouvant sur l’ordinateur connecté ou sur un serveur.

Si vous souhaitez copier des données provenant d’un dossier partagé, activez au préalable l’option PARAMETRES DOSSIER

PARTAGE (voir page 25).

1. Sélectionnez l’option CONTENU COPIE, dans la partie supérieure de la fenêtre LECTEUR MULTIMEDIA.

2. Sélectionnez un périphérique de stockage USB ou un dossier.

3. Sélectionnez OK pour démarrer la copie. Toutes les données enregistrées dans le dossier ou sur le périphérique sont

copiées sur la carte microSD. En outre, les données se trouvant initialement sur cette dernière sont supprimées.

REMARQUE : le message « Plus d’espace disque » s’afﬁche si la capacité de la carte microSD ne permet pas d’accueillir les

dossiers sélectionnés.

La copie du contenu entraîne la suppression des données auparavant stockées sur la carte mémoire.

Seuls les périphériques connectés au moniteur s’afﬁchent.

Un voyant rouge clignote lorsque la copie d’un dossier est en court.

Attendez฀que฀cette฀opération฀se฀termine฀pour฀éjecter฀la฀carte฀microSD฀ou฀éteindre฀le฀moniteur.฀Si฀vous฀ne฀

respectez pas cette consigne, les données pourraient être endommagées. Si vous appuyez sur le bouton

VEILLE de la télécommande ou sur le bouton d’alimentation du moniteur, alors qu’un voyant rouge clignote, la

mise en veille n’est effective qu’une fois la copie terminée.

Utilisation d’un dossier comportant du contenu de secours

En cas d’urgence, du contenu provenant d’un dossier de secours peut être lu en envoyant une commande au moniteur, depuis

un ordinateur connecté à ce dernier. Créez un tel dossier sur une carte microSD reliée à l’ordinateur concerné.

Des instructions vous indiquant comment procéder sont disponibles sur le CD fourni avec le moniteur. Le ﬁchier applicable est

nommé « External_control.pdf ».

OSD (On-Screen-Display)

Les informations OSD fournissent des informations telles que : source d’entrée, taille de l’image, etc.

Appuyez sur le bouton DISPLAY (AFFICHAGE) de la télécommande pour afﬁcher les informations OSD.

Nom de l’entrée

Mode Entrée audio

Aspect de l’image

Informations sur le signal d’entrée

Informations sur les multi-images

Infos communication

Français-2828

Mode Image

La disponibilité des modes d’image varie en fonction de la conﬁguration du paramètre SPECTRAVIEW ENGINE du menu

IMAGE (voir page 34).

Le paramètre SPECTRAVIEW ENGINE est activé :

Cinq modes d’image vous sont proposés. Pour en sélectionner un, accédez au menu MODE IMAGE de l’OSD, ou utilisez le

bouton MODE IMAGE de la télécommande.

Sélection d’un mode d’image à l’aide de la télécommande

Appuyez simplement sur le bouton MODE IMAGE pour sélectionner le mode de votre choix.

SVE-1

SVE-2 SVE-3 SVE-4 SVE-5

Sélection ou modiﬁcation du mode d’image depuis le menu MODE IMAGE de l’OSD

Dans MODE IMAGE, sélectionnez un paramètre compris entre SVE-1 et SVE-5.

Choisissez un élément de présélection dans le menu correspondant.

Choisissez le Mode Image qui convient le mieux au type de contenu afﬁché.

•฀Il฀existe฀plusieurs฀types฀de฀modes฀(sRGB,฀Adobe

RGB SIM., eciRGB_v2 SIM., DCI SIM., REC-Bt709, HIGH BRIGHT, FULL,

DICOM SIM, PROGRAMMABLE).

•฀Chaque฀MODE฀IMAGE฀inclut฀les฀paramètres฀LUMINOSITE,฀BLANC,฀GAMMA,฀NOIR,฀ROUGE,฀VERT,฀BLEU,฀EMU฀VISION฀

COULEUR, UNIFORMITE et METAMERISME.

Types de préréglages

PRÉRÉGLAGE BUT

sRGB

Espace de couleur standard utilisé pour Internet, les systèmes d’exploitation Windows

et les appareils photo

numériques. Paramètre conseillé pour la gestion des couleurs en général.

Adobe

RGB SIM.

Fournit un espace de couleur standard utilisé dans les applications graphiques de pointe, comme Digital Still

Camera et l’imagerie.

eciRGB_v2 SIM.

Garantit le proﬁl de l’espace de couleur recommandé par l’ECI (The European Color Initiative).

DCI SIM.

Paramètre de couleur pour l’image numérique.

REC-Bt709

Paramètre de couleur pour la télévision en haute déﬁnition.

HIGH BRIGHT

(HAUTE LUMINOSITÉ)

Paramètre de luminosité le plus élevé.

FULL (COMPLET)

Gamme de couleurs native de l’écran LCD. Ce préréglage est adapté aux applications prenant en charge les

fonctions de gestion des couleurs.

DICOM SIM.

Paramètre conforme à la norme DICOM pour la fonction GSDF (Grayscale Standard Display Function).

PROGRAMMABLE

Permet le calibrage du matériel à l’aide du logiciel GammaCompMD QA de NEC Display Solutions (certains

paramètres OSD sont désactivés).

MODE BUT

LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran.

Appuyez฀sur฀GAUCHE฀ou฀DROITE฀pour฀l’ajuster.

BLANC Permet de régler la température des blancs ou les paramètres x et y. Une température de couleur basse confère

à l’écran une teinte rougeâtre, alors qu’une température plus élevée lui confère une teinte bleuâtre. Une valeur x

élevée permet de tendre vers le rouge, alors qu’une valeur y élevée confère une teinte verdâtre. Des valeurs basses

donnent un blanc bleuté.

Français-2929

Français

GAMMA

Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L STAR,

DICOM SIM. et CST. Nous vous conseillons d’afﬁcher à l’écran les données de la nuance de gris.

sRGB : paramètre GAMMA pour sRGB.

L STAR : paramètre GAMMA pour l’espace de couleurs CIELAB.

DICOM SIM. : la fonction DICOM GSDF (Grayscale Standard Display Function) est généralement utilisée pour

l’imagerie médicale.

CST : il est possible de régler la VALEUR PERS. lorsque le mode CST est sélectionné comme paramètre de

SELECTION GAMMA.

VALEUR PERS. : la valeur gamma est comprise entre 0,5 et 4,0 (réglage par paliers de 0,1).

NOIR Règle la luminance du noir.

ROUGE

VERT

BLEU

Règle la gamme de couleurs.

EMULATION DE

LA VISION DES

COULEURS

Permet de prévisualiser les différences typiques de vision humaine et est utile pour l’évaluation de la perception

chez les personnes avec de telles différences. La prévisualisation est disponible en quatre modes : Les types P

(Protanopie), D (Deutéranopie) et T (Tritanopie) émulent les différences de vision des couleurs et l’échelle de gris

peut être utilisée pour évaluer la visibilité du contraste.

REMARQUE : la perception et l’expérience de la couleur de l’écran varient en fonction de la vision de l’utilisateur,

y compris ceux avec troubles de la vision des couleurs.

Une simulation illustre la perception des personnes souffrant de ces troubles. Il ne s’agit pas de ce qu’ils voient

réellement. Cette simulation reproduit la perception à forte vision des couleurs de type P, D ou T. Les personnes

avec une vision des couleurs faibles verront exactement pareil, ou presque, que celles avec une vision des couleurs

normale.

UNIFORMITE*

Cette fonction permet de remédier électroniquement aux éventuels problèmes d’uniformité du blanc et des couleurs,

caractéristiques de la technologie LCD. Elle améliore la ﬁdélité des couleurs à l’écran et homogénéise la luminosité.

REMARQUE : une valeur élevée produit un meilleur effet, mais peut réduire le rapport de contraste.

METAMERISME Permet de compenser les différences de couleur avec les autres écrans.

Désactivez cette fonction si vous préférez régler les couleurs en fonction du mode d’image déﬁni.

*1 : ne concerne pas les modèles V404, V484 et V554.

REMARQUE : - lorsque le MODE IMAGE diffère du proﬁl de couleur ICC de votre ordinateur, il est possible que la

reproduction de la couleur soit incorrecte.

- Le logiciel MultiProﬁler, développé par NEC Display Solutions, est conseillé pour des fonctions étendues

de gestion des couleurs, comme l’émulation de proﬁl ICC ou l’émulation d’impression. La dernière version

du logiciel MultiProﬁler est disponible sur le site Web NEC Display Solutions.

Français-3030

Le paramètre SPECTRAVIEW ENGINE est désactivé :

Cinq modes d’image vous sont proposés. Pour en sélectionner un, accédez au menu MODE IMAGE de l’OSD, ou utilisez le

bouton MODE IMAGE de la télécommande.

DVI, DisplayPort1, DisplayPort2, OPTION*, VGA (RGB), HDMI1, HDMI2, C MODULE*

STANDARD

sRGB CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

* : la disponibilité de cette fonction varie selon la carte d’option utilisée.

: cette entrée est disponible lorsque le module de calcul Raspberry Pi facultatif et sa carte d’interface sont installés.

VGA (YPbYr), VIDEO, MP

STANDARD CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT

Types de préréglages

PREREGLAGE BUT

HIGH BRIGHT (HAUTE LUMINOSITÉ)

Paramètre de luminosité le plus élevé.

STANDARD

Paramètre par défaut.

sRGB

Espace de couleur standard utilisé pour Internet, les systèmes d’exploitation Windows et les

appareils photo numériques. Paramètre conseillé pour la gestion des couleurs en général.

CINEMA

Paramètre ampliﬁant les tons sombres : idéal pour les ﬁlms

CUSTOM

Paramètre personnalisé.

Français-3131

Français

Commandes OSD (On-Screen-Display)

REMARQUE : selon le modèle ou l’équipement facultatif, certaines fonctions peuvent ne pas être disponibles.

PICTURE:

PICTURE MODE

BRIGHTNESS

GAMMA

COLOR

CONTRAST

SHARPNESS

ADJUST

COLOR SYSTEM

INPUT RESOLUTION

ASPECT

ADVANCED

ROTATION

SPECTRAVIEW ENGINE

RESET

PICTURE MODE SVE-1 SETTING

PRESET PROGRAMMABLE1

LUMINANCE 100 %

BLACK 5 %

GAMMA sRGB

CUSTOM VALUE - - -

WHITE 6500 K

WHITE (x, y) x: 0.279 y: 0.292

RED (x, y) x: 0.683 y: 0.306

GREEN (x, y) x: 0.191 y: 0.709

BLUE (x, y) x: 0.153 y: 0.044

COLOR VISION EMU OFF

UNIFORMITY OFF

METAMERISM ON / OFF

COLOR CONTROL

R - + 0

Y - + 0

G - + 0

C - + 0

B - + 0

M - + 0

Goto Adjustment

Select

Return Close

C MODULE

MULTI-INPUT OPTION

Source d'entrée

Icônes du menu principal

Elément du menu principal

Sous-menu

Guide des touches

Paramètres de réglage

* : ce menu est uniquement

disponible lorsque le module

de calcul Raspberry Pi

facultatif et sa carte d’interface

sont installés.

Télécommande

Utilisez les boutons

HAUT et BAS pour

accéder à un sous-

menu.

Appuyez sur SET/

POINT ZOOM pour

sélectionner une

option.

Appuyez sur HAUT ou

BAS, PLUS ou MOINS

pour sélectionner la

fonction ou le paramètre

à régler.

Appuyez sur

MENU ou EXIT.

Utilisez les boutons HAUT

et BAS pour accéder à un

sous-menu.

Appuyez sur ENTREE

pour sélectionner une

option.

Appuyez sur les boutons

HAUT ou BAS, PLUS ou

MOINS pour sélectionner.

Appuyez sur EXIT

Panneau de commande

Ecran OSD

Français-3232

Paramètre

ENTREE

DVI Permet de sélectionner le signal d’entrée.

HDMI1

HDMI2

DisplayPort1

DisplayPort2

VGA (RGB/YPbPr)

VIDEO

MP Permet d’afﬁcher des images ou des vidéos enregistrées sur une carte microSD ou un périphérique de stockage USB.

Reportez-vous au menu Lecteur multimédia ainsi qu’à la page 21.

MODULE DE CALCUL*

Permet de sélectionner le signal d’entrée.

OPTION*

Permet de sélectionner le signal d’entrée.


MODE IMAGE Cette option permet de sélectionner un mode d’image :

SpectraView Engine = ARRET : [HIGHBRIGHT], [STANDARD], [sRGB], [CINEMA], [CUSTOM1], [CUSTOM2].

SpectraView Engine = MAR : [SVE-1 SETTINGS], [SVE-2 SETTINGS], [SVE-3 SETTINGS], [SVE-4 SETTINGS] ou

[SVE-5 SETTINGS]. Voir page 28.

REMARQUE : si l’option BLANC est déﬁnie sur NATIVE lorsque la fonction SPECTRAVIEW est activée, cette option ne

fonctionne pas.

Aﬁn de pouvoir déﬁnir une valeur personnalisée, déﬁnissez l’option CST sur GAMMA.

LUMINOSITE*

RETROECLAIRAGE Règle la luminosité globale de l’image et de l’arrière-plan. Appuyez sur + ou - pour procéder à des réglages.

REMARQUE : Lorsque le MODE1 ou MODE2 est sélectionné dans CAPTEUR LUMIERE, cette fonction ne peut pas

être modiﬁée.

LUMINOSITE*

Règle la luminosité de l’image en fonction du fond. Appuyez sur + ou - pour procéder à des réglages.

GAMMA*

Sélectionnez une correction gamma aﬁn d’obtenir une meilleure qualité d’image. Le choix du paramètre adéquat dépend

de l’usage que vous faites du moniteur.

NATIF La correction gamma est traitée par l’écran LCD.

2,2 Correction gamma qu’il convient d’appliquer lors de l’utilisation d’un ordinateur.

2,4 Adapté à la vidéo (DVD, etc.)

S GAMMA Gamma spécial pour certains types de ﬁlms. Accentue les parties foncées et diminue les parties claires de l’image

(S-Curve).

DICOM SIM. Courbe GSDF DICOM simulée pour le type LCD.

PROGRAMMABLE1, 2, 3

Une courbe gamma programmable peut être chargée par le biais du logiciel NEC facultatif.

COULEUR*

COULEUR Règle la profondeur de couleur de l’écran. Appuyez sur + ou - pour procéder à des réglages.

TEMPERATURE

COULEURS*

Permet de régler la température des couleurs de tout l’écran. Une température de couleurs basse confère une teinte

rougeâtre à l’écran. Une température de couleurs élevée confère une teinte bleuâtre à l’écran. Aﬁn d’afﬁner le réglage

de฀la฀température,฀vous฀pouvez฀ajuster฀les฀niveaux฀R/V/B฀du฀point฀blanc.฀Pour฀ce฀faire,฀le฀paramètre฀TEMP฀COULEUR฀

doit être déﬁni sur AU CHOIX.

REMARQUE : la température de couleurs 6 500 k est prédéﬁnie dans le menu MODE IMAGE et ne peut pas être

modiﬁée.

Lorsque le mode PROGRAMMABLE1, PROGRAMMABLE2 ou PROGRAMMABLE3 est sélectionné dans

CORRECTION GAMMA, vous ne pouvez pas modiﬁer cette fonction.

CONTROLE COULEURS Règle฀la฀teinte฀du฀rouge,฀du฀jaune,฀du฀vert,฀du฀cyan,฀du฀bleu฀et฀du฀magenta.

TEINTE*

Entrées MP et VIDEO uniquement

Règle la teinte de l’écran. Appuyez sur + ou - pour procéder à des réglages.

CONTRASTE*

Règle la luminosité de l’image en fonction du signal d’entrée. Appuyez sur + ou - pour procéder à des réglages.

NETTETE*

Ajuste฀la฀netteté฀de฀l’image.฀Appuyez฀sur฀+฀ou฀-฀pour฀procéder฀à฀des฀réglages.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : cette fonction n’est pas disponible lorsque sRGB est sélectionné dans MODE IMAGE.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*4 : cette fonction n’est pas disponible pour les images ﬁxes transférées via l’entrée MP.

*5 : cette fonction est uniquement disponible lorsque le module de calcul Raspberry Pi et sa carte d’interface sont installés.

Français-3333

Français

REGLAGE

INSTALLATION AUTO

Entrée VGA (RGB) uniquement

Règle automatiquement la taille de l’écran, la position horizontale, la position verticale, l’horloge, la phase et le niveau de

blanc.

REGLAGE AUTO

Entrée VGA (RGB) uniquement

La position horizontale, la position verticale et la phase sont réglées automatiquement dès la détection de la nouvelle

fréquence.

POSITION H

Entrées VGA (RGB), VGA (YPbPr)

uniquement

Contrôle la position horizontale de l’image dans la zone d’afﬁchage du LCD.

Appuyez sur + pour un déplacement vers la droite. Appuyez sur - pour un déplacement vers la gauche.

POSITION V

Entrées VGA (RGB), VGA (YPbPr)

uniquement

Contrôle la position verticale de l’image dans la zone d’afﬁchage du LCD.

Appuyez sur + pour un déplacement vers le haut. Appuyez sur - pour un déplacement vers le bas.

HORLOGE

Entrée VGA (RGB) uniquement

Appuyez sur le bouton + pour élargir l’image vers la droite de l’écran.

Appuyez sur le bouton - pour rétrécir l’image sur la gauche.

PHASE

Entrées VGA (RVB), VGA (YPbPr)

uniquement

Règle le « bruit » visuel sur l’image.

RESOLUTION H*

Entrée VGA (RGB) uniquement

Règle la taille horizontale de l’image.

RESOLUTION V*

Entrée VGA (RGB) uniquement

Règle la taille verticale de l’image.

SYSTEME COULEUR

Entrée VIDEO uniquement

Le système de couleur sélectionné dépend du format vidéo du signal d’entrée.

AUTO

NTSC Choisit automatiquement le paramètre Système de couleur en fonction du signal d’entrée.

PAL

SECAM

4.43 NTSC

PAL-60

RESOLUTION EN ENTREE

Entrée VGA (RGB) uniquement

En cas de problème de détection du signal, cette fonction oblige le moniteur à afﬁcher le signal à la résolution désirée.

Après la sélection, exécutez INSTALLATION AUTO. si nécessaire.

Si aucun problème n’est détecté, la seule option disponible sera « AUTO ».

ASPECT Permet de déﬁnir le format de l’image.

REMARQUE : si le paramètre ASPECT est déﬁni sur DYNAMIQUE, l’image s’afﬁche complètement avant de pivoter.

Lorsque l’option ASPECT est déﬁnie sur DYNAMIQUE ou ZOOM, l’image s’afﬁche sur la totalité de l’écran, puis la

fonction TILE MATRIX s’initialise. L’aspect initial est ensuite rétabli (s’il a été modiﬁé pendant que l’option TILE MATRIX

était activée, le nouveau réglage est appliqué).

Les฀images฀de฀taille฀réduite฀ne฀sont฀pas฀ajustées฀lors฀de฀la฀modication฀des฀paramètres฀POSITION฀H฀et฀POSITION฀V.

Si un économiseur d’écran est conﬁguré, le réglage ASPECT est automatiquement déﬁni sur PLEIN ECRAN. Une fois

l’économiseur d’écran désactivé, le réglage ASPECT que vous aviez précédemment appliqué est rétabli.

Si un économiseur d’écran est conﬁguré, le réglage ASPECT est automatiquement déﬁni sur PLEIN ECRAN. Une fois

l’économiseur d’écran désactivé, le réglage ASPECT que vous aviez précédemment appliqué est rétabli.

Cette fonction n’est pas disponible si le paramètre MOUVEMENT est activé dans le menu ECONOMISEUR ECRAN.

Les paramètres DYNAMIQUE et ZOOM ne s’appliquent qu’une fois l’option TILE MATRIX désactivée.

Consultez la section « POINT ZOOM » (page 58) pour en savoir plus sur les limites de cette fonction.

Aucun zoom n’est possible avec une image dont la résolution d’entrée est de 3 840 x 2 160 (60 Hz).

NORMAL Permet d’afﬁcher l’image au format déﬁni par la source.

COMPLET L’intégralité de l’écran est occupée.

LARGE Permet d’étendre les images 16:9 pour remplir la totalité de l’écran.

DYNAMIQUE Permet d’étendre les images 4:3 non linéaires, de manière à remplir la totalité de l’écran. Une partie de l’image sera

tronquée suite à l’expansion.

1:1 Permet d’afﬁcher l’image au format de pixel 1:1. (Si la résolution en entrée est supérieure à la valeur recommandée,

l’image est réduite aﬁn d’être adaptée à l’écran).

ZOOM Permet d’effectuer un zoom avant ou arrière.

REMARQUE : la portion de l’image située en dehors de la zone d’afﬁchage active n’est pas visible. La réduction d’une

image peut entraîner une dégradation de sa qualité.

ZOOM Maintient le rapport du format lors du zoom.

HZOOM Valeur du zoom horizontal.

VZOOM Valeur du zoom vertical.

POS H Position horizontale.

POS V Position verticale.

*1 : après avoir conﬁguré individuellement cet élément, nous vous recommandons d’exécuter CONFIGURATION AUTOMATIQUE.

Français-3434

AVANCE

SURBALAYAGE

Entrées HDMI1, HDMI2, VGA (YPbPr),

VIDEO, MP, OPTION*

uniquement

Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur afﬁchage de l’image.

ACTIVE La taille de l’image est supérieure à la taille pouvant être afﬁchée. Le bord de l’image apparaît coupé.

L’écran afﬁche environ 95 % de l’image.

DESACTIVE La taille de l’image reste dans la zone d’afﬁchage. L’écran afﬁche toute l’image.

REMARQUE : Si vous utilisez un ordinateur avec sortie HDMI, sélectionnez « ARRET ».

AUTO Permet de déﬁnir automatiquement la taille de l’image.

REMARQUE : Cette fonction n’est pas disponible si le signal d’entrée est VGA (YPbPr), VIDEO ou MP.

DESENTRELACE

Sélectionne la fonction de conversion IP (entrelacé vers progressif).

REMARQUE : l’option ROTATION IMAGE n’est pas disponible. Lorsque l’option SUPER est sélectionnée dans la section

MODIFICATION ENTREE, cette fonction ne peut pas être modiﬁée.

ACTIVE Convertit les signaux entrelacés en signaux progressifs. Ce paramètre est le paramètre par défaut.

DESACTIVE Désactive la conversion IP. Ce paramètre convient le mieux aux ﬁlms mais augmente le risque de rétention d’image.

REDUCTION DU BRUIT

Entrée VIDEO uniquement

Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages.

TELECINEMA

Entrées HDMI1, HDMI2, VIDEO,

VGA (YPbPr), MP uniquement

Détecte automatiquement la durée d’image source pour une qualité optimale.

REMARQUE : activez le désentrelacé si le paramètre TELECINEMA est déﬁni sur AUTO.

CONTRASTE ADAPT*

Entrées HDMI1, HDMI2, VIDEO,

VGA (YPbPr), MP uniquement

Déﬁnit le niveau de réglage pour le contraste dynamique.

Avec l’option RAPIDE, l’image est nette mais la luminosité instable en raison de la grande variation des contrastes.

ROTATION Permet d’inverser l’image verticalement ou horizontalement, ou de la faire pivoter.

Sélectionnez cette option en appuyant sur + ou -.

REMARQUE : Cette fonction n’est pas disponible si MOUVEMENT est activé dans ECONOMISEUR ECRAN.

ROTATION IMAGE REMARQUE : si le paramètre ASPECT est déﬁni sur DYNAMIQUE, l’image s’afﬁche complètement avant de pivoter.

Lorsque l’option ROTATION IMAGE est déﬁnie sur un paramètre autre que AUCUNE, les fonctions suivantes sont

désactivées : MODE MULTI-IMAGE, MESSAGE TEXTE, IMAGE FIXE, POINT ZOOM et TILE MATRIX.

L’entrelacement du signal d’entrée peut provoquer une altération de l’image.

AUCUN

Mode normal.

ROTAT. H

L’image s’inverse de droite à gauche.

ROTAT. V

L’image s’inverse de haut en bas.

ROTAT. 180°

L’image pivote à 180 degrés.

TOURNER OSD Détermine la direction d’afﬁchage OSD.

L’activation de cette fonction permet d’inverser l’OSD en fonction de l’image.

SPECTRAVIEW ENGINE Sélectionnez « MARCHE » pour activer SPECTRAVIEW ENGINE (voir page 28).

REINITIALISER Permet de réinitialiser les paramètres IMAGE, à l’exception des options SPECTRAVIEW ENGINE et MODE IMAGE.

AUDIO

VOLUME Permet d’augmenter ou de diminuer le volume de la sortie audio.

BALANCE

BALANCE Permet de déﬁnir les paramètres de sortie audio sur STEREO ou MONO.

Si vous choisissez l’option STEREO, réglez la balance G/D.

Appuyez sur le bouton + pour déplacer le curseur du son stéréo vers la droite.

Appuyez sur le bouton - pour déplacer le curseur du son stéréo vers la gauche.

REMARQUE : le paramètre BALANCE n’est pas disponible si vous avez choisi l’option MONO.

SURROUND Son surround artiﬁciel.

REMARQUE : l’option SORTIE LIGNE n’est pas disponible lorsque cette fonction est activée.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*2 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

Français-3535

Français

EGALISEUR

AIGUS Permet d’accentuer ou de réduire le son hautes fréquences.

Appuyez sur le bouton + pour augmenter les aigus.

Appuyez sur le bouton - pour diminuer les aigus.

GRAVES Permet d’accentuer ou de réduire le son basses fréquences.

Appuyez sur le bouton + pour augmenter les graves.

Appuyez sur le bouton - pour diminuer les graves.

ENTREE AUDIO Permet de sélectionner une source d’entrée audio parmi les suivantes : [DVI], [HDMI1], [HDMI2], [DisplayPort1],

[DisplayPort2], [IN1], [IN2], [VIDEO], [MP], [OPTION]*

AUDIO MULTI-IMAGE Permet de sélectionner une source audio.

REMARQUE : Cette fonction dépend du réglage MULTI-IMAGE.

SORTIE LIGNE Sélectionnez VARIABLE pour contrôler le niveau de sortie de ligne avec le bouton VOLUME.

DUREE AUDIO

DUREE AUDIO Permet de déﬁnir la durée d’attente avant la l’émission du son. Le paramètre TPS RETARD peut être déﬁni sur une

valeur comprise entre 0 et 100 millisecondes. Activez cette fonction en sélectionnant l’option MAR.

TPS RETARD

REINITIALISER Permet de réinitialiser tous les paramètres AUDIO, à l’exception du VOLUME.

CALENDRIER

PARAM. CALENDRIER Permet de créer un calendrier d’utilisation.

Parcourez et modiﬁez le calendrier à l’aide des boutons , + et -. Utilisez le bouton SET/ZOOM de la télécommande

ou les commandes de modiﬁcation d’entrée du moniteur pour sélectionner des paramètres.

REMARQUE : conﬁgurez les paramètres DATE ET HEURE avant les paramètres de calendrier.

Les calendriers conﬁgurés sont enregistrés à la fermeture de la fenêtre PARAM. CALENDRIER.

Si certains calendriers sont associés à la même période, la priorité est donnée aux paramètres ayant les valeurs les plus

élevées.

Si l’option PROGRAMMATEUR ARRET est activée, PARAM. CALENDRIER n’est pas disponible.

Lorsque vous sélectionnez un signal d’entrée ou un mode d’image non valide, celui-ci s’afﬁche en rouge. Les calendriers

ne sont pas actifs tant que la fenêtre PARAM. CALENDRIER est ouverte. Reportez-vous à la page 45.

PARAMETRES Sélectionnez ACTIVER pour activer le calendrier. Un maximum de 30 calendriers peuvent être déﬁnis.

ALIMENTATION Paramètre applicable à l’alimentation du moniteur. Activez ou désactivez-le pour chaque calendrier.

HEURE Déﬁnissez l’heure d’activation du calendrier. Si vous ne souhaitez pas déﬁnir d’heure spéciﬁque, choisissez [--].

ENTREE Déﬁnissez un signal d’entrée pour le calendrier. Pour utiliser le signal d’entrée déﬁni au moment de l’activation du

calendrier, choisissez [--]. Lorsque vous conﬁgurez l’option ENTREE, veillez à activer le paramètre applicable à

l’alimentation.

MODE IMG Déﬁnissez un mode image pour le calendrier. Pour utiliser le mode image déﬁni au moment de l’activation du calendrier,

choisissez [--]. Lorsque vous conﬁgurez l’option MODE IMG, veillez à activer le paramètre applicable à l’alimentation.

Choisissez un élément de la liste ci-dessous (une seule sélection possible).

DATE Ce฀paramètre฀est฀dédié฀aux฀opérations฀à฀exécuter฀sur฀une฀journée,฀ou฀aux฀opérations฀non฀régulières.

CHAQUE JOUR Ce฀paramètre฀permet฀de฀répéter฀les฀opérations฀chaque฀jour.

CHAQUE SEM. Ce paramètre permet de répéter les opérations chaque semaine.

JOUR DE SEMAINE

Ce paramètre permet d’exécuter les opérations en semaine.

Cet฀élément฀est฀déni฀en฀fonction฀des฀paramètres฀FIN฀DE฀LA฀SEMAINE฀et฀VACANCES.฀Les฀jours฀qui฀ne฀sont฀pas฀dénis฀

sur฀FIN฀DE฀LA฀SEMAINE฀et฀VACANCES฀sont฀considérés฀comme฀des฀jours฀de฀semaine.

FIN DE LA SEMAINE Sélectionnez ce paramètre si les opérations s’effectuent en ﬁn de semaine.

Le calendrier s’exécute à la date déﬁnie dans les paramètres FIN DE LA SEMAINE.

VACANCES Le calendrier s’exécute à la date déﬁnie dans les paramètres VACANCES.

LISTE CALENDRIER Liste฀des฀calendriers.฀Permet฀d’en฀afcher฀jusqu’à฀30.

PARAMETRES VACANCES

N ° Crée un calendrier VACANCES pour le moniteur.

ANNEE

MOIS

JOUR

SEMAINE

Déﬁnissez ANNEE et MOIS.

Sélectionnez JOUER ou SEMAINE.

JOUR฀:฀Dénissez฀un฀jour.

SEMAINE฀:฀Dénissez฀une฀semaine฀et฀un฀jour฀de฀la฀semaine.

Si฀les฀options฀MOIS฀ou฀ANNEE฀sont฀dénies฀sur฀[--],฀tous฀les฀jours฀constituant฀ces฀périodes฀sont฀considérés฀comme฀des฀

vacances.

DERNIER JOUR Déﬁnissez une date de ﬁn pour les vacances. Si votre calendrier s’étend sur plusieurs années, déﬁnissez un calendrier

pour chaque année.

REMARQUE : tant que le paramètre JOUR n’est pas conﬁguré, le paramètre DERNIER JOUR n’est pas disponible. Si le

mois ou l’année est déﬁni sur [--] dans les paramètres VACANCES, le paramètre DERNIER JOUR n’est pas disponible.

SET/SUPPRIMER Permet de conﬁgurer ou de supprimer un calendrier.

REGLAGE FIN DE

SEMAINE

FIN DE LA SEMAINE Dénissez฀le฀jour฀de฀la฀semaine.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Français-3636

DATE ET HEURE Permet de déﬁnir la date, l’heure et la région pour l’heure d’été. La date et l’heure doivent être déﬁnies pour que la

fonctionnalité CALENDRIER soit activée.

REMARQUE : si le moniteur reste éteint pendant deux semaines, les paramètres de date et d’heure sont réinitialisés et

la fonction HORLOGE cesse de fonctionner.

ANNEE Permet de conﬁgurer l’année à afﬁcher par l’horloge.

MOIS Permet de conﬁgurer le mois à afﬁcher par l’horloge.

JOUR Permet฀de฀congurer฀le฀jour฀à฀afcher฀par฀l’horloge.

HEURE Permet de conﬁgurer l’heure à afﬁcher par l’horloge.

DATE/HEURE

ACTUELLE

Permet d’afﬁcher la date et l’heure actuelles.

HEURE D’ETE Permet d’activer ou de désactiver l’heure d’été.

REMARQUE : réglez le paramètre DATE ET HEURE avant de modiﬁer le paramètre HEURE D’ETE.

HEURE D’ETE Si MAR est sélectionné, déﬁnissez les paramètres d’heure d’été ci-dessous.

DEBUT MOIS Déﬁnissez la date de passage à l’heure d’été.

FIN MOIS Déﬁnissez la date de ﬁn de l’heure d’été.

DIFF TEMPS Permet de déﬁnir le décalage horaire.

ARRET PROGRAMMATEUR Permet d’éteindre le moniteur après une période déterminée. Cette période peut être comprise entre 1 et 24 heures.

REMARQUE : le menu CALENDRIER n’est pas disponible si la fonction PROGRAMMATEUR ARRET est activée.

REINITIALISER Permet de réinitialiser les paramètres DATE ET HEURE et HEURE D’ETE du menu CALENDRIER.

MULTI-ENTREE

MAINT. MODE MULTI-

IMAGE*

Permet au moniteur de rester en mode MULTI-IMAGE et MESSAGE TEXTE après la mise hors tension.

Après la remise sous tension, MULTI-IMAGE et MESSAGE TEXTE s’afﬁchent sans avoir à entrer dans l’OSD.

MODE MULTI-IMAGE*

MULTI-IMAGE Si « ARRET » est sélectionné, une image est afﬁchée.

Si « MARCHE » est sélectionné, plusieurs images sont afﬁchées. Permet de sélectionner l’option PIP ou PBP.

REMARQUE : lorsque cette option est activée, les fonctions MESSAGE, SOUS-TITRAGE CODE, TILE MATRIX,

option MOUVEMENT du paramètre ECONOMISEUR ECRAN, ROTATION IMAGE, sauf si cette fonction est déﬁnie sur

AUCUNE, MODIFICATION ENTREE (lorsque cette fonction est déﬁnie sur SUPER) le sont également.

IMAGE ACTIVE*

ACTIVE Lorsque MULTI-IMAGE est déﬁni sur « ARRET », [IMAGE 1] est l’image active. Si MULTI-IMAGE est déﬁni sur

« MARCHE », déﬁnition de l’image active.

REMARQUE : Cette fonction dépend du réglage MULTI-IMAGE.

ACTI. FENETRE L’image active s’afﬁche au sein d’un cadre rouge.

SELECT ENTREE*

Permet de sélectionner l’entrée à utiliser pour le mode multi-image. Utilisez les boutons + et - pour effectuer votre

sélection.

REMARQUE : Cette fonction n’est pas disponible lorsque le réglage MULTI-IMAGE est déﬁni sur « ARRET ».

Après avoir choisi un nouveau signal d’entrée pour l’image active, appuyez sur SET.



TAILLE DE L’IMAGE*

Permet de déﬁnir la taille de l’image active.

Appuyez sur le bouton SET/POINT ZOOM pour régler la taille de l’image. Appuyez sur + ou CH+ pour l’agrandir.

Appuyez sur - ou CH- pour la diminuer.

POSITION DE

L’IMAGE*

Permet de déﬁnir la position de l’image active.

Appuyez sur le bouton + pour déplacer l’image active vers la droite et appuyez sur le bouton - pour la déplacer vers la

gauche.

Appuyez sur le bouton

pour déplacer l’image active vers le haut et appuyez sur le bouton pour la déplacer vers le

bas.

ASPECT DE L’IMAGE*

Permet de sélectionner l’aspect de l’image active.

Pour changer le rapport hauteur/largeur de l’image, consultez la page 20.

MESSAGE TEXTE*

REMARQUE : Lorsque MESSAGE TEXTE est déﬁni, MODE MULTI-IMAGE et IMAGE FIXE ne sont pas disponibles.

MESSAGE TEXTE est appliquée si le menu suivant est activé : MODE MULTI-IMAGE, TILE MATRIX, ECONOMISEUR

ECRAN, ROTATION IMAGE, SUPER dans MODIFICATION ENTREE, SOUS-TITRE CODE.

Lorsque cette fonction est active, POINT ZOOM et IMAGE FIXE ne sont pas disponibles.

MODE Active le message texte et vous permet de déﬁnir la direction horizontale ou verticale.

POSITION Permet de sélectionner l’emplacement du message texte à l’écran.

TAILLE Détermine la taille du message texte par rapport à la taille globale de l’écran.

DETECTION Active la détection automatique du message texte.

SELECT ENTREE Permet de déﬁnir le signal d’entrée pour l’image 1 et l’image 2.

*1 : cette fonction est appliquée lorsque SUPER est sélectionné dans MODIFICATION ENTREE, MOUVEMENT dans ECONOMISEUR ECRAN, TILE MATRIX et

ROTATION IMAGE sauf pour AUCUN.

*2 : si MESSAGE TEXTE est actif ou que MODE MULTI-IMAGE est ARRETE, cette fonction n’est pas disponible.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée en tant qu’entrée pour le mode multi-image.

*4 : cette fonction n’est pas disponible si le paramètre MODE MULTI-IMAGE est déﬁni sur PIP et que le paramètre IMAGE ACTIVE est déﬁni sur IMAGE1.

Français-3737

Français

ENTREE DETECTEE Permet de sélectionner la méthode de détection des entrées que le moniteur doit utiliser, lorsque plusieurs sources de

signal sont connectées.

REMARQUE : lorsque le paramètre MODIFICATION ENTREE est déﬁni sur SUPER, cette fonction ne peut pas être

modiﬁée.

Le paramètre ENTREE DETECTEE est appliqué lorsque la fonction CAPT HUMAIN est activée.

AUCUN Le moniteur ne recherche pas de signaux provenant d’autres ports d’entrée vidéo.

DETECTE*

Si l’entrée vidéo actuellement déﬁnie n’émet aucun signal, le moniteur tente d’en détecter un au niveau des autres ports.

Il bascule ensuite automatiquement sur la nouvelle entrée vidéo.

Aucune autre recherche de signal n’est lancée tant que la source vidéo actuelle est active.

DERNIER DETECTE*

Lorsqu’une nouvelle source vidéo est connectée, le moniteur bascule automatiquement sur celle-ci. Si l’entrée vidéo

actuellement déﬁnie n’émet aucun signal, le moniteur tente de détecter un signal au niveau des autres ports. Il bascule

ensuite automatiquement sur la nouvelle entrée vidéo.

DETECTION PERSO*

Détermine le niveau de priorité des signaux d’entrée, PRIORITE 1 correspondant au plus élevé.

Lorsque l’option DETECTION PERSO est sélectionnée, le moniteur recherche uniquement les entrées présélectionnées.

REMARQUE : seule la section PRIORITE 3 permet de donner la priorité au signal d’entrée provenant d’une carte d’option

de type autre que Slot2.

Si vous attribuez le niveau de priorité 1, 2 ou 3 au port DisplayPort1, vous ne pouvez pas attribuer de priorité (SLOT2 (DP)).

Si vous attribuez le niveau de priorité 1, 2 ou 3, vous ne pouvez pas attribuer de priorité au port DisplayPort1.

MODIFICATION ENTREE Permet de déﬁnir la vitesse de modiﬁcation de l’entrée. Si l’option RAPIDE est sélectionnée, la modiﬁcation de l’entrée

s’effectue plus rapidement, mais du bruit se produit au niveau de l’image lors du basculement entre des signaux.

L’option SUPER vous permet de basculer encore plus rapidement entre les deux signaux sélectionnés.

REMARQUE : selon la carte d’option utilisée, l’option SUPER peut ne pas être disponible.

Si l’option SUPER est activée, les paramètres MODE MULTI-IMAGE, MESSAGE TEXTE, FIXE et POINT ZOOM ne sont

pas disponibles.

PARAMETRE TERMINAL

MODE DVI Sélectionne le type d’équipement DVI-D connecté à l’entrée DVI.

Sélectionnez l’option DVI-HD si l’authentiﬁcation HDCP est requise sur le lecteur de DVD ou l’ordinateur connecté.

Sélectionnez l’option DVI-PC si l’authentiﬁcation HDCP n’est pas requise sur l’ordinateur connecté.

MODE VGA Sélectionnez RVB ou YPbPr pour l’entrée VGA.

TYPE DE

SYNCHRONISATION

Permet de sélectionner le type de synchronisation VGA (RGB).

AUTO : permet d’identiﬁer automatiquement le type du signal reçu.

SYNCHRONISATION H/V : si le signal d’entrée est de type H/V SYNC, mais que l’option AUTO est conﬁgurée, l’image

présente des anomalies. Sélectionnez l’option H/V SYNC.

SOG : si le signal d’entrée est de type SOG, mais que l’option AUTO est conﬁgurée, l’image présente des anomalies.

Sélectionnez l’option SOG.

REMARQUE : si le mode VGA est déﬁni sur YPbPr, vous ne pouvez pas activer l’option TYPE DE SYNCHRONISATION.

DisplayPort Permet de choisir entre le mode DisplayPort [1.1a] ou [1.2].

En mode DisplayPort 1.1a, la fonctionnalité SST est automatiquement sélectionnée.

En mode DisplayPort 1.2, vous pouvez choisir entre les fonctionnalités SST et MST.

Pour utiliser la fonctionnalité MST (Multi-Stream Transport.), vous devez sélectionner le mode DisplayPort 1.2. Une carte

graphique adaptée est nécessaire pour utiliser la fonctionnalité MST. Contactez votre fournisseur pour connaître les

limites de cette fonction.

REMARQUE : la fonctionnalité MST n’est pas disponible avec les signaux DisplayPort2.

DEBIT En mode DisplayPort 1.1a, l’option HBR est automatiquement déﬁnie.

Si le mode DisplayPort1.2 et la fonctionnalité SST sont activés, sélectionnez l’option HBR ou HBR2.

Si le mode DisplayPort1.2 et la fonctionnalité MST sont activés, l’option HBR2 est automatiquement déﬁnie.

EGALISEUR Permet de compenser la dégradation de l’image causée par l’utilisation d’un câble long ou de certains périphériques.

Un chiffre plus élevé entraîne davantage de compensation.

SLOT2 Permet de compenser la dégradation de l’image causée par le signal DisplayPort.

DisplayPort1 Permet de compenser la dégradation de l’image causée par le signal DisplayPort1.

HDMI Permet de sélectionner MODE1 ou MODE2.

MODE1 : la résolution maximale est de 3840 x 2160 (30 Hz)

MODE2 : la résolution maximale est de 3840 x 2160 (60 Hz)

NIVEAU VIDEO AUTO฀:฀permet฀de฀congurer฀automatiquement฀les฀signaux฀d’entrée,฀en฀ajustant฀les฀équipements฀connectés.

BRUT : permet de paramétrer l’ordinateur et d’afﬁcher tous les signaux d’entrée dont les niveaux de gris sont compris

entre 0 et 255.

ETENDRE : permet de paramétrer l’équipement audiovisuel et d’étendre la plage des niveaux de gris de 16-235 à 0-255.

REMARQUE : cette fonction est disponible uniquement avec les paramètres HDMI, DisplayPort ou OPTION, et peut être

sélectionnée dans le menu SIGNAL D’ENTREE.

REINITIALISER Permet de réinitialiser les paramètres du menu MULTI-ENTREE, à l’exception des options ENTREE DETECTEE (priorité

des signaux d’entrée uniquement), MODIFICATION ENTREE (ENTREE1 et ENTREE2), SELECT ENTREE, ASPECT

IMAGE et DEBIT.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée en tant qu’entrée pour le mode multi-image.

*2 : non applicable au MP.

Français-3838

OSD

LANGUE Sélectionnez la langue de l’OSD.

ENGLISH

DEUTSCH

FRANÇAIS

ITALIANO

ESPAÑOL

SVENSKA

РУССКИЙ

DUREE OSD Éteint l’OSD après une période d’inactivité. Les durées prédéﬁnies s’échelonnent de 10 à 240 secondes.

POSITION OSD Détermine฀l’endroit฀de฀l’écran฀où฀l’OSD฀s’afche.

HAUT

BAS

DROITE

GAUCHE

INFORMATION OSD Permet d’afﬁcher ou de masquer les informations relatives au menu OSD. Ces informations apparaissent chaque fois

que le signal ou la source d’entrée est modiﬁée. Un message d’avertissement s’afﬁche également si aucun signal n’est

détecté, ou si celui-ci est hors de portée.

Vous pouvez choisir la durée après laquelle les informations relatives au menu OSD doivent s’afﬁcher, en sélectionnant

une valeur comprise entre 3 et 10 secondes.

INFOS COMMUNICATION

L’adresse IP et l’identiﬁant du moniteur s’afﬁchent lorsque vous appuyez sur le bouton AFFICHAGE de la télécommande.

TRANSPARENCE OSD Permet de déﬁnir la transparence du menu OSD.

ROTATION DE L’OSD Permet de déﬁnir l’orientation du menu OSD (paysage ou portrait).

PAYSAGE Permet d’afﬁcher le menu OSD en mode Paysage.

PORTRAIT Permet d’afﬁcher le menu OSD en mode Portrait.

REMARQUE : si PORTRAIT est déﬁni, SOUS-TITRE CODE n’est pas disponible.

GUIDE MENU Le guide des touches s’afﬁche lorsque le menu OSD s’afﬁche.

REMARQUE : cette fonction n’est pas disponible lorsque l’option TOURNER OSD est activée.

MEMO Permet de créer un titre et un message via le serveur HTTP. Voir page 55.

NOM D’ENTREE Vous pouvez créer un nom pour l’entrée utilisée.

Max. : 14 caractères, y compris les espaces, les lettres de A à Z, les chiffres de 0 à 9 et les symboles.

SOUS-TITRE CODE

Entrée VIDEO uniquement

Permet d’activer le sous-titrage codé.

REMARQUE : cette fonction est déverrouillée si les suivantes sont actives : MODE MULTI-IMAGE, MESSAGE TEXTE,

PORTRAIT (sous ROTATION DE L’OSD), TILE MATRIX, ECONOMISEUR ECRAN, FIXE, POINT ZOOM, SUPER (sous

MODIFICATION ENTREE).

REINITIALISER Permet de réinitialiser les paramètres suivants, dans le menu OSD :

TEMPS OSD, POSITION DE L’OSD, INFORMATIONS OSD, TRANSPARENCE OSD, SOUS-TITRAGE CODE.

AFFICHAGES MULTIPLES

AUTO TILE MATRIX SETUP

TILE฀MATRIX฀permet฀d’afcher฀une฀image฀sur฀plusieurs฀écrans฀(jusqu’à฀100)฀par฀le฀biais฀d’un฀amplicateur฀de฀distribution.

Permet le réglage automatique de TILE MATRIX en saisissant le nombre de moniteurs organisés horizontalement et

verticalement sur le moniteur principal. Les paramètres suivants sont réglés automatiquement : IDENT. DU MONITEUR, TILE

MATRIX, TILE MATRIX MEM, Signal d’entrée, REGLAGE SORTIE VIDEO, DisplayPort dans PARAMETRE TERMINAL.

REMARQUE : la fonction ID AUTO est automatiquement exécutée. Nous vous recommandons de connecter les moniteurs en

série à l’aide d’un câble DisplayPort. Cette fonction est déverrouillée si le paramètre MOUVEMENT, sous ECONOMISEUR

ECRAN, est activé.

Exemple d’une installation via LAN :

ECRANS H 3

ECRANS V 3

Moniteur principal

REGLAGE COPIE Lorsque les moniteurs sont connectés en série, vous pouvez sélectionner les catégories de menu OSD à copier d’un

moniteur à un autre.

REMARQUE : les moniteurs doivent être connectés en série via des câbles LAN. En outre, les paramètres applicables

à cette fonction sont réinitialisés lorsque l’appareil est éteint. Le nombre de moniteurs connectés pris en charge varie en

fonction des caractéristiques du câble LAN utilisé.

DEBUT COPIE Sélectionnez OUI et appuyez sur le bouton SET pour commencer à copier.

TOUTES ENTREES Tous les paramètres des terminaux d’entrée sont copiés lorsque vous sélectionnez cet élément. Par défaut, cette case

est désactivée.

Français-3939

Français

TILE MATRIX Permet฀d’afcher฀une฀image฀sur฀plusieurs฀écrans฀(jusqu’à฀100)฀par฀le฀biais฀d’un฀amplicateur฀de฀distribution.

REMARQUE : une résolution basse n’est pas adaptée à l’afﬁchage en mosaïque sur un grand nombre de moniteurs.

L’ampliﬁcateur n’est pas utile si vous employez moins d’écrans.

Cette fonction est déverrouillée lorsque vous sélectionnez ECONOMISEUR ECRAN, ou que vous déﬁnissez le

paramètre ROTATION IMAGE sur une option autre que AUCUNE.

Les options DYNAMIQUE ou ZOOM ne sont pas disponibles lorsque la fonctionnalité TILE MATRIX est activée.

La sélection des paramètres DYNAMIQUE ou ZOOM, dans le menu ASPECT, n’est prise en compte qu’une fois

l’exécution de la fonction TILE MATRIX terminée (le cas échéant).

Lorsque la fonction TILE MATRIX est activée, les éléments suivants ne sont pas disponibles : MODE MULTI-IMAGE,

MESSAGE TEXTE, SOUS-TITRAGE CODE, FIXE, POINT ZOOM. Reportez-vous à la page 58 pour en savoir plus sur la

fonction POINT ZOOM.

Si du contenu est lu par le lecteur multimédia lorsque la fonction TILE MATRIX est activée, il se peut que l’afﬁchage des

images ne soit plus synchronisé d’un écran à l’autre.

Cette fonction n’est pas disponible lorsque le paramètre ECONOMISEUR D’ECRAN est activé.

Lorsque l’option HDMI des paramètres du terminal est déﬁnie sur MODE2, la fonction TILE MATRIX n’est pas disponible.

MONITEURS H Nombre de moniteurs disposés horizontalement.

MONITEURS V Nombre de moniteurs disposés verticalement.

POSITION Sélectionnez la section de l’image en mosaïque à afﬁcher sur le moniteur.

TILE COMP Permet฀d’activer฀la฀fonctionnalité฀TILE฀COMP.฀Si฀la฀fonctionnalité฀TILE฀COMP฀est฀activée,฀vous฀pouvez฀ajuster฀la฀taille฀et฀

la position d’une image afﬁchée en appuyant sur le bouton + ou - de la télécommande.

ACTIVER Permet d’activer les paramètres associés à la fonction TILE MATRIX.

TILE MATRIX MEM Lorsque « ENTREE » est sélectionné, TILE MATRIX est appliqué à chaque entrée de signal.

COMMUN L’intégralité des paramètres associés à la fonction TILE MATRIX sont enregistrés pour tous les signaux d’entrée.

ENTREE L’intégralité des paramètres associés à la fonction TILE MATRIX sont enregistrés pour le signal d’entrée sélectionné.

CONTROLE ID Permet de conﬁgurer l’identiﬁant du moniteur (nombre de 1 à 100) et l’identiﬁant de groupe (lettre de A à J). Sélectionnez

l’option ECR DETECTES pour afﬁcher le numéro des moniteurs connectés en série par le biais d’un câble LAN.

REMARQUE : n’éteignez pas les moniteurs et ne les mettez pas en veille lorsque les options REGL. ID/IP AUTO et

REINI ID/IP AUTO sont activées.

Plusieurs choix sont disponibles pour l’identiﬁant de groupe. Reportez-vous également à la page 46.

REGL. ID/IP AUTO Lorsque « SET » est sélectionné, la fenêtre REGL. ID/IP AUTO s’afﬁche.

Ne connectez pas les périphériques réseau aux moniteurs connectés au réseau LAN.

REGLAGE ELEMENT Sélectionnez un élément dans [IDENT. DU MONITEUR], [ADRESSE IP] et [ID et IP].

IDENT. DU

MONITEUR

Si « OUI » est sélectionné, les ID des moniteurs seront automatiquement déﬁnis pour l’ensemble des moniteurs.

ADRESSE IP Déﬁnissez les trois premiers octets dans l’adresse de base.

Le quatrième octet est automatiquement déﬁni sur la valeur 1. Celle-ci s’adapte ensuite au nombre de moniteurs

connectés via LAN.

« ADRESSE DE BASE » s’afﬁche lorsque « ADRESSE IP » ou « ID et IP » est sélectionné dans REGLAGE ELEMENT.

ID et IP Permet de déﬁnir « IDENT. DU MONITEUR » et « ADRESSE IP ».

NB DE BASE Permet de déﬁnir le numéro de base du moniteur principal. Celui-ci doit être inférieur à 100.

Un identiﬁant unique est automatiquement attribué aux autres moniteurs connectés en série au réseau LAN.

Ces identiﬁants sont calculés à partir du numéro de base du moniteur principal, et doivent être inférieurs à 100.

Veillez donc à déﬁnir le numéro de base en conséquence.

ADRESSE DE BASE Si « Oui » est sélectionné, l’ADRESSE IP du moniteur est automatiquement déﬁnie pour l’ensemble des moniteurs.

DEMAR REGL ID/IP Si vous choisissez l’option OUI, tous les paramètres REGL. ID/IP AUTO sont activés.

MONITEURS

DETECTES

Cet élément s’afﬁche si l’option REGLAGE ELEMENT est sélectionnée et si le paramètre DEMARRAGE ADRESSE

IP/ID est déﬁni sur OUI.

Si le numéro afﬁché et le numéro du moniteur actuel (déﬁni sous IDENT. DU MONITEUR) sont différents, sélectionnez

REESSAYER aﬁn de relancer le calcul.

Si le numéro afﬁché est correct, choisissez CONTINUER.

REINI ID/IP AUTO Lorsque « REINITIALISER » est sélectionné, la fenêtre REINI ID/IP AUTO s’afﬁche.

REINIT. ELEMENT Sélectionnez [IDENT. DU MONITEUR], [ADRESSE IP] ou [ID et IP].

Après modiﬁcation du numéro des moniteurs connectés au réseau LAN, sélectionnez la même option que celle choisie

sous REGLAGE ELEMENT (menu REGL. ID/IP AUTO). Exécutez ensuite la fonction REINI ID/IP AUTO.

DEMAR REIN. ID/IP Si vous choisissez l’option OUI, l’élément sélectionné sous REINIT. ELEMENT est réinitialisé.

Une fois l’opération terminée, le message « TERMINE ! » s’afﬁche.

REMARQUE : une fois la fonction DEMAR REIN ID/IP activée, les paramètres IDENT. DU MONITEUR et ADRESSE IP

de chaque moniteur deviennent distincts, même si tous les moniteurs sont connectés au réseau LAN.

ECR DETECTES Permet d’afﬁcher le numéro des moniteurs détectés.

TRANSFERT

COMMANDE

Lorsque l’option MAR est sélectionnée, une commande est envoyée à tous les moniteurs connectés à l’aide de

câbles LAN.

REINITIALISER Permet de réinitialiser les paramètres du menu AFFICH MULTIPLES.

Français-4040

PROTECTION AFFICHAGE

ECONOMIE D’ENERGIE

Permet de sélectionner l’option ACTIVER ou DESACTIVER. Si l’option ACTIVER est sélectionnée, déﬁnissez la durée

après laquelle le moniteur passe en mode d’économie d’énergie suite à une perte de signal. Pour obtenir des détails

supplémentaires, consultez la section Indicateur alim (reportez-vous à la page 42).

REMARQUE : il est possible que l’envoi de données numériques, par la carte graphique, ne s’interrompe pas, même si

plus aucune image ne s’afﬁche. Si cela se produit, le moniteur ne passe pas en mode de gestion de l’énergie. La fonction

d’économie d’énergie est désactivée lorsque le paramètre CAPT HUMAIN est déﬁni sur AUTO OFF ou AU CHOIX*

ECO ALIM AUTO Déﬁnissez l’heure à laquelle le moniteur passera en mode veille automatique suite à la perte du signal.

MESS. ECO. ENERGIE Lorsque le moniteur passe en mode Économie d’énergie, un message s’afﬁchera une fois l’option MAR sélectionnée.

CONTROLE VENTILATEUR Les ventilateurs de refroidissement permettent de réduire la température interne du moniteur, aﬁn d’éviter qu’il ne

surchauffe.

Une fois l’option AUTO sélectionnée, vous pouvez régler la vitesse des ventilateurs, ainsi que la température à partir de

laquelle ils doivent se déclencher.

STATUT DE LA CHALEUR Permet d’afﬁcher l’état des ventilateurs, du rétroéclairage et des capteurs de température.

ECONOMISEUR ECRAN Utilisez la fonction ECONOMISEUR ECRAN pour réduire les risques de persistance de l’image.

REMARQUE : l’image utilisée par l’économiseur d’écran s’afﬁche dans son intégralité. Une fois ce dernier désactivé,

l’aspect déﬁni est de nouveau appliqué.

Il n’est pas possible d’activer l’économiseur d’écran avec un signal d’entrée d’une résolution de 3 840 x 2 160 à 60 Hz.

Quand l’option ECONOMISEUR ECRAN est activée, les fonctions suivantes ne sont pas disponibles : MODE MULTI-

IMAGE, IMAGE FIXE, ROTATION IMAGE (à l’exception du paramètre AUCUNE), MESSAGE TEXTE, POINT ZOOM,

TILE MATRIX et SOUS-TITRE CODE.

GAMMA*

L’option MAR permet de modiﬁer le gamma du moniteur.

BACKLIGHT*

La luminosité du rétroéclairage baisse lorsque ce paramètre est activé.

REMARQUE : ne sélectionnez pas cette option si le paramètre CAPTEUR LUMIERE est déﬁni sur MODE1 ou MODE2.

MOUVEMENT*

L’image de l’écran est légèrement agrandie et se déplace dans 4 directions (HAUT, BAS, DROITE, GAUCHE) à des

intervalles déterminés pas l’utilisateur. Vous pouvez déﬁnir l’intervalle et le rapport de zoom.

COULEUR BORDURE

COTE

Permet de régler la couleur des bordures latérales lors de l’afﬁchage d’une image 4:3.

Appuyez sur le bouton + de la télécommande pour éclaircir les bordures.

Appuyez sur le bouton - de la télécommande pour assombrir les bordures.

La couleur d’arrière-plan du lecteur multimédia est également modiﬁée.

DELAI MISE SOUS

TENSION

Règle le délai du passage du mode « veille » au mode « sous tension ».

DELAI Le « DELAI MISE SOUS TENSION » peut être déﬁni entre 0 et 50 secondes.

LIEN VERS ID Lorsque cette option est activée, une durée d’attente est associée à chaque moniteur. Si le nombre de moniteurs est

important, cette même durée s’accroît.

ALERT MAIL Déﬁnissez l’option MAR pour activer la notiﬁcation par e-mail. Reportez-vous à la page 53.

CAPT INTELLI DONNEES

SANS FIL

Sélectionnez « MAR » pour activer la fonction CAPT INTELLI DONNEES SANS FIL (voir page 60). Un mot de passe est

requis pour utiliser la fonction.

REINITIALISER Permet de réinitialiser les paramètres du menu PROTECTION AFFICHAGE (à l’exception de l’élément DELAI MISE

SOUS TENSION et CAPT INTELLI DONNEES SANS FIL).

COMMANDE

INFOS RESEAU

Permet d’afﬁcher les paramètres réseau actuellement déﬁnis.

LAN REMARQUE : patientez quelques secondes après avoir modiﬁé les paramètres LAN, le temps que ceux-ci soient

appliqués.

REGLAGE IP L’activation de cette option permet d’attribuer automatiquement une adresse IP au moniteur, à partir de votre serveur

DHCP.

Sa désactivation vous permet de saisir manuellement l’adresse IP et les données relatives au masque de sous-réseau

(informations fournies par votre administrateur réseau).

REMARQUE : si le paramètre [REGLAGE IP] est déﬁni sur AUTO, contactez votre administrateur réseau pour connaître

l’adresse IP.

ADRESSE IP Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez saisir l’adresse IP du moniteur manuellement.

MASQUE SUBNET Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez saisir les données relatives au masque de sous-

réseau manuellement.

PASSERELLE PAR

DEFAUT

Si le paramètre [REGLAGE IP] est déﬁni sur MANUEL, vous devez déﬁnir la passerelle par défaut manuellement.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

DNS Indiquez l’adresse IP de vos serveurs DNS.

AUTO : ce réglage permet de récupérer automatiquement l’adresse IP du serveur DNS connecté au moniteur.

MANUEL : vous devrez saisir manuellement l’adresse IP du serveur DNS connecté au moniteur.

DNS PRINCIPAL Déﬁnissez les paramètres DNS principaux du réseau connecté au moniteur.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

DNS SECONDAIRE Déﬁnissez les paramètres DNS secondaires du réseau connecté au moniteur.

REMARQUE : saisissez la valeur [0.0.0.0] pour réinitialiser ce paramètre.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

*3 : cette fonction n’est disponible qu’en cas de connexion de l’unité de contrôle facultative.

Français-4141

Français

MODIF MOT DE PASSE Permet la modiﬁcation du mot de passe de sécurité.

Le mot de passe prédéﬁni en usine est 0000.

SECURITE

MOT DE PASSE Permet de déﬁnir un mot de passe de sécurité.

MODE SECURISE

ARRET Le mot de passe de sécurité n’est pas requis lorsque vous allumez le moniteur.

VERROUILL

DEMARRAGE

Le mot de passe de sécurité est requis lorsque vous allumez le moniteur.

VERROUILL

CONTROLE

Un mot de passe de sécurité doit être saisi lorsque vous appuyez sur un bouton de la télécommande ou du moniteur.

VERROUILL DOUBLE Un mot de passe de sécurité doit être saisi lorsque vous allumez le moniteur, ou que vous appuyez sur un bouton de la

télécommande ou du moniteur.

REGLAGE VERROUILL IR

Permet d’empêcher que le moniteur ne soit contrôlé par une télécommande sans ﬁl.

Lorsque cette option est activée, tous les paramètres associés le sont également.

REMARQUE : la fonction REGLAGE VERROUILL IR s’applique uniquement aux boutons de la télécommande sans ﬁl.

Elle n’empêche pas l’accès aux boutons du moniteur. Pour revenir à un fonctionnement normal, appuyez sur le bouton

AFFICHAGE de la télécommande pendant plus de 5 secondes.

SELECT MODE

Sélectionne le mode DEVER, ALL LOCK ou CUSTOM LOCK.

DEVER

Tous les boutons de la télécommande fonctionnent normalement.

ALL LOCK

Verrouille tous les boutons de la télécommande.

CUSTOM LOCK

Permet de sélectionner les boutons à verrouiller pour le bouton ALIM, VOLUME et ENTREE.

Hormis les paramètres CUSTOM LOCK, les autres boutons de la télécommande sont verrouillés.

ALIM : lorsque le réglage VERROUILLE est sélectionné, le bouton ALIM est verrouillé.

VOLUME : lorsque DEVER est sélectionné, le volume minimum et maximum est déﬁni entre VOL.0 et VOL.100.

Les boutons VOLUME (+) et VOLUME (-) sont uniquement disponibles dans la plage volume minimum

et maximum que vous avez déﬁnie.

Lorsque le réglage VERROUILLE est sélectionné, le bouton VOLUME (+) et le bouton VOLUME (-) sont

verrouillés.

ENTREE฀:฀lorsque฀DEVER฀est฀sélectionné,฀vous฀pouvez฀choisir฀de฀déverrouiller฀jusqu’à฀trois฀boutons฀parmi฀DVI,฀฀

HDMI1, HDMI2, DisplayPort1, DisplayPort2, VGA (RVB/YPbPr), VIDEO, MEDIA PLAYER, OPTION.

Les boutons non sélectionnés sont verrouillés. Lorsque VERROUILLE est sélectionné, tous les boutons

ENTREE sont verrouillés.

CANAL : pour verrouiller les boutons de la télécommande applicables au canal, sélectionnez cette option puis

appuyez sur ACTIVER. Les boutons CH/ZOOM (+) et (-) sont alors verrouillés.

REGLAGE VERROUILLAGE

Permet d’empêcher le contrôle du moniteur par ses boutons.

Lorsque cette option est activée, tous les paramètres associés le sont également.

REMARQUE : la fonction REGLAGE VERROUILLAGE s’applique uniquement aux boutons du moniteur. Elle ne permet

pas d’empêcher l’accès aux boutons de la télécommande. Pour activer le verrouillage des boutons de contrôle, appuyez

simultanément sur les boutons HAUT (

) et BAS ( ) pendant plus de 3 secondes. Pour revenir à un fonctionnement

normal, appuyez simultanément sur les boutons HAUT ( ) et BAS ( ) pendant plus de 3 secondes.

SELECT MODE

Sélectionne le mode DEVER, ALL LOCK ou CUSTOM LOCK.

DEVER

Tous les boutons sont disponibles dans le cadre d’une utilisation normale.

ALL LOCK

Verrouille tous les boutons de la télécommande.

CUSTOM LOCK

Permet de sélectionner les boutons à verrouiller pour le bouton ALIM, VOLUME et ENTREE.

Hormis les paramètres CUSTOM LOCK, les autres boutons de la télécommande sont verrouillés.

ALIM : lorsque le réglage VERROUILLE est sélectionné, le bouton ALIM est verrouillé.

VOLUME : lorsque le réglage « DEVER. » est sélectionné, les volumes minimum et maximum sont déﬁnis entre VOL.0

et VOL.100.

Les boutons PLUS (+) et MOINS (-) permettent uniquement d’évoluer entre ces valeurs minimales et

maximales.

Lorsque le réglage « VERROU. » est sélectionné, les boutons PLUS (+) et MOINS (-) sont verrouillés.

ENTREE : lorsque le réglage DEVER est sélectionné, le bouton ENTREE/SET est déverrouillé.

CANAL : pour verrouiller les boutons de la télécommande applicables au canal, sélectionnez VERROU. puis

ACTIVER. Les boutons HAUT (

) et BAS ( ) sont alors verrouillés.

DDC/CI

Entrées DisplayPort2, DVI, et VGA (RGB)

uniquement.

ACTIVER/DESACTIVER : ACTIVE ou DESACTIVE le contrôle et la communication bidirectionnelle du moniteur.

PING Permet de vériﬁer que la connexion au réseau est correctement établie, en tentant de communiquer avec l’adresse IP

prédéﬁnie.

ADRESSE IP Permet de déﬁnir une ADRESSE IP pour l’envoi de la commande PING.

EXECUTER Permet de vériﬁer qu’un signal peut être transmis au moniteur à partir de l’adresse IP, en envoyant une commande

PING.

REINIT ADRESSE IP Réinitialise le REGLAGE ADRESSE IP sur la valeur par défaut.

Français-4242

VARIATION AUTO*

Permet฀d’ajuster฀automatiquement฀le฀système฀de฀rétroéclairage฀de฀l’écran฀LCD,฀en฀fonction฀de฀la฀luminosité฀ambiante.

LUMINOSITE AUTO

Entrées DVI, DisplayPort1, DisplayPort2,

VGA (RVB), MP, OPTION*

uniquement

Règle le niveau de luminosité selon le signal en entrée.

REMARQUE : ne sélectionnez pas cette option lorsque CAPTEUR LUMIERE est déﬁni sur MODE1 ou MODE2.

CAPTEUR LUMIERE Il est possible d’augmenter ou de diminuer le rétroéclairage de l’écran LCD selon la luminosité ambiante de la pièce.

Si฀la฀pièce฀est฀lumineuse,฀le฀moniteur฀se฀règle฀en฀conséquence.฀Si฀la฀pièce฀est฀sombre,฀le฀moniteur฀ajuste฀également฀la฀

gradation฀d’intensité.฀L’objectif฀de฀cette฀fonction฀est฀de฀rendre฀le฀visionnage฀plus฀agréable฀à฀l’œil฀selon฀les฀conditions฀de฀

luminosité.

REMARQUE : lorsque CAPTEUR LUMIERE est déﬁni, RETROECLAIRAGE, LUMINOSITE AUTO et

RETROECLAIRAGE sont désactivés dans les fonctions ECONOMISEUR ECRAN.

Ne couvrez pas le capteur de lumière lorsque vous utilisez MODE1 ou MODE2.

Paramètre AMBIENT

CAPTEUR LUMIERE dans l’OSD, sélectionnez MODE1 ou MODE2 et déﬁnissez LIMITE MAX, LUMINOSITE et

OBSCURITE dans chaque mode.

LIMITE MAX : Il s’agit du niveau maximum de rétroéclairage déﬁni.

LUMINOSITE : il s’agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au

plus haut.

OBSCURITE : il s’agit du niveau de rétroéclairage sur lequel le moniteur se règle lorsque la luminosité ambiante est au

plus bas.

Lorsque CAPTEUR LUMIERE est activé, le niveau de RETROECLAIRAGE de l’écran s’adapte automatiquement à la

luminosité de la pièce (voir ﬁgure ci-dessous).

Niveau de RETROECLAIR.

déﬁni sur lequel se règle le

moniteur lorsque le niveau

de luminosité ambiante est

bas.

Niveau de RETROECLAIR.

déﬁni sur lequel se règle le

moniteur lorsque le niveau de

luminosité ambiante est élevé.

Limite du RETROECLAIR.

sombre lumineux

condition de luminosité de la pièce

Valeur du rétroéclairage de l’écran en mode MODE2

OBSCURITE LUMINOSITE

Valeur du rétroéclairage de l’écran en mode MODE1

Paramètre d’usine

Plage RETROECLAIR. lorsque

déﬁni sur LIMITE MAX.

LIMITE MAX : niveau de RETROECLAIRAGE est limité au niveau déﬁni.

OBSCURITE : niveau de RETROECLAIRAGE déﬁni sur lequel se règle le moniteur lorsque le niveau de luminosité

ambiante est bas.

LUMINOSITE : niveau de RETROECLAIRAGE déﬁni sur lequel se règle le moniteur lorsque le niveau de luminosité

ambiante est élevé.

CAPT HUMAIN*

CAPT HUMAIN propose trois paramètres :

REMARQUE : ECONOMIE ENERGIE est désactivée lorsque AUTO OFF ou PERSONNALISE est sélectionné dans

CAPT HUMAIN.

Le paramètre CAPT HUMAIN est appliqué lorsque la fonction ENTREE DETECTEE est activée.

DESACTIVER Aucune détection de mouvement.

AUTO OFF A l’heure prédéﬁnie, si aucune personne n’est détectée, les fonctions RETROECLAIRAGE et VOLUME passent

automatiquement en mode ARRET. Lorsqu’une personne s’approche du moniteur de nouveau, celui-ci revient

automatiquement en mode normal.

PERSONNALISE Si฀aucune฀présence฀n’est฀détectée,฀le฀volume฀et฀le฀rétroéclairage฀sont฀automatiquement฀ajustés฀en฀fonction฀des฀

réglages déﬁnis. Aussitôt qu’une présence est de nouveau détectée, le moniteur revient en mode normal et afﬁche le

signal d’entrée sélectionné dans SELECT ENTREE.

INDICATEUR ALIM

INDICATEUR ALIM Permet d’allumer ou d’éteindre le voyant. Si l’option ARRET est sélectionnée, le voyant ne s’allume pas lorsque le

moniteur LCD est actif.

INDICATEUR DE PROG Permet d’allumer ou d’éteindre le voyant conformément aux paramètres du calendrier. Si l’option ARRET est

sélectionnée, le voyant ne s’allume pas lorsqu’un calendrier est actif.

NETWORK FUNCTIONS

(FONCTIONS RÉSEAU)

Activez ou désactivez la fonctionnalité réseau des options suivantes :

DISPLAY (AFFICHAGE) : permet d’activer ou désactiver la fonctionnalité réseau du contrôle à distance du moniteur.

Si elle est désactivée, les éléments suivants ne fonctionnent pas : Commande externe, Messagerie, Serveur HTTP,

SNMP, Creston, AMX, PJLink, ainsi que les fonctions de connexion en série.

REMARQUE : si l’option DISPLAY (AFFICHAGE) est désactivée, il est impossible de contrôler le moniteur lorsque celui-

ci est branché en série. Prenez ceci en compte avant de procéder à la désactivation.

COMPUTE MODULE (MODULE DE CALCUL) : permet d’activer ou désactiver la fonctionnalité réseau du module de

calcul uniquement.

MEDIA PLAYER (LECTEUR MULTIMÉDIA) : permet d’activer ou désactiver la fonctionnalité réseau du lecteur

multimédia uniquement.

Si elle est désactivée, les éléments suivants ne fonctionnent pas : REGLAGES DOSSIER PARTAGE et PARAM PART

CARTE SD.

Sous APPLY (APPLIQUER), surlignez YES (OUI) puis appuyez sur SET (DÉFINIR) pour enregistrer votre sélection.

Si vous n’appuyez pas sur SET (DÉFINIR), votre sélection ne sera pas conservée.

REMARQUE฀:฀pour฀appliquer฀une฀mise฀à฀jour฀de฀micrologiciel฀sur฀le฀réseau,฀les฀options฀DISPLAY฀(AFFICHAGE)฀et฀

MEDIA PLAYER (LECTEUR MULTIMÉDIA) doivent être activées.

*1 : si SPECTRAVIEW ENGINE est déﬁni sur MARCHE, cette fonction n’est pas disponible.

*2 : cette fonction n’est disponible qu’en cas de connexion du capteur optionnel.

*3 : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Français-4343

Français

USB

ALIMENTATION TACTILE

(non disponible)

COMMANDE EXTERNE Si ce paramètre est activé, le moniteur peut être contrôlé par un périphérique doté d’un logiciel spéciﬁque et connecté au

port USB2.

SOURCE PC Permet de sélectionner un périphérique connecté au port USB1 et utilisé pour contrôler le moniteur. S’il s’agit d’un

périphérique spéciﬁque, sélectionnez PC EXTERNE ou OPTION.

Le réglage OPTION est disponible uniquement si un ordinateur est connecté au port 2.

ALIMENTATION USB Permet d’alimenter le port USB CM1 (2A).

Utilisez l’option MARCHE à cette ﬁn.

REMARQUE : la consommation énergétique varie en fonction des périphériques USB connectés au moniteur.

CEC Cette fonction vous permet de contrôler les périphériques HDMI CEC connectés au port HDMI.

CEC est l’abréviation de « Consumer Electronics Control » (« Contrôle de produits électroniques grand public »).

CEC Après avoir activé cette fonction, conﬁgurez les paramètres ci-dessous.

REMARQUE : l’activation de cette fonction entraîne celle des paramètres ci-après. En fonction du périphérique

connecté, il est possible que celui-ci ne fonctionne pas correctement.

Lorsque le périphérique CEC HDMI connecté réceptionne une commande de lecture, le moniteur s’allume et le signal

d’entrée฀est฀déni฀sur฀HDMI.฀Cela฀s’applique฀également฀aux฀situations฀dans฀lesquelles฀le฀moniteur฀est฀déjà฀allumé.

Les périphériques CEC HDMI connectés peuvent être contrôlés à l’aide de la télécommande fournie.

ARRET AUTOMATIQUE Lorsque vous faites passer le moniteur en mode veille grâce à la télécommande ou à son bouton d’alimentation, il en va

de même de tout périphérique CEC HDMI connecté.

REMARQUE : si un enregistrement est en cours sur le périphérique HDMI CEC, ce dernier ne passe pas en mode veille.

RECEPTEUR AUDIO Permet d’activer l’ampliﬁcateur audio CEC HDMI. Si l’option OUI est sélectionnée, le son provenant du périphérique

CEC HDMI est émis via l’ampliﬁcateur audio de même type. Dans le cas contraire, le son est désactivé.

REMARQUE : sélectionnez l’option OUI lorsqu’un ampliﬁcateur audio CEC HDMI est connecté.

Sélectionnez l’option NON si aucun périphérique audio CEC HDMI n’est connecté au moniteur.

RECHERCHE

PERIPHERIQUE

Permet de détecter le périphérique CEC HDMI connecté au moniteur. Si cette opération réussit, le type et le nom de

ce dernier s’afﬁchent. Si cette opération échoue, le périphérique est automatiquement associé à la mention NON.

Pour effectuer une nouvelle détection, sélectionnez l’option OUI. Une fois le périphérique détecté, vous pouvez modiﬁer

l’entrée correspondante.

REINITIALISER Permet de réinitialiser tous les paramètres du menu CONTROLE, hormis les suivants : LAN, MODIF MOT DE PASSE,

SECURITE et PING.

OPTION

OPTION POWER Permet au moniteur d’alimenter une carte d’option en mode ECONOMIE D’ENERGIE ou VEILLE.

AUTO : le mode d’alimentation dépend de la présence d’une carte d’option connectée.

ON : la carte d’option continue à être alimentée en mode d’économie d’énergie ou en mode veille.

OFF : la carte d’option n’est plus alimentée en mode d’économie d’énergie ou en mode veille.

REMARQUE : pour activer la fonction d’économie d’énergie aﬁn qu’aucun signal ne soit émis lors de l’utilisation du

logement 2, déﬁnissez le paramètre OPTION POWER sur AUTO ou MAR.

AUDIO*

Permet de sélectionner le signal d’entrée audio en fonction des spéciﬁcations de la carte d’option insérée dans le

logement 2. Pour pouvoir activer la fonction NUMERIQUE, le signal d’entrée et l’entrée audio doivent être déﬁnis sur

OPTION.

REMARQUE : NUMERIQUE est activé uniquement lorsque OPTION est sélectionné pour le signal d’entrée et OPTION

pour ENTREE AUDIO.

PC INTERNE*

Cette fonction est disponible pour les PC avec logement 2.

OFF WARNING

(Non réglable)

AUTO OFF Le moniteur s’éteint automatiquement lorsqu’il se trouve en mode d’économie d’énergie, ou lorsque le PC interne est

hors tension.

REMARQUE : si vous désactivez cette fonction, le moniteur ne s’allume pas automatiquement lorsque le PC connecté

est mis sous tension.

START UP PC Cette fonction permet de démarrer le PC interne.

FORCE QUIT Cette fonction permet de forcer l’arrêt du PC interne.

Utilisez-la uniquement lorsque le système d’exploitation ne peut pas être arrêté manuellement.

SLOT2 CH REGLAGE Permet de sélectionner le type de signal selon les spéciﬁcations de l’option Slot2.

AUTO Permet de déﬁnir automatiquement le type de signal.

1CH L’image liée au signal sélectionné sous SLOT2 CH SELECTION s’afﬁche en mode plein écran.

2CH Le signal DisplayPort s’afﬁche dans la partie gauche de l’écran, tandis que le signal TMDS s’afﬁche dans la partie droite.

Si l’un de ces signaux n’est pas pris en charge, le second s’afﬁche automatiquement en mode plein écran.

*1 : la disponibilité de cette fonction varie selon la carte d’option utilisée. Lorsque vous en modiﬁez le réglage, éteignez puis rallumez le moniteur.

Français-4444

SLOT2 CH SELECTION Cette fonction est uniquement disponible lorsque SLOT2 CH REGLAGE afﬁche 1CH.

DisplayPort Permet d’afﬁcher le signal DisplayPort provenant d’un PC avec logement 2 en mode plein écran.

TMDS Permet d’afﬁcher le signal TMDS provenant d’un PC avec logement 2 en mode plein écran.

REINITIALISER Permet de réinitialiser les paramètres AUDIO du menu OPTION.

SYSTEME

INFOS MONITEUR Indique le modèle et le numéro de série de votre moniteur, ainsi que la version du micrologiciel.

ECONOMIE CARBONE : Afﬁche l’économie de carbone estimée, en kg-CO2. Le facteur du bilan carbone dans le calcul

de l’économie de carbone se base sur l’OCDE (Édition 2008).

UTILISAT. DE CARBONE : Afﬁche l’utilisation de carbone estimée, en kg-CO2. Il s’agit de l’estimation arithmétique, et

non de la valeur de mesure réelle. L’estimation est effectuée sans option.

MICROLOGICIEL Permet d’afﬁcher la version du micrologiciel dont est doté le moniteur.

ADRESSE MAC Afﬁche l’ADRESSE MAC.

PREREGLAGE USINE Tous les réglages par défaut sont restaurés.

REMARQUE : vous pouvez réinitialiser l’ensemble des éléments associés aux moniteurs connectés en série. Veillez à

ne pas réinitialiser tous les éléments par accident.

MODULE DE CALCUL

MODULE DE CALCUL Lorsqu’un module de calcul Raspberry Pi et sa carte d’interface sont installés, des menus supplémentaires peuvent être

conﬁgurés. Ne modiﬁez pas les paramètres MODULE DE CALCUL vous-même.

ALIM

SOURCE D’ENERGIE Permet de contrôler l’alimentation du module de calcul.

DEMARRAGE AUTO Permet d’activer automatiquement l’alimentation du module lorsque le moniteur est mis sous tension.

MENU SERVICE

VERROUILLAGE Permet de verrouiller les paramètres MODULE DE CALCUL.

DEMARRAGE MODE

USB

Permet d’identiﬁer le module en tant que périphérique USB relié à un ordinateur via son port USB2, aﬁn de le

programmer via le système d’exploitation. Si cette fonctionnalité n’est pas activée, le module démarre normalement.

SIGNAL IR Permet d’activer ou non le transfert des signaux en provenance de la télécommande infrarouge.

CONTROLE MONITEUR Permet d’activer ou non la connexion en série interne reliant l’écran et le module.

SIGNAL D’ARRET Permet d’utiliser la fonctionnalité GPIO 23 aﬁn d’être alerté lorsque l’alimentation du module est sur le point de

s’interrompre.

DECLENCHEMENT

ALIM

Permet de spéciﬁer le délai séparant le signal d’arrêt et l’arrêt lui-même. Conﬁgurez ce réglage aﬁn que les logiciels

s’éteignent en toute sécurité.

WDT Permet d’activer ou non la fonction intégrée Watchdog Timer du module.

HEURE DE DEBUT Permet de déﬁnir le délai avant réception des commandes WDT par le moniteur.

PERIODE Permet de déﬁnir à combien de reprises l’écran peut recevoir des commandes WDT provenant du module.

MODIF MOT DE PASSE

Les valeurs par défaut peuvent être fournies sur demande.

Français-4545

Français

REMARQUE 1 : CREATION D’UN CALENDRIER

Le฀calendrier฀permet฀de฀dénir฀les฀heures฀de฀mise฀sous฀tension฀et฀de฀mise฀en฀veille฀du฀moniteur.฀Il฀est฀possible฀d’en฀programmer฀jusqu’à฀sept.

Pour programmer le calendrier :

1. Entrez dans le menu CALENDRIER. Mettez en surbrillance la fonction PARAM. CALENDRIER en utilisant les boutons haut et bas. Appuyez

sur SET/POINT ZOOM ou sur le bouton + pour entrer dans le menu Paramètres. Mettez en surbrillance le numéro de calendrier désiré, puis

appuyez฀sur฀SET/POINT฀ZOOM.฀La฀case฀en฀regard฀du฀numéro฀devient฀jaune.฀Le฀calendrier฀peut฀maintenant฀être฀programmé.

2. Appuyez sur le bouton bas pour mettre ALIM en surbrillance. Sélectionnez MAR en appuyant sur les boutons + et –. Sélectionnez ARRET

pour désactiver le calendrier.

3. Appuyez sur le bouton bas pour mettre HEURE en surbrillance. Appuyez sur les boutons + et – pour déﬁnir l’heure.

4. Utilisez les ﬂèches haut et bas pour mettre ENTREE en surbrillance. Appuyez sur les boutons + et – pour choisir la source d’entrée. Mettez

MODE IMG en surbrillance en utilisant les ﬂèches haut et bas. Appuyez sur les boutons + et – pour choisir le mode d’image.

5. Appuyez sur le bouton bas pour sélectionner la DATE, CHAQUE JOUR, CHAQUE SEM.,

JOUR DE LA SEMAINE, FIN DE LA SEMAINE ou VACANCES. Appuyez sur le bouton

SET/POINT ZOOM dans un menu adapté au calendrier. Si le calendrier doit être activé

pour฀un฀jour฀spécique,฀choisissez฀DATE฀et฀appuyez฀sur฀le฀bouton฀SET/POINT฀ZOOM.฀

Si฀le฀calendrier฀doit฀être฀activé฀tous฀les฀jours,฀choisissez฀CHAQUE฀JOUR฀et฀appuyez฀sur฀

le฀bouton฀SET/POINT฀ZOOM.฀Le฀cercle฀situé฀à฀côté฀de฀CHAQUE฀JOUR฀devient฀jaune.฀

Si vous souhaitez un calendrier hebdomadaire, appuyez sur les boutons haut et bas,

puis฀sur฀SET/POINT฀ZOOM฀pour฀sélectionner฀les฀jours฀de฀la฀semaine.฀Ensuite,฀mettez฀

en surbrillance l’option CHAQUE SEM. et appuyez sur SET/POINT ZOOM. Déﬁnissez

JOUR DE LA SEMAINE, FIN DE LA SEMAINE ou VACANCES de la même façon.

Les paramètres JOUR DE LA SEMAINE, FIN DE LA SEMAINE et VACANCES sont

disponibles dans le paramètre CALENDRIER (voir page 35).

6. Une fois un calendrier programmé, les calendriers restants peuvent être déﬁnis.

Appuyez sur MENU pour quitter l’OSD ou sur SORTIE pour revenir au menu précédent.

REMARQUE : si les calendriers se chevauchent, celui dont le numéro est le plus élevé

est prioritaire. Par exemple, le calendrier n°7 est prioritaire par rapport au calendrier n°1.

Si l’entrée ou le mode d’image sélectionné n’est pas disponible, celui-ci s’afﬁche en rouge.

REMARQUE 2 : PERSISTANCE DE L’IMAGE

Il est possible que la technologie LCD subisse le phénomène de persistance de l’image. La persistance de l’image se manifeste lorsqu’une

image résiduelle ou « fantôme » d’une image précédemment afﬁchée reste visible sur l'écran. Contrairement aux moniteurs à tube

cathodique, la persistance de l’image sur les moniteurs LCD n’est pas permanente. Il est toutefois recommandé de ne pas afﬁcher d’image

ﬁxe pendant une trop longue période.

Pour remédier au phénomène de persistance, éteignez ou mettez le moniteur en veille aussi longtemps que la dernière image est restée

afﬁchée. Par exemple, si une image est restée afﬁchée à l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être

mis hors tension ou en veille pendant une heure.

Comme avec tous les équipements d’afﬁchage personnels, il est recommandé d’afﬁcher, à intervalles réguliers, des images animées et

d’utiliser un économiseur d’écran animé. Vous pouvez aussi éteindre ou mettre le moniteur en veille lorsqu’il n’est pas utilisé.

Déﬁnissez les fonctions « ECONOMISEUR ECRAN », « DATE ET HEURE » et « PARAM. CALENDRIER » pour réduire davantage le risque

de persistance d’image.

Durée de vie prolongée de l’afﬁchage

Image résiduelle sur l’écran LCD

Au bout de plusieurs heures d’utilisation en continu, l’électrode à l’intérieur de l’écran LCD est susceptible de rester chargée électriquement

une fois l’écran éteint. De ce fait, il est possible que vous observiez une image résiduelle ou « fantôme » de la dernière image afﬁchée

(Persistance de l’image)

La persistance de l’image n’est pas permanente. En revanche, l’afﬁchage en continu d’une image ﬁxe peut occasionner une accumulation

permanente d’impuretés ioniques à l’intérieur de l’écran LCD pouvant occasionner l’apparition d’une image résiduelle permanente (image

résiduelle).

Recommandations

Aﬁn de retarder l’apparition d’images résiduelles et de prolonger la durée de vie de votre moniteur, conformez-vous aux recommandations

suivantes :

•฀N’afchez฀pas฀d’images฀xes฀pendant฀de฀longues฀périodes.฀Modiez-les฀à฀de฀courts฀intervalles฀de฀temps.

•฀Lorsque฀vous฀ne฀l’utilisez฀pas,฀éteignez฀le฀moniteur฀à฀l’aide฀de฀la฀télécommande,฀des฀options฀de฀gestion฀de฀l’énergie฀du฀PC฀ou฀de฀la฀fonction฀

Calendrier intégrée.

•฀Des฀températures฀faibles฀aident฀à฀prolonger฀la฀durée฀de฀vie฀du฀moniteur.

Pensez à surveiller la température interne du moniteur si l’écran LCD est recouvert d’une surface protectrice (verre, acrylique), si le moniteur

est situé dans un espace clos ou si plusieurs moniteurs sont superposés.

Pour réduire la température, utilisez les ventilateurs, activez l’économiseur d’écran, réglez les paramètres de gestion de l’énergie et diminuez

la luminosité.

•฀Utilisez฀le฀mode฀«฀Économiseur฀d’écran฀»฀du฀moniteur.

SCHEDULE:

POWER: ON

TIME: 04 : 03

DVI

INPUT:

PIC. MODE: STANDARD

DVI1

(MON) OCT.26.2015 12:37

SETTINGS:

SCHEDULE SETTINGS

SCHEDULE LIST

HOLIDAY SETTINGS

WEEKEND SETTINGS

DATE & TIME

DAYLIGHT SAVINGS

OFF TIMER

RESET

MONTH:

DAY:

Choose Mark

Return Close

DATE

YEAR:

JAN

2016

MON TUE WED THU

SAT SUNFRI

EVERY DAY

EVERY WEEK

HOLIDAY

WEEKDAY

WEEKEND

MULTI-INPUT OPTION

Français-4646

FONCTION ID TELECOMMANDE

ID TELECOMMANDE

La฀télécommande฀peut฀être฀utilisée฀pour฀contrôler฀jusqu’à฀100฀moniteurs฀MultiSync฀

individuels à l’aide du mode ID TELECOMMANDE. Le mode ID TELECOMMANDE

fonctionne฀en฀association฀avec฀le฀mode฀Ident.฀du฀moniteur,฀permettant฀de฀contrôler฀jusqu’à฀

100 moniteurs MultiSync individuels. Par exemple : si plusieurs moniteurs sont utilisés

dans la même zone, une télécommande en mode normal enverrait des signaux à chaque

moniteur en même temps (voir Figure 1). La télécommande en mode ID TELECOMMANDE

s’utilise sur un seul moniteur du groupe (voir Figure 2).

POUR DEFINIR L’ID TELECOMMANDE

Tout en maintenant enfoncé le bouton REMOTE ID SET de la télécommande, utilisez le

pavé numérique pour saisir l’identiﬁant du moniteur (entre 1 et 100) devant être contrôlé via

la télécommande. Cette dernière peut ensuite être utilisée pour faire fonctionner ce même

moniteur.

Quand 0 est sélectionné ou quand la télécommande est en mode normal, tous les

moniteurs sont activés.

POUR DEFINIR/REINITIALISER LE MODE DE LA TELECOMMANDE

Mode ID : pour entrer dans le mode ID, appuyez sur le bouton REMOTE ID SET et

maintenez-le enfoncé pendant 2 secondes.

Mode Normal : pour revenir au mode Normal, appuyez sur le bouton REMOTE ID CLEAR

et maintenez-le enfoncé pendant 2 secondes.

Pour que cette option fonctionne correctement, le moniteur doit être doté d’un identiﬁant

unique. Ce dernier peut être attribué dans le menu AFFICHAGES MULTIPLES de l’OSD

(reportez-vous à la page 39).

Dirigez la télécommande vers le capteur distant du moniteur souhaité et appuyez sur le

bouton REMOTE ID SET. Une fois votre télécommande en mode ID, l’identiﬁant du moniteur s’afﬁche à l’écran.

Utilisation de la télécommande pour contrôler tous les moniteurs situés à portée

1. Tout en maintenant le bouton DEFINITION ID de la télécommande enfoncé, saisissez l’identiﬁant « 0 ».

2. Tous les moniteurs situés à portée répondront désormais aux commandes envoyées par la télécommande.

REMARQUE : si vous saisissez la valeur « 0 » dans le champ ID TELECOMMANDE et appuyez sur DEFINITION ID, l’identiﬁant de tous

les moniteurs situés à portée s’afﬁche à l’écran. De cette façon, vous pouvez repérer facilement l’identiﬁant du moniteur que

vous souhaitez contrôler de manière individuelle (voir procédure ci-dessous).

Utilisez la télécommande pour faire fonctionner un moniteur ayant un numéro IDENT. DU MONITEUR spéciﬁque qui lui

est attribué.

1. Indiquez l’identiﬁant du moniteur (voir page 39). Le numéro ID MONITEUR peut être compris entre 1 et 100.

Ce numéro ID MONITEUR permet à la télécommande de faire fonctionner ce moniteur spéciﬁque sans affecter les autres moniteurs.

2. Tout en maintenant le bouton DÉFINITION ID de la télécommande enfoncé, saisissez l’identiﬁant de la télécommande à l’aide du clavier.

Il doit s’agir d’un nombre compris entre 1 et 100. L’identiﬁant de la télécommande doit correspondre à l’identiﬁant du moniteur que vous

souhaitez contrôler.

3. Dirigez la télécommande vers le capteur du moniteur souhaité, puis appuyez sur le bouton DEFINITION ID.

L’identiﬁant du moniteur s’afﬁche en rouge à l’écran.

Si vous saisissez la valeur « 0 » dans le champ ID TELECOMMANDE, l’identiﬁant de tous les moniteurs situés à portée s’afﬁche en rouge.

Si l’identiﬁant du moniteur s’afﬁche en blanc, il n’est pas identique à l’identiﬁant de la télécommande.

REMARQUE : le numéro ID GROUPE ne peut pas être déﬁni avec la télécommande.

Fonctions de la télécommande

Monitor ID :1 Monitor ID :2 Monitor ID :3

La télécommande

ne fonctionne pas

La télécommande

ne fonctionne pas

La télécommande

fonctionne

La télécommande

fonctionne

La télécommande

fonctionne

La télécommande

fonctionne

Figure 1

La télécommande est

en mode Normal ou l’ID

TÉLÉCOMMANDE est

déﬁni sur 0

Figure 2

La télécommande

est déﬁnie pour

utiliser l’ID

TÉLÉCOMMANDE 3

Français-4747

Français

Vous pouvez contrôler plusieurs moniteurs en utilisant une connexion en guirlande RS-232C, REMOTE IN ou LAN.

REMARQUE : Il n’est possible de connecter en guirlande qu’un nombre limité de moniteurs.

Pour déﬁnir un identiﬁant manuellement, vous devez d’abord exécuter la fonction ID AUTO (voir page 39).

Moniteur principal Moniteurs secondaires

Connexions Connexions

ENTREE SORTIE ENTREE SORTIE

RS-232C

LAN2 LAN1 LAN2REMOTE IN

LAN1

Connexion

Câble LAN

Moniteur suivant

Câble LAN

LAN1

LAN2

LAN1

LAN2

Connexion de plusieurs moniteurs

Français-4848

Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C (type inverseur).

Les fonctions pouvant être contrôlées par un PC sont :

•฀La฀mise฀sous฀tension฀et฀la฀mise฀en฀veille฀;

•฀La฀commutation฀entre฀les฀signaux฀d’entrée฀;

•฀La฀mise฀sous/hors฀tension฀du฀son.

Connexion

Moniteur LCD + ordinateur.

•฀Éteignez฀le฀moniteur฀lorsque฀vous฀le฀connectez฀à฀un฀ordinateur.

•฀Allumez฀l’ordinateur฀connecté฀avant฀de฀mettre฀le฀moniteur฀sous฀tension.

Si vous allumez l’ordinateur et le moniteur dans l’ordre inverse, il est possible que le port de communication ne fonctionne

pas correctement.

•฀Lorsque฀vous฀contrôlez฀le฀moniteur฀connecté฀à฀l’aide฀du฀câble฀RS-232C,฀reportez-vous฀au฀Diagramme฀des฀commandes฀de฀

contrôle (page 56) ou au ﬁchier « External_Control.pdf » se trouvant sur le CD-ROM fourni.

Câble RS-232C

Ordinateur

RS-232C

REMARQUE : si votre ordinateur est uniquement doté d’un port série 25 broches, vous devez utiliser un adaptateur approprié.

Prenez contact avec votre fournisseur pour obtenir des informations supplémentaires.

Pour obtenir des informations sur le brochage, consultez la section « 2) Entrée/sortie RS-232C » de la page 49.

Pour contrôler un moniteur, utilisez la commande dédiée. Des instructions sont disponibles sur le CD fourni avec le moniteur

(ﬁchier External_control.pdf).

Contrôle à distance du moniteur via une interface RS-232C

Français-4949

Français

1) Interface

PROTOCOLE RS-232C

DEBIT 9 600 [bps]

LONGUEUR DES DONNEES 8 [bits]

PARITE NUL

BIT D’ARRET 1 [bit]

CONTROLE DE FLUX NUL

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Le câble de type inverseur (non inclus) doit être utilisé pour les commandes RS-232C.

2) BROCHAGE

Entrée/sortie RS-232C

D-SUB 9 broches (côté moniteur)

N° de broche Nom

1 NC

2 RXD

3 TXD

4 NC

5 GND

6 NC

7 NC

8 NC

9 NC

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Français-5050

Connexion à un réseau

En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres de notiﬁcation par e-mail grâce à une

fonction de serveur HTTP.

Pour utiliser une connexion LAN, vous devez attribuer une adresse IP.

Exemple de connexion LAN :

Serveur

Concentrateur

REMARQUE : utilisez un câble LAN de

catégorie 5 ou supérieure.

Câble LAN

(non fourni)

Paramètres réseau via un navigateur HTTP

Présentation

La connexion du moniteur à un réseau permet de contrôler le moniteur à partir d’un ordinateur du réseau.

L’adresse IP et le masque de sous-réseau du moniteur peuvent être déﬁnis depuis la page des paramètres réseau d’un

navigateur, et par le biais d’un serveur HTTP. Veillez à utiliser Microsoft Internet Explorer 10 ou une version supérieure pour

votre navigateur Web.

(Cet appareil utilise JavaScript et des cookies, et le navigateur doit être conﬁguré pour accepter ces fonctions. Le paramétrage

dépend de la version du navigateur. Reportez-vous aux ﬁchiers d’aide et à la documentation fournie avec votre logiciel.)

Pour accéder à la fonction de serveur HTTP, ouvrez un navigateur Web sur l’ordinateur, en utilisant le même réseau que celui

auquel le moniteur est connecté, puis saisissez l’URL ci-dessous :

Paramètre réseau

http://<adresse IP du moniteur>/index.html

CONSEIL : l’adresse IP par défaut est automatiquement assignée au moniteur.

L’application exclusive peut être téléchargée depuis notre site Web.

REMARQUE : si l’écran MONITOR NETWORK SETTINGS (PARAMETRES RESEAU MONITEUR) ne s’afﬁche pas dans le

navigateur Web, appuyez sur les touches Ctrl+F5 pour actualiser le navigateur Web (ou nettoyez le cache).

Selon l’état du traﬁc ou vos paramètres réseau, il se peut que la réponse du moniteur aux commandes soit

considérablement ralentie. Dans ce cas, contactez votre administrateur réseau.

Il se peut que le moniteur ne réponde pas si vous appuyez plusieurs fois et rapidement sur les boutons du

navigateur. Dans ce cas, patientez, puis répétez l’opération. Si la situation persiste, éteignez puis rallumez le

moniteur.

Pour contrôler un moniteur, utilisez la télécommande. Voir « Diagramme des commandes de contrôle » (page 56).

Contrôle du moniteur LCD via la commande LAN

Français-5151

Français

Préparation avant l’utilisation

Connectez le moniteur au réseau à l’aide d’un câble LAN avant d’accéder aux options du navigateur.

Certains types de proxy et certaines conﬁgurations ne permettent pas de contrôler le moniteur par le biais du réseau. En outre,

selon l’efﬁcacité du cache, il est possible que du contenu conﬁguré à partir du navigateur ne s’afﬁche pas. C’est pourquoi nous

déconseillons autant que possible l’utilisation d’un serveur proxy.

Conﬁguration de l’adresse pour les opérations via un navigateur

Un nom d’hôte peut être utilisé dans les situations décrites ci-dessous :

Si le nom d’hôte a été enregistré sur le serveur DNS par l’administrateur réseau, vous pouvez utiliser celui-ci pour accéder aux

paramètres réseau du moniteur depuis un navigateur compatible.

Si le nom d’hôte a été déﬁni dans le ﬁchier HOSTS de l’ordinateur, vous pouvez utiliser celui-ci pour accéder aux paramètres

réseau du moniteur depuis un navigateur compatible.

Exemple฀1฀:฀lorsque฀le฀nom฀d’hôte฀du฀moniteur฀a฀été฀déni฀sur฀«฀pd.nec.co.jp฀»,฀vous฀pouvez฀accéder฀au฀réseau฀en฀entrant฀

http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.

Exemple 2 : lorsque l’adresse IP du moniteur est 192.168.73.1, vous pouvez accéder aux paramètres de notiﬁcation par

e-mail en entrant http://192.168.73.1/index.html en tant qu’adresse ou dans la colonne de l’URL.

Opération

Rendez-vous à l’adresse suivante pour afﬁcher la page d’accueil.

http://<adresse IP du moniteur>/index.html

Cliquez sur tous les liens situés dans la colonne de gauche, au-dessous de la mention ACCUEIL.

TELECOMMANDE

Ce menu vous permet d’accéder aux mêmes options que votre télécommande.

Menu OSD

Permet d’utiliser le menu OSD ci-dessous :

ENTREE, IMAGE, AUDIO, CALENDRIER, ENTREES MULTIPLES, OSD, AFFICHAGES MULTIPLES, PROTECTION

AFFICHAGE, CONTROLE, OPTION, SYSTEME.

REMARQUE : fonction des boutons indiqués sur les pages des paramètres.

[APPLY] : permet d’appliquer les paramètres déﬁnis.

[CANCEL] : revenir aux paramètres précédents.

REMARQUE : la fonction CANCEL est désactivée si vous cliquez sur APPLY.

[RELOAD] : recharger les paramètres.

[RESET] : réinitialiser les paramètres d’origine.

Français-5252

Paramètre réseau

Cliquez sur RESEAU dans la colonne de gauche.

IP SETTING

(REGLAGE IP)

Déﬁnissez la manière dont l’adresse IP est conﬁgurée.

AUTO : assigner automatiquement une adresse IP.

MANUEL : permet de déﬁnir l’adresse IP du moniteur manuellement.

REMARQUE : consultez votre administrateur réseau en cas de problème.

IP ADDRESS

(ADRESSE IP)

Permet de déﬁnir l’adresse IP du moniteur connecté au réseau lorsque l’option [REGLAGE IP] est

déﬁnie sur [MANUEL].

SUBNET MASK

(MASQUE SUBNET)

Permet de déﬁnir les données associées au masque de sous-réseau pour le moniteur connecté au

réseau lorsque l’option [REGLAGE IP] est déﬁnie sur [MANUEL].

DEFAULT GATEWAY

(PASSERELLE PAR

DEFAUT)

Permet de déﬁnir la passerelle par défaut du moniteur connecté au réseau lorsque l’option

[REGLAGE IP] est déﬁnie sur [MANUEL].

REMARQUE : pour supprimer le paramètre, déﬁnissez-la sur [0.0.0.0].

DNS Déﬁnition du paramètre ADRESSE IP pour le serveur DNS.

AUTO : ce réglage permet de récupérer automatiquement l’adresse IP du serveur DNS connecté au

moniteur.

MANUEL : vous devrez saisir manuellement l’adresse IP du serveur DNS connecté au moniteur.

PRIMARY DNS

(DNS PRINCIPAL)

Permet de déﬁnir les paramètres relatifs au serveur DNS principal du réseau auquel le moniteur est

connecté.

REMARQUE : saisissez [0.0.0.0] pour désactiver ce paramètre.

SECONDARY DNS

(DNS SECONDAIRE)

Permet de déﬁnir les paramètres relatifs au serveur DNS secondaire du réseau auquel le moniteur est

connecté.

REMARQUE : saisissez [0.0.0.0] pour désactiver ce paramètre.

REMARQUE : les paramètres suivants seront réinitialisés si vous activez l’option REINIT. ADRESSE IP dans le menu

COMMANDE de l’OSD :

[REGLAGE IP] : AUTO, [ADRESSE IP] : 192.168.0.10, [MASQUE SUBNET] : 255.255.255.0, [DNS] :

AUTO [PASSERELLE PAR DEFAUT], [DNS PRINCIPAL] et [DNS SECONDAIRE] sont vides.

Français-5353

Français

Paramètre e-mail

Cliquez sur E-MAIL dans la colonne de gauche, au-dessous de la mention ACCUEIL.

Cette option permet d’envoyer, à l’ordinateur, un message d’erreur par e-mail lorsqu’une connexion LAN câblée est utilisée.

Une notiﬁcation est envoyée lorsqu’une erreur se produit au niveau du moniteur.

ALERT MAIL (NOTIFICATION

PAR E-MAIL)

Sélectionnez [ENABLE] pour activer la fonction de notiﬁcation par e-mail.

Sélectionnez [DISABLE] pour la désactiver.

STATUS MESSAGE

(MESSAGE ETAT)

Sélectionnez [ENABLE] pour activer la fonction d’envoi de l’état.

Sélectionnez [DISABLE] pour la désactiver.

SENDER’S ADDRESS

(ADRESSE DE

L’EXPÉDITEUR)

Saisissez฀l’adresse฀de฀l’expéditeur.฀Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀

alphanumériques et symboles.

SMTP SERVER

(SERVEUR SMTP)

Saisissez le nom du serveur SMTP auquel vous souhaitez connecter le moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀alphanumériques.

RECIPIENT’S ADDRESS

1 TO 3 (ADRESSES 1 À 3

DU DESTINATAIRE)

Entrez฀l’adresse฀du฀destinataire.฀Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀alphanumériques฀

et symboles.

AUTHENTICATION

METHOD (MÉTHODE

D’AUTHENTIFICATION)

Cela permet de sélectionner la méthode d’authentiﬁcation pour la transmission des e-mails.

POP3 SERVER

(SERVEUR POP3)

Ceci indique l’adresse du serveur POP3 utilisée lors de l’authentiﬁcation de l’e-mail.

USER NAME

(NOM D’UTILISATEUR)

Déﬁnit le nom d’utilisateur pour la connexion au serveur d’authentiﬁcation lorsque

l’authentication฀est฀requise฀pour฀la฀transmission฀de฀l’e-mail.฀Vous฀pouvez฀utiliser฀jusqu’à฀

60 caractères alphanumériques.

PASSWORD

(MOT DE PASSE)

Déﬁnit le mot de passe pour la connexion au serveur d’authentiﬁcation lorsque

l’authentication฀est฀requise฀pour฀la฀transmission฀de฀l’e-mail.฀Vous฀pouvez฀utiliser฀jusqu’à฀

60 caractères alphanumériques.

TEST MAIL (E-MAIL TEST) Cliquez sur ce bouton pour envoyer un e-mail test et vériﬁer si vos paramètres sont corrects.

REMARQUE : •฀Si฀vous฀effectuez฀un฀test,฀il฀est฀possible฀que฀vous฀ne฀receviez฀pas฀la฀notication.

Dans ce cas, vériﬁez que les paramètres réseau sont corrects.

•฀Si฀une฀adresse฀erronée฀a฀été฀spéciée฀pour฀le฀test,฀il฀est฀possible฀que฀vous฀ne฀receviez฀pas฀la฀notication.

Dans ce cas, vériﬁez que l’adresse du destinataire est correcte.

CONSEIL : pour consulter le tableau des commandes de contrôle, reportez-vous au ﬁchier « External_Control.pdf »

disponible sur le CD-ROM fourni avec le moniteur.

Liste de messages d’erreur et d’alertes

Numéro d’erreur

* Code erreur

Message de

l’alerte par e-mail

Explication Mesures

70h ~ 7Fh

L’alimentation du moniteur ne

fonctionne pas normalement.

Alimentation anormale en mode Veille Contactez votre fournisseur.

80h ~ Fh Le ventilateur s’est arrêté Fonctionnement du ventilateur anormal Contactez votre fournisseur.

90h ~ 9Fh

L’unité de rétroéclairage du

moniteur ne fonctionne pas

normalement.

Problème lié au rétroéclairage Contactez votre fournisseur.

A0h ~ AFh Le moniteur a surchauffé. Température anormale Contactez votre fournisseur.

A2h

La température maximale, déﬁnie dans le

menu OSD, a été atteinte.

* Condition : PROTECTION AFFICHAGE

- CONTROLE VENTILATEUR -

VENTILATEUR = AUTO

Vériﬁez la conﬁguration des

paramètres PROTECTION

AFFICHAGE et CONTROLE

VENTILATEUR dans le menu OSD,

ou contactez votre fournisseur.

B0h ~ BFh

Le moniteur ne reçoit pas de signal

d’entrée.

Pas de signal Reportez-vous au paragraphe « Pas

d'image » de la section Dépannage.

D0h

La฀capacité฀restante฀du฀journal฀

d’erreur a diminué.

La฀taille฀de฀la฀mémoire฀du฀journal฀Preuve฀

de lecture a été augmentée d’une heure.

Obtenez฀un฀journal฀avec฀la฀commande฀

externe PD. Voir page 55.

D1h

La pile de l’horloge est déchargée. La pile est déchargée. Connectez le moniteur à

l’alimentation, puis rechargez la pile.

Déﬁnissez (DATE et HEURE) dans

OSD.

E0h ~ EFh

Une erreur système s’est produite

au niveau du moniteur.

Erreur système. Contactez votre fournisseur.

Français-5454

Paramètres SNMP

Cliquez sur l’option SNMP dans la colonne de gauche.

Le protocole SNMP permet d’obtenir des informations sur l’état du moniteur, et de contrôler ce dernier par le biais du réseau.

Version :

SNMP v1 Texte brut authentiﬁé par le biais d’un nom de communauté. Pas de conﬁrmation de réception du message Trap.

SNMP v2c Texte brut authentiﬁé par le biais d’un nom de communauté. Pas de conﬁrmation de réception du message Trap.

Nom communauté :

Le paramètre défaut pour le nom de communauté est « public ». Il est en lecture seule. Vous pouvez déﬁnir des noms de

communautés pour 3 paramètres maximum.

Trap :

Envoi d’un message d’erreur à l’adresse spéciﬁée lorsqu’une erreur se produit sur le moniteur.

Case à cocher Explication Code d’erreur

Temperature (Température) Température anormale 0xA0, 0xA1, 0xA2

Fan (Ventilateur) Fonctionnement du ventilateur anormal 0x80, 0x81

Power (Alimentation) Fonctionnement de l’alimentation anormal 0x70, 0x71, 0x72, 0x78

Inverter/Backlight (Inversion/Rétroéclairage) Fonctionnement de l’inversion/

du rétroéclairage anormal

0x90, 0x91

No Signal (Pas de signal) Pas de signal 0xB0

PROOF OF PLAY (PREUVE DE LECTURE) Réduire฀le฀stockage฀du฀journal0xD0

System Error (Erreur système) Erreur système 0xE0

Paramètres AMX

Cliquez sur AMX dans la colonne de gauche, au-dessous de la mention ACCUEIL.

AMX BEACON Permet d’activer ou de désactiver la fonctionnalité AMX Device Discovery lors de la connexion à un

réseau pris en charge par le système de contrôle NetLinx d’AMX.

CONSEIL :

Lorsque vous utilisez un appareil compatible avec la fonctionnalité AMX Device Discovery, tous les

systèmes de contrôle NetLinx sont en mesure d’identiﬁer celui-ci et de télécharger le module de

détection approprié à partir d’un serveur AMX.

Sélectionnez [ENABLE] AMX Device Discovery pour activer la détection.

Sélectionnez [DISABLE] AMX Device Discovery pour la désactiver.

Paramètres CRESTRON

Cliquez sur CRESTRON dans la colonne de gauche, au-dessous de la mention ACCUEIL.

Compatibilité CRESTRON ROOMVIEW

Le moniteur prend en charge CRESTRON ROOMVIEW, qui permet de gérer et de contrôler à partir d’un ordinateur ou d’un

contrôleur plusieurs appareils connectés sur le réseau.

Pour obtenir des informations supplémentaires sur ce service, rendez-vous à l’adresse http://www.crestron.com

ROOMVIEW ROOMVIEW pour la gestion à partir de l’ordinateur.

MARCHE : active ROOMVIEW.

ARRET : désactive ROOMVIEW.

CRESTRON

CONTROL

CRESTRON CONTROL pour la gestion à partir du contrôleur.

MARCHE : active CRESTRON CONTROL.

ARRET : désactive CRESTRON CONTROL.

CONTROLLER IP

ADDRESS (ADRESSE

IP CONTROLEUR)

Indiquez l’adresse IP du serveur CRESTRON.

IP ID (ID IP) Indiquez l’identiﬁant associé à l’adresse IP du serveur CRESTRON.

REMARQUE : les paramètres CRESTRON sont requis uniquement si vous prévoyez d’utiliser le système CRESTRON

ROOMVIEW.

Pour obtenir des informations supplémentaires sur ce service, rendez-vous à l’adresse http://www.crestron.com

Français-5555

Français

Paramètres de noms

Cliquez sur l’option NOM dans la colonne de gauche.

MONITOR NAME

(NOM DU MONITEUR)

Permet de déﬁnir le nom du moniteur. Celui-ci ne doit pas contenir plus de 16 caractères.

La valeur par défaut correspond au nom du modèle.

HOST NAME (NOM

D’HOTE (CONTROLE))

Saisissez le nom d’hôte du moniteur connecté au réseau.

Vous฀pouvez฀utiliser฀jusqu’à฀15฀caractères฀alphanumériques.

HOST NAME

(NOM D’HÔTE) (MP)

Saisissez le nom d’hôte du réseau à utiliser avec le lecteur multimédia connecté au moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀15฀caractères฀alphanumériques.

DOMAIN NAME

(NOM DE DOMAINE)

Saisissez le nom de domaine du réseau auquel est connecté le moniteur.

Vous฀pouvez฀utiliser฀jusqu’à฀60฀caractères฀alphanumériques.

Paramètres réseau

Cliquez sur SERVICE RESEAU dans la colonne de gauche.

PJLink CLASS

(CLASSE PJLink)

Permet de déﬁnir la classe PJLink.

REMARQUE : PJLink est une norme d’interface réseau établie par JBMIA.

http://pjlink.jbmia.or.jp/index.html

Ce moniteur est compatible avec les commandes de classe 1 et 2.

NOTIFY FUNCTION ENABLE

(ACTIV. FONCTION NOTIFICATION)

Permet d’activer ou de désactiver les notiﬁcations relatives à l’état du réseau auquel est connecté

le moniteur. Cette fonction est disponible uniquement avec les commandes de classe 2.

NOTIFY ADDRESS

(ADRESSE NOTIFICATION)

Permet de déﬁnir l’adresse IP à laquelle l’état du réseau applicable au moniteur doit être envoyé.

Cette fonction est disponible uniquement avec les commandes de classe 2.

PJLink PASSWORD

(MOT DE PASSE PJLink)

Permet de déﬁnir un mot de passe pour le protocole PJLink*. Il doit comporter un maximum de

32 caractères. N’oubliez pas votre mot de passe. Si vous l’oubliez, contactez votre fournisseur.

HTTP PASSWORD

(MOT DE PASSE HTTP)

Permet de déﬁnir un mot de passe pour le serveur HTTP. Il doit comporter un maximum de

10 caractères.

HTTP PASSWORD

ENABLE (MOT DE

PASSE HTTP ACTIVER)

Ce dernier est requis lors de la connexion au serveur HTTP.

Utilisez le nom d’utilisateur en tant que nom de moniteur lors de la saisie du mot de passe.

*Déﬁnition de PJLink

Le protocole PJLink est un protocole standardisé qui permet de contrôler les périphériques de fabricants différents. Il a été établi

par la JBMIA (Japan Business Machine and Information System Industries Association) en 2005.

Le périphérique prend en charge toutes les commandes liées au protocole PJLink.

Informations relatives à la liste PD

Cliquez sur l’option LISTE PD dans la colonne de gauche.

Cette fonction permet d’obtenir une liste des identiﬁants et adresses IP des moniteurs connectés en série.

REMARQUE : la liste s’afﬁche uniquement sur le moniteur principal.

Paramètres MEMO

Cliquez sur l’option MEMO dans la colonne de gauche.

Déﬁnissez un titre et un message.

TITLE (TITRE) Le titre doit comporter un maximum de 24 caractères.

MESSAGE Le message doit comporter un maximum de 240 caractères.

MEMO PASSWORD

(MOT DE PASSE MEMO)

« 0000 » est le paramètre par défaut.

MEMO PASSWORD ENABLE

(ACTIVER MOT DE PASSE MEMO)

Un MOT DE PASSE MEMO est requis si l’option ad hoc est activée.

Paramètre VISIONNEUSE CARTE SD

Cliquez sur « VISIONNEUSE CARTE SD » à gauche du paramètre ACCUEIL.

Consultez la rubrique Utilisation des PARAMETRES de la carte SD PARTAGEE (voir page 26).

Commande externe

Connexion de périphériques externes

Vous pouvez connecter un périphérique externe au moniteur de deux façons.

•฀Connecteur฀RS-232C

Utilisez un câble RS-232C pour connecter le périphérique externe au port RS-232C du moniteur.

•฀Port฀LAN

Utilisez un câble LAN pour connecter le périphérique externe au port LAN du moniteur.

Adressez-vous à votre administrateur réseau pour connaître le type de câble LAN à utiliser.

Français-5656

Interface de connexion

Interface RS-232C

PROTOCOLE RS-232C

DEBIT EN BAUDS 9 600 [bits/s]

LONGUEUR DES DONNEES 8 [bits]

PARITE AUCUNE

BIT D’ARRET 1 [bit]

CONTROLE DE FLUX AUCUN

Interface LAN

PROTOCOLE TCP

NUMERO DE PORT 7142

VITESSE DE COMMUNICATION Paramètre AUTO (10/100 Mbits/s)

Diagramme des commandes de contrôle

Pour connaître les autres commandes disponibles, consultez le ﬁchier « External_Control.pdf » qui ﬁgure sur le CD-ROM fourni

avec le moniteur.

Fonction (ID moniteur = 1) Données code

Position MARCHE 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d

Position ARRET 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d

Source d’entrée DisplayPort1

01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 46 03 04 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 46 03 04 0d

Source d’entrée DisplayPort2

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 30 03 73 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 30 03 73 0d

Source d’entrée DVI

01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 33 03 71 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 33 03 71 0d

Source d’entrée HDMI1

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 31 03 72 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 31 03 72 0d

Source d’entrée HDMI2

01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 32 03 71 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 31 32 03 71 0d

Source d’entrée VGA (RGB) 01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 31 03 73 0d

Source d’entrée VGA (YPbPr) 01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 43 03 01 0d

Source d’entrée VIDEO 01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 35 03 77 0d

Source d’entrée MP

01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 37 03 7D 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 38 37 03 7D 0d

Source d’entrée OPTION

01 30 41 30 45 30 41 02 30 30 36 30 30 30 30 44 03 06 0d

01 30 41 30 45 30 41 02 31 31 30 36 30 30 30 44 03 06 0d

Couper le son ACTIVE 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 31 03 09 0d

Couper le son DESACTIVE 01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 32 03 0a 0d

Commande de contrôle ASCII

Ce moniteur prend en charge les commandes de contrôle répertoriées dans le document « External_Control.pdf » (présent sur le

CD-ROM fourni avec le moniteur), ainsi que les commandes de contrôle ASCII courantes. Ces dernières permettent de contrôler le

moniteur฀ou฀projecteur฀NEC฀à฀partir฀d’un฀PC฀connecté.฀Pour฀obtenir฀des฀informations฀supplémentaires,฀consultez฀notre฀site฀Web.

Paramètre

Commandes applicables au signal d’entrée Commandes d’état

Nom du signal d’entrée Réponse Paramètre Réponse Erreur

DVI dvi dvi ou dvi1 error:temp Température anormale

HDMI1 hdmi1 hdmi1 ou hdmi error:fan Fonctionnement du ventilateur anormal

HDMI2 hdmi2 hdmi2 error:light Fonctionnement de l’inverseur ou du système

de rétroéclairage anormal

DisplayPort1 DisplayPort1 DisplayPort1 ou DisplayPort error:system Erreur système

DisplayPort2 DisplayPort2 DisplayPort2

VGA vga vga, vga1, computer,

computer1, rgb ou rgb1

VIDEO video video ou video1

MP mp mp

OPTION option option

Français-5757

Français

Commandes CEC HDMI

Menu OSD Nom de la commande CEC HDMI Description Paramétrage

CEC (Consumer

Electronics

Control)

Lecture instantanée Lorsque les périphériques CEC HDMI

sont mis sous tension, le moniteur

auquel ils sont connectés via un câble

HDMI s’allume également. L’entrée

est ensuite déﬁnie sur HDMI.

Si le moniteur est allumé avant les

périphériques CEC HDMI, la source

d’entrée est automatiquement déﬁnie

sur HDMI.

Pour conﬁgurer les menus CEC, procédez

comme indiqué dans cette colonne.

Utilisez les boutons et pour sélectionner

CONTROLE > CEC, puis appuyez sur le

bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option MARCHE, puis appuyez sur le bouton

SET/POINT ZOOM.

Contrôle via la télécommande La télécommande sans ﬁl du moniteur

permet également de contrôler les

périphériques CEC HDMI.

Par exemple, si vous appuyez sur les

boutons d’alimentation et de lecture

de la télécommande, ces commandes

s’appliquent aussi bien au moniteur

qu’aux périphériques CEC HDMI.

Mode d’alimentation Le mode d’alimentation du moniteur

(en veille, sous tension, etc.) est

communiqué aux périphériques CEC

HDMI connectés.

Informations système Cette fonction permet d’obtenir

des informations relatives aux

périphériques CEC HDMI connectés

(version CEC, adresse physique).

Elle prend également en compte

les réglages sélectionnés sous

MODIFIER LA LANGUE.

Ainsi, si la langue utilisée par le

moniteur est modiﬁée, celle des

périphériques CEC HDMI change en

conséquence.

Il est toutefois nécessaire que les

périphériques en question prennent

en charge plusieurs langues.

ARRET

AUTOMATIQUE

Mise en veille du système La mise en veille du moniteur par

le biais de sa télécommande sans

ﬁl entraîne la mise en veille des

périphériques CEC HDMI connectés.

Néanmoins, si un enregistrement

est en cours sur un périphérique, ce

dernier reste actif. Reportez-vous au

manuel fourni avec le périphérique

CEC HDMI applicable pour obtenir

des informations supplémentaires.

Utilisez les boutons

et pour sélectionner

l’option ARRET AUTOMATIQUE, puis

appuyez sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

RECEPTEUR

AUDIO

Contrôle audio du système Cette fonction permet d’envoyer un

signal audio numérique via un câble

HDMI Placez, à l’aide de ce dernier,

un ampliﬁcateur audio CEC HDMI

entre le moniteur et les périphériques

CEC HDMI concernés.

Le bouton de volume de la

télécommande sans ﬁl permet

également de contrôler le volume du

son émis par l’ampliﬁcateur audio

CEC HDMI.

Lorsque cette fonction est activée,

le haut-parleur interne ou externe

connecté au moniteur est mis en

sourdine.

Utilisez les boutons

et pour sélectionner

l’option RECEPTEUR AUDIO, puis appuyez

sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

RECH

PERIPHERIQUE

Transfert du nom du périphérique Cette fonction permet d’obtenir le

nom des périphériques CEC HDMI

connectés.

Utilisez les boutons

et pour sélectionner

l’option RECH PERIPHERIQUE, puis appuyez

sur le bouton SET/POINT ZOOM.

Utilisez les boutons + et - pour sélectionner

l’option OUI, puis appuyez sur le bouton

SET/POINT ZOOM.

Contrôle de l’acheminement Vous pouvez passer d’un périphérique

à un autre en cliquant sur son nom.

La télécommande sans ﬁl agit sur le

périphérique sélectionné.

Cette fonction CEC prend en charge l’option Abandonner. Nous vous recommandons de connecter ce moniteur à un périphérique prenant en charge la norme CEC HDMI.

Reportez-vous à la section Connexions (page 16) pour en savoir plus sur la connexion des périphériques CEC HDMI.

Français-5858

L’utilisation du bouton SET/POINT ZOOM de la télécommande permet d’agrandir une partie de l’image.

Appuyez฀sur฀le฀bouton฀CH+/-฀pour฀effectuer฀un฀zoom฀avant฀ou฀arrière.฀L’image฀peut฀être฀agrandie฀jusqu’à฀10฀fois.

1 Appuyez sur le bouton [SET/POINT ZOOM] de la télécommande. Une icône en forme de loupe s’afﬁche.

2 Déplacez l’icône à l’aide des boutons [ ] [ ] [+] [-].

3 Appuyez sur [CH+] pour effectuer un zoom avant, ou sur [CH-] pour effectuer un zoom arrière.

4 Appuyez une nouvelle fois sur le bouton [SET/POINT ZOOM] pour faire disparaître l’icône.

5 Appuyez sur [EXIT] pour revenir à la taille normale.

6 Appuyez sur [MENU] pour afﬁcher le menu OSD.

REMARQUE : •฀L’image฀peut฀paraître฀déformée฀lors฀de฀l’utilisation฀de฀cette฀fonction.

•฀Cette฀fonction฀n’est฀pas฀disponible฀si฀les฀paramètres฀suivants฀sont฀sélectionnés฀:฀ROTATION฀IMAGE฀(sauf฀

si cette fonction est conﬁgurée sur AUCUNE), MODE MULTI-IMAGE, ECONOMISEUR ECRAN, SUPER

(sous MODIFICATION ENTREE), SOUS-TITRE CODE, TILE MATRIX et MESSAGE TEXTE.

•฀Si฀le฀paramètre฀DYNAMIQUE฀ou฀ZOOM฀est฀sélectionné฀dans฀le฀menu฀ASPECT,฀l’image฀s’afche฀en฀plein฀

écran avant que la fonction POINT ZOOM soit activée.

Une fois la fonction POINT ZOOM désactivée, l’aspect initialement déﬁni est restauré. Si les valeurs déﬁnies

dans le menu ASPECT sont modiﬁées, alors que la fonctionnalité POINT ZOOM est en cours d’utilisation, les

images dynamiques ou zoomées s’afﬁchent en plein écran.

•฀L’icône฀en฀forme฀de฀loupe฀ne฀peut฀pas฀être฀placée฀en฀dehors฀de฀la฀zone฀d’afchage.

•฀La฀fonction฀SET/POINT฀ZOOM฀est฀désactivée฀si฀le฀signal฀d’entrée฀est฀modié฀ou฀si฀le฀moniteur฀est฀mis฀hors฀

tension.

•฀La฀fonction฀POINT฀ZOOM฀est฀désactivée฀si฀les฀valeurs฀dénies฀dans฀le฀menu฀ASPECT฀sont฀modiées.

•฀Lorsque฀la฀fonction฀POINT฀ZOOM฀est฀active,฀l’option฀IMAGE฀FIXE฀n’est฀pas฀disponible.

•฀La฀fonction฀POINT฀ZOOM฀n’est฀pas฀disponible฀avec฀les฀signaux฀d’une฀résolution฀de฀3฀840฀x฀2฀160฀(60฀Hz).

POINT ZOOM

Français-5959

Français

PREUVE DE LECTURE

Cette fonction permet d’activer le processus d’autodiagnostic, aﬁn de recevoir des notiﬁcations quant à l’état du moniteur.

Vériﬁer élément Message

①

ENTREE DVI, DisplayPort1, DisplayPort2, HDMI1, HDMI2, OPTION*, MP, VGA (RGB/YPbPr), VIDEO

②

Résolution ex. (H)1920, (V)1080 , (H)1360, (V)768 ou Pas de signal ou Signal incorrect

③

ENTREE AUDIO IN1, IN2, DisplayPort1, DisplayPort2, HDMI1, HDMI2, OPTION*, MP

④

Signal audio Entrée audio, Pas d’entrée audio ou N/A (IN1, IN2, OPTION (analogique)*)

⑤

Image Image normale ou Pas d’image

⑥

SORTIE AUDIO Audio normal ou Pas d’audio

⑦

HEURE (année)/(mois)/(jour)/(heure)/(minutes)/(seconde)

DONNEES

D’EXPANSION

00 h : événement Preuve de lecture normal.

01 h : événement « dernière heure de mise sous tension ».

10 h : arrêt du lecteur multimédia.

11 h : démarrage du lecteur multimédia.

12 h : mise en pause du lecteur multimédia.

13 h : survenue d’un problème lié au lecteur multimédia.

20 h : copie de contenu à partir d’un périphérique USB.

21 h : copie de contenu à partir d’un dossier réseau.

30 h : réussite de la copie de contenu.

31 h : erreur liée à la copie de contenu (aucun support multimédia).

32 h : erreur liée à la copie de contenu (problème de connexion).

33 h : erreur liée à la copie de contenu (espace disque insufﬁsant).

34 h : erreur liée à la copie de contenu (problème de lecture/d’écriture).

40 h : présence détectée (état du capteur humain).

41 h : plus de présence détectée (état du capteur humain).

* : la disponibilité de cette fonction varie selon la carte d’option utilisée.

Exemple :

①

HDMI1

②

1920 x 1080

③

HDMI1

④

IN1

⑤

Image normale

⑥

Audio normal

⑦

2014/1/1/0h/0m/0s

10 h : arrêt du lecteur multimédia.

REMARQUE : pour en savoir plus sur la fonction Preuve de lecture, consultez le ﬁchier « External_Control.pdf » qui ﬁgure sur

le CD-ROM fourni avec le moniteur.

Français-6060

Cette fonction permet d’obtenir les données relatives à l’état du moniteur via une communication sans ﬁl, même lorsque le

moniteur est éteint ou n’est pas encore installé.

Elle peut également être utilisée pour conﬁgurer certains paramètres du menu OSD.

REMARQUE : position du capteur : reportez-vous aux page 9 et page 10.position du capteur : reportez-vous aux page 9 et page 10.

Contactez votre fournisseur pour des informations détaillées.

Conforme à la norme ISO 15693.

Nom fonction

Setting Copy (REGLAGE COPIE)

Setting read and write function (Déﬁnition de la fonction lecture et écriture)

Display information (Informations afﬁchage)

Security Setting (Réglage de la sécurité)

Matrice PIP (Picture In Picture)

a DisplayPort = 1.1a/HDMI = MODE1

Sous-image

DisplayPort1 DisplayPort2 DVI HDMI1 HDMI2

VGA

(RGB)

VGA

(YPbPr)

Video OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

DVI-D

HDMI

IN1

HDMI

IN2

VGA (RGB,

YPbPr)

VIDEO

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (HDMI))

Image principale

DisplayPort1 DisplayPort IN1

Oui Oui Oui Oui Oui Oui Oui Oui Non Oui Oui

DisplayPort2 DisplayPort IN2

Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui

DVI DVI-D

Oui Oui Oui Non Oui Oui Oui Non Oui Non Non

HDMI1 HDMI IN1

Oui Oui Non Oui Oui Oui Oui Non Oui Non Non

HDMI2 HDMI IN2

Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui

VGA (RGB)

VGA (RGB,

YPbPr)

Oui Oui Oui Oui Oui Oui Non Oui Oui Oui Oui

VGA (YPbPr)

Oui Oui Oui Oui Oui Non Oui Oui Oui Oui Oui

VIDEO VIDEO IN

Oui Oui Non Non Oui Oui Oui Oui Oui Non Non

OPTION

Logement pour

la carte d’option

(SLOT2 (DP))

Non Oui Oui Oui Oui Oui Oui Oui Oui Oui Oui

Logement pour

la carte d’option

(SLOT2 (HDMI))

Oui Oui Non Non Oui Oui Oui Non Oui Oui Non

MP -

Oui Oui Non Non Oui Oui Oui Non Oui Non Oui

b DisplayPort = 1.1a/HDMI = MODE2

Sous-image

DisplayPort1 DisplayPort2 DVI HDMI1 HDMI2

VGA

(RGB)

VGA

(YPbPr)

Video OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

DVI-D

HDMI

IN1

HDMI

IN2

VGA (RGB,

YPbPr)

VIDEO

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (HDMI))

Image principale

DisplayPort1 DisplayPort IN1

Oui Oui Oui Non Non Oui Oui Oui Non Non Oui

DisplayPort2 DisplayPort IN2

Oui Oui Oui Non Non Oui Oui Oui Oui Non Oui

DVI DVI-D

Oui Oui Oui Non Non Oui Oui Non Oui Non Non

HDMI1 HDMI IN1

Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

Non Non Non Non Non Non Non Non Non Non Non

VGA (RGB)

VGA (RGB,

YPbPr)

Oui Oui Oui Non Non Oui Non Oui Oui Non Oui

VGA (YPbPr)

Oui Oui Oui Non Non Non Oui Oui Oui Non Oui

VIDEO VIDEO IN

Oui Oui Non Non Non Oui Oui Oui Oui Non Non

OPTION

Logement pour

la carte d’option

(SLOT2 (DP))

Non Oui Oui Non Non Oui Oui Oui Oui Non Oui

Logement pour

la carte d’option

(SLOT2 (HDMI))

Non Non Non Non Non Non Non Non Non Non Non

MP -

Oui Oui Non Non Non Oui Oui Non Oui Non Oui

INTELLIGENT WIRELESS DATA

Français-6161

Français

c DisplayPort = 1.2/HDMI = MODE1

Sous-image

DisplayPort1 DisplayPort2 DVI HDMI1 HDMI2

VGA

(RGB)

VGA

(YPbPr)

Video OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

DVI-D

HDMI

IN1

HDMI

IN2

VGA (RGB,

YPbPr)

VIDEO

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (HDMI))

Image principale

DisplayPort1 DisplayPort IN1

Non Non Non Non Non Non Non Non Non Non Non

DisplayPort2 DisplayPort IN2

Non Non Non Non Non Non Non Non Non Non Non

DVI DVI-D

Non Non Oui Non Oui Oui Oui Non Non Non Non

HDMI1 HDMI IN1

Non Non Non Oui Oui Oui Oui Non Non Non Non

HDMI2 HDMI IN2

Non Non Oui Oui Oui Oui Oui Oui Non Oui Oui

VGA (RGB)

VGA (RGB,

YPbPr)

Non Non Oui Oui Oui Non Non Oui Non Oui Oui

VGA (YPbPr)

Non Non Oui Oui Oui Oui Oui Oui Non Oui Oui

VIDEO VIDEO IN

Non Non Non Non Oui Oui Oui Oui Non Non Non

OPTION

Logement pour

la carte d’option

(SLOT2 (DP))

Non Non Non Non Non Non Non Non Non Non Non

Logement pour

la carte d’option

(SLOT2 (HDMI))

Non Non Non Non Oui Oui Oui Non Non Non Non

MP -

Non Non Non Non Oui Oui Oui Non Non Non Oui

d DisplayPort = 1.2/HDMI = MODE2

Sous-image

DisplayPort1 DisplayPort2 DVI HDMI1 HDMI2

VGA

(RGB)

VGA

(YPbPr)

Video OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

DVI-D

HDMI

IN1

HDMI

IN2

VGA (RGB,

YPbPr)

VIDEO

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (HDMI))

Image principale

DisplayPort1 DisplayPort IN1

Non Non Non Non Non Non Non Non Non Non Non

DisplayPort2 DisplayPort IN2

Non Non Non Non Non Non Non Non Non Non Non

DVI DVI-D

Non Non Oui Non Non Oui Oui Non Non Non Non

HDMI1 HDMI IN1

Non Non Non Non Non Non Non Non Non Non Non

HDMI2 HDMI IN2

Non Non Non Non Non Non Non Non Non Non Non

VGA (RGB)

VGA (RGB,

YPbPr)

Non Non Oui Non Non Oui Non Oui Non Non Oui

VGA (YPbPr)

Non Non Oui Non Non Non Oui Oui Non Non Oui

VIDEO VIDEO IN

Non Non Non Non Non Oui Oui Oui Non Non Non

OPTION

Logement pour

la carte d’option

(SLOT2 (DP))

Non Non Non Non Non Non Non Non Non Non Non

Logement pour

la carte d’option

(SLOT2 (HDMI))

Non Non Non Non Non Non Non Non Non Non Non

MP -

Non Non Non Non Non Oui Oui Non Non Non Oui

Video out


principale

DisplayPort1 DisplayPort2 DVI HDMI1 HDMI2

VGA

(RGB)

VGA

(YPbPr)

Video OPTION MP

Connecteur

DisplayPort

IN1

DisplayPort

IN2

DVI-D

HDMI

IN1

HDMI

IN2

VGA (RGB,

YPbPr)

VIDEO

Logement pour

la carte d’option

(SLOT2 (DP))

Logement pour

la carte d’option

(SLOT2 (HDMI))

DisplayPort Oui Non Non Non Non Non Non Non Oui Non Non

Pour utiliser la sortie DisplayPort du moniteur, déﬁnissez le paramètre SIGNAL D’ENTREE sur DisplayPort1 ou OPTION.

Cette sortie prend en charge le contenu protégé par HDCP (un même contenu peut être partagé sur 3 moniteurs maximum).

Si vous utilisez une carte d’option, déﬁnissez le paramètre SLOT2 CH REGLAGE sur 1CH, puis le paramètre SLOT2 CH SELECTION sur DisplayPort (voir page 44).

REMARQUE : certaines cartes d’option de type Slot2 ne prennent en charge que les signaux DisplayPort sortants.

Français-6262

Encombrement réduit : offre la solution idéale pour les environnements avec une qualité d’image supérieure.

SPECTRAVIEW ENGINE : système conçu pour améliorer la qualité d’afﬁchage des moniteurs.

Chacun d’eux est calibré par le fabricant. Leurs paramètres sont conﬁgurés de façon optimale automatiquement et en temps

réel, sans que l’utilisateur ait besoin d’intervenir.

Matrice couleur naturelle : permet de combiner un contrôle des couleurs sur six axes et la norme sRGB. Le réglage des

couleurs s’effectue alors via six axes (R, V, B, C, M et J) et non via les trois précédemment utilisables (R, V et B). Grâce à la

norme sRGB, le proﬁl de couleurs du moniteur est uniforme. Cette fonction garantit que les couleurs afﬁchées sur le moniteur

sont telles qu’elles apparaîtront à l’impression (lors de l’utilisation d’un système d’exploitation et d’une imprimante couleur

compatibles฀sRGB).฀Vous฀pouvez฀ainsi฀les฀régler฀à฀l’écran฀et฀ajuster฀leur฀précision.

Contrôle des couleurs sRGB : norme de gestion des couleurs permettant de faire correspondre ces dernières sur les écrans

d’ordinateurs et d’autres périphériques. La norme sRGB, basée sur un espace de couleurs calibré, permet une représentation

optimale des couleurs et est rétrocompatible avec les autres normes de couleur courantes.

Commandes OSD (On Screen Display) : permettent de régler facilement et rapidement tous les paramètres d’afﬁchage, en

utilisant un menu afﬁché à l’écran.

Plug and Play : la solution Microsoft

avec le système d’exploitation Windows

facilite la conﬁguration et l’installation

en obtenant les données techniques du moniteur (comme le format et les résolutions d’écran acceptés), optimisant ainsi

automatiquement les performances d’afﬁchage.

Système IPM (Intelligent Power Manager – Gestionnaire d'énergie intelligent) : fournit des méthodes d'économie d'énergie

novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé sans

être utilisé, économisant ainsi deux tiers des coûts de consommation d’énergie, réduisant les émissions et diminuant les coûts

de conditionnement d'air du lieu de travail.

Capacité FullScan™ (balayage complet) : permet d'utiliser la totalité de la surface de l'écran dans la plupart des résolutions,

augmentant ainsi de façon signiﬁcative la taille de l'image.

Interface de montage conforme à la norme VESA (FDMIv1) : interface permettant de ﬁxer le moniteur sur tout support ou

bras de montage tiers conforme à la norme VESA (FDMIv1). NEC recommande d’utiliser une interface de montage conforme à

la norme allemande TÜV-GS et/ou américaine UL1678.

DVI-D : il s’agit d’un sous-ensemble de la norme DVI validée par le Digital Display Working Group en matière de connexion

numérique entre des ordinateurs et des moniteurs. Le connecteur DVI-D étant uniquement numérique, la technologie

analogique n’est pas prise en charge. Un adaptateur simple sufﬁt à assurer la compatibilité entre les connecteurs DVI-D

et d’autres basés sur la norme DVI, tels que les connecteurs DFP et P&D. L’interface DVI de l’écran prend en charge le

procédé HDCP.

ZOOM : option qui permet d’augmenter ou de réduire la taille de l’image horizontalement et verticalement.

Auto-diagnostic : lorsqu’une erreur interne se produit, un statut de panne est indiqué.

Concentrateur USB : permet de connecter des caméras numériques, des scanners, des claviers et d’autres appareils.

HDCP (High-bandwidth Digital Content Protection, ou « Protection des contenus numériques haute déﬁnition ») :

procédé permettant d’empêcher la copie non autorisée de données vidéo transmises via un signal numérique. Si vous

ne parvenez pas à afﬁcher du contenu via une entrée numérique, ceci ne signiﬁe pas nécessairement que le moniteur ne

fonctionne pas correctement. Lorsque le procédé HDCP est employé, il est possible que du contenu soit protégé et qu’il ne

s’afﬁche pas, conformément aux réglementations liées.

Logement pour la carte des options : vous pouvez utiliser une carte d’options. Contactez votre fournisseur pour des

informations détaillées.

DICOM Sim. : données associées à la simulation de courbe gamme DICOM et stockées sur le périphérique. Si vous

sélectionnez฀l’option฀DICOM฀Sim,฀ces฀valeurs฀sont฀ajoutées฀au฀tableau฀applicable฀an฀de฀générer฀une฀courbe.฀Ceci฀est฀adapté฀

à la visualisation d’images DICOM dans un cadre médical, mais ne doit pas être employé lors de diagnostics.

TILE MATRIX, TILE COMP : afﬁche avec précision une image sur plusieurs écrans en compensant la largeur des bords.

Caractéristiques

Français-6363

Français

Pas d’image

•฀Le฀câble฀vidéo฀doit฀être฀connecté฀complètement฀à฀la฀carte฀

graphique et à l’ordinateur.

•฀La฀carte฀graphique฀doit฀être฀entièrement฀insérée฀dans฀son฀

logement.

•฀Le฀bouton฀d’alimentation฀principal฀doit฀être฀dans฀la฀

position MARCHE.

•฀Les฀interrupteurs฀d’alimentation฀du฀moniteur฀et฀de฀

l’ordinateur doivent être positionnés sur ON.

•฀Vériez฀que฀la฀résolution฀sélectionnée฀pour฀la฀carte฀

graphique ou le système est bien prise en charge. En cas

de doute, consultez le manuel de la carte graphique ou

du système pour savoir comment modiﬁer la résolution.

•฀Vériez฀la฀compatibilité฀et฀la฀fréquence฀de฀signal฀

recommandées pour votre moniteur et votre carte

graphique.

•฀Vériez฀que฀les฀broches฀du฀connecteur฀sont฀intactes.

•฀Le฀moniteur฀se฀met฀automatiquement฀en฀veille฀s’il฀ne฀

détecte plus de signal vidéo après une durée prédéﬁnie.

Appuyez sur le bouton d’alimentation de la télécommande

ou de l’unité pour le réactiver.

•฀Vériez฀les฀paramètres฀du฀menu฀MODE฀DVI฀si฀un฀lecteur฀

DVD ou un ordinateur est connecté à l’entrée DVI.

•฀Si฀vous฀débranchez฀le฀câble฀par฀lequel฀passe฀le฀signal฀au฀

démarrage de l’ordinateur, il se peut qu’aucune image ne

s’afﬁche. Éteignez le moniteur et l’ordinateur, reconnectez

le câble, puis rallumez les deux équipements.

•฀Si฀vous฀utilisez฀une฀carte฀d’option,฀vériez฀les฀paramètres฀

OPTION POWER.

Image neigeuse, écran noir sur entrée DVI

•฀Vériez฀le฀MODE฀DVI฀lorsque฀le฀lecteur฀DVD฀ou฀

l’ordinateur est connecté à l'entrée DVI.

Le bouton d’alimentation ne répond pas

•฀Débranchez฀le฀cordon฀d’alimentation฀du฀moniteur฀de฀

la prise secteur pour éteindre et ainsi réinitialiser le

moniteur.

•฀

Vériﬁez la position de l’interrupteur d’alimentation du

moniteur.

Persistance de l’image

•฀฀Avec฀la฀technologie฀LCD,฀il฀est฀possible฀qu’un฀

phénomène appelé « persistance de l’image » survienne.

La persistance de l’image se manifeste lorsqu’une

image résiduelle reste visible sur l’écran. Contrairement

aux moniteurs à tube cathodique, la persistance de

l’image sur les moniteurs LCD n’est pas permanente.

Il est toutefois recommandé de ne pas afﬁcher d’image

ﬁxe pendant une trop longue période. Pour remédier

au phénomène de persistance, éteignez ou mettez le

moniteur en veille aussi longtemps que la dernière image

est restée afﬁchée. Par exemple, si une image est restée

afﬁchée à l’écran pendant une heure et qu’une image

résiduelle est présente, le moniteur doit être mis hors

tension ou en veille pendant une heure.

REMARQUE : comme avec tous les équipements

d’afﬁchage personnels, il est recommandé

d’afﬁcher des images animées ou de

changer d’image ﬁxe à intervalles réguliers,

et d’utiliser un économiseur d’écran animé.

Vous pouvez aussi éteindre ou mettre le

moniteur en veille lorsqu’il n’est pas utilisé.

L’image clignote

•฀Si฀vous฀utilisez฀un฀répétiteur,฀un฀distributeur฀ou฀un฀câble฀

long, l’image peut paraître inégale ou clignoter pendant

un moment. Dans ce cas, connectez directement le câble

au moniteur sans utiliser de répétiteur ni de distributeur,

ou remplacez le câble utilisé. L’utilisation d’un câble de

rallonge à paire torsadée peut également provoquer une

déformation, selon la qualité du câble ou l’environnement.

Pour obtenir des informations supplémentaires, contactez

votre fournisseur.

•฀Il฀est฀possible฀que฀certains฀câbles฀HDMI฀ne฀permettent฀

pas d’obtenir une image nette. Si la résolution est de

1 920 x 2 160, 3 840 x 2 160 ou 4 096 x 2 160, utilisez un

câble HDMI prenant en charge la résolution 4K.

L'image déﬁle, est ﬂoue ou moirée.

•฀฀Vériez฀que฀le฀câble฀vidéo฀est฀correctement฀connecté฀à฀

l’ordinateur.

•฀฀Utilisez฀les฀touches฀de฀réglage฀d’image฀OSD฀pour฀

mettre au point et régler l’afﬁchage en augmentant ou en

diminuant la valeur de ﬁnesse.

Après un changement de mode d’afﬁchage, les

paramètres de réglage d’image OSD peuvent nécessiter

un฀réajustement.

•฀฀Vériez฀la฀compatibilité฀et฀les฀paramètres฀recommandés฀

de votre moniteur et de votre carte graphique.

•฀Si฀le฀texte฀est฀altéré,฀passez฀en฀mode฀vidéo฀non฀entrelacé฀

et utilisez un taux de rafraîchissement de 60 Hz.

•฀L’image฀peut฀être฀déformée฀lorsque฀l’alimentation฀est฀

allumée ou les paramètres modiﬁés.

L’image du signal composante est verdâtre

•฀฀Vériez฀si฀le฀port฀d’entrée฀VGA฀(YPbPr)฀est฀sélectionné.

Le voyant du moniteur n’est pas allumé (aucune couleur,

que ce soit du bleu ou du rouge, n’est visible)

•฀Le฀bouton฀d’alimentation฀doit฀être฀activé฀et฀le฀cordon฀

d’alimentation connecté.

•฀Assurez-vous฀que฀l’ordinateur฀ne฀se฀trouve฀pas฀en฀mode฀

d’économie d’énergie (appuyez sur une touche du clavier

ou bougez la souris).

•฀Vériez฀que฀l’option฀INDICATEUR฀ALIM฀du฀menu฀OSD฀

est activée.

Des voyants de couleur (à l’exception du bleu) clignotent

ou sont allumés

•฀Il฀est฀possible฀qu’une฀anomalie฀se฀soit฀produite.฀

Contactez votre fournisseur.

•฀Si฀le฀moniteur฀passe฀en฀mode฀veille฀du฀fait฀d’une฀

température interne trop élevée, un voyant de couleur

verte, orange ou rouge clignote six fois. Attendez que

la température interne soit redevenue correcte avant

d’allumer le moniteur.

•฀Il฀est฀possible฀que฀le฀moniteur฀se฀trouve฀en฀mode฀veille.

Appuyez sur le bouton d’alimentation de la télécommande

ou du moniteur.

L’image ne s’afﬁche pas correctement

•฀Utilisez฀les฀touches฀de฀réglage฀d’image฀OSD฀pour฀

augmenter ou diminuer la trame.

•฀Vériez฀que฀la฀résolution฀sélectionnée฀pour฀la฀carte฀

graphique ou le système est bien prise en charge.

En cas de doute, consultez le manuel de la carte

graphique ou du système pour savoir comment modiﬁer

la résolution.

Résolution des problèmes

Français-6464

Des rayures claires horizontales ou verticales risquent d’apparaître, selon le motif afﬁché. Ce problème n’est pas dû à un défaut ou à

une dégradation du produit.

La résolution choisie ne s’afﬁche pas correctement

•฀Utilisez฀le฀mode฀d’afchage฀OSD฀pour฀accéder฀au฀

menu Informations, puis vériﬁez que la résolution a

été correctement déﬁnie. Sinon, choisissez l’option

appropriée.

Pas de son

•฀Vériez฀que฀le฀câble฀audio฀est฀branché฀correctement.

•฀Vériez฀que฀le฀son฀n’est฀pas฀désactivé฀(utilisez฀le฀bouton฀

de la télécommande pour activer ou désactiver le son).

•฀Vériez฀que฀le฀volume฀n’est฀pas฀réglé฀au฀minimum.

•฀Vériez฀si฀l’ordinateur฀prend฀en฀charge฀les฀signaux฀audio฀

DisplayPort.

En cas de doute, contactez votre fournisseur.

•฀Si฀l’option฀SORTIE฀LIGNE฀ne฀fonctionne฀pas,฀vériez฀que฀

le paramètre SURROUND est activé.

•฀Vériez฀le฀commutateur฀du฀haut-parleur฀interne/externe.

•฀Si฀aucun฀périphérique฀audio฀CEC฀HDMI฀n’est฀connecté,฀

désactivez l’option RECEPTEUR AUDIO.

La télécommande ne fonctionne pas

•฀Vériez฀l’état฀des฀piles฀de฀la฀télécommande.

•฀Vériez฀que฀les฀piles฀sont฀correctement฀insérées.

•฀Veillez฀à฀diriger฀la฀télécommande฀vers฀le฀capteur฀du฀

moniteur.

•฀Vériez฀la฀conguration฀de฀l’option฀REGLAGE฀

VERROUILL IR.

•฀La฀télécommande฀risque฀de฀ne฀pas฀fonctionner฀si฀le฀

capteur฀est฀exposé฀à฀la฀lumière฀du฀jour฀ou฀à฀un฀éclairage฀

direct,฀ou฀si฀un฀objet฀fait฀obstacle.

La fonction CALENDRIER/PROGRAMMATEUR ARRET ne

s’exécute pas correctement

•฀La฀fonction฀CALENDRIER฀est฀désactivée฀lorsque฀

PROGRAMMATEUR ARRET est déﬁni.

•฀Si฀la฀fonction฀«฀PROGRAMMATEUR฀ARRET฀»฀est฀activée฀

et que le moniteur LCD n’est plus alimenté à cause d’une

interruption inattendue de l’alimentation, cette fonction

sera réinitialisée.

Image neigeuse, son faible sur le téléviseur

•฀Vériez฀la฀connexion฀de฀l’antenne/du฀câble.฀Utilisez฀un฀

nouveau câble si nécessaire.

Le concentrateur USB ne fonctionne pas

•฀Vériez฀que฀le฀câble฀USB฀est฀bien฀connecté.฀

Consultez le manuel utilisateur de votre appareil USB.

•฀Vériez฀que฀le฀port฀USB฀ascendant฀du฀moniteur฀est฀

connecté au port USB descendant de l’ordinateur.

Assurez-vous que l’ordinateur est en marche ou que

l’option ALIMENTATION USB est activée.

•฀Déconnectez฀l’un฀des฀câbles฀USB฀ascendants฀lorsque฀

vous en utilisez deux.

Interférences sur le téléviseur

•฀Vériez฀les฀composants฀pour฀le฀blindage,฀éloignez-les฀du฀

moniteur si nécessaire.

La commande RS-232C, USB ou LAN n’est pas disponible

•฀Vériez฀que฀vous฀utilisez฀un฀câble฀RS-232C฀(inversé)฀ou฀

un câble LAN de catégorie 5 au minimum.

•฀Vériez฀le฀câble฀USB฀connecté฀au฀port฀USB2.

Assurez-vous que l’option CONTROLE EXTERNE est

activée, puis que le paramètre SOURCE PC est déﬁni sur

PC EXTERNE.

Le moniteur passe automatiquement en mode veille

•฀Vériez฀la฀conguration฀du฀paramètre฀

PROGRAMMATEUR ARRET.

•฀Désactivez฀la฀fonction฀CEC.

La fonction Lecteur multimédia ne détecte pas les

périphériques de stockage USB

•฀Vériez฀qu’un฀périphérique฀de฀stockage฀USB฀est฀

connecté au port USB MP.

•฀Vériez฀le฀format฀de฀votre฀clé฀USB฀si฀celle-ci฀n’est฀pas฀

reconnue.

La carte microSD ne fonctionne pas

•฀Vériez฀que฀la฀carte฀microSD฀est฀insérée฀correctement.

•฀Vériez฀le฀format฀de฀la฀carte.

Français-6565

Français

Caractéristiques - P404

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

40"/101,61 cm diagonal

0,461 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

700 cd/m

(Max.) à 25 °C

4000:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 885,6 x 498,15 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 2,9 - 1,2 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 92 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

918 (L) x 530,6 (H) x 54,7 (P) mm

Poids 14,3 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-6666

Caractéristiques - V404

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

40"/101,61 cm diagonal

0,461 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

500 cd/m

(Max.) à 25 °C

4000:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 885,6 x 498,15 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 2,7 - 1,1 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 85 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

918 (L) x 530,6 (H) x 54,7 (P) mm

Poids 14,3 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-6767

Français

Caractéristiques - P484

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

48"/120,94 cm diagonal

0,549 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

700 cd/m

(Max.) à 25 °C

4000:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 1054,08 x 592,92 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 3,1 - 1,2 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 105 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1 086,5 (L) x 625,3 (H) x 54,7 (P) mm

Poids 17,6 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-6868

Caractéristiques - V484

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

48"/120,94 cm diagonal

0,549 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

500 cd/m

(Max.) à 25 °C

4000:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 1054,08 x 592,92 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 2,7 - 1,1 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 85 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1 086,5 (L) x 625,3 (H) x 54,7 (P) mm

Poids 17,6 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-6969

Français

Caractéristiques - P554

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

55"/138,78 cm diagonal

0,630 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

700 cd/m

(Max.) à 25 °C

1200:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 1209,6 x 680,4 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 3,6 - 1,5 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 125 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1 244 (L) x 714,8 (H) x 62,9 (P) mm

Poids 24,6 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7070

Caractéristiques - V554

Spéciﬁcations du produit

Module LCD

Pas :

Résolution :

Couleur :

Luminosité :

Rapport de contraste :

Angle de visualisation :

55"/138,78 cm diagonal

0,630 mm

1920 x 1080

Plus de 1073 millions de couleurs (selon la carte d’afﬁchage utilisée)

500 cd/m

(Max.) à 25 °C

1200:1

89° (typ) @ CR>10

Fréquence Horizontale :

Verticale :

15,625/15,734 kHz, 31,5 kHz - 91,1 kHz

50 - 85 Hz (entrée analogique)

24 - 85 Hz (entrée numérique)

Horloge de pixels Analogique : 13,5 MHz, 25 MHz - 195 MHz

Numérique : 25 MHz - 165 MHz (DVI), 25 MHz - 600 MHz (HDMI/DisplayPort)

Dimension visible 1209,6 x 680,4 mm

Signal d’entrée

DVI DVI-D 24 broches RGB

numérique

DVI (HDCP1.4)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, 1920X1080 (60 Hz), 1080p, 1080i

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

1920x1080 (60 Hz), 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz,

3840x2160 (24 Hz/30 Hz/60 Hz (DisplayPort1.2))*

VGA

(RGB)*

Mini D-sub 15 broches RGB

analogique

0,7 Vp-p/75 ohm

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920X1080 (60 Hz)

Sync Séparé : niveau TTL (pos./nég.)

Sync. composite sur vidéo verte : 0,3 V p-p nég.

HDMI Connecteur HDMI YUV

numérique

RGB

numérique

HDMI (HDCP1.4/2.2)

VGA60, SVGA60, XGA60, WXGA60, SXGA60, UXGA60*

, WUXGA60*

, 1920x1080 (60 Hz),

1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz, 480i à 60 Hz,

3840x2160 (30 Hz/24 Hz/25 Hz/60 Hz (MODE2))*

, 4096x2160 (24 Hz)*

VGA

(YPbPr)*

Mini D-sub 15 broches Composant Y : 1,0 Vp-p/75 ohms, Cb/Cr (Pb/Pr) : 0,7 Vp-p/75 ohm

HDTV/DVD : 1080p, 1080i, 720p à 50 Hz/60 Hz, 576p à 50 Hz, 480p à 60 Hz, 576i à 50 Hz,

480i à 60 Hz

VIDEO*

Port RCA Composite 1,0 Vp-p/75 ohms

NTSC/PAL/SECAM/4.43NTSC/PAL60

Signal de sortie

DisplayPort Connecteur

DisplayPort

RGB

numérique

DisplayPort V1.2 (HDCP1.3)

AUDIO

Entrée

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Connecteur HDMI Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Connecteur

DisplayPort

Audio

numérique

PCM 32, 44,1, 48 KHz (16/20/24 bits)

Sortie

AUDIO

Mini฀jack฀stéréoAudio

analogique

Stéréo G/D 0,5 V rms

Sortie haut-parleur Jack haut-parleur externe 15 W + 15 W (8 ohms)

Haut-parleur interne 10 W + 10 W (Stéréo)

Commande Entrée RS-232C :

LAN :

Remote IN :

D-sub 9 broches

RJ-45 10 BASE-T/100 BASE-TX x 2

Mini-prise stéréo 3,5 mm Ø

Concentrateur de carte SD Port : carte microSD. Les cartes microSDHC de 32 Go maximum sont prises en charge.

Concentrateur USB USB1 :

USB2 :

USB CM1 (2A) :

USB CM2 :

USB MP :

Port descendant USB 2.0

Port ascendant USB 2.0

Port d’alimentation, 5 V/2 A (max.)

Port de service USB, dédié à la maintenance

Port฀de฀mise฀à฀jour฀du฀micrologiciel/lecteur฀multimédia

Alimentation 3,3 - 1,4 A à 100 - 240 V CA 50/60 Hz

Consommation électrique Fonctionnement normal : 110 W environ

Environnement de fonctionnement Température*

Humidité :

Altitude :

0 - 40° C / 32 - 104° F, 0 - 35° C / 32 - 95° F (PC type Slot2 en position verticale ou horizontale)

20 - 80 % (sans condensation)

0 - 3 000 m (la luminosité peut diminuer selon l’altitude)

Environnement de stockage Température :

Humidité :

-20 - 60 °C / -4 - 140 °F

10 - 90 % (sans condensation) / 90 % - 3,5 % x (Temp - 40 °C) pour les températures supérieures à 40 °C

Dimensions*

1 244 (L) x 714,8 (H) x 62,9 (P) mm

Poids 24,6 kg

Interface de montage compatible VESA 300 x 300 mm (M6, 4 trous)

Gestion de l’énergie VESA DPM

Alimentation pour emplacement OPTION type 2 16 V/3,6 A

REMARQUE :฀les฀caractéristiques฀techniques฀peuvent฀faire฀l’objet฀de฀modications฀sans฀préavis.

: image compressée.

: si vous utilisez des accessoires de carte des options, consultez votre fournisseur pour obtenir des informations détaillées.

: il se peut que le texte paraisse ﬂou.

: terminal usuel.

: les mesures se rapportent uniquement au moniteur et n’incluent pas les pièces amovibles saillantes.

Français-7171

Français

NEC DISPLAY SOLUTIONS s’engage fermement à protéger l’environnement et considère le recyclage comme l’une des

priorités de l’entreprise en œuvrant pour minimiser les effets nuisibles sur l’environnement. Nous nous engageons à développer

des produits qui respectent l’environnement et nous nous efforçons constamment d’aider à la déﬁnition et au respect des

normes indépendantes les plus récentes émanant d’agences telles que l’ISO (International Organisation for Standardization) et

la TCO (Swedish Trades Union).

Elimination des produits NEC usagés

Le but du recyclage est d’améliorer l’environnement en réutilisant, en mettant à niveau, en reconditionnant ou en récupérant le

matériel. Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement

manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose

diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de

l’environnement lorsqu’il est arrivé en ﬁn de vie.

Toutes les informations requises concernant l’élimination du produit ainsi que les informations spéciﬁques à chaque pays

concernant les sites de recyclage sont disponibles sur les sites Web suivants :

https://www.nec-display-solutions.com/p/greenvision/en/greenvision.xhtml (en Europe),

https://www.nec-display.com (au Japon) ou

http://www.necdisplay.com (aux Etats-Unis).

Economie d’énergie

Ce moniteur possède une capacité d’économie d’énergie avancée. Lorsqu’un signal DPM (Display Power Management) est

envoyé au moniteur, le mode Économie d’énergie est activé. Le moniteur passe en mode unique Économie d’énergie.

Pour obtenir des informations supplémentaires, rendez-vous aux adresses suivantes :

http://www.necdisplay.com/ (aux Etats-Unis)

http://www.nec-display-solutions.com/ (en Europe)

https://www.nec-display.com/global/index.html (monde entier)

Informations relatives à la norme ErP (en veille ou non) :

À l’exception des conditions suivantes : l’écran utilise une carte d’option

Le paramètre ENTREE DETECTEE est déﬁni sur une option autre que

AUCUNE.

Le paramètre ALIMENTATION USB est activé.

Dans les paramètres du terminal, DisplayPort est réglé sur MST.

Consommation d’énergie (orange ﬁxe) : 2 W ou moins (avec un port)/3 W ou moins (avec tous les ports).

Durée d’activation de la fonction de gestion de la consommation : 10 secondes (réglage par défaut)

Consommation d’énergie (orange clignotant) : 0,5 W ou moins.

Durée d’activation de la fonction de gestion de la consommation : 3 minutes (réglage par défaut)

฀(hormis฀dans฀le฀cas฀où฀le฀moniteur฀reçoit฀plusieurs฀signaux)

Informations du fabricant sur le recyclage et l’énergie

Français-7272

Marque WEEE (Directive européenne 2012/19/UE et amendements)

Traitement des produits usagés : Au sein de l’Union européenne

La législation en vigueur dans tous les états membres de l’Union européenne stipule que tous les produits

électriques et électroniques usagés, et comportant le symbole ci-contre, ne doivent pas être mêlés aux autres

déchets ménagers. Ceci inclut notamment les moniteurs et accessoires électriques, tels que les câbles

de signal et les cordons d’alimentation. Si vous détenez de tels produits, suivez les recommandations des

autorités locales, ou adressez-vous au revendeur concerné. Vous pouvez également, le cas échéant, appliquer

toute autre instruction vous ayant été communiquée. Il est possible que le symbole présent sur les produits

électriques et électroniques ne s’applique qu’aux membres actuels de l’Union européenne.

Hors de l’Union européenne

Si vous détenez des produits électriques et électroniques usagés hors de l’Union européenne, contactez les autorités locales

concernées pour en savoir plus.

Union européenne : le symbole représentant une poubelle recouverte d’une croix indique que les batteries ne

doivent฀pas฀être฀mêlées฀aux฀déchets฀ordinaires.฀En฀effet,฀les฀batteries฀usagées฀font฀l’objet฀d’un฀traitement฀et฀

recyclage particulier, et ce dans le respect de la législation en vigueur.

Conformément à la directive 2006/66/EC de l’Union européenne, la batterie, une fois usagée, ne doit pas être mêlée aux

autres déchets et doit être remise à un centre de collecte local.

Français-7373

Français

1. MPEG-4 AVC

THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF

A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN

COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY

A CONSUMER ENGAGED IN A PERSONAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER LICENSED

TO PROVIDE AVC VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR ANY OTHER USE. ADDITIONAL

INFORMATION MAY BE OBTAINED FROM MPEG LA, L.L.C. SEE HTTP://WWW.MPEGLA.COM

2. MPEG-4 Visual

THIS PRODUCT IS LICENSED UNDER THE MPEG-4 VISUAL PATENT PORTFOLIO LICENSE FOR THE PERSONAL AND

NON-COMMERCIAL USE OF A CONSUMER FOR (i) ENCODING VIDEO IN COMPLIANCE WITH THE MPEG-4 VISUAL

STANDARD (“MPEG-4 VIDEO”) AND/OR (ii) DECODING MPEG-4 VIDEO THAT WAS ENCODED BY A CONSUMER

ENGAGED IN A PERSONAL AND NONCOMMERCIAL ACTIVITY AND/OR WAS OBTAINED FROM A VIDEO PROVIDER

LICENSED BY MPEG LA TO PROVIDE MPEG-4 VIDEO. NO LICENSE IS GRANTED OR SHALL BE IMPLIED FOR

ANY OTHER USE. ADDITIONAL INFORMATION INCLUDING THAT RELATING TO PROMOTIONAL, INTERNAL AND

COMMERCIAL USES AND LICENSING MAY BE OBTAINED FROM MPEG LA, LLC. SEE HTTP://WWW.MPEGLA.COM.

[Avis] À propos des licences MPEG-4 AVC,

MPEG-4 Visual fournies avec ce produit

NEC P554 55" Professional-Grade Display

Product's Documents

User Manual French

Specifications

NEC P554 Questions and Answers
