Remington REM-36D-C 36" High Capacity Drum Fan User Manual

This product meets the requirements of OSHA 1910.212(a)(5), the standard which regulates electric

fan blade safety, and is certified under UL File

Please note the serial number of your fan, and write it on the back of this User’s Manual for future reference. Your serial

number is located on upper rear section of mount bar.

CONSUMER: READ AND SAVE THESE INSTRUCTIONS

Model Numbers: REM-36D-C, REM-42-BDF-C, 42REMAP-BDF, 48REMAP-BDF

IMPORTANT: Read and understand all of the instructions in this manual before assembling, start-

ing, or servicing the fan. Improper use of this fan can cause serious injury. Keep this manual for

future reference.

For general ventilating use only. Do not use to exhaust hazardous or explosive materials and

vapors. Never use the fan in spaces which contain products such as gasoline, solvents, paint thin-

ners, dust particles, volatile or airborne combustibles, or any unknown chemicals.

Safety Information

THIS IS A FAN - NOT A TOY! TO REDUCE THE RISK OF

PERSONAL INJURY AND ELECTRIC SHOCK, FAN SHOULD

NOT BE PLAYED WITH OR PLACED WHERE SMALL CHILDREN

CAN REACH IT.

DO NOT MOVE THE FAN WHILE OPERATING! MOVING FAN

DURING OPERATION CAN CAUSE BLADE DAMAGE.

Risk of fire, electric shock, or personal injury when performing

service or maintenance. Unplug or disconnect the fan from the

power supply before servicing.

CAUTION: automatically operated device - to reduce the risk of

injury disconnect from power source before servicing.

To guard against electric shock while operating, do not allow fan to come

in contact with other grounded objects such as pipes, radiators, etc.

WARNING

To reduce the risk of fire or electric shock, do not use

this fan with any solid-state speed control device.

To reduce the risk of electric shock and injury to per-

sons, do not use in a window.

WARNING

Sauk Rapids, MN 56379 USA • Toll Free (800) 641-6996

Fax: 320-251-2922 • Web: www.remingtonfan.com • Email: [email protected]

User’s Manual &

Operating Instructions

HIGH CAPACITY

BARREL FAN

WARNING: This product can expose you to chemicals, including lead, which is known to

the State of California to cause cancer and birth defects or other reproductive harm. For

more information go to www.P65Warnings.ca.gov.

NEVER LEAVE A FAN UNATTENDED WHILE OPERATING

OR WHILE CONNECTED TO A POWER SOURCE

Installation work and electrical wiring must be done by qualified per-

son (s) in accordance with all applicable codes and regulations.

When servicing or replacing a component requires the removal or

disconnection of a safety device, the safety device is to be rein-

stalled or remounted as previously installed before operating this

fan.

Use this fan only in the manner intended by the manufacturer. If you

have any questions, contact Customer Service at 800-641-6996.

- Before operating always check fan for loose or dam-

aged parts. Inspect power cord for damage. Never

use fan without safety guards attached.

-Operate only on 120 volt 60 Hz (cycle) current with a

minimum 15 amp circuit.

- When used with an extension cord, use a UL listed,

14 AWG cord equipped with a receptacle to accept

the three-prong grounded plug on the fan’s power

cord and a 3-prong grounded plug for the power

source. If extension cord is longer than 50 feet,

consult with cord manufacturer for proper cord AWG

rating. Always keep power cord and extension cords

away from heat, oil, and sharp edges. Inspect cords

periodically and replace if damaged.

To reduce the risk of electric shock, do not expose to water or rain.

This unit is designed for indoor use only.

WARNING

Safety Information

WARNING

Operation

NOTE: This fan is equipped with a 2-speed con-

trol switch.

TO START FAN:

1. Be sure the Power Switch is in the (OFF)

position.

2. Locate fan in a safe, desired position on

level ground, and connect to approved power

source.

3. Make sure area is clear from all obstructions.

TO TURN OFF FAN:

1. To turn off the fan, simply return the Power

Switch to the middle (OFF) position.

Do not operate any

fan with a damaged

cord or plug. Discard

fan or return to an authorized service facility

for examination and/or repair. Do not run

cord under carpeting. Do not cover cord with

throw rugs , runner, or similar coverings. Do

not route cord under furniture or appliances.

Arrange cord away from traffic areas and

where it will not be tripped over.

WARNING

NEVER LEAVE A FAN UNATTENDED WHILE OPERATING

OR WHILE CONNECTED TO A POWER SOURCE

Problem Possible Cause Corrective Action

Fan does not operate

1. No power

Inspect Power Cord for damage. Be

sure unit is plugged in and turned on.

2. Bad switch

Have Power Switch replaced by a

qualified professional according to

code.

3. Motor is humming

Capacitor is damaged. Have Capacitor

replaced by a qualified professional

according to code.

Reduced Air Flow

1. Loose pulleys or fan blade

Tighten motor pulley or fan blade Hex

Screw.

2. Loose or worn belt

Tighten or replace belt

3. Motor is humming

Capacitor is damaged. Have Capacitor

replaced by a qualified professional

according to code.

Excess Noise (vibration,

slapping, squealing)

1. Fan is not on level ground

Turn off fan, and relocate unit to

smooth level surface.

2. Motor bolts are not secure

Tighten motor bolts.

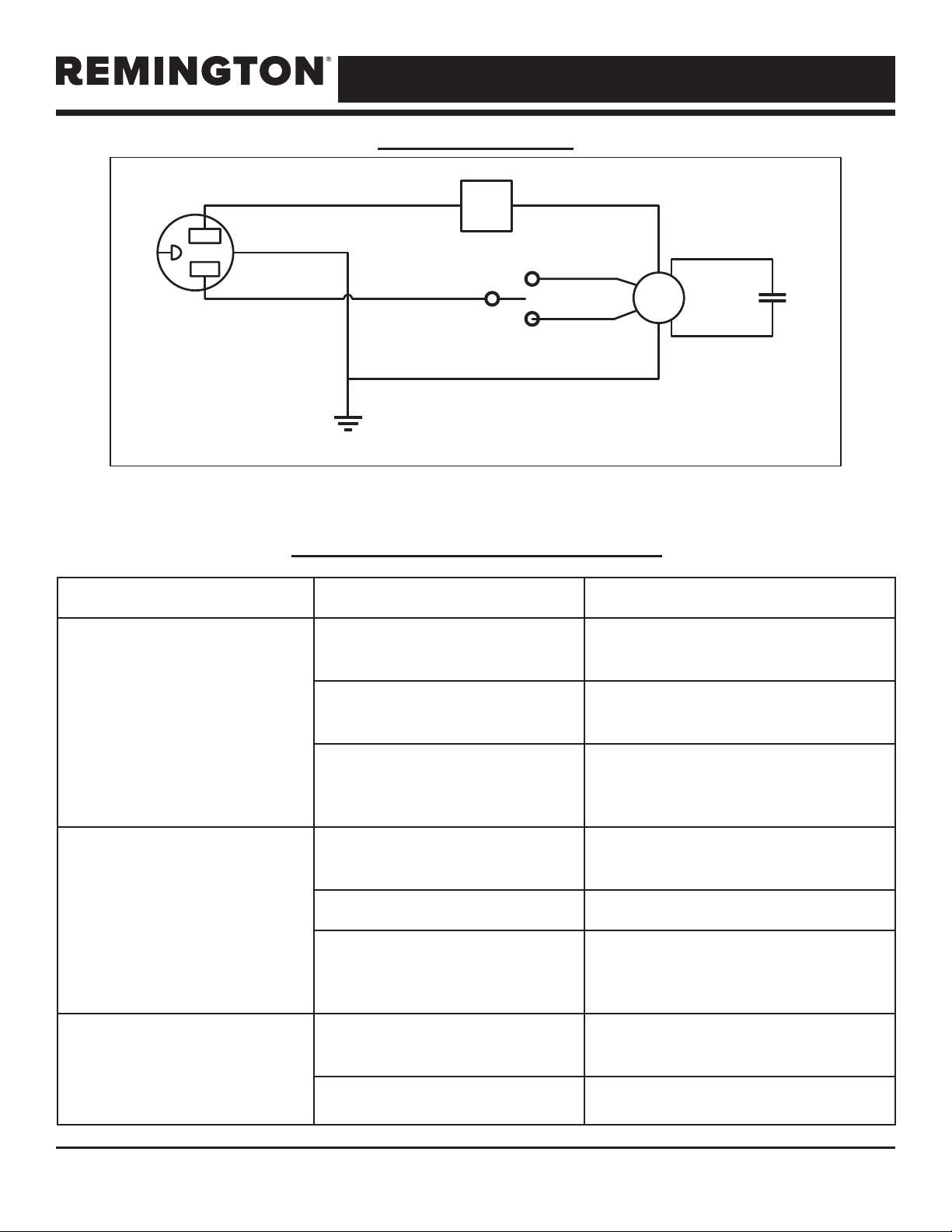

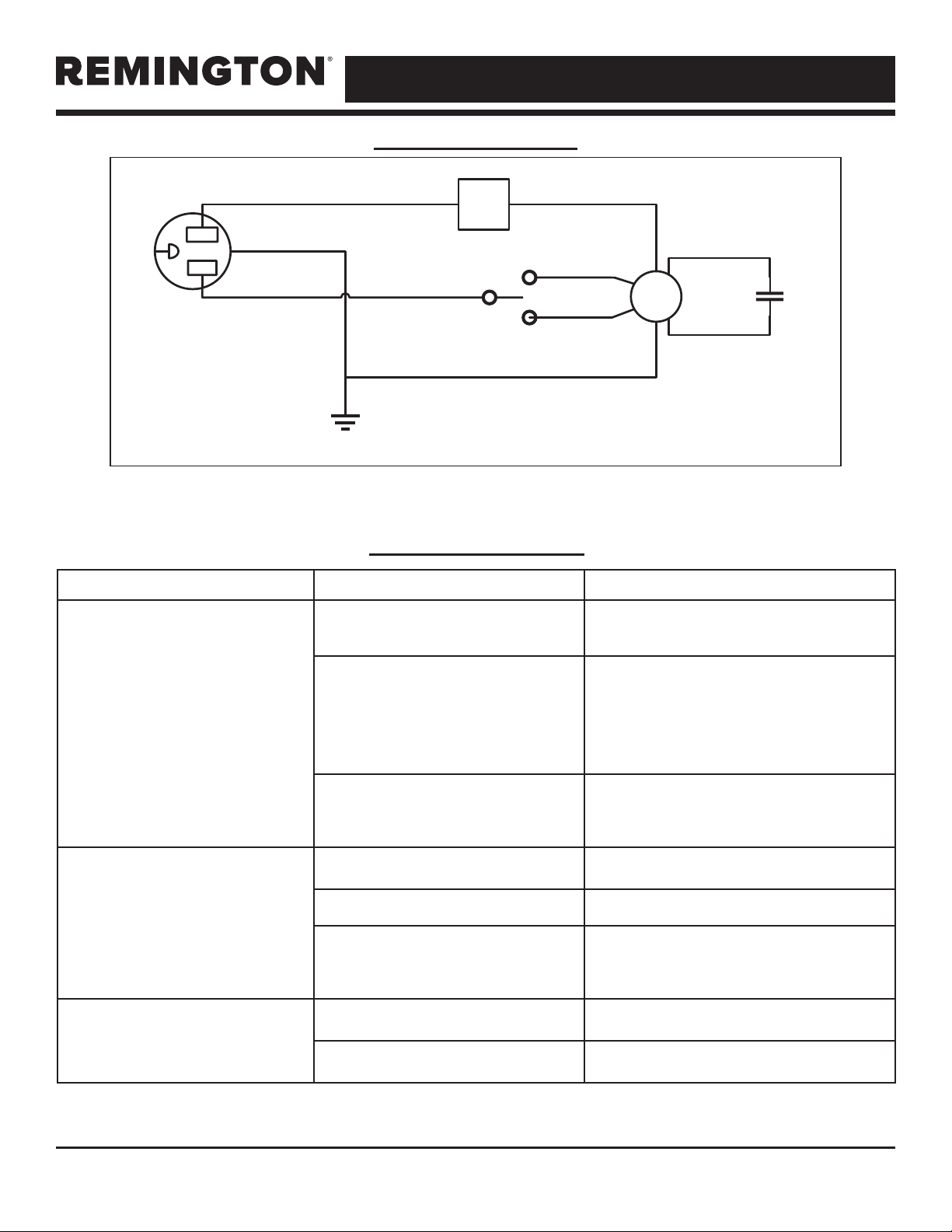

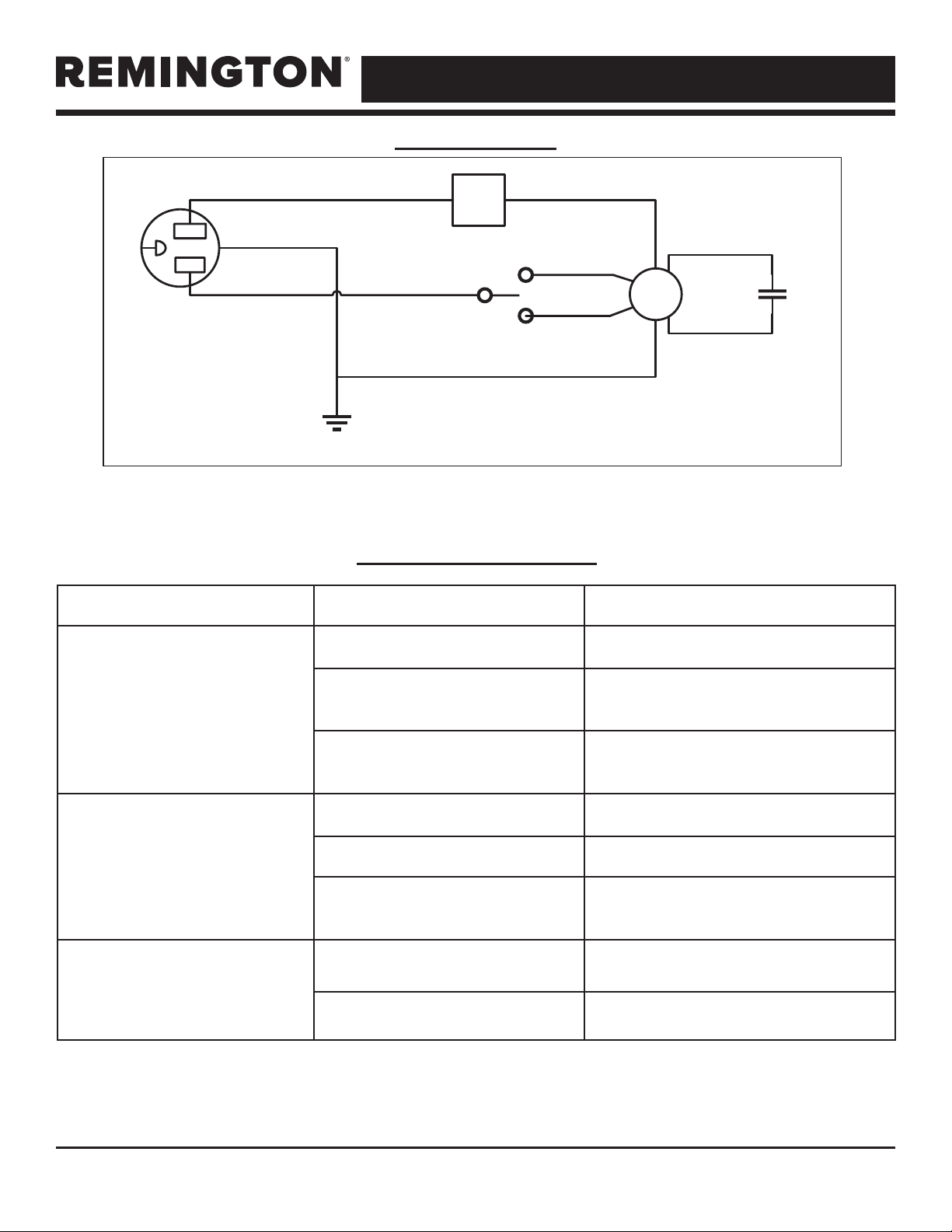

Wiring Diagram

SWITCH

3 POSITION

WIRE

NUT

POWER PLUG

120V / 60HZ

GROUND SCREW

CAPACITOR

BLUE

BLACK

WHITE (HI)

RED (LOW)

MIDDLE (OFF)

GREEN

WHITE

BLACK

Troubleshooting Guide

NOTE: Installation work and electrical wiring must be done by qualied person(s) in

accordance with all applicable codes and regulations.

NEVER LEAVE A FAN UNATTENDED WHILE OPERATING

OR WHILE CONNECTED TO A POWER SOURCE

Replacement Parts

MODELS:

Item # Description

42REMAP-BDF /

REM-42-BDF-C

48MACAP-BDF REM-36D-C

Fan Blade Assembly

SFB-424-22-

17M-B

SFB-484-29-17M-

2-B

GFB-363-13

Power Switch

90-025-0110 90-025-0110 90-025-0110

Handle/Cord Wrap

90-006-0300 90-006-0300 90-006-0300

Belt

26-110-0020 26-110-0020 N/A

Motor Pulley

90-035-0355 90-035-0355 N/A

Shaft Pulley

90-034-0350 90-034-0350 N/A

Wheel

70-041-1400 70-041-1400 70-041-1400

Wheel Axle

11093-AXEL 11093-AXEL 11093-AXEL

Wheel Axle pin

0BPIN091X2 0BPIN091X2 0BPIN091X2

Motor

12-100-0090 12-100-0100 12-100-0080

Bearing assembly

0BEARING-17 0BEARING-17 N/A

Guard

11099-GRDO-42 11099-GRDO-48 11099-GRDO-36

Fan Shaft Assembly

11114-SHAFT 11114-SHAFT N/A

Capacitor

EL-00081 EL-00082 EL-00080

Pinnacle Climate Technologies, Inc. reserves the right to make any changes in materials, specifications, prices or design without notice.

Pinnacle Climate Technologies, Inc. may also discontinue items at any time.

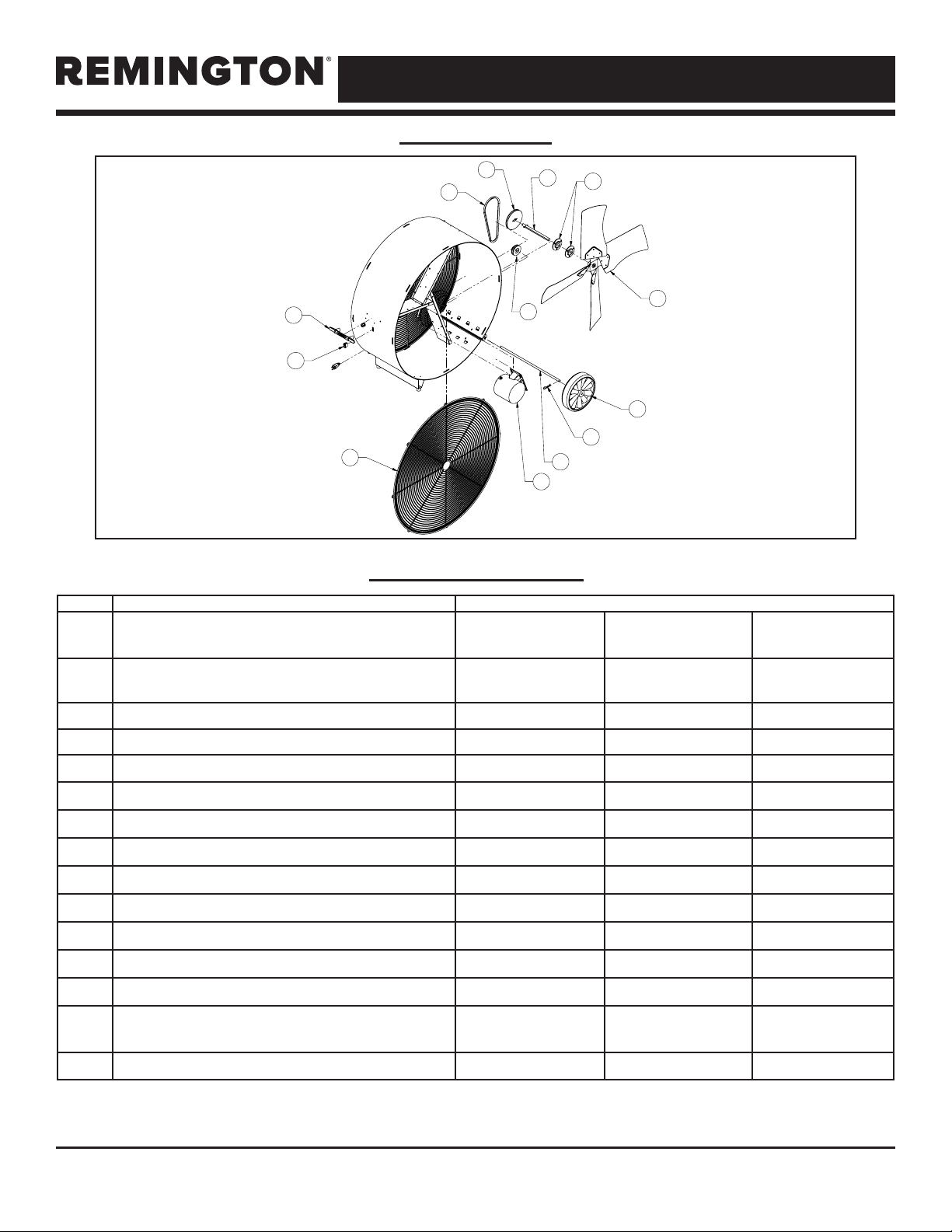

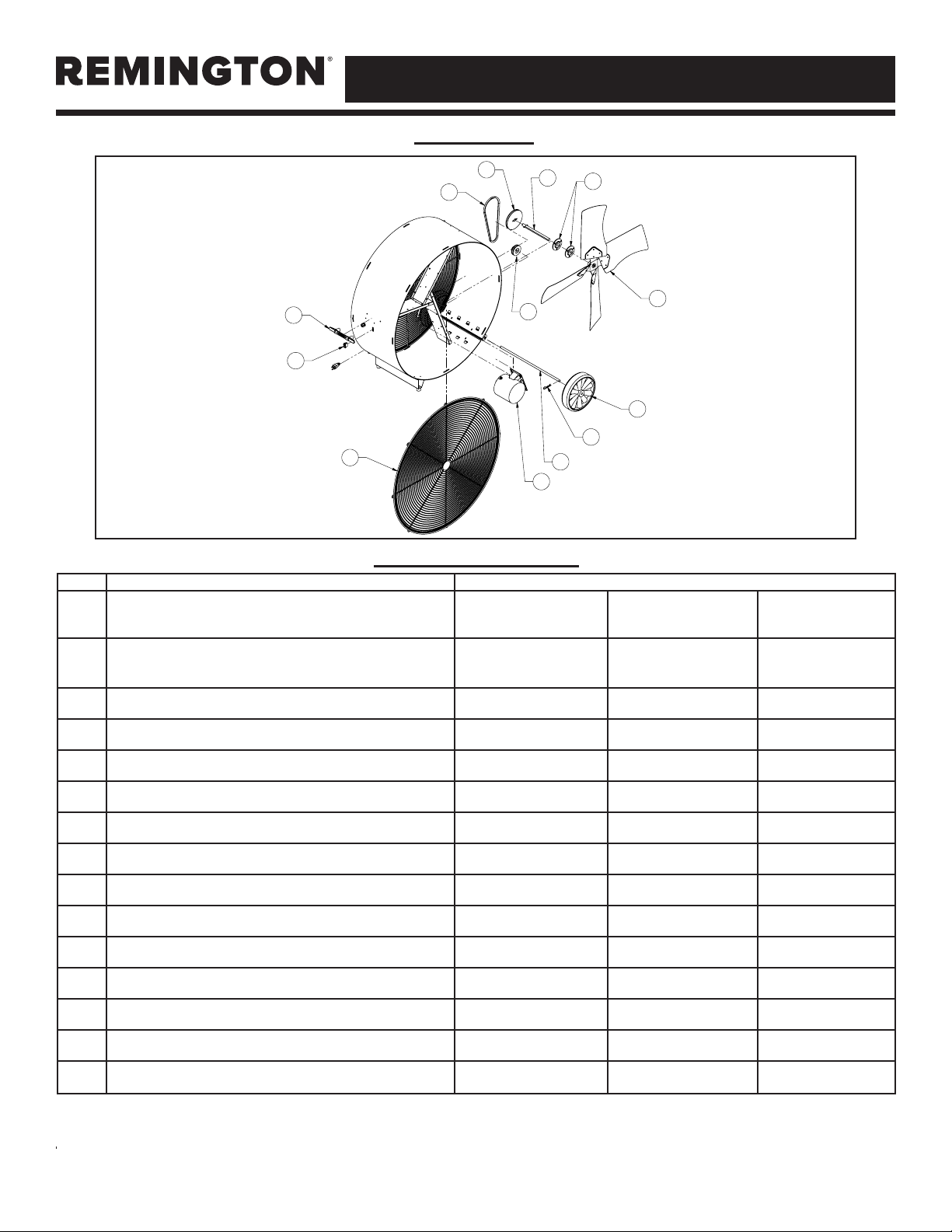

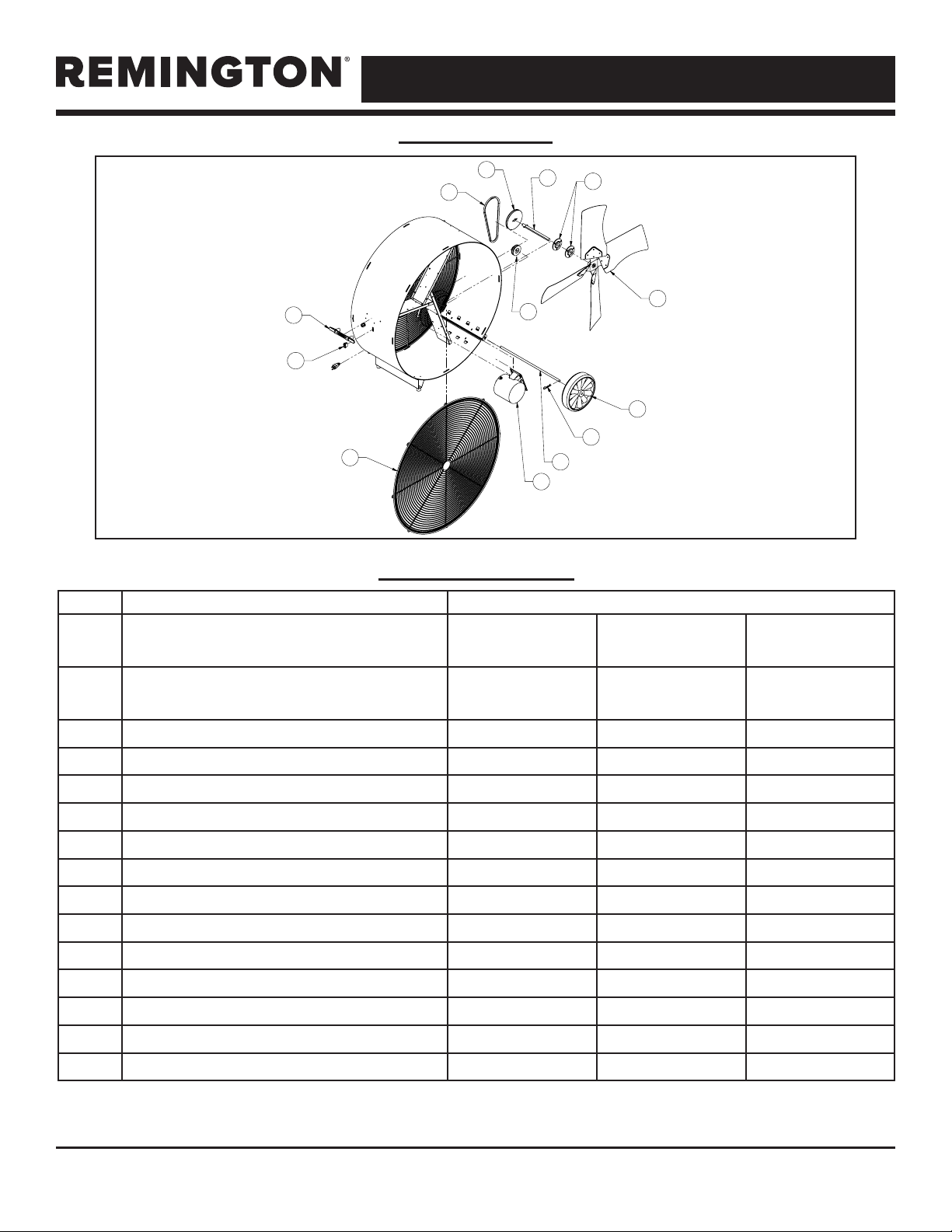

Exploded View

NEVER LEAVE A FAN UNATTENDED WHILE OPERATING

OR WHILE CONNECTED TO A POWER SOURCE

1 YEAR LIMITED WARRANTY

PINNACLE CLIMATE TECHNOLOGIES, INC. WARRANTS THIS

PRODUCT TO THE ORIGINAL RETAIL PURCHASER ONLY, TO BE

FREE FROM DEFECTS IN MATERIAL AND WORKMANSHIP FOR A

PERIOD OF ONE (1) YEAR FROM THE DATE OF INITIAL PURCHASE.

THIS PRODUCT MUST BE PROPERLY INSTALLED, MAINTAINED

AND OPERATED IN ACCORDANCE WITH THE INSTRUCTIONS PRO-

VIDED.

PINNACLE CLIMATE TECHNOLOGIES, INC. REQUIRES REASON-

ABLE PROOF OF YOUR DATE OF PURCHASE FROM AN AUTHO-

RIZED RETAILER OR DISTRIBUTOR. THEREFORE, YOU SHOULD

KEEP YOUR SALES SLIP, INVOICE, OR CANCELLED CHECK FROM

THE ORIGINAL PURCHASE. THIS LIMITED WARRANTY SHALL BE

LIMITED TO THE REPAIR OR REPLACEMENT OF PARTS, WHICH

PROVE DEFECTIVE UNDER NORMAL USE AND SERVICE WITHIN

THE WARRANTY PERIOD, AND WHICH PINNACLE CLIMATE

TECHNOLOGIES, INC. SHALL DETERMINE AT ITS REASONABLE

DISCRETION.

THIS WARRANTY DOES NOT APPLY TO PRODUCTS

PURCHASED FOR RENTAL USE.

THIS LIMITED WARRANTY DOES NOT COVER REPLACEMENT OF

BELTS OR TIGHTENING OF BELTS, OR ANY FAILURES OR OPERAT-

ING DIFFICULTIES DUE TO NORMAL WEAR AND TEAR, ACCIDENT,

ABUSE, MISUSE, ALTERATION, MISAPPLICATION, IMPROPER

INSTALLATION OR IMPROPER MAINTENANCE AND SERVICE BY

YOU OR ANY THIRD PARTY. FAILURE TO PERFORM NORMAL AND

ROUTINE MAINTENANCE ON THE FAN, SHIPPING DAMAGE, DAM-

AGE RELATED TO INSECTS, BIRDS, OR ANIMALS OF ANY KIND,

AND DAMAGE DUE TO WEATHER CONDITIONS ARE ALSO NOT

COVERED. IN ADDITION, THE LIMITED WARRANTY DOES NOT

COVER DAMAGE TO THE FINISH, SUCH AS SCRATCHES, DENTS,

DISCOLORATION, RUST OR OTHER WEATHER DAMAGE, AFTER

PURCHASE.

ALL TRANSPORTATION COSTS FOR THE RETURN OF THE DAM-

AGED PRODUCT OR PARTS WILL BE THE RESPONSIBILITY OF

THE PURCHASER. UPON RECEIPT OF DAMAGED ITEM, PINNACLE

CLIMATE TECHNOLOGIES, INC. WILL EXAMINE THE ITEM AND

DETERMINE IF DEFECTIVE.

PINNACLE CLIMATE TECHNOLOGIES, INC. WILL REPAIR OR

REPLACE AND RETURN THE ITEM, FREIGHT PRE-PAID. IF

PINNACLE CLIMATE TECHNOLOGIES, INC. FINDS THE ITEM TO

BE IN NORMAL OPERATING CONDITION, OR NOT DEFECTIVE, THE

ITEM WILL BE RETURNED FREIGHT

COLLECT.

THIS LIMITED WARRANTY IS IN LIEU OF ALL OTHER EXPRESS

WARRANTIES. PINNACLE CLIMATE TECHNOLOGIES, INC. DIS-

CLAIMS ALL WARRANTIES FOR PRODUCTS THAT ARE PUR-

CHASED FROM SELLERS OTHER THAN AUTHORIZED RETAILERS

OR DISTRIBUTORS.

AFTER THE PERIOD OF THE ONE (1) YEAR LIMITED

WARRANTY EXPIRES, PINNACLE CLIMATE TECHNOLOGIES,

INC. DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES

OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

APPLICATION. FURTHER, PINNACLE CLIMATE TECHNOLOGIES,

INC. SHALL HAVE NO LIABILITY WHATSOEVER TO PURCHASER OR

ANY THIRD PARTY FOR ANY SPECIAL, INDIRECT, PUNITIVE,

INCIDENTAL, OR CONSEQUENTIAL DAMAGES. PINNACLE CLIMATE

TECHNOLOGIES, INC. ASSUMES NO RESPONSIBILITY FOR ANY

DEFECTS CAUSED BY THIRD PARTIES. THIS LIMITED WARRANTY

GIVES THE PURCHASER SPECIFIC LEGAL RIGHTS; A PURCHASER

MAY HAVE OTHER RIGHTS DEPENDING UPON WHERE HE OR SHE

LIVES. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITA-

TION OF SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES,

OR LIMITATIONS ON HOW LONG A WARRANTY LASTS, SO THE

ABOVE EXCLUSION AND LIMITATIONS MAY NOT APPLY TO YOU.

PINNACLE CLIMATE TECHNOLOGIES, INC. DOES NOT AUTHORIZE

ANY PERSON OR COMPANY TO ASSUME FOR IT ANY OTHER OBLI-

GATION OR LIABILITY IN CONNECTION WITH THE SALE, INSTAL-

LATION, USE, REMOVAL, RETURN, OR REPLACEMENT OF ITS

EQUIPMENT, AND NO SUCH REPRESENTATIONS ARE BINDING ON

PINNACLE CLIMATE TECHNOLOGIES, INC.

ALWAYS BE SURE TO SPECIFY MODEL NUMBER AND SERIAL NUMBER WHEN MAKING ANY CLAIM

WITH PINNACLE CLIMATE TECHNOLOGIES, INC. FOR YOUR CONVENIENCE USE THE SPACE PRO-

VIDED BELOW TO LIST THIS INFORMATION:

Model #: ____________________ Serial #: ______________________

Date of Purchase: _________________

Numéros de modèles : REM-36D-C, REM-42-BDF-C, 42REMAP-BDF, 48REMAP-BDF

Ce produit est conforme aux exigences de la norme OSHA 1910.212(a)(5) relative à la sécurité entourant

les ventilateurs électriques à hélice et est homologué selon le dossier UL

Noter le numéro de série de ce ventilateur et l’inscrire au verso du présent manuel d’utilisation pour consultation

ultérieure. Le numéro de série est situé sur la partie arrière supérieure de la barre de montage.

NOTE AU CLIENT : LIRE ET CONSERVER CE MANUEL POUR CONSULTATION ULTÉRIEURE

IMPORTANT : Prendre connaissance de toutes les instructions de ce manuel avant d’assembler, de mettre

en marche ou d’entretenir ce ventilateur. Une utilisation inadéquate de ce ventilateur peut entraîner de

graves blessures. Conserver ce manuel pour consultation ultérieure.

Pour ventilation générale seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses

ou explosives. Ne jamais utiliser le ventilateur dans des endroits qui contiennent des produits comme :

essence, solvants, diluants à peinture, poussières, substances combustibles volatiles ou aéroportées

ou tout produit chimique de nature inconnue.

Consignes de sécurité

CE VENTILATEUR N’EST PAS UN JOUET! POUR RÉDUIRE

LES RISQUES DE BLESSURE PERSONNELLE ET DE CHOC

ÉLECTRIQUE, IL NE FAUT PAS JOUER AVEC LE VENTILATEUR

NI LE PLACER À LA PORTÉE DE JEUNES ENFANTS.

NE PAS DÉPLACER LE VENTILATEUR PENDANT QU’IL EST EN MARCHE

DÉPLACER LE VENTILATEUR PENDANT SON FONCTIONNEMENT

PEUT CAUSER DES DOMMAGES AVEC SON HÉLICE.

Risque d’incendie, de choc électrique ou de blessures personnelles

lors de travaux de réparation ou d’entretien. Débrancher le ventilateur

de la source d’alimentation avant les travaux.

MISE EN GARDE : Appareil à fonctionnement automatique – pour réduire les

risques de blessure, le débrancher de la source d’alimentation avant les travaux.

Pour éviter les chocs électriques pendant la marche du ventilateur,

éviter qu’il ne touche à tout objet comportant une mise à la terre comme

des tuyaux, radiateurs, etc.

AVERTISSEMENT

Pour réduire les risques de blessure personnelle ou

de choc électrique, ne pas utiliser ce ventilateur avec

un circuit de commande de vitesse.

Pour réduire les risques de choc électrique et de blessure

personnelle, ne pas utiliser ce ventilateur dans une fenêtre.

AVERTISSEMENT

Sauk Rapids, MN 56379 USA • Numéro sans frais (800)641-6996

Télécopieur : 320-251-2922 • Web : www.remingtonfan.com • Courriel : info@pinnacleclimate.com

Manuel de l’utilisateur et

instructions d’utilisation

VENTILATEUR TAMBOUR

À HAUTE CAPACITÉ

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du plomb,

reconnus dans l’État de Californie comme cause de cancer, de malformations congénitales ou

d’autres troubles de la reproduction. Pour plus d’informations, consulter www.P65Warnings.ca.gov.

NE JAMAIS LAISSER UN VENTILATEUR SANS SURVEILLANCE LORSQU’IL

EST EN MARCHE OU BRANCHÉ À UNE SOURCE D’ALIMENTATION.

Les travaux d’installation et de câblage électrique doivent être effectués par

un personnel qualifié conformément aux codes et aux règlements en vigueur.

Lorsque les travaux d’entretien ou de remplacement d’une pièce

nécessitent le démontage ou le débranchement d’un dispositif de

sécurité, celui-ci doit être rebranché ou remonté tel qu’il était à l’origine

avant de faire fonctionner ce ventilateur.

N’utiliser ce ventilateur que de la façon conçue par le fabricant. Pour toute

question, communiquer avec le service à la clientèle au 800-641-6996.

- Avant son utilisation, vérier que le ventilateur ne comporte

aucune pièce desserrée ou endommagée. Vérier que le

cordon électrique n’est pas endommagé. Ne jamais utiliser

le ventilateur sans ses dispositifs de sécurité.

- N’utiliser que sur un circuit de 120 volts 60 Hz (cycles)

d’un minimum de 15 ampères.

- Lors de l’utilisation d’une rallonge électrique, utiliser un

modèle homologué UL de calibre 14 AWG dans une prise

de courant acceptant une che à trois broches avec mise

à la terre comme source d’alimentation. Si la rallonge

électrique a plus de 15 m, consulter le fabricant de la

rallonge pour connaître le calibre AWG approprié. Toujours

garder le cordon d’alimentation et les rallonges loin de la

chaleur, de l’huile et des arêtes tranchantes. Inspecter

périodiquement les cordons d’alimentation et les remplacer

en cas de dommage.

Pour réduire les risques de choc électrique, ne pas utiliser à l’eau ni à la

pluie. Cette unité est conçue uniquement pour utilisation à l’intérieur.

AVERTISSEMENT

Consignes de sécurité

AVERTISSEMENT

Fonctionnement

REMARQUE : Ce ventilateur comporte un interrupteur

à 2 vitesses.

POUR METTRE EN MARCHE LE VENTILATEUR :

1. S’assurer que l’interrupteur à la position d’arrêt « OFF ».

2. Placer le ventilateur dans un endroit sûr et à

la position désirée sur une surface plane et le

brancher dans une source de courant approuvée.

3. S’assurer que la zone est libre de toute obstruction.

POUR ARRÊTER LE VENTILATEUR :

1. Pour arrêter le ventilateur, placer simplement

l’interrupteur à la position du milieu « OFF ».

Ne pas faire

fonctionner le

ventilateur avec un cordon électrique ou une

fiche abîmé. Jeter le ventilateur ou le retourner

à un atelier de réparation agréé pour le faire

examiner ou réparer. Ne pas acheminer le

cordon électrique sous un tapis. Ne pas couvrir

le cordon électrique d’une carpette, d’un tapis

ou d’un objet similaire. Ne pas acheminer le

cordon électrique sous un meuble ou un appareil

électroménager. Éloigner le cordon électrique

des zones de passage afin qu’il ne fasse

trébucher personne.

AVERTISSEMENT

NE JAMAIS LAISSER UN VENTILATEUR SANS SURVEILLANCE LORSQU’IL

EST EN MARCHE OU BRANCHÉ À UNE SOURCE D’ALIMENTATION.

Problème Cause possible Mesure corrective

Le ventilateur ne

fonctionne pas

1. Pas d’alimentation électrique

Vérifier que le cordon électrique n’est

pas endommagé. Vérifier que l’unité

est branchée et mise en marche.

2. Interrupteur défectueux

Faire remplacer l’interrupteur

par un professionnel compétent

conformément au code.

3. Le moteur gronde

Le condensateur est endommagé.

Faire remplacer le condensateur

par un professionnel compétent

conformément au code.

Débit d’air réduit

1. Poulies ou hélice du

ventilateur desserrées

Serrer la vis hexagonale de la poulie

du moteur ou de la pale du ventilateur.

2. Courroie lâche ou usée Serrer ou remplacer la courroie.

3. Le moteur gronde

Le condensateur est endommagé.

Faire remplacer le condensateur

par un professionnel compétent

conformément au code.

Bruit excessif (vibration,

cognement, grincement)

1. Le ventilateur n’est pas sur une

surface de niveau

Arrêter le ventilateur et le replacer sur

une surface plane et de niveau.

2. Les boulons du moteur

sont desserrés

Serrer les boulons du moteur.

Schéma de câblage

INTERRUPTEUR

3 POSITION

ÉCROU

DE FIL

PRISE DE COURANT

120V / 60HZ

VIE DE MISE À LA TERRE

CONDENSATEUR

BLEU

NOIR

BLANC (HAUT.)

ROUGE (BAS.)

MILIEU (ARRÊT)

VERT

BLANC

NOIR

Guide de dépannage

REMARQUE : Les travaux d’installation et de câblage électrique doivent être effectués

par un personnel qualié conformément aux codes et aux règlements en vigueur.

NE JAMAIS LAISSER UN VENTILATEUR SANS SURVEILLANCE LORSQU’IL

EST EN MARCHE OU BRANCHÉ À UNE SOURCE D’ALIMENTATION.

Pièces de rechange

Modèles :

réf.

Description

42REMAP-BDF /

REM-42-BDF-C

48REMAP-BDF REM-36D-C

Ensemble des pales

du ventilateur

SFB-424-22-17M-B

SFB-484-29-17M-

2-B

GFB-363-13

2 Interrupteur d’alimentation 90-025-0110 90-025-0110 90-025-0110

3 Poignée et enrouleur de cordon 90-006-0300 90-006-0300 90-006-0300

4 Courroie 26-110-0020 26-110-0020 N/A

5 Poulie du moteur 90-035-0355 90-035-0355 N/A

6 Poulie d’arbre

90-034-0350 90-034-0350 N/A

7 Roulette 70-041-1400 70-041-1400 70-041-1400

8 Essieu 11093-AXEL 11093-AXEL 11093-AXEL

9 Axe de roue 0BPIN091X2 0BPIN091X2 0BPIN091X2

10 Moteur

12-100-0090 12-100-0100 12-100-0080

11 Ensemble de roulements

0BEARING-17 0BEARING-17 N/A

12 Protection

11099-GRDO-42 11099-GRDO-48 11099-GRDO-36

13 Ensemble d’arbre de ventilateur

11114-SHAFT 11114-SHAFT N/A

- Condensateur

EL-00081 EL-00082 EL-00080

Pinnacle Climate Technologies, Inc. se réserve le droit d’apporter tout changement aux matériaux, caractéristiques, prix et conception

sans préavis. Pinnacle Climate Technologies, Inc. peut également retirer du marché un article en tout temps.

Vue éclatée

NE JAMAIS LAISSER UN VENTILATEUR SANS SURVEILLANCE LORSQU’IL

EST EN MARCHE OU BRANCHÉ À UNE SOURCE D’ALIMENTATION.

GARANTIE LIMITÉE DE UN (1) AN

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIT À

L’ACHETEUR AU DÉTAIL D’ORIGINE UNIQUEMENT QUE CE

PRODUIT SERA EXEMPT DE DÉFAUTS DE MATÉRIAU ET DE

FABRICATION PENDANT UNE PÉRIODE DE UN (1) AN À COMPTER

DE LA DATE DE L’ACHAT INITIALE. CE PRODUIT DOIT ÊTRE

INSTALLÉ, ENTRETENU ET UTILISÉ CORRECTEMENT,

EN CONFORMITÉ AVEC LES INSTRUCTIONS FOURNIES.

PINNACLE CLIMATE TECHNOLOGIES, INC. EXIGE UNE PREUVE

RAISONNABLE DE LA DATE D’ACHAT CHEZ UN DÉTAILLANT OU

UN DISTRIBUTEUR AGRÉÉ. IL FAUT DONC CONSERVER LE REÇU

DE CAISSE, LA FACTURE OU LE CHÈQUE PAYÉ POUR L’ACHAT

D’ORIGINE. CETTE GARANTIE LIMITÉE COUVRE UNIQUEMENT

LA RÉPARATION OU LE REMPLACEMENT DES PIÈCES JUGÉES

DÉFECTUEUSES DANS DES CONDITIONS D’UTILISATION ET

D’ENTRETIEN NORMALES PENDANT LA PÉRIODE DE GARANTIE,

CE QUE PINNACLE CLIMATE TECHNOLOGIES, INC. SE RÉSERVE

LE DROIT DE DÉTERMINER À SA SEULE DISCRÉTION.

CETTE GARANTIE NE S’APPLIQUE PAS À DES PRODUITS

ACHETÉS À DES FINS DE LOCATION.

CETTE GARANTIE LIMITÉE NE COUVRE PAS LE REMPLACEMENT

DES COURROIES NI LE RÉGLAGE DE LEUR TENSION, NI AUCUNE

DÉFAILLANCE OU DIFFICULTÉ D’UTILISATION RÉSULTANT

D’UNE USURE NORMALE, D’UN ACCIDENT, D’UN USAGE

ABUSIF OU INCORRECT, D’UNE MODIFICATION, D’UN USAGE

IMPROPRE, D’UNE INSTALLATION INCORRECTE OU ENCORE

D’UNE RÉPARATION OU D’UN ENTRETIEN INCORRECTS PAR

L’UTILISATEUR OU UN TIERS. LE FAIT DE NÉGLIGER D’EFFECTUER

L’ENTRETIEN NORMAL ET DE ROUTINE DE CE VENTILATEUR,

LES DOMMAGES CAUSÉS LORS DE L’EXPÉDITION OU LIÉS À DES

INSECTES, OISEAUX OU AUTRES ANIMAUX OU ENCORE À TOUT

DOMMAGE RÉSULTANT DES CONDITIONS MÉTÉOROLOGIQUES

NE SONT PAS COUVERTS PAR CETTE GARANTIE. EN OUTRE,

CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES

AU FINI, COMME LES ÉGRATIGNURES, LES TRACES DE COUPS,

LA DÉCOLORATION, LA ROUILLE OU D’AUTRES DOMMAGES

RÉSULTANT DES CONDITIONS MÉTÉOROLOGIQUES, ET

SURVENUS APRÈS L’ACHAT.

TOUS LES FRAIS DE TRANSPORT POUR LE RETOUR DE

PRODUITS OU DE PIÈCES ENDOMMAGÉS SONT À LA CHARGE

DE L’ACHETEUR. SUR RÉCEPTION DE L’ARTICLE ENDOMMAGÉ,

PINNACLE CLIMATE TECHNOLOGIES, INC. EXAMINERA L’ARTICLE

EN QUESTION ET DÉTERMINERA S’IL EST DÉFECTUEUX.

PINNACLE CLIMATE TECHNOLOGIES, INC. RÉPARERA OU

REMPLACERA ET RETOURNERA L’ARTICLE EN PORT PAYÉ. SI

PINNACLE CLIMATE TECHNOLOGIES, INC. DÉTERMINE QUE

L’ARTICLE EST DANS UN ÉTAT D’UTILISATION NORMALE, OU N’EST

PAS DÉFECTUEUX, IL SERA RETOURNÉ EN PORT DÛ.

CETTE GARANTIE LIMITÉE REMPLACE À TOUTE AUTRE GARANTIE

EXPRESSE. PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À

TOUTE GARANTIE DE PRODUITS ACHETÉS AUPRÈS DE VENDEURS

AUTRES QUE DES DÉTAILLANTS OU DISTRIBUTEURS AGRÉÉS.

APRÈS L'EXPIRATION DE LA PÉRIODE DE UN (1) AN DE CETTE

GARANTIE LIMITÉE, PINNACLE CLIMATE TECHNOLOGIES, INC.

RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE

AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE

ET D’ADAPTATION À UN USAGE PARTICULIER. EN OUTRE,

PINNACLE CLIMATE TECHNOLOGIES, INC. N’EST AUCUNEMENT

RESPONSABLE ENVERS L’ACHETEUR NI ENVERS TOUT TIERS

POUR UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT,

PUNITIF, ACCESSOIRE OU FORTUIT. PINNACLE CLIMATE

TECHNOLOGIES, INC. N’ASSUME AUCUNE RESPONSABILITÉ

POUR UN QUELCONQUE DÉFAUT CAUSÉ PAR DES TIERS. CETTE

GARANTIE LIMITÉE ACCORDE À L’ACHETEUR DES DROITS LÉGAUX

PRÉCIS AUXQUELS PEUVENT S’AJOUTER D’AUTRES DROITS

SUIVANT LE LIEU OÙ IL RÉSIDE. CERTAINES PROVINCES NE

PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES

SPÉCIAUX, ACCESSOIRES OU INDIRECTS NI UNE LIMITATION

DE LA DURÉE D’UNE GARANTIE; LES LIMITATIONS CI-DESSUS

POURRAIENT DONC NE PAS S’APPLIQUER À L’ACHETEUR.

PINNACLE CLIMATE TECHNOLOGIES, INC. N’AUTORISE AUCUNE

PERSONNE NI ENTREPRISE À ASSUMER EN SON NOM UNE AUTRE

OBLIGATION OU RESPONSABILITÉ QUELCONQUE LIÉE À LA

VENTE, À L’INSTALLATION, À L’UTILISATION, À L’ENLÈVEMENT, AU

RETOUR OU AU REMPLACEMENT DE SES APPAREILS ET AUCUNE

REPRÉSENTATION DE CETTE NATURE NE LIE EN QUELQUE

MANIÈRE QUE CE SOIT PINNACLE CLIMATE TECHNOLOGIES, INC.

TOUJOURS VEILLER À PRÉCISER LES NUMÉROS DE MODÈLE ET DE SÉRIE LORS DE TOUTE

RÉCLAMATION AUPRÈS DE PINNACLE CLIMATE TECHNOLOGIES, INC. UTILISER L’ESPACE PRÉVU

CI-DESSOUS À CET EFFET POUR NOTER CES INFORMATIONS :

N° de modèle : ____________________ N° de série : ________________________

Date d’achat : _____________________

Este producto cumple con los requisitos de OSHA 1910.212(a)(5), la norma que regula la seguridad de las

aspas de los ventiladores eléctricos, y está certificado ante UL, expediente

Localice el número de serie de su ventilador y escríbalo al reverso del Manual del usuario como referencia futura.

El número de serie se encuentra en la sección superior trasera de la barra de montaje.

CONSUMIDOR: LEA Y CONSERVE ESTAS INSTRUCCIONES

Modelos N.° REM-36D-C, REM-42-BDF-C, 42REMAP-BDF, 48REMAP-BDF

IMPORTANTE: Lea y comprenda todas las instrucciones en este manual antes de armar, encender o dar

servicio al ventilador. El uso inadecuado de este ventilador puede provocar lesiones graves. Conserve este

manual para futuras consultas.

Solo para usarse en ventilación general. No lo use para extraer materiales y vapores peligrosos o explosivos.

Nunca use el ventilador en espacios que contengan productos como gasolina, disolventes, solventes de pintura,

partículas de polvo, combustibles volátiles o suspendidos en el aire o sustancias químicas desconocidas.

Información de seguridad

ESTO ES UN VENTILADOR - ¡NO ES UN JUGUETE! PARA REDUCIR

EL RIESGO DE LESIONES FÍSICAS Y DESCARGAS ELÉCTRICAS,

NO SE DEBE JUGAR CON EL VENTILADOR NI COLOCARLO DONDE

LOS NIÑOS PEQUEÑOS PUEDAN ALCANZARLO.

¡NO MUEVA EL VENTILADOR MIENTRAS ESTÉ FUNCIONANDO!

SI MUEVE EL VENTILADOR MIENTRAS FUNCIONA SE PUEDEN

DAÑAR LAS ASPAS.

Cuando le dé servicio o mantenimiento existe el riesgo de incendio,

descarga eléctrica o lesiones físicas. Antes de dar servicio al ventilador

desenchúfelo o desconéctelo de la fuente de alimentación.

PRECAUCIÓN: Dispositivo de funcionamiento automático. Para reducir el riesgo

de lesiones, desconecte de la fuente de alimentación antes de darle servicio.

Para protegerse contra descargas eléctricas mientras funcione, no

permita que el ventilador tenga contacto con otros objetos conectados

a tierra como tubos, radiadores, etc.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga

eléctrica, no use este ventilador con ningún

dispositivo de control de velocidad de estado sólido.

Para reducir el riesgo de descarga eléctrica y

lesiones a personas, no lo use en una ventana.

ADVERTENCIA

Sauk Rapids, MN 56379, EE. UU. • Llamada sin costo: (800) 641-6996

Fax: 320-251-2922 • Web: www.remingtonfan.com • Correo electrónico: inf[email protected]

Manual del usuario e Instrucciones

de operación

VENTILADOR DE BARRIL

DE ALTA CAPACIDAD

Este producto puede exponerlo a sustancias químicas, incluyendo

plomo, conocidas en el estado de California como causantes de cáncer

y defectos de nacimiento u otros daños reproductivos. Si desea más

información, visite www.P65Warnings.ca.gov.

ADVERTENCIA

NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO

O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN

El trabajo de instalación y el cableado eléctrico debe hacerlos una

persona calificada de acuerdo con todos los códigos y los reglamentos

correspondientes.

Cuando se requiera quitar o desconectar un dispositivo de seguridad al dar

servicio o reemplazar un componente, este debe reinstalarse o volverse a

colocar tal como estaba instalado antes de hacer funcionar este ventilador.

Utilice este ventilador únicamente de la manera prevista por el fabricante. Si tiene

preguntas, comuníquese con Servicio al Cliente llamando al 800-641-6996.

- Antes de hacerlo funcionar, revise siempre el ventilador

para ver si hay piezas sueltas o dañadas. Inspeccione que

el cable eléctrico no esté dañado. Nunca use el ventilador

sin las protecciones de seguridad colocadas.

- Hágalo funcionar únicamente con corriente de 120 Voltios

y 60 Hz (ciclos), con un circuito mínimo de 15 Amp.

- Cuando lo use con una extensión eléctrica, utilice un

cable calibre 14 AWG con certicación UL y equipado con

un receptáculo que acepte el enchufe de tres patas con

conexión a tierra del cable eléctrico del ventilador y un

enchufe de 3 patas con conexión a tierra para la fuente

de alimentación. Si la extensión eléctrica mide más de

50 pies, consulte con el fabricante del cable para asegurarse

que tenga la clasicación de AWG adecuada. Siempre

mantenga el cable de eléctrico y los cables de extensión

lejos del calor, el aceite y los bordes alados. Inspeccione

los cables periódicamente y reemplácelos si se dañan.

Para reducir el riesgo de descargas eléctricas, no lo exponga al agua o a

la lluvia. Esta unidad está diseñada únicamente para usarla en interiores.

ADVERTENCIA

Información de seguridad

ADVERTENCIA

Funcionamiento

NOTA: Este ventilador está equipado con un

interruptor de control de 2 velocidades.

PARA ENCENDER EL VENTILADOR:

1. Asegúrese de que el interruptor eléctrico esté en la

posición OFF (apagado).

2. Coloque el ventilador en una posición deseada

y segura sobre una superficie nivelada y conecte

a una fuente de alimentación aprobada.

3. Asegúrese de que la zona esté libre de todo tipo

de obstrucciones.

PARA APAGAR EL VENTILADOR:

1. Para apagar el ventilador, simplemente coloque de nuevo

el interruptor eléctrico a la posición intermedia (OFF).

No haga funcionar

ningún ventilador

que tenga el cable

o enchufe dañado. Deseche el ventilador o

devuélvalo a un centro de servicio autorizado

para que lo revisen y reparen. No pase el cable

debajo de alfombras. No cubra el cable con

tapetes, alfombras o cubiertas similares. No

pase el cable debajo de muebles o aparatos

eléctricos. Acomode el cable lejos de áreas de

tráfico y donde nadie se tropiece con él.

ADVERTENCIA

NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO

O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN

Problema Posible causa Medida correctiva

El ventilador no funciona

1. No enciende

Inspeccione que el cable eléctrico no

esté dañado. Asegúrese de que esté

conectado y enciéndalo.

2. Interruptor en mal estado

Pida a un profesional calificado que

reemplace el interruptor eléctrico de

acuerdo con los códigos.

3. El motor zumba

El capacitor está dañado Pida a un

profesional calificado que reemplace

el capacitor de acuerdo con los

códigos.

Flujo de aire reducido

1. Poleas o aspas del

ventilador flojas

Apriete el tornillo hexagonal de la

polea del motor o del aspa del venti-

lador.

2. Correa floja o desgastada Apriete o reemplace la correa.

3. El motor zumba

El capacitor está dañado Pida a un

profesional calificado que reemplace

el capacitor de acuerdo con los

códigos.

Ruido excesivo

(vibraciones,

golpes de aspa, chirridos)

1. El ventilador no está nivelado

Apague el ventilador y mueva

la unidad a una superficie lisa y

nivelada.

2. Los pernos del motor no están

bien fijos

Apriete los pernos del motor.

Diagrama eléctrico

INTERRUPTOR ELÉCTRICO

3 POSICIÓN

TUERCA

ALAMBRE

ENCHUFE DE

ALIMENTACIÓN

120V / 60HZ

TORNILLO DE PUESTA A TIERRA

CONDENSADOR

AZUL

NEGRO

BLANCO (ALTA)

ROJO (BAJA)

MEDIO (APAG.)

VERDE

BLANCO

NEGRO

Guía para la solución de problemas

NOTA: El trabajo de instalación y el cableado eléctrico los debe hacer una persona calicada

de acuerdo con todos los códigos y los reglamentos correspondientes.

NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO

O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN

Piezas de reemplazo

Modelos:

Pieza

Descripción

42REMAP-BDF /

REM-42-BDF-C

48REMAP-BDF REM-36D-C

1 Ensamblaje de las aspas del ventilador

SFB-424-22-

17M-B

SFB-484-29-17M-

2-B

GFB-363-13

2 Interruptor de encendido 90-025-0110 90-025-0110 90-025-0110

3 Asa / enrollador del cable 90-006-0300 90-006-0300 90-006-0300

4 Correa 26-110-0020 26-110-0020 N/A

5 Polea del motor 90-035-0355 90-035-0355 N/A

6 Polea del eje

90-034-0350 90-034-0350 N/A

7 Rueda 70-041-1400 70-041-1400 70-041-1400

8 Eje de las ruedas 11093-AXEL 11093-AXEL 11093-AXEL

9 Chaveta del eje de la rueda 0BPIN091X2 0BPIN091X2 0BPIN091X2

10 Motor 12-100-0090 12-100-0100 12-100-0080

11 Ensamblaje del cojinete

0BEARING-17 0BEARING-17 N/A

12 Protección

11099-GRDO-42 11099-GRDO-48 11099-GRDO-36

13 Ensamblaje del eje del ventilador

11114-SHAFT 11114-SHAFT N/A

Capacitor

EL-00081 EL-00082 EL-00080

Pinnacle Climate Technologies, Inc. se reserva el derecho de hacer cualquier cambio en materiales, especificaciones, precios o dise-

ño sin previo aviso. Pinnacle Climate Technologies, Inc. puede también descontinuar artículos en cualquier momento.

Vista detallada

NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO

O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN

GARANTÍA LIMITADA DE 1 AÑO

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIZA ESTE

PRODUCTO ÚNICAMENTE AL COMPRADOR MINORISTA ORIGINAL,

COMO LIBRE DE DEFECTOS EN MATERIALES Y MANO DE OBRA

POR UN PERIODO DE UN (1) AÑO A PARTIR DE LA FECHA DE

LA COMPRA INICIAL. ESTE PRODUCTO DEBE INSTALARSE,

MANTENERSE Y USARSE CORRECTAMENTE DE ACUERDO CON

LAS INSTRUCCIONES SUMINISTRADAS.

PINNACLE CLIMATE TECHNOLOGIES, INC. REQUIERE UN

COMPROBANTE RAZONABLE DE SU FECHA DE COMPRA A UN

MINORISTA O DISTRIBUIDOR AUTORIZADO. POR LO TANTO,

DEBE CONSERVAR SU RECIBO DE VENTA, FACTURA O CHEQUE

COBRADO DE LA COMPRA ORIGINAL. ESTA GARANTÍA LIMITADA

SE LIMITARÁ A LA REPARACIÓN O REEMPLAZO DE PIEZAS

QUE RESULTEN DEFECTUOSAS DURANTE EL USO Y SERVICIO

NORMALES DENTRO DEL PERIODO DE LA GARANTÍA, LO CUAL

DETERMINARÁ PINNACLE CLIMATE TECHNOLOGIES, INC. A SU

CRITERIO RAZONABLE.

ESTA GARANTÍA NO SE APLICA A LOS PRODUCTOS COMPRADOS

PARA USO EN ALQUILER.

ESTA GARANTÍA LIMITADA NO CUBRE EL REEMPLAZO DE

CORREAS NI EL TENSAMIENTO DE CORREAS, NI FALLAS

O DIFICULTADES DE FUNCIONAMIENTO DEBIDAS AL USO Y

DESGASTE NORMALES, ACCIDENTE, ABUSO, USO INADECUADO,

MODIFICACIÓN, MALA APLICACIÓN, INSTALACIÓN INADECUADA

O MANTENIMIENTO Y SERVICIO INADECUADOS POR USTED O

ALGÚN TERCERO. TAMPOCO CUBRE EL DAÑO POR FALTA DE

MANTENIMIENTO NORMAL Y DE RUTINA AL VENTILADOR, DAÑO

EN EL ENVÍO, DAÑO RELACIONADO CON INSECTOS, AVES O

ANIMALES DE CUALQUIER TIPO Y DAÑOS CAUSADOS POR

CONDICIONES CLIMÁTICAS. ADEMÁS, LA GARANTÍA LIMITADA NO

CUBRE DAÑOS EN EL ACABADO COMO RAYONES, ABOLLADURAS,

DECOLORACIÓN, CORROSIÓN U OTROS DAÑOS CAUSADOS POR

LAS CONDICIONES DEL CLIMA DESPUÉS DE LA COMPRA.

TODOS LOS COSTOS DE TRANSPORTE PARA DEVOLVER UN

PRODUCTO O PIEZAS DAÑADAS SERÁN RESPONSABILIDAD DEL

COMPRADOR. AL RECIBIR EL ARTÍCULO DAÑADO, PINNACLE

CLIMATE TECHNOLOGIES, INC. LO EXAMINARÁ Y DETERMINARÁ

SI ESTÁ DEFECTUOSO.

PINNACLE CLIMATE TECHNOLOGIES, INC. REPARARÁ O

REEMPLAZARÁ Y DEVOLVERÁ EL ARTÍCULO, CON EL FLETE PAGADO

POR ADELANTADO. SI PINNACLE CLIMATE TECHNOLOGIES, INC.

DETERMINA QUE EL ARTÍCULO ESTÁ EN CONDICIONES

NORMALES DE FUNCIONAMIENTO O QUE NO ESTÁ DEFECTUOSO,

SE DEVOLVERÁ EL ARTÍCULO CON EL FLETE POR COBRAR.

ESTA GARANTÍA LIMITADA REEMPLAZA A TODAS LAS DEMÁS

GARANTÍAS EXPRESAS. PINNACLE CLIMATE TECHNOLOGIES, INC.

SE DESISTE DE TODAS LAS GARANTÍAS DE PRODUCTOS QUE

SE COMPREN A VENDEDORES QUE NO SEAN DISTRIBUIDORES

O CONCESIONARIOS AUTORIZADOS.

DESPUÉS DE QUE VENZA EL PERIODO DE UN (1) AÑO DE LA

GARANTÍA LIMITADA, PINNACLE CLIMATE TECHNOLOGIES, INC.

SE DESISTE DE TODAS Y CADA UNA DE LAS GARANTÍAS

IMPLÍCITAS, INCLUIDAS, SIN LIMITACIONES, LAS GARANTÍAS

IMPLÍCITAS DE COMERCIALIZACIÓN Y APTITUD PARA UNA

APLICACIÓN EN PARTICULAR. ADEMÁS, PINNACLE CLIMATE

TECHNOLOGIES, INC. NO TENDRÁ RESPONSABILIDAD ALGUNA

ANTE EL COMPRADOR O CUALQUIER TERCERO POR DAÑOS

ESPECIALES, INDIRECTOS, PUNITIVOS, INCIDENTALES O

EMERGENTES. PINNACLE CLIMATE TECHNOLOGIES, INC. NO

ASUME RESPONSABILIDAD ALGUNA POR CUALQUIER DEFECTO

OCASIONADO POR TERCEROS. ESTA GARANTÍA LIMITADA

OTORGA AL COMPRADOR DERECHOS LEGALES ESPECÍFICOS;

EL COMPRADOR PODRÍA TENER OTROS DERECHOS,

DEPENDIENDO DE DÓNDE VIVA. ALGUNOS ESTADOS NO

PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ESPECIALES,

INCIDENTALES O EMERGENTES O LIMITACIONES A LA DURACIÓN

DE UNA GARANTÍA, ASÍ QUE LA EXCLUSIÓN Y LAS LIMITACIONES

ANTERIORES PODRÍAN NO APLICARSE EN SU CASO.

PINNACLE CLIMATE TECHNOLOGIES, INC. NO AUTORIZA A

PERSONA O COMPAÑÍA ALGUNA A ASUMIR EN SU NOMBRE

ALGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADA

CON LA VENTA, INSTALACIÓN, USO, RETIRO, DEVOLUCIÓN

O REEMPLAZO DE SU EQUIPO, Y NINGUNA DECLARACIÓN

EN ESE SENTIDO ES VINCULANTE PARA PINNACLE CLIMATE

TECHNOLOGIES, INC.

ASEGÚRESE SIEMPRE DE ESPECIFICAR EL NÚMERO DE MODELO Y NÚMERO DE SERIE CUANDO

HAGA ALGUNA RECLAMACIÓN A PINNACLE CLIMATE TECHNOLOGIES, INC. PARA SU COMODIDAD,

USE EL ESPACIO PROVISTO ABAJO PARA INDICAR ESTA INFORMACIÓN.

N.° de modelo ____________________ N.° de serie: ______________________

Fecha de compra: _________________

Sauk Rapids, MN 56379, EE. UU. • Llamada sin costo: (800) 641-6996

Fax: 320-251-2922 • Web: www.remingtonfan.com • Correo electrónico: inf[email protected]

Remington REM-36D-C 36" High Capacity Drum Fan

Product's Documents

Assembly Instructions

Specifications

Remington REM-36D-C Questions and Answers
