Dewalt D28730 14 in. 355mm Chop Saw User Manual

If you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contáctenos.

1-800-4-DeWALT

Instruction Manual

Guide D’utilisation

Manual de instrucciones

D28730

Chop Saw

Scie à onglets

Sierra de corte

final page size: 8.5 x 5.5 in

ENGLISH

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 19

ENGLISH

English (original instructions)

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any DeWALT tool, call us toll free at:

1-800-4-DeWALT (1-800-433-9258).

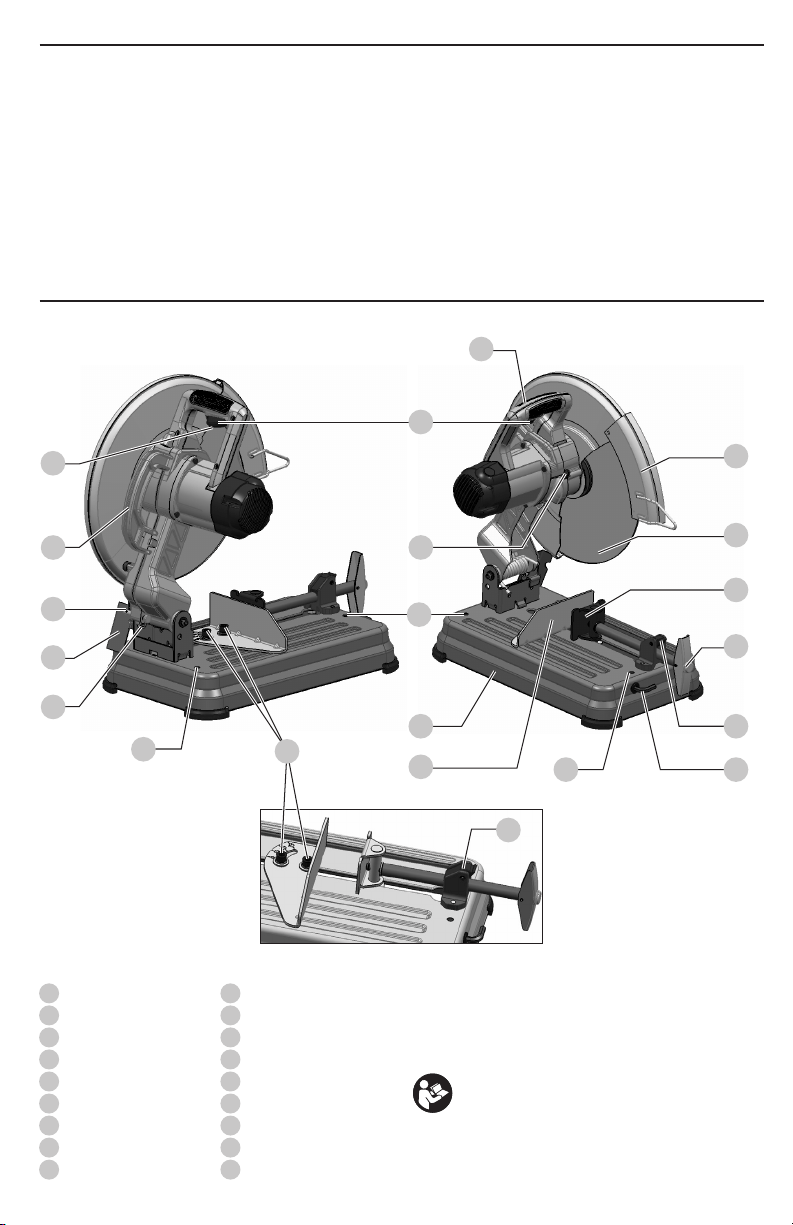

Lock pin

Spark deflector screw

Spark deflector

Base

Fence

Vise

5/16" (8mm) hex key

Crank

Vise lever

Wheel

Guard

Spindle lock

Trigger switch

Lock-off lever

Fence bolts

Mounting holes

Operating handle

Carrying handle

Fig. A

ENGLISH

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

ENGLISH

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

Safety Instructions for Cut-Off Machines

1) Cut-Off Machine Safety Warnings

a ) Position yourself and bystanders away from the

plane of the rotating wheel. The guard helps to

protect the operator from broken wheel fragments

and accidental contact withwheel.

b ) Use only bonded reinforced cut-off wheels for

your power tool. Just because an accessory can

be attached to your power tool, it does not assure

safeoperation.

c ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their

rated speed can break and flyapart.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of a cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that are of

correct diameter for your selected wheel. Proper

wheel flanges support the wheel thus reducing the

possibility of wheelbreakage.

f ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

g ) The arbor size of wheels and flanges must

properly fit the spindle of the power tool. Wheels

and flanges with arbor holes that do not match the

mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss

ofcontrol.

h ) Do not use damaged wheels. Before each use,

inspect the wheels for chips and cracks. If the

power tool or wheel is dropped, inspect for

damage or install an undamaged wheel. After

inspecting and installing the wheel, position

yourself and bystanders away from the plane

of the rotating wheel and run the power tool

at maximum no load speed for one minute.

Damaged wheels will normally break apart during

this testtime.

i ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles

or safety glasses. As appropriate, wear dust

mask, hearing protectors, gloves and shop

apron capable of stopping small abrasive or

workpiece fragments. The eye protection must

be capable of stopping flying debris generated by

various operations. The dust mask or respirator must

be capable of filtrating particles generated by your

operation. Prolonged exposure to high intensity noise

may cause hearingloss.

j ) Keep bystanders a safe distance away from

work area. Anyone entering the work area must

wear personal protective equipment. Fragments

of workpiece or of a broken wheel may fly away and

cause injury beyond immediate area ofoperation.

k ) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged

and your hand or arm may be pulled into the

spinningwheel.

l ) Regularly clean the power tool’s air vents. The

motor’s fan can draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

m ) Do not operate the power tool near flammable

materials. Do not operate the power tool while

placed on a combustible surface such as wood.

Sparks could ignite thesematerials.

n ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

o ) Check damaged parts. Before further use of the

tool, a guard or other part that is damaged should

be carefully checked to determine that it will operate

properly and perform its intended function—check

for alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any other

conditions that may affect its operation. A guard

or other part that is damaged should be properly

repaired orreplaced.

2) Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel. Pinching or snagging causes rapid stalling

of the rotating wheel which in turn causes the uncontrolled

cutting unit to be forced upwards toward theoperator.

For example, if an abrasive wheel is snagged or pinched

by the workpiece, the edge of the wheel that is entering

into the pinch point can dig into the surface of the material

causing the wheel to climb out or kick out. Abrasive wheels

may also break under theseconditions.

Kickback is the result of power tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as givenbelow.

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. The operator can control upward

kickback forces, if proper precautions aretaken.

b ) Do not position your body in line with the

rotating wheel. If kickback occurs, it will propel the

cutting unit upwards toward theoperator.

c ) Do not attach a saw chain, woodcarving blade,

segmented diamond wheel or toothed saw

blade. Such blades create frequent kickback and loss

ofcontrol.

ENGLISH

d ) Do not “jam” the wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

e ) When the wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold the cutting unit motionless until the

wheel comes to a complete stop. Never attempt

to remove the wheel from the cut while the

wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheelbinding.

f ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

g ) Support any oversized workpiece to minimize

the risk of wheel pinching and kickback. Large

workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near the

line of cut and near the edge of the workpiece on both

sides of thewheel.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

ENGLISH

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. DeWALT tools are factory tested;

if this tool does not operate, check powersupply.

Connecting to a Power Supply

Connect this product to a 120V, 15A, polarized receptacle.

This appliance has a polarized plug (one blade is wider than

the other). This plug will fit in a polarized outlet only one

way. If the plug does not fit fully in the outlet, reverse the

plug. If it still does not fit, contact a qualified electrician to

install the properoutlet.



WARNING: Do not change the plug in any way.

If the power cord is ever damaged, take the tool

to a DeWALT authorized service center for repair

orreplacement.

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

Intended Use

Your chop saw has been designed for the cutting of

variously shaped steelmaterials. It is designed only for use

with reinforced bonded abrasives. Diamond or TCT blades

should not be used with thisunit.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

Your chop saw is a professional power tool.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

SPECIFICATIONS

D28730

Voltage 120V~

Frequency 60 Hz

Amps 15

No-load speed 4200/min (rpm)

Wheel diameter 14" (355 mm)

Wheel thickness .12" (3.0 mm)

Arbor size 1" (25.4 mm)

Net weight 35 lbs (16 kg)

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Cutting Capacity

The wide vise opening and high pivot point provide cutting

capacity for many large pieces. Use the cutting capacity

chart to determine total maximum size of cuts that can be

made with a newwheel.



CAUTION: CERTAIN LARGE, CIRCULAR OR

IRREGULARLY SHAPED OBJECTS MAY REQUIRE

ADDITIONAL HOLDING MEANS IF THEY CANNOT BE

HELD SECURELY INVISE.



CAUTION: DO NOT CUT MAGNESIUM OR WOOD

WITH THISTOOL.

Maximum Cutting Capacity

NOTE: Capacity shown on chart assumes no wheel wear

and optimum fenceposition.

Workpiece

Shape

90° Cutting

angle

A = 4-7/8"

(125 mm)

A = 4-1/2"

(115 mm)

4-1/2" x 5-1/8"

(115 mm x 130 mm)

A = 4-3/4"

(120 mm)

45° Cutting

angle

A = 4-1/2"

(115 mm)

A = 3-13/16"

(98 mm)

3-3/4" x 4-1/8"

(95 mm x 105 mm)

A = 4-1/8"

(105 mm)

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

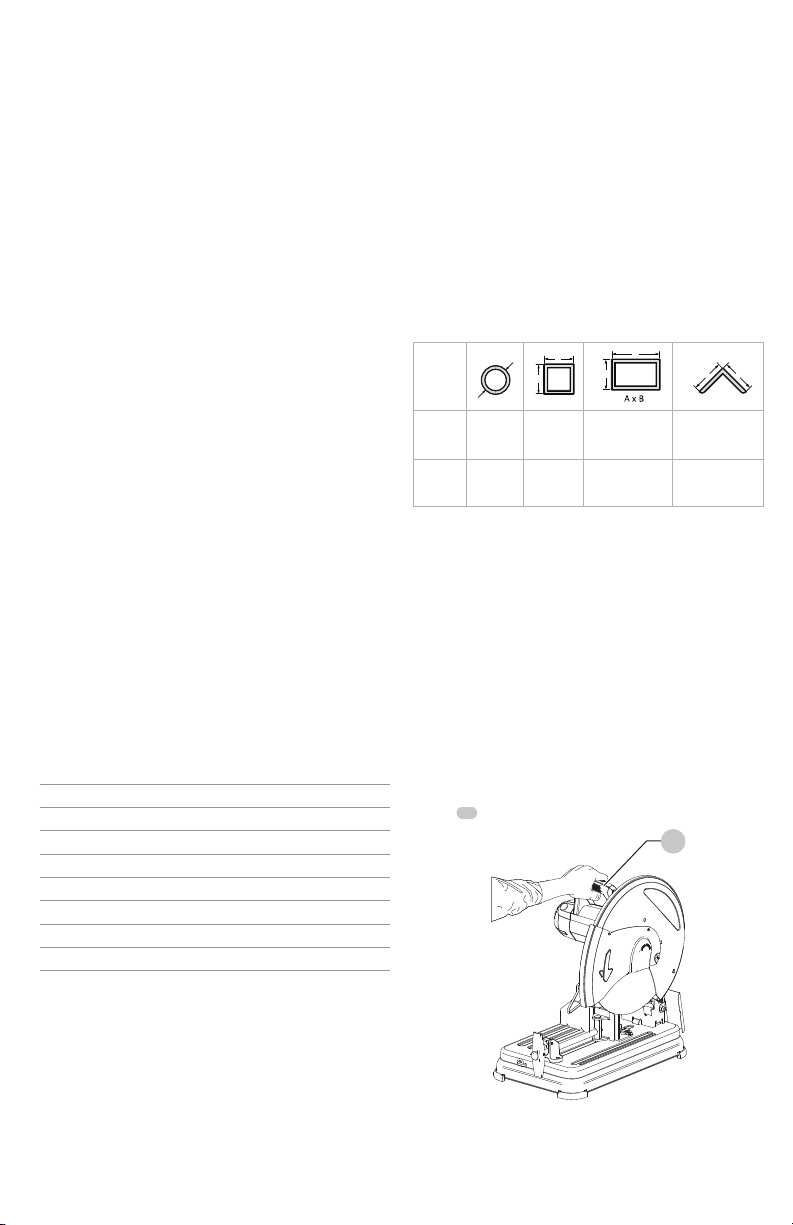

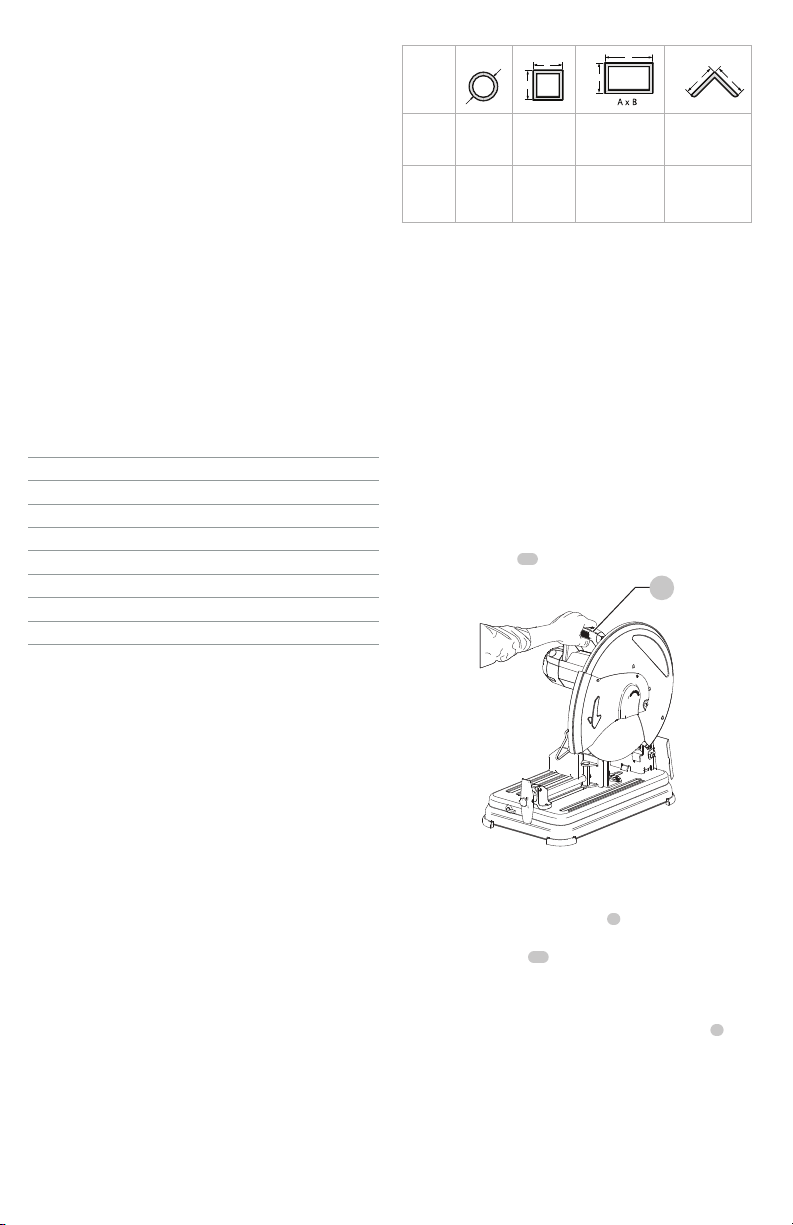

Proper Hand Position (Fig. B)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the operating

handle

17

Fig. B

ENGLISH

Carrying the Chop Saw (Fig. A)

Fold down unit to position where you can carry the saw.

Push in lock pin

1

to lock armdown. Always carry the saw

using the carrying handle

18

Unlocking (Fig. A)

To unlock tool and raise head, depress motor arm slightly

and pull lock pin

1

out. Motor arm will then pivotupward.

Mounting (Fig. A)



CAUTION: Tool must be supported on stable, level,

non-skid surface to prevent unexpected movement

whenoperating.

1. Drill holes through the work surface that align the base

of the chopsaw.

2. Insert two 5/16" (M10) bolts down through the

mounting holes

16

in the base and through holes

in mounting surface. The approximate length of the

screws should be the thickness of the mounting surface

plus 4" (102mm).

Spark Deflector Adjustment (Fig. A)



WARNING: Do not touch the spark deflector

during or immediately after operation as it

becomes hot and may cause skin burn.

To best deflect sparks away from surrounding persons and

materials, loosen the spark deflector screw

2

, adjust the

spark deflector

3

and then retighten screw. Do not allow

cordset to come into contact with deflector or sparks as

damage to cordset mayoccur.

Lock-Off Trigger Switch (Fig. A)

To turn the saw on, push the lock-off lever

14

to the left,

then depress the lock-off trigger switch

13

. The saw will

run while the switch is depressed. Allow the blade to spin

up to full operating speed before making the cut. To turn

the saw off, release the switch. Keep hands and material

away from the wheel until it has coasted to a stop. Allow

the blade to stop before raising the saw head. There is no

provision for locking the switchon.

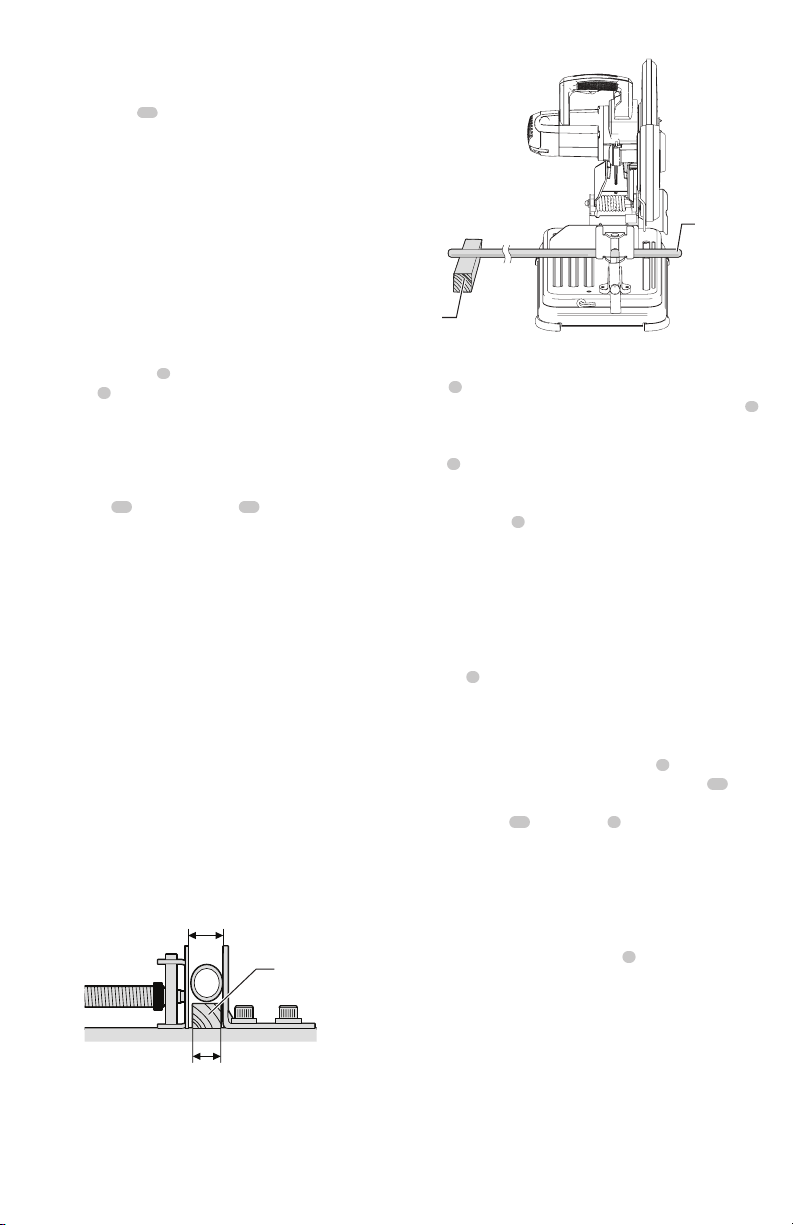

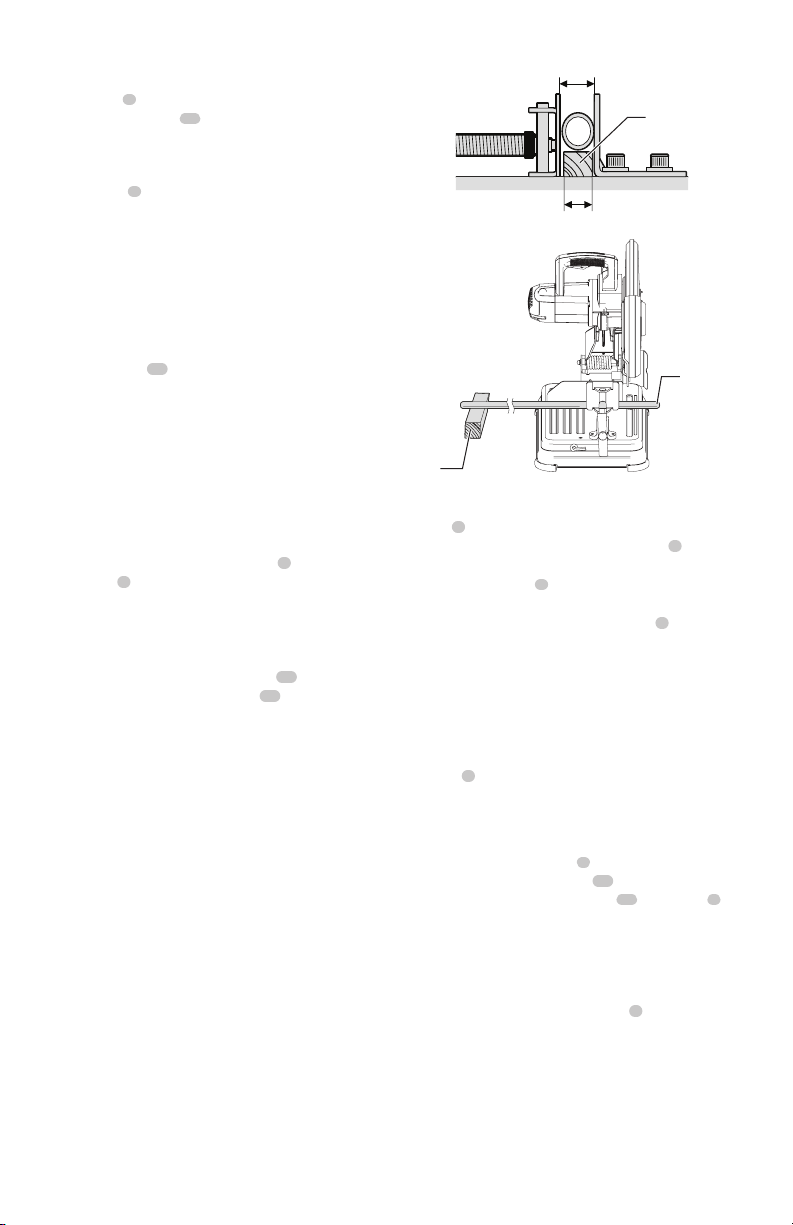

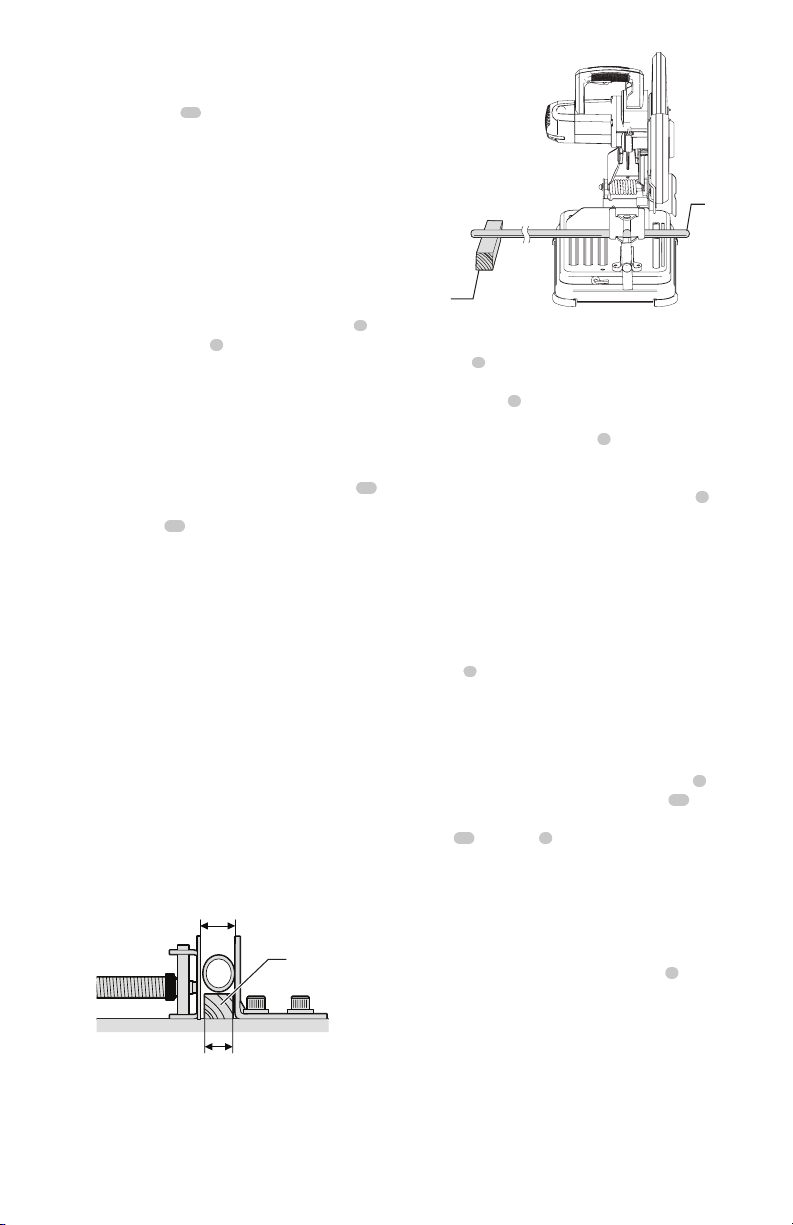

Material Clamping and Supporting

(Fig. C, D)

• Angles are best clamped and cut with both legs resting

againstbase.

• A spacer block slightly narrower than the workpiece can

be used to increase wheel utilization (Fig.C).

• Long workpieces must be supported by a block so it will

be level with top of base (Fig. D). The cut off end should

be free to fall downward to avoid wheelbinding.

Diameter of workpiece

Fig. C

Width of space block

Space block

Fig. D

Block

Cut-off end

Vise Operation (Fig. A)

The vise

6

has a quick-travel feature. To release the

vise when it is clamped tightly, turn the crank

8

counterclockwise one or two times to remove clamping

pressure. Lift vise lever

9

up. Pull crank assembly out as far

as desired. Vise may be pushed forward into work without

cranking. Lower vise lever then tighten vise

6

on work by

usingcrank.

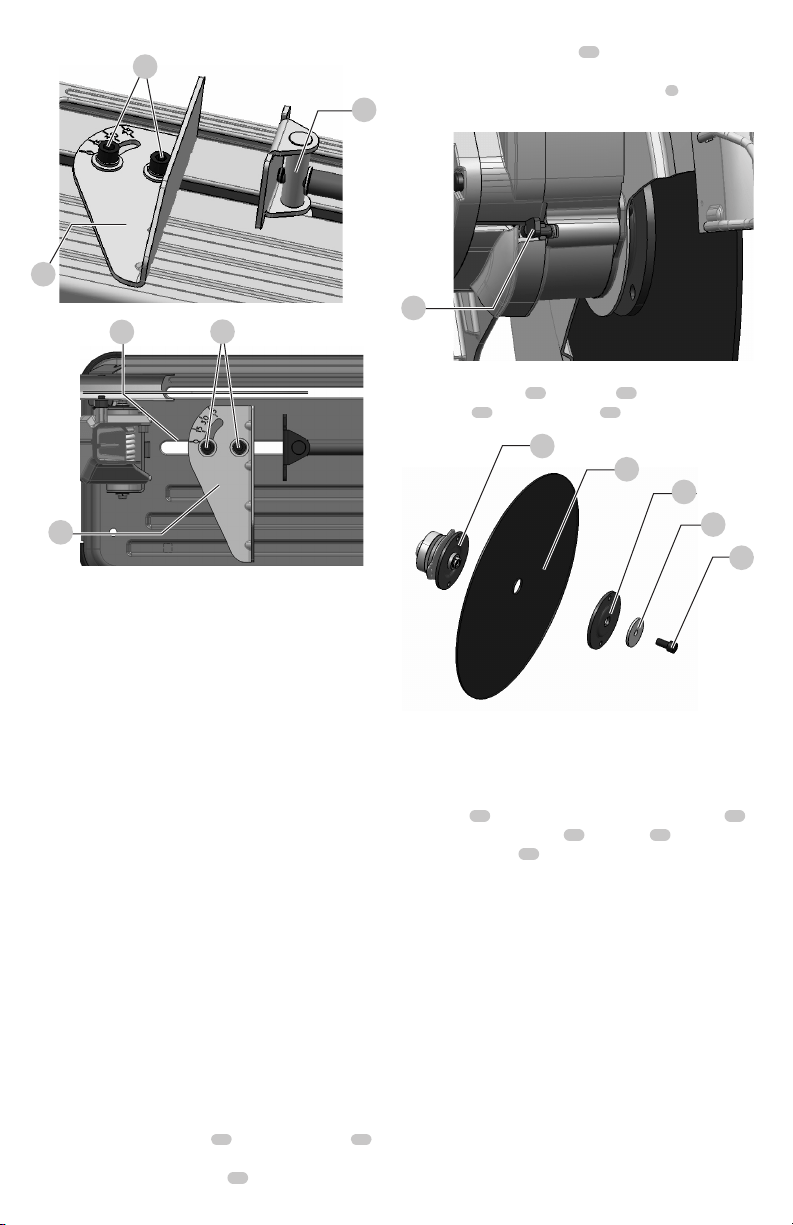

Fence Operation (Fig. A, E, F)



WARNING: Turn off and unplug the tool before

making any adjustments or removing or

installing attachments or accessories. Be sure the

trigger switch is in the OFFposition.

The fence

5

can be adjusted two ways: to change desired

cutting angle and to change spacing between the fence

andvise.

To Change the Desired Cutting Angle

Use the 5/16" (8mm) hex key

7

provided to loosen (do

not remove) the two fence bolts

15

. Align the desired

angle indicator line with the slot line

26

in the base

4

Securely tighten both fence bolts before use. For more

accurate square cuts, disconnect the power supply, loosen

the two fence bolts, push arm down until wheel extends

into base. Place a square against the wheel and adjust fence

against the square. Securely tighten both fence bolts before

use. When making a miter cut, the vise

6

may not clamp

securely, depending on the thickness of the workpiece and

the miter angle. Other aids (such as spring, bar or C-clamps)

will be necessary to secure the workpiece to the fence when

making thesecuts.

ENGLISH

Fig. E

Fig. F

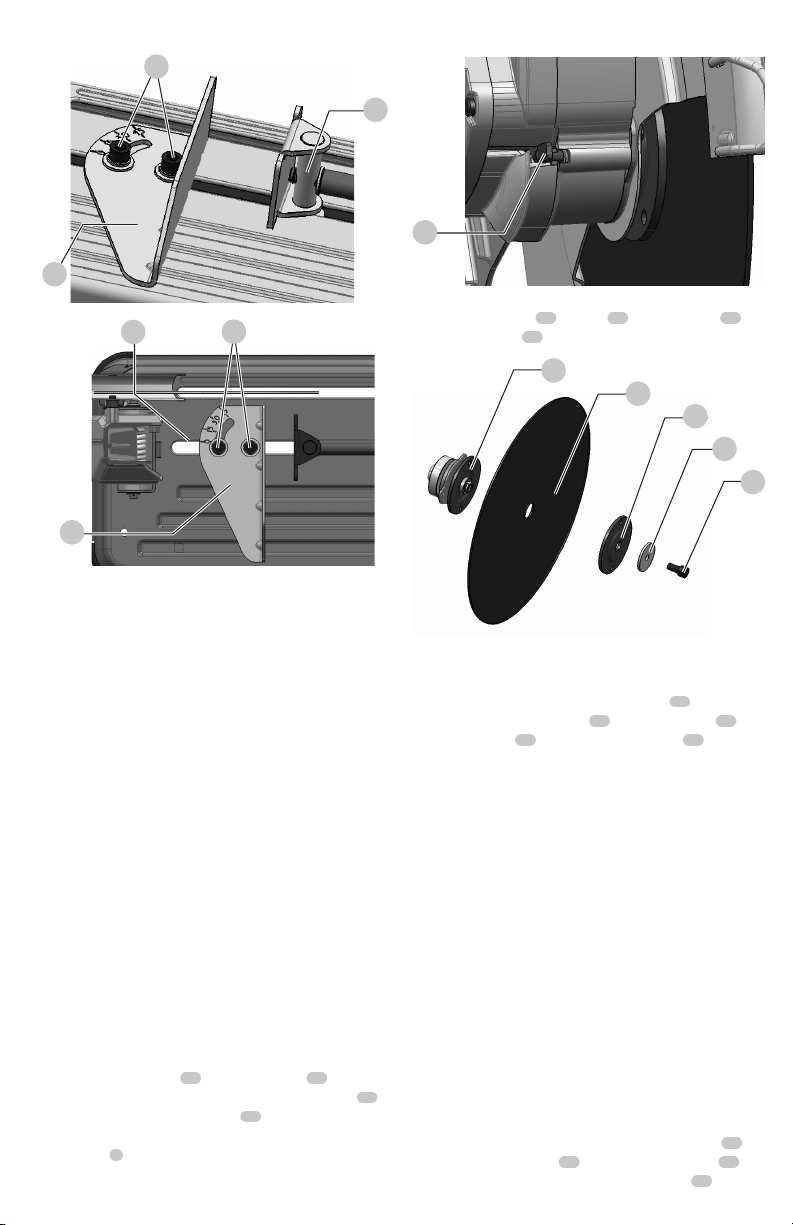

Removal and Installation of Wheels

(Fig. G, H)



WARNING: Turn off and unplug the tool before

making any adjustments or removing or

installing attachments or accessories. Be sure the

trigger switch is in the OFF position. Do not make

any adjustment while the wheel is in motion. Do not

make any adjustment while chop saw is plugged into

powersupply.



WARNING: Use only bonded reinforced cut-off wheels

for your power tool. A bonded reinforced wheel is

defined as a grinding wheel consisting of abrasive

particles bonded together with various substances

specifically for cutting steelmaterials.



WARNING: Always use gloves when

handlingwheels.



WARNING: Handle and store all abrasive wheels

carefully to prevent damage from thermal shock, heat,

mechanical damage, etc. Store in a dry protected area

free from high humidity, freezing temperatures or

extreme temperaturechanges.



WARNING: Do not impact the wheel, and do not use

a wheel that has been dropped or impacted. Do not

use a chipped, deformed or damagedwheel.

1. Push in spindle lock

12

and rotate wheel

10

by hand

until wheel lock lever engages slot in inside flange

27

to lock wheel. Loosen the bolt

19

counterclockwise in

the center of the abrasive wheel with the 5/16" (8mm)

hex key

7

. Bolt has right-handthread.

Fig. G

2. Remove the bolt

19

, washer

20

, outside flange

21

and old wheel

10

Fig. H

3. Make sure flange surfaces are clean and flat. Install the

new abrasive wheel by reversing the abovesteps.

4. For safe operation, securely tighten bolt

19

to firmly

secure the abrasive wheel

10

in between inner

18

and

outer flanges

21

. Do not overtightenbolt

19



WARNING: Check the work surface that the chop saw

rests on when replacing with a new abrasive wheel. It

is possible that the wheel may contact ANY ITEMS OR

STRUCTURE THAT EXTENDS ABOVE work surface

(under the base) when the arm is fullylowered.

Operation Tips for More Accurate Cuts

• Allow the wheel to do the cutting. Excessive force will

cause the wheel to glaze reducing cutting efficiency

and/or to deflect causing inaccuratecuts.

• Properly adjust fenceangle.

• Make sure material is laying flat acrossbase.

• Properly clamp material to avoid movement

andvibration.

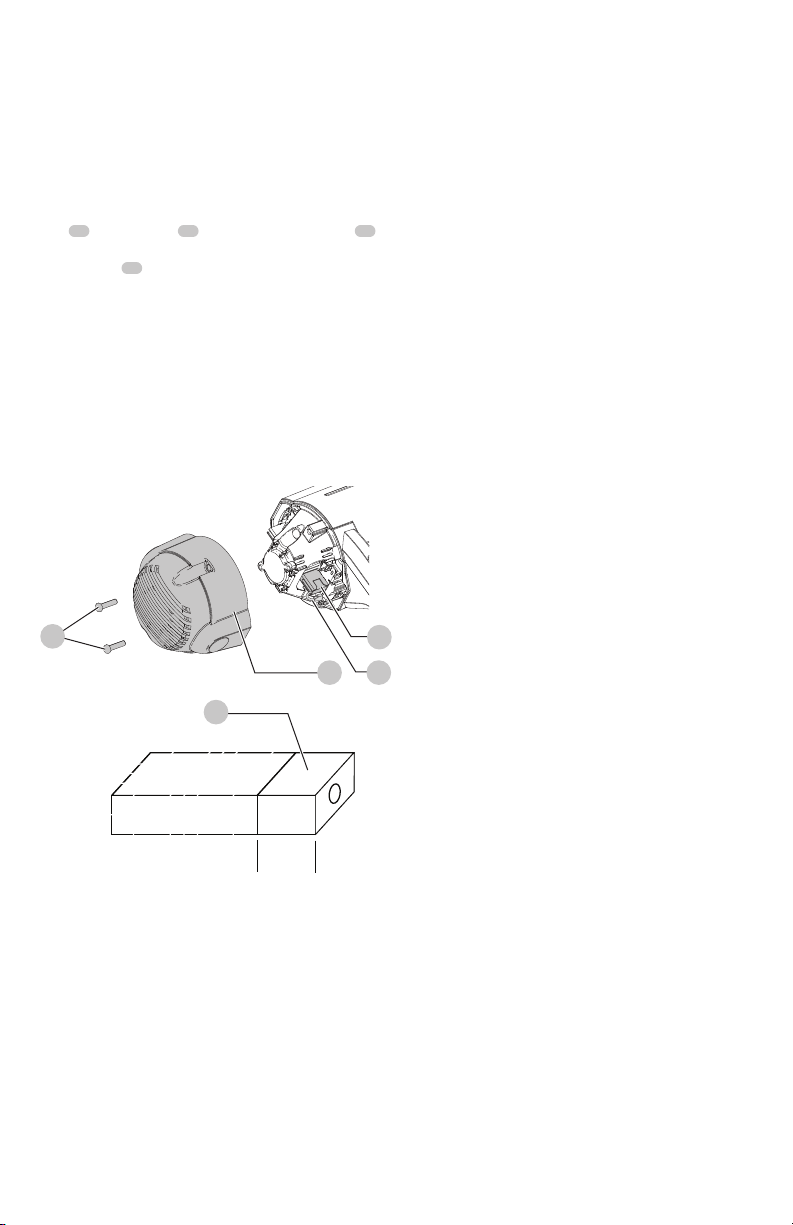

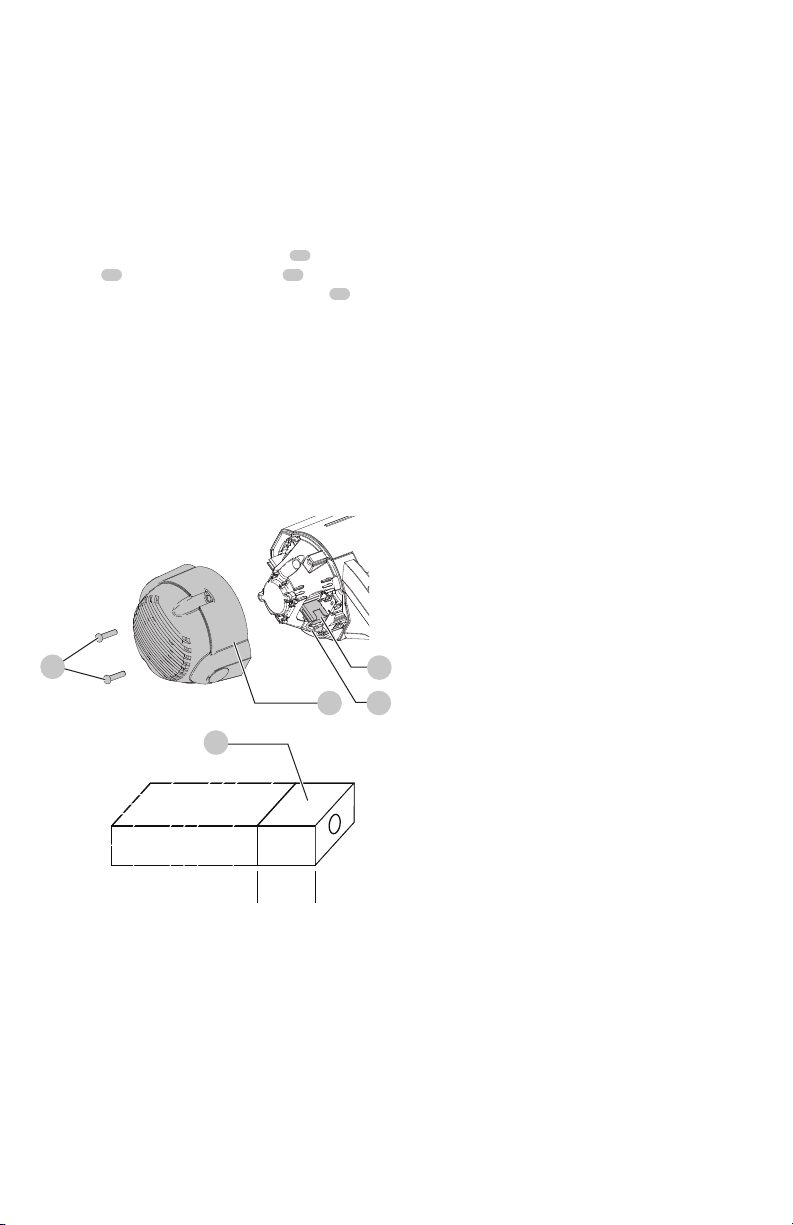

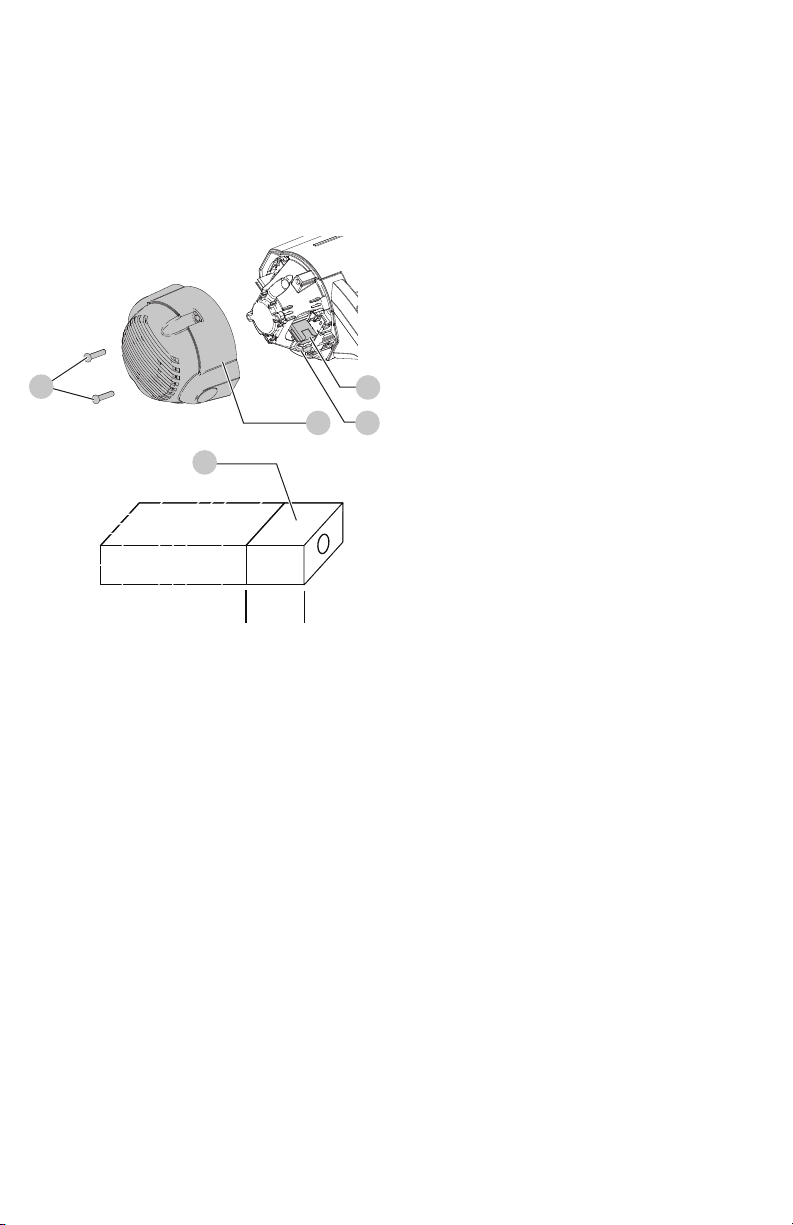

Motor Brush Inspection and Replacement

(Fig. I, J)

BE SURE TOOL IS UNPLUGGED BEFORE INSPECTING

BRUSHES. Brushes should be regularly inspected for wear.

To inspect brushes, unscrew the two end cap screws

22

and remove the end cap

23

. To remove each brush

24

first unplug the shunt wire terminal connection

25

. Then

ENGLISH

carefully back the brush spring out of the brush box and

remove brush. Brushes should slide freely in brush box.

If brushes are worn down to 5/16" (8 mm) as shown in

FigureJ, they should bereplaced.

To reinstall each brush, carefully back the spring out of the

brush box, insert the brush and return the spring making

sure it is pressing on the brush and not touching the brush

box. Reconnect shunt wire terminal, then replace the end

cap and twoscrews.

Fig. I

FIg. J

5/16"

(8mm)

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by DeWALT, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact DeWALT Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-DeWALT (1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

should be performed by a DeWALT factory service

center or a DeWALT authorized service center. Always

use identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1-800-4-DeWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-DeWALT

(1-800-433-9258) for a freereplacement.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil DeWALT, composez le numéro

sans frais : 1-800-4-DeWALT (1-800-433-9258).

Tige de blocage

Vis du déflecteur contre

les étincelles

Déflecteur contre les

étincelles

Base

Guide

Étau

Clé hexagonale 8mm

(5/16po)

Manivelle

Levier de l’étau

Meule

Protecteur

Verrou de la tige

Gâchette

Levier de verrouillage

Boulons du guide

Trous de montage

Poignée de manœuvre

Poignée de transport

Français (traduction de la notice d’instructions originale)

Fig. A

FRANÇAIS

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

FRANÇAIS

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outil électriques.Ne

jamais réparer des blocs-piles endommagés. La

réparation de blocs-piles doit seulement être effectuée

par le fabricant ou les fournisseurs de serviceautorisé.

Consignes de sécurité pour les machines

à tronçonner

1) Avertissements de sécurité pour les

machines à tronçonner

a ) Placez-vous et les passants à l’écart de l’axe de

la meule en rotation. Le protecteur aide à protéger

l’utilisateur des fragments de meules brisées et du

contact accidentel avec lameule.

b ) Utilisez seulement des meules à tronçonner

renforcées agglomérées pour votre outil

électrique. Le fait qu’un accessoire peut être fixé à

votre outil n’assure pas une utilisationsécuritaire.

c ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur

l’outil électrique. Les accessoires qui fonctionnent

plus rapidement que leur vitesse nominale peuvent se

briser et voler enéclats.

d ) Les meules doivent être utilisées seulement pour

les applications recommandées. Par exemple:

ne pas meuler avec le côté de la meule de coupe.

Les meules de coupe sont conçues pour le meulage

périphérique, les forces latérales appliquées sur ces

meules peuvent faire en sorte qu’elleséclatent.

e ) Utilisez toujours des brides de meules non

endommagées ayant le bon diamètre pour

la meule sélectionnée. Les brides de meules

appropriées soutiennent la meule réduisant ainsi la

possibilité d’un bris de lameule.

f ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité

nominale de votre outil. Les accessoires ayant

un format incorrect ne peuvent pas être gardés ou

contrôlés de façonappropriée.

g ) La taille de l’axe des meules et des brides

doit bien s’ajuster s’ajuster à la tige de l’outil

électrique. Les meules et les brides ayant de trous

qui ne correspondent pas au matériel de montage

de l’outil électrique manqueront d’équilibre, vibreront

de façon excessive ou peuvent entraîner une perte

decontrôle.

h ) Ne pas utiliser de meules endommagées. Avant

chaque utilisation, inspectez les meules pour

des copeaux et des fissures. Si vous échappez

l’outil ou une meule, inspectez pour vérifier s’il y

a des dommages ou installez un accessoire non

endommagé. Après avoir inspecté et installé la

meule, placez-vous et les passants à distance

de la zone de rotation de la meule et faites

fonctionner l’outil électrique à une vitesse à vide

pendant une minute. Les meules endommagées se

briseront normalement durant la durée dutest.

i ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de

protection ou des lunettes de sécurité. Selon

les besoins, portez un masque antipoussières,

une protection auditive, des gants et un tablier

pouvant arrêter de petits fragments de la pièce

FRANÇAIS

de travail ou abrasifs. La protection des yeuxdoit

être en mesure d’arrêter les débris volants générés

par diverses opérations. Le masque antipoussières

ou le respirateur doit être en mesure de filtrer les

particules générées par votre utilisation. L’exposition

prolongée à du bruit d’intensité élevée peut causer une

perteauditive.

j ) Gardez les passants à une distance sécuritaire

de l’aire de travail. Toute personne entrant dans

l’aire de travail doit porter un équipement de

protection individuel. Les fragments de la pièce

de travail ou d’une meule brisée peuvent s’envoler

et peuvent causer une blessure au-delà de l’aire

immédiate de l’opération.

k ) Placez le cordon à l’écart de l’accessoire en

rotation. Si vous perdez le contrôle, le cordon peut

être coupé ou accroché et votre main ou votre bras

peut être tiré dans la meule enrotation.

l ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur peut

produire de la poussière à l’intérieur du boîtier et

l’accumulation excessive de métal fritté peut causer

des chocsélectriques.

m ) Ne pas utiliser l’outil électrique près de

matières inflammables. Ne pas utiliser l’outil

électrique pendant qu’il est placé sur une

surface combustible comme le bois. Des étincelles

pourraient enflammer cesmatières.

n ) Ne pas utiliser des accessoires qui nécessitent des

liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution

ou un chocélectrique.

o ) Vérifiez les pièces endommagées. Avant

l’utilisation ultérieure de l’outil, un protecteur

ou une autre pièce qui est endommagé doit

être soigneusement vérifié afin de déterminer

s’il fonctionnera bien et s’il effectuera la

fonction prévue. Vérifiez l’alignement des pièces

en mouvement, le bris des pièces, le montage et

tout autre état qui peut affecter son utilisation. Tout

protecteur ou toute pièce endommagé devrait être

adéquatement réparé ouremplacé.

2) Avertissements de recul intempestif

et autres dangers

Le rebond est une réaction soudaine d’une meule en

rotation coincée ou accrochée. Le coinçage ou l’accrochage

entraîne un blocage rapide de la meule en rotation qui à son

tour entraîne l’outil de coupe non contrôlé à être forcé vers

le haut vers l’utilisateur.

Par exemple, si une meule abrasive est accrochée ou

coincée dans la pièce de travail, le bord de la meule qui

est entré dans le point de coincement peut creuser la

surface du matériau causant la chute ou l’éjection de la

meule. Les meules abrasives peuvent aussi se briser dans

cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de procédures ou de conditions de

fonctionnement incorrectes et il peut être évité en prenant

les précautions appropriées définies ci-dessous :

a ) Maintenez solidement l’outil électrique et placez

votre corps et votre bras pour vous permettre

de résister aux forces des rebonds. L’utilisateur

peut contrôler les forces des rebonds si les précautions

appropriées sontprises.

b ) Ne pas placer votre corps en ligne avec la meule

en rotation. Si un rebond se produit, il poussera

l’unité de coupe vers le haut vers l’utilisateur.

c ) Ne pas fixer une scie à chaîne, une lame de

sculpture de bois, une meule diamantée

segmentée ou une lame de scie dentée. Ces lames

créent des rebonds et une perte de contrôlefréquents.

d ) Ne pas bloquer la meule ou appliquer une

pression excessive. Ne pas tenter de faire

une coupe dont la profondeur est excessive.

Surcharger la meule augmente la charge et la

prédisposition à la torsion ou au coinçage de la meule

dans la coupe et la possibilité de rebond ou de bris de

lameule.

e ) Lorsque la meule se coince ou si vous cessez

une coupe pour quelque raison que ce soit,

éteignez l’outil électrique et tenez l’outil de coupe

sans bouger jusqu’à ce que la meule s’arrête

complètement. Ne jamais tenter de retirer la

meule de la coupe pendant que la meule est en

mouvement sinon un rebond peut se produire.

Examinez-la et prenez des mesures correctives pour

éliminer la cause du coinçage de lameule.

f ) Ne pas redémarrer la coupe dans la pièce à

travailler. Laissez la meule atteindre sa pleine

vitesse et entrez doucement dans la coupe à

nouveau. La meule peut se coincer, s’approcher ou

rebondir si l’outil électrique est redémarré dans la pièce

àtravailler.

g ) Soutenez toute pièce de travail surdimensionnée

afin de réduire le risque de coinçage ou de

rebond de la meule. Les grosses pièces à travailler

ont tendance à s’affaisser sous leur propre poids. Des

supports doivent être placés sous la pièce de travail

près de la ligne de coupe et près du bord de la pièce de

travail des deux côtés de lameule.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

FRANÇAIS

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils DeWALT sont testés en usine; si

cet outil ne fonctionne pas, vérifier l’alimentationélectrique.

Brancher à l’alimentation électrique

Branchez ce produit dans une prise polarisée 120V, 15A.

Cet appareil est muni d’une fiche polarisée (une lame est

plus large que l’autre). Celle-ci ne pourra être branchée dans

une prise polarisée que dans un sens. Si la fiche ne s’insère

pas dans la prise, inversez-la. Si elle ne s’insère toujours

pas, appelez un électricien accrédité pour installer une

priseadéquate.



AVERTISSEMENT: ne jamais modifier la fiche

de quelque façon que ce soit. Si jamais le cordon

d’alimentation est endommagé, apportez l’outil

dans un centre de services autorisé DeWALT pour des

réparations ou unremplacement.

FRANÇAIS

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage prévu

Votre scie à tronçonner a été conçue pour la coupe de

matériaux en acier de diverses formes. Elle est conçue pour

être utilisée avec des abrasifs renforcés agglomérés. Les

lames diamantées ou TCT ne doivent pas être utilisées avec

cetoutil.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Cette scie à tronçonner est un outil électrique professionnel.

NE PAS le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

CARACTÉRISTIQUES

D28730

Tension

120V~

Fréquence

60 Hz

Ampères

Vitesse à vide

4200/min (rpm)

Diamètre de la meule

355 mm (14 po)

Épaisseur de la meule

3.0 mm (.12 po)

Diamètre de l’arbre

25.4 mm (1 po)

Poids net

16 kg (35 lbs)

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Capacité de coupe

La large ouverture de l’étau et le point de pivotement élevé

offrent une capacité de coupe pour de nombreuses grandes

pièces. Utilisez le tableau de capacité de coupe afin de

déterminer la taille maximale totale des coupes qui peuvent

être faites avec une nouvellemeule.



ATTENTION: CERTAINS OBJETS DE FORMES

GRANDES, CIRCULAIRES OU IRRÉGULIÈRES

PEUVENT NÉCESSITER DES MESURES DE MAINTIEN

SUPPLÉMENTAIRES S’ILS NE PEUVENT PAS ÊTRE TENUS

DE FAÇON SÉCURITAIRE DANS L’ÉTAU.



ATTENTION: NE PAS COUPER LE MAGNÉSIUM OU DE

BOIS AVEC CET OUTIL.

Capacité de coupe recommandée

REMARQUE: La capacité affichée au tableau suppose qu’il

n’y a aucune usure de la meule et que la position du guide

estoptimale.

Forme de

la pièce de

travail

Angle de

coupe

à 90°

A = 125 mm

(4-7/8 po)

A = 115 mm

(4-1/2 po)

115 mm x 130 mm

(4-1/2 po x 5-1/8 po)

A = 120 mm

(4-3/4 po)

Angle de

coupe

à 45°

A = 115 mm

(4-1/2 po)

A = 98 mm

(3-13/16 po)

95 mm x 105 mm

(3-3/4 po x 4-1/8 po)

A = 105 mm

(4-1/8 po)

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Position correcte des mains (Fig. B)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la

poignée principale 

17

Fig. B

Transporter la scie à tronçonner (Fig. A)

Rabattez l’outil à la position où vous pouvez transporter la

scie. Poussez la tige de verrouillage

1

pour verrouiller le

bras vers le bas. Transportez toujours la scie à l’aide de la

poignée de transport

18

Déverrouillage (Fig. A)

Pour déverrouiller l’outil et lever la tête, appuyez légèrement

sur le bras du moteur et retirez la tige de verrouillage

1

. Le

bras du moteur pivotera ensuite vers lehaut.

Montage (Fig. A)



ATTENTION : l’outil doit être soutenu sur une

surface stable, plane et antidérapante afin d’éviter un

mouvement inattendu durant l’utilisation.

FRANÇAIS

1. Percez des trous dans la surface de travail qui aligne la

base de la scie àtronçonner.

2. Insérez deux boulons 5/16 po (M10) à travers les trous

de montage

16

dans la base et à travers les trous dans

la surface de montage. La longueur approximative

des vis doit correspondre à l’épaisseur de la surface de

montage plus 102mm (4 po).

Ajustement du déflecteur contre les

étincelles (Fig. A)



AVERTISSEMENT : Ne pas toucher le déflecteur

contre les étincelles durant ou immédiatement

après l’utilisation, car il devient chaud et il peut

causer des brûlures de la peau.

Pour mieux dévier les étincelles loin des personnes et des

matériaux dans les environs, dévissez la vis du déflecteur

contre les étincelles

2

, ajustez le déflecteur contre les

étincelles

3

, puis revissez la vis. Ne pas laisser le cordon

entrer en contact avec le déflecteur ou des étincelles

puisque cela peut endommager lecordon.

Gâchette de verrouillage (Fig. A)

Pour mettre la scie en marche, appuyez sur le levier de

verrouillage

14

, puis appuyez sur

13

la gâchette de

verrouillage. La scie fonctionnera tant que vous appuierez

sur la gâchette. Laissez tourner la lame à pleine vitesse de

fonctionnement avant de faire une coupe. Pour éteindre la

scie, relâchez la gâchette. Gardez vos mains et le matériau à

l’écart de la meule jusqu’à ce qu’elle s’arrête. Laissez la lame

s’arrêter avant de lever la tête de la scie. Rien n’est prévu

pour verrouiller la gâchette enmarche.

Serrer et maintenir le matériau

(Fig. C, D)

• Les angles sont mieux serrés et coupés avec les deux

pattes s’appuyant contre labase.

• Un bloc d’espacement légèrement plus étroit que

la pièce de travail peut être utilisé pour augmenter

l’utilisation de la meule (Fig.C).

• Les longues pièces de travail doivent être soutenues par

un bloc pour être au même niveau que le dessus de la

base (Fig. D). L’extrémité tronçonnée doit être libre de

tomber afin d’éviter le coinçage de lameule.

Diamètre de la pièce de travail

Fig. C

Largeur du bloc d’espacement

Bloc

d’espacement

Fig. D

Extrémité

tronçonnée

Bloc

Utilisation de l’étau (Fig. A)

L’étau

6

a une fonction de déplacement rapide. Pour

dégager l’étau lorsqu’il est très serré, tournez la manivelle

8

dans le sens contraire des aiguilles d’une montre un ou deux

fois pour enlever la pression de serrage. Levez le levier de

l’étau

9

. Retirez l’assemblage de la manivelle aussi loin que

vous le désirez. L’étau peut être poussé vers l’avant dans le

travail sans tourner la manivelle. Baissez le levier de l’étau,

puis serrez l’étau

6

sur le travail à l’aide de lamanivelle.

Utilisation du guide (Fig. A, E, F)



AVERTISSEMENT : éteignez et débranchez

l’outil avant d’effectuer tout ajustement ou

de retirer ou d’installer des fixations ou des

accessoires. Assurez-vous que la gâchette est en

positionArrêt.

Le guide

5

peut être ajusté de deux façons: en changeant

l’angle de coupe désiré et en changeant l’espace entre le

guide et l’étau.

Pour changer l’angle de coupe désiré

Utilisez la clé hexagonale 5/16 po (8mm)

7

fournie pour

dévisser (ne pas retirer) les deux boulons du guide

15

Alignez la ligne de l’indicateur de l’angle désiré avec la

ligne de la fente

26

dans la base

4

. Serrez solidement les

boulons du guide avant l’utilisation. Pour des coupes carrées

plus précises, débranchez l’alimentation. Dévissez les deux

boulons du guide. Poussez le bras vers le bas jusqu’à ce que

la meule s’étende dans la base. Placez un carré contre la

meule et ajustez le guide contre le carré. Serrez solidement

les boulons du guide avant l’utilisation. Lorsque vous

effectuez une coupe d’onglet, l’étau

6

peut ne pas se serrer

solidement, selon l’épaisseur de la pièce de travail l’angle de

l’onglet. D’autres accessoires aidants (comme un ressort, une

barre ou un étau en C) seront nécessaires pour fixer la pièce

de travail au guide lorsque vous effectuez cescoupes.

FRANÇAIS

Fig. E

Fig. F

Retrait et installation des meules

(Fig. G, H)



AVERTISSEMENT : éteignez et débranchez l’outil

avant d’effectuer tout ajustement ou de retirer

ou d’installer des fixations ou des accessoires.

Assurez-vous que la gâchette est en position

Arrêt. Ne pas faire d’ajustement lorsque la meule est

en mouvement. Ne pas faire d’ajustement lorsque la

scie à tronçonner est branchée à l’alimentation.



AVERTISSEMENT : utilisez seulement des meules

à tronçonner renforcées agglomérées pour votre

outil électrique. Une meule renforcée agglomérée

correspond à une meule composée de particules

abrasives agglomérées ensemble avec différentes

substances spécifiquement pour couper des matériaux

enacier.



AVERTISSEMENT : utilisez toujours des gants

lorsque vous manipulez lesmeules.



AVERTISSEMENT : manipulez et remisez tous les

meules abrasives pour prévenir tout dommage de

choc mécanique, de chaleur intensive, etc. Entreposez

dans un endroit protégé de l’humidité, du gel ou de

changements brusques detempérature.



AVERTISSEMENT : ne pas causer d’impact sur la

meule et ne pas utiliser une meule qui été échappée

ou a reçu un impact. Ne pas utiliser une meule écaillée,

déformée ouendommagée.

1. Poussez le verrou de la tige

12

et tournez la meule

10

à la main jusqu’à ce que le levier de verrouillage

s’engage dans la bride interne

27

pour verrouiller la

meule. Dévissez le boulon

19

dans le sens contraire des

aiguilles d’une montre au centre de la meule abrasive

avec une clé hexagonale 8mm (5/16 po)

7

. Le boulon

a un filetage àdroite.

Fig. G

2. Retirez le boulon

19

, la rondelle

20

, la bride

externe

21

et la vieille meule

10

Fig. H

3. Assurez-vous que les surfaces des brides sont propres et

plates. Installez la nouvelle meule abrasive en inversant

les étapesprécédentes.

4. Pour une utilisation sécuritaire, vissez solidement le

boulon

pour fixer solidement la meule abrasive

entre les brides interne

et externe

. Ne pas trop

serrer le boulon



AVERTISSEMENT: vérifiez la surface de travail sur

laquelle est déposée la scie à tronçonner lorsque

vous mettez une nouvelle meule abrasive. Il est

possible que la meule puisse entrer en contact avec

TOUT ÉLÉMENT OU STRUCTURE DÉPASSANT

la surface de travail (sous la base) lorsque le bras est

entièrementbaissé.

Conseils d’utilisation pour des coupes plus

précises

• Laissez la meule faire la coupe. Une force excessive

entraînera l’émoussement de la meule réduisant

l’efficacité de la coupe et/ou la déviation entraînant des

coupesimprécises.

• Ajustez bien l’angle duguide.

FRANÇAIS

• Assurez-vous que le matériau est déposé à plat contre

labase.

• Serrez bien le matériau afin d’éviter le mouvement et

lavibration.

Inspection et remplacement des brosses

du moteur (Fig. I, J)

ASSUREZ-VOUS QUE L’OUTIL EST DÉBRANCHÉ AVANT

D’INSPECTER LES BROSSES. Les brosses doivent être

régulièrement inspectées pour l’usure. Pour inspecter les

brosses, dévissez les deux vis du capuchon

22

et retirez le

capuchon

23

. Pour retirer chaque brosse

24

, débranchez

d’abord le branchement de la cosse de dérivation

25

Puis sortez soigneusement le ressort du porte-brosse et

retirez la brosse. Les brosses doivent glisser librement dans

le porte-brosse. Si les brosses sont usées jusqu’à 8mm

(5/16 po) comme illustré dans la Figure I, elles doivent

êtreremplacées.

Pour réinstaller chaque brosse, sortez soigneusement le

ressort du porte-brosse, insérez la brosse et remettez le

ressort en vous assurant d’appuyer sur la brosse et qu’il

ne touche pas le porte-brosse. Rebranchez la cosse de

dérivation, puis replacez le capuchon et les deuxvis.

Fig. I

FIg. J

8mm

(5/16po)

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par DeWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec DeWALT Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-DeWALT) ou visiter

notre site Web : www.dewalt.com.

Réparations



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

l’ajustement doivent être effectués par un centre de

services de l’usine DeWALT ou un centre de services

autorisé DeWALT. Utilisez toujours des pièces de

remplacementidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1-800-4-DeWALT (1-800-433-9258).

FRANÇAIS

AMÉRIQUE LATINE: La présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur la garantie.

REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT

GRATUIT: Si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au1-800-4-DeWALT

(1-800-433-9258) pour un remplacement gratuit.

ESPAÑOL

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta DeWALT, llámenos al número

gratuito: 1-800-4-DeWALT (1-800-433-9258).

Pasador de bloqueo

Tornillo de deflector de

chispa

Deflector de chispa

Base

Cerca

Prensa

Llave hexagonal de

8mm (5/16")

Manivela

Palanca de prensa

Rueda

Protección

Bloqueo de husillo

Interruptor de gatillo

Palanca de bloqueo de

apagado

Pernos de cerca

Orificios de montaje

Manija de operación

Manija de transporte

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.

Fig. A

ESPAÑOL

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

ESPAÑOL

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situacionesinesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Instrucciones de Seguridad para

Máquinas de Corte

1) Advertencias de Seguridad de

Máquina de Corte

a ) Colóquese a usted y a transeúntes lejos del

plano de la rueda giratoria. La protección ayuda

a proteger al operador contra fragmentos rotos de la

rueda y contacto accidental con larueda.

b ) Utilice únicamente ruedas de corte reforzadas

unidas para su herramienta eléctrica. Sólo porque

un accesorio se puede conectar a su herramienta

eléctrica, no garantiza una operaciónsegura.

c ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada

en la herramienta eléctrica. Los accesorios que

operen más rápido que su velocidad nominal pueden

romperse y salirexpulsados.

d ) Las ruedas se deben usar sólo para las

aplicaciones recomendadas. Por ejemplo: no

pula con el lado de una rueda de corte. Las ruedas

de corte abrasivas están diseñadas para pulido

periférico, las fuerzas laterales aplicadas a estas

ruedas pueden causar que seastillen.

e ) Siempre use bridas de rueda sin daños que sean

del tamaño correcto para su rueda seleccionada.

Las bridas de rueda adecuadas soportan la rueda

reduciendo así la posibilidad de ruptura de larueda.

f ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal

de su herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden guardarse o

controlarseadecuadamente.

g ) El tamaño de eje de las ruedas y bridas debe

ajustarse adecuadamente al husillo de la

herramienta eléctrica. Las ruedas y bridas con

orificios de eje que no coincidan con el hardware

de montaje de la herramienta eléctrica quedarán

desequilibrados, vibrarán excesivamente y pueden

provocar la pérdida decontrol.

h ) No use ruedas dañadas. Antes de cada uso,

revise las ruedas respecto a rebabas y grietas. Si

se deja caer la herramienta eléctrica o la rueda,

revise respecto a daño o instale una rueda que

no esté dañada. Después de revisar e instalar

la rueda, colóquese usted y a los transeúntes

lejos del plano de la rueda giratoria y opere la

herramienta eléctrica en la velocidad sin carga

máxima durante un minuto. Las ruedas dañadas

por lo general se romperán durante este tiempo

deprueba.

i ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme

sea apropiado, use máscara contra polvo,

protectores auditivos, guantes y un delantal de

taller capaz de detener pequeños fragmentos

abrasivos o piezas de trabajo. La protección de

ESPAÑOL

los ojos debe ser capaz de detener los desechos que

sean expulsados generados por diversas operaciones.

La máscara contra polvo o el respirador deben

ser capaces de filtrar partículas generadas por su

operación. La exposición prolongada al ruido de alta

intensidad puede causar pérdidaauditiva.

j ) Mantenga a los transeúntes a una distancia

segura del área de trabajo. Cualquier persona

que ingrese al área de trabajo debe usar equipo

de protección personal. Los fragmentos de la pieza

de trabajo o de una rueda rota pueden ser expulsados

y causar lesiones más allá del área inmediata

deoperación.

k ) Coloque el cable lejos del accesorio giratorio. Si

pierde el control, es posible que el cordón se corte o

se enganche y que su mano o brazo se pueda jalar

dentro de la ruedagiratoria.

l ) Limpie regularmente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del

motor puede extraer el polvo dentro del alojamiento

y la acumulación excesiva de metal en polvo puede

causar peligroseléctricos.

m ) No opere la herramienta eléctrica cerca de

materiales inflamables. No opere la herramienta

eléctrica mientras esté colocada sobre una

superficie combustible tal como madera. Las

chispas podrían encender estosmateriales.

n ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes

puede provocar electrocución o descargaeléctrica.

o ) Revise las partes dañadas. Antes del uso adicional

de la herramienta, se debe revisar cuidadosamente

una protección u otra parte que esté dañada para

determinar que funcionará adecuadamente y

realizará su función pretendida—revise la alineación

de las partes móviles, atascamiento de partes móviles,

ruptura de partes, montaje y cualquier otra condición

que pueda afectar su operación. Una protección

u otra parte que esté dañada se debe reparar o

reemplazaradecuadamente.

2) Advertencias de retroceso y

relacionadas

El retroceso es una reacción repentina a una rueda giratoria

atrapada o atorada. El atrapamiento o atascamiento causa

un paro rápido de la rueda giratoria que a su vez causa que

la unidad de corte sin control sea forzada hacia arriba hacia

eloperador.

Por ejemplo, si una rueda abrasiva se atasca o atora por la

pieza de trabajo, el borde de la rueda que entra en el punto

de atrapamiento puede introducirse en la superficie del

material causando que la rueda suba o retroceda. Las ruedas

abrasivas también pueden romperse bajo estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

eléctrica y/o procedimientos o condiciones de operación

incorrectos y se puede evitar tomando las precauciones

adecuadas que se detallan acontinuación.

a ) Mantenga un agarre firme sobre la herramienta

eléctrica y coloque su cuerpo y brazo para

permitirle resistir las fuerzas de retroceso. El

operador puede controlar las fuerzas de retroceso

ascendente, si se toman las precaucionesadecuadas.

b ) No coloque su cuerpo en línea con la rueda

giratoria. Si ocurre retroceso, impulsará la unidad de

corte hacia arriba hacia eloperador.

c ) No sujete una cadena de sierra, cuchilla

de tallado de madera, rueda de diamante

segmentada o cuchilla de sierra dentada. Tales

cuchillas crean retrocesos frecuentes y pérdida

decontrol.

d ) No "atasque" la rueda o aplique una presión

excesiva. No intente hacer una profundidad de

corte excesiva. El exceso de esfuerzo de la rueda

aumenta la carga y la susceptibilidad a la torsión o

adhesión de la rueda en el corte y la posibilidad de

retroceso o rotura de larueda.

e ) Cuando la rueda está adherida o al interrumpir

un corte por cualquier motivo, apague la

herramienta eléctrica y sostenga la unidad de

corte inmóvil hasta que la rueda se detenga por

completo. Nunca intente retirar la rueda de corte

del corte mientras la rueda está en movimiento,

de lo contrario, podría producirse un retroceso.

Investigue y tome medidas correctivas para eliminar

la causa de la adhesión de larueda.

f ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad

máxima y vuelva a ingresar cuidadosamente al

corte. La rueda se puede adherir, subir o retroceder si

la herramienta eléctrica se reinicia dentro de la pieza

detrabajo.

g ) Apoye cualquier pieza de trabajo de

gran tamaño para minimizar el riesgo de

atrapamiento y retrocesos. Las piezas grandes

tienden a hundirse por su propio peso. Los soportes

deben colocarse debajo de la pieza de trabajo cerca

de la línea de corte y cerca del borde de la pieza de

trabajo en ambos lados de larueda.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

ESPAÑOL

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas DeWALT

son probadas en fábrica; si esta herramienta no funciona,

verifique el suministroeléctrico.

Conexión a un Suministro de Energía

Conecte este producto a un receptáculo polarizado de

120V, 15A. Este aparato tiene un enchufe polarizado

(una clavija es más ancha que la otra). Este enchufe

se ajustará a un tomacorriente polarizado sólo de una

forma. Si el enchufe no se conecta al tomacorriente,

invierta el enchufe. Si todavía no se conecta, póngase

en contacto con un electricista calificado para instalar el

tomacorrienteadecuado.



ADVERTENCIA: No cambie el enchufe de ninguna

manera. Si el cable eléctrico se llega a dañar, lleve

ESPAÑOL

la herramienta a un centro de servicio autorizado

DeWALT para reparación oreemplazo.

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

Uso Debido

Su sierra de corte se ha diseñado para el corte de materiales

de acero de diversas formas. Está diseñada sólo para uso

con abrasivos reforzados. Las cuchillas de diamante o TCT

no deben usarse con estaunidad.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Su sierra de corte es una herramienta eléctrica profesional.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

ESPECIFICACIONES

D28730

Voltaje

120V~

Frecuencia

60 Hz

Amps

Velocidad sin carga

4200/min (rpm)

Diámetro de rueda

355 mm (14")

Espesor de rueda

3.0 mm (.12")

Tamaño de eje

25.4 mm (1")

Peso neto

16 kg (35 lbs)

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Capacidad de Corte

La amplia apertura de la prensa y el alto punto de pivote

brindan capacidad de corte para muchas piezas grandes.

Use la tabla de capacidad de corte para determinar el

tamaño máximo total de los cortes que se pueden hacer

con una ruedanueva.



ATENCIÓN: CIERTOS OBJETOS GRANDES, CIRCULARES

O DE FORMA IRREGULAR PUEDEN REQUERIR MEDIOS

DE SUJECIÓN ADICIONALES SI NO SE PUEDEN

SOSTENER EN FORMASEGURA.



ATENCIÓN: NO CORTE MAGNESIO O MADERA CON

ESTA HERRAMIENTA.

Máxima Capacidad de Corte

NOTA: La capacidad que se muestra en la tabla asume que

no hay desgaste de la rueda y que la posición de la cerca

esóptima.

Forma de

pieza de

trabajo

Ángulo

de corte

de 90°

A = 125 mm

(4-7/8")

A = 115 mm

(4-1/2")

115 mm x 130 mm

(4-1/2" x 5-1/8")

A = 120 mm

(4-3/4")

Ángulo

de corte

de 45°

A = 115 mm

(4-1/2")

A = 98 mm

(3-13/16")

95 mm x 105 mm

(3-3/4" x 4-1/8")

A = 105 mm

(4-1/8")

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Posición adecuada de las manos (Fig. B)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de mano adecuada requiere una mano en la

manija de operación

Fig. B

Transporte de Sierra de Corte (Fig. A)

Doble la unidad a la posición donde pueda transportar la

sierra. Empuje el pasador de bloqueo

1

para bloquear el

brazo hacia abajo. Siempre transporte la sierra con la manija

de transporte

18

Desbloqueo (Fig. A)

Para desbloquear la herramienta y levantar la cabeza,

presione ligeramente el brazo del motor y saque el pasador

de bloqueo

1

. El brazo del motor girará haciaarriba.

Montaje (Fig. A)



ATENCIÓN: La herramienta debe apoyarse en una

superficie estable, nivelada y antideslizante para evitar

movimientos inesperados durante laoperación.

ESPAÑOL

1. Perfore orificios a través de la superficie de trabajo que

alineen la base de lasierra.

2. Inserte dos pernos de 5/16” (M10) a través de los

orificios de montaje

16

en la base y a través de los

orificios en la superficie de montaje. La longitud

aproximada de los tornillos debe ser el espesor de la

superficie de montaje más 102 mm (4”).

Ajuste del Deflector de Chispas (Fig. A)



ADVERTENCIA: No toque el deflector de chispa

durante o inmediatamente después de la

operación, ya que se calienta y puede causar

quemaduras en la piel.

Para desviar mejor las chispas de las personas y materiales

circundantes, afloje el tornillo del deflector de chispas

2

ajuste el deflector de chispas

3

y vuelva a apretar el tornillo.

No permita que el juego de cables entre en contacto con el

deflector o las chispas, ya que pueden producirse daños en

el juego decables.

Interruptor de Gatillo de Bloqueo en

Apagado (Fig. A)

Para encender la sierra, empuje la palanca de bloqueo

14

hacia la izquierda, luego presione el interruptor gatillo de

bloqueo en apagado

13

. La sierra funcionará mientras se

presiona el interruptor. Permita que la cuchilla gire hasta la

velocidad máxima de funcionamiento antes de realizar el

corte. Para apagar la sierra, libere el interruptor. Mantenga

las manos y el material alejados de la rueda hasta que se

desacelere hasta detenerse. Permita que la hoja se detenga

antes de levantar la cabeza de la sierra. No hay ningún

preparativo para bloquear el interruptor enencendido.

Sujeción y Soporte del Material (Fig. C, D)

• Los ángulos se sujetan y se cortan mejor con ambas

patas apoyadas contra labase.

• Se puede usar un bloque espaciador ligeramente más

angosto que la pieza de trabajo para aumentar el uso de

la rueda (Fig. C).

• Las piezas de trabajo largas se deben soportar por un

bloque para que quede nivelado con la parte superior

de la base (Fig. D). El extremo cortado debe poder caer

para evitar el atascamiento de larueda.

Diámetro de la pieza de trabajo

Fig. C

Ancho de bloque de espacio

Bloque de

espacio

Fig. D

Extremo

de corte

Bloque

Operación de la Prensa (Fig. A)

La prensa

6

tiene una función de desplazamiento rápido.

Para soltar la prensa cuando esté sujeta correctamente,

gire la manivela

8

en sentido contrario a las manecillas del

reloj una o dos veces para eliminar la presión de sujeción.

Levante la palanca de la prensa

9

. Jale el ensamble de la

manivela hasta donde lo desee. La prensa puede empujarse

hacia adelante hacia el trabajo sin usar la manivela. Baje la

palanca de la prensa y después apriete la prensa

6

sobre el

trabajo con lamanivela.

Operación de Cerca (Fig. A, E, F)



ADVERTENCIA: Apague y desconecte la

herramienta antes de realizar ajustes o retirar

o instalar conexiones o accesorios. Asegúrese

que el interruptor de gatillo esté en la posición

OFF(apagado).

La cerca

5

se puede ajustar de dos maneras: para cambiar

el ángulo de corte deseado y para cambiar el espaciamiento

entre la cerca y laprensa.

Para Cambiar el Ángulo de Corte

Deseado

Use la llave hexagonal de 8 mm (5/16") provista

7

para

aflojar (no retirar) los dos pernos de la cerca

15

. Alinee

la línea del indicador de ángulo deseado con la línea de

ranura

26

en la base

4

. Apriete firmemente ambos pernos

de la cerca antes de usar. Para cortes rectos más precisos,

desconecte el suministro de energía, afloje los dos pernos

de la cerca, empuje el brazo hacia abajo hasta que la

rueda se extienda hacia la base. Coloque un ángulo recto

contra la rueda y ajuste la cerca contra el ángulo recto.

Apriete firmemente ambos pernos de la cerca antes de

usar. Al hacer un corte de inglete, la prensa

6

puede no

sujetarse con seguridad, dependiendo del espesor de la

pieza de trabajo y el ángulo de inglete. Se necesitarán otros

dispositivos auxiliares (como resorte, barra o abrazaderas

en C) para asegurar la pieza de trabajo a la cerca al hacer

estoscortes.

ESPAÑOL

Fig. E

Fig. F

Extracción e Instalación de Ruedas

(Fig. G, H)



ADVERTENCIA: Apague y desconecte la

herramienta antes de realizar ajustes o retirar o

instalar conexiones o accesorios. Asegúrese que

el interruptor de gatillo esté en la posición OFF

(apagado). No haga ningún ajuste mientras la rueda

esté en movimiento. No haga ningún ajuste mientras

la sierra de corte está conectada al suministro

deenergía.



ADVERTENCIA: Utilice únicamente ruedas de corte

reforzadas unidas para su herramienta eléctrica. Una

rueda reforzada adherida se define como una rueda

abrasiva que consiste en partículas abrasivas unidas

entre sí con diversas sustancias específicamente para

cortar materiales deacero.



ADVERTENCIA: Siempre use guantes cuando

maneje lasruedas.



ADVERTENCIA: Maneje y guarde todas las ruedas

abrasivas cuidadosamente para evitar daño a partir

de choque térmico, calor, daño mecánico, etc. Guarde

en una área protegida seca libre de alta humedad,

temperaturas de congelamiento o cambios de

temperaturaextremos.



ADVERTENCIA: No golpee la rueda, y no use una

rueda que se haya caído o sufrido un impacto. No

utilice una rueda astillada, deformada odañada.

1. Presione el bloqueo del husillo

12

y gire la rueda

10

con la mano hasta que la palanca de bloqueo de la

rueda conecte la ranura en la brida interior

27

para

bloquear la rueda. Afloje el perno

19

en sentido

contrario a las manecillas del reloj en el centro de

la rueda abrasiva con la llave hexagonal de 8 mm

(5/16")

7

. El perno tiene rosca a laderecha.

Fig. G

2. Retire el perno

19

, la arandela

20

, la brida exterior

21

y la rueda anterior

10

Fig. H

3. Asegúrese que las superficies de la brida manos

estén limpias y planas. Instale la nueva rueda abrasiva

invirtiendo los pasosanteriores.

4. Para una operación segura, apriete firmemente el perno

para asegurar firmemente la rueda abrasiva

entre las bridas interna

y externa

. No apriete

demasiado el perno



ADVERTENCIA: Verifique la superficie de

trabajo sobre la que descansa la sierra de corte

al reemplazarla con una nueva rueda abrasiva.

Es posible que la rueda entre en contacto con

CUALQUIER ELEMENTO O ESTRUCTURA

QUE SE EXTIENDE ARRIBA de la superficie de

trabajo (debajo de la base) cuando el brazo esté

completamenteabajo.

Consejos de Operación para cortes más

Precisos

• Permita que la rueda realice el corte. Una fuerza excesiva

hará que la rueda se pula reduciendo la eficacia de corte

y/o se desvíe, lo que ocasionará cortesimprecisos.

• Ajuste correctamente el ángulo de lacerca.

• Asegúrese que el material esté plano sobre labase.

ESPAÑOL

• Sujete correctamente el material para evitar

movimientos yvibraciones.

Inspección y Reemplazo de Escobilla del

Motor (Fig. I, J)

ASEGÚRESE QUE LA HERRAMIENTA ESTÉ DESCONECTADA

ANTES DE REVISAR LAS ESCOBILLAS. Las escobillas deben

revisarse regularmente para detectar el desgaste. Para

revisar las escobillas, desatornille los dos tornillos de la

tapa

22

y retire la tapa

23

. Para quitar cada escobilla

24

primero desconecte la conexión de la terminal del cable

de derivación

25

. Luego, con cuidado, saque el resorte

de la escobilla de la caja de la escobilla y retire la escobilla.

Las escobillas deben deslizarse libremente en la caja de

escobillas. Si las escobillas se desgastan a 8 mm (5/16")

como se muestra en la Figura I, debenreemplazarse.

Para volver a instalar cada escobilla, retire con cuidado el

resorte de la caja de la escobilla, inserte la escobilla y vuelva

a colocar el resorte asegurándose que esté presionando

la escobilla y que no toque la caja de la escobilla. Vuelva a

conectar la terminal del cable de derivación, luego vuelva a

colocar la tapa del extremo y los dostornillos.

Fig. I

FIg. J

8mm

(5/16")

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece DeWALT., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porDeWALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con DeWALT Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones



ADVERTENCIA: Para garantizar la SEGURIDAD

y CONFIABILIDAD del producto, las reparaciones,

mantenimiento y ajuste deben ser realizados por un

centro de servicio de fábrica DeWALT o un centro de

servicio autorizado por DeWALT. Siempre use partes

de reemplazoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

ESPAÑOL

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DeWALT)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada de tres años

Para los términos de garantía, visite https://www.dewalt.

com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1-800-4-DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información de garantía.

REEMPLAZO GRATUITO DE ETIQUETA DE GARANTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o

faltan, llame al1-800-4-DeWALT (1-800-433-9258) para

reemplazo gratuito.

DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of thetool.

Dewalt D28730 14 in. 355mm Chop Saw

Product's Documents

Instruction Manual

Specifications

Dewalt D28730 Questions and Answers
