Dewalt DCS512J1 XTREME 12V MAX 5-3/8 in Brushless Cordless User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCS512

12V Max* Circular Saw

Scie circulaire 12V max*

Sierra Circular 12V Máx*

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 16

Español (traducido de las instrucciones originales) 29

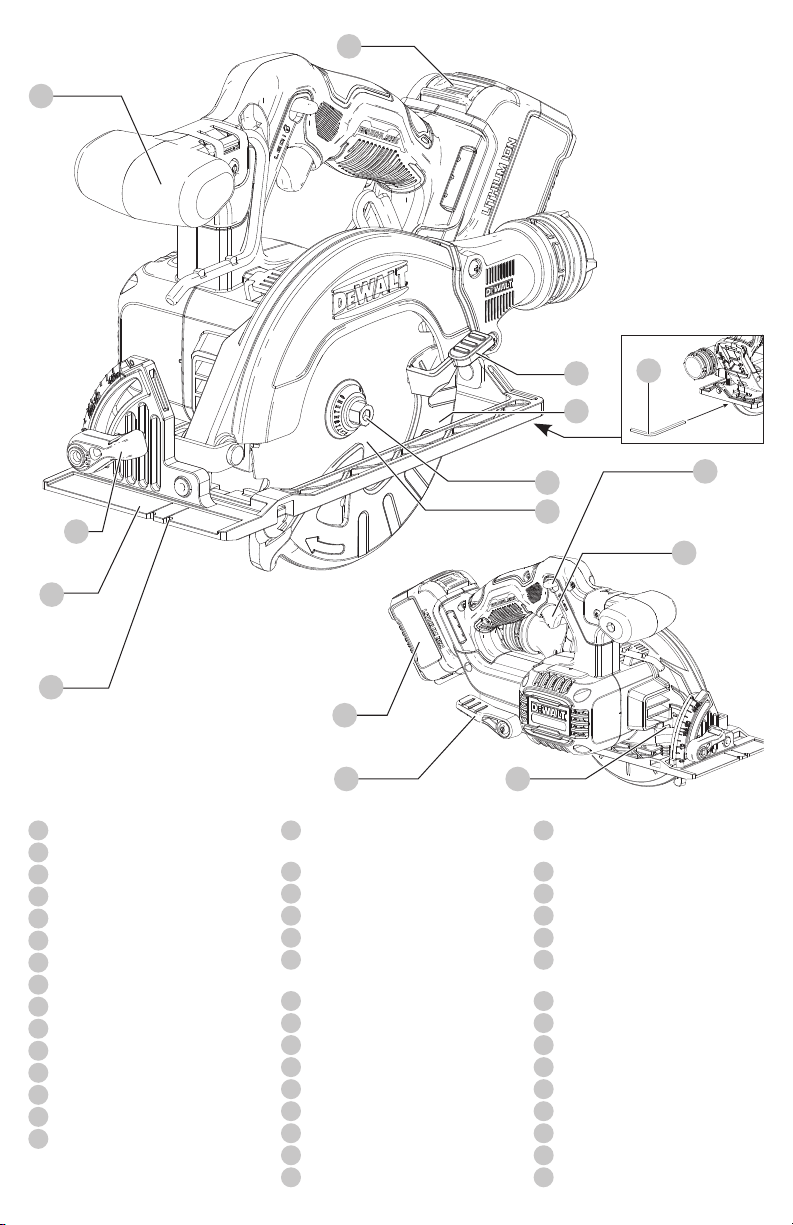

Components

Trigger switch lock‑off button

Trigger switch

Battery pack

Depth adjustment lever

Shoe

Lower guard retracting lever

Lower blade guard

Blade clamping screw

Kerf indicator

Bevel adjustment lever

Worklight

Auxiliary handle

Battery release button

Blade wrench

Blade

Composants

Bouton de verrouillage de la

gâchette

Gâchette

Bloc‑piles

Levier d’ajustement de la profondeur

Patin

Levier de rétraction du

protecteurinférieur

Protecteur inférieur

Vis de serrage de la lame

Indicateur de trait de scie

Levier de réglage du biseau

Lampe de travail

Poignée auxiliaire

Bouton de libération du bloc‑piles

Clé pour lame

Lame

Componentes

Botón de bloqueo en apagado de

interruptor de gatillo

Interruptor de gatillo

Paquete de batería

Palanca de ajuste de profundidad

Zapata

Palanca retráctil de protección

de cuchilla inferior

Protección de cuchilla inferior

Tornillo de sujeción de cuchilla

Indicador de corte de sierra

Palanca de ajuste de bisel

Luz de trabajo

Manija auxiliar

Botón de liberación de batería

Llave de la hoja

Cuchilla

Fig. A

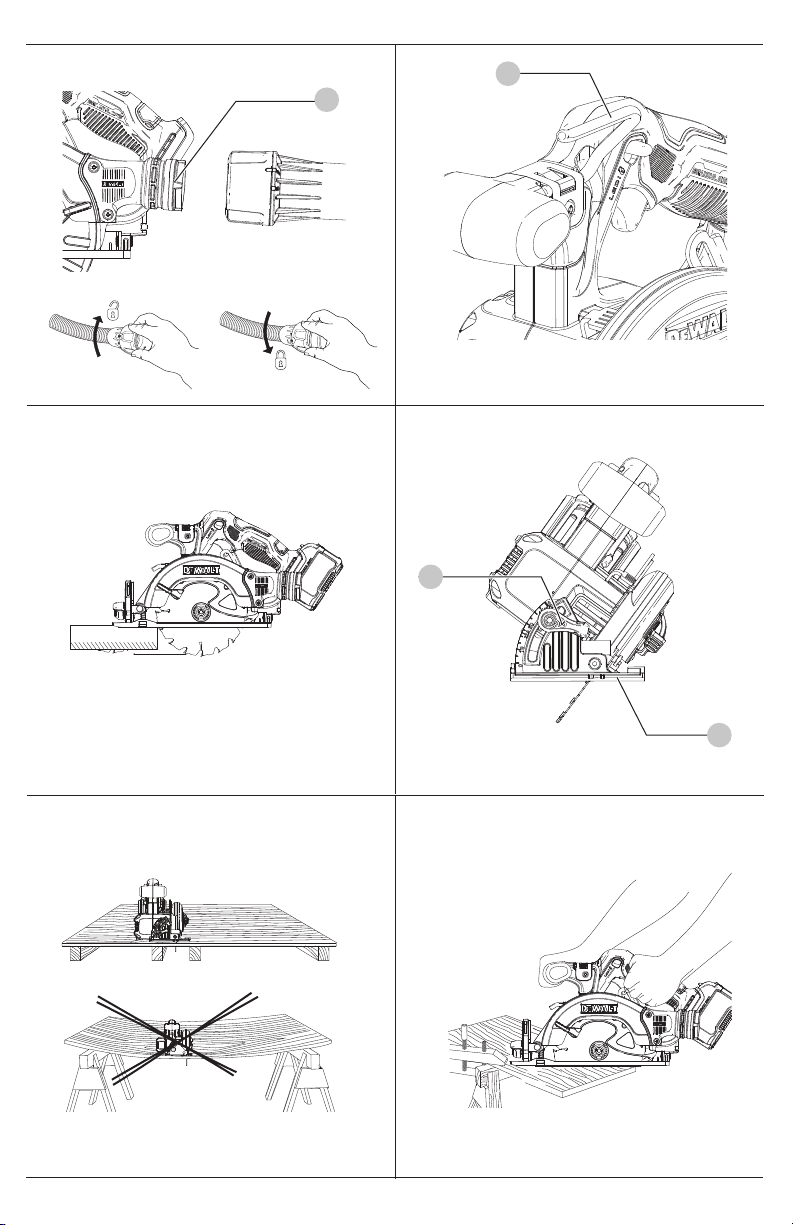

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

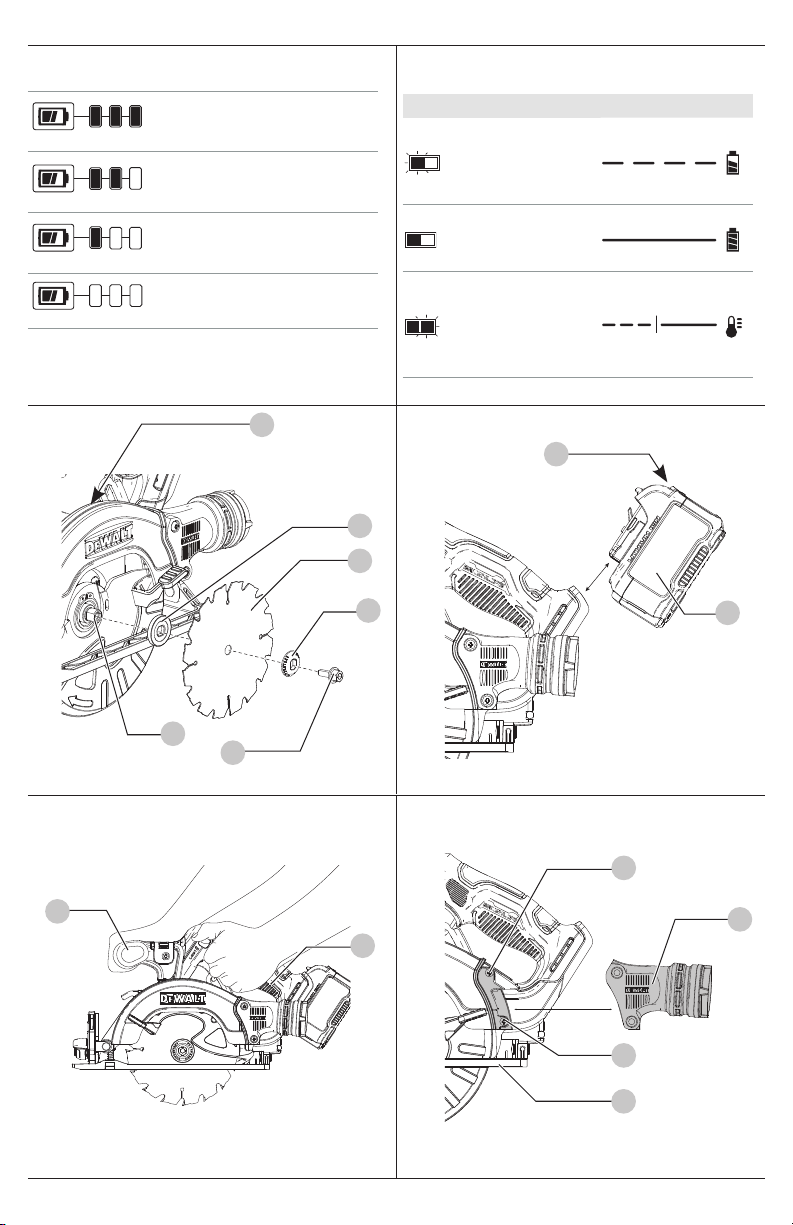

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

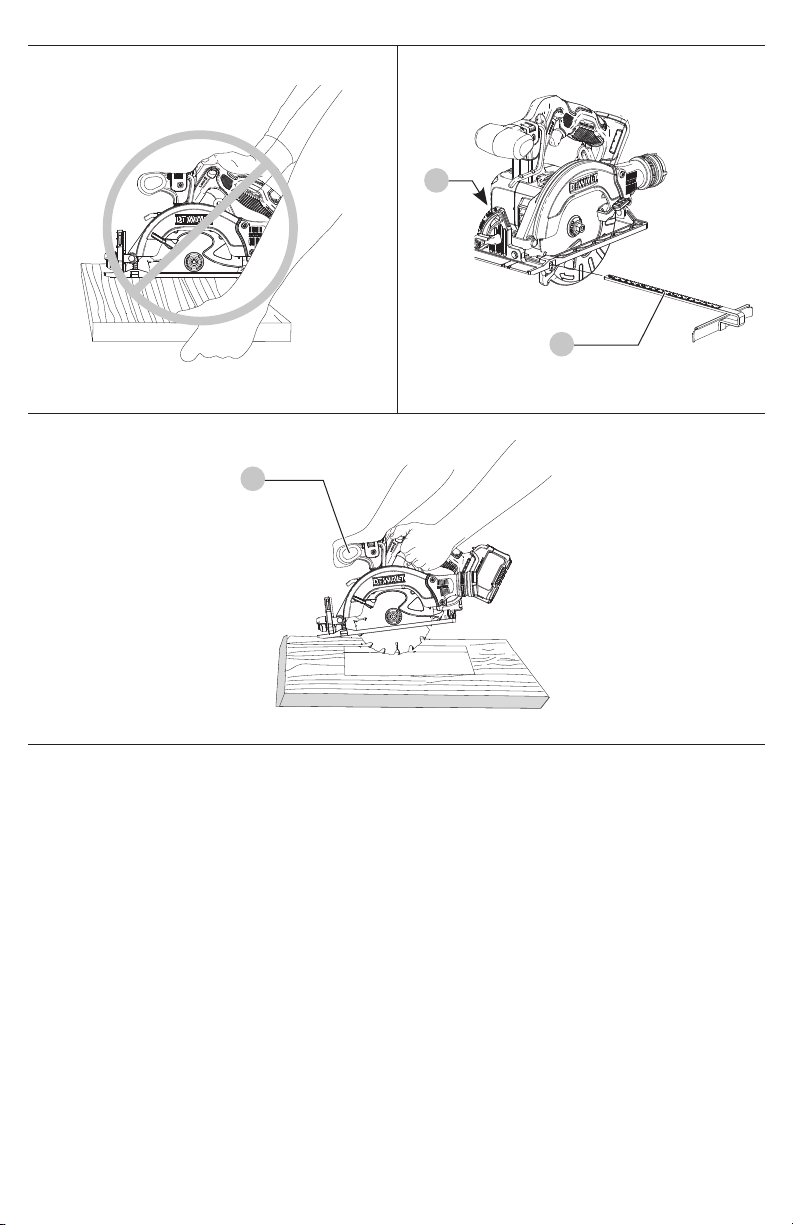

Fig.N

Fig.P

Fig.O

ENGLISH

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This heavy‑duty circular saw is designed for professional

wood cutting applications. Do not cut metal, plastic,

concrete, masonry or fiber cementmaterials.

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English (original instructions)

ENGLISH

Safety Instructions for All Saws

Cutting Procedures

a ) DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing. If both hands

are holding the saw, they cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below theworkpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

e ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring.

Contact with a "live" wire will also make exposed

metal parts of the power tool "live" and could give the

operator an electricshock.

f ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades that

do not match the mounting hardware of the saw will

run off‑center, causing loss ofcontrol.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

ENGLISH

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

Lower Guard Function Safety

Instructions

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if lower guard

does not move freely and close instantly. Never

clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower

guard may be bent. Raise the lower guard with the

retracting handle and make sure it moves freely and

does not touch the blade or any other part, in all angles

and depths ofcut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build‑up ofdebris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

the retracting handle and as soon as blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is in

its path. Be aware of the time it takes for the blade to

stop after switch isreleased.

Further Safety Instructions for All Saws

Causes and Operator Prevention

of Kickback:

• Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator;

• When the blade is pinched or bound tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator;

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top

surface of the wood causing the blade to climb out of the

kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

aretaken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the saw

backward while the blade is in motion or kickback

may occur. Investigate and take corrective actions to

eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf and check that saw teeth

are not engaged into the material. If a saw blade

binds, it may walk up or kickback from the workpiece

as the saw isrestarted.

d ) Support large panels to minimize the risk of blade

pinching and kickback. Large panels tend to sag

under their own weight. Supports must be placed

under the panel on both sides, near the line of cut and

near the edge of thepanel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making the cut.

If blade adjustment shifts while cutting, it may cause

binding andkickback.

g ) Use extra caution when making a “plunge

cut” into existing walls or other blind areas.

The protruding blade may cut objects that can

causekickback.

h ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety ofoperation.

ENGLISH

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range speciﬁed in the instructions. Charging improperly

or at temperatures outside of the speciﬁed range may

damage the battery and increase the risk ofﬁre.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

ENGLISH

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DeWALT charger. DeWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

Shipping the DeWALT FLEXVOLT™ Battery Pack

The DeWALT FLEXVOLT™ battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled“Use”.

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

ENGLISH

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

2. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

3. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button to be pressed forremoval.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button to be pressed.

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

ENGLISH

Blades



WARNING: To minimize the risk of eye injury, always

use eye protection. Carbide is a hard but brittle

material. Foreign objects in the workpiece such as wire

or nails can cause tips to crack or break. Only operate

saw when proper saw blade guard is in place. Mount

blade securely in proper rotation before using, and

always use a clean, sharpblade.



WARNING: Do not cut metal, plastic, concrete,

masonry or fiber cement materials with thissaw.

Lower Blade Guard



WARNING: The lower blade guard is a safety

feature which reduces the risk of serious personal

injury. Never use the saw if the lower blade

guard is missing, damaged, misassembled

or not working properly. Do not rely on the

lower blade guard to protect you under all

circumstances. Your safety depends on following

all warnings and precautions as well as proper

operation of the saw. Check lower blade guard

for proper closing before each use as outlined

in Further Safety Instructions for All Saws.

If the lower blade guard is missing or not

working properly, have the saw serviced before

using. To assure product safety and reliability,

repair, maintenance and adjustment should be

performed by an authorized service center or

other qualified service organization, always using

identical replacementparts.

Checking the Lower Guard (Fig. A)

1. Turn tool off and disconnect from powersupply.

2. Rotate the lower blade guard retracting lever

6

from the

fully closed position to the fully openposition.

3. Release the lever and observe the guard

7

return to the

fully closedposition.

The tool should be serviced by a qualified service center if it:

• fails to return to the fully closed position,

• moves intermittently or slowly, or

• contacts the blade or any part of the tool in all angles

and depth ofcut.

2. Remove the blade clamping screw

8

and outer clamp

washer

18

only. Remove oldblade.

3. Clean any sawdust that may have accumulated in the

guard or clamp washer area and check the condition

and operation of the lower blade guard as previously

outlined. Do not lubricate thisarea.

4. Select the proper blade for the application (see Blades).

Always use blades that are the correct size (diameter)

with the proper size and shape center hole for mounting

on the saw spindle. Always assure that the maximum

recommended speed (rpm) on the saw blade meets or

exceeds the speed (rpm) of thesaw.

5. Follow steps 2 through 6 under To Install the

Blade, making sure that the blade will rotate in the

properdirection.

Changing Blades

To Install the Blade (Fig. A, D)



WARNING: Remove battery before service,

adjustment, installing or removingaccessories.

1. Place inner clamp washer

19

on saw

spindle

16

properly.

2. Retract the lower blade guard

7

and place blade

15

saw spindle against the inner clamp washer

19

, making

sure that the blade will rotate in the proper direction (the

direction of the rotation arrow on the saw blade and the

teeth must point in the same direction as the direction of

rotation arrow on the lower blade guard). Do not assume

that the printing on the blade will always be facing you

when properly installed. When retracting the lower

blade guard to install the blade, check the condition

and operation of the lower blade guard to assure that

it is working properly. Make sure it moves freely and

does not touch the blade or any other part, in all angles

and depths of cut.

3. Place outer clamp washer

18

on saw spindle with the

large flat surface against the blade with beveled side

facingout.

4. Thread blade clamping screw

8

into saw spindle by

hand (screw has left‑hand threads and must be turned

counterclockwise totighten).

5. Depress the blade lock button

20

while turning the saw

spindle with the blade wrench

14

until the blade lock

engages and the blade stopsrotating.

6. Tighten the blade clamping screw firmly with the

bladewrench.

NOTE: Never engage the blade lock while saw is running, or

engage in an effort to stop the tool. Never turn the saw on

while the blade lock is engaged. Serious damage to your saw

willresult.

To Replace the Blade (Fig. A, D)



WARNING: Remove battery before service, adjustment,

installing or removingaccessories.

1. To loosen the blade clamping screw

8

, depress the

blade lock button

20

and turn the saw spindle with

the blade wrench

14

until the blade lock engages and

the blade stops rotating. With the blade lock engaged,

turn the blade clamping screw clockwise with the blade

wrench (screw has left‑hand threads and must be turned

clockwise toloosen).

MAXIMUM CUTTING DEPTH

90 1‑3/4" (44 mm)

45 1‑1/4" (31 mm)

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

ENGLISH

Bevel Angle Adjustment (Fig. A, K)

The full range of the bevel adjustment is from 0° to 50°. The

quadrant is graduated in increments of 1°. On the front of the

saw is a bevel angle adjustment mechanism consisting of a

calibrated quadrant and a bevel adjustment lever

10

To Set the Saw for a Bevel Cut

1. Loosen (counterclockwise) the bevel adjustment

lever

10

and tilt shoe (

5

, Fig.A) to the desired angle by

aligning the pointer with the desired anglemark.

2. Retighten lever firmly (clockwise).

Cutting Depth Adjustment (Fig. A, J)

1. Hold the saw firmly and loosen (clockwise) the depth

adjustment lever

4

and move shoe (

5

, Fig.A) to obtain

the desired depth ofcut.

2. Make sure the depth adjustment lever has been

retightened (counterclockwise) before operatingsaw.

For the most efficient cutting action, set the depth

adjustment so that one‑half tooth of the blade will project

below the material to be cut. This distance is from the tip of

the tooth to the bottom of the gullet in front of it. This keeps

blade friction at a minimum, removes sawdust from the cut,

results in cooler, faster sawing and reduces the chance of

kickback. A method for checking for correct cutting depth

is shown in FigureJ. Lay a piece of the material you plan to

cut along the side of the blade, as shown, and observe how

much tooth projects beyond thematerial.

4. MATERIALS THAT REQUIRE EXTRA ATTENTION

a. Wet lumber

b. Green lumber (material freshly cut or not kiln dried)

c. Pressure treated lumber (material treated with

preservatives or anti‑rot chemicals)

5. USE OF DULL OR DIRTY BLADES

a. Dull blades cause increased loading of the saw. To

compensate, an operator will usually push harder

which further loads the unit and promotes twisting

of the blade in the kerf. Worn blades may also have

insufficient body clearance which increases the

chance of binding and increasedloading.

6. LIFTING THE SAW WHEN MAKING A BEVEL CUT

a. Bevel cuts require special operator attention to proper

cutting techniques – especially guidance of the

saw. Both blade angle to the shoe and greater blade

surface in the material increase the chance for binding

and misalignment (twist) tooccur.

7. RESTARTING A CUT WITH THE BLADE TEETH

JAMMED AGAINST THE MATERIAL

a. The saw should be brought up to full operating speed

before starting a cut or restarting a cut after the unit

has been stopped with the blade in the kerf. Failure to

do so can cause stalling andkickback.

Any other conditions which could result in pinching, binding,

twisting, or misalignment of the blade could cause kickback.

Refer to the sections Further Safety Instructions for All

Saws and Blades for procedures and techniques that will

minimize the occurrence ofkickback.

Kickback

Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator. When the

blade is pinched or bound tightly by the kerf closing down,

the blade stalls and the motor reaction drives the unit rapidly

back toward the operator. If the blade becomes twisted or

misaligned in the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood causing the blade to

climb out of the kerf and jump back toward theoperator.

Kickback is more likely to occur when any of the following

conditionsexists.

1. IMPROPER WORKPIECE SUPPORT

a. Sagging or improper lifting of the cut off piece can

cause pinching of the blade and lead tokickback.

b. Cutting through material supported at the outer ends

only can cause kickback. As the material weakens it

sags, closing down the kerf and pinching theblade.

c. Cutting off a cantilevered or overhanging piece of

material from the bottom up in a vertical direction

can cause kickback. The falling cut off piece can pinch

theblade.

d. Cutting off long narrow strips (as in ripping) can cause

kickback. The cut off strip can sag or twist closing the

kerf and pinching theblade.

e. Snagging the lower guard on a surface below the

material being cut momentarily reduces operator

control. The saw can lift partially out of the cut

increasing the chance of bladetwist.

2. IMPROPER DEPTH OF CUT SETTING ON SAW

a. To make the most efficient cut, the blade should

protrude only far enough to expose one‑half of a

tooth. This allows the shoe to support the blade and

minimizes twisting and pinching in the material. See

the section titled Cutting DepthAdjustment.

3. BLADE TWISTING (MISALIGNMENT IN CUT)

a. Pushing harder to cut through a knot, a nail or a hard

grain area can cause the blade totwist.

b. Trying to turn the saw in the cut (trying to get back on

the marked line) can cause bladetwist.

c. Overreaching or operating the saw with poor body

control (out of balance), can result in twisting

theblade.

d. Changing hand grip or body position while cutting

can result in bladetwist.

e. Backing up the saw to clear blade can lead totwist.

Do not use abrasive wheels or blades. A dull blade will cause

slow inefficient cutting, overload on the saw motor, excessive

splintering, and could increase the possibility of kickback.

Please refer to the table below to determine the correct size

replacement blade for your modelsaw.

Blade Diameter Teeth Application

5‑3/8" (136 mm) 16 General purpose cutting

ENGLISH

Cutting (Fig. N–P)

Place the wider portion of the saw shoe on that part of the

workpiece which is solidly supported, not on the section

that will fall off when the cut is made. As an example,

FigureM illustrates the RIGHT way to cut off the end of a

board. Always clamp work. Don’t try to hold short pieces

Workpiece Support (Fig. F, L–M)



WARNING: It is important to support the work properly

and to hold the saw firmly to prevent loss of control

which could cause personal injury. FigureF illustrates

proper hand support of the saw. Maintain a firm grip

with both hands on the saw and position your body

and arm to allow you to resist kickback if it occurs.

ALWAYS TURN OFF TOOL AND REMOVE BATTERY

BEFORE MAKING ANYADJUSTMENTS!

Figure M shows proper sawing position. Note that hands are

kept away from cutting area. To avoid kickback, DO support

board or panel NEAR the cut (Fig.L). DON’T support board or

panel away from the cut (Fig.L).

Place the work with its “good” side – the one on which

appearance is most important – down. The saw cuts upward,

so any splintering will be on the work face that is up when

you cutit.

Rafter Hook (Fig. I)



WARNING: To reduce the risk of serious personal

injury, do not use the tool's rafter hook to hang the

tool from your body. DO NOT use the rafter hook for

tethering or securing the tool to a person or object

during use. DO NOT suspend tool overhead or suspend

objects from the rafterhook.



WARNING: To reduce the risk of injury from the

circular saw falling on operators or bystanders, make

sure it is supported securely when using the rafter hook,

or resting in a secure and stable location when not in

use. Be sure to keep the area below clear to reduce the

risk of the tool or off‑cut material falling and striking

someone or somethingbelow.

The circular saw has a convenient rafter hook

17

that allows

it to hang on a suitable, stable structure between uses. The

rafter hook is not for tethering or securing the tool to a

person or object during use whenelevated.

Proper Hand Position (Fig. F)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

25

and one hand on the auxilliary handle

12

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

13

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Installing and Removing the Battery Pack

(Fig. E)

NOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

3

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Prior to Operation

• Make sure the guards have been mounted correctly.The

saw blade guard must be in closedposition.

• Make sure the saw blade rotates in the direction of the

arrow on theblade.

• Do not use excessively worn sawblades.

Mounting the Dust Extraction

Port (Fig. A, G)

Your circular saw is supplied with a dust extractionport.

To Install the Dust Extraction Port

1. Fully loosen depth adjustment lever

4

2. Place the shoe

5

in the lowestposition.

3. Push the dust extraction port

onto the circular saw

upper guard and align with the mounting holes. Secure

dust extraction port to the upper guard using the two

screws

provided.

Mounting and Adjusting the Rip Fence

(Fig. O)

The rip fence

23

is used for cutting parallel to the edge of

theworkpiece.

Mounting

1. Slacken the rip fence adjustment knob

24

to allow the

rip fence topass.

2. Insert the rip fence

23

in the base plate asshown.

3. Tighten the rip fence adjustment knob

24

Adjusting

1. Slacken the rip fence adjustment knob

24

and set the

rip fence

23

to the desired width.The adjustment can

be read on the rip fencescale.

2. Tighten the rip adjustment knob

24

Kerf Indicator (Fig. A)

The front of the saw shoe has a kerf indicator

9

for vertical

and bevel cutting. This indicator enables you to guide the

saw along cutting lines penciled on the material being cut.

The kerf indicator lines up with the left (inner) side of the

saw blade, which makes the slot or “kerf” cut by the moving

blade fall to the right of the indicator. Guide along the

penciled cutting line so that the kerf falls into the waste or

surplusmaterial.

ENGLISH

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Worklight (Fig. A)



CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

The worklight

is activated when the trigger switch

lock‑off button

is depressed, and will automatically turn

off 20 seconds after the trigger is released. If the trigger

switch

2

remains depressed, the worklight will remain on.

NOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

Dust Extraction (Fig. H)



WARNING: Risk of dust inhalation.To reduce the risk of

personal injury, ALWAYS wear an approved dustmask.

A dust extraction port

21

is supplied with yourtool.

The dust extraction port allows you to connect the tool to an

external dust extractor, either using the AirLock™ system, or a

standard 35mm dust extractorfitment.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding

dust emission when sawing wood.Vacuum hoses of

most common vacuum cleaners will fit directly into the

dust extractionoutlet.

4. Release the lower blade guard (its contact with the work

will keep it in position to open freely as you start the cut).

Remove your hand from the lower blade guard retracting

lever and firmly grip the auxiliary handle

12

, as shown

in FigureP. Position your body and arm to allow you to

resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor and gradually lower the saw until its shoe

rests flat on the material to be cut. Advance saw along

the cutting line until cut iscompleted.

7. Release the trigger switch and allow the blade to

stop completely before withdrawing the blade from

thematerial.

8. When starting each new cut, repeat the abovesteps.

Pocket Cutting (Fig. P)



WARNING: Never tie the lower blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the saw to raise up off the work

surface, which could causeinjury.

A pocket cut is one that is made in a floor, wall or other

flatsurface.

1. Adjust the saw shoe so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on material

to becut.

3. Using the lower blade guard retracting lever, retract the

lower blade guard to an upward position. Lower the

rear of the shoe until the blade teeth almost touch the

cuttingline.

Ripping (Fig. O)

Ripping is the process of cutting wider boards into narrower

strips – cutting grain lengthwise. Hand guiding is more

difficult for this type of sawing and the use of a DeWALT rip

fence isrecommended.

by hand! (FigureN) Remember to support cantilevered and

overhanging material. Use caution when sawing material

frombelow.

Be sure saw is up to full speed before blade contacts material

to be cut. Starting saw with blade against material to be

cut or pushed forward into kerf can result in kickback. Push

the saw forward at a speed which allows the blade to cut

withoutlaboring.

Hardness and toughness can vary even in the same piece of

material, and knotty or damp sections can put a heavy load

on the saw. When this happens, push the saw more slowly,

but hard enough to keep working without much decrease

in speed. Forcing the saw can cause rough cuts, inaccuracy,

kickback, and over‑heating of themotor.

Should your cut begin to go off the line, don’t try to force

it back on. Release the trigger switch and allow blade to

come to a complete stop. Then you can withdraw the saw,

sight anew, and start a new cut slightly inside the wrong

one. Withdraw the saw if you must shift the cut. Forcing

a correction inside the cut can stall the saw and lead

tokickback.

IF SAW STALLS, RELEASE THE TRIGGER SWITCH AND

BACK THE SAW UNTIL IT IS LOOSE. BE SURE BLADE IS

STRAIGHT IN THE CUT AND CLEAR OF THE CUTTING EDGE

BEFORERESTARTING.

As you finish a cut, release the trigger switch and allow the

blade to stop before lifting the saw from the work. As you

lift the saw, the spring‑tensioned lower blade guard will

automatically close under the blade. Remember the blade

is exposed until this occurs. Never reach under the work for

any reason. When you have to retract the lower blade guard

manually (as is necessary for starting pocket cuts), always use

the retractinglever.



WARNING: When cutting thin strips, be careful to

ensure that small cutoff pieces don’t hang up on the

inside of the lower bladeguard.

ENGLISH

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/Legal/

Warranty/3‑Year‑Limited‑Warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DeWALT

(1-800-433-9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.dewalt.com

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a DeWALT factory service center or a

DeWALT authorized service center. Always use identical

replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product, use

of such accessories with this tool could be hazardous.

To reduce the risk of injury, only DeWALT recommended

accessories should be used with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact DeWALT call 1‑800‑4‑DeWALT (1-800-433-9258) or

visit our website: www.dewalt.com.

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Usage Prévu

Cette scie circulaire pour service dur est conçue pour les

applications de coupe du bois professionnelles. Ne pas

couper du métal, du plastique, du béton, de la maçonnerie

ou des matériaux à fibre deciment.

NE PAS les utiliser en milieu humide ou en présence de gaz

ou de liquidesinflammables.

NE PAS les laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Français (traduction de la notice d’instructions originale)

FRANÇAIS

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 129°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS

Consignes de sécurité propres à toutes

les scies

Causes des rebonds et méthodes de prévention

pouvant être utilisées par l’utilisateur :

• Le rebond est une réaction subite (causée par une lame de

scie pincée, coincée ou mal alignée) qui peut entraîner le

soulèvement d’une scie non contrôlée, sa sortie de l’ouvrage

et sa projection en direction del’utilisateur.

• Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur réagit

en entraînant rapidement l’outil vers l’arrière dans la

direction del’opérateur.

• Si la lame se tord ou perd son alignement correct au cours

de la coupe, les dents sur le bord arrière de la lame peuvent

entamer la surface supérieure du bois, forçant ainsi la

lame à sortir du trait de scie et à « sauter » vers l’arrière en

direction del’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation de

la scie et/ou de procédures ou de conditions incorrectes, et

il peut être évité en prenant les précautions qui sont décrites

ci‑dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sontprises.

b ) En cas de coincement de la lame ou d’interruption

d'une coupe pour une raison quelconque,

relâchez la gâchette et tenez la scie immobile

dans l’ouvrage jusqu’à ce que la lame se soit

immobilisée complètement. Ne tentez jamais

de retirer la scie de l’ouvrage ou de la tirer vers

l’arrière pendant que la lame est en mouvement,

car un rebond risquerait de se produire. Évaluez la

situation et prenez les mesures correctives nécessaires

pour éliminer la cause du coincement de lalame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui‑ci

quand la scie est remise enmarche.

d ) Soutenez les panneaux de grande taille de façon à

minimiser le risque de pincement et de rebond de

la lame. Les panneaux de grande taille ont tendance

à s’affaisser sous leur propre poids. Des supports

doivent être placés des deux côtés sous le panneau, à

proximité de la ligne de coupe et à proximité du rebord

dupanneau.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

Consignes de sécurité propres à toutes

les scies

a ) DANGER: éloigner les mains des zones et

organes de coupe. Maintenir la deuxième main

sur la poignée auxiliaire ou le boîtier du moteur.

Lorsque les deux mains maintiennent la scie, la lame ne

peut lescouper.

b ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège‑lame ne peut pas vous protéger de la lame en

dessous del'ouvrage.

c ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous del’ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable.

Il est important de soutenir correctement l’ouvrage

afin de minimiser l’exposition du corps à la lame, le

risque de coincement de la lame ou la perte de contrôle

del’outil.

e ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

del’outil.

f ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de lalame.

g ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond). Les

lames qui ne correspondent pas aux pièces de montage

de la cie tourneront de façon excentrique, ce qui

causera une perte de contrôle del’outil.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

Renseignements de sécurité

supplémentaires



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

e ) N’utilisez pas de lame émoussée ou endommagée.

Des lames non aiguisées ou mal installées produisent

un trait de scie étroit qui cause une friction excessive, le

coincement de la lame et un effet derebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de lalame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une « coupe en plongée »

dans des murs déjà en place ou dans des pièces

sans issue. La lame saillante peut couper des objets, et

ceci peut entraîner unrebond.

Fonction de la garde

protectrice inférieure

a ) Inspectez le protège‑lame inférieur avant chaque

utilisation pour vous assurer qu’il se ferme

correctement. Ne faites pas fonctionner la scie

si le protège‑lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément. Ne

forcez jamais le protège‑lame inférieur dans la

position ouverte à l’aide d’un collier de serrage

ou d’une attache. Il est possible que le protège‑lame

inférieur se torde en cas de chute accidentelle de la

scie. Soulevez le protège‑lame inférieur à l’aide de la

poignée rétractable et assurez‑vous qu’il se déplace

sans problème et qu’il ne touche pas la lame ou une

autre pièce, quel que soit l’angle ou la profondeur de

lacoupe.

b ) Vérifiez le fonctionnement du ressort du

protège‑lame inférieur. Si le protège‑lame

inférieur et le ressort ne fonctionnent pas

correctement, ils doivent être réparés avant

l’emploi. Le protège‑lame inférieur peut parfois

mal fonctionner à cause de pièces endommagées,

d’accumulation de résine ou dedébris.

c ) Le protège‑lame inférieur doit être rétracté à

la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège‑lame

inférieur à l’aide la poignée rétractable et relâchez‑le

dès que la lame pénètre dans le matériau de l’ouvrage.

Pour toute autre opération de sciage, le protège‑lame

inférieur doit fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège‑lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de la scie

en marche arrière, ce qui provoquera la coupe de tout

se qui se trouve sur sa trajectoire. Soyez conscient du

temps nécessaire à la lame pour s'arrêter une fois que la

gâchette estrelâchée.

FRANÇAIS

• Chargez les blocs‑piles seulement

dansleschargeursDeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 129°C

(265°F) pourrait causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci‑après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

Wh ......................watt heures

Ah ....................... ampères‑heures

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... évitez de fixer la

lumière

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

FRANÇAIS

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DeWALT . Les chargeurs

et les blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DeWALT . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Le sceau SRPRC

Veuillez apporter vos blocs‑piles usagés

dans un centre de services DeWALT

autorisé ou chez votre détaillant local pour

les recycler. Dans certaines régions, il est illégal de mettre les

blocs‑piles usagés à la poubelle. Vous pouvez aussi contacter

votre centre de recyclage local pour des informations sur les

endroits où déposer le bloc‑piles usagé. Ne pas mettre dans

la collecte sélective. Pour de plus amples renseignements,

visitez www.call2recycle.org ou appelez au numéro sans

frais dans le sceauSRPRC

SRPRC

est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc-pile FLEXVOLT™ de DeWALT

Le bloc‑piles FLEXVOLT™ de DeWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le couvercle au bloc‑piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc‑piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc‑piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT : danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRANÇAIS

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyant jaune.

REMARQUE: Pour retirer le bloc‑piles, on doit

appuyer sur le bouton de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

Chargeurs DCB118 et DCB1112

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche lorsque le

bloc‑piles devra être refroidi.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

2. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ou retiré. Certains chargeurs nécessitent d’appuyer sur le

bouton de libération du bloc‑piles pour les retirer.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

FRANÇAIS

Protège‑lame inférieur



AVERTISSEMENT: le protège‑lame inférieur est

un dispositif de sécurité destiné à réduire les

risques de dommages corporels graves. Ne jamais

rétractez la protection inférieure de la lame, vérifier l’état

et le fonctionnement de la protection inférieure de la

lame pour vous assurer qu’elle fonctionne correctement.

Assurez‑vous qu’elle se déplace librement et qu’elle ne

touche pas la lame et toute autre pièce, dans tous les

angles et toutes les profondeurs decoupe.

3. Placez la rondelle de la fixation extérieure

18

sur l’axe de

la scie avec la grande surface plate contre la lame et le

côté biseauté de la lame face àl’extérieur.

4. Vissez la vis de serrage de la lame

8

dans l’axe de la scie

à la main (la vis a un filetage à droite et doit être tournée

dans le sens des aiguilles d’une montre pourserrer).

5. Appuyez sur le verrou de la lame

20

en tournant l’axe de

scie avec la clé de lame

14

jusqu’à ce que le verrou de la

lame s’enclenche et que la lame cesse detourner.

6. Vissez solidement la vis de serrage de la lame avec la clé

de lalame.

REMARQUE: Ne jamais enclencher le verrou de la lame

pendant que la scie fonctionne ni s’efforcer d’arrêter l’outil. Ne

jamais mettre la scie en marche lorsque le verrou de la lame

est enclenché. Cela endommagera sévèrement votrescie.

Pour remplacer la lame (Fig. A, D)



AVERTISSEMENT: Retirez le bloc‑piles avant de

réparer, régler, installer ou déposer desaccessoires.

1. Pour dévisser la vis de serrage de la lame

8

, appuyez sur

le verrouillage de la lame

20

et tournez l’axe de la scie

avec la clé de lame

14

jusqu’à ce que le verrouillage de

la lame s’enclenche et que la lame cesse de tourner. Avec

le verrou de la lame enclenché, tournez la vis de serrage

de la lame dans le sens des aiguilles d’une montre avec

la clé pour lame (la vis a un filetage à gauche et doit être

tournée dans le sens des aiguilles d’une montre pour

ladesserrer).

2. Retirez seulement la vis de serrage de la lame

8

la rondelle de la fixation extérieure

18

. Retirez la

vieillelame.

3. Nettoyez toute sciure qui peut s'accumuler dans la

protection ou la zone de la rondelle de la fixation et

vérifier l’état et le fonctionnement de la protection

inférieure de la lame comme décrit précédemment. Ne

pas lubrifier cettezone.

4. Sélectionnez la lame adaptée pour l’application (voir

la rubrique Lames). Utilisez toujours des lames de la

bonne taille (diamètre) avec un trou central de la bonne

taille et la bonne forme pour le montage sur l’axe de

la scie. Assurez‑vous toujours que la vitesse maximale

recommandée (tr/min) sur la lame de la scie respecte ou

dépasse la vitesse (tr/min) de lascie.

5. Suivez les étapes 2à 6sous la rubrique Pour installer

la lame, en vous assurant que la lame tournera dans le

bonsens.

Changer les lames

Pour installer la lame (Fig. A, D)



AVERTISSEMENT: retirez le bloc‑piles avant de

réparer, régler, installer ou déposer desaccessoires.

1. Placez correctement la rondelle de la fixation

intérieure

19

sur l’axe de la scie

16

2. Rétractez la protection inférieure de la lame

7

placez la lame 

15

sur l’axe de la scie contre la rondelle

de la fixation intérieure

19

en vous assurant que la

lame tournera dans le bon sens (le sens de la flèche

de rotation sur la lame de la scie et les dents doivent

pointer dans le même sens que le sens de la flèche

de la rotation sur la scie). Ne pas tenir pour acquis

que l’impression sur la lame sera toujours face à vous

lorsqu’elle est correctement installée. Lorsque vous

PROFUNDIDAD MÁXIMA DE CORTE

90 44 mm (1‑3/4 po)

45 31 mm (1‑1/4 po)

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez et retirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail. Pour la fixation au mur, placez

le chargeur près d'une prise de courant et loin d'un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l'aide de vis pour cloison sèche

(achetées séparément) d'au moins 1po (25.4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d'environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez‑les entièrement dans lesfentes.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

3. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRANÇAIS

Rebond

Le rebond est une réaction subite (causée par une lame de

scie pincée, coincée ou mal alignée) qui peut entraîner le

soulèvement d'une scie non contrôlée, sa sortie de l'ouvrage

et sa projection en direction de l'utilisateur. Si la lame est

pincée ou coincée fortement pendant l'abaissement de

la scie, la lame se cale et le moteur réagit en entraînant

rapidement l'outil vers l'arrière dans la direction de

l'opérateur. Si la lame se tord ou perd son alignement correct

au cours de la coupe, les dents sur le bord arrière de la lame

peuvent entamer la surface supérieure du bois, forçant ainsi

la lame à sortir du trait de scie et à « sauter » vers l'arrière en

direction del'opérateur.

Les situations suivantes présentent des risques derebond.

1. MAUVAIS SOUTIEN DE LA PIÈCE À DÉCOUPER

a. L’affaissement ou le mauvais soutien de la pièce

découpée peut causer le blocage de lalame.

b. Le découpage d’un matériau seulement soutenu à

l’extrémité externe fait affaisser le matériau à‑mesure

qu’il s’affaiblit, refermant ainsi la rainure et bloquant

lalame.

c. Le découpage d’une pièce en porte‑à‑faux ou en

saillie à partir du bas vers le haut, à la verticale,

provoque le blocage de la lame lorsque la pièce

découpéetombe.

d. Le découpage de longues bandes étroites (coupes en

refente) peut causer l’affaissement ou la torsion de la

bande bloquant ainsi la rainure et coinçant lalame.

e. L’accrochage du protecteur inférieur sur la surface

sous le matériau peut réduire momentanément la

maîtrise de l’utilisateur sur l’outil. La scie peut alors

sortir en partie de la pièce augmentant le risque de

torsion de lalame.

2. RÉGLAGE INCORRECT DE LA PROFONDEUR DE

COUPE

Pour effectuer une coupe optimale, la lame ne devrait

pas dépasser de plus d’une demi‑dent, comme illustré

en figureg. Cela permet au patin de soutenir la lame et

de minimiser tout grippage ou pinçage du matériau. Se

reporter à la section intitulée réglage de la profondeur

decoupe.

3. TORSION DE LA LAME (COUPE MAL ALIGNÉE)

a. Le fait de pousser fort pour découper un noeud, un

clou ou une section à grain dur peut provoquer la

torsion de lalame.

b. Lorsqu’on essaie de faire dévier la scie pendant le

découpage (pour revenir dans la ligne de coupe) peut

également provoquer la torsion de lalame.

c. Le fait de s’étirer hors de sa portée ou de ne pas garder

son équilibre peut causer la torsion de lalame.

d. Le changement de position des mains ou du corps

pendant la coupe peut provoquer la torsion de

lalame.

e. Le retrait de la scie pour dégager la lame peut faire

tordre lalame.

Lames



AVERTISSEMENT : afin de réduire les risques de

blessure aux yeux, toujours porter des lunettes de

protection. Le carbure est un matériel dur, mais fragile,

et les matières étrangères présentes dans la pièce,

comme les fils ou les clous, peuvent fendre ou briser les

pointes. Ne jamais faire fonctionner l’outil lorsque le

protège‑lame n’est pas en place. S’assurer que la lame

est installée et bien fixée et qu’elle tourne correctement

avant d’utiliser l’outil. Toujours utiliser une lame propre

et bienaiguisée.



AVERTISSEMENT: ne pas couper de métaux ferreux

(acier) ou non ferreux, la maçonnerie, le verre, les

planches de revêtement de type maçonnerie, les

panneaux cimentés ou lacéramique.

Ne pas utiliser de meules ou de lames abrasives. Une

lame émoussée ralentira la coupe et la rendra inefficace,

surchargera le moteur, provoquera des éclats de matériau et

augmentera les risques de rebonds. Veuillez vous reporter au

tableau ci‑après pour déterminer la taille correcte de la lame

de rechange propre à votre modèle descie.

Diamètre Dents Application

136 mm (5‑3/8 po) 16 Coupes universelles

utiliser la scie sans son protège‑lame inférieur,

ou s’il est endommagé, mal assemblé ou ne

fonctionne pas correctement. Ne pas compter

sur le protège‑lame inférieur pour vous protéger

en toute circonstance. Votre sécurité dépend

autant du respect des avertissements et des

précautions prises que de l’utilisation correcte de

la scie. Vérifier que le protège‑lame inférieur se

referme correctement avant chaque utilisation

comme décrit dans la section Consignes

additionnelles de sécurité propres à toutes les

scies. Si le protège‑lame inférieur manque ou

ne fonctionne pas correctement, faire vérifier

la scie avant toute utilisation. Pour assurer

votre sécurité et la fiabilité du produit, toutes

les opérations de réparation, d’entretien et de

réglage doivent être effectuées dans un centre

de service autorisé ou par du personnel qualifié

en utilisant systématiquement des pièces de

rechangeidentiques.

Vérifier le protecteur inférieur (Fig. A)

1. Éteignez l’outil et débranchez‑le del’alimentation.

2. Tournez le levier rétractable du protecteur inférieur

6

de la position complètement fermée à la position

complètementouverte.

3. Relâchez le levieret observez le protecteur

7

retourner à

la position complètementfermée.

L’outil doit être entretenu par un centre de services qualifié si:

• il ne réussit pas à retourner à la position complètement

fermée,

• il se déplace de façon intermittente ou lentement, ou

• il entre en contact avec la lame ou toute partie de l’outil

dans tous les angles et toutes les profondeurs decoupe.

FRANÇAIS

Installer le port de

dépoussiérage (Fig. A, G)

Votre scie circulaire est fournie avec un port

dedépoussiérage.

Pour installer le port de dépoussiérage

1. Desserrez complètement le levier d’ajustement de la

profondeur

4

2. Placez le patin

5

à la position la plusbasse.

3. Poussez le port de dépoussiérage

21

sur la protection

supérieure de la scie circulaire et alignez‑le avec les

trous de montage. Fixez le port de dépoussiérage sur la

protection supérieure avec les deux vis

22

fournies.

Installer et ajuster le guide

parallèle (Fig. O)

Le guide parallèle

23

est utilisé pour couper parallèlement

au bord de la pièce detravail.

Installation

1. Desserrez le bouton de réglage du guide parallèle

24

afin qu’il puissepasser.

2. Insérez le guide parallèle

23

dans la plaque de base

commeillustré.

3. Serrez le bouton d'ajustement du guide parallèle

24

Ajuster

1. Desserrez le bouton d’ajustement du guide parallèle

24

et réglez le guide parallèle

23

à la largeur désirée.Cet

ajustement peut être lu sur la graduation du

guideparallèle.

2. Serrez le bouton d'ajustement du guide parallèle

24

Indicateur de trait de scie (Fig. A)

La partie avant du patin est munie d’unindicateur de trait

de scie

9

pour les coupes verticales et en biseau. Cet

indicateur permet à l’opérateur de guider la scie le long des

lignes de coupe tracées au crayon sur la pièce. L’indicateur

de trait de scie s’aligne sur le côté gauche (externe) de

la lame de scie, ce qui fait tomber la rainure ou «trait de

scie» effectué par la lame en mouvement sur la droite de

l’indicateur. Guidez la scie le long du tracé de coupe de façon

à ce que le trait tombe du côté du surplus dematériau.

Réglage de l’angle de biseau (Fig. A, K)

La plage complète des angles de biseau s’étend entre 0 et

50 degrés; le réglage s’effectue par échelons de 1 degré. À

l’avant de la scie se trouve le mécanisme de réglage d’angle

de biseau représenté par un cadran étalonné et un bouton

de réglage de chanfrein

10

Pour effectuer le réglage de l’angle

de biseau

1. Desserrer (vers la gauche) le bouton de réglage

de l’angle de biseau

10

et pencher le patin (

5

Fig.A) à l’angle voulu en alignant l’indicateur avec la

marquecorrespondante.

2. Resserrer fermement le bouton (vers ladroite).

Réglage de la profondeur de coupe

(Fig. A, J)

1. Tenir fermement la scie et desserrer (vers la droite) le

bouton de réglage de profondeur

4

, puis déplacer le

patin (

5

, Fig.A) afin d’obtenir la profondeurvoulue.

2. S’assurer de bien resserrer le bouton (vers la gauche)

avant de faire fonctionnerl’outil.

Pour une coupe optimale, réglez le réglage de profondeur

de façon à ce qu’une demi‑dent de lame dépasse sous le

matériau à découper. Il s’agit de la distance entre la pointe

de la dent de lames et le creux la précédant. Cela permet

de minimiser la friction de lame, d’éliminer la sciure de la

coupe, de maintenir la température de sciage basse et une

vitesse de sciage rapide tout en réduisant les risques de

rebonds. Une méthode de vérification de la profondeur de

coupe correcte est illustrée en FigureJ. Posez un morceau du

matériau à découper sur le côté de la lame, comme illustré, et

vérifiez la longueur de dent dépassant dumatériau.

4. MATÉRIAUX PRÉSENTANT DES RISQUES

a. Le bois qui esthumide.

b. Le bois vert; qui est frais coupé ou qui n’est pas encore

passé auséchoir.

c. Le bois qui est traité à la pression (traité avec des

agents de conservation ou des produits chimiques

contre lamoisissure).

5. UTILISATION DE LAMES ÉMOUSSÉES OU SALES

a. Les lames émoussées augmentent la charge de la scie.

Pour compenser, l’utilisateur pousse habituellement

fort ce qui charge un peu plus la scie et occasionne

la torsion de la lame dans la rainure. Les lames usées

n’ont pas suffisamment de jeu ce qui augmente les

risques de pliage et desurcharge.

6. RETRAIT DE LA SCIE PENDANT LES COUPES

ENBISEAU

a. Les coupes en biseau doivent être faites en respectant

un certain nombre de techniques, particulièrement

le guidage de la scie. En effet, l’angle de la lame au

patin et la grande surface de la lame sur le matériau

augmentent les risques de pliage et detorsion.

7. REDÉMARRAGE D’UNE COUPE AVEC LES DENTS DE

LA LAME COINCÉES DANS LE MATÉRIAU

a. Il faut attendre que la scie atteigne son plein régime

avant de commencer à découper ou avant de

remettre la scie en marche. Autrement, la scie peut

caler ourebondir.

Toute autre condition pouvant avoir comme résultat le

pincement, le grippage, la torsion ou le mésalignement de

la lame pourra causer des rebonds. Se reporter aux sections

Consignes additionnelles de sécurité propres à toutes

les scies et Lames pour les procédures et techniques de

minimisation des risques derebonds.

FRANÇAIS

Coupage (Fig. N–P)

Placer la section la plus large du patin sur la section

solidement soutenue du matériau, non sur celle qui

se détachera. Par exemple, la FigureM illustre la façon

CORRECTE de couper l’extrémité d’une planche. Toujours

fixer la pièce. Ne jamais tenir les planches plus courtes avec

les mains! (FigureN) Bien soutenir les pièces en saillie ou en

porte‑à‑faux et prendre les précautions nécessaires lorsqu’on

coupe un matériau sur ledessous.

S’assurer que la scie atteigne sa vitesse maximale avant de

placer la lame sur le matériau, car on peut engendrer un

rebond si on démarre la scie alors qu’elle touche le matériau

ou si on la pousse dans une entaille. Faire avancer la scie à

une vitesse qui permet à la lame de couper sans tropforcer.

La dureté et la résilience d’un matériau peuvent varier d’une

section à l’autre; les sections noueuses ou humides peuvent

aussi surcharger l’outil. Lorsque cela se produit, pousser la

scie plus lentement en s’assurant d’exercer assez de pression

pour continuer à travailler sans trop réduire la vitesse. Si on

force l’outil, on risque d’obtenir des coupes rugueuses ou

inexactes, de causer des rebonds ou de faire surchauffer

lemoteur.

Si la coupe sort de son alignement, n’essayez pas de forcer

l’outil pour le réaligner. Relâchez la gâchette et attendez

l’arrêt complet de la lame, puis soulevez la scie, réalignez‑la

et recommencez à couper partiellement dans la mauvaise

coupe. Sortez la scie du trait pour changer la direction de

coupe. Le fait de vouloir corriger la direction de coupe dans

le trait de scie lui‑même pourra faire caler la scie et entraîner

desrebonds.

SI LA SCIE VENAIT À CALER, RELÂCHEZ LA GÂCHETTE PUIS

FAITES RECULER LA SCIE POUR LA DÉGAGER. ASSUREZ‑VOUS

Support de la piéce (Fig. F, L–M)



AVERTISSEMENT : Il est important de bien soutenir

la pièce et de tenir fermement la scie afin d’éviter de

perdre la maîtrise de l’outil et de se blesser. La FigureF

illustre la bonne façon de soutenir et de tenir la scie.

Tenir fermement l’outil des deux mains et placer le

corps et les bras de manière à pouvoir résister les effets

du rebond, le cas échéant. TOUJOURS METTRE L’OUTIL

HORS TENSION ET RETIRER LE BLOC‑PILES AVANT

D’EFFECTUER UNRÉGLAGE!

La FigureM illustre la position de sciage appropriée. Les

mains doivent être tenues éloignées de la zone de coupe.

Pour éviter l’effet de rebond, TOUJOURS soutenir la

planche ou le panneau PRÈS de la ligne de coupe (Fig.L),

JAMAIS loin de celle ci (Fig.L).

Placer la pièce de manière à ce que le « bon » côté (celui

dont l’apparence importe le plus) soit vers le bas; puisque la

scie coupe vers le haut, le matériau produira des éclats dans

cettedirection.

Crochet de suspension (Fig. I)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, ne pas utiliser le crochet de suspension

de l’outil pour le suspendre à votre corps. NE PAS utiliser

le crochet de suspension pour attacher ou sécuriser

l’outil à une personne ou un objet durant l’utilisation.

NE PAS suspendre l’outil au plafond ou suspendre des

objets au crochet de suspension.



AVERTISSEMENT: afin de réduire le risque de blessure

due à la chute de la scie circulaire sur les utilisateurs ou

les passants, assurez‑vous qu’elle est soutenue de façon

sécuritaire lorsque le crochet de suspension est utilisé

ou qu’elle repose en lieu sûr et stable lorsqu’il n’est pas

utilisé. Assurez‑vous de maintenir la zone au‑dessous

dégagée afin réduire le risque de chute de l’outil

ou de matériel et de heurter quelqu’un ou quelque

chosedessous.

Position appropriée des mains (Fig. F)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

réactionsoudaine.

Une position des mains appropriée nécessite une main

sur la poignée auxiliaire

25

et une main sur la poignée

principale

12

Installation et retrait du bloc‑piles (Fig. E)

REMARQUE: Pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

Pour installer le bloc‑piles

3

dans l’outil, alignez le bloc‑piles

avec les glissières à l’intérieur de la poignée de l’outil et

glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit

bien placé dans l’outil et assurez‑vous qu’il estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de

libération

13

et tirez‑le fermement hors de la poignée de

l’outil. Insérez‑le dans le chargeur comme indiqué dans la

section relative au chargeur du présentmanuel.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Avant d’utiliser

• Assurez‑vous que les protecteurs ont été installés

correctement.Le protecteur de la lame de la scie doit être

en position fermée.

• Assurez‑vous que la lame de la scie tourne dans le sens

de la flèche sur la lame.

• Ne pas utiliser les lames de scie excessivement usées.

La scie circulaire est équipée d’un crochet de suspension

pratique

17

qui permet de la suspendre sur une structure

stable appropriée entre les utilisations. Le crochet de

suspension n’est pas fait pour attacher ou fixer l’outil à une

personne ou un objet durant l’utilisation en position élevée.

FRANÇAIS

Nettoyage



AVERTISSEMENT :

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Votre outil électrique DeWALT a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

Lampe de travail (Fig. A)



ATTENTION : ne pas fixer la lampe de travail. Cela

peut causer une grave blessure oculaire.

La lampe de travail

est activée lorsque vous appuyez

sur le bouton de déverrouillage de la gâchette

et s’éteint

automatiquement environ 20 secondes après avoir relâché

la gâchette. La lampe de travail reste allumée tant que vous

appuyez sur la gâchette

2

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe de poche.

Coupe Effectuée À Partir De L’intérieur

D’un Matériau (Fig. P)



AVERTISSEMENT: ne jamais bloquer le protège‑lame

inférieur en position haute. Ne jamais déplacer la scie

vers l’arrière pendant une coupe interne. Cela pourrait

faire sortir la scie de la surface de travail et poser des

risques de dommagescorporels.

On effectue une coupe interne dans un plancher, un mur ou

toute autre surfaceplane.

1. Régler le patin afin d’obtenir la profondeur de

coupeoulue.

2. Pencher la scie vers l’avant et appuyer le devant du patin

sur le matériau àcouper.

3. À l’aide du levier rétractant du protège‑lame inférieur,

rétractez le protège‑lame inférieur vers le haut. Abaissez

l’arrière du patin jusqu’à ce que les dents de scie

touchent légèrement la ligne decoupe.

4. Relâchez le protège‑lame inférieur (son contact avec

la pièce le maintiendra en position ouverte alors que

vous commencerez la coupe). Retirez la main du

Levier rétractant du protège‑lame inférieur et agrippez

fermement la poignée auxiliaire

12

, comme illustré en

FigureP. Positionnez corps et bras de façon à pouvoir

résister à tout rebondpossible.

5. S’assurer que la lame n’est pas en contact avec la surface

de coupe avant de démarrer lemoteur.

6. Démarrer le moteur et baisser graduellement la scie

jusqu’à ce que le patin repose à plat sur la surface. Faire

avancer la scie le long de la ligne de coupe jusqu’à ce que

cette dernière soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter

complètement avant de retirer la lame dumatériau.

8. Pour commencer toute nouvelle coupe, répétez la

procédure ci‑dessus.

Coupes en Long (Fig. O)

Une coupe en long consiste à couper de larges panneaux

en bandes plus étroites (couper dans le sens du grain).

Il est plus difficile de guider manuellement ce genre de

coupe, et l’utilisation d’un guide longitudinal DeWALT,

estrecommandée.

QUE LA LAME EST ALIGNÉE SUR LA COUPE ET AU‑DELÀ DU

BORD DE COUPE AVANT DE REMETTRE LA SCIE ENMARCHE.

En fin de coupe, relâchez la gâchette et laissez la lame

s’arrêter complètement avant de soulever la scie du travail.

Lorsque vous soulèverez la scie, le protège‑lame inférieur à

ressort se refermera automatiquement sur la lame. Rappelez‑

vous que tant que ceci n’est pas fait, la lame est à nu, aussi ne

passez jamais les doigts sous le matériau pour quelque raison

que ce soit. Si vous devez rétracter manuellement le protège‑

lame inférieur (comme pour commencer des coupes internes

par exemple), utilisez systématiquement le levierrétractant.



AVERTISSEMENT: pour découper des bandes,

s’assurer que des petits rebuts ne s’accrochent pas sur

l’intérieur du protège‑lameinférieur.

Extraction des poussières (Fig. H)



AVERTISSEMENT: risque d'inhalation de la

poussière.Afin de réduire le risque de blessures, veillez à

TOUJOURS porter un masque à poussièrehomologué.

Votre outil est livré avec un raccord pour l'extraction des

poussières

21

Le raccord pour l'extraction des poussières vous permet de

raccorder l'outil à un extracteur de poussière externe, soit en

utilisant le système AirLock™, soit en utilisant un dispositif

standard de 35mm.



AVERTISSEMENT: Utilisez TOUJOURS un extracteur

conçu conformément aux directives applicables

relatives à l’émission de poussière pendant le sciage du

bois.La plupart des tuyaux d’aspirateurs s’adaptent

directement sur la sortie prévue pour l’extraction

despoussières.

FRANÇAIS

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑DeWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à www.dewalt.com.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: puisque les accessoires autres

que ceux offerts par DeWALT n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires DeWALT recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec DeWALT, composer le

1800433-9258 (1 8004‑DeWALT) ou visiter notre site Web:

www.dewalt.com.

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://www.

dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

ou appelez au 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRIQUE LATINE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Debido

Esta sierra circular de servicio pesado está diseñada para

aplicaciones de corte de madera profesionales. No corte

materiales de metal, plástico, mampostería o cemento

defibra.

NO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

NO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta, su

uso deberá sersupervisado.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por el Operador:

• El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una

sierra descontrolada se levante y se salga de la pieza de

trabajo, hacia eloperador.

• Cuando la hoja se pellizca o se atasca fuertemente al

cerrarse la sección de corte, la hoja se para y la reacción del

motor impulsa la unidad rápidamente hacia atrás, hacia

eloperador.

• Si la hoja se tuerce o se desalinea en el corte, los dientes

ubicados en el borde trasero de la hoja pueden penetrar en

la superficie superior de la madera, haciendo que la hoja

trepe, se salga de la sección de corte y salte hacia atrás,

hacia eloperador.

El retroceso es el resultado de un uso inapropiado de la sierra

y/o de procedimientos o situaciones de utilización incorrectos

y se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las fuerzas

de retroceso pueden ser controladas por el operador, si

se toman las precaucionesadecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de lahoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque lasierra.

g ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad para Todas

las Sierras

a ) PELIGRO: Mantenga las manos alejadas del

área y de la hoja de corte. Mantenga la otra mano

en el mango auxiliar o en la caja del motor. Si

ambas manos están sujetando la sierra, entonces no

podrán ser cortadas por lasierra.

b ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza detrabajo.

c ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la pieza

detrabajo.

d ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente la

pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida decontrol.

e ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos. El contacto con un cable “con corriente” hará

que las partes metálicas de la herramienta mecánica

que estén al descubierto también “lleven corriente”, lo

cual causará descargas aloperador.

f ) Cuando corte al hilo, utilice siempre un tope‑guía

para cortar al hilo o una guía de borde recto.

Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja seatasque.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde delpanel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja yretroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un

“corte por penetración” en paredes existentes

u otras áreas ciegas. La hoja que sobresale podría

cortar objetos que pueden causarretroceso.

Función de protección inferior

a ) Compruebe el protector inferior para verificar si

se cierra apropiadamente antes de cada uso. No

utilice la sierra si el protector inferior no se mueve

libremente y no se cierra instantáneamente.

No sujete nunca con abrazaderas ni amarre el

protector inferior en la posición abierta. Si la sierra

se cae accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango retráctil

y asegúrese de que se mueve libremente y no toca la

hoja ni ninguna otra pieza, en todos los ángulos y

profundidades decorte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación deresiduos.

c ) El protector inferior se debe retraer manualmente

sólo para realizar cortes especiales, tales como

“cortes por penetración” y “cortes compuestos”.

Suba el protector inferior por el mango retráctil

y, en cuanto la hoja entre en el material, se debe

soltar el protector inferior. Para todas las demás

operaciones de aserrado, el protector inferior debe

funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que se

esté moviendo por inercia hasta detenerse y no esté

protegida hará que la sierra se desplace hacia atrás,

cortando todo aquello que esté en su camino. Tenga

en cuenta el tiempo que se requiere para que la hoja se

detenga después de soltar elinterruptor.

ESPAÑOL

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129°C

(265°F) pueden causar una explosión.“

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango

de temperatura especificado en las instrucciones.

Cargar inadecuadamente o en una temperatura fuera del

rango de temperatura especificado puede dañar la batería

e incrementar el riesgo de incendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por minuto

A ......................... amperios

W ........................ vatios

Wh ......................watt horas

Ah ....................... amperios hora

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... evite mirar

fijamente la luz

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

ESPAÑOL

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DeWALT . Los

cargadores y paquetes de batería DeWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org. O llame al número de larga

distancia gratuito en el Sello RBRC®.

RBRC® es una marca comercial registrada de Call

2Recycle,Inc.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

Envío de Paquete de Batería DeWALT FLEXVOLT™

El paquete de batería DeWALT FLEXVOLT™ tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío”. Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso".

Ejemplo de etiqueta de paquete de batería:

USO: 120 Wh Envío: 3 x 40 Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

ESPAÑOL

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de carga

en el cargador respecto a los patrones de parpadeo.

Los cargadores más viejos pueden tener información

adicional y/o pueden no tener una luz indicadora

amarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesite enfriar.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

2. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague

las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería. Las luces rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Algunos

cargadores requieren que se presione el botón de

liberación del paquete de batería para retirarlo.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 40° F (4.5° C) y menor a 104° F

(+40°C).

ESPAÑOL

Protector Inferior de la Hoja



ADVERTENCIA: El protector inferior de la hoja

es una característica de seguridad que reduce

asegurarse que funciona correctamente. Asegúrese que

se mueva libremente y no toque la cuchilla ni ninguna

otra parte, en todos los ángulos y profundidades

decorte.

3. Coloque la arandela de abrazadera externa

18

sobre el

husillo de la sierra con la superficie plana grande contra

la cuchilla con el lado biselado viendo haciaafuera.

4. Enrosque el tornillo de sujeción de la cuchilla

8

en el

husillo de la sierra con la mano (el tornillo tiene roscas

a la izquierda y debe girarse en sentido contrario a las

manecillas del reloj paraapretarlo).

5. Presione el botón de bloqueo de la cuchilla

20

mientras

gira el husillo de la cuchilla con la llave de la cuchilla

14

hasta que el bloqueo de la cuchilla se conecte y la

cuchilla deje degirar.

6. Apriete el tornillo de sujeción de la cuchilla firmemente

con la llave de lacuchilla.

NOTA: Nunca conecte el seguro de la cuchilla mientras la

sierra está en funcionamiento, ni lo conecte para intentar

detener la herramienta. Nunca encienda la sierra mientras el

seguro de la cuchilla está conectado. Se producirá un daño

grave a susierra.

Para Reemplazar la Cuchilla (Fig. A, D)



ADVERTENCIA: Retire la batería antes de dar servicio,

ajuste, instalación o desinstalación deaccesorios.

1. Para aflojar el tornillo de sujeción de la cuchilla

8

presione el botón de seguro de la cuchilla

20

y gire el

husillo de la sierra con la llave de sierra

14

hasta que el

seguro de la cuchilla se conecte y la cuchilla deje de girar.

Con el seguro de la cuchilla conectado, gire el tornillo de

sujeción de la cuchilla en sentido de las manecillas del

reloj con la llave de la cuchilla (el tornillo tiene roscas a la

izquierda y debe girarse en sentido de las manecillas del

reloj paraaflojarlo).

2. Retire el tornillo de sujeción de la cuchilla

8

y la

arandela de abrazadera exterior

18

únicamente. Retire la

cuchillaanterior.

3. Limpie el aserrín que pueda haberse acumulado en el

área de la protección o de la arandela de la abrazadera

y verifique la condición y la operación de la protección

de cuchilla inferior como se describió anteriormente. No

lubrique estaárea.

4. Seleccione la cuchilla adecuada para la aplicación

(consulte Cuchillas). Utilice siempre cuchillas del tamaño

correcto (diámetro) con el tamaño adecuado y la forma

del orificio central para el montaje en el husillo de la

sierra. Siempre asegúrese que la velocidad máxima

recomendada (rpm) en la cuchilla de la sierra cumpla o

exceda la velocidad (rpm) de lasierra.

5. Siga los pasos del 2al 6en Para instalar la cuchilla,

asegurándose que la cuchilla gire en la direccióncorrecta.

Cambio de Cuchillas

Para Instalar la Cuchilla (Fig. A, D)



ADVERTENCIA: Retire la batería antes de dar servicio,

ajuste, instalación o desinstalación deaccesorios.

1. Coloque la arandela de abrazadera interna

19

sobre el

husillo de la sierra

16

adecuadamente.

2. Retraiga la protección de cuchilla inferior

7

y coloque la

cuchilla

15

sobre el husillo de la sierra contra la arandela

de la abrazadera interior

19

, asegurándose que la

cuchilla gire en la dirección adecuada (la dirección de la

flecha de rotación en la cuchilla de la sierra y los dientes

deben apuntar en la misma dirección que la flecha de

rotación en la sierra). No asuma que la impresión en la

hoja siempre verá hacia usted cuando esté instalada

correctamente. Al retraer la protección de la cuchilla

inferior para instalar la cuchilla, verifique el estado y la

operación de la protección de la cuchilla inferior para

PROFUNDIDAD MÁXIMA DE CORTE

90 44 mm (1‑3/4")

45 31 mm (1‑1/4")

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores DeWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 1" (25.4mm) de largo, con un diámetro de cabeza

de tornillo de 0.28–0.35" (7–9mm), atornillados en madera

a una profundidad óptima dejando aproximadamente

7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

3. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ESPAÑOL

Contragolpes

El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una sierra

descontrolada se levante y se salga de la pieza de trabajo,

hacia el operador. Cuando la hoja se pellizca o se atasca

fuertemente al cerrarse la sección de corte, la hoja se para y

la reacción del motor impulsa la unidad rápidamente hacia

atrás, hacia el operador. Si la hoja se tuerce o se desalinea

en el corte, los dientes ubicados en el borde trasero de la

hoja pueden penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de corte y

salte hacia atrás, hacia eloperador.

Suelen ocurrir contragolpes cuando se presentan alguna o

algunas de las siguientes condiciones:

1. SOPORTE INADECUADO DE LA PIEZA DE TRABAJO

a. Caída o levantamiento inadecuado de la pieza que se

desprende, lo que hace que el disco quedeatrapado.

b. Cortes en material que sólo se apoya por los extremos.

Al tiempo que el material se debilita, éste se pandea

y cierra el canal de corte, lo que ocasiona que el disco

quedeatrapado.

c. Corte desde la parte inferior de piezas voladas en

dirección vertical. La pieza que caerá podría trabar

eldisco.

d. Corte de tiras largas y angostas (como en cortes al

hilo). La pieza que se separa puede trabar eldisco.

e. Sujetar la guarda inferior con una superficie que

se encuentre por debajo del material que se está

cortando, lo que reduce por un momento el control

del operador. La sierra se puede levantar parcialmente

del corte, lo que incrementará la posibilidad de un

atorón deldisco.

2. AJUSTE INCORRECTO DE LA PROFUNDIDAD DE

CORTE EN LASIERRA

Para hacer el corte más eficiente, la hoja no debe

sobresalir más de lo necesario para exponer la mitad de

uno de sus dientes, como lo muestra la FiguraG. Esto

permite que la base soporte la hoja y minimiza la torsión

o el enganche del material. Vea la sección encabezada

Ajuste de la profundidad delcorte.

3. DOBLECES EN EL DISCO (DESVIACIONES EN

ELCORTE)

a. Empujar demasiado para cortar a través de un nudo,

un clavo o un área de fibras duras puede ocasionar

que el disco sedoble.

b. Tratar de girar la sierra durante un corte (tratar de

regresar a la línea marcada) puede causardoblez.

c. Se corren los mismo peligros al tratar de alcanzar

zonas alejadas u operar la sierra con poco control del

operador (fuera debalance).

d. Se propicia el mismo riesgo al cambiar de mano o

cambiar la posición del cuerpo mientras secorta.

e. También podría suceder así al regresar la unidad para

limpiar eldisco.

4. MATERIALES QUE REQUIEREN DE MAYORATENCION

a. Maderahúmeda.

Hojas



ADVERTENCIA: Para minimizar el riesgo de lesiones

oculares, siempre use protección ocular. El carburo es

un material duro pero quebradizo. Si topa con objetos

extraños en la pieza de trabajo, tales como alambres

o clavos, podría cuartear o quebrar las puntas. Sólo

opere la sierra cuando el protector de la hoja esté en

su lugar debido. Monte la hoja en forma segura y

asegúrese de que rote en la dirección debida antes de

usar la sierra y siempre use una hoja limpia yafilada.



ADVERTENCIA: No corte metales ferrosos o no

ferrosos (acero), mampostería, vidrio, planchas tipo

mampostería, tablero de cemento o azulejos con

estasierra.

No use discos u hojas abrasivos. Una hoja roma produce

cortes ineficientes y lentos, sobrecarga el motor de la sierra,

astilla excesivamente la madera, y puede aumentar la

posibilidad de rebote. Remítase a la tabla de más abajo para

determinar cuál es el tamaño de hoja de repuesto correcto

para su modelo desierra.

Diámetro Dientes Aplicación

136 mm (5‑3/8") 16 Cortes generales

el riesgo de lesiones corporales graves. Nunca

use la sierra si el protector inferior de la hoja no

se encuentra en la sierra, si está dañado, mal

ensamblado o si no funciona debidamente.

No dependa del protector inferior de la hoja

para protegerlo en cualquier circunstancia. Su

seguridad depende de las siguientes advertencias

y precauciones, como también de la operación

debida de la sierra. Revise el protector inferior

de la hoja para ver la manera debida de

cerrarla antes de cada uso como se describe en

Instrucciones de seguridad adicionales para

todas las sierras. Si el protector inferior de la

hoja no se encuentra en la sierra, repárela antes

de usarla otra vez. Para garantizar la seguridad

y confiabilidad del producto, las reparaciones,

el mantenimiento y el ajuste deben realizarlos

los centros de servicio autorizados u otras

organizaciones de servicio calificadas, usando

siempre repuestosidénticos.

Revisión de la Protección Inferior (Fig. A)

1. Apague la herramienta y desconéctela del suministro

deenergía.

2. Gire la palanca de retracción de la protección inferior

6

desde la posición completamente cerrada a la posición

completamenteabierta.

3. Libere la palanca y observe que la protección

7

regrese

a la posición completamentecerrada.

Un centro de servicio calificado debe dar servicio a la

herramienta si:

• falla en regresar a la posición completamente cerrada,

• se mueve intermitente o lentamente, o

• hace contacto con la cuchilla o cualquier parte de la

herramienta en todos los ángulos y profundidad decorte.

ESPAÑOL

Antes de la Operación

• Asegúrese que las protecciones estén montadas

correctamente.La protección de la cuchilla de la sierra

Montaje de Puerto de Extracción de

Polvo (Fig. A, G)

Su sierra circular está provista con un puerto de extracción

depolvo.

Para Instalar el Puerto de Extracción

de Polvo

1. Afloje completamente la palanca de ajuste de

profundidad

4

2. Coloque la zapata

5

en la posición másbaja.

3. Empuje el puerto de extracción de polvo

21

sobre la

protección superior de la sierra y alinee con los orificios

de montaje. Asegure el puerto de extracción de polvo a

la protección superior con los dos tornillos

22

incluidos.

Montaje y Ajuste de Cerca de Corte (Fig. O)

La cerca de corte

23

se usa para corte paralelo al borde de la

pieza detrabajo.

Montaje

1. Afloje la perilla de ajuste de la cerca de corte

24

para

permitir que pase la cerca decorte.

2. Inserte la cerca de corte

23

en la placa base como

semuestra.

3. Apriete la perilla de ajuste de la cerca de corte

24

Ajuste

1. Afloje la perilla de ajuste de la cerca de corte

24

y ajuste

la cerca de corte

23

al ancho deseado.El ajuste se puede

leer en la escala de la cerca decorte.

2. Apriete la perilla de ajuste de corte

24

Indicador de la Vía del Corte (Fig. A)

La parte delantera de la base de la sierra tiene un indicador

de la vía de corte

9

para cortes verticales y biselados. Este

indicador le permite guiar la sierra a lo largo de líneas de

corte marcadas con lápiz en el material a cortar. El indicador

de la vía de corte se alinea con el lado izquierdo (exterior) de

la hoja de la sierra, el que hace que la ranura o línea cortada

por la hoja en movimiento caiga a la derecha del indicador.

Guíe la sierra por la línea de corte marcada con lápiz de

modo que la línea de corte caiga a la pila de material

de desecho.

hay un mecanismo de ajuste del ángulo de biselado que

consiste de un cuadrante calibrado y de un botón de ajuste

de biselado

10

Para Configurar la Sierra para un

Corte Biselado

1. Afloje (en dirección contraria a las manillas del reloj) el

botón de ajuste de bisel

10

e incline la base de la sierra

(

5

, Fig.A) al ángulo deseado, alineando la punta con la

marca del ángulodeseado.

2. Vuelva a ajustar el botón (en dirección de las manillas

delreloj).

Ajuste del Ángulo de Bisel (Fig. A, K)

El rango completo de ajuste de biselado es de 0° a 50°. El

cuadrante se gradúa en incrementos de 1°. Frente a la sierra

Ajuste de Profundidad del Corte (Fig. A, J)

1. Sostenga la sierra firmementey afloje (en dirección a las

manillas del reloj) el botón de ajuste de profundidad

4

y desplace la base de la sierra (

5

, Fig.A) para obtener la

profundidad de cortedeseada.

2. Asegúrese que el botón de ajuste de profundidad se haya

vuelto a ajustar (en dirección contraria a las manillas del

reloj) antes de usar lasierra.

Para obtener el corte más eficiente, fije el ajuste de

profundidad de modo que la mitad de un diente de la hoja

se proyecte por debajo del material a cortar. Esta distancia se

mide desde la punta del diente hasta la parte inferior de la

hendidura que sigue a ese diente. Esto reduce al mínimo la

fricción de la hoja, despeja el aserrín del corte y resulta en un

aserrado más frío y rápido, y reduce la posibilidad de rebote.

Un método para revisar la profundidad correcta del corte

aparece en la FiguraJ. Recueste una pieza del material que

piensa cortar a lo largo de la hoja, como aparece, y observe

cuánto sobresale el diente más allá delmaterial.

b. Madera verde (material cortado recientemente o

noestufado)

c. Madera tratada a presión (material tratado con

conservadores oanticorrosivos).

5. EMPLEO DE DISCOS SUCIOS O SIN FILO

a. Los discos sucios o mellados ocasionan carga

excesiva en la sierra. Para compensar la carga, el

operador empujará normalmente con más fuerza,

lo que incrementará la carga aún más y propiciará

que el disco se trabe en el canal de corte. Los discos

desgastados pueden tener también una luz menor,

lo que aumentará la oportunidad de que el disco se

doble e incrementará lacarga.

6. LEVANTAR LA SIERRA MIENTRAS SE HACEN

CORTES A BISEL LOS

a. cortes a bisel requieren que el operador preste

atención especial a las técnicas de corte adecuadas

sobre todo a la conducción de la sierra. El ángulo del

disco contra la zapata y la gran superficie de la cara del

disco expuesta al material aumentan las posibilidades

de que ocurrandesviaciones.

7. REINICIACION DE UN CORTE CON LOS DIENTES

DELDISCO

a. bloqueados por el materialdebe permitirse que la

sierra alcance su velocidad máxima antes de iniciar

un corte después que la unidad se ha detenido con el

disco en el canal de corte. No hacerlo así causará que

la sierra se atasque y ocurracontragolpe.

Cualquier otra condición que podría producir el enganche,

el trabado, la torsión o el desalineamiento de la hoja podría

causar rebote. Remítase a las secciones Instrucciones de

Seguridad Adicionales para Todas las Sierras y a Hojas

para ver los procedimientos y las técnicas que minimizarán la

ocurrencia derebote.

ESPAÑOL

Corte (Fig. N–P)

Ponga la parte más ancha de la base de la sierra en la parte

de la pieza de trabajo que está soportada y no en la sección

que se caerá cuando haga el corte. La FiguraM ilustra la

forma CORRECTA de cortar el extremo de una tabla. Siempre

use abrazaderas para fijar el material. ¡ (FiguraN) No intente

sujetar piezas más cortas con la mano! Recuerde soportar

material sobresaliente. Use precaución cuando corte el

material desdeabajo.

Asegúrese que la sierra esté funcionando a toda velocidad

antes de que la hoja entre en contacto con el material a

cortar. El arrancar la sierra con la hoja contra el material a ser

cortado o presionada en la vía del corte puede resultar en

rebote. Empuje la sierra hacia adelante a una velocidad que

permita que la hoja corte sin muchoesfuerzo.

El grado de dureza puede variar aun en la misma pieza de

material y algunas secciones con más nudos o húmedas

pueden ser más difíciles de cortar que otras. Cuando esto

suceda, empuje la sierra más lentamente pero con suficiente

fuerza para que siga funcionando sin disminuir mucho la

velocidad. Si fuerza la sierra puede causar cortes toscos, no

precisos, rebotes y sobrecalentamiento delmotor.

Si su corte comienza a salirse de la línea, no trate de

regresarlo a la línea a la fuerza. Suelte el interruptor tipo

gatillo y permita que la hoja se detenga por completo. Luego

retire la sierra, vuelva a guiarla y comience un nuevo corte

ligeramente por dentro del corte con el que se equivocó.

Retire la sierra si debe cambiar la dirección de corte. Si a la

fuerza trata de corregir por dentro del corte, la sierra puede

trabarse yrebotar.

SI LA SIERRA SE TRABA, SUELTE EL INTERRUPTOR TIPO

GATILLO Y RETROCEDA CON LA SIERRA HASTA QUE SE

Soporte de la Pieza de Trabajo

(Fig. F, L–M)



ADVERTENCIA: Es importante soportar bien la

pieza de trabajo y sostener firmemente la sierra para

evitar que se pierda el control lo cual podría resultar

en lesiones personales. La Fig.F ilustra la forma

correcta de sostener la sierra con la mano. Sosténgala

firmemente y con ambas manos y sitúe su cuerpo y

brazo de modo que podría resistir la fuerza del rebote

si ocurriese. ¡SIEMPRE APAGUE LA HERRAMIENTA Y

DESCONECTE LA UNIDAD DE ALIMENTACIÓN ANTES DE

HACER CUALQUIERAJUSTE!

La Figure M ilustra la posición correcta de serrado. Fíjese que

las manos se mantienen alejadas del área de corte. Para

evitar rebote, SOPORTE la tabla o el panel CERCA del corte

(Fig.L). NO soporte la tabla o el panel lejos del corte (Fig.L).

Ponga la pieza de trabajo con el lado “bueno” – el que se

verá – hacia abajo. La sierra corta hacia arriba por lo que

el astillado quedará en el lado que está hacia arriba en el

momento delcorte.

Gancho de Travesaño (Fig. I)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, no use el gancho de travesaño de la

herramienta para colgar la herramienta de su cuerpo.

NO use el gancho de travesaño para anclar o asegurar

la herramienta a una persona u objeto durante el uso.

NO suspenda la herramienta por arriba de su cabeza o

suspenda objetos del gancho de travesaño.



ADVERTENCIA: Para reducir el riesgo de lesiones

por la caída de la sierra circular sobre operadores o

transeúntes, asegúrese que esté soportada firmemente

cuando use el gancho de travesaño, o se apoye en

una ubicación segura y estable cuando no esté en uso.

Asegúrese de mantener el área por debajo libre para

reducir el riesgo que la herramienta o material de corte

caiga y golpee a alguien o algo debajo de ella.

La sierra circular tiene un conveniente gancho de

travesaño

17

que permite colgarlo en una estructura

adecuada y estable entre usos. El gancho de travesaño no

Colocación Adecuada de Manos (Fig. F)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición adecuada de las manos requiere una mano en la

manija auxiliar

25

y la otra en la manija principal

12

Instalación y Desinstalación de Paquete de

Batería (Fig. E)

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

3

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

13

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

debe estar en posición cerrada.

• Asegúrese que la cuchilla de la sierra gire en la dirección

de la flecha en la cuchilla.

• No utilice cuchillas de sierra excesivamente desgastadas.

está diseñado para anclar o asegurar la herramienta a una

persona u objeto durante el uso cuando esté en lugares

elevados.

ESPAÑOL

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Su herramienta DeWALT ha sido diseñada para funcionar

durante un largo período con un mínimo de mantenimiento.

Un funcionamiento continuo satisfactorio depende

del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

Luz de Trabajo (Fig. A)



ATENCIÓN: No mire directamente la luz de

trabajo. Podría resultar en lesiones ocularesserias.

La luz de trabajo

11

se activa cuando se presiona el botón

de bloqueo en apagado del interruptor de gatillo

1

, y se

apagará automáticamente en 20segundos después que

se libere el gatillo. Si el interruptor de gatillo

2

permanece

presionado, la luz de trabajo permaneceráencendida.

NOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

Extracción de polvo (Fig. H)



ADVERTENCIA: Riesgo de inhalación de polvo.Para

reducir el riesgo de daños personales, lleve SIEMPRE

una máscara antipolvoaprobada.

La herramienta está dotada de un puerto de extracción de

polvo

21

El puerto de extracción de polvo permite conectar la

herramienta a un extractor de polvo externo, usando el

sistema AirLock™ o un accesorio de extracción de polvo

estándar de 35mm.



ADVERTENCIA: Utilice SIEMPRE un extractor de

aspiración diseñado de conformidad con las directivas

aplicables relativas a la emisión de polvo cuando corte

madera.Las mangueras de aspiración de la mayoría

de las aspiradoras se adaptan directamente a la salida

de extracción depolvo.

Corte Central o de Orificio (Fig. P)



ADVERTENCIA: Nunca fije el protector inferior de la

hoja en la posición elevada. Nunca mueva la sierra

hacia atrás cuando haga cortes interiores. Esto podría

hacer que la sierra se levante de la superficie de trabajo,

lo que podría causarlesiones.

Un corte central es un corte realizado en un piso, una pared u

otra superficieplana.

1. Ajuste la base de la sierra de modo que la hoja corte a la

profundidaddeseada.

2. Incline la sierra hacia adelante y descanse la parte

anterior de la base sobre el material acortar.

3. Usando la palanca de retracción del protector inferior

de la hoja, retracte el protector inferior de la hoja a una

posición ascendente. Baje la parte posterior de la base

hasta que los dientes de la hoja casi toquen la línea

decorte.

4. Suelte el protector inferior de la hoja (su contacto con la

pieza lo mantendrá en una posición que permitirá que se

abra libremente conforme inicie el corte). Retire su mano

de la palanca de retracción del protector inferior de la

hoja y agarre firmemente el mango auxiliar

12

, como

lo muestra la Fig.P. Posicione su cuerpo y su brazo de

modo que pueda resistir el rebote si estoocurre.

5. Asegúrese que la hoja no esté en contacto con la

superficie de corte antes de arrancar lasierra.

6. Arranque el motor y baje la sierra gradualmente hasta

que la base descanse completamente plana sobre el

material a cortar. Avance la sierra por la línea del corte

hasta que el corte se hayacompletado.

7. Suelte el interruptor tipo gatillo y permita que la

hoja se detenga por completo antes de retirar la hoja

delmaterial.

8. Cuando inicie un nuevo corte, repita los pasosanteriores.

Cortes Longitudinales (Fig. O)

Se utiliza un corte longitudinal para cortar tablas anchas

en tablas más angostas, cortando al hilo. La guía manual

de la sierra es más difícil cuando se utiliza este tipo de

sierra y se recomienda el uso de una guía para cortes

longitudinalesDeWALT.

SUELTE. VERIFIQUE QUE LA HOJA ESTÉ DERECHA EN EL

CORTE Y ALEJADA DEL BORDE DE CORTE ANTES DE VOLVER

AARRANCARLA.

Al completar un corte, suelte el interruptor tipo gatillo y

permita que la hoja se detenga antes de levantar la sierra

de la pieza de trabajo. Cuando levante la sierra, el protector

inferior de la hoja, el que está cargado por resorte, se cerrará

automáticamente debajo de la hoja. Recuerde que la hoja

quedará expuesta hasta que esto ocurra. Nunca ponga su

mano debajo del material por ningún motivo. Cuando tenga

que retraer manualmente el protector inferior de la hoja (lo

que es necesario para iniciar un corte interior), siempre use la

palanca deretracción.



ADVERTENCIA: Cuando corte tiras angostas, tenga

cuidado de verificar que las piezas cortadas no queden

colgando del interior del protector inferior de lahoja.

ESPAÑOL

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece DeWALT, el uso de dichos accesorios con esta

herramienta podría ser peligroso. Para reducir el riesgo

de lesiones, con este producto deben usarse sólo los

accesorios recomendados porDeWALT.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com DeWALT, llame al

1‑800‑4‑DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col.

Remes

(229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55)

53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

ESPAÑOL

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://www.dewalt.

com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DeWALT

Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 o

llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRICA LATINA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑DeWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMATCIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.dewalt.com.

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico, Mexico.

C.P 01210

TEL(52) 55 53267100R.F.C.BDE8106261W7

04/21 N875924

DeWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

12V Max* Li-Ion

Battery Packs

Blocs‑piles

Baterías

DCB120, DCB122, DCB124, DCB124G, DCB126, DCB126G, DCB127, DCB127G

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115

* Maximum initial battery voltage (measured without a workload) is 12volts. Nominal voltage is 10.8.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 12volts. La tension nominale est de 10,8.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 12voltios. El voltaje nominal es de 10,8.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCS512J1 XTREME 12V MAX 5-3/8 in Brushless Cordless Circular Saw Kit

Product's Documents

Instructional Manual

Specifications

Dewalt DCS512J1 Questions and Answers
