HW-B550
FULL MANUAL
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
ENG - 2
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
• To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
• To prevent injury, this apparatus must be
securely attached to the oor/wall in
accordance with the installation instructions.
CAUTION
• Do not expose this apparatus to dripping or
splashing. Do not put objects lled with
liquids, such as vases, on the apparatus.
• To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
CAUTION (for Canada)
This device contains licence-exempt
transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Development
Canada’s licence-exempt RSS(s). Operation is
subject to the following two conditions:
(1) This device may not cause interference.
(2) This device must accept any interference,
including interference that may cause undesired
operation of the device.
This device and its antenna(s) must not be co-
located or operation in conjunction with any other
antenna or transmitter.
This device may automatically discontinue
transmission if there is no information to
transmit, or an operational failure. Note that this
is not intended to prohibit the transmission of
control or signaling information or the use of
repetitive codes where required by the
technology.
This Class B digital apparatus complies with
Canadian ICES-003.
ENG - 3
Radiation Exposure Statement
This equipment complies with IC RSS-102
radiation exposure limits set forth for an
uncontrolled environment. This equipment should
be installed and operated with minimum distance
20 cm between the radiator & your body.
Important Safety Instructions
Read these operating instructions carefully
before using the unit. Follow all the safety
instructions listed below. Keep these operating
instructions handy for future reference.
1. Read these instructions.
2. Keep these Instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings.
Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including ampliers) that produce
heat.
9. Do not defeat the safety purpose of the
polarized or grounding-type plug.
A polarized plug has two blades with one
wider than the other. A grounding type plug
has two blades and a third grounding prong.
The wide blade or the third prong are
provided for your safety. If the provided plug
does not t into your outlet, consult an
electrician for replacement of the obsolete
outlet.
10. Protect the power cord from being walked
on or pinched particularly at plugs,
convenience receptacles, and the point
where they exit from the apparatus.
11. Only use attachments/accessories specied
by the manufacturer.
12. Use only with the cart, stand,
tripod, bracket, or table
specied by the manufacturer,
or sold with the apparatus.
When a cart is used, use caution when
moving the cart/apparatus combination to
avoid injury from tip-over.
13. Unplug this apparatus during lightning
storms or when unused for long periods of
time.
14. Refer all servicing to qualied service
personnel. Servicing is required when the
apparatus has been damaged in any way,
such as power-supply cord or plug is
damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does
not operate normally, or has been dropped.
ENG - 4
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (3~4 inches).
Make sure the ventilation slots are not
covered. Do not place the unit on ampliers
or other equipment which may become hot.
This unit is designed for continuous use.
To fully turn off the unit, disconnect the AC
plug from the wall outlet. Unplug the unit if
you intend to leave it unused for a long
period of time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
vases), and excess heat (e.g. a replace) or
equipment creating strong magnetic or
electric elds. Unplug the power cable from
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
CAUTION : Danger of explosion if the battery
is replaced incorrectly. Replace only with the
same or equivalent type.
ENG - 5
CONTENTS
01 Checking the Components 7
02 Product Overview 8
Front Panel / Top Panel of the Soundbar
------------------------- 8
Bottom Panel of the Soundbar
------------------------- 9
03 Using the Remote Control 10
Inserting Batteries before using the Remote Control (AAA batteries X 2) ------------------------- 10
How to Use the Remote Control
-------------------------
10
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
14
Output specications for the different sound effect modes
-------------------------
14
Adjusting the Soundbar volume with a TV remote control
------------------------- 15
04 Connecting the Soundbar 16
Connecting Electrical Power
-------------------------
16
Connecting the Soundbar to the Subwoofer
-------------------------
17
Connecting the Samsung Wireless Rear Kit to your Soundbar
-------------------------
19
05 Using a wired connection to the TV 20
Method 1. Connecting using an Optical Cable
-------------------------
20
Method 2. Connecting a TV using an HDMI Cable
-------------------------
21
06 Using a wireless connection to the TV 23
Connecting a TV via Bluetooth
-------------------------
23
ENG - 6
07 Connecting an External Device 25
Method 1. Connecting using an Optical Cable
-------------------------
25
Method 2. Connecting using an HDMI Cable
-------------------------
26
08 Connecting a USB Storage Device 27
09 Connecting a Mobile Device 28
Connecting via Bluetooth
-------------------------
28
10 Installing the Wall Mount 32
Installation Precautions
-------------------------
32
Wallmount Components
-------------------------
32
11 Software Update 34
How to check the Firmware version
-------------------------
34
Update Procedure
-------------------------
35
If UPDATE is not displayed
-------------------------
35
12 Troubleshooting 36
13 License 38
14 Open Source License Notice 39
15 Important Notes About Service 39
16 SpecicationsandGuide 40
Specications
-------------------------
40
ENG - 7
01 CHECKING THE COMPONENTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Soundbar Main Unit Subwoofer Remote Control
/ Batteries
x 2
Power Cord
(Subwoofer, Soundbar)
AC/DC Adapter
(Soundbar)
Optical Cable
x 2
(M4 x L10)
x 2
x 2
Wall Mount Guide Holder-Screw Screw Bracket-Wall Mount
• For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
• To purchase additional components or optional cables, contact a Samsung Service Center or
Samsung Customer Care.
• Depending on the region, the appearance of the AC plug may differ from the plug displayed above,
or it may be supplied integrated with the AC/DC adapter.
• The appearance of the accessories may differ slightly from the illustrations above.
• Design and specications are subject to change without prior notice.
ENG - 8
02 PRODUCT OVERVIEW
Front Panel / Top Panel of the Soundbar
Top Panel
Display
Displays the product’s status and current mode.
(Power) Button
Turns the power on and off.
• Auto Power Down Function
The unit turns off automatically in the following situations:
– In D.IN / HDMI / BT / USB Mode : If there is no audio signal for 20 minutes.
(Volume) Button
Adjusts the volume.
• When adjusted, the volume level appears on the Soundbar’s front display.
(Source) Button
Selects the source input mode.
Input mode Display
Optical Digital input D.IN
ARC (HDMI OUT) input D.IN TV ARC (Auto conversion)
HDMI input HDMI
BLUETOOTH mode BT
USB mode USB
• To turn on “BT PAIRING” mode, change the source to “BT” mode, and then press and hold the
(Source) button for more than 5 seconds.
• When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
• If you want to enjoy sound only from the Soundbar, you must turn off the TV’s speakers in the Audio
Setup menu of your TV. Refer to the owner’s manual supplied with your TV.
ENG - 9
Bottom Panel of the Soundbar
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
HDMI IN
HDMI TO TV
(ARC)
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
DC 24V
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.
USB (5V 0.5A)
Connect a USB device here to play music les stored on the USB device through the Soundbar.
HDMI IN
Inputs digital video and audio signals simultaneously using an HDMI cable.
Connect to the HDMI output of an external device.
HDMI TO TV (ARC)
Connect to the HDMI (ARC) port on a TV.
DC 24V (Power Supply In)
Connect the AC/DC power adapter.
• When disconnecting the power cable of the AC/DC power adapter from a wall outlet, pull the plug.
Do not pull the cable.
• Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
ENG - 10
03 USING THE REMOTE CONTROL
Inserting Batteries before using the Remote Control (AAA batteries X 2)
Slide the back cover in the direction of the arrow
until it is completely removed.
Insert 2 AAA batteries (1.5V) oriented so that their
polarity is correct. Slide the back cover back into
position.

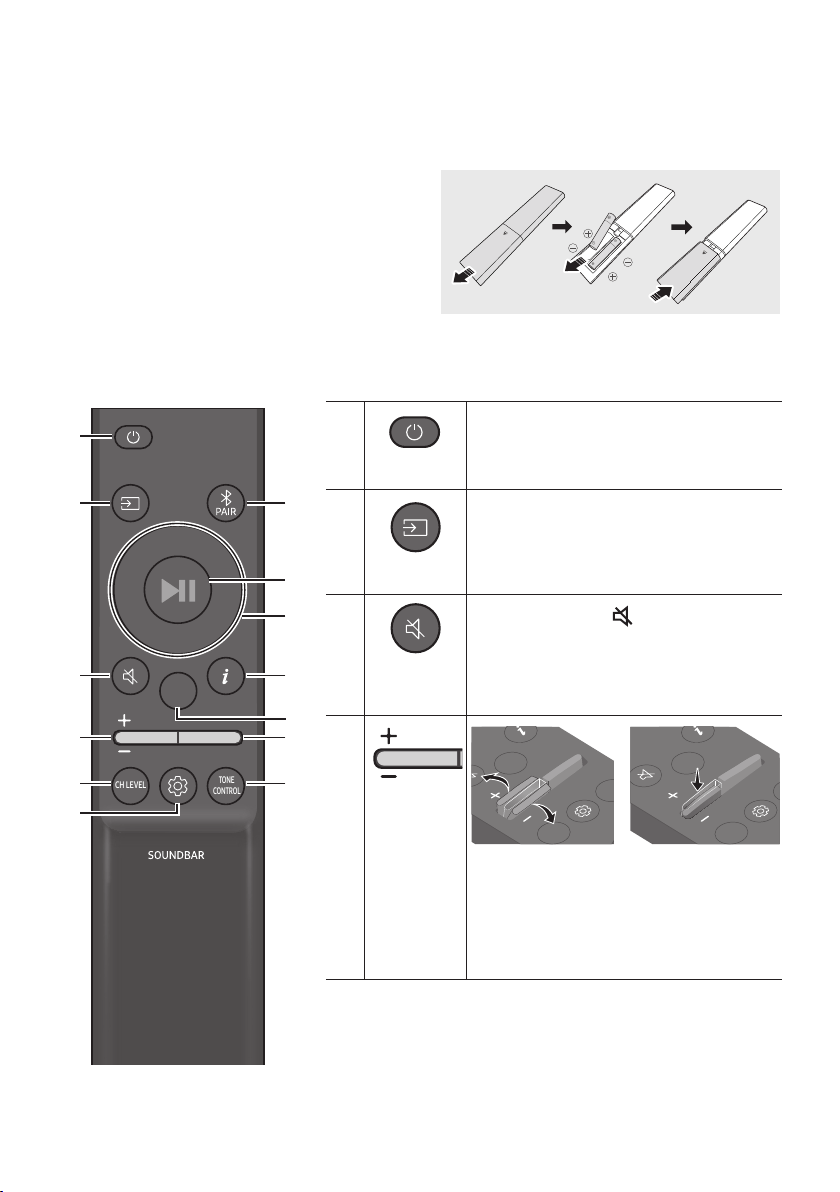

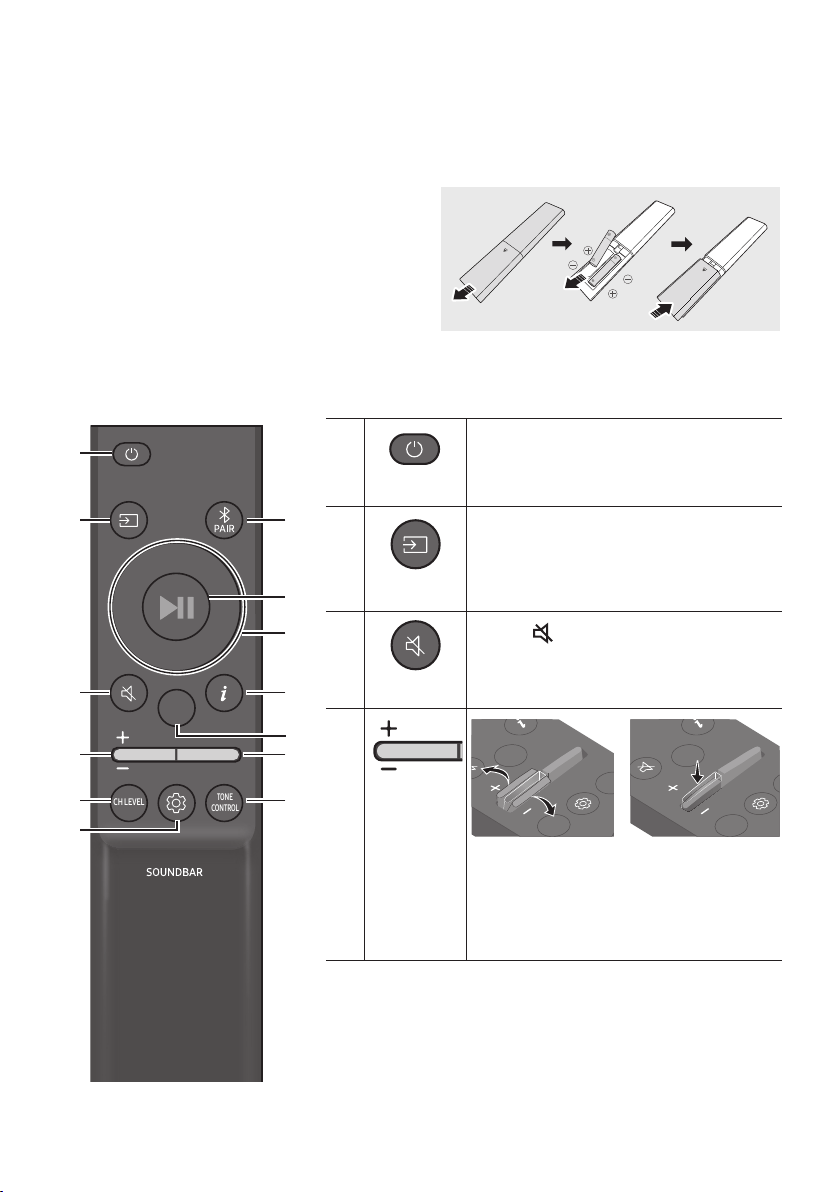

How to Use the Remote Control
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Power
Turns the Soundbar on and off.
Source
Press to select a source connected to the
Soundbar.
Mute
Press the
(Mute) button to mute the sound.
Press it again to unmute the sound.
Volume
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TO
C
WOOFER
SOUND
MODE
Push the button up or down to adjust the
volume.
• Mute
Press the Volume button in to mute the
sound. Press it in again to unmute the sound.
ENG - 11
CH LEVEL
CH LEVEL
By pressing the button, you can adjust the volume of the each speaker.
• Press the button to select VIRTUAL CENTER LEVEL and then adjust the volume
between -6~+6 by using the Up/Down buttons.
• If the Rear Speakers (sold separately) are connected, the setting REAR LEVEL is
supported. To adjust the volume of the REAR LEVEL between -6 to +6 by using the Up/
Down buttons.
VEL
Sound Control
By pressing the button, you can set the audio function. The desired settings can be
adjusted using the Up/Down buttons.
AUDIO SYNC NIGHT MODE ON/OFF VOICE ENHANCE ON/OFF
– AUDIO SYNC
If the video on the TV and audio from the Soundbar are not synchronized, press the
(Sound Control) button to select AUDIO SYNC and then set the audio delay
between 0~300 milliseconds by using the Up/Down buttons. (Not available in “USB”
or “BT” mode.)
– NIGHT MODE ON/OFF
This mode is optimized for nighttime viewing with the settings adjusted to bring the
volume down but keep the dialog clear.
– VOICE ENHANCE ON/OFF
This mode is makes it easier to hear spoken dialog in movies and TV.
• The NIGHT MODE, and VOICE ENHANCE audio function can be turned ON/OFF by
using the Up/Down buttons.
• Press and hold the (Sound Control) button for about 5 seconds to adjust the sound
for each frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are
selectable using the Left/Right buttons and each can be adjusted to a setting between
-6 to +6 using the Up/Down buttons.
(Make sure the Sound mode is set to “STANDARD”.)
Bluetooth
PAIR
Switch the Soundbar to Bluetooth pairing mode.
Press the
PAIR button and wait for the “BT PAIRING” screen to connect to a new
Bluetooth device.
Play / Pause
You can also play or pause music by pressing the button.
ENG - 12
Up/Down/
Left/Right
Press the indicated areas to select Up/Down/Left/Right.
Press Up/Down/Left/Right on the button to select or set functions.
• Repeat
To use the Repeat function in “USB” mode, press the Up button.
• Music Skip
Press the Right button to select the next music le. Press the Left button to select the
previous music le.
• ID SET
Press and hold the Up button for 5 seconds to complete ID SET (when connecting to a
wireless subwoofer or wireless rear speakers).
OUND
Info
Press the button to display information about the current function. (See page 8.)
ENG - 13
SOUND
MODE
SOUND MODE
By pressing the button, you can select the desired sound mode.
SURROUND SOUND BASS BOOST GAME ADAPTIVE DTS VIRTUAL:X
STANDARD
– SURROUND SOUND
Provides a wider sound eld than standard.
– BASS BOOST
Sound eld mode with emphasis on bass sound.
– GAME
Provides stereoscopic sound to immerse you in the action while gaming.
– ADAPTIVE
Analyzes the content in real time and automatically provides an optimal sound eld
based on the characteristics of the content.
– DTS VIRTUAL:X
Immersive 3D sound from any content.
– STANDARD
Outputs the original sound.
• DRC (Dynamic Range Control)
Lets you apply dynamic range control to Dolby Digital tracks. Press and hold the
SOUND MODE button for more than 5seconds while the Soundbar is powered off to
turn DRC (Dynamic Range Control) on or off. With the DRC turned on, loud sound is
reduced. (The sound may be distorted.)
• Bluetooth Power
This feature automatically turns the Soundbar on when it receives a connection
request from a previously connected TV or Bluetooth device. The setting is On by
default.
– Press and hold the SOUND MODE button for more than 5 seconds to turn off the
Bluetooth Power function.
WOOFER
WOOFER
(BASS) LEVEL
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
Push the button up or down to adjust the level of the woofer (bass) to -12 or between -6 to
+6. To set the woofer (bass) volume level to 0 (Default), press the button.
TONE
CONTROL
TONE
CONTROL
By pressing the button, you can adjust the volume of the treble or bass sound.
• Press the button to select TREBLE or BASS and then adjust the volume between -6~+6
by using the Up/Down buttons.
ENG - 14
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER (Up) TV remote control On/Off (Standby) page 15
Left TV Auto connect On/Off (BT Ready) page 24
Up ID SET page 12
(Sound Control)
7 Band EQ page 11
SOUND MODE
DRC ON/OFF (Standby) page 13
Bluetooth Power page 13
PAIR
Bluetooth Multi-connection On/Off
(Standby)
page 31
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
Without Wireless Rear
Speaker Kit
With Wireless Rear
Speaker Kit
SOUND MODE
SOUND
MODE
SURROUND
SOUND
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
BASS BOOST
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
GAME
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
ADAPTIVE
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
DTS VIRTUAL:X
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
STANDARD
2.0 ch
2.1 ch 2.1 ch
5.1 ch 2.1 ch 2.1 ch
• The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the
vendor you purchased the Soundbar from.
ENG - 15
Adjusting the Soundbar volume with a TV remote control
Adjust the Soundbar volume using the TV’s remote control.
• This function can be used with IR remote controls only. Bluetooth remote controls (remote
controls that require pairing) are not supported.
• Set the TV speaker to External Speaker to use this function.
• Manufacturers supporting this function:
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

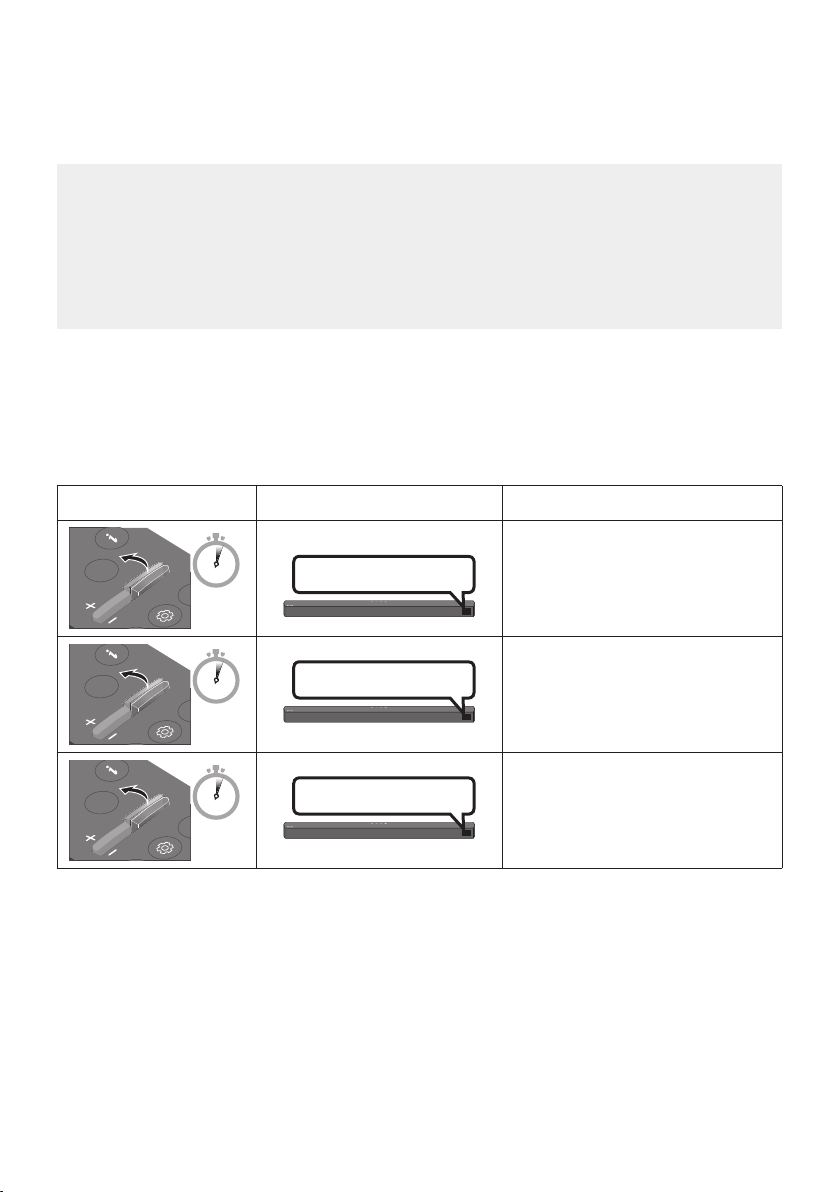

1. Turn Off the Soundbar.
2. Push up and hold the WOOFER button for 5 seconds.
Each time you push the WOOFER button up and hold it for 5 seconds, the mode switches in the
following order: “OFF-TV REMOTE” (Default mode), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”.
Remote Control Button Display Status
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
OFF-TV REMOTE
(Default mode)
Disable the TV remote control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
SAMSUNG-TV REMOTE
Enable a Samsung TV’s IR remote
control.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
ALL-TV REMOTE
Enable a third-party TV’s IR remote
control.
ENG - 16
04 CONNECTING THE SOUNDBAR
Connecting Electrical Power
Use the power components to connect the Subwoofer and Soundbar to an electrical outlet in the following
order:
1. Connect the power cord to the Subwoofer.
2. Connect the power output cable to the power adapter, and then to the Soundbar.
3. Connect the power cord to a wall socket.
See the illustrations below.
• For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
POWER
Rear of Subwoofer
Power Cord
Connecting
Electrical Power
Bottom of the
Soundbar Main Unit
AC/DC Adapter
Connecting
Electrical Power
HDMI
HDMI TO TV
(ARC)
HDMI IN
HDMI TO TV
(ARC)
AL AUDIO IN
USB (5V 0.5A)
DC 24V
DC 24V
Power Cord
• Make sure to rest the AC/DC Adapter at on a table or the oor. If you place the AC/DC Adapter so
that it is hanging with the AC cord input facing upwards, water or other foreign substances could
enter the Adapter and cause the Adapter to malfunction.
ENG - 17
Connecting the Soundbar to the Subwoofer
When the subwoofer is connected, you can enjoy rich bass sound.
Automatic connection between the Subwoofer and the Soundbar
When you turn the power on after connecting the power cables to the Soundbar and subwoofer, the
subwoofer is automatically connected to the Soundbar.
• When auto pairing is complete, the blue indicators at the rear of the subwoofer turn on.
LED Indicator Lights on the Rear of Subwoofer
LED Status Description Resolution
Blue
On
Successfully connected
(normal operation)
-
Blinking Recovering the connection
Check if the power cable
attached to the main
Soundbar unit is connected
properly or wait about 5
minutes. If blinking persists,
try manually connecting the
subwoofer. See page 18.
Red
On
Standby (with the Soundbar
main unit turned off)
Check if the power cable
attached to the main
Soundbar unit is connected
properly.
Connection failed
Connect again. See the
instructions for manual
connection on page 18.
Red and blue
Blinking Malfunction
See the contact information
for the Samsung Service
Center in this manual.
ENG - 18
Manually connecting the Subwoofer if automatic connection fails
Before performing the manual connection procedure below:
• Check whether the power cables for the Soundbar and subwoofer are connected properly.
• Make sure that the Soundbar is turned on.

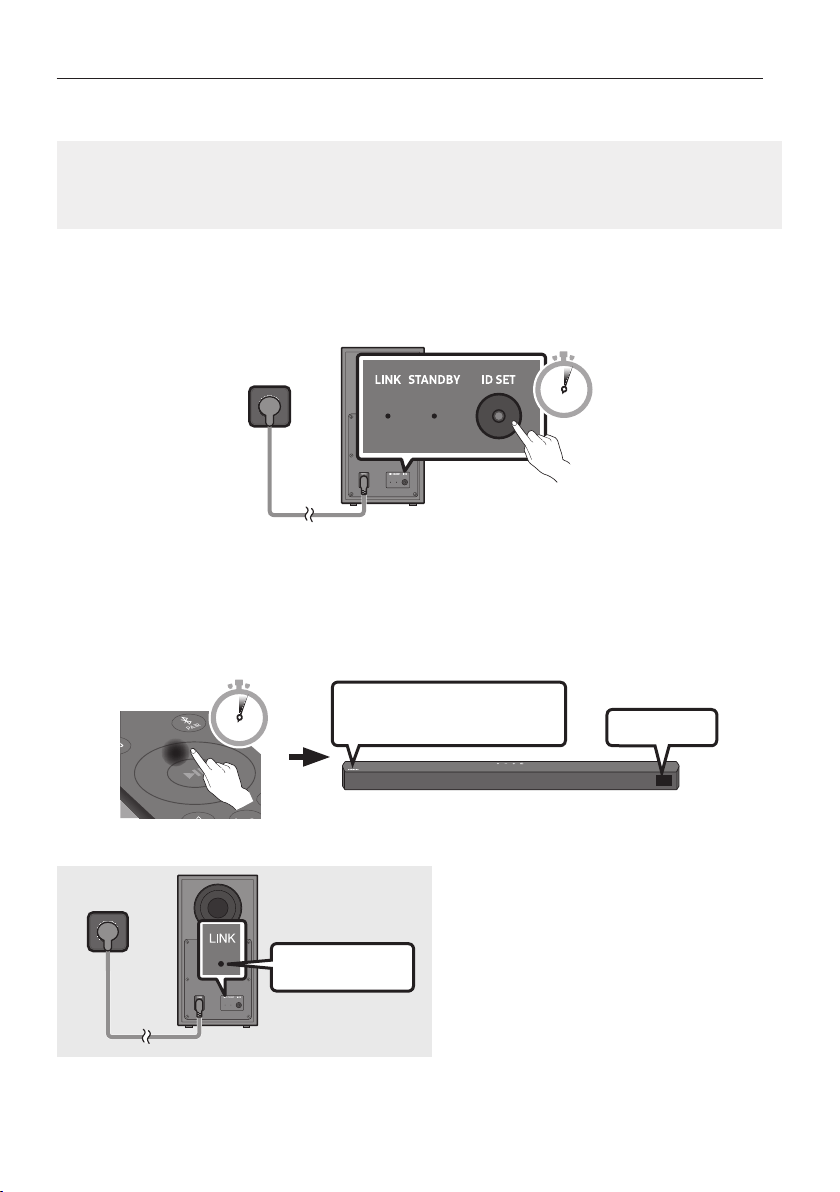

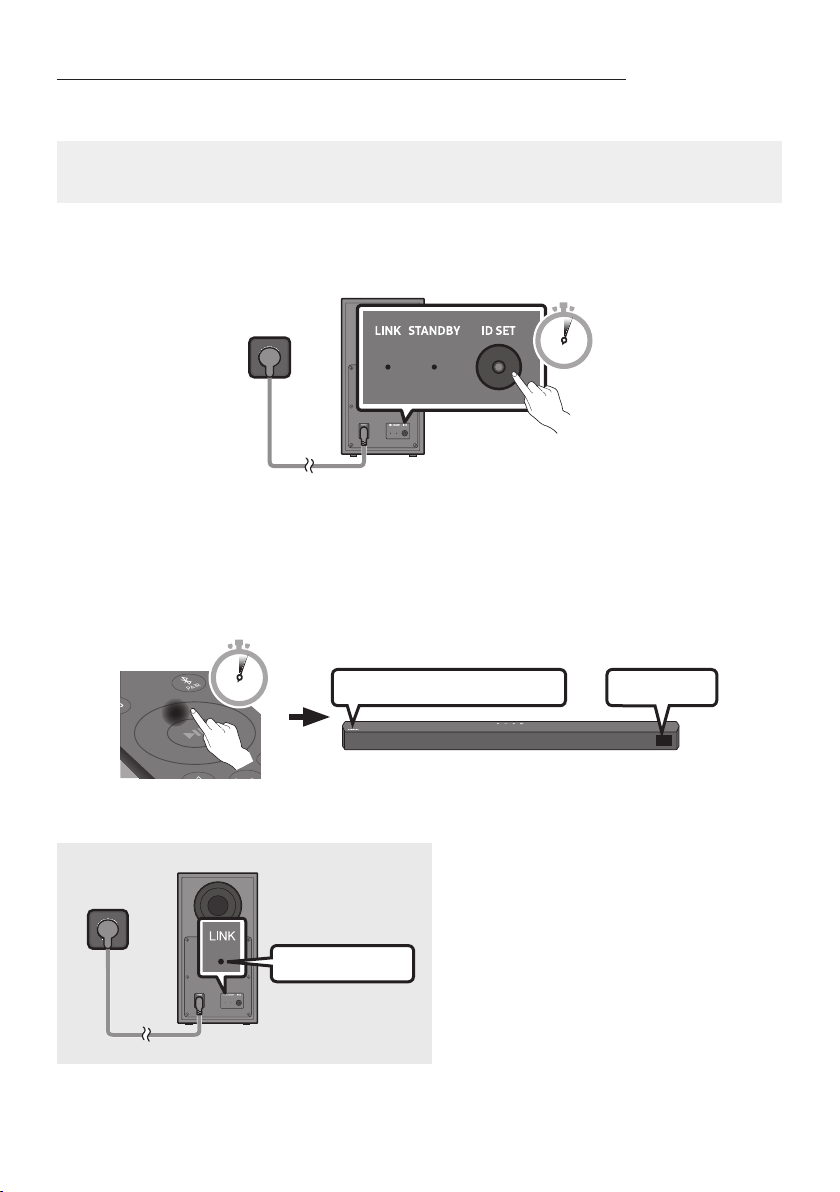

1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds.
• The red indicator on the rear of the subwoofer turns off and the blue indicator blinks.
5 Sec
Rear of Subwoofer
2. Press and hold the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
SAMSUNG logo is on the top
3. Check if the LINK LED is solid blue (connection complete).
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Subwoofer.
ENG - 19
NOTES
• Do not connect the power cord of this product or your TV to a wall outlet until all connections
between components are complete.
• Before moving or installing this product, be sure to turn off the power and disconnect the power cord.
• If the main unit is powered off, the wireless subwoofer will go into stand-by mode and the
STANDBY LED on the rear of the sub-woofer will turn red after blinking blue several times.
• If you use a device that uses the same frequency (5.8GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
• The maximum transmission distance of the main unit’s wireless signal is about 32.8 ft (10 m), but
may vary depending on your operating environment. If a steel-concrete or metallic wall is between
the main unit and the wireless subwoofer, the system may not operate at all because the wireless
signal cannot penetrate metal.
PRECAUTIONS
• Wireless receiving antennas are built into the wireless subwoofer. Keep the unit away from water
and moisture.
• For optimal listening performance, make sure that the area around the wireless subwoofer and the
Wireless Receiver Module (sold separately) is clear of any obstructions.
Connecting the Samsung Wireless Rear Kit to your Soundbar
Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit
(SWA-9100S or SWA-9200S sold separately) to your Soundbar.
For detailed information on connections, see the Samsung Wireless Rear Speaker Kit manual.
ENG - 20
05 USING A WIRED CONNECTION TO THE TV
Hear TV sound from your Soundbar through wired or wireless connections.
• When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using
the TV’s remote control.
– This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when
you connect the Soundbar to the TV using an optical cable.
– This function also allows you to use the TV menu to adjust the sound eld and various settings
as well as the volume and mute.
Method 1. Connecting using an Optical Cable
Pre-connection Checklist
• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.
• When you use an optical cable and the terminals have covers, be sure to remove the covers.
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optical Cable
Bottom of the Soundbar
D.IN
Top of the Soundbar
1. Connect the DIGITAL AUDIO IN (OPTICAL) port on the Soundbar to the OPTICAL OUT port of the
TV with a digital optical cable.
2. Press the (Source) button on the top panel or remote control, and then select the “D.IN” mode.
ENG - 21
Method 2. Connecting a TV using an HDMI Cable
CAUTION
• When both the HDMI cable and optical cable are connected, the HDMI signal is received rst.
• To connect the HDMI cable between the TV and Soundbar, be sure to connect the terminals
marked ARC. Otherwise, the TV sound may not be output.
• The recommended cable is High Speed HDMI Cable with Ethernet.
HDMI TO TV
(ARC)
HDMI IN
(ARC)
Connect to the HDMI IN (ARC)
or (eARC) port of your TV.
Bottom of the Soundbar
Connect to the HDMI TO TV (ARC) port
of the Soundbar main unit.
Top of the Soundbar
HDMI Cable
(not supplied)
TV ARC
1. With the Soundbar and TV turned on, connect the HDMI cable (not supplied) as shown in the gure.
2. “TV ARC” appears in the display window of the Soundbar main unit and the Soundbar plays TV
sound.
• If TV sound is inaudible, press the
(Source) button on the remote control or on the top of
the Soundbar to switch to “D.IN” mode. The screen displays “D.IN” and “TV ARC” in sequence,
and TV sound is played.
• If “TV ARC” does not appear in the display window of the Soundbar main unit, conrm that the
HDMI cable (not supplied) is connected to the correct port.
• Use the volume buttons on the TV’s remote control to change the volume on the Soundbar.
ENG - 22
NOTES
• HDMI is an interface that enables the digital transmission of video and audio data with just a single
connector.
• If the TV provides an ARC port, connect the HDMI cable to the HDMI IN (ARC) port.
• We recommend you use a coreless HDMI cable if possible. If you use a cored HDMI cable, use one
whose diameter is less than 0.55 inches (14 mm).
• This function is not available if the HDMI cable does not support ARC.
• When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on
your TV is set to PCM, we recommend that you change the setting to Dolby Digital. When the
setting on the TV is changed, you will experience better sound quality. (The TV menu may use
different words for Dolby Digital and PCM depending on the TV manufacturer.)
ENG - 23
06 USING A WIRELESS CONNECTION TO THE TV
Connecting a TV via Bluetooth
When a TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.
• Only one TV can be connected at a time.
PAIR
OR
The initial connection
1. Press the
PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the
(Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the
(Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.)
3. Select “[AV] Soundbar B5-Series” from the list on TV’s screen.
An available Soundbar is indicated with “Needs pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the TV to the Soundbar, select the message, and then establish a connection.
• When the TV is connected, [TV Name] → “BT” appears on the Soundbar’s front display.
4. You can now hear TV sound from the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Soundbar B5-Series”) appears in the list,
delete it.
• Then repeat steps 1 through 3.
NOTE
• After you have connected the Soundbar to your TV the rst time, use the “BT READY” mode to
reconnect.
ENG - 24
Disconnecting the Soundbar from the TV
Press the (Source) button on the top panel or on the remote control and switch to any mode but “BT”.
• Disconnecting takes time because the TV must receive a response from the Soundbar.
(The time required may differ, depending on the TV model.)
• To cancel the automatic Bluetooth connection between the Soundbar and TV, press the
Left button
on the remote control for 5 seconds with the Soundbar in “BT READY” status. (Toggle On → Off)
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft (10 meters).
• The Soundbar automatically turns off after 20 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 25
07 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired connection or Bluetooth connection to play the external
device’s sound through the Soundbar.
Method 1. Connecting using an Optical Cable
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Optical Cable
Bottom of the Soundbar
D.IN
Top of the Soundbar
BD / DVD player /
Set-top box /
Game console
1. Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT port of the Source
Device using a digital optical cable.
2. Select “D.IN” mode by pressing the (Source) button on the top panel or on the remote control.
ENG - 26
Method 2. Connecting using an HDMI Cable
HDMI IN
HDMI TO TV
(ARC)
HDMI OUT
HDMI IN
(ARC)
HDMI Cable
(not supplied)
HDMI Cable
(not supplied)
Bottom of the Soundbar
External Device
HDMI
Top of the Soundbar
1. Connect an HDMI cable (not supplied) from the HDMI IN port on the bottom of the Soundbar to the
HDMI OUT port on your digital device.
2. Connect an HDMI cable (not supplied) from the HDMI TO TV (ARC) port on the bottom of the
Soundbar to the HDMI IN port on your TV.
3. Press the (Source) button on the top panel or on the remote control, and then select “HDMI”.
4. “HDMI” mode is displayed on the Soundbar display panel and sound plays.
ENG - 27
08 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage devices through the Soundbar.
USB port
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
USB (5V 0.5A)
USB
1. Connect the USB device to the USB port on the bottom of the product.
2. Press the (Source) button on the top panel or on the remote control, and then select “USB”.
3. “USB” appears in the display screen.
4. Play music les from the USB storage device through the Soundbar.
• The Soundbar automatically turns off (Auto Power Down) if no USB device has been connected
for more than 20 minutes.
File Format Type Compatibility list
Extension Codec Sampling Rate Bit Rate
*.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG1 Layer3 32kHz ~ 48kHz 32kbps ~ 320kbps
MPEG2 Layer3 16kHz ~ 24kHz 8kbps ~ 160kbps
MPEG2.5 Layer3 8kHz ~ 12kHz 8kbps ~ 160kbps
*.wma WMA7/8/9 32kHz ~ 48kHz 32kbps ~ 320kbps
*.ogg Vorbis 32kHz ~ 48kHz 45kbps ~ 500kbps
*.aa c
*.m 4a
A AC- LC
(MPEG2/MPEG4 Audio Only)
32kHz ~ 48kHz 32kbps ~ 320kbps
*.wav LPCM 32kHz ~ 192kHz 1,024kbps ~ 9,216kbps
*.ac FLAC 32kHz ~ 192kHz 162kbps ~ 8,100kbps
*.aif f AIFF 32kHz ~ 192kHz 1,024kbps ~ 9,216kbps
• If there are too many folders (about 200) and les (about 2000) stored on the USB device, it may
take the Soundbar some time to access and play les.
• The Soundbar only supports USB devices with FAT16 (~2GB), FAT32 (~2TB) or NTFS (~2TB) le
systems.
ENG - 28
09 CONNECTING A MOBILE DEVICE
Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of
cabling.
• The connection is limited to one TV or two Bluetooth devices at the same time.
PAIR
OR
Bluetooth device
The initial connection
1. Press the
PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the
(Source) button on the top panel and then select “BT”.
“BT” changes to “BT PAIRING” in a few seconds automatically or changes to “BT READY” if
there is a connect record.
b. When “BT READY” appears, press and hold the
(Source) button on the top panel of the
Soundbar for more than 5 seconds to display “BT PAIRING”.
2. On your device, select “[AV] Samsung Soundbar B5-Series” from the list that appears.
• When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”
appears in the front display.
3. Play music les from the device connected via Bluetooth through the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar B5-Series”) appears in
the list, delete it.
• Then repeat steps 1 and 2.
NOTE
• After you have connected the Soundbar to your mobile device the rst time, use the “BT READY”
mode to reconnect.
ENG - 29
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the top of the Soundbar for
more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft (10 m).
• The Soundbar automatically turns off after 20 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
• Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar
B5-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”
mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
• The Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is
displaying “BT READY”.
Bluetooth Power On (SOUND MODE)
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth Power On
function is on and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press and hold the SOUND MODE button for more than 5 seconds on the remote while the
Soundbar is turned on.
2. “ON-BLUETOOTH POWER” appears on the Soundbar’s display.
ENG - 30
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
• The Soundbar will be disconnected.
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
Disconnecting the Soundbar from the Bluetooth device
Press the
(Source) button on the top panel or on the remote control, and then change to any mode
except “BT”.
• Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
NOTES
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft (10 m).
• The Soundbar automatically turns off after 20 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each
other using a short wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, if:
– A part of your body is in contact with the receiving/transmitting system of the Bluetooth
device or the Soundbar.
– It is subject to electrical variation from obstructions caused by a wall, corner, or ofce partition.
– It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Pair the Soundbar with the Bluetooth device while they are close together.
• The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when it is close to the unit. The connection will be
automatically cut off if the Bluetooth device is out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
ENG - 31
Bluetooth Multi connection
The Soundbar can be connected to 2 Bluetooth devices at the same time.
Bluetooth device A Bluetooth device B
1. Connect the Soundbar to up to two Bluetooth devices. (See page 28)
2. Play music from one of the connected Bluetooth devices while two devices are connected.
3. If music is played from the Bluetooth device “B” while playing from the device “A”, the music is
started playing on the device “B” and automatically being stopped/paused playback on the device
“A”.
4. In versions prior to AVRCP V1.4, the switching time of the device playing music may be delayed.
Bluetooth Multi Pairing
How to pair multiple devices to the Soundbar
1. Turn on the Soundbar.
2. Only in “BT” mode, press and hold the
(Source) button on the top of the Soundbar for more
than 5 seconds for the Soundbar to go into “BT PAIRING” mode, then on the Bluetooth device side,
switch Bluetooth on, and select the Soundbar from the list of available devices, the Soundbar will
automatically connect to the Bluetooth device.
3. A 2nd Bluetooth device can be paired and connected to the Soundbar using the same method.
If you attempt to connect a 3rd device, a connected device that is not playing audio will lose its
Bluetooth connection, but will still be paired with the Soundbar.
4. Using the same method, you can pair up to 8 Bluetooth devices, but only the last 2 will stay
connected to the Soundbar at the same time.
NOTES
• Only 1 Samsung TV, or 2 Bluetooth devices can be connected to the Soundbar at one time.
• The Soundbar will be disconnected from Bluetooth devices when it receives a connection request
from a Samsung TV.
• The default of Soundbar is “ON-BT MULTI CONNECTION”, but for restoration to non-multi
connection mode from another mode, press and hold the PAIR button on the remote control for
more than 5 seconds in standby mode, until “OFF-BT MULTI CONNECTION” appears in the display.
ENG - 32
10 INSTALLING THE
WALL MOUNT
Installation Precautions
• Install on a vertical wall only.
• Do not install in a place with high
temperature or humidity.
• Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
• Purchase and use the xing screws or
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.). If
possible, x the support screws into wall
studs.
• Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 1 3/8 inches (35 mm) or longer
recommended.
• Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
• Make sure the unit is turned off and
unplugged from the power source before you
install it. Otherwise, it may cause an electric
shock.
Wallmount Components
Wall Mount Guide
x 2
(M4 x L10)
x 2
Holder-Screw Screw
x 2
Bracket-Wall Mount

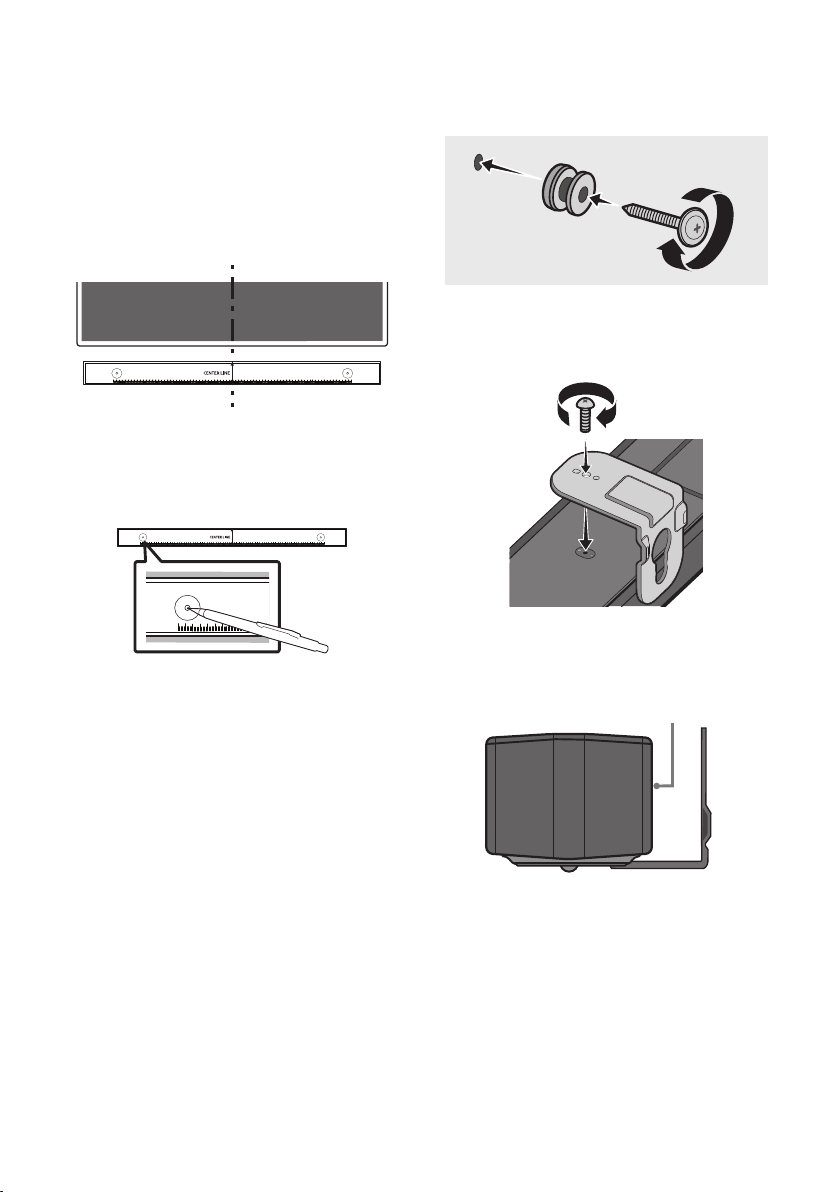

1. Place the Wall Mount Guide against the wall
surface.
• The Wall Mount Guide must be level.
• If your TV is mounted on the wall, install
the Soundbar at least 2 inches (5 cm)
below the TV.
2 inches (5 cm) or more
ENG - 33
2. Align the Wall Mount Guide’s Center Line
with the center of your TV (if you are
mounting the Soundbar below your TV), and
then x the Wall Mount Guide to the wall
using tape.
• If you are not mounting below a TV, place
the Center Line in the center of the
installation area.
Center Line

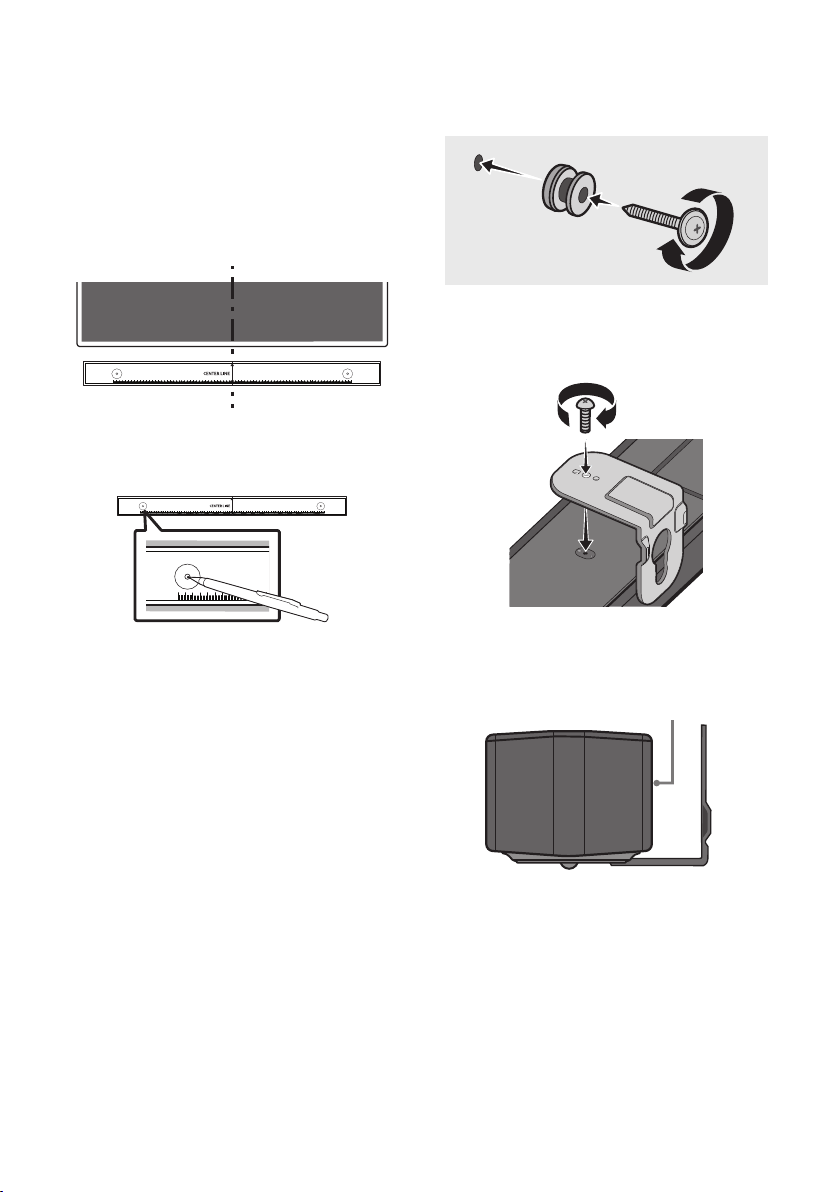

3. Use a pen to mark the positions of the holes
and remove the Wall Mount Guide.
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
• If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors into the holes before
you insert the support screws. If you use
anchors, make sure the holes you drill are
large enough for the anchors you use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
rmly into a support screw hole.
(Not supplied)
6. Install the 2 Bracket-Wall Mounts in the
correct orientation on the bottom of the
Soundbar using 2 Screws.
• When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
ENG - 34
7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
8. Slide the Soundbar down as shown below so
that the Bracket-Wall Mounts rest securely
on the Holder-Screws.
• Insert the Holder-Screws into the wide
(bottom) part of the Bracket-Wall
Mounts, and then slide the Bracket-Wall
Mounts down so that the Bracket-Wall
Mounts rest securely on the
Holder-Screws.
11 SOFTWARE
UPDATE
Samsung may offer updates for the Soundbar’s
systemrmwareinthefuture.
USB port
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
USB (5V 0.5A)
If an update is offered, you can update the
rmware by connecting a USB device with the
rmware update stored on it to the USB port on
your Soundbar. For more information about how
to download update les, go to the Samsung
Electronics website at
www.samsung.com
Support.
Then, select the product type or enter the model
number of your Soundbar, select the Software &
Apps option, and then Downloads. Note that the
option names can vary.
How to check the Firmware
version
1. Turn off the Soundbar.
2. Press and hold the
(Sound Control)
button for about 5 seconds on the remote
control.
3. Each version appears in the following order
on the Soundbar display.
(Software version → HDMI → Tx → Rx )
• Tx : Wireless Tx module in the Soundbar.
• Rx : Wireless Rx module in the Subwoofer.
• R2 VERSION DISPLAY
– No connect rear R2---
– Connected rear R2xxx
ENG - 35
Update Procedure
Important: The update function erases all user
settings. We recommend you write down your
settings so that you can easily reset them after
the update. Note that updating the rmware
resets the subwoofer connection too.
1. Connect a USB thumb drive to the USB port
on your computer.
Important: Make sure there are no music
les on the USB thumb drive. This may cause
the rmware update to fail.
2. Go to (samsung.com)
select Enter Model
Number and enter the model of your
Soundbar. Select manuals and downloads
and download the latest software le.
3. Save the downloaded software to a USB
stick and select “Extract Here” to unzip the
folder.
4. Turn off the Soundbar and connect the USB
stick containing the software update to the
USB port.
5. Turn on the Soundbar and change the source
to “USB” mode. Within 3 minutes, “UPDATE”
is displayed and the update begins. When the
update is complete, the Soundbar turns off
and then turns on automatically.
6. Press the (Volume) button on the top
panel for 5 seconds. “INIT” appears on the
display and then the Soundbar turns off.
The update is complete.
• This product has a DUAL BOOT function.
If the rmware fails to update, you can
update the rmware again.
7. Restore your settings on the Soundbar.
If UPDATE is not displayed
1. Turn off the Soundbar, disconnect and then
reconnect the USB storage device that
contains the update les to the Soundbar’s
USB port.
2. Disconnect the Soundbar’s power cord,
reconnect it, and then turn on the Soundbar.
NOTES
• The rmware update may not work properly
if audio les supported by the Soundbar are
stored in the USB storage device.
• Do not disconnect the power or remove the
USB device while updates are being applied.
The main unit will turn off automatically after
completing the rmware update.
• After the update is completed, the user setup
in the Soundbar is initialized so you can reset
your settings. We recommend you write
down your settings so that you can easily
reset them after the update. Note that
updating rmware resets the subwoofer
connection too.
If the connection to the subwoofer is not
re-established automatically after the
update, refer to page 17.
If the software update fails, check if the USB
stick is defective.
• Mac OS users should use MS-DOS (FAT) as the
USB format.
• Updating via USB may not be available,
depending on the USB storage device
manufacturer.
ENG - 36
12 TROUBLESHOOTING
Before seeking assistance, check the following.
Soundbar does not turn on.
; Check whether the power cord of the
Soundbar is correctly inserted into the
outlet.
Soundbar works erratically.
; After removing the power cord, insert it
again.
; Power cycle the external device and try
again.
; If there is no signal, the Soundbar
automatically turns off after a certain
period of time. Turn on the power.
(See page 8.)
If the remote control does not work.
; Point the remote directly at the Soundbar.
; Replace the batteries with new ones.
Soundbar does not output any sound.
; The volume of the Soundbar is too low or
muted. Adjust the volume.
; When any external device (STB, Bluetooth
device, mobile device, etc.) is connected,
adjust the volume of the external device.
; For sound output of the TV, select
Soundbar. (Samsung TV: Home (
) →
Menu → Settings ( ) → All Settings ( )
→ Sound → Sound Output → Select
Soundbar)
; The cable connection to the Soundbar may
not be loose. Remove the cable and
connect again.
; Remove the power cord completely,
reconnect, and turn the power on.
; Reset the product and try again.
(See page 35.)
Subwoofer does not output any sound.
; Check whether the LED indicator on the
rear of the Subwoofer is on in blue.
Reconnect the Soundbar and Subwoofer if
the indicator is blinking in blue or turned
red. (See page 18.)
; You may experience an issue if there is an
obstacle between the Soundbar and
Subwoofer. Move devices to an area away
from obstacles.
; Other devices sending radio frequency
signals in proximity may interrupt the
connection. Keep your speaker away from
such devices.
; Remove and reconnect the power plug.
The Subwoofer volume is too low.
; The original volume of the content you are
playing may be low. Try adjusting the
Subwoofer level. (See page 13.)
; Bring the Subwoofer speaker closer to you.
If the TV is not connected via HDMI TO TV
(ARC).
; Check whether the HDMI cable is correctly
connected to the ARC terminal.
(See page 21.)
; Connection may not be possible due to the
connected external device (set-top box,
game machine, etc.). Directly connect the
Soundbar.
; HDMI-CEC may not be activated on the TV.
Turn on the CEC on the TV menu. (Samsung
TV: Home (
) → Menu → Settings ( ) →
All Settings ( ) → Connection → External
Device Manager → Anynet+ (HDMI-CEC)
ON)
ENG - 37
There is no sound in when connecting to the
TV in HDMI TO TV (ARC) mode.
; Your device is unable to play the input
signal. Change the TV’s audio output to
PCM or Dolby Digital.
(For a Samsung TV: Home (
) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Expert Settings → Digital Output Audio
Format)
Soundbar does not connect via Bluetooth.
; When connecting a new device, switch to
“BT PAIRING” for connection. (Press the
PAIR button on the remote control or
press the (Source) button on the body
for at least 5 seconds.)
; If the Soundbar is connected to another
device, disconnect that device rst to
switch the device.
; Reconnect it after removing the Bluetooth
speaker list on the device to connect.
(Samsung TV: Home ( ) → Menu →
Settings ( ) → All Settings ( ) → Sound
→ Sound Output → Bluetooth Speaker List)
; The automatic TV connection may be
disabled. While the Soundbar is in “BT
READY”, press and hold the Left button on
the Soundbar remote control for 5 seconds
to select ON-TV CONNECT. If you see
OFF-TV CONNECT, press and hold Left
button again for 5 seconds to switch the
selection.
; Remove and reconnect the power plug,
then try again.
; Reset the product and try again.
(See page 35.)
Sound drops out when connected via
Bluetooth.
; If your device that is connected via
Bluetooth moves too far away from the
Soundbar, it may cause the sound to drop
out. Move the device closer to the
Soundbar.
; If a part of your body is in contact with the
Bluetooth transceiver or the product is
installed on metal furniture, sound may
drop out. Check the installation
environment and conditions for use.
Bluetooth multi connection does not work.
; When the TV is connected to the soundbar,
Bluetooth multi connection may not
operate. Disconnect the Soundbar from the
TV and try again.
; Check whether the Bluetooth Multi
connection setting is turned on.
(Refer to the “Soundbar does not connect
via Bluetooth.” section.)
; Disconnect the device currently playing,
pair with the device that you want to
connect, and reconnect the previous
device.
; If the sound is inaudible even after
connecting properly, refer to the “Sound
drops out when connected via Bluetooth.”
section.
Soundbar does not turn on automatically with
the TV.
; When you turn off the Soundbar while
watching TV, power synchronization with
the TV is disabled. First turn off the TV.
ENG - 38
13 LICENSE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio and the
double-D symbol are trademarks of Dolby
Laboratories Licensing Corporation.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, DTS and the
Symbol together, Virtual:X, the DTS Virtual:X
logo, and DTS 2.0 Channel are registered
trademarks or trademarks of DTS, Inc. in the
United States and/or other countries. © DTS,
Inc. All Rights Reserved.
The terms HDMI and HDMI High-Denition
Multimedia Interface, and the HDMI Logo are
trademarks or registered trademarks of HDMI
Licensing Administrator, Inc. in the United
States and other countries.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
[ENERGY STAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
qualied in its factory default setting.
Change to certain features, settings and
functionality in this product can change the
power consumption, possibly beyond the
limits required for ENERGY STAR
qualication.
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government agencies,
designed to promote energy efcient
products and practices.
Refer to www.energystar.gov for more
information of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(Applicable to Thin Client models only)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the
ENERGY STAR® guidelines for energy
efciency.
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this product
have been enabled by default, and have
various timing setting from 1 minutes to 5
hours.
– The product can wake with a button press
on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung has
determined that this product or product
models meets the ENERGY STAR guideline
for energy efciency.
ENG - 39
14 OPEN SOURCE
LICENSE NOTICE
To send inquiries and requests for questions
regarding open sources, contact Samsung Open
Source (http://opensource.samsung.com)
15 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
.
ENG - 40
16 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-B550
USB 5V/0.5A
Weight 4.6 lbs (2.1 kg)
Dimensions (W x H x D)
33.9 x 2.3 x 3.0 inches
(860.0 x 59.4 x 75.0 mm)
Operating Temperature Range +41°F to +95°F (+5°C to +35°C)
Operating Humidity Range 10 % ~ 75 %
AMPLIFIER
Rated Output power
160W(40Wx4)
Supported play formats
(DTS 2.0 and DTS Virtual:X sound are played in
DTS format.)
LPCM 2ch, Dolby Audio™ (supporting Dolby®
Digital), DTS, DTS Virtual:X
Subwoofer Name PS-WB65D
Weight 11.2 lbs (5.1 kg)
Dimensions (W x H x D)
7.2 x 13.6 x 11.6 inches
(184.0 x 346.0 x 295.0 mm)
AMPLIFIER
Rated Output power
250W
NOTES
• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
• Weight and dimensions are approximate.
LIMITED WARRANTY TO ORIGINAL PURCHASER
Samsung Electronics Canada Inc.(SECA), warrants that this product is free from
defective material and workmanship.
SECA further warrants that if this product falls to operate properly within the specied
warranty period and the failure is due to improper workmanship or defective
materials, SECA will repair or replace the product at its option.
All warranty repairs must be performed by a SECA Authorized Service Center. (The name and
address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG)
LABOR
One year (Carry- in)
PARTS
One year
On carry-in models, transportation to and from the service center is the customer’s
responsibility.
The original dated sales receipt must be retained by the customer and is the only
acceptable proof of purchase. It must be presented to the authorized service center at
the time service is requested.
EXCLUSIONS (WHAT IS NOT COVERED)
This warranty does not cover damage due to accident, re, ood and/ or other acts of
God; misuse, incorrect line voltage, improper installation, improper or unauthorized
repairs, commercial use or damage that occurs in shipping. Exterior and interior nish,
lamps, glass are not covered under this warranty. Customer adjustments which are
explained in the instruction manual are not covered under the terms of this warranty.
This warranty will automatically be voided for any unit found with a missing or altered
serial number. This warranty is valid only on products purchased and used in Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: www.samsung.com/ca
© 2022 Samsung Electronics Co., Ltd. All rights reserved.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Center.
HEADQUARTERS
Samsung Electronics Canada Inc. 2050 Derry Road West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca/support
Country Samsung Service Center
Web Site
`
North America
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
HW-B550
MANUEL COMPLET
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète,
veuillez enregistrer votre produit sur
www.samsung.com/register
FRA - 2
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES
RÉPARABLES PAR L’UTILISATEUR. S’ADRESSER À
UN SERVICE APRÈS-VENTE QUALIFIÉ.
Reportez-vous au tableau ci-dessous pour
comprendre les symboles pouvant gurer sur
votre produit Samsung.
MISE EN GARDE
RISQUE DE CHOC
ÉLECTRIQUE NE PAS
OUVRIR
Ce symbole indique la présence d'une
haute tension à l'intérieur. Tout contact
avec une pièce interne de l'appareil
présente un danger.
Ce symbole vous informe qu'une
documentation importante relative au
fonctionnement et à l'entretien est
fournie avec le produit.
Produit de catégorie II: Ce symbole
indique qu'il ne nécessite pas une
connextion de sécurité à la terre
(masse). Si ce symbole n'est pas présent
sur un produit équipé d'un cordon
d'alimentation, le produit DOIT être
raccordé à la terre de manière able à
des ns de protection.
Tension CA: Ce symbole indique que la
tension nominale est la tension CA.
Tension CC : Ce symbole indique que la
tension nominale est la tension CC.
Attention, consultez les instructions aux
ns d'utilisation : Ce symbole indique à
l'utilisateur qu'il doit consulter le guide
d'utilisation pour avoir de l'information
au sujet de la sécurité.
AVERTISSEMENT
• An de diminuer les risques d’incendie ou de
choc électrique, n’exposez pas cet appareil à
la pluie ou à l’humidité.
• Pour éviter des blessures, cet appareil doit
être solidement xé au plancher/au mur
conformément aux directives d’installation.
MISE EN GARDE
• Veillez à éviter toute projection sur l’appareil.
Ne placez jamais de récipients contenant un
liquide (ex. : vase) dessus.
• La prise d’alimentation fait ofce de système
de déconnexion. Elle doit donc rester
disponible en permanence.
ATTENTION (Pour le Canada)
L’émetteur/récepteur exempt de licence contenu
dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement
économique Canada applicables aux appareils
radio exempts de licence. L’exploitation est
autorisée aux deux conditions suivantes :
1) L’appareil ne doit pas produire de brouillage;
2) L’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
Cet appareil et son ou ses antennes ne doivent
pas etre installés a proximité ou etre utilisés
conjointement avec une autre antenne ou un
autre émetteur.
Le dispositif pourrait automatiquement cesser
d’émettre en cas d’absence d’informations à
transmettre, ou une défaillance opérationnelle.
Notez que ce n’est pas l’intention d’interdire la
transmission des informations de contrôle ou de
signalisation ou l’utilisation de codes répétitifs
lorsque requis par la technologie.
Cet appareil numerique de la classe B est
conforme a la norme NMB-003 du Canada.
FRA - 3
Declaration d’exposition aux radiations:
Cet equipement est conforme aux limites
d’exposition aux rayonnements IC RSS-102
etablies pour un environnement non controle.
Cet equipement doit etre installe et utilise avec
un minimum de 20 cm de distance entre la source
de rayonnement et votre corps.
Consignes de sécurité importantes
Lisez attentivement ces consignes avant d’utiliser
l’appareil. Veillez à respecter toutes les consignes
répertoriées ci-après. Conservez ces instructions à
portée de main pour vous y référer ultérieurement.
1. Lisez attentivement ces consignes.
2. Conservez-les précieusement.
3. Tenez compte de tous les avertissements
mentionnés.
4. Respectez toutes les instructions sans
exception.
5. N’utilisez pas cet appareil à proximité de
l’eau.
6. Nettoyez-le à l’aide d’un tissu sec.
7. Ne bloquez pas les ouvertures de ventilation.
Installez l’appareil conformément aux
instructions du fabricant.
8. N’installez pas le lecteur à proximité d’une
source de chaleur de type radiateur, registre
de chaleur, cuisinière ou tout autre appareil
(y compris les récepteurs AV) générateur de
chaleur.
9. Ne désactivez pas le dispositif de sécurité de
la che de mise à la terre ou de la che
polarisée. Une che polarisée comporte
deux lames dont l’une est plus large que
l’autre. Une che de mise à la terre comporte
deux lames et une troisième broche de mise
à la terre. La lame la plus large et la
troisième broche sont destinées à assurer
votre sécurité. Si la che fournie ne s’insère
pas dans la prise utilisée, faites appel à un
électricien pour faire remplacer celle-ci.
10. Placez le cordon d’alimentation de sorte qu’il
ne puisse être ni piétiné ni pincé,
particulièrement au niveau de la che, de la
prise de courant et du point de sortie de
l’appareil.
11. Utilisez exclusivement les xations/
accessoires spéciés par le fabricant.
12. Utilisez exclusivement le
meuble à roulettes, le socle, le
trépied, le support ou la table
recommandés par le fabricant
ou vendus avec l’appareil.
Si l’appareil est posé sur un meuble à
roulettes, déplacez l’ensemble avec
précaution pour éviter de faire tomber le
lecteur et de vous blesser.
13. Débranchez l’appareil en cas d’orage ou
lorsqu’il est inutilisé pendant une période
prolongée.
14. Conez toutes les réparations à un technicien
qualié. Votre appareil doit impérativement
être réparé lorsqu’il a été endommagé de
quelque manière que ce soit :
détérioration
du cordon ou de la che d’alimentation,
projection de liquide sur l’appareil, chute
d’objets à l’intérieur de l’appareil, exposition
à la pluie ou à l’humidité, dysfonctionnement,
chute.
FRA - 4
PRÉCAUTIONS
1. Assurez-vous que le bloc d’alimentation CA
chez vous est conforme aux exigences de
puissance gurant sur la plaque
d’identication située à en dessous de votre
produit. Installez votre produit
horizontalement, sur un socle approprié
(meuble), en laissant un espace sufsant
pour la ventilation sur le pourtour 3~4 po.
Faites attention à ne pas obstruer les orices
de ventilation. Ne posez pas l’ensemble sur
un amplicateur ou un autre appareil
susceptible de chauffer. Cet ensemble est
conçu pour une utilisation en continu.
Pour éteindre totalement l’appareil,
débranchez la che c.a. de la prise murale.
Débranchez l’appareil si vous prévoyez une
longue période d’inactivité.
2. En cas d’orage, débranchez la che de
l’appareil de la prise murale. Les surtensions
occasionnées par l’orage pourraient
endommager votre appareil.
3. N’exposez pas l’ensemble aux rayons directs
du soleil ou à toute autre source de chaleur.
Cela pourrait causer une surchauffe du l et
causer un dysfonctionnement de l’unité.
4.
Protégez le produit de l’humidité (comme les
vases) et d’une chaleur excessive (comme une
cheminée) ou de tout équipement capable de
créer des champs magnétiques ou électriques.
Débranchez le câble d’alimentation en cas de
dysfonctionnement. Votre produit n’est pas
prévu pour un usage industriel. Ce produit ne
peut être utilisé qu’à des ns personnelles.
Une condensation peut se former si le produit
ou un disque a été stocké à basse
température. Si vous devez transporter
l’ensemble pendant l’hiver, attendez environ
2 heures que l’appareil ait atteint la
température de la pièce avant de l’utiliser.
5. Les piles utilisées dans ce produit peuvent
contenir des produits chimiques dangereux
pour l’environnement. Ne jetez pas les piles
dans votre poubelle habituelle. Ne vous
débarrassez pas des piles en les faisant
brûler. Les piles ne doivent pas être court-
circuitées, démontées ou subir de surchauffe.
MISE EN GARDE : Le remplacement
incorrect des piles peut entraîner un danger
d’explosion. Remplacez-les uniquement par
des produits similaires ou équivalents.
FRA - 5
SOMMAIRE
01 VéricationdesComposants 7
02 Présentation du Produit 8
Panneau avant/Panneau supérieur du Soundbar
------------------------- 8
Partie inférieure du panneau du Soundbar
------------------------- 9
03 Utlisation de la Télécommande 10
Insertion des piles avant d’utiliser la télécommande (2 piles AAA)
------------------------- 10
Procédure d’utilisation de la télécommande
-------------------------
10
Utilisation des boutons masqués (boutons ayant plusieurs fonctions)
-------------------------
14
Caractéristiques de sortie pour les différents modes d’effets sonores
-------------------------
14
Réglage du volume du Soundbar avec une télécommande du téléviseur
------------------------- 15
04 Branchement du Soundbar 16
Branchement de l’alimentation
-------------------------
16
Raccordement du Soundbar au caisson de basses
-------------------------
17
Connexion du kit haut-parleur arrière sans l Samsung à votre Soundbar
-------------------------
19
05 Utilisationd’uneconnexionlaireauTéléviseur 20
Méthode 1. Branchement à l’aide d’un câble optique
-------------------------
20
Méthode 2. Branchement d’un téléviseur à l’aide d’un câble HDMI
-------------------------
21
06 Utilisationd’uneconnexionsanslavecle
Téléviseur 23
Connexion par Bluetooth
-------------------------
23
FRA - 6
07 Branchement d’un Périphérique Externe 25
Méthode 1. Branchement à l’aide d’un câble optique
-------------------------
25
Méthode 2. Branchement à l’aide d’un câble HDMI
-------------------------
26
08 Connexion à un périphérique de stockage USB 27
09 Branchement d’un Appareil Mobile 28
Connexion par Bluetooth
-------------------------
28
10 Installation du Support Mural 32
Précautions d’installation
-------------------------
32
Composantes murales
-------------------------
32
11 Mise à jour Logicielle 34
Comment vérier la version du micrologiciel
-------------------------
34
Procédure de mise à jour
-------------------------
35
Si UPDATE ne s’afche pas
-------------------------
35
12 Dépannage 36
13 Licence 38
14 AvisdeLicencesLibres 39
15 RemarqueImportanteConcernantleService 39
16 Caractéristiques et Guide 40
Spécications
-------------------------
40
FRA - 7
01 VÉRIFICATION DES COMPOSANTS
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Unité principale du Soundbar Caisson de basses Télécommande/Piles
x 2
Cordon d’alimentation
(Caisson de basses, Soundbar)
Adaptateur CA/CC
(Soundbar)
Câble optique
x 2
(M4 x L10)
x 2
x 2
Guide de montage mural Vis de support Vis
Support mural
• Pour obtenir de l’information sur la source d’alimentation et la consommation électrique, veuillez vous
reporter à l’étiquette apposée sur le produit. (Étiquette : Partie inférieure de l’unité principale du
Soundbar)
• Pour acheter des composants supplémentaires ou des câbles en option, veuillez contacter un
centre de service Samsung ou le service clientèle Samsung.
• Selon votre zone géographique, la prise CA peut avoir différents aspects et peut être fournie avec
l’adaptateur CA/CC intégré.
• Les accessoires pourraient légèrement différer de ceux gurant sur la photo ci-dessus.
• La conception et les spécications sont susceptibles d’être modiées sans préavis.
FRA - 8
02
PRÉSENTATION DU PRODUIT
Panneauavant/PanneausupérieurduSoundbar
Panneau supérieur
Afchage
Afche le statut et le mode actuel du produit.
Bouton
(Alimentation)
Permet d'allumer et d'éteindre l'appareil.
• Fonction Auto Power Down
L’unité se met automatiquement hors tension dans les situations suivantes.
– Mode D.IN / HDMI / BT / USB: si, pendant 20 minutes, aucun signal audio n’est émis.
Bouton
(volume)
Permet de régler le volume.
• Une fois réglé, le volume apparaît sur l’afchage avant du Soundbar.
Bouton
(Source)
Permet de sélectionner le mode d'entrée source.
Mode d’entrée Afchage
Entrée numérique optique D.IN
Entrée ARC (HDMI OUT) D.IN TV ARC (Conversion automatique)
Entrée HDMI HDMI
Mode BLUETOOTH BT
Mode USB USB
• Pour activer le mode «BT PAIRING» , dénissez la source sur le mode «BT», puis appuyez sur le
bouton
(Source) et maintenez-le appuyé pendant plus de 5 secondes.
• Lorsque vous branchez le cordon c.a., la touche de mise en fonction s’activera dans un délai de 4 à
6 secondes.
• Lorsque vous mettez cet appareil sous tension, un délai de 4 à 5 secondes précède l’émission du son.
• Si vous souhaitez restituer le son uniquement du Soundbar, vous devez mettre les haut-parleurs du
téléviseur hors fonction dans le menu de réglage du son de votre téléviseur. Reportez-vous au
manuel fourni avec votre téléviseur.
FRA - 9
Partie inférieure du panneau du Soundbar
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
HDMI IN
HDMI TO TV
(ARC)
USB (5V 0.5A)
DIGITAL AUDIO IN
(OPTICAL)
DC 24V
DIGITAL AUDIO IN (OPTICAL)
Se branche à la sortie numérique (optique) d'un périphérique externe.
USB (5V 0.5A)
Se branche à un périphérique USB pour lire des morceaux de ce périphérique via le Soundbar.
HDMI IN
Permet d'entrer simultanément des signaux vidéo et audio numériques à l'aide d'un câble HDMI.
Se branche à la sortie HDMI d'un périphérique externe.
HDMI TO TV (ARC)
Se branche au raccord HDMI (ARC) d'un téléviseur.
DC 24V (Entrée d'alimentation)
Se branche à l'adaptateur d'alimentation CA/CC.
• Lorsque vous débranchez d’une prise murale le câble d’alimentation de l’adaptateur CC/CA, tirez sur
la che. Ne tirez pas sur le câble.
• Ne raccordez pas cette unité ou d’autres composants à une prise secteur CA tant que tous les
composants ne sont pas connectés.
FRA - 10
03 UTLISATION DE LA TÉLÉCOMMANDE
Insertiondespilesavantd’utiliserlatélécommande(2pilesAAA)
Faites glisser le panneau arrière dans le sens de la
èche jusqu’à ce qu’il soit complètement retiré.
Insérez 2 piles AAA (1,5V) dans le bon sens (polarité
correcte). Refaites glisser le panneau arrière dans
sa position initiale.
Procédure d’utilisation de la télécommande
SOUND
MODE
WOOFER
TONE
CONTROL
CH LEVEL
Alimentation
Permet d'allumer et d'éteindre le Soundbar.
Source
Appuyez sur ce bouton pour sélectionner une
source connectée au Soundbar.
Mise en
sourdine
Appuyez sur la touche (Mise en sourdine)
pour désactiver le son. Appuyez de nouveau sur
la touche pour activer le son.
Volume
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TO
C
WOOFER
SOUND
MODE
Faites basculer ce bouton vers le haut ou vers le
bas pour régler le volume.
• Mise en sourdine
Appuyez sur le bouton Volume pour couper
le son. Appuyez à nouveau sur le bouton pour
rétablir le son.
FRA - 11
CH LEVEL
CH LEVEL
En appuyant sur le bouton, vous pouvez ajuster le volume de chaque haut-parleur.
• Appuyez sur le bouton VIRTUAL CENTER LEVEL, puis réglez le volume entre -6 et +6 à
l’aide des boutons Haut/Bas.
• Si les haut-parleurs arrière (vendus séparément) sont connectés, le réglage REAR
LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6 en utilisant les
boutons Haut/Bas.
VEL
Contrôle du son
En appuyant sur le bouton, vous pouvez régler la fonction audio. Vous pouvez modier les
paramètres à l’aide des boutons Haut/Bas.
AUDIO SYNC NIGHT MODE ON/OFF VOICE ENHANCE ON/OFF
– AUDIO SYNC
Si la vidéo du téléviseur et l’audio du Soundbar ne sont pas synchronisés, appuyez sur
le bouton
(Contrôle du son) pour sélectionner AUDIO SYNC, puis réglez le retard
de l’audio entre 0 et 300 millisecondes à l’aide des boutons Haut/Bas. (Non disponible
en mode «USB» ou «BT».)
– NIGHT MODE ON/OFF
Ce mode est optimisé pour un visionnement nocturne lorsque les paramètres sont
réglés de façon à baisser le volume tout en préservant la clarté des dialogues.
– VOICE ENHANCE ON/OFF
Ce mode vous permet de mieux entendre les dialogues dans les lms et à la télévision.
• Les fonctions audio NIGHT MODE et VOICE ENHANCE peuvent être activées et
désactivées ON/OFF à l’aide des boutons Haut/Bas.
• Maintenez le bouton (Contrôle du son) enfoncé environ 5 secondes pour régler le
son pour chaque bande de fréquence. Vous pouvez utiliser les boutons Gauche/Droite
pour sélectionner les fréquences suivantes : 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz,
5 kHz et 10 kHz. Vous pouvez également dénir chaque fréquence sur une valeur allant
de -6 à +6 à l’aide des touches Haut/Bas. (Veillez à ce que le mode son soit déni sur
«STANDARD».)
Bluetooth
PAIR
Mettez le Soundbar en mode association Bluetooth.
Appuyez sur le bouton
PAIR et attendez que l’écran «BT PAIRING» se connecte à un
nouvel appareil Bluetooth.
Lecture/Pause
Vous pouvez également lire ou mettre en pause la musique en appuyant sur ce bouton.
FRA - 12
Haut/Bas/
Gauche/
Droite
Appuyez sur les zones indiquées pour sélectionner le bouton
du Haut/Bas/Gauche/Droite.
Appuyez sur le bouton du Haut/Bas/Gauche/Droite pour sélectionner ou dénir des
fonctions.
• Répéter
Pour utiliser la fonction Répéter en mode «USB», appuyez sur le bouton du Haut.
• Passer un morceau
Appuyez sur le bouton de Droite pour sélectionner le prochain morceau. Appuyez sur
le bouton de Gauche pour sélectionner le morceau précédent.
• ID SET
Maintenez le bouton Haut enfoncé pendant 5 secondes pour terminer ID SET (lors de la
connexion d’un caisson de basses sans l ou de haut-parleurs arrière sans l).
OUND
Info
Lorsque vous appuyez sur ce bouton, les informations relatives à chaque mode
apparaissent. (Voir page 8.)
FRA - 13
SOUND
MODE
SOUND MODE
En appuyant sur le bouton, vous pouvez sélectionner le mode de son souhaité.
SURROUND SOUND BASS BOOST GAME ADAPTIVE DTS VIRTUAL:X
STANDARD
– SURROUND SOUND
Fournit un champ sonore plus étendu que la norme.
– BASS BOOST
Mode champ sonore mettant l’accent sur les basses.
– GAME
Émet un son stéréoscopique an de vous plonger dans le feu de l’action lorsque vous
jouez.
– ADAPTIVE
Analyse le contenu en temps réel et fournit automatiquement le champ sonore
optimal en fonction des caractéristiques du contenu.
– DTS VIRTUAL:X
Son 3D immersif à partir de n’importe quel contenu.
– STANDARD
Émet le son d’origine.
• DRC (Dynamic Range Control)
Vous permet d’appliquer la commande de portée dynamique aux pistes Dolby Digital.
Maintenez enfoncé le bouton SOUND MODE pendant plus de 5secondes pendant que
le Soundbar est hors tension pour activer ou désactiver la fonction DRC (commande de
portée dynamique). Quand la fonction DRC est activée, les sont forts sont limités. (Il
peut se produire une distorsion du son.)
• Bluetooth Power
Cette fonction est activée automatiquement sur le Soundbar lors de la réception d’une
demande de connexion depuis un appareil Bluetooth ou un téléviseur connecté
précédemment. Le paramètre est activé par défaut.
– Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5
secondes pour désactiver la fonction Bluetooth Power.
WOOFER
NIVEAU du
WOOFER
(BASSES)
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
CH LEVEL
TONE
CONTR
WOOFER
SOUND
MODE
Faites basculer ce bouton vers le haut ou vers le bas pour régler le niveau du haut-parleur
(basses) sur -12 ou entre -6 et +6. Pour régler le niveau de volume du haut-parleur (basses)
sur 0 (par défaut), appuyez sur ce bouton.
TONE
CONTROL
TONE
CONTROL
En appuyant sur le bouton, vous pouvez ajuster le volume des aigus ou des basses.
• Appuyez sur le bouton TREBLE ou BASS, puis réglez le volume entre -6 et +6 à l’aide
des boutons Haut/Bas.
FRA - 14
Utilisation des boutons masqués (boutons ayant plusieurs
fonctions)
Bouton masqué
Page de référence
Bouton de la télécommande Fonction
WOOFER (Haut)
Activer/Désactiver la fonction Télécommande de votre
téléviseur (mode veille)
page 15
Gauche
Activation/Désactivation de la connexion automatique
du téléviseur (BT Prêt)
page 24
Haut ID SET page 12
(Contrôle du son)
EQ 7 bandes page 11
SOUND MODE
DRC ON/OFF (mode veille) page 13
Bluetooth Power page 13
PAIR
Multiconnexion Bluetooth activée/désactivée
(mode veille)
page 31
Caractéristiques de sortie pour les différents modes d’effets
sonores
Effet Entrée
Sortie
Sans le haut-parleur
arrièresansl
Aveclehaut-parleur
arrièresansl
SOUND MODE
SOUND
MODE
SURROUND
SOUND
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
BASS BOOST
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
GAME
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
ADAPTIVE
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
DTS VIRTUAL:X
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
STANDARD
2.0 canaux
2.1 canaux 2.1 canaux
5.1 canaux 2.1 canaux 2.1 canaux
• Le haut-parleur arrière sans l Samsung peut être acheté séparément. Pour vous en procurer un,
contactez le fournisseur auprès duquel vous avez acheté le Soundbar.
FRA - 15
RéglageduvolumeduSoundbaravecunetélécommandedu
téléviseur
Contrôlez le volume du Soundbar à l’aide de la télécommande du téléviseur.
• Cette fonction ne peut être utilisée qu’avec des télécommandes infrarouges.
Les télécommandes Bluetooth (télécommandes qui nécessitent un appairage) ne sont pas prises
en charge.
• Réglez le haut-parleur du téléviseur sur Haut-p. externe pour utiliser cette fonction.
• Fabricants qui utilisent cette fonction :
Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
1. Éteignez le Soundbar.
2. Appuyez sur le bouton WOOFER et maintenez-le enfoncé pendant 5 secondes.
À chaque fois que vous faites basculer le bouton WOOFER vers le haut et le maintenez enfoncé
pendant 5 secondes, le mode change, dans l’ordre suivant : «OFF-TV REMOTE» (Mode par défaut),
«SAMSUNG-TV REMOTE», «ALL-TV REMOTE».
Bouton de la télécommande Écran État
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
OFF-TV REMOTE
(Mode par défaut)
Télécommande du téléviseur
désactivée.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
SAMSUNG-TV REMOTE
Télécommande infrarouge du
téléviseur Samsung activée.
SOUND
MODE
WOOFER
L
TONE
CON
5 Sec
ALL-TV REMOTE
Télécommande infrarouge du
téléviseur tiers activée.
FRA - 16
04 BRANCHEMENT DU SOUNDBAR
Branchement de l’alimentation
Utilisez les composants d’alimentation an de brancher le caisson de basses et le Soundbar dans une
prise électrique dans l’ordre suivant :
1. Raccordez le cordon d’alimentation au caisson de basses.
2. Branchez le câble d’alimentation de sortie dans l’adaptateur d’alimentation puis dans le Soundbar.
3. Raccordez le cordon d'alimentation à une prise murale.
Reportez-vous aux illustrations ci-dessous.
• Pour obtenir de l’information sur la source d’alimentation et la consommation électrique, veuillez
vous reporter à l’étiquette apposée sur le produit. (Étiquette : Partie inférieure de l’unité principale
du Soundbar)
POWER
Arrière du caisson
des basses
Cordon
d’alimentation
Branchement de
l’alimentation
HDMI
HDMI TO TV
(ARC)
HDMI IN
HDMI TO TV
(ARC)
AL AUDIO IN
USB (5V 0.5A)
DC 24V
DC 24V
Partie inférieure de
l’unité principale du
Soundbar
Adaptateur CA/CC
Branchement de
l’alimentation
Cordon
d’alimentation
• Veillez à bien poser à plat l’adaptateur CA/CC sur une table ou au sol. Si l’adaptateur CA/CC est
suspendu, avec l’entrée du câble d’alimentation CA vers le haut, de l’eau ou d’autres substances
étrangères peuvent pénétrer dans l’adaptateur et provoquer son dysfonctionnement.
FRA - 17
Raccordement du Soundbar au caisson de basses
Une fois le caisson des basses raccordé, protez de basses exceptionnelles.
Raccordement automatique du caisson des basses et du Soundbar
Lorsque vous allumez le produit après avoir branché les câbles d’alimentation sur le Soundbar et le
caisson des basses, ce dernier est automatiquement raccordé au Soundbar.
• Une fois l’appariement automatique effectué, le voyant bleu situé à l’arrière du caisson de basses
s’allume.
Voyants DEL à l’arrière du caisson des basses
DEL Statut Description Résolution
Bleu
Activé
Connexion établie
(fonctionnement normal)
-
Clignotant
Récupération de la
connexion
Vériez si le câble d’alimentation
branché à l’unité principale du
Soundbar est bien connecté ou
patientez 5 minutes. Si le
clignotement persiste, essayez de
connecter manuellement le
caisson de basses. Voir page 18.
Rouge
Activé
Veille (unité principale du
Soundbar éteinte)
Vériez que le câble d’alimentation
est bien branché sur l’unité
principale du Soundbar.
Échec de la connexion
Rebranchez le produit. Reportez-
vous aux instructions relatives au
branchement manuel à la page
18.
Rouge et bleu
Clignotant Dysfonctionnement
Recherchez les coordonnées du
Centre de service Samsung dans le
manuel.
FRA - 18
Connexion manuelle du caisson des basses en cas d’échec de la connexion automatique
Avantd’effectuerlaprocéduredeconnexionmanuelleci-dessous:
• Vériez que les câbles d’alimentation sont correctement branchés sur le Soundbar et le caisson
des basses.
• Assurez-vous que le Soundbar est allumé.
1. Appuyez sur le bouton ID SET situé à l’arrière du caisson des basses et maintenez-le appuyé
pendant au moins 5 secondes.
• Le voyant rouge situé à l’arrière du caisson des basses s’éteint et le voyant bleu clignote.
5 Sec
Arrière du caisson des basses
2. Appuyez sur la touche Haut de la télécommande et maintenez-le enfoncé pendant au moins
5 secondes.
• Le message ID SET apparaît sur l’écran du Soundbar pendant un moment, puis disparaît.
• Le Soundbar est mis sous tension automatiquement lorsque ID SET est terminé.
SOUND
MODE
PAIR
5 Sec
ID SET
Le logo
SAMSUNG
est situé sur le
dessus.
3. Vériez que le voyant LINK est bleu xe (connexion établie).
Levoyantbleuest
allumé
Le voyant LINK cesse de clignoter et s’allume
en bleu xe lorsqu’une connexion est établie
entre le Soundbar et le caisson de basses
sans l.
FRA - 19
REMARQUES
• Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur à une prise murale
tant que tous les composants ne sont pas connectés.
• Avant de déplacer ou d’installer ce produit, veillez à couper l’alimentation et à débrancher le cordon
d’alimentation.
• Si l’unité principale est mise hors tension, le caisson des basses sans l passe en mode veille, et la
DEL de STANDBY à l’arrière devient rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un dispositif qui utilise la même fréquence (5,8 GHz) que le Soundbar près du
Soundbar, des interférences peuvent provoquer des interruptions du son.
• La distance maximale de transmission du signal sans l de l’unité principale est d’environ 32,8 pi
(10m), mais peut varier en fonction de votre environnement d’utilisation. Si un mur métallique ou
en béton armé se trouve entre l’unité principale et le caisson des basses sans l, il est possible que
le système ne fonctionne pas, car le signal sans l ne peut pas traverser le métal.
PRÉCAUTIONS
• Les antennes de réception sans l sont intégrées au caisson des basses sans l. Maintenez les
unités à l’écart de l’eau et de l’humidité.
• Pour des performances d’écoute optimales, assurez-vous que la zone entourant le caisson des
basses sans l et le module récepteur sans l (vendu séparément) soit libre de tout obstacle.
Connexiondukithaut-parleurarrièresanslSamsungàvotre
Soundbar
Passez à un véritable son ambiophonique sans l en connectant le haut-parleur arrière sans l
Samsung (SWA-9100S ou SWA-9200S, vendu séparément) à votre Soundbar.
Pour plus d’informations sur les connexions, veuillez consulter le manuel d’utilisation du haut-parleur
arrière sans l Samsung.
FRA - 20
05 UTILISATION D’UNE CONNEXION FILAIRE
AU TÉLÉVISEUR
Diffusez le son de votre téléviseur par le Soundbar à l’aide de connexion laires ou sans l.
• Lorsque le Soundbar est connecté à un téléviseur Samsung sélectionné, il peut être contrôlé à l’aide
de la télécommande du téléviseur.
– Cette fonction est prise en charge par les téléviseurs Samsung Smart sortis en 2017 ou après et
qui prennent en charge le Bluetooth lors de la connexion du Soundbar au téléviseur à l’aide d’un
câble optique.
– Cette fonction vous permet également d’utiliser le menu du téléviseur pour régler le son et
d’autres paramètres, ainsi que le volume et la mise en sourdine.
Méthode 1. Branchement à l’aide d’un câble optique
Liste de contrôle de pré-connexion
• Lorsque le câble HDMI et le câble optique sont tous les deux connectés, le signal HDMI est reçu
en premier.
• Lorsque vous utilisez un câble optique et que les bornes ont leurs caches, assurez-vous de
retirer les caches.
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Câble optique
Partie inférieure du panneau du
Soundbar
D.IN
Dessus du Soundbar
1. Branchez le connecteur DIGITAL AUDIO IN (OPTICAL) du Soundbar sur le connecteur OPTICAL
OUT du téléviseur avec un câble optique numérique.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis
sélectionnez le mode «D.IN».
FRA - 21
Méthode2.Branchementd’untéléviseuràl’aided’uncâbleHDMI
ATTENTION
• Lorsque le câble HDMI et le câble optique sont tous les deux connectés, le signal HDMI est reçu
en premier.
• Pour connecter le câble HDMI entre le téléviseur et le Soundbar, assurez-vous de connecter les
bornes marquées ARC. Sinon, le son du téléviseur risque de ne pas être émis.
• Le câble recommandé est le High-Speed HDMI Cable with Ethernet.
HDMI TO TV
(ARC)
HDMI IN
(ARC)
VéricationduportHDMIIN
(ARC)ou(eARC)devotre
téléviseur.
Partie inférieure du panneau
du Soundbar
VériezleportHDMITOTV(ARC)sur
l'unité principale du Soundbar.
Dessus du Soundbar
Câble HDMI
(non fourni)
TV ARC
1. Allumez le Soundbar et le téléviseur, puis branchez le câble HDMI (non fourni) comme indiqué sur
l’image.
2. «TV ARC» s’afche sur l’écran d’afchage de l’unité principale du Soundbar et le son du téléviseur
est diffusé.
• Si le son du téléviseur est inaudible, appuyez sur le bouton
(Source) de la télécommande ou
sur le dessus du Soundbar pour basculer en mode «D.IN». L’écran afche à la suite «D.IN» et
«TV ARC», et le son du téléviseur est diffusé.
• Si l’option «TV ARC» ne s’afche pas sur l’écran du Soundbar, vériez que le câble HDMI (non
fourni) est connecté au bon port.
• Utilisez les boutons de volume de la télécommande du téléviseur pour régler le volume du
Soundbar.
FRA - 22
REMARQUES
• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un
seul connecteur.
• Si le téléviseur dispose d’un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Nous vous recommandons d’utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble
HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 0,55 po (14 mm).
• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC.
• Lorsque le son d’une diffusion est encodé en Dolby Digital et que le paramètre «Format audio de
sortie numérique» est déni sur PCM sur votre téléviseur, nous recommandons de changer ce
paramètre en le dénissant sur Dolby Digital. Une fois que vous avez modié le paramètre sur le
téléviseur, vous pouvez proter d’une meilleure qualité sonore. (Le menu du téléviseur peut utiliser
différents termes pour Dolby Digital et PCM, selon le fabricant du téléviseur.)
FRA - 23
06 UTILISATION D’UNE CONNEXION SANS FIL
AVEC LE TÉLÉVISEUR
Connexion par Bluetooth
Lorsqu’un téléviseur est connecté par Bluetooth, vous pouvez proter du son stéréo sans vous
encombrer avec des câbles.
• Un seul téléviseur peut être connecté à la fois.
PAIR
OU
Connexion initiale
1. Appuyez sur le bouton
PAIR de la télécommande pour accéder au mode «BT PAIRING».
(OU)
a. Appuyez sur le bouton
(Source) du panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement à «BT PAIRING» en quelques secondes ou à «BT READY»
s’il y a un enregistrement de connexion.
b. Lorsque «BT READY» apparaît, appuyez sur le bouton
(Source) du panneau supérieur
du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pour afcher «BT
PAIRING».
2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au
manuel du téléviseur.)
3. Sélectionnez «[AV] Soundbar B5-Series» dans la liste afchée sur l’écran du téléviseur. Lorsqu’un
Soundbar est disponible, il a le statut «Needs pairing» ou «Paired» dans la liste des périphériques
Bluetooth du téléviseur. Pour se connecter au Soundbar, sélectionnez le message et établissez une
connexion.
• Lorsque le téléviseur est connecté, [Nomdutéléviseur] → «BT» s’afche sur l’écran situé à
l’avant du Soundbar.
4. Le son du téléviseur est désormais diffusé sur le Soundbar.
En cas d’échec de la connexion du périphérique
• Si l’entrée correspondant au Soundbar précédemment connecté (par ex., «[AV] Soundbar B5-Series»
gure dans la liste, supprimez-la.
• Répétez ensuite les étapes 1 à 3.
REMARQUE
• Une fois que vous avez connecté le Soundbar à votre téléviseur la première fois, utilisez le mode
«BT READY» pour la reconnexion.
FRA - 24
DéconnexionduSoundbardutéléviseur
Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez
n’importe quel mode sauf «BT».
• La déconnexion prend du temps car le téléviseur doit recevoir une réponse du Soundbar.
(Le temps requis peut différer en fonction du modèle du téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre le Soundbar et le téléviseur, appuyez sur la
touche Gauche de la télécommande pendant 5 secondes en mode «BT READY». (La fonction passe
de Activé à Désactivé)
Quelle est la différence entre BT READY et BT PAIRING ?
• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou
brancher un appareil mobile précédemment connecté dans le Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar. (Appuyez sur
la touche
PAIR de la télécommande ou appuyez sur le bouton
(Source)
situé sur le dessus du
Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pendant que le Soundbar est en
mode «BT».)
REMARQUES
• Si vous êtes invité à saisir un code PIN lors de la connexion à un périphérique Bluetooth, entrez
<0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth est perdue si la distance entre le
Soundbar et le périphérique Bluetooth est supérieure à 32,8 pi (10 m).
• Le Soundbar se désactive automatiquement après avoir passé 20 minutes à l’état Prêt.
• Il se peut que le Soundbar n’effectue pas correctement la recherche ou la connexion Bluetooth
dans les cas suivants :
– En présence d’un champ électrique puissant dans l’environnement du Soundbar.
– Si deux appareils Bluetooth ou plus sont jumelés simultanément avec le Soundbar.
– En cas de désactivation, de mauvais positionnement ou de dysfonctionnement du périphérique
Bluetooth.
• Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des
ondes électromagnétiques doivent être gardés à distance de l’unité principale du Soundbar, par
exemple les micro-ondes, les appareils de réseau sans l, etc.
FRA - 25
07 BRANCHEMENT D’UN PÉRIPHÉRIQUE
EXTERNE
Connectez un périphérique externe via une connexion laire ou Bluetooth pour lire le son du
périphérique externe via le Soundbar.
Méthode 1. Branchement à l’aide d’un câble optique
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
Câble optique
Partie inférieure du panneau du
Soundbar
D.IN
Dessus du Soundbar
Lecteur BD/DVD /
Décodeur /
Console de jeu
1. Branchez le connecteur DIGITAL AUDIO IN (OPTICAL) de l’unité principale sur le connecteur
OPTICAL OUT du périphérique source à l’aide d’un câble optique numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) du panneau supérieur ou de
la télécommande.
FRA - 26
Méthode 2. Branchement à l’aide d’un câble HDMI
HDMI IN
HDMI TO TV
(ARC)
HDMI OUT
HDMI IN
(ARC)
Câble HDMI
(non fourni)
Câble HDMI
(non fourni)
Partie inférieure du panneau
du Soundbar
Périphérique
externe
HDMI
Dessus du Soundbar
1. Branchez un câble HDMI (non fourni) entre le port HDMI IN au bas du Soundbar et le port HDMI
OUT de votre appareil numérique.
2. Branchez un câble HDMI (non fourni) entre le port HDMI TO TV (ARC) au bas du Soundbar et le port
HDMI IN de votre téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez
«HDMI».
4. Le mode «HDMI» est afché sur l’écran d’afchage du Soundbar et le son est diffusé.
FRA - 27
08 CONNEXION À UN PÉRIPHÉRIQUE DE
STOCKAGE USB
Vous pouvez diffuser des morceaux se trouvant sur des périphériques de stockage à l’aide du Soundbar.
Port USB
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
USB (5V 0.5A)
USB
1. Connectez le périphérique USB au port USB situé en bas du produit.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis
sélectionnez «USB».
3. «USB» apparaît sur l’écran d’afchage.
4. Diffusez des morceaux à partir du périphérique de stockage via le Soundbar.
• Le Soundbar se désactive automatiquement (Auto Power Down) si aucun périphérique USB
n’est connecté depuis plus de 20 minutes.
Liste de compatibilité
Rallonge Codec Taux d’échantillonnage Débit binaire
*.m p3 MPEG1 Layer2 32 kHz à 48 kHz 32 à 320 kbps
MPEG1 Layer3 32 kHz à 48 kHz 32 à 320 kbps
MPEG2 Layer3 16 kHz à 24 kHz 8 à 160 kbps
MPEG2.5 Layer3 8 kHz à 12 kHz 8 à 160 kbps
*.wma WMA7/8/9 32 kHz à 48 kHz 32 à 320 kbps
*.ogg Vorbis 32 kHz à 48 kHz 45 à 500 kbps
*.aac
*.m 4a
A AC- LC
(MPEG2/MPEG4 audio uniquement)
32 kHz à 48 kHz 32 à 320 kbps
*.wav LPCM 32 kHz à 192 kHz 1,024 à 9,216 kbps
*.ac FLAC 32 kHz à 192 kHz 162 à 8,100 kbps
*.aif f AIFF 32 kHz à 192 kHz 1,024 à 9,216 kbps
• Si un trop grand nombre de dossiers (environ 200) et de chiers (environ 2000) sont stockés sur le
périphérique USB, le Soundbar peut mettre un certain temps pour accéder aux chiers et les lire.
• Le Soundbar ne prend en charge que les périphériquesUSB dotés des systèmes de chiersFAT16
(~2Go), FAT32 (~ 2To) ou NTFS (~2To).
FRA - 28
09 BRANCHEMENT D’UN APPAREIL MOBILE
Connexion par Bluetooth
Lorsqu’un appareil mobile est connecté par Bluetooth, vous pouvez proter du son stéréo sans vous
encombrer avec des câbles.
• La connexion est limitée à un téléviseur ou à deux appareils Bluetooth simultanément.
PAIR
OU
Périphérique
Bluetooth
Connexion initiale
1. Appuyez sur le bouton PAIR de la télécommande pour accéder au mode «BT PAIRING».
(OU)
a. Appuyez sur le bouton
(Source) du panneau supérieur, puis sélectionnez «BT».
«BT» passe automatiquement à «BT PAIRING» en quelques secondes ou à «BT READY»
s’il y a un enregistrement de connexion.
b. Lorsque «BT READY» apparaît, appuyez sur le bouton
(Source) du panneau supérieur
du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pour afcher «BT
PAIRING».
2. Sur votre appareil, sélectionnez «
[AV] Samsung Soundbar B5-Series
» dans la liste qui apparaît.
• Lorsqu’un Soundbar est connecté au périphérique Bluetooth, [Nom du périphérique Bluetooth]
→ «BT» apparaît sur l’écran situé à l’avant.
3. Lisez des morceaux depuis le périphérique, connecté par Bluetooth, via le Soundbar.
En cas d’échec de la connexion du périphérique
• Si l’entrée correspondant au Soundbar précédemment connecté (par ex., «[AV] Samsung Soundbar
B5-Series» gure dans la liste, supprimez-la.
• Répétez ensuite les étapes 1 et 2.
REMARQUE
• Une fois que vous avez connecté le Soundbar à votre appareil mobile la première fois, utilisez le
mode «BT READY» pour la reconnexion.
FRA - 29
Quelle est la différence entre BT READY et BT PAIRING ?
• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou
brancher un appareil mobile précédemment connecté dans le Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar. (Appuyez sur
la touche PAIR de la télécommande ou appuyez sur le bouton
(Source)
situé sur le dessus du
Soundbar et maintenez-le enfoncé pendant plus de 5 secondes pendant que le Soundbar est en
mode «BT».)
REMARQUES
• Si vous êtes invité à saisir un code PIN lors de la connexion à un périphérique Bluetooth, entrez
<0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth est perdue si la distance entre le
Soundbar et le périphérique Bluetooth est supérieure à 32,8 pi (10 m).
• Le Soundbar se désactive automatiquement après avoir passé 20 minutes à l’état Prêt.
• Il se peut que le Soundbar n’effectue pas correctement la recherche ou la connexion Bluetooth
dans les cas suivants :
– En présence d’un champ électrique puissant dans l’environnement du Soundbar.
– En cas d’appariement simultané de plusieurs périphériques Bluetooth avec le Soundbar.
– En cas de désactivation, de mauvais positionnement ou de dysfonctionnement du périphérique
Bluetooth.
• Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des
ondes électromagnétiques doivent être gardés à distance de l’unité principale du Soundbar, par
exemple les micro-ondes, les appareils de réseau sans l, etc.
• Le Soundbar prend en charge les données SBC (44,1kHz, 48kHz).
• La connexion est possible uniquement sur un périphérique Bluetooth compatible avec la fonction
A2DP (AV).
• Vous ne pouvez pas brancher le Soundbar à un dispositif Bluetooth qui prend seulement en charge
la fonction HF (Hands Free).
• Une fois l’appariement du Soundbar avec un périphérique Bluetooth réalisé, la sélection de
«[AV] Samsung Soundbar B5-Series» dans la liste des périphériques numérisés de l’appareil fera
automatiquement passer le Soundbar en mode «BT».
– Accessible seulement si le Soundbar est énuméré dans la liste des dispositifs Bluetooth
appariés. (Le dispositif Bluetooth et le Soundbar doivent avoir été appariés précédemment au
moins une fois.)
• Soundbar apparaîtra dans la liste des appareils recherchés du dispositif Bluetooth seulement si le
Soundbar afche la mention «BT READY».
ActivationduBluetoothPower(SOUNDMODE)
Si un périphérique Bluetooth précédemment apparié tente de s’apparier avec le Soundbar lorsque la
fonction Bluetooth Power est activée et que le Soundbar est éteint, celui-ci se met automatiquement
en marche.
1. Appuyez sur la touche SOUND MODE de la télécommande et maintenez-la enfoncée pendant plus
de 5 secondes pendant que le Soundbar est allumé.
2. «ON-BLUETOOTH POWER» apparaît sur l’écran du Soundbar.
FRA - 30
Déconnexion d’un périphérique Bluetooth d’un Soundbar
Vous pouvez déconnecter le périphérique Bluetooth à partir du système Soundbar. Pour des directives,
consultez le manuel d’utilisation du périphérique Bluetooth.
• Le système Soundbar sera déconnecté.
• Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, Soundbar afche le
message «BT DISCONNECTED» sur le panneau avant.
Déconnexion du Soundbar du périphérique Bluetooth
Appuyez sur le bouton
(Source) du panneau supérieur ou de la télécommande, puis choisissez
n’importe quel mode à l’exception de «BT».
• La déconnexion prend du temps car le périphérique Bluetooth doit recevoir une réponse du
Soundbar. (Le temps de déconnexion requis peut différer en fonction du périphérique Bluetooth.)
• Lorsque le Soundbar est déconnecté du périphérique Bluetooth, le message
«BT DISCONNECTED» s’afche sur l’écran à l’avant du Soundbar.
REMARQUES
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Soundbar
et l’appareil dépasse 32,8 pi (10 m).
• Le périphérique s’éteint automatiquement au bout de 20 minutes dans l’état Prêt.
Davantaged’informationsurlatechnologieBluetooth
Bluetooth est une technologie facilitant l’interconnexion d’appareils compatibles Bluetooth via une
connexion sans l à faible distance.
• Un appareil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions
d’utilisation:
– Si une partie du corps est en contact avec le système de réception/transmission du
périphérique Bluetooth ou du système Soundbar.
– Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de
bureau.
– Interférences électriques causées par des appareils fonctionnant sur la même bande de
fréquence, notamment équipements médicaux, fours à micro-ondes et réseaux locaux sans l.
• Maintenez la distance la plus courte possible lorsque vous jumelez le système Soundbar avec le
périphérique Bluetooth.
• La qualité diminue parallèlement à la distance entre le système Soundbar et le périphérique
Bluetooth. Si la distance excède la portée opérationnelle du périphérique Bluetooth, la connexion
est perdue.
• La connexion Bluetooth peut s’avérer déciente dans les zones à faible réception.
• La connexion Bluetooth ne fonctionne que lorsque l’appareil concerné est à proximité de l’unité. La
connexion sera automatiquement interrompue si la distance excède la portée. Même dans les limites
de cette portée, des obstacles tels que des murs ou des portes peuvent dégrader la qualité sonore.
• Le fonctionnement de ce périphérique sans l peut engendrer un brouillage électrique.
FRA - 31
Connexion Bluetooth multiple
Le Soundbar peut être connecté à 2 appareils Bluetooth simultanément.
Appareil Bluetooth A Appareil Bluetooth B
1. Connectez le Soundbar à deux appareils Bluetooth au maximum (voir page 28).
2. Écoutez de la musique à partir de l’un des appareils Bluetooth connectés pendant que deux
appareils sont connectés.
3. Si de la musique est lue à partir de l’appareil Bluetooth «B» alors que la lecture est en cours à
partir de l’appareil «A», la musique est lue sur l’appareil «B» et est automatiquement arrêtée/
mise en pause sur l’appareil «A».
4. Dans les versions antérieures à AVRCP V1.4, il est possible de retarder le temps de commutation de
l’appareil qui lit de la musique.
AssociationavecplusieursappareilsBluetooth
Comment associer plusieurs appareils au Soundbar
1. Allumez le Soundbar.
2. En mode «BT» seulement, appuyez sur le bouton
(Source) sur le dessus du Soundbar et
maintenez-le enfoncé pendant plus de 5secondes an que le Soundbar passe en mode «BT
PAIRING». Ensuite, activez le Bluetooth sur l’appareil Bluetooth et sélectionnez le Soundbar dans
la liste des appareils disponibles. Le Soundbar sera automatiquement connecté à l’appareil
Bluetooth.
3. Un deuxième appareil Bluetooth peut être associé et connecté au Soundbar en procédant de la
même façon.
Si vous essayez de connecter un troisième appareil, un appareil connecté qui ne lit pas d’audio
perdra sa connexion Bluetooth, mais sera toujours associé au Soundbar.
4. En utilisant la même méthode, vous pouvez associer jusqu’à 8 appareils Bluetooth, mais seuls les 2
derniers resteront connectés au Soundbar en même temps.
REMARQUES
• Un seul téléviseur Samsung ou deux appareils Bluetooth peuvent être connectés au Soundbar en
même temps.
• Le Soundbar se déconnecte des appareils Bluetooth lorsqu’il reçoit une demande de connexion d’un
téléviseur Samsung.
• Par défaut, le Soundbar est en mode «ON-BT MULTI CONNECTION», mais pour revenir en mode
non-multiconnexion depuis un autre mode, appuyez sur le bouton PAIR de la télécommande
pendant plus de 5secondes en mode veille, jusqu’à ce que «OFF-BT MULTI CONNECTION»
s’afche à l’écran.
FRA - 32
10 INSTALLATION
DU SUPPORT
MURAL
Précautions d’installation
• Effectuez l’installation sur un mur vertical
uniquement.
• N’installez pas le produit dans un endroit où
la température ou l’humidité sont élevées.
• Vériez si le mur est sufsamment solide
pour supporter le poids du produit. Sinon,
renforcez le mur ou choisissez un autre
endroit pour l’installation.
• Achetez et utilisez les chevilles ou les vis de
xation adaptées au type de mur (plâtre,
métal, bois, etc.). Si possible, xez les vis de
support sur les montants des murs.
• Achetez des vis de montage mural en
fonction du type et de l’épaisseur du mur sur
lequel vous souhaitez installer le Soundbar.
– Diamètre: M5
– Longueur : 1 3/8 pouces (35 mm) ou plus
long.
• Raccordez les câbles de l’unité à des
périphériques externes avant de xer le
Soundbar au mur.
• Assurez-vous que l’unité est éteinte et
débranchée de la source d’alimentation avant
de l’installer. Sinon, cela pourrait provoquer
un choc électrique.
Composantes murales
Guide de montage mural
x 2
(M4 x L10)
x 2
Vis de support Vis
x 2
Support mural
1. Placez le Guide de montage mural contre la
surface du mur.
• Le Guide de montage mural doit être à
niveau.
• Si votre téléviseur est xé au mur,
installez le Soundbar au moins 2 pouces
(5 cm) en dessous du téléviseur.
2 pouces (5 cm) ou plus
FRA - 33
2. Alignez la Ligne Centrale du Guide de
montage mural sur le centre de votre
téléviseur (si vous montez le Soundbar sous
ce dernier), puis xez le Guide de montage
mural au mur avec du ruban adhésif.
• Si vous ne l’installez pas sous un
téléviseur, placez la Ligne Centrale au
centre de la zone d’installation.
Ligne Centrale
3. Utilisez un crayon pour marquer la position
des trous et retirez le Guide de montage
mural.
4. À l’aide d’un foret de taille appropriée, percez
un trou dans le mur à chaque marque.
• Si les marques ne correspondent pas à la
position des montants de la cloison, veillez
à insérer les ancrages appropriés dans les
trous avant d’insérer les vis de support. Si
vous utilisez des ancrages, assurez-vous
que les trous que vous percez sont assez
grands pour les accommoder.
5. Poussez une vis (non fournie) dans chaque
Vis de support, puis vissez fermement
chaque vis dans un trou de vis de support.
(Non fournie)
6. Installez les 2 Supportdexationmurale
selon l’orientation correcte en bas de la
Soundbar, à l’aide de 2 Vis.
• Lors du montage, assurez-vous que
l’étrier des Supportdexationmurale
est situé à l’arrière du Soundbar.
Arrière du Soundbar
Extrémité droite du Soundbar
FRA - 34
7. Installez le Soundbar à l’aide des Support de
xationmurale en accrochant ces derniers
sur les Vis de support xées au mur.
8. Faites glisser la Soundbar vers le bas, comme
illustré ci-dessous, an que les Équerres de
support mural reposent fermement sur les
Vis de support.
• Insérez les Vis de support dans la partie
large (inférieure) des Supportdexation
murale, puis faites glisser les Support de
xationmurale vers le bas an que les
Supportdexationmurale reposent
fermement sur les Vis de support.
11 MISE À JOUR
LOGICIELLE
Il se peut que Samsung propose ultérieurement
des mises à jour pour le micrologiciel du système
du Soundbar.
Port USB
HDMI IN
HDMI TO TV
(ARC)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
DC 24V
USB (5V 0.5A)
Lorsqu’une mise à jour vous est proposée, vous
pouvez mettre à jour le micrologiciel en
branchant un périphérique USB contenant la mise
à jour sur le port USB de votre Soundbar.
Pour plus d’informations sur le téléchargement
de chiers de mise à jour, consultez le site Web de
Samsung Electronics à l’adresse
(www.samsung.com
Support).
Ensuite, sélectionnez le type de produit ou saisissez
le numéro de modèle de votre Soundbar,
sélectionnez l’option Logiciels et applications, puis
Téléchargements. Les noms d’option peuvent varier.
Commentvérierlaversiondu
micrologiciel
1. Éteignez le Soundbar.
2. Appuyez sur le bouton
(Contrôle du son)
de la télécommande et maintenez-le
enfoncé pendant environ 5 secondes.
3. Chaque version apparaît dans l’ordre suivant
sur l’écran du Soundbar.
(Version du logiciel → HDMI → Tx → Rx )
• Tx : module Tx sans l dans le Soundbar.
• Rx : module Rx sans l dans le caisson
des basses.
• ÉCRAN VERSION R2
– Pas de connexion arrière R2---
– Connecté R2xxx arrière
FRA - 35
Procédure de mise à jour
Important : la fonction de mise à jour efface tous
les paramètres utilisateur. Nous vous
recommandons de noter vos paramètres an de
pouvoir les redénir facilement après la mise à
jour. Notez que la mise à jour du logiciel réinitialise
également la connexion au caisson de basses.
1. Connectez une clé USB au port USB de votre
ordinateur.
Important
: Assurez-vous que la clé USB ne
contient aucun chier de musique. Dans le
cas contraire, la mise à jour du micrologiciel
est susceptible d’échouer.
2. Accédez au site (samsung.com)
sélectionnez Entrez le numéro de modèle.
et entrez le modèle de votre Soundbar.
Sélectionnez Manuels et téléchargements,
puis téléchargez la dernière version du
logiciel.
3. Enregistrez le logiciel téléchargé sur une clé
USB et sélectionnez «Extraire ici» pour
décompresser le dossier.
4. Éteignez le Soundbar et connectez la clé USB
contenant la mise à jour logicielle au port
USB.
5. Allumez le Soundbar et sélectionnez la
source «USB». Dans les 3minutes qui
suivent, «UPDATE» s’afche et la mise à jour
commence. Lorsque la mise à jour est
terminée, le Soundbar s’éteint et se rallume
automatiquement.
6. Appuyez sur le bouton (Volume) du
panneau supérieur pendant 5secondes. Le
message «INIT» apparaît sur l’écran et le
Soundbar s’éteint. La mise à jour est
terminée.
• Ce produit a une fonction DUAL BOOT.
Si le micrologiciel ne parvient pas à
effectuer la mise à jour, vous pouvez à
nouveau mettre à jour le micrologiciel.
7. Restaurez vos paramètres sur le Soundbar.
SiUPDATEnes’afchepas
1. Éteignez le Soundbar, débranchez le
périphérique de stockage qui contient les
chiers de mise à jour du port USB du
Soundbar, puis rebranchez-le.
2. Débranchez le cordon d’alimentation du
Soundbar, rebranchez-le, puis allumez le
Soundbar.
REMARQUES
• La mise à jour du micrologiciel peut ne pas
fonctionner correctement si les chiers audio
pris en charge par le Soundbar sont stockés
dans le périphérique de stockage.
• Ne coupez pas l’alimentation et ne retirez pas
le périphérique USB pendant que les mises à
jour sont en train d’être appliquées. L’unité
principale s’éteindra automatiquement après
avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, la
conguration utilisateur du Soundbar est
initialisée an que vous puissiez redénir vos
paramètres. Nous vous conseillons de noter
vos paramètres par écrit pour pouvoir
facilement les redénir après la mise à jour.
Notez que la mise à jour du micrologiciel
réinitialise également la connexion au caisson
des basses. Si la connexion au caisson des
basses n’est pas rétablie automatiquement
après la mise à jour, reportez-vous à la page
17. Si la mise à jour du logiciel échoue, la
clé USB est peut-être défectueuse.
• Les utilisateurs de Mac OS doivent utiliser
MS-DOS (FAT) comme format USB.
• La mise à jour par USB peut ne pas être
disponible. Cela dépend du fabricant du
périphérique de stockage.
FRA - 36
12 DÉPANNAGE
Avant de contacter l’assistance, effectuez les vérications suivantes.
Le Soundbar ne s’allume pas.
; Vériez si le cordon d'alimentation du
Soundbar est correctement inséré dans la
prise.
Le Soundbar fonctionne par intermittence.
; Après avoir retiré le cordon d’alimentation,
réinsérez-le.
; Mettez l’appareil externe sous tension et
réessayez.
; S’il n’y a pas de signal, le Soundbar s’éteint
automatiquement après un certain temps.
Allumez le produit. (Voir la page 8.)
Si la télécommande ne fonctionne pas.
; Pointez la télécommande directement sur
le Soundbar.
; Remplacez les piles.
Le Soundbar n’émet aucun son.
; Le volume du Soundbar est trop faible ou
coupé. Réglez le volume.
; Lorsqu’un appareil externe (STB, appareil
Bluetooth, appareil mobile, etc.) est
connecté, réglez le volume de l’appareil
externe.
; Pour la sortie audio du téléviseur,
sélectionnez Soundbar. (Téléviseur Samsung:
Accueil ( ) → Menu → Paramètres ( ) →
Tous les paramètres ( ) → Son → Sortie
audio → Sélectionnez le Soundbar)
; La connexion du câble au Soundbar ne doit
pas être lâche. Débranchez le câble et
rebranchez-le.
; Retirez complètement le cordon
d’alimentation, rebranchez-le et mettez
l’appareil sous tension.
; Initialisez le produit et réessayez.
(Voir page 35.)
Le caisson de basses n’émet aucun son.
; Vériez que le voyant situé à l’arrière du
caisson des basses s’allume en bleu.
Rebranchez le Soundbar et le caisson des
basses si le voyant clignote en bleu ou
devient rouge. (Voir page 18.)
; Vous pouvez rencontrer un problème s’il y a
un obstacle entre le Soundbar et le caisson
des basses. Déplacez les appareils dans
une zone éloignée des obstacles.
; D’autres appareils envoyant des signaux
radioélectriques à proximité peuvent
interrompre la connexion. Éloignez votre
haut-parleur de tels appareils.
; Retirez et rebranchez la che d’alimentation.
Levolumeducaissondesbassesesttropfaible.
; Le volume d’origine du contenu que vous
lisez peut être faible. Essayez de régler le
niveau du caisson des basses.
(Voir page 13.)
; Rapprochez-vous du haut-parleur du
caisson des basses.
Siletéléviseurn’estpasconnectéparHDMI
TO TV (ARC).
; Vériez que le câble HDMI est
correctement connecté à la borne ARC.
(Voir la page 21.)
; La connexion peut ne pas être possible en
raison de l’appareil externe connecté
(décodeur, machine de jeux, etc.).
Connectez directement le Soundbar.
; HDMI-CEC peut ne pas être activé sur le
téléviseur. Activez le CEC dans le menu du
téléviseur. (Téléviseur Samsung: Accueil
(
) → Menu → Paramètres ( ) → Tous
les paramètres ( ) → Connexion →
Gestionnaire de périphérique externe →
Anynet+ (HDMI-CEC) ACTIVÉ)
FRA - 37
Aucun son n’est émis lors de la connexion au
téléviseurenmodeHDMITOTV(ARC).
; Votre appareil ne peut pas lire le signal
d’entrée. Changez la sortie audio du téléviseur
et réglez-la sur PCM ou sur Dolby Digital.
(Pour un téléviseur Samsung : Accueil (
) →
Menu → Paramètres ( ) → Tous les
paramètres ( ) → Son → Paramètres
avancés → Format de sortie audio numérique)
Le Soundbar ne se connecte pas par Bluetooth.
; Lors de la connexion d’un nouvel appareil,
passez à «BT PAIRING» pour la connexion.
(Appuyez sur le bouton PAIR de la
télécommande ou sur le bouton (Source)
de l’unité pendant au moins 5secondes.)
; Si le Soundbar est connecté à un autre
appareil, débranchez d’abord cet appareil
pour commuter l’appareil.
; Reconnectez l’appareil après avoir supprimé la
liste des haut-parleurs Bluetooth sur l’appareil
à connecter. (
Téléviseur Samsung: Accueil
( ) → Menu → Paramètres ( ) → Tous les
paramètres ( ) → Son → Sortie audio →
Liste des haut-parleurs Bluetooth)
; La connexion automatique au téléviseur peut
être désactivée. Pendant que le Soundbar est
en mode «BT READY», appuyez sur la touche
Gauche de la télécommande du Soundbar et
maintenez-la enfoncée pendant 5secondes
pour sélectionner ON-TV CONNECT. Si
OFF-TV CONNECT s’afche, appuyez à
nouveau sur la touche Gauche et maintenez-
la enfoncée pendant 5 secondes pour
changer de sélection.
; Retirez et rebranchez la che
d’alimentation, puis réessayez.
; Initialisez le produit et réessayez.
(Voir page 35.)
Le son se coupe lors d’une connexion par
Bluetooth.
; Si votre appareil connecté par Bluetooth
est trop éloigné du Soundbar, il est possible
que le son soit coupé. Rapprochez l’appareil
du Soundbar.
; Si une partie de votre corps est en contact
avec l’émetteur-récepteur Bluetooth ou
que le produit est installé sur un meuble en
métal, une coupure du son peut se
produire. Vériez l’environnement
d’installation et les conditions d’utilisation.
La multiconnexion Bluetooth ne fonctionne
pas.
; Lorsque le téléviseur est connecté au
Soundbar, la multiconnexion Bluetooth
pourrait ne pas fonctionner. Déconnectez le
Soundbar du téléviseur et réessayez.
; Vériez que le paramètre de multiconnexion
Bluetooth est activé. (Reportez-vous à la
section « Le Soundbar ne se connecte pas par
Bluetooth. »)
; Déconnectez l’appareil en cours de lecture,
appariez-le avec l’appareil que vous souhaitez
connecter, puis reconnectez l’appareil
précédent.
; Si le son est inaudible même après avoir établi
correctement la connexion, reportez-vous à la
section « Le son se coupe lors d’une connexion
par Bluetooth. ».
Le Soundbar ne s’allume pas
automatiquementavecletéléviseur.
; Lorsque vous éteignez le Soundbar tout en
regardant la télévision, la synchronisation
de l'alimentation avec le téléviseur est
désactivée. Éteignez d'abord le téléviseur.
FRA - 38
13 LICENCE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio and the
double-D symbol are trademarks of Dolby
Laboratories Licensing Corporation.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, DTS and the
Symbol together, Virtual:X, the DTS Virtual:X
logo, and DTS 2.0 Channel are registered
trademarks or trademarks of DTS, Inc. in the
United States and/or other countries. © DTS,
Inc. All Rights Reserved.
Les termes HDMI et HDMI High-Denition
Multimedia Interface, de même que le logo
HDMI sont des marques commerciales ou des
marques déposées de HDMI Licensing
Administrator, Inc. aux États-Unis et dans
d’autres pays.
The Bluetooth® word mark and logos are
registered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Samsung
Electronics Co., Ltd. is under license. Other
trademarks and trade names are those of their
respective owners.
[ENERGY STAR]
ENERGYSTARqualiedmodelonly
– Your Samsung product is ENERGY STAR
qualied in its factory default setting.
Change to certain features, settings and
functionality in this product can change the
power consumption, possibly beyond the
limits required for ENERGY STAR
qualication.
– Environmental Protection Agency and
Department of Energy. ENERGY STAR is a
joint program of the Government agencies,
designed to promote energy efcient
products and practices.
Refer to www.energystar.gov for more
information of the ENERGY STAR Program.
ENERGYSTARqualiedmodelonly
(Applicable to Thin Client models only)
As an ENERGY STAR® Partner, SAMSUNG has
determined that this product meets the
ENERGY STAR® guidelines for energy
efciency.
– The ENERGY STAR Program has been to
reduced greenhouse gas emissions and
save energy through voluntary labeling.
– Power management setting of this product
have been enabled by default, and have
various timing setting from 1 minutes to 5
hours.
– The product can wake with a button press
on the chassis from sleep mode.
ENERGYSTARqualiedmodelonly(Theother
models)
– As an ENERGY STAR Partner, Samsung has
determined that this product or product
models meets the ENERGY STAR guideline
for energy efciency.
FRA - 39
14 AVIS DE
LICENCES LIBRES
Pour envoyer des questions concernant les
sources ouvertes, communiquez avec Samsung
Open Source (http://opensource.samsung.com).
15 REMARQUE
IMPORTANTE
CONCERNANT LE
SERVICE
Les chiffres et les illustrations contenus dans ce
Guide d’utilisation sont fournis à titre de référence
uniquement et pourraient ne pas représenter
exactement le produit.
FRA - 40
16 CARACTÉRISTIQUES ET GUIDE
Spécications
Nom de modèle HW-B550
USB 5V/0, 5A
Poids 4,6 lbs (2,1 kg)
Dimensions (L x H x P)
33,9 x 2,3 x 3,0 po
(860,0 x 59,4 x 75,0 mm)
Plage de températures en fonctionnement +41°F à +95°F (+5°C à +35°C)
Plage d’humidité en fonctionnement 10 % à 75 %
AMPLIFICATEUR
Puissance de sortie nominale
160W(40Wx4)
Formats de lecture pris en charge
(Le son DTS 2.0 et DTS Virtual:X est lu au
format DTS.)
LPCM 2ch, Dolby Audio™ (prise en charge de Dolby®
Digital), DTS, DTS Virtual:X
Nom du caisson de basses PS-WB65D
Poids 11,2 lbs (5,1 kg)
Dimensions (L x H x P)
7,2 x 13,6 x 11,6 po
(184,0 x 346,0 x 295,0 mm)
AMPLIFICATEUR
Puissance de sortie nominale
250W
REMARQUES
• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.
transport. Le ni extérieur et intérieur de même que les lampes ne sont pas couverts par
annulée pour tout appareil qui aurait un numéro de série manquant ou modi é. Cette
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication.
SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la
période de garantie SECA se réservera le droit de réparer ou de remplacer l’appareil
défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service
autorisé SECA. Le nom et l’adresse du Centre de service le plus près de chez vous peut
être obtenu en composant sans frais le 1- 800- SAMSUNG ou en visitant notre site web
au www.samsung.ca
MAIN-D’OEUVRE
UN (1) AN (AU COMPTOIR)
PIÈCES
UN (1) AN
Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve
d’achat acceptée. Le client doit le présenter au Centre de service agréé au moment où il
fait la demande d’une réparation sous garantie.
EXCLUSIONS (CE QUI N’EST PAS COUVERT)
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une
inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte.
La garantie ne couvre pas une mauvaise installation, une mauvaise réparation, une
réparation non autorisée et tout usage commercial ou dommages survenus durant le
transport. Le ni extérieur et intérieur de même que les lampes ne sont pas couverts par
cette garantie. Les ajustements par le client qui sont expliqués dans le guide de l’utilisateur
ne sont pas couverts en vertu de cette garantie. Cette garantie sera automatiquement
annulée pour tout appareil qui aurait un numéro de série manquant ou modi é. Cette
garantie est valable seulement sur les appareils achetés et utilisés au Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: http://www.samsung.com/ca_fr
© 2022 Samsung Electronics Co., Ltd. Tous droits réservés.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
SIÈGE SOCIAL
Samsung Electronics Canada Inc. 2050 Derry Road West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca_fr/support
Pays Centre de service Samsung
Site Web
`
Amérique du Nord
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
