Marvel MA24RAS2LS 24 Inch Counter Depth Compact Refrigerator User Manual

Refrigerators

Réfrigérateurs

ML24BC

MA24BC

ML24BR

MA24BR

ML15RA

ML24RA

MA24RA

ML24WB

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

NOTE

CAUTION

CONTENTS

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Product Dimensions ...........................................................6

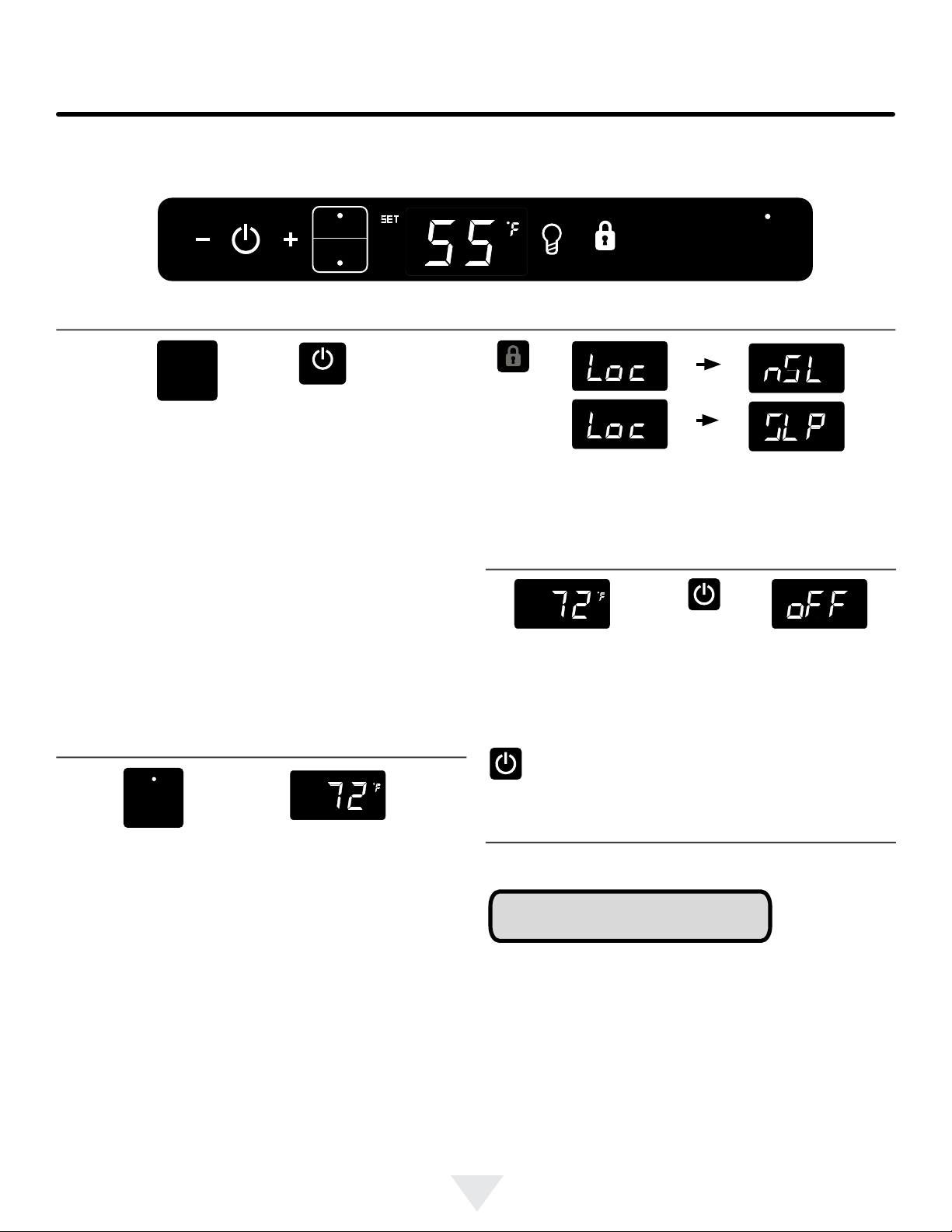

Using your Electronic control .............................................8

Starting your appliance ..................................................8

Sleep mode ...................................................................8

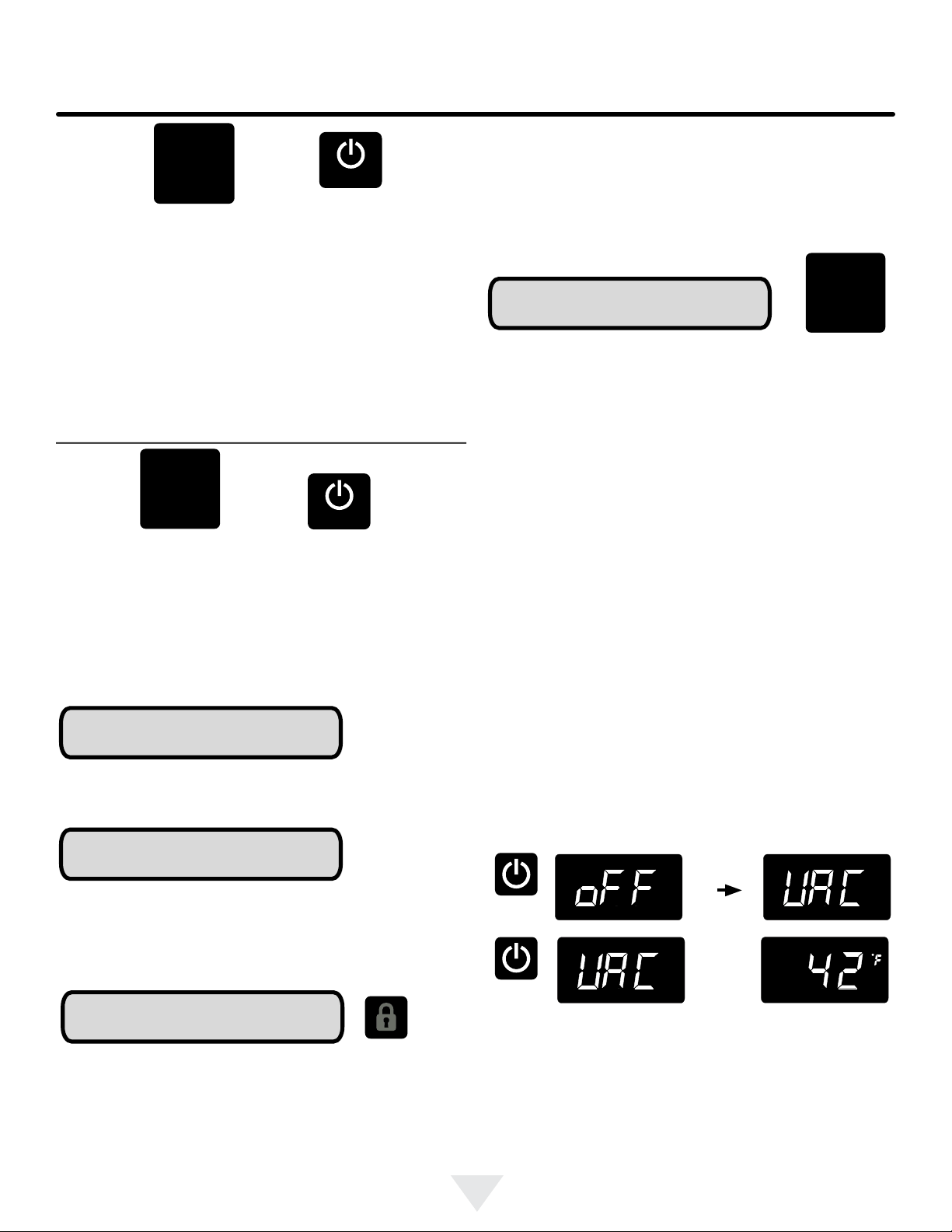

Turning your appliance "ON" or "OFF" ...........................8

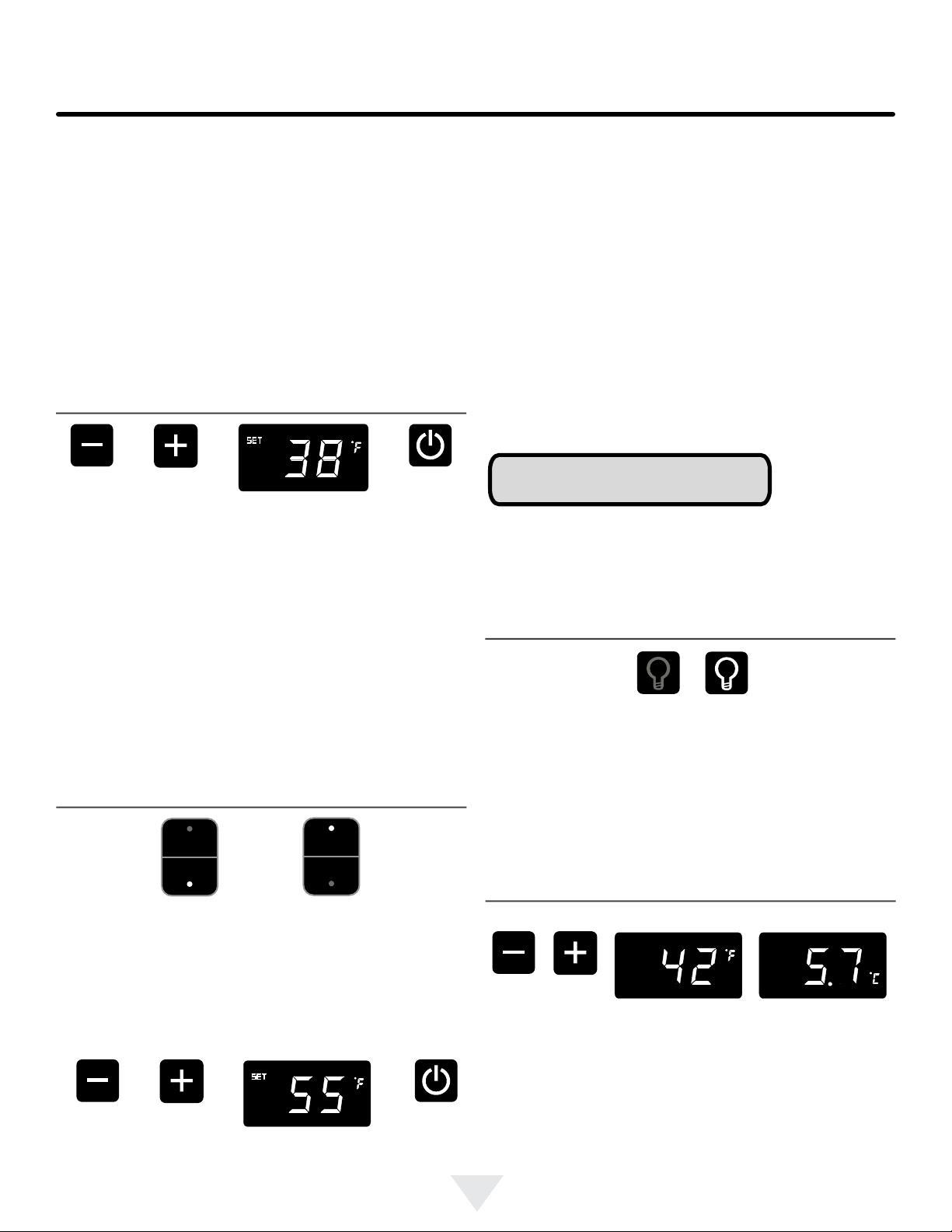

Adjusting the temperature .............................................8

Interior display lighting ...................................................9

Temperature mode .........................................................9

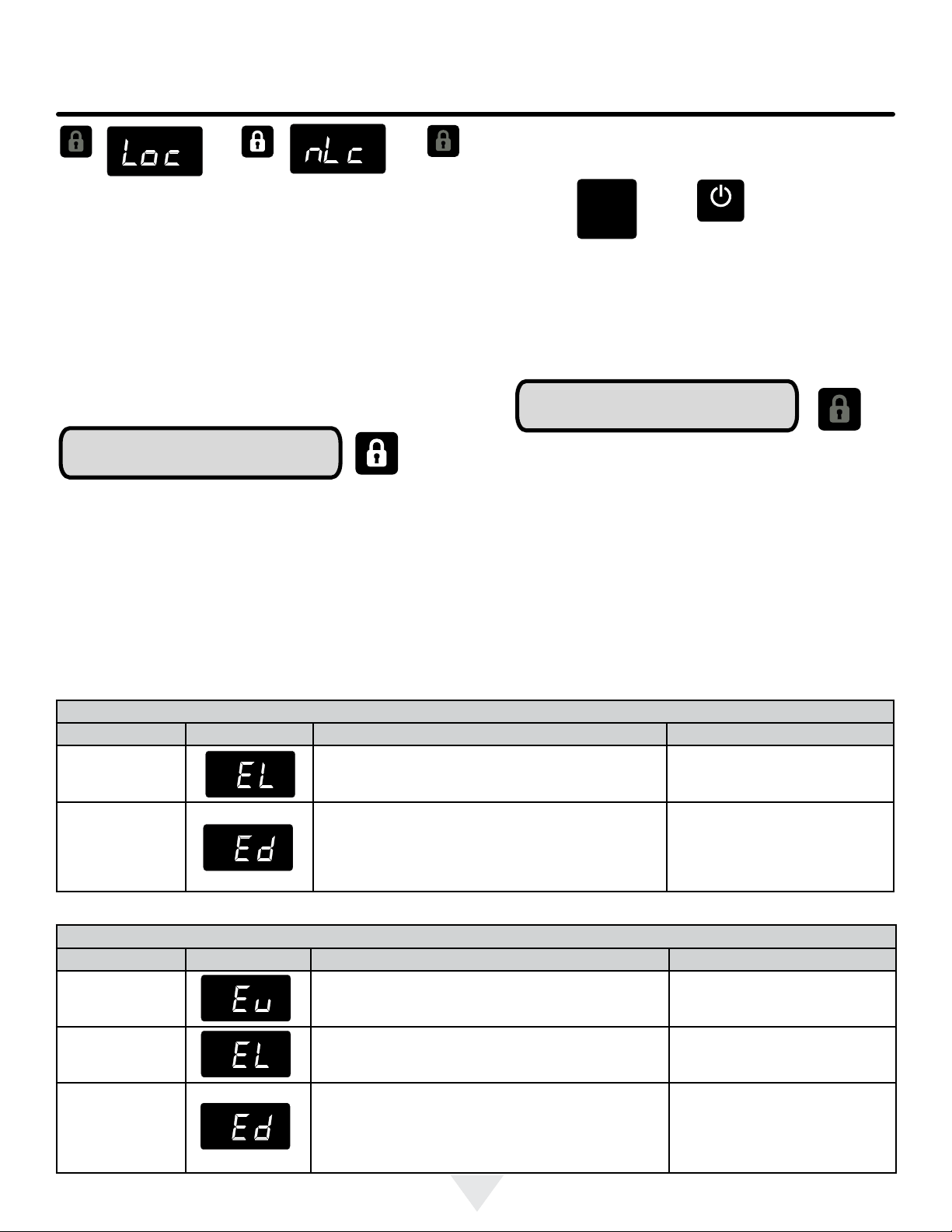

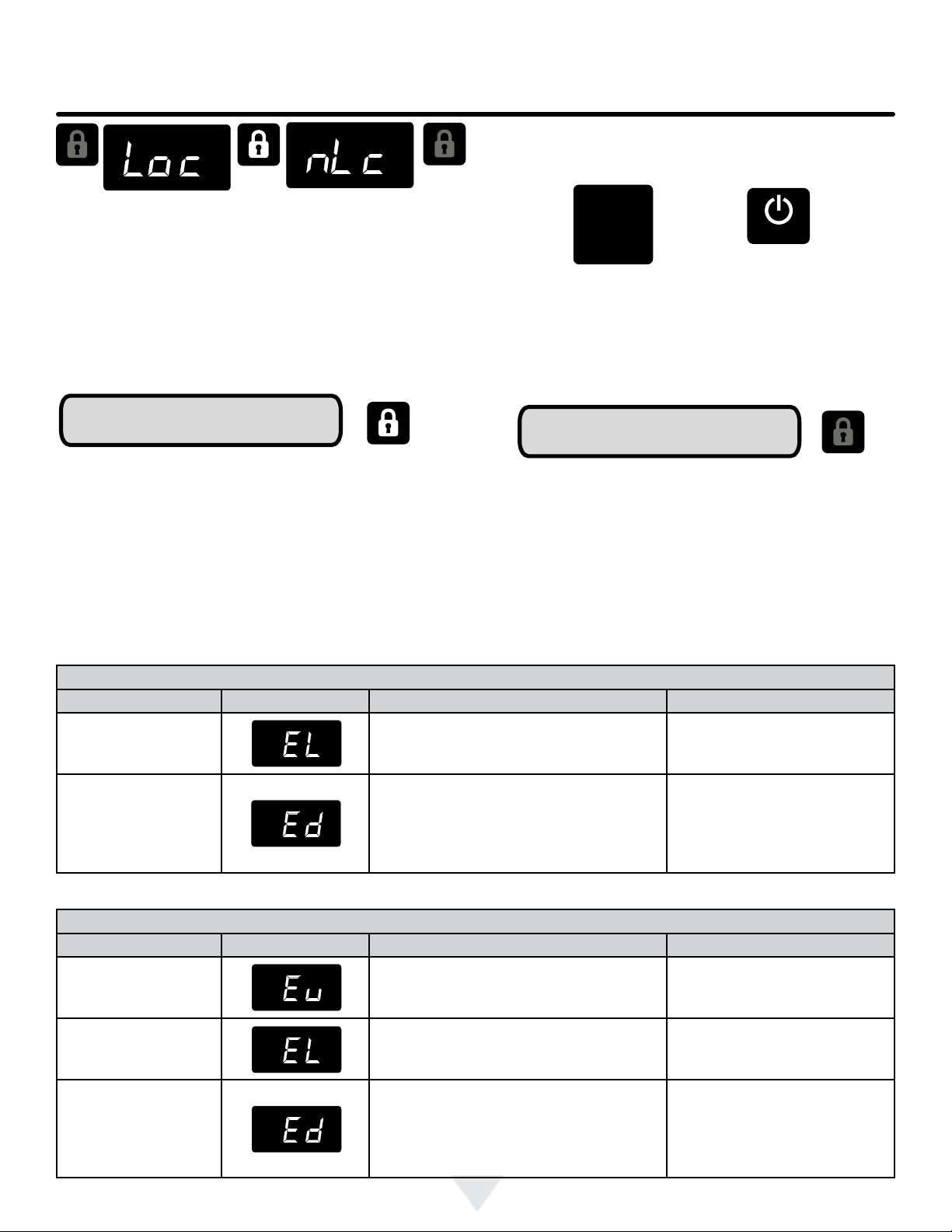

Control lock ...................................................................10

Temperature sensor error codes .................................10

Alarms ...........................................................................10

Door ajar ...................................................................10

Power failure .............................................................11

Temperature alarm ....................................................11

Vacation mode .............................................................11

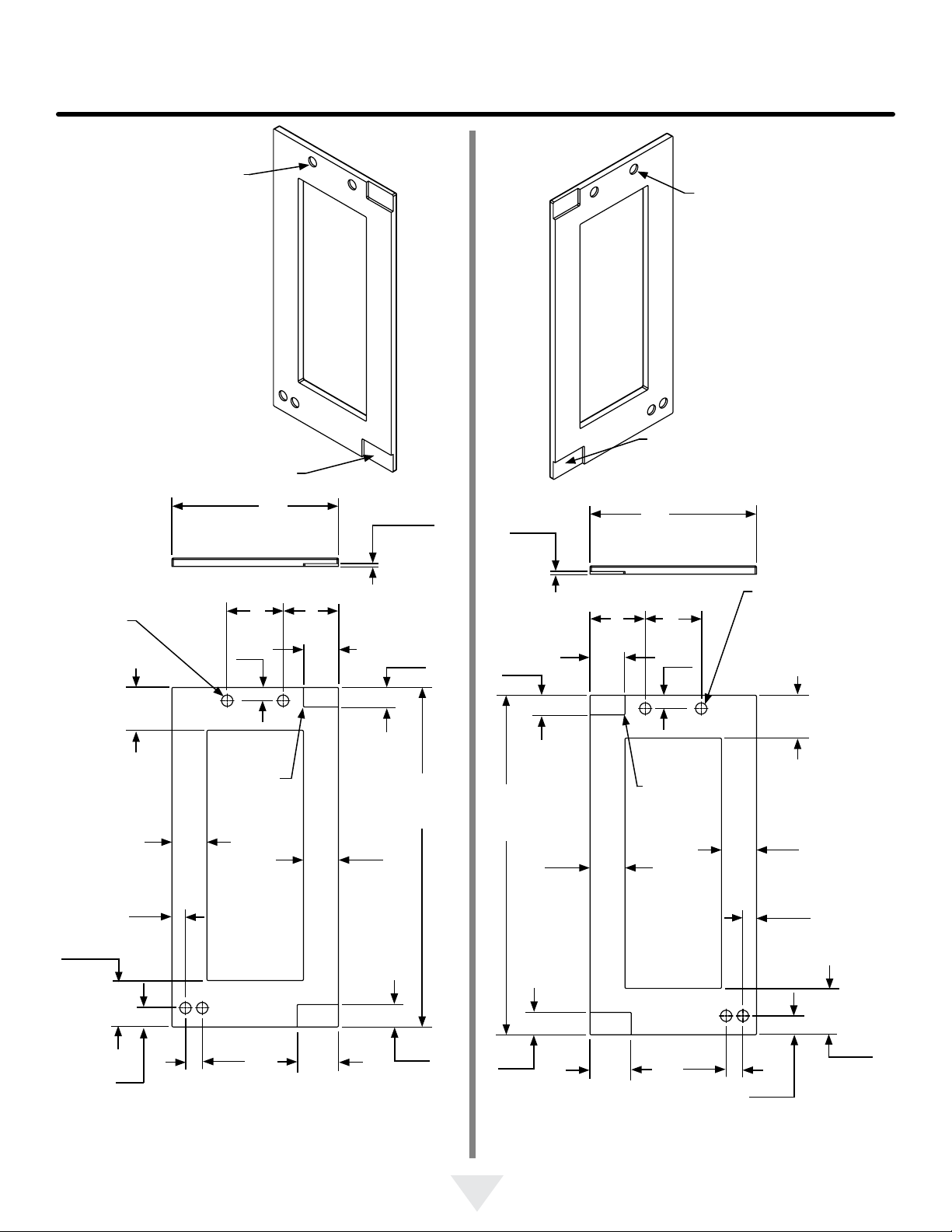

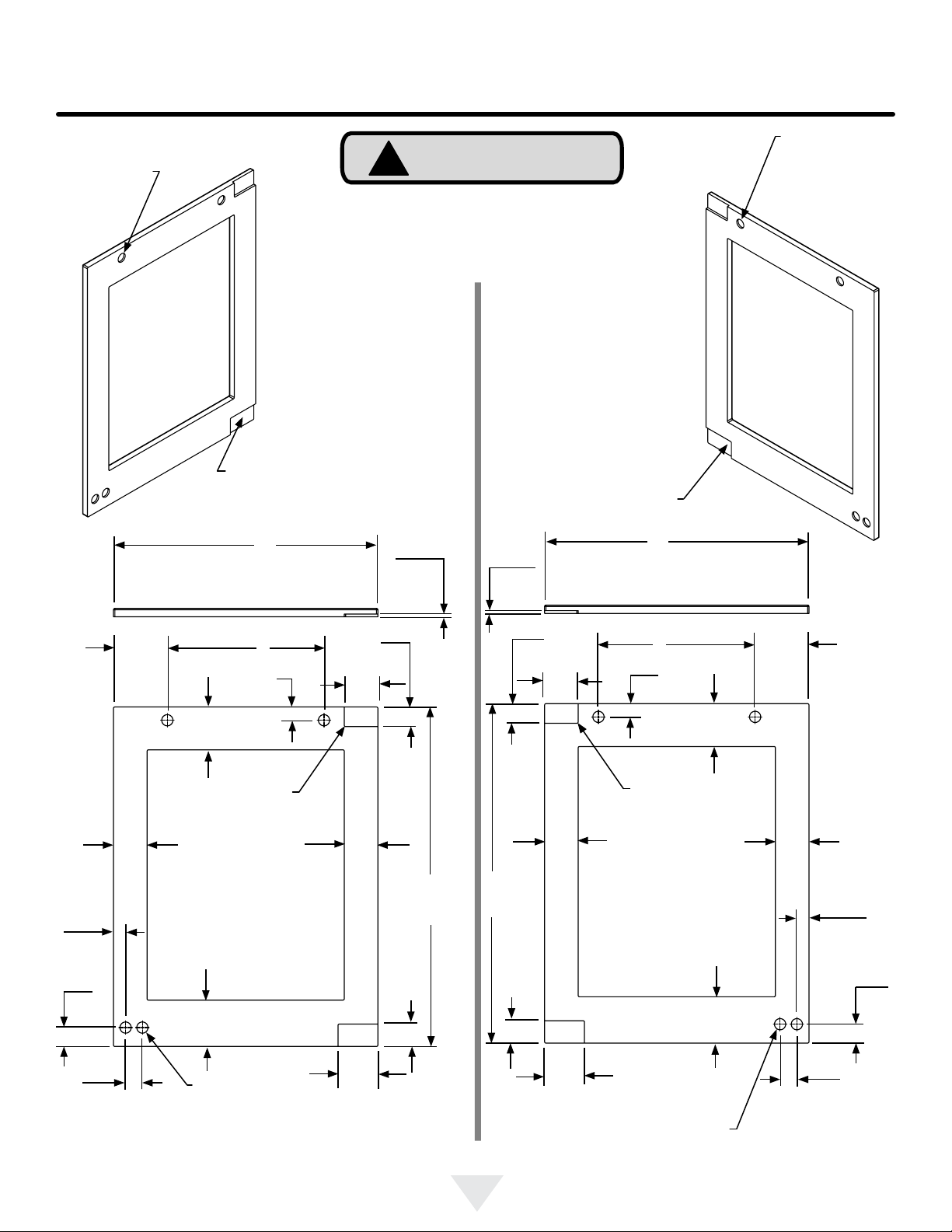

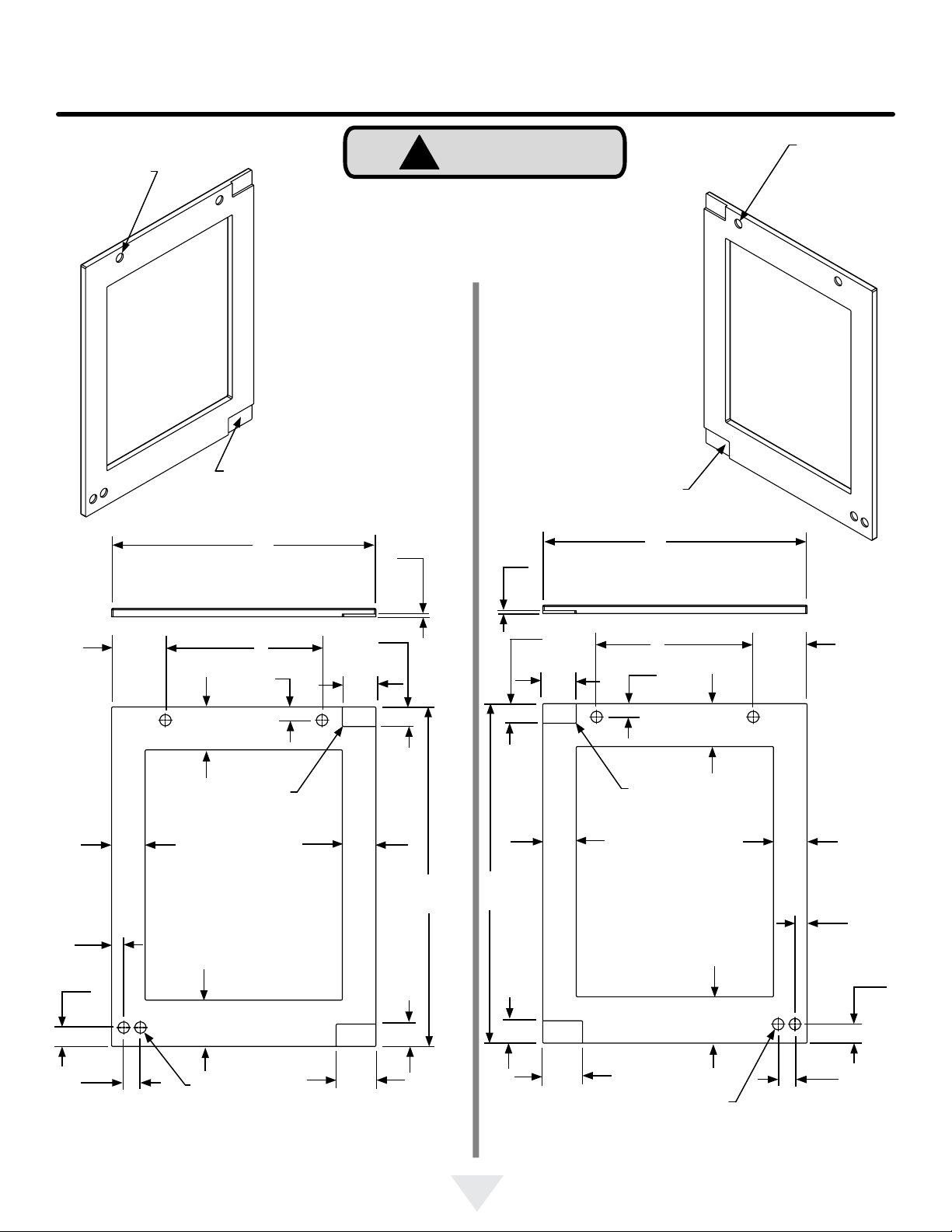

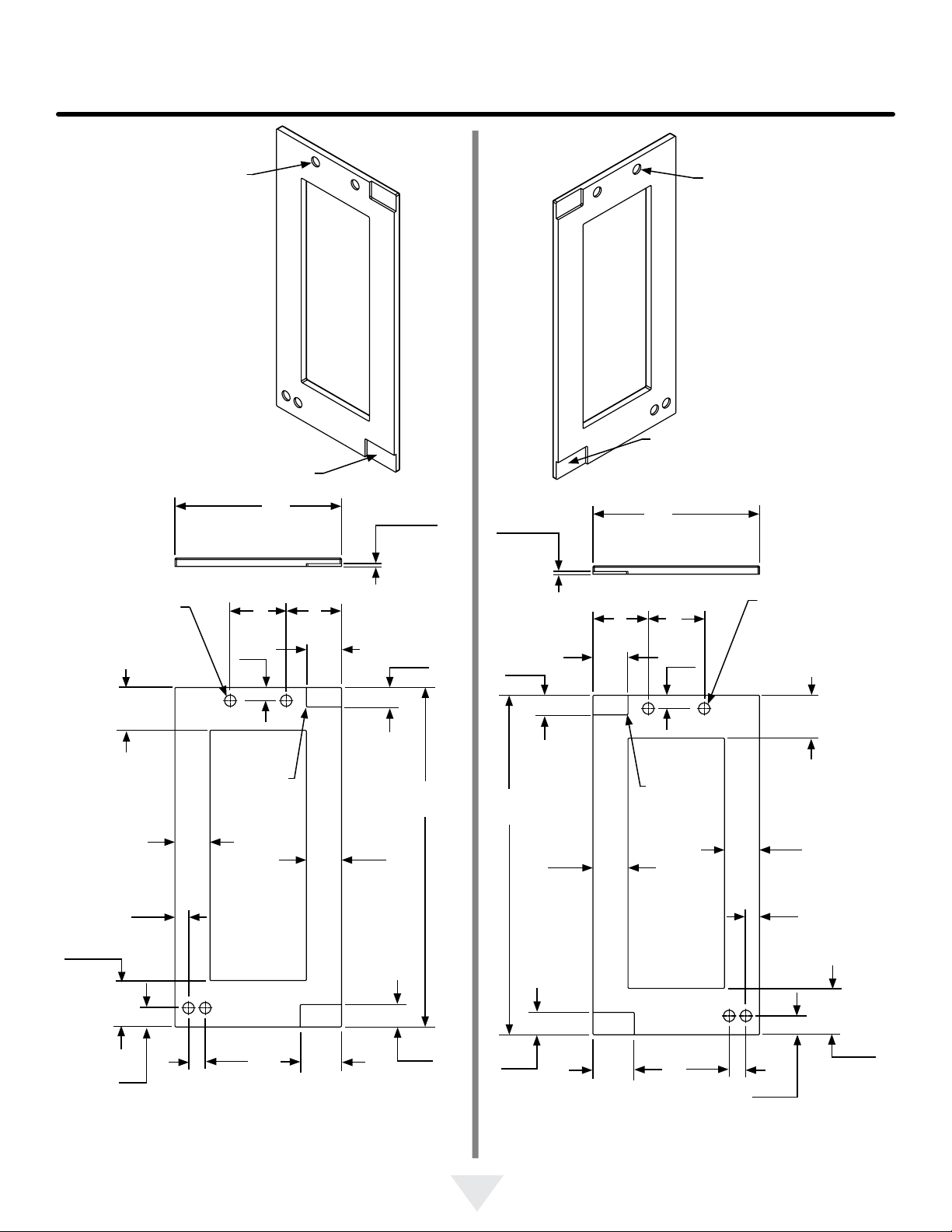

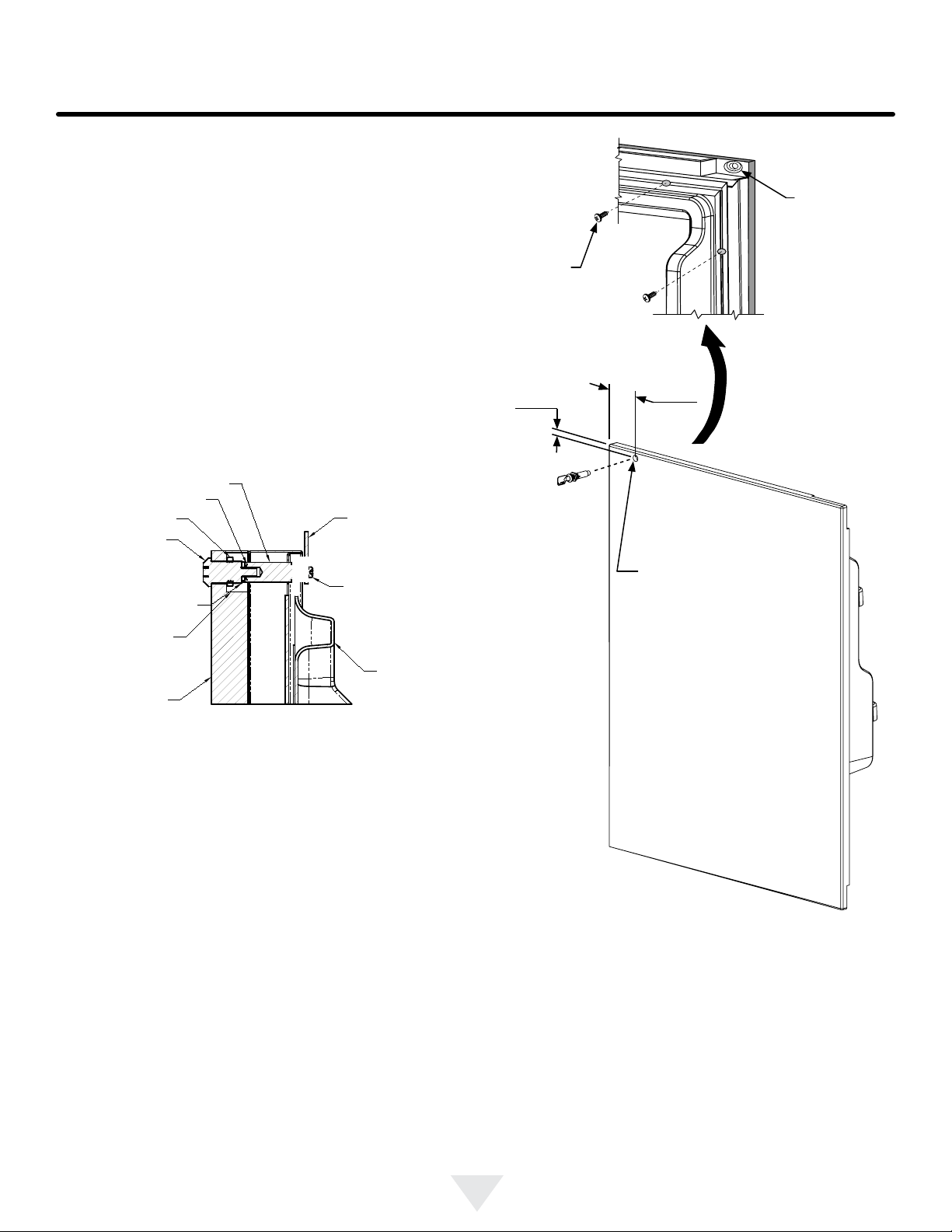

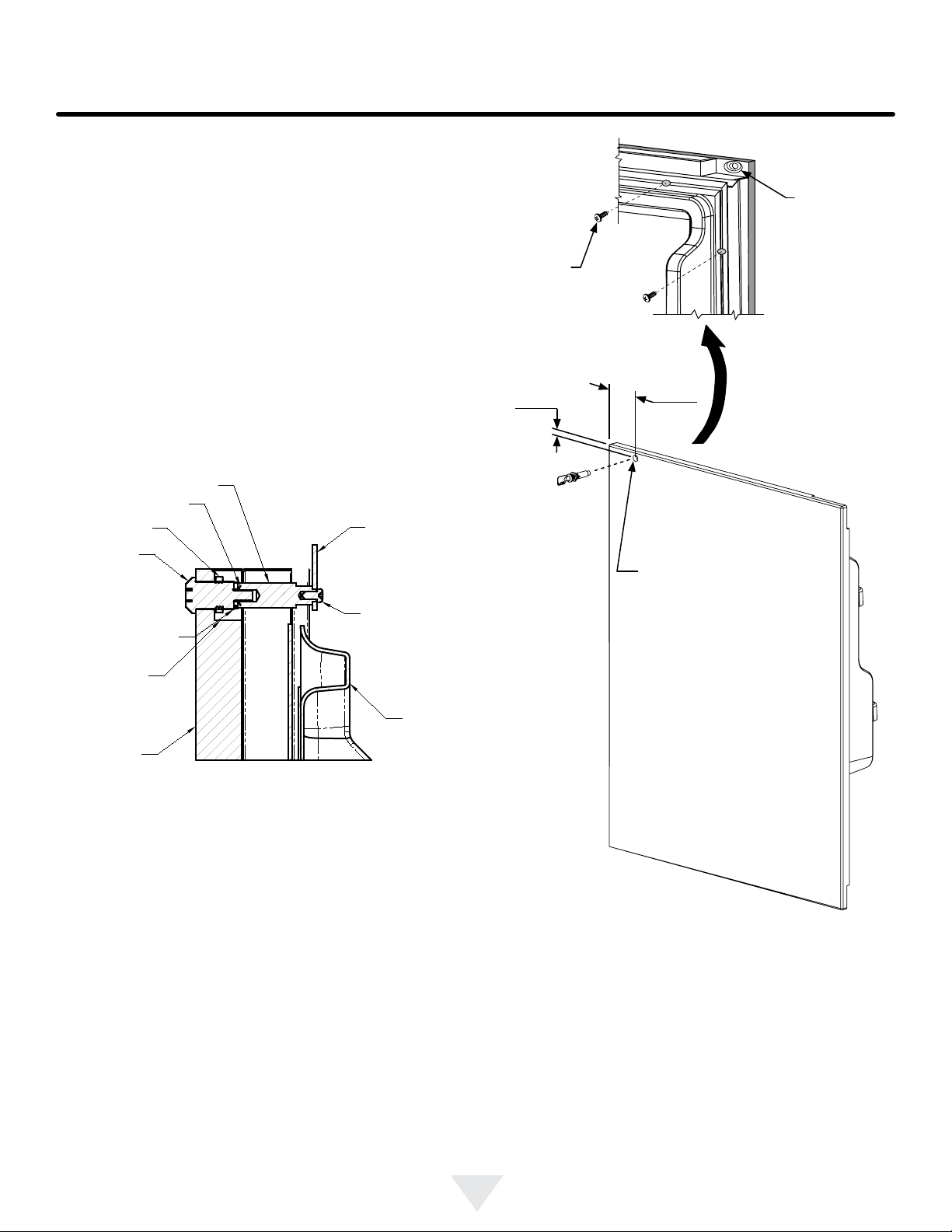

Overlay door panel installation .........................................12

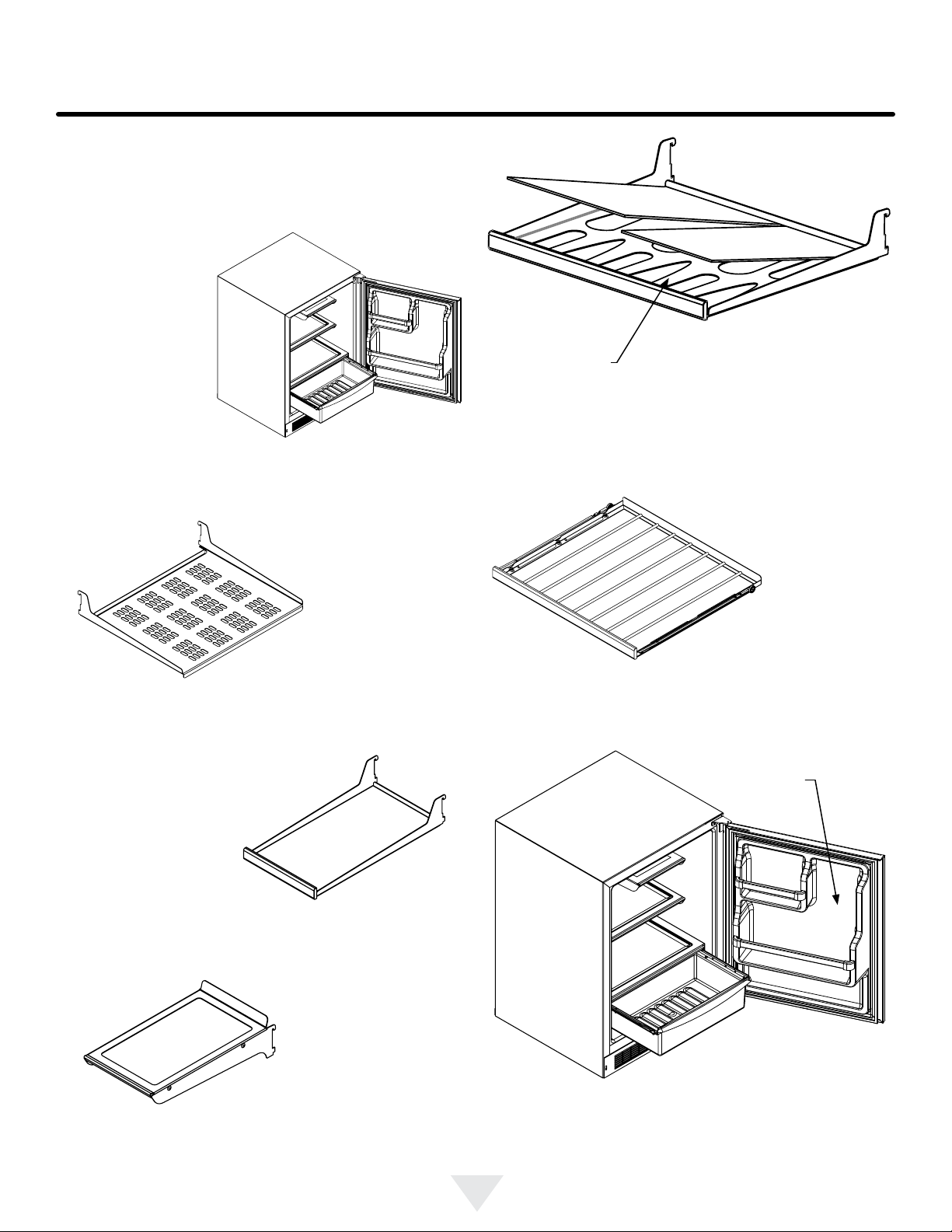

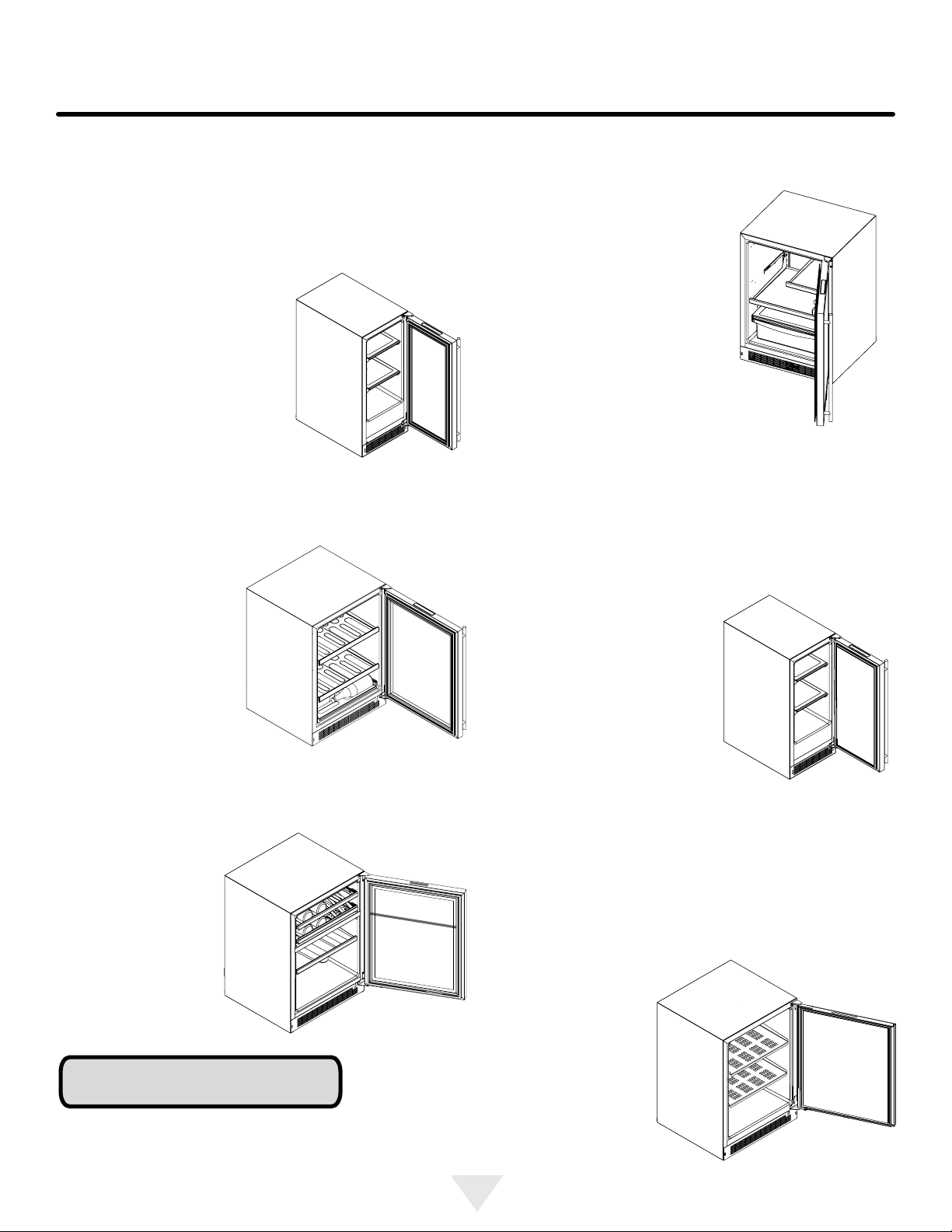

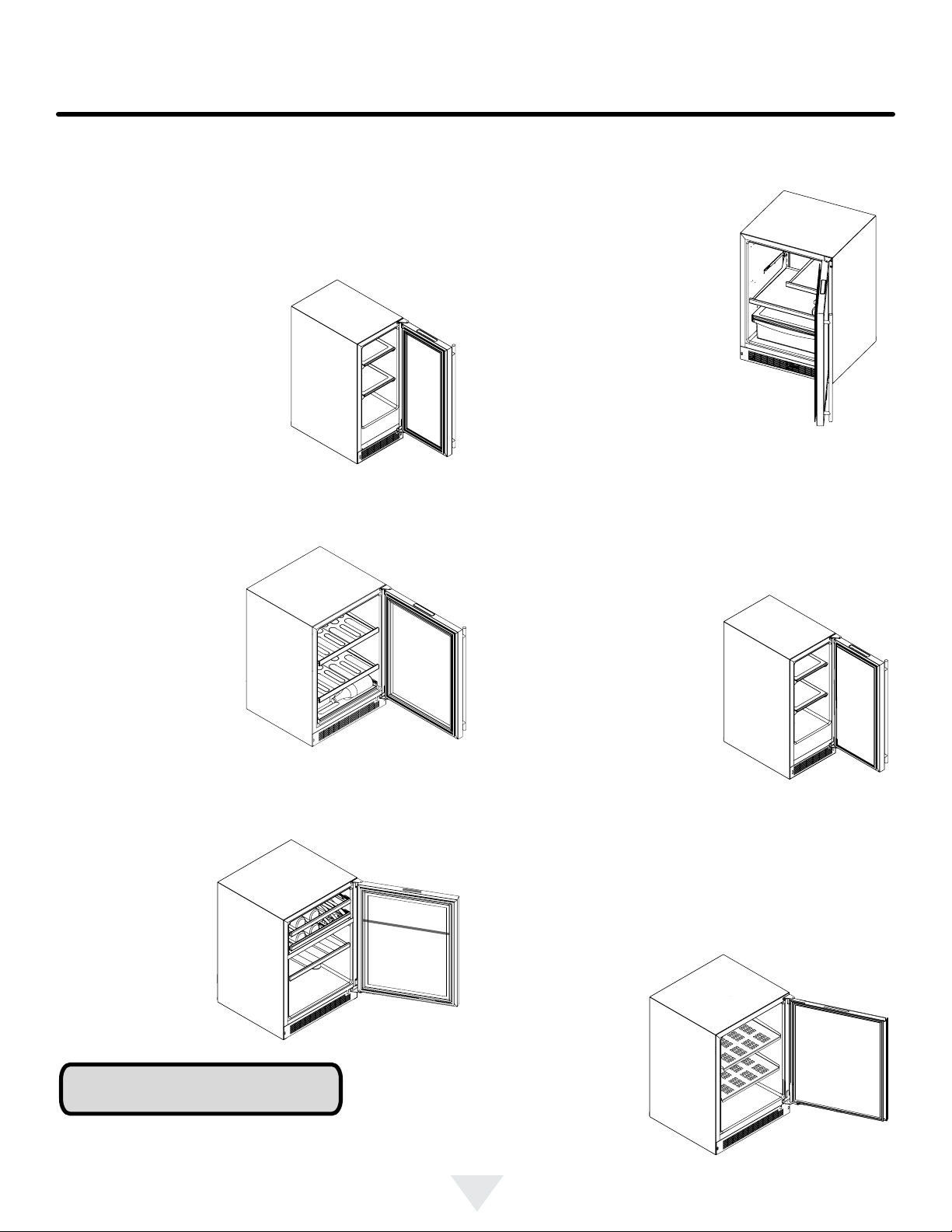

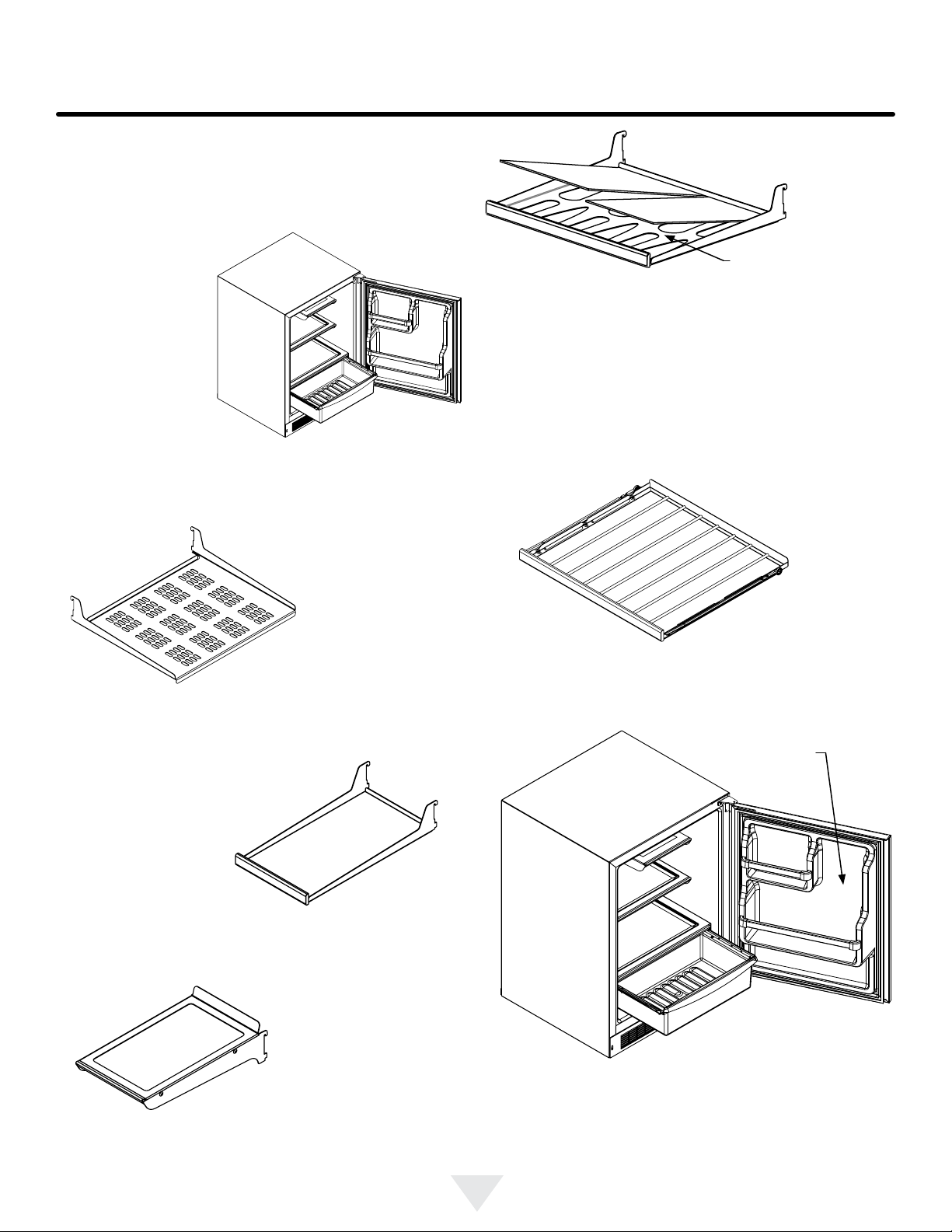

Shelving congurations .....................................................19

Care and cleaning .............................................................22

Energy saving tips ............................................................22

Obtaining service .............................................................23

Troubleshooting ................................................................24

Warranty ...........................................................................25

Important Safety Instructions

Warnings and safety instructions appearing in this guide

are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

WARNING

WARNING-You can be killed or seriously injured if

you do not follow these instructions.

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE-Important information to help assure a problem

free installation and operation.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause cancer.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause birth defects or

other reproductive harm..

NOTE

CAUTION

XXXXXXXXXXXX

UNPACKING YOUR APPLIANCE

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still

dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please

follow the instructions below to help prevent acci-

dents.

Before you throw away your old refrigerator or

freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not

easily climb inside.

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

Warranty Registration

It is important you send in your warranty registration card

immediately after taking delivery of your appliance or you

can register online at www.marvelrefrigeration.com.

The following information will

be required when registering

your appliance.

Service Number

Serial Number

Date of Purchase

Dealer’s name and address

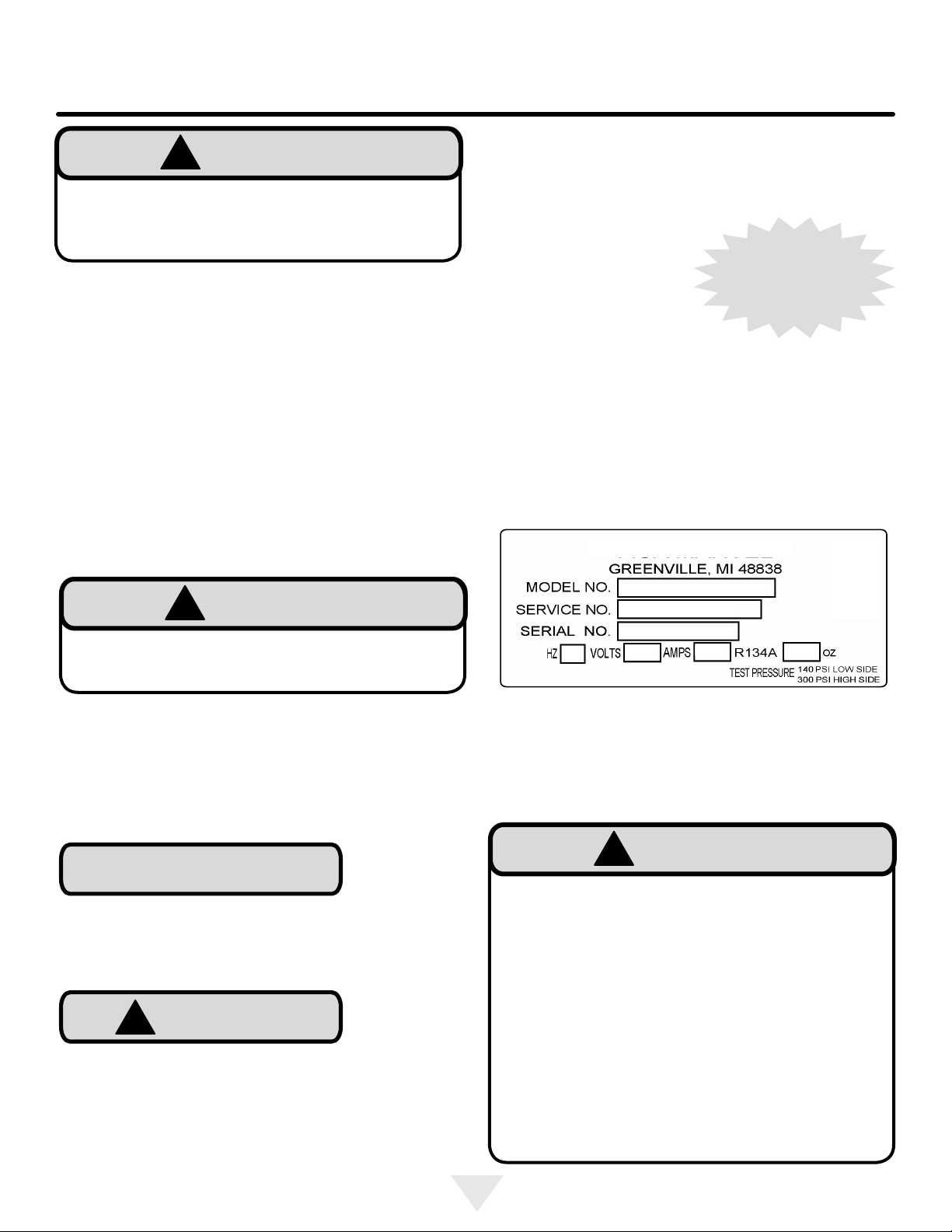

The service number and serial number can be found on the

serial plate which is located inside the cabinet on the left

side near the top. (See Figure 1).

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts

that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding in-

ternal components in place. The owners manual is shipped

inside the product in a plastic bag along with the warranty

registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has

been thoroughly inspected and found to be in good condi-

tion. If there is damage, the packaging will be needed as

proof of damage in transit. Afterwards please dispose of all

items responsibly.

Note to Customer

This merchandise was carefully packed and thoroughly

inspected before leaving our plant. Responsibility for its

safe delivery was assumed by the retailer upon acceptance

of the shipment. Claims for loss or damage sustained in

transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

If the appliance was shipped, handled, or stored in other

than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage

to internal parts.

Figure 1

Online registra-

tion available at

www.marvelrefrig-

eration.com

MARVEL

CAUTION

WARNING

An optional stacking kit, for 24" wide models, is re-

quired to stack products. Failure to use a stacking kit

could result in personal injury. Contact your dealer or

Marvel customer service at 800-223-3900 to order.

For safety concerns 15" wide models should not be

stacked.

Select Location

The proper location will ensure peak performance of your

appliance. We recommend a location where the unit will

be out of direct sunlight and away from heat sources. To

ensure your product performs to specications, the recom-

mended installation location temperature range is from 55

to 100°F (13 to 38°C).

Cabinet Clearance

Ventilation is required from the bottom front of the appli-

ance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around

the appliance as long as the front grille remains unob-

structed. Overlay door models with articulated hinges are

intended for built-in applications only.

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex-

changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason

it is important this area not be obstructed and the grille

openings kept clean. Marvel does not recommend the use

of a custom made grille as air ow may be restricted. (See

Figure 2).

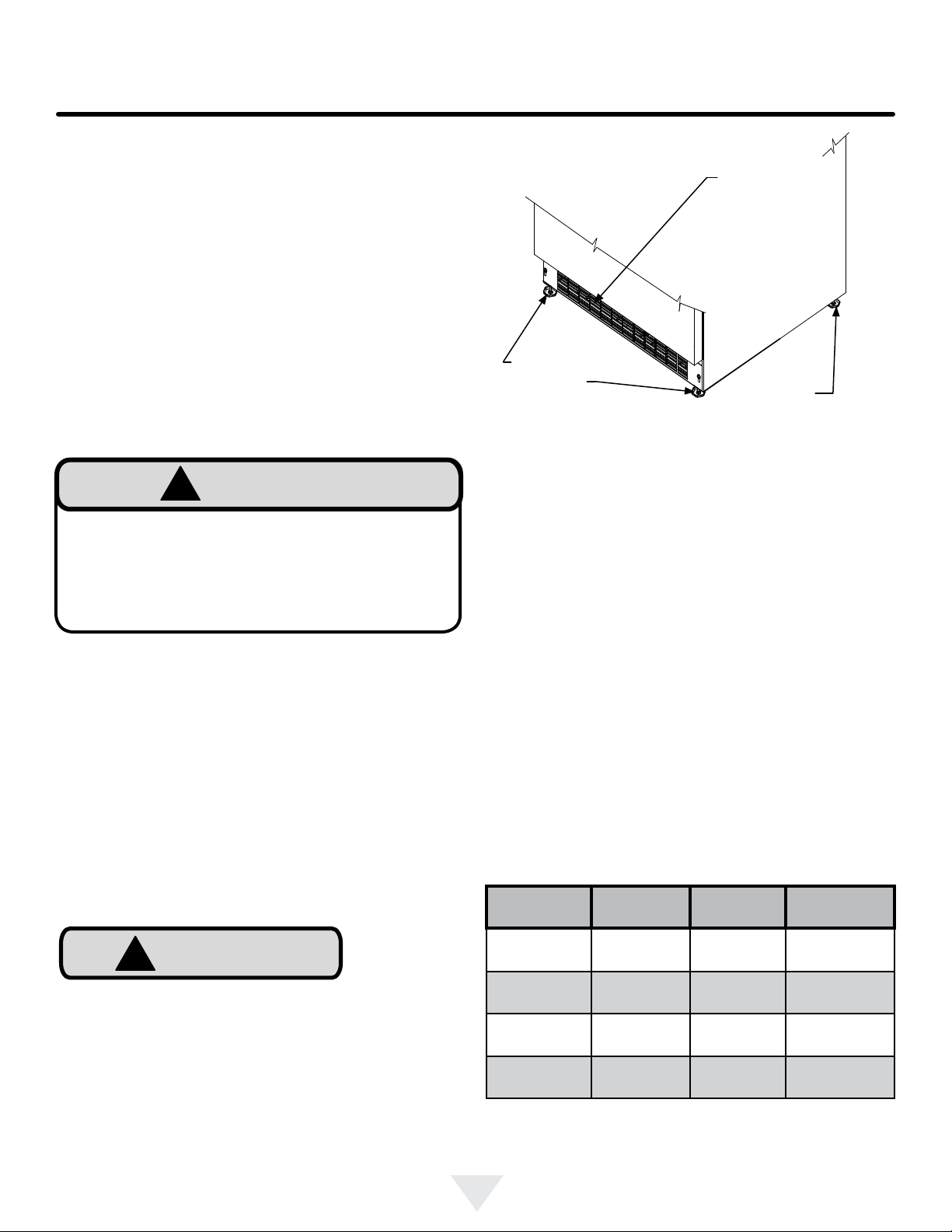

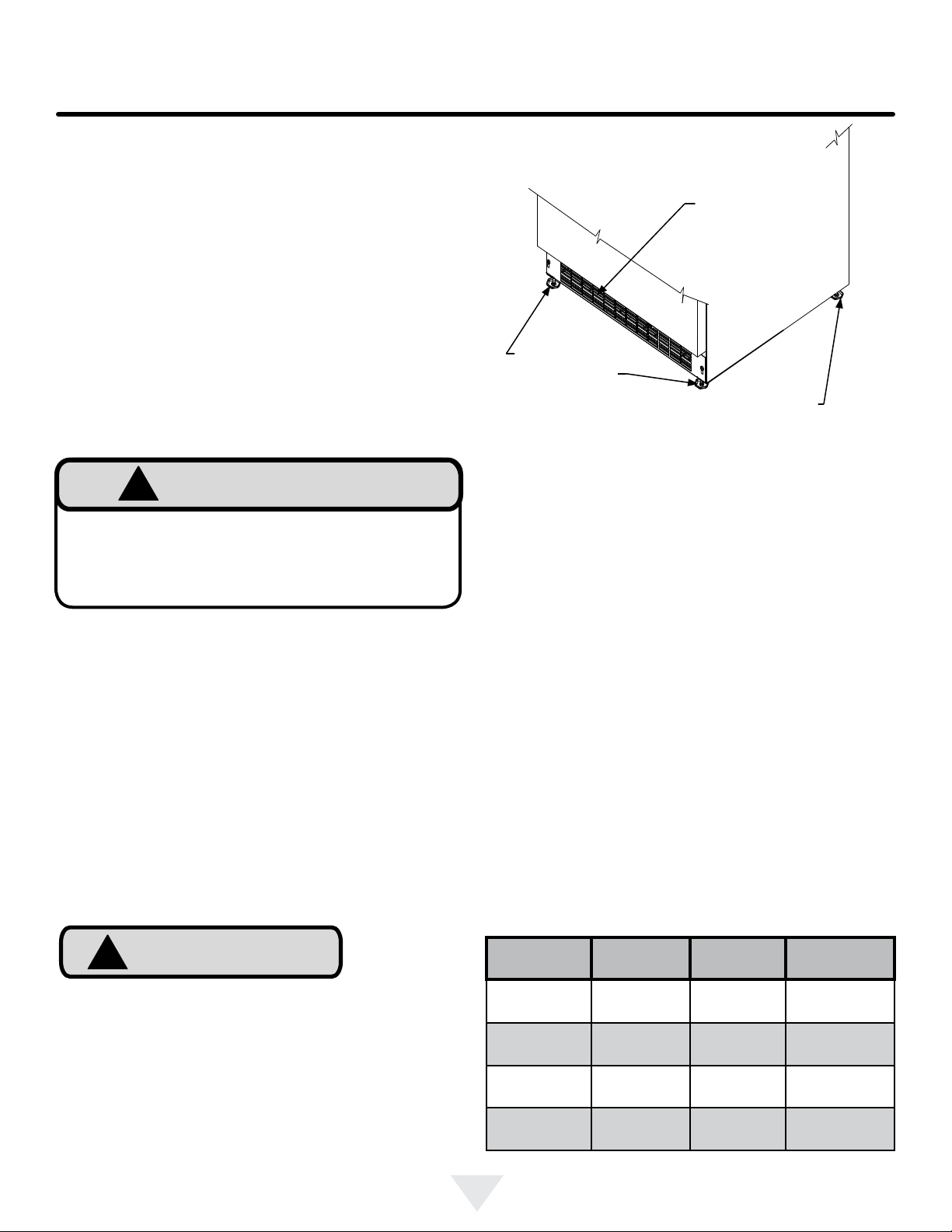

Front Leveling

Legs

Figure 2

Rear

Leveling

Legs

Front Grille,

keep this area

open.

INSTALLING YOUR APPLIANCE

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is rmly positioned on the

oor and level from side to side and front to back. The over-

all height of your Marvel appliance may be adjusted higher

(by turning the leveling leg out, CCW) and lower (by turning

the leveling leg in, CW) dimensions as shown in Table A.

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning

the legs. Repeat this process for the rear by tilting the appli-

ance forward using caution. On a level surface check the

appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille ad-

justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 5).

Model Door Style

Minimum

Height

Maximum

Height

ML(15)(24)* (S) or (G)

⁄4"

(85.7 cm)

⁄4"

(88.3 cm)

ML(15)(24)* (P or (F)

34"

(86.4 cm)

35"

(88.9 cm)

MA24* (S) or (G)

(79.1 cm)

⁄8"

(81.6 cm)

MA24* (P or (F)

⁄8"

(79.7 cm)

⁄8"

(82.2 cm)

Table A

NOTE

Figure 6

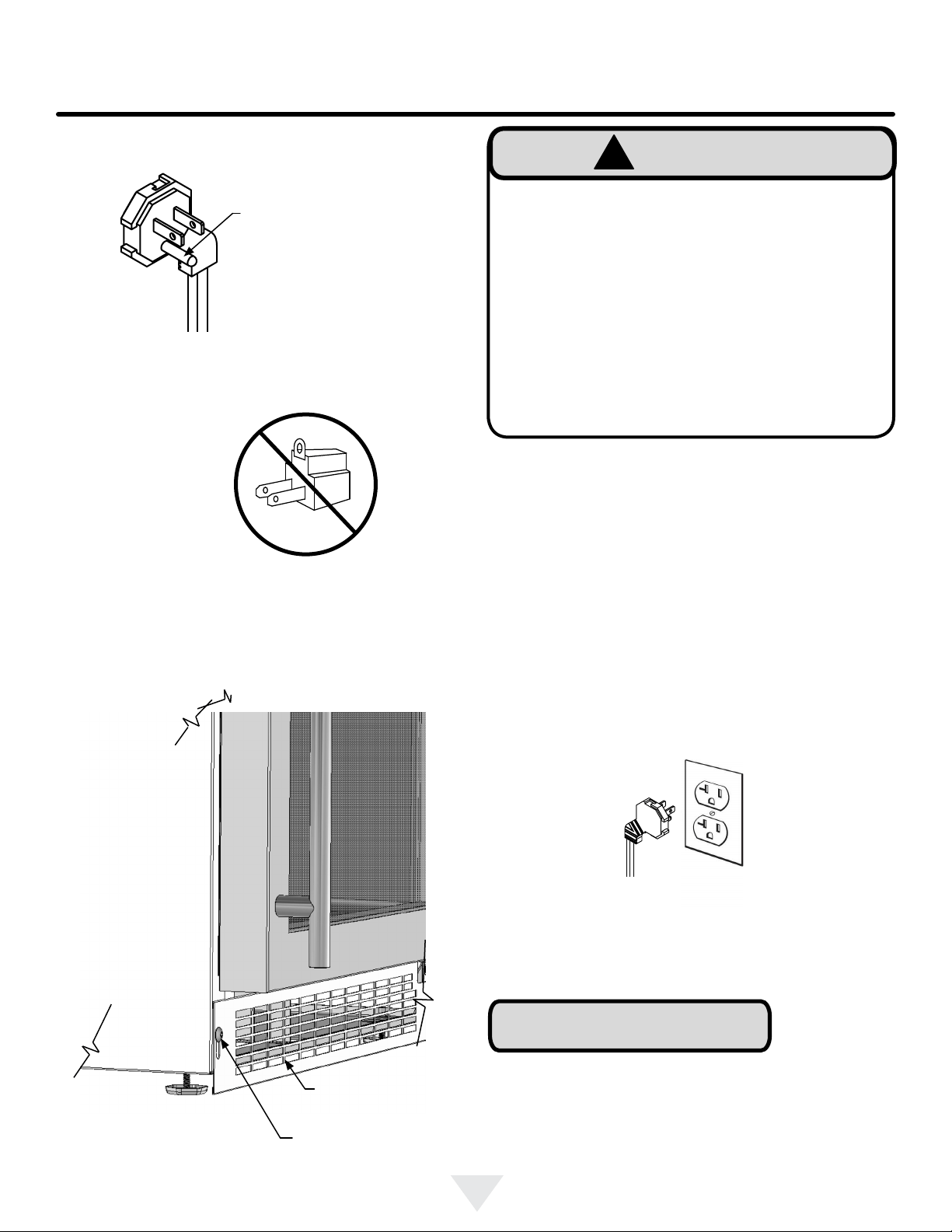

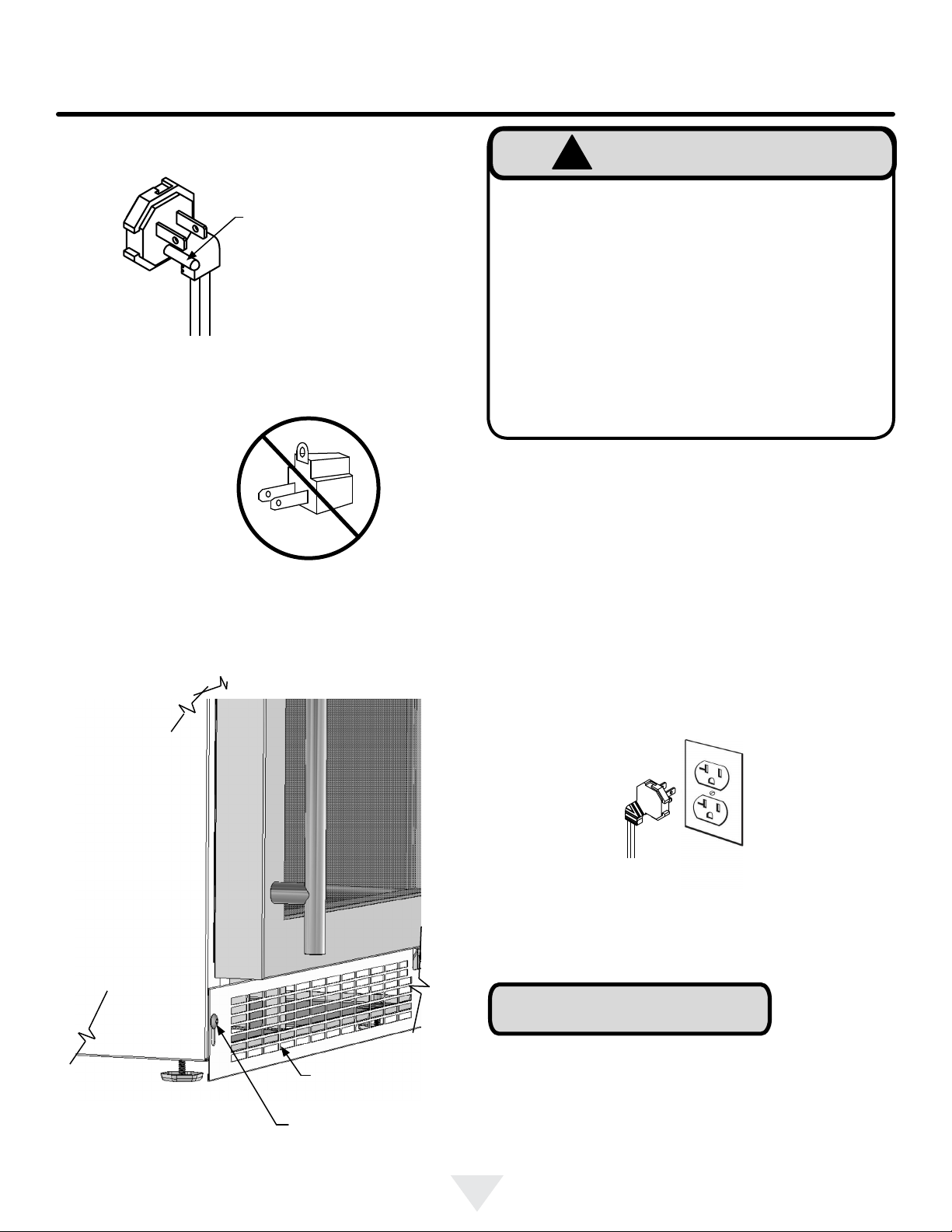

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product

performance.

• This appliance should not, under any circumstanc-

es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the

appliance. Doing so may cause an electrical shock,

which may result in severe injury or death.

WARNING

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in accor-

dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility

and obligation of the customer to provide the proper power

supply. The third ground prong should not, under any cir-

cumstances, be cut or removed.

Ground Fault Circuit Interrupters (GFCI) are prone to nui-

sance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equip-

ment that must run unattended for long periods of time, un-

less required to meet local building codes and ordinances.

Front grille screw

Front grille

Figure 5

INSTALLING YOUR APPLIANCE

Figure 3

Figure 4

Do not remove

ground prong

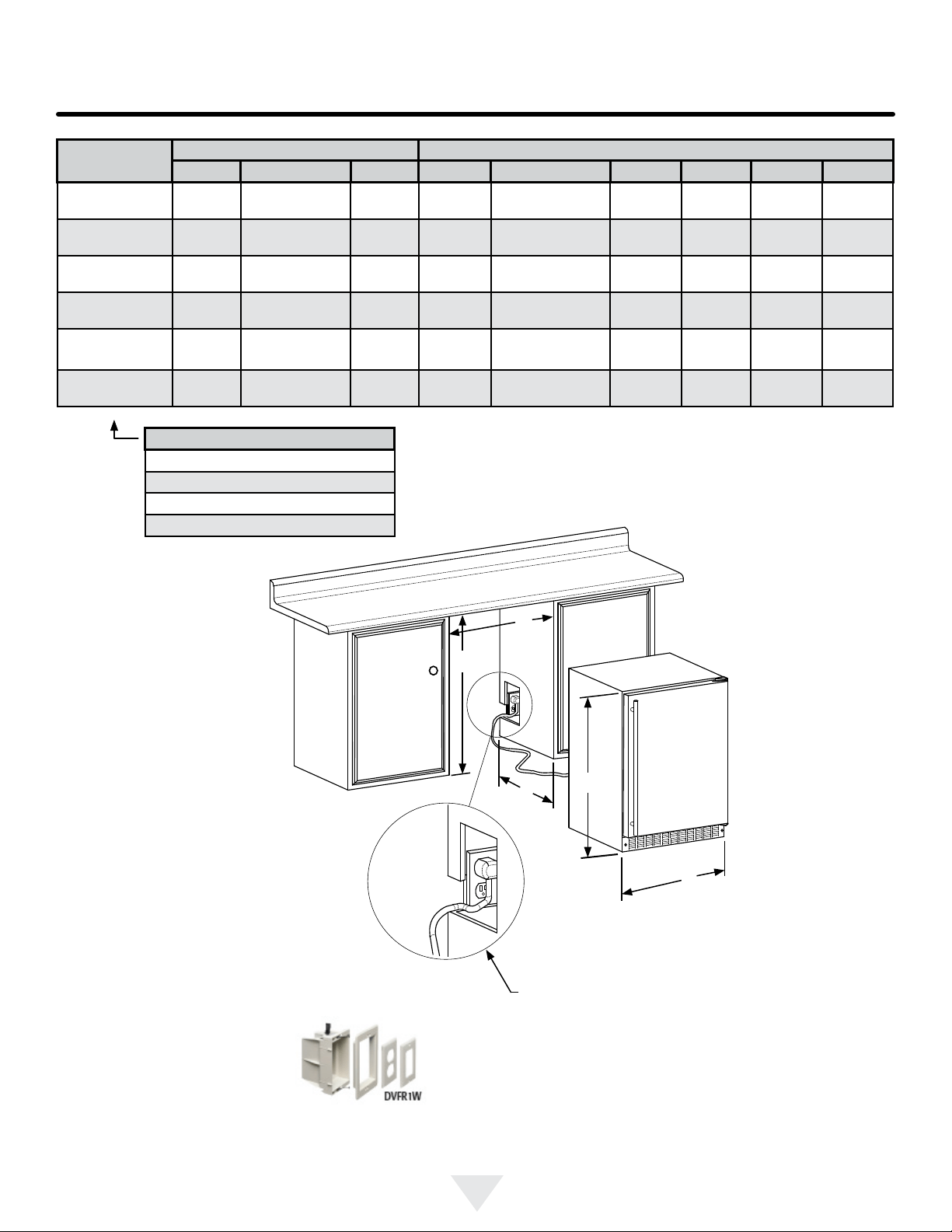

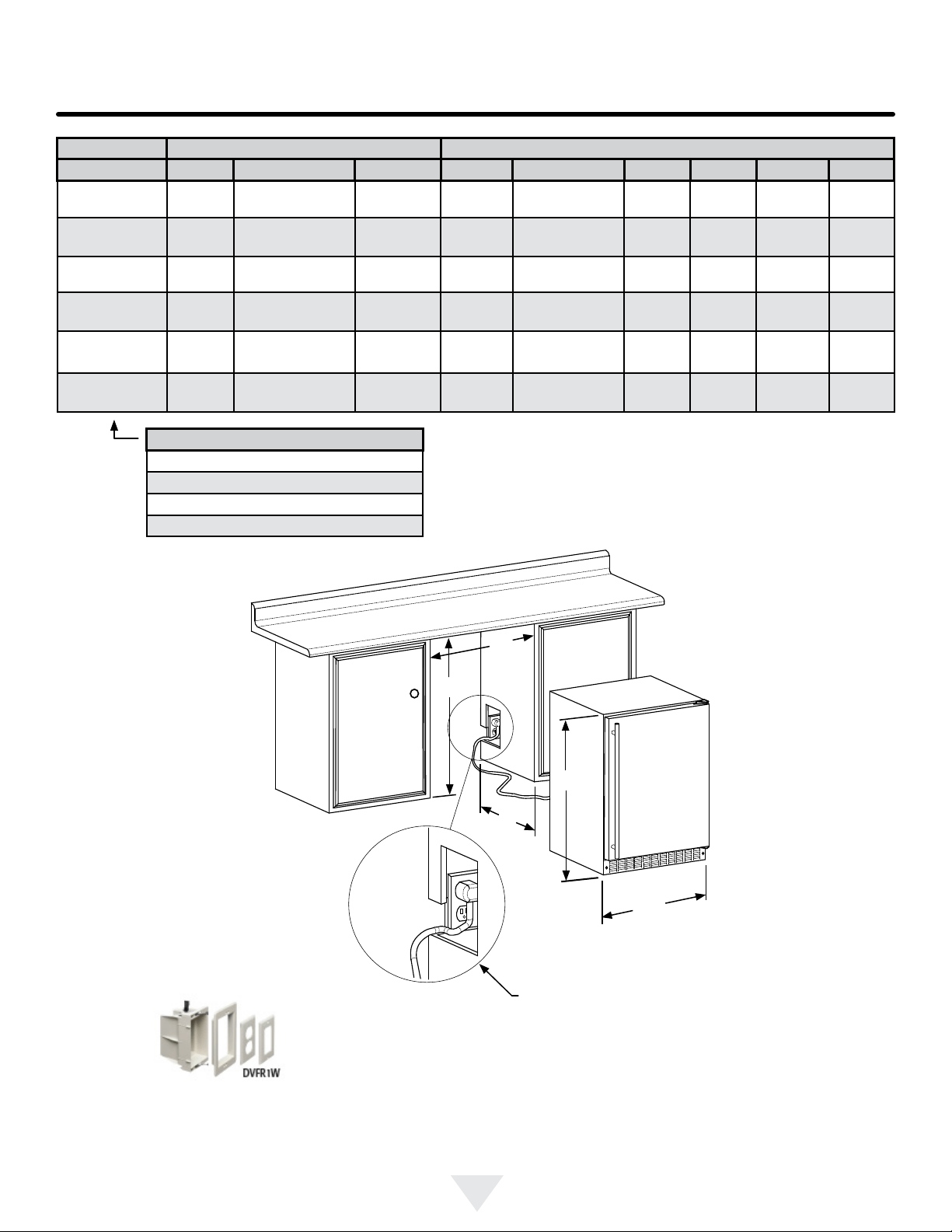

MODEL

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

"A" "B" "C" "D" "E" "F" "G" "H" "J"

ML15**(G) or (S)

15"

(38.1 cm)

**34" to 35"

(86.4 to 88.9 cm)

24"

(61 cm)

⁄8"

(37.8 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄32"

(65.2 cm)

⁄32"

(95 cm)

⁄16"

(42.4 cm)

ML15**(P) or (F)

15"

(38.1 cm)

**34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

* 24"

(61 cm)

⁄8"

(37.8 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄8"

(58.1 cm)

⁄2"

(95.2 cm)

⁄8"

35.9 cm)

ML24**(G) or (S)

24"

(61 cm)

**34" to 35"

(86.4 to 88.9 cm)

24"

(61 cm)

⁄8"

(60.7 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄32"

(65.2 cm)

⁄32"

(117.9 cm)

⁄16"

(65.2 cm)

ML24**(P) or (F)

24"

(61 cm)

**34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

* 24"

(61 cm)

⁄8"

(60.7 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄8"

(58.1 cm)

⁄2"

(118.1 cm)

⁄8"

(58.7 cm)

MA24**(G) or (S)

24"

(61 cm)

** 31

⁄8" to 32

⁄8"

(79.7 to 82.2 cm)

24"

(61 cm)

⁄8"

(60.7 cm)

⁄8" to 32

⁄8"

(79.1 to 81.6 cm)

⁄32"

(60.2 cm)

⁄32"

(65.2 cm)

⁄32"

(117.9 cm)

⁄16"

(65.2 cm)

MA24**(P) or (F)

24"

(61 cm)

** 31

⁄8" to 32

⁄8"

(80.3 to 82.9)

* 24"

(61 cm)

⁄8"

(60.7 cm)

⁄8" to 32

⁄8"

(79.7 to 82.2 cm)

⁄8"

(58.1 cm)

⁄2"

(118.1 cm)

⁄8"

(58.7 cm)

DOOR STYLE

(G) Glass Frame Door

(S) Solid Door

(P) Solid Overlay Door (no handle)

(F) Frame Glass Overlay Door (no handle)

"A"

"B"

"C"

"D"

"E"

If necessary to gain clearance inside the rough-in

opening a hole can be cut through the adjacent cabi-

net and the power cord routed through this hole to a

power outlet. Another way to increase the available

opening depth is to recess the power outlet into the

rear wall to gain the thickness of the power cord plug.

Not all recessed outlet boxes will work for this applica-

tion as they are too narrow, but a recessed outlet box

equivalent to Arlington #DVFR1W is recommended for

this application, (see Figure 8).

PRODUCT DIMENSIONS

Figure 7

(S) Solid door shown

Figure 7a

Figure 8

"F"

⁄2"

(54.6 cm)

* To install (F) and (P) models with the door face ush with

adjacent cabinetry doors, custom decorative panel thick-

ness cannot exceed

⁄4" (19 mm).

** Minimum rough-in opening required is to be larger than

the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow

all local building codes when installing electrical and appli-

ance.

APPLIES TO THE FOLLOWING MARVEL MODELS

ML15BC MA24BC

ML15RA MA24BR

MA24RA

ML24BC

ML24BR

ML24RA

ML24WB

MODEL

PRODUCT DATA

ELECTRICAL

REQUIREMENTS #

PRODUCT

WEIGHT

ML15**(G) or (S) 115V/60Hz/15A

105 lbs

(47.7 kg)

ML15**(P) or (F) 115V/60Hz/15A

105 lbs

(47.7 kg)

ML24**(G) or (S) 115V/60Hz/15A

140 lbs

(63.6 kg)

ML24**(P) or (F) 115V/60Hz/15A

140 lbs

(63.6 kg)

MA24**(G) or (S) 115V/60Hz/15A

140 lbs

(63.6 kg)

MA24**(P) or (F) 115V/60Hz/15A

140 lbs

((63.6 kg)

"D"

"E"

"H"

"J"

"G"

PRODUCT DIMENSIONS

Figure 9

(S) Solid door shown

USING YOUR ELECTRONIC CONTROL

NOTE

Power Failure

ALARM RESET

Upper/Lower

zones

(Dual Zone

models only)

Turning your appliance ON and OFF (Single

and Dual Zone):

If the appliance is "On", (and out of sleep mode) the tem-

perature will be shown in the display area of the control.

To turn the appliance "Off", press and hold the "On/Off"

keypad for 4-seconds. "OFF" will now be displayed on the

control.

To turn the appliance "On", press and hold the "On/Off"

keypad for 4-seconds.

The sleep mode can be disabled if you prefer to have the

display on continuously. Press and hold the "Lock" key-

pad until the display goes past "Loc" and reads "nSL". To

enable the sleep mode, repeat the instruction, again going

past "Loc" until the display reads "SLP".

To wake the display press any keypad. A conrm tone will

sound, and the current storage compartment temperature

will be displayed.

Sleep mode (Single and Dual Zone):

If no keypads are pressed for 60 seconds, the display will

enter sleep mode to conserve power. The control panel will

go dark with the exception of the system status "OK" indi-

cator which will remain enabled. Alarm conditions will wake

the display, (see alarms on page 10).

To make the following changes to the control settings

(turning the appliance ON/OFF, adjusting the tempera-

ture, changing the interior lights, and activating vaca-

tion mode), the control must be awake.

Starting your appliance (Single and Dual

Zone:

Plug the appliance power cord into a 115 volt wall outlet.

Your appliance is shipped from the factory in the "On" posi-

tion and will begin start-up of cooling as soon as power is

supplied. If the appliance does not start, conrm that the

wall outlet has power, and that the control is in the "On"

position, (See "Turning your appliance On and Off" below).

The control display is covered with a clear plastic lm. This

lm may be removed by carefully lifting the lm at a corner.

On initial power up, the control display will indicate a

"Power Failure" alarm. This is a normal condition as the ap-

pliance was powered-up at the factory for quality inspection

and then removed from power. A momentary press of the

"On/Off" keypad will reset this alarm condition. (See Alarms

section on page 10).

Figure 10

Electronic control

Temp

Minus

keypad

Temp

Plus

keypad

On/Off

keypad

Display Area

Lights keypad

(glass door

only)

Lock

keypad

System Status

indicators

Adjusting the temperature:

When initially loading your product with warm contents, it

may take up to 48-hours for the storage compartment tem-

perature to stabilize.

When making temperature set-point changes, it may take

up to 24-hours for the stored contents to stabilize at your

new set-point temperature.

USING YOUR ELECTRONIC CONTROL

Single Zone Models:

To set or check the set-point temperature (with the control

out of sleep mode), press the "-" or "+" keypads. "SET" will

be indicated on the user interface panel and the current

set-point temperature will display and ash. Subsequent

presses of the "-" or "+" keypads will adjust the temperature

colder or warmer respectively. When you have reached

your desired set-point temperature, press the "On/Off" key-

pad to accept, or do nothing and the "Set" mode will time-

out in 10-seconds accepting the displayed temperature as

the new set-point.

The available set-point temperature range for your ap-

pliance is 34°F (1.2°C) to 42°F (5.7°C). If you attempt to

adjust the temperature outside of this range you will receive

an audible notication.

To change the set temperature for a particular zone, with

the zone selected and out of sleep mode, press the "-" or

"+" keypads. "SET" will be indicated on the user interface

panel and the current set-point temperature will display

and ash. Subsequent presses of the "-" or "+" keypads

will adjust the temperature colder or warmer respectively.

When you have reached your desired set-point tempera-

ture, press the "On/Off" keypad to accept, or do nothing

and the "Set" mode will time-out in 10-seconds accepting

the displayed temperature as the new set-point.

The available set-point temperature range for your appli-

ance is 34°F (1.2°C) to 42°F (5.7°C) for the lower zone

and 45°F (7°C) to 60°F (16°C) for the upper zone. If you

attempt to adjust the temperature outside of these ranges

you will receive an audible notication.

Lower zone

selected

Upper zone

selected

Dual Zone Models:

Temperatures can be set for each individual zone (upper

and lower) in the dual zone wine / beverage center. To

do so you must rst select the zone you want to set the

temperature for. You do so by pressing the upper or lower

button on the display. When pressed the LED light will be

illuminated for the respective display.

Interior display lighting (Single and Dual

Zone): (Glass door models only)

Your appliance is equipped with a dual light level display

lighting feature. With the control out of sleep mode press

the "Light" keypad once to activate the interior lighting

display feature at full illumination. A conrmation tone will

sound, and the light bulb "Icon" will illuminate. Pressing

the "Light" keypad a 2nd time will dim the lighting to 50%.

A 3rd press will deactivate the display lighting feature. The

display lighting will automatically deactivate after 4-hours.

Factors that affect the storage compartment stabilized

temperature:

• Changes to temperature setting.

• Room temperature changes.

• Temperature of stored contents.

- Loading warm contents.

- Cold content load will delay the change to a warmer

set-point temperature.

- Warm content load will delay the change to a colder

set-point temperature.

• Usage, (number and duration of the door openings).

• Use of the storage compartment display lighting, (glass

door product only).

• Installation of the appliance in direct sunlight or next to

a heat source.

Temperature mode (Single and Dual Zone):

The temperature mode is preset from the factory in Fahren-

heit (°F) but you have the option to change it to Centigrade

(°C). To change the mode, press and hold the "-" keypad,

while pressing the "+" keypad, then release the "-" keypad.

The temperature will now be displayed in Centigrade (°C).

Repeat the procedure to change the temperature mode

back to Fahrenheit (°F).

NOTE

The upper zone is designed exclusively for the storage of

wine. The upper zone cannot attain storage temperatures

suitable for fresh food storage.

USING YOUR ELECTRONIC CONTROL

Door Ajar

ALARM RESET

NOTE

If the control lock is active (illuminated lock icon) the control

will have to be unlocked before using the keypad to reset

an alarm condition. See page 10 (Control Lock) for instruc-

tions for unlocking the control.

Control lock:

The control panel can be locked to avoid unintentional

changes. To lock the control, press and hold the "Lock" key-

pad until the display reads "Loc" then immediately release

your nger from the keypad. The lock icon will ash 3-times

and then continuously illuminate. When the control panel is

locked, only the Lock keypad, System Status OK indicator

, and the Alarm indicator are active. To un-lock the control

panel, repeat this instruction until the display reads "nLc",

then immediately release your nger from the keypad.

The temperature sensors are monitored continuously. Any

OPEN or SHORTED circuit condition will initiate an

ERROR CODE as listed below:

Temperature Sensor Error Codes

Sensor Displayed Code Error Description Action to Take

Single Zone

Temperature Sensor

Failed temperature sensor in the single

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Defrost Sensor

Failed defrost temperature sensor.

Causes unit to not defrost properly and

can create large frost build-up. Can lead

to water damage to the unit and sur-

rounding oor.

Unplug the power cord imme-

diately and call service to have

the defrost sensor replaced.

Single Zone Models:

Dual Zone Models:

Temperature Sensor Error Codes

Sensor Displayed Code Error Description Action to Take

Upper Zone

Temperature Sensor

Failed temperature sensor in the upper

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Lower Zone

Temperature Sensor

Failed temperature sensor in the lower

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Defrost Sensor

Failed defrost temperature sensor.

Causes unit to not defrost properly and

can create large frost build-up. Can lead

to water damage to the unit and sur-

rounding oor.

Unplug the power cord imme-

diately and call service to have

the defrost sensor replaced.

Temperature Sensor Error Codes

This alarm condition can be reset by closing the door or

momentarily pressing the "On/Off" keypad, (i.e.-if you

are cleaning the storage compartment, etc.). The alarm

will recur in 5-minutes if the alarm condition persists.

Alarms (Single and Dual Zone):

The control will alert you to conditions that could adversely

affect the performance of the appliance.

• Door ajar - If the door is open, or not closed prop-

erly, for more than 5-minutes the System Status OK

indicator will turn-off, the "Door Ajar" indicator will ash,

and a tone will sound every 60 seconds. Additionally,

an "ALARM RESET" indicator will be displayed below

the "On/Off" keypad.

NOTE

The audible alarm can be muted, for each occurrence,

by pressing the lock keypad.

USING YOUR ELECTRONIC CONTROL

ALARM RESET

Power Failure

ALARM RESET

Temp

NOTE

Door Ajar

Temp

• Power failure - If power to the appliance is inter-

rupted the System Status indicator will turn-off and

the "Power Failure" indicator will ash. Additionally, an

"ALARM RESET" indicator will be displayed below the

"On/Off" keypad. No audible tone will sound. This alarm

condition can be reset by momentarily pressing the

"On/Off" keypad. If this alarm occurs, it is recommend-

ed that you check the condition of any perishables,

even if the appliance is operating normally and the tem-

perature has recovered, as prolonged power outages

could result in excessive temperature excursions which

may spoil perishables.

• Temperature alarm - If the storage compart-

ment temperature deviates excessively from your

set-point temperature for an extended period of time,

the "TEMP" indicator will ash, and an audible tone

will sound every 60 seconds. Additionally, an "ALARM

RESET" indicator will be displayed below the "ON/

OFF" keypad.

Multiple alarms are possible, i.e.- "Door Ajar" for a pro-

longed period may trigger a "Temp" alarm, in which case

both "Door Ajar" and "Temp" indicators will activate.

Vacation mode (Single and Dual Zone):

This operating mode can be used to save energy during

high cost energy periods, or when you won't be using your

appliance for an extended period of time by disabling the

lights, alarm tones, and keypad entry tones. Vacation mode

also serves as a Sabbath mode, disabling functions and

its controls in accordance with the weekly Sabbath and

religious holidays observed within the Orthodox Jewish

community. When used as Sabbath mode, you may open

or close the door at any time to access contents without

concern of directly turning on or off any lights, digital read-

outs, solenoids, fans, valves, compressor, icons, tones, or

alarms.

When activated, the display, alarm indicators and tones,

keypad touch tones, interior lights, and all options are dis-

abled. All keypad functions are disabled, with the exception

of the "On/Off" keypad which is required to exit Vacation-

mode. Storage compartment temperatures are monitored

and controlled at the settings prior to entering Vacation

mode.

To enter Vacation Mode (with the control out of sleep

mode), press and hold the "On/Off" keypad until the display

goes past "OFF" and reads "VAC". The display will ash

"VAC" 3-times to acknowledge your request, then will

display "VAC" continuously until Vacation mode is exited.

A power outage will not exit Vacation mode, exiting can

only be accomplished manually. To exit Vacation mode and

return to normal operation, press and hold the "On/Off"

keypad until the control displays the temperature.

NOTE

The audible alarm can be muted, for each occurrence, by

pressing the lock keypad.

This alarm condition can be reset by momentarily pressing

the "On/Off" keypad. If this alarm occurs it is recommended

that you check the condition of your stored contents, even

though the appliance is operating normally and the temper-

ature has recovered, as prolonged temperature excursions

could spoil perishables.

NOTE

After a high temperature alarm condition, check all perish-

ables to ensure they are safe for consumption.

The temperature alarm may occur as a result of high usage

or introduction of warm contents to the storage compart-

ment. If the temperature alarm continues to occur, your unit

may require service.

OVERLAY DOOR PANEL INSTALLATION

WARNING

Overlay panel models are designed for use with built-

in installations only. Use in freestanding installations

could result in personal injury.

WARNING

The articulated hinges have many pinch points. Care-

fully close / collapse the hinges as soon as the door is

removed from the cabinet.

If you purchased an overlay panel model, your unit is

equipped with articulated hinges to allow fully integrated

built-in installations. Custom panel thicknesses of

⁄8" (15

mm) and

⁄4" (18 mm) are accommodated.

Figure 11

Figure 11b

Bottom of

door

Figure 11a

Loosen (do not remove ) these

2 phillips head screws on the

top and bottom hinges

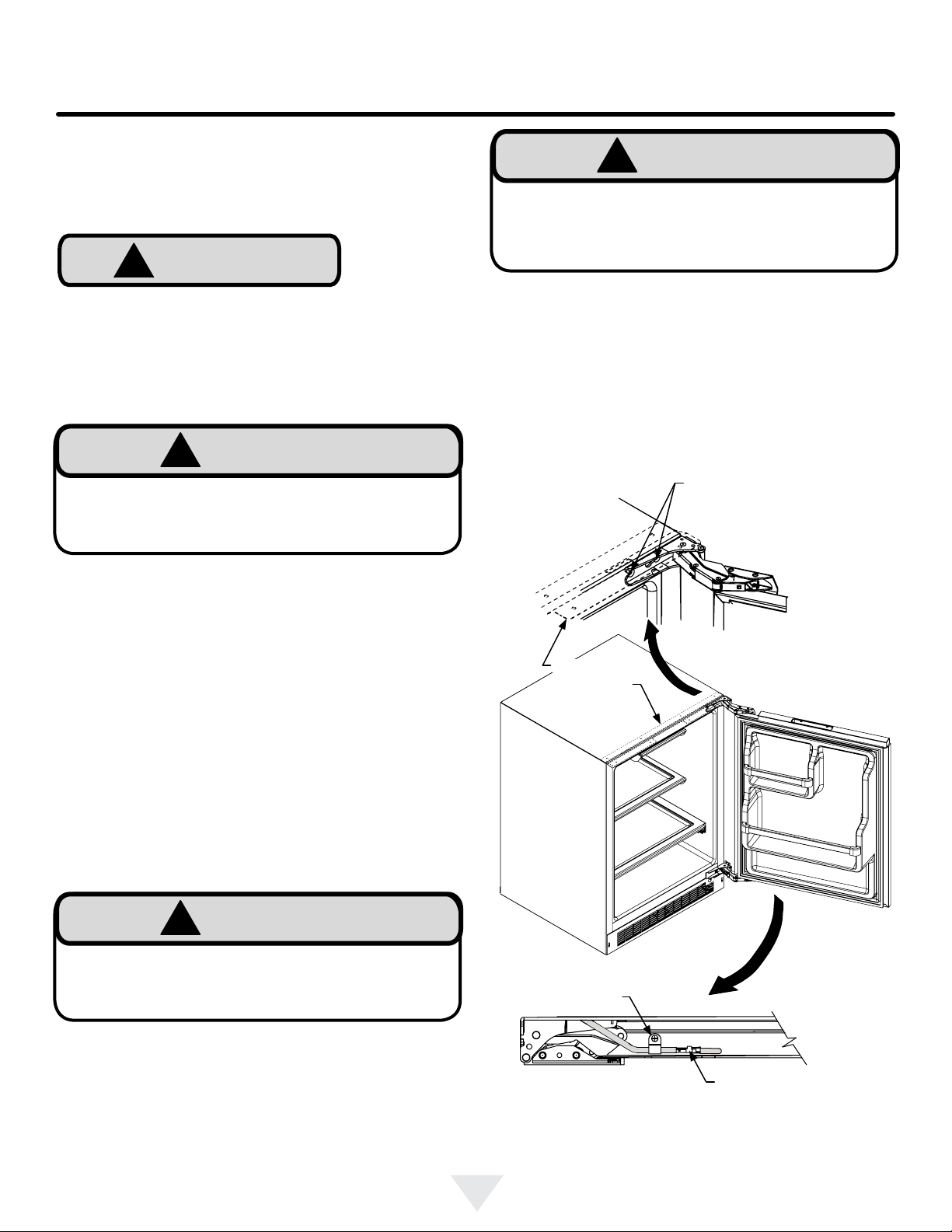

Step 1: Removing the Door

With a phillips screwdriver remove the screw and "P" clamp

from the bottom of the door near the hinge. See Figure 11b.

Disconnect the door wire harness by pressing and holding

down the locking tab on the wire connector and pulling the

connector apart. See Figure 12.

Open the door and loosen the screws holding the hinges to

the cabinet (2 at the top and 2 at the bottom hinge). Do not

remove the screws but loosen them enough so the hinges

can be slipped off of the screws when sliding the door to

the side.

With a helper, and being careful not to scratch the cabinet

or the door, slide the door to the side about

⁄2 inch and

remove the hinges and door from the unit.

"P" clamp

and screw

Wire connector

see Figure 12

Cabinet

"Z" Bracket

WARNING

Use extreme caution with the articulated hinges. The

hinge is self closing and many pinch points exist prior

to built-in installation. Do not remove the cabinet "Z"

bracket from the top of the cabinet.

CAUTION

It is important to use the factory provided grille that came

with the product to assure proper air ow is maintained

through the condenser. The use of a custom grille is not

recommended and will void the warranty.

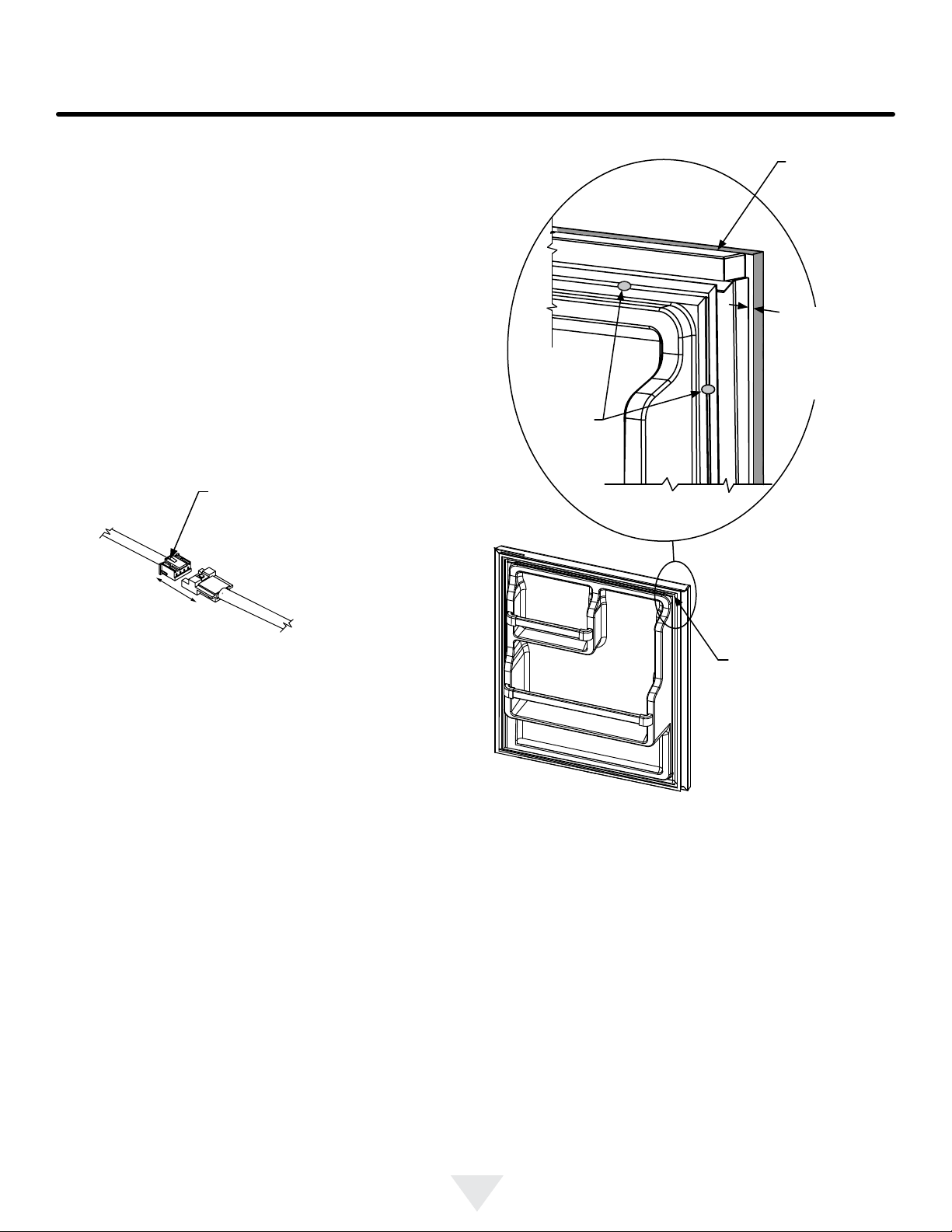

Step 2: Remove the door gasket

With the door laying on a at surface and starting at a

corner of the door remove the magnetic door gasket from

the interior side of the door, see Figure 13. Set the gasket

aside on a at surface.

There are 10 holes in the gasket retainer extrusions, (3 on

each side and 2 at the top and bottom which are used to

fasten the panel to the front of the door. The screws are

provided in the literature pack along with the door lock,

which is provided on certain models.

Figure 12

Press and hold down this

tab on the wire connec-

tor and pull the connector

apart.

Figure 13

Figure 13a

Overlay panel

ush with top

of door.

Holes in

gasket

retainer.

Magnetic Gasket

remove starting at a

corner, grasp and pull

away from the door.

OVERLAY DOOR PANEL INSTALLATION

Step 3: Cut and drill the overlay panel

Depending on your model cut the overlay door panel to the

dimensions shown in Figure 14 to Figure 21. Also see Table

C for the height dimension and door styles. The window cut

out is for glass door models only. If your appliance has a

lock also drill the lock hole in the panel, see Figure 23.

Overlay panel to

be centered on

width of door.

Clearance for

screw head,

4 places

Clearance

for hinge

2 places

Figure 16

Right Hand Hinged Door

15" (38.1 cm) wide appliance

OVERLAY DOOR PANEL INSTALLATION

Figure 17

Right Hand Hinged Door

15" (38.1 cm) wide appliance

Clearance for

screw head,

4 places

Clearance

for hinge

2 places

Figure 14

Left Hand Hinged Door

15" (38.1 cm) wide appliance

Figure 15

Left Hand Hinged Door

15" (38.1 cm) Wide Appliance

⁄8"

(12.4 cm)

⁄32"

(9.8 cm)

⁄16"

(3 cm)

⁄8"

(7.9 cm)

⁄2"

(3.8 cm)

typical

Hinge side of door

Top of door

⁄4"

(37.5 cm)

⁄4" (6 mm)

Deep

(12.7 cm)

1" (25.4 mm) diameter

counter bore

⁄4" (6 mm)

deep 4 places.

⁄4"

(4.4 cm)

"A"

(See Table C)

⁄8"

(7.9 cm)

Minimum

(5.1 cm)

⁄16"

(9.4 cm)

⁄8"

(10.5 cm)

Minimum

⁄8"

(7.9 cm)

Minimum

⁄4" (6 mm)

radius is

permissible

⁄16"

(4.3 cm)

⁄8"

(12.4 cm)

⁄32"

(9.8 cm)

⁄16"

(3 cm)

⁄8"

(7.9 cm)

⁄2"

(3.8 cm)

typical

⁄16"

(4.3 cm)

Hinge side of door

⁄4"

(37.5 cm)

⁄4" (6 mm)

Deep

(12.7 cm)

1" (25.4 mm) diameter

counter bore

⁄4" (6 mm)

deep 4 places.

⁄4"

(4.4 cm)

"A"

(See Table C)

⁄8"

(7.9 cm)

Minimum

(5.1 cm)

⁄16"

(9.4 cm)

⁄8"

(10.5 cm)

Minimum

⁄8"

(7.9 cm)

Minimum

This side

facing interior

This side

facing interior

⁄4" (6 mm)

radius is

permissible

⁄32"

(2.9 cm)

⁄32"

(2.9 cm)

Figure 19

Left Hand Hinged Door

24" (61 cm) wide appliance

CAUTION

OVERLAY DOOR PANEL INSTALLATION

Weight of overlay door panel must not

exceed 15 pounds (6.8 kg) for a solid

door model or 10 pounds (4.5 kg) for a

glass door model.

Figure 21

Right Hand Hinged Door

24" (61 cm) wide appliance

⁄4"

(60.3 cm)

1" (2.5 cm) diameter

⁄4" (6 mm) deep

4 places

⁄8"

(12.4 cm)

⁄32"

(9.8 cm)

⁄16"

(3 cm)

14"

(35.6 cm)

⁄4" (6 mm)

radius is

permissible

⁄8"

(7.9 cm)

⁄4"

(4.4 cm)

⁄8"

(7.9 cm)

⁄8"

(7.9 cm)

"A"

(See Table C)

(5.1 cm)

⁄16"

(9.4 cm)

⁄8"

(10.5 cm)

⁄2"

(3.8 cm)

typical

⁄4"

(6 mm)

Deep

⁄16"

(4.3 cm)

Hinge side of door

Top of door

Clearance for hinge

at top and bottom

Clearance for hinge

at top and bottom

Clearance for

screw head,

4 places

Figure 18

Left Hand Hinged Door

24" (61 cm) wide appliance

⁄4"

(60.3 cm)

1" (2.5 cm) diameter

⁄4" (6 mm) deep

4 places

⁄8"

(12.4 cm)

⁄32"

(9.8 cm)

⁄16"

(3 cm)

14"

(35.6 cm)

⁄4" (6 mm)

radius is

permissible

⁄8"

(7.9 cm)

⁄8"

(7.9 cm)

⁄8"

(7.9 cm)

⁄4"

(4.4 cm)

"A"

(See Table C)

(5.1 cm)

⁄16"

(9.4 cm)

⁄8"

(10.5 cm)

⁄2"

(3.8 cm)

typical

⁄4"

(6 mm)

Deep

⁄16"

(4.3 cm)

Hinge side of door

Top of door

Clearance for

screw head,

4 places

Figure 20

Right Hand Hinged Door

24" (61 cm) wide appliance

This side

facing interior

This side

facing interior

⁄32"

(2.9 cm)

⁄32"

(2.9 cm)

OVERLAY DOOR PANEL INSTALLATION

Step 4: Assemble the panel to the door

The preferred method of attaching the panel to the door

is to clamp the panel to the door so it cannot move while

drilling the screw pilot holes. Use bar clamps or "C" clamps

with pads on the clamping surfaces that will not mar the

panel or the door. The custom overlay panel should be

ush with the top of the door and centered along the width

of the door. See Figure 13a. Drill holes through the gasket

extrusion using the 10 holes as pilot holes. Use the drill

size from the chart in Table B, being careful not to drill

through the front surface of the panel. If the overlay panel is

thinner than

⁄8" (16 mm) thick shorter screws will have to be

obtained. Fasten the panel to the door with the 10 screws

provided in the literature pack. (See Figure 23a). Remove

the clamps and replace the gasket in the gasket extrusion

channels of the door. Some force may be required to seat

the gasket into the channels. Be sure the gasket corners

are seated properly.

MODEL

DOOR

DESCRIPTION DIM "A"

ML15RAP*RP Solid, Right Hand

⁄32" (77.1 cm)

ML15RAP*LP Solid, Left Hand

ML15BCF*RP Glass, Right Hand

ML15BCF*LP Glass, Left Hand

ML15BCP*RP Solid, Right Hand

ML15BCP*LP Solid, Left Hand

ML24RAP*RP Solid, Right Hand

ML24RAP*LP Solid, Left Hand

ML24BCF*RP Glass, Right Hand

ML24BCF*LP Glass, Left Hand

ML24BCP*RP Solid, Right Hand

ML24BCP*LP Solid, Left Hand

ML24BRF*RP Glass, Right Hand

ML24BRF*LP Glass, Left Hand

ML24BRP*RP Solid, Right Hand

ML24BRP*LP Solid, Left Hand

ML24WBF*RP Glass, Right Hand

ML24WBF*LP Glass, Left Hand

ML24WBP*RP Solid, Right Hand

ML24WBP*LP Solid, Left Hand

MA24BRF*RP

Glass, Right Hand

with Lock

⁄32" (70.4 cm)

MA24BRF*LP

Glass, Left Hand

with Lock

MA24RAP*RP

Solid, Right Hand

with Lock

MA24RAP*LP

Solid, Left Hand

with Lock

Table B

Table C

Material Type #10 Wood Screw

Hardwood

⁄8" (3.2 mm) Diameter. Pilot Hole

Softwood

⁄64 (2.8 mm) Diameter. Pilot Hole

Step 5: Assemble lock parts

Two (2) lock extensions are provided with the lock. Use

the longer extension for

⁄4" thick overlay panels and the

shorter one for

⁄8" thick overlay panels. Assemble the lock

extension, cam stop washer, spring washer, and set screw

to the lock as shown in Figure 22 and Figure 24.

Install this lock assembly into the lock hole in the overlay

panel and secure with the retaining nut on the back side

with a 15 mm socket and ratchet. Make sure the key slot in

the front of the lock is vertical.

OVERLAY DOOR PANEL INSTALLATION

⁄32"

(13.7 mm)

/2"

(89 mm)

⁄2" (13 mm) diameter drill

through door panel, from

other side (see detail

above)

⁄16" (20.5 mm)

counter bore,

⁄16" (11 mm)

deep.

Hinge side of door

Counter bore

lock hole

on back side.

Step 6: Install lock cam

Attach the lock cam to the back of the lock assembly with

the phillips head screw provided. Orient the lock cam verti-

cally when installing on the lock.

SECTION A-A

SCALE 1 : 1

LOCK

NUT

BRASS EXTENSION

CAM

PHILLIPS SCREW

13/16 COUNTER

BORE 7/16 DEEP

1/2 HOLE

3/4 INCH

WOOD PANEL

SPRING WASHER

INNER

DOOR

Figure 22

Figure 23a

#10 x 1/2"

screw

Figure 23

OVERLAY DOOR PANEL INSTALLATION

Step 8: Secure the cabinet

Use the #8 x

⁄4" black screws from the literature pack to

secure the counter top to the cabinet top through the holes

in the cabinet "Z" bracket.

Cabinet

"Z" bracket

#8 x

⁄4" black

screws

(3 places)

Figure 25

Step 7: Install the door

Carefully open the top and bottom hinges on the door being

careful as there are many pinch points. Place the hinges

over the 4 screws in the cabinet, 2 at the top and 2 at the

bottom and slide the door into position. Tighten the 4 hinge

screws with a phillips screwdriver. (See Figure 11 and

Figure 11a). Place wire harness from the grille and mount

to the bottom of the door with the screw and "P" clamp

removed in step 1. (See Figure 11b). Reconnect the wire

harness, (See Figure 12).

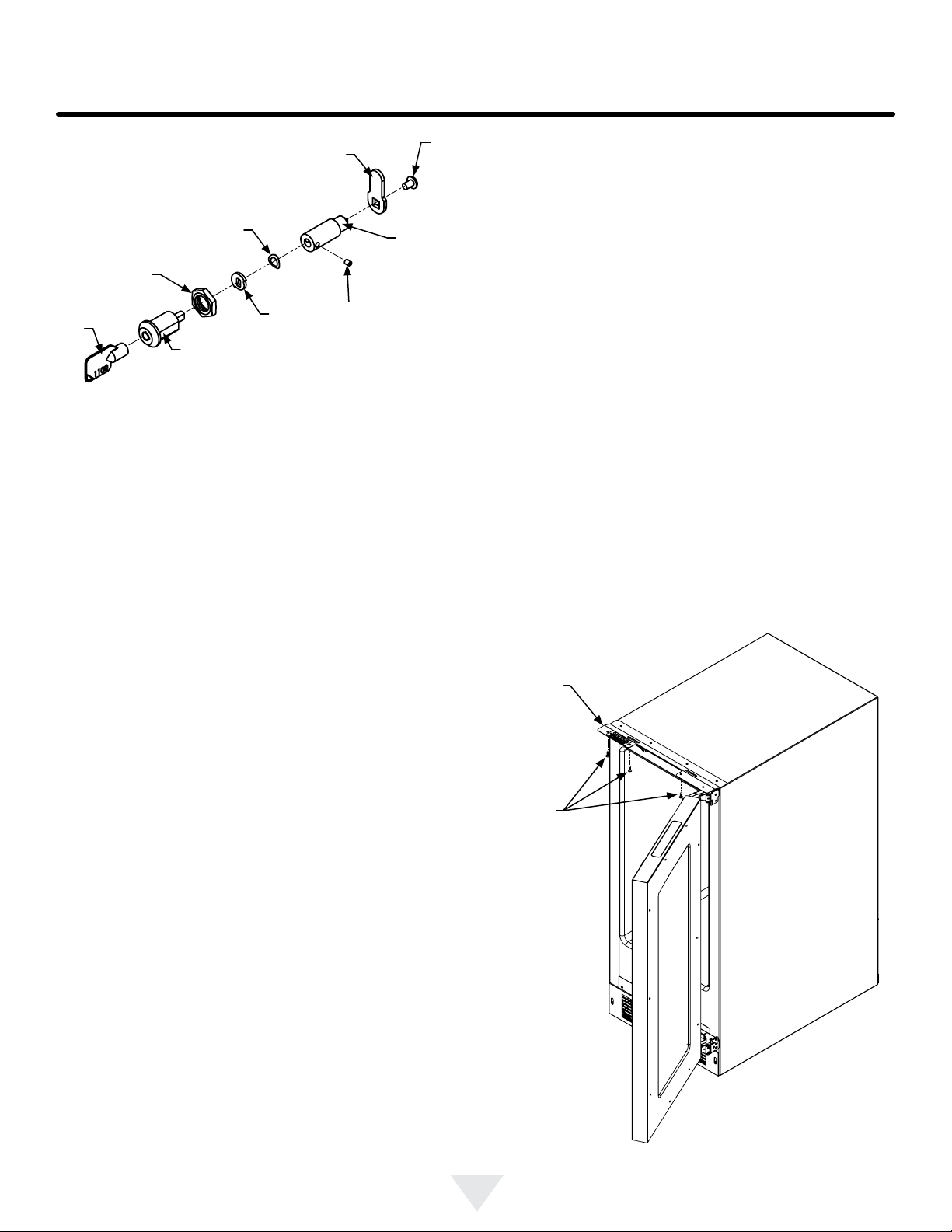

Figure 24

Cam stop

washer

Spring

washer

Cam

Set screw

Lock

Key

Retainer

nut

Screw

Brass extension

(2 lengths provided

Figure 26

Figure 27

Figure 29

Figure 30

Figure 31

SHELVING CONFIGURATIONS

Beverage Center:

Dual Zone Wine / Beverage Center:

Beverage Refrigerator:

Refrigerator:

Loading Tips and Suggestions

Your appliance is equipped with a cantilever shelf system

which provides maximum adjust ability and customizing of

the shelving arrangements listed below.

15" (38.1 cm) Wide Models:

Shown with a glass door. Figure 26.

15" (38.1 cm) Wide Models:

Shown with a solid door. Figure 30.

24" (61 cm) Wide Models:

Shown with a glass door. Figure 27.

24" (61 cm) Wide Models:

Shown with a glass door. Figure 28.

24" (61 cm) Wide Models:

Shown with a glass door. Figure 29.

(2) wine cutout and at

glass cantilever shelf.

(See Figure 36).

(1) half depth roll-out

4 bottle wine shelf.

(2) frame and at glass cantile-

ver shelves. (See Figure 35).

(1) half width at glass can-

tilever shelf. (See Figure 34).

(1) wine cutout and at glass

cantilever shelf. (See Figure 36).

(1) frame and at glass crisper

cover.

(1) roll-out crisper pan

(2) frame and at glass cantile-

ver shelves. (See Figure 35).

24" (61 cm) Wide Models:

Shown with a solid door. Figure 31.

(2) perforated metal

cantilever shelves.

(See Figure 33).

Upper Zone:

(2) pull-out wire

wine shelf. (See

Figure 37).

Lower Zone:

(1) wine cutout

and at glass shelf.

(See Figure 36).

Figure 28

NOTE

The upper zone is designed exclusively for the storage of

wine. The upper zone cannot attain storage temperatures

suitable for fresh food storage.

To remove the crisper :

Pull out until it stops. Lift up on the

front of the pan, and remove it from

the frame.

Figure 35

Frame and at glass shelf

Half width shelf shown

Figure 34

Frame and at glass shelf

Half width shelf shown

Wine shelf

underneath glass

Figure 33

Perforated metal shelf

Figure 36

Wine cutout and at glass shelf with

vibration dampening mat,

all or part of the glass can be

removed to increase or decrease

wine storage and beverage areas.

Door storage racks

Tall bottle

storage area

SHELVING CONFIGURATIONS

Figure 37

Pull-out wire

wine shelf

Figure 38

Figure 32

Refrigerator:

24" (61 cm) Wide Models:

Shown with a solid door with door racks. Figure 32.

(1) half width at glass

cantilever shelf. (See

Figure 35).

(1) frame and

slumped glass

cantilever shelf.

(1) frame and at

glass crisper cover.

(1) roll-out crisper pan.

(1) full width door

storage rack.

(1) half width door

storage rack.

Tall bottle

storage

area

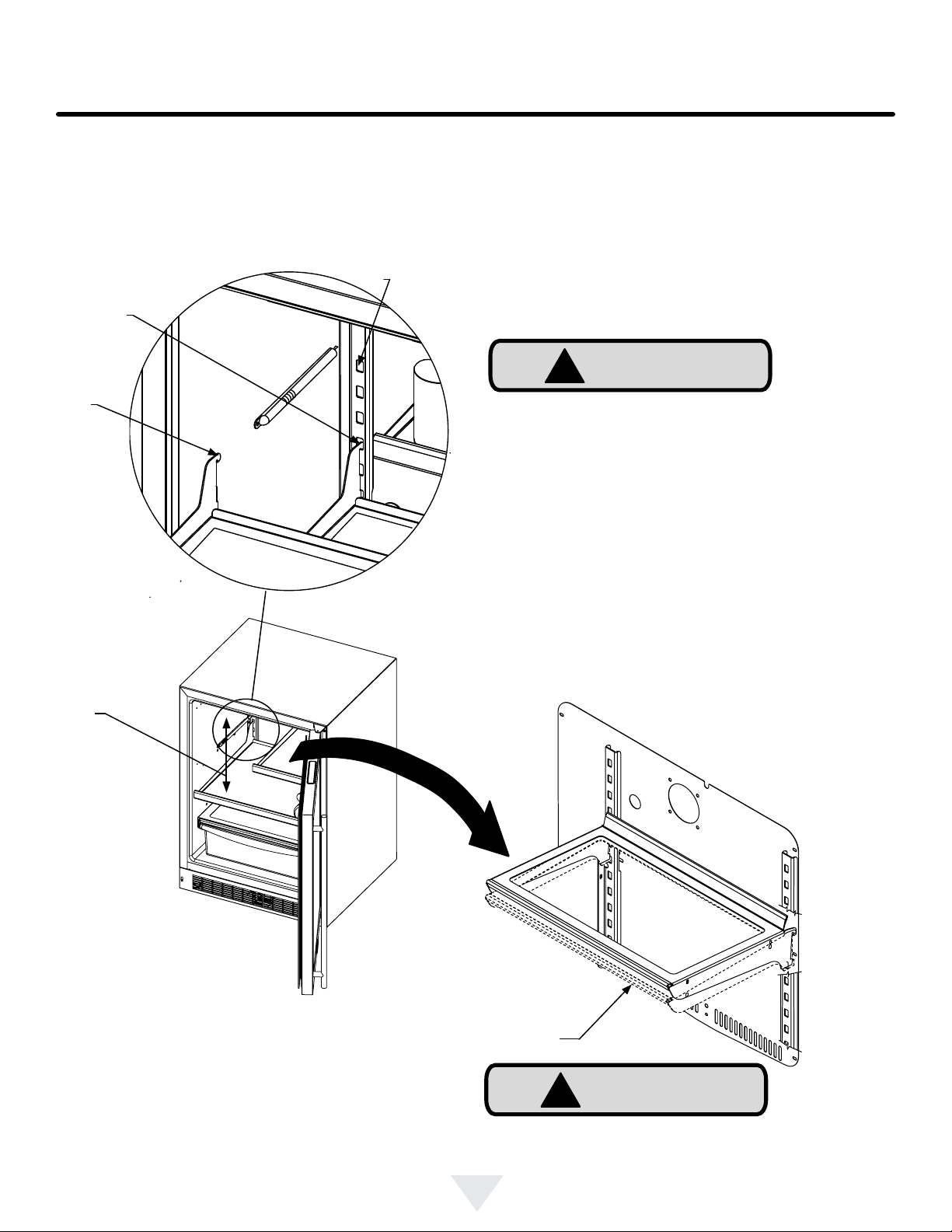

To Add or Remove a Shelf

Remove stored product from the shelf. Do not try to remove

a loaded shelf from the appliance. Grasp the shelf front with

both hands, rotate the front upward and lift out. (See Figure

39b). To install a shelf insert the shelf in the appliance and

insert the top hooks into the shelf support slots and drop

the shelf down so the hooks drop over the bottom of the

slots.

Rear tang

(hook) on

shelf

Shelf support

slot

Installed shelf

tang

Make sure your cantilever shelf is secure on the shelf sup-

ports by pressing down on the shelf before loading.

CAUTION

Grasp the shelf by the front with

both hands and rotate the front

of the shelf up, then lift the shelf

up and remove the shelf from the

shelf ladders.

CAUTION

Never try to move a loaded shelf, remove everything from

the shelf before moving. Use both hands when moving the

shelf.

SHELVING CONFIGURATIONS

Figure 39a

Figure 39

Figure 39b

CARE AND CLEANING AND ENERGY SAVING TIPS

The following suggestions will minimize the

cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be-

neath door are not obstructed and kept clean to allow

ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within

refrigerated storage compartment, minimize door

openings for the next 12 hours to allow contents to pull

down to compartment set temperature.

6. Maintaining a relatively full storage compartment will

require less appliance run time than an empty compart-

ment.

7. Ensure door closing is not obstructed by contents

stored in your appliance.

8. Allow hot items to reach room temperature before plac-

ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature

that meets your personal preference and provides the

proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended

period of time.

13. For wine storage products:

When serving temperatures are not required,

return the compartment(s) set temperature to the

ideal red and white wine long term storage tem-

perature of 13°C / 55°F.

Front Grille

Be sure that nothing obstructs the required air ow open-

ings in front of the cabinet. At least once or twice a year,

brush or vacuum lint and dirt from the front grille area (see

page 4).

SHOCK HAZARD: Disconnect electrical power from the

appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap

and water and thoroughly rinsed with clear water. NEVER

use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner or

undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door

hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop-

ping near the front of the appliance. Damage to the

grille can occur.

3. Periodically clean the interior of the appliance as

needed.

4. Periodically check and/or clean the front grille as

needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos-

sible. Minimize the number of door openings while the

power is off so as not to adversely affect the appliance's

temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the

appliance. This component is very reliable, but should one

fail, contact a qualied service technician for replacement

of the LED.

CAUTION

OBTAINING SERVICE

If Service is Required:

• If the product is within the rst year warranty period

please contact your dealer or call Marvel Customer

Service at 800.223.3900 for directions on how to obtain

warranty coverage in your area.

• If the product is outside the rst year warranty period,

Marvel Customer Service can provide recommenda-

tions of service centers in your area. A listing of autho-

rized service centers is also available at www.marvelre-

frigeration.com under the service and support section.

• In all correspondence regarding service, be sure to

give the service number, serial number, and proof of

purchase.

• Try to have information or description of nature of the

problem, how long the appliance has been running, the

room temperature, and any additional information that

may be helpful in quickly solving the problem.

• Table D is provided for recording pertinent information

regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must

be within 10 days of purchase).

Table D

Before You Call for Service

If the appliance appears to be malfunctioning, read through

this manual rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and

refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be

solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

TROUBLESHOOTING

• Never attempt to repair or perform maintenance on

the appliance until the main electrical power has been

disconnected. Turning the appliance control "OFF"

does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

WARNING

Electrocution Hazard

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on

page 8)

• Control set too warm

• Content temperature not stabi-

lized.

• Excessive usage or prolonged

door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Adjust temperature colder. Al-

low 24 hours for temperature to

stabilize.

• Allow temperature to stabilize for

at least 24 hours.

• Airow must not be obstructed to

front grille. See “clearances” on

page 4.

• Replace door gasket.

Appliance too cold

(See “Adjusting the Temperature” on

page 8)

• Control set too cold

• Door gasket not sealing properly.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Replace door gasket.

No interior light. • Failed LED light assembly or light

switch.

• Contact a qualied service techni-

cian.

Light will not go out when door is

closed

• Display light is turned on. (Glass

door models only.

• Door not activating light switch.

• Failed light switch

• Turn off display light, shut door.

• Appliance not level, level appli-

ance, (See page 4, “leveling legs”)

• Contact a qualied service techni-

cian.

Noise or Vibration • Appliance not level

• Fan hitting tube obstruction.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualied service techni-

cian.

Appliance will not run. • Appliance turned off

• Power cord not plugged in.

• No power at outlet.

• Turn appliance on. See “Starting

your appliance” on page 8.

• Plug in power cord.

• Check house circuit.

CAUTION

In the unlikely event you lose cooling in your unit, do not

unplug the product from the electric supply, but do call

a qualied service technician immediately. It is possible

that the loss of cooling capacity is a result of excessive

frost build-up on the evaporator cooling coil. In this case,

removing power to the unit will result in the melting of this

excessive quantity of ice, which could generate melt water

that exceeds the capacity of the defrost drain system and

could result in water damage to your home. The end-user

will be ultimately responsible for any water damage caused

by prematurely turning the unit off without appropriately

managing the excess water run-off.

HOUSEHOLD PRODUCT WARRANTY

Marvel Refrigeration (Marvel) Limited Warranty

ONE YEAR LIMITED PARTS & LABOR WARRANTY

For one year from the date of original purchase, this warranty covers all parts and labor to repair or replace any part of the product that proves to

be defecve in materials or workmanship. For products installed and used for normal residenal use, material cosmec defects are included in this

warranty, with coverage limited to 60 days from the date of original purchase. All service provided by Marvel under the above warranty must be

performed by a Marvel factory authorized servicer, unless otherwise specied by Marvel. Service provided during normal business hours.

TWO YEAR LIMITED PARTS & LABOR WARRANTY (MARVEL PROFESSIONAL PRODUCTS)

For two years from the date of original purchase, this warranty covers all parts and labor to repair or replace any part of the product that proves to

be defecve in materials or workmanship. For products installed and used for normal residenal use, material cosmec defects are included in this

warranty, with coverage limited to 60 days from the date of original purchase. All service provided by Marvel under the above warranty must be

performed by a Marvel factory authorized servicer, unless otherwise specied by Marvel. Service provided during normal business hours.

AVAILABLE THIRD YEAR LIMITED WARRANTY (MARVEL PROFESSIONAL PRODUCTS)

For designated Marvel Professional product, Marvel oers a one year extension of the two year warranty coverage from the date of purchase, free

of charge. To take advantage of this third year warranty, you must register your product with Marvel within 60 days from the date of purchase at

marvelrefrigeraon.com and provide proof of purchase.

LIMITED FIVE YEAR SEALED SYSTEM WARRANTY

For ve years from the date of original purchase, Marvel will repair or replace the following parts, labor not included, that prove to be defecve in

materials or workmanship: compressor, condenser, evaporator, drier, and all connecng tubing. All service provided by Marvel under the above war-

ranty must be performed by a Marvel factory authorized servicer, unless otherwise specied by Marvel. Service provided during normal business

hours.

WARRANTY TERMS

These warranes apply only to products installed in any one of the y states of the United States, the District of Columbia, or the ten provinces of

Canada. The warranes do not cover any parts or labor to correct any defect caused by negligence, accident or improper use, maintenance, instal-

laon, service, repair, acts of God, re, ood or other natural disasters. The product must be installed, operated, and maintained in accordance with

the Marvel User Guide.

The remedies described above for each warranty are the only ones that Marvel will provide, either under these warranes or under any warranty

arising by operaon of law. Marvel will not be responsible for any consequenal or incidental damages arising from the breach of these warranes

or any other warranty, whether express, implied, or statutory. Some states do not allow the exclusion or limitaon of incidental or consequenal

damages, so the above limitaon or exclusion may not apply to you. These warranes give you specic legal rights, and you may also have other

rights which vary from state to state.

Any warranty that may be implied in connecon with your purchase or use of the product, including any warranty of merchantability or any war-

ranty t for a parcular purpose is limited to the duraon of these warranes, and only extends to ve years in duraon for the parts described

in the secon related to the ve year limited warranty above. Some states do not allow limitaons on how long an implied warranty lasts, so the

above limitaons may not apply to you.

• The warranes only apply to the original purchaser and are non-transferable.

• These warranes cover products installed and used for normal residenal use only.

• The warranes apply to units operated outside only if designed for outdoor use by model and serial number.

• Replacement water lters, light bulbs, and other consumable parts are not covered by these warranes.

• The start of Marvel’s obligaon is limited to four years aer the shipment date from Marvel.

• In-home instrucon on how to use your product is not covered by these warranes.

• Food, beverage, and medicine loss are not covered by these warranes.

• If the product is located in an area where Marvel factory authorized service is not available, you may be responsible for a trip charge or

you may be required to bring the product to a Marvel factory authorized service locaon at your own cost and expense.

• Units purchased aer use as oor displays, and/or cered recondioned units, are covered by the limited one year warranty only and no

coverage is provided for cosmec defects.

• Signal issues related to Wi-Fi connecvity are not covered by these warranes.

For parts and service assistance, or to nd Marvel factory authorized service near you, contact Marvel Refrigeraon:

MarvelRefrigeraon.com • techsupport@MarvelRefrigeraon.com • +616.754.5601

1260 E. Van Deinse St., Greenville, MI 48838

All specications and product designs subject to change without notice. Such revisions do not entitle

the buyer to corresponding changes, improvements, additions, replacements or compensation for

previously purchased products.

www.marvelrefrigeration.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013316-EN Rev T

1/14/20

Marvel Refrigeration

Refrigerators

Réfrigérateurs

ML24BC

MA24BC

ML24BR

MA24BR

ML15RA

ML24RA

MA24RA

ML24WB

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

CONTENU

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie ......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Dimensions du produit.......................................................6

Utilisation de votre commande électronique .....................8

Démarrage de votre appareil .........................................8

Mode veille ....................................................................8

Mise en marche et arrêt de votre appareil ......................8

Réglage de la température .............................................8

Éclairage intérieur d’exposition.......................................9

Mode température .........................................................9

Verrouillage des commandes ........................................10

Codes d’erreur des capteurs de température ..............10

Alertes...........................................................................10

Porte entrouverte ......................................................10

Panne de secteur ......................................................11

Alerte de température ...............................................11

Mode vacances ............................................................11

Installation de panneau de revêtement ............................12

Congurations de étagères .............................................19

Entretien et nettoyage ......................................................22

Conseils pour l’économie d’énergie ................................22

Obtention de service ........................................................23

Dépannage................................................................24

Garantie...........................................................................25

REMARQUE

ATTENTION

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de malformations et

autres déciences de naissance.

AVERTISSEMENT

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui ap-

paraissent dans ce guide n’ont pas la prétention de couvrir

toutes les conditions et situations possibles pouvant arriver.

Il faut faire preuve de bon sens, de précautions et de soins,

pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts

matériels ou des dommages au produit.

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

XXXXXXXXXXXX

DÉBALLAGE DE VOTRE APPAREIL

AVERTISSEMENT

ATTENTION

REMARQUE

AVERTISSEMENT - Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas

des problèmes du passé. Des épaves de réfrigérateurs

abandonnés continuent de présenter un danger - même

en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil

de refroidissement, veuillez suivre ces instructions pour

aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des

enfants ne puissent pas facilement monter dedans.

AVERTISSEMENT

MARVEL

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie

immédiatement après avoir pris livraison de votre réfrigérateur.

Les informations suivantes

seront nécessaires au mo-

ment de l’enregistrement

de votre appareil :

Numéro de service

Numéro de série

Date d’achat

Nom et adresse du revendeur

Le numéro de service et le numéro de série se trouvent sur la

plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voyez la Figure 1).

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l’emballage intérieur

Votre réfrigérateur a été emballé pour l’expédition avec toutes les

pièces pouvant être endommagées par le mouvement solidement

attachées. Enlevez les matériaux d’emballage intérieur et toute

bande maintenant des composants intérieurs en place. Le manuel

de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en

plastique, accompagné de la carte d’enregistrement de la garan-

tie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre réfri-

gérateur ait été complètement inspecté et trouvé en bon état.

S’il présentait des dommages, cet emballage serait nécessaire

comme preuve qu’ils sont survenus durant le transit. Ensuite

veuillez mettre tous ces matériaux d’emballage au rebut d’une

façon responsable.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec-

tée avant de quitter notre usine. La responsabilité pour sa livrai-

son sûre a été assumée par le revendeur à l’acceptation de cette

expédition. Les réclamations pour perte ou dommages survenus

durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION

AUPRÈS DU REVENDEUR.

Si l’appareil a été livré, manipulé ou entreposé dans une posi-

tion autre que debout, pendant une durée quelconque, laissez-le

reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.

Un branchement immédiat de l’appareil pourrait endommager des

parties internes.

Figure 1

Enregistrement

en ligne disponible

sur

www.marvelrefrigeration.

com

AVERTISSEMENT

ATTENTION

Un kit optionnel d’empilage est nécessaire pour empiler des

produits. Le fait de ne pas utiliser de kit d’empilage peut

entraîner une blessure corporelle. Contactez votre revendeur

ou le service à la clientèle de Marvel au 800-223-3900 pour le

commander.

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour

votre appareil. Nous recommandons un endroit où l’appareil ne

sera pas exposé directement au rayonnement solaire et restera

écarté de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spécications, la

plage de températures recommandée au lieu d’installation sera de

55 à 100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de

l’armoire. Gardez cette zone libre et exempte de toutes obstruc-

tions. Des meubles et comptoirs peuvent être installés autour de

l’unité de façon adjacente dans la mesure où sa grille frontale

restera non obstruée. Les modèles à revêtement de porte avec

charnières articulées sont prévus pour des applications encas-

trées uniquement.

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la

grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone ne

soit pas obstruée et soit maintenue propre. Marvel recommande

de ne pas utiliser de grilles personnalisées, car l’écoulement d’air

en serait diminué (Voyez la Figure 2).

Pieds de mise à

niveau avant

Figure 2

Pieds de

mise à niveau

arrière

Grille frontale,

gardez cette

zone dégagée.

INSTALLATION DE VOTRE APPAREIL

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire

doivent être ajustés pour qu’elle soit fermement positionnée

au sol et bien d’aplomb, d’un côté à l’autre et d’avant en ar-

rière. La hauteur totale de votre appareil Marvel peut être ajustée

entre le minimum (en vissant les pieds de mise à niveau, CW ↷)

et le maximum (en dévissant les pieds de mise à niveau CCW ↶)

des dimensions comme c’est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l’appareil

sur une surface solide, en protégeant le sol en dessous

pour ne pas le rayer. Avec l’aide d’une autre personne, in-

clinez vers l’arrière de l’appareil pour accéder aux pieds de

mise à niveau de l’avant. Levez ou abaissez ces pieds à la

hauteur requise en les tournant. Répétez la procédure pour

les pieds arrière en inclinant le réfrigérateur vers l’avant en

faisant attention. Sur une surface plane, vériez le niveau

de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la

grille ajustée à la hauteur voulue. Quand le réglage est fait

resserrez les vis de la grille frontale (Voyez la Figure 5).

Tableau A

Modèle

Style de

Poute

Minimum

Height

Maximum

Height

ML(15)(24)* (S) ou (G)

⁄4 po

(85,7 cm)

⁄4 po

(88,3 cm)

ML(15)(24)* (P ou (F)

34 po

(86,4 cm)

35 po

(88,9 cm)

MA24* (S) ou (G)

(79,1 cm)

⁄8 po

(81,6 cm)

MA24* (P ou (F)

⁄8 po

(79,7 cm)

⁄8 po

(82,2 cm)

Figure 6

REMARQUE

Figure 3

Figure 4

N’enlevez pas la

borne de terre de

la che du cordon

secteur.

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela

peut être dangereux et peut affecter la performance du

produit.

• Cet appareil ne doit sous aucun prétexte être installé sur

une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon

secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la

Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un

tuyau sur l’appareil. Cela pourrait causer une commo-

tion électrique, entraînant potentiellement des blessures

graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la

norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit ne comporte

pas une prise avec terre, le client doit en fournir une adéquate;

c’est sa responsabilité et son obligation. La troisième broche de

terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a ten-

dance à provoquer des déclenchements intempestifs qui peuvent

arrêter l’appareil. Ce type de protection n’est en général pas

utilisé sur de l’équipement électrique qui doit tourner sans surveil-

lance pendant de longues périodes, sauf si c’est imposé par les

normes de construction et réglementations locales.

Vis de grille

frontale

Grille frontale

Figure 5

INSTALLATION DE VOTRE APPAREIL

AVERTISSEMENT

DIMENSIONS DU PRODUIT

Figure 7

Vue de du (S)

porte pleine

Figure 7a

«A»

«B»

«C»

«D»

«E»

Figure 8

S’il est nécessaire de gagner du dégagement à l’intérieur

de l’ouverture brute, un trou peut être percé au travers du

meuble adjacent et le cordon d’alimentation passé par ce

trou jusqu’à une prise secteur. Une autre façon d'augmenter

la profondeur disponible dans l’ouverture est d’encastrer la

prise secteur dans le mur arrière an de gagner l’épaisseur

de la che du cordon. Tous les types de prises secteur

encastrées ne fonctionneront pas pour cette application car

elles pourraient être trop étroites, mais un modèle équivalent

à l’Arlington #DVFR1W est recommandé pour cette applica-

tion (Voyez la Figure 8).

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»

ML15**(G) ou (S)

15 po

(38,1 cm)

**34 po à 35 po

(86,4 à 88,9 cm)

24 po

(61 cm)

⁄8 po

(37,8 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄32 po

(65,2 cm)

⁄32 po

(95 cm)

⁄16 po

(42,4 cm)

ML15**(P) ou (F)

15 po

(38,1 cm)

**34

⁄4 po à 35

⁄4 po

(87 à 89,5 cm)

* 24 po

(61 cm)

⁄8 po

(37,8 cm)

34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(58,1 cm)

⁄2 po

(95,2 cm)

⁄8 po

35,9 cm)

ML24**(G) ou (S)

24 po

(61 cm)

**34 po à 35 po

(86,4 à 88,9 cm)

24 po

(61 cm)

⁄8 po

(60,7 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄32 po

(65,2 cm)

⁄32 po

(117,9 cm)

⁄16 po

(65,2 cm)

ML24**(P) ou (F)

24 po

(61 cm)

**34

⁄4 po à 35

⁄4 po

(87 à 89,5 cm)

* 24 po

(61 cm)

⁄8 po

(60,7 cm)

34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(58,1 cm)

⁄2 po

(118,1 cm)

⁄8 po

(58,7 cm)

MA24**(G) ou (S)

24 po

(61 cm)

** 31

⁄8 po à 32

⁄8 po

(79,7 à 82,2 cm)

24 po

(61 cm)

⁄8 po

(60,7 cm)

⁄8 po à 32

⁄8 po

(79,1 à 81,6 cm)

⁄32 po

(60,2 cm)

⁄32 po

(65,2 cm)

⁄32 po

(117,9 cm)

⁄16 po

(65,2 cm)

MA24**(P) ou (F)

24 po

(61 cm)

** 31

⁄8 po à 32

⁄8 po

(80,3 à 82,9 cm)

* 24 po

(61 cm)

⁄8 po

(60,7 cm)

⁄8 po à 32

⁄8 po

(79,7 à 82,2 cm)

⁄8 po

(58,1 cm)

⁄2 po

(118,1 cm)

⁄8 po

(58,7 cm)

STYLE DE PORTE

(G) Porte en verre

(S) Porte pleine

(P) Porte pleine à revêtement (sans poignée)

(F) Porte en verre à revêtement (sans poignée)

«F»

⁄2 po

(54,6 cm)

* Pour installer les modèles (F) et (P) avec la face de porte

alignée avec les portes des meubles de rangement adja-

cents, l’épaisseur du panneau décoratif du client ne peut

pas dépasser ¾ po (19mm).

** L’ouverture brute minimale nécessaire doit être supéri-

eure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre support-

ant 15 A est nécessaire. Appliquez toutes les normes de

construction locales à l’installation de l’électricité et de

l’appareil.

APPLICABLE AUX MODÈLES SUIVANTS

DE MARVEL

ML15BC MA24BC

ML15RA MA24BR

MA24RA

ML24BC

ML24BR

ML24RA

ML24WB

«D»

«E»

«H»

«J»

«G»

DIMENSIONS DU PRODUIT

Figure 9

Vue de du (S)

porte pleine

DONNÉES DE PRODUIT

MODÈLE

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

ML15**(G) ou (S) 115V/60Hz/15A

105 lb

(47,7 kg)

ML15**(P) ou (F) 115V/60Hz/15A

105 lb

(47,7 kg)

ML24**(G) ou (S) 115V/60Hz/15A

140 lb

(63,6 kg)

ML24**(P) ou (F) 115V/60Hz/15A

140 lb

(63,6 kg)

MA24**(G) ou (S) 115V/60Hz/15A

140 lb

(63,6 kg)

MA24**(P) ou (F) 115V/60Hz/15A

140 lb

((63,6 kg)

Power Failure

ALARM RESET

REMARQUE

Zones

supérieure/

inférieure

(Modèles à

deux zones

uniquement)

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Diminution

température

Augmen-

tation

tempéra-

ture

Marche/

Arrêt

Allumage

d’éclairage

(porte en verre

seulement)

Verrouillage

des touches

Indicateur de

statut du système

Zone d’afchage

Figure 10

Commandes électroniques

Démarrage de votre celliers (Zone unique ou

deux zones) :

Branchez la prise du cordon d’alimentation du cellier dans une

prise murale de secteur 115 V. Votre appareil sort de l’usine en

position de marche (ON) et va commencer le refroidissement dès

sa mise sous tension. Si l’appareil ne démarre pas, vériez que la

prise murale est alimentée et que la commande est bien en posi-

tion de marche (ON). Voyez la partie «Mise en marche et arrêt de

votre appareil».

L’afcheur de votre commande est protégé d’un lm transparent

en plastique. Ce lm doit être ôté en le pelant soigneusement à

partir d’un angle.

Au démarrage initial, l’afcheur du contrôle montre une alerte

«Panne secteur». C’est une condition normale, car le cellier a été

alimenté en usine pour l’inspection de qualité et a été débranché.

Un appui momentané sur la touche M/A (ON/OFF) va effacer

cette condition d’alerte. (Voyez la section sur les alertes en page

10).

Passage de l’appareil en marche ou arrêt :

Si l’appareil est en marche (ON), et n’est pas en mode veille, la

température sera montrée dans la zone d’afchage de la com-

mande. Pour arrêter le cellier, appuyez sur le bouton «ON/OFF»

en le maintenant enfoncé pendant (4) secondes. «OFF» sera

maintenant afché à la commande.

Pour remettre le cellier en marche (ON), appuyez sur

le bouton «ON/OFF» en le maintenant enfoncé pendant

(4) secondes.

Mode veille :

Si aucune commande n’est actionnée pendant 60 secondes,

l’afcheur va passer en mode veille pour économiser l’énergie. Le

panneau de commande va s’éteindre à l’exception de l’indicateur

de statut de système «OK» qui va rester activé. D’éventuelles

conditions d’alerte vont réveiller l’afcheur (Voyez les alertes en

page 10).

An d’effectuer les changements entre parenthèses à la con-

guration de commandes (mise en marche ou arrêt, réglage

de température de consigne, changement des éclairages

d’intérieur, activation du mode vacances), la commande doit

être réveillée.

Pour activer l’afchage, appuyez sur n’importe quelle touche. Un

signal sonore de conrmation retentira, et la température actuelle

du compartiment de conservation sera afchée.

Le mode veille peut être désactivé si vous préférer obtenir un

afchage continu. Appuyez sur la commande de verrouillage

(symbôle de verrouillage) jusqu’à ce que l’afcheur quitte «Loc»

et montre «nSL». Pour activer le mode de veille, répétez la

même opération, jusqu’à ce que l’afcheur quitte «Loc» et montre

«SLP».

Réglage de la température :

Quand vous chargez au tout début votre cellier avec des produits

encore tièdes, il peut falloir jusqu’à 48 heures pour que la tem-

pérature du compartiment de conservation se stabilise.

Quand vous effectuez des changements de point de consigne,

cela peut prendre 24 heures pour que les denrées conservées se

stabilisent à cette nouvelle température.

REMARQUE

Éclairage intérieur de présentation (Zone

unique ou deux zones) : (Modèles à porte vitrée

uniquement). Votre appareil est équipé d’un dispositif d’éclairage

de présentation à deux niveaux d’intensité. Avec la commande

électronique sortie du mode veille, appuyez sur la commande

d’éclairage (symbôle d'ampoule) pour activer l’éclairage intérieur

de présentation à pleine intensité. Une tonalité de conrmation va

retentir, et l’icône d’ampoule d’éclairage va s’allumer. Un deux-

ième appui sur la commande d’éclairage (symbôle d'ampoule) va

atténuer l’éclairage à 50 %. Un troisième appui va désactiver to-

talement l’éclairage intérieur. Cet éclairage intérieur va se couper

automatiquement après 4 heures.

Modèles à deux zones :

Les températures peuvent être xées pour chaque zone

indépendamment (supérieure et inférieure) dans la celliers

à deux zones. Pour cela, vous devez d’abord sélectionner

la zone pour laquelle vous voulez xer la température.

Vous le faites en appuyant sur le bouton d’augmentation ou

de diminution à l’afchage. Après cela le voyant DEL sera

éclairé pour la zone sélectionné.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Certains facteurs affectent la température stabilisée du comparti-

ment de conservation :

• Changements de consigne de température.

• Changements de température ambiante de la pièce.

• Température des denrées du cellier.

- Chargement de nouvelles denrées plus chaudes.

- Un contenu chargé froid va retarder le passage à une

température de consigne plus chaude.

- Un contenu chargé chaud va retarder le passage à une

température de consigne plus froide.

• Habitudes d’utilisation (nombre et durée des ouvertures de

porte).

• Utilisation de l’éclairage de présentation du compartiment

d’entreposage (cellier à porte en verre uniquement).

• Installation du cellier à la lumière solaire directe ou près d’une

source de chaleur.

Modèles à zone unique :

Pour déterminer ou contrôler le point de consigne de

température (avec la commande électronique sortie de

son mode veille), appuyez sur les touches "-" ou "+".

"SET" (Réglage) sera indiqué sur le panneau d’interface

utilisateur et la consigne actuelle de température sera

afchée et clignotera. Des appuis sur les touches "-" ou

"+" par la suite abaisseront ou élèveront respectivement la

consigne. Quand vous avez atteint la valeur de consigne de

température que vous désiriez, appuyez sur la commande

M/A (On/Off) pour valider, ou si vous ne faites rien le mode

de réglage va se désactiver 10 secondes après, et la

température afchée sera prise comme le prochain point de

consigne.

La plage de température pour le point de consigne

acceptable pour votre celliers va de 34°F (1.2°C) to 42°F

(5.7°C). Si vous essayez de régler la consigne hors de

cette plage vous recevrez une notication de refus sonore.

Zone inférieure

sélectionné

Zone supérieure

sélectionné

Pour changer le point de consigne de température pour une

zone particulière (avec la commande électronique sortie

de son mode veille), appuyez sur les touches "-" ou "+".

"SET" (Réglage) sera indiqué sur le panneau d’interface

utilisateur et la consigne actuelle de température sera

afchée et clignotera. Des appuis sur les touches "-" ou

"+" par la suite abaisseront ou élèveront respectivement la

consigne. Quand vous avez atteint la valeur de consigne de

température que vous désiriez, appuyez sur la commande

M/A (On/Off) pour valider, ou, si vous ne faites rien, le

mode de réglage va se désactiver 10 secondes après, et la

température afchée sera prise comme le prochain point de

consigne.

La plage de température pour le point de consigne

acceptable pour votre celliers va de 34°F (1.2°C) to 42°F

(5.7°C) pour la zone inférieure, et de 45°F (7°C) to 60°F

(16°C) pour la zone supérieure. Si vous essayez de

régler la consigne hors de cette plage vous recevrez une

notication de refus sonore.

Mode d’afchage de température (Zone

unique ou deux zones :

Le mode de température est préréglé en usine pour degrés Fahr-

enheit (°F), mais vous avez l’option de commuter l’afchage en

degrés Celsius (°C). Pour changer de mode d’afchage, action-

nez et maintenez appuyée la commande «-» tout en

appuyant sur la commande «+», puis relâchez seulement la

commande «-». L’afchage de température se fera maintenant en

degrés Celsius (°C). Répétez la même procédure pour

revenir à un afchage de température en degrés Fahrenheit (°F).

Les zone supérieure sont conçues exclusivement pour y garder

des vins. Elles ne peuvent pas atteindre des températures de

conservation convenant à l’entreposage d’aliments frais.

Door Ajar

ALARM RESET

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Verrouillage des commandes (Zone unique ou

deux zones :

Le panneau de commandes peut être verrouillé pour éviter des

changements inopinés. Pour verrouiller les commandes, action-

nez la commande de verrouillage (Lock) et maintenez-la appuyée

jusqu’à ce que l’afcheur montre «Loc», puis immédiatement

relâchez l’appui. L’icône de verrou va clignoter trois fois puis

rester allumée. Quand le panneau de commandes est verrouillé

seulement la commande de verrouillage (Lock), l’indicateur de

statut de système OK et l’indicateur d’alerte restent activés. Pour

déverrouiller le panneau de commandes, recommencez la mêle

séquence jusqu’à ce que l’afcheur montre «nLc». Puis immédi-

atement

relâchez l’appui.

• Porte entrouverte - Si la porte reste ouverte ou

incorrectement fermée, pendant plus de 5 minutes,

l’indicateur de statut de système OK va s’éteindre, l’indicateur

de porte entrouverte (Door Ajar) va clignoter et une tonalité

va retentir toutes les 60 secondes. De plus, un indicateur

de restauration d’alerte (ALARM RESET) va être afché

sous la commande M/A (On/Off).

Alertes (Zone unique ou deux zones) :

La commande va vous alerter en cas de conditions pouvant nuire

à la performance de l’appareil.

REMARQUE

Si le verrouillage des commandes est active (l’icône de verrouil-

lage illuminée), il faut déverrouiller la commande avant qu’on

puisse utiliser la touche pour restaurer une alerte. Voir page 10

(Verrouillage des commandes) pour les instructions de déverrouil-

lage de la commande.

Codes d’erreur des capteurs de température

Capteur Code afché Description de l’erreur Action à prendre

Capteur de tem-

pérature de zone

unique

Panne de capteur de température dans le comparti-

ment unique. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur du dé-

givrage

Panne du capteur de température de dégivrage. Cela

cause un dégivrage incorrect de l’appareil et peut créer

une forte accumulation de givre. Il peut s’ensuivre un

dégât des eaux au niveau de l’appareil et du plancher

alentour.

Débranchez immédiatement le

cordon d’alimentation et deman-

dez une intervention de service

pour remplacer ce capteur de

dgivrage.

Les capteurs de température sont surveillés en permanence. Une

condition de coupure (OPEN) ou de court-circuit (SHORTED)

générera un CODE D’ERREUR tel que ceux qui suivent :

Modèles à zone unique :

Codes d’erreur des capteurs de température

Capteur Code afché Description de l’erreur Action à prendre

Capteur de tem-

pérature de zone

haute

Panne de capteur de température dans le comparti-

ment supérieur. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur de tem-

pérature de zone

basse

Panne de capteur de température dans le comparti-

ment inférieur. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur du dé-

givrage

Panne du capteur de température de dégivrage. Cela

cause un dégivrage incorrect de l’appareil et peut créer

une forte accumulation de givre. Il peut s’ensuivre un

dégât des eaux au niveau de l’appareil et du plancher

alentour.

Débranchez immédiatement le

cordon d’alimentation et deman-

dez une intervention de service

pour remplacer ce capteur de

dgivrage.

Modèles à deux zones :

Cette alerte peut être supprimée en fermant la porte, ou en

appuyant brièvement sur la commande M/A (par exemple

quand vous êtes en train de nettoyer le compartiment de

conservation). Mais l’alerte va se réactiver après 5 minutes si

la condition anormale persiste.

L’alarme sonore peut être désactivé, pour chaque événe-

ment, en appuyant sur la commande de verrouillage (Lock).

REMARQUE

ALARM RESET

Power Failure

ALARM RESET

Temp

Door Ajar

Temp

L’alarme sonore peut être désactivé, pour chaque événement,

en appuyant sur la commande de verrouillage (Lock).

REMARQUE

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

• Panne de secteur - Si l’alimentation du cellier est in-

terrompue l’indicateur de statut de système OK va s’éteindre,

et l’indicateur de panne secteur (Power Failure) va clignoter.

De plus un indicateur de restauration d’alerte (ALARM RE-

SET) va être afché sous la commande M/A (On/Off). Il n’y

aura pas de signalisation sonore. La condition d’alerte peut

être supprimée momentanément en appuyant sur la com-

mande M/A (On/Off). Si cette alerte se produit, il est recom-

mandé que vous contrôliez la situation de toutes les denrées

périssables, même si l’appareil fonctionne de nouveau

normalement et que la température soit revenue au niveau de

la consigne, car des cessations d’alimentations prolongées

peuvent amener des écarts excessifs de température interne

pouvant affecter des denrées périssables.

• Alerte de température - Si la température du com-

partiment de conservation dévie excessivement du point de

consigne pour une période de temps prolongée, l'indicateur

(Temp) clignotera et un signal sonore retentira toutes les 60

secondes. De plus, un indicateur (ALARM RESET) sera af-

ché sous la commande M/A (On/Off).

Des alertes multiples sont possibles, par exemple la porte restée

entrouverte longtemps peut entraîner une alerte de température,

dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront

activés en même temps.

Mode de vacances (Zone unique ou deux

zones) :

Ce mode de fonctionnement peut être utilisé pour économiser

de l’énergie durant les périodes où elle est la plus coûteuse, ou

si vous n’utilisez pas votre appareil pendant une période prolon-

gée, en désactivant ses éclairages, tonalités d’alerte, et sonorités

d’actionnement des commandes. Ce mode vacances peut aussi

servir comme mode pour la période de Shabbatt, avec les dés-

activations prescrites dans la période en n de semaine pour la

communauté juive. Dans ce mode de Shabbatt, vous pouvez ou-

vrir et refermer la porte n’importe quand pour accéder au contenu,

sans avoir à directement allumer ou éteindre d’éclairage, et sans

activation d’afchages numériques, d’électrovannes, de ventila-

teurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.

Quand ce mode est activé, l’afcheur, les indicateurs visuels et

sonores d’alerte, les tonalités à l’actionnement de commandes,

l’éclairage intérieur et toutes les options sont désactivés. Toutes

les commandes de fonctions sont inopérantes sauf la commande

M/A (On/off) qui est nécessaire pour la sortie de ce mode va-

cances. Les températures du compartiment de conservation sont

surveillées et gérées selon les réglages avant d’entrer en mode

vacances.

Pour entrer dans le mode vacances (avec le commande

réveillée), actionnez et maintenez appuyée la commande M/A

(On/Off) jusqu'à ce que l'afcheur passe de «OFF» à «VAC».

L’afcheur va faire clignoter «VAC» trois fois pour accuser

réception de votre demande, puis montrer «VAC» en xe jusqu’à

la sortie de ce mode vacances. Une coupure d’alimentation ne

vous fait pas sortir du mode vacances, le changement de mode

ne peut se faire que manuellement. Pour sortir du mode vacances

et revenir en fonctionnement normal, actionnez et maintenez

appuyée la commande M/A (On/Off) jusqu’à ce que l’afcheur

montre la température.

REMARQUE

La condition d’alerte peut être supprimée momentanément en ap-

puyant sur la commande M/A (On/Off). Si cette alerte se produit,

il est recommandé que vous contrôliez la situation de toutes les

denrées périssables, même si l’appareil fonctionne de nouveau

normalement et que la température soit revenue au niveau de la

consigne, car des cessations d’alimentations prolongées peuvent

amener des écarts excessifs de température interne pouvant af-

fecter des denrées périssables.

REMARQUE

Après une condition d’alerte de température trop haute, vériez

toutes les denrées périssables pour assurer qu'elles sont sûres

pour la consommation.

L’alerte de température peut survenir s’il y a une utilisation inten-

sive, ou si des produits chauds sont chargés dans le comparti-

ment de conservation. Si l’alerte de température continue à se

produire, votre appareil peut exiger le service.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Les pentures articulées peuvent comporter plusieurs points

de pinçage. Pliez (fermez) soigneusement les pentures dès

que la porte soit enlevée de l’armoire.

Si vous avez acheté un modèle à panneau de revêtement, votre

réfrigérateur est équipé de charnières articulées pour permettre

des installations complètement encastrées. Des épaisseurs de

panneau de

⁄8 po (15 mm) et

⁄4 po (18 mm) sont acceptées.

Figure 11

Figure 11b

Bas de la porte

Figure 11a

Desserrez (n’enlevez pas) ces deux

vis à tête Phillip des charnières du

haut et du bas.

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P»

du bas de porte près de la charnière (Voyez la Figure 11b).

Débranchez le faisceau des ls de porte en appuyant et en main-

tenant sur le loquet de blocage qui est dessus et en sortant le

faisceau (Voyez la Figure 12).

Ouvrez la porte et desserrez les vis maintenant les charnières

sur l’armoire (2 à la charnière du haut, 2 à la charnière du bas).

N’enlevez pas ces vis, il faut juste les desserrer sufsamment

pour que les charnières puissent être sorties en glissant hors des

vis en penchant la porte sur le côté.

Avec un assistant, et en faisant attention de ne pas rayer l’armoire

ou la porte, glissez la porte sur le côté d’environ un demi-pouce

(12,7 mm) et sortez les charnières et la porte du réfrigérateur.

Attache en

«P» et vis

Connecteur de ls

(Voyez la Figure 12).

Cornière en

«Z» d’armoire

Il est important d’utiliser la grille fournie par l’usine avec le produit

pour assurer qu’un ux d’air approprié sera maintenu au travers

du condenseur. L’utilisation d’une grille personnalisée n’est pas

recommandée et annulerait la garantie.

Les modèles pour panneau de revêtement sont conçus

pour une utilisation avec des installations encastrées

uniquement. Leur utilisation en installations autonomes

peut causer des blessures.

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières ar-

ticulées. La charnière se referme toute seule et il existe de

nombreux points de pinçage avant l’installation encastrée.

N’enlevez pas la cornière en «Z» du haut de l’armoire.

AVERTISSEMENT

ATTENTION

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d’un

des ses angles, ôtez le joint de porte magnétique de la face inté-

rieure de la porte (Voyez la Figure 13). Mettez de côté ce joint sur

une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de

chaque côté et 2 en haut et en bas) qui sont utilisés pour xer

le panneau dur l’avant de la porte. Les vis sont fournies dans le

sachet de la documentation, avec le verrou de porte fourni pour

certains modèles.

Figure 12

Pressez et maintenez

enfoncée cette patte sur le

connecteur, et séparez en

deux le connecteur.

Figure 13

Figure 13a

Panneau de

revêtement

aligné avec

le haut de la

porte.

Trous dans

la retenue

de joint

Enlevez le joint mag-

nétique en partant d’un

angle, saisissez-le et

tirez dessus pour le

sortir de la porte.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 3 : Coupez et percez le panneau de

revêtement

Selon votre modèle, coupez le panneau de revêtement de porte

aux dimensions montrées aux Figure 14 à Figure 21. La découpe

de fenêtre n’est que pour les modèles à vitre. Si votre réfrigéra-

teur comporte un verrou, percez également un trou pour lui dans

le panneau (Voyez la Figure 23).

Panneau de

revêtement à

être centré sur

la largeur de la

porte.

Cette face

vers l'intérieur

Cette face

vers l'intérieur

Dégagement pour

charnière, 2

emplacements

Dégagement pour

charnière, 2

emplacements

Figure 16

Porte à charnières à droite

Appareil de largeur

15 po (38,1 cm)

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Figure 17

Porte à charnières à droite

Appareil de largeur 15 po (38,1 cm)

Figure 14

Porte à charnières à gauche

Appareil de largeur

15 po (38,1 cm)

Figure 15

Porte à charnières à gauche

Appareil de largeur 15 po (38,1 cm)

⁄8 po

(12,4 cm)

⁄32 po

(9,8 cm)

⁄16 po

(3 cm)

⁄8 po

(7,9 cm)

⁄2 po

(3,8 cm)

typique

Haut de porte

⁄4 po

(37,5 cm)

⁄4 po

(6 mm)

Profondeur

5 po

(12,7 cm)

⁄4 po

(4,4 cm)

⁄8 po

(7,9 cm)

Minimum

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄8 po

(10,5 cm)

Minimum

⁄8 po

(7,9 cm)

Minimum

⁄16 po

(4,3 cm)

⁄8 po

(12,4 cm)

⁄32 po

(9,8 cm)

⁄16 po

(3 cm)

⁄8 po

(7,9 cm)

⁄2 po

(3,8 cm)

typique

⁄16 po

(4,3 cm)

⁄4 po

(37,5 cm)

⁄4 po

(6 mm)

Profondeur

5 po

(12,7 cm)

⁄4 po

(4,4 cm)

«A»

(Voyez le

Tableau C)

«A»

(Voyez le

Tableau C)

⁄8 po

(7,9 cm)

Minimum

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄8 po

(10,5 cm)

Minimum

⁄8 po

(7,9 cm)

Minimum

Arrondi de

⁄4 po (6 mm)

autorisé

Dégagement pour tête

de vis, 4 emplacements

Dégagement pour tête

de vis, 4 emplacements

Côté charnières de la porte

Haut de porte

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

Arrondi de

⁄4 po (6 mm)

autorisé

⁄32 po

(2,9 cm)

⁄32 po

(2,9 cm)

Figure 19

Porte à charnières à gauche

Appareil de largeur 24 po (61 cm)

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Le poids du revêtement de porte ne

doit pas dépasser 15 lb (6,8 kg) pour

un modèle à porte pleine, ou 10 lb (4,5

kg) pour un modèle à porte vitrée.

⁄4 po

(60,3 cm)

⁄8 po

(12,4 cm)

⁄32 po

(9,8 cm)

⁄16 po

(3 cm)

14 po

(35,6 cm)

⁄8 po

(7,9 cm)

⁄4 po

(4,4 cm)

⁄8 po

(7,9 cm)

⁄8 po

(7,9 cm)

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄8 po

(10,5 cm)

⁄2 po

(3,8 cm)

typique

⁄4 po

(6 mm)

Profondeur

⁄16 po

(4,3 cm)

Haut de porte

Figure 18

Porte à charnières à gauche

Appareil de largeur

24 po (61 cm)

⁄4 po

(60,3 cm)

1 po (25,4 mm) de diamètre,

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4

emplacements

1 po (25,4 mm) de diamètre,

contre-alésage de 1⁄4 po

(6 mm) de profondeur, 4

emplacements

⁄8 po

(12,4 cm)

⁄32 po

(9,8 cm)

⁄16 po

(3 cm)

14 po

(35,6 cm)

⁄8 po

(7,9 cm)

⁄8 po

(7,9 cm)

⁄8 po

(7,9 cm)

⁄4 po

(4,4 cm)

Cette face

vers l'intérieur

Cette face

vers l'intérieur

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄8 po

(10,5 cm)

⁄2 po

(3,8 cm)

typique

⁄4 po

(6 mm)

Profondeur

⁄16 po

(4,3 cm)

Côté charnières de la porte

Haut de porte

Figure 20

Porte à charnières à droite

Appareil de largeur

24 po (61 cm)

Dégagement

pour tête de vis, 4

emplacements

Dégagement

pour tête de vis, 4

emplacements

Dégagement pour

charnière, 2

emplacements

Dégagement pour

charnière, 2

emplacements

«A»

(Voyez le

Tableau C)

«A»

(Voyez le

Tableau C)

Figure 21

Porte à charnières à droite

Appareil de largeur 24 po (61 cm)

ATTENTION

Arrondi de

⁄4 po (6 mm)

autorisé

Arrondi de

⁄4 po (6 mm)

autorisé

⁄32 po

(2,9 cm)

⁄32 po

(2,9 cm)

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour xer le panneau sur la porte est de le

tenir dessus par serre-joints pour éviter tout déplacement durant

le perçage d’avant-trous. Utilisez des serre-joints à barre ou en

«C» avec des tampons sur les surfaces à serrer pour ne pas

marquer le panneau de revêtement ou la porte. Le panneau de

revêtement personnalisé doit arriver au même niveau que le haut

de la porte, et le long de la largeur centrée de la porte (Voyez la

Figure 13a). Percez des trous au travers de l’extrusion du joint en

utilisat les 10 trous existants comme des avant-trous. Prenez une

taille de foret selon la recommandation du Tableau B, en veil-

lant à ne pas traverser la face avant au perçage en n’allant pas

à profond. Si le panneau de revêtement est plus mince que

⁄8 po

(16 mm), il vous faudra vous procurer des vis plus courtes. Fixez

le panneau sur la porte avec les 10 vis fournies dans le sachet de

documentation (Voyez la Figure 23a). Enlevez les serre-joints et

remettez en place le joint dans les canaux de son extrusion sur la

porte. Il faut appliquer une certaine force pour bien insérer le joint

dans ces canaux. Assurez-vous que les angles du joint sont bien

en place.

MODÈLE

DESCRIPTION

DE PORTE

DIMENSION

«A»

ML15RAP*RP Pleine, charnière à

droite

⁄32 po (77,1 cm)

ML15RAP*LP Pleine, charnière à

gauche

ML15BCF*RP Vitrée, charnière à

droite

ML15BCF*LP Vitrée, charnière à

gauche

ML15BCP*RP Pleine, charnière à

droite

ML15BCP*LP Pleine, charnière à

gauche

ML24RAP*RP Pleine, charnière à

droite

ML24RAP*LP Pleine, charnière à

gauche

ML24BCF*RP Vitrée, charnière à

droite

ML24BCF*LP Vitrée, charnière à

gauche

ML24BCP*RP Pleine, charnière à

droite

ML24BCP*LP Pleine, charnière à

gauche

ML24BRF*RP Vitrée, charnière à

droite

ML24BRF*LP Vitrée, charnière à

gauche

ML24BRP*RP Pleine, charnière à

droite

ML24BRP*LP Pleine, charnière à

gauche

ML24WBF*RP Vitrée, charnière à

droite

ML24WBF*LP Vitrée, charnière à

gauche

ML24WBP*RP Pleine, charnière à

droite

ML24WBP*LP Pleine, charnière à

gauche

MA24BRF*RP

Vitrée, charnière à

droite avec verrou

⁄32 po (70,4 cm)

MA24BRF*LP

Vitrée, charnière à

gauche avec verrou

MA24RAP*RP

Pleine, charnière à

droite avec verrou

MA24RAP*LP

Pleine, charnière à

gauche avec verrou

Tableau B

Tableau C

Type de matériau Vis à bois #10

Bois dur Avant trou Ø

⁄8 po (2 mm)

Bois tendre Avant trou Ø

⁄64 (0,8 mm)

Étape 5 : Montez les pièces de verrou

Deux (2) extensions de verrouillage sont fournies avec le ver-

rou. Utilisez l’extension la plus longue pour un panneau de

revêtement d’épaisseur

⁄4 po et la plus courte pour un panneau

d’épaisseur

⁄8 po. Assemblez l’extension de verrouillage, une

rondelle d’arrêt de came, une rondelle élastique et une vis de

xation sur le verrou comme montré aux Figure 22 et Figure 24.

Installez cet ensemble de verrou dans le trou prévu dans le pan-

neau de revêtement, avec l’écrou de retenue sur le côté arrière

avec un support et un cliquet. Assurez-vous que la fente en trou

de serrure sur le devant du verrou est verticale.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

⁄32 po

(13.7 mm)

⁄2 po

(89 mm)

Perçage ø

⁄2 po (13 mm)

dans le panneau de porte,

depuis l’autre face (voyez

le détail plus haut) alésez

⁄16 po (20,5 mm) sur

⁄16po (11 mm) de profond-

eur.

Côté charnières de la porte

Trou de

verrou alésé

sur la face

arrière

Étape 6 : Installez la came de verrou

Fixez la came de verrouillage à l’arrière de l’ensemble de

verrou avec la vis d’assemblage à tête Phillips fournie.

Orientez la came de verrouillage verticalement en installant

le verrou.

SECTION A’A

ÉCHELLE 1:1

VERROU

ÉCROU

EXTENSION EN LAITON

CAME

VIS PHILLIPS

CONTRE-ALÉSAGE DE 13/16"

DE PROFONDEUR 7/16"

TROU DE 1/2"

PANNEAU DE

BOIS DE 3/4"

RONDELLE ÉLASTIQUE

INTÉRIEUR

DE PORTE

Figure 22

Figure 23a

Vis #10 x

⁄2 po

Figure 23

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 8 : Fixez l’armoire

Utilisez des vis #8 x

⁄4 po du sachet de documentation pour

xer la surface du haut sur l’armoire au travers des trous dans la

cornière en «Z» de l’armoire de réfrigérateur.

Cornière

en «Z»

d’armoire

Vis à tête

bombée

#8 x

⁄4 po

Figure 25

Étape 7 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la

porte en vous méant des nombreux points de pinçage. Placez

les charnières par-dessus les 4 vis dans l’armoire, 2 en haut

et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de

charnières avec un tournevis à pointe Phillips (Voyez les Figure

11 et Figure 11a). Placez le faisceau de ls depuis la grille et

montez-le en bas de la porte avec la vis et le collier en «P» qui

avait été enlevé à l’étape 1 (Voyez la Figure 11b). Reconnectez le

faisceau de ls (Voyez la Figure 12).

Figure 24

Rondelle

d'arrêt de came

Rondelle

élastique

Came

Vis de réglage

Verrou

Clé

Écrou de

retenue

Vis

Rallonge en laiton

(2 tailles fournis)

Figure 28

Figure 27

Figure 26

Figure 29

Figure 30

Figure 31

CONFIGURATIONS DE ÉTAGÈRES

Stockage de boissons :

Deux zones: du vin / stockage de boissons :

Réfrigération de boissons :

Réfrigérateur :

Conseils et suggestions pour le chargement

Votre réfrigérateur est équipé d’un système de étagères en porte-

à-faux qui procure une capacité maximale d’ajustement et une

personnalisation des arrangements comme c’est montré

plus loin.

Appareils de largeur 15 po (38,1 cm) :

Montré avec une porte vitrée en Figure 26.

Appareils de largeur 15 po (38,1 cm) :

Montré avec une porte pleine en Figure 30

Appareils de largeur 24 po (61 cm) :

Montré avec une porte vitrée en Figure 27.

Appareils de largeur 24 po (61 cm) :

Montré avec une porte vitrée en Figure 28.

Appareils de largeur 24 po (61 cm) :

Montré avec une porte vitrée en Figure 29

(2) étagères en porte-à faux,

encadrement et verre (Voyez

la Figure 36).

(1) étagère coulissante

demi-profondeur pour 4

bouteilles de vin.

(2) étagères en porte-à faux,

encadrement et verre (Voyez

la Figure 35).

(1) étagère en porte-à faux, demi-lar-

gueur en verre (Voyez la Figure 34).

(1) étagère en porte-à faux, encadre-

ment et verre (Voyez la Figure 36).

(1) étagère, encadrement et verre,

couvercle allégé.

(1) bac à légumes coulissant

(2) étagères en porte-à faux,

encadrement et verre (Voyez

la Figure 35).

Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine en Figure 31.

(2) étagères métalliques

perforées en porte-à-faux

(Voyez la Figure 33).

Zone supérieure :

(2) l étagère à vin

(Voyez la Figure 37).

Zone inférieure :

(1) étagères en porte-

à faux, encadrement et

verre (Voyez la Figure

36).

Les zone supérieure sont conçues exclusivement pour y garder

des vins. Elles ne peuvent pas atteindre des températures de

conservation convenant à l’entreposage d’aliments frais.

REMARQUE

Pour ôter le bac à légumes :

Tirez-le jusqu’à ce qu’il s’arrête. Levez

l’avant du bac, et dégagez-le du loge-

ment.

Balconnets de

stockage de porte

Zone de stockage de

grandes bouteilles

Figure 35

Étagère, encadrement et verre

Étagère de demi-largeur montrée

Figure 34

Étagère, encadrement et verre

Étagère de demi-largeur montrée

Étagère à vin à

dessous en verre

Figure 33

Étagère en métal perforé

Figure 36

Étagère à découpe pour les vins et

verre, avec couche d’amortissement

de vibrations, la vitre peut être ôtée

en tout ou en partie pour augmenter

ou diminuer l’entreposage de vin et

la zone de boissons.

CONFIGURATIONS DE ÉTAGÈRES

Figure 38

Figure 32

Réfrigérateur :

Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine équipée de balconnets en

Figure 32.

(1) étagère en porte-à

faux, demi-largueur en

verre (Voyez la Figure

35).

(1) étagère en porte-à

faux, encadrement et

verre bombé

(1) couvercle de bac à

légumes, encadrement et

verre

(1) bac à légumes coulis-

sant

(1) rangement de porte

pleine largeur.

(1) rangement de porte

demi-largeur.

Figure 37

Zone de

stockage de

grandes

bouteilles

Pour ajouter ou enlever une étagère

Enlevez les produits qui étaient entreposés sur la étagère.

N’essayez pas d’enlever une étagère du réfrigérateur restée char-

gée. Prenez le devant de la étagère des deux mains, faites pivoter

son avant vers le haut et enlevez-la (Voyez la Figure 39b). Pour

installer une étagère, insérez-la dans le réfrigérateur et mettez

ses crochets dans les fentes des supports de étagère, puis lais-

sez retomber la étagère de façon à ce que ses crochets chutent

sur le bas des supports.

Talon arrière

(crochet) de

l’étagère

Fente de support

de étagère

Tenon de étagère

installée

Assurez-vous que votre étagères en porte-à-faux est bien en

place sur les supports en appuyant dessus avant de la charger.

Prenez le devant de la étagère des

deux mains et faites pivoter son

avant vers le haut, puis soulevez-la

et dégagez-la des et enlevez-la des

échelles de support.

N’essayez jamais de bouger une étagère chargée, évacuez tout

ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour

déplacer une étagère.

CONFIGURATIONS DE ÉTAGÈRES

Figure 39a

Figure 39

Figure 39b

ATTENTION

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE, L’ENTRETIEN ET LE NETTOYAGE

Les suggestions suivantes vont minimiser le

coût de fonctionnement de votre appareil de

refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,

ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité

au-dessus de la porte ne sont pas obstrués et maintenus

propres de façon à permettre une ventilation du système de

refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur

dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au

cas où de grosses quantités de contenu tiède sont placées

dans le compartiment de conservation au froid, minimisez les

ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de con-

signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement

plein, if faut moins de périodes de fonctionnement en refroid-

issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée

par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température

ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut

qui respecte votre préférence personnelle, et fournissez

l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des

périodes prolongées, réglez la consigne de l’appareil à la

température la plus haute admissible pour la conservation de

son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage

de l’appareil nécessite que sa porte reste ouverte pour une

période longue.

13. En cas de conservation de vins :

Quand des températures pour les servir ne sont pas

requises, ramenez le point de consigne du/des

compartiment(s) à la température idéale de

conservation à long terme des vins rouges et blancs,

vers 13 °C / 55°F.

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air

requises à l’avant de l’armoire Au moins une à deux fois par an,

chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau

savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse

douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse

douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit

nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer

ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la

vadrouille près de l’avant de l’appareil. Vous pourriez endom-

mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le

besoin.

4. Vériez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus

tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur an de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électrolumines-

centes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de

composant est très able, mais en cas de panne contactez un

technicien de service qualié pour le remplacement de l’éclairage

à DEL.

ATTENTION

OBTENTION DE SERVICE

Si du service est nécessaire :

• Si le produit est encore dans sa première année de ga-

rantie, veuillez appeler le service à la clientèle de Marvel

au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le

service à la clientèle de Marvel peut vous fournir des recom-

mandations sur les centres de service de votre secteur. Une

liste des centres de service agréés est également disponible

sur le site www.marvelrefrigeration.com sous la section de

service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous

de bien fournir la référence de modèle, le numéro de série et

le la facture d'achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil

a fonctionné, sur les températures de la pièce et de l’eau, et

toutes les informations qui peuvent être utiles pour une réso-

lution rapide du problème.

• Le Tableau «D» est fourni pour enregistrer les informations

pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Date d’envoi de la carte de garantie (à

faire dans les 10 jours après l’achat)

Tableau D

• Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur les ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant

de redémarrer.

Risque d’électrocution

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez

par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant

d’appeler pour du service. Le problème peut être quelque chose

de très simple qui peut se résoudre sans demander une interven-

tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

DÉPANNAGE

AVERTISSEMENT

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Réglage de la température» en page 8)

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas

encore stabilisée.

• Utilisation excessive ou ouvertures prolon-

gées de la porte.

• Blocage du ux d’air de la grille

frontale.

• Défaut d’étanchéité du joint de porte.

• Ajustez plus bas la consigne de tempéra-

ture. Laissez stabiliser la température 24

heures.

• Laissez la température se stabiliser pen-

dant au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la

grille frontale. Consultez les valeurs de

dégagements en page 4.

• Changez le joint de porte.

L’appareil fait trop de froid

(Voyez «Réglage de la température» en page 8)

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• Ajustez plus haut la consigne de

température Laissez stabiliser la

température 24 heures.

• Changez le joint de porte.

Pas d’éclairage à l’intérieur • Défaut de l’ensemble d’éclairage à DEL ou

du commutateur d’éclairage.

• Contactez un technicien de service qualié.

L’éclairage ne s’éteint pas quand la porte est

fermée

• L’éclairage de démonstration est resté al-

lumé. (Modèles à porte vitrée uniquement).

• La porte n’active pas l’interrupteur

d’éclairage.

Commutateur d’éclairage défectueux

• Éteignez l’éclairage de démonstration,

refermez la porte.

• L’appareil n’est pas d’aplomb, mettez-le

de niveau (Voir en page 4, la section sur

les pieds réglables).

• Contactez un technicien de service qualié.

Bruit ou vibration • L’appareil n’est pas d’aplomb.

• Obstruction de tube affectant le ventilateur.

• Mettez l’armoire d’aplomb, voyez en page

4 le réglage des pieds de mise à niveau.

• Contactez un technicien de service qualié.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Mettez l’appareil en marche. Voyez pour le

démarrage de votre appareil en page 8.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre

maison.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de re-

froidissement sur votre appareil, ne le débranchez pas de son

alimentation électrique, mais appelez immédiatement un agent

de dépannage qualié. Il est possible que la perte de capacité de

refroidissement résulte d’une accumulation excessive de givre

sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le

débranchement électrique de l’appareil entraînera la fusion d’une

quantité excessive de glace, qui pourra générer de l’eau de fusion

qui dépassera la capacité du système de drainage du dégivrage,

et risque de provoquer un dégât des eaux à votre domicile. C’est

l’utilisateur nal qui sera le responsable nal de tout dégât des

eaux causé par une coupure prématurée de l’appareil, sans avoir

géré correctement l’excédent d’écoulement d’eau.

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Garantie limitée de Marvel Refrigeration (Marvel)

GARANTIE LIMITÉE DE UN AN SUR PIÈCES ET MAIN-D’OEUVRE

Pendant un an à compter de l’achat d’origine, cee garane couvre toutes les pièces et la main-d’œuvre nécessaires pour réparer ou remplacer toute

pare du produit qui s’avérerait défectueuse du fait de matériaux ou d’exécuon. Pour des produits installés et ulisés pour un usage domesque

normal, des défauts cosméques sur les matériaux sont inclus dans cee garane, mais avec une couverture limité à 60 jours à parr de la date d’achat

d’origine. Toute prestaon de service fournie par Marvel dans le cadre de la présente garane doit être eectuée par une enté de service agréée par

l’usine Marvel, sauf spécicaon diérente de Marvel. Le service sera fourni durant les heures ouvrées normales.

GARANTIE LIMITÉE DE DEUX ANS SUR LES PIÈCES ET LE TRAVAIL (PRODUITS MARVEL PROFESSIONAL)

Pendant deux ans à compter de l'achat d'origine, cee garane couvre toutes les pièces et la main-d'œuvre nécessaires pour réparer ou remplacer

toute pièce du produit qui s’avérerait défectueuse du fait de matériaux ou d’exécuon. Pour des produits installés et ulisés pour un usage domesque

normal, des défauts cosméques sur les matériaux sont inclus dans cee garane, mais avec une couverture limité à 60 jours à parr de la date d'achat

d'origine. Toute prestaon de service fournie par Marvel dans le cadre de la présente garane doit être eectuée par une enté de service agréée par

l’usine Marvel, sauf spécicaon diérente de Marvel. Le service sera fourni durant les heures ouvrées normales.

GARANTIE LIMITÉE DE TROISIÈME ANNÉE DISPONIBLE (PRODUITS MARVEL PROFESSIONAL)

Pour le produit Marvel Professional désigné, Marvel orirait une prolongaon d'un an de la garane de deux ans à parr de la date d'achat, gratuite-

ment. Pour proter de cee garane de troisième année, il faut enregistrer le produit auprès de Marvel dans les 60 jours suivant la date d'achat à

marvelrefrigeraon.com et fournir une preuve d'achat.

GARANTIE LIMITÉE DE CINQ ANS SUR SYSTÈME SCELLÉ

Pendant cinq ans à compter de la date d’achat d’origine, Marvel réparera ou remplacera les pièces suivantes, main-d’œuvre non comprise, qui

s’avéreraient défectueuses du fait de matériaux ou d’exécuon : Compresseur, condenseur, évaporateur, déshydrateur, et toute la tubulure de raccor-

dement. Toute prestaon de service fournie par Marvel dans le cadre de la présente garane doit être eectuée par une enté de service agréée par

l’usine Marvel, sauf spécicaon diérente de Marvel. Le service sera fourni durant les heures ouvrées normales.

TERMES DES GARANTIES

Ces garanes ne s’appliquent qu’à des produits ulisés dans un des cinquante États des États Unis d’Amérique, dans le District de Columbia, ou dans

l’une des 10 Provinces du Canada. Ces garanes ne couvrent aucunement des pièces ou de la main-d’œuvre pour corriger un quelconque défaut causé

par négligence, accident ou mésusage, entreen, installaon, service, réparaon, cas de force majeure, incendie, inondaon ou catastrophes naturelles.

Le produit doit être installé, ulisé et entretenu en conformité avec le Guide d’ulisaon de Marvel.

Les remèdes décrits plus haut pour chaque garane sont les seuls que Marvel délivrera, dans le cadre de ces garanes ou pour toute garane découlant

par force de loi. Marvel ne sera pas responsable de tous dommages annexes ou consécufs venant d’une violaon de ces garanes ou de n’importe

quelle autre garane, qu’elle soit explicite, implicite ou légale. Certains États ou Provinces ne permeent pas l’exclusion ou la limitaon des dommages

annexes ou consécufs, de ce fait la limitaon ou exclusion qui précède peut ne pas être applicable pour vous. Ces garanes vous donnent des droits

légaux spéciques, et vous pouvez avoir d’autres droits qui peuvent varier d’un État ou d’une Province à un(e) autre.

Toute garane qui pourrait être implicite du fait de votre achat ou ulisaon du produit, incluant toute garane de valeur marchande ou d’adéquaon

à une nalité parculière, est limitée à la durée de ces garanes, et ne peut s’étendre pour cinq ans en durée pour les pièces décrites dans la secon

relave à la garane de cinq ans qui précède. Certains États ou Provinces ne permeent pas de limitaons sur la durée de garane implicite, de ce fait

les limitaons qui précèdent peuvent ne pas être applicables pour vous

• Ces garanes ne s’appliquent que pour l’acheteur d’origine et ne sont pas transférables.

• Ces garanes couvrent des produits installés et ulisés iniquement pour un usage domesque normal.

• Ces garanes s’appliquent à des unités fonconnant à l’extérieur uniquement si leur modèle et numéro de série aestent qu’elles le peuvent.

• Les ltres à eau de remplacement, les ampoules d’éclairage et les autres pièces consommables ne sont pas couverts par ces garanes.

• Le commencement de l’obligaon de Marvel est limité à quatre ans après la date d’expédion depuis Marvel.

• Une formaon sur place sur la manière d’uliser votre produit n’est pas couverte par ces garanes.

• La perte d’aliments, de boissons et de médicaments n’est pas couverte par ces garanes.

• Si le produit est placé dans une zone où l’enté de service agréée par l’usine Marvel n’est pas disponible, vous pouvez avoir à prendre en

charge les frais de voyage, ou à apporter vous-même le produit à une de ces entés de service agrées.

• Les unités acquises après avoir servi comme produit d’exposion, et/ou cerées comme étant recondionnées, ne sont couvertes que par

une garane limitée d’un an, et ne bénécient pas d’une couverture pour des défauts d’aspect.

• Les problèmes de signaux relafs à une connecvité Wi-Fi ne sont pas couverts par ces garanes.

Pour des pièces de rechange ou de l’assistance technique, ou pour trouver une enté de service agréée

par l’usine Marvel près de chez vous, contactez Marvel Refrigeraon :

MarvelRefrigeraon.com • techsupport@MarvelRefrigeraon.com • +616.754.5601

1260 E. Van Deinse St., Greenville, MI 48838, USA

Toutes les spécications et les conceptions des produits sont sujet à des

changements sans préavis. De telles révisions ne donnent aucun droit pour

l’acheteur de produits antérieurs à bénécier de ces changements,

améliorations, ajouts, remplacements, ni de recevoir une compensation.

www.marvelrefrigeration.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013316-FR Rev. T

1/14/20

Marvel Refrigeration

Marvel MA24RAS2LS 24 Inch Counter Depth Compact Refrigerator

Product's Documents

User Manual

Specifications

Marvel MA24RAS2LS Questions and Answers

Related Products

Marvel MLRE224SS81A 24 Inch Counter Depth Compact Refrigerator

Marvel MPRE424SS81A 24 Inch Counter Depth Compact Refrigerator

Marvel MLRE224BG81A 24 Inch Counter Depth Compact Refrigerator

Marvel MLRE224SG81A 24 Inch Counter Depth Compact Refrigerator

Marvel MPRE424SG81A 24 Inch Counter Depth Compact Refrigerator

Marvel ML24RFS2LB 24 Inch Counter Depth Compact Refrigerator
