Marvel ML24RFS2LB 24 Inch Counter Depth Compact Refrigerator User Manual

Refrigerator / Freezer

Réfrigérateur / Congélateurs

Refrigeradores / Congeladors

ML24RF

ML24RI

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

NOTE

CAUTION

Important Safety Instructions

Warnings and safety instructions appearing in this guide

are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE-Important information to help assure a problem

free installation and operation.

is committed to building a quality product

in an environmentally friendly manner. Our processes are

tightly controlled and closely monitored. We have achieved

certications in ISO 9001 for quality assurance, ISO 14001

for environmental management, and OHSAS 18001 for oc-

cupational health and safety from Lloyd’s Register Quality

Assurance.

CONTENTS

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the water supply ...................................................6

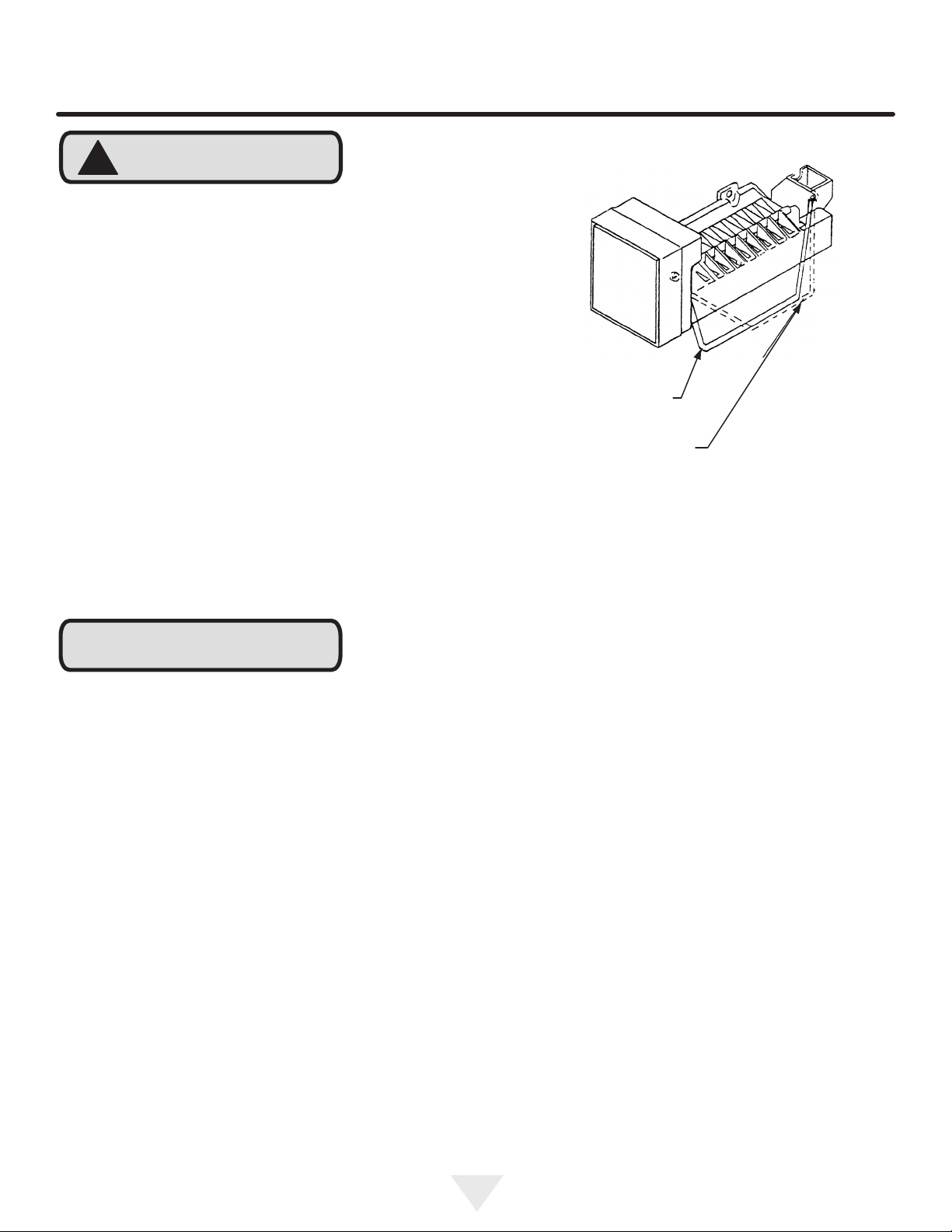

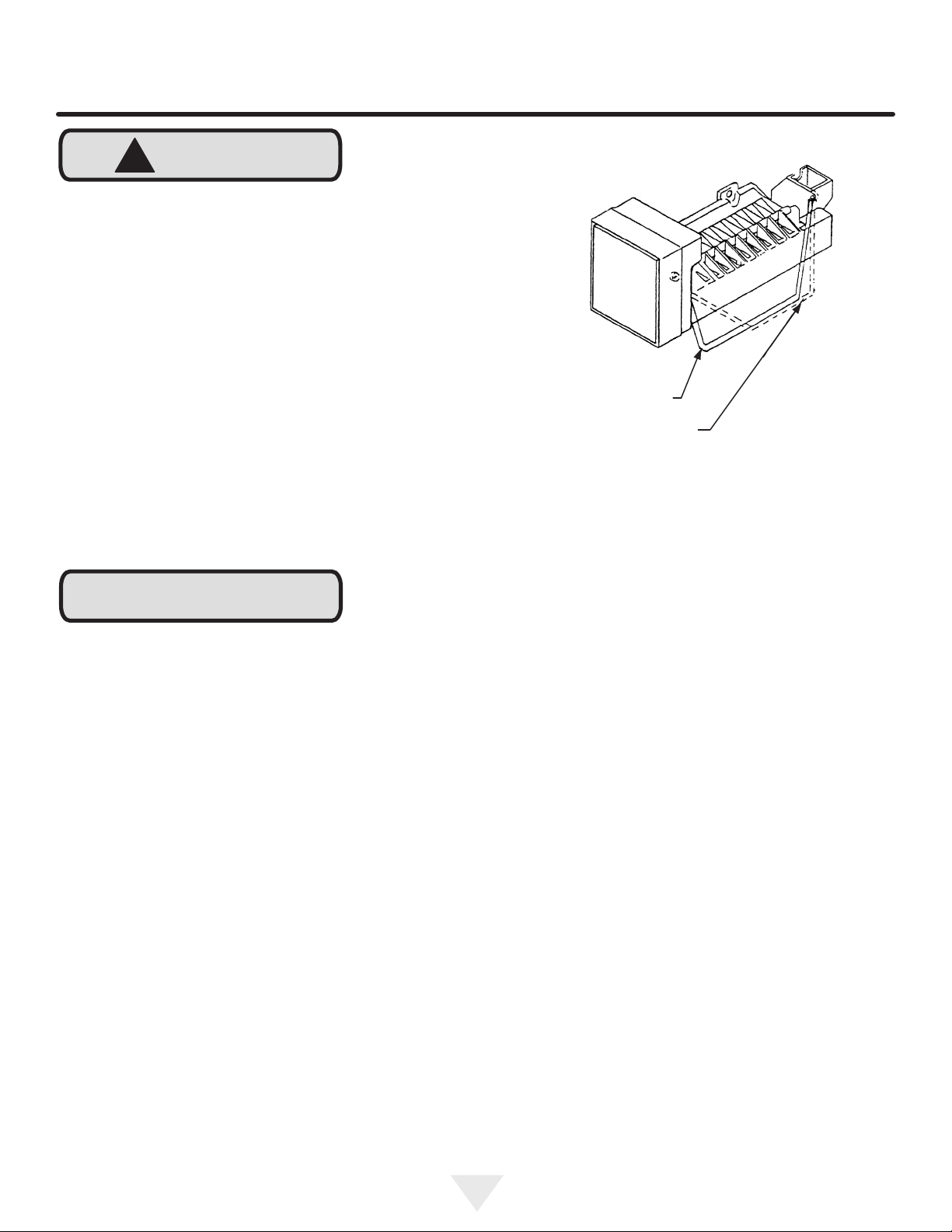

Ice-maker operation .............................................................7

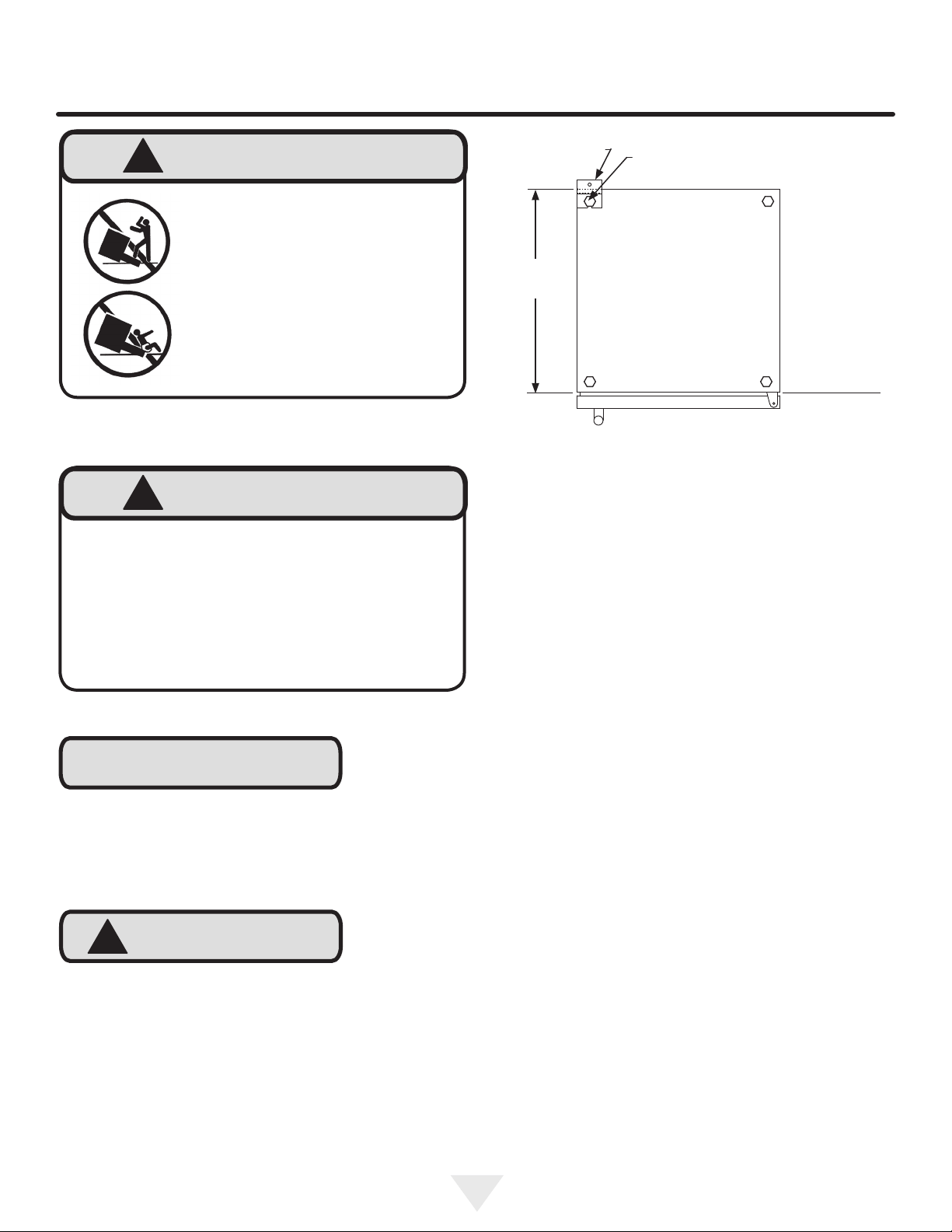

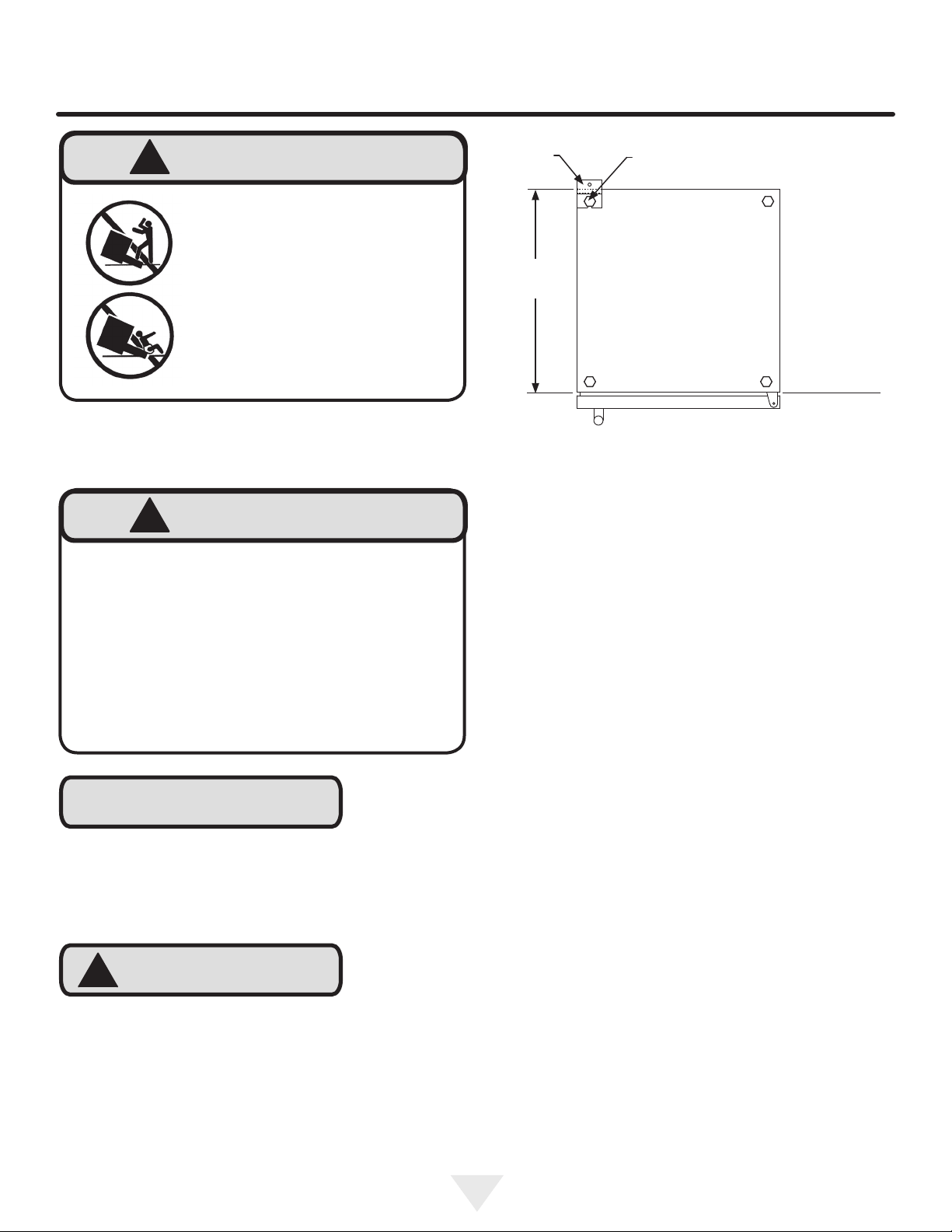

Installing the anti-tip device .................................................8

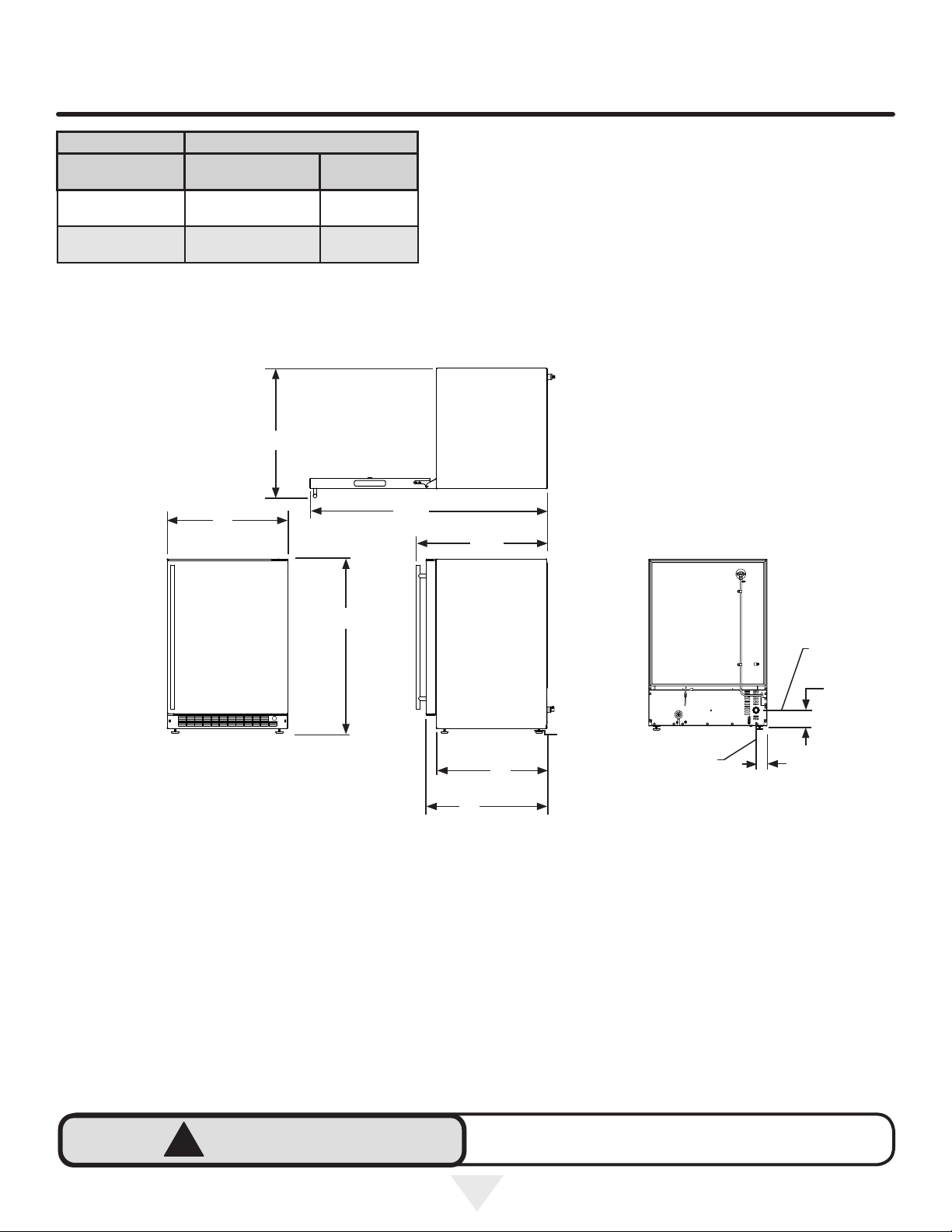

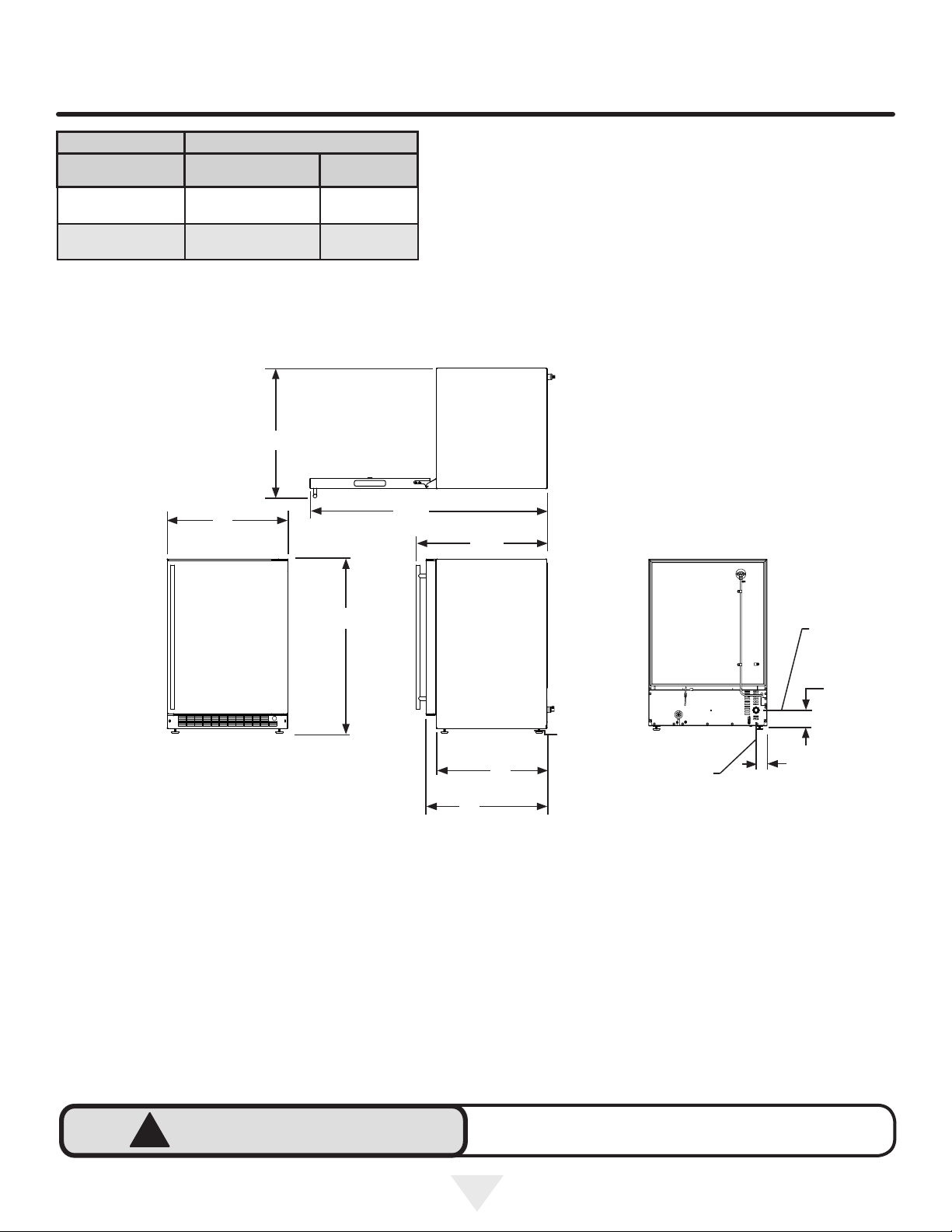

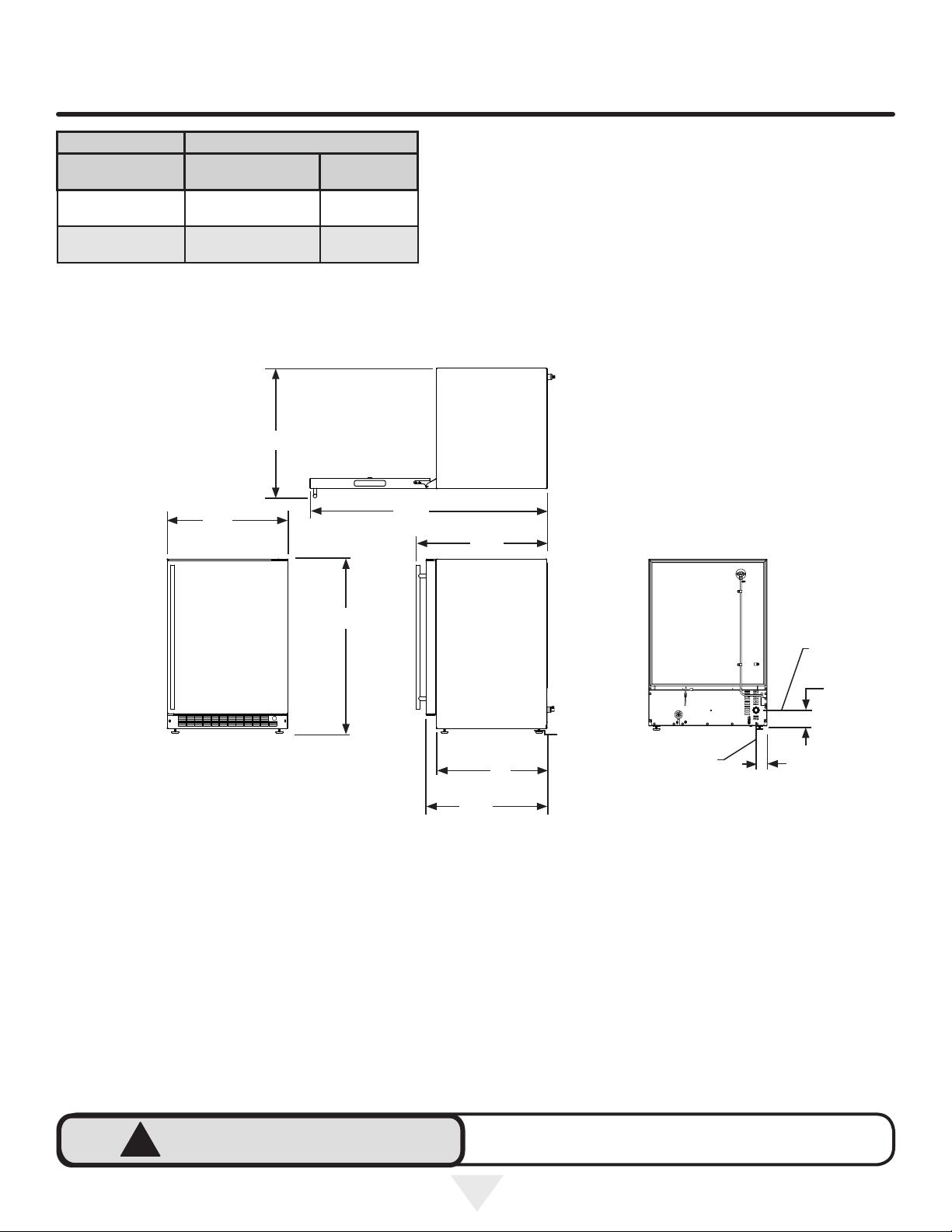

Product dimensions ..........................................................10

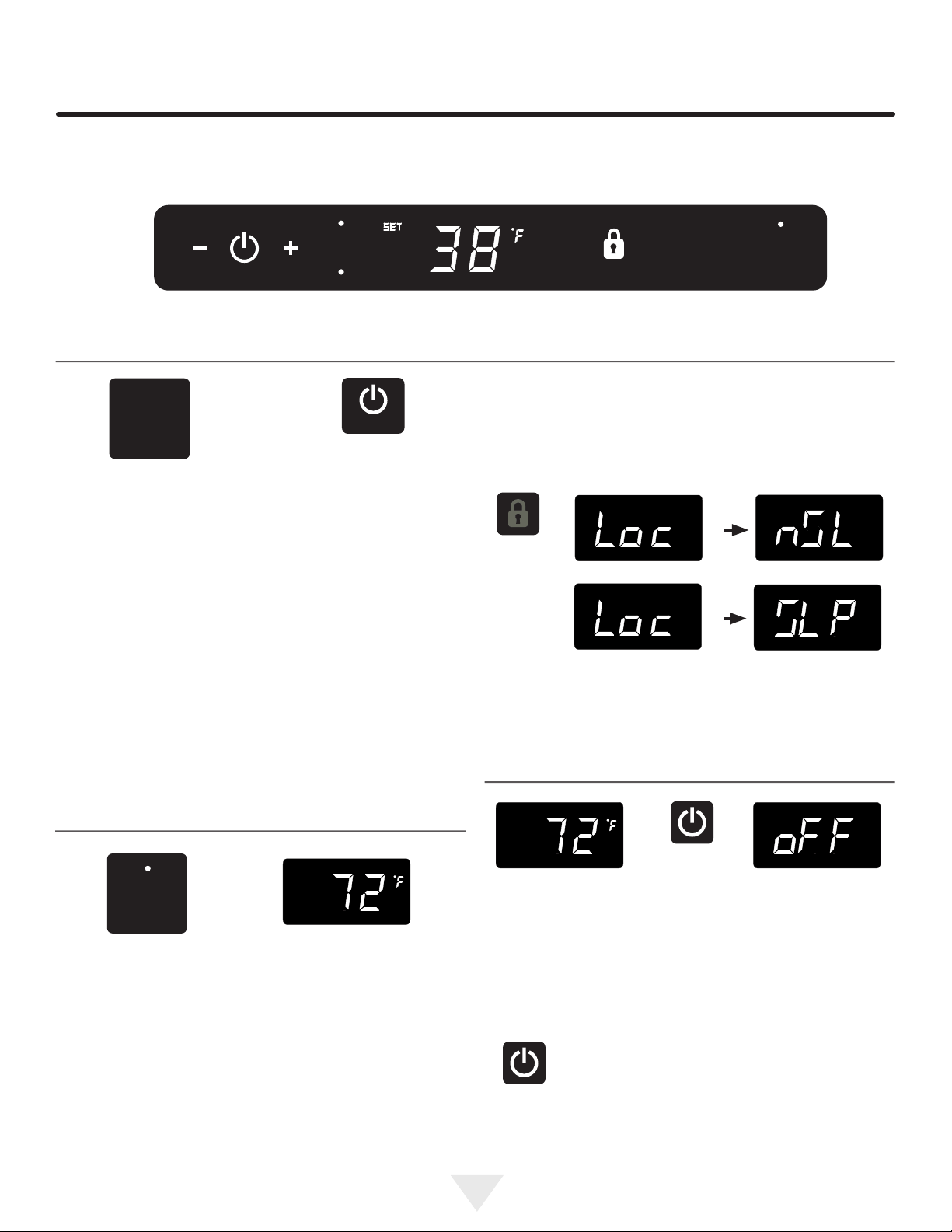

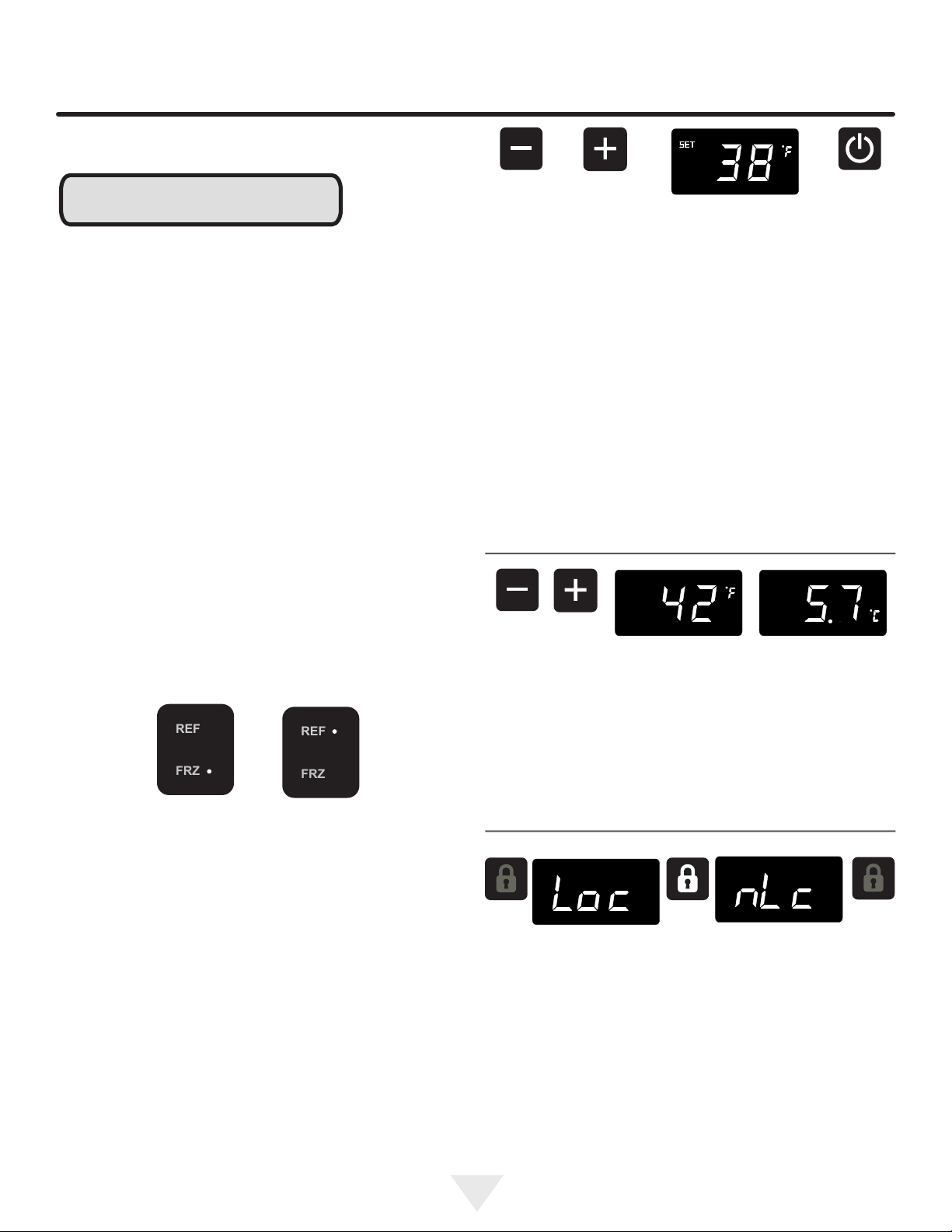

Using your Electronic control ............................................12

Starting your appliance ..................................................12

Sleep mode ...................................................................12

Turning your appliance "ON" or "OFF" ..........................12

Adjusting the temperature .............................................13

Temperature mode ........................................................13

Control lock ....................................................................13

Alarms ...........................................................................14

Door ajar ..................................................................14

Power failure .............................................................14

Temperature alarm ....................................................14

Vacation mode ..................................................................15

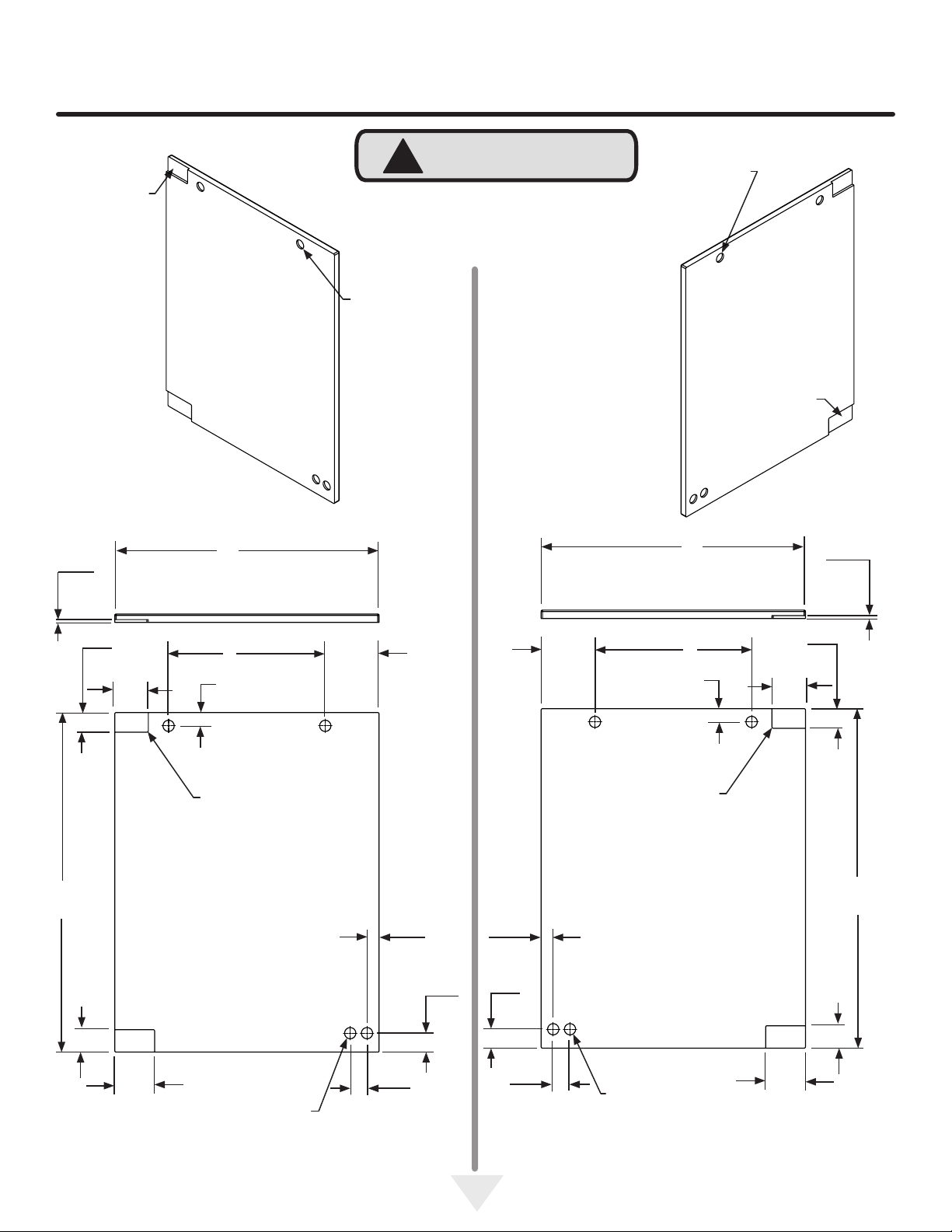

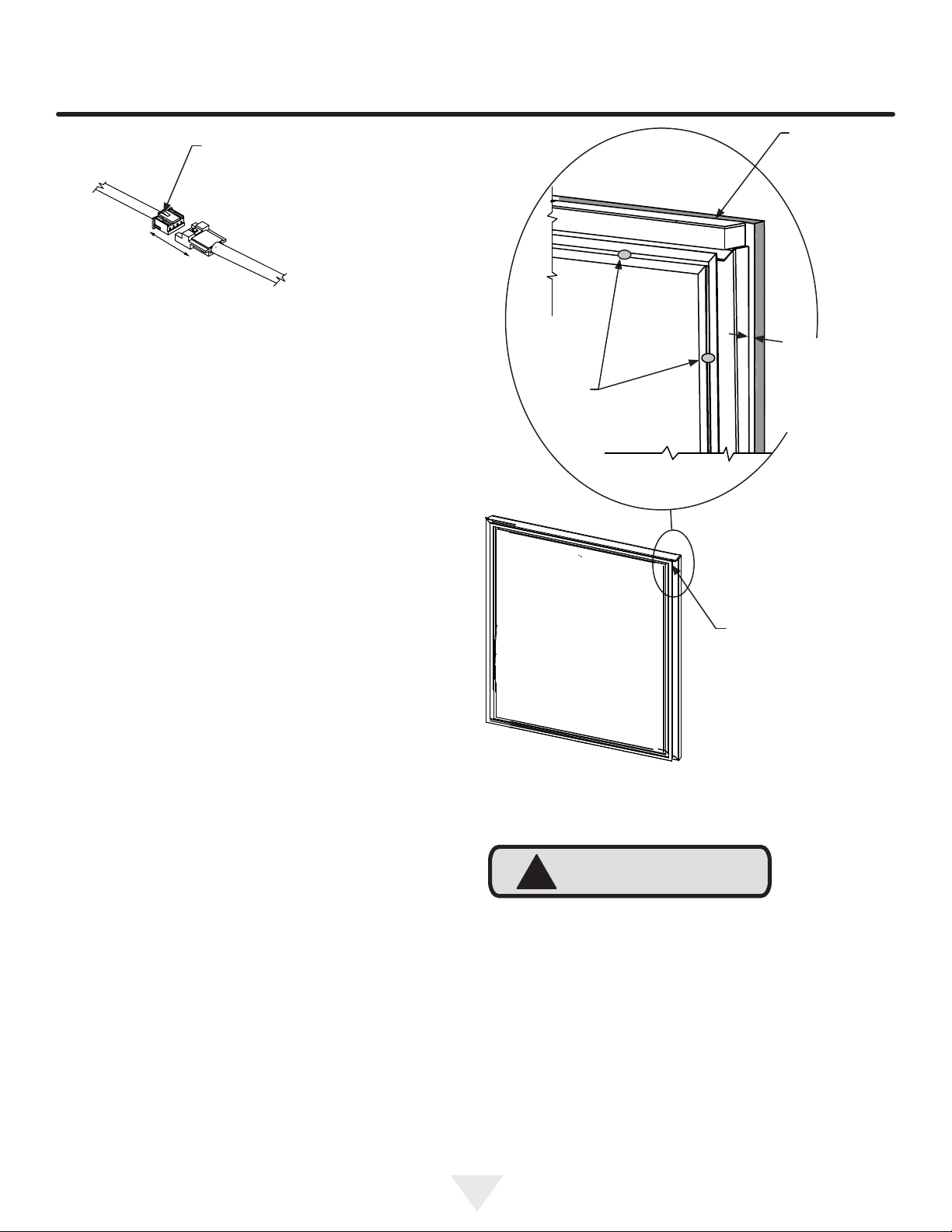

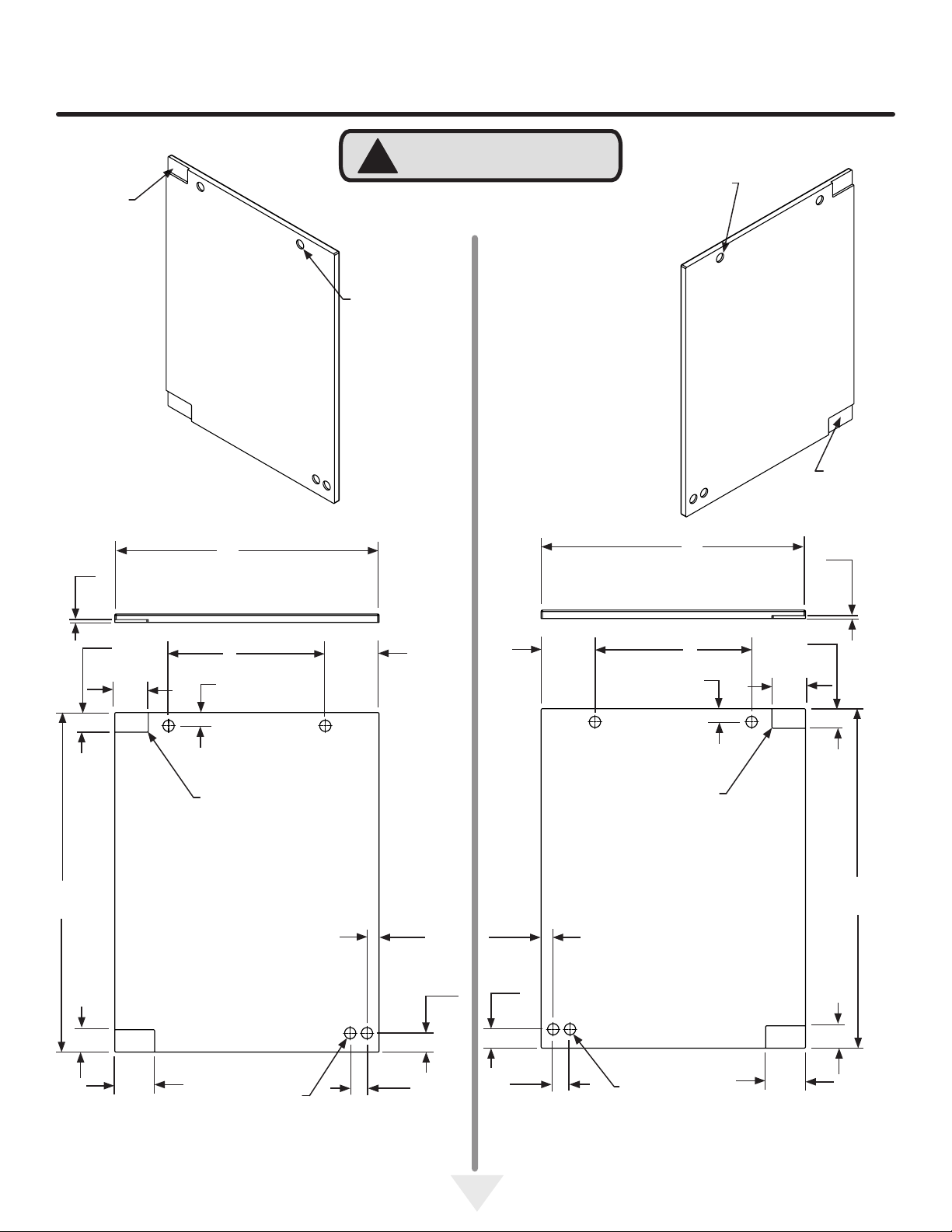

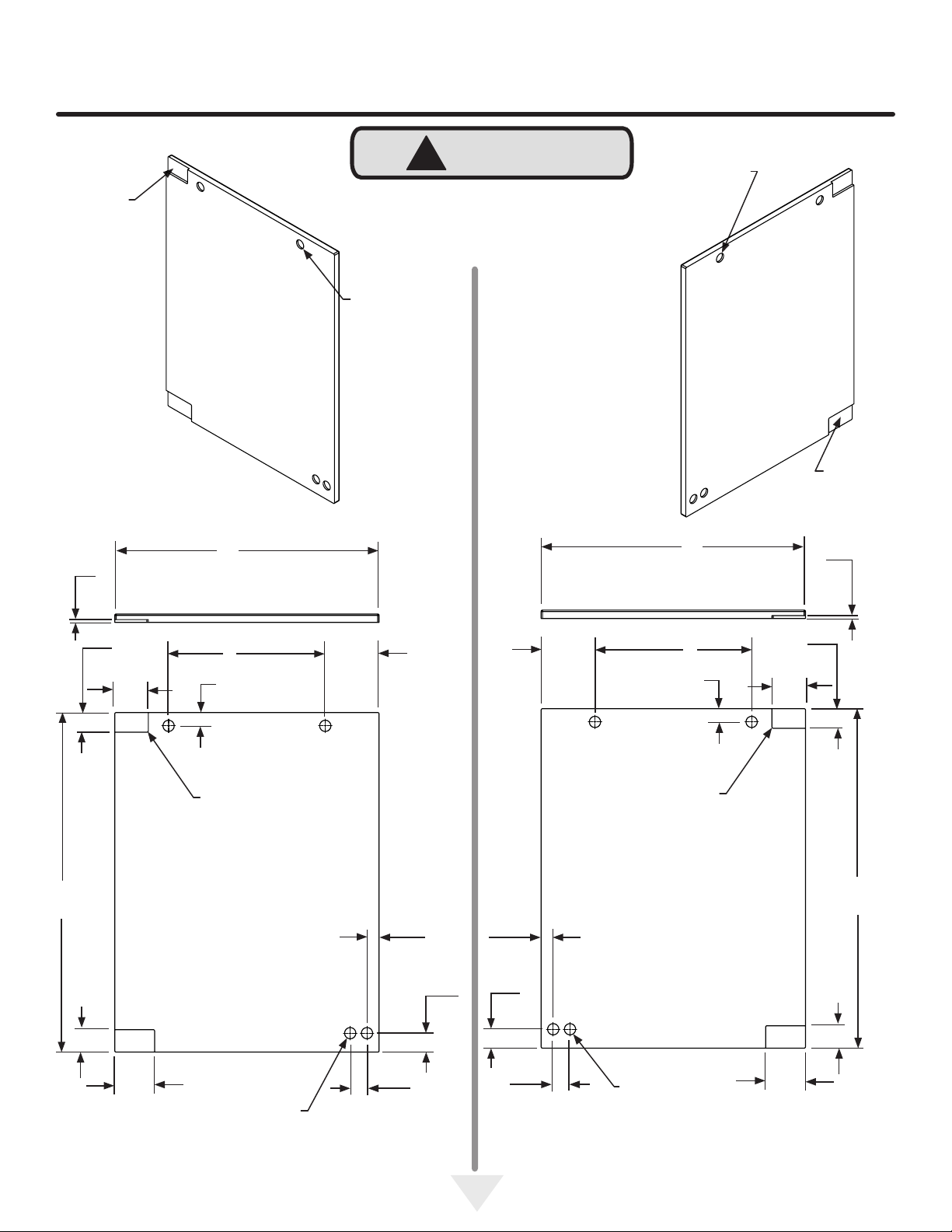

Overlay door panel installation ........................................16

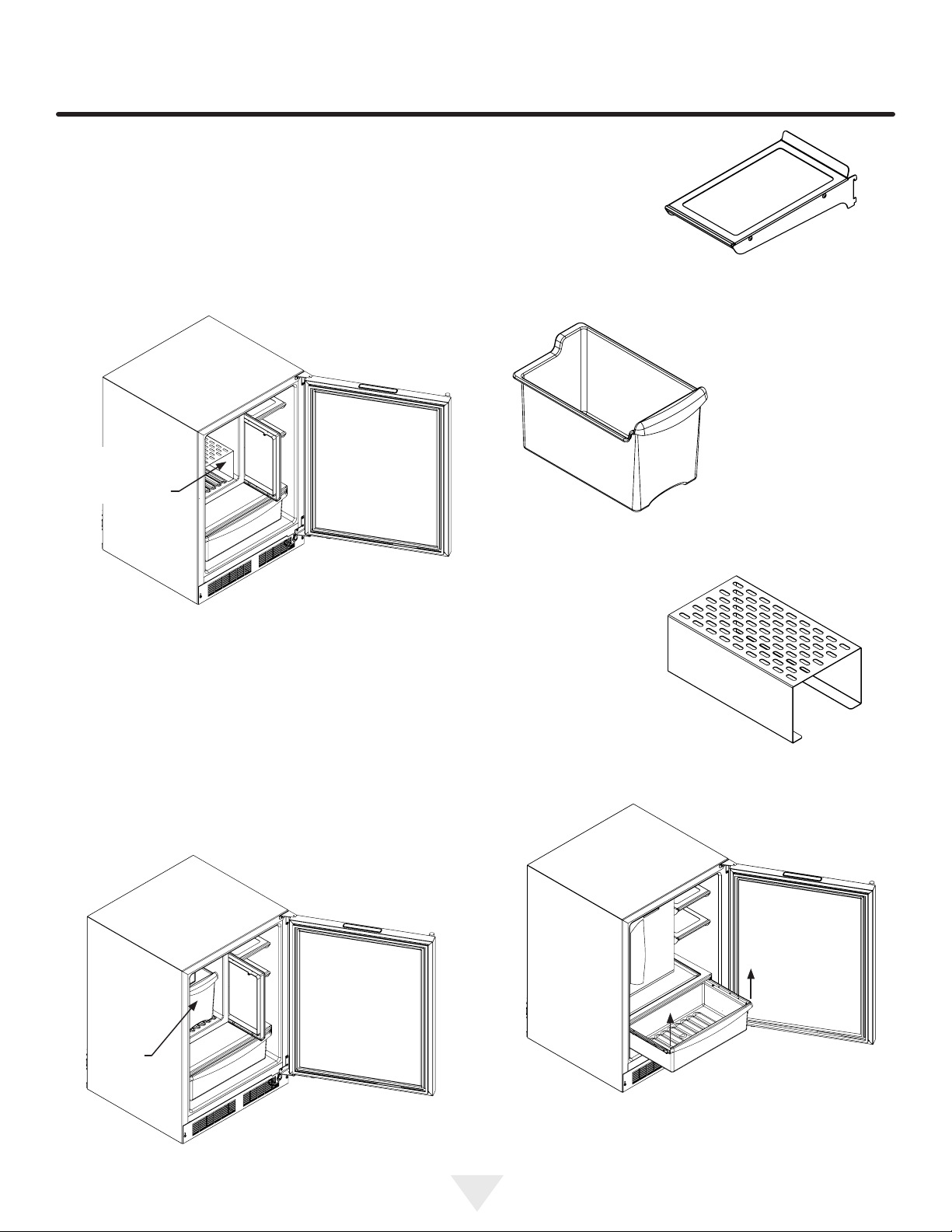

Shelving congurations ....................................................20

Shelf removal ...................................................................21

Care and cleaning .............................................................22

Energy saving tips ............................................................22

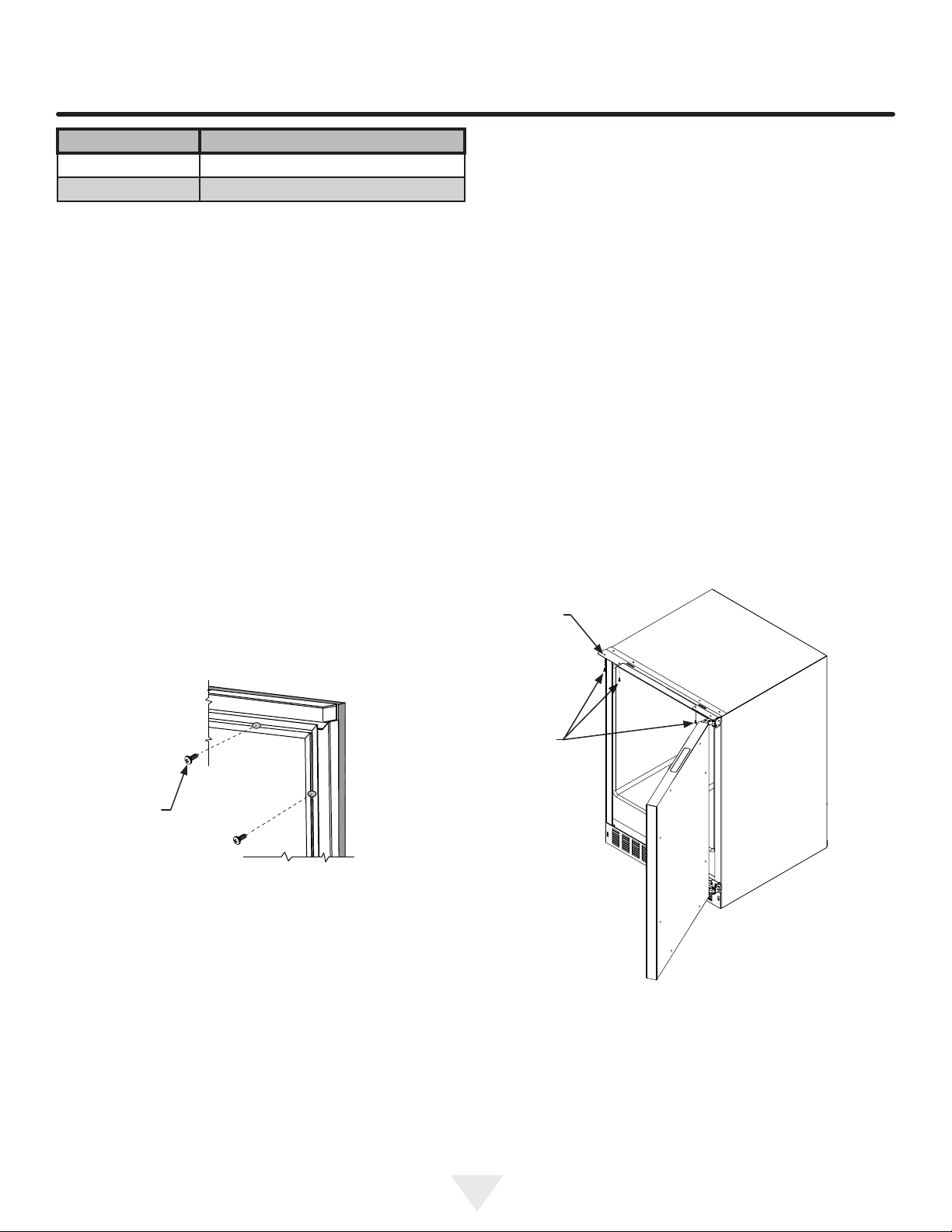

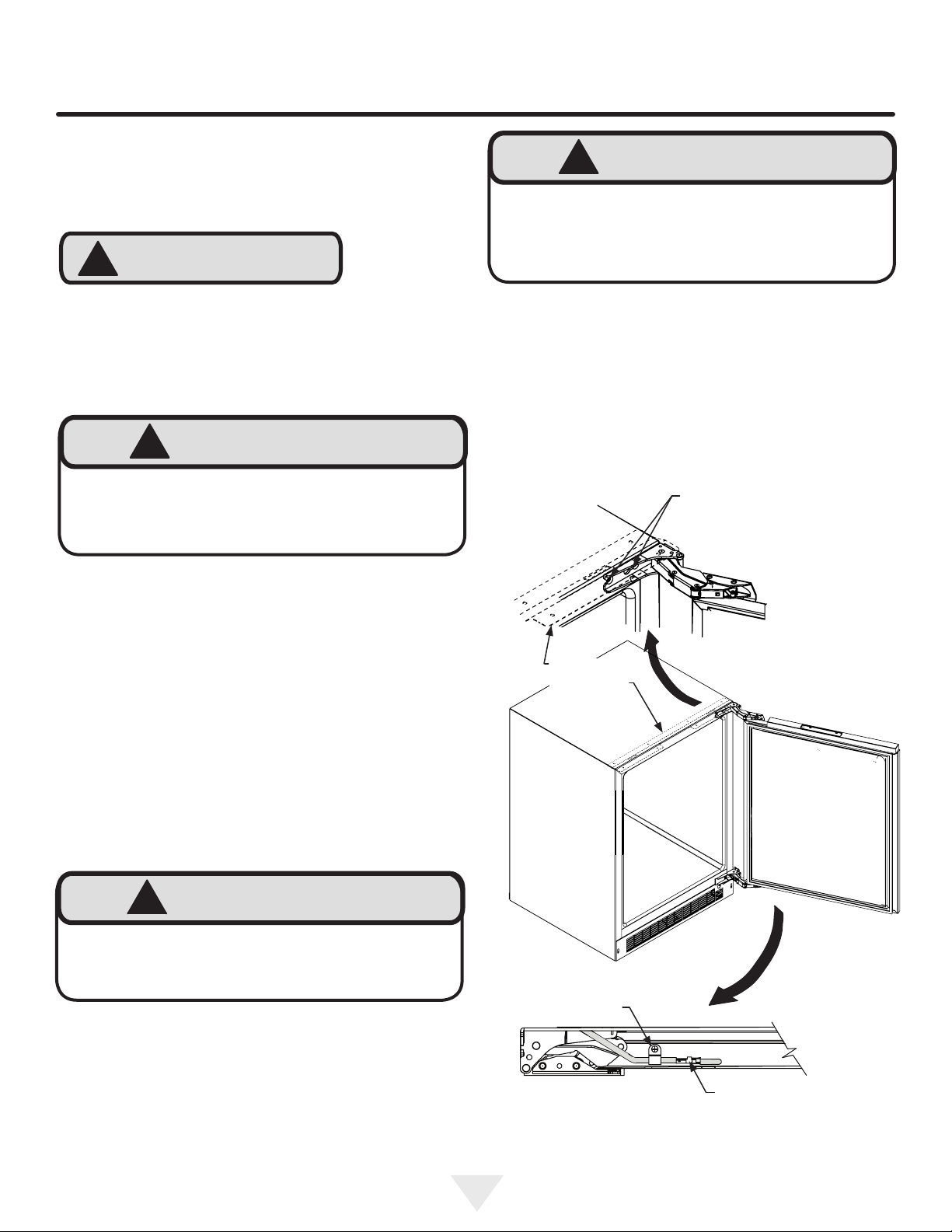

Door alignment .................................................................23

Obtaining service .............................................................23

Troubleshooting refrigerator freezer and ice-maker ..........24

Troubleshooting ice-maker ..............................................25

Warranty ...........................................................................26

WARNING

WARNING - You can be killed or seriously injured

if you do not follow these instructions.

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals

known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals

known to the State of California to cause birth defects or

other reproductive harm..

NOTE

CAUTION

XXXXXXXXXXXX

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts

that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding in-

ternal components in place. The owners manual is shipped

inside the product in a plastic bag along with the warranty

registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has

been thoroughly inspected and found to be in good condi-

tion. If there is damage, the packaging will be needed as

proof of damage in transit. Afterwards please dispose of all

items responsibly.

Dispose of the plastic bags which can be a suffocation

hazard.

Note to Customer

This merchandise was carefully packed and thoroughly

inspected before leaving our plant. Responsibility for its

safe delivery was assumed by the retailer upon acceptance

of the shipment. Claims for loss or damage sustained in

transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

If the appliance was shipped, handled, or stored in other

than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage

to internal parts.

Warranty Registration

UNPACKING YOUR APPLIANCE

Online registration

available at

www.agamarvel.com

It is important you send in your warranty registration card

immediately after taking delivery of your appliance or you

can register online at www.agamarvel.com.

The following information will

be required when registering

your appliance.

Service Number

Serial Number

Date of Purchase

Dealer’s name and address

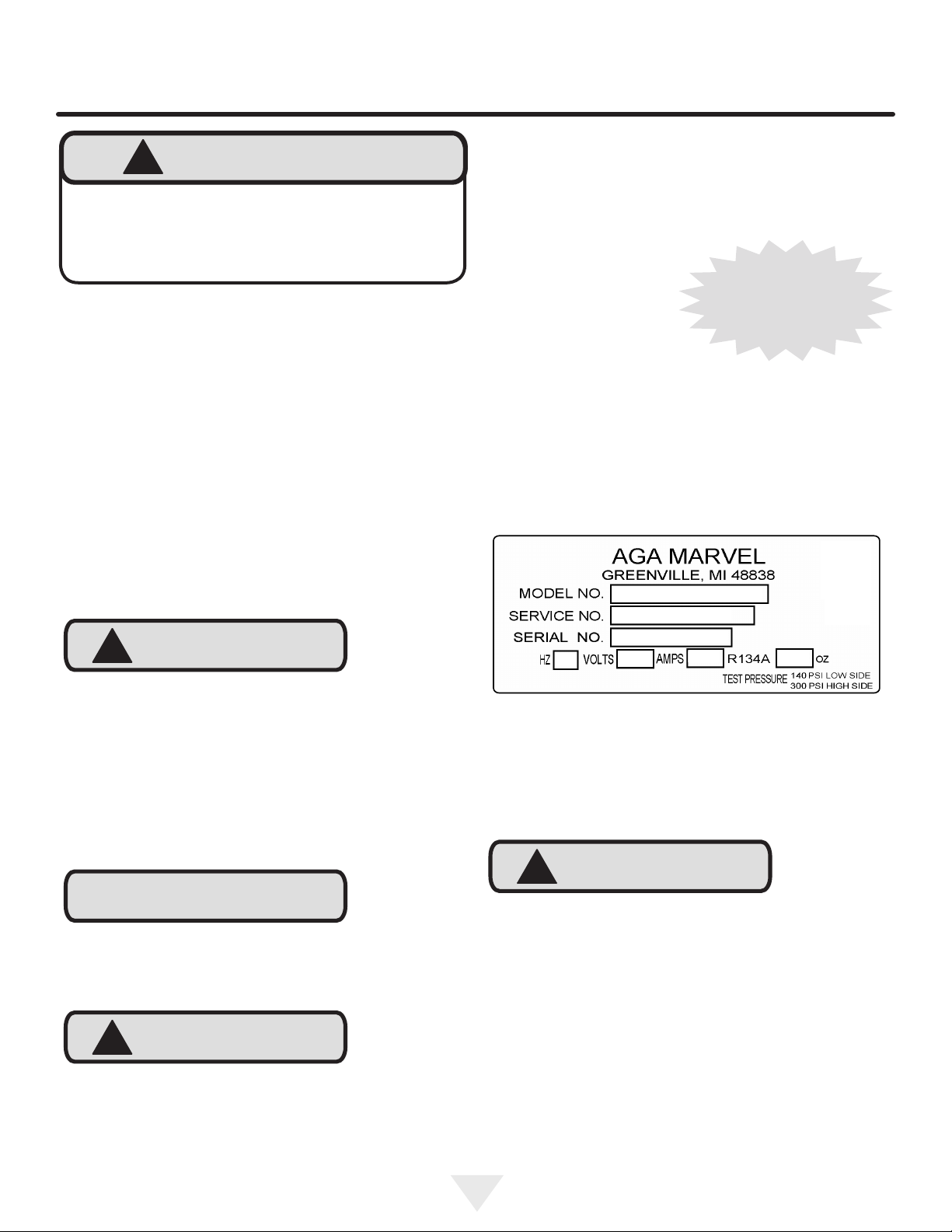

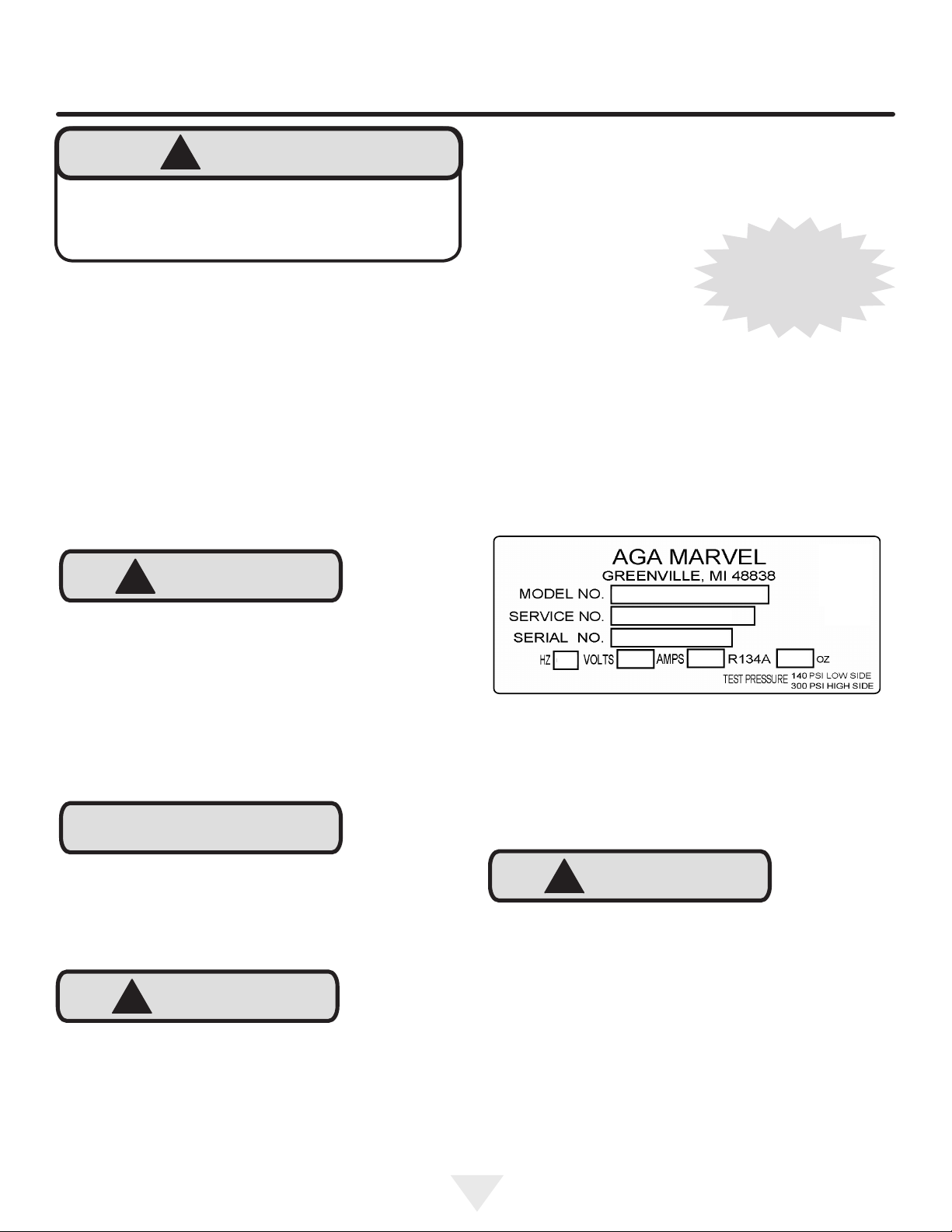

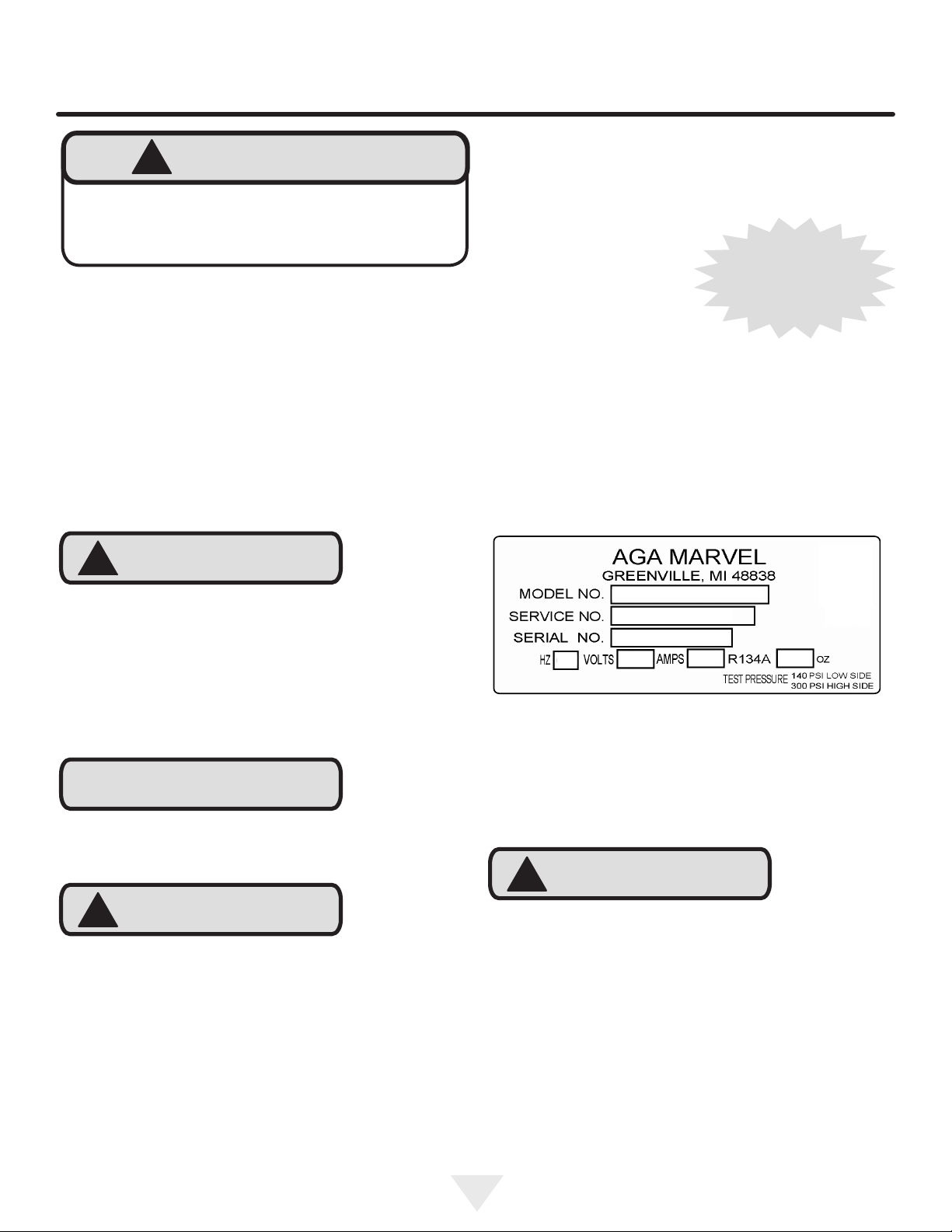

The service number and serial number can be found on the

serial plate which is located inside the cabinet on the right

side near the top. (See gure 1).

Figure 1

Help Prevent Tragedies

Child entrapment and suffocation are not problems of the

past. Junked or abandoned refrigerators are still dangerous

- even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please follow

the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily

climb inside.

CAUTION

WARNING

INSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your

appliance. We recommend a location where the unit will

be out of direct sunlight and away from heat sources. To

ensure your product performs to specications, the recom-

mended installation location temperature range is from 55

to 100°F (13 to 38°C).

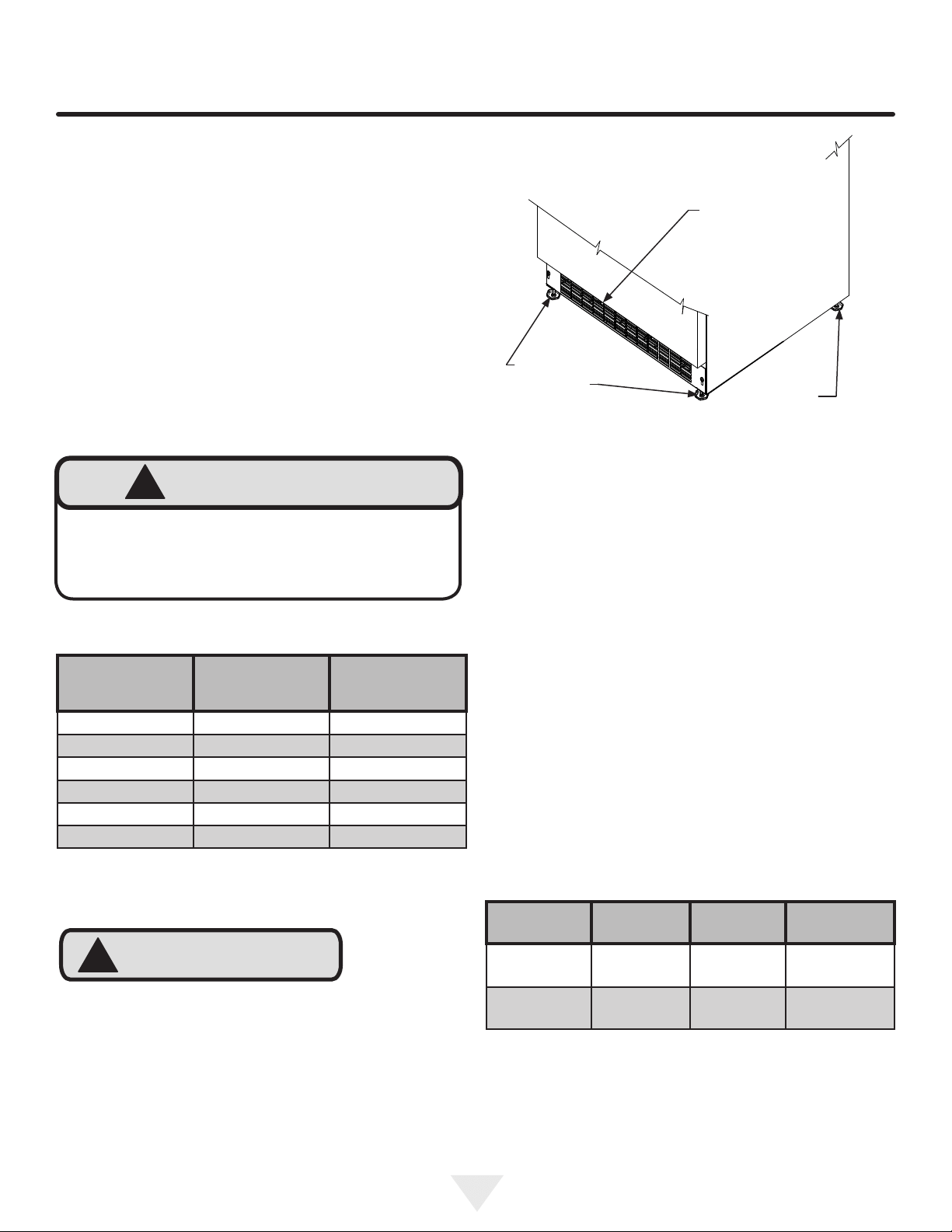

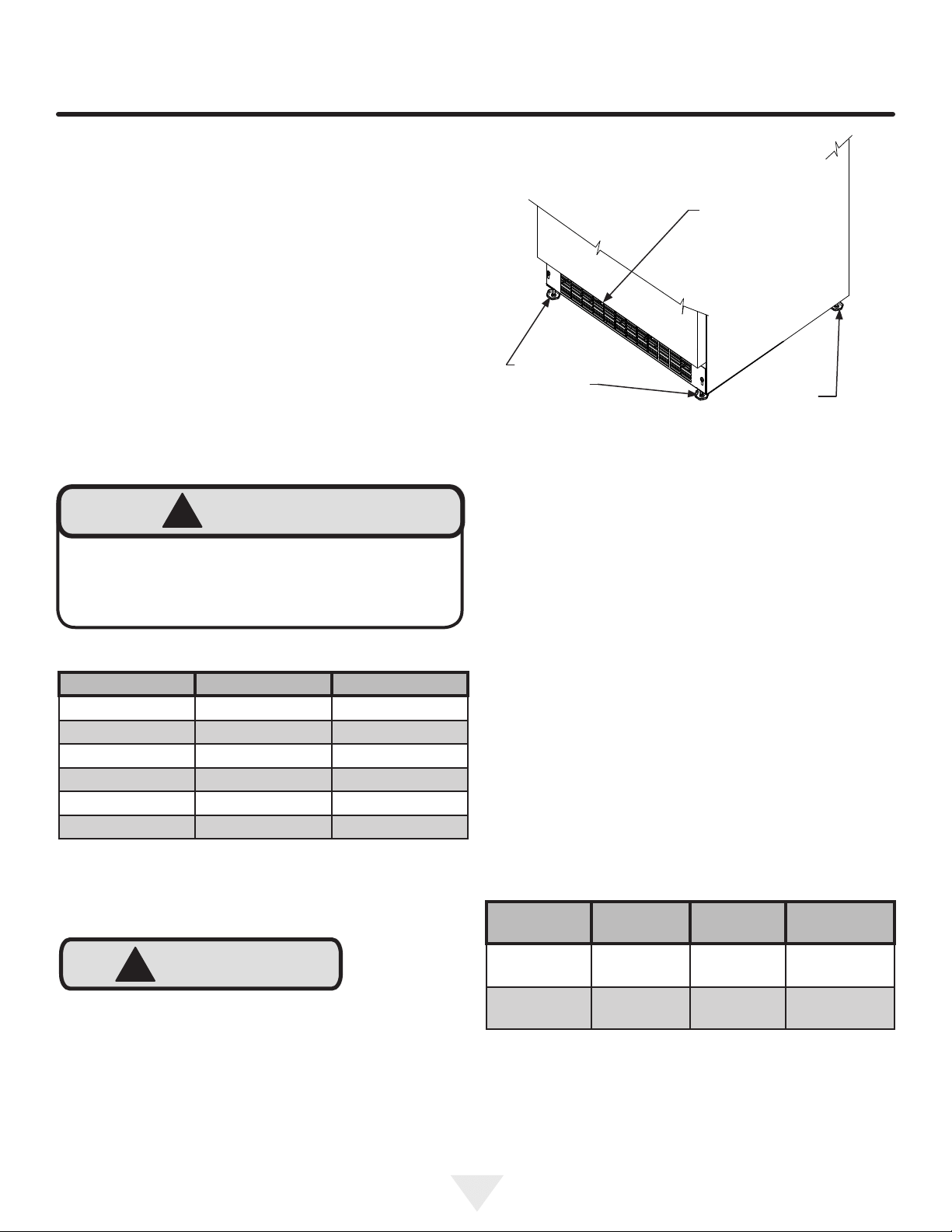

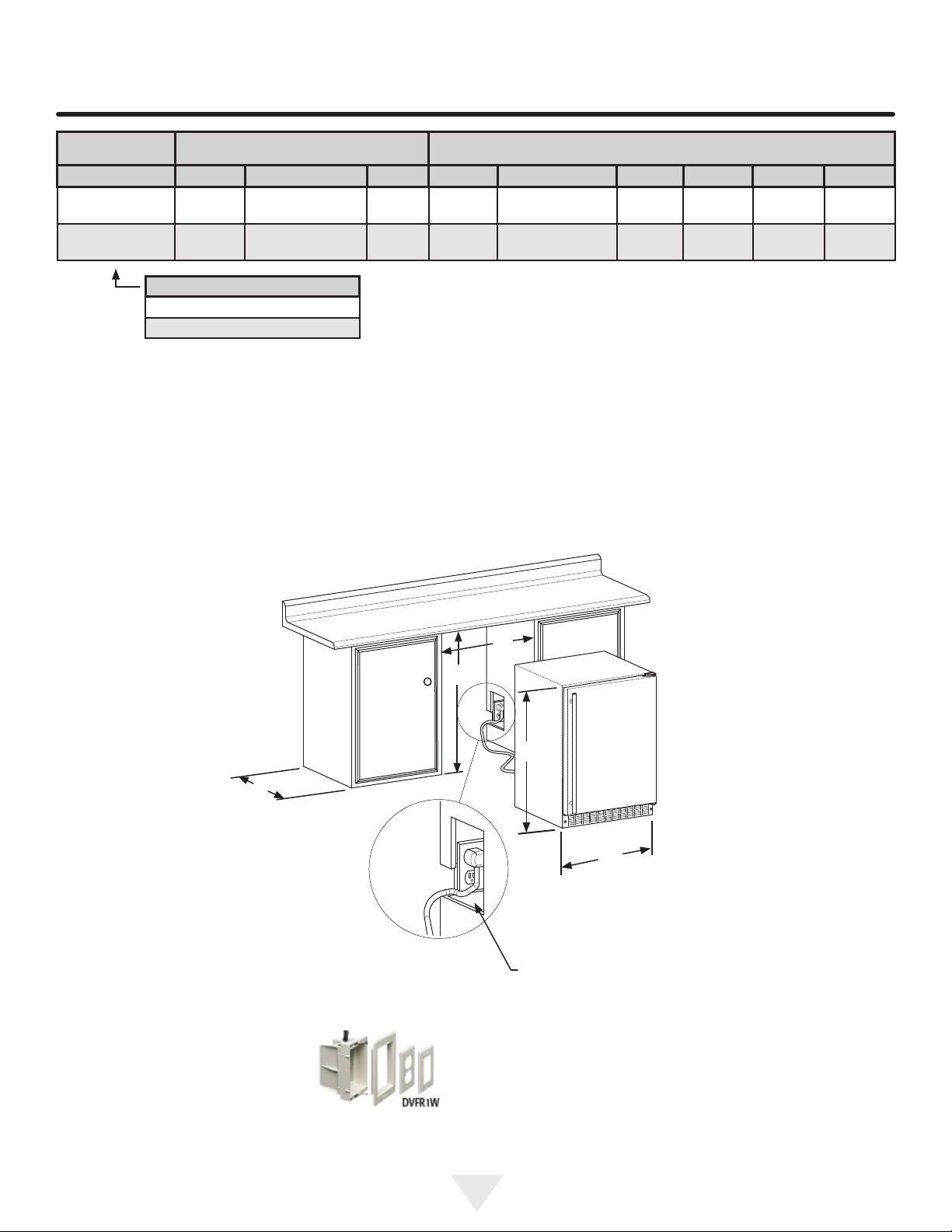

Cabinet Clearance

Ventilation is required from the bottom front of the appli-

ance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around

the appliance as long as the front grille remains unob-

structed. Overlay door models with articulated hinges are

intended for built-in applications only.

An optional stacking kit, shown in Table "A", is required

to stack products. Failure to use a stacking kit could

result in personal injury. Contact your dealer or Aga

Marvel customer service at 800-223-3900 to order.

Color Door Swing Kit Part Number

Stainless Steel Left Hand 42249095

Stainless Steel Right Hand 42249096

Black Left Hand 42249097

Black Right Hand 42249098

White Left Hand 42249099

White Right Hand 42249100

Table A

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex-

changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason

it is important this area not be obstructed and the grille

openings kept clean. AGA MARVEL does not recommend

the use of a custom made grille as air ow may be restrict-

ed. (See Figure 2).

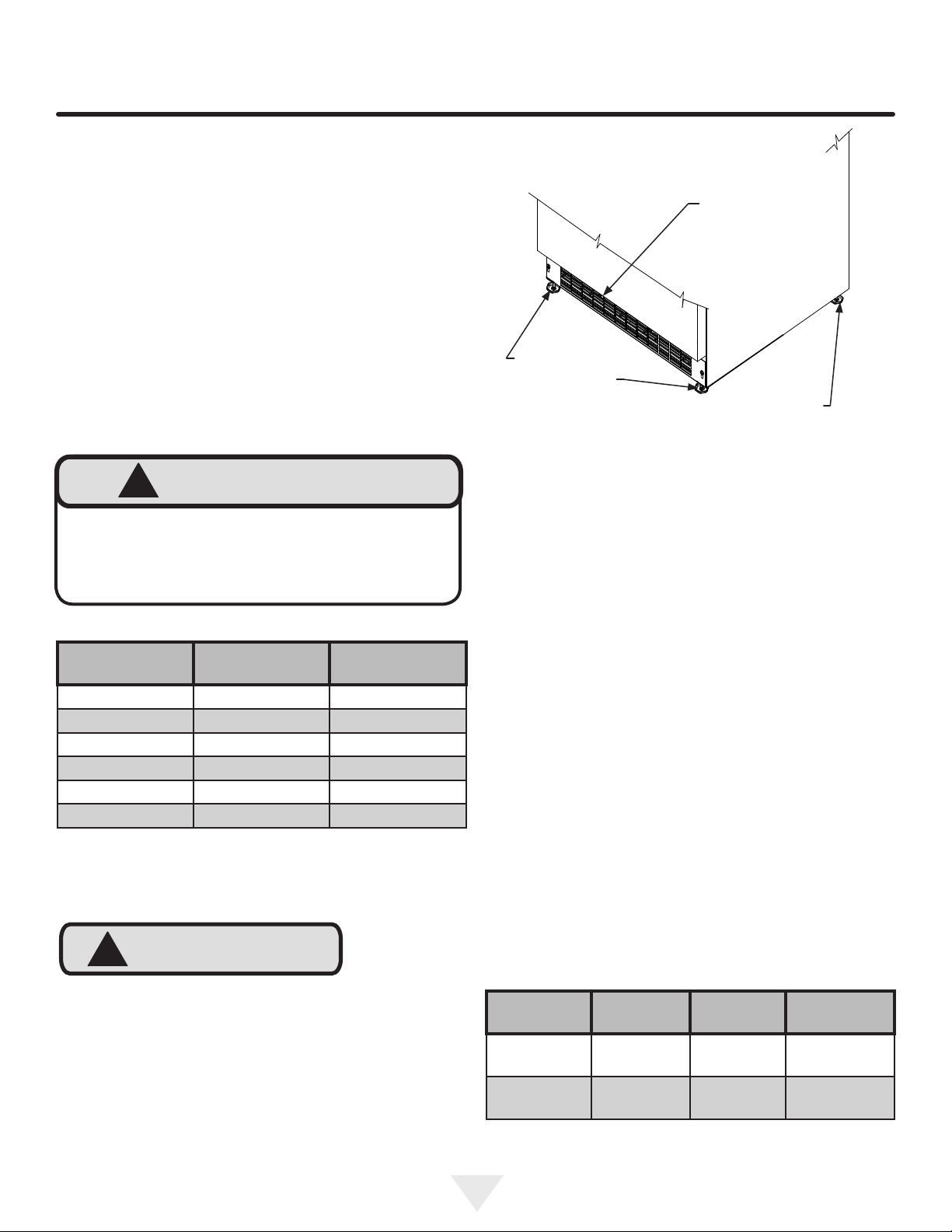

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is rmly positioned on the

oor and level from side to side and front to back. The over-

all height of your Marvel appliance may be adjusted higher

(by turning the leveling leg out, CCW) and lower (by turning

the leveling leg in, CW) dimensions as shown in Table "B".

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning

the legs. Repeat this process for the rear by tilting the appli-

ance forward using caution. On a level surface check the

appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille ad-

justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 5).

Rear

Leveling

Legs

Figure 2

Front Leveling

Legs

Front Grille,

keep this area

open.

Model Door Style

Minimum

Height

Maximum

Height

ML24 S

⁄4"

(85.7 cm)

⁄4"

(88.3 cm)

ML24 P

34"

(86.4 cm)

35"

(88.9 cm)

Table B

NOTE

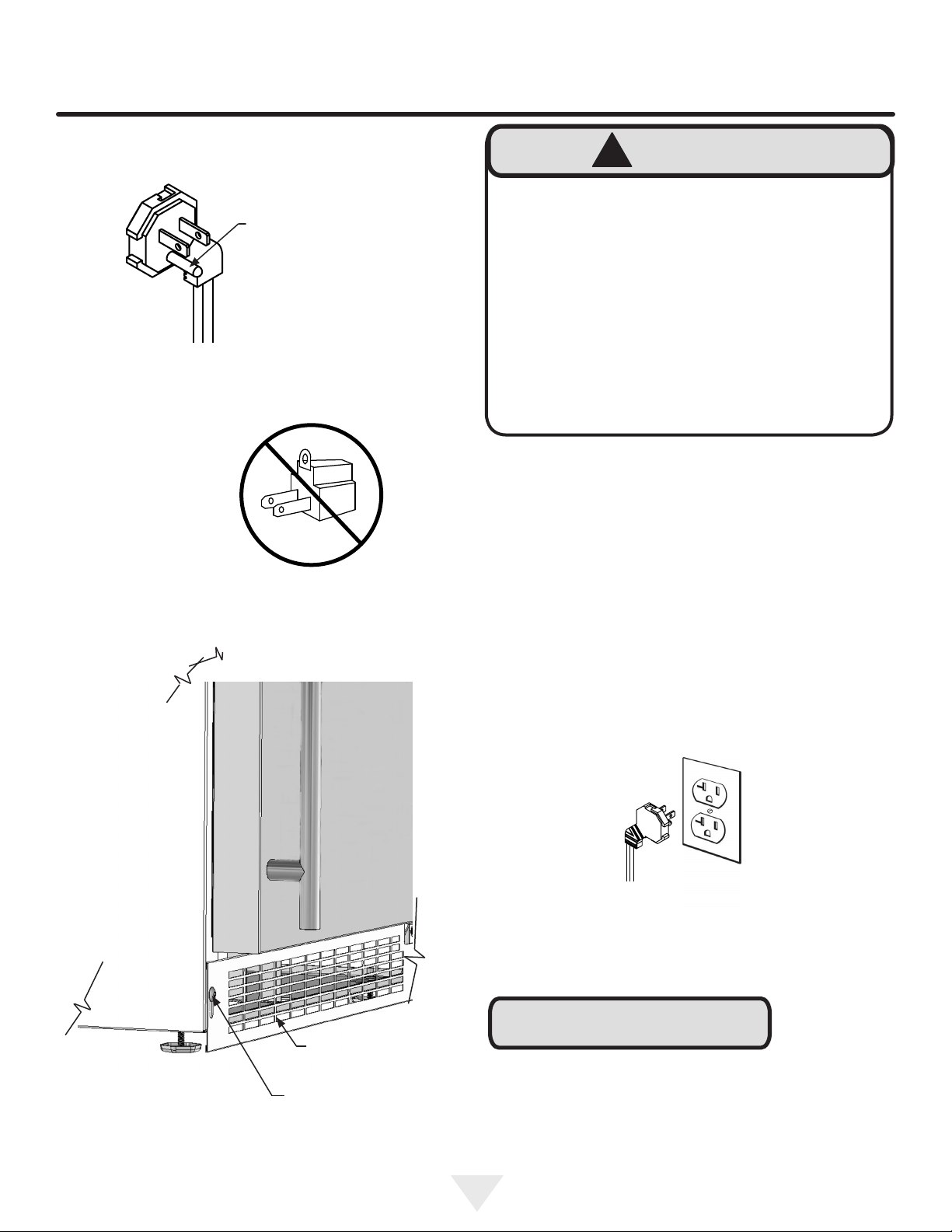

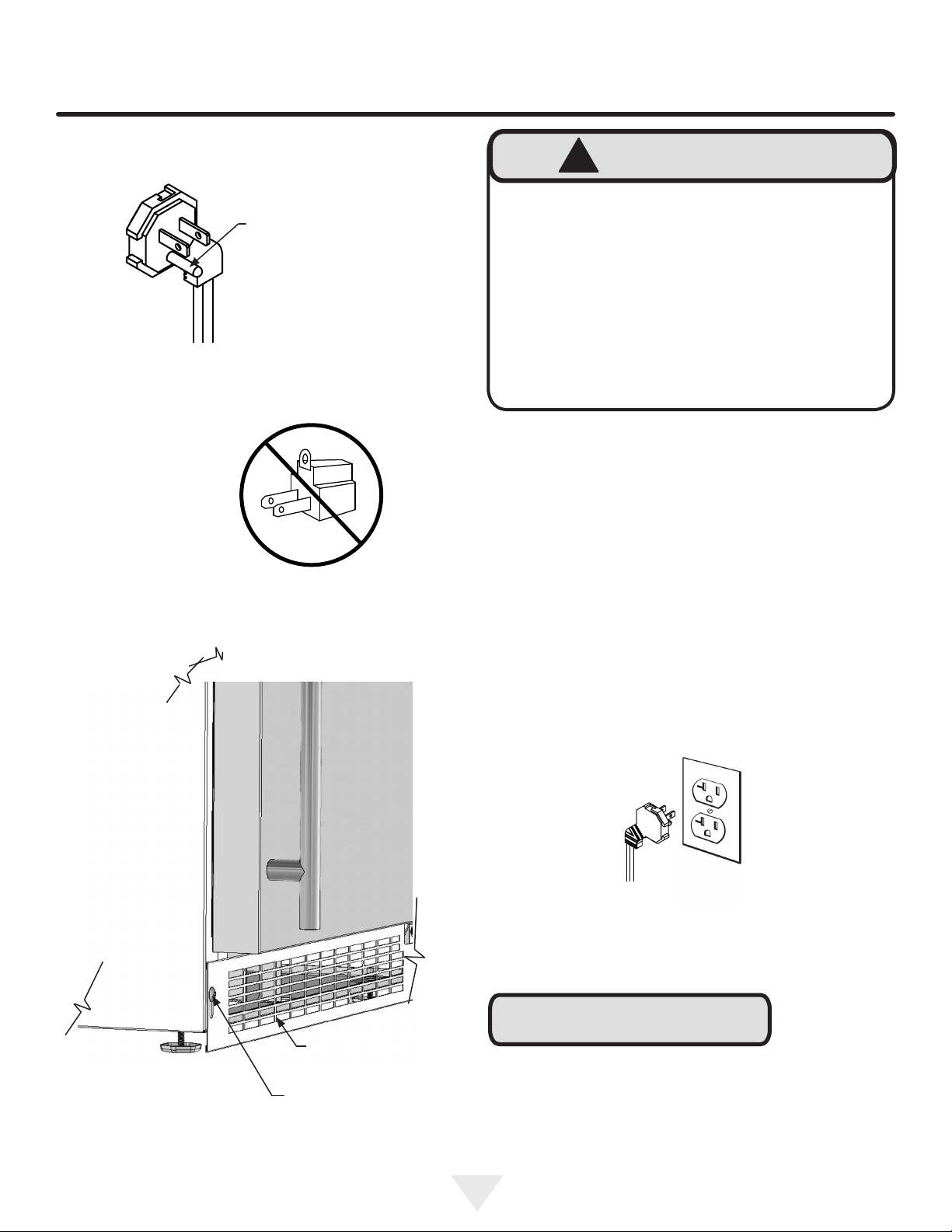

Figure 3

Figure 4

Do not remove

ground prong

INSTALLING YOUR APPLIANCE

Front grille

Front grille screw

Figure 5

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product

performance.

• This appliance should not, under any circumstanc-

es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the

appliance. Doing so may cause an electrical shock,

which may result in severe injury or death.

WARNING

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in accor-

dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility

and obligation of the customer to provide the proper power

supply. The third ground prong should not, under any cir-

cumstances, be cut or removed.

Figure 6

Ground Fault Circuit Interrupters (GFCI) are prone to nui-

sance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equip-

ment that must run unattended for long periods of time, un-

less required to meet local building codes and ordinances.

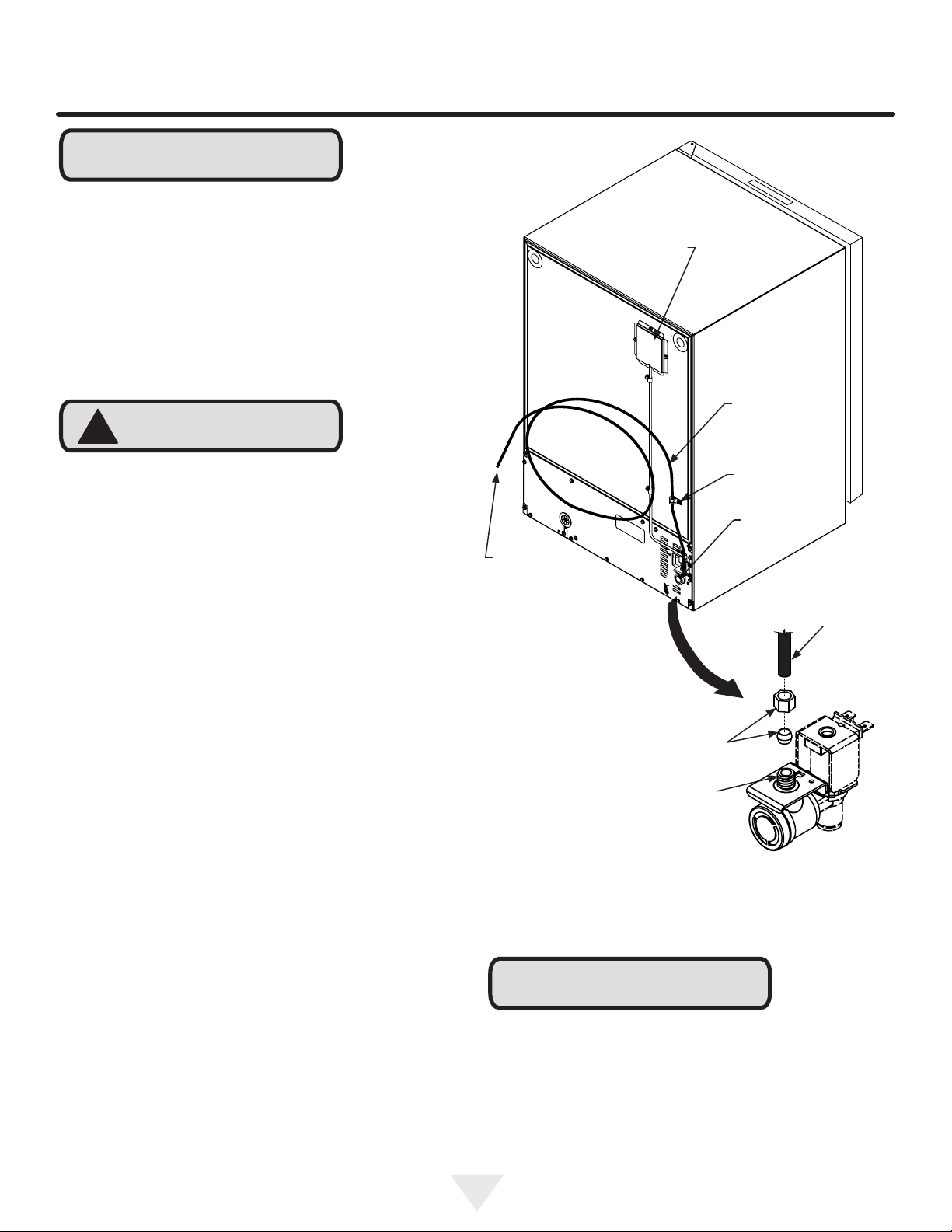

• Do not use any thread sealers on these water line t-

tings.

• Reverse osmosis, softened water, and de-ionized water

are not recommended as they will adversely affect the

quality of the ice.

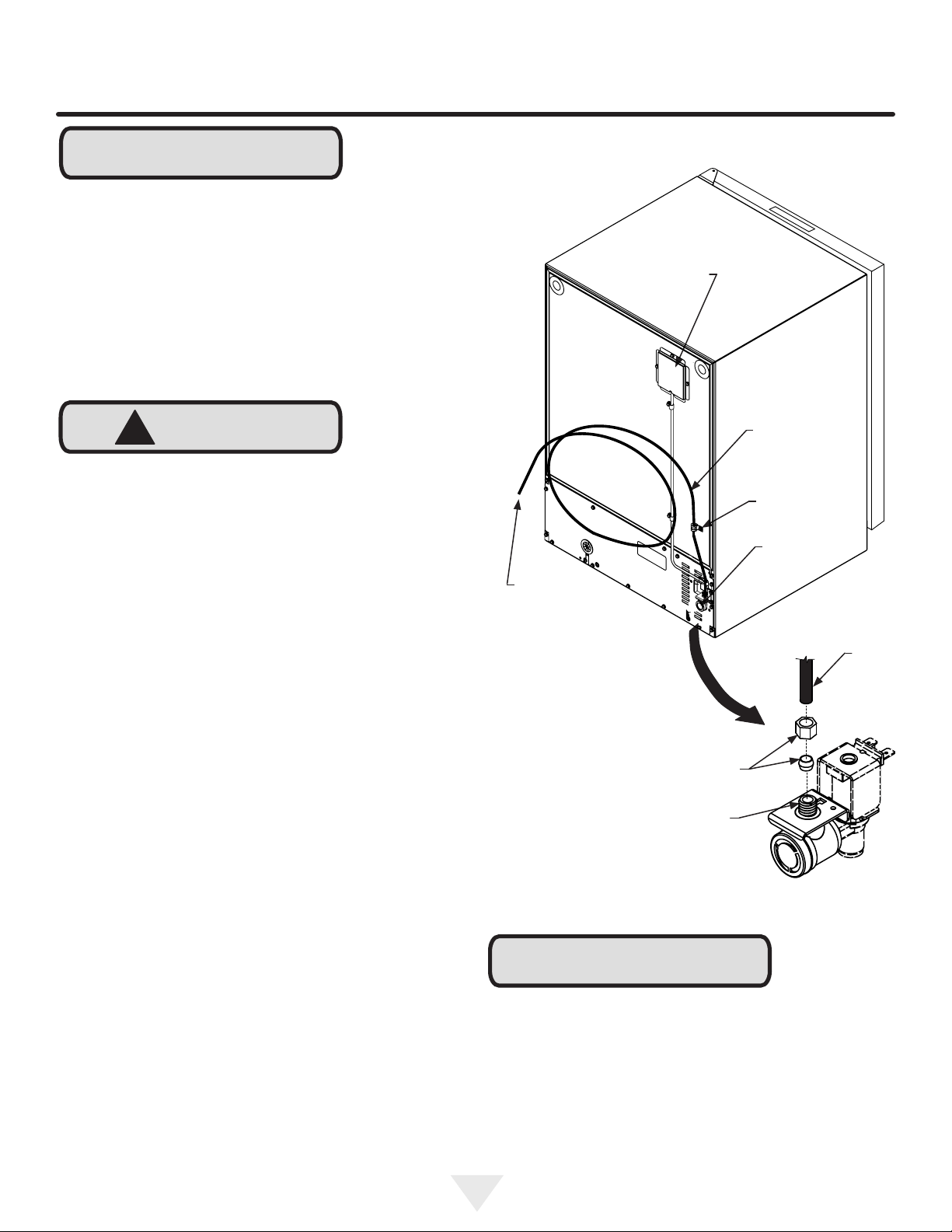

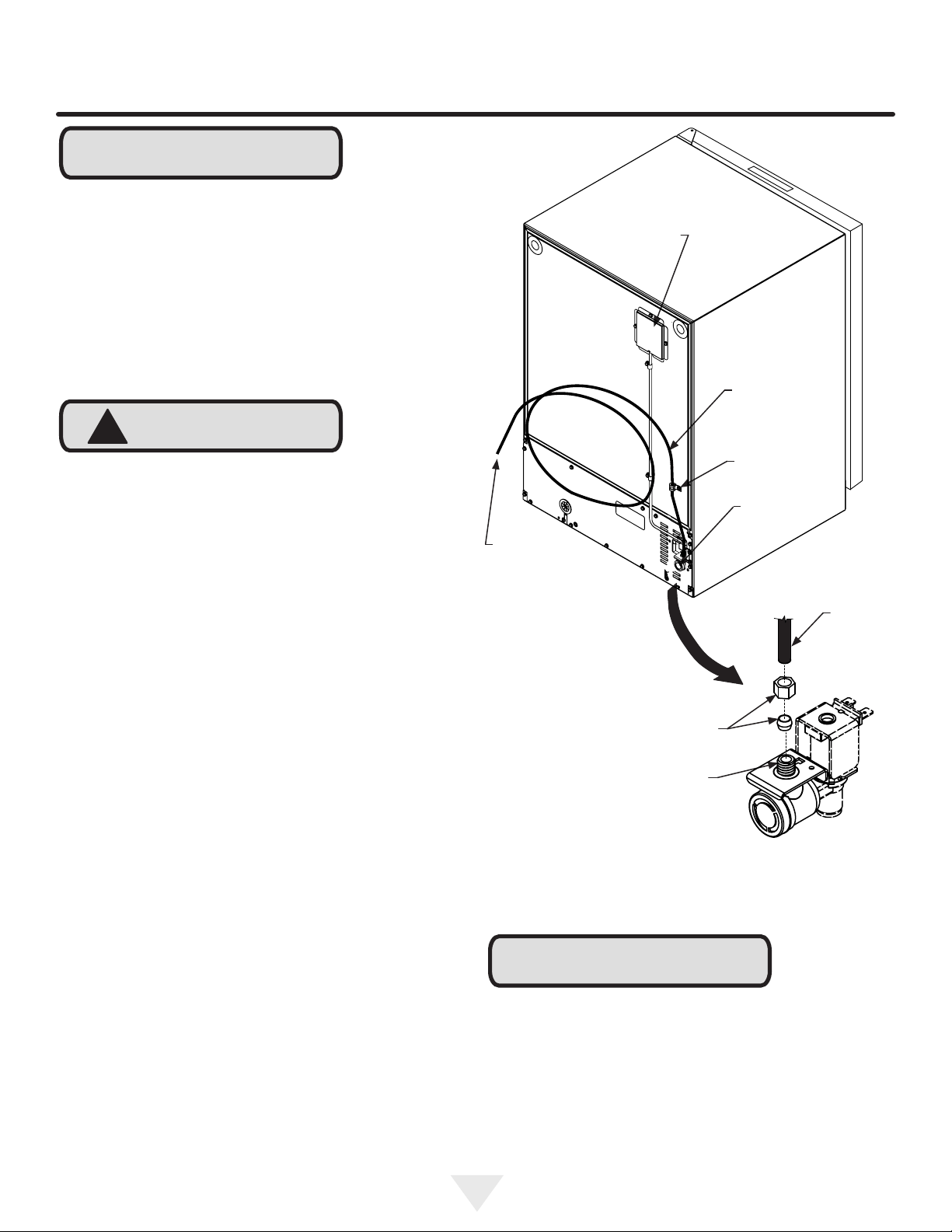

Water

Supply

Line

Clamp and

Screw

Water valve

inlet

Figure 7

Back view of

ice machine

NOTE

CAUTION

Water line from water valve

to ice-maker

INSTALLING THE WATER SUPPLY

MODEL ML24RI AND MODEL ML24RF WITH OPTIONAL ICE-MAKER KIT

Compression

tting

Water

supply

line

Water supply

service loop

to shut off

valve)

If you have model ML24RI you have a factory installed ice-

maker.

An optional ice-maker kit (part number S42418151) is avail-

able for model ML24RF which includes all of the necessary

parts for installation. The kit can be obtained from Marvel

customer service by calling 800-223-3900.

Water valve

inlet

Water Supply

Observe and follow all local building codes when installing

this appliance.

Use

⁄4" copper tubing for your water supply which is avail-

able at any local hardware or plumbing supply store. Bend

the

⁄4" copper tubing to suit your installation being sure not

to kink the tubing. Purchase enough copper tubing length

and coil it behind the unit to form a "service loop" which will

allow the appliance to be pulled out from the installation for

servicing or cleaning. Connect the copper tubing to the "top

side" of a cold water pipe to prevent the ice-maker from

plugging with sediment.

A shutoff valve is recommended on the water supply line to

ease servicing the appliance. NOTE: A SELF-PIERCING

TYPE VALVE IS NOT RECOMMENDED as they are prone

to clogging with sediment which will create pressure drop

reducing the water supply to the unit.

Connect the copper tubing water supply to the water valve

inlet with the compression nut tting provided. Secure the

water supply line to the back of the cabinet with the screw

and clamp provided in the corner of the back panel. (See

Figure 7).

Water pressure must be at a minimum of 20 psi for proper

operation and a maximum of 120 psi.

Make certain all water connections are watertight after in-

stallation. Form the tubing so that it will not vibrate against

the cabinet body or kink when your appliance is set in posi-

tion.

NOTE

Ice-maker operation

• The unit must be installed level for proper ice-maker

operation.

• The shutoff arm wire must be down in its lowest posi-

tion for the ice-maker to operate. (See Figure 8).

• When the freezer section and ice-maker unit has suf-

ciently cooled, the ice-maker will harvest ice cubes

automatically.

• When the ice bucket is full, the ice-maker will automati-

cally shut off.

• You may manually stop the ice-maker by raising the

shut off arm to the locking position at the up most posi-

tion. (See Figure 8).

Arm down, ice-maker

will operate

Arm up, stops operation

Figure 8

When operation of the appliance is to be discontinued

for any length of time, the ice cube mold in the ice-maker

should be emptied by allowing the ice-maker to dispense

cubes with the water supply turned off.

1. Turn the water supply off.

2. Raise the ice-maker bail arm.

3. Empty the ice bucket.

4. Replace the ice bucket in the unit and lower the bail

arm.

Dispensing of the cubes should occur within 2 hours. After

the ice-cubes dispense - empty, clean, and replace the ice

cube bucket, and raise the bail arm.

ICE-MAKER OPERATION

CAUTION

The water supply to the ice-maker must be turned on prior

to turning the ice-maker on. Failure to do so will cause

rapid dry cycling of the ice-maker mold heater resulting in

temperature control issues in the freezer compartment.

It is recommended the ice-maker is shut off when remov-

ing the bucket, or ice may be dispensed onto the freezer

compartment oor.

If the ice is not used regularly, it will clump together with

time. For best ice results, discard ice in the bin as required

and allow the ice-maker to make a new fresh batch of ice.

Shut-off the ice-maker by raising the shut-off arm before

removing the bucket.

Long and short term storage of ice-maker:

CAUTION

NOTE

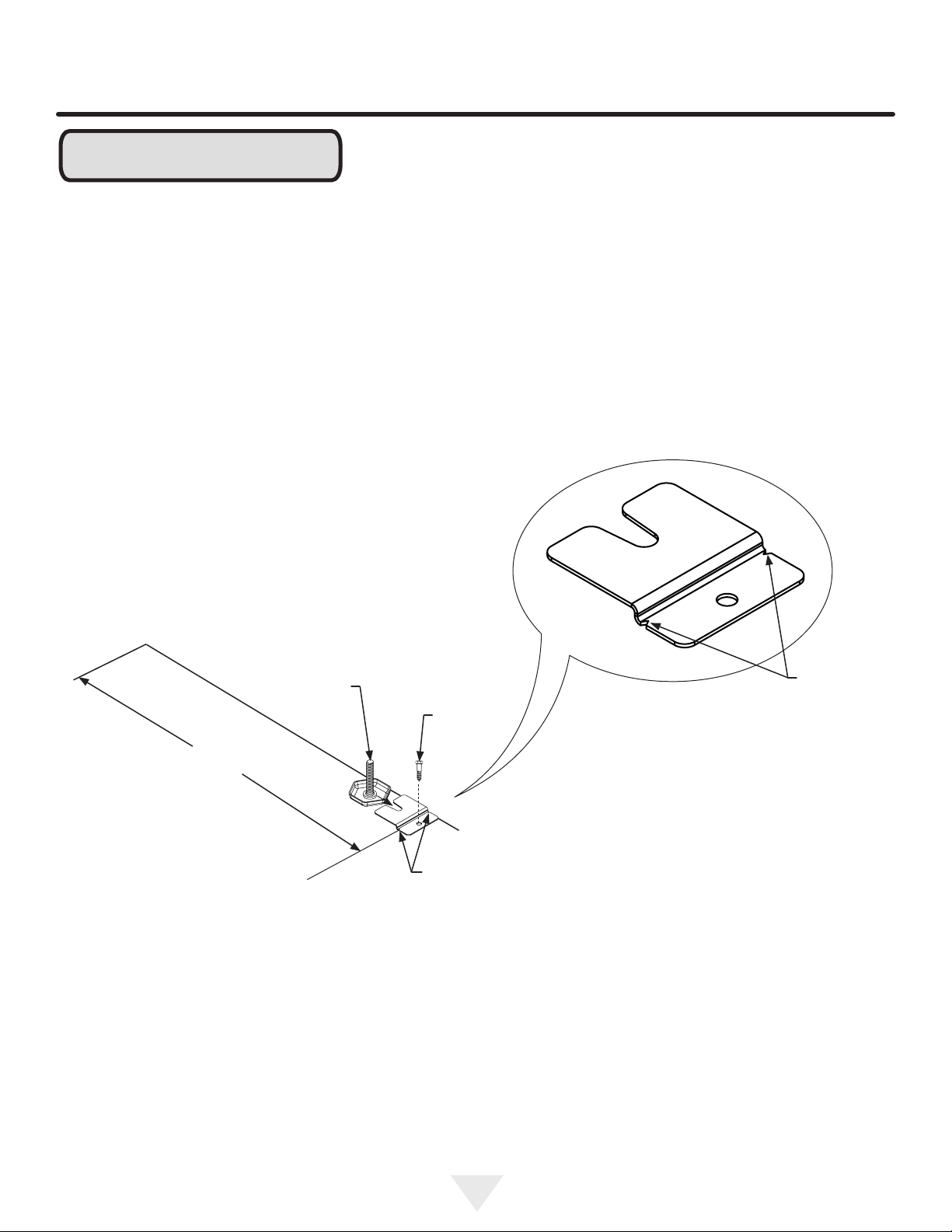

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

Step by step instructions for locating the po-

sition of the bracket:

1) Decide where you want to place the refrigerator / freezer.

Slide it into place, being careful not to damage the oor,

leaving 1" (2.5 cm) of clearance from the rear wall to allow

room for the anti-tip bracket.

2) Raise the rear leveling legs approximately

⁄4" (6 mm) to

allow engagement with the anti-tip bracket. Level the unit

by adjusting all the leveling legs as required. Turning the

leveling leg counterclockwise will raise the unit and clock-

wise will lower the unit.

3) Make sure the refrigerator / freezer is in the desired

location, then mark on the oor the rear and side corner

of the cabinet where the anti-tip bracket will be installed. If

the installation does not allow marking the rear corner of

the cabinet, then make temporary lines on the oor mark-

ing the front corner of the cabinet, excluding the door. Slide

the refrigerator / freezer out of the way. From the temporary

line extend the sidewall line back 21

⁄2" (54.6 cm) as shown

in Figure 10.

4) Align the anti-tip bracket to the marks on the oor so

the side of the bracket lines up with the side of the cabinet

mark, and the "V" notches on the anti-tip bracket line up

with the end of the 21

⁄2" (54.6 cm) line (Rear of cabinet

line).

5) Fasten the anti-tip bracket to the oor using the supplied

screw. (See Figure 10).

6) Slide the cabinet back into position, making sure the rear

cabinet leveling leg slides under the anti-tip bracket engag-

ing the slot.

Front of cabinet

Figure 9

⁄2"

(54.6 cm)

Anti-Tip

Bracket

Leveling Leg

Bottom View of

Refrigerator /

freezer

WARNING

If your refrigerator / freezer is not located under a

counter top (free standing), you must use an anti-tip

device installed as per these instructions. If the refrig-

erator / freezer is removed from its location for any

reason, make sure that the device is properly engaged

with the anti-tip bracket when you push the refrigerator

/ freezer back into the original location. If the device is

not properly engaged, there is a risk of the refrigerator

/ freezer tipping over, with the potential for property

damage or personal injury.

Floor Mount Installation

The anti-tip bracket is to be located on the oor in the left

or right rear corner of the refrigerator / freezer as shown in

Figure 9.

WARNING

• ALL APPLIANCES CAN TIP

RESULTING IN INJURY.

• INSTALL THE ANTI-TIP

BRACKET PACKED WITH

THE APPLIANCE.

• FOLLOW THE INSTRUC-

TIONS BELOW

Anti-Tip Device

If installing on a concrete oor, concrete fasteners are

required, (not included with the anti-tip kit).

Any nished ooring should be protected with appropriate

material to avoid damage when moving the unit.

NOTE

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

When the oor mounted anti-tip bracket is used the mini-

mum adjusted height of the cabinet is increased by

⁄8" (9 mm).

Figure 10a

"V" notches

in bracket

"V" notches

in bracket

Figure 10

⁄2"

(54.6 cm)

Front of cabinet line

Rear Leveling leg

Side of cabinet line

Rear of cabinet line

Screw

"A"

"B"

"C"

"D"

"E"

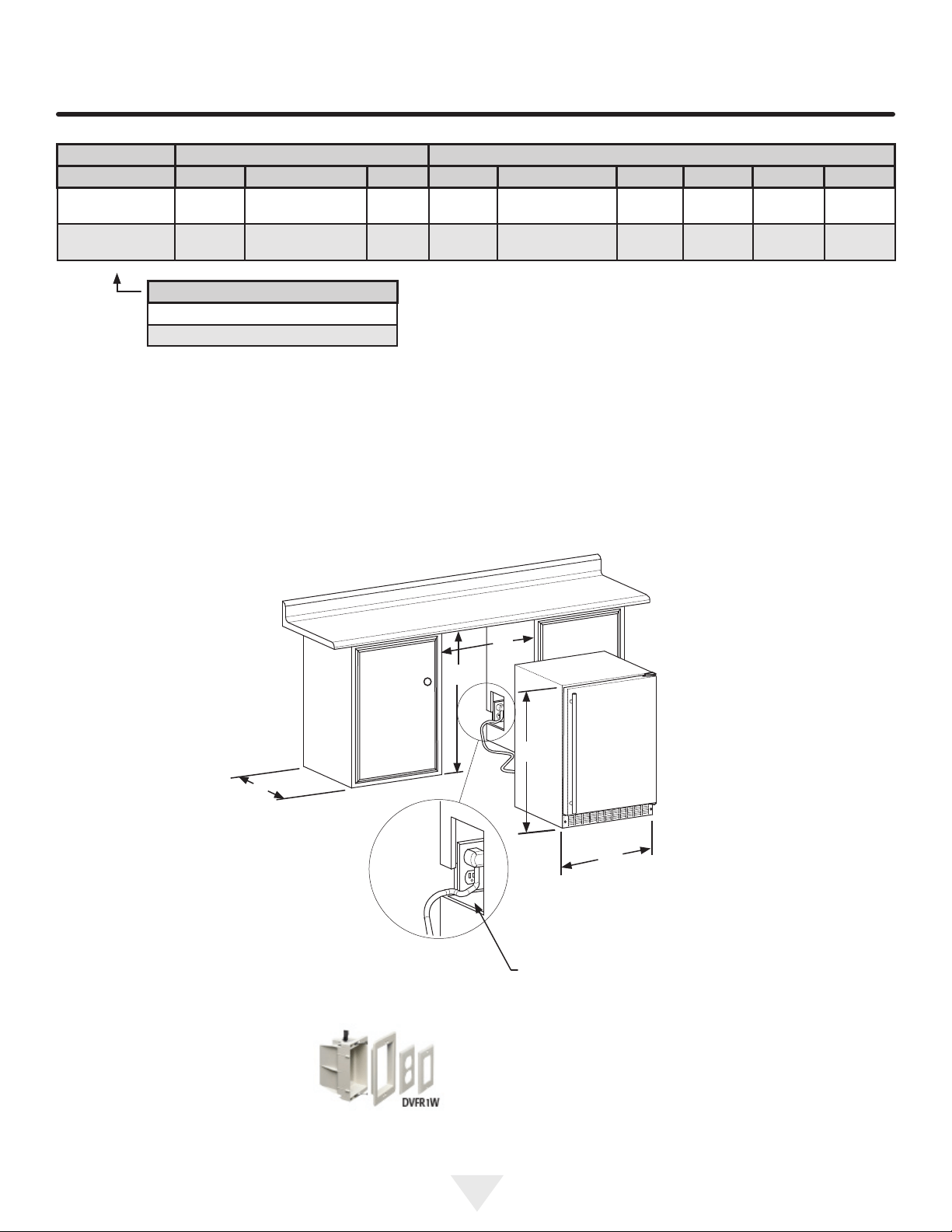

PRODUCT DIMENSIONS

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J"

ML24R*S

24"

(61 cm)

**34" to 35"

(86.4 to 88.9 cm)

⁄8"

(60.7 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄32"

(65.2 cm)

⁄32"

(117.9 cm)

⁄16"

(65.2 cm)

ML24R*P

24"

(61 cm)

**34

⁄4" to 35

⁄4"

(87 to 89.5 cm)

⁄8"

(60.7 cm)

34" to 35"

(86.4 to 88.9 cm)

⁄8"

(58.1 cm)

⁄2"

(118.1 cm)

⁄8"

(58.7 cm)

DOOR STYLE

(S) Solid Door

(P) Solid Overlay Door (no handle)

Figure 11

Figure 11a

Figure 12

If necessary to gain clearance inside the rough-in

opening a hole can be cut through the adjacent cabi-

net and the power cord routed through this hole to a

power outlet. Another way to increase the available

opening depth is to recess the power outlet into the

rear wall to gain the thickness of the power cord plug.

Not all recessed outlet boxes will work for this applica-

tion as they are too narrow, but a recessed outlet box

equivalent to Arlington #DVFR1W is recommended for

this application, (see Figure 12).

"F"

"D"

"E"

"H"

"J"

"G"

Water

inlet

Water

inlet

⁄8"

(12.4 cm)

⁄4"

(3.2 cm)

PRODUCT DIMENSIONS

PRODUCT DATA

MODEL

ELECTRICAL

REQUIREMENTS #

PRODUCT

WEIGHT

ML24R*S 115V/60Hz/15A

140 lbs

(63.6 kg)

ML24R*P 115V/60Hz/15A

140 lbs

(63.6 kg)

WARNING

Floor mount Anti-tip Bracket must be installed for freestand-

ing applications. Not required for built in applications.

* Depth dimension of rough-in opening may vary depending

on each individual installation. To recess entire door "F" di-

mension plus 1" (2.5 cm) for thickness of power cord plug.

** Minimum rough-in opening required is to be larger than

the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow

all local building codes when installing electrical and appli-

ance.

Figure 13

⁄2"

(54.6cm)

Power Failure

ALARM RESET

Compartment

select

REF

FRZ

Turning your appliance ON and OFF:

If the appliance is "On", (and out of sleep mode) the tem-

perature will be shown in the display area of the control.

To turn the appliance "Off", press and hold the "On/Off"

keypad for 4-seconds. "OFF" will now be displayed on the

control.

To turn the appliance "On", press and hold the "On/Off"

keypad for 4-seconds.

The sleep mode can be disabled if you prefer to have the

display on continuously. Press and hold the "Lock" key-

pad until the display goes past "Loc" and reads "nSL". To

enable the sleep mode, repeat the instruction, again going

past "Loc" until the display reads "SLP".

To wake the display press any keypad. A conrm tone will

sound, and the current storage compartment temperature

will be displayed.

Sleep mode:

If no keypads are pressed for 60 seconds, the display will

enter sleep mode to conserve power. The control panel will

go dark with the exception of the system status "OK" indi-

cator which will remain enabled. Alarm conditions will wake

the display, (see alarms on page 14).

To make the following changes to the control settings

(turning the appliance ON/OFF, adjusting the tempera-

ture, and activating vacation mode), the control must

be awake.

Starting your appliance:

Plug the appliance power cord into a 115 volt wall outlet.

Your appliance is shipped from the factory in the "On" posi-

tion and will begin start-up of cooling as soon as power is

supplied. If the appliance does not start, conrm that the

wall outlet has power, and that the control is in the "On"

position, (See "Turning your appliance On and Off" below).

The control display is covered with a clear plastic lm. This

lm may be removed by carefully lifting the lm at a corner.

On initial power up, the control display will indicate a

"Power Failure" alarm. This is a normal condition as the ap-

pliance was powered-up at the factory for quality inspection

and then removed from power. A momentary press of the

"On/Off" keypad will reset this alarm condition. (See Alarms

section on page 14).

USING YOUR ELECTRONIC CONTROL

Figure 14

Electronic control

Temp

Minus

keypad

Temp

Plus

keypad

On/Off

keypad

Display Area

Lock

keypad

System Status

indicators

NOTE

To change the set temperature for a particular compart-

ment, with the compartment enabled and out of sleep

mode, press the "-" or "+" keypads. "SET" will be indi-

cated on the user interface panel and the current set-point

temperature will display and ash. Subsequent presses of

the "-" or "+" keypads will adjust the temperature colder or

warmer respectively. When you have reached your desired

set-point temperature, press the "On/Off" keypad to accept,

or do nothing and the "Set" mode will time-out in 10-sec-

onds accepting the displayed temperature as the new

set-point.

The available set-point temperature range for your appli-

ance is -6°F (-21°C) to 6°F (-14°C) for the freezer com-

partment (ice-maker) and 34°F (1.2°C) to 42°F (5.7°C) for

the refrigerator compartment. If you attempt to adjust the

temperature outside of these ranges you will receive an

audible notication.

Freezer

compartment

selected

Refrigerator

compartment

selected

REF

FRZ

REF

FRZ

Temperatures can be set for each individual compartment

(refrigerator or freezer / ice-maker). To do so you must rst

select the compartment you want to set the temperature for.

You do so by pressing the refrigerator (REF) or freezer

(FRZ) button on the display. When pressed the LED light

will be illuminated for the respective display.

Adjusting the temperature:

When initially loading your product with warm contents, it

may take up to 48-hours for the storage compartment tem-

perature to stabilize.

When making temperature set-point changes, it may take

up to 24-hours for the stored contents to stabilize at your

new set-point temperature.

Factors that affect the storage compartment stabilized

temperature:

• Changes to temperature setting.

• Room temperature changes.

• Temperature of stored contents.

- Loading warm contents.

- Cold content load will delay the change to a warmer

set-point temperature.

- Warm content load will delay the change to a colder

set-point temperature.

• Usage, (number and duration of the door openings).

• Use of the storage compartment display lighting, (glass

door product only).

• Installation of the appliance in direct sunlight or next to

a heat source.

USING YOUR ELECTRONIC CONTROL

Temperature mode:

The temperature mode is preset from the factory in Fahren-

heit (°F) but you have the option to change it to Centigrade

(°C). To change the mode, press and hold the "-" keypad,

while pressing the "+" keypad, then release the "-" keypad.

The temperature will now be displayed in Centigrade (°C).

Repeat the procedure to change the temperature mode

back to Fahrenheit (°F).

Control lock:

The control panel can be locked to avoid unintentional

changes. To lock the control, press and hold the "Lock" key-

pad until the display reads "Loc" then release your nger

from the keypad. The lock icon will ash 3-times and then

continuously illuminate. When the control panel is locked,

only the Lock keypad, System Status OK indicator , and

the Alarm indicator are active. To un-lock the control panel,

repeat this instruction until the display reads "nLc".

Door Ajar

ALARM RESET

Power Failure

ALARM RESET

Temp

NOTE

Door Ajar

Temp

• Power failure - If power to the appliance is inter-

rupted the System Status indicator will turn-off and

the "Power Failure" indicator will ash. Additionally, an

"ALARM RESET" indicator will be displayed below the

"On/Off" keypad. No audible tone will sound. This alarm

condition can be reset by momentarily pressing the

"On/Off" keypad. If this alarm occurs, it is recommend-

ed that you check the condition of any perishables,

even if the appliance is operating normally and the tem-

perature has recovered, as prolonged power outages

could result in excessive temperature excursions which

may spoil perishables.

• Temperature alarm - If the storage compartment

temperature exceeds 10°F from set-point for more than

a 1-hour duration, the System Status indicator will turn

off, the "Temp" indicator will ash, and an audible tone

will sound every 60-seconds. Additionally, an "ALARM

RESET" indicator will be displayed below the "On/Off"

keypad. This alarm condition can be reset by momen-

tarily pressing the "On/Off" keypad. If this alarm occurs

it is recommended that you check the condition of your

stored contents, even though the appliance is operating

normally and the temperature has recovered, as pro-

longed temperature excursions could spoil perishables.

Multiple alarms are possible, i.e.- "Door Ajar" for a pro-

longed period may trigger a "Temp" alarm, in which case

both "Door Ajar" and "Temp" indicators will activate.

USING YOUR ELECTRONIC CONTROL

Alarms:

The control will alert you to conditions that could adversely

affect the performance of the appliance.

• Door ajar - If the door is open, or not closed prop-

erly, for more than 5-minutes the System Status OK

indicator will turn-off, the "Door Ajar" indicator will ash,

and a tone will sound every 60 seconds. Additionally,

an "ALARM RESET" indicator will be displayed below

the "On/Off" keypad. This alarm condition can be reset

by closing the door or momentarily pressing the "On/

Off" keypad, (i.e.-if you are cleaning the storage com-

partment, etc.). The alarm will recur in 5-minutes if the

alarm condition persists.

Vacation mode:

This operating mode can be used to save energy during

high cost energy periods, or when you won't be using your

appliance for an extended period of time by disabling the

lights, alarm tones, and keypad entry tones. Vacation mode

also serves as a Sabbath mode, disabling functions and

its controls in accordance with the weekly Sabbath and

religious holidays observed within the Orthodox Jewish

community. When used as Sabbath mode, you may open

or close the door at any time to access contents without

concern of directly turning on or off any lights, digital read-

outs, solenoids, fans, valves, compressor, icons, tones, or

alarms.

When activated, the display, alarm indicators and tones,

keypad touch tones, interior lights, and all options are dis-

abled. All keypad functions are disabled, with the exception

of the "On/Off" keypad which is required to exit Vacation-

mode. Storage compartment temperatures are monitored

and controlled at the settings prior to entering Vacation

mode.

To enter Vacation Mode (with the control out of sleep

mode), press and hold the "On/Off" keypad until the display

goes past "OFF" and reads "VAC". The display will ash

"VAC" 3-times to acknowledge your request, then will

display "VAC" continuously until Vacation mode is exited.

A power outage will not exit Vacation mode, exiting can

only be accomplished manually. To exit Vacation mode and

return to normal operation, press and hold the "On/Off"

keypad until the control displays the temperature.

USING YOUR ELECTRONIC CONTROL

CAUTION

WARNING

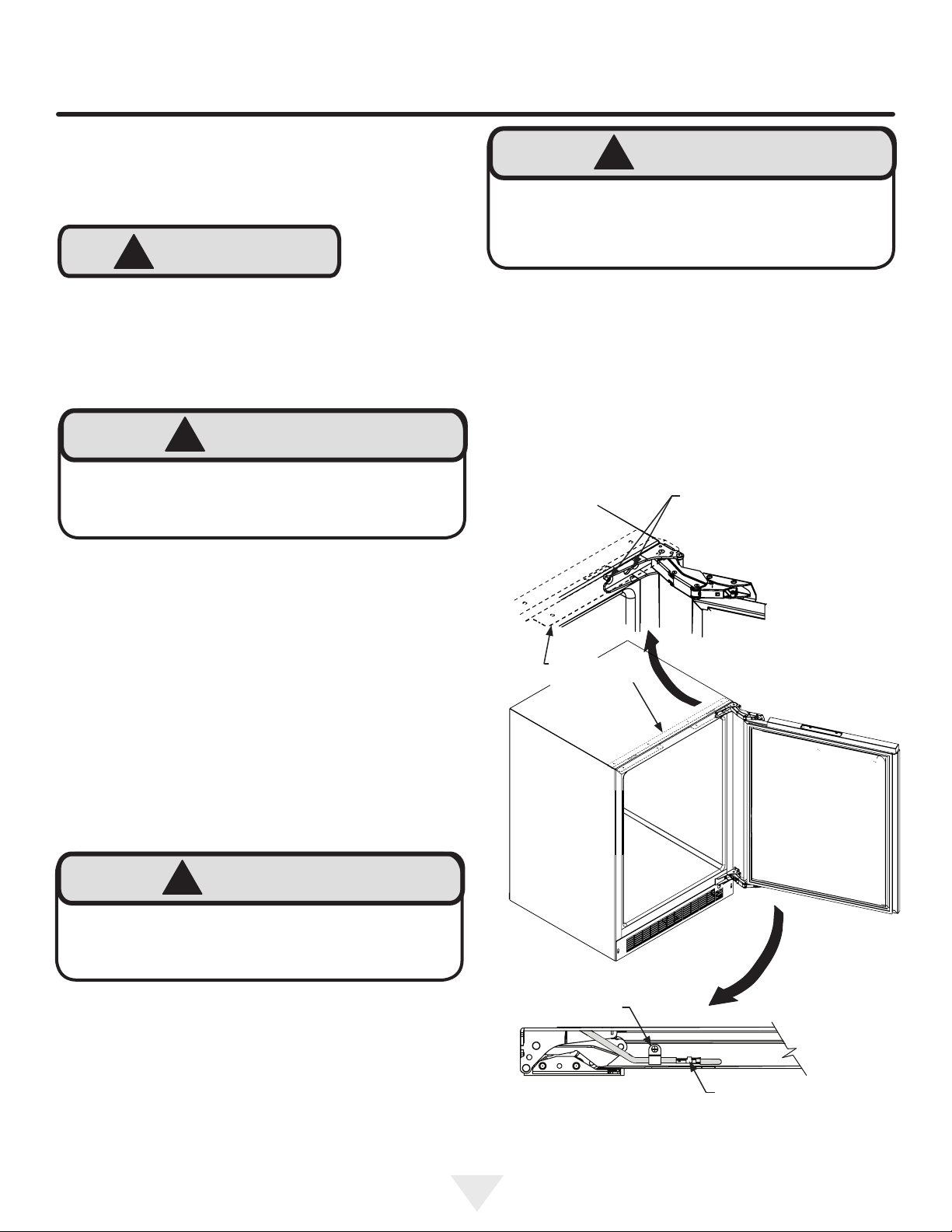

Use extreme caution with the articulated hinges. The

hinge is self closing and many pinch points exist prior

to built-in installation. Do not remove the cabinet "Z"

bracket from the top of the cabinet.

WARNING

The articulated hinges have many pinch points. Care-

fully close / collapse the hinges as soon as the door is

removed from the cabinet.

Loosen (do not remove ) these

2 phillips head screws on the

top and bottom hinges

Figure 15a

Cabinet

"Z" Bracket

Figure 15

"P" clamp

and screw

Wire connector

see Figure 16

Figure 15b

Bottom of

door

OVERLAY DOOR PANEL INSTALLATION

If you purchased an overlay panel model, your unit is

equipped with articulated hinges to allow fully integrated

built-in installations. Custom panel thicknesses of

⁄8" (15

mm) and

⁄4" (18 mm) are accommodated.

It is important to use the factory provided grille that came

with the product to assure proper air ow is maintained

through the condenser. The use of a custom grille is not

recommended and will void the warranty.

Overlay panel models are designed for use with built-

in installations only. Use in freestanding installations

could result in personal injury.

Step 1: Removing the Door

With a phillips screwdriver remove the screw and "P" clamp

from the bottom of the door near the hinge. See Figure 15b.

Disconnect the door wire harness by pressing and holding

down the locking tab on the wire connector and pulling the

connector apart. See Figure 16.

Open the door and loosen the screws holding the hinges to

the cabinet (2 at the top and 2 at the bottom hinge). Do not

remove the screws but loosen them enough so the hinges

can be slipped off of the screws when sliding the door to

the side.

With a helper, and being careful not to scratch the cabinet

or the door, slide the door to the side about

⁄2 inch and

remove the hinges and door from the unit.

CAUTION

Weight of overlay door panel must not exceed 15

pounds (6.8 kg).

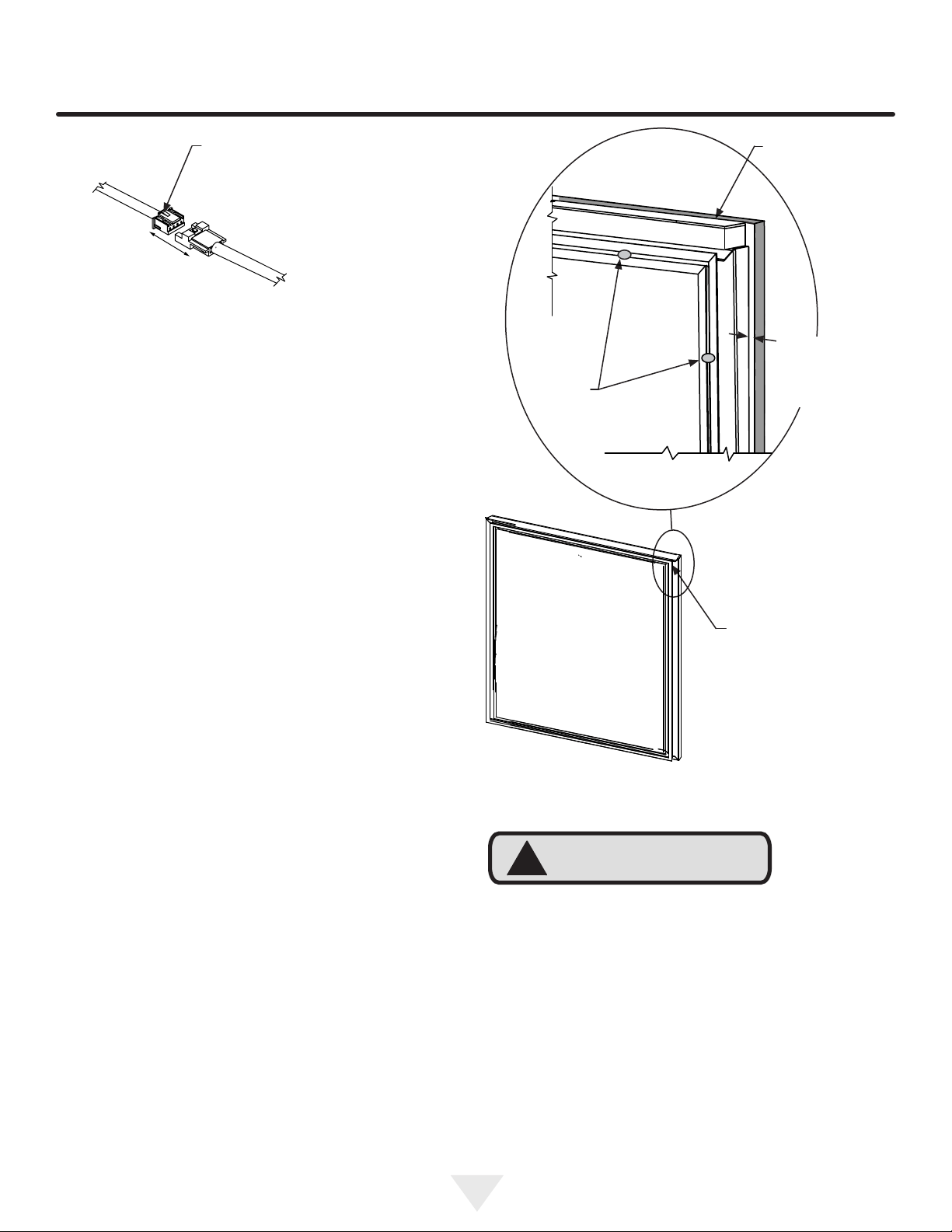

Press and hold down this

tab on the wire connector

and pull the connector apart.

OVERLAY DOOR PANEL INSTALLATION

Step 2: Remove the door gasket

With the door laying on a at surface and starting at a

corner of the door remove the magnetic door gasket from

the interior side of the door, see Figure 17. Set the gasket

aside on a at surface.

There are 10 holes in the gasket retainer extrusions, (3 on

each side and 2 at the top and bottom which are used to

fasten the panel to the front of the door. The screws are

provided in the literature pack.

Figure 16

Overlay panel to

be centered on

width of door.

Overlay panel

ush with top

and side of

door.

Magnetic Gasket

remove starting at a

corner, grasp and pull

away from the door.

Holes in

gasket

retainer.

Figure 17a

Figure 17

Step 3: Cut and drill the overlay panel

Depending on your model cut the overlay door panel to the

dimensions shown in Figures 18 to 21.

CAUTION

Weight of overlay door panel must not

exceed 15 pounds (6.8 kg).

⁄32"

(2.9 cm)

⁄32"

(2.9 cm)

OVERLAY DOOR PANEL INSTALLATION

Clearance for

screw head,

4 places

Hinge side of door

Clearance

for hinge

at top and

bottom

Figure 20

Left Hand Hinged Door

24" (61 cm) wide appliance

Figure 21

Left Hand Hinged Door

24" (61 cm) wide appliance

Top of door

⁄4"

(4.4 cm)

⁄4"

(6 mm)

Deep

1" (2.5 cm) diameter

⁄4" (6 mm) deep

6 places

(5.1 cm)

⁄16"

(9.4 cm)

⁄2"

(3.8 cm)

typical

⁄16"

(4.3 cm)

⁄32"

(77.1 cm)

⁄4" (6 mm)

radius is

permissible

14"

(35.6 cm)

⁄16"

(3 cm)

⁄8"

(7.9 cm)

Clearance

for hinge

at top and

bottom

Top of door

Clearance for

screw head,

4 places

Figure 18

Right Hand Hinged Door

24" (61 cm) wide appliance

Hinge side of door

⁄4"

(60.3 cm)

⁄4"

(60.3 cm)

Figure 19

Right Hand Hinged Door

24" (61 cm) wide appliance

⁄8"

(7.9 cm)

⁄4"

(4.4 cm)

(5.1 cm)

⁄16"

(9.4 cm)

⁄4"

(6 mm)

Deep

⁄32"

(77.1 cm)

1" (2.5 cm) diameter

⁄4" (6 mm) deep

4 places

⁄2"

(3.8 cm)

typical

⁄16"

(4.3 cm)

⁄8"

(12.4 cm)

⁄8"

(12.4 cm)

14"

(35.6 cm)

⁄16"

(3 cm)

⁄4" (6 mm)

radius is

permissible

This side

facing interior

This side

facing interior

OVERLAY DOOR PANEL INSTALLATION

Material Type #10 Wood Screw

Hardwood

⁄8" (3.2 mm) Diameter Pilot Hole

Softwood

⁄64 (2.8 mm) Diameter Pilot Hole

Table C

Figure 22

#10 x 1/2"

screw

Step 4: Assemble the panel to the door

The preferred method of attaching the panel to the door

is to clamp the panel to the door so it cannot move while

drilling the screw pilot holes. Use bar clamps or "C" clamps

with pads on the clamping surfaces that will not mar the

panel or the door. The custom overlay panel should be

ush with the top of the door and centered along the width

of the door. See Figure 17a. Drill holes through the gasket

extrusion using the 10 holes as pilot holes. Use the drill

size from the chart in Table "C", being careful not to drill

through the front surface of the panel. If the overlay panel is

thinner than

⁄8" (16 mm) thick shorter screws will have to be

obtained. Fasten the panel to the door with the 10 screws

provided in the literature pack. (See Figure 22). Remove

the clamps and replace the gasket in the gasket extrusion

channels of the door. Some force may be required to seat

the gasket into the channels. Be sure the gasket corners

are seated properly.

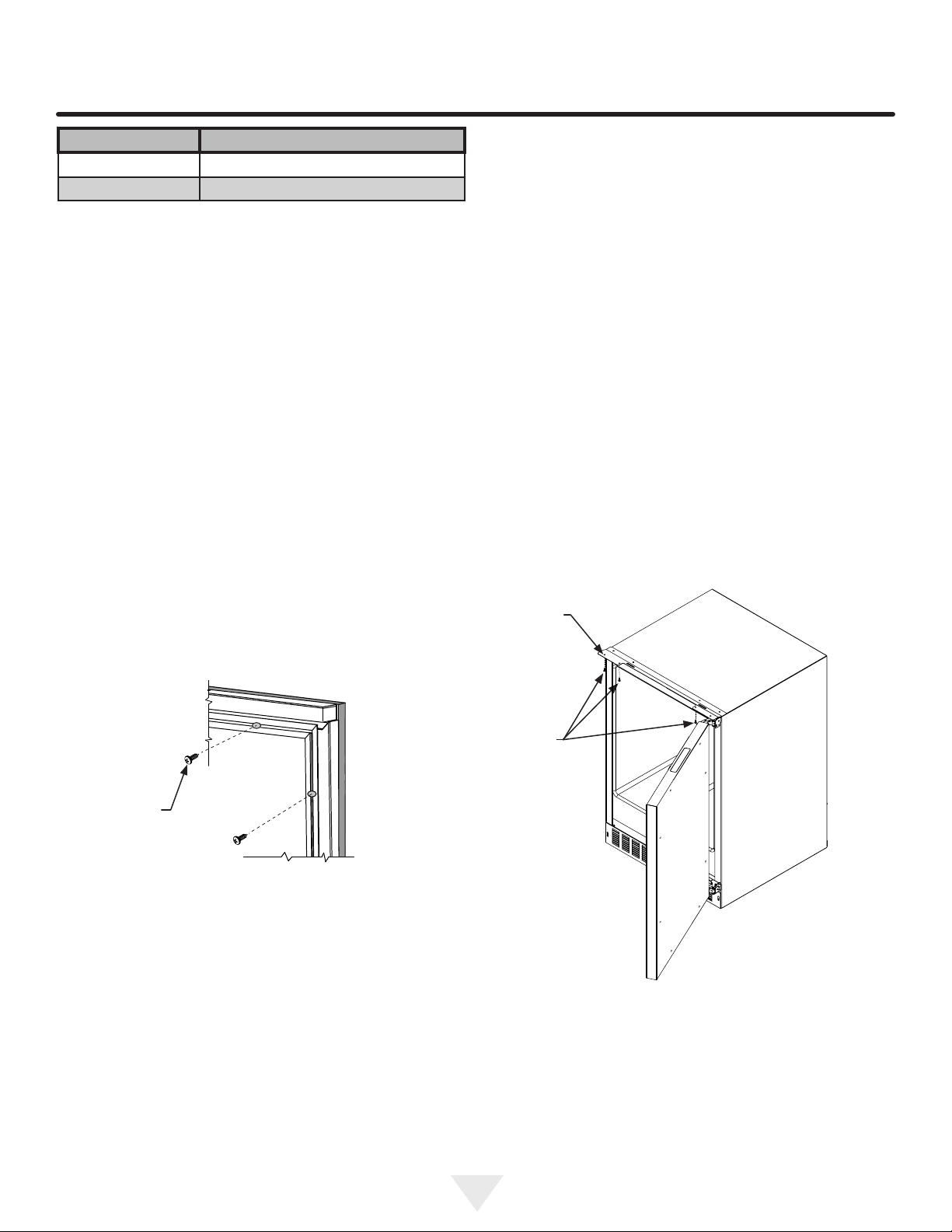

Step 6: Secure the cabinet

Use the #8 x

⁄4" black screws from the literature pack to

secure the counter top to the cabinet top through the holes

in the cabinet "Z" bracket.

Step 5: Install the door

Carefully open the top and bottom hinges on the door being

careful as there are many pinch points. Place the hinges

over the 4 screws in the cabinet, 2 at the top and 2 at the

bottom and slide the door into position. Tighten the 4 hinge

screws with a phillips screwdriver. (See Figures 15 and

15a). Place wire harness from the grille and mount to the

bottom of the door with the screw and "P" clamp removed

in step 1. (See Figure 15b). Reconnect the wire harness,

(See Figure 16).

Figure 23

Cabinet

"Z" bracket

#8 x

⁄4" black

screws

(3 places)

SHELVING CONFIGURATIONS

Refrigerator / Freezer

24" (61 cm) wide see Figure 24:

Refrigerator:

(2) Half width cantilever adjustable glass shelf.

see Figure 26

(1) Full width xed position glass shelf

(1) Roller glide clear crisper drawer

Freezer:

(1) Fixed position metal shelf, see Figure 28.

Refrigerator / Ice-maker

24" (61 cm) wide see Figure 25:

Refrigerator:

(2) Half width cantilever adjustable glass shelf.

(1) Full width xed position glass shelf

(1) Roller glide clear crisper drawer

Freezer:

(1) Ice-maker with ice bucket, see Figure 27.

Figure 24

To remove the crisper :

Pull out until it stops. Lift up on the front of the pan, and

remove it from the frame.

Figure 26

Frame and at glass shelf

Freezer

compartment

Figure 27

Ice Bucket

RI model only

Figure 28

Freezer shelf

RF model only

Figure 29

Ice-maker

and bucket

Figure 25

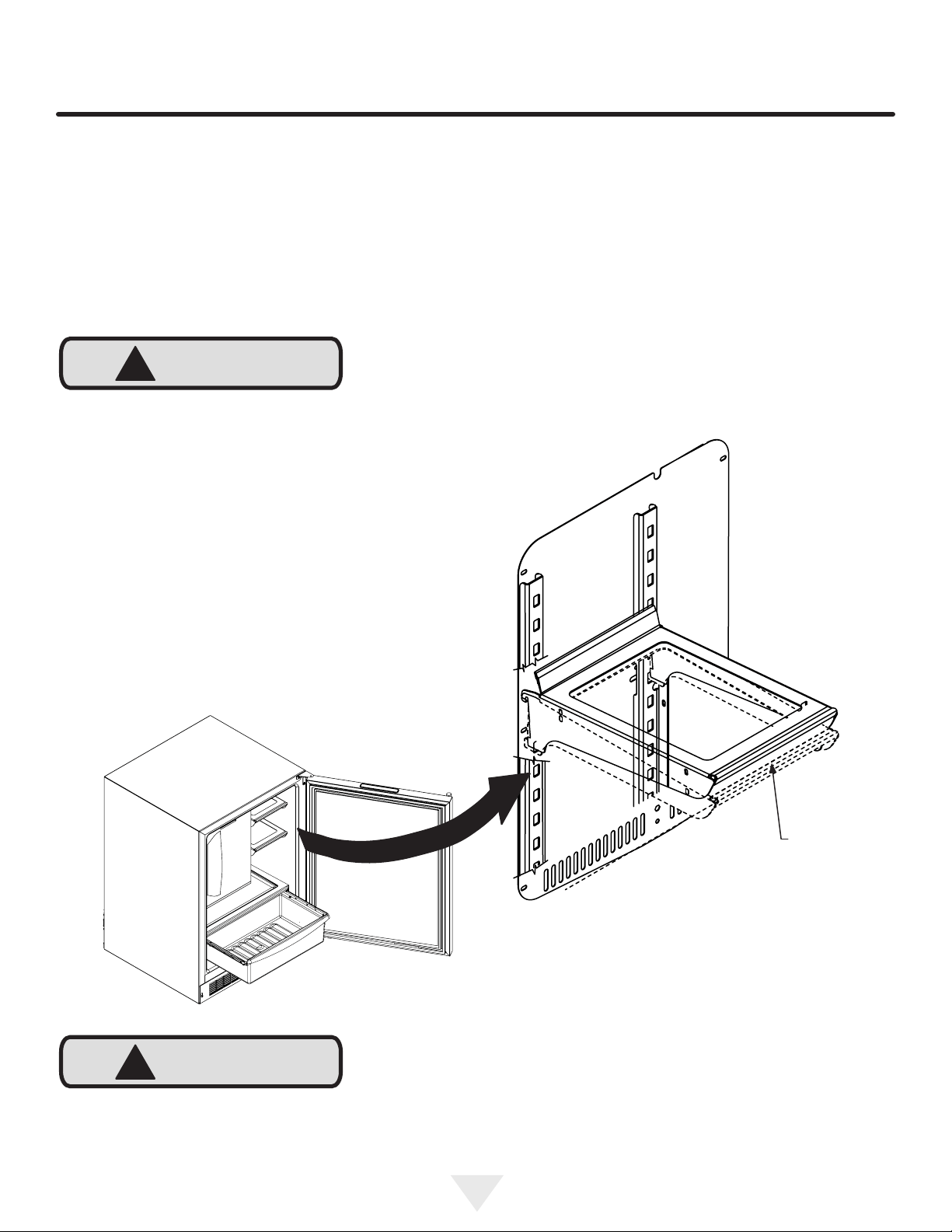

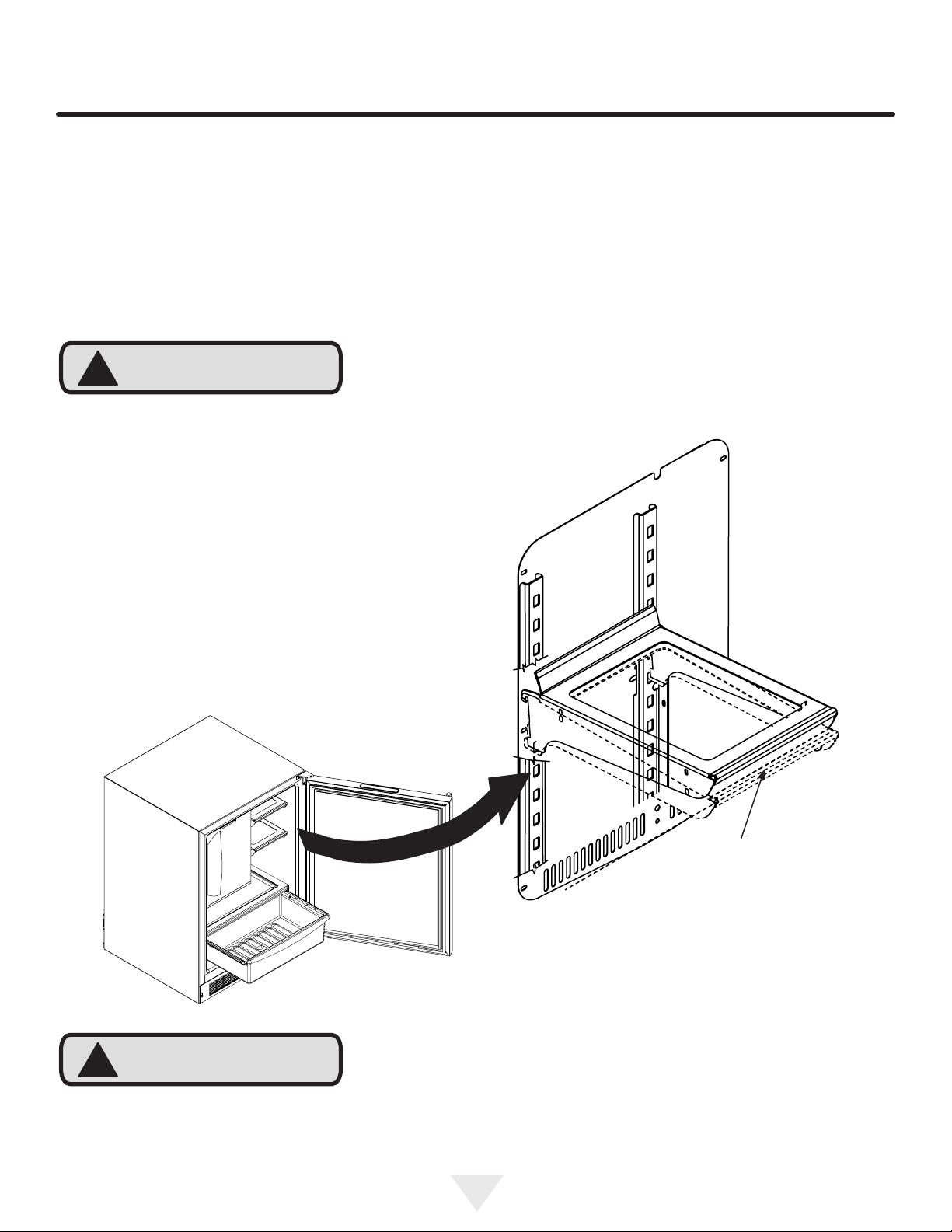

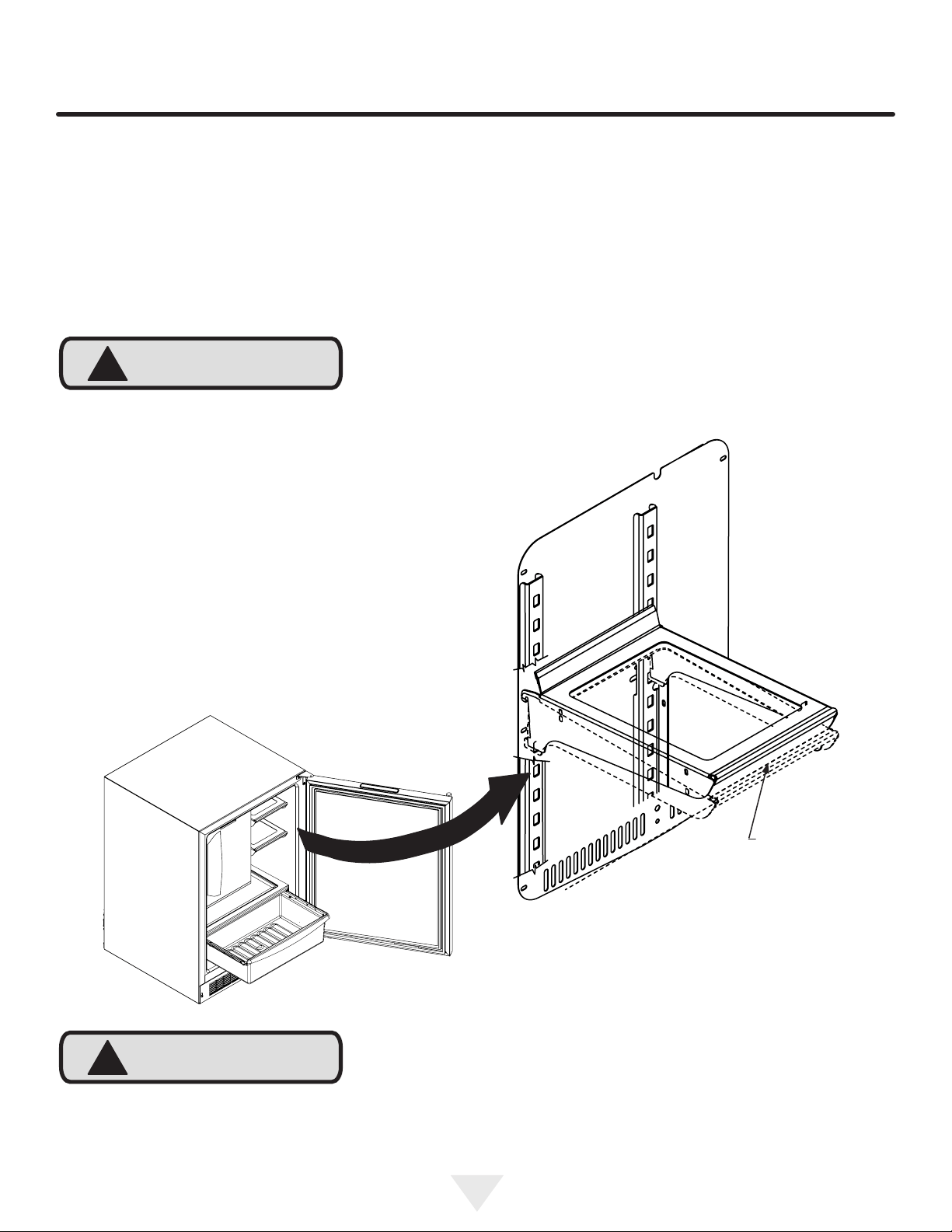

SHELF REMOVAL

To Add or Remove a Shelf

Remove stored product from the shelf. Do not try to remove

a loaded shelf from the appliance. Grasp the shelf front with

both hands, rotate the front upward and lift out. (See Figure

30a). To install a shelf insert the shelf in the appliance and

insert the top hooks into the shelf support slots and drop

the shelf down so the hooks drop over the bottom of the

slots.

Make sure your cantilever shelf is secure on the shelf sup-

ports by pressing down on the shelf before loading.

CAUTION

Never try to move a loaded shelf, remove everything from

the shelf before moving. Use both hands when moving the

shelf.

Grasp the shelf

by the front with both

hands and rotate the

front of the shelf up,

then lift the shelf up

and remove the shelf

from the shelf ladders.

Figure 30

Figure 30a

CAUTION

CARE AND CLEANING AND ENERGY SAVING TIPS

The following suggestions will minimize the

cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be-

neath door are not obstructed and kept clean to allow

ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within

refrigerated storage compartment, minimize door

openings for the next 12 hours to allow contents to pull

down to compartment set temperature.

6. Maintaining a relatively full storage compartment will

require less appliance run time than an empty compart-

ment.

7. Ensure door closing is not obstructed by contents

stored in your appliance.

8. Allow hot items to reach room temperature before plac-

ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature

that meets your personal preference and provides the

proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents and raise the ice-maker

bail arm to stop ice production.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended

period of time.

Front Grille

Be sure that nothing obstructs the required air ow open-

ings in front of the cabinet. At least once or twice a year,

brush or vacuum lint and dirt from the front grille area (see

page 4).

SHOCK HAZARD: Disconnect electrical power from the

appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap

and water and thoroughly rinsed with clear water. NEVER

use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner or

undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door

hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop-

ping near the front of the appliance. Damage to the

grille can occur.

3. Periodically clean the interior of the appliance as

needed.

4. Periodically check and/or clean the front grille as

needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos-

sible. Minimize the number of door openings while the

power is off so as not to adversely affect the appliance's

temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the

appliance. This component is very reliable, but should one

fail, contact a qualied service technician for replacement

of the LED.

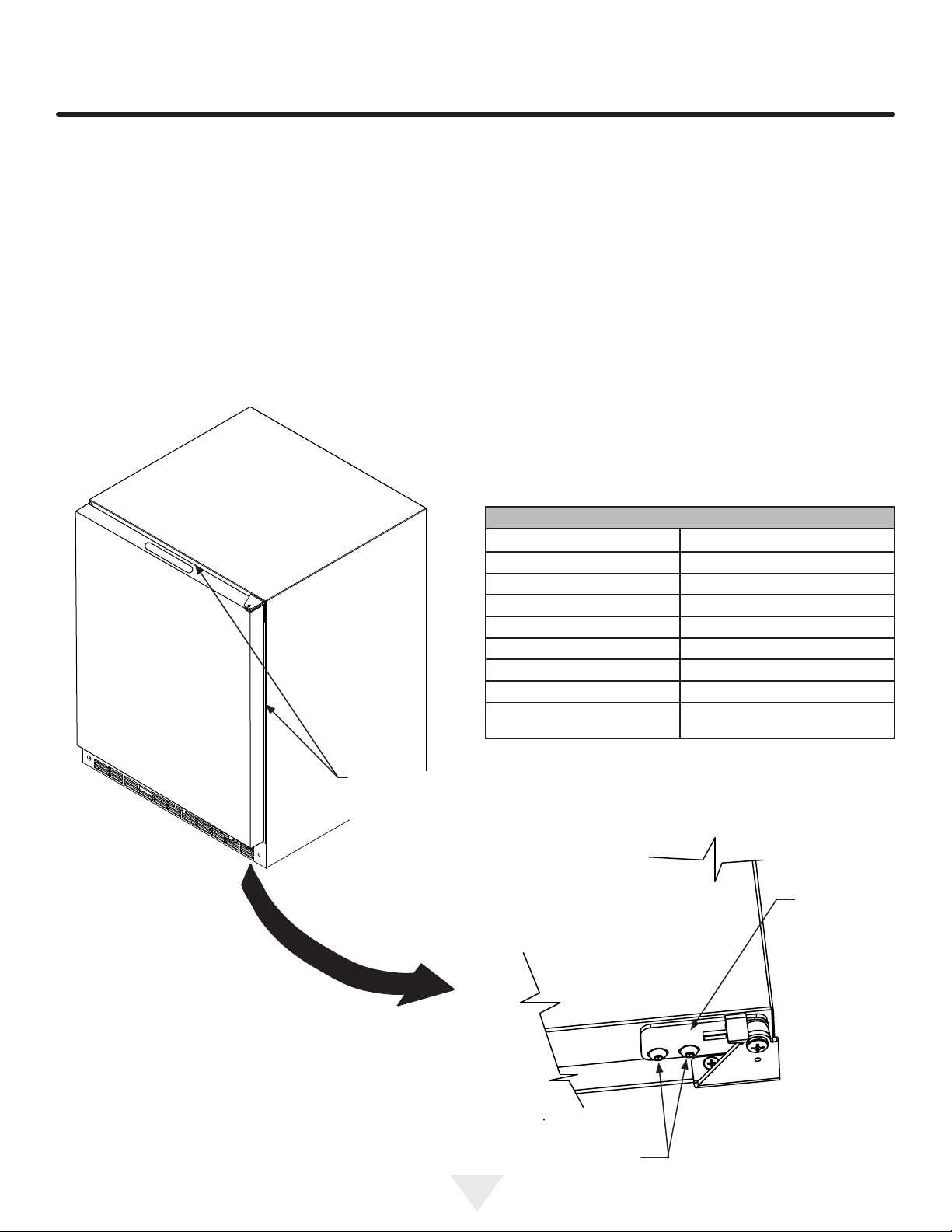

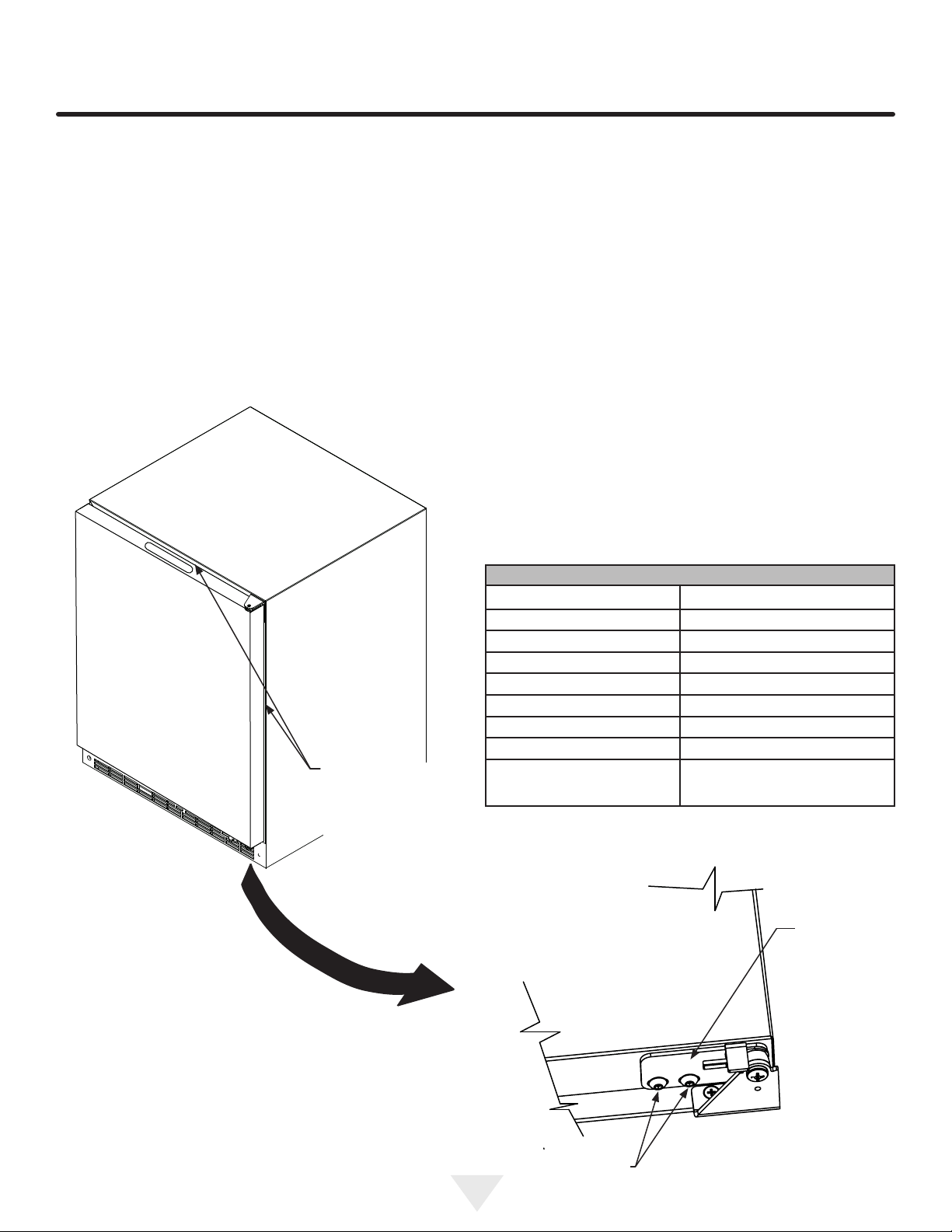

DOOR ALIGNMENT AND OBTAINING SERVICE

Door alignment for solid and glass door

models:

The door should be parallel to the sides and top of the ap-

pliance. If alignment is necessary the door may be adjusted

by loosening the 2 screws which secure the door adjust-

ment bracket on the bottom of the door (see Figure 31a)

and adjusting the door side to side. Use a

⁄32” allen wrench

for this procedure. (See Figure 31 below). When nished

aligning the door, tighten the screws securely.

If Service is Required:

• If the product is within the rst year warranty period

please contact your dealer or call AGA MARVEL Cus-

tomer Service at 800.223.3900 for directions on how to

obtain warranty coverage in your area.

• If the product is outside the rst year warranty period,

AGA MARVEL Customer Service can provide recom-

mendations of service centers in your area. A listing

of authorized service centers is also available at www.

agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to

give the service number, serial number, and proof of

purchase.

• Try to have information or description of nature of the

problem, how long the appliance has been running, the

room temperature, and any additional information that

may be helpful in quickly solving the problem.

• Table "D" is provided for recording pertinent information

regarding your product for future reference.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must

be within 10 days of purchase).

Door should be

parallel to top

and sides of the

appliance.

Table D

Door

adjustment

bracket

Figure 31a

Loosen (don't remove)

these two screws.

Bottom

of door

Figure 31

• Never attempt to repair or perform maintenance on

the appliance until the main electrical power has been

disconnected. Turning the appliance control "OFF"

does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

WARNING

Electrocution Hazard

TROUBLESHOOTING REFRIGERATOR, FREEZER AND ICE-MAKER

Before You Call for Service

If the appliance appears to be malfunctioning, read through

this manual rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and

refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be

solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on

page 11)

• Control set too warm

• Content temperature not stabi-

lized.

• Excessive usage or prolonged

door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Adjust temperature colder. Al-

low 24 hours for temperature to

stabilize.

• Allow temperature to stabilize for

at least 24 hours.

• Airow must not be obstructed to

front grille. See “clearances” on

page 4.

• Check door alignment and/or

replace door gasket.

Appliance too cold

(See “Adjusting the Temperature” on

page 11)

• Control set too cold

• Door gasket not sealing properly.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Check door alignment and/or

replace door gasket.

No interior light. • Failed LED light assembly or light

switch.

• Contact a qualied service techni-

cian.

Light will not go out when door is

closed

• Door not activating light switch.

• Failed light switch

• Appliance not level, level appli-

ance, (See page 4, “leveling legs”)

• Verify the door is aligned properly,

refer to page 23 for instructions.

• Contact a qualied service techni-

cian.

Noise or Vibration • Appliance not level

• Fan hitting tube obstruction.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualied service techni-

cian.

Appliance will not run. • Appliance turned off

• Power cord not plugged in.

• No power at outlet.

• Turn appliance on. See “Starting

your appliance” on page 12.

• Plug in power cord.

• Check house circuit.

Problem Possible Cause Remedy

Unit operates but produces little or no

ice.

• The unit has just been started and

it has been less than 24 hours.

• Water supply is not turned on.

• Inadequate water pressure to unit.

• The ice-maker shut off arm is in

the uppermost / off position.

• Freezer section has not reached

temperature.

• Thermostat control set too warm.

• Condenser fan air ow is restrict-

ed.

• Room and/or water temperature is

too warm.

• The water pressure is to low.

• Typical ice production is 6 to 7

pounds per day. Allow for the

freezer section to reach tempera-

ture and the ice-maker to cycle

and accumulate ice.

• Turn on water supply to the unit.

• Water pressure to the unit must be

at a minimum of 20 psi.

• When the ice-maker shut off arm

is in the uppermost position, the

ice-maker is off. Flip the shut off

arm down to turn on the ice maker.

• Allow the freezer section to reach

temperature.

• Turn the temperature control to a

higher number to allow the unit to

run colder. Allow 24 hours be-

fore readjusting the temperature

control.

• Make certain the grille in front of

the unit is free and open for air cir-

culation. Clean grille as required.

• Move the unit to an area where

ambient temperature is below

90°F. The unit should not be

placed next to a heat source such

as an oven. Check for cold water

connection.

• The water supply line is kinked.

• Sediment build-up in supply line.

Small ice cubes • Water input may require adjust-

ment.

• Due to differing water pressures,

the ice-maker water input may

require adjustment. Contact a

qualied service technician.

Ice cubes are sticking together. • Ice consumption is low.

• Hollow ice cubes with liquid cen-

ters that break when dispensed

into the bucket.

• Ice will stick together if stored for

long periods of time.

• Ice-maker malfunction, call for

service.

TROUBLESHOOTING ICE-MAKER

HOUSEHOLD PRODUCT WARRANTY

Parts or Service

Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number

cannot be veried.

• Defective parts are not returned for inspection if so

requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of

the original end use purchaser.

The warranties set forth herein are the only warranties

extended by AGA MARVEL. Any implied warranties, includ-

ing the implied warranty of merchantability, are limited to

the duration of these express warranties. In no event shall

AGA MARVEL be liable for any consequential or incidental

damages or expenses resulting from breach of these or any

other warranties, whether express or implied.

Some states do not allow the exclusion or limitation of con-

sequential damages or a limitation on how long an implied

warranty lasts, so the above exclusion or limitation may not

apply to you. This warranty gives you specic legal rights

and you may have other rights that may vary from state to

state.

No person, rm, or corporation is authorized to make any

other warranty or assume any other obligation for AGA

MARVEL. These warranties apply only to products used in

any of the fty states of the United States and the District of

Columbia.

To obtain performance of this warranty, report any defects

to:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

Entire Product

Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary

parts and labor to repair or replace in the end user’s home

or ofce, any component which proves to be defective

in material or workmanship, subject to the condition and

exclusions stated below, for a period of one year from the

date of purchase by the end user.

Additional Second Through Fifth Year

Limited Parts Only Warranty

During the four years following expiration of the one year

limited warranty, AGA MARVEL will supply replacement

parts for the hermetically sealed refrigeration system which

consists of the compressor, condenser, drier, accumulator,

bypass valve, connecting tubing and the evaporator that

are proven to be defective due to workmanship or materials

subject to the conditions and exclusions below.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defec-

tive parts.

• Customer education or instructions on how to use the

appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Nor do the above warranties cover failure of this product or

its components due to:

• Transportation or subsequent damages.

• Commercial use or use other than normal household or

small ofce.

• Improper installation, misuse, abuse, accident or altera-

tion, use of wiring not conforming to electrical codes,

low or high voltages, failure to provide necessary main-

tenance, or other unreasonable use.

All specications and product designs subject to change without notice. Such revisions do not entitle

the buyer to corresponding changes, improvements, additions, replacements or compensation for

previously purchased products.

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013644-EN Rev A

1/2/15

Refrigerator / Freezer

Réfrigérateur / Congélateur

Refrigerador / Congelador

ML24RF

ML24RI

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

ATTENTION

REMARQUE

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui ap-

paraissent dans ce guide n’ont pas la prétention de couvrir

toutes les conditions et situations possibles pouvant arriver.

Il faut faire preuve de bon sens, de précautions et de soins,

pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts

matériels ou des dommages au produit.

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

s’engage à fabriquer un produit de

qualité d’une manière ne nuisant pas à l’environnement. Nos

procédés sont sévèrement contrôlés et surveillés de près.

Nous avons obtenus les certications ISO 9001 d’assurance

qualité, et ISO 14001 de gestion environnementale, et

OHSAS 18001 pour hygiène et sécurité du travail de Lloyd’s

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à

l’origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un

produit chimique connu par l’État de Californie pour être à

l’origine de malformations et autres déciences de nais-

sance.

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie ......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Installation de L'alimentation en eau ...................................6

Fonctionnement de la fabrication des glaçons ..................7

Installation du dispositif anti-basculement..........................8

Dimensions du produit......................................................10

Utilisation de votre commande électronique ....................12

Démarrage de votre appareil ........................................12

Mode veille ..................................................................12

Mise en marche et arrêt de votre appareil ...................12

Réglage de la température ............................................13

Mode température ........................................................13

Verrouillage des commandes ........................................13

Alertes...........................................................................14

Porte entrouverte .....................................................14

Panne de secteur .....................................................14

Alerte de température ..............................................14

Mode vacances ............................................................15

Installation de panneau de revêtement ............................16

Congurations de étagères .............................................20

Enlèvement des étagères ...............................................21

Entretien et nettoyage ......................................................22

Conseils pour l’économie d’énergie ................................22

Alignement de porte ........................................................23

Obtention de service ........................................................23

Dépannage................................................................24

Garantie...........................................................................26

CONTENU

DÉBALLAGE DE VOTRE APPAREIL

ATTENTION

REMARQUE

Enlèvement de l’emballage intérieur

Votre cellier a été emballé pour l’expédition avec toutes les pièces

pouvant être endommagées par le mouvement solidement at-

tachées. Enlevez les matériaux d’emballage intérieur et toute

bande maintenant des composants intérieurs en place. Le manuel

de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en

plastique, accompagné de la carte d’enregistrement de la garan-

tie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre cellier

ait été complètement inspecté et trouvé en bon état. S’il présentait

des dommages, cet emballage serait nécessaire comme preuve

qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous

ces matériaux d’emballage au rebut d’une façon responsable.

Jetez bien les sacs en plastique qui représentent un risque de

suffocation.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec-

tée avant de quitter notre usine. La responsabilité pour sa livrai-

son sûre a été assumée par le revendeur à l’acceptation de cette

expédition. Les réclamations pour perte ou dommages survenus

durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION

AUPRÈS DU REVENDEUR.

Si l’appareil a été livré, manipulé ou entreposé dans une posi-

tion autre que debout, pendant une durée quelconque, laissez-le

reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.

Un branchement immédiat de l’appareil pourrait endommager des

parties internes.

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

XXXXXXXXXXXX

Il est important que vous postiez votre carte

d’enregistrement de garantie immédiatement après avoir

reçu la livraison de votre celliers, vous pouvez aussi

l’enregistrer en ligne sur le site www.agamarvel.com.

Les informations suivantes

seront nécessaires au moment

de l’enregistrement de votre

appareil:

Numéro de service

Numéro de série

Date d’achat

Nom et adresse du revendeur

Le numéro de service et le numéro de série se trouvent sur la

plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voyez la Figure 1).

Figure 1

ATTENTION

Enregistrement en

ligne disponible sur

www.agamarvel.com

Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas

des problèmes du passé. Des épaves de réfrigérateurs

abandonnés continuent de présenter un danger - même en

restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de

refroidissement, veuillez suivre ces instructions pour aider

à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des

enfants ne puissent pas facilement monter dedans.

Enregistrement de la garantie

INSTALLATION DE VOTRE APPAREIL

AVERTISSEMENT

ATTENTION

Un kit optionnel d’empilage, montré au Tableau «A», est

nécessaire pour empiler des produits. Le fait de ne pas

utiliser de kit d’empilage peut entraîner une blessure corpo-

relle. Contactez votre revendeur ou le service à la clientèle de

Marvel au 800-223-3900 pour le commander.

Couleur

Ouverture de

porte

N° de pièce

du kit

Acier inox À gauche 42249095

Acier inox À droite 42249096

Noir À gauche 42249097

Noir À droite 42249098

Blanc À gauche 42249099

Blanc À droite 42249100

Tableau A

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour

votre appareil. Nous recommandons un endroit où l’appareil ne

sera pas exposé directement au rayonnement solaire et restera

écarté de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spécications, la

plage de températures recommandée au lieu d’installation sera de

55 à 100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de

l’armoire. Gardez cette zone libre et exempte de toutes obstruc-

tions. Des meubles et comptoirs peuvent être installés autour de

l’unité de façon adjacente dans la mesure où sa grille frontale

restera non obstruée. Les modèles à revêtement de porte avec

charnières articulées sont prévus pour des applications encas-

trées uniquement.

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la

grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone

ne soit pas obstruée et soit maintenue propre. AGA MARVEL

recommande de ne pas utiliser de grilles personnalisées, car

l’écoulement d’air en serait diminué (Voyez la Figure 2).

Figure 2

Pieds de mise à

niveau avant

Pieds de

mise à niveau

arrière

Grille frontale,

gardez cette

zone dégagée.

Tableau B

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire

doivent être ajustés pour qu’elle soit fermement positionnée

au sol et bien d’aplomb, d’un côté à l’autre et d’avant en ar-

rière. La hauteur totale de votre appareil Marvel peut être ajustée

entre le minimum (en vissant les pieds de mise à niveau, CW ↷)

et le maximum (en dévissant les pieds de mise à niveau CCW ↶)

des dimensions comme c’est montré au Tableau «B».

Pour régler ces pieds de mise à niveau, placez l’appareil

sur une surface solide, en protégeant le sol en dessous

pour ne pas le rayer. Avec l’aide d’une autre personne,

inclinez vers l’arrière de l’appareil pour accéder aux pieds

de mise à niveau de l’avant. Levez ou abaissez ces pieds

à la hauteur requise en les tournant. Répétez la procédure

pour les pieds arrière en inclinant le cellier vers l’avant en

faisant attention. Sur une surface plane, vériez le niveau

de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la

grille ajustée à la hauteur voulue. Quand le réglage est fait

resserrez les vis de la grille frontale (Voyez la Figure 5).

Modèle

Style de

Porte

Hauteur

minimum

Hauteur

maximum

ML24 S

⁄4 po

(85,7 cm)

⁄4 po

(88,3 cm)

ML24 P

34 po

(86,4 cm)

35 po

(88,9 cm)

Figure 3

Figure 4

Figure 5

Figure 6

INSTALLATION DE VOTRE APPAREIL

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela

peut être dangereux et peut affecter la performance du

produit.

• Cet appareil ne doit sous aucun prétexte être installé sur

une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la che du cordon

secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre che et prise. (Voyez la

Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un

tuyau sur l’appareil. Cela pourrait causer une commo-

tion électrique, entraînant potentiellement des blessures

graves voire mortelles.

AVERTISSEMENT

N’enlevez pas la borne de

terre de la che du cordon

secteur.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la

norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit ne comporte

pas une prise avec terre, le client doit en fournir une adéquate;

c’est sa responsabilité et son obligation. La troisième broche de

terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a ten-

dance à provoquer des déclenchements intempestifs qui peuvent

arrêter l’appareil. Ce type de protection n’est en général pas

utilisé sur de l’équipement électrique qui doit tourner sans surveil-

lance pendant de longues périodes, sauf si c’est imposé par les

normes de construction et réglementations locales.

REMARQUE

Vis de grille

frontale

Grille frontale

Alimentation en eau

Respectez et observez toutes les normes locales pour

l’installation de cet appareil.

Utilisez du tube de cuivre de

⁄4” pour votre arrivée d’eau, dis-

ponible localement dans toute quincaillerie ou magasin de fourni-

tures de plomberie. Formez le tuyau de cuivre de

⁄4” en fonction

des besoins de votre installation, en prenant soin de ne pas le

pincer. Achetez sufsamment de tube en cuivre et enroulez-le

derrière l’appareil pour former une "boucle pour interventions de

service", qui permettra que l’appareil soit tiré et sorti à des ns de

dépannage ou de nettoyage. Connectez le tube en cuivre sur la

partie haute d’un tuyau d’arrivée d’eau froide, pour éviter que la

machine à glaçons ne s’obstrue avec des sédiments.

Une vanne de coupure est recommandée sur la conduite

d’alimentation en eau pour faciliter les interventions sur

l’appareil. REMARQUE : UNE VANNE DE TYPE À AUTO-

PERÇAGE N’EST PAS RECOMMANDÉE car elle est susceptible

d’obstruction avec des sédiments qui causerait une chute de pres-

sion et réduirait l’alimentation en eau de l’appareil.

Connectez la tubulure en cuivre d’alimentation en eau sur entrée

de la vanne d’eau avec le raccord à écrou de compression fourni.

Fixez la conduite d’arrivée d’eau sur l’arrière de l’armoire avec

la vis et le collier fournis à l’angle du panneau arrière (Voyez la

Figure 7).

La pression de l’eau doit faire au moins 20 psi pour un bon fonc-

tionnement, avec un maximum de 120 psi.

Assurez-vous que toutes les connexions d’eau sont étanches

après l’installation. Formez le tube de façon à ce qu’il ne vibre pas

contre le corps de l’armoire ou ne s’écrase pas quand la machine

est poussée en place.

• N’utilisez aucun produit d’étanchéication des letages sur les

raccordements de conduite d’eau.

• De l’eau adoucie par osmose inversée ou dé-ionisée n’est pas

recommandée car cela pourrait affecter la qualité des glaçons.

Figure 7

Vue arrière de la

machine à glaçons

Conduite d’eau depuis la

vanne d’eau vers la machine

à glaçons

INSTALLATION DE L’ALIMENTATION EN EAU POUR LES MODÈLES ML24RI ET

ML24RF AVEC KIT OPTIONNEL DE PRODUCTION DE GLAÇONS

Raccord de

compression

Boucle pour les

interventions

de service vers

la vanne de

coupure

Si vous avez un modèle ML24RI la machine à glaçons est déjà

installée en usine.

Un kit de machine à glaçons optionnel (référence de pièce

S42418151) est disponible pour le modèle ML24RF, qui inclut

toutes les pièces nécessaires pour l’installation. Ce kit peut être

obtenu via le service à la clientèle de Marvel en appelant le 800-

223-3900.

Conduite

d’arrivée

d’eau

Conduite

d’arrivée

d’eau

Collier et

vis

Entrée de la

vanne d’eau

Entrée de

la vanne

d’eau

REMARQUE

ATTENTION

Fonctionnement de la fabrication des glaçons

• L’appareil doit être installé bien d’aplomb pour le bon fonc-

tionnement de la production des glaçons.

• La tige du bras de coupure doit être abaissée en position la plus

basse pour que la production de glaçons soit possible. (Voyez la

Figure 8).

• Quand la section de congélation et de fabrication de glaçons a

sufsamment refroidi, la machine va produire automatiquement

des glaçons.

• Quand le bac à glaçons est plein, la machine à glaçons

s’arrêtera automatiquement.

• Vous pouvez aussi arrêter manuellement la machine en rel-

evant le bras de coupure en position de verrouillage tout en haut.

(Voyez la Figure 8).

Bras baissé = machine

activée

Bras relevé = machine arrêtée

Figure 8

Quand le fonctionnement de l’appareil doit être arrêté pour un

certain temps, le moule de fabrication des cubes de glace dans

la machine à glaçons doit être vidé, en permettant à la machine

à glaçons d’en distribuer pendant que l’alimentation en eau est

coupée.

1. Coupez l’alimentation en eau.

2. Levez le bras de coupure de la machine à glaçons.

3. Videz le bac à glaçons.

4. Remettez le bac à glaçons en place et rabaissez le bras de

coupure.

La distribution des derniers cubes se fera dans les deux heures.

Ensuite, videz, nettoyez et remettez en place le bac à glaçons, et

relevez le bras de coupure.

FONCTIONNEMENT DE LA FABRICATION DES GLAÇONS

L’alimentation en eau de la machine à glaçons doit être

ouverte avant de mettre la machine à glaçons en marche.

Ne pas le faire causerait rapidement un cycle à sec du

réchauffeur de moulage ce qui entraînerait des problèmes

de contrôle thermique dans le compartiment de congéla-

tion.

Il est recommandé que la machine à glaçons soit coupée en enl-

evant le bac, sinon des glaçons seront distribués sur le plancher

du compartiment de congélateur.

Si les glaçons ne sont pas prélevés régulièrement, ils auront ten-

dance à s’agglomérer dans le temps. Pour obtenir les meilleurs

résultats, jetez les vieux glaçons produits et laissez la machine

à glaçons en produire un nouveau lot de tout frais. Coupez la

machine à glaçons en relevant le bras de coupure avant d’enlever

le bac.

Entreposage bref ou prolongé de la machine à

glaçons :

REMARQUE

ATTENTION

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

En cas d’installation sur un sol en béton, des chevilles pour

béton sont nécessaires (non fournies avec le kit anti-bas-

culement).

Toute nition de sol doit être protégée avec une matière

appropriée pour éviter de l’endommager en bougeant

l’appareil.

REMARQUE

Si votre réfrigérateur/congélateur n’est pas placé sous un

plan de travail (autonome), vous devez utiliser un dispositif

anti-basculement placé selon les instructions qui suivent.

S’il est bougé de sa position pour une quelconque raison,

assurez-vous que ce dispositif est correctement engagé

quand vous remettez l’appareil à sa place d’origine. Si le

dispositif n’est pas convenablement engagé, il y a un risque

que le réfrigérateur/congélateur bascule avec la possibilité

de dégâts matériels ou de blessures corporelles.

AVERTISSEMENT

ATTENTION

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol à

l’angle de droite ou de gauche de l’arrière du réfrigérateur /

congélateur, comme c’est montré en Figure 9.

• TOUS LES APPAREILS PEU-

VENT BASCULER. IL PEUT EN

RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI-

BASCULEMENT LIVRÉ AVEC

L'APPAREIL

• SUIVEZ LES INSTRUCTIONS CI-

DESSOUS

Vue de dessous du

réfrigérateur / congélateur

Dispositif

anti-basculement

Pied de mise à niveau

Devant du

meuble

⁄2 po

(54,6 cm)

Figure 9

Dispositif anti-basculement

Instructions pas à pas pour dénir la position

de la ferrure :

1) Décidez de l’endroit où vous désirez placer le cellier.

Glissez-le en place, en faisant attention de ne pas endom-

mager le sol, en laissant 1 po (2,5 cm) de dégagement

depuis le mur arrière pour laisser de la place pour la ferrure

anti-basculement.

2) Soulevez les pieds de mise à niveau arrière d’environ

⁄4 po (6 mm) pour permettre l’engagement dans la ferrure

anti-basculement. Mettez de niveau l’ensemble en ajustant

les pieds de mise à niveau selon le besoin. Le fait de

tourner ces pieds en sens antihoraire soulève l’appareil, et

l’abaisse en les tournant en sens horaire.

3) Assurez-vous que le cellier est bien à la place vou-

lue, puis marquez sa position sur le sol correspondant à

l’arrière et l’angle de côté du meuble où la ferrure anti-

basculement sera installée. Si l’installation ne permet pas

le marquage à l’angle arrière du meuble, tracez des lignes

temporaires au sol en repérant l’endroit de l’angle avant

du meuble, sans tenir compte de la porte. Glissez le cellier

hors de cet emplacement. Depuis la ligne temporaire pro-

longez la ligne de côté vers l’arrière de 21

⁄2 po (54,6 cm)

comme c’est montré en Figure 10.

4) Alignez la ferrure anti-basculement avec les marquages

au sol de façon à ce que son bord soit aligné avec la ligne

de côté du meuble, et que ses encoches en «V» soient

alignées avec la n de la ligne tracée de 21

⁄2 po (54,6 cm)

(Ligne à l’arrière de l'armoire).

5) Fixez la ferrure anti-basculement au sol en utilisant la vis

fournie (Voyez la Figure 10).

6) Glissez le meuble pour le remettre en place, en vous

assurant que le pieds de mise à niveau se glisse sous la

ferrure anti-basculement en engageant la fente.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

Figure 10a

Figure 10

REMARQUE

Quand la ferrure anti-basculement xée au sol est utilisée,

la hauteur minimale ajustée de l’armoire est augmentée de

⁄8 po (9 mm).

⁄2 po

(54,6 cm)

Encoches

en V dans

la ferrure

Encoches

en V dans

la ferrure

Ligne de côté du meuble

Ligne devant le meuble

Ligne derrière

le meuble

Pied de mise à

niveau arrière

Vis

«A»

«B»

«C»

«D»

«E»

Figure 11

Figure 11a

Figure 12

S’il est nécessaire de gagner du dégagement à l’intérieur

de l’ouverture brute, un trou peut être percé au travers du

meuble adjacent et le cordon d’alimentation passé par ce

trou jusqu’à une prise secteur. Une autre façon d'augmenter

la profondeur disponible dans l’ouverture est d’encastrer la

prise secteur dans le mur arrière an de gagner l’épaisseur

de la che du cordon.

Tous les types de prises secteur encastrées ne fonction-

neront pas pour cette application car elles pourraient

être trop étroites, mais un modèle équivalent à l’Arlington

#DVFR1W est recommandé pour cette application (Voyez la

Figure 12).

DIMENSIONS DU PRODUIT

STYLE DE PORTE

(S) Porte pleine

(P) Porte pleine à revêtement (sans poignée)

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»

ML24R*S

24po

(61 cm)

**34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(60,7 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄32 po

(65,2 cm)

⁄32 po

(117,9 cm)

⁄16 po

(65,2 cm)

ML24R*P

24 po

(61 cm)

**34

⁄4 po à 35

⁄4 po

(87 à 89,5 cm)

⁄8 po

(60,7 cm)

34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(58,1 cm)

⁄2 po

(118,1 cm)

⁄8 po

(58,7 cm)

«F»

«D»

«E»

«H»

«J»

«G»

d’arrivée d’eau

d’arrivée

d’eau

⁄8 po

(12,4 cm)

⁄4 po

(3,2 cm)

DONNÉES DE PRODUIT

MODÈLE

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

ML24R*S 115V/60Hz/15A

140 lb

(63.6 kg)

ML24R*P 115V/60Hz/15A

140 lb

(63.6 kg)

* La dimension en profondeur de l’ouverture brute peut varier

selon chaque installation individuelle. Pour ne pas faire dépasser

toute la porte, la dimension "F" plus plus 1 po (2,5 cm) pour

l’épaisseur de la che du cordon secteur est nécessaire.

** L’ouverture brute minimale nécessaire doit être supérieure à la

hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est

nécessaire. Appliquez toutes les normes de construction locales à

l’installation de l’électricité et de l’appareil.

Figure 13

⁄2 po

(54,6cm)

DIMENSIONS DU PRODUIT

AVERTISSEMENT

La ferrure anti-basculement doit être installée pour des applications

autonomes. Non nécessaire pour des applications intégrées.

Power Failure

ALARM RESET

Compartment

select

REF

FRZ

Figure 14

Commandes électroniques

Diminution

température

Augmen-

tation

tempéra-

ture

Marche/

Arrêt

Verrouillage

des touches

Indicateur de

statut du système

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Zone d’afchage

Démarrage de votre celliers (Zone unique ou

deux zones) :

Branchez la prise du cordon d’alimentation du cellier dans une

prise murale de secteur 115 V. Votre appareil sort de l’usine en

position de marche (ON) et va commencer le refroidissement dès

sa mise sous tension. Si l’appareil ne démarre pas, vériez que la

prise murale est alimentée et que la commande est bien en posi-

tion de marche (ON). Voyez la partie «Mise en marche et arrêt de

votre appareil».

L’afcheur de votre commande est protégé d’un lm transparent

en plastique. Ce lm doit être ôté en le pelant soigneusement à

partir d’un angle.

Au démarrage initial, l’afcheur du contrôle montre une alerte

«Panne secteur». C’est une condition normale, car le cellier a été

alimenté en usine pour l’inspection de qualité et a été débranché.

Un appui momentané sur la touche M/A (ON/OFF) va effacer

cette condition d’alerte. (Voyez la section sur les alertes en page

14).

Mode veille :

Si aucune commande n’est actionnée pendant 60 secondes,

l’afcheur va passer en mode veille pour économiser l’énergie. Le

panneau de commande va s’éteindre à l’exception de l’indicateur

de statut de système «OK» qui va rester activé. D’éventuelles

conditions d’alerte vont réveiller l’afcheur (Voyez les alertes en

page 14).

An d’effectuer les changements entre parenthèses à la con-

guration de commandes (mise en marche ou arrêt, réglage

de température de consigne, changement des éclairages

d’intérieur, activation du mode vacances), la commande doit

être réveillée.

Pour activer l’afchage, appuyez sur n’importe quelle touche. Un

signal sonore de conrmation retentira, et la température actuelle

du compartiment de conservation sera afchée.

Le mode veille peut être désactivé si vous préférer obtenir un

afchage continu. Appuyez sur la commande de verrouillage

(symbôle de verrouillage) jusqu’à ce que l’afcheur quitte «Loc»

et montre «nSL». Pour activer le mode de veille, répétez la

même opération, jusqu’à ce que l’afcheur quitte «Loc» et montre

«SLP».

Passage de l’appareil en marche ou arrêt :

Si l’appareil est en marche (ON), et n’est pas en mode veille, la

température sera montrée dans la zone d’afchage de la com-

mande. Pour arrêter le cellier, appuyez sur le bouton «ON/OFF»

en le maintenant enfoncé pendant (4) secondes. «OFF» sera

maintenant afché à la commande.

Pour remettre le cellier en marche (ON), appuyez sur

le bouton «ON/OFF» en le maintenant enfoncé pendant

(4) secondes.

Pour changer le point de consigne de température pour une zone

particulière (avec la commande électronique sortie de son mode

veille), appuyez sur les touches "-" ou "+". "SET" (Réglage) sera

indiquée sur le panneau d’interface utilisateur et la consigne actu-

elle de température sera afchée et clignotera. Des appuis sur les

touches "-" ou "+" par la suite abaisseront ou élèveront respective-

ment la consigne. Quand vous avez atteint la valeur de consigne

de température que vous désiriez, appuyez sur la commande M/A

(On/Off) pour valider, ou si vous ne faites rien le mode de réglage

va se désactiver 10 secondes après, et la température afchée

sera prise comme le prochain point de consigne.

La plage de température pour le point de consigne acceptable

pour votre appareil va de -6°F (-21 °C) à 6°F (-14 °C) pour le

compartiment congélateur, et de 34°F (1,2 °C) to 42°F (5,7 °C)

pour le compartiment réfrigérateur. Si vous essayez de régler la

consigne hors de cette plage vous recevrez une notication de

refus sonore.

Compartiment

congélateur

sélectionné

Compartiment

réfrigérateur

sélectionné

REF

FRZ

REF

FRZ

Les températures peuvent être dénies individuellement pour

chaque compartiment (réfrigérateur ou congélateur / machine

à glaçons). Pour cela vous devez d’abord activer la zone pour

laquelle vous voulez xer la température.

Vous le faites en appuyant sur le bouton de réfrigérateur (REF)

ou de congélateur (FRZ) sur l’afcheur. Après cela le voyant DEL

sera éclairé pour la zone activée concernée.

REMARQUE

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Réglage de la température :

Quand vous chargez au tout début votre cellier avec des produits

encore tièdes, il peut falloir jusqu’à 48 heures pour que la tem-

pérature du compartiment de conservation se stabilise.

Quand vous effectuez des changements de point de consigne,

cela peut prendre 24 heures pour que les denrées conservées se

stabilisent à cette nouvelle température.

Certains facteurs affectent la température stabilisée du comparti-

ment de conservation :

• Changements de consigne de température.

• Changements de température ambiante de la pièce.

• Température des denrées du cellier.

- Chargement de nouvelles denrées plus chaudes.

- Un contenu chargé froid va retarder le passage à une

température de consigne plus chaude.

- Un contenu chargé chaud va retarder le passage à une

température de consigne plus froide.

• Habitudes d’utilisation (nombre et durée des ouvertures de

porte).

• Utilisation de l’éclairage de présentation du compartiment

d’entreposage (cellier à porte en verre uniquement).

• Installation du cellier à la lumière solaire directe ou près d’une

source de chaleur.

Mode d’afchage de température:

Le mode de température est préréglé en usine pour degrés Fahr-

enheit (°F), mais vous avez l’option de commuter l’afchage en

degrés Celsius (°C). Pour changer de mode d’afchage, action-

nez et maintenez appuyée la commande «-» tout en

appuyant sur la commande «+», puis relâchez seulement la

commande «-». L’afchage de température se fera maintenant en

degrés Celsius (°C). Répétez la même procédure pour

revenir à un afchage de température en degrés Fahrenheit (°F).

Verrouillage des commandes :

Le panneau de commandes peut être verrouillé pour éviter des

changements inopinés. Pour verrouiller les commandes, action-

nez la commande de verrouillage (Lock) et maintenez-la appuyée

jusqu’à ce que l’afcheur montre «Loc», puis relâchez l’appui.

L’icône de verrou va clignoter trois fois puis rester allumée. Quand

le panneau de commandes est verrouillé seulement la commande

de verrouillage (Lock), l’indicateur de statut de système OK et

l’indicateur d’alerte restent activés. Pour déverrouiller le panneau

de commandes, recommencez la mêle séquence jusqu’à ce que

l’afcheur montre «nLc».

Door Ajar

ALARM RESET

Power Failure

ALARM RESET

Temp

Door Ajar

Temp

REMARQUE

Des alertes multiples sont possibles, par exemple la porte restée

entrouverte longtemps peut entraîner une alerte de température,

dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront

activés en même temps.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

• Alerte de température - Si la température du

compartiment de conservation dépasse de plus de 10°F du

point de consigne pendant plus d’une heure, l’indicateur de

système OK va s’éteindre, l’indicateur de problème de tem-

pérature (Temp) va clignoter, et un signal sonore va retentir

toutes les 60 secondes. De plus un indicateur de restauration

d’alerte (ALARM RESET) va être afché sous la commande

M/A (On/Off). La condition d’alerte peut être supprimée mo-

mentanément en appuyant sur la commande M/A (On/Off). Si

cette alerte se produit, il est recommandé que vous con-

trôliez la situation de toutes les denrées périssables, même

si l’appareil fonctionne de nouveau normalement et que la

température soit revenue au niveau de la consigne, car des

cessations d’alimentations prolongées peuvent amener des

écarts excessifs de température interne pouvant affecter des

denrées périssables.

• Porte entrouverte - Si la porte reste ouverte ou

incorrectement fermée, pendant plus de 5 minutes,

l’indicateur de statut de système OK va s’éteindre, l’indicateur

de porte entrouverte (Door Ajar) va clignoter et une tonalité

va retentir toutes les 60 secondes. De plus, un indicateur

de restauration d’alerte (ALARM RESET) va être afché

sous la commande M/A (On/Off). Cette alerte peut être

supprimée en fermant la porte, ou en appuyant brièvement

sur la commande M/A (par exemple quand vous êtes en train

de nettoyer le compartiment de conservation). Mais l’alerte

va se réactiver après 5 minutes si la condition anormale

persiste.

Alertes :

La commande va vous alerter en cas de conditions pouvant nuire

à la performance de l’appareil.

• Panne de secteur - Si l’alimentation du cellier est in-

terrompue l’indicateur de statut de système OK va s’éteindre,

et l’indicateur de panne secteur (Power Failure) va clignoter.

De plus un indicateur de restauration d’alerte (ALARM RE-

SET) va être afché sous la commande M/A (On/Off). Il n’y

aura pas de signalisation sonore. La condition d’alerte peut

être supprimée momentanément en appuyant sur la com-

mande M/A (On/Off). Si cette alerte se produit, il est recom-

mandé que vous contrôliez la situation de toutes les denrées

périssables, même si l’appareil fonctionne de nouveau

normalement et que la température soit revenue au niveau de

la consigne, car des cessations d’alimentations prolongées

peuvent amener des écarts excessifs de température interne

pouvant affecter des denrées périssables.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Mode de vacances :

Ce mode de fonctionnement peut être utilisé pour économiser

de l’énergie durant les périodes où elle est la plus coûteuse, ou

si vous n’utilisez pas votre appareil pendant une période prolon-

gée, en désactivant ses éclairages, tonalités d’alerte, et sonorités

d’actionnement des commandes. Ce mode vacances peut aussi

servir comme mode pour la période de Shabbatt, avec les dés-

activations prescrites dans la période en n de semaine pour la

communauté juive. Dans ce mode de Shabbatt, vous pouvez ou-

vrir et refermer la porte n’importe quand pour accéder au contenu,

sans avoir à directement allumer ou éteindre d’éclairage, et sans

activation d’afchages numériques, d’électrovannes, de ventila-

teurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.

Quand ce mode est activé, l’afcheur, les indicateurs visuels et

sonores d’alerte, les tonalités à l’actionnement de commandes,

l’éclairage intérieur et toutes les options sont désactivés. Toutes

les commandes de fonctions sont inopérantes sauf la commande

M/A (On/off) qui est nécessaire pour la sortie de ce mode va-

cances. Les températures du compartiment de conservation sont

surveillées et gérées selon les réglages avant d’entrer en mode

vacances.

Pour entrer dans le mode vacances (avec le commande

réveillée), actionnez et maintenez appuyée la commande M/A

(On/Off) jusqu'à ce que l'afcheur passe de «OFF» à «VAC».

L’afcheur va faire clignoter «VAC» trois fois pour accuser

réception de votre demande, puis montrer «VAC» en xe jusqu’à

la sortie de ce mode vacances. Une coupure d’alimentation ne

vous fait pas sortir du mode vacances, le changement de mode

ne peut se faire que manuellement. Pour sortir du mode vacances

et revenir en fonctionnement normal, actionnez et maintenez

appuyée la commande M/A (On/Off) jusqu’à ce que l’afcheur

montre la température.

Figure 15b

ATTENTION

AVERTISSEMENT

Les pentures articulées peuvent comporter plusieurs points

de pinçage. Pliez (fermez) soigneusement les pentures dès

que la porte soit enlevée de l’armoire.

AVERTISSEMENT

Si vous avez acheté un modèle à panneau de revêtement, votre

cellier est équipé de charnières articulées pour permettre des in-

stallations complètement encastrées. Des épaisseurs de panneau

⁄8 po (15 mm) et

⁄4 po (18 mm) sont acceptées.

Il est important d’utiliser la grille fournie par l’usine avec le produit

pour assurer qu’un ux d’air approprié sera maintenu au travers

du condenseur. L’utilisation d’une grille personnalisée n’est pas

recommandée et annulerait la garantie.

Les modèles pour panneau de revêtement sont conçus

pour une utilisation avec des installations encastrées

uniquement. Leur utilisation en installations autonomes

peut causer des blessures.

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Étape 1 : Dépose de la porte

Avec un tournevis à pointe Phillips, ôtez la vis et le collier en «P»

du bas de porte près de la charnière (Voyez la Figure 15b).

Débranchez le faisceau des ls de porte en appuyant et en main-

tenant sur le loquet de blocage qui est dessus et en sortant le

faisceau (Voyez la Figure 16).

Ouvrez la porte et desserrez les vis maintenant les charnières

sur l’armoire (2 à la charnière du haut, 2 à la charnière du bas).

N’enlevez pas ces vis, il faut juste les desserrer sufsamment

pour que les charnières puissent être sorties en glissant hors des

vis en penchant la porte sur le côté.

Avec un assistant, et en faisant attention de ne pas rayer l’armoire

ou la porte, glissez la porte sur le côté d’environ un demi-pouce

(12,7 mm) et sortez les charnières et la porte du cellier.

AVERTISSEMENT

Utilisez une extrême prudence avec les charnières ar-

ticulées. La charnière se referme toute seule et il existe de

nombreux points de pinçage avant l’installation encastrée.

N’enlevez pas la cornière en «Z» du haut de l’armoire.

Figure 15a

Figure 15

Desserrez (n’enlevez pas)

ces deux vis à tête Phillip des

charnières du haut et du bas.

Cornière en

«Z» d’armoire

Bas de la

porte

Connecteur de ls

(Voyez la Figure 16).

Attache en

«P» et vis

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Figure 16

Figure 17a

Figure 17

Le poids du revêtement de porte ne doit pas dépasser

15 lb (6,8 kg) .

ATTENTION

Pressez et maintenez

enfoncée cette patte sur le

connecteur, et séparez en

deux le connecteur.

Étape 2 : Dépose du joint de porte

Avec la porte reposant sur une surface plane, et en partant d’un

des ses angles, ôtez le joint de porte magnétique de la face inté-

rieure de la porte (Voyez la Figure 17). Mettez de côté ce joint sur

une surface plane.

Il y a 10 trous dans les extrusions de retenue de joint (3 de

chaque côté et 2 en haut et en bas) qui sont utilisés pour xer

le panneau dur l’avant de la porte. Les vis sont fournies dans le

sachet de la documentation, avec le verrou de porte fourni pour

certains modèles. Les vis sont fournies dans la pochette de lit-

térature.

Étape 3 : Coupez et percez le panneau de

revêtement

Selon votre modèle, coupez le panneau de revêtement de porte

aux dimensions montrées aux Figures 18 à 21.

Panneau de

revêtement

aligné avec

le haut de la

porte.

Trous dans

la retenue

de joint

Panneau de

revêtement à

être centré sur

la largeur de la

porte.

Enlevez le joint mag-

nétique en partant d’un

angle, saisissez-le et

tirez dessus pour le

sortir de la porte.

⁄32 po

(2,9 cm)

⁄32 po

(2,9 cm)

⁄4 po

(4,4 cm)

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄16 po

(4,3 cm)

⁄32 po

(77,1 cm)

14 po

(35,6 cm)

⁄16 po

(3 cm)

⁄8 po

(7,9 cm)

⁄4 po

(60,3 cm)

⁄4 po

(60,3 cm)

⁄8 po

(7,9 cm)

⁄4 po

(4,4 cm)

2 po

(5,1 cm)

⁄16 po

(9,4 cm)

⁄32 po

(77,1 cm)

⁄16 po

(4,3 cm)

⁄8 po

(12,4 cm)

⁄8 po

(12,4 cm)

14 po

(35,6 cm)

⁄16 po

(3 cm)

Dégagement

pour charnière,

2 emplacements

Dégagement pour

charnière, 2

emplacements

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

Le poids du revêtement de porte ne

doit pas dépasser 15 lb (6,8 kg) .

ATTENTION

Haut de porte

Côté charnières de la porte

Dégagement

pour tête de vis, 4

emplacements

Dégagement

pour tête de vis, 4

emplacements

Figure 20

Porte à charnières à

gauche Appareil de

largeur 24 po (61 cm)

Figure 18

Porte à charnières à droite

Appareil de largeur

24 po (61 cm)

Figure 21

Porte à charnières à gauche

Appareil de largeur 24 po (61 cm)

Figure 19

Porte à charnières à droite

Appareil de largeur 24 po (61 cm)

Cette face

vers l'intérieur

Cette face

vers l'intérieur

Arrondi de

⁄4 po (6 mm)

autorisé

Arrondi de

⁄4 po (6 mm)

autorisé

⁄4 po

(6 mm)

Profondeur

⁄4 po

(6 mm)

Profondeur

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

1 po (25,4 mm) de diamètre,

contre-alésage de

⁄4 po

(6 mm) de profondeur, 4

emplacements

⁄2 po

(3,8 cm)

typique

⁄2 po

(3,8 cm)

typique

INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE

#10 x

⁄2 po

vis

Figure 22

Type de matériau Vis à bois #10

Bois dur Avant trou Ø

⁄8 po (2 mm)

Bois tendre Avant trou Ø

⁄64 po (0,8 mm)

Tableau C

Étape 4 : Assemblez le panneau sur la porte

La méthode préférée pour xer le panneau sur la porte est de le

tenir dessus par serre-joints pour éviter tout déplacement durant

le perçage d’avant-trous. Utilisez des serre-joints à barre ou en

«C» avec des tampons sur les surfaces à serrer pour ne pas

marquer le panneau de revêtement ou la porte. Le panneau de

revêtement personnalisé doit arriver au même niveau que le haut

de la porte, et le long de la largeur centrée de la porte (Voyez la

Figure 17a). Percez des trous au travers de l’extrusion du joint

en utilisant les 10 trous existants comme des avant-trous. Prenez

une taille de foret selon la recommandation du Tableau C, en veil-

lant à ne pas traverser la face avant au perçage en n’allant pas

à profond. Si le panneau de revêtement est plus mince que

⁄8 po

(16 mm), il vous faudra vous procurer des vis plus courtes. Fixez

le panneau sur la porte avec les 10 vis fournies dans le sachet de

documentation (Voyez la Figure 22). Enlevez les serre-joints et

remettez en place le joint dans les canaux de son extrusion sur la

porte. Il faut appliquer une certaine force pour bien insérer le joint

dans ces canaux. Assurez-vous que les angles du joint sont bien

en place.

Vis à tête

bombée

#8 x

⁄4 po

Cornière

en «Z»

d’armoire

Figure 23

Étape 6 : Fixez l’armoire

Utilisez des vis #8 x

⁄4 po du sachet de documentation pour

xer la surface du haut sur l’armoire au travers des trous dans la

cornière en «Z» de l’armoire de cellier.

Étape 5 : Installez la porte

Ouvrez soigneusement les charnières du haut et du bas sur la

porte en vous méant des nombreux points de pinçage. Placez

les charnières par-dessus les 4 vis dans l’armoire, 2 en haut

et 2 en bas, et glissez la porte en position. Serrez ces 4 vis de

charnières avec un tournevis à pointe Phillips (Voyez les Figures

15 et 15a). Placez le faisceau de ls depuis la grille et montez-le

en bas de la porte avec la vis et le collier en «P» qui avait été en-

levé à l’étape 1 (Voyez la Figure 15 b). Reconnectez le faisceau

de ls (Voyez la Figure 16).

Réfrigérateur / Congélateur de 24" (61 cm) de

large, voir la Figure 24 :

Réfrigérateur :

(2) Étagère en verre de demi-largeur en porte-à-faux

réglable, voir la Figure 26

(1) Étagère en verre de largeur complète en position xe

(1) Bac à légumes transparent sur glissières

Congélateur :

(1) Étagère métallique en position xe, voir la Figure 28

Réfrigérateur / Machine à glaçons de 24" (61

cm) de large, voir la Figure 25 :

Réfrigérateur :

(2) Étagère en verre de demi-largeur en porte-à-faux

réglable

(1) Étagère en verre de largeur complète en position xe

(1) Bac à légumes transparent sur glissières

Machine à glaçons :

(1) Machine à glaçons avec son bac à glaçons, voir la

Figure 27

Pour ôter le bac à légumes :

Tirez-le jusqu’à ce qu’il s’arrête. Levez l’avant du bac, et dégagez-

le du logement.

Figure 26

Étagère, encadrement et verre

Compartiment de

congélateur

Figure 27

Bac à glace de modèle

RI uniquement

Figure 28

Étagère de congélation,

modèle RF uniquement

Machine à

glaçons et bac

CONFIGURATIONS DE ÉTAGÈRES

Figure 29

Figure 25

Figure 24

ENLÈVEMENT DES ÉTAGÈRES

Pour ajouter ou enlever une étagère

Enlevez les produits qui étaient entreposés sur la étagère.

N’essayez pas d’enlever du réfrigérateur/congélateur une étagère

restée chargée. Prenez le devant de la étagère des deux mains,

faites pivoter son avant vers le haut et enlevez-la (Voyez la Figure

30a). Pour installer une étagère, insérez-la dans le réfrigérateur/

congélateur et mettez ses crochets dans les fentes des supports

de étagère, puis laissez retomber la étagère de façon à ce que

ses crochets chutent sur le bas des supports.

Assurez-vous que votre étagère en porte-à-faux est bien en

place sur les supports en appuyant dessus avant de la charger.

N’essayez jamais de bouger une étagère chargée, évacuez tout

ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour

déplacer une étagère.

Prenez la étagère des

deux mains par l’avant

et faites-la pivoter vers

le haut, puis soulevez-la

et sortez-la de ses

accrochages.

Figure 30a

Figure 30

ATTENTION

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ux d’air

requises à l’avant de l’armoire. Au moins une à deux fois par an,

chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau

savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse

douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse

douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit

nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer

ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la

vadrouille près de l’avant de l’appareil. Vous pourriez endom-

mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le

besoin.

4. Vériez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus

tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur an de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électrolumines-

centes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de

composant est très able, mais en cas de panne contactez un

technicien de service qualié pour le remplacement de l’éclairage

à DEL.

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE, L’ENTRETIEN ET LE NETTOYAGE

Les suggestions suivantes vont minimiser le

coût de fonctionnement de votre appareil de

refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,

ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité

au-dessus de la porte ne sont pas obstrués et maintenus

propres de façon à permettre une ventilation du système de

refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur

dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au

cas où de grosses quantités de contenu tiède sont placées

dans le compartiment de conservation au froid, minimisez les

ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de con-

signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement

plein, if faut moins de périodes de fonctionnement en refroid-

issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée

par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température

ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut

qui respecte votre préférence personnelle, et fournissez

l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou absent pendant de longues

périodes, réglez l’appareil à la température la plus élevée ac-

ceptable pour son contenu conservé.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage

de l’appareil nécessite que sa porte reste ouverte pour une

période longue.

Alignement de porte :

La porte doit être parallèle avec les côtés et le dessus de

l’armoire. Si un alignement est nécessaire, la porte peut être

ajustée en desserrant les deux vis qui maintiennent la cornière

de réglage de porte en bas de la porte (Voyez la Figure 31a), et

en opérant un réglage latéral de la porte. Utilisez une clé Allen de

⁄32 po pour cette procédure (Voir la Figure 31 ci-dessous). Quand

l’alignement de porte est terminé, resserrez bien ces vis.

ALIGNEMENT DE PORTE ET OBTENTION DE SERVICE

Cornière de

réglage de

porte

Figure 31a

Desserrez (n’enlevez

pas ) ces deux vis

Bas de

la porte

Figure 31

La porte doit être

parallèle avec le

haut et les côtés

de l’armoire.

Tableau D

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

Date d’envoi de la carte de garantie (à

faire dans les 10 jours après l’achat)

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garan-

tie, veuillez appeler le service à la clientèle d’AGA MARVEL

au 800.223.3900 pour avoir des instructions sur la façon

d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le

service à la clientèle d’AGA MARVEL peut vous fournir des

recommandations sur les centres de service de votre secteur.

Une liste des centres de service agréés est également

disponible sur le site www.agamarvel.com sous la section de

service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous

de bien fournir la référence de modèle, le numéro de série et

le la facture d’achat.

• Essayez de donner des informations ou une description de la

nature du problème, sur la durée pendant laquelle l’appareil

a fonctionné, sur les températures de la pièce et de l’eau, et

toutes les informations qui peuvent être utiles pour une réso-

lution rapide du problème.

• Le Tableau «D» est fourni pour enregistrer les informations

pertinentes sur votre produit, comme référence ultérieure.

TROUBLESHOOTING REFRIGERATOR, FREEZER AND ICE-MAKER

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez

par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant

d’appeler pour du service. Le problème peut être quelque chose

de très simple qui peut se résoudre sans demander une interven-

tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualié.

• Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur les ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant

de redémarrer.

Risque d’électrocution

AVERTISSEMENT

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Réglage de la température» en page

11)

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas

encore stabilisée.

• Utilisation excessive ou ouvertures prolon-

gées de la porte.

• Blocage du ux d’air de la grille

frontale.

• Défaut d’étanchéité du joint de porte.

• Ajustez plus bas la consigne de tempéra-

ture. Laissez stabiliser la température 24

heures.

• Laissez la température se stabiliser pen-

dant au moins 24 heures.

• Le ux d’air ne doit pas être obstrué à la

grille frontale. Consultez les valeurs de

dégagements en page 4.

• Vériez l’alignement de porte et/ou

changez le joint de porte.

L’appareil fait trop de froid

(Voyez «Réglage de la température» en page

11)

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• Ajustez plus haut la consigne de

température Laissez stabiliser la

température 24 heures.

• Vériez l’alignement de porte et/ou

changez le joint de porte.

Pas d’éclairage à l’intérieur • Défaut de l’ensemble d’éclairage à DEL ou

du commutateur d’éclairage.

• Contactez un technicien de service qualié.

L’éclairage ne s’éteint pas quand la porte est

fermée

• La porte n’active pas l’interrupteur

d’éclairage.

• Commutateur d’éclairage défectueux

• L’appareil n’est pas d’aplomb, mettez-le

de niveau (Voir en page 4, la section sur

les pieds réglables).

• Vériez que la porte est bien alignée,

référez-vous à la page 23 pour les instruc-

tions.

• Contactez un technicien de service qualié.

Bruit ou vibration • L’appareil n’est pas d’aplomb.

• Obstruction de tube affectant le ventilateur.

• Mettez l’armoire d’aplomb, voyez en page

4 le réglage des pieds de mise à niveau.

• Contactez un technicien de service qualié.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Mettez l’appareil en marche. Voyez pour le

démarrage de votre appareil en page 12.

• Branchez la che du cordon.

• Vériez l’alimentation électrique de votre

maison.

Problème Cause possible Remède

L’appareil fonctionne mais ne produit que

peu ou pas de glaçons.

• L’appareil vient d’être démarré depuis

moins de 24 heures.

• L’arrivée d’eau n’est pas ouverte.

• La pression d’eau arrivant à l’appareil

est incorrecte.

• Le bras de coupure de la machine à

glaçons est resté en position d’arrêt la

plus en haut.

• La section de congélation n’a pas at-

teint sa température.

• Le thermostat de contrôle a une con-

signe trop chaude

• Le ux d’air de ventilation du con-

denseur est réduit.

• La température de la pièce et/ou de

l’arrivée d’eau est trop élevée.

• La pression d’eau froide est trop

faible.

• La production type de glaçons est de

6 à 7 livres (2,7 à 3 kg) par jour. Lais-

sez la section de congélation descen-

dre à sa température, et la machine à

glaçons fonctionner cycliquement et

accumuler des glaçons.

• Ouvrez l’arrivée d’eau vers l’appareil.

• La pression d’eau à l’appareil doit

faire au moins 20 psi.

• Quand le bras de coupure de la ma-

chine reste en position la plus haute,

la machine est à l’arrêt. Abaissez

ce bras pour démarrer la machine à

glaçons.

• Laissez la section de congélation at-

teindre sa bonne température.

• Passez la commande de consigne de

température sur un chiffre plus élevé

pour que l’unité devienne plus froide.

Laissez 24 heures avant d'ajuster à

nouveau la consigne de température.

• Assurez-vous que la grille sur l’avant

de l’unité est dégagée et ouverte pour

que l’air circule bien. Nettoyez cette

grille si besoin est.

• Déplacez l’unité dans une zone où la

température ambiante est inférieure à

90°F (32 °C). Il ne faut pas la placer

près d’une source de chaleur telle

qu’un four. Vériez que le raccorde-

ment est bien sur de l’eau froide.

• La conduite d’arrivée d’eau est

pincée.

• Des sédiments se sont accumulés

dans la conduite d’eau.

Les cubes de glace sont petits • L’arrivée d’eau peut nécessiter un

réglage.

• Du fait de pressions d’eau différentes,

l’arrivée d’eau à la machine à glaçons

peut nécessiter un ajustement. Con-

tactez un technicien de service qualié.

Les glaçons se collent les uns aux autres. • La consommation de glaçons est trop

faible.

• Les cubes de glaçons ne sont pas

homogènes avec un centre encore

liquide à leur distribution dans le bac.

• Les glaçons s'agglomèrent s’ils sont

conservés pendant de trop grandes

périodes.

• Il y a un dysfonctionnement de la

machine à glaçons, appelez pour une

intervention de service.

DÉPANNAGE DE LA MACHINE À GLAÇONS

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Pièces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro

de série ne peuvent pas être vériés.

• Les pièces défectueuses ne sont pas renvoyées pour inspec-

tion si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession

de l’acheteur utilisateur nal d’origine.

Les garanties décrites ici sont les seules fournies par AGA

MARVEL. Toutes les garanties implicites, y compris la garantie

implicite de valeur marchande, sont limitées à la durée des garan-

ties explicites. En aucun cas AGA MARVEL ne sera tenu pour

responsable de tous dommages ou dépenses consécutifs ou an-

nexes, résultant d’une inobservation de ces garanties ou d’autres

garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas

l’exclusion ou la limitation des dommages consécutifs ou une

limitation de la durée applicable des garanties implicites, dont la

limitation ou exclusion qui précède peu ne pas être applicable

à votre cas. Cette garantie vous donne des droits légaux spéci-

ques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, rme ou corporation, n’est autorisée à

donner une garantie différente, ni à assumer une quelconque

autre obligation pour AGA MARVEL. Ces garanties ne

s’appliquent qu’à des produits utilisés dans un des cinquante des

États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez

tous les défauts constatés à :

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

Produit complet

Garantie limitée d’un an sur pièces et

main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la main-

d'œuvre nécessaires pour réparer ou remplacer, au domicile ou

au bureau de l'utilisateur nal, tout composant avéré défectueux

du fait des matériaux ou de la main-d’œuvre, en tenant compte

des conditions et exclusions décrites plus bas, pendant une

période d’une année à compter de la date d’achat par l’utilisateur

nal.

Garantie limitée additionnelle sur les pièces

uniquement de la deuxième à la cinquième

année

Durant les quatre ans qui suivent l’expiration de la garantie

limitée d’un an, AGA MARVEL va fournir des pièces de rem-

placement pour le système de refroidissement hermétiquement

scellé (constitué de : compresseur, condenseur, déshydrateur,

accumulateur, vanne de contournement, tube de raccordement et

évaporateur), s’il s’avère défectueux du fait des matériaux ou de

la main-d’œuvre, en tenant compte des conditions et exclusions

qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des

pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser

l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne

de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique

normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident

ou une altération, un câblage de raccordement non conforme

aux normes électriques, une tension secteur trop élevée ou

trop faible, un défaut d'entretien notoire, ou toute autre utilisa-

tion non raisonnable.

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013644-FR Rev A

1/2/15

Toutes les spécications et les conceptions des produits sont sujet à des changements sans

préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à

bénécier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une

compensation.

Refrigerator / Freezer

Réfrigérateur / Congélateur

Refrigerador / Congelador

ML24RF

ML24RI

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

NOTA

PRECAUCION

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en

esta guía no se proponen tratar todas las condiciones y situacio-

nes que pueden ocurrir. Deben aplicarse el sentido común, la pre-

caución y el cuidado al instalar, mantener y operar este artefacto.

Índice:

Información de seguridad ..............................................................2

Desembalaje de su artefacto ......................................................... 3

Registro de garantía ................................................................. 3

Instalación de su artefacto.............................................................4

Espacios libres alrededor del gabinete ....................................4

Nivelación del artefacto ............................................................4

Conexión eléctrica .................................................................... 5

Instalación del suministro de agua ................................................6

Operación de la máquina de hielo ................................................7

Instalación del dispositivo antivuelco.............................................8

Dimensiones del producto ...........................................................10

Uso de su control electrónico ......................................................12

Puesta en funcionamiento de su artefacto .............................12

Modo de espera .....................................................................12

Encendido (ON) y apagado (OFF) de su artefacto ................12

Ajuste de la temperatura ........................................................13

Modo de temperatura .............................................................13

Bloqueo del control.................................................................13

Alarmas ..................................................................................14

Puerta entreabierta.............................................................14

Corte de energía ................................................................14

Alarma de temperatura.......................................................14

Modo Vacaciones ...................................................................15

Instalación del panel de puerta decorativo ..................................16

Conguraciones de estantes .......................................................20

Extracción de estantes ................................................................21

Cuidado y limpieza ......................................................................22

Consejos para ahorrar energía....................................................22

Alineación de la puerta ................................................................23

Cómo obtener servicio.................................................................23

Localización de fallas ..................................................................24

Garantía.......................................................................................26

ÍNDICE

ADVERTENCIA - Si no sigue las instrucciones, usted

puede morir o sufrir una lesión grave.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

ADVERTENCIA: Este producto contiene una o más sustancias

químicas identicadas por el estado de California como causantes

de cáncer.

ADVERTENCIA: Este producto contiene una o más sustancias

químicas identicadas por el estado de California como causantes

de defectos congénitos o algún otro tipo de daños en la función

reproductora.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

PRECAUCIÓN-Riesgos o procedimientos inseguros que

podrían provocar lesiones personales o daños materiales o al

producto.

NOTA-Información importante que ayuda a asegurar una insta-

lación y operación libres de problemas.

se compromete a construir un producto de

calidad en una forma compatible con el medio ambiente. Nuestros

procesos se controlan de manera rigurosa y se monitorean cui-

dadosamente. Hemos logrado certicaciones en ISO 9001 para el

aseguramiento de la calidad, ISO 14001 para la gestión ambiental

y OHSAS 18001 para la seguridad y salud ocupacional de Lloyd’s

XXXXXXXXXXXX

Figura 1

NOTA

PRECAUCION

Registro en lînea

disponible en

www.agamarvel.com

Si el artefacto se transportó, manejó o almacenó en una posición

diferente de la vertical durante cualquier intervalo de tiempo,

deje que permanezca en posición vertical durante 24 horas como

mínimo antes de enchufarlo.

Esto asegurará que el aceite regrese al compresor. Si se en-

chufa el artefacto de inmediato, pueden dañarse algunas piezas

internas.

Ayude a prevenir tragedias

El atrapamiento y la asxia de niños no son problemas del

pasado. Los refrigeradores desguazados o abandonados siguen

siendo peligrosos, aun cuando se los haya dejado 'sólo por unos

pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las instruc-

ciones que siguen a n de ayudar a prevenir accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños no

puedan trepar fácilmente al interior.

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía

inmediatamente después de haber recibido su artefacto; también

puede registrarlo a través de Internet en la página

www.agamarvel.com.

Cuando registre su artefacto se le

solicitará la información siguiente:

Número de servicio

Número de serie

Fecha de la compra

Nombre y dirección del

comerciante

El número de servicio y el número de

serie pueden encontrarse en la placa de identicación que está

ubicada dentro del gabinete, en el lado izquierdo cerca de la

parte superior (vea la Figura 1).

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las pie-

zas que pudieran dañarse por el movimiento sujetas rmemente.

Retire los materiales de empaque internos y -si las hubiera- las

cintas que sujetan los componentes. El manual del usuario se

envía dentro del producto en una bolsa de plástico junto con la

tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto

se haya inspeccionado bien a fondo y se haya comprobado que

está en buenas condiciones. Si hubiera daños, se necesitará

el material de embalaje como una prueba del daño en tránsito.

Luego, elimine todos los elementos de manera responsable.

Elimine las bolsas de plástico, ya que pueden presentar un riesgo

de asxia.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó

bien a fondo antes de salir de nuestra planta. La responsabilidad

por su entrega segura fue asumida por el comerciante minorista

al aceptar el envío. Los reclamos por pérdida o daños sufridos en

el tránsito deben presentarse al comerciante minorista.

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE-

SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

DESEMBALAJE DE SU ARTEFACTO

Figura 2

Modelo

Estilo de la

Puerta

Altura

mínima

Altura

Máxima

ML24 S

⁄4"

(85.7 cm)

⁄4"

(88.3 cm)

ML24 P

34"

(86.4 cm)

35"

(88.9 cm)

Tabla B

Color

Sentido de

apertura de la

puerta

Número de pieza

del kit

Acero inoxidable Izquierda 42249095

Acero inoxidable Derecha 42249096

Negro Izquierda 42249097

Negro Derecha 42249098

White Izquierda 42249099

Blanco Derecha 42249100

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su

artefacto. Recomendamos una ubicación en la que la unidad esté

a cubierto de la luz solar directa y lejos de fuentes de calor. Para

asegurar que su producto funcione de acuerdo con las especica-

ciones, el rango de temperaturas recomendado para la ubicación

de instalación es de 55 a 100º F (de 13 a 38º C).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del

artefacto. Mantenga esta área abierta y libre de toda obstrucción.

Pueden instalarse gabinetes adyacentes y una cubierta alrededor

del artefacto, siempre que la rejilla frontal permanezca sin ob-

strucciones. Los modelos con puerta decorativa y bisagras articu-

ladas están destinados únicamente a aplicaciones empotradas.

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal

permiten que el aire circule a través del intercambiador de calor

del condensador. Las restricciones a esta circulación de aire

darán como resultado mayor consumo de energía y pérdida de la

capacidad de enfriamiento. Por esta razón es importante que esta

área no esté obstruida y que las aberturas de la rejilla se manten-

gan limpias. AGA MARVEL no recomienda el uso de una rejilla de

construcción especial, ya que la circulación de aire puede verse

restringida (vea la Figura 2).

Tabla A

Para el apilado de productos se necesita un kit de apilado,

que se muestra en la Tabla 'A'. Si no se utiliza un kit de ap-

ilado, podrían producirse lesiones personales. Para solicita-

rlo, comuníquese con su proveedor o con el servicio al cliente

de Aga Marvel llamando al 8'00-223-3900.

ADVERTENCIA

PRECAUCION

Patas

niveladoras

delanteras

Patas

niveladoras

traseras

Rejilla frontal:

mantenga esta

área abierta.

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y

traseras del artefacto deben regularse de modo que la unidad

quede posicionada rmemente sobre el piso, y nivelada de lado

a lado y del frente al fondo. La altura total de su artefacto Marvel

puede ajustarse entre la dimensión mínima (girando la pata nive-

ladora hacia adentro CW ↷) y la máxima (girando la pata nivela-

dora hacia afuera CCW ↶), como se muestra en la Tabla 'B'.

Para ajustar las patas niveladoras, coloque el artefacto sobre una

supercie sólida y proteja la zona del piso que está debajo de las

patas, para evitar rayarlo. Con la ayuda de otra persona, incline

el artefacto hacia atrás para tener acceso a las patas niveladoras.

Haga girar las patas para subirlas o bajarlas hasta la dimensión

requerida. Repita este proceso para la parte trasera inclinando

con cuidado el artefacto hacia adelante. Verique la nivelación

del artefacto sobre una supercie nivelada, y ajuste según sea

necesario.

Los tornillos de la rejilla frontal pueden aojarse para ajustar la

rejilla a la altura deseada. Cuando nalice el ajuste, apriete los

dos tornillos de la rejilla frontal (vea la Figura 5).

INSTALACIÓN DE SU ARTEFACTO

No quite la clavija de

puesta a tierra del

cordón de alimentación

eléctrica.

Figura 6

INSTALACIÓN DE SU ARTEFACTO

Tornillo de la

rejilla frontal

Rejilla frontal

Figura 3

Figura 4

Figura 5

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.

Pueden ser peligrosos, y pueden degradar el funciona-

miento del producto.

• Este artefacto no debe conectarse en ninguna circunstan-

cia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de ali-

mentación eléctrica. (vea la Figura 3).

• No use un adaptador. (vea la Figura 4).

• No salpique ni rocíe agua desde una manguera sobre el

artefacto. Si lo hace puede causar un choque eléctrico,

que puede provocar lesiones graves o la muerte.

ADVERTENCIA

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimen-

tación eléctrica que tiene un enchufe de tres clavijas con puesta

a tierra. Debe enchufarse en un tomacorriente compatible con

puesta a tierra, de acuerdo con el Código Eléctrico Nacional de

los EE. UU., así como los códigos y ordenanzas locales que sean

aplicables (vea la Figura 6). Si el circuito no tiene un tomacorrien-

te con puesta a tierra, es responsabilidad y obligación del cliente

proporcionar el suministro eléctrico correcto. No debe cortarse ni

quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Los interruptores de falla a tierra (GFCI) son propensos a los fal-

sos disparos, que harán que el artefacto se apague. Los GFCI no

se usan por lo general en circuitos con equipos motorizados que

deben funcionar desatendidos durante períodos prolongados, a

menos que sea necesario para cumplir con los códigos y orde-

nanzas de edicación locales.

NOTA

Suministro de agua

Observe y cumpla con todos los códigos de edicación locales

cuando instale este artefacto.

Use para el suministro de agua un tubo de cobre de ¼”, que

puede obtenerse en cualquier tienda de artículos de plomería o

ferretería local. Doble el tubo de cobre de ¼” como corresponda

a su instalación; asegúrese de no retorcerlo. Compre un trozo

suciente de tubo de cobre y enróllelo detrás de la unidad para

formar un 'bucle de servicio' que permita retirar el artefacto de la

instalación para su servicio o limpieza. Conecte el tubo de cobre

al 'lado superior' de una tubería de agua fría para impedir que la

máquina de hielo se tapone con sedimentos.

Se recomienda colocar en la línea de suministro de agua una vál-

vula de cierre para facilitar la prestación de servicio al artefacto.

NOTA: NO SE RECOMIENDA EL USO DE UNA VÁLVULA DEL

TIPO AUTOPERFORANTE, ya que estas válvulas son propen-

sas a atascarse con sedimentos, los que crearán una caída de

presión que reducirá el suministro de agua a la unidad.

Conecte el tubo de cobre del suministro de agua entrada de la

válvula de agua con tuerca de compresión suministrado. Asegure

la línea de suministro de agua a la parte trasera del gabinete

con el tornillo y la abrazadera provistos en la esquina del panel

trasero (vea la Figura 7).

La presión de agua debe ser de 20 psi como mínimo para una

operación correcta, y de 120 psi como máximo.

Asegúrese de que todas las conexiones de agua sean estancas

después de la in¬stalación. Conforme el tubo de manera que

no vibre contra el cuerpo del gabinete ni se retuerza cuando se

coloque el artefacto en su posi-ción.

• No utilice ningún sellador de roscas en estos acopla-

dores de línea de agua¬.

• No se recomienda el empleo de ósmosis inversa, agua

ablandada ni agua desionizada, ya que afectarán des-

favorablemente la calidad del hielo.

Abrazadera

y tornillo

Entrada de la

válvula de

agua

Entrada de la

válvula de agua

Figura 7

Vista posterior de la

máquina de hielo

Línea de agua de la

válvula de agua a la

máquina de hielo

INSTALACIÓN DEL SUMINISTRO DE AGUA MODELO ML24RI Y MODELO

ML24RF CON KIT DE MÁQUINA DE HIELO OPCIONAL

Acoplador de

compresión

Línea de

suministro

de agua

Línea de

suministro

de agua

Bucle de

servicio del

suministro de

agua (a la vál-

vula de cierre)

Si tiene el modelo ML24RI, ya tiene una máquina de hielo insta-

lada en fábrica.

Se ofrece para el modelo ML24RF un kit de máquina de hielo

opcional (número de pieza S42418151)¬ que incluye todas las

piezas necesarias para la instalación. El kit puede solicitarse al

Servicio al cliente de Marvel llamando al 800-223-3900.

PRECAUCION

NOTA

Operación de la máquina de hielo

• La unidad debe instalarse nivelada para la correcta operación

de la máquina de hielo.

• Para que funcione la máquina de hielo, el alambre del brazo

de corte debe estar bajado hasta su posición extrema inferior

(vea la Figura 8).

• Cuando la unidad de la sección del congelador y la máquina

de hielo se haya enfriado lo suciente, la máquina recolec-

tará cubos de hielo automáticamente.

• Cuando la cubeta de hielo esté llena, la máquina de hielo se

apagará automáticamente.

• Puede detener manualmente la máquina de hielo elevando

el brazo de corte hasta la posición de bloqueo, que es la

posición extrema superior (vea la Figura 8).

Brazo abajo: la

máquina de hielo

funcionará

Brazo arriba: la

operación se detiene

Figura 8

Cuando se va a descontinuar la operación del artefacto por un

período de tiempo, el molde de los cubos de hielo de la máquina

de hielo debe vaciarse, para lo que se debe permitir que la máqui-

na dispense cubos con el suministro de agua cortado.

1. Corte el suministro de agua.

2. Eleve el brazo de gancho de la máquina.

3. Vacíe la cubeta de hielo.

4. Vuelva a colocar la cubeta de hielo en la unidad y baje el

brazo de gancho.

La dispensación de los cubos debe producirse dentro de las 2

horas. Después de que se dispensen los cubos de hielo, vacíe,

limpie y vuelva a colocar la cubeta de cubos de hielo, y eleve el

brazo de gancho.

OPERACIÓN DE LA MÁQUINA DE HIELO

Antes de encender la máquina de hielo debe activarse el sumi-

nistro de agua de la misma. Si no se hace así, se producirá un

ciclado seco rápido del calentador del molde de la máquina de

hielo, lo que va a dar como resultado problemas de control de

temperatura en el compartimiento del congelador.

Se recomienda apagar la máquina de hielo cuando se quite¬ la

cubeta; de lo contrario, se dispensará hielo que irá al piso del

compartimiento del congelador.

Si no se utiliza el hielo regularmente, con el tiempo se amon-

tonará. Para obtener los mejores resultados con el hielo, deseche

el hielo de la caja según sea necesario y permita que la máquina

de hielo fabrique un nuevo lote de hielo fresco. Para apagar

la máquina de hielo, eleve el brazo de corte antes de quitar la

cubeta.

Almacenamiento a corto y largo plazo de la

máquina de hielo:

PRECAUCION

NOTA

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

Figura 9

⁄2"

(54.6 cm)

Si su refrigerador/congelador no está ubicado debajo de

una cubierta (autosostenido), usted debe utilizar un disposi-

tivo antivuelco instalado según estas instrucciones. Si el

refrig¬erador/congelador se retira de su ubicación por cual-

quier razón, asegúrese de que el dispositivo esté correcta-

mente acoplado con el soporte antivuelco cuando empuje

el refrigerador/congelador de nuevo a su ubicación original.

Si el dispositivo no está correctamente acoplado, existe el

riesgo de que el refrigerador/congelador se vuelque, con

la posibilidad de que haya lesiones personales y daños

materiales.

ADVERTENCIA

NOTA

PRECAUCION

Vista inferior

Soporte

antivuelco

Pata niveladora

Frente del gabinete

• TODOS LOS APARATOS SE

PUEDEN VOLCAR. SE PUEDEN

PRODUCIR LESIONES.

• INSTALE EL SOPORTE ANTI-

VUELCO EMBALADO CON LA

UNIDAD.

• SIGA LAS INSTRUCCIONES DE

ABAJO

ADVERTENCIA

Dispositivo antivuelco

Si la instalación es sobre un piso de concreto, se requieren su-

jetadores para concreto (no se incluyen con el kit antivuelco).

Todo piso terminado debe protegerse con un material adecuado

para evitar daños al mover la unidad.

Instalación de montaje en el piso

El soporte antivuelco debe colocarse en el piso, en la esquina

trasera izquierda o derecha del bodegas para vinos, como se

muestra en la Figura 9.

Instrucciones paso a paso para ubicar la posición

del soporte:

1) Decida dónde desea colocar el bodegas para vinos. Deslícelo

a su ubicación. Procure no dañar el piso. Deje 1" (2,5 cm) de

espacio libre respecto a la pared posterior a n de que haya lugar

para el soporte antivuelco.

2) Levante las patas niveladoras traseras aproximadamente

⁄4"

(6 mm) para permitir el acoplamiento con el soporte antivuelco.

Nivele la unidad mediante el ajuste de las patas niveladoras

según sea necesario. Al girar la pata niveladora en sentido an-

tihorario la unidad se elevará, y al hacerlo en sentido horario se

bajará.

3) Asegúrese de que el bodegas para vinos esté en la ubicación

deseada, y luego marque en el piso la esquina trasera del gabi-

nete en la que se va a instalar el soporte antivuelco. Si la insta-

lación no permite la marcación de la esquina trasera del gabinete,

haga líneas provisorias en el piso que marquen la esquina del-

antera del gabinete, excluida la puerta. Deslice el bodegas para

vinos fuera de su posición. Desde la línea provisoria, extienda

la línea de la pared lateral hacia atrás 21 ½" (54,6 cm), como se

muestra en la Figura 10.

4) Alinee el soporte antivuelco con las marcas del piso, de

manera que el costado del soporte se alinee con la marca del

costado del gabinete y las muescas en 'V' del soporte antivuelco

se alineen con el extremo de la línea de 21 ½" (54,6 cm) (línea

del extremo posterior del gabinete).

5) Sujete el soporte antivuelco al piso mediante el tornillo suminis-

trado (vea la Figura 10).

6) Deslice el gabinete de nuevo a su posición. Asegúrese de

que la pata niveladora trasera del gabinete se deslice debajo del

soporte antivuelco, encajando en la ranura.

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA

INSTALACIONES AUTOSOSTENIDAS

Figura 10a

Figura 10

⁄2"

(54.6 cm)

NOTA

Muescas en 'V'

del soporte

Tornillo

Muescas en 'V'

del soporte

Línea del frente del gabinete

Pata niveladora

trasera

Línea del costado del gabinete

Línea de la parte posterior del gabinete

Cuando se utiliza el soporte antivuelco montado en el piso, la

altura mínima ajustable del gabinete aumenta en

⁄8" (9 mm).

"A"

"B"

"C"

"D"

"E"

Figura 12

Si fuera necesario ganar espacio libre dentro de la abertura

de instalación, puede hacerse un agujero a través del gabi-

nete adyacente y pasar el cordón de alimentación eléctrica a

través de ese agujero hasta un tomacorriente. Otra manera

de aumentar la profundidad disponible de la abertura es

empotrar el tomacorriente eléctrico en la pared trasera para

ganar el espesor del enchufe de alimentación eléctrica. No

todas las cajas de tomacorriente empotradas serán apropia-

das para esta aplicación por ser demasiado delgadas, por lo

que se recomienda para esta aplicación una caja de toma-

corriente empotrada equivalente a la Arlington #DVFR1W

(vea la Figura 12).

DIMENSIONES DEL PRODUCTO

Figura 11a

Figura 11

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm) DIMENSIONES DEL GABINETE pulgadas (cm)

MODELO "A" "B" "C" "D" "E" "F" "G" "H" "J"

ML24R*S

24"

(61 cm)

**34" a 35"

(86,4 a 88,9 cm)

⁄8"

(60,7 cm)

⁄4" a 34

⁄4"

(85,7 a 88,3 cm)

⁄32"

(60,2 cm)

⁄32"

(65,2 cm)

⁄32"

(117,9 cm)

⁄16"

(65,2 cm)

ML24R*P

24"

(61 cm)

**34

⁄4" a 35

⁄4"

(87 a 89,5 cm)

⁄8"

(60,7 cm)

34" a 35"

(86,4 a 88,9 cm)

⁄8"

(58,1 cm)

⁄2"

(118,1 cm)

⁄8"

(58,7 cm)

ESTILO DE LA PUERTA

(S) Puerta maciza

(P) Puerta maciza decorativa (sin manija)

"F"

"D"

"E"

"H"

"J"

"G"

de la entrada

de agua

de la entrada

de agua

⁄8"

(12,4 cm)

⁄4"

(3,2 cm)

Figura 13

⁄2"

(54,6cm)

En aplicaciones autosostenidas debe instalarse el soporte

antivuelco montado en el piso. No se requiere para aplicaciones

empotradas.

ADVERTENCIA

DIMENSIONES DEL PRODUCTO

DATOS DEL PRODUCTO

MODELO

REQUISITOS

ELÉCTRICOS #

PESO DEL

PRODUCTO

ML24R*S 115V/60Hz/15A

140 lbs

(63.6 kg)

ML24R*P 115V/60Hz/15A

140 lbs

(63.6 kg)

* La dimensión de la profundidad de la abertura de instalación

puede ¬variar según cada instalación individual. Para empotrar la

puerta completa se necesita la dimensión 'F' más 1" (2,5 cm) para

el espesor del enchufe de alimentación eléctrica.

** La abertura de instalación mínima requerida debe ser mayor

que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión

a tierra. Cumpla con todos los códigos de edicación locales

cuando instale el circuito eléctrico y el artefacto.

Power Failure

ALARM RESET

Compartment

select

REF

FRZ

USO DE SU CONTROL ELECTRÓNICO

Tecla para

bajar

la tempera-

tura

Tecla

“Encendido /

Apagado”

Tecla para

subir la

tempera-

tura

Pantalla

Tecla

“Bloqueo”

Indicadores de

estado del sistema

Figura 14

Control electrónico para

una sola zona

Puesta en funcionamiento de su artefacto (una y

dos zonas):

Enchufe el cable eléctrico en la toma de corriente de pared de

115 V. Su artefacto se entrega de fábrica en la posición “Encen-

dido” y comenzará a enfriar tan pronto se conecte a la aliment-

ación eléctrica. Si el artefacto no arranca, verique si la toma de

corriente tiene electricidad y que el control esté en la posición

“Encendido”, (consulte la sección “Encendido / Apagado del arte-

facto" más adelante).

La pantalla de control está cubierta con una película de plástico

transparente. Esta película se puede retirar levantándola con

cuidado en una esquina.

Durante el encendido inicial, la pantalla de control mostrará una

alarma por "Corte de energía". Esta es una condición normal

pues el artefacto fue encendido por primera vez en la fábrica para

la inspección de calidad y luego desconectado. Pulse una vez la

tecla “Encendido / Apagado” para apagar la condición de alarma

(consulte la sección “Alarmas” en la página 14).

Modo de espera (una y dos zonas):

Si no se pulsa ninguna tecla durante 60 segundos, la pantalla

entrará en el modo de espera para ahorrar energía. El panel

de control se apagará, excepto el indicador de sistema OK que

permanecerá encendido. Cualquier condición de alarma activará

la pantalla, (vea “Alarmas” en la página 14).

Para realizar cambios en los ajustes del control (encender o

apagar el artefacto, ajustar la temperatura, cambiar la ilumi-

nación interior y activar el modo vacaciones), el control debe

estar activado.

Encendido (ON) y apagado (OFF) de su artefacto

(una y dos zonas):

Si el artefacto está encendido (y no está en el modo de espera),

la pantalla mostrará la temperatura. Para apagar el artefacto man-

tenga pulsada la tecla “Encendido / Apagado” durante 4 segun-

dos. El control mostrará “OFF”.

Para encender el artefacto mantenga pulsada la tecla de encen-

dido / apagado durante 4 segundos.

Si preere tener la pantalla continuamente encendida, desactive

el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta

que en la pantalla desaparezca “Loc” y aparezca “nSL”. Para

activar el modo de espera, repita la instrucción anterior hasta que

desparezca “Loc” y la pantalla muestre “SLP”.

Para activar la pantalla, pulse cualquier tecla. Sonará un tono

audible de conrmación y aparecerá la temperatura actual del

compartimiento de almacenamiento.

Para cambiar la temperatura establecida para un compart¬imiento

particular, con el compartimiento habilitado y fuera del modo

de espera, oprima las teclas '-' o '+'. En el panel de interfaz de

usuario se indi¬cará 'SET', y aparecerá destellando el valor de

ajuste de la temperatura actual. Al oprimir más veces las teclas '-'

o '+', se ajustará la temperatura a valores más bajos o más altos

respectivamente. Cuando haya alcanzado el valor de ajuste de

la temperatura deseado, oprima la tecla ‘Encendido/Apagado’

(‘On/Off’) para aceptar, o, si no hace nada, el modo 'Ajuste' ('Set')

terminará en 10 seg¬undos aceptando la temperatura visualizada

en el display como el nuevo valor de ajuste.

El rango de valores de ajuste de temperatura para su arte¬facto

es de -6 °F (-21 °C) a 6 °F (-14 °C) para el com-partimiento del

congelador (máquina de hielo) y de 34 °F (1.2 °C) a 42 °F (5.7 °C)

para el compartimiento del refrigerador. Si intenta ajustar la tem-

peratura fuera de estos rangos, recibirá una noticación audible.

Compar-

timiento del

congelador

seleccionado

Compar-

timiento del

refrigerador

seleccionado

REF

FRZ

REF

FRZ

Puede establecerse la temperatura para cada compartimiento

individual (refrigerador o congelador/máquina de hielo). Para

hacerlo, debe seleccionar primero el compartimiento para el que

desea establecer la temperatura.

Para ello, oprima el botón del refrigerador (REF) o el botón del

congelador (FRZ) en el display. Cuando se oprima un botón, se

encenderá la luz LED respectiva.

NOTA

USO DE SU CONTROL ELECTRÓNICO

Su bodegas para vinos puede tardar hasta 48 horas para estabi-

lizar la temperatura del compartimiento de almacenamiento en la

primera carga con productos calientes.

Los cambios en la temperatura de consigna pueden hacer que

el bodegas para vinos tarde hasta 24 horas para estabilizar la

temperatura del contenido almacenado.

Los factores que afectan la estabilización de la temperatura en el

compartimiento de almacenamiento son:

• Cambios en el valor de consigna de la temperatura.

• Cambios en la temperatura de la habitación.

• Temperatura del contenido almacenado.

- Carga de productos calientes.

- La carga de productos fríos retrasará el cambio a una

temperatura de consigna más caliente.

- La carga de productos calientes retrasará el cambio a una

temperatura de consigna más fría.

• Uso (cantidad y duración de las aperturas de la puerta).

• Uso de la iluminación del compartimiento de almacenamiento

(solo bodegas para vinoses con puerta de vidrio).

• Exposición del artefacto a la luz solar directa o a una fuente

de calor.

Ajuste de la temperatura:

Bloqueo del control :

El panel de control se puede bloquear para evitar cambios ac-

cidentales. Para bloquear el control, mantenga pulsada la tecla

“Bloqueo” hasta que la pantalla muestre “Loc”; a continuación

suelte la tecla. El icono de bloqueo parpadeará 3 veces y luego

quedará permanentemente encendido. Cuando el panel de

control está bloqueado, solo están activos el botón “Bloqueo”, el

indicador de sistema OK y el indicador de alarma. Para eliminar el

bloqueo del panel de control, repita esta instrucción hasta que la

pantalla muestre “nLc”.

Modo de temperatura :

El modo de temperatura está predenido en fábrica en grados

Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius

(° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y

“+” y luego suelte la tecla “-”.

La temperatura se mostrará ahora en grados centígrados (° C).

Repita el procedimiento para cambiar el modo de temperatura de

nuevo a grados Fahrenheit (° F).

Door Ajar

ALARM RESET

Power Failure

ALARM RESET

Temp

Door Ajar

Temp

NOTA

USO DE SU CONTROL ELECTRÓNICO

También pueden aparecer varias alarmas al mismo tiempo. Por

ejemplo, una alarma de “Puerta entreabierta” durante un tiempo

prolongado puede generar una alarma por temperatura “Temp”

con la activación simultánea de ambos indicadores.

• Alarma de temperatura:Isi la temperatura del compar-

timiento de almacenamiento supera en más de 10° C el valor

de consigna durante más de una hora, el indicador de estado

del sistema se apagará, el indicador “Temp” parpadeará y

sonará un tono audible cada 60 segundos. Además, se en-

cenderá el indicador “ALARM RESET” (Apagar alarma) bajo

la tecla “Encendido / Apagado”. Esta condición de alarma se

puede apagar pulsando la tecla “Encendido / Apagado”. Si se

produce esta alarma, se recomienda que verique el estado

del contenido almacenado, aún cuando el artefacto funcione

normalmente y la temperatura se haya recuperado, pues las

variaciones de temperatura prolongadas pueden arruinar los

alimentos perecederos.

• Puerta entreabierta: si la puerta está abierta o está mal

cerrada durante más de 5 minutos, el indicador de sistema

OK se apagará y comenzará a parpadear el indicador

“Puerta entreabierta” acompañado de un tono audible cada

60 segundos. Además, se encenderá el indicador “ALARM

RESET” (Apagar alarma) bajo la tecla “Encendido / Apaga-

do”. Esta condición de alarma se puede apagar mediante el

cierre de la puerta o pulsando la tecla “Encendido / Apagado”

(por ejemplo, cuando está limpiando el compartimiento de

almacenamiento, etc.)La alarma se repetirá en 5 minutos si

la condición de alarma persiste.

Alarmas (una y dos zonas:

El control emitirá un aviso cuando las condiciones podrían afectar

negativamente al rendimiento del artefacto.

• Corte de energía: si se interrumpe la alimentación al

artefacto, el indicador de estado del sistema se apagará

y comenzará a parpadear el indicador “Corte de energía”.

Además, se encenderá el indicador “ALARM RESET”

(Apagar alarma) bajo la tecla “Encendido / Apagado”. El equi-

po no emitirá ningún tono audible de aviso. Esta condición

de alarma se puede apagar pulsando la tecla “Encendido /

Apagado”. Si se produce esta alarma, se recomienda que

verique el estado de los alimentos perecederos, aún cuando

el artefacto funcione normalmente y la temperatura se haya

recuperado, pues los cortes de energía prolongados podrían

dar lugar a variaciones de temperatura excesivas que pu-

eden arruinar los alimentos perecederos.

USO DE SU CONTROL ELECTRÓNICO

Modo Vacaciones:

Este modo de operación se puede utilizar para ahorrar energía

mediante la desactivación de las luces, los tonos de alarma

y los tonos de entrada de teclado durante los períodos en los

que el costo de la energía es elevado, o cuando el artefacto no

será utilizado durante un tiempo prolongado. El modo Vacacio-

nes también sirve como modo de reposo sabático mediante la

desactivación de las funciones y los controles de acuerdo con

el Shabat y las estas religiosas observadas por la comunidad

judía ortodoxa. Cuando se utiliza como modo de reposo sabático,

puede abrir o cerrar la puerta en cualquier momento para acceder

al contenido sin preocuparse del encendido o apagado de luces,

indicaciones digitales, solenoides, ventiladores, válvulas, com-

presor, íconos, tonos audibles o alarmas.

Cuando este modo está activado, la pantalla, los indicadores y

tonos de alarma, los tonos de entrada del teclado, las luces interi-

ores y todas las opciones están desactivadas. Todas las funcio-

nes del teclado están desactivadas excepto la de la tecla “En-

cendido / Apagado”, necesaria para salir del modo Vacaciones.

Las temperaturas del compartimiento de almacenamiento son

supervisadas y controladas en la conguración antes de entrar en

el modo Vacaciones.

Para acceder al modo Vacaciones (con el control fuera del modo

de espera), mantenga pulsada la tecla “Encendido / Apagado”

hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La

pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a

continuación, mostrará “VAC” continuamente hasta que se salga

del modo Vacaciones. Un corte de energía no producirá la salida

del modo Vacaciones, esto solo puede llevarse a cabo manual-

mente. Para salir del modo Vacaciones y volver al funcionamiento

normal, mantenga pulsada la tecla “Encendido / Apagado” hasta

que el control muestre la temperatura.

Los modelos con paneles decorativos están diseñados para

usar únicamente en instalaciones empotradas. El uso

en instalaciones autosostenidas podría ocasionar lesiones

personales.

ADVERTENCIA

Figura 15a

Figura 15

PRECAUCION

Las bisagras articuladas tienen muchos puntos que podrían

pellizcar sus manos y dedos; por consiguiente, lo más segu-

ro es cerrad la bisagras articuladas cuando está desmontar.

Paso 1: desmonte la puerta.

Con un destornillador Phillips retire el tornillo y la abrazadera “P”

de la parte inferior de la puerta cerca de la bisagra (vea la

Figura 15b).

Apriete la lengüeta de sujeción del conector del cable y tire del

conector para desconectar el cable de la puerta (vea la

Figura 16).

Abra la puerta y aoje los tornillos que sujetan las bisagras al

gabinete (2 en la parte superior y 2 en la bisagra inferior). No

quite los tornillos pero aójelos lo suciente como para que las

bisagras se liberen al deslizar la puerta hacia un costado para su

desmontaje.

Con un ayudante, y teniendo cuidado de no rayar el gabinete ni

la puerta, deslice la puerta hacia el costado aproximadamente ½

pulgada (13 mm) y retire la puerta con las bisagras de la unidad.

ADVERTENCIA

Tenga mucho cuidado con las bisagras articuladas. La

bisagra es de cierre automático y existen muchos puntos

que podrían pellizcar sus manos antes de la instalación

empotrada. No desmonte el soporte en “Z” de la parte

superior del gabinete.

ADVERTENCIA

Figura 15b

Parte inferior de

la puerta

Aoje, pero no retire, estos 2 tornil-

los Phillips de las bisagras superior

e inferior.

Abrazadera

“P” y tornillo

Conector del cablea-

do, vea la Figura 16

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Si ha comprado un modelo con panel decorativo, su unidad es-

tará equipada con bisagras articuladas que permiten una insta-

lación totalmente empotrada. La unidad admite paneles de

⁄8" (15

mm) y

⁄4" (18 mm) de espesor.

Es importante usar la rejilla provista de fábrica que viene con el

producto para asegurar que se mantenga el ujo de aire a través

del condensador. No se recomienda el uso de una rejilla person-

alizada pues anulará la garantía.

Soporte en “Z”

del gabinete

Figura 17a

Figura 17

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Figura 16

Apriete esta lengüeta del

conector del cable y tire del

conector.

Paso 2: desmonte la junta de la puerta.

Coloque la puerta sobre una supercie plana y, comenzando

desde una esquina de la puerta, retire la junta magnética del lado

interior de la puerta (vea la Figura 17). Deje la junta a un lado

sobre una supercie plana.

Los canales que retienen la junta tienen 10 agujeros (3 en cada

lado, 2 arriba y 2 abajo) que serán utilizados para sujetar el panel

decorativo a la parte delantera de la puerta. Los tornillos se

suministran con los manuales del artefacto, junto con la cerradura

de la puerta (en ciertos modelos). Los tornillos están incluidos con

los manuales.

Panel decorativo

a tope con la

parte superior

de la puerta.

Agujeros en

el canal de

retención de

la junta.

Agarre la junta magnética

y tire de ella para retirarla

de la puerta. Comience

por una esquina.

El panel decora-

tivo a estar centra-

da en la anchura

de la puerta.

PRECAUCION

El peso del panel decorativo de la puerta no debe exceder de

15 libras (6,8 kg)

Paso 3: corte y perfore el panel decorativo.

Corte el panel decorativo de acuerdo con el modelo de artefacto y

las dimensiones indicadas en las guras 18 a 21.

⁄32"

(2,9 cm)

⁄32"

(2,9 cm)

El peso del panel decorativo de la puerta

no debe exceder de 15 libras (6,8 kg)

⁄4"

(4,4 cm)

⁄4"

(6 mm)

Deep

(5,1 cm)

⁄16"

(9,4 cm)

⁄2"

(3,8 cm)

typical

⁄16"

(4,3 cm)

⁄32"

(77,1 cm)

14"

(35,6 cm)

⁄16"

(3 cm)

⁄8"

(7,9 cm)

⁄4"

(60,3 cm)

⁄4"

(60,3 cm)

⁄8"

(7,9 cm)

⁄4"

(4,4 cm)

(5,1 cm)

⁄16"

(9,4 cm)

⁄4"

(6 mm)

Deep

⁄32"

(77,1 cm)

⁄2"

(3,8 cm)

typical

⁄16"

(4,3 cm)

⁄8"

(12,4 cm)

⁄8"

(12,4 cm)

14"

(35,6 cm)

⁄16"

(3 cm)

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Este lado ori-

entado hacia el

interior

Este lado ori-

entado hacia el

interior

Figura 21

Puerta abisagrada a la izquierda para

artefacto de 24" (61 cm) de ancho.

Figura 20

Puerta abisagrada a la

izquierda para artefacto

de 24" (61 cm) de ancho.

Figura 19

Puerta abisagrada a la derecha para

artefacto de 24" (61 cm) de ancho.

Figura 18

Puerta abisagrada a la derecha

para artefacto de 24" (61 cm)

de ancho.

Lado de las bisagras de la puerta

Parte superior

de la puerta

Parte superior de la puerta

Espacio libre para

la cabeza del

tornillo (4 lugares)

Espacio libre

para la cabeza

del tornillo

(4 lugares)

Espacio

libre para

la bisagra

(2 lugares)

Espacio libre

para la bisagra

(2 lugares)

Radio per-

mitido:

⁄4"

(6 mm)

Radio per-

mitido:

⁄4"

(6 mm)

Agujero avellanado Ø 1"

(2,5 cm),

⁄4" (6 mm) de

profundidad (4 lugares).

Agujero avellanado Ø 1"

(2,5 cm),

⁄4" (6 mm) de

profundidad (4 lugares).

PRECAUCION

INSTALACIÓN DEL PANEL DE PUERTA DECORATIVO

Tabla C

Tipo de material Tornillo para madera n.º 10

Madera dura Agujero de guía Ø

⁄8" (3,2 mm)

Madera blanda Agujero de guía Ø

⁄64" (2,8 mm)

Tornillo n.º

10 x ½"

Figura 22

Paso 4: monte el panel en la puerta.

El método preferido para jar el panel a la puerta es sujetarlo con

pinzas para que no pueda moverse al perforar los agujeros para

guía de los tornillos. Utilice sargentos de carpintero o pinzas tipo

"C" con almohadillas en las supercies de sujeción para no arru-

inar el panel ni la puerta. El panel decorativo cortado a la medida

debe estar nivelado a tope con la parte superior de la puerta y

centrado a ambos lados de la puerta (vea la Figura 17a). Per-

fore 10 agujeros a través del canal de la junta y use los agujeros

como guía. Utilice una broca de la medida indicada en la Tabla

'C' y tenga cuidado de no perforar hasta la supercie delantera

del panel. Perfore hasta una profundidad no mayor de

⁄2" (12,7

mm). Si el espesor del panel decorativo es menor de

⁄8" (16 mm)

deberá buscar tornillos más cortos. Fije el panel a la puerta con

los 10 tornillos incluidos con los manuales del artefacto (vea la

Figura 22). Retire las pinzas y vuelva a instalar la junta en los

canales de la puerta. Puede ser necesario aplicar algo de fuerza

para asentar la junta en los canales. Verique que las esquinas

de la junta estén asentadas correctamente.

Paso 6: asegure el gabinete.

Utilice los tornillos n.º 8 x

⁄4" incluidos con los manuales para

asegurar la encimera a la parte superior del gabinete a través de

los agujeros del soporte “Z” del gabinete.

Paso 5: instale la puerta.

Abra con cuidado las bisagras superior e inferior de la puerta

pues hay muchos puntos que pueden pellizcarle la mano.

Coloque las bisagras en los 4 tornillos del gabinete, 2 en la parte

superior y 2 en la parte inferior y deslice la puerta en su posición.

Apriete los 4 tornillos de la bisagra con un destornillador Phillips

(vea las Figuras 15 y 15a). Monte el mazo de cables desde la re-

jilla hasta la parte inferior de la puerta y asegúrelo con el tornillo y

la abrazadera "P" desmontados en el paso 1 (vea la Figura 15b).

Vuelva a conectar el mazo de cables, (vea la Figura 16).

Figura 23

Soporte en “Z”

del gabinete

Tornillo n.º

8 x

⁄4"

(3 lugares)

Refrigerador/congelador de 24" (61 cm) de

ancho (vea la Figura 24):

Refrigerador:

(2) Estantes de vidrio de ancho mitad en voladizo, ajust-

ables (vea la Figura 26)

(1) Estante de vidrio de ancho total, posición ja

(1) Gaveta transparente con guía de rodillos para fruta y

verdura

Congelador:

(1) Estante metálico de posición ja (vea la Figura 28)

Refrigerador/máquina de hielo de 24" (61 cm)

de ancho (vea la Figura 25):

Refrigerador:

(2) Estantes de vidrio de ancho mitad en voladizo

(1) Estante de vidrio de ancho total, posición ja

(1) Gaveta transparente con guía de rodillos para fruta y

verdura

Congelador:

(1) Máquina de hielo con cubeta de hielo (vea la

Figura 27)

Para quitar la gaveta para fruta y verdura:

Tire hacia afuera hasta que haga tope. Levante el frente de la

gaveta y quítela del marco.

Figura 26

Marco y estante de vidrio plano

Compar-

timiento del

congelador

Figura 27

Cubeta de hielo

Modelo RI

únicamente

Figura 28

Estante del congelador

Modelo RF únicamente

Máquina

de hielo y

cubeta

CONFIGURACIONES DE ESTANTES

Figura 29

Figura 25

Figura 24

EXTRACCIÓN DE ESTANTES

Para agregar o quitar un estante

Retire del estante los productos almacenados. No intente quitar

del artefacto un estante cargado. Agarre el frente del estante con

ambas manos, haga girar el frente hacia arriba y levántelo (vea

la Figura 30a). Para instalar un estante, insértelo en el artefacto,

inserte los ganchos superiores en las ranuras de soporte del es-

tante, y suelte el estante de modo que los ganchos caigan sobre

el fondo de las ranuras.

Asegúrese de que su estante en voladizo esté asegurado

sobre los sop¬ortes; para ello, haga presión sobre el es-

tante antes de cargarlo.

No intente nunca extraer un estante cargado; quite todo el con-

tenido del estante antes de moverlo. Al mover el estante, utilice

ambas manos.

Agarre el estante por el

frente con ambas manos

y haga rotar el frente

del estante hacia arriba;

luego levante el estante

y quítelo de los rieles de

montaje.

Figura 30

Figura 30a

PRECAUCION

CUIDADOS Y LIMPIEZA - CONSEJOS PARA AHORRAR ENERGÍA

Las siguientes sugerencias reducirán al mínimo

el costo de utilización de su artefacto de refriger-

ación.

1. No instale el artefacto cerca de un electrodoméstico que

emita calor (cocina, lavavajillas, etc.), conductos de calefac-

ción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verique que los oricios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y

manténgalos limpios para permitir la evacuación del calor que

genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo

(no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando

coloque grandes cantidades de productos calientes en el

compartimiento de almacenamiento refrigerado, abra la puer-

ta la menor cantidad de veces posible durante las siguientes

12 horas para permitir que el contenido alcance la tempera-

tura programada.

6. Mantenga el compartimiento de almacenamiento relativa-

mente lleno; el artefacto funcionará durante menos tiempo

que con el compartimiento vacío.

7. Verique que el cierre de la puerta no esté obstruido por los

productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que

alcance la temperatura ambiente antes de colocarlo en el

artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y

el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte

a sus preferencias personales y que ofrezca el almace-

namiento más adecuado para sus productos.

11. Al salir de vacaciones o estar fuera de la casa durante perío-

dos prolongados, ajuste el artefacto a la mayor temperatura

aceptable para el contenido almacenado y eleve el brazo de

gancho de la máquina de hielo para interrumpir la producción

de hielo.

12. Si la limpieza del artefacto requiere que la puerta permanezca

abierta durante un período prolongado, ajuste el control a la

posición de apagado “Off”.

Rejilla frontal

Verique que nada obstruye el ujo de aire requerido en las aber-

turas delanteras del gabinete. Cepille o limpie con una aspiradora

las pelusas y suciedad acumuladas en las aberturas de la rejilla al

menos una o dos veces al año (vea la página 4).

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment-

ación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y en-

juagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO

utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni

detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la

puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca

del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea

necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea

necesario.

Ante una falla en la alimentación eléctrica, pro-

ceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo

antes posible. Reduzca al mínimo las aperturas de la puerta

durante la interrupción del servicio eléctrico pues ello afecta nega-

tivamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior

del artefacto. Este componente es muy conable, pero si una

lámpara falla, comuníquese con un técnico de servicio calicado

para que reemplace el LED.

Parte inferior

de la puerta

Aoje (no quite) estos

dos tornillos.

La puerta debe estar

paralela a la parte

superior y los latera-

les del bodegas para

vinos.

Soporte de

ajuste de la

puerta

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la

garantía (debe ser dentro de los 10

días de la compra).

Tabla D

ALINEACIÓN DE LA PUERTA Y SOLICITUD DE SERVICIO TÉCNICO

Para alinear la puerta, ya sea maciza o de vidrio,

proceda como se indica a continuación:

La puerta debe estar paralela a los laterales y a la parte superior

del artefacto. En caso de que la puerta necesite ser alineada,

aoje los 2 tornillos que aseguran el soporte de ajuste de la puer-

ta en su parte inferior (vea la Figura 31a) y ajuste la puerta de

lado a lado. Utilice una llave allen de

⁄32” para este procedimiento

(vea la Figura 31 abajo). Cuando haya terminado la alineación de

la puerta, apriete bien los tornillos.

Si necesita asistencia técnica tenga en cuenta lo

• Si aún no ha nalizado el primer año del período de garantía

del producto, comuníquese con su distribuidor o llame al

servicio de atención al cliente de AGA MARVEL al teléfono

800.223.3900 para solicitar instrucciones sobre cómo obtener

cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio

de atención al cliente de AGA MARVEL puede recomendarle

un centro de servicios técnicos cercano a su domicilio.

También puede encontrar la lista de los centros de servi-

cio técnico autorizados en la sección Servicio y asistencia

técnica (Service and support) en la página de Internet www.

agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no

olvide incluir el número de servicio, el número de serie y la

prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción

del problema, cuánto tiempo ha estado en funcionamiento

el artefacto, la temperatura de la habitación y cualquier otra

información adicional que pueda ser de utilidad para resolver

rápidamente el problema.

• La Tabla 'D' se suministra para registrar la información cor-

respondiente a su producto para consultas futuras.

Figura 31

Figura 31a

LOCALIZACIÓN DE FALLAS

Antes de llamar al servicio técnico siga estos

consejos

Si el artefacto parece estar funcionando mal, lea primero este

manual. Si el problema persiste, vea la guía de localización de

fallas incluida a continuación. Antes de llamar al servicio técnico,

localice el problema en la guía y consulte su causa y su solución.

Tal vez el problema sea algo muy simple que puede resolverse

sin llamar al servicio técnico. Sin embargo, puede ser necesa-

rio ponerse en contacto con su distribuidor o con un técnico de

servicio calicado.

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en

el artefacto sin haberlo previamente desconectado de la ali-

mentación eléctrica. Apagar el artefacto desde el control no

desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

ADVERTENCIA

Problema Causa posible Solución

El artefacto no enfría lo suciente

(vea “Ajuste de la temperatura” en la

página 11).

• El control está ajustado a una tem-

peratura muy alta.

• La temperatura del contenido no se

ha estabilizado.

• Uso excesivo o aperturas prolongadas

de la puerta.

• Obstrucción del ujo de aire en la

rejilla delantera.

• La junta de la puerta no sella correcta-

mente.

• Ajuste a una temperatura más fría.

Espere 24 horas hasta que la tem-

peratura se estabilice.

• Deje que la temperatura se estabilice

por al menos 24 horas.

• El ujo de aire por la rejilla delantera

no debe estar obstruido. Vea “Espa-

cios libres” en la página 4.

• Revise la alineación de la puerta y/o

reemplace la junta de la puerta.

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la

página 11).

• El control está ajustado a una tem-

peratura muy baja.

• La junta de la puerta no sella correcta-

mente.

• Ajuste a una temperatura más cálida.

Espere 24 horas hasta que la tem-

peratura se estabilice.

• Revise la alineación de la puerta y/o

reemplace la junta de la puerta.

La luz interior no funciona. • Falla en el dispositivo de iluminación

LED o en el interruptor de la luz.

• Comuníquese con un técnico de servi-

cio calicado.

La luz no se apaga al cerrar la puerta. • La puerta no activa el interruptor de

la luz.

• Falla del interruptor de la luz.

• El artefacto está desnivelado; nivele

el artefacto (vea “Patas niveladoras”

en la página 4).

• Verique que la puerta esté correcta-

mente alineada; consulte las instruc-

ciones en la página 23.

• Comuníquese con un técnico de servi-

cio calicado.

Ruido o vibración. • El artefacto está desnivelado.

• El ventilador golpea contra una ob-

strucción en el conducto.

• Nivele el artefacto, vea “Patas nivela-

doras” en la página 4.

• Comuníquese con un técnico de servi-

cio calicado.

El artefacto no funciona. • El artefacto está apagado.

• El cordón de alimentación no está

enchufado.

• No hay energía en la toma de cor-

riente.

• Encienda el artefacto. Vea “Puesta en

funcionamiento de su artefacto” en la

página 12.

• Enchufe el cordón de alimentación.

• Revise el circuito de la casa.

Problema Causa posible Solución

La unidad funciona pero produce poco o

nada de hielo.

• La unidad acaba de arrancar, o ha

funcionado durante menos de 24

horas.

• El suministro de agua no está abierto.

• La presión del suministro de agua a la

unidad es inadecuada.

• El brazo de corte de la máquina de

hielo está en su posición extrema

superior (Apagado).

• La sección del congelador no ha

alcanzado la temperatura correcta.

• Control del termostato ajustado a una

temperatura demasiado alta.

• La circulación de aire del ventilador

del condensador está restrin¬gida.

• La temperatura ambiente y/o la del

agua son demasiado altas.

• La presión de agua es demasiado

baja.

• La producción de hielo normal es de

6 a 7 libras por día. Espere a que

la sección del congelador alcance

la tempera¬tura correcta, y que la

máquina de hielo haga ciclos y acu-

mule hielo.

• Abra el suministro de agua a la uni-

dad.

• La presión de agua para la unidad

debe ser de 20 psi como mínimo.

• Cuando el brazo de corte de la

máquina de hielo está en la posición

extrema superior, la máquina de hielo

está apagada. Gire el brazo hacia

abajo para encender la máquina de

hielo.

• Espere a que la sección del congela-

dor alcance la temperatura correcta.

• Gire el control de temperatura hasta

un número mayor, para que la unidad

funcione más fría. Espere 24 horas

an¬tes de volver a ajustar el control

de temperatura.

• Asegúrese de que la rejilla del frente

de la unidad esté libre y abierta para

la cir¬culación de aire. Se requiere

que la rejilla esté limpia.

• Traslade la unidad a un lugar en el

que la temperatura ambiente sea

menor de 90 ºF. La unidad no debe

colocarse cerca de una fuente de

calor, como por ejemplo un horno.

Revise la conexión de agua fría.

• La línea de suministro de agua está

retorcida.

• Hay acumulación de sedimentos en la

línea de suministro de agua.

Cubos de hielo pequeños • Puede que se necesite ajustar la

entrada de agua.

• Debido a las presiones de agua dife-

rentes, puede que se necesite ajustar

la entrada de agua a la máquina de

hielo. Comuníquese con un técnico de

servicio calicado.

Los cubos de hielo se adhieren entre sí. • El consumo de hielo es bajo.

• Cubos de hielos huecos con un

cen¬tro líquido, que se rompen cu-

ando se dispensan en la cubeta.

• Si se almacena el hielo durante perío-

dos prolongados, quedará adherido.

• Falla de funcionamiento de la máqui-

na de hielo: llame al servicio técnico.

LOCALIZACIÓN DE FALLAS DE LA MÁQUINA DE HIELO

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

Piezas o servicios

No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen vericar la factura original de compra, la

fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si

así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador

original del producto.

Las garantías establecidas de aquí en más son las únicas ga-

rantías extendidas por AGA MARVEL. Toda garantía implícita,

incluso la garantía implícita de comerciabilidad, está limitada a

la duración de estas garantías expresas. En ningún caso AGA

MARVEL será responsable por cualesquiera daños emergentes o

incidentales, ni por gastos por incumplimiento de estas o cu-

alesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no

permiten la exclusión o limitación de daños emergentes o una

limitación en el tiempo de validez de una garantía implícita, por

lo que la exclusión o limitación anterior podría no ser aplicable

para usted. Esta garantía le brinda derechos legales especícos

y usted podría tener otros derechos que pueden variar de un

estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, rma o corporación está autorizada a ofrecer

cualquier otra garantía o asumir cualquier otra obligación en

nombre de AGA MARVEL. Estas garantías se aplican únicamente

a productos utilizados en cualesquier de los cincuenta estados de

los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Para obtener el servicio amparado por esta garantía, informe de

cualquier defecto a:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

Para el producto completo

Un año de garantía limitada sobre piezas y mano

de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y

la mano de obra necesarias para reparar o reemplazar en el

domicilio u ocina del usuario cualquier componente en el que se

haya comprobado la presencia de defectos, sea por materiales

o por mano de obra, de acuerdo a las condiciones y exclusiones

establecidas más adelante, durante un período de un año a partir

de la fecha de compra del usuario nal.

Garantía limitada adicional exclusivamente sobre

piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la nalización del período de

garantía limitada de un año, AGA MARVEL garantiza el sumi-

nistro de piezas de repuesto para el sistema de refrigeración

sellado herméticamente, compuesto por compresor, condensador,

secador, acumulador, válvula de derivación, tuberías de conexión

y evaporador, en las que se compruebe la presencia de defectos

de mano de obra o materiales, de acuerdo a las condiciones y

exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas

devueltas.

• Capacitación del cliente o instrucciones sobre el uso del

artefacto.

• Cualquier pérdida del contenido debido a una falla del pro-

ducto.

• Remoción o instalación del producto.

Ninguna de las garantías que se indican cubren las fallas de este

producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un

equipo para uso en el hogar u ocina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o al-

teración, conexión a una instalación eléctrica que no cumple

con los códigos eléctricos, bajo o alto voltaje, fallas por falta

del mantenimiento necesario o por otros usos distintos a

aquel para el cual fue diseñado el artefacto.

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013644-SP Rev A

1/2/15

Todas las especicaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones

del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos

o compensaciones por los productos previamente comprados.

Marvel ML24RFS2LB 24 Inch Counter Depth Compact Refrigerator

Product's Documents

User Manual

Specifications

Marvel ML24RFS2LB Questions and Answers
