IWF1056A01
10/20
Phillips
Screwdriver
Wire Cutters
Pliers Wrench
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Wiring supplies
as required by
local electrical
code
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. FOR OPTION#2- FIRMLY ATTACH THE FIXTURE GROUND WIRE (BARE COPPER) TO THE MOUNTING
BRACKET WITH THE GROUND SCREW (BY WRAPPING AROUND THE GROUND SCREW) AND THEN
CONNECT IT TO THE HOUSE SUPPLY GROUND WIRE WITH A WIRE NUT.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH A
CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.

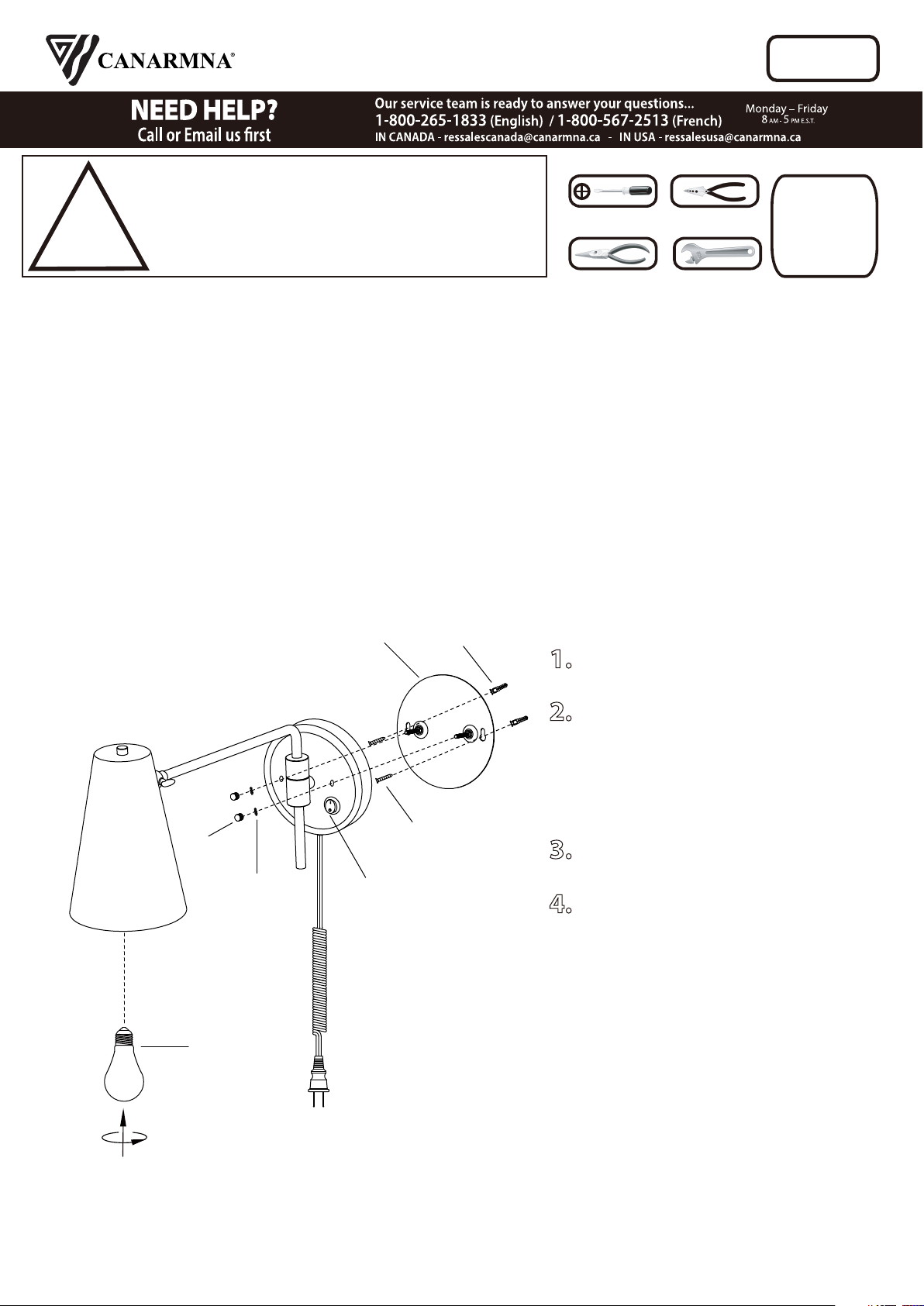

WALL FIXTURE
Option#1- Cord and Plug
1. Remove the back plate from the fixture by
unscrewing cap nuts and star washers.
2. Position the back plate on the wall and
determine screw location; insert wood screws
(one on each side) into wooden studs or plastic
wall anchors and wood screws into drywall.
Mount pre-assembled back plate to wall using
key slots on back plate. Tighten the wood screws
against the back plate.
3. Reattach the fixture to the back plate with
the star washers and cap nuts.
4. Install proper bulb type and wattage (not
included).
Star
Washer
Cap
Nut
Back plate
Wall
Anchor
Wood
Screw
Switch
Note: Determine desired mounting option prior to proceeding with installation.
Bulb
Type A Max 40W
TOOLS AND MATERIALS REQUIRED:
INSTALLATION:
SAFETY PRECAUTIONS:
Tel: (613) 342-5424, Fax: (800) 263-4598
6. Position mounting bracket so
that the fixture will be hung
properly once it is mounted to the
ceiling. Tighten the screw to hold in
place.
7. Firmly attach the fixture
ground wire (bare copper) to the
mounting bracket with the ground
screw (by wrapping around the
ground screw) and then connect it
to the house supply ground wire
with a wire nut. Connect black wire
from fixture to black wire in outlet
box and connect the white wire
from fixture to white wire in
electrical box.
8. Once wire connections are
completed, carefully tuck wires and
wire nuts into the electrical box
making sure no bare wire (on the
black and white) is visible at the
wire nuts.
9. Position fixture over studs on
mounting bracket assembly.
Secure fixture in place with star
washers and cap nuts.
10. Install proper bulb type and
wattage (not included).

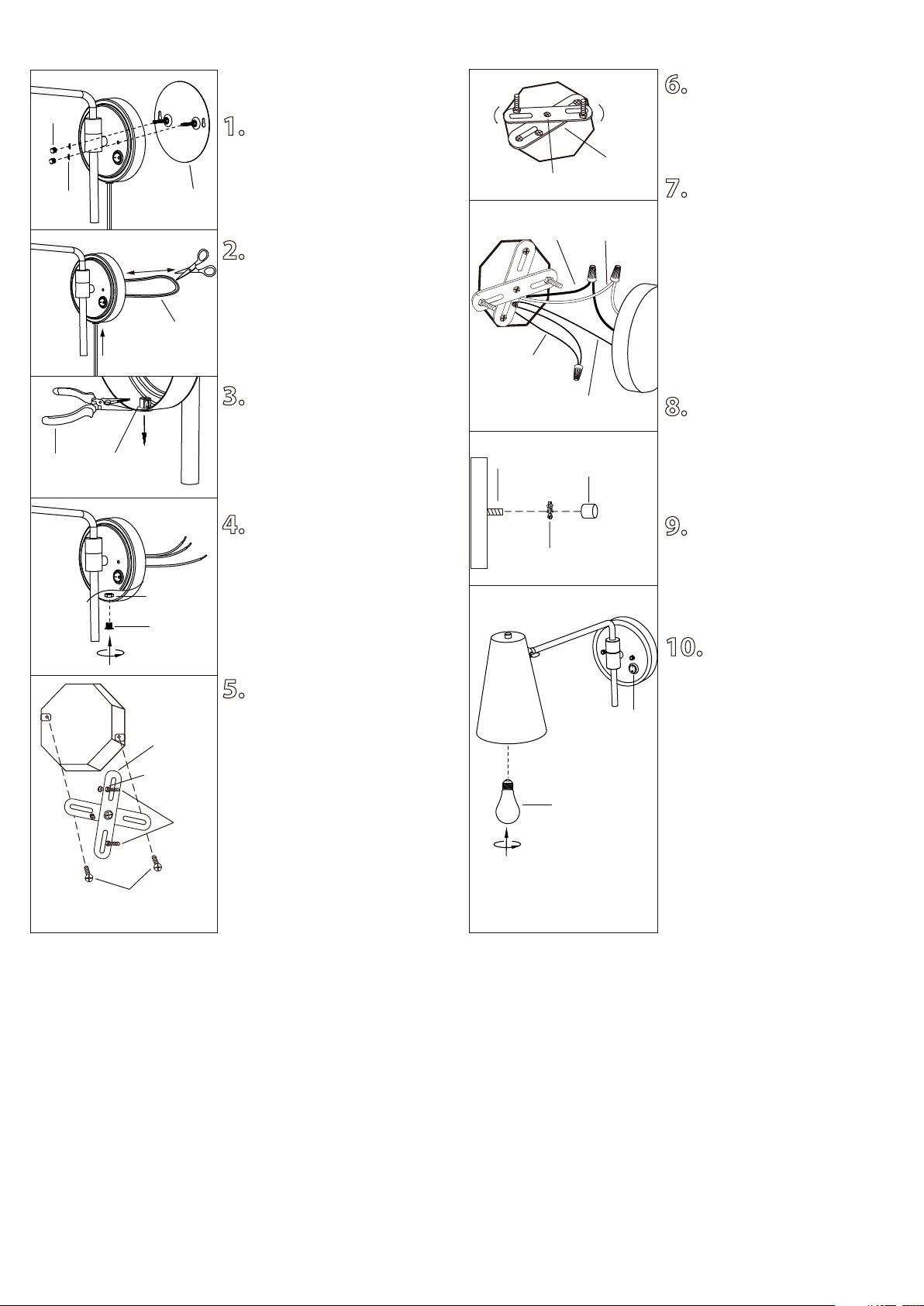

Option#2- Hard-wire
1. Remove the back plate from the
fixture by unscrewing cap nuts and
star washers.
2. Use a pair of sharp scissors to
cut the cord. Strip 7mm from the 6”
cord.
3. Use the pliers to remove the
protective ring.
4. Fill the outlet hole by the hex
nut and screw.
5. Loosen “B”. Adjust stud to
desired length and lock in place with
“ B ”. Mount the mounting bracket to
electrical box using electrical box
screws. Make sure the studs on the
mounting bracket are facing out
from the electrical box.
Star
Washer
Stud
Cap
Nut
Fixture
Studs
Electrical
Box
Electrical Box Screws
(not included)
Mounting
Bracket
Mounting
Bracket
Screw
“B”
WhiteBlack
House supply
Ground wire
Fixture
Ground wire
Screw
Hex Nut
Pliers
Protective
ring
Back
plate
Star
Washer
Cap
Nut
Cord
6”
Switch
Bulb
Type A
Max 40W
Tournevis A
Phillips
Coupeur De Fils
Pinces
Clef
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Fournitures
électriques telles
que prescrites
par les normes
locales
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. POUR STYLE #2- BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU
FIL DE LA MISE À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de illustration.

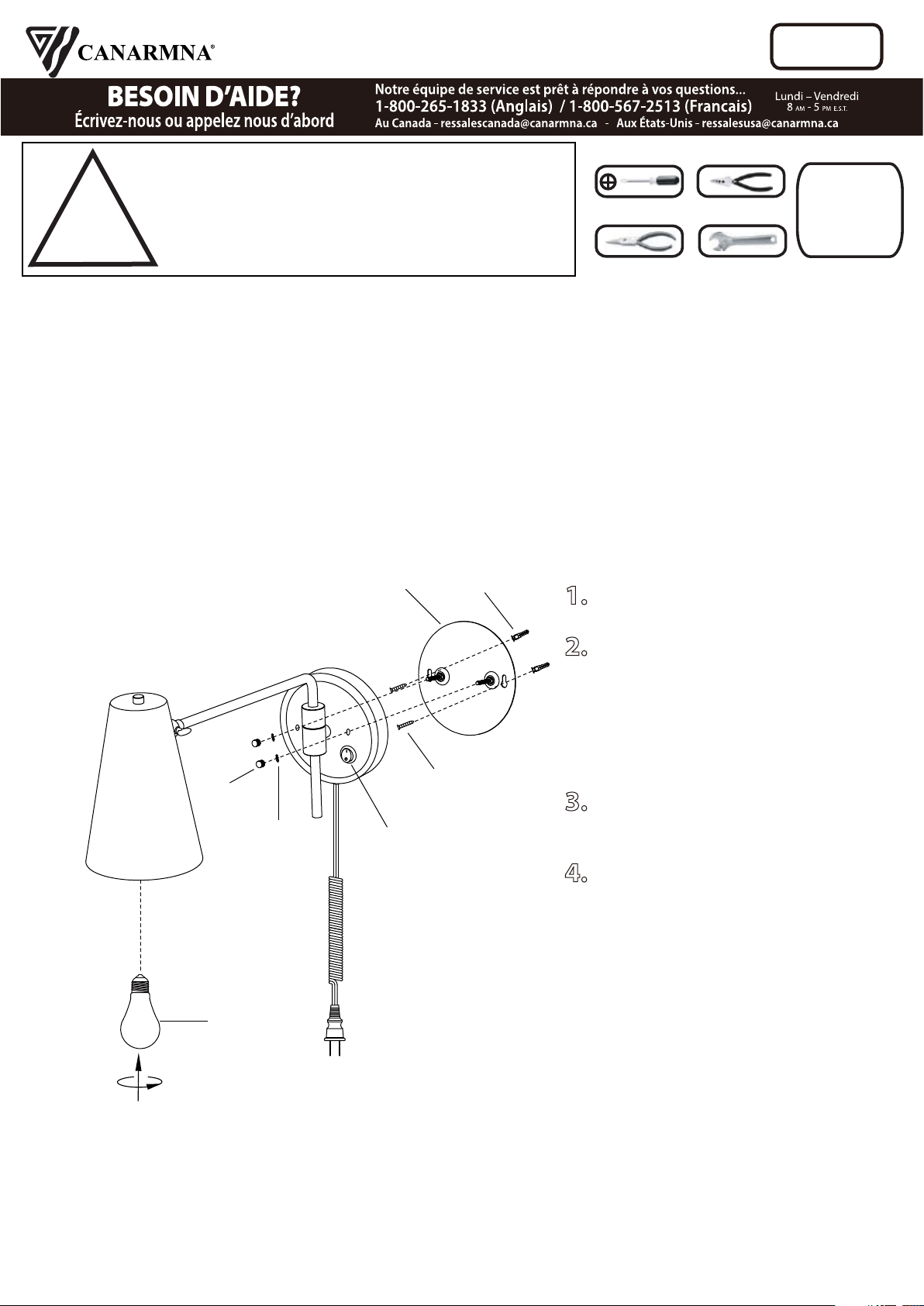

MURAL
N.B.:Vérifiez quel genre de ferrure de montage est inclus dans votre fixture et suivez les instructions appropriés.
Style #1 -Cord et fiche
1. Débranchez la plaque arrière avec l'aide des
rondelles étoilées et les écrous à tete.
2. Placer le luminaire afin de déterminer
l’emplacement des vis; insérer des vis à bois (une
de chaque côté) dans les solives de bois ou des
ancres muraux en plastique accompagnés des
vis à bois dans le placoplâtre. Installer la plaque
arrière préassemblée au mur à l’aide des trous
en clé situés au dos de la plaque. Serrer en place
à l’aide des vis à bois.
3. Poser le luminaire à la plaque arrière à l’aide
des rondelles étoilées et des écrous à tête.
4. Posez l'ampoule de type et de wattage
requis (en sus).
Plaque arrière
Vis à bois
Interrupteur
Rondelle
en étoile
Écrou
à tête
Ancrage
murale
INSTALLATION:
MISE EN GARDE:
OUTILS ET MATERIAUX REQUIS:
IWF1056A01
10/20
Ampoule
Type A Max 40W
PH: (450) 665-2535, FX: (450) 665-0910
Interrupteur
Goujon
6. Placez la ferrure d’installation
de façon à ce que le luminaire soit
placé correctement lorsqu’il sera
posé au plafond. Serrez la vis pour
retenir la ferrure en place.
7. Vissez fermement le fil de la
mise à terre (cuivre nu) sur le
luminaire à la vis de mise à terre
sur la ferrure de montage (en le
tournant tout autour de la
vis de mise à terre) puis en le
branchant au fil de mise à terre
de la maison avec une marrette.
Posez le fil noir de la boîte
électrique au deux fils noir de la
fixture. Posez le fil lanc de la boîte
électrique au deux fils blanc de la
fixture.
8. Une fois les connexions
terminées, poussez soigneusement
les fils et les marrettes dans la boîte
électrique en vous assurant
qu'aucun fil dénudé (sur les fils
noirs et blancs) est visible des
marrettes.
9. Placer le luminaire sur les
goujons sur la ferrure de montage.
Serrez le luminaire en place à l’aide
des écrous étoilés et les écrous à
capuchon.
10. Posez l'ampoule de type et
de wattage requis (en sus).

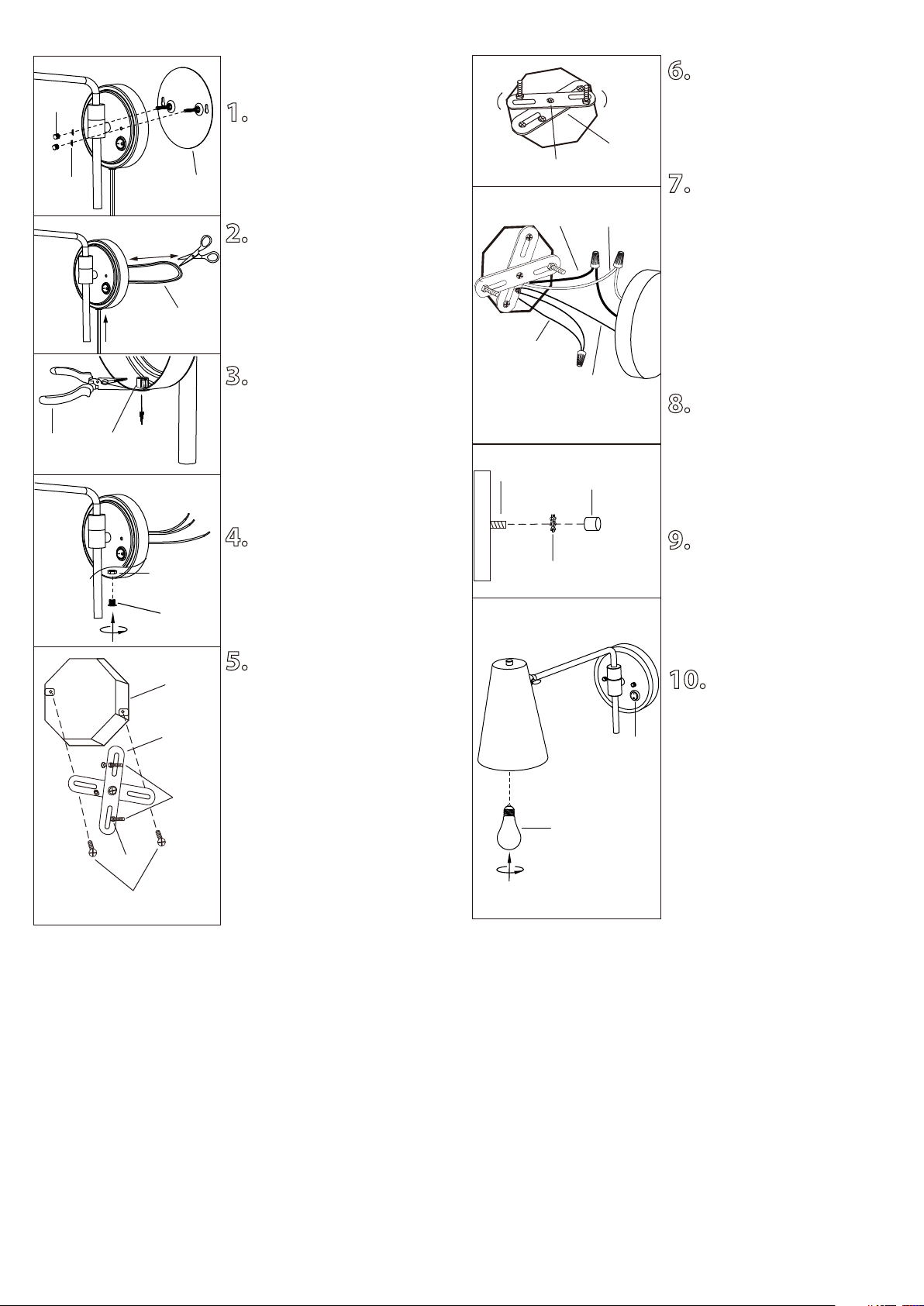

Style #2- Câblez
1. Débranchez la plaque arrière
avec l'aide des rondelles étoilées et
les écrous à tete.
2. Utilisez une paire de ciseaux
pointus pour couper le cordon.
Dégainez 7mm du cordon de 6’’.
3. Use the pliers to remove the
protective ring.
4. Remplissez le trou de sortie par
l’écrou hexagonal et la vis.
5. Dévissez l’écrou B. Ajustez
le poteau à la longueur désirée
et barrez en place avec cet
écrou. Posez la ferrure
d’installation à la boîte de sortie
électrique à l’aide des vis de la
boîte (en sus). Assurez-vous que
les goujons de la ferrure
d’installation font face vers
l’extérieur de la boîte électrique.
Fixture
Plaque
arrière
Cordon
Vis
Écrou
Hexagonal
Rondelle
en étoile
Rondelle
en étoile
Écrou
à tête
Écrou
à tête
Pinces
Goujon
Boîte
Électrique
Vis De La Boîte
Électrique (en sus)
Ferrure De
Montage
“B”
Ferrure De
Montage
Vis
Fil de mise
à la terre du
luminaire
Blanc
Noir
Fil de mise
à terre de
la maison
6”
Rondelle
protectrice
Ampoule
Type A
Max 40W
