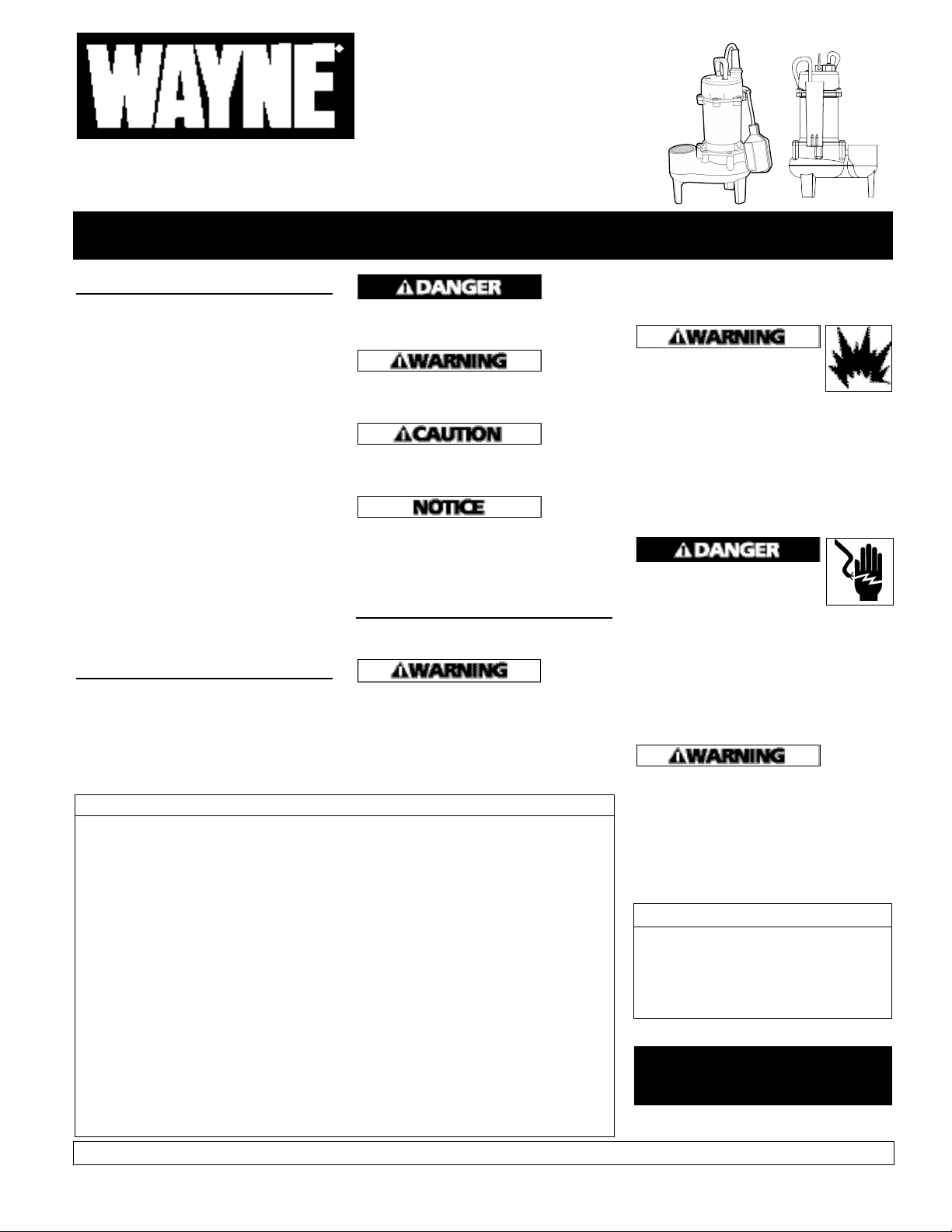

Description
This sewage pump is suitable for
pumping sewage, effluent, wastewater,
groundwater and other nonexplosive,
noncorrosive liquids with up to two inch
solids. The RPP50 pump includes a wide
angle float switch that turns the pump on
and off as the fluid level rises and falls.
The RPPCAP50 is provided with a “Switch
Genius” capacitive water sensor. When
water is detected, the pump will start
automatically. These pumps are intended
for use in domestic sewage lift stations.
Unpacking
Inspect this unit before it is used.
Occasionally, products are damaged
during shipment. If the pump or
components are damaged, return the
unit to the place of purchase for
replacement. Failure to do so could
result in serious injury or death.
Safety Guidelines
This manual contains information that is
very important to know and understand.
This information is provided for SAFETY
and to PREVENT EQUIPMENT PROBLEMS.
To help recognize this information,
observe the following symbols.
Operating Instructions Models RPP50 and RPPCAP50
331301-001 12/07
Danger
indicates
an imminently hazardous situation
which, if not avoided, will result in
death or serious injury.
Warning
indicates
a potentially hazardous situation
which, if not avoided, could result in
death or serious injury.
Caution
indicates
a potentially hazardous situation
which, if not avoided, MAY result in
minor or moderate injury.
Notice
indicates
important information, that if not
followed, may cause damage to
equipment.
General Safety
Information
CALIFORNIA PROPOSITION 65
This
product
or its power cord may contain
chemicals known to the State of
California to cause cancer and birth
defects or other reproductive harm.
Wash hands after handling.
GENERAL SAGETY INFORMATION
1. Know the pump application,
limitations, and po ten tial hazards.
Do not use to pump
flammable or explosive fluids
such as gasoline, fuel oil,
kerosene, etc. Do not use in flammable
and/or explosive atmospheres. Use pump
only with liquids compatible with pump
component materials. Failure to follow
this warning can result in personal
injury and/or property damage.
2. Make certain that the power source
(electric motor) conforms to the
requirements of the equipment.
Disconnect power before
servicing. If the power dis -
con nect is out of sight, lock
in the open po si tion and tag it to
prevent unexpected application of
power. Failure to do so could result in
fatal electrical shock!
3. Release all pressure within the system
before ser vic ing any component.
4. Drain all liquids from the system
before servicing.
This
pump
contains dielectric motor oil for motor
heat transfer. Care should be taken when
disposing of this oil. Do not use this
pump in ponds or fountains because the
motor oil can be harmful to aquatic life.
5. Secure the discharge line before
starting the pump. An unsecured
discharge line will whip, possibly
© 2007 Wayne Water Systems
Specifications RPP50 RPPCAP50
Power supply requirements 120V, 60 hz 120V, 60 hz
Circuit requirements 15 amps (min) 15 amps (min)
Motor duty Intermittent Intermittent
Motor 120V, 1 Phase 120V, 1 Phase
Horsepower 1/2 1/2
Motor full load 6.3 amps 6.3 amps
Liquid temperature range 40°F to 120°F 40°F to 120°F
Max. operating position 45
o
from vertical 45
o
from vertical
Dimensions 14” x 12” 14” x 12”
Intake 2” 2”
Discharge 2” NPT female 2” NPT female
Cut-in level (factory set) 16” 11”
Cut-out level (factory set) 7.5” 7”
Differential 8.5” 4”
Switch 90
o
wide angle “Switch Genius”
mechanical tether switch capacitive water sensor
Power cord 18 gauge 3 Conductor 18 gauge 3 Conductor
with plug with plug
Construction
Motor housing.......Cast iron
Volute ....................Cast iron
Impeller...................Glass reinforced PBT
Seal plate ...............Cast Iron
Shaft seal ...............Mechanical
GALLONS PER HOUR AT TOTAL
HEAD IN FEET
0 5 10 15
5700 4560 3240 900
Performance
1/2 HP Cast Iron
Sewage Pump
For parts, product & service information
visit www.waynepumps.com
Please read and save these instructions. Read carefully before attempting to assemble, install, operate
or maintain the product described. Protect yourself and others by observing all safety information.
Failure to comply with instructions could result in personal injury and/or property damage! Retain
instructions for future reference.
Where a
2-prong
wall receptacle is encountered, it must
be replaced with a properly grounded
3-prong re cep ta cle installed in
accordance with the NEC and local
codes and ordinances.
12. All wiring should be performed by a
qualified elec tri cian.
13. It is strongly recommended that this
unit is plugged into a Ground Fault
Circuit Interrupter (GFCI). Con sult a
local electrician for installation and
availability.
The pump
motor is
equipped with automatic resetting
thermal protector and may restart
unexpectedly. Protector tripping is an
indication of motor overloading as a
result of operating the pump at low
heads (low discharge restriction),
excessively high or low voltage,
inadequate wiring, incorrect motor
conditions, or a defective motor or pump.
14. This pump is designed to transfer
water in cycles. Using this pump in a
continuous duty application by ma -
nip u lat ing the switch to stay on, will
effect the per for mance and the life
of the product.
15. Protect electrical cord from sharp
objects, hot sur fac es, oil, and
chemicals. Avoid kinking the cord.
Re place or repair damaged or worn
cords im me di ate ly. Use wire of
adequate size to minimize voltage
drop at the motor.
causing personal injury and/or
property damage.
6. Check hoses for weak and worn
condition before each use, making
certain that all connections are secure.
7. Periodically inspect the pump and
system com po nents. Perform
routine maintenance as required
(See Maintenance Section).
8. Provide a means of pressure relief
for pumps whose discharge line can
be shut-off or obstructed.
9. Personal Safety:
a.Wear safety glasses at all times
when working with pumps.
b.Keep work area clean, uncluttered
and properly lighted; replace all
unused tools and equipment.
c.Keep visitors a safe distance from the
work area. Make workshop child-
proof with pad locks, master switch es,
and by re mov ing starter keys.
10. When wiring an elec tri cal ly driven
pump such as this, fol low all
electrical and safety codes, as well as
the most recent National Electrical
Code (NEC) and the Oc cu pa tion al
Safety and Health Act (OSHA).
Risk of electric shock! Never
connect the green (or green
and yellow) wire to a live
terminal!
11. This equipment is only for use on
120 volt (single-phase) and is
equipped with an ap proved 3-con -
duc tor cord and 3-prong, grounding-
type plug as shown in Fig ure 1.
2
Operating Instructions
16. Do not handle a pump or pump motor
with wet hands or when standing on a
wet or damp surface, or in water.
17. Do not hang this product by the
carry handle. Sewage pumps should
be set firmly on their legs and
supported by rigid piping. This
eliminates twisting and damage
during pump operation.
18. Do not use an extension cord.
Do not walk on wet area until
all power has been turned off.
If the shut-off box is in
basement, call the electric company to
shut-off service to the house, or call the
local fire department for instructions.
Remove pump and repair or replace.
Failure to follow this warning can result
in fatal electrical shock.
Installation
In any
Installation
where property damage and/or personal
injury might result from an inoperative or
leaking pump due to power outages,
discharge line blockage or any other
reason, use a backup system(s).
1. Thread the discharge pipe or pipe
nipple into the dis charge connection.
2. If a check valve is used in a solids
handling system mount the check
valve in a horizontal position or at a
45° angle with the valve pivot on
top. In a vertical position, solids will
tend to lodge on the valve flapper
and can prevent it from opening.
3. Drill a 1/16" hole in the discharge
pipe ap prox i mate ly 1" to 2” above
the pump discharge when a check
valve is used. The hole prevents air
locking of the pump at the initial
start-up and if it should lose prime.
Grounding
Blade

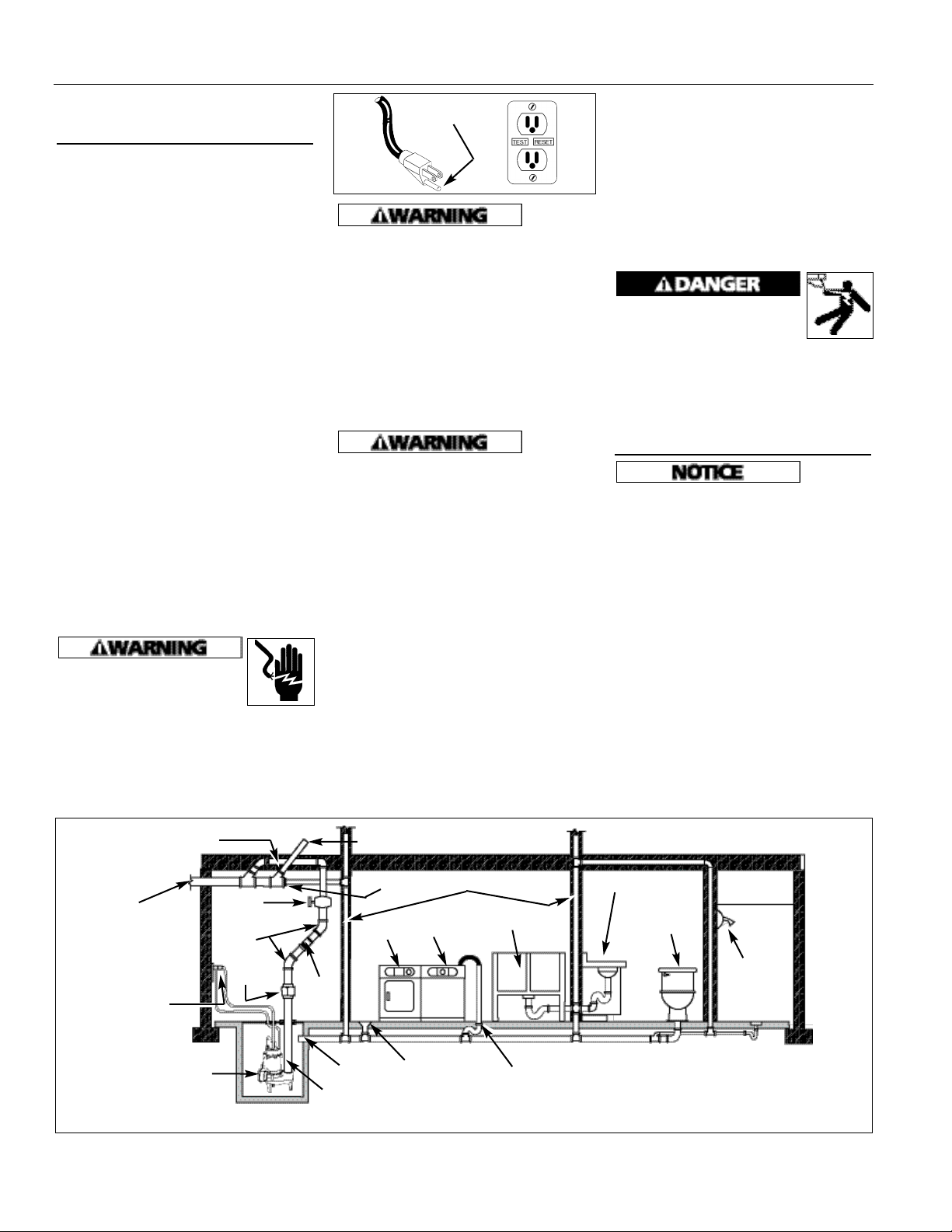

Figure 1
Main waste
line to
sewer or
septic tank
Upper level drainage
Three prong
grounded outlet
equipped
with a ground
fault interruptor
2” Discharge pipe
Float switch
Sewage pump passes 2” dia. solids
Cleanout
Vent pipe
2” Gate
Valve
Union
2”
Check
Valve
45
o
Elbow
Laundry tubs
Washer
Dryer
Floor drain
Washer drain
Lavatory
Toilet
Shower
Flange
Figure 2 - Typical Installation
www.waynepumps.com
General Safety
Information (Continued)
4. A gate valve should be installed in the
system after the check valve. This gate
valve should be a full port valve which
will pass 2" solids or as required by
state and local codes. This gate valve
permits removal of the pump and/or
check valve for servicing.
5. A union should be installed between
the check valve and the pump so the
pump can be removed with least
disturbance of the piping.
6. The RPP50 pump has a detachable
tether switch with a piggyback plug
(see Figure 3A). The length of the
tether (distance of cord from float to
clamp) should not be set shorter than
3-1/4 inches and should not be used in
a basin smaller than 14 inches in
diameter. If using a differential other
than the factory setting, be sure
when the pump shuts off at least 4”
of fluid is left in the basin so the
impeller remains submerged.
7. When any switch is used, rigid dis -
charge pipe is required. If the pump is
allowed to move, the tether switch
could be re strict ed by the basin wall,
pre vent ing the pump from operating.
8. RPPCAP50 models are supplied with a
“Switch Genius” capacitive water
sensor. Orient the pump in the basin
so that the “Switch Genius” water
sensor is 180° away from the inlet.
3
Make certain the incoming water
stream does not hit the “Switch
Genius” surface (See Figure 3B).
Before
removing
pump from basin for service, always
disconnect electrical power to pump
and control switch. For any work on
pump or switch, ALWAYS unplug the
power cord. Do not just turn off circuit
break er or unscrew fuse.
Maintenance
Make
certain
that the pump is unplugged before
attempting to service or remove any
component. This pump is assembled in
the factory using special equipment;
therefore only authorized service dealers
or qualified electricians should attempt
to repair this unit. Improper repair can
cause an electrical shock hazard.
The pump
contains
oil that may be under pressure because
of heat. Let the pump cool for a minimum
of two hours before servicing this unit.
1. Disassembly of the motor prior to
expiration of war ran ty will void the
warranty. It might also cause internal
leakage and damage to the unit. If
repairs are required, return the pump
to the dealer from whom it was pur -
chased or call 1-800-237-0987.
2. After the basin cover is removed
and necessary dis charge piping
disconnected, lift pump from basin.
Check valve 45
o
Vent
Inlet
Gasket
1/2”
Min.
Clearance
Basin

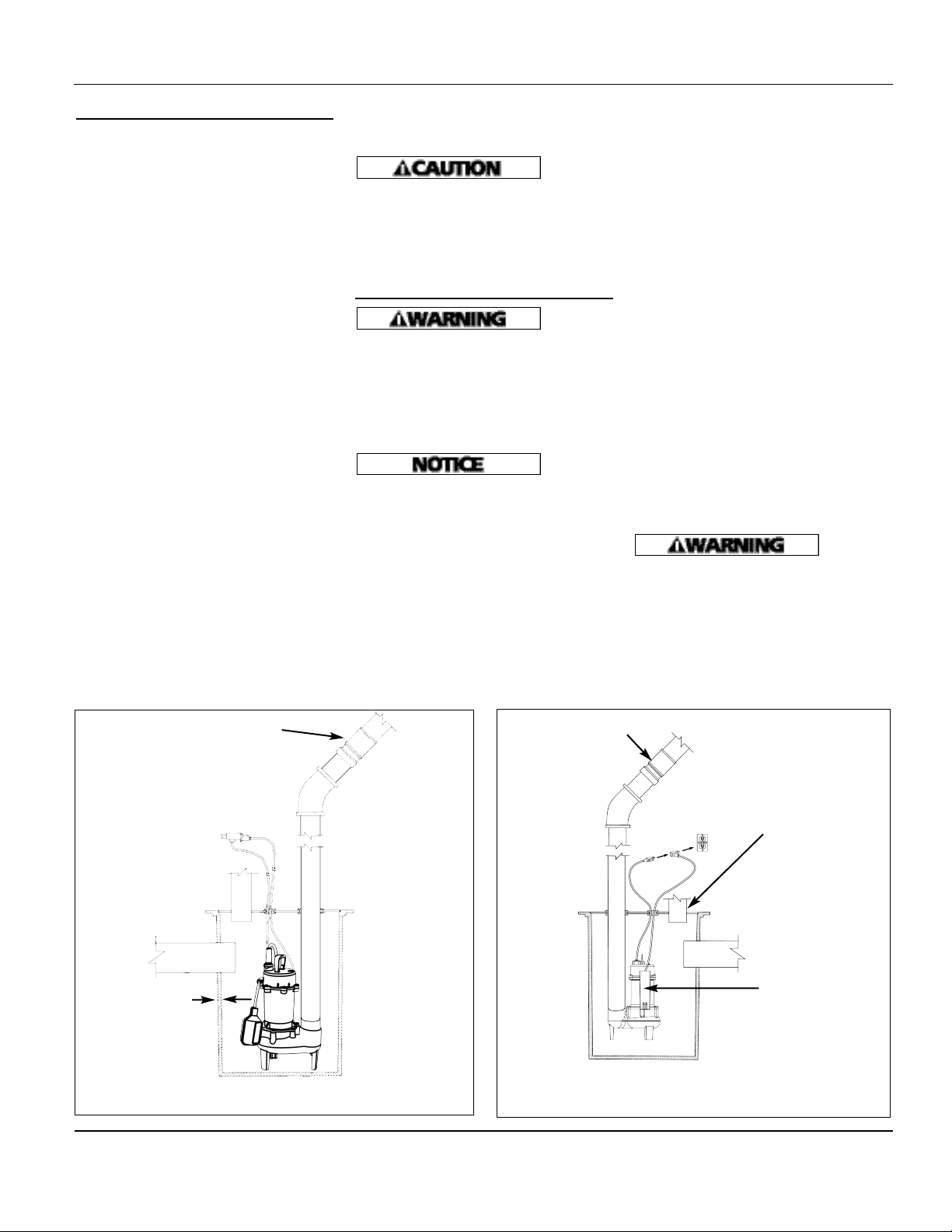

Figure 3A - Prefabricated Basins (RPP50)
3. Pump should be checked on a
regular basis for proper op er a tion. If
anything has changed since unit was
new, the unit should be removed
and replaced. Only qualified
electricians or service peo ple should
at tempt to repair this unit. Improper
repair and/or assembly can cause an
electrical shock hazard.
4. Place the pump in a suitable area
where it can be cleaned
thoroughly. Remove all scale and
deposits on pump.
5. Submerge the complete pump in a
disinfectant so lu tion (10% chlorine
bleach solution) for at least one
hour before handling the pump.
6. For the RPP50, clean all dirt and
deposits from the pump float. Make
sure float moves freely after cleaning.
For the RPPCAP50 clean “Switch
Genius” water sensor surface.
7. Clean all dirt and deposits away
from pump inlet and volute.
This pump
contains
dielectric motor oil for lubrication and
motor heat transfer. This oil can be
harmful to the environment. Check
state environmental laws before
disposing of this oil. This oil can be
harmful to aquatic life so consideration
should be exercised in the application
of this pump.
www.waynepumps.com
Installation (Continued)
Check valve 45
o
Vent
Inlet
Gasket
Basin
Figure 3B - Prefabricated Basins (RPPCAP50)
Orient the pump so
that the “Switch-
Genius” is 180°
away from the
inlet. Make sure
the incoming water
stream does not hit
the “Switch-
Genius” surface.
Models RPP50 and RPPCAP50
www.waynepumps.com
4
Operating Instructions
Troubleshooting Chart - RPP50
Symptom Possible Cause(s) Corrective Action
Pump will not start or
run
Pump starts and stops
too often
Pump shuts off and
turns on independently
of switch (trips thermal
overload protection)
Pump operates noisily
or vibrates excessively
Pump will not shut off
Pump operates but
delivers little or no
water
1. Water level too low
2. Blown fuse or tripped circuit
breaker
3. Low line voltage
4. Defective motor
5. Defective float switch
6. Impeller (pump filled with
debris)
7. Tangled switch
8. Insufficient liquid level
1. Backflow of water from piping
2. Faulty float switch
3. Check valve not installed or
leaking
4. Discharge head is less than
manufacturer’s minimum
1. Excessive water temperature
2. Defective switch or entangled
switch is causing pump to run
dry
3. Low line voltage
1. Worn bearings
2. Debris in impeller cavity or
broken
3. Piping attachments to building
structure too rigid or too loose
1. Defective float switch
2. Float switch movement restricted
3. Restricted discharge (obstruction
in piping)
4. Excessive inflow or pump not
properly sized for application
1. Low line voltage
2. Debris caught in impeller or
discharge
3. Worn or defective pump parts or
plugged impeller
4. Pump not properly sized for
application
5. Check valve stuck closed or
installed backwards
6. Shut off valve closed
1. Pump switch will not turn on unless water covers top of
pump
2. If blown, replace with proper sized fuse or reset breaker
3. If voltage is under recommended min i mum, check wiring
size from the main switch on property. If OK, contact power
company.
4. Return for service or replace motor
5. Replace float switch
6. If impeller will not turn, remove housing and remove debris
7. Arrange switch so the switch moves free ly. Re po si tion pump
if necessary
8. Make sure liquid level is at least 13" from the basin floor
1. Install check valve
2. Replace float switch
3. Remove and examine check valve for prop er in stal la tion
and free operation
4. Recheck all sizing calculations to determine proper pump
size
1. Pump should not be used for water above 120°
2. Replace or reposition pump
Pump may start unexpectedly.
Disconnect power supply before
ser vic ing
3. If voltage is under recommended min i mum, check wiring
size from the main switch on property. If OK, contact power
company
1. Replace pump
2. Remove housing, clean impeller and/or replace broken
impeller
3. Replace portion of discharge pipe with flexible connector
1. Replace float switch
2. Reposition pump or clean basin as required to provide
adequate clearance for float
3. Remove pump and clean pump & piping
4. Recheck all sizing calculation to determine proper pump
size
1. If voltage is under rec om mend ed minimum, check wiring
size from the main switch on prop er ty. If OK, contact power
company
2. Remove, clean and check for tight ness
3. Replace entire pump. Clean parts if required
4. Recheck all sizing calculations to determine proper pump
size
5. Remove and examine check valve for proper installation
and free operation
6. Open valve
www.waynepumps.com
5
Troubleshooting Chart - RPPCAP50
Symptom Possible Cause(s) Corrective Action
Pump will not start or
run
Pump starts and stops
too often
Pump shuts off and
turns on independently
of switch (trips thermal
overload protection)
Pump operates noisily
or vibrates excessively
Pump will not shut off
Pump operates but
delivers little or no
water
1. Water level too low
2. Blown fuse or tripped circuit
breaker
3. Low line voltage
4. Defective motor
5. Defective “Switch Genius”
6. Impeller (pump filled with
debris)
7. Insufficient liquid level
1. Backflow of water from piping
2. Dirty “Switch Genius” water
sensor
3. Check valve not installed or
leaking
4. Discharge head is less than
manufacturer’s minimum
1. Excessive water temperature
2. Low line voltage
1. Worn bearings
2. Debris in impeller cavity or
broken
3. Piping attachments to building
structure too rigid or too loose
1. Defective “Switch Genius” switch
2. Restricted discharge (obstruction
in piping)
3. Excessive inflow or pump not
properly sized for application
1. Low line voltage
2. Debris caught in impeller or
discharge
3. Worn or defective pump parts or
plugged impeller
4. Pump running backwards
5. Pump not properly sized for
application
6. Check valve stuck closed or
installed backwards
7. Shut off valve closed
1. “Switch Genius” water sensor will not turn pump on unless
water is within 1 inch of the top of the sensor.
2. If blown, replace with proper sized fuse or reset breaker
3. If voltage is under recommended min i mum, check wiring
size from the main switch on property. If OK, contact
power company.
4. Return for service or replace motor
5. Replace “Switch Genius”
6. If impeller will not turn, remove housing and remove
debris
7. Make sure liquid level is at least 11" from the basin floor
1. Install check valve
2. Reposition pump, clean sensor face.
3. Remove and examine check valve for prop er in stal la tion
and free operation
4. Recheck all sizing calculations to determine proper pump
size
1. Pump should not be used for water above 120°
Pump may start unexpectedly.
Disconnect power supply before
ser vic ing
2. If voltage is under recommended min i mum, check wiring
size from the main switch on property. If OK, contact
power company
1. Return for service or replace
2. Remove housing, clean impeller and/or replace broken
impeller
3. Replace portion of discharge pipe with flexible connector
1. Replace “Switch Genius” switch
2. Remove pump and clean pump & piping
3. Recheck all sizing calculation to determine proper pump
size
1. If voltage is under rec om mend ed minimum, check wiring
size from the main switch on prop er ty. If OK, contact
power company
2. Remove, clean and check for tight ness
3. Replace worn parts or entire pump. Clean parts if required
4. Check rotation. (CCW from bottom) Return if CW
5. Recheck all sizing calculations to determine proper pump
size
6. Remove and examine check valve for proper installation
and free operation
7. Open valve
Models RPP50 and RPPCAP50
6
Limited Warranty
For one (1) year on RPP50 and three (3) years on RPPCAP50, from the date of purchase, Wayne Water Systems
("Wayne") will repair or re place, at its option, for the original purchaser any part or parts of its Sump Pumps or Water
Pumps (“Product”) found upon examination by Wayne to be defective in materials or work man ship. Please call Wayne
(800-237-0987) for instructions or see your dealer. Be pre pared to provide the model number and the serial number
when exercising this warranty. All transportation charges on Products or parts submitted for repair or replacement must
be paid by purchaser.
This Limited Warranty does not cover Products which have been damaged as a result of accident, abuse, misuse, neglect,
improper installation, improper maintenance, or failure to operate in accordance with Wayne’s written instructions.
THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, IN CLUD ING THOSE OF MER CHANT ABIL I TY
AND FITNESS FOR A PARTICULAR PUR POSE, ARE LIMITED TO ONE YEAR ON RPP50 AND THREE (3) YEARS ON
RPPCAP50, FROM THE DATE OF PURCHASE. THIS IS THE EXCLUSIVE REM E DY AND ANY LIABILITY FOR ANY AND
ALL INDIRECT OR CONSEQUENTIAL DAM AG ES OR EXPENSES WHATSOEVER IS EXCLUDED.
Some states do not allow limitations on how long an implied warranty lasts, or do not allow the exclusions or limitations
of incidental or consequential damages, so the above lim i ta tions might not apply to you. This limited war ran ty gives you
specific legal rights, and you may also have other legal rights which vary from state to state.
In no event, whether as a result of breach of contract warranty, tort (in clud ing negligence) or otherwise, shall Wayne or
its suppliers be liable for any special, consequential, incidental or penal damages including, but not limited to loss of
profit or revenues, loss of use of the products or any associated equipment, damage to associated equip ment, cost of
capital, cost of substitute products, facilities, services or replacement power, downtime costs, or claims of buyer’s cus -
tom ers for such damages.
You MUST retain your purchase receipt along with this form. In the event you need to exercise a warranty claim, you
MUST send a copy of the purchase receipt along with the material or correspondence. Please call Wayne (800-237-0987)
for return authorization and instructions.
DO NOT MAIL THIS FORM TO WAYNE. Use this form only to maintain your records.
MODEL NO._______________ SERIAL NO.__________________________ INSTALLATION DATE_____________
ATTACH YOUR RECEIPT HERE
Operating Instructions
www.waynepumps.com
MÉMENTO : Gardez votre preuve datée d’achat à fin de la garantie !
Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter,
installer, utiliser ou de procéder à l’entretien du produit décrit. Se protéger ainsi que les
autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou
dégâts matériels ! Conserver ces instructions comme référence.
Description
Cette pompe d’égout convient pour
pomper les égouts, les effluents, les eaux
usées, les eaux de fond, et autres liquides
non-explosifs, non-corrosifs jusqu’à deux
pouces ou cinq centimètres de solides.
La RPP50 pompe inclut un interrupteur à
flotteur à angle large qui met la pompe
en marche et l’arrête tandis que le niveau
de fluide monte et descend. Le RPPCAP50
est équipé avec un détecteur capacitive
d’eau « Switch Genius ». La pompe se
démarre automatiquement quand la
présence d’eau est détectée. Ces pompes
sont conçues pour pomper les égouts
domestiques de stations de levage.
Déballage
Inspecter cet appareil avant de l’utiliser.
À l’occasion, les produits sont
endommagés durant l’expédition. Si la
pompe ou les composants sont
endommagés, rapporter l’appareil à
l’endroit d’achat pour son remplacement.
Ne pas suivre ces instructions pourraient
mener à de graves blessures ou à la mort.
Instructions d’Utilisation Modèle RPP50 et RPPCAP50
331301-001 12/07
Directives de
Sécurité
Ce manuel contient de l’information
très importante qui est fournie pour
la SÉCURITÉ et pour ÉVITER LES
PROBLÈMES D’ÉQUIPEMENT.
Rechercher les symboles suivants
pour cette information.
Danger
indique
une situation hasardeuse imminente
qui résultera en perte de vie ou
blessures graves.
Avertis-
sement
indique une situation hasardeuse
potentielle qui peut résulter en perte
de vie ou blessures graves.
Attention
indique
une situation hasardeuse potentielle qui
peut résulter en blessures.
Avis
indique
l’information importante pour éviter le
dommage de l’équipement.
Généralités sur la
Sécurité
PROPOSITION 65 DE CALIFORNIE
Ce produit ou son cordon peuvent
contenir des produits chimiques qui, de
l’avis de l’État de Californie, causent le
cancer et des anomalies congénitales ou
autres problèmes de reproduction. Lavez-
vous les mains après la manipulation.
GÉNÉRALITÉS SUR LA SÉCURITÉ
1. Se familiariser avec l’application, les
limites et les hasards potentiels de
la pompe.
Ne pas utiliser pour le
pompage des liquides
inflammables ou explosifs tels
que l’essence, l’huile à chauffage, le
kérosène, etc. Ne pas utiliser dans une
atmosphère inflammable et/ou explosive.
Utiliser la pompe seulement avec les
liquides qui sont compatibles avec les
pièces détachées de la pompe. Ne pas
suivre cet avertissement peut résulter en
blessure grave et/ou dégâts matériels.
2. S’assurer que la source de courant
(moteur électrique) se conforme
aux exigences de l’équipement.
© 2007 Wayne Water Systems
Spécifications RPP50 RPPCAP50
Alimentation requiert 120V, 60 hz 120V, 60 hz
Exigences de circuit 15 A (min) 15 A (min)
Service du moteur Intermittent Intermittent
Moteur 120V, Monophasé 120V, Monophasé
Horse Power 1/2 1/2
Moteur à pleine charge 6.3 A 6.3 A
Gamme de température
du liquide 4°C à 49°C (40°F à 120°F) 4°C à 49°C (40°F à 120°F)
Position de
fonctionnement max. 45° du vertical 45° du vertical
Dimensions 35,6 cm X 30,5 cm 35,6 cm X 30,5 cm
(14 po x 12 po) (14 po x 12 po)
Entrée 5,05 cm (2 po) 5,05 cm (2 po)
Décharge 5,05 cm (2 po) NPT femelle, 5,05 cm (2 po) NPT femelle,
7,6 cm (3 po) NPT mâle 7,6 cm (3 po) NPT mâle
Niveau de démarrage 40,6 cm (16 po) 27,94 cm (11 po)
(réglé à l’usine)
Niveau d’arrêt 19 cm (7.5 po) 17,78 cm (7 po)
(réglé à l’usine)
Différentiel 21,6 cm (8.5 po) 10,16 cm (4 po)
Interrupteur 90° Mécanique à longe, Détecteur d’eau
angle large capacitive « Switch Genius »
Cordon d’alimentation Calibre 18, 3 fils avec fiche Calibre 18, 3 fils avec fiche
Fabrication
Carter du moteur ............Fonte
Volute...............................Fonte
Turbine.............................PBT renforcé
de verre
Plaque d’étanchéité ........En fonte
Joint d’arbre ....................Mécanique
GALLONS PAR HEURE À PLEINE
HAUTEUR EN PIEDS
0 5 10 15
5700 4560 3240 900
Rendement
Pompe d’égout
de fonte 1/2 HP
7 Fr
8. Fournir un système de dégagement
de pression pour les pompes avec
lignes de décharge qui peuvent
devenir obstruées ou coupées.
9. Sécurité Personnelle:
a.Toujours porter des lunettes de sécurité
si vous travaillez avec les pompes.
b.Garder l’endroit de travail propre,
non-encombré et bien illuminé.
Ranger tous les outils et
l’équipement après l’usage.
c. Garder les visiteurs à une distance sans
danger de l’endroit de travail.
Protéger l’atelier pour les enfants avec
des cadenas, interrupteurs principaux
et en enlevant les clefs de démarrage.
10. Pendant l’installation de fils d’une
pompe électrique telle que celle-ci,
suivre tous les codes de sécurité ainsi
que les codes récents du National
Electrical Code (NEC) et l’ Oc cu pa -
tion al Safety and Health Act (OSHA).
Risque de secousse
électrique! Ne jamais
brancher le fil vert (ou vert et
jaune) à une borne électrisée !
11. Cet équipement est conçu pour un
circuit de 120 v (monophasé) et est
équipé d’un cordon approuvé à
trois conducteurs et une fiche de
terre à trois broches tel qu’indiqué
dans la Fig ure 1.
Débrancher la source de
courant avant de procéder à
l’entretien et aux réparations.
Si la source d’alimentation est hors de la
vue, la verrouiller dans la position ouverte
et l’étiqueter afin d’éviter que l’appareil
soit mis sous tension accidentellemen.
Ne pas suivre ces directives peut résulter
en choc électrique!
3. Dissiper toute la pression dans le
système avant de procéder à
l’entretien et aux réparations de
n’importe quelle pièce détachée.
4. Purger tous liquides de procéder à
l’entretien et aux réparations.
Cette
pompe
contient de l’huile à moteur diélectrique
pour le transfert de chaleur du moteur.
Attention en éliminant cette huile. Ne pas
utiliser cette pompe dans les étangs ou
les fontaines car l’huile à moteur pourrait
être dangereux pour la vie aquatique.
5. Fixer la ligne de décharge avant de
démarrer la pompe. Une ligne de
décharge non-fixée peut fouetter et
causer des blessures personnelles
et/ou des dégâts matériels.
6. Inspecter les tuyaux pour tout signe
de faiblesse et d’usure avant chaque
utilisation et vérifier le serrage de
tous les branchements.
7. Inspecter la pompe et les pièces
détachées du système périod-
iquement. Exécuter l’entretien
ordinaire (Se référer à la section
d’Entretien).
8 Fr
Instructions d’Utilisation
Remp
lacer les
prises à deux broches avec des prises à
trois broches mises à la terre
correctement selon les codes et
ordonnances locaux et de NEC.
12. Toute installation de fils doit être
efectuée par un électricien qualifié.
13. Il est recommandé que le modèle
soit branché dans un disjoncteur de
fuite à la terre (DDFT). Con sulter un
électricien local pour la disponibilité
et l’installation.
Le
moteur de
la pompe est équipé d’un protecteur
thermique à réenclenchement
automatique et peut se mettre en marche
subitement. Le déclenchement du
protecteur est une indication de
surcharge du moteur résultant du
fonctionnement de la pompe à basse
pression (restriction de décharge basse),
tension extrêmement élevée ou basse,
installation de fils insuffisante,
conditions de moteur incorrectes, ou un
moteur ou une pompe défectueux.
14. Cette pompe est conçue pour
transporter l’eau en cycles.
Utiliser cette pompe dans une
application continue en manipulant
l’interrupteur pour qu’il reste
enclenché affectera la performance
et l’espérance de vie du produit.
15. Protéger le cordon d’alimentation
des objets pointus, surfaces
chaudes, huile et produits
chimiques. Ne pas tortiller le
cordon. Remplacer ou réparer les
cordons usés ou endommagés
immédiatement. Utiliser des fils de
taille suffisante pour minimiser la
chute de tension au moteur.
Broche de
terre
Figure 1
Canalisation
principale aux
égouts ou fosse
septique
Vidange de niveau supérieur
Prise tripolaire
mise à la terre
équipée d’un
disjoncteur de
fuite à la terre
Tuyau de
décharge 2 po
Interrupteur
Pompe pour eaux usées passe des solides de 2 po
Trappe de
nettoyage
Tuyau d’évent
Vanne 2 po
Raccord
Clapet 2 po
Coude
45
o
Bacs à lessive
Laveuse
Sécheuse
Drain de
plancher
Vidange de laveuse
Lavabo
Toilette
Douche
Bride

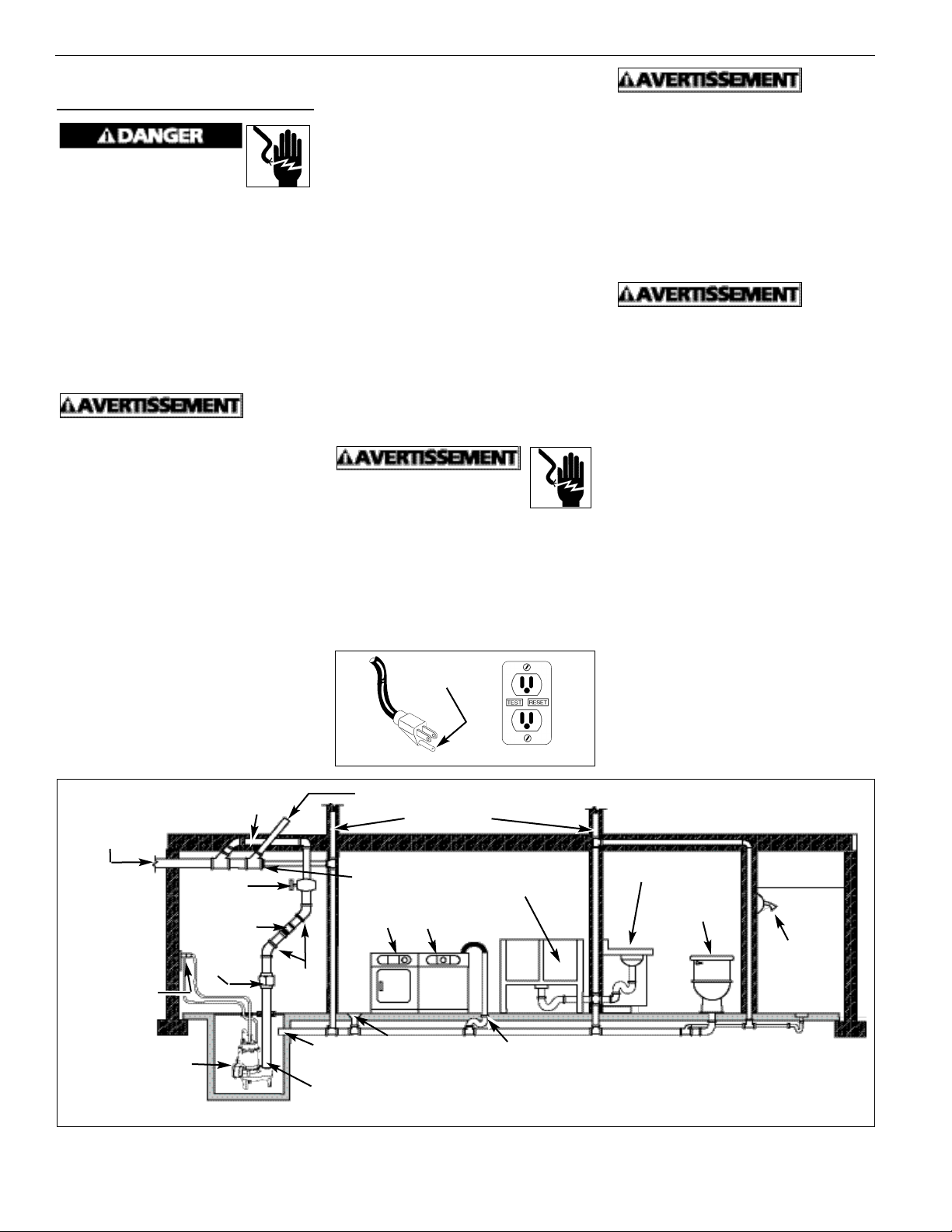

Figure 2 - Installation typique
Généralités sur la
Sécurité (Suite)
9 Fr
16. Ne pas manipuler de pompe ou de
pompe de moteur avec les mains
trempées ni lorsque vous êtes
debout sur une surface trempée ou
humide, ou dans l’eau.
17. Ne pas pendre ce produit par la
poignée. Les pompes pour eaux
usées devraient être placées
fermement sur leurs pieds et
supportées avec de la tuyauterie
rigide. Ceci empêche le tortillement
et les dommages pendant le
fonctionnement de la pompe.
18. Ne pas utiliser un cordon
prolongateur.
Ne pas marcher dans un
endroit trempé jusqu’à ce que
toutes les sources de courant
soient coupées. Si la boîte d’arrêt est
dans le sous-sol, contacter votre
compagnie d’électricité pour couper le
service à la maison ou contacter le service
d’incendie pour des directives. Enlever la
pompe et la réparer ou la remplacer. Ne
pas suivre ces conseils peut résulter en
choc électrique mortel.
Installation
Utiliser
un/des
système(s) de sauvegarde là où il y a
risque de dégâts matériels et/ou
blessures personnelles à cause d’une
pompe qui ne fonctionne pas ou qui a
des fuites à cause des manques de
puissance, canalisations de décharge
obstruées ou autres raisons.
1. Fileter le tuyau de décharge ou le
mamelon de tuyau dans le raccord
de décharge.
2. Si un clapet est utilisé, monter le
clapet dans une position horizontale
ou à un angle de 45° avec le pivot de
la soupape en haut. Dans une position
verticale, les solides on tendance à se
déposer sur le volet de la soupape et
peuvent l’empêcher de s’ouvrir.
3. Percer un trou de 1/16 po dans le tuyau
de décharge environ 1 à 2 po par-dessus
la décharge de la pompe lorsque vous
utilisez un clapet. Le trou empêche le
blocage par l’air de la pompe au départ
initial et si elle perd l’amorçage.
4. Une vanne devrait être installée dans
le système après le clapet. La vanne
devrait être de type à orifice plein
qui passera des solides de 2 po ou
selon les exigences des codes locaux
et de la Province. Cette vanne permet
l’enlevage de la pompe et/ou du
clapet pour l’entretien.
5. Installer un raccord-union entre le
clapet et la pompe pour que la
pompe puisse être enlevée sans trop
déranger la tuyauterie.
6. Cette RPP50 pompe a un interrupteur à
longe détachable avec une fiche
superposée (Voir figure 3A). La
longueur de cordon (distance du
cordon du flotteur à la pince) ne devrait
pas être ajustée moins que 8,26 cm (3-
Clapet 45
o
Évent
Arrivée
Joint
d’étanchéité
Espace min.
1/2 po
Bassin

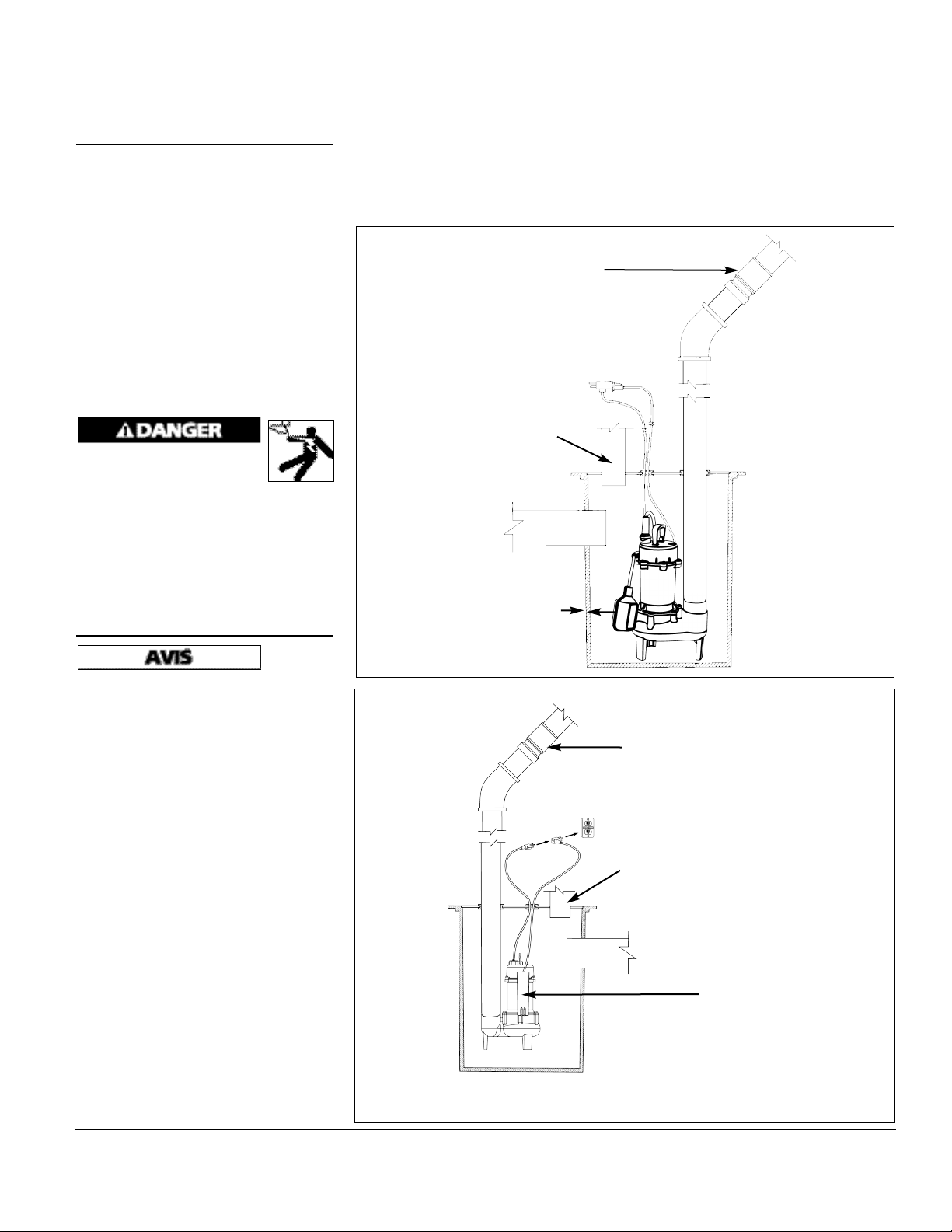

Figure 3A - Bassins préfabriqués
Modéles RPP50 et RPPCAP50
Généralités sur la
Sécurité (Suite)
Clapet 45
o
Évent
Arrivée
Gasket
Bassin
Figure 3B - Bassins préfabriqués (RPPCAP50)
Orienter la pompe pour
que le « Switch Genius »
soit à 180° de l’entrée.
S’assurer que le jet d’eau
entrant ne frappe pas la
surface du
« Switch Genius ».
10 Fr
1/4 po) et ne devrait pas être utilisé
dans un bassin plus petit que 35,6 cm
(14 po) de diamètre. Si vous utilisez un
différentiel autre que celui réglé à
l’usine, s’assurer que lorsque la pompe
s’arrête, il y ait au moins 4 po de fluide
dans le bassin pour que la turbine reste
submergée.
7. Quand on utilise un interrupteur
quelconque, il faut utiliser un boyau
de décharge rigide. Si la pompe peut
se déplacer, l’interrupteur ancrépeut
être limité par le mur du bassin,
empêchant la pompe de fonctionner.
8. Les modèles RPPCAP50 sont équipés
avec un détecteur capacitive d’eau
« Switch Genius ». Orienter la pompe
dans la cuve de façon que le
détecteur d’eau « Switch Genius »
soit positionné à 180° de l’entrée
d’eau. S’assurer que le courant d’eau
en entrée ne frappe pas la surface du
« Switch Genius » (Voir la figure 3B).
Avant
d’enlever
la pompe du bassin pour l’entretien,
toujours couper le courant à la pompe
et à l’interrupteur de commande.
Pour procéder à l’entretien de la pompe
ou l’interrupteur, TOUJOURS débrancher
le cordon d’alimentation. Ne pas
seulement couper le disjoncteur ou
desserrer le fusible.
Installation (Suite)
Entretien
S’assurer
que la
pompe soit débranchée avant d’essayer
de procéder à l’entretien ou d’enlever
les pièces détachées. La pompe est
montée à l’usine avec de l’équipement
spécial, donc seulement un centre de
service authorisé ou un électricien
qualifié devrait essayer de réparer ce
modèle. La réparation incorrecte peut
causer un danger de choc électrique.
La pompe
contient
de l’huile qui peut être sous pression à
cause de la chaleur. Laisser refroidir la
pompe pendant au moins deux heures
de procéder à l’entretien de ce modèle.
1. Démonter le moteur avant l’expiration
de la garantie annulera la garantie.
Il est aussi possible de causer des fuites
internes et d’endommager le modèle.
S’il faut réparer, retourner la pompe
au marchand de qui vous l’avez acheté
ou composer le 1-800-237-0987.
2. Enlever le couvercle du bassin et
débrancher la tuyauterie de décharge
avant de soulever la pompe du bassin.
3. Inspecter la pompe à intervalles
réguliers pour s’assurer de son bon
fonctionnement. S’il y a eu des
changements depuis l’achat du modèle,
l’enlever et Le remplacer. Seulement un
électricien ou des personnes de service
qualifiées devraient essayer de réparer
ce modèle. La réparation et/ou le
montage incorrect peuvent résulter en
danger de choc électrique.
4. Placer la pompe dans un endroit
convenable, là où elle peut être bien
nettoyée. Enlever tous les déchets et
dépôts sur la pompe.
5. Immerger la pompe entière dans une
solution désinfectante (10% solution
de blanchissage) pour au moins une
heure avant de manipuler la pompe.
6. Pour le RPP50, nettoyer toute saleté
et dépôts du flotteur de la pompe.
Vérifier le mouvement libre du
flotteur après le nettoyage. Pour le
RPPCAP50, nettoyer la surface du
détecteur d’eau « Switch Genius ».
7. Netttoyer toute saleté et dépôts de
l’arrivée de la pompe et la volute.
Cette
pompe
contient de l’huile de moteur
dielectrique pour le graissage et le
transfert de chaleur du moteur. Cette
huile peut nuire à l’environnement.
Consulter les règlements locaux avant
de se débarrasser de l’huile. Considérer
que cette huile peut nuire à la vie
aquatique lorsque vous choisissez
d’utiliser cette pompe. débarasser de
l’huile. Considérer que cet huile peut
nuire à la vie aquatique lorsque vous
choississez d’utiliser cette pompe.
Instructions d’Utilisation
11 Fr
Modéles RPP50 et RPPCAP50
Guide de Dépannage - RPP50
Symptôme Cause(s) Possible(s) Mesure Corrective
La pompe ne se
démarre pas et ne
fonctionne pas
La pompe se démarre
et s’arrête trop souvant
La pompe s’arrête et se
démarre
indépendamment de
l’interrupteur
(déclenche le
protecteur de
surcharge thermique)
La pompe fonctionne
bruyamment et vibre
excessivement
La pompe ne s’arrête
pas
La pompe fonctionne
mais délivre peu ou pas
d’eau
1. Niveau d’eau trop bas
2. Fusible sauté ou disjoncteur
déclenché
3. Tension de ligne basse
4. Moteur défectueux
5. Interrupteur flotteur défectueux
6. Impulseur (pompe remplie de
débris)
7. Interrupteur enmèlé
8. Niveau de liquide insuffisant
1. Refoulement d’eau de la
tuyauterie
2. Interrupteur flotteur défectueux
3. Clapet non-installé ou qui a des
fuites
4. Hauteur de décharge inférieur
au minimum du fabricant
1. Température d’eau excessive
2. Interrupteur défectueux
ointerrupteur enmêlé cause que
la pompe fonctionne à sec
3. Tension de ligne basse
1. Roulements usés
2. Débris dans la cavité de
l’impulseur ou en panne
3. Raccords de tuyauterie à l’édifice
trop rigides ou trop desserrés
1. Interrupteur flotteur défectueux
2. Mouvement de l’interrupteur
flotteur limité
3. Décharge limité (tuyauterie
obstruée)
4. Arrivée excessive ou pompe de
taille incorrecte pour
l’application
1. Tension de ligne basse
2. Débris pris dans l’impulseur ou le
décharge
3. Pièces de la pompe usées ou
défectueuses, ou impulseur
obstrué
4. Pompe de mauvaise taille pour
l’application
5. Clapet pris dans la position
fermée ou installée à l’envers
6. Soupape d’arrêt fermée
1. L’interrupteur de la pompe ne se met pas en marche sans
que l’eau recouvre le haut de la pompe
2. Si sauté, remplacer avec un fusible de taille correcte ou
réenclencher le disjoncteur
3. Si la tension est sous le minimum recommandé, vérifier la
taille des fils de l’interrupteur général de la propriété. Si
correcte, contacter la compagnie de service publique.
4. Retourner pour l’entretien ou remplacer le moteur
5. Remplacer l’interrupteur flotteur
6. Si la turbine ne tourne pas, enlever le carter et enlever le
débris
7. Positionner l’interrupteur pour qu’elle se déplace librement.
Déménager la pompe si nécessaire
8. S’assurer que le niveau de liquide soit au moins 33,02 cm
(13po) du fond du bassin
1. Installer un clapet
2. Remplacer l’interrupteur flotteur
3. Enlever et examiner le clapet pour l’installation correcte et
le fonctionnement libre
4. Vérifier de nouveau les calculs de taille pour déterminer la
taille de pompe correcte
1. La pompe ne devrait pas être utilisée pour l’eau au delà de
49° C (120° F)
2. Remplacer ou repositionner la pompe
La pompe peut se démarrer
subitement. Débrancher la source de
puissance avant de procéder à l’entretien
3. Si la tension est sous le minimum recommandé, vérifier la
taille des fils de l’interrupteur général de la propriété.
Si correcte, contacter la compagnie de service publique
1. Remplacer la pompe
2. Enlever le carter, nettoyer la turbine et/ou remplacer la
turbine en panne
3. Remplacer la section de tuyau de décharge avec un raccord
flexible
1. Remplacer l’interrupteur flotteur
2. Positionner de nouveau la pompe ou nettoyer le bassin au
besoin pour fournir l’espace nécessaire pour le flotteur
3. Enlever la pompe et nettoyer la pompe et la tuyauterie
4. Vérifier de nouveau les calculs de taille pour déterminer la
taille de pompe correcte
1. Si la tension est sous le minimum recommandé, vérifier la
taille des fils de l’interrupteur général de la propriété. Si
correcte, contacter la compagnie de service publique.
2. Enlever, nettoyer et vérifier le serrage
3. Remplacer la pompe entière. Nettoyer les pièces au besoin
4. Vérifier de nouveau les calculs de taille pour déterminer la
taille de pompe correcte
5. Enlever et examiner le clapet pour l’installation correcte et
le fonctionnement libre
6. Ouvrir la soupape
Guide de Dépannage- RPPCAP50
Symptôme Cause(s) Possible(s) Mesure Corrective
La pompe ne se démarre
pas et ne fonctionne pas
La pompe se démarre et
s’arrête trop souvant
Le pompe s’éteint
et s’allume
indépendamment
de l’interrupteur
(déclenche la protection
de surcharge
thermique).
La pompe fonctionne
bruyamment et vibre
excessivement
La pompe ne s’arrête pas
La pompe fonctionne
mais délivre peu ou pas
d’eau
1. Niveau d’eau trop bas
2. Fusible sauté ou disjoncteur
déclenché
3. Tension de ligne basse
4. Moteur défectueux
5. « Switch Genius » défectueux
6. Impulseur (pompe remplie de
débris)
7. Niveau de liquide insuffisant
1. Refoulement d’eau de la
tuyauterie
2. Capteur d’eau « Switch Genius »
sale
3. Clapet non-installé ou qui a des
fuites
4. La tête de décharge est inférieure
aux exigences minimum du
fabricant
1. Température d’eau excessive
2. Tension de ligne basse
1. Roulements usés
2. Débris dans la cavité de l’impulseur
ou en panne
3. Raccords de tuyauterie à l’édifice
trop rigides ou trop desserrés
1. Interrupteur « Switch Genius »
défectueux
2. Décharge limité (tuyauterie
obstruée)
3. Arrivée excessive ou pompe de taille
incorrecte pour l’application
1. Tension de ligne basse
2. Débris pris dans l’impulseur ou le
décharge
3. Pièces de la pompe usées ou
défectueuses, ou impulseur obstrué
4. La pompe fonctionne à l’envers
5. Pompe de mauvaise taille pour
l’application
6. Clapet pris dans la position fermée
ou installée à l’envers
7. Soupape d’arrêt fermée
1. Le capteur d’eau «Switch Genius » ne mettra pas la pompe en
marche à moins que l’eau ne soit à 2,5 cm (1 po) du dessus
du capteur.
2. Si sauté, remplacer avec un fusible de taille correcte ou
réenclencher le disjoncteur
3. Si la tension est sous le minimum recommandé, vérifier la taille
des fils de l’interrupteur général de la propriété. Si correcte,
contacter la compagnie de service publique.
4. Retourner pour l’entretien ou remplacer le moteur
5. Remplacer le « Switch Genius »
6. Si la turbine ne tourne pas, enlever le carter et enlever le
débris
7. S’assurer que le niveau de liquide soit au moins 27,94 cm
(11 po) du fond du bassin
1. Installer un clapet
2. Replacer la pompe, nettoyer la face du capteur.
3. Enlever et examiner le clapet pour l’installation correcte et le
fonctionnement libre
4. Vérifier de nouveau les calculs de taille pour déterminer
la taille de pompe correcte
1. La pompe ne devrait pas être utilisée pour l’eau au delà
de 49° C (120° F)
La pompe peut se démarrer
subitement. Débrancher la
source de puissance avant de procéder à l’entretien
2. Si la tension est sous le minimum recommandé, vérifier la taille
des fils de l’interrupteur général de la propriété. Si correcte,
contacter la compagnie de service publique.
1. Retourner pour l’entretien ou remplacer
2. Enlever le carter, nettoyer la turbine et/ou remplacer la turbine
en panne
3. Remplacer la section de tuyau de décharge avec un raccord
flexible
1. Remplacer l’interrupteur « Switch Genius »
2. Enlever la pompe et nettoyer la pompe et la tuyauterie
3. Vérifier de nouveau les calculs de taille pour déterminer
la taille de pompe correcte
1. Si la tension est sous le minimum recommandé, vérifier la taille
des fils de l’interrupteur général de la propriété. Si correcte,
contacter la compagnie de service publique.
2. Enlever, nettoyer et vérifier le serrage
3. Remplacer les pièces usées ou la pompe entière. Nettoyer les
pièces au besoin
4. Vérifier la rotation. (Antihoraire du bas) Retourner si horaire
5. Vérifier de nouveau les calculs de taille pour déterminer
la taille de pompe correcte
6. Enlever et examiner le clapet pour l’installation correcte et le
fonctionnement libre
7. Ouvrir la soupape
12 Fr
Instructions d’Utilisation
Garantie Limitée
Pour un (1) an pour le RPP50 et trois (3) ans pour le RPPCAP50 à compter de la date d’achat, Wayne Water Systems
(« Wayne ») réparera ou remplacera, à son choix, pour l’acheteur original, toute pièce(s) de sa Pompe de puisard ou
Pompe à eau (le « Produit ») qui, après une inspection par Wayne, s’est révélée défectueuse en matière ou en
fabrication. S’il vous plaît appeler Wayne (800-237-0987) pour des instructions ou contacter votre marchand. S’assurer
d’avoir, à votre disposition, le numéro du modèle afin d’effectuer cette garantie. Les frais de transportation des
Produits ou pièces soumis pour la réparation ou le remplacement sont la responsabilité de l’acheteur.
Cette Garantie Limitée ne couvre pas les Produits qui se sont fait endommagés en résultat d’un accident, utilisation
abusive, mauvais usage, négligence, l’installation incorrecte, entretien incorrect, ou manque d’utilisation
conformément aux instructions écrit de Wayne.
IL N’Y A AUCUNE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE
COMMERCIALISATION OU CONVENABLE À UN USAGE PARTICULIER, SONT LIMITÉES À UN (1) AN POUR LE
RPP50 ET TROIS (3) ANS POUR LE RPPCAP50, À COMPTER DE LA DATE D’ACHAT. CECI EST LA REMÈDE
EXCLUSIVE ET N’IMPORTE QUELLE RESPONSABILITÉ POUR N’IMPORTE QUEL ET TOUT DOMMAGES INDIRECTS
OU DÉPENSES QUOI QUE SE SOIT EST EXCLUS.
Certaines Provinces n’autorisent pas de limitations de durée pour les garanties implicites, ni l’exclusion ni la limitation
des dommages fortuits ou indirects. Les limitations précédentes peuvent donc ne pas s’appliquer. Cette garantie
limitée donne, à l’acheteur, des droits légales précis, et vous pouvez avoir autres droits légales qui sont variable d’une
Province ou d’un État à l’autre.
En aucun cas, soit par suite d’un rupture de contrat de garantie, acte dommageable (y compris la négligence) ou
autrement, ni Wayne ou ses fournisseurs seront responsables pour aucune dommage spéciale, incidentel ou pénal,
y compris, mais pas limité à la perte de profits ou recettes, la perte d’usage des produits ou n’importe quel équipement
associé, dommage à l’équipement associé, coût de capital, coût de produits remplaçants, aménagements, services ou
abilité de remplaçement, coût de temps que le produit n’est pas en service, ou la réclamation des clients de l’acheteur
pour ces dommages.
Vous DEVEZ garder votre facture d’achat avec ce bulletin. Il est NÉCESSAIRE d’envoyer une COPIE de la recette
d’achat avec le matériel ou correspondance afin d’effectuer une réclamation de la garantie. S’il vous plaît appeler
Wayne (800-237-0987) pour l’autorisation et instructions concernant le renvoi.
NE PAS ENVOYER, PAR LA POSTE, CE BULLETIN À WAYNE. Utiliser ce bulletin seulement pour vos archives.
Nº DU MODÈLE__________________________ Nº DE SÉRIE________________________________
DATE D’INSTALLATION_____________________________________________
FIXER VOTRE FACTURE ICI
13 Fr
Modéles RPP50 et RPPCAP50
RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!
Adjúntela a este manual o archívela en lugar seguro.
Sírvase leer y guardar estas instrucciones. Lea con cuidado antes de tratar de armar, instalar,
manejar o darle servicio al producto descrito en este manual. Protéjase Ud. y a los demás
observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en
heridas y/o daños a su propiedad. Guarde este manual como referencia.
Descripción
Esta bomba para aguas negras es
adecuada para bombear aguas cloacales,
efluentes, residuales, agua subterránea y
otros líquidos no explosivos, no
corrosivos con sólidos de hasta 2
pulgadas (5 cm). La RPP50 bomba incluye
un interruptor de flotador de ángulo
amplio que enciende y apaga la bomba a
medida que el nivel del fluido aumenta y
disminuye. El RPPCAP50 viene de fábrica
con un sensor de agua capacitivo “Switch
Genius”. La bomba se enciende
automáticamente cuando se detecta la
presencia de agua. Estas bombas están
diseñadas sólo para instalaciones de
bombeo de aguas residuales domésticas.
Manual de Instrucciones Modelo RPP50 y RPPCAP50
331301-001 12/07
Desempaque
Inspeccione esta unidad antes de
usarla. Ocasionalmente, los productos
son dañados durante el envío. Si la
bomba o los componentes están
dañados, devuelva la unidad al lugar
donde la compró para que le sea
reemplazada. Si no lo hace podría
ocasionar lesiones graves o la muerte.
Medidas de Seguridad
Este manual contiene información que
es muy importante que sepa y
comprenda. Esta información se la
suministramos como medida de
SEGURIDAD y para EVITAR PROBLEMAS
CON EL EQUIPO. Debe reconocer los
siguientes símbolos.
Ésto le
indica que
hay una situación inmediata que LE
OCASIONARIA la muerte o heridas de
gravedad.
Ésto le
indica que
hay una situación que PODRIA
ocasionarle la muerte o heridas de
gravedad.
Ésto le
indica que
hay una situación que PODRIA
ocasionarle heridas no muy graves.
Ésto le
indica una
información importante, que de no
seguirla, le podría ocasionar daños al
equipo.
Informaciones
Generales de Seguridad
PROPOSICIÓN 65 DE CALIFORNIA
Este producto, o su cordón
eléctrico, puede contener
productos químicos
conocidos por el estado de California
como causantes de cáncer y defectos
de nacimiento u otros daños
reproductivos. Lave sus manos después
de usar.
© 2007 Wayne Water Systems
Especificaciones RPP50 RPPCAP50
Requerimientos
del circuito 120V, 60 hz 120V, 60 hz
Requerimientos
eléctricos 15 amperios (mín) 15 amperios (mín)
Ciclo del motor Intermitente Intermitente
Motor 120V, 1 fase 120V, 1 fase
Caballos de fuerza 1/2 1/2
Motor (Cap. máx.) 6.3 amperios 6.3 amperios
Temp. de
funcionamiento 4°C a 49°C (40°F a 120°F) 4°C a 49°C (40°F a 120°F)
Posición máx. de
funcionamiento 45
o
de la posición vertical 45
o
de la posición vertical
Dimensiones 35,6 cm X 30,5 cm (14”x12”) 35,6 cm X 30,5 cm (14”x12”)
Orificio de Entrada 5,05 cm (2”) 5,05 cm (2”)
Orificio de Salida 5,05 cm (2”) NPT (hembra), 5,05 cm (2”) NPT (hembra),
7,6 cm (3”) NPT (macho) 7,6 cm (3”) NPT (macho)
Nivel para encender
(fijado de fábrica) 40,6 cm (16”) 40,6 cm (16”)
Nivel para apagar
(fijado de fábrica) 19,1 cm (7.5”) 19,1 cm (7.5”)
Diferencial 21,6 cm (8.5”) 21,6 cm (8.5”)
Interruptor Interruptor mecánico de Sensor de agua
ángulo de 90
o
capacitivo “Switch Genius”
Cordón eléctrico Calibre 18 con 3 cables y Calibre 18 con 3 cables y
enchufe enchufe
Materiales de fabricación
Cubierta del ..............Hierro colado
motor
Caja espiral.................Hierro colado
Impulsor .....................Plástico PBT
....................................reforzado
....................................con vidrio
Sello de la placa.........Hierro colado
Sello del eje................Mecánico
5700 4560 3240 900
Rendimiento
LITERS POR HORA A LA DISTANCIA
TOTAL DE DESCARGA EN PIES
0 5 10 15
Bomba de Aguas
Negras de Hierro
Fundido de 1/2 HP
14 Sp
5. Asegure la línea de descarga antes de
encender la bomba. De lo contrario,
ésta se enrollará y podría ocasionarle
heridas o daños a su propiedad.
6. Antes de cada uso, inspeccione las
mangueras, para ver si están dañadas
o desgastados y cerciórese de que las
conexiones estén bien apretadas.
7. Chequée la bomba y otros
componentes frecuentemente. Déle
el mantenimiento necesario según
las instrucciones en la sección de
mantenimiento.
8. Cerciórese de que haya un sistema
auxiliar de descarga en caso de que
la línea de salida esté fuera de
servicio u obstruída.
9. Seguridad Personal:
a.Siempre use anteojos de seguridad
cuando vaya a trabajar con la bomba.
b.Mantenga el área de trabajo limpia,
despejada y bien iluminada; guarde
todas la herramientas que no esté
usando.
c.Mantenga a los visitantes alejados
del área de trabajo. Cerciórese de
tomar todas las medidas de
seguridad necesarios para evitar
accidentes con niños (use candados
y cortacircuitos y no deje las llaves al
alcance de los niños).
10. Para instalar el alambrado de
bombas eléctricas, tales como la
descrita en este manual, siga todos
los códigos de seguridad laboral y
electricidad establecidos en su país,
por ejemplo los de la NEC y OSHA
en EE.UU.
INFORMACIONES GENERALES DE
SEGURIDAD
1. Familiarícese con las aplicaciones
adecuadas para el equipo, sus
limitaciones y los peligros al usarlo.
No use esta bomba para
bombear fluídos inflamables o
explosivos tales como
gasolina, combustibles,
kerosene, etc. No la use en atmósferas
inflamables o explosivas. La bomba sólo
se debe usar para bombear agua pura.
De lo contrario pudiera ocasionarle
heridas de gravedad y/o la muerte.
2. Cerciórese de que el motor eléctrico
sea adecuado para el equipo.
Desconecte el cordón eléctrico antes de
darle servicio. Si el tomacorrientes está
fuera de su alcance, apague la unidad
con el interruptor y asegúrelo de modo
que la unidad no pueda encenderse
accidentalmente. ¡De no hacerlo podría
morir electrocutado!
3. Libere toda la presión del sistema
antes de darle servicio a cualquier
componente.
4. Drene todos los líquidos del sistema
antes de darle servicio.
Esta
bomba
contiene aceite de motor dieléctrico
para la transferencia del calor del
motor. Se debe tener cuidado cuando
se deseche este aceite. No use esta
bomba en estanques o fuentes ya que
el aceite de motor puede ser nocivo
para la vida acuática.
15 Sp

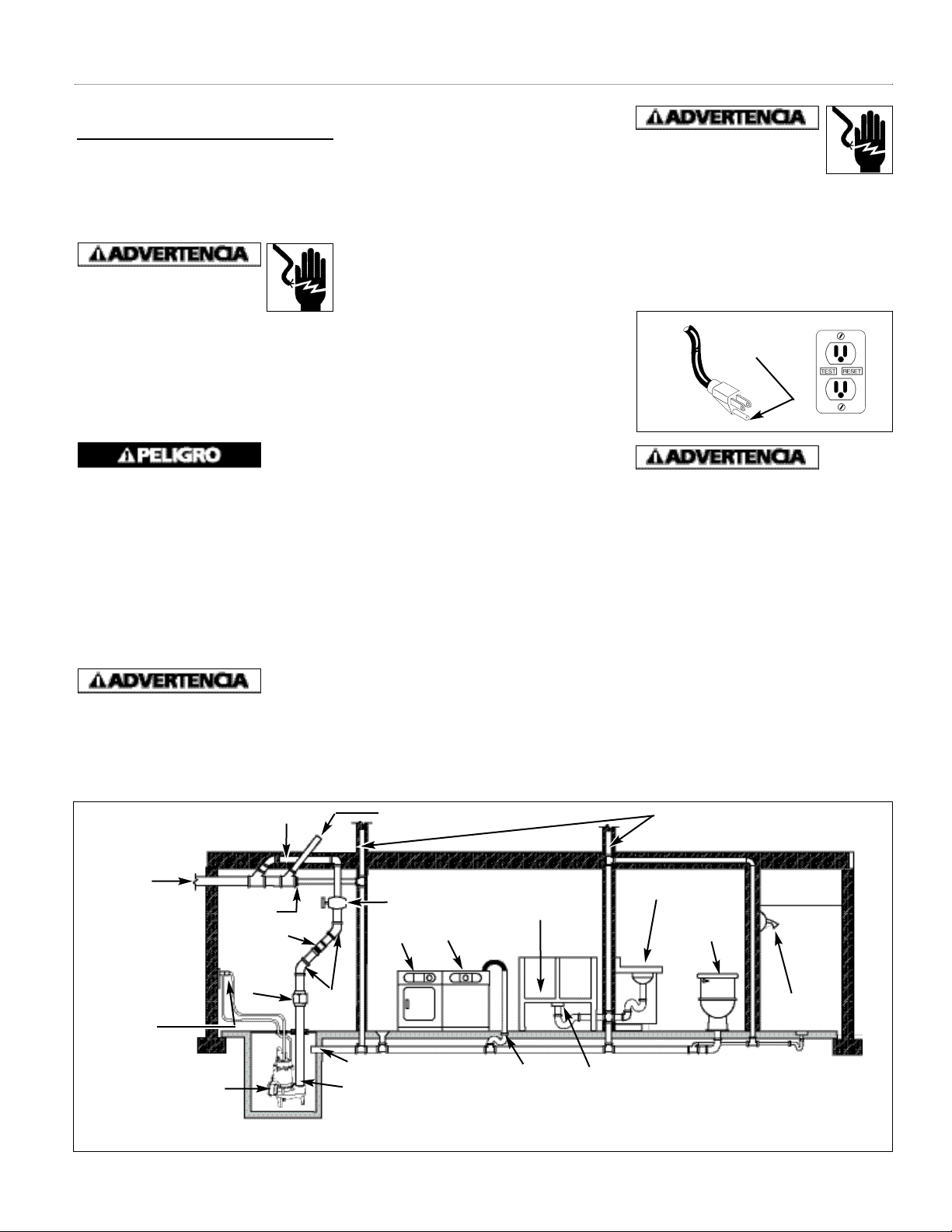

¡Peligro de choque eléctrico!
Nunca conecte los cables
verdes o verde con rayas
amarillas, a un terminal con tensión.
11. Este equipo está diseñado sólo para
funcionar en circuitos de 120 voltios
(monofásicos) y está equipado con
un cordón eléctrico de 3 cables y 3
terminales para conexión a tierra tal
como se muestra en la Figura 1.
Si el
toma-
corrientes disponible es de dos
orificios, debe reemplazarlo con un
tomacorrientes de 3 orificios. Debe
seguir todos los códigos y ordenanzas
locales para instalar el tomacorrientes.
12. Todos los trabajos de electricidad
los debe hacer un electricista
calificado.
13. Es altamente recomendable que
utilice un tomacorrientes que tenga
un sistema de cortacircuito
incorporado. Con súltele a un
electricista local para ver si éstos
están disponibles en su área.
Terminal para
conexión a
tierra
Figura 1
Bateas
Lavadora
Secadora
Lavamanos
Inodoro
Ducha
Drenaje del segundo piso
Tomacorrientes de 3
orificios conectado a
tierra con dispositivo
contra cortocircuitos
incorporado
Tubería de descarga
de 5,08 cm (2”)
Interruptor/
flotante
Bomba para efluentes
Orificio de
limpieza
Tubería de ventilación
Válvula de entrada
de 5,08 cm (2”)
Empalme
Válvula de
chequeo de
5,08 cm (2”)
Codo
de 45
o
Drenaje
Drenaje para la lavadora
Brida
Figura 2 - Instalación Típica
Informaciones Generales
de Seguridad (Continuación)
Modelos RPP50 y RPPCAP50
Tubería principal
hacia el sistema
de cloacas o pozo
séptico
Manual de Instrucciones
16 Sp

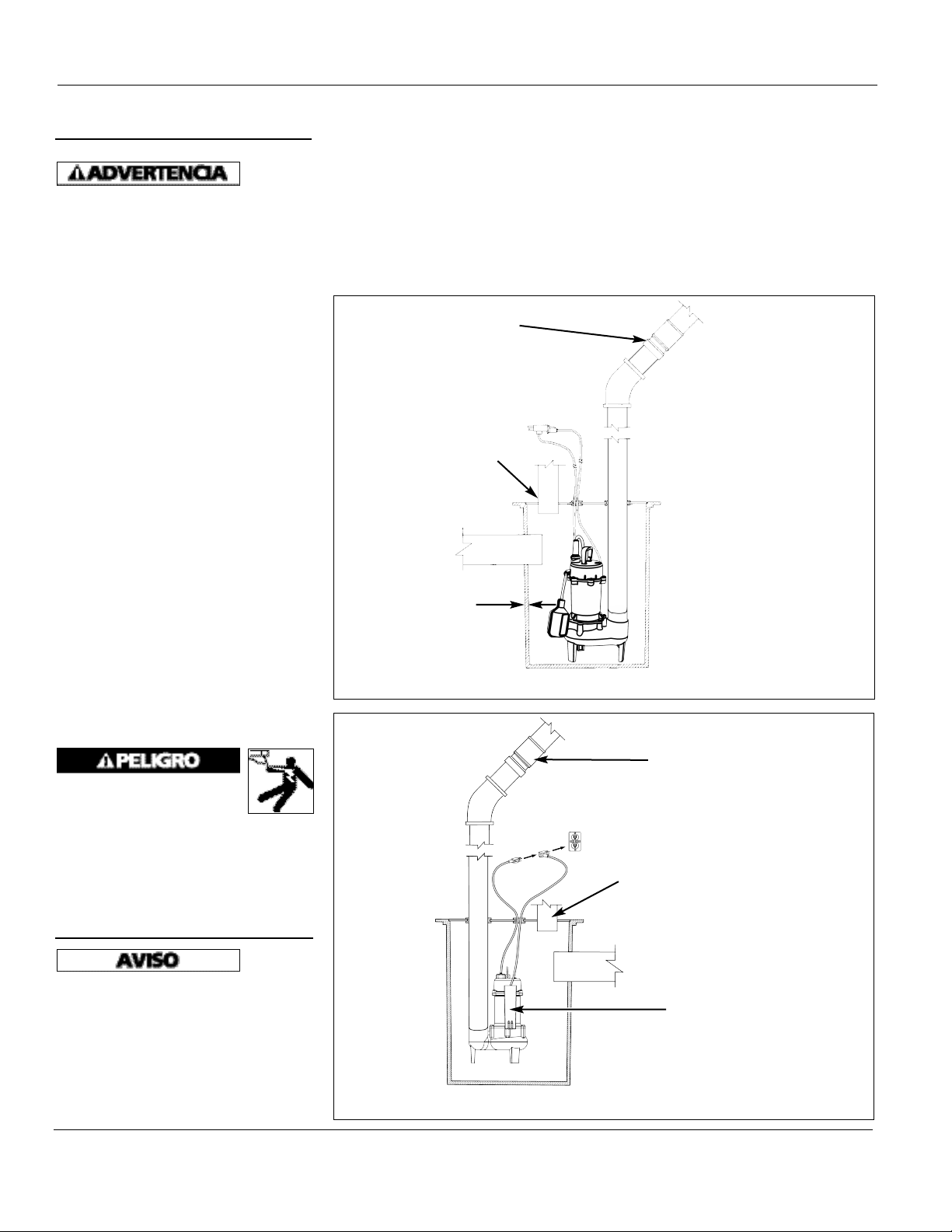

El motor
dee la
bomba tiene un sistema de protección
térmica y puede comenzar a funcionar
sin previo aviso. Si este sistema se
activa es una indicación de que el
motor está sobrecargado debido a que
la distancia de descarga es muy baja,
voltajes excesivamente bajos o altos ,
alambrado inadecuado, condiciones
inadecuadas para el motor o el motor o
la bomba están dañados.
14. Esta bomba está diseñada para
funcionar en ciclos. Si le modifica el
interruptor para que funcione
continuamente, afectará el
rendimiento y la duración de la
unidad.
15. Proteja el cordón eléctrico contra
objetos afilados, superficies calientes,
aceite y químicos. Evite que el cordón
se enrolle. Reem place o repare el
cordón inmediatamente cuando se
dañe. Use cordones del calibre
adecuado para evitar pérdidas de
voltaje del motor.
16. No toque la bomba o el motor con las
manos mojadas o cuando esté parado
en una superficie húmeda o en agua.
17. No cuelgue la bomba por el mango.
Estas bombas deben estar
firmemente instaladas sobre sus patas
y conectadas a una tubería rígida.
Ésto evita que se mueva y se dañe
durante el uso .
18. No use cordones de extensión.
No camine en un área húmeda
antes de desconectar la
energía eléctrica. Si el
cortacircuito está fuera de su alcance (en
el sótano), llame a la compañía de
electricidad o al cuerpo de bombero para
que le asistan. Desconecte la bomba y
repárela o reemplácela. Si no sigue estas
instrucciones podría morir electrocutado.
Instalación
Si hay
peligro de
que sufra heridas personales o daños a
su propiedad si la bomba se daña o
tiene fugas debido a interrupciones en
el servicio eléctrico, obstrucciones en la
línea de descarga o cualquier otra
razón, instale un sistema auxiliar.
1. Enrosque la tubería de descarga o el
niple en el orificio de descarga de la
unidad.
2. Si usa una válvula de chequeo, en un
sistema con presencia de sólidos,
instálela en posición horizontal o en
un ángulo de 45° con muñón hacia
arriba. En la posición vertical, los
sólidos tienden a permanecer en las
chapaletas de la válvula y pueden
evitar que se abra.
3. Cuando use una válvula de chequeo,
taladre un orificio de 1,6 mm (1/16”)
en la tubería de descarga
Válvula de chequeo 45
o
Entrada
Empaque
aproximadamente a 2,54 -5,08 cm (1”
ó 2”) por encima del orificio de
descarga de la bomba. Este orificio
evita que el aire obstruya la bomba
al encenderla por primera vez o
cuando pierda el cebado.
4. Debe instalar una válvula de entrada
inmediatamente después de la
válvula de chequeo. Esta válvula
debe permitir el paso de sólidos de
5,08 cm (2”) o lo establecido por los
Orificio de
Ventilación
Distancia
Mín. de 1,3 cm
(1/2”)
Figura 3A- Piletas Prefabricadas (RPP50)
Pileta
Válvula de
chequeo 45
o
Orificio de
Ventilación
Entrada
Empaque
Pileta
Figura 3B - Piletas Prefabricadas (BCAPSE50)
Disponga la bomba de
manera que el “Switch -
Genius” quede a 180° de la
entrada. Asegúrese de que la
corriente de agua en entrada
no golpee la superficie del
“Switch-Genius”.
Informaciones Generales
de Seguridad (Continuación)
Modelos RPP50 y RPPCAP50
Instalación (Continuación)
códigos y ordenanzas locales. Esta
válvula le permite desconectar la
bomba o la válvula de chequeo
cuando vaya a darles servicio.
5. Debe conectar un empalme entre la
válvula de chequeo y la bomba de
modo que pueda desconectar la
bomba fácilmente.
6. Esta bomba RPP50 tiene un
interruptor/ flotante desmontable
con un enchufe incorporado (vea la
figura 3A). La longitud del cordón
entre el flotante y la abrazadera no
debe ser menos de 8,25 cm (3-1/4”) y
no se debe usar en una pileta de
menos de 35,6 cm (14”) de diámetro.
Si va a usar un diferencial diferente al
fijado de fábrica, cerciórese de que
cuando la bomba se apague todavía
haya por lo menos 10,2 cm (4”) de
agua en la pileta de modo que el
impulsor permanezca sumergido.
7. Cuando se use cualquier tipo de
interruptor, se necesita una tubería
rígida de descarga. Si la bomba se
mueve, el interruptor flotante podría
hacer contacto con las paredes de la
pileta y la bomba no funcionaría.
8. Los modelos RPPCAP50 vienen de
fábrica con un sensor de agua
capacitivo “Switch Genius”.
Disponga la bomba en la pileta de
manera que el sensor de agua
“Switch Genius” quede a 180° de la
entrada de agua. Asegúrese de que
la corriente de agua en entrada no
golpee la superficie del “Switch
Genius”(Ver Figura 3B).
Antes de
sacar la
bomba de la pileta para darle servicio,
siempre desconecte el cordón eléctrico
de la bomba y el interruptor. Antes de
darle servicio a la bomba o al
interruptor SIEMPRE desconecte el
cordón eléctrico. No desactive el
cortacircuito o saque un fusible.
Mantenimiento
Siempre
desconec-
te el cordón eléctrico antes de tratar de
darle servicio o desconectar un
componente. Esta bomba se ensambla en
la fábrica usando equipo especiales; por lo
tanto sólo los técnicos (electricistas)
especializados o el personal de los centros
de servicio autorizado deben tratar de
reparar esta unidad. De lo contrario podría
ocasionar peligro de electrocutamiento.
Esta
bomba
contiene aceite que podría estar bajo
presión debido al calor. Espere a que la
bomba se enfríe por lo menos durante
2 horas antes de darle servicio.
1. Si desmantela el motor antes de la
fecha de expiración de la garantía,
esta quedaría cancelada. Igualmente,
podría ocasionar fugas internas y
daños a la unidad. Si necesita
reparación, envie la bomba a la tienda
donde la compró o comuníquese con
el distribuidor más cercano a su
domicilio.
2. Después de destapar la pileta y
desconectar las tuberías necesarias,
saque la bomba de la pileta.
3. Chequée la bomba periódicamente
para ver si está en buen estado. Si el
sistema ha cambiado después de
instalar la unidad, debe desconectar
y reemplazar la bomba. Sólo
electricistas calificados deben tratar
de reparar esta unidad.
Reparaciones y/o ensamblajes
incorrectos podrían ocasionar
peligro de electrocución.
4. Coloque la bomba en un sitio
adecuado para limpiarla
completamente. Quítele todos los
residuos e impurezas a la bomba.
5. Sumerje toda la bomba en una
solución desinfectante (10% de lejía)
por lo menos durante una hora antes
de tocar la unidad.
6. Para el modelo RPP50, limpie toda la
suciedad y depósitos del flotador de la
bomba. Asegúrese de que el flotador
se mueva con libertad después de la
limpieza. Para el modelo RPPCAP50
limpie la superficie del sensor de agua
“Switch Genius”.
7. Limpie bien el orificio de entrada de
la bomba y la voluta.
Esta
bomba
contiene aceite para motores dieléctricos
para lubricar el motor y transferir calor.
Este aceite podría contaminar el
ambiente. Consulte las ordenanzas de
contaminación ambiental antes de tirar
este aceite. Este aceite podría ser dañino
para los animales acuáticos, por lo tanto
debe tomar ésto en consideración
cuando vaya a usar la bomba.
17 Sp
Diagnóstico de Averías - RPP50
Problema Posible(s) Causa(s) Acción a Tomar
La bomba no se
enciende o funciona
La bomba se
enciende y se apaga
constantemente
La bomba se apaga y
se enciende
independientemente
del interruptor (el
sistema de protección
térmica se activa)
La bomba hace
mucho ruido o vibra
excesivamente
La bomba no deja
de funcionar
La bomba funciona
pero bombea muy
poca agua o no
bombea agua
1. El nivel de agua es muy bajo
2. El fusible está quemado o el
cortacircuito se activó
3. El voltaje es muy bajo
4. El motor está dañado
5. El flotante está dañado
6. El impulsor (la bomba está
obstruída con basura)
7. El interruptor está obstruído
8. Nivel de líquido insuficiente
1. El agua se regresa de las tuberías
2. El interruptor/flotante está dañado
3. No instaló una válvula de chequeo o
la válvula de chequeo tiene una
fuga
4. La distancia de la descarga es
inferior al mínimo recomendado
por el fabricante
1. La temperatura del agua es excesiva
2. El interruptor está dañado u
obstruído y por lo tanto la bomba
funciona al seco
3. El voltaje es muy bajo
1. Los cojinetes están desgastados
2. El impulsor está obstruído con
basura o está rota
3. Las tuberías que conectan la bomba
al edificio son muy rígidas o están
muy flojas
1. El interruptor flotante está dañado
2. El intyerruptor flotante no se puede
mover libremente
3. Las tuberiás de descarga están
obstruídas
4. Entrada excesiva de agua o la
bomba no es la adecuada para la
aplicación en que se está usando
1. El voltaje es muy bajo
2. El impulsor o la tubería de descarga
están obstruídos con basura
3. La bomba tiene alguna pieza
dañada o el impulsor está obstruído
4. La bomba no es la adecuada para la
aplicación en que se está usando
5. La válvula de chequeo está atascada
o instalada incorrectamente
6. La válvula de cierre está cerrada
1. El interruptor no encenderá la bomba a menos que la
bomba esté totalmente sumergida en agua
2. Si el fusible está quemado reemplácelo con uno adecuado o
reconecte el cortacircuito
3. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad.
4. Envie el motor al centro de servicio autorizado más cercano
a su domicilio o reemplácelo
5. Reemplace el interruptor flotante
6. Si la propela no gira, destápela y límpiela
7. Coloque el interruptor de modo que se mueva sin
problemas. Reubique la bomba si es necesario
8. Cerciórese de que el nivel de líquido esté por lo menos a 33
cm (13”) del fondo de la pileta
1. Instale una válvula de chequeo
2. Reemplace el interruptor flotante
3. Desconecte la válvula de chequeo y revísela a ver si está
bien instalada y funcionando adecuadamente
4. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
1. La bomba no se debe usar para bombear agua a más de
49°C (120° F).
2. Reemplace o reubique la bomba
La bomba puede comenzar a
funcionar sin previo aviso.
Desconéctela del tomacorrientes antes de darle servicio
3. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad
1. Cambie la bomba
2. Destape la unidad, limpie el impulsor y/o reemplácelo si está
roto
3. Reemplace una porción de la tubería de descarga con un
conector flexible
1. Reemplace el interruptor flotante
2. Reubique la bomba o limpie la pileta según sea necesario
para que el flotante se mueva sin problemas
3. Desconecte la bomba y limpie la bomba y las tuberías
4. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
1. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad.
2. Desconecte el impulsor, límpielo y cerciórese de que esté
bien instalado
3. Reemplace las piezas dañadas o toda la bomba. Si es
necesario limpie las piezas que estén sucias
4. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
5. Desconecte la válvula de chequeo y revísela a ver si está
bien instalada y funcionando adecuadamente
6. Abra la válvula
18 Sp
Manual de Instrucciones
19 Sp
Diagnóstico de Averías - RPPCAP50
Symptôme Cause(s) Possible(s) Mesure Corrective
La bomba no se
enciende o funciona
La bomba se enciende
y se apaga
constantemente
La bomba se apaga
y se enciende
independientemente
del interruptor
(acciona la protección
térmica de sobrecarga)
La bomba hace mucho
ruido o vibra
excesivamente
La bomba no deja
de funcionar
La bomba funciona
pero bombea muy
poca agua o no
bombea agua
1. El nivel de agua es muy bajo
2. El fusible está quemado o el
cortacircuito se activó
3. El voltaje es muy bajo
4. El motor está dañado
5. “Switch Genius” defectuoso
6. El impulsor (la bomba está
obstruída con basura)
7. Nivel de líquido insuficiente
1. El agua se regresa de las tuberías
2. Sensor de agua “Switch Genius”
sucio
3. No instaló una válvula de
chequeo o la válvula de chequeo
tiene una fuga
4. La altura de descarga es menor
que el mínimo requerido por el
fabricante
1. La temperatura del agua
es excesiva
2. El voltaje es muy bajo
1. Los cojinetes están desgastados
2. El impulsor está obstruído con
basura o está rota
3. Las tuberías que conectan la
bomba al edificio son muy rígidas
o están muy flojas
1. Interruptor “Switch Genius”
defectuoso
2. Las tuberiás de descarga están
obstruídas
3. Entrada excesiva de agua o la
bomba no es la adecuada para la
aplicación en que se está usando
1. El voltaje es muy bajo
2. El impulsor o la tubería de descarga
están obstruídos con basura
3. La bomba tiene alguna pieza
dañada o el impulsor está obstruído
4. La bomba funciona al revés
5. La bomba no es la adecuada para la
aplicación en que se está usando
6. La válvula de chequeo está atascada
o instalada incorrectamente
7. La válvula de cierre está cerrada
1. El dispositivo “Switch Genius” no enciende la bomba si el agua
no ha llegado a menos de 1 pulgada del tope del sensor.
2. Si el fusible está quemado reemplácelo con uno adecuado
o reconecte el cortacircuito
3. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad.
4. Envie el motor al centro de servicio autorizado más cercano
a su domicilio o reemplácelo
5. Reemplace el “Switch Genius”
6. Si la propela no gira, destápela y límpiela
7. Cerciórese de que el nivel de líquido esté por lo menos
a 27,94 cm (11 in.) del fondo de la pileta
1. Instale una válvula de chequeo
2. Cambie la posición de la bomba, limpie la superficie del sensor.
3. Desconecte la válvula de chequeo y revísela a ver si está bien
instalada y funcionando adecuadamente
4. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
1. La bomba no se debe usar para bombear agua a más de 49°C
(120° F).
La bomba puede comenzar a
funcionar sin previo aviso.
Desconéctela del tomacorrientes antes de darle servicio
2. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad
1. Envie la unidad al centro de servicio autorizado más cercano
a su domicilio o reemplácelo
2. Destape la unidad, limpie el impulsor y/o reemplácelo si está
roto
3. Reemplace una porción de la tubería de descarga con un
conector flexible
1. Reemplace el interruptor “Switch Genius”
2. Desconecte la bomba y limpie la bomba y las tuberías
3. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
1. Si el voltaje es inferior al mínimo recomendado, chequée el
alambrado del circuito principal de la propiedad. Si es
adecuado, comuníquese con la compañía de electricidad
2. Desconecte el impulsor, límpielo y cerciórese de que esté
bien instalado
3. Reemplace las piezas dañadas o toda la bomba. Si es
necesario limpie las piezas que estén sucias
4. Compruebe la rotación. (Antihoraria desde abajo.)
Devuélvala si es horaria
5. Haga los cálculos una vez más para cerciorarse de que esté
usando una bomba adecuada
6. Desconecte la válvula de chequeo y revísela a ver si está bien
instalada y funcionando adecuadamente
7. Abra la válvula
Modelos RPP50 y RPPCAP50
Garantía Limitada
Durante un (1) año a partir de la fecha de compra para RPPCAP50, Wayne Water Systems (“Wayne”) reparará o
reemplazará, según lo decida, para el comprador original, cualquier pieza o piezas de sus Bombas para cloacas o
Bombas de agua (“Producto”) que después de un examen sea(n) hallada(s) por Wayne como defectuosa(s) en su
material o mano de obra. Sírvase llamar a la compañía Wayne (800-237-0987, desde EE.UU) para recibir instrucciones al
respecto o comuníquese con el distribuidor más cercano a su domicilio. Para hacer reclamos bajo esta garantía deberá
suministrarnos el número del modelo y el número de serie del producto. El comprador será responsable de pagar todos
los gastos de flete para enviar las piezas o el producto para que sean reparados o reemplazados.
Esta garantía Limitada no cubre los daños que sufra el producto debido a accidentes, abusos, usos inadecuados,
negligencia, instalación incorrecta, mantenimiento inadecuado o haberse utilizado sin seguir las instrucciones escritas
suministradas por la compañía Wayne.
NO EXISTE OTRA GARANTÍA EXPRESA. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO AQUELLAS DE
COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, ESTÁN LIMITADAS A UN AÑO PARA
RPP50 Y TRES (3) AÑOS PARA RPPCAP50, A PARTIR DE LA FECHA DE COMPRA. ESTA ES LA UNICA GARANTIA
DISPONIBLE Y TODAS LAS REPONSABILIDADES CIVILES, DIRECTAS O INDIRECTAS, O GASTOS POR DAÑOS
INDIRECTOS O CONSECUENTES QUEDAN EXCLUIDOS.
Algunos estados no permiten que se establezcan límites en la duración de las garantías implicitas o no permiten que se
excluyan ni se establezcan límites en los daños por incidentes o consecuencias, por lo tanto los límites antes
mencionados podrían ser no válidos. Esta Garantía Limitada le otorga derechos legales especificos, y usted también
puede tener otros derechos que varian de un Estado a otro..
En ningún caso, bien sea por ruptura del contrato de la garantía, responsabilidad civil (incluyendo negligencia) u otra
causa, Wayne o sus distribuidores serán responsables pon daños especiales, consecuentes ni circunstanciales ni penales,
incluyendo, pero no limitados a la pérdida de ganancias, pérdida de uso del producto o equipos asociados, daños a
equipos asociados, costos de capitales, costos para substituir productos, costos para substituir o reemplazar servicios,
costos por pérdida de productividad, o reclamos de clientes del comprador por dichos daños.
DEBE conservar el recibo de compra con esta garantía. En caso de que necesite hacer un reclamo bajo esta garantía,
DEBERA enviarnos una copia del recibo junto con el material o correspondencia. Sírvase comunicarse con la compañía
Wayne (800-237-0987, en EE.UU.) para recibir autorización e instrucciones para enviar el producto.
NO ENVIE ESTA GARANTIA A WAYNE. Use este documento sólo para mantener sus records.
NO DEL MODELO._______________ NO DE SERIE .__________________________ FECHA DE INSTALACION _____________
ANEXE SU RECIBO AQUI
20 Sp
Manual de Instrucciones
