LAWN TRACTOR
23 HP,
*
54" Mower
Electric Start
Automatic Transmission
Model No.
960420223
• Español, p. 35
Operator's Manual
For answers to your questions
about this product, call:
1-888-331-4569
Craftsman Customer Help Line
This product has a low emission engine which operates
differently from previously built engines. Before you start the
engine, read and understand this manual.
IMPORTANT:
Read and follow all Safety
Rules and Instructions before
operating this equipment.
* The power rating as declared by the engine manufacturer is the
average gross power output at the specified RPM of a typical
production engine for the engine model measured using SAE
Standards for engine gross power. Please refer to the engine
manufacturer for details.
* La potencia nominal declarada por el fabricante del motor es la
salida media de potencia bruta a las RPM especificadas de un
motor de serie típico para el modelo de motor, medida según
las normas SAE sobre potencia bruta de motor. Para más
información, consulte al fabricante del motor.
114 11 44-49
2
TABLE OF CONTENTS
Warranty ..................................................2
Safety Rules ............................................3
Product Specifications .............................6
Assembly/Pre-Operation .........................7
Operation ............................................... 13

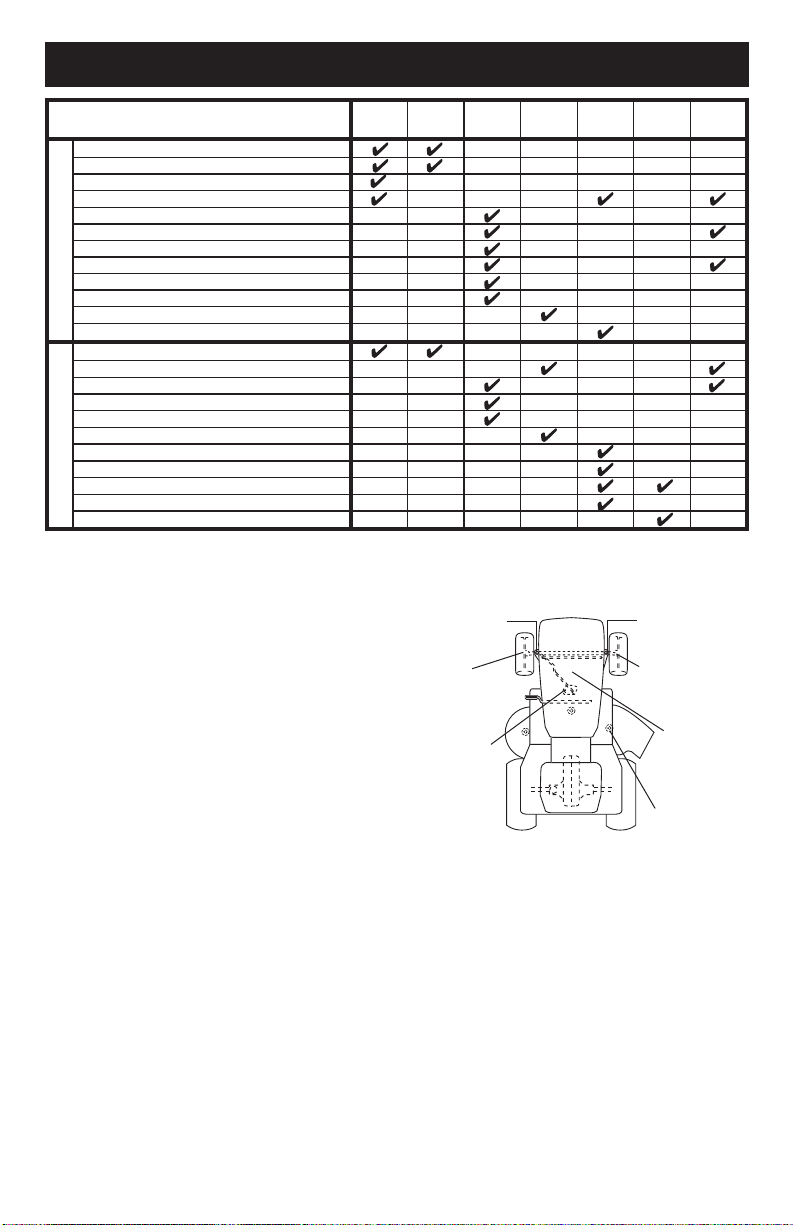

Maintenance Schedule ..........................21
Maintenance ..........................................21
Service and Adjustments ....................... 26
Storage ..................................................31
Troubleshooting .....................................32
WARRANTY
CRAFTSMAN LIMITED WARRANTY
FOR TWO YEARS from the date of purchase, all non-expendable parts of this riding equipment are
warranted against defects in material or workmanship. With proof of purchase, a defective non-expendable
part will receive free repair. If the part cannot be repaired it will be replaced free of charge.
Battery Limited Warranty
FOR 90 DAYS from the date of purchase, the battery (an expendable part) of this riding equipment is
warranted against defects in material or workmanship. With proof of purchase, you will receive a new
battery at no charge. You are responsible for the labor cost of battery installation.
Additional Limited Warranties
In the following additional warranties, you are responsible for the labor cost of part installation after the
second year from the date of purchase.
FOR FIVE YEARS from the date of purchase, the frame of this riding equipment is warranted against any
defects in material or workmanship. With proof of purchase, you will receive a new frame at no charge.
FOR TEN YEARS from the date of purchase, the front axle of this riding equipment is warranted against
any defects in material or workmanship. With proof of purchase, you will receive a new axle at no charge.
FOR AS LONG AS IT IS USED by the original owner after the tenth year from the date of purchase, the
cast iron front axle (if equipped) of this riding equipment is warranted against any defects in material or
workmanship. With proof of purchase, you will receive a new cast iron front axle at no charge.
WARRANTY SERVICE
For warranty coverage details to obtain free repair or replacement, visit the web page: www.craftsman.com/
warranty
Product Replacement
If part repair or replacement is impossible, you will receive a new riding equipment unit of the same or
equivalent model.
Warranty Restriction
All warranty coverage is void if this riding equipment is ever used while providing commercial services or if
rented to another person.
This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT
include:
• Expendable parts (except battery) that can wear out from normal use within the warranty period, including
but not limited to blades, spark plugs, belts and air, oil or gas filters.
• Standard maintenance servicing, deck leveling, oil changes and tune-ups.
• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or
glass.
• Tire or wheel replacement or repair resulting from normal wear, accident, or improper operation or
maintenance.
• Repairs necessary because of operator abuse, including but not limited to damage caused by towing
objects beyond the capability of the riding equipment, impacting objects that bend the frame, axle
assembly or crankshaft, or over-speeding the engine.
• Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical
damage caused by improper storage, failure to use the proper grade and amount of engine oil, failure
to keep the deck clear of flammable debris, or failure to maintain the riding equipment according to the
instructions contained in the operator’s manual.
• Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized
(stale). In general, fuel should be used within 30 days of its purchase date.
• Normal deterioration and wear of the exterior finishes, or product label replacement.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
3
DANGER: This cutting machine is capable of amputating hands and feet and
throwing objects. Failure to observe the following safety instructions could result
in serious injury or death.
WARNING: In order to prevent acciden-
tal starting when setting up, transporting,
adjusting or making repairs, always discon-
nect spark plug wire and place wire where
it cannot contact spark plug.
WARNING: Do not coast down a hill in
neutral, you may lose control of the tractor.
WARNING: Tow only the attachments
that are recommended by and comply with
specifications of the manufacturer of your
tractor. Use common sense when towing.
Operate only at the lowest possible speed
when on a slope. Too heavy of a load, while
on a slope, is dangerous. Tires can lose
traction with the ground and cause you to
lose control of your tractor.
WARNING: Engine exhaust, some of
its constituents, and certain vehicle compo-
nents contain or emit chem i cals known to
the State of Cal i for nia to cause can cer and
birth defects or oth er re pro duc tive harm.
WARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State of
Cal i for nia to cause can cer and birth defects
or oth er re pro duc tive harm. Wash hands
after handling.
SAFETY RULES
I. CHILDREN
WARNING! CHILDREN CAN BE IN-
JURED BY THIS EQUIPMENT. The Ameri-
can Academy of Pediatrics recommends
that children be a minimum of 12 year of
age before operating a pedestrian controlled
lawn mower and a minimum of 16 years of
age before operating a riding lawn mower.
WARNING! CHILDREN CAN BE
SERIOUSLY INJURED OR KILLED BY
THIS EQUIPMENT. Carefully read and
follow all of the safety instructions below.
Tragic accidents can occur if the operator
is not alert to the presence of children.
Children are often attracted to the machine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the mowing area
and in the watchful care of a responsible
adult other than the operator.
• Be alert and turn machine off if a child
enters the area.
• Before and while backing, look behind
and down for small children.
• Never carry children, even with the
blades shut off. They may fall off and
be seriously injured or interfere with safe
machine operation. Children who have
been given rides in the past may suddenly
appear in the mowing area for another
ride and be run over or backed over by
the machine.
• Never allow children to operate the ma-
chine.
• Use extreme caution when approaching
blind corners, shrubs, trees, or other
objects that may block your view of a
child.
II. GENERAL OPERATION
• Read, understand, and follow all instruc-
tions on the machine and in the manual
before starting.
• Do not put hands or feet near rotating
parts or under the machine. Keep clear
of the discharge opening at all times.
• Only allow responsible adults, who are
familiar with the instructions, to operate
the machine.
• Clear the area of objects such as rocks,
toys, wire, etc., which could be picked
up and thrown by the blades.
• Ensure the area is clear of bystanders
before operating. Stop machine if anyone
enters the area.
• Never carry passengers.
• Do not mow in reverse unless absolutely
necessary. Always look down and behind
before and while backing.
• Never direct discharged material toward
anyone. Avoid discharging material
against a wall or obstruction. Material
may ricochet back toward the operator.
Stop the blades when crossing gravel
surfaces.
• Do not operate machine without the entire
grass catcher, discharge chute, or other
safety devices in place and working.
4
SAFETY RULES
• Slow down before turning.
• Never leave a running machine unat-
tended. Always turn off blades, set
parking brake, stop engine, and remove
keys before dismounting.
• Disengage blades when not mowing.
Shut off engine and wait for all parts to
come to a complete stop before cleaning
the machine, removing the grass catcher,
or unclogging the discharge chute.
• Operate machine only in daylight or good
artificial light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Watch for traffic when operating near or
crossing roadways.
• Use extreme caution when loading or
unloading the machine into a trailer or
truck.
• Always wear eye protection when operat-
ing machine.
• Use ear protectors to avoid damage to
hearing.
• Data indicates that operators, age 60
years and above, are involved in a large
percentage of riding mower-related inju-
ries. These operators should evaluate
their ability to operate the riding mower
safely enough to protect themselves and
others from serious injury.
• Follow the manufacturer's recommenda-
tion for wheel weights or counterweights.
• Keep machine free of grass, leaves or
other debris build-up which can touch hot
exhaust / engine parts and burn. Do not
allow the mower deck to plow leaves or
other debris which can cause build-up
to occur. Clean any oil or fuel spillage
before operating or storing the machine.
Allow machine to cool before storage.
III. SLOPE OPERATION
WARNING! When loading or unloading
this machine, do not exceed the maximum
recommended operation angle of 15°.
Slopes are a major factor related to loss of
control and tip-over accidents, which can
result in severe injury or death. Operation
on all slopes requires extreme caution. If
you cannot back up the slope or if you feel
uneasy on it, do not mow it.
• Mow up and down slopes, not across.
• Watch for holes, ruts, bumps, rocks, or
other hidden objects. Uneven terrain
could overturn the machine. Tall grass
can hide obstacles.
• Choose a low ground speed so that you
will not have to stop or shift while on the
slope.
• Do not mow on wet grass. Tires may
lose traction. Always keep the machine
in gear when going down slopes.
• Do not shift to neutral and coast downhill.
• Avoid starting, stopping, or turning on a
slope. If the tires lose traction, disengage
the blades and proceed slowly straight
down the slope.
• Keep all movement on the slopes slow
and gradual. Do not make sudden
changes in speed or direction, which
could cause the machine to roll over.
• Use extreme caution while operating
machine with grass catchers or other
attachments; they can affect the stabil-
ity of the machine. Do no use on steep
slopes.
• Do not try to stabilize the machine by
putting your foot on the ground.
• Do not mow near drop-offs, ditches,
or embankments. The machine could
suddenly roll over if a wheel is over the
edge or if the edge caves in.
• If machine stops while going uphill,
disengage blades, shift into reverse and
back down slowly.
• Do not turn on slopes unless necessary,
and then, turn slowly and gradually
downhill, if possible.
IV. TOWING
• Tow only with a machine that has a hitch
designed for towing. Do not attach towed
equipment except at the hitch point.
• Follow the manufacturer's recommenda-
tion for weight limits for towed equipment
and towing on slopes.
• Never allow children or others in or on
towed equipment.
• On slopes, the weight of the towed equip-
ment may cause loss of traction and loss
of control.
• Travel slowly and allow extra distance to
stop.
5
SAFETY RULES
V. SERVICE
SAFE HANDLING OF GASOLINE
To avoid personal injury or property dam-
age, use extreme care in handling gasoline.
Gasoline is extremely flammable and the
vapors are explosive.
• Extinguish all cigarettes, cigars, pipes,
and other sources of ignition.
• Use only approved gasoline container.
• Never remove gas cap or add fuel with
the engine running.
• Allow engine to cool before refueling.
• Never fuel the machine indoors.
• Never store the machine or fuel container
where there is an open flame, spark, or
pilot light such as on a water heater or
other appliances.
• Never fill containers inside a vehicle or
on a truck or trailer bed with plastic liner.
Always place containers on the ground
away from your vehicle when filling.
• Remove gas-powered equipment from
the truck or trailer and refuel it on the
ground. If this is not possible, then refuel
such equipment with a portable container,
rather than from a gasoline dispenser
nozzle.
• Keep the nozzle in contact with the rim
of the fuel tank or container opening at
all times until fueling is complete. Do not
use a nozzle lock-open device.
• If fuel is spilled on clothing, change cloth-
ing immediately.
• Never overfill fuel tank. Replace gas cap
and tighten securely.
GENERAL SERVICE
• Never operate machine in a closed area.
• Keep all nuts and bolts tight to ensure the
equipment is in safe working condition.
• Never tamper with safety devices. Never
interfere with the intended function of a
safety device or reduce the protection
provided by a safety device. Check there
proper operation regularly. NEVER oper-
ate a machine with a safety device that
does not function properly.
• Keep machine free of grass, leaves, or
other debris build-up. Clean oil or fuel
spillage and remove any fuel-soaked
debris. Allow machine to cool before
storing.
• If you strike a foreign object, stop and
inspect the machine. Repair, if necessary,
before restarting.
• Never make any adjustments or repairs
with the engine running.
• Check grass catcher components and the
discharge chute frequently and replace
with manufacturer's recommended parts,
when necessary.
• Mower blades are sharp. Wrap the blade
or wear gloves, and use extreme caution
when servicing them.
• Check brake operation frequently. Adjust
and service as required.
• Maintain or replace safety and instruction
labels, as necessary.
Use ear protectors to avoid damage to hearing.
Always wear eye protection when operating machine.
6
PRODUCT SPECIFICATIONS
Gasoline Capacity
and type:
3 Gallons / 11,35 L
Regular Unleaded *
Oil Type:
(API: SJ-SN)
SAE 10W30 (above 32°F/0°C)
SAE 5W30 (below 32°F/0°C)
Oil Capacity: W/ Filter: 64 Oz./1,89 L
W/out Filter: 60 Oz./1,77 L
Spark Plug: QC12YC
(Gap: .030"/0,76 mm)
Charging
System:
16 Amps @ 3600 RPM
Battery: Amp/Hr: 28
Min. CCA: 230
Case size: U1R
Blade Bolt Torque: 45-55 Ft. Lbs./62-75 Nm
*
Gasoline containing up to 10% ethanol (E10) is
acceptable for use in this machine. The use of
any gasoline exceeding 10% ethanol (E10) will
void the product warranty.
CUSTOMER RESPONSIBILITIES
• Read and observe the safety rules.
• Follow a regular schedule in maintaining,
caring for and using your tractor.
• Follow instructions under “Maintenance”
and “Storage” sections of this manual.
• Wear proper Personal Protective Equip-
ment (PPE) while operating this machine,
including (at a minimum) sturdy footwear,
eye protection, and hearing protection.
Do not mow in shorts and/or open toed
footwear.
• Always let someone know you are outside
mowing.
CONGRATULATIONS on your purchase
of a new tractor. It has been designed,
engineered and manufactured to give you
the best possible dependability and per-
formance.
Should you experience any problem you
cannot easily remedy, please contact your
nearest authorized service center/depart-
ment. We have competent, well-trained
technicians and the proper tools to service
or repair this tractor.
Please read and retain this manual. The
instructions will enable you to assemble
and maintain your tractor properly. Always
observe the “SAFETY RULES”.
WARNING: This tractor is equipped with
an internal combustion engine and should
not be used on or near any unimproved
forest-covered, brush-covered or grass-
covered land unless the engine’s exhaust
system is equipped with a spark arrester
meeting applicable local or state laws (if
any). If a spark arrester is used, it should
be maintained in effective working order by
the operator.
A spark arrester for the muffler is available
through your nearest authorized service
center/department.
In the state of California the above is required
by law (Section 4442 of the California Public
Resources Code). Other states may have
similar laws. Federal laws apply on federal
lands.
7
(5) Large
Retainer Springs
(1) Small
Retainer Springs
61/3-1 )5(
srehsaW .D.O
(2) Rear
Lift Link
Assemblies
(1) Front
Lift Link
Assembly
(1) Anti-Sway Bar
(1) 3/4 O.D.
Washers
(1) Small Retainer
Springs
(1) 1-1/4 O.D.
Washer
(1) Wheel
(1) 3/8-16
Locknut
(1) Shoulder Bolt
Mower
If Equipped
(2) Keys
Slope Sheet
Keys
(1) Oil Drain Tube
Mower Front Wheel
(1) Quick Connect
*Installed by Dealer
*Brush Guard Kit

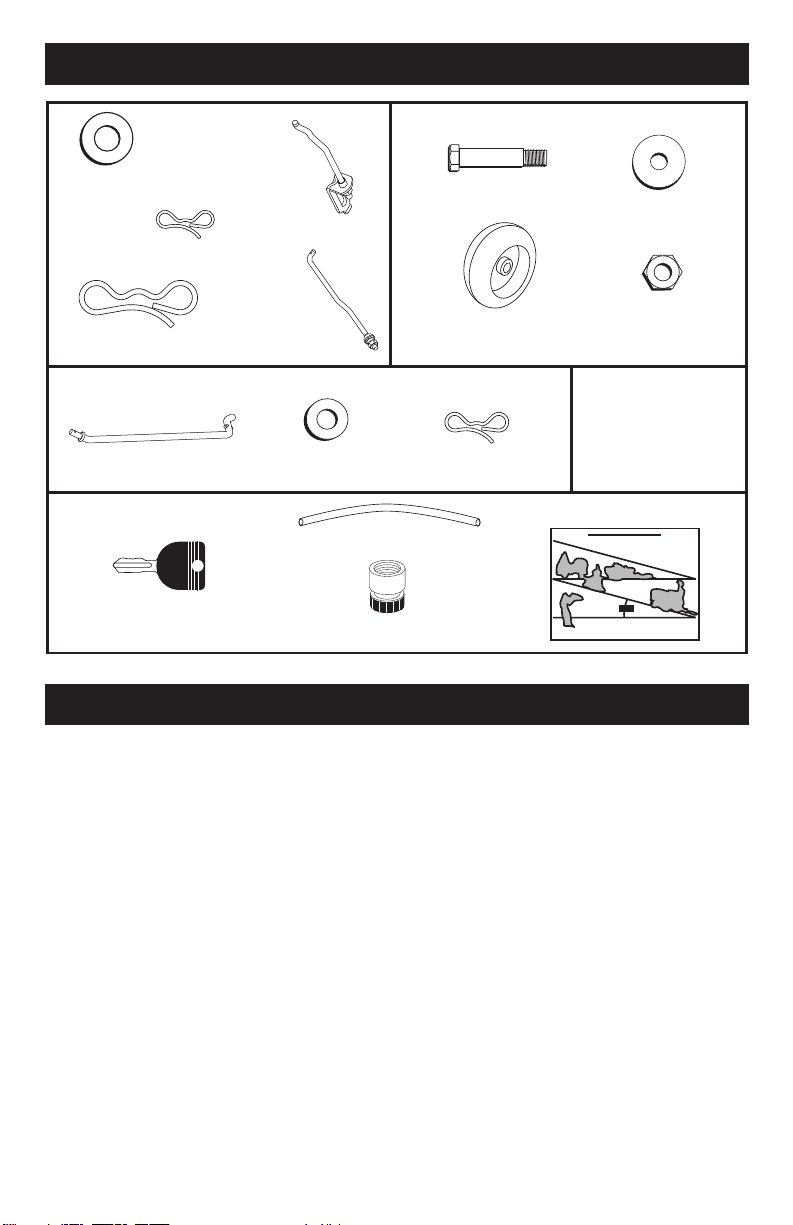

UNASSEMBLED PARTS
Your new tractor has been assembled at the factory with the exception of those parts left
unassembled for shipping purposes.
ASSEMBLY/PRE-OPERATION
TO REMOVE TRACTOR FROM
CARTON
UNPACK CARTON
• Remove all accessible loose parts and
parts cartons from carton.
• Cut along dotted lines on all four panels
of carton. Remove end panels and lay
side panels flat.
• Check for any additional loose parts or
cartons and remove.
BEFORE REMOVING TRACTOR
FROM SKID
TOOLS REQUIRED FOR ASSEMBLY
A socket wrench set will make assembly
easier. Standard wrench sizes are listed.
(2) 7/16" wrenches Utility knife
(1) 1/2" wrench Tire pressure gauge
(1) 3/4" wrench Pliers
(1) 3/4" socket w/drive ratchet
(1) 9/16" wrench Flashlight
When right or left hand is mentioned in this
manual, it means when you are in the operating
position (seated behind the steering wheel).
8
ADJUST SEAT
1. Sit in seat.
2. Lift up adjustment lever (A) and slide seat
until a comfortable position is reached
which allows you to press clutch/brake
pedal all the way down.
3. Release lever to lock seat in position.
A
NOTE: You may now roll your tractor off the
skid. Continue using the instructions that
follow to remove the tractor from the skid.
WARNING: Before starting, read, un-
derstand and follow all instructions in the
Operation section of this manual. Be sure
tractor is in a well-ventilated area. Be sure
the area in front of tractor is clear of other
people and objects.
TO ROLL TRACTOR OFF SKID (See
Operation section for location and
function of controls)
1. Raise attachment lift lever to its highest
position.
2. Release parking brake by depressing
clutch/brake pedal.
3. Place freewheel control in "transmission
disengaged position" (See “TO TRANS-
PORT” in the Operation section of this
manual).
4. Roll tractor forward off skid.
5. Remove banding holding the deflector
shield up against tractor.
Continue with the instructions that follow.

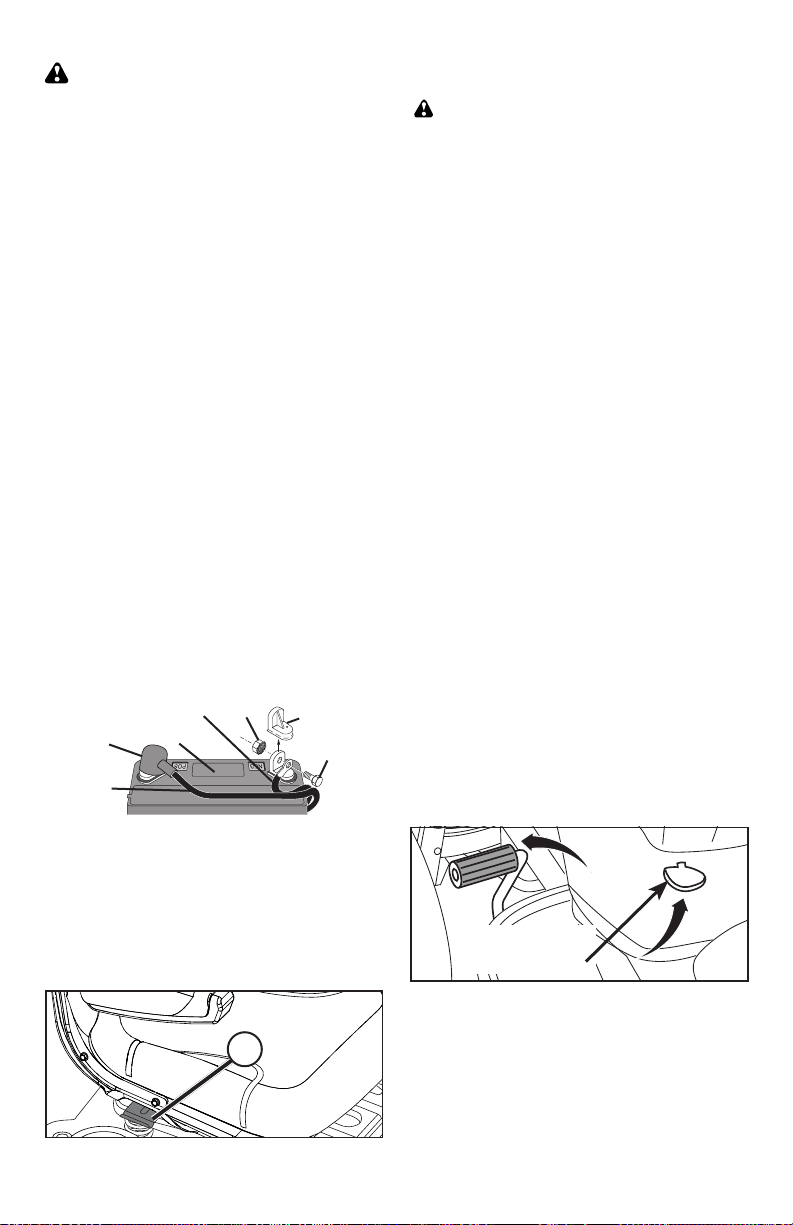

CONNECT BATTERY
WARNING: Do not short battery ter-
minals by allowing a wrench or any other
object to contact both terminals at the same
time. Before connecting battery, remove
metal bracelets, wristwatch bands, rings, etc.
Positive terminal must be connected first to
prevent sparking from accidental grounding.
NOTE: If this battery is put into service after
month and year indicated on label (label is
located between terminals) charge battery
for minimum of one hour at 6-10 amps. (See
“BATTERY” in the Maintenance section of
this manual for charging instructions.)
• Determine battery location. Battery loca-
tion will be under the seat or the hood.
• Lift seat pan or hood to raised position.
• Remove two terminal caps and discard.
• First connect RED battery cable to
positive (+) terminal with bolt and nut as
shown. Tighten securely. Slide terminal
cover over terminal.
• Connect BLACK grounding cable to
negative (-) terminal with remaining bolt
and nut. Tighten securely.
• Lower seat pan or hood.
NOTE: For battery installation see
“REPLACING BATTERY” in the Service and
Adjustments section in this manual.
02605
Terminal
Cap
Nut
Positive
(Red)
Cable
Negative
(Black) Cable
Bolt
Terminal
Cover
Label

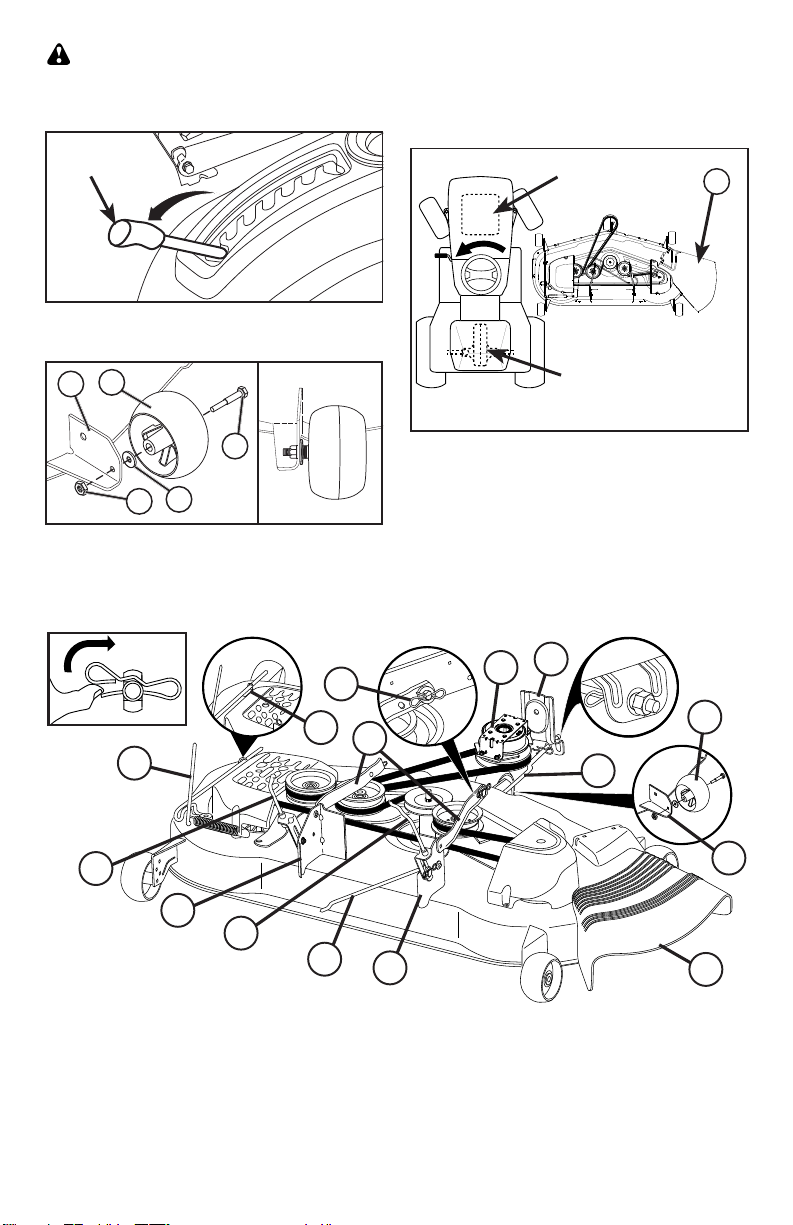

TO INSTALL MOWER
1. SET PARKING BRAKE LEVER AND
LOWER ATTACHMENT LIFT LEVER
• Depress clutch/brake pedal all the way
down and hold.
• Pull parking brake lever up and hold,
release pressure from clutch/brake
pedal, then release parking brake lever.
Pedal should remain in brake position.
Ensure parking brake will hold tractor
secure.
Parking Brake Lever
9
A. Mower Side Suspension Arms
B. Retainer Spring
C. Rear Lift Link(s)
D. Right Side Rear Mower Bracket
E. Front Lift Link Assembly
F. Front Suspension Bracket
H. Front Mower Bracket
I. Left Side Rear Mower Bracket
K. Belt Tension Rod
L. Locking Bracket
M. Engine Clutch Pulley
Q. Deflector Shield
S. Anti-Sway Bar
W. Front Gauge Wheel
CAUTION: Lift lever is spring loaded.
Have a tight grip on lift lever, lower it slowly
and engage in lowest position. Lift lever is
located on left side of fender.
Transaxle
02965
Front
Back
Engine
Q. Deflector Shield
Q
Lift
Lever
H. Front Mower Bracket
W. Front Gauge Wheel
X. Shoulder Bolt
Y. 1-1/4 O.D. Washer
Z. 3/8-16 Locknut
Y
Z
W
H
X
2. ASSEMBLE FRONT GAUGE WHEEL
(W) TO FRONT OF MOWER
3. TURN STEERING WHEEL LEFT AND
POSITION MOWER
• Turn steering wheel to the left as far as it
will go and position mower on right side of
tractor with deflector shield (Q) to the right.
4. SLIDE MOWER UNDER TRACTOR
• Bring belt forward and check belt for pro-
per routing in all mower pulley grooves.
NOTE: Be sure mower side suspension
arms (A) are pointing forward before sliding
mower under tractor.
• Slide mower under tractor until it is
centered under tractor.
E
A
M
F
B
K
C
C
S
W
H
Q
I
D
L
10

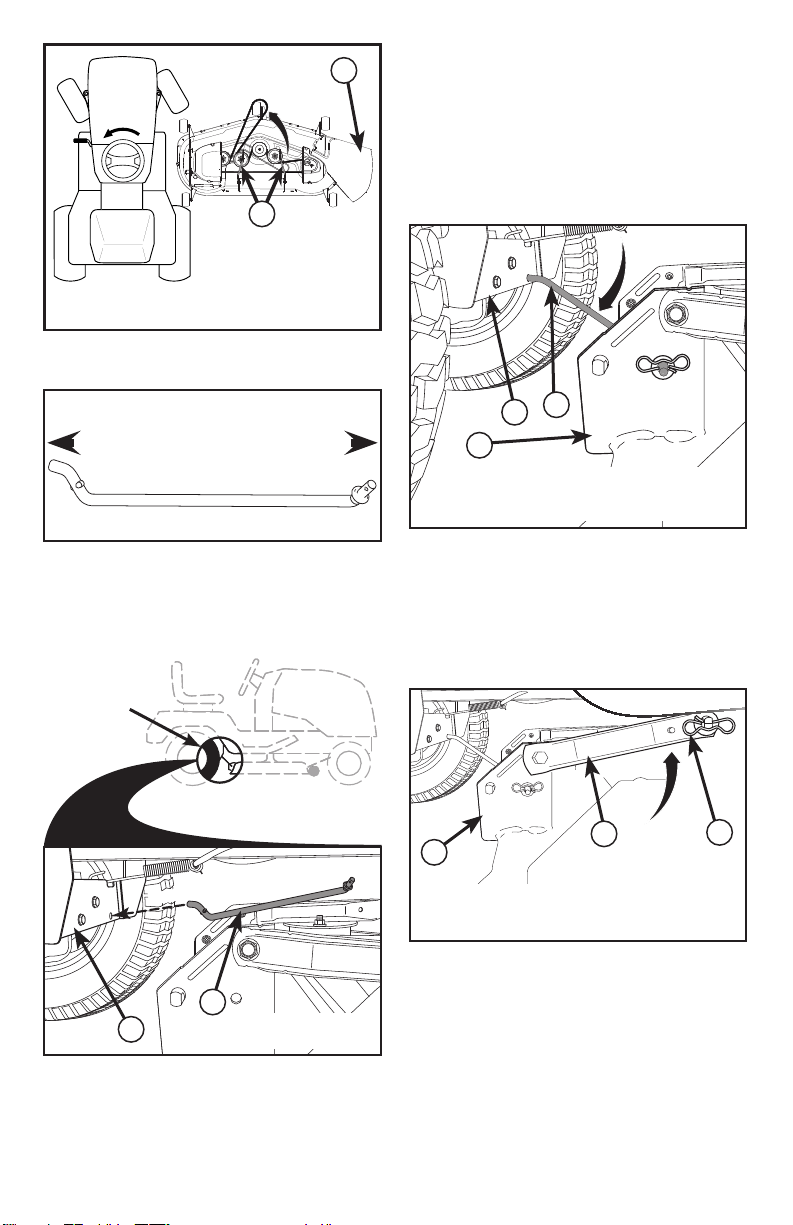

5. INSTALL ANTI-SWAY BAR (S)
(IF EQUIPPED)
90° End Integrated Washer End
ANTI-SWAY BAR (S)
Towards Towards
Transaxle Mower Deck
02965
A. Mower Side Suspension Arms
Q. Deflector Shield
Q
A
• From right side of mower, first insert
90° end of anti-sway bar (S) into hole in
transaxle bracket (T), located near left
rear tire in front of transaxle.
NOTE: Flashlight may be helpful.
S
D
T
D. Right Side Rear Mower Bracket
S. Anti-Sway Bar
T. Transaxle Bracket
S
T
S. Anti-Sway Bar
T. Transaxle Bracket
Anti-Sway
Bar (S)
Location
Transaxle Bracket (T)
Located Between Rear Tires
Place 90° End Into Hole
NOTE: Depending on model, bracket (T) may
be different than shown but hole for anti-sway
bar will be in same position/location.
• Pivot the integrated washer end of anti-
sway bar (S) towards mower deck bracket
on right side of mower. Insert integrated
washer end of bar into hole in rear mower
bracket (D). Move mower as needed to
insert integrated washer end of bar into
rear mower bracket (D).
• Secure with small washer and small
retainer spring as shown.
6. ATTACH MOWER SIDE SUSPENSION
ARMS (A) TO CHASSIS
• Position front hole in side suspension arm
(A) over pin on outside of tractor chassis
and secure with large washer and large
retainer spring (B).
• Repeat on opposite side of tractor.
B
D
A
A. Mower Side Suspension Arms
B. Retainer Spring
D. Right Side Rear Mower Bracket
7. ATTACH REAR LIFT LINKS (C)
• Insert rod end of rear lift link (C) into hole
(U) in tractor lift shaft suspension arm
and pivot link down to mower.
• Lift rear corner of mower and position slot
in link assembly over pin on rear mower
bracket (D) and secure with large washer
and large retainer spring.
• Repeat on opposite side of tractor.
11
9. INSTALL BELT ON ENGINE CLUTCH
PULLEY (M)
• Disengage belt tension rod (K) from
locking bracket (L).
• Install belt onto engine clutch pulley (M).
Front Link
Location
E
G
F
M
E. Front Lift Link Assembly
F. Front Suspension Bracket
G. Large Retainer Spring
H. Front Mower Bracket
J. Small Retainer Spring
M. Engine Clutch Pulley
J
H
8. ATTACH FRONT LINK (E)
• Turn steering wheel to position wheels
straight forward.
• From front of tractor, insert rod end of
front link (E) through front hole in tractor
front suspension bracket (F).
• Move to left side of mower and and insert
large retainer spring (G) through hole in
front link (E) behind front suspension
bracket (F).
• Insert other end of link (E) into hole in
front mower bracket (H) and secure with
washer and small retainer spring (J).
NOTE: Requires deck lifting.
D
C
U
C. Rear Lift Link(s)
D. Right Side Rear Mower Bracket
U. Hole
IMPORTANT: Check belt for proper routing
in all mower pulley grooves and under
mandrel covers.
• Engage belt tension rod (K) on locking
bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and engage
slowly.
• Raise attachment lift to highest position.
• If necessary, adjust gauge wheels
before operating mower as shown in the
Operation section of this manual.

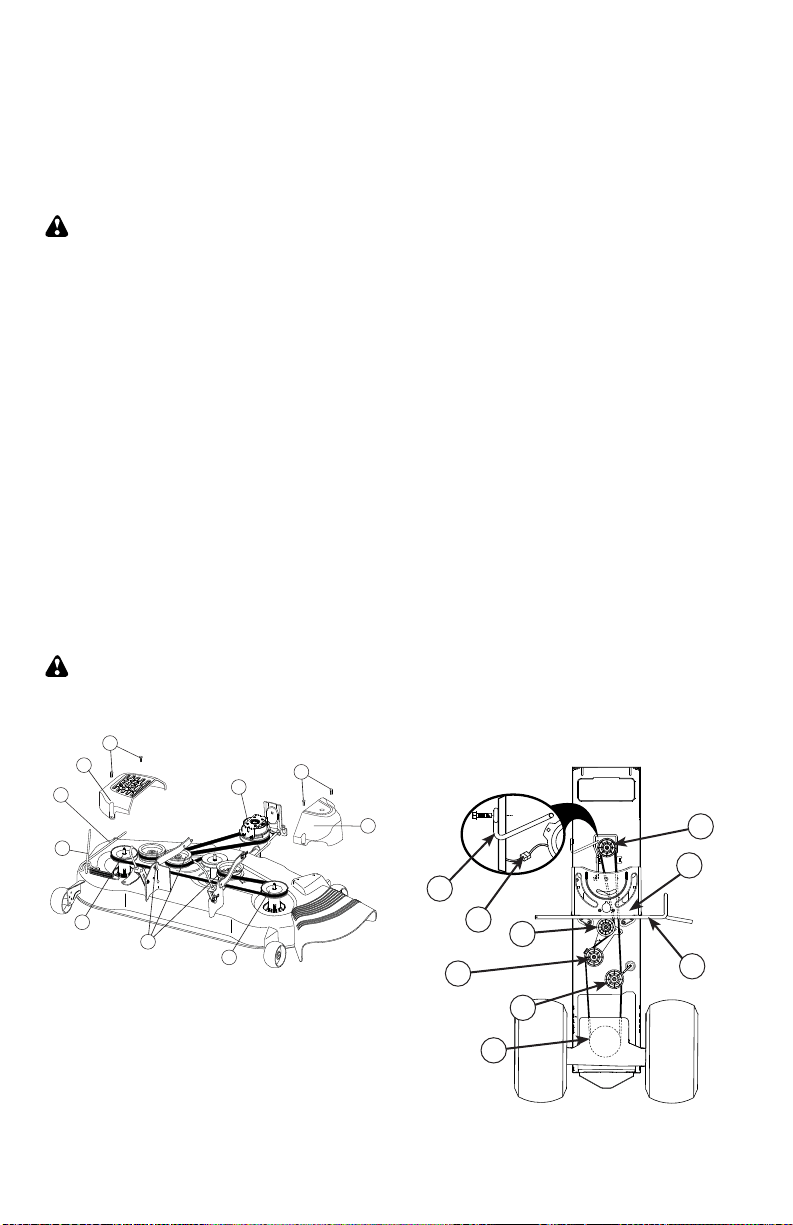

MOWER DRIVE BELT INSTALLATION
Follow procedure described in “TO REPLACE
MOWER BLADE DRIVE BELT” in the "Ser-
vice and Adjustments" section of this manual.
M
M. Engine
Clutch Pulley
12
CHECKLIST
Before you operate your new tractor, we
wish to assure that you receive the best
performance and satisfaction from this
Quality Product.
Please review the following checklist:
All assembly instructions have been
completed.
No remaining loose parts in carton.
Battery is properly prepared and charged.
Seat is adjusted comfortably and tight-
ened securely.
All tires are properly inflated. (For ship-
ping purposes, the tires were overinflated
at the factory).
Ensure mower deck is properly leveled
side-to-side/front-to-rear for best cutting
results. (Tires must be properly inflated
for leveling).
Check mower and drive belts. Ensure
they are routed properly around pulleys
and inside all belt keepers.
Check wiring. See that all connections are
still secure and wires are properly clamped.
Before driving tractor, be sure freewheel
control is in “transmission engaged” posi-
tion (see “To Transport” in the Operation
section of this manual).
While learning how to use your tractor, pay ex-
tra attention to the following important items:
Engine oil is at proper level.
Fuel tank is filled with fresh, clean, regular
unleaded gasoline.
Become familiar with all controls, their
location and function. Operate them
before you start the engine.
Ensure brake system is in safe operating
condition.
Ensure Operator Presence System and
Reverse Operation System (ROS) are
working properly (See the Operation and
Maintenance sections in this manual).
It is important to purge the transmission
before operating your tractor for the first
time. Follow proper starting and transmis-
sion purging instructions (See “TO START
ENGINE” and “PURGE TRANSMISSION”
in the Operation section of this manual).
CHECK TIRE PRESSURE
The tires on your tractor were overinflated at
the factory for shipping purposes. Correct
tire pressure is important for best cutting
performance.
• Reduce tire pressure to PSI shown on
tires.
CHECK DECK LEVELNESS
For best cutting results, mower housing
should be properly leveled. See “TO LEVEL
MOWER” in the Service and Adjustments
section of this manual.
CHECK FOR PROPER POSITION
OF ALL BELTS
See the figures that are shown for replac-
ing motion and mower blade drive belts in
the Service and Adjustments section of this
manual. Verify that the belts are routed
correctly.
CHECK BRAKE SYSTEM
After you learn how to operate your tractor,
check to see that the brake is operating
properly. See “TO CHECK BRAKE” in the
Service and Adjustments section of this
manual.
13

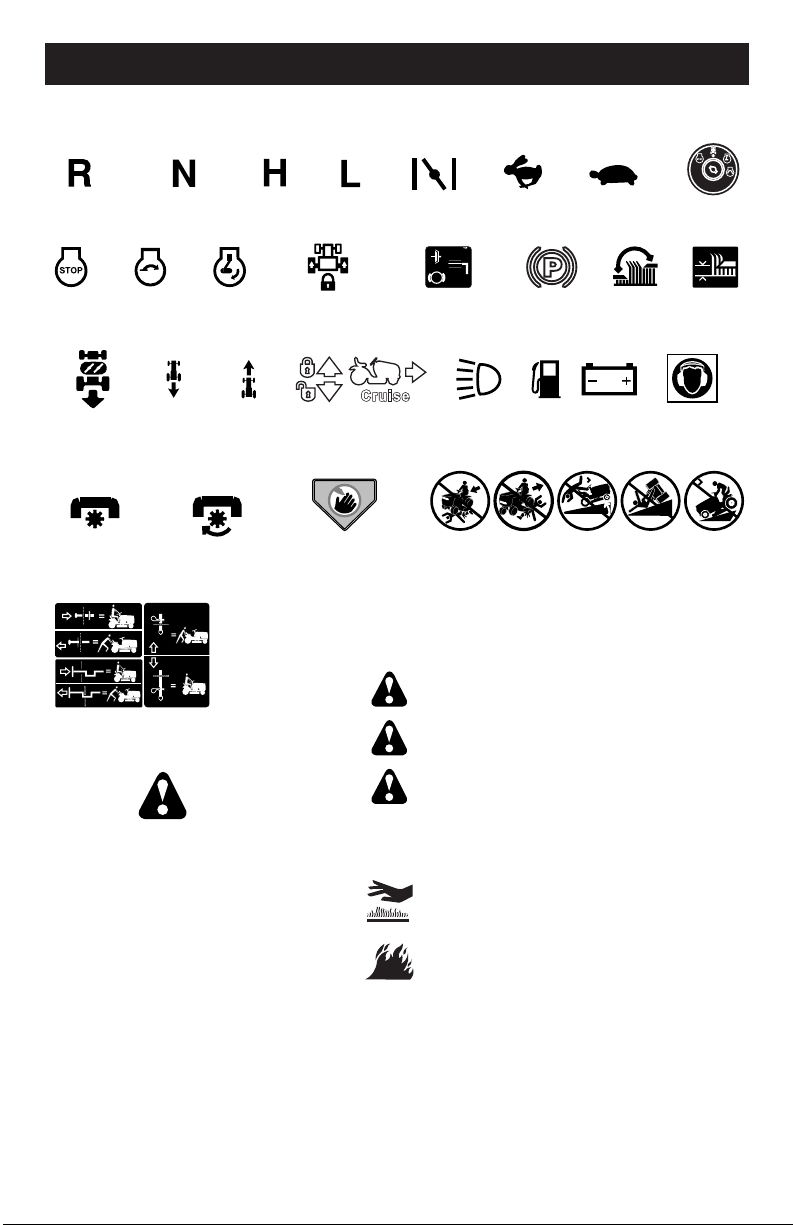

OPERATION
These symbols may appear on your tractor or in literature supplied with the product. Learn
and understand their meaning.
CHOKE FAST SLOWREVERSE NEUTRAL HIGH LOW
ENGINE
OFF
MOWER
HEIGHT
ENGINE
ON
ENGINE
START
MOWER
LIFT
IGNITION
SWITCH
CLUTCH/
BRAKE PEDAL
PARKING
BRAKE
FREE WHEEL
(Automatic Models only)
DANGER, KEEP
HANDS AND
FEET AWAY
ATTACHMENT
CLUTCH
ENGAGED
ATTACHMENT
CLUTCH
DISENGAGED
Failure to follow instructions
could result in serious injury or
death. The safety alert symbol
is used to identify safety inform-
ation about hazards which can
result in death, serious injury
and/or property damage.
DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.
WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazard which, if not avoided,
might result in minor or moderate injury.
CAUTION when used without the alert symbol,
indicates a situation that could result in damage
to the tractor and/or engine.
FIRE indicates a hazard which, if not avoided,
could result in death, serious injury and/or
property damage.
HOT SURFACES indicates a hazard which,
if not avoided, could result in death, serious
injury and/or property damage.
KEEP AREA CLEAR SLOPE HAZARDS
15
15
(SEE SAFETY RULES SECTION)
DIFFERENTIAL
LOCK
REVERSE FORWARD FUEL BATTERYREVERSE
OPERATION
SYSTEM (ROS)
LIGHTS ONCRUISE CONTROL
EAR
PROTECTION
RECOMMENDED
14

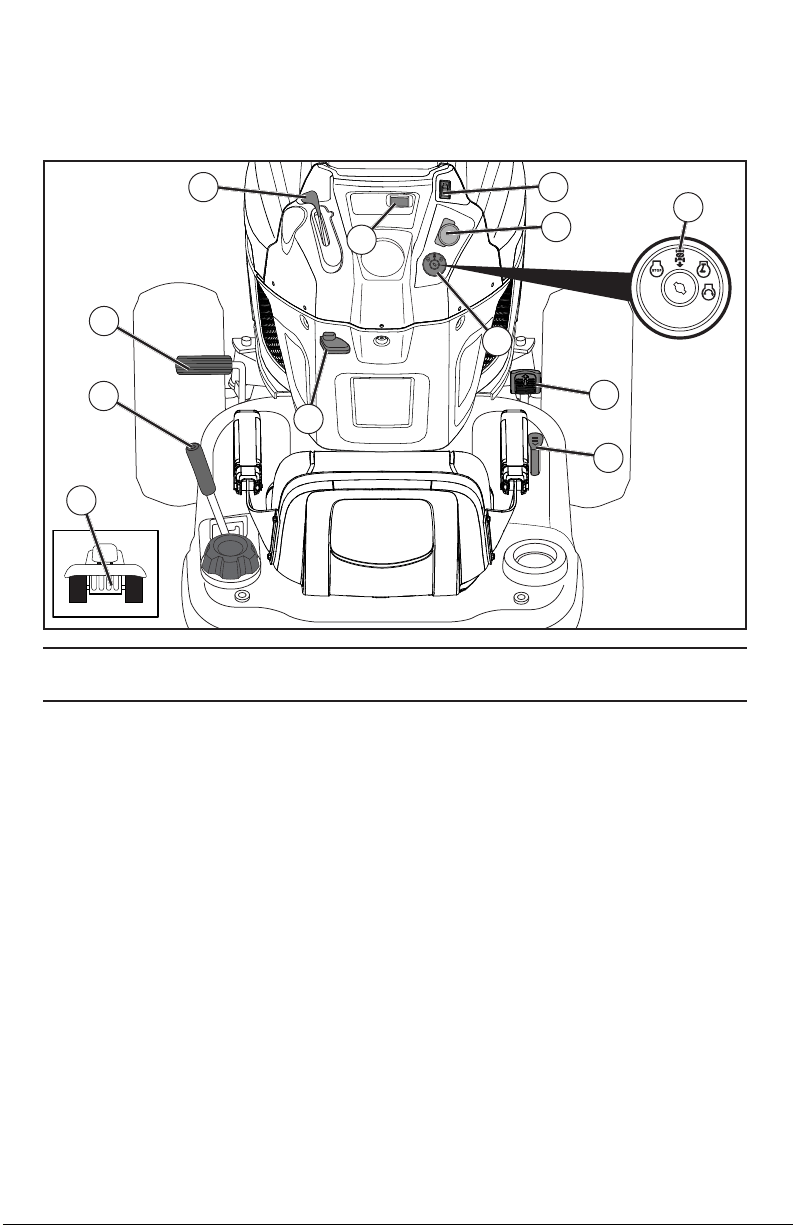

KNOW YOUR TRACTOR
READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING
YOUR TRACTOR
Compare the illustrations with your tractor to familiarize yourself with the locations of various
controls and adjustments. Save this manual for future reference.
Our tractors conform to the applicable safety standards of the
American National Standards Institute.
A
B
C
D
P
E
F
G
H
K
L
M
(A) ATTACHMENT LIFT LEVER - Used
to raise and lower the mower or other
attachments mounted to your tractor.
(B) BRAKE PEDAL - Used for braking the
tractor and starting the engine.
(C) PARKING BRAKE - Locks clutch/brake
pedal into the brake position.
(D) THROTTLE/CHOKE CONTROL - Used
for starting and controlling engine speed.
(E) ATTACHMENT CLUTCH SWITCH -
Used to engage the mower blades or other
attachments mounted to your tractor.
(F) IGNITION SWITCH - Used for starting
and stopping the engine.
(G) REVERSE OPERATION SYSTEM
(ROS) "ON" POSITION - Allows operation
of mower or other powered attachment while
in reverse.
(H) LIGHT SWITCH - Turns the headlights
on and off.
(K) FORWARD DRIVE PEDAL - Used for
forward move-ment of tractor.
(L) REVERSE DRIVE PEDAL - Used for
reverse move-ment of tractor.
(M) FREEWHEEL CONTROL - Disengages
transmission for pushing or slowly towing
the tractor with the engine off.
(P) SERVICE MINDER/HOUR METER -
Indicates when service is required for the
engine and mower.
15
The operation of any tractor can result in foreign objects thrown into
the eyes, which can result in severe eye damage. Always wear safety
glasses or eye shields while operating your tractor or performing any
adjustments or repairs. We recommend standard safety glasses or a
wide vision safety mask worn over spectacles.
HOW TO USE YOUR TRACTOR
TO SET PARKING BRAKE
Your tractor is equipped with an operator
presence sensing switch. When engine
is running, any attempt by the operator to
leave the seat without first setting the parking
brake will shut off the engine.
1. Depress clutch/brake pedal (B) all the
way down and hold.
2. Pull parking brake lever (C) up and hold,
release pressure from clutch/brake pedal
(B), then release parking brake lever.
Pedal should remain in brake position.
Ensure parking brake will hold tractor
secure.
TO USE THROTTLE CONTROL (D)
Always operate engine at full speed (fast).
• Operating engine at less than full speed
(fast) reduces engine's operating efficiency.
• Full speed (fast) of fers the best mower
per for mance.
B
C
STOPPING
MOWER BLADES -
• To stop mower blades, move attachment
clutch control to disengaged position ( ).
GROUND DRIVE -
• To stop ground drive, depress brake pedal
all the way down.
IMPORTANT: Forward and reverse drive
pedals return to neutral position when not
depressed.
ENGINE -
• Move throttle control (D) to slow position.
NOTE: Failure to move throttle control
to slow position and allowing engine to
idle before stopping may cause engine to
“backfire”.
(
) Attachment
Clutch Control
“Disengaged”
(
) Attachment
Clutch Control
“Engaged”
• Turn ignition key (F) to “STOP” position
and remove key. Always remove key when
leaving tractor to prevent unauthorized use.
• Never use choke to stop engine.
IMPORTANT: Leaving the ignition switch in
any position other than "STOP" will cause the
battery to discharge and go dead.
NOTE: Under certain conditions when tractor
is standing idle with the engine running, hot
engine exhaust gases may cause “brown-
ing” of grass. To eliminate this possibility,
always stop engine when stopping tractor
on grass areas.
CAUTION: Always stop tractor com-
pletely, as described above, before leaving
the operator's position.
D
F
TO MOVE FORWARD AND BACKWARD
The direction and speed of movement is
controlled by the forward and reverse drive
pedals.
1. Start tractor and release parking brake.
2. Slowly depress forward(K) or reverse(L)
drive pedal to begin movement. Ground
speed increases the further down the
pedal is depressed.
K
L
16
TO OPERATE MOWER
Your tractor is equipped with an operator
presence sensing switch. Any attempt
by the operator to leave the seat with the
engine running and the attachment clutch
engaged will shut off the engine. You must
remain fully and centrally positioned in the
seat to prevent the engine from hesitating or
cutting off when operating your equipment
on rough, rolling terrain or hills.
1. Select desired height of cut with attach-
ment lift lever.
2. Start mower blades by engaging attach-
ment clutch control.
TO STOP MOWER BLADES
Disengage attachment clutch control.
CAUTION: Do not operate the mower
without either the entire grass catcher, on
mowers so equipped, or the deflector shield
in place.

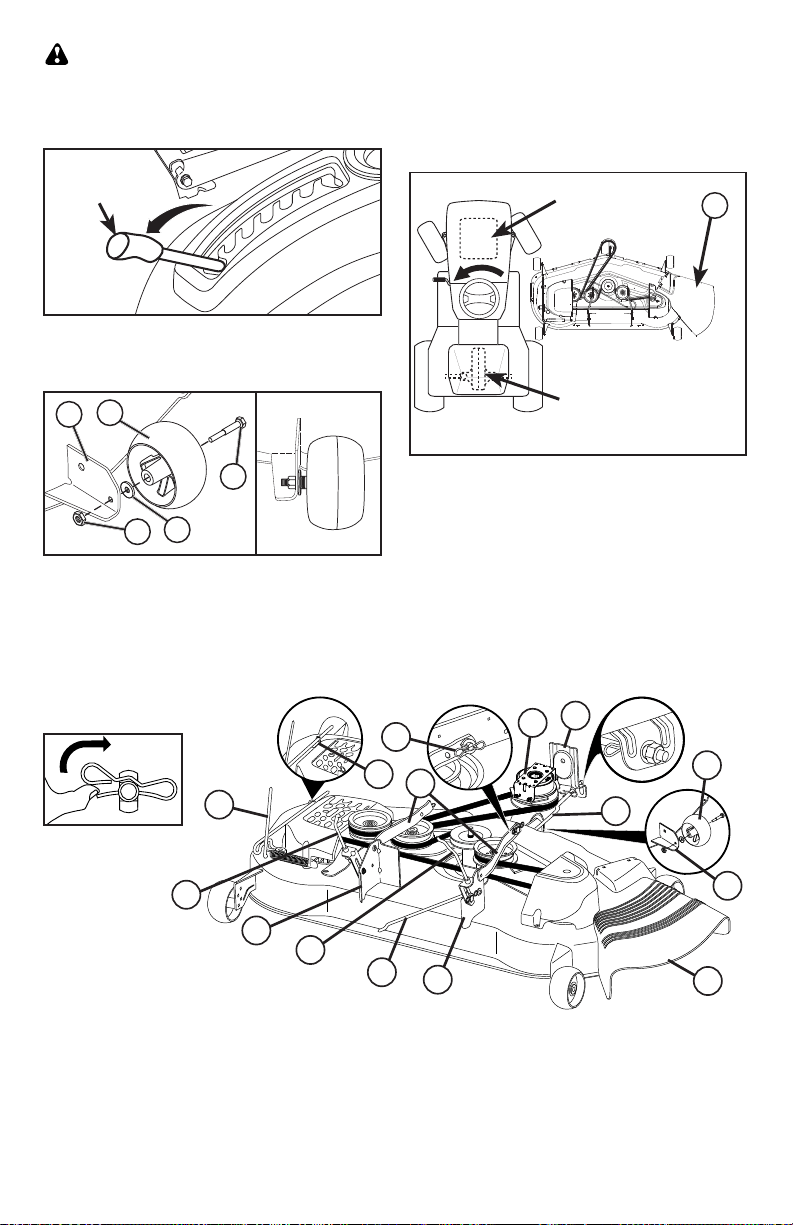

TO ADJUST GAUGE WHEELS
Gauge wheels are properly adjusted when
they are slightly off the ground when mower
is at the desired cutting height in operating
position. Gauge wheels then keep the deck
in proper position to help prevent scalping
in most terrain conditions.
NOTE: Adjust gauge wheels with tractor on
a flat level surface.
1. Adjust mower to desired cutting height
(See “TO ADJUST MOWER CUTTING
HEIGHT” in this section of manual).
3/4”
9/16”
2. With mower in desired height of cut posi-
tion, gauge wheels should be assembled
so they are slightly off the ground. Install
gauge wheel in appropriate hole. Tighten
securely.
3. Repeat for all, installing gauge wheel in
same adjustment hole.
TO ADJUST MOWER CUTTING HEIGHT
The position of the attachment lift lever (A)
determines the cutting height.
• Put attachment lift lever in desired cutting
height slot.
• Slide pointer tab (T) to desired cutting height
as a reminder for next time you mow.
The cutting height range is approximately 1
to 4" (25,4 to 101,6 mm). The heights are
measured from the ground to the blade tip
with the engine not running. These heights
are approximate and may vary depending
upon soil conditions, height of grass and
types of grass being mowed.
• The average lawn should be cut to approxi-
mately 2-1/2" (63,5 mm) during the cool
season and to over 3" (76,2 mm) during
hot months. For healthier and better look-
ing lawns, mow often and after moderate
growth.
• For best cutting performance, grass over
6" (152,4 mm) in height should be mowed
twice. Make the first cut relatively high; the
second to desired height.
A
T
TO USE CRUISE CONTROL (J)
The cruise control feature can be used for
forward travel only.
SYSTEM CHARACTERISTICS
The cruise control should only be used
while mowing or transporting on relatively
smooth, straight surfaces. Other conditions
such as trimming at slow speeds may cause
the cruise control to disengage. Do not use
the cruise control on slopes, rough terrain
or while trimming or turning.
• With forward drive pedal depressed to
desired speed, pull cruise control lever
(J) up and hold while lifting your foot off
the pedal, then release the lever.
To disengage the cruise control, depress the
brake pedal, tap on forward drive pedal or
push the cruise control lever down.
17
TO OPERATE ON HILLS
WARNING: Do not drive up or down hills
with slopes greater than 15° and do not
drive across any slope. Use the slope guide
provided at the back of this manual.
• Choose the slowest speed before starting
up or down hills.
• Avoid stopping or changing speed on hills.
• If stopping is absolutely necessary, push
brake pedal quickly to brake position and
engage parking brake.
• To restart movement, slowly release park-
ing brake and brake pedal.
• Slowly depress appropriate drive pedal to
slowest setting.
• Make all turns slowly.
TO TRANSPORT
When pushing or towing your tractor, be
sure to disengage transmission by placing
freewheel control in freewheeling position.
Free wheel control is located at the rear
drawbar of tractor.
1. Raise attachment lift to highest position
with attachment lift control.
2. Pull freewheel control out and into the slot
and release so it is held in the disengaged
position.
• Do not push or tow tractor at more than
two (2) mph (3,2 km/h).
• To reengage transmission, reverse above
procedure.
Transmission Engaged
Transmission Disengaged
0
2
8
2
8

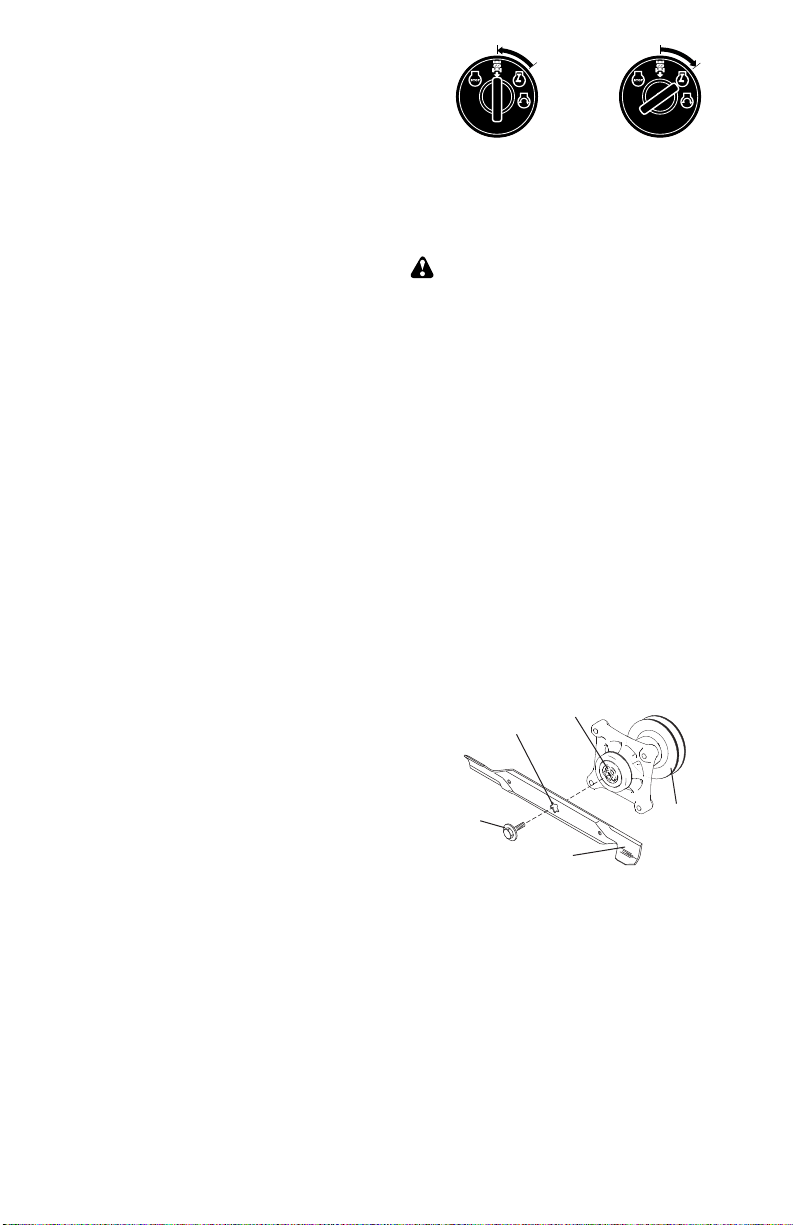

ROS "ON" Position Engine "ON" Position
(Normal Operating)
REVERSE OPERATION SYSTEM (ROS)
Your tractor is equipped with a Reverse
Operation System (ROS). Any attempt by
the operator to travel in the reverse direction
with the attachment clutch engaged will shut
off the engine unless ignition key is placed
in the ROS "ON" position.
WARNING: Backing up with the at-
tachment clutch engaged while mowing is
strongly discouraged. Turning the ROS "ON",
to allow reverse operation with the attach-
ment clutch engaged, should only be done
when the operator decides it is necessary to
reposition the machine with the attachment
engaged. Do not mow in reverse unless
absolutely necessary.
USING THE REVERSE OPERATION
SYSTEM -
Only use if you are certain no children or
other bystanders will enter the mowing area.
1. Depress brake pedal all the way down.
2. With engine running, turn ignition key
counterclockwise to ROS "ON" position.
3. Look down and behind before and while
backing.
4. Slowly depress reverse drive pedal to
start movement.
5. When use of the ROS is no longer needed,
turn the ignition key clockwise to engine
"ON" position.
TOWING CARTS AND OTHER ATTACH-
MENTS
Tow only the attachments that are recom-
mended by and comply with specifications
of the manufacturer of your tractor. Use
common sense when towing. Too heavy of
a load, while on a slope, is dangerous. Tires
can lose traction with the ground and cause
you to lose control of your tractor.
NOTE: To protect hood from damage when
transporting your tractor on a truck or a trailer,
be sure hood is closed and secured to tractor.
Use an appropriate means of tying hood to
tractor (rope, cord, etc.).
SERVICE MINDER/HOURMETER
Service Minder shows the total number of
hours the engine has run and indicates when
the engine or mower needs servicing. After
every 50 hours of operation the oil can icon
will stay on for 2 hours or until a manual reset
occurs. To reset the display manually turn
the ignition switch to the on position, then
the off position five times (1 second on, 1
second off). To service engine and mower,
see the Maintenance section of this manual.
NOTE: Service Minder runs when the igni-
tion key is in any position but “STOP”. For
accurate reading, ensure key remains in the
“STOP” position when engine is not running.
18
BEFORE STARTING THE ENGINE
CHECK ENGINE OIL LEVEL
The engine in your tractor has been shipped
from the factory already filled with summer
weight oil.
1. Check engine oil with tractor on level
ground.
2. Remove oil fill cap/dipstick and wipe
clean, reinsert the dipstick and screw cap
tight, wait for a few seconds, remove and
read oil level. If necessary, add oil until
“FULL” mark on dipstick is reached. Do
not overfill.
• For cold weather operation you should
change oil for easier starting (See the oil
viscosity chart in the Maintenance section
of this manual).
• To change engine oil, see the Maintenance
section in this manual.
ADD GASOLINE
• Fill fuel tank to bottom of filler neck. Do
not overfill. Use fresh, clean, regular
gasoline with a minimum of 87 octane.
Do not mix oil with gasoline. Purchase
fuel in quantities that can be used within
30 days to ensure fuel freshness.
CAUTION: Wipe off any spilled oil or fuel.
Do not store, spill or use gasoline near an
open flame.
IMPORTANT: When operating in tempera-
tures below 32°F (0°C), use fresh, clean
winter grade gasoline to help ensure good
cold weather starting.
CAUTION: Alcohol blended fuels (called
gasohol or using ethanol or methanol) can
attract moisture which leads to separation
and formation of acids during storage. Acidic
gas can damage the fuel system of an engine
while in storage. To avoid engine problems,
the fuel system should be emptied before
storage of 30 days or longer. Drain the gas
tank, start the engine and let it run until the
fuel lines and carburetor are empty. Use
fresh fuel next season. See Storage Instruc-
tions for additional information. Never use
engine or carburetor cleaner products in the
fuel tank or permanent damage may occur.
Fuel stabilizer is an acceptable alternative in
minimizing the formation of fuel gum deposits
during storage. Add stabilizer to gasoline in
fuel tank or storage container. Always follow
the mix ratio found on stabilizer container.
Run engine at least 10 minutes after adding
stabilizer to allow the stabilizer to reach the
carburetor. Do not empty the gas tank and
carburetor if using fuel stabilizer.
TO START ENGINE
When starting the engine for the first time or
if the engine has run out of fuel, it will take
extra cranking time to move fuel from the
tank to the engine.
1. Ensure freewheel control is in the trans-
mission engaged position.
2. Sit on seat in operating position, depress
brake pedal and set parking brake.
3. Move attachment clutch to disengaged
position.
4. Move throttle control to choke position.
NOTE: Before starting, read the warm and
cold starting procedures below.
5. Insert key into ignition and turn key
clockwise to start position and release
key as soon as engine starts. Do not run
starter continuously for more than fifteen
seconds per minute. If the engine does
not start after several attempts, move
throttle control to fast position, wait a
few minutes and try again. If engine still
does not start, move the throttle control
back to the choke position and retry.
WARM WEATHER STARTING
(50°F (10°C) and above)
6. When engine starts, move the throttle
control to the fast position.
• The attachments and ground drive
can now be used. If the engine does
not accept the load, restart the engine
and allow it to warm up for one minute
using the choke as described above.
COLD WEATHER STARTING
(50°F (10°C) and below)
6. When engine starts, leave throttle control
in choke position until engine warms up
and begins to run roughly. Once rough
running begins, immediately move the
throttle control to the fast position. Engine
warm-up may take from several seconds
to several minutes (the colder the tem-
perature, the longer the warm-up).
AUTOMATIC TRANSMISSION WARM UP
Before driving the unit in cold weather, the
transmission should be warmed up as fol-
lows:
1. Ensure the tractor is on level ground.
2. Release the parking brake and let the
brake slowly return to operating position.
19
PURGE TRANSMISSION
CAUTION: Never engage or disengage
freewheel lever while the engine is running.
To ensure proper operation and performance,
it is recommended that the transmission be
purged before operating tractor for the first
time. This procedure will remove any trapped
air inside the transmission which may have
developed during shipping of your tractor.
IMPORTANT: Should your transmission
require removal for service or replacement,
it should be purged after reinstallation before
operating the tractor.
1. Place tractor safely on a level surface
-
that is clear of objects and open - with
engine off and parking brake set.
2. Disengage transmission by placing
freewheel control in disengaged position
(See “TO TRANSPORT” in this section
of manual).
3. Sitting in the tractor seat, start engine.
After the engine is running, move throttle
control to slow position. Disengage park-
ing brake.
CAUTION: At any time, during step 4,
there may be movement of the drive wheels.
4. Depress forward drive pedal to full for-
ward position and hold for five (5) seconds
and release pedal. Depress reverse drive
pedal to full reverse position and hold
for five (5) seconds and release pedal.
Repeat this procedure three (3) times.
5. Shutoff engine and set parking brake.
6. Engage transmission by placing freewheel
control in engaged position (See “TO
TRANSPORT” in this section of manual).
7. Sitting in the tractor seat, start engine.
After the engine is running, move throttle
control to half (1/2) speed. Disengage
parking brake.
8. Drive tractor forward for approximately
five (5) feet (1,5 m) then backwards for
five (5) feet (1,5 m). Repeat this driving
procedure three times.
Your transmission is now purged and now
ready for normal operation.
3. Allow one minute for transmission to
warm up. This can be done during the
engine warm up period.
• The attachments can also be used
during the engine warm-up period after
the transmission has been warmed up.
MOWING TIPS
• DO NOT use tire chains when the mower
housing is attached to tractor.
• Mower should be properly leveled for best
mowing performance. See “TO LEVEL
MOWER HOUSING” in the Service and
Adjustments section of this manual.
• The left hand side of mower should be
used for trimming.
• Drive so that clippings are discharged onto
the area that has already been cut. Have
the cut area to the right of the tractor. This
will result in a more even distribution of
clippings and more uniform cutting.
• When mowing large areas, start by turning
to the right so that clippings will discharge
away from shrubs, fences, driveways,
etc. After one or two rounds, mow in the
opposite direction making left hand turns
until finished.
• If grass is extremely tall, it should be
mowed twice to reduce load and possible
fire hazard from dried clippings. Make
first cut relatively high; the second to the
desired height.
• Do not mow grass when it is wet. Wet
grass will plug mower and leave undesir-
able clumps. Allow grass to dry before
mowing.
• Always operate engine at full throttle
when mowing to assure better mow-
ing performance and proper discharge
of material. Regulate ground speed by
selecting a low enough gear to give the
mower cutting performance as well as the
quality of cut desired.
• When operating attachments, select a
ground speed that will suit the terrain and
give best performance of the attachment
being used.
20
MAX 1/3
MULCHING MOWING TIPS
IMPORTANT: For best performance, keep
mower housing free of built-up grass and
trash. Clean after each use.
• The special mulching blade will recut the
grass clippings many times and reduce
them in size so that as they fall onto the
lawn they will disperse into the grass and
not be noticed. Also, the mulched grass will
biodegrade quickly to provide nutrients for
the lawn. Always mulch with your highest
engine (blade) speed as this will provide
the best recutting action of the blades.
• Avoid cutting your lawn when it is wet. Wet
grass tends to form clumps and interferes
with the mulching action. The best time
to mow your lawn is the early afternoon.
At this time the grass has dried, yet the
newly cut area will not be exposed to direct
sunlight.
• For best results, adjust the mower cutting
height so that the mower cuts off only
the top one-third of the grass blades. For
extremely heavy grass, reduce your width
of cut on each pass and mow slowly.
• Certain types of grass and grass conditions
may require that an area be mulched a
second time to completely hide the clip-
pings. When doing a second cut, mow
across (perpendicular) to the first cut path.
• Change your cutting pattern from week to
week. Mow north to south one week then
change to east to west the next week. This
will help prevent matting and graining of
the lawn.
21
LUBRICATION CHART
GENERAL RECOMMENDATIONS
The warranty on this tractor does not cover
items that have been subjected to operator
abuse or negligence. To receive full value
from the warranty, operator must maintain
tractor as instructed in this manual.
Some adjustments will need to be made
periodically to properly maintain your tractor.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Adjustments
section of this manual.
• At least once a year you should replace
the spark plug, clean or replace air filter,
and check blades and belts for wear. A
new spark plug and clean air filter assure
proper air-fuel mixture and help your en-
gine run better and last longer.
BEFORE EACH USE
1. Check engine oil level.
2. Check brake operation.
3. Check tire pressure.
4. Check operator presence and
ROS systems for proper operation.
5. Check for loose fasteners.
IMPORTANT: Do not oil or grease the pivot
points which have special nylon bearings.
Viscous lubricants will attract dust and dirt
that will shorten the life of the self-lubricating
bearings. If you feel they must be lubricated,
use only a dry, powdered graphite type
lubricant sparingly.
LUBRICATION CHART
T
R
A
C
T
O
R
E
N
G
I
N
E
3
2
2
6
1,2
2
21
,
2
4
5
1,2
BEFORE
EACH
USE
EVERY
25
HOURS
EVERY
8
HOURS
EVERY
100
HOURS
EVERY
SEASON
BEFORE
STORAGE
EVERY
50
HOURS
1 - Change more often when operating under a heavy load or in high ambient temperatures
2 - Service more often when operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Not required if equipped with maintenance-free battery
5 - See Cleaning in Maintenance Section.
6 - Inspect the muffler every 50 hours of operation
or six months for signs of damage. If damage is
found, refer to the repair parts list or contact your
local dealer to order a replacement.
Clean Air Filter
Change Engine Oil (models with oil filter)
Clean Engine Cooling Fins
Clean Air Screen
Replace Oil Filter (If equipped)
Replace Fuel Filter
Change Engine Oil (models without oil filter)
MAINTENANCE SCHEDULE
Check Battery Level
Clean Battery and Terminals
Lubrication Chart
Check/Replace Mower Blades
Check for Loose Fasteners
Check Operator Presence and ROS Systems
Check Tire Pressure
Check Brake Operation
Replace Air Filter Paper Cartridge
Replace Spark Plug
Inspect Muffler/Spark Arrester
Check Engine Oil Level
Check V-Belts
Check Mower Levelness
Check Transaxle Cooling
Clean Debris off Steering Plate
MAINTENANCE
General Purpose Grease
Refer to Maintenance “ENGINE” Section.
02501
Engine
Front
Wheel
Bearing
Zerk
Spindle
Zerk
Spindle
Zerk
Front Wheel
Bearing Zerk
Steering
Sector
Gear
Teeth
Mandrel
Zerks
22
BATTERY
Your tractor has a battery charging system
which is sufficient for normal use. However,
periodic charging of the battery with an au-
tomotive charger will extend its life.
• Keep battery and terminals clean.
• Keep battery bolts tight.
• Keep small vent holes open.
• Recharge at 6-10 amperes for 1 hour.
NOTE: The original equipment battery on
your tractor is maintenance free. Do not
attempt to open or remove caps or covers.
Adding or checking level of electrolyte is
not necessary.

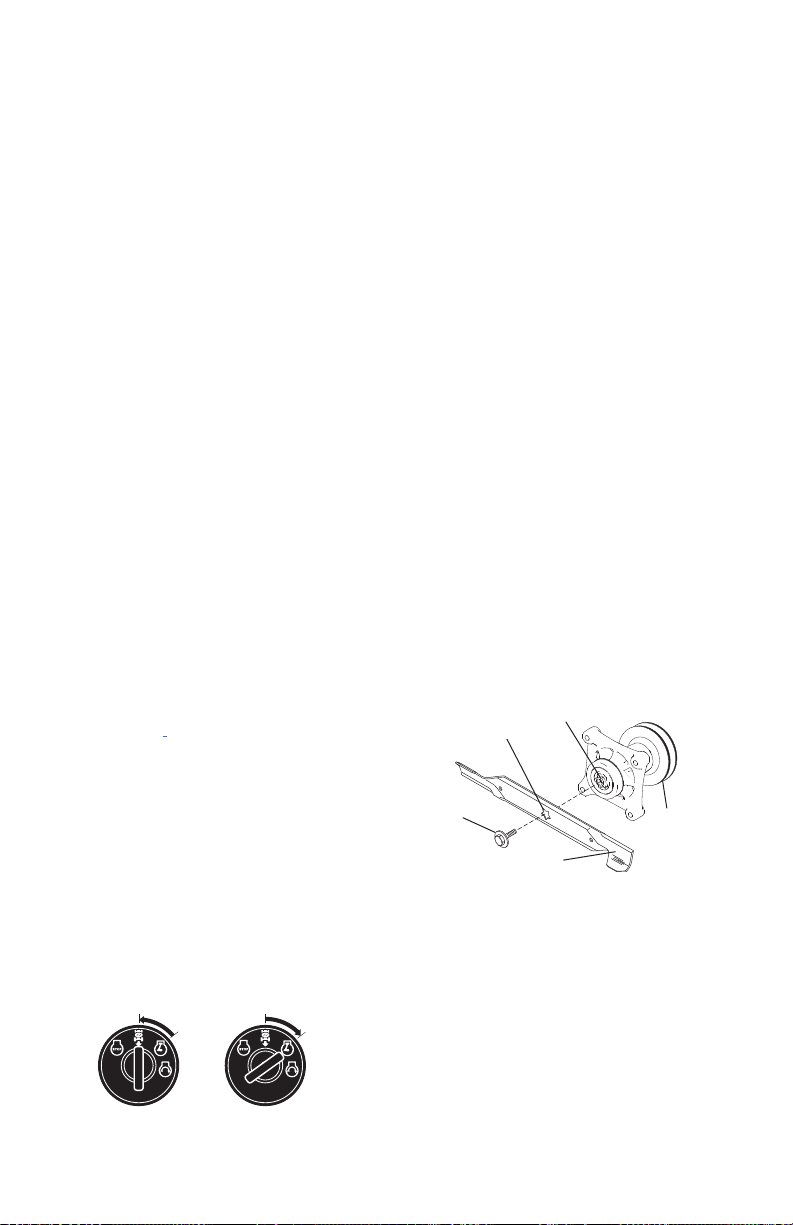

BLADE REMOVAL
1. Raise mower to highest position to allow
access to blades.
NOTE: Protect your hands with gloves and/
or wrap blade with heavy cloth.
2. Remove blade bolt by turning counter-
clockwise.
3. Install new blade with stamped "GRASS
SIDE" facing the ground.
IMPORTANT: To ensure proper assembly,
center hole in blade must align with star on
mandrel assembly.
4. Install and tighten blade bolt securely
(45-55 Ft. Lbs./62-75 Nm).
IMPORTANT: Special blade bolt is heat
treated.
TRACTOR
Always observe safety rules when perform-
ing any maintenance.
BRAKE OPERATION
If tractor requires more than 5 feet (1,5 m)
to stop at highest speed in highest gear on
a level, dry concrete or paved surface, then
brake must be serviced. (See “TO CHECK
BRAKE” in the Service and Adjustments
section of this manual).
TIRES
• Maintain proper air pressure in all tires
(See the side of tires for proper PSI.)
• Keep tires free of gasoline, oil, or insect
control chemicals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may cause
tire damage.
NOTE: To seal tire punctures and prevent
flat tires due to slow leaks, tire sealant may
be purchased from your local parts dealer.
Tire sealant also prevents tire dry rot and
corrosion.
OPERATOR PRESENCE SYSTEM AND
REVERSE OPERATION SYSTEM (ROS)
Be sure operator presence and reverse
operation systems are working properly. If
your tractor does not function as described,
repair the problem immediately.
• The engine should not start unless the
brake pedal is fully depressed, and the
attachment clutch control is in the disen-
gaged position.
CHECK OPERATOR PRESENCE SYSTEM
• When the engine is running, any attempt
by the operator to leave the seat without
first setting the parking brake should shut
off the engine.
• When the engine is running and the at-
tachment clutch is engaged, any attempt
by the operator to leave the seat should
shut off the engine.
• The attachment clutch should never oper-
ate unless the operator is in the seat.
CHECK REVERSE OPERATION (ROS)
SYSTEM
• When the engine is running with the ignition
switch in the engine "ON" position and the
attachment clutch engaged, any attempt
by the operator to drive in reverse should
shut off the engine.
• When the engine is running with the ignition
switch in the ROS "ON" position and the
attachment clutch engaged, any attempt
by the operator to drive in reverse should
NOT shut off the engine.
BLADE CARE
For best results mower blades must be sharp.
Replace worn, bent or damaged blades.
CAUTION: Use only a replacement blade
approved by the manufacturer of your tractor.
Using a blade not approved by the manu-
facturer of your tractor is hazardous, could
damage your tractor and void your warranty.
Ros "On"
Position
Engine "On" Position
(Normal Operating)
Blade
Blade Bolt
(Special)
Center Hole
Star
Mandrel
Assembly
23
V-BELTS
Check V-belts for deterioration and wear after
100 hours of operation and replace if neces-
sary. The belts are not adjustable. Replace
belts if they begin to slip from wear.
TO CLEAN BATTERY AND TERMINALS
Corrosion and dirt on the battery and termi-
nals can cause the battery to “leak” power.
1. Remove terminal guard.
2. Disconnect BLACK battery cable first
then RED battery cable and remove
battery from tractor.
3. Rinse the battery with plain water and
dry.
4. Clean terminals and battery cable ends
with wire brush until bright.
5. Coat terminals with grease or petroleum
jelly.
6. Reinstall battery (See “REPLACING
BATTERY" in the Service and Adjust-
ments section of this manual).
Tabs
Slots
Lower Dash
Cover
Fastener
TRANSAXLE MAINTENANCE
The transmission fan and cooling fins should
be kept clean to assure proper cooling. Do
not attempt to clean fan or transmission while
engine is running or while the transmission
is hot. To prevent possible damage to seals,
do not use high pressure water or steam to
clean transaxle.
• Inspect cooling fan to be sure fan blades
are intact and clean.
• Inspect cooling fins for dirt, grass clippings
and other materials. To prevent damage to
seals, do not use compressed air or high
pressure sprayer to clean cooling fins.
TRANSAXLE PUMP FLUID
The transaxle was sealed at the factory and
fluid maintenance is not required for the life
of the transaxle. Should the transaxle ever
leak or require servicing, contact your near-
est authorized service center/department.
4. Remove oil fill cap/dipstick. Be careful
not to allow dirt to enter the engine when
changing oil.
5. Remove yellow cap from end of drain
valve and install the drain tube onto the
fitting.
6. Unlock drain valve by pushing inward
and turning counterclockwise.
TO CHANGE ENGINE OIL
Determine temperature range expected
before oil change. All oil must meet API
service classification SJ-SN.
• Ensure tractor is on level surface.
• Oil will drain more freely when warm.
• Catch oil in a suitable container.
LOWER DASH COVER REMOVAL
1. Raise hood.
2. Remove fastener from lower dash cover.
CAUTION: Remove lower dash cover care-
fully to ensure cover tabs are not broken.
3. Slide lower dash cover up to release
cover tabs from tapered slots in lower
dash and remove.
7. To open, pull out on the drain valve.
8. After oil has drained completely, close and
lock the drain valve by pushing inward
and turning clockwise until the pin is in
the locked position as shown.
TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
SAE VISCOSITY GRADES
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
5W-30
10W30
ENGINE
LUBRICATION
Only use high quality detergent oil rated with
API service classification SJ-SN. Select the
oil’s SAE viscosity grade according to your
expected operating temperature.
Change the oil after every 50 hours of opera-
tion or at least once a year if the tractor is
not used for 50 hours in one year.
Check the crankcase oil level before starting
the engine and after each eight (8) hours of
operation.
02463
Closed
and
Locked
Position
Oil Drain Valve
Yellow Cap
Drain
Tube
24

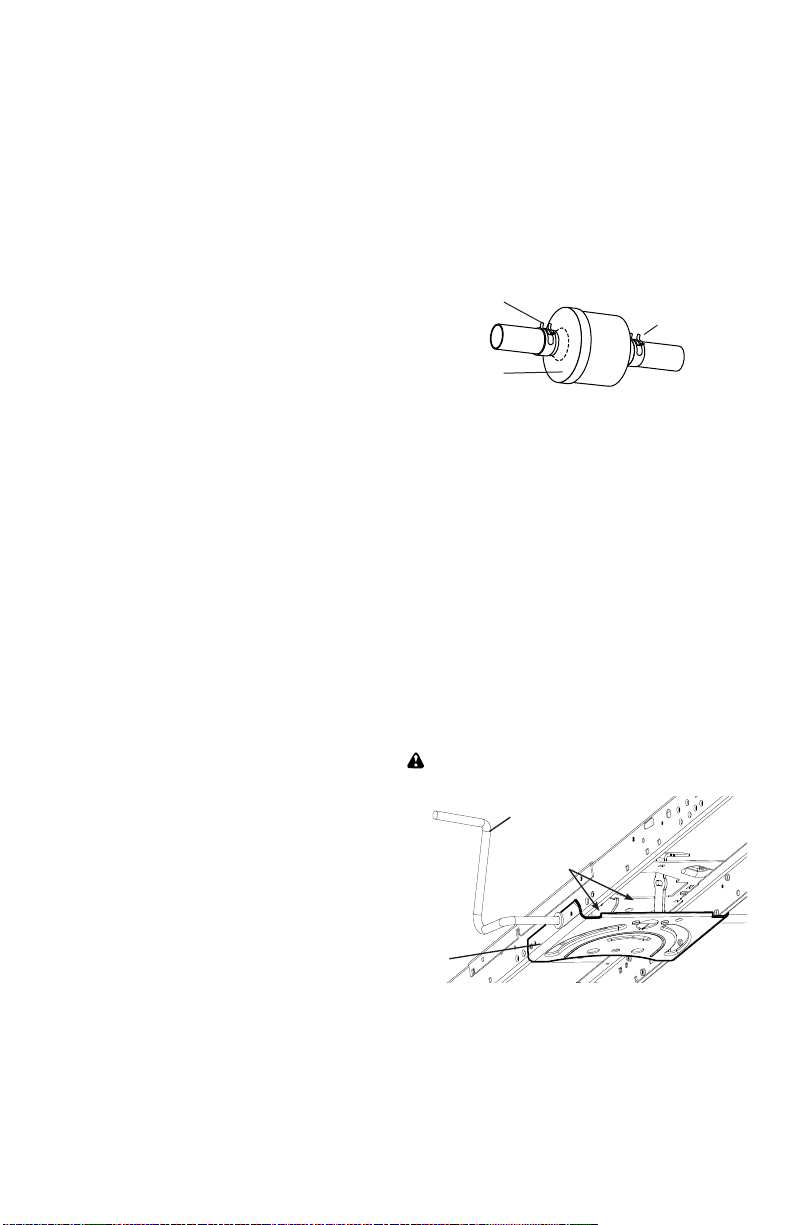

00667
Fuel Filter
Clamp
Clamp
IN-LINE FUEL FILTER
The fuel filter should be replaced once each
season. If fuel filter becomes clogged, ob-
structing fuel flow to carburetor, replacement
is required.
1. With engine cool, remove filter and plug
fuel line sections.
2. Place new fuel filter in position in fuel line
with arrow pointing towards carburetor.
3. Be sure there are no fuel line leaks and
clamps are properly positioned.
4. Immediately wipe up any spilled gasoline.
MUFFLER
Inspect and replace corroded muffler and
spark arrester (if equipped) as it could create
a fire hazard and/or damage.
SPARK PLUG(S)
Replace spark plug(s) at the beginning of each
mowing season or after every 100 hours of
operation, whichever occurs first. Spark plug
type and gap setting are shown in “PRODUCT
SPECIFICATIONS” section of this manual.
AIR FILTER
Your engine will not run properly using a
dirty air filter. Clean the foam pre-cleaner
after every 25 hours of operation or every
season. Service paper cartridge every
100 hours of operation or every season,
whichever occurs first.
Service air cleaner more often under dusty
conditions.
ENGINE COOLING SYSTEM
To ensure proper cooling, make sure the
grass screen, cooling fins, and other exter-
nal surfaces of the engine are kept clean
at all times.
Every 100 hours of operation (more often
under extremely dusty, dirty conditions),
remove the blower housing and other cooling
shrouds. Clean the cooling fins and external
surfaces as necessary. Ensure the cooling
shrouds are reinstalled.
NOTE: Operating the engine with a blocked
grass screen, dirty or plugged cooling fins,
and/or cooling shrouds removed will cause
engine damage due to overheating.
CLEANING
• Clean engine, battery, seat, finish, etc.
of all foreign matter.
• Clean debris from steering plate. Debris
can restrict clutch/brake pedal shaft move-
ment, causing belt slip and loss of drive.
CAUTION: Avoid all pinch points and
movable parts
Steering System, Dash, Fender
and Mower Not Shown
Clutch/brake pedal
Steering
Plate
Clean
top side
CLEAN AIR SCREEN
The air screen is over the air intake blower
located on top of engine. The air screen
must be kept free of dirt and chaff to prevent
engine damage from overheating. Clean with
a wire brush or compressed air to remove
dirt and stubborn dried gum fibers.
ENGINE OIL FILTER
Replace the engine oil filter every season or
every other oil change if the tractor is used
more than 100 hours in one year.
NOTE: If needed, remove lower dash covers
using steps from "Lower dash cover removal"
section of this manual.
9. Remove the drain tube and replace the cap
onto the bottom fitting of the drain valve.
10. Refill engine with oil through oil fill dipstick
tube. Pour slowly. Do not overfill. For
approximate capacity see “PRODUCT
SPECIFICATIONS” section of this manual.
11.Use gauge on oil fill cap/dipstick for check-
ing level. Ensure dipstick cap is tightened
securely for accurate reading. Keep oil at
“FULL” line on dipstick. Tighten cap onto
the tube securely when finished.
25
DECK WASHOUT PORT
Your tractor’s deck is equipped with a
washout port on its surface as part of its
deck wash system. It should be utilized af-
ter each use.
1. Drive the tractor to a level, clear spot
on your lawn, near enough to a water
spigot for your garden hose to reach.
IMPORTANT: Make certain the tractor’s
discharge chute is directed AWAY from your
house, garage, parked cars, etc. Remove
bagger chute or mulch cover if attached.
2. Make sure the attachment clutch control
is in the “DISENGAGED” position, set
the parking brake, and stop the engine.
3. Thread the nozzle adapter (packaged
with your tractor’s Operator’s Manual)
onto the end of your garden hose.
4. Pull back the lock collar of the nozzle
adapter and push the adapter onto the
deck washout port at the left end of the
mower deck. Release the lock collar to
lock the adapter on the nozzle.
Washout Port
Nozzle
Adapter
Hose
IMPORTANT: Tug hose ensuring connec-
tion is secure.
5. Turn the water on.
6. While sitting in the operator’s position
on the tractor, re-start the engine and
place the throttle lever in the Fast "
"
position.
IMPORTANT: Recheck the area making
certain the area is clear.
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
• Protect painted surfaces with automotive
type wax.
Except for the washout port (if equipped),
we do not recommend using a garden hose
or pressure washer to clean the outside of
your tractor unless the engine and transmis-
sion are covered to keep water out. Water
in engine or transmission will shorten the
useful life of your tractor. Use compressed
air or a leaf blower to remove grass, leaves
and trash from outside tractor and mower.
7. Move the tractor’s attachment clutch
control to the “ENGAGED” position.
Remain in the operator’s position
with the cutting deck engaged until the
deck is cleaned.
8. Move the tractor’s attachment clutch
control to the “DISENGAGED” posi-
tion. Turn the ignition key to the STOP
position to turn the tractor’s engine off.
Turn the water off.
9. Pull back the lock collar of the nozzle
adapter to disconnect the adapter from
the nozzle washout port.
10. Move the tractor to a dry area, prefer-
ably a concrete or paved area. Place
the attachment clutch control in the
“ENGAGED” position to remove excess
water and to help dry before putting the
tractor away.
WARNING: A broken or missing washout
fitting could expose you or others to thrown
objects from contact with the blade.
• Replacebrokenormissingwashoutfitting
immediately, prior to using mower again.
• Plug any holes in mower with bolts and
locknuts.
26
SERVICE AND ADJUSTMENTS
WARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANY SERVICE OR
ADJUSTMENTS:
1. Depress clutch/brake pedal fully and set parking brake.
3. Place attachment clutch in “DISENGAGED” position.
4. Turn ignition key to “STOP” and remove key.
5. Ensure the blades and all moving parts have completely stopped.
6. Disconnect spark plug wire from spark plug and place wire where it cannot come
in contact with plug.
TO REMOVE MOWER
1. Place attachment clutch in “DISEN-
GAGED” position.
2. Lower attachment lift lever to its lowest
position.
3. Disengage belt tension rod (K) from lock
bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and release
slowly.
4. Remove mower belt from electric clutch
pulley (M).
5. Disconnect front link (E) from mower:
remove retainer spring and washer.
6. Go to either side of mower and discon-
nect mower suspension arm (A) from
chassis and rear lift link (C) from rear
mower bracket (D) - remove retainer
springs and washers.
7. Go to other side of mower and disconnect
the suspension arm and rear lift link.
CAUTION: After rear lift links are discon-
nected, the attachment lift lever will be spring
loaded. Have a tight grip on lift lever when
changing position of the lever.
8. From right side of mower, disconnect
anti-sway bar (S) from right rear mower
bracket (D) - remove retainer spring and
washer and pull mower toward you until
the bar falls from the hole in bracket.
9. Turn tractor steering wheel to the left as
far as it will go.
10. Slide mower out from under right side of
tractor.
TO INSTALL MOWER
Follow the procedure described in “INSTALL
MOWER AND DRIVE BELT” in the Assembly
section of this manual.
A. Mower Side Suspension Arms
B. Retainer Spring
C. Rear Lift Link(s)
D. Right Side Rear Mower Bracket
E. Front Lift Link Assembly
F. Front Suspension Bracket
H. Front Mower Bracket
I. Left Side Rear Mower Bracket
K. Belt Tension Rod
L. Locking Bracket
M. Engine Clutch Pulley
Q. Deflector Shield
S. Anti-Sway Bar
W. Front Gauge Wheel
E
A
M
F
B
K
C
C
S
W
H
Q
I
D
L
27
TO LEVEL MOWER
Ensure tires are properly inflated to the PSI
shown on tires. If tires are over or under
inflated, it may affect the appearance of your
lawn and lead you to think the mower is not
adjusted properly.
VISUAL SIDE-TO-SIDE ADJUSTMENT
1. With all tires properly inflated and if your
lawn appears unevenly cut, determine
which side of mower is cutting lower.
NOTE: As desired, you can raise the low
side of mower or lower the high side.
2. Go to side of mower you wish to adjust.
3. With a 3/4" or adjustable wrench, turn
lift link adjustment nut (A) to the left to
lower the mower, or to the right to raise
the mower.
A
A
B B
NOTE: Each full turn of adjustment nut will
change mower height about 3/16" (4,7 mm).
4. Test your adjustment by mowing some
uncut grass and visually checking the
appearance. Readjust, if necessary, until
you are satisfied with the results.
PRECISION SIDE-TO-SIDE ADJUSTMENT
1. With all tires properly inflated, park tractor
on level ground or driveway.
CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap blade
with heavy cloth.
2. Raise mower to its highest position.
3. At both sides of mower, position blade
at side and measure distance "A" from
bottom edge of blade to ground. The dis-
tance should be the same on both sides.
4. If adjustment is necessary, see steps in
Visual Adjustment instructions above.
5. Recheck measurements; adjust if neces-
sary until both sides are equal.
FRONT-TO-BACK ADJUSTMENT
IMPORTANT: Deck must be level side-
to-side.
To obtain the best cutting results, the mower
blades should be adjusted so the front tip
is 1/8 to 1/2" (3,1 to 12,7 mm) (lower than
the rear tip when the mower is in its highest
position.
CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap blade
with heavy cloth.
• Raise mower to highest position.
• Position any blade so the tip is pointing
straight forward. Measure distance "B" to
the ground at front and rear tip of blade.
• If front tip of blade is not 1/8 to 1/2" (3,1
to 12,7 mm) lower than the rear tip, go to
the front of tractor.
• With an 11/16" or adjustable wrench,
loosen jam nut "A" several turns to clear
adjustment nut "B".
• With a 3/4" or adjustable wrench, turn
front link adjustment nut "B" clockwise (
)
(tighten) to raise the front of mower, or,
counterclockwise ( ) (loosen) to lower
the front mower.
NOTE: Each full turn of adjustment nut will
change mower height about 1/8" (3,1 mm).
• Recheck measurements, adjust if neces-
sary until front tip of blade is 1/8 to 1/2"
(3,1 to 12,7 mm) lower than the rear tip.
• Hold adjustment nut in position with
wrench and tighten jam nut securely
against adjustment nut.
B
A
02950
Loosen jam nut "A" first
Tighten adjust
nut "B" to
raise mower
Loosen adjust
nut "B" to
lower mower
A
Turn nut
right to
raise
mower
Turn nut
left to
lower
mower
28
TO REPLACE MOTION DRIVE BELT
Park the tractor on level surface. Engage
parking brake. For assistance, there is a
belt installation guide decal on bottom side
of left footrest.
BELT REMOVAL -
1. Remove mower (See “TO REMOVE
MOWER” in this section of manual).
NOTE: Observe entire motion drive belt
and position of all belt guides and keepers.
2. Disconnect clutch wire harness (A).
3. Remove anti-rotation link (B) on right
side of tractor.
4. Remove belt from stationary idler (C)
and clutching idler (D).
5. Remove belt from centerspan idler (E).
6. Pull belt slack toward rear of tractor.
Carefully remove belt upwards from
transmission input pulley and over cool-
ing fan blades (F).
7. Remove belt downward from engine
pulley and around electric clutch (G).
8. Slide belt toward rear of tractor, off the
steering plate (H) and remove from tractor.
BELT INSTALLATION -
1. Install new belt from tractor rear to front,
over the steering plate (H) and above
clutch brake pedal shaft (J).
2. Pull belt toward front of tractor and roll belt
around electric clutch and onto engine
pulley (G).
3. Pull belt toward rear of tractor. Carefully
work belt down around transmission
cooling fan and onto the input pulley (F).
Be sure belt is inside the belt keeper.
4. Install belt on centerspan idler (E).
5. Install belt through stationary idler (C)
and clutching idler (D).
6. Reinstall anti-rotation link (B) on right
side of tractor. Tighten securely.
7. Reconnect clutch harness (A).
8. Make sure belt is in all pulley grooves
and inside all belt guides and keepers.
9. Install mower (See “TO INSTALL MOW-
ER” in this section of manual).
M
K
L
Q
Q
R
R
S
P
P
TO REPLACE MOWER BLADE DRIVE
BELT
MOWER DRIVE BELT REMOVAL
1. Park tractor on a level surface. Engage
parking brake.
2. Lower attachment lift to its lowest position.
3. Disengage belt tension rod (K) from lock
bracket (L).
CAUTION: Belt tension rod is spring load-
ed. Have a firm grip on rod and release slowly.
4. Remove screws (P) from R.H. and L.H.
mandrel covers and remove covers (Q).
5. Remove any dirt or grass clippings which
may have accumulated around mandrels
and entire upper deck surface.
6. Remove belt from electric clutch pulley
(M), both mandrel pulleys (R) and all idler
pulleys (V).
MOWER DRIVE BELT INSTALLATION
1. Install belt around both mandrel pulleys
(R) and around idler pulleys (V) as shown.
2. Install belt onto electric clutch pulley (M).
IMPORTANT: Check belt for proper routing
in all mower pulley grooves.
3. Reassemble R.H. and L.H. mandrel cov-
ers (Q). Securely tighten all screws.
4.
Engage belt tension rod (K) on locking
bracket (L).
CAUTION: Belt tension rod is spring load-
ed. Have a firm grip on rod and release slowly.
5. Raise attachment lift to highest position.
A
B
C
D
E
F
G
H
J
29
FRONT WHEEL TOE-IN/CAMBER
Your new tractor front wheel toe-in and
camber is set at the factory and is normal.
The front wheel toe-in and camber are not
adjustable. If damage has occurred to affect
the factory set front wheel toe-in or camber,
contact a qualified service center.
TO REMOVE WHEEL FOR REPAIRS
1. Block up axle securely.
2. Remove axle cover, retaining ring and
washers to allow wheel removal (rear
wheels have a square key - Do not lose).
3. Repair tire and reassemble.
NOTE: On rear wheels only: align grooves in
rear wheel hub and axle. Insert square key.
4. Replace washers and snap retaining ring
securely in axle groove.
5. Replace axle cover.
NOTE: To seal tire punctures and prevent
flat tires due to slow leaks, purchase and
use tire sealant. Tire sealant also prevents
tire dry rot and corrosion.
00663
Retaining
Ring
Washers
Square
Key
(Rear Wheel Only)
Axle
Cover
TO START ENGINE WITH WEAK BATTERY
WARNING: Lead-acid batteries gener-
ate explosive gases. Keep sparks, flame
and smoking materials away from batteries.
Always wear eye protection when around
batteries.
If your battery is too weak to start the engine,
it should be recharged. (See "BATTERY" in
the MAINTENANCE section of this manual).
If “jumper cables” are used for emergency
starting, follow this procedure:
IMPORTANT: Your tractor is equipped with
a 12 volt system. The other vehicle must also
be a 12 volt system. Do not use your tractor
battery to start other vehicles.
TO ATTACH JUMPER CABLES -
1. Connect one end of the RED cable to the
POSITIVE (+) terminal of each battery(A-
B), taking care not to short against tractor
chassis.
2. Connect one end of the BLACK cable
to the NEGATIVE (-) terminal (C) of fully
charged battery.
3. Connect the other end of the BLACK
cable (D) to good chassis ground, away
from fuel tank and battery.
TO REMOVE CABLES, REVERSE ORDER -
1. BLACK cable first from chassis and then
from the fully charged battery.
2. RED cable last from both batteries.
Weak or
Dead
Battery
Fully
Charged
Battery
REPLACING BATTERY
WARNING: Do not short battery termi-
nals by allowing a wrench or any other object
to contact both terminals at the same time.
Before connecting battery, remove metal
bracelets, wristwatch bands, rings, etc.
Positive terminal must be connected first to
prevent sparking from accidental grounding.
1. Lift hood to raised position.
2. Remove terminal cover.
3. Disconnect BLACK battery cable then
RED battery cable and carefully remove
battery from tractor.
4. Install new battery with terminals in same
position as old battery.
5. Reinstall terminal cover.
6. First connect RED battery cable to posi-
tive (+) battery terminal with bolt and nut
as shown. Tighten securely.
7. Connect BLACK grounding cable to
negative (-) battery terminal with remain-
ing bolt and nut. Tighten securely
8. Close hood.
Positive
(Red)
Cable
Negative
(Black)
Cable
Terminal
Cover
30
TO REPLACE HEADLIGHT BULB
1. Raise hood.
2. Remove bulb holder from the hole in the
backside of the grill.
3. Replace bulb in holder and install bulb
holder securely back into the hole in the
backside of the grill.
4. Close hood.
INTERLOCKS AND RELAYS
Loose or damaged wiring may cause your
tractor to run poorly, stop running, or prevent
it from starting.
• Check wiring.
TO REPLACE FUSE
Replace with 20 amp automotive-type plug-
in fuse. The fuse holder is located behind
the dash.
ENGINE
TO ADJUST THROTTLE CONTROL
CABLE
The throttle control has been preset at
the factory and adjustment should not be
necessary Check adjustment as described
below before loosening cable. If adjustment
is necessary, see engine manual.
TO ADJUST CHOKE CONTROL
The choke control has been preset at
the factory and adjustment should not be
necessary. If adjustment is necessary, see
engine manual.
TO REMOVE HOOD & GRILL ASSEMBLY
1. Raise hood.
2. Unsnap headlight wire connector.
3. Remove retainer clip and washer from
right hand pivot pin.
4. Stand in front of tractor. Grasp hood at
sides and slide left removing hood from
pivot pins and lift hood off of tractor.
5. When replacing hood, reconnect the
headlight wire connector, and reinstall
the washer and retainer clip on the
right hand pivot pin.
04031
Hood
Left Pivot Pin
Washer
Retainer
Clip
Right Pivot
Pin
Headlight Wire
Connector
TO CHECK BRAKE
If tractor requires more than five (5) feet (1,5
m) to stop at highest speed in highest gear
on a level, dry concrete or paved surface,
then brake must be serviced.
You may also check brake by:
1. Park tractor on a level, dry concrete or
paved surface, depress brake pedal all
the way down and engage parking brake.
2. Disengage transmission by placing
freewheel control in “transmission disen-
gaged” position. Pull freewheel control
out and into the slot and release so it is
held in the disengaged position.
The rear wheels must lock and skid when
you try to manually push the tractor forward.
If the rear wheels rotate, then the brake
needs to be serviced. Contact a qualified
service center.
31
STORAGE
ENGINE
FUEL SYSTEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential fuel
system parts such as carburetor, fuel hose,
or tank during storage. Also, alcohol blended
fuels (called gasohol or using ethanol or
methanol) can attract moisture which leads
to separation and formation of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage.
• Empty the fuel tank by starting the engine
and letting it run until the fuel lines and
carburetor are empty.
• Never use engine or carburetor cleaner
products in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable al-
ternative in minimizing the formation of fuel
gum deposits during storage. Add stabilizer
to gasoline in fuel tank or storage container.
Always follow the mix ratio found on stabilizer
container. Run engine at least 10 minutes
after adding stabilizer to allow the stabilizer to
reach the carburetor. Do not empty the gas
tank and carburetor if using fuel stabilizer.
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See “ENGINE” in the
Maintenance section of this manual).
CYLINDER(S)
1. Remove spark plug(s).
2. Pour one ounce (29.5 mL) of oil through
spark plug hole(s) into cylinder(s).
3. Turn ignition key to “START” position for
a few seconds to distribute oil.
4. Replace with new spark plug(s).
OTHER
• Do not store gasoline from one season to
another.
• Replace your gasoline can if your can starts
to rust. Rust and/or dirt in your gasoline
will cause problems.
• If possible, store your tractor indoors and
cover it to give protection from dust and dirt.
• Cover your tractor with a suitable protec-
tive cover that does not retain moisture.
Do not use plastic. Plastic cannot breathe
which allows condensation to form and will
cause your tractor to rust.
IMPORTANT: Never cover tractor while
engine and exhaust areas are still warm.
Immediately prepare your tractor for storage
at the end of the season or if the tractor will
not be used for 30 days or more.
WARNING: Never store the tractor with
gasoline in the tank inside a building where
fumes may reach an open flame or spark.
Allow the engine to cool before storing in
any enclosure.
TRACTOR
Remove mower from tractor for winter stor-
age. When mower is to be stored for a period
of time, clean it thoroughly, remove all dirt,
grease, leaves, etc. Store in a clean, dry area.
1. Clean entire tractor (See “CLEANING” in
the Maintenance section of this manual).
2. Inspect and replace belts, if necessary
(See belt replacement instructions in the
Service and Adjustments section of this
manual).
3. Lubricate as shown in the Maintenance
section of this manual.
4. Ensure that all nuts, bolts and screws
are securely fastened. Inspect moving
parts for damage, breakage and wear.
Replace if necessary.
5. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
BATTERY
• Fully charge the battery for storage.
• After a period of time in storage, battery
may require recharging.
• To help prevent corrosion and power
leakage during long periods of storage,
battery cables should be disconnected
and battery cleaned thoroughly (see “TO
CLEAN BATTERY AND TERMINALS” in
the Maintenance section of this manual).
• After cleaning, leave cables disconnected
and place cables where they cannot come
in contact with battery terminals.
• If battery is removed from tractor for
storage, do not store battery directly on
concrete or damp surfaces.
• If unit is equipped with battery indicator/
charging plug, an optional charging unit
may be purchased and connected to the
unit to charge the battery during long term
storage. Inspect and clean the battery
terminals as needed prior to long term
storage with charger connected.
32
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to service center
PROBLEM CAUSE CORRECTION
Will not start
1 Out of fuel. 1 Fill fuel tank.
2 Engine not “CHOKED” properly. 2 See “TO START ENGINE” in
Operation section.
3 Engine flooded. 3 Wait several minutes before
attempting to start.
4 Bad spark plug. 4 Replace spark plug.
5 Dirty air filter. 5 Clean/replace air filter.
6 Dirty fuel filter. 6 Replace fuel filter.
7 Water in fuel. 7 Empty fuel tank and carburetor,
refill tank with fresh gasoline and
replace fuel filter.
8 Loose or damaged wiring. 8 Check all wiring.
9 Engine valves out of adjustment. 9 Contact a qualified service center.
Hard to start
1 Dirty air filter. 1 Clean/replace air filter.
2 Bad spark plug. 2 Replace spark plug.
3 Weak or dead battery. 3 Recharge or replace battery.
4 Dirty fuel filter. 4 Replace fuel filter.
5 Stale or dirty fuel. 5 Empty fuel tank and refill tank with
fresh, clean gasoline.
6 Loose or damaged wiring. 6 Check all wiring.
7 Engine valves out of adjustment. 7 Contact a qualified service center.
Engine will not
turn over
1 Clutch/brake pedal not depressed. 1 Depress clutch/brake pedal.
2 Attachment clutch is engaged. 2 Disengage attachment clutch.
3 Weak or dead battery. 3 Recharge or replace battery.
4 Blown fuse. 4 Replace fuse.
5 Corroded battery terminals. 5 Clean battery terminals.
6 Loose or damaged wiring. 6 Check all wiring.
7 Faulty ignition switch. 7 Check/replace ignition switch.
8 Faulty solenoid or starter. 8 Check/replace solenoid or starter.
9 Faulty operator presence
switch(es).
9 Contact a qualified service center.
Engine clicks but
will not start
1 Weak or dead battery. 1 Recharge or replace battery.
2 Corroded battery terminals. 2 Clean battery terminals.
3 Loose or damaged wiring. 3 Check all wiring.
4 Faulty solenoid or starter. 4 Check/replace solenoid or starter.
33
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to service center
PROBLEM CAUSE CORRECTION
Loss of power
1 Cutting too much grass/too fast. 1 Raise cutting height/reduce
speed.
2 Throttle in “CHOKE” position. 2 Adjust throttle control.
3 Build-up of grass, leaves and
trash under mower.
3 Clean underside of mower
housing.
4 Dirty air filter. 4 Clean/replace air filter.
5 Low oil level/dirty oil. 5 Check oil level/change oil.
6 Faulty spark plug. 6 Clean and regap or change spark
plug.
7 Dirty fuel filter. 7 Replace fuel filter.
8 Stale or dirty fuel. 8 Empty fuel tank and refill tank with
fresh, clean gasoline.
9 Water in fuel. 9 Empty fuel tank and carburetor,
refill tank with fresh gasoline and
replace fuel filter.
10 Spark plug wire loose. 10 Connect and tighten spark plug
wire.
11 Dirty engine air screen/fins. 11 Clean engine air screen/fins.
12 Dirty/clogged muffler. 12 Clean/replace muffler.
13 Loose or damaged wiring. 13 Check all wiring.
14 Engine valves out of adjustment. 14 Contact a qualified service center.
Excessive vibration
1 Worn, bent or loose blade. 1 Replace blade. Tighten blade bolt.
2 Bent blade mandrel. 2 Contact a qualified service center.
3 Loose/damaged part(s). 3 Tighten loose part(s).
Replace damaged parts.
Engine continues to
run when operator
leaves seat with
attachment clutch
engaged
1 Faulty operator-safety presence
control system.
1 Check wiring, switches and
connections. If not corrected,
contact a qualified service center.
CAUTION: DO NOT
operate machine until
problem is corrected.
Poor cut - uneven
cutting
1 Worn, bent or loose blade. 1 Replace blade. Tighten blade bolt.
2 Mower deck not level. 2 Level mower deck.
3 Buildup of grass, leaves, and
trash under mower.
3 Clean underside of mower
housing.
4 Bent blade mandrel. 4 Contact a qualified service center.
5 Clogged mower deck vent from
build-up of grass, leaves, and
trash around mandrels.
5 Clean around mandrels to
open vent holes.
34
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to service center
PROBLEM CAUSE CORRECTION
Mower blades will
not rotate
1 Obstruction in clutch mechanism. 1 Remove obstruction.
2 Worn/damaged mower drive belt. 2 Replace mower drive belt.
3 Frozen idler pulley. 3 Replace idler pulley.
4 Frozen blade mandrel. 4 Contact a qualified service center.
Poor grass
discharge
1 Engine speed too slow. 1 Place throttle control in “FAST”
position.
2 Travel speed too fast. 2 Shift to slower speed.
3 Wet grass. 3 Allow grass to dry before mowing.
4 Mower deck not level. 4 Level mower deck.
5 Low/uneven tire air pressure. 5 Check tires for proper PSI.
6 Worn, bent or loose blade. 6 Replace/sharpen blade. Tighten
blade bolt.
7 Buildup of grass, leaves and
trash under mower.
7 Clean underside of mower
housing.
8 Mower drive belt worn. 8 Replace mower drive belt.
9 Blades improperly installed. 9 Reinstall blades sharp edge down.
10 Improper blades used. 10 Replace with blades listed in
this manual.
11 Clogged mower deck vent holes
from buildup of grass, leaves, and
trash around mandrels.
11 Clean around mandrels to
open vent holes.
Headlight(s) not
working
(if so equipped)
1 Light switch is “OFF”. 1 Turn light switch “ON”.
2 Bulb(s) or lamp(s) burned out. 2 Replace bulb(s) or lamp(s).
3 Faulty light switch. 3 Check/replace light switch.
4 Loose or damaged wiring. 4 Check wiring and connections.
5 Blown fuse. 5 Replace fuse.
Battery will not
charge
1 Bad battery cell(s). 1 Replace battery.
2 Poor cable connections. 2 Check/clean all connections.
3 Faulty regulator (if so equipped). 3 Replace regulator.
4 Faulty alternator. 4 Replace alternator.
Loss of drive
1 Freewheel control in
“DISENGAGED” position.
1 Place freewheel control in
“ENGAGED” position.
2 Debris on steering plate (if
equipped).
2 See "CLEANING" in the
maintenance section.
3 Motion drive belt worn, damaged,
or broken.
3 Replace motion drive belt.
4
Air trapped in transmission during
shipment or servicing.
4
Purge transmission.
5 Axle key missing. 4 Install axle key at rear wheel. See
"TO REMOVE WHEEL" in the
Service and Adjustments section.
35
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to service center
PROBLEM CAUSE CORRECTION
Engine “backfires”
when turning
engine “OFF”
1 Engine throttle control not set
between half and full speed (fast)
position before stopping engine.
1 Move throttle control between
half and full speed (fast) position
before stopping engine.
Engine dies when
tractor is shifted
into reverse
1 Reverse operation system (ROS)
is not “ON” while mower or other
attachment is engaged.
1 Turn ignition key to ROS “ON”
position. See Operation section.
36
15 DEGREES MAX.
FOLD ALONG DOTTED LINE
THIS IS A 15 DEGREE SLOPE
ONLY RIDE UP AND DOWN HILL,
NOT ACROSS HILL
SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION
WARNING: To avoid serious injury, operate your tractor up and
down the face of slopes, never across the face. Do not mow
slopes greater than 15 degrees. Make turns gradually to prevent
tipping or loss of control. Exercise extreme caution when
changing direction on slopes.
1. Fold this page along dotted line indicated above.
2. Hold page before you so that its left edge is vertically parallel to a tree
trunk or other upright structure.
3. Sight across the fold in the direction of hill slope you want to measure.
4. Compare the angle of the fold with the slope of the hill.
37
TABLA DE MATERIAS
Garantía..........................................................37
Reglas de Seguridad ......................................38
Especificaciones del Producto........................41
Montaje/Pre Operación...................................42
Operación .......................................................48
Mantenimiento ................................................56
Programa de Mantenimiento ..........................56
Servicio y Ajustes ...........................................61
Almacenamiento .............................................66
Identificación de Problemas ...........................67
GARANTÍA
GARANTÍA LIMITADA DE CRAFTSMAN
DURANTEDOSAÑOS a partir de la fecha de compra, todas las piezas no fungibles de este equipo están
garantizadas contra defectos en los materiales o la mano de obra. Con el comprobante de compra, una pieza no
fungible con defectos se reparará de forma gratuita. Si la pieza no se puede reparar, se reemplazará de forma
gratuita.
Garantía limitada de la batería
DURANTE 90 DÍAS a partir de la fecha de compra, la batería (una pieza fungible) de este equipo está garantizada
contra defectos en los materiales o la mano de obra. Con el comprobante de compra, usted recibirá una batería
nueva, sin cargo. Usted es responsable del coste de la mano de obra de instalación de la batería.
Otras garantías limitadas
En las siguientes garantías adicionales, usted es responsable del coste de la mano de obra de instalación de la
pieza después del segundo año de la fecha de compra.
DURANTE CINCO AÑOS a partir de la fecha de compra, el bastidor de este equipo está garantizado contra
cualquier defecto en los materiales o la mano de obra. Con el comprobante de compra, usted recibirá un nuevo
bastidor, sin cargo.
DURANTE DIEZ AÑOS a partir de la fecha de compra, el eje delantero de este equipo está garantizado contra
cualquier defecto en los materiales o en la mano de obra. Con el comprobante de compra, usted recibirá un nuevo
eje sin ningún costo.
SIEMPRE QUE SEA USADO por el propietario original después del décimo año a partir de la fecha de compra,
el hierro fundido del eje delantero (si está equipado) de este equipo montable está garantizado contra cualquier
defecto en los materiales o la mano de obra. Con el comprobante de compra, usted recibirá un nuevo hierro
fundido del eje delantero de forma gratuita.
SERVICIO DE GARANTÍA
Para obtener detalles de la cobertura de la garantía sobre reparaciones o sustituciones gratuitas, visite la página
web: www.craftsman.com/warranty
Sustitución del producto
Si no se puede reparar o sustituir el pieza, usted recibirá un nuevo equipo del mismo modelo o equivalente.
Restricción de garantía
Esta garantía será nula si este producto se utiliza alguna vez para brindar servicios comerciales o si se alquila a
otra persona.
Esta garantía cubre ÚNICAMENTE defectos de material y mano de obra. La cobertura de garantía NO incluye:
• Componentes fungibles (excepto la batería) que se puedan desgastar por el uso normal dentro del período de
garantía, incluso (pero sin limitarse a ello) hojas, bujías, correas y filtros de aceite, aire y gasolina.
• Servicios de mantenimiento estándar, ajuste de la plataforma, cambios de aceite o afinaciones.
• Reemplazo o reparación de neumáticos por pinchazos causados por objetos externos como clavos, espinas,
tocones o vidrios.
• Reemplazo o reparación de neumáticos o ruedas por desgaste normal, accidentes o por operación o
mantenimiento incorrectos.
• Reparaciones necesarias por abuso del operador, incluso (pero sin limitarse a ello) daños causados por
remolcar objetos que superen la capacidad del equipo tractor, chocar contra objetos que doblen el bastidor, el
conjunto del eje o el cigüeñal o sobrepasar la velocidad del motor.
• Reparaciones necesarias por negligencia del operador, incluso (pero sin limitarse a ello) daños eléctricos y
mecánicos causados por el almacenamiento incorrecto, por no usar el grado y la cantidad correctos de aceite de
motor, por no mantener del muelle libre de residuos inflamables o por no mantener el equipo tractor de acuerdo
con las instrucciones que contiene el manual del operador.
• Limpieza o reparaciones del motor (sistema de combustible) cuando se determina que se usó combustible
contaminado y oxidado (sarro). En general, el combustible debe usarse dentro de los 30 días posteriores a su
compra.
• Deterioro y desgaste normal de los acabados exteriores o sustitución de rótulos de productos.
Esta garantía le otorga derechos legales específicos, y usted también puede tener otros derechos que varían de
un estado a otro.
38
PELIGRO: Esta Maquina cortadora es capaz de amputar las manosy los pies y de lanzar
objetos. si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la muerte.
ADVERTENCIA: Siempre desconecte el alam-
bre de la bujía y póngalo donde no pueda entrar
en contacto con la bujía, para evitar el arranque
por accidente, durante la preparación, el trans-
porte, el ajuste o cuando se hacen reparaciones.
ADVERTENCIA: No avance cuesta abajo a pun-
to muerto ya que podría perder el control del tractor.
ADVERTENCIA: Remolque solamente los
accesorios recomendados y conformes a las
características indicadas por el fabricante de su
tractor. Tenga cuidado y prudencia al utilizar el
tractor. Cuando se encuentre en un declive, oper
utilizando exclusivamente la velocidad más baja.
En caso de un declive una carga excesiva po-
dría resultar peligrosa. Los neumáticos pueden
perder la tracción con el suelo y hacerle perder
el control de su tractor.
ADVERTENCIA: El tubo de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehículo contienen o desprenden
productos químicos conocidos en el Estado de
California como causa de cáncer y defectos al
nacimiento u otros daños reproductivos.
ADVERTENCIA: Los bornes, terminales
y accesorios relativos de la batería contienen
plomo o compuestos de plomo, productos quími-
cos conocidos en el Estado de California como
causa de cáncer y defectos al nacimiento u otros
daños reproductivos. Lavar las manos después
de manipularlos.
REGLAS DE SEGURIDAD
I. NIÑOS
ADVERTENCIA: LOS NIÑOS PUEDEN
SUFRIR DAÑOS CON EL USO DE ESTE EQUI-
PO. La Academia Estadounidense de Pediatría
(American Academy of Pediatrics) recomienda
que sólo se permita a niños con una edad míni-
ma de 12 años manejar máquinas cortacésped
manuales, y al menos de 16 años para manejar
tractores cortacésped.
ADVERTENCIA: LOS NIÑOS PUEDEN SU-
FRIR HERIDAS GRAVES O MUERTE A CAUSA
DE ESTE EQUIPO. Lea y siga atentamente todas
las instrucciones siguientes
Si el operador no pone atención a la presencia
de los niños pueden ocurrir accidentes trágicos.
Los niños a menudo están atraídos por la máqui-
na y las actividad de cortar. No dar por hecho
de que los niños se queden adonde estaban la
última vez que los vistes.
• Mantener los niños fuera del área de corte y
vigilados por un adulto responsable que no
sea el operador.
• Estar alerta y apagar la máquina si un niños
entra en el área.
• Antes y durante la marcha atrás, mirar adelante
y abajo para ver si hay niños pequeños.
• Nunca llevar niños, incluso si hay las cuchillas
apagadas. Podrían caer y herirse seriamente
o interferir con el funcionamiento seguro de la
máquina. los niños que se han llevado prec-
edentemente pueden aparecer de pronto en el
área de corte por otro paseo y ser atropellados
o tumbados por la máquina.
• Nunca dejar que los niños manipulen la
máquina.
• Tener el máximo cuidado cuando se acerca
a cantos ciegos, arbustos, árboles u otros
objetos que pueden impedir la vista de niños.
II. FUNCIONAMIENTO GENERAL
• Leer, entender y seguir todas las instrucciones
sobre la máquina y en el manual antes de
empezar.
• No poner las manos o los pies cerca de partes
giratorias o debajo de la máquina. Mantener
siempre limpia la abertura de descarga.
• Permitir el funcionamiento de la máquina sólo
a adultos que tengan familiaridad con las
instrucciones.
• Limpiar el área de objetos como piedras,
juguetes, cables, etc. que pueden ser recogi-
dos y disparados con las cuchillas.
• Asegurarse de que el área esté libre de otras
personas antes de ponerla en marcha. Parar
la máquina si alguien entra en el área.
• Nunca llevar pasajeros.
• No cortar marcha atrás al no ser absolu-
tamente necesario. Mirar siempre abajo y
delante mientras se procede atrás.
• Nunca dirigir el material descargado hacia na-
die. Evitar descargar material contra paredes
u obstrucciones. El material podría rebotar
hacia el operador. Parar las cuchillas cuando
se pasan superficies de grava.
• No maneje la máquina si no tiene la trampa
para césped completa, la canaleta de descarga
u otros dispositivos de seguridad en su lugar
y en funcionamiento.
• Ralentizar antes de girar.
39
REGLAS DE SEGURIDAD
• Nunca dejar una máquina encendida sin vigi-
lancia. Apagar siempre las cuchillas, poner el
freno de estacionamiento, parar el motor, y
quitar las llaves antes de bajar.
• Desenganche las hojas cuando no esté
cortando césped. Apague el motor y espere
hasta que todas las partes se detengan por
completo antes de limpiar la máquina, retirar
la trampa para césped o destapar la canaleta
de descarga.
• Hacer funcionar la máquina sólo con la luz del
día o luz artificial buena.
• No hacer funcionar la máquina estando bajo
los efectos de alcohol o droga.
• Poner atención al tráfico cuando se opera
cerca de calles o se cruzan.
• Poner la máxima atención al cargar o descar-
gar la máquina en una caravana o camión.
• Llevar siempre gafas de protección cuando se
hace funcionar la máquina.
• Use protectores de oídos para evitar daños en
la audición.
• Los datos indican que los operadores a partir
de los 60 años están afectados por un gran
porcentaje de heridas relativas a la conducción
del cortacésped. Estos operadores tendrían
que evaluar su habilidad de hacer funcionar
el cortacésped de modo lo bastante seguro
para proteger a sí mismos y a otras personas
de heridas graves.
• Seguir las recomendaciones del fabricante
para los pesos y contrapesos de las ruedas.
• Mantener la máquina libre de hierba, hojas
u otros escombros que pueden tocar el
tubo de escape / partes del motor calientes
y quemarse. No permitir que el puente del
cortacésped cargue hojas u otros residuos
que pueden causar acumulaciones. Limpiar
toda salpicadura de aceite o carburante antes
de hacer operaciones sobre la máquina o
guardarla. Dejarla enfriar antes de guardarla.
III. FUNCIONAMIENTO EN PENDIENTES
Las pendientes son el mayor factor de acciden-
tes relativos a la pérdida de control y vuelco,
que pueden causar severas heridas o muerte.
El funcionamiento en pendientes requiere una
atención extra. Si no es posible hacer marcha
atrás en una pendiente o si te sientes incomodo,
no la cortes.
ADVERTENCIA: Al cargar o descargar la
máquina, no sobrepase el ángulo máximo reco-
mendado de 15°.
• Cortar hacia arriba y abajo de una pendiente,
no de modo horizontal.
• Poner atenciones a los hoyos, las raíces, los
bultos, las piedras u otros objetos escondidos.
El terreno irregular puede volcar la máquina.
La hierba alta puede esconder obstáculos.
• Escoger una velocidad de marcha baja de
modo que no sea necesario pararse o cambiar
estando en una pendiente.
• No cortar la hierba mojada. Las ruedas pueden
perder tracción. Poner siempre una marcha
cuando se está en pendientes.
• No poner en punto muerto e ir cuesta abajo.
• Evitar arrancar, pararse o girar en una pendien-
te. Si las ruedas pierden tracción, desconectar
las cuchillas y proceder despacio cuesta abajo
en la pendiente.
• Mantener todo los movimientos en las pen-
dientes lentos y gradual. No hacer cambios
repentinos de velocidad o dirección, ya que
pueden causar el escape de la máquina.
• Poner la máxima atención cuando la máquina
funciona con captadores de hierba u otros
dispositivos enganchados; pueden afectar la
estabilidad de la máquina. No usar en pendi-
entes empinados.
• No intentar estabilizar la máquina poniendo el
pie en el terreno.
• No cortar cerca de bajadas, cunetas y orillas.
Las máquina puede volcarse improvisamente
si una rueda está en el borde o se hunde.
• Si la máquina se para mientras va cuesta
arriba, desconectar las cuchillas, poner la
marcha atrás y ir hacia atrás despacio.
• No girar estando en pendientes si no es nece-
sario, y luego girar despacio y gradualmente
cuesta abajo, si es posible.
IV. REMOLQUE
• Remolcar sólo con una máquina que tenga un
gancho diseñado para remolcar. Enganchar el
equipo o remolcar sólo en el punto dispuesto
al efecto.
• Seguir las recomendaciones del productor con
respecto a los límites del equipo por remolcar
y el remolque en pendientes.
• Nunca permitir que niños u otras personas
estén dentro del equipo por remolcar.
• En pendientes, el peso del equipo remolcado
puede causar la pérdida de tracción y la pér-
dida de control.
• Viajar despacio y dejar más distancia para
frenar.
40
REGLAS DE SEGURIDAD
V. SERVICIO
MANIPULACIÓN SEGURA DE LA GASOLINA
Para evitar heridas personales o daños a las
cosas, poner el máximo cuidado a la hora de
manipular la gasolina. La gasolina es extrema-
mente inflamable y los vapores son explosivos.
• Apagar todos los cigarrillos, cigarros, pipas y
otras fuentes de ignición.
• Usar sólo contenedores para gasolina aproba-
dos.
• Nunca quitar el tapón de la gasolina o añadir
carburante con el motor en marcha.
• dejar enfriar el motor antes del abastecimiento
de la gasolina.
• Nunca abastecer la máquina al interior de un
local.
• Nunca guardar la máquina o el contenedor
del carburante donde haya una llama abierta,
chispas o una luz piloto como un calentador
de agua u otros dispositivos.
• Nunca llenar los contenedores al interior de
un vehículo o en una caravana o camión
recubiertos con un forro de plástico. Colocar
siempre los contenedores en el terreno lejos
del vehículo cuando se está llenando.
• Quitar el equipo de gas del camión o caravana
y abastecerlo en el terreno. Si no es posible,
abastecer dicho equipo con un contenedor por-
tátil, más bien que de un surtidor de gasolina.
• Mantener la boquilla a contacto del borde
del depósito de carburante o la abertura del
contenedor durante toda la operación de
abastecimiento. No utilizar un dispositivo con
boquilla cerrada-abierta.
• Si se vierte carburante sobre la ropa, cambi-
arse la ropa inmediatamente.
• Nunca llenar el depósito más de lo debido.
Volver a colocar el tapón del gas y cerrar de
modo firme.
OPERACIONES DE SERVICIO GENERALES
• Nunca hacer funcionar la máquina en un área
cerrada.
• Mantener todas las tuercas y pernos apretados
para asegurarse de que trabaja en condiciones
seguras.
• Nunca manipule los dispositivos de seguri-
dad. Nunca interfiera con la operación de un
dispositivo de seguridad o reducir la protec-
ción proporcionada por un dispositivo de
seguridad. Verifique el funcionamiento correcto
con regularidad. NUNCA utilice una máquina
con un dispositivo de seguridad que no está
funcionando correctamente
• Mantener la máquina libre de hierba, hojas
u otros residuos acumulados. Limpiar las
salpicaduras de aceite o carburante y quitar
cualquier cosa mojada con carburante. Dejar
que la máquina se enfríe antes de guardarla.
• Si se golpea un objeto ajeno, hay que pararse
e inspeccionar la máquina. Reparar, si es
necesario, antes de volver a poner en marcha.
• Nunca hacer ningún ajuste o reparación con
el motor en función.
• Verifique los componentes de la trampa para
césped y la canaleta de descarga con frecuen-
cia y sustituya con repuestos recomendados
por el fabricante cuando sea necesario.
• Las cuchillas del cortacésped son afiladas.
Envolver la cuchilla, ponerse guantes y poner
la máxima atención cuando se hacen opera-
ciones en ellas.
• Controlar el funcionamiento del freno frecuent-
emente. Ajustar y hacer las operaciones de
mantenimiento cuando eso sea necesario.
• Mantener y sustituir las etiquetas de seguridad
e instrucción, cuando sea necesario.
Llevar siempre gafas de protección cuando se hace
funcionar la máquina.
Use protectores de oídos para evitar daños en la
audición.
41
ESPECIFICACIONES DEL PRODUCTO
Capacidad y Tipo
de Gasolina:
3 Galones/11,35 L
Regular Sin Plomo *
Tipo de Aceite
(API: SJ-SN):
SAE 10W30 (sobre 32°F/0°C)
SAE 5W30 (deabajo 32°F/0°C)
Capacidad de
Aceite:
Con Filtro: 64 Oz./1,89 L
Sin Filtro: 60 Oz./1,77 L
Bujía QC12YC
(Abertura: .030"/0,76 mm)
Sistema de
Carga:
16 Amps @ 3600 RPM
Batería: Amp/Hr: 28
Min. CCA: 230
Modelo Tamaño: U1R
Torsión del Perno
de la Cuchilla:
45-55 Ft. Lbs./62-75 Nm
*
Esta máquina puede utilizar gasolina con un
contenido de hasta el 10% de etanol (E10). El
uso de una gasolina que supere el 10% de etanol
(E10) anulará la garantía del producto.
FELICITACIONES por la compra de su tractor. Ha
sido diseñado, planificado y fabricado para darle la
mejor confiabilidad y el mejor rendimiento posible.
En el caso de que se encuentre con cualquier
problema que no pueda solucionar fácilmente,
haga el favor de ponerse en contacto con un
centro de servicio o con un otro centro de servicio
cualificado. Cuenta con técnicos bien capacitados
y com pe ten tes y con las herramientas adecuadas
para darle servicio o para reparar este tractor.
Haga el favor de leer y de guardar este manual.
Estas instrucciones le permitirán montar y man-
tener su unidad en forma ade cua da. Siempre
observe las “REGLAS DE SEGURIDAD.”
RESPONSABILIDADES DEL CLIENTE
• Lea y observe las reglas de seguridad.
• Siga un programa regular de mantenimiento,
cuidado y uso de su tractor.
• Siga las instrucciones descritas en las sec-
ciones “Mantenimiento” y “Almacenamiento”
de este manual.
• Utilice prendas de seguridad adecuadas al
manejar la máquina, incluidos (como mínimo)
calzado de seguridad, gafas protectoras y pro-
tección auditiva. No utilice pantalones cortos
y/o calzado abierto cuando corte la hierba.
• Informe siempre a alguien de que se dispone
a cortar la hierba en el exterior.
ADVERTENCIA: Este tractor viene equipado
con un motor de combustión interna y no se debe
usar sobre, o cerca, de un terreno no desarrollado
cubierto de bosques, de arbustos o de césped,
o menos que el sistema de escape del motor
venga equipado con un amor ti gua dor de chispas
que cumpla con las leyes locales o estatales (si
existen). Si se usa un amortiguador de chispas,
el operador debe mantenerlo en condiciones de
trabajo eficientes.
En el estado de California, la ley exige lo anterior
(Sección 4442 del “California Public Resources
Code”). Otros estados pueden contar con otras
leyes parecidas. Las leyes federales se aplican
en la tierras federales.
Su centro de servicio más cer ca no tiene dis-
ponible amor ti gua do res de chispas para el
si len cia dor.
42
Su tractor nuevo ha sido montado en la fábrica con la excepción de aquellas partes que no se han
montado por razones de envío.
PARA REMOVER EL TRACTOR DE
LA CAJA DE CARTÓN
DESEMPAQUE LA CAJA DE CARTÓN
• Remueva todas las partes sueltas que estén
accesibles, y las cajas de partes, de la caja
de cartón grande.
• Cortar a lo largo de las líneas de puntos en
todos los cuatro paneles de cartón. Remover
los paneles de cierre y aplanar los paneles
laterales.
• Revise si hay partes sueltas adicionales o
cartón y re mué va las.
ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA
PIEZAS SIN MONTAR
MONTAJE/PRE OPERACIÓN
(5) 1-3/16”
Arandela
(5) Abrazadera
grande de retención
(1) Abrazadera
pequeño de retención
(1) Eslabones
de levantamiento
delanteros
Segadora
(2) Conjunto
de eslabones
de levantamiento
traseros
(1) 1-1/4”
Arandela
(1) Rueda
(1) 3/8-16”
Tuerca
(1) Perno
Rueda Delantera De La Segadora
(1) Abrazadera
pequeño de
retención
(1) 3/4”
Arandela
Si Los Tiene
(1) Barra Antioscilación
*Instalado por el
distribuidor
*Juego de cubierta
(2) Llaves
Llaves
(1) Tubo de desagüe
Hoja de pendiente
(1) Accesorio del conexión
HERRAMIENTAS NECESARIAS PARA
EL MONTAJE
Un juego de llaves de tubo facilitará el montaje.
A continuación se enumeran los tamaños de las
llaves estándar.
(2) Llaves de 7/16" Cuchillo
(1) Llaves de 1/2" Medidor de presión
(1) Llave de 3/4" Pinzas
(1) Montura de 3/4 pulg. con mando de trinquete
(1) Llaves de 1/2" Linterna
Cuando en este manual se mencionan los térmi-
nos “mano de re cha” o “mano izquierda” se refiere a
cuando usted se encuentra en la posición de oper-
ación (sentado/a detrás del volante de dirección).
43
02605
Cubierta
Terminal
Cable Negro(negativo)
Cable Rojo
(positivo)
Tuerca
Perno
Etiqueta
Tapas
Protectoras
CONEXIÓN DE LA BATERÍA
ADVERTENCIA: No haga cortocircuito con
los terminales de la batería al permitir que una
llave de tuerca o cualquier otro objeto entre
en contacto con ambos terminales a la misma
vez. Antes de ins ta lar la batería remueva las
pulseras de metal, los relojes de pulsera de
metal, los anillos, etc. El terminal positivo tiene
que conectarse primero para evitar las chispas
debido a la conexión a tierra por accidente.
AVISO: Si esta batería se pone en funcionamiento
después de el mes y año indicado en la etiqueta,
(la etiqueta se encuentra entre los terminales)
cargue la batería por un mínimo de una hora
a 6-10 amps.(Vea “BATERÍA” en la sección de
Mantenimento de este manual.)
• Determine la ubicación de la batería. La
batería estará bajo el asiento o la cubierta.
• Levante la base del asiento o capucha a una
posición elevada.
• Remueva las dos tapas protectoras de los
terminales y descártelas
• Primero, conecte el cable de la batería ROJO
al terminal positivo (+) con el perno y la tuerca
como se muestra debajo. Apriételos segura-
mente. Deslice la tapa del terminal sobre el
terminal.
• Conecte el cable de conexión a tierra NE-
GRO al terminal negativo (-) con el perno
hexagonal y la tuerca restantes. Apriételos
seguramente.
• Baje el asiento o capucha.
AVISO: Para instale la batería, realice el
procedimiento descrito en “REEMPLAZAR LA
BATERÍA” del capítulo de Servicio y Ajustes de
este manual.
AJUSTE EL ASIENTO
1. Siéntese sobre el asiento.
2. Levante la palanca del ajuste (A) hacia arriba
y mueva el asiento hasta que alcance una
posición cómoda que le permita presionar
completamente sobre el pedal del embrague/
freno.
3. Desconecte la palanca para trabar el asiento
en la posición.
A
AVISO: Ahora puede sacar el tractor de la tarima.
Continúe usando las instrucciones que siguen
para retirar el tractor de la tarima.
ADVERTENCIA: Antes de empezar, leer,
entender y seguir todas las instrucciones presen-
tes en la sección Operaciones de este manual.
Asegurarse que el tractor esté en un área bien
ventilada. Asegurarse que la zona delante del
tractor esté libre de otras personas y objetos.
PARA HACER RODAR EL TRACTOR FUERA
DE LA CORREDERA (VEA LA SECCIÓN DE
LA OPERACIÓN PARA LA LOCALIDAD Y LA
FUNCIÓN DE LOS CONTROLES)
1. Levante la palanca de levantamiento del ac-
cesorio a su posición más alta.
2. Suelte el freno de estacionamiento presion-
ando el pedal del embrague/freno.
3. Ponga el control de la rueda libre en la
posición de giro libre para desenganchar la
transmisión. (Vea “PARA TRANS POR TAR”
en la sección de Operación de este ma nual).
4. Haga rodar el tractor hacia delante fuera de
la corredera.
5. Remueva las bandas que sujetan la protec-
ción contra la descarga en contra del tractor.
Continuar con las siguientes instrucciones.
INSTALE LA SEGADORA
1. ACCIONE LA PALANCA DEL FRENO
DE ESTACIONAMIENTO Y LA PALANCA
DE LEVANTAMIENTO DEL ACCESORIO
INFERIOR
• Presione el pedal de embrague/freno comple-
tamente hasta abajo y manténgalo apretado.
• Tire y mantenga la palanca del freno de esta-
cionamiento hacia arriba, libere la presión del
pedal de embrague/freno y, luego, suelte la
palanca del freno de estacionamiento. El pedal
debe permanecer en posición de frenado.
Asegúrese de que el freno de estacionamiento
mantendrá asegurado el tractor.
Palanca
Del Freno De
Estacionamiento
44
A. Brazos De Suspensión Lateral
De La Cortadora De Césped
B. Resorte De Retención
C. Eslabones De Levantamiento Traseros
D. Escuadra Trasera Derecha De La Cortadora
De Césped
E. Conjunto De Eslabones De Levantamiento
Delanteros
F. Escuadra De Suspensión Delantera
H. Escuadra De La Cortadora De Césped
Delantera
I. Escuadra Trasera Izquierda De La
Cortadora De Césped
K. Varilla Tensora De La Correa
L. Escuadra De Bloqueo
M. Polea Del Embrague Del Motor
Q. Blindaje Deflector
S. Barra Antibalanceo
W. Rueda CalIbradora Delantera
PRECAUCIÓN: La palanca de levantamiento
está accionada por resorte. Sosténgala firmemente
apretada, bájela lentamente y engánchela en la
posición más baja. La palanca de levantamiento
se encuentra en el lado izquierdo de la defensa.
02965
Transeje
Parte Delantera
Parte Trasera
Motor
Q. Blindaje Deflector
Q
Palanca De
Levantamiento
H. Escuadra De La Cortadora De Césped
Delantera
W. Rueda Calibradora Delantera
X. Perno Con Resalto
Y. Arandela De 1-1/4
Z. Tuerca De Seguridad De 3/8-16
Y
Z
W
H
X
2. ARME LA RUEDA CALIBRADORA DEL-
ANTERA (W) EN LA PARTE DELANTERA
DE LA CORTADORA DE CÉSPED
3. GIRE EL VOLANTE HACIA LA IZQUIERDA
Y UBIQUE LA CORTADORA DE CÉSPED
EN SU LUGAR
• Gire el volante completamente hacia la
izquierda y ubique la cortadora de césped
en el lado derecho del tractor con el blindaje
deflector (Q) a la derecha.
4. DESLICE LA CORTADORA DE CÉSPED
DEBAJO DEL TRACTOR
• Lleve la correa hacia adelante y verifique que
su trayectoria sea correcta en todos los surcos
de la polea de la cortadora de césped.
NOTA: Asegúrese de que los brazos de susp-
ensión lateral de la cortadora de césped (A) estén
orientados hacia adelante antes de deslizar la
cortadora de césped debajo del tractor.
• Deslice la cortadora de césped debajo del
tractor hasta que se encuentre centrada
debajo del tractor.
E
A
M
F
B
K
C
C
S
W
H
Q
I
D
L
45
5. SI LA TIENE, INSTALE LA BARRA
ANTIBALANCEO (S)
Extremo Extremo Con
En 90° Arandela Integrada
BARRA ANTIBALANCEO (S)
Hacia El Hacia La Plataforma
Transeje De La Cortadora
De Césped
02965
A. Brazos De Suspensión Lateral De La
Cortadora De Césped
Q. Blindaje Deflector
Q
A
• Desde el lado derecho de la cortadora de
césped, inserte primero el extremo en 90° de la
barra antibalanceo (S) dentro del agujero de la
escuadra de transeje (T), ubicado cerca de la
rueda trasera izquierda adelante del transeje.
NOTA: Puede resultar útil usar una linterna.
S
D
T
D. Escuadra Trasera Derecha De La
Cortadora De Césped
S. Barra Antibalanceo
T. Escuadra Transeje
NOTA: Dependiendo del modelo, la escuadra (T)
puede ser diferente de la que se ilustra, pero el
agujero para la barra antibalanceo estará en la
misma posición/ubicación.
• Haga oscilar el extremo con la arandela
integrada de la barra antibalanceo (S) hacia
la escuadra de la plataforma de la cortadora
de césped en el lado derecho de la cortadora.
Inserte el extremo con la arandela integrada
de la barra en el agujero de la escuadra
trasera de la cortadora de césped (D). Mueva
la cortadora de césped según sea necesario
para insertar el extremo con la arandela
integrada de la barra en la escuadra trasera
de la cortadora de césped (D).
• Asegure con una arandela pequeña y un res-
orte de retención pequeño, como se ilustra.
6. INSTALE LOS BRAZOS DE SUSPENSIÓN
LATERAL DE LA CORTADORA DE CÉSPED
(A) EN EL CHASIS
• Ubique el agujero delantero del brazo de
suspensión lateral (A) sobre la chaveta en la
parte exterior del chasis del tractor y asegure
con una arandela grande y un resorte de
retención grande (B).
• Repita en el lado opuesto del tractor.
B
D
A
A. Brazos De Suspensión Lateral De La
Cortadora De Césped
B. Resorte De Retención
D. Escuadra Tras-Era Derecha De La
Cortadora De Césped
7. INSTALE LOS ESLABONES DE LEVANTA-
MIENTO TRASEROS (C)
• Inserte el extremo de varilla del eslabón de
levantamiento trasero (C) dentro del agujero
(U) en el brazo de suspensión del eje de levan-
tamiento del tractor y haga oscilar el eslabón
hacia abajo hacia la cortadora de césped.
S
T
S. Barra Antibalanceo
T. Escuadra Transeje
Ubicación
De La Barra
Antibalanceo (S)
Escuadra De Transeje (T)
Ubicada Entre Las Ruedas
Coloque El Extremo En 90°
Dentro Del Agujero
46
• Muévase hasta el lado izquierdo de la corta-
dora e inserte un resorte de retención grande
(G) a través del agujero del eslabón delantero
(E) detrás de la escuadra de suspensión
delantera (F).
• Inserte el otro extremo del eslabón (E) en el
agujero de la escuadra derecha de la cortadora
de césped (H) y asegure con una arandela y
un resorte de retención pequeño (J).
NOTA: Requiere levantar la plataforma.
9. INSTALE LA CORREA EN LA POLEA DEL
EMBRAGUE DEL MOTOR (M)
• Desenganche la varilla tensora de la correa
(K) de la escuadra de bloqueo (L).
• Instale la correa en la polea del embrague
del motor (M)
M. Polea Del
Embrague
Del Motor
M
Ubicación
Del Eslabón
Delantero
E
G
F
M
E. Conjunto De Eslabones
De Levantamiento Delanteros
F. Escuadra De Suspensión Delantera
G. Resorte De Retención Grande
H. Escuadra De La Cortadora De Césped Delantera
J. Resorte De Retención Pequeño
M. Polea Del Embrague Del Motor
J
H
8. INSTALE EL ESLABÓN DELANTERO (E)
• Gire el volante hasta ubicar las ruedas dere-
chas en posición de avance.
• Desde la parte delantera del tractor, inserte el
extremo de varilla del eslabón delantero (E) a
través del agujero delantero de la escuadra
de suspensión delantera del tractor (F).
D
C
U
C. Eslabones De Levantamiento Traseros
D. Escuadra Trasera Derecha De La
Cortadora De Césped
U. Agujero
IMPORTANTE: Verifique que la trayectoria de
la correa sea correcta en todos los surcos de la
polea de la cortadora de césped y debajo de las
cubiertas de mandril.
• Enganche la varilla tensora de la correa (K)
en la escuadra de bloqueo (L).
PRECAUCIÓN: la varilla tensora de la correa
está accionada por resorte. Sostenga la varilla
firmemente apretada y engánchela lentamente.
• Eleve la palanca de levantamiento del ac-
cesorio hasta la posición máxima.
• Si es necesario, ajuste las rueditas del calibre
antes de poner en funcionamiento la corta-
dora, como se ilustra en el capítulo de Manejo
de este manual.
PARA REEMPLAZAR LA CORREA
DE LA SEGADORA
Realice el procedimiento descrito en “PARA
REEMPLAZAR LA CORREA DE LA CUCHILLA
DE LA SEGADORA” del capítulo de Servicio y
Ajustes de este manual.
• Levante la esquina trasera de la cor-
tadora de césped y ubique la ranura
en el conjunto de eslabones sobre la
chaveta en la escuadra trasera de la
cortadora (D); asegure con una arandela
grande y un resorte de retención grande.
• Repita en el lado opuesto del tractor.
47
LISTA DE REVISIÓN
Antes de operar y de disfrutar de su tractor nuevo,
le deseamos que reciba el mejor rendimiento y la
mayor satisfaccion de este producto de calidad.
Haga el favor de revisar la lista a continuacion:
Se han completado todas las instrucciones de
montaje.
No quedan partes sueltas en la caja de cartón.
La batería está preparada y cargada en forma
adecuada.
El asiento ha sido ajustado en forma cómoda
y apretado en forma segura.
Todas las llantas han sido infladas en forma
adecuada. (Para fines de envío, las llantas se
inflaron demasiado en la fábrica.)
Asegúrese que el conjunto segador esté
nivelado en forma adecuada, de lado a lado
y desde adelante hacia atrás, para obtener los
mejores resultados en el corte. (Las llantas
tienen que estar infladas en forma adecuada
para la nivelación.)
Revise las correas de impulsión y de la
segadora. Asegúrese que recorran el paso
adecuado alrededor de las poleas y dentro
de todos los fijadores de las correas.
Revise el alambrado. Fíjese que todas las
conexiones todavía estén seguras y que los
alambres estén sujetos en forma adecuada.
Antes de conducir el tractor, asegúrese que
el control de rueda libre este en la posición
de “transmisión enganchada” (Vea “PARA
TRANSPORTAR” en la sección de la Oper-
ación de este manual).
Al mismo tiempo que aprende a como usar su
tractor, preste atención extra a los puntos de
importancia que se presentan a continuación:
El aceite del motor tiene que llegar al nivel
adecuado.
El estanque de combustible tiene que estar lleno
con gasolina sin plomo regular, nueva y limpia.
Familiarícese con todos los controles – su
ubicación y su función. Opérelos antes de
hacer arrancar el motor.
Asegúrese que el sistema de frenos esté en
una condición de operación segura.
Asegurarse de que el Sistema de Presencia
del Operador y el Sistema de Funcionamiento
Atrás (ROS) funcionan de modo adecuado
(Ver las Secciones de Funcionamiento y
Mantenimiento en este manual).
Es importante purgar la transmisión antes de
operar su tractor por la primera vez. Siga las
instrucciones adecuadas para el empiezo y
para purgar (Vea “PARA EMPEZAR EL MO-
TOR” y “PARA PURGAR LA TRANSMISIÓN”
en la sección de la Operación de este manual).
REVISIÓN DE LA PRESIÓN DE LAS
LLANTAS
Las llantas en su unidad fueron infladas de-
masiado en la fábrica por razones de envío. La
presión de las llantas correctas es importante
para obtener el mejor rendimiento en el corte.
• Reduzca la presión de los neumáticos a la PSI
que se indica en estos.
REVISIÓN DE LA NIVELACIÓN DEL
CONJUNTO
Para obtener los mejores resultados en el corte, la
caja de la segadora tiene que estar nivelada en la
forma adecuada. Vea “PARA NIVELAR LA CAJA
DE LA SEGADORA” en la sección de Servicio y
Ajustes de este manual.
REVISIÓN DE LA POSICIÓN ADECUADA
DE TO DAS LAS CORREAS
Vea las figuras que aparecen para cambiar las
correas de impulsión de la cuchilla de la segadora
y de movimiento en la sección de Servicio y
Ajustes de este manual. Verifique que las correas
sigan su paso correcto.
REVISIÓN DEL SISTEMA DE FRENOS
Una vez que usted haya aprendido a manejar su
tractor, verifique que el freno funcione correcta-
mente. Ver “PARA VERIFICAR SI FUNCIONA
BIEN EL FRENO” en el capítulo de servicio y
ajustes de este manual.
48
OPERACIÓN
Estos símbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto.
Aprenda y comprenda sus significados.
ESTRANGU-
LACIÓN
RÁPIDO LENTOMARCHA
ATRÁS
NEUTRO ALTO BAJO
MARCHA
ATRÁS
MARCHA
HACIA
ADELANTE
COMBUS-
TIBLE
MOTOR
APAGADO
ALTURA
DE LA
SEGADORA
MOTOR
ENCENDIDO
MOTOR
EN MARCHA
BATERÍA
LEVANTA-
MIENTO DE
LA SEGADORA
SISTEMA
FUNCIONAMIENTO
ATRÁS (ROS)
LUCES
ENSENDIDAS
INTERRUPTOR
DE IGNICIÓN
PEDAL DE
FRENO /
EMBRAGUE
PALANCA DE
MANDO CRUCERO
FRENO DE
ESTACION-
AMIENTO
RUEDA LIBRE
(Solamente para los
modelos automatico)
No seguir las siguientes
instrucciones puede provocar
heridas o muerte. Los símbolos
de aviso de seguridadse utilizan
para identificar informaciones de
seguridad relativas a peligros que
pueden provocar la muerte, heridas
graves y/o daños a la máquina.
PELIGRO indica un peligro que, si no se evita,
provoca muerte o lesiones graves.
ADVERTENCIA
indica un peligro que, si no se evita,
puede provocar muerte o lesiones graves.
PRECAUCIÓN indica un peligro que, si no se evita,
puede provocar lesiones ligeras o moderadas.
PRECAUCIÓN cuando se utiliza sin el símbolo de
aviso, indica una situación que puede provocar
daños al tractor y/o al motor.
FUEGO indica un peligro que, si no se evita, puede
provocar la muerte, lesiones graves y/o danos
a la máquina.
SUPERFICIES CALIENTES indica un peligro que,
si no se evita,
puede provocar la muerte, lesiones
graves y/o danos a la máquina.
EL CIERRE
DIFERENCIAL
PROTECCIÓN
DE OÍDO SE
REQUIERE
PELIGRO, GUARDE
LAS MANOS Y
LOS PIES LEJOS
15
15
MANTENGA EL
AREA DESPEJADA
PELIGROS DE
PENDIENTES
(VEA LA SECCIÓN DE LAS REGLAS DE SEGURIDAD)
ACCESORIO
DEL EMBRAGUE
ENGANCHADO
ACCESORIO
DEL EMBRAGUE
DESENGANCHADO
49
Nuestros tractores cumplen con los estándares de seguridad del
American National Standard Institute.
(A) PALANCA DEL LEVANTAMIENTO DEL AC-
CESORIO - Se usa para levantar, bajar y ajustar
el conjunto segador o los demás ac ce so rios
montados en su tractor.
(B) PEDAL DEL EMBRAGUE/FRENO - Se usa
para desembragar y frenar el tractor y para hacer
arrancar el motor.
(C) PALANCA DEL FRENO DE ESTACIONA-
MIENTO - Ase gu ra el pedal del embrague/freno
en la posición del freno.
(D) CONTROL DE ACELERACIÓN/ESTRAN-
GULACIÓN - Se usa para hacer arrancar y
controlar la velocidad del motor.
(E) INTERRUPTOR DEL EMBRAGUE DEL AC-
CESORIO - Se usa para enganchar las cuchillas
segadoras o los demás ac ce so rios montados en
su tractor.
(F) INTERRUPTOR DE IGNICIÓN - Se usa para
hacer arrancar o hacer parar el motor.
(G) SISTEMA DE FUNCIONAMIENTO HACIA
ATRÁS (ROS) EN POSICIÓN “ON” - Permite la
operación del conjunto segador o otro accesorio
accionado mientras que en revés.
(H) INTERRUPTOR DE LA LUZ - Enciende y
apaga las luces de lan te ras.
(K) PEDAL DE MARCHA ADELANTE - Se utiliza
para el movimiento del tractor hacia adelante.
(L) PEDAL DE MARCHA ATRÁS - Se utiliza para
el movimiento del tractor hacia atrás.
(M) CONTROL DE RUEDA LIBRE - Desengan-
cha la trans-misión para empujar o arrastrar.
(P) DISPOSITIVO DE AVISO DE SERVICIO/
CRONÓMETRO - Indica cuándo hay que hacer-
les el servicio al motor y a la cortadora.
FAMILIARICESE CON SU TRACTOR
LEA ESTE MANUAL DEL Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR
Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos
controles y ajustes. Guarde este manual para referencia en el futuro.
A
B
C
D
P
E
F
G
H
K
L
M
50

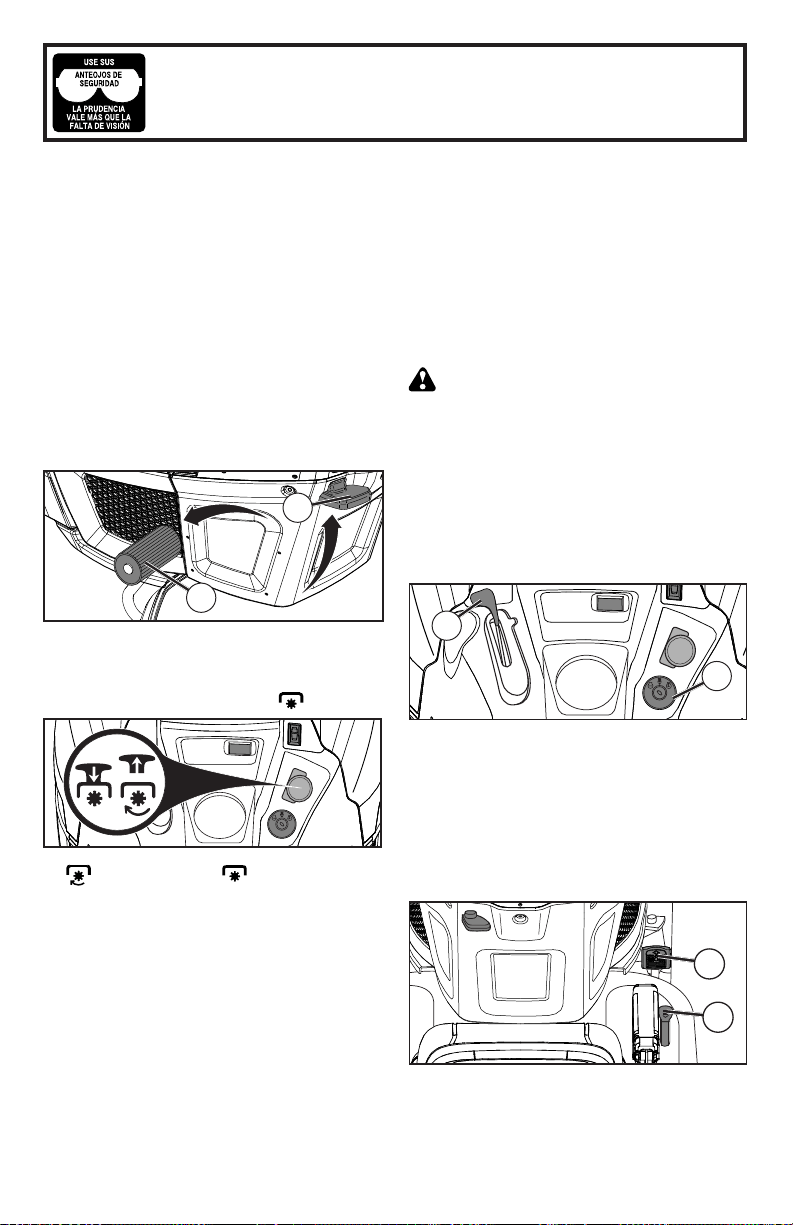

COMO USAR SU TRACTOR
PARA AJUSTAR EL FRENO DE ES TA CIO NA-
MIEN TO
Su tractor viene equipado con un interruptor sen-
sor que exige la presencia del operador. Cuando
el motor está funcionando, si el operador trata de
bajarse del asiento sin primero aplicar el freno de
estacionamiento, se apagará el motor.
1. Presione el pedal (D) del freno/embrague
completamente y sostengalo.
2. Jale hacia arriba la palanca del freno de
mano (H) y manténgala en esa posición;
suelte gradualmente el pedal del embrague/
freno (D), y luego suelte la palanca del freno
de mano. El pedal tiene que quedar en la
posición de freno. Asegúrese que el freno
de estacionamiento va a sujetar el tractor en
forma segura.
La operación de cualquier tractor puede hacer que salten objetos extraños
dentro de sus ojos, lo que puede producir daños graves en éstos. Siempre use
anteojos de seguridad o pro tec cio nes para los ojos mientras opere su tractor
o cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o
una máscara de visión amplia de seguridad usada sobre las gafas.
B
C
MOVERSE HACIA ADELANTE Y HACIA ATRÁS
La dirección y la velocidad de movimientos están
controlados por los pedales de marcha adelante
y atrás.
1. Poner en marcha el tractor y quitar el freno
de mano.
2. Apretar lentamente el pedal marcha adelante
(K) y atrás (L) para iniciar el movimiento. Más
se aprieta el pedal y mayor es la velocidad.
PARADA
CUCHILLAS DE LA SEGADORA -
• Mueva la control del embrague del accesorio
a la posición desenganchado (
).
IMPULSIÓN DE RECORRIDO -
• Para parar el mecanismo impulsor, presione el
pedal del freno completamente.
IMPORTANTE: Los pedales de marcha adelante
y atrás vuelven a la posición neutra cuando no
están apretados.
MOTOR -
• Mueva el control (D) de aceleración a la
posición lenta.
AVISO: No mover el control de aceleración a la
posición lenta y permitir que el motor esté inactivo
antes de parar puede causar que el motor tenga
un "pistoneo".
( ) “Desenganchado”
(Disengaged)
(
) “Enganchado”
(Engaged)
• Gire la llave de ignición (F) a la posición de
apagado “STOP” y remueva la llave al aban-
donar el tractor para evitar el uso no autorizado.
IMPORTANTE: Dejando el interruptor de la
ignición en cualquier posición otra que “STOP”
causar i que la batería se descargue (muerta).
AVISO: Bajo ciertas condiciones, cuando el trac-
tor está parado con el motor andando en vacío,
los gases de escape del motor caliente pueden
hacer que el césped se ponga “café.” Para
eliminar esta posibilidad, siempre pare el motor
cuando pare el tractor en áreas con césped.
PRECAUCIÓN: Siempre pare el tractor com-
pletamente, según se ha descrito anteriormente,
antes de abandonar la posición del operador.
PARA USAR EL CONTROL DE LA
ACELERACIÓN
Siempre opere el motor a una aceleración
completa.
• Si el motor funciona a una velocidad inferior a
la máxima (rápida), su rendimiento disminuye.
• El rendimiento óptimo se obtiene a la velocidad
máxima (rápida).
D
F
K
L
UTILIZAR EL MANDO CRUCERO
El mando crucero se puede utilizar sólo durante
la marcha hacia adelante.
51
PARA AJUSTAR LAS RUEDAS CALIBRA-
DORAS
Las ruedas calibradoras están bien ajustadas
cuando se encuentran un poco a distancia del
terreno al mismo tiempo que la segadora esté a
la altura de corte deseada. Entonces las ruedas
calibradoras mantienen el conjunto segador en
posición para prevenir el corte raspeo en casi
todos los terrenos.
AVISO: Ajuste las ruedas calibradoras con el
trac tor en una superficie ni ve la da plana.
1. Ajuste la segadora a la altura de corte de-
seada con la manilla de ajuste de altura (Vea
“PARA AJUSTAR LA ALTURA DE CORTE DE
LA SEGADORA” en la sección de Operación
de este manual).
2. Con la segadora a la altura deseada para la
posición de corte, se tienen que montar las
ruedas calibradoras de modo que queden
un poco sobre el suelo. Instale las ruedas
calibradoras en el agujero adecuado con el
perno con resalto, la arandela de 3/8, y la
tuerca de seguridad de 3/8-16 y apriételos
en forma segura.
3. Repita el procedimiento para el lado opuesto
instalando la rueda calibradora en el mismo
agujero de ajuste.
3/4”
9/16”
A
T
PARA AJUSTAR LA ALTURA DE CORTE DE
LA SEGADORA
La posición de la palanca elevadora (A) determina
a qué altura se cortará el césped.
• Coloque la palanca elevadora en la ranura de
la altura deseada.
• Deslice el puntero de señalización (T) hasta
esa altura, de modo de recordarla la próxima
vez que corte el césped.
La gama de la altura de corte es de aproximada-
mente 25,4 to 101,6 mm (1 a 4 pulgadas). Las
alturas se miden desde el suelo a la punta de la
cuchilla cuando el motor no está funcionando.
Estas alturas son aproximadas y pueden variar
dependiendo de las con di cio nes del suelo, de la
altura del césped y del tipo del césped que se
está segando.
• El césped promedio debe cortarse aproxi-
madamente a 63,5 mm (2-1/2 pulgadas)
durante la temporada fría y sobre 76,2 mm
(3 pulgadas) durante los meses calurosos.
Para obtener un césped más saludable y de
mejor apariencia, siegue a menudo y después
de un crecimiento moderado.
• Para obtener el mejor rendimiento de corte, el
césped que tiene más de 152,4 mm (6 pulga-
das) de altura debe segarse dos veces. Haga
el primer corte relativamente alto; el segundo
a la altura deseada.
PARA OPERAR LA SEGADORA
Su tractor viene equipada con un interruptor
sensor que exige la presencia del operador. Si
el motor está funcionando y el em bra gue del ac-
cesorio está enganchado y el operador trata de
bajarse del asiento, se apagará el motor. Tiene
que mantenerse sentado completa y central-
mente en el asiento para impedir que el motor
vacile o se apague cuando se opere su equipo
en terreno disparejo, áspero o en cerros.
1. Elija a qué altura cortará el césped por medio
de la palanca elevadora.
2. Haga arrancar las cuchillas de la segadora
enganchando el control del embrague del
accesorio.
CARACTERÍSTICAS TÉCNICAS
El control de velocidad crucero sólo debe usarse
mientras el tractor esté en labores de siega o
transportación, moviéndose sobre superficies que
estén relativamente planas y rectas.
Otras condiciones de trabajo, como la poda, que
requiere velocidades bajas, podrían desengranar
el control de velocidad crucero. No emplee el
control de velocidad crucero mientras el tractor se
desplaza por elevaciones, terrenos escarpados
o mientras el tractor esté en labores de poda o
virando.
1. Con el pedal (K) de marcha adelante apretado
a la velocidad deseada, mover la palanca de
mando de crucero hacia adelante hasta la
posición “SET” y mantenerla mientras se le-
vanta el pie del pedal, luego soltar la palanca
(J) de mando de crucero.
Para desconectar el mando de crucero, e pujar
la palanca hacia atrás en la posición “OFF”, o
apretar completamente el pedal del freno.
52
0
2
8
2
8
Posición
Ros “On”
Motor En
Posición “On”
PARA OPERAR EN CERROS
ADVERTENCIA: No maneje hacia arriba o ha-
cia abajo en cerros con pendientes su pe rio res a
15° y no maneje atravesando nin gu na pendiente.
Utilice la guía de la pendiente proporcionada en
la parte posteriora de este manual.
• Escoja la velocidad más lenta antes de ar-
rancar hacia arriba o hacia abajo en cerros.
• Evite parar o cambiar la velocidad en cerros.
• Si es absolutamente necesario el parar, empuje
el pedal de freno rápidamente a la posición de
freno y en gan che el freno de estacionamiento.
PARA TRANSPORTAR
Cuando empuje o arrastre su tractor asegúrese de
desenganchar la transmisión poniendo el control
de la rueda libre en la posición de marcha de rue-
da libre. El control de marcha de rueda libre esta
situado en la barra de tracción trasera del tractor.
1. Levante la palanca de levantamiento del ac-
cesorio a su posición más alta.
2. Tire del mando de la rueda libre hacia afuera
y hacia abajo hasta que se coloque en la guía
y suéltalo de manera que se mantenga en la
posición de desenganchada.
• No empuje o arrastre el tractor a más de 3,2
km/h (2 mph).
• Para volver a accionar la transmisión, invierta
este pro ce di mien to.
02203
Transmisión Desenganchada
Transmisión Enganchada
REMOLQUE DE CARRETILLAS O OTROS
ACCESORIOS
Remolque solamente los accesorios recomenda-
dos y especificados por el fabricante del tractor.
Use sentido común cuado este remolcando. Las
cargas pesadas, cuando este yendo sobre una
pendiente, son peligrosas, las llantas pueden
perder su tracción con el terreno y pueden oca-
sionar que pierda el control de su tractor.
AVISO: Para proteger el capó contra el daño
cuando transporte su tractor en un camión o
remolcador, asegúrese que el capó esté cerrado
y asegurado al tractor. Use los medios apro pia-
dos para amarrar el capó al tractor (cuerdas,
cor de les, etc.).
FUNCIONAMIENTO ATRÁS
Tu tractor está equipado con el Sistema de Fun-
cionamiento Atrás (ROS). Cualquier tentativa del
operador de viajar marcha atrás con el embrague
puesto apagará el motor a menos que la llave de
ignición se ponga en la posición de “ON” del ROS.
ATENCIÓN: Ir marcha atrás con el embrague
puesto para cortar, no es recomendable. Po-
niendo el ROS en posición “ON”, para permitir el
funcionamiento atrás con el embrague puesto, se
tiene que hacer sólo cuando el operador lo consi-
dera necesario para reposicionar la máquina con
el dispositivo embragado. No siegue en revés
a menos que sea absolutamente necesario.
USAR EL SISTEMA DE FUNCIONAMIENTO
ATRÁS -
Utilice el tractor solamente si está seguro de que
no ingresarán niños ni otras personas o animales
al área donde se va a cortar el césped.
1. Presionar el pedal freno hasta el fondo.
2. Con el motor en marcha, girar la llave del in-
terruptor de la ignición en el sentido inverso al
de las agujas del reloj hasta la posición “ON”.
3 Mire hacia abajo y hacia atrás no sólo antes
de ir marcha atrás, sino mientras esté yendo
marcha atrás.
4. Presione lentamente el pedal reverso de la
impulsión para comenzar el movimiento.
5. Cuando el uso del ROS es más necesario,
dé vuelta a la llave de ignición en el sentido
de las agujas del reloj hasta la posición “ON”.
PARA PARAR LAS CUCHILLAS DE LA
SEGADORA
Desenganche el control del embrague del ac-
cesorio.
PRECAUCIÓN: No opere la segadora sin,
ya sea, el recogedor de césped completo en las
segadoras así equipadas o con la pro tec ción
contra la descarga en su lugar.
• Para volver a empezar con el movimiento,
suelte len ta men te, el freno de estacionamiento
y el pedal de freno.
• Apretar despacio el pedal apropiado hasta la
posición más lenta.
• Gire siempre lentamente.
53
MECANISMO DE AVISO DE SERVICIO /
CRONÓMETRO
El recordatorio de servicio muestra el número total
de horas de funcionamiento del motor e indica
el momento en que el motor o la cortadora de
césped necesita mantenimiento. Después de cada
50 horas de funcionamiento, el icono de lata de
aceite permanece encendido durante 2 horas o
hasta que se realiza el restablecimiento manual.
Para restablecer la pantalla manualmente, gire el
interruptor de arranque a la posición de encendido
y después a la de apagado cinco veces (1
segundo encendido, 1 segundo apagado). Para
el mantenimiento del motor y de la cortadora de
césped, consulte la sección Mantenimiento de
este manual.
AVISO: El recordatorio de servicio se activa
cuando la llave de contacto está en cualquier
posición que no sea “STOP”. Para una lectura
precisa, la llave debe permanecer en la posición
“STOP” cuando el motor no está en marcha.
ANTES DE HACER ARRANCAR EL
MOTOR
REVISE EL NIVEL DE ACEITE DEL MOTOR
El motor de su tractor se envía de fábrica ya lleno
con aceite de peso para verano.
1. Revise el aceite del motor con el tractor en
terreno nivelado.
2. Remueva la tapa/varilla indicadora de nivel de
relleno del aceite y límpielas, vuelva a insertar
la varilla indicadora de nivel y atornille la tapa
hasta que quede apretada, espere por unos
cuantos segundos, remuévala y lea el nivel
del aceite. Si es necesario, agregue aceite
hasta que se haya al can za do la marca lleno
(FULL) en la varilla indicadora de nivel. No
lo llene demasiado.
• Para la operación en clima frío, debe cambiar
el aceite para poder arrancar más fácilmente
(Vea “Tabla de Viscosidad Del Aceite” en la
sección de Mantenimento de este manual).
• Para cambiar el aceite del motor, vea la sección
de Mantenimento en este manual.
AGREGUE GASOLINA
• Llene el tanque de combustible hasta la parte
inferior del cuello de relleno. No lo llene de
más. Use gasolina normal nueva y limpia
con un mínimo de 87 octanos. No mezcle
aceite con gasolina. Compre combustible en
cantidades que se puedan usar en 30 días
para asegurar la frescura del combustible.
PRECAUCIÓN: Limpie el aceite o el com-
bustible derramado. No al ma ce ne, derrame o use
gasolina cerca de una llama expuesta.
IMPORTANTE: Cuando se opere en temperatu-
ras por debajo de 32°F (0°C) use gasolina de
invierno limpia y nueva para auedar a asegurar
un buen arranque en clima frío.
PRECAUCIÓN: Los combustibles mezclados con
alcohol (llamados gasohol o que usan etanol o
metanol) pueden atraer la humedad, lo que pro-
voca la separación y formación de ácidos durante
el almacenamiento. El gas ácido puede dañar el
sistema de combustible de un motor mientras se
encuentra en almacenamiento. Para evitar prob-
lemas con el motor, el sistema de combustible se
debe vaciar antes del almacenamiento durante
30 días o más. Drene el tanque de gasolina, ar-
ranque el motor y hágalo funcionar hasta que las
tuberías de combustible y del carburador estén
vacías Use combustible nuevo en la temporada
siguiente. Consulte las Instrucciones de Alma-
cenamiento para obtener información adicional.
Nunca use productos limpiadores para motor o
carburador en el tanque de combustible porque
puede provocar daños irreparables. El estabiliza-
dor de combustible es una alternativa aceptable
para minimizar la formación de depósitos de
goma de combustible durante el almacenamiento.
Agregue estabilizador a la gasolina en el tanque
de combustible o recipiente de almacenamiento.
Siga siempre la proporción de mezcla que se
encuentra en el recipiente del estabilizador. Deje
funcionar el motor al menos durante 10 minutos
después de agregar el estabilizador para permitir
que el estabilizador llegue al carburador. No
vacíe el tanque de gasolina y el carburador si
utiliza estabilizador de combustible.
PARA HACER ARRANCAR EL MOTOR
Al hacer arrancar el motor por la primera vez o
si se ha acabado el combustible del motor, se
necesitará tiempo para el arranque extra para
mover el combustible desde el estanque hasta
el motor.
1. Asegúrese que el control de rueda libre este
en la posición enganchada.
2. Siéntase en el sillón en la posición de oper-
ación, suelte el pedal del freno y ponga el
freno de estacionamiento.
3. Mueva el embrague del accesorio a la
posición desenganchado.
4. Mueva la palanca de control de la aceleración
a la posición de estrangulación.
AVISO: Antes de arrancar, lea las instrucciones
siguientes para el arran que en clima frío y templado.
5. Inserte la llave en la ignición y gire la llave en
el sentido que giran las manillas del reloj a la
posición de arranque start, y suelte la llave tan
pronto como arranque el motor. No haga fun-
cionar el arrancador continuamente por más
de quince segundos por minuto. Si el motor no
arranca después de varios intentarlos, mueva
el control de la ace le ra ción a la posición de
rápido, espere unos cuantos minutos y trate
de nuevo. Si el motor sigue sin funcionar,
mueva el control de la aceleración a la
posición de es tran gu la ción y intente de nuevo.
54
PURGAR LA TRANSMISIÓN
PRECAUCIÓN: Nunca enganche o desen-
ganche la palanca del control de rue da libre
cuando el motor esta fun cio nan do.
Para asegurar la operación y ejecución adec-
uada, es re co men da do que la transmisión sea
purgada antes de operar el tractor para la prim-
era vez. Este proceso removerá cualquier aire
adentro de la transmisión que se halla formado
durante el trans por te de su tractor.
IMPORTANTE: Si por acaso su transmisión debe
ser removida para servicio o reemplazo, debe
ser purgada después de la reinstalación y antes
de operar el tractor.
1. Para mayor seguridad, ubique el tractor en
una superficie nivelada, despejada de cual-
quier objeto y abierta, con el motor apagado
y el freno de mano puesto.
2. Desenganche la transmisión poniendo el
control de rueda libre en la posición de desen-
ganchado (Vea “PARA EL TRANS POR TE” en
esta sección de este manual).
ARRANQUE CON TIEMPO TEMPLADO
(50° F/10°C y más)
6. Cuando arranque el motor, mueva el control
de la ace le ra ción a la posición de rápido.
• Los accesorios y el embrague ahora pueden
ser utilizados. Si el motor no acepta esta
carga, vuelva a arrancar el motor para per-
mitirle que se caliente por un minuto utilizan-
do el estrangulador como describido arriba.
ARRANQUE CON TIEMPO FRÍO
(50° F/10°C y menos)
6. Al hacer arrancar el motor, mantenga el
control de la aceleración a la posición de es-
trangulación hasta que el motor se caliente y
empieze funcionar mal. Una vez que empieze
a funcionar mal, mueva inmediatamente el
control de la aceleración a la posición rápida.
El calentamiento del motor puede tomar a
partir de varios segundos a varios minutos
(cuanto más fría es la temperatura, más largo
es el calentamiento).
CALENTAMIENTO PARA LA TRANSMISION
AUTOMATICA
Antes de conducir la unidad en un tiempo frío, la
transmisión debe ser calentada como las instruc-
ciones siguientes:
1. Asegúrese que el tractor este situado en una
superficie nivelada.
2. Alivie el freno de estacionamiento y deje que
el freno vuelva a la posición de operación.
3. Permita que la transmisión se caliente durante
un minuto. Esto puede ser echo durante el
tiempo de calentamiento del motor.
• Los accesorios pueden ser utilizados
durante el periodo del recalentamiento del
motor después que la transmisión halla sido
calentada.
3. Sentado en el asiento del tractor, empiece
el motor. Des pués que este corriendo el mo-
tor, mueva el control de es tran gu la ción a la
posición de lento. Quitar el freno de mano.
PRECAUCIÓN: En el transcurso del paso 4,
puede que de pronto se pongan en movimiento
las ruedas.
4. Apretar el pedal de marcha adelante hasta
el fondo, mantener por cinco (5) segundos y
soltar el pedal. Apretar el pedal de marcha
atrás hasta el fondo, mantener por cinco (5)
segundos y soltar el pedal. Repetir el proced-
imiento tres (3) veces.
5. Apague el motor y embrague el freno de
estacionamiento.
6. Enganche la transmisión poniendo el control
de rueda libre en la posición de conducir (Vea
“PARA TRANSPORTAR” en esta sección del
manual).
7. Sentado en el asiento del tractor, empiece el
motor. Des pués que este corriendo el motor,
mueva el control de es tran gu la ción media
(1/2) velocidad. Quitar el freno de mano
8. Conduzca su tractor hacia adelante durante
aproximadamente cinco pies y entonces ha-
cia marcha atrás cinco pies (1,5 m). Repita
este proceso tres (3) veces.
Su transmisión esta ahora purgado y dispuesto
para la operación nor mal.
CONSEJOS PARA SEGAR
• NO use cadenas de llanta cuando la carcasa
de la cortadora de césped esté colocada en el
tractor.
• La segadora debe estar nivelada en forma
adecuada para obtener el mejor rendimiento
al segar. Vea “PARA NIVELAR LA CAJA DE
LA SEGADORA” en la sección de Servicio y
Ajustes de este manual.
• El lado izquierdo de la segadora se debe usar
para recorte.
• Maneje de modo que los recortes se descar-
guen en el área que ya ha sido cortada. Man-
tenga el área de corte a la derecha del tractor.
Esto producirá una distribución más pareja de
los recortes y un corte más uniforme.
• Al segar las área grandes, empiece girando a
la derecha de modo que los recortes se des-
carguen, alejándose de los arbustos, cercos,
entradas de automóviles, etc. Después de una
o dos vueltas, siegue en la dirección opuesta,
haciendo virajes a la izquierda, hasta que
termine.
55
• Si el césped está demasiado alto, se debe
segar dos veces para reducir la carga y los
posibles peligros de incendio debido a los
recortes secos. Haga el primer corte re la ti va-
men te alto; el segundo a la altura deseada.
• No siegue el césped cuando está mojado. El
césped mojado taponará la segadora y dejará
montones indeseables. Per mi ta que se seque
el césped antes de segarlo.
• Siempre opere el motor con una aceleración
completa cuan do siegue para asegurarse
de conseguir un mejor ren di mien to y una
descarga apropiada de los materiales. Regule
la velocidad de recorrido seleccionando un
cambio lo su fi cien te men te bajo para obtener un
rendimiento de corte de parte de su segadora
y también la calidad del corte deseada.
• Cuando opere con accesorios, seleccione una
velocidad de recorrido que se acomode al ter-
reno y le permita obtener el mejor rendimiento
del accesorio que se está usando.
MAX 1/3"
CONSEJOS PARA SEGAR Y ACOL CHAR
IMPORTANTE: Para obtener el mejor ren-
dimiento mantenga la caja de la segadora sin
acumulación de césped y basura. Límpiela
después de cada uso.
• La cuchilla acolchadora especial va a volver a
cortar los recortes de césped muchas veces y
los reducirá en tamaño de modo que si se caen
en el césped se van a dispersar entre éste y no
se van a notar. También, el césped acolchado
se va deshacer rápidamente entregando sub-
stancias nutritivas para el césped. Siempre
acolche con la velocidad del motor (cuchilla)
más alta, pues así se obtendrá la mejor acción
de recorte de parte de las cuchillas.
• Evite cortar el césped cuando esté mojado. El
césped mojado tiende a formar montones e
interfiere con la acción de acolchado. La mejor
hora para segar el césped es temprano en la
tarde. A esa hora éste se ha secado y el área re-
cién cortada no quedará expuesta al sol directo.
• Para obtener los mejores resultados, ajuste la
altura del corte de la segadora de modo que ésta
corte solamente el tercio superior de las hojas
de césped. Para un acolchamiento muy pesado,
reduzca el ancho del corte solapando el lugar
anteriormente cortado y siegue len ta men te.
• Ciertos tipos de césped, y condiciones de
éste, pueden exigir que un área tenga que
ser acolchada por segunda vez para esconder
completamente los recortes. Cuando se haga
el segundo corte, siegue a través o en forma
perpendicular a la pasada del primer corte.
• Cambie su patrón de corte de semana a
semana. Siegue de norte a sur una semana,
y luego cambie de este a oeste la próxima
semana. Esto evitará que el césped se enrede.
56
MANTENIMENTO
RECOMENDACIONES GENERALES
La garantía de este tractor no cubre los artículos
que han estado sujetos al abuso o a la negligen-
cia del operador. Para recibir todo el valor de
la garantía, el operador tiene que mantener la
se ga do ra según las instrucciones descritas en
este manual.
Hay algunos ajustes que se tienen que hacer en
forma periódica para poder mantener su tractor
adecuadamente.
Al menos una vez cada estación comprobar si es
necesario efectuar los adjustes descritos en las
secciones de Servicio y Ajustes de este manual.
• Una vez al año, cambie la bujía, limpie o cam-
bie el filtro de aire y revise si las cuchillas y las
correas están desgastadas. Una bujía nueva
y un filtro de aire limpio aseguran una mezcla
de aire-combustible adecuada y le ayudan a
que su motor funcione mejor y que dure más.
ANTES DE CADA USO
1. Revise el nivel del aceite del motor.
2. Revise la operación de los frenos.
3. Revise la presión de las llantas.
4. Verifique que el sistema de presencia del
operado y ROS funcionen adecuatamente.
5. Revise si hay sujetadores sueltos.
3
2
2
1,2
2
21
,
2
4
5
1,2
ANTES
DE CADA
USO
CADA
25
HORAS
CADA
8
HORAS
CADA
100
HORAS
CADA
TEMP-
ORADA
ALMACEN-
AMIENTO
CADA
50
HORAS
Limpiar el filtro de aire
Cambiar el aceite del motor (Modelos con filtro de aceite)
Limpiar las aletas de enfriamiento
Limpiar la rejilla de aire
Cambiar el filtro de aceite (si equipado)
Cambiar el filtro de combustible
Cambiar el aceite del motor (Modelos sin filtro de aceite)
PROGRAMA DE MANTENIMIENTO
Revisar el nivel de bateria
Limpiar la batería y los tereminales
Tabla de lubricación
Afilar/cambiar las cuchillas de la segadora
Revisar si hay sujetadores sueltos
Verificar la sistemas presencia del operador y sistemas "ROS"
Revisar la presión de las llantas
Revisar la operación del freno
Cambiar el cartucho de papel del filtro de aire
Cambiar la bujia
Inspeccionar el silenciador/amortiguador de chispas
Revisar el nivel del aceite del motor
Inspeccione las correas trapezoidales
Compruebe la nivelación del cortacéspedes
Revisar el enfriamiento del transeje
Limpie los residuos de la placa de dirección.
M
O
T
O
R
T
R
A
C
T
O
R
6
4- No requerido si equipado con una batería libre de mantenimiento.
5- Vea “LIMPIEZA” en la sección de Mantenimento de este manual.
2- Dar servicio más a menudo cuando se opere en condiciones sucias o polvorosas.
3- Cambiar las cuchillas más a menudo cuando se siegue en suelo arenoso.
1- Cambiar más a menudo cuando se opere bajo carga pesada o en ambientes con
altas temperaturas
Inspeccione el silenciador cada 50 horas de funcionamiento o
seis meses en búsqueda de daños. Si se encuentra algún
daño, consulte el listado de piezas de reparacion o
comuniquese con su concesionario local para solicitar un
reemplazo.
6-
IMPORTANTE: No aceite o engrase los puntas
pivotes, los que tienen rodamientos de nilón
especiales. Los lubricantes viscosos atraerán
polvo y mugre, lo que acortara la duración de
los rodamientos auto-lubricarse, use solamente
un lubricante tipo grafito de polvo seco in forma
moderada.
TABLA DE LUBRICACIÓN
02500
Aceite de motor SAE 30 or 10W30
Refiérase a la sección del “MOTOR” en
Man tenimiento
Motor
Accesorio
de Grasa del
Rodamiento de
la Rueda
Delantera
Accesorio
de Grasa del
Arbol
Accesorio
de Grasa del
Arbol
Accesorio
de Grasa del
Rodamiento de
la Rueda
Delantera
Accesorio
de grasa
del mandril
57
Posición ROS “ON”
Motor en posición “ON”
(Operación Normal)
0
2
8
2
8
TRACTOR
Siempre observe las reglas de seguridad cuando
dé man te ni mien to.
OPERACIÓN DEL FRENO
Si el tractor necesita más de cinco (5) pies (1,5 m)
para detenerse a la máxima velocidad al cambio
más alto en una superficie nivelada, de hormigón
o pavimentada, hay que hacerle el servicio al
freno. Ver “PARA VERIFICAR SI FUNCIONA
BIEN EL FRENO” en el capítulo de Servicio y
ajustes de este manual.
LLANTAS
• Mantenga todos los neumáticos con la presión
de aire adecuada (Ver la PSI que se indica en
estos).
• Mantenga las llantas sin gasolina, aceite o
substancias químicas para control de insectos
que pueden dañar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afilados y otros peligros
que pueden dañar a las llantas.
AVISO: Para arreglar las llantas perforadas
y péra prevenir que tenga llantas pinchadas a
causa de pequeñas fugas, puede comprar el
sello para llantas de su comerciante de partes de
repuesto más cercano. Elsello previene que las
llantas se sequen y también la corrosión.
SISTEMA PRESENCIA OPERADOR Y SISTEMA
FUNCIONAMIENTO ATRÁS (ROS)
Asegurarse de que el sistema de presencia
del operador y el sistema funcionamiento atrás
funcionen bien. Si tu tractor no función como
descrito, reparar el problema inmediatamente.
• El motor no arrancará si el pedal de embra-
gue/freno está completamente presionado y
el mando del embrague del accesorio está
desconectado
.
VÉRIFIÉZ SISTEMA PRESENCIA OPERADOR
• Cuando el motor está en marcha, cualquier
tentativa del operador de abandonar el asiento
sin haber puesto el freno de estacionamiento
primero, apagará el motor.
• Cuando el motor está en marcha y el embrague
del accesorio está conectado, cualquier ten-
tativa del operador de abandonar el asiento,
apagará el motor.
• El embrague del accesorio no tendría que
funcionar nunca si el operador no está en su
asiento.
REMOCIÓN DE LA CUCHILLA
1. Levante la segadora a su posición más alta
para permitir el acceso a las cuchillas.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
2. Remueva el perno de la cuchilla dandole
vueltas en el sentido inverso al de las agujas
del reloj.
3. Instale una hoja que sea nueva o se haya
vuelto a afilar, con el lado que tiene "GRASS
SIDE" grabado orientado al suelo.
IMPORTANTE: Para asegurar la instalacion
apropiada, posicione el agujero central de la
cuchilla con la estrella del conjunto del mandril.
4. Instale y apriete el perno de la cuchilla firme-
mente (Par 45-55 Ft.-Lbs/62-75 Nm).
IMPORTANTE: El perno especial de la cuchilla
es termotratado.
VÉRIFIÉZ SISTEMA FUNCIONAMIENTO
ATRÁS (ROS)
• Cuando el motor está en marcha con el inte-
rruptor de llave en posición de motor “ON” y el
embrague del accesorio conectado, cualquier
tentativa del operador de viajar marcha atrás,
apagará el motor.
• Cuando el motor está en marcha con el inte-
rruptor de llave del sistema de funcionamiento
atrás (ROS) en la posición “ON” y el embrague
del accesorio conectado, cualquier tentativa
del operador de viajar marcha atrás, NO apa-
gará el motor.
CUIDADO DE LA CUCHILLA
Para obtener resultados óptimos, las cuchillas de
la cortadora deben estar afiladas. Reemplace las
cuchillas que estén gastadas, dobladas o dañadas.
BATERÍA
Su tractor cuenta con un sistema de carga de la
batería que es suficiente para el uso normal. Sin
embargo, si se carga la batería periódicamente,
con un cargador de automóviles, se prolongará
su duración.
• Mantenga la batería y los terminales limpios.
• Mantenga los pernos de la batería apretados.
• Mantenga los agu je ros de ventilación peque-
ños abiertos.
• Vuelva a cargar de 6-10 amperes por 1 hora.
AVISO: La bateria del equipo original de su
tractor no becesita servicio. No intente abrir o
remover las tapas o cubiertas. No esnecesario
añadir o verificar el nivel del electrólito.
Conjunto del
Mandril
Cuchilla
Perno
de la
Cuchilla
Estrella
Agujero
Central
58
CORREAS V
Revise las correas V para verificar si existe
deterioro y desgaste después de 100 horas de
operación y cámbielas si es necesario. Las cor-
reas no son ajustables. Cambie las correas si
empiezan a deslizarse debido al desgaste.
PARA LIMPIAR LA BATERÍA Y LOS TERMI-
NALES
La corrosión y la mugre de la batería y de los
terminales pueden producir “escapes” de poten-
cia en la batería.
1. Remueva la protección de los terminales.
2. Desconecte el cable de la batería NEGRO
primero y luego el cable de la batería ROJO
y remueva la batería del tractor.
3. Enjuague la batería con agua corriente y
séquela.
4. Limpie los terminales y los extremos del cable
de la batería con un cepillo de alambre hasta
que queden brillantes.
5. Cubra los terminales con grasa o parafina.
6. Reinstale la batería (Vea “Reemplazar la
Bateria” en la sección de Servicio y ajustes
de este manual).
ENFRIAMIENTO DEL TRANSEJE
Las aletas de enfriamiento y el ventilador de la
transmisión tienen que mantenerse limpios para
asegurar el enfriamiento adecuado.
No trate de limpiar el ventilador o la transmisión
cuando el motor esté funcionando o mientras la
transmisión esté caliente.
• Inspeccione el ventilador de enfriamiento para
asegurarse que las aspas del ventilador estén
intactas y limpias.
• Inspeccione las aletas de enfriamiento para ver-
ificar si hay mugre, recortes de césped u otros
materiales. Para impedir daños a las juntas, no
use un rociador de aire compresado o de alta
presión para limpiar las aletas de enfriamiento
NIVEL DEL FLUIDO DEL TRANSEJE
El transeje ha sido sellado en la fábrica y el man-
tenimiento del fluido no es necesario para la vida
del transeje. En el caso de que el transeje se fil-
trase o necesitase servicio, haga el favor de pon-
erse en contacto con centro de servicio cualificado.
Lengüetas
Sujetador
Cubierta del
tablero inferior
Ranuras
cónicas
VÁLVULA DE DESAGÜE DEL ACEITE
CASQUILLO
POSICIÓN
CERRADA Y
BLOQUEADA
TUBO DE
DESAGÜE
02463
PARA CAMBIAR EL ACEITE DEL MOTOR
Determine la gama de la temperatura esperada
antes de cambiar el aceite. Todo el aceite debe
cumplir con la clasificación de servicio API SJ-SN.
• Asegúrese que el tractor esté en una super-
ficie nivelada.
• El aceite se drenará más fácilmente cuando
esté caliente.
• Recoja el aceite en un envase adecuado.
EXTRACCIÓN DE LA CUBIERTA DEL
TABLERO INFERIOR
1. Levantar la capota.
2. Retirar el sujetador de la cubierta del tablero
inferior.
PRECAUCIÓN: Retirar la cubierta del tablero
inferior con cuidado para que no se rompan las
lengüetas de la cubierta.
3. Deslizar la cubierta del tablero inferior hacia
arriba para liberar las lengüetas de la cubierta
de las ranuras cónicas del tablero inferior y
retirarla.
oil_visc_chart4_s
Cambie el aceite después de 50 horas de oper-
ación o por lo menos una vez al año si el tractor
se utiliza menos 50 horas el año.
Revise el nivel del aceite del cárter antes de ar-
rancar el motor y después de cada ocho (8) horas
de uso continuado.
MOTOR
LUBRICACIÓN
Use solamente aceite de detergente de alta
calidad clasificado con la clasificación SJ-SN de
servicio API. Seleccione la calidad de viscosidad
del aceite SAE según su temperatura de oper-
ación esperada.
4. Remueva la tapa/varilla indicadora de nivel
para relleno del aceite. Tenga cuidado de
no permitir que la mugre entre en el motor
cuando cambie el aceite.
5. Quite el casquillo de la guarnición inferior
de la válvula de desagüe e instale el tubo
de desagüe sobre la guarnición.
6. Abra la válvula de desagüe empujando hacia
dentro y dando vuelta a la izquierda.
7. Para abrirse, tire hacia fuera la válvula de
desagüe.
59
FILTRO DE ACEITE DEL MOTOR
Cambie el filtro de aceite del motor cada tem-
porada o vez por medio que cambie el aceite, si
el tractor se usa más de 100 horas en un año.
NOTA: Si es necesario, retire las cubiertas de
panel inferiores utilizando los pasos de la sección
"Extracción de la cubierta del tablero inferior" de
este manual.
FILTRO DE AIRE
Su equipo no funcionará correctamente si el filtro
de aire está sucio. Cada 25 horas de funciona-
miento o en cada temporada, reemplace el pre
limpiador; y el cartucho donde viene el papel
[service paper cartridge] reemplácelo cada 100
horas de operación o en cada temporada, según
el momento en el que primero ello sea necesario.
Lo que ocurre con mayor probabilidad es que el
limpiador del servicio de aire esté sucio.
LIMPIEZA DE LA REJILLA DE AIRE
La pantalla de aire está sobre el soplador de la
toma de aire que se ubica en la parte superior
del motor. La pantalla de aire se debe mantener
libre de suciedad y paja para evitar que el motor
se dañe por sobrecalentamiento. Limpie con un
cepillo de alambre o con aire comprimido para
retirar la suciedad y las fibras de goma secas
difíciles de quitar.
SILENCIADOR
Inspeccione y cambie el silenciador corroído y el
amortiguador de chispas (si viene equipado) pues
pueden crear un peligro de incendio y/o daños.
BUJÍA(S)
Cambie las bujías al comienzo de cada tem-
porada de siega o después de cada 100 horas
de operación, lo que suceda pri me ro. El tipo de
bujía y el ajuste de la abertura aparecen en “ES-
PE CI FI CA CIO NES DEL PRODUCTO” sección
de este manual.
00667
Abrazadera
Filtro de
Combustible
FILTRO DE COMBUSTIBLE EN LINEA
El filtro de combustible debe cambiarse una vez
cada temporada. Si el filtro de combustible se
tapona, obstruyendo el flujo del combustible hacia
el carburador, es necesario cambiarlo.
1. Con el motor frío, remueva el filtro y tapone
las secciones de la línea de combustible.
2. Ponga el filtro de combustible nuevo en su
posición en la línea de combustible con la
flecha señalando hacia el car bu ra dor.
3. Asegúrese de que no hayan fugas en la
línea del combustible y que las grapas estén
colocadas en forma adecuada.
4. Inmediatamente limpie toda la gasolina der-
ramada.
LIMPIEZA
• Limpie todo material extraño del motor, la
batería, el asiento, el pulido, etc.
• Limpie los desechos de la placa guía. Los
desechos pueden limitar el movimiento del eje
del pedal del freno/embrague, lo que hará que
patine la correa y que se pierda la tracción.
PRECAUCIÓN: Evite todos los puntos de
enganche y las piezas móviles.
SISTEMA DE ENFRIAMIENTO DE AIRE
Para asegurar un enfriamiento adecuado,
asegúrese que la rejilla del césped, las aletas
de enfriamiento, y otras superficies ex ter nas del
motor se mantengan limpias en todo momento.
Cada 100 horas de operación (más a menudo
bajo condiciones extremadamente polvorosas
o sucias), remueva la caja del ven ti la dor y otras
tapas de enfriamiento. Limpie las aletas de en-
fria mien to y las superficies externas, según sea
necesario. Ase gú re se que se vuelvan a instalar
las tapas de enfriamiento.
AVISO: Si se opera la máquina con una rejilla
del césped bloqueada, sucia, o con las aletas
de enfriamiento taponadas, y/o las tapas de
enfriamiento removidas se producirá daño en el
motor debido al calentamiento excesivo.
FILTRO DE ACEITE DEL MOTOR
Cambie el filtro de aceite del motor cada tem-
porada o vez por medio que cambie el aceite, si
el tractor se usa más de 100 horas en un año.
NOTA: Si es necesario, retire las cubiertas de
panel inferiores utilizando los pasos de la sección
"Extracción de la cubierta del tablero inferior" de
este manual.
8. Después de que el aceite haya drenado
total-mente, cerrar y bloquee la válvula de
desagüe empujando hacia dentro y dando
vuelta en sentido de las agujas de un reloj
hasta que la clavija está en la posición
bloqueada según lo mostrado.
9. Remueva el tubo de desagüe y substituya
el casquillo sobre la guarnición inferior de
la válvula de desagüe.
10. Vuelva a llenar el motor con aceite a través
del tubo de la varilla indicadora de nivel
para relleno del aceite. Vacíelo lentamente.
No lo llene demasiado. Para la capacidad
aproxi ma da vea las “Especificaciones del
Producto” sección de este manual.
11. Use un medidor en la tapa/varilla indicadora
del nivel para relleno del aceite para revisar
el nivel. Mantenga el aceite en la línea de
lleno (FULL) en la varilla indicadora de nivel.
Apriete la tapa en el tubo en forma segura
cuando termine.
60
• Mantenga las superficies pulidas y las ruedas
sin de rra mes de gasolina, aceite, etc.
• Proteja las superficies pintadas con cera tipo
automotriz.
Excepto por el puerto de lavado (si está inclui-
do), se recomienda no utilizar una manguera de
jardín ni el lavado a presión para limpiar la parte
externa de su tractor, a menos que el motor y la
transmisión estén cubiertos para protegerlos del
agua. Si entra agua en el motor o la transmisión
se reducirá la vida útil del tractor. Utilice aire
comprimido o un soplador de hojas para retirar
el césped, las hojas y la basura de la parte ex-
terna del tractor y de la cortadora de césped.
IMPORTANTE: Tire de la manguera para asegu-
rarse de que la conexión está bien fija.
5. Abra la llave del agua.
6. Desde la posición del operador del tractor,
vuelva a arrancar el motor y ponga la palanca
de aceleración en la posición “Fast” (rápido).
IMPORTANTE: Vuelva a revisar el área para
asegurar que está despejada. Asegúrese de
que no haya niños en el área mientras limpia la
plataforma.
7. Mueva el control del embrague del accesorio
a la posición “ENGANCHAR”. Manténgase
en la posición del operador con la cubierta
de corte acoplada hasta que la cubierta esté
limpia.
8. Mueva el control del embrague del accesorio
a la posición “DESENGANCHADO”. Gire la
llave de encendido a la posición STOP para
apagar el motor del tractor. Cierre la llave del
agua.
9. Tire hacia atrás la abrazadera de cierre del
adaptador de la boquilla para desconectar el
adaptador del puerto de lavado de la cubierta.
10. Lleve el tractor a una zona seca, preferente-
mente de cemento o pavimentada. Mueva
el control del embrague del accesorio a la
posición “ENGANCHAR” para quitar el exceso
de agua y ayudar a que se seque antes de
guardar el tractor.
ADVERTENCIA: Si el accesorio de lavado está
roto o no está, Ud. y otras personas estarán
expuestos a que la hoja les lance aquellos
objetos con los que entre en contacto.
• Sustituya inmediatamente el accesorio de
lavado roto o que falta antes de volver a usar
la segadora.
• Tape todos los orificios de la segadora con
pernos y tuercas de seguridad.
Puerto de
Lavado
Adaptador de Boquilla
Manguera
PUERTO DE LAVADO DE LA CUBIERTA
La plataforma del tractor está equipada con un
puerto de lavado como parte del sistema de la-
vado de la plataforma. Se debe utilizar después
de cada uso.
1. Lleve el tractor a un lugar horizontal y
despejado de su césped, lo bastante cerca
de una boca de riego como para que llegue
la manguera del jardín.
IMPORTANTE: Asegúrese de que la boca de des-
carga del tractor está orientada LEJOS de su casa,
garaje, coches aparcados, etc. Quite la boca de
ensacado o cubierta de mantillo si está acoplada.
2. Mueva el control del embrague del accesorio
a la posición “DESENGANCHADO”, ponga el
freno de estacionamiento y apague el motor.
3. Enrosque el adaptador de la boquilla (empaqu-
etado con el manual del operador del tractor)
en el extremo de la manguera del jardín.
4. Eche hacia atrás la abrazadera de cierre del
adaptador de la boquilla y empuje éste en el
puerto de lavado de la cubierta en el extremo
izquierdo de la cubierta de la segadora. Suelte
la abrazadera de cierre para fijar el adaptador
en la boquilla.
Pedal Del Embrague/
Freno
Placa
De
Dirección
Limpiar
Parte Superior
SISTEMA DE DIRECCIÓN, SALPICADERO,
GUARDABARROS Y SEGADORA NO MOSTRADOS
61
SERVICIO Y AJUSTES
ADVERTENCIA:PARA EVITAR LESIÓNES SERIAS, ANTES DE DAR CUALQUIER SER-
VICIO O DE HACER AJUSTES:
1. Presione el pedal de freno completamente y aplique el freno de estacionamiento.
2. Ponga el embrague del accesorio en la posición desenganchado (DISENGAGED).
3. Ponga la llave de ignición en la posición de apagado (STOP) y remuévala.
4. Asegúrese que las cuchillas y que todas las partes movibles se hayan detenido completamente.
5. Desconecte el alambre de la bujía y póngalo en donde no pueda entrar en contacto con ésta.
PARA DESMONTAR LA CORTADORA
DE CÉSPED
1. Suelte el embrague poniéndolo en la posición
“DISENGAGED” (“DESACTIVADO”).
2. Baje la palanca elevadora de montaje a la
posición de más abajo.
3. Retire la barra de tensión de la correa (K) de
la barra de sujeción (L).
CUIDADO: La barra de tensión de la correa
funciona a resorte. Sujétela con fuerza y suéltela
despacio.
4. Retire la correa de la cortadora de la polea
del embrague eléctrico (M).
5. Desconecte la pieza de unión anterior (E) de
la cortadora – retire el resorte de contención
y la arandela.
6. Por uno de los lados de la cortadora, desco-
necte el brazo de suspensión de la cortadora
(A) del chasis y la pieza de unión posterior (C)
de la barra posterior de la cortadora (D) – retire
los resortes de contención y las arandelas.
7. Por el otro lado de la cortadora, desconecte
el brazo de suspensión y la pieza de unión
posterior.
CUIDADO: Una vez que se desconecten las
piezas de unión posteriores, la palanca elevadora
funcionará a resorte. Sujete con fuerza la palanca
elevadora al cambiarla de posición.
8. Por el lado derecho de la cortadora, desco-
necte la barra anti-balanceo (S) de la barra
posterior derecha de la cortadora (D) – retire
el resorte de contención y la arandela, y jale
la cortadora hacia usted hasta que la barra
se salga del orificio de la barra.
9. Haga girar el volante del tractor todo lo posible
a la izquierda.
10. Deslice la cortadora por debajo del lado
derecho del tractor.
PARA INSTALAR LA SEGADORA
Realice el procedimiento descrito en “PARA
INSTALAR LA SEGADORA Y LA CORREA DE
TRANSMISIÓN” del capítulo de Armado de este
manual.
A. Brazos De Suspensión Lateral De La Cortadora
De Césped
B. Resorte De Retención
C. Eslabones De Levantamiento Traseros
D. Escuadra Trasera Derecha De La Cortadora
De Césped
E. Conjunto De Eslabones De Levantamiento
Delanteros
F. Escuadra De Suspensión Delantera
H. Escuadra De La Cortadora De Césped
Delantera
I. Escuadra Trasera Izquierda De La
Cortadora De Césped
K. Varilla Tensora De La Correa
L. Escuadra De Bloqueo
M. Polea Del Embrague Del Motor
Q. Blindaje Deflector
S. Barra Antibalanceo
W. Rueda CalIbradora Delantera
E
A
M
F
B
K
C
C
S
W
H
Q
I
D
L
62
PARA NIVELAR LA SEGADORA
Asegúrese de que los neumáticos estén inflados
a la PSI que se indica en estos. Si están de-
masiado inflados o poco inflados, el césped no
le quedará bien cortado, lo cual podrá llevarlo a
pensar que la segadora no está bien regulada.
REGULACIÓN VISUAL DE LADO A LADO
1. Si todos los neumáticos están correctamente
inflados y el césped parece haber quedado
cortado desparejo, determine qué lado de la
cortadora está cortando más al ras.
NOTA: Según lo desee, puede subir el lado más
bajo o bajar el lado más alto de la segadora.
2. Aborde el lado de la cortadora que quiera
regular.
3. Con una llave inglesa de 3/4” o de calibre
regulable, haga girar hacia la izquierda la
tuerca de ajuste de la pieza de unión (A) para
bajar la cortadora, o bien hágala girar hacia la
derecha para subirla.
5. Vuelva a verificar las medidas y ajuste nueva-
mente, en caso necesario, hasta que ambos
lados queden iguales.
AJUSTE DE DELANTE A ATRÁS
IMPORTANTE: El piso debe quedar bien nive-
lado de lado a lado.
Para que el césped le quede perfectamente cor-
tado, las cuchillas de la cortadora deben ajustarse
de tal manera que la punta anterior quede 3,1 a
12,7 mm (1/8 a 1/2 pulgadas) más abajo que la
punta posterior cuando la cortadora se encuentre
en su posición más alta.
CUIDADO: Las cuchillas son afiladas. Proté-
jase las manos con guantes o envuelva las cuchil-
las con tela gruesa, o bien haga ambas cosas.
• Suba la segadora a la posición más alta.
• Ubique cualquiera de las hojas de la cuchilla
de tal manera que la punta quede apuntando
directamente hacia adelante. Mida la distancia
"B" que hay entre la punta anterior y el suelo y
entre la punta posterior y el suelo.
• Si la punta anterior de la hoja de la cuchilla no
está 3,1 a 12,7 mm (1/8 a 1/2 pulgadas) más
abajo que la punta posterior, diríjase a la parte
de adelante del tractor.
• Con una llave inglesa de 11/16” o de calibre
regulable, afloje la tuerca A, dándole varias
vueltas para despejar la tuerca de ajuste B.
• Con una llave inglesa de 3/4”, o de calibre
regulable, gire la tuerca de ajuste de eslabón
frontal "B" hacia la derecha (
) (apriete) para
elevar, o hacia la izquierda ( ) (afloje) para
bajar el frente de la cortadora de césped.
NOTA: Cada vuelta completa de la tuerca de
ajuste hará variar la altura de la cortadora aproxi-
madamente 4,7 mm (3/16 pulgadas).
4. Pruebe la regulación realizada cortando
césped que aún no haya cortado y observando
cómo queda. Vuelva a ajustar, en caso nece-
sario, hasta obtener resultados satisfactorios.
REGULACIÓN DE LA PRECISIÓN DE LADO
A LADO
1. Con todos los neumáticos correctamente
inflados, estacione el tractor a nivel del suelo
o en la entrada a la casa.
CUIDADO: Las cuchillas son afiladas. Proté-
jase las manos con guantes o envuelva las cuchil-
las con tela gruesa, o bien haga ambas cosas.
2. Suba la segadora a la posición más alta.
3. A ambos lados de la cortadora, ubique la
cuchilla hacia un lado y mida la distancia (A)
que hay entre el borde inferior de la cuchilla
y el suelo. Dicha distancia debe ser la misma
a ambos lados.
4. En caso que sea necesario realizar un ajuste,
lea de las instrucciones de Regulación visual
que aparecen más arriba.
NOTA: Cada vuelta completa de la tuerca de
ajuste hará variar la altura de la cortadora (3,1 mm
(1/8 pulgadas).
• Vuelva a verificar las medidas y ajuste nueva-
mente, en caso necesario, hasta que la punta
anterior de la hoja de la cuchilla quede 3,1 a
12,7 mm (1/8 a 1/2 pulgadas) más abajo que
la punta posterior.
• Mantenga en la posición la tuerca de ajuste
por medio de una llave inglesa, y apriete
bien la tuerca contra dicha tuerca de ajuste.
A
A
B B
A
Haga girar la
tuerca hacia
la derecha
para subir la
segadora
Haga girar la
tuerca hacia
la izquierda
para bajar la
segadora
Afloje la tuerca "A" primero
B
A
Ajuste la
tuerca de
regulación de
altura "B"
para levantar
la segadora
Afloje la
tuerca de
regulación
de altura "B"
para bajar la
segadora
63
PARA REEMPLAZAR LA CORREA DE TRANS-
MISIÓN DE LA CUCHILLA DE LA SEGADORA
DESMONTAJE DE LA CORREA DE TRANSMIS-
IÓN DE LA SEGADORA
1. Estacione el tractor en una superficie nive-
lada. Ponga el freno de mano.
2. Baje la palanca elevadora a la posición de
más abajo.
3. Retire la barra de tensión de la correa (K) de
la barra de sujeción (L).
PRECAUCIÓN: La barra de tensión funciona a
resorte. Sujétela con fuerza y suéltela despacio.
4. Quite los tornillos (P) de las cubiertas dere-
cha e izquierda y retírelas (Q).
5. Quite toda suciedad y restos de hierbas que
pueda haberse acumulado alrededor de
los dispositivos de recolección y de toda la
superficie superior.
6. Retire la correa de la polea del embrague
eléctrico (M), las dos poleas de los disposi-
tivos de recolección (R) y las poleas de los
piñones (V).
MONTAJE DE LA CORREA DE TRANSMISIÓN
DE LA SEGADORA
1. Instale la correa pasándola alrededor de las
poleas (R) y alrededor de las poleas (V),
como se muestra en la figura.
2. Pase la correa por encima de la polea del
embrague eléctrico (M).
IMPORTANTE: Verifique que la correa calce
bien en todas las ranuras de las poleas de la
cortadora.
3. Vuelva a colocar las cubiertas derecha e
izquierda (Q). Ajuste bien todos los tornillos.
4. Coloque la barra de tensión de la correa (K)
en la barra de sujeción (L).
PRECAUCIÓN: La barra de tensión funciona a
resorte. Sujétela con fuerza y póngala despacio.
5. Suba la palanca elevadora a la posición de
más arriba.
M
K
L
Q
Q
R
R
S
P
P
PARA CAMBIAR LA CORREA DE
IMPULSIÓN DE MOVIMIENTO
Estacione el tractor en una superficie nivelada.
Ponga el freno de mano. Si necesita asistencia,
del lado de abajo del apoyapiés izquierdo hay
una guía práctica para el montaje de la correa
DESMONTAJE DE LA CORREA
1. Desmonte la SEGADORA (Ver “PARA
DESMONTAR LA SEGADORA en este
capítulo del manual).
NOTA: Observe toda la correa de impulsión de
movimiento y la posición de todas las guías y
guardacorreas.
2. Desconecte el arnés del cable del embrague (A).
3. Quite la pieza de unión anti-rotación (B)
que está del lado derecho del tractor.
4. Retire la correa del piñón estacionario (C) y
del piñón del embrague (D).
5. Retire la correa del piñón central (E).
6. Jale el cable de la correa hacia la parte
de atrás del tractor. Con mucho cuidado,
retire la correa jalando hacia arriba desde
la polea de entrada de la transmisión y por
encima de las paletas del ventilador (F).
7. Retire la correa jalando hacia abajo desde
la polea del motor y alrededor del em-
brague eléctrico (G).
8. Deslice la correa hacia la parte de atrás del
tractor, retírela de la placa de dirección (H)
y sáquela del tractor.
MONTAJE DE LA CORREA
1. Instale la correa nueva pasándola de la parte
de atrás a la parte de adelante del tractor,
por encima de la placa de dirección (H) y del
vástago del pedal del embrague / freno (J).
2. Jale la correa hacia la parte de adelante del
tractor y pásela alrededor del embrague y
por sobre la polea del motor (G).
3. Jale la correa hacia la parte de atrás del
tractor. Con mucho cuidado, pase la correa
de arriba a abajo alrededor del ventilador
de transmisión y por sobre la polea de en-
trada (F). Asegúrese de que la correa esté
dentro del guardacorrea.
4. Monte la correa en el piñón central (E).
5. Pásela a través del piñón estacionario (C) y
del piñón del embrague (D).
6. Vuelva a instalar la pieza de unión anti-rotación
(B) del lado derecho del tractor. Ajústela bien.
7. Vuelva a conectar el arnés del embrague (A).
8. Asegúrese de que la correa calce en todas
las ranuras de las poleas y dentro de todas
las guías y guardacorreas.
9. Monte la SEGADORA (Ver “PARA MONTAR
LA SEGADORA” en este capítulo del manual).
A
B
C
D
E
F
G
H
J
64
00663
Llave Cuadrada (rueda
trasera solamente)
Arandelas
Anillo de
Retención
Cubierta
del eje
PARA REMOVER LAS RUEDAS
1. Bloquee el eje en forma segura.
2. Remueva la cubierta del eje, el anillo de reten-
ción y las arandelas para permitir la remoción
de las ruedas (la rueda trasera contiene una
llave cuadrada - no la pierda).
3. Repare la llanta y vuélvala a montar.
AVISO: En las ruedas traseras solamente: alinee
las ranuras en el cubo de la rueda trasera en el
eje. Inserte la llave cuadrada.
4. Vuelva a colocar las arandelas e inserte el
anillo de retención en forma segura en la
ranura del eje.
5. Vuelva a colocar la cubierta del eje.
AVISO: Para sellar los pinchazos de los neumáti-
cos y evitar los neumáticos planos debido a fugas
lentas, compre y use sellador para neumáticos.
El sellador de neumáticos también previene la
pudrición seca y la corrosión.
IMPRESIÓN / INCLINACIÓN DE LAS RUEDAS
DELANTERAS
La impresión e inclinación de las ruedas del-
anteras de su nuevo tractor vienen así de fábrica
y son normales. La impresión y la inclinación de
las ruedas delanteras no son regulables. En caso
que se produzca algún daño que afecte la impre-
sión o la inclinación de las ruedas delanteras tal
como vinieron de fábrica, póngase en contacto
con un centro deservicios autorizado.
PARA HACER ARRANCAR EL MOTOR CON
UNA BATERÍA BAJA
ADVERTENCIA: Las baterías de ácido-plo mo
generan gases explosivos. Mantenga las chispas,
las llamas y los materiales para fumar alejados de
las baterías. Siempre use una protección para los
ojos alrededor de las baterías.Si su batería está
demasiado baja como para hacer arrancar el mo-
tor tiene que volverse a cargar. (Vea “Batería” en
la sección de Mantenimiento de este manual).
Si se usan “cables de em pal me” para un arranque
de emergencia, siga este procedimiento:
IMPORTANTE: Su tractor esta equipado con
un sistema de 12 volts. El otro vehículo también
tiene que tener un sistema de 12 volts. No use
la batería de su tractor para hacer arrancar a
otros vehículos.
PARA ADJUNTAR LOS CABLES DE EMPALME –
1. Conecte cada extremo del cable ROJO con el
terminal (A-B) POSITIVO (+) de cada batería,
preocupándose de no hacer cortocircuito en
el chasis.
Batería
Débil o
Descargada
Batería
Completa-
mente
Cargada
2. Conecte un extremo del cable NEGRO con
el terminal (C) NEGATIVO (-) de una batería
completamente cargada.
3. Conecte el otro extremo del cable (D) NEGRO
con un buena CONEXIÓN A TIERRA DEL
CHASIS, alejado del estanque de combus-
tible y de la batería.
PARA REMOVER LOS CABLES, INVIERTA EL
ORDEN
1. El cable NEGRO primero del chasis y luego
de la batería completamente cargada.
2. El cable ROJO al último de ambas baterías.
Cable
Rojo
(Positivo)
Cable Negro
(Negativo)
Cubierta
Terminal
REEMPLAZAR LA BATERIA
ADVERTENCIA: No haga cortocircuito con los
terminales de la batería al permitir que una llave
de tuerca o cualquier otro objeto entre en contacto
con ambos terminales a la misma vez. Antes de
ins ta lar la batería remueva las pulseras de metal,
los relojes de pulsera de metal, los anillos, etc.
El terminal positivo tiene que conectarse primero
para evitar las chispas debido a la conexión a
tierra por accidente.
1. Levantamos la capota a la posición levantada.
2. Remueve la protección de los terminales.
3. Desconecte el cable de la batería NEGRO
primero y luego el cable de la batería ROJO
y remueva la batería del tractor.
4. Instale la nueva batería con los términos en
misma posición como la batería vieja.
5. Reemplazamos cubierta terminal.
6. Primero, conecte el cable de la batería ROJO
con el terminal positivo (+) con el perno
hexagonal y la tuerca según se muestra.
Apriételos en forma segura.
7. Conecte el cable de conexión a tierra NE-
GRO al terminal negativo (-) con el perno
hexagonal y la tuerca que queden. Apriételos
en forma segura.
8. Cerramos la capota.
65
EXTRACCIÓN DE CAPOTA Y REJILLA
1. Eleve la capota.
2. Retire el conector del cable del faro.
3. Retire la presilla y la arandela del tornillo de
apoyo derecho.
4. Sitúese frente al tractor. Tome la capota por
los lados y deslícela hacia la izquierda, para
retirarla de los tornillos de apoyo, y elévela
para extraerla del tractor.
5. Al volver a colocar la capota, enchufe otra
vez el conector del cable del faro y reinstale
la arandela y la presilla en el tornillo de apoyo
derecho.
MOTOR
PARA AJUSTAR EL CABLE DE CONTROL DE
LA ACELERACIÓN
El control de la aceleración ha sido preajustado en
la fábrica y no debería necesitar ajustes. Revise
los ajustes que se describen a continuación, antes
de soltar el cable. Si el ajuste es necesario, vea
de manual de motor.
PARA AJUSTAR EL CONTROL DE
ESTRANGULA CIÓN
El control de la estrangulación ha sido preajusta-
do en la fábrica y no debería necesitar ajustes.
04031
Capota
Tornillo de apoyo
izquierdo
Arandela
Presilla
Tornillo
de apoyo
derecho
Conector del
cable del faro
VERIFIQUE EL FRENO
Si el tractor exige más 1,5 m (cinco (5) pies) para
pararse a una velocidad más alta en el cambio
más alto en una superficie nivelada de hormigón
seco o pavimentada, entonces se debe controlar
y ajustar el freno.
CONTROL DEL FRENO
1. Aparcar el tractor en una superficie nivelada
de hormigón seco o pavimentada, presionar
el pedal del freno hasta el fondo y accionar
el freno de estacionamiento.
2. Desembragar la transmisión colocando el
mando de la rueda libre en la posición “trans-
misión desembragada”. Tirar el mando de la
rueda libre fuera y dentro la ranura y soltar
así se coloca en la posición desembragada.
Las ruedas traseras tiene que bloquearse y pati-
nar cuando se intenta empujar hacia adelante el
tractor manualmente. Sustituir las zapatas del fre-
no o contactar otro centro de servicio cualificado.
PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA
1. Levante el capó.
2. Tire el sujetador de la bombilla fuera del
agujero en la parte trasera del enrejado.
3. Cambie la bombilla en el sujetador y em-
puje el sujetador de la bombilla, en forma
segura, hacia atrás en el agujero en la parte
trasera del enrejado.
4. Cierre el capó.
ENTRECIERRE Y RELÉ
El alambrado suelto o dañado puede producir
el mal fun cio na mien to de su tractor, o que deje
de funcionar, o le impida el arrancar.
• Revise el alambrado. Vea el diagrama del
alambrado eléc tri co en la sección de Partes
de Repuesto.
PARA CAMBIAR EL FUSIBLE
Cámbielo por un fusible tipo enchufable de 20
amps, tipo au to mo triz. El sujetador del fusible
está ubicado detrás del tablero.
66
ALMACENAMIENTO
Inmediatamente prepare su tractor para el alma-
cenamiento al final de la temporada o si el tractor
no se va a usar por 30 días o más.
ADVERTENCIA: Nunca almacene el tractor
con gasolina en el estanque dentro de un edificio
en donde los gases pueden al can zar una llama
expuesta o una chispa. Per mi ta que el motor se
enfríe antes de almacenarlo en cualquier recinto
privado.
TRACTOR
Remueva la segadora del tractor para el alma-
cenamiento por el invierno. Cuando la segadora
se va a almacenar por cierto período de tiempo,
límpiela cuidadosamente, quite toda la mugre,
la grasa, las hojas, etc. Guárdela en una área
limpia y seca.
1. Limpie todo el tractor (vea “LIMPIEZA” en la
sección de Mantenimiento en este manual).
2. Inspeccione y cambie las correas, si es nece-
sario (vea las instrucciones para el cambio de
las correas en la sección de Servicio y Ajustes
de este manual).
3. Lubríquelo, según se muestra en la sección
de Mantenimiento de este manual.
4. Asegúrese que todas las tuercas, los pernos y
los tornillos estén sujetados en forma segura.
Inspeccione las partes movibles para verificar
si hay daño, rotura o desgaste. Cámbielas si
es necesario.
5. Retoque todas superficies pintadas oxidadas
o picadas; aplique lija antes de pintar.
BATERÍA
• Cargue la batería completamente antes de
guardarla.
• Después de cierto período de tiempo en alma-
cenamiento, la batería puede necesitar volver
a cargarse.
• Para ayudar a evitar la corrosión y las fugas
de potencia durante largos períodos de alma-
cenamiento, se deben des co nec tar los cables
de la batería y se debe limpiar cui da do sa men-
te (vea “PARA LIMPIAR LA BATERÍA Y LOS
TER MI NA LES” en la sección de Mantenimien-
tode este manual).
• Después de limpiarla, deje los cables desco-
nectados y póngalos en donde no puedan
entrar en contacto con los terminales de la
batería.
• Si se remueve la batería del tractor para el
almacenamiento, no la guarde directamente
sobre concreto o sobre su per fi cies húmedas.
• Si la unidad está equipada con indicador de
batería/conector de carga, se puede adquirir
una unidad de carga opcional y conectarse a la
unidad para cargar la batería durante un alma-
cenamiento prolongado. Inspeccione y limpie
las terminales de la batería conforme sea
necesario antes de almacenarse durante un
tiempo prolongado con el cargador conectado.
MOTOR
SISTEMA DE COMBUSTIBLE
IMPORTANTE: Es important evitar que se
forman depositos de goma en partes funda-
mentales del sistema de combus-tible tales
como el carburador, el filtro del combustible,
la manguera del combustibles mezclados con
alcohol (conocido como gasohol o que tienen
etanol o metanol) pueden atraer humedad, lo
que conduce a la separación y a la formación
de acudos durante elalmacenamiento. La gaso-
lina acidica puede dañar el sistema de combus-
tible de un motor durante el periodo de almace-
namiento.
• Vaciar el depósito del carburante poniendo en
marcha el motor y dejándolo funcionar hasta
que el carburante termine el carburador esté
vacío.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden pro du cir daños
permanentes.
• Use combustible nuevo la próxima temporada.
AVISO: El estabilizador de combustible es una
alternativa acep ta ble para reducir a un mínimo
la formación de depósitos de goma en el com-
bustible durante el período de almacenamiento.
Agre gue estabilizador a la gasolina en el es-
tanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del estabi-
lizador. Haga funcionar el motor por lo menos 10
minutos después de agregar el estabilizador, para
permitir que éste llegue al carburador. No vaciar la
gasolina del estanque de gasolina y el carburador
si se está usando estabilizador de combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y cámbielo
con aceite de motor limpio. (Vea “MOTOR” en
la sección de Mantenimiento” de este manual.)
CILINDRO(S)
1. Remueva la(s) bujía(s).
2. Vacíe 29.5 mL (1 Oz.) de aceite a través del
agujero(s) de la bujía en el cilindro(s).
3. Gire la llave de ignición a la posición de
“ARRANQUE” (START), por unos cuantos
segundos para distribuir el acei te.
4. Cambie por bujía(s) nueva(s).
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidación y/o la mugre en su
gasolina producirán problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cúbrala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector ad-
ecuado que no retenga la humedad. No use
plástico. El plástico no puede respirar, lo que
permite la formación de condensación, lo que
producirá la oxidación de su unidad.
IMPORTANTE: Nunca cubra el tractor mientras
el motor y las áreas de escape todavía están
calientes.
67
IDENTIFICACIÓN DE PROBLEMAS:
Vea la sección apropiada en el manual a menos que esté dirigido a un centro de servicio.
PROBLEMA CAUSA CORRECCIÓN
No arranca
1.
Sin combustible.
1.
Llene el estanque de combustible.
2.
Motor sin la “ESTRANGULACIÓN”
(CHOKE) adecuada.
2.
Vea “PARA HACER ARRANCAR EL MO-
TOR” en la sección de operación.
3.
Motor ahogado.
3.
Espere varios minutos antes detratar de
arrancar.
4.
Bujía mala.
4.
Cambie la bujía.
5.
Filtro de aire sucio.
5.
Limpie/cambie el filtro de aire.
6.
Filtro de combustible sucio.
6.
Cambie el filtro de combustible.
7.
Agua en el combustible.
7.
Vaciar el estanque de combustible y el
carburador, vuelva a llenar el estanque
con gasolina nueva cambie el filtro de
combustible.
8.
Alambrado suelto o dañado.
8.
Revise todo el alambrado.
9.
Válvulas del motor desajustadas.
9.
Pongase en contacto con un centro de
servicio cualificado.
Difícil de
arrancar
1.
Filtro de aire sucio.
1.
Limpie/cambie el filtro de aire.
2.
Bujía mala.
2.
Cambie la bujía.
3.
Batería baja o descargada.
3.
Vuelva a cargar o cambie la batería.
4.
Filtro de combustible sucio.
4.
Cambie el filtro de combustible.
5.
Combustible rancio o sucio.
5.
Vaciar el estanque de combustible y vuelva
a llenarlo con gasolina nueva.
6.
Alambrado suelto o dañado.
6.
Revise todo el alambrado.
7.
Válvulas del
motor desajustadas.
7.
Pongase en contacto con un centro de
servicio cualificado.
El motor no
la vuelta
1.
Pedal del freno no presionado.
1.
Presione el pedal del freno.
2.
El embrague del accesorio está enganchado.
2.
Desenganche el embrague del accesorio.
3.
Batería baja o descargada.
3.
Vuelva a cargar o cambie la batería.
4.
Fusible quemado.
4.
Cambie el fusible.
5.
Terminales de la batería corroídos.
5.
Limpie los terminales de la batería.
6.
Alambrado suelto o dañado.
6.
Revise todo el alambrado.
7.
Interruptor de la ignición fallado.
7.
Revise/cambie el interruptor de la ignición.
8.
Solenoide o arrancador fallados.
8.
Revise/cambie el solenoide o arrancador.
9.
Interruptor(es) que exige(n) la presencia
del operador fallado.
9.
Pongase en contacto con un centro de
servicio cualificado.
El motor
suena pero
no arranca
1.
Batería baja o descargada
1.
Vuelva a cargar o cambie la bate
ría.
2.
Terminales de la batería corroídos.
2.
Limpie los terminales de la batería.
3.
Alambrado suelto o dañado.
3.
Revise todo el alambrado.
4.
Solenoide o arrancador fallados.
4.
Revise/cambie el solenoide o arrancador.
Pérdida de
fuerza
1.
Corta mucho césped, muy rápido.
1.
Eleve la altura de corte/reduzca la velocidád
2.
Aceleración en la posición de
“ESTRAN-
GULACIÓN” (CHOKE).
2.
Ajuste el control de la aceleración.
3.
Acumulación de césped, hojas y basura
debajo de la segadora.
3.
Limpie la parte inferior de la cajade la
segadora.
4.
Filtro de aire sucio.
4.
Limpie/cambie el filtro de aire.
5.
Nivel de aceite bajo/aceite sucio.
5.
Revise el nivel de aceite/cambie el aceite.
6.
Bujía fallada.
6.
Limpie y vuelva a ajustar la abertura o
cambie la bujía.
7.
Filtro de combustible sucio.
7.
Cambie el filtro de combustible.
8.
Combustible rancio o sucio.
8.
Vaciar el estanque de combustible y vuelva
a llenarlo con gasolina nueva.
68
IDENTIFICACIÓN DE PROBLEMAS:
Vea la sección apropiada en el manual a menos que esté dirigido a un centro de servicio.
PROBLEMA CAUSA CORRECCIÓN
Pérdida de
fuerza
(sigue)
9.
Agua en el combustible.
9.
Vaciar el estanque de combustible y el carbu-
rador, vuelva a llenar el estanque con gaso-
lina nueva y cambie el filtro de combustible.
10.
Alambrado de la bujía suelto.
10.
Conecte y apriete el alambre de la bujía.
11.
Rejilla/aletas de aire del motor sucias.
11.
Limpie las rejilla/aletas de aire del motor.
12.
Silenciador sucio/taponado.
12.
Limpie/cambie el silenciador.
13.
Alambrado suelto o dañado.
13.
Revise todo el alambrado.
14.
Válvulas del motor desajustadas.
14.
Pongase en contacto con un centro de
servicio cualificado.
Vibración
excesiva
1.
Cuchilla desgastada, doblada o suelta.
1.
Cambie la cuchilla. Apriete el perno de
la cuchilla.
2.
Mandril de la cuchilla doblado.
2.
Cambie la mandril de la cuchilla.
3.
Parte(s) suelta(s)/dañada(s).
3.
Apriete la(s) parte(s). Cambie las partes
dañadas.
El motor cont-
inúa funciona-
ndo cuando el
operador se
baja del asie-
nto con el em-
brague del
acce-sorio
enganchado
1.
Sistema de control que exige la presencia
del operador –seguridad fallado.
1.
Revise el alambrado, los interruptores
y la conexiones.Si no están correctas,
Pongase en contacto con un centro de
servicio cualificado.
PRECAUCIÓN: NO opere la
máquina sino hasta haber
corregido el problema.
El corte
disparejo
1.
Cuchilla desgastada, doblada o suelta.
1.
Cambie la cuchilla. Apriete el perno de
la cuchilla.
2.
El conjunto segador no estánivelado.
2.
Nivele el conjunto segador.
3.
Acumulación de césped, hojas y basura
debajo de la segadora.
3.
Limpie la parte inferior de la cajade la
segadora.
4.
Mandril de la cuchilla doblado.
4.
Cambie la mandril de la cuchilla.
5.
Los agujeros de ventilación del conjunto
segador taponadosdebido a la acumu-
lación de
cé-sped, hojas y basura
alred-
edorde los mandriles.
5.
Limpie alrededor de los mandriles para
abrir los de ventilación.
Las
cuchillas
segadoras
no rotan
1.
Obstrucción en el mecanismo del embrague.
1.
Remueva la obstrucción.
2.
La correa de impulsión de la segadora está
desgastada/dañada.
2.
Cambie la correa de impulsión de la
segadora.
3.
Polea de guía atascada.
3.
Cambie la polea de guía.
4.
Mandril de la cuchilla atascado.
4.
Cambie la mandril de la cuchilla.
Mala des-
carga del
césped
1.
Velocidad del motor muy lenta.
1.
Ponga el control de la aceleración en la
posición de “RÁPIDO” (fast).
2.
Velocidad de recorrido demasiado rápida.
2.
Cambie a una velocidad más lenta.
3.
Césped mojado.
3.
Permita que se seque el céspedantes
de segar.
4.
El conjunto segador no estánivelado.
4.
Nivele el conjunto segador.
5.
Presión de aire de las llantas baja o
dispareja.
5.
Revise las llantas para verificarque tienen
la presión de aire.
6.
Cuchilla desgastada, doblada o suelta.
6.
Cambie/afile la cuchilla. Apriete el perno
de la cuchilla.
7.
Acumulación de césped, hojas y basura
debajo de la segadora.
7.
Limpie la parte inferior de la cajade la
segadora.
8.
La correa de impulsión de la segadora está
desgastada o desajustada.
8.
Cambie/ajuste la correa de impulsión de
la segadora.
9.
Las cuchillas están mal coninstaladas.
9.
Vuelva a instalar las cuchillas elborde afilado
hacia abajo.
10.
Cuchillas inadecuadas en uso.
10.
Cambie por las cuchillas enumeradas en
este manual.
11.
Los agujeros de ventilación del conjunto
agujeros segador taponados debido a la
acumulación de césped, hojas y basura
alrededor de los mandriles.
11.
Limpie alrededor de los mandriles para
abrir los de ventilación.
69
IDENTIFICACIÓN DE PROBLEMAS:
Vea la sección apropiada en el manual a menos que esté dirigido a un centro de servicio.
PROBLEMA CAUSA CORRECCIÓN
Las luz
(ces) de
lantera(s)
no funcio-
nando
1.
El interruptor está “APAGADO”(OFF).
1.
“ENCIENDA” (ON) el interruptor.
2.
Bombilla(s) o lámpara(s) quemada(s).
2.
Cambie la bombilla(s) o lámpara(s).
3.
Interruptor de la luz fallado.
3.
Revise/cambie el interruptor de la luz.
4.
Alambrado suelto o dañado.
4.
Revise el alambrado y las conexiones.
5.
Fusible quemado.
5.
Cambie el fusible.
La batería
no carga
1.
Elemento(s) de la batería malo(s).
1.
Cambie la batería.
2.
Malas conexiones de cables.
2.
Revise/limpie todas las cables.
3.
Regulador fallado (si equipado).
3.
Cambie el regulador.
4.
Alternador fallado.
4.
Cambie el alternador.
Pérdida de
impulsión
1.
El control de rueda libre está enla posición
“DESENGANCHADO” (disengaged).
1.
Ponga el control de rueda libre enla
posición “ENGANCHADO”(disengaged).
2.
Residuos es en de la placa de dirección
(Si los tiene).
2.
Vea “LIMPIEZA” en la sección de Manteni-
mento de este manual.
3.
La correa de impulsión de impulsión de
movimiento.
3.
Reemplace la correa de movimien-to esta
gastada, dañada o rota.
4.
Aire atrapado en la transporte o el servicio.
4.
Purgue la transmisión.
5.
Llave cuadrada de eje es ausente.
5.
Vea “PARA REMOVER LAS RUEDAS”
en la sección de Servicio y Ajustes de
este manual.
El motor tien
“contraex-
plosiones”
cuando se
“APAGA”
1.
El control de la aceleración del motor no fue
ajustado en la posición de velocidad media
y máxima (rápida) antes de para el motor.
1.
Mueva el control de la aceleración a la
posición de velocidad media y máxima
(rápida) antes de para el motor.
El tractor
se ponen
marcha
atrás
1.
El sistema de funcionamiento atrás (ROS)
no está "ON", cuando enganche la sega-
dora o otro accesorio.
1.
Girar el ROS en la posición "ON".Vea la
sección de operación.
70
15 GRADOS MAX.
PLEGAR A LO LARGO DE LA LÍNEA PUNTEADA
ESTA ES UNA PENDIENTE DE 15 GRADOS
SOLAMENTE ANDE CUESTA ARRIBA O
CUESTA ABAJO Y NO ATRAVIESE EL CERRO
GUÍA SUGERIDA PARA MEDIR LAS PENDIENTES CON LA VISTA PARA UNA
OPERACIÓN SEGURA
ADVERTENCIA: Para evitar daños graves, haga funcionar su tractor arriba
y abajo de las pendientes, nunca transversalmente con respecto a las
pendientes. No cortar pendientes mayores de 15 grados. Haga los
virajes gradualmente para evitar volcarse o la pérdida de control.
Tenga mucho cuidado cuando cambie de dirección en las pendientes.
1. Plegar esta pgina a lo largo de la lnea punteada arriba indicada.
. Tener la pgina ante de s mismos de modo ue su borde iuierdo sea vertical
paralelo al tronco del rbol u otra estructura vertical.
. Mirar a través del pliegue en dirección de la pendiente ue se uiere medir.
. Comparar el ngulo del pliegue con la pendiente del terreno.
71
NOTES/AVISO
CRAFTSMAN® and the CRAFTSMAN Logo are trademarks of
Stanley Black & Decker, Inc. or an affiliate thereof and are used under
license.
Manufactured by Husqvarna Consumer Outdoor Products N.A., Inc.
and distributed by Husqvarna Professional Products, Inc., 9335 Harris
Corners Parkway, Suite 500, Charlotte, NC, 28269 USA
11.14.18 CL Printed in the U.S.A.
