Placa de pared para toma tipo banana RF-WSBJ1/RF-WSBJ2-RF-WSBJ4/RF-WSBJ6
GUÍA DE INSTALACIÓN RÁPIDA
5 Apriete nuevamente el casquillo
en la rosca del conector en la
parte posterior de la placa.
Consejo: Si es necesario, use una
pinza de punta aguja para
apretar el casquillo.
6 Fije la placa interna en la caja eléctrica con los
dos tornillos grandes de montaje (incluidos).

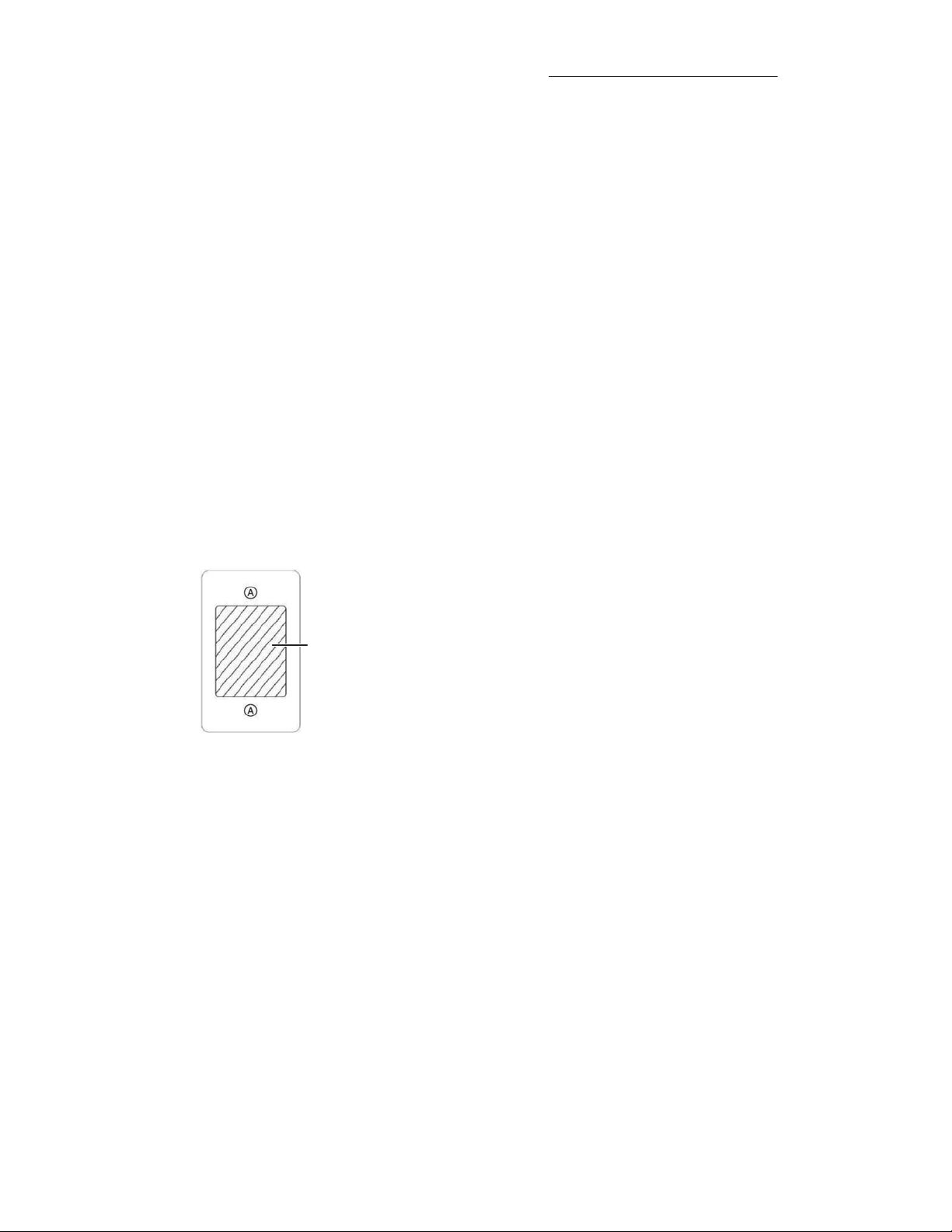

7 Fije la placa de pared
externa a la placa interna
con los dos tornillos
cortos (incluidos).
8 Conecte los enchufes de tipo banana en las
tomas de la parte frontal de la placa de pared.
Para instalar una placa de pared con una
toma de tipo banana:
1 Corte el cable para altavoz a la longitud deseada.
2 Destornille el casquillo de la parte posterior de la
placa de pared interna.
3 Deslice el casquillo en el extremo del cable de
altavoz, luego deslice una de las arandelas de
compresión incluidas en el cable.
Arandela blanca: cable de altavoz 12-14 AWG
Arandela negra: cable de altavoz 16-18 AWG
4 Inserte rmemente el cable de altavoz en la parte
posterior del conector hasta que la espiga central
del conector sea insertada en los hilos internos
del cable.
Parte frontal Parte posterior
