W11542839A
MANUAL DEL PROPIETARIO DE LA LAVAVAJILLAS
CON TINA DE PLÁSTICO
Índice
SEGURIDAD DE LA LAVAVAJILLAS...................................2
MANTENIMIENTO Y CUIDADO DE LA LAVAVAJILLAS ..........4
Instrucciones de mantenimiento para el usuario ...................4
REQUISITOS DE INSTALACIÓN.........................................5

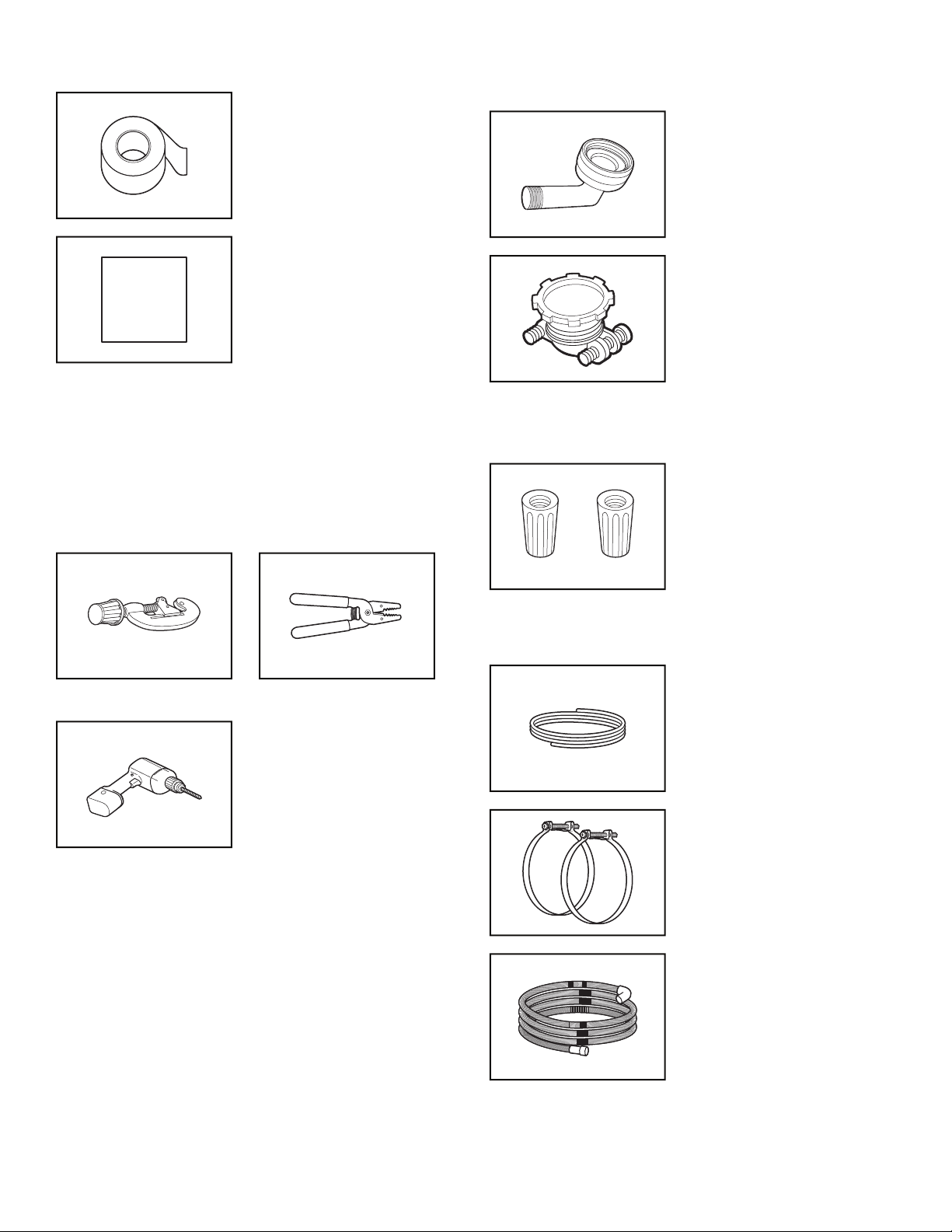

Herramientas y piezas ....................................................5
Requisitos de Ubicación ..................................................7
Dimensiones de la abertura del gabinete.............................8
Requisitos de desagüe....................................................8
Requisitos del suministro de agua .....................................8
Requisitos eléctricos.......................................................8
INSTRUCCIONES DE INSTALACIÓN ..................................9
Antes de comenzar ........................................................9
Preparación de la abertura del gabinete: instalaciones
nuevas ........................................................................9
Instalación de la barrera contra la humedad opcional
(recomendado para los mostradores de madera) ................ 10
Conexión eléctrica ....................................................... 10
Prepare el lavavajillas ................................................... 11
Retire el panel de acceso .............................................. 11
Conexión de la tubería de agua a válvula de llenado............ 12
Conexión de manguera de llenado a válvula de llenado ....... 13
Conexión de la manguera de desagüe.............................. 13
Conexión del cable de alimentación ................................. 14
Instalación de las manijas (en algunos modelos) ................ 16
Coloque el lavavajillas en el gabinete ............................... 16
Selección del método de sujeción de anclaje ..................... 17
Verificación final de la instalación .................................... 18
Fijación del lavavajillas a la abertura del gabinete ............... 19
Conexión por cable directo............................................. 20
Conexión de tubería de agua a válvula de cierre del hogar.... 21
Conecte la manguera de desagüe ................................... 21
Finalización de la instalación .......................................... 24
Instalación del panel de acceso ...................................... 24
Verifique el funcionamiento ............................................ 25
Funcionamiento inadecuado de la lavavajillas .................... 25
Consejos adicionales.................................................... 25
2
SEGURIDAD DE LA LAVAVAJILLAS
Su seguridad y la de los demás son muy importantes.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted
y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
Usted puede morir o sufrir una lesión grave si no sigue
de inmediato las instrucciones.
ADVERTENCIA
Si no sigue las instrucciones, puede morir o sufrir una
lesión grave.
Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Cuando use la lavavajillas, tome medidas de precaución básicas, como las siguientes:
n Lire toutes les instructions avant d’utiliser le lave-vaisselle.
n Use la lavavajillas solamente para la función para la que
fue diseñada.
n Use solo detergentes o agentes humectantes
recomendados para uso en una lavavajillas y manténgalos
lejos del alcance de los niños.
n Cuando cargue elementos para lavar:
1. Coloque los elementos afilados de tal manera que no
dañen el sello de la puerta; y
2. Coloque los cuchillos afilados con los mangos hacia
arriba para reducir el riesgo de sufrir cortes.
n No lave elementos de plástico a menos que lleven un aviso
de “seguro para lavavajillas” o equivalente. Si tales
elementos de plástico no tienen ese aviso, consulte las
recomendaciones del fabricante.
n No toque el elemento calefactor durante ni inmediatamente
después del uso.
n No haga funcionar la lavavajillas a menos que todos los
paneles de la carcasa estén colocados debidamente en su
lugar.
n No trate de forzar los controles.
n No someta a abuso, se siente ni se pare sobre la puerta o
las canastas de platos de la lavavajillas.
n Para reducir el riesgo de lesiones, no permita que los niños
jueguen dentro ni sobre la lavavajillas.
n En ciertas condiciones, puede generarse gas hidrógeno en
un sistema de agua caliente que no se ha usado por un
período de dos semanas o más. EL GAS HIDRÓGENO ES
EXPLOSIVO. Si no se ha usado el agua caliente durante
dicho período, antes de usar la lavavajillas, abra todos los
grifos de agua caliente y deje que corra el agua por varios
minutos. Esto liberará todo el gas hidrógeno que se haya
acumulado. Debido a la inflamabilidad de dicho gas, no
fume ni use una llama abierta durante este lapso.
n Quite la puerta del compartimiento de lavado cuando retire
de servicio una lavavajillas vieja o la descarte.
n No use piezas de repuesto que no hayan sido
recomendadas por el fabricante (por ejemplo, piezas
hechas en casa con una impresora 3D).
GUARDE ESTAS INSTRUCCIONES
3
INSTRUCCIONES DE CONEXIÓN A TIERRA
q Para la conexión de una lavavajillas mediante cable
eléctrico conectado a tierra:
La lavavajillas debe tener conexión a tierra. En el caso de
funcionamiento defectuoso o avería, la conexión a tierra
reducirá el riesgo de choque eléctrico al proporcionar una
vía de menor resistencia para la corriente eléctrica. La
lavavajillas está equipada con un cable que cuenta con un
conductor para la conexión a tierra del equipo y un
enchufe de conexión a tierra. El enchufe debe conectarse
en un tomacorriente apropiado que esté instalado y
conectado a tierra de acuerdo con todos los códigos y las
ordenanzas locales.
ADVERTENCIA: La conexión incorrecta del conductor de
conexión a tierra del equipo puede resultar en un choque
eléctrico.
Si no está seguro de que la conexión a tierra de la lavavajillas
sea la adecuada, consulte a un electricista o a un
representante de servicio técnico competente. No modifique
el enchufe provisto con la lavavajillas; si no encaja en el
tomacorriente, consulte a un electricista competente para
instalar un tomacorriente adecuado.
q Para una lavavajillas conectada permanentemente:
La lavavajillas debe estar conectada a un sistema de
cableado de metal permanente, conectado a tierra, o se
debe tender un conductor para la conexión a tierra del
equipo con los conductores de circuito y conectado a la
terminal de tierra del equipo o al conductor de suministro
de la lavavajillas.
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
Peligro de Vuelco
No use la lavavajillas antes de estar completamente instalada.
No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.
4
MANTENIMIENTO Y CUIDADO DE
LA LAVAVAJILLAS
Instrucciones de mantenimiento
para el usuario
Limpieza externa
Limpie el exterior del lavavajillas con un paño suave y húmedo, y
detergente suave. Si su lavavajillas tiene un exterior de acero
inoxidable, es posible que cuente con revestimiento resistente a
las huellas. Evite el uso de limpiadores abrasivos en el exterior
del lavavajillas.
Limpieza y mantenimiento del interior
Muchos detergentes pueden dejar manchas blancas o un residuo
blanco en la vajilla y en el interior del lavavajillas. Con el tiempo
este residuo se puede volver antiestético y afectar el rendimiento
de la lavavajillas. El uso de un producto de limpieza para
lavavajillas como el limpiador para lavavajillas affresh
®
†
puede
ayudar a remover el residuo. Se recomienda el uso mensual del
limpiador para lavavajillas affresh
®
†
para ayudar a mantener la
lavavajillas. Siga las instrucciones del paquete.
Otro método para remover el residuo blanco es usar un enjuague
con vinagre. Sin embargo, el vinagre es un ácido y usarlo con
demasiada frecuencia podría dañar el lavavajillas.
Coloque (no vierta) 2 tazas (500 ml) de vinagre blanco en una
taza medidora de vidrio o de otro material apto para lavavajillas
en la canasta inferior. Haga funcionar el lavavajillas por un ciclo
completo con una opción de secado al aire o un secado que
ahorre energía. No use detergente. El vinagre se mezclará con el
agua del lavado.
NOTA: recomendamos el uso de pastillas o paquetes de
detergente previamente medido de alta calidad y el uso de agente
de enjuague para la limpieza y el cuidado diario del lavavajillas.
Si tiene una purga de aire de desagüe, verifíquela y límpiela si el
lavavajillas no está desaguando bien.
Para reducir el riesgo de daños a la propiedad
durante vacaciones o tiempo prolongado sin uso
� Cuando no vaya a usar el lavavajillas durante los meses de
verano, cierre el suministro de agua y de electricidad al
lavavajillas.
� Asegúrese de que las tuberías de suministro de agua estén
protegidas contra congelamiento. La formación de hielo en las
tuberías de suministro puede aumentar la presión del agua y
dañar el lavavajillas o la casa. Los daños ocasionados por
congelamiento no están cubiertos por la garantía.
� Cuando guarde la lavavajillas en el invierno, evite daños por el
agua y haga que personal de servicio autorizado acondicione
el lavavajillas para el invierno.
Limpieza de los filtros
Es muy fácil quitar los filtros y darles mantenimiento. La tabla
siguiente muestra la frecuencia recomendada de limpieza.
Intervalos recomendados para la limpieza del filtro
Cantidad de
cargas por
semana
Si solamente
raspa la
comida
antes de
cargar*
Si usted
raspa la
comida y
enjuaga
antes de
cargar
Si usted lava
antes de
cargar
8-12 Cada dos
meses
Cada cuatro
meses
Una vez por
año
4-7 Cada dos
meses
Una vez por
año
Una vez por
año
1-3 Dos veces
por año
Una vez por
año
Una vez por
año
*Recomendación del fabricante: Esta práctica ahorrará el agua y
la energía que usted habría usado para preparar la vajilla.
También le permitirá ahorrar tiempo y esfuerzo.
Agua muy dura
Si tiene agua dura (más de 15 granos), limpie el filtro al menos
una vez por mes. La acumulación de restos blancos en su
lavavajillas indica que el agua es dura. Vea en línea la sección
“Solución de problemas” para consultar los consejos para quitar
las manchas.
NOTA: Podrá encontrar las referencias en línea en la Guía de
inicio rápido.
Instrucciones para quitar los filtros
1. Gire el ensamblaje del filtro superior 1/4 de vuelta hacia la
izquierda, levante y sáquelo.
2. Separe el ensamblaje del filtro superior jalándolo suavemente
para separarlo.
3. Limpie los filtros como se muestra.
A
A. Lengüeta de ubicación
Instrucciones de limpieza
IMPORTANTE: No use cepillos de alambre, estropajos, etc., ya
que pueden dañar los filtros.
Enjuague el filtro debajo del agua corriente hasta haber quitado la
mayor parte de la suciedad. En caso de suciedad difícil de sacar o
de depósitos de calcio a causa del agua dura, es posible que
deba usar un cepillo suave.
P
U
S
H
D
O
W
N
&
T
U
R
N
L
O
C
K
U
N
L
O
C
K
† ® es un marcas registradas de Whirlpool, U.S.A.
5
REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Reúna todas las herramientas y piezas recomendadas antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
Herramientas necesarias:
Pinzas Destornillador de cabeza
plana
Destornillador Phillips Cuchillo para uso general
Llave de cubo hexagonal o
llave de tuercas de 5/16"
(8 mm) y 1/4" (6,35 mm)
Nivel pequeño
Cinta de medir o regla llave de extremo abierto de
5/ 8” (16 mm)
Llave ajustable de 10"
(254 mm) que se abra hasta
1
1
/
8
” (29 mm)
Destornillador Torx
®
†
T20
®
y,
si se instalan paneles
frontales a la medida, un
Torx
®
T15
®
Otros elementos útiles que puede necesitar:
Linterna Bandeja llana
Toalla de baño Cinta para ductos o cinta
adhesiva protectora
Piezas suministradas
Abrazaderas para manguera
de desagüe (2) (1 grande/roja y
1 pequeña/verde)
Manguera de desagüe
Tornillos de cabeza Phillips N°
10 x 1/2" (12,7 mm) (2)
Soportes de montaje bajo el
mostrador (2)
Compruebe que se hayan incluido todas estas piezas en el
paquete con el material impreso.
Manija de la puerta (en algunos
modelos)
†®TORX, T20 y T15 son marcas registradas de Acument Intellectual Properties, LLC.
6
Piezas opcionales disponibles:
Cinta de barrera contra la
humedad
NOTA: Se recomienda la cinta
de barrera contra la humedad
para la instalación de una
lavavajillas debajo una barra de
cocina de madera.
Kit de panel lateral
Para cubrir el lado del
lavavajillas al instalarlo en el
extremo de un conjunto de
gabinetes (el número de pieza
Whirlpool varía según el color).
Contacte con nosotros mediante el número gratuito o visite
nuestra página web mencionada en la Guía de inicio rápido para
obtener información adicional sobre las piezas.
Instalaciones nuevas
Verifique los códigos locales. Compruebe el suministro eléctrico
existente. Consulte la sección “Requisitos eléctricos”. Se
recomienda que todas las conexiones eléctricas sean realizadas
por un instalador eléctrico autorizado.
Herramientas adicionales necesarias:
Cortador de tubos pequeño Pelacables
Con sierras perforadoras de
1/2" (12,7 mm), 3/4" (19 mm),
y 1
1
/
2
" (38,1 mm)
Herramientas adicionales requeridas (no
proporcionadas):
Racor de manguera con
conexión de compresión de
3/8" (9,5 mm) x 3/4" (19 mm)
con junta de goma y codo de
90° (necesario para conectar
de forma adecuada la tubería
de agua del hogar al
lavavajillas)
Protector de cables (de
metal) para cableado
doméstico que encaje en un
orificio de 7/8" (22 mm)
(necesario para fijar de forma
correcta el cableado del hogar
a la caja de terminales de la
lavavajillas)
NOTA: Use solo: Recto:
Número de pieza Whirlpool
4317824, 90°: Número de
pieza Whirlpool W10278923RP
Conectores de torsión
NOTAS:
n compruebe el tamaño
adecuado para conectar el
calibre del cableado del
hogar al calibre 16 de la
lavavajillas.
n Use solo: Recto: Número de
pieza Whirlpool 4317824,
90°: Número de pieza
Whirlpool W10278923RP
Tubería de cobre (se sugiere
un diámetro externo de 3/8”
[9,5 mm]) o kit de línea
trenzada flexible de suministro
de agua.
Abrazaderas de tipo tornillo
de 1
1
/
2
"– 2" (38 mm – 50 mm)
(3 máximo)
Opcional: Manguera de
desagüe más larga Longitud
máxima 12 pies (3,7 m)
NOTA: Debe cumplir con los
estándares de comprobación
AHAM/IAPMO, ser compatible
con una conexión de desagüe
de 1" (25 mm) y ser resistente
al calor y al detergente.
7
NOTA: Asegúrese de comprar únicamente piezas y accesorios
Whirlpool certificados de fábrica para su electrodoméstico. Su
instalación puede requerir piezas adicionales. Para pedirlas,
consulte la información de contacto que figura en la Guía rápida
para comenzar.
NOTA: si se utiliza una manguera trenzada flexible, sustituya la
manguera de entrada después de 5 años para reducir el riesgo de
fallas. Para consulta en el futuro, anote en las mangueras la fecha
de instalación o la fecha de reposición de las mismas.
Para cable directo Para cable de alimentación
Pasacables para el gabinete
Para orificio de1
1
/
2
” (38 mm) en
el gabinete
NOTA: Necesario para
gabinetes de metal
Juego de cable eléctrico
El kit incluye generalmente el
cable de alimentación,
protector de cables de metal,
pasacables y conectores de
torsión (Recto: Número de
pieza Whirlpool 4317824, 90°:
Número de referencia de pieza
Whirlpool W10278923RP).
Para la instalación adecuada,
consulte las instrucciones de
instalación proporcionadas con
el kit.
NOTA: asegúrese de comprar únicamente piezas y accesorios
Whirlpool certificados de fábrica para su electrodoméstico. Su
instalación puede requerir piezas adicionales. Para pedirlas,
consulte la información de contacto que figura en la Guía rápida
para comenzar.
Requisitos de Ubicación
La lavavajillas debe estar totalmente enclaustrada (cara superior,
lateral, posterior e inferior) tras la instalación. Puede solicitar al
distribuidor un kit de panel lateral para la instalación de la
lavavajillas en un extremo del conjunto de gabinetes.
También está disponible un accesorio de barrera contra la
humedad opcional para la instalación bajo una barra de cocina de
madera.
Revise la ubicación donde se instalará la lavavajillas. La
ubicación debe ofrecer:
n Un acceso adecuado para cargar y descargar la vajilla. Las
ubicaciones en esquinas requieren de un huelgo mínimo de 2"
(51 mm) entre el lado de la puerta de la lavavajillas y la pared
o el gabinete.
n Un acceso fácil a los sistemas de agua, electricidad y
desagüe:
• Se requiere un suministro eléctrico conectado a tierra.
• Esta lavavajillas tiene una función de calentamiento de
agua y también requiere una conexión a una línea de
suministro de agua caliente.
• "Compruebe que las tuberías, los cables y el desagüe
estén dentro de la zona sombreada que se muestra en la
sección “Dimensiones de la abertura del gabinete”."
• No pase las líneas de desagüe, de agua o el cableado
eléctrico por donde puedan interferir o hacer contacto con
el motor o las patas de la lavavajillas.
• Proteja la lavavajillas y las tuberías de agua que van a la
lavavajillas contra el congelamiento. Los daños
ocasionados por congelamiento no están cubiertos bajo la
garantía.
NOTA: Si no se va a utilizar la lavavajillas durante un
tiempo o si se encuentra en un punto donde pueda sufrir
riesgo congelación, solicite a personal de servicio
autorizado que la acondicione para el invierno.
• "Si se instala en una construcción nueva, drene la tubería
de suministro de agua para eliminar residuos antes de
conectarla a la válvula de llenado. Si no se drena, los
residuos del suministro de agua pueden obstruir el filtro de
la válvula de llenado."
n Una abertura cuadrada para el funcionamiento y la apariencia
adecuados.
n La parte frontal del gabinete debe estar perpendicular
respecto al piso.
n Un piso nivelado.
Consejo útil: "Si el piso frente a la abertura no está nivelado con
el piso detrás de la abertura, se pueden utilizar suplementos para
nivelar la lavavajillas."
NOTA: Para evitar que se muevan durante el funcionamiento de
la lavavajillas, los suplementos deben estar sujetos firmemente al
piso.
n La ubicación donde se instalará la lavavajillas debe ofrecer
huelgo entre el motor y el piso. El motor no debe hacer
contacto con el piso.
n No instale la lavavajillas sobre pisos alfombrados.
8
Dimensiones de la abertura del
gabinete
Espacios libres
Revise todas las superficies para asegurarse de que no hayan
protuberancias que pudieran impedir la instalación de la
lavavajillas.
34"
4"
3"
24"
2"
(864 mm)
B
A
(102 mm)
(76 mm)
(620 mm)
24"
(620 mm)
(51 mm)
(159 mm)
(172 mm)
(267 mm)
"
"
/4
3
/4
1
6
(64 mm)
"
/4
1
2
6
(44 mm)
"
/4
3
1
"
/2
1
10
A. Medido desde el punto más bajo del lado inferior del mostrador. Se
puede reducir a 33
1
/
2
” (851 mm) retirando las ruedas y la zona
perforada del aislamiento (manta) en el lavavajillas.
B. Mínimo, medido desde el punto más angosto de la abertura.
NOTA: Las áreas sombreadas de las paredes del gabinete
muestran dónde se pueden instalar las conexiones de servicio.
Requisitos de desagüe
n Se provee una manguera nueva de desagüe con su
lavavajillas. Si la manguera de desagüe no es lo
suficientemente larga, utilice una manguera de desagüe
nueva con una longitud máxima de 12 pies (3,7 m) que cumpla
con todos los estándares de comprobación actuales de
AHAM/IAMPO, que sea resistente al calor y al detergente, y
que encaje en el conector de desagüe de 1” (25 mm) de la
lavavajillas.
NOTA: no conecte múltiples mangueras de desagüe juntas.
n Asegúrese de conectar la manguera de desagüe al conector
de residuos en “T” o a la entrada del colector de residuos
sobre el sifón de desagüe en la plomería de la casa, y a un
mínimo de 20” (508 mm) por encima del piso. Se recomienda
que la manguera de desagüe se enrolle y fije con firmeza a la
parte inferior de la barra de cocina, o que se conecte a una
purga de aire.
n Asegúrese de utilizar una purga de aire si la manguera de
desagüe está conectada a la plomería de la casa a una altura
menor de 20" (508 mm) sobre el contrapiso o el piso.
A
A. Purga de aire
n Si se requiere, la purga de aire se debe instalar siguiendo las
instrucciones de instalación de la misma. Al conectar la purga
de aire, se requiere una manguera de goma (no
proporcionada) para conectarse al tubo de residuos en “T” o la
entrada del colector de residuos.
n Use accesorios para líneas de desagüe con un diámetro
interior de 1/2” (12,7 mm) mínimo.
Requisitos del suministro de agua
n Este lavavajilla tiene una función de calentamiento de agua y
también requiere una conexión a una tubería de suministro de
agua caliente.
n Una tubería de agua caliente con presión de agua de 20 psi a
120 psi (de 138 kPa a 827 kPa), que pueda ser verificada por
un plomero autorizado.
n Agua a 120 °F (49 °C) en el lavavajillas
n Tubería de cobre con un diámetro externo de 3/8" (9,5 mm)
con racor con conexión de compresión o tubería de suministro
de agua trenzada flexible
NOTA: No se recomienda usar tubería de plástico de 1/2"
(12,7 mm) mínimo.
n Un codo de 90° con una conexión de manguera de 3/4"
(19 mm) con una arandela de goma
n No suelde a una distancia inferior a 152 mm (6") de la válvula
de entrada del agua.
n Si la instalación se realiza en una construcción nueva,
asegúrese de enjuagar las tuberías de suministro de agua
domésticas antes de conectar el lavavajillas para eliminar
cualquier residuo presente en la tubería de suministro.
NOTA: Si se va a reemplazar un lavavajillas existente, se
recomienda instalar una nueva tubería de agua y manguera de
desagüe (suministradas) con el nuevo lavavajillas.
Requisitos eléctricos
Asegúrese de que la conexión eléctrica y el tamaño del cable
sean adecuados y cumplan con la edición más reciente del
Código Nacional Eléctrico, ANSI/NFPA 70, y con todos los
códigos y las ordenanzas locales.
Puede obtener una copia sin costo de los códigos antes indicados
en:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
Usted debe tener:
n Un suministro eléctrico de 120 V, 60 Hz., CA solamente, con
fusibles de 15 A o 20 A.
n Solo cable de cobre.
n Se permite un máximo de 2 conductores de suministro de
cable en sitio (tamaño máximo: 12 AWG) y 1 conductor de
conexión a tierra en la caja de terminales.
Se recomienda:
n Un fusible retardador o un disyuntor.
Requisitos del circuito:
n El lavavajillas puede instalaser en el mismo circuito que el
triturador de basura siempre y cuando el circuito derivado no
exceda la carga calculada del circuito y cumpla con todos los
códigos y regulaciones vigentes, como, por ejemplo, la edición
más reciente del Código nacional eléctrico, ANSI/NFPA 70.
n No se puede realizar ninguna otra conexión eléctrica dentro de
la caja de terminales del lavavajillas más que la conexión a
tierra y la de suministro eléctrico de esta.
9
Conexión del lavavajillas con un cable de
alimentación:
n Use un cable de suministro de
energía con certificación UL para
uso con lavavajillas. Vea la sección
"Herramientas y piezas" para
obtener detalles acerca de las
piezas.
n Conecte a un tomacorriente con
conexión a tierra de 3 terminales. El
tomacorriente debe cumplir con
todos los códigos y ordenanzas
locales.
Conexión del lavavajillas con cableado directo:
n Utilice un cable de cobre flexible,
blindado o con una funda no
metálica con un cable de conexión a
tierra que cumpla con los requisitos
de cableado para su hogar y con los
códigos y ordenanzas locales.
n Utilice un protector de cables con certificación UL/
homologación CSA.
INSTRUCCIONES DE
INSTALACIÓN
ADVERTENCIA
Peligro de Vuelco
No use la lavavajillas antes de estar completamente
instalada.
No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar heridas
serias o cortaduras.
Se necesita:
n Abra despacio la puerta de la lavavajillas mientras otra
persona aferra la parte posteriorde la lavavajillas. Retire los
materiales de embalaje y la manguera de desagüe. Cierre la
puerta de la lavavajillas hasta que quede trabada.
NOTA: Cada lavavajillas se prueba en la fábrica y puede
contener agua residual en la tina debido a la prueba.
n Respete todos los códigos y las ordenanzas vigentes.
n Instale esta lavavajillas como indican estas instrucciones.
n La instalación se debe llevar a cabo por un técnico de servicio
cualificado.
n La lavavajillas debe instalarse de manera que cumpla con
todos los códigos y las ordenanzas de electricidad y de
plomería nacionales y locales.
n Se debe tener cuidado al instalar o desinstalar el
electrodoméstico para reducir la posibilidad de dañar el cable
de alimentación.
ADVERTENCIA: Para reducir el riesgo de descarga eléctrica,
incendio o daños a personas, el instalador debe comprobar que la
lavavajillas está totalmente enclaustrada tras la instalación.
Antes de comenzar
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar el aparato.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Desconecte el suministro eléctrico Desconecte el
suministro eléctrico en la caja de fusibles o la caja de
cortacircuitos antes de instalar la lavavajillas.
2. Cierre el suministro de agua
Cierre el suministro de agua a la lavavajillas.
Preparación de la abertura del
gabinete: instalaciones nuevas

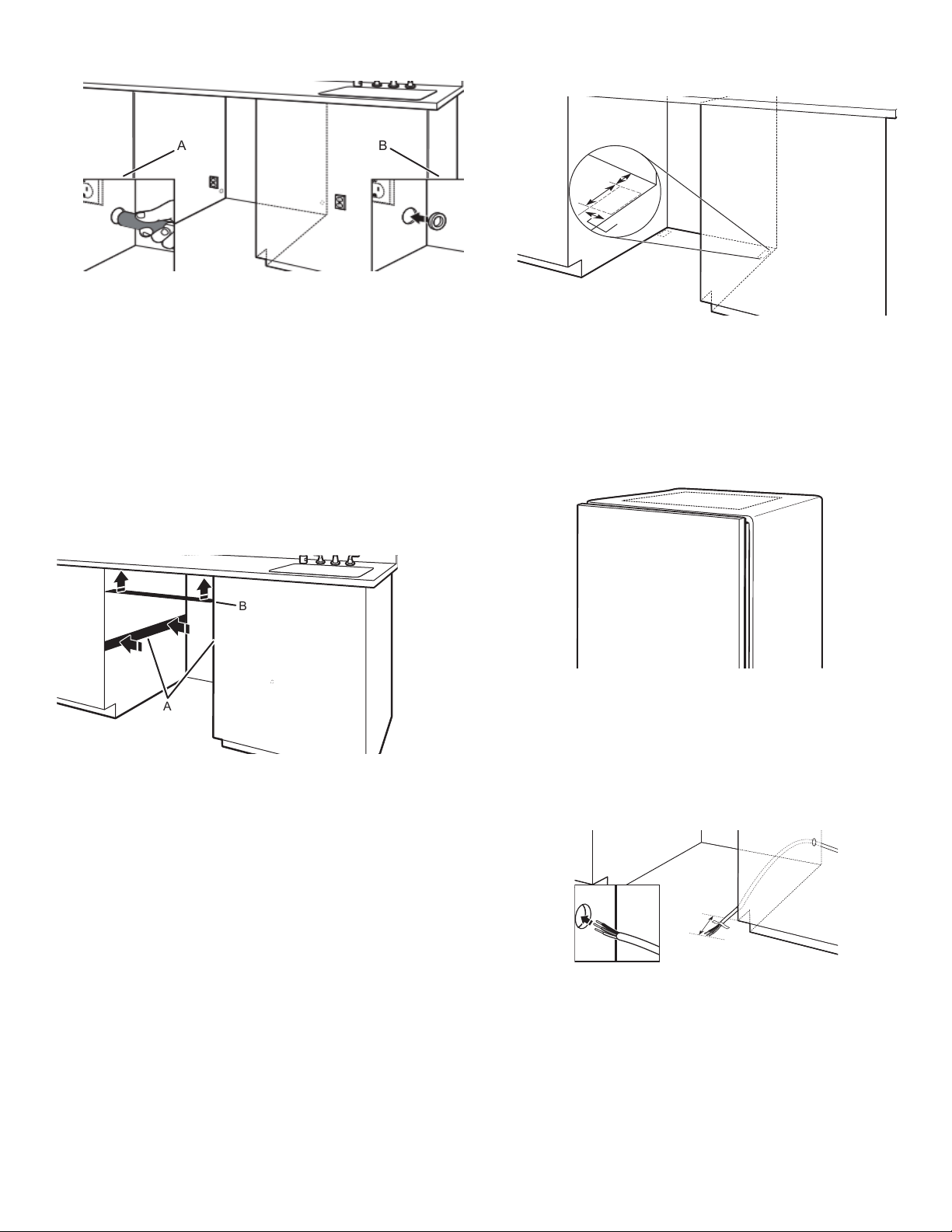

3. Perfore orificios en el lugar de la nueva
instalación
A
B
1/2
1
/
A. Ubicación opcional
B. Ubicación recomendada
El receptáculo del suministro de energía para el
electrodoméstico debe instalarse en un gabinete o pared
adyacente al espacio debajo del mostrador donde se
instalará el electrodoméstico.
NOTA: consulte la sección “Medidas de la abertura del
gabinete” para la ubicación correcta del orificio y las medidas
de la zona sombreada.
Taladre un orificio de desagüe de 1
1
/
2
” (38 mm) en la parte
trasera o lateral del gabinete, dependiendo de la ubicación
del paso de la manguera de desagüe y de la conexión a la
manguera de desagüe.
Taladre un orificio para la manguera de suministro de agua
de 1/2” (12,7 mm) en la parte trasera o lateral del gabinete,
dependiendo de la ubicación del paso de la manguera de
suministro de agua y de la ubicación de la conexión.
Taladre un orificio de 1
1
/
2
" (38 mm) para el cable eléctrico en
la parte derecha o trasera del gabinete.
10
4. Lije los orificios hasta que queden lisos
A
B
A. Gabinete de madera
B. Gabinete de metal
Gabinete de madera: Lije el orificio hasta que quede liso.
Gabinete de metal: Cubra los bordes del orificio con el
pasacables incluido en el kit del cable de alimentación. Vea la
sección "Herramientas y piezas" para obtener detalles acerca
de las piezas.
Consejo útil: Será más fácil conectar el lavavajillas si dirige
el cable dentro de la abertura del gabinete desde el lado
derecho.
Instalación de la barrera contra la
humedad opcional (recomendado
para los mostradores de madera)
Suplementos para barrera contra la humedad/madera
A
B
A. Instale los suplementos de madera
B. Barrera contra la humedad
Compruebe que la zona bajo el gabinete esté limpia y seca para
la instalación de la barrera contra la humedad. Retire la parte
trasera de la barrera contra la humedad y aplique a la parte
inferior del mostrador a lo largo del borde delantero.
NOTA: instale suplementos de madera si el anclaje lateral y el
huelgo entre los lados del lavavajillas son superiores a 1/2”
(12,7 mm) a cada lado, o si son superiores a la longitud de los
tornillos de anclaje.
5. Pisos armados: añada suplementos según sea
necesario
4"
101 mm
2¾"
70 mm
2"
50 mm
Pisos armados: Si el piso de la cocina es más alto que el piso
de la abertura del gabinete, por ejemplo, si las baldosas del
piso de la cocina no se extienden hasta el interior de la
abertura del gabinete, añada suplementos según sea
necesario en la zona que se muestra para elevar el
lavavajillas hasta 34” (864 mm) debajo de la barra de cocina.
NOTA: los suplementos se deben sujetar al piso con firmeza
para evitar el movimiento cuando el lavavajillas esté en uso.
6. Instalación en una abertura de 33
1
/
2
" (851 mm)
Recorte la manta aislante a lo largo de la línea de puntos
para una altura de abertura de gabinete de 33
1
/
2
” (851 mm).
Para otras alturas de gabinete, no recorte la manta aislante.
Conexión eléctrica
– Para un cable directo, continúe con el paso 7
– Para un cable de alimentación, espere al paso 22
7. Cable directo: paso del cable
6”
(152 mm)
Para la instalación con cable directo, disponga el cable como
se indica.
Lleve el cable desde el suministro de energía y páselo por el
orificio del gabinete. (El cable se debe extender hacia el lado
derecho de la parte frontal de la abertura del gabinete).
Pegue el cable al piso con cinta adhesiva en la zona
indicada. Esto evitará que se mueva al colocar el lavavajillas
dentro de la abertura del gabinete.
NOTA: si se retira un lavavajillas anterior con cable de
alimentación, debe conectar dicho cable al lavavajillas nuevo.
11
Prepare el lavavajillas

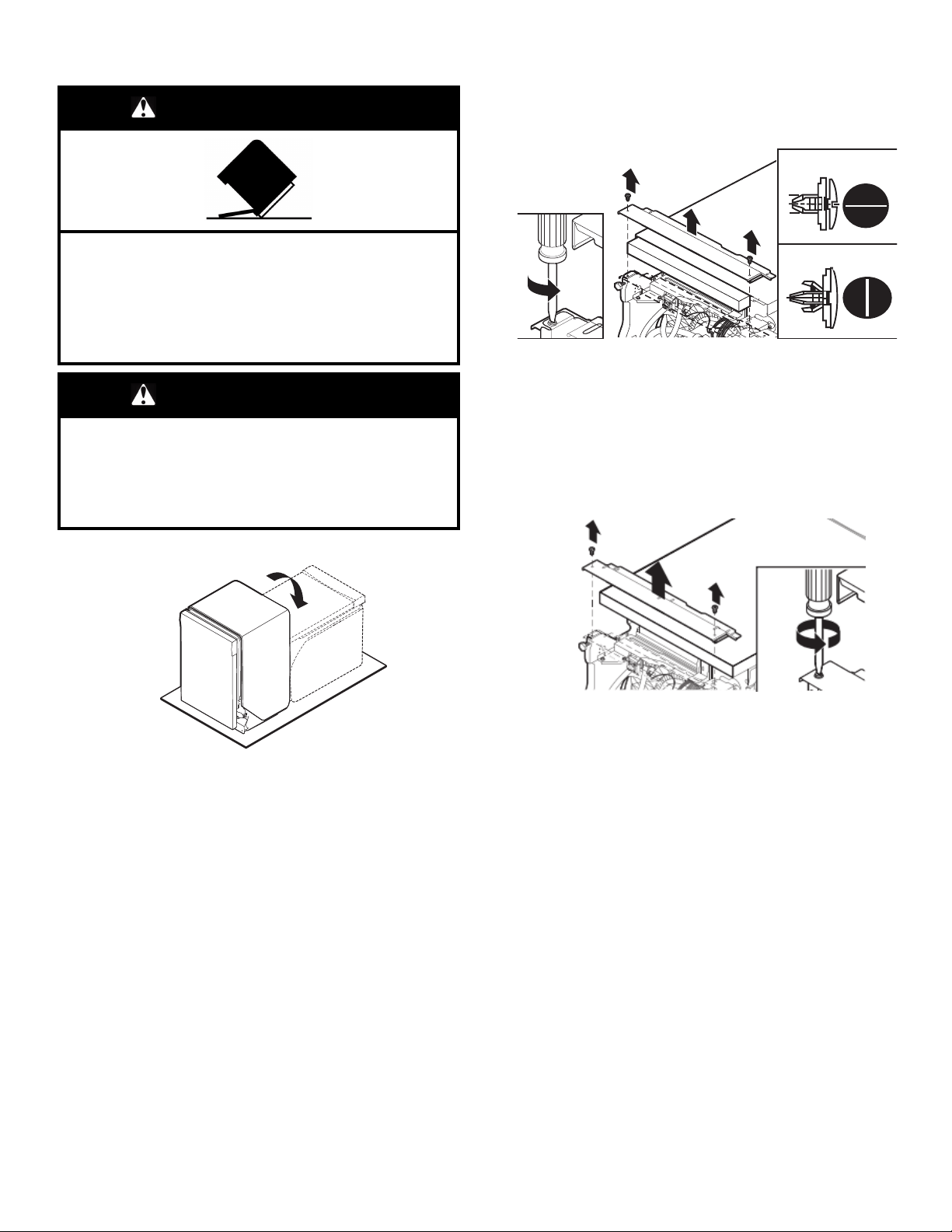

ADVERTENCIA
Peligro de vuelco
No use el lavavajillas antes de que esté completamente
instalada.
No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar heridas
serias o cortaduras.
ADVERTENCIA
Peligro de peso excesivo
Use dos o más personas para mover e instalar o
desinstalar el electrodoméstico.
No seguir esta instrucción puede ocasionar lesiones en
la espalda o de otro tipo.
8. Coloque el lavavajillas sobre su lado posterior
Consejo útil: Coloque un cartón debajo del lavavajillas y no
lo quite hasta que la misma quede instalada en la abertura
del gabinete, para evitar daños al revestimiento del piso.
Con la ayuda de dos o más personas, sujete los lados del
marco de la puerta del lavavajillas y apoyelo sobre su parte
posterior.
No utilice el panel de la puerta como mesa de trabajo sin
antes cubrirlo con una toalla para no rayar el mismo.
NOTA: para algunos modelos, cuando el lavavajillas esté
apoyado sobre su parte trasera, tire del asa de la puerta para
retirarlo del panel de acceso.
Retire el panel de acceso
– Para paneles de acceso de plástico, continúe con el paso 9
– Para paneles de acceso metálicos, continúe con el paso 10
9. Panel de plástico
A
B
C
A. Desbloqueado
B. Bloqueado
C. 1/4 de giro
Utilice un destornillador plano para girar los elementos de
sujeción de plástico 1/4 de giro hacia la izquierda para
soltarlos. Vaya al paso 12.
10. Panel de metal
Utilice una llave de tuercas de 1/4" (6,35 mm) o un
destornillador Phillips para retirar los dos tornillos que fijan el
panel de acceso a la lavavajillas.
12
11. Mida la abertura del gabinete
Determine la altura de la abertura del gabinete desde el lado
inferior de la barra de cocina al piso donde se va a instalar el
lavavajillas. Asegúrese de medir desde el punto más bajo del
lado inferior de la barra de cocina y desde el punto más
elevado del piso.
Cuadro de ajuste de la altura del lavavajillas
Altura de la
abertura del
gabinete
Altura A de las
patas delanteras
Altura B de las
patas traseras
33
1
/
2
" (851 mm) 3/8" (9,8 mm) Quite las patas y
los separadores.
34" (864 mm) 7/8" (22 mm) 1" (25.4 mm)
34
1
/
2
" (876 mm) 1
1
/
8
" (28,8 mm) 1
1
/
4
" (31,3 mm)
Patas delanteras - A
Patas traseras - B
B
Ajuste las patas niveladoras frontales y posteriores a la
misma altura.
NOTA: si la altura mínima de la abertura del gabinete es
inferior a 33
7
/
8
" (860 mm), se pueden retirar las los
separadores y las patas niveladoras posteriores para obtener
un espacio adicional. Esto permitirá que el lavavajillas encaje
en una abertura de gabinete con una altura de 33
1
/
2
"
(851 mm), pero será más difícil mover el lavavajillas. (Las
medidas son aproximadas. Las patas niveladoras frontales y
posteriores están prefijadas de fábrica para 34
1
/
2
" [876 mm]).
12. Regule las patas niveladoras
Consulte el “Cuadro de ajuste de altura de la lavavajillas”
para la altura de las patas niveladoras requeridas para la
abertura del gabinete.
13. Retire la cubierta de carril de plástico
A
A. Cubierta de carril de plástico
Retire y deseche la cubierta de carril de plástico a cada lado
del marco del lavavajillas. Para retirar la cubierta de carril de
plástico, empuje hacia arriba y hacia atrás para
desengancharla del marco del lavavajillas.
Conexión de la tubería de agua a
válvula de llenado
– Para una tubería de cobre, continúe con el paso 14
– Para una tubería flexible, continúe con el paso 16
14. Tubería de agua de cobre
Si se utiliza una tubería de cobre, determine la longitud total
de la tubería de cobre necesaria para llegar al suministro de
agua, corte a la longitud necesaria y conecte con racores de
compresión.
13
15. Deslice la tuerca y la férula sobre la tubería
(solamente tubería de cobre)
A
B
A. Tuerca
B. Férula
Solo tubería de cobre: Coloque la tubería en el codo de 90°
hasta donde sea posible. (La tubería de cobre se dobla y
retuerce con facilidad). Deslice la tuerca y la férula hacia
delante y comience a enroscar la tuerca en las roscas del
codo.
NOTA: Para evitar vibraciones durante el funcionamiento,
disponga la tubería de suministro de agua de modo que no
toque la base, el marco o el motor del lavavajillas. Vaya al
paso 18.
16. Tubería flexible
Tubería trenzada flexible: Compruebe que la tubería
trenzada flexible posea la longitud suficiente.
17. Añada un codo 90° a la tubería de suministro
de agua
Utilice un racor de manguera con conexión de compresión
de 3/8” (9,5 mm) x 3/4” (19 mm) con un codo de 90°.
Consulte la sección “Herramientas y piezas” en el frente de
la guía para los detalles y el pedido de piezas. Conecte el
racor de compresión de 3/8” (9,5 mm) del racor acodado de
90° a la tubería de suministro de agua. Fíjelo de modo que la
conexión de 3/4” (19 mm) quede hacia arriba como se indica
más arriba.
Conexión de manguera de llenado a
válvula de llenado
18. Apriete el codo de 90° a la válvula
Compruebe que la arandela de goma está encajada
debidamente en el conector. Deslice el racor de 3/4” (19 mm)
del codo de 90° hacia la válvula, y apriete a mano para no
dañar la rosca. Apriete a mano hasta que el acoplamiento
quede ajustado. Utilice alicates para comprobar que el
acoplamiento está apretado. Puede que sea necesario entre
1/4 y 1/2 giro adicional para sellar la junta de goma. Pase la
manguera de llenado por el lado izquierdo trasero de la
unidad.
NOTAS:
n No use cinta de plomería de PTFE con racores de
compresión.
n No ajuste demasiado. Se puede dañar el acoplamiento.
Conexión de la manguera de
desagüe
19. Conecte la manguera de desagüe
A
B
C
D
E
A. Abrazadera
pequeña
B. Conector de
manguera de
desagüe de
goma
C. Tope
D. Tope de la manguera de
desagüe
E. Manguera de desagüe
Coloque una toalla bajo la manguera de desagüe para
absorber el agua que pueda haber en su interior. Coloque la
abrazadera pequeña (verde) para manguera de desagüe en
el extremo pequeño de la manguera de desagüe. Empuje la
manguera de desagüe nueva hacia el interior del conector
de goma de manguera de desagüe hasta el tope de la
manguera de desagüe.
14
20. Deslice la abrazadera sobre el conector
A
B
C
D
E
A. Abrazadera
pequeña
B. Conector de
manguera de
desagüe de
goma
C. Tope
D. Tope de la manguera de
desagüe
E. Manguera de desagüe

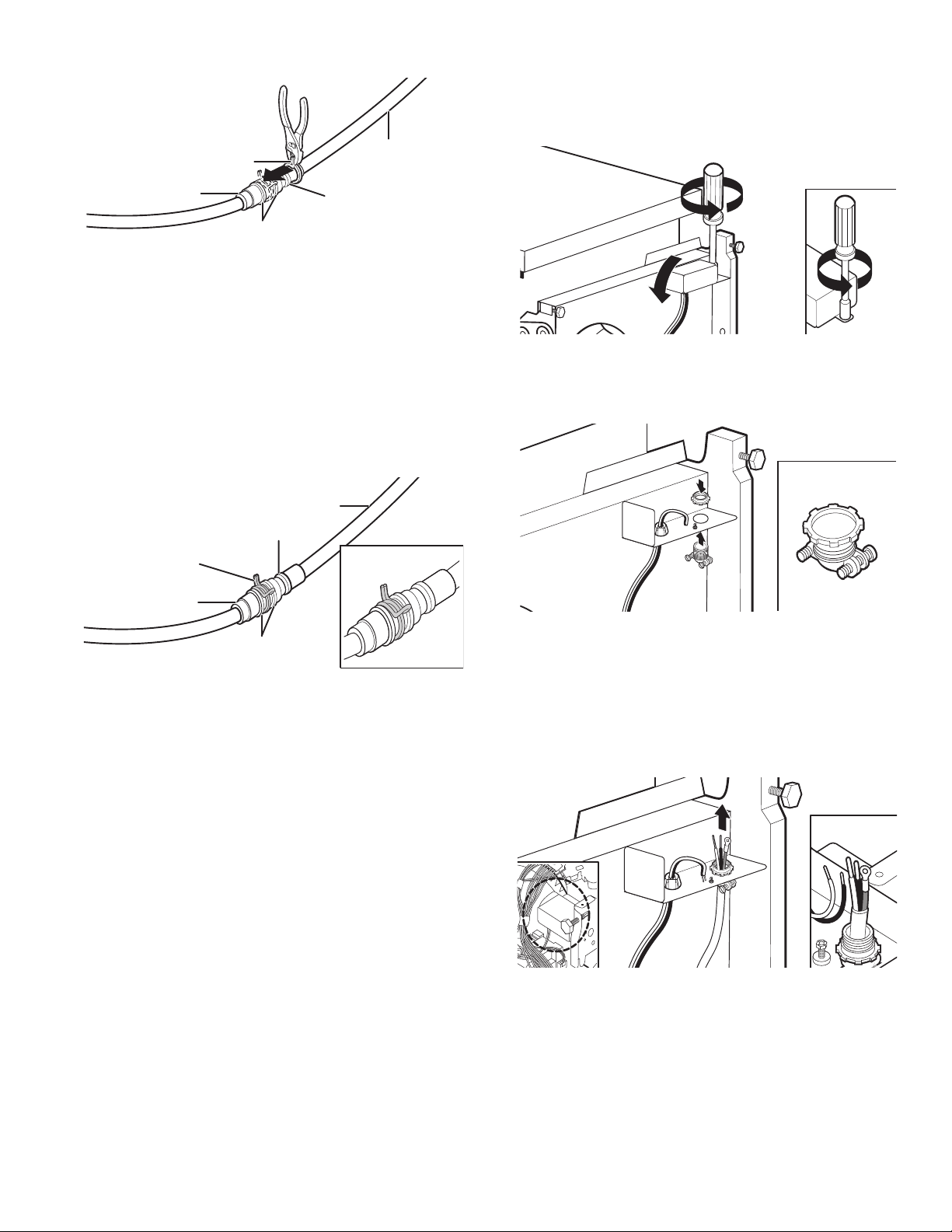

Utilice alicates para abrir mediante presión la abrazadera
pequeña de la manguera de desagüe y deslice al conector
entre los topes.
21. Posición final de la abrazadera de la manguera
A
B
C
D
E
A. Manguera de
desagüe
B. Tope de la
manguera de
desagüe
C. Abrazadera
pequeña
D. Conector de manguera de
desagüe de goma
E. Tope
NOTA: pase la manguera de desagüe por la parte trasera de
la lavavajillas.
Conexión del cable de alimentación
NOTA: si se retira un lavavajillas anterior con cable de
alimentación, debe conectar dicho cable al lavavajillas nuevo.
22. Quite la cubierta de la caja de terminales
Quite la cubierta de la caja de terminales con una llave de
cubo de cabeza hexagonal de 1/4”, una llave de tuercas o un
destornillador Torx
®
T20
®
. Guárdela para usarla más tarde.
23. Instale el protector de cables
Instale el protector de cables metálico que se proporcionó
con este juego (Recto: Número de pieza Whirlpool 4317824,
90°: Número de referencia de pieza Whirlpool
W10278923RP). Cerciórese de que las cabezas de los
tornillos estén orientadas hacia la izquierda cuando apriete la
tuerca del conducto. Se proporciona un protector de cables
con el kit de cable de alimentación.
24. Cable de alimentación: dirija el cable a la caja
de terminales
Disponga el cable de forma que no toque el motor o la parte
inferior de la tina del lavavajillas. Tire del cable a través del
protector de cables en la caja de terminales.
NOTA: Se permite un máximo de 2 conductores de
suministro de cable de alimentación (el tamaño más grande
de 12 AWG) más 1 conductor de conexión a tierra en la caja
de terminales.
15

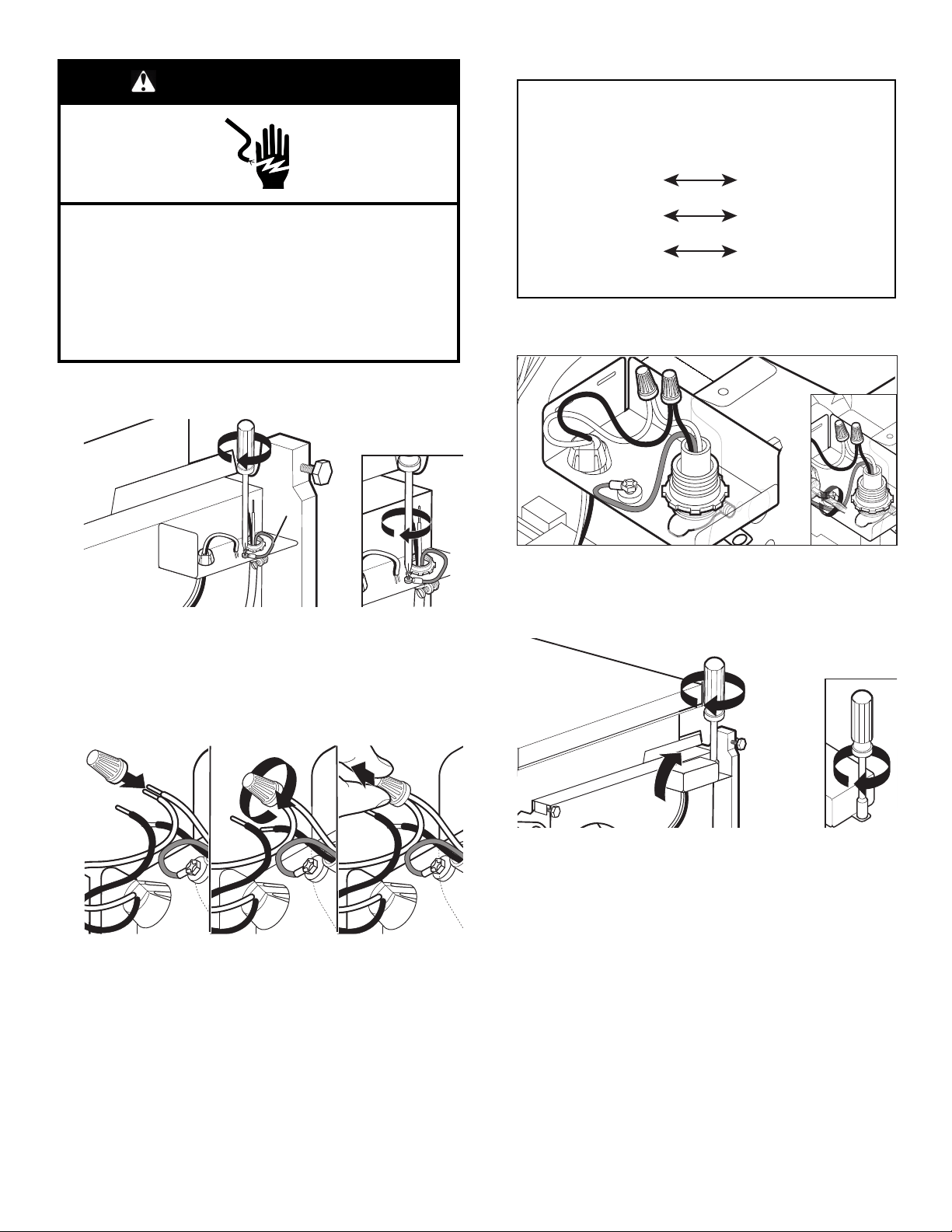

ADVERTENCIA
Peligro de choque eléctrico
Conecte este aparato con conexión a tierra.
Conecte el cable de tierra al conector de tierra verde en
la caja de terminales.
No utilice un cable de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.
25. Cable de alimentación - conecte el cable a
tierra
A
A. Cable de conexión a tierra
Retire el tornillo del conector a tierra y páselo a través de la
anilla de terminal del cable a tierra verde del cable de
alimentación. Vuelva a colocar el tornillo del conector a tierra
y apriételo.
26. Cable de alimentación: conecte los cables
restantes
Seleccione conectores de torsión del tamaño adecuado, que
se proporcionaron con este juego (Recto: Número de pieza
Whirlpool 4317824, 90°: Número de pieza Whirlpool
W10278923RP). Conecte los cables, negro con negro y
blanco con blanco, mediante los conectores de torsión.
NOTA: No enrosque el cable trenzado previamente. Gire el
conector de torsión. Tire con suavidad de los cables para
comprobar que están firmes.
Configuración del cableado
Cable de
suministro
eléctrico:
Cable de la caja
de terminales:
blanco
blanco
negro
negro
Cable de conexión
a tierra
conector de
puesta a tierra
27. Cable de alimentación: asegure el cable en el
protector de cables
Apriete los tornillos del protector de cables para asegurar el
cable.
28. Cable de alimentación - vuelva a instalar la
cubierta de la caja de terminales y los cables
Coloque los cables dentro de la caja de terminales. Inserte
las lengüetas en el lado izquierdo de la cubierta. Asegúrese
de que los cables estén bien introducidos en la caja y que no
queden apretados por la cubierta. Asegure la cubierta de la
caja de terminales con una llave de cubo de cabeza
hexagonal de 1/4”, una llave de tuercas o un destornillador
Torx
®
T20
®
y con el tornillo que se retiró en el paso 22.
Si se suministró el cable de alimentación con el modelo, quite
primero la faja de amarre más cercana al enchufe para
maximizar la longitud del cable. No quite ninguna otra faja de
amarre.
NOTA: Pase el cable de alimentación por la parte trasera del
lavavajillas. No enchufe el cable a una toma hasta que se le
indique.
16
Instalación de las manijas (en
algunos modelos)

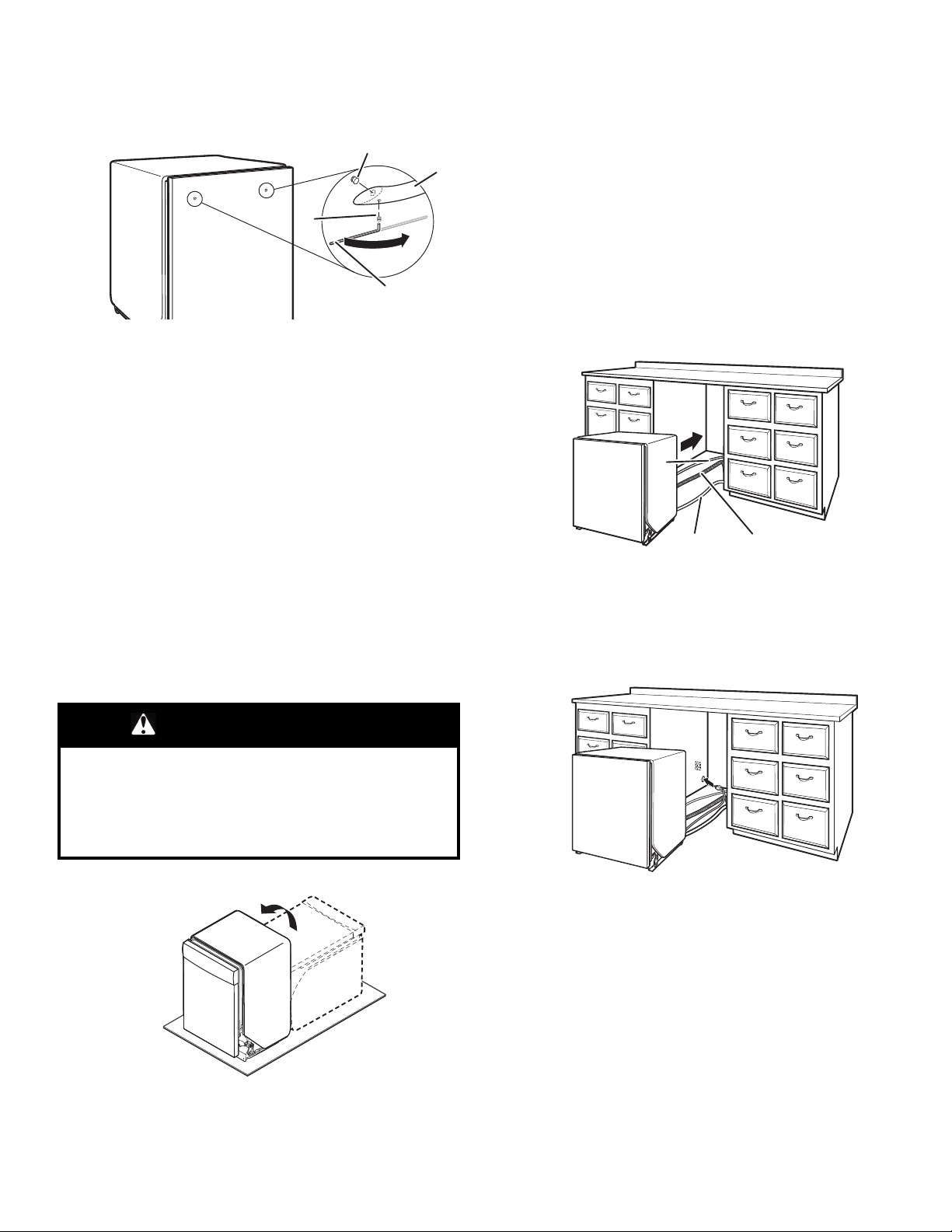

29. Instalación del asa de la puerta
A
D
B
C
A. Tornillo de ajuste
(en la base de la
manija)
B. Llave hexagonal
C. Manija
D. Perno de montaje
IMPORTANTE: No raye el panel delantero durante este
procedimiento. Si el panel de puerta tiene una película de
protección, despéguela más allá del punto de los espárragos
del asa antes de instalar el asa. La instalación de la manija
es más sencilla cuando la unidad está tumbada.
Retire la manija de la puerta y la llave hexagonal del
embalaje. Los tornillos de ajuste ya están instalados en la
manija. Coloque la manija sobre los espárragos de montaje
con los tornillos de ajuste orientados hacia abajo. Empuje
con firmeza la manija de la puerta contra la puerta. Inserte el
extremo corto de la llave hexagonal en los tornillos de ajuste.
Apriete los tornillos de ajuste 1/4 de giro adicional tras
apretarlos.
Conserve la llave hexagonal con el Manual del propietario.
Coloque el lavavajillas en el
gabinete
ADVERTENCIA
Peligro de peso excesivo
Use dos o más personas para mover e instalar o
desinstalar el electrodoméstico.
No seguir esta instrucción puede ocasionar lesiones en
la espalda o de otro tipo.
30. Ponga la lavavajillas de pie
Con la ayuda de dos o más personas, pongan el lavavajillas
de pie.
NOTA: No instale la placa de protección hasta que se le
indique.
IMPORTANTE: Si se han retirado las ruedas, proteja el piso
al desplazar el lavavajillas. Introduzca lentamente el
lavavajillas por completo en la abertura del gabinete. No
retuerza ni apriete la tubería de agua, la manguera de
desagüe, el cable de alimentación o el cable directo entre el
lavavajillas y el gabinete. Quite el cartón que está debajo del
lavavajillas.
Es correcto que el lavavajillas encaje de forma ajustada en la
abertura del gabinete. No quite la manta aislante, ya que la
misma reduce el nivel de sonido.
NOTA: Pase el suministro de agua, la manguera de desagüe
y el cable de alimentación por la parte trasera del
lavavajillas.
31. Mueva el lavavajillas cerca de la abertura del
gabinete
A
B C
A. Tubería de agua
B. Cable
C. Manguera de desagüe
Pase los elementos a través de los orificios en el gabinete y
tire para tensarlos mientras se introduce el lavavajillas en el
gabinete.
32. Pase el cable de alimentación.
Si se utiliza un cable de alimentación, asegúrese de pasar el
extremo por el orificio en la parte recortada antes de deslizar
el lavavajillas en la abertura del gabinete.
17
33. Fije la manta de instalación
A
B
A. Manta aislante
B. Fije la manta
NOTA: Compruebe que la manta aislante está fijada a las
esquinas izquierda y derecha trasera antes de empujar a la
abertura del gabinete para evitar que la manta se pliegue en
un gabinete estrecho.
34. Introduzca el lavavajillas en la abertura del
gabinete dejando que sobresalga 152 mm (6")
6"
(152 mm)
NOTA: Deje que la unidad sobresalga unos 6” (152 mm) del
gabinete para instalar los soportes de anclaje y ajustar la
tensión de la puerta si es necesario.
35. Tire del cableado flojo de los servicios
NOTA: Tire de los elementos de suministro para tensarlos
mientras se introduce la lavavajillas en la abertura del
gabinete para evitar dobleces.
Selección del método de sujeción de
anclaje
IMPORTANTE: El lavavajillas debe asegurarse al gabinete como
uno de los pasos finales. Prepare el lavavajillas para este proceso
fijando los 2 soportes que se encuentran en la bolsa de piezas.
–Para mostradores de madera, laminados o de otra
superficie similar, realice una Sujeción al mostrador: vaya al
paso 36
–Para mostradores de mármol, granito u otra superficie dura,
realice una Sujeción lateral: vaya al paso 37.
NOTA: Si el espacio entre la parte superior de la puerta y la parte
inferior del mostrador es estrecho (inferior a 1/4" [6,35 mm]), se
recomienda realizar la Sujeción lateral para no rayar la interfaz
del usuario o consola con los tornillos de anclaje.
Sujeción al mostrador:
36. Inserte el soporte
NOTA: Las lengüetas deben mirar hacia la derecha.
Retire los soportes del paquete e insértelos en las ranuras
abiertas de la parte superior izquierda y derecha del collar
del lavavajillas como se indica. Vaya al paso 41.
Doble la lengüeta
Utilice alicates para doblar/torcer la lengüeta y bloquear los
soportes en su posición.
18

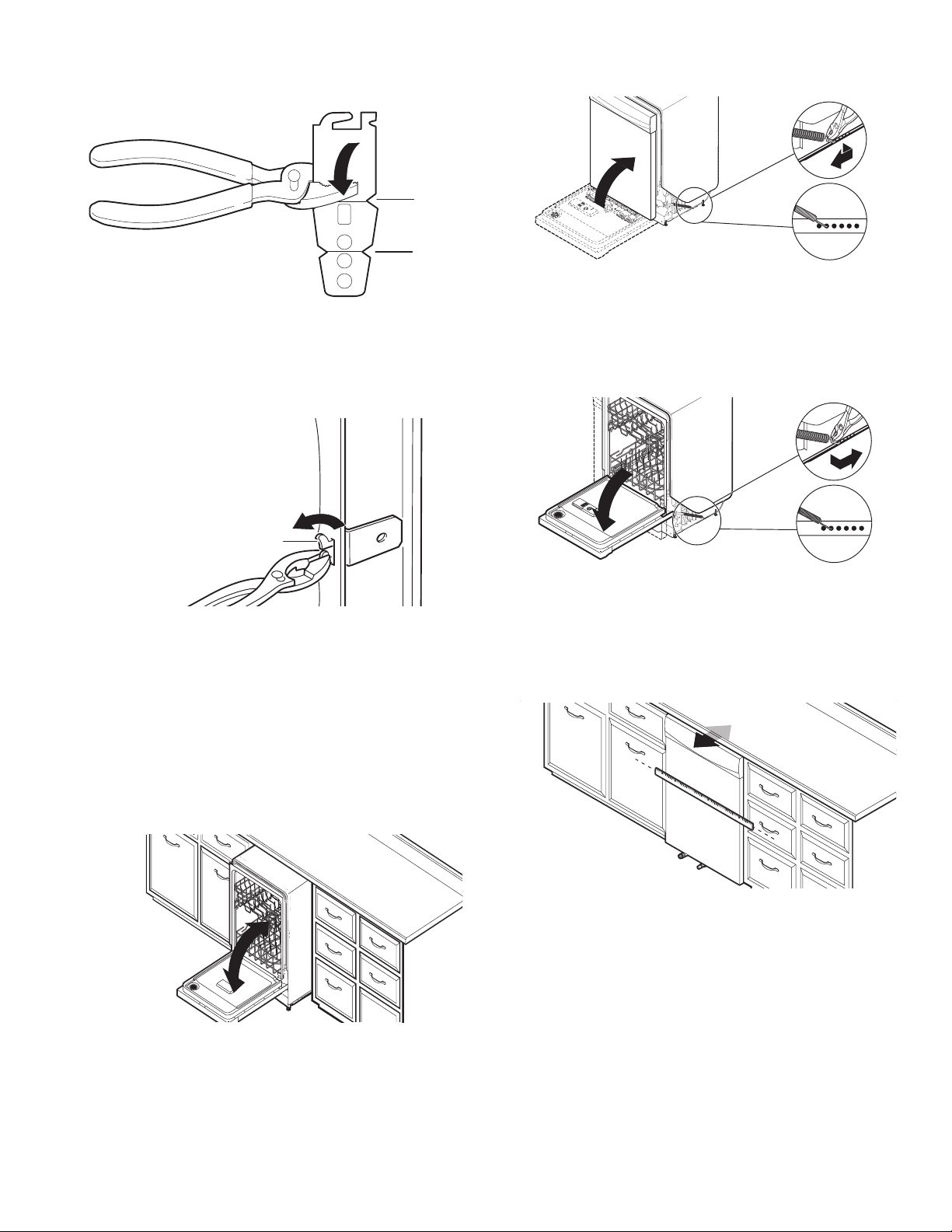

Sujeción lateral:
37. Rompa el extremo del soporte
A
B
A. Línea de marcado para modelos con tina de acero
inoxidable
B. Línea de marcado para modelos con tina de plástico
Use pinzas para romper el extremo del soporte a lo largo de
la línea marcada.
38. Instalación del soporte
A
A. Doble la lengüeta
Empuje el soporte en la ranura del lado del lavavajillas y
doble la lengüeta hacia dentro y hacia el lado del lavavajillas
para mantener el soporte en su lugar. Repita este paso para
el otro lado de la lavavajillas.
NOTA: Instale suplementos de madera en el interior del
gabinete si el huelgo entre los lados del gabinete y del
lavavajillas es superior a 1/2” (13 mm) en cada lado.
NOTA: No fije el lavavajillas. Esto se hará luego.
Verificación final de la instalación
39. Abra y cierre la puerta
40. Se cierra demasiado rápido: disminuya la
tensión del resorte
Si la puerta se cierra demasiado rápido, disminuya la tensión
del resorte moviendo el extremo del mismo hacia la parte
frontal del lavavajillas.
NOTA: Los resortes deberán estar en las mismas ranuras
que están del lado izquierdo y derecho.
41. Se cierra demasiado rápido: disminuya la
tensión del resorte
Si la puerta se cae al abrirla, aumente la tensión del resorte
moviendo el extremo del mismo hacia la parte posterior del
lavavajillas.
NOTA: Los resortes deberán estar en las mismas ranuras
que están del lado izquierdo y derecho.
42. Alinee el frente del lavavajillas con el frente de
las puertas del gabinete
Alinee la parte frontal del panel de la puerta del lavavajillas
con la parte frontal de las puertas del gabinete. Tal vez
necesite ajustar el alineamiento para que quede pareja con
los gabinetes.
19

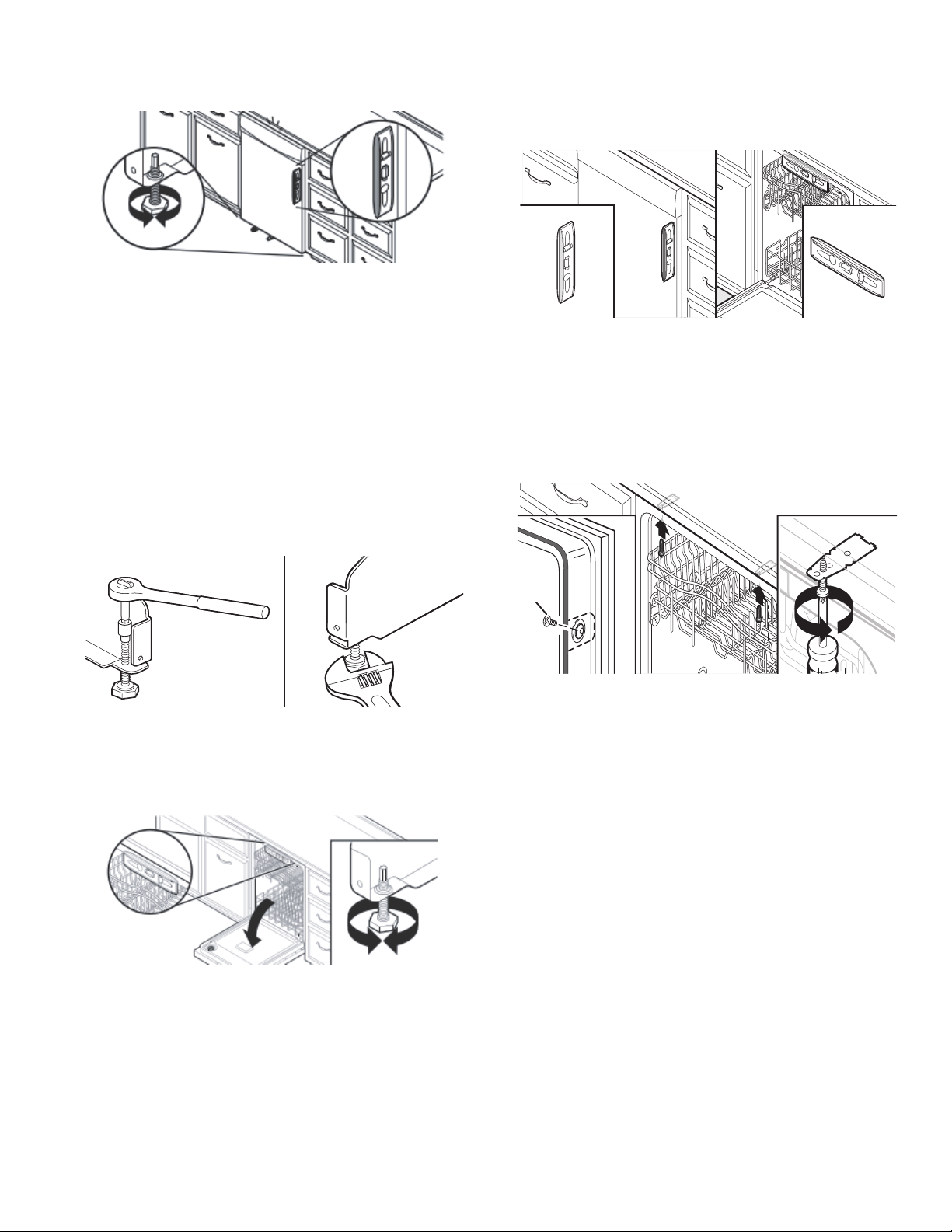

43. Compruebe la verticalidad y ajuste las patas si
es necesario
Revise que las patas niveladoras estén firmes contra el piso.
Cierre y trabe la puerta y coloque el nivel contra el panel
frontal. Verifique que el lavavajillas esté centrado de frente
hacia atrás en la abertura. Si es necesario, ajuste la pata
niveladora hasta que el lavavajillas esté en posición vertical.
Repita el procedimiento para el otro lado del lavavajillas.
Consejo útil: Levante la parte frontal del lavavajillas para
separarla del piso y ajustar las patas frontales. En algunas
instalaciones, puede ser más sencillo ajustar la pata
delantera con una llave de tubo de 3/16" o con una llave
ajustable. Si el huelgo entre la parte superior de la puerta y la
parte inferior de la barra de cocina es estrecho (inferior a
1/4” [6 mm]), se recomienda realizar la sujeción lateral para
no arañar la interfaz del usuario o consola.
Patas niveladoras
BA
A. Método preferido
B. Método opcional
44. Verifique la nivelación de lado a lado y regule
las patas si es necesario
Coloque el nivel contra la abertura superior frontal de la tina.
Revise que el lavavajillas esté nivelado de lado a lado. Si el
lavavajillas no está nivelado, suba o baje las patas frontales
hasta que la lavavajillas esté nivelada.
Fijación del lavavajillas a la abertura
del gabinete
45. Compruebe otra vez la alineación del
lavavajillas con la abertura del gabinete
Compruebe que el lavavajillas sigue nivelado de frente hacia
atrás y de lado a lado en la abertura del gabinete.
Abra la puerta del lavavajillas y coloque una toalla sobre el
conjunto de la bomba y el brazo pulverizador de la puerta del
lavavajillas. En el caso de algunos modelos, es posible que
tenga que sacar la canasta de platos inferior. Esto evitará
que los tornillos caigan en la zona de la bomba al fijar el
lavavajillas a la mesada o gabinete.
46. Fije el lavavajillas
A
A. Atornille al gabinete lateral
Abra la puerta del lavavajillas como preparativo para fijarlo al
mostrador o al lado del gabinete.
NOTAS:
n El lavavajillas debe fijarse para que no se mueva al abrir o
cerrar la puerta.
n No deje que los tornillos caigan al fondo del lavavajillas.
n Localice los soportes instalados en la sección “Selección
de método de fijación de anclaje”, bien en la parte
superior o los lados del lavavajillas.
n Para el anclaje al mostrador: Fije el lavavajillas a la
barra de cocina con dos tornillos Phillips #10 x 1/2"
(proporcionados).
n Para el anclaje lateral: Taladre orificios de guía en el
gabinete para no agrietar la madera. Fije el lavavajillas al
gabinete con dos tornillos Phillips #10 x 1/2"
(proporcionados). Retire el estante superior para facilitar
el acceso.
20
47. Compruebe el espacio de la puerta
IMPORTANTE: Revise que la parte superior de la puerta no
haga contacto con los tornillos, los soportes o el mostrador.
En caso contrario, ajuste las patas niveladoras o utilice la
opción de sujeción lateral.
48. Compruebe el espacio interior
Abra la puerta y compruebe que el espacio entre la abertura
del gabinete del lavavajillas y la tina sea igual en ambos
lados. Si los espacios no son iguales, afloje los tornillos del
soporte y mueva la tina. Apriete los tornillos del soporte.
Conexión por cable directo
49. Quite la cubierta de la caja de terminales
Quite la cubierta de la caja de terminales con una llave de
cubo de cabeza hexagonal de 1/4”, una llave de tuercas o un
destornillador Torx
®
T20
®
. Guárdela para usarla más tarde.
50. Instale el protector de cables
Instale un protector de cables con certificación UL/
homologación CSA.
51. Dirija el cable dentro de la caja de terminales
Disponga el cable de forma que no toque el motor o la parte
inferior de la tina del lavavajillas. Jale el cable a través del
protector de cables que está en la lista de UL o aprobado por
CSA dentro de la caja de terminales. El protector de cables
no se suministra con el lavavajillas. El propietario deberá
comprar un protector de cables con tornillo de 7/8" (22 mm).
Seleccione conectores de rosca que estén en la lista de UL o
aprobados por CSA (no incluidos) clasificados para conectar
el cableado de la casa al cableado de calibre 16 del
lavavajillas.
ADVERTENCIA
Peligro de choque eléctrico
Conecte este aparato con conexión a tierra.
Conecte el cable de tierra al conector de tierra verde en
la caja de terminales.
No utilice un cable de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.
52. Cable directo: conecte el cable a tierra
A
B
A. Cable de conexión a tierra
B. Tornillo de conexión a tierra
Forme un gancho en forma de “U” con el cable de conexión a
tierra desnudo. Enrolle el cable de conexión a tierra en forma
de gancho en sentido horario alrededor del tornillo conector
de conexión a tierra y debajo de la lavadora. Apriete el
tornillo conector de conexión a tierra con firmeza.
21
53. Cable directo: conecte los cables restantes
Seleccione conectores de torsión con certificación UL/
homologación CSA del tamaño adecuado. Conecte los
cables, negro con negro y blanco con blanco, mediante los
conectores de torsión.
NOTA: No enrosque el cable trenzado previamente. Gire el
conector de torsión. Tire con suavidad de los cables para
comprobar que están firmes.
Configuración del cableado
Cable de
suministro
eléctrico:
Cable de la caja
de terminales:
blanco
blanco
negro
negro
Cable de conexión
a tierra
conector de
puesta a tierra
54. Cable directo: asegure el cable en el protector
de cables
Apriete los tornillos del protector de cables para asegurar el
cable.
55. Cable directo: vuelva a instalar la cubierta y
los cables de la caja de terminales
Coloque los cables dentro de la caja de terminales. Inserte
las lengüetas en el lado izquierdo de la cubierta. Cerciórese
de que los alambres estén dentro de la caja. Cierre la
cubierta asegurándose de no pellizcar los cables. Para
asegurar la cubierta, use un aprietatuercas de 1/4” o un
destornillador Torx
®
T20
®
y el tornillo que se quitó
previamente.
Conexión de tubería de agua a
válvula de cierre del hogar
NOTA: Si se utiliza una manguera trenzada flexible, sustituya la
manguera de entrada después de 5 años para reducir el riesgo de
fallas. Apunte las fechas de instalación o sustitución en la
manguera para su consulta en el futuro.
56. Fije la tubería de suministro de agua
Fije la tubería de suministro de agua (tubería de cobre o
tubería trenzada flexible de suministro de agua)a la tubería
de suministro de agua caliente mediante una conexión que
cumpla con los códigos y ordenanzas locales. El suministro
de agua a la lavavajillas deberá tener una válvula de cierre
manual ubicada debajo del lavadero.
Conecte la manguera de desagüe
57. Conecte la manguera de desagüe
Conecte la manguera de desagüe al tubo de residuos en “T”
o al colector de residuos mediante una de las siguientes
opciones:
n Opción A: Colector de residuos - sin purga de aire
n Opción B: Sin colector de residuos - sin purga de aire
n Opción C: Colector de residuos - con purga de aire
n Opción D: Sin colector de residuos - con purga de aire
IMPORTANTE: la conexión de la manguera de desagüe del
colector de residuos o del tubo de residuos en “T” se debe
realizar antes de la purga de aire y como mínimo a 20” (508
mm) sobre el piso donde se instalará el lavavajillas.
Consejo útil: para reducir la vibración de la manguera,
manténgala lejos del piso.
22
Opción A: Colector de residuos - sin purga de aire
A
B
C
D
A. Entrada del colector
de residuos
B. Sifón de desagüe
C. Manguera de desagüe
D. Abrazadera grande de
manguera de desagüe
Consejo útil: Retire el tapón de abertura del colector de residuos.
1
1. Golpee el tapón del colector de
residuos con un martillo y un
destornillador.
2
2. Utilice alicates de punta fina para quitar
el tapón.
3
3. Fije la manguera de desagüe a la
entrada del colector de residuos con
una abrazadera grande para manguera
de desagüe (proporcionada). Utilice
pinzas para abrir la abrazadera y
moverla hacia su posición.
Opción B: Sin colector de residuos - sin purga de
aire
A
B
C
D
A. Tubo de residuos en
“T”
B. Sifón de desagüe
C. Manguera de desagüe
D. Abrazadera grande de
manguera de desagüe
A
1
1. Conecte el extremo de goma (A) de la
manguera de desagüe al tubo de
residuos en “T” y córtela si es
necesario.
NOTA: No corte la sección en relieve.
2. Fije el extremo de goma de la
manguera de desagüe al tubo de
residuos en “T” con una abrazadera
grande para manguera de desagüe
(proporcionada). Utilice pinzas para
abrir la abrazadera y moverla hacia su
posición. Si se cortó la manguera de
desagüe, use una abrazadera tipo
tornillo (no proporcionada) de 1
1
/
2
" a 2"
(38 mm a 50 mm).
23
Opción C: Colector de residuos - con purga de
aire
A
B
C
D
E
F
G
A. Abrazaderas de tipo
tornillo
B. Entrada del colector
de residuos
C. Sifón de desagüe
D. Manguera de
desagüe
E. Conector de manguera de
goma
F. Abrazadera grande de
manguera de desagüe
G. Purga de aire
Consejo útil: Retire el tapón de abertura del colector de residuos.
1
1. Golpee el tapón del colector de
residuos con un martillo y un
destornillador.
2
2. Utilice alicates de punta fina para quitar
el tapón.
A
3
3. Conecte el extremo de goma (A) de la
manguera de desagüe a la purga de
aire y recorte si es necesario.
NOTA: No corte la sección en relieve.
4
4. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe
(proporcionada). Utilice pinzas para
abrir la abrazadera y moverla hacia su
posición. Si se cortó la manguera de
desagüe, use una abrazadera tipo
tornillo (no proporcionada) de 1
1
/
2
" a 2"
(38 mm a 50 mm).
5
5. Use una manguera de goma (no
provista) con las abrazaderas tipo
tornillo (no provistas) para conectarlas
desde la purga de aire hasta la entrada
del recipiente de desechos.
Opción D: Sin colector de residuos - con purga de
aire
B
A
C
D
E
F
G
A. Abrazaderas de tipo
tornillo
B. Tubo de residuos en
“T”
C. Sifón de desagüe
D. Manguera de
desagüe
E. Conector de manguera de
goma
F. Abrazadera grande de
manguera de desagüe
G. Purga de aire
A
1
1. Conecte el extremo de goma (A) de la
manguera de desagüe a la purga de
aire y recorte si es necesario.
NOTA: No corte la sección en relieve.
2. Fije la manguera de desagüe a la purga
de aire con la abrazadera grande para
manguera de desagüe
(proporcionada). Utilice pinzas para
abrir la abrazadera y moverla hacia su
posición. Si se cortó la manguera de
desagüe, use una abrazadera tipo
tornillo (no proporcionada) de 1
1
/
2
" a 2"
(38 mm a 50 mm).
3
3. Utilice una manguera de goma (no
proporcionada) con las abrazaderas de
tipo tornillo (no proporcionadas) para
conectarlas desde el tubo de residuos
en “T” hasta la purga de aire.
2
24
Finalización de la instalación
Compruebe que el cable de suministro eléctrico no entra en
contacto con el motor o con la parte inferior de la tina de la
lavavajillas.
ADVERTENCIA
Peligro de choque eléctrico
Conecte a un tomacorriente con conexión a tierra de
3 terminales.
No quite el terminal de conexión a tierra.
No use un adaptador.
No utilice un cable de extensión.
No seguir estas instrucciones puede ocasionar la
muerte, un incendio o un choque eléctrico.
58. Cable de suministro eléctrico: enchufe a una
toma de 3 terminales con conexión a tierra.
Conecte el producto a un contacto de pared de 3 terminales
con conexión a tierra.
59. Reconecte el suministro eléctrico
Reconecte el suministro de energía en la caja de fusibles o la
caja de cortacircuitos.
NOTA: Con el panel de acceso retirado, ponga la lavavajillas
en marcha y deje que complete el ciclo de lavado más corto.
Después de los 2 primeros minutos, desbloquee la puerta,
espere 5 segundos y luego ábrala. Compruebe si hay agua
en la parte inferior de la tina de la lavavajillas. Compruebe
que la lavavajillas funciona de forma adecuada
Instalación del panel de acceso
– Para plástico, continúe con el paso 60
– Para metal, continúe con el paso 63
Panel de plástico:
60. Vuelva a instalar el panel de acceso y los
elementos de sujeción
A
A. Aislamiento (en algunos modelos)
Coloque el panel de acceso de plástico contra la pata del
lavavajillas. Compruebe que el aislamiento no interfiere con
el conjunto de flotación.
61. Compruebe el borde del panel de acceso
Compruebe que el borde inferior del panel de acceso esté en
contacto con el piso. Ajústelo si es necesario.
62. Apriete los elementos de sujeción
1/4
turn
A
B
C
A. Desbloqueado
B. Bloqueado
C. 1/4 de giro
Con un destornillador plano, gire los elementos de sujeción
1/4 hacia la derecha para fijarlos en su lugar. La ranura de
los elementos de sujeción estará completamente vertical
cuando se asegure correctamente. Vaya al paso 65.
Panel de metal:
63. Vuelva a instalar los paneles de acceso
Coloque el panel contra las patas del lavavajillas. Use un
destornillador Phillips o un aprietatuercas de 1/4” (6 mm)
para volver a instalar los tornillos a través de los orificios en
el panel de acceso.
64. Compruebe el borde del panel inferior
Compruebe que el borde inferior del panel de acceso esté en
contacto con el piso. Ajústelo si es necesario.
65. Ajuste los tornillos
Apriete los tornillos del panel de acceso.
Verifique el funcionamiento
n Consulte la Guía de inicio rápido de la lavavajillas
proporcionada con la lavavajillas.
n Compruebe que se han instalado todas las piezas y que no se
ha omitido ningún paso. Compruebe que tiene todas las
herramientas que utilizó.
Si la lavavajillas no funciona de forma adecuada, desconecte el
suministro de energía o desenchufe la lavavajillas y consulte la
sección “Funcionamiento inadecuado de la lavavajillas”.
Funcionamiento inadecuado de la
lavavajillas
Pruebe primero las soluciones aquí sugeridas y posiblemente se
evite el costo de una visita de servicio técnico.
n ¿Se ha disparado el cortacircuitos o se ha quemado el fusible
de la casa?
n ¿Se ha cerrado y trabado bien la puerta?
n ¿Se ha seleccionado correctamente el ciclo para poner en
marcha la lavavajillas?
n ¿Está abierta la llave del agua?
Si no funciona ninguna de estas soluciones, consulte la
información de contacto que figura en la Guía de inicio rápido.
Consejos adicionales
El lavado tomará más tiempo. Su nueva lavavajillas tardará un
promedio de 2 a 5 horas por carga, pero utiliza un 40 % menos de
electricidad que modelos anteriores. Su lavavajillas se ha
diseñado con un motor de bajo voltaje y de bajo consumo de
energía; por ello, lava durante períodos más prolongados para
garantizar una limpieza excepcional. Algunos modelos están
equipados con un sensor de agua óptico, de modo que el primer
ciclo funcionará por más tiempo para calibrar el sensor óptico. La
selección de ciertas opciones puede aumentar la duración del
ciclo a más de 3,5 horas.
El agente de enjuague es esencial para lograr buenos resultados
en el secado:
Esta lavavajillas se ha diseñado para usarse con un agente de
enjuague para obtener un buen secado y para limitar la
acumulación de depósitos de agua dura. Las lavavajillas
eficientes utilizan menos agua y energía, y por ello dependen de
la acción de difusión del agente de enjuague para realizar un
buen secado.
Es posible que la luz de Start/Resume (Inicio/Reanudar)
parpadee:
Al presionar Start/Resume, asegúrese de cerrar la puerta antes
de 3 segundos. Si no cierra la puerta antes de 3 segundos, la luz
de Start/Resume (Inicio/Reanudar) parpadeará hasta que la
presione nuevamente. (También debe hacer esto al añadir vajilla
durante un ciclo).
25
26
NOTES
27
NOTES
28
NOTES
29
NOTES
30
NOTES
31
NOTES
W11542839A
©2021 Todos los derechos reservados. Se usa bajo licencia en Canadá.
08/21
NOTES
