Maytag MDB7755AWS tall tub dishwasher User Manual

?dAYFAG

MDB-5

Loading ................. 2-5

Dishwasher Use ............ 6

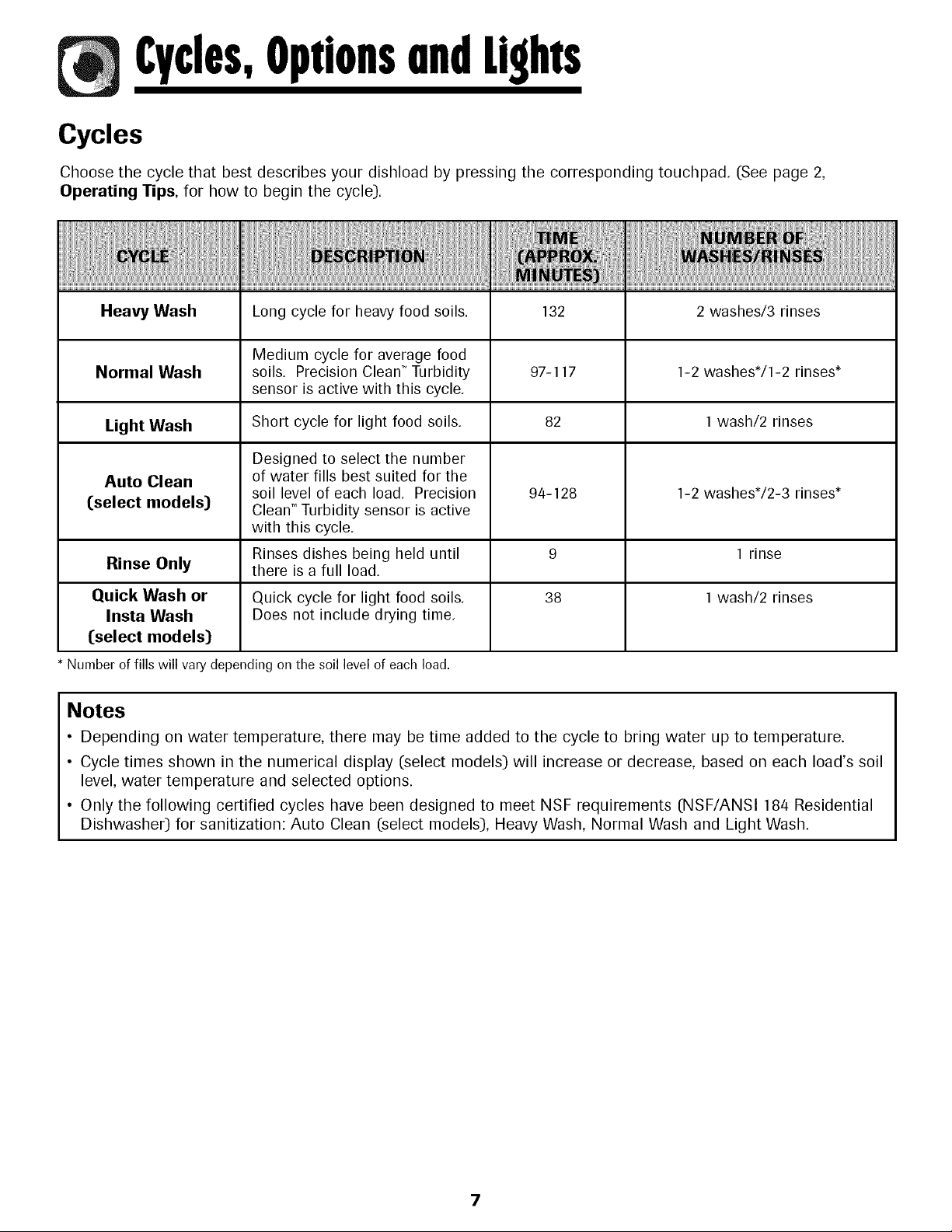

Cycles, Options

and Lights .............. 7-10

........ 10

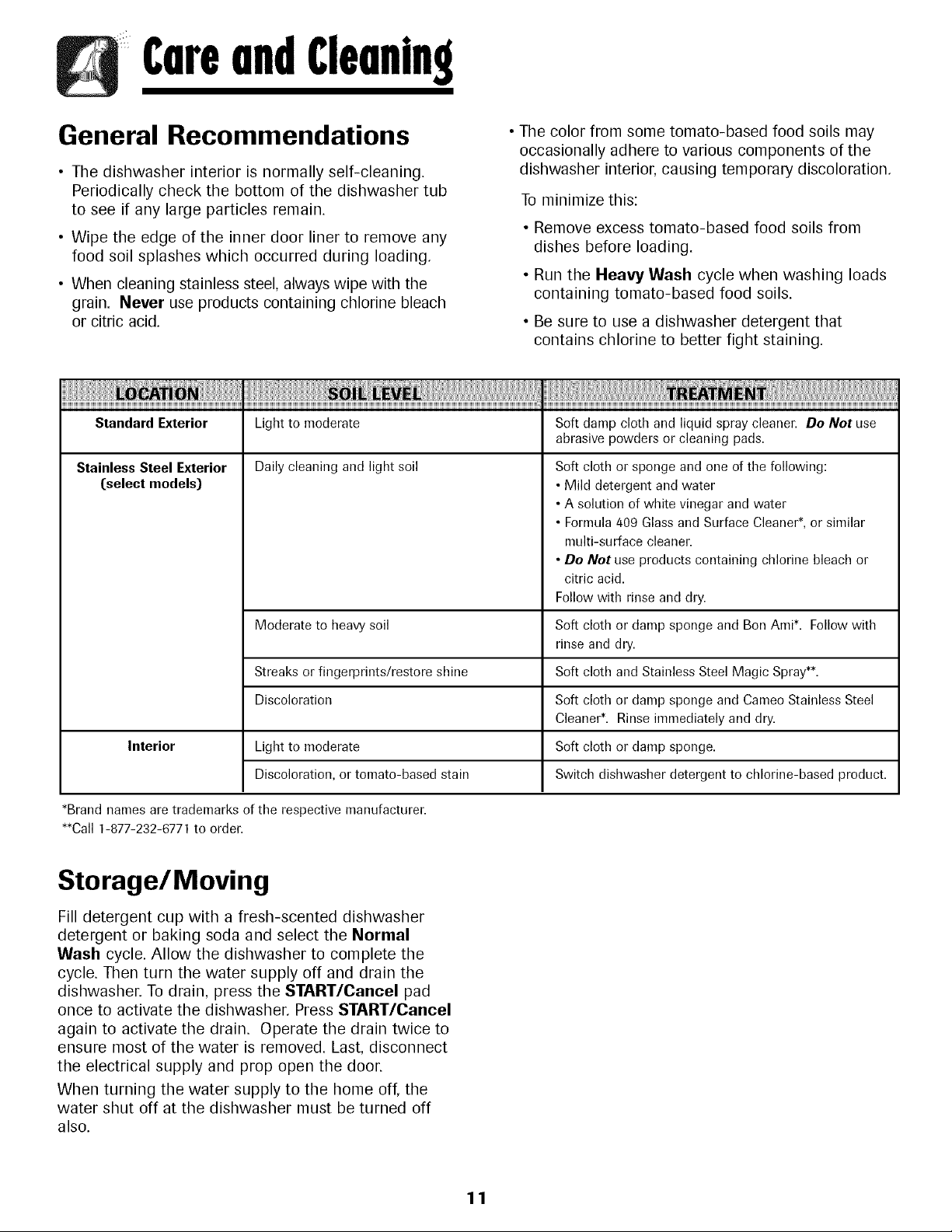

Care & Cleaning ........... 11

Trou bleshooting ........ 12-14

Warranty & Service ........ 15

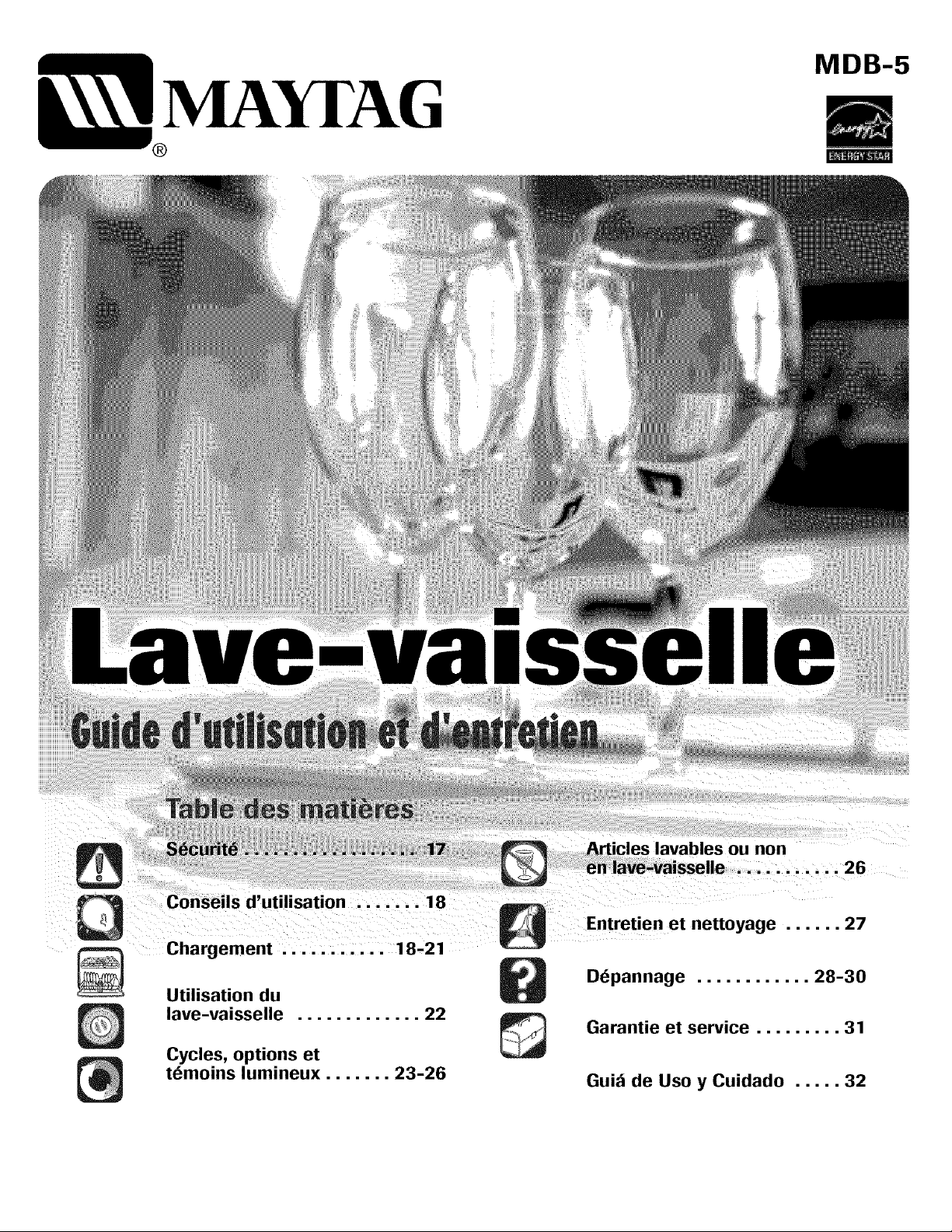

Guide d'utilisation

et d'entretien .............. 16

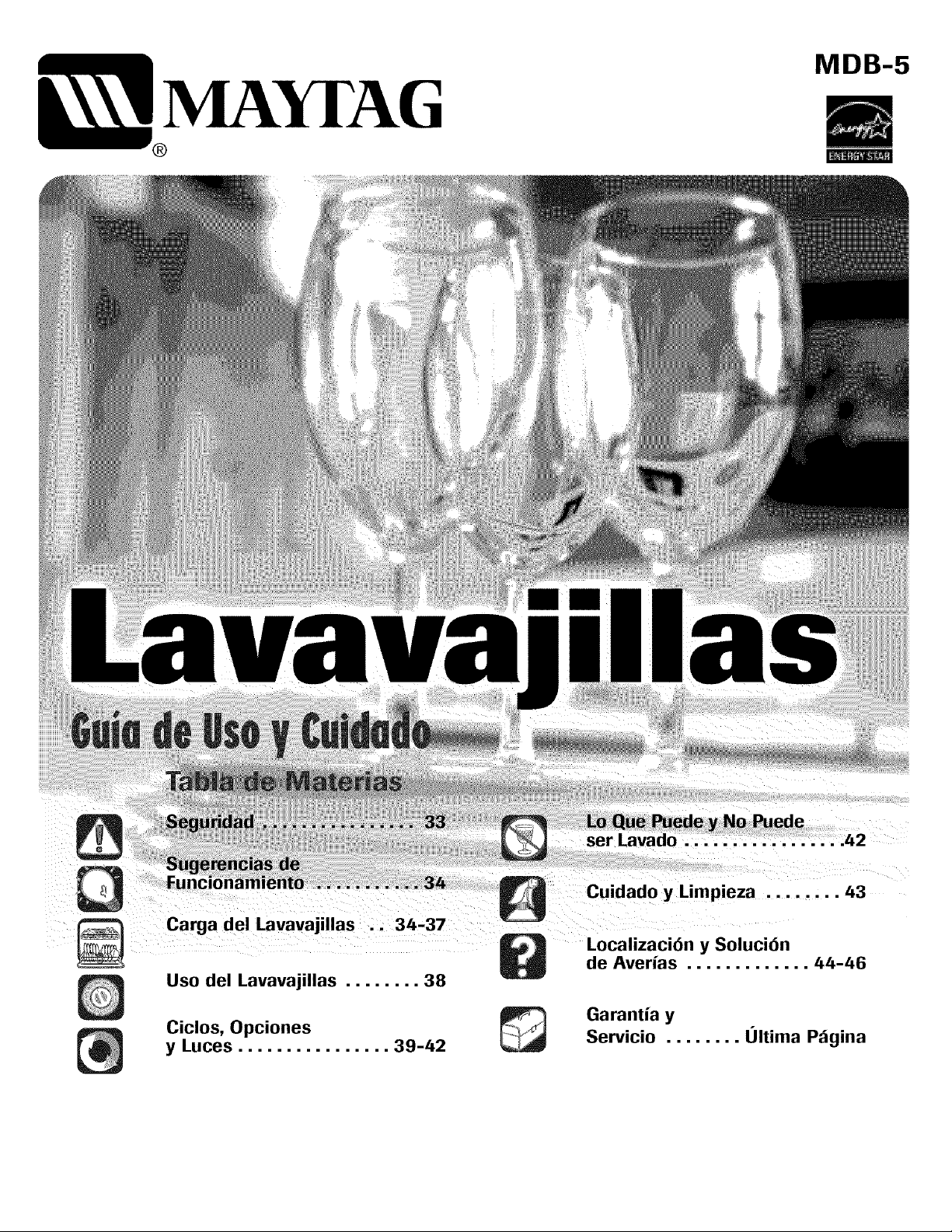

Gui_ de Uso y Cuidado ..... 32

Part No. 6 920182 A www.maytag.com _2005 Maytag Appliances Sales Co.

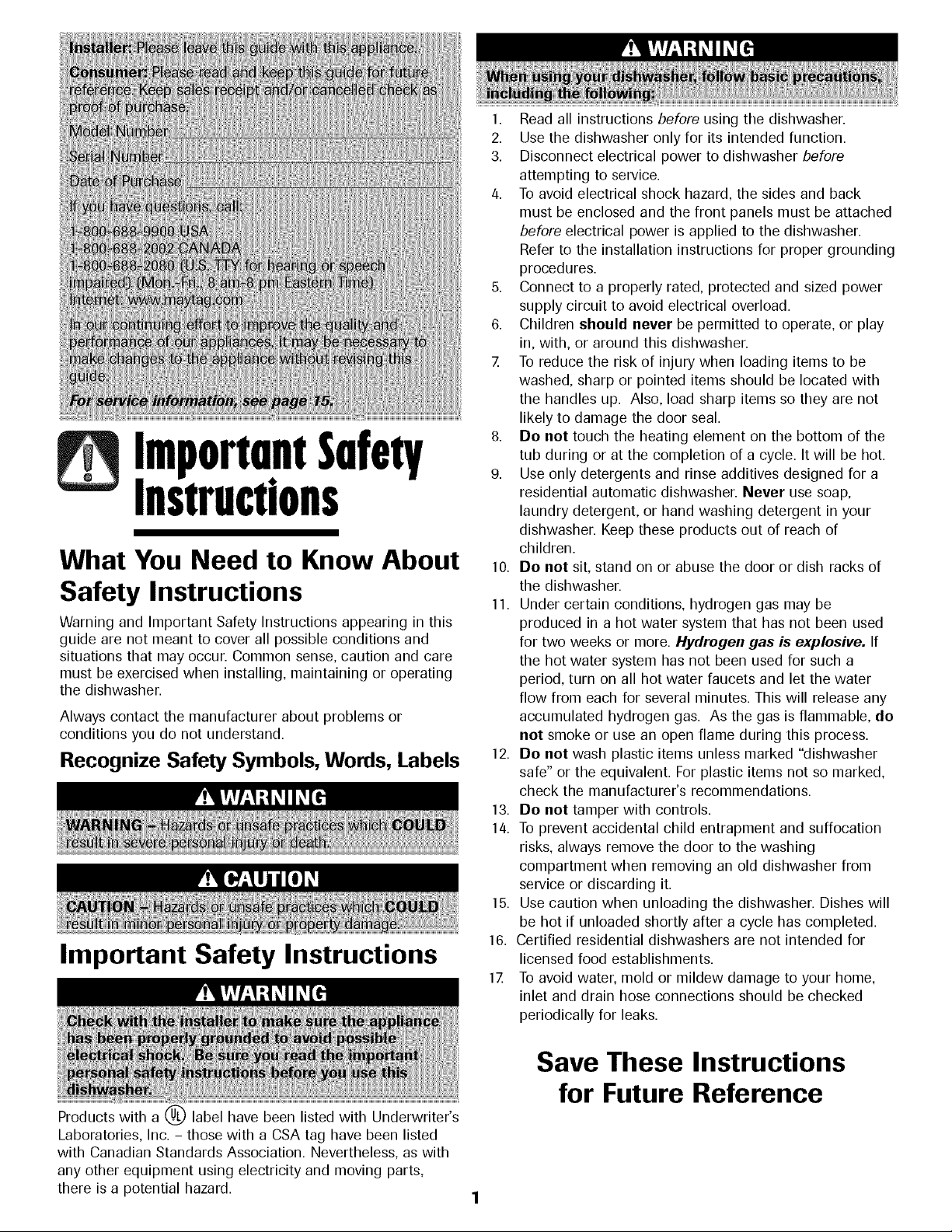

!mportuntSafety

instructions

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in this

guide are not meant to cover all possible conditions and

situations that may occur. Common sense, caution and care

must be exercised when installing, maintaining or operating

the dishwasher.

Always contact the manufacturer about problems or

conditions you do not understand.

Recognize Safety Symbols, Words, Labels

Important Safety Instructions

1. Read all instructions before using tile dishwasher.

2. Use the dishwasher only for its intended function.

3. Disconnect electrical power to dishwasher before

attempting to service.

4. To avoid electrical shock hazard, the sides and back

must be enclosed and the front panels must be attached

before electrical power is applied to the dishwasher.

Refer to the installation instructions for proper grounding

procedures.

5. Connect to a properly rated, protected and sized power

supply circuit to avoid electrical overload.

6. Children should never be permitted to operate, or play

in, with, or around this dishwasher.

7 To reduce the risk of injury when loading items to be

washed, sharp or pointed items should be located with

tile handles up. Also, load sharp items so they are not

likely to damage the door seal.

8. Do not touch the heating element on the bottom of the

tub during or at the completion of a cycle. It will be [lot.

9. Use only detergents and rinse additives designed for a

residential automatic dishwasher. Never use soap,

laundry detergent, or hand washing detergent in your

dishwasher. Keep these products out of reach of

children.

10. Do not sit, stand on or abuse the door or dish racks of

the dishwasher.

11. Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for two weeks or more. Hydrogen gas is explosive. If

the hot water system has not been used for such a

period, turn on all hot water faucets and let the water

flow from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable, do

not smoke or use an open flame during this process.

12. Do not wash plastic items unless marked "dishwasher

safe" or the equivalent. For plastic items not so marked,

check the manufacturer's recommendations.

13. Do not tamper with controls.

14. To prevent accidental child entrapment and suffocation

risks,always remove the door to the washing

compartment when removing an old dishwasher from

service or discarding it.

15. Use caution when unloading the dishwasher. Dishes will

be hot if unloaded shortly after a cycle has completed.

16. Certified residential dishwashers are not intended for

licensedfood establishments.

17 To avoid water, mold or mildew damage to your home,

inlet and drain hose connections should be checked

periodically for leaks.

Products with a _ label [lave been listed with Underwriter's

Laboratories, Inc. - those with a CSA tag have been listed

with Canadian Standards Association. Nevertheless, as with

any other equipment using electricity and moving parts,

there is a potential hazard.

Save These Instructions

for Future Reference

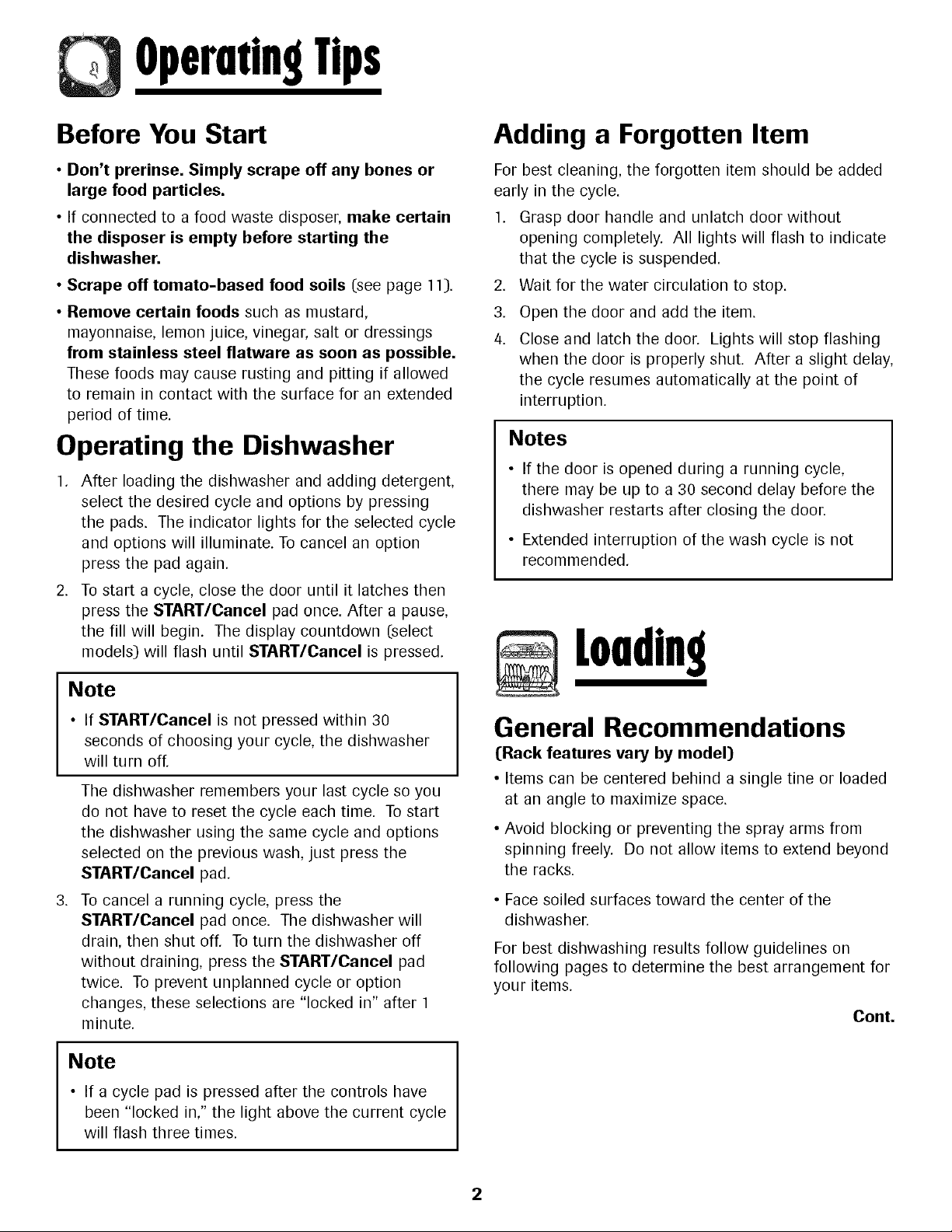

OperatingTips

Before You Start

• Don't prerinse. Simply scrape off any bones or

large food particles.

• If connected to a food waste disposer, make certain

the disposer is empty before starting the

dishwasher.

• Scrape off tomato-based food soils (see page 11).

• Remove certain foods such as mustard,

mayonnaise, lemon juice, vinegar, salt or dressings

from stainless steel flatware as soon as possible.

These foods may cause rusting and pitting if allowed

to remain in contact with the surface for an extended

period of time.

Operating the Dishwasher

1. After loading the dishwasher and adding detergent,

select the desired cycle and options by pressing

the pads. The indicator lights for the selected cycle

and options will illuminate. To cancel an option

press the pad again.

2. To start a cycle, close the door until it latches then

press the START/Cancel pad once. After a pause,

the fill will begin. The display countdown (select

models) will flash until START/Cancel is pressed.

Note

• If STARTICancel is not pressed within 30

seconds of choosing your cycle, the dishwasher

will turn off.

The dishwasher remembers your last cycle so you

do not have to reset the cycle each time. To start

the dishwasher using the same cycle and options

selected on the previous wash, just press the

START/Cancel pad.

To cancel a running cycle, press the

START/Cancel pad once. The dishwasher will

drain, then shut off. To turn the dishwasher off

without draining, press the START/Cancel pad

twice. To prevent unplanned cycle or option

changes, these selections are "locked in" after 1

minute.

Note

• If a cycle pad is pressed after the controls have

been "locked in," the light above the current cycle

will flash three times.

Adding a Forgotten Item

For best cleaning, the forgotten item should be added

early in the cycle.

1. Grasp door handle and unlatch door without

opening completely. All lights will flash to indicate

that the cycle is suspended.

2. Wait for the water circulation to stop.

3. Open the door and add the item.

4. Close and latch the door. Lights will stop flashing

when the door is properly shut. After a slight delay,

the cycle resumes automatically at the point of

interruption.

Notes

• If the door is opened during a running cycle,

there may be up to a 30 second delay before the

dishwasher restarts after closing the door.

• Extended interruption of the wash cycle is not

recommended.

General Recommendations

(Rack features vary by model)

• Items can be centered behind a single tine or loaded

at an angle to maximize space.

• Avoid blocking or preventing the spray arms from

spinning freely. Do not allow items to extend beyond

the racks.

• Face soiled surfaces toward the center of the

dishwasher.

For best dishwashing results follow guidelines on

following pages to determine the best arrangement for

your items.

Cont.

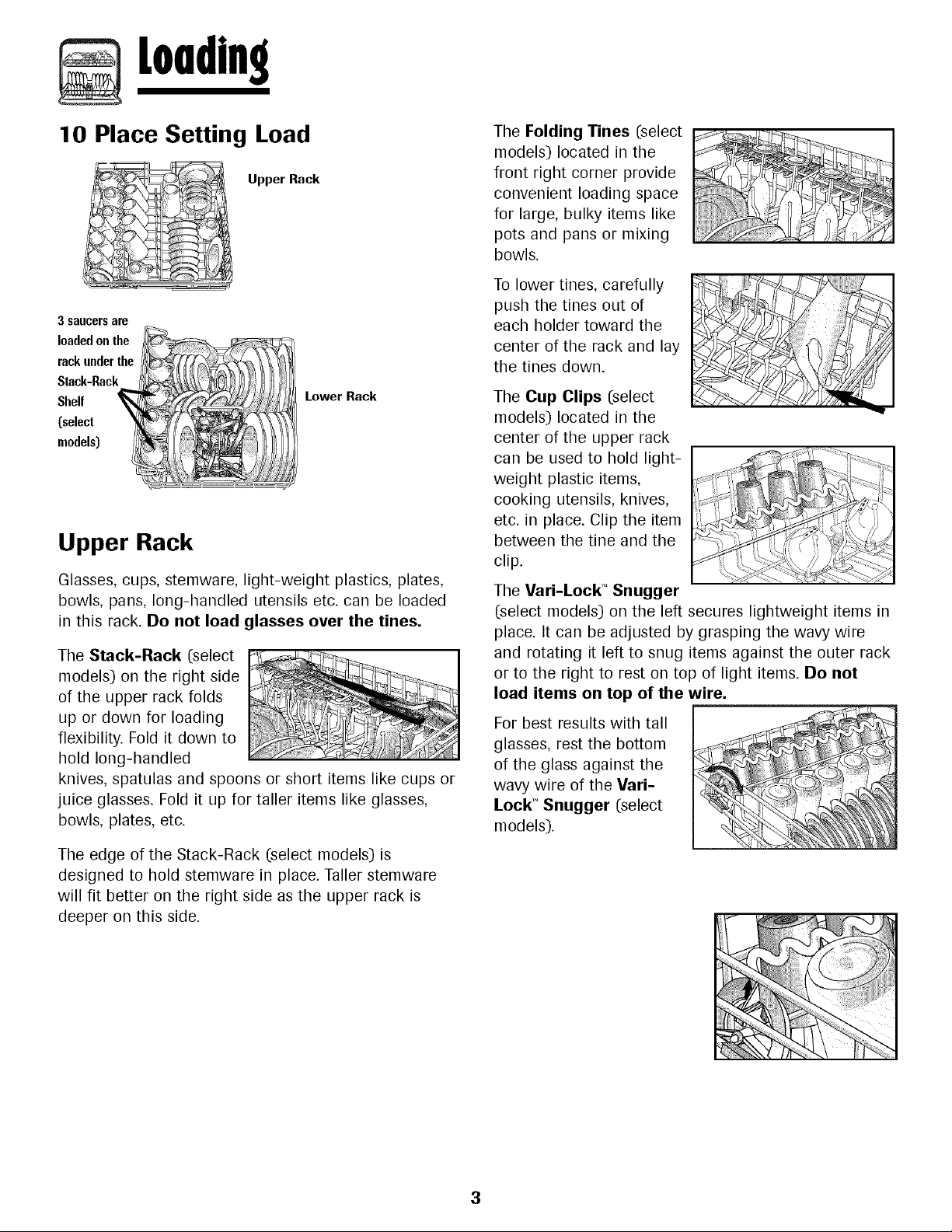

10 Place Setting Load

Upper Rack

3 saucersare

loadedon the

rackunderthe

Stack-Rack

Shelf

[select

models)

Lower Rack

Upper Rack

Glasses, cups, stemware, light-weight plastics, plates,

bowls, pans, long-handled utensils etc. can be loaded

in this rack. Do not load glasses over the tines.

The Stack-Rack (select

models) on the right side

of the upper rack folds

up or down for loading

flexibility. Fold it down to

hold long-handled

knives, spatulas and spoons or short items like cups or

juice glasses. Fold it up for taller items like glasses,

bowls, plates, etc.

The edge of the Stack-Rack (select models) is

designed to hold stemware in place. Taller stemware

will fit better on the right side as the upper rack is

deeper on this side.

The Folding Tines (select

models) located in the

front right corner provide

convenient loading space

for large, bulky items like

pots and pans or mixing

bowls.

To lower tines, carefully

push the tines out of

each holder toward the

center of the rack and lay

the tines down.

The Cup Clips (select

models) located in the

center of the upper rack

can be used to hold light-

weight plastic items,

cooking utensils, knives,

etc. in place. Clip the item

between the tine and the

clip.

The Vari-Lock t" Snugger

(select models) on the left secures lightweight items in

place. It can be adjusted by grasping the wavy wire

and rotating it left to snug items against the outer rack

or to the right to rest on top of light items. Do not

load items on top of the wire.

For best results with tall

glasses, rest the bottom

of the glass against the

wavy wire of the Vari-

Lock T"Snugger (select

models).

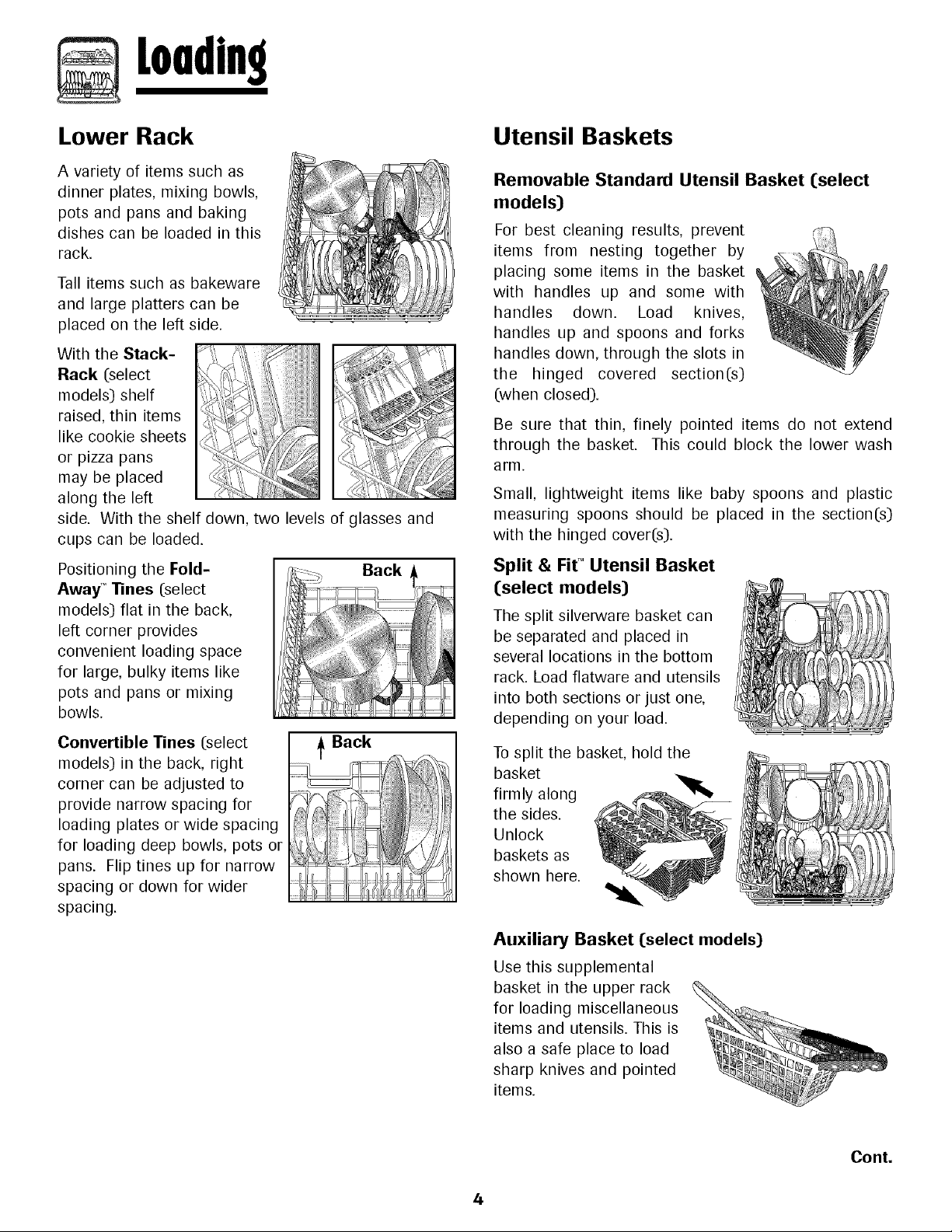

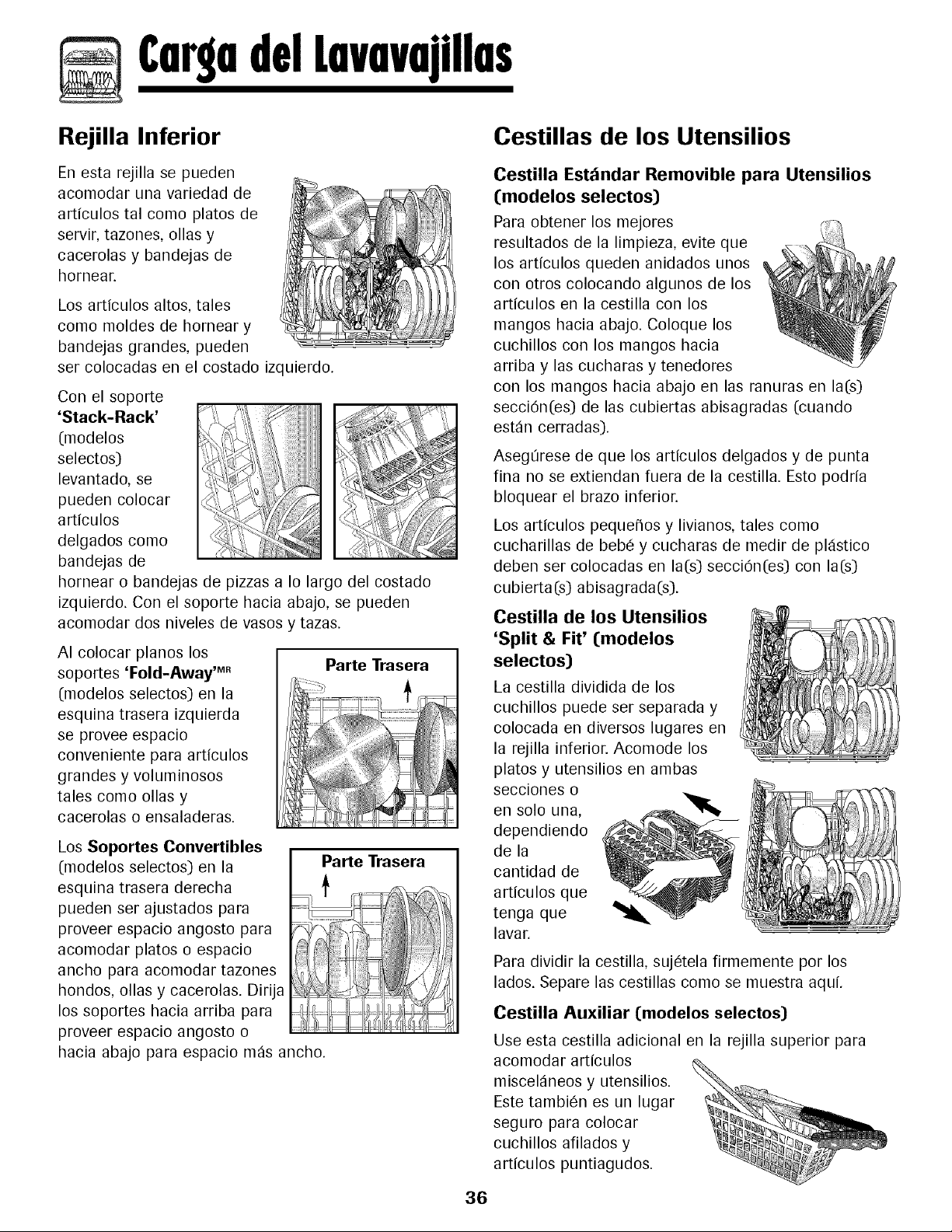

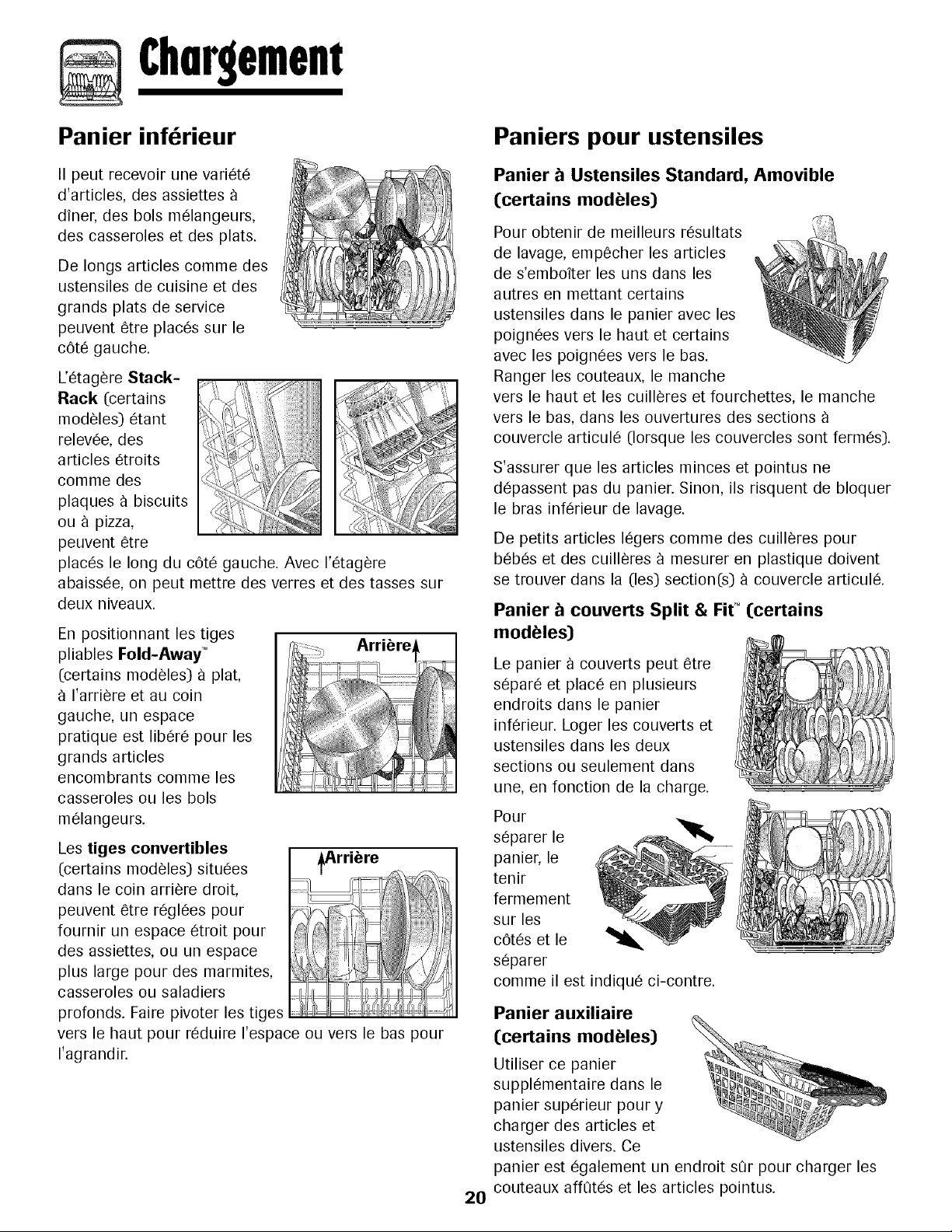

Lower Rack

A variety of items such as

dinner plates, mixing bowls,

pots and pans and baking

dishes can be loaded in this

rack.

Tall items such as bakeware

and large platters can be

placed on the left side.

With the Stack-

Rack (select

models) shelf

raised, thin items

like cookie sheets

or pizza pans

may be placed

along the left

side. With the shelf down, two levels of glasses and

cups can be loaded.

Positioning the Fold-

Away T_'Tines ([select

models) flat in the back,

left corner provides

convenient loading space

for large, bulky items like

pots and pans or mixing

bowls.

Back

Convertible Tines (select

models) in the back, right

corner can be adjusted to

provide narrow spacing for

loading plates or wide spacing

for loading deep bowls, pots or

pans. Flip tines up for narrow

spacing or down for wider

spacing.

Back

Utensil Baskets

Removable Standard Utensil Basket [select

models)

For best cleaning results, prevent

items from nesting together by

placing some items in the basket

with handles up and some with

handles down. Load knives,

handles up and spoons and forks

handles down, through the slots in

the hinged covered section(s)

(when closed).

Be sure that thin, finely pointed items do not extend

through the basket. This could block the lower wash

arn].

Small, lightweight items like baby spoons and plastic

measuring spoons should be placed in the section(s)

with the hinged cover(s).

Split & Fit TM Utensil Basket

(select models)

The split silverware basket can

be separated and placed in

several locations in the bottom

rack. Load flatware and utensils

into both sections or just one,

depending on your load.

To split the basket, hold the

basket

firmly along

the sides.

Unlock

baskets as

shown here.

Auxiliary Basket [select models)

Use this supplemental

basket in the upper rack

for loading miscellaneous

items and utensils. This is

also a safe place to load

sharp knives and pointed

items.

Cont.

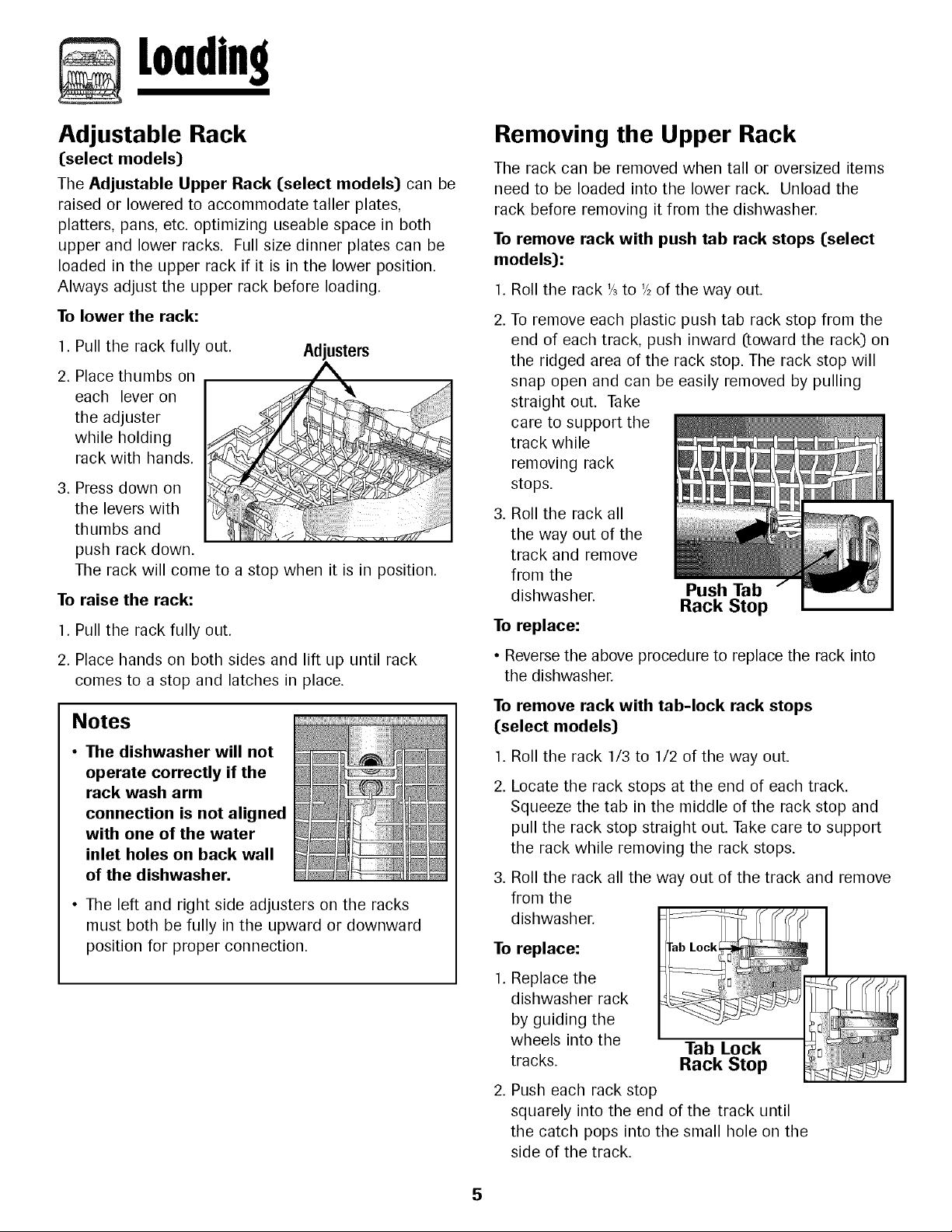

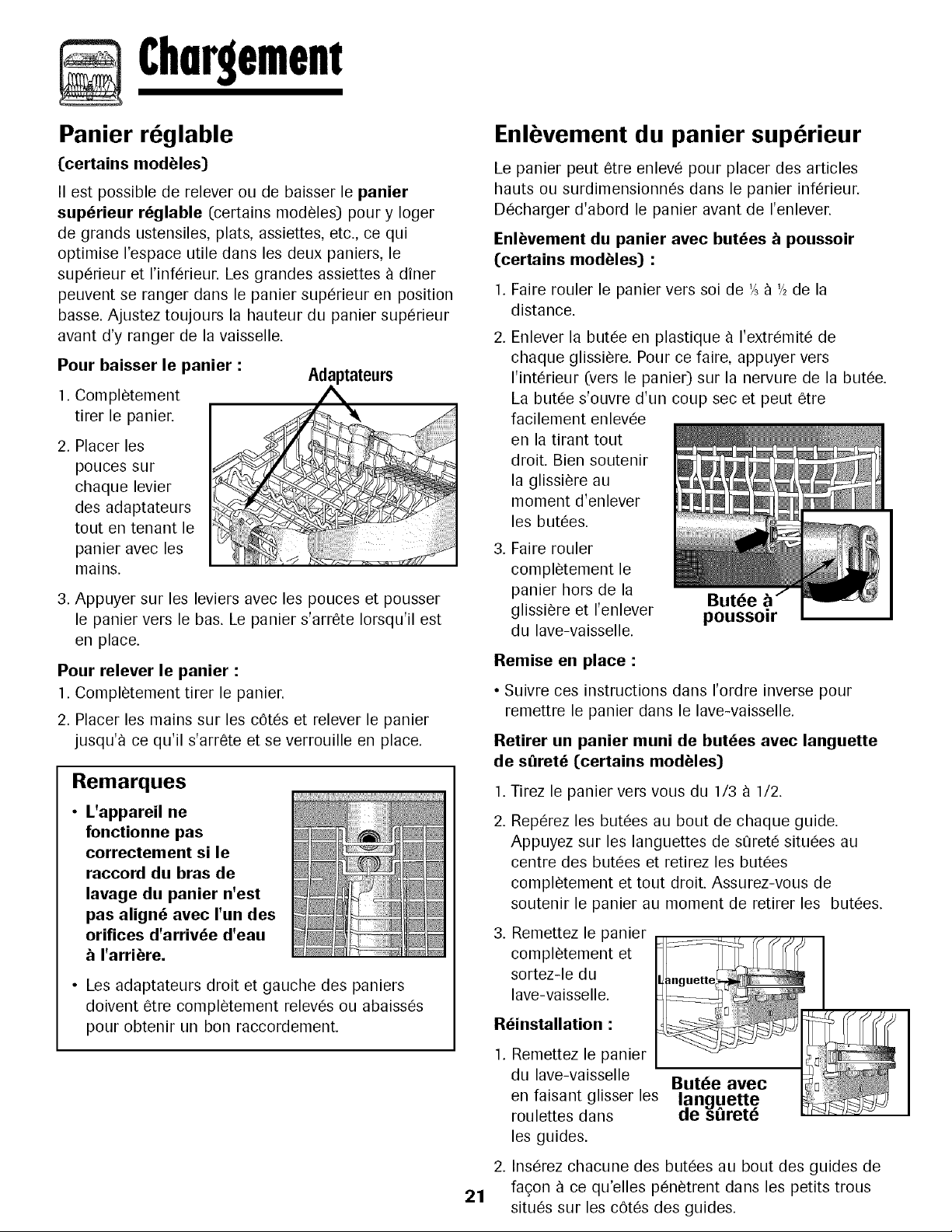

Adjustable Rack

[select models)

The Adjustable Upper Rack [select models) can be

raised or lowered to accommodate taller plates,

platters, pans, etc. optimizing useable space in both

upper and lower racks. Full size dinner plates can be

loaded in the upper rack if it is in the lower position.

Always adjust the upper rack before loading.

To lower the rack:

1. Pull the rack fully out.

2. Place thumbs on

each lever on

the adjuster

while holding

rack with hands.

Adjusters

3. Press down on

the levers with

thumbs and

push rack down.

The rack will come to a stop when it is in position.

To raise the rack:

1. Pull the rack fully out.

2. Place hands on both sides and lift up until rack

comes to a stop and latches in place.

Notes

• The dishwasher will not

operate correctly if the

rack wash arm

connection is not aligned

with one of the water

inlet holes on back wall

of the dishwasher.

• The left and right side adjusters on the racks

must both be fully in the upward or downward

position for proper connection.

Removing the Upper Rack

The rack can be removed when tall or oversized items

need to be loaded into the lower rack. Unload the

rack before removing it from the dishwasher.

To remove rack with push tab rack stops [select

models):

Roll the rack Y3to Y2of the way out.

To remove each plastic push tab rack stop from the

end of each track, push inward (toward the rack) on

the ridged area of the rack stop. The rack stop will

snap open and can be easily removed by pulling

straight out. Take

care to support the

track while

removing rack

stops.

3. Roll the rack all

the way out of the

track and remove

from the

dishwasher.

Push Tab

Rack Stop

To replace:

• Reverse the above procedure to replace the rack into

the dishwasher.

To remove rack with tab-lock rack stops

[select models)

Roll the rack 1/3 to 1/2 of the way out.

Locate the rack stops at the end of each track.

Squeeze the tab in the middle of the rack stop and

pull the rack stop straight out. Take care to support

the rack while removing the rack stops.

Roll the rack all the way out of the track and remove

from the

dishwasher.

To replace:

1. Replace the

dishwasher rack

by guiding the

wheels into the

tracks.

Push each rack stop

squarely into the end of the track until

the catch pops into the small hole on the

side of the track.

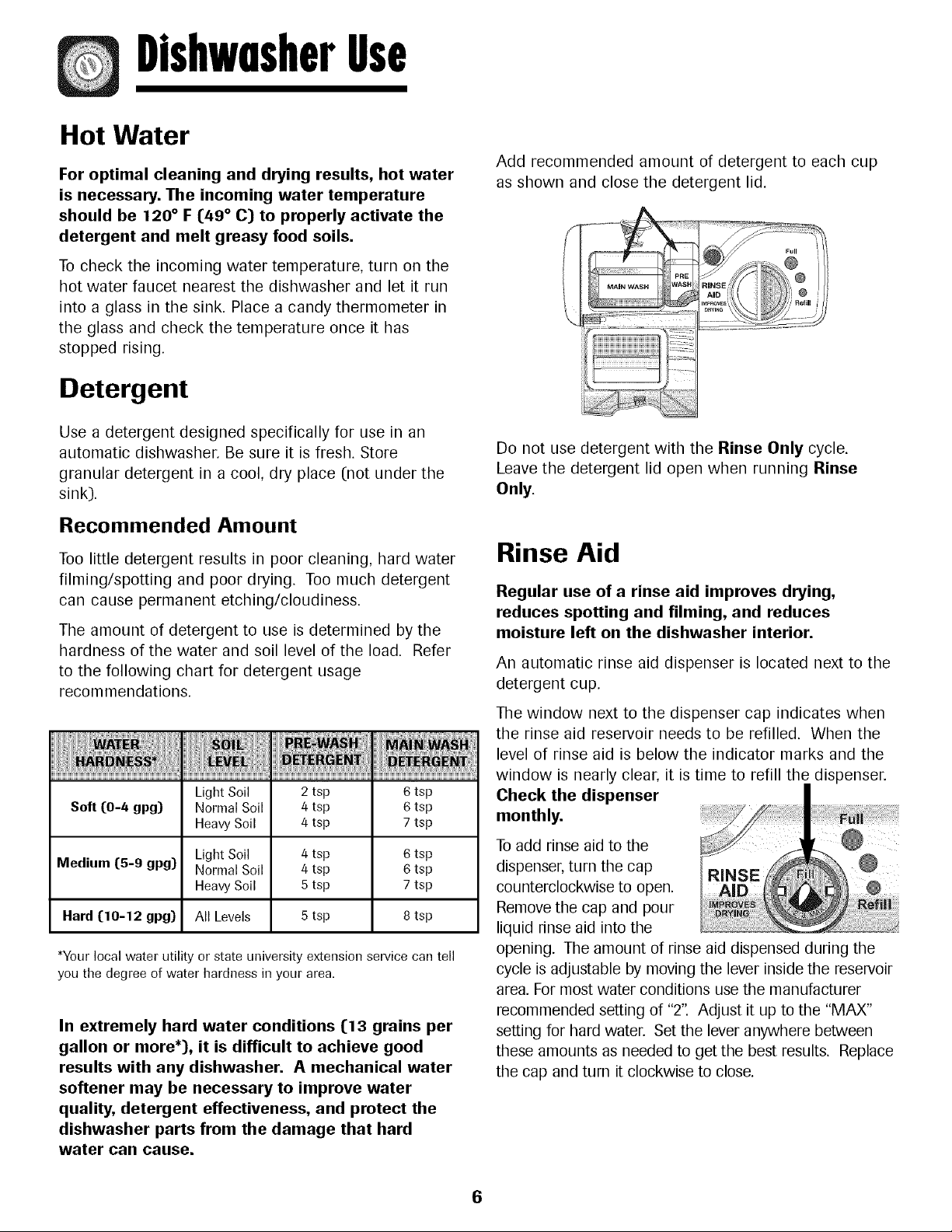

DishwasherUse

Hot Water

For optimal cleaning and drying results, hot water

is necessary. The incoming water temperature

should be 120 ° F [49 ° C) to properly activate the

detergent and melt greasy food soils.

To check the incoming water temperature, turn on the

hot water faucet nearest the dishwasher and let it run

into a glass in the sink. Place a candy thermometer in

the glass and check the temperature once it has

stopped rising.

Detergent

Use a detergent designed specifically for use in an

automatic dishwasher. Be sure it is fresh. Store

granular detergent in a cool, dry place (not under the

sink).

Recommended Amount

Too little detergent results in poor cleaning, hard water

filming/spotting and poor drying. Too much detergent

can cause permanent etching/cloudiness.

The amount of detergent to use is determined by the

hardness of the water and soil level of the load. Refer

to the following chart for detergent usage

recommendations.

Light Soil 2 tsp 6 tsp

Soft (0-4 gpg) Normal Soil 4 tsp 6 tsp

Heavy Soil 4 tsp 7 tsp

Light Soil 4 tsp 6 tsp

Medium (5-9 gpg) Normal Soil 4 tsp 6 tsp

Heavy Soil 5 tsp 7 tsp

Hard (10-12 gpg) All Levels 5 tsp 8 tsp

*Your local water utility or state university extension service can tell

you the degree of water hardness in your area.

In extremely hard water conditions (13 grains per

gallon or more*), it is difficult to achieve good

results with any dishwasher. A mechanical water

softener may be necessary to improve water

quality, detergent effectiveness, and protect the

dishwasher parts from the damage that hard

water can cause.

Add recommended amount of detergent to each cup

as shown and close the detergent lid.

Do not use detergent with the Rinse Only cycle.

Leave the detergent lid open when running Rinse

Only.

Rinse Aid

Regular use of a rinse aid improves drying,

reduces spotting and filming, and reduces

moisture left on the dishwasher interior.

An automatic rinse aid dispenser is located next to the

detergent cup.

The window next to the dispenser cap indicates when

the rinse aid reservoir needs to be refilled. When the

level of rinse aid is below the indicator marks and the

window is nearly clear, it is time to refill the dispenser.

Check the dispenser

monthly.

To add rinse aid to the

dispenser, turn the cap RINSE

counterclockwise to open.

Remove the cap and pour

liquid rinse aid into the

opening. The amount of rinse aid dispensed during the

cycle is adjustable by moving the lever inside the reservoir

area. For most water conditions use the manufacturer

recommended setting of "2". Adjust it up to the "MAX"

setting for hard water. Set the lever anywhere between

these amounts as needed to get the best results. Replace

the cap and turn it clockwise to close.

Cycles,OptionsnndLights

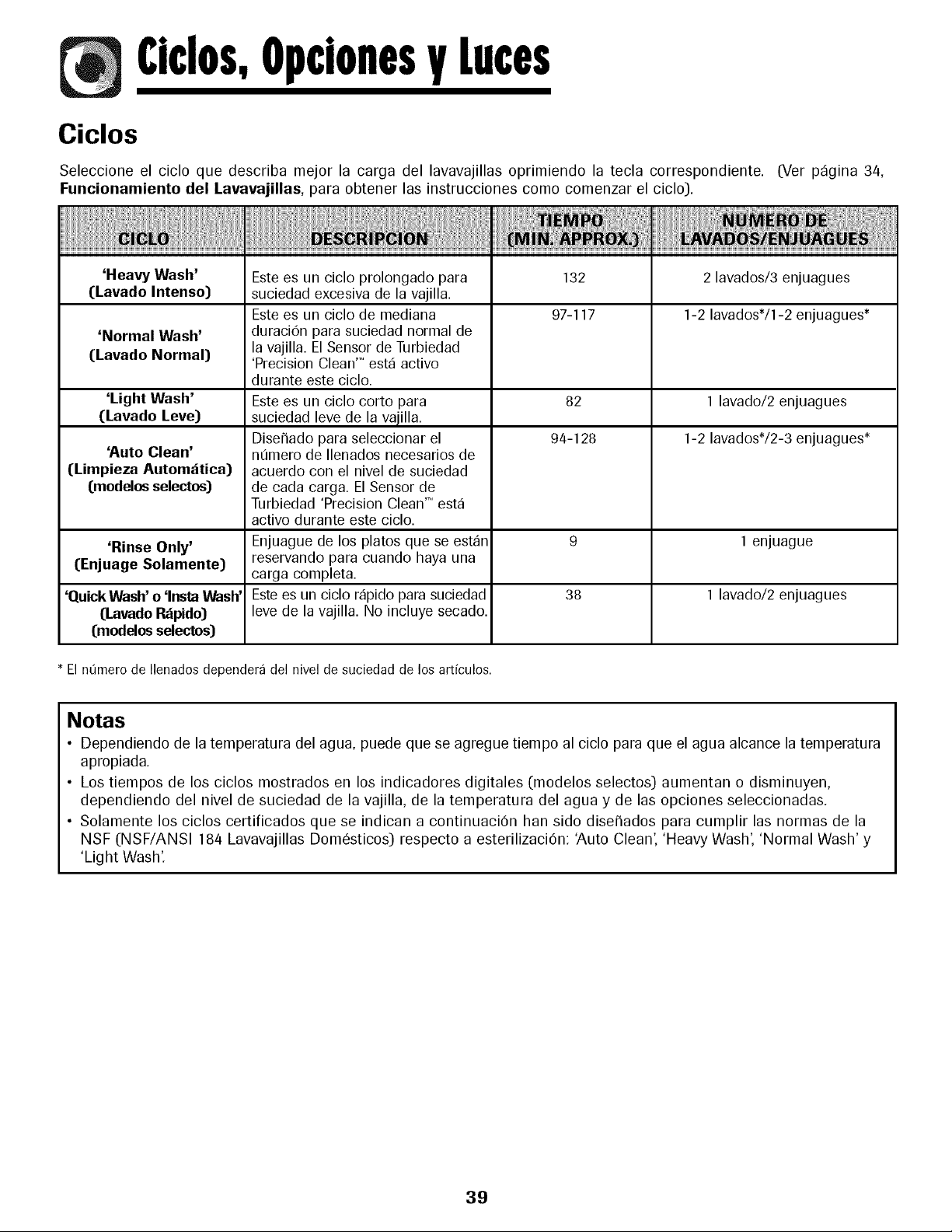

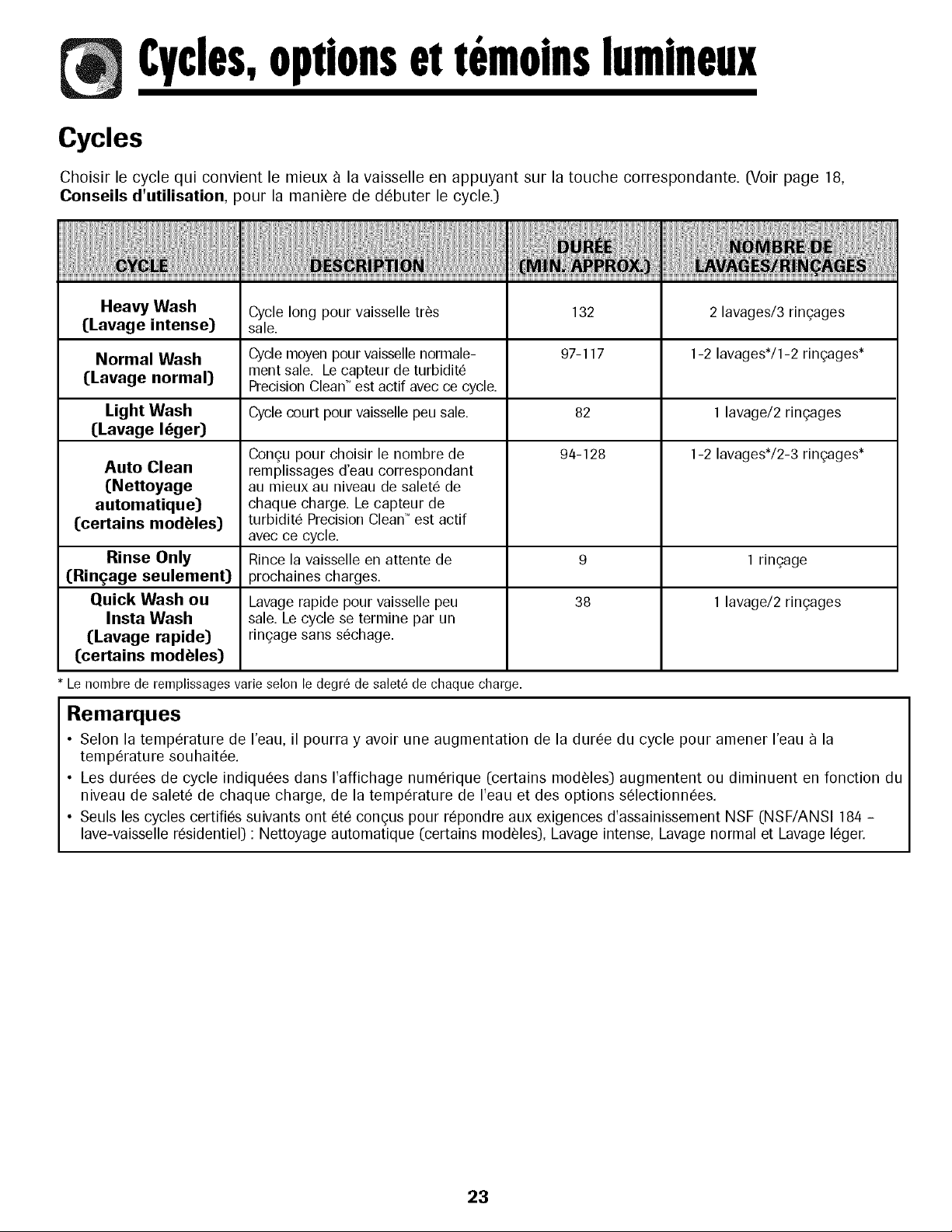

Cycles

Choose the cycle that best describes your dishload by pressing the corresponding touchpad. (See page 2,

Operating Tips, for how to begin the cycle).

Heavy Wash Long cycle for heavy food soils. 132 2 washes/3 rinses

Medium cycle for average food

Normal Wash soils, Precision Clean TM Turbidity 97-117 1-2 washes*/1-2 rinses*

sensor is active with this cycle,

Light Wash Short cycle for light food soils, 82 1 wash/2 rinses

Designed to select the number

Auto Clean of water fills best suited for the

soil level of each load, Precision 94-128 1-2 washes*/2-3 rinses*

(select models) Clean _Turbidity sensor is active

with this cycle,

Rinses dishes being held until 9 1 rinse

Rinse Only there is a full load.

Quick Wash or Quick cycle for light food soils, 38 1 wash/2 rinses

Insta Wash Does not include drying time,

(select models)

* Numberof fills will vary dependingon the soil level of each load.

Notes

• Depending on water temperature, there may be time added to the cycle to bring water up to temperature.

• Cycle times shown in the numerical display (select models) will increase or decrease, based on each load's soil

level, water temperature and selected options.

• Only the following certified cycles have been designed to meet NSF requirements (NSF/ANSI 184 Residential

Dishwasher) for sanitization: Auto Clean (select models), Heavy Wash, Normal Wash and Light Wash.

Cycles,OptionsnndLights

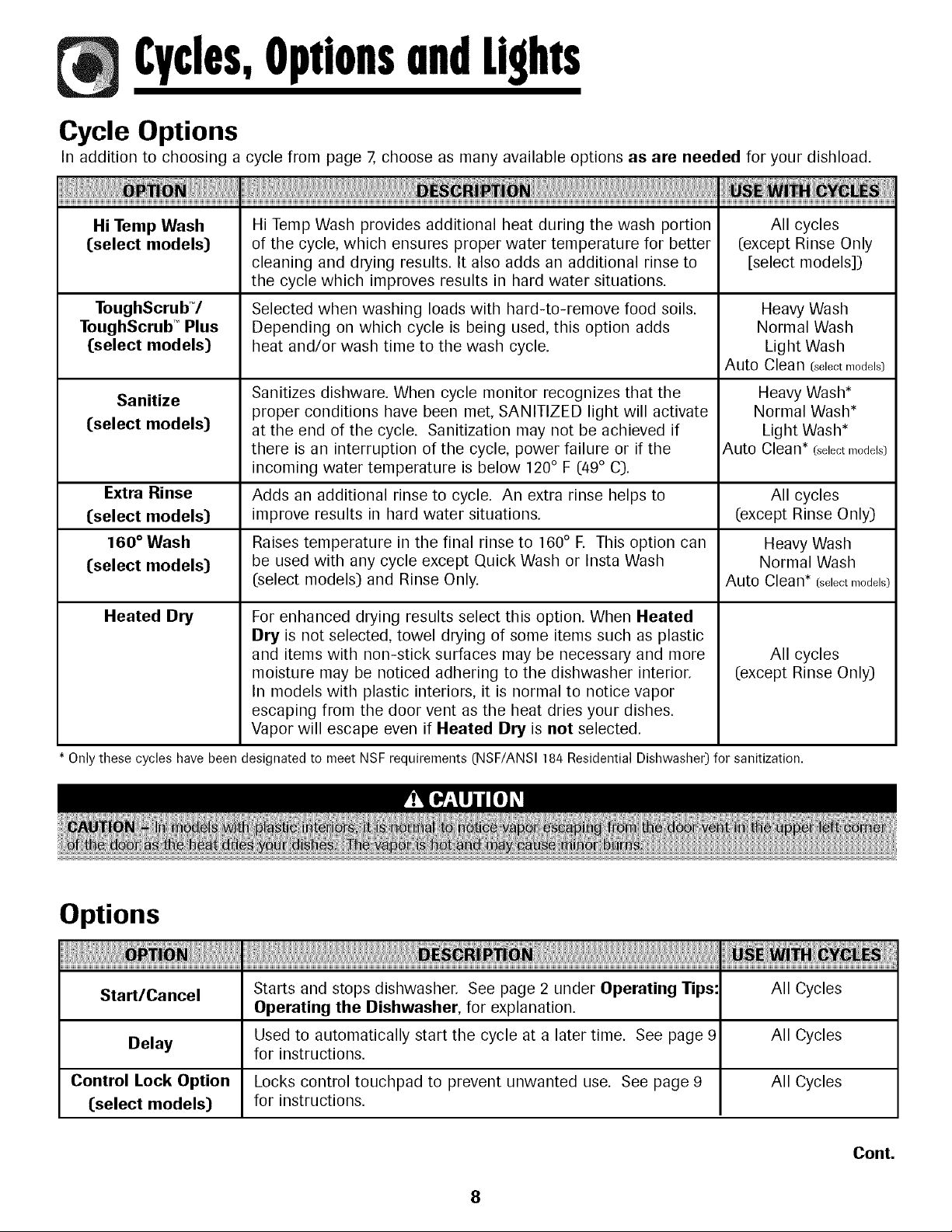

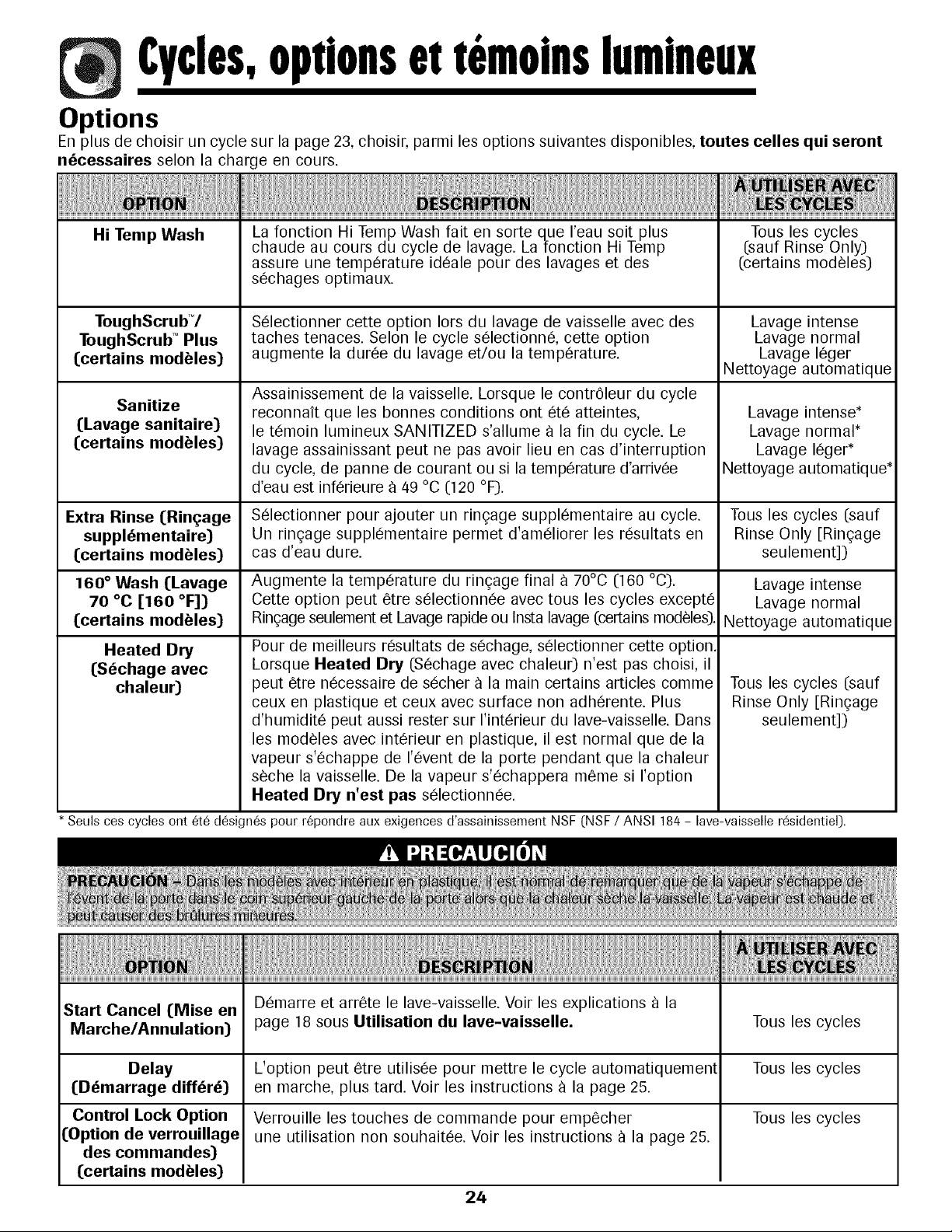

Cycle Options

In addition to choosing a cycle from page 7, choose as many available options as are needed for your dishload.

Hi Temp Wash

(select models)

ToughScrubT'/

ToughScrub T,_Plus

(select models)

Sanitize

(select models)

Hi Temp Wash provides additional heat during the wash portion

of the cycle, which ensures proper water temperature for better

cleaning and drying results. It also adds an additional rinse to

the cycle which improves results in hard water situations.

Selected when washing loads with hard-to-remove food soils.

Depending on which cycle is being used, this option adds

heat and/or wash time to the wash cycle.

All cycles

(except Rinse Only

[select models])

Sanitizes dishware. When cycle monitor recognizes that the

proper conditions have been met, SANITIZED light will activate

at the end of the cycle. Sanitization may not be achieved if

there is an interruption of the cycle, power failure or if the

incoming water temperature is below 120 ° F (49 ° C).

Adds an additional rinse to cycle. An extra rinse helps to

improve results in hard water situations.

Raises temperature in the final rinse to 160° E This option can

be used with any cycle except Quick Wash or Insta Wash

(select models) and Rinse Only.

Heavy Wash

Normal Wash

Light Wash

Auto Clean (selectmodels)

Heavy Wash*

Normal Wash*

Light Wash*

Auto Clean* (selectmodels)

Extra Rinse All cycles

(select models) (except Rinse Only)

160 ° Wash Heavy Wash

(select models) Normal Wash

Auto Clean* (selectmodels)

Heated Dry

For enhanced drying results select this option. When Heated

Dry is not selected, towel drying of some items such as plastic

and items with non-stick surfaces may be necessary and more

moisture may be noticed adhering to the dishwasher interior.

In models with plastic interiors, it is normal to notice vapor

escaping from the door vent as the heat dries your dishes.

Vapor will escape even if Heated Dry is not selected.

All cycles

(except Rinse Only)

Only these cycles have been designated to meet NSF requirements (NSF/ANSI 184 Residential Dishwasher) for sanitization.

Options

Start/Cancel

Delay

Control Lock Option

(select models)

Starts and stops dishwasher. See page 2 under Operating Tips:

Operating the Dishwasher, for explanation.

Used to automatically start the cycle at a later time. See page 9

for instructions.

Locks control touchpad to prevent unwanted use. See page 9

for instructions.

All Cycles

Cont.

Cycles,OptionsnndLights

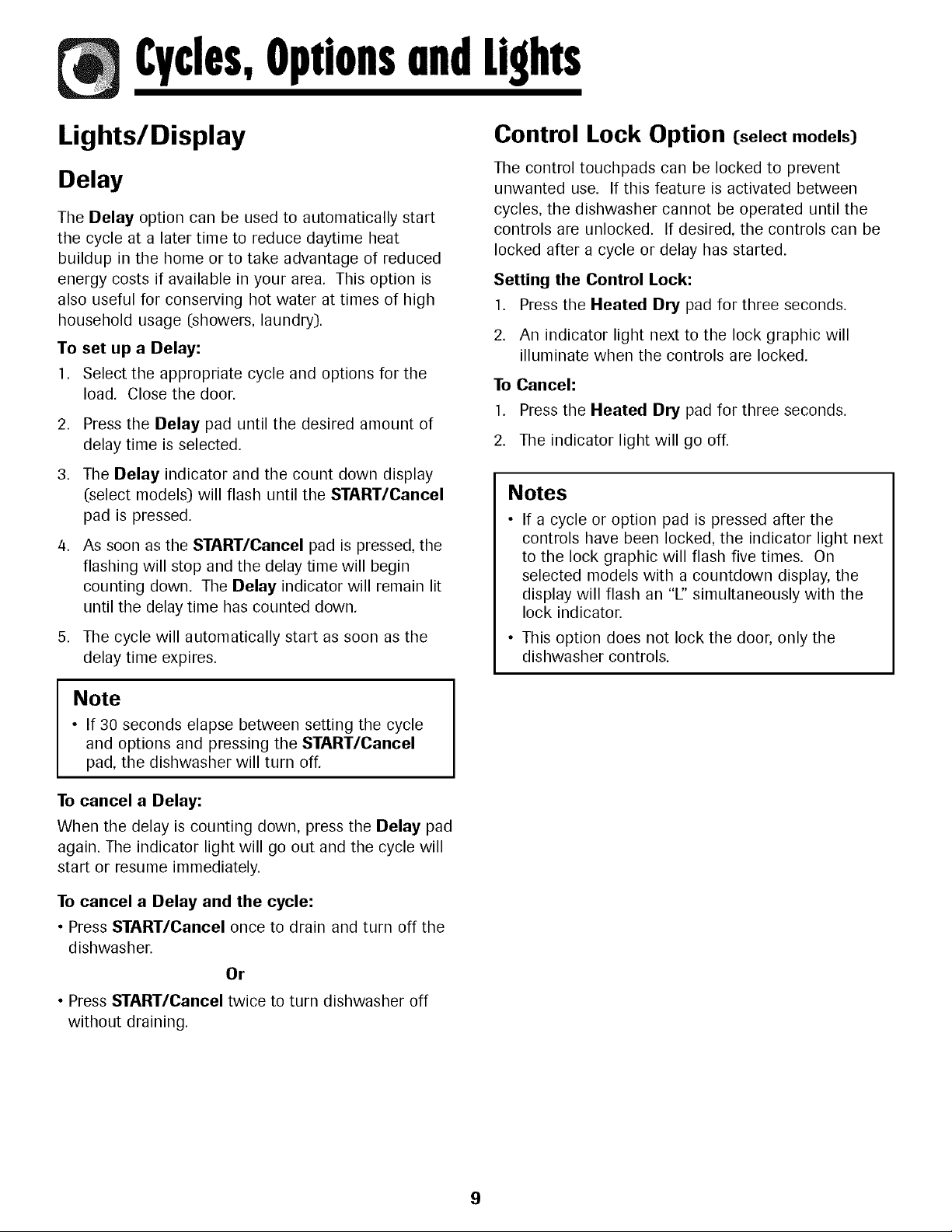

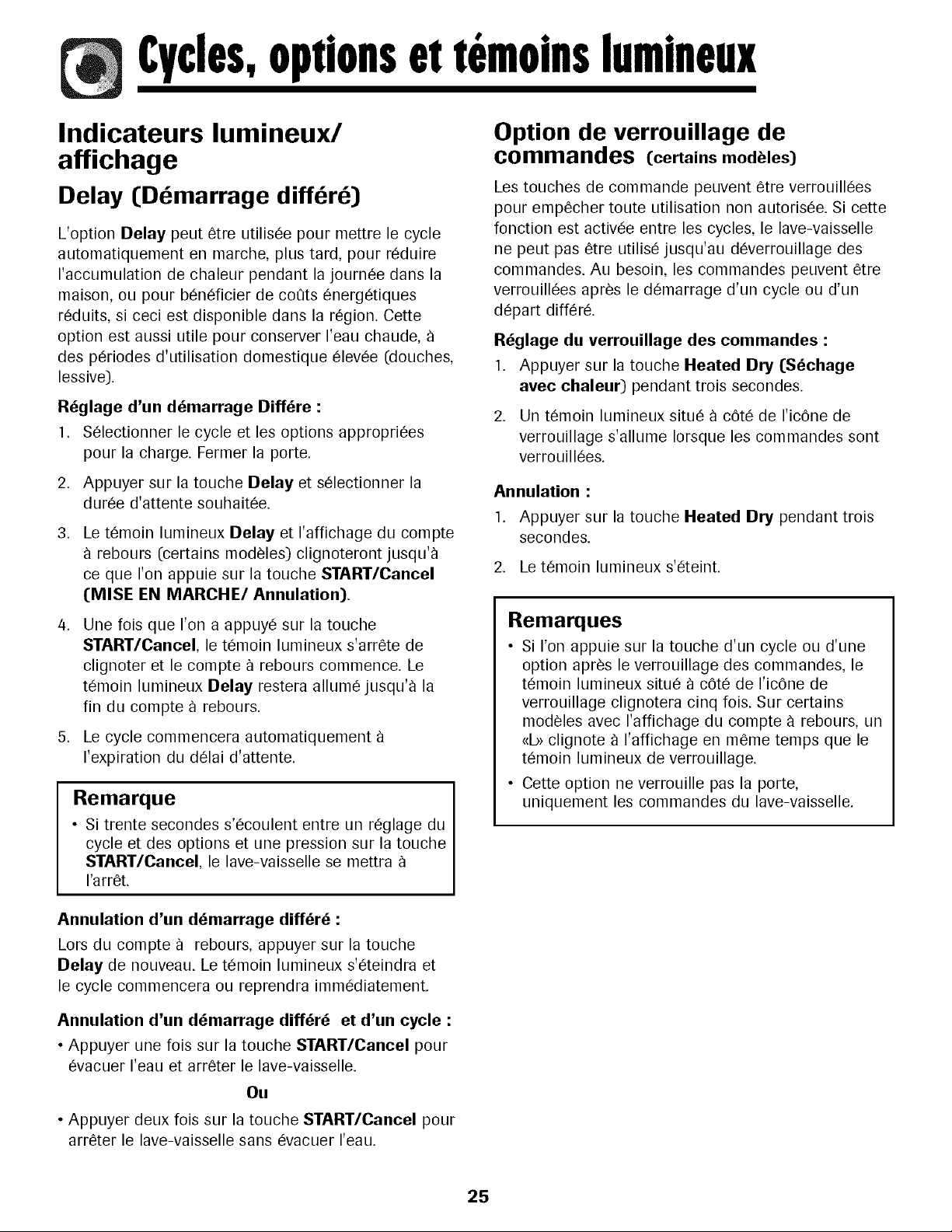

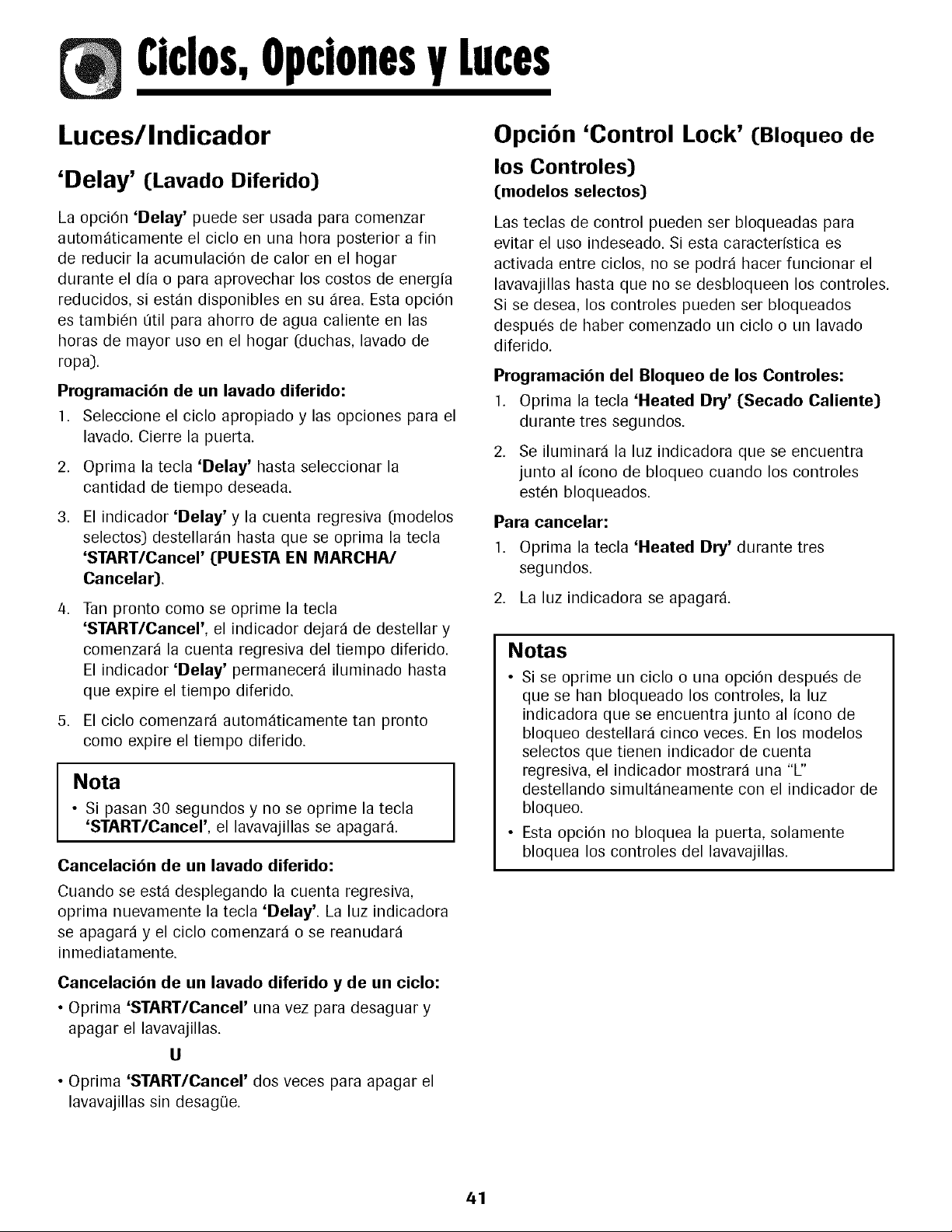

Lights/Display

Delay

The Delay option can be used to automatically start

the cycle at a later time to reduce daytime heat

buildup in the home or to take advantage of reduced

energy costs if available in your area. This option is

also useful for conserving hot water at times of high

household usage (showers, laundry).

To set up a Delay:

1. Select the appropriate cycle and options for the

load. Close the door.

2. Press the Delay pad until the desired amount of

delay time is selected.

3. The Delay indicator and the count down display

(select models) will flash until the START/Cancel

pad is pressed.

As soon as the START/Cancel pad is pressed, the

flashing will stop and the delay time will begin

counting down. The Delay indicator will remain lit

until the delay time has counted down.

The cycle will automatically start as soon as the

delay time expires.

Control Lock Option (select models)

The control touchpads can be locked to prevent

unwanted use. If this feature is activated between

cycles, the dishwasher cannot be operated until the

controls are unlocked. If desired, the controls can be

locked after a cycle or delay has started.

Setting the Control Lock:

1. Press the Heated Dry pad for three seconds.

2. An indicator light next to the lock graphic will

illuminate when the controls are locked.

To Cancel:

1. Press the Heated Dry pad for three seconds.

2. The indicator light will go off.

Notes

• If a cycle or option pad is pressed after the

controls have been locked, the indicator light next

to the lock graphic will flash five times. On

selected models with a countdown display, the

display will flash an "If' simultaneously with the

lock indicator.

• This option does not lock the door, only the

dishwasher controls.

Note

• If 30 seconds elapse between setting the cycle

and options and pressing the START/Cancel

pad, the dishwasher will turn off.

To cancel a Delay:

When the delay is counting down, press the Delay pad

again. The indicator light will go out and the cycle will

start or resume immediately.

To cancel a Delay and the cycle:

• Press START/Cancel once to drain and turn off the

dishwasher.

• Press START/Cancel twice to turn dishwasher off

without draining.

Cvcles,OptionsnndLights

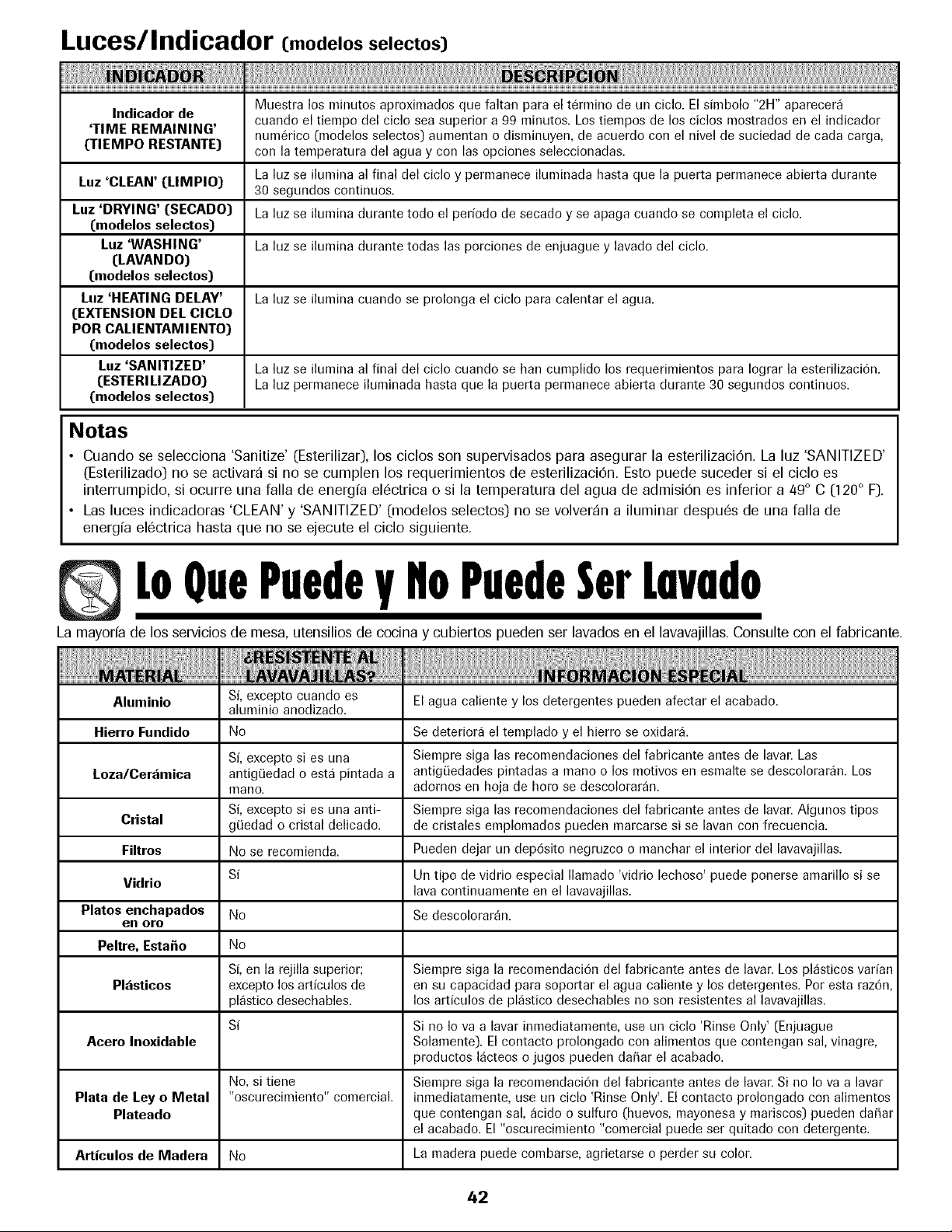

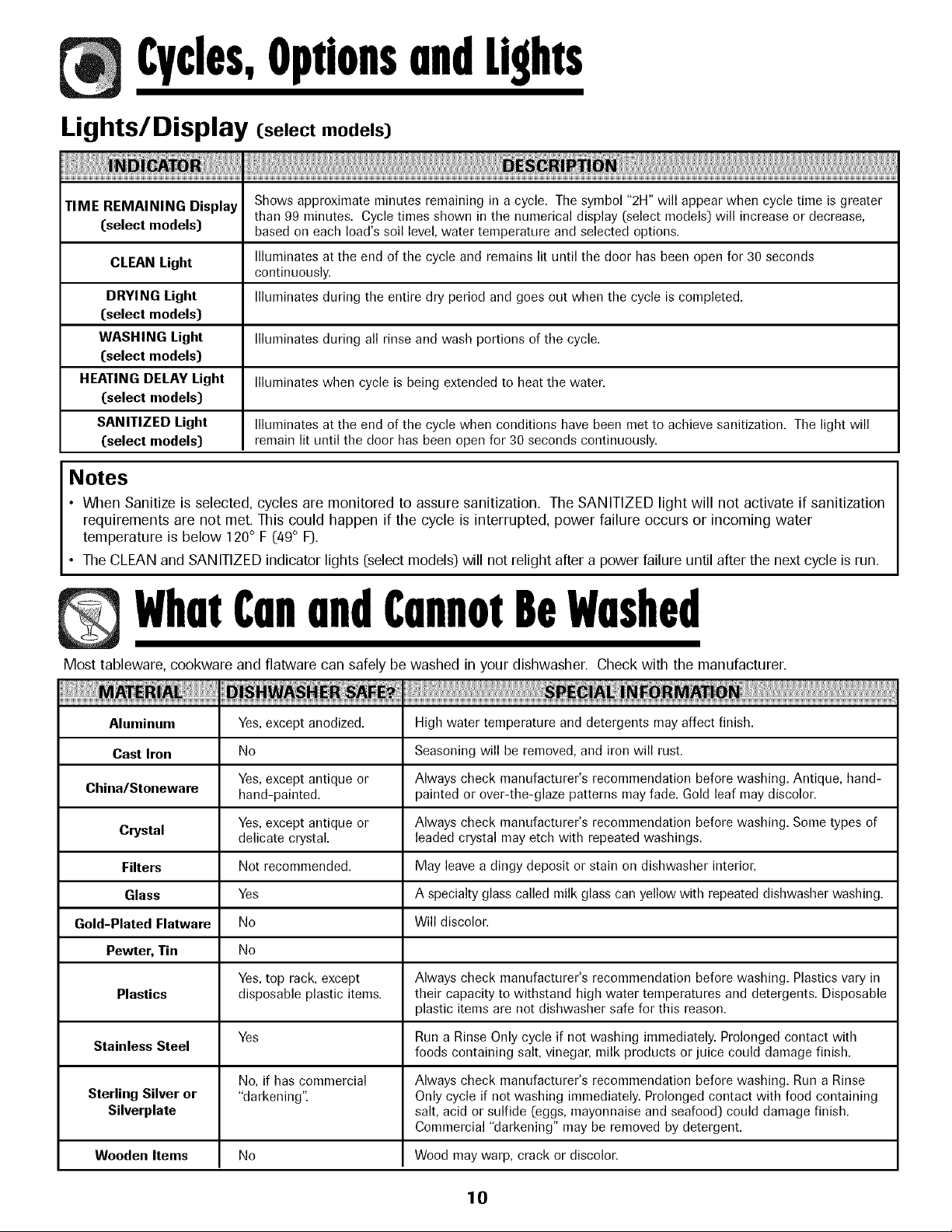

Lights/Display (select models)

TIME REMAINING Display Shows approximate minutes remaining in a cycle. The symbol "2H" will appear when cycle time is greater

than 99 minutes. Cycle times shown in the numerical display (select models) will increase or decrease,

[select models) based on each load's soil level, water temperature and selected options.

CLEAN Light Illuminates at the end of the cycle and remains lit until the door has been open for 30 seconds

continuously.

DRYING Light Illuminates during the entire dry period and goes out when the cycle is completed.

[select models)

WASHING Light Illuminates during all rinse and wash portions of tile cycle.

[select models)

HEATING DELAY Light Illuminates when cycle is being extended to heat tile water.

[select models)

SANITIZED Light Illuminates at tile end of tile cycle when conditions have been met to achieve sanitization. Tile light will

[select models) remain lit until the door has been open for 30 seconds continuously.

Notes

• When Sanitize is selected, cycles are monitored to assure sanitization. The SANITIZED light will not activate if sanitization

requirements are not met. This could happen if the cycle is interrupted, power failure occurs or incoming water

temperature is below 120° F (49 ° FJ.

• The CLEAN and SANITIZED indicator lights (select models) will not relight after a power failure until after the next cycle is run.

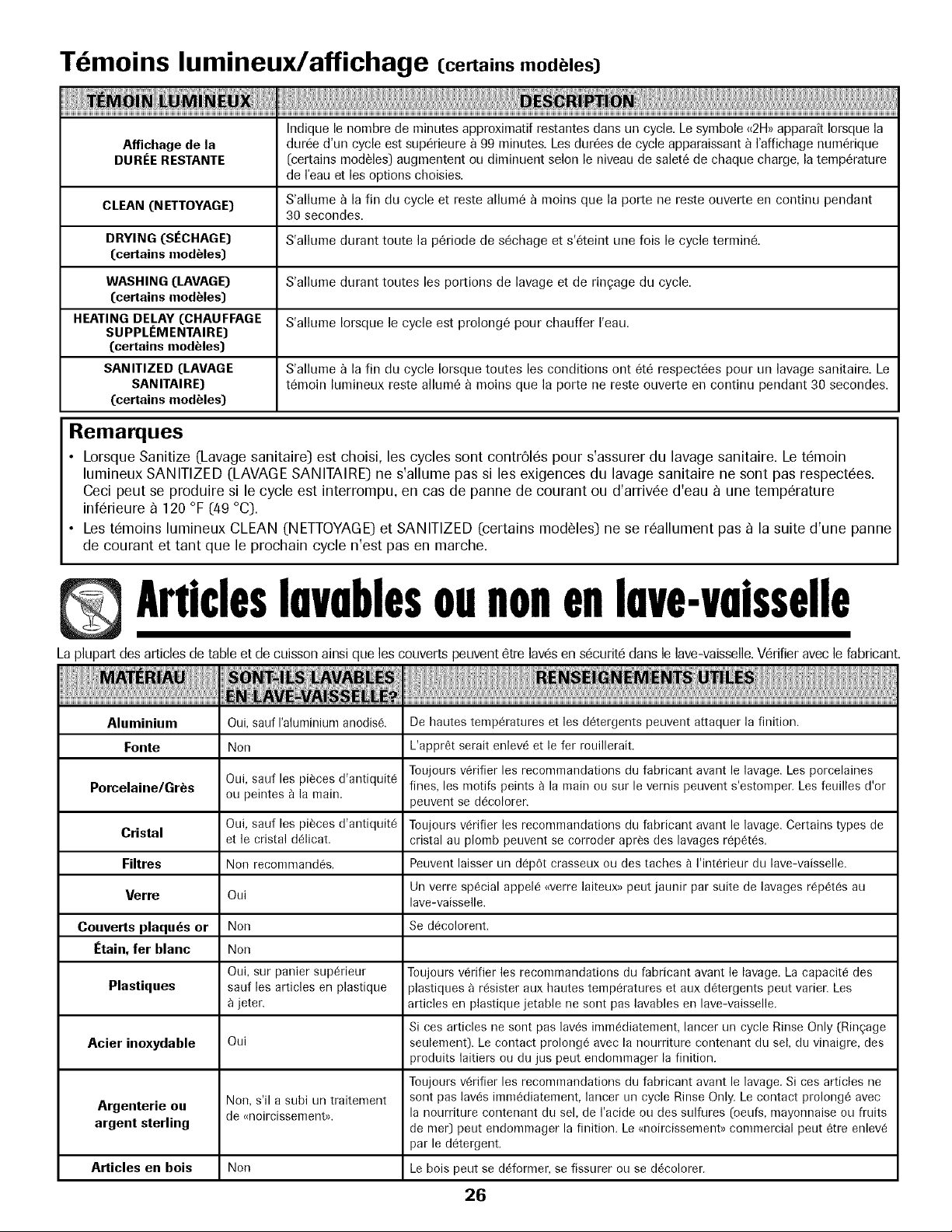

WhatCanandCannotBeWashed

Most tableware, cookware and flatware can safely be washed in your dishwasher. Check with the manufacturer.

Aluminum Yes, except anodized. High water temperature and detergents may affect finish.

Cast Iron No Seasoning will be removed, and iron will rust.

Yes, except antique or Always check manufacturer's recommendation before washing. Antique, hand-

China/Stoneware hand-painted, painted or over-the-glaze patterns may fade. Gold leaf may discolor.

Crystal Yes, except antique or Always check manufacturer's recommendation before washing. Some types of

delicate crystal, leaded crystal may etch with repeated washings.

Filters Not recommended. May leave a dingy deposit or stain on dishwasher interior.

Glass Yes A specialty glass called milk glass can yellow with repeated dishwasher washing.

Gold-Plated Flatware No Will discolor.

Pewter, Tin No

Yes, top rack, except Always check manufacturer's recommendation before washing. Plastics vary in

Plastics disposable plastic items, their capacity to withstand high water temperatures and detergents. Disposable

plastic items are not dishwasher safe for this reason.

Yes Run a Rinse Only cycle if not washing immediately. Prolonged contact with

Stainless Steel foods containing salt, vinegar, milk products or juice could damage finish.

No, if has commercial Always check manufacturer's recommendation before washing. Run a Rinse

Sterling Silver or "darkening". Only cycle if not washing immediately. Prolonged contact with food containing

Silverplate salt, acid or sulfide (eggs, mayonnaise and seafood) could damage finish.

Commercial "darkening" may be removed by detergent.

Wooden Items No Wood may warp, crack or discolor.

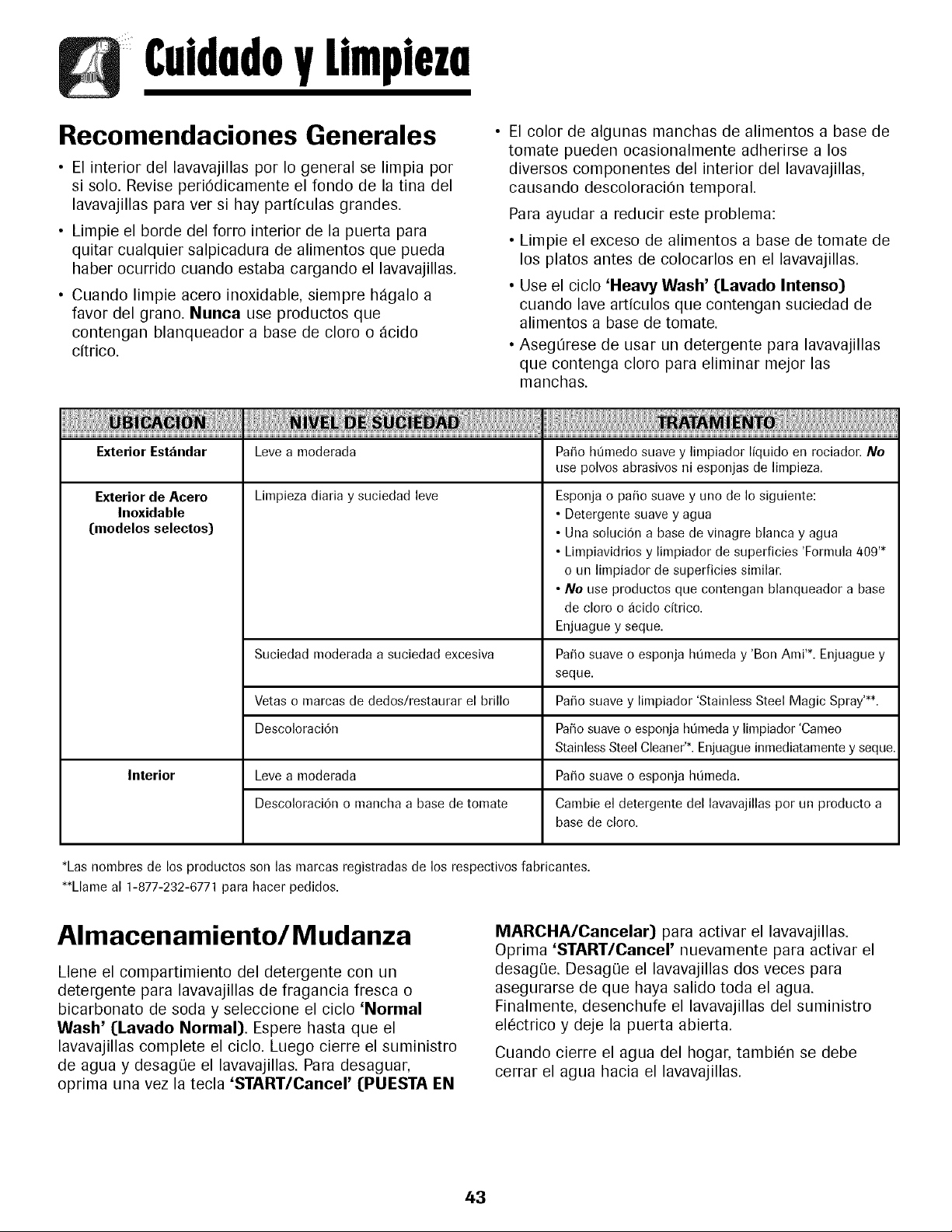

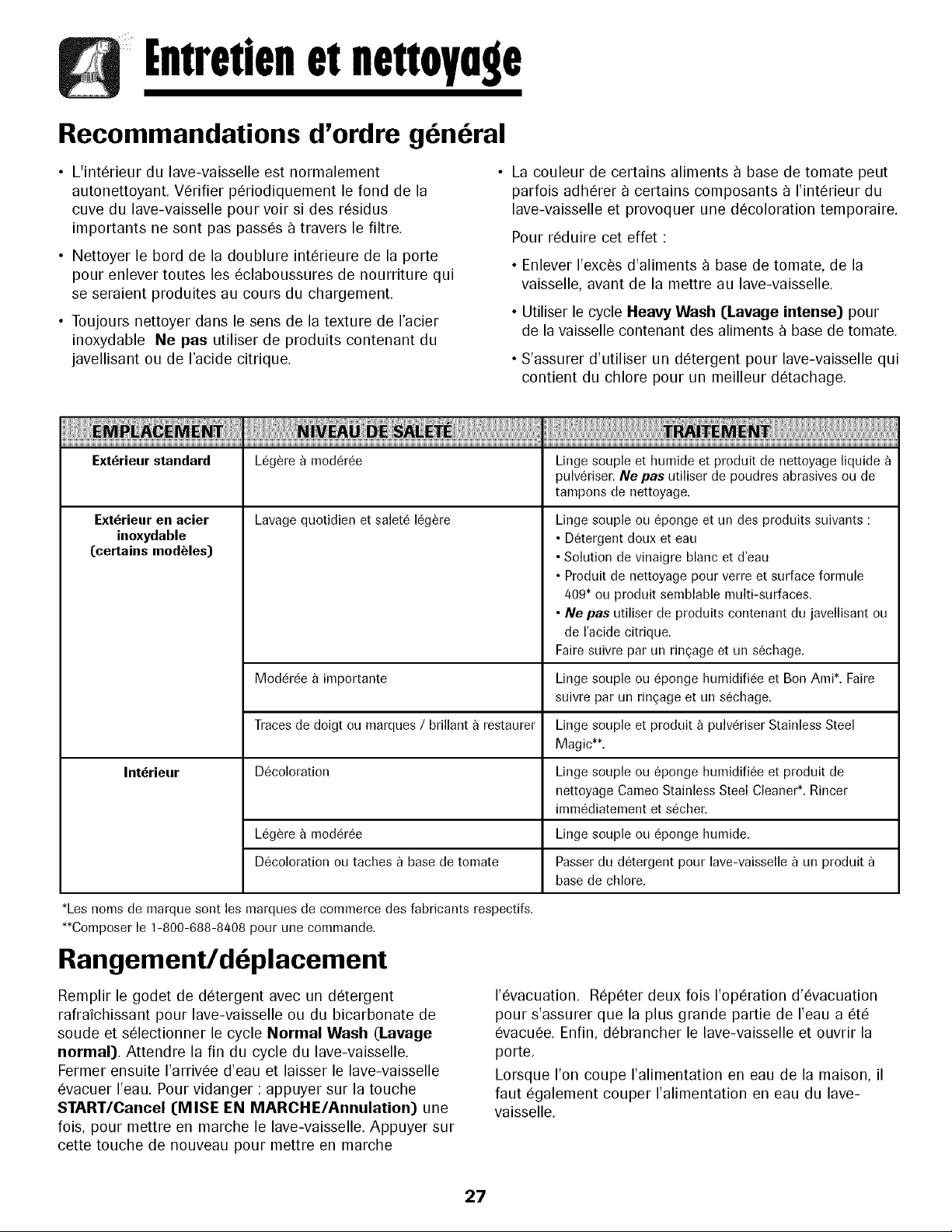

CareandCleaning

General Recommendations

• The dishwasher interior is normally self-cleaning.

Periodically check the bottom of the dishwasher tub

to see if any large particles remain.

• Wipe the edge of the inner door liner to remove any

food soil splashes which occurred during loading.

• When cleaning stainless steel, always wipe with the

grain. Never use products containing chlorine bleach

or citric acid.

• The color from some tomato-based food soils may

occasionally adhere to various components of the

dishwasher interior, causing temporary discoloration.

To minimize this:

• Remove excess tomato-based food soils from

dishes before loading.

• Run the Heavy Wash cycle when washing loads

containing tomato-based food soils.

• Be sure to use a dishwasher detergent that

contains chlorine to better fight staining.

!!! ! !!! i,10!i!!i!!i!!i!!i!!i!!i!!il

Standard Exterior Light to moderate Soft damp cloth and liquid spray cleaner. Do Not use

Daily cleaning and light soilStainless Steel Exterior

[select models)

Moderate to heavy soil

Streaks or fingerprints/restore shine

Discoloration

Interior Light to moderate

Discoloration, or tomato-based stain

abrasive powders or cleaning pads.

Soft cloth or sponge and one of the following:

• Mild detergent and water

• A solution of white vinegar and water

• Formula 409 Glass and Surface Cleaner*, or similar

multi-surface cleaner.

• Do Not use products containing chlorine bleach or

citric acid.

Follow with rinse and dry.

Soft cloth or damp sponge and Bon Ami*. Follow with

rinse and dry.

Soft cloth and Stainless Steel Magic Spray**.

Soft cloth or damp sponge and Cameo Stainless Steel

Cleaner*. Rinse immediately and dry.

Soft cloth or damp sponge.

Switch dishwasher detergent to chlorine-based product.

*Brand names are trademarks of the respective manufacturer.

**Call 1-877-232-6771 to order.

Storage/Moving

Fill detergent cup with a fresh-scented dishwasher

detergent or baking soda and select the Normal

Wash cycle. Allow the dishwasher to complete the

cycle. Then turn the water supply off and drain the

dishwasher. To drain, press the START/Cancel pad

once to activate the dishwasher. Press START/Cancel

again to activate the drain. Operate the drain twice to

ensure most of the water is removed. Last, disconnect

the electrical supply and prop open the door.

When turning the water supply to the home off, the

water shut off at the dishwasher must be turned off

also.

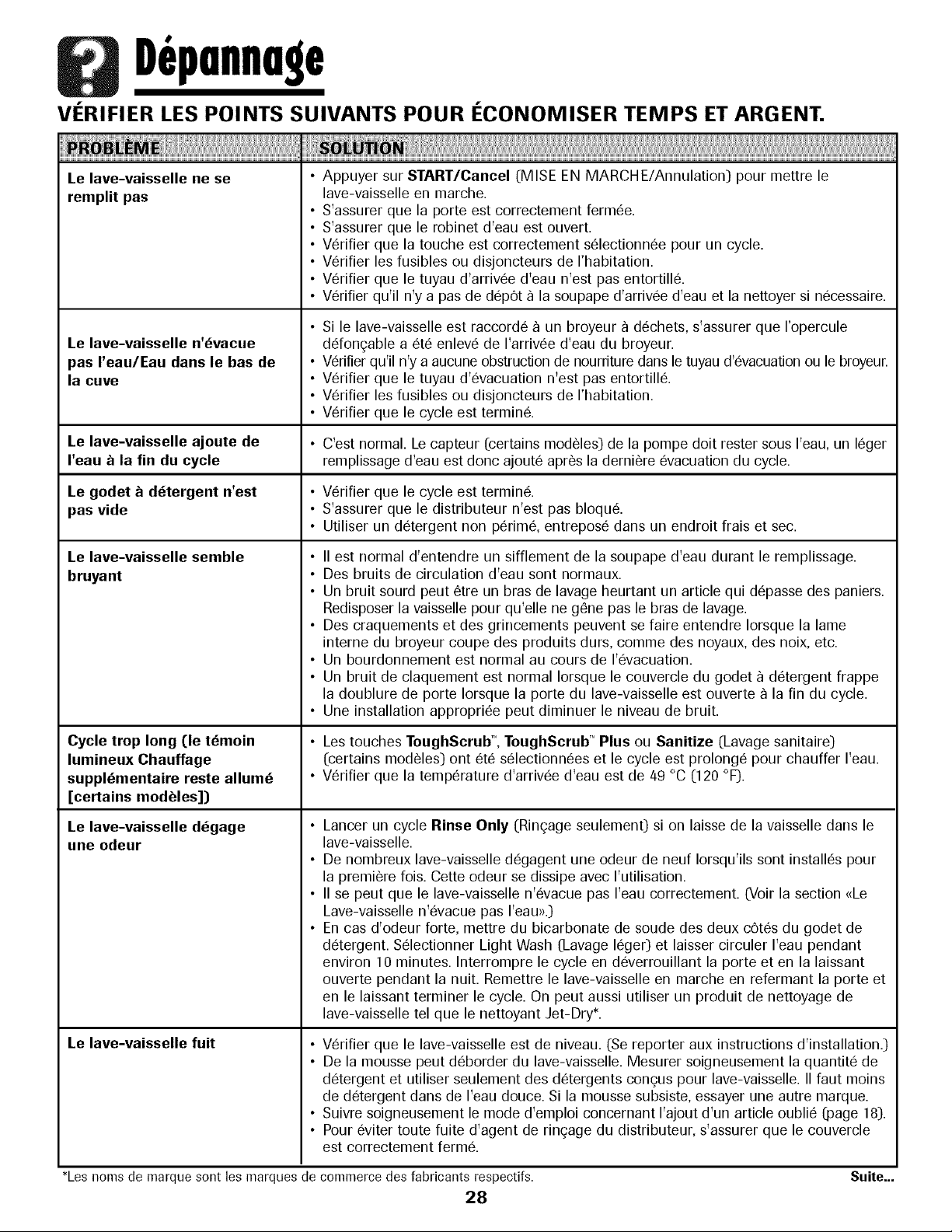

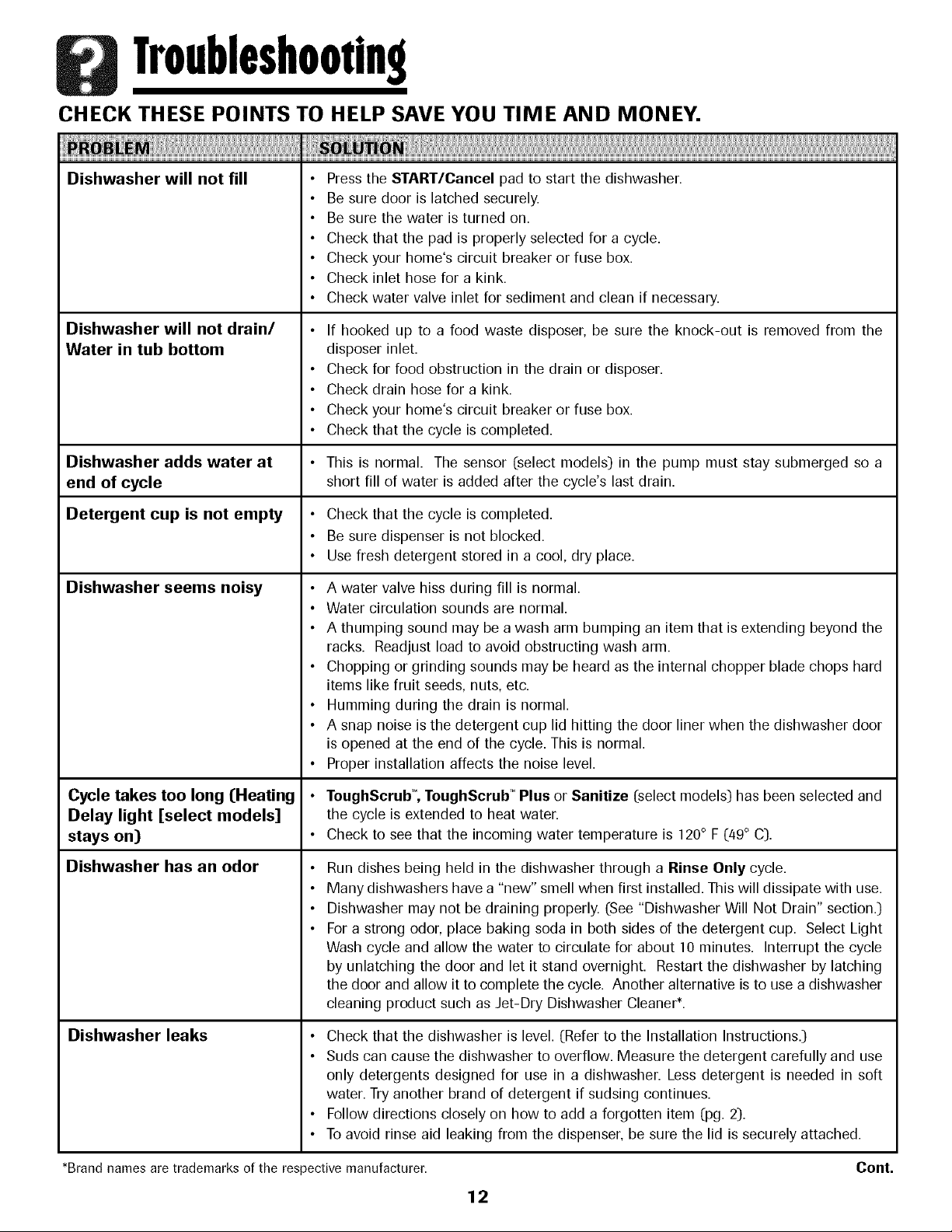

Troubleshooting

CHECK THESE POINTS TO HELP SAVE YOU TIME AND MONEY.

Dishwasher will not fill • Press the START/Cancel pad to start the dishwasher.

• Be sure door is latched securely.

• Be sure the water is turned on.

• Check that the pad is properly selected for a cycle.

• Check your home's circuit breaker or fuse box.

• Check inlet (lose for a kink.

• Check water valve inlet for sediment and clean if necessary.

Dishwasher will not drain/

Water in tub bottom

Dishwasher adds water at

end of cycle

Detergent cup is not empty

Dishwasher seems noisy

Cycle takes too long (Heating

Delay light [select models]

stays on)

Dishwasher has an odor

Dishwasher leaks

• If [looked up to a food waste disposer, be sure the knock-out is removed from the

disposer inlet.

• Check for food obstruction in the drain or disposer.

• Check drain hose for a kink.

• Check your home's circuit breaker or fuse box.

• Check that the cycle is completed.

• This is normal. The sensor (select models) in the pump must stay submerged so a

short fill of water is added after the cycle's last drain.

• Check that the cycle is completed.

• Be sure dispenser is not blocked.

• Use fresh detergent stored in a cool, dry place.

• A water valve hiss during fill is normal.

• Water circulation sounds are normal.

• A thumping sound may be a wash arm bumping an item that is extending beyond the

racks. Readjust load to avoid obstructing wash arm.

• Chopping or grinding sounds may be heard as the internal chopper blade chops hard

items like fruit seeds, nuts, etc.

• Humming during the drain is normal.

• A snap noise is the detergent cup lid hitting the door liner when the dishwasher door

is opened at the end of the cycle. This is normal.

• Proper installation affects the noise level.

• ToughScrub TM, ToughScrub TM Plus or Sanitize (select models) has been selected and

the cycle is extended to heat water.

• Check to see that the incoming water temperature is 120° F (49° C).

Run dishes being held in the dishwasher through a Rinse Only cycle.

Many dishwashers have a "new" smell when first installed. This will dissipate with use.

Dishwasher may not be draining properly. (See "Dishwasher Will Not Drain" section.)

For a strong odor, place baking soda in both sides of the detergent cup. Select Light

Wash cycle and allow the water to circulate for about 10 minutes. Interrupt the cycle

by unlatching the door and let it stand overnight. Restart the dishwasher by latching

the door and allow it to complete the cycle. Another alternative is to use a dishwasher

cleaning product such as Jet-Dry Dishwasher Cleaner*.

• Check that the dishwasher is level. (Refer to the Installation Instructions.)

• Suds can cause the dishwasher to overflow. Measure the detergent carefully and use

only detergents designed for use in a dishwasher. Less detergent is needed in soft

water. Try another brand of detergent if sudsing continues.

• Follow directions closely on how to add a forgotten item (pg. 2).

• To avoid rinse aid leaking from the dispenser, be sure the lid is securely attached.

*Brand names are trademarks of the respective manufacturer.

Cont.

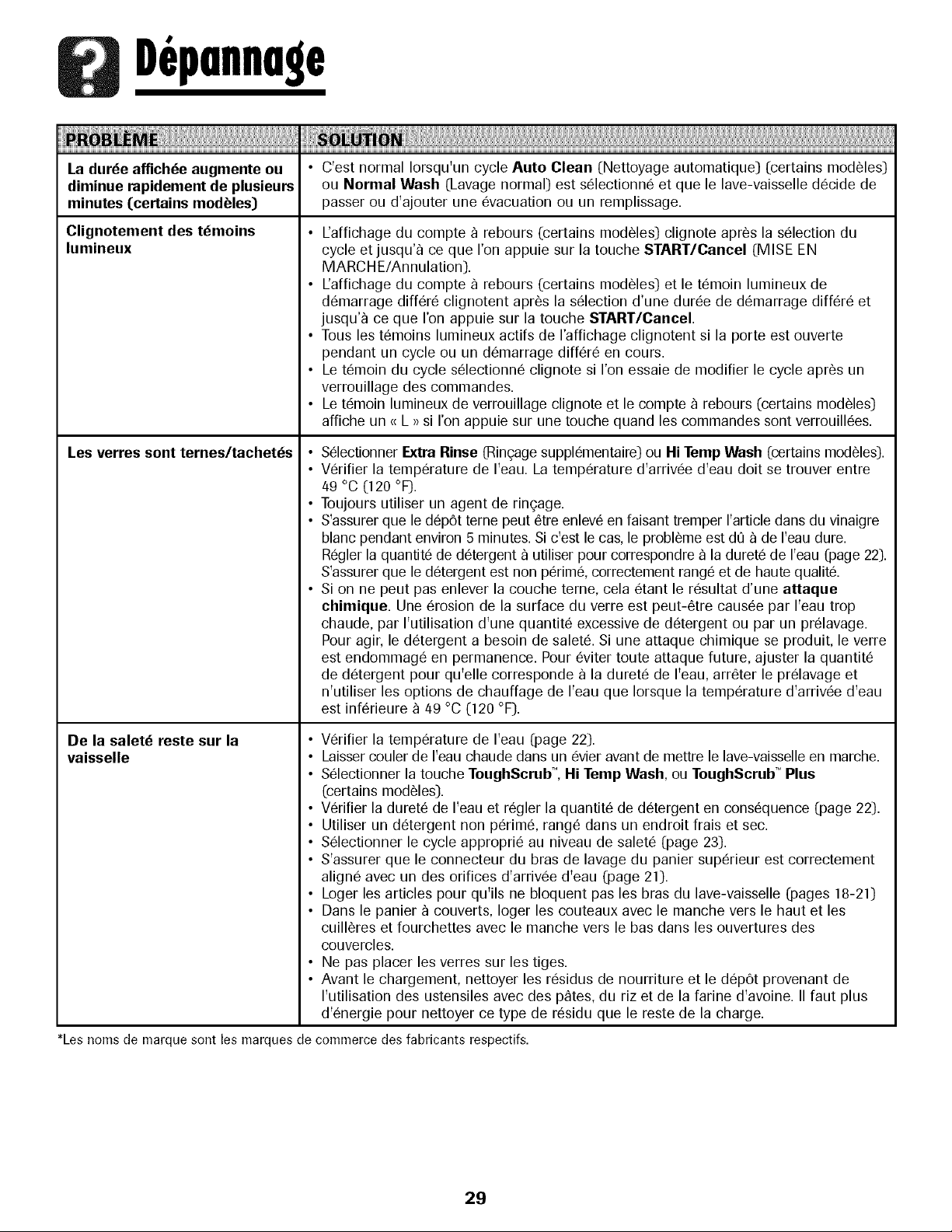

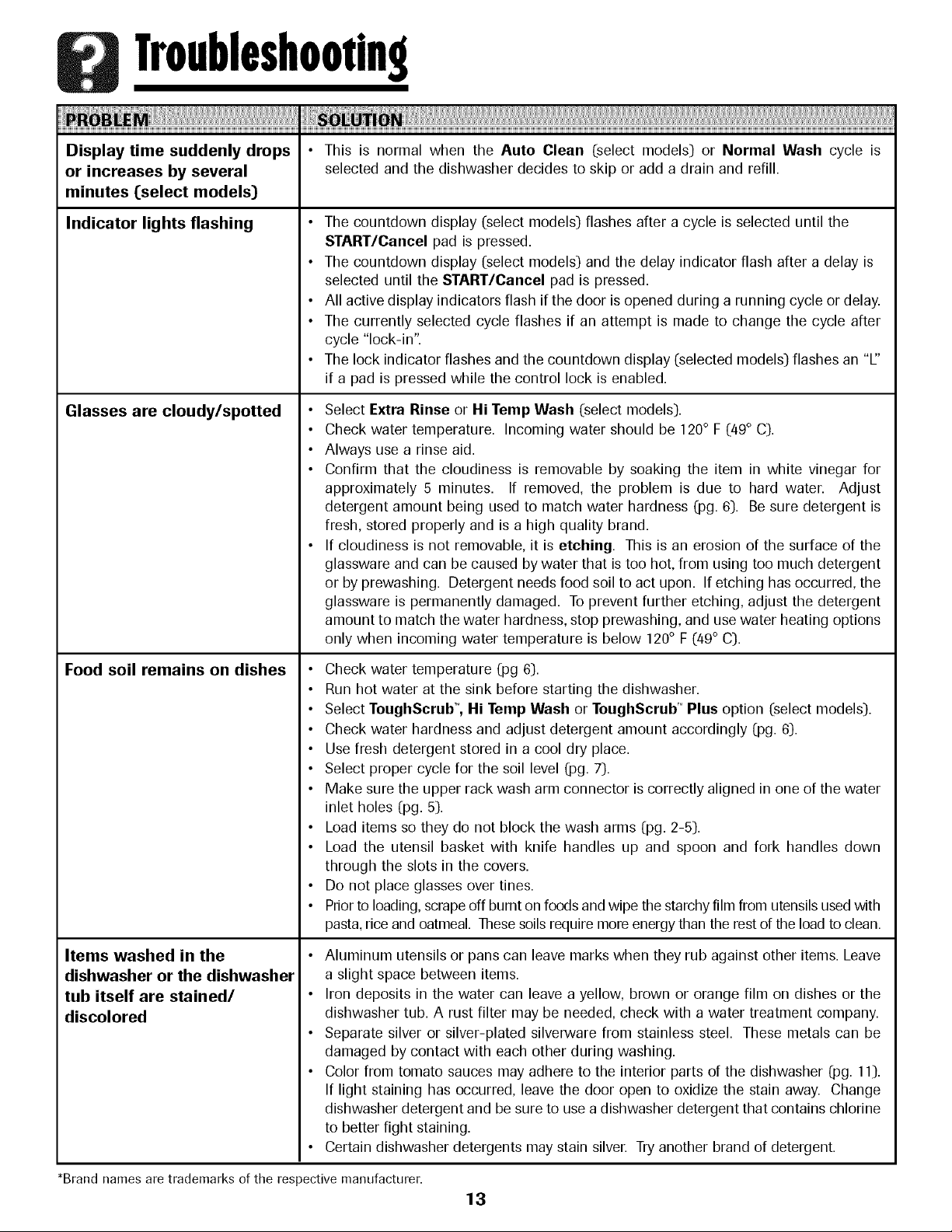

Troubleshooling

Display time suddenly drops • This is normal when the Auto Clean (select models) or Normal Wash cycle is

or increases by several selected and tile dishwasher decides to skip or add a drain and refill.

minutes {select models)

Indicator lights flashing

Glasses are cloudy/spotted

Food soil remains on dishes

Items washed in the

dishwasher or the dishwasher

tub itself are stained/

discolored

• The countdown display (select models) flashes after a cycle is selected until the

START/Cancel pad is pressed.

• The countdown display (select models) and the delay indicator flash after a delay is

selected until the START/Cancel pad is pressed.

• All active display indicatorsflash if the door is opened during a running cycle or delay.

• The currently selected cycle flashes if an attempt is made to change the cycle after

cycle "lock-in".

• The lock indicatorflashes and the countdown display (selected models) flashes an "1"

if a pad is pressed while the control lock is enabled.

• Select Extra Rinse or Hi Temp Wash (select models).

• Check water temperature. Incoming water should be 120° F (49° C).

• Always use a rinse aid.

• Confirm that the cloudiness is removable by soaking the item in white vinegar for

approximately 5 minutes. If removed, the problem is due to hard water. Adjust

detergent amount being used to match water hardness (log.6). Be sure detergent is

fresh, stored properly and is a high quality brand.

• If cloudiness is not removable, it is etching. This is an erosion of the surface of the

glassware and can be caused by water that is too hot, from using too much detergent

or by prewashing. Detergent needs food soil to act upon. If etching has occurred, the

glassware is permanently damaged. To prevent further etching, adjust the detergent

amount to match the water hardness, stop prewashing, and use water heating options

only when incoming water temperature is below 120° F (49° C).

• Check water temperature (pg 6).

• Run hot water at the sink before starting the dishwasher.

• Select ToughScrub '°, Hi femp Wash or ToughScrub "_Plus option (select models).

• Check water hardness and adjust detergent amount accordingly (pg. 6).

• Use fresh detergent stored in a cool dry place.

• Select proper cycle for the soil level (log. 7).

• Make sure the upper rack wash arm connector is correctly aligned in one of the water

inlet holes (pg. 5).

• Load items so they do not block the wash arms (pg. 2-5).

• Load the utensil basket with knife handles up and spoon and fork handles down

through the slots in the covers.

• Do not place glasses over tines.

• Prior to loading, scrapeoff burnt on foods and wipe the starchy film from utensils used with

pasta, rice and oatmeal. These soils require more energy than the rest of the load to clean.

• Aluminum utensils or pans can leave marks when they rub against other items. Leave

a slight space between items.

• Iron deposits in the water can leave a yellow, brown or orange film on dishes or the

dishwasher tub. A rust filter may be needed, check with a water treatment company.

• Separate silver or silver-plated silverware from stainless steel. These metals can be

damaged by contact with each other during washing.

• Color from tomato sauces may adhere to the interior parts of the dishwasher (log. 11).

If light staining has occurred, leave the door open to oxidize the stain away. Change

dishwasher detergent and be sure to use a dishwasher detergent that contains chlorine

to better fight staining.

• Certain dishwasher detergents may stain silver. Try another brand of detergent.

*Brand names are trademarks of the respective manufacturer.

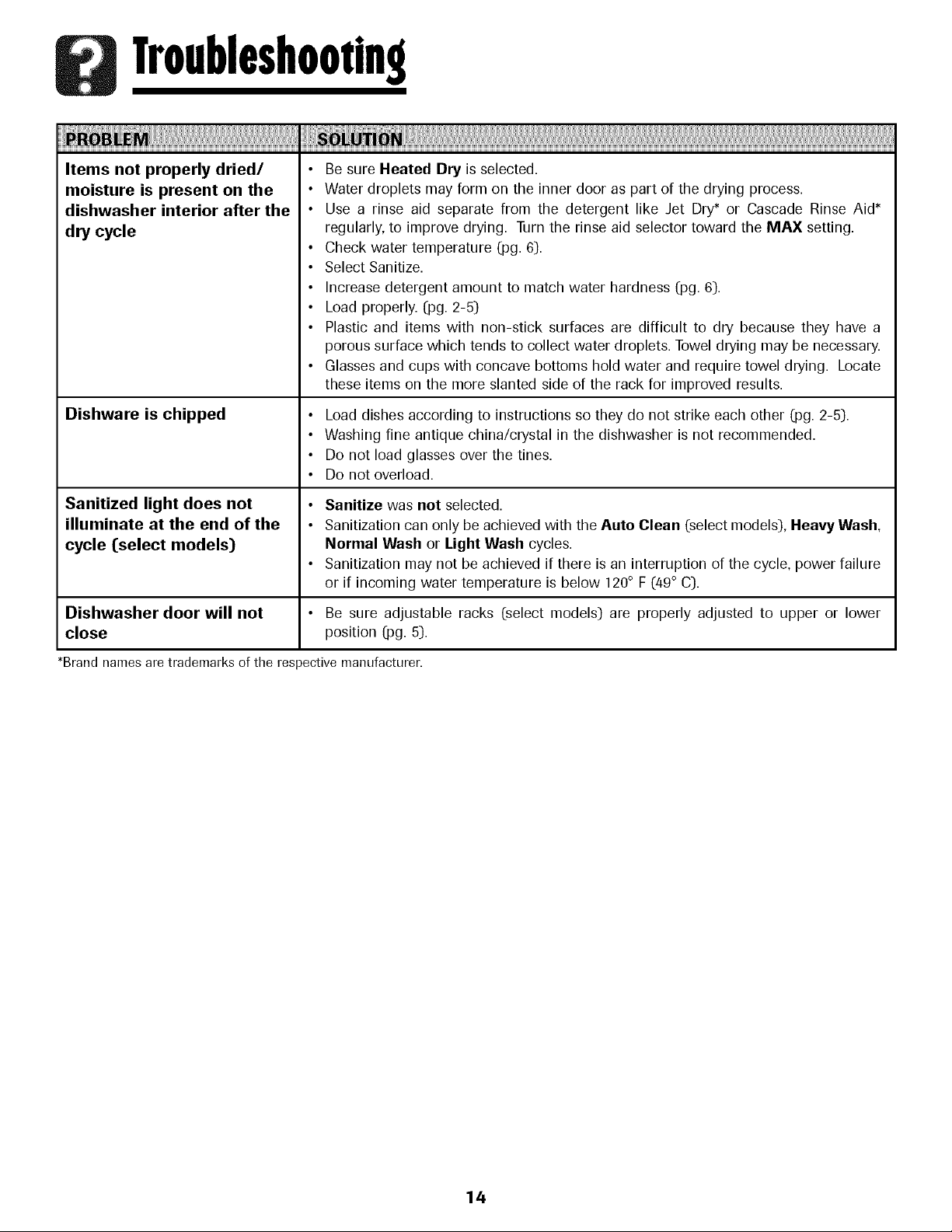

Troubleshooting

Items not properly dried/

moisture is present on the

dishwasher interior after the

dry cycle

iil! !t iiiilllii! il!i liiiiil!liiil iiii

• Be sure Heated Dry is selected.

• Water droplets may form on the inner door as part of the drying process.

• Use a rinse aid separate from the detergent like Jet Dry* or Cascade Rinse Aid*

regularly, to improve drying. Turn the rinse aid selector toward the MAX setting.

• Check water temperature (pg. 6].

• Select Sanitize.

• Increase detergent amount to match water hardness (pg. 6].

• Load properly. (pg. 2-5]

• Plastic and items with non-stick surfaces are difficult to dry because they have a

porous surface which tends to collect water droplets. Towel drying may be necessary.

• Glasses and cups with concave bottoms hold water and require towel drying. Locate

these items on the more slanted side of the rack for improved results.

Dishware is chipped

Sanitized light does not

illuminate at the end of the

cycle (select models)

• Load dishes according to instructions so they do not strike each other (pg. 2-5).

• Washing fine antique china/crystal in the dishwasher is not recommended.

• Do not load glasses over the tines.

• Do not overload.

Sanitize was not selected.

Sanitization can only be achieved with the Auto Clean (select models), Heavy Wash,

Normal Wash or Light Wash cycles.

Sanitization may not be achieved if there is an interruption of the cycle, power failure

or if incoming water temperature is below 120° F (49° C].

Dishwasher door will not • Be sure adjustable racks (select models) are properly adjusted to upper or lower

close position (pg. 5].

•Brand namesaretrademarks of the res3ectivemanufacturer.

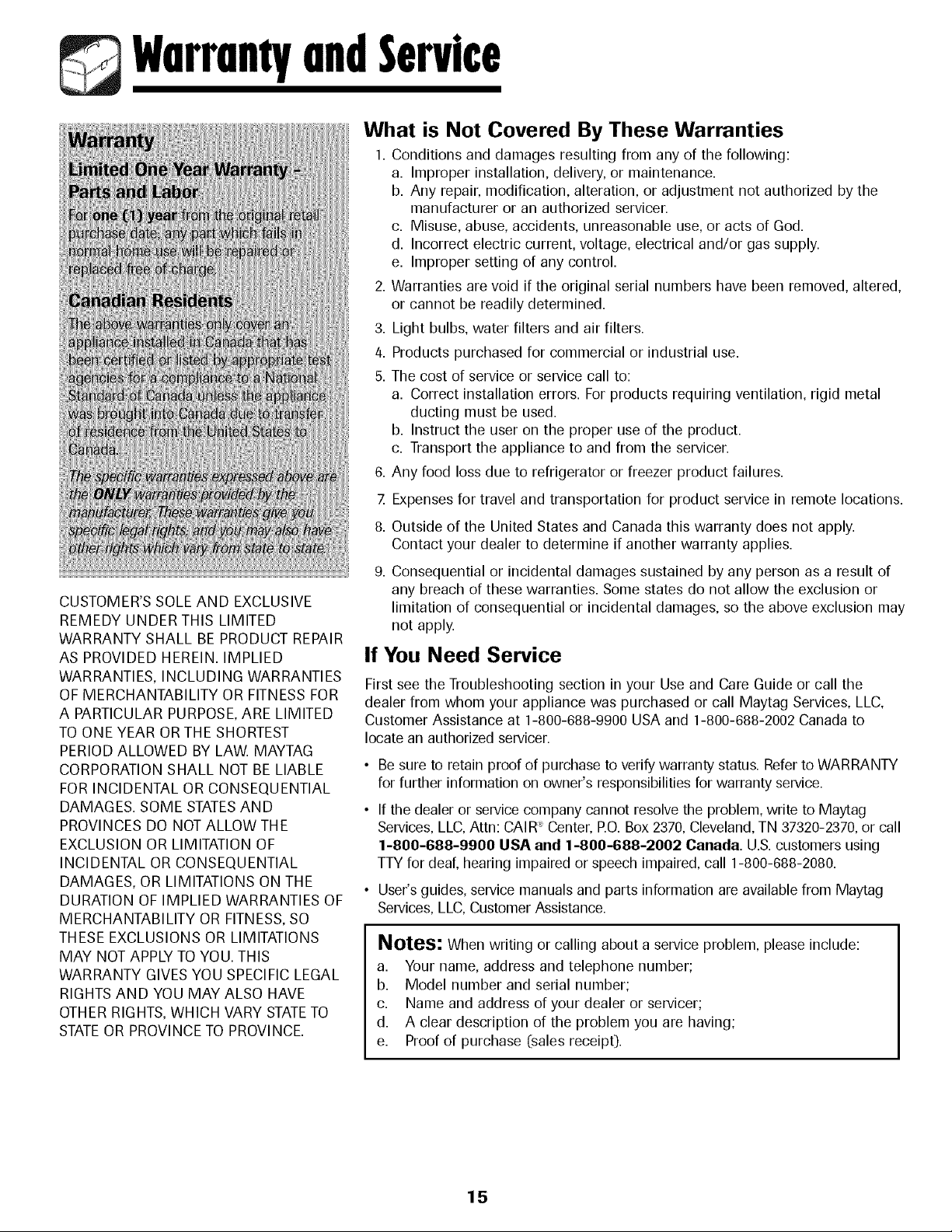

Wurru,I¥u,d Service

CUSTOMER'S SOLE AND EXCLUSIVE

REMEDY UNDER THIS LIMITED

WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES

OF MERCHANTABILITY OR FITNESS FOR

A PARTICULAR PURPOSE,ARE LIMITED

TO ONE YEAR OR THE SHORTEST

PERIOD ALLOWED BY LAW. MAYTAG

CORPORATION SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL

DAMAGES. SOME STATESAND

PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL

DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS,SO

THESE EXCLUSIONS OR LIMITATIONS

MAY NOT APPLY TO YOU. THIS

WARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTS AND YOU MAY ALSO HAVE

OTHER RIGHTS,WHICH VARY STATETO

STATEOR PROVINCE TO PROVINCE.

What is Not Covered By These Warranties

1. Conditions and damages resulting from any of the following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, unreasonable use, or acts of God.

d. Incorrect electric current, voltage, electrical and/or gas supply.

e. Improper setting of any control.

2. Warranties are void if tile original serial numbers [lave been removed, altered,

or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to:

a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used.

b. Instruct the user on the proper use of tile product.

c. Transport the appliance to and from the servicer.

6. Any food loss due to refrigerator or freezer product failures.

Z Expenses for travel and transportation for product service in remote locations.

8. Outside of the United States and Canada this warranty does not apply.

Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of

any breach of these warranties. Some states do not allow the exclusion or

limitation of consequential or incidental damages, so the above exclusion may

not apply.

If You Need Service

First see the Troubleshooting section in your Use and Care Guide or call the

dealer from whom your appliance was purchased or call Maytag Services, LLC,

Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to

locate an authorized servicer.

• Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY

for further information on owner's responsibilities for warranty service.

• If the dealer or service company cannot resolve the problem, write to Maytag

Services,LLC, Attn: CAIR" Center, EO. Box 2370, Cleveland, TN 37320-2370, or call

1-800-688-9900 USA and 1-800-688-2002 Canada. U.S.customers using

TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

• User's guides, service manuals and parts information are available from Maytag

Services,LLC, Customer Assistance.

Notes: When writing or calling about a service problem, please include:

a. Your name, address and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear description of the problem you are having;

e. Proof of purchase (sales receipt).

M_ YI AG

MDB-5

Conseils d'utilisation ....... 18

Chargement ........... 18-21

Utilisation du

lave-vaisselle ............. 22

Cycles, options et

t_moins lumineux ....... 23-26

Articles lavables ou non

en lave-vaisselle ........... 26

Entretien et nettoyage ...... 27

D_pannage ............ 28-30

Garantie et service ......... 31

Gui_ de Uso y Cuidado ..... 32

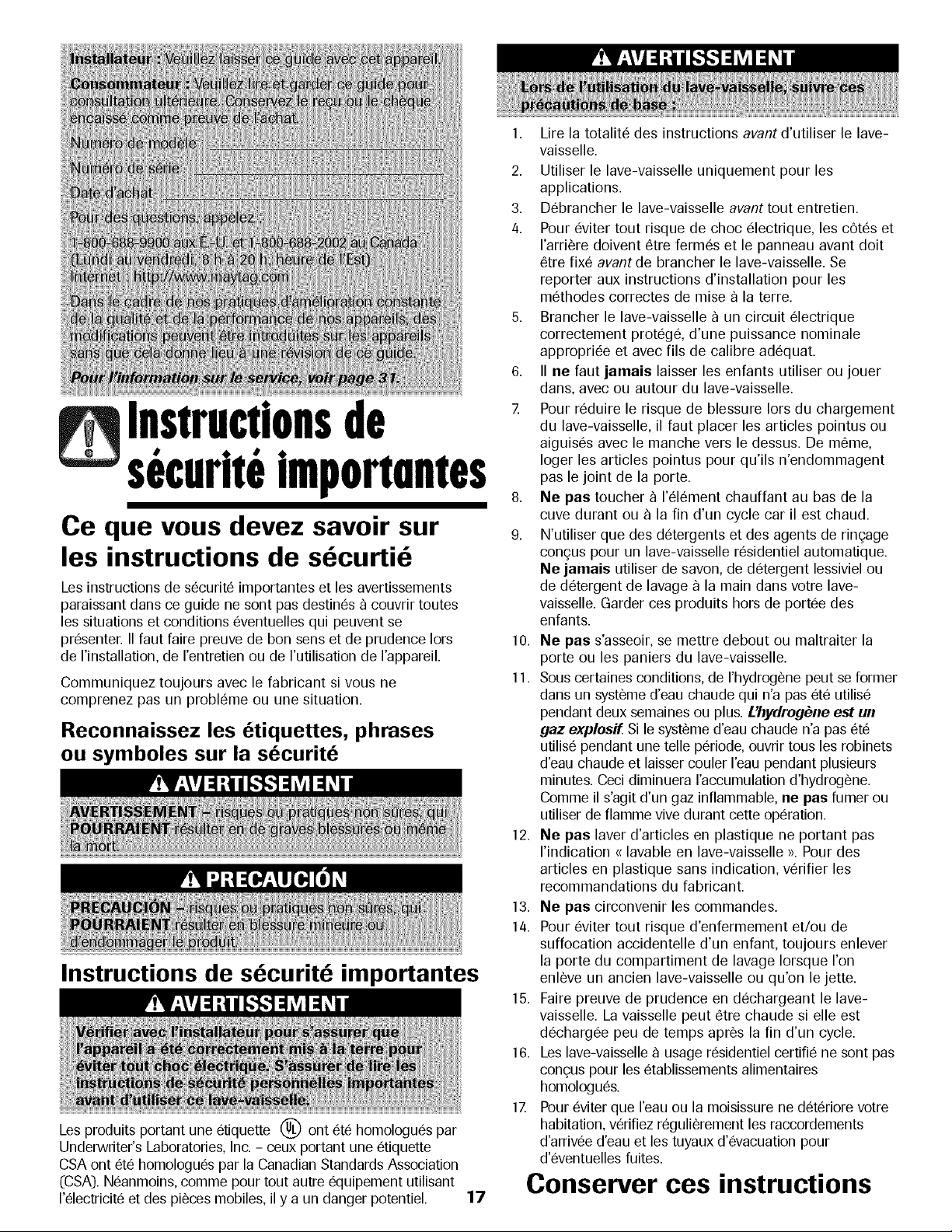

Instructionsde

securit6importnntes

Ce que vous devez savoir sur

les instructions de sdcurti

Les instructions de securit6 importantes et les avertissements

paraissant dans ce guide ne sont pas destines _ couvrir routes

les situations et conditions 6ventuelles qui peuvent se

presenter. II faut faire preuve de bon sens et de prudence Iors

de I'installation, de I'entretien ou de I'utilisation de I'appareil.

Communiquez toujours avec le fabricant si vous ne

comprenez pas un probleme ou une situation.

Reconnaissez les tiquettes, phrases

ou symboles sur la s curit

Instructions de securite importantes

Les produits portant une etiquette (_ ont ere homologues par

Underwriter's Laboratories, Inc. - ceux portant une etiquette

CSA ont ere homologues par la Canadian Standards Association

(CSAD.Neanmoins,comme pour tout autre equipement utilisant

I'electricite et des pieces mobiles, il y a un danger potentiel.

1. Lire la totalite des instructions avant d'utiliser le lave-

vaisselle.

2. Utiliser le lave-vaisselle uniquement pour les

applications.

3. Debrancher le lave-vaisselle avant tout entretien.

4. Pour eviter tout risque de choc electrique, les c6tes et

I'arriere doivent etre fermes et le panneau avant doit

etre fixe avant de brancher le lave-vaisselle. Se

reporter aux instructions d'installation pour les

methodes correctes de mise _ la terre.

5. Brancher le lave-vaisselle _ un circuit electrique

correctement protege, d'une puissance nominale

appropriee et avec fils de calibre adequat.

6. II ne faut jamais laisser les enfants utiliser ou jouer

dans, avec ou autour du lave-vaisselle.

Z Pour reduire le risque de blessure Iors du chargement

du lave-vaisselle, il faut placer les articles pointus ou

aiguises avec le manche vers le dessus. De meme,

Ioger les articles pointus pour qu'ils n'endommagent

pas le joint de la porte.

8. Ne pas toucher _ I'element chauffant au bas de la

cuve durant ou _ la fin d'un cycle car il est chaud.

9. N'utiliser que des detergents et des agents de rin_age

con(;us pour un lave-vaisselle residentiel automatique.

Ne jamais utiliser de savon, de detergent lessiviel ou

de detergent de lavage _ la main dans votre lave-

vaisselle. Garder ces produits hors de portee des

enfants.

10. Ne pas s'asseoir, se mettre debout ou maltraiter la

porte ou les paniers du lave-vaisselle.

11. Sous certaines conditions, de I'hydrogene peut se former

dans un systeme d'eau chaude qui n'a pas ete utilise

pendant deux semaines ou plus. L_ydrog_ne est un

gaz explosif Si le systeme d'eau chaude n'a pas ere

utilise pendant une telle periode, ouvrir tousles robinets

d'eau chaude et laisser couler I'eau pendant plusieurs

minutes. Ceci diminuera [accumulation d'hydrogene.

Comme il s'agit d'un gaz inflammable, ne pas fumer ou

utiliser de flamme vive durant cette operation.

12. Ne pas laver d'articles en plastique ne portant pas

I'indication <<lavable en lave-vaisselle >>.Pour des

articles en plastique sans indication, verifier les

recommandations du fabricant.

13. Ne pas circonvenir les commandes.

1/4. Pour eviter tout risque d'enfermement et/ou de

suffocation accidentelle d'un enfant, toujours enlever

la porte du compartiment de lavage Iorsque I'on

enleve un ancien lave-vaisselle ou qu'on le jette.

15. Faire preuve de prudence en dechargeant le lave-

vaisselle. La vaisselle peut etre chaude si elle est

dechargee peu de temps apres la fin d'un cycle.

16. Les lave-vaisselle _ usage residentiel certifie ne sont pas

con(;us pour les etablissements alimentaires

homologues.

17 Pour eviter que I'eauou la moisissure ne deteriore votre

habitation, verifiez regulierement les raccordements

d'arrivee d'eau et les tuyaux d'evacuation pour

d'eventuelles fuites.

Conserver ces instructions

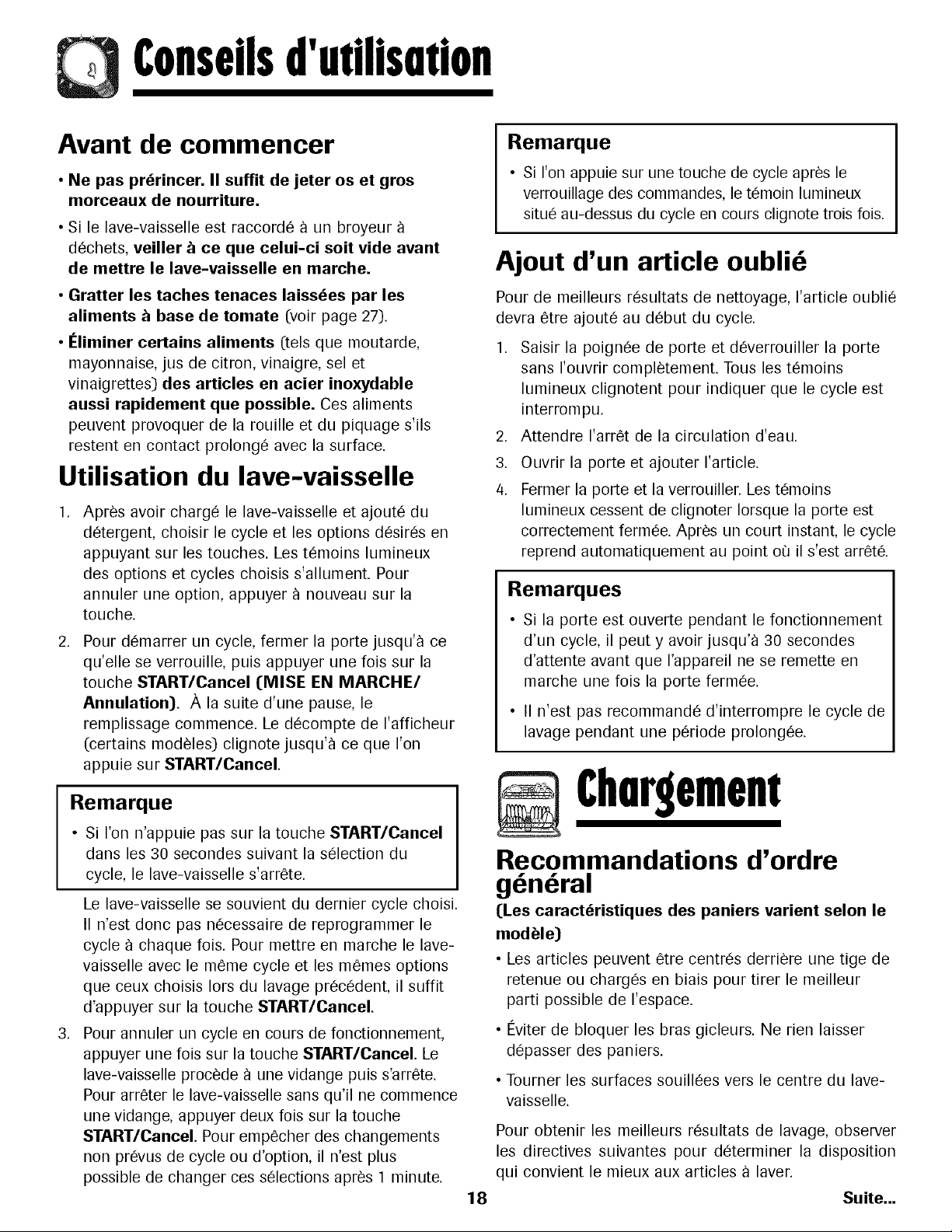

Conseilsd'udlisadon

Avant de commencer

• Ne pas pr6rincer. II suffit de jeter os et gros

morceaux de nourriture.

• Si le lave-vaisselle est raccorde _ un broyeur

dechets, veiller & ce que celui-ci soil vide avant

de mettre le lave-vaisselle en marche.

• Gratter les laches tenaces laiss6es par les

aliments & base de tomate (voir page 27).

• Itliminer certains aliments (tels que moutarde,

mayonnaise, jus de citron, vinaigre, sel et

vinaigrettes) des articles en acier inoxydable

aussi rapidement que possible. Ces aliments

peuvent provoquer de la rouille et du piquage s'ils

restent en contact prolonge avec la surface.

Utilisation du lave-vaisselle

Apres avoir charge le lave-vaisselle et ajoute du

detergent, choisir le cycle et les options desires en

appuyant sur les touches. Les temoins lumineux

des options et cycles choisis s'allument. Pour

annuler une option, appuyer _ nouveau sur la

touche.

Pour demarrer un cycle, fermer la porte jusqu'_ ce

qu'elle se verrouille, puis appuyer une fois sur la

touche START/Cancel (MISE EN MARCHE/

Annulation). A la suite d'une pause, le

remplissage commence. Le decompte de I'afficheur

(certains modeles) clignote jusqu'_ ce que I'on

appuie sur START/Cancel.

Remarque

• Si ron n'appuie pas sur la touche START/Cancel

dans les 30 secondes suivant la selection du

cycle, le lave-vaisselle s'arrete.

Le lave-vaisselle se souvient du dernier cycle choisi.

II n'est donc pas necessaire de reprogrammer le

cycle _ chaque fois. Pour mettre en marche le lave-

vaisselle avec le meme cycle et les memes options

que ceux choisis Iors du lavage precedent, il suffit

d'appuyer sur la touche START/Cancel.

Pour annuler un cycle en cours de fonctionnement,

appuyer une fois sur la touche START/Cancel. Le

lave-vaisselle procede _ une vidange puis s'arrete.

Pour arreter le lave-vaisselle sans qu'il ne commence

une vidange, appuyer deux fois sur la touche

START/Cancel. Pour empecher des changements

non prevus de cycle ou d'option, il n'est plus

possible de changer ces selections apres 1 minute.

Remarque

• Si I'on appuie sur une touche de cycle apres le

verrouillage des commandes, le temoin lumineux

situe au-dessus du cycle en cours clignote trois fois.

Ajout d'un article oubli6

Pour de meilleurs resultats de nettoyage, I'article oublie

devra etre ajoute au debut du cycle.

1. Saisir la poignee de porte et deverrouiller la porte

sans I'ouvrir completement. Tous les temoins

lumineux clignotent pour indiquer que le cycle est

interrompu.

2. Attendre I'arret de la circulation d'eau.

3. Ouvrir la porte et ajouter I'article.

4. Fermer la porte et la verrouiller. Les temoins

lumineux cessent de clignoter Iorsque la porte est

correctement fermee. Apres un court instant, le cycle

reprend automatiquement au point o_ il s'est arrete.

Remarques

• Si la porte est ouverte pendant le fonctionnement

d'un cycle, il peut y avoir jusqu'a 30 secondes

d'attente avant que rappareil ne se remette en

marche une fois la porte fermee.

• II n'est pas recommande d'interrompre le cycle de

lavage pendant une periode prolongee.

Chargemenl

Recommandations d'ordre

gdndral

([Les caract6ristiques des paniers varient selon le

modble)

• Les articles peuvent etre centres derriere une tige de

retenue ou charges en biais pour tirer le meilleur

parti possible de I'espace.

• I_viter de bloquer les bras gicleurs. Ne rien laisser

depasser des paniers.

• Tourner les surfaces souillees vers le centre du lave-

vaisselle.

Pour obtenir les meilleurs resultats de lavage, observer

les directives suivantes pour determiner la disposition

qui convient le mieux aux articles a laver.

Suite...

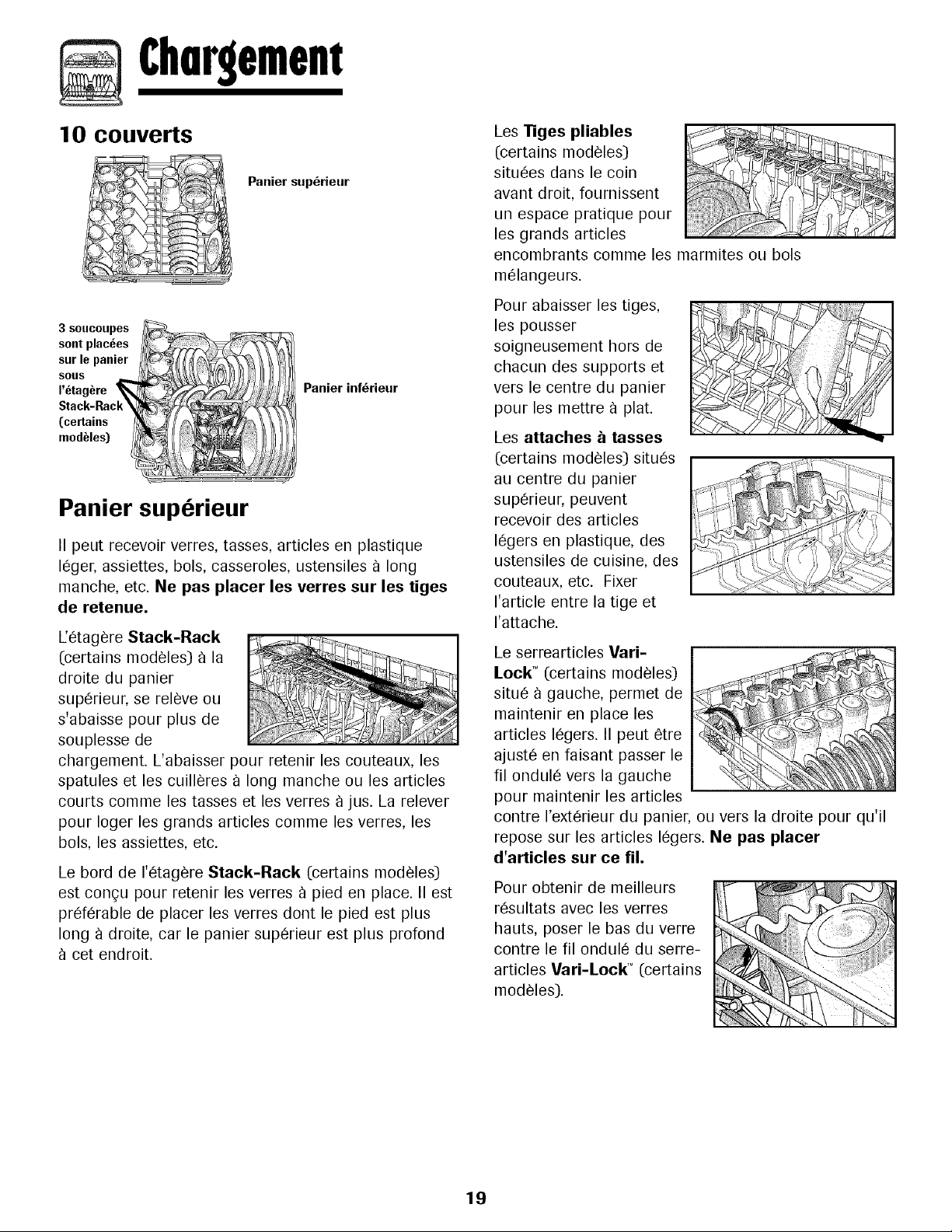

Chargement

10 couverts

Partier supbrieur

3 soucoupes

sont plac_es

sur le panier

SOOS

I'_tag_re

(certains

modules)

Panier infbrieur

Panier supbrieur

II peut recevoir verres, tasses, articles en plastique

leger, assiettes, bols, casseroles, ustensiles _ long

manche, etc. Ne pas placer les verres sur les tiges

de retenue.

L'etagere Stack-Rack

(certains modeles) a la

droite du panier

superieur, se releve ou

s'abaisse pour plus de

souplesse de

chargement. L'abaisser pour retenir les couteaux, les

spatules et les cuilleres _ long manche ou les articles

courts comme les tasses et les verres _ jus. La relever

pour Ioger les grands articles comme les verres, les

bols, les assiettes, etc.

Le bord de I'etagere Stack-Rack (certains modeles)

est con£u pour retenir les verres a pied en place. II est

preferable de placer les verres dont le pied est plus

long _ droite, car le panier superieur est plus profond

cet endroit.

Les Tiges pliables

(certains modeles)

situees dans le coin

avant drolL, fournissent

un espace pratique pour

les grands articles

encombrants comme les marmites ou bols

melangeurs.

Pour abaisser les tiges,

les pousser

soigneusement hors de

chacun des supports et

vers le centre du panier

pour les mettre _ plat.

Les attaches _ Lasses

(certains modeles) situes

au centre du panier

superieur, peuvent

recevoir des articles

legers en plastique, des

ustensiles de cuisine, des

couteaux, etc. Fixer

I'article entre la tige et

I'attache.

Le serrearticles Vari-

Lock" (certains modeles)

situe _ gauche, permet de

maintenir en place les

articles legers. II peut etre

ajuste en faisant passer le

fil ondule vers la gauche

pour maintenir les articles

contre I'exterieur du panier, ou vers la droite pour qu'il

repose sur les articles legers. Ne pas placer

d'articles sur ce fil.

Pour obtenir de meilleurs

resultats avec les verres

hauLs, poser le bas du verre

contre le fil ondule du serre-

articles Vari-Lock z"(certains

modeles).

Chargement

Panier infbrieur

Paniers pour ustensiles

II peut recevoir une variete

d'articles, des assiettes

diner, des bols melangeurs,

des casseroles et des plats.

De longs articles comme des

ustensiles de cuisine et des

grands plats de service

peuvent etre places sur le

cote gauche.

L'etagere Stack-

Rack (certains

modeles) etant

relevee, des

articles etroits

comme des

plaques _ biscuits

ou _ pizza,

peuvent etre

places le long du cote gauche. Avec I'etagere

abaissee, on peut mettre des verres et des tasses sur

deux niveaux.

En positionnant les tiges

pliables Fold-Away"

(certains modeles) a plat,

I'arriere et au coin

gauche, un espace

pratique est libere pour les

grands articles

encombrants comme les

casseroles ou les bols

melangeurs.

Les tiges convertibles

(certains modeles) situees

dans le coin arriere droit,

peuvent etre reglees pour

fournir un espace etroit pour

des assiettes, ou un espace

plus large pour des marmites,

casseroles ou saladiers

Arribre

{Arribre

profonds. Faire pivoter les tiges

vers le haut pour reduire I'espace ou vers le bas pour

I'agrandir.

Panier _ Ustensiles Standard, Amovible

(certains modbles)

Pour obtenir de meilleurs resultats

de lavage, empecher les articles

de s'emboiter les uns dans les

autres en mettant certains

ustensiles dans le panier avec les

poignees vers le haut et certains

avec les poignees vers le bas.

Ranger les couteaux, le manche

vers le haut et les cuilleres et fourchettes, le manche

vers le bas, dans les ouvertures des sections

couvercle articule (Iorsque les couvercles sont fermes).

S'assurer que les articles minces et pointus ne

depassent pas du panier. Sinon, ils risquent de bloquer

le bras inferieur de lavage.

De petits articles legers comme des cuilleres pour

bebes et des cuilleres _ mesurer en plastique doivent

se trouver dans la (les) section(s) _ couvercle articule.

Panier b couverts Split & FitTM (certains

modbles)

Le panier _ couverts peut etre

separe et place en plusieurs

endroits dans le panier

inferieur. Loger les couverts et

ustensiles dans les deux

sections ou seulement dans

une, en fonction de la charge.

Pour

separer le

panier, le

tenir

fermement

sur les

cotes et le

separer

comme il est indique ci-contre.

Panier auxUiaire

(certains modbles)

Utiliser ce panier

supplementaire dans le

panier superieur pour y

charger des articles et

ustensiles divers. Ce

panier est egalement un endroit sQr pour charger les

couteaux affOtes et les articles pointus.

Chargement

Panier rbglable

[certains modbles)

II est possible de relever ou de baisser le partier

sup_rieur r_glable (certains modeles) pour y Ioger

de grands ustensiles, plats, assiettes, etc., ce qui

optimise I'espace utile dans les deux paniers, le

sup6rieur et I'inf6rieur. Les grandes assiettes _ diner

peuvent se ranger dans le panier sup6rieur en position

basse. Ajustez toujours la hauteur du panier sup6rieur

avant d'y ranger de la vaisselle.

Pour baisser le partier • Ad_

1. Completement

tirer le panier.

2. Placer les

pouces sur

chaque levier

des adaptateurs

tout en tenant le

panier avec les

mains.

3. Appuyer sur les leviers avec les pouces et pousser

le panier vers le bas. Le panier s'arrete Iorsqu'il est

en place.

Pour relever le panier :

1. Completement tirer le panier.

2. Placer les mains sur les cotes et relever le panier

jusqu'_ ce qu'il s'arrete et se verrouille en place.

Remarques

• L'appareil ne

fonctionne pas

correctement si le

raccord du bras de

lavage du panier n'est

pas aligne avec run des

orifices d'arriv_e d'eau _E_

rarribre. _s_

• Les adaptateurs droit et gauche des paniers

doivent etre completement relev6s ou abaiss6s

pour obtenir un bon raccordement.

Enlbvement du panier supbrieur

Le panier peut etre enlev6 pour placer des articles

hauts ou surdimensionn6s dans le panier inf6rieur.

D6charger d'abord le panier avant de I'enlever.

Enlbvement du partier avec buttes _ poussoir

Ccertains modbles) :

Faire rouler le panier vers soi de '/3_ '/_de la

distance.

Enlever la but6e en plastique _ I'extr6mit6 de

chaque glissiere. Pour ce faire, appuyer vers

I'int6rieur (vers le panier) sur la nervure de la but6e.

La but6e s'ouvre d'un coup sec et peut etre

facilement enlev6e

en la tirant tout

droit. Bien soutenir

la glissiere au

moment d'enlever

les but6es.

Faire rouler

completement le

panier hors de la

glissiere et I'enlever

du lave-vaisselle.

Butee

poussoir

Remise en place :

• Suivre ces instructions dans I'ordre inverse pour

remettre le panier dans le lave-vaisselle.

Retirer un panier muni de buttes avec languette

de sdret_ (certains modbles)

Tirez le panier vers vous du 1/3 _ 1/2.

Rep6rez les but6es au bout de chaque guide.

Appuyez sur les languettes de sOret6 situ6es au

centre des but6es et retirez les but6es

completement et tout droit. Assurez-vous de

soutenir le panier au moment de retirer les but6es.

Remettez le panier

completement et

sortez-le du

lave-vaisselle.

R_installation :

Remettez le panier

du lave-vaisselle

en faisant glisser les

roulettes dans

les guides.

Butee avec

languette

ae s_ret_

2. Ins6rez chacune des but6es au bout des guides de

21 faQon ace qu'elles p6netrent dans les petits trous

situ6s sur les cOt6s des guides.

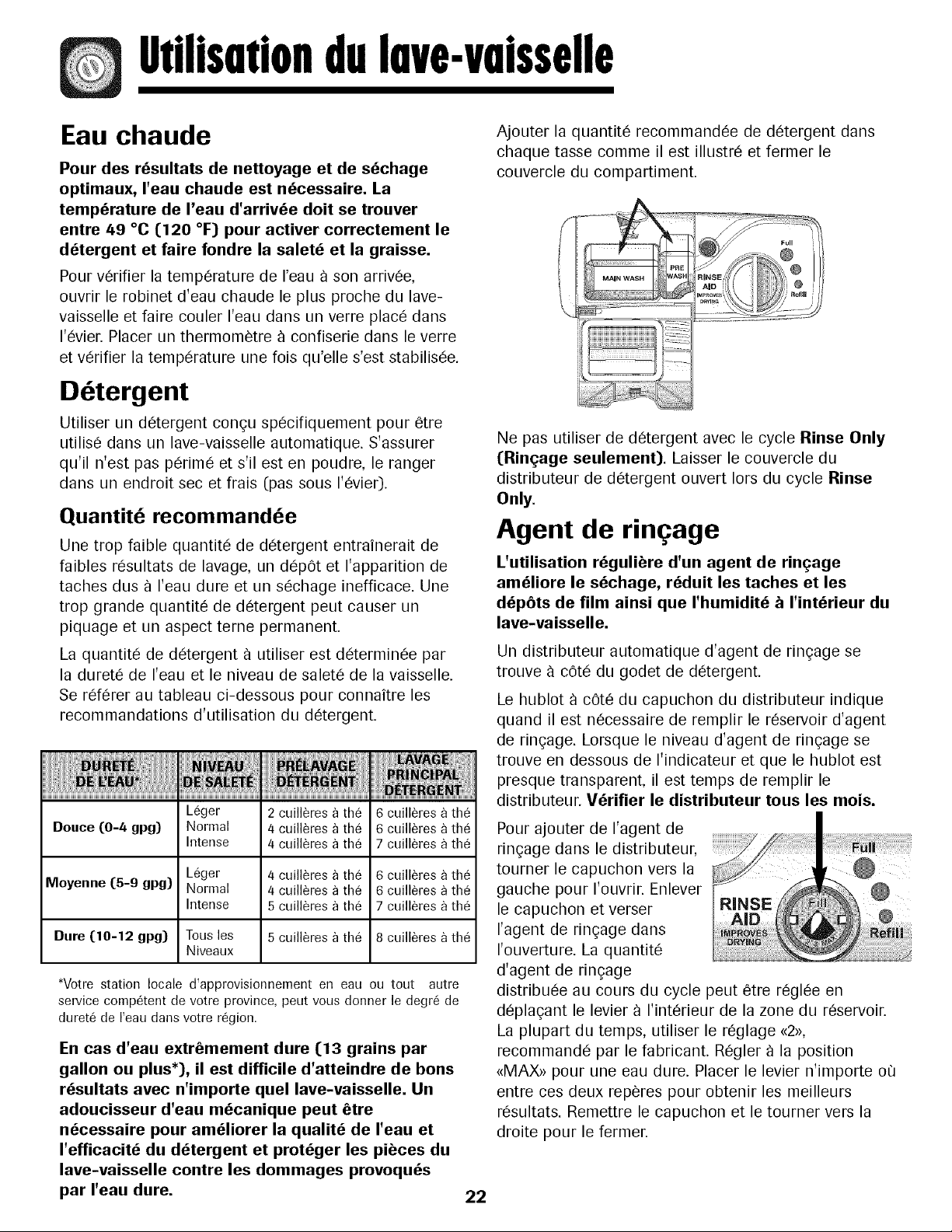

Udlisadondulave-vaisselle

Eau chaude

Pour des r_sultats de nettoyage et de s_chage

optimaux, reau chaude est n_cessaire. La

temperature de reau d'arriv_e doit se trouver

entre 49 °C [120 OF:)pour activer correctement le

d_tergent et faire fondre la salet_ et la graisse.

Pour v6rifier la temp6rature de I'eau _] son arriv6e,

ouvrir le robinet d'eau chaude le plus proche du lave-

vaisselle et faire couler I'eau dans un verre plac6 dans

1'6vier. Placer un thermometre _ confiserie dans le verre

et v6rifier la temp6rature une fois qu'elle s'est stabilis6e.

Ddtergent

Utiliser un d6tergent conQu sp6cifiquement pour etre

utilis6 dans un lave-vaisselle automatique. S'assurer

qu'il n'est pas p6rim6 et s'il est en poudre, le ranger

dans un endroit sec et frais (pas sous 1'6vier).

Quantit_ recommand_e

Une trop faible quantit6 de d6tergent entrainerait de

faibles r6sultats de lavage, un d6pOt et I'apparition de

taches dus a I'eau dure et un s6chage inefficace. Une

trop grande quantit6 de d6tergent peut causer un

piquage et un aspect terne permanent.

La quantit6 de d6tergent _] utiliser est d6termin6e par

la duret6 de I'eau et le niveau de salet6 de la vaisselle.

Se r6f6rer au tableau ci-dessous pour connaitre les

recommandations d'utilisation du d6tergent.

Leger 2 cuill_res _ the 6 cuillSres _ th6

Douce (0-4 gpg) Normal 4 cuill_res _ the 6 cuillSres _ th6

Intense 4 cuill_res _ the 7 cuillSres _ th6

Leger 4 cuill_res _ the 6 cuillSres _ th6

Moyenne (5-9 gpg) Normal 4 cuill_res _ the 6 cuill_res _ th(_

Intense 5 cuill_res _ the 7 cuillSres _ th(_

Dure (10-12 gpg) Tousles 5 cuill_res _ the 8 cuillSres _ th(_

Niveaux

*Votre station locale d'approvisionnement en eau ou tout autre

service comp6tent de votre province, peut vous donner le degr6 de

durete de I'eau dans votre r6gion.

En cas d'eau extr_mement dure [13 grains par

gallon ou plus*[}, il est difficile d'atteindre de bons

r_sultats avec n'importe quel lave-vaisselle. Un

adoucisseur d'eau m_canique peut _tre

n_cessaire pour am_liorer la qualit_ de reau et

I'efficacit_ du d_tergent et prot_ger les pi_ces du

lave-vaisselle centre les dommages provoqu_s

par reau dure.

Ajouter la quantit6 recommand6e de d6tergent dans

chaque tasse comme il est illustr6 et fermer le

couvercle du compartiment.

Ne pas utiliser de d6tergent avec le cycle Rinse Only

(Ringage seulement[}. Laisser le couvercle du

distributeur de d6tergent ouvert Iors du cycle Rinse

Only.

Agent de rinqage

L'utilisation r_guli_re d'un agent de rinqage

am_liore le s_chage, r_duit les taches et les

d_p6ts de film ainsi que rhumidit_ & rint_rieur du

lave-vaisselle.

Un distributeur automatique d'agent de rinQage se

trouve _] c0t6 du godet de d6tergent.

Le hublot _]c0t6 du capuchon du distributeur indique

quand il est n6cessaire de remplir le reservoir d'agent

de rinQage. Lorsque le niveau d'agent de rinQage se

trouve en dessous de I'indicateur et que le hublot est

presque transparent, il est temps de remplir le

distributeur. V_rifier le distributeur tous les mois.

Pour ajouter de I'agent de

rinQage dans le distributeur,

tourner le capuchon vers la

gauche pour I'ouvrir. Enlever

le capuchon et verser

I'agent de rinQage dans

I'ouverture. La quantit6

d'agent de rinQage

distribu6e au cours du cycle peut etre r6gl6e en

d6plaQant le levier _] I'int6rieur de la zone du reservoir.

La plupart du temps, utiliser le r6glage _{2_>,

recommand6 par le fabricant. R6gler _] la position

{{MAX>>pour une eau dure. Placer le levier n'importe oa

entre ces deux reperes pour obtenir les meilleurs

r6sultats. Remettre le capuchon et le tourner vers la

droite pour le fermer.

Cycles,optionsettemoinslumineux

Cycles

Choisir le cycle qui convient le mieux _] la vaisselle en appuyant sur la touche correspondante. (Voir page 18,

Conseils d'utilisation, pour la maniere de debuter le cycle.)

Heavy Wash Cycle long pour vaisselle tres 132 2 lavages/3 rin(_ages

(Lavage intense) sale.

Normal Wash Cycle moyen pour vaisselle normale- 97-117 1-2 lavages*/1-2 rin(_ages*

(Lavage normal) ment sale. Le capteur de turbidit6

Precision Clean" est actif avec ce cycle.

Light Wash Cycle court pour vaisselle peu sale. 82 1 lavage/2 ringages

(Lavage I_ger)

94-128 1-2 lavages*/2-3 rin(_ages*

Auto Clean

(Nettoyage

automatique)

(certains modeles)

Con£;upour choisir le nombre de

remplissages d'eau correspondant

au mieux au niveau de salet6 de

chaque charge. Le capteur de

turbidit6 Precision Clean" est actif

avec ce cycle.

Rince la vaisselle en attente de

3rochaines charges.

Rinse Only 9 1 rin(_age

(Ringage seulement)

Quick Wash ou Lavage rapide pour vaisselle peu 38 1 lavage/2 ringages

Insta Wash sale. Le cycle se termine par un

(Lavage rapide) rin(;age sans s6chage.

(certains modeles)

* Le nombrede remplissagesvarie selon le degr6 de salet6de chaquecharge.

Remarques

• Selon la temperature de I'eau, il pourra y avoir une augmentation de la duree du cycle pour amener I'eau _ la

temperature souhaitee.

• Les durees de cycle indiquees dans I'affichage numerique (certains modeles) augmentent ou diminuent en fonction du

niveau de salete de chaque charge, de la temperature de I'eau et des options selectionnees.

• Seuls les cycles certifies suivants ont ete con£;us pour r@ondre aux exigences d'assainissement NSF (NSF/ANSI 184 -

lave-vaisselle residentiel) : Nettoyage automatique (certains modeles), Lavage intense, Lavage normal et Lavage leger.

Cycles,optionsettemoinslumineux

Options

En plus de choisir un cycle sur la page 23, choisir, parmi les options suivantes disponibles, toutes celles qui seront

n_cessaires selon la charge en cours.

Hi Temp Wash

ToughScrubT"/

ToughScrub T"Plus

(certains modbles)

Sanitize

(Lavage sanitaire)

(certains modbles)

Extra Rinse (Rin£age

suppl#.mentaire)

(certains modbles)

160 ° Wash (Lavage

70 °C [160 °F])

(certains modbles)

Heated Dry

(S_chage avec

chaleur)

La fonction Hi Temp Wash fait en sorte que reau soit plus

chaude au cours du cycle de lavage. Lafonction Hi Temp

assure une temperature ideale pour des lavages et des

sechages optimaux.

Selectionner cette option Iors du lavage de vaisselle avec des

taches tenaces. Selon le cycle selectionne, cette option

augmente la duree du lavage et/ou la temperature.

Assainissement de la vaisselle. Lorsque le contr01eur du cycle

reconnait que les bonnes conditions ont ete atteintes,

le temoin lumineux SANITIZED s'allume a la fin du cycle. Le

lavage assainissant peut ne pas avoir lieu en cas d'interruption

du cycle, de panne de courant ou si la temperature d'arrivee

d'eau est inferieure _ 49 °C (120 °F).

Selectionner pour ajouter un rin£age supplementaire au cycle.

Un rin£age supplementaire permet d'ameliorer les resultats en

cas d'eau dure.

Augmente la temperature du rin(_age final _ 70°C (160 °C).

Cette option peut etre selectionnee avec tous les cycles excepte

Rin£age seulement et Lavage rapide ou Insta lavage (certains modeles).

Pour de meilleurs resultats de sechage, selectionner cette option.

Lorsque Heated Dry (Sechage avec chaleur) n'est pas choisi, il

peut etre necessaire de secher a la main certains articles comme

ceux en plastique et ceux avec surface non adherente. Plus

d'humidite peut aussi rester sur I'interieur du lave-vaisselle. Dans

les modeles avec interieur en plastique, il est normal que de la

vapeur s'echappe de I'event de la porte pendant que la chaleur

seche la vaisselle. De la vapeur s'echappera meme si I'option

Heated Dry n'est pas selectionnee.

Tousles cycles

(sauf Rinse Only)

(certains modeles)

Lavage intense

Lavage normal

Lavage leger

Nettoyage automatique

Lavage intense*

Lavage normal*

Lavage leger*

Nettoyage automatique*

Tousles cycles (sauf

Rinse Only [Rin(_age

seulement])

Lavage intense

Lavage normal

Nettoyage automatique

Tousles cycles (sauf

Rinse Only [Rin£age

seulement])

Seuls ces cycles ont 6te d6sign6s pour r6pondre aux exigences d'assainissement NSF (NSF / ANSI 184 - lave-vaisselle r6sidentiel).

Start Cancel (Mise en

Marche/Annulation)

Delay

(D_marrage differS)

Control Lock Option

(Option de verrouillage

des commandes)

(certains modbles)

Demarre et arrete le lave-vaisselle. Voir les explications a la

page 18 sous Utilisation du lave-vaisselle.

L'option peut etre utilisee pour mettre le cycle automatiquement

en marche, plus tard. Voir les instructions a la page 25.

Verrouille les touches de commande pour empecher

une utilisation non souhaitee. Voir les instructions a la page 25.

Tousles cycles

Tous les cycles

Tousles cycles

Cycles,optionsettemoinslumineux

Indicateurs lumineux/

affichage

Delay (Dbmarrage diffbrb)

L'option Delay peut etre utilisee pour mettre le cycle

automatiquement en marche, plus tar& pour reduire

I'accumulation de chaleur pendant la journee dans la

maison, ou pour beneficier de co0ts energetiques

reduits, si ceci est disponible dans la region. Cette

option est aussi utile pour conserver I'eau chaude,

des periodes d'utilisation domestique elevee (douches,

lessive).

R_glage d'un d_marrage Diff_re :

1. Selectionner le cycle et les options appropriees

pour la charge. Fermer la porte.

2. Appuyer sur la touche Delay et selectionner la

duree d'attente souhaitee.

Le temoin lumineux Delay et I'affichage du compte

rebours (certains modeles) clignoteront jusqu'_

ce que I'on appuie sur la touche START/Cancel

(MISE EN MARCHE/Annulation).

Une lois que I'on a appuye sur la touche

START/Cancel, le temoin lumineux s'arrete de

clignoter et le compte _ rebours commence. Le

temoin lumineux Delay restera allume jusqu'_ la

fin du compte _ rebours.

5. Le cycle commencera automatiquement

I'expiration du delai d'attente.

Remarque

• Si trente secondes s'ecoulent entre un reglage du

cycle et des options et une pression sur la touche

START/Cancel, le lave-vaisselle se mettra

I'arret.

Option de verrouillage de

commandes (certains modbles)

Les touches de commande peuvent etre verrouillees

pour empecher toute utilisation non autorisee. Si cette

fonction est activee entre les cycles, le lave-vaisselle

ne peut pas etre utilise jusqu'au deverrouillage des

commandes. Au besoin, les commandes peuvent etre

verrouillees apres le demarrage d'un cycle ou d'un

depart differe.

R_glage du verrouillage des commandes :

1. Appuyer sur la touche Heated Dry (S_chage

avec chaleur) pendant trois secondes.

2. Un temoin lumineux situe _ cote de I'ic0ne de

verrouillage s'allume Iorsque les commandes sent

verrouillees.

Annulation :

1. Appuyer sur la touche Heated Dry pendant trois

secondes.

2. Le temoin lumineux s'eteint.

Remarques

• Si I'on appuie sur la touche d'un cycle ou d'une

option apres le verrouillage des commandes, le

temoin lumineux situe _ cote de I'ic0ne de

verrouillage clignotera cinq lois. Sur certains

modeles avec I'affichage du compte _ rebours, un

<{D>clignote _ I'affichage en meme temps que le

temoin lumineux de verrouillage.

• Cette option ne verrouille pas la porte,

uniquement les commandes du lave-vaisselle.

Annulation d'un d_marrage diff_r_ :

Lors du compte _ rebours, appuyer sur la touche

Delay de nouveau. Le temoin lumineux s'eteindra et

le cycle commencera ou reprendra immediatement.

Annulation d'un d_marrage diff_r_ et d'un cycle :

• Appuyer une fois sur la touche START/Cancel pour

evacuer I'eau et arreter le lave-vaisselle.

• Appuyer deux lois sur la touche START/Cancel pour

arreter le lave-vaisselle sans evacuer I'eau.

T moins lumineux/affichage (certains modbles)

Indique le nombre de minutes approximatif restantes dans un cycle. Le symbole _2H_)apparaft Iorsque la

Affichage de la dur6e d'un cycle est sup6rieure _ 99 minutes. Les dur6es de cycle apparaissant _ raffichage numerique

DURI_E RESTANTE (certains modBles) augmentent ou diminuent selon le niveau de salet6 de chaque charge, la temperature

de reau et les options choisies.

CLEAN (NETTOYAGE) S'allume _ la fin du cycle et reste allume _ moins que la porte ne reste ouverte en continu pendant

30 secondes.

DRYING (SleCHAGE) S'allume durant toute la p6riode de s6chage et s'eteint une fois le cycle termin&

(certains modules)

WASHING (LAVAGE) S'allume durant toutes les portions de lavage et de ringage du cycle.

(certains modules)

HEATING DELAY (CHAUFFAGE S'allume Iorsque le cycle est prolonge pour chauffer I'eau.

SUPPLI_MENTAIRE)

(certains modules)

SANITIZED (LAVAGE S'allume _ la fin du cycle Iorsque toutes les conditions ont et6 respect6es pour un lavage sanitaire. Le

SANITAIRE) temoin lumineux reste allum6 _ moins que la porte ne reste ouverte en continu pendant 30 secondes.

(certains modules)

Remarques

• LorsqueSanitize (Lavage sanitaire) est choisi, los cycles sont contr016s pour s'assurer du lavage sanitaire. Le t6moin

lumineux SANITIZED (LAVAGE SANITAIRE) ne s'allume pas si les exigences du lavage sanitaire ne sont pas respecte_es.

Ceci peut se produire si le cycle est interrompu, en cas de panne de courant ou d'arrive_ed'eau _ une tempe_rature

inf6rieure _ 120 °F (49 °C).

• Les te_moins lumineux CLEAN (N ETTOYAGE) et SANITIZED (certains mod6les) ne se re_allument pas _ la suite d'une panne

de courant et tant que le prochain cycle n'est pas en marche.

Articlesluvublesounonenluve-vulsselle

La plupart des articles de table et de cuisson ainsi que les couverts peuvent 6tre laves en s_curit_ dans le lave-vaisselle. V_rifier avec le fabricant.

Aluminium Oui, sauf raluminium anodise. De hautes temperatures et les detergents peuvent attaquer la finition.

Fonte Non L'appr_t serait enleve et le fer rouillerait.

Toujours verifier les recommandations du fabricant avant le lavage. Les porcelaines

Oui, sauf les pisces d'antiquite fines, les motifs peints _ la main ou sur le vernis peuvent s'estomper. Les feuilles d'or

Porcelaine/Gr_s ou peintes _ la main.

peuvent se decolorer.

Oui, sauf les pisces d'antiquite Toujours verifier les recommandations du fabricant avant le lavage. Certains types de

Cristal

et le cristal delicat, cristal au plomb peuvent se corroder apres des lavages repetes.

Filtres Non recommandes. Peuvent laisser un dep6t crasseux ou des taches _ I'interieur du lave-vaisselle.

Verre Oui Un verre special appele <<verrelaiteux_ peut jaunir par suite de lavages repetes au

lave-vaisselle.

Couverts plaques or Non Se decolorent.

I_tain, fer blanc Non

Oui, sur partier superieur Toujours verifier les recommandations du fabricant avant le lavage. La capacite des

Plastiques sauf les articles en plastique plastiques _ resister aux hautes temperatures et aux detergents peut varier. Les

jeter, articles en plastique jetable ne sont pas lavables en lave-vaisselle.

Si ces articles ne sont pas laves immediatement, lancer un cycle Rinse Only (Ringage

Acier inoxydable Oui seulement). Le contact prolonge avec la nourriture contenant du sel, du vinaigre, des

produits laitiers ou du jus peut endommager la finition.

Toujours verifier les recommandations du fabricant avant le lavage. Si ces articles ne

Argenterie ou Non, s'il a subi tin traitement sont pas laves immediatement, lancer un cycle Rinse Only. Le contact prolonge avec

argent sterling de <<noircissemenb). la nourriture contenant du sel, de I'acide ou des sulfures (oeufs, mayonnaise ou fruits

de mer) peut endommager la finition. Le <<noircissemenb) commercial peut 6tre enleve

par le detergent.

Articles en bois Non Le bois peut se deformer, se fissurer ou se decolorer.

|,tretie,et,ettoyoge

Recommandations d'ordre g6n6ral

• L'interieur du lave-vaisselle est normalement

autonettoyant. Verifier periodiquement le fond de la

cuve du lave-vaisselle pour voir si des residus

importants ne sont pas passes 8 travers le filtre.

• Nettoyer le bord de la doublure interieure de la porte

pour enlever toutes les eclaboussures de nourriture qui

se seraient produites au cours du chargement.

• Toujours nettoyer dans le sens de la texture de I'acier

inoxydable Ne pas utiliser de produits contenant du

javellisant ou de I'acide citrique.

• La couleur de certains aliments _ base de tomate peut

parfois adherer _ certains composants _ I'interieur du

lave-vaisselle et provoquer une decoloration temporaire.

Pour reduire cet effet :

• Enlever I'exces d'aliments 8 base de tomate, de la

vaisselle, avant de la mettre au lave-vaisselle.

• Utiliser le cycle Heavy Wash ([Lavage intense) pour

de la vaisselle contenant des aliments _ base de tomate.

• S'assurer d'utiliser un detergent pour lave-vaisselle qui

contient du chlore pour un meilleur detachage.

! !!!!!!!!!+

Exterieur standard L6g6re _ mod6r6e Lingo souple et humide et produit de nettoyage liquide

Lavagequotidien et salet616g6re

Ext_rieur en acier

inoxydable

(certains modbles)

Mod6r6e _ importante

Traces de doigt ou marques / brillant _ restaurer

Int_rieur Decoloration

L6g_re _ mod6r(_e

Decoloration ou taches _ base de tomate

pulv6riser. Ne pas utiliser de poudres abrasives ou de

tampons de nettoyage.

Linge souple ou 6ponge et un des produits suivants :

• D6tergent doux et eau

• Solution de vinaigre blanc et d'eau

• Produit de nettoyage pour verre et surface formule

409* ou produit semblable multi-surfaces.

• Ale pas utiliser de produits contenant du javellisant ou

de I'acide citrique.

Faire suivre par un rin_.age et un sechage.

Linge souple ou eponge humidifiee et Bon Ami*. Faire

suivre par un rin£age et un sechage.

Linge souple et produit _ pulv6riser Stainless Steel

Magic**.

Linge souple ou 6ponge humidifiee et produit de

nettoyage Cameo Stainless Steel Cleaner*. Rincer

imm6diatement et secher.

Linge souple ou _ponge humide.

Passer du detergent pour lave-vaisselle _ un produit

base de chlore.

*Les noms de marque sont les marques de commerce des fabricants respectifs.

**Composer le 1-800-688-8408 pour une commande.

Rangement/d6placement

Remplir le godet de detergent avec un detergent

rafraichissant pour lave-vaisselle ou du bicarbonate de

soude et selectionner le cycle Normal Wash (Lavage

normal). Attendre la fin du cycle du lave-vaisselle.

Fermer ensuite I'arrivee d'eau et laisser le lave-vaisselle

evacuer I'eau. Pour vidanger : appuyer sur la touche

START/Cancel (MISE EN MARONE/Annulation) une

fois, pour mettre en marche le lave-vaisselle. Appuyer sur

cette touche de nouveau pour mettre en marche

I'evacuation. Repeter deux fois I'operation d'evacuation

pour s'assurer que la plus grande partie de I'eau a ete

evacuee. Enfin, debrancher le lave-vaisselle et ouvrir la

porte.

Lorsque I'on coupe I'alimentation en eau de la maison, il

faut egalement couper I'alimentation en eau du lave-

vaisselle.

Depunnuge

VI RIFIER LES POINTS SUIVANTS POUR I CONOMISER TEMPS ET ARGENT.

!!! !!L ....

Le lave-vaisselle ne se • Appuyer sur START/Cancel (MISE EN MARCHE/Annulation) pour mettre le

remplit pas lave-vaisselle en marche.

• S'assurer que la porte est correctement ferm6e.

• S'assurer que le robinet d'eau est ouvert.

• V_rifier que la touche est correctement s61ectionn6e pour un cycle.

• V6rifier les fusibles ou disjoncteurs de I'habitation.

• V_rifier que le tuyau d'arriv_e d'eau n'est pas entortill&

• V6rifier qu'il n'y a pas de d@Ot _ la soupape d'arriv6e d'eau et la nettoyer si n6cessaire.

Le lave-vaisselle n'_vacue

pas I'eau/Eau dans le bas de

la cuve

• Si le lave-vaisselle est raccord6 _ un broyeur _ d_chets, s'assurer que I'opercule

ddon(_able a 6t_ enleve de I'arriv6e d'eau du broyeur.

• V6rifier qu'il n'y a aucune obstruction de nourriture dans le tuyau d'6vacuation ou le broyeur.

• V6rifier que le tuyau d'6vacuation n'est pas entortill&

• Wrifier les fusibles ou disjoncteurs de I'habitation.

• V6rifier que le cycle est termin&

Le lave-vaisselle ajoute de • C'est normal. Le capteur (certains mod61es)de la pompe doit rester sous I'eau, un 16ger

I'eau _ la fin du cycle remplissage d'eau est donc ajout6 apr_s la derni_re 6vacuation du cycle.

Le godet _ d_tergent n'est • V_rifier que le cycle est termin&

pas vide • S'assurer que le distributeur n'est pas bloqu&

• Utiliser un d6tergent non p6rim6, entrepos6 dans un endroit frais et sec.

Le lave-vaisselle semble •

bruyant •

Cycle trop long (le t_rnoin

lumineux Chauffage

suppl_mentaire reste allum_

[certains modules])

Le lave-vaisselle d_gage

une odeur

Le lave-vaisselle fuit

II est normal d'entendre un sifflement de la soupape d'eau durant le remplissage.

Des bruits de circulation d'eau sont normaux.

• Un bruit sourd peut _.tre un bras de lavage heurtant un article qui d@asse des paniers.

Redisposer la vaisselle pour qu'elle ne g_.ne pas le bras de lavage.

• Des craquements et des grincements peuvent se faire entendre Iorsque la lame

interne du broyeur coupe des produits durs, comme des noyaux, des noix, etc.

• Un bourdonnement est normal au cours de I'_vacuation.

• Un bruit de claquement est normal Iorsque le couvercle du godet _ d6tergent frappe

la doublure de porte Iorsque la porte du lave-vaisselle est ouverte _ la fin du cycle.

• Une installation appropri_e peut diminuer le niveau de bruit.

Les touches ToughScrub", ToughScrub" Plus ou Sanitize (Lavage sanitaire)

(certains mod6les) ont 6t6 s61ectionn6es et le cycle est prolong6 pour chauffer I'eau.

V6rifier que la temp6rature d'arriv6e d'eau est de 49 °C (120 °F).

• Lancer un cycle Rinse Only (Rin£;age seulement] si on laisse de la vaisselle dans le

lave-vaisselle.

• De nombreux lave-vaisselle d_gagent une odeur de neuf Iorsqu'ils sont install_s pour

la premiere fois. Cette odeur se dissipe avec I'utilisation.

• II se peut que le lave-vaisselle n'6vacue pas I'eau correctement. (Voir la section _<Le

Lave-vaisselle n'6vacue pas I'eau>>.]

• En cas d'odeur forte, mettre du bicarbonate de soude des deux c6t6s du godet de

d6tergent. S_lectionner Light Wash (Lavage 16ger)et laisser circuler I'eau pendant

environ 10 minutes. Interrompre le cycle en d_verrouillant la porte et en la laissant

ouverte pendant la nuit. Remettre le lave-vaisselle en marche en refermant la porte et

en le laissant terminer le cycle. On peut aussi utiliser un produit de nettoyage de

lave-vaisselle tel que le nettoyant Jet-Dry*.

• V6rifier que le lave-vaisselle est de niveau. (Se reporter aux instructions d'installation.)

• De la mousse peut d6border du lave-vaisselle. Mesurer soigneusement la quantit8 de

d6tergent et utiliser seulement des d6tergents con£;us pour lave-vaisselle. II faut moins

de d6tergent dans de I'eau douce. Si la mousse subsiste, essayer une autre marque.

• Suivre soigneusement le mode d'emploi concernant I'ajout d'un article oubli_ (page 18).

• Pour 6viter toute fuite d'agent de rin£;age du distributeur, s'assurer que le couvercle

est correctement ferm&

*Lesnoms de marquesont les marquesde commercedes fabricants respectifs.

Suite...

Depannage

La dur_e affich_e augmente ou • C'est normal Iorsqu'un cycle Auto Clean (Nettoyage automatique) (certains modeles)

diminue rapidement de plusieurs ou Normal Wash (Lavage normal) est selectionne et que le lave-vaisselle decide de

minutes (certains modules) passer ou d'ajouter une evacuation ou un remplissage.

Clignotement des t_moins

lumineux

Les verres sont ternes/tachet_s

De la salet_ reste sur la

vaisselle

*Les noms de marque sont les marques de

• L'affichage du compte _ rebours (certains modeles) clignote apres la selection du

cycle et jusqu'_ ce que I'on appuie sur la touche START/Cancel (MISE EN

MARCHE/Annulation).

• L'affichage du compte _ rebours (certains modeles) et le temoin lumineux de

demarrage differe clignotent apres la selection d'une duree de demarrage differe et

jusqu'_ ce que I'on appuie sur la touche START/Cancel.

• Tousles temoins lumineux actifs de I'affichage clignotent si la porte est ouverte

pendant un cycle ou un demarrage differe en cours.

• Le temoin du cycle selectionne clignote si I'on essaie de modifier le cycle apres un

verrouillage des commandes.

• Le temoin lumineux de verrouillage clignote et le compte _ rebours (certains modeles)

affiche un <<L >>si I'on appuie sur une touche quand les commandes sont verrouillees.

• Selectionner Extra Rinse (Rin(_agesupplementaire) ou Hi Temp Wash (certains modeles).

• Verifier la temperature de I'eau. La temperature d'arrivee d'eau doit se trouver entre

49 °C (120 °FJ.

• Toujours utiliser un agent de rin£age.

• S'assurer que le depot terne peut etre enleve en faisant tremper I'article dans du vinaigre

blanc pendant environ 5 minutes. Si dest le cas, le probleme est dQ_ de I'eau dure.

Regler la quantite de detergent _ utiliser pour correspondre _ la durete de I'eau (page 22).

S'assurer que le detergent est non perime, correctement range et de haute qualit&

• Si on ne peut pas enlever la couche terne, cela etant le resultat d'une attaque

¢himique. Une erosion de la surface du verre est peut-etre causee par I'eau trop

chaude, par I'utilisation d'une quantite excessive de detergent ou par un prelavage.

Pour agir, le detergent a besoin de salet& Si une attaque chimique se produit, le verre

est endommage en permanence. Pour eviter toute attaque future, ajuster la quantite

de detergent pour qu'elle corresponde _ la durete de I'eau, arreter le prelavage et

n'utiliser les options de chauffage de I'eau que Iorsque la temperature d'arrivee d'eau

est inferieure _ 49 °C (120 °F).

• Verifier la temperature de I'eau (page 22).

• Laissercouler de I'eau chaude dans un evier avant de mettre le lave-vaisselleen marche.

• Selectionner la touche ToughScrub", Hi Temp Wash, ou ToughScrub" Plus

(certains modeles).

• Verifier la durete de I'eau et reglerla quantite de detergent en consequence (page 22).

• Utiliser un detergent non perime, range dans un endroit frais et sec.

• Selectionner le cycle approprie au niveau de salete (page 23).

• S'assurer que le connecteur du bras de lavage du panier superieur est correctement

aligne avec un des orifices d'arrivee d'eau (page 21).

• Loger les articles pour qu'ils ne bloquent pas les bras du lave-vaisselle(pages 18-21)

• Dans le panier _ couverts, Ioger les couteaux avec le manche vers le haut et les

cuilleres et fourchettes avec le manche vers le bas dans les ouvertures des

couvercles.

• Ne pas placer les verres sur les tiges.

• Avant le chargement, nettoyer les residus de nourriture et le depot provenant de

I'utilisation des ustensiles avec des pates, du riz et de la farine d'avoine. II faut plus

d'energie pour nettoyer ce type de residu que le reste de la charge.

commerce des fabricants respectifs.

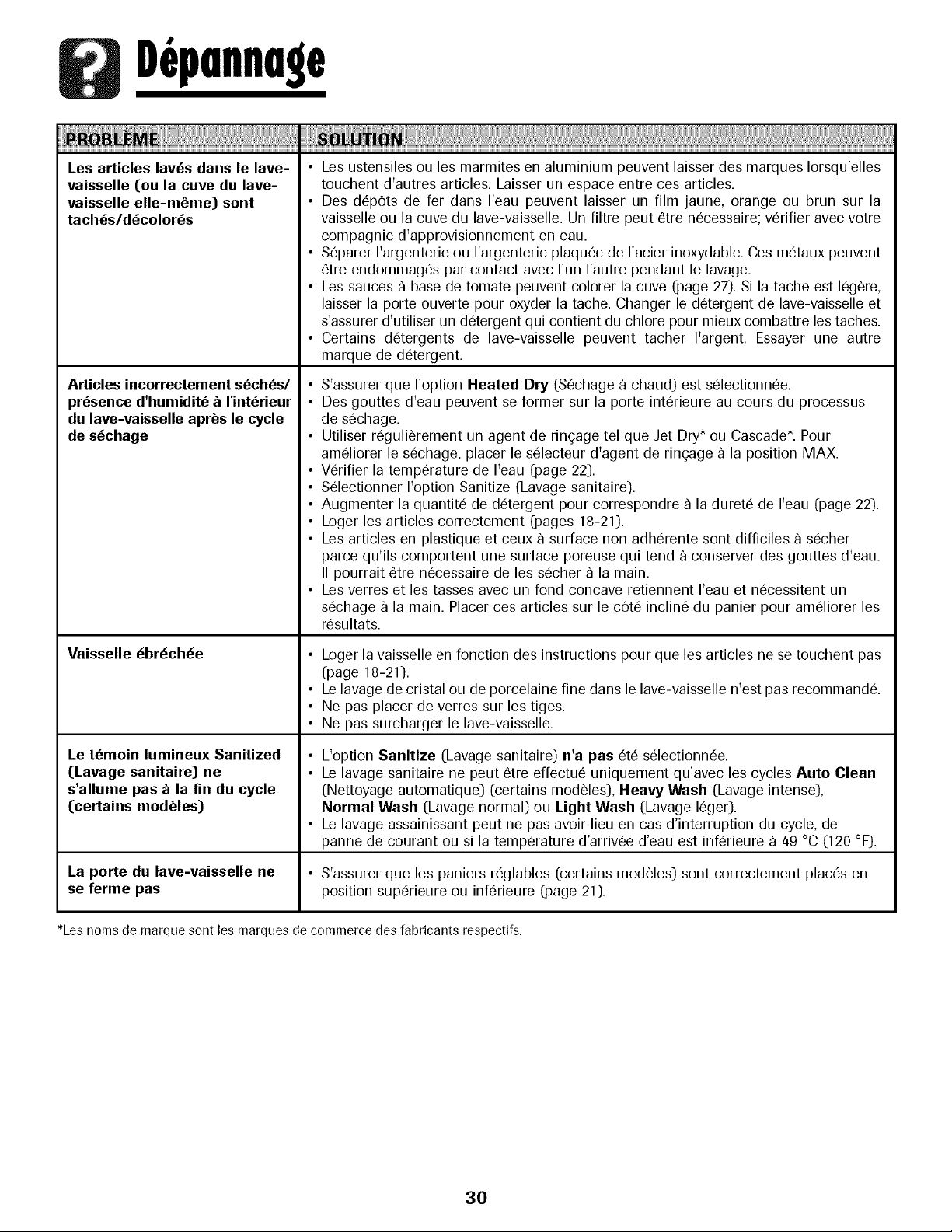

Depannage

Les articles laves dans le lave-

vaisselle (ou la cuve du lave-

vaisselle elle-m_me) sont

tach_s/d_color_s

iil! ii!!!i!i!iiii!,,iiiiil!liiii

• Les ustensiles ou les marmites en aluminium peuvent laisser des marques Iorsqu'elles

touchent d'autres articles. Laisser un espace entre ces articles.

• Des d@Ots de fer dans I'eau peuvent laisser un film jaune, orange ou brun sur la

vaisselle ou la cuve du lave-vaisselle. Un filtre peut 6tre n6cessaire; v6rifier avec votre

compagnie d'approvisionnement en eau.

• S@arer I'argenterie ou I'argenterie plaqu6e de I'acier inoxydable. Ces m6taux peuvent

6tre endommag6s par contact avec Fun I'autre pendant le lavage.

• Les sauces _ base de tomate peuvent colorer la cuve (page 27). Si la tache est I_g6re,

laisser la porte ouverte pour oxyder la tache. Changer le d6tergent de lave-vaisselle et

s'assurer d'utiliser un d6tergent qui contient du chlore pour mieux combattre les taches.

• Certains d6tergents de lave-vaisselle peuvent tacher I'argent. Essayer une autre

marque de d6tergent.

Articles incorrectement s_ch_s/

presence d'humidit_ _ rint_rieur

du lave-vaisselle apr_s le cycle

de s_chage

Vaisselle _br_ch_e

Le t_moin lumineux Sanitized

(Lavage sanitaire) ne

s'allume pas _ la fin du cycle

(certains modules)

• S'assurer que I'option Heated Dry (S6chage _ chaud) est s61ectionn6e.

• Des gouttes d'eau peuvent se former sur la porte int6rieure au cours du processus

de s6chage.

• Utiliser r6guli6rement un agent de ringage tel que Jet Dry* ou Cascade*. Pour

am61iorer le s6chage, placer le s61ecteur d'agent de ringage _ la position MAX.

• Wrifier la temp6rature de I'eau (page 22).

• S61ectionner I'option Sanitize (Lavage sanitaire).

• Augmenter la quantit_ de d_tergent pour correspondre _ la duret_ de I'eau (page 22).

• Loger les articles correctement (pages 18-21).

• Les articles en plastique et ceux _ surface non adh6rente sont difficiles _ s6cher

parce qu'ils comportent une surface poreuse qui tend _ conserver des gouttes d'eau.

II pourrait 6tre n6cessaire de les s6cher _ la main.

• Les verres et les tasses avec un fond concave retiennent I'eau et n6cessitent un

s6chage _ la main. Placer ces articles sur le c6t6 inclin6 du panier pour am61iorer les

r6sultats.

• Loger la vaisselle en fonction des instructions pour que les articles ne se touchent pas

(page 18-21).

• Le lavage de cristal ou de porcelaine fine dans le lave-vaisselle n'est pas recommand6.

• Ne pas placer de verres sur les tiges.

• Ne pas surcharger le lave-vaisselle.

• L'optionSanitize (_Lavagesanitaire) n'a pas 6t_ sSlectionn_e.

• Le lavage sanitaire ne peut _.tre effectu6 uniquement qu'avec les cycles Auto Clean

(_Nettoyageautomatique) (_certainsmod61es), Heavy Wash (_Lavageintense),

Normal Wash (_Lavagenormal) ou Light Wash (_Lavage16ger).

• Le lavage assainissant peut ne pas avoir lieu en cas d'interruption du cycle, de

panne de courant ou si la temperature d'arriv@ed'eau est inf6rieure _ 49 °C [120 °F).

La porte du lave-vaisselle ne • S'assurer que les paniers r6glables (_certains mod61es) sont correctement placSs en

se ferme pas position supdrieure ou infdrieure (page 21).

•Les noms de marque sont les marques de commerce des fabricants respectifs.

Gin.tie etService

LESEULETUNIQUE RECOURSDU CLIENTEN

VERTUDE CETTEGARANTIELIMITI_EESTLA

REPARATIONDU PRODUITCOMME DI_CRITE

PR¢CCDEMMENT.LESGARANTIES

IMPLIClTES,Y COMPRISLESGARANTIESDE

QUALIT¢MARCHANDEOU D'ADAPTATIONA

UN USAGEPARTICULIER,SONTLIMITI_ESA

UN AN OU A LA PCRIODELA PLUSCOURTE

PERMISEPARLA LOI. MAYTAGCORPORATION

NE SERAPASTENUERESPONSABLEDES

DOMMAGESDIRECTSOU INDIRECTS.

CERTAINS€TATSETCERTAINESPROVINCES

INTERDISENTL'EXCLUSIONETLA LIMITATION

DESDOMMAGESDIRECTSOU INDIRECTS

AINSI QUELESLIMITATIONSSUR LA DURCE

DESGARANTIESIMPLIClTESDE QUALIT¢

MARCHANDEOU D'ADAPTATIONA UN

USAGEPARTICULIER.IL ESTDONC POSSIBLE

QUECESLIMITATIONSNE S'APPLIQUENTPAS

A VOUS.CETTEGARANTIEVOUSCONFI_RE

DESDROITSJURIDIQUESSPI_ClFIQUESETIL

SEPEUTQUEVOUSAYIEZD'AUTRESDROITS,

QUIVARIENTD'UN €TATA L'AUTREOU D'UNE

PROVINCEA L'AUTRE.

Ne sont pas couverts par ces garanties

1. Les probl_mes et dommages r_sultant des situations suivantes :

a. Mise en service, livraison ou entretien effectuds incorrectement.

b. Toute r@aration, modification, alt6ration et tout r_glage non autoris6s par le

fabricant ou par un prestataire de service apr_s-vente agr_6.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant 61ectrique,tension, alimentation 61ectrique ou en gaz incorrects.

e. R6glage incorrect d'une commande.

2. Les garanties ne peuvent 6tre honor_es si les numdros de s6rie d'origine ont

6td enlevds, modifids ou ne sont pas facilement lisibles.

3. Ampoules, filtres _ eau et filtres _ air.

4. Les produits achet6s _ des fins commerciales ou industrielles.

5. Les frais de d@annage ou de visite pour :

a. Correction d'erreurs de mise en service. Pour les produits n6cessitant une

ventilation, un conduit m6tallique rigide doit (!tre utilis&

b. Initiation de I'utilisateur _ I'emploi de I'appareil.

c. Transport de I'appareil chez le r@arateur et retour de I'appareil chez

I'utilisateur.

6. Tout aliment perdu en raison de pannes du r6frig6rateur ou du cong61ateur.

Z D@enses de d@lacement et de transport pour la r@aration du produit dans

des endroits 61oign6s.

8. Cette garantie n'est pas valide _ I'ext6rieur des Ctats-Unis et du Canada.

Communiquez avec votre d6taillant pour savoir si une autre garantie

s'applique.

9. Dommages indirects ou accessoires subis par route personne _ la suite d'une

quelconque violation des garanties. Certains €tats ou provinces ne permettent

pas I'exclusion ou la limitation de responsabilit6 en ce qui

concerne les dommages directs ou indirects. I'exclusion ci-dessus peut en

consequence ne pas s'appliquer _ votre cas.

Si vous avez besoin d'aide

Consultez d'abord la section sur le d@annage dans le manuel d'utilisation et

d'entretien, puis appelez le d6taillant de qui vous avez achet6 votre appareil ou le

service _ la clientele de Maytag Services, LLC au 1-800-688-9900 aux Ctats-Unis

et au 1-800-688-2002 au Canada pour savoir ot_ trouver un r@arateur autoris&

• Veillez _ conserver la facture d'achat pour justifier de la validit6 de la

garantie. Pour d'autres renseignements concernant les responsabilit6s du

propri6taire _ 1'6garddu service sous garantie, voir le texte de la GARANTIE.

• Si le d6taillant ou I'agence de service apres-vente ne peut r6soudre le

probleme, 6crivez _ Maytag Services, LLC _ I'adresse suivante : CAIR

Center, P.O. Box 2370, Cleveland, TN 37320-2370 Ctats-Unis, ou appelez au

1-800-688-9900 aux I_tats-Unis ou au 1-800-688-2002 au Canada.

• Les guides d'utilisation, les manuels de service et les renseignements sur

les pieces sont disponibles aupres du service _ la clientele de Maytag

Services, LLC.

Remarques : Veillez a fournir I'information suivante Iorsque vous communiquez

avec nous au suiet d'un probleme :

a. Vos nora, adresse et num@o de t_l@hone;

b. Num@o de modele et num_ro de s@ie de I'appareil;

c. Nora et adresse du d_taillant avec la date I'appareil achet_;

d. Description d_taill_e du probleme observe;

e. Preuve d'achat (facture de vente).

M_A TAG

MDB-5

vaji/

clon

Carga del Lavavajillas .. 34-37

Uso del Lavavajillas ........ 38

Ciclos, Opciones

y Luces ................ 39-42

LO Que _ede y No Puede

ser Lavado ................. 42

Cuidado y Limpieza ........ 43

LocalizaciOn y Soluci6n

de Averias ............. 44-46

Garantia y

Servicio ........ Ultima P_gina

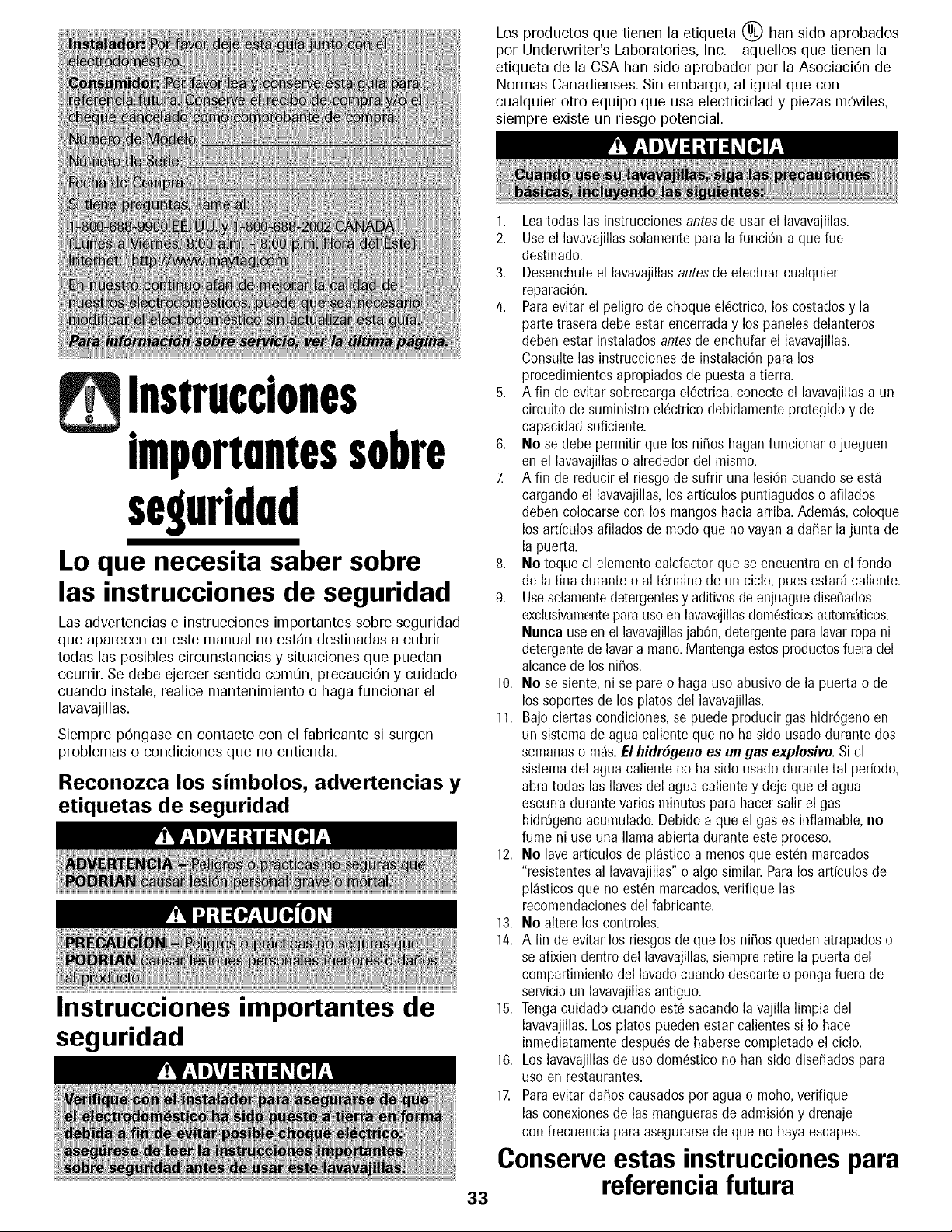

Los productos que tienen la etiqueta (_) han sido aprobados

por Underwriter's Laboratories, Inc. - aquellos que tienen la

etiqueta de la CSA ban sido aprobador por la AsociaciOn de

Normas Canadienses. Sin embargo, al igual que con

cualquier otro equipo que usa electricidad y piezas mOviles,

siempre existe un riesgo potencial.

Instrucclones

importnntessobre

segurldnd

Lo que necesita saber sobre

las instrucciones de seguridad

Las advertencias e instrucciones importantes sobre seguridad

que aparecen en este manual no estan destinadas a cubrir

todas las posibles circunstancias y situaciones que puedan

ocurrir. Se debe ejercer sentido comt_n, precauciOn y cuidado

cuando instale, realice mantenimiento o haga funcionar el

lavavajillas.

Siempre pOngase en contacto con el fabricante si surgen

problemas o condiciones que no entienda.

Reconozca los simbolos, advertencias y

etiquetas de seguridad

Instrucciones importantes de

seguridad

1. Leatodas las instruccionesantesde usar el lavavajillas.

2. Useel lavavajillassolamentepara la funciOna que rue

destinado.

3. Desenchufeel lavavajillasantesde efectuarcualquier

reparaci0n.

4. Paraevitar el peligro de choque el_ctrico, los costadosy la

parte traseradebe estarencerraday los panelesdelanteros

deben estar instaladosantesde enchufarel lavavajillas.

Consultelas instruccionesde instalaci0nparalos

procedimientosapropiadosde puesta a tierra.

5. A fin de evitarsobrecargael_ctrica,conecte el lavavajillasa un

circuito de suministro el_ctrico debidamenteprotegidoy de

capacidadsuficiente.

6. No se debe permitir que los ni_os hagan funcionar o jueguen

en el lavavajillaso alrededordel mismo.

Z A fin de reducir el riesgo de sufrir una lesion cuando se est_

cargando el lavavajillas,los articulos puntiagudoso afilados

deben colocarsecon los mangoshacia arriba.Adem_s,coloque

los articulos afiladosde modo que novayana da_ar la junta de

la puerta.

8. No toque el elementocalefactorque se encuentraen el fondo

de latina durante o al t_rminode un ciclo, pues estar_caliente.

9. Usesolamentedetergentesy aditivosde enjuaguedise_ados

exclusivamenteparausoen lavavajillasdom_sticosautom_ticos.

Nunca useen el lavavajillasjabOn,detergentepara lavarropani

detergentede lavara mano.Mantengaestosproductosfueradel

alcancede los ni_os.

10. No se siente,ni se pareo haga uso abusivede la puerta o de

los soportesde los platos del lavavajillas.

11. Bajo ciertas condiciones,se puede producir gas hidr0genoen

un sistemade agua caliente que no ha sido usado durante dos

semanaso m_s.El hidr6geno es un gas explosivo.Si el

sistemadel aguacaliente no ha sido usado durantetal periodo,

abra todas lasIlavesdel agua calientey deje que el agua

escurradurante varios minutos para hacersalir el gas

hidrOgenoacumulado.Debido a que el gas es inflamable,no

fume ni use una llama abierta durante esteproceso.

12. No lave articulosde pl_sticoa menosque est_n marcados

"resistentesal lavavajillas"o algo similar.Paralos articulos de

pl_sticosque no est_n marcados,verifique las

recomendacionesdel fabricante.

13. No altere los controles.

14. A fin de evitarlos riesgos deque los ni_osqueden atrapadoso

se afixiendentro del lavavajillas,siempreretire la puerta del

compartimientodel lavadocuando descarteo ponga fuera de

servicioun lavavajillasantiguo.

15. Tengacuidado cuando est_ sacandola vajilla limpia del

lavavajillas.Los platespueden estar calientessi Io hace

inmediatamentedespu_sde habersecompletadoel ciclo.

16. Loslavavajillasde uso domesticono ban sido dise_adospara

uso en restaurantes.

17. Paraevitar da_os causadosper aguao moho,verifique

las conexionesde las manguerasde admisiOny drenaje

con frecuenciapara asegurarsede que no haya escapes.

Conserveestas instrucciones para

referencia futura

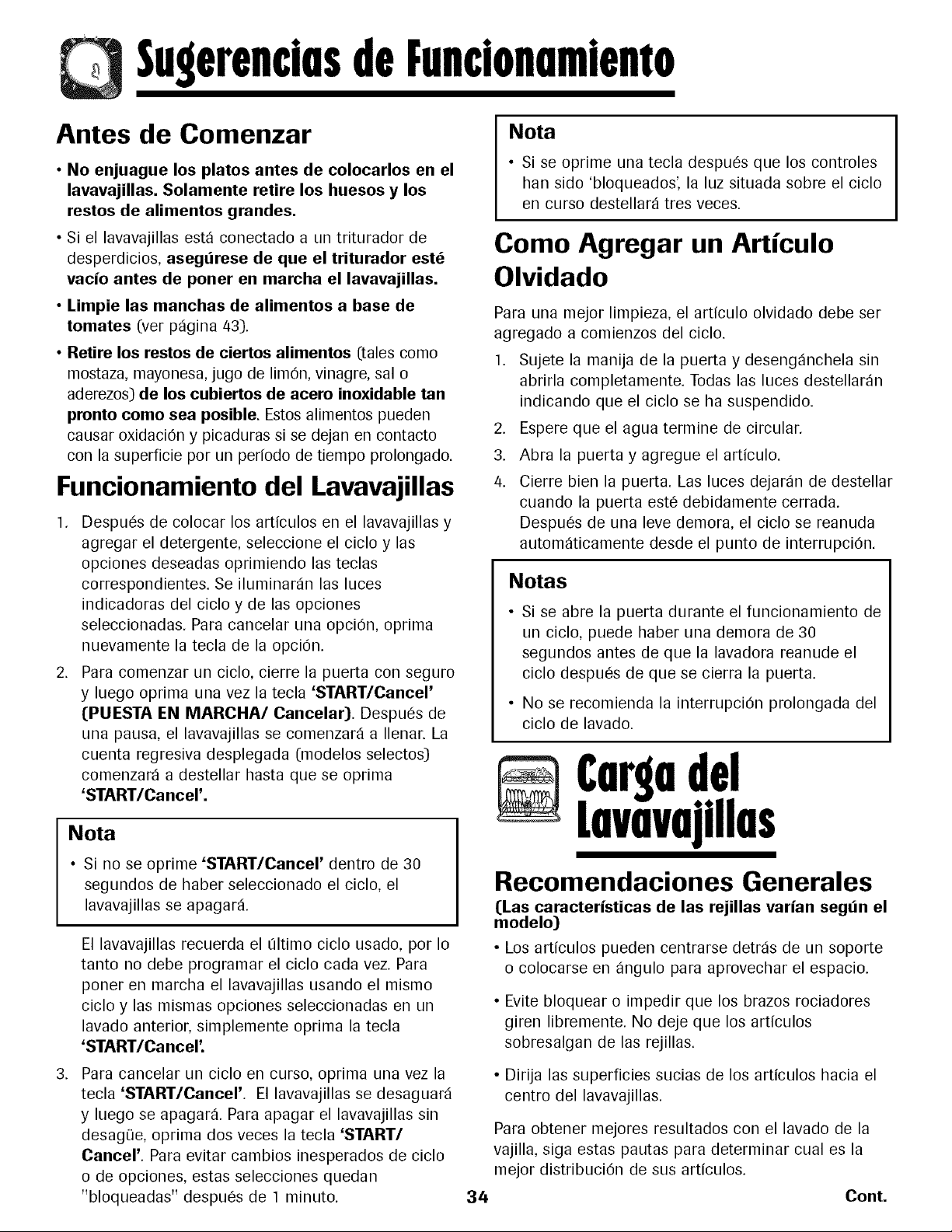

SugerenciasdeFuncionamiento

Antes de Comenzar

• No enjuague los platos antes de colocarlos en el

lavavajillas. Solamente retire los huesos y los

restos de alimentos grandes.

• Si el lavavajillas est_ conectado a un triturador de

desperdicios, asegttrese de que el triturador est_

vacfo antes de porter en marcha el lavavajillas.

• Limpie las manchas de alimentos a base de

tomates (ver p_gina 43).

• Retire los restos de ciertos alimentos (tales como

mostaza, mayonesa, jugo de lim0n, vinagre, sal o

aderezos) de los cubiertos de acero inoxidable tan

pronto como sea posible. Estos alimentos pueden

causar oxidaciCn y picaduras si se dejan en contacto

con la superficie por un periodo de tiempo prolongado.

Funcionamiento del LavavajUlas

1. Despues de colocar los articulos en el lavavajillas y

agregar el detergente, seleccione el ciclo y las

opciones deseadas oprimiendo las teclas

correspondientes. Se iluminar_n las luces

indicadoras del ciclo y de las opciones

seleccionadas. Para cancelar una opciCn, oprima

nuevamente la tecla de la opciCn.

2. Para comenzar un ciclo, cierre la puerta con seguro

y luego oprima una vez la tecla 'START/Cancel'

(PUESTA EN MARCHA/Cancelar). Despu_s de

una pausa, el lavavajillas se comenzar_ a Ilenar. La

cuenta regresiva desplegada (modelos selectos)

comenzar_ a destellar hasta que se oprima

'START/Cancel'.

Nota

• Si no se oprime 'STARTICanceI' dentro de 30

segundos de haber seleccionado el ciclo, el

lavavajillas se apagar&

El lavavajillas recuerda el [iltimo ciclo usado, por Io

tanto no debe programar el ciclo cada vez. Para

poner en marcha el lavavajillas usando el mismo

ciclo y las mismas opciones seleccionadas en un

lavado anterior, simplemente oprima la tecla

'START/Cancel'.

Para cancelar un ciclo en curso, oprima una vez la

tecla 'START/Cancel'. El lavavajillas se desaguard

y luego se apagar& Para apagar el lavavajillas sin

desag0e, oprima dos veces la tecla 'START/

Cancel'. Para evitar cambios inesperados de ciclo

o de opciones, estas selecciones quedan

"bloqueadas" despu_s de 1 minuto.

Nota

• Si se oprime una tecla despues que los controles

han sido 'bloqueados', la luz situada sobre el ciclo

en curso destellard tres veces.

Como Agregar un Articulo

Olvidado

Para una mejor limpieza, el articulo olvidado debe ser

agregado a comienzos del ciclo.

1. Sujete la manija de la puerta y desengdnchela sin

abrirla completamente. Todas las luces destellar_n

indicando que el ciclo se ha suspendido.

2. Espere que el agua termine de circular.

3. Abra la puerta y agregue el articulo.

4. Cierre bien la puerta. Las luces dejar_n de destellar

cuando la puerta este debidamente cerrada.

Despues de una leve demora, el ciclo se reanuda

autom_ticamente desde el punto de interrupciOn.

Notas

• Si se abre la puerta durante el funcionamiento de

un ciclo, puede haber una demora de 30

segundos antes de que la lavadora reanude el

ciclo despues de que se cierra la puerta.

• No se recomienda la interrupciCn prolongada del

ciclo de lavado.

Cargadel

Lavavajillas

Recomendaciones Generales

(Las caracterfsticas de las rejillas varfan segttn el

modelo)

• Los articulos pueden centrarse detr_s de un soporte

o colocarse en _ngulo para aprovechar el espacio.

• Evite bloquear o impedir que los brazos rociadores

giren libremente. No deje que los articulos

sobresalgan de las rejillas.

• Dirija las superficies sucias de los articulos hacia el

centro del lavavajillas.

Para obtener mejores resultados con el lavado de la

vajilla, siga estas pautas para determinar cual es la

mejor distribuci0n de sus articulos.

34 Cont.

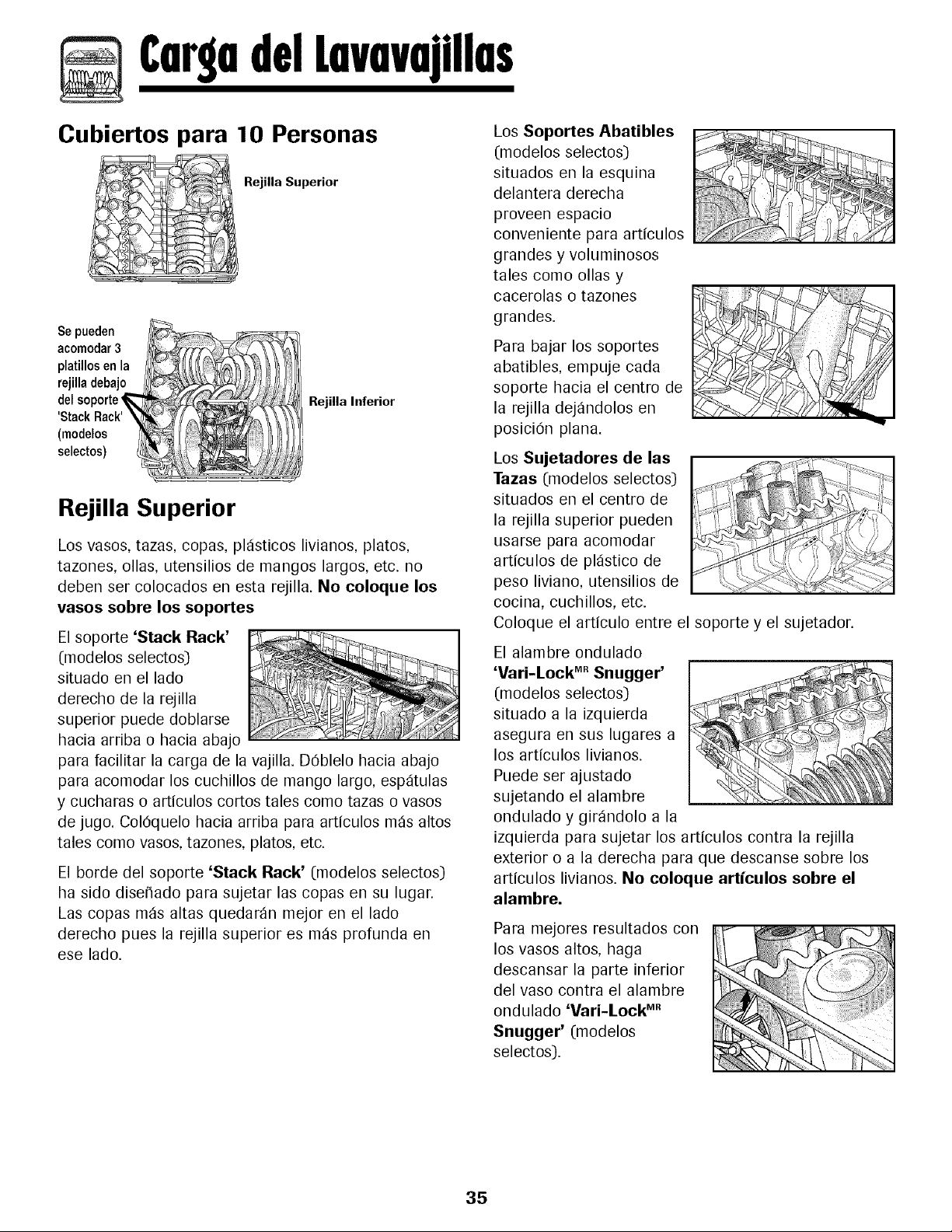

CargadelLavavajillas

Cubiertos para 10 Personas

Rejilla Superior

Se pueden

acomodar3

platillosen la

rejilladebajo

delsoporte

'StackRack'

(modelos

selectos)

Rejilla Inferior

Rejilla Superior

Los vases, tazas, copas, pldsticos livianos, plates,

tazones, elias, utensilios de mangos largos, etc. no

deben ser colocados en esta rejilla. Ne celeque les

vases sebre los soportes

El soporte 'Stack Rack'

(modelos selectos)

situado en el lade

derecho de la rejilla

superior puede doblarse

hacia arriba o hacia abajo

para facilitar la carga de la vajilla. D6blelo hacia abajo

para acomodar los cuchillos de mango largo, espdtulas

y cucharas o articulos cortes tales come tazas o vases

de jugo. ColOquelo hacia arriba para articulos rods altos

tales come vases, tazones, plates, etc.

El borde del soporte 'Stack Rack' (modelos selectos)

ha side dise_ado para sujetar las copas en su lugar.

Las copas rods altas quedardn mejor en el lade

derecho pues la rejilla superior es rods profunda en

ese lade.

Los Soportes Abatibles

(modelos selectos)

situados en la esquina

delantera derecha

proveen espacio

conveniente para articulos

grandes y voluminosos

tales come elias y

cacerolas o tazones

grandes.

Para bajar los soportes

abatibles, empuje cada

soporte hacia el centre de

la rejilla dej_ndolos en

posiciOn plana.

Los Sujetadores de las

Tazas (modelos selectos)

situados en el centre de

la rejilla superior pueden

usarse para acomodar

articulos de plastico de

peso liviano, utensilios de

cocina, cuchillos, etc.

Coloque el articulo entre el soporte y el sujetador.

El alambre ondulado

'Vari-Lock "R Snugger'

(modelos selectos)

situado a la izquierda

asegura en sus lugares a

los art[culos livianos.

Puede ser ajustado

sujetando el alambre

ondulado y gir_ndolo a la

izquierda para sujetar los art[culos contra la rejilla

exterior o a la derecha para que descanse sobre los

art[culos livianos. No coloque artfculos sobre el

alambre.

Para mejores resultados con

los vases altos, haga

descansar la parte inferior

del vase contra el alambre

ondulado 'Vari-Lock MR

Snugger' (modelos

selectos).

CargadelLavavajUlas

Rejilla Inferior

En esta rejilla se pueden

acomodar una variedad de

articulos tal como platos de

servir, tazones, ollas y

cacerolas y bandejas de

hornear.

Los articulos altos, tales

como moldes de hornear y

bandejas grandes, pueden

ser colocadas en el costado izquierdo.

Con el soporte

'Stack-Rack'

(modelos

selectos)

levantado, se

pueden colocar

articulos

delgados como

bandejas de

hornear o bandejas de pizzas a Io largo del costado

izquierdo. Con el soporte hacia abajo, se pueden

acomodar dos niveles de vasos y tazas.

AI colocar pianos los

soportes 'Fold-Away 'M"

(modelos selectos) en la

esquina trasera izquierda

se provee espacio

conveniente para articulos

grandes y voluminosos

tales como ollas y

cacerolas o ensaladeras.

I Parte Trasera I

Los Soportes Convertibles

(modelos selectos) en la

esquina trasera derecha

pueden ser ajustados para

proveer espacio angosto para

acomodar platos o espacio

ancho para acomodar tazones

hondos, ollas y cacerolas. Dirija

los soportes hacia arriba para

proveer espacio angosto o

hacia abajo para espacio m_s ancho.

Parte Trasera

Cestillas de los Utensilios

Cestilla Est;tndar Removible para Utensilios

(modelos selectos)

Para obtener los mejores

resultados de la limpieza, evite que

los articulos queden anidados unos

con otros colocando algunos de los

articulos en la cestilla con los

mangos hacia abajo. Coloque los

cuchillos con los mangos hacia

arriba y las cucharas y tenedores

con los mangos hacia abajo en las ranuras en la(s)

secci6n(es) de las cubiertas abisagradas (cuando

est_n cerradas).

Aseg_rese de que los articulos delgados y de punta

fina no se extiendan fuera de la cestilla. Esto podria

bloquear el brazo inferior.

Los artfculos peque_os y livianos, tales como

cucharillas de bebe y cucharas de medir de pl_stico

deben ser colocadas en la(s) secciOn(es) con la(s)

cubierta(s) abisagrada(s).

Cestilla de los Utensilios

'Split & Fit' (modelos

selectos)

La cestilla dividida de los

cuchillos puede ser separada y

colocada en diversos lugares en

la rejilla inferior. Acomode los

platos y utensilios en ambas

secciones o _

en solo una, _ 4_

dependiendo

de la

cantidad de

articulos que

tenga que

lavar.

Para dividir la cestilla, sujetela firmemente por los

lados. Separe las cestillas como se muestra aqui.

Cestilla Auxiliar (modelos selectos)

Use esta cestilla adicional en la rejilla superior para

acomodar artfculos

miscel_neos y utensilios.

Este tambien es un lugar

seguro para colocar

cuchillos afilados y

articulos puntiagudos.

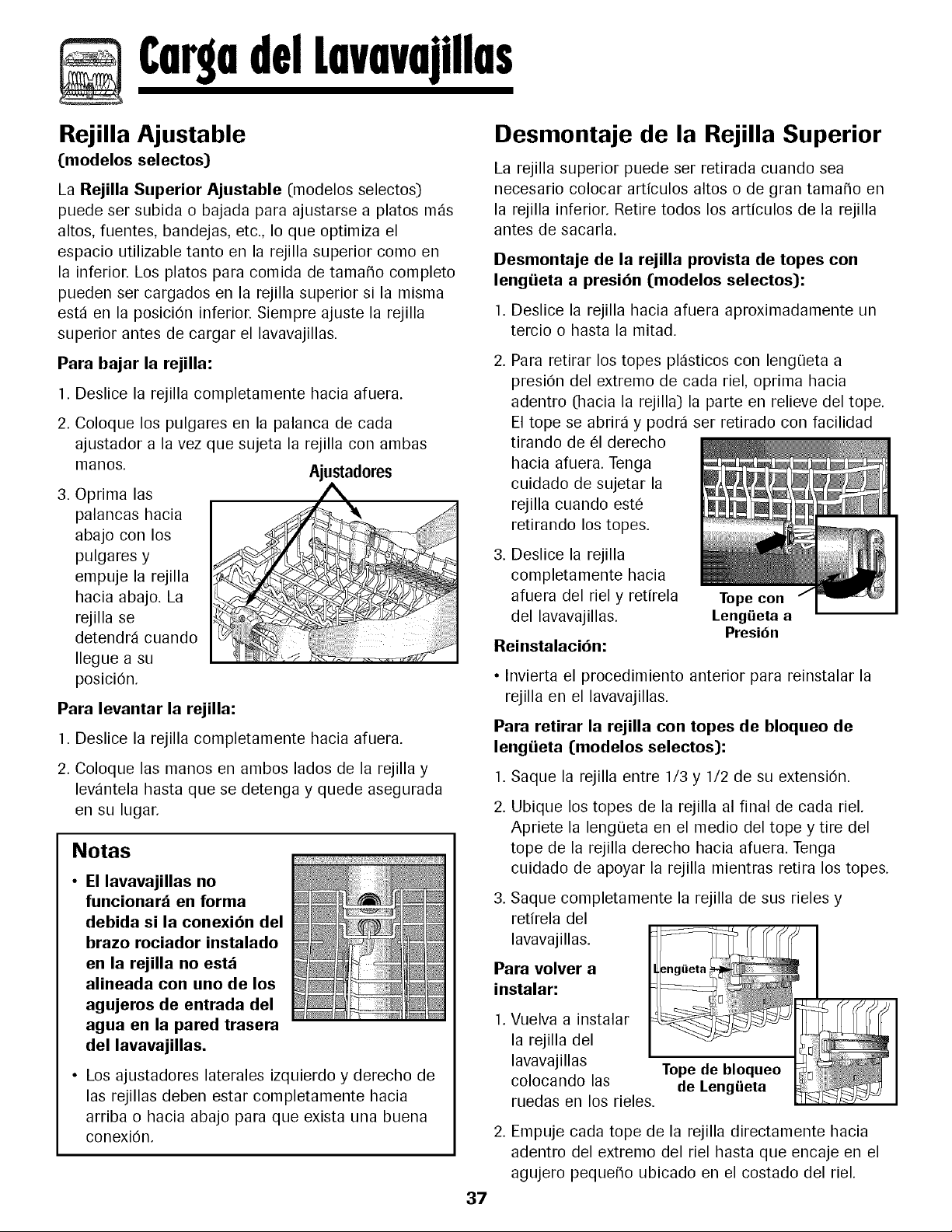

CargadelLavavajillas

Rejilla Ajustable

Cmodelos selectos)

La Rejilla Superior Ajustable (modelos selectos)

puede ser subida o bajada para ajustarse a platos m_s

altos, fuentes, bandejas, etc., Io que optimiza el

espacio utilizable tanto en la rejilla superior como en

la inferior. Los platos para comida de tama_o completo

pueden ser cargados en la rejilla superior si la misma

est_ en la posici0n inferior. Siempre ajuste la rejilla

superior antes de cargar el lavavajillas.

Para bajar la rejilla:

1. Deslice la rejilla completamente hacia afuera.

2. Coloque los pulgares en la palanca de cada

ajustador a la vez que sujeta la rejilla con ambas

iTlanos.

3. Oprima las

palancas hacia

abajo con los

pulgares y

empuje la rejilla

hacia abajo. La

rejilla se

detendra cuando

Ilegue a su

posiciOn.

Ajustad0res

Para levantar la rejilla:

1. Deslice la rejilla completamente hacia afuera.

2. Coloque las manos en ambos lados de la rejilla y

lev_ntela hasta que se detenga y quede asegurada

en su lugar.

Notas

• El lavavajillas no

funcionard en forma

debida si la conexi6n del

brazo rociador instalado

en la rejilla no est_

alineada con uno de los

agujeros de entrada del

agua en la pared trasera

del lavavajillas.

• Los ajustadores laterales izquierdo y derecho de

las rejillas deben estar completamente hacia

arriba o hacia abajo para que exista una buena

conexiOn.

Desmontaje de la Rejilla Superior

La rejilla superior puede ser retirada cuando sea

necesario colocar articulos altos o de gran tama_o en

la rejilla inferior. Retire todos los articulos de la rejilla

antes de sacarla.

Desmontaje de la rejilla provista de topes con

lengiieta a presi6n (modelos selectos):

1. Deslice la rejilla hacia afuera aproximadamente un

tercio o hasta la mitad.

Para retirar los topes plasticos con leng_)eta a

presi0n del extremo de cada riel, oprima hacia

adentro (hacia la rejilla) la parte en relieve del tope.

El tope se abrira y podra ser retirado con facilidad

tirando de el derecho

hacia afuera. Tenga

cuidado de sujetar la

rejilla cuando este

retirando los topes.

Deslice la rejilla

completamente hacia

afuera del riel y retirela

del lavavajillas.

Reinstalaci6n:

Tope con

Lengiieta a

Presi6n

• Invierta el procedimiento anterior para reinstalar la

rejilla en el lavavajillas.

Para retirar la rejilla con topes de bloqueo de

lengiieta (modelos selectos):

Saque la rejilla entre 1/3 y 1/2 de su extension.

Ubique los topes de la rejilla al final de cada riel.

Apriete la leng0eta en el medio del tope y tire del

tope de la rejilla derecho hacia afuera. Tenga

cuidado de apoyar la rejilla mientras retira los topes.

3. Saque completamente la rejilla de sus rieles y

retirela del

lavavajillas.

Para volver a

instalar:

1. Vuelva a instalar

la rejilla del

lavavajillas

colocando las

ruedas en los rieles.

Tope de bloqueo

de Lengiieta

2. Empuje cada tope de la rejilla directamente hacia

adentro del extremo del riel hasta que encaje en el

agujero peque_o ubicado en el costado del riel.

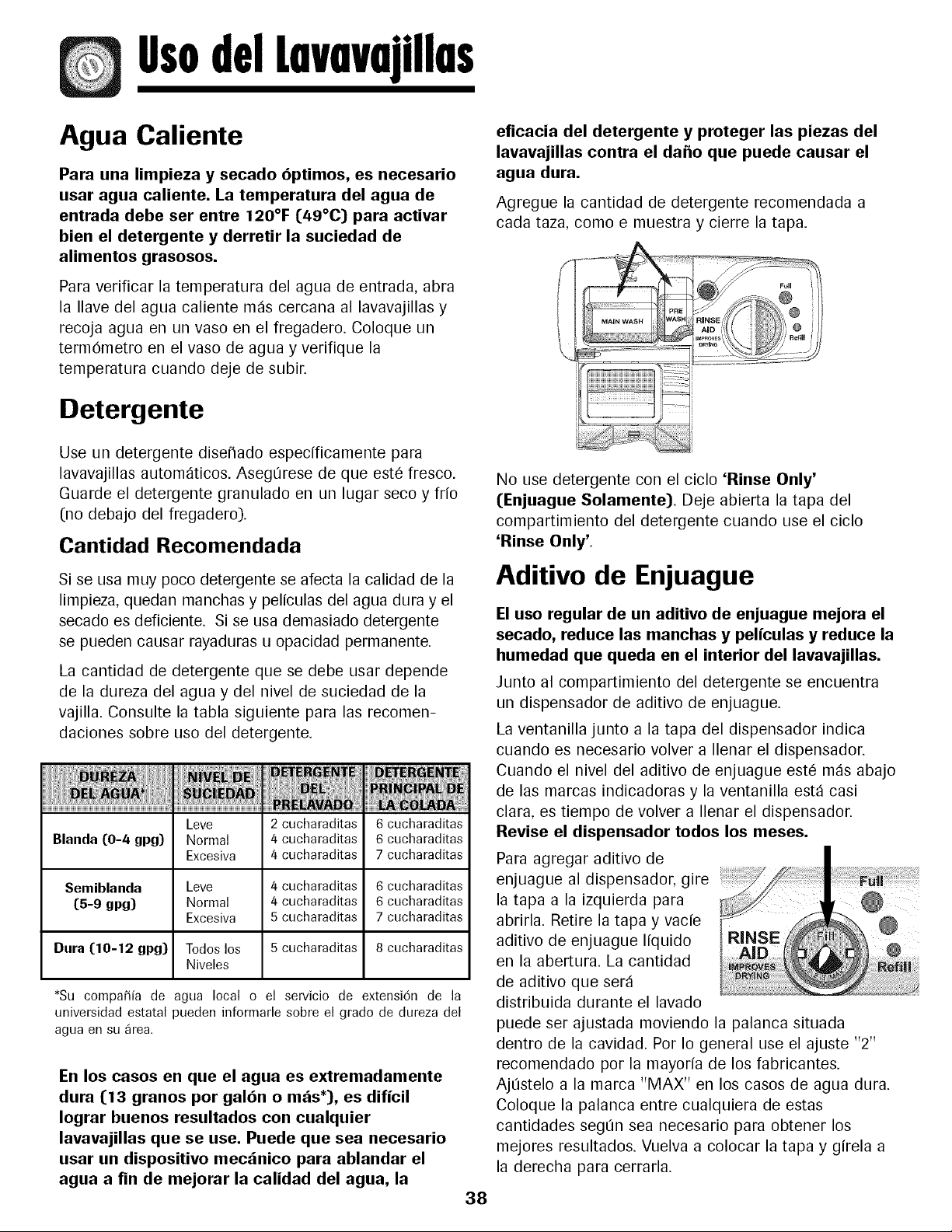

UsodelLavavajillas

Agua Caliente

Para una limpieza y secado 6ptimos, es necesario

usar agua caliente. La temperatura del agua de

entrada debe ser entre 120°F (49°C) para activar

bien el detergente y derretir la suciedad de

alimentos grasosos.

Para verificar la temperatura del agua de entrada, abra

la Ilave del agua caliente m_s cercana al lavavajillas y

recoja agua en un vaso en el fregadero. Coloque un

term6metro en el vaso de agua y verifique la

temperatura cuando deje de subir.

eficacia del detergente y proteger las piezas del

lavavajillas contra el dafio que puede causar el

agua dura.

Agregue la cantidad de detergente recomendada a

cada taza, como e muestra y cierre la tapa.

Detergente

Use un detergente dise_ado especificamente para

lavavajillas automdticos. AsegQrese de que est6 fresco.

Guarde el detergente granulado en un lugar seco y frio

(no debajo del fregadero).

Cantidad Recomendada

Si se usa muy poco detergente se afecta la calidad de la

limpieza, quedan manchas y pelfculas del agua dura y el

secado es deficiente. Si se usa demasiado detergente

se pueden causar rayaduras u opacidad permanente.

La cantidad de detergente que se debe usar depende

de la dureza del agua y del nivel de suciedad de la

vajilla. Consulte la tabla siguiente para las recomen-

daciones sobre uso del detergente.

Leve 2 cucharaditas 6 cucharaditas

Blanda (:0-4 gpg) Normal 4 cucharaditas 6 ouoharaditas

Excesiva 4 cucharaditas 7 cucharaditas

Semiblanda Leve 4 cucharaditas 6 cucharaditas

(:5-9 gpg) Normal 4 cucharaditas 6 cucharaditas

Excesiva 5 cucharaditas 7 cucharaditas

Dura (:10-12 gpg) Todos los 5 cucharaditas 8 cucharaditas

Niveles

*Su compa_fa de agua local o el servicio de extensi6n de la

universidad estatal pueden informarle sobre el grado de dureza del

agua en su area.

En los casos en que el agua es extremadamente

dura (13 granos por gal6n o mds*), es diffcil

Iograr buenos resultados con cualquier

lavavajillas que se use. Puede que sea necesario

usar un dispositivo mecdnico para ablandar el

agua a fin de mejorar la calidad del agua, la

No use detergente con el ciclo 'Rinse Only'

(Enjuague Solamente). Deje abierta la tapa del

compartimiento del detergente cuando use el ciclo

'Rinse Only'.

Aditivo de Enjuague

El uso regular de un aditivo de enjuague mejora el

secado, reduce las manchas y pelfculas y reduce la

humedad que queda en el interior del lavavajillas.

Junto al compartimiento del detergente se encuentra

un dispensador de aditivo de enjuague.

La ventanilla junto a la tapa del dispensador indica

cuando es necesario volver a Ilenar el dispensador.

Cuando el nivel del aditivo de enjuague est6 m_s abajo

de las marcas indicadoras y la ventanilla est_ casi

clara, es tiempo de volver a Ilenar el dispensador.

Revise el dispensador todos los meses.

Para agregar aditivo de

enjuague al dispensador, gire

la tapa a la izquierda para

abrirla. Retire la tapa y vaeie

aditivo de enjuague Ifquido

en la abertura. La cantidad

de aditivo que serd !

distribuida durante el lavado

puede ser ajustada moviendo la palanca situada

dentro de la cavidad. Por Io general use el ajuste "2"

recomendado por la mayoria de los fabricantes.

Aj[istelo a la marca "MAX" en los casos de agua dura.

Coloque la palanca entre cualquiera de estas

cantidades segQn sea necesario para obtener los

mejores resultados. Vuelva a colocar la tapa y gfrela a

la derecha para cerrarla.

Ciclos,Opcionesy Luces

Ciclos

Seleccione el ciclo que describa mejor la carga del lavavajillas oprimiendo la tecla correspondiente.

Funcionamiento del Lavavajillas, para obtener las instrucciones como comenzar el ciclo).

(Ver p_gina 34,

'Heavy Wash'

(Lavado Intense)

'Normal Wash'

(Lavado Normal)

'Light Wash'

(Lavado Leve)

'Auto Clean'

(Limpieza Automzttica)

(modelos selectos)

132

97-117

Este es un ciclo prolongado para

suciedad excesiva de la vajilla.

Este es un ciclo de mediana

duraciOn para suciedad normal de

la vajilla. El Sensor de Turbiedad

'Precision Clean'' est_ activo

durante este ciclo.

Este es un ciclo corto para

suciedad leve de la vaiilla.

DiseSado para seleccionar el

nt_merode Ilenados necesarios de

acuerdo con el nivel de suciedad

de cada carga. ElSensor de

Turbiedad 'Precision Clean'T"esta

activo durante este ciclo.

Enjuague de los platos que se estan

reservando para cuando haya una

carga completa.

Estees un ciclo r_pido para suciedad

leve de la vajilla. No incluye secado.

9/4-128

2 lavados/3 enjuagues

1-2 lavados*/1-2 enjuagues*

1 lavado/2 enjuagues

1-2 lavados*/2-3 enjuagues*

'Rinse Only' 9 1 enjuague

(Enjuage Solamente)

'QuickWash' o 'lnsta Wash' 38 1 lavado/2 enjuagues

(Lavado R_tpido)

(modelos selectos)

* Elnt]mero de Ilenadosdependeradel nivel de suciedadde los articulos.

Notas

• Dependiendo de la temperatura del agua, puede que se agregue tiempo al ciclo para que el agua alcance la temperatura

apropiada.

• Los tiempos de los ciclos mostrados en los indicadores digitales (modelos selectos) aumentan o disminuyen,

dependiendo del nivel de suciedad de la vajilla, de la temperatura del agua y de las opciones seleccionadas.

• Solamente los ciclos certificados que se indican a continuaciOn han sido diseSados para cumplir las normas de la

NSF (NSF/ANSI 184 Lavavajillas Dom_sticos) respecto a esterilizaciOn: 'Auto Clean', 'Heavy Wash', 'Normal Wash' y

'Light Wash'.

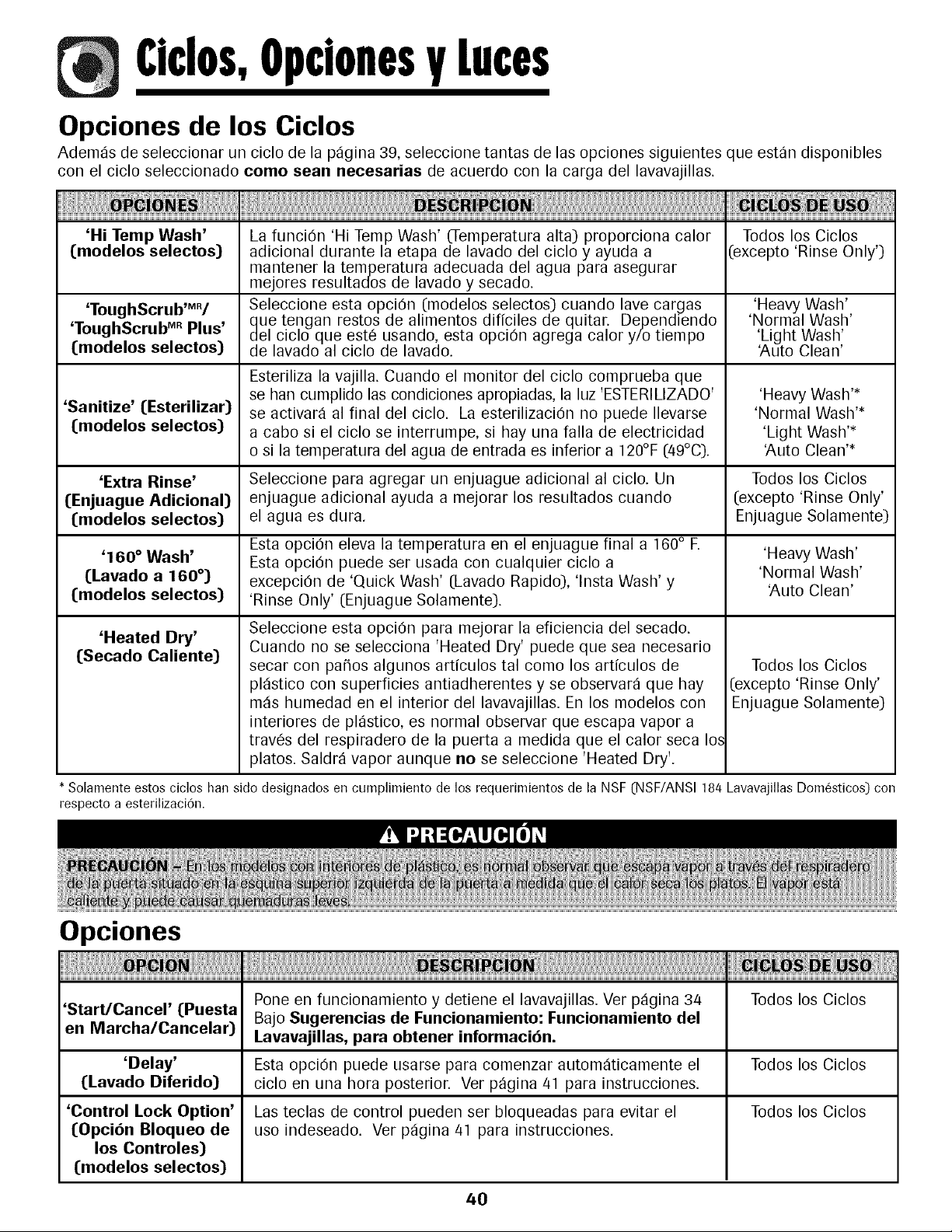

Ciclos,OpcionesyLuces

Opciones de los Ciclos

Adem_s de seleccionar un ciclo de la pdgina 39, seleccione tantas de las opciones siguientes que est_n disponibles

con el ciclo seleccionado como sean necesarias de acuerdo con la carga del lavavajillas.

'Hi Temp Wash' Todos los Ciclos

[modelos selectos) (excepto 'Rinse Only')

,ToughScrub,M./ 'Heavy Wash'

'Normal Wash'

'ToughScrub M" Plus' 'Light Wash'

(modelos selectos) 'Auto Clean'

'Sanitize' (Esterilizar)

(modelos selectos)

'Extra Rinse'

(Enjuague Adicional)

(modelos selectos)

'160 ° Wash'

[Lavado a 160 °)

[modelos selectos)

'Heated Dry'

(Secado Caliente)

La funci0n 'Hi Temp Wash' CI-emperatura alta) proporciona calor

adicional durante la etapa de lavado del ciclo y ayuda a

mantener la temperatura adecuada del agua para asegurar

mejores resultados de lavado y secado.

Seleccione esta opciOn (modelos selectos) cuando lave cargas

que tengan restos de alimentos dificiles de quitar. Dependiendo

del ciclo que este usando, esta opci0n agrega calor y/o tiempo

de lavado al ciclo de lavado.

Esteriliza la vajilla. Cuando el monitor del ciclo comprueba que

se han cumplido las condiciones apropiadas, la luz 'ESTERILIZADO'

se activar_ al final del ciclo. La esterilizaci0n no puede Ilevarse

a cabo si el ciclo se interrumpe, si hay una falla de electricidad

o si la temperatura del agua de entrada es inferior a 120°F (49°C).

Seleccione para agregar un enjuague adicional al ciclo. Un

enjuague adicional ayuda a mejorar los resultados cuando

el agua es dura.

Esta opci0n eleva la temperatura en el enjuague final a 160 ° F.

Esta opci0n puede ser usada con cualquier ciclo a

excepciOn de 'Quick Wash' (Lavado Rapido), 'lnsta Wash' y

'Rinse Only' (Enjuague Solamente).

Seleccione esta opci0n para mejorar la eficiencia del secado.

Cuando no se selecciona 'Heated Dry' puede que sea necesario

secar con paSos algunos articulos tal como los articulos de

plastico con superficies antiadherentes y se observar_ que hay

m_s humedad en el interior del lavavajillas. En los modelos con

interiores de pl_stico, es normal observar que escapa vapor a

traves del respiradero de la puerta a medida que el calor seca los

platos. Saldr_ vapor aunque no se seleccione 'Heated Dry'.

'Heavy Wash'*

'Normal Wash'*

'Light Wash'*

'Auto Clean'*

Todos los Ciclos

(excepto 'Rinse Only'

Enjuague Solamente)

'Heavy Wash'

'Normal Wash'

'Auto Clean'

Todos los Ciclos

(excepto 'Rinse Only'

Enjuague Solamente)

Solamente estos ciclos han sido designados en cumplimiento de los requerimientos de la NSF (NSF/ANSI 184 Lavavajillas Domesticos) con

respecto a esterilizacion.

Opciones

'StartJCancel' [Puesta

en Marcha/Cancelar)

Pone en funcionamiento y detiene el lavavajillas. Ver p_gina 34

Bajo Sugerencias de Funcionamiento: Funcionamiento del

Lavavajillas, pare obtener informaciCn.

Todos los Ciclos

'Delay' Esta opciOn puede usarse para comenzar autom_ticamente el Todos los Ciclos

(l_avado Diferido) ciclo en una hora posterior. Ver p_gina 41 para instrucciones.

'Control Lock Option' Las teclas de control pueden ser bloqueadas para evitar el Todos los Ciclos

(OpciCn Bloqueo de uso indeseado. Ver pagina 41 para instrucciones.

los Controles)

(modelos selectos)

Ciclos,Opcionesy Luces

Luces/Indicador

'Delay' (Lavado Diferido)

La opciOn 'Delay' puede ser usada para comenzar

automaticamente el ciclo en una hora posterior a fin

de reducir la acumulaciOn de calor en el hogar

durante el dfa o para aprovechar los costos de energfa

reducidos, si estan disponibles en su area. Esta opciOn

es tambi6n atil para ahorro de agua caliente en las

horas de mayor uso en el hogar (duchas, lavado de

ropa).

Programaci6n de un lavado diferido:

1. Seleccione el ciclo apropiado y las opciones para el

lavado. Cierre la puerta.

Oprima la tecla 'Delay' hasta seleccionar la

cantidad de tiempo deseada.

El indicador 'Delay' y la cuenta regresiva (modelos

selectos) destellar_n hasta que se oprima la tecla

'START/Cancel' (PUESTA EN MARCHA/

Cancelar).

Tan pronto como se oprime la tecla

'START/Cancel', el indicador dejard de destellar y

comenzard la cuenta regresiva del tiempo diferido.

El indicador 'Delay' permanecer_ iluminado hasta

que expire el tiempo diferido.

El ciclo comenzard automaticamente tan pronto

como expire el tiempo diferido.

Nota

• Si pasan 30 segundos y no se oprime la tecla

'START/Cancel', el lavavajillas se apagar&

Cancelaci6n de un lavado diferido:

Cuando se est_ desplegando la cuenta regresiva,

oprima nuevamente la tecla 'Delay'. La luz indicadora

se apagard y el ciclo comenzard o se reanudar_

inmediatamente.

Cancelaci6n de un lavado diferido y de un ciclo:

• Oprima 'START/Cancel' una vez para desaguar y

apagar el lavavajillas.

• Oprima 'START/Cancel' dos veces para apagar el

lavavajillas sin desag(]e.

Opci6n 'Control Lock' (Bloqueo de

los Controles)

(modelos selectos)

Las teclas de control pueden ser bloqueadas para

evitar el uso indeseado. Si esta caracter[stica es

activada entre ciclos, no se podr_ hacer funcionar el

lavavajillas hasta que no se desbloqueen los controles.

Si se desea, los controles pueden ser bloqueados

despu6s de haber comenzado un ciclo o un lavado

diferido.

Programaci6n del Bloqueo de los Controles:

1. Oprima la tecla 'Heated Dry' (Secado Caliente)

durante tres segundos.

2. Se iluminar_ la luz indicadora que se encuentra

junto al fcono de bloqueo cuando los controles

est6n bloqueados.

Para cancelar:

1. Oprima la tecla 'Heated Dry' durante tres

segundos.

2. La luz indicadora se apagar&

Notas

• Si se oprime un ciclo ouna opci6n despu6s de

que se han bloqueado los controles, la luz

indicadora que se encuentra junto al fcono de

bloqueo destellar_ cinco veces. En los modelos

selectos que tienen indicador de cuenta

regresiva, el indicador mostrar_ una "L"

destellando simultaneamente con el indicador de

bloqueo.

• Esta opci6n no bloquea la puerta, solamente

bloquea los controles del lavavajillas.

Luces/Indicador (modelos selectos)

!!!!!IHli!!ii!,!,iI ii

Muestra los minutos aproximados que faltan para el tGrmino de un ciclo. El simbolo "2H" aparecer_

Indicador de cuando el tiempo del ciclo sea superior a 99 minutos. Lostiempos de los ciclos mostrados en el indicador

'TIME REMAINING' numerico (modelos selectos) aumentan o disminuyen, de acuerdo con el nivel de suciedad de cada carga,

[TIEMPO RESTANTE) con la temperatura del agua y con las opciones seleccionadas.

La luz se ilumina al final del ciclo y permanece iluminada hasta que la puerta permanece abierta durante

Luz 'CLEAN' [LIMPIO)

30 segundos continuos.

Luz 'DRYING' (SECADO) La luz se ilumina durante todo el perfodo de secado y se apaga cuando se completa el ciclo.

(modelos selectos)

Luz 'WASHING' La luz se ilumina durante todas las porciones de enjuague y lavado del ciclo.

[LAVANDO)

[modelos selectos)

Luz 'HEATING DELAY' La luz se ilumina cuando se prolonga el ciclo para calentar el agua.

[EXTENSION DEL CICLO

POR CALIENTAMIENTO)

[modelos selectos)

Luz 'SANITIZED' La luz se ilumina al final del ciclo cuando se ban cumplido los requerimientos para Iograr la esterilizacion.

(ESTERILIZADO) La luz permanece iluminada hasta que la puerta permanece abierta durante 30 segundos continuos.

[modelos selectos)

Notas

• Cuando se selecciona 'Sanitize' (Esterilizar), los ciclos son supervisados para asegurar la esterilizaciOn. La luz 'SANITIZED'

(Esterilizado) no se activara si no se cumplen los requerimientos de esterilizaciOn. Esto puede suceder si el ciclo es

interrumpido, si ocurre una falla de energfa el_ctrica o si la temperatura del agua de admisiOn es inferior a 49° C (120° F).

• Las luces indicadoras 'CLEAN' y 'SANITIZED' (modelos selectos) no se volveran a iluminar despuGs de una falla de

energfa elGctrica hasta que no se ejecute el ciclo siguiente.

toQuePuedey noPuedeSettuvudo

La mayorfa de los servicios de mesa, utensilios de cocina y cubiertos pueden ser lavados en el lavavajillas. Consulte con el fabricante.

Sf, excepto cuando es

aluminio anodizado.

Aluminio El agua caliente y los detergentes pueden afectar el acabado.

Hierro Fundido No Se deteriora el templado y el hierro se oxidar&

Sf, excepto si es una Siempre siga las recomendaciones del fabricante antes de lavar. Las

Loza/Oerzimica antigOedad o est_ pintada a antigOedades pintadas a mano o los motivos en esmalte se descolorar_n. Los

mano. adornos en hoja de horo se descoloraran.

Sf, excepto si es una anti- Siempre siga las recomendaciones del fabricante antes de lavar. Algunos tipos

Cristal gOedad o cristal delicado, de cristales emplomados pueden marcarse si se lavan con frecuencia.

Filtros No se recomienda. Pueden dejar un depGsito negruzco o manchar el interior del lavavajillas.

Vidrio Sf Un tipo de vidrio especial Ilamado 'vidrio lechosd puede ponerse amarillo si se

lava continuamente en el lavavajillas.

Platos enchapados No Se descolorar_n.

en oro

Peltre, Estafio No

Si, en la rejilla superior; Siempre siga la recomendacion del fabricante antes de lavar. Los pl_sticos varian

Pl_stieos excepto los artfculos de en su capacidad para soportar el agua caliente y los detergentes. Por esta razGn,

plastico desechables, los articulos de plastico desechables no son resistentes al lavavajillas.

Sf Si no Io va a lavar inmediatamente, use un ciclo 'Rinse Only' (Enjuague

Acero Inoxidable Solamente). El contacto prolongado con alimentos que contengan sal, vinagre,

productos I_cteos o jugos pueden da_ar el acabado.

No, si tiene Siempre siga la recomendacion del fabricante antes de lavar. Si no Io va a lavar

Plata de Ley o Metal "oscurecimiento" comercial, inmediatamente, use un ciclo 'Rinse Only'. El contacto prolongado con alimentos

Plateado que contengan sal, acido o sulfuro (huevos, mayonesa y mariscos) pueden da_ar

el acabado. El "oscurecimiento "comercial puede ser quitado con detergente.

Articulos de Madera No La madera puede combarse, agrietarse o perder su color.

CuidadoVtimpieza

Recomendaciones Generales

• El interior del lavavajillas per Io general se limpia per

si solo. Revise peri0dicamente el rondo de la tina del

lavavajillas para ver si hay particulas grandes.

• Limpie el borde del forro interior de la puerta para

quitar cualquier salpicadura de alimentos que pueda

haber ocurrido cuando estaba cargando el lavavajillas.

• Cuando limpie acero inoxidable, siempre h_galo a

favor del grano. Nunca use productos que

contengan blanqueador a base de cloro o acido

citrico.

• El color de algunas manchas de alimentos a base de

tomate pueden ocasionalmente adherirse a los

diversos componentes del interior del lavavajillas,

causando descoloraciOn temporal.

Para ayudar a reducir este problema:

• Limpie el exceso de alimentos a base de tomate de

los plates antes de colocarlos en el lavavajillas.

• Use el ciclo 'Heavy Wash' (Lavado Intense)

cuando lave articulos que contengan suciedad de

alimentos a base de tomate.

• AsegLirese de usar un detergente para lavavajillas

que contenga cloro para eliminar meier las

manchas.

! !! i

Exterior Estzindar Leve a moderada Pa_o humedo suave y limpiador liquido en rociador. No

Limpieza diaria y suciedad leveExterior de Acero

Inoxidable

[modelos selectos)

Suciedad moderada a suciedad excesiva

Vetas o marcas de dedos/restaurar el brillo

DescoloraciCn

Interior Leve a moderada

DescoloraciCn o mancha a base de tomate

use polvos abrasivos ni esponjas de limpieza.

Esponja o paso suave y uno de Io siguiente:

• Detergente suave y agua

• Una soluci6n a base de vinagre blanca y agua

• Limpiavidrios y limpiador de superficies 'Formula 409_*

o un limpiador de superficies similar.

• No use productos que contengan blanqueador a base

de cloro o acido citrico.

Enjuague y seque.

PaSo suave o esponja ht]meda y 'Bon Ami'*. Enjuague y

seque.

PaSo suave y limpiador 'Stainless Steel Magic Spray'**.

PaSosuave o esponja htJmeday limpiador 'Cameo

Stainless Steel Cleaner'*. Enjuague inmediatamente y seque.

PaSo suave o esponja hQmeda.

Cambie el detergente del lavavajillas por un producto a

base de cloro.

*Las nombres de los productos son las marcas registradas de los respectivos fabricantes.

**Llame al 1-877-232-6771 para hacer pedidos.

Almacenamiento/Mudanza

Llene el compartimiento del detergente con un

detergente para lavavajillas de fragancia fresca o

bicarbonate de soda y seleccione el ciclo 'Normal

Wash' (Lavado Normal). Espere hasta que el

lavavajillas complete el ciclo. Luego cierre el suministro

de agua y desag0e el lavavajillas. Para desaguar,

oprima una vez la tecla 'START/Cancel' (PUESTA EN

MARCHA/Cancelar) para activar el lavavajillas.

Oprima 'START/Cancel' nuevamente para activar el

desag0e. Desag0e el lavavajillas dos veces para

asegurarse de que haya salido toda el agua.

Finalmente, desenchufe el lavavajillas del suministro

electrico y deje la puerta abierta.

Cuando cierre el agua del hogar, tambien se debe

cerrar el agua hacia el lavavajillas.

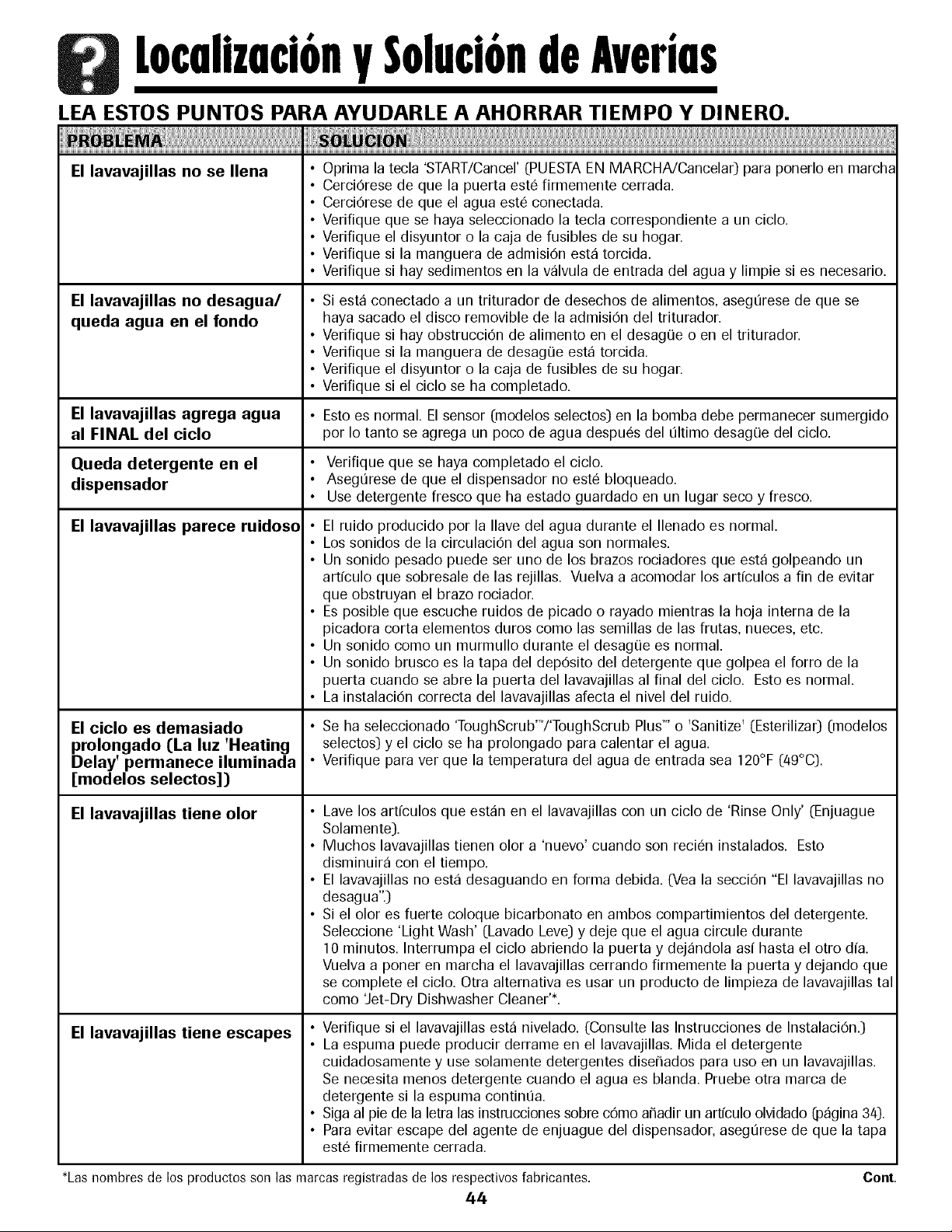

Localizacion

$oluci6ndeAverias

LEA ESTOS PUNTOS PARA AYUDARLE A AHORRAR TIEMPO Y DINERO.

El lavavajillas no se Ilena • Oprima la tecla 'START/Cancer (PUESTAEN MARCHA/Cancelar] para ponerlo en marcha

• CerciOrese de que la puerta est6 firmemente cerrada.

• CerciOrese de que el agua est6 conectada.

• Verifique que se haya seleccionado la tecla correspondiente a un ciclo.

• Verifique el disyuntor o la caja de fusibles de su hogar.

• Verifique si la manguera de admisiOn esta torcida.

• Verifique si [lay sedimentos en la valvula de entrada del agua y limpie si es necesario.

El lavavajillas no desagua/

queda agua en el rondo

• Siesta conectado a un triturador de desechos de alimentos, asegt_rese de que se

haya sacado el disco removible de la admisiOn del triturador.

• Verifique si hay obstrucciOn de alimento en el desagOe o en el triturador.

• Verifique si la manguera de desagOe esta torcida.

• Verifique el disyuntor o la caja de fusibles de su hogar.

• Verifique si el ciclo se ha completado.

El lavavajillas agrega agua • Esto es normal. Elsensor (modelos selectos) en la bomba debe permanecer sumergido

al FINAL del ciclo por Io tanto se agrega un poco de agua despu6s del t_ltimo desag0e del ciclo.

Queda detergente en el • Verifique que se haya completado el ciclo.

dispensador • Aseg0rese de que el dispensador no est6 bloqueado.

• Use detergente fresco que ha estado guardado en un lugar seco y fresco.

El lavavajillas parece ruidoso •

El ciclo es demasiado

prolongado (La luz 'Heating

Delay' permanece iluminada •

[modelos selectos])

El lavavajillas tiene olor

El lavavajillas tiene escapes

El ruido producido por la Ilave del agua durante el Ilenado es normal.

Los sonidos de la circulaciOn del agua son normales.

Un sonido pesado puede ser uno de los brazos rociadores que esta golpeando un

artfculo que sobresale de las rejillas. Vuelva a acomodar los arUculos a fin de evitar

que obstruyan el brazo rociador.

Es posible que escuche ruidos de picado o rayado mientras la hoja interna de la

picadora corta elementos duros como las semillas de las frutas, nueces, etc.

Un sonido como un murmullo durante el desagOe es normal.

Un sonido brusco es la tapa del dep6sito del detergente que golpea el forro de la

puerta cuando se abre la puerta del lavavajillas al final del ciclo. Esto es normal.

La instalaci6n correcta del lavavajillas afecta el nivel del ruido.

Se ha seleccionado 'ToughScrub'TV'ToughScrub Plus"' o 'Sanitize' (Esteriliza0 (modelos

selectos) y el ciclo se ha prolongado para calentar el agua.

Verifique para ver que la temperatura del agua de entrada sea 120°F (49°C).

• Lave los artfculos que estan en el lavavajillas con un ciclo de 'Rinse Only' (Enjuague

Solamente).

• Muchos lavavajillas tienen olor a 'nuevo' cuando son reci6n instalados. Esto

disminuira con el tiempo.

• El lavavajillas no esta desaguando en forma debida. (Vea la secci6n "El lavavajillas no

desagua".)

• Si el olor es fuerte coloque bicarbonato en ambos compartimientos del detergente.

Seleccione 'Light Wash' (Lavado Leve) y deje que el agua circule durante

10 minutos. Interrumpa el ciclo abriendo la puerta y dejandola asf hasta el otro dfa.

Vuelva a poner en marcha el lavavajillas cerrando firmemente la puerta y dejando que

se complete el ciclo. Otra alternativa es usar un producto de limpieza de lavavajillas tal

como tlet-Dry Dishwasher Cleaner'*.

• Verifique si el lavavajillas esta nivelado. (Consulte las Instrucciones de InstalaciOn.]

• La espuma puede producir derrame en el lavavajillas. Mida el detergente

cuidadosamente y use solamente detergentes disef_ados para uso en un lavavajillas.

Se necesita menos detergente cuando el agua es blanda. Pruebe otra marca de

detergente si la espuma contint_a.

• Siga al pie de la letra las instrucciones sobre cOmoafiadir un artfculo olvidado (pagina 34).

• Para evitar escape del agente de enjuague del dispensador, asegt_rese de que la tapa

est6 firmemente cerrada.

*Lasnombres de los productosson las marcasregistradasde los respectivosfabricantes.

Cont.

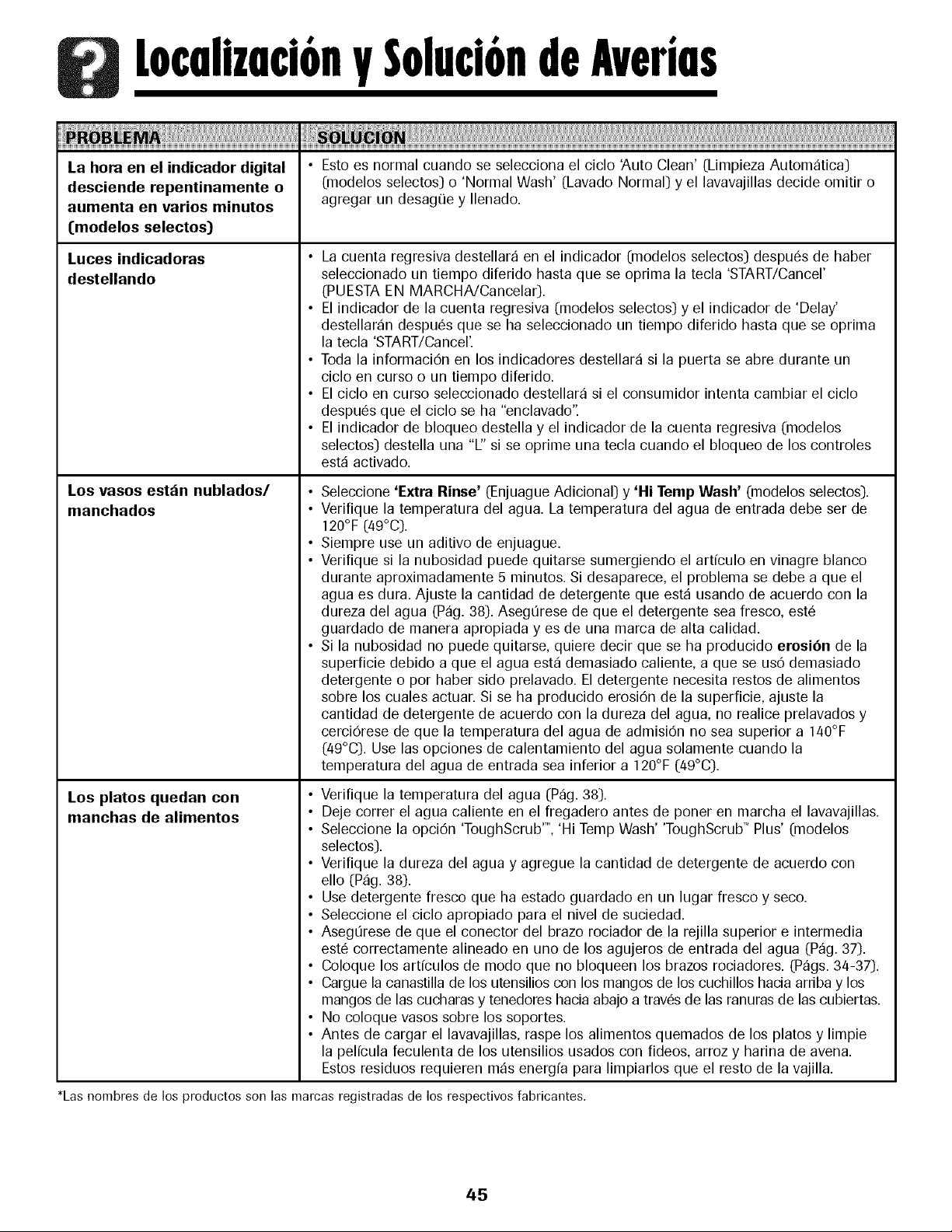

Localizaci6n

$oluciondeAverias

La hora en el indicador digital

desciende repentinamente o

atlmenta en varios mintltos

(modelos selectos)

iiilil,iiiiiiii!ii!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!iiii,,t!!!t!!!,

• Esto es normal cuando se selecciona el ciclo ;¢uto Clean' CLimpiezaAutomatica)

(modelos selectos) o 'Normal Wash' CLavadoNormal) y el lavavajillas decide omitir o

agregar un desag0e y Ilenado.

Luces indicadoras

destellando

Los vasos est_tn nublados/

manchados

Los platos quedan con

manchas de alimentos

• La cuenta regresiva destellara en el indicador (modelos selectos) despu6s de haber

seleccionado un tiempo diferido hasta que se oprima la tecla 'START/Cancel'

(PUESTAEN MARCHA/Cancelar).

• El indicador de la cuenta regresiva (modelos selectos) y el indicador de 'Delay'

destellaran despu6s que se ha seleccionado un tiempo diferido hasta que se oprima

la tecla 'START/Cancel'.

• Toda la informaci6n en los indicadores destellara si la puerta se abre durante un

ciclo en curso o un tiempo diferido.

• El ciclo en curso seleccionado destellara si el consumidor intenta cambiar el ciclo

despu6s que el ciclo se ha "enclavado".

• El indicador de bloqueo destella y el indicador de la cuenta regresiva (modelos

selectos) destella una "L" si se oprime una tecla cuando el bloqueo de los controles

est4 activado.

• Seleccione 'Extra Rinse' (Enjuague Adicional) y 'Hi Temp Wash' (modelos selectos].

• Verifique la temperatura del agua. La temperatura del agua de entrada debe ser de

120°F (49°C).

• Siempre use un aditivo de enjuague.

• Verifique si la nubosidad puede quitarse sumergiendo el artfculo en vinagre blanco

durante aproximadamente 5 minutos. Si desaparece, el problema se debe a que el

agua es dura. Ajuste la cantidad de detergente que esta usando de acuerdo con la

dureza del agua (Pag. 38). Asegt_rese de que el detergente sea fresco, est6

guardado de manera apropiada yes de una marca de alta calidad.

• Si la nubosidad no puede quitarse, quiere decir que se ha producido erosi6n de la

superficie debido a que el agua esta demasiado caliente, a que se us6 demasiado

detergente o por haber sido prelavado. El detergente necesita restos de alimentos

sobre los cuales actuar. Si se ha producido erosi6n de la superficie, ajuste la

cantidad de detergente de acuerdo con la dureza del agua, no realice prelavados y

cerci6rese de que la temperatura del agua de admisi6n no sea superior a 140°F

(49°C). Use las opciones de calentamiento del agua solamente cuando la

temperatura del agua de entrada sea inferior a 120°F (49°C).

• Verifique la temperatura del agua (Pag. 38).

• Deje correr el agua caliente en el fregadero antes de poner en marcha el lavavajillas.

• Seleccione la opci6n 'ToughScrub'"', 'Hi Temp Wash' 'ToughScrub T"Plus' (modelos

selectos).

• Verifique la dureza del agua y agregue la cantidad de detergente de acuerdo con

ello (Pag. 38).

• Use detergente fresco que ha estado guardado en un lugar fresco y seco.

• Seleccione el ciclo apropiado para el nivel de suciedad.

• Asegt_rese de que el conector del brazo rociador de la rejilla superior e intermedia

est6 correctamente alineado en uno de los agujeros de entrada del agua (Pag. 37).

• Coloque los artfculos de modo que no bloqueen los brazos rociadores. (Pags. 34-37).

• Cargue la canastilla de los utensilios con los mangos de los cuchillos hacia arriba y los

mangos de las cucharas y tenedores hacia abajo a trav6s de las ranuras de las cubiertas.

• No coloque vasos sobre los soportes.

• Antes de cargar el lavavajillas, raspe los alimentos quemados de los platos y limpie

la pelfcula feculenta de los utensilios usados con fideos, arroz y harina de avena.

Estos residuos requieren m4s energfa para limpiarlos que el resto de la vajilla.

*Las nombres de los productos son las marcas registradas de los respectivos fabricantes.

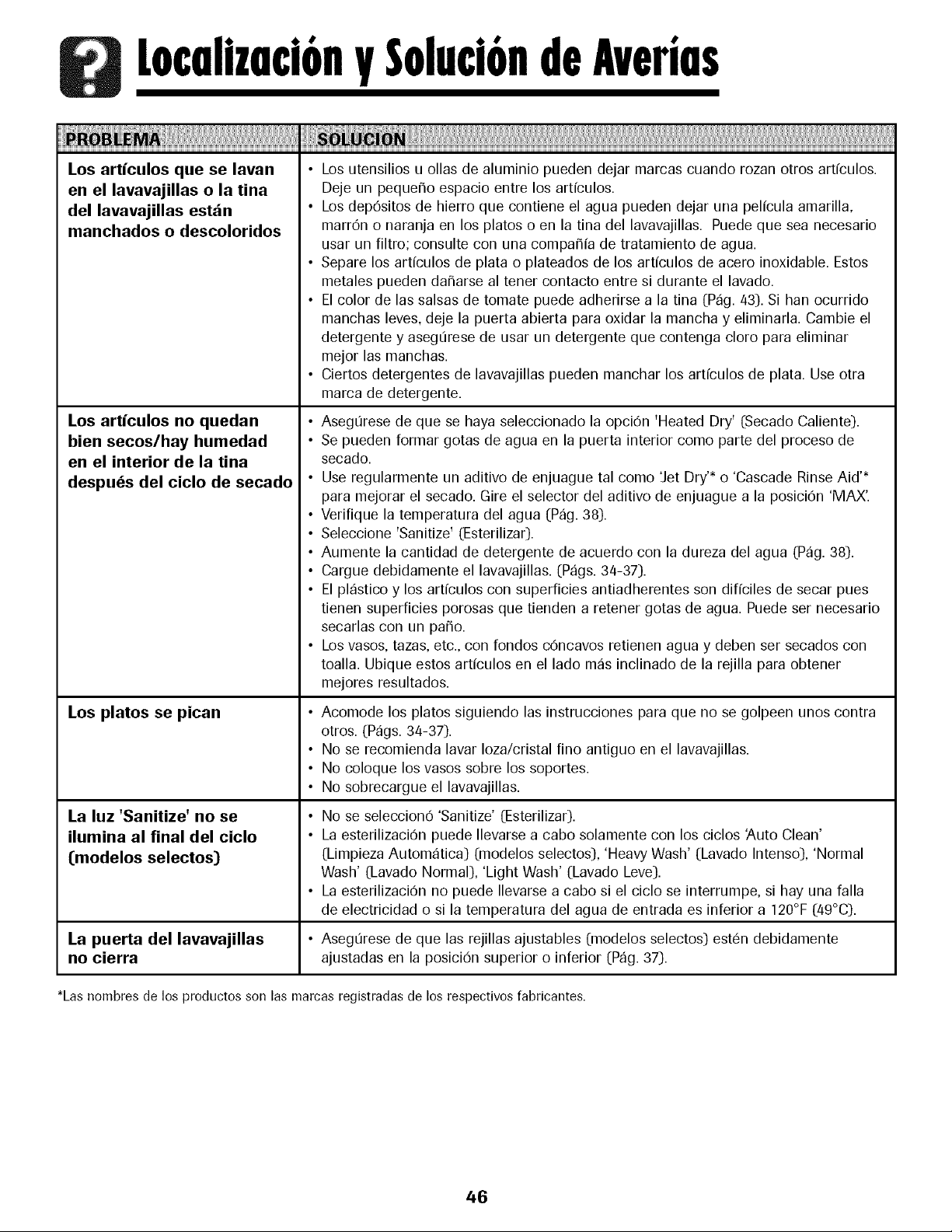

Localizacion $oluciondeAverias

iiililiiiiiiii!ii!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!iiiit!!!t!!!

Los art(culos que se lavan • Los utensilios u ollas de aluminio pueden dejar marcas cuando rozan otros artfculos.

en el lavavajillas o la tina Deje un peque_o espacio entre los artfculos.

del lavavajillas est_n • Los dep6sitos de hierro que contiene el agua pueden dejar una pelfcula amarilla,

manchados o descoloridos marr6n o naranja en los platos o en la tina del lavavajillas. Puede que sea necesario

usar un filtro; consulte con una compa_fa de tratamiento de agua.

• Separe los artfculos de plata o plateados de los artfculos de acero inoxidable. Estos

metales pueden da_arse al tener contacto entre si durante el lavado.

• El color de las salsas de tomate puede adherirse a la tina (Pag./43). Si han ocurrido

manchas leves, deje la puerta abierta para oxidar la mancha y eliminarla. Cambie el

detergente y asegt_rese de usar un detergente que contenga cloro para eliminar

mejor las manchas.

• Ciertos detergentes de lavavajillas pueden manchar los artfculos de plata. Use otra

marca de detergente.

Los articulos no quedan • Asegt_rese de que se haya seleccionado la opci6n 'Heated Dry' (Secado Caliente).

bien secos/hay humedad • Se pueden formar gotas de agua en la puerta interior como parte del proceso de

en el interior de la tina secado.

despu_s del ciclo de secado • Use regularmente un aditivo de enjuague tal como Jet Dry'* o 'Cascade Rinse Aid'*

para mejorar el secado. Gire el selector del aditivo de enjuague a la posici6n 'MAX'.

• Verifique la temperatura del agua (Pag. 38).

• Seleccione 'Sanitize' (Esterilizar).

• Aumente la cantidad de detergente de acuerdo con la dureza del agua (Pag. 38).

• Cargue debidamente el lavavajillas. (Pags. 34-37).

• El plastico y los artfculos con superficies antiadherentes son diffciles de secar pues

tienen superficies porosas que tienden a retener gotas de agua. Puede ser necesario

secarlas con un paf_o.

• Los vasos, tazas, etc., con fondos c6ncavos retienen agua y deben ser secados con

toalla. Ubique estos artfculos en el lado mas inclinado de la rejilla para obtener

mejores resultados.

Los platos se pican

La luz 'Sanitize' no se

ilumina al final del ciclo

(modelos selectos)

• Acomode los platos siguiendo las instrucciones para que no se golpeen unos contra

otros. (Pags. 3/4-37).

• No se recomienda lavar Ioza/cristal fino antiguo en el lavavajillas.

• No coloque los vasos sobre los soportes.

• No sobrecargue el lavavajillas.

• No se seleccion6 'Sanitize' (Esterilizar).

• La esterilizaci6n puede Ilevarse a cabo solamente con los ciclos _uto Clean'

(Limpieza Automatica) (modelos selectos), 'Heavy Wash' (Lavado Intenso), 'Normal

Wash' (Lavado Normal), 'Light Wash' (Lavado Leve).

• La esterilizaci6n no puede Ilevarse a cabo si el ciclo se interrumpe, si [lay una falla

de electricidad o si la temperatura del agua de entrada es inferior a 120°F (49°C).

La puerta del lavavajillas • Asegt_rese de que las rejillas ajustables (modelos selectos) est6n debidamente

no cierra ajustadas en la posici6n superior o inferior (Pag. 37).

•Las hombres de los productosson las marcas registradasde los respectivosfabricantes.

Garanfia

Servicio

LA UNICAY EXCLUSIVASOLUCIONPARAEL

CLIENTEBAJOESTAGARANTiALIMITADAES

LA REPARAClONDEL PRODUCTOSEGONSE

INDICA AQU[. LASGARANTiASIMPLiClTAS,

INCLUYENDOLASGARANTiASDE

COMERClALIZAClON0 DEAPTITUDPARAUN

PROPOSITOEN PARTICULARESTA,N

LIMITADASA UN AI/O 0 AL PERiODODE

TIEMPOMiNIMO PERMITIDOPORLA LEY.

MAYTAGCORPORATIONNO SERA

RESPONSABLEDE DANOSINClDENTALES0

CONSECUENTES.ALGUNOSESTADOSY

PROVlNClASNO PERMITENLA EXCLUSION0

LIMITAClONDE DAI/OS INClDENTALES0

CONSECUENTES0 LA LIMITAClONDE LA

DURAClONDELAS GARANTiASIMPLiClTAS

DE COMERClALIZACION0 APTITUD,PORLO

QUE ESTASEXCLUSIONES0 LIMITAClONES

PUEDENNO APLICARSEEN SU CASO.ESTA

GARANTiALEOTORGADERECHOSLEGALES

ESPECiFICOS.USTEDTAMBICNPUEDETENER

OTROSDERECHOSQUEVAR[ANDE UN

ESTADOA OTRO0 DEUNA PROVlNClAA

OTRA.

Lo que no cubren estas garantias

1. Situaciones y da_os resultantes de cualquiera de las siguientes

situaciones:

a. Instalaci6n, entrega o mantenimiento inapropiados.

b. Cualquier reparaci6n, modificaci6n, alteraci6n o ajuste no autorizados por

el fabricante o taller de servicio autorizado.

c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos.

d. Corriente, voltaje, suministro el6ctrico o suministro de gas incorrectos.

e. Ajuste inadecuado de cualquier

2. Las garant[as quedan nulas si los nt_meros de serie originales han sido

retirados, alterados o no se pueden determinar facilmente.

3. Bombillas, filtros de agua y filtros de aire.

4. Los productos comprados para uso comercial o industrial.

5. El costo del servicio o Ilamada de servicio para:

a. Corregir errores de instalaci6n. Para los productos que requieran

ventilaciOn, se deben usar conductos de metal rfgido.

b. Instruir al usuario en el uso adecuado del producto.

c. Transporte del electrodom6stico al establecimiento de servicio y de regreso.

6. Cualquier p6rdida de alimentos debido a fallas del refrigerador o

congelador.

7.Costos de viaje y transporte de servicio en areas remotas.

8. Esta garantfa no se aplica fuera de los Estados Unidos y Canad& POngaseen

contacto con su distribuidor para determinar si se aplica cualquier otra

garantia.

9. Los dat_os consecuentes o incidentales sufridos por cualquier persona como

resultado del incumplimiento de esta garantia. En algunos

estados no se permite la exclusi6n o limitaci6n de da_os consecuentes o

incidentales, por Io tanto la limitaci6n o exclusi6n anterior puede no aplicarse

en su caso.

Si necesita servicio

Primero revise la secciOn de Iocalizaci6n y soluciOn de averfas en su gufa de uso

y cuidado o Ilame al distribuidor donde adquiri6 el electrodom6stico. Tambi6n

puede Ilamar a Maytag Services, LLC, Atenci6n al cliente, al 1-800-688-9900 en

EE.UU. y al 1-800-688-2002 en Canada para ubicar a un agente de servicio

calificado.

• Asegt_rese de conservar el comprobante de compra para verificar el estado de

la garantfa. Consulte la secci6n sobre la GARANTIA para mayor informaci6n

sobre las responsabilidades del propietario para obtener servicio bajo la

garantfa.

• Si el distribuidor o la compa_[a de servicio no pueden resolver el problema,

escriba a Maytag Services, LLC, Attn: CAIR _ Center, P.O.Box 2370, Cleveland,

TN 37320-2370 o Ilame al 1-800-688-9900 en EE.UU. y al

1-800-688-2002 en Canad&

• Las gufas del propietario, manuales de servicio e informaciOnsobre las piezas

pueden solicitarse a Maytag Services, LLC,AtenciOn al cliente.

Notas: Cuando Ilame o escriba acerca de un problema de servicio, por

favor incluya la siguiente informaciOn:

a. Su nombre, direcciOn y nt_mero de teldono;

b. Nt_mero de modelo y nt_mero de serie;

c. Nombre y direcci6n de su distribuidor o t6cnico de servicio;

d. Una descripciOn clara del problema que esta experimentando;

e. Comprobante de compra (recibo de compra).

Part No. 6 920182 A www.maytag.com 2005 Maytag Appliances Sales Co.

Maytag MDB7755AWS tall tub dishwasher

Product's Documents

User Manual

Specifications

Maytag MDB7755AWS Questions and Answers
