Operator's Manual

2-Cycle

MINI-TILLER & CULTIVATOR

With Edger Attachment

Model No. 316.292561

CAUTION: Before using

this product, read this

manual and follow all

.safety rules and operating

instructions.

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

Espa#o_ p. 19

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.sears.com/craftsman

P/N 769-01527 (2/05)

TABLE OF CONTENTS

Warranty ................................. 2

Service Information ......................... 2

Rules for Safe Operation ..................... 3

Know Your Unit ............................ 6

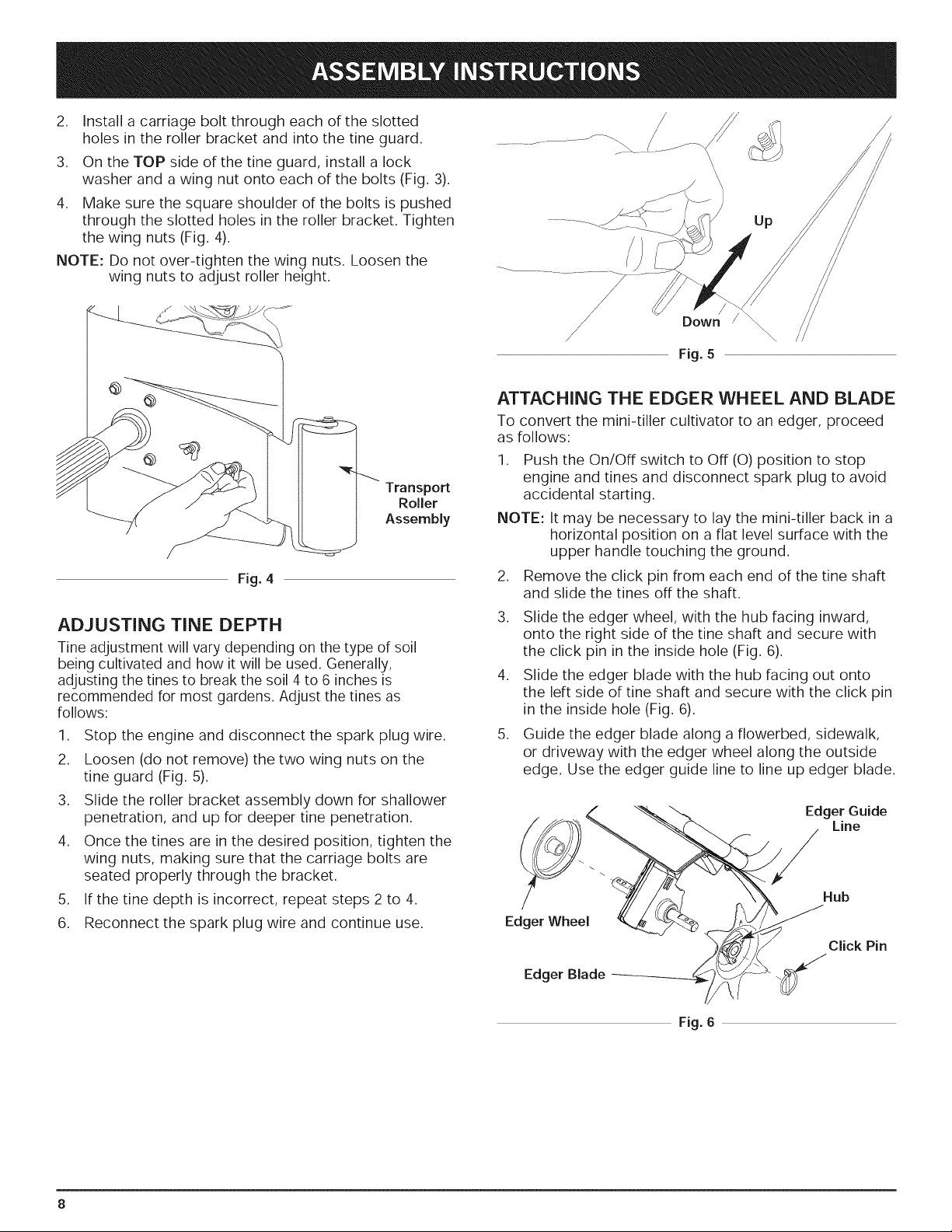

Assembly Instructions ....................... 7

Oil and Fuel Information ...................... 9

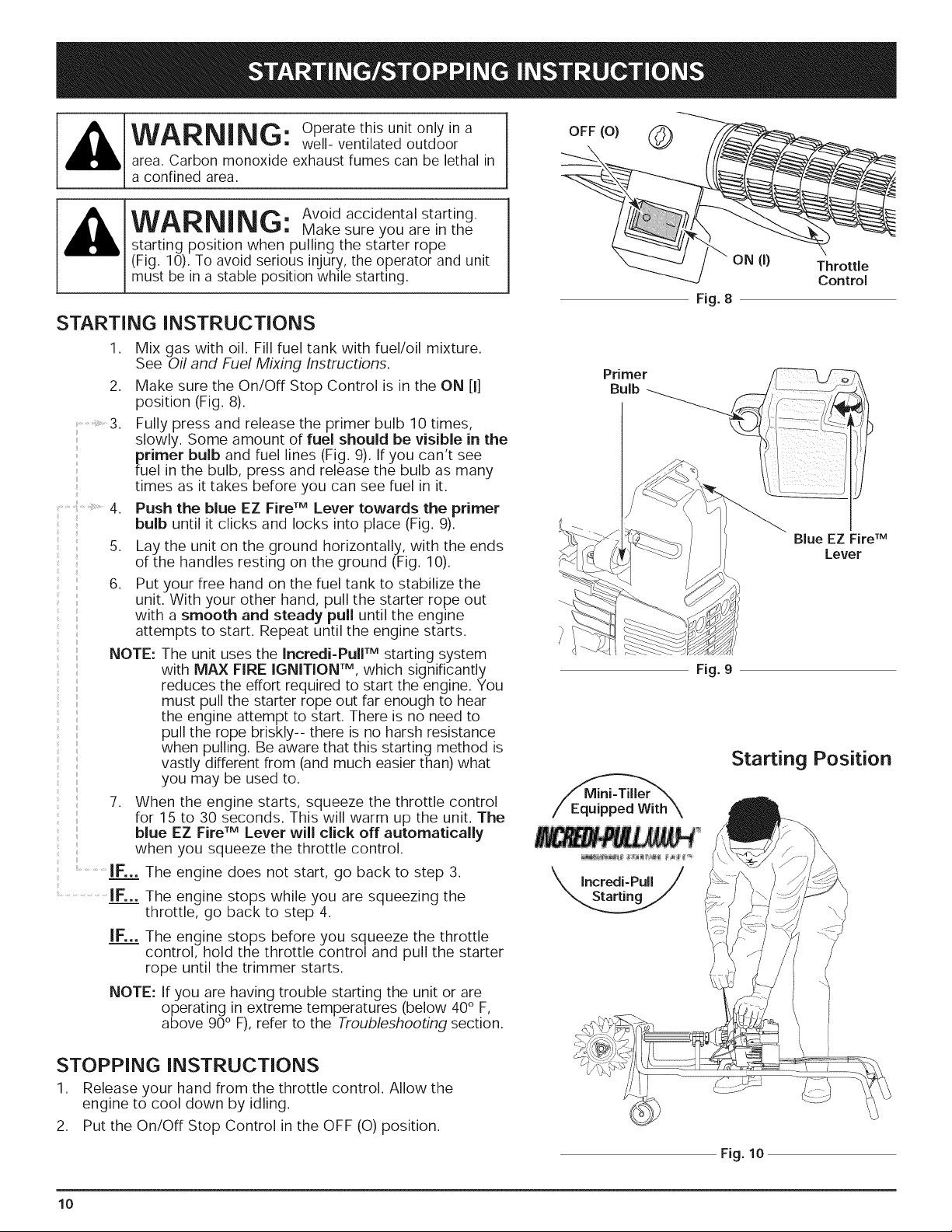

Starting/Stopping Instructions ................ 10

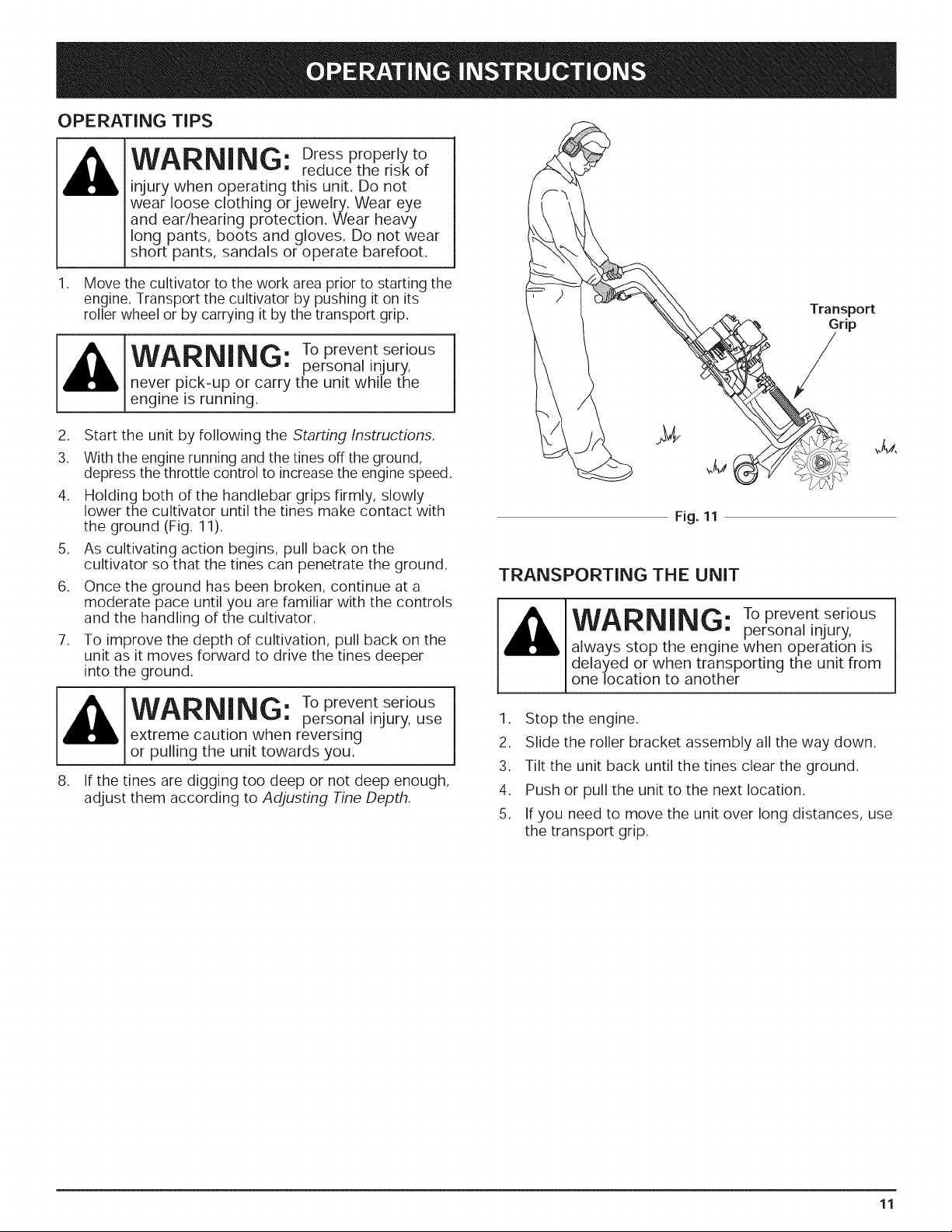

Operating Instructions ...................... 11

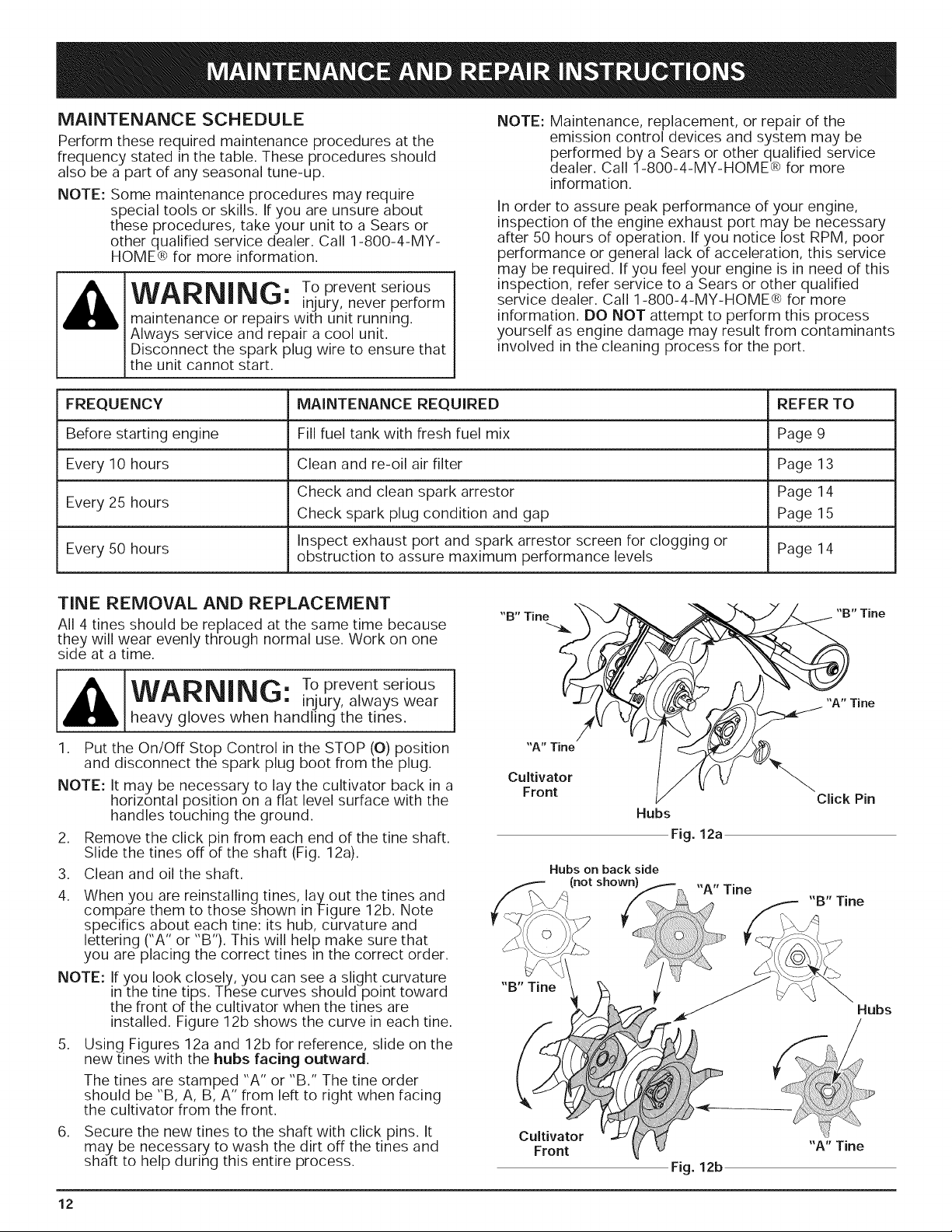

Maintenance and Repair Instructions ........... 12

Cleaning and Storage ....................... 15

Troubleshooting Chart ...................... 16

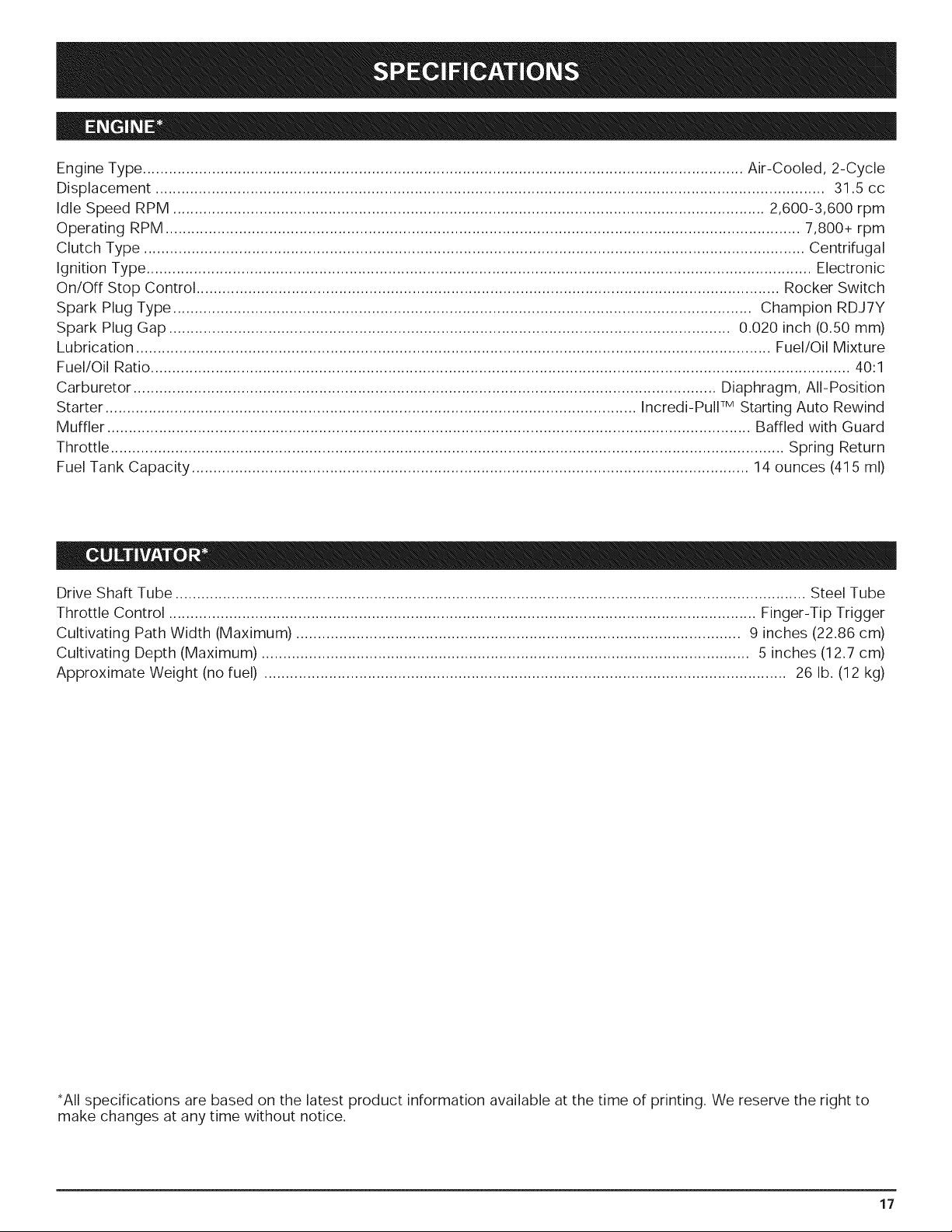

Specifications ............................. 17

EPA Warranty Information ................... 18

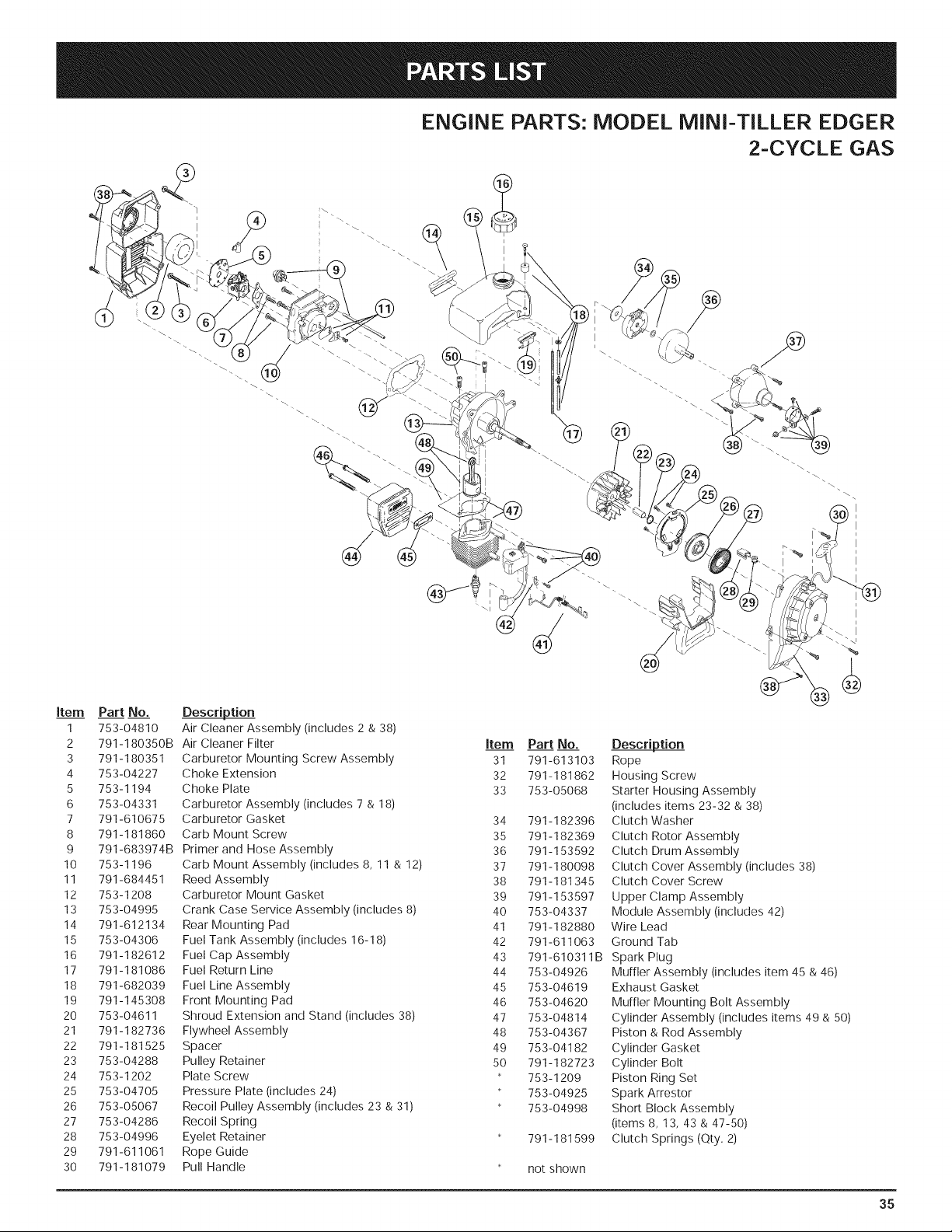

Parts List ............................. 35-36

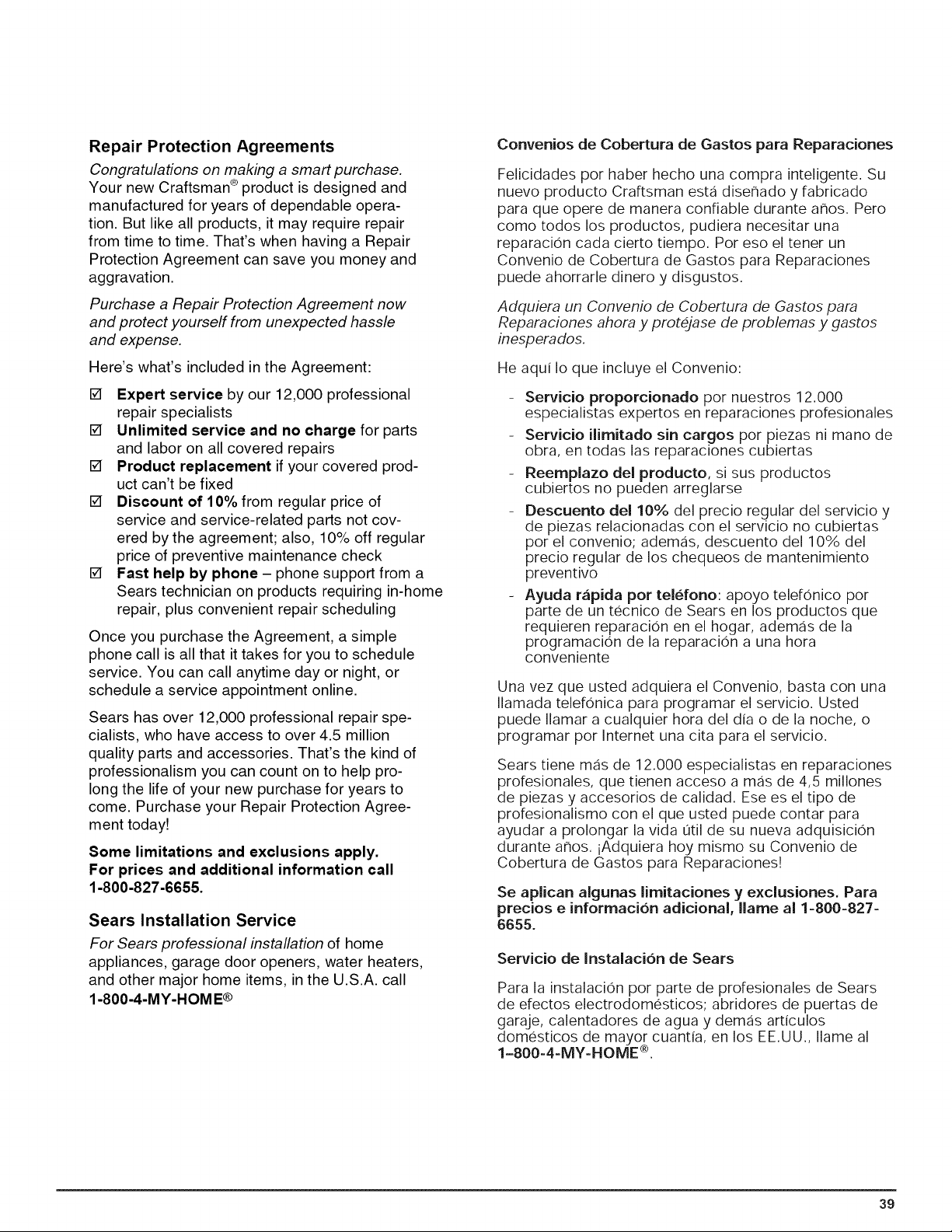

Repair Protection Agreement .... Inside Back Cover

Service Numbers ................... Back Cover

Full Two-Year Warranty on Craftsman Mini-Tiller and Cultivator

For two (2) years from the date of purchase, if this Craftsman Equipment is maintained, lubricated, and tuned up

according to the instructions to the operator's manual, Sears will repair or replace free of charge any parts found to be

defective in material or workmanship. Warranty service is available free of charge by returning Craftsman equipment to

your nearest Sears Service Center. In-home warranty service is available but a trip charge will apply. This Warranty

applies only while this product is in the United States.

This Warranty does not cover:

Expendable items which become worn during normal use, such as spark plugs, air cleaners, belts, and oil filters.

, Tire replacement or repair caused by punctures from outside objects, such as nails, thorns, stumps, or glass.

Repairs necessary because of operator abuse, including but not limited to, damage caused by objects, such as stones

or metal debris, oversized stock, impacting objects that bend the frame or crankshaft, or over-speeding the engine.

Repairs necessary because of operator negligence, including but not limited to, electrical and mechanical damage

caused by improper storage, failure to use the proper grade and amount of engine oil, or failure to maintain the

equipment according to the instructions contained in the operator's manual.

Engine (fuel system) cleaning or repairs caused by fuel determine to be contaminated or oxidized (stale). In general,

fuel should be used within 30 days of its purchase date.

Equipment used for commercial or rental purposes.

TO LOCATE THE NEAREST SEARS SERVICE CENTER OR TO SCHEDULE SERVICE, SIMPLY CONTACT SEARS AT

1-800-4-MY-HOME®.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

CALIFORNIA PROPOSITION 65 WARNING

THE ENGINE EXHAUST FROM THIS

PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CALIFORNIA

TO CAUSE CANCER, BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM.

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the

states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public

Resources Codes 4442 and 4443), Oregon and

Washington require, by law that certain internal

combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor,

maintained in effective working order, or the engine be

constructed, equipped and maintained for the prevention

of fire. Check with your state or local authorities for

regulations pertaining to these requirements. Failure to

follow these requirements could subject you to liability or

a fine. This unit is factory equipped with a spark

arrestor. If it requires replacement, ask your LOCAL

SERVICE DEALER to install the Accessory Part

#753-04925 Spark Arrestor Kit.

Thepurposeof safetysymbolsistoattractyour

attentionto possibledangers.Thesafetysymbols,

andtheirexplanations,deserveyourcarefulattention

andunderstanding.Thesafetywarningsdo notby

themselveseliminateanydanger.Theinstructionsor

warningstheygivearenotsubstitutesfor proper

accidentpreventionmeasures.

SYMBOL MEANING

SYMBOL MEANING i

DANGER: F0,urotoobeya

safety warning will

result in serious injury to yourself or to

others. Always follow the safety precautions

to reduce the risk of fire, electric shock and

personal injury.

SAFETY ALERT: indicates

danger,

warning or caution. Attention is required in

order to avoid serious personal injury. May

be used in conjunction with other symbols

or pictographs.

WARNING" Failorotoobeya

[] safety warning can

result in injury to yourself and others.

Always follow the safety precautions to

reduce the risk of fire, electric shock and

personal injury.

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

Read the Operator's Manual(s) and follow all

warnings and safety instructions.

Failure to do so can result in serious injury to the

operator and/or bystanders.

CAUTION" Fa,urotoobeya

[] safety warning may

result in property damage or personal injury

to yourself or to others. Always follow the

safety precautions to reduce the risk of fire,

electric shock and personal injury.

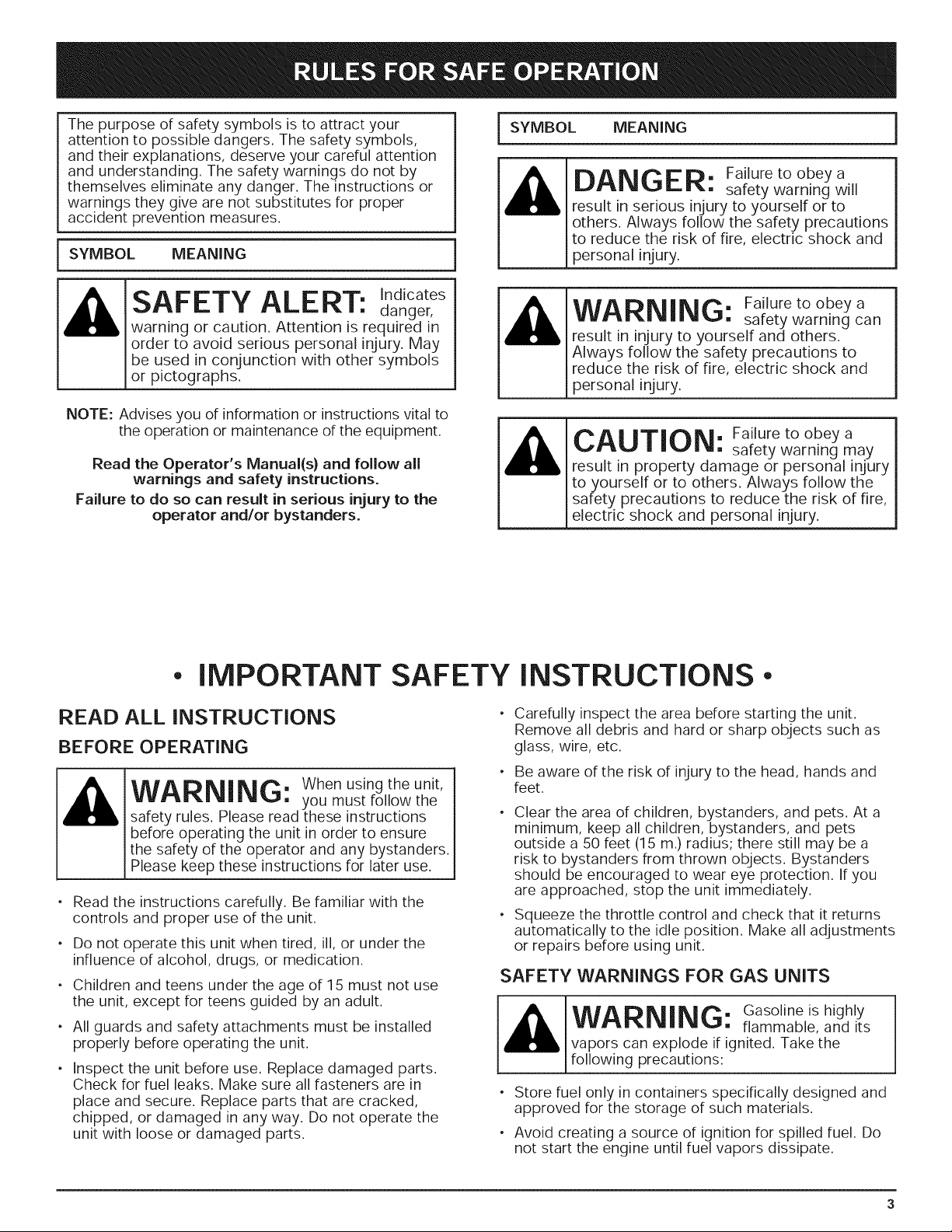

• IMPORTANT SAFETY INSTRUCTIONS •

READ ALL INSTRUCTIONS

BEFORE OPERATING

WARNING" When usingtheunit,

[]you must followthe

safetyrules,Pleasereadtheseinstructions

beforeoperatingtheunitinordertoensure

thesafetyoftheoperatorand any bystanders.

Pleasekeep theseinstructionsforlateruse.

Read the instructions carefully. Be familiar with the

controls and proper use of the unit.

Do not operate this unit when tired, ill, or under the

influence of alcohol, drugs, or medication.

Children and teens under the age of 15 must not use

the unit, except for teens guided by an adult.

All guards and safety attachments must be installed

properly before operating the unit.

Inspect the unit before use. Replace damaged parts.

Check for fuel leaks. Make sure all fasteners are in

place and secure. Replace parts that are cracked,

chipped, or damaged in any way. Do not operate the

unit with loose or damaged parts.

Carefully inspect the area before starting the unit.

Remove all debris and hard or sharp objects such as

glass, wire, etc.

Be aware of the risk of injury to the head, hands and

feet.

Clear the area of children, bystanders, and pets. At a

minimum, keep all children, bystanders, and pets

outside a 50 feet (15 m.) radius; there still may be a

risk to bystanders from thrown objects. Bystanders

should be encouraged to wear eye protection. If you

are approached, stop the unit immediately.

Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments

or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

WARNING: Gasolineishighly

flammable,and its

vaporscan explode ifignited.Take the

followingprecautions:

Store fuel only in containers specifically designed and

approved for the storage of such materials.

Avoid creating a source of ignition for spilled fuel. Do

not start the engine until fuel vapors dissipate.

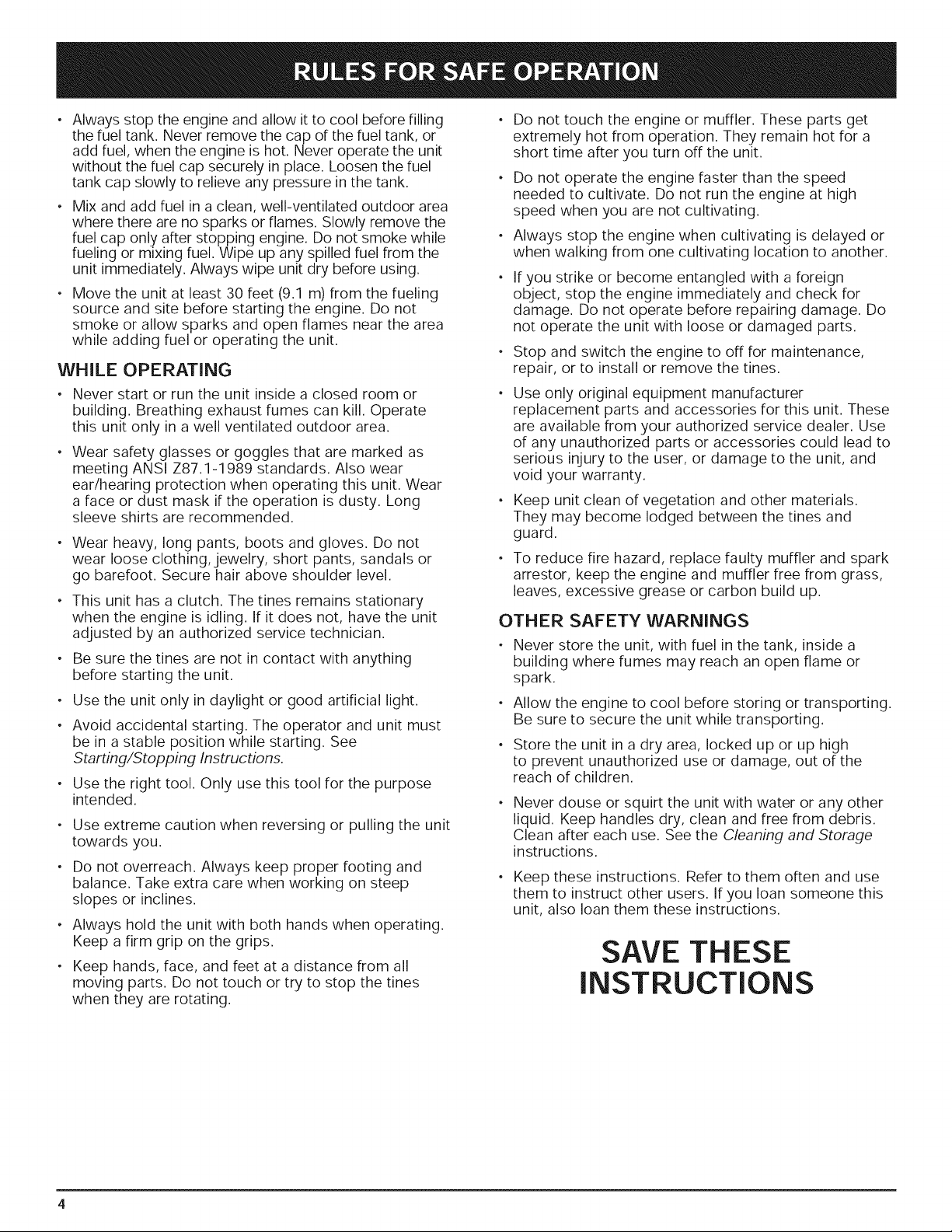

Alwaysstoptheengineandallowitto coolbeforefilling ,

thefueltank.Neverremovethecapofthefueltank,or

addfuel,whentheengineishot.Neveroperatetheunit

withoutthefuelcapsecurelyinplace.Loosenthefuel

tankcapslowlyto relieveanypressureinthetank. "

Mixandaddfuelina clean,well-ventilatedoutdoorarea

wheretherearenosparksor flames.Slowlyremovethe

fuelcaponlyafterstoppingengine.Donotsmokewhile

fuelingormixingfuel.Wipeupanyspilledfuelfromthe

unitimmediately.Alwayswipeunitdrybeforeusing.

Movetheunitatleast30feet(9.1m)fromthefueling

sourceandsitebeforestartingtheengine.Donot

smokeorallowsparksandopenflamesnearthearea

whileaddingfueloroperatingtheunit.

WHILE OPERATING

Never start or run the unit inside a closed room or

building. Breathing exhaust fumes can kill. Operate

this unit only in a well ventilated outdoor area.

Wear safety glasses or goggles that are marked as

meeting ANSI Z87.1-1989 standards. Also wear

ear/hearing protection when operating this unit. Wear

a face or dust mask if the operation is dusty. Long

sleeve shirts are recommended.

Wear heavy, long pants, boots and gloves. Do not

wear loose clothing,jewelry, short pants, sandals or

go barefoot. Secure hair above shoulder level.

This unit has a clutch. The tines remains stationary

when the engine is idling. If it does not, have the unit

adjusted by an authorized service technician.

Be sure the tines are not in contact with anything

before starting the unit.

Use the unit only in daylight or good artificial light.

Avoid accidental starting. The operator and unit must

be in a stable position while starting. See

Starting/Stopping Instructions.

Use the right tool. Only use this tool for the purpose

intended.

Use extreme caution when reversing or pulling the unit

towards you.

Do not overreach. Always keep proper footing and

balance. Take extra care when working on steep

slopes or inclines.

Always hold the unit with both hands when operating.

Keep a firm grip on the grips.

Keep hands, face, and feet at a distance from all

moving parts. Do not touch or try to stop the tines

when they are rotating.

Do not touch the engine or muffler. These parts get

extremely hot from operation. They remain hot for a

short time after you turn off the unit.

Do not operate the engine faster than the speed

needed to cultivate. Do not run the engine at high

speed when you are not cultivating.

Always stop the engine when cultivating is delayed or

when walking from one cultivating location to another.

If you strike or become entangled with a foreign

object, stop the engine immediately and check for

damage. Do not operate before repairing damage. Do

not operate the unit with loose or damaged parts.

Stop and switch the engine to off for maintenance,

repair, or to install or remove the tines.

Use only original equipment manufacturer

replacement parts and accessories for this unit. These

are available from your authorized service dealer. Use

of any unauthorized parts or accessories could lead to

serious injury to the user, or damage to the unit, and

void your warranty.

Keep unit clean of vegetation and other materials.

They may become lodged between the tines and

guard.

To reduce fire hazard, replace faulty muffler and spark

arrestor, keep the engine and muffler free from grass,

leaves, excessive grease or carbon build up.

OTHER SAFETY WARNINGS

Never store the unit, with fuel in the tank, inside a

building where fumes may reach an open flame or

spark.

Allow the engine to cool before storing or transporting.

Be sure to secure the unit while transporting.

Store the unit in a dry area, locked up or up high

to prevent unauthorized use or damage, out of the

reach of children.

Never douse or squirt the unit with water or any other

liquid. Keep handles dry, clean and free from debris.

Clean after each use. See the Cleaning and Storage

instructions.

, Keep these instructions. Refer to them often and use

them to instruct other users. If you loan someone this

unit, also loan them these instructions.

SAVE THESE

INSTRUCTIONS

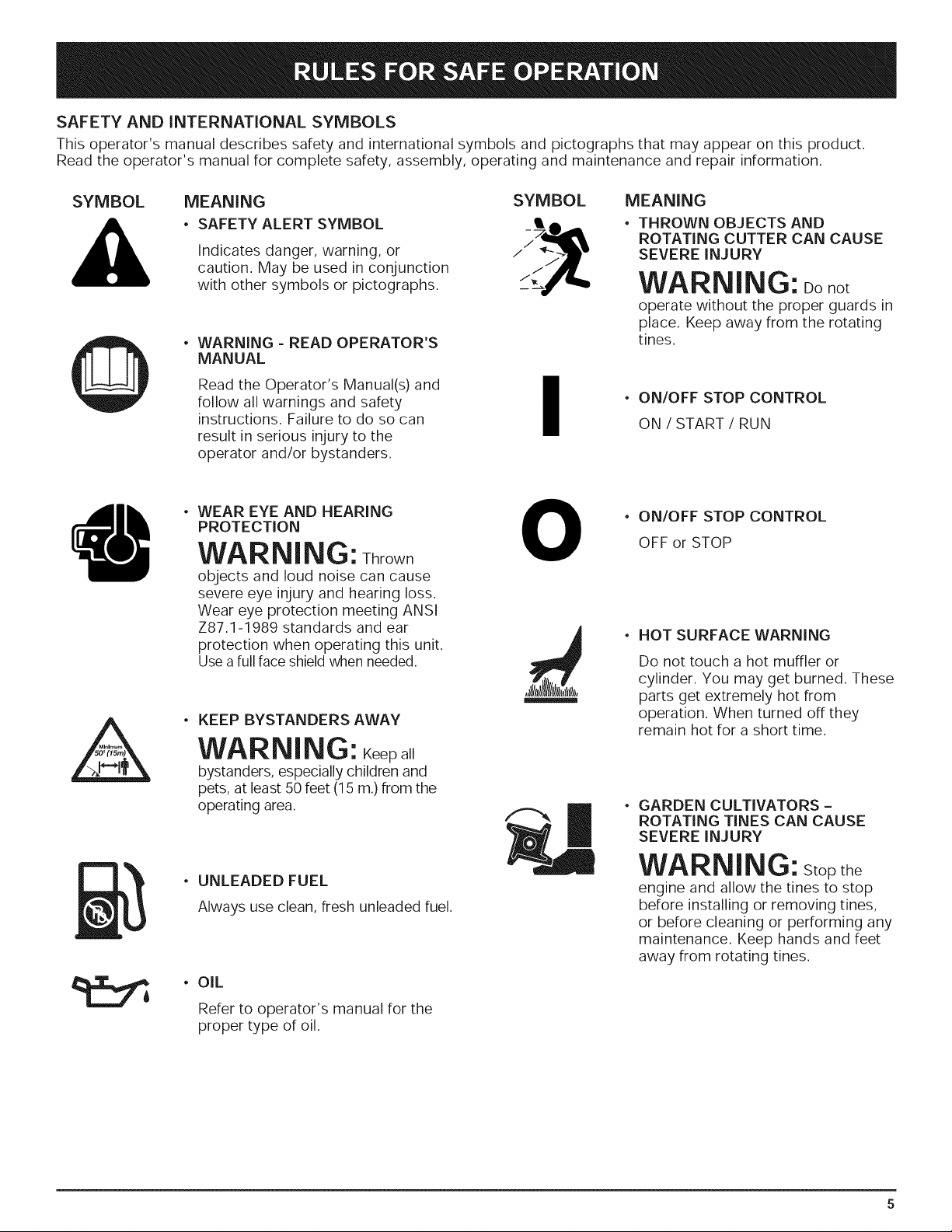

SAFETY AND iNTERNATiONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL

• SAFETY ALERT SYMBOL

Indicates danger, warning, or

caution. May be used in conjunction

with other symbols or pictographs.

WARNING - READ OPERATOR'S

MANUAL

Read the Operator's Manual(s) and

follow all warnings and safety

instructions. Failure to do so can

result in serious injury to the

operator and/or bystanders.

MEANING

• THROWN OBJECTS AND

ROTATING CUTTER CAN CAUSE

SEVERE INJURY

WARNING: Donot

operate without the proper guards in

place. Keep away from the rotating

tines.

• ON/OFF STOP CONTROL

ON / START / RUN

WEAR EYE AND HEARING

PROTECTION

WARNING: Thrown

objects and loud noise can cause

severe eye injury and hearing loss.

Wear eye protection meeting ANSI

Z87,1-1989 standards and ear

protection when operating this unit.

Use a full face shield when needed.

KEEP BYSTANDERS AWAY

WARNING: Keep all

bystanders, especially children and

pets, at least 50 feet (15 m.) from the

operating area.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• OiL

Refer to operator's manual for the

proper type of oil.

ON/OFF STOP CONTROL

OFF or STOP

HOT SURFACE WARNING

Do not touch a hot muffler or

cylinder. You may get burned. These

parts get extremely hot from

operation. When turned off they

remain hot for a short time.

GARDEN CULTIVATORS =

ROTATING TINES CAN CAUSE

SEVERE INJURY

WARNING: Stopthe

engine and allow the tines to stop

before installing or removing tines,

or before cleaning or performing any

maintenance. Keep hands and feet

away from rotating tines.

Applications

Cultivating sod and light to medium soil

Cultivating in garden areas, around trees, etc.

Edging

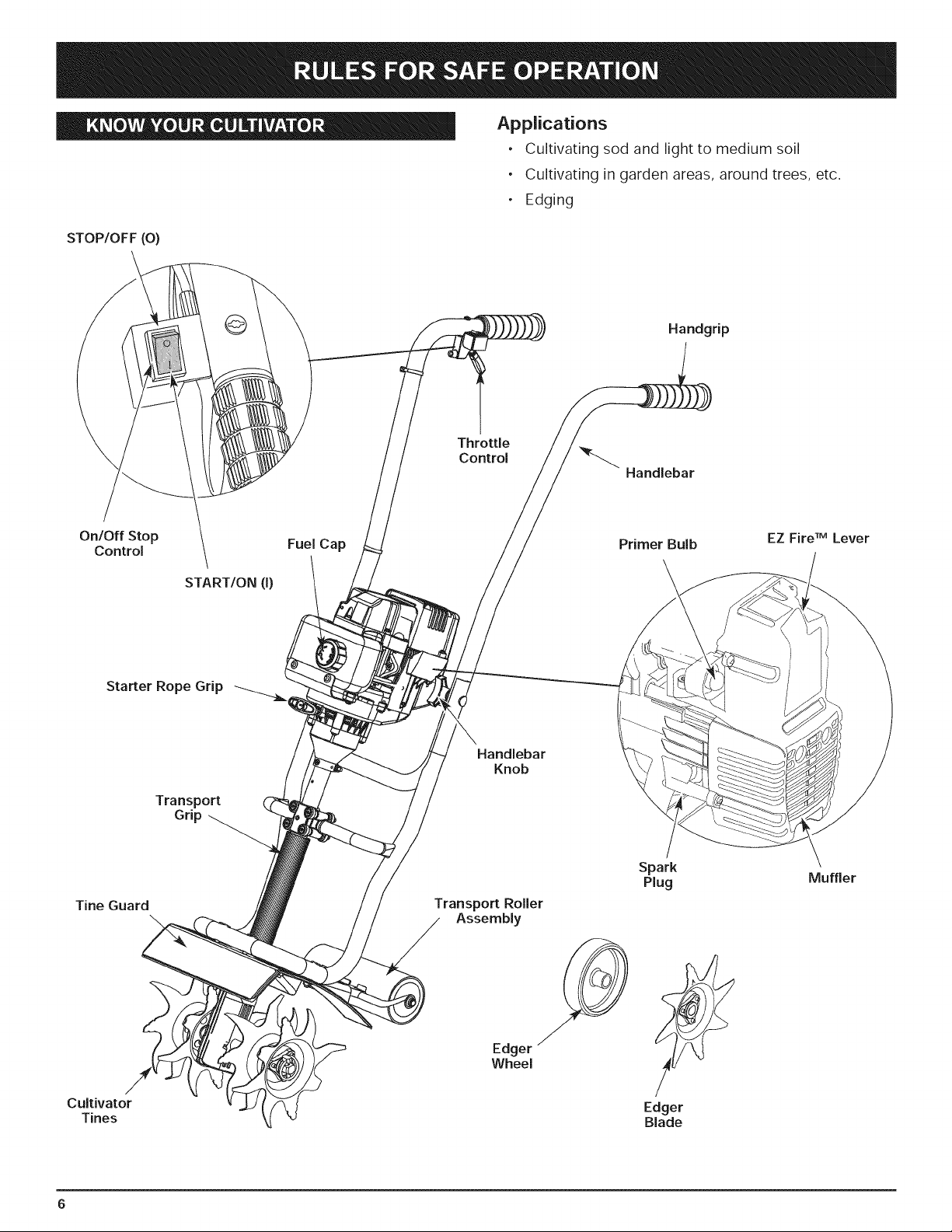

STOP/OFF (0)

Handgrip

Throttle

Control

Handlebar

OnlOff Stop

Control Fuel Cap

STARTION (I)

Primer Bulb

EZ Fire TM Lever

Starter Rope Grip

Transport

Grip

Handlebar

Knob

Tine Guard

Cultivator

Tines

Transport Roller

Assembly

Edger

Wheel

Spark

Plug

Edger

Blade

Muffler

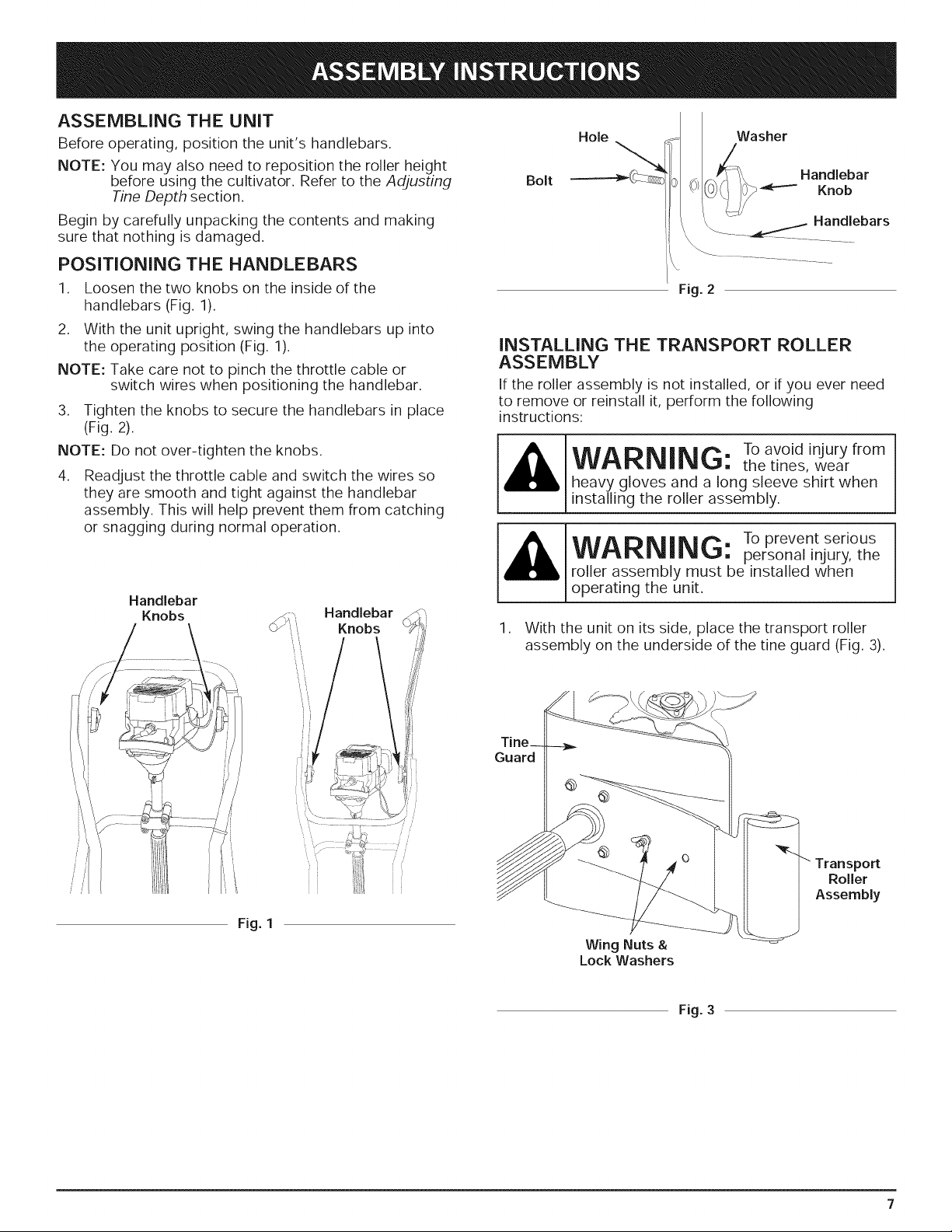

ASSEMBLING THE UNiT

Before operating, position the unit's handlebars.

NOTE: You may also need to reposition the roller height

before using the cultivator. Refer to the Adjusting

Tine Depth section.

Begin by carefully unpacking the contents and making

sure that nothing is damaged.

POSITIONING THE HANDLEBARS

1. Loosen the two knobs on the inside of the

handlebars (Fig. 1).

2. With the unit upright, swing the handlebars up into

the operating position (Fig. 1).

NOTE: Take care not to pinch the throttle cable or

switch wires when positioning the handlebar.

3. Tighten the knobs to secure the handlebars in place

(Fig. 2).

NOTE: Do not over-tighten the knobs.

Readjust the throttle cable and switch the wires so

they are smooth and tight against the handlebar

assembly. This will help prevent them from catching

or snagging during normal operation.

Handlebar

Knobs

Handlebar

Knobs

Fig. 1

Hole

Bolt

Handlebar

Knob

........._ Handlebars

Fig. 2

INSTALLING THE TRANSPORT ROLLER

ASSEMBLY

If the roller assembly is not installed, or if you ever need

to remove or reinstall it, perform the following

instructions:

WARNING: To avoid injuryfrom

the tines,wear

heavy glovesand a longsleeveshirtwhen

installing the roller assembly.

WARNING: Toprevent serious

personal injury, the

roller assembly must be installed when

operating the unit.

1. With the unit on its side, place the transport roller

assembly on the underside of the tine guard (Fig. 3).

Guard

"" Transport

Roller

Assembly

Wing Nuts &

Lock Washers

Fig. 3

2. Install a carriage bolt through each of the slotted

holes in the roller bracket and into the tine guard.

3. On the TOP side of the tine guard, install a lock

washer and a wing nut onto each of the bolts (Fig. 3).

4. Make sure the square shoulder of the bolts is pushed

through the slotted holes in the roller bracket. Tighten

the wing nuts (Fig. 4).

NOTE: Do not over-tighten the wing nuts. Loosen the

wing nuts to adjust roller height.

Transport

Roller

Assembly

Fig. 4

ADJUSTING TINE DEPTH

Tine adjustment will vary depending on the type of soil

being cultivated and how it will be used. Generally,

adjusting the tines to break the soil 4 to 6 inches is

recommended for most gardens. Adjust the tines as

follows:

Stop the engine and disconnect the spark plug wire.

Loosen (do not remove) the two wing nuts on the

tine guard (Fig. 5).

Slide the roller bracket assembly down for shallower

penetration, and up for deeper tine penetration.

Once the tines are in the desired position, tighten the

wing nuts, making sure that the carriage bolts are

seated properly through the bracket.

If the tine depth is incorrect, repeat steps 2 to 4.

Reconnect the spark plug wire and continue use.

/ Down

f \\\\

Fig. 5

ATTACHING THE EDGER WHEEL AND BLADE

To convert the mini-tiller cultivator to an edger, proceed

as follows:

1. Push the On/Off switch to Off (O) position to stop

engine and tines and disconnect spark plug to avoid

accidental starting.

NOTE: It may be necessary to lay the mini-tiller back in a

horizontal position on a flat level surface with the

upper handle touching the ground.

2. Remove the click pin from each end of the tine shaft

and slide the tines off the shaft.

Slide the edger wheel, with the hub facing inward,

onto the right side of the tine shaft and secure with

the click pin in the inside hole (Fig. 6).

Slide the edger blade with the hub facing out onto

the left side of tine shaft and secure with the click pin

in the inside hole (Fig. 6).

Guide the edger blade along a flowerbed, sidewalk,

or driveway with the edger wheel along the outside

edge. Use the edger guide line to line up edger blade.

Edger Guide

Line

Edger Wheel

Edger Blade

Hub

Click Pin

Fig. 6

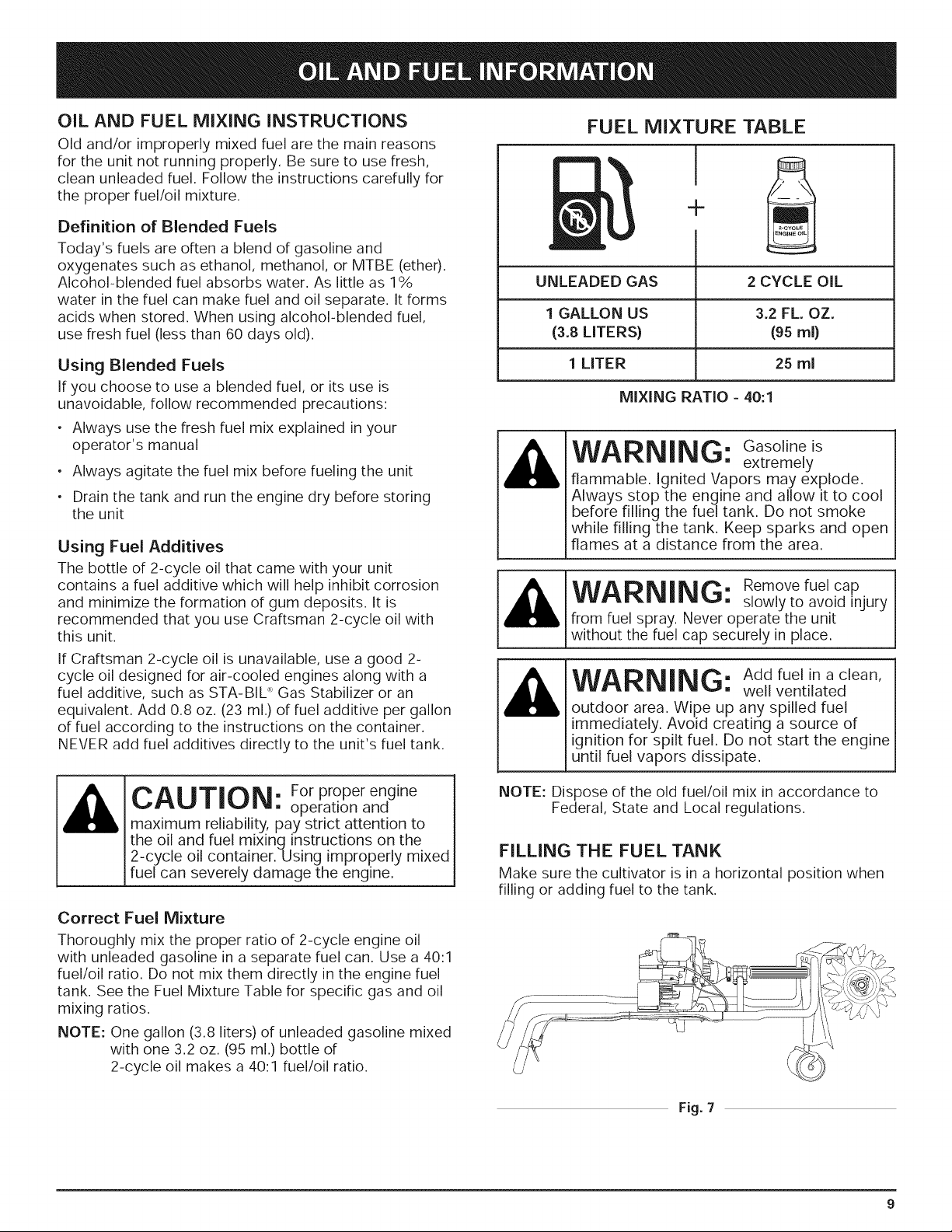

OiL AND FUEL MiXiNG iNSTRUCTiONS

Old and/or improperly mixed fuel are the main reasons

for the unit not running properly. Be sure to use fresh,

clean unleaded fuel. Follow the instructions carefully for

the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and

oxygenates such as ethanol, methanol, or MTBE (ether).

Alcohol-blended fuel absorbs water. As little as 1%

water in the fuel can make fuel and oil separate. It forms

acids when stored. When using alcohol-blended fuel,

use fresh fuel (less than 60 days old).

Using Blended Fuels

If you choose to use a blended fuel, or its use is

unavoidable, follow recommended precautions:

, Always use the fresh fuel mix explained in your

operator's manual

, Always agitate the fuel mix before fueling the unit

, Drain the tank and run the engine dry before storing

the unit

Using Fuel Additives

The bottle of 2-cycle oil that came with your unit

contains a fuel additive which will help inhibit corrosion

and minimize the formation of gum deposits. It is

recommended that you use Craftsman 2-cycle oil with

this unit.

If Craftsman 2-cycle oil is unavailable, use a good 2-

cycle oil designed for air-cooled engines along with a

fuel additive, such as STA-BIL :' Gas Stabilizer or an

equivalent. Add 0.8 oz. (23 ml.) of fuel additive per gallon

of fuel according to the instructions on the container.

NEVER add fuel additives directly to the unit's fuel tank.

FUEL MIXTURE TABLE

i ,

UNLEADED GAS

1 GALLON US

(3.8 LITERS)

1 LITER

2 CYCLE OIL

3.2 FL. OZ.

(95ml)

25 ml

MIXING RATIO - 40:1

WARNING: Gaso,oe

extremely

flammable.IgnitedVapors may explode.

Always stop the engine and allowitto cool

beforefillingthe fueltank.Do not smoke

whilefillingthe tank.Keep sparks and open

flames ata distancefrom the area.

WARNING: Remove fuel cap

slowly to avoid injury

from fuel spray. Never operate the unit

without the fuel cap securely in place.

WARNING: Add fuel in a clean,

well ventilated

outdoor area. Wipe up any spilled fuel

immediately. Avoid creating a source of

ignition for spilt fuel. Do not start the engine

until fuel vapors dissipate.

CAUTION" Forproperengine

[] operation and

maximum reliability, pay strict attention to

the oil and fuel mixinginstructions on the

2-cycle oil container.Using improperly mixed

fuel can severely damage the engine.

Correct Fuel Mixture

Thoroughly mix the proper ratio of 2-cycle engine oil

with unleaded gasoline in a separate fuel can. Use a 40:1

fuel/oil ratio. Do not mix them directly in the engine fuel

tank. See the Fuel Mixture Table for specific gas and oil

mixing ratios.

NOTE: One gallon (3.8 liters) of unleaded gasoline mixed

with one 3.2 oz. (95 ml.) bottle of

2-cycle oil makes a 40:1 fuel/oil ratio.

NOTE: Dispose of the old fuel/oil mix in accordance to

Federal, State and Local regulations.

FiLLiNG THE FUEL TANK

Make sure the cultivator is in a horizontal position when

filling or adding fuel to the tank.

Fig. 7

IAIAE)I!I_|| l_,|tl__. Operate this unit only in a

[] well- ventilated outdoor

area. Carbon monoxide exhaust fumes can be lethal in

a confined area.

WARNING" Avoid accidental starting.

[] Make sure you are in the

starting position when pulling the starter rope

(Fig. 10). To avoid serious injury, the operator and unit

must be in a stable position while starting.

STARTING INSTRUCTIONS

iiii ii 6.

NOTE:

Mix gas with oil. Fill fuel tank with fuel/oil mixture.

See Oil and Fuel Mixing Instructions.

Make sure the On/Off Stop Control is in the ON [I]

position (Fig. 8).

Fully press and release the primer bulb 10 times,

slowly. Some amount of fuel should be visible in the

primer bulb and fuel lines (Fig. 9). If you can't see

fuel in the bulb, press and release the bulb as many

times as it takes before you can see fuel in it.

Push the blue EZ Fire TM Lever towards the primer

bulb until it clicks and locks into place (Fig. 9).

Lay the unit on the ground horizontally, with the ends

of the handles resting on the ground (Fig. 10).

Put your free hand on the fuel tank to stabilize the

unit. With your other hand, pull the starter rope out

with a smooth and steady pull until the engine

attempts to start. Repeat until the engine starts.

The unit uses the Incredi-Pull TM starting system

with MAX FIRE IGNITION TM, which significantly

reduces the effort required to start the engine. You

must pull the starter rope out far enough to hear

the engine attempt to start. There is no need to

pull the rope briskly-- there is no harsh resistance

when pulling. Be aware that this starting method is

vastly different from (and much easier than) what

you may be used to.

When the engine starts, squeeze the throttle control

for 15 to 30 seconds. This will warm up the unit. The

blue EZ Fire TM Lever will click off automatically

when you squeeze the throttle control.

..........................IF... The engine does not start, go back to step 3.

IF,,, The engine stops while you are squeezing the

throttle, go back to step 4.

IF,,, The engine stops before you squeeze the throttle

control, hold the throttle control and pull the starter

rope until the trimmer starts.

NOTE: If you are having trouble starting the unit or are

operating in extreme temperatures (below 40° F,

above 90° F), refer to the Troubleshooting section.

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the

engine to cool down by idling.

2. Put the On/Off Stop Control in the OFF (O) position.

OFF (0)

Throttle

Control

Primer

Bulb __!

Blue EZ Fire TM

Lever

Fig. 9

Starting Position

Fig. 10

OPERATING TiPS

WARNING" Dress properly to

[] reduce the risk of

injury when operating this unit. Do not

wear loose clothing orjewelry. Wear eye

and ear/hearing protection. Wear heavy

long pants, boots and gloves. Do not wear

short pants, sandals or operate barefoot.

Move the cultivator to the work area prior to starting the

engine. Transport the cultivator by pushing it on its

roller wheel or by carrying it by the transport grip.

WARNING" Topreveotserious

[] personal injury,

never pick-up or carry the unit while the

engine is running.

Transport

Grip

2. Start the unit by following the Starting Instructions.

3. With the engine running and the tines off the ground,

depress the throttle control to increase the engine speed.

4. Holding both of the handlebar grips firmly, slowly

lower the cultivator until the tines make contact with

the ground (Fig. 11).

5. As cultivating action begins, pull back on the

cultivator so that the tines can penetrate the ground.

6. Once the ground has been broken, continue at a

moderate pace until you are familiar with the controls

and the handling of the cultivator.

7. To improve the depth of cultivation, pull back on the

unit as it moves forward to drive the tines deeper

into the ground.

WARNING" Topreveotserious

[] personal injury, use

extreme caution when reversing

or pulling the unit towards you.

8. If the tines are digging too deep or not deep enough,

adjust them according to Adjusting -FineDepth.

Fig. 11

TRANSPORTING THE UNIT

WARNING: Topreventserious

personal injury,

always stop the engine when operation is

delayed or when transporting the unit from

one location to another

1. Stop the engine.

2. Slide the roller bracket assembly all the way down.

3. Tilt the unit back until the tines clear the ground.

4. Push or pull the unit to the next location.

5. If you need to move the unit over long distances, use

the transport grip.

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the

frequency stated in the table. These procedures should

also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require

special tools or skills. If you are unsure about

these procedures, take your unit to a Sears or

other qualified service dealer. Call 1-800-4-MY-

HOME® for more information.

IA#aDR||R|I__. TO prevent serious

u u F-ill '_| _I | | u 1_jl

[] injury,neverperform

maintenanceor repairswithunitrunning.

Always serviceand repaira coolunit.

Disconnectthesparkplugwiretoensurethat

the unitcannotstart.

NOTE: Maintenance, replacement, or repair of the

emission control devices and system may be

performed by a Sears or other qualified service

dealer. Call 1-800-4-MY-HOME® for more

information.

In order to assure peak performance of your engine,

inspection of the engine exhaust port may be necessary

after 50 hours of operation. If you notice lost RPM, poor

performance or general lack of acceleration, this service

may be required. If you feel your engine is in need of this

inspection, refer service to a Sears or other qualified

service dealer. Call 1-800-4-MY-HOME® for more

information. DO NOT attempt to perform this process

yourself as engine damage may result from contaminants

involved in the cleaning process for the port.

FREQUENCY MAINTENANCE REQUIRED REFER TO

Before starting engine Fill fuel tank with fresh fuel mix Page 9

Every 10 hours Clean and re-oil air filter Page 13

Check and clean spark arrestor Page 14

Every 25 hours

Check spark plug condition and gap Page 15

Inspect exhaust port and spark arrestor screen for clogging or Page 14

Every 50 hours obstruction to assure maximum performance levels

TINE REMOVAL AND REPLACEMENT

All 4 tines should be replaced at the same time because

they will wear evenly through normal use. Work on one

side at a time.

WARNING" To prevent serious

[] injury, always wear

heavy gloves when handling the tines.

1. Put the On/OFFStop Control in the STOP (O) position

and disconnect the spark plug boot from the plug.

NOTE: It may be necessary to lay the cultivator back in a

horizontal position on a flat level surface with the

handles touching the ground.

2. Remove the click pin from each end of the tine shaft.

Slide the tines off of the shaft (Fig. 12a).

3. Clean and oil the shaft.

4. When you are reinstalling tines, la_ out the tines and

compare them to those shown in Figure 12b. Note

specifics about each tine: its hub, curvature and

lettering ("A" or "B"). This will help make sure that

you are placing the correct tines in the correct order.

NOTE: If you look closely, you can see a slight curvature

in the tine tips. These curves should point toward

the front of the cultivator when the tines are

installed. Figure 12b shows the curve in each tine.

5. Using Figures 12a and 12b for reference, slide on the

new tines with the hubs facing outward.

The tines are stamped "A" or "B." The tine order

should be "B, A, B, A" from left to right when facing

the cultivator from the front.

6. Secure the new tines to the shaft with click pins. It

may be necessary to wash the dirt off the tines and

shaft to help during this entire process.

"A" Tine

Cultivator

Front

__A_r" Tine

Tine

Click Pin

Hubs

Fig. 12a

Hubs on back side

"B" Tine

Hubs

Cultivator

Front

Fig. 12b

"A" Tine

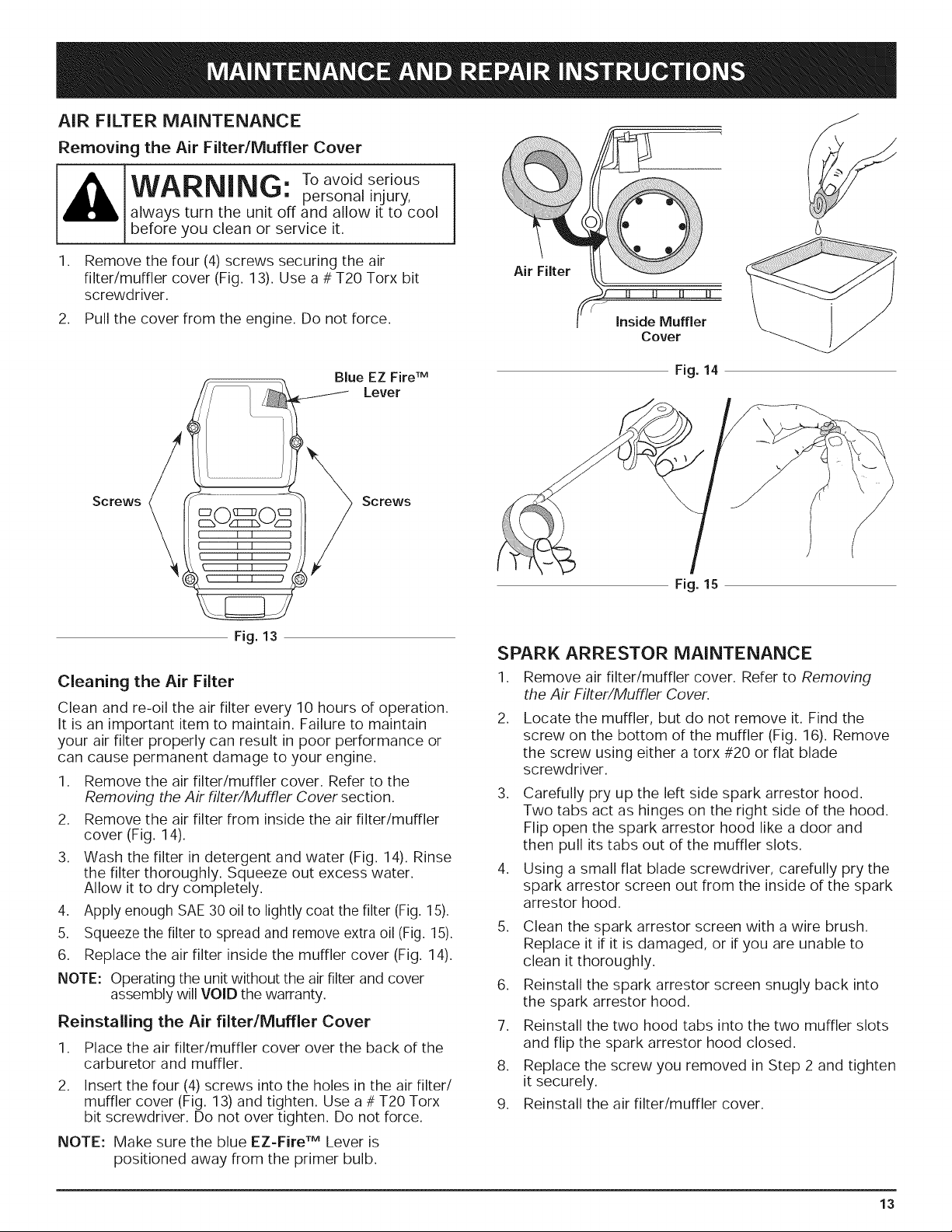

AIR FILTER MAINTENANCE

Removing the Air Filter/Muffler Cover

WARNING" Toavoidse ioos

[] personal injury,

always turn the unit off and allow it to cool

before you clean or service it.

1. Remove the four (4) screws securing the air

filter/muffler cover (Fig. 13). Use a # T20 Torx bit

screwdriver.

2. Pull the cover from the engine. Do not force.

Air Filter

Inside Muffler

Cover

Screws

Blue EZ Fire TM

Lever

Screws

Fig. 14

Fig. 15

Fig. 13

Cleaning the Air Filter

Clean and re-oil the air filter every 10 hours of operation.

It is an important item to maintain. Failure to maintain

your air filter properly can result in poor performance or

can cause permanent damage to your engine.

NOTE:

Remove the air filter/muffler cover. Refer to the

Removing the Air filter/Muffler Cover section.

Remove the air filter from inside the air filter/muffler

cover (Fig. 14).

Wash the filter in detergent and water (Fig. 14). Rinse

the filter thoroughly. Squeeze out excess water.

Allow it to dry completely.

Apply enough SAE 30 oil to lightly coat the filter (Fig. 15).

Squeeze the filter to spread and remove extra oil (Fig. 15).

Replace the air filter inside the muffler cover (Fig. 14).

Operating the unit without the air filter and cover

assembly will VOID the warranty.

Reinstalling the Air filter/Muffler Cover

1. Place the air filter/muffler cover over the back of the

carburetor and muffler.

2. Insert the four (4) screws into the holes in the air filter/

muffler cover (Fig. 13) and tighten. Use a # T20 Torx

bit screwdriver. Do not over tighten. Do not force.

NOTE: Make sure the blue EZ-Fire TM Lever is

positioned away from the primer bulb.

SPARK ARRESTOR MAINTENANCE

1. Remove air filter/muffler cover. Refer to Removing

the Air Filter/Muffler Cover.

, Locate the muffler, but do not remove it. Find the

screw on the bottom of the muffler (Fig. 16). Remove

the screw using either a torx #20 or flat blade

screwdriver.

Carefully pry up the left side spark arrestor hood.

Two tabs act as hinges on the right side of the hood.

Flip open the spark arrestor hood like a door and

then pull its tabs out of the muffler slots.

Using a small flat blade screwdriver, carefully pry the

spark arrestor screen out from the inside of the spark

arrestor hood.

Clean the spark arrestor screen with a wire brush.

Replace it if it is damaged, or if you are unable to

clean it thoroughly.

Reinstall the spark arrestor screen snugly back into

the spark arrestor hood.

Reinstall the two hood tabs into the two muffler slots

and flip the spark arrestor hood closed.

Replace the screw you removed in Step 2 and tighten

it securely.

Reinstall the air filter/muffler cover.

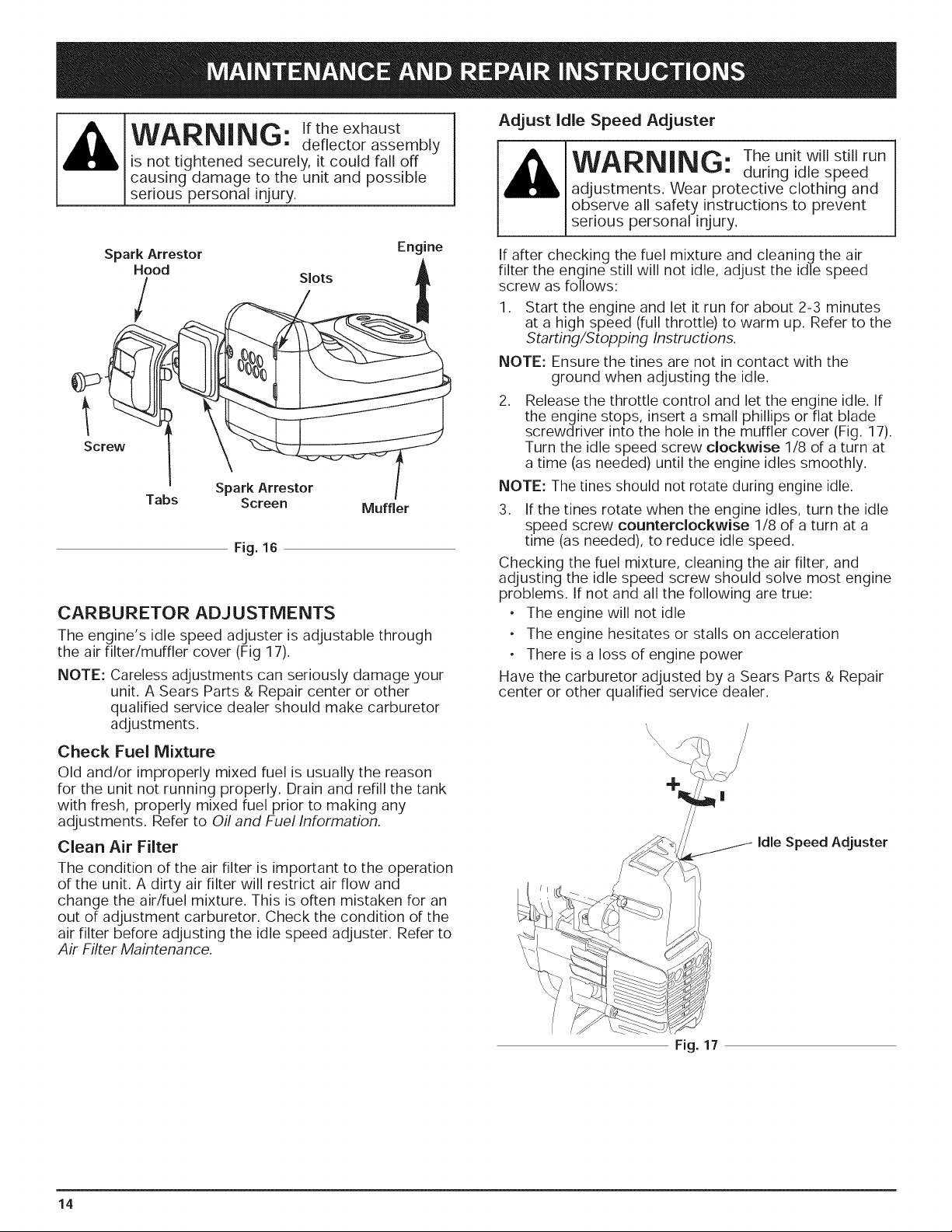

WARNING: Iftheexhaust

deflectorassembly

isnot tightenedsecurely,itcouldfalloff

causingdamage to the unitand possible

serious personal injury.

Spark Arrestor

Hood

Slots

Engine

Screw

Spark Arrestor

Tabs Screen

Muffler

Fig. 16

CARBURETOR ADJUSTMENTS

The engine's idle speed adjuster is adjustable through

the air filter/muffler cover (Fig 17).

NOTE: Careless adjustments can seriously damage your

unit. A Sears Parts & Repair center or other

qualified service dealer should make carburetor

adjustments.

Check Fuel Mixture

Old and/or improperly mixed fuel is usually the reason

for the unit not running properly. Drain and refill the tank

with fresh, properly mixed fuel prior to making any

adjustments. Refer to Of and Fuel Information.

Clean Air Filter

The condition of the air filter is important to the operation

of the unit. A dirty air filter will restrict air flow and

change the air/fuel mixture. This is often mistaken for an

out of adjustment carburetor. Check the condition of the

air filter before adjusting the idle speed adjuster. Refer to

Air Filter Maintenance.

Adjust Idle Speed Adjuster

WARNING: Theunitwillstillrun

during idle speed

adjustments. Wear protective clothing and

observe all safety instructions to prevent

serious personal injury.

If after checking the fuel mixture and cleaning the air

filter the engine still will not idle, adjust the idle speed

screw as follows:

1. Start the engine and let it run for about 2-3 minutes

at a high speed (full throttle) to warm up. Refer to the

Starting/Stopping Instructions.

NOTE: Ensure the tines are not in contact with the

ground when adjusting the idle.

2. Release the throttle control and let the engine idle. If

the engine stops, insert a small phillips or flat blade

screwdriver into the hole in the muffler cover (Fig. 17).

Turn the idle speed screw clockwise 1/8 of a turn at

a time (as needed) until the engine idles smoothly.

NOTE: The tines should not rotate during engine idle.

3. If the tines rotate when the engine idles, turn the idle

speed screw counterclockwise 1/8 of a turn at a

time (as needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and

adjusting the idle speed screw should solve most engine

problems. If not and all the following are true:

The engine will not idle

The engine hesitates or stalls on acceleration

There is a loss of engine power

Have the carburetor adjusted by a Sears Parts & Repair

center or other qualified service dealer.

Fig. 17

Idle Speed Adjuster

REPLACING THE SPARK PLUG

Use a Champion RDJ7Y spark plug. The correct air gap

is 0.020 in. (0.5 mm). Remove the plug after every 25

hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug

wire firmly and pull the cap from the spark plug.

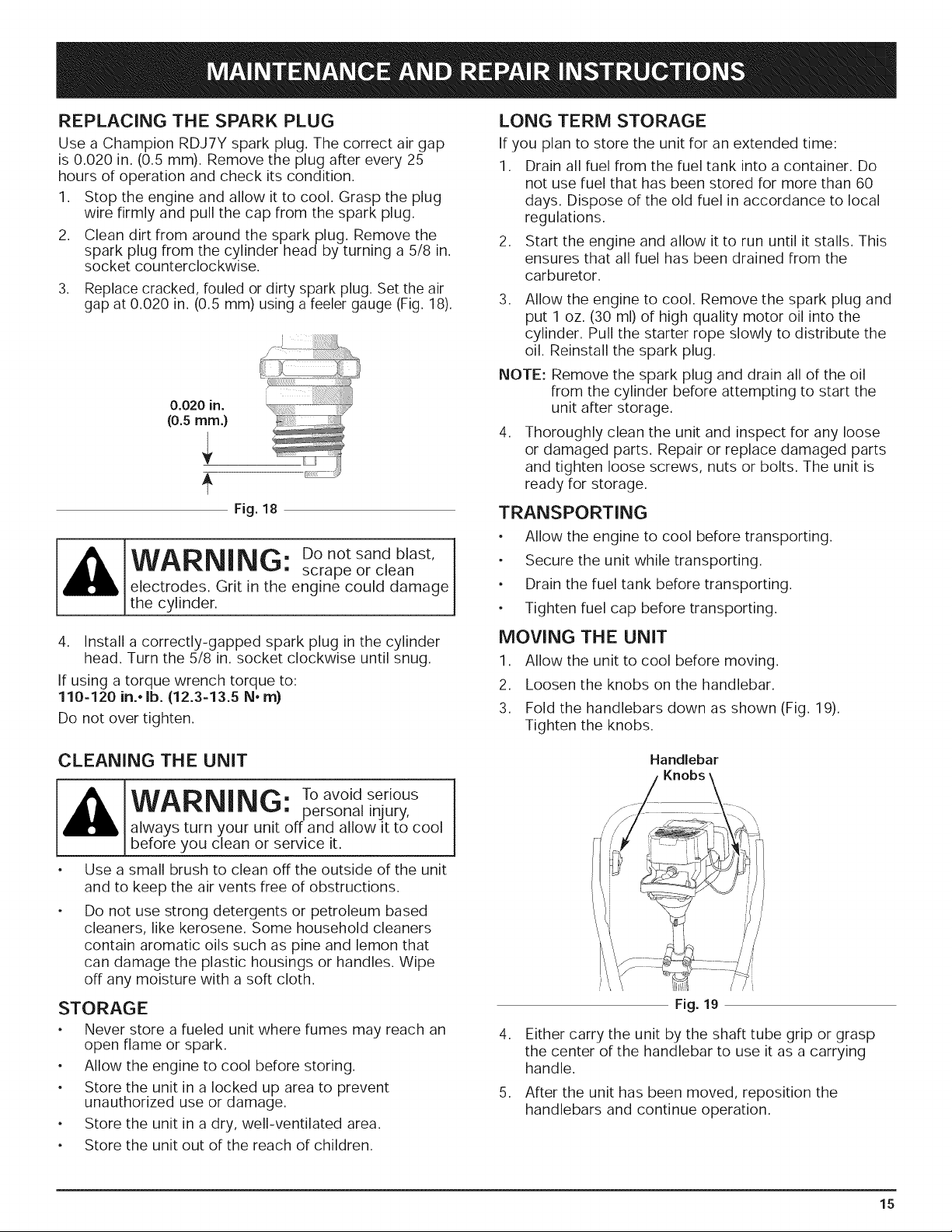

2. Clean dirt from around the spark plug. Remove the

spark plug from the cylinder head by turning a 5/8 in.

socket counterclockwise.

3. Replace cracked, fouled or dirty spark plug. Set the air

gap at 0.020 in. (0.5 mm) using a feeler gauge (Fig. 18).

0.020 in.

(0.5 ram.)

Fig. 18

WADR|IIR|q'_,. Do notsand blast, I

•--_m_.mi, mi _,,_, scrape or clean

electrodes. Grit in the engine could damage

the cy nder. J

4. Install a correctly-gapped spark plug in the cylinder

head. Turn the 5/8 in. socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.. lb. (12.3-13.5 N. m)

Do not over tighten.

LONG TERM STORAGE

If you plan to store the unit for an extended time:

1. Drain all fuel from the fuel tank into a container. Do

not use fuel that has been stored for more than 60

days. Dispose of the old fuel in accordance to local

regulations.

2. Start the engine and allow it to run until it stalls. This

ensures that all fuel has been drained from the

carburetor.

Allow the engine to cool. Remove the spark plug and

put 1 oz. (30 ml) of high quality motor oil into the

cylinder. Pull the starter rope slowly to distribute the

oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil

from the cylinder before attempting to start the

unit after storage.

Thoroughly clean the unit and inspect for any loose

or damaged parts. Repair or replace damaged parts

and tighten loose screws, nuts or bolts. The unit is

ready for storage.

TRANSPORTING

Allow the engine to cool before transporting.

Secure the unit while transporting.

Drain the fuel tank before transporting.

Tighten fuel cap before transporting.

MOVING THE UNIT

1. Allow the unit to cool before moving.

2. Loosen the knobs on the handlebar.

3. Fold the handlebars down as shown (Fig. 19).

Tighten the knobs.

CLEANING THE UNIT

WARNING" Toavoidserious

[] personal injury,

always turn your unit off and allow it to cool

before you clean or service it.

Use a small brush to clean off the outside of the unit

and to keep the air vents free of obstructions.

Do not use strong detergents or petroleum based

cleaners, like kerosene. Some household cleaners

contain aromatic oils such as pine and lemon that

can damage the plastic housings or handles. Wipe

off any moisture with a soft cloth.

STORAGE

Never store a fueled unit where fumes may reach an

open flame or spark.

Allow the engine to cool before storing.

Store the unit in a locked up area to prevent

unauthorized use or damage.

Store the unit in a dry, well-ventilated area.

Store the unit out of the reach of children.

Handlebar

Knobs

Fig. 19

Either carry the unit by the shaft tube grip or grasp

the center of the handlebar to use it as a carrying

handle.

After the unit has been moved, reposition the

handlebars and continue operation.

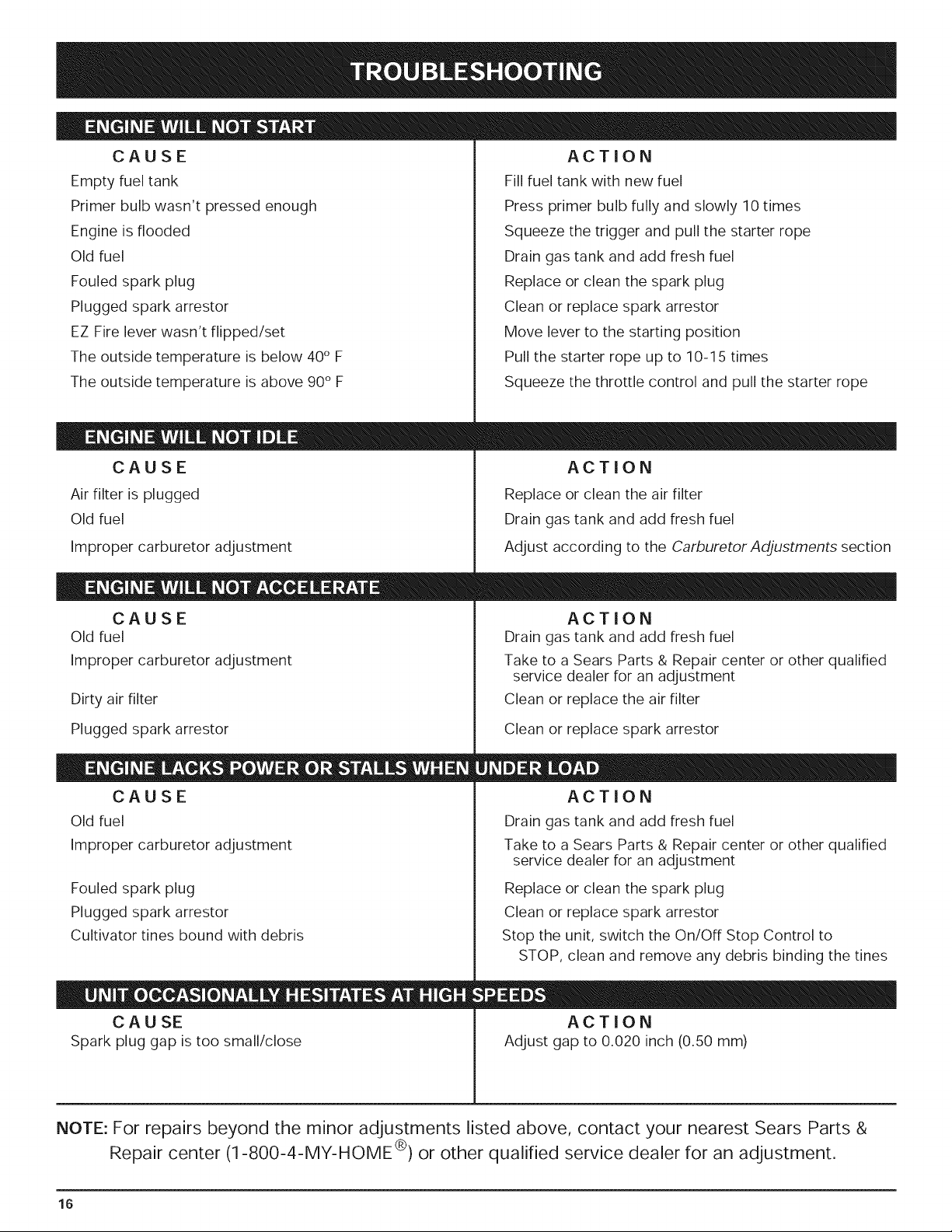

CAUSE

Empty fuel tank

Primer bulb wasn't pressed enough

Engine is flooded

Old fuel

Fouled spark plug

Plugged spark arrestor

EZ Fire lever wasn't flipped/set

The outside temperature is below 40° F

The outside temperature is above 90° F

ACTION

Fill fuel tank with new fuel

Press primer bulb fully and slowly 10 times

Squeeze the trigger and pull the starter rope

Drain gas tank and add fresh fuel

Replace or clean the spark plug

Clean or replace spark arrestor

Move lever to the starting position

Pull the starter rope up to 10-15 times

Squeeze the throttle control and pull the starter rope

Air filter is plugged

Old fuel

Improper carburetor adjustment

CAUSE ACTION

Replace or clean the air filter

Drain gas tank and add fresh fuel

Adjust according to the Carburetor Adjustments section

CAUSE

Old fuel

Improper carburetor adjustment

Dirty air filter

Plugged spark arrestor

ACTION

Drain gas tank and add fresh fuel

Take to a Sears Parts & Repair center or other qualified

service dealer for an adjustment

Clean or replace the air filter

Clean or replace spark arrestor

CAUSE

Old fuel

Improper carburetor adjustment

Fouled spark plug

Plugged spark arrestor

Cultivator tines bound with debris

ACTION

Drain gas tank and add fresh fuel

Take to a Sears Parts & Repair center or other qualified

service dealer for an adjustment

Replace or clean the spark plug

Clean or replace spark arrestor

Stop the unit, switch the On/OFFStop Control to

STOP, clean and remove any debris binding the tines

CAUSE ACTION

Spark plug gap is too small/close Adjust gap to 0.020 inch (0.50 mm)

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts &

Repair center (1-800-4-MY-HOME ®) or other qualified service dealer for an adjustment.

Engine Type ........................................................................................................................................... Air-Cooled, 2-Cycle

Displacement ........................................................................................................................................................... 31.5 cc

Idle Speed RPM ......................................................................................................................................... 2,600-3,600 rpm

Operating RPM ................................................................................................................................................... 7,800+ rpm

Clutch Type ......................................................................................................................................................... Centrifugal

Ignition Type .......................................................................................................................................................... Electronic

On/Off Stop Control ....................................................................................................................................... Rocker Switch

Spark Plug Type ...................................................................................................................................... Champion RDJ7Y

Spark Plug Gap .................................................................................................................................. 0.020 inch (0.50 mm)

Lubrication ................................................................................................................................................... Fuel/Oil Mixture

Fuel/Oil Ratio .................................................................................................................................................................. 40:1

Carburetor ....................................................................................................................................... Diaphragm, All-Position

Starter ........................................................................................................................... Incredi-Pull TM Starting Auto Rewind

Muffler ..................................................................................................................................................... Baffled with Guard

Throttle ............................................................................................................................................................ Spring Return

Fuel Tank Capacity ................................................................................................................................. 14 ounces (415 ml)

Drive Shaft Tube .................................................................................................................................................. Steel Tube

Throttle Control ........................................................................................................................................ Finger-Tip Trigger

Cultivating Path Width (Maximum) ....................................................................................................... 9 inches (22.86 cm)

Cultivating Depth (Maximum) ................................................................................................................. 5 inches (12.7 cm)

Approximate Weight (no fuel) ......................................................................................................................... 26 lb. (12 kg)

_AIIspecifications are based on the latest product information available at the time of printing. We reserve the right to

make changes at any time without notice.

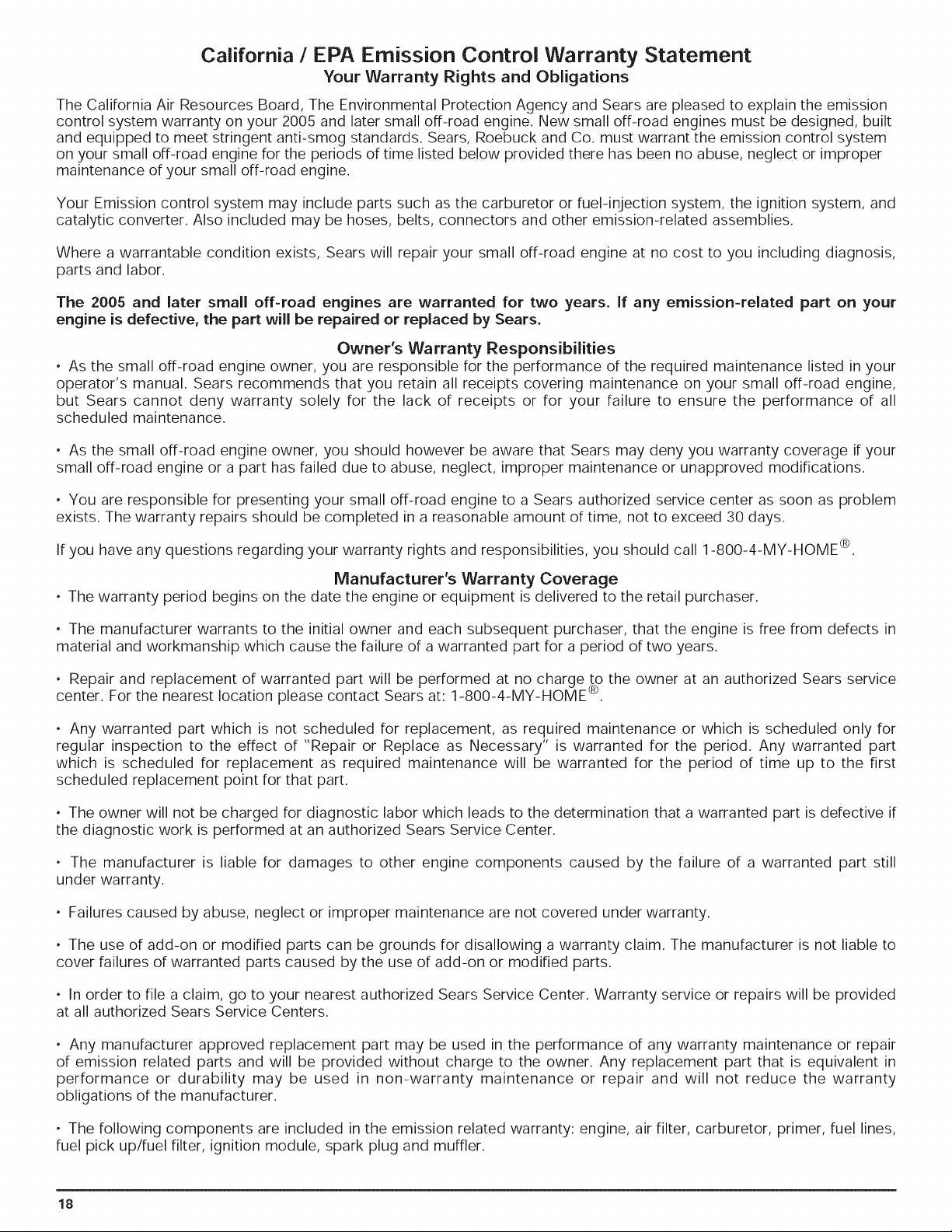

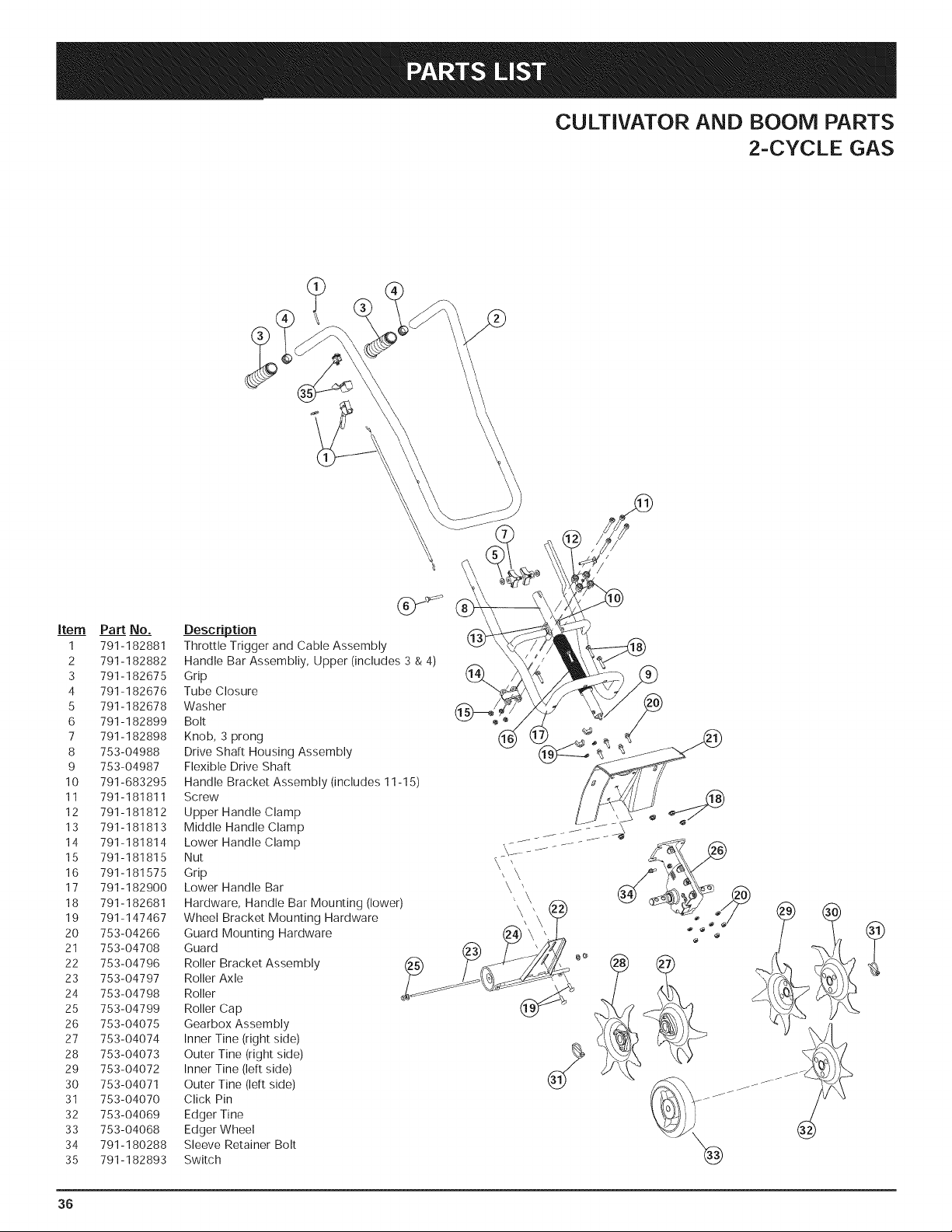

California / EPA Emission Control Warranty Statement

Your Warranty Rights and Obligations

The California Air Resources Board, The Environmental Protection Agency and Sears are pleased to explain the emission

control system warranty on your 2005 and later small off-road engine. New small off-road engines must be designed, built

and equipped to meet stringent anti-smog standards. Sears, Roebuck and Co. must warrant the emission control system

on your small off-road engine for the periods of time listed below provided there has been no abuse, neglect or improper

maintenance of your small off-road engine.

Your Emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and

catalytic converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Sears will repair your small off-road engine at no cost to you including diagnosis,

parts and labor.

The 2005 and later small off-road engines are warranted for two years. If any emission-related part on your

engine is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

. As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your

operator's manual. Sears recommends that you retain all receipts covering maintenance on your small off-road engine,

but Sears cannot deny warranty solely for the lack of receipts or for your failure to ensure the performance of all

scheduled maintenance.

. As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

. You are responsible for presenting your small off-road engine to a Sears authorized service center as soon as problem

exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-4-MY-HOME ®.

Manufacturer's Warranty Coverage

. The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

. The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in

material and workmanship which cause the failure of a warranted part for a period of two years.

. Repair and replacement of warranted part will be performed at no charge to the owner at an authorized Sears service

center. For the nearest location please contact Sears at: 1-800-4-MY-HOME ®.

. Any warranted part which is not scheduled for replacement, as required maintenance or which is scheduled only for

regular inspection to the effect of "Repair or Replace as Necessary" is warranted for the period. Any warranted part

which is scheduled for replacement as required maintenance will be warranted for the period of time up to the first

scheduled replacement point for that part.

. The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective if

the diagnostic work is performed at an authorized Sears Service Center.

. The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still

under warranty.

. Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

. The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to

cover failures of warranted parts caused by the use of add-on or modified parts.

. In order to file a claim, go to your nearest authorized Sears Service Center. Warranty service or repairs will be provided

at all authorized Sears Service Centers.

. Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair

of emission related parts and will be provided without charge to the owner. Any replacement part that is equivalent in

performance or durability may be used in non-warranty maintenance or repair and will not reduce the warranty

obligations of the manufacturer.

. The following components are included in the emission related warranty: engine, air filter, carburetor, primer, fuel lines,

fuel pick up/fuel filter, ignition module, spark plug and muffler.

INDICE DE CONTENIDOS

Garantia ................................. 19

Llamadas a apoyo al cliente ................. 19

Normas para una operacion segura ........... 20

Conozca su unidad ........................ 23

Instrucciones de ensamble .................. 24

Informacion del aceite y del combustible ....... 26

Instrucciones de arranque y apagado .......... 27

Instrucciones de operacion .................. 28

Instrucciones de mantenimiento y reparacion ... 29

Limpieza y almacenamiento ................. 32

Cuadro de solucion de problemas ............ 33

Especificaciones ........................... 34

Lista de Piezas ........................... 35

EPA Garantia ............................. 37

Cobertura de Gastos de Reparaciones ......... 39

Numeros de Servicio ............. Contraportada

Garantia de la cultivadora/bordeadora Craftsman de dos a_os

Por un periodo de dos (2) ahos a partir de la fecha de compra, con la condicion de que a este equipo Craftsman se le

realiza el mantenimiento, la lubricacion y ajustes de acuerdo con las instrucciones que aparecen en el manual del

operador', Sears Ilevara a cabo reparaciones o reemplazos necesarios sin cargo cualquiera de las piezas que resulten

defectuosas en sus materiales o fabricacion. El servicio de garantia esta disponible sin cargo si Ileva su equipo Craftsman

al Centro de Servicio Tecnico de Sears mas cercano.EI servicio de garantia a domicilio esta disponible pero se aplicara un

cargo de traslado. Esta garantia es valida 0nicamente mientras el producto se encuentre dentro de los Estados Unidos.

Esta garantia no cubre:

, Articulos de duracion limitada que sufren desgaste bajo condiciones normales de usol, tales como bujias de

encendido, purificadores de aire, correas y filtros de aceite.

Reemplazo o reparacion de neumaticos debido a pinchaduras causadas por objetos externos, tales como clavos,

espinas, tocones o vidrio.

Reparaciones necesarias debido al abuso del operador, incluyendo pero sin limitarse a daho causado por objetos,

tales como piedras o desechos de metal, troncos de un tamaho demasiado grande, objetos que hacen impacto que

puedan doblar la estructura o el carter o puedan sobreacelerar el motor.

Reparaciones necesarias debido a negligencia del operador, incluyendo pero sin limitarse a dahos electricos y

mecanicos causados por almacenamiento incorrecto, falla en la calidad o cantidad del aceite de motor utilizado, o

falla para mantener el equipo de acuerdo con las instrucciones contenidas en el manual del operador'.

Limpieza o reparaciones del (sistema de combustible del) motor causadas por combustible que se encontro que

estaba contaminado u oxidado (vencido). En general, el combustible deberia ser utilizadodentro de los 30 dias

posteriores a la fecha de compra.

Equipos utilizados para fines comerciales o de alquiler.

PARA UBICAR EL CENTRO DE SERVICIO TECNICO SEARS MAS CERCANO O PARA PROGRAMAR EL SERVlCIO

TECNICO, SIMPLEMENTE COMUNiQUESE CON SEARS AL TELEFONO 1-800-4-MY-HOME®.

Esta garantia le otorga derechos legales especificos y tambien usted puede tener otros derechos, los cuales varian de

un estado a otto.

PROPOSICION 65 DE CALIFORNIA

LAS EMISIONES DEL MOTOR DE ESTE

PRODUCTO CONTIENEN SUBSTANCIAS

QUIMICAS QUE EL ESTADO DE

CALIFORNIA CONOCE COMO CAUSANTES

DECANCER, DEFECTOS DE NACIMIENTO

U OTROS DAK!OS REPRODUCTIVOS.

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los

EE.UU. y en los estados de California, Maine, Oregon

V Washmqton. Todos los terrenos forestales de los

EE.UU. y e'] estado de California (Codigos de Recursos

Publicos 4442 y 4443), Oregon y Washington,. requieren

pot decreto, que c_ertos motores de combustion mterna

que se hagan funcionar en zonas boscosas y/o zonas

cubiertas por pastizales, esten equipados con un

parachispas, que sean mantenidos en buen estado de

tuncionamiento o que el motor sea construido, este

equipado y sea mantenido para evitar incendios.

Consulte los reglamentos pertinentes a esos requisitos

con las autoridades estatales o locales. El incumplimiento

de esos requisitos puede resl:2onsabilizarle o someterle a

la imposici6n de una multa. Esta unidad rue equipada

en la f,ibrica con un _p.arachis#as. Si requiere

sustitucion, ha2 una Pantalla Paracl_ispas d isponible,

Pieza #753-04925 al contactar el departamento de servicio.

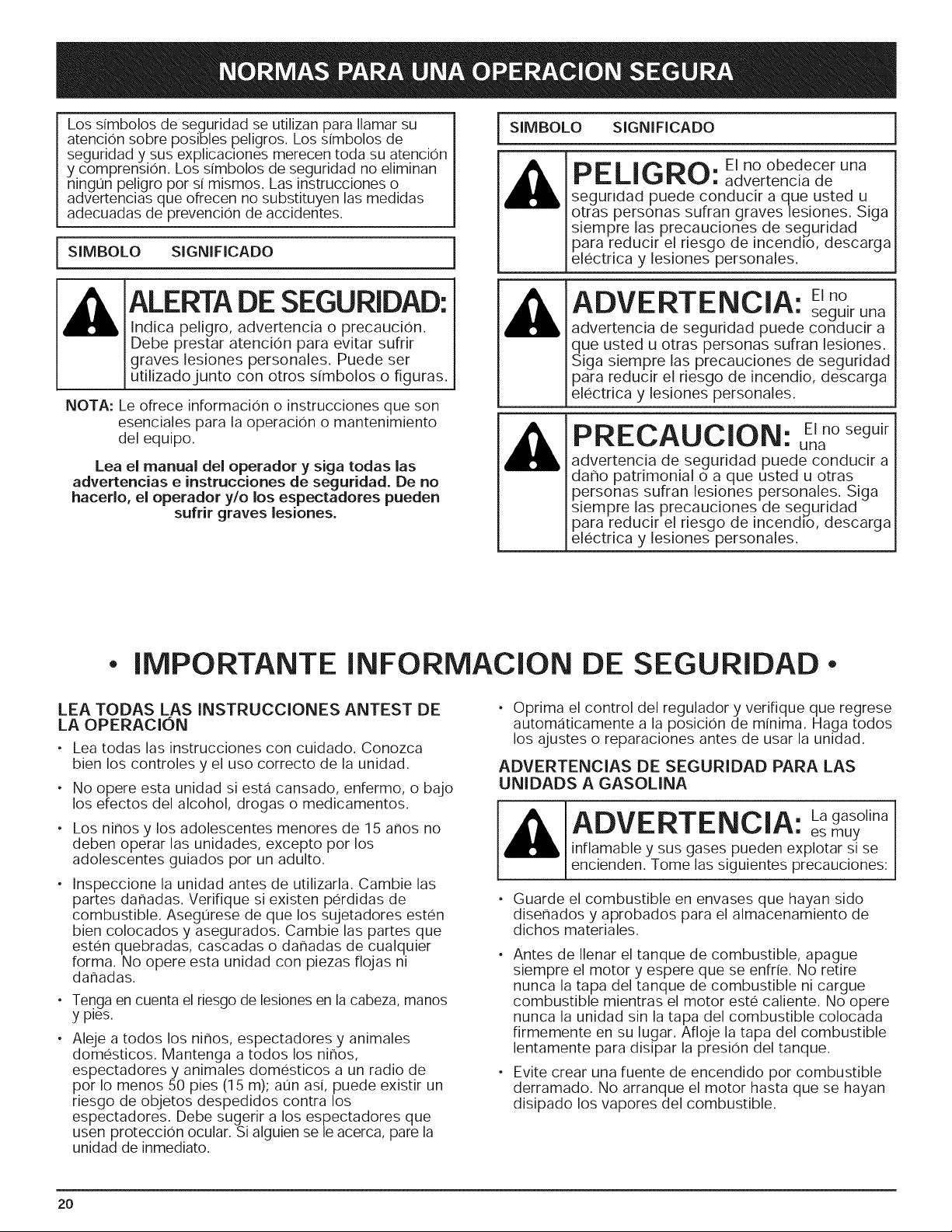

Los simbolos de seguridad se utilizan para Ilamar su

atencion sobre posibles peligros. Los simbolos de

seguridad y sus explicaciones merecen toda su atencion

y comprension. Los simbolos de seguridad no eliminan

ningun peligro por si mismos. Las instrucciones o

advertencias que ofrecen no substituyen las medidas

adecuadas de prevencion de accidentes.

SIMBOLO SIGNIFICADO

PELIGRO: noobe eceruna

advertencia de

seguridad puede conducir a que usted u

otras personas sufran graves lesiones. Siga

siempre las precauciones de seguridad

para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaucion.

Debe prestar atencion para evitar sufrir

graves lesiones personales. Puede ser

utilizadojunto con otros simbolos o figuras.

BIOTA: Le ofrece informacion o instrucciones que son

esenciales para la operacion o mantenimiento

del equipo.

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

ADVERTENClA: elno

seguir una

advertencia de seguridad puede conducir a

que usted u otras personas sufran lesiones.

Siga siempre las precauciones de seguridad

para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

PRECAUCION: el no seguir

una

advertencia de seguridad puede conducir a

dano patrimonial o a que usted u otras

personas sufran lesiones personales. Siga

siempre las precauciones de seguridad

para reducir el riesgo de incendio, descarga

electrica y lesiones personales.

• IMPORTANTE INFORMACION DE SEGURIDAD,

LEA TODAS LAS INSTRUCCIONES ANTEST DE

LA OPERACION

, Lea todas las instrucciones con cuidado. Conozca

bien los controles y el uso correcto de la unidad.

, No opere esta unidad si esta cansado, enfermo, o bajo

los efectos del alcohol, drogas o medicamentos.

, Los nihos y los adolescentes menores de 15 ahos no

deben operar las unidades, excepto por los

adolescentes guiados por un adulto.

Inspeccione la unidad antes de utilizarla. Cambie las

partes dahadas. Verifique si existen perdidas de ,

combustible. Asegurese de que los sujetadores esten

bien colocados y asegurados. Cambie las partes que

esten quebradas, cascadas o dahadas de cualquier ,

forma. No opere esta unidad con piezas flojas ni

dahadas.

Tenga en cuenta el riesgo de lesiones en la cabeza, manos

y pies.

Aleje a todos los nihos, espectadores y animales

domesticos. Mantenga a todos los nihos,

espectadores y animales domesticos a un radio de

por Io menos 50 pies (15 m); ann asi, puede existir un

riesgo de objetos despedidos contra los

espectadores. Debe sugerir a los espectadores que

usen proteccion ocular. Si alguien se le acerca, pare la

unidad de inmediato.

, Oprima el control del regulador y verifique que regrese

automaticamente a la posicion de minima. Haga todos

los ajustes o reparaciones antes de usar la unidad.

ADVERTENCIAS DE SEGURIDAD PARA LAS

UNIDADS A GASOLINA

ADVERTENCIA: La gasolina

es muy

inflamable y sus gases pueden explotar si se

encienden. Tome las siguientes precauciones:

Guarde el combustible en envases que hayan sido

disehados y aprobados para el almacenamiento de

dichos materiales.

Antes de Ilenar el tanque de combustible, apague

siempre el motor y espere que se enfrie. No retire

nunca la tapa del tanque de combustible ni cargue

combustible mientras el motor este caliente. No opere

nunca la unidad sin la tapa del combustible colocada

firmemente en su lugar. Afloje la tapa del combustible

lentamente para disipar la presion del tanque.

Evite crear una fuente de encendido por combustible

derramado. No arranque el motor hasta que se hayan

disipado los vapores del combustible.

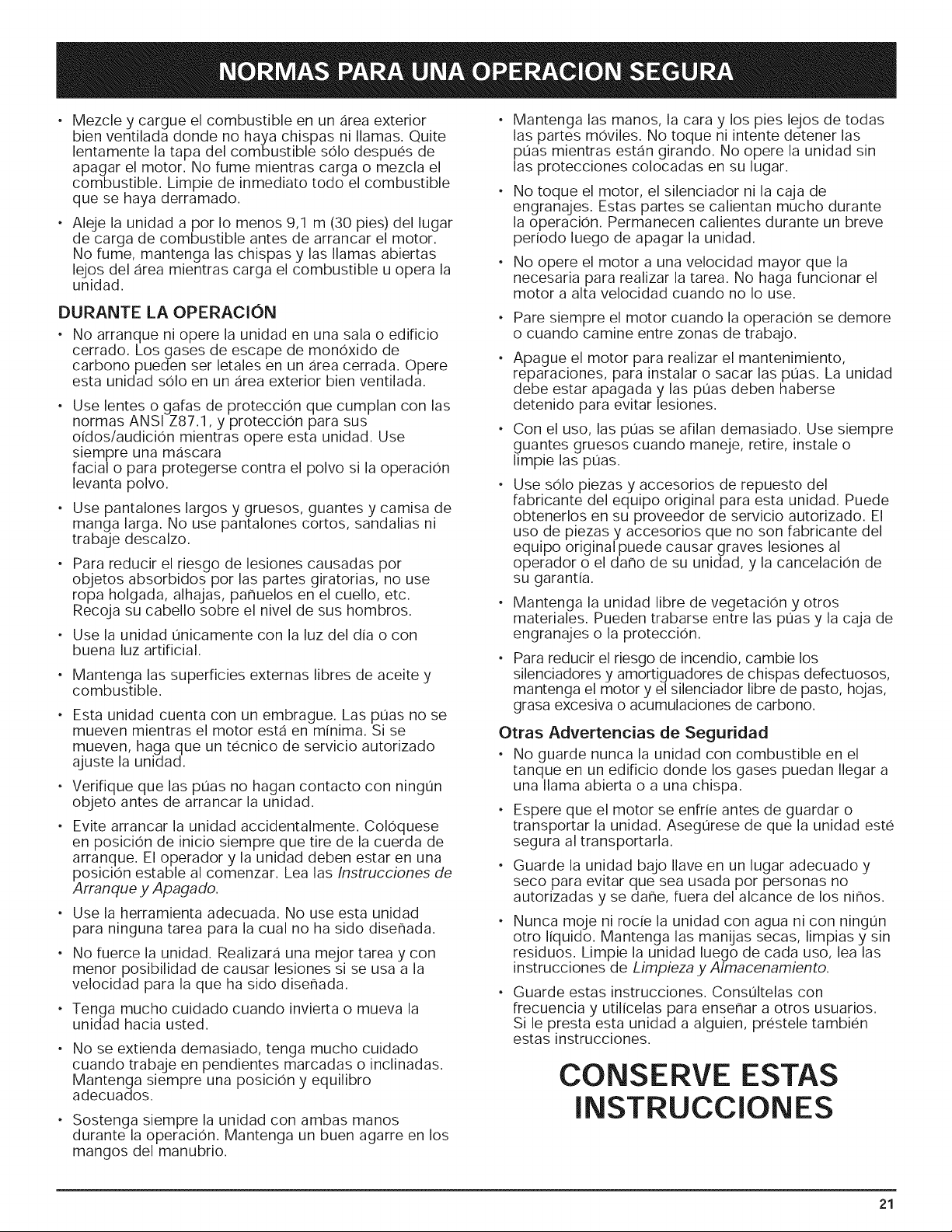

Mezcle y cargue el combustible en un area exterior o

bien ventilada donde no haya chispas ni llamas. Quite

lentamente la tapa del combustible solo despues de

apagar el motor. No fume mientras carga o mezcla el

combustible. Limpie de inmediato todo el combustible

que se haya derramado. °

Aleje la unidad a por Io menos 9,1 m (30 pies) del lugar

de carga de combustible antes de arrancar el motor.

No fume, mantenga las chispas y las llamas abiertas

lejos del area mientras carga el combustible u opera la

unidad.

DURANTE LA OPERACiON

No arranque ni opere la unidad en una sala o edificio

cerrado. Los gases de escape de monoxido de

carbono pueden ser letales en un area cerrada. Opere

esta unidad solo en un area exterior bien ventilada.

Use lentes o galas de proteccion que cumplan con las

normas ANSI Z87.1, y proteccion para sus

oidos/audicion mientras opere esta unidad. Use

siempre una mascara

facial o para protegerse contra el polvo si la operacion

levanta polvo.

Use pantalones largos y gruesos, guantes y camisa de

manga larga. No use pantalones cortos, sandalias ni

trabaje descalzo.

Para reducir el riesgo de lesiones causadas por

objetos absorbidos por las partes giratorias, no use

ropa holgada, alhajas, pahuelos en el cuello, etc.

Recoja su cabello sobre el nivel de sus hombros.

Use la unidad unicamente con la luz del dia o con

buena luz artificial.

o Mantenga las superficies externas libres de aceite y

combustible.

Esta unidad cuenta con un embrague. Las puas no se

mueven mientras el motor esta en minima. Si se

mueven, haga que un tecnico de servicio autorizado

ajuste la unidad.

Verifique que las puas no hagan contacto con ningun

objeto antes de arrancar la unidad.

Evite arrancar la unidad accidentalmente. Coloquese

en posicion de inicio siempre que tire de la cuerda de

arranque. El operador y la unidad deben estar en una

posicion estable al comenzar. Lea las Instrucciones de

Arranque y Apagado.

Use la herramienta adecuada. No use esta unidad

para ninguna tarea para la cual no ha sido diseflada.

No fuerce la unidad. Realizara una mejor tarea y con

menor posibilidad de causar lesiones si se usa a la

velocidad para la que ha sido diseflada.

Tenga mucho cuidado cuando invierta o mueva la

unidad hacia usted.

No se extienda demasiado, tenga mucho cuidado

cuando trabaje en pendientes marcadas o inclinadas.

Mantenga siempre una posicion y equilibro

adecuados.

, Sostenga siempre la unidad con ambas manos

durante la operacion. Mantenga un buen agarre en los

mangos del manubrio.

Mantenga las manos, la cara y los pies lejos de todas

las partes moviles. No toque ni intente detener las

puas mientras estan girando. No opere la unidad sin

las protecciones colocadas en su lugar.

No toque el motor, el silenciador ni la caja de

engranajes. Estas partes se calientan mucho durante

la operacion. Permanecen calientes durante un breve

periodo luego de apagar la unidad.

No opere el motor a una velocidad mayor que la

necesaria para realizar la tarea. No haga funcionar el

motor a alta velocidad cuando no Io use.

Pare siempre el motor cuando la operacion se demore

o cuando camine entre zonas de trabajo.

Apague.el motor para realizar el mantenimiento,

reparaclones, para instalar o sacar las puas. La unidad

debe estar apagada y las puas deben haberse

detenido para evitar lesiones.

Con el uso, las puas se afilan demasiado. Use siempre

guantes gruesos cuando maneje, retire, instale o

limpie las puas.

Use solo piezas y accesorios de repuesto del

fabricante del equipo original para esta unidad. Puede

obtenerlos en su proveedor de servicio autorizado. El

uso de piezas y accesorios que no son fabricante del

equipo original puede causar graves lesiones al

operador o el daho de su unidad, y la cancelacion de

su garantia.

Mantenga la unidad libre de vegetacion y otros

materiales. Pueden trabarse entre las pt]as y la caja de

engranajes o la proteccion.

Para reducir el riesgo de incendio, cambie los

silenciadores y amortiguadores de chispas defectuosos,

mantenga el motor y el silenciador libre de pasto, hojas,

grasa excesiva o acumulaciones de carbono.

Otras Advertencias de Seguridad

, No guarde nunca la unidad con combustible en el

tanque en un edificio donde los gases puedan Ilegar a

una llama abierta o a una chispa.

o Espere que el motor se enfrie antes de guardar o

transportar la unidad. Asegurese de que la unidad este

segura al transportarla.

o Guarde la unidad bajo Ilave en un lugar adecuado y

seco para evitar que sea usada por personas no

autorizadas y se dahe, fuera del alcance de los nihos.

Nunca moje ni rode la unidad con agua ni con ningun

otro liquido. Mantenga las manUas secas, limpias y sin

residuos. Limpie la unidad luego de cada uso, lea las

instrucciones de Limpieza y Almacenamiento.

Guarde estas instrucciones. Consultelas con

frecuencia y utilicelas para ensehar a otros usuarios.

Si le presta esta unidad a alguien, prestele tambien

estas instrucciones.

CONSERVE ESTAS

INSTRUCCIONES

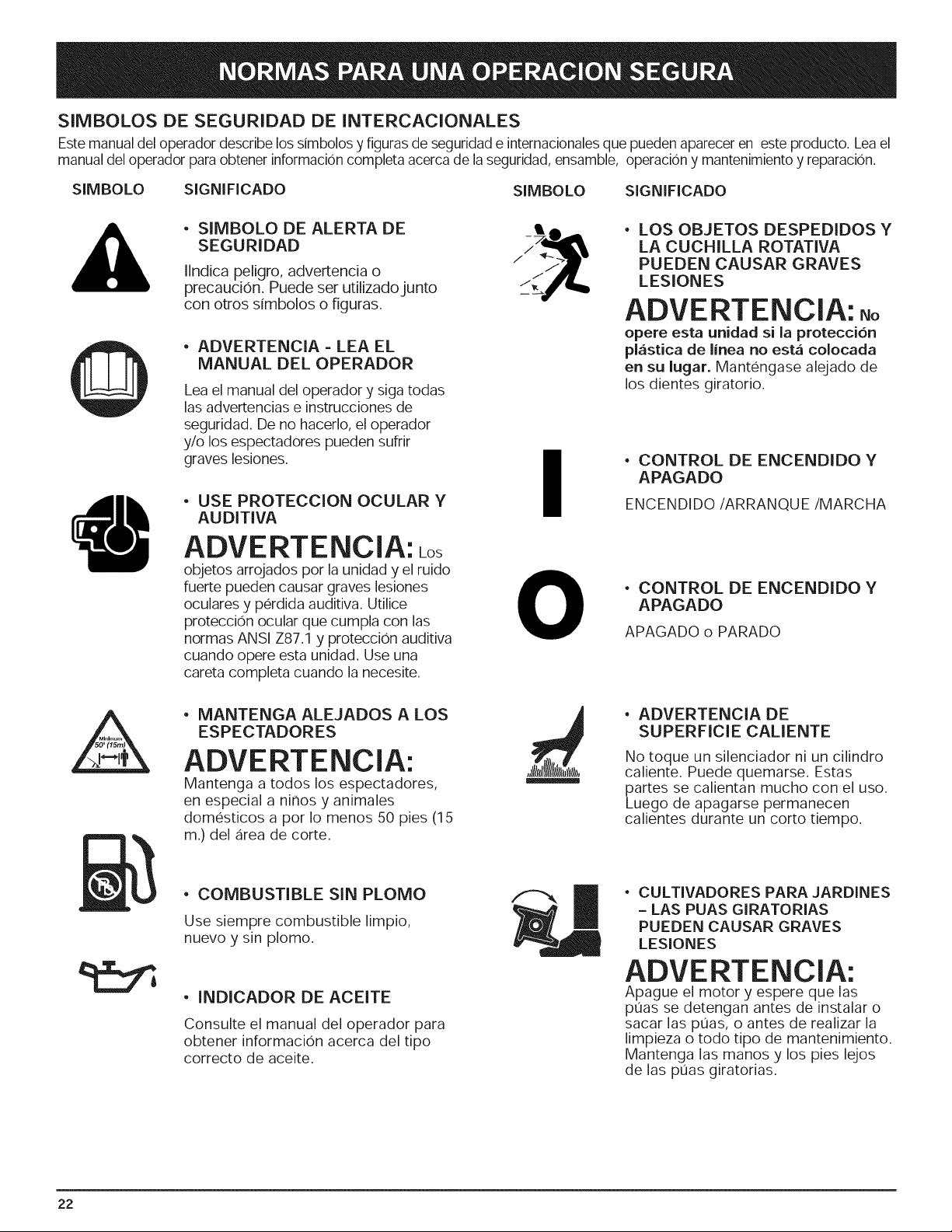

SIMBOLOS DE SEGURIDAD DE INTERCACIONALES

Este manual del operador describe los simbolos y figuras de seguridad e internacionalesque pueden aparecer en este producto. Leael

manual del operador para obtener informacion completa acerca de laseguridad, ensamble, operacion y mantenimientoy reparacion.

SIMBOLO SIGNIFICADO SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE _-_-_

SEGURIDAD ;_,I_

llndica peligro, advertencia o //"

precaucion. Puede set utilizadojunto _/

con otros simbolos o figuras.

• ADVERTENCIA- LEA EL

MANUAL DEL OPERADOR

Lea el manual del operador y siga todas

las advertencias e instrucciones de

seguridad. De no hacerlo, el operador

y/o los espectadores pueden sufrir

graves lesiones.

• USE PROTECCION OCULAR Y

AUDITIVA

ADVERTENCIA: Los

objetos arrojados por la unidad y el ruido

fuerte pueden causar graves lesiones

oculares y perdida auditiva. Utilice

proteccion ocular que cumpla con las

normas ANSI Z87.1 y proteccion auditiva

cuando opere esta unidad. Use una

careta completa cuando la necesite.

• LOS OBJETOS DESPEDIDOS Y

LA CUCHILLA ROTATIVA

PUEDEN CAUSAR GRAVES

LESIONES

ADVERTENCIA: No

opere esta unidad si la proteccion

pl_istica de linea no esta colocada

en su lugar. Mantengase alejado de

los dientes giratorio.

• CONTROL DE ENCENDIDO Y

APAGADO

ENCENDIDO/ARRANQUE/MARCHA

• CONTROL DE ENCENDIDO Y

APAGADO

APAGADO o PARADO

• MANTENGA ALEJADOS A LOS

ESPECTADORES

ADVERTENCIA:

Mantenga a todos los espectadores,

en especial a nihos y animales

domesticos a por Io menos 50 pies (15

m.) del area de corte.

• ADVERTENCIA DE

SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro

caliente. Puede quemarse. Estas

partes se calientan mucho con el uso.

Luego de apagarse permanecen

calientes durante un corto tiempo.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio,

nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual dei operador para

obtener informacion acerca del tipo

correcto de aceite.

CULTIVADORES PARA JARDINES

- LAS PUAS GIRATORIAS

PUEDEN CAUSAR GRAVES

LESIONES

ADVERTENCIA:

Apague el motor y espere que las

puas se detengan antes de instalar o

sacar las puas, o antes de realizar la

limpieza o todo tipo de mantenimiento.

Mantenga las manos y los pies lejos

de las puas giratorias.

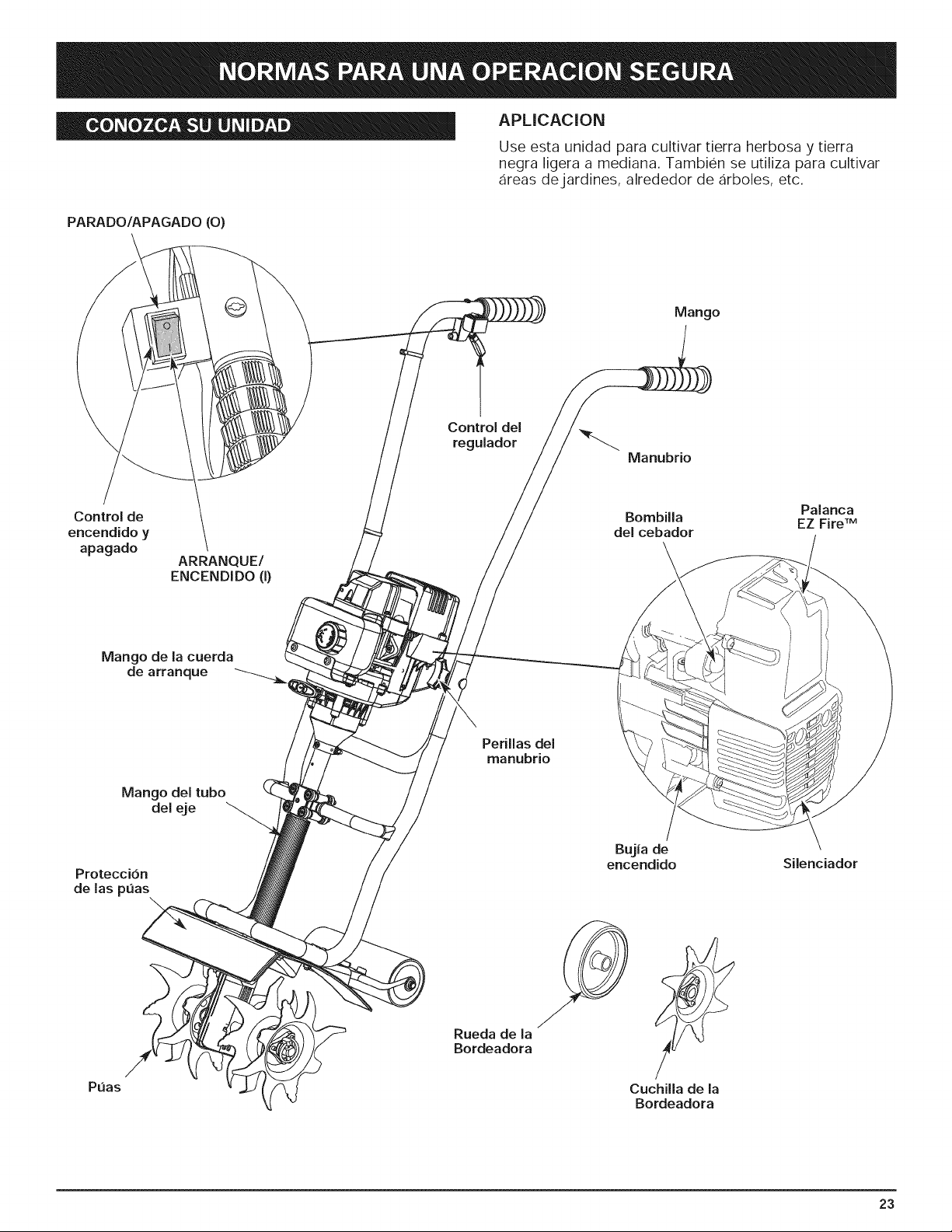

APLICACION

Use esta unidad para cultivar tierra herbosa y tierra

negra ligera a mediana. Tambien se utiliza para cultivar

areas dejardines, alrededor de arboles, etc.

PARADO/APAGADO (O)

Mango

Controldel

regulador

Manubrio

Palanca

Control de Bombilla EZ Fire TM

encendido y \ del cebador

apagado \

ARRANQUE/

ENCENDIDO (I)

Mango de la cuerda

de arranque -____.

Mango del tubo

del eje

Perilias de1

manubrio

Proteccion

de las plias

Puas

Rueda dela

Bordeadora

Bujia de

encendido Silenciador

Cuchilla de la

Bordeadora

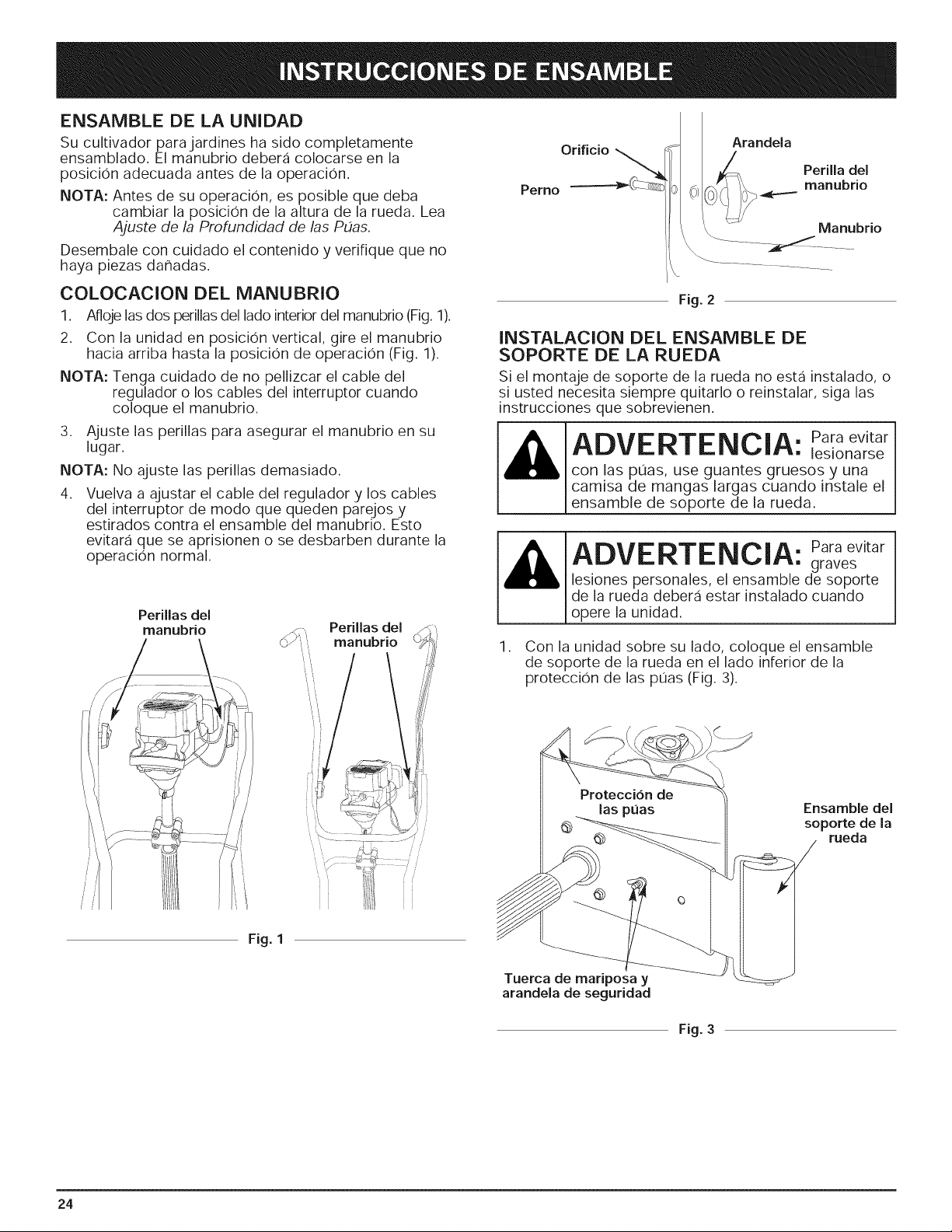

ENSAMBLE DE LA UNIDAD

Su cultivador parajardines ha sido completamente

ensamblado. El manubrio debera colocarse en la

posicion adecuada antes de la operacion.

NOTA: Antes de su operacion, es posible que deba

cambiar la posicion de la altura de la rueda. Lea

A_justede la Profundidad de/as Puas.

Desembale con cuidado el contenido y verifique que no

haya piezas dahadas.

COLOCACION DEL MANUBRIO

1. Afloje las dos perillas del lado interior del manubrio (Fig. 1).

2. Con la unidad en posicion vertical, gire el manubrio

hacia arriba hasta la posicion de operacion (Fig. 1).

NOTA: Tenga cuidado de no pellizcar el cable del

regulador o los cables del interruptor cuando

coloque el manubrio.

3. Ajuste las perillas para asegurar el manubrio en su

lugar.

NOTA: No ajuste las perillas demasiado.

4. Vuelva a ajustar el cable del regulador y los cables

del interruptor de modo que queden parejos y

estirados contra el ensamble del manubrio. Esto

evitara que se aprisionen o se desbarben durante la

operacion normal.

Perillas del

manubrio

Perillas dei

manubrio

Fig.1

Orificio

Perno __:-T_:

Arandela

PeriBa del

manubrio

Manubrio

Fig. 2

INSTALACION DEL ENSAMBLE DE

SOPORTE DE LA RUEDA

Si el montaje de soporte de la rueda no esta instalado, o

si usted necesita siempre quitarlo o reinstalar, siga las

instrucciones que sobrevienen.

ADVERTENCIA: Poroev tar

lesionarse

con las pL]as, use guantes gruesos y una

camisa de mangas largas cuando instale el

ensamble de soporte de la rueda.

ADVERTENCIA: Paraevitar

graves

lesiones personales, el ensamble de soporte

de la rueda debera estar instalado cuando

opere la unidad.

1. Con la unidad sobre su lado, coloque el ensamble

de soporte de la rueda en el lado inferior de la

proteccion de las puas (Fig. 3).

Ensamble del

soporte de la

rueda

Tuerca de mariposa y

arandela de seguridad

Fig. 3

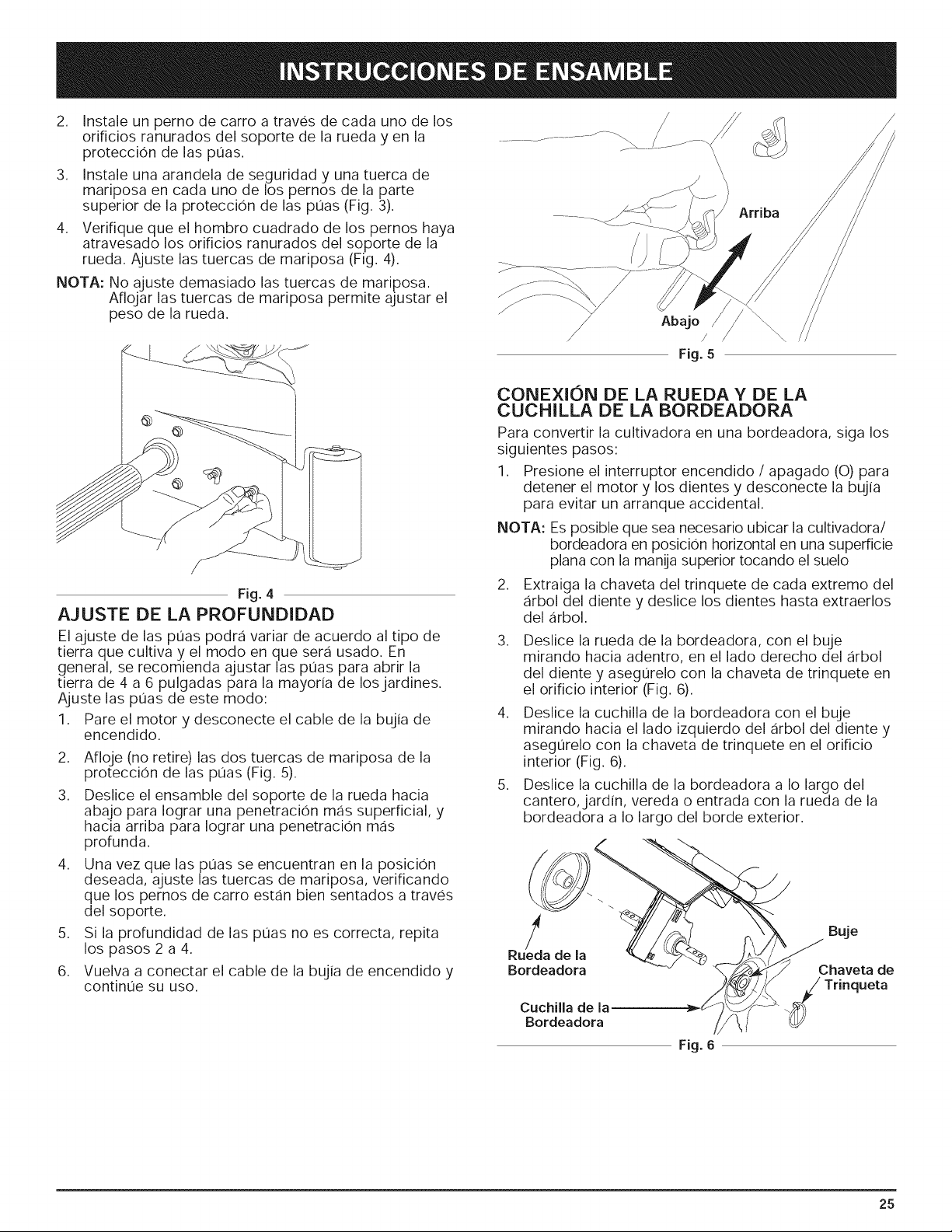

2. Instale un perno de carro a traves de cada uno de los

orificios ranurados del soporte de la rueda y en la

proteccion de las pt]as.

3. Instale una arandela de seguridad y una tuerca de

mariposa en cada uno de los pernos de la parte

superior de la proteccion de las puas (Fig. 3).

4. Verifique que el hombro cuadrado de los pernos haya

atravesado los orificios ranurados del soporte de la

rueda. Ajuste las tuercas de mariposa (Fig. 4).

NOTA: No a]uste demasiado las tuercas de mariposa.

Aflojar las tuercas de mariposa permite ajustar el

peso de la rueda.

Fig.4

AJUSTE DE LA PROFUNDIDAD

El ajuste de las puas podra variar de acuerdo al tipo de

tierra que cultiva y el modo en que sera usado. En

general, se recomienda a]ustar las puas para abrir la

tierra de 4 a 6 pulgadas para la mayoria de Iosjardines.

Ajuste las puas de este modo:

1. Pare el motor y desconecte el cable de la bujia de

encendido.

2. Afloje (no retire) las dos tuercas de mariposa de la

proteccion de las puas (Fig. 5).

3. Deslice el ensamble del soporte de la rueda hacia

aba]o para Iograr una penetracion mas superficial, y

hacia arriba para Iograr una penetracion mas

profunda.

4. Una vez que las puas se encuentran en la posicion

deseada, ajuste las tuercas de mariposa, verificando

que los pernos de carro estan bien sentados a traves

del soporte.

5. Si la profundidad de las puas no es correcta, repita

los pasos 2 a 4.

6. Vuelva a conectar el cable de la bujia de encendido y

continue su uso.

Arriba

/ Abajo /

/ /

Fig. 5

CONEXION DE LA RUEDA Y DE LA

CUCHILLA DE LA BORDEADORA

Para convertir la cultivadora en una bordeadora, siga los

siguientes pasos:

1. Presione el interruptor encendido / apagado (O) para

detener el motor y los dientes y desconecte la bujia

para evitar un arranque accidental.

NOTA: Es posible que sea necesario ubicar la cultivadora/

bordeadora en posicion horizontal en una superficie

plana con la manija superior tocando el suelo

2. Extraiga la chaveta del trinquete de cada extremo del

arbol del diente y deslice los dientes hasta extraerlos

del arbol.

3. Deslice la rueda de la bordeadora, con el buje

mirando hacia adentro, en el lado derecho del arbol

del diente y asegurelo con la chaveta de trinquete en

el orificio interior (Fig. 6).

4. Deslice la cuchilla de la bordeadora con el bu]e

mirando hacia el lado izquierdo del arbol del diente y

asegurelo con la chaveta de trinquete en el orificio

interior (Fig. 6).

5. Deslice la cuchilla de la bordeadora a Io largo del

cantero, ]ardin, vereda o entrada con la rueda de la

bordeadora a Io largo del borde exterior.

e_d Buje

Ru a de la

Bordeadora Chaveta de

Trinqueta

Cuchiiia de la _,,,_t

Bordeadora _J

Fig. 6

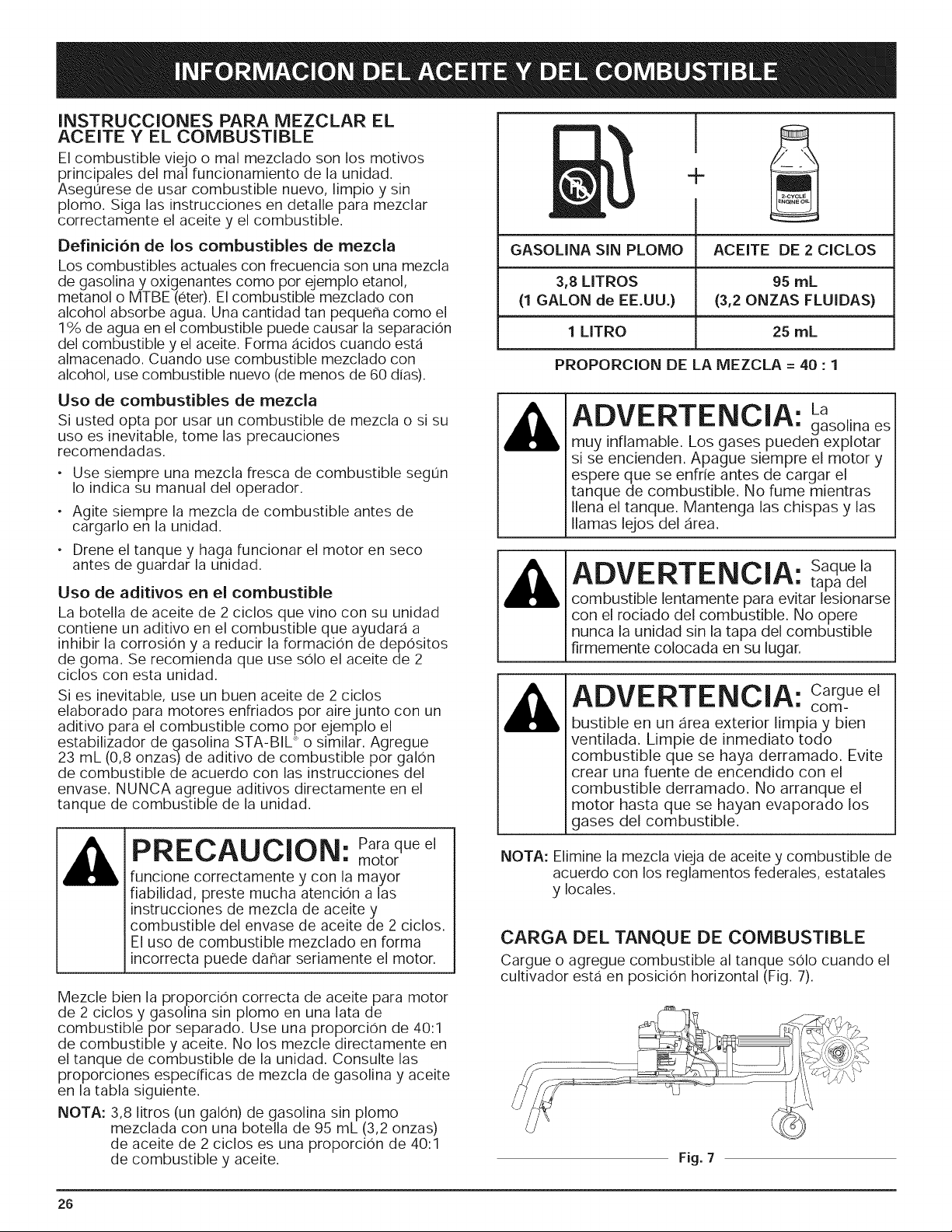

INSTRUCCIONES PARA MEZCLAR EL

ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos

principales del mal funcionamiento de la unidad.

Asegurese de usar combustible nuevo, limpio y sin

plomo. Siga las instrucciones en detalle para mezclar

correctamente el aceite y el combustible.

Definicion de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla

de gasolina y oxigenantes como por ejemplo etanol,

metanol o MTBE (eter). El combustible mezclado con

alcohol absorbe agua. Una cantidad tan pequeha como el

1% de agua en el combustible puede causar la separacion

del combustible y el aceite. Forma acidos cuando esta

almacenado. Cuando use combustible mezclado con

alcohol, use combustible nuevo (de menos de 60 dlas).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su

uso es inevitable, tome las precauciones

recomendadas.

, Use siempre una mezcla fresca de combustible seg[_n

Io indica su manual del operador.

, Agite siempre la mezcla de combustible antes de

cargarlo en la unidad.

, Drene el tanque y haga funcionar el motor en seco

antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad

contiene un aditivo en el combustible que ayudara a

inhibir la corrosion y a reducir la formacion de depositos

de goma. Se recomienda que use solo el aceite de 2

ciclos con esta unidad.

Si es inevitable, use un buen aceite de 2 ciclos

elaborado para motores enfriados por airejunto con un

aditivo para el combustible como por ejemplo el

estabilizador de gasolina STA-BIL o similar. Agregue

23 mL (0,8 onzas) de aditivo de combustible por galon

de combustible de acuerdo con las instrucciones del

envase. NUNCA agregue aditivos directamente en el

tanque de combustible de la unidad.

PRECAUCION" Para que el

" motor

funcione correctamente y con la mayor

fiabilidad, preste mucha atencion a las

Jnstrucciones de mezcla de aceJte y

combustible del envase de aceite de 2 ciclos.

El uso de combustible mezclado en forma

Jncorrecta puede daflar serJamente el motor.

Mezcle bien la proporcion correcta de aceite para motor

de 2 ciclos y gasolina sin plomo en una lata de

combustible por separado. Use una proporcion de 40:1

de combustible y aceite. No los mezcle directamente en

el tanque de combustible de la unidad. Consulte las

proporciones especificas de mezcla de gasolina y aceite

en la tabla siguiente.

NOTA: 3,8 litros (un galon) de gasolina sin plomo

mezclada con una botella de 95 mL (3,2 onzas)

de aceite de 2 ciclos es una proporcion de 40:1

de combustible y aceite.

GASOUNA SIN PLOIVlO ACEITE DE 2 ClCLOS

3,8 LITROS 95 mL

(1 GALON de EE.UU.) (3,20NZAS FLUIDAS)

1 LITRO 25 mL

PROPORCION DE LA MEZCLA = 40 : 1

ADVERTENCIA: La

gasolina es

muy inflamable. Los gases pueden explotar

si se encienden. Apague siempre el motor y

espere que se enfrie antes de cargar el

tanque de combustible. No fume mientras

!lena el tanque. Mantenga las chispas y las

llamas lejos del area.

ADVERTENCIA: Saque

tapa del

combustible lentamente para evitar lesionarse

con el rociado del combustible. No @ere

nunca la unidad sin la tapa del combustible

firmemente colocada en su hgar,

ADVERTENCIA: Cargue el

com-

bustible en un area exterior limpia y bien

ventilada. Limpie de inmediato todo

combustible que se haya derramado. Evite

crear una fuente de encendido con el

combustible derramado. No arranque el

motor hasta que se hayan evaporado los

gases del combustible.

NOTA: Elimine la mezcla vieja de aceite y combustible de

acuerdo con los reglamentos federales, estatales

y locales.

CARGA DEL TANQUE DE COMBUSTIBLE

Cargue o agregue combustible al tanque solo cuando el

cultivador esta en posicion horizontal (Fig. 7).

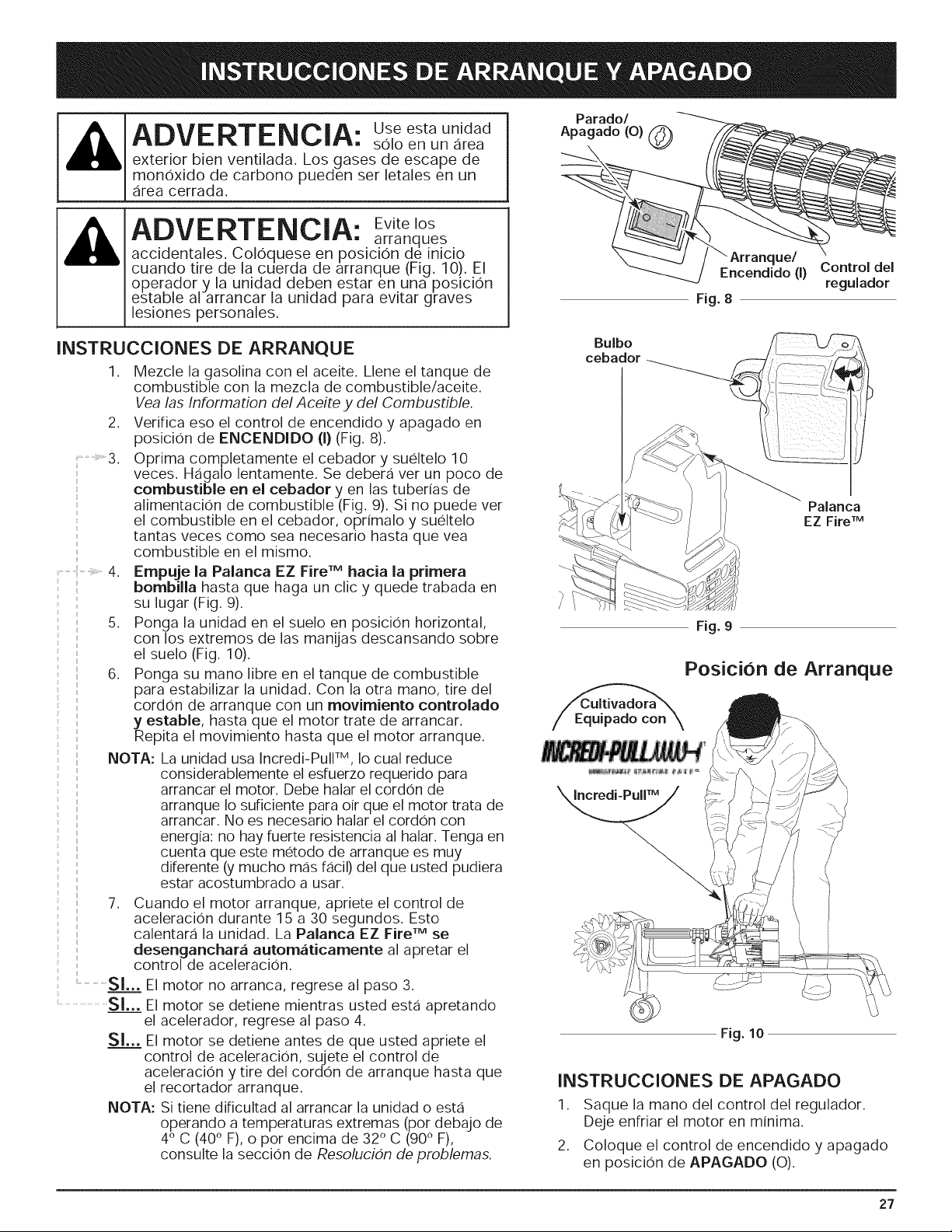

Fig. 7

ADVERTENCIA: Useestaunidad

solo en un area

exterior bien ventilada. Los gases de escape de

monoxido de carbono pueden set letales en un

area cerrada.

Parado!

Apagado (O) Q

[] Evite los

ADVERTENCIA. arranques

accidentales, Coloquese en posicion de inicio

cuando tire de la cuerda de arranque (Fig, 10), El

operador y la unidad deben estar en una posm_on

estable al arrancar la unidad para evitar graves

lesiones personales,

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Llene el tanque de

combustible con la mezcla de combustible/aceite.

Vea las Information del Aceite y del Combustible.

2. Verifica eso el control de encendido y apagado en

posicion de ENCENDIDO (I) (Fig. 8).

.................3. Oprima completamente el cebador y sueltelo 10

veces, Hagalo lentamente. Se debera ver un poco de

combustible en el cebador y en las tuberias de

alimentacion de combustible (Fig. 9). Si no puede ver

el combustible en el cebador, oprimalo y sueltelo

tantas veces como sea necesario hasta que vea

combustible en el mismo.

i::¸¸¸¸¸ 4.

NOTA:

Empuje la Palanca EZ Fire TM hacia la primera

bombilla hasta que haga un clic y quede trabada en

su hgar (Fig. 9).

Ponga la unidad en el suelo en posicion horizontal,

con los extremos de las manijas descansando sobre

el suelo (Fig. 10).

Ponga su mano libre en el tanque de combustible

para estabilizar la unidad. Con la otra mano, tire del

cordon de arranque con un movimiento controlado

y estable, hasta que el motor trate de arrancar.

Repita el movimiento hasta que el motor arranque.

La unidad usa Incredi-Pull TM, Io cual reduce

considerablemente el esfuerzo requerido para

arrancar el motor. Debe halar el cordon de

arranque Io suficiente para oir que el motor trata de

arrancar. No es necesario halar el cordon con

energia: no hay fuerte resistencia al halar. Tenga en

cuenta que este metodo de arranque es muy

diferente (y mucho mas facil) del que usted pudiera

estar acostumbrado a usar.

7. Cuando el motor arranque, apriete el control de

aceleracion durante 15 a 30 segundos. Esto

calentara la unidad. La Palanca EZ Fire TM se

desenganchar,i autom_iticamente al apretar el

: control de aceleracion.

............................Sl... El motor no arranca, regrese al paso 3.

Sl... El motor se detiene mientras usted esta apretando

el acelerador, regrese al paso 4.

Sl... El motor se detiene antes de que usted apriete el

control de aceleracion, sujete el control de

aceleracion y tire del cordon de arranque hasta que

el recortador arranque.

NOTA: Si tiene dificultad al arrancar la unidad o esta

operando a temperaturas extremas (por debajo de

4°

C (40° F), o por encima de 32 ° C (90° F),

consulte la seccion de Resolucion de problemas.

tue/

Encendido (I)

Fig. 8

Control del

regulador

Bulbo

cebador

Palanca

EZ Fire TM

Fig. 9

Posicion de Arranque

Incredi-PulFM

Fig. 10

INSTRUCClONES DE APAGADO

1. Saque la mano del control del regulador.

Deje enfriar el motor en minima.

2. Coloque el control de encendido y apagado

en posicion de APAGADO (O).

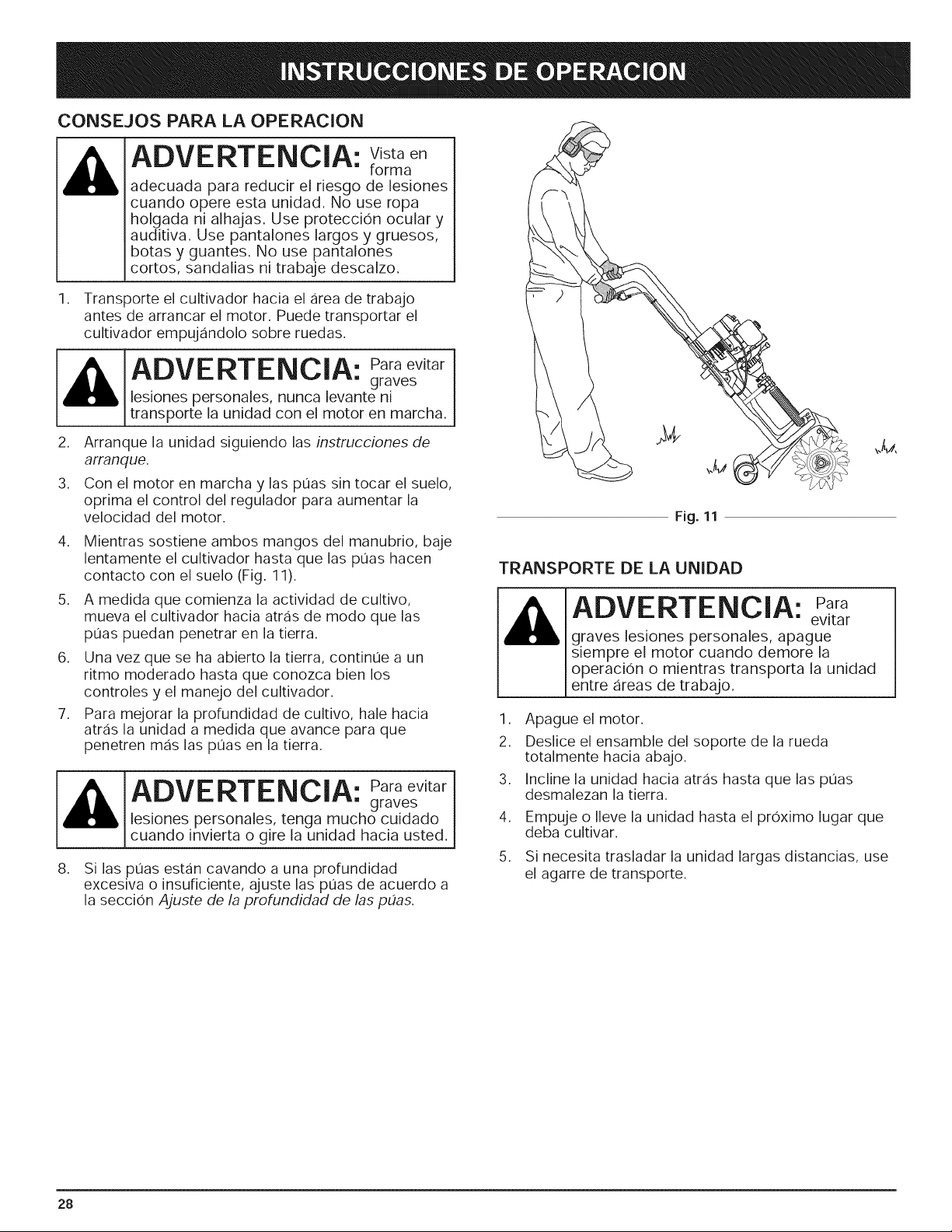

CONSEJOS PARA LA OPERACION

ADVERTENCIA: Vistaen

forma

adecuada para reducir el riesgo de lesiones

cuando opere esta unidad. No use ropa

holgada ni alhajas. Use proteccion ocular y

auditiva. Use pantalones largos y gruesos,

botas y guantes. No use pantalones

cortos, sandalias ni trabaje descalzo.

1. Transporte el cultivador hacia el area de trabajo

antes de arrancar el motor. Puede transportar el

cultivador empujandolo sobre ruedas.

ADVERTENCIA: Paraevitar

graves

lesiones personales, nunca levante ni

transporte la unidad con el motor en marcha.

Arranque la unidad siguiendo las instrucciones de

arranque.

Con el motor en marcha y las pt]as sin tocar el suelo,

oprima el control del regulador para aumentar la

velocidad del motor.

Mientras sostiene ambos mangos del manubrio, baje

lentamente el cultivador hasta que las pt]as hacen

contacto con el suelo (Fig. 11).

A medida que comienza la actividad de cultivo,

mueva el cultivador hacia arras de modo que las

pt]as puedan penetrar en la tierra.

6. Una vez que se ha abierto la tierra, contint]e a un

ritmo moderado hasta que conozca bien los

controles y el manejo del cultivador.

7. Para mejorar la profundidad de cultivo, hale hacia

arras la unidad a medida que avance para que

penetren mas las pt]as en la tierra.

ADVERTENCIA: Paraevitar

graves

lesiones personales, tenga mucho cuidado

cuando invierta o gire la unidad hacia usted.

8. Si las jot]as estan cavando a una profundidad

exceswa o insuficiente, ajuste las pt]as de acuerdo a

la seccion Ajuste de la profundidad de/as puas.

Fig. 11

TRANSPORTE DE LA UNIDAD

ADVERTENCIA: Para

evitar

graves lesiones personales, apague

siempre el motor cuando demote la

operacion o mientras transporta la unidad

entre areas de trabajo.

Apague el motor.

Deslice el ensamble del soporte de la rueda

totalmente hacia abajo.

Incline la unidad hacia arras hasta que las pt]as

desmalezan la tierra.

Empuje o Ileve la unidad hasta el proximo lugar que

deba cultivar.

Si necesita trasladar la unidad largas distancias, use

el agarre de transporte.

NOTA: Algunos procedimientos de mantenimiento

pueden requerir el uso de herramientas o

habilidades especiales. Si no esta seguro acerca

de estos procedimientos, Ileve su uni_ad a un

establecimiento de reparacion, persona o

distribuidor de servicio autorizado de Sears que

arregle motores para uso fuera de la carretera.

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento

deben ser realizados con la frecuencia indicada en la

tabla. Deben ser incluidos como parte de toda puesta a

aunto de cada temporada.

ADVERTENCIA: .unca

realice

manteni-miento ni reparaciones con la unidad

funcionando. Realice siempre el mantenimiento

_las reparaciones con la unidad fria,

Desconecte el cable de la bujia de encendido

para cerciorarse de que la unidad no arrancara.

NOTA: El mantenimiento, la sustitucion o arreglo de

dispositivos para el control de emisiones y

sistemas pueden ser hechos por cualquier

establecimiento de reparacion, persona o

proveedor de servicio autorizado que arregle

motores para uso fuera de la carretera.

A fin de garantizar el maximo desempeho del motor,

puede ser necesario inspeccionar la lumbrera de escape

del motor despues de 50 horas de funcionamiento. Si

usted observa perdida de RPM, funcionamiento

deficiente o falta general de aceleracion, esj_osible que

sea necesario rea]izar este mantenimiento. Si usted

considera que su motor necesita esta inspeccion, haga

que un establecimiento de reparacion, persona o

proveedor de servicio autorizado de Sears que arregle

motores para uso fuera de la carretera le preste el

servicio. NO intente realizar este proceso usted mismo

ya que puede ocasionar dahos al motor producto de los

contaminantes que se encuentran en el proceso de

limpieza de la lumbrera.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Antes de arrancar el motor Llene el tanque de combustible con la mezcla correcta de aceite y combustible Pagina 26

Cada 10 horass Limpie y vuelva a aceitar el filtro de aire Pagina 30

Examine el parachispas y limpielo Pagina 31

Cada 25 horass Inspeccione la condicion y la separacion de la bujia de encendido Pagina 32

Inspeccione si la lumbrera de escape y la rejilla del parachispas estan Pagina 31

Cada 50 horas tupidas u obstruidas para garantizar los niveles maximos de rendimiento

REMOCION Y REPOSICION DE LAS PUAS

Las 4 puas deben cambiarse al mismo tiempo debido a

_ue se desgastaran en forma pareja con el uso normal.

rabaje en un lado por vez.

ADVERTENCIA: Paraevitar

graves

lesiones personales, use siempre guantes

gruesos cuando maneje las puas.

1. Coloque el control de encendido y apagado en la

posicion de APAGADO (O) y desconecte el cable de

la bujia de encendido.

NOTA: Puede ser necesario colocar la cultivadora en

posicion horizontal sobre una superficie plana

con la manija superior tocando el suelo

2. Saque las presillas del pasador de la horquilla y los

pasadores de la horquilla (Fig. 12a).

3. Limpie y aceite el eje.

4. Cuando esta reinstalando dientes, distribuya los

dientes y comparelos con los que aparecen en la

Figura. 12b. Note las caracter{sticas de cada diente:

su cubo, curvatura y letra ("A"o "B"). Esto ayudara a

garantizar que esta colocando los dientes correctos

en el orden correcto.

NOTA: Si se fija con atencion, puede ver una ligera

curvatura en as puntas de los dientes. P_stas

curvas deberan apuntar hacia el frente del

cultivador cuando se instalan los dientes. La

Figura 12b muestra la curva de cada diente.

5. Usando las Figuras 12a y 12b como referencia,

deslice los nuevos dientes con los cubos hacia afuera.

Los dientes tienen estampadas "A" o "B." El orden de

los dientes debera ser "B, A, B, A" de izquierda a derecha

al estar de frente a la parte delantera del cultivador.

Cubos

Asegure los nuevos dientes al arbol con chavetas de

trmquete.

O,eote"O"

__"" Chaveta de

Trinqueta

Fig. 12a

Cubos en la Parte Trasera

(no se muestran) Diente "A"

Diente "B" e "B"

Cubos

Frente del Diente "A"

cultivadora

Fig. 12b

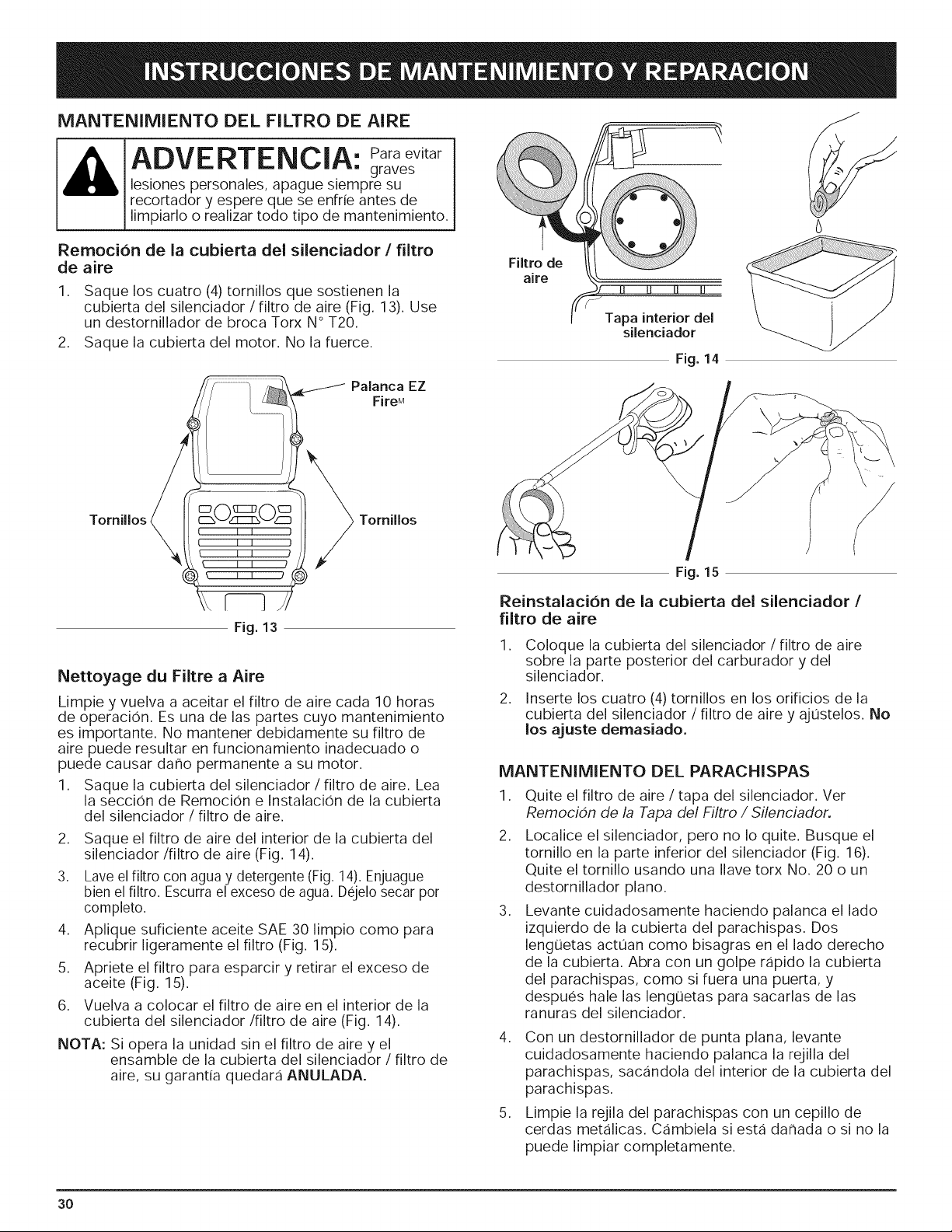

MANTENIMIENTO DEL FILTffO DE AlffE

ADVERTENCIA: Paraevitar

graves

lesiones personales, apague siempre su

recortador y espere que se enfrie antes de

limpiarlo o realizar todo tipo de mantenimiento.

Remocion de la cubierta del silenciador / filtro

de aire

1. Saque los cuatro (4) tornillos que sostienen la

cubierta del silenciador / filtro de aire (Fig. 13). Use

un destornillador de broca Torx N° T20.

2. Saque la cubierta del motor. No la fuerce.

Tornillos

Fig. 13

Palanca EZ

FireM

_ Tornillos

Nettoyage du Filtre a Aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas

de operacion. Es una de las partes cuyo mantenimiento

es importante, No mantener debidamente su filtro de

aire puede resultar en funcionamiento inadecuado o

puede causar daho permanente a su motor.

1. Saque la cubierta del silenciador / filtro de aire. Lea

la seccion de Remocion e Instalacion de la cubierta

del silenciador / filtro de aire.

2. Saque el filtro de aire del interior de la cubierta del

silenciador/filtro de aire (Fig. 14).

3. Lave el filtro con agua y detergente (Fig. 14). Enjuague

bien el filtro. Escurra el exceso de agua. Dejelo secar por

completo.

4. Aplique suficiente aceite SAE 30 limpio como para

recubrir ligeramente el filtro (Fig. 15).

5. Apriete el filtro para esparcir y retirar el exceso de

aceite (Fig. 15).

6. Vuelva a colocar el filtro de aire en el interior de la

cubierta del silenciador/filtro de aire (Fig, 14),

BIOTA: Si opera la unidad sin el filtro de aire y el

ensamble de la cubierta del silenciador / filtro de

aire, su garantia quedara ABIULADA.

Filtro de

aire

_(_-'7_Tapa interior del

silenciador

Fig. 14

Fig. 15

Reinstalacion de la cubierta del silenciador /

filtro de aire

Coloque la cubierta del silenciador / filtro de aire

sobre la parte posterior del carburador y del

silenciador.

Inserte los cuatro (4) tornillos en los orificios de la

cubierta del silenciador / filtro de aire y ajustelos. BIo

los ajuste demasiado.

MANTENIMIENTO DEL PARACHISPAS

Quite el filtro de aire / tapa del silenciador, Ver

Remocion de la Tapa de/Filtro / Sflenciador.

Localice el silenciador, pero no Io quite. Busque el

tornillo en la parte inferior del silenciador (Fig. 16),

Quite el tornillo usando una Ilave torx No. 20 o un

destornillador piano.

Levante cuidadosamente haciendo palanca el lado

izquierdo de la cubierta del parachispas. Dos

lengLletas actuan como bisagras en el lado derecho

de la cubierta, Abra con un golpe rapido la cubierta

del parachispas, como si fuera una puerta, y

despues hale las lengLletas para sacarlas de las

ranuras del silenciador.

Con un destornillador de punta plana, levante

cuidadosamente haciendo palanca la rejilla del

parachispas, sacandola del interior de la cubierta del

parachispas.

Limpie la rejila del parachispas con un cepillo de

cerdas metalicas. Cambiela si esta dahada o si no la

puede limpiar completamente.

Reinstale la rejilla del parachispas, ajustandola en

forma cehida de nuevo en la cubierta del

parachispas.

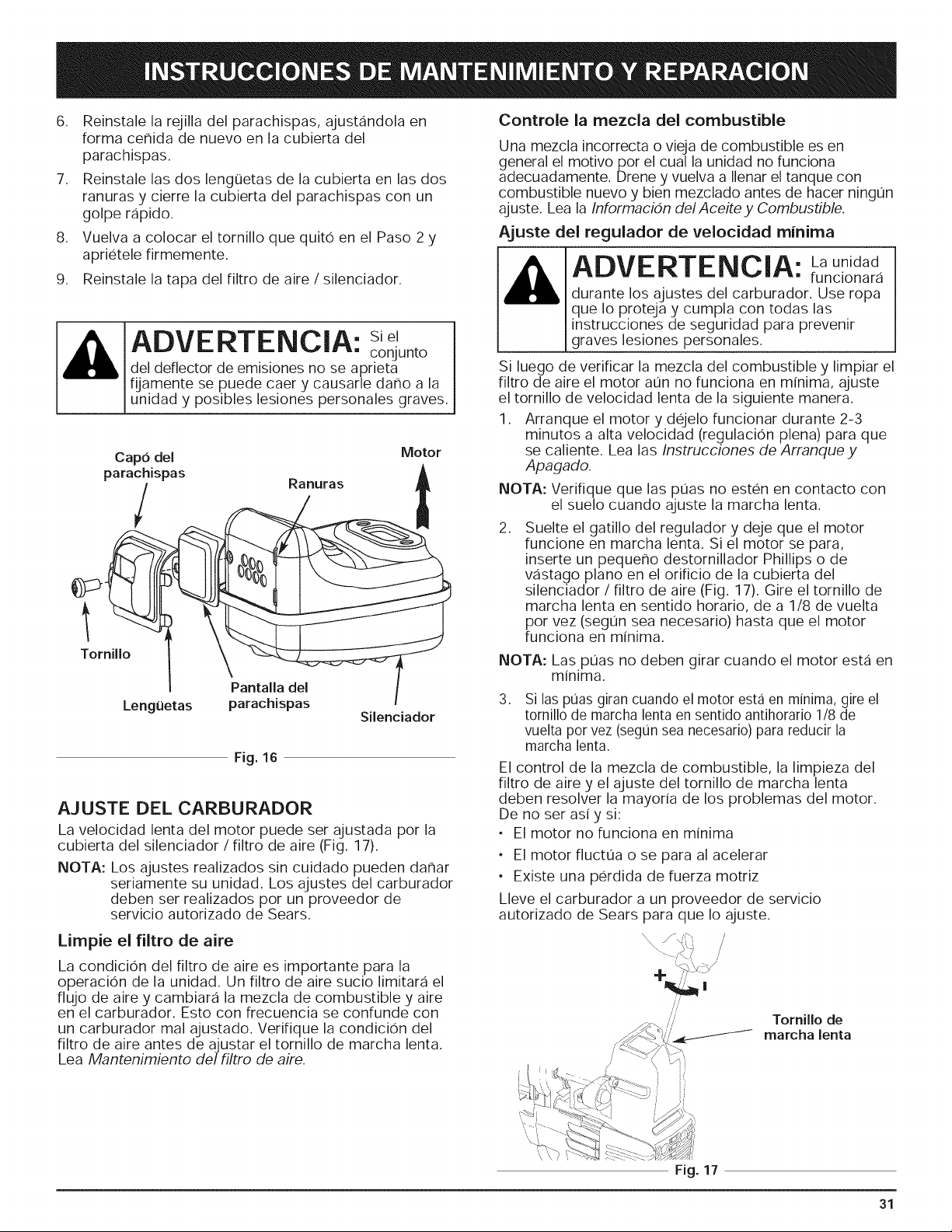

Reinstale las dos lengL_etas de la cubierta en las dos

ranuras y cierre la cubierta del parachispas con un

golpe rapido.

Vuelva a colocar el tornillo que quito en el Paso 2 y

aprietele firmemente.

Reinstale la tapa del filtro de aire / silenciador.

ADVERTENCIA: Siel

conjunto

del deflector de emisiones no se aprieta

fijamente se puede caer y causarle daho a la

unidad y posibles lesiones personales graves.

Capo del

parachispas

Ranuras

Motor

Tornillo

Pantalla del

LengOetas parachispas

Silenciador

Fig. 16

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede ser ajustada por la

cubierta del silenciador / filtro de aire (Fig. 17).

NOTA: Los ajustes realizados sin cuidado pueden dahar

seriamente su unidad. Los ajustes del carburador

deben ser realizados por un proveedor de

servicio autorizado de Sears.

Limpie el filtro de aire

La condicion del filtro de aire es importante para la

operacion de la unidad. Un filtro de aire sucio limitara el

flujo de aire y cambiara la mezcla de combustible y aire

en el carburador. Esto con frecuencia se confunde con

un carburador mal ajustado. Verifique la condicion del

filtro de aire antes de ajustar el tornillo de marcha lenta.

Lea Mantenimiento del filtro de aire.

Controle la mezcla del combustible

Una mezcla incorrecta o vieja de combustible es en

general el motivo por el cual la unidad no funciona

adecuadamente. Drene y vuelva a Ilenar el tanque con

combustible nuevo y bien mezclado antes de hacer ningL_n

ajuste. Lea la Informacion del Aceite y Combustible.

Ajuste dei regulador de velocidad minima

ADVERTENCIA: Laun dad

funcionara

durante los ajustes del carburador. Use ropa

que Io proteja y cumpla con todas las

instrucciones de seguridad para prevenir

graves lesiones personales.

Si luego de verificar la mezcla del combustible y limpiar el

filtro de aire el motor aun no funciona en minima, ajuste

el tornillo de velocidad lenta de la siguiente manera.

1. Arranque el motor y dejelo funcionar durante 2-3

minutos a alta velocidad (regulacion plena) para que

se caliente. Lea las Instrucciones de Arranque y

Apagado.

NOTA: Verifique que las puas no esten en contacto con

el suelo cuando ajuste la marcha lenta.

2. Suelte el gatillo del regulador y deje que el motor

funcione en marcha lenta. Si el motor se para,

inserte un pequeho destornillador Phillips o de

vastago piano en el orificio de la cubierta del

silenciador / filtro de aire (Fig. 17). Gire el tornillo de

marcha lenta en sentido horario, de a 1/8 de vuelta

por vez (segL_nsea necesario) hasta que el motor

funciona en minima.

NOTA: Las puas no deben girar cuando el motor esta en

minima.

Si las puas giran cuando el motor esta en minima, gire el

tornillo de marcha lenta en sentido antihorario 1/8 de

vuelta por vez (segun sea necesario) para reducir la

marcha lenta.

El control de la mezcla de combustible, la limpieza del

filtro de aire y el ajuste del tornillo de marcha lenta

deben resolver la mayoria de los problemas del motor.

De no ser asiy si:

, El motor no funciona en minima

. El motor fluctua o se para al acelerar

. Existe una perdida de fuerza motriz

Lleve el carburador a un proveedor de servicio

autorizado de Sears para que Io ajuste.

\ vii

Tornillo de

marcha lenta

Fig. 17

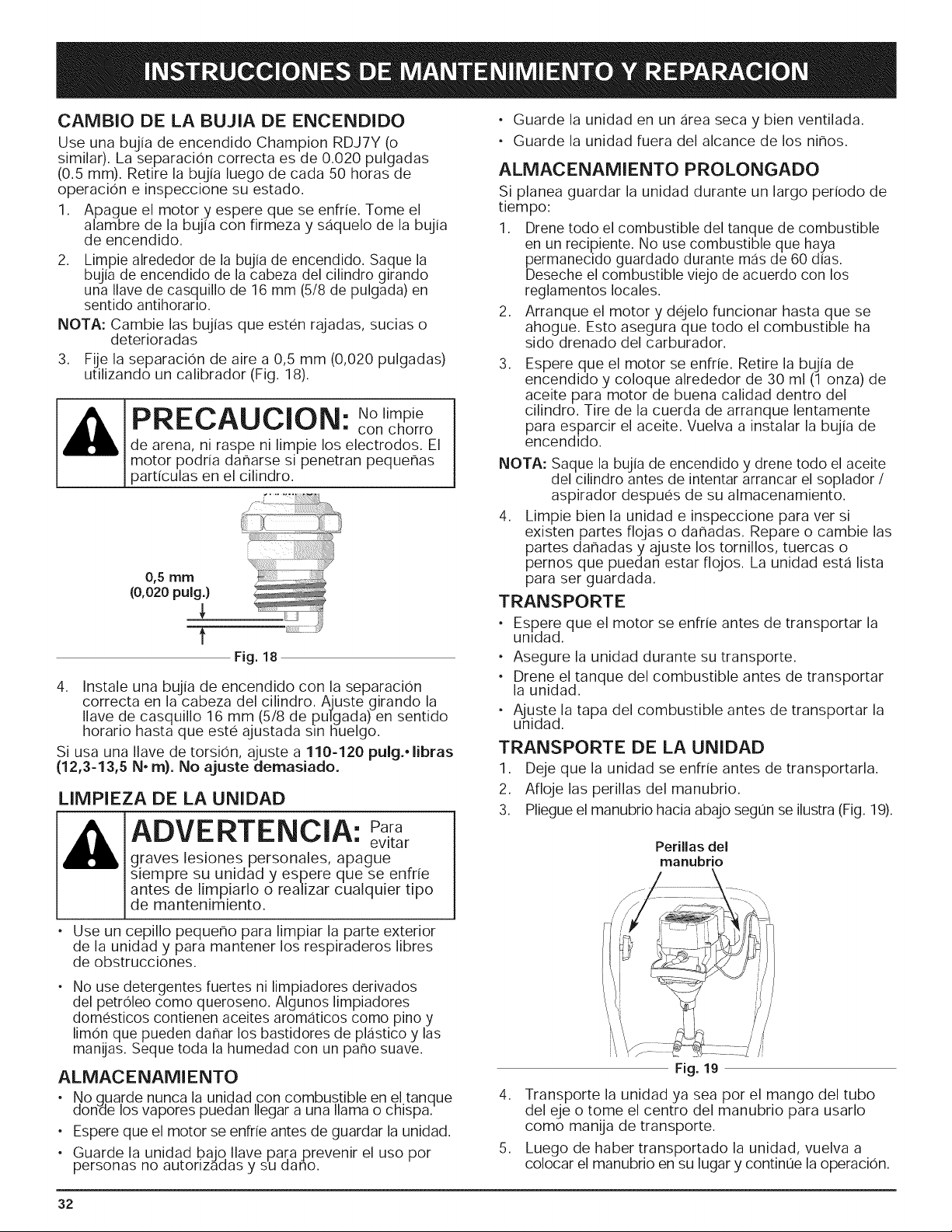

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujia de encendido Champion RDJ7Y (o

similar). La separacion correcta es de 0.020 pulgadas

(0.5 mm). Retire la bujia luego de cada 50 horas de

operacion e inspeccione su estado.

1. Apague el motor y espere que se enfrie. Tome el

alambre de la bujia con firmeza y saquelo de la bujia

de encendido.

2. Limpie alrededor de la bujia de encendido. Saque la

bujia de encendido de la cabeza del cilindro girando

una Ilave de casquillo de 16 mm (5/8 de pulgada) en

sentido antihorano.

NOTA: Cambie las bujias que esten rajadas, sucias o

deterioradas

3. Fije la separacion de aire a 0,5 mm (0,020 pulgadas)

utilizando un calibrador (Fig. 18).

PRECAUCION" No limpie

[] con chorro

de arena, ni raspe ni limpie los electrodos. El

motor podria daharse si penetran pequehas

particulas en el cilindro.

0,5 mm

(0,020 pulg,)

Fig. 18

4. Instale una bujla de encendido con la separacion

correcta en la cabeza del cilindro. Ajuste girando la

Ilave de casquillo 16 mm (5/8 de pu/gada) en sentido

horario hasta que este ajustada sin huelgo.

Si usa una Ilave de torsion, ajuste a 110-120 pulg.,libras

(12,3-13,5 N. m). No ajuste demasiado.

LIMPIEZA DE LA UNIDAD

ADVERTENCIA: Para

evitar

graves lesiones personales, apague

siempre su unidad y espere que se enfrie

antes de limpiarlo o realizar cualquier tipo

de mantenimiento.

, Guarde la unidad en un area seca y bien ventilada.

, Guarde la unidad fuera del alcance de los nihos.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un largo periodo de

tiempo:

1. Drene todo el combustible del tanque de combustible

en un recipiente. No use combustible que haya

permanecido guardado durante mas de 60 dias.

Deseche el combustible viejo de acuerdo con los

reglamentos locales.

2. Arranque el motor y dejelo funcionar hasta que se

ahogue. Esto asegura que todo el combustible ha

sido drenado del carburador.

Espere que el motor se enfrie. Retire la bujla de

encendido y coloque alrededor de 30 ml (1 onza) de

aceite para motor de buena calidad dentro del

cilindro. Tire de la cuerda de arranque lentamente

para esparcir el aceite. Vuelva a instalar la bujia de

encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite

del cilindro antes de intentar arrancar el soplador /

aspirador despues de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si

existen partes flojas o dahadas. Repare o cambie las

partes dahadas y ajuste los tornillos, tuercas o

pernos que puedan estar flojos. La unidad esta lista

para ser guardada.

TRANSPORTE

Espere que el motor se enfrie antes de transportar la

unldad.

, Asegure la unidad durante su transporte.

, Drene el tanque del combustible antes de transportar

la unidad.

, Ajuste la tapa del combustible antes de transportar la

unidad.

TRANSPORTE DE LA UNIDAD

1. Deje que la unidad se enfrie antes de transportarla.

2. Afloje las perillas del manubrio.

3. Pliegue el manubrio hacia abajo seg[_n se ilustra (Fig. 19).

Periilas dei

manubrio

Use un cepillo pequeho para limpiar la parte exterior

de la unidad y para mantener los respiraderos libres

de obstrucciones.

No use detergentes fuertes ni limpiadores derivados

del petroleo como queroseno. Algunos limpiadores

domesticos contienen aceites aromaticos como pino y

limon que pueden danar los bastidores de plastico y las

manijas. Seque toda la humedad con un pano suave.

ALMACENAMIENTO

Noo guarde nunca la unidad con combustible en el tanque

nae los vapores pueaan Ilegar a una llama o chispa.

, Espere que el motor se enfrie antes de guardar la unidad.

, Guarde la unidad bajo Ilave para prevenir el uso por

personas no au[orlzaaas y su aano.

Fig. 19

4. Transporte la unidad ya sea por el mango del tubo

del eje o tome el centro del manubrio para usarlo

como manija de transporte.

5. Luego de haber transportado la unidad, vuelva a

colocar el manubrio en su lugar y continue la operacion.

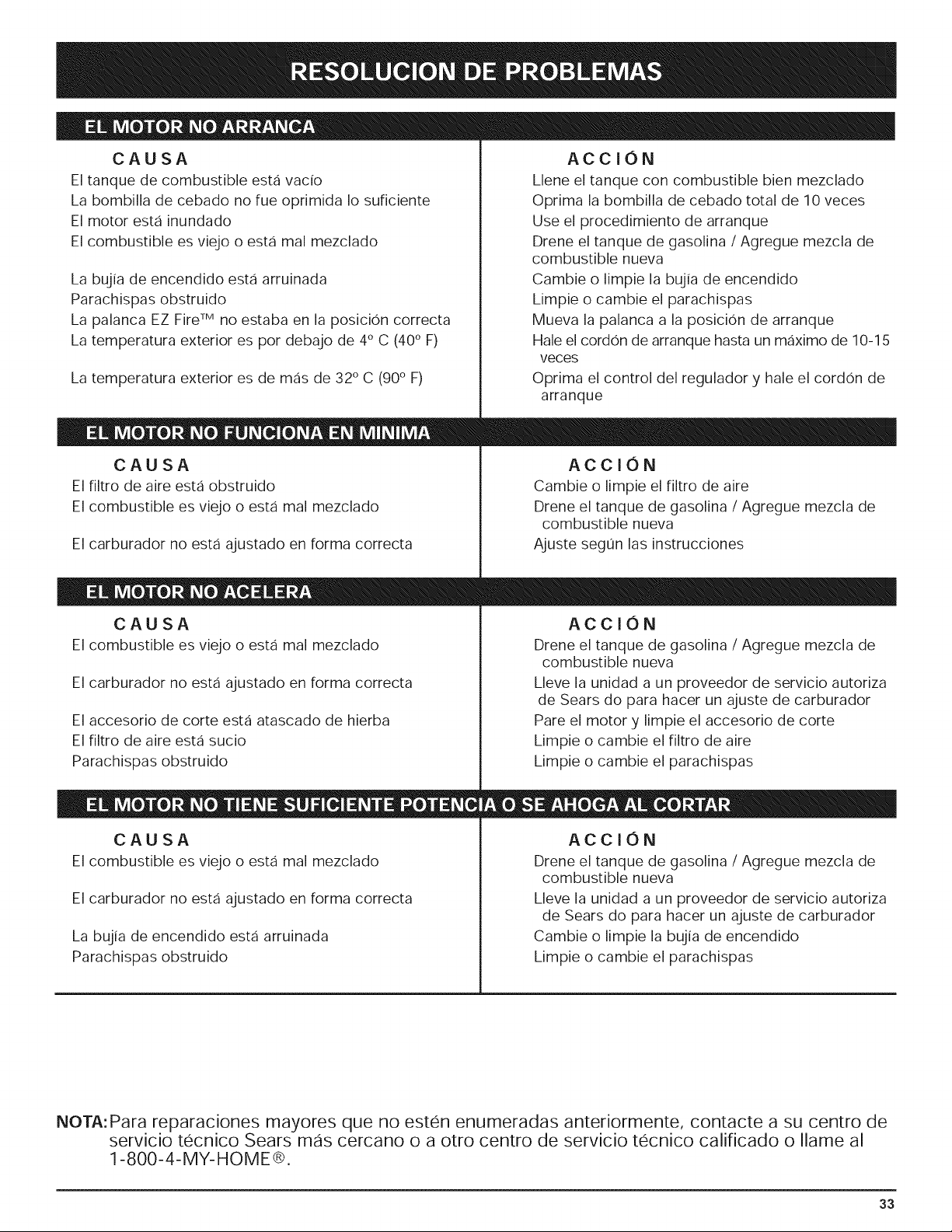

CAUSA

El tanque de combustible esta vac{o

La bombilla de cebado no rue oprimida Io suficiente

El motor esta inundado

El combustible es viejo o esta mal mezclado

La bujia de encendido esta arruinada

Parachispas obstruido

La palanca EZ FireTM no estaba en la posicion correcta

La temperatura exterior es por debajo de 4° C (40° F)

La temperatura exterior es de mas de 32° C (90° F)

ACCiON

Llene el tanque con combustible bien mezdado

Oprima la bombilla de cebado total de 10 veces

Use el procedimiento de arranque

Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

Cambie o limpie la bujia de encendido

Limpie o cambie el parachispas

Mueva la palanca a la posicion de arranque

Hale el cordon de arranque hasta un maximo de 10-15

veces

Oprima el control del regulador y hale el cordon de

arranque

CAUSA

El filtro de aire esta obstruido

El combustible es viejo o esta mal mezclado

El carburador no esta ajustado en forma correcta

ACCION

Cambie o limpie el filtro de aire

Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

Ajuste segun las instrucciones

CAUSA

El combustible es vie]o o esta mal mezclado

El carburador no esta ajustado en forma correcta

El accesorio de corte esta atascado de hierba

El filtro de aire esta sucio

Parachispas obstruido

ACCION

Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

Lleve la unidad a un proveedor de servicio autoriza

de Sears do para hacer un ajuste de carburador

Pare el motor y limpie el accesorio de corte

Limpie o cambie el filtro de aire

Limpie o cambie el parachispas

CAUSA

El combustible es vie]o o esta mal mezclado

El carburador no esta ajustado en forma correcta

La bujia de encendido esta arruinada

Parachispas obstruido

ACCION

Drene el tanque de gasolina / Agregue mezcla de

combustible nueva

Lleve la unidad a un proveedor de servicio autoriza

de Sears do para hacer un ajuste de carburador

Cambie o limpie la bujia de encendido

Limpie o cambie el parachispas

NOTA:Para reparaciones mayores que no esten enumeradas anteriormente, contacte a su centro de

servicio tecnico Sears mas cercano o a otro centro de servicio tecnico calificado o Ilame al

1-800-4-MY-HOME®.

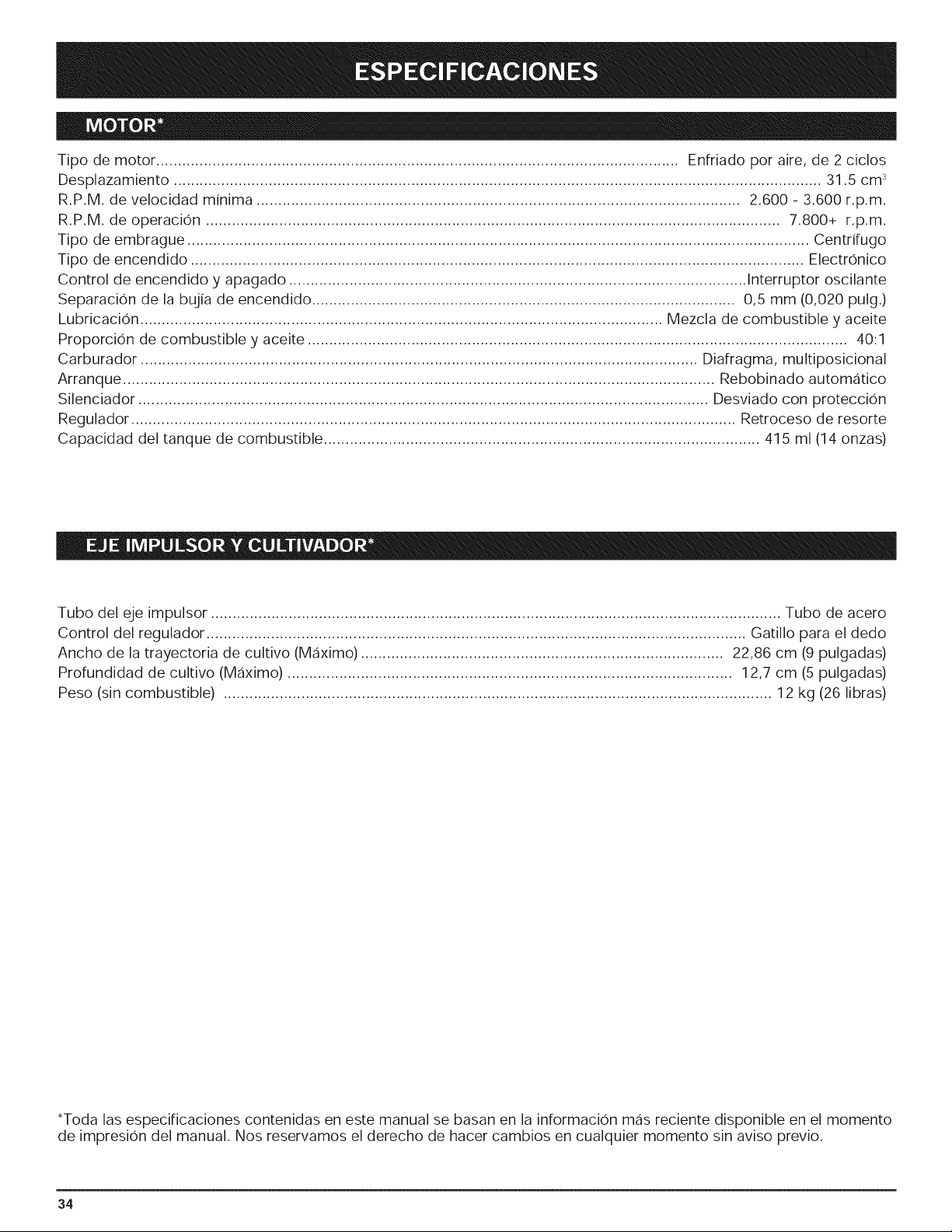

Tipo de motor ......................................................................................................................... Enfriado por aire, de 2 ciclos

Desplazamiento ...................................................................................................................................................... 31.5 cm 3

R.P.M. de velocidad minima ................................................................................................................ 2.600 - 3.600 r.p.m.

R.P.M. de operacion ..................................................................................................................................... 7,800+ r.p,m.

Tipo de embrague ................................................................................................................................................ Centrifugo

Tipo de encendido .............................................................................................................................................. Electronico

Control de encendido y apagado .......................................................................................................... Interruptor oscilante

Separacion de la bujia de encendido .................................................................................................. 0,5 mm (0,020 pulg.)

Lubricacion ......................................................................................................................... Mezcla de combustible y aceite

Proporcion de combustible y aceite ............................................................................................................................. 40:1

Carburador ................................................................................................................................. Diafragma, multiposicional

Arranque ......................................................................................................................................... Rebobinado automatico

Silenciador .................................................................................................................................... Desviado con proteccion

Regulador ............................................................................................................................................ Retroceso de resorte

Capacidad del tanque de combustible ..................................................................................................... 415 ml (14 onzas)

Tubo del eje impulsor .................................................................................................................................... Tubo de acero

Control del regulador ............................................................................................................................. Gatillo para el dedo

Ancho de la trayectoria de cultivo (Maximo) .................................................................................... 22,86 cm (9 pulgadas)

Profundidad de cultivo (Maximo) ....................................................................................................... 12,7 cm (5 pulgadas)

Peso (sin combustible) ............................................................................................................................... 12 kg (26 libras)

*Toda las especificaciones contenidas en este manual se basan en la informacion mas reciente disponible en el momento

de impresion del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

ENGINE PARTS: MODEL MINI-TILLER EDGER

2-CYCLE GAS

Item

Part No.

753-04810

791-180350B

791-180351

753-04227

753-1194

753-04331

791-610675

791-181860

791-683974B

753-1196

791-684451

753-1208

753-04995

791-612134

753-04306

791-182612

791-181086

791-682039

791-145308

753-04611

791-182736

791-181525

753-04288

753-1202

753-04705

753-05067

753-04286

753-04996

791-611061

791-181079

Description

Air Cleaner Assembly includes 2 & 38)

Air Cleaner Filter

Carburetor Mounting Screw Assembly

Choke Extension

Choke Plate

Carburetor Assembly (includes 7 & 18)

Carburetor Gasket

Carb Mount Screw

Primer and Hose Assembly

Carb Mount Assembly (includes 8, 11 & 12)

Reed Assembly

Carburetor Mount Gasket

Crank Case Service Assembly (includes 8)

Rear Mounting Pad

Fuel Tank Assembly (includes 16-18)

Fuel Cap Assembly

Fuel Return Line

Fuel Line Assembly

Front Mounting Pad

Shroud Extension and Stand (includes 38)

Flywheel Assembly

Spacer

Pulley Retainer

Plate Screw

Pressure Plate (includes 24)

Recoil Pulley Assembly (includes 23 & 31)

Recoil Spring

Eyelet Retainer

Rope Guide

Pull Handle

Item Part No.

31 791-613103

32 791-181862

33 753-05068

34 791-182396

35 791-182369

36 791-153592

37 791-180098

38 791-181345

39 791-153597

40 753-04337

41 791-182880

42 791-611063

43 791-610311B

44 753-04926

45 753-04619

46 753-04620

47 753-04814

48 753-04367

49 753-04182

50 791-182723

753-1209

753-04925

753-04998

791-181599

notshown

Description

Rope

Housing Screw

Starter Housing Assembly

(includes items 23-32 & 38)

Clutch Washer

Clutch Rotor Assembly

Clutch Drum Assembly

Clutch Cover Assembly (includes 38)

Clutch Cover Screw

Upper Clamp Assembly

Module Assembly (includes 42)

Wire Lead

Ground Tab

Spark Plug

Muffler Assembly (includes item 45 & 46)

Exhaust Gasket

Muffler Mounting Bolt Assembly

Cylinder Assembly (includes items 49 & 50)

Piston & Rod Assembly

Cylinder Gasket

Cylinder Bolt

Piston Ring Set

Spark Arrestor

Short Block Assembly

(items 8, 13, 43 & 47-50)

Clutch Springs (Qty. 2)

CULTIVATOR AND BOOM PARTS

2-CYCLE GAS

Item Part No. Description

1 791-182881 Throttle Trigger and Cable Assembly

2 791-182882 Handle Bar Assembliy, Upper (includes 3 & 4)

3 791-182675 Grip

4 791-182676 Tube Closure

5 791-182678 Washer

6 791-182899 Bolt

7 791-182898 Knob, 3 prong

8 753-04988 Drive Shaft Housing Assembly

9 753-04987 Flexible Drive Shaft

10 791-683295 Handle Bracket Assembly (includes 11-15)

11 791-181811 Screw

12 791-181812 Upper Handle Clamp

13 791-181813 Middle Handle Clamp

14 791-181814 Lower Handle Clamp

15 791-181815 Nut

16 791-181575 Grip

17 791-182900 Lower Handle Bar

18 791-182681 Hardware, Handle Bar Mounting (lower)

19 791-147467 Wheel Bracket Mounting Hardware

20 753-04266 Guard Mounting Hardware

21 753-04708 Guard

22 753-04796 Roller Bracket Assembly

23 753-04797 Roller Axle

24 753-04798 Roller

25 753-04799 Roller Cap

26 753-04075 Gearbox Assembly

27 753-04074 Inner Tine (right side)

28 753-04073 Outer Tine (right side)

29 753-04072 Inner Tine (left side)

30 753-04071 Outer Tine (left side)

31 753-04070 Click Pin

32 753-04069 Edger Tine

33 753-04068 Edger Wheel

34 791-180288 Sleeve Retainer Bolt

35 791-182893 Switch

\\ \

Declaracion de Garantia de Control de Emisiones de ia EPA / California

Sus Derechos y Obligaciones de la Garantia

La Junta de Recursos del Aire de California, la Agencia de Proteccion Ambiental y Sears se complacen en explicar la

garantia del sistema de control de emisiones para su pequeho motor para uso fuera de la carretera del 2005 y posterior.

Los nuevos motores pequehos para uso fuera de la carretera tienen que diseharse, construirse y equiparse para cumplir

las normas contra smog mas estrictas. Sears tiene que garantizar el sistema de control de emisiones de su pequeho

motor para uso fuera de la carretera durante los periodos de tiempo que aparecen a continuacion siempre que no haya

habido abuso, negligencia o mantenimiento indebido de su motor para uso fuera de la carretera.

El sistema de control de emisiones puede incluir piezas tales como el carburador o sistema de inyeccion de

combustible, el sistema de encendido y el convertidor catalitico. Tambien puede incluir mangueras, correas, conectores

y otros componentes relacionados con el control de emisiones.

Cuando exista una condicion justificable, Sears arreglara su pequeho motor todo-terreno sin costo alguno, incluyendo

el diagnostico, piezas y mano de obra.

Los pequenos motores todo-terreno del ano 2005 y a_os posteriores est,in garantizados pot dos a_os. Si su

motor tiene alguna pieza defectuosa que este relacionada con las emisiones, Sears la arreglara o cambiara.

Responsabilidades del Propietario para la Garantki

, Como propietario del pequeho motor todo-terreno, usted tiene la responsabilidad de la ejecucion del mantenimiento

requerido que se describe en el manual del operador. Sears le recomienda que conserve todos los recibos que cubran

el mantenimiento de su pequeho motor todo-terreno, mas Sears no puede negarle la garantia por carecer de ellos o por

omitir la ejecucion del mantenimiento programado.

, No obstante, como propietario del pequeho motor todo-terreno, usted debe tener en cuenta que Sears puede negarle

la cobertura de garantia si su pequeho motor todo-terreno o alguna parte falla debido al abuso, negligencia,

mantenimiento inapropiado o modificaciones no aprobadas.

, Usted tiene la presponsabilidad de Ilevar el pequeho motor todo-terreno a un centro de servicio autorizado Sears tan

pronto como exista un problema. Las reparaciones de garantia se deben Ilevar a cabo dentro de un tiempo razonable,

que no exceda los 30 dias.

Si tiene alguna pregunta relacionada con los derechos y responsabilidades de su garantia, debe Ilamar al 1-800-4-MY-HOME ®.

Cobertura de la Garantia del Fabricante

, El periodo de garantia empieza en la fecha que el motor o equio se le entrega al comprador al detalle.

, El fabricante le garantiza al propierario original y a cada comprador posterior que el motor no tiene defectos en

cuanto a su material omano de obra, los cuales causen la falla de una pieza garantizada durante un periodo de dos

ahos.

, La reparacion o sustitucion de una pieza garantizada se hara sin costo alguno para el propietario, en un centro_e

servicio autorizado Sears. Por favor contacte a Sears para informarse sobre el lugar mas cercano. 1-800-4-MY-HOME _.

, Cualquier pieza garantizada cuya sustitucion no este programada, como mantenimiento requerido o que unicamente

este programada para una inspeccion regular para "Arreglar o cambiar segun sea necesario", esta garantizada durante

el periodo de garantia. Cualquier pieza garantizada cuya sustitucion este programada como mantenimiento requerido,

sera garantizada durante el periodo de tiempo hasta el punto de la primera sustitucion programada para esa pieza.

, No se le cobrara al propietario por el trabajo de diagnostico que conduzca a la conclusion de que una pieza

garantizada se encuentra defectuosa, si el trabajo de diagnostico Io hace un centro de servicio autorizado Sears.

, El fabricante es responsabl de los dahos causados a otros componentes del motor cuando falle una pieza garantizada

que ann este cubierta.

, Las fallas causadas por el abuso, negligencia o el mantenimiento inapropiado no estan cubiertas bajo esta garantia.

, La utilizacion de accesorios o piezas modificadas puede ser la razon para no permitir una reclamacion de garantia. El

fabricante no es responsable de la cobertura de fallas de piezas garantizadas causadas por el uso de piezas

incorporadas o modificadas.

, Para presentar una reclamacion, dirijase a su centro de servicio autorizado Sears cercana. Los servicios de garantia o

de reparacion se prestaran en todos los centros de servicio autorizado Sears.

, Se puede usar cualquier pieza de sustitucion aprobada por el fabricante cuado se haga cualquier mantenimiento de

garantia o reparacion de piezas relacionadas con las emisiones, y se hara sin costo al propietario. Se usara cualquier

pieza que sea equivalente en rendimiento o durabilidad en e mantenimiento o reparacion que no esten cubiertos por la

garantia, Io cual no reducira las obligaciones de garantia del fabricante.

, Los siguientes componentes estan includos en la garantia relaconada con las emisiones del motor, filtro de aire,

carburador, cebador, lineas de combustible, toma de combustible,/filtro de combustible, modulo de encendido, bujia y

silenciador.

Repair Protection Agreements

Congratulations on making a smart purchase.

Your new Craftsman _>product is designed and

manufactured for years of dependable opera-

tion. But like all products, it may require repair

from time to time. That's when having a Repair

Protection Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement now

and protect yourseff from unexpected hassle

and expense.

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional

repair specialists

[] Unlimited service and no charge for parts

and labor on all covered repairs

[] Product replacement if your covered prod-

uct can't be fixed

[] Discount of 10% from regular price of

service and service-related parts not cov-

ered by the agreement; also, 10% off regular

price of preventive maintenance check

[] Fast help by phone - phone support from a

Sears technician on products requiring in-home

repair, plus convenient repair scheduling

Once you purchase the Agreement, a simple

phone call is all that it takes for you to schedule

service. You can call anytime day or night, or

schedule a service appointment online.

Sears has over 12,000 professional repair spe-

cialists, who have access to over 4.5 million

quality parts and accessories. That's the kind of

professionalism you can count on to help pro-

long the life of your new purchase for years to

come. Purchase your Repair Protection Agree-

ment today!

Some limitations and exclusions apply.

For prices and additional information call

1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water heaters,

and other major home items, in the U.S.A. call

1-800-4-MY-HOME®

Convenios de Cobertura de Gastos para Reparaciones

Felicidades por haber hecho una compra inteligente. Su

nuevo producto Craftsman esta disehado y fabricado

para que opere de manera confiable durante ahos. Pero

como todos los productos, pudiera necesitar una

reparacion cada cierto tiempo. Por eso el tener un

Convenio de Cobertura de Gastos para Reparaciones

puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para

Reparaciones ahora y protejase de problemas y gastos

inesperados.

He aqui Io que incluye el Convenio:

Servicio proporcionado por nuestros 12.000

especialistas expertos en reparaciones profesionales

Servicio ilimitado sin cargos por piezas ni mano de

obra, en todas las reparaciones cubiertas

Reemplazo del producto, si sus productos

cubiertos no pueden arreglarse

Descuento del 10% del precio regular del servicio y

de piezas relacionadas con el servicio no cubiertas

por el convenio; ademas, descuento de110% del

precio regular de los chequeos de mantenimiento

preventivo

Ayuda r,ipida por telefono: apoyo telefonico por

parte de un tecnico de Sears en los productos que

requieren reparacion en el hogar, ademas de la

programacion de la reparacion a una hora

conveniente

Una vez que usted adquiera el Convenio, basta con una

Ilamada telefonica para programar el servicio. Usted

puede Ilamar a cualquier hora del dia o de la noche, o

programar por Internet una cita para el servicio.

Sears tiene mas de 12.000 especialistas en reparaciones

profesionales, que tienen acceso a mas de 4,5 millones

de piezas y accesorios de calidad. Ese es el tipo de

profesionalismo con el que usted puede contar para

ayudar a prolongar la vida util de su nueva adquisicion

durante ahos. iAdquiera hoy mismo su Convenio de

Cobertura de Gastos para Reparaciones!

Se aplican algunas limitaciones y exclusiones, Para

preclos e informacion adicional, Ilame al 1-800-827-

6655.

Servicio de Instalacion de Sears

Para la instalacion por parte de profesionales de Sears

de efectos electrodomesticos; abridores de puertas de

garaje, calentadores de agua y demas articulos

domesticos de mayor cuantia, en los EE.UU., Ilame al

1=800-4-MY-HOME ®.

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

SEARS

TM SM

® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.

® Marca Registrada / Marca de Fgtbrica / SM Marca de Servicio de Sears, Roebuck and Co.

Craftsman 316292561 cultivator

Product's Documents

User Manual

Specifications

Craftsman 316292561 Questions and Answers

Related Products

Craftsman 316299371 cultivator

Craftsman 316299370 cultivator

Craftsman 316792410 cultivator attachment

Craftsman 31629256 cultivator

Craftsman 486242051 cultivator
