Operator's Manual

4-Cycle

Cultivator

Model No. 316.299370

INCREDI.PULL TM

UNBELIEVABLE STARTING E A S E

with MAX FIRE,_IGNITION _

,, SAFETY

* ASSEMBLY

* OPERATION

* MAINTENANCE

* PARTS LIST

* ESPANOL, R 13

CAUTION: Before using this

product, read this manual and

follow all safety rules and

operating instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visit our website: www.craftsman.com

P/N 769=05318 P00 11/09

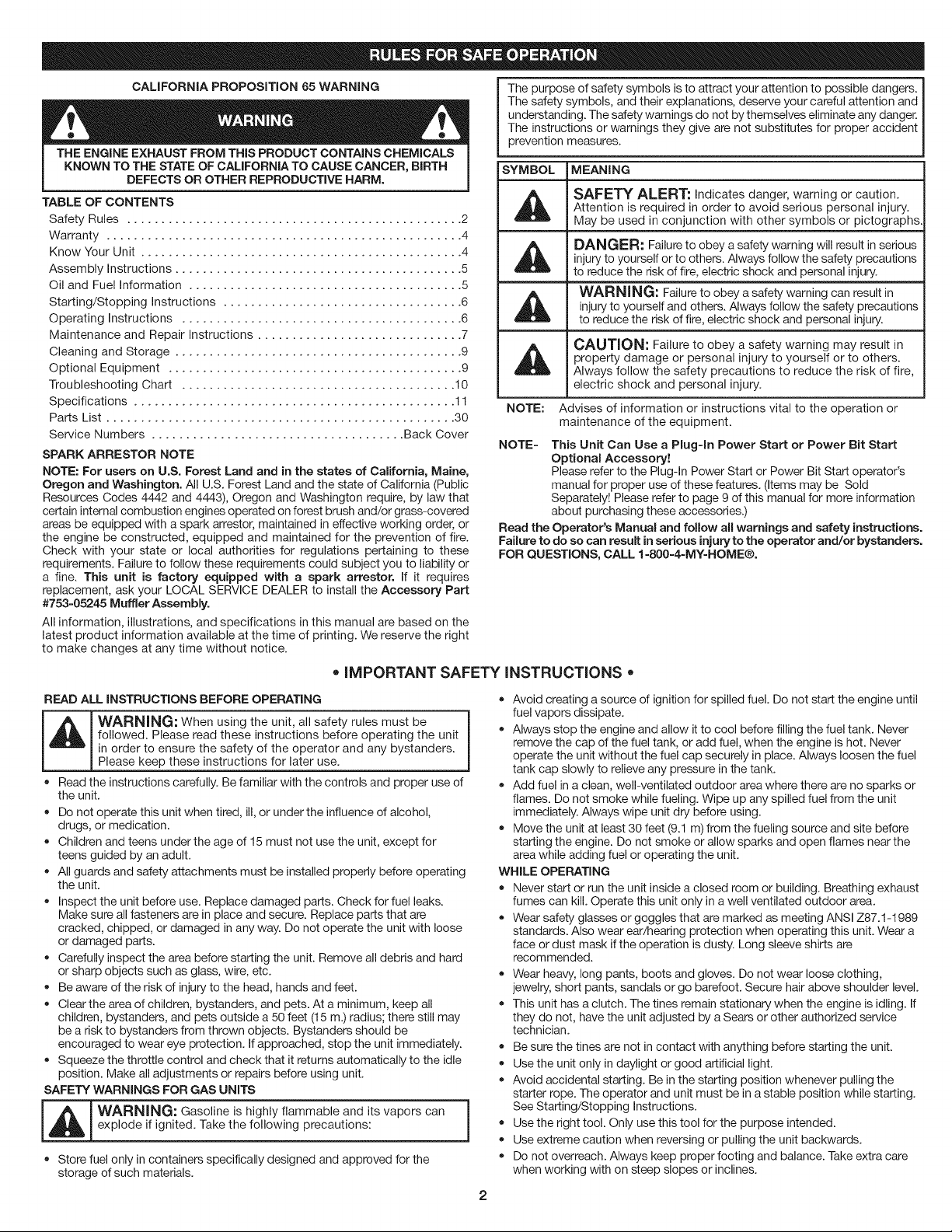

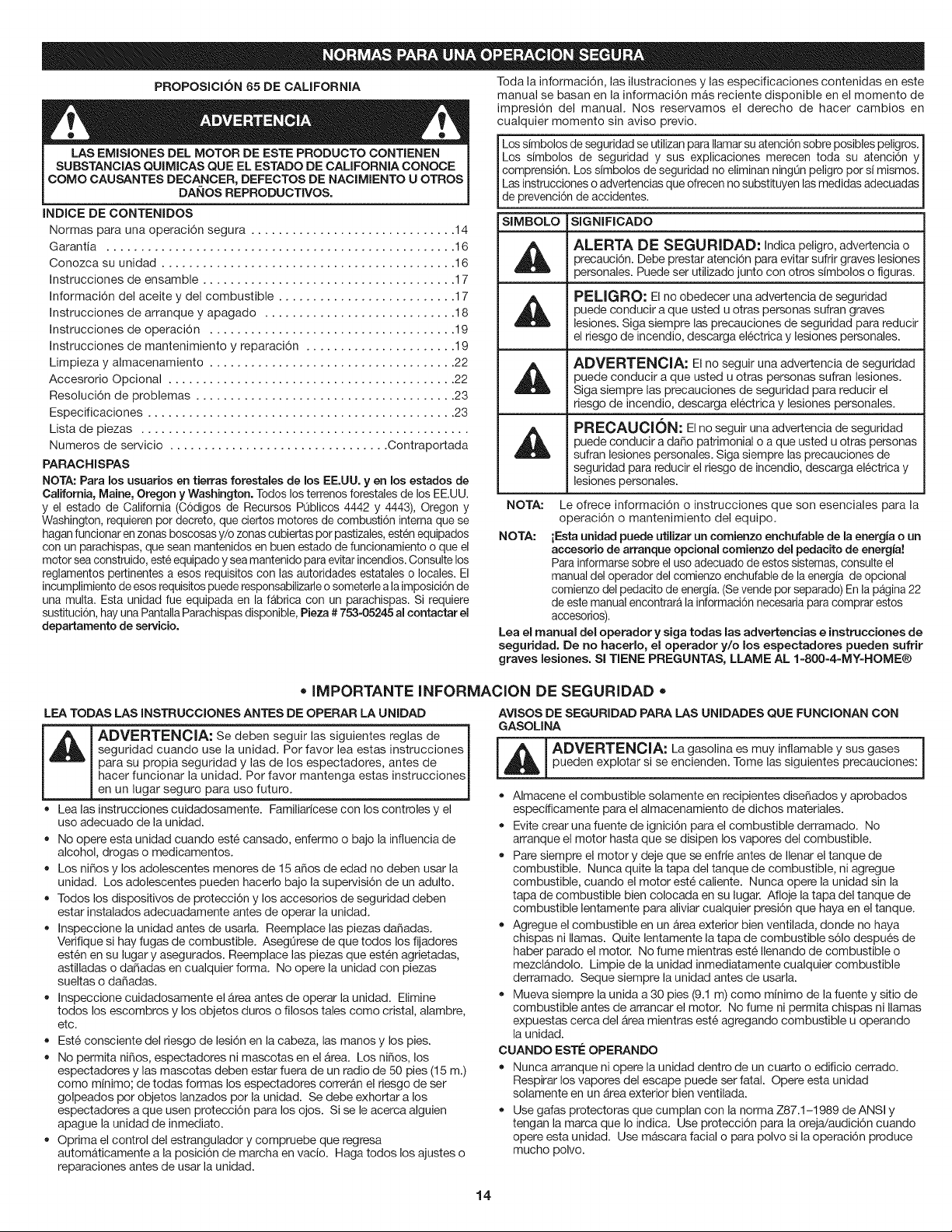

CALiFORNiAPROPOSiTiON 65 WARNING

THE ENGINE EXHAUST FROM THiS PRODUCT CONTAINS CHEMICALS

KNOWN TO THE STATE OF CALiFORNiA TO CAUSE CANCER, BIRTH

DEFECTS OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules ................................................. 2

Warranty .................................................... 4

Know Your Unit ............................................... 4

Assembly Instructions .......................................... 5

Oil and Fuel Information ........................................ 5

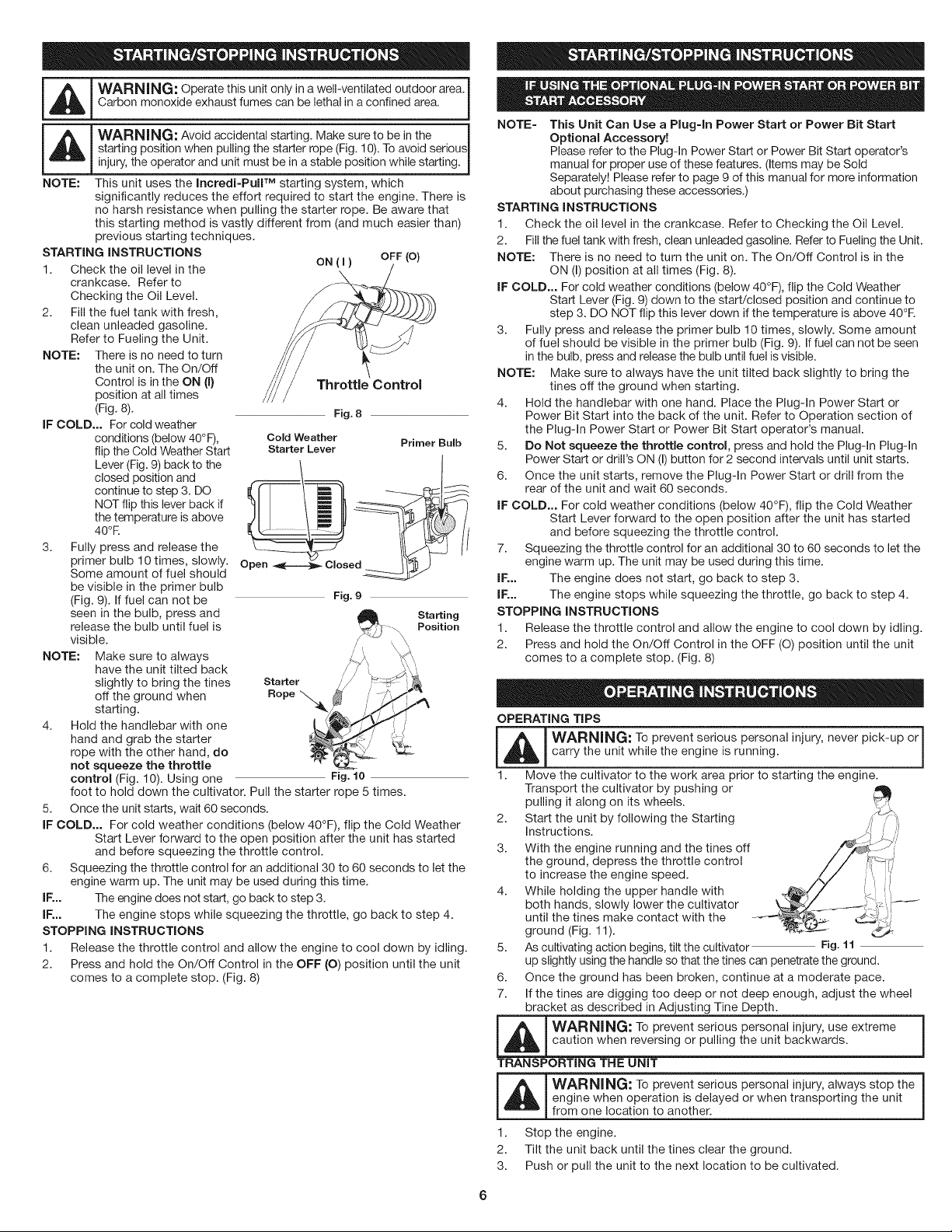

Starting/Stopping Instructions ................................... 6

Operating Instructions ......................................... 6

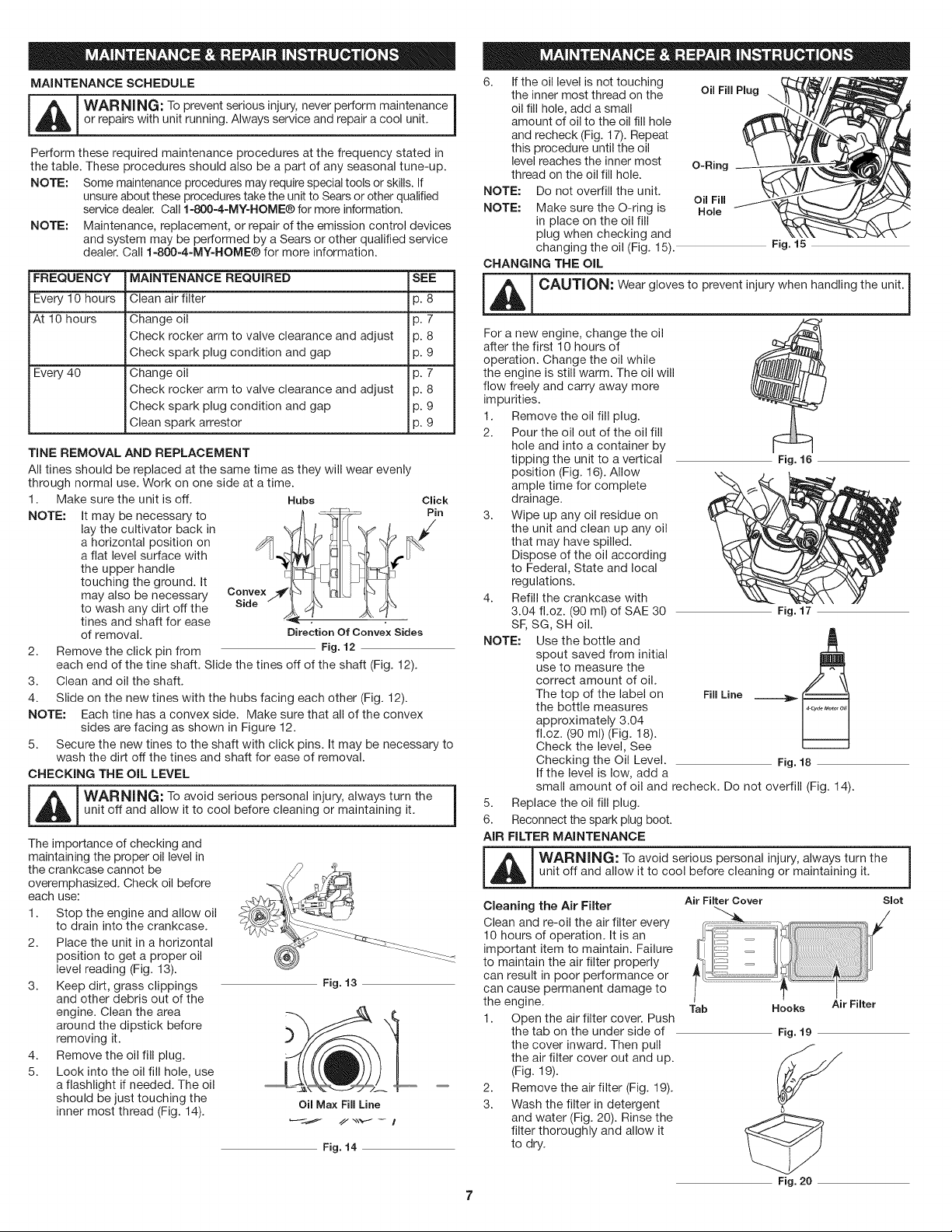

Maintenance and Repair Instructions .............................. 7

Cleaning and Storage .......................................... 9

Optional Equipment ........................................... 9

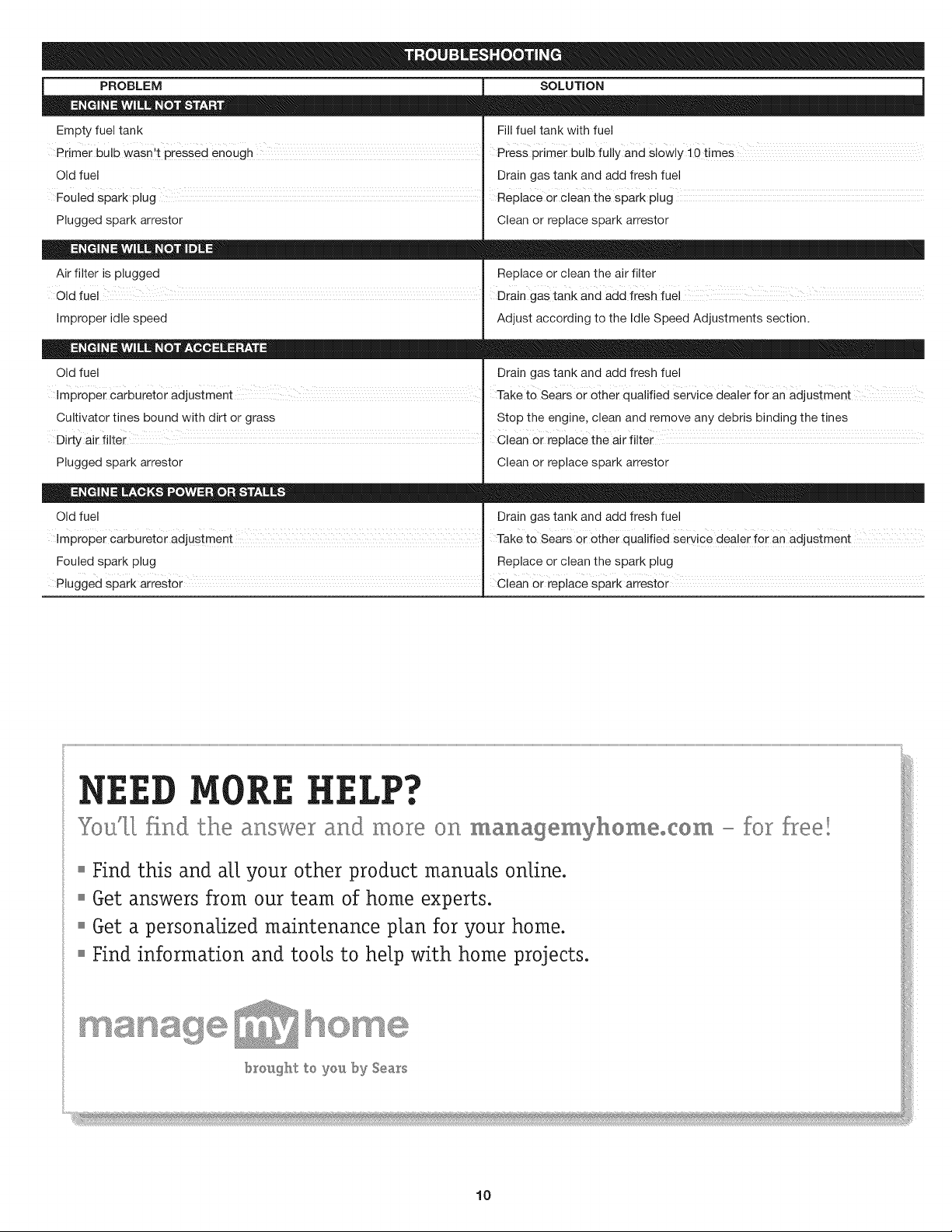

Troubleshooting Chart ........................................ 10

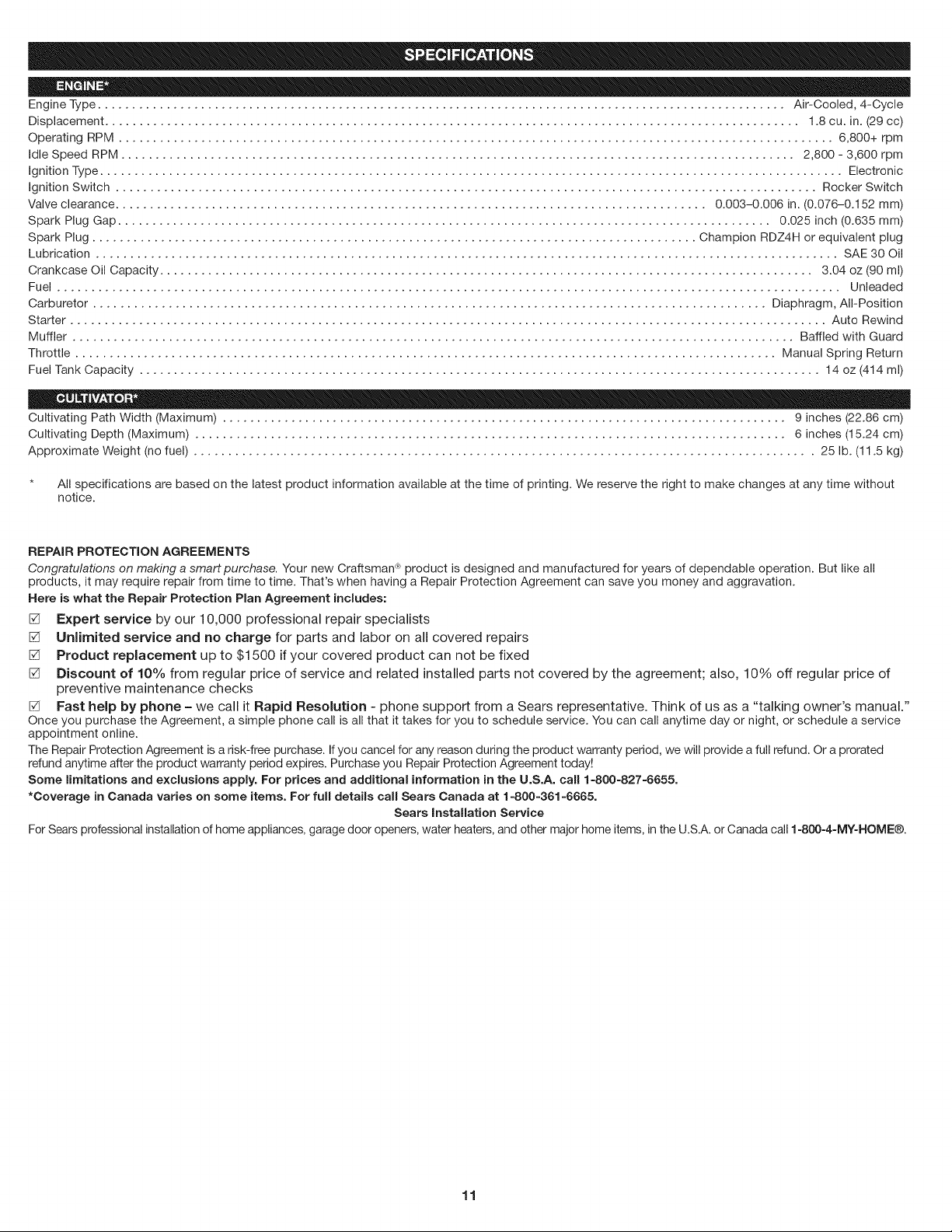

Specifications ............................................... 11

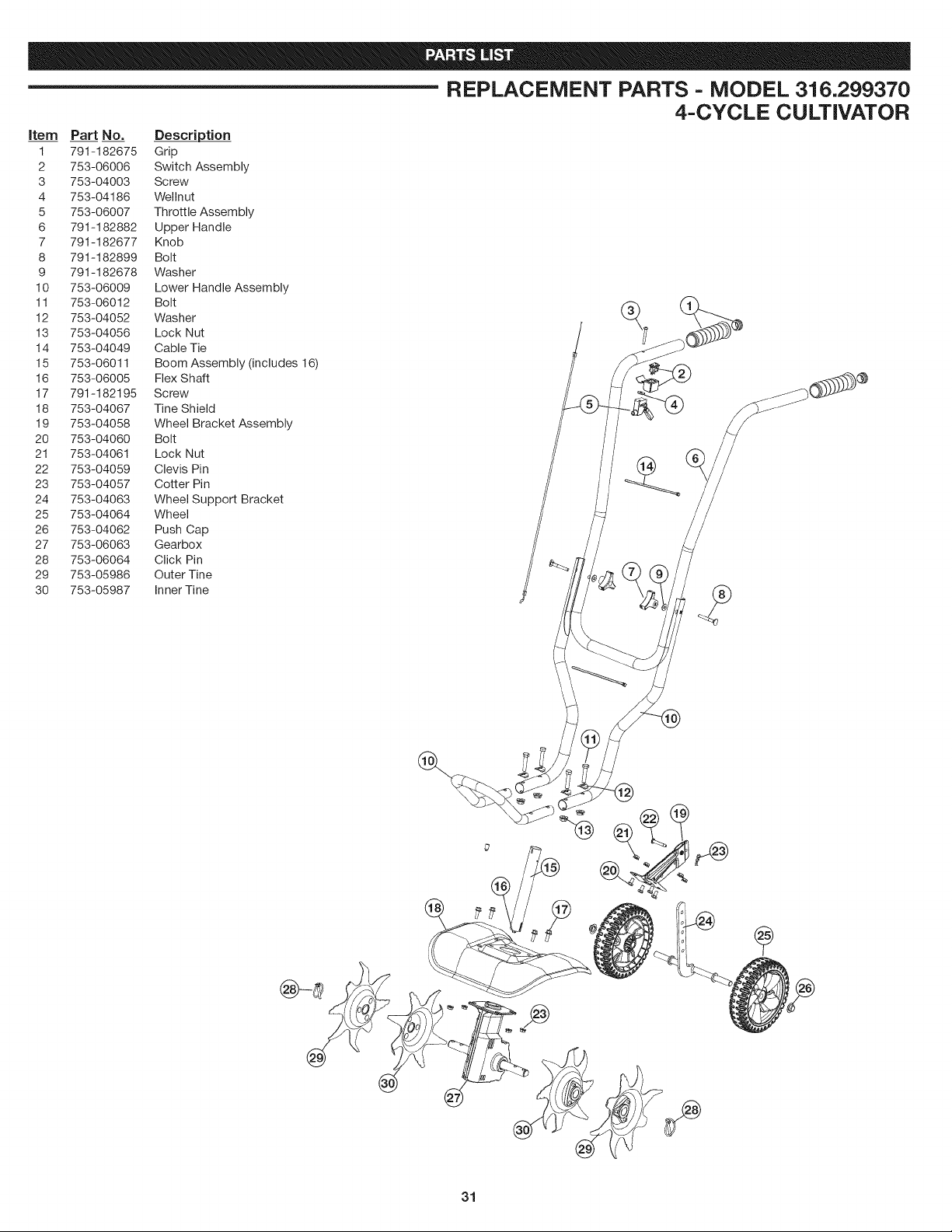

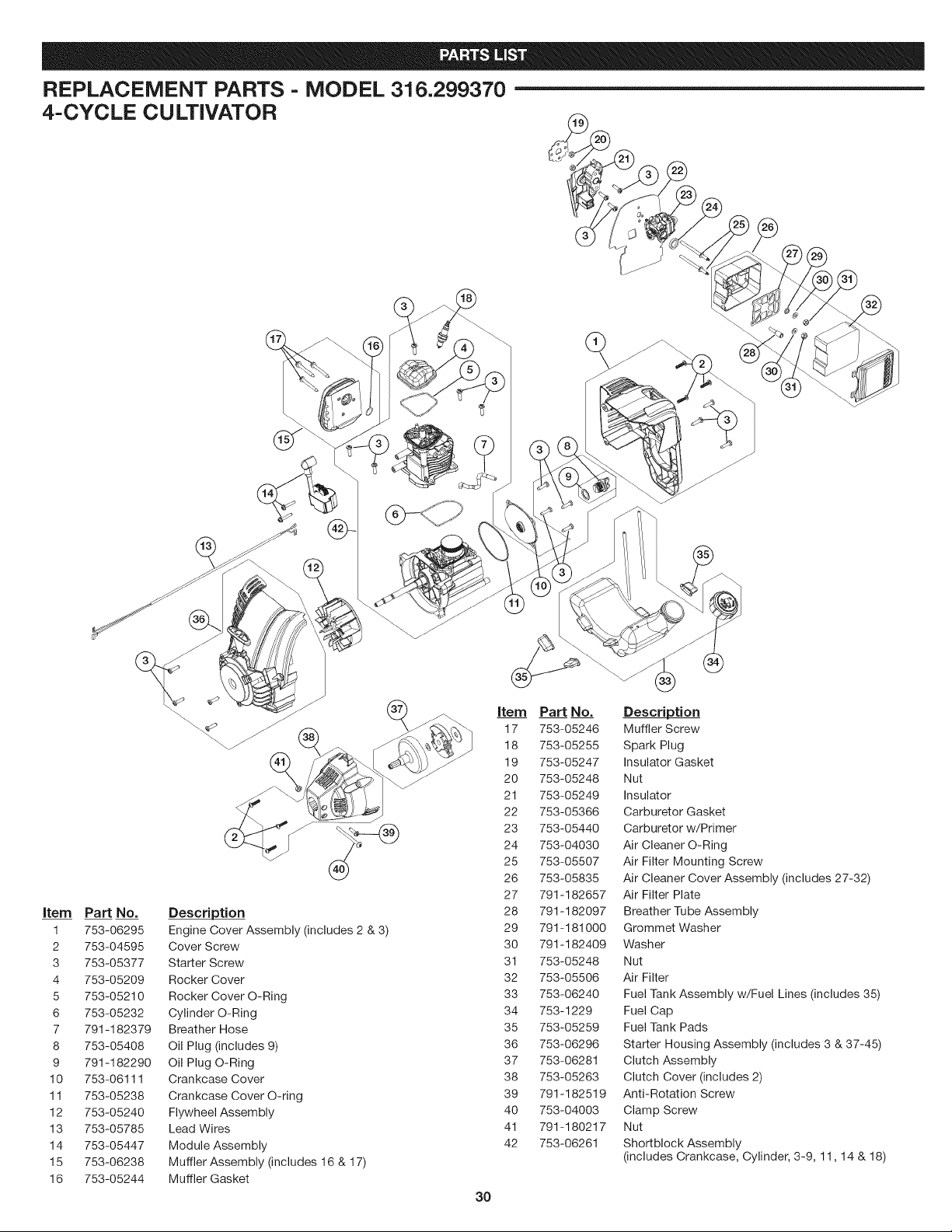

Parts List ................................................... 30

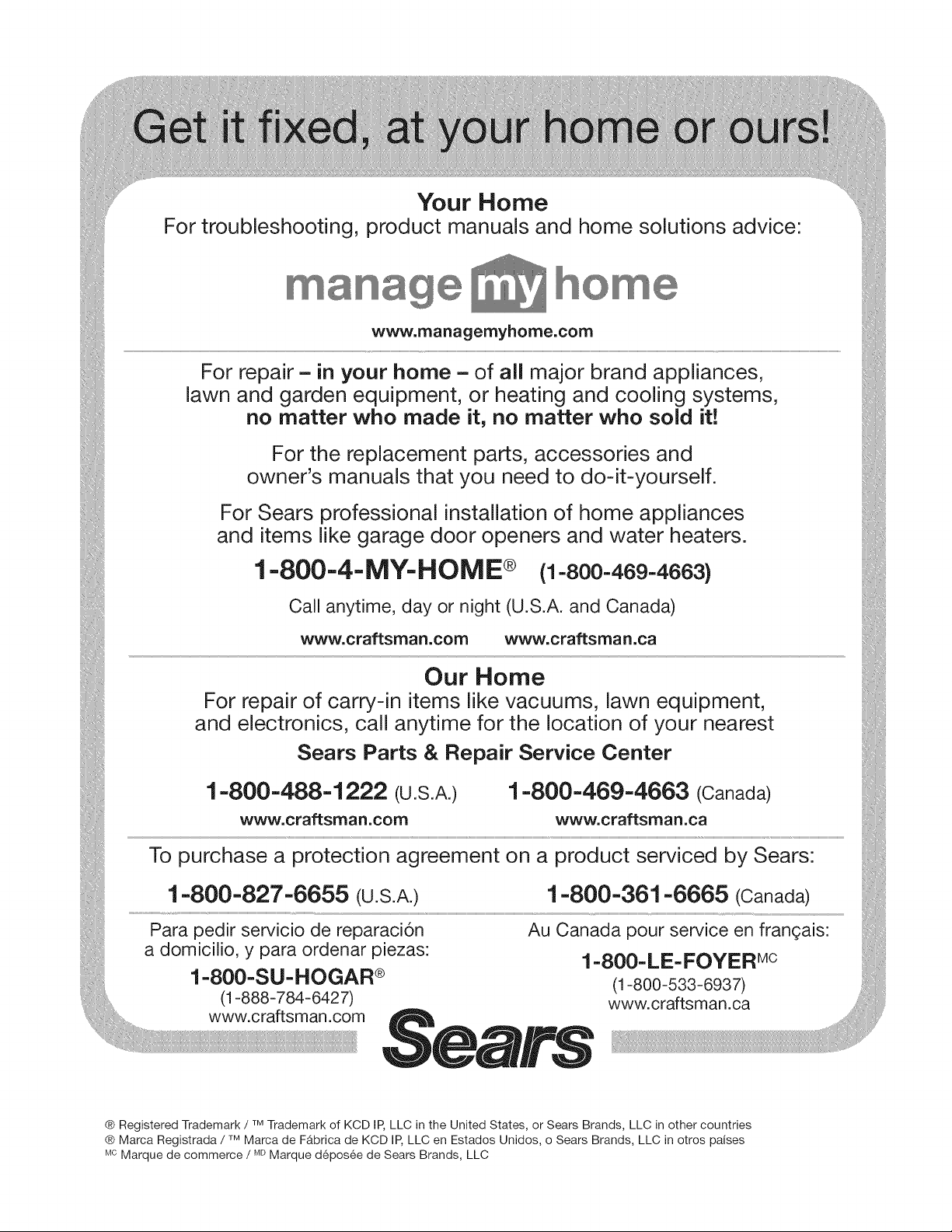

Service Numbers ..................................... Back Cover

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine,

Oregon and Washington. All U.S. Forest Land and the state of California (Public

Resources Codes 4442 and 4443), Oregon and Washington require, by law that

certain internal combustion engines operated on forest brush and/or grass-covered

areas be equipped with a spark arrestor, maintained in effective working order, or

the engine be constructed, equipped and maintained for the prevention of fire.

Check with your state or local authorities for regulations pertaining to these

requirements. Failure to follow these requirements could subject you to liability or

a fine. This unit is factory equipped with a spark arrestor. If it requires

replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part

#753=05245 Muffler Assembly.

All information, illustrations, and specifications in this manual are based on the

latest product information available at the time of printing. We reserve the right

to make changes at any time without notice.

The purpose of safety symbols is to attract your attention to possible dangers.

The safety symbols, and their explanations, deserve your careful attention and

understanding. The safety warnings do not by themselves eliminate any danger.

The instructions or warnings they give are not substitutes for proper accident

prevention measures.

SYMBOL MEANING

SAFETY ALERT: Indicates danger, warning or caution.

Attention is required in order to avoid serious personal injury.

May be used in conjunction with other symbols or pictographs.

DANGER: Failure to obey a safety warning will result in serious

injury to yourself or to others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in

injury to yourself and others. Always follow the safety precautions

to reduce the risk of fire, electric shock and personal injury.

_IL CAUTION: Failure to obey a safety warning may result in

property damage or personal injury to yourself or to others.

Always follow the safety precautions to reduce the risk of fire,

electric shock and personal injury.

NOTE: Advises of information or instructions vital to the operation or

maintenance of the equipment.

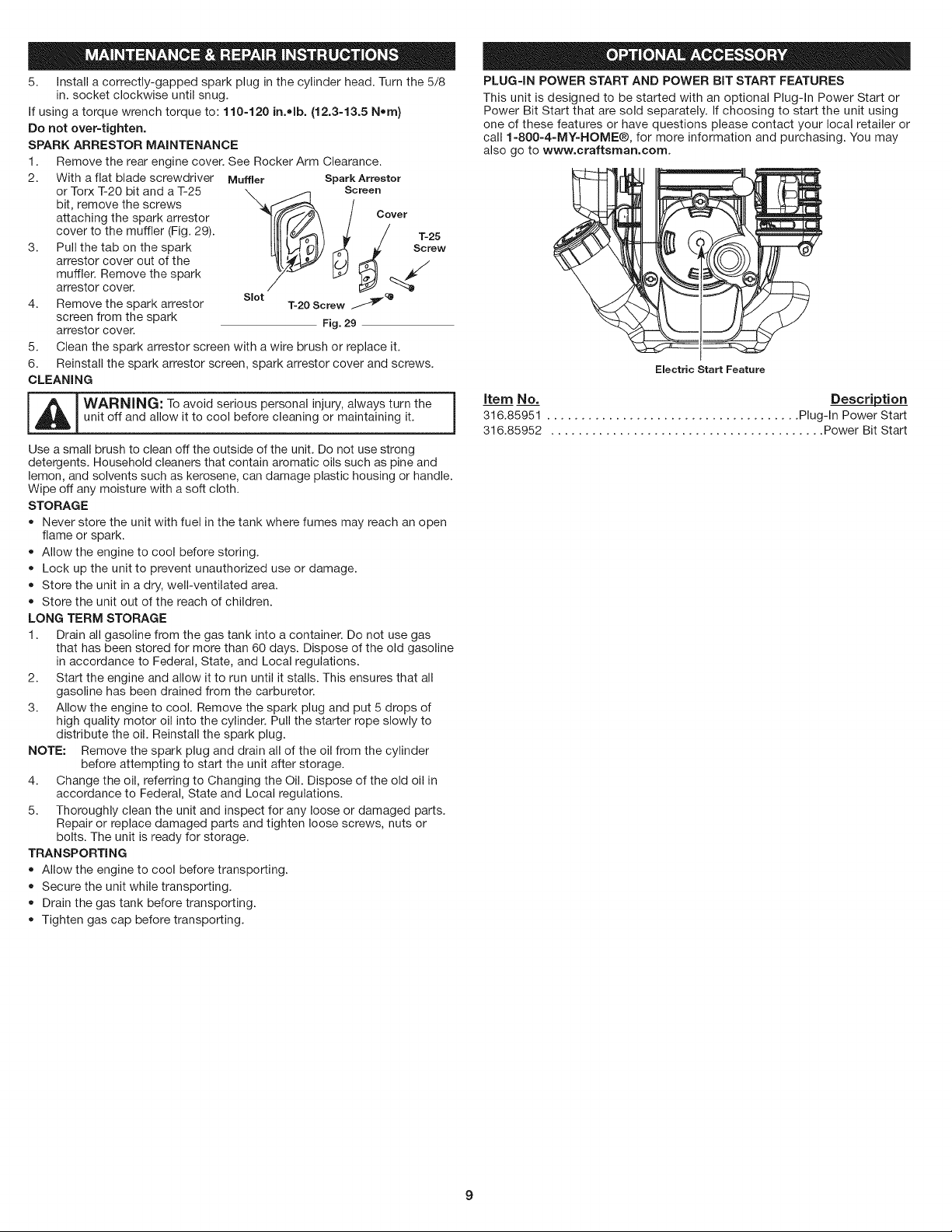

NOTE= This Unit Can Use a Plug=in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of these features. (Items may be Sold

Separately! Please refer to page 9 of this manual for more information

about purchasing these accessories.)

Read the Operator's Manual and foflow all warnings and safety instructions.

Failure to do so can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1=800=4=MY=HOME®.

• iMPORTANT SAFETY iNSTRUCTiONS

READ ALL iNSTRUCTiONS BEFORE OPERATING

_ WARNING: When using the unit, all safety rules must be

followed. Please read these instructions before operating the unit

in order to ensure the safety of the operator and any bystanders.

Please keep these instructions for later use.

• Read the instructions carefully. Be familiar with the controls and proper use of

the unit.

Do not operate this unit when tired, ill, or under the influence of alcohol,

drugs, or medication.

Children and teens under the age of 15 must not use the unit, except for

teens guided by an adult.

All guards and safety attachments must be installed properly before operating

the unit.

Inspect the unit before use. Replace damaged parts. Check for fuel leaks.

Make sure all fasteners are in place and secure. Replace parts that are

cracked, chipped, or damaged in any way. Do not operate the unit with loose

or damaged parts.

Carefully inspect the area before starting the unit. Remove all debris and hard

or sharp objects such as glass, wire, etc.

Be aware of the risk of injury to the head, hands and feet.

Clear the area of children, bystanders, and pets. At a minimum, keep all

children, bystanders, and pets outside a 50 feet (15 m.) radius; there still may

be a risk to bystanders from thrown objects. Bystanders should be

encouraged to wear eye protection. If approached, stop the unit immediately.

Squeeze the throttle control and check that it returns automatically to the idle

position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

-- i

_ WARNING: Gasoline is highly flammable and its vapors can

explode if ignited. Take the following precautions:

Store fuel only in containers specifically designed and approved for the

storage of such materials.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until

fuel vapors dissipate.

• Always stop the engine and allow it to cool before filling the fuel tank. Never

remove the cap of the fuel tank, or add fuel, when the engine is hot. Never

operate the unit without the fuel cap securely in place. Always loosen the fuel

tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or

flames. Do not smoke while fueling. Wipe up any spilled fuel from the unit

immediately. Always wipe unit dry before using.

Move the unit at least 30 feet (9.1 m) from the fueling source and site before

starting the engine. Do not smoke or allow sparks and open flames near the

area while adding fuel or operating the unit.

WHILE OPERATING

Never start or run the unit inside a closed room or building. Breathing exhaust

fumes can kill. Operate this unit only in a well ventilated outdoor area.

Wear safety glasses or goggles that are marked as meeting ANSI Z87.1-1989

standards. Also wear ear/hearing protection when operating this unit. Wear a

face or dust mask if the operation is dusty. Long sleeve shirts are

recommended.

Wear heavy, long pants, boots and gloves. Do not wear loose clothing,

jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

This unit has a clutch. The tines remain stationary when the engine is idling. If

they do not, have the unit adjusted by a Sears or other authorized service

technician.

Be sure the tines are not in contact with anything before starting the unit.

Use the unit only in daylight or good artificial light.

Avoid accidental starting. Be in the starting position whenever pulling the

starter rope. The operator and unit must be in a stable position while starting.

See Starting/Stopping Instructions.

Use the right tool. Only use this tool for the purpose intended.

Use extreme caution when reversing or pulling the unit backwards.

Do not overreach. Always keep proper footing and balance. Take extra care

when working with on steep slopes or inclines.

• Alwaysholdtheunitwithbothhandswhenoperating.Keepafirmgriponthe

handle.

Keephands,face,andfeetatadistancefromallmovingparts.Donottouch

ortrytostopthetineswhiletheyarerotating.

Donottouchtheengineormuffler.Thesepartsgetextremelyhotfrom

operation.Theyremainhotforashorttimeafterturningofftheunit.

Donotoperatetheenginefasterthanthespeedneededforthejob.Donot

runtheengineathighspeedwhentheunitisnotinuse.

Alwaysstoptheenginewhenworkisdelayedorwhenwalkingfromone

locationtoanother.

Ifstrikingorbecomesentangledwithaforeignobject,stoptheengine

immediatelyandcheckfordamage.Donotoperatebeforerepairingdamage.

Donotoperatetheunitwithlooseordamagedparts.

Stopandswitchtheenginetooffformaintenanceorrepair.

Useonlyoriginalequipmentmanufacturerreplacementpartsandaccessories

forthisunit.TheseareavailablefromaSearsorotherauthorizedservice

dealer.Theuseofanyunauthorizedpartsoraccessoriescouldleadtoserious

injurytotheuser,ordamagetotheunit,andvoidthewarranty.

Keepunitcleanofvegetationandothermaterialsthatmaybecomelodgedor

entangledintheunit.

• Toreducefirehazard,keeptheengineandmufflerfreefromgrass,leaves,

excessivegreaseorcarbonbuildup.

After use

Clean the unit with household cleaner to remove any gum buildup. Oil the

tines with machine oil to prevent rust.

OTHER SAFETY WARNINGS

Never store a fueled unit inside a building where fumes may reach an open

flame or spark.

Allow the engine to cool before storing or transporting. Be sure to secure the

unit while transporting.

Store the unit in a dry area, locked up or up high to prevent unauthorized use

or damage. Keep out of the reach of children.

Never douse or squirt the unit with water or any other liquid. Keep handles dry,

clean and free from debris. Clean after each use. See the Cleaning and

Storage instructions.

Keep these instructions. Refer to them often and use them to instruct other

users. If loaning someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

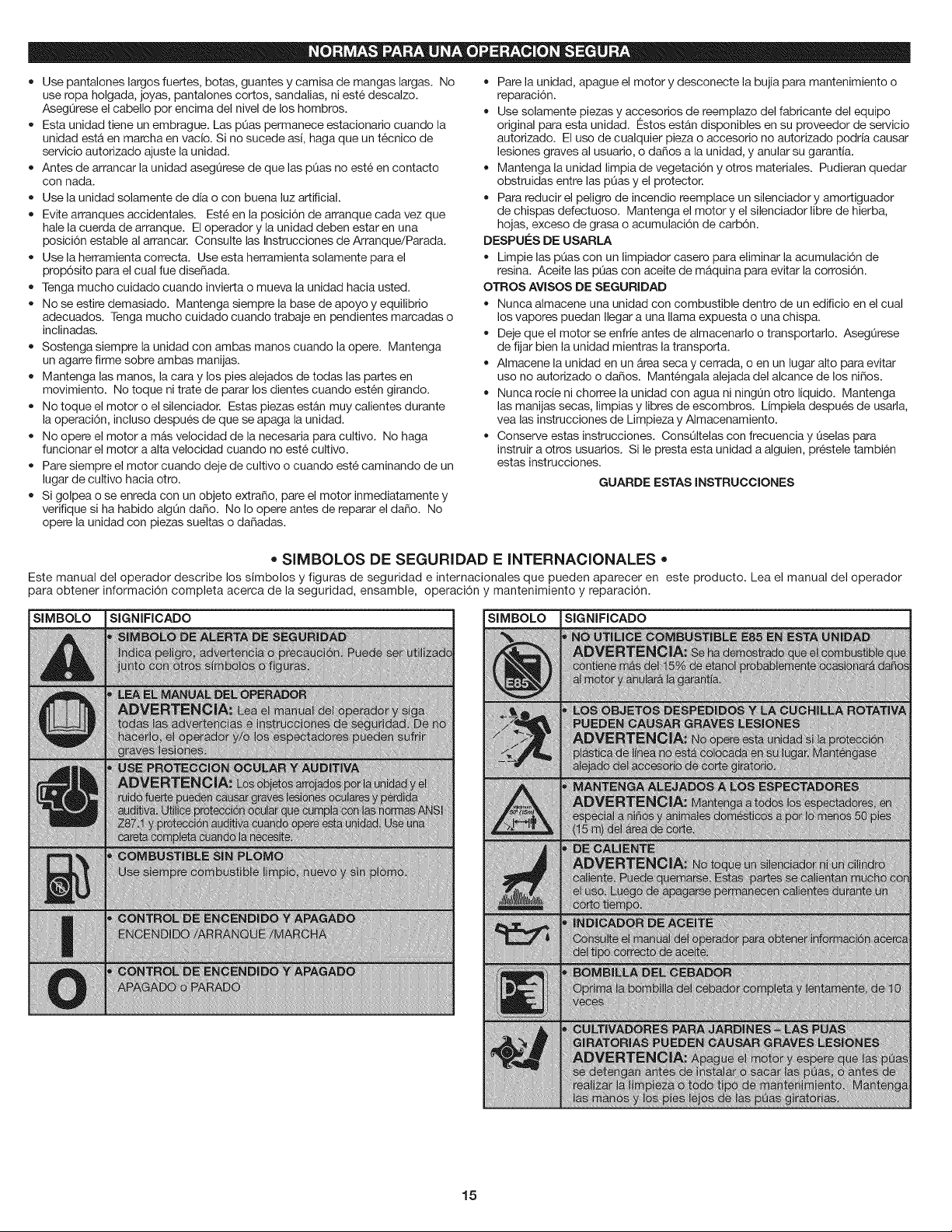

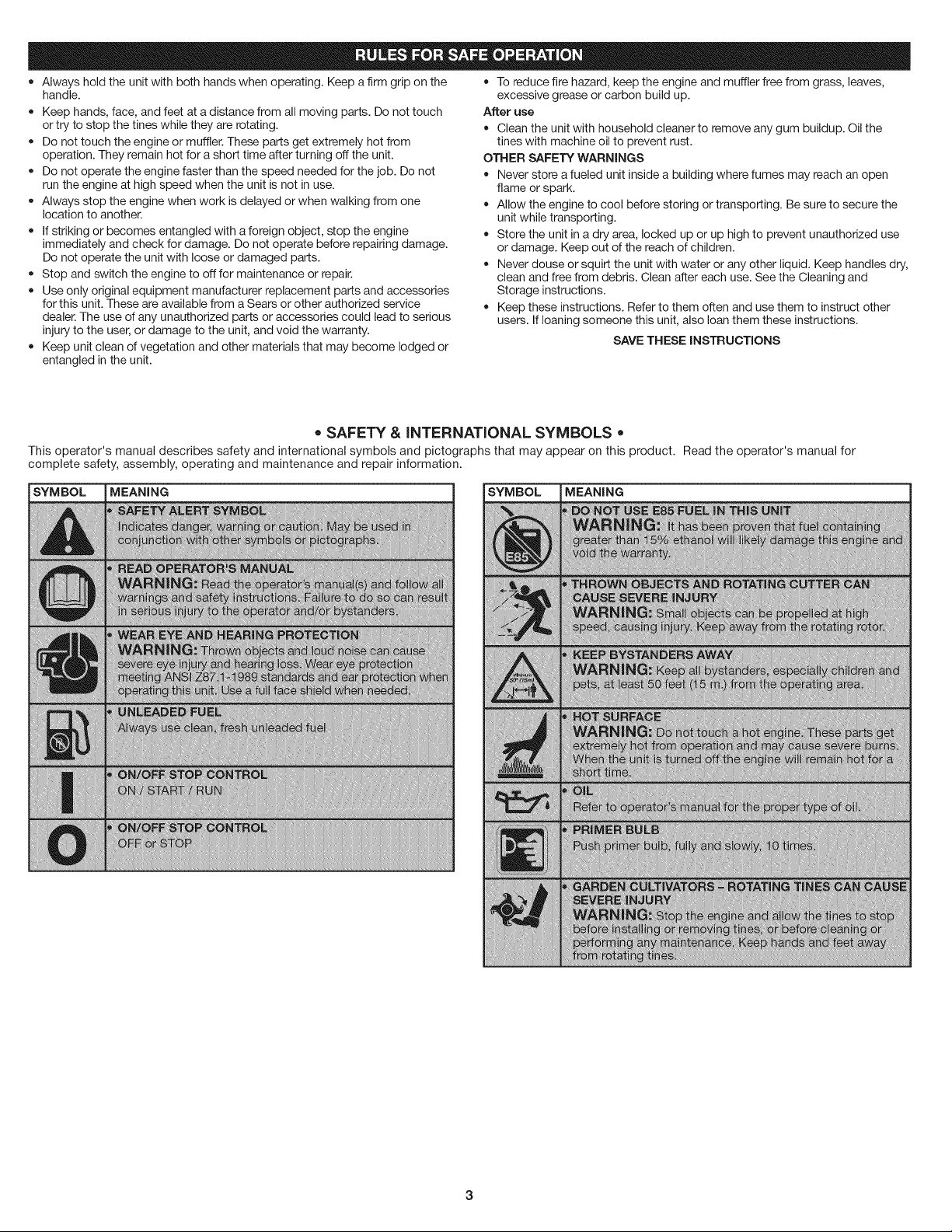

= SAFETY & iNTERNATiONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for

complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING SYMBOL MEANING

[IE

tin

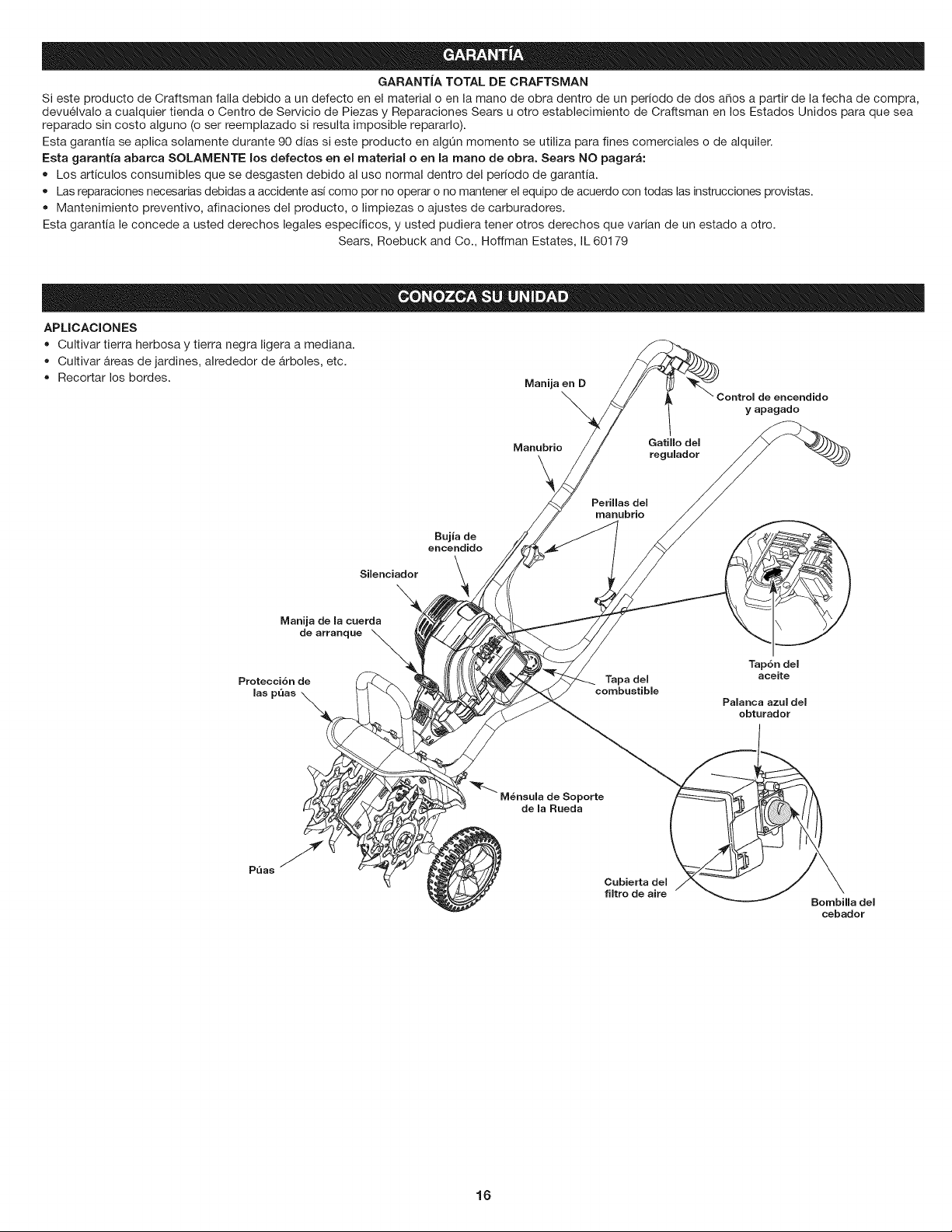

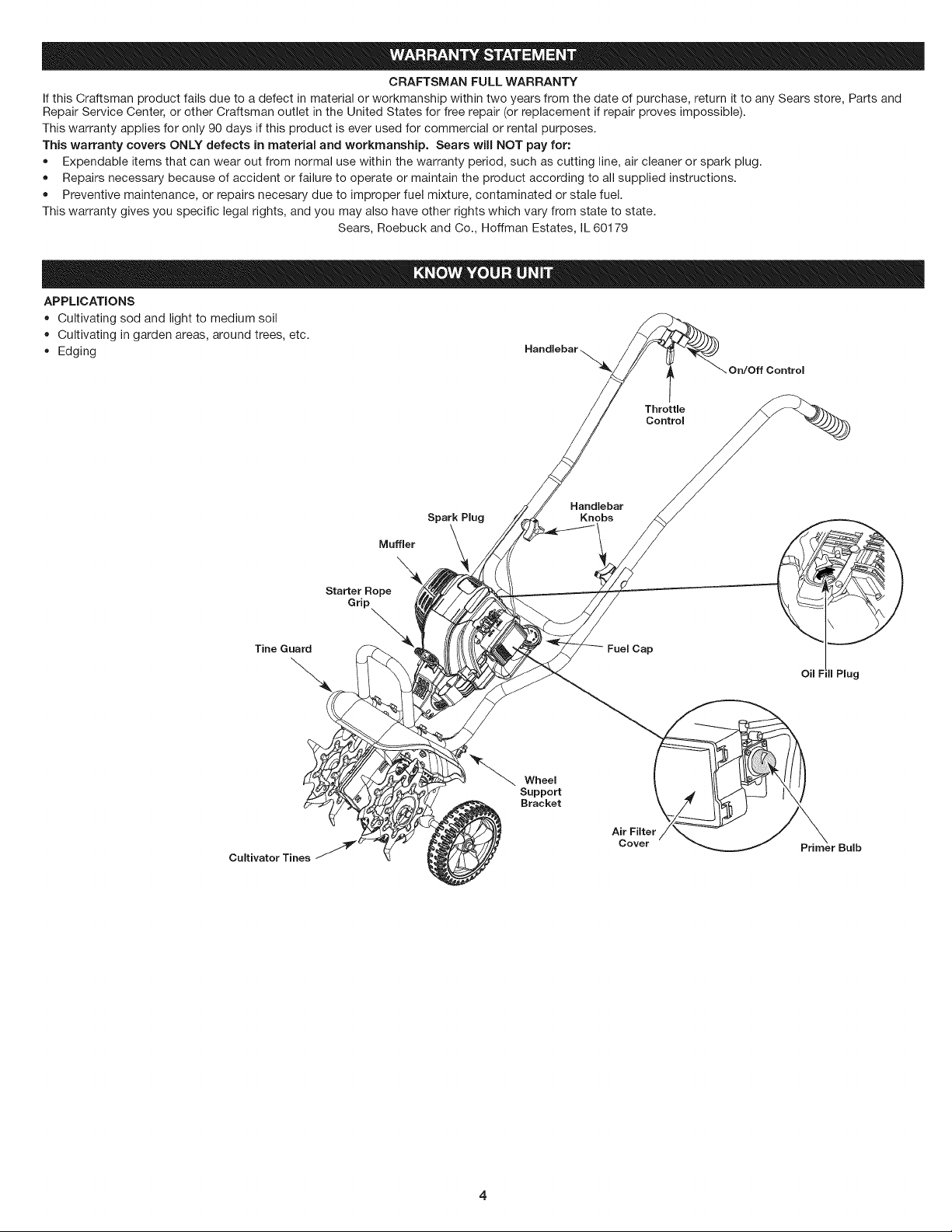

CRAFTSMAN FULL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two years from the date of purchase, return it to any Sears store, Parts and

Repair Service Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days if this product is ever used for commercial or rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will NOT pay for:

• Expendable items that can wear out from normal use within the warranty period, such as cutting line, air cleaner or spark plug.

Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

Preventive maintenance, or repairs necesary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

APPLICATIONS

• Cultivating sod and light to medium soil

Cultivating in garden areas, around trees, etc.

• Edging Handlebar _

Throttle

Control

Muffler

Starter Rope

Grip

Handlebar

Spark Plug Knobs

Tine Guard

Fuel Cap

Oil Fill Plug

Cultivator Tines St

Wheel

Support

Bracket

Air Filter

Cover

Primer Bulb

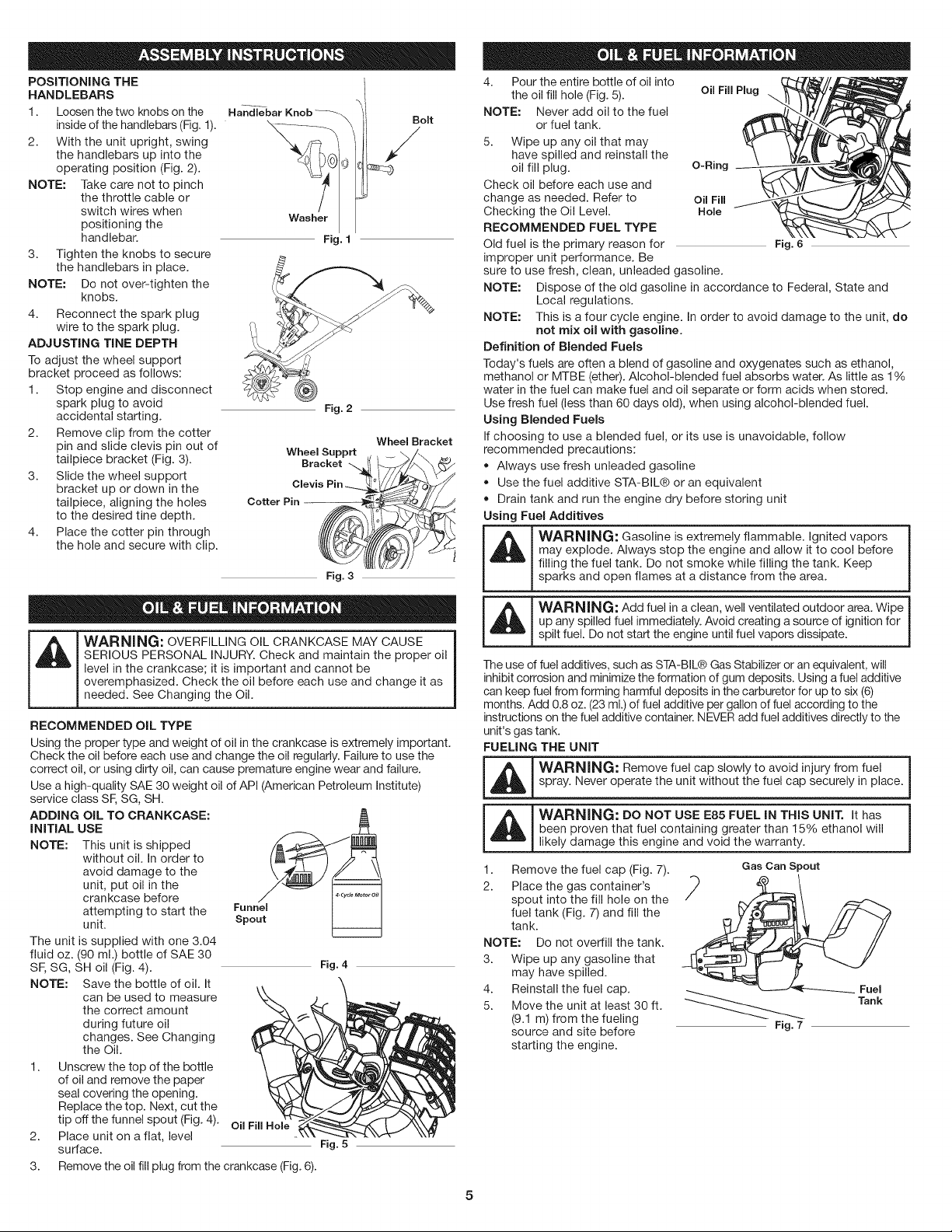

POSiTiONiNG THE

HANDLEBARS

1. Loosen the two knobs on the Handlebar Knob _

inside of the handlebars (Fig. 1).

2. With the unit upright, swing

the handlebars up into the

operating position (Fig. 2).

NOTE: Take care not to pinch

the throttle cable or

switch wires when

positioning the

handlebar.

3. Tighten the knobs to secure

the handlebars in place.

NOTE: Do not over-tighten the

knobs.

4. Reconnect the spark plug

wire to the spark plug.

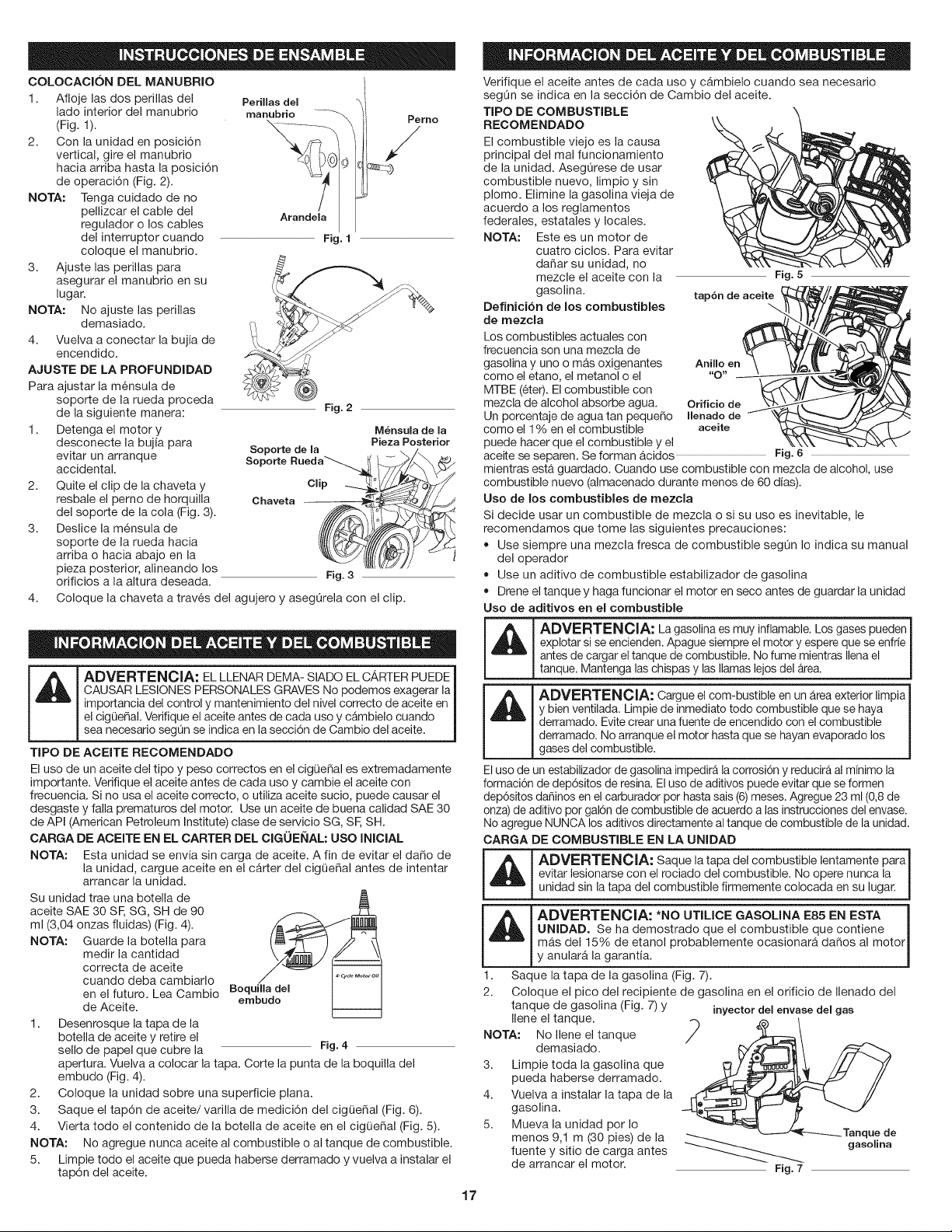

ADJUSTING TINE DEPTH

To adjust the wheel support

bracket proceed as follows:

1. Stop engine and disconnect

spark plug to avoid

accidental starting.

2. Remove clip from the cotter

pin and slide clevis pin out of

tailpiece bracket (Fig. 3).

3. Slide the wheel support

bracket up or down in the

tailpiece, aligning the holes

to the desired tine depth.

4. Place the cotter pin through

the hole and secure with clip.

Was"e I

Fig. 1

Fig. 2

Wheel Supprt

Bracket

Cotter Pin

Bolt

Wheem Bracket

Fig. 3

WARNING: OVERFILLING OIL CRANKCASE MAY CAUSE

SERIOUS PERSONAL INJURY. Check and maintain the proper oil

level in the crankcase; it is important and cannot be

overemphasized. Check the oil before each use and change it as

needed. See Changing the Oil.

RECOMMENDED OiL TYPE

Using the proper type and weight of oil in the crankcase is extremely important.

Check the oil before each use and change the oil regularly. Failure to use the

correct oil, or using dirty oil, can cause premature engine wear and failure.

Use a high-quality SAE 30 weight oil of API (American Petroleum Institute)

service class SF, SG, SH.

ADDING OiL TO CRANKCASE:

iNiTiAL USE

NOTE: This unit is shipped

without oil. In order to

avoid damage to the

unit, put oil in the

crankcase before

attempting to start the

unit.

The unit is supplied with one 3.04

fluid oz. (90 ml.) bottle of SAE 30

SF, SG, SH oil (Fig. 4).

NOTE: Save the bottle of oil. It

can be used to measure

the correct amount

during future oil

changes. See Changing

the Oil.

1. Unscrew the top of the bottle

of oil and remove the paper

seal covering the opening.

Replace the top. Next, cut the

tip off the funnel spout (Fig. 4). oil Fill Hole

2. Place unit on a flat, level

surface. Fig. 5

3. Remove the oil fill plug from the crankcase (Fig. 6).

Fig. 4

4. Pour the entire bottle of oil into

the oil fill hole (Fig. 5). Oil Fill Plug \

NOTE: Never add oil to the fuel

or fuel tank.

5. Wipe up any oil that may

have spilled and reinstall the

oil fill plug. O-Ring

Check oil before each use and

change as needed. Refer to Oil Fill

Checking the Oil Level. Hole

RECOMMENDED FUEL TYPE

Old fuel is the primary reason for Fig. 6

improper unit performance. Be

sure to use fresh, clean, unleaded gasoline.

NOTE: Dispose of the old gasoline in accordance to Federal, State and

Local regulations.

NOTE: This is a four cycle engine. In order to avoid damage to the unit, do

not mix oil with gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol,

methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1%

water in the fuel can make fuel and oil separate or form acids when stored.

Use fresh fuel (less than 60 days old), when using alcohol-blended fuel.

Using Blended Fuels

If choosing to use a blended fuel, or its use is unavoidable, follow

recommended precautions:

• Always use fresh unleaded gasoline

• Use the fuel additive STA-BIL® or an equivalent

• Drain tank and run the engine dry before storing unit

Using Fuel Additives

WARNING: Gasoline is extremely flammable. Ignited vapors

i _ may explode. Always stop the engine and allow it to cool before

filling the fuel tank. Do not smoke while filling the tank. Keep

i sparks and open flames at a distance from the area.

WARNING: Add fuel in a clean, well ventilated outdoor area. Wipe

i _ up any spilled fuel immediately. Avoid creating a source of ignition for

spilt fuel. Do not start the engine until fuel vapors dissipate.1

The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent, will

inhibit corrosion and minimize the formation of gum deposits. Using a fuel additive

can keep fuel from forming harmful deposits in the carburetor for up to six (6)

months. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the

instructions on the fuel additive container. NEVER add fuel additives directly to the

unit's gas tank.

FUELING THE UNIT

_ WARNING: Remove fuel cap slowly to avoid injury from fuel

spray. Never operate the unit without the fuel cap securely in place.

_ WARNING: DO NOT USE E85 FUEL iN THiS UNIT. It has

been proven that fuel containing greater than 15% ethanol will

likely damage this engine and void the warranty.

1. Remove the fuel cap (Fig. 7).

2. Place the gas container's

spout into the fill hole on the

fuel tank (Fig. 7) and fill the

tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that

may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft.

(9.1 m) from the fueling

source and site before

starting the engine.

Gas Can Spout

Tank

Fig. 7

i iwA°°,°o:o0eratethisunitonyinaweventiatedoutdoorarea

Carbon monox de exhaust fumes can be etha n a conf ned area.

_ ARNING: Avoid accidental starting. Make sure to be in the

starting position when pulling the starter rope (Fig. 10). To avoid serious

injury, the operator and unit must be in a stable position while starting, j

NOTE: This unit uses the Incredi-PulF M starting system, which

significantly reduces the effort required to start the engine. There is

no harsh resistance when pulling the starter rope. Be aware that

this starting method is vastly different from (and much easier than)

previous starting techniques.

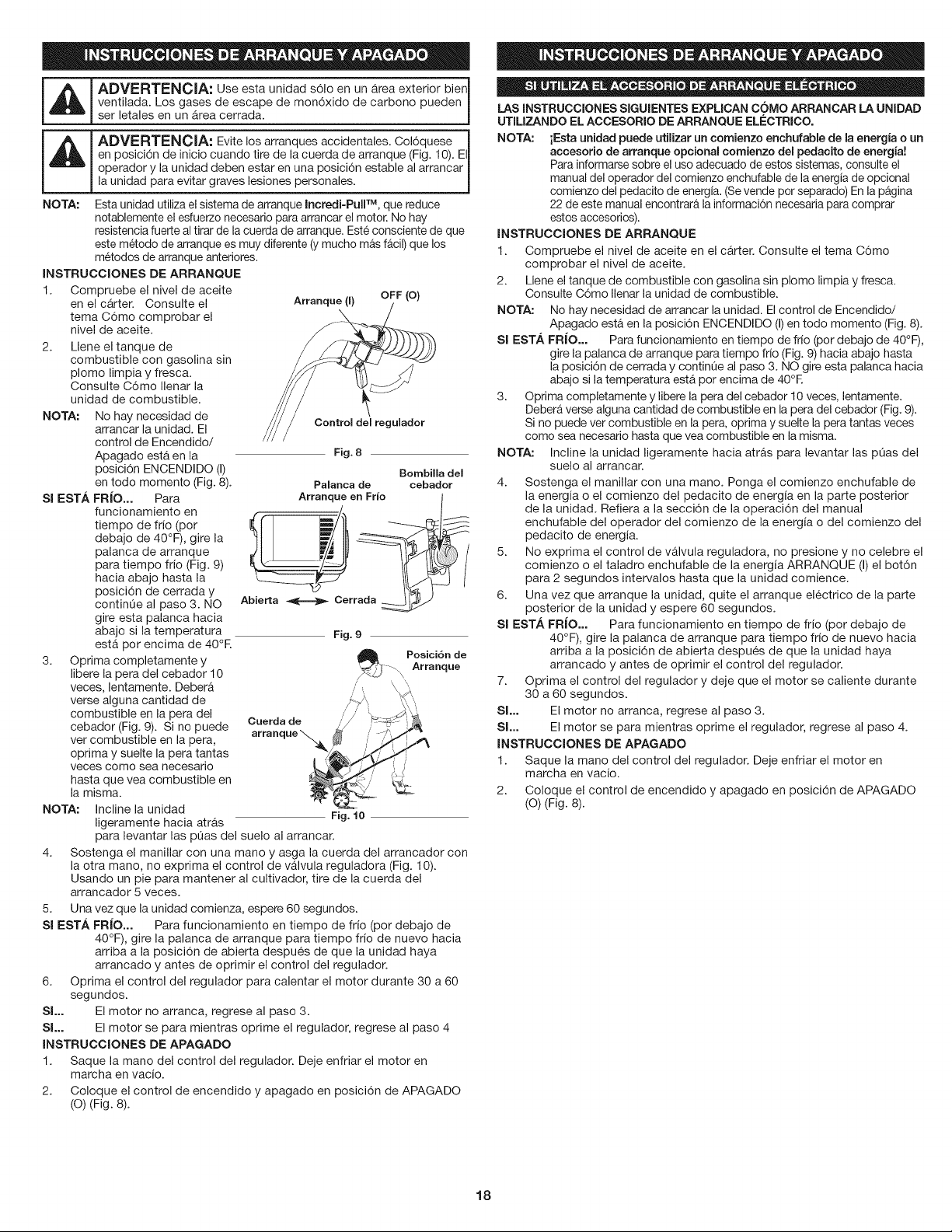

STARTING INSTRUCTIONS OFF (O)

1. Check the oil level in the ON ( I )

crankcase. Refer to

Checking the Oil Level.

2. Fill the fuel tank with fresh,

clean unleaded gasoline.

Refer to Fueling the Unit.

NOTE: There is no need to turn

the unit on. The On/Off

Control is in the ON (I) Throttle Control

position at all times

(Fig. 8). Fig. 8

IF COLD... For cold weather

conditions (below 40°F), Cold Weather Primer Bulb

flip the Cold Weather Start Starter Lever

Lever (Fig. 9) back to the _

closed position and

continue to step 3. DO

NOT flip this lever back if

the temperature is above

40°R

3. Fully press and release the

primer bulb 10 times, slowly. Open _ Closed

Some amount of fuel should

be visible in the primer bulb

(Fig. 9). If fuel can not be Fig. 9

seen in the bulb, press and Starting

release the bulb until fuel is Position

visible.

NOTE: Make sure to always .iz/,have the unit tilted back

slightly to bring the tines Starter

off the ground when Rope _.

starting.

4. Hold the handlebar with one

hand and grab the starter

rope with the other hand, do

not squeeze the throttle

control (Fig. 10). Using one Fig. 10

foot to hold down the cultivator. Pull the starter rope 5 times.

5. Once the unit starts, wait 60 seconds.

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever forward to the open position after the unit has started

and before squeezing the throttle control.

6. Squeezing the throttle control for an additional 30 to 60 seconds to let the

engine warm up. The unit may be used during this time.

IF... The engine does not start, go back to step 3.

IF,.. The engine stops while squeezing the throttle, go back to step 4.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the unit

comes to a complete stop. (Fig. 8)

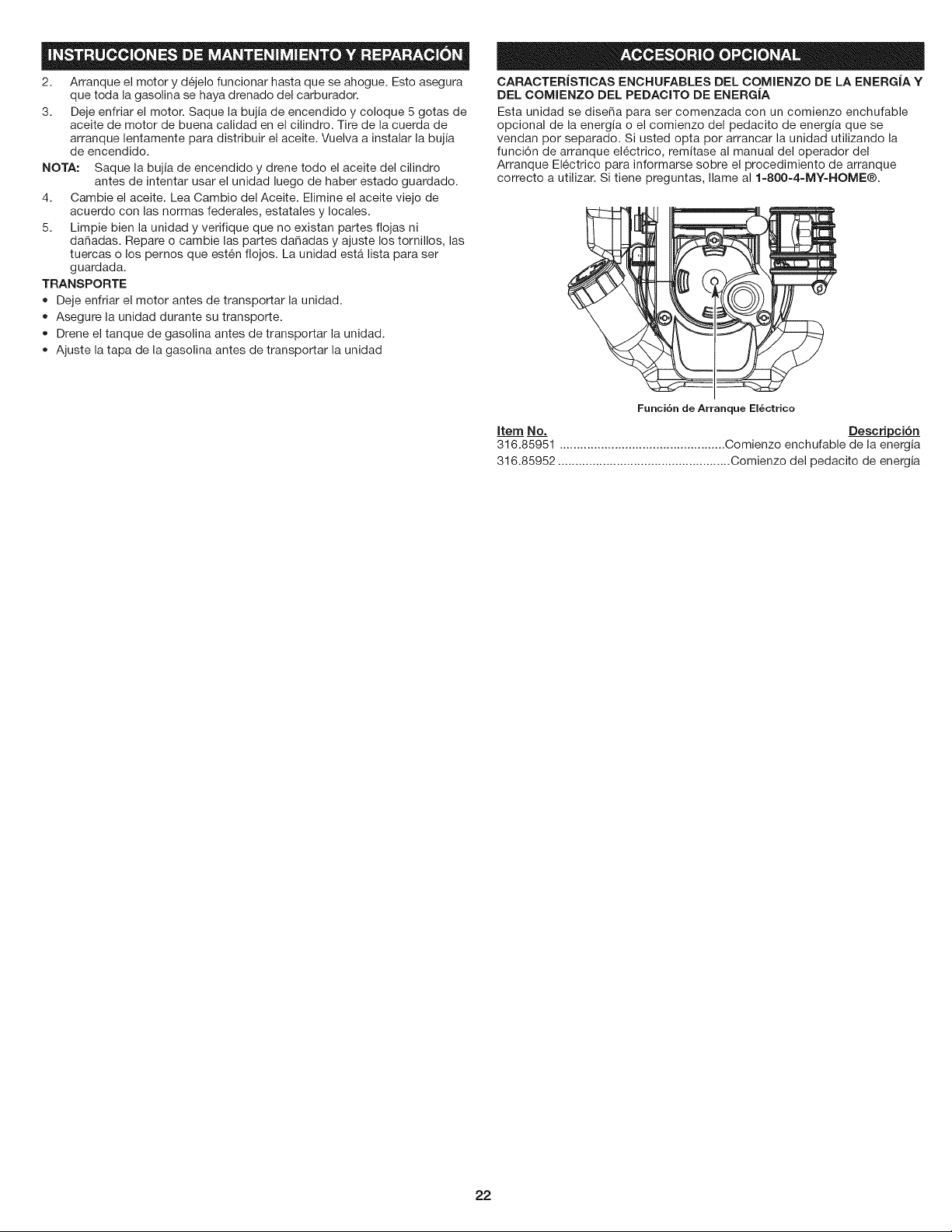

NOTE= This Unit Can Use a Plug-in Power Start or Power Bit Start

Optional Accessory!

Please refer to the Plug-In Power Start or Power Bit Start operator's

manual for proper use of these features. (Items may be Sold

Separately! Please refer to page 9 of this manual for more information

about purchasing these accessories.)

STARTING INSTRUCTIONS

1. Check the oil level in the crankcase. Refer to Checking the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the Unit.

NOTE: There is no need to turn the unit on. The On/Off Control is in the

ON (I) position at all times (Fig. 8).

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever (Fig. 9) down to the start/closed position and continue to

step 3. DO NOT flip this lever down if the temperature is above 40°R

3. Fully press and release the primer bulb 10 times, slowly. Some amount

of fuel should be visible in the primer bulb (Fig. 9). If fuel can not be seen

in the bulb, press and release the bulb until fuel is visible.

NOTE: Make sure to always have the unit tilted back slightly to bring the

tines off the ground when starting.

4. Hold the handlebar with one hand. Place the Plug-In Power Start or

Power Bit Start into the back of the unit. Refer to Operation section of

the Plug-In Power Start or Power Bit Start operator's manual.

5. Do Not squeeze the throttle control, press and hold the Plug-In Plug-In

Power Start or drill's ON (I) button for 2 second intervals until unit starts.

6. Once the unit starts, remove the Plug-In Power Start or drill from the

rear of the unit and wait 60 seconds.

IF COLD... For cold weather conditions (below 40°F), flip the Cold Weather

Start Lever forward to the open position after the unit has started

and before squeezing the throttle control.

7. Squeezing the throttle control for an additional 30 to 60 seconds to let the

engine warm up. The unit may be used during this time.

IF,.. The engine does not start, go back to step 3.

IF,.. The engine stops while squeezing the throttle, go back to step 4.

STOPPING INSTRUCTIONS

1. Release the throttle control and allow the engine to cool down by idling.

2. Press and hold the On/Off Control in the OFF (O) position until the unit

comes to a complete stop. (Fig. 8)

OPERATING TiPS

-- 1L_ ARNING: To prevent serious personal injury, never pick-up or

carry the unit while the engine is running.

1. Move the cultivator to the work area prior to starting the engine.

Transport the cultivator by pushing or

pulling it along on its wheels.

2. Start the unit by following the Starting

Instructions.

3. With the engine running and the tines off

the ground, depress the throttle control

to increase the engine speed.

4. While holding the upper handle with

both hands, slowly lower the cultivator

until the tines make contact with the

ground (Fig. 11).

5. As cultivating action begins, tilt the cultivator Fig. 11

up slightly using the handle so that the tines can penetrate the ground.

6. Once the ground has been broken, continue at a moderate pace.

7. If the tines are digging too deep or not deep enough, adjust the wheel

bracket as described in Adjusting Tine Depth.

I A I To prevent serious personal injury, use extremeI WARNING:cautionwhen reversing or pulling the unit backwards. 1

TRANSPORTING THE UNIT

__llb _WARN'NG: T° prevent seri°us pers°nal injury' always st°p the 1

engine when operation is delayed or when transporting the unit

from one location to another.

1. Stop the engine.

2. Tilt the unit back until the tines clear the ground.

3. Push or pull the unit to the next location to be cultivated.

MAINTENANCESCHEDULE

I i_ ARNING: To prevent serious injury, never perform maintenance

or repairs with unit running. Always service and repair a cool unit.

Perform these required maintenance procedures at the frequency stated in

the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If

unsure about these procedures take the unit to Sears or other qualified

service dealer. Call 1=800-4-MY=HOME® for more information.

NOTE: Maintenance, replacement, or repair of the emission control devices

and system may be performed by a Sears or other qualified service

dealer. Call 1=800=4-MY=HOME® for more information.

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hours Clean air filter p. 8

At 10 hours Change oil p. 7

Check rocker arm to valve clearance and adjust p. 8

Check spark plug condition and gap p. 9

Every 40 Change oil p. 7

Check rocker arm to valve clearance and adjust p. 8

Check spark plug condition and gap p. 9

Clean spark arrestor p. 9

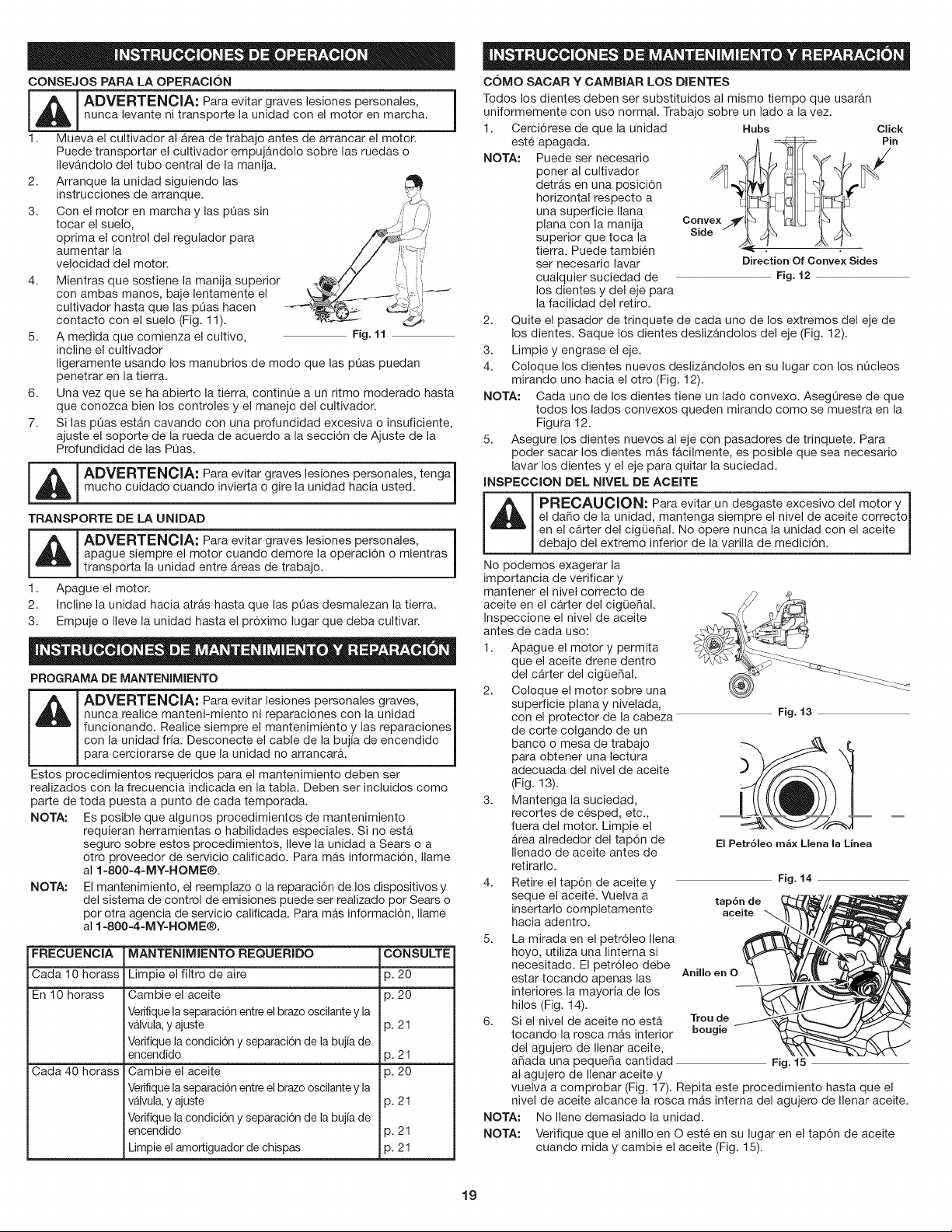

TINE REMOVAL AND REPLACEMENT

All tines should be replaced at the same time as they will wear evenly

through normal use. Work on one side at a time.

1. Make sure the unit is off.

NOTE: It may be necessary to

lay the cultivator back in

a horizontal position on

a flat level surface with

the upper handle

touching the ground. It

may also be necessary

to wash any dirt off the

tines and shaft for ease

of removal.

2. Remove the click pin from

Hubs Click

Convex /I¢

Side --

DirectionOf Convex Sides

Fig. 12

each end of the tine shaft. Slide the tines off of the shaft (Fig. 12).

3. Clean and oil the shaft.

4. Slide on the new tines with the hubs facing each other (Fig. 12).

NOTE: Each tine has a convex side. Make sure that all of the convex

sides are facing as shown in Figure 12.

5. Secure the new tines to the shaft with click pins. It may be necessary to

wash the dirt off the tines and shaft for ease of removal.

CHECKING THE OIL LEVEL

-- i_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

The importance of checking and

maintaining the proper oil level in

the crankcase cannot be

overemphasized. Check oil before

each use:

1. Stop the engine and allow oil

to drain into the crankcase.

2. Place the unit in a horizontal

position to get a proper oil

level reading (Fig. 13).

3. Keep dirt, grass clippings

and other debris out of the

engine. Clean the area

around the dipstick before

removing it.

4. Remove the oil fill plug.

5. Look into the oil fill hole, use

a flashlight if needed. The oil

should be just touching the

inner most thread (Fig. 14).

Fig. 13

Oil Max Fill Line

Fig. 14

6. If the oil level is not touching

the inner most thread on the Oil Fill Plug

oil fill hole, add a small

amount of oil to the oil fill hole

and recheck (Fig. 17). Repeat

this procedure until the oil

level reaches the inner most O-Ring

thread on the oil fill hole.

NOTE: Do not overfill the unit.

Oil Fill

NOTE: Make sure the O-ring is Hole

in place on the oil fill

plug when checking and

changing the oil (Fig. 15). Fig. 15

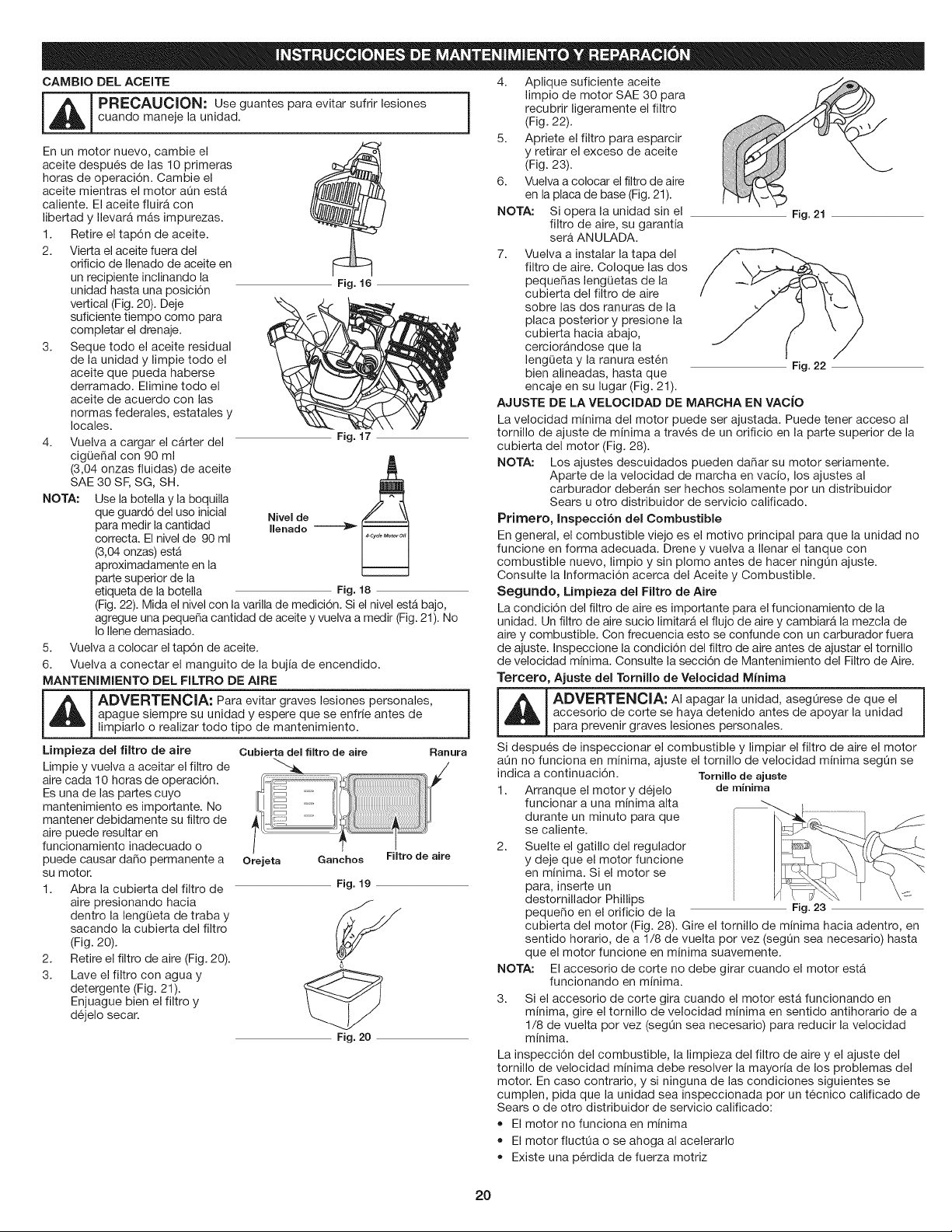

CHANGING THE OIL

-- i_ CAUTION" Wear gloves to prevent injury when handling the unit.

For a new engine, change the oil

after the first 10 hours of

operation. Change the oil while

the engine is still warm. The oil will

flow freely and carry away more

impurities.

1. Remove the oil fill plug.

2. Pour the oil out of the oil fill

hole and into a container by

tipping the unit to a vertical

position (Fig. 16). Allow

ample time for complete

drainage.

3. Wipe up any oil residue on

the unit and clean up any oil

that may have spilled.

Dispose of the oil according

to Federal, State and local

regulations.

4. Refill the crankcase with

3.04 fl.oz. (90 ml) of SAE 30

SF, SG, SH oil.

NOTE: Use the bottle and

spout saved from initial

use to measure the

correct amount of oil.

The top of the label on

the bottle measures

approximately 3.04

fi.oz. (90 ml) (Fig. 18).

Check the level, See

Checking the Oil Level.

If the level is low, add a

Fig. 16

Fill Line

Fig. 17

Fig. 18

small amount of oil and recheck. Do not overfill (Fig. 14).

5. Replace the oil fill plug.

6. Reconnect the spark plug boot.

AIR FILTER MAINTENANCE

_L_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

Cleaning the Air Filter

Clean and re-oil the air filter every

10 hours of operation. It is an

important item to maintain. Failure

to maintain the air filter properly

can result in poor performance or

can cause permanent damage to

the engine.

1. Open the air filter cover. Push

the tab on the under side of

the cover inward. Then pull

the air filter cover out and up.

(Fig. 19).

2. Remove the air filter (Fig. 19).

3. Wash the filter in detergent

and water (Fig. 20). Rinse the

filter thoroughly and allow it

to dry.

Air Filter Cover Slot

Tab Hooks Air Filter

Fig. 19

Fig. 20

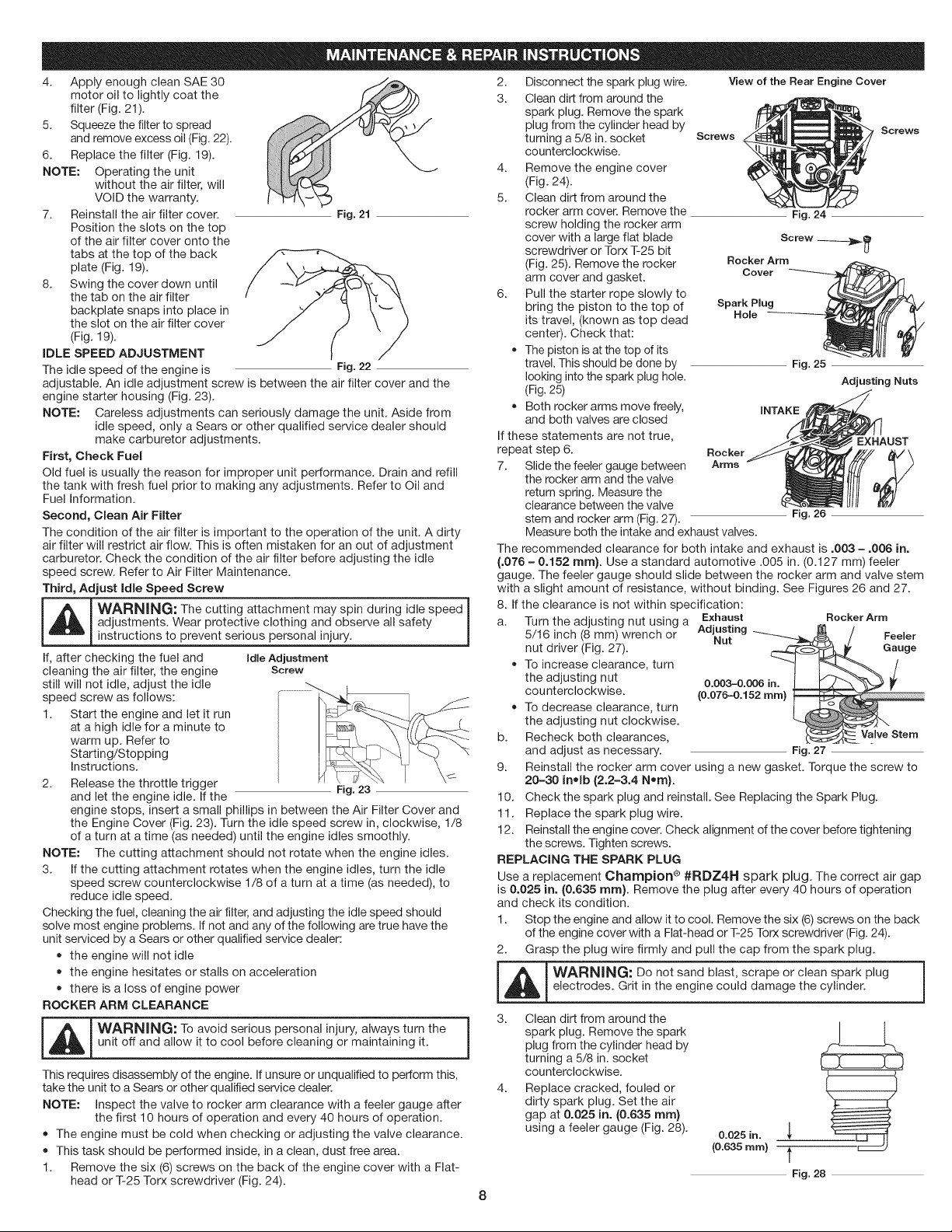

4. Apply enough clean SAE 30

motor oil to lightly coat the

filter (Fig. 21).

5. Squeeze the filter to spread

and remove excess oil (Fig. 22).

6. Replace the filter (Fig. 19).

NOTE: Operating the unit

without the air filter, will

VOID the warranty.

7. Reinstall the air filter cover.

Position the slots on the top

of the air filter cover onto the

tabs at the top of the back

plate (Fig. 19).

8. Swing the cover down until

the tab on the air filter

backplate snaps into place in

the slot on the air filter cover

(Fig. 19).

iDLE SPEED ADJUSTMENT

View of the Rear Engine Cover

Fig. 21 Fig. 24

The idle speed of the engine is Fig. 22

adjustable. An idle adjustment screw is between the air filter cover and the

engine starter housing (Fig. 23).

NOTE: Careless adjustments can seriously damage the unit. Aside from

idle speed, only a Sears or other qualified service dealer should

make carburetor adjustments.

First, Check Fuel

Old fuel is usually the reason for improper unit performance. Drain and refill

the tank with fresh fuel prior to making any adjustments. Refer to Oil and

Fuel Information.

Second, Clean Air Filter

The condition of the air filter is important to the operation of the unit. A dirty

air filter will restrict air flow. This is often mistaken for an out of adjustment

carburetor. Check the condition of the air filter before adjusting the idle

speed screw. Refer to Air Filter Maintenance.

Third, Adjust Idle Speed Screw

_L_ ARNING: The cutting attachment may spin during idle speed

adjustments. Wear protective clothing and observe all safety

instructions to prevent serious personal injury.

If, after checking the fuel and Idle Adjustment

cleaning the air filter, the engine Screw

still will not idle, adjust the idle

speed screw as follows:

1. Start the engine and let it run

at a high idle for a minute to

warm up. Refer to

Starting/Stopping

Instructions.

2. Release the throttle trigger Fig. 23

and let the engine idle. If the

engine stops, insert a small phillips in between the Air Filter Cover and

the Engine Cover (Fig. 23). Turn the idle speed screw in, clockwise, 1/8

of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle

speed screw counterclockwise 1/8 of a turn at a time (as needed), to

reduce idle speed.

Checking the fuel, cleaning the air filter, and adjusting the idle speed should

solve most engine problems. If not and any of the following are true have the

unit serviced by a Sears or other qualified service dealer:

• the engine will not idle

• the engine hesitates or stalls on acceleration

there is a loss of engine power

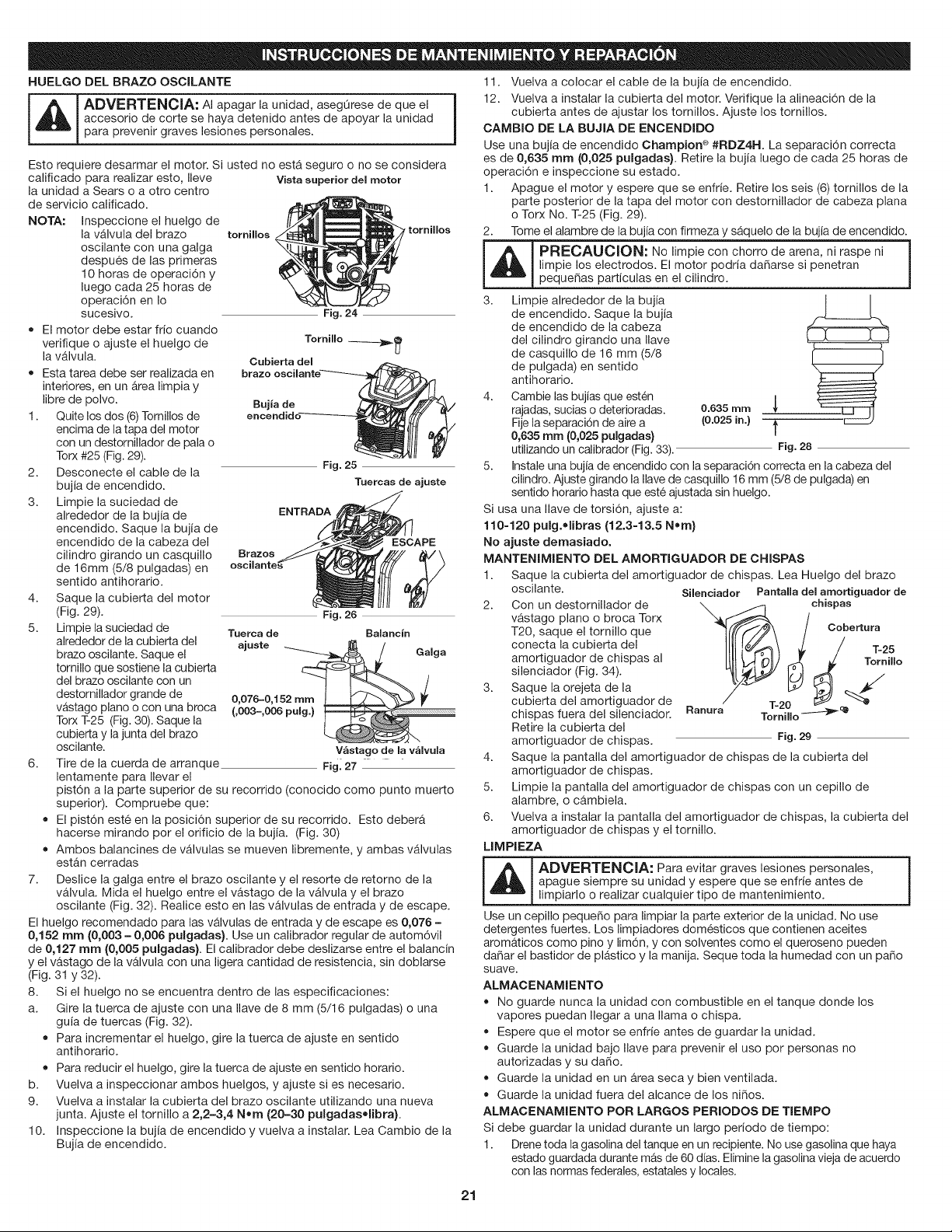

ROCKER ARM CLEARANCE

_L_ ARNING: To avoid serious personal injury, always turn the

unit off and allow it to cool before cleaning or maintaining it.

}

2. Disconnect the spark plug wire.

3. Clean dirt from around the

spark plug. Remove the spark

plug from the cylinder head by

turning a 5/8 in. socket Screws

counterclockwise.

4. Remove the engine cover

(Fig. 24).

5. Clean dirt from around the

rocker arm cover. Remove the

screw holding the rocker arm

cover with a large flat blade

screwdriver or Torx T-25 bit

(Fig. 25). Remove the rocker

arm cover and gasket.

6. Pull the starter rope slowly to

bring the piston to the top of Spark Plug

its travel, (known as top dead Hole

center). Check that:

The piston is at the top of its

travel. This should be done by

looking into the spark plug hole.

(Fig. 25)

Both rocker arms move freely,

and both valves are closed

If these statements are not true,

repeat step 6. Rocker

7. Slide the feeler gauge between Arms

the rocker arm and the valve

return spring. Measure the

clearance between the valve

stem and rocker arm (Fig. 27).

Screws

Fig. 25

INTAKE

Adjusting Nuts

This requires disassembly of the engine. If unsure or unqualified to perform this,

take the unit to a Sears or other qualified service dealer.

NOTE: Inspect the valve to rocker arm clearance with a feeler gauge after

the first 10 hours of operation and every 40 hours of operation.

The engine must be cold when checking or adjusting the valve clearance.

• This task should be performed inside, in a clean, dust free area.

1. Remove the six (6) screws on the back of the engine cover with a Flat-

head or T-25 Torx screwdriver (Fig. 24).

EXHAUST

Fig. 26

Measure both the intake and exhaust valves.

The recommended clearance for both intake and exhaust is .003 - .006 in.

(.076 - 0.152 rnrn). Use a standard automotive .005 in. (0.127 mm) feeler

gauge. The feeler gauge should slide between the rocker arm and valve stem

with a slight amount of resistance, without binding. See Figures 26 and 27.

8. If the clearance is not within specification:

Turn the adjusting nut using a

5/16 inch (8 mm) wrench or

nut driver (Fig. 27).

To increase clearance, turn

the adjusting nut

counterclockwise.

To decrease clearance, turn

the adjusting nut clockwise.

Recheck both clearances,

and adjust as necessary.

9. Reinstall the rocker arm cover using a new gasket. Torque the screw to

20-30 inolb (2.2-3.4 Nom).

10. Check the spark plug and reinstall. See Replacing the Spark Plug.

11. Replace the spark plug wire.

12. Reinstall the engine cover. Check alignment of the cover before tightening

the screws. Tighten screws.

REPLACING THE SPARK PLUG

Use a replacement Champion ® #RDZ4H spark plug. The correct air gap

is 0.025 in. (0.635 mrn). Remove the plug after every 40 hours of operation

and check its condition.

1. Stop the engine and allow it to cool. Remove the six (6) screws on the back

of the engine cover with a Flat-head or T-25 Torx screwdriver (Fig. 24).

2. Grasp the plug wire firmly and pull the cap from the spark plug.

_L_ ARNING: Do not sand blast, scrape or clean spark plug

electrodes. Grit in the engine could damage the cylinder.

Exhaust Rocker Arm

/ Fee,er

Gauge

0.003-0.006 in. J_ _ V

(0.076-0.152 mm)

Valve Stem

Fig. 27

3. Clean dirt from around the

spark plug. Remove the spark I 1

plug from the cylinder head by

turning a 5/8 in. socket

counterclockwise.

4. Replace cracked, fouled or

dirty spark plug. Set the air

gap at 0.025 in. (0.635 rnrn)

using a feeler gauge (Fig. 28). 0.025 in.

(0.635 mm) t

Fig. 28

5. Install a correctly-gapped spark plug in the cylinder head. Turn the 5/8

in. socket clockwise until snug.

If using a torque wrench torque to: 110-120 in.olb. (12.3-13.5 Norn}

Do not over-tighten.

SPARK ARRESTOR MAINTENANCE

1. Remove the rear engine cover. See Rocker Arm Clearance.

2. With a flat blade screwdriver

or Torx T-20 bit and a T-25

bit, remove the screws

attaching the spark arrestor

cover to the muffler (Fig. 29).

3. Pull the tab on the spark

arrestor cover out of the

muffler. Remove the spark

arrestor cover.

4. Remove the spark arrestor

screen from the spark

arrestor cover.

Muffler Spark Arrestor

Cover

1"-25

Screw

Slot

1-20 Screw ._ "3r'_

Fig. 29

5. Clean the spark arrestor screen with a wire brush or replace it.

6. Reinstall the spark arrestor screen, spark arrestor cover and screws.

CLEANING

I A I WARNING: To avoid serious personal injury, always turn the

_ unit off and allow it to cool before cleaning or maintaining it.

Use a small brush to clean off the outside of the unit. Do not use strong

detergents. Household cleaners that contain aromatic oils such as pine and

lemon, and solvents such as kerosene, can damage plastic housing or handle.

Wipe off any moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may reach an open

flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

LONG TERM STORAGE

1. Drain all gasoline from the gas tank into a container. Do not use gas

that has been stored for more than 60 days. Dispose of the old gasoline

in accordance to Federal, State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all

gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of

high quality motor oil into the cylinder. Pull the starter rope slowly to

distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder

before attempting to start the unit after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in

accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts.

Repair or replace damaged parts and tighten loose screws, nuts or

bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting.

• Secure the unit while transporting.

• Drain the gas tank before transporting.

• Tighten gas cap before transporting.

PLUG-IN POWER START AND POWER BIT START FEATURES

This unit is designed to be started with an optional Plug-In Power Start or

Power Bit Start that are sold separately. If choosing to start the unit using

one of these features or have questions please contact your local retailer or

call 1-800-4-MY-HOME®, for more information and purchasing. You may

also go to www.craftsman.com.

Electric Start Feature

Item No. Description

316.85951 ..................................... Plug-In Power Start

316.85952 ........................................ Power Bit Start

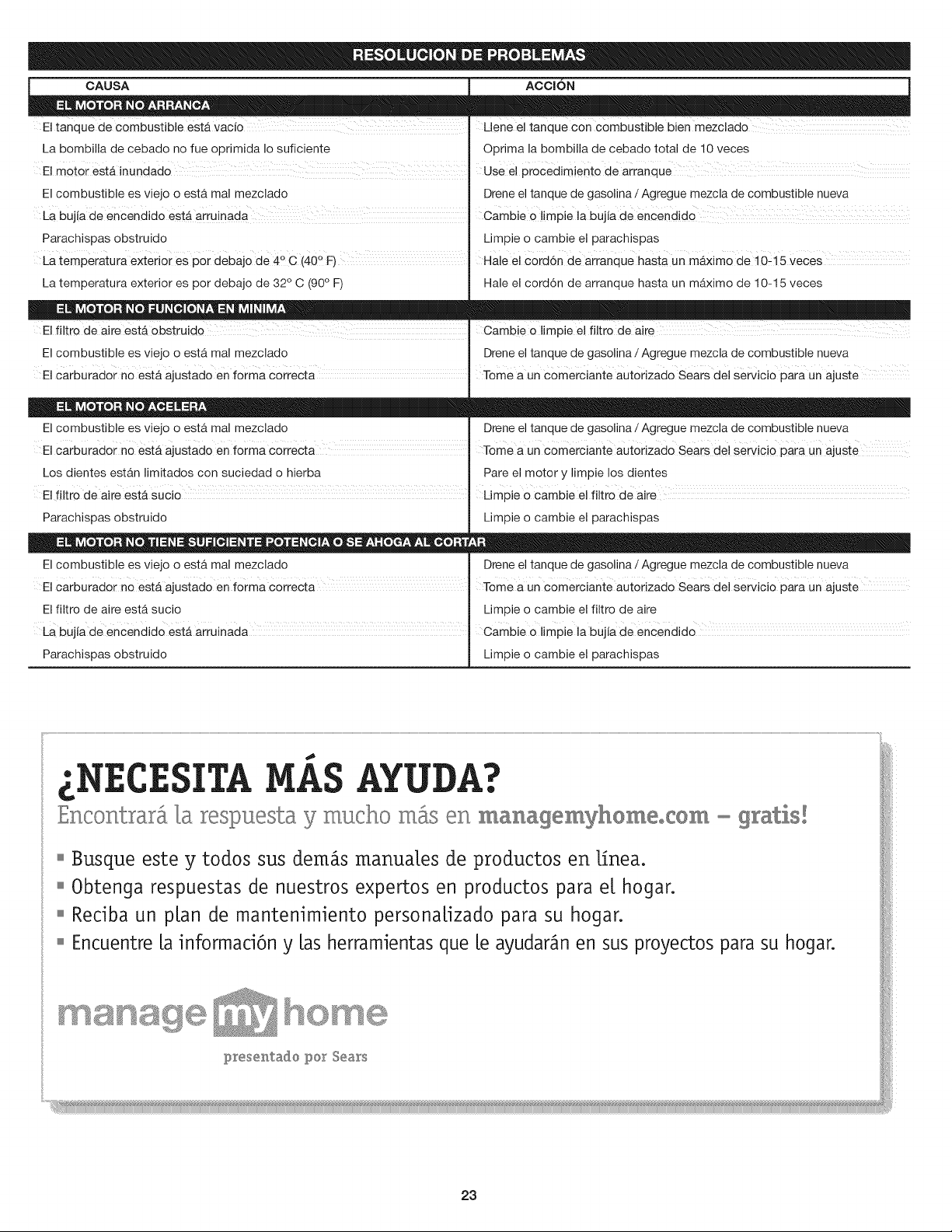

PROBLEM

Empty fuel tank

Pdmer bulb wasr,t Piessed enough

Old fuel

SOLUTION

Fill fuel tank with fuel

PreSs primer bulb fully and Slowly i0 times

Drain gas tank and add fresh fuel

Fouled spark piug" Replace or clean the spark plug

Plugged spark arrestor Clean or replace spark arrestor

Air filter is plugged Replace or clean the air filter

Old fuel' Drain gas ta_kand add fresh fuel

Improper idle speed Adjust according to the Idle Speed Adjustments section.

Old fuel Drain gas tank and add fresh fuel

i improper carburetor adjustment' Take to Searsorotherqualifiedsewice dealer for an adjustment

Cultivator tines bound with dirt or grass Stop the engine, clean and remove any debris binding the tines

Dirty airfilter

Plugged spark arrestor

Old fuel

Clean or replace the air filter

Clean or replace spark arrestor

Drain gas tank and add fresh fuel

impropei carburetor adjustment Take to sears oi other qualified Seivice dealei for an adjustment

Fouled spark plug Replace or clean the spark plug

Pluggedsparkarrestor ' Cleanorreplacesparkarrestor

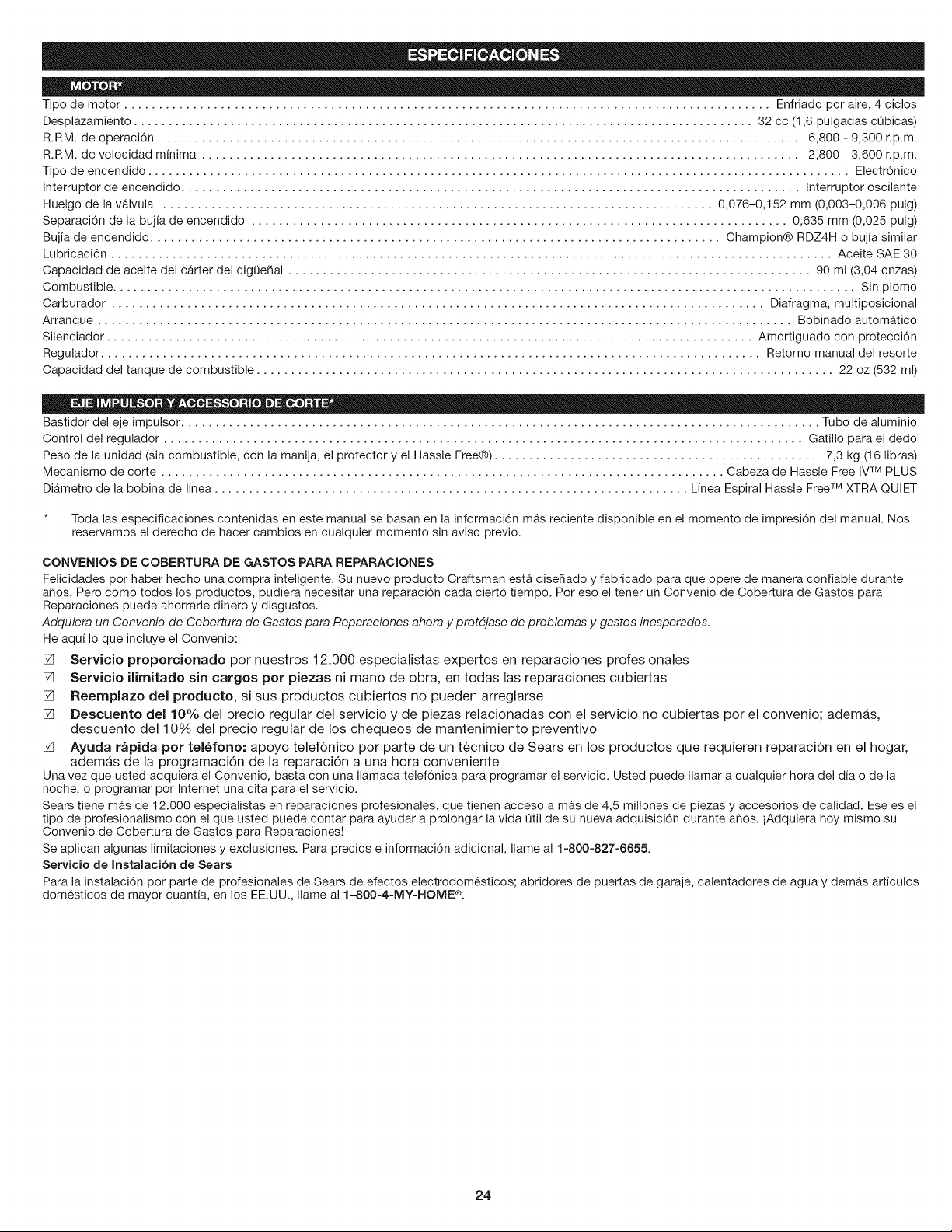

Engine Type .................................................................................................... Air-Cooled, 4-Cycle

Displacement ..................................................................................................... 1.8 cu. in. (29 cc)

Operating RPM ........................................................................................................ 6,800+ rpm

Idle Speed RPM .................................................................................................. 2,800 - 3,600 rpm

Ignition Type ............................................................................................................ Electronic

Ignition Switch ...................................................................................................... Rocker Switch

Valve clearance ...................................................................................... 0.003-0.006 in. (0.076-0.152 mm)

Spark Plug Gap ............................................................................................... 0.025 inch (0.635 mm)

Spark Plug ........................................................................................ Champion RDZ4H or equivalent plug

Lubrication ............................................................................................................ SAE 30 Oil

Crankcase Oil Capacity ............................................................................................... 3.04 oz (90 ml)

Fuel .................................................................................................................. Unleaded

Carburetor .................................................................................................. Diaphragm, All-Position

Starter .............................................................................................................. Auto Rewind

Muffler ......................................................................................................... Baffled with Guard

Throttle ...................................................................................................... Manual Spring Return

Fuel Tank Capacity ................................................................................................... 14 oz (414 ml)

Cultivating Path Width (Maximum) .................................................................................. 9 inches (22.86 cm)

Cultivating Depth (Maximum) ...................................................................................... 6 inches (15.24 cm)

Approximate Weight (no fuel) .......................................................................................... 25 lb. (11.5 kg)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without

notice.

REPAIR PROTECTION AGREEMENTS

Congratulations on making a smart purchase. Your new Craftsman <+product is designed and manufactured for years of dependable operation. But like all

products, it may require repair from time to time. That's when having a Repair Protection Agreement can save you money and aggravation.

Here is what the Repair Protection Plan Agreement includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all covered repairs

[] Product replacement up to $1500 if your covered product can not be fixed

[] Discount of 10% from regular price of service and related installed parts not covered by the agreement; also, 10% off regular price of

preventive maintenance checks

[] Fast help by phone - we call it Rapid Resolution - phone support from a Sears representative. Think of us as a "talking owner's manual."

Once you purchase the Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service

appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any reason during the product warranty period, we will provide a full refund. Or a prorated

refund anytime after the product warranty period expires. Purchase you Repair Protection Agreement today!

Some limitations and exclusions apply. For prices and additional information in the U.S.A. call 1=800=827=6655.

*Coverage in Canada varies on some items. For full details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call 1-800-4-MY-HOME®.

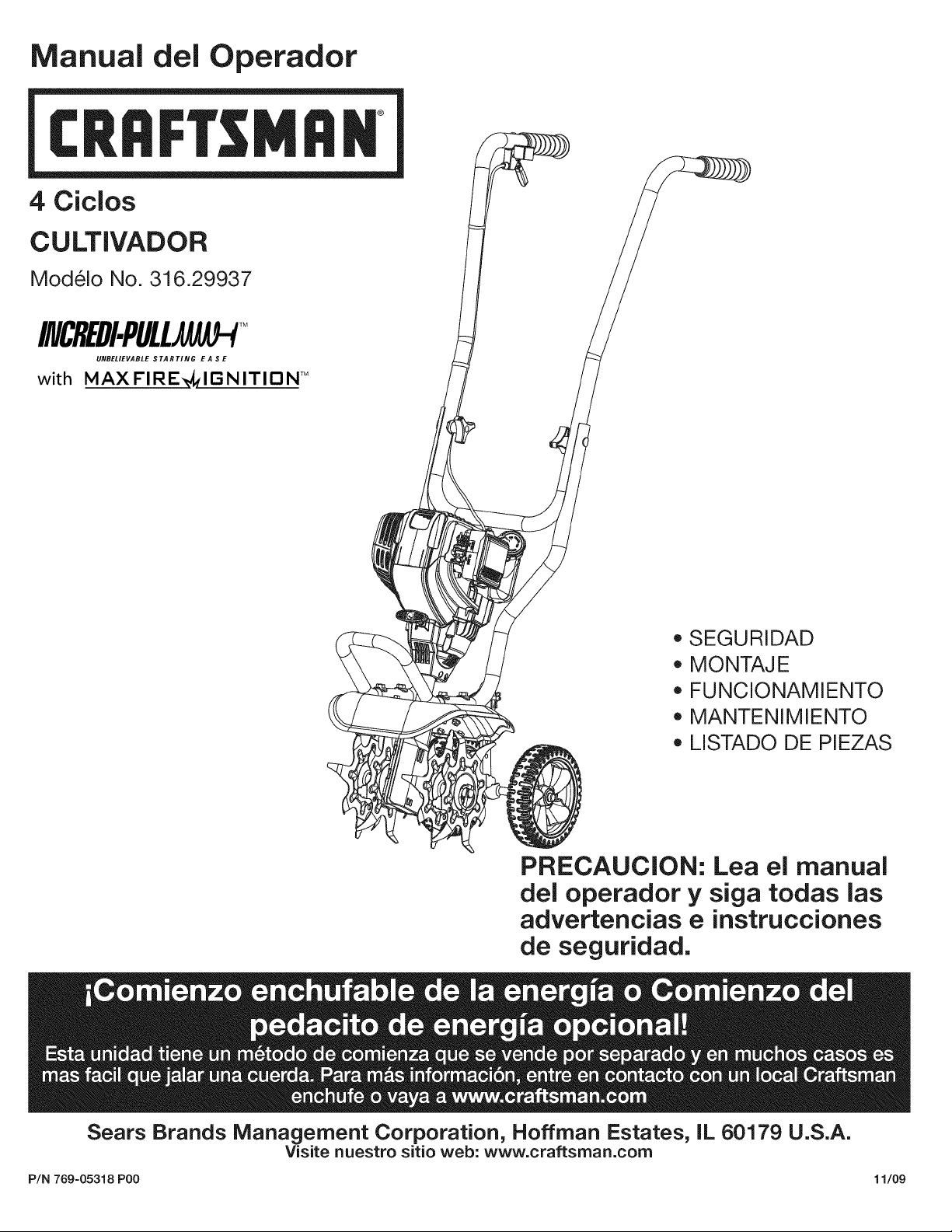

Manual del Operador

4 Ciclos

CULTIVADOR

Modelo No. 316.29937

INCREDI.PULL_TM

UNBELIEVABLE STARTING EA S E

with MAX FIRE,IGNITION _

,, SEGURIDAD

* MONTAJE

* FUNCIONAMIENTO

* MANTENIMIENTO

* LISTADO DE PIEZAS

PRECAUCION: Lea el manual

del operador y siga todas ias

advertencias e instrucciones

de seguridad.

Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.

Visite nuestro sitio web: www.craftsman.com

P/N 769=05318 PO0 11/09

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO CONTIENEN

SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALiFORNiA CONOCE

COMO CAUSANTES DECANCER, DEFECTOS DE NACIMIENTO U OTROS

DANOS REPRODUCTIVOS.

PROPOSICION 65 DE CALiFORNiA Toda la informaci6n, las ilustraciones y las especificaciones contenidas en este

manual se basan en la informaci6n mAs reciente disponible en el momento de

impresi6n del manual. Nos reservamos el derecho de hacer cambios en

cualquier momento sin aviso previo.

Los simbolos de seguridad se utilizan para Ilamar su atenci6n sobre posibles peligros. I

Los simbolos de seguridad y sus explicaciones merecen toda su atenci6n y_

comprensi6n. Los simbolos de seguridad no eliminan ningL_npeligro pot si mismos.

Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas

de prevenci6n de accidentes. J

INDICE DE CONTENIDOS

Normas para una operaci6n segura .............................. 14

Garantia ................................................... 16

Conozca su unidad ........................................... 16

Instrucciones de ensamble ..................................... 17

Informaci6n del aceite y del combustible .......................... 17

Instrucciones de arranque y apagado ............................ 18

Instrucciones de operaci6n .................................... 19

Instrucciones de mantenimiento y reparaci6n ...................... 19

Limpieza y almacenamiento .................................... 22

Accesrorio Opcional .......................................... 22

Resoluci6n de problemas ...................................... 23

Especificaciones ............................................. 23

Lista de piezas ................................................

Numeros de servicio ................................ Contraportada

PARACNISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. yen los estados de

California, Maine, Oregon y Washington. Todos los terrenes forestales de los EE.UU.

y el estado de California (C6digos de Recursos PQblicos 4442 y 4443), Oregon y

Washington, requieren pot decreto, que ciertos motores de combusti6n interna que se

hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, esten equipados

con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el

motor sea construido, este equipado y sea mantenido para evitar incendios. Consulte los

reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El

incumplimiento de esos requisitos puede responsabilizarleo someterle a la imposici6n de

una multa. Esta unidad fue equipada en la fabrica con un parachispas. Si requiere

sustituci6n, hay una Pantalla Parachispas disponible, Pieza # 753-05245 al contactar el

departamento de servicio.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD: Indica peligro, advertencia o

precauci6n. Debe prestar atenci6n para evitar sufrir graves lesiones

personales. Puede ser utilizado junto con otros simbolos o figuras.

PELIG RO: El no obedecer una advertencia de seguridad

puede conducir a que usted u otras personas sufran graves

lesiones. Siga siempre las precauciones de seguridad para reducir

el riesgo de incendio, descarga el6ctrica y lesiones personales.

_, ADVERTENOIA: El no seguir una advertencia de seguridad

puede conducir a que usted u otras personas sufran lesiones.

Siga siempre las precauciones de seguridad para reducir el

riesgo de incendio, descarga el6ctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad

puede conducir a daSo patrimonial o a usted u otras

que personas

sufran lesiones personales. Siga siempre las precauciones de

seguridad para reducir el riesgo de incendio, descarga el6ctrica y

lesiones personales.

NOTA: Le ofrece informaci6n o instrucciones que son esenciales para la

operaci6n o mantenimiento del equipo.

NOTA: iEsta unidad puede utilizar un comienzo enchufable de la energia o un

accesorio de arranque opcional comienzo del pedacito de energfa!

Para informarse sobre el use adecuado de estos sistemas, consulte el

manual del operador del comienzo enchufable de la energia de opcional

comienzo del pedacito de energia.(Se vende por separado) En la pagina 22

de este manual encontrara la informaci6n necesaria para comprar estos

accesorios).

Lea el manual del operador y siga todas las advertencias e instrucciones de

seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir

graves lesiones. Sl TIENE PREGUNTAS, LLAME AL 1=800=4=MY=HOME®

• IMPORTANTE INFORMACION DE SEGURIDAD •

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA UNIDAD

[_J DVERTENCIA: Se deben seguir las siguientes reglas de

seguridad cuando use la unidad. Por favor lea estas instrucciones

para su propia seguridad y las de los espectadores, antes de

hacer funcionar la unidad. Por favor mantenga estas instrucciones

en un lugar seguro para uso futuro.

• Lea las instrucciones cuidadosamente. Familiaricese con los controles y el

uso adecuado de la unidad.

• No opere esta unidad cuando est6 cansado, enfermo o bajo la infiuencia de

alcohol, drogas o medicamentos.

• Los niSos y los adolescentes menores de 15 a5os de edad no deben usar la

unidad. Los adolescentes pueden hacerlo bajo la supervisi6n de un adulto.

Todos los dispositivos de protecci6n y los accesorios de seguridad deben

estar instalados adecuadamente antes de operar la unidad.

Inspeccione la unidad antes de usarla. Reemplace las piezas daSadas.

Verifique si hay fugas de combustible. AsegQrese de que todos los fijadores

est6n en su lugar y asegurados. Reemplace las piezas que est6n agrietadas,

astilladas o da5adas en cualquier forma. No opere la unidad con piezas

sueltas o daSadas.

Inspeccione cuidadosamente el Area antes de operar la unidad. Elimine

todos los escombros y los objetos duros o filosos tales como cristal, alambre,

etc.

Est6 consciente del riesgo de lesi6n en la cabeza, las manos y los pies.

No permita niSos, espectadores ni mascotas en el Area. Los niSos, los

espectadores y las mascotas deben estar fuera de un radio de 50 pies (15 m.)

como minimo; de todas formas los espectadores correran el riesgo de ser

golpeados por objetos lanzados por la unidad. Se debe exhortar a los

espectadores a que usen protecci6n para los ojos. Si se le acerca alguien

apague la unidad de inmediato.

Oprima el control del estrangulador y compruebe que regresa

automaticamente a la posici6n de marcha en vacio. Haga todos los ajustes o

reparaciones antes de usar la unidad.

AVlSOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON

GASOMNA

iA I ADVERTENClA: La gasolina es muy infiamable y sus gases

_J_ pueden exp otar s se enc enden. Tome as s gu entes precauc ones: |

Almacene el combustible solamente en recipientes dise_ados y aprobados

especificamente para el almacenamiento de dichos materiales.

• Evite crear una fuente de ignici6n para el combustible derramado. No

arranque el motor hasta que se disipen los vapores del combustible.

Pare siempre el motor y deje que se enfrie antes de Ilenar el tanque de

combustible. Nunca quite la tapa del tanque de combustible, ni agregue

combustible, cuando el motor est6 caliente. Nunca opere la unidad sin la

tapa de combustible bien colocada en su lugar. Afioje la tapa del tanque de

combustible lentamente para aliviar cualquier presi6n que haya en el tanque.

Agregue el combustible en un Area exterior bien ventilada, donde no haya

chispas ni llamas. Quite lentamente la tapa de combustible s61o despues de

haber parado el motor. No fume mientras est6 Ilenando de combustible o

mezclandolo. Limpie de la unidad inmediatamente cualquier combustible

derramado. Seque siempre la unidad antes de usarla.

Mueva siempre la unida a 30 pies (9.1 m) como minimo de la fuente y sitio de

combustible antes de arrancar el motor. No fume ni permita chispas ni llamas

expuestas cerca del Area mientras est6 agregando combustible u operando

la unidad.

CUANDO ESTI_ OPERANDO

. Nunca arranque ni opere la unidad dentro de un cuarto o edificio cerrado.

Respirar los vapores del escape puede ser fatal. Opere esta unidad

solamente en un Area exterior bien ventilada.

. Use galas protectoras que cumplan con la norma Z87.1-1989 de ANSI y

tengan la marca que Io indica. Use protecci6n para la oreja/audici6n cuando

opere esta unidad. Use mascara facial o para polvo si la operaci6n produce

mucho polvo.

• Use pantalones largos fuertes, botas, guantes y camisa de mangas largas. No

use ropa holgada, joyas, pantalones cortos, sandalias, ni est6 descalzo.

AsegQrese el cabello pot encima del nivel de los hombros.

• Esta unidad tiene un embrague. Las pQas permanece estacionario cuando la

unidad esta en marcha en vacio. Si no sucede asi, haga que un t6cnico de

servicio autorizado ajuste la unidad.

• Antes de arrancar la unidad asegQrese de que las pQas no est6 en contacto

con nada.

• Use la unidad solamente de dia o con buena luz artificial.

Evite arranques accidentales. Est6 en la posici6n de arranque cada vez que

hale la cuerda de arranque. El operador y la unidad deben estar en una

posici6n estable al arrancar. Consulte las Instrucciones de Arranque/Parada.

• Use la herramienta correcta. Use esta herramienta solamente para el

prop6sito para el cual fue dise_ada.

• Tenga mucho cuidado cuando invierta o mueva la unidad hacia usted.

No se estire demasiado. Mantenga siempre la base de apoyo y equilibrio

adecuados. Tenga mucho cuidado cuando trabaje en pendientes marcadas o

inclinadas.

Sostenga siempre la unidad con ambas manos cuando la opere. Mantenga

un agarre firme sobre ambas manijas.

Mantenga las manos, la cara y los pies alejados de todas las partes en

movimiento. No toque nitrate de parar los dientes cuando est6n girando.

• No toque el motor o el silenciador. Estas piezas estan muy calientes durante

la operaci6n, incluso despues de que se apaga la unidad.

No opere el motor a mAs velocidad de la necesaria para cultivo. No haga

funcionar el motor a alta velocidad cuando no est6 cultivo.

• Pare siempre el motor cuando deje de cultivo o cuando est6 caminando de un

lugar de cultivo hacia otto.

Si golpea o se enreda con un objeto extrafio, pare el motor inmediatamente y

verifique si ha habido algQn dafio. No Io opere antes de reparar el dafio. No

opere la unidad con piezas sueltas o daRadas.

Pare la unidad, apague el motor y desconecte la bujia para mantenimiento o

reparaci6n.

Use solamente piezas y accesorios de reemplazo del fabricante del equipo

original para esta unidad. Estos estan disponibles en su proveedor de servicio

autorizado. El uso de cualquier pieza o accesorio no autorizado podria causar

lesiones graves al usuario, o dafios a la unidad, y anular su garantia.

Mantenga la unidad limpia de vegetaci6n y otros materiales. Pudieran quedar

obstruidas entre las pQas y el protector.

Para reducir el peligro de incendio reemplace un silenciador y amortiguador

de chispas defectuoso. Mantenga el motor y el silenciador libre de hierba,

hojas, exceso de grasa o acumulaci6n de carb6n.

DESPUI_S DE USARLA

• Limpie las pt_as con un limpiador casero para eliminar la acumulaci6n de

resina. Aceite las pQas con aceite de mAquina para evitar la corrosi6n.

OTROS AVISOS DE SEGURIDAD

• Nunca almacene una unidad con combustible dentro de un edificio en el cual

los vapores puedan Ilegar a una llama expuesta o una chispa.

Deje que el motor se enfrie antes de almacenarlo o transportarlo. AsegQrese

de fijar bien la unidad mientras la transporta.

AImacene la unidad en un Area seca y cerrada, o en un lugar alto para evitar

uso no autorizado o dafios. Mant6ngala alejada del alcance de los ni_os.

Nunca rocie ni chorree la unidad con agua ni ningQn otro liquido. Mantenga

las manijas secas, limpias y libres de escombros. Limpiela despues de usarla,

vea las instrucciones de Limpieza y Almacenamiento.

• Conserve estas instrucciones. Cons_ltelas con frecuencia y _selas para

instruir a otros usuarios. Si le presta esta unidad a alguien, pr6stele tambien

estas instrucciones.

GUARDE ESTAS INSTRUCCIONES

o SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador

para obtener informaci6n completa acerca de la seguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SIMBOLO SIGNIFICADO

JDAD,

_e81_:e

_re_

_ii_iil!iiiii!iiiiil;:i;i;ii!

i_ii

SIMBOLO

GARANTIA TOTAL DE CRAFTSMAN

Si este producto de Craftsman falla debido a un defecto en el material o en la mane de obra dentro de un periodo de dos aSos a partir de la fecha de compra,

devuelvalo a cualquier tienda o Centro de Servicio de Piezas y Reparaciones Sears u otro establecimiento de Craftsman en los Estados Unidos para que sea

reparado sin costo alguno (o ser reemplazado si resulta imposible repararlo).

Esta garantia se aplica solamente durante 90 dias si este producto en algQn momento se utiliza para fines comerciales o de alquiler.

Esta garantfa abarca SOLAMENTE los defectos en el material o en la mane de obra. Sears NO pagar_:

• Los articulos consumibles que se desgasten debido al uso normal dentro del periodo de garantia.

• Las reparaciones necesarias debidas a accidente asi como por no operar o no mantener el equipo de acuerdo con todas las instrucciones provistas.

• Mantenimiento preventivo, afinaciones del producto, o limpiezas o ajustes de carburadores.

Esta garantia le concede a usted derechos legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

APLICACIONES

Cultivar tierra herbosa y tierra negra ligera a mediana.

• Cultivar &teas de jardines, alrededor de &rboles, etc.

• Recortar los bordes.

Manija en D

Control de encendido

y apagado

Manubrio

Gatillo del

regulador

Silenciador

Manija de la cuerda

de arranque _

Proteccidn de

las paas

Bujia de

ertcendido

Perillas del

manubrio

Tapa del

combustible

Tap6n del

aceite

Palanca azul del

obturador

M_nsula de Soporte

de la Rueda

Cubierta del

filtro de aire

Bombilla del

cebador

COLOCACION DEL MANUBRIO

1. Afloje las dos perillas del

lado interior del manubrio

(Fig. 1).

2. Con la unidad en posici6n

vertical, gire el manubrio

hacia arriba hasta la posici6n

de operaci6n (Fig. 2).

NOTA: Tenga cuidado de no

pellizcar el cable del

regulador o los cables

del interruptor cuando

coloque el manubrio.

3. Ajuste las perillas para

asegurar el manubrio en su

lugar.

NOTA: No ajuste las perillas

demasiado.

4. Vuelva a conectar la bujia de

encendido.

AJUSTE DE LA PROFUNDIDAD

Para ajustar la m6nsula de

soporte de la rueda proceda

de la siguiente manera:

1. Detenga el motor y

desconecte la bujia para

evitar un arranque

accidental.

2. Quite el clip de la chaveta y

resbale el perno de horquilla

del soporte de la cola (Fig. 3).

3. Deslice la m6nsula de

soporte de la rueda hacia

arriba o hacia abajo en la

pieza posterior, alineando los

orificios a la altura deseada.

Perillas dei

manubrio ....

Perno

Fig. 1

Fig. 2

Soporte de la

Soporte

Clip

Chaveta

M_nsula de la

Pieza Posterior

Fig. 3

Coloque la chaveta a trav6s del agujero y asegQrela con el clip.

_ DVERTENCIA: EL LLENAR DEMA- SIADO EL CARTER PUEDE I

CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la

importancia del control y mantenimiento del nivel correcto de aceite en

el cigOehal. Verifique el aceite antes de cada uso y cAmbielo cuando

sea necesario segQn se indica en la secci6n de Cambio del aceite. J

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigOeSal es extremadamente

importante. Verifique el aceite antes de cada uso y cambie el aceite con

frecuencia. Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el

desgaste y falla prematuros del motor. Use un aceite de buena calidad SAE 30

de API (American Petroleum Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGOEI_IAL: USO INICIAL

NOTA: Esta unidad se envia sin carga de aceite. A fin de evitar el da_o de

la unidad, cargue aceite en el carter del cigOe_al antes de intentar

arrancar la unidad.

Su unidad trae una botella de o___

aceite SAE 30 SF, SG, SH de 90

ml (3,04 onzas fiuidas) (Fig. 4).

NOTA: Guarde la botella para

medir la cantidad

correcta de aceite

cuando deba cambiarlo

en el futuro. Lea Cambio B

de Aceite.

1. Desenrosque la tapa de la

botella de aceite y retire el

sello de papel que cubre la Fig. 4

apertura. Vuelva a colocar la tapa. Corte la punta de la boquilla del

embudo (Fig. 4).

2. Coloque la unidad sobre una superficie plana.

3. Saque el tap6n de aceite/varilla de medici6n del cigOe_al (Fig. 6).

4. Vierta todo el contenido de la botella de aceite en el cigOe_al (Fig. 5).

NOTA: No agregue nunca aceite al combustible o al tanque de combustible.

5. Limpie todo el aceite que pueda haberse derramado y vuelva a instalar el

tap6n del aceite.

Verifique el aceite antes de cada uso y cAmbielo cuando sea necesario

segQn se indica en la secci6n de Cambio del aceite.

TIPO DE COMBUSTIBLE

RECOMENDADO

El combustible viejo es la causa

principal del mal funcionamiento

de la unidad. AsegOrese de usar

combustible nuevo, limpio y sin

plomo. Elimine la gasolina vieja de

acuerdo a los reglamentos

federales, estatales y locales.

NOTA: Este es un motor de

cuatro ciclos. Para evitar

da_ar su unidad, no

mezcle el aceite con la Fig. 5

gasolina, tap6n de aceite

Definicibn de los combustibles "_

de mezcla

Los combustibles actuales con

frecuencia son una mezcla de

gasolina y uno o mas oxigenantes Anillo en

como el etano, el metanol o el "O"

MTBE (6ter). Elcombustible con

mezcla de alcohol absorbe agua. Orificio de

Un porcentaje de agua tan peque_o Henado de

como el 1% en el combustible aceite

puede hacer que el combustible y el

aceite se separen. Se forman acidos Fig. 6

mientras esta guardado. Cuando use combustible con mezcla de alcohol, use

combustible nuevo (almacenado durante menos de 60 dias).

Use de los combustibles de rnezcla

Si decide usar un combustible de mezcla o si su uso es inevitable, le

recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible segQn Io indica su manual

del operador

• Use un aditivo de combustible estabilizador de gasolina

Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad

Uso de aditivos en el combustible

ADVERTENOIA: La gasolina es muy inflamable. Los gases pueden

explotar si se encienden. Apague siempre el motor y espere que se enfrie

antes de cargar el tanque de combustible. No fume mientras Ilena el

tanque. Mantenga las chispas y las llamas lejos del Area.

ADVERTENCIA: Cargue el com-bustible en un Area exterior limpia

_, y bien ventilada. Limpie de inmediato todo combustible que se haya

derramado. Evite crear una fuente de encendido con el combustible

derramado. No arranque el motor hasta que se hayan evaporado los

gases del combustible.

Eluso de un estabilizador de gasolina impedirA la corrosi6n y reducira al minimo la

formaci6n de dep6sitos de resina. El uso de aditivos puede evitar que se formen

dep6sitos dar_inos en el carburador por hasta sais (6)meses. Agregue 23 ml (0,8 de

onza) de aditivo por gal6n de combustible de acuerdo alas instrucciones del envase.

No agregue NUNCA los aditivos directamente al tanque de combustible de la unidad.

CARGA DE COMBUSTIBLE EN LA UNIDAD

NOTA: No Ilene el tanque

demasiado.

3. Limpie toda la gasolina que

pueda haberse derramado.

4. Vuelva a instalar la tapa de la

gasolina.

5. Mueva la unidad por Io

menos 9,1 m (30 pies) de la

fuente y sitio de carga antes

de arrancar el motor.

ADVERTENCIA: Saque la tapa del combustible lentamente para

i _ evitar lesionarse con el rociado del combustible. No opere nunca la

i unidad sin la tapa del combustible firmemente colocada en su lugar.

i ADVERTENCIA: NO UTIMCE GASOMNA E85 EN ESTA

I UNIDAD. Se ha demostrado que el combustible que contiene

i mAs de115% de etanol probablemente ocasionarA daSos al motor

i y anularA la garantia.

1. Saque la tapa de la gasolina (Fig. 7).

2. Coloque el pico del recipiente de gasolina en el orificio de Ilenado del

tanque de gasolina (Fig. 7) y inyector del envase del gas

Ilene el tanque.

gasolina

Fig. 7

ADVERTENOIA: Use esta unidad s61o en un Area exterior bien

ventilada. Los gases de escape de mon6xido de carbono pueden

ser letales en un Area cerrada.

ADVERTENOIA: Evite los arranques accidentales. Col6quese

en posici6n de inicio cuando tire de la cuerda de arranque (Fig. 10). ElI

operador y la unidad deben estar en una posici6n estable al arrancar

a un dad para evtar graves es ones persona es.

NOTA: Esta unidad utiliza el sistema de arranque Incredi-PulF M,que reduce

notablemente el esfuerzo necesario para arrancar el motor. No hay

resistencia fuerte al tirar de la cuerda de arranque. Este consciente de que

este m6todo de arranque es muy diferente (y touche mas f&cil que los

m6todos de arranque anteriores.

INSTRUCCIONES DE ARRANQUE

1. Compruebe el nivel de aceite OFF (O)

en el carter. Consulte el Arranque (m)

tema C6mo comprobar el

nivel de aceite.

2. Llene el tanque de

combustible con gasolina sin

plomo limpia y fresca.

Consulte C6mo Ilenar la

unidad de combustible.

NOTA: No hay necesidad de

Control del regulador

arrancar la unidad. El

control de Encendido/

Apagado esta en la Fig. 8

posici6n ENCENDIDO (I) Bombilla del

en todo memento (Fig. 8). Palanca de cebador

Sl EST,&. FRIO... Para Arranque en Frio

funcionamiento en ____ _

tiempo de frio (per

debajo de 40°F), gire la

palanca de arranque

para tiempo frio (Fig. 9)

hacia abajo hasta la

posici6n de cerrada y

continee al paso 3. NO Abierta _ Cerrada

gire esta palanca hacia

abajo si la temperatura Fig. 9

esta por encima de 40°R

Posici6n de

3. Oprima completamente y _ -_\ Arranque

libere la pera del cebador 10

veces, lentamente. Debera

verse alguna cantidad de

combustible en la pera del

cebador (Fig. 9). Si no puede

ver combustible en la pera,

oprima y suelte la pera tantas

veces como sea necesario

hasta que vea combustible en

la misma.

NOTA: Incline la unidad

ligeramente hacia atras Fig. 10

para levantar las peas del suelo al arrancar.

4. Sostenga el manillar con una mane y asga la cuerda del arrancador con

la otra mane, no exprima el control de valvula reguladora (Fig. 10).

Usando un pie para mantener al cultivador, tire de la cuerda del

arrancador 5 veces.

5. Una vez que la unidad comienza, espere 60 segundos.

Sl EST,&.FRJO... Para funcionamiento en tiempo de frio (per debajo de

40°F), gire la palanca de arranque para tiempo frio de nuevo hacia

arriba a la posici6n de abierta despues de que la unidad haya

arrancado y antes de oprimir el control del regulador.

6. Oprima el control del regulador para calentar el motor durante 30 a 60

segundos.

Sl... El motor no arranca, regrese al paso 3.

Sl... El motor se para mientras oprime el regulador, regrese al paso 4

INSTRUOOIONES DE APAGADO

1. Saque la mane del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO

(O) (Fig. 8).

LAS INSTRUCCIONES SiGUIENTES EXPLICAN COMO ARRANCAR LA UNIDAD

UTILIZANDO EL ACCESORIO DE ARRANQUE ELECTRICO.

NOTA: ]Esta unidad puede utilizar un comienzo enchufable de la energia o un

accesorio de arranque opcional comienzo del pedacito de energia!

Para informarse sobre el use adecuado de estos sistemas, consulte el

manual del operador del comienzo enchufable de la energia de opcional

comienzo del pedacito de energia. (Se vende per separado) En la pAgina

22 de este manual encontrar& la informaci6n necesaria para comprar

estos accesorios).

INSTRUCCIONES DE ARRANQUE

1. Compruebe el nivel de aceite en el carter. Consulte el tema C6mo

comprobar el nivel de aceite.

2. Llene el tanque de combustible con gasolina sin plomo limpia y fresca.

Consulte C6mo Ilenar la unidad de combustible.

NOTA: No hay necesidad de arrancar la unidad. El control de Encendido/

Apagado esta en la posici6n ENCENDIDO (I)en todo memento (Fig. 8).

Sl EST,&.FRJO... Para funcionamiento en tiempo de frio (per debajo de 40°F),

gire la palanca de arranque para tiempo frio (Fig. 9) hacia abajo hasta

la posici6n de cerrada y continee al paso 3. NO gire esta palanca hacia

abajo si la temperatura esta per encima de 40°E

3. Oprima completamente y libere la pera del cebador 10 veces, lentamente.

Debera verse alguna cantidad de combustible en la pera del cebador (Fig. 9).

Si no puede ver combustible en la per& oprima y suelte la pera tantas veces

come sea necesario hasta que vea combustible en la misma.

NOTA: Incline la unidad ligeramente hacia atrAs para levantar las peas del

suelo al arrancar.

4. Sostenga el manillar con una mane. Ponga el comienzo enchufable de

la energia o el comienzo del pedacito de energia en la parte posterior

de la unidad. Refiera a la secci6n de la operaci6n del manual

enchufable del operador del comienzo de la energia o del comienzo del

pedacito de energia.

5. No exprima el control de valvula reguladora, no presione y no celebre el

comienzo o el taladro enchufable de la energia ARRANQUE (I) el bot6n

para 2 segundos intervalos hasta que la unidad comience.

6. Una vez que arranque la unidad, quite el arranque el6ctrico de la parte

posterior de la unidad y espere 60 segundos.

Sl EST,&.FRJO... Para funcionamiento en tiempo de frio (per debajo de

40°F), gire la palanca de arranque para tiempo frio de nuevo hacia

arriba a la posici6n de abierta despues de que la unidad haya

arrancado y antes de oprimir el control del regulador.

7. Oprima el control del regulador y deje que el motor se caliente durante

30 a 60 segundos.

Sl... El motor no arranca, regrese al paso 3.

Sl... El motor se para mientras oprime el regulador, regrese al paso 4.

INSTRUCCIONES DE APAGADO

1. Saque la mane del control del regulador. Deje enfriar el motor en

marcha en vacio.

2. Coloque el control de encendido y apagado en posici6n de APAGADO

(O) (Fig. 8).

CONSEJOS PARA LA OPERACION

-- i_ ADVERTENOIA: Para evitar graves lesiones personales,

nunca levante ni transporte la unida6 con el motor en marcha.

1. Mueva el cultivador al Area de trabajo antes de arrancar el motor.

Puede transportar el cultivador empujandolo sobre las ruedas o

IlevAndolo del tubo central de la manija.

2. Arranque la unidad siguiendo las

instrucciones de arranque.

g. Con el motor en mamha y las peas sin

tocar el suelo,

oprima el control del regulador para

aumentar la

velocidad 6el motor.

4. Mientras que sostiene la manija superior , .

con ambas manes, baje lentamente el _" _' i_'

cultivador hasta que las peas hacen

contacto con el suelo (Fig. 11).

5. A medida que comienza el cultivo, Fig. 11

incline el cultivador

ligeramente usando los manubrios de mode que las peas puedan

penetrar en la tierra.

6. Una vez que se ha abierto la tierra, continee a un ritmo moderado hasta

que conozca bien los controles y el manejo del cultivador.

7. Si las peas estan cavando con una profundidad excesiva o insuficiente,

ajuste el soporte de la rueda de acuerdo a la secci6n de Ajuste de la

Profundidad de las Peas.

_ ADVERTENCIA: Para evitar graves lesiones personales, tenga I

mucho cuidado cuando invierta o gire la unidad hacia usted. J

TRANSPORTE DE LA UNIDAD

_ DVERTENCIA; Para evitar graves lesiones personales, ]

apague siempre el motor cuando demore la operaci6n o mientras

transporta la unidad entre Areas de trabajo.

1. Apague el motor.

2. Incline la unidad hacia atrAs hasta que las peas desmalezan la tierra.

3. Empuje o Ileve la unidad hasta el pr6ximo lugar que deba cultivar.

PROGRAMA DE MANTENIMIENTO

_ DVERTENCIA: Para evitar lesiones personales graves,

nunca realice manteni-miento ni reparaciones con la unidad

funcionando. Realice siempre el mantenimiento y las reparaciones

con la unidad fria. Desconecte el cable de la bujia de encendido

para cerciorarse de que la unidad no arrancarA.

Estos procedimientos requeridos para el mantenimiento deben ser

realizados con la frecuencia indicada en la tabla. Deben ser incluidos come

parte de toda puesta a punto de cada temporada.

NOTA: Es posible que algunos procedimientos de mantenimiento

requieran herramientas o habilidades especiales. Si no esta

seguro sobre estos procedimientos, Ileve la unidad a Sears o a

otro proveedor de servicio calificado. Para mAs informaci6n, Ilame

al 1-800-4-MY-HOME®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los dispositivos y

del sistema de control de emisiones puede ser realizado per Sears o

per otra agencia de servicio calificada. Para mas informaci6n, Ilame

al 1 =800=4=MY=HOME®.

FRECUENCIA MANTENIMIENTO REQUERIDO

Cada 10 horass Limpie el filtro de aire

En 10 horass

Cada 40 horass

Cambie el aceite

Verifiquela separacbn entre el braze oscilante y la

valvula, y ajuste

Verifique la condici6n y separaci6n de la bujia de

encendido

Cambie el aceite

Verifiquela separacbn entre el braze oscilante y la

valvula, y ajuste

Verifique la condici6n y separaci6n de la bujia de

encendido

Limpie el amortiguador de chispas

CONSULTE

0.20

o. 21

0.20

o. 21

COMO SACAR Y CAMBIAR LOS DIENTES

Todos los dientes deben ser substituidos al mismo tiempo que usarAn

uniformemente con use normal. Trabajo sobre un lade a la vez.

1. Cerci6rese de que la unidad

est6 apagada.

NOTA: Puede ser necesario

poner al cultivador

detrAs en una posici6n

horizontal respecto a

una superficie liana

plana con la manija

superior que toca la

tierra. Puede tambien

ser necesario lavar

cualquier suciedad de

los dientes y del eje para

la facilidad del retire.

Hubs

Convex _

Side --

Direction Of Convex Sides

Fig. 12

Click

2. Quite el pasador de trinquete de cada uno de los extremes del eje de

los dientes. Saque los dientes deslizAndolos del eje (Fig. 12).

3. Limpie y engrase el eje.

4. Coloque los dientes nuevos deslizandolos en su lugar con los necleos

mirando uric hacia el otro (Fig. 12).

NOTA: Cada uno de los dientes tiene un lade convexo. Asegerese de que

todos los lades convexos queden mirando come se muestra en la

Figura 12.

5. Asegure los dientes nuevos al eje con pasadores de trinquete. Para

poder sacar los dientes mas facilmente, es posible que sea necesario

lavar los dientes y el eje para quitar la suciedad.

INSPECCION DEL NIVEL DE ACEITE

_ RECAUCION: Para evitar un desgaste excesivo del motor y

el da_o de la unidad, mantenga siempre el nivel de aceite correcto

en el carter del cigOe_al. No opere nunca la unidad con el aceite

debajo del extreme inferior de la varilla de medici6n.

No podemos exagerar la

importancia de verificar y

mantener el nivel correcto de

aceite en el carter del cigOe_al.

Inspeccione el nivel de aceite

antes de cada use:

1. Apague el motor y permita

que el aceite drene dentro

del carter del cigOeRal.

2. Coloque el motor sobre una

superficie plana y nivelada,

con el protector de la cabeza Fig. 13

de corte colgando de un

banco o mesa de trabajo -'_X _ \_

para obtener una lectura _,

adecuada del nivel de aceite

(Fig. 13).

3. Mantenga la suciedad,

recortes de c6sped, etc., __

fuera del motor. Limpie el

Area alrededor del tap6n de El Petr61eo m_x Llena la Linea

Ilenado de aceite antes de

retirarlo.

4. Retire el tap6n de aceite y Fig. 14

seque el aceite. Vuelva a

tap6n de

insertarlo completamente aceite "_

hacia adentro.

5. La mirada en el petr61eo Ilena

hoyo, utiliza una linterna si

necesitado. El petr61eo debe

estar tocando apenas las Anillo en O

interiores la mayoria de los

hilos (Fig. 14).

6. Si el nivel de aceite no esta Trou de

tocando la rosca mAs interior bougie

del agujero de Ilenar aceite,

a_ada una peque_a cantidad Fig. 15

al agujero de Ilenar aceite y

vuelva a comprobar (Fig. 17). Repita este procedimiento hasta que el

nivel de aceite alcance la rosca mAs interna del agujero de Ilenar aceite.

NOTA: No Ilene demasiado la unidad.

NOTA: Verifique que el anillo en O est6 en su lugar en el tap6n de aceite

cuando mida y cambie el aceite (Fig. 15).

CAMBIO DEL ACEITE 4. Aplique suficiente aceite

m 1

_L_ RECAUClON: Use guantes para evitar sufrir lesiones

cuando maneje la unidad.

En un motor nuevo, cambie el

aceite despu6s de las 10 primeras

horas de operaci6n. Cambie el

aceite mientras el motor aQn estA

caliente. El aceite fluirA con

libertad y IlevarA mAs impurezas.

1. Retire el tap6n de aceite.

2. Vierta el aceite fuera del

orificio de Ilenado de aceite en

un recipiente inclinando la

unidad hasta una posici6n

vertical (Fig. 20). Deje

suficiente tiempo como para

completar el drenaje.

3. Seque todo el aceite residual

de la unidad y limpie todo el

aceite que pueda haberse

derramado. Elimine todo el

aceite de acuerdo con las

normas federales, estatales y

locales.

4. Vuelva a cargar el carter del

cigOeSal con 90 ml

(3,04 onzas fluidas) de aceite

SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla

que guard6 del uso inicial

para medir la cantidad

correcta. El nivel de 90 ml

(3,04 onzas) est,.

aproximadamente en la

parte superior de la

etiqueta de la botella

Fig. 16

Fig. 17

Nivel de

Ilenado

Fig. 18

(Fig. 22). Mida el nivel con la varilla de medici6n. Si el nivel est,, bajo,

agregue una pequefia cantidad de aceite y vuelva a medir (Fig. 21). No

Io Ilene demasiado.

5. Vuelva a colocar el tap6n de aceite.

6. Vuelva a conectar el manguito de la bujia de encendido.

MANTENIMIENTO DEL FILTRO DE AIRE

_ DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su unidad y espere que se enfrie antes de

limpiarlo o realizar todo tipo de mantenimiento.

Limpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de

aire cada 10 horas de operaci6n.

Es una de las partes cuyo

mantenimiento es importante. No

mantener debidamente su filtro de

aire puede resultar en

funcionamiento inadecuado o

puede causar dafio permanente a

su motor.

1. Abra la cubierta del filtro de

aire presionando hacia

dentro la leng0eta de traba y

sacando la cubierta del filtro

(Fig. 20).

2. Retire el filtro de aire (Fig. 20).

3. Lave el filtro con agua y

detergente (Fig. 21).

Enjuague bien el filtro y

d6jelo secar.

Cubierta del filtro de aire

--..._

Orejeta Ganchos Filtro de aire

Fig. 19

Fig. 20

Ranura

limpio de motor SAE 30 para

recubrir ligeramente el filtro

(Fig. 22).

5. Apriete el filtro para esparcir

y retirar el exceso de aceite

(Fig. 23).

6. Vuelva a colocar el filtro de aire

en la placa de base (Fig. 21).

NOTA: Si opera la unidad sin el

filtro de aire, su garantia

sera ANULADA.

7. Vuelva a instalar la tapa del

filtro de aire. Coloque las dos

peque_as leng0etas de la

cubierta del filtro de aire

sobre las dos ranuras de la

placa posterior y presione la

cubierta hacia abajo,

cerciorAndose que la

leng0eta y la ranura est6n

bien alineadas, hasta que

encaje en su lugar (Fig. 21).

Fig. 21

Fig. 22

AJUSTE DE LA VELOCIDAD DE MARCHA EN VAC|O

La velocidad minima del motor puede set ajustada. Puede tenet acceso al

tornillo de ajuste de minima a trav6s de un orificio en la parte superior de la

cubierta del motor (Fig. 28).

NOTA: Los ajustes descuidados pueden dafiar su motor seriamente.

Aparte de la velocidad de marcha en vacio, los ajustes al

carburador deberAn ser hechos solamente pot un distribuidor

Sears u otro distribuidor de servicio calificado.

Primero, Inspeccibn del Combustible

En general, el combustible viejo es el motivo principal para que la unidad no

funcione en forma adecuada. Drene y vuelva a Ilenar el tanque con

combustible nuevo, limpio y sin plomo antes de hacer ningQn ajuste.

Consulte la Informaci6n acerca del Aceite y Combustible.

Segundo, Mmpieza del Filtro de Aire

La condici6n del filtro de aire es importante para el funcionamiento de la

unidad. Un filtro de aire sucio limitar& el flujo de aire y cambiar& la mezcla de

aire y combustible. Con frecuencia esto se confunde con un carburador fuera

de ajuste. Inspeccione la condici6n del filtro de aire antes de ajustar el tornillo

de velocidad minima. Consulte la secci6n de Mantenimiento del Filtro de Aire.

Tercero, Ajuste del TorniUo de Velocidad Minima

_ DVERTENCIA: AI apagar la unidad, asegQrese de que el

accesorio de corte se haya detenido antes de apoyar la unidad

para prevenir graves lesiones personales.

Si despues de inspeccionar el combustible y limpiar el filtro de aire el motor

aOn no funciona en minima, ajuste el tornillo de velocidad minima segOn se

indica a continuaci6n. Tornillode ajuste

1. Arranque el motor y d6jelo de minima

funcionar a una minima alta

durante un minuto para que

se caliente.

2. Suelte el gatillo del regulador

y deje que el motor funcione

en minima. Si el motor se

para, inserte un

destornillador Phillips

peque_o en el orificio de la Fig. 23

cubierta del motor (Fig. 28). Gire el tornillo de minima hacia adentro, en

sentido horario, de a 1/8 de vuelta por vez (segOn sea necesario) hasta

que el motor funcione en minima suavemente.

NOTA: El accesorio de corte no debe girar cuando el motor est&

funcionando en minima.

3. Si el accesorio de corte gira cuando el motor esta funcionando en

minima, gire el tornillo de velocidad minima en sentido antihorario de a

1/8 de vuelta por vez (segQn sea necesario) para reducir la velocidad

minima.

La inspecci6n del combustible, la limpieza del filtro de aire y el ajuste del

tornillo de velocidad minima debe resolver la mayoria de los problemas del

motor. En caso contrario, y si ninguna de las condiciones siguientes se

cumplen, pida que la unidad sea inspeccionada pot un t6cnico calificado de

Sears o de otro distribuidor de servicio calificado:

• El motor no funciona en minima

• El motor fluctQa o se ahoga al acelerarlo

• Existe una p6rdida de fuerza motriz

HUELGO DEL BRAZO OSClLANTE 11. Vuelva a colocar el cable de la bujia de encendido.

_ DVERTENClA: AI apagar la unidad, asegOrese de que el |

accesorio de corte se haya detenido antes de apoyar la unidad

para prevenir graves lesiones personales.

Esto requiere desarmar el motor. Si usted no esta seguro o no se considera

calificado para realizar esto, Ileve Vista superior den motor

la unidad a Sears o a otro centro

de servicio calificado.

NOTA: Inspeccione el huelgo de

la valvula del brazo tornillos rtornillos

oscilante con una galga

despues de las primeras

10 horas de operaci6n y

luego cada 25 horas de

operaci6n en Io

sucesivo.

• El motor debe estar frio cuando

verifique o ajuste el huelgo de

la valvula. Cubierta del

• Esta tarea debe ser realizada en

interiores, en un Area limpia y

libre de polvo. Bujia de

1. Quite los dos (6)Tornillos de

encima de la tapa del motor

con un destornillador de pala o

Terx #25 (Fig. 29).

2. Desconecte el cable de la Fig. 25

bujia de encendido. Tuercas de ajuste

3. Limpie la suciedad de

alrededor de la bujia de ENTRADA

encendido. Saque la bujia de

encendido de la cabeza del ESCAPE

cilindro girando un casquillo Brazos

de 16mm (5/8 pulgadas) en

sentido antihorario.

4. Saque la cubierta del motor

(Fig. 29). Fig. 26

5. Limpie la suciedad de Tuerca de Balancin

alrededor de la cubierta del ajuste _._.._ _ /

brazo oscilante. Saque el Galga

tornillo que sostiene la cubierta

del brazo oscilante con un /

destornillador grande de 0,076-0,152 mm _===[=._'_'_

vastago piano o con una broca (,003-,006 pulg.)

Torx T-25 (Fig. 30). Saque la

cubierta y la junta del brazo

oscilante. V_stago de la v_lvula

6. Tire de la cuerda de arranque Fig. 27

lentamente para Ilevar el

pist6n a la parte superior de su recorrido (conocido como punto muerto

superior). Compruebe que:

El pist6n est6 en la posici6n superior de su recorrido. Esto deberA

hacerse mirando por el orificio de la bujia. (Fig. 30)

Ambos balancines de vAIvulas se mueven libremente, y ambas vAIvulas

estan cerradas

7. Deslice la galga entre el brazo oscilante y el resorte de retorno de la

valvula. Mida el huelgo entre el vastago de la valvula y el brazo

oscilante (Fig. 32). Realice esto en las vAIvulas de entrada y de escape.

El huelgo recomendado para las valvulas de entrada y de escape es 0,076 -

0,152 mm (0,003 - 0,006 pulgadas}. Use un calibrador regular de autom6vil

de 0,127 mm (0,005 pulgadas}. El calibrador debe deslizarse entre el balancin

y el vastago de la vAIvula con una ligera cantidad de resistencia, sin doblarse

(Fig. 31 y 32).

8. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una Ilave de 8 mm (5/16 pulgadas) ouna

guia de tuercas (Fig. 32).

Para incrementar el huelgo, gire la tuerca de ajuste en sentido

antihorario.

Para reducir el huelgo, gire la tuerca de ajuste en sentido horario.

b. Vuelva a inspeccionar ambos huelgos, y ajuste si es necesario.

9. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva

junta. Ajuste el tornillo a 2,2-3,4 Nora (20-30 puigadasotibra).

10. Inspeccione la bujia de encendido y vuelva a instalar. Lea Cambio de la

Bujia de encendido.

12. Vuelva a instalar la cubierta del motor. Verifique la alineaci6n de la

cubierta antes de ajustar los tornillos. Ajuste los tornillos.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujia de encendido Champion ® #RDZ4H La separaci6n correcta

es de 0,635 tara (0,025 pulgadas}. Retire la bujia luego de cada 25 horas de

operaci6n e inspeccione su estado.

1. Apague el motor y espere que se enfrie. Retire los seis (6) tornillos de la

parte posterior de la tapa del motor con destornillador de cabeza plana

o Torx No. T-25 (Fig. 29).

2. Tome el alambre de la bujia con firmeza y sAquelo de la bujia de encendido.

_ REOAUCION: No limpie con chorro de arena, ni raspe ni

limpie los electrodos. El motor podria daSarse si penetran

pequeSas particulas en el cilindro.

3. Limpie alrededor de la bujia I i

de encendido. Saque la bujia

de encendido de la cabeza

del cilindro girando una Ilave

de casquillo de 16 mm (5/8

de pulgada) en sentido

antihorario.

4. Cambie las bujias que esten /

rajadas, sucias o deterioradas. 0.635 mm ,_ .

Fije la separaci6n de aire a 10.025in.)

0,635 mm (0,025 pulgadas) I'

utilizande un calibrador (Fig. 33). Fig. 28

5. Instale una bujia de encendido con la separaci6n correcta en la cabeza del

cilindro. Ajuste girando la Ilave de casquillo 16 mm (5/8 de pulgada) en

sentido horario hasta que este ajustada sin huelgo.

Si usa una Ilave de torsi6n, ajuste a:

110-120 pulg.olibras (12.3-13.5 Nora)

No ajuste demasiado.

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo del brazo

oscilante. Silenciador Pantalla del amortiguador de

2. Con un destornillador de _ [ chisp/is

vastago piano o broca Torx

T20, saque el tornillo que Cobertura

conecta la cubierta del T-25

amortiguador de chispas al _ Tornillo

silenciador (Fig. 34).

3. Saque la orejeta de la _ c:_:_ "/

cubierta del amortiguador de // 1"-20

chispas fuera del silenciador. Ranura Tornillo-----}_

Retire la cubierta del

amortiguador de chispas. Fig. 29

4. Saque la pantalla del amortiguador de chispas de la cubierta del

amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un cepillo de

alambre, o cambiela.

6. Vuelva a instalar la pantalla del amortiguador de chispas, la cubierta del

amortiguador de chispas y el tornillo.

LHMPIEZA

_ DVERTENCIA: Para evitar graves lesiones personales,

apague siempre su unidad y espere que se enfrie antes de

limpiarlo o realizar cualquier tipo de mantenimiento.

Use un cepillo pequeSo para limpiar la parte exterior de la unidad. No use

detergentes fuertes. Los limpiadores dom6sticos que contienen aceites

aromaticos como pino y lim6n, y con solventes como el queroseno pueden

daSar el bastidor de plastico y la manija. Seque toda la humedad con un paso

suave.

ALMACENAMIENTO

No guarde nunca la unidad con combustible en el tanque donde los

vapores puedan Ilegar a una llama o chispa.

Espere que el motor se enfrie antes de guardar la unidad.

Guarde la unidad bajo Ilave para prevenir el uso por personas no

autorizadas y su da_o.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los ni_os.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo periodo de tiempo:

1. Drene toda la gasolina del tanque en un recipiente. No use gasolina que haya

estado guardada durante mas de 60 dias. Elimine la gasolina vieja de acuerdo

con las normas federales, estatales y locales.

2. Arranque el motor y d6jelo funcionar hasta que se ahogue. Esto asegura

que toda la gasolina se haya drenado del carburador.

3. Deje enfriar el motor. Saque la bujia de encendido y coloque 5 gotas de

aceite de motor de buena calidad en el cilindro. Tire de la cuerda de

arranque lentamente para distribuir el aceite. Vuelva a instalar la bujia

de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del cilindro

antes de intentar usar el unidad luego de haber estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de

acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni

da_adas. Repare o cambie las partes da_adas y ajuste los tornillos, las

tuercas o los pernos que est6n flojos. La unidad estA lista para ser

guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la unidad.

Ajuste la tapa de la gasolina antes de transportar la unidad

CARACTERJSTICAS ENCHUFABLES DEL COMIENZO DE LA ENERGJA Y

DEL COMIENZO DEL PEDACJTO DE ENERGJA

Esta unidad se dise_a para ser comenzada con un comienzo enchufable

opcional de la energia o el comienzo del pedacito de energia que se

vendan por separado. Si usted opta por arrancar la unidad utilizando la

funci6n de arranque el6ctrico, remitase al manual del operador del

Arranque EI6ctrico para informarse sobre el procedimiento de arranque

correcto a utilizar. Si tiene preguntas, Ilame al 1-800-4-MY-HOME®.

Funci6n de Arranque El_ctrico

Item No. Descripci6n

316,85951 ................................................ Comienzo enchufable de la energJa

316.85952 .................................................. Comienzo del pedacito de energJa

CAUSA

El tanque de C0mbustible estfi Vac[o

La bombilla de cebado no fue oprimida Io suficiente

El combustible es viejo o esta mal mezclado

La bujia de encendido est_ airuinada

Parachispas obstruido

ACCION

Llene el tanque con combustible bien mezclado

Optima la bombilla de cebado total de 10 veces

Use el procedimiento de arranque

Drene el tanque de gasolina/Agregue mezcla de combustible nueva

Cambie o limPie la bujia de encendido

Limpie o cambie el parachispas

La temperatura exterior es por debajo de 40 C (40Q F) Hale el cord6n de arranque hasta un m_ximo de 10-15 veces

La temperatura exterior es per debajo de 32 ° C (90° F) Hale el cord6n de arranque hasta un m&ximo de 10-15 veces

El fltr0 de Sire estA 0bstruido

El combustible es viejo o esta mal mezclado Drene el tanque de gasolina/Agregue mezcla de combustible nueva

E carburador no esta ajustado en forms corrects Tome a un comerc ante autor zado Sears de serv c o pars un ajuste

El combustible es viejo o esta mal mezclado Drene el tanque de gasolina / Agregue mezcla de combustible nueva

El carburador no est& ajustado en forms corrects ' Tome a un c0merciante aut0rizado sears de! serv!cio paia un ajuste

Los dientes estan limitados con suciedad o hierba

El filtro de sire esta Sucio

Parachispas obstruido

El combustible es viejo o estb, mal mezclado

Pare el motor y limpie los dientes

Limpie o Cambie el filtro de sire

Limpie o cambie el parachispas

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

E carburador no est& ajustado en forms corrects Tome a un comerc ante autor zado Sears de serv c o pars un ajuste

El filtro de sire est& sucio Limpie o cambie el filtro de sire

La bujia de encendido estfi arruinada cambie o Impie la bujia de enCendido

Parachispas obstruido Limpie o cambie el parachispas

£SITA AYUDA?

Encontrar_ _a respuesta y mucho m_ en managemyhomeocOm - gratis!

° Busque este y todos sus demfis manua[es de productos en [fnea.

° 0btenga respuestas de nuestros expertos en productos pars e[ hogar.

, Redba un p[an de mantenimiento personafzado pars su hogar.

, Encuentre [a informad6n y [as herramientas que [e ayudar£n en sus proyectos pars su hogar.

ii(i

Tipo de motor .............................................................................................. Enfriado por aire, 4 ciclos

Desplazamiento .......................................................................................... 32 cc (1,6 pulgadas cObicas)

R.RM. de operaci6n ............................................................................................. 6,800 - 9,300 r.p.m.

R.RM. de velocidad minima ....................................................................................... 2,800 - 3,600 r.p.m.

Tipo de encendido ...................................................................................................... Electr6nico

Interruptor de encendido .......................................................................................... Interruptor oscilante

Huelgo de la valvula ................................................................................ 0,076-0,152 mm (0,003-0,006 pulg)

Separaci6n de la bujia de encendido .............................................................................. 0,635 mm (0,025 pulg)

Bujia de encendido ................................................................................... Champion@ RDZ4H o bujia similar

Lubricaci6n ......................................................................................................... Aceite SAE 30

Capacidad de aceite del carter del cigQefial ............................................................................ 90 ml (3,04 onzas)

Combustible ............................................................................................................ Sin plomo

Carburador ............................................................................................... Diafragma, multiposicional

Arranque ..................................................................................................... Bobinado automatico

Silenciador .............................................................................................. Amortiguado con protecci6n

Regulador ................................................................................................ Retorno manual del resorte

Capacidad del tanque de combustible .................................................................................... 22 oz (532 ml)

Bastidor del eje impulsor ............................................................................................. Tubo de aluminio

Control del regulador ............................................................................................. Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija, el protector y el Hassle Free@) ............................................... 7,3 kg (16 libras)

Mecanismo de corte .................................................................................. Cabeza de Hassle Free IVTM PLUS

DiAmetro de la bobina de linea ..................................................................... Linea Espiral Hassle Free TM XTRA QUIET

Toda las especificaciones contenidas en este manual se basan en la informaci6n mas reciente disponible en el momento de impresi6n del manual. Nos

reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

CONVENIOS DE COBERTURA DE GASTOS PARA REPARACIONES

Felicidades pot haber hecho una compra inteligente. Su nuevo producto Craftsman esta disefiado y fabricado para que opere de manera confiable durante

a_os. Pero como todos los productos, pudiera necesitar una reparaci6n cada cierto tiempo. Pot eso el tener un Convenio de Cobertura de Gastos para

Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para Reparaciones ahora y prot_jase de problemas y gastos inesperados.

He aqui Io que incluye el Convenio:

[] Servicio proporcionado por nuestros 12.000 especialistas expertos en reparaciones profesionales

[] Servicio ilimitado sin cargos por piezas ni mane de obra, en todas las reparaciones cubiertas

[] Reemplazo del producto, si sus productos cubiertos no pueden arreglarse

[] Descuento del 10% del precio regular del servicio y de piezas relacionadas con el servicio no cubiertas per el convenio; ademas,

descuento de110% del precio regular de los chequeos de mantenimiento preventivo

[] Ayuda r_pida por tel_fono: apoyo telef6nico por parte de un tecnico de Sears en los productos que requieren reparaci6n en el hogar,

ademas de la programaci6n de la reparaci6n a una hora conveniente

Una vez que usted adquiera el Convenio, basta con una Ilamada telef6nica para programar el servicio. Usted puede Ilamar a cualquier hora del dia o de la

noche, o programar por Internet una cita para el servicio.

Sears tiene mas de 12.000 especialistas en reparaciones profesionales, que tienen acceso a mas de 4,5 millones de piezas y accesorios de calidad. Ese es el

tipo de profesionalismo con el que usted puede contar para ayudar a prolongar la vida Qtil de su nueva adquisici6n durante afios, iAdquiera hoy mismo su

Convenio de Cobertura de Gastos para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios e informaci6n adicional, Ilame al 1=800=827=6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n pot parte de profesionales de Sears de efectos electrodom6sticos; abridores de puertas de garaje, calentadores de agua y demAs articulos

dom6sticos de mayor cuantia, en los EE.UU., Ilame al 1-=800=4=MY=HOME <e.

REPLACEMENT PARTS - MODEL 316.299370

4-CYCLE CU LTIVATOR

Item Part No.

1 753-06295

2 753-04595

3 753-05377

4 753-05209

5 753-05210

6 753-05232

7 791-182379

8 753-05408

9 791-182290

10 753-06111

11 753-05238

12 753-05240

13 753-05785

14 753-05447

15 753-06238

16 753-05244

Description

Engine Cover Assembly (includes 2 & 3)

Cover Screw

Starter Screw

Rocker Cover

Rocker Cover O-Ring

Cylinder O-Ring

Breather Hose

Oil Plug (includes 9)

Oil Plug O-Ring

Crankcase Cover

Crankcase Cover O-ring

Flywheel Assembly

Lead Wires

Module Assembly

Muffler Assembly (includes 16 & 17)

Muffler Gasket

Item Part No.

17 753-05246

18 753-05255

19 753-05247

20 753-05248

21 753-05249

22 753-05366

23 753-05440

24 753-04030

25 753-05507

26 753-05835

27 791-182657

28 791-182097

29 791-181000

30 791-182409

31 753-05248

32 753-05506

33 753-06240

34 753-1229

35 753-05259

36 753-06296

37 753-06281

38 753-05263

39 791-182519

40 753-04003

41 791-180217

42 753-06261

Description

Muffler Screw

Spark Plug

Insulator Gasket

Nut

Insulator

Carburetor Gasket

Carburetor w/Pdmer

Air Cleaner O-Ring

Air Filter Mounting Screw

Air Cleaner Cover Assembly (includes 27-32)

Air Filter Plate

Breather Tube Assembly

Grommet Washer

Washer

Nut

Air Filter

Fuel Tank Assembly w/Fuel Lines (includes 35)

Fuel Cap

Fuel Tank Pads

Starter Housing Assembly (includes 3 & 37-45)

Clutch Assembly

Clutch Cover (includes 2)

Anti-Rotation Screw

Clamp Screw

Nut

Shortblock Assembly

(includes Crankcase, Cylinder, 3-9, 11,14 & 18)

item Part No. Description

1 791-182675 Grip

2 753-06006 Switch Assembly

3 753-04003 Screw

4 753-04186 Wellnut

5 753-06007 Throttle Assembly

6 791-182882 Upper Handle

7 791-182677 Knob

8 791-182899 Bolt

9 791-182678 Washer

10 753-06009 Lower Handle Assembly

11 753-06012 Bolt

12 753-04052 Washer

13 753-04056 Lock Nut

14 753-04049 Cable Tie

15 753-06011 Boom Assembly (includes 16)

16 753-06005 Flex Shaft

17 791-182195 Screw

18 753-04067 Tine Shield

19 753-04058 Wheel Bracket Assembly

20 753-04060 Bolt

21 753-04061 Lock Nut

22 753-04059 Clevis Pin

23 753-04057 Cotter Pin

24 753-04063 Wheel Support Bracket

25 753-04064 Wheel

26 753-04062 Push Cap

27 753-06063 Gearbox

28 753-06064 Click Pin

29 753-05986 Outer Tine

30 753-05987 Inner Tine

REPLACEMENT PARTS - MODEL 316.299370

4-CYCLE CULTIVATOR

Your Home

For troubleshooting, product manuals and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.craftsman.com www.craftsman.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.craftsman.com www.craftsman.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n Au Canada pour service en fran(;ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-800-SU- HOGAR ® (1-800-533-6937)

(1-888-784-6427) www.craftsman.ca

www.craftsman.com

® Registered Trademark / Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / Marca de F&brica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce / MDMarque d6pos6e de Sears Brands, LLC

Craftsman 316299370 cultivator

Product's Documents

User Manual

Specifications

Craftsman 316299370 Questions and Answers
