HOBD682D1 - HOBD682R1
IT
MANUALE DI INSTALLAZIONE
EN
INSTALLATION MANUAL
FR
MANUEL D’INSTALLATION
DE
MONTAGEANLEITUNG
NL
INSTALLATIEHANDLEIDING
ES
MANUAL DE INSTALACIÓN
PT
MANUAL DE INSTALAÇÃO
RU
РУКОВОДСТВО ПО УСТАНОВКЕ
SV
INSTALLATIONSANVISNINGAR
DA
INSTALLATIONSVEJLEDNING
PL
INSTRUKCJA INSTALACJI
NO
INSTALLASJONSVEILEDNING
FI
ASENNUSOHJEET
UK
ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ
AR
ّ
يتكبيكرتلا ب
ريذحت!
.
2
IT
Avvertenza! Prima di procedere
all’installazione, leggere le informazioni sulla
sicurezza contenute nel Manuale d’uso.
PL
Ostrzeżenie! Przed przystąpieniem do insta-
lacji należy przeczytać informacje dotyczące
bezpieczeństwa znajdujące się w instrukcji
obsługi.
EN
Warning! Before proceeding with installation,
read the safety information in the User
Manual.
NO
Advarsel! Les sikkerhetsinstruksjonene i
bruksveiledningen før apparatet installeres.
FR
Avertissement ! Avant de procéder à l’installa-
tion, veuillez lire les informations sur la sécuri-
té contenues dans le manuel de l’utilisateur.
FI
Varoitus! Ennen laitteen asentamista lue
käyttöoppaassa olevat turvallisuustiedot.
DE
Warnhinweis! Vor der Montage die in
der Bedienungsanleitung enthaltenen
Sicherheitsinformationen lesen.
UK
Попередження. Перш ніж розпочинати
встановлення, необхідно уважно
прочитати інформацію з техніки безпеки,
наведену в інструкції з експлуатації.
NL
Waarschuwing! Lees de veiligheidsinformatie
in de gebruikershandleiding alvorens het
apparaat te installeren.
AR
ّ
يتكبيكرتلا ب
ريذحت!
.
ES
¡Advertencia! Antes de proceder a la
instalación, lea las indicaciones de seguridad
del manual de instrucciones.
PT
Aviso! Antes de proceder à instalação, leia
a informação de segurança no Manual do
Utilizador.
RU
Предупреждение! Прежде чем приступить
к установке, прочитайте информацию о
безопасности в Инструкциях по эксплуа-
тации.
SV
Varning! Läs säkerhetsföreskrifterna
i bruksanvisningen innan apparaten
installeras.
DA
Advarsel! Læs sikkerhedsreglerne i
brugsanvisningen inden installation.
3

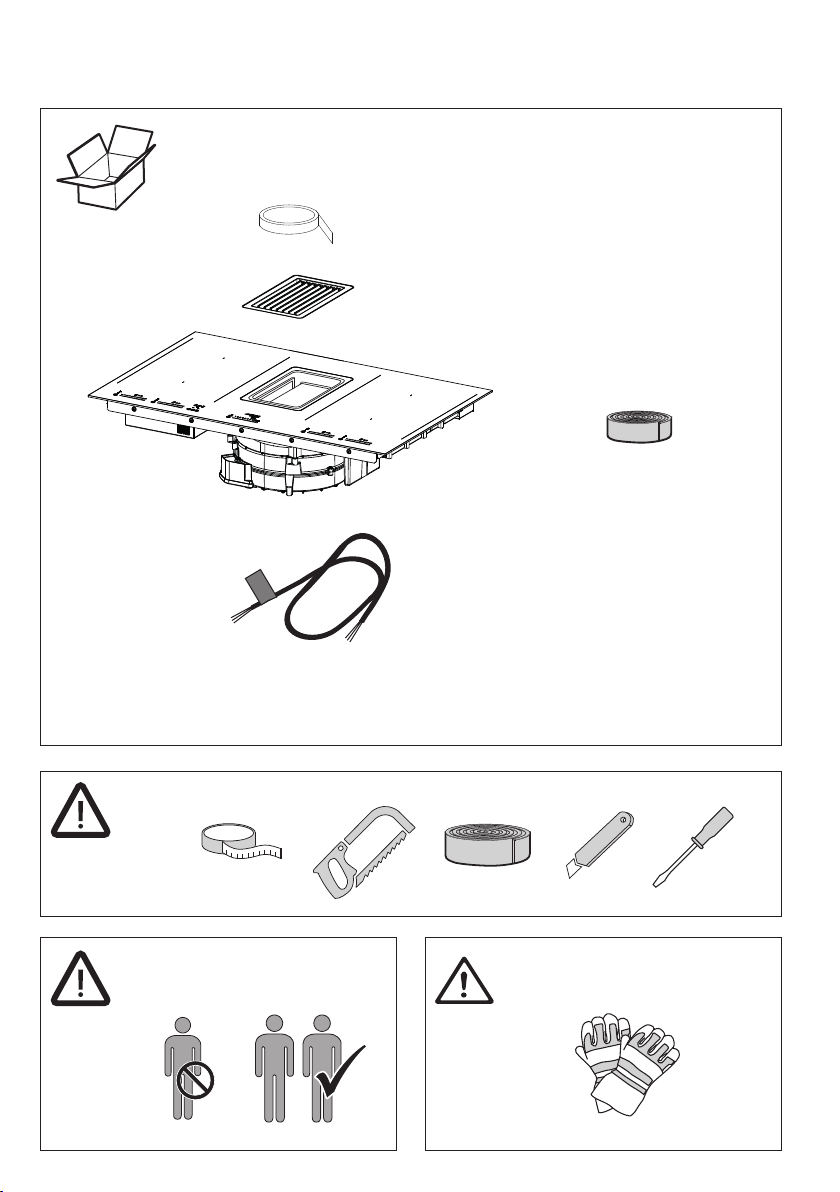

A
B
1X
1X
N
E

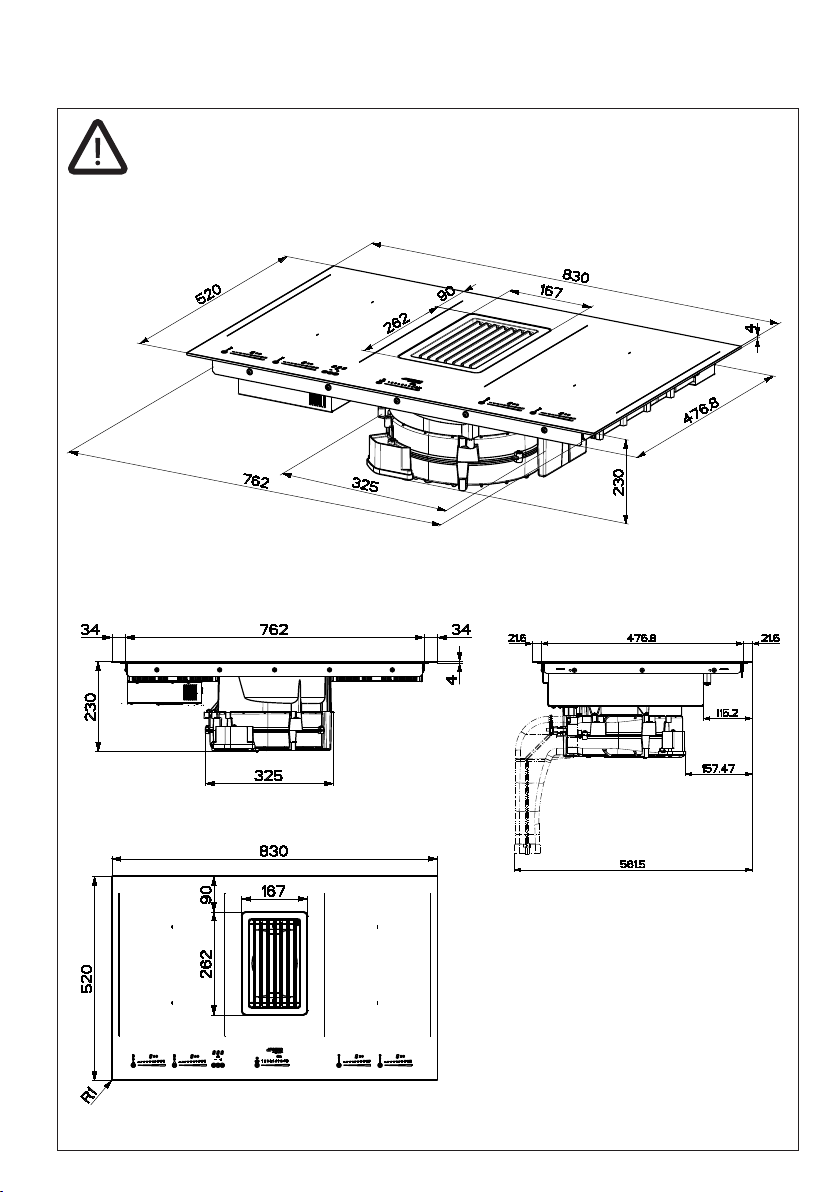

4
DRAFT 11-SEP-2020 08:48
DRAFT 11-SEP-2020 08:48
HOBD682D1
Min.

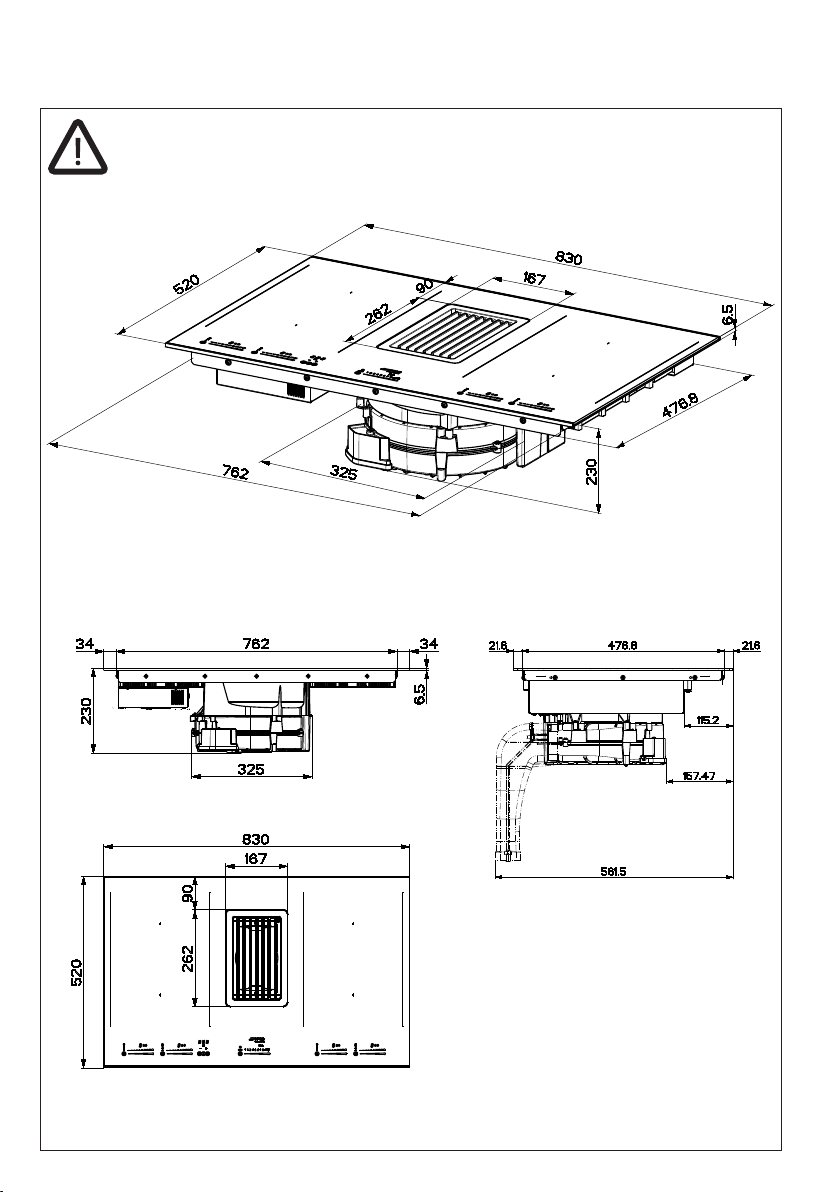

5
HOBD682R1
DRAFT 11-SEP-2020 08:50
DRAFT 11-SEP-2020 08:50
Min.

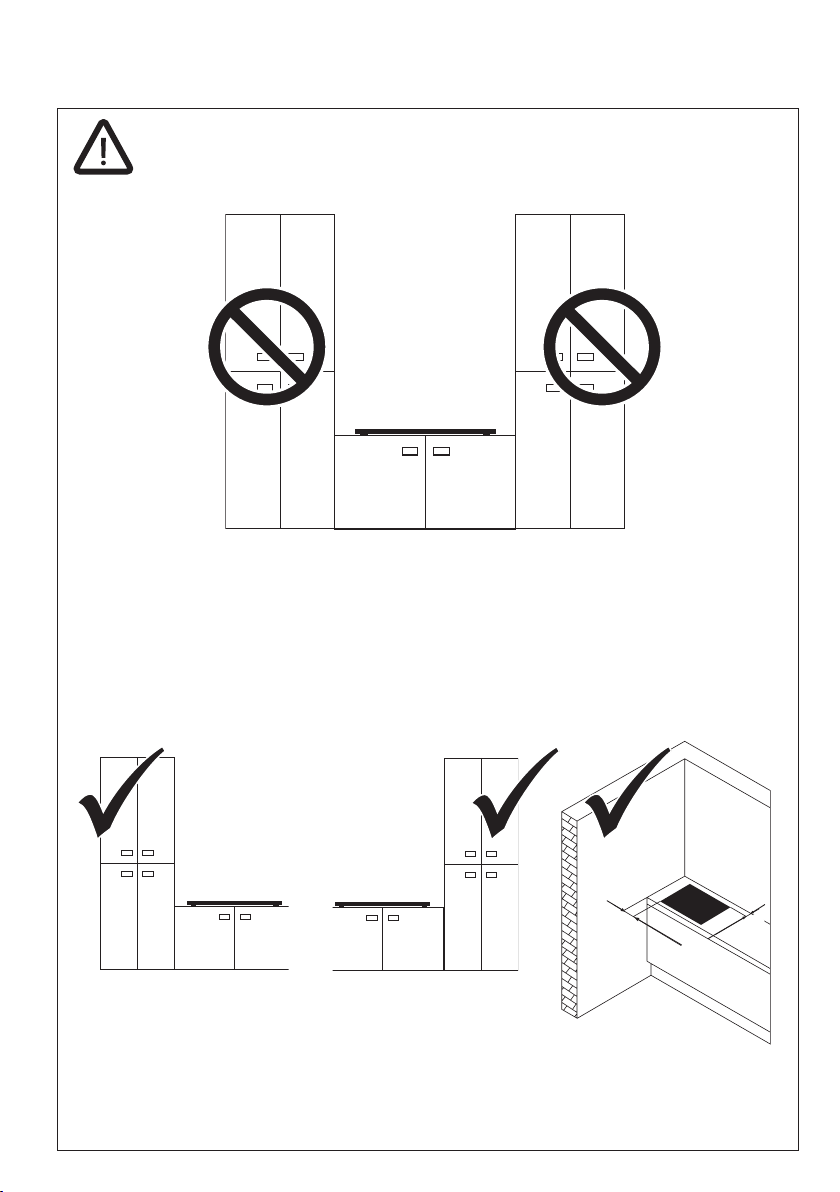

6
150 m
m
min.
40 mm

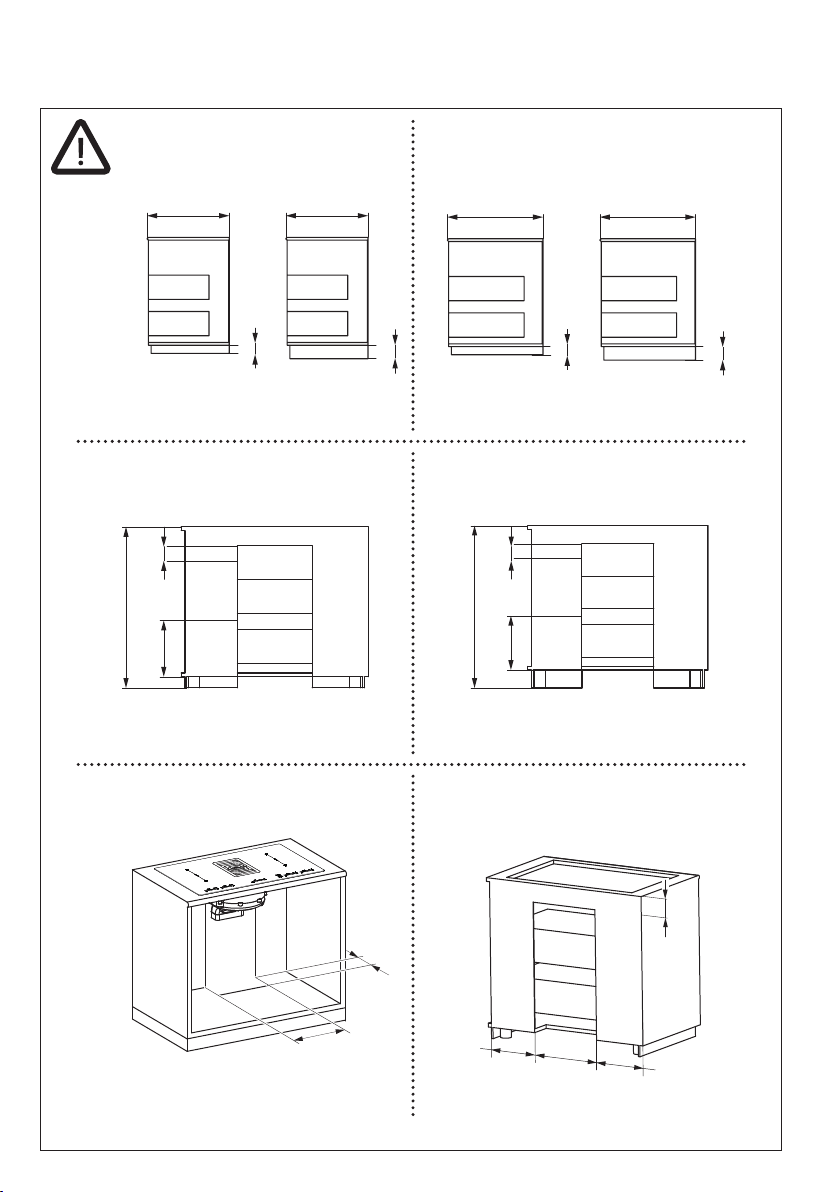

7
860
80
300
80
300
900
860
80
300
80
300
900
120
101
400
400
=
=
600
60
100
60
100
600
700 700
600
60
100
60
100
600
700 700
120
101
400
400
=
=

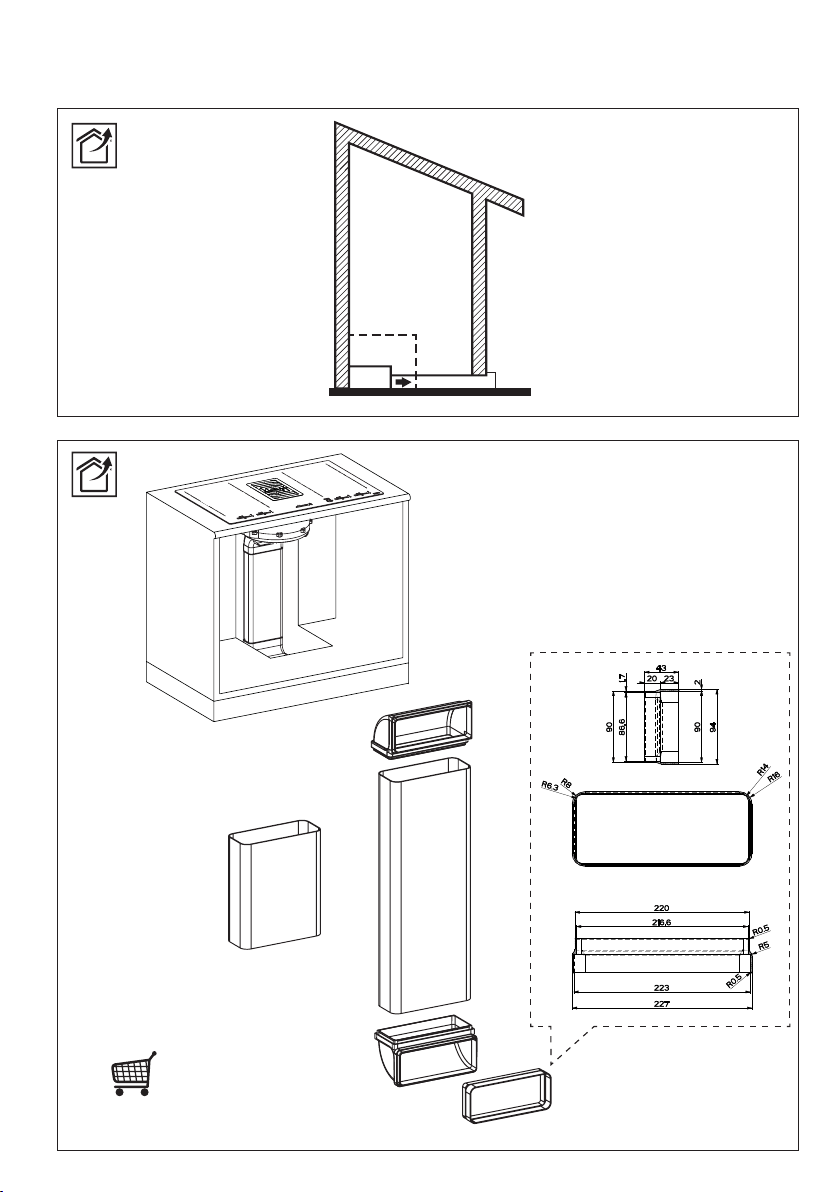

8
KITEHOBD
Damiani, Cristiano
25-Jun-2018
Released
Damiani, Cristiano
25-Jun-2018
Released
9

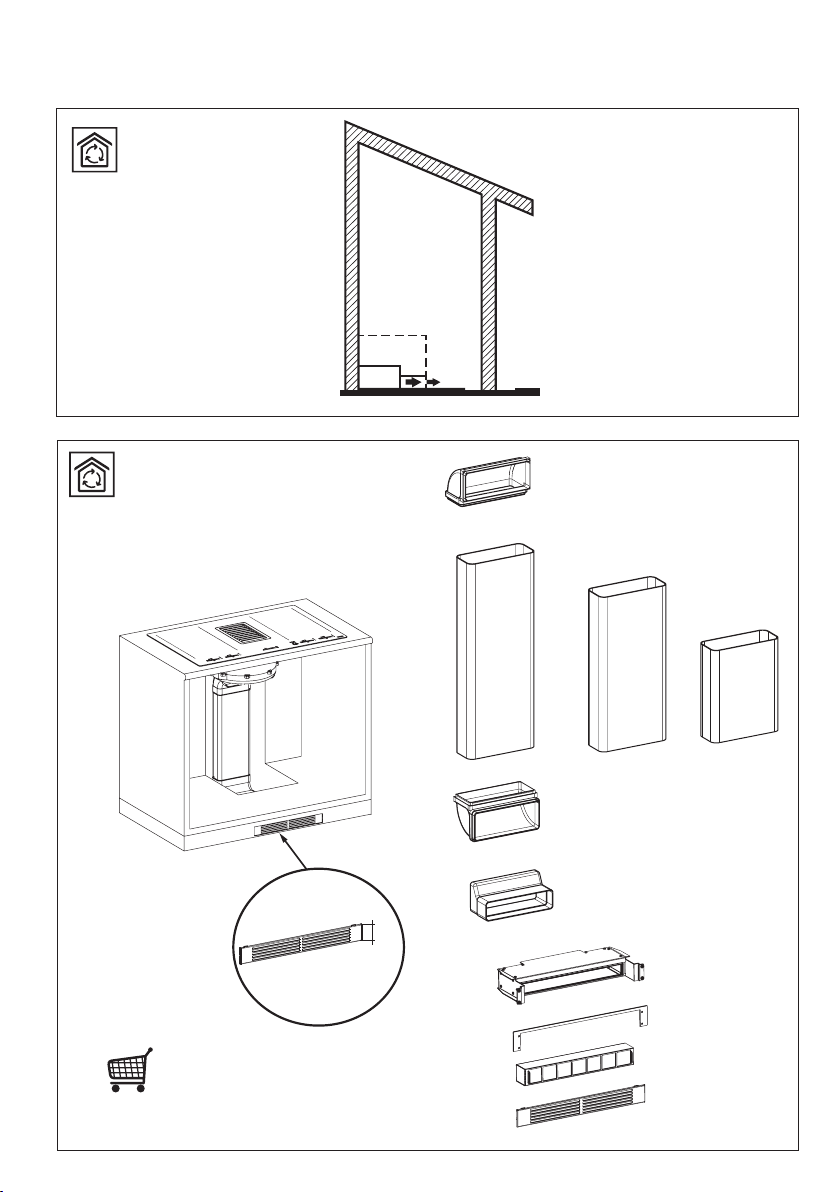

10
KITF6HOBD
H60

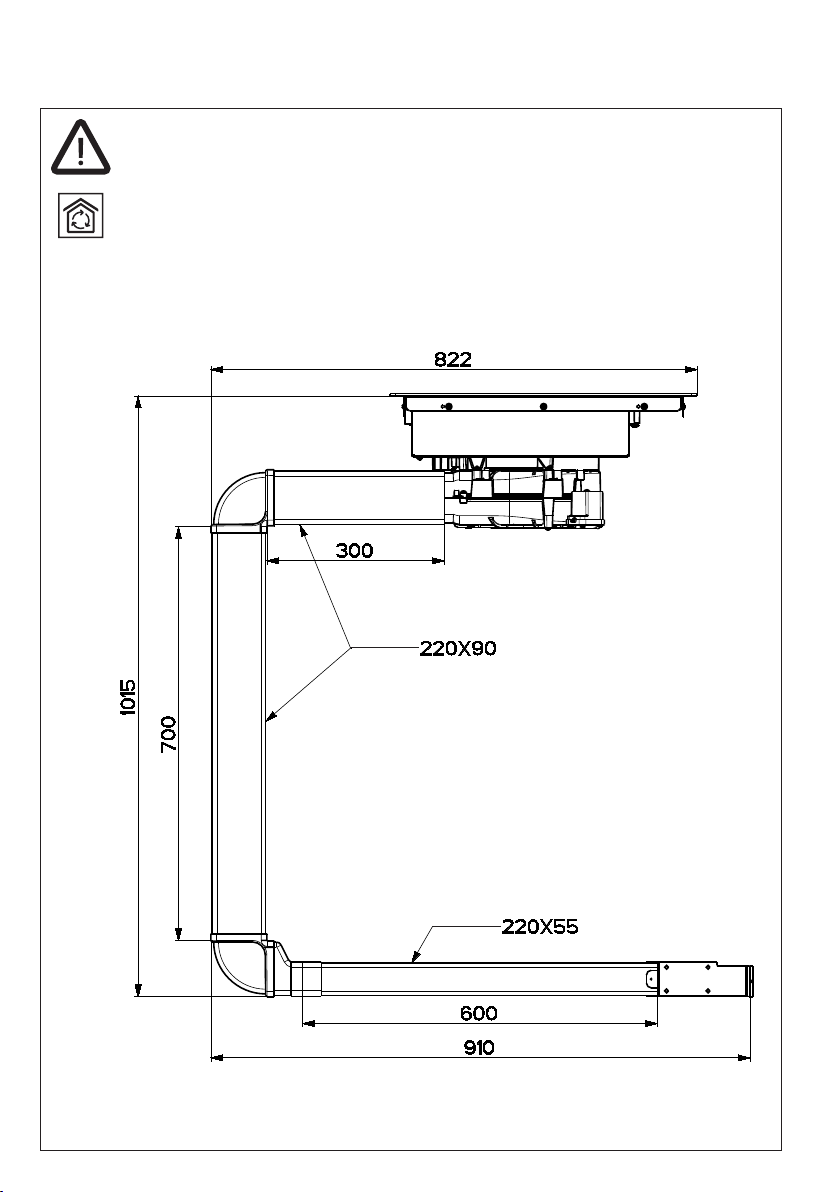

11
12
HOBD682D1
A
B
832+1
765+1
802+1
5+1
R4+1
482+1
492+1
522+1
A
B
832+1
802+1
765+1
5+1
R11+1
492+1
482+1
522+1
70
70
48
48
SLIMTOP
5
+
1
FLUSHMOUNT
SLIM TOP
SLIMTOP
5+1
FLUSHMOUNT
13
HOBD682R1
B
832+1
765+1
802+1
5+1
R4+1
482+1
492+1
522+1
A
B
832+1
802+1
765+1
5+1
R11+1
492+1
482+1
522+1
70
70
48
48
SLIMTOP
5
+
1
FLUSHMOUNT
SLIM TOP
SLIMTOP
5+1
FLUSHMOUNT

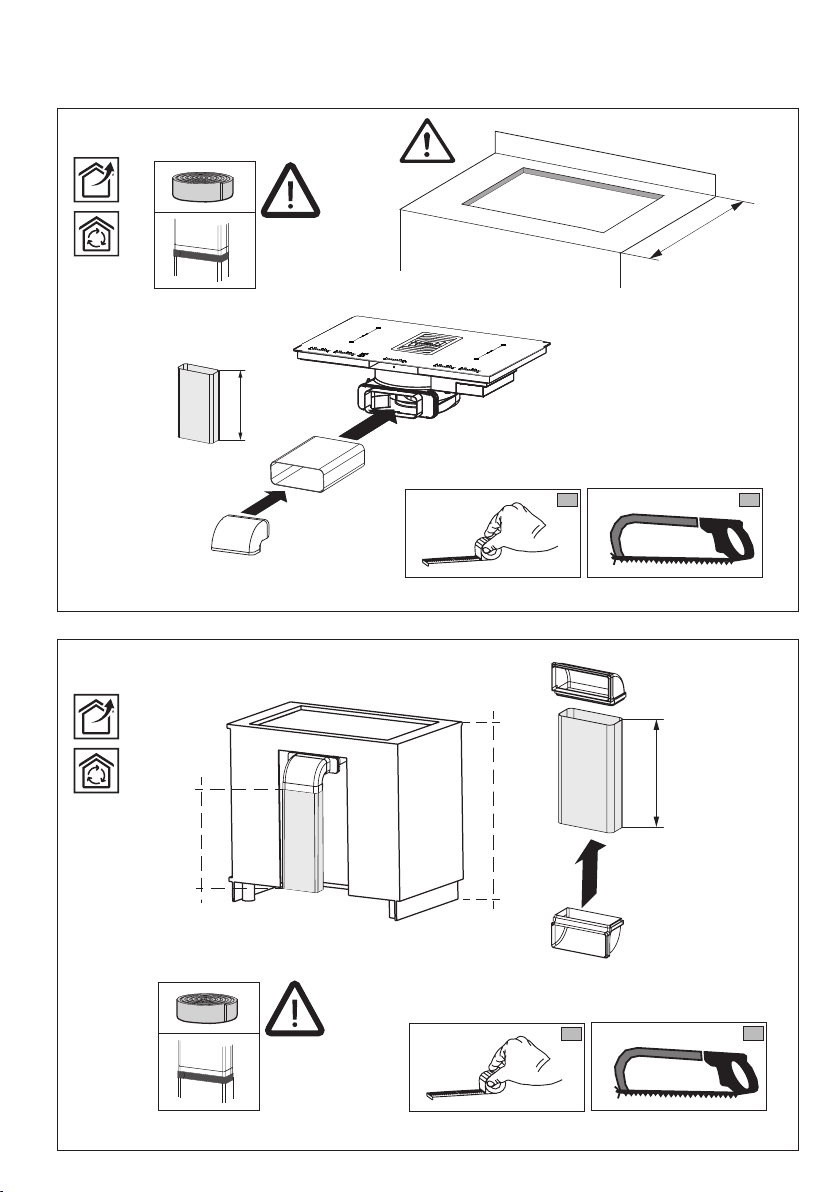

14
1
2
1x
600 mm
600 mm
2x
a
b
a
b
30 mm
130 mm
230 mm
H
L
L = H - 310 mm
– 11 –
1x
600 mm
600 mm
2x
a
b
a
b
30 mm
130 mm
230 mm
H
L
L = H - 310 mm
– 11 –

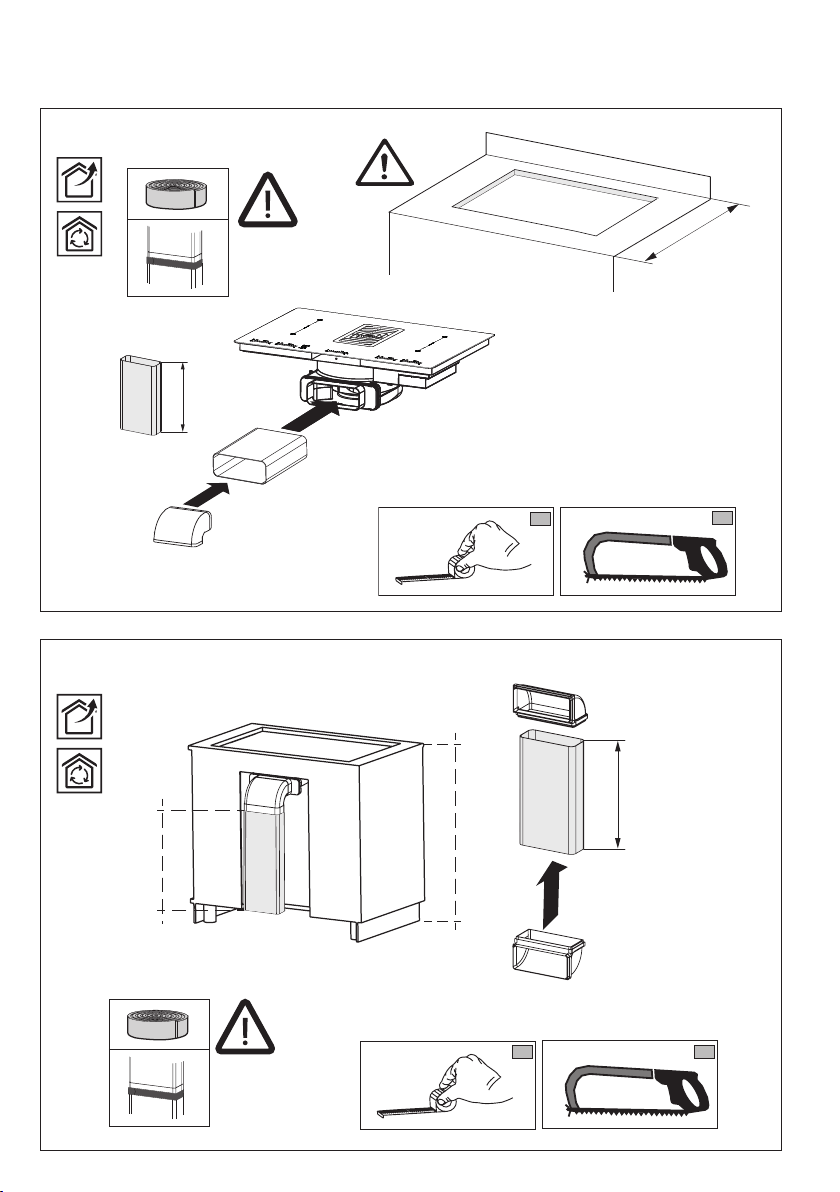

15
1
2
1y
700 mm
2y
H
L
L = H - 310 mm
a
b
a
b
30 mm
130 mm
230 mm
– 12 –
1y
700 mm
2y
H
L
L = H - 310 mm
a
b
a
b
30 mm
130 mm
230 mm
– 12 –

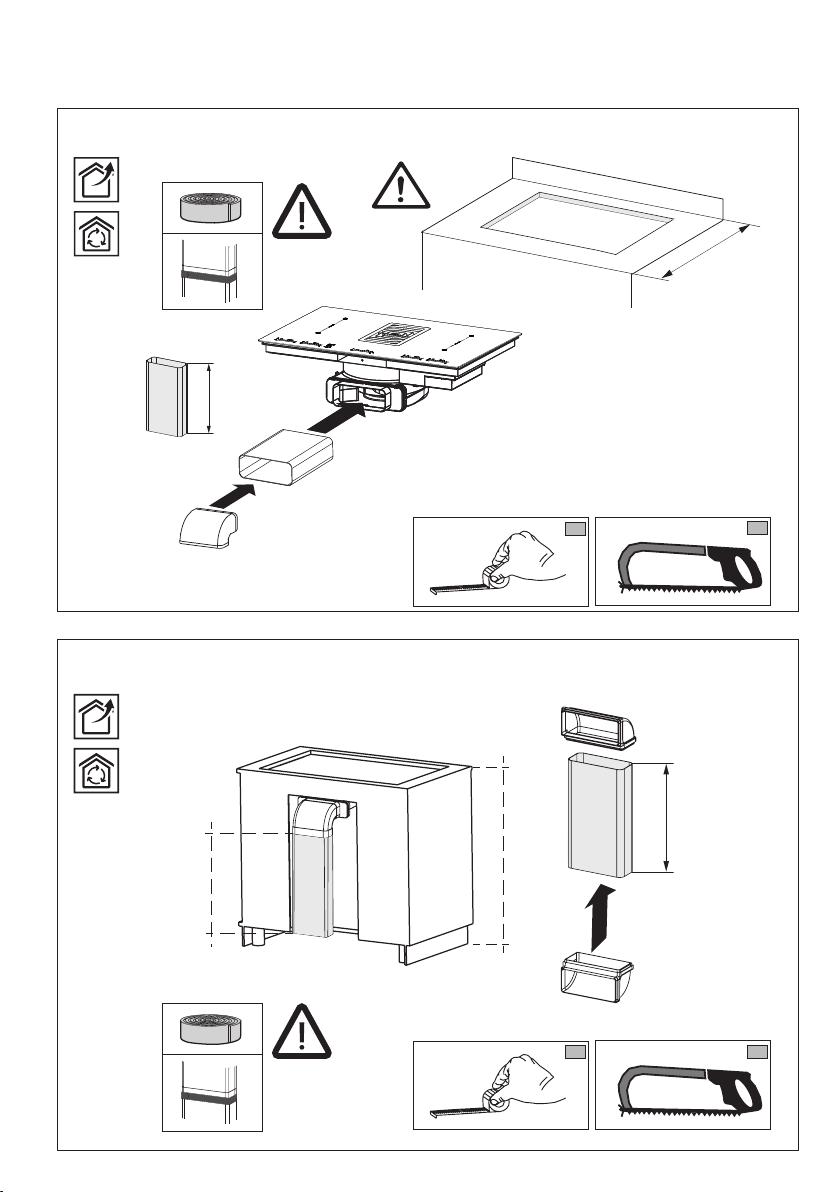

16
1z
≥ 800 mm
2z
a
b
a
b
30 mm
130 mm
230 mm
H
L
L = H - 310 mm
– 13 –
1
2
1z
≥ 800 mm
2z
a
b
a
b
30 mm
130 mm
230 mm
H
L
L = H - 310 mm
– 13 –

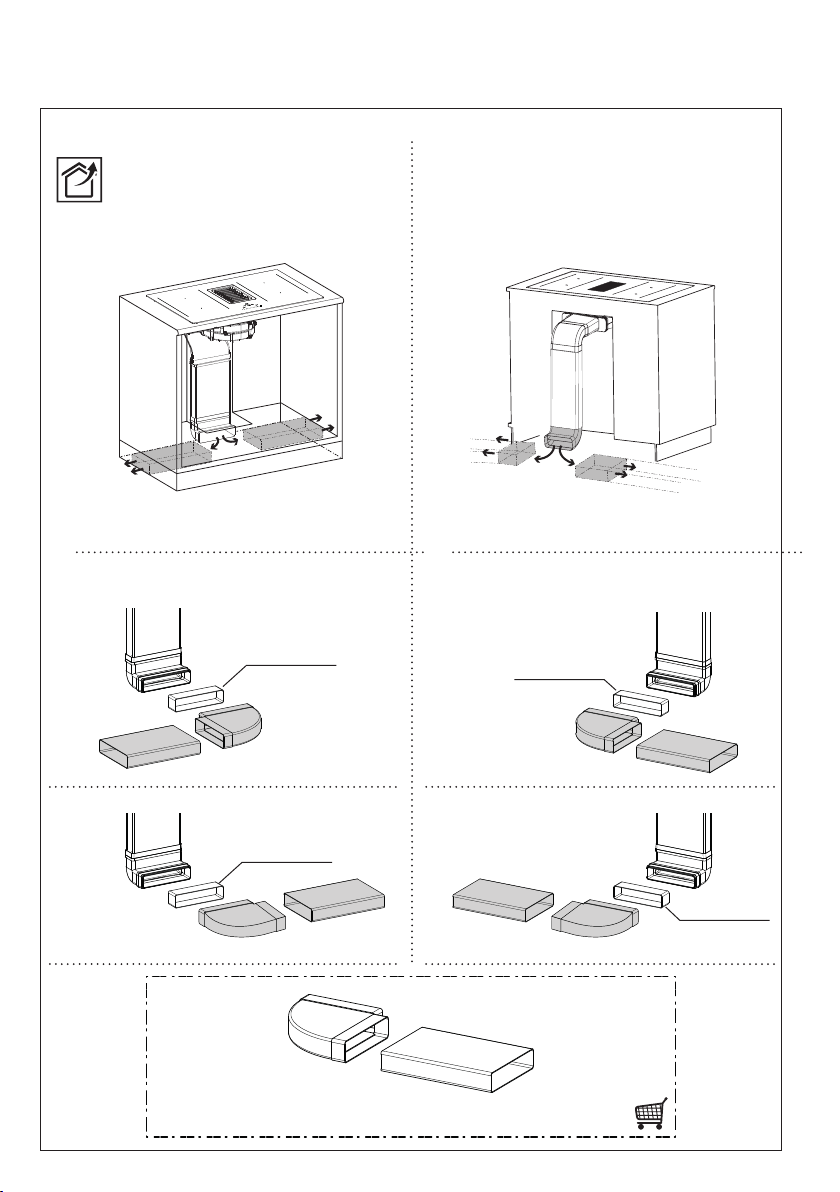

17
3
KITEHOBD4
L1 = 50mm
L1 = 50mm
L1 = 50mm
L1 = 50mm
18
KITEHOBD4
H/2
H/2
H/2
H/2
3
L1 = 50mm
L2
L2 = H/2 - 517 + 50

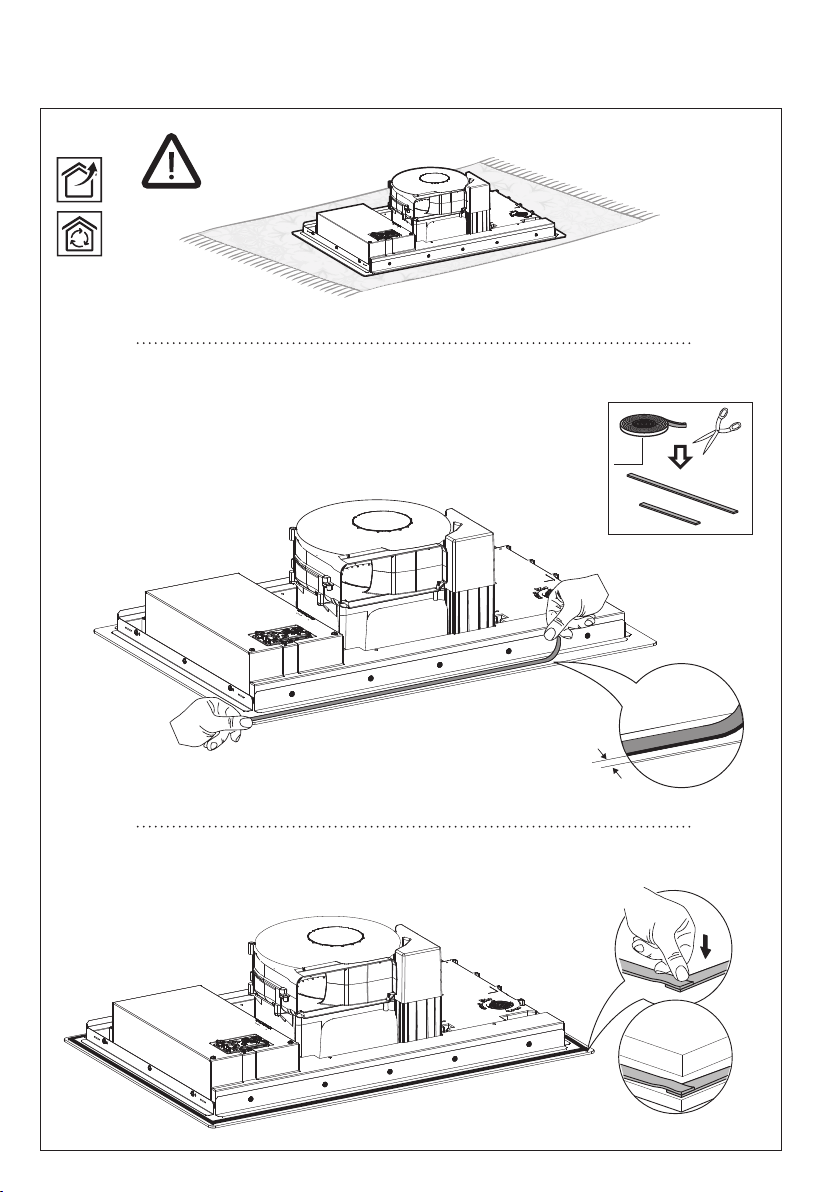

19
4
2x
2x
4x
2 mm
2x
2x
4x
2 mm
A

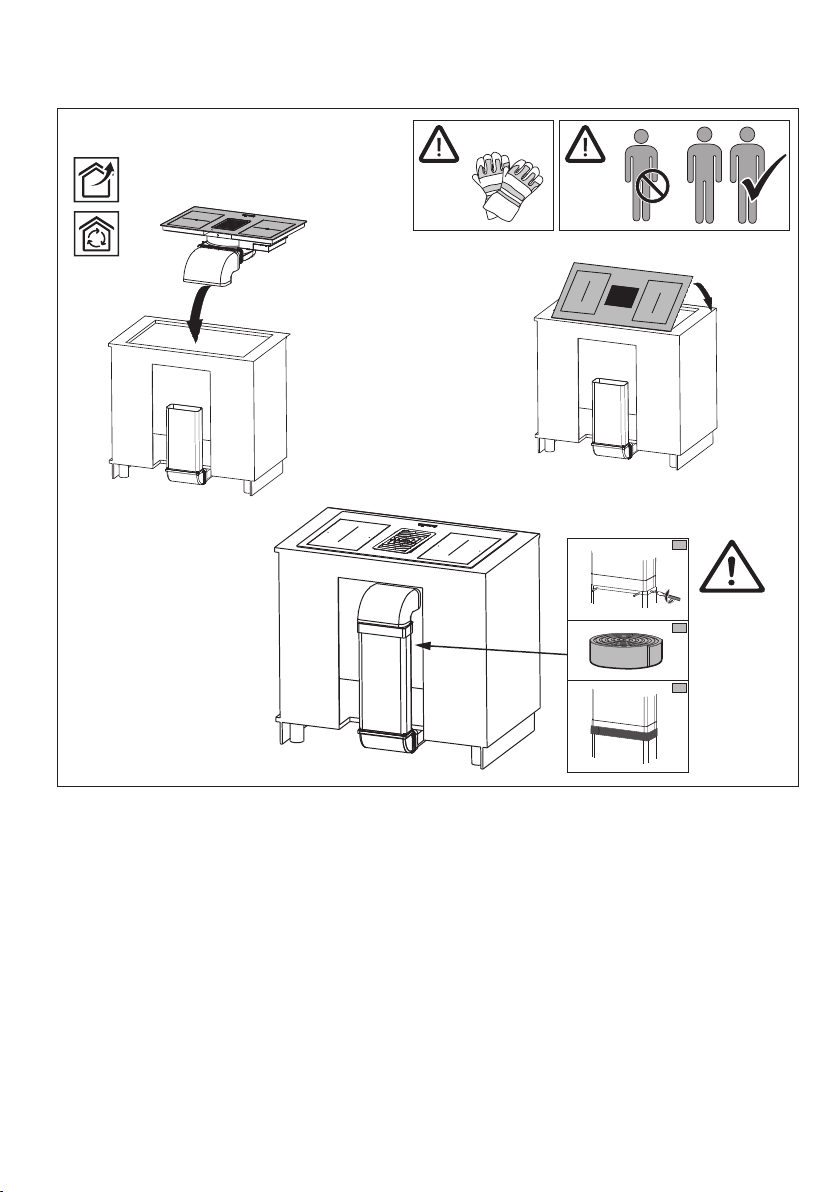

20
5
5
b
c
d
a
c
d
Created by
KAD3
Denomination
KIT H100 BASE 600 INSTALLATION DRAWING
Lang EN
Sheet
2
/4
Modif.by
KAD3
Approved by
Approval date
Doc. status
Drawing N.
340006_749
Rev
01
c
b
a
17
– 15 –

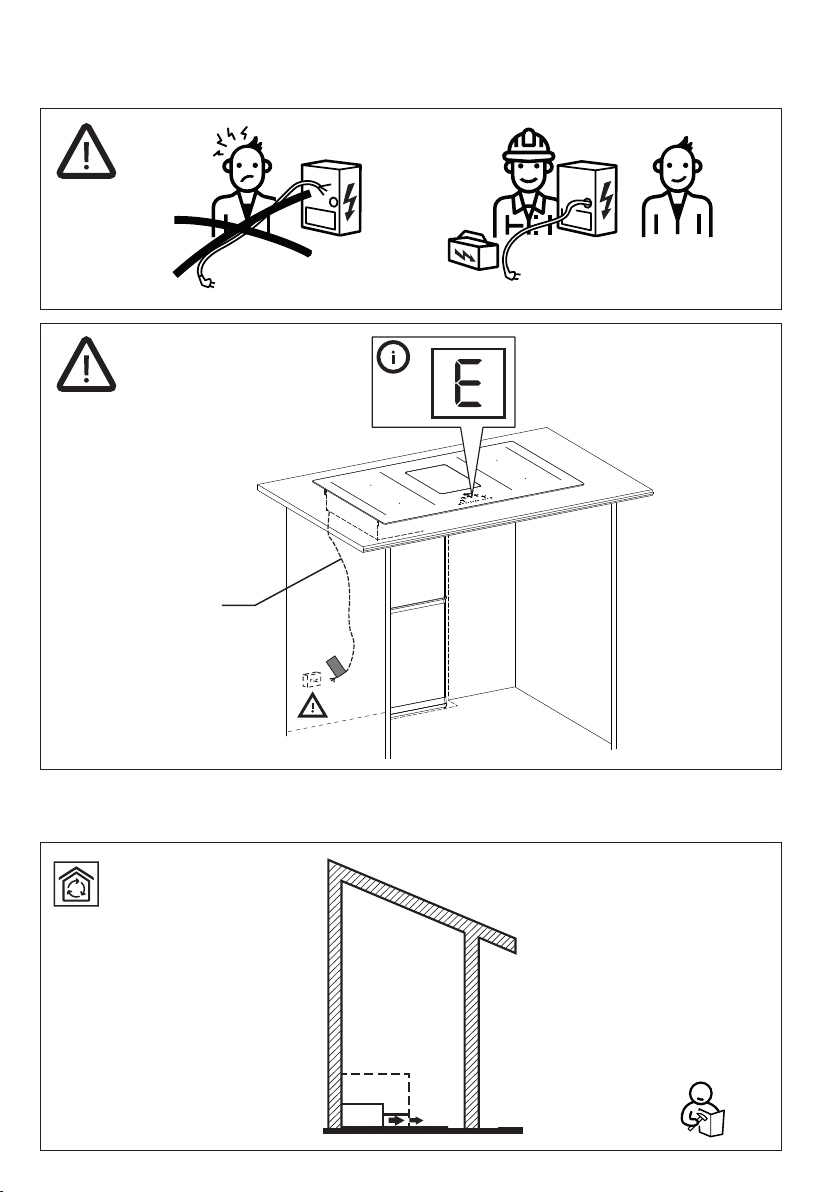

21
p.23
N

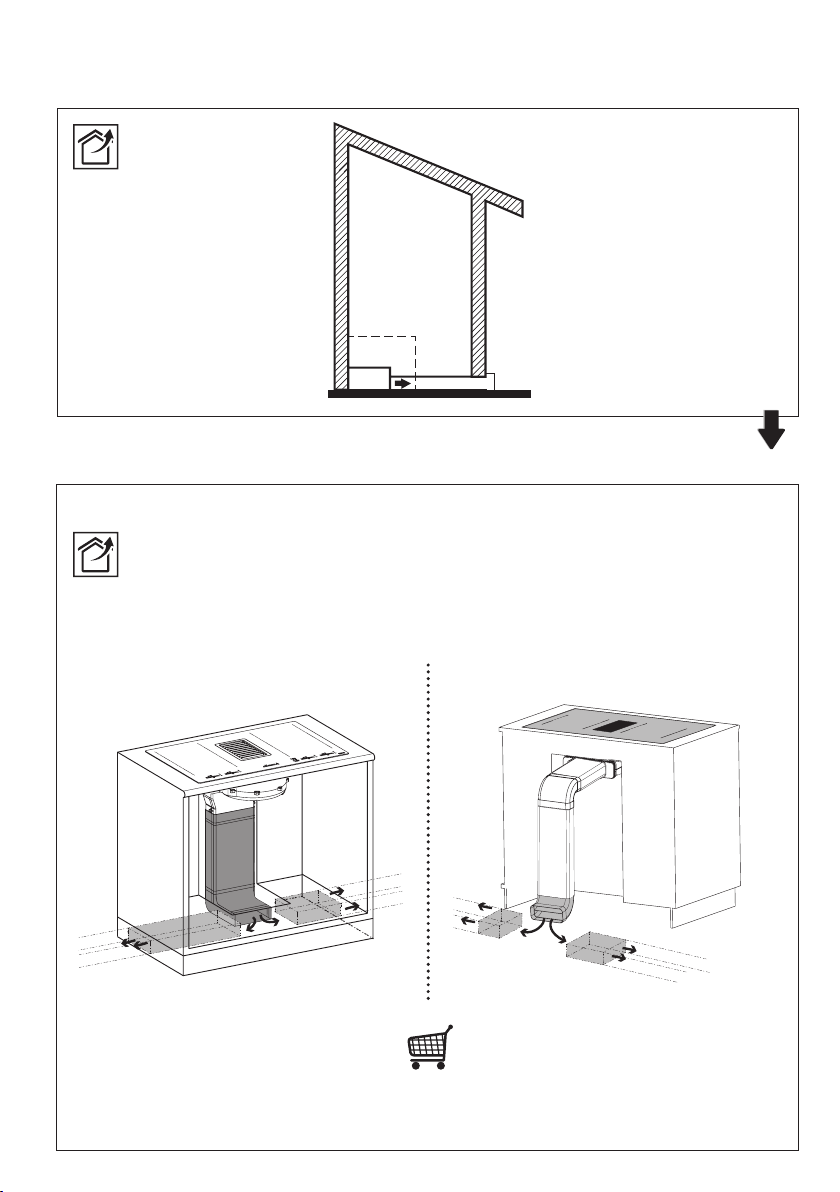

22
KITEHOBD
6

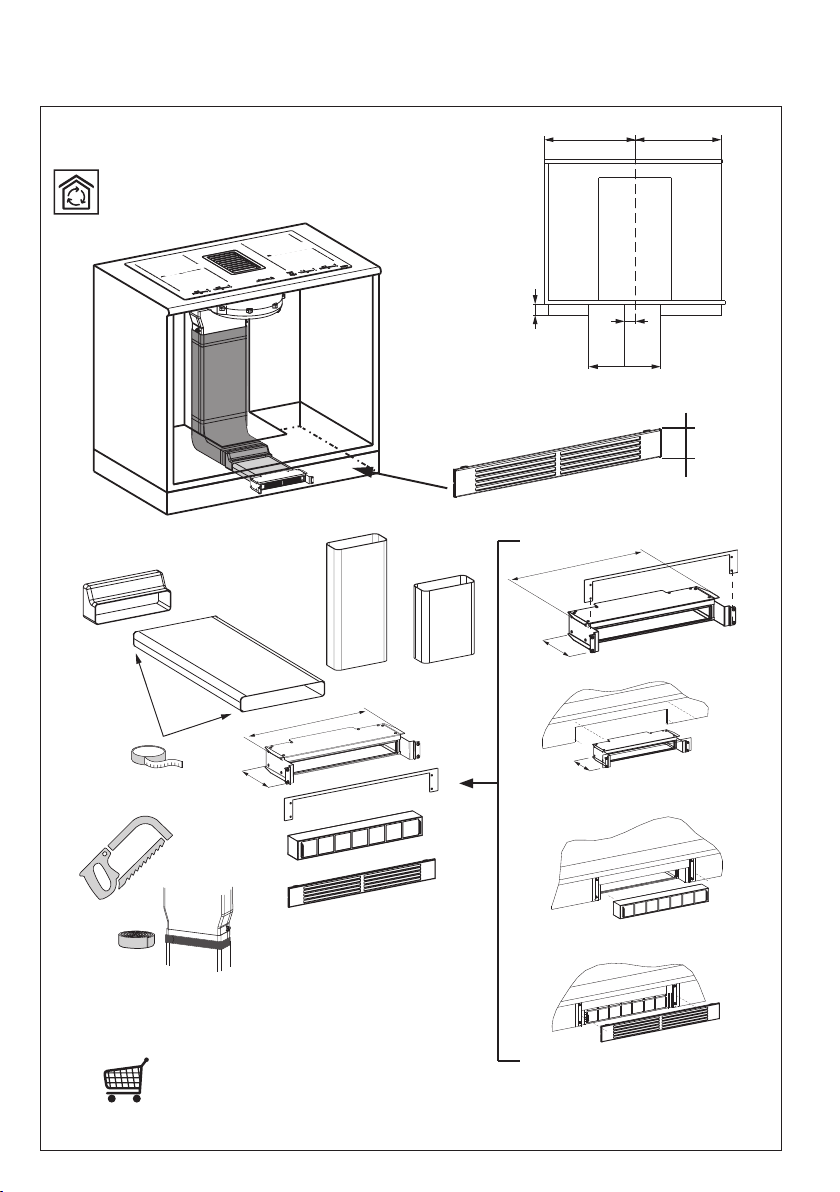

23
KITF6HOBD
H60
60
398
157
157
394
157
394
6
KITF6HOBD
H60
H60
b
c
d
a
157
157
157
398
=
56
=
= =
60

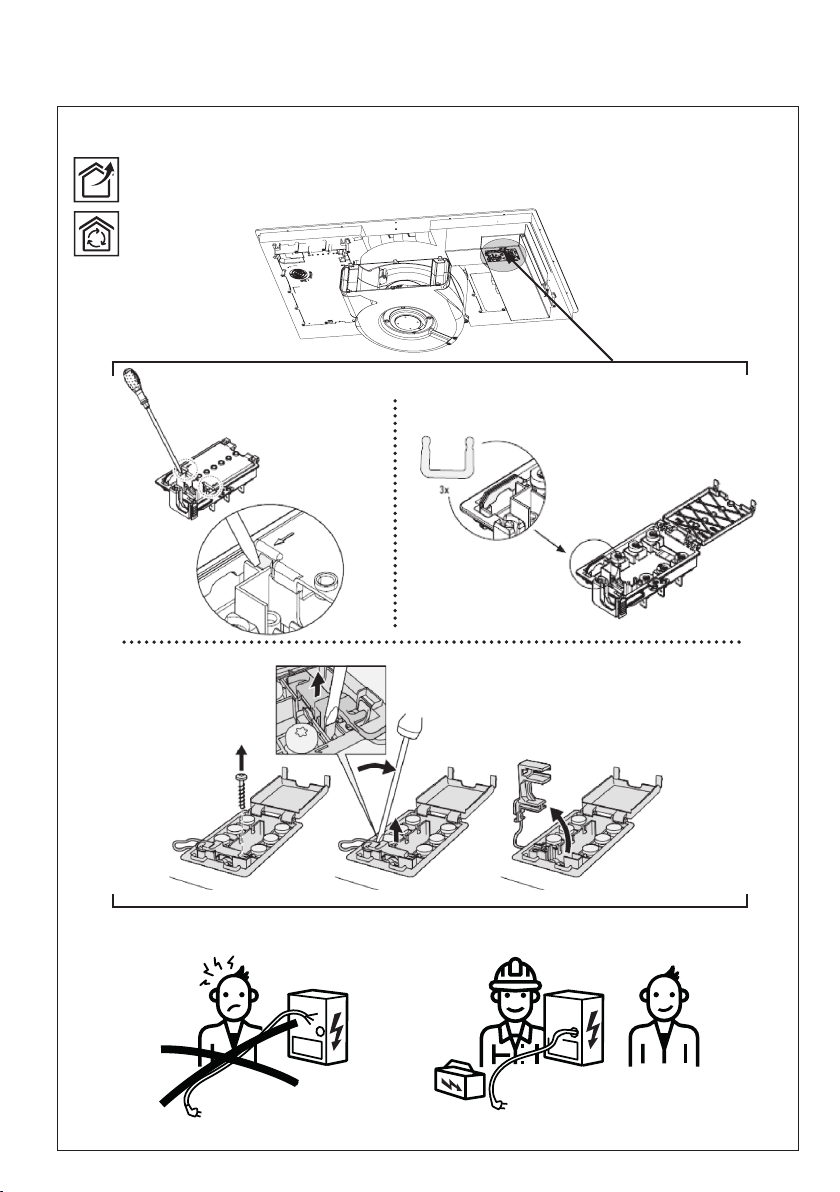

24
7
25
Three-phase
Bi-phase
Mono-phase
H05V2V-2F
5 x 2.5 mm²
1 x 32A circuit breaker
2 x 16A circuit breaker
3 x 16A circuit breaker

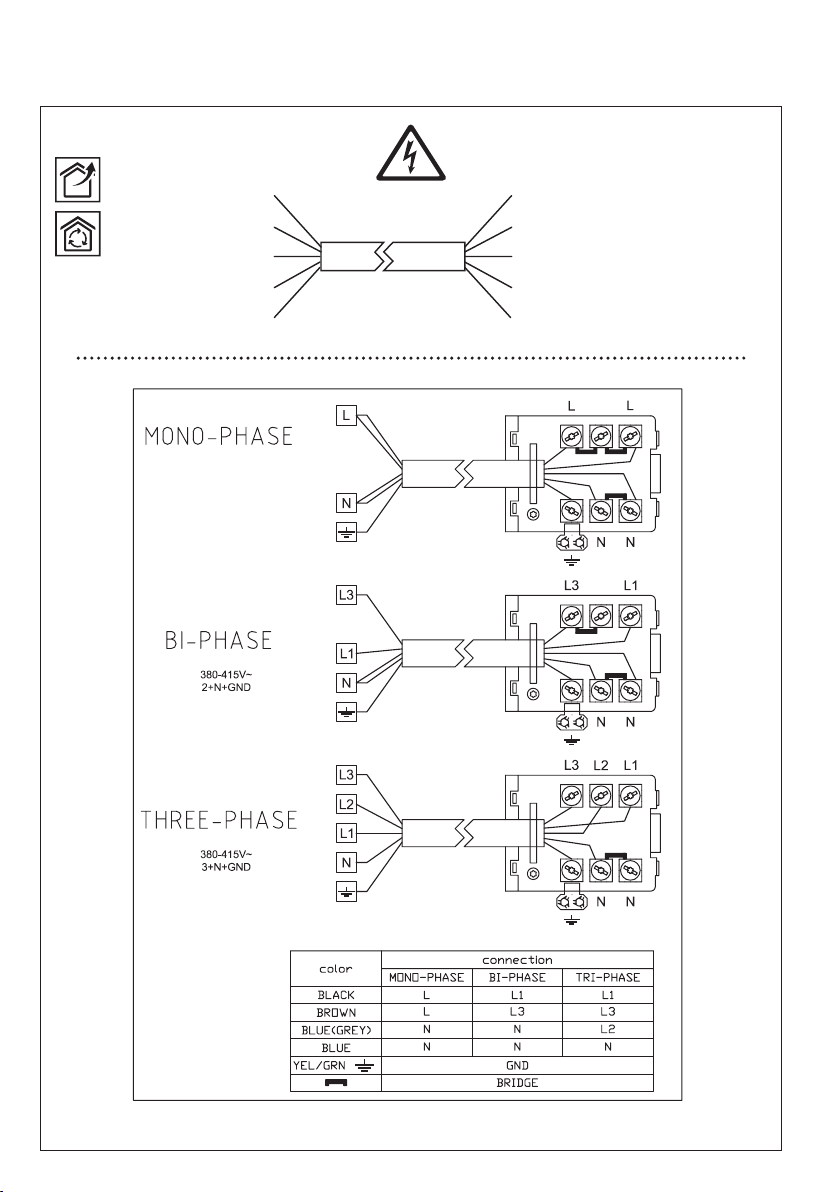

220-240V~
1+N+GND
8
26
9

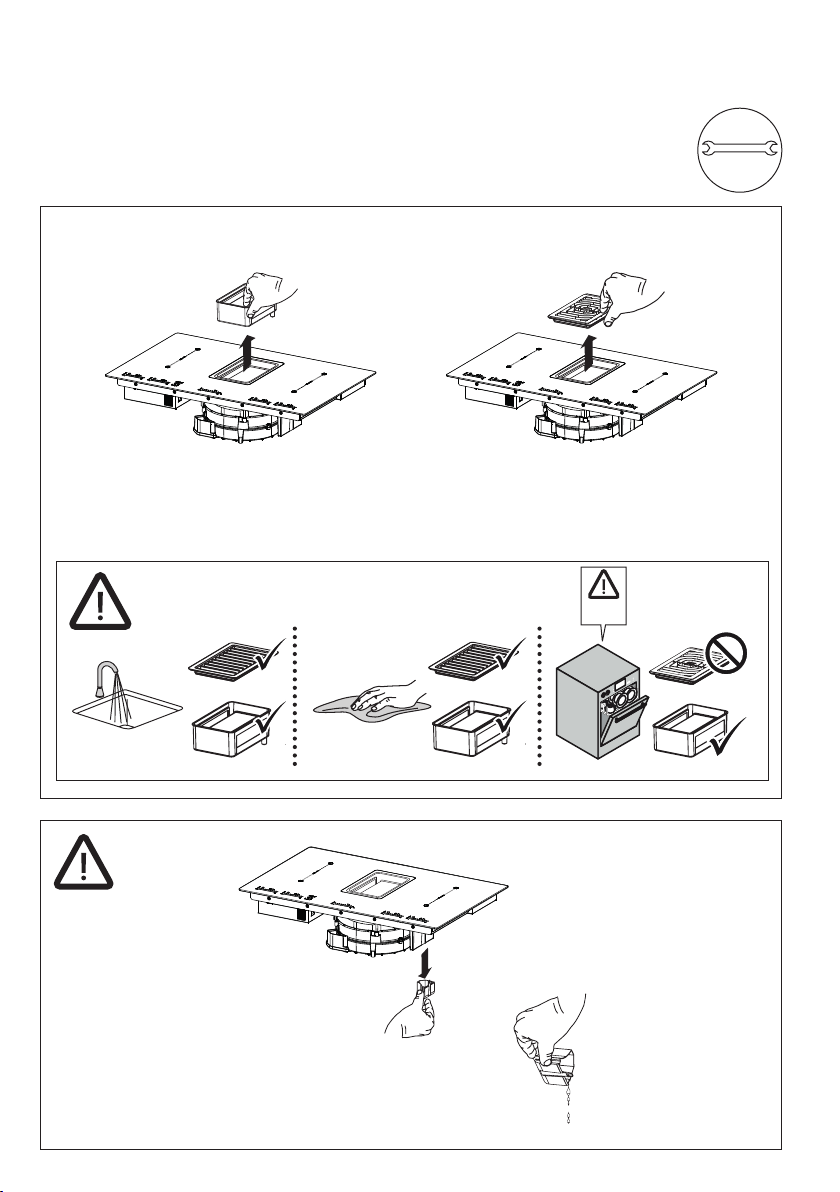

27
b ca
b ca
b c da
b c da
b c da
b c da
55°
