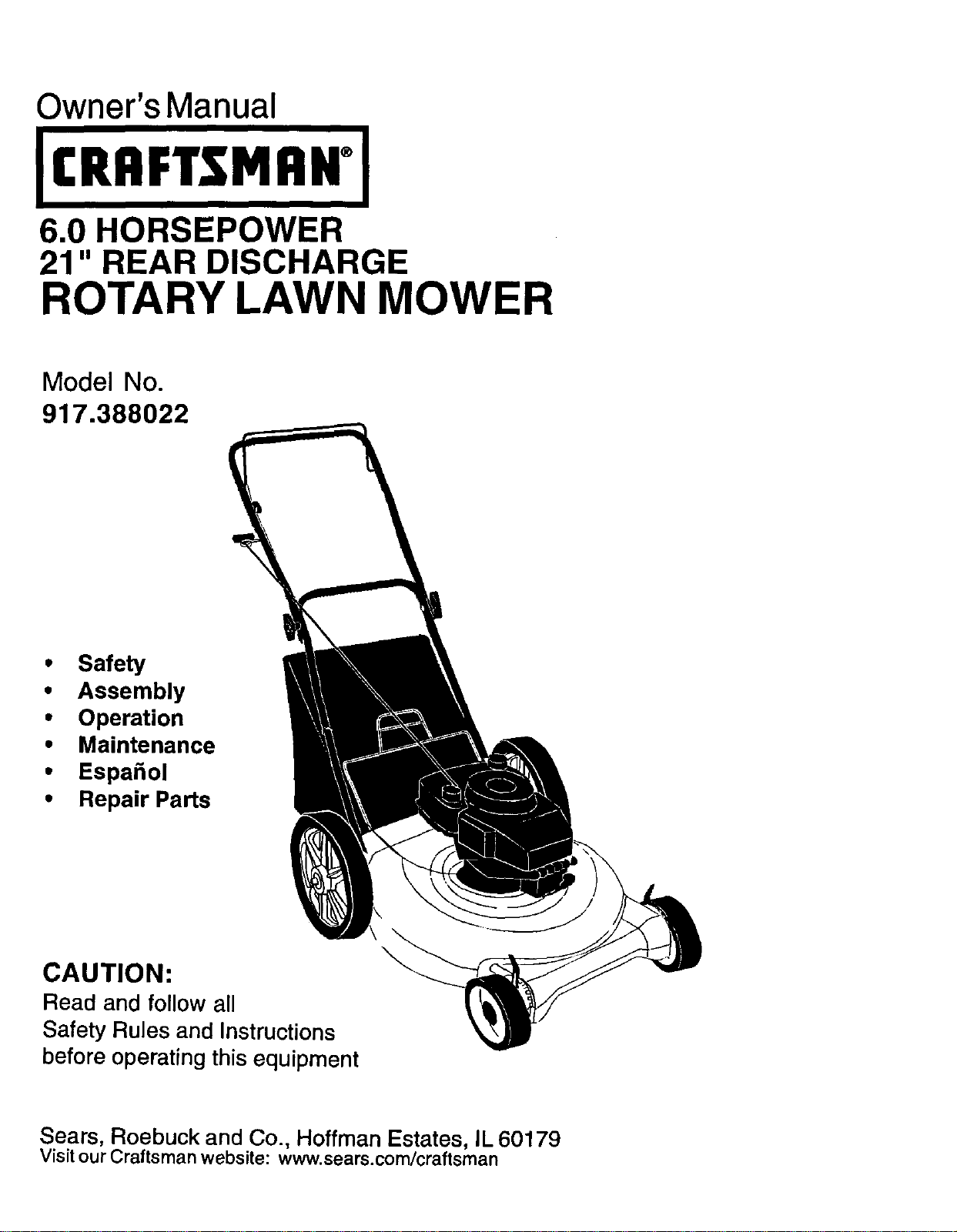

Owner's Manual

ICRRFTSMRH°I

6.0 HORSEPOWER

21" REAR DISCHARGE

ROTARY LAWN MOWER

Model No.

917.388022

• Safety

• Assembly

• Operation

• Maintenance

• Espa_ol

• Repair Parts

CAUTION:

Read and followall

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

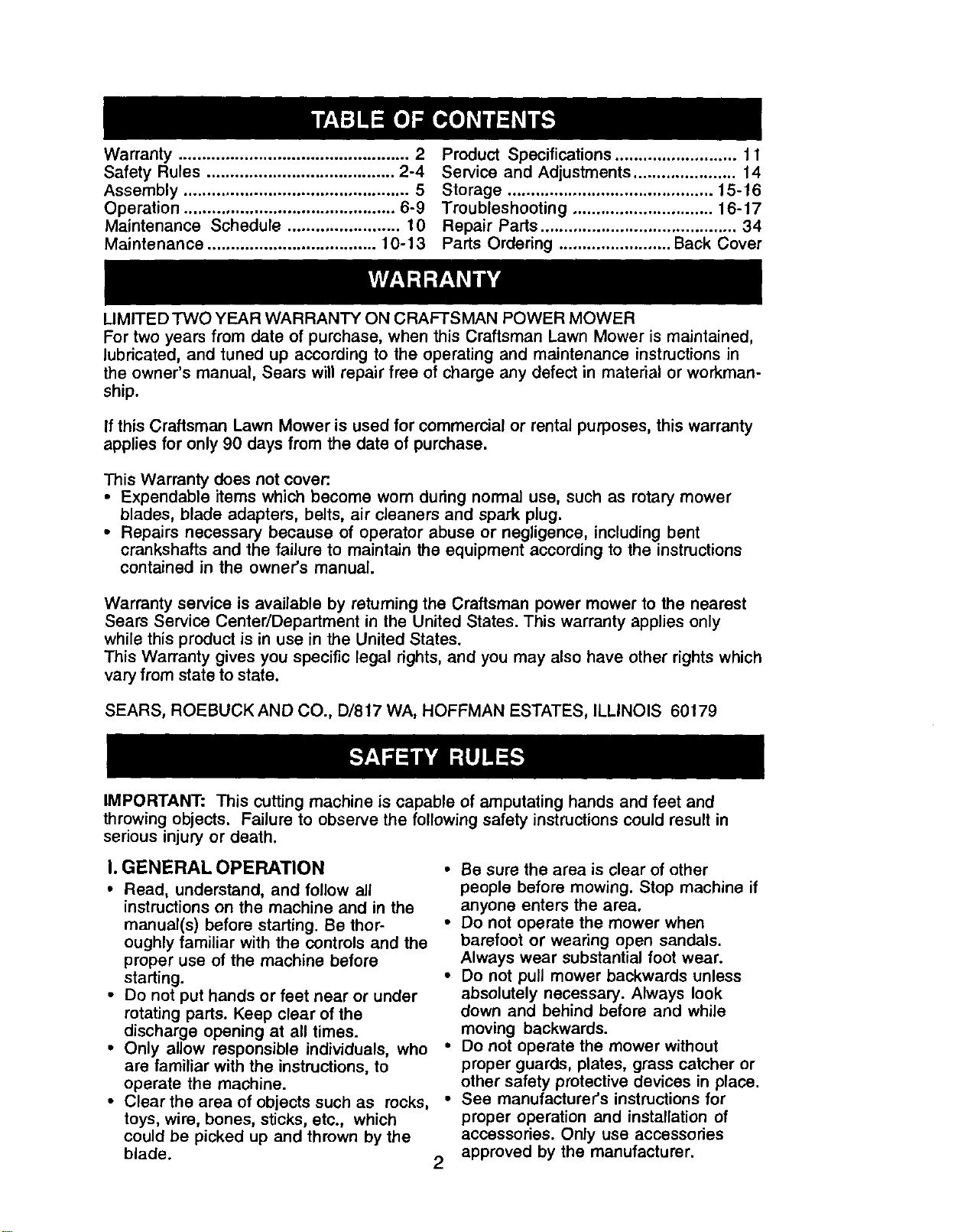

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly ................................................ 5

Operation ............................................. 6-9

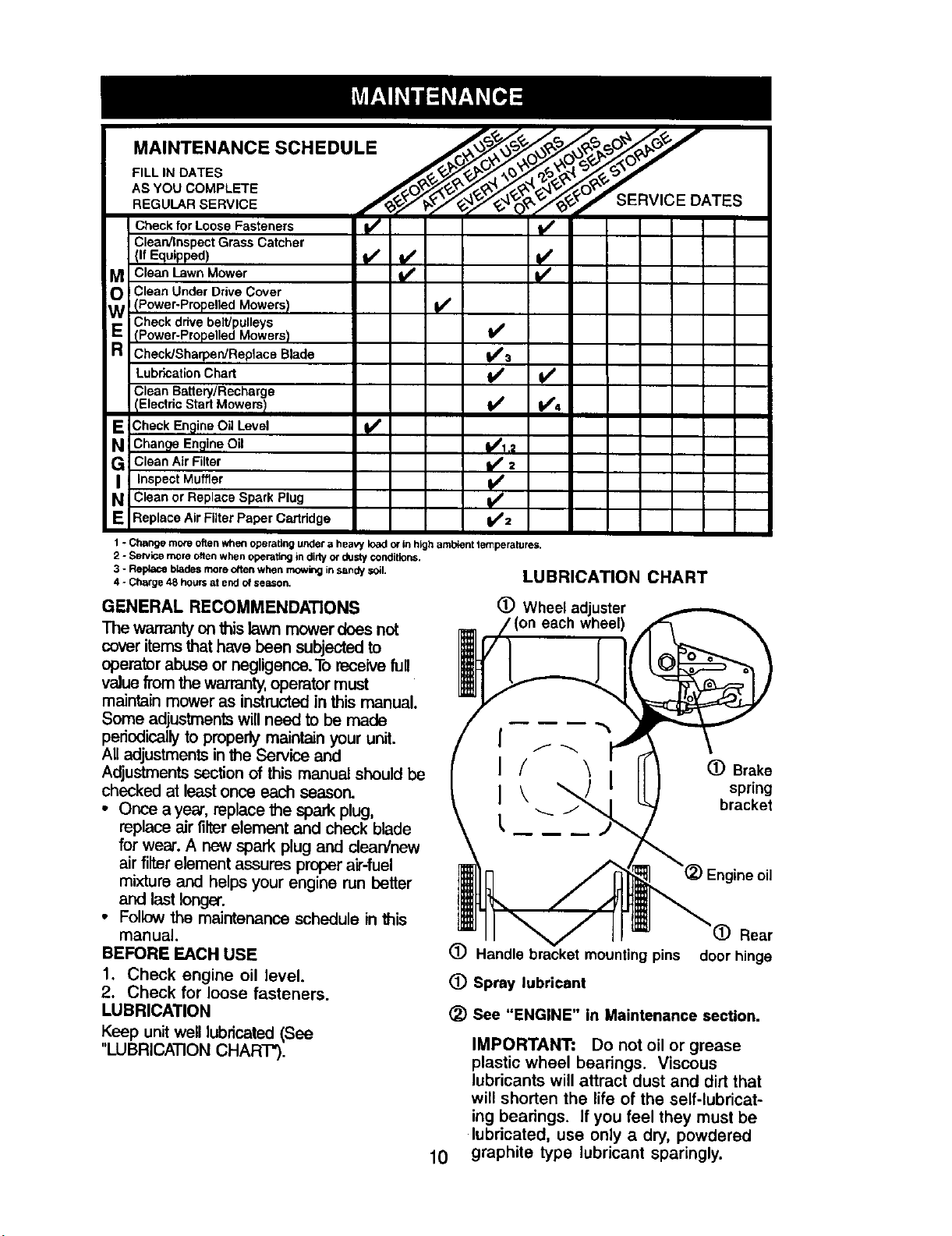

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

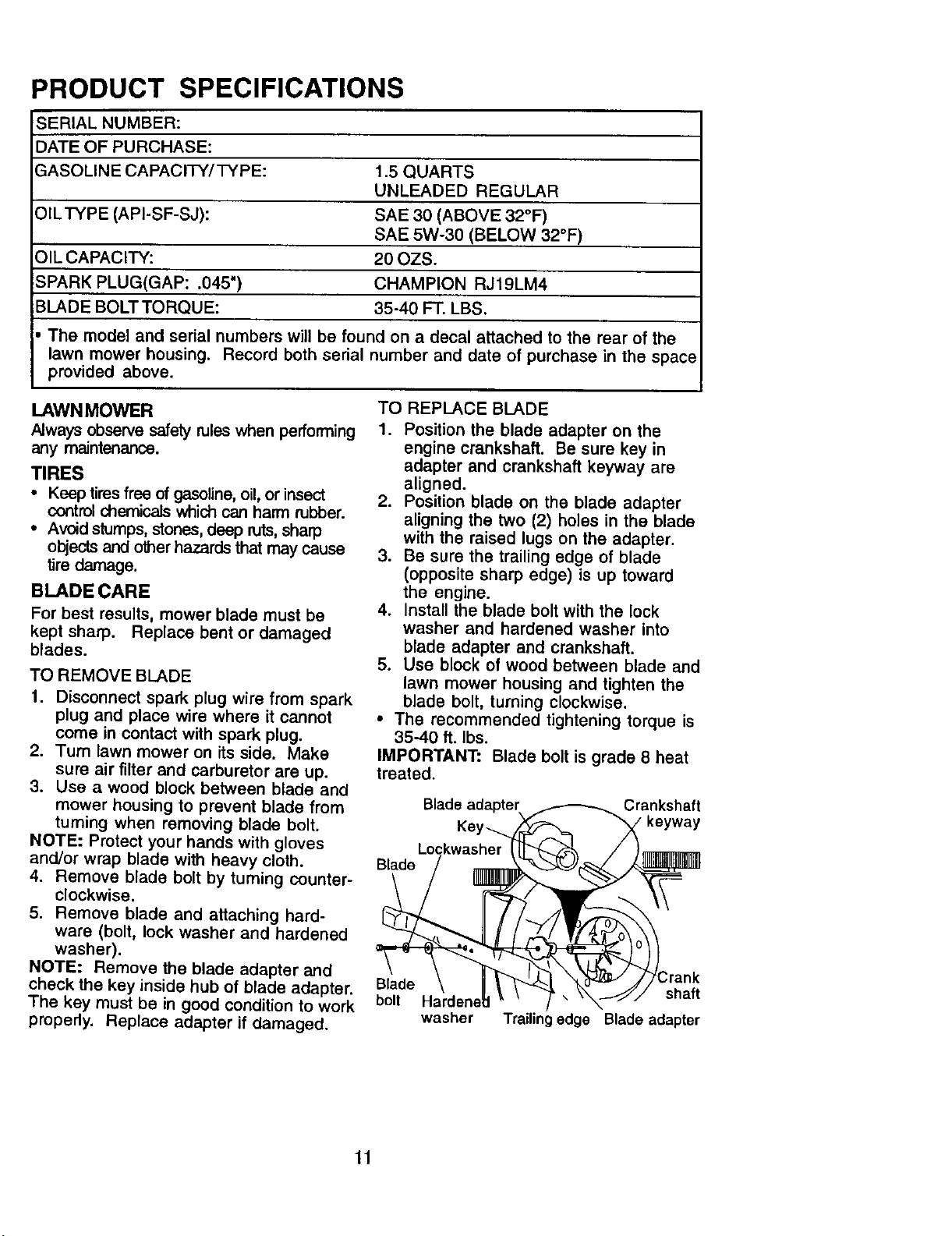

Product Specifications .......................... f 1

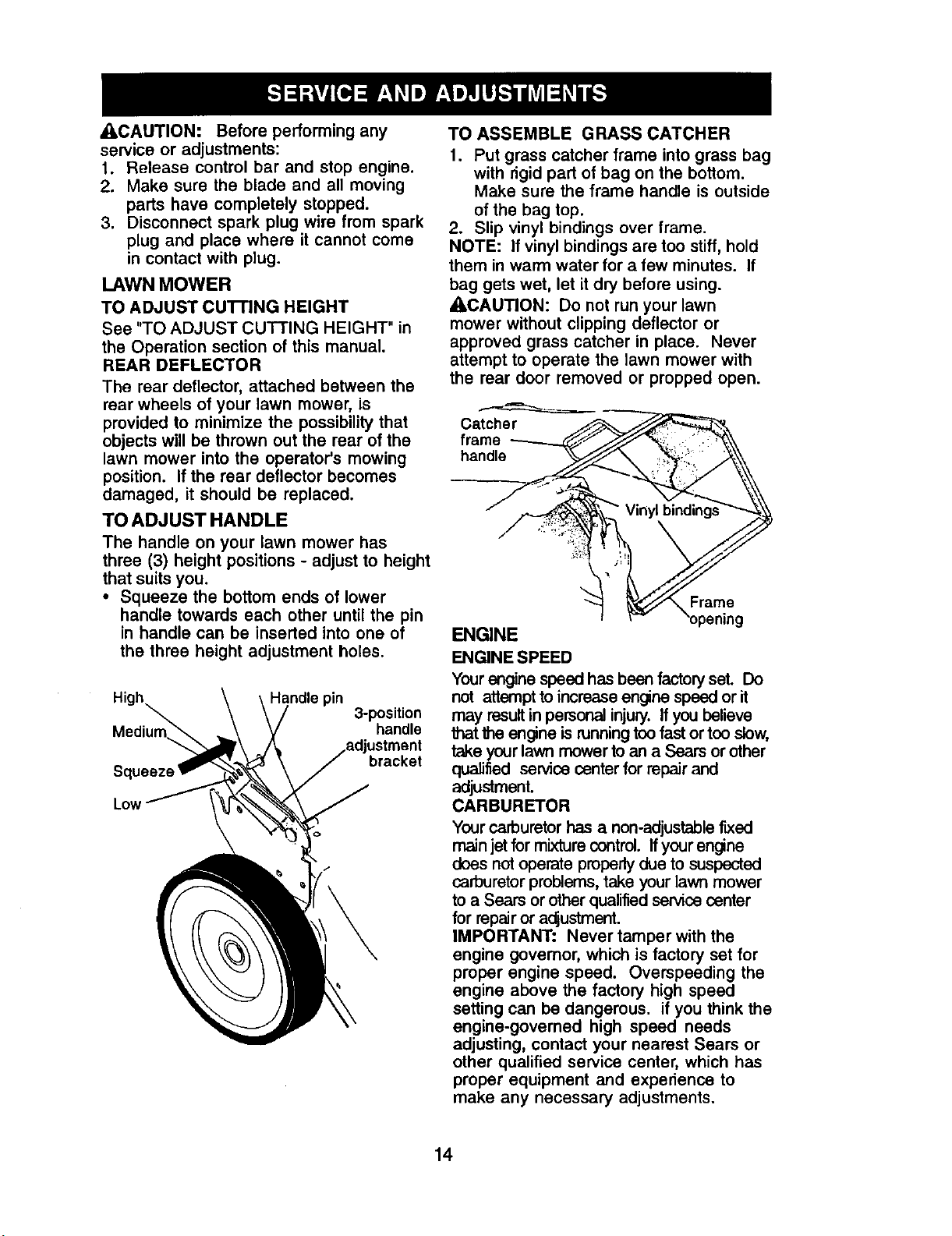

Service and Adjustments ...................... 14

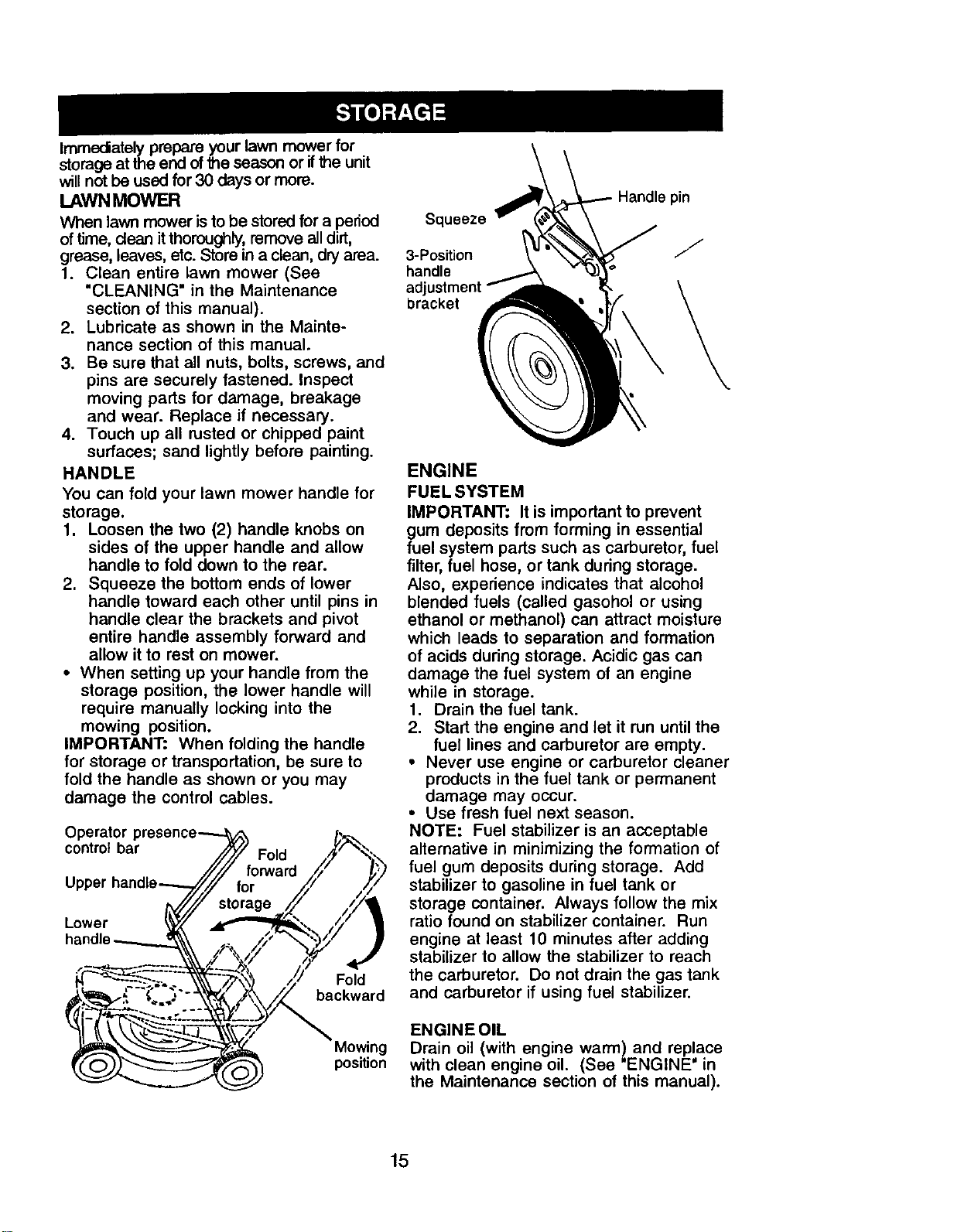

Storage ............................................ 15-16

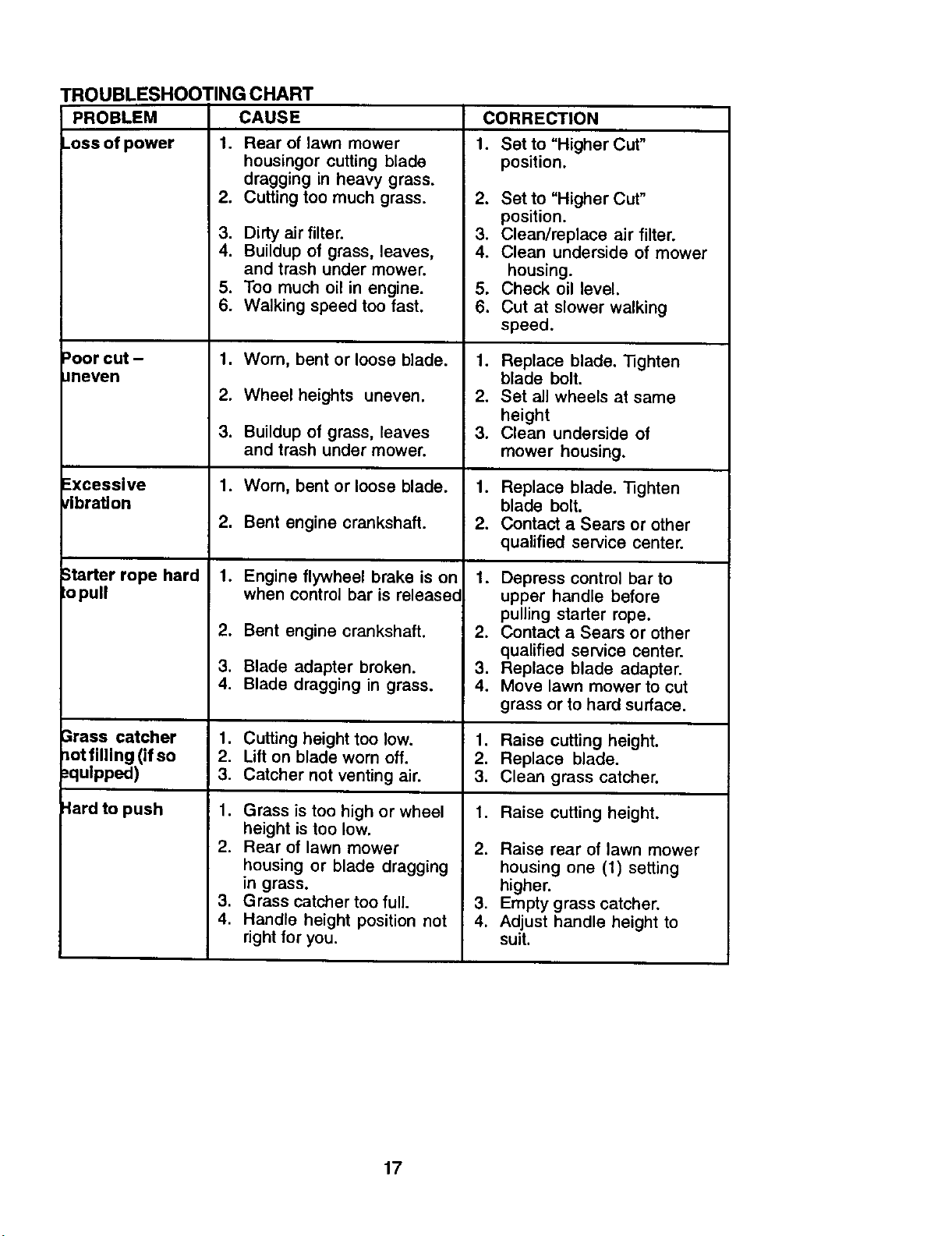

Troubleshooting .............................. 16- t 7

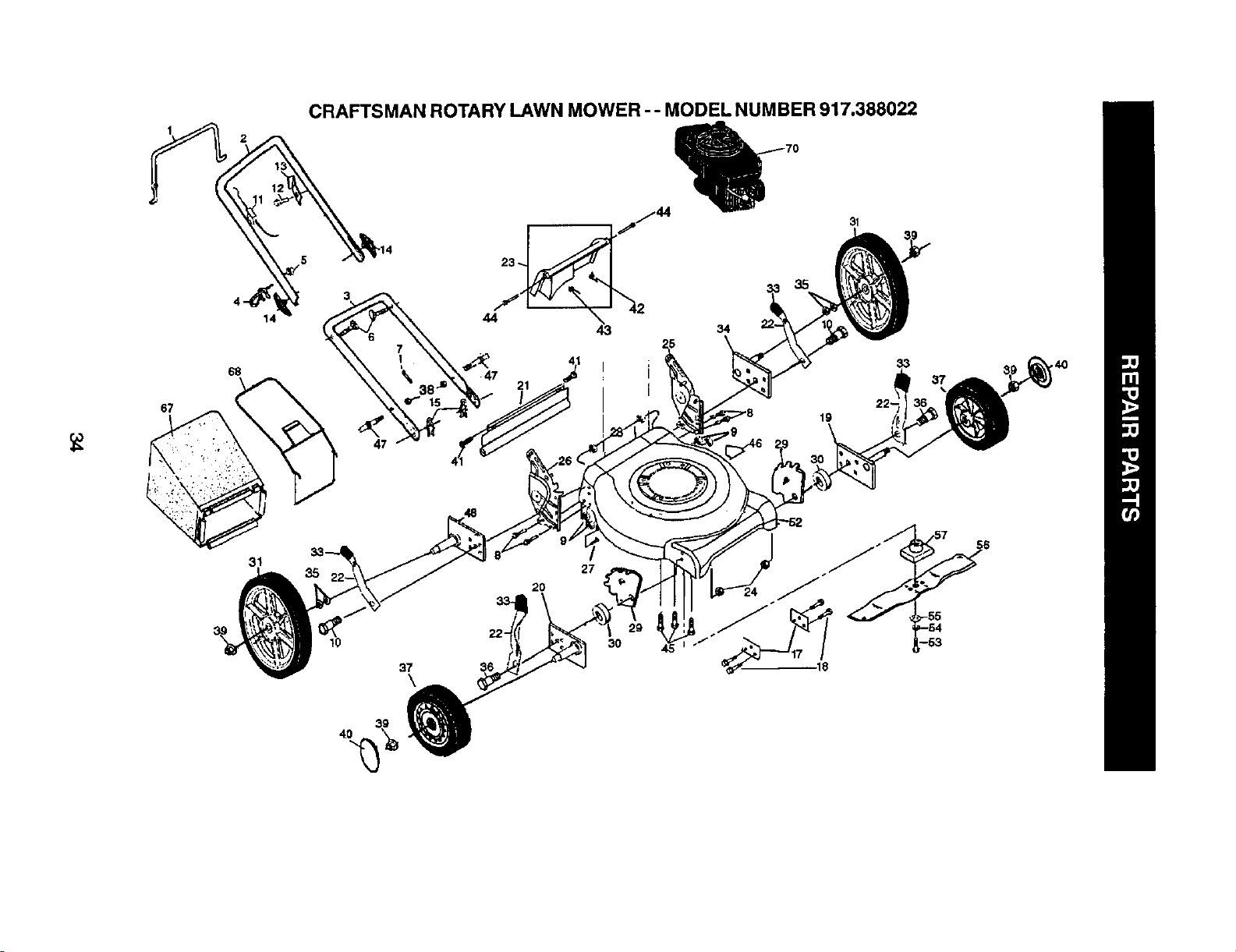

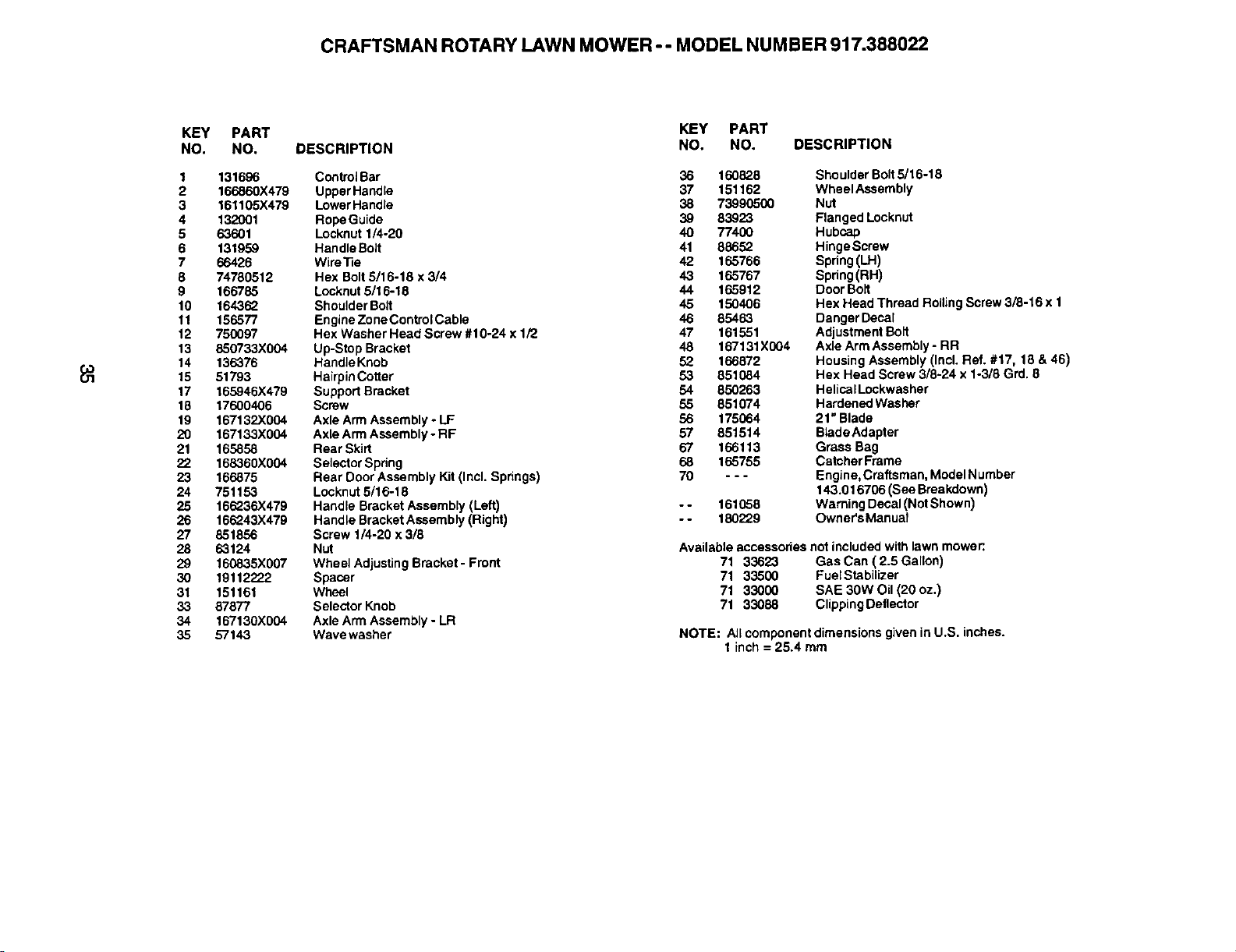

Repair Parts .......................................... 34

Parts Ordering ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not coven

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is in use in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starling. Be thor-

cughly familiar with the controls and the

proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating pads. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals, who "

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks, "

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade. 2

Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

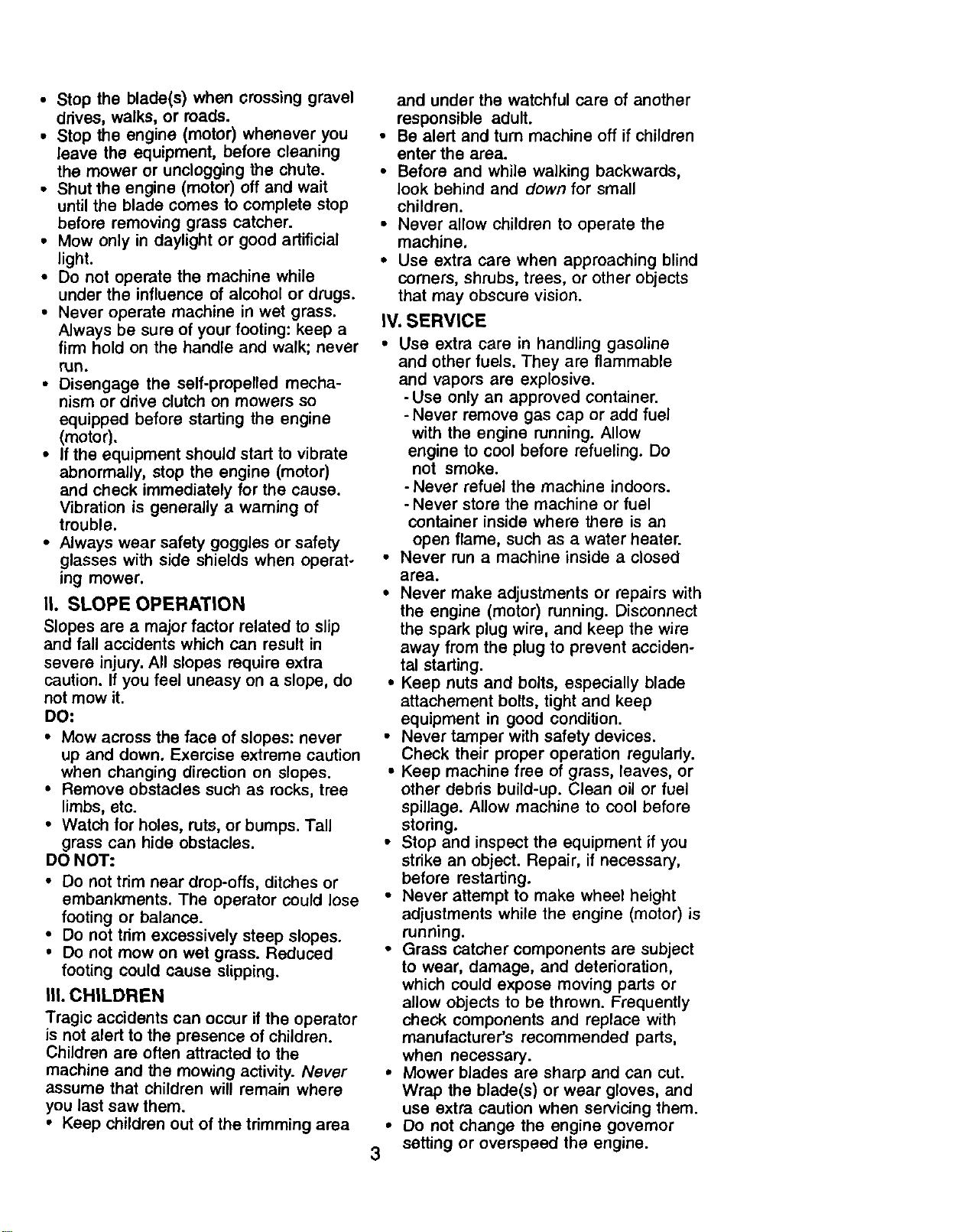

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a waming of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine,

• Use extra care when approaching blind

comers, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent acciden-

tal starting.

• Keep nuts and bolts, especially blade

attachement bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

Do not change the engine governor

setting or overspeed the engine.

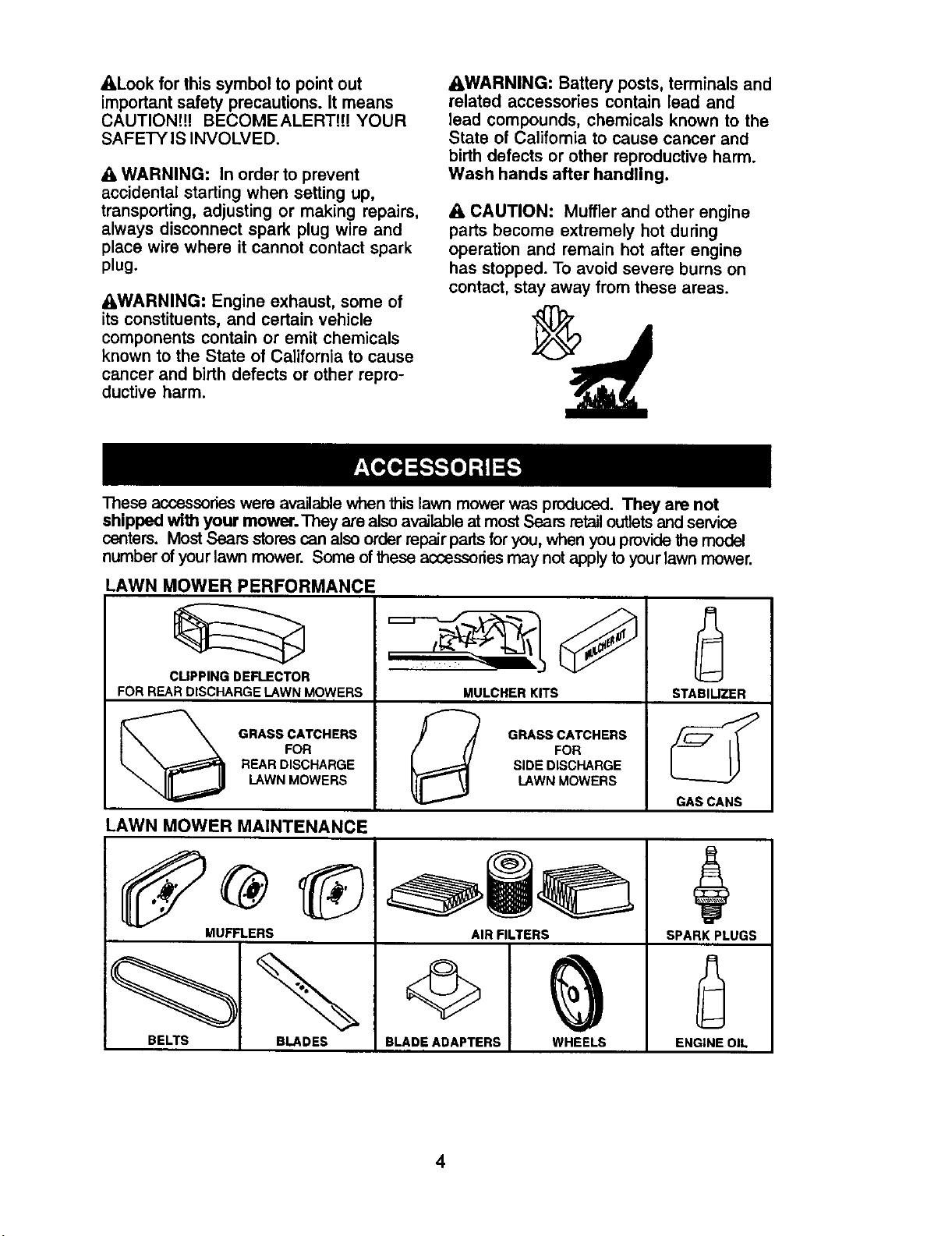

_,Look for this symbol to point out

importantsafety precautions. It means

CAUTIONH! BECOMEALERT!U YOUR

SAFETY IS INVOLVED.

_, WARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birthdefects or other reproductive harm.

Wash hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe bums on

contact, stay away from these areas.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower.They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CUPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

/_ GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABIliZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

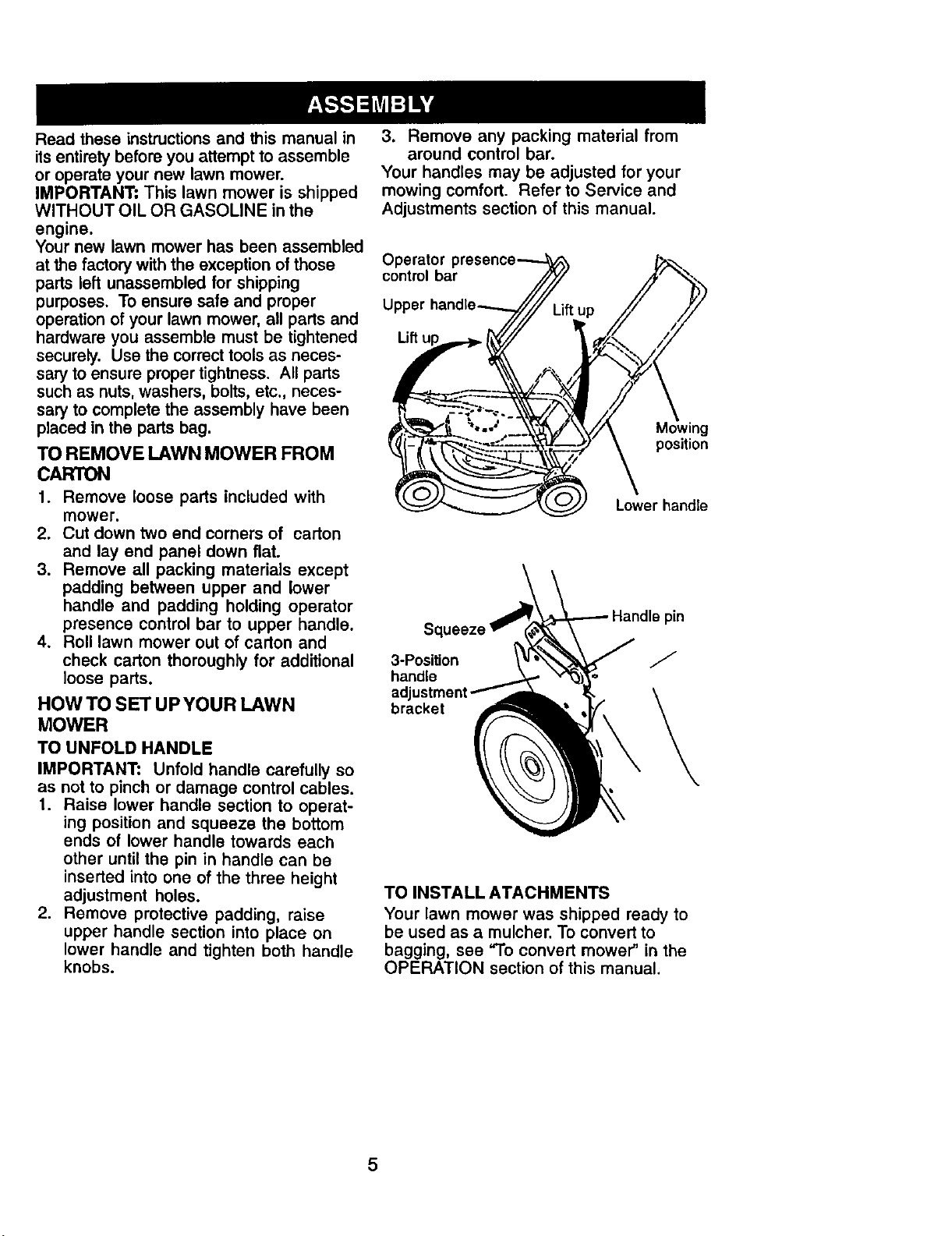

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT" This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assembled

at the factory with the exception of those

parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts and

hardware you assemble must be tightened

securely. Use the correct tools as neces-

sary to ensure proper tightness. All parts

such as nuts, washers, bolts, etc., neces-

sary to complete the assembly have been

placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

Your handles may be adjusted for your

mowing comfort. Refer to Service and

Adjustments section of this manual.

Operator

control bar

Upp

Lift

Mowing

position

Lower handle

Squeeze

3-Position

handle

adjl

bracket

TO INSTALL ATACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "To convert mower" in the

OPERATION section of this manual.

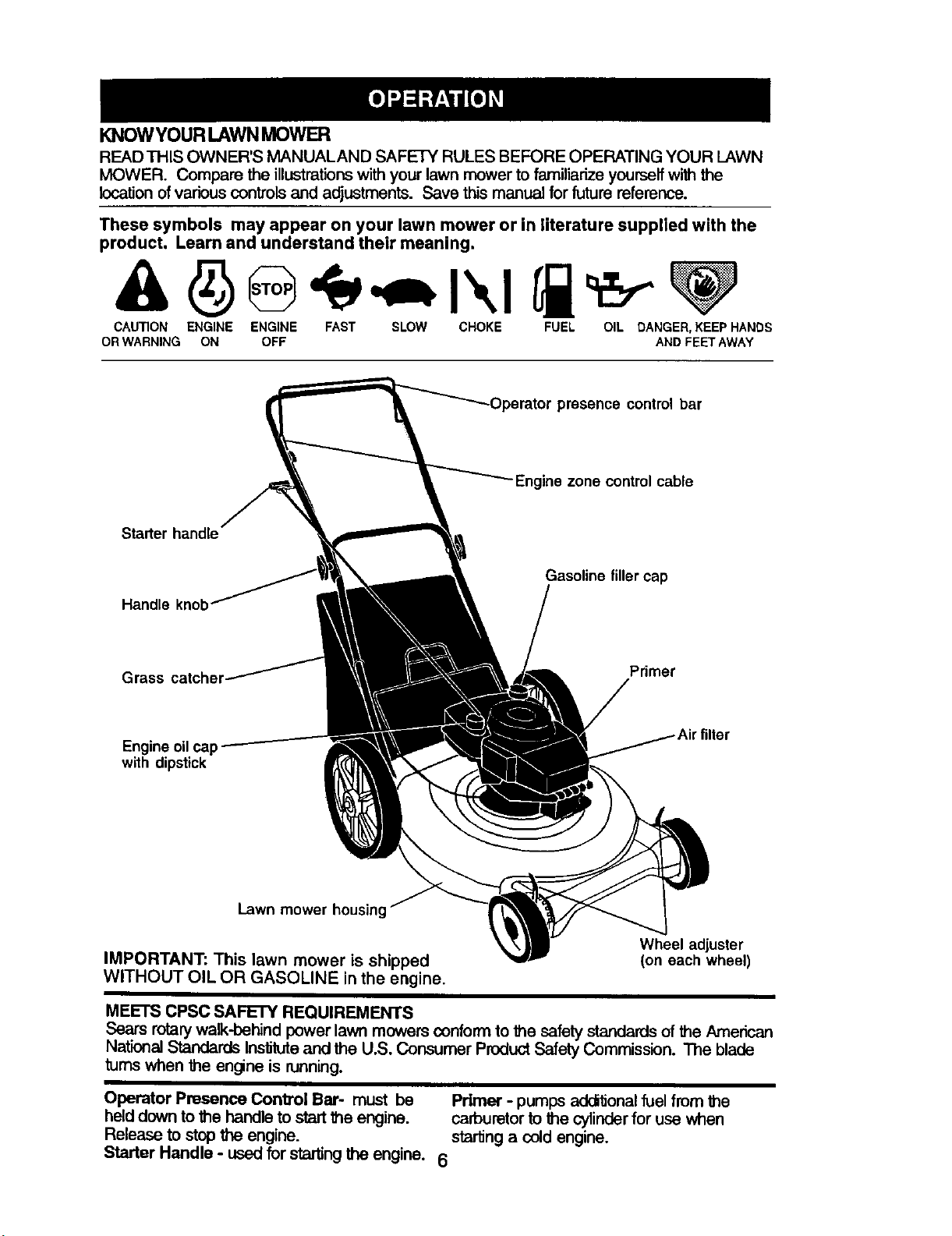

KNOWYOUR LAWNMOWER

READ THIS OWNER'S MANUALAND SAFETY RULES BEFORE OPEFIATING YOUR LAWN

MOWER. Compare the illustrations with your lawn mower to familiarize yourseff with the

_,ation ofvarious controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER,KEEPHANDS

ORWARNING ON OFF AND FEETAWAY

_Operator presence control bar

-Engine zone control cable

Starter handle

Handle knob

Gasoline filler cap

Grass

Primer

Engine oilcap

with dipstick

Lawn mower housing

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the Amedcan

National Standards Inslitute and the U.S. Consumer Product Safety Commission. The blade

turns when the en_ne is running.

Operator Presence Conb'ol Bar- must be Primer - pumps ad@_onal fuel from the

held down to the handle to start the engine, carburetor to the cylinder for use when

Release to stop the engine, starting a cold engine.

Starter Handle - used for starting the engine. 6

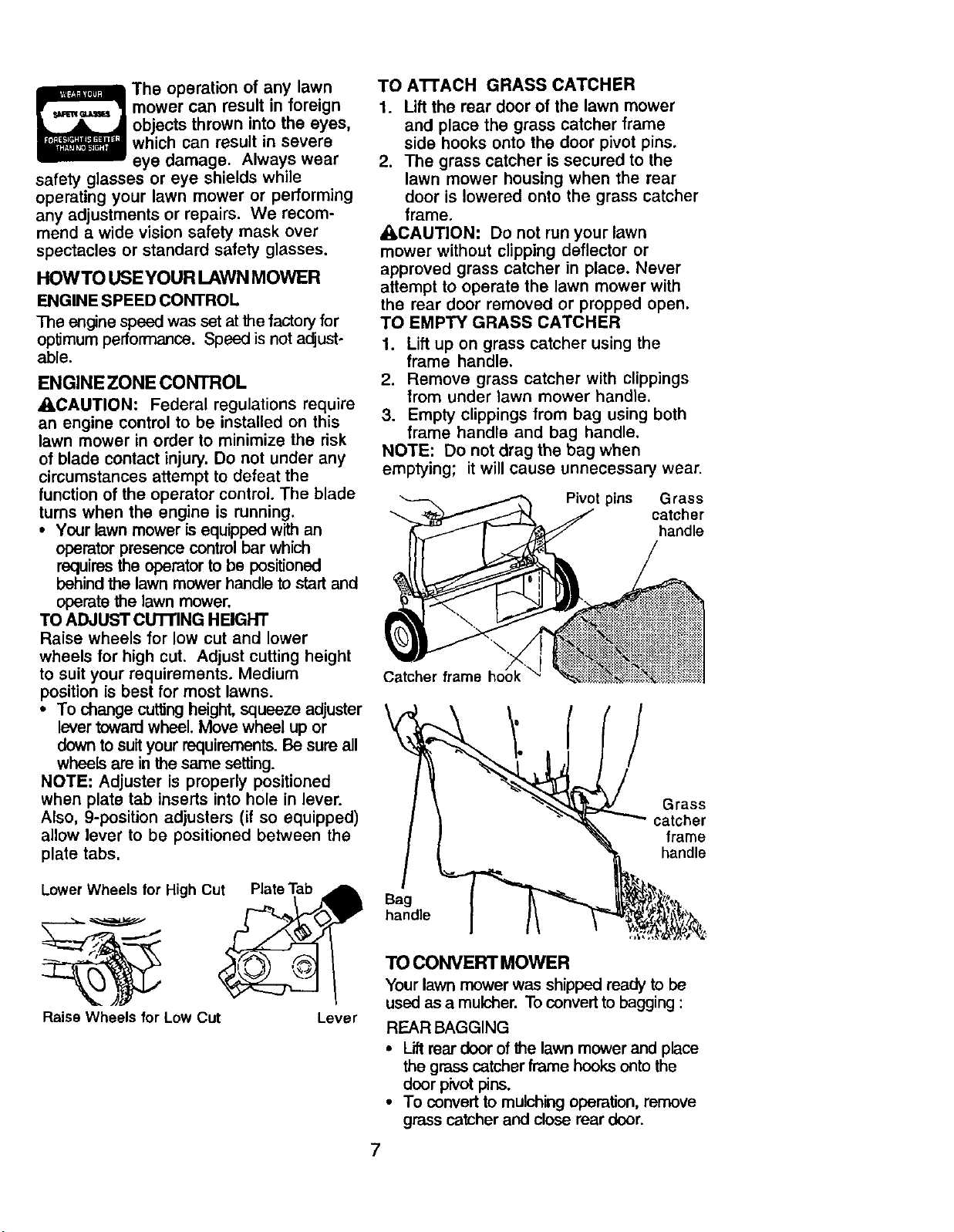

The operation of any lawn

mower can result in foreign

objects thrown into the eyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a wide vision safety mask over

spectacles or standard safety glasses.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED CONTROL

The engine speed was set at the factory for

oplJmum performance. Speed is not adjust°

able.

ENGINE ZONE CONTROL

_I, CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be posiUoned

behind the lawn mower handle to start and

operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut. Adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze adjuster

lever toward wheel. Move wheel up or

down to suit your requirements. Be sure all

wheels are in the same setting.

NOTE; Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

Lower Wheels tor High Cut Plate Tab

Raise Wheels for Low Cut Lever

TO A'rrACH GRASS CATCHER

1. Liftthe rear door of the lawn mower

and place the grass catcher frame

side hooks onto the door pivot pins.

2. The grass catcher is secured to the

lawn mower housing when the rear

door is lowered onto the grass catcher

frame.

_CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Pivot pins Grass

catcher

handle

Grass

catcher

frame

handle

Bag

handle

TO CONVERT MOWER

Yourlawn mowerwas shipped readyto be

usedas a mulcher. Toconvertto bagging :

REAR BAGGING

• Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

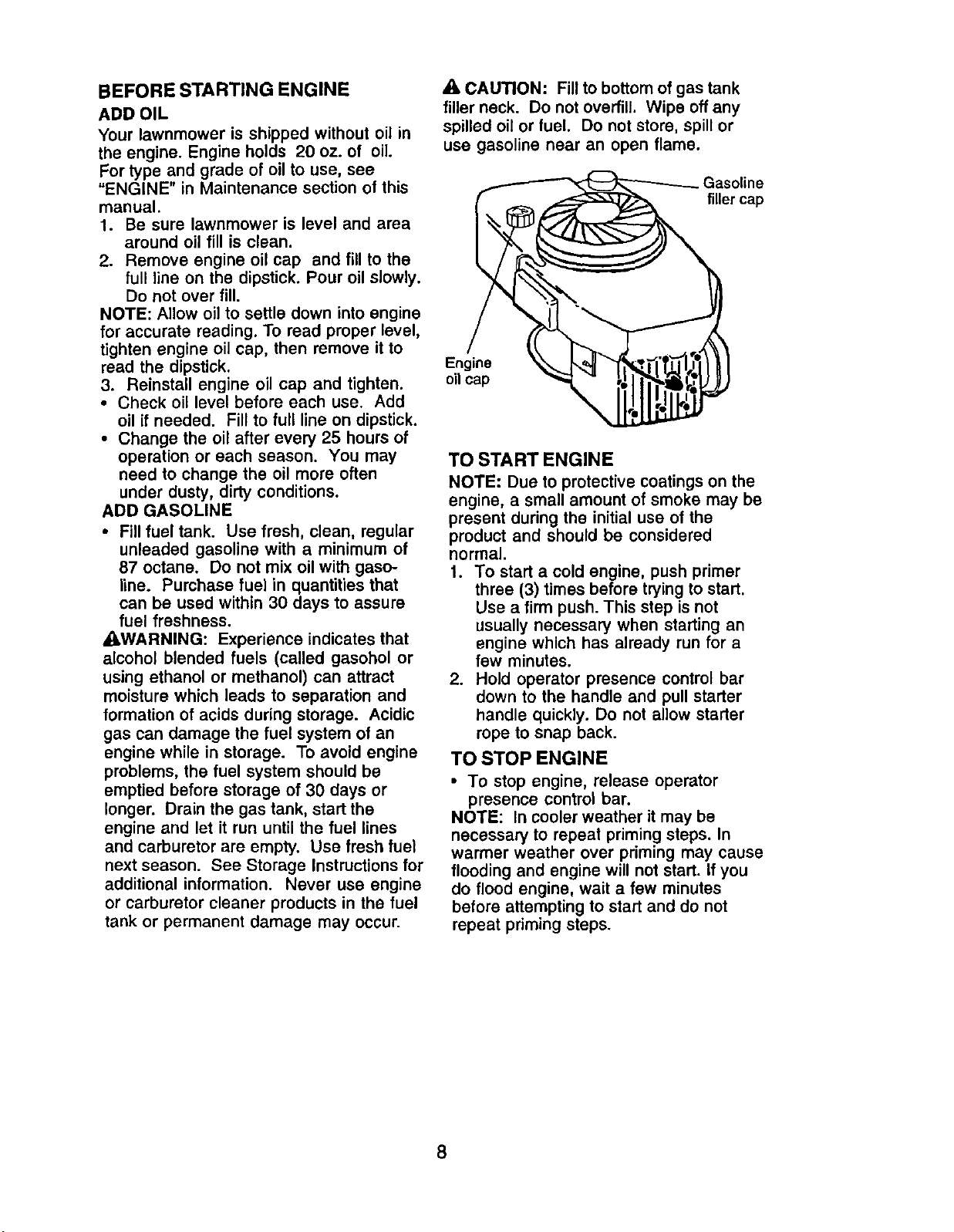

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. Engine holds 20 oz. of oil.

For type and grade of oil to use, see

"ENGINE" in Maintenance section of this

manual.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove engine oil cap and fill to the

full line on the dipstick. Pour oil slowly.

Do not over fill.

NOTE: Allow oil to settle down into engine

for accurate reading. To road proper level,

tighten engine oil cap, then remove it to

read the dipstick.

3. Reinstall engine oil cap and tighten.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gaso-

line. Purchase fuel in quantities that

can be used within 30 days to assure

fuel freshness.

_:_WARNING: Experience indicates that

alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

A CAUTION: Fill to bottom of gas tank

filler neck. Do not overfill. Wipe off any

spilled oil or fuel. Do not store, spill or

use gasoline near an open flame.

_ Gasoline

filler cap

Engine

oilcap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly, Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

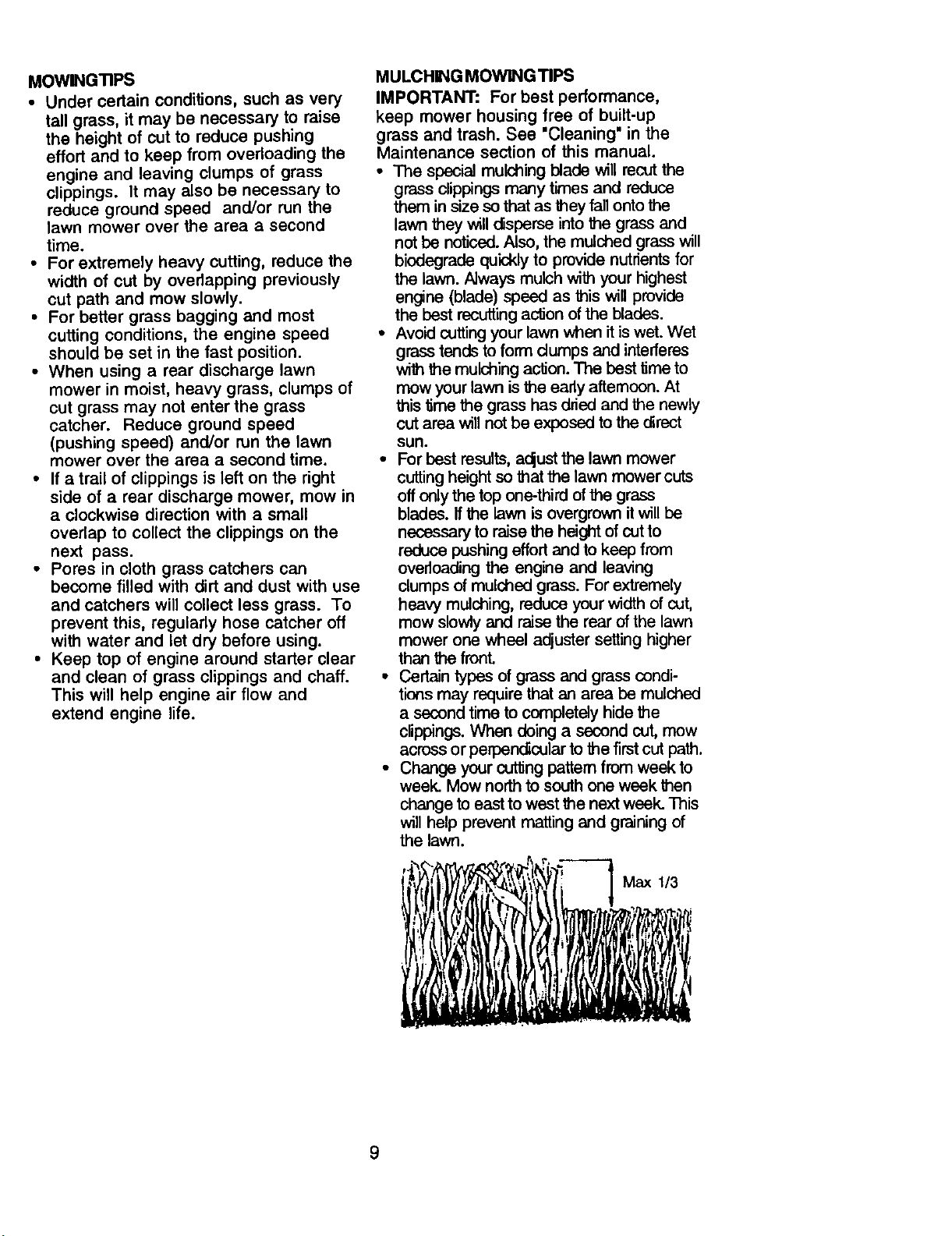

MOWINGTIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWlNGTIPS

IMPORTANT." For best performance,

keep mower housing free of built-up

grass and trash. See 'Cleaning' in the

Maintenance section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide

the best recutting action of the blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form dumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort end to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy mulching, reduce your width of cut,

mow slowly and raise the rear of the lawn

mower one wheel adjuster setting higher

than the fronL

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perper_cular to the firstcut path.

• Change your cutting pattem from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

Max 1/3

.....

REGULAR SERVICE _" SERVICE DATES

Check for Loose Fasteners !_

Clean/Inspect Grass Catcher _ _'_

(tt Equipped) i,f

M Clean Lawn Mower

O Clean Under Drive Cover(Power-Propelled Mowers)

Check drivebelt/pulleys

E (Power-PropelledMowers) I_

ChecklSharpenlReplace Blade _l_s

Lubr;cationChart 5/

Clean Battery/Recharge

/Electric Stad Mowers I I_ I/4

E Check En_line Oil Level _'

Change EngineOil IJ/1,3

Clean Air Filter _ z

InspectMuffler

N Clean or Replace Spark Plug

Replace Air FilterPaper Cartridge i,/2

1 - Change more often when operating under a heavy Iced or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3" Replace blades more often when mowing in sandy soil. LUBRICATION CHART

4 - Charge 48 ho_rs at end of season,

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence.To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

periodically to property maintain your unit.

All adjustments in the Service and

Adjustments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug,

replace air filter element and check blade

for wear. A new spark plug and dean/now

air filter element assures proper a'r-fuel

mixture and helps your engine run better

and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See

"LUBRICATION CHART').

(_ Wheel adjuster

wheel)

(_) Brake

spring

bracket

[ngineoil

Rear

(_) Handle bracket mounting pins door hinge

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

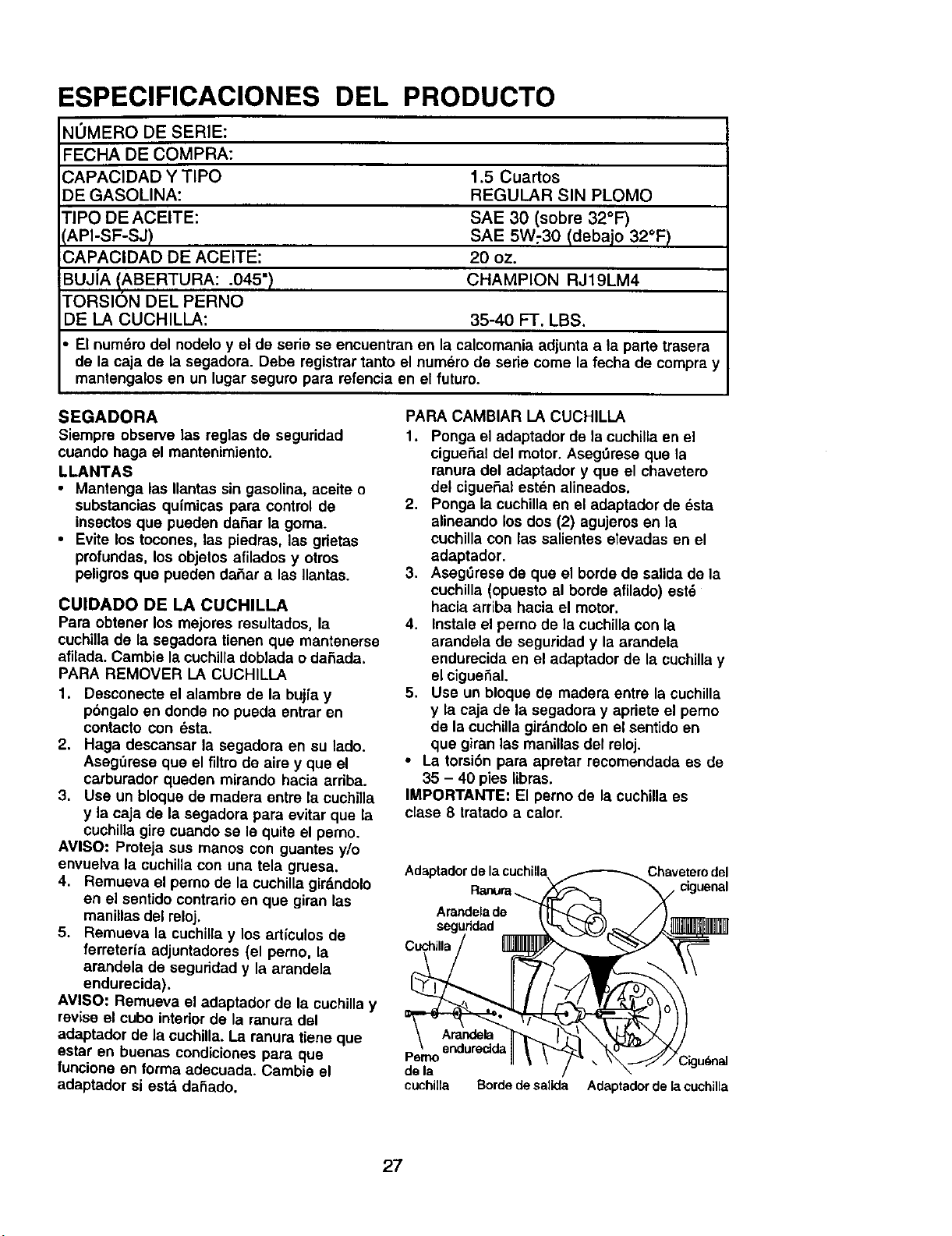

PRODUCT SPECIFICATIONS

SERIAL NUMBER:

DATE OF PURCHASE:

GASOLINE CAPACITY/TYPE: 1.5 QUARTS

UNLEADED REGULAR

OILTYPE (API-SF-SJ): SAE 30 (ABOVE 32°F)

SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OZS.

SPARK PLUG(GAP: .045") CHAMPION RJ19LM4

BLADE BOLTTORQUE: 35-40 FT. LBS.

The model and serial numbers will be found on a decal attached to the rear of the

lawn mower housing. Record both serial number and date of purchase in the space

provided above.

LAWN MOWER

Always observe safety rules when performing

any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and o_er hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

tuming when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by tuming counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

Blade adaptel Crankshaft

keyway

Blade

Blade shaft

boll

washer Trailing edge Blade adapter

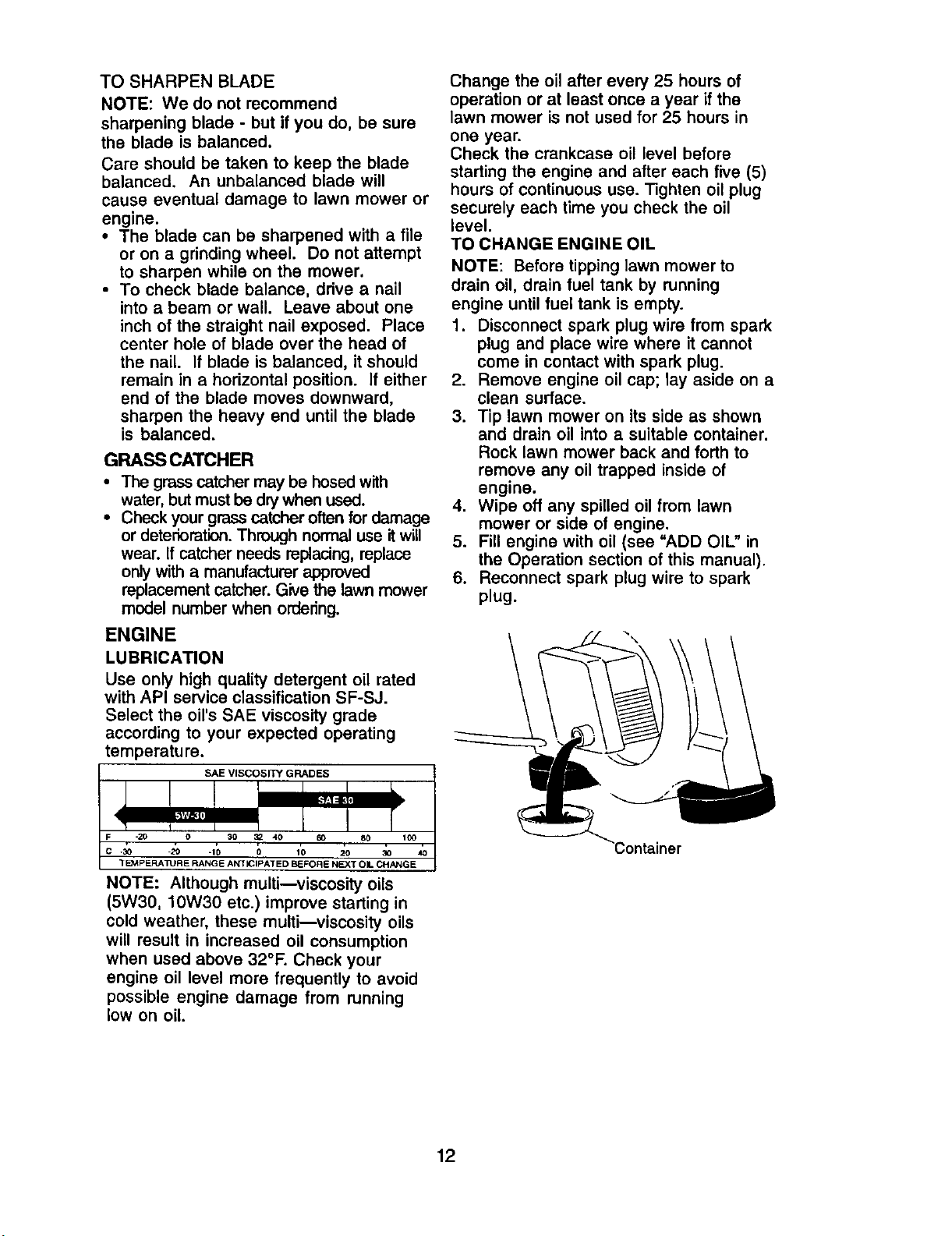

TO SHARPEN BLADE

NOTE: We do not recommend

sharpening blade - but if you do, be sure

the blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower,

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

GRASS CATCHER

• The grasscatchermay be hosedwith

water, butmustbe drywhen used.

• Checkyour grasscatcher oftenfordamage

or deterioration.Through normaluse it will

wear. If catcherneeds replacing,replace

onlywitha manufacturer approved

replacementcatcher.Give the lawn mower

model numberwhen ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperatu re.

•30 -20 -lO 0 10 20 _ 40

1 E_PF-RATURE RANG E ANTtCIPATED BEFORE NEXT OL CHANGE

NOTE: Although multi---viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi--viscosity oils

will result in increased oil consumption

when used above 32°1=. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil (see "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

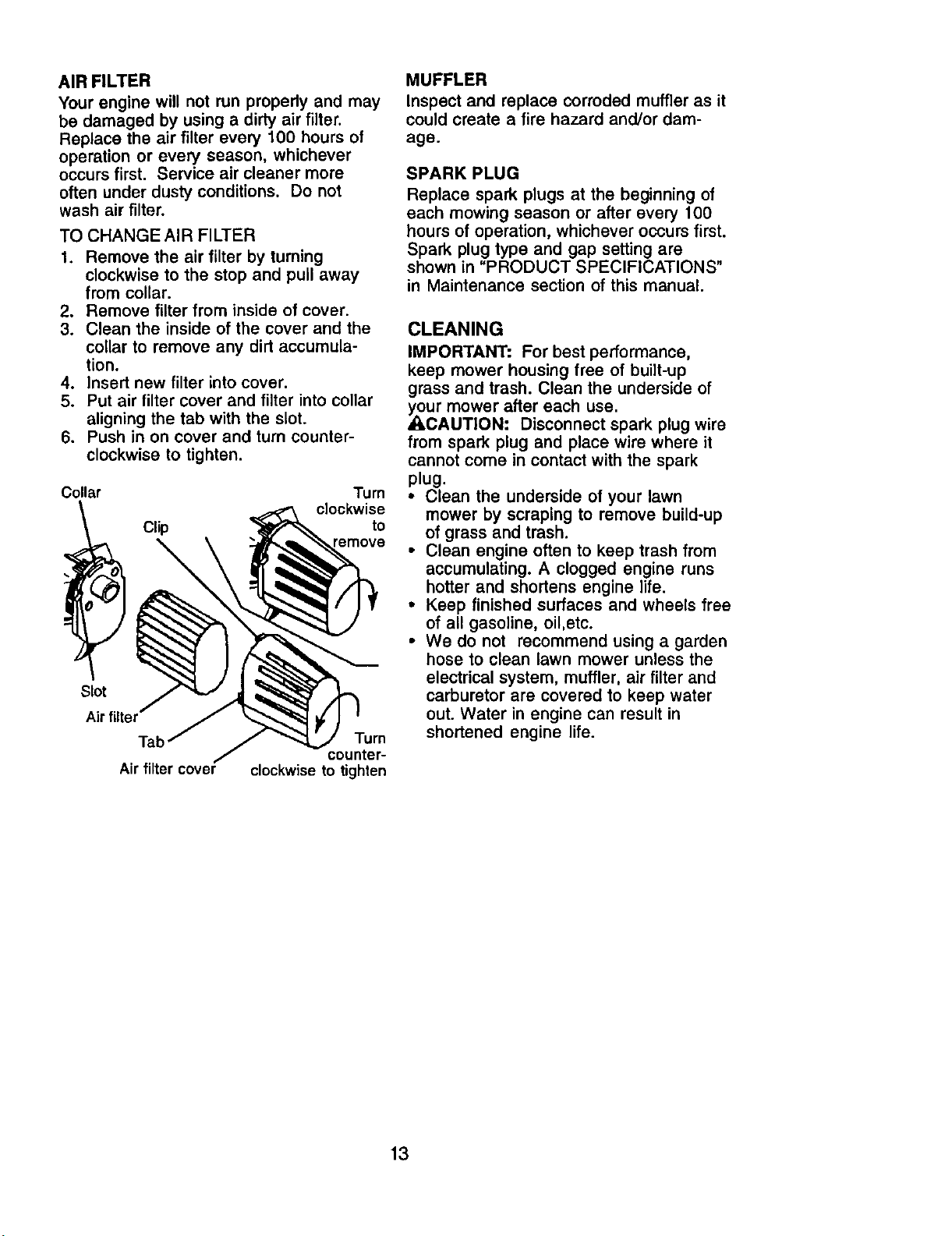

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions. Do not

wash air filter.

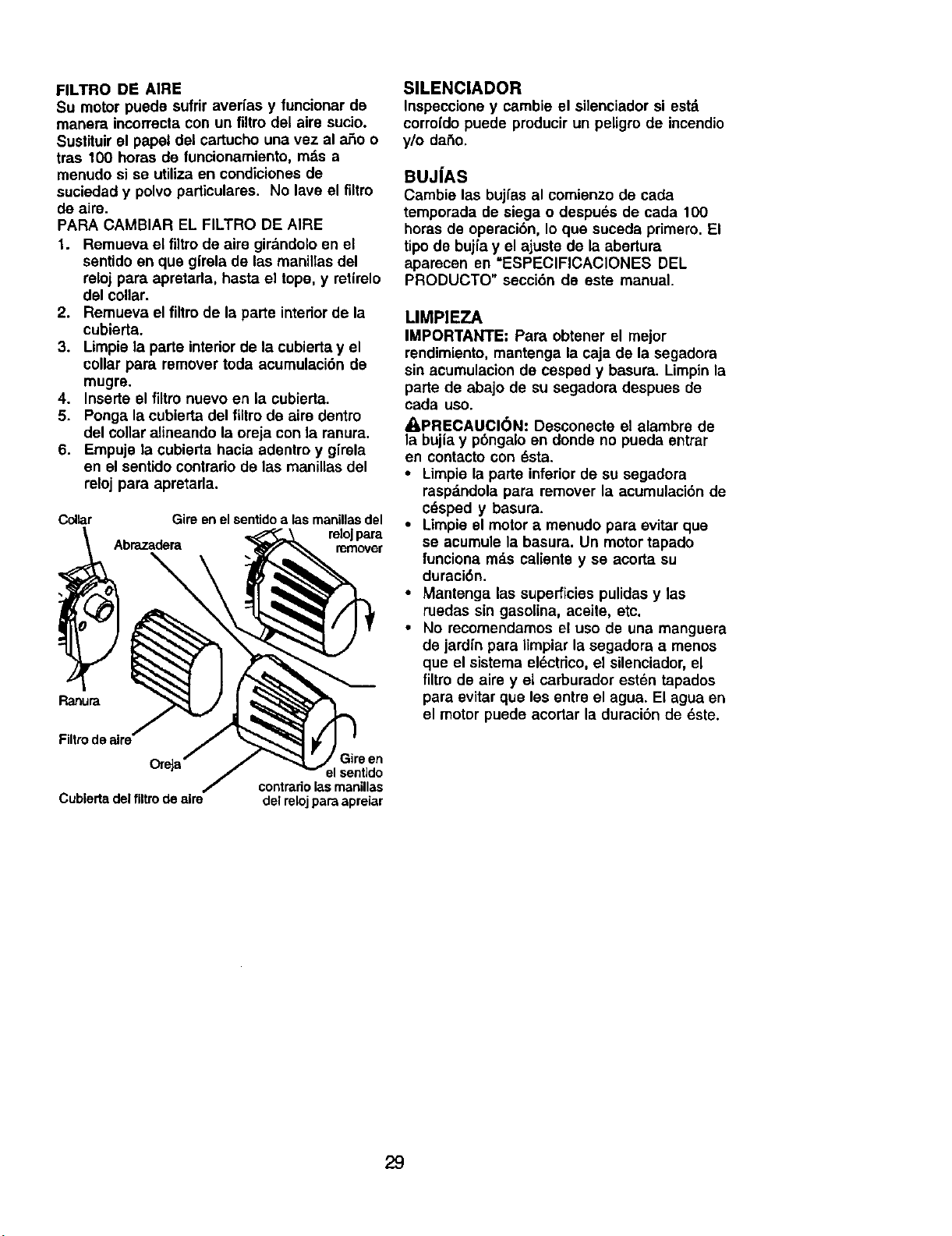

TO CHANGE AIR FILTER

t. Remove the air filter by turning

clockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn counter-

clockwise to tighten.

Collar

Clip

Turn

clockwise

remove

Slot

Airfilter

Air filter cover

Turn

counter-

clockwise to tighten

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_I_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil,etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

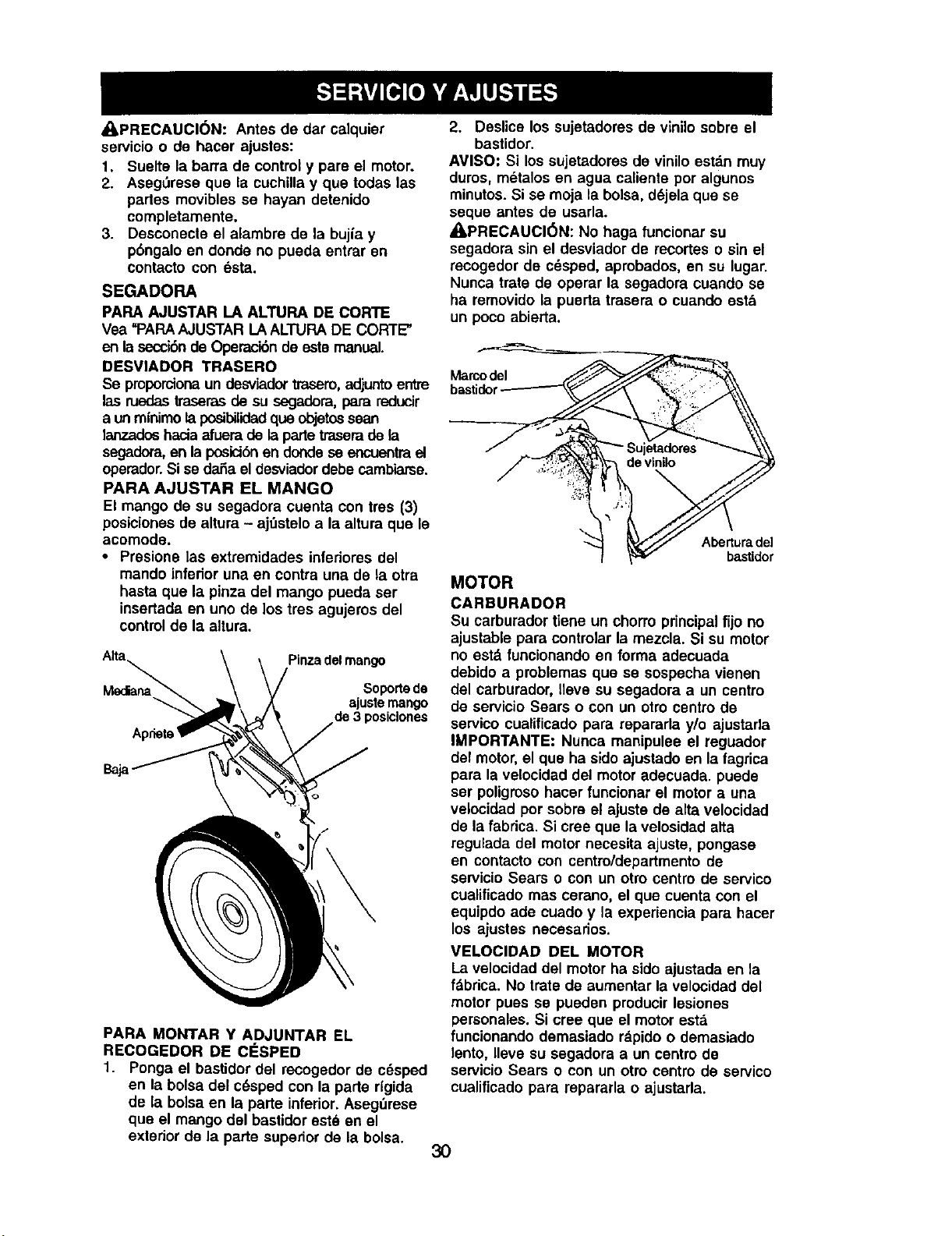

ACAUTION: Before performing any

service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST cu'n'ING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your lawn mower, is

provided to minimize the possibility that

objects will be thrown out the rear of the

lawn mower into the operator's mowing

position. If the rear deflector becomes

damaged, it should be replaced.

TO ADJUST HANDLE

The handle on your lawn mower has

three (3) height positions - adjust to height

that suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of

the three height adjustment holes.

Handle pin

3-position

handle

adjustment

bracket

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

ENGINE

ENGINE SPEED

Your engine speed has been factory seL Do

not attempt to increase engine speed or it

may result in personal injury. If you believe

that the engine is running too fast or too slow,

take your lawn mower to an a Sears or other

qualified service center for repair and

adjustmenL

CARBURETOR

Your carburetor has a non-adjustable fixed

main jet for mixture control. If your engine

rices not operate properly due to suspected

carburetor problems, take your lawn mower

to a Sears or other qualified service center

for repair or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous, if you think the

engine-governed high speed needs

adjusting, contact your nearest Sears or

other qualified service center, which has

proper equipment and experience to

make any necessary adjustments.

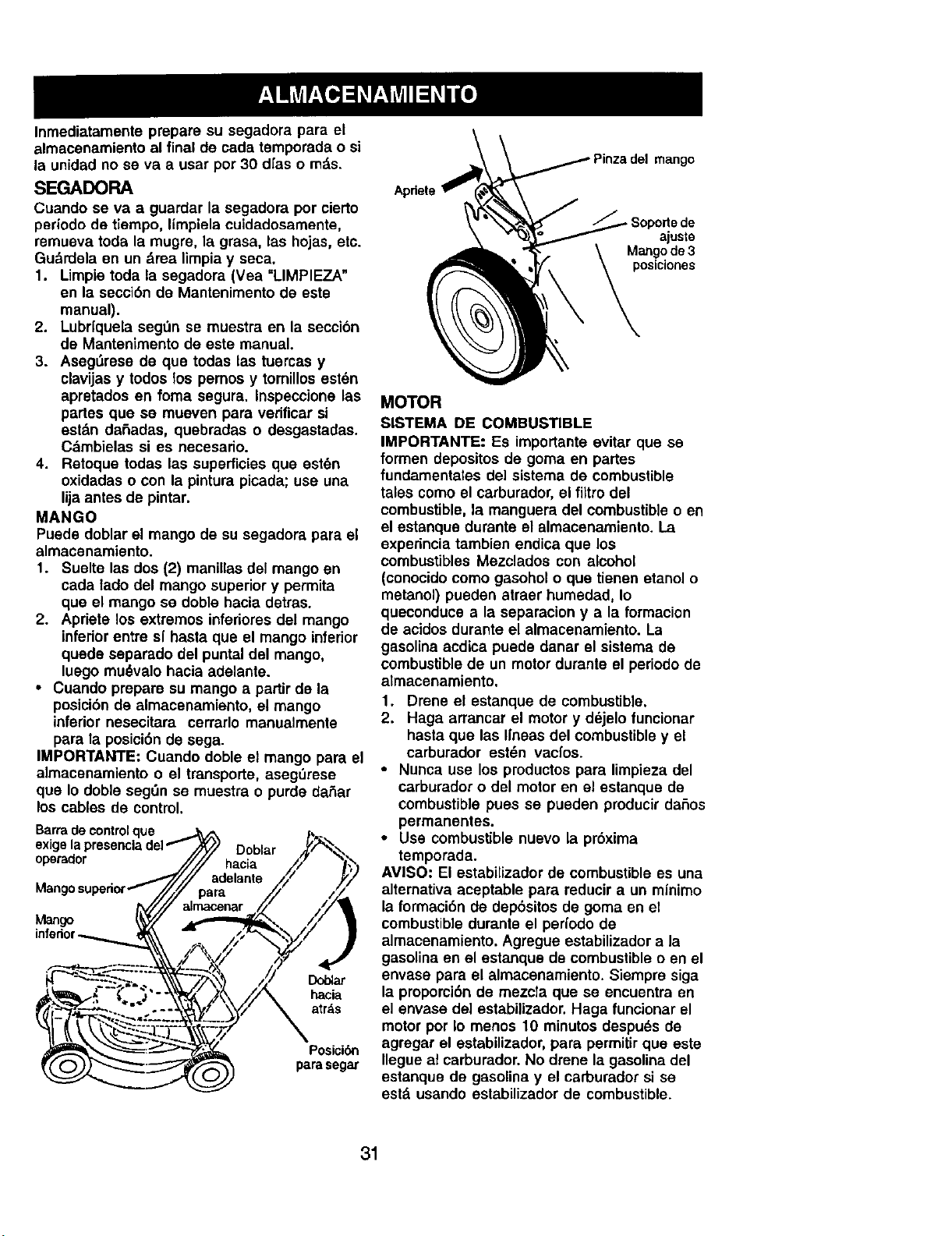

Irnmedately prepare your lawn rnow..erfor .

storage at the end of the season or ifthe unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator presence-----_ h

control bar ..QV'/ Fold .,'_f_'_

Upper handle---_////'/tff rwab t y /,_"_

J/// storage // ,,y_

Low°, j"|

3,., /

. backward

__ _ ......-- ,,

Squeeze

3-Position

handle

adjustment

bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to separation and formation

of acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE' in

the Maintenance section of this manual).

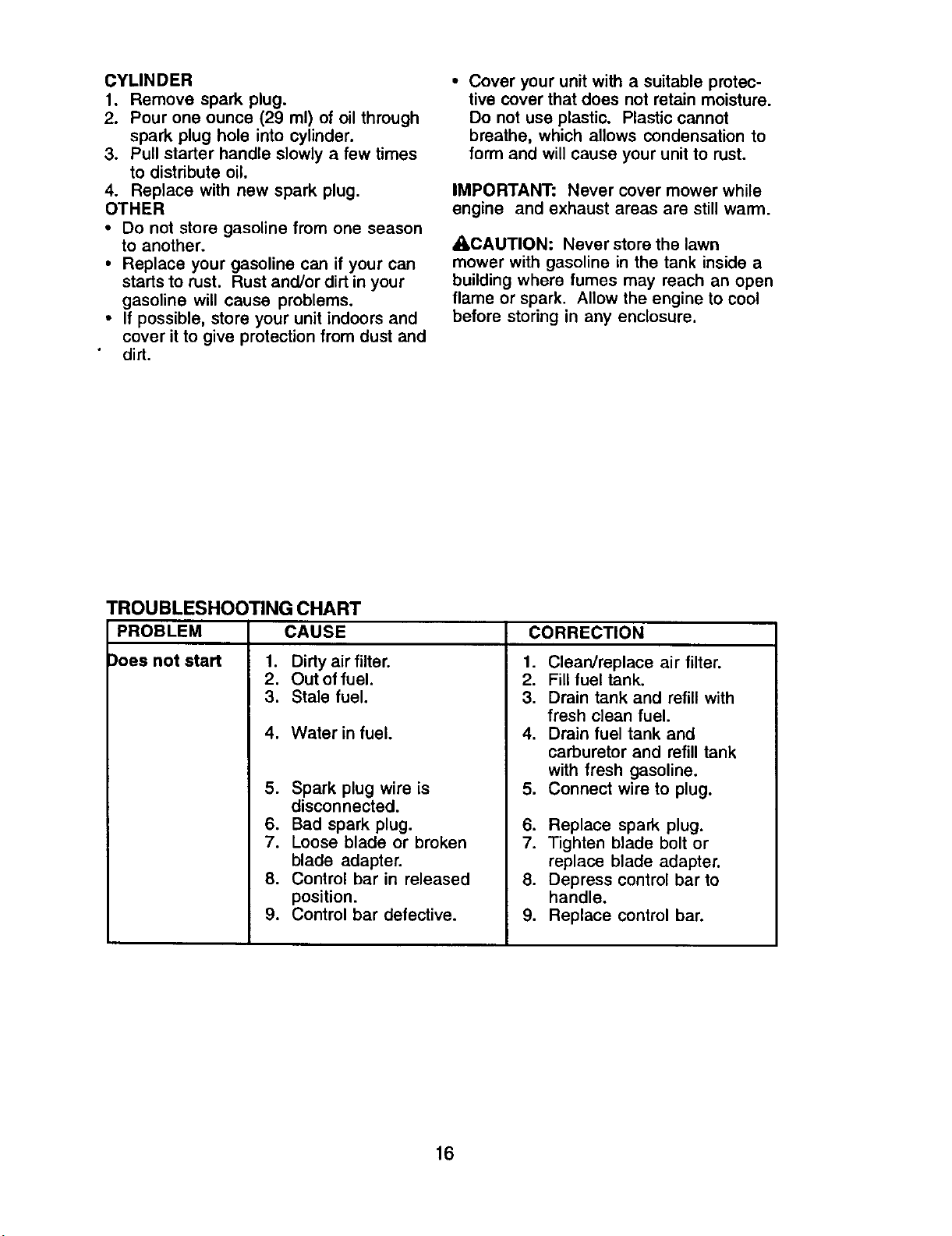

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

PROBLEM

)oes not start

TROUBLESHOOTING CHART

CAUSE

1. Dirty airfllter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTING CHART

PROBLEM CAUSE

L.oss of power I. Rear of lawn mower

Poor cut - 1.

Llneven

Excessive 1.

vibration

Starter rope hard 1.

_opull

3rass catcher 1.

_ot filling (if so 2.

.=quipped) 3.

_lard to push 1.

housingor cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is releasec

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of lawn mower

housing or blade dragging

in grass.

Grass catcher too full.

Handle height position not

right for you.

CORRECTION

1. Set to =Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. "lighten

blade bolt.

2. Set all wheels at same

height

3. Clean underside of

mower housing.

1. Replace blade. "nghten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

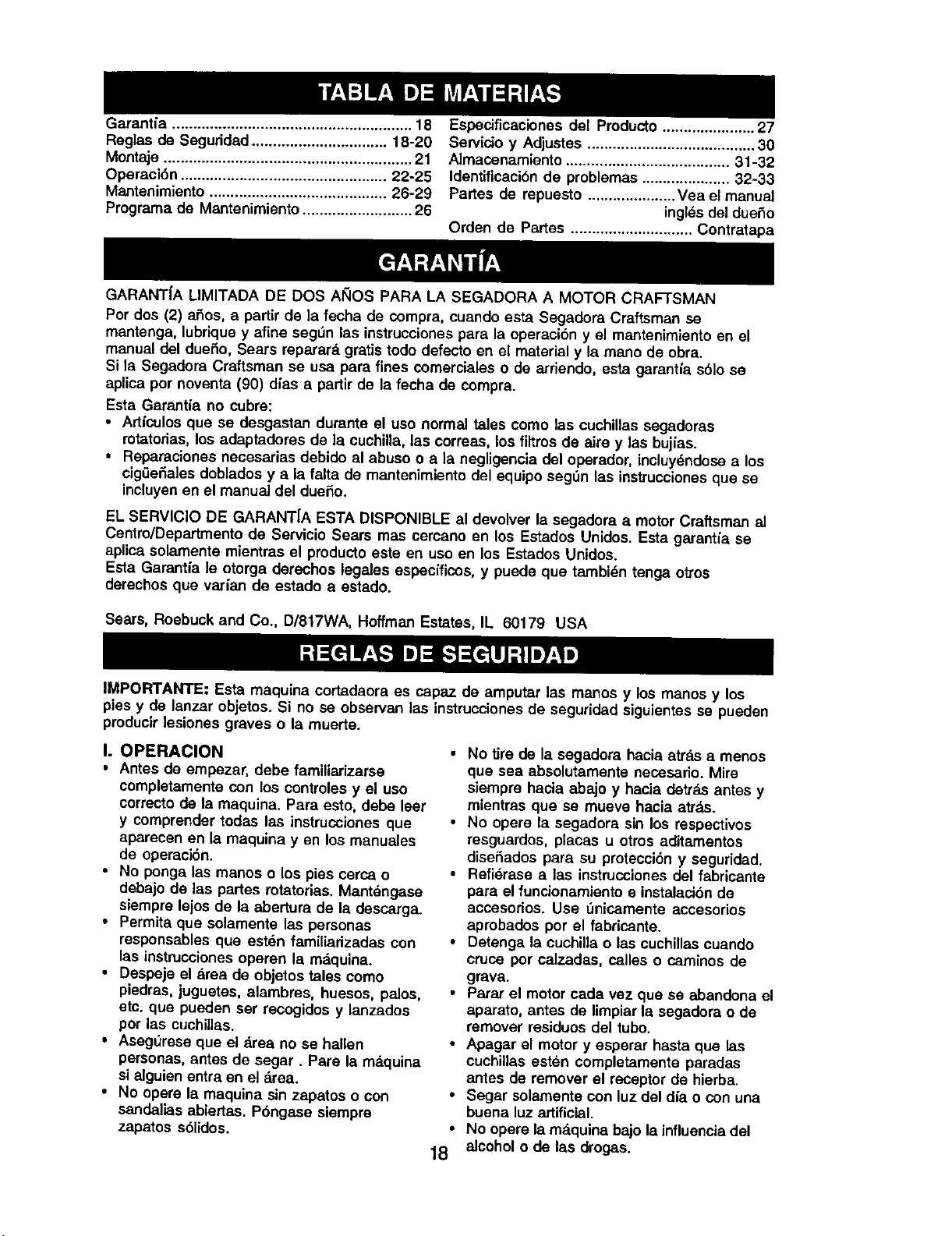

Garantia ......................................................... 18

Regias de Seguridad ................................ 18-20

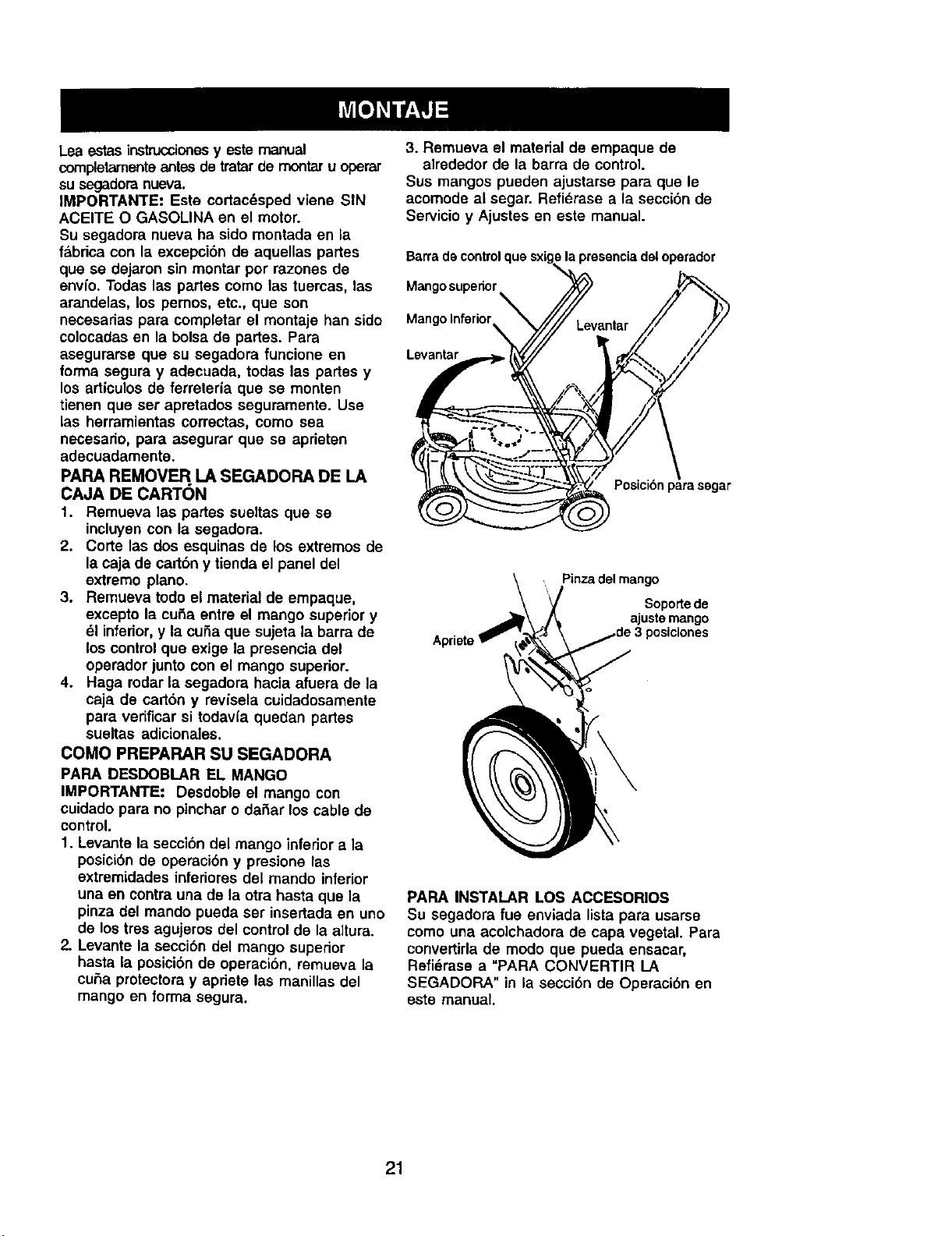

Montaie........................................................... 21

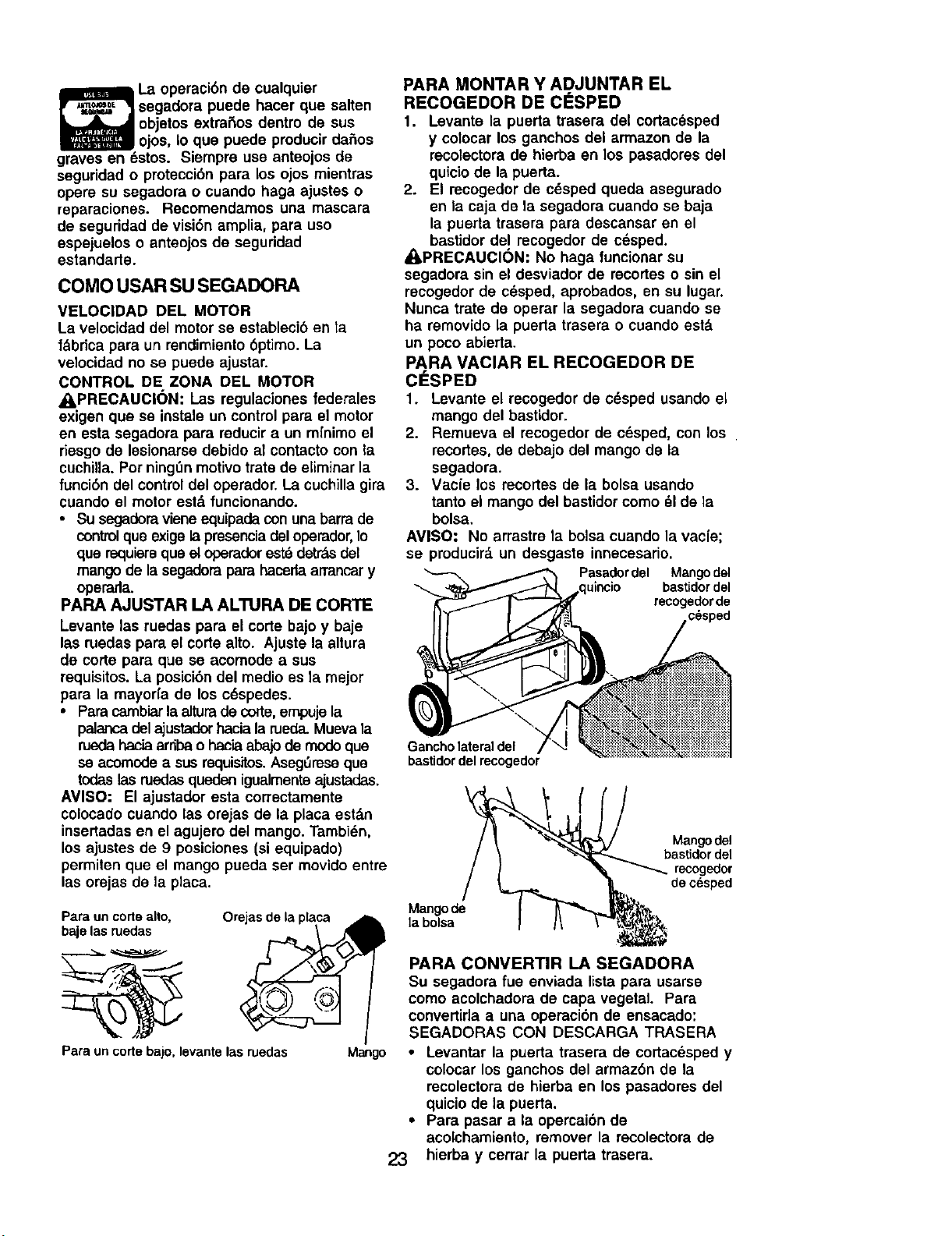

Operaci6n.................................................22-25

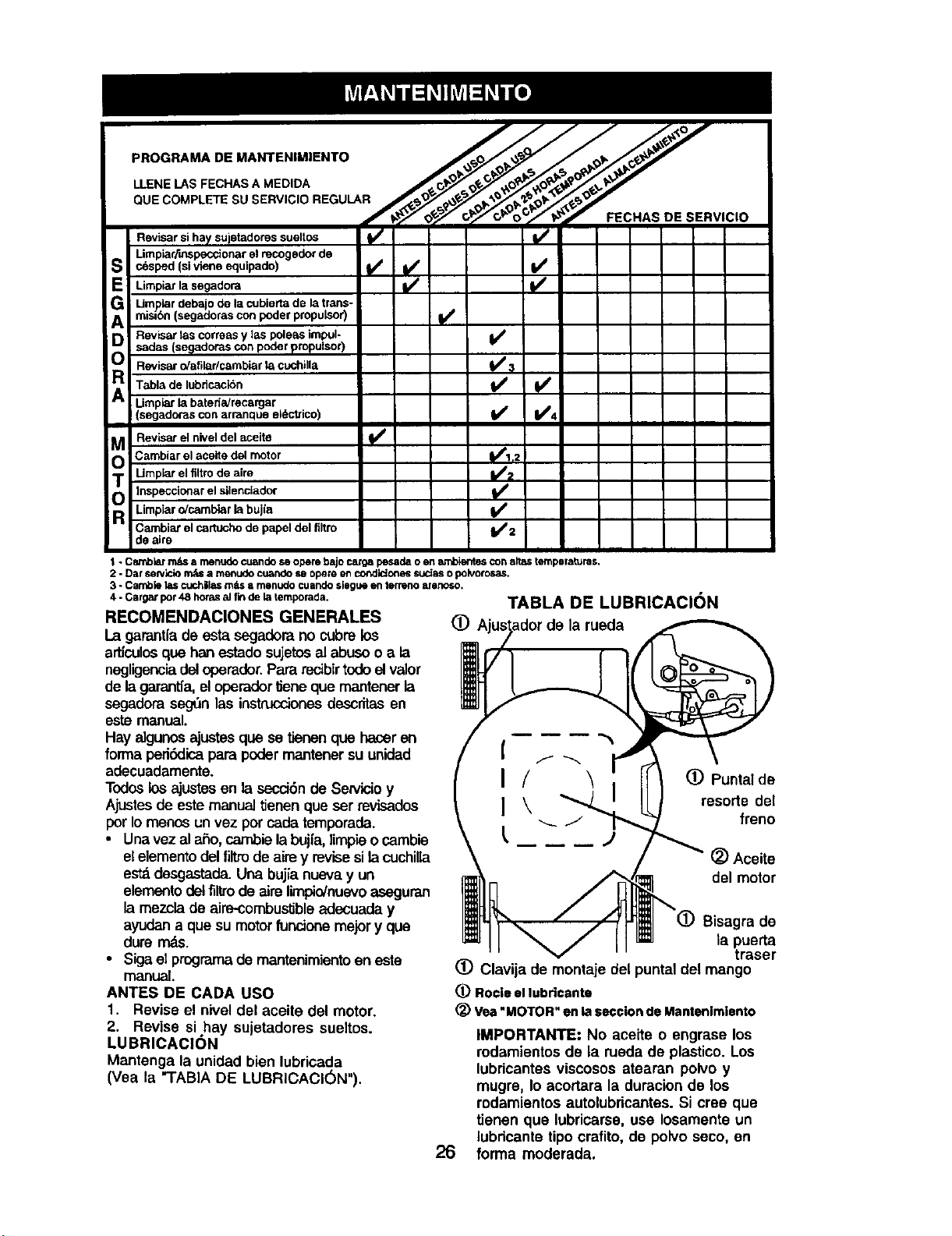

Mantanimianto..........................................26-29

Programa de Mantenimiento .......................... 26

Especiflcaciones del Producto ...................... 27

Servicio y Adjustes ........................................ 30

Almacenamianto ....................................... 31-32

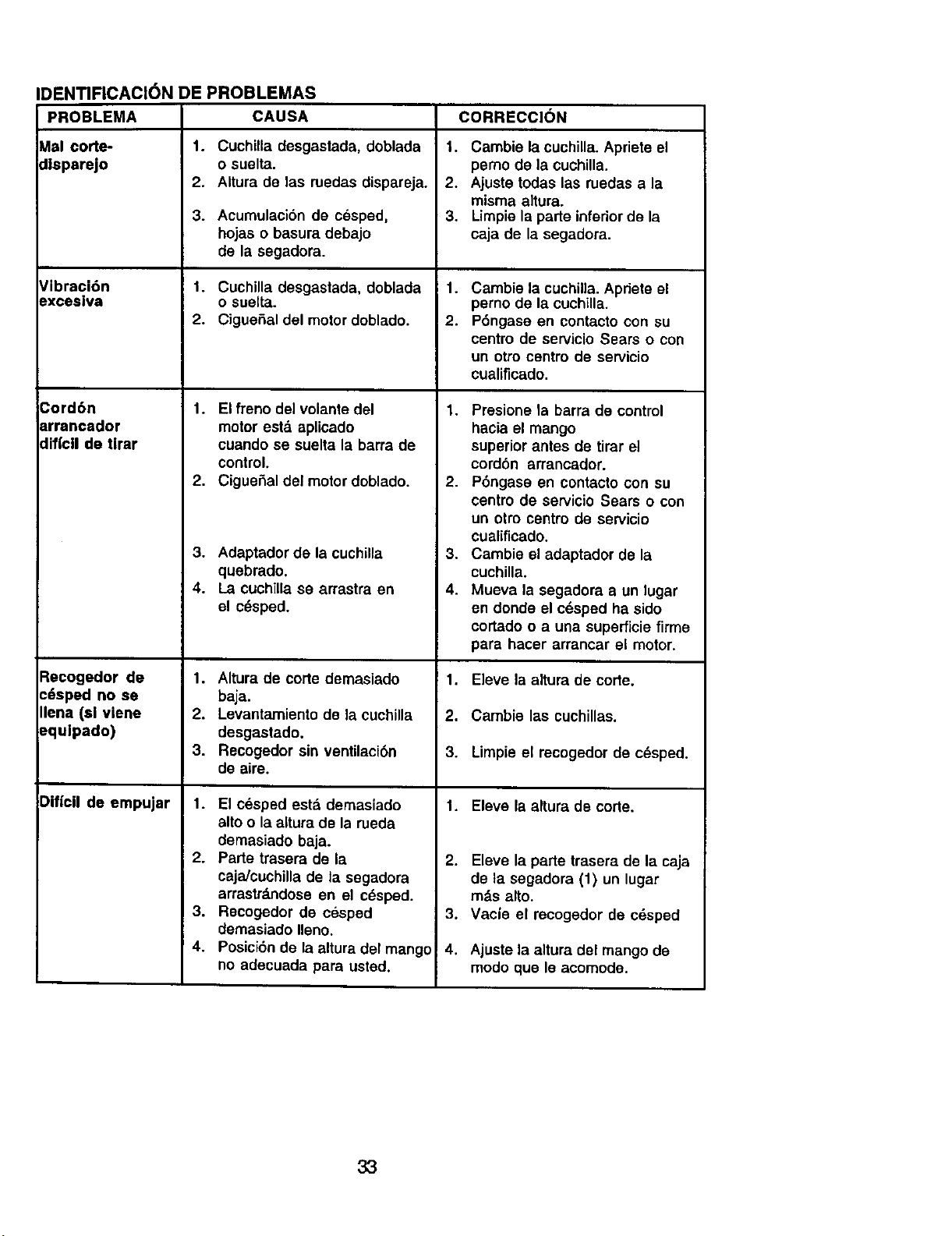

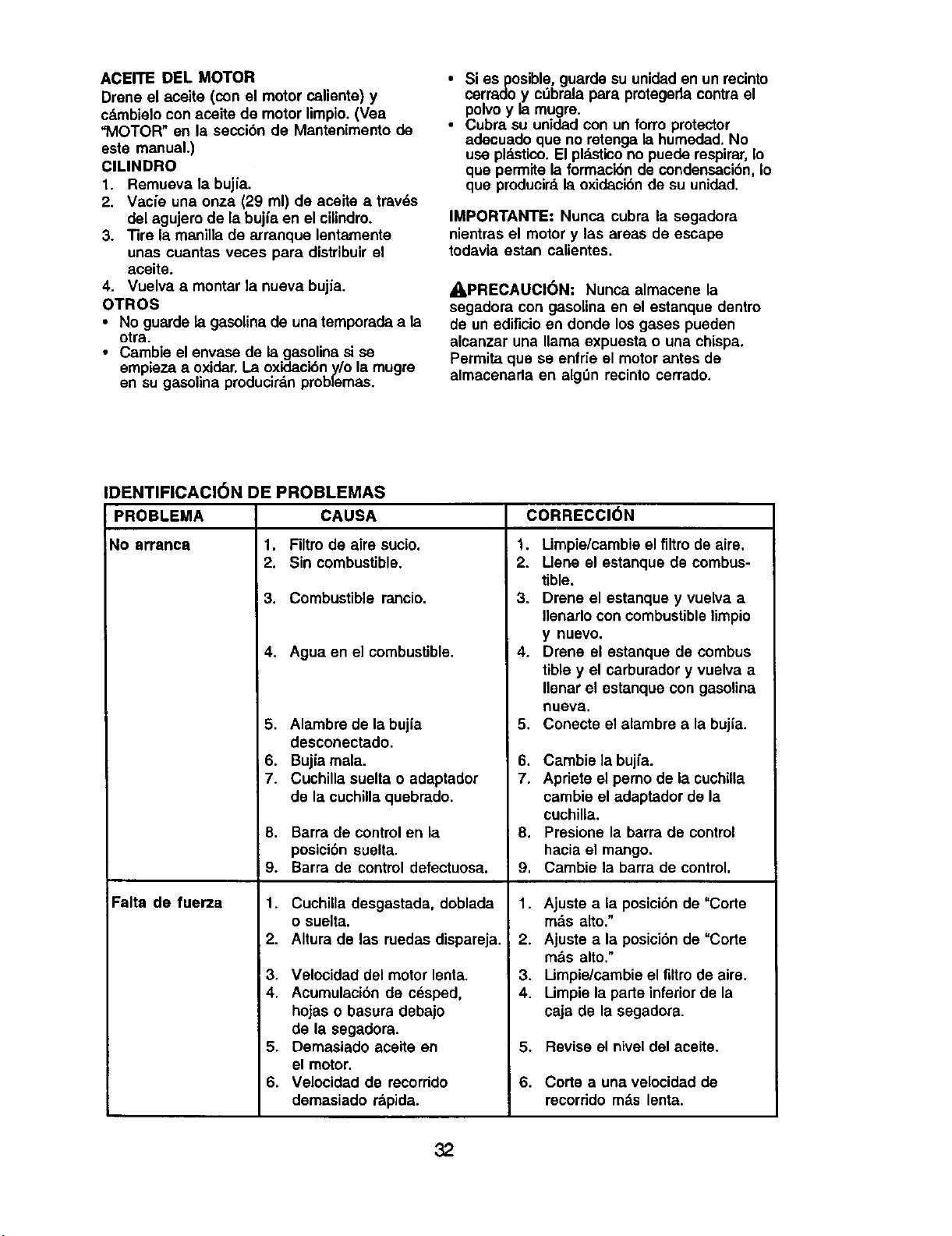

Identifieaci6n de problemas ..................... 32-33

PaRes de repuesto ..................... Vea el manual

ingles del dueSo

Orden de Partes ............................. Contratapa

GARANTfA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) afiee, a partir de la 1echa de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine eeg0n las instrucciones para la operaci6n y el mantenimianto en el

manual del due_o, Sears reparara, gratis tode defecto en el material y la mane de obra.

Si ta Segadera Craftsman se usa para fines comerclales o de arriendo, esta garantia s61ose

aplica per noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante al use normal tales come ias cuchillas segadoras

mtatorias, los adaptadoras de la cuchilla, ias cormas, los firms de alre y las bujias.

, Reparaciones necesarias debido al abuse o a la negligancia del operador, incluy&ndosea los

cigGefiales doblades y a la falta de mantanimianto del equipo seg_n las instrucciones que se

incluyan en el manual del due_o.

EL SERVIClO DE GARANTi'A ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

Cantro/Departmento de Servicio Sears mas cercano en los Estados Unldes. Esta garantia se

aplica soiamente mientras el producto este en use en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi(_n tenga ob'os

derechos que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad sigulantes se pueden

pmducir ]esiones graves o la muerte.

I. OPERAClON

• Antes de empezar, debe familiarizarse

comp_etamentecon los controles y al use

correcto de la maquina. Para esto, debe leer

y comprender todas ias instruociones que

aparecen en ta maqulna y an los manuales

de operaci6n.

• No ponga las manes o los pies cersa o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la dessarga.

• Permita que solamente las personas

responsables que est_n fam_[iarizadas con

las instrucciones operen la m_,qulna.

• Despeje el &tea de objetos tales come

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

per las cuchilias.

• AsegOrese que el _ea no ee hallen

personas, antes de segar. Pare la m_.quina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandallas abiertas. Pbngase siempre

zapatos s61idos.

• No tire de la segadara hacia atr_L_a menos

que sea absolutamante necesario. Mire

siempre hada abajo y hacia detr_L$antes y

miantras que se mueve hacia atrz_s.

• No opere la segadora sin los respectivos

resguardos, piacas u otres aditamentos

diseSados para su protecci6n y seguridad.

• Reflerase a ias instrucciones del tabricante

pare.el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados per el tabrlcante.

• Detenga ta cuchiUao ias cuchillas cuando

cruco per calzadas, calles o caminos de

grava.

• Parar el motor carla vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residues del tube.

• Apagar el motor y esperar hasta que ias

cuchillas esten completamente parades

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencla del

18 alcohol o de las drogas.

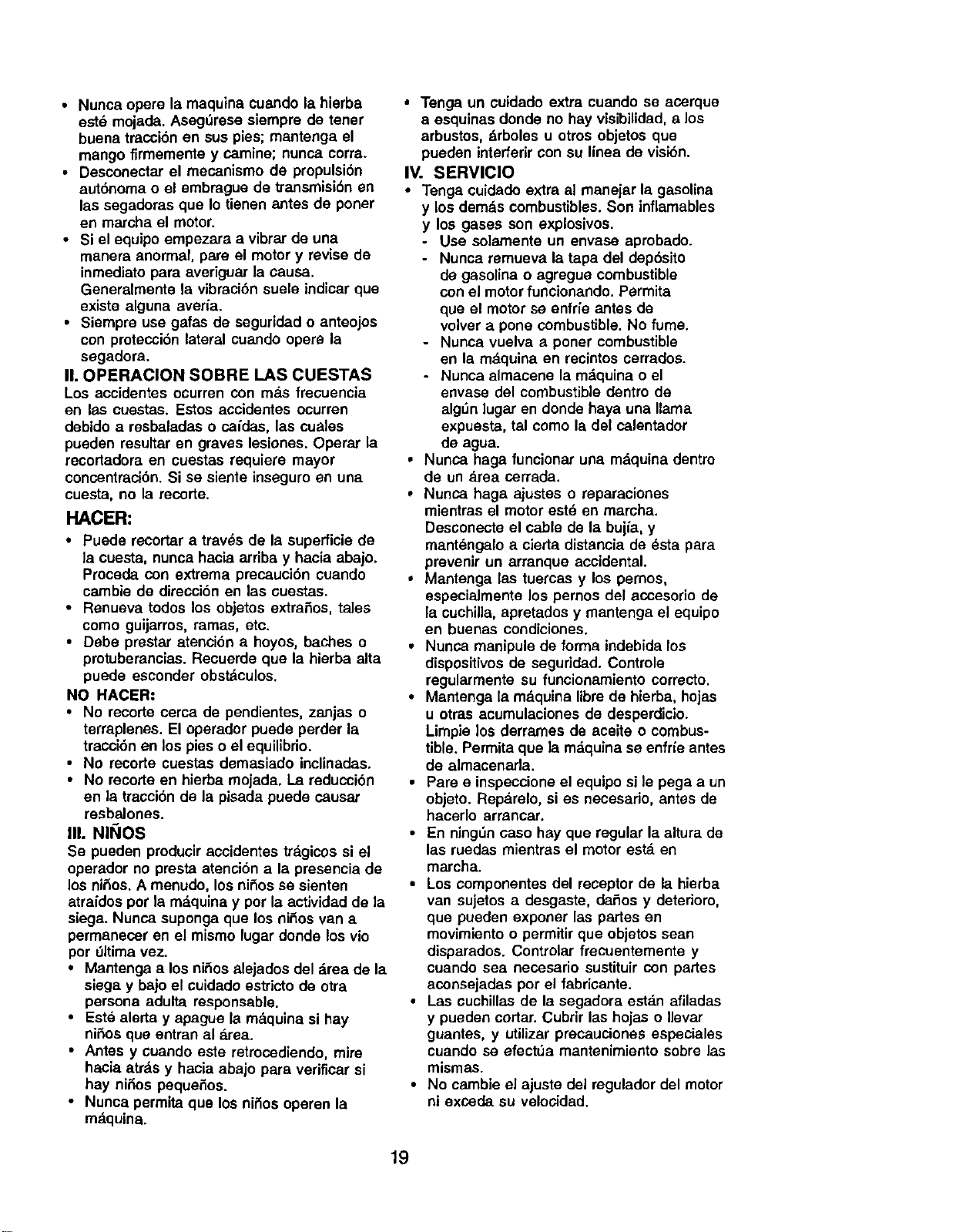

• Nuncaoperalamaquina cuando la hierba

est& mojada. Aseg0rese slempre de tener

buena tracoi6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de porter

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anorrnal, pare el motor y revise do

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna avefia.

• Siempre use gafas de segurided o anteojos

con protecoi6n lateral cuando opera la

segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los aocidentes ocurren con ma.s frecuencia

en las cuestas. Estos acoidentes ocurren

debido a resbaladas o caidas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiero mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

carnbie de direcci6n en las cuestas.

• Renueva todos los objetos extra_os, tales

come guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

• No recorte cerca de pendiantes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden produciraccidentes tragicos si el

operador no presta atenci6n a la presencia de

los ni_os. A menudo, los niSosse sienten

atraidos per la mdqulna y per la actividad de la

slega. Nunca suponga que los ni_os van a

permanesor en el mismo lugar donde los vie

per =Jltimavez.

• Mantenga a los ni_os alejados del drea de la

siega y bajoel cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay

nii_osque entran al area.

• Antes y cuando este retrosodiendo, mire

hacia arras y hacia abajo para verificar si

hay ni_os peque_os.

• Nunca permita que los nii_osoperan la

mdquina.

• Tenga un cuidado extra cuando se acorque

a esquinas donde no hay visibilidad,a los

arbustos, drboles u otros objetos que

pueden interferir con su linea do vlsi6n.

IV. SERMIClO

• Tenga cuidade extra a] manejar la gasolina

y los dem_,s combustibles. Son inflamables

y los gases son explosives.

- Use so]amente un envase aprobado.

- Nunca remueva la tapa del dep6sito

do gasolina e agreguo combustible

con el motor funcionando. Pormita

que el motor so enffie antes de

volver a pone combustible. No fume.

- Nunca vuelva a poner combustible

en la m_qulna en recintos cerrados.

- Nunca almacene la m&quina o el

envaso del combustible dentro de

algSn lugar en donde haya una llama

expuesta, tal come la del calentador

de agua.

• Nunca haga funcionar una m_,quinadentro

de un area cerrada.

Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujia, y

mantengalo a cierta distancia de esta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pemos,

especialmente los pernos del acoesorlo de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de soguddad. Controle

regularmente su funcionarniento correcto.

• Mantenga la mdquina libra do hlerba, hojas

u etras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina so enfrle antes

de almacenada.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ning,',ncase hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, deSos y detedore,

que pueden exponer las partes en

movimiento o permitirque objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas per el fabricante.

• Las cuchillas de la sogadora estdn afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando so efect=Jamantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

AgkBusque este sfmbolo que sel_ala las

precauciones de seguridad de importancia.

Quiero decir - lilATENCIONI!IilIESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_I_DVERTENCIA: Sfempre desconecte el

alambm de la bujfa y p_ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidenle, durante la

preparaci6n, el transporte, el ajuste o cuando

sa hacen reparaciones.

_bADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de cdnoer y defectos al

nacimiento u otros daSos repmductivos. Lavar

las manos despu6s de manipularlos.

_kADVERTENCIA: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

cdncer y defectos at nacimiento u otros daSos

reproductivos.

Estosaccesodosestaban disponiblescuandose produjola segadom. No son facilitados junto al

cortacesped. Est_ndisponiblesen larnayorfade lastiendasde Sears y en loscentTosde servicio.La

mayodade lastiendasSears tambk_npueden mandera pedir pades do repuestopara usted,siles

proporcionael n_mem del modelode susegadora.Algunosde estosaccesoriostelvez no se apliquena

su segadom.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PAPA SEGADOPAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

(;ON DESGARQA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

ESTABILIZADORES

ENVASIES

DSGASOUNA

SILENCIADORES

ADAPTADORES

CORREAS DE CUCHILLACUCHILLAS

FILTROS DE AIRE

RUEDAS

BUJIAS

ACEgrE

DFL MOTOR

Lea estas instrucciones y este manual

completarnanteantes de tratarde montar u operar

su segadora nueva.

IMPORTANTE: Este cortac6sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepcibn de aquellas partes

que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

neceeadas para completar el montaje ban sido

colocadas en la bolea de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreteria que se monten

tienen que set apretados seguramente. Use

las herramientas correctas, como sea

necesado, para asegurar que se aprieten

adecuadamente.

PAPA REMOVER LA SEGADOPA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremes de

la caja de cartbny tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

61inferior, y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de car_6n y revisela culdadosamente

para verificar si todav(a quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PAPA DESDOBLAR EL MANGO

IMPORTANTE-, Desdoble el mango con

cuidado para no pinchar o daSar los cable de

control.

1. Levante la secci6n del mango inferior a la

posici6n de operaci6n y presione las

extremidodes inferiores del mando inferior

una en contra una de la otra hasta que la

pinza del mando pueda ser insertada en uno

de los tres agujeros del control de la altura.

2. Levante la seccibn del mango superior

hasta la posici6n de operaci6n, remueva la

cuba protectora y apriete las manillas del

mango en forma segura.

3. Remueva el matedal de empaque de

alrededor de la barra de control.

Sus mangos pueden ajestarse para que le

acomode al segar. Refidrase a la secci6n de

Servicio y Ajustes en este manual.

Barrade controlquesxigelapresenciadeloperador

Mangosuperior _ ._%.

Mang°Inferi°r- _Levantar f )_

_l_L__ _ Posici6nparasegar

Pinza del mango

Soporte de

ajuste mango

PAPA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

Refierase a "PARA CONVERTIR LA

SEGADORA" in la secci6n de Operaci6n en

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEllO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustracionescon su segadorapara familiarizarse con la ubicaclonde los

(tversos controlesy ajustes.Guarde esto manualpara referencla en el futuro.

Estos sfmbolos pueden apareser sobre su segadom o en la literature proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACIClTE PEUGRO, GUARDE LAS

ADVEIR°TENCIA ENCENOIDO Ap&GADO LACI6N BUSTIBLE MANOS Y LOS PIES LEJOS

Bah'a,decontrolque exige

lapresencia deloperador

Cord6narrar_ader

Cable de controlde la

veloddad delmotor

Manilladelmang<

gasolina

Recogedordel c_sped

Tapa deldepos}tode

aceite del motorcon

varillaindicadera de nivel

I aire

IMPORTANTE: Este cortacdsped viene

SIN AcErrE O GASOLINA en el motor.

Ajustador de la rueda

(en cada ruede)

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadorasa motor, que se conducendesde la partede atrds,rotatorias,Sears. cumplencon los

_res de segufidaddel AmericanNal_:lnalStandards tns_tutey de la U.S. Consumer Product

Safety Commission.In cuchila gira cuandeel motor esta funcionande.

Cebador-- bombeacombustibleadicionaldesde

el cadouradoral cilindro para uso cuando so

necesitahacer arrancar un motor frlo.

Cord6n arrancador.--se usa pare hacer

arrancar el motor.

Barra de control que exige la presencla del

operador-- +_Jeneque suietarseabajo,juntocon el

mango,para haceranancar el motor.Suditela

paraparar el motor.

La operaci6n de cualquier

segadora puede hacer que salten

objetos extra_os dentro de sus

ojos, Io que puede producirdaSos

graves en 6stos. Siempre use anteojos de

seguridad o protecci6n para los ojos mientras

opere su segadora o cuando haga ajustes o

reparaciones. Recomendamos una mascara

de seguridad de visi6n amplia, para use

espejuelos o anteojos de seguridad

estandade.

COMO USAR SUSEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se estableci6 en la

f_bdca para un rendimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_PRECAUClON: Las regulaciones federales

exigen que so instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Pot ningOnmotivotrate de eliminar la

funci6n del controldel operador. La cuchillagira

cuando el motor est,. funcionando.

• Su segadoravieneequipadacon una barrade

controlque exigela presencia deloperador,Io

que requiemque et operadorest_ detrdsdel

mango de la segadorapara hacerlaarrancary

operarla.

PARA AJUSTAR LA ALTURA DE CORT1E

Levante las ruedas para el code bajo y baje

las ruedas para el code alto. Ajuste la altura

de code para que se acomode a sus

requisitos. La posici6n del medio es la mejor

para la mayon'a de los c6spedes.

• Para cambiar la altura de code,empuje la

palanca del ajustador hada la rueda.Mueva la

ruedahaciaardbaohacia aba'pde modoque

se acomodea susrequisitos.Aseg6rese que

todaslas ruedasqueden igualmenteajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambidn,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido entre

las orejas de la placa.

Para un corte alto,

baje las ruedas

Parauncodebajo,levantelasruedas

Mango

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Levante la pueda trasera del cortacesped

y colocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quiciode la puer a.

2. El recogedor de crisped queda asegurado

en la caja de la segadora cuando se baja

la pueda trasera para descansar en el

bastidor del recogedor de c_sped.

_PRECAUCI(_N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, _orobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando est&

un poco abierta.

PARA VAClAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de cdsped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidorcomo dl de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir_, un desgaste innecesado.

Pasadordel Mangodel

J=ncio bast_derdel

recogederde

c_sped

Gancho lateral del /_,J

bastidordel recogedor

Mango de

la bolsa

Mangodel

bas_dordel

recogedor

de cdsped

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertida a una operacibn de ensacado:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puera trasera de cortacesped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercaion de

acolchamiento, remover la recolectora de

23 hierba y cerrar la puerta trasera.

ANTESDEHACERARRANCAREL

MOTOR

AGREGUEACEITE

Susegadorafueenviadasinaceiteenel

motor.Elmotorpuedecontener20oz.de

aceite. Para el tipo y la calidad yea "MOTOR"

en la secci6n de las Mantenimiento en este

manual.

1. AsegSrese que la segadora est6 nivelada

y que el &rea alrededor del deposito de

aceite est_ limpia.

2. Remueva la tapa del dep6sito de aceite del

motor y rellene haste la linea de Ileno en

_sta. Vacie el aceite lentamiente. No Io

Ilene demasiado.

AVISO: Permita que el aceite se aciente bien

en el motor para una lectura exacta. Pare leer

el nivel apropiado, apriete la tape del relleno

del aceite de motor, remuevala pare leer la

varilla medidora del aceite.

3. Vuelva a instalar la tape del dep6sito del

aceite y apri6tela.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesado. Llene haste

la linea de llano en la varilla indicadora de

nivel.

• Cambie el aceite despu_s de 25 horas de

operacion o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvoresas o

sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible. Use

gasolina regular, sin plomo, nueva y limpia

con el mfnimo de 87 octanos. (El uso de

gasolina con plomo aumentara los

dep6silos de 6xido de plomo y carbono y se

reducird la duraci6n de la vdlvula). No

mezcle el aceite con la gasolina. Para

asegurar que la gasolina utilizada sea

fresca compre estanques los cuales

puedan ser utilizados durante los primeres

30 d[as.

_.DVERTENCIA:La experiencia ha indicado

que los combustibles mezclados con alcohol

(ccnocidos como gasohol, o el uso de etanol o

metanol) pueden atraer la humedad, la que

conduce ala separaci6n y formaci6n de

_cidos durante el almacenamiento. La gasoline

acidica puede daSar el sistema del combus-

tible de un motor durante el almacenamiento.

Para evitar los problemas con el motor, se

debe vaciar el sistema del combustible antes

de guardarlo por un periodo de 30 dias o m&s.

Vacie el estanque del combustible, haga

arrancar el motor y h_.galo funcionar hasta

que las lineas del combustible y el carburador

queden vacios. La pr6xima temporada use

combustible nuevo. Vea las instrucciones para

El Almacenamiento para m&sinformaci6n.

Nunca use productos de Iimpieza pare el

motor o pare el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

_,PRECAUCI6N: Llene hasta la parte inferior

del cuenode relleno del estanque de gasoline.

No Io Ilene demasiado. Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasoline cerca de una llama

expuesta.

Tape del

gasolina

Tapa del

depositode

aceite con

vadlla Indlcadora

de nivel

PARA HACER ARRANCAR EL MOTOR

NOTA: Debido alas capas protectoras del

motor, una cantidad pequeSa de humo puede

ester presente durante el uso inicialdel

producto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tree (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r_pidamente. No perrnita que el cord6n del

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

contreles que exigen la presencia del

operador.

AVISO: En climes ma,s Ides puede que sea

necesario repetir los pasos del cebado. En

climas rods calurosos el cebar demasiado

puede producirel ahogo y el motor no vaa

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pesos del cebado.

CONSF..JOS PAPA SEGAR

• Bejo ciertas condiciones, tel come c_sped

muy alto, puede ser necesario el elevar la

altura del corte pare reducir el esfuerzo

necesario pare erepujar la segadora y para

evitar sobrecargar el motor, dejando

reontones de recortes de c_sped. Puede

que sea necesario reducir la velocidad del

recorridoy/o haga funcionar la segadora

sobre el _.rea por segunda vez.

• Pare un corte muy pesado, reduzca el

ancho del corte pasando parcialmente pot

encima del lugar anteriormente cortado y

siegue lentareente.

• Pare un mejor ensacado del c6sped y pare

la mayorfa de las condicionesde corie, la

velocidad del motor debe ajustarse a la

posici6n de r_,pido.

• Cuando use una segadora con descarga

trasera an c_sped ht_medoy pesado, los

montones del c_sped cortado puede que no

entren en el recogedor de c6sped. Reduzca

la velocidad del reconido (velocidad de

erepuje) y/o haga funcionar la segadora

sobre el drea pot segunda vez.

• Si queda una huella de codes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las reanillas del reloj, solapando un poco

pare recaudar los recortes en la pr6xima

pasada.

• Los pors en los recogedores de c6sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar_.n menos

c6sped. Pare evitar _sto, rocre el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parle superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudard, el

flujo del aire del motor y extender_ su

duraci6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acureulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenireiento

de este manual.

• La cuchilla acolchadora especial va a volver

a cortar los r cortes de c6sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el c_sped se van a

dispesar entre 6ste y no se van a notar.

Tarebi_n, el c_sped acolchado se va a

deshacer rdpidareente entregando

substancias nutritivas para el c6sped.

Siempre acolche con la velocidad del motor

(cuchiUa)rods alta, pues asl se obtendrd la

mejor accibn de recorte de las cuchillas.

• Evite cortar el c_sped cuando est6 mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

tereprano en la tarde. A esa hora 6ste se ha

secado y el drea reci_n cortada no quedar_.

expuesta al sol directo.

• Para oblener los reejores resultados, ajuste

la altura del corte de la sogadora de mode

que dsta code solamente el tercio superior

de las hojas de c_sped. En el caso de que

el c_sped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

parareducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de cesped. Para un acolchamiento

reuy pesado, reduzca el ancho del corte

pasando pot encima del lugar anteriormente

cortado y siegue lentamente.

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un drea tenga que set

acolchada por segunda vez para esconder

corepletamente los recortes. Cuando se

haga el segundo corte, siegue atravesado o

en forma perpendicular ale pasada del

primer corte.

• Cambie su patr6n de code de soreana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la prbxima

semena. Esto evitara que el cesped se

enrede y carebie de direcci6n.

MAX 1/3

PROGRA MADE MANTENIMIENTO _fO _"__"O_ _.,,_F

f oF, 7 C.A$OESERV,C,O

Revisar si hay suietadores sueltos !#/

Limpiar/m.speccionarel recogedo_ de

SE cesped 's' vtene equipad°) _1/ _ Vt_

Limpiat la segado_

GA Lim,_lardeba o de la cublerta de la trans-

m Sl_ segadoras con poder propulsor} _/

D Revisar las correas y las pole,s impul-

sadas (sec_ladorascon poder propuisor)

Revisar o/afllar/cambiar la cuchilla _

R Tabla de lubricack_n if V _

Limpiar la bater{a/recargar

(segadoras con arranque el_ctrico) If 1_4

O_ Revisar el nivel del acelte _*Cambiar el aceite dsl motor V'1.2

T Umpiar el filtrode aim _2

Inspeccionar el silenciador

R LimpiarcYcamblarlabujla _./

Cambiar el cartucho de papel del filtro 2

de aim

I - Cambiar n_s a menudo cuando so open) bajo carga pesada o on ambientes con alias tempmaturas,

2 - ear serv_cio rn_ a menudo cuando se opere _n cond_ones st_as o polvorosas.

3 - Cambie loscuchillas mtts a menude cuando siegue en lerreno arenoso.

4 - Cargar por 48 horas al fin de la |emporade.

RECOMENDACIONES GENERALES

La garantla de esta segadora no cubre los

artJculosque hart estado sujetos ai abuso o a la

negligencia delopemdor. Para recibirtodoelvalor

de la garantfa,eloperador tJeneque mantener la

segadom seg_n las instrucclones descrltas en

este manual.

Hay elgunos ajustes que se tienen que hacer en

forma peri_:lica para poder mantaner su unidad

adecuadamente.

Todoslos ajustesen la secdSn de SeNicio y

Ajustes de este manuel t_enenque ser mvisados

porIomenos un vez pot cada temporada.

• Unavez al aRo,cambie labujfa,limp'_o cambie

el elemento del filtrode aimy revisesilacuchilla

esta desgastada. Una bujia nuevay un

elementodetfiltrode aimlimpio/nuevoaseguran

la mezcla de aire-combu_ble adecuada y

ayudana que su motor funcionemejory que

dure rn_.

• Siga el programade mantenimianto en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise sihay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

(Vea la "FABIA DE LUBRICACI6N").

TABLA DE LUBRICACION

(_) Puntat de

resorts del

freno

(_) Aceite

del motor

Bisagra de

la puerta

traser

(_ Clavija de montaje del puntal del mango

_) ROCIeellubrtcante

(_) Vea"MOTOR"enlasecciondeMantenlmiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion do los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubdcante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

NOMERO DE SERIE:

FECHA DE COMPRA:

CAPACIDAD Y TIPO 1.5 Cuartos

DE GASOLINA: REGULAR SIN PLOMO

SAE 30 (sobre 32°F)

SAE 5W.-30 (debajo 32°F)

20 oz.

CHAMPION RJ19LM4

TIPO DE ACEITE:

API-SF-SJ)

CAPACIDAD DE ACEiTE:

BUJiA IABERTURA: .045")

TORSION DEL PERNO

DE LA CUCHILLA: 35-40 FT. LBS.

• El num6ro del nodelo y el de serie se encuentran en la calcomania adjunta ala parte trasera

de la caja de la segadora. Debe registrar tanto el num_ro de sede come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden da_ar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilladoblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

pbngalo en donde no pueda entrar en

contacto con 6sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envueIva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girdndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchillay los articulos de

ferreteria adjuntadores (el perno, la

arandela de seguddad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones pare que

tuncione en forma adecuada. Cambie el

adaptador si est,, dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchillaen el

cigueSal del motor. AsegSrese que la

ranura del adaptador y que el chavetero

del cigue5al est6n alineados.

2. Ponga la cuchilla en el adaptador de dsta

alineando los dos (2) agujeros en la

cuchilla con las salientes eTevadas en el

adaptador.

3. AsegSrese de que el borde de salida de la

euchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigue_al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchilla girdndolo en el sentido en

que giran las manillas del reloj.

• La torsi6n pare apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

cease 8 tratado a calor.

Adaptadordelacuchilla,_Chavetero del

Rar-,_Jra_.._--.. ",_ ciguenal

Arandelade I[t",,-/__ /

ae ta uc_n/\ aJ

cuchUla Bordedesalida Adaptadordelacuchilla

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla-

peru si Io hace, aseg_mse de que quede

balanoeada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilia que no est&

balanceada va a producir eventualmente dane

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los

extremos de la cuchilla se muevs hacia

abajo, atile el extremo pesado hasta que

_sta quede balanceada.

RECOGEDOR DE CriSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera peru tiene que

estar seco cuando se vaya a usar.

• Revise su reoogedor de c_sped a menudo

para verificar si estd daSado o detsdorado.

Se va a desgastar con el uso normal. Si se

neoesita cambiar el reoogedor, cdmbielo

solamente por uno que sea apmbado pot el

fabricante. Db el n0mero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alia

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seloccione la calidad de

viscosidad SAE segOn su temperature de

operaci6n esperada.

CAUDADES DE VISCOSIDAD DE SAE

{)EL PROXIMO CAMBJO

AVISO: A pesar de que los aceiles de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima Irlo, estos aceites de

multiviscosidad van a aumentar el consumo

de acsite cuando se usan en temperaturas

sobre 32° F. Revise el nivel del aceite del

motor m&s a menudo, para evitar un posible

daSo en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despuds de 25 horasde opera-

ci6n o perIo menos una vez al aSosi lasegadora

se utiliza menos 25 horas el ai_o.

Revise el nivel del aceite del c._rterantes de

arrancar el motor y despuds de cada cinco (5)

horns de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haclendo correr el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujla y

pbngalo de modo que no pueda entrar en

contacto con dsta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de cdsped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Umpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

esta.

FILTRO DE AIRE

Su motor pueda sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituirel papal del cartucho una vez al a_o o

tras 100 horas de luncionamiento, md,s a

menudo si se utiliza en condiciones de

suciedad y polvo particulates. No lave el filtro

de aim.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtrode aim girandolo en el

sentido en qua gfrela de las manillas del

reloj para apretarla, hasta el tope, y retimlo

del collar.

2. Remueva el filtro de la parte interiorde la

cubierta.

3. Limpie la parte interiorde la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aim dentro

del collar aiineando la oreja con la ranura.

6. Empuje la cubierta hacia adenlro y g[mla

en el sentido contrario de las manillas del

reloj para apretarla.

Collar Gireenelsentidoa lasmanillasdel

relojpara

Abrazadera remover

_ra

SILENClADOR

Inspeccione y cambie el silenciador si estd

corro(do puede producir un peligro de incendio

y/o daho.

BUJI'AS

Cambie las bujfas ai comienzo de cada

temporada de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujfa y el ajuste de la abertura

apamcen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Pare obtener el major

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpinla

parte de abajo de su segadora despues de

cada uso.

_PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngaio en donde no pueda entrar

en contacto con _sta.

• Limpie la parte inferior de su segadora

raspd.ndolapara remover la acumulaci6n de

cdsped y basura.

• Limpie el motor a menudo para evitar qua

se acumule la basura. Un motor tapado

funciona mds caliente y se acorta su

duraci6n.

• Mantenga las superficies pulidas y las

medas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jard_npara limpiar la segadora a manes

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar qua les entre el agua. El agua en

el motor puede acortar la duraci6n de dste.

OreJa

Cubleda de!filtro de sire

Gire en

.=1sentido

contrado las manillas

del relojpara apreiar

_PRECAUCI6N: Antes de dar calquier

servicio o de hacer ajustos:

1. Suelte la barra de control y pare el motor.

2. Asegt3reseque la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecle el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR I.A ALTURADE CORTE"

en la secci6nde Operac'_n de este manual.

DESVIADOR TRASERO

Se proporcionaun desviadortrasero,adjuntoentre

las ruedastraserasde susegadora, para reducir

a un minimola posibilidadque objetossean

lanzadoshaciaafuera de la parte trasera de la

segadora, en la posici6nen donde se encuentra el

operador. Si se dar3ael desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - air,stele a la altura que le

acomode.

• Presione las extremidades inferiores del

mando inferior una en contra una de la otra

hasta que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

control de la altura.

Pinza delmango

Soporte de

ajuste mango

de 3 posiciones

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE ClaSPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c6sped con la parte rigida

de la bolsa en la parte inferior.AsegOrese

que el mango del bastidor est6 en el

exterior de la parte supedor de la bolsa.

2. Deslice los sujetadores de vlnilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo est_.nmuy

duros, metalos en agua caliente pot algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes do usarla.

_,PRECAUCI6N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c6sped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se

ha removido la puerta trasera o cuando est6

un poco abierta.

bastider_

MOTOR

CARBURADOR

Su carburador tiene un chorro principalfijo no

ajustable para controlar la mezcla. Si su motor

no est,. funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a un centro

de servicio Sears o con un otro centro de

servico cualificado para repararla y/o ajustarla

IMPORTANTE: Nunca manipulee el reguador

del motor, el que ha sldo ajustado en la fagrica

para la velocidad del motor adecuada, puede

ser poligroso hacer funcionar el motor a una

velocidad por sobre el aJuste de alta velocidad

de la fabrica. Si tree que la velosidad alta

regulada del motor necesita ajuste, pongase

en contacto con centro/departmento de

servicio Sears o con un otro centro de servico

cualificado mas cerano, el que cuenta con el

equipdo ade cuado y la experiencia para hacer

los ajustes necesarios.

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbdca. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor est6

funcionando demasiado rdpido o demasiado

lento. Ilevo su segadora a un centro de

servicio Sears o con un otro centro de service

cualificado para repararla o ajustarla.

Inmediatamente prepare su segadora para el

almacenamiento el final de cada temporada o si

la unidad no se va a usar por 30 dfas o rods.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tlempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gudrdela en un drea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela segt_n se muestra en la seccibn

de Mantenimento de este manual.

3. Asegt_rese de que todas las tuercas y

clavijas y todos los pemos y tomillos estbn

apretados en foma segura. Inspeccione las

partes que se mueven para verificar si

esl_n daSadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que estdn

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada tado del mango superior y permita

que el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango infedor

quede separado del puntal del mango,

luego mu_valo hacia adelante.

• Cuando prepare su mango a partir de la

posicibn de almacenamiento, el mango

inferior nesecitara cerrarlo manualmente

para la posicibn de sega.

IMPORTANITE: Cuando doble el mango para el

almacenamiento o el transporte, asegbrese

que Io doble seg_n se muestra o purde daSar

los cables de control.

Barra de controlque

Doblar

operador hacia

Mango

Dd_ar

hacia

atrds

Posicibn

parasegar

Apriele

ajuste

Mango de 3

poslciones

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTIE: Es importante evitar que se

formen depositos de goma en partes

funclamentales del sistema de combustible

tales como el carburador, el filtro del

combustible, la manguera del combustible o en

el estanque durante el almacenamiento. La

experincia tambien endica que los

combustibles Mezclados con alcohol

(conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, Io

queconduce a la separacion y a la formacion

de acidos durante el almacenamiento. La

gasolina acdica puede danar el sistema de

combustible de un motor durante el periodo de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las I[neas del combustible y el

carburador est_n vacfos.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la prbxima

temporada.

AVISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un minimo

la formacibn de depbsitos de goma en el

combustible duranle el per[odo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporcibn de mezcla que se encuentra en

el envase del estabUizador. Haga funcionar el

motor pot Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est& usando eslabilizador de combustible.

ACEITE DEL MOTOR

Dreno el aceite (con el motor calionte) y

cdmbiolo con acoite de motor limpio. (Voa

"MOTOR" en la seccibn de Mantenimento de

este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a travds

del agujero de la bujia en el cilindro.

3. Tire la manina de arranque lantamente

unas cuantas veces para distribuir el

aceite.

4. Vuelva a montar la nuova bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambio el onvase de la gasolina slse

empleza a oxidar. La oxidaci6n y/o la mugre

en su gasclina produclrdn problemas.

• Si esposible, guarde su unidaden un recinto

cerrado y c_brala para protegeda contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retanga la humedad. No

use pl_istico.El pl_stico no puede respirar,Io

que permite la formaci6n de condansaci6n, Io

que pmducir_ la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la sogadora

nientms el motor y las areas de escape

todavia ostan calientes.

• kPRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificioen dondo los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motorantes de

almacenada en alg,',n recinto cerrado.

PROBLEMA

No arranca

IDENTIFICACI6N DE PROBLEMAS

CAUSA

1. FiRm de aire sucio.

2. Sin combustible.

IFalta de fuerza

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchillaquebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulacibn de cesped,

hojas o basura debajo

de la segadora.

Demasiado acelte en

el motor.

Velocidad de recorrido

demasiado rapida.

CORRECCl6N

1. Umpie/cambie el filtro de aire.

2. L]eno el estanque de combus-

tible.

3. Drene el estanque y vueiva a

nenarlo con combustible limpio

y nuevo.

4. Drone el estanque de combus

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujla.

6. Cambie la buj/a.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la

cuchilla.

8. Presione la barra de control

hacia el mango.

9, Cambie la barra de control.

1. Ajuste a la posici6n de "Code

m_s alto."

2. Ajuste a la posici6n de "Code

m&s alto."

3. Umpie/cambie el filtro de aire.

4. Umpie la pade inferior de la

caja de la segadera.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lenta.

PROBLEMA

Mal corte-

:lisparejo

IDENTIFICACION DE PROBLEMAS

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de cesped,

hojas o basura debajo

de la segadora.

Vibraci6n 1. Cuchilla desgastada, doblada

exceeiva o suelta.

2. Ciguefial del motor doblado.

Cord6n

arrancador

dif|cil de tirar

Recogedor de

cdsped no se

Ilena (sl viene

squlpado)

Dificil de empujar

1. El frano del volante del

motor esta aplicado

cuando se suelta la barra de

control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla

quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado

baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n

de sire.

1. El crisped esta demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la

caja]cuchilla de la segadora

arrastrdndose en el c_sped.

3. Recogedor de cesped

demasiado llano.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Cambie la cuchilla. Apriete el

pemo de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3, Limpie la parte inferior de la

caja de la segadora.

1°

Cambie la cuchilla. Apdete el

perno de la cuchilla.

P6ngase en contacto con su

centro de servicio Sears o con

un otto cantro de servicio

cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cordbn arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4, Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de code.

Cambie las cuchillas.

Limpie el recogedor de c_sped.

Eleve la altura de code.

Eleve la parle trasera de la caja

de la segadora (1) un lugar

mds alto.

Vacie el recogedor de c6sped

Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388022

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388022

KEY PART

NO. NO, DESCRIPTION

1 131686

2 166860X479

3 161105X479

4 132001

5 63601

6 131959

7 66426

8 74780512

9 166785

10 164362

11 156577

12 750097

13 850733X004

14 136378

15 51793

17 165946X479

18 17600406

19 167132X004

20 167133X004

21 165858

22 168360X004

23 166875

24 751153

25 166236X479

26 166243X479

27 851856

28 63124

29 160835X007

30 19112222

31 151161

33 87877

34 167130X004

35 57143

Control Bar

UpperHandle

LowerHandle

RopeGuide

Locknut1/4-20

HandleBolt

Wirelie

Hex Bolt5/16-18 x 3/4

Locknut5/16-18

ShoulderBolt

EngineZoneControlCable

Hex Washer Head Screw #10-24 x 1/2

Up-Stop Bracket

HandleKnob

HairpinCotter

Support Bracket

Screw

Axle Arm Assembly- LF

Axle ArmAssembly- RF

Rear Skirt

SelectorSpring

Rear DoorAssembly Kit(Incl. Springs)

Locknut5/16-18

Handle BracketAssembly(Left)

Handle BracketAssembly(Right)

Screw 1/4-20 x3/8

Nut

Wheel AdjustingBracket - Front

Spacer

Wheel

Selector Knob

Axle ArmAssembly - LR

Wavewasher

KEY PART

NO. NO. DESCRIPTION

36 160828 ShoulderBolt5/16-18

37 151162 Wheel Assembly

38 73990500 Nut

39 83923 Flanged Locknut

40 77400 Hubcap

41 88652 HingeScrew

42 165766 Spring(I.H)

43 165767 Spring(RH)

44 165912 DoorBolt

45 150406 Hex HeadThread RollingScrew3/8-16 x 1

46 85463 DangerDecal

47 161551 AdjustmentBolt

48 167131X004 Axle ArmAssembly- RR

52 166872 HousingAssembly (Incl.Ref. #17, 18 & 46)

53 851084 Hex Head Screw3/8-24 x 1-3/8 Grd. 8

54 850263 HelicalLockwasher

55 851074 HardenedWasher

56 175064 21" Blade

57 851514 BtadeAdapter

67 166113 Grass Bag

68 165755 Catcher Frame

70 - - - Engine,Craftsman, ModelNumber

143.016706 (See Breakdown)

-- 161058 Warning Decal(NotShown)

- - 180229 Owner'sManuat

Availableaccessories notincludedwithlawnmower.

71 33623 Gas Can (2.5 Gallon)

71 33500 FuelStabilizer

71 33000 SAE 30W Oil (20 oz.)

71 33088 ClippingDeflector

NOTE: AJlcomponentdimensionsgivenin U.S. inches.

1 inch= 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

400

130

120

119

275,

216 19

182

223

182

185

126151A 1[

125

,285

174172

189

-306

.301

p300

195

245

238 25O

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

KEY PART

NO. NO. DESCRIPTION

1 37465

2 26727

6 33734

7 36557

12 36775

12A 36558

12B 36694

14 28277

15 30589

18 34839A

17 31335

18 651018

19 36281

2O 326OO

3O 37464

40 40O27

4O 4O028

41 4O025

41 40(_8

42 40006

42 40007

43 20381

45 36777

46 3_610A

48 27241

50 37460

52 29914

69 37609

70 37608

72 37614

75 27897

80 30574A

81 30._q0A

82 30591

83 30588A

86 65O488

8_ 611004

90 611112

92 650815

93 650816

IO0 34443C

101 610118

103 6510O7

104 37480

110 37047

119 36787

120 36825

125 37288

36780

126 37289

130 6021A

136 37598

Cylinder (Includes Key # 2 and 20)

DewelPin

BreatherElement

BreatherAssembly

(Includes KeyNumbers 6 and 12A)

BreetherTube

BreatherCover &Tube

(Includes KeyNumber 12B)

BreatherTube Elbow

Washer

GovernorRod (Includes Key #14)

GovernorLever

GovernorLeverClamp

Screw, TorxT-15, #8-32 x 19/64"

ExtensionSpring

OilSeal

Crankshaft

Piston, Pin & Ring Set (Standard)

Piston,Pin & Ring Set (.010° OS)

Piston& Pin Assembly(Standard)

(IncludesKey Number 43)

Piston& PinAssembly (.010" OS)

(IncludesKey Number 43)

RingSet (Standard)

Ring Set (.010" Oversize)

PistonPinRetaining Ring

ConnectingRodAssembly

(IncludesKey Number 46)

ConnectingRod Bo_t

Valve Lifter

Camshaft(ExhauetMCR)

(IncludesKey Number 104)

OilPump Assembly

MountingFlangeGasket

MountingFlange

(IncludesKey Numbers72 thru83)

Oil Drain Plug

Oil Seal

Governor Shaft

Washer

GovernorGear Assembly

(IncludesKey Number 81)

GovernorSpool

Screw, 1/4-20 x 1ol/4"

Rywheel Key

Flywheel

Betlevi)teWesher

RywheelNut

SolidState Ignition

Spark Plug Cover

Screw,TorxT-15, #10-24 x 15/16"

Cam Bushing

GroundWire

* CylinderHead Gasket

CytinderHead

Exhaust Valve (Standard)

(IncludesKeyNumber 151)

Exhaust Valve (1/32" Oversize)

(|ncludes Key Number 151)

Intake Valve (Standard)

(Includes KeyNumber 151)

Screw, 5/16-18 x 1-1/2"

ResistorSpark Plug (RJ19LM4)

K_'_' PART

NO. NO, DESCRIPTION

150 31672 Valve Spring

151 31673 Valve SpringCap

151A 40017 Intake Valve Seal

169 36783 * Valve Cover Gasket

172 36784 Valve Cover

174 3{_00 Screw, #10-24 x 9/16"

178 29752 Nut & Lock Washer, 1/4-28

182 6201 Screw, 1/4-28 x 7/8'

164 26756 * CarburetorTo Intake Pipe Gasket

185 37466 Intake Pipe

188 32653 Governor Link

189 650839 Screw, 1/4-20 x 3/8"

191 36559A S.E. Brake Bracket (Includes #195)

198 610973 Terminal

207 34336 Throttle Link

216 33086 R.P.M. AdjustingLever

223 650451 Screw, 1/4-20 x 1"

224 36786 * intake Pipe Gasket

238 6509G2 Screw, #10-32 x 49/64"

239 34.338 * Gasket, AirCleaner

241 36919 Collar,AirCleaner

245 36905 Filter,AirCleaner

250 37122 Cover, AirCleaner

260 36980 Blower Houslng

261 3(_60 Screw, #10-24 x 9/16"

262 650831 Screw, 1/4-20 x 1/2"

275 367_0A Muffler

277 650988 Screw, 1/4-20 x 2-5/16"

285 35060A Starter Cup

287 650g_6 Screw, #8-32 x21/64"

290 29774 FuelLine

292 26460 Clamp,Fuel Line

298 28763 Screw, #10-32 x 35/64"

300 36916 FuelTank (Includes #292 and 301)

301 36246 FuelCap

305 35647 OilF'illTube

306 37610 * "O_-Ring

307 35499 "O'-Ring

309 650562 Screw, #10-32 x 1/2"

309A 650783 Screw, #10-24 x3/4"

310 35648 Dipstick

311A 37611 Hold Down Branket

313 34080 Spacer

370A 36261 LubricationDecal

370C 37318 Primer Decel (3X)

370K 36695 Starter Decal

370R 37317 Hot Sudace Decet

380 640271 Carburetor (Includes Key#184)

390 580737 RewindStarter

400 36792B Gasket Set

(|nctudes ArtItems Marked *)

416 36085 Spark ArrestorKit(Optional)

(Includes KeyNumber 417)

417 650760 Screw, #8-32 x 3/8" (Optional)

900 750865 Reptacement S/B orderfrom 71-999

..... RPM: High 29001o 3200

NOTE: This engine could have bee_ builtwith Starter

#590694.

NOTE: _1 component dimensions given inU,S. inches

1 inch= 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

I<L_" PART

NO. NO. DESCRFRON

- - 640271

1 31615

2 31767

4 631184 *

5 631183 *

6 640070

7 650506 "

16 631807

17 651025

18 630766

20 640027

20A 6402:00

25 631867

27 631024 *

28 632019

29 631028 *

30 631021 *

31 631022

35 64C259

36 64OO8O

36A 632766

37 632547 *

40 640030

44 27110A *

47 630748 *

48 631027 "

60 632760B

Carburetor (Includes Key #184 of Engine Parts List)

Throttle Shaft & Lever Assembly

Throttle ReturnSpring

DustSeal Washer

DustSeal (Throttle)

Throttle Shutter

ShutterScrew

FuelFitting

Throttle Crack Screw/Idle Speed Screw

Tension Spring

Idle RestrictorScrew

Idle RastrictorScnve Cap (Black)

FloatBowl

Float Shaft

FIo_t

Float Bowl"O"Ring

Inlet Needle, Seat, & Clip (Includes Key Number 31)

SpringCllp

Primer Bulb/RetalnerRing

Main NozzleTube

CarburetorTube

"O"Ring, Main Nozzle Tube

HighSpeed BowlNut

BowlNut Washer

Welch Plug, Idle Mixture Well

Welch Plug, AtmosphericVent

Repair kit (Includes AllItems Marked °)

NOTE: All component dimensionsgivenin U.S. inches.

1 inch= 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.016706

in5

KL=Y PART

NO. NO. DESCRIPTION

590694 Recoil Starter

590599A Spring Pin (IncludesKey Number 4)

590600 Washer

590696 Retainer

590601 Washer

590697 Brake Spring

590698 Starter Dog

590699 DogSpring

580700 Pulley& Rewind SpringAssembly

580695 Starter HousingAssembly

(40 degree Grommet)

590535 Starter Rope (98" x9/64" diameter)

590701 Starter Handle

NOTE: All component dimensionsgiven in U.S. inches

1 inch = 25.4 mm

!_--]4

I_-_ PART

NO. NO, DESCRIPTION

- - 590737 RewindStader

3 590740 Retainer

6 590616 Starter Dog

7 590617 DogSpring

8 590618A Pulley& Rewind SpringAssembly

11 590687A Starter HousingAssembly

(40 degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starter Handle

14 590760 SpringClip

NOTE: All component dimensionsgiven in U.S. inches

1 inch = 25.4 mm

1-800-4-MY-HOME ® Anytime,dayornight

(1-800-469-4663) (U.SAandCanada)

For repair of carry-in products likevacuums, lawn equipment, and

electronics, call forthe nearestSears Pads and Repair Center.

1-800-488-1222 Ar_me,dayorr_jht(U.SJ_orgy)

www.sears.co.m

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself,call Sears PartsDirects"!

1-800-366-PART 6am.-11 p.m., 7 daysaweek

(1-80e-366-7278) (u.sJ_one,)

To purchase or inquireabout a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.)

7 a.m.-5 p.m.,CST, Mort.- Sat.

Parapecfrserviciode reparationa

d_nic_, ypara o_enar piezas:

1-888-SU-HOGARsu

(1-888-7_._)

1-800-361-6665 (Canada)

9 a.m,- 8 p.m.EST,M- F,4 p.m.Sat.

HorneCentral®J

® Registered Trademark/'n_ Trademark / sMService Mark of Sears, Roebuck and Co.

® Marca Registrada / "noMarca de Fdbrica / sMMarca de Servicio de Sears, Roebuck and Co.

uc Marque de commerce / MDMarque d_pos_e de Sears, Roebuck and Co.

180229 07.23.01 BY Printed in U.S.A.

Craftsman 917388022 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917388022 Questions and Answers
