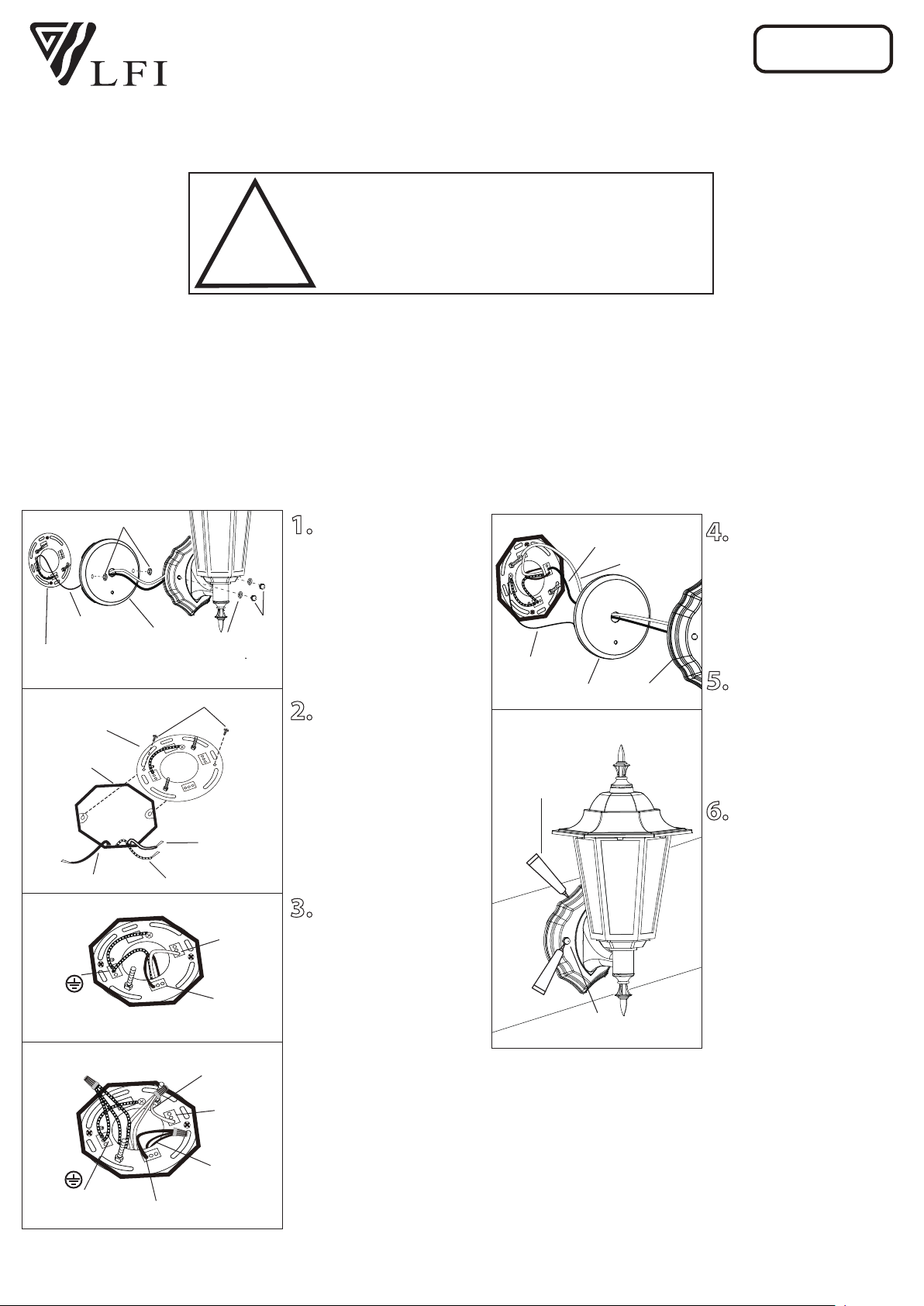

INSTALLATION:
BRWL-SH10T-N
04/17
SAFETY PRECAUTIONS:
EASY CONNECT®
INSTALLATION INSTRUCTIONS
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
NOTE: Product may not look exactly as shown in figures.
Fixture
Option 1
Option 2
Black (Live)
White
(Neutral)
Green (Ground)
Easy Connect
mounting
bracket
(L)
Black
(Live)
(L)
Black (Live)
(L)
Black (Live)
(N)
White
(Neutral)
(N)
White
(Neutral)
(N)
White
(Neutral)
Green
(Ground)
Green
(Ground)
Jumper Wire
Jumper Wire
Electrical
box screws
1. Unscrew the cap nuts
to remove the mounting
plate and mounting
bracket from the fixture.
Unscrew the hex nuts to
release the mounting
bracket from the mounting
plate.
2. Attach easy connect
mounting bracket to
electrical box with
electrical box screws
(not included).
3. Option 1: Connect
(push) electrical wires from
electric box (house wiring)
into correct inserts.
Option 2: For multiple
green (ground), black (live)
and white (neutral) wires
joined in the electrical box
(house wiring), attach a
single “green”, “black” and
“white” jumper wire before
connecting. Strip 7mm
from a 6 in. jumper wires
(AWG 12-24) supplied. Then
connect (push) wires into
the correct inserts.
4. Feed power cords
from the fixture through
the center hole of the
mounting plate. Connect
(push) electrical wires from
fixture into correct inserts.
5. Tuck electrical wires
into electrical box and
reverse step 1 to re-install
the fixture.
6. After Installation, seal
around the top and side
perimeter between the
fixture and the wall
surface with weather
resistant caulking. The
bottom should be left
un-caulked to prevent
moisture build-up. Apply a
small amount of weather
resistant caulking around
the side perimeter
between the cap nut and
mounting plate.
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
Tel: (613) 342-5424, Fax: (800) 263-4598
Wheather
Resistant
Caulking
(not included)
Cap
Nut
Electrical
Box
L
N
L
N
L
N
L
N
Mounting
plate
Cap
Nut
Rubber
Washer
Hex Nut
Mounting
plate
Fixture
Ground wire
Easy Connect
mounting
bracket
Fixture
Ground wire
BRWL-SH10T-N
04/17
4. Faufilez les cordons
d'alimentation du
luminiare en travers du
trou central sur la plaque
d'installation. Branchez
(poussez) les fils
électriques du luminaire
dans les insertions
appropriées.
5. Poussez
soigneusement les fils
électrique et procéder à
l'étape 1 à l'inverse pour
installer le luminaire à
nouveau.
6. Après l’installation,
scellez autour des
périmètres du haut et des
cotés avec un scellant
contre les intempéries. Le
dessous ne devrait pas
etre scellé pour prévenir
une accumulation
d’humidité. Appliquez une
petite quantité de
calfeutrage autour du
périmètre entre l’écrou à
capuchon et la plaque de
montage.

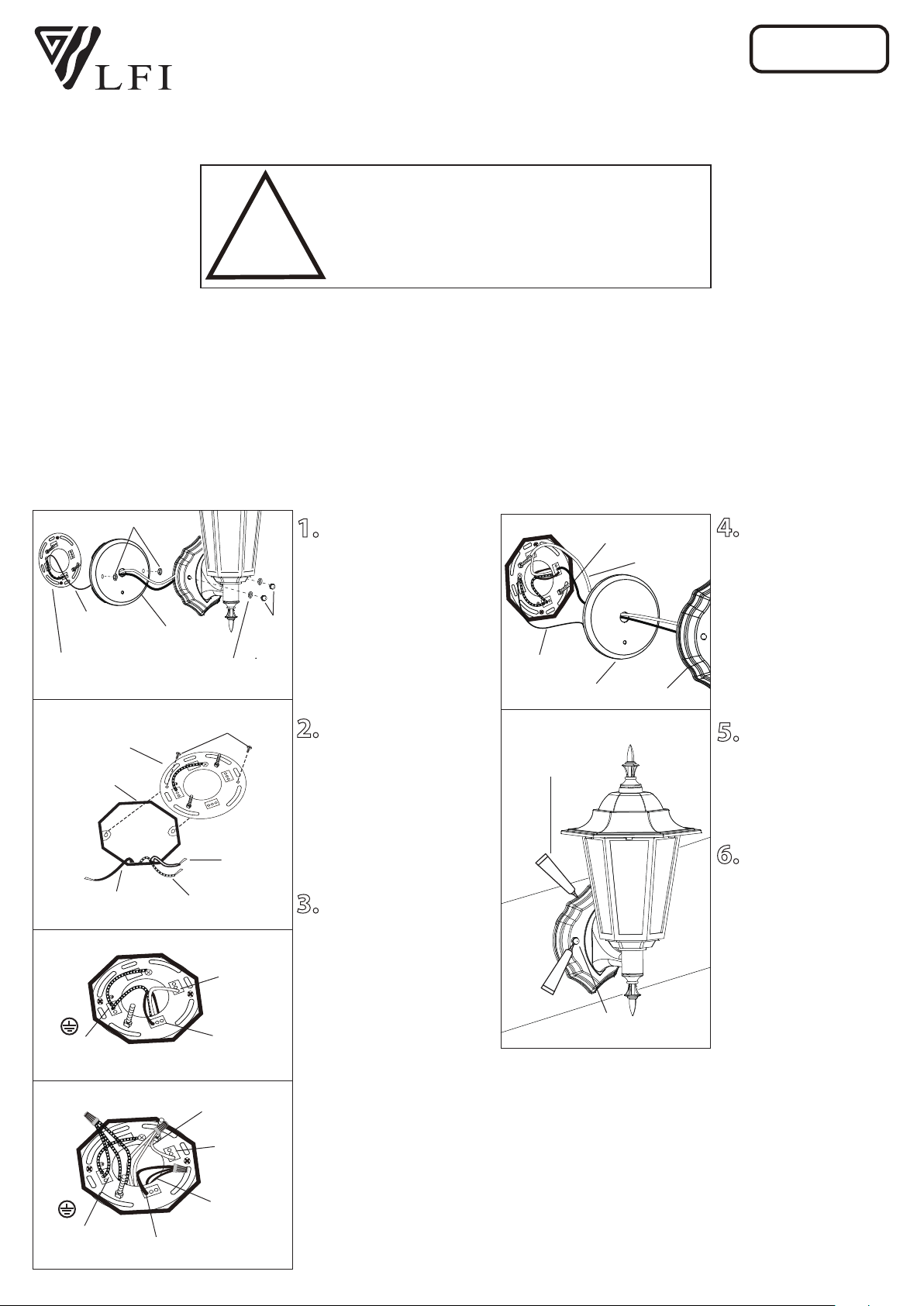

INSTALLATION:
Écrou
A Tete
MISE EN GARDE:
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
1. Dévissez l'écrous à têtes
afin de retirer la plaque et la
ferrure d'installation du
luminaire. Dévissez l'écrous
hexagonals afin de retirer la
ferrure d'installation de la
plaque d'installation.
2. Posez la ferrure de
montage easy connect à la
boîte électrique à l'aide des
vis de la boîte électrique (en
sus).
3. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées. Noir (sous
tension), blanc (neutre), vert
(mise à terre)
Option 2: Lorqu’il y a des
multiples de fils dans la
boîte électrique , vert (mise
à terre), noir (sous tension),
blanc (neutre), poser
seulement qu’un de chaque
fil soit vert, noir et blanc
avant pour la connexion.
Retirez 7mm de la gaine
d'un fil de pontage de 6''
(AWG 12-24) inclus. Posez
(poussez) les fils dans les
insertions appropriées.
MODE D’ INSTALLATION®
CONNECTEUR EASY CONNECT
Fil De Pontage
Fil De
Pontage
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
(L) Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
PH: (450) 665-2535, FX: (450) 665-0910
Ferrure de
montage Easy
Connect
Blanc
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Vis De La Boîte
Électrique
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
Option 1
Option 2
Calfeutrage Resistant
Aux Intempéries
(en sus)
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
N.B.: Peut différer de l’illustration.
L
N
Boîte
électrique
L
N
L
N
L
N
L
N
Écrou hexagonal
Plaque
d’installation
Plaque
d’installation
Luminaire
Rondelles De
Caoutchouc
Écrou
à Tete
Fil de mise
à la terre du
luminaire
Ferrure de
montage Easy
Connect
Fil de mise
à la terre du
luminaire
