INSTALLATION:
SAFETY PRECAUTIONS:
EASY CONNECT®
INSTALLATION INSTRUCTIONS
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
NOTE: Product may not look exactly as shown in figures.
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
Tel: (613) 342-5424, Fax: (800) 263-4598

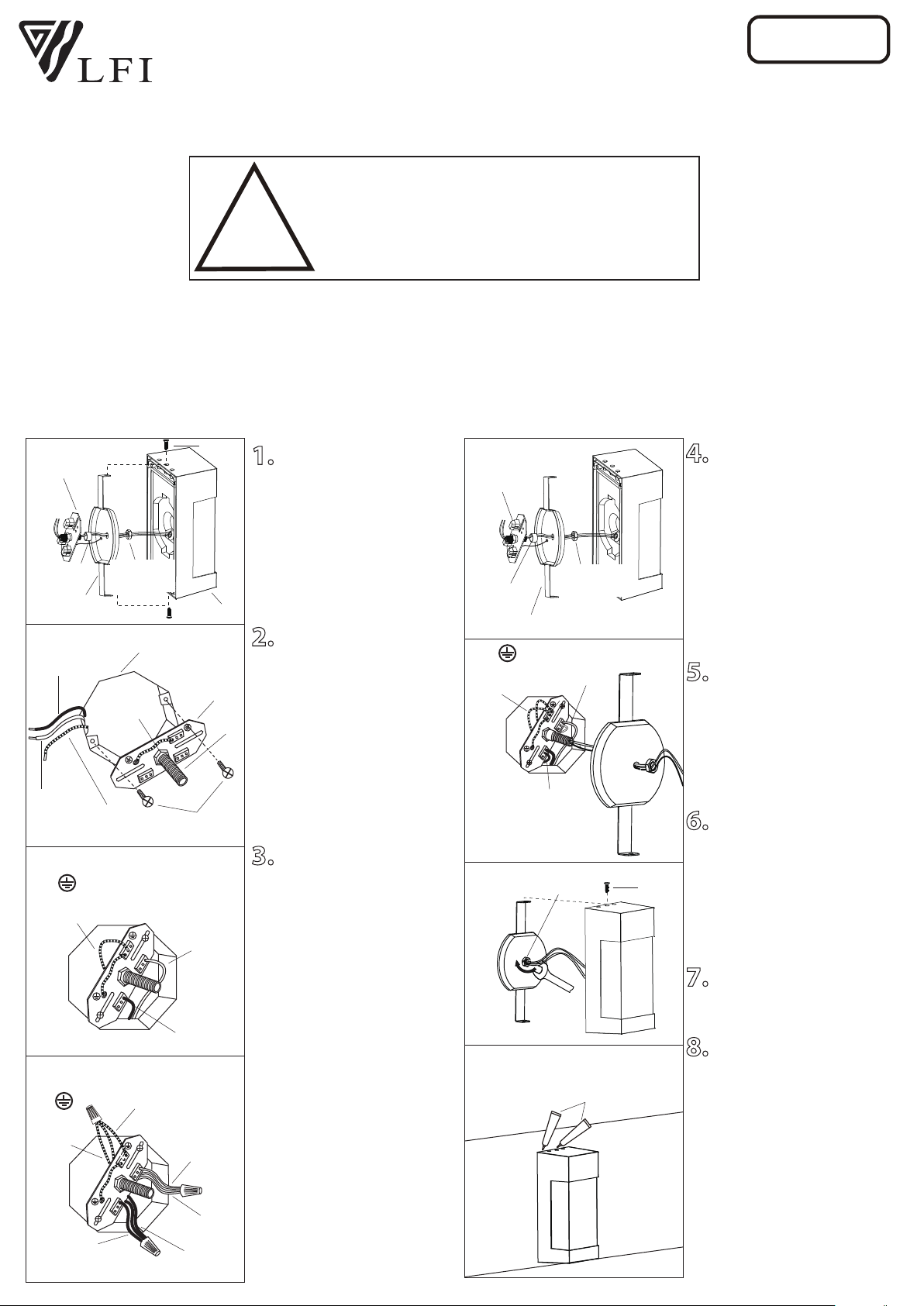

1. Unscrew the two
screws to remove the
mounting bracket and
mounting plate from the
fixture. Unscrew the hex
nut to release the
mounting bracket from the
mounting plate.
2. Attach mounting
bracket to electrical box
with electrical box screws
(not included).
3. Option 1: Connect
(push) electrical wires from
electric box (house wiring)
into correct inserts.
Option 2: For multiple
green (ground), black (live)
and white (neutral) wires
joined in the electrical box
(house wiring), attach a
single “green”, “black” and
“white” jumper wire before
connecting. Strip 7mm
from a 6 in. jumper wires
(AWG 12-24) supplied. Then
connect (push) wires into
the correct inserts.
Green
(Ground)
Green
(Ground)
Option 1
Option 2
4. Feed power cords from
the fixture through the hex
nut and the center hole of the
mounting plate and mounting
bracket.
5. Connect (push) electrical
wires from fixture into correct
inserts.
6. Tuck electrical wires into
electrical box and position
mounting plate over the
nipple on mounting bracket
assembly. Secure mounting
plate in place with the hex nut.
7. Attached fixture to
mounting bracket by
tightening the 2 screws.
8. After Installation, seal
around the top and side
perimeter between the fixture
and the wall surface with
weather resistant caulking.
The bottom should be left
un-caulked to prevent
moisture build-up. Apply a
small amount of weather
resistant caulking around the
side perimeter between the
screw and mounting plate.
BRWL-SQ6W-N
04/17
Black
(Live)
White
(Neutral)
Green
(Ground)
Easy Connect
mounting
bracket
Easy Connect
mounting
bracket
Electrical
Box
Electrical box
screws
L
N
Hex nut
Nipple
(L)
Black (Live)
(N)
White
(Neutral)
L
N
(L)
Black (Live)
(N)
White
(Neutral)
Jumper
Wire
Jumper Wire
Jumper
Wire
L
N
Green
(Ground)
(L)
Black (Live)
(N)
White
(Neutral)
L
N
Screw
Easy Connect
mounting
bracket
Mounting
plate
Fixture
Small
Tube
Mounting
plate
Small
Tube
Weather Resistant Caulking
(not included)
Hex
nut
Hex
nut
Hex
nut
Screw
BRWL-SQ6W-N
04/17
Option 1
Option 2
L
N
Écrou
hexagonal
L
N
L
N
INSTALLATION:
MISE EN GARDE:
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
MODE D’ INSTALLATION®
CONNECTEUR EASY CONNECT
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
Fil De Pontage
Fil De
Pontage
Fil De
Pontage
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Ferrure de
montage Easy
Connect
Ferrure de
montage Easy
Connect
Ferrure de
montage Easy
Connect
Blanc
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Vis De La Boîte
Électrique
Boîte
électrique
Vert
(Mise À Terre)
Vert
(Mise À Terre)
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
PH: (450) 665-2535, FX: (450) 665-0910
L
N
Plaque d’installation
Plaque
d’installation
Vis
Vis
Luminaire
Petit tube
Petit
tube
N.B.: Peut différer de l’illustration.
Écrou
hexagonal
Calfeutrage Resistant
Aux Intempéries
(en sus)
Écrou
hexagonal
Écrou
hexagonal
1. Dévissez les deux vis afin
de retirer la ferrure et la
plaque d'installation du
luminaire. Dévissez
l'écrou hexagonal pour
séparer la ferrure
d'installation de la plaque.
2. Posez le bout fileté à la
ferrure de montage. Ajustez
le jusqu’à ce qu’il dépasse le
trou à l’arrière de la fixture et
fixez en place à l’aide de
l’écrou hexagonal. Posez la
ferrure de montageà la boîte
électrique à l’aide des vis (en
sus).
3. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de
6'' (AWG 12-24) inclus. Posez
(poussez) les fils dans les
insertions appropriées.
4. Faufilez les cordons
d'alimentation du luminaire
en travers de l'écrou
hexagonal et du trou au
centre de la plaque et ferrure
d'installation.
5. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
6. Poussez soigneusement
les fils électriques dans la
boîte électrique au plafond et
placer la plaque d'installation
sur le bout fileté sur la ferrure
d'installation. Fixez la plaque
d'installation à l'aide de
l'écrou hexagonal.
7. Posez le luminaire a la
ferrure de montage en serrant
les 2 vis.
8. Après l’installation,
scellez autour des périmètres
du haut et des cotés avec un
scellant contre les intempéries.
Le dessous ne devrait pas etre
scellé pour prévenir une
accumulation d’humidité.
Appliquer une petite quantité
de scellant résistant aux
intempéries tout autour du
périmètre entre la vis et la
plaque d’installation.
