Electrolux EI24ID50QS0B dishwasher User Manual

Electrolux

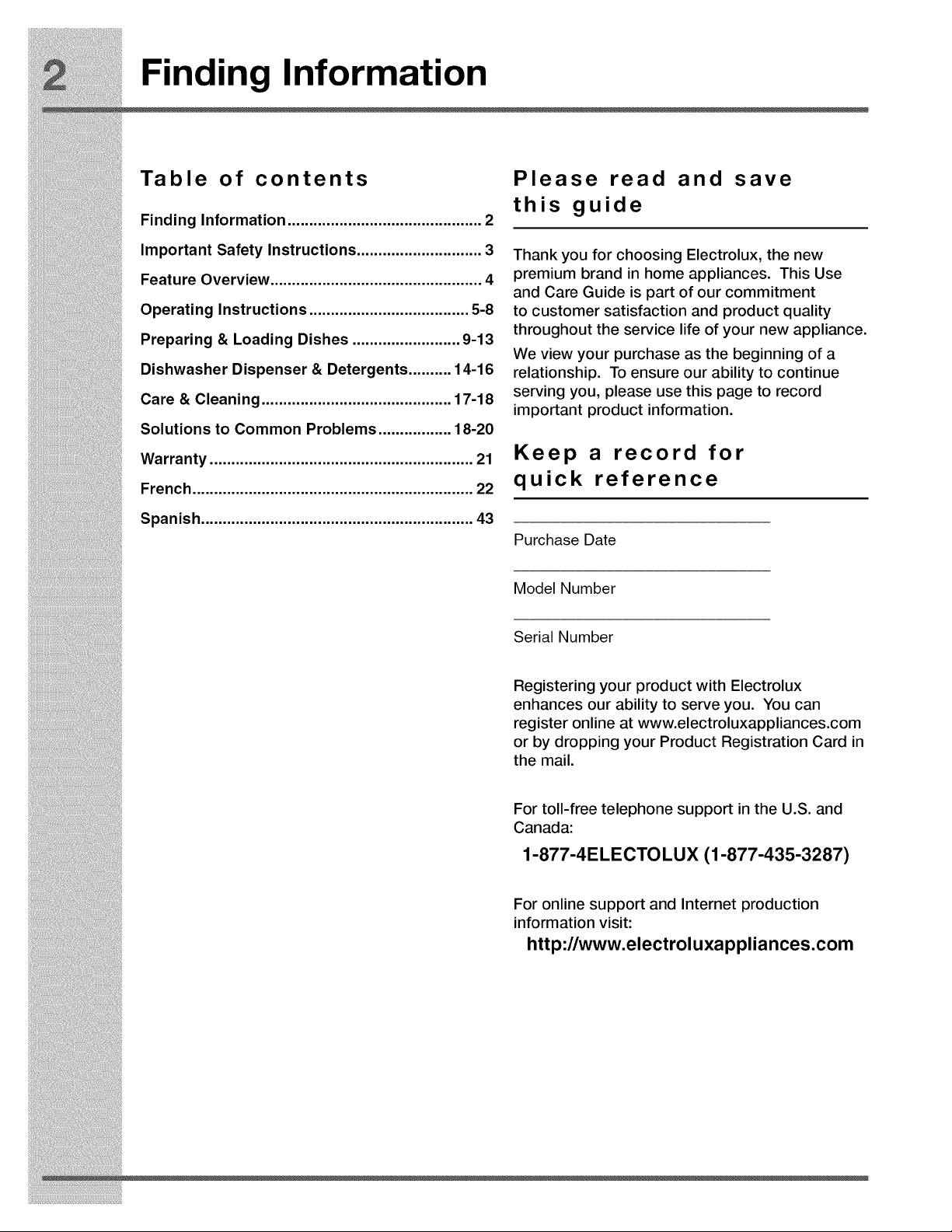

Finding Information

Table of contents

Finding Information ............................................. 2

Important Safety Instructions ............................. 3

Feature Overview ................................................. 4

Operating Instructions ..................................... 5-8

Preparing & Loading Dishes ......................... 9-13

Dishwasher Dispenser & Detergents .......... 14-16

Care & Cleaning ............................................ 17-18

Solutions to Common Problems ................. 18-20

Warranty ............................................................. 21

French ................................................................. 22

Spanish ............................................................... 43

Please read and save

this guide

Thank you for choosing Electrolux, the new

premium brand in home appliances. This Use

and Care Guide is part of our commitment

to customer satisfaction and product quality

throughout the service life of your new appliance.

We view your purchase as the beginning of a

relationship. To ensure our ability to continue

serving you, please use this page to record

important product information.

Keep a record for

quick reference

Purchase Date

Model Number

Serial Number

Registering your product with Electrolux

enhances our ability to serve you. You can

or by dropping your Product Registration Card in

the mail.

For toll-free telephone support in the U.S. and

Canada:

1-877-4ELECTOLUX (1-877-435-3287)

For online support and Internet production

information visit:

http://www.electroluxappliances.corn

Important Safety Instructions

For your Safety

• Use your dishwasher only as instructed in

this Use and Care Manual.

• This Manual does not cover every possible

condition and situation that may occur. Use

common sense and caution when installing,

operating and maintaining any appliance.

• NSF certified residential dishwashers are not

intended for licensed food establishments.

DISHWASHER MUST BE ELECTRICALLY

GROUNDED. This appliance must be

connected to a ground metal, permanent

wiring system, or an equipment-

grounding conductor must be run with the

circuit conductors and connected to the

equipment-grounding terminal or lead on this

appliance. Read the Installation Instructions

for details.

When loading items to be washed:

-Locate sharp items and knives so that

they are not likely to damage the door

seal or tub.

-Load sharp items and knives with

the handles up to reduce the risk of cut-

type injuries.

Do not tamper with controls.

Use care unloading the dishware when

the SANITIZE option has been selected.

Contents may be hot to the touch

immediately after the end of cycle.

Under certain conditions, hydrogen gas may

be produced in a hot water system that

has not been used for 2 weeks or more.

HYDROGEN GAS IS EXPLOSIVE. If hot

water system has not been used for such a

period, before using dishwasher, turn on all

hot water faucets and let water flow from

each for several minutes. This will release

any accumulated hydrogen gas. HYDROGEN

GAS IS FLAMMABLE. Do not smoke or use

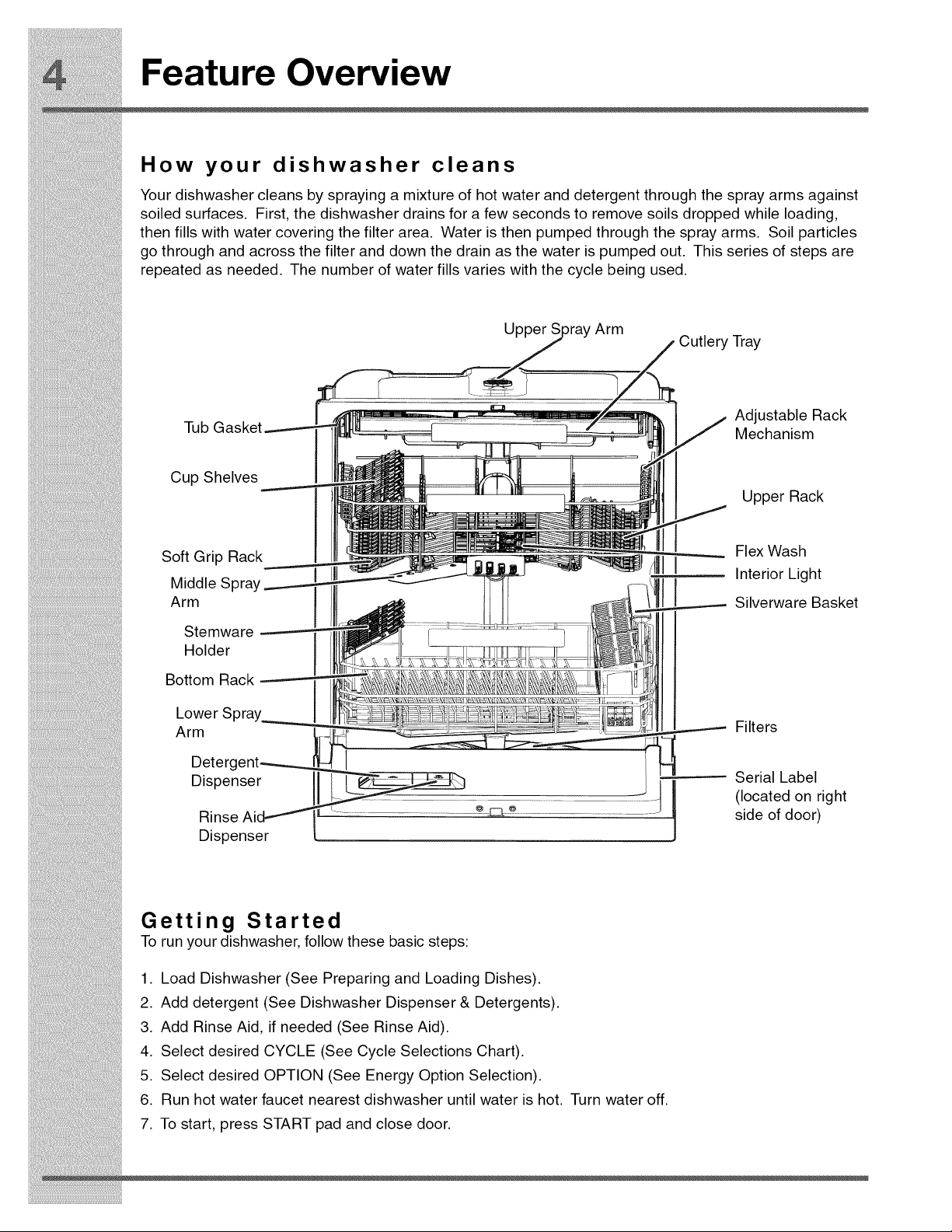

Feature Overview

How your dishwasher cleans

Your dishwasher cleans by spraying a mixture of hot water and detergent through the spray arms against

soiled surfaces. First, the dishwasher drains for a few seconds to remove soils dropped while loading,

then fills with water covering the filter area. Water is then pumped through the spray arms. Soil particles

go through and across the filter and down the drain as the water is pumped out. This series of steps are

repeated as needed. The number of water fills varies with the cycle being used.

Upper )ray Arm

Cutlery Tray

Tub

Adjustable Rack

Mechanism

Cup Shelves

Upper Rack

Soft Grip Rack

Middle S

Arm

Stemware

Holder

Bottom Rack

Lower S

Arm

Deterg

Dispenser

Rinse

Dispenser

Flex Wash

Interior Light

Silverware Basket

Filters

Serial Label

(located on right

side of door)

Getting Started

To run your dishwasher, follow these basic steps:

1. Load Dishwasher (See Preparing and Loading Dishes).

2. Add detergent (See Dishwasher Dispenser & Detergents).

3. Add Rinse Aid, if needed (See Rinse Aid).

4. Select desired CYCLE (See Cycle Selections Chart).

5. Select desired OPTION (See Energy Option Selection).

6. Run hot water faucet nearest dishwasher until water is hot. Turn water off.

7. To start, press START pad and close door.

Operating Instructions

_ __ _ o?o 4'i_,, @ G_ E_ ; * _ __s_ C>

auto heavy normal eco rinse favorite fast upper stemware E]ectro]ux hitemp sanitize airdry maxdry delay START CANCEL

Normal Operating Sounds

Your dishwasher uses energy efficient motors

for the wash and drain portions of the cycle you

select. Each cycle has a series of water fills and

drains for washing and rinsing dishes. As each

cycle begins, you may or may not hear the drain

motor. You may also hear the splashing water as

it enters the tub and the spray arms as they rotate

and circulate water. The wash motor often pulsates

throughout the cycle, which varies water pressure

and optimizes performance.

Energy Use

The yellow energy guide label that came on your

unit tells how much energy it would use in one year

and how it compares to others that are available.

The energy is based on the Normal cycles

response to tests that apply soils and dishware that

simulate the average use. Eight place settings of

dishware and some serving pieces are used during

the test. The total energy is based on running

the average number of cycles per year, applying

typical soil levels to the dishware and half the time,

selecting the option of using extra energy to more

fully dry the dishware. Actual energy and water use

will depend upon the cycle and options you select.

This unit uses an in-line water heating element

that is located under the tub. There is no exposed

heater that plasticware might come in contact

with or that is accessible to touch. The heat is

taken to the dishware through the heated water.

For this reason, plastic dishware may be placed

where it best fits in either the top or bottom

rack. Temperatures are uniform throughout the

dishwasher.

If the user prefers to save energy and dry the

dishes by hand they select air dry instead of

heated dry. Air dry is still an option. If you prefer to

spend slightly more energy to get the dishes drier

than turn the air dry option off. In response the

wash and rinse temperatures in the cycle will be

increased.

This will help the cleaning and it will also get the

dishwasher hotter. When the final drain removes

all standing water, the extra heat stored in the

dishware will act to evaporate the remaining water.

Your unit provides a selection of cycles. In general,

the more water used by a cycle and the hotter the

temperatures it reaches the more energy that it

uses. Several cycles, such as the Normal cycle will

change their response based on soil level, options

selected, and ambient conditions. The Normal

cycle is good for all around use. Other cycles are

focused toward special use like the Heavy cycle

that is designed for heavily solid cookware.

Operating Instructions

Wash Cycle Selections

Cycle times are approximate and vary by options

selected. Hot water is necessary to activate

dishwasher detergent and melt fatty food soils.

An automatic sensor checks the water temperature

for the main wash of each cycle. When HI-TEMP

is selected, the sensor checks for an even higher

temperature. Run hot water in a faucet nearest the

dishwasher until water is hot before starting.

Eco

For lightly soiled and pre-rinsed dishes

and silverware. Water usage ranges from

approximately 4.3 to 7.7 gallons. Wash time ranges

from approximately 86 to 93 mins.

II|tt

Rinse "'"

OI|t_

For rinsing dishes that will be washed later. Water

usage is approximately 2.2 gallons. Cycle time is

approximately 15 mins.

Cycle Selections

The Smart Sensor checks the soil level on your

dishes in the Auto, Normal and Eco cycles. Cycle

time and water usage will vary based on the

amount of soil on the dishes.

Auto "_"

The dishwasher's Smart Sensor technology will

determine the type of cycle required to clean the

dishes and will clean more efficiently every time.

When a partial load of lightly soiled dishes are

placed in the unit, a wash cycle similar to a short

wash will automatically be performed. When a full

load of heavily solid dishes is placed in the unit, a

heavy wash cycle will automatically be performed.

Water usage ranges from approximately 3.0 to 7.4

gallons. Wash time ranges from approximately 118

to 200 mins.

Heavy

For pots, pans, casserole dishes and dinnerware

with dried-on or baked-on soils. Water usage

ranges from approximately 7.1 to 8.1 gallons.

Wash time ranges from approximately 129 to 189

mins.

Normal

For regularly soiled dishes and silverware. Water

usage ranges from approximately 3.0 to 7.4

gallons. Wash time ranges from approximately 118

to 200 mins.

Favorite (_

This cycle allows you to program your preferred

cycle and options into one button. To program this

cycle: select the cycle and options your desire then

press and hold the Favorite pad until the LED come

on. The selected cycle and options are saved as

the FAVORITE. All the settings that were chosen

are illuminated. Once programmed, simply press

the Favorite pad followed by Start to have your

programmed cycle begin.

For regularly soiled and pre-rinsed dishes and

silverware. Water usage is approximately 4.5

gallons. Wash time is approximately 30 mins.

Upper _/

For lightly soiled and pre-rinsed dishes and

silverware when you do not have a full load. Water

usage is approximately 3.5 to 4.3 gallons. Wash

time ranges from approximately 52 to 128 mins.

Stemware !_

For regularly soiled China and Crystal. Water

usage is approximately 18.5 gallons. Wash time

ranges from approximately 96 to 116 mins.

Operating Instructions

Energy Option Selections

Hi-Temp

When HI-TEMP option is selected, the dishwasher

heats water in the main wash to approximately

140°F (60°C).

This increase in water temperature helps

dishwasher detergent remove food, grease and soil

from dishes more effectively and aids in drying. HI-

TEMP option can only be used with AUTO, HEAVY,

NORMAL and UPPER cycles.

Sanitize ID"1"

To sanitize your dishes and glassware, select the

SANITIZE option. This option heats the water

temperature in the final rinse to 157°F (69.4°C)

and maintains that temperature for 7 minutes.

SANITIZE is available in Auto, Heavy, and Normal

cycles. Only these sanitization cycles have been

designed to meet NSF requirements.

The cycle time will be extended until the proper

water temperature is reached. Washing action will

continue during the water heating delay. For best

results, the incoming water temperature should be

at least 120°F (49°C).

If the SANITIZE option is selected, the led above

the pad comes on. The sanitization criteria may

not be satisfied if there is an interruption of the

cycle, a power failure occurs, or if incoming water

temperature is below 120°F (49°C).

Sanitize led flashes at the end of the cycle if the

NSF requirements for sanitization are not reached.

Child Lock Controls/Air Dry

To prevent children from accidentally changing

the dishwasher cycle or starting the dishwasher,

lock the dishwasher controls by pressing the AIR

DRY pad until "Loc" shows in the status window.

The controls are locked and no new selections

can be made until the lock is released. To unlock

the controls, press the AIR DRY pad until "Loc"

disappears.

$$$

Max Dry

MAX DRY is available on Auto, Heavy, Normal,

Upper and Stemware cycles The cycle time will

increase when MAX DRY option is selected.

Operation

Delay

Selection

The Delay Start option allows you to automatically

delay starting your dishwasher from 1 to 24 hours.

Press DELAY pad until the desired delay time

shows in the Status window then press START to

activate. Display will indicate the delay start time

and will countdown until cycle starts.

To cancel the DELAY option and begin the cycle

before the delay period is over, press the CANCEL

pad and then the START pad.

Start [_

To start a cycle, press the START pad once and

close the door.

Cancel @

To cancel a cycle at anytime, open the door and

press the CANCEL pad until you hear a tone.

When the door is opened, the last cycle selected

will be displayed. If desired, a new cycle can now

be selected by pressing CANCEL pad and upon

closing the door the cycle will begin.

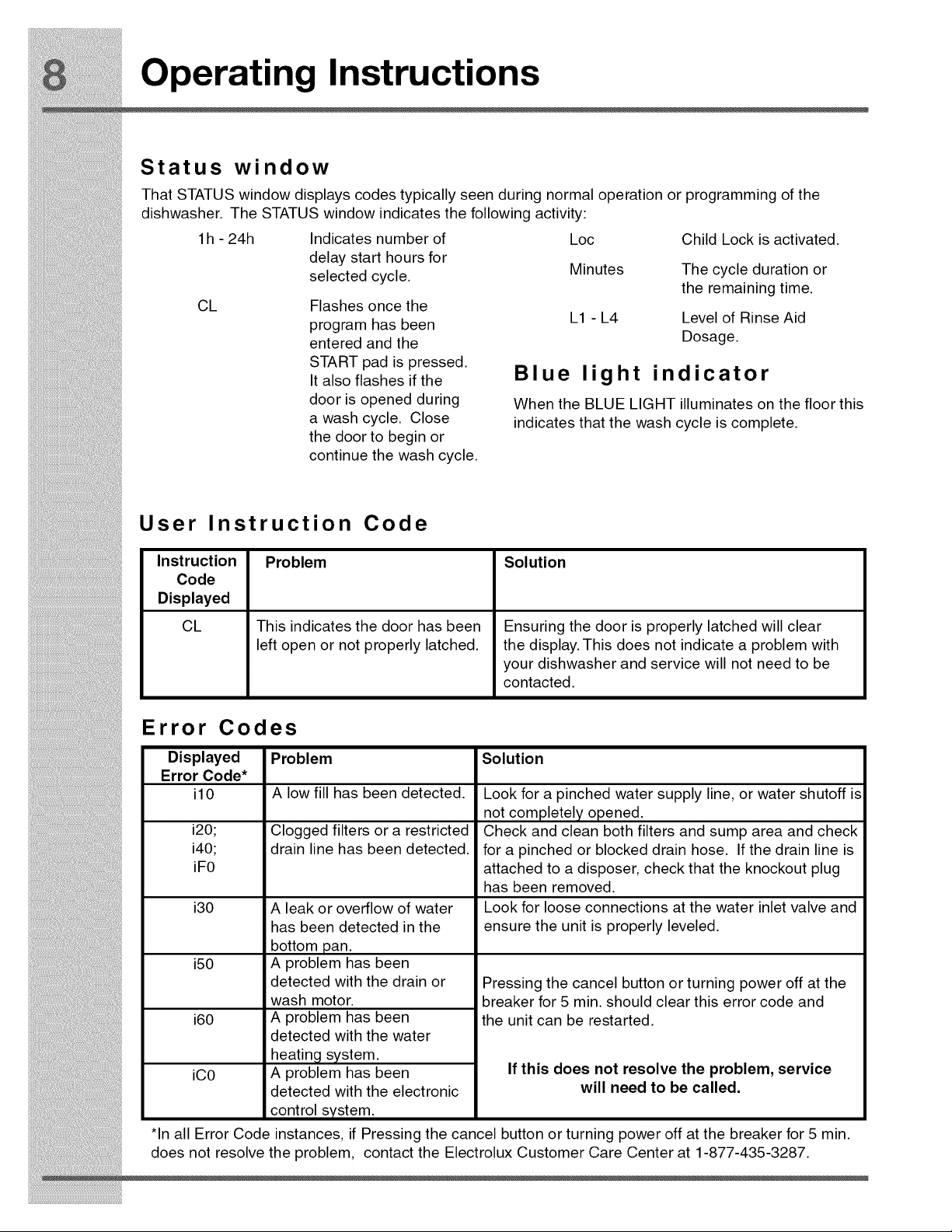

Operating Instructions

Status window

That STATUS window displays codes typically seen during normal operation or programming of the

dishwasher. The STATUS window indicates the following activity:

1h - 24h Indicates number of Loc

delay start hours for

selected cycle. Minutes

CL Flashes once the

program has been

entered and the

START pad is pressed.

It also flashes if the

door is opened during

a wash cycle. Close

the door to begin or

continue the wash cycle.

Child Lock is activated.

The cycle duration or

the remaining time.

L1 - L4 Level of Rinse Aid

Dosage.

Blue light indicator

When the BLUE LIGHT illuminates on the floor this

indicates that the wash cycle is complete.

User Instruction Code

Instruction

Code

Displayed

Problem

This indicates the door has been

left open or not properly latched.

Solution

Ensuring the door is properly latched will clear

the display. This does not indicate a problem with

your dishwasher and service will not need to be

contacted.

Error Codes

Displayed

Error Code*

i10

i20;

i40;

iF0

i30

i50

i60

iC0

Problem

A low fill has been detected.

Clogged filters or a restricted

drain line has been detected.

A leak or overflow of water

has been detected in the

bottom pan.

A problem has been

detected with the drain or

wash motor.

A problem has been

detected with the water

heatin 9 system.

A problem has been

detected with the electronic

control system.

Solution

Look for a pinched water supply line, or water shutoff is

not completely opened.

Check and clean both filters and sump area and check

for a pinched or blocked drain hose. If the drain line is

attached to a disposer, check that the knockout plug

has been removed.

Look for loose connections at the water inlet valve and

ensure the unit is properly leveled.

Pressing the cancel button or turning power off at the

breaker for 5 min. should clear this error code and

the unit can be restarted.

If this does not resolve the problem, service

will need to be called.

*In all Error Code instances, if Pressing the cancel button or turning power off at the breaker for 5 min.

does not resolve the problem, contact the Electrolux Customer Care Center at 1-877-435-3287.

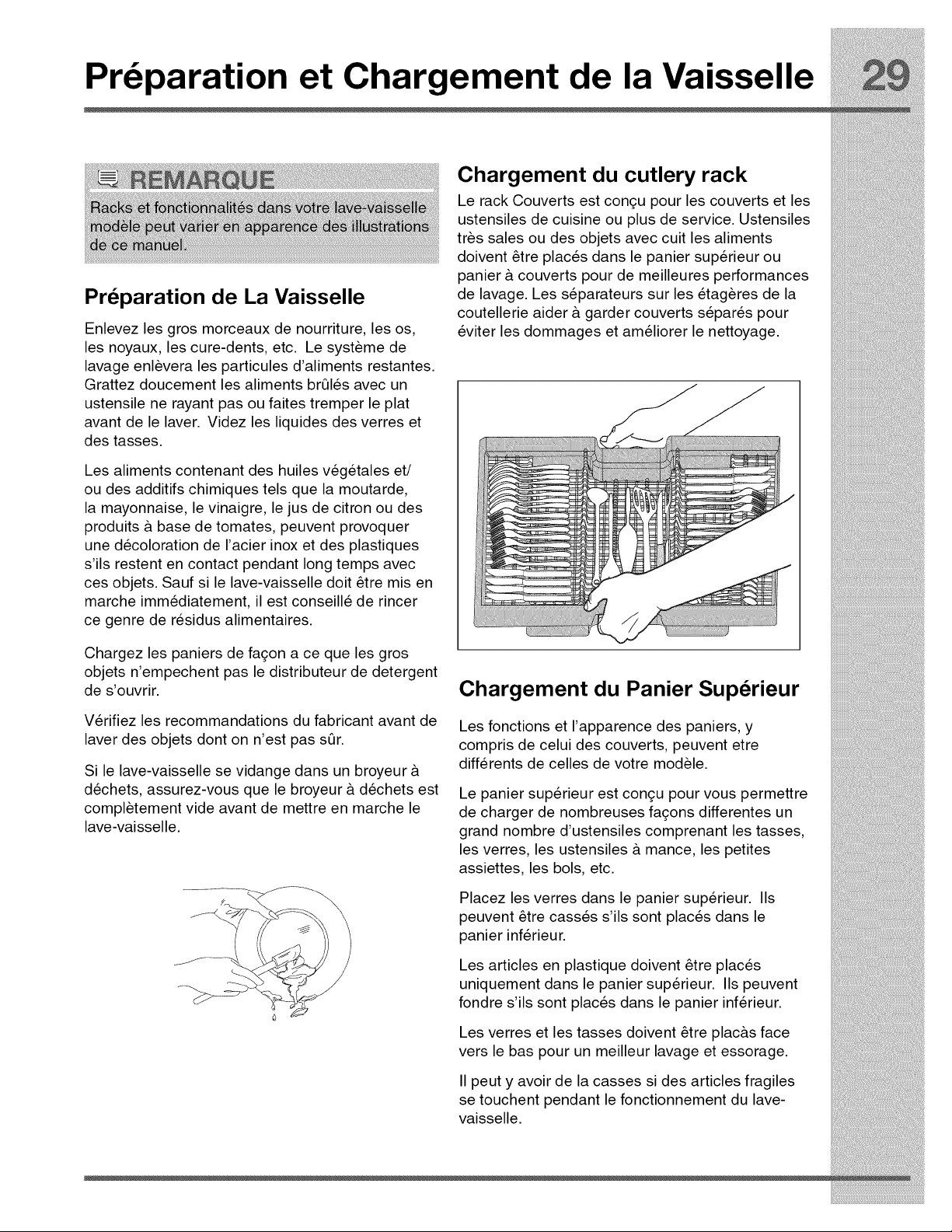

Preparing & Loading Dishes

Dish Preparation

Scrape away large pieces of food, bones, pits,

toothpicks, etc. The continuously filtered wash fluid

will remove remaining food particles. Burned-on

foods should be loosened before loading. Empty

liquids from glasses and cups.

Foods such as mustard, mayonnaise, vinegar,

lemon juice and tomato based products may

cause discoloration of stainless steel and plastics

if allowed to sit for a long period of time. Unless

the dishwasher is to be operated at once, it is best

to pre-rinse or use the rinse only cycle to rinse off

these food soils.

Load racks so that large items do not prevent the

detergent dispenser from opening.

Check manufacturer's recommendations before

washing items in question.

If the dishwasher drains into a Food Disposer, be

sure disposer is completely empty before starting

dishwasher.

Loading the cutlery rack

The Cutlery Rack is designed for flatware and

most cooking or serving utensils. Heavily soiled

utensils or items with baked on foods should be

placed in the upper rack or silverware basket for

best washing performance. The separators on the

cutlery racks help keep flatware separated to avoid

damage and improve cleaning.

Loading the Upper Rack

Features and appearance of racks and silverware

basket may vary from your model.

The upper rack is designed for flexibility in loading

a wide variety of items including cups, glasses,

stemware, small plates, bowls, etc.

Load glasses and plastic items in Upper rack only.

Load items with open end facing down for better

cleaning and draining.

Damage may occur if delicate items touch each

other during dishwasher operation.

Long-handled knives and utensils can be placed in

Upper rack.

Be sure nothing protrudes through the bottom of

the rack to block rotation of middle spray arm.

Preparing & Loading Dishes

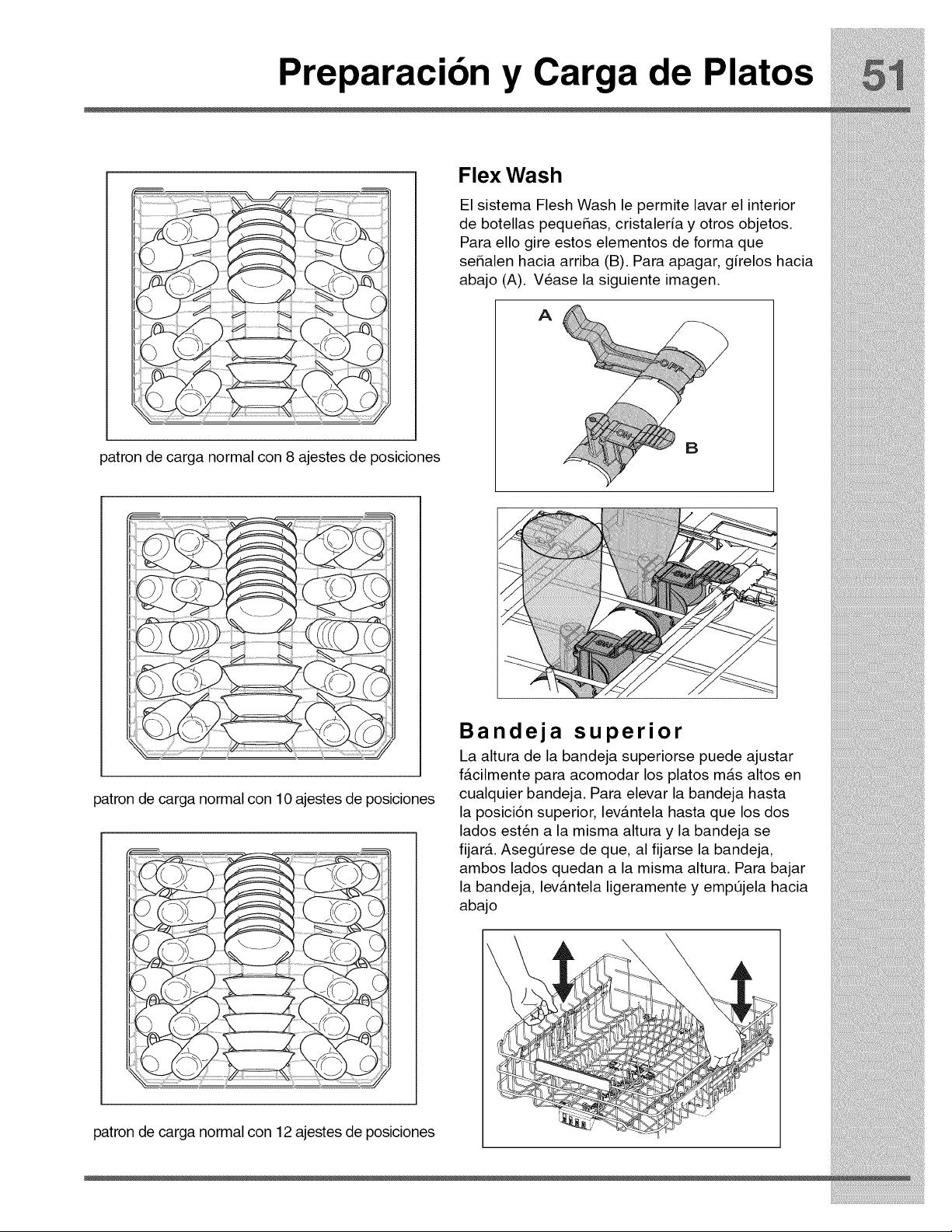

8 place settings standard loading pattern

Flex Wash

The Flex Wash system gives you the ability to wash

the inside areas of baby bottles, narrow glassware

and other items. To turn this feature on turn these

clips to have them pointing upward (B). To turn off

just slide them back down toward the rack (A). See

image below.

10 place settings standard loading pattern

_iiiiiiiiiiii

12 place settings standard loading pattern

Adjustable Upper Rack

The top rack height can be easily adjusted to

accommodate loading taller dishes in either rack.

To raise the rack to the upper position, lift rack

until both sides are at the same height and the

rack will secure in place. Ensure that the rack

remains level from front to back with both sides at

the same height. To lower rack lift the rack slightly

then push down and release.

Preparing & Loading Dishes

Fold-down Tines Upper Rack

The fold-down tines in the top and bottom racks

makes it easy to load those extra large and hard-

to-fit items. The tines may be left up for normal

use or folded down for more flexible loading.

Upper Rack

The Stemware holder is used to securely

hold your wine glasses in place for the best

wash. To properly secure you glass simply

press the stem of the glass into the center

of the Cupshelf the plastic pieces will secure

around the stem to hold the glass in place.

Soft Grip Rack

The Soft Grip Rack is used to secure in place

glassware and those plastic items that may move

around with the water from the spray arm.

Upper Rack

Cup Shelf/Stemware Holders

The Cupshelf holder can be folded down to be

used to load two levels of cups, juice glasses, and

other short items or fold down both and use for

long items such as utensils and spatulas. Fold up

to load tall glasses.

Preparing & Loading Dishes

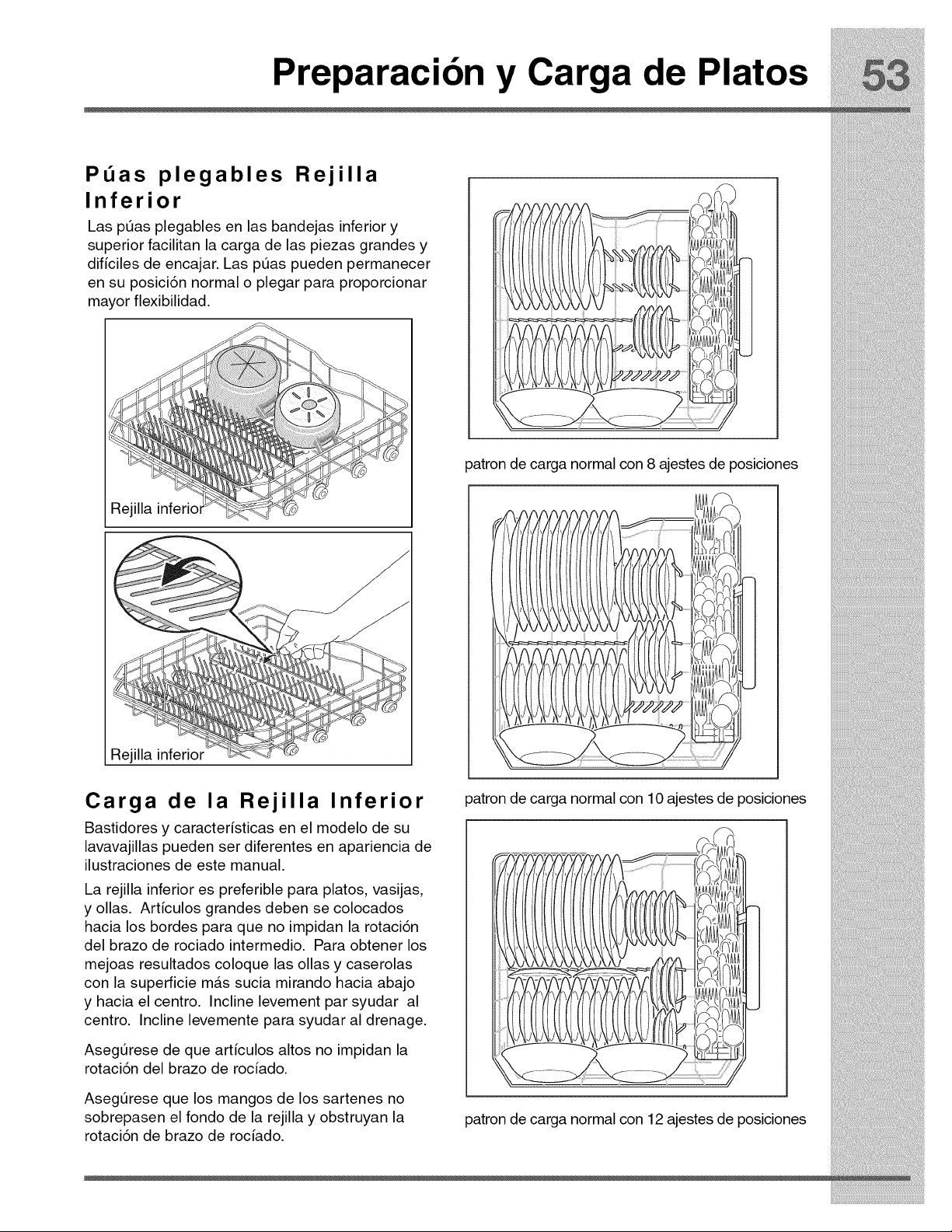

Fold-down Tines lower Rack

The fold-down tines in the top and bottom racks

makes it easy to load those extra large and hard-

to-fit items. The tines may be left up for normal

use or folded down for more flexible loading.

Bottom Rack

Loading the bottom Rack

Features and appearance of racks and silverware

basket may vary from your model.

The lower rack is best for plates, saucers, bowls,

and cookware. Large items should be placed

along the edge so they do not block the spray arm

rotation. For best results, place bowls, casseroles,

and sauce pans with soiled surface facing down or

toward the center. Tilt slightly for better drainage.

Make sure tall items do not block spray arm

rotation.

Be sure pan handles do not protrude through the

bottom of the rack and block the spray arm rotation.

8 place settings standard loading pattern

iii iiii

10 place settings standard loading pattern

12 place settings standard loading pattern

Preparing & Loading Dishes

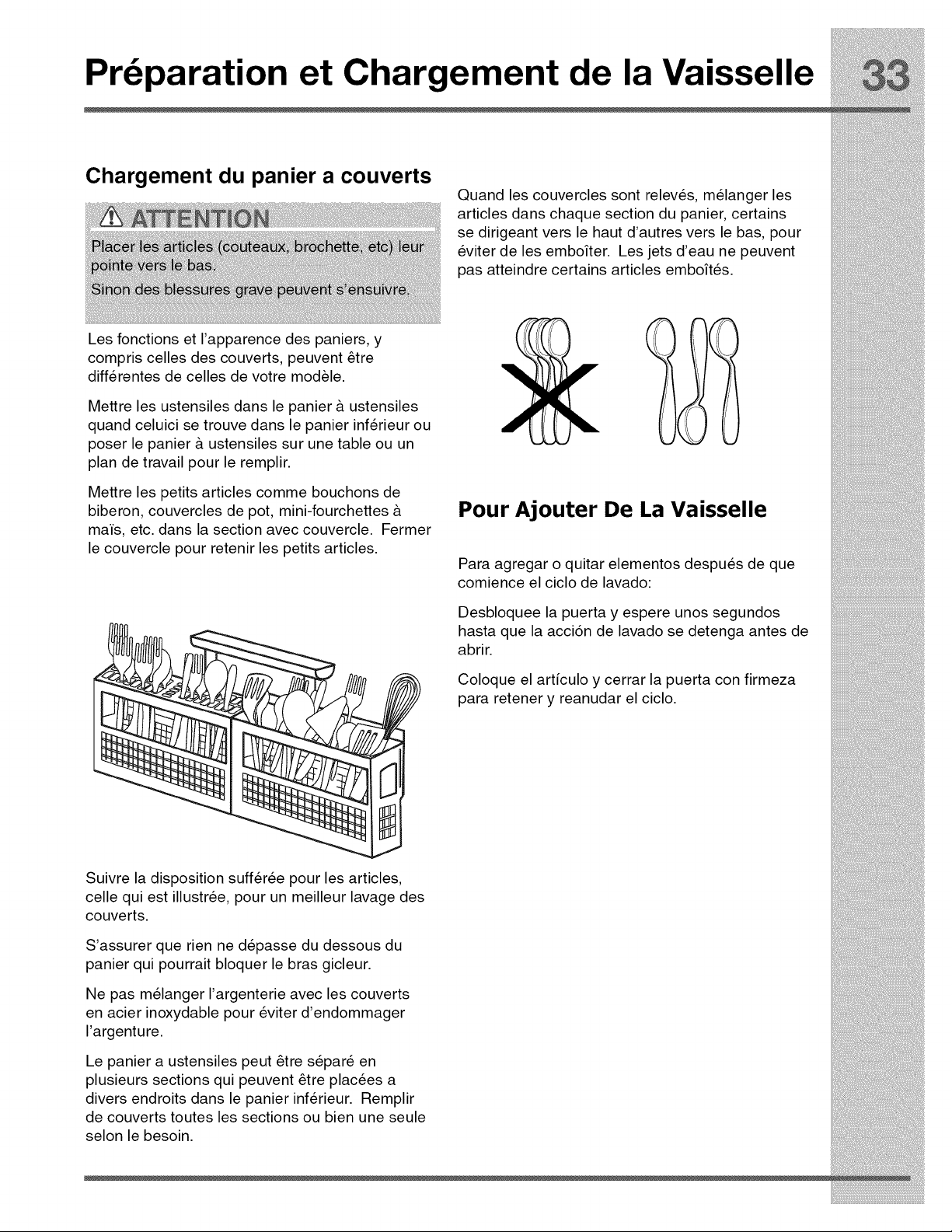

Loading the Silverware Basket

When covers are up, mix items in each section of

the basket with some pointing up and some down

to avoid nesting. Water spray cannot reach nested

items.

Features and appearance of racks and silverware

basket may vary from your model.

Load the silverware basket while it is in the bottom

rack or take the basket out for loading on a counter

or table.

In some models small items like baby bottle caps,

jar lids, corn cob holders, etc., Can be placed in

a covered section. Close the cover to hold small

items in place.

Use suggested loading patterns, as shown, to

increase washability of the silverware.

Be sure nothing protrudes through bottom of

basket or rack to block the spray arm.

Do not mix silver and stainless to avoid damaging

the silver finish.

111

Adding a dish

To add or remove items after wash cycle starts:

Unlatch door and wait a few seconds until wash

action stops before opening.

Add the item and close the door firmly to latch and

resume cycle.

Dishwasher Dispenser & Detergents

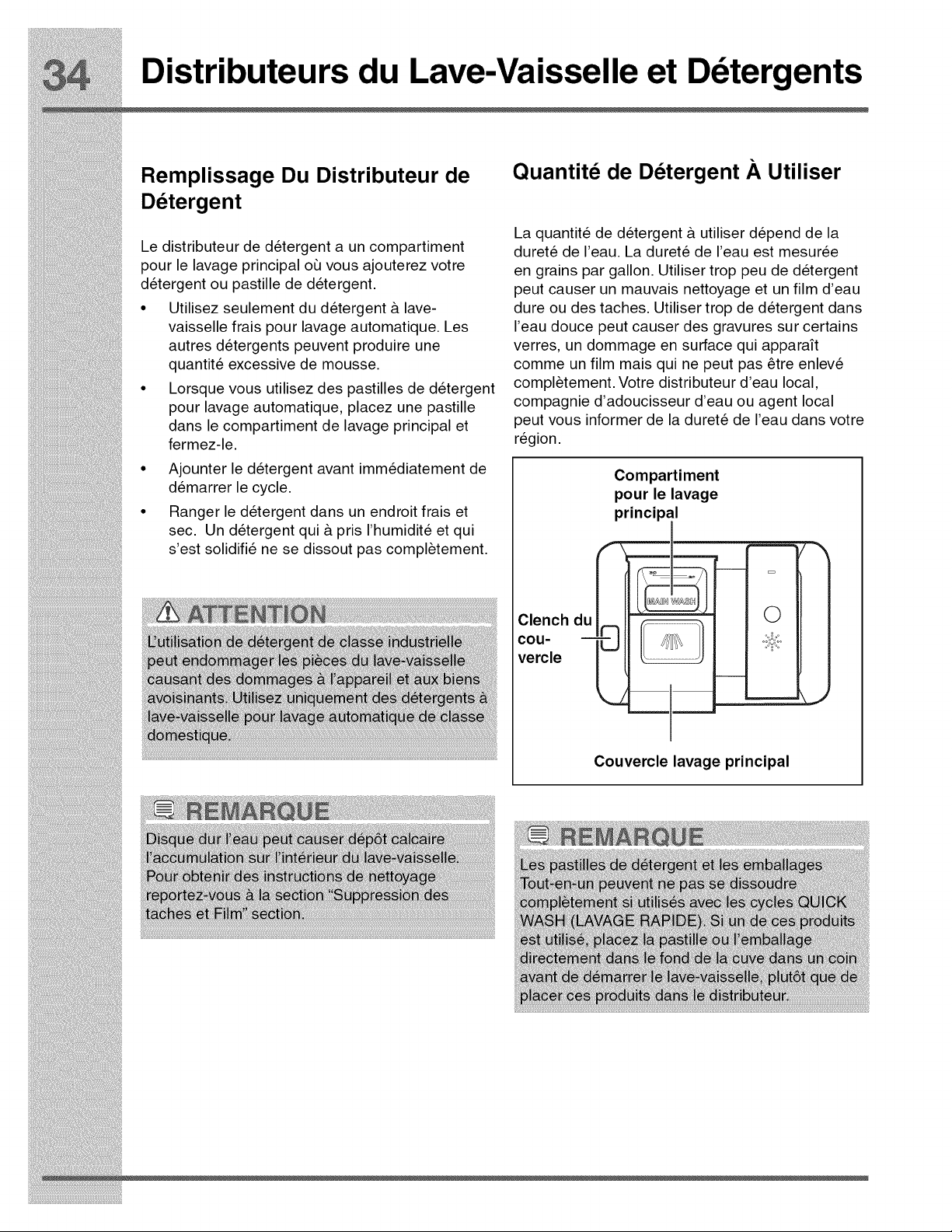

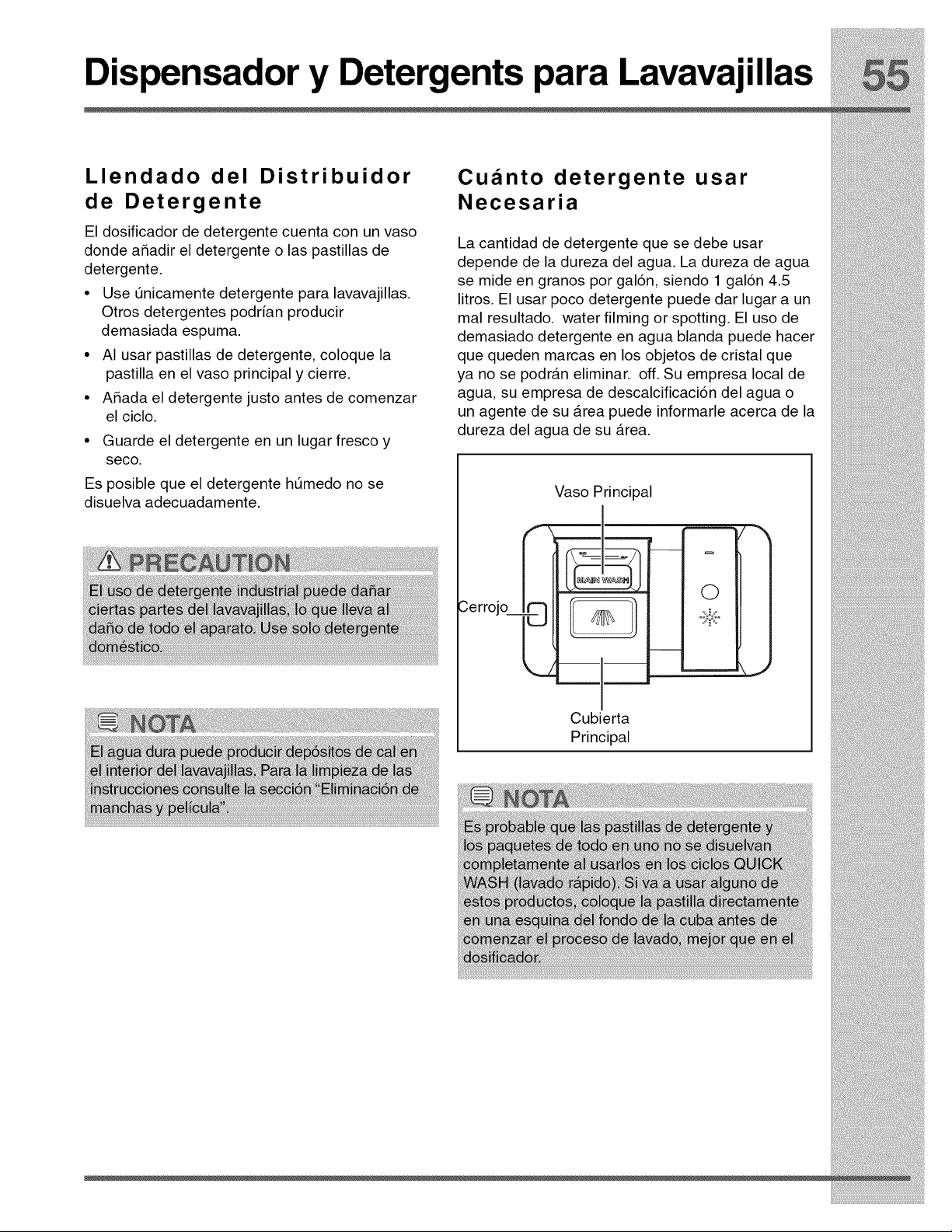

Filing the Detergent Dispenser

The detergent dispenser has one covered cup.

The covered cup opens automatically to release

detergent.

• Use only fresh automatic dishwashing

detergent. Other detergents may cause

oversudsing.

• When using automatic dishwashing detergent

tabs, place one tab in main wash cup and

close.

• Add detergent just before starting cycle.

• Store detergent in a cool, dry location. Moist or

caked detergent may not dissolve properly.

How much Detergent to use

The amount of detergent to use depends on the

water hardness. Water hardness is measured in

grains per gallon. Using too little detergent can

result in poor cleaning and hard water filming or

spotting. Using too much detergent in soft water

can cause etching to some glassware which is

surface damage that appears like a film but cannot

be wiped off. Your local water company, water

softener company or county extension agent can

tell you the water hardness in your area.

Cover

Latch

Main Wash Cup

Main Wash Cover

Dishwasher Dispenser & Detergents

Dosage of detergent

Place a single detergent tablet or packet inot the detergent dispenser compartment.

Detergent Usage Chart

Water Hardness Soft Water Medium Hard Water Hard Water

(0-3 grains) (4-8 grains) (9-12 grains)

Amount 8 teaspoons

(teaspoons) 4 teaspoons 6 teaspoons

Dispenser First Line Second Line Full

cup level:

Dishwasher Dispenser & Detergents

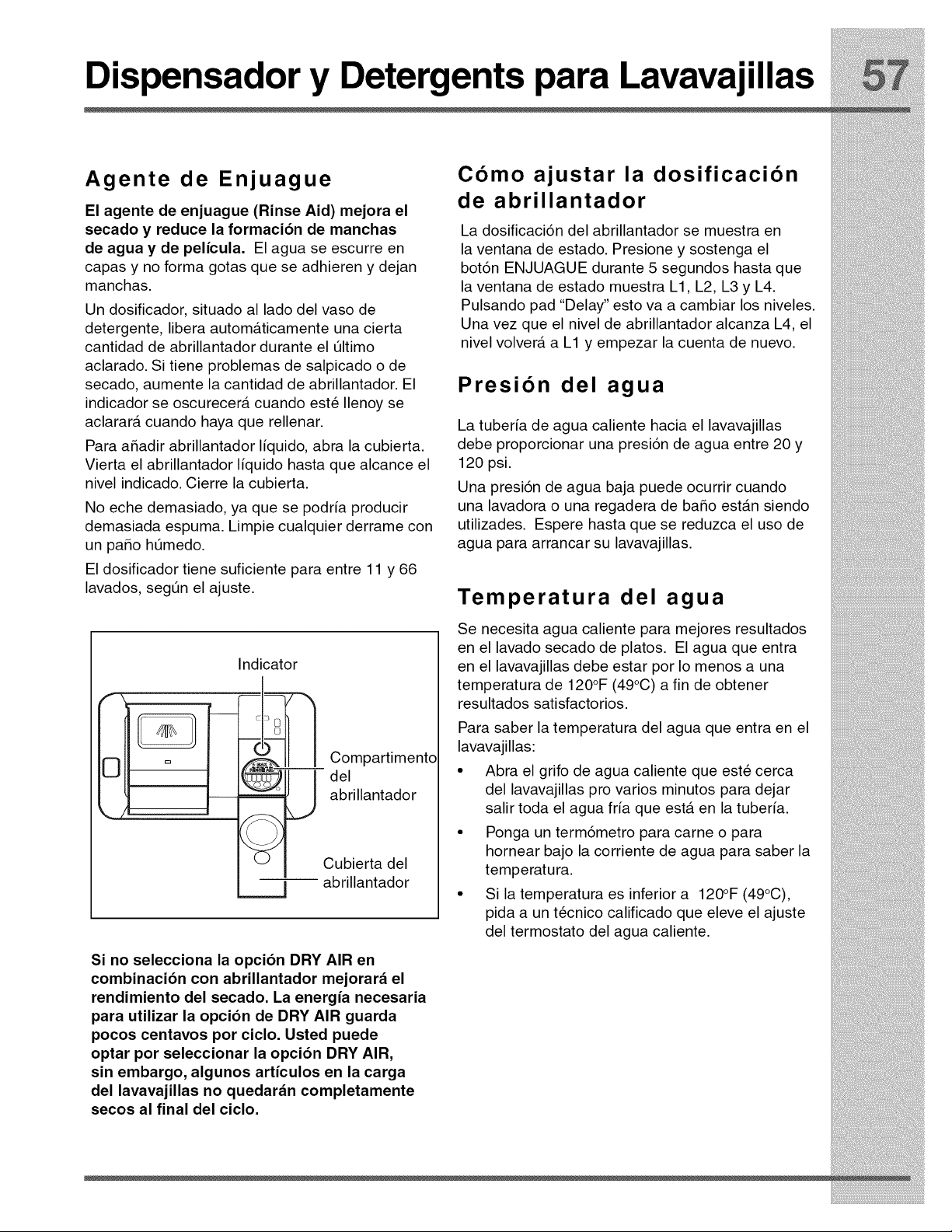

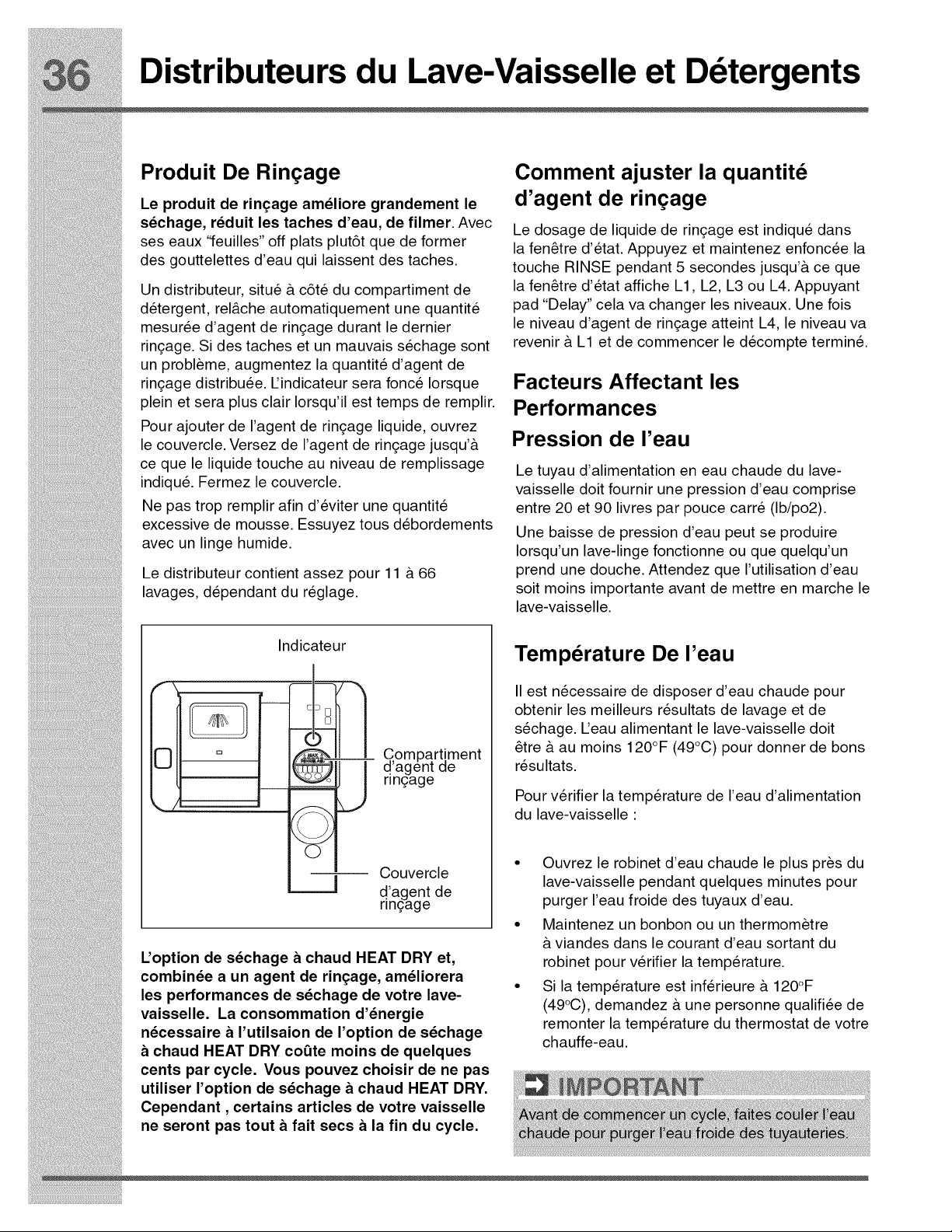

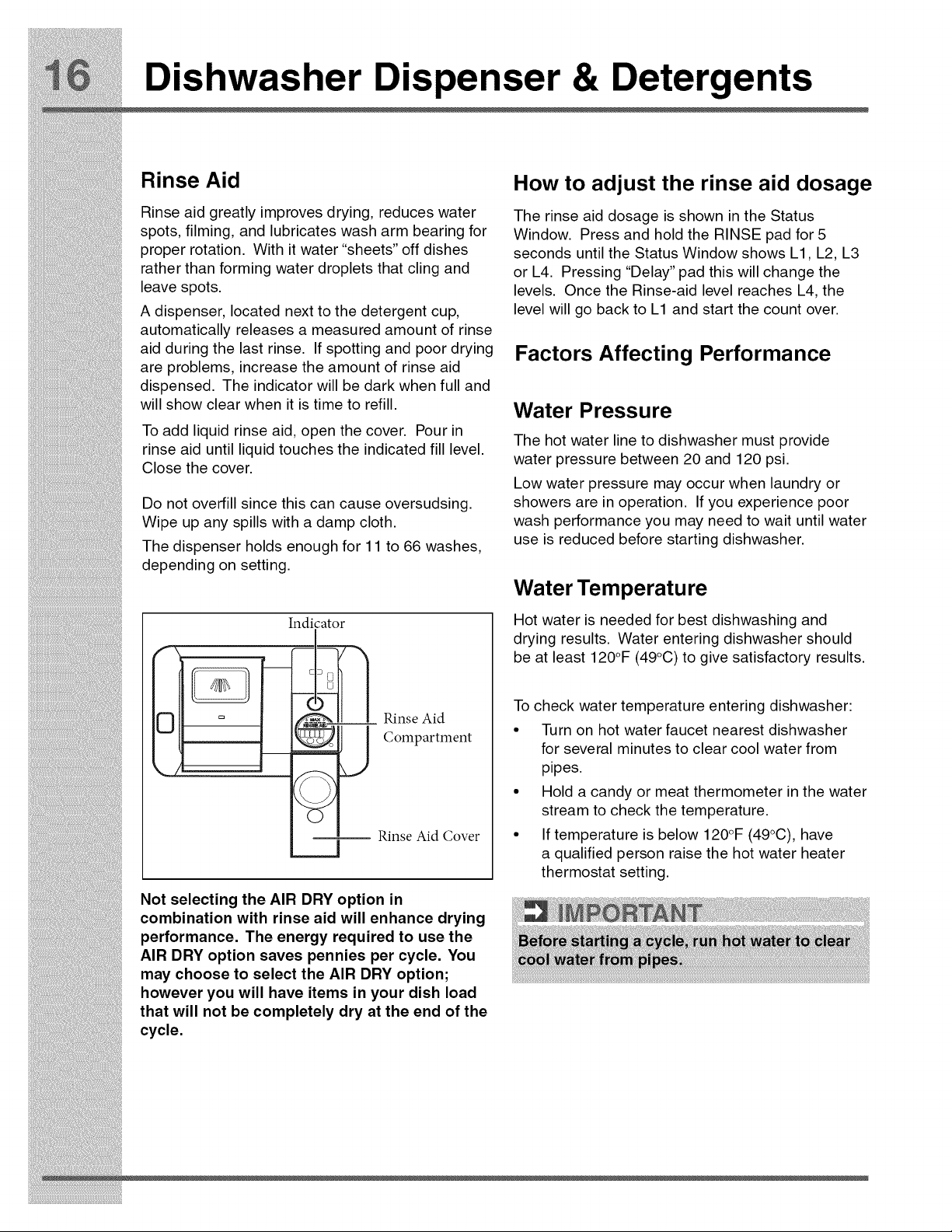

Rinse Aid

Rinse aid greatly improves drying, reduces water

spots, filming, and lubricates wash arm bearing for

proper rotation. With it water "sheets" off dishes

rather than forming water droplets that cling and

leave spots.

A dispenser, located next to the detergent cup,

automatically releases a measured amount of rinse

aid during the last rinse. If spotting and poor drying

are problems, increase the amount of rinse aid

dispensed. The indicator will be dark when full and

will show clear when it is time to refill.

To add liquid rinse aid, open the cover. Pour in

rinse aid until liquid touches the indicated fill level.

Close the cover.

Do not overfill since this can cause oversudsing.

Wipe up any spills with a damp cloth.

The dispenser holds enough for 11 to 66 washes,

depending on setting.

f-,

Indicator

_ __ Rinse Aid

_ Compartment

_ Rinse Aid Cover

Not selecting the AIR DRY option in

combination with rinse aid will enhance drying

performance. The energy required to use the

AIR DRY option saves pennies per cycle. You

may choose to select the AIR DRY option;

however you will have items in your dish load

that will not be completely dry at the end of the

cycle.

How to adjust the rinse aid dosage

The rinse aid dosage is shown in the Status

Window. Press and hold the RINSE pad for 5

seconds until the Status Window shows L1, L2, L3

or L4. Pressing "Delay" pad this will change the

levels. Once the Rinse-aid level reaches L4, the

level will go back to L1 and start the count over.

Factors Affecting Performance

Water Pressure

The hot water line to dishwasher must provide

water pressure between 20 and 120 psi.

Low water pressure may occur when laundry or

showers are in operation. If you experience poor

wash performance you may need to wait until water

use is reduced before starting dishwasher.

Water Temperatu re

Hot water is needed for best dishwashing and

drying results. Water entering dishwasher should

be at least 120°F (49°C) to give satisfactory results.

To check water temperature entering dishwasher:

• Turn on hot water faucet nearest dishwasher

for several minutes to clear cool water from

pipes.

• Hold a candy or meat thermometer in the water

stream to check the temperature.

• If temperature is below 120°F (49°C), have

a qualified person raise the hot water heater

thermostat setting.

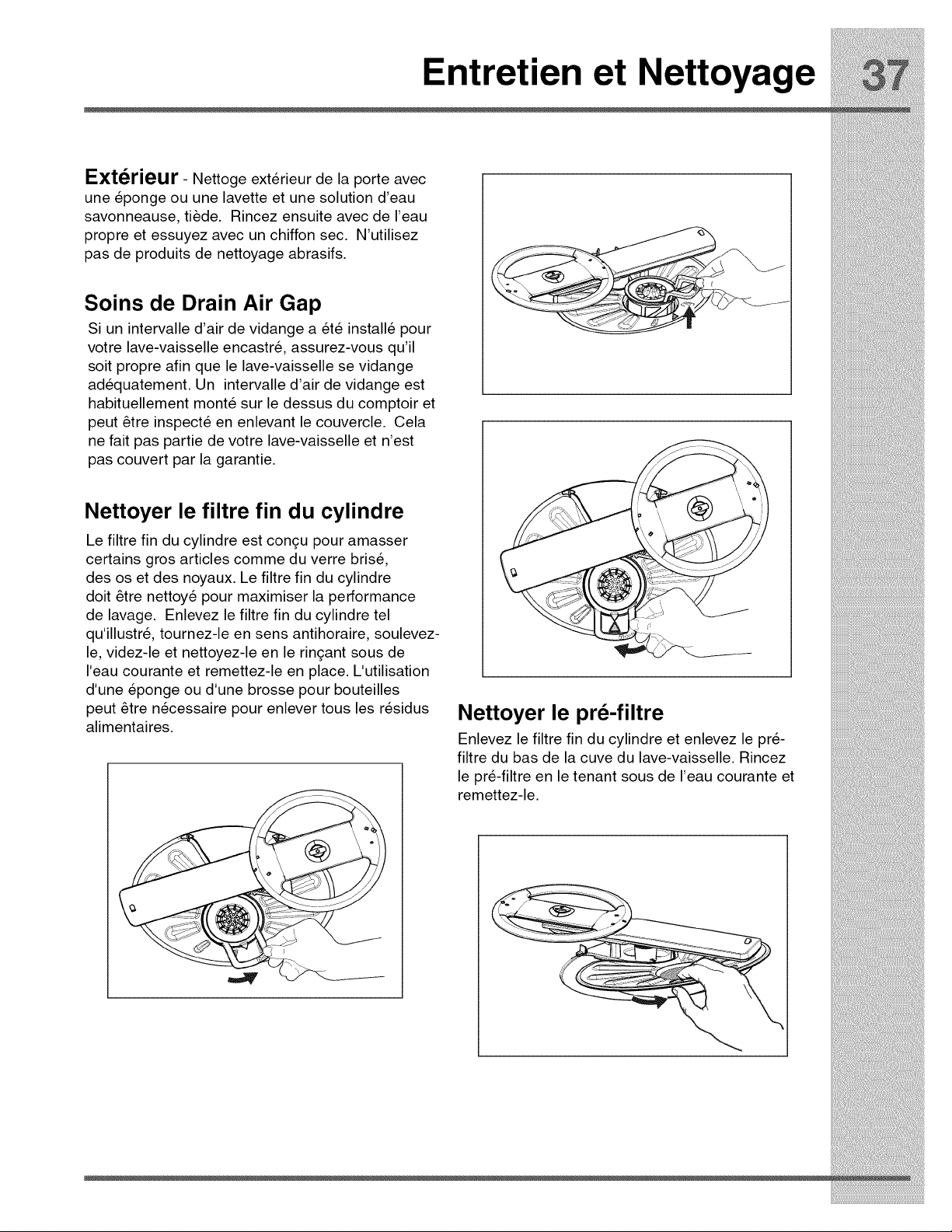

Care & Cleaning

Outside - Occasionally wipe with a mild

nonabrasive detergent and water. Rinse and dry.

Care of Drain Air Gap

If a drain air gap was installed for your built-in

dishwasher, check to make sure it is clean so the

dishwasher will drain properly. A drain air gap is

usually mounted on the counter top and can be

inspected by removing the cover. This is not part

of your dishwasher and is not covered by warranty.

Clean the Cylinder Fine Filter

The Cylinder Fine Filter is designed to collect some

big items such as broken glass, bones and pits.

The Cylinder Fine Filter needs to be cleaned to

maximize wash performance.

Remove the Cylinder Fine Filter as shown, rotate

it counterclockwise, lift it out, empty and clean it

by rinsing under running water and replace. Use

a sponge or bottle brush may be necessary to

remove all food residue.

Clean the Coarse Filter

Take out the Cylinder Fine Filter and remove the

Coarse Filter from the dishwasher tub bottom.

Flush the Coarse Filter by holding it under running

water and replace.

Care & Cleaning

Winterizing

A dishwasher left in an unheated place should be

protected from freezing. Have a qualified person

do the following.

To Disconnect Service:

1. Turn off electrical power to the dishwasher

at the supply source by removing fuses or

tripping circuit breaker.

2. Shut off water supply.

3. Place a pan under the inlet valve. Disconnect

water line from the inlet valve and drain into

pan.

4. Disconnect drain line from pump and drain

water into pan.

To Restore Service:

1. Reconnect the water, drain, and electrical

power supply.

2. Turn on water and electrical power supply

3. Fill detergent cup and run the dishwasher

through a POWER PLUS/HEAVY WASH cycle.

4. Check connections to make sure they do not

leak.

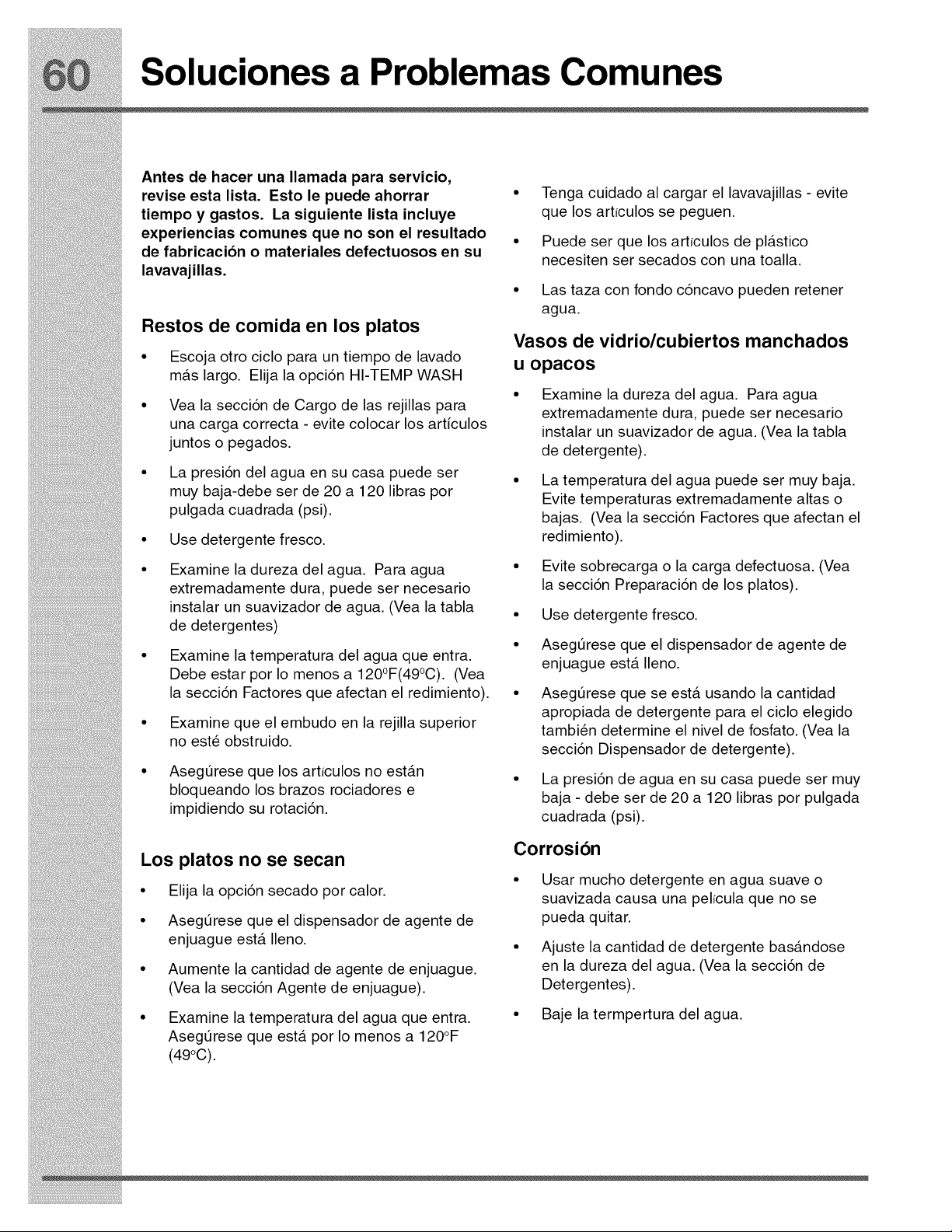

Solutions to common problems

Before calling for service, review this list. If

may save you both time and expense. This list

includes common experiences that are not the

result of defective workmanship or material in

your dishwasher.

Food Soils Left on Dishes

• Choose another cycle for longer washing time.

• Choose the Hi-Temp Wash option.

• Check rack loading section for proper loading-

avoid nesting items.

• Home water pressure may be too low-should

be 20 to 120 pounds per square inch (psi).

• Check incoming water temperature. It should

be about 120°F (49°C). (See Factors Affecting

Performance.)

• Check water hardness. For extremely hard

water, it may be necessary to install a water

softener. (See Detergent Chart).

Use Fresh Detergent.

Make sure items are not blocking the spray

arms, preventing them from rotating.

!i!ii!ili i!!iiii!!!!!ii i ii!!i!!!!!iii!i!!!!!iiiiiiilliii!iii!iilliiii!ii!iiiiiii!!i!!i!!!ill!i!i!ii!iiiii!i!!ii!i!i!i!ii!ii!ii!ii!ii!! iiiiii!iliii!iiiiiiiiii!!!!i! i i!iiii!ili!iiii!!!

Dishes not Dry

• Select heat dry option.

• Make sure the rinse aid dispenser is filled.

• Increase the discharge setting of rinse aid.

(See Rinse Aid).

i Check the incoming water temperature. Be

sure it is at least 120°F (49°C).

Check for proper loading-avoid nesting items.

• Plastic items may need to be towel dried.

• Cups with a concave bottom will collect water.

Load them at the far left of the upper rack so

they will be held in a tilted position.

Solutions to Common Problems

Glassware/Flatware Spotted or Cloudy

• Check water hardness. For extremely hard

water, it may be necessary to install a water

softener. (See Detergent Chart).

• Water temperature may be low. Avoid

extremely low or high temperatures. (See

Factors Affecting Performance.

• Avoid overloading and improper loading. (See

Preparing and Loading Dishes).

• Use fresh detergent. Old detergent is

ineffective.

• Make sure rinse aid dispenser is filled.

• Check to see that proper amount of detergent

is being used for cycle selected. Also, check

phosphate level. (See Detergent Dispenser.)

• Home water pressure may be too low - it

should be 20 to 120 pounds per square inch

(psi).

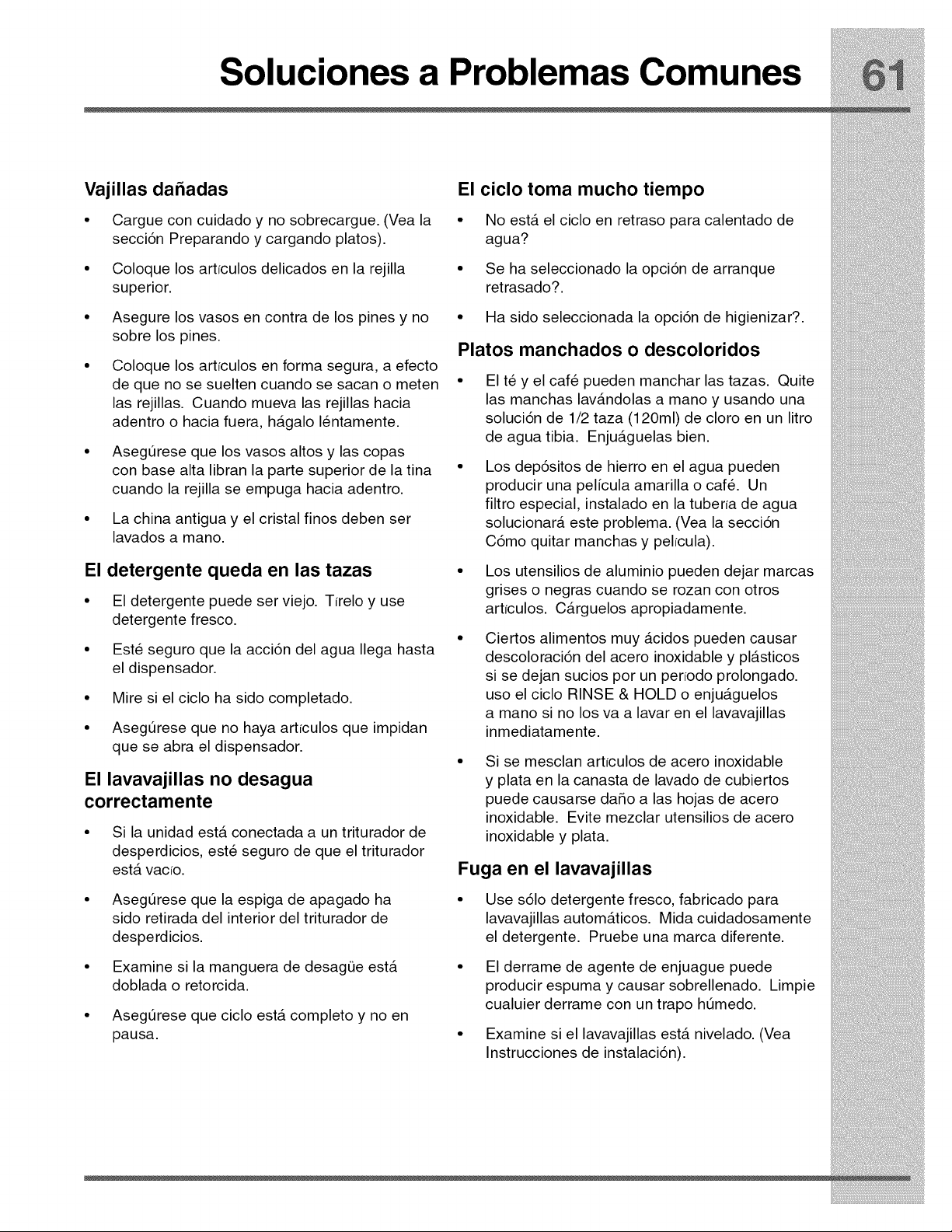

Dishware Chipped

• Load with care and do not overload. (See

Preparing and Loading Dishes).

• Place delicate items in top rack.

• Place glasses securely against pins and not

over pins.

• Load items so they are secure and don't jar

loose when moving racks in and out. Move

racks in and out slowly.

• Make sure tall glasses and stemware will clear

top of tub when rack is pushed in.

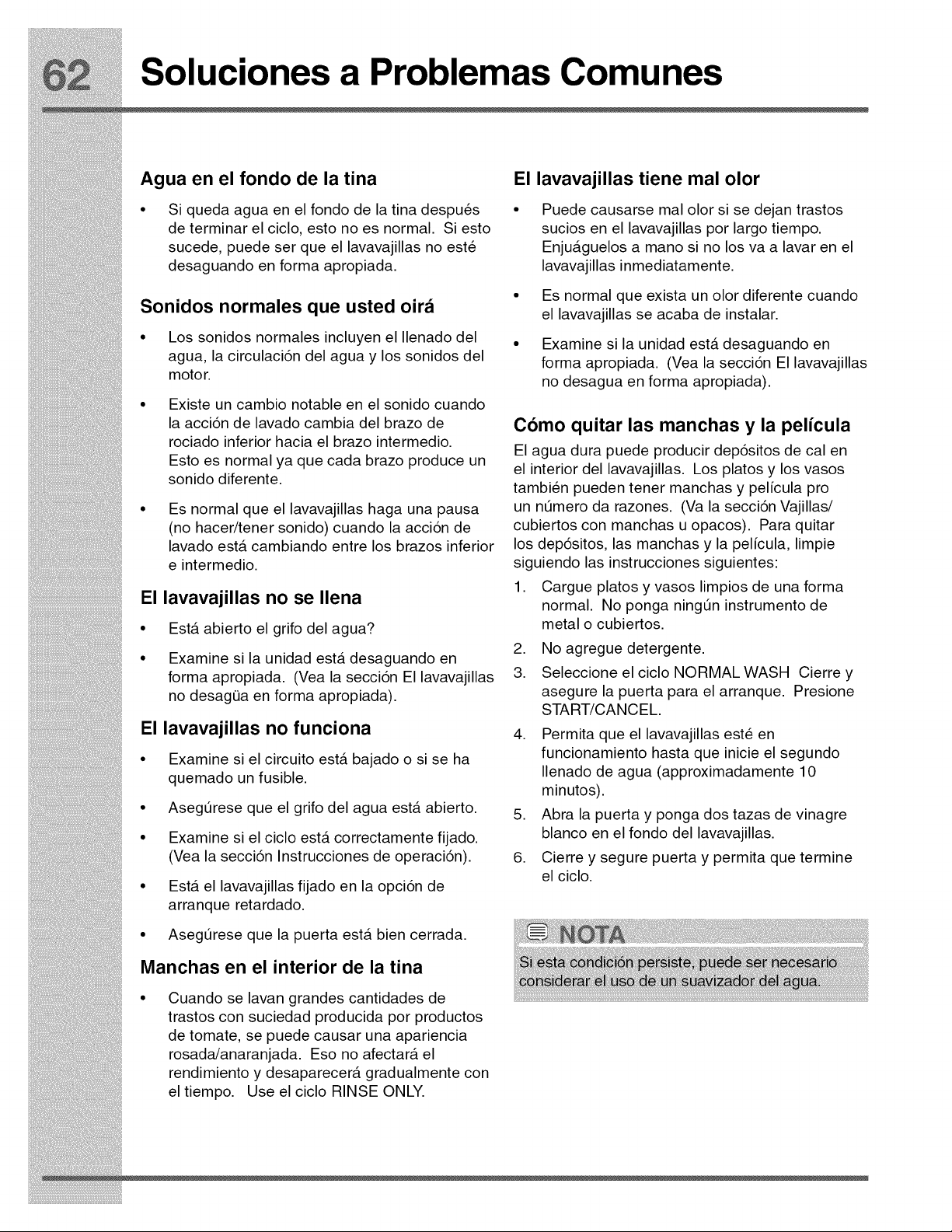

Water in Bottom of Tub

Water left in the tub bottom after the cycle is

complete is not normal. If water remains in the

bottom of the tub, the dishwasher may not be

draining properly. (See Dishwasher Does not

Drain Properly).

Dishware Stained or Discolored

Tea and coffee can stain cups. Remove the

stains by hand washing in a solution of 1/2 cup

(120 ml) bleach and one quart (1L) of warm

water. Rinse thoroughly.

Iron deposits in water can cause a yellow or

brown film. A special filter installed in the

water supply line will correct this problem. (See

Removing Spots and Film).

Aluminum utensils can leave gray/black marks

when they rub against other items. Load

Properly.

Certain high acid foods can cause discoloration

of stainless steel and plastics if allowed to sit

for a long period. Use the Rinse Only cycle or

rinse by hand if not operating dishwasher at

once.

Mixing stainless steel and silver utensils in

silverware basket can cause pitting of the

stainless steel blades. Avoid mixing stainless

steel and silver.

Cycle Takes a Long Time

• Is cycle in a water heating delay?

• Has the delay start option been selected?

• Has the sanitize option been selected?

Normal SoundsYou Will Hear

• Normal sounds include water fill, water

circulation and motor sounds.

Dishwasher Leaks

• Use only fresh detergent designed for

automatic dishwashers. Measure detergent

carefully. Try a different brand.

Etching

• Using too much detergent especially in soft or

softened water causes damage that looks like

a film but cannot be removed.

• Adjust the amount of detergent based on the

water hardness. (Check Detergent Chart).

• Lower the water temperature.

Solutions to Common Problems

Detergent Left in Dispenser Cup

• Detergent may be old. Discard and use fresh

detergent.

• Be sure the dish load doesn't block spray from

entering the detergent cup.

• Check to see if cycle has been completed.

• Make sure items do not prevent the detergent

dispenser from opening.

Vapor at Vent

• Water vapor escapes from the vent during the

drying part of cycle. This is normal.

• Spilled rinse aid can cause foam and lead to

overflowing. Wipe up any spills with a damp

cloth.

• Check to see that dishwasher is level. (See

Installation Instructions).

Dishwasher Won't Run

• Check to see if circuit breaker is tripped or if a

fuse is blown.

• Make sure water supply is turned on.

• Check to see if cycle is set correctly. (See

Operating Instructions).

• Is dishwasher set for Delay Start Option?

• Make sure door is closed and latched.

• Dishwasher Won't Fill

• Is water supply turned on?

Dishwasher Does Not Drain Properly

• If unit is hooked up to a food waste disposer,

make sure the disposer is empty.

• Check to see if the knockout plug has been

removed from inside the food waste disposer

inlet.

• Check to see if drain hose is kinked.

Dishwasher has an Odor

Soiled dishes left in dishwasher too long can

create an odor. Use Rinse Only cycle.

There will be a "new" smell when first installed.

This is normal.

• Check to see if unit is draining properly. (See

Dishwasher Does Not Drain Properly).

Stains on Tub Interior

Washing large amounts of dishware with

tomato based soil can cause a pink/orange

appearance. This will not affect performance

and will gradually fade over time. Pre-rinsing

or using the Rinse Only cycle will reduce the

chance of staining. Using no heat dry option

will lessen staining.

Removing Spots and Film

Hard water can cause lime deposit buildup on the

interior of the dishwasher. Dishes and glasses

may also get spots and film for a number of

reasons. (See Glassware/Flatware Spotted or

Cloudy section). To remove buildup, and film,

clean using the following instructions:

Load clean dishes and glasses in normal

manner. Do not load any metal utensils or

silverware.

2. Do not add detergent.

3. Select the NORMAL WASH cycle. Press

START pad. Close and latch the door.

4. Allow dishwasher to run until it starts the

second water fill (approximately 10 minutes).

5. Unlatch an and open door and pour 2 cups of

white vinegar into the bottom of dishwasher.

6. Close and latch door and allow cycle to finish.

• Make sure cycle is complete, not in a pause.

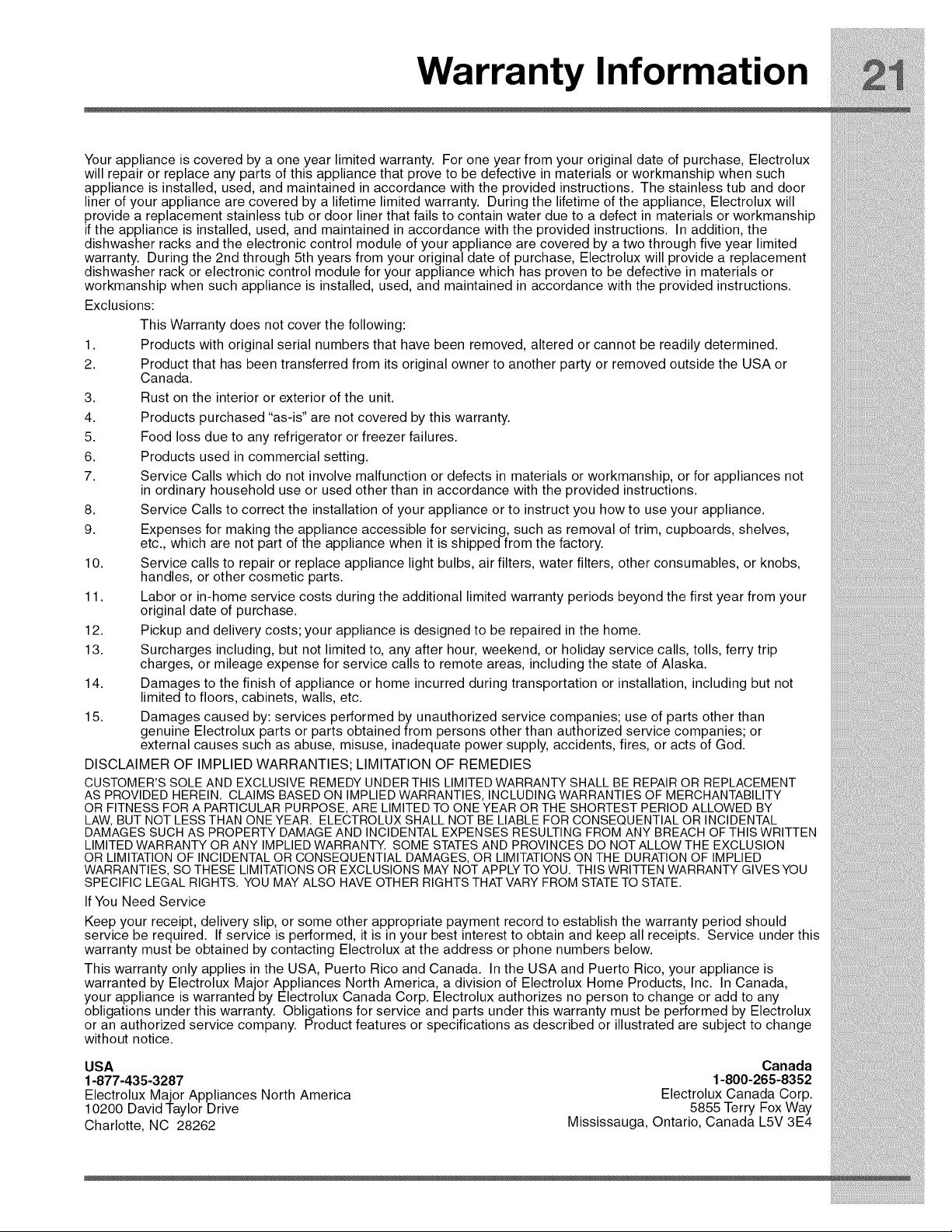

Warranty Information

Your appliance is covered by a one year limited warranty. For one year from your original date of purchase, Electrolux

will repair or replace any parts of this appliance that prove to be defective in materials or workmanship when such

appliance is installed, used, and maintained in accordance with the provided instructions. The stainless tub and door

liner of your appliance are covered by a lifetime limited warranty. During the lifetime of the appliance, Electrolux will

provide a replacement stainless tub or door liner that fails to contain water due to a defect in materials or workmanship

if the appliance is installed, used, and maintained in accordance with the provided instructions. In addition, the

dishwasher racks and the electronic control module of your appliance are covered by a two through five year limited

warranty. During the 2nd through 5th years from your original date of purchase, Electrolux will provide a replacement

dishwasher rack or electronic control module for your appliance which has proven to be defective in materials or

workmanship when such appliance is installed, used, and maintained in accordance with the provided instructions.

Exclusions:

This Warranty does not cover the following:

Products with original serial numbers that have been removed, altered or cannot be readily determined.

Product that has been transferred from its original owner to another party or removed outside the USA or

Canada.

Rust on the interior or exterior of the unit.

4. Products purchased "as-is" are not covered by this warranty.

5. Food loss due to any refrigerator or freezer failures.

6. Products used in commercial setting.

7. Service Calls which do not involve malfunction or defects in materials or workmanship, or for appliances not

in ordinary household use or used other than in accordance with the provided instructions.

8. Service Calls to correct the installation of your appliance or to instruct you how to use your appliance.

9. Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards, shelves,

etc., which are not part of the appliance when it is shipped from the factory.

10. Service calls to repair or replace appliance light bulbs, air filters, water filters, other consumables, or knobs,

handles, or other cosmetic parts.

11. Labor or in-home service costs during the additional limited warranty periods beyond the first year from your

original date of purchase.

12. Pickup and delivery costs; your appliance is designed to be repaired in the home.

13. Surcharges including, but not limited to, any after hour, weekend, or holiday service calls, tolls, ferry trip

charges, or mileage expense for service calls to remote areas, including the state of Alaska.

14. Damages to the finish of appliance or home incurred during transportation or installation, including but not

limited to floors, cabinets, walls, etc.

15. Damages caused by: services performed by unauthorized service companies; use of parts other than

genuine Electrolux parts or parts obtained from persons other than authorized service companies; or

external causes such as abuse, misuse, inadequate power supply, accidents, fires, or acts of God.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDYUNDER THIS LIMITED WARRANTY SHALL BE REPAIROR REPLACEMENT

AS PROVIDED HEREIN. CLAIMS BASED ON IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY

LAW, BUT NOT LESS THAN ONE YEAR. ELECTROLUX SHALL NOT BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL

DAMAGES SUCH AS PROPERTY DAMAGEAND INCIDENTAL EXPENSES RESULTINGFROM ANY BREACH OFTHIS WRITTEN

LIMITED WARRANTY OR ANY IMPLIED WARRANTY. SOME STATESAND PROVINCES DO NOTALLOW THE EXCLUSION

OR LIMITATIONOF INCIDENTALOR CONSEQUENTIAL DAMAGES,OR LIMITATIONSON THE DURATION OF IMPLIED

WARRANTIES, SO THESE LIMITATIONSOR EXCLUSIONS MAY NOT APPLY TOYOU. THIS WRITTEN WARRANTY GIVESYOU

SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS THATVARY FROM STATETO STATE.

If You Need Service

Keep your receipt, delivery slip, or some other appropriate payment record to establish the warranty period should

service be required. If service is performed, it is in your best interest to obtain and keep all receipts. Service under this

warranty must be obtained by contacting Electrolux at the address or phone numbers below.

This warranty only applies in the USA, Puerto Rico and Canada. In the USA and Puerto Rico, your appliance is

warranted by Electrolux Major Appliances North America, a division of Electrolux Home Products, Inc. In Canada,

your appliance is warranted by Electrolux Canada Corp. Electrolux authorizes no person to change or add to any

obligations under this warranty. Obligations for service and parts under this warranty must be performed by Electrolux

or an authorized service company. Product features or specifications as described or illustrated are subject to change

without notice.

USA

1-877-435-3287

Electrolux Major Appliances North America

10200 David Taylor Drive

Charlotte, NC 28262

Canada

1-800-265-8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada L5V 3E4

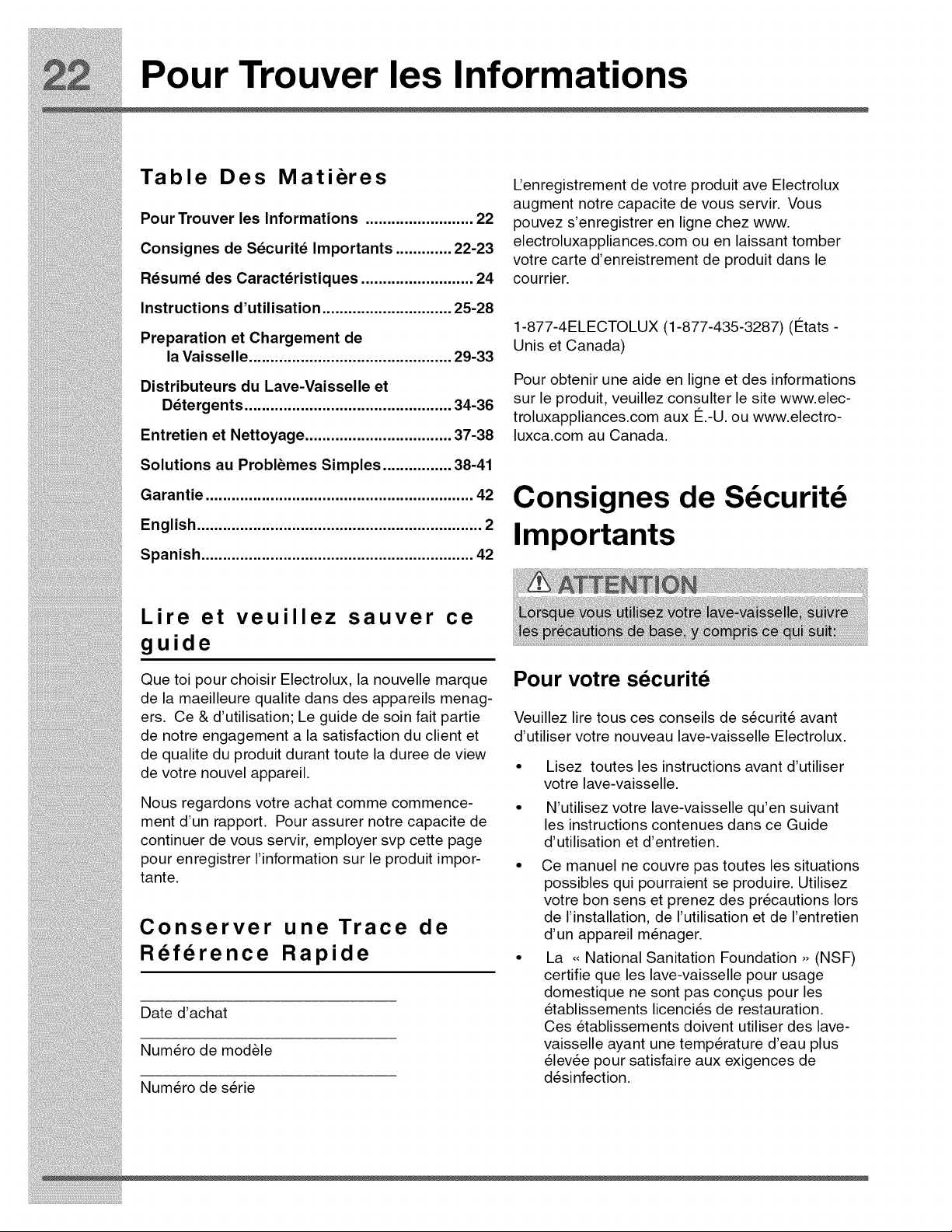

Pour Trouver les Informations

Table Des Mati_res

Pour Trouver les Informations ......................... 22

Consignes de Sdcuritd Importants ............. 22-23

Rdsumd des Caractdristiques .......................... 24

Instructions d'utilisation .............................. 25-28

Preparation et Chargement de

la Vaisselle ............................................... 29-33

Distributeurs du Lave-Vaisselle et

Ddtergents ................................................ 34-36

Entretien et Nettoyage .................................. 37-38

Solutions au Problemes Simples ................ 38-41

Garantie .............................................................. 42

English .................................................................. 2

Spanish ............................................................... 42

I'enregistrement de votre produit ave Electrolux

augment notre capacite de vous servir. Vous

pouvez s'enregistrer en ligne chez www.

electroluxappliances.com ou en laissant tomber

votre carte d'enreistrement de produit dans le

courtier.

1-877-4ELECTOLUX (1-877-435-3287) (l_tats -

Unis et Canada)

Pour obtenir une aide en ligne et des informations

sur le produit, veuillez consulter le site www.elec-

troluxappliances.com aux I_.-U. ou www.electro-

luxca.com au Canada.

Consignes de Sdcuritd

Importants

Lire et veuillez sauver ce

guide

Que toi pour choisir Electrolux, la nouvelle marque

de la maeilleure qualite dans des appareils menag-

ers. Ce & d'utilisation; Le guide de soin fait pattie

de notre engagement a la satisfaction du client et

de qualite du produit durant toute la duree de view

de votre nouvel appareil.

Nous regardons votre achat comme commence-

ment d'un rapport. Pour assurer notre capacite de

continuer de vous servir, employer svp cette page

pour enregistrer I'information sur le produit impor-

tante.

Conserver une Trace de

Reference Rapide

Date d'achat

Num_ro de modele

Num_ro de s_rie

Pour votre securite

Veuillez life tous ces conseils de s_curit_ avant

d'utiliser votre nouveau lave-vaisselle Electrolux.

Lisez toutes les instructions avant d'utiliser

votre lave-vaisselle.

N'utilisez votre lave-vaisselle qu'en suivant

les instructions contenues dans ce Guide

d'utilisation et d'entretien.

Ce manuel ne couvre pas toutes les situations

possibles qui pourraient se produire. Utilisez

votre bon sens et prenez des precautions lots

de I'installation, de I'utilisation et de I'entretien

d'un appareil m_nager.

La ,, National Sanitation Foundation >_(NSF)

certifie que les lave-vaisselle pour usage

domestique ne sont pas con£us pour les

_tablissements licenci_s de restauration.

Ces _tablissements doivent utiliser des lave-

vaisselle ayant une temperature d'eau plus

_lev_e pour satisfaire aux exigences de

d_sinfection.

Consignes de S curit Importants

• LAVE ELECTRIQUE DOlT ETRE MIS A •

LA TERRE. Cet appareil doit _tre connect_

& un m_tal de terre, systeme de c&blage •

permanent, ou un conducteur de mise & la

terre dolt _tre ex_cut_ avec les conducteurs

du circuit et branch_ & la borne de mise & la •

terre ou au cordon de cet appareil. Lisez les

instructions d'installation pour plus de d_tails. •

• Ce lave-vaisselle est con£u pour fonctionner

avec une alimentation _lectrique domestique

normale (120 V, 60 Hz). Utilisez un circuit

_quip_ d'un fusible ou d'un disjoncteur de 15 •

amperes. Utilisez un circuit comportant un

fusible de 20 amperes si le lave-vaisselle est

raccord_ & un broyeur & d_chets.

Ne faites pas fonctionner le lave-vaisselle si

tous les panneaux ext_rieurs ne sont pas &

leur place, comme il est expliqu_ dans les

Instructions d'installation fournies avec votre

lave-vaisselle.

Pour _viter que personne ne reste enferm_ et

n'_touffe, retirez la porte du compartiment de

lavage quand cet ancien lave-vaisselle est mis

hors service ou au rebut.

Ne permettez pas aux jeunes enfants et aux

b_b_s d'approcher trop pres du lave-vaisselle

Iorsqu'il est en fonctionnement.

N'utilisez que des d_tergents et des produits

de rin£age recommand_s pour une utilisation

dans un lave-vaisselle.

Ne maltraitez pas, ne vous asseyez pas ou ne

montez pas sur la porte ou le panier du lave-

vaisselle.

Rangez le d_tergent et le produit de rin£age

pour le lave-vaisselle hors de pottle des

enfants.

Pour r_duire le risque de blessure, ne pas

laisser les enfants jouer dans ou sur le lave-

vaisselle.

Ne lavez pas dans le lave-vaisselle les articles

en plastique sauf s'ils sont pr_vus & cet effet.

V_rifiez les recommandations du fabricant s'ils

ne comportent pas de marque sp_cifique. Les

articles qui ne sont pas pr_vus pour _tre laves

au lave-vaisselle peuvent fondre et crier un

danger d'incendie.

Si le lave-vaisselle s'_vacue dans un broyeur

& d_chets, assurez-vous que celui-ci soit

completement vide avant de faire fonctionner le

lave-vaisselle.

Coupez le courant d'alimentation du lave-

vaisselle avant tout d_pannage.

Les r_parations doivent _tre effectu_es par un

technicien Electrolux qualifi&

Ne modifiez pas les commandes.

Faites attention en enlevant la vaisselle Iorsque

I'option de DI_SINFECTION a _t_ s_lectionn_e.

Juste apres la fin du cycle, la vaisselle peut

_tre tres chaude au toucher.

Lots du chargement de la vaisselle & laver :

• Mettez les articles pointus et les couteaux

de maniere & ce qu'ils ne puissent pas

endommager la cuve ou son joint.

• Mettez les articles pointus et les cou

teaux la pointe en bas pour r_duire le ris-

que de blessure par cou pure. Vous pouvez

aussi placer les articles pointus et les cou-

teaux sur I'_tagere & ustensiles de cuisine

situ_e dans le panier sup_rieur.

Dans certaines conditions, de I'hydrogene

peut _tre lib_r_ par un systeme d'eau chaude

qui n'a pas _t_ utilis_ pendant 2 semaines

ou plus. I'HYDROGI_NE EST UN GAZ

EXPLOSIE Si le systeme d'eau chaude n'a

pas _t_ utilis_ pendant cette p_riode, avant

d'utiliser le lave-vaisselle, ouvrez tousles

robinets d'eau chaude et laissez I'eau couler

pendant plusieurs minutes. Ceci permettra

& I'hydrogene accumul_ de s'_chapper.

I'HYDROGENE EST UN GAZ INFLAMMABLE.

Ne fumez pas et n'utilisez pas une flamme nue

& ce moment I&.

Ne rangez pas ou n'utilisez pas de mat_riaux

combustibles, d'essence ou d'autres gaz

ou liquides inflammables & proximit_ de cet

appareil ou de tout autre appareil m_nager.

CONSERVER CES INSTRUCTIONS

R6sum6 des Caract6ristiques

Comment votre Lave-Vaisselle Nettoie-t-il?

Votre lave-vaisselle nettoie en vaporisant un m61ange d'eau chaude et de d6tergent & travers les bras

de vaporisation et contre les surfaces sales. En premier, le lave-vaisselle se vidange pendant quelques

secondes pour enlever les salet6s tomb6es Iors du chargement, puis se remplit d'eau en recouvrant la

zone du filtre. I'eau est alors pomp6e & travers les bras de vaporisation. Les particules de salet6 passent

par et & travers le filtre et dans le drain Iorsque I'eau est pomp6e vers I'ext6rieur. Cette s6rie d'6tapes est

r6p6t6e si n6cessaire. Le nombre de remplissages d'eau varie selon le cycle utilis&

Bras de lavage Sup6rieur

Range-couverts

Joint de la cuve

Tiges & bols

Clayette

sup6rieure

r6glable

p6rieur

Clayette & prise

facile

Bras de lavage

central

Itiulaire Stemware

Flex Wash

Eclairage

Inter6rieur

Panier

Ustensiles

Panier

Bras de lavage

Inf6rieur

Distributeur &

d6tergent

Distributeur

produit de rin£age

Plaque

Signal6tique(situ6e

sur le c6t6 droit de

la cuve)

Pour faire fonctionner votre lave-vaisselle,

suivez ces 6tapes de base:

1. Chargez la vaisselle. (Voir Pr6paration et chargement de la vaisselle)

2. Ajoutez le d6tergent. (Volt Distributeurs du lave-vaisselle et d6tergents)

3. Ajoutez du produit de rin£age si n6cessaire. (Voir Produit de ringage).

4. S61ectionnez le CYCLE d6sir& (Voir S61ection des cycles tableau).

5. S61ectionnez les OPTIONS d6sir6es. (Voir S61ection de I'option d'6nergie).

6. Faites couler le robinet d'eau chaude le plus pres du lave-vaisselle jusqu'& ce que I'eau soit chaude.

Fermez I'eau.

7. Pour d6marrer, appuyez sur la touche START/CANCEL (D6marrer/Ammuler) et fermez la porte.

Instructions d'utilisation

auto heavy normal eco rinse favorite fast upper stemware EleCt]'O]UX hitemp sanitize air dry max dry delay START CANCEL

BRUITS NORMAUX DE FONCTIONNEMENT

Votre lave-vaisselle utilise des moteurs & haut

rendement pour le lavage et la vidange du cycle

s_lectionn& Chaque cycle pr_sente une s_rie de

remplissages d'eau et de vidanges pour le lavage

et le rin£age de la vaisselle. Au d_but de chaque

cycle, vous pouvez _ventuellement entendre le

moteur de vidange. Vous pouvez _galement en-

tendre I'_claboussement de I'eau Iorsqu'elle entre

dans la cuve et Iorsque les bras tournent et font

circuler I'eau. Le moteur de lavage _met souvent

des pulsations pendant le cycle, ce qui fait varlet la

pression de I'eau et optimise les performances.

D'I NERGIE

I'_tiquette jaune de guide d'_nergie fournie avec

votre unit_ indique combien d'_nergie celle-ci

utiliserait au cours d'une annie, et comment elle se

compare & d'autres unit_s similaires. La consom-

mation d'_nergie est bas_ sur la r_ponse du cycle

Normal aux tests impliquant de la salet_ et de la

vaisselle qui simulent I'utilisation moyenne. Huit

couverts de vaisselle et quelques pi_ces de ser-

vice sont utilis_s lots du tests. I'_nergie totale est

bas_e sur le nombre moyen de cycles par annie,

appliquant des niveaux de souillure typique pour la

vaisselle et la moiti_ du temps, choisissant I'option

d'utiliser de I'_nergie suppl_mentaire pour com-

pletement s_cher la vaisselle. I'utilisation r_elle

d'_nergie et d'eau dep_ndra des cycles et des op-

tions que vous s_lectionnez.

Cette unit_ utilise un _l_ment chauffant qui se

trouve sous la cuve. II n'y a aucun _l_ment chauf

fant expos_ qui peut entrer en contact avec de

la vaisselle en plastique ou qui est accessible au

toucher. La chaleur est amen_e a la vaisselle par

I'interm_diaire de I'eau chauff_e. Pour cette raison,

la vaisselle en plastique peut _tre plac_e ou elle

s'integre mieuxn'importe quel plateau peut _tre

utilis& La temp_ratue est uniforme dans le lave-

vaisselle.

Dans de nombreux lave-vaisselles Iorsque le

s_chage complet est souhait_ I'_l_ment chauf-

fant expos_ est mis sous tension apres la vidange

finale afin de chauffer et s_cher la vaisselle. Si

I'utilisateur pr_fere _conomiser I'_nergie et s_cher

la vaisselle & la main, il dolt choisir le s_chage a

I'air au lieu du s_chage & la chaleur. Le puissant

_l_ment chauffant dans votre unit_ ne peut pas

chauffer & sec. Le s_chage & I'air est toujours une

option. Si vous pr_f_rez d@enser un peu plus

d'_nergie pour s_cher la vaisselle alors d_sactivez

le s_chage & I'air. En retour, la temperature dans

le cycle de lavage et de rin£age sera augmen-

t_e. Cela aidera le lavage et la vaisselle sera plus

chaude. Lorsque le drainage final enlevera toute

eau stagnante, la chaleur suppl_mentaire stock_e

dans la vaisselle agira afin d'_vaporer I'eau res-

tante.

Votre unit_ offre un choix de cycles. En g_n_ral,

plus on utilise d'eau dans un cycle et plus la tem-

perature est _lev_e, plus on utilise d'_nergie. Plu-

sieurs cycles, tel que le cycle Normal changeront

leur r_ponse bas_e sur le niveau de souillure, des

conditions ambiantes et des options s_lectionn_es.

Le cycle Normal est appropri_ pour une utilisation

g_n_rale. Les autres cycles sont axles vers une

utilisation particuliere comme le cycle long (Heavy)

ou le cycle Power Plus qui sont con£us pour les

casseroles tres sales.

Instructions d'utilisation

SI LECTION DU CYCLE

Le capteur intelligent v_rifie le niveau de salet_

de votre vaisselle pour les cycles Auto, Sale,

Normal et Court. En fonction du niveau de salet_,

le capteur d_termine si des remplissages d'eau

suppl_mentaires sont n_cessaires pour nettoyer la

vaisselle ou si certains remplissages sont inutiles.

Le temps du cycle et I'utilisation d'eau varient donc

en fonction du degr_ de salet_ de la vaisselle. Le

temps du cycle varie _galement en fonction des

options s_lectionn_es et de la temperature de I'eau

d'alimentation.

SI LECTION DU CYCLE DE

LAVAGE

Les temps des cycles sont approximatifs et varient

en fonction de I'option s_lectionn_e. II est n_ces-

saire que I'eau soit chaude pour activer le d_ter-

gent de lave-vaisselle et faire fondre les graisses.

Un capteur automatique v_rifie la temperature

de I'eau d'alimentation pour le lavage principal

de chaque cycle, augmentant la temporisation si

n_cessaire, jusqu'& ce que I'eau soit suffisamment

chaude. Lorsque le LAVAGE ,_ HAUTE TEMPI_RA-

TURE est s_lectionn_, le capteur s'assure que la

temperature de I'eau est encore plus _lev_e.

Auto

Lorsque le lave-vaisselle est partiellement rempli

de vaisselle I_gerement sale, un cycle de lavage

similaire & un lavage court sera effectu_ automa-

tiquement. Lorsque le lave-vaisselle est complete-

ment rempli de vaisselle tres sale, un cycle de

lavage similaire & un lavage pour vaisselle sale

sera effectu_ automatiquement. La technologie de

capteur intelligent du lave-vaisselle d_termine le

type de cycle n_cessaire pour nettoyer la vaisselle

et nettoie plus efficacement chaque fois. I'utilisation

d'eau approximatif 3,0 et 7,4 gallons. Le temps de

lavage approximatif 118 et 200 minutes.

Heavy

Pour les marmites, les casseroles, les sauteuses

et les assiettes comportant des aliments secs ou

attaches. I'utilisation d'eau approximatif 7,1 et 8,1

gallons. Le temps de lavage approximatif 129 et

189 mintues.

Normal

Pour la vaisselle et les couverts normalement

sales. I'utilisation d'eau approximatif 3,0 et 7,4 gal-

lons. Le temps de lavage approximatif 118 et 200

minutes.

Eco o_o

Pour la vaisselle et les couverts I_gerement sales

ou pr_alablement rinc_s. I'utilisation d'eau ap-

proximatif 4,3 et 7,7 gallons. Le temps de lavage

approximatif 86 et 93 minutes.

Wlltt

Rinse """

4'11t$

Pour rincer la vaisselle qui sera lav_e plus tard.

I'utilisation d'eau approximatif 2,2 gallons. Le

temps du cycle approximatif 15 minutes.

Favorite (_

Ce cycle vous permet de programmer votre

programme et les options privil_gi_es en un seul

bouton. Pour programmer ce cycle: s_lectionner

le programme et les options de votre d_sir puis

appuyez et maintenez la touche Favorite jusqu'&

ce que la LED s'allume. Le programme et les

options sont enregistr_es tant que favori. Tous les

parametres qui ont _t_ choisis sont allum_s. Une

fois programme, appuyez simplement sur la touche

Favorite suivie commencer a avoir votre cycle

programm_ commence.

Fast @>

Pour la vaisselle et les couverts I_gerement sales

ou pr_alablement rinc_s. I'utilisation d'eau approx-

imatif 4,5 gallons. Le temps de lavage approximatif

30 mintues.

Upper _/

Pour vaisselle peu sale et pr_-rinc_s Iorsque vous

n'avez pas une charge complete. La consommation

d'eau est d'environ 3,5 et 4,3 gallons. Le temps de

lavage est d'environ 52 et 128 minutes.

Stemware !_

Pour rincer la vaisselle qui sera lavee plus tard.

I'utilisation d'eau approximatif 18,5 gallons. Le temps

du cycle approximatif 96 et 116 minutes.

Instructions d'utilisation

SI LECTION DES OPTIONS

D'ENERGIE

Lavage a haute temperature

Lorsque I'option LAVAGE ,_,HAUTE TEMPI_RA-

TUnE est s_lectionn_e, le lave-vaisselle chauffe

I'eau du lavage principal & environ 140°F (60°C).

Cette augmentation de la temperature de I'eau

aide & _liminer les d_tergents lave-vaisselle

nourriture, la graisse et le sol de la vaisselle plus

efficacement et aide & s_cher. I'option HI-TEMP ne

peut _tre utilis_ avec I'auto, cycles sale, Normal et

sup_rieure.

Max Dry _SI

Dry Max est disponible sur Auto, cycles Iourds,

Normal, Haute et Verres Le temps de cycle

augmente Iorsque MAX option de s_chage est

s_lectionn&

Desinfection

Pour d_sinfecter votre vaisselle et vos verres, s_-

lectionnez I'option DI_SINFECTION. Lorsque vous

s_lectionnez cette option, la lumiere entourant le

bouton s'allume et reste allum_e jusqu'& ce que

le bouton MARCHE/ANNULATION soit appuy_ ou

que la porte soit ferm_e. Cette option chauffe I'eau

& une temperature de 157°F (69.4°C) pendant le

ringage final et maintient cette temperature pen-

dant 7 minutes. La DI_SINFECTION est possible

pour les cycles de Auto, Heavy et Normal. Ces

cycles de d_sinfection ont _t_ congus pour r_pon-

dre aux exigences de la NSE

Le temps de cycle sera allong_ jusqu'& ce que la

temperature d'eau appropri_e soit atteinte. I'action

de lavage continuera pendant I'attente pour le

chauffage de I'eau. Pour de meilleurs r_sultats, la

temperature de I'eau d'alimentation dolt _tre au

moins & 120°F (49°C).

Si I'option SANITIZE est s_lectionn_, le voyant

au-dessus du pad s'allume. Les criteres de

d_sinfection ne peuvent _tre satisfaits s'il ya une

interruption du cycle, une panne de courant se

produit, ou si la temperature de I'eau entrante est

inf_rieur & 120°F (49°C).

D_sinfectez led clignote & la fin du cycle, si les

exigences de la NSF pour la d_sinfection ne sont

pas atteints.

Child Lock Controls/Air Dry _ B

Pour emp_cher les enfants de changer

accidentellement le cycle de lavage ou de d_marrer

le lave-vaisselle, lave-vaisselle verrouiller les

commandes en appuyant sur la touche AIR DRY

jusqu'& ce que montre ,,LOC,, dans la fen_tre

d'_tat. Les commandes sont verrouill_es et aucune

nouvelle s_lections peuvent _tre faites jusqu'&

ce que le verrou soit lib_r& Pour d_verrouiller les

commandes, appuyez sur la touche AIR DRY

jusqu'& ce que "Loc" disparaft.

SELECTION DE LA FONC-

TION

Delay Q

I'option de d_part diff_r_ vous permet de

retarder le d_marrage de votre lave-vaisselle

automatiquement de 1 & 24 heures.

Appuyez pav_ DELAY jusqu'& ce que les _missions

diffus_es aux heures de retard d_sir_s dans la

fen_tre d'_tat puis appuyez sur Start pour activer.

Afficheur indique I'heure de d_but de retard et le

compte & rebours jusqu'au d_but du cycle.

Pour annulet I'option DELAY et commencer le cycle

avant la p_riode de temporisation est termin_e,

appuyez sur la touche Annulet, puis sur la touche

START.

Start [_

Pour d_marrer un cycle, appuyez sur la touche

START une fois et fermer la porte.

Cancel @

Pour annulet un programme & tout moment, ouvrir

la porte et appuyez sur le bouton CANCEL jusqu'&

ce que vous entendiez une tonalit& Lorsque la

porte est ouverte, le dernier cycle s_lectionn_ se

affiche. Si vous le souhaitez, un nouveau cycle

peut maintenant _tre s_lectionn_e en appuyant

sur CANCEL et & la fermeture de la porte le cycle

commence.

Lumi re Bleue

Quand la LUMII_RE BLEUE s'allume sur le sol,

cela indique que le cycle de lavage est termin&

Instructions d'utilisation

Fen tre D'indication d' tat

La FENI_TRE D'INDICATION D'I6TAT affiche les codes qui sont normalement vus pendant le

fonctionnement normal ou la programmation du lave-vaisselle. La fen_tre n'affichera rien Iorsque la porte

est ferm_e. La FENI_TRE D'INDICATION D'I6TAT affiche les activit_s suivantes:

lh- 24h - Indiqu le nombre d'heures de

d_but de retard pour le cycle s_lectionn&

CL - Clignote Iorsque le programme a _t_

saisi et la touche START est infonc_e. II

clignote _galament si la porte est ouverte

pendant un cycle de lavage. Fermer la

porte pour commencer ou continuer un

cycle de lavage.

Loc - Le verrouillage enfants est activ&

Minutes - La dur_e de cycle ou la dur_e

restante.

End - Le cycle est termin&

L1 - L4 - Le niveau de produit de rin£age.

Utilisateur code d'instruction

Code

d'instruction

affiche

Anomalie

Cela indique que la porte a

_t_ laiss_e ouverte ou mal

verrouill_e.

Solution

Assurer la porte est bien verrouill_e pour effacer

I'affichage. Cela ne indique pas un probleme

avec votre lave-vaisselle et le service ne aura pas

besoin d'etre contact&

Codes d'erreurs

Code d'erreur

affiche*

i10

i20;

i40;

iF0

i30

i50

i60

iC0

Anomalie Solution

Un remplissage insuffisant a Rechercher un _crasement de la conduite d'alimentation en

_t_ d_tect& eau, ou un robinet d'eau insuffisamment ouvert.

Des filtres encrass_s ou

une conduite de vidange

partiellement obstru_e ont _t_

d_tect_s.

Une fuite ou un d_versement

d'eau on _t_ d_tect_s dans le

carter inf_rieur.

Une anomalie a _t_ d_tect_e &

hauteur du moteur de vidange

ou de lavage.

Une anomalie a _t_ d_tect_e

a hauteur du syst_me de

chauffage d I'eau.

Une anomalie a _t_ d_tect_e

a hauteur du syst_me de

commande _lectronique.

Contr61er et nettoyer les deux filtres et la zone de vidange et

rechercher un _crasement ou une obstruction du flexible de

vidange. Si la conduite de vidange est reli_e & un r_cipient

de vidange, s'assurer que I'opercule d_fon£able a bien _t_

retir&

Rechercer de mauvaises connexions au niveau de la vanne

d'entr_e d'eau et s'assurer que I'appareil est de niveau.

Appuyer sur le bouton d'annulation ou couper I'alimentation

pendant 5 minutes au moyen du disjoncteur, doivent effacer

ce code d'erreur et il doit _tre possible de red_marrer

I'appareil

Si ces operation ne r_solvent pas le probleme,

on doit appeler I'entretien.

*Dans tous les cas de code d'erreur, si appuyer sur le bouton d'annulation ou couper I'alimentation pendant 5

minutes au moyen du disjoncteur ne r_solvent pas le probl_me, contacter le Centre Electrolux d'assistance & la

clientele au 1-877-435-3287.

Preparation et Chargement de la Vaisselle

Preparation de La Vaisselle

Enlevez les gros morceaux de nourriture, les os,

les noyaux, les cure-dents, etc. Le systeme de

lavage enlevera les particules d'aliments restantes.

Grattez doucement les aliments brQl_s avec un

ustensile ne rayant pas ou faites tremper le plat

avant de le laver. Videz les liquides des verres et

des tasses.

Les aliments contenant des huiles v_g_tales et/

ou des additifs chimiques tels que la moutarde,

la mayonnaise, le vinaigre, le jus de citron ou des

produits & base de tomates, peuvent provoquer

une d_coloration de I'acier inox et des plastiques

s'ils restent en contact pendant long temps avec

ces objets. Sauf si le lave-vaisselle dolt _tre mis en

marche imm_diatement, il est conseill_ de rincer

ce genre de residus alimentaires.

Chargez les paniers de fa£on ace que les gros

objets n'empechent pas le distributeur de detergent

de s'ouvrir.

V_rifiez les recommandations du fabricant avant de

laver des objets dont on n'est pas sQr.

Si le lave-vaisselle se vidange dans un broyeur &

d_chets, assurez-vous que le broyeur & d_chets est

completement vide avant de mettre en marche le

lave-vaisselle.

Chargement du cutlery rack

Le rack Couverts est con_u pour les couverts et les

ustensiles de cuisine ou plus de service. Ustensiles

tres sales ou des objets avec cult les aliments

doivent _tre places dans le panier sup_rieur ou

panier& couverts pour de meilleures performances

de lavage. Les s_parateurs sur les _tageres de la

coutellerie aider & garder couverts s_par_s pour

_viter les dommages et am_liorer le nettoyage.

Chargement du Panier Superieur

Les fonctions et I'apparence des paniers, y

compris de celui des couverts, peuvent etre

diff_rents de celles de votre modele.

Le panier sup_rieur est con£u pour vous permettre

de charger de nombreuses fa£ons differentes un

grand nombre d'ustensiles comprenant les tasses,

les verres, les ustensiles & mance, les petites

assiettes, les bols, etc.

Placez les verres dans le panier sup_rieur. IIs

peuvent _tre cass_s s'ils sont places dans le

panier inf_rieur.

Les articles en plastique doivent _tre places

uniquement dans le panier sup_rieur. IIs peuvent

fondre s'ils sont places dans le panier inf_rieur.

Les verres et les tasses doivent _tre plac&s face

vers le bas pour un meilleur lavage et essorage.

II peut y avoir de la casses si des articles fragiles

se touchent pendant le fonctionnement du lave-

vaisselle.

Preparation et Chargement de la Vaisselle

Chargement standard pour 8 couverts

Flex Wash (disponible sur certains

modeles)

Le systeme Flex Wash vous offre la capacit_ de

laver les zones int_rieures des biberons, des

verres _troits et autres articles. Pour activer cette

caract_ristique, tournez les attaches pour qu'elles

pointent vers le haut (B). Pour d_sactiver, glissez-

les simplement vers le bas vers la clayette (A). Voir

I'image ci-dessous.

Chargement standard pour 10 couverts

........../ ...........ii¸¸¸.... i ¸

_ i!¸¸¸¸¸¸¸¸ii _ii .............

Chargement standard pour 12 couverts

Panier superieur reglable

La hauteur de la clayette sup_rieure peut

facilement _tre r_gl_e pour accommoder de la

vaisselle plus haute dans I'une ou I'autre des

clayettes. Pour soulever la clayette en position plus

haute, soulevez la clayette jusqu'& ce que les deux

c6t_s soient de la m_me hauteur et la clayette

se fixera en place. Assurez-vous que la clayette

reste de niveau de I'avant & I'arriere avec les deux

c6t_s & la m_me hauteur. Pour abaisser la clayette,

soulevez I_gerement puis poussez vers le bas et

rel&chez.

Preparation et Chargement de la Vaisselle

Dents repliables Panier superieur

Les dents repliables dans les clayettes inf_rieure

et sup_rieure facilitent le chargement d'articles

tres grands et difficiles & placer. Ces dents

peuvent _tre laiss_es relev_es pour une utilisation

normale ou repli_es pour des chargements plus

flexibles.

Le support de verres & pieds est utilis_ pour

retenir s_curitairement vos verres & vin en

place pour un meilleur lavage. Pour s_curiser

correctement vos verres appuyez simplement

le pieds du verre dans le centre de la clayette

& tasse. Les morceaux de rubber seront

autour du pied pour retenir le verre en place.

Panier sup_rieur

Clayette pour tasses/Supports de

verres a pied

La clayette pour tasses peut _tre repli_e pour

charger deux niveaux de tasses, de verres & jus,

et autres articles courts ou repliez les deux pour

utiliser avec des articles longs tels des ustensiles

et des spatules. Repliez pour charger les verres

hauts.

Clayette a prise facile

La clayette & prise facile est utilis_e pour retenir

en place les verres et ces articles en plastique

qui peuvent se d_placer avec I'eau du bras de

vaporisation.

Pr6paration et Chargement de la Vaisselle

Dents repliables Panier superieur

Les dents repliables dans les clayettes inf6rieure

et sup6rieure facilitent le chargement d'articles

tres grands et difficiles & placer. Ces dents

peuvent 6tre laiss6es relev6es pour une utilisation

normale ou repli6es pour des chargements plus

flexibles.

Panier

inf6rieur

Chargement du panier inferieur

Les fonctions et I'apparence des paniers, y

compris de celui des couverts, peuvent etre

diff6rents de celles de votre modele.

Le panier inf6rieur convient mieux aux assiettes,

sauciers, bols et ustensiles de cuisson. Les gros

ustensiles doivent 6tre plac6s dans les coins

pour de meilleurs r6sultats, mettre les bols les

casseroles et les po61es face sale vers le bas ou

vers le centre. Incliner 16gerement pour que la

vidange se fasse mieux.

Vous assurer qu'aucun grand article ne bloque la

rotation du bras gicleur.

Vous assurer que les manches ne d6passent pas

le fond du panier pour 6viter de bloquer la rotation

du bras gicleur.

Chargement standard pour 8 couverts

Chargement standard pour 10 couverts

Chargement standard pour 12 couverts

Preparation et Chargement de la Vaisselle

Chargement du panier a couverts

Quand les couvercles sont relev_s, m_langer les

articles dans chaque section du panier, certains

se dirigeant vers le haut d'autres vers le bas, pour

_viter de les embofter. Les jets d'eau ne peuvent

pas atteindre certains articles emboft_s.

Les fonctions et I'apparence des paniers, y

compris celles des couverts, peuvent _tre

diff@entes de celles de votre modele.

Mettre les ustensiles dans le panier & ustensiles

quand celuici se trouve dans le panier inf@ieur ou

poser le panier & ustensiles sur une table ou un

plan de travail pour le remplir.

Mettre les petits articles comme bouchons de

biberon, couvercles de pot, mini-fourchettes &

mars, etc. dans la section avec couvercle. Fermer

le couvercle pour retenir les petits articles.

Pour Ajouter De La Vaisselle

Para agregar o quitar elementos despu_s de que

comience el ciclo de lavado:

Desbloquee la puerta y espere unos segundos

hasta que la acci6n de lavado se detenga antes de

abrir.

Coloque el articulo y cerrar la puerta con firmeza

para retener y reanudar el ciclo.

Suivre la disposition suff@_e pour les articles,

celle qui est illustr_e, pour un meilleur lavage des

couverts.

S'assurer que rien ne d_passe du dessous du

panier qui pourrait bloquer le bras gicleur.

Ne pas m_langer I'argenterie avec les couverts

en acier inoxydable pour _viter d'endommager

I'argenture.

Le panier a ustensiles peut _tre s_par_ en

plusieurs sections qui peuvent _tre plac_es a

divers endroits dans le panier inf@ieur. Remplir

de couverts toutes les sections ou bien une seule

selon le besoin.

Distributeurs du Lave-Vaisselle et D tergents

Remplissage Du Distributeur de

Detergent

Le distributeur de d_tergent a un compartiment

pour le lavage principal oQ vous ajouterez votre

d_tergent ou pastille de d_tergent.

• Utilisez seulement du d_tergent & lave-

vaisselle frais pour lavage automatique. Les

autres d_tergents peuvent produire une

quantit_ excessive de mousse.

• Lorsque vous utilisez des pastilles de d_tergent

pour lavage automatique, placez une pastille

dans le compartiment de lavage principal et

fermez-le.

• Ajounter le d_tergent avant imm_diatement de

d_marrer le cycle.

• Ranger le d_tergent dans un endroit frais et

sec. Un d_tergent qui & pris I'humidit_ et qui

s'est solidifi_ ne se dissout pas completement.

Quantite de Detergent A Utiliser

La quantit_ de d_tergent & utiliser d_pend de la

duret_ de I'eau. La duret_ de I'eau est mesur_e

en grains par gallon. Utiliser trop peu de d_tergent

peut causer un mauvais nettoyage et un film d'eau

dure ou des taches. Utiliser trop de d_tergent dans

I'eau douce peut causer des gravures sur certains

verres, un dommage en surface qui apparaft

comme un film mais qui ne peut pas _tre enlev_

completement. Votre distributeur d'eau local,

compagnie d'adoucisseur d'eau ou agent local

peut vous informer de la duret_ de I'eau dans votre

r_gion.

Clench du

cou-

vercle

Compartiment

pour le lavage

principal

o_o

Couvercle lavage principal

Distributeurs du Lave-Vaisselle et D_tergents

Dosage de detergent

Placez un seul comprim_ d_tergent ou paquet mal plac_ le distributeur de d_tergent compartiment.

D_tergent Tableau d'utilisation

DuretO de l'eau

Montant (cuillOres

caf_):

Cuvette distributeur

niveau:

Soft Water

(eau douce)

(0-3 grains)

4 cuillOres _ cafO

Premiere ligne

Medium Hard Water

(moyennement dure)

(4-8 grains)

6 cuillOres _ cafO

deuxi_me Ligne

Hard Water

(eau dure)

(9-12 grains)

8 cuill_res _ caf_

Plein

Distributeurs du Lave-Vaisselle et D tergents

Produit De Rinqage

Le produit de rin£age amdliore grandement le

sdchage, rdduit les taches d'eau, de filmer. Avec

ses eaux "feuilles" off plats plut6t que de former

des gouttelettes d'eau qui laissent des taches.

Un distributeur, situ_ & c6t_ du compartiment de

d_tergent, rel&che automatiquement une quantit_

mesur_e d'agent de ringage durant le dernier

ringage. Si des taches et un mauvais s_chage sont

un probleme, augmentez la quantit_ d'agent de

rin£age distribute. I'indicateur sera fonc_ Iorsque

plein et sera plus clair Iorsqu'il est temps de remplir.

Pour ajouter de I'agent de ringage liquide, ouvrez

le couvercle. Versez de I'agent de ringage jusqu'&

ce que le liquide touche au niveau de remplissage

indiqu_. Fermez le couvercle.

Ne pas trop remplir afin d'_viter une quantit_

excessive de mousse. Essuyez tous d_bordements

avec un linge humide.

Le distributeur contient assez pour 11 & 66

lavages, d_pendant du r_glage.

Comment ajuster la quantite

d'agent de rinqage

Le dosage de liquide de ringage est indiqu_ dans

la fen_tre d'_tat. Appuyez et maintenez enfonc_e la

touche RINSE pendant 5 secondes jusqu'& ce que

la fen_tre d'_tat affiche L1, L2, L3 ou L4. Appuyant

pad "Delay" cela va changer les niveaux. Une fois

le niveau d'agent de ringage atteint L4, le niveau va

revenir a L1 et de commencer le d_compte termin_.

Facteurs Affectant les

Performances

Pression de I'eau

Le tuyau d'alimentation en eau chaude du lave-

vaisselle doit fournir une pression d'eau comprise

entre 20 et 90 livres par pouce carr_ (Ib/po2).

Une baisse de pression d'eau peut se produire

Iorsqu'un lave-linge fonctionne ou que quelqu'un

prend une douche. Attendez que I'utilisation d'eau

soit moins importante avant de mettre en marche le

lave-vaisselle.

Indicateur

_ ompartiment

d.'agent de

nngage

Couvercle

d.'agent de

nngage

L'option de sdchage a chaud HEAT DRY et,

combinde a un agent de rin_age, amdliorera

les performances de sdchage de votre lave-

vaisselle, La consommation d'dnergie

ndcessaire a I'utilsaion de I'option de sdchage

chaud HEAT DRY coete moins de quelques

cents par cycle, Vous pouvez choisir de ne pas

utiliser I'option de sdchage a chaud HEAT DRY,

Cependant, certains articles de votre vaisselle

ne seront pas tout a fait secs a la fin du cycle,

Temperature De I'eau

II est n_cessaire de disposer d'eau chaude pour

obtenir les meilleurs r_sultats de lavage et de

s_chage. I'eau alimentant le lave-vaisselle doit

_tre & au moins 120°F (49°C) pour donner de bons

r_sultats.

Pour v_rifier la temperature de I'eau d'alimentation

du lave-vaisselle :

• Ouvrez le robinet d'eau chaude le plus pres du

lave-vaisselle pendant quelques minutes pour

purger I'eau froide des tuyaux d'eau.

• Maintenez un bonbon ou un thermometre

& viandes dans le courant d'eau sortant du

robinet pour v_rifier la temperature.

• Si la temperature est inf_rieure & 120°F

(49°C), demandez & une personne qualifi_e de

remonter la temperature du thermostat de votre

chauffe-eau.

Entretien et Nettoyage

Exterieur - Nettoge ext_rieur de la porte avec

une _ponge ou une lavette et une solution d'eau

savonneause, tiede. Rincez ensuite avec de I'eau

propre et essuyez avec un chiffon sec. N'utilisez

pas de produits de nettoyage abrasifs.

Soins de Drain Air Gap

Si un intervalle d'air de vidange a _t_ install_ pour

votre lave-vaisselle encastr_, assurez-vous qu'il

soit propre afin que le lave-vaisselle se vidange

ad_quatement. Un intervalle d'air de vidange est

habituellement mont_ sur le dessus du comptoir et

peut _tre inspect_ en enlevant le couvercle. Cela

ne fait pas partie de votre lave-vaisselle et n'est

pas couvert par la garantie.

Nettoyer le filtre fin du cylindre

Le filtre fin du cylindre est con_u pour amasser

certains gros articles comme du verre brisk,

des os et des noyaux. Le filtre fin du cylindre

doit _tre nettoy_ pour maximiser la performance

de lavage. Enlevez le filtre fin du cylindre tel

qu'illustr_, tournez-le en sens antihoraire, soulevez-

le, videz-le et nettoyez-le en le rin£ant sous de

I'eau courante et remettez-le en place. L'utilisation

d'une _ponge ou d'une brosse pour bouteilles

peut _tre n_cessaire pour enlever tous les r_sidus

alimentaires.

Nettoyer le pre-filtre

Enlevez le filtre fin du cylindre et enlevez le pr_-

filtre du bas de la cuve du lave-vaisselle. Rincez

le pr_-filtre en le tenant sous de I'eau courante et

remettez-le.

Entretien et Nettoyage

Preparation pour I'hiver

Un lave-vaisselle laiss_ dans un endroit sans

chauffage dolt _tre prot_g_ du gel. Demandez &

une personne qualifi_e d'effectuer les operations

suivantes •

Pour D_brancher I'alimentation:

1. Coupez I'alimentation _lectrique du lave-

vaisselle en enlevant les fusibles ou en

d_clenechant le disjoncteur.

2. Coupez I'alimentation d'eau.

3. Placez un r_cipient sous la vanne d'entr_e.

D_branchez le tuyau d'alimentation en eau

de la vanne d'entr_e et laissez I'eau s'_couler

dans le r_cipient.

4. D_branchez le tuyau de vidange de la pompe

et laissez I'eau s'_couler dans le r_cipient.

Pour Remettre en Service:

1. Rebranchez I'alimentation en eau et le tuyau

de vidange, ainsi que I'alimentation electrique.

2. Ourvez I'eau et le courant _lectrique.

3. Remplir les deux distributeurs de d_tergent

et faire fonctionner le lave-vaisselle en cycle

POWER PLUS et HEAVY WASH.

4. V_rifiez les connezions pour assurer qu'elles

sont d_nu_es de fuite.

Solutions aux Prob-

I mes Simples

Avant d'appeler pour un d_pannage, relisez ce

chapitre. II peut vous gagner du temps et vous

_conomiser de I'argent. Ce chapitre contient

les solutions aux problemes simples qui

ne sont pas le r_sultat d'un d_faut de main-

d'oeuvre ou de mat_riaux d_fectueux de votre

lave-vaisselle.

Nourriture Restant Sur La

Vaisselle

V_rifiez la temperature de I'alimentation en

eau. (Voir Pour commencer, page 52.) Elle

dolt _tre d'au moins 120°F (49°C). (Voir

Facteurs affectant les performances.)

Choisissez un autre cycle pour un temps de

lavage plus long.

V_rifiez que les paniers sont bien charges.

I_vitez I'emboftement des objets.

La pression d'eau de la maison peut _tre trop

basse. Elle dolt _tre comprise entre 20 et 90

livres par pouce carr_ (Ib/po2).

V_rifiez la duret_ de I'eau. Pour les eaux tres

dures, il peut _tre n_cessaire d'installer un

adoucisseur d'eau. (Volt Guide d'utilisation du

d_tergent.)

Utilisez un nouveau d_tergent.

Assurez-vous qu'aucun objet ne bloque I'un

des bras de pulv_risation, I'emp_chant de

tourner.

i !ii iiii ¸ i !iil¸i i !i iii! !i! ¸i!i ii !¸ ilili iiiii;!iiii ! !!i ili!i i i!i!iii!i i iii ¸

_!_i_!_!i!_i!!_!_!!i_i_!!i_i_!!i_i_!!i_i!_!ii!_!!ii!i_!_!_!_!_!_!!_!_!_!_!_!_!_!_!!_!_!_!_!_!_!_!_!!_!_!_!_!_!_!_!_!!_!_!_!_!_!_!_!_!!_!_!_!_!_!_!_!_!!_!_!_!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!_!i_!!_!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!i!_!i!_!!!!i_!_!!_!_!_!_!_!!_!_!i_!_i!_!_i!_!_!!_!_!i_!_i!_!_i!_!_!!_!_!i_!_i!_!_i!_!_!!_!_!i_!_i!_!_i!_!_!!_!_!i_!_i!i!_i!i!_!!i!_!i!!_i!i!_i!i!_!!i!_!i!!_i!i!_i!!!_!!!_!_'

Attaque de Surface

I'utilisation d'une trop grande quantit_ de

d_tergent avec une eau douce ou adoucie pro-

voque ce film qui ne peut pas _tre enlev&

• Ajustez la quantit_ de d_tergent en fonction de

la duret_ de I'eau. (Volt Guide d'utilisation du

d_tergent.)

• Abaissez la temperature de I'eau.

Solutions aux Probl mes Simples

La Vaisselle N'est pas Seche

Assurez-vous que le distributeur de produit de

rin£age est rempli.

Augmentez la quantit_ de produit de rin£age

(Voir Produit de rin£age.) V_rifiez la tempera-

ture de I'alimentation en eau. Assurez-vous

qu'elle est d'au moins 120°F (49°C).

V_rifiez le chargement. I_vitez I'emboftement

des objets.

Les objets en plastique peuvent avoir besoin

d'etre essuy_s. II y a plus d'eau qui reste sur

les objets en plastique car leur surface n'est

pas aussi chaude que celle des objets en verre

ou en m_tal.

• Les tasses avec un fond concave gardent I'eau.

Affichage Pas en Mode

D'operation

• Maintenir I'lc6no R_gl_e pendant 5 secondes

pour obtenir I'unit_ pour remettre & z_ro au

mode normal d'op_ration.

Les verres ou les couverts corn-

portent des taches ou sont recou-

verts d'un film blanch&tre

V_rifiez la duret_ de I'eau. Pour des eaux tres

dures, il peut _tre n_cessaire d'installer un

adoucisseur d'eau. (Volt Guide d'utilisation du

d_tergent, page 61 .)

La temperature de I'eau peut _tre trop basse.

I_vitez les temperatures extr_mement basses

ou hautes. (Volt Facteurs affectant les perfor-

mances.)

I_vitez de trop charger le lave-vaisselle ou de le

charger de maniere incorrecte. (Voir Prepara-

tion et chargement de la vaisselle.)

• Utilisez un nouveau d_tergent. Un vieux d_ter-

gent n'est pas efficace.

• Assurez-vous que le distributeur de produit de

rin£age est plein.

V_rifiez si la quantit_ appropri_e de d_tergent

est utilis_e pour le cycle s_lectionn& (Volt Dis-

tributeur de d_tergent.)

La pression d'eau de la maison peut _tre trop

basse. Elle dolt _tre comprise entre 20 et 90

livres par pouce carr_ (Ib/po2).

I_'affichange ne Fonctionne Pas

• V_rifiex si I'appareil est en mode sabbat.

Reportez-vous & la pour activer I'affichange de

nouveau.

La Vaisselle Est I_brechee

Chargez la vaisselle avec soin et ne sur-

chargez pas le lave-vaisselle. (Voir Preparation

et chargement de la vaisselle.)

Placez les objets d_licats dans le panier su-

p_rieur.

Appuyez bien les verres contre les tiges et ne

les placez pas sur les tiges.

Rangez les objets de fa£on & ce qu'ils soi-

ent stables et qu'ils ne basculent pas lots du

d_placement des paniers. Tirez ou poussez les

paniers lentement.

Assurez-vous que les grands verres et les

verres & pied ne touchent pas le dessus de la

cuve Iorsque le panier est repouss&

II est recommand_ de laver la porcelaine fine

ancienne et les cristaux & la main.

Bruits Normaux que Vous Enten-

drez

Les bruits normaux comprennent le remplis-

sage de I'eau, la circulation de I'eau et les

bruits des moteurs.

La pulsation de la pompe provoque une

augmentation et une diminution de la vitesse

du moteur & intervalles r_guliers pendant les

cycles.

Solutions aux Probl mes Simples

La Vaisselle est Tachee ou Decol-

oree

Le th_ et le caf_ peuvent tacher les tasses.

Enlevez les taches en lavant & la main dans

une solution d'eau de javel d'1/2 tasse (120

mL) dans un quart (1 L) d'eau tiede. Rincez

soigneusement.

Les d_p6ts de fer dans I'eau peuvent pro-

voquer un film jaune ou brun. Un filtre & eau

install_ dans la tuyauterie d'alimentation

corrigera ce probleme.

Les ustensiles de cuisine en aluminium

peuvent laisser des marques grises ou

noires Iorsqu'ils frottent sur les autres objets.

Effectuez correctement le chargement.

Certains aliments tres acides peuvent

provoquer la d_coloration de I'acier inox et

des plastiques s'ils sont en contact avec ces

objets pendant Iongtemps. Utilisez le cycle

de rin(_age ou rincez & la main si le lave-

vaisselle n'est pas mis en marche imm_di-

atement.

Le m_lange de couverts en acier inox et

en m_tal argent_ dans le panier & couverts

peut provoquer des points d'attaque sur les

lames en acier inox. I_vitez de m_langer les

couverts en acier inox et en m_tal argent&

Du Detergent Reste Dans Le Go-

det

Le d_tergent peut _tre vieux. Jetez-le et utilisez

un nouveau d_tergent.

Assurez-vous que I'action de I'eau peut attein-

dre le distributeur.

• V_rifiez que le cycle est bien termin&

• Assurez-vous que des objets n'emp_chent pas

le distributeur de s'ouvrir.

• Assurez-vous que le panier sup_rieur est fer-

mement attach_ & la buse situ_e & I'arriere de

la cuve avant de fermer la porte.

De L'eau Reste Dans Le Fond de

La Cuve

II n'est pas normal que de I'eau reste dans

le fond de la cuve & la fin du cycle. Si c'est le

cas, le lave-vaisselle peut ne passe vidanger

correctement. (Voir Le lave-vaisselle ne se vide

pas correctement.) II peut aussi _tre n_ces-

saire de nettoyer le filtre. (Volt Entretien du

filtre.)

Remarque : II est normal de voir un peu d'eau

sous le filtre & la fin d'un cycle.

Le Lave-Vaisselle Fuit

Utilisez seulement un nouveau paquet de d_-

tergent con(_u pour les lave-vaisselle automa-

tiques. Mesurez le d_tergent soigneusement.

Essayez une marque diff_rente.

Du produit de rin(_age renvers_ peut provoquer

de la mousse et entrafner un d_bordement.

Essuyez tout renversement avec un chiffon

mouill&

• V_rifiez que le lave-vaisselle est bien de

niveau. (Voir Instructions d'installation.)

Le Lave-Vaisselle ne Fonctionne

Pas

V_rifiez que le disjoncteur n'est pas d_clench_

ou que le fusible n'est pas brQl&

Assurez-vous que I'alimentation en eau est

ouverte.

V_rifiez que le cycle est programm_ correcte-

ment. (Voir Instructions d'utilisation.)

V_rifiez que I'option de RETARD de d_marrage

n'a pas _t_ s_lectionn_e.

Assurez-vous que la porte est ferm_e et ver-

rouill_e.

Solutions aux Probl mes Simples

Le Lave-Vaisselle ne se Vide pas

Correctement

• Si I'appareil est raccord_ & un broyeur &

d_chets, assurez-vous que le broyeur est vide.

Si I'appareil est raccord_ & un nouveau broyeur

& d_ches, v_rifiez que le bouchon & d_foncer

situ_ & I'int_rieur de I'entr_e du broyeur a bien

_t_ enlev&

V_rifiez que le tuyau de vidange n'est pas

pinc&

Assurez-vous que le cycle est termin_, que ce

n'est pas une simple pause.

Le Cycle Prend Trop de Temps

V_rifiez que le cycle n'est pas dans une phase

de chauffage de I'eau.

V_rifiez que I'option de retard de d_marrage

n'a pas _t_ s_lectionn_e.

V_rifiez que I'option de d_sinfection n'a pas

_t_ s_lectionn_e.

Le Lave-Vaisselle ne se Remplit

Pas

• V_rifiez que I'alimentation en eau est ouverte.

• Ajoutez 1/2 tasse d'eau dans le fond de

I'appareil et d_marrez-le & nouveau.

Pour Enlever Les Taches et Les

Films

L'eau dure peut laisser un d6pSt de calcaire a.

I'interieur du lave-vaisselle. La vaisselle et les

verres peuvent aussi avoir des taches ou un film

pour de nombreuses autres raisons. (Voir Les

verres et les couverts comportent des taches ou

sont recouverts d'un film blanch&tre, page 67.)

Pour enlever les d6pSts, les taches et les films,

faites un cycle en suivant les instructions ci-

dessous :

1. Chargez la vaisselle et les verres propres de

la maniere normale. Ne mettez pas de cou-

verts ou d'ustensiles en metal.

N'ajoutez pas de detergent.

Selectionnez le cycle de LAVAGE NORMAL.

Appuyez sur le bouton MARCHE/ANNULA-

TION et fermez la porte.

Laissez le lave-vaisselle toumer jusqu'au

debut du deuxieme remplissage. Ouvrez la

porte et versez 2 tasses de vinaigre blanc

dans le fond du lave-vaisselle.

5. Fermez et verrouillez la porte. Laissez le

cycle se terminer.

Le Lave-Vaisselle a Une Odeur

La vaisselle sale laiss_e dans le lave-vaisselle

trop Iongtemps peut d_velopper une odeur.

Utilisez le cycle de rin£age.

Lors de la premiere installation il y a une

odeur de <<neuf >>.Ceci est normal.

V_rifiez que I'appareil se vidange correcte-

ment. Voir Le lave-vaisselle ne se vide pas

correctement.)

Garantie

Votre appareil est couvert par une garantie limit6e d'un an. Pendant un an & partir de la date d'achat d'origine Electrolux

r6parera ou remplacera les pi_ces _le cet ap,parei! qui pr6s,entent un defaut de mat6riau ou de fabrication, si,cet a,ppareil est

install6,, utitis6 e[entretenu seton tes ins!ructtons Tour_es. La cuve et !e rev6tement de po,rte en acier inoxyaable ae votre

apparett so.nt, couverts par une garant,ie timit6e & vie. cenaant la vie ae t'ap,pareil, E,lectr,o!ux re,mptace.ra une cuve o,u un

reve[emen[ ae por[e en acter tnoxyaaDte qut manque ae,con[entr ae t'eau a causea'un ae,[au[ ae ma[e, nau ou ae TaD,nca-

tion ,si,ce! appareit est instatt6, utitts6,et entretenu se!on tes instructions Tournies. ue ,ptus, tes,paniers ae tave-vais,..setteet le

moaute ae commanae 6tectronique ae votre appareit sont couverts p,ar une clarantie timit6e ae aeux & cinq ans. uurant la

p,6r,iode s'6tendant de la deuxiem, e & la cinqui6me annee & partir de la date cl'achat d'origine, Electrolux fournira un panier

ae tave-vaisselle ou un m,oaute ae comm,anae 6tectronique pour votre appareit gui pr6sente un aeTaut de mat6riau ou ae

TaDrication, si cet appareii est instaiie, utiiis6 et entretenu seion ies instructions Tournies..

Exclusions

Cette garantie ne couvre pas ce qui suit :

1. Les produits dont le numero de s6rie d'origine a et6 enlev6, modifie ou n'est pas facilement lisible.

2. Les appareils qui ont change de proprietaire ou qui se trouvent & I'ext6rieur des €:tats-Unis ou du Canada.

3. La pr6sence de rouille & I'int6rieur ou & I'ext6rieur de I'appareil.

4. Les produits vendus ,, tels quels >>ne sont pas couverts par cette garantie.

5. La perte d'aliments caus6e par une panne du r6frigerateur ou du congelateur.

6. Les produits utilis6s dans des etablissements commerciaux.

7. Les appels de service qui ne concernent p,as un mauvais fonctionnement un defaut de fabrication ou un vice de mat6-

riau, ou pour les appareils qui ne font pas I'objet d'un usage domestique ou qui ne sont pas utilis6s conformement aux

instructions Tournies.

8. L,es appels de service pour v6rifier I'installation de votre appareil ou pour obtenir des instructions concernant I'utilisation

ae vo[re apparett.

9. Les frais engages p,our rendre I'appareil accessible pour,une r6paration, par exemple I'enlevement des garnitures, des

armoires, aes etageres, etc., qui ne Taisaient pas partie ae t'appareil Iorsqu'it a quirt6 I'usine.

10. Les,app,els de service qui concernent la r6,paration ou le remplacement des amp.oules, des filtres & air, des filtres & eau

ou a'autres artictes consomptiDtes, ou aes Doutons, aes poignees ou a'autres pteces esthetiques.

1 1. Les coQts de main-d'oeuvre ou de service, & domicile, pendant les p6riodes supplementaires de garantie limit6e au del&

de la premiere annee suivant la date a'acnat origina e.

12. Les coQts de ramassage et de livraison; votre appareil est congu pour 6tre r6par6 & la maison.

13. Les frais supplementaires comprenant sans s'y limiter les appels de service en dehors des heures normales de

,bureau, en [ifi de semaine ou un jour f6ri& es droits de p6acl_, les frais de convoyage ou les frais de deplacement pour

tes appets ae service aans aes enaroits isot6s, notamment I'Etat de I'AlasKa.

14. Les dommages, cau,ses au fini de I'appareil ou & la maison pendant le transport ou I'installation, ce qui comprend, sans

s'y imiter, es p ancners, es armoires, es murs, etc.

15. ,Les domm&ges causes par : des r6p,arations !aires par des techniciens non autoris6s; 'utilisation de pieces autres que

tes pieces _-tectrotux a'origine ou t'utitisation ae pieces qui n'ont pas 6t6 obtenues par t'entremise dun r6parateur auto-

rise; ou les causes externes comme I'abus, la mauvaise utilisation, I'alimentation electrique inadequate, les accidents,

les feux ou les catastrophes naturelles.

AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS

EUNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITC:E EST LA RC:PABATION OU LE REM-

PLACEMENT DU PRODUIT COMME DECRIT PRECEDEMMENT. LES RECLAMATIONS BASEES SUR DES GARANTIES

IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADAPTATION A UN USAGE

PARTJCULIER, SONT LIMITEES A UN AN OU A LA PERIODE LA.PLUS COURTE PERMISE PAR LA LOI, QUI NE DOlT

PAS ETRE INFERIEURE A UN AN. ELECTROLUX NE POURRA ETRE TENUE RESPONSABLE DES DQMMAGES

ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATERIELS ET DES DEPENSES IMPREVUES RESULTANT

D'UNE VIOLATION DE CETTE GARANTIE ECRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ETATS

ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES

ACCESSOIRES OU INDIRECTS NI RESTRICTION.SUR LES GARANTIES IMPLICITES. DANS CE CAS. CES RESTRIC-

TIONS OU.EXEMPTIONS POURRAIENT NE PAS ETRE APPLICABLES. CETTE GARANTIE ECRITE VOUS DONNE DES

DROITS LEGAUX PRECIS. SELON LETAT OU LA PROVINCE, IL SE PEUT QUE VOUS DISPOSIEZ D'AUTRES DROITS.

Si vous devez faire appel au service de r6paration

Conservez votre regu votre bon de livraison ou route autre preuve valide de P_ement p`ermettant d'6tablir la p6riode de la

garantie au cas ou vous auriez besoin ae Taire appet au service ae r6paration. _i une reparation est effectuee, it es! dans

vot.re int6r6t d'obtenir et d.e conserver t,ous tes re,gus. Le service auquet vous.avez aroit en,vertu ae cette garantie aoit 6tre

ob[enu en communiquan[ avec __lec[rolux aux aaresses ou aux numeros ae [616pRone ci-aessous.

Cette garantie n'est valide gu'aux €:t,ats-Unis, & Puerto Rico et au Canada. Aux €:tats.Unis _ & P,uerto, Rico, v.9.otreappareil

est garanti par Electrotux tvt;_jorApJ_tiances_'_orth America, une aivision d'Electrotux,Home _roaucts, tnc. Au c,anaaa, votre

appareit es[garanti par Electrotux c,anaaa c,orp. _ersonne n'est autorise & moaiTier tes obligations contenues aans cette

garantie ni & vapp,orter des ajouts. Les obligations de cette garantie concernant la r6p,aration et les pieces doivent 6tre

rempties par Electrotux ou p.#.r une compagnie ae r6paration autoris6e. Les caract6ristiques et les sp6ciTications aecrites ou

ittus[r6es peuvent 6tre modifiees sans pr6avis.

EE. UU. Canada

1-877-435-3287 1-800-265-8352

Electrolux Major Appliances North America Electrolux Canada Corp.

10200 David Taylor Drive 5855 Terry Fox Way

Charlotte, NC 28262 Mississauga, Ontario, Canada L5V 3E4

Donde Obtener Informacibn

|ndice

Donde Obtener Informacibn ............................. 43

Instruccions de Seguridad Importantes .......... 44

Descripcibn de Las Caracterfsticas ................. 45

Instrucciones de Uso ................................... 46-49

Preparacibn y Carga de Platos .................... 50-54

Dispensador y Detergents para

Lavavajillas ................................................. 55-57

Cuidado y Limpieza ...................................... 58-59

Controles ............................................................ 14

Soluciones a Problemas Comunes ............. 60-62

Garantfa .............................................................. 63

English .................................................................. 2

French ................................................................. 22

Leer y ahorrar por favor esta guia

Gracias por elegir Electrolux, la neuva marca de

fabric& superior en los aparatos electrodomisti-

cos. Este & del uso; La guia del cuidado es

parte de nuestra comisi6n a la saisfacci6n del

cliente y de calidad del producto a traves de la

vida de servicio de tu nueva aplicaci6n.

Vemos tu compra como el principio de una

relaci6n. Para asegurar nuestra capacidad de

continuar sirviendote, utilizar pro favor esta

p&gina para registrar la informaci6n de producto

importante.

Guardar un expediente para la

referencia rapida

Fecha de la compra

Numero de modelo de Electrolux

Numero de serie de Electrolux

_CONSULTAS?

Para la ayuda gratis del telefono en los E.E.U.U

y el Can&da:

1-877-4ELECTROLUX (1-877-435-3287)

Para la visita en linea http://de la informacion

de la ayuda y de la produccion del internet

www.electroluxappliances.com

Instrucciones de Seguridad Importantes

Para su seguridad

• Lea todas las instrucciones antes de usar su

lavavajillas.

• Use su lavavajillas solamente e acuerdo con

las insrucciones de Guia del propietario.

• Las instrucciones incluidas en este Manual

del Usuario, no pueden durir todas las

situaciones o condiciones posibles que

peudean presentarse. Pot Io tanto, se debe

usar sentido com6n y tenet cuidado cuando

se instala, se hace funcionar y se repara

cualquier artefacto.

• EL LAVAVAJILLAS DEBE TENER CONEXlON

A TIERRA. Para m#.s detalles, lea las

instrucciones de instalaci6n.

• Este lavavajillas est#. diseSado para funcionar

con la corriente de la casa (120 V, 60Hz). Use

un circuito que tenga un fusible o interruptor

de circuitos de 15 amperios. Use un fusible

de 20 amperios, si el lavavajillas est#.

conectado a un triturador de desperdicios.

• No haga funcionar el lavavajillas a menos

que todos los paneles de inclusi6n esten

colocados en el lugar que les corresponda.

• Para evitar que alguien quede atrapado o

se asfixie, saque la puerta o el mecanismo

de cierre de todo lavavajillas que se haya

desechado o no se este usando.

No permita que los niSos y bebes se

acerquen al lavavajillas cuando este

funcionando.

• No deje que los niSos usen la puerta ni las

rejillas del lavavajillas para sentarse, pararse

o jugar ni que abusen de las mismas.

• Para reduciendo el riesgo de lesiones, no

permita que los niSos jueguen dentro ni sobre

la lavavajillas.

• Use solamente los detergentes y agentes de

enjuague recomendados para lavavajillas.

• Mantenga los detergentes y los agentes de

enjuague fuera del alcance de los niSos.

• Si el desagOe del lavavajillas pasa pot un

triturador de desperdicios, aseg6rese de

que este se encuentre completamente vacio

antes de hacer funcionar el lavavajillas.

• No lave articulos de pl&stico a menos

que se indique: "Dishwasher Safe" o

equivalente. Consulte al fabricante para

recomendaciones, si no est#.n marcados.

Los articulos que no esten marcados

lavarse en el lavavajillas pueden derretirse y

crear un peligro de incendio.

• Antes de hacer el servicio, desconecte la

corriente electrica del lavavajillas.

• Las reparaciones las debe hacer un tecnico

calificado.

No trate de modificar los controles.

No toque el elemento calefactor durante o

imediatamente despues del uso.

Cuando coloque los articulos que se van a

lavar:

• Coloque los articulos cortantes y los

cuchillos en forma tal que no vayan a

daSar el selloe de la puerta ni la tina.

• Coloque los objetos cortantes y los

cuchillos con el mango hacia arriba para

evitar cortarse.

Bajo ciertas condiciones, se puede producir

gas hidr6geno en los sistemas de agua

caliente que no se han usado pot dos a m&s

semanas. EL HIDROGENO ES EXPLOSlVO>

Si el sistema de agua caliente no se ha

usado pot mucho tiempo, antes de usar

el lavavajillas, abra los grifos y deje cotter

el agua caliente por varios minutos. Esto

dejar& salir cualquier gas hidr6geno que se

haya acumulado. EL GAS HIDROGENO ES

INFLAMABLE. No fume ni use una llama

durante este tiempo.

No guarde ni use materiales combustibles,

gasolina ni otros vapores y liquidos

inflamables cerca de este artefacto ni de

cualquier otto.

GUARDE ESTAS INSTRUCCIONES

Descripcibn de las Caracteristicas

Como Funciona Su Lavavajillas

El lavavajillas limpia aplicando agua caliente y detergente a traves de los brazos de aspersi6n alas

superficies sucias. En primer lugar el lavavajillas se deshace de los restos que caen durante la carga.

A continuaci6n se Ilena de agua y cubre el &rea de filtrado. Entonces, el agua se bombea a traves de

los brazos de aspersi6n. Los restos de suciedad pasan por el filtro y por el desg0e a medida que se

bombea el agua. Estos pasos se repiten tantas veces como sea necesario. La cantidad de Ilenados

de agua varia de acuerdo con cada ciclo.

Eleemento rociador superior

Cubiertos bandeja

Bandeja

Empaque de superior

una ajustable

Bandeja para

zas y copas

Rejilla superior

Bandeja de Flex Wash

sujecion Luz Interior

Brazo rociador

intermedio Canasta de

Cubiertos

Copas Holder

Rejilla inferior

Spray brazo Filtro

inferior

Dispensador de

detergente

Dispensador

del elemento

de enjuague

Etiqueta con el

nQmero de serie

(esta colocada

al lado derecho

de la tina)

Cbmo empezar

1. Cargue el lavavajillas (consulte Preparar y cargar la vajilla).

2. Afiada el detergente (consulte Dosificador del lavavajillas y detergentes).

3. Afiada el abrillantador, si procede (Consulte Abrillantador).

4. Seleccione el CICLO deseado (Consulte las opciones de selecci6n de ciclo).

5. Seleccione la OPCION deseada (Consulte las selecciones de opciones de energia).

6. Abra el grifo m_.s cercano de agua caliente hasta que el agua salga caliente. Apague el agua.

7. Para comenzar, pulse START/CANCEL y cierre la puerta.

Instrucciones de Uso

I _c_ o o o o o o o o o

auto heavy normal e¢o rinse favorite fast upper stemware Electrolux

o o o o o _.E

hitemp sanitize air dry max dry delay START CANCEL

Sonidos Normales de Funcionamiento

Su lavavajillas usa motores eficaces en el uso

de la energia para las porciones de lavado y de

desag0e del ciclo que haya seleccionado. Cada

ciclo tiene una serie de Ilenados de agua y

desag0es para lavar y enjuagar los platos. A me-

dida que cada ciclo comienza, usted puede o no

oir el motor de desag0e. Usted ademAs puede

oir el sonido del agua a medida que entra en la

tina y los brazos rociadores girando y circulando

el agua. El motor del lavado a menudo pulsa a

trav_s del ciclo, Io cual varia la presi6n del agua y

mejora el rendimiento.

Energia

La etiqueta amarilla en la guia de energia que

se suministra en la unidad indica el consumo

de energia que tendrA al cabo de un afro y la

compara respecto de otras unidades disponibles.

La energia se basa en la respuesta de un ciclo

normal al realizar pruebas utilizando vajilla sucia

que simula el uso promedio. Durante la prueba

se utilizan ocho platos y algunos cubiertos. La

energia total se basa en ejecutar el n_mero

promedio anual de ciclos, aplicando niveles

tipicos e suciedad a la vajilla y, en la mitad de las

veces, seleccionando la opci6n de uso de energia

adicional para obtener un secado mas completo

de la vajilla. El consumo real de energia y agua

depender& de los ciclos y las opciones que se

seleccionen.

Esta unidad utiliza un elemento calentador de

agua ubicado debajo del cubo. No hay ningt3n

calentador expuesto que pueda entrar en contacto

con los utensilios pl&sticos o que sea facil de tocar.

El calor se aplica a la vajilla a trav_s del agua cali-

ente. Por esta motivo, la vajilla de plAstico puede

colocarse en el estante que mejor se adapte, ya

que cualquiera es adecuado. La temperatura es

uniforme en todo el lavaplatos.

En varios lavaplatos cuando se requiere un secado

completo, el calentador expuesto se utiliza despu_s

del desag0e final, para calentar y secar la vajilla.

Se el usuario prefiere ahorrar energia y secar la

vajilla a mano, se selecciona el secado al aire en

lugar del secado t_rmico. El potente calentador

de la unidad no es apto para que funcione en

seco. Sin embargo, el secado al aire es una

opci6n. Si el usuario prefiere gastar un poco

m&s de energia para secar mejor los platos, se

debe desactivar la opcion de secado al aire. En

respuesta a esta acci6n, se incrementar&n las

temperaturas de lavado y enjuague del ciclo. Esto

ayudar& a la limpieza y dejar& ademas la vajilla

mAs caliente. Cuando el desag0e final elimine el

agua estancada, el calor adicional almacendao

en la vajilla actuar& para evaporar los restos de

agua.

La unidad cuenta con una selecci6n de ciclos.

En general, cuanto mayor sea la cantidad de

agua utilizada por un ciclo y mayores sean las

temperaturas que se alcance, mayor ser& el

consumo de energia. Varios ciclos, como el ciclo

normal, cambiar&n su respuesta en funci6n del

nivel de suciedad, las opciones seleccionadas y

las condiciones ambientales. El ciclo normal es

bueno para un uso general. Otros ciclos son para

un uso especial, como el ciclo de carga pesada o

potencia adicional, ideal para utensilios de cocino

con suciedad muy adherida.

Instrucciones de Uso

Selecciones de Ciclos de

Lavado

La duraci6n de los ciclos es aproximada y varia de

acuerdo con las opciones seleccionadas. El agua

caliente es necesaria para activar el detergente

del lavavajillas y derretir la suciedad dejada por

alimento grasosos.

Un sensor autom&tico verifica la temperatura del

agua de entrada para el lavado principal de cada

ciclo, retrasando si es necesario el temporizador,

hasta que el agua est_ Io suficientemente caliente.

Cuando se selecciona 'HI-TEMP WASH' (Lavado

con Temperatura Alta), el sensor verifica que la

temperatura sea ann mas alta. Deje correr el agua

calinte de la Ilave m&s cercana al lavavajillas hasta

que salga caliente.

Selecciones de Ciclos

El Smart Soil comprueba el nivel de suciedad en

sus platos en los autom6viles, ciclos Normal y Eco.

Ciclo de tiempo y agua usuage variara en base a

la cantidad de tierra esta en los platos.

Auto

Cuando se coloca en el lavavajillas una

carga parcial de platos ligeramente sucios,

autom&ticamente se realizar& un ciclo de lavado

similar a un lavado corto. Cuando se coloca

una carga completa de platos muy sucios,

automaticamente se realizar& un ciclo de lavado

intenso. La tecnologia 'Smart Sensor' del

lavavajillas determinar& el tipo de ciclo requerido

para lavar los platos y lavar& m&s eficazmente

cada vez. El consumo de agua varia de

aproximadamente 3,0 a 7,4 galones. La duraci6n

del ciclo es de aproximadamente 118 y 200

minutos.

Heavy

Para ollas, sartenes, cacerolas y platos con restos

de alimentos resecos o quemados. El consumo de

agua varia de aproximadamente 7,1 a 8,1 galones.

La duraci6n del ciclo es de aproximadamente 129

y 189 minutos.

Normal

Para cuchilleria y platos normalmente sucios. El

consumo de agua varia de aproximadamente

3,0 a 7,4 galones. La duraci6n del ciclo es de

aproximadamente 118 y 200 minutos.

Eco

Para cuchilleria y platos que han sido enjuagados

y estan ligeramente sucios. El consumo de agua

varia de aproximadamente 4,3 a 7,7 galones. La

duraci6n del ciclo es de aproximadamente 86 y 93

minutos.

Rinse ""

Iii1_

#lit _

Para enjuagar platos que ser_n lavados m_s tarde.

El consumo de agua es de aproximadamente

2,2 galones. La duraci6n del ciclo es de

aproximadamente 15 minutos.

Favorite (_)

Este ciclo permite programar el ciclo y las opciones

preferidas en un bot6n. Para programar este

ciclo: seleccionar el ciclo y las opciones de tu

deseo luego mantenga oprimida la tecla 'Favorite'

hasta que el LED vamos. El ciclo y las opciones

seleccionadas se guardan como el favorito. Todos

los ajustes que fueron seleccionados se iluminan.

Una vez programado, basta con pulsar la tecla

'Favorite seguido Iniciar para que comience el ciclo

programado.

Para cuchillena y platos que han sido enjuagados

y estan ligeramente sucios. El consumo de agua

varia de aproximadamente 4,5 galones. La

duraci6n del ciclo es de aproximadamente 30

minutos.

Upper _/

Para vajilla poco sucia y pre-enjuagado y cubiertos

cuando usted no tiene una carga completa.

El consumo de agua es de aproximadamente

3,5 a 4,3 galones. Tiempo de lavado es de

aproximadamente 52 y 128 minutos.

Stemware !_

Para China y el cristal finos ligeramente

manchados. El consumo de agua varia de 4,9

galones. El tiempo de lavado varia entre 96 y 116

minutos.

Instrucciones de Uso

Selecciones de Opciones de

Hi-Temp j

Cuando se selecciona la opci6n HI-TEMP, el

lavaplatos calienta el agua en el ciclo principal

hasta aproximadamente 140°F (60°C).

Este aumento de la temperatura del agua ayuda

a eliminar el detergente del lavavajillas alimentos,

grasa y suciedad de los platos mAs eficaz y ayuda

a secar. Opci6n HI-TEMP s61o se puede utilizar

con el Auto, ciclos Heavy, Normal y Upper.

Child Lock Controls/Air Dry _ fl

Para evitar que los nifios cambien accidentalmente

el ciclo del lavavajillas o de inicio de la lavavajillas,

bloquee los controles del lavavajillas oprimiendo

la tecla AIR DRY hasta que aparezca "Loc" en la

ventana de estado. Los controles estAn bloqueados

y no hay nuevas selecciones se pueden hacer

hasta que se libere el bloqueo. Para desbloquear

los controles, optima la tecla 'DRY AIR hasta "Loc"

desaparece.

Sanitize _-I-

Para higienizar sus vasos y platos, seleccione

la opci6n SANITIZE. Esta opci6n se calienta la

temperatura del agua en el enjuague final a 157°F

(69.4°C) y se mantiene esta temperatura durante

7 minutos. SANITIZE est& disponible en Auto,

pesado, y los ciclos normales. Solamente estos

ciclos de esterilizaci6n han sido disefiados para

cumplir con los requisitos de NSE

El tiempo de ciclo se extender& hasta que se

alcance la temperatura adecuada del agua.

Lavar la acci6n continuar& durante el tiempo de

calentamiento de agua. Para obtener los mejores

resultados, la temperatura del agua de entrada

debe ser de al menos 120°F (49°C).

Si se selecciona la opci6n de desinfectar el

led sobre la tecla se enciende. Los criterios de

desinfecci6n puede no set satisfecha si existe

alguna interrupci6n del ciclo, se produce un corte

de energia o si la temperatura del agua de entrada

es inferior a 120°F (49°C).

Desinfectar led parpadea al final del ciclo si no

se alcanzan los requerimientos de la NSF para la

desinfecci6n.

Energia

$$$

Max Dry -_......

MAX DRY esta disponible en el modo automAtico,

ciclos Pesada, Normal, Superior e Copas El tiempo

de ciclo se incrementar& cuando se selecciona la

opci6n DRY MAX.

Selecciones de Funciona-

miento

Delay @

La opci6n Start Delay permite diferir

autom&ticamente comenzar su lavavajillas de 1 a

24 horas.

Optima la tecla DELAY hasta que aparezca el

tiempo de retardo que desee en la ventana de

estado y pulse START para activar. La pantalla

indica el tiempo de inicio diferido y contar& hacia

atr&s hasta que se inicie el ciclo.

Para cancelar la opci6n de retraso y comenzar el

ciclo antes de que el periodo de demora finalize,

presione la tecla 'CANCEl' y luego el bot6n START.

Start [_

Para iniciar un ciclo, presione el bot6n START una

vez y cierre la puerta.

Cancel @

Para cancelar un ciclo en cualquier momento, abra

la puerta y pulse el bot6n CANCEL 'hasta que

escuche un tono. Cuando se abre la puerta, se

mostrarA el Ultimo ciclo seleccionado. Si se desea,

un nuevo ciclo de ahora se puede seleccionar

pulsando el bot6n CANCEL y al cerrar la puerta el

ciclo comenzar&.

Blue light indicator

Cuando la LUZ AZUL ilumina en el suelo, esto

indica que el ciclo de lavado.

Instrucciones de Uso

Indicador Visual

Esa ventana muestra los c6digos suelen verse durante el funcionamiento normal o programaci6n del

lavavajillas. La ventana de estado indica la siguiente actividad:

lh- 24h - Indica el nQmero de

horas del tiempo diferido para el ciclo

seleccionado.

CL - Parpadea una vez que el programa

ha sido introducido y se pulsa el bot6n

START. Tambi_n parpadea cuando se abre

la puerta durante un ciclo de lavado. Cierre

la puerta del lavavajillas para iniciar o

continuar un ciclo de lavado.

Loc - Bloqueo para nihos esta activado.

Minutes - La duraci6n del ciclo y el tiempo

restante.

End - El ciclo se completa.

L1 -L4 - El nivel de dosificaci6n de

abrillantador.

Codigo de instrucciones del usuario

• C.bdigQ de Problema Solucibn

ins[ruqclopes

moslraclo

Esto indica que la puerta

ha quedado abierta o mal

enganchada.

Asegurar la puerta esta bien cerrada, se borrar&

la pantalla. Esto no indica un problema con

el lavavajillas y el servicio no tendr& que ser

contactado.

Indicaciones del Erro

Cbdigo de error Problema Solucibn

mostrado*

i10 Se ha detectado un Ilenado Compruebe si el tubo de agua esta pinzado o la Ilave de

insuficiente, paso no se ha abierto completamente.

i20;

i40;

iFO

i30

i50

i60

iCO

Se han detectado filtros

atascados o un desag(Je

ilimitado.

Se ha detectado una funga o

derrame de agua en la bandeja

inferior.

Se ha detectado un problema

con el motor de drenaje o

lavado.

Se ha detectado un

problema con el sistema de

calentamiento del agua.

Se ha detectado un problema

con el sistema de control

electr6nico.

Compruebe y limpie los filtros y el Area del sumidero

y verifique si la manguera de desagOe esta pinzada o

bloqueada. Si el tubo de desag(Je esta connectado a un

triturador, compruebe que el tap6n de vaciado se haya

retirado.

Compruebe si hay conexiones sueltas en la valvula de

entrada del agua y asegt_rese de que la unidad esta bien

nivelada.

Pulse la tecla de cancelaci6n o desconecte el disyuntor

durante 5 minutos para eliminar este error y volver a poner

en marcha la unidad.

Si eso no arregla el problema, debera Ilamar al servicio

t_cnico.

*En todos los casos del c6digo de error, sial pulsar la tecla de cancelaci6n o desconectar el disyuntor durante 5

minutos no resuelve el problema, Ilame al Centro de atenci6n al cliente de Electrolux al 1-877-435-3287.

Preparacibn y Carga de Platos

Preparacion de Los Platos

Quite los pedazos grandes de comida, huesos,

semillas, palillos de dientes, etc El fluido de lavado

de filtraci6n continua set& eliminar particulas de

comida restantes. Restos de comida quemada

deben set desprendidos antes de cargar. Vacie los

liquidos de vasos y tazas.

Los alimentos tales como la mostaza, mayonesa,

vinagre, jugo de lim6n y productos a base de

tomate pueden decolorar el acero inoxidable y

el pl&stico si se dejan reposar durante un largo

periodo de tiempo. A menos que el lavavajillas

ha de funcionar a la vez, Io mejor es enjuagar

previamente o utilizar el enjuague s61o ciclo para

enjuagar estos alimentos.

Bastidores de carga pot Io que los platos grandes

no impidan el dispensador de detergente se abra.

Consulte las recomendaciones del fabricante antes

de lavar articulos en cuesti6n.

Si el lavaplatos desagua hacia un triturador de

alimentos, asegt3rese de que _ste se encuentre

completamente vacio antes de comenzar el

lavavajillas

Cargar el Cesto para

Cubiertos

El bastidor Cubiertos est& disehada para cubiertos

y utensilios de cocina m&s o servir. Utensilios muy

sucios o articulos con horneado de los alimentos

se deben colocar en el cesto superior o canastilla

de los cubiertos para el mejor rendimiento

de lavado. Los separadores de los bastidores

cubiertos ayudan a mantener cubiertos separados

para evitar dahos y mejorar la limpieza.

Carger de La Canastilla Superior

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden set diferentes en apariencia de

ilustraciones de este manual.

La rejilla superior esta disehada para la flexibilidad

en la carga de una amplia variedad de articulos,

incluyendo tazas, vasos, copas, platos pequehos,

tazones, etc

Vasos y articulos de pl&stico Carga en la

canastilla superior solamente.

Elementos con extremo abierto hacia abajo para

una mejor limpieza y drenaje de la carga.

Pueden ocurrir dahos si los articulos delicados

tocan durante el lavado.

Cuchillos con mangos largos y los utensilios

pueden set colocados en la rejilla superior.

S_ que nada sobrepase el fondo de la rejilla e

impida la rotaci6n del brazo intermedio de rociado.

Preparacibn y Carga de Platos

patron de carga normal con 8 ajestes de posiciones

Flex Wash

El sistema Flesh Wash le permite lavar el interior

de botellas pequeSas, cristaleria y otros objetos.

Para ello gire estos elementos de forma que

sehalen hacia arriba (B). Para apagar, girelos hacia

abajo (A). V_ase la siguiente imagen.

patron de carga normal con 10 ajestes de posiciones

iiili........ ;

patron de carga normal con 12 ajestes de posiciones

Bandeja superior

La altura de la bandeja superiorse puede ajustar

fAcilmente para acomodar los platos mas altos en

cualquier bandeja. Para elevar la bandeja hasta

la posiciSn superior, lev&ntela hasta que los dos

lados est_n a la misma altura y la bandeja se

fijar&. AsegQrese de que, al fijarse la bandeja,

ambos lados quedan a la misma altura. Para bajar

la bandeja, lev&ntela ligeramente y empQjela hacia

abajo

Preparacibn y Carga de Platos

Pt_as Plegables Rejilla

Superior

Las peas plegables en las bandejas inferior y

superior facilitan la carga de las piezas grandes y

dificiles de encajar. Las peas pueden permanecer

en su posiciSn normal o plegar para proporcionar

mayor flexibilidad.

La bandeja para copas se usa para sujetar de

forma segura as copas de vino para un buen

lavado. Para asegurar el vaso o copa simplemente

presione el pie de la copa hacia el centro de la

bandeja. Las piezas de plAstico mantendrAn la

copa en su lugar.

superior

Rejilla

superior

Bandeja

para tazas y copas

La bandeja para se puede plegar para que asi sea

posible cargar dos niveles de copas, vasos y otras

piezas pequeSas, asi como piezas largas como

cubiertos y espAtulas. Pliegue para cargar vasos

altos.

Bandeja de Sujecion

La bandeja de sujeci6n se usa para mantener en

su lugar los objetos de cristal y de pl&stico que

pueden desplazarse con la aspersi6n del agua.

Preparacibn y Carga de Platos

Pt_as plegables Rejilla

Inferior

Las peas plegables en las bandejas inferior y

superior facilitan la carga de las piezas grandes y

dificiles de encajar. Las peas pueden permanecer

en su posici6n normal o plegar para proporcionar

mayor flexibilidad.

Rejilla inferio

Rejilla inferior

Carga de la Rejilla Inferior

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden set diferentes en apariencia de

ilustraciones de este manual.

La rejilla inferior es preferible para platos, vasijas,

y ollas. Articulos grandes deben se colocados

hacia los bordes para que no impidan la rotaci6n

del brazo de rociado intermedio. Para obtener los

mejoas resultados coloque las ollas y caserolas

con la superficie m&s sucia mirando hacia abajo

y hacia el centro. Incline levement par syudar al

centro. Incline levemente para syudar al drenage.

Asegt3rese de que articulos altos no impidan la

rotaci6n del brazo de rociado.

Asegt3rese que los mangos de los sartenes no

sobrepasen el fondo de la rejilla y obstruyan la

rotaci6n de brazo de rociado.

patron de carga normal con 8 ajestes de posiciones

4 _A!,,FX

__J

patron de carga normal con 10 ajestes de posiciones

patron de carga normal con 12 ajestes de posiciones

Preparacibn y Carga de Platos

Como Carger la Canasta de

Cubiertos

Cuando las cubiertas estan hacia arriba, mezcle

los articulos de cada secci6n de la canasta, con

unos apuntando hacia arriba y otros hacia abajo,

para que no se peguen unos con otros. El rocio

de agua no pede Ilegar a los articulos que estan

pegados unos con otros.

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden set diferentes en apariencia de

ilustraciones de este manual.

Coloque los articulos pequeSos como tapas

de biberones tapas de jarros, sostenedores de

mazorcas de maiz, etc., en una secci6n cubierta.

Cierra la cubierta para mantener los articulos

pequehos en su lugar.

Cargue la canasta de cubiertos mientras esta

en el estante inferior, o saque la canasta para

cargarla sobre el gabinete o la mesa.

Use los patrones de carga sugeridos, segQn se

muestra, para mejorar el lavado de sus cubiertos.

Asegt3rese de que nada sobresalga por el fondo

de la canasta o del estante que pueda obstruir el

brazo rociador.

No mezcle los cubiertos de plata con los de acero

inoxidable para evitar danar el acabado del plato.

La canasta de cubiertos puede sacarse y

colocarse en varios lugares del estante inferior.

Coloque los cubiertos en todas las secciones o

s61o en una, dependiendo de su carga.

Agregando un Plato

Para agregar o sacar articulos despu_s de que el

ciclo de lavado ha empezado:

• Desenganche la cerradura y espere unos

segundos hasta que la acci6n de lavado se

detenga, antes de abrir la puerta.

• Coloque el articulo y espere unos segundos

para permitir que el aire fri se epanda

lentamente dentro del lavavajillas

• Cierre firmemente la cerradura para que

empiece el ciclo.

Dispensador y Detergents para Lavavajillas

Llendado del Distribuidor

de Detergente

El dosificador de detergente cuenta con un vaso

donde ahadir el detergente o las pastillas de

detergente.

• Use Qnicamente detergente para lavavajillas.

Otros detergentes podrian producir

demasiada espuma.

• AI usar pastillas de detergente, coloque la

pastilla en el vaso principal y cierre.

• Ahada el detergente justo antes de comenzar

el ciclo.

• Guarde el detergente en un lugar fresco y

seco.

Es posible que el detergente hQmedo no se

disuelva adecuadamente.

Cuanto detergente usar

Necesaria

La cantidad de detergente que se debe usar

depende de la dureza del agua. La dureza de agua

se mide en granos pot gal6n, siendo 1 gal6n 4.5

litros. El usar poco detergente puede dar lugar a un

mal resultado, water filming or spotting. El uso de

demasiado detergente en agua blanda puede hacer

que queden marcas en los objetos de cristal que

ya no se podrAn eliminar, off. Su empresa local de

agua, su empresa de descalcificaci6n del agua o

un agente de su Area puede informarle acerca de la

dureza del agua de su Area.

Vaso Principal

Oi'I

Cubierta

Principal

Dispensador y Detergents para Lavavajillas

La dosificacion de detergente

Coloque una sola pastilla de detergente o un paquete inot el compartimiento de detergente.

Guia de Uso del Detergente

Dureza del Agua Blanda Agua Semidura Agua Dura

agua (0-3 granos) (4-8 granos) (9-12 granos)

Cantidad 4 cucharaditas 6 cucharaditas 8 cucharaditas

(cucharaditas)

Dispenser Primera Linea Segunda Linea Completo

Nivel Copa:

Dispensador y Detergents para Lavavajillas

Agente de Enjuague

El agente de enjuague (Rinse Aid) mejora el

secado y reduce la formacibn de manchas

de agua y de pelicula. El agua se escurre en

capas y no forma gotas que se adhieren y dejan

manchas.

Un dosificador, situado al lado del vaso de

detergente, libera autom&ticamente una cierta

cantidad de abrillantador durante el Qltimo

aclarado. Si tiene problemas de salpicado o de

secado, aumente la cantidad de abrillantador. El

indicador se oscurecer& cuando est_ Ilenoy se

aclarar& cuando haya que rellenar.

Para aSadir abrillantador liquido, abra la cubierta.

Vierta el abrillantador liquido hasta que alcance el

nivel indicado. Cierre la cubierta.

No eche demasiado, ya que se podria producir

demasiada espuma. Limpie cualquier derrame con

un paho hQmedo.

El dosificador tiene suficiente para entre 11 y 66

lavados, segQn el ajuste.

Indicator

Compartimento

del

abrillantador

Cubierta del

-- abrillantador

Si no selecciona la opcibn DRY AIR en

combinacibn con abrillantador mejorar_ el

rendimiento del secado. La energia necesaria

para utilizar la opcibn de DRY AIR guarda

pocos centavos por ciclo. Usted puede

optar por seleccionar la opcibn DRY AIR,

sin embargo, algunos articulos en la carga

del lavavajillas no quedar_n completamente

secos al final del ciclo.

Como ajustar la dosificacion

de abrillantador

La dosificaci6n del abrillantador se muestra en

la ventana de estado. Presione y sostenga el

bot6n ENJUAGUE durante 5 segundos hasta que

la ventana de estado muestra L1, L2, L3 y L4.

Pulsando pad "Delay" esto va a cambiar los niveles.

Una vez que el nivel de abrillantador alcanza L4, el

nivel volver& a L1 y empezar la cuenta de nuevo.

Presion del agua

La tuberia de agua caliente hacia el lavavajillas

debe proporcionar una presi6n de agua entre 20 y

120 psi.

Una presi6n de agua baja puede ocurrir cuando

una lavadora o una regadera de baho est&n siendo

utilizades. Espere hasta que se reduzca el uso de

agua para arrancar su lavavajillas.

Temperatura del agua

Se necesita agua caliente para mejores resultados

en el lavado secado de platos. El agua que entra

en el lavavajillas debe estar por Io menos a una

temperatura de 120°F (49°C) a fin de obtener

resultados satisfactorios.

Para saber la temperatura del agua que entra en el

lavavajillas:

• Abra el grifo de agua caliente que est_ cerca

del lavavajillas pro varios minutos para dejar

salir toda el agua fria que esta en la tuberia.

• Ponga un term6metro para came o para

hornear bajo la corriente de agua para saber la

temperatura.

• Si la temperatura es inferior a 120°F (49°C),

pida a un t_cnico calificado que eleve el ajuste

del termostato del agua caliente.

Cuidado y Limpieza

Fuera - Ocasionalmente limpie con un

detergente suave y agua. Enjuague y seque.

Cuidado de la fuga de la Camara

de Aire

Si hubiera un hueco de aire en su lavavajillas

empotrado, asegt3rese de que esta limpio para que

el lavavajillas seque correctamente. Los huecos de

aire suelen estar en la parte superior y se pueden

examinar retirando la cubierta. Esto no forma parte

de su lavavajillas y no Io cubre la garantia.

Limpie el filtro del cilindro

El filtro del cilindro esta hecho para recoger piezas

grandes como cristales rotos o huesos. Hay que

limpiar el filtro del cilindro para maximizar el

resultado del lavado. Retire el filtro del cilindro

como se muestra, girelo en el sentido contrario al

de las agujas del reloj, s&quelo, vacielo, limpielo

aclar&ndolo con agua y vu_lvalo a colocar.

Probablemente sea necesaria una esponja o

cepillo para retirar los restos de comida.

Limpie el filtro grueso

Saque el filtro del cilindro y retire el filtro grueso

del fondo de la cuba del lavavajillas. Vacie el

filtro grueso poni_ndolo bajo el agua y vuelva a

colocarlo.

Cuidado y Limpieza

Preparacion para el invierno

Si un lavavajillas se deja en un lugar sin

calefacci6n, debe ser protegido contra

congelamiento. Llame a un tecnico calificado para

que haga Io siguiente:

Desconexion:

1. Desconecte la electricidad desde la fuente ya

sea quitando los fusibles o bajando la palanca

del circuito.

2. Cierre el suministro de agua.

3. Ponga un recipiente debajo de la v&lvula de

ingreso de agua. Desconecte la tuberia de

agua desde la v&lvula de ingreso y recoja el

agua en el recipiente.

4. Desconecte la tuberia de desagee desde

la bombay deje que el agua caiga en el

recipiente.

Reconexion:

5. Reconecte el agua, el drenaje y la fuente de

energia el_ctrica.

6. Abra el grifo del agua y el interruptor de

electricidad.

7. Llene los dos recipientes de detergente y

ponga a funcionar el lavavajillas en el ciclo

HEAVY WASH/POWER PLUS.

8. Confirme que no existen fugas en las

conexiones.

Soluciones a Problemas Comunes

Antes de hacer una Ilamada para servicio,

revise esta lista. Esto le puede ahorrar

tiempo y gastos. La siguiente lista incluye

experiencias comunes que no son el resultado

de fabricacibn o materiales defectuosos en su

lavavajillas.

Restos de comida en los platos

Escoja otro ciclo para un tiempo de lavado

m&s largo. Elija la opci6n HI-TEMP WASH

• Vea la secci6n de Cargo de las rejillas para

una carga correcta - evite colocar los articulos

juntos o pegados.

• La presi6n del agua en su casa puede ser

muy baja-debe ser de 20 a 120 libras por

pulgada cuadrada (psi).

• Use detergente fresco.

Examine la dureza del agua. Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla

de detergentes)

Examine la temperatura del agua que entra.

Debe estar por Io menos a 120°F(49°C). (Vea

la secciSn Factores que afectan el redimiento).

Examine que el embudo en la rejilla superior

no est_ obstruido.

• AsegQrese que los articulos no est&n

bloqueando los brazos rociadores e

impidiendo su rotaci6n.

Los platos no se secan

• Elija la opci6n secado por calor.

• AsegQrese que el dispensador de agente de

enjuague esta Ileno.

• Aumente la cantidad de agente de enjuague.

(Vea la secci6n Agente de enjuague).

• Examine la temperatura del agua que entra.

AsegQrese que est& por Io menos a 120°F

(49°0).

Tenga cuidado al cargar el lavavajillas - evite

que los art_culos se peguen.

Puede ser que los articulos de pl&stico

necesiten ser secados con una toalla.

• Las taza con fondo c6ncavo pueden retener

agua.

Vasos de vidrio/cubiertos manchados

u opacos

Examine la dureza del agua. Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla

de detergente).

La temperatura del agua puede ser muy baja.

Evite temperaturas extremadamente altas o

bajas. (Vea la secci6n Factores que afectan el

redimiento).

• Evite sobrecarga o la carga defectuosa. (Vea

la secci6n Preparaci6n de los platos).

• Use detergente fresco.

• AsegQrese que el dispensador de agente de

enjuague esta Ileno.

AsegQrese que se est& usando la cantidad

apropiada de detergente para el ciclo elegido

tambi_n determine el nivel de fosfato. (Vea la

secci6n Dispensador de detergente).

• La presi6n de agua en su casa puede ser muy

baja - debe ser de 20 a 120 libras por pulgada

cuadrada (psi).

Corrosion

Usar mucho detergente en agua suave o

suavizada causa una pel_cula que no se

pueda quitar.

Ajuste la cantidad de detergente bas&ndose

en la dureza del agua. (Vea la secci6n de

Detergentes).

Baje la termpertura del agua.

Soluciones a Problemas Comunes

Vajillas dahadas

• Cargue con cuidado y no sobrecargue. (Vea la

secci6n Preparando y cargando platos).

• Coloque los articulos delicados en la rejilla

superior.

• Asegure los vasos en contra de los pines y no

sobre los pines.

Coloque los articulos en forma segura, a efecto

de que no se suelten cuando se sacan o meten

las rejillas. Cuando mueva las rejillas hacia

adentro o hacia fuera, h&galo I_ntamente.

• Asegt3rese que los vasos altos y las copas

con base alta libran la parte superior de la tina

cuando la rejilla se empuga hacia adentro.

• La china antigua y el cristal finos deben ser

lavados a mano.

El detergente queda en las tazas

• El detergente puede ser viejo. T_relo y use

detergente fresco.

• Est_ seguro que la acci6n del agua Ilega hasta

el dispensador.

• Mire si el ciclo ha sido completado.

• Asegt3rese que no haya art_culos que impidan

que se abra el dispensador.

El lavavajillas no desagua

correctamente

• Si la unidad est& conectada a un triturador de

desperdicios, est_ seguro de que el triturador

esta vac_o.

Asegt3rese que la espiga de apagado ha

sido retirada del interior del triturador de

desperdicios.

Examine si la manguera de desagee esta

doblada o retorcida.

• AsegQrese que ciclo esta completo y no en

pausa.

El ciclo toma mucho tiempo

• No est_ el ciclo en retraso para calentado de

agua?

• Se ha seleccionado la opci6n de arranque

retrasado?.

• Ha sido seleccionada la opci6n de higienizar?.

Platos manchados o descoloridos

El t_ y el caf_ pueden manchar las tazas. Quite

las manchas lav&ndolas a mano y usando una

soluci6n de 1/2 taza (120ml) de cloro en un litro

de agua tibia. Enju&guelas bien.

Los dep6sitos de hierro en el agua pueden

producir una pelicula amarilla o caf& Un

filtro especial, instalado en la tuberia de agua

solucionar& este problema. (Yea la secci6n

C6mo quitar manchas y pehcula).

Los utensilios de aluminio pueden dejar marcas

grises o negras cuando se rozan con otros

articulos. C&rguelos apropiadamente.

Ciertos alimentos muy &cidos pueden causar

descoloraci6n del acero inoxidable y pl&sticos

si se dejan sucios por un periodo prolongado.

uso el ciclo RINSE & HOLD o enju&guelos

a mano si no los va a lavar en el lavavajillas

inmediatamente.

Si se mesclan articulos de acero inoxidable

y plata en la canasta de lavado de cubiertos

puede causarse dafio a las hojas de acero

inoxidable. Evite mezclar utensilios de acero

inoxidable y plata.

Fuga en el lavavajillas

• Use s61o detergente fresco, fabricado para

lavavajillas autom&ticos. Mida cuidadosamente

el detergente. Pruebe una marca diferente.

• El derrame de agente de enjuague puede

producir espuma y causar sobrellenado. Limpie

cualuier derrame con un trapo hQmedo.

Examine si el lavavajillas esta nivelado. (Yea

Instrucciones de instalaci6n).

Soluciones a Problemas Comunes

Agua en el fondo de la tina

Si queda agua en el fondo de la tina despu_s

de terminar el ciclo, esto no es normal. Si esto

sucede, puede ser que el lavavajillas no est_

desaguando en forma apropiada.

Sonidos normales que usted oira

• Los sonidos normales incluyen el Ilenado del

agua, la circulaci6n del agua y los sonidos del

motor.

Existe un cambio notable en el sonido cuando

la acci6n de lavado cambia del brazo de

rociado inferior hacia el brazo intermedio.

Esto es normal ya que cada brazo produce un

sonido diferente.

Es normal que el lavavajillas haga una pausa

(no hacer/tener sonido) cuando la acci6n de

lavado est& cambiando entre los brazos inferior

e intermedio.

El lavavajillas no se Ilena

• Esta abierto el grifo del agua?

• Examine si la unidad esta desaguando en

forma apropiada. (Yea la secci6n El lavavajillas

no desagea en forma apropiada).

El lavavajillas no funciona

• Examine si el circuito esta bajado o si se ha

quemado un fusible.

• AsegQrese que el grifo del agua esta abierto.

• Examine si el ciclo esta correctamente fijado.

(Yea la secci6n Instrucciones de operaci6n).

• Esta el lavavajillas fijado en la opci6n de

arranque retardado.

• AsegQrese que la puerta esta bien cerrada.

Manchas en el interior de la tina

Cuando se lavan grandes cantidades de

trastos con suciedad producida pot productos

de tomate, se puede causar una apariencia

rosada/anaranjada. Eso no afectar& el

rendimiento y desaparecer& gradualmente con

el tiempo. Use el ciclo RINSE ONLY.

El lavavajillas tiene mal olor

Puede causarse mal olor si se dejan trastos

sucios en el lavavajillas por largo tiempo.

Enju&guelos a mano si no los va a lavar en el

lavavajillas inmediatamente.

• Es normal que exista un olor diferente cuando

el lavavajillas se acaba de instalar.

• Examine si la unidad esta desaguando en

forma apropiada. (Vea la secci6n El lavavajillas

no desagua en forma apropiada).

Como quitar las manchas y la pelicula

El agua dura puede producir dep6sitos de cal en

el interior del lavavajillas. Los platos y los vasos

tambi_n pueden tenet manchas y pelicula pro

un nQmero da razones. (Va la secci6n Vajillas/

cubiertos con manchas u opacos). Para quitar

los dep6sitos, las manchas y la pelicula, limpie

siguiendo las instrucciones siguientes:

1. Cargue platos y vasos limpios de una forma

normal. No ponga ningQn instrumento de

metal o cubiertos.

No agregue detergente.

Seleccione el ciclo NORMAL WASH Cierre y

asegure la puerta para el arranque. Presione

START/CANCEL.

4. Permita que el lavavajillas est_ en

funcionamiento hasta que inicie el segundo

Ilenado de agua (approximadamente 10

minutos).

5. Abra la puerta y ponga dos tazas de vinagre

blanco en el fondo del lavavajillas.

6. Cierre y segure puerta y permita que termine

el ciclo.

Garantia

Votre appareil est couvert par une garantie limitee d'un an. Pendant un an & partir de la date d'achat d'origine, Electrolux reparera ou rem-

placera les pieces de cet appareil qui presentent un defaut de materiau ou de fabrication, si cet appareil est installe, utilise et entretenu selon

les instructions fournies. La cuve et le rev_tement de porte en acier inoxydable de votre appareil sont couverts par une garantie limitee & vie.

Pendant la vie de I'appareil, Electrolux remplacera une cuve ou un rev_tement de porte en acier inoxydable qui manque de contenir de I'eau

& cause d'un defaut de materiau ou de fabrication si cet appareil est installe, utilise et entretenu selon les instructions fournies. De plus, les

paniers de lave-vaisselle et le module de commande electronique de votre appareil sent couverts par une garantie limitee de deux & cinq

ans. Durant la periode s'etendant de la deuxieme a la cinquieme annee a partir de la date d'achat d'origine, Electrolux fournira un panier de

lave-vaisselle ou un module de commande electronique pour votre appareil qui presente un defaut de materiau ou de fabrication, si cet ap-

pareil est installe, utilise et entretenu selon les instructions fournies..

Exclusions

Cette garantie ne couvre pas ce qui suit :

Les produits dent le numero de serie d'origine a ete enleve, modifie ou n'est pas facilement lisible.

Les appareils qui ont change de proprietaire ou qui se trouvent a I'exterieur des Etats-Unis ou du Canada.

La presence de rouille & I'interieur ou & I'exterieur de I'appareil.

Les produits vendus ,_ tels quels _, ne sent pas couverts par cette garantie.

La perte d'aliments causee par une panne du refrigerateur ou du congelateur.

Les produits utilises darts des etablissements commerciaux.

Les appels de service qui ne concernent pas un mauvais fonctionnement, un defaut de fabrication ou un vice de materiau, ou pour les

appareils qui ne font pas I'objet d'un usage domestique ou qui ne sent pas utilises conformement aux instructions fournies.

Les appels de service pour verifier I'installation de votre appareil ou pour obtenir des instructions concernant I'utilisation de votre ap

pareil.

Les frais engages pour rendre I'appareil accessible pour une reparation, par exemple I'enlevement des garnitures, des armoires, des

etageres, etc., qui ne faisaient pas partie de I'appareil Iorsqu'il a quitte I'usine.

10. Les appels de service qui concernent la reparation ou le remplacement des ampoules, des filtres & air, des filtres & eau

ou d'autres articles consomptibles, ou des boutons, des poignees ou d'autres pieces esthetiques.

11. Les coQts de main-d'oeuvre ou de service & domicile pendant les periodes supplementaires de garantie limitee au dela de la premiere

annee suivant la date d'achat originale.

12. Les coQts de ramassage et de livraison; votre appareil est congu pour _tre repare & la maison.

13. Les frais supplementaires comprenant, sans s'y limiter, les appels de service en dehors des heures normales de bureau, en fin de se

maine ou un jour ferie, les droits de peage, les frais de convoyage ou les frais de deplacement pour les appels de service darts des

endroits isoles, notamment I'Etat de I'Alaska.

14. Les dommages causes au fini de I'appareil ou & la maison pendant le transport ou I'installation, ce qui comprend, sans s'y limiter, les

planchers, les armoires, les murs, etc.

15. Les dommages causes par : des reparations faites par des techniciens non autorises; I'utilisation de pieces autres que les pieces Elec

trolux d'origine ou I'utilisation de pieces qui n'ont pas ete obtenues par I'entremise d'un reparateur autorise; ou les causes externes

comme I'abus, la mauvaise utilisation, I'alimentation electrique inadequate, les accidents, les feux ou les catastrophes naturelles.

AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS

EUNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITF:tE EST LA REPARATION OU LE REMPLACEMENT DU

PRODUIT COMME DF:tCRIT PRF:tCEDE, MMENT. LES RECLAMATIONS BAS_ES SUR DES GARANTIES IMPLICITES, y COMPRIS LES

GAR, ANTIE,S IMPLICITES DE QUALITE MARCHANDE OU D'ADAPTATION A UN USAGE PAR,TICULIER,, SONT LIMITEES A UN AN

OU A LA PERIODE LA PLUS COURTE PERMISE PAR LA LOI, QUI NE DOlT PAS Ft:TRE INFERIEURE A UN AN. ELECT,ROLUX NE

POURRA Ft:TRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATERIELS ET DES

DF:tPENSES IMPREVUES RESULTANT D'UNE VIOLATION DE CETTE GARANTIE ECRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE.

CERTAINS ETATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES

ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTIES IMP,LICITES. DANS CE CAS, CES RESTRI ,CTIONS OU, EX-

EMPTIONS POURRAIENT NE PAS ETRE APPLICABLES. CETTE GARANTIE ECRITE VOUS DONNE DES DROITS LEGAUX PRECIS.

SELON I'ETAT OU LA PROVINCE, IL SE PEUT QUE VOUS DISPOSIEZ D'AUTRES DROITS.

Si vous devez faire appel au service de reparation

Conservez votre regu, votre ben de livraison ou toute autre preuve valide de paiement permettant d'etablir la periode de la garantie au cas ou

vous auriez besoin de faire appel au service de reparation. Si une reparation est effectuee, il est darts votre inter6t d'obtenir et de conserver

tousles re_us. Le service auquel vous avez droit en vertu de cette garantie dolt _tre obtenu en communiquant avec Electrolux aux adresses

ou aux numeros de telephone ci-dessous.

Cette garantie n'est valide qu'aux Fttats-Unis, & Puerto Rico et au Canada. Aux Fttats-Unis et & Puerto Rico, votre appareil est garanti par

Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electro-

lux Canada Corp. Personne n'est autorise & modifier les obligations contenues dans cette garantie ni & y apporter des ajouts. Les obligations

de cette garantie concernant la reparation et les pieces doivent _tre remplies par Electrolux eu par une compagnie de reparation autorisee.

Les caracteristiques et les specifications decrites ou illustrees peuvent _tre modifiees sans preavis.

EE. UU.

1-877-435-3287

Electrolux Major Appliances North America

10200 David Taylor Drive

Charlotte, NC 28262

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

Electrolux EI24ID50QS0B dishwasher

Product's Documents

Use and Care Guide

Specifications

Electrolux EI24ID50QS0B Questions and Answers
