31-1000413 08-19 GEA
Installation Instructions
Instructions d’installation
Instrucciones de Instalación
Door Handle Installation
Installation de la poignée de porte
Instalación de la manija
de la Puerta
Printed in United States
Remove all protective film from the door or drawer
fronts before installing handles.
Retirez toutes les pellicules protectrices de la porte ou
du devant des tiroirs avant d’installer les poignées.
Handle appearance will vary by model.

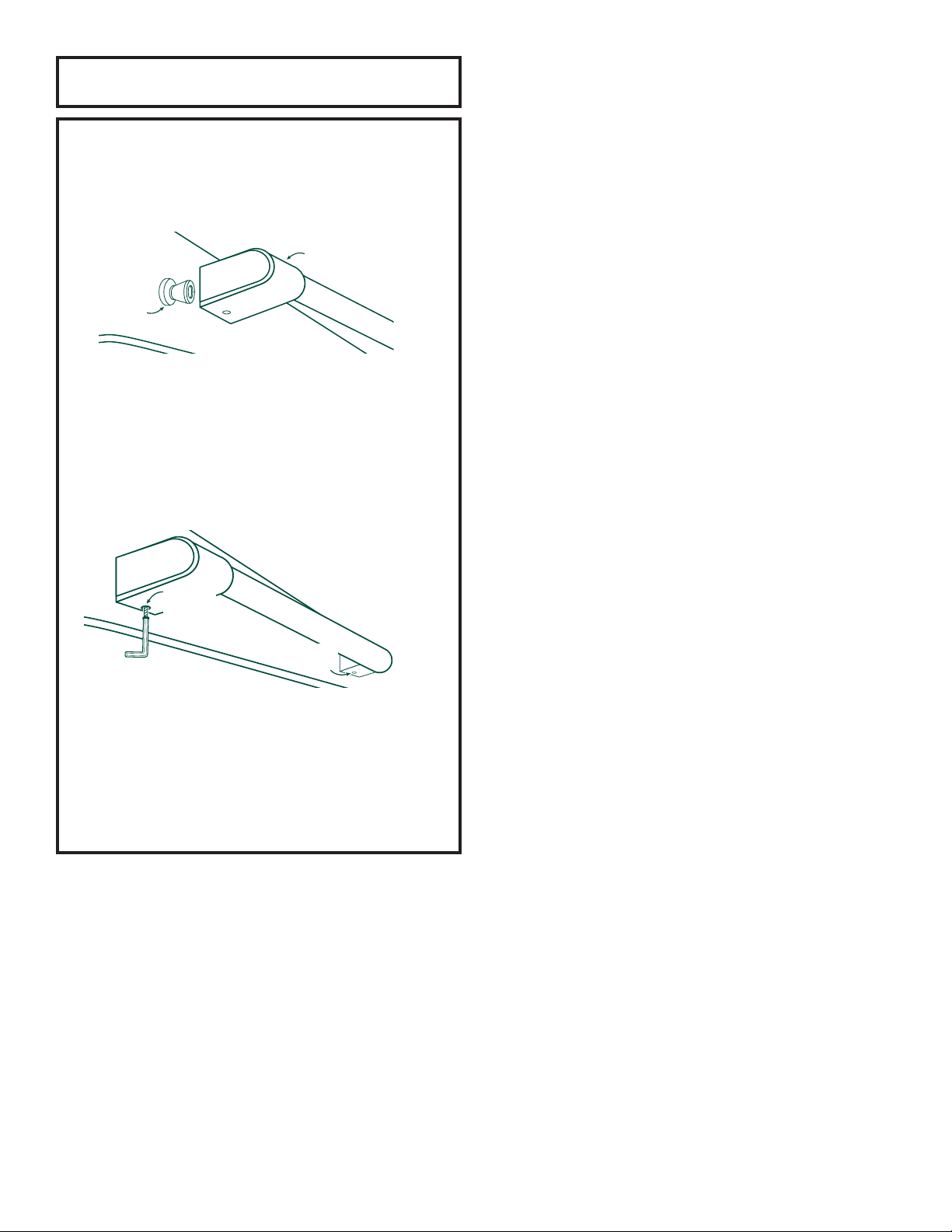

1. Place the handle caps over the fasteners on the
door. Take care to support the handle so it doesn’t
fall and scratch the appliance finish. Make sure both
handle caps are resting on the face of the door.
NOTE: When installing Statement horizontal handles,
position the handle so that the set screws are facing
downward.
NOTE: When installing Statement handles on side-by-
side or french door refrigerators, position the handle so
that the set screws are facing the other handle.
2. Lock one end of the handle into position by
tightening the set screw in the handle cap with the
allen wrench provided. DO NOT over-tighten.
NOTE: Set screw location in end cap will vary by
model.
3. Keep supporting the handle as you lock the other
end of the handle into position by tightening the set
screw in the handle cap. DO NOT over-tighten.
If your handle kit has multiple handles, repeat these
instructions for the other handles.
L’apparence des poignées peut varier selon le modèle.
1. Placer les couvercles de poignées par-dessus des fixations
sur la porte. Veillez à supporter la poignée afin qu’elle ne
tombe ou ou raye le fini de l’électroménager. Assurez-vous
que les deux couvercles reposent sur la face de la porte.
REMARQUE : Lorsque vous installez les poignées
horizontales Statement , placez la poignée de façon que les
vis de réglage soient orientées vers le bas.
REMARQUE : Lorsque vous installez les poignées Statement
sur des réfrigérateurs à compartiments côte-à-côte ou à deux
portes, placez la poignée de façon que les vis de réglage soit
orientées vers l’autre poignée.
2. Verrouillez une extrémité de la poignée en position en
serrant la vis de réglage dans le couvercle de poignée à
l’aide de la clé hexagonale (Allen) fournie. NE PAS serrer à
l'excès.
REMARQUE : L’emplacement de la vis de réglage dans le
capuchon d'extrémité peut varier selon le modèle.
3. Continuez à supporter la poignée tandis que vous
verrouillez l’autre extrémité de la poignée en position en
serrant la vis de réglage dans le couvercle de poignée. NE
PAS serrer à l'excès.
Si votre trousse de poignée comporte plusieurs poignées,
répétez ces instructions pour les autres poignées.
set screw
set screw
set screw
set screw
fastener
handle cap
Handle Cap
Fastener
fastener
handle cap
Couvercle de poignée
Fixation
Set Screw
Vis de réglage
Set Screw
Vis de
réglage
