Makita LS1018 10” Dual Slide Compound Miter Saw User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

Slide Compound Miter Saw

Scie à Onglet Radiale

Sierra de Inglete Telescópica

LS1018

011377

ENGLISH (Original instructions)

SPECIFICATIONS

Model LS1018

Blade diameter 255 mm (10")

Hole diameter 15.88 mm (5/8")

Max. Cutting capacities (H x W)

Bevel angle

Miter angle

45° (left) 0° 45° (right)

50 mm x 305 mm 91 mm x 305 mm 31 mm x 305 mm

0°

(2" x 12") (3-5/8" x 12") (1-1/4" x 12")

50 mm x 215 mm 91 mm x 215 mm 31 mm x 215 mm

45°

(2" x 8-1/2") (3-5/8" x 8-1/2") (1-1/4" x 8-1/2")

- 91 mm x 150 mm -

60° (right)

(3-5/8" x 5-7/8")

No load speed (RPM) 4,300 /min

Dimensions (L x W x H) 825 mm x 536 mm x 633 mm

(32-1/2" x 21-1/8" x 25")

Net weight 19.8 kg (43.7 lbs)

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

USA007-2

For Your Own Safety Read

Instruction Manual

Before Operating Tool

Save it for future reference

GENERAL SAFETY

PRECAUTIONS

(For All Tools)

1. KNOW YOUR POWER TOOL. Read the

owner's manual carefully. Learn the tool's

applications and limitations, as well as the

specific potential hazards peculiar to it.

KEEP GUARDS IN PLACE and in working order.

3. REMOVE ADJUSTING KEYS AND WRENCHES.

Form habit of checking to see that keys and

adjusting wrenches are removed from tool

before turning it on.

4. KEEP WORK AREA CLEAN. Cluttered areas

and benches invite accidents.

5. DO NOT USE IN DANGEROUS ENVIRONMENT.

Do not use power tools in damp or wet

locations, or expose them to rain. Keep work

area well lighted. Do not use tool in presence

of flammable liquids or gases.

6. KEEP CHILDREN AWAY. All visitors should be

kept safe distance from work area.

7. MAKE WORKSHOP KID PROOF with padlocks,

master switches, or by removing starter keys.

8. DO NOT FORCE TOOL. It will do the job better

and safer at the rate for which it was designed.

9. USE RIGHT TOOL. Do not force tool or

attachment to do a job for which it was not

designed.

10.

WEAR PROPER APPAREL. Do not wear loose

clothing, gloves, neckties, rings, bracelets, or

other jewelry which may get caught in moving

parts. Nonslip footwear is recommended. Wear

protective hair covering to contain long hair.

11. ALWAYS USE SAFETY GLASSES. Also use

face or dust mask if cutting operation is dusty.

Everyday eyeglasses only have impact

resistant lenses, they are NOT safety glasses.

12. SECURE WORK. Use clamps or a vise to hold

work when practical. It's safer than using your

hand and it frees both hands to operate tool.

13. DO NOT OVERREACH. Keep proper footing

and balance at all times.

14. MAINTAIN TOOLS WITH CARE. Keep tools

sharp and clean for best and safest

performance. Follow instructions for

lubricating and changing accessories.

15. DISCONNECT TOOLS before servicing; when

changing accessories such as blades, bits,

cutters, and the like.

16. REDUCE THE RISK OF UNINTENTIONAL

STARTING. Make sure switch is in off position

before plugging in.

17. USE RECOMMENDED ACCESSORIES.

Consult the owner's manual for recommended

accessories. The use of improper accessories

may cause risk of injury to persons.

18. NEVER STAND ON TOOL. Serious injury

could occur if the tool is tipped or if the

cutting tool is unintentionally contacted.

19. CHECK DAMAGED PARTS. Before further use

of the tool, a guard or other part that is

damaged should be carefully checked to

determine that it will operate properly and

perform its intended function - check for

alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any

other conditions that may affect its operation.

A guard or other part that is damaged should

be properly repaired or replaced.

20. DIRECTION OF FEED. Feed work into a blade

or cutter against the direction of rotation of

the blade or cutter only.

21. NEVER LEAVE TOOL RUNNING UNATTENDED.

TURN POWER OFF. Do not leave tool until it

comes to a complete stop.

22. REPLACEMENT PARTS. When servicing, use

only identical replacement parts.

23. POLARIZED PLUGS. To reduce the risk of

electric shock, this appliance has a polarized

plug (one blade is wider than the other). This

plug will fit in a polarized outlet only one way.

If the plug does not fit fully in the outlet,

reverse the plug. If it still does not fit, contact

a qualified electrician to install the proper

outlet. Do not change the plug in any way.

VOLTAGE WARNING: Before connecting the tool to

a power source (receptacle, outlet, etc.) be sure the

voltage supplied is the same as that specified on

the nameplate of the tool. A power source with

voltage greater than that specified for the tool can

result in SERIOUS INJURY to the user- as well as

damage to the appliance. If in doubt, DO NOT PLUG

IN THE APPLIANCE. Using a power source with

voltage less than the nameplate rating is harmful to

the motor.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An

undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. Table 1

shows the correct size to use depending on cord

length and nameplate ampere rating. If in doubt, use

the next heavier gage. The smaller the gage number,

the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating

Volts Total length of cord in feet

120 V 25 ft. 50 ft. 100 ft. 150 ft.

More Than Not More Than AWG

0 6 18 16 16 14

18 16 14 12610

10 12 16 16 14 12

12 16 14 12

Not Recommended

000173

USB036-3

ADDITIONAL SAFETY RULES

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to slide compound saw safety rules. If you use this

tool unsafely or incorrectly, you can suffer serious

personal injury.

1. Wear eye protection.

2. Keep hands out of path of saw blade. Avoid

contact with any coasting blade. It can still

cause severe injury.

3. Do not operate saw without guards in place.

Check blade guard for proper closing before

each use. Do not operate saw if blade guard

does not move freely and close instantly.

Never clamp or tie the blade guard into the

open position.

4. Do not perform any operation freehand. The

workpiece must be secured firmly against the

turn base and guide fence with a vise during

all operations. Never use your hand to secure

the workpiece.

5. Never reach around saw blade.

Turn off tool and wait for saw blade to stop

before moving workpiece or changing settings.

7. Unplug tool before changing blade or

servicing.

8. To reduce the risk of injury, return carriage to

the full rear position after each crosscut

operation.

9. Always secure all moving portions before

carrying the tool.

10. Stopper pin which locks the cutter head down

is for carrying and storage purposes only and

not for any cutting operations.

11. Do not use the tool in the presence of

flammable liquids or gases. The electrical

operation of the tool could create an explosion

and fire when exposed to flammable liquids or

gases.

12. Check the blade carefully for cracks or

damage before operation. Replace cracked or

damaged blade immediately. Gum and wood

pitch hardened on blades slows saw and

increases potential for kickback. Keep blade

clean by first removing it from tool, then cleaning

it with gum and pitch remover, hot water or

kerosene. Never use gasoline to clean blade.

13. While making a slide cut, KICKBACK can

occur. KICKBACK occurs when the blade

binds in the workpiece during a cutting

operation and the saw blade is driven rapidly

towards the operator. Loss of control and

serious personal injury can result. If blade

begins to bind during a cutting operation, do

not continue to cut and release switch

immediately.

14. Use only flanges specified for this tool.

15. Be careful not to damage the arbor, flanges

(especially the installing surface) or bolt.

Damage to these parts could result in blade

breakage.

16. Make sure that the turn base is properly

secured so it will not move during operation.

Use the holes in the base to fasten the saw to

a stable work platform or bench. NEVER use

tool where operator positioning would be

awkward.

17. For your safety, remove the chips, small

pieces, etc. from the table top before

operation.

18. Avoid cutting nails. Inspect for and remove all

nails from the workpiece before operation.

19. Make sure the shaft lock is released before

the switch is turned on.

20. Be sure that the blade does not contact the

turn base in the lowest position.

21. Hold the handle firmly. Be aware that the saw

moves up or down slightly during start-up and

stopping.

22. Make sure the blade is not contacting the

workpiece before the switch is turned on.

23. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced blade.

24. Wait until the blade attains full speed before

cutting.

25. Stop operation immediately if you notice

anything abnormal.

26. Do not attempt to lock the trigger in the "ON"

position.

27. Be alert at all times, especially during

repetitive, monotonous operations. Do not be

lulled into a false sense of security. Blades

are extremely unforgiving.

28. Always use accessories recommended in this

manual. Use of improper accessories such as

abrasive wheels may cause an injury.

29.

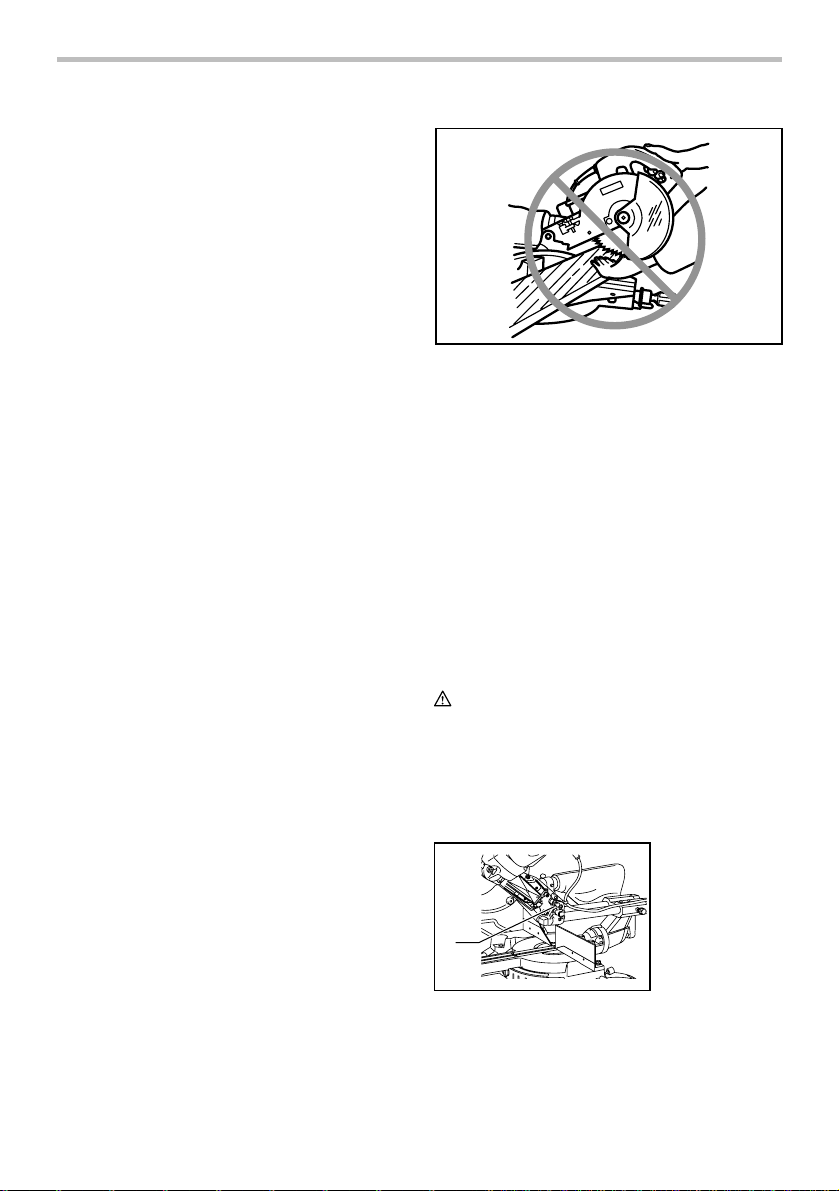

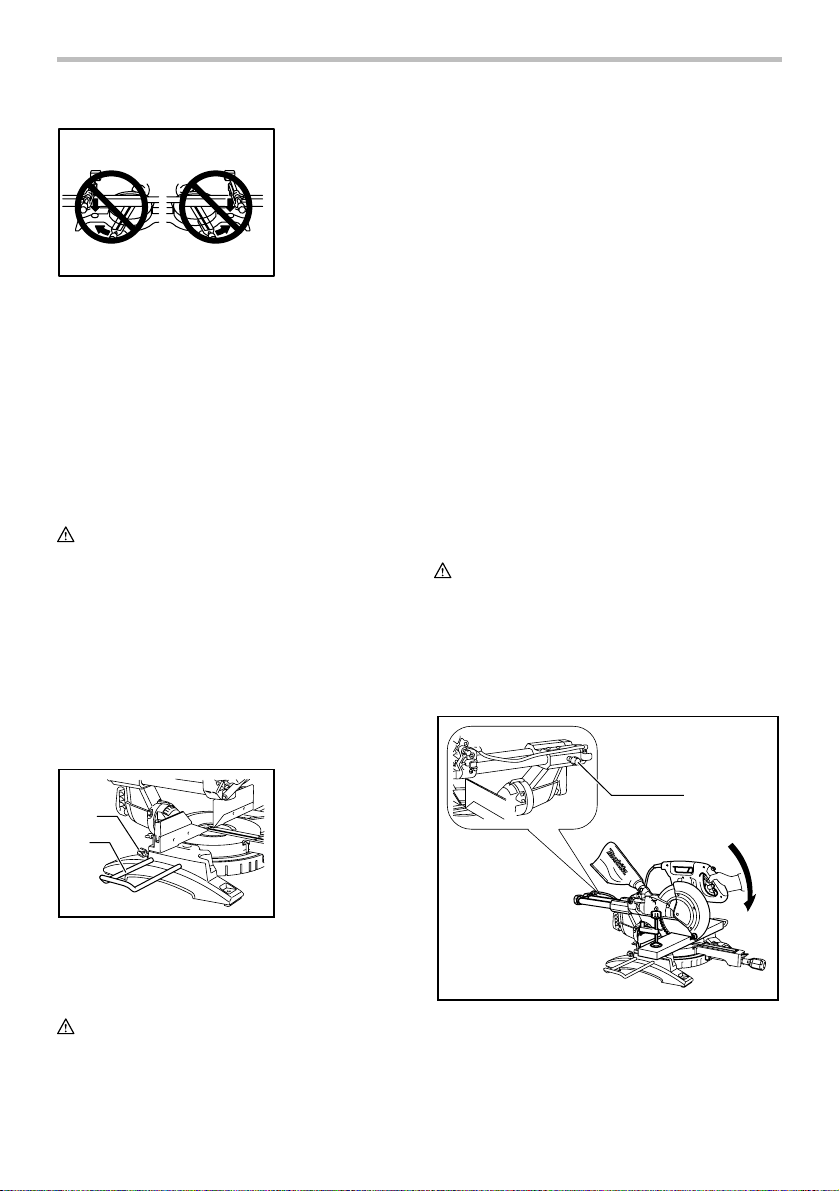

NEVER hold workpiece on right side of blade

with left hand or vice versa. This is called cross-

armed cutting and exposes user to risk of

SERIOUS PERSONAL INJURY as shown in the

figure. ALWAYS use vise to secure workpiece.

000030

30. Do not abuse cord. Never yank cord to

disconnect it from the receptacle. Keep cord

away from heat, oil, water and sharp objects.

31. NEVER stack workpieces on the table top to

speed cutting operations. Cut only one piece

at a time.

32. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

MISUSE or failure to follow the safety rules stated in

this instruction manual may cause serious personal

injury.

INSTALLATION

Bench mounting

014684

When the tool is shipped, the handle is locked in the

lowered position by the stopper pin. Release the

stopper pin by simultaneously applying a slight

downward pressure on the handle and pulling the

stopper pin.

WARNING:

• Ensure that the tool will not move on the

supporting surface. Movement of the miter saw

on the supporting surface while cutting may result

in loss of control and serious personal injury.

011383

This tool should be bolted with four bolts to a level and

stable surface using the bolt holes provided in the tool's

base. This will help prevent tipping and possible injury.

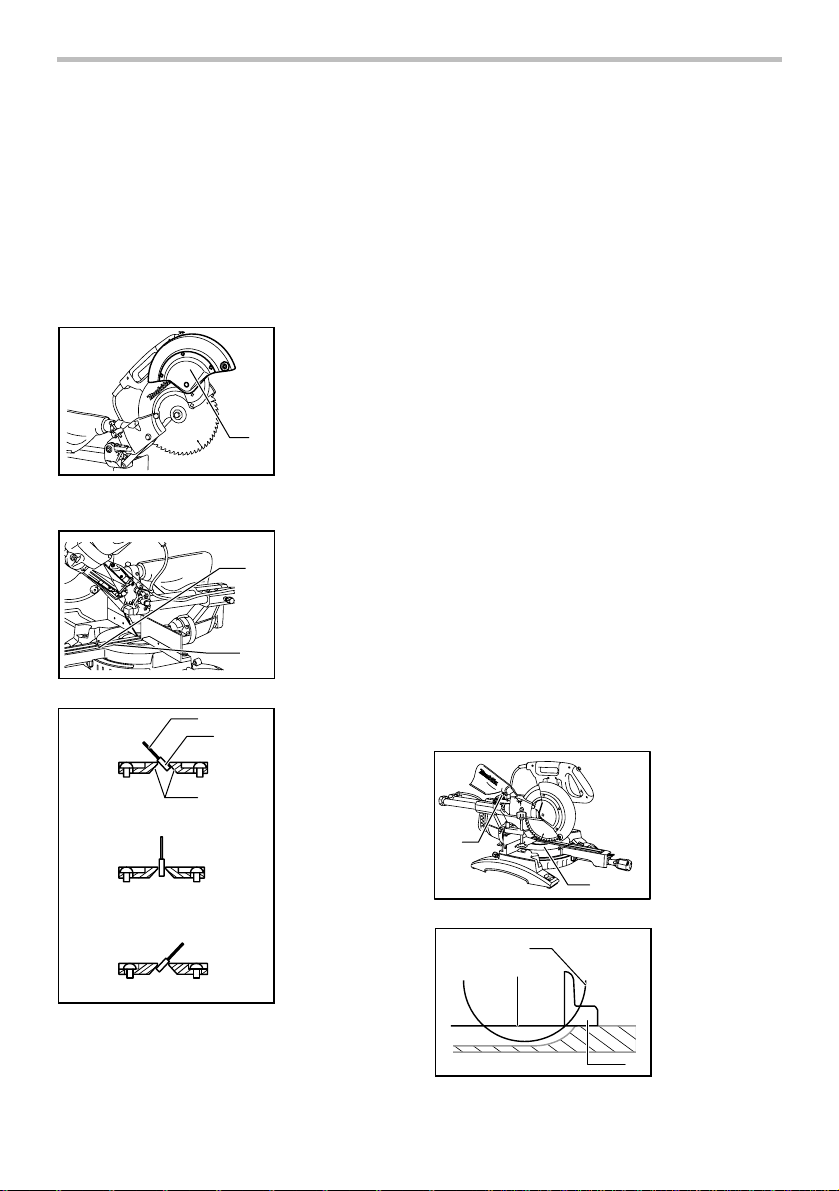

FUNCTIONAL DESCRIPTION

WARNING:

• Always be sure that the tool is switched off

and unplugged before adjusting or checking

function on the tool. Failure to switch off and

unplug the tool may result in serious personal

injury from accidental start-up.

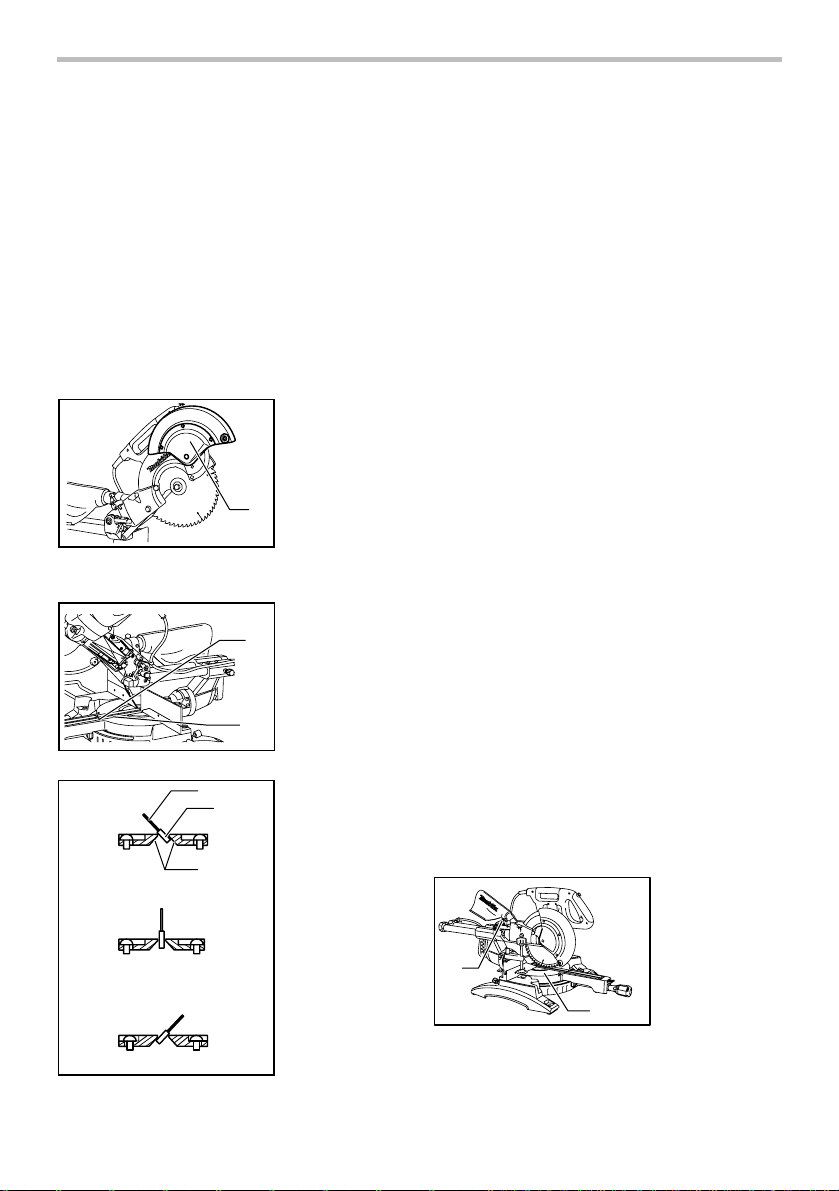

Blade guard

010230

When lowering the handle, the blade guard rises

automatically. The blade guard returns to its original

position when the cut is completed and the handle is

raised.

WARNING:

• Never defeat or remove the blade guard or the

spring which attaches to the guard. An exposed

blade as a result of defeated guarding may result

in serious personal injury during operation.

In the interest of your personal safety, always maintain

the blade guard in good condition. Any irregular

operation of the blade guard should be corrected

immediately. Check to assure spring loaded return

action of guard.

WARNING:

• Never use the tool if the blade guard or spring

are damaged, faulty or removed. Operation of

the tool with a damaged, faulty or removed guard

may result in serious personal injury.

If the see-through blade guard becomes dirty, or

sawdust adheres to it in such a way that the blade

and/or workpiece is no longer easily visible, unplug the

saw and clean the guard carefully with a damp cloth. Do

not use solvents or any petroleum-based cleaners on

the plastic guard because this may cause damage to

the guard.

If the blade guard becomes dirty and needs to be

cleaned for proper operation follow the steps below:

With the tool switched off and unplugged, use the

supplied socket wrench to loosen the hex bolt holding

the center cover. Loosen the hex bolt by turning it

counterclockwise and raise the blade guard and center

1. Blade guard

1. Bolts

1. Stopper pin

cover. With the blade guard so positioned, cleaning can

be more completely and efficiently accomplished. When

cleaning is complete reverse procedure above and

secure bolt. Do not remove spring holding blade guard.

If guard becomes damaged through age or UV light

exposure, contact a Makita service center for a new

guard. DO NOT DEFEAT OR REMOVE GUARD.

010231

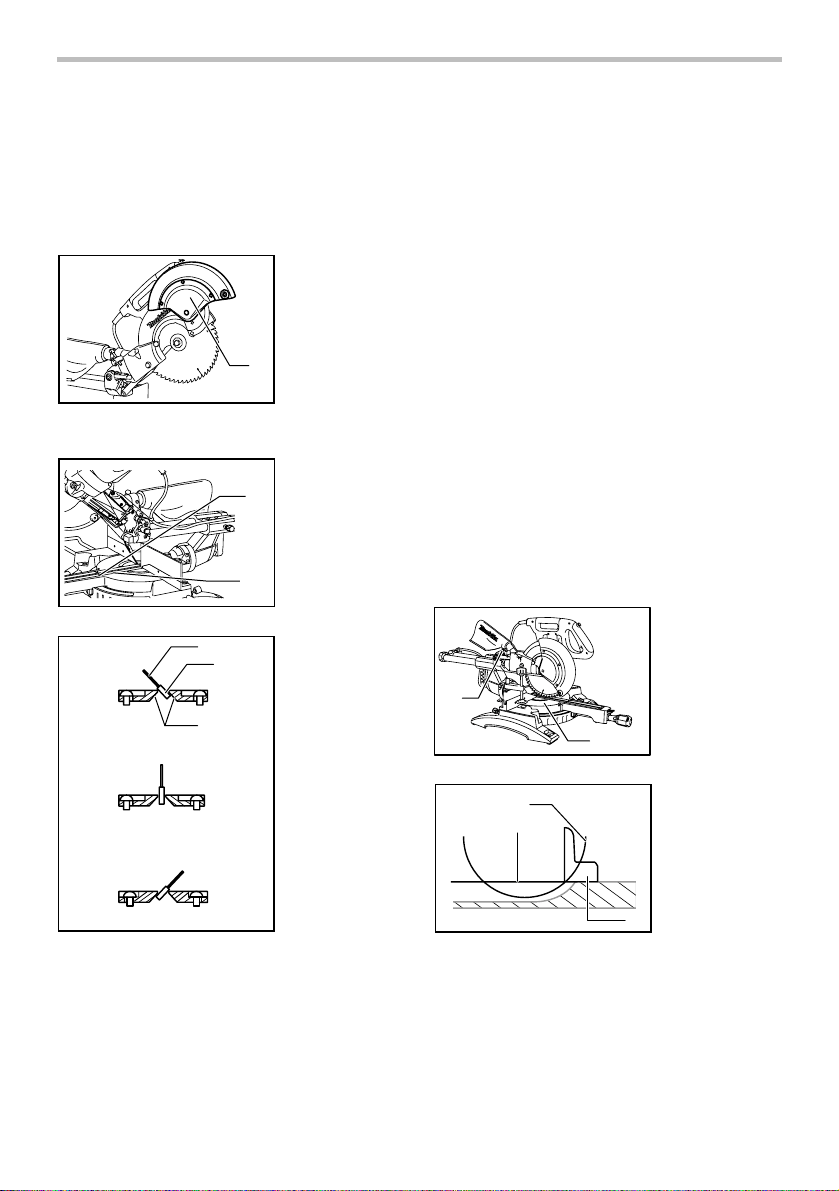

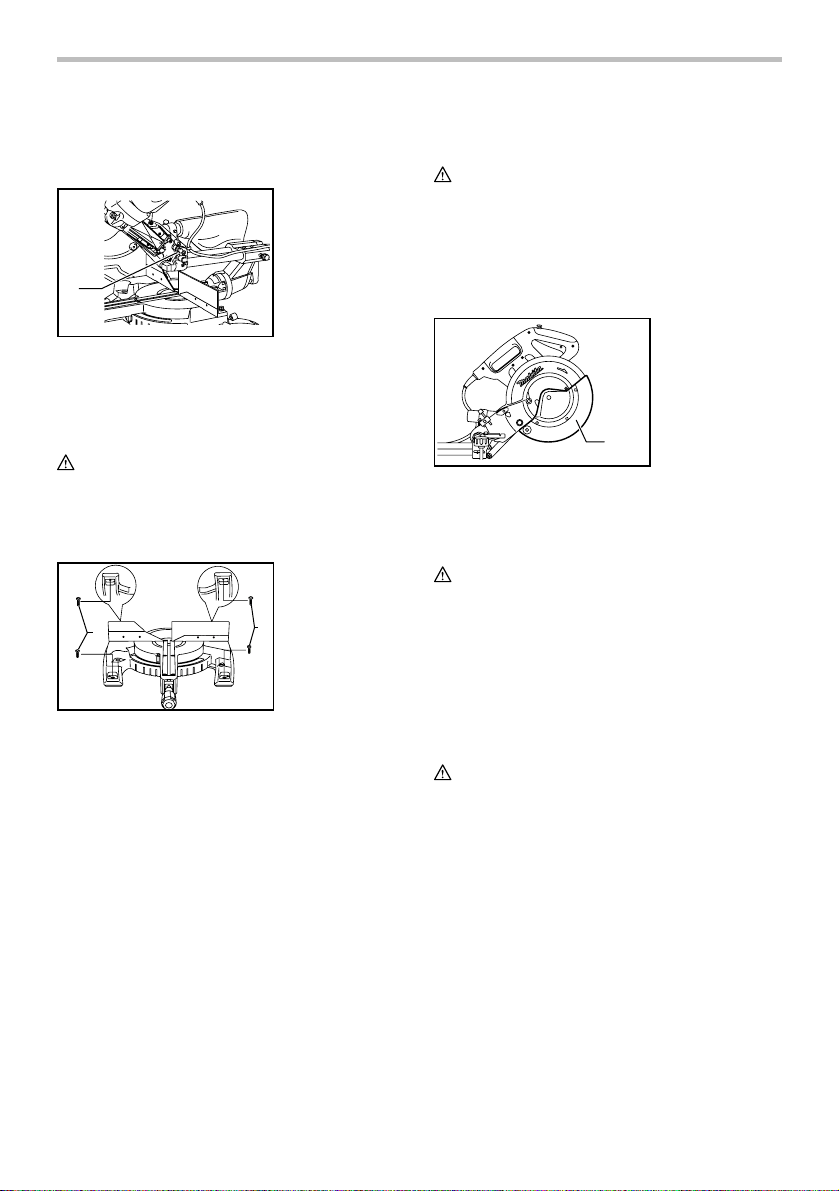

Positioning kerf board

014685

001538

This tool is provided with the kerf boards in the turn

base to minimize tearing on the exit side of a cut. The

kerf boards are factory adjusted so that the saw blade

does not contact the kerf boards. Before use, adjust the

kerf boards as follows:

First, unplug the tool. Loosen all the screws (3 each on

left and right) securing the kerf boards. Re-tighten them

only to the extent that the kerf boards can still be easily

moved by hand. Lower the handle fully and push in the

stopper pin to lock the handle in the lowered position.

Loosen the screw which secures the slide poles. Pull

the carriage toward you fully. Adjust the kerf boards so

that the kerf boards just contact the sides of the blade

teeth. Tighten the front screws (do not tighten firmly).

Push the carriage toward the guide fence fully and

adjust the kerf boards so that the kerf boards just

contact the sides of blade teeth. Tighten the rear screws

(do not tighten firmly).

After adjusting the kerf boards, release the stopper pin

and raise the handle. Then tighten all the screws

securely.

NOTICE:

• After setting the bevel angle ensure that the

kerf boards are adjusted properly. Correct

adjustment of the kerf boards will help provide

proper support of the workpiece minimizing

workpiece tear out.

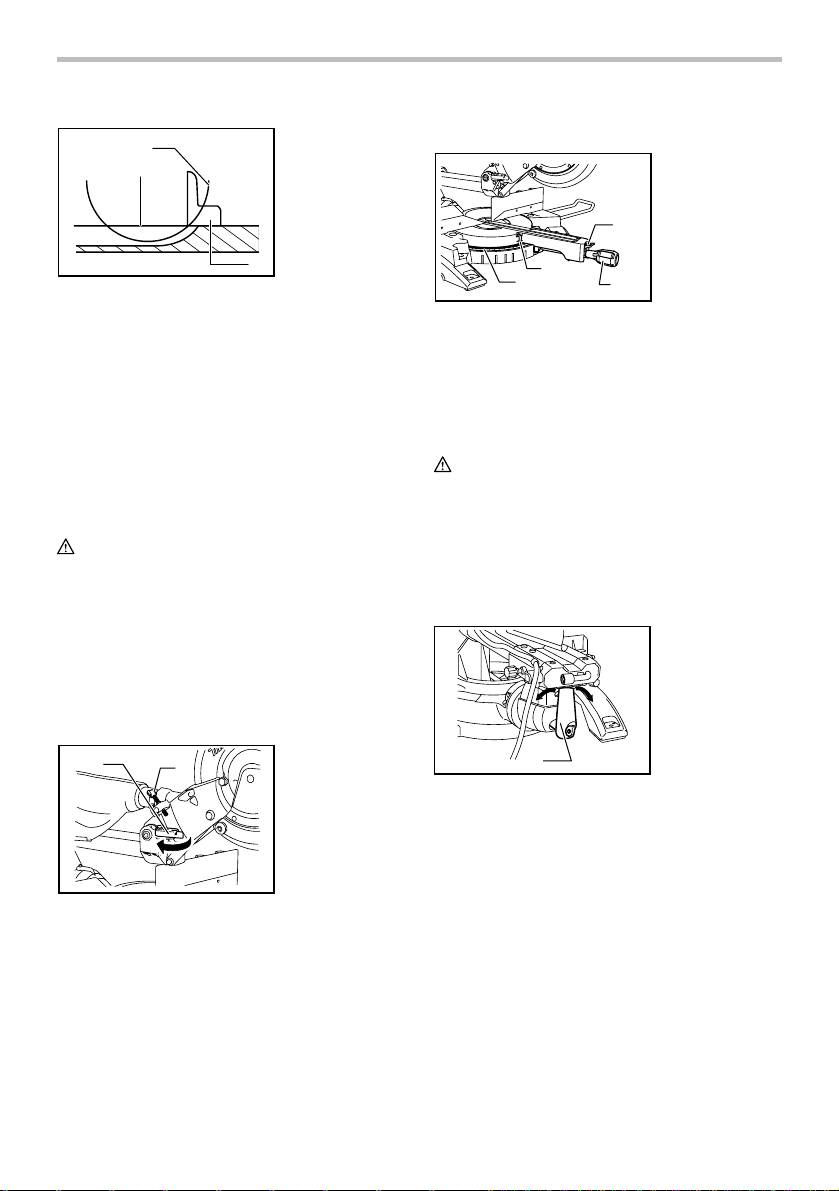

Maintaining maximum cutting capacity

This tool is factory adjusted to provide the maximum

cutting capacity for a 255 mm (10") saw blade.

Unplug the tool before any adjustment is attempted.

When installing a new blade, always check the lower

limit position of the blade and if necessary, adjust it as

follows:

010298

001540

First, unplug the tool. Push the carriage toward the

guide fence fully and lower the handle completely. Use

the hex. wrench to turn the adjusting bolt until the

periphery of the blade extends slightly below the top

surface of the turn base at the point where the front face

of the guide fence meets the top surface of the turn

base.

1. Top surface of

turn base

2. Periphery of

blade

3. Guide fence

1. Adjusting bolt

2. Turn base

1. Saw blade

2. Blade teeth

3. Kerf board

4. Left bevel cut

5. Straight cut

6. Right bevel cut

1. Screw

2. Kerf board

1. Blade guard

With the tool unplugged, rotate the blade by hand while

holding the handle all the way down to be sure that the

blade does not contact any part of the lower base. Re-

adjust slightly, if necessary.

WARNING:

• After installing a new blade and with the tool

unplugged, always be sure that the blade does

not contact any part of the lower base when

the handle is lowered completely. If a blade

makes contact with the base it may cause

kickback and result in serious personal injury.

Stopper arm

010233

The lower limit position of the blade can be easily

adjusted with the stopper arm. To adjust it, move the

stopper arm in the direction of the arrow as shown in the

figure. Adjust the adjusting screw so that the blade

stops at the desired position when lowering the handle

fully.

Adjusting the miter angle

010409

Loosen the grip by turning counterclockwise. Turn the

turn base while pressing down the lock lever. When you

have moved the grip to the position where the pointer

points to the desired angle on the miter scale, securely

tighten the grip clockwise.

CAUTION:

• After changing the miter angle, always secure the

turn base by tightening the grip firmly.

NOTICE:

• When turning the turn base, be sure to raise the

handle fully.

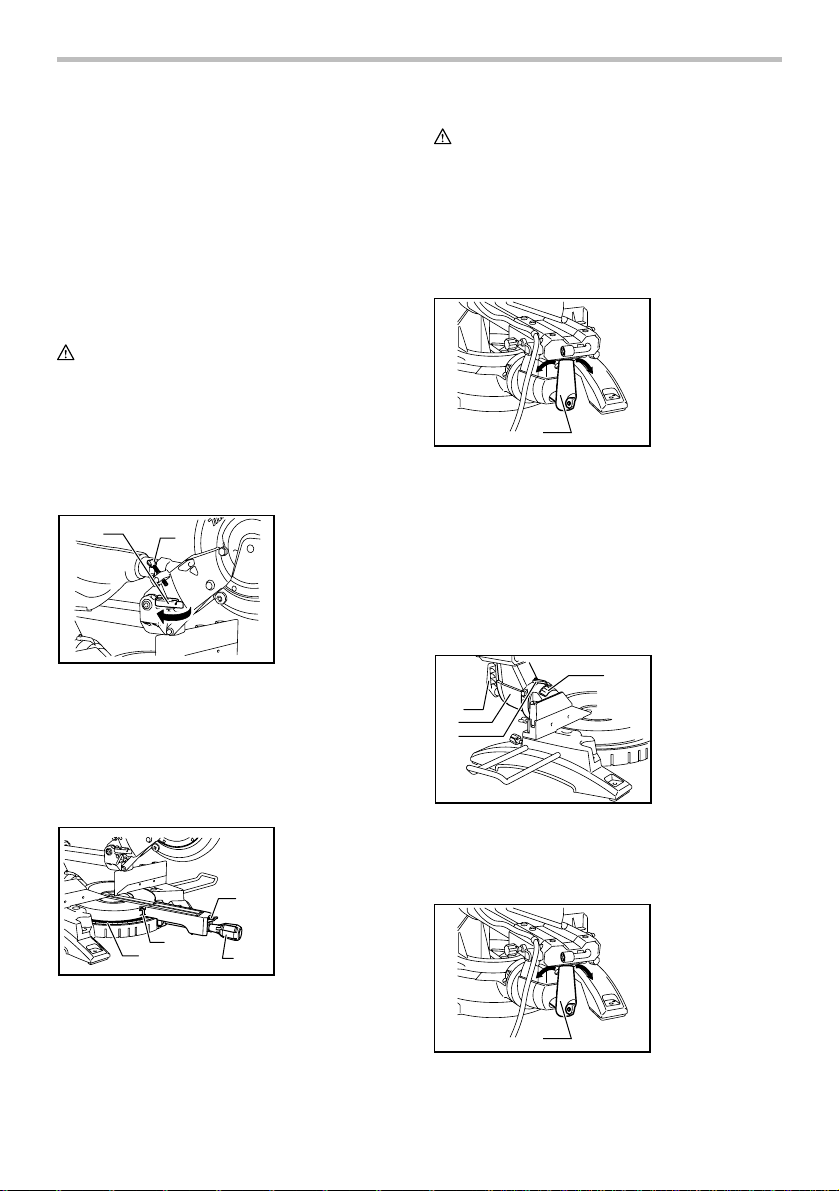

Adjusting the bevel angle

011337

To adjust the bevel angle, loosen the lever at the rear of

the tool counterclockwise. Unlock the arm by pushing

the handle somewhat strongly in the direction that you

intend to tilt the saw blade.

NOTE:

• Lever can be adjusted to a different lever angle by

removing the screw holding the lever and securing

the lever at a desired angle.

011336

Tilt the saw blade until the pointer points to the desired

angle on the bevel scale. Then tighten the lever

clockwise firmly to secure the arm.

011337

When tilting the carriage to the right, tilt the carriage to

the left slightly after loosening the lever and press the

releasing button. With the releasing button being

pressed, tilt the carriage to the right.

1. Lever

2. Arm

3. Pointer

4. Bevel scale

1. Lever

1. Miter scale

2. Pointer

3. Lock lever

4. Grip

1. Stopper arm

2. Adjusting screw

011353

Tilt the saw blade until the pointer points to the desired

angle on the bevel scale. Then tighten the lever

clockwise firmly to secure the arm.

• When changing bevel angles, be sure to position

the kerf boards appropriately as explained in the

"Positioning kerf boards" section.

CAUTION:

• After changing the bevel angle, always secure the

arm by tightening the lever clockwise.

NOTICE:

• When tilting the saw blade be sure the handle is

fully raised.

• When changing bevel angles, be sure to position

the kerf boards appropriately as explained in the

"Positioning kerf boards" section.

Slide lock adjustment

010431

To lock the slide pole, turn the locking screw clockwise.

Switch action

To prevent the switch trigger from being accidentally

pulled, a lock-off button is provided. To start the tool,

press in the lock-off button and pull the switch trigger.

Release the switch trigger to stop.

WARNING:

• Before plugging in the tool, always check to

see that the switch trigger actuates properly

and returns to the "OFF" position when

released. Do not pull the switch trigger hard

without pressing in the lock-off button. This

can cause switch breakage. Operating a tool

with a switch that does not actuate properly can

lead to loss of control and serious personal injury.

A hole is provided in the switch trigger for insertion of a

padlock to lock the tool off.

010237

WARNING:

• Do not use a lock with a shank or cable any

smaller than 6.35 mm (1/4") in diameter. A

smaller shank or cable may not properly lock the

tool in the off position and unintentional operation

may occur resulting in serious personal injury.

• NEVER use tool without a fully operative

switch trigger. Any tool with an inoperative switch

is HIGHLY DANGEROUS and must be repaired

before further usage or serious personal injury

may occur.

• For your safety, this tool is equipped with a lock-off

button which prevents the tool from unintended

starting. NEVER use the tool if it runs when you

simply pull the switch trigger without pressing the

lock-off button. A switch in need of repair may

result in unintentional operation and serious

personal injury. Return tool to a Makita service

center for proper repairs BEFORE further usage.

• NEVER defeat the lock-off button by taping down

or some other means. A switch with a defeated

lock-off button may result in unintentional

operation and serious personal injury.

Electric brake

This tool is equipped with an electric blade brake. If the

tool consistently fails to quickly stop the blade after the

switch trigger is released, have the tool serviced at a

Makita service center.

CAUTION:

• The blade brake system is not a substitute for

the blade guard. Never use tool without a

functioning blade guard. An unguarded blade

may result in serious personal injury.

Electronic function

Soft start feature

• This function allows the smooth start-up of the tool

by limiting the start-up torque.

1. Lock-off button

2. Switch trigger

3. Hole for padlock

1. Locking screw

1. Pointer

2. Release button

3. Bevel scale

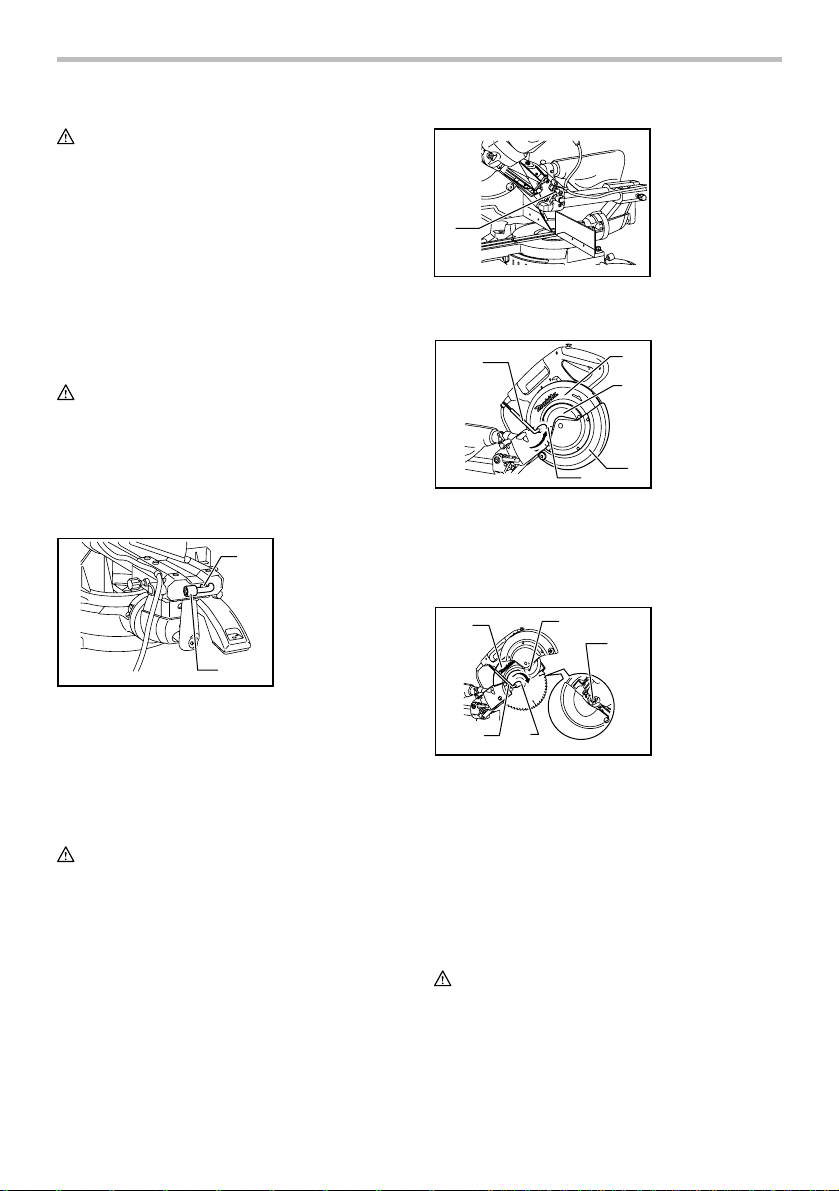

ASSEMBLY

WARNING:

• Always be sure that the tool is switched off

and unplugged before working on the tool.

Failure to switch off and unplug the tool may result

in serious personal injury.

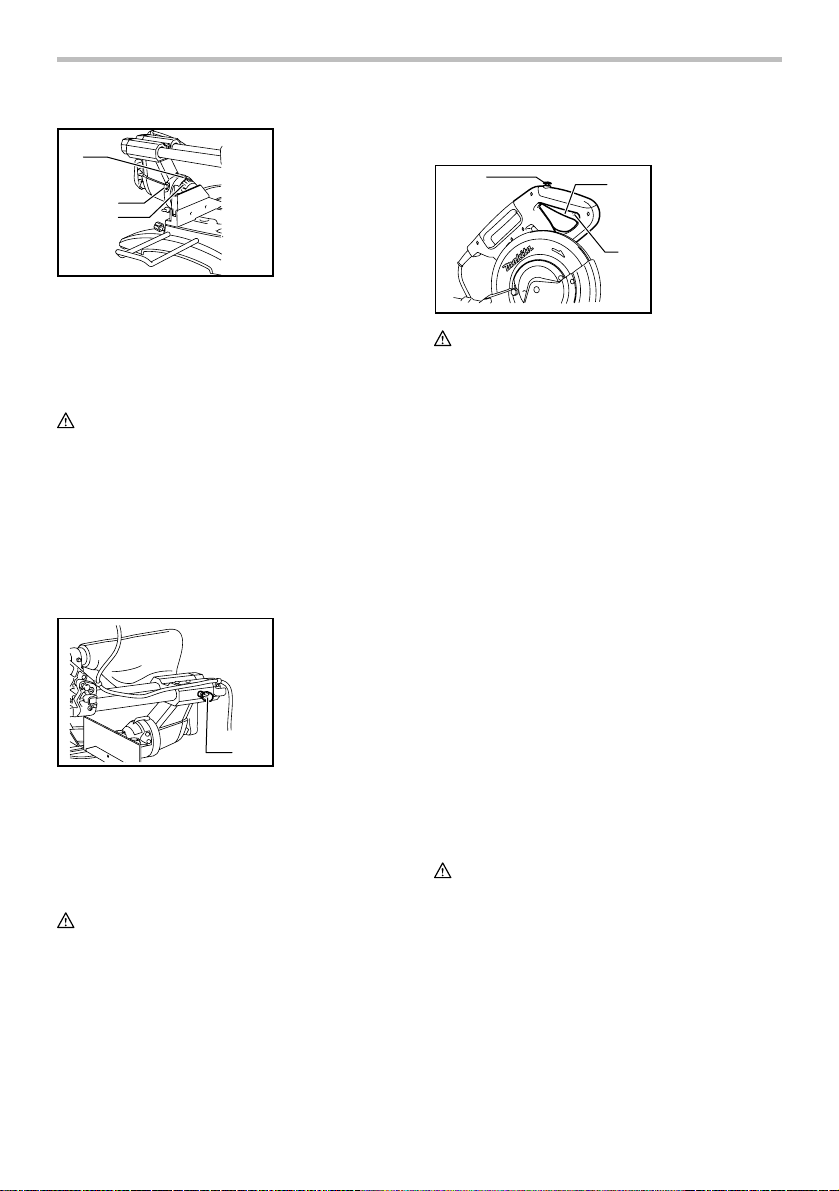

Storage of socket wrench with hex wrench on

its other end

011338

The socket wrench is stored as shown in the figure.

When the socket wrench is needed it can be pulled out

of the wrench holder.

After using the socket wrench it can be stored by

returning it to the wrench holder.

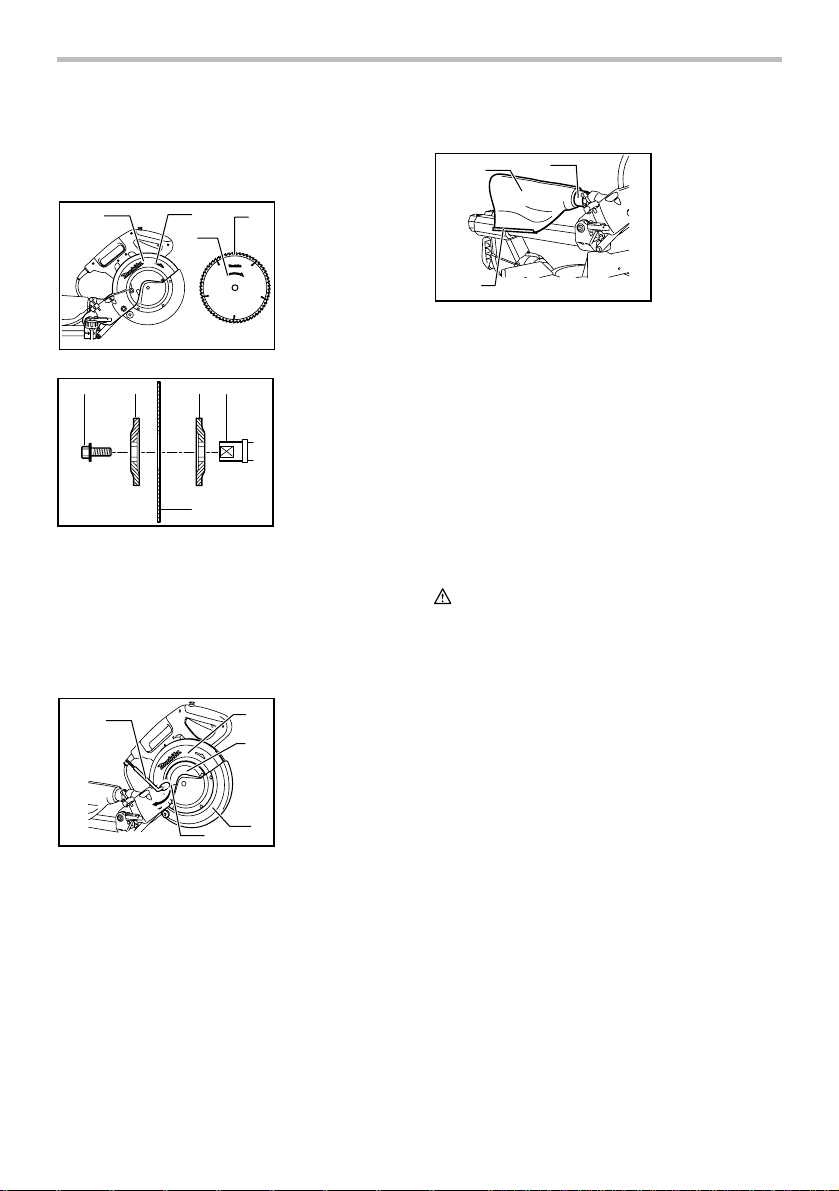

Installing or removing saw blade

WARNING:

• Always be sure that the tool is switched off

and unplugged before installing or removing

the blade. Accidental start up of the tool may

result in serious personal injury.

• Use only the Makita socket wrench provided to

install or remove the blade.Failure to use the

wrench may result in overtightening or insufficient

tightening of the hex bolt and serious personal

injury.

014686

Lock the handle in the raised position by pushing in the

stopper pin.

010241

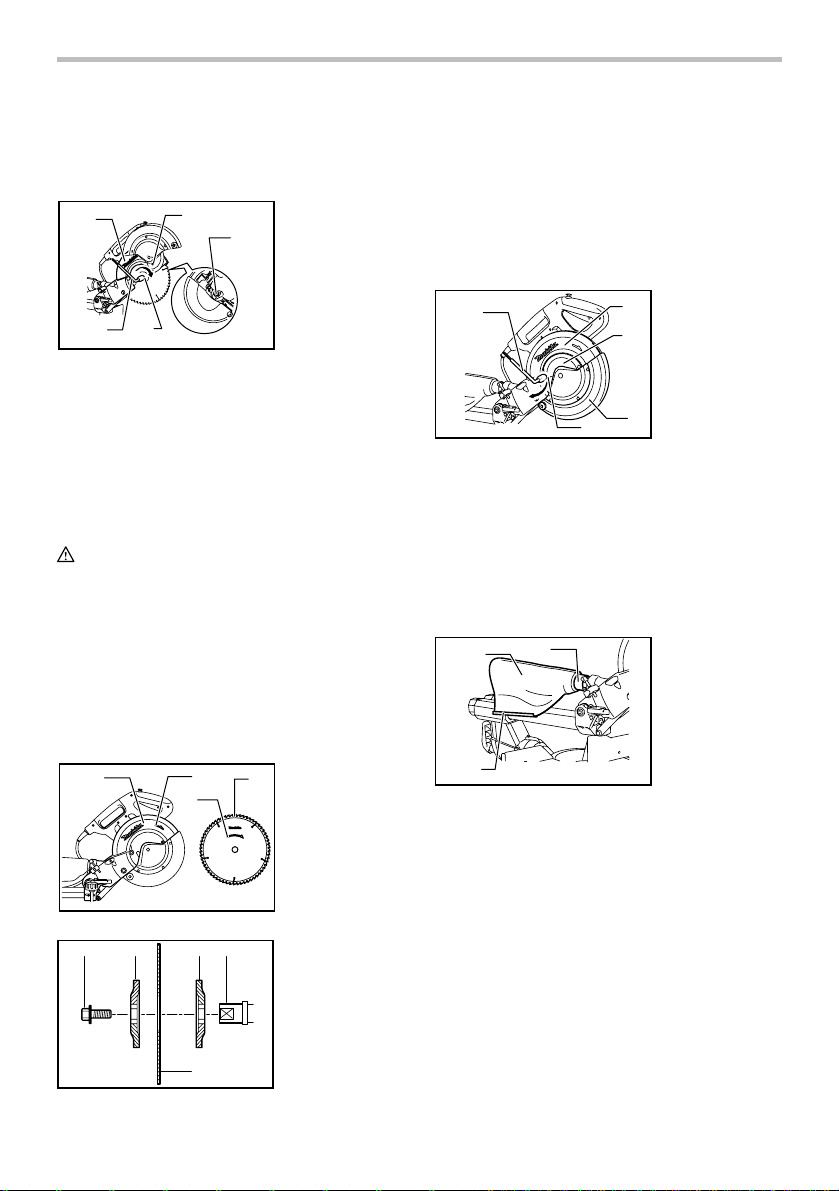

To remove the blade, use the socket wrench to loosen

the hex bolt holding the center cover by turning it

counterclockwise. Raise the blade guard and center

cover.

010242

Press the shaft lock to lock the spindle and use the

socket wrench to loosen the hex bolt clockwise. Then

remove the hex bolt, outer flange and blade.

NOTE:

• If the inner flange is removed be sure to install it

on the spindle with its protrusion facing away from

the blade. If the flange is installed incorrectly the

flange will rub against the machine.

WARNING:

• Before mounting the blade onto the spindle,

always be sure that the correct ring for the

blade's arbor hole you intend to use is

installed between the inner and the outer

flanges. Use of the incorrect arbor hole ring may

result in the improper mounting of the blade

causing blade movement and severe vibration

resulting in possible loss of control during

operation and in serious personal injury.

010244

1. Blade case

2. Arrow

3. Arrow

4. Saw blade

1. Blade case

2. Socket wrench

3. Hex bolt

4. Arrow

5. Shaft lock

1. Socket wrench

2. Blade case

3. Center cover

4. Hex bolt

5. Blade guard

1. Stopper pin

1. Socket wrench

with hex wrench

on its other end

2. Wrench holder

12 4

001786

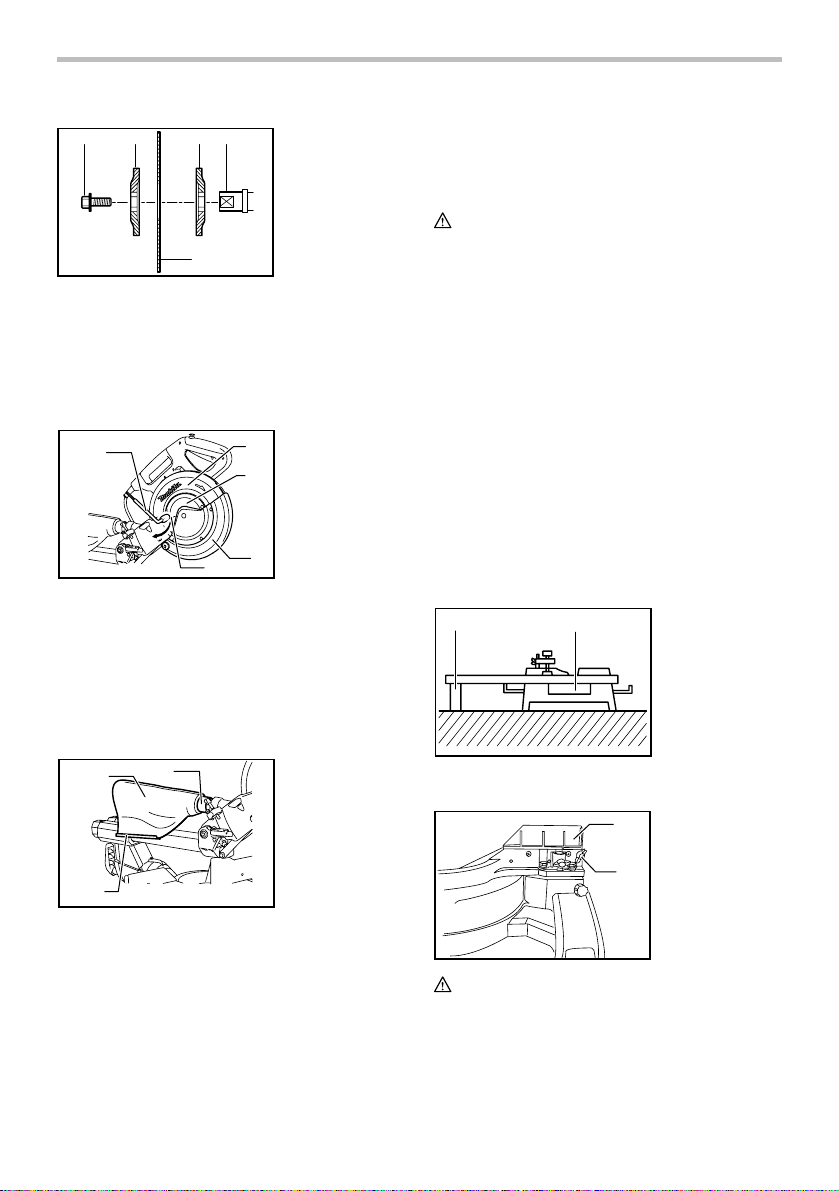

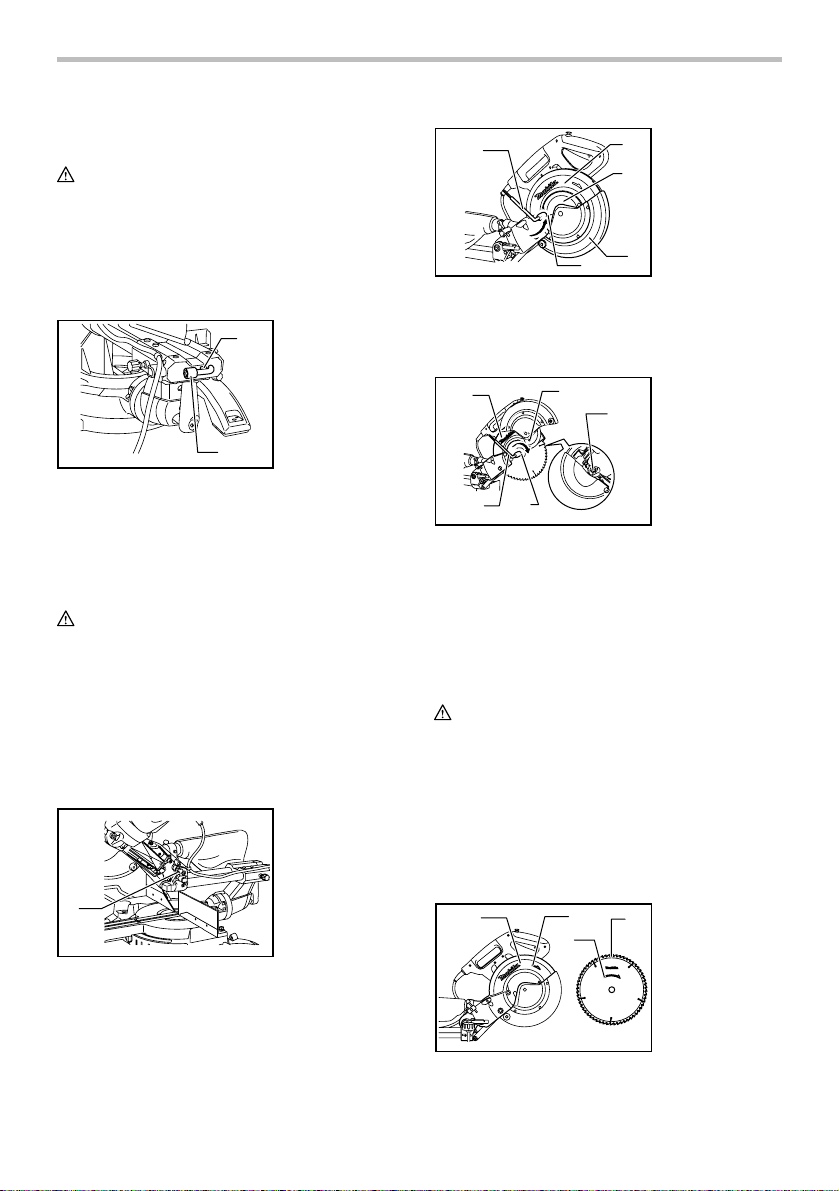

To install the blade, mount it carefully onto the spindle,

making sure that the direction of the arrow on the

surface of the blade matches the direction of the arrow

on the blade case.

Install the outer flange and hex bolt, and then use the

socket wrench to tighten the hex bolt (left-handed)

securely counterclockwise while pressing the shaft lock.

010562

Return the blade guard and center cover to its original

position. Then tighten the hex bolt clockwise to secure

the center cover. Release the handle from the raised

position by pulling the stopper pin. Lower the handle to

make sure that the blade guard moves properly. Make

sure the shaft lock has released spindle before making

cut.

Dust bag (accessory)

011339

The use of the dust bag makes cutting operations

cleaner and dust collection easier. To attach the dust

bag, fit it onto the dust nozzle.

When the dust bag is about half full, remove the dust

bag from the tool and pull the fastener out. Empty the

dust bag of its contents, tapping it lightly so as to

remove particles adhering to the insides which might

hamper further collection.

NOTE:

If you connect a vacuum cleaner to your saw, cleaner

operations can be performed.

Securing workpiece

WARNING:

• It is extremely important to always secure the

workpiece correctly with the proper type of

vise or crown molding stoppers. Failure to do

so may result in serious personal injury and cause

damage to the tool and/or the workpiece.

• After a cutting operation do not raise the blade

until it has come to a complete stop. The

raising of a coasting blade may result in serious

personal injury and damage to the workpiece.

•

When cutting a workpiece that is longer than

the support base of the saw, the material should

be supported the entire length beyond the

support base and at the same height to keep the

material level.

Proper workpiece support will help

avoid blade pinch and possible kickback which may

result in serious personal injury. Do not rely solely

on the vertical vise and/or horizontal vise to secure

the workpiece. Thin material tends to sag. Support

workpiece over its entire length to avoid blade pinch

and possible KICKBACK.

001549

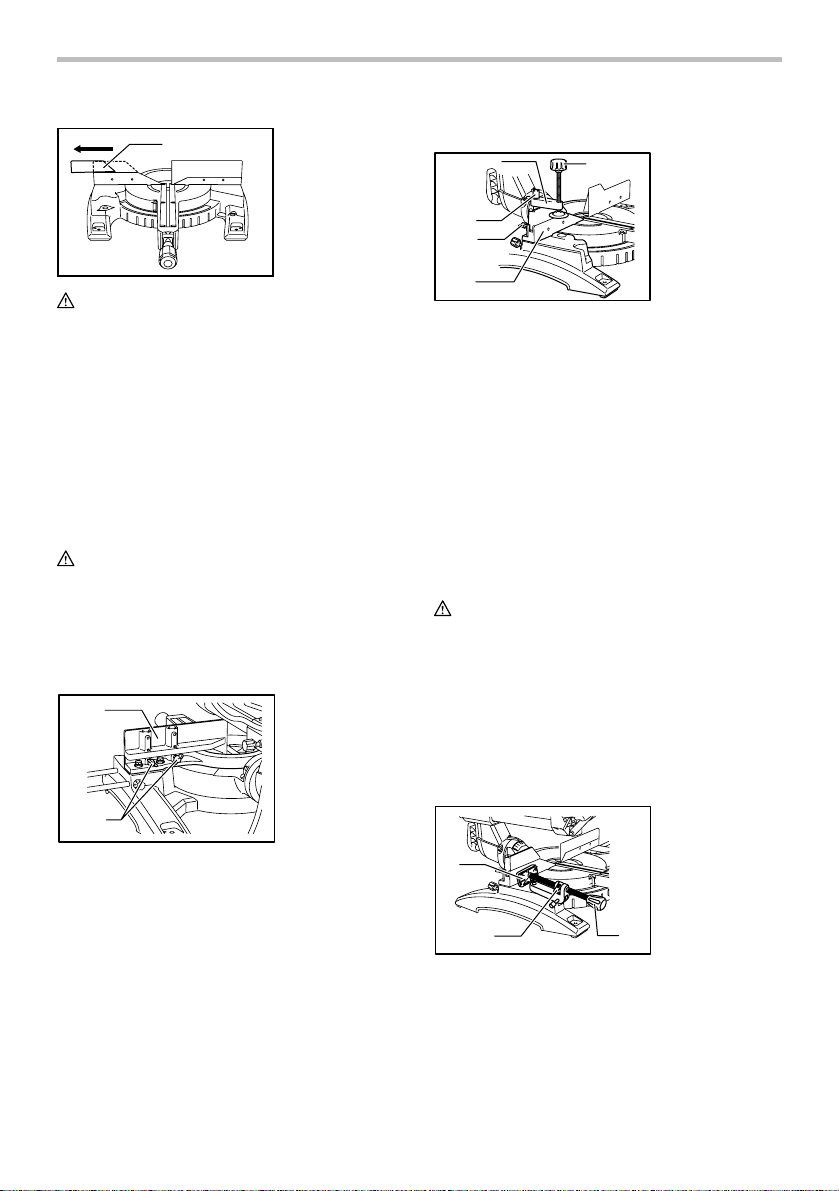

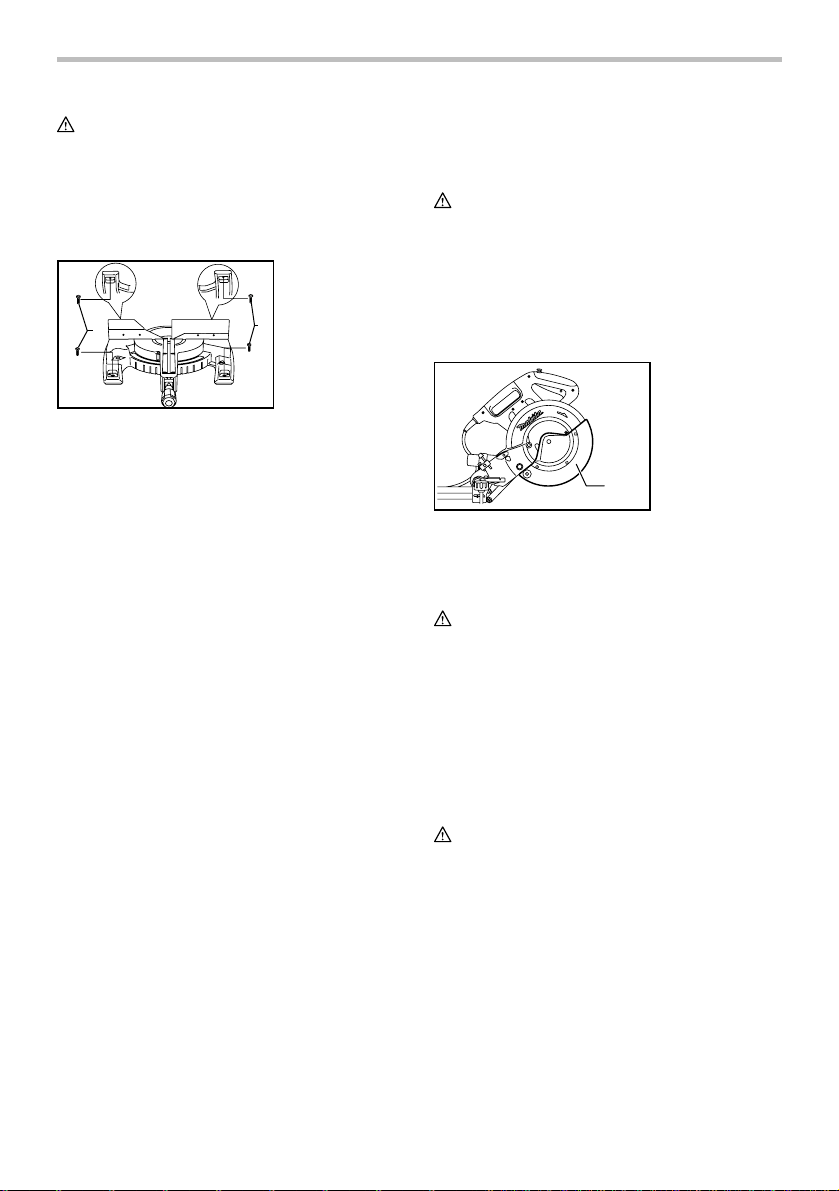

Guide fence (SLIDING FENCES) adjustment

010480

CAUTION:

• Before operating the tool, make sure that the

sliding fence is secured firmly.

•

Before bevel-cutting, make sure that no part of the

tool contacts the sliding fence when fully lowering

and raising the handle in any position and while

moving the carriage through its full range of travel.

1. Sliding fence

2. Clamping screw

1. Support

2. Turn base

1. Dust nozzle

2. Dust bag

3. Fastener

1. Socket wrench

2. Blade case

3. Center cover

4. Hex bolt

5. Blade guard

1. Hex bolt

2. Outer flange

3. Saw blade

4. Inner flange

5. Spindle

010472

CAUTION:

• When performing bevel cuts, slide the sliding

fence to the left and secure it as shown in the

figure.

This tool is equipped with the sliding fence which should

ordinarily be positioned as shown in the figure.

However, when performing left bevel cuts, set it to the

left position as shown in the figure if the tool head

contacts it.

When bevel-cutting operations are complete, don’t

forget to return the sliding fence to the original position

and secure it by firmly tightening the clamping screw.

Sub-fence R

WARNING:

• Before operating the tool, make sure that the sub-

fence R is secured firmly.

• Before performing right bevel cuts, remove the

sub-fence R. It will contact the blade or a part of

the tool, causing possible serious injury to the

operator.

010427

The sub-fence R can be removed from the right side of

the guide fence. To remove the sub-fence R, loosen the

screw which secures the sub-fence R and pull it out.

Follow the removal procedure in reverse to install it.

When bevel-cutting operations are complete, don’t

forget to return the sub-fence R to the original position

and secure it by firmly tightening the clamping screw.

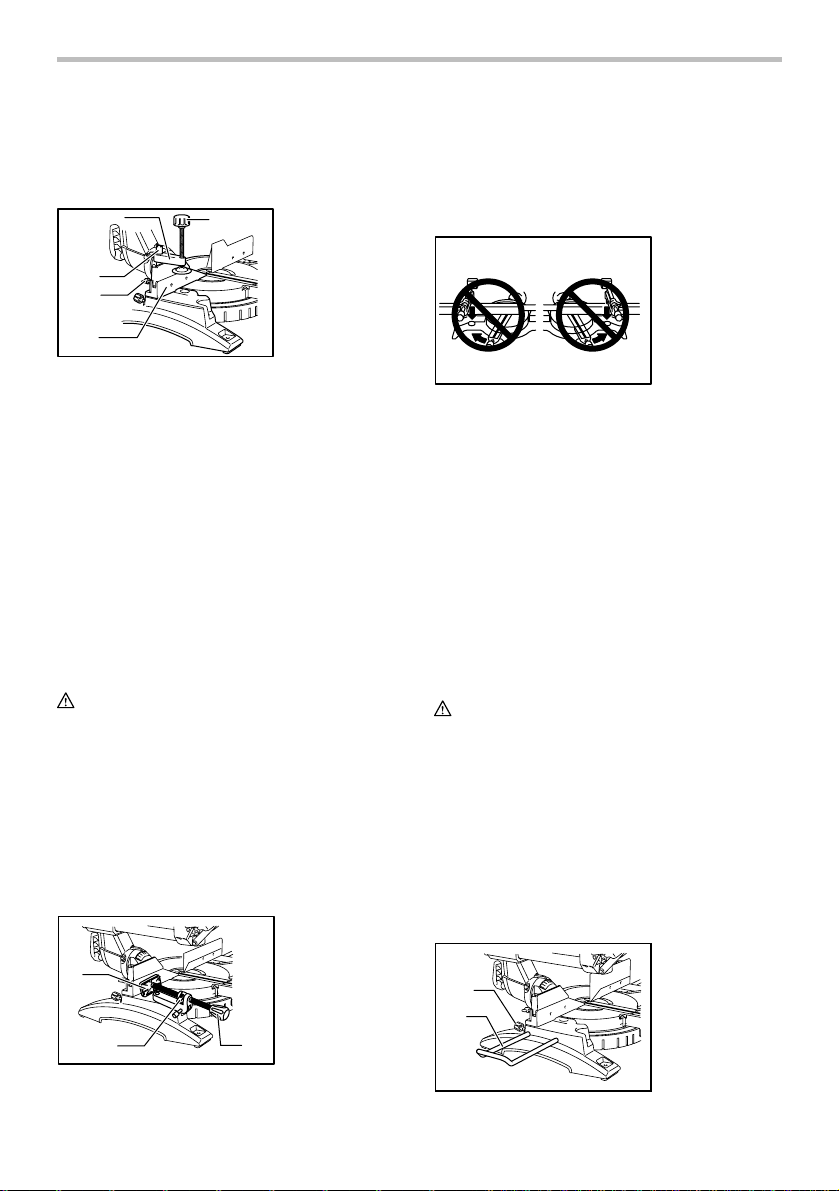

Vertical vise

011346

The vertical vise can be installed on either the left or

right side of the guide fence. Insert the vise rod into the

hole in the guide fence and tighten the screw on the

back of the guide fence to secure the vise rod.

Position the vise arm according to the thickness and

shape of the workpiece and secure the vise arm by

tightening the screw. If the screw to secure the vise arm

contacts the guide fence, install the screw on the

opposite side of vise arm. Make sure that no part of the

tool contacts the vise when lowering the handle fully

and pulling or pushing the carriage all the way. If some

part contacts the vise, re-position the vise.

Press the workpiece flat against the guide fence and the

turn base. Position the workpiece at the desired cutting

position and secure it firmly by tightening the vise knob.

WARNING:

• The workpiece must be secured firmly against

the turn base and guide fence with the vise

during all operations. If the workpiece is not

properly secured against the fence the material

may move during the cutting operation causing

possible damage to the blade, causing the

material to be thrown and loss of control resulting

in serious personal injury.

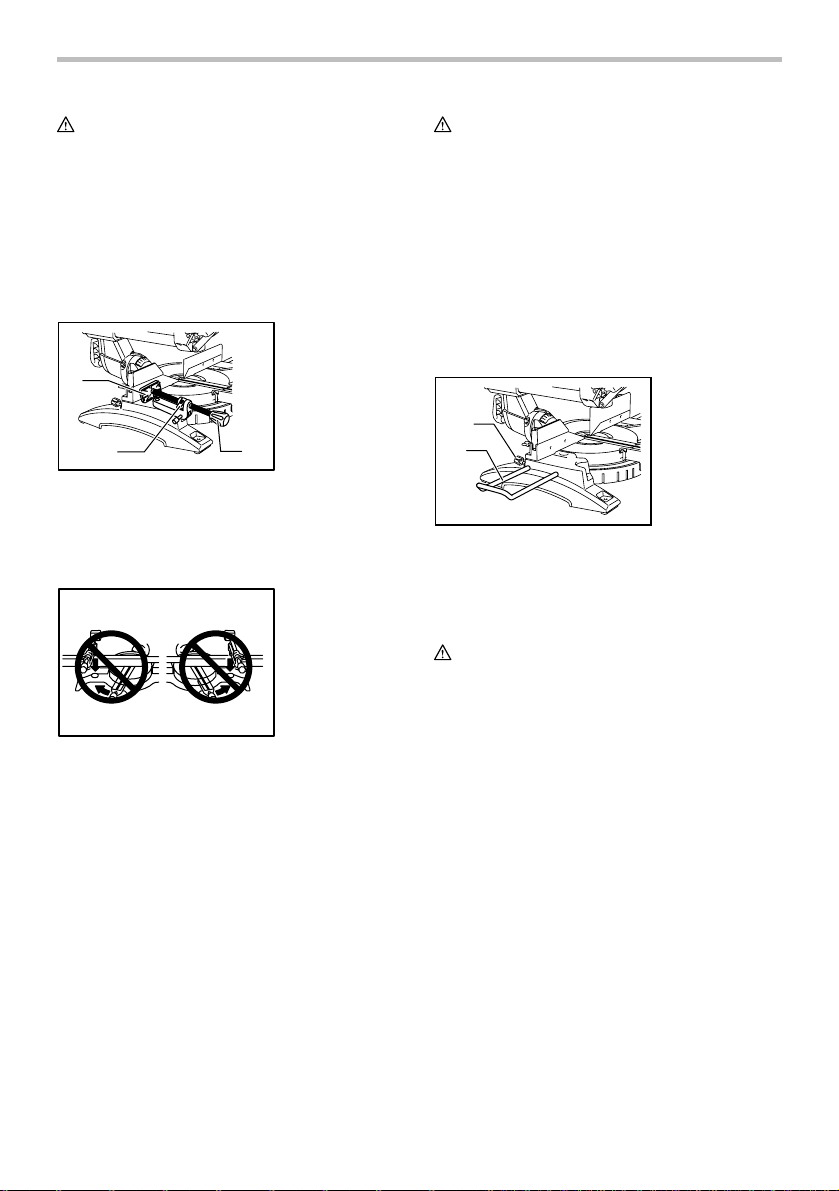

Horizontal vise (optional accessory)

011343

The horizontal vise can be installed in two positions on

either the left or right side of the base. When performing

10° or greater miter cuts, install the horizontal vise on

the side opposite the direction in which the turn base is

to be turned.

1. Vise plate

2. Vise nut

3. Vise knob

1. Vise arm

2. Vise knob

3. Vise rod

4. Screw

5. Guide fence

1. Sub-fence R

2. Screws

1. Sliding fence

005232

By flipping the vise nut counterclockwise, the vise is

released, and rapidly moves in and out. To grip the

workpiece, push the vise knob forward until the vise

plate contacts the workpiece and flip the vise nut

clockwise. Then turn the vise knob clockwise to secure

the workpiece.

The maximum width of workpiece which can be secured

by the horizontal vise is 215 mm (8-1/2").

When installing the horizontal vise on the right side of

the base, also use the sub-fence R to secure the

workpiece more firmly. Refer to the "Sub-fence R"

section described on previously for installing the sub-

fence R.

WARNING:

• Always rotate the vise nut clockwise until the

workpiece is properly secured. If the workpiece

is not properly secured the material may move

during the cutting operation causing possible

damage to the blade, causing the material to be

thrown and loss of control resulting in serious

personal injury.

• When cutting a thin workpiece, such as base

boards, against the fence, always use the

horizontal vise.

Holders

014710

The holders can be installed on either side as a

convenient means of holding workpieces horizontally.

Slip fully the holder rods into the holes in the base. Then

tighten the holders securely with the screws.

WARNING:

• Always support a long workpiece so it is level

with the top surface of the turn base for an

accurate cut and to prevent dangerous loss of

tool control. Proper workpiece support will help

avoid blade pinch and possible kickback which

may result in serious personal injury.

OPERATION

NOTICE:

• Before use, be sure to release the handle from the

lowered position by pulling the stopper pin.

• Do not apply excessive pressure on the handle

when cutting. Too much force may result in

overload of the motor and/or decreased cutting

efficiency. Push down handle with only as much

force as is necessary for smooth cutting and

without significant decrease in blade speed.

• Gently press down the handle to perform the cut. If

the handle is pressed down with force or if lateral

force is applied, the blade will vibrate and leave a

mark (saw mark) in the workpiece and the

precision of the cut will be impaired.

• During a slide cut, gently push the carriage toward

the guide fence without stopping. If the carriage

movement is stopped during the cut, a mark will

be left in the workpiece and the precision of the

cut will be impaired.

WARNING:

• Make sure the blade is not contacting the

workpiece, etc. before the switch is turned on.

Turning the tool on with the blade in contact with

the workpiece may result in kickback and serious

personal injury.

1. Press cutting (cutting small workpieces)

011409

Workpieces up to 91 mm (3-5/8") high and 70 mm

(2-3/4") wide can be cut in the following manner.

Push the carriage toward the guide fence fully and

1. Holder

2. Screw

1. Locking screw

tighten the locking screw clockwise to secure the

carriage. Secure the workpiece correctly with the

proper type of vise. Switch on the tool without the

blade making any contact and wait until the blade

attains full speed before lowering. Then gently

lower the handle to the fully lowered position to cut

the workpiece. When the cut is completed, switch

off the tool and WAIT UNTIL THE BLADE HAS

COME TO A COMPLETE STOP before returning

the blade to its fully elevated position.

WARNING:

• Firmly tighten the knob clockwise so that the

carriage will not move during operation.

Insufficient tightening of the knob may cause

possible kickback which may result in serious

personal injury.

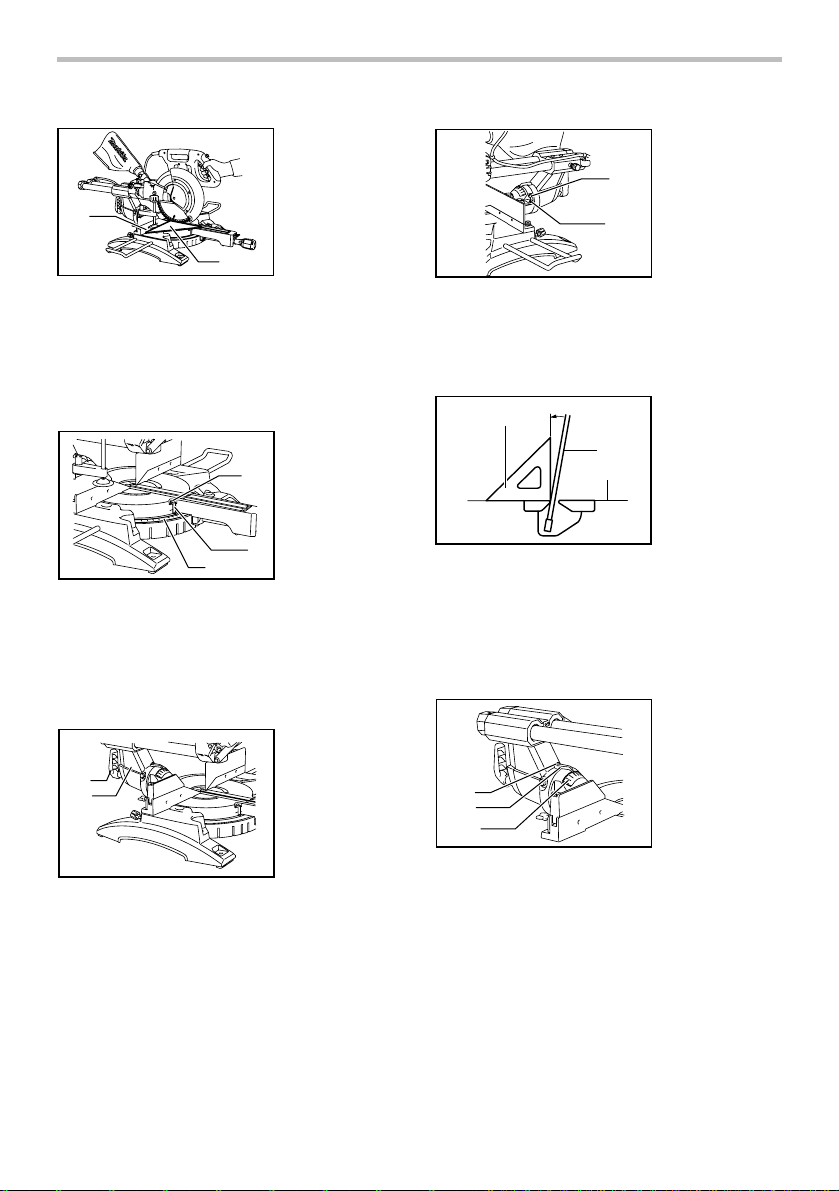

2. Slide (push) cutting (cutting wide workpieces)

011410

Loosen the locking screw counterclockwise so that

the carriage can slide freely. Secure the workpiece

with the proper type of vise. Pull the carriage

toward you fully. Switch on the tool without the

blade making any contact and wait until the blade

attains full speed. Press the handle down and

PUSH THE CARRIAGE TOWARD THE GUIDE

FENCE AND THROUGH THE WORKPIECE.

When the cut is completed, switch off the tool and

WAIT UNTIL THE BLADE HAS COME TO A

COMPLETE STOP before returning the blade to

its fully elevated position.

WARNING:

• Whenever performing a slide cut, first pull the

carriage full towards you and press the handle

all the way down, then push the carriage

toward the guide fence. Never start the cut with

the carriage not pulled fully toward you. If you

perform the slide cut without the carriage pulled

fully toward you unexpected kickback may occur

and serious personal injury may result.

•

Never attempt to perform a slide cut by pulling

the carriage towards you.

Pulling the carriage

towards you while cutting may cause unexpected

kickback resulting in possible serious personal injury.

• Never perform the slide cut with the handle locked

in the lowered position.

•

Never loosen the locking screw which secures the

carriage while the blade is rotating.

A loose carriage

while cutting may cause unexpected kickback resulting

in possible in serious personal injury.

3. Miter cutting

Refer to the previously covered "Adjusting the

miter angle".

4. Bevel cut

010249

Loosen the lever and tilt the saw blade to set the

bevel angle (Refer to the previously covered

"Adjusting the bevel angle"). Be sure to retighten

the lever firmly to secure the selected bevel angle

safely. Secure the workpiece with a vise. Make

sure the carriage is pulled all the way back toward

the operator. Switch on the tool without the blade

making any contact and wait until the blade attains

full speed. Then gently lower the handle to the

fully lowered position while applying pressure in

parallel with the blade and PUSH THE CARRIAGE

TOWARD THE GUIDE FENCE TO CUT THE

WORKPIECE. When the cut is completed, switch

off the tool and WAIT UNTIL THE BLADE HAS

COME TO A COMPLETE STOP before returning

the blade to its fully elevated position.

WARNING:

• After setting the blade for a bevel cut, before

operating the tool ensure that the carriage and

blade will have free travel throughout the

entire range of the intended cut. Interruption of

the carriage or blade travel during the cutting

operation may result in kickback and serious

personal injury.

1. Locking screw

• While making a bevel cut keep hands out of

the path of the blade. The angle of the blade may

confuse the operator as to the actual blade path

while cutting and contact with the blade will result

in serious personal injury.

• The blade should not be raised until it has

come to a complete stop. During a bevel cut the

piece cut off may come to rest against the blade.

If the blade is raised while it is rotating the cut-off

piece maybe ejected by the blade causing the

material to fragment which may result in serious

personal injury.

NOTICE:

• When pressing down the handle, apply pressure in

parallel with the blade. If a force is applied

perpendicularly to the turn base or if the pressure

direction is changed during a cut, the precision of

the cut will be impaired.

• Before bevel-cutting, an adjustment of the sliding

fence may be required. Refer to the section titled

"Guide fence adjustment".

CAUTION:

• Always remove the sub-fence R so that it does not

interfere any part of the carriage when performing

right bevel cuts.

5. Compound cutting

Compound cutting is the process in which a bevel

angle is made at the same time in which a miter

angle is being cut on a workpiece. Compound

cutting can be performed at the angle shown in the

table.

Miter angle Bevel angle

Left and Right 0 - 45

009713

When performing compound cutting, refer to

"Press cutting", "Slide cutting", "Miter cutting" and

"Bevel cut" explanations.

6. Cutting crown and cove moldings

Crown and cove moldings can be cut on a

compound miter saw with the moldings laid flat on

the turn base.

There are two common types of crown moldings

and one type of cove moldings; 52/38° wall angle

crown molding, 45° wall angle crown molding and

45° wall angle cove molding. See illustrations.

123

001555

There are crown and cove molding joints which

are made to fit "Inside" 90° corners ((1) and (2) in

Fig. A) and "Outside" 90° corners ((3) and (4) in

Fig. A).

(1) (2) (3)(4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Measuring

Measure the wall length and adjust workpiece on

table to cut wall contact edge to desired length.

Always make sure that cut workpiece length at the

back of the workpiece is the same as wall length.

Adjust cut length for angle of cut. Always use

several pieces for test cuts to check the saw

angles.

When cutting crown and cove moldings, set the

bevel angle and miter angle as indicated in the

table (A) and position the moldings on the top

surface of the saw base as indicated in the table

(B).

1. Inside corner

2. Outside corner

1. Inside corner

2. Outside corner

1. 52/38 ﾟ type

crown molding

2. 45 ﾟ type crown

molding

3. 45 ﾟ type cove

molding

In the case of left bevel cut

Molding

position in

Fig. A

Bevel angleMiter angle

For outside

corner

For inside

corner

52/38° type 45° type

Right 31.6°

45° type

Left 33.9° Left 30°

52/38° type

Left 31.6° Left 35.3°

Right 35.3°

Right 35.3°Right 31.6°

(1)

(2)

(3)

(4)

Table (A)

006361

Molding

position in

Fig. A

Molding edge against

guide fence

(1)

Ceiling contact edge should

be against guide fence.

Ceiling contact edge should

be against guide fence

For

outside

corner

Finished piece

will be on the

Left side of

blade.

Finished piece

will be on the

Right side of

blade.

For inside

corner

Wall contact edge should be

against guide fence

Finished piece

(2)

(3)

(4)

Table (B)

006362

Example:

In the case of cutting 52/38° type crown

molding for position (1) in Fig. A:

• Tilt and secure bevel angle setting to

33.9° LEFT.

• Adjust and secure miter angle setting to

31.6° RIGHT.

• Lay crown molding with its broad back

(hidden) surface down on the turn base

with its CEILING CONTACT EDGE

against the guide fence on the saw.

• The finished piece to be used will

always be on the LEFT side of the

blade after the cut has been made.

In the case of right bevel cut

Molding

position in

Fig. A

Bevel angleMiter angle

For outside

corner

For inside

corner

52/38° type 45° type

Right 31.6°

45° type

Right 33.9° Right 30°

52/38° type

Left 31.6° Left 35.3°

Right 35.3°

Right 35.3°Right 31.6°

(1)

(2)

(3)

(4)

Table (A)

006363

Molding

position in

Fig. A

Molding edge against

guide fence

(1)

For

outside

corner

For inside

corner

Finished piece

(2)

(3)

(4)

Table (B)

Finished piece

will be on the

Left side of

blade.

Finished piece

will be on the

Right side of

blade.

Wall contact edge should be

against guide fence.

Wall contact edge should be

agains

t guide fence.

Ceiling contact edge should

be against guide fence.

006364

Example:

In the case of cutting 52/38° type crown

molding for position (1) in Fig. A:

• Tilt and secure bevel angle setting to

33.9° RIGHT.

• Adjust and secure miter angle setting to

31.6° RIGHT.

• Lay crown molding with its broad back

(hidden) surface down on the turn base

with its WALL CONTACT EDGE against

the guide fence on the saw.

• The finished piece to be used will

always be on the RIGHT side of the

blade after the cut has been made.

Ceiling

Wall

30.1

29.7

29.4

29.0

28.7

28.3

28.0

27.6

27.2

26.9

26.5

26.1

25.8

25.4

25.0

24.7

24.3

23.9

23.6

23.2

22.8

22.5

22.1

21.7

21.3

21.0

20.6

20.2

19.8

19.5

19.1

18.7

18.3

17.9

17.6

17.2

16.8

16.4

16.0

15.6

26.9

26.5

26.1

25.7

25.3

24.9

24.5

24.1

23.7

23.3

22.9

22.6

22.2

21.8

21.4

21.0

20.7

20.3

19.9

19.6

19.2

18.8

18.5

18.1

17.8

17.4

17.1

16.7

16.4

16.0

15.7

15.3

15.0

14.6

14.3

14.0

13.6

13.3

13.0

12.8

101

102

103

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15.3

14.9

14.5

14.1

13.7

13.3

12.9

12.5

12.2

11.8

11.4

11.0

10.8

10.2

9.8

9.4

9.0

8.6

8.3

7.9

7.5

7.1

6.7

6.3

5.9

5.5

5.1

4.7

4.3

3.9

3.5

3.2

2.8

2.4

2.0

1.6

1.2

0.8

0.4

0.0

12.3

12.0

11.6

11.3

11.0

10.7

10.3

10.0

9.7

9.4

9.0

8.7

8.4

8.1

7.8

7.5

7.1

6.8

6.5

6.2

5.9

5.6

5.3

4.9

4.6

4.3

4.0

3.7

3.4

3.1

2.8

2.5

2.2

1.8

1.5

1.2

0.9

0.6

0.3

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Wall to Crown Molding Angle: 52/38 degrees

Compound Miter Saw

Miter and Bevel Angle Settings

000031

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

43.0

42.8

42.5

42.2

41.9

41.7

41.4

41.1

40.8

40.5

40.2

39.9

39.6

39.3

39.0

38.7

38.4

38.1

37.8

37.4

37.1

36.8

36.5

36.2

35.8

35.5

35.2

34.9

34.5

34.2

33.9

33.5

33.2

32.8

32.5

32.2

31.8

31.5

31.1

30.8

30.4

46.8

46.3

45.7

45.1

44.6

44.0

43.5

42.9

42.4

41.9

41.3

40.8

40.3

39.8

39.2

38.7

38.2

37.7

37.2

36.8

36.3

35.8

35.3

34.8

34.4

33.9

33.4

33.0

32.5

32.1

31.6

31.2

30.7

30.3

29.9

29.4

29.0

28.6

28.2

27.7

27.3

100

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

EN0002-1

26.7

26.4

26.1

25.8

25.5

25.2

24.9

24.6

24.2

23.9

23.6

23.3

23.0

22.7

22.3

22.0

21.7

21.4

21.0

20.7

20.4

20.0

19.7

19.4

19.1

18.7

18.4

18.1

17.7

17.4

17.1

16.7

16.4

16.0

15.7

15.4

15.0

14.7

14.3

14.0

30.2

29.8

29.4

28.9

28.5

28.1

27.6

27.2

26.8

26.3

25.9

25.5

25.1

24.7

24.3

23.8

23.4

23.0

22.6

22.2

21.8

21.4

21.0

20.6

20.2

19.8

19.4

19.0

18.6

18.2

17.9

17.5

17.1

16.7

16.3

15.9

15.6

15.2

14.8

14.4

101

102

103

104

105

106

107

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13.7

13.3

13.0

12.6

12.3

11.9

11.6

11.2

10.9

10.5

10.2

9.8

9.5

9.2

8.8

8.5

8.1

7.8

7.4

7.1

6.7

6.4

6.0

5.6

5.3

4.9

4.6

4.2

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

14.1

13.7

13.3

12.9

12.6

12.2

11.8

11.5

11.1

10.7

10.4

10.0

9.6

9.3

8.9

8.5

8.2

7.8

7.5

7.1

6.7

6.4

6.0

5.7

5.3

5.0

4.6

4.3

3.9

3.5

3.2

2.8

2.5

2.1

1.8

1.4

1.1

0.7

0.4

0.0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Wall to Crown Molding Angle: 45 degrees

Compound Miter Saw

Miter and Bevel Angle Settings

000032

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

37.8

37.5

37.3

37.1

36.8

36.6

36.4

36.1

35.9

35.6

35.4

35.1

34.9

34.6

34.4

34.1

33.9

33.6

33.3

33.1

32.8

32.5

32.3

32.0

31.7

31.4

31.1

30.9

30.6

30.3

30.0

29.7

29.4

29.1

28.8

28.5

28.2

27.9

27.6

27.3

27.0

50.8

50.2

49.6

49.1

48.5

48.0

47.4

46.9

46.4

45.8

45.3

44.8

44.2

43.7

43.2

42.7

42.1

41.6

41.1

40.6

40.1

39.6

39.1

38.6

38.1

37.7

37.2

36.7

36.2

35.7

35.3

34.8

34.3

33.9

33.4

32.9

32.5

32.0

31.6

31.1

30.7

100

Wall Angle

(deg.)

Bevel Angle

(deg.)

Miter Angle

(deg.)

Ceiling

Wall

EN0003-1

7. Cutting aluminum extrusion

010404

010469

When securing aluminum extrusions, use spacer

blocks or pieces of scrap as shown in the figure to

prevent deformation of the aluminum. Use a

cutting lubricant when cutting the aluminum

extrusion to prevent build-up of the aluminum

material on the blade.

WARNING:

• Never attempt to cut thick or round aluminum

extrusions. Thick or round aluminum extrusions

can be difficult to secure and may work loose

during the cutting operation which may result in

loss of control and serious personal injury.

8. Wood facing

Use of wood facing helps to assure splinter-free

cuts in workpieces. Attach a wood facing to the

guide fence using the holes in the guide fence.

See the figure concerning the dimensions for a

suggested wood facing.

15mm (9/16") Over 500 mm (19-3/4")

80mm-90mm

(3-1/8"-3-1/2")

20 mm (13/16")

68mm

(2-11/16")

121mm

(4-3/4")

68mm

(2-11/16")

121mm

(4-3/4")

24 mm

(15/16")

010536

CAUTION:

• Use straight wood of even thickness as the wood

facing.

WARNING:

• Use screws to attach the wood facing to the

guide fence. The screws should be installed

so that the screw heads are below the surface

of the wood facing so that they will not

interfere with the positioning of the material

being cut. Misalignment of the material being cut

can case unexpected movement during the

cutting operation which may result in a loss of

control and serious personal injury.

NOTICE:

• When the wood facing is attached, do not turn the

turn base with the handle lowered. The blade

and/or the wood facing will be damaged.

9. Groove cutting

001563

A dado type cut can be made by proceeding as

follows:

Adjust the lower limit position of the blade using

the adjusting screw and the stopper arm to limit

the cutting depth of the blade. Refer to "Stopper

arm" section described previously.

After adjusting the lower limit position of the blade,

cut parallel grooves across the width of the

workpiece using a slide (push) cut as shown in the

figure. Then remove the workpiece material

between the grooves with a chisel.

WARNING:

• Do not attempt to perform this type of cut by

using a wider type blade or dado blade.

Attempting to make a groove cut with a wider

blade or dado blade could lead to unexpected

cutting results and kickback which may result in

serious personal injury

• Be sure to return the stopper arm to the

original position when performing other than

groove cutting. Attempting to make cuts with the

stopper arm in the incorrect position could lead to

unexpected cutting results and kickback which

may result in serious personal injury.

CAUTION:

• Be sure to return the stopper arm to the original

position when performing other than groove

cutting.

1. Cut grooves with

blade

1. Aluminum

extrusion

2. Guide fence

3. Spacer block

4. Horizontal vise

(optional

accessory)

1. Guide fence

2. Vise

3. Spacer block

4. Aluminum

extrusion

5. Spacer block

1. Holes

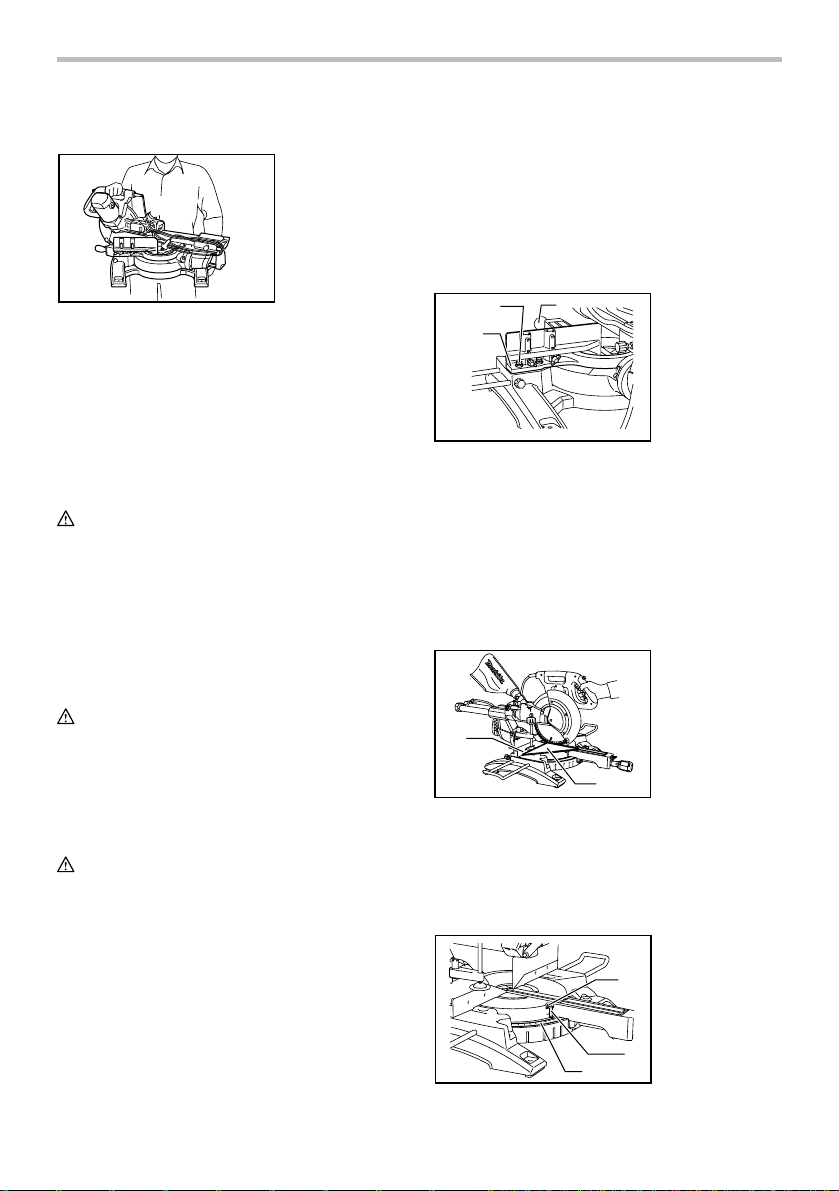

Carrying tool

011411

Make sure that the tool is unplugged. Secure the blade

at 0° bevel angle and the turn base at the full right miter

angle position. Secure the slide poles so that the lower

slide pole is locked in the position of the carriage fully

pulled to operator and the upper poles are locked in the

position of the carriage fully pushed forward to the guide

fence (refer to the section titled "Slide lock adjustment

".) Lower the handle fully and lock it in the lowered

position by pushing in the stopper pin.

Wind the power supply cord using the cord rests.

WARNING:

• Stopper pin is only for carrying and storage

purposes and should never be used for any

cutting operations. The use of the stopper pin for

cutting operations may cause unexpected

movement of the saw blade resulting in kickback

and serious personal injury.

Carry the tool by holding both sides of the tool base as

shown in the figure. If you remove the holders, dust bag,

etc., you can carry the tool more easily.

CAUTION:

• Always secure all moving portions before carrying

the tool. If portions of the tool move or slide while

being carried loss of control or balance may occur

resulting in personal injury.

MAINTENANCE

WARNING:

• Always be sure that the tool is switched off

and unplugged before attempting to perform

inspection or maintenance. Failure to unplug

and switch off the tool may result in accidental

start up of the tool which may result in serious

personal injury.

• Always be sure that the blade is sharp and

clean for the best and safest performance.

Attempting a cut with a dull and /or dirty blade may

cause kickback and result in a serious personal

injury.

NOTICE:

•

Never use gasoline, benzine, thinner, alcohol or the

like. Discoloration, deformation or cracks may result.

Adjusting the cutting angle

This tool is carefully adjusted and aligned at the factory,

but rough handling may have affected the alignment. If

your tool is not aligned properly, perform the following:

1. Miter angle

010410

Push the carriage toward the guide fence and

tighten the locking screw to secure the carriage.

Loosen the grip which secures the turn base. Turn

the turn base so that the pointer points to 0° on the

miter scale. Then turn the turn base slightly

clockwise and counterclockwise to seat the turn

base in the 0° miter notch. (Leave as it is if the

pointer does not point to 0°.) Loosen the hex

sockets bolts securing the guide fence using the

socket wrench.

011412

Lower the handle fully and lock it in the lowered

position by pushing in the stopper pin. Square the

side of the blade with the face of the guide fence

using a triangular rule, try-square, etc. Then

securely tighten the hex socket bolts on the guide

fence in order starting from the right side.

010253

1. Screw

2. Pointer

3. Miter scale

1. Guide fence

2. Triangular rule

1. Hex bolt

2. Guide fence

3. Grip

Make sure that the pointer points to 0° on the miter

scale. If the pointer does not point to 0°, loosen

the screw which secures the pointer and adjust the

pointer so that it will point to 0°.

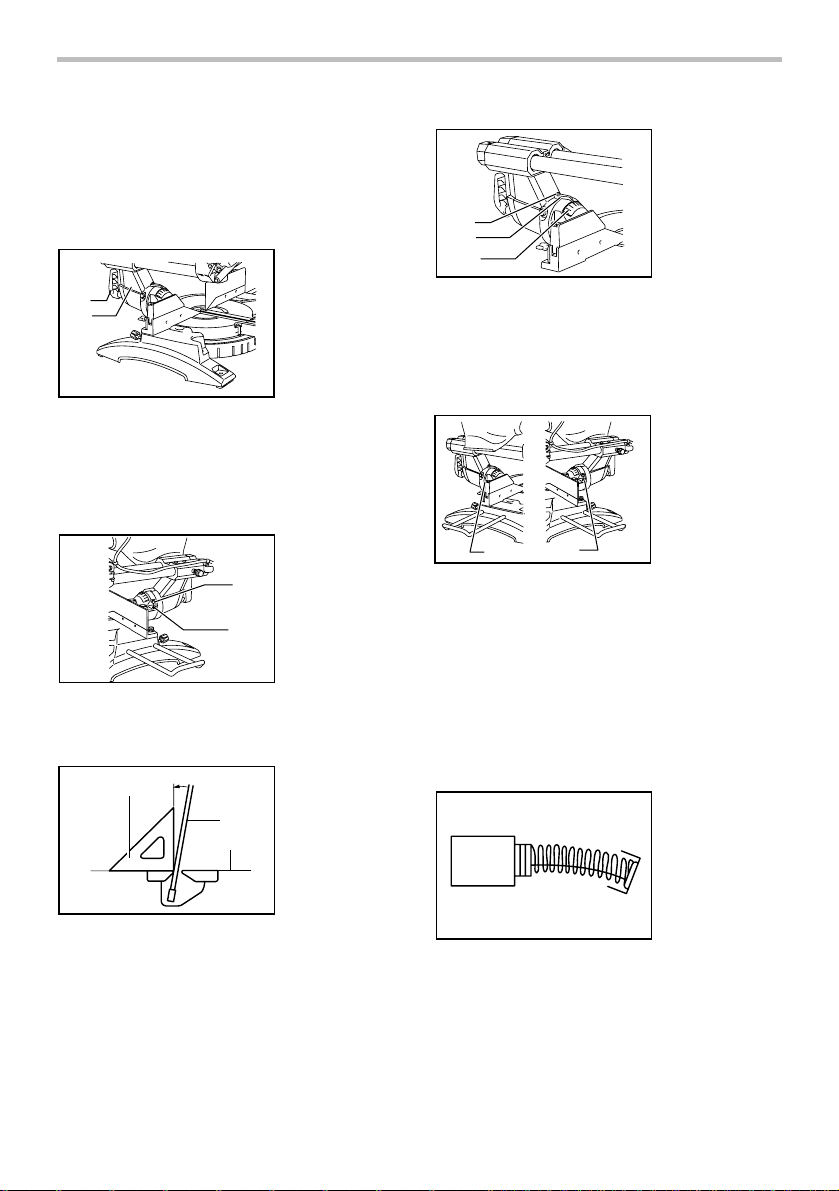

2. Bevel angle

(1) 0° bevel angle

011413

Push the carriage toward the guide fence

and tighten the locking screw to secure the

carriage. Lower the handle fully and lock it in

the lowered position by pushing in the

stopper pin. Loosen the lever at the rear of

the tool.

011379

Turn the hex bolt on the right side of the arm

two or three revolutions counterclockwise to

tilt the blade to the right.

001819

Carefully square the side of the blade with

the top surface of the turn base using the

triangular rule, try-square, etc. by turning the

hex bolt on the right side of the arm

clockwise. Then tighten the lever securely.

011342

Make sure that the pointer on the arm point

to 0° on the bevel scale on the arm holder. If

they do not point to 0°, loosen the screw

which secure the pointer and adjust it so that

it will point to 0°.

(2) 45° bevel angle

011381

Adjust the 45° bevel angle only after

performing 0° bevel angle adjustment. To

adjust left 45° bevel angle, loosen the lever

and tilt the blade to the left fully. Make sure

that the pointer on the arm points to 45° on

the bevel scale on the arm holder. If the

pointer does not point to 45°, turn the 45°

bevel angle adjusting bolt on the right side of

the arm holder until the pointer points to 45°.

To adjust the right 45° bevel angle, perform

the same procedure as that described above.

007834

Remove and check the carbon brushes regularly.

Replace when they wear down to 3 mm in length. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

1. Right 45 ﾟ bevel

angle adjusting

bolt

2. Left 45 ﾟ bevel

angle adjusting

bolt

1. Screw

2. Pointer

3. Bevel scale

1. Triangular rule

2. Saw blade

3. Top surface of

turn table

1. 0 ﾟ adjusting

bolt

2. Left 45 ﾟ bevel

angle adjusting

bolt

1. Lever

2. Arm

010412

After replacing brushes, plug in the tool and break in

brushes by running tool with no load for about 10

minutes. Then check the tool while running and electric

brake operation when releasing the switch trigger. If the

electric brake is not working correctly, have the tool

repaired by a Makita service center

After use

• After use, wipe off chips and dust adhering to the

tool with a cloth or the like. Keep the blade guard

clean according to the directions in the previously

covered section titled "Blade guard". Lubricate the

sliding portions with machine oil to prevent rust.

• When storing the tool, pull the carriage toward you

fully.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

WARNING:

• These Makita accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments may result in serious

personal injury.

• Only use the Makita accessory or attachment

for its stated purpose. Misuse of an accessory or

attachment may result in serious personal injury.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Steel & Carbide-tipped saw blades

Miter saw blades

For smooth and precise cutting in various materials.

Combination

General purpose blade for fast and smooth rip,

crosscuts and miters.

Crosscutting

For smoother cross grain cuts. Slices cleanly

against the grain.

Fine cross cutsFor sand-free cuts cleanly against the grain.

Non-ferrous metals

miter saw blades

For miters in aluminum, copper, brass, tubing,

and other non-ferrous metals.

006526

• Sub-fence R

• Vise assembly (Horizontal vise)

• Vertical vise

• Socket wrench with hex wrench on its other end

• Holder

• Dust bag

• Elbow

• Triangular rule

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

1. Screwdriver

2. Brush holder

cap

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle LS1018

Diamètre de la lame 255 mm (10")

Diamètre de l'orifice 15,88 mm (5/8")

Capacités de coupe maximales (H x P)

Angle de coupe en biseau

Angle de coupe d'onglet

45° (Gauche) 0° 45° (droite)

50 mm x 305 mm 91 mm x 305 mm 31 mm x 305 mm

0°

(2" x 12") (3-5/8" x 12") (1-1/4" x 12")

50 mm x 215 mm 91 mm x 215 mm 31 mm x 215 mm

45°

(2" x 8-1/2") (3-5/8" x 8-1/2") (1-1/4" x 8-1/2")

- 91 mm x 150 mm -

60° (droite)

(3-5/8" x 5-7/8")

Vitesse à vide (RPM) 4 300 /min

Dimensions (L x P x H) 825 mm x 536 mm x 633 mm

(32-1/2" x 21-1/8" x 25")

Poids net 19,8 kg (43,7 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

• Poids conforme à la procédure EPTA du 01/2003

USA007-2

Pour votre propre sécurité,

veuillez lire le manuel

d'instructions

Avant d'utiliser l'outil

Conservez-le pour référence

ultérieure

PRÉCAUTIONS GÉNÉRALES

(POUR TOUS LES OUTILS)

1. VOUS DEVEZ CONNAÎTRE VOTRE OUTIL

ÉLECTRIQUE. Lisez attentivement le manuel

d'instructions. Familiarisez-vous avec les

applications et limites de l'outil, ainsi qu'avec

les risques potentiels qui lui sont spécifiques.

2. MAINTENEZ LES PROTECTEURS EN PLACE

et en bon état de fonctionnement.

3. RETIREZ LES CLÉS DE RÉGLAGE ET DE

SERRAGE. Prenez l'habitude de vous assurer

que les clés de réglage et de serrage ont été

retirées de l'outil avant de le mettre sous

tension.

4. MAINTENEZ LA ZONE DE TRAVAIL PROPRE.

Les zones de travail et les établis encombrés

ouvrent grande la porte aux accidents.

5. ÉVITEZ L'UTILISATION DANS UN

ENVIRONNEMENT DANGEREUX. N'utilisez

pas les outils électriques dans les endroits

humides ou mouillés, et ne les exposez pas à

la pluie. Maintenez un éclairage adéquat dans

la zone de travail. Ne vous servez pas de votre

outil en présence de liquides ou gaz

inflammables.

6. MAINTENEZ LES ENFANTS À L'ÉCART. Toute

autre personne que l'utilisateur de l'outil doit

se tenir à une distance sûre de l'aire de travail.

7. FAITES EN SORTE QUE L'ATELIER SOIT

SANS DANGER POUR LES ENFANTS, en y

posant des cadenas, un interrupteur principal,

ou en retirant des équipements leurs clés de

démarrage.

8. NE FORCEZ PAS L'OUTIL. Il effectuera un

travail de meilleure qualité et plus sécuritaire

s'il est utilisé au régime pour lequel il a été

conçu.

9. UTILISEZ LE BON OUTIL. Ne forcez pas un

outil ou accessoire à effectuer un travail pour

lequel il n'a pas été conçu.

10. PORTEZ DES VÊTEMENTS ADÉQUATS. Ne

portez ni vêtements ni gants amples, ni

cravate, anneaux/bagues, bracelets ou autres

bijoux susceptibles d'être happés par les

pièces mobiles de l'outil. Le port de

chaussures antidérapantes est recommandé.

Portez un filet de protection pour envelopper

les cheveux longs.

11. PORTEZ TOUJOURS DES LUNETTES DE

SÉCURITÉ. Si le travail de coupe dégage de la

poussière, portez également un écran facial

ou un masque antipoussières. Les lunettes

ordinaires ne sont munies que de lentilles

résistances aux chocs ; elles ne constituent

PAS des lunettes de sécurité.

12. FIXEZ BIEN LA PIÈCE. Lorsque cela est

possible, fixez la pièce à travailler à l'aide de

dispositifs de serrage ou d'un étau. Cela est

plus sécuritaire que l'utilisation de la main et

libère les deux mains pour le maniement de

l'outil.

13. MAINTENEZ UNE BONNE POSITION. Assurez-

vous d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps.

14. PRENEZ SOIN DES OUTILS. Maintenez les

outils bien aiguisés et propres pour assurer

une performance sécuritaire et optimale.

Suivez les instructions de lubrification et de

changement des accessoires.

15. DÉBRANCHEZ LES OUTILS avant tout travail

de réparation ou avant de changer les

accessoires tels que lames,

embouts/forets/fraises et couteaux.

16. RÉDUISEZ LES RISQUES DE MISE EN

MARCHE ACCIDENTELLE. Assurez-vous que

l'interrupteur est en position d'arrêt avant de

brancher l'outil.

17. UTILISEZ LES ACCESSOIRES

RECOMMANDÉS. Consultez le manuel de

l'utilisateur pour savoir quels sont les

accessoires recommandés. L'utilisation

d'accessoires non adéquats peut comporter

un risque de blessure.

18. NE VOUS APPUYEZ JAMAIS SUR L'OUTIL.

Vous courez un risque de blessure grave si

l'outil bascule ou si vous touchez

accidentellement l'outil tranchant.

19. VÉRIFIEZ S'IL Y A DES PIÈCES

ENDOMMAGÉES. Avant d'utiliser l'outil, tout

protecteur ou dispositif endommagé doit être

vérifié soigneusement afin de s'assurer qu'il

fonctionne adéquatement et peut remplir la

fonction pour laquelle il est conçu. Vérifiez si

les pièces mobiles sont bien alignées et bien

fixées, vérifiez la présence de pièces brisées,

vérifiez que l'outil est bien monté et assurez-

vous que rien ne peut entraver son bon

fonctionnement. Un protecteur ou tout autre

dispositif endommagé doit être adéquatement

réparé ou remplacé.

20. SENS D'ALIMENTATION. Vous devez faire

avancer la pièce à l'encontre de la lame ou de

l'outil tranchant, non la faire progresser

dans le même sens.

21. NE LAISSEZ JAMAIS SANS SURVEILLANCE

UN OUTIL EN MARCHE. COUPEZ LE

CONTACT. Attendez que l'outil se soit

complètement arrêté avant de le quitter.

22. PIÈCES DE RECHANGE. Seules des pièces de

rechange identiques aux originales doivent

être utilisées lors des réparations.

23. FICHES POLARISÉES. Pour réduire les

risques de choc électrique, cet appareil est

muni d'une fiche polarisée (une des lames est

plus large que l'autre). Cette fiche ne peut être

insérée dans une prise polarisée que dans un

seul sens. Si la fiche ne s'insère pas à fond

dans la prise, insérez-la en sens inverse. Si

elle ne s'insère toujours pas à fond, contactez

un technicien qualifié pour faire installer une

prise appropriée. N'apportez aucune

modification à la fiche.

MISE EN GARDE RELATIVE À LA TENSION : avant

de brancher l'outil sur une source d'alimentation

(prise ou autre dispositif), assurez-vous que la

tension du circuit correspond à celle qui est

spécifiée sur la plaque signalétique de l'outil.

L'utilisation d'une source d'alimentation dont la

tension est supérieure à celle spécifiée pour l'outil

peut entraîner une GRAVE BLESSURE et

endommager l'outil. En cas de doute, NE

BRANCHEZ PAS L'OUTIL. L'utilisation d'une source

d'alimentation dont la tension est inférieure à la

valeur indiquée sur la plaque signalétique

endommagera le moteur.

UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.

Assurez-vous que le cordon prolongateur est en

bon état. Lors de l'utilisation d'un cordon

prolongateur, utilisez sans faute un cordon assez

gros pour conduire le courant que l'outil nécessite.

Un cordon trop petit provoquera une baisse de

tension de secteur, résultant en une perte de

puissance et une surchauffe. Le Tableau 1 indique

la dimension appropriée de cordon selon sa

longueur et selon l'intensité nominale indiquée sur

la plaque signalétique. En cas de doute sur un

cordon donné, utilisez le cordon suivant (plus gros).

Plus le numéro de gabarit indiqué est petit, plus le

cordon est gros.

Tableau 1. Gabarit minimum du cordon

Intensité nominale

Volts Longueur totale du cordon en pieds

120 V 25 pi 50 pi 100 pi 150 pi

Plus de Pas plus de Calibre américain des fils

0 6 18 16 16 14

18 16 14 12610

10 12 16 16 14 12

12 16 14 12

Non recommandé

000173

USB036-3

RÈGLES DE SÉCURITÉ

SUPPLÉMENTAIRES

NE vous laissez PAS tromper (au fil d'une utilisation

répétée) par un sentiment d'aisance et de familiarité

avec le produit, en négligeant le respect rigoureux

des consignes de sécurité qui accompagnent la

scie à chariot mixte. L'utilisation non sécuritaire ou

incorrecte de cet outil comporte un risque de

blessure grave.

1. Portez un protecteur pour la vue.

2. Maintenez les mains hors de la ligne de coupe

de la lame. Évitez tout contact avec la lame

lorsqu'elle continue de tourner après la mise

hors tension de l'outil. Elle peut alors quand

même causer de graves blessures.

3. N'utilisez jamais la scie sans les protections

en place. Assurez-vous avant chaque

utilisation que le protecteur de lame se

referme bien. N'utilisez pas la scie si le

protecteur de lame ne se déplace pas

librement et ne se referme pas instantanément.

Ne fixez ou n'attachez jamais le protecteur de

lame en position ouverte.

4. N'effectuez aucune opération en tenant la

pièce uniquement avec la main. La pièce doit

être fixée fermement contre le socle rotatif et

le garde de guidage avec un étau lors de

toutes les opérations. N'utilisez jamais la

main pour immobiliser la pièce.

5. N'approchez jamais les mains de la lame.

6. Coupez le contact et attendez l'arrêt de la

lame avant de déplacer la pièce ou de

modifier les réglages.

7. Débranchez l'outil avant le changement de

lame ou la réparation.

8. Pour réduire les risques de blessure, ramenez

le chariot complètement vers l'arrière après

chaque opération de coupe en travers.

9. Avant de transporter l'outil, immobilisez

d'abord toutes ses pièces mobiles.

10. La broche de blocage qui verrouille en

position basse le porte-lame est conçue

exclusivement pour le transport et le

rangement de l'outil, et ne doit être utilisée

pour aucun travail de coupe.

11. N'utilisez pas l'outil en présence de liquides

ou gaz inflammables. Le fonctionnement

électrique de l’outil peut provoquer une explosion

ou un incendie lors d'une exposition à des

liquides ou gaz inflammables.

12. Avant l'utilisation, vérifiez toujours

soigneusement l'absence de fissures ou de

dommages sur la lame. Veuillez remplacer

immédiatement toute lame fissurée ou

endommagée. La présence de résine et de

goudron sur la lame ralentit la scie et entraîne

une augmentation des risques de recul. Pour

nettoyer la lame, retirez-la d'abord de l'outil, puis

utilisez un décapant, de l'eau chaude ou du

kérosène pour retirer la colle et les copeaux.

N'utilisez jamais d'essence.

13. Lors de la réalisation d’une coupe en glissière,

un risque de CHOC EN RETOUR est possible.

Le CHOC EN RETOUR se produit lorsque la

lame se coince dans la pièce pendant la

coupe et que la lame de la scie se déplace

rapidement vers l’opérateur. Cela comporte

un risque de perte de contrôle de l'outil et de

blessure. Si la lame commence à se coincer

pendant la coupe, ne continuez pas à couper

et relâchez tout de suite la gâchette.

14. Utilisez exclusivement les flasques spécifiés

pour cet outil.

15. Prenez garde d'endommager l'arbre, les

flasques (tout particulièrement leur surface

d'installation) ou le boulon.

L'endommagement de ces pièces peut causer

une cassure de la lame.

16. Assurez-vous que le socle rotatif est bien

immobilisé, de sorte qu'il ne bouge pas

pendant l'opération. Fixez la scie à une

surface de travail ou à un établi stable au

moyen des orifices de la base. N'utilisez

JAMAIS l'outil si vous vous trouvez dans une

position qui n'assure pas une pleine liberté de

mouvement.

17. Pour votre sécurité, retirez les copeaux et

autres petites pièces présentes sur la table

avant de commencer le travail.

18. Évitez les clous. Avant de travailler votre

pièce, inspectez-la et retirez-en tous les clous.

19. Assurez-vous que le blocage de l'arbre est

libéré avant de mettre le contact.

20. Assurez-vous que la lame n'entre pas en

contact avec le socle rotatif lorsqu'elle se

trouve sur sa position la plus basse.

21. Tenez la poignée fermement. N'oubliez pas

que la scie se déplace légèrement vers le haut

ou le bas au démarrage et à l'arrêt.

22. Assurez-vous que la lame n'entre pas en

contact avec la pièce avant de mettre l'outil

sous tension.

23. Avant d'utiliser l'outil sur la pièce, laissez-le

tourner à vide un instant. Soyez attentif à

toute vibration ou sautillement pouvant

indiquer que la lame n'est pas bien installée

ou est mal équilibrée.

24. Attendez que la lame atteigne sa pleine

vitesse avant de procéder à la coupe.

25. Arrêtez immédiatement votre outil dès que

vous observez quelque chose d'anormal.

26. N'essayez pas de verrouiller la gâchette en

position de marche.

27. Demeurez attentif en tout temps, et tout

particulièrement lors des travaux répétitifs et

monotones. Ne vous laissez pas emporter par

un sentiment de sécurité trompeur. Les lames

ne pardonnent pas.

28. Utilisez toujours les accessoires

recommandés dans le présent manuel.

L'utilisation d'accessoires inadéquats, tels

que les meules abrasives par exemple, peut

entraîner une blessure.

29. Ne tenez JAMAIS la pièce du côté droit de la

scie avec la main gauche, et vice versa. Cela

s'appelle une coupe à bras croisé et expose

l'utilisateur à un RISQUE DE GRAVE

BLESSURE, tel qu'indiqué sur l'illustration.

Utilisez TOUJOURS un étau pour immobiliser

la pièce.

000030

30. Ne maltraitez pas le cordon. Ne tirez jamais

directement sur le cordon pour le débrancher

de la prise. Maintenez le cordon à l'écart de la

chaleur, de l'huile, de l'eau et des objets

tranchants.

31. N'empilez JAMAIS plusieurs pièces sur la

table de travail pour accélérer le travail de

coupe. Coupez les pièces une à la fois.

32. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

Une MAUVAISE UTILISATION de l'outil ou l'ignorance

des consignes de sécurité du présent manuel

d'instructions peuvent entraîner une grave blessure.

INSTALLATION

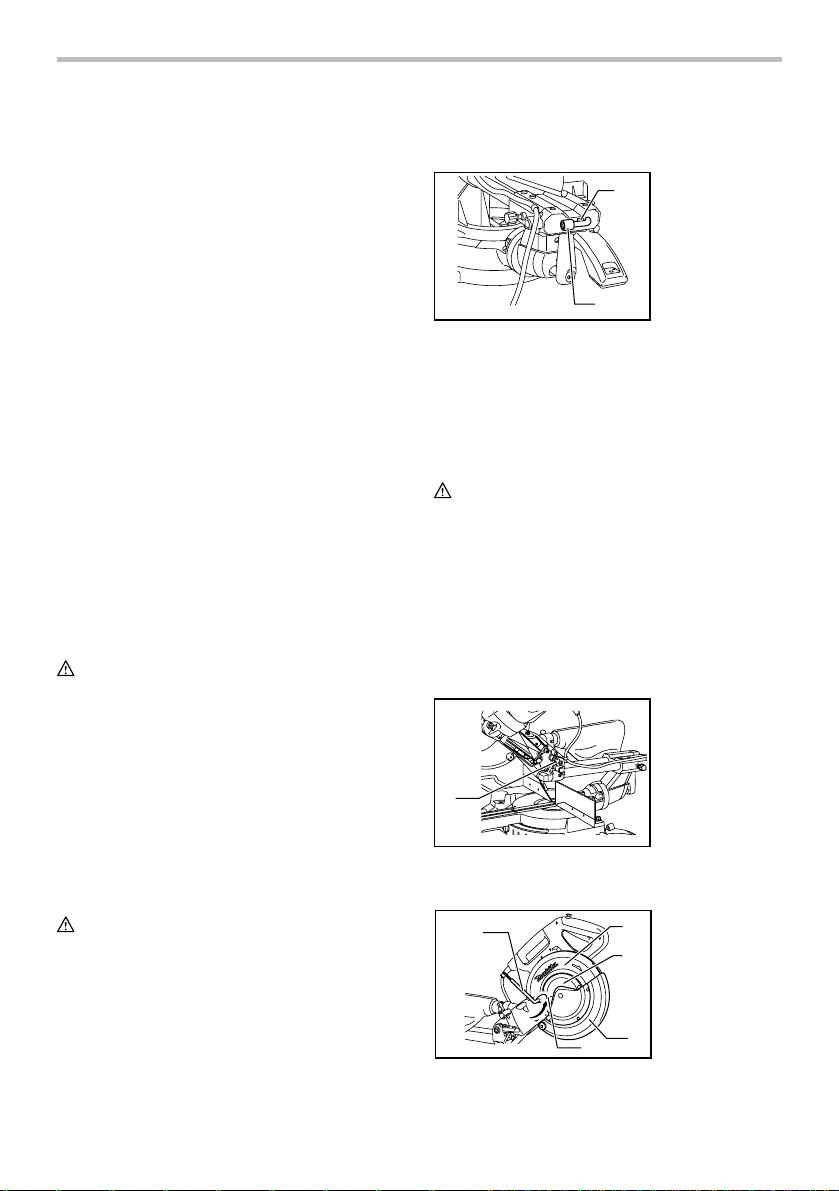

Montage du banc

014684

À la sortie d'usine de l'outil, la poignée est verrouillée en

position abaissée par la broche d'arrêt. Relâchez la

broche d'arrêt en appliquant une pression vers le bas

sur la poignée tout en tirant sur la broche d'arrêt.

1. Broche de

blocage

AVERTISSEMENT:

• Assurez-vous que l'outil ne se déplacera pas

sur la surface de soutien. Les mouvements de la

scie d'onglet sur la surface de soutien au cours de

la coupe risquent de provoquer une perte de

contrôle et des blessures.

011383

Cet outil doit être boulonné sur une surface plane et

stable avec quatre boulons, en utilisant les trous

d'éclissage pratiqués dans la base de l'outil. Cela aidera

à prévenir les risques de basculement et de blessure.

DESCRIPTION DU

FONCTIONNEMENT

AVERTISSEMENT:

• Assurez-vous toujours que l'outil est éteint et

débranché avant d'effectuer un réglage ou de

vérifier quelque chose sur l'outil. Si vous ne

respectez pas cette précaution, vous risquez des

blessures graves dues à un démarrage accidentel.

Protecteur de lame

010230

Lorsque vous abaissez la poignée, le protège-lame se

soulève automatiquement. Le protège-lame revient à sa

position d'origine lorsque la coupe est terminée et que

vous relevez la poignée.

AVERTISSEMENT:

• Ne condamnez et ne retirez jamais le protège-

lame ni le ressort qui y est fixé. Une lame

exposée en conséquence d'un défaut de

protection risque de vous blesser.

Pour assurer votre propre sécurité, maintenez toujours

le protège-lame en bon état. Tout fonctionnement

anormal du protège-lame doit être immédiatement

corrigé. Assurez-vous que l'action de retour du ressort

s'effectue correctement.

AVERTISSEMENT:

• N'utilisez jamais l'outil si le protège-lame ou le

ressort est endommagé, fonctionne mal ou a

été retiré. Vous risqueriez de vous blesser.

Si le protège-lame transparent se salit, ou que de la

poussière s'y colle et que la lame et/ou la pièce n'est

plus visible, débranchez la scie et nettoyez

soigneusement le protecteur avec un chiffon humide.

N'utilisez aucun solvant ou nettoyant à base de pétrole

pour nettoyer le protecteur de plastique parce que ce

dernier risque d'être endommagé.

Si le protège-lame est sale et doit être nettoyé pour bien

fonctionner, suivez les étapes ci-dessous :

Éteignez l'outil et débranchez-le, puis utilisez la clé à

douille fournie pour desserrer le boulon hexagonal qui

maintient le couvercle central. Desserrez le boulon

hexagonal en le tournant dans le sens contraire des

1. Protecteur de

lame

1. Boulons

aiguilles d'une montre, puis soulevez le protège-lame et

le couvercle central. Le nettoyage sera plus complet et

efficace avec le protège-lame dans cette position. Une

fois le nettoyage terminé, effectuez la procédure en

sens inverse et serrez le boulon. Ne retirez pas le

ressort qui retient le protège-lame. Si le protège-lame

s'use avec le temps ou sous l'effet des rayons

ultraviolets, contactez un centre de service après-vente

Makita pour vous en procurer un neuf. NE

CONDAMNEZ PAS LE PROTECTEUR ET NE LE

RETIREZ PAS.

010231

Positionnement du plateau de découpe

014685

001538

Le socle rotatif de cet outil est équipé de plateaux de

découpe pour réduire la déchirure du côté extérieur de la

coupe. Les plateaux de découpe sont réglés en usine de

sorte qu'ils n'entrent pas en contact avec la lame. Avant

l'utilisation, ajustez les plateaux de découpe comme suit:

Débranchez d'abord l'outil. Desserrez toutes les vis (3 à

gauche et à droite) qui immobilisent les plateaux de

découpe. Resserrez-les de façon à pouvoir déplacer

facilement les plateaux de découpe manuellement.

Abaissez complètement la poignée et enfoncez la

broche d'arrêt pour verrouiller la poignée dans cette

position. Desserrez la vis qui immobilise les tiges de

glissement. Tirez complètement le chariot vers vous.

Réglez les plateaux de découpe de sorte qu'ils n'entrent

en contact qu'avec les côtés des dents de la lame.

Serrez les vis avant (ne les serrez pas fermement).

Poussez complètement le chariot vers le garde de

guidage et réglez les plateaux de découpe de sorte

qu'ils n'entrent en contact qu'avec les côtés des dents

de la lame. Serrez les vis arrière (ne les serrez pas

fermement).

Après le réglage des plateaux de découpe, relâchez la

broche de blocage et soulevez la poignée. Serrez

ensuite toutes les vis fermement.

AVIS :

• Après le réglage de l'angle de coupe en biseau,

assurez-vous que les plateaux de découpe

sont bien réglés. Un bon réglage des plateaux de

découpe apportera un bon soutien à la pièce, ce

qui en réduira l'usure.

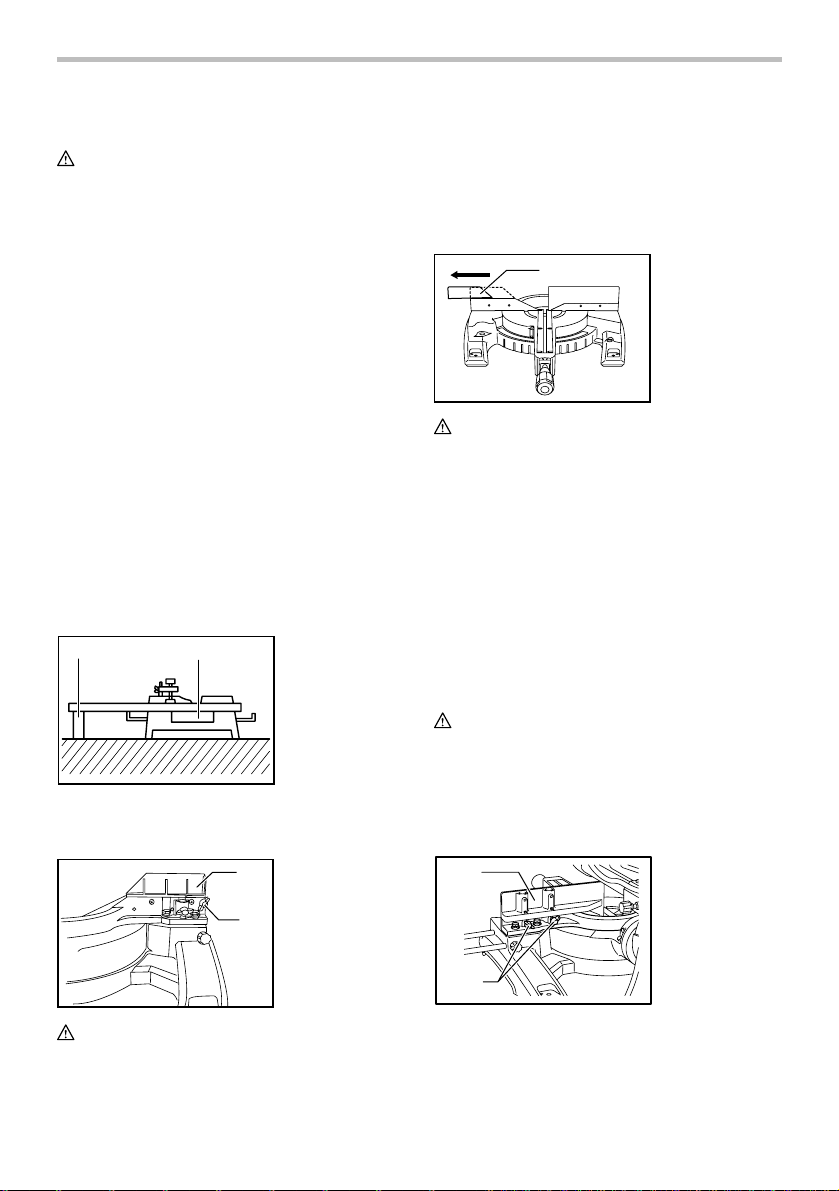

Maintien de la capacité de coupe maximale

Cet outil est réglé en usine de sorte que sa capacité de

coupe maximale soit atteinte avec une lame de 255 mm

(10 po).

Débranchez l'outil avant d'entreprendre tout réglage.

Lorsque vous installez une nouvelle lame, vérifiez

toujours la position limite inférieure de la lame et, au

besoin, réglez-la comme suit :

010298

001540

1. Face supérieure

du socle rotatif

2. Bord de la lame

3. Garde de

guidage

1. Boulon de

réglage

2. Socle rotatif

1. Lame

2. Dents de la

lame

3. Plateau de

découpe

4. Coupe en

biseau sur la

gauche

5. Coupe rectiligne

6. Coupe en

biseau sur la

droite

1. Vis

2. Plateau de

découpe

1. Protecteur de

lame

Débranchez d'abord l'outil. Poussez complètement le

chariot vers le garde de guidage et abaissez totalement

la poignée. Utilisez la clé hexagonale pour tourner le

boulon de réglage jusqu'à ce que la périphérie de la

lame dépasse légèrement sous la face supérieure du

socle rotatif au point de rencontre entre le garde de

guidage et la face supérieure du socle rotatif.

Débranchez l'outil et faites tourner la lame

manuellement en maintenant la poignée en position

parfaitement abaissée, pour être sûr que la lame n'entre

en contact avec aucune partie de la base inférieure. Au

besoin, effectuez un léger réajustement.

AVERTISSEMENT:

• Après l'installation d'une nouvelle lame et avec

l'outil débranché, assurez-vous toujours que la

lame n'entre pas en contact avec le socle

inférieur lorsque la poignée est complètement

abaissée. Si la lame touche le socle, un choc en

retour est possible et vous risquez de vous blesser.

Bras de blocage

010233

Le bras de blocage permet un réglage facile de la

position limite inférieure de la lame. Pour l'ajuster,

déplacez le bras de blocage dans le sens de la flèche,

tel qu'indiqué sur l'illustration. Réglez la vis de réglage

de sorte que la lame s'arrête à la position désirée

lorsque la poignée est complètement abaissée.

Réglage de l'angle de coupe d'onglet

010409

Desserrez la poignée en la tournant dans le sens inverse

des aiguilles d'une montre. Faites tourner le socle rotatif tout

en abaissant le levier de verrouillage. Après avoir déplacé la

poignée sur la position où le pointeur indique l'angle désiré

sur l'échelle de coupe d'onglet, serrez fermement la poignée

dans le sens des aiguilles d'une montre.

ATTENTION:

• Après avoir modifié l'angle de coupe d'onglet, fixez

toujours le socle rotatif en serrant à fond la

poignée.

AVIS :

• Assurez-vous de soulever complètement la

poignée lorsque vous faites tourner le socle rotatif.

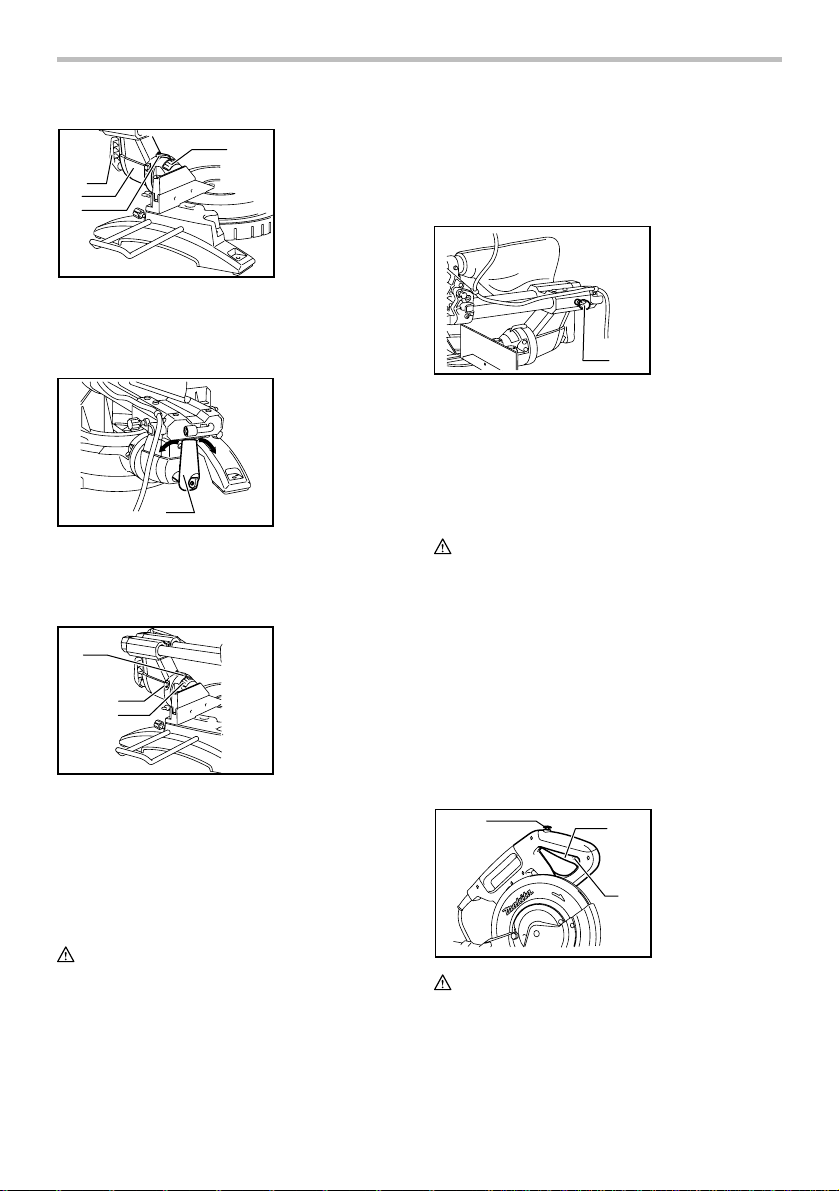

Réglage de l'angle de coupe en biseau

011337

Pour ajuster l'angle de coupe en biseau, desserrez le

levier à l'arrière de l'outil dans le sens inverse des

aiguilles d'une montre. Déverrouillez le bras en

poussant assez fort sur la poignée, dans le sens où

vous désirez incliner la lame.

NOTE:

• Il est possible de régler le levier selon un angle

différent. Pour ce faire, retirez la vis qui retient le

levier et bloquez ce dernier selon l'angle souhaité.

011336

Inclinez la lame jusqu'à ce que le pointeur indique

l'angle désiré sur l'échelle de coupe en biseau. Serrez

ensuite le levier fermement dans le sens des aiguilles

d'une montre pour fixer le bras.

011337

1. Levier

2. Bras

3. Index

4. Échelle de

coupe en

biseau

1. Levier

1. Échelle de

coupe d'onglet

2. Index

3. Levier de

verrouillage

4. Poignée

1. Bras de blocage

2. Vis de réglage

Lors de l'inclinaison du chariot vers la droite, inclinez le

chariot légèrement vers la gauche après avoir desserré

le levier et appuyez sur le bouton de déblocage. Tout en

appuyant sur le bouton de déblocage, inclinez le chariot

vers la droite.

011353

Inclinez la lame jusqu'à ce que le pointeur indique

l'angle désiré sur l'échelle de coupe en biseau. Serrez

ensuite le levier fermement dans le sens des aiguilles

d'une montre pour fixer le bras.

• Lorsque vous modifiez l'angle de coupe en biseau,

assurez-vous toujours de bien placer les plateaux

de découpe, tel que décrit dans la section

"Positionnement des plateaux de découpe."

ATTENTION:

• Après avoir modifié l'angle de coupe en biseau,

fixez toujours le bras en serrant le levier dans le

sens des aiguilles d'une montre.

AVIS :

• Vous devez soulever la poignée complètement

avant d'incliner la lame.

• Lorsque vous modifiez l'angle de coupe en biseau,

assurez-vous toujours de bien placer les plateaux

de découpe, tel que décrit dans la section

"Positionnement des plateaux de découpe."

Réglage du verrou de la glissière

010431

Pour verrouiller la tige de glissement, tournez la vis de

verrouillage dans le sens des aiguilles d'une montre.

Interrupteur

Un bouton de sécurité est fourni pour prévenir la

pression accidentelle sur la gâchette. Pour faire

démarrer l'outil, appuyez sur le bouton de sécurité puis

sur la gâchette. Pour l'arrêter, relâchez la gâchette.

AVERTISSEMENT:

•

Avant de brancher l'outil, vérifiez toujours que la

gâchette fonctionne correctement et qu'elle

revient en position

≪

OFF

≫

quand vous la

relâchez. N'appuyez pas fortement sur la

gâchette sans avoir d'abord enfoncé le levier de

sécurité. Vous risqueriez de casser la gâchette.

Si vous utilisez un outil avec une gâchette qui ne

fonctionne pas correctement, vous risquez de

perdre le contrôle de l'outil et de vous blesser.

Un trou a été prévu dans la gâchette pour l'insertion

d'un cadenas permettant de déverrouiller l'outil.

010237

AVERTISSEMENT:

• N'utilisez pas un verrou dont la tige ou le câble

a un diamètre inférieur à 6,35 mm (1/4 po). Une

tige ou un verrou de format inférieur pourrait ne

pas verrouiller correctement l'outil en position

arrêtée et un démarrage accidentel risquerait de

vous blesser grièvement.

• N'utilisez JAMAIS un outil dont la gâchette

présente un problème. Tout outil dont la gâchette

présente un problème est TRÈS DANGEREUX et

doit être réparé avant d'être utilisé, ou risque de

provoquer de graves blessures.

• Pour votre sécurité, cet outil est doté d'un bouton

de sécurité qui prévient le démarrage involontaire

de l'outil. N'utilisez JAMAIS l'outil s'il s'active

simplement en appuyant sur la gâchette sans

presser le bouton de sécurité. Une gâchette

devant être réparée peut provoquer un démarrage

accidentel de l'outil et de graves blessures. AVANT

de poursuivre l'utilisation, retournez l'outil à un

centre de service après-vente Makita pour le faire

réparer.

• Ne condamnez JAMAIS le bouton de verrouillage

en le coinçant ou de toute autre manière. Une

gâchette dont le bouton de verrouillage est

condamné pourrait provoquer un démarrage

accidentel et de graves blessures.

Frein électrique

Cet outil est muni d'un frein de lame électrique. Si la

libération du levier de la gâchette ne permet pas d'arrêter

promptement la lame d'une fois à l'autre, faites réparer

l'outil dans un centre de service après-vente Makita.

1. Bouton de

sécurité

2. Gâchette

3. Trou pour

cadenas

1. Vis de

verrouillage

1. Index

2. Bouton de

libération

3. Échelle de

coupe en biseau

ATTENTION:

• Le système de freinage de la lame ne doit pas

remplacer le protège-lame. N'utilisez jamais un

outil sans protège-lame en état de marche. Une

lame non protégée peut provoquer de graves

blessures.

Fonction électronique

Fonction de démarrage en douceur

• Cette fonction permet de démarrer l'outil en

douceur, en limitant son couple de démarrage.

ASSEMBLAGE

AVERTISSEMENT:

• Assurez-vous toujours que l'outil est éteint et

débranché avant d'effectuer une opération

dessus. Si vous ne respectez pas cette

précaution, vous risquez des blessures graves.

Stockage de la clé à douille avec clé

hexagonale à l'autre bout

011338

La clé à douille est rangée comme illustré sur la figure.

Lorsque vous avez besoin de la clé à douille, sortez-la

de son support.

Une fois que vous avez fini de l’utiliser, vous pouvez l’y

remettre.

Pose et retrait de la lame de scie

AVERTISSEMENT:

• Assurez-vous toujours que l'outil est éteint et

débranché avant d'installer ou de retirer la

lame. Un démarrage accidentel de l'outil risquerait

de provoquer de graves blessures.

• N'utilisez que la clé à douille Makita fournie

pour installer ou retirer la lame.Si vous n'utilisez

pas cette clé, vous risquez de trop serrer ou pas

assez les boulons hexagonaux et de provoquer de

graves blessures.

014686

Verrouillez la poignée en position élevée en y poussant

la broche de blocage.

010241

Pour retirer la lame, utiliser la clé à douille pour

desserrer le boulon hexagonal qui retient le couvercle

central, en tournant dans le sens inverse des aiguilles

d'une montre. Soulevez le protecteur de lame et le

couvercle central.

010242

Appuyez sur le blocage de l'arbre pour verrouiller l'arbre,

et utilisez la clé à douille pour desserrer le boulon

hexagonal dans le sens des aiguilles d'une montre.

Retirez ensuite le boulon hexagonal, le flasque extérieur

et la lame.

NOTE:

• Lorsque le flasque intérieur est retiré, assurez-

vous de l'installer sur l'axe, sa protubérance face à

l'axe. Si le flasque est mal installé, il frottera contre

la machine.

AVERTISSEMENT:

• Avant de monter la lame sur l'axe, assurez-

vous toujours d'avoir installé, entre les

flasques intérieur et extérieur, la bonne bague

pour l'alésage central de la lame que vous

prévoyez d'utiliser. Si vous utilisez la mauvaise

bague pour l'alésage central de la lame, vous

1. Boîtier de la

lame

2. Clé à douille

3. Boulon

hexagonal

4. Flèche

5. Verrouillage de

l'arbre

1. Clé à douille

2. Boîtier de la

lame

3. Couvercle

central

4. Boulon

hexagonal

5. Protecteur de

lame

1. Broche de

blocage

1. Clé à douille

avec clé

hexagonale à

l’autre bout

2. Support à clé

risquez de mal monter cette dernière, ce qui la

ferait bouger et beaucoup trembler, et risquerait de

provoquer une perte de contrôle et de graves

blessures.

010244

12 4

001786

Pour installer la lame, montez-la soigneusement sur

l'axe en vous assurant que le sens indiqué par la flèche

sur la surface de la lame correspond à celui de la flèche

du carter de lame.

Installez le flasque extérieur et le boulon hexagonal,

puis, à l'aide de la clé à douille, serrez à fond le boulon

hexagonal (filetage à gauche) en le tournant vers la

gauche tout en appuyant sur le blocage de l'arbre.

010562

Ramenez la lame et le couvercle central dans leur

position d'origine. Serrez ensuite le boulon hexagonal

dans le sens des aiguilles d'une montre pour fixer le

couvercle central. Relâchez la poignée en tirant sur la

broche d'arrêt. Abaissez la poignée pour vous assurer

que le protège-lame se déplace correctement. Assurez-

vous que le blocage de l'arbre a libéré l'axe avant

d'effectuer une coupe.

Sac à poussières (accessoire)

011339

L'utilisation du sac à poussières rend les opérations de

coupe plus propres et facilite la collecte des poussières.

Pour le fixer, insérez-le dans le raccord à poussières.

Lorsque le sac à poussières est environ à moitié plein,

retirez-le de l'outil et tirez sur l'agrafe. Videz le sac à

poussières, en le tapant légèrement pour retirer les

particules qui adhèrent à sa surface intérieure et

risqueraient de faire obstacle à la collecte des

poussières par la suite.

NOTE:

Si vous raccordez un aspirateur à la scie, vous

effectuerez votre travail de façon plus propre.

Immobilisation de la pièce

AVERTISSEMENT:

• Il est extrêmement important de toujours bien

fixer la pièce, avec le bon type d'étau ou de

butées de moulure couronnée. Dans le cas

contraire, vous risquez des blessures graves et

l'outil et/ou la pièce peuvent être endommagés.

• Après une opération de coupe, ne relevez pas

la lame avant qu'elle ne soit complètement

arrêtée. Si vous relevez une lame qui tourne, vous

risquez de graves blessures ou la pièce risque

d'être endommagée.

• Lorsque vous coupez une pièce plus longue

que le socle de soutien de la scie, le matériau

doit être soutenu sur toute la longueur au-delà

du socle de soutien et à la même hauteur pour

faire en sorte que le matériau reste de niveau.

Un bon soutien de la pièce permettra d'éviter que

la lame ne se coince, et le choc en retour

susceptible de provoquer de graves blessures. Ne

comptez pas uniquement sur l'étau vertical et/ou

horizontal pour bloquer la pièce. Les matériaux

fins ont tendance à s'affaisser. La pièce doit être

soutenue sur toute sa longueur pour éviter que la

lame ne se coince, ce qui comporte un risque de

CHOC EN RETOUR.

1. Raccord à

poussières

2. Sac à

poussières

3. Pièce de

fixation

1. Clé à douille

2. Boîtier de la

lame

3. Couvercle

central

4. Boulon

hexagonal

5. Protecteur de

lame

1. Boulon

hexagonal

2. Bague externe

3. Lame

4. Bague interne

5. Axe

1. Boîtier de la

lame

2. Flèche

3. Flèche

4. Lame

001549

Réglage du garde de guidage

(ERGOTS COULISSANTS)

010480

ATTENTION:

• Avant d'utiliser l'outil, assurez-vous que l'ergot

coulissant est fermement fixé.

•

Avant de procéder à une coupe en biseau, assurez-

vous qu’aucune pièce de l’outil n’entre en contact

avec l’ergot coulissant lorsque vous abaissez et

relevez complètement la poignée dans quelque

position que ce soit, et lorsque vous déplacez le

charriot sur l’ensemble de sa trajectoire.

010472

ATTENTION:

• Lors de la réalisation de coupes en biseau, faites

glisser l’ergot coulissant vers la gauche et fixez-le

tel qu'illustré sur la figure.

Cet outil est équipé d'un ergot coulissant, qui doit être

placé comme illustré sur la figure.

Cependant, lors de la réalisation de coupes en biseau

vers la gauche, placez-le sur la gauche comme illustré

sur la figure si la tête de l'outil le touche.

Quand les opérations de coupe en biseau sont

terminées, n’oubliez pas de remettre l’ergot coulissant

dans sa position de départ et de le fixer en serrant

fermement la vis de serrage.

Garde auxiliaire de droite

AVERTISSEMENT:

• Avant d'utiliser l'outil, assurez-vous que le garde

auxiliaire de droite est fermement fixé.

• Avant de réaliser des coupes en biseau vers la

droite, retirez le garde auxiliaire de droite. Il risque

de toucher la lame ou une pièce de l'outil, ce qui

risque de blesser grièvement l'opérateur.

010427

Le garde auxiliaire de droite peut être retiré par le côté

droit du garde de guidage. Pour retirer le garde

auxiliaire de droite, desserrez la vis qui le fixe et tirez-le.

Suivez la procédure inverse pour le réinstaller.

Quand les opérations de coupe en biseau sont

terminées, n’oubliez pas de remettre le garde auxiliaire

de droite dans sa position de départ et de le fixer en

serrant fermement la vis de serrage.

Étau vertical

011346

L'étau vertical peut être installé soit du côté gauche soit

du côté droit du garde de guidage. Insérez la tige de

l'étau dans l'orifice situé à l'arrière du garde de guidage,

et serrez la vis pour immobiliser la tige de l'étau.

Positionnez le bras de l'étau selon l'épaisseur et la forme de la

pièce, et fixez le bras de l'étau en serrant la vis. Si la vis qui

retient le bras de l'étau entre en contact avec le garde de

guidage, installez-la de l'autre côté du bras de l'étau. Assurez-

vous qu'aucune partie de l'outil n'entre en contact avec l'étau

lorsque vous abaissez complètement la poignée et tirez ou

poussez jusqu'au bout le chariot. Si une partie quelconque

entre en contact avec l'étau, modifiez la position de ce dernier.

Appuyez la pièce bien à plat contre le garde de guidage

et tournez le socle rotatif. Placez la pièce sur la position

de coupe désirée et immobilisez-la fermement en

serrant le bouton de l'étau.

1. Bras de l'étau

2. Bouton de l'étau

3. Tige de l'étau

4. Vis

5. Garde de

guidage

1. Garde auxiliaire

de droite

2. Vis

1. Ergot coulissant

2. Vis de serrage

1. Support

2. Socle rotatif

AVERTISSEMENT:

• Utilisez l'étau pour immobiliser la pièce contre

le socle pivotant et le garde de guidage au

cours de toute opération. Si la pièce n'est pas

bien immobilisée contre le garde, le matériau peut

bouger pendant la coupe, ce qui risquerait

d'endommager la lame, d'entraîner la projection

de la pièce et une perte de contrôle, ce qui

risquerait de vous blesser.

Étau horizontal (Accessoire en option)

011343

L'étau horizontal peut être installé sur l'une ou l'autre de

deux positions, du côté gauche ou droit de la base.

Lorsque vous effectuez des coupes d'onglet de 10° ou

plus, installez l'étau horizontal du côté opposé au sens

où doit être tourné le socle rotatif.

005232

En faisant basculer l'écrou de l'étau dans le sens

inverse des aiguilles d'une montre, l'étau est relâché et

peut être déplacé rapidement vers l'intérieur et

l'extérieur. Pour serrer la pièce, poussez le bouton de

l'étau vers l'avant jusqu'à ce que la plaque de l'étau

touche la pièce, puis faites basculer l'écrou de l'étau

dans le sens des aiguilles d'une montre. Faites ensuite

pivoter l'écrou de l'étau dans le sens des aiguilles d'une

montre pour immobiliser la pièce.

La largeur maximale de la pièce qui peut être

immobilisée par l'étau horizontal est de 215 mm (8-1/2").

Lorsque vous installez l'étau horizontal du côté droit de

la base, utilisez également le garde auxiliaire de droite

pour immobiliser la pièce plus fermement. Référez-vous

à la section "Garde auxiliaire de droite" ci-dessus pour

son installation.

AVERTISSEMENT:

• Faites toujours pivoter l'écrou de l'étau dans le

sens des aiguilles d'une montre jusqu'à

immobilisation complète de la pièce. Si la pièce

n'est pas bien immobilisée, le matériau peut se

déplacer au cours des opérations de coupe, ce qui

peut endommager la lame, entraîner une

projection du matériau, une perte de contrôle et

éventuellement vous blesser.

• Lors du découpage d'une pièce mince, comme

des plinthes, contre le garde, utilisez toujours

l'étau horizontal.

Supports

014710

Les supports peuvent être installés d'un côté ou de

l'autre, et permettent aux pièces d'être maintenues

horizontalement. Faites complètement glisser les tiges

des supports dans les trous du socle. Serrez ensuite les

supports fermement à l'aide des vis.

AVERTISSEMENT:

• Soutenez toujours les pièces longues afin

qu'elles soient au niveau du socle rotatif pour

une coupe précise et éviter une dangereuse

perte de contrôle de l'outil. Un bon soutien de la

pièce permet d'éviter que la lame ne se coince et

les éventuels chocs en retour qui risqueraient de

vous blesser grièvement.

UTILISATION

AVIS :

• Avant l'utilisation, assurez-vous d'avoir dégagé la

poignée de la position basse en tirant sur la

broche de blocage.

• Pendant la coupe, n'appliquez pas une pression

excessive sur la poignée. L'application d'une trop

grande force peut entraîner une surcharge du

moteur et/ou réduire la capacité de coupe.

Abaissez la poignée en ne lui appliquant que la

force nécessaire pour obtenir une coupe en

douceur et sans décélération excessive de la lame.

• Abaissez doucement la poignée pour effectuer la

coupe. Si la poignée est abaissée avec force ou si

une force latérale lui est appliquée, la lame vibrera

et laissera une marque (trace de scie) dans la

1. Support

2. Vis

1. Plaque de l'étau

2. Écrou de l'étau

3. Bouton de l'étau

pièce, et la précision de la coupe sera affectée.

• Lors d'une coupe en glissière, poussez

doucement le chariot vers le garde de guidage

sans arrêter. Si le mouvement du chariot est

interrompu pendant la coupe, cela laissera une

marque sur la pièce et la précision de la coupe

sera affectée.

AVERTISSEMENT:

• Assurez-vous que la lame ne touche pas la

pièce, etc. avant de mettre la gâchette en

position marche.

Si vous ne respectez pas cette précaution, vous

risquez un choc en retour qui pourrait vous blesser

grièvement.

1. Coupe sous presse (coupe de petites pièces)

011409

Les pièces de 91 mm (3-5/8") de hauteur et de 70

mm (2-3/4") de largeur maximum peuvent être

coupées de la façon suivante.

Poussez complètement le chariot vers le garde de

guidage et serrez les vis de verrouillage dans le

sens des aiguilles d'une montre pour fixer le

chariot. Fixez bien la pièce avec le bon type d'étau.

Mettez le contact alors que la lame ne touche

aucune surface, et attendez que la lame ait atteint

sa pleine vitesse avant de l'abaisser. Puis

descendez lentement la poignée vers la position

complètement abaissée pour découper la pièce.

Une fois la coupe terminée, coupez le contact et

ATTENDEZ L'ARRÊT COMPLET DE LA LAME

avant de remettre la lame en position

complètement élevée.

AVERTISSEMENT:

• Serrez fermement le bouton en le tournant

dans le sens des aiguilles d'une montre pour

éviter que le chariot ne bouge durant

l'utilisation. Si le bouton n'est pas suffisamment

serré, cela risquerait de provoquer un choc en

retour inattendu, et de graves blessures.

2. Coupe en glissière (poussée)

(coupe de grandes pièces)

011410

Desserrez la vis de verrouillage dans le sens

inverse des aiguilles d'une montre pour que le

chariot puisse glisser librement. Fixez la pièce

avec le bon type d'étau. Tirez complètement le

chariot vers vous. Mettez le contact alors que la

lame ne touche aucune surface, et attendez que la

lame ait atteint sa pleine vitesse. Poussez la

poignée vers le bas et POUSSEZ LE CHARIOT

VERS LE GARDE DE GUIDAGE ET À TRAVERS

LA PIÈCE. Une fois la coupe terminée, coupez le

contact et ATTENDEZ L'ARRÊT COMPLET DE LA

LAME avant de remettre la lame en position

complètement élevée.

AVERTISSEMENT:

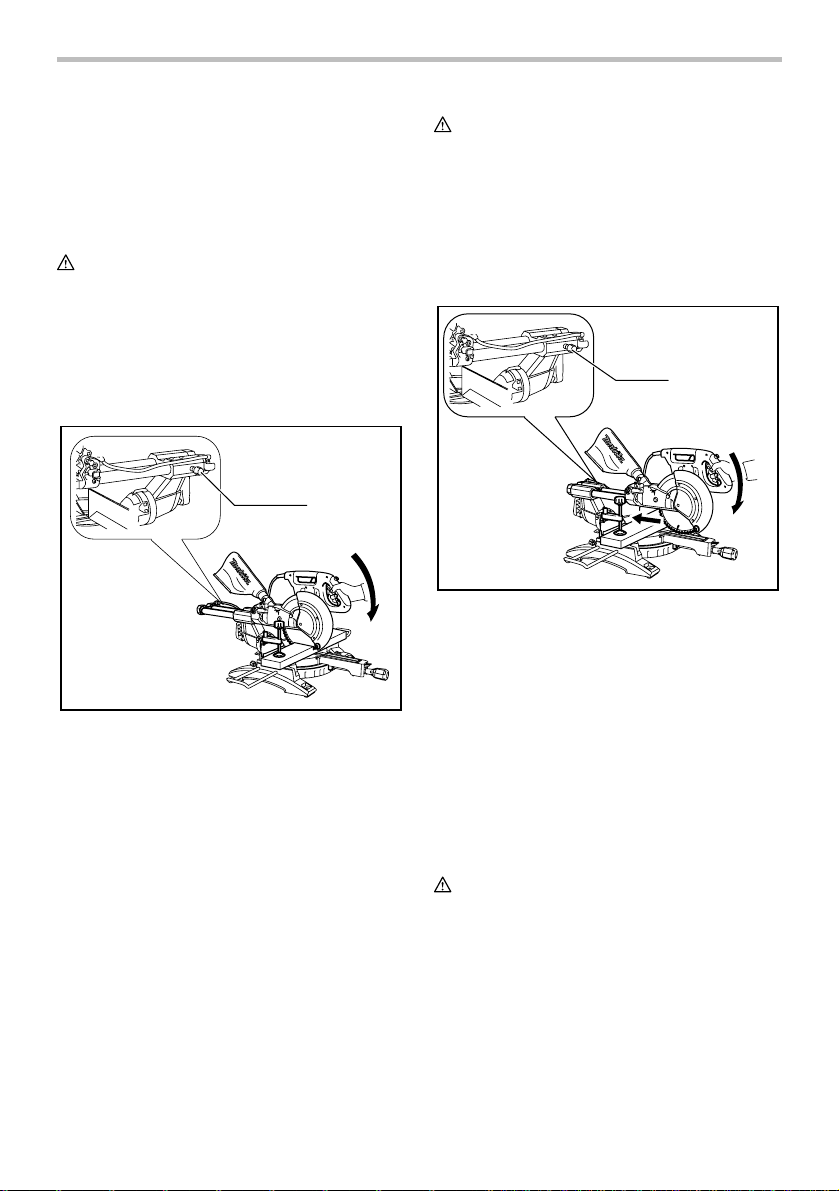

• Avant d'effectuer une coupe en glissière,

commencez par tirer complètement le chariot

vers vous et appuyez à fond sur la poignée,

puis poussez le chariot vers le garde de

guidage. Ne commencez jamais la coupe si le

chariot n'est pas complètement vers vous. Si

vous effectuez la coupe en glissière alors que le

chariot n'est pas complètement vers vous, vous

risquez un choc en retour inattendu et une

blessure grave.

1. Vis de verrouillage

• N'essayez jamais d'effectuer une coupe en

glissière en tirant le chariot vers vous. Si vous

ne respectez pas cette précaution, un choc en

retour inattendu est possible, et vous risquez de

graves blessures.

• N'effectuez jamais une coupe en glissière lorsque

la poignée est verrouillée en position abaissée.

• Ne desserrez jamais la vis de verrouillage

immobilisant le chariot lorsque la lame tourne.

Cela risquerait de provoquer un choc en retour

inattendu, et de graves blessures.

3. Coupe d'onglet

Référez-vous à la section précédente intitulée

"Réglage de l'angle de coupe d'onglet."

4. Coupe en biseau

010249

Desserrez le levier et inclinez la lame pour régler

l'angle de coupe en biseau (référez-vous à la

section précédente intitulée "Réglage de l'angle de

coupe en biseau"). Assurez-vous d'avoir resserré

fermement le levier pour fixer de manière sûre

l'angle de coupe en biseau sélectionné.

Immobilisez la pièce avec un étau. Assurez-vous

que le chariot est complètement ramené vers vous.

Mettez l'outil sous tension alors que la lame

n'entre en contact avec aucune surface, et

attendez qu'elle ait atteint sa pleine vitesse.

Abaissez ensuite doucement la poignée sur la

position la plus basse tout en appliquant une

pression parallèle à la lame et POUSSEZ LE

CHARIOT VERS LE GARDE PARALLÈLE POUR

COUPER LA PIÈCE. Une fois la coupe terminée,

mettez l'outil hors tension et ATTENDEZ L'ARRÊT

COMPLET DE LA LAME avant de remettre la

lame sur sa position la plus élevée.

AVERTISSEMENT:

• Après le réglage de la lame pour une coupe en

biseau, et avant d'utiliser l'outil, assurez-vous

que les courses du chariot et de la lame ne

sont pas entravées sur toute la longueur de la

coupe prévue. Si la course du chariot ou de la

lame est entravée au cours d'une opération de

coupe, un choc en retour et de graves blessures

sont possibles.

• Lorsque vous effectuez une coupe en biseau,

gardez les mains hors du trajet de la lame.

L'angle de la lame peut induire l'opérateur en

erreur quant au trajet de la lame lors de la coupe

et le contact de la lame peut provoquer de graves

blessures.

• Vous ne devez pas relever la lame avant son

arrêt complet. Au cours d'une coupe en biseau,

des résidus de sciure de la pièce peuvent se coller

à la lame. Si vous relevez la lame alors qu'elle

tourne, la pièce découpée peut être éjectée, ce qui

risquerait de briser le matériau et de vous blesser

grièvement.

AVIS :

• Lorsque vous appuyez sur la poignée, faites-le

parallèlement à la lame. Si une force est appliquée

de façon perpendiculaire au socle rotatif ou si le

sens de la pression est modifié au cours d'une

coupe, la précision de cette dernière en pâtira.

• Un réglage de l’ergot coulissant peut s’avérer

nécessaire avant de procéder à une coupe en

biseau. Consultez la section intitulée « Réglage du

garde de guidage ».

ATTENTION:

• Retirez toujours le garde auxiliaire de droite pour

qu'il n'interfère avec aucune partie du chariot lors

de coupes en biseau vers la droite.

5. Coupe mixte

La coupe mixte consiste à effectuer en même

temps une coupe en biseau et une coupe d'onglet

sur une pièce. La coupe mixte est possible pour

les angles indiqués dans le tableau.

Angle de coupe d'onglet Angle de coupe en biseau

Gauche et droite 0 à 45

009713

Pour effectuer une coupe mixte, référez-vous aux

explications des sections "Coupe de petites

pièces", "Coupe en glissière", "Coupe d'onglet" et

"Coupe en biseau".

6. Coupe de moulures couronnées et concaves

Les moulures couronnées et concaves peuvent

être coupées avec une scie d'onglet combinée, en

les déposant à plat sur le socle rotatif.

Il existe deux types communs de moulures

couronnées et un type de moulure concave, à

savoir : les moulures couronnées pour angles de

murs respectifs de 52/38° et 45°, et les moulures

concaves pour angle de mur de 45°. Voir les

illustrations.

123

001555

Il existe des joints de moulures couronnées et

concaves qui s'adaptent aux coins "intérieurs" de

90° ((1) et (2) sur la Fig. A), et aux coins

"extérieurs" de 90° ((3) et (4) sur la Fig. A).

(1) (2) (3)(4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Mesure

Mesurez la longueur du mur et ajustez la pièce sur

l'établi pour couper à la longueur désirée le bord

qui entrera en contact avec le mur. Assurez-vous

toujours que la longueur de la pièce coupée à

l'arrière de la pièce correspond à celle du mur.

Ajustez la longueur de coupe selon l'angle de

coupe. Vérifiez toujours les angles de coupe de la

scie en effectuant des tests sur quelques

morceaux.

Lorsque vous coupez des moulures couronnées et

concaves, réglez l'angle de coupe en biseau et

l'angle de coupe d'onglet tel qu'indiqué dans le

tableau (A) et placez les moulures sur la face

supérieure de la base de la scie, tel qu'indiqué

dans la tableau (B).

Dans le cas d'une coupe en biseau sur la gauche

Position

de moulure

sur la Fig. A

Angle de coupe en biseau

Angle de coupe d'onglet

Pour coin

extérieur

Pour coin

intérieur

Type 52/38° Type 45°

Droite 31,6°

Type 45°

Gauche 33,9°

Gauche 30°

Type 52/38°

Gauche 31,6°

Gauche 35,3°

Droite 35,3°

Droite 31,6°

(1)

(2)

(3)

(4)

Tableau (A)

006361

Position de

moulure sur

la Fig. A

Bord de moulure contre le

garde de guidage

(1)

Le bord de contact avec le

plafond doit être contre le

garde de guidage.

Le bord de contact avec le

plafond doit être contre le

garde de guidage.

Pour coin

extérieur

La pièce terminée

sera du côté

gauche de la lame.

La pièce terminée

sera du côté droit

de la lame.

Pour coin

intérieur

Le bord de contact avec le

mur doit être contre le garde

de guidage.

Pièce terminée

(2)

(3)

(4)

Tableau (B)

006362

Exemple:

Dans le cas d'une coupe de moulure

couronnée du type 52/38° pour la position (1)

de la Fig. A :

• Inclinez l'angle de coupe en biseau et

immobilisez-le sur 33.9° vers la

GAUCHE.

• Réglez l'angle de coupe d'onglet et

immobilisez-le sur 31.6° vers la

DROITE.

• Déposez sur le socle rotatif la moulure

couronnée, face large (cachée)

orientée vers le bas, et en plaçant le

BORD DE CONTACT AVEC LE

PLAFOND contre le garde de guidage

de la scie.

• La pièce terminée à utiliser doit

toujours être du côté GAUCHE de la

lame une fois la coupe terminée.

1. Coin intérieur

2. Coin extérieur

1. Coin intérieur

2. Coin extérieur

1. Moulure

couronnée du

type 52/38 ﾟ

2. Moulure

couronnée du

type 45 ﾟ

3. Moulure

concave du type

45 ﾟ

Dans le cas d'une coupe en biseau sur la droite

Position de

moulure sur

la Fig. A

Angle de coupe en biseau Angle de coupe d'onglet

Pour coin

extérieur

Pour coin

intérieur

Type 52/38° Type 45°

Droite 31,6°

Type 45°

Droite 33,9° Droite 30°

Type 52/38°

Gauche 31,6° Gauche 35,3°

Droite 35,3°

Droite 35,3°Droite 31,6°

(1)

(2)

(3)

(4)

Tableau (A)

006363

Position de

moulure sur

la Fig. A

Bord de moulure contre

le garde de guidage

(1)

Pour coin

extérieur

Pour coin

intérieur

Pièce terminée

(2)

(3)

(4)

Tableau (B)

La pièce terminée

sera du côté

gauche de la lame.

La pièce terminée

sera du côté droit

de la lame.

Le bord de contact avec le

mur doit être contre le garde

de guidage.

Le bord de contact avec le

mur doit être contre le garde

de guidage.

Le bord de contact avec le

plafond doit être contre le

garde de guidage.

006364

Exemple:

Dans le cas d'une coupe de moulure

couronnée du type 52/38° pour la position (1)

de la Fig. A :

• Inclinez l'angle de coupe en biseau et

immobilisez-le sur 33.9° vers la

DROITE.

• Réglez l'angle de coupe d'onglet et

immobilisez-le sur 31.6° vers la

DROITE.

• Déposez sur le socle rotatif la moulure

couronnée, face large (cachée)

orientée vers le bas, et en plaçant le

BORD DE CONTACT AVEC LE MUR

contre le garde de guidage de la scie.

• La pièce terminée à utiliser doit

toujours être du côté DROIT de la lame

une fois la coupe terminée.

52°

38°

Plafond

Mur

30,1

29,7

29,4

29,0

28,7

28,3

28,0

27,6

27,2

26,9

26,5

26,1

25,8

25,4

25,0

24,7

24,3

23,9

23,6

23,2

22,8

22,5

22,1

21,7

21,3

21,0

20,6

20,2

19,8

19,5

19,1

18,7

18,3

17,9

17,6

17,2

16,8

16,4

16,0

15,6

26,9

26,5

26,1

25,7

25,3

24,9

24,5

24,1

23,7

23,3

22,9

22,6

22,2

21,8

21,4

21,0

20,7

20,3

19,9

19,6

19,2

18,8

18,5

18,1

17,8

17,4

17,1

16,7

16,4

16,0

15,7

15,3

15,0

14,6

14,3

14,0

13,6

13,3

13,0

12,8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15,3

14,9

14,5

14,1

13,7

13,3

12,9

12,5

12,2

11,8

11,4

11,0

10,8

10,2

9,8

9,4

9,0

8,6

8,3

7,9

7,5

7,1

6,7

6,3

5,9

5,5

5,1

4,7

4,3

3,9

3,5

3,2

2,8

2,4

2,0

1,6

1,2

0,8

0,4

0,0

12,3

12,0

11,6

11,3

11,0

10,7

10,3

10,0

9,7

9,4

9,0

8,7

8,4

8,1

7,8

7,5

7,1

6,8

6,5

6,2

5,9

5,6

5,3

4,9

4,6

4,3

4,0

3,7

3,4

3,1

2,8

2,5

2,2

1,8

1,5

1,2

0,9

0,6

0,3

0,0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Angle de mur à la moulure couronnée: 52/38 degrés

Scie à coupe d'onglet mixte

Réglages de l'angle de coupe d'onglet et de

l'angle de coupe en biseau

000031

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

43,0

42,8

42,5

42,2

41,9

41,7

41,4

41,1

40,8

40,5

40,2

39,9

39,6

39,3

39,0

38,7

38,4

38,1

37,8

37,4

37,1

36,8

36,5

36,2

35,8

35,5

35,2

34,9

34,5

34,2

33,9

33,5

33,2

32,8

32,5

32,2

31,8

31,5

31,1

30,8

30,4

46,8

46,3

45,7

45,1

44,6

44,0

43,5

42,9

42,4

41,9

41,3

40,8

40,3

39,8

39,2

38,7

38,2

37,7

37,2

36,8

36,3

35,8

35,3

34,8

34,4

33,9

33,4

33,0

32,5

32,1

31,6

31,2

30,7

30,3

29,9

29,4

29,0

28,6

28,2

27,7

27,3

100

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

EN0002-1

45°

Plafond

Mur

26,7

26,4

26,1

25,8

25,5

25,2

24,9

24,6

24,2

23,9

23,6

23,3

23,0

22,7

22,3

22,0

21,7

21,4

21,0

20,7

20,4

20,0

19,7

19,4

19,1

18,7

18,4

18,1

17,7

17,4

17,1

16,7

16,4

16,0

15,7

15,4

15,0

14,7

14,3

14,0

30,2

29,8

29,4

28,9

28,5

28,1

27,6

27,2

26,8

26,3

25,9

25,5

25,1

24,7

24,3

23,8

23,4

23,0

22,6

22,2

21,8

21,4

21,0

20,6

20,2

19,8

19,4

19,0

18,6

18,2

17,9

17,5

17,1

16,7

16,3

15,9

15,6

15,2

14,8

14,4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13,7

13,3

13,0

12,6

12,3

11,9

11,6

11,2

10,9

10,5

10,2

9,8

9,5

9,2

8,8

8,5

8,1

7,8

7,4

7,1

6,7

6,4

6,0

5,6

5,3

4,9

4,6

4,2

3,9

3,5

3,2

2,8

2,5

2,1

1,8

1,4

1,1

0,7

0,4

0,0

14,1

13,7

13,3

12,9

12,6

12,2

11,8

11,5

11,1

10,7

10,4

10,0

9,6

9,3

8,9

8,5

8,2

7,8

7,5

7,1

6,7

6,4

6,0

5,7

5,3

5,0

4,6

4,3

3,9

3,5

3,2

2,8

2,5

2,1

1,8

1,4

1,1

0,7

0,4

0,0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Angle de mur à la moulure couronnée: 45 degrés

Scie à coupe d'onglet mixte

Réglages de l'angle de coupe d'onglet et de

l'angle de coupe en biseau

000032

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

37,8

37,5

37,3

37,1

36,8

36,6

36,4

36,1

35,9

35,6

35,4

35,1

34,9

34,6

34,4

34,1

33,9

33,6

33,3

33,1

32,8

32,5

32,3

32,0

31,7

31,4

31,1

30,9

30,6

30,3

30,0

29,7

29,4

29,1

28,8

28,5

28,2

27,9

27,6

27,3

27,0

50,8

50,2

49,6

49,1

48,5

48,0

47,4

46,9

46,4

45,8

45,3

44,8

44,2

43,7

43,2

42,7

42,1

41,6

41,1

40,6

40,1

39,6

39,1

38,6

38,1

37,7

37,2

36,7

36,2

35,7

35,3

34,8

34,3

33,9

33,4

32,9

32,5

32,0

31,6

31,1

30,7

100

Angle de mur

(deg.)

Angle de coupe

en biseau (deg.)

Angle de coupe

d'onglet (deg.)

EN0003-1

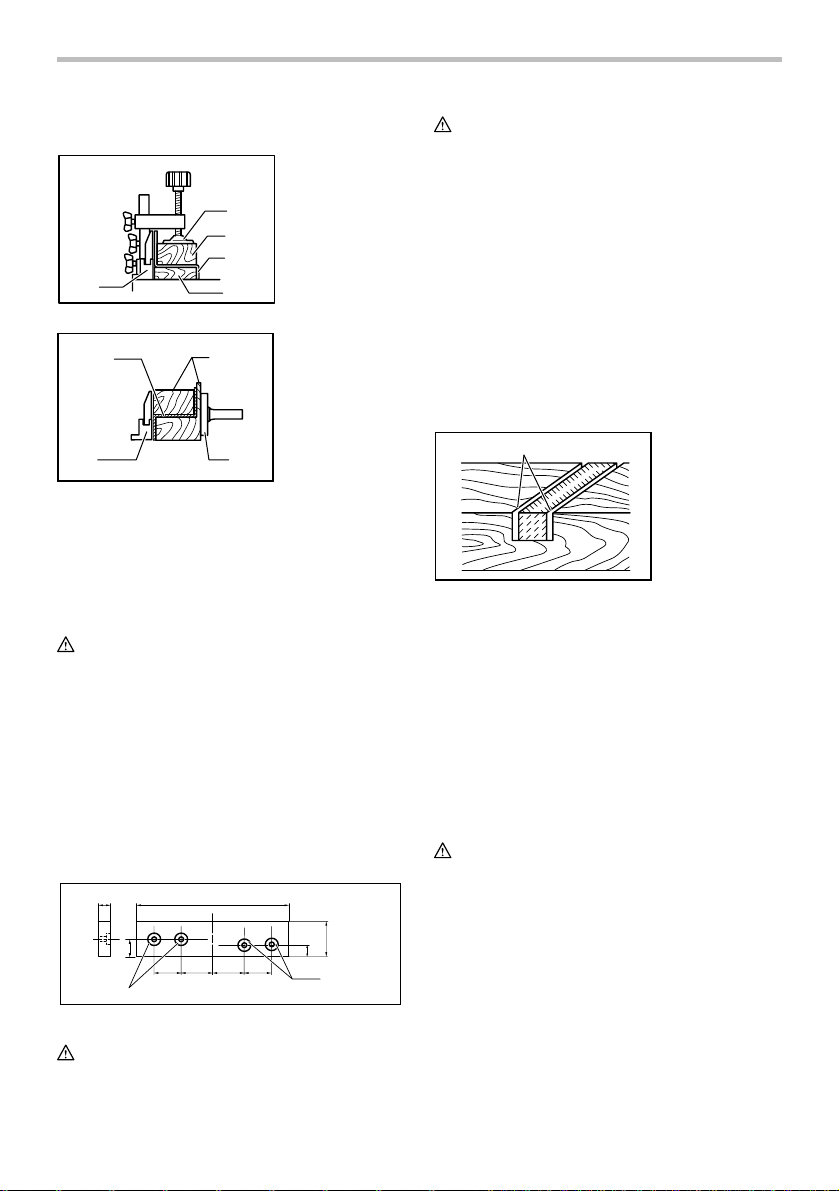

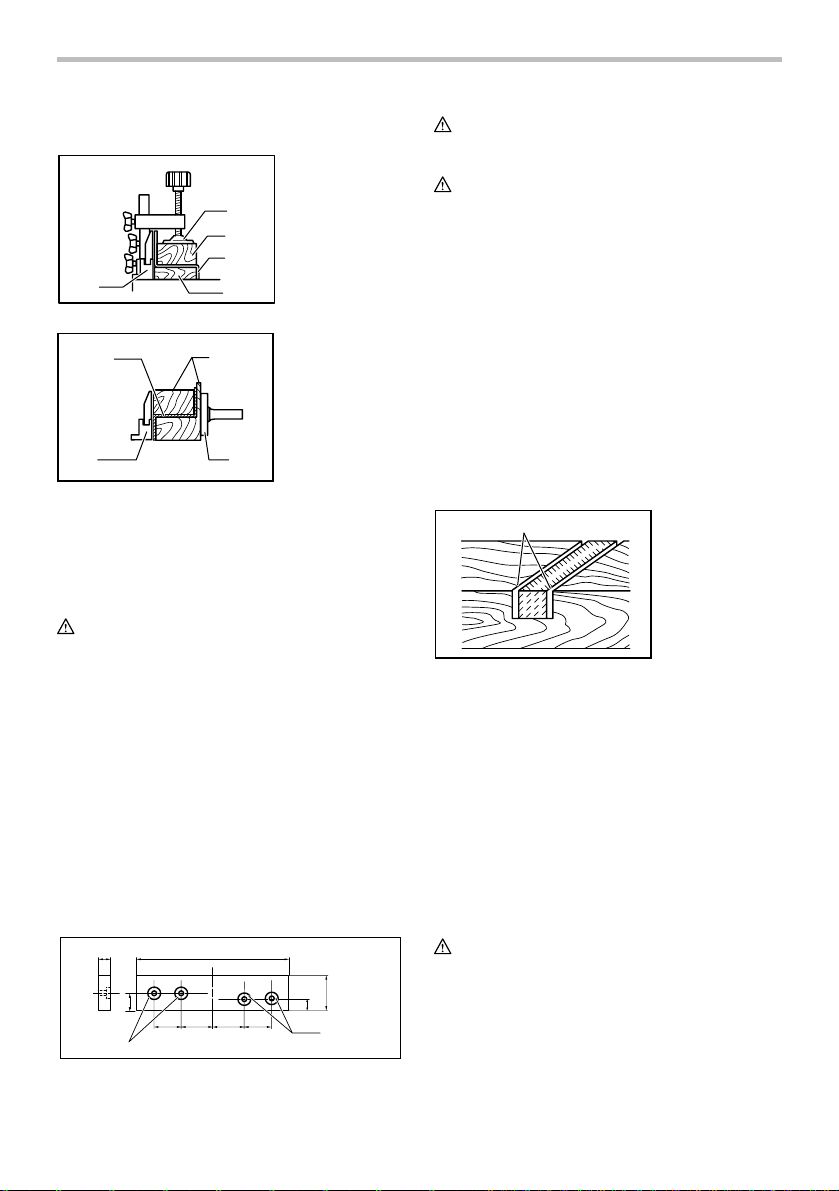

7. Coupe de profilés d'aluminium

010404

010469

Lorsque vous immobilisez des profilés d'aluminium,

utilisez des cales d'espacement ou des bouts de

ferraille, tel qu'indiqué sur l'illustration, pour

prévenir la déformation de l'aluminium. Utilisez un

lubrifiant de coupe lorsque vous coupez un profilé

d'aluminium, pour prévenir l'accumulation de

particules d'aluminium sur la lame.

AVERTISSEMENT:

•

N'essayez jamais de couper des profilés

d'aluminium épais ou ronds.

Il peut être compliqué

d'immobiliser de tels profilés, ce qui risque de provoquer

une perte de contrôle et de graves blessures.

8. Parement de bois

L'utilisation d'un parement de bois favorise

l'obtention de pièces coupées sans fente. Fixez un

parement de bois au garde de guidage en utilisant

les orifices de ce dernier.

Voir l'illustration des dimensions suggérées pour le

parement de bois.

15mm (9/16") Plus de 500 mm (19-3/4")

80mm-90mm

(3-1/8"-3-1/2")

20 mm (13/16")

68mm

(2-11/16")

121mm

(4-3/4")

68mm

(2-11/16")

121mm

(4-3/4")

24 mm

(15/16")

010536

ATTENTION:

• Utilisez une planche de bois rectiligne dont

l'épaisseur est la même que le parement de bois.

AVERTISSEMENT:

• Utilisez les vis pour fixer le parement de bois

au garde de guidage. Les vis doivent être

installées de sorte à ce que les têtes des vis se

trouvent sous la surface du parement de bois

afin de ne pas entraver le placement du

matériau à couper. Un mauvais alignement du

matériau pourrait provoquer un mouvement

inattendu lors de la coupe, une perte de contrôle

et de graves blessures.

AVIS :

• Lorsqu'un parement de bois est fixé, ne tournez

pas le socle rotatif alors que la poignée est

abaissée. La lame et/ou le parement de bois

subirait des dommages.

9. Rainurage

001563

Des rainures peuvent être effectuées en

procédant comme suit :

Ajustez la position limite inférieure de la lame au

moyen de la vis de réglage et du bras de blocage

pour limiter la profondeur de coupe de la lame.

Référez-vous à la section "Bras de blocage" ci-

dessus.

Après le réglage de la limite inférieure de la lame,

coupez des rainures parallèles sur la largeur de la

pièce, en procédant par coupe en glissière

(poussée), tel qu'indiqué sur l'illustration. Retirez

ensuite le matériau de la pièce entre les rainures,

au moyen d'un ciseau.

AVERTISSEMENT:

• N'essayez pas d'effectuer ce type de coupe au

moyen d'une lame plus large ou d'une lame à

rainer. Dans le cas contraire, les résultats de la

coupe ne peuvent être garantis et vous risquez un

choc en retour et de graves blessures.

• Assurez-vous d'avoir remis le bras de blocage

sur sa position initiale avant d'effectuer un

autre type de coupe que le rainurage. Si le bras

de blocage n'est pas dans la bonne position, les

résultats de la coupe ne peuvent être garantis et

vous risquez un choc en retour et de graves

blessures.

1. Rainures de

coupe avec la

lame

1. Profilé

d'aluminium

2. Garde de

guidage

3. Cale

d'espacement

4. Étau horizontal

(Accessoire en

option)

1. Garde de

guidage

2. Étau

3. Cale

d'espacement

4. Profilé

d'aluminium

5. Cale

d'espacement

1. Trous

ATTENTION:

• Assurez-vous d'avoir remis le bras de blocage sur

sa position initiale avant d'effectuer un autre type

de coupe que le rainurage.

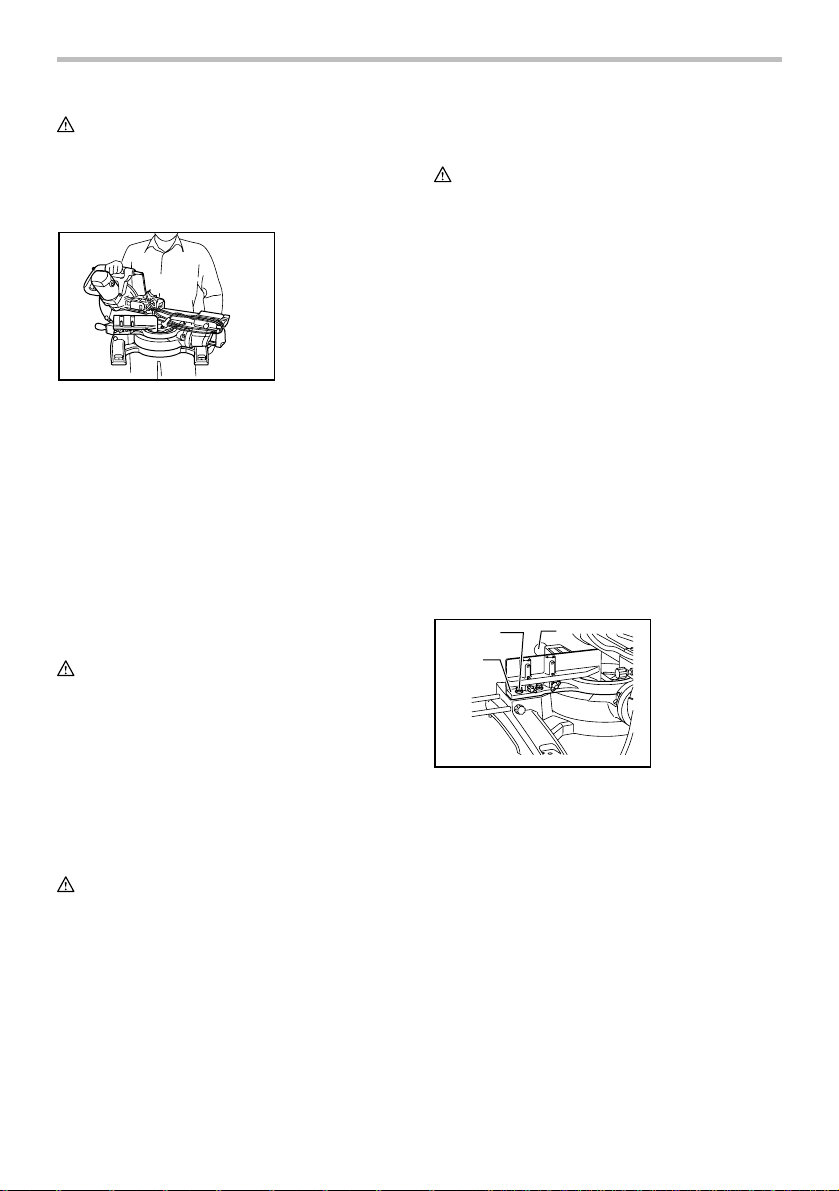

Transport de l'outil

011411

Assurez-vous que l'outil est débranché. Fixez la lame à

un angle de coupe en biseau de 0° et tournez la base à

l'angle droit d'onglet. Fixez les tiges de glissement de

manière à ce que la tige de glissement inférieure soit

verrouillée en position complètement tirée vers

l'opérateur et que les tiges de glissement supérieures

soient verrouillées dans une position complètement

enfoncée du chariot contre le garde de guidage

(consultez la section intitulée ≪ Réglage du verrou de la

glissière ≫). Abaissez complètement la poignée et

verrouillez-la dans cette position en appuyant sur la

broche d'arrêt.

Enroulez le cordon d'alimentation à l'aide du dispositif

prévu à cet effet.

AVERTISSEMENT:

• La broche de blocage est conçue pour le

transport et le rangement de l'outil, jamais

pour les travaux de coupe. Si vous l'utilisez à

d'autres fins, un mouvement inattendu de la lame

de la scie est possible, ainsi qu'un choc en retour

et de graves blessures.

Saisissez l'outil par les deux côtés de sa base pour le

transporter, comme indiqué sur l'illustration. L'outil sera

plus facile à transporter si vous retirez les supports, le

sac à poussières, etc.

ATTENTION:

• Fixez toujours les composants mobiles de l'outil

avant de le transporter. Si des composants de

l'outil bougent lors de son transport, vous risquez

de perdre le contrôle ou l'équilibre, et de vous

blesser.

ENTRETIEN

AVERTISSEMENT:

• Assurez-vous toujours que l'outil est hors

tension et débranché avant d'y effectuer tout

travail d'inspection ou d'entretien. Dans le cas

contraire, l'outil pourrait démarrer

accidentellement et vous blesser grièvement.

• Assurez-vous toujours que la lame est bien

affûtée et propre pour qu'elle coupe de

manière sûre et optimale. Si vous essayez de

couper avec une lame émoussée et/ou sale, un

choc en retour est possible, et vous risquez de

graves blessures.

AVIS :

• N'utilisez jamais d'essence, de benzine, de solvant,

d'alcool ou d'autres produits similaires. Une

décoloration, une déformation, ou la formation de

fissures peuvent en découler.

Réglage de l'angle de coupe

L'outil est soigneusement réglé et aligné en usine, mais

cet alignement peut être éventuellement affecté s'il est

manipulé avec brutalité. Si l'outil n'est pas bien aligné,

suivez la procédure suivante :

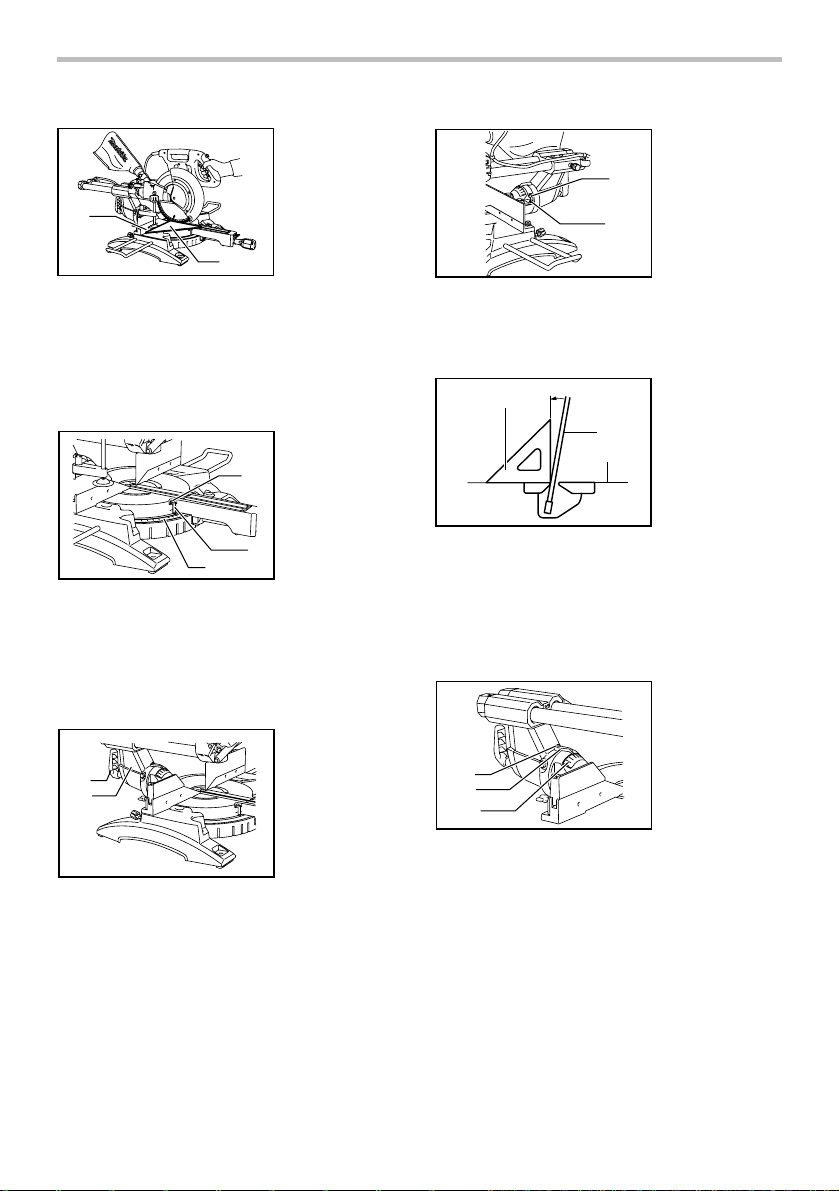

1. Angle de coupe d'onglet

010410

Poussez le chariot vers le garde de guidage et

serrez la vis de verrouillage pour fixer le chariot.

Desserrez le manche qui retient le socle rotatif.

Tournez le socle rotatif de sorte que le pointeur

indique 0° sur l'échelle de coupe d'onglet. Tournez

ensuite le socle rotatif légèrement dans le sens

des aiguilles d'une montre et dans le sens inverse

pour asseoir le socle rotatif dans l'encoche

d'onglet de 0°. (Laissez-le ainsi si le pointeur

n'indique pas 0°.) Desserrez les boulons

hexagonaux qui immobilisent le garde de guidage

avec la clé à douille.

1. Boulon

hexagonal

2. Garde de

guidage

3. Poignée

011412

Abaissez complètement la poignée et verrouillez-

la dans cette position en appuyant sur la broche

d'arrêt. Placez le côté de la lame à angle droit par

rapport au garde de guidage à l'aide d'une règle

triangulaire, d'une équerre de menuisier, etc. Puis

serrez fermement les boulons hexagonaux sur le

garde de guidage dans l'ordre à partir du côté droit.

010253

Assurez-vous que le pointeur indique 0° sur

l'échelle de coupe d'onglet. Si le pointeur n'indique

pas 0°, desserrez la vis qui retient le pointeur et

réglez le pointeur de sorte qu'il indique 0°.

2. Angle de coupe en biseau

(1) Angle de coupe en biseau 0°

011413

Poussez le chariot vers le garde de guidage

et serrez la vis de verrouillage pour fixer le

chariot. Abaissez complètement la poignée

et verrouillez-la dans cette position en

appuyant sur la broche d'arrêt. Desserrez le

levier à l'arrière de l'outil.

011379

Tournez le boulon hexagonal sur le côté droit

du bras de deux ou trois tours dans le sens

inverse des aiguilles d'une montre pour

incliner la lame vers la droite.

001819

Placez doucement le côté de la lame à angle

droit par rapport à la face supérieure du

socle rotatif à l'aide d'une règle triangulaire,

d'une équerre de menuisier, etc. en tournant

le boulon hexagonal sur le côté droit du bras

dans le sens des aiguilles d'une montre.

Serrez ensuite le levier fermement.

011342

Assurez-vous que le pointeur du bras pointe

sur 0° sur l'échelle de coupe en biseau sur le

support du bras. S'il n'indique pas 0°,

desserrez la vis qui immobilise le pointeur et

réglez-le pour qu'il indique 0°.

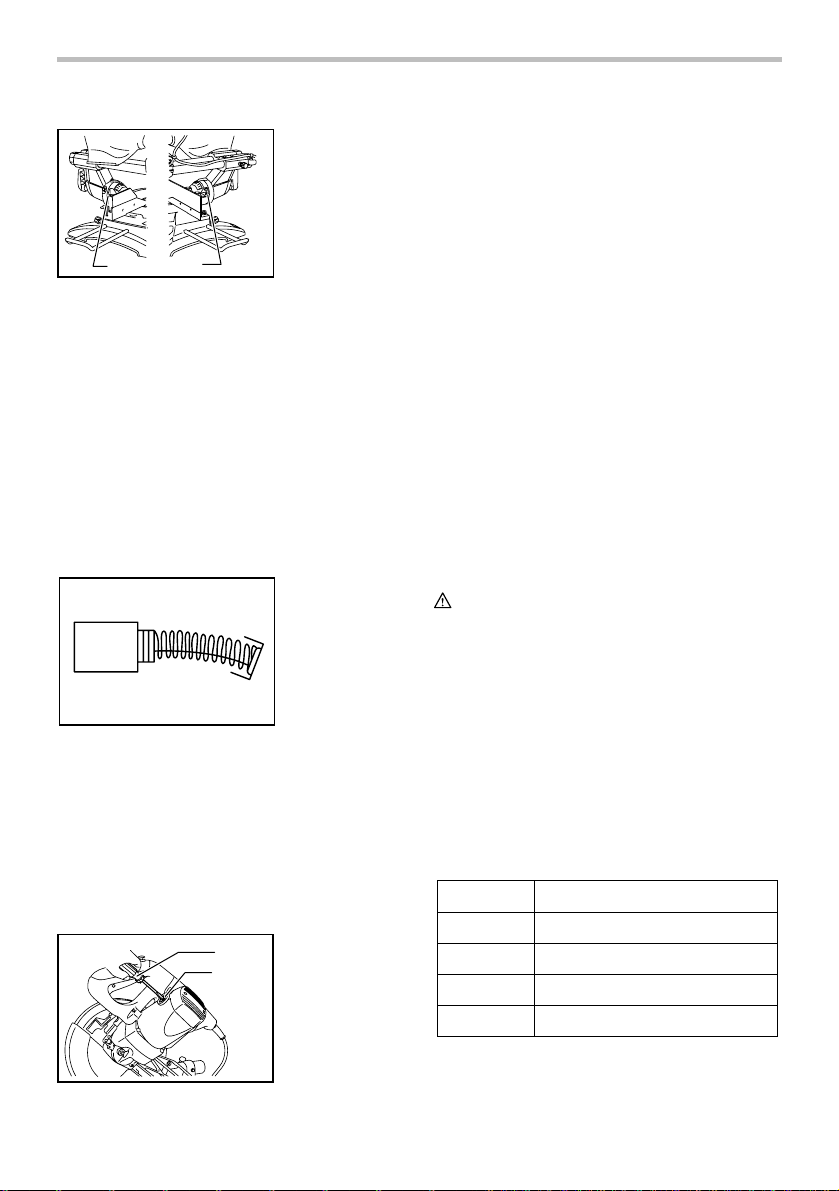

(2) Angle de coupe en biseau 45°

1. Vis

2. Index

3. Échelle de

coupe en

biseau

1. Règle

triangulaire

2. Lame

3. Face supérieure

du socle rotatif

1. Boulon de

réglage 0 ﾟ

2. Boulon de

réglage de

l'angle de

coupe en

biseau 45 ﾟ de

gauche

1. Levier

2. Bras

1. Vis

2. Index

3. Échelle de

coupe d'onglet

1. Garde de

guidage

2. Règle

triangulaire

011381

Ne réglez l'angle de biseau 45° qu'après

avoir réglé l'angle de biseau 0°. Pour régler

l'angle de biseau 45° gauche, desserrez le

levier et inclinez la lame complètement vers

la gauche. Assurez-vous que le pointeur du

bras pointe sur 45° sur l'échelle de coupe en

biseau sur le support du bras. Si le pointeur

ne pointe pas sur 45°, tournez le boulon de

réglage d'angle de biseau 45° du côté droit

du support du bras jusqu'à ce que le pointeur

indique 45°.

Pour régler l'angle de coupe en biseau de

45° droit, effectuez la même procédure que

celle décrite ci-dessus.

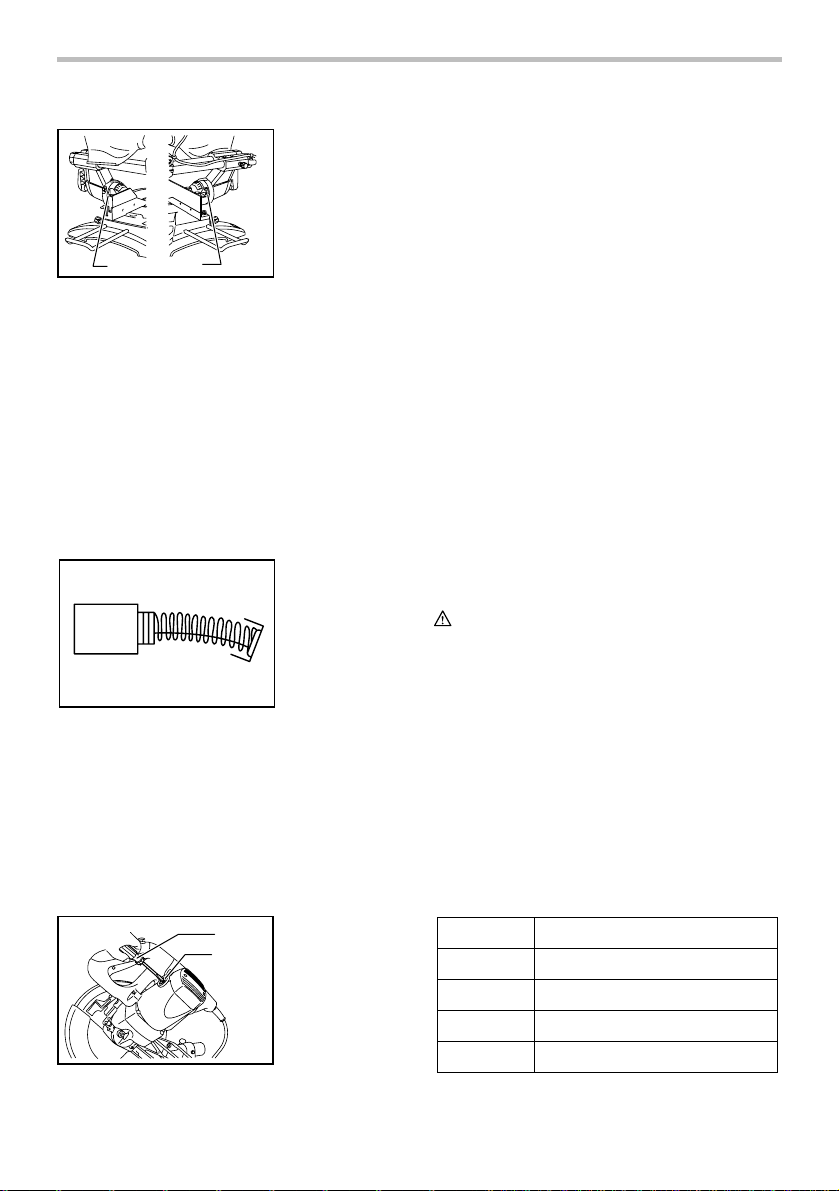

007834

Retirez et vérifiez régulièrement les charbons.

Remplacez-les lorsqu'ils sont usés jusqu'à une longueur

de 3 mm. Gardez les charbons propres et libres de

glisser dans les porte-charbons. Les deux charbons

doivent être remplacés en même temps. Utilisez

uniquement des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de porte-

charbon. Enlevez les charbons usés, insérez-en de

nouveaux et revissez solidement les bouchons de

porte-charbon.

010412

Après avoir remplacé les charbons, branchez l'outil et

rodez les brosses en faisant fonctionner l'outil à vide

pendant environ 10 minutes. Vérifiez ensuite le bon

fonctionnement de l'outil, ainsi que l'activation du frein

électrique lors du relâchement de la gâchette. Si le frein

électrique ne fonctionne pas correctement, faites

réparer l'outil par un centre de service après-vente

Makita.

Après l'utilisation

• Après l'utilisation, essuyez les copeaux et

poussières qui adhèrent à l'outil au moyen d'un

linge ou d'un objet similaire. Maintenez le

protecteur de lame propre en respectant les

instructions de la section précédente intitulée

"Protecteur de lame." Pour prévenir la rouille,

lubrifiez les pièces mobiles avec de l'huile pour

machine.

• Lorsque vous rangez l'outil, tirez complètement le

chariot vers vous.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,

les réparations, tout autre travail d'entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l'usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

AVERTISSEMENT:

• Ces accessoires ou pièces complémentaires

sont recommandés pour l'utilisation avec

l'outil Makita spécifié dans ce mode d'emploi.

L'utilisation de tout autre accessoire ou pièce

complémentaire peut comporter un risque de

blessure grave.

• N'utilisez les accessoires ou pièces

complémentaires Makita qu'aux fins

auxquelles ils ont été conçus. Dans le cas

contraire, vous risquez de vous blesser

grièvement.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

• Lames à dents d'acier et de carbure de tungstène

Lames pour scie

d'onglet

Pour des coupes effectuées en douceur et avec

précision dans divers matériaux.

Combinaison

Lame d'usage général pour effectuer rapidement

et en douceur des coupes longitudinales, des

coupes en travers et des coupes d'onglet.

Coupe en travers

Pour des coupes plus en douceur dans le sens

opposé au grain. Permet un découpage propre

dans le sens opposé au grain.

Coupes en travers

de précision

Pour des coupes propres et sans ponçage dans

le sens opposé au grain.

Lames pour coupe

d'onglet sur métaux

non ferreux

Pour les coupes d'onglet dans l'aluminium, le cuivre,

le laiton, les tubes et autres métaux non ferreux.

006526

1. Tournevis

2. Bouchon de

porte-charbon

1. Boulon de

réglage de

l'angle de coupe

en biseau 45 ﾟ

de droite

Boulon de réglage

de l'angle de

coupe en biseau

45 ﾟ de gauche

• Garde auxiliaire de droite

• Ensemble étau (étau horizontal)

• Étau vertical

• Clé à douille avec clé hexagonale à l'autre bout

• Support

• Sac à poussières

• Coude

• Règle triangulaire

NOTE:

• Certains éléments de la liste peuvent être inclus

avec l'outil comme accessoires standard. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et

testé avant sa sortie d’usine. Nous garantissons qu’il

sera exempt de défaut de fabrication et de vice de

matériau pour une période d’UN AN à partir de la date

de son achat initial. Si un problème quelconque devait

survenir au cours de cette période d’un an, veuillez

retourner l’outil COMPLET, port payé, à une usine ou à

un centre de service après-vente Makita. Makita

réparera l’outil gratuitement (ou le remplacera, à sa

discrétion) si un défaut de fabrication ou un vice de

matériau est découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À

LA VENTE OU À L’UTILISATION DU PRODUIT. CET

VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT

TOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉ MARCHANDE”

ET “ADÉQUATION À UN USAGE PARTICULIER”

PRÈS LA PÉRIODE D’UN AN COUVERTE PAR

CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État à l’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas à vous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas à vous.

des réparations ont été effectuées ou tentées par

un tiers:

des réparations s’imposent suite à une usure

normale:

l’outil a été malmené, mal utilisé ou mal entretenu:

l’outil a subi des modifications.

EN0006-1

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo LS1018

Especificaciones eléctricas en México 120 V 13 A 50/60 Hz

Diámetro del disco 255 mm (10")

Diámetro interno 15,88 mm (5/8")

Capacidades de corte máximas (Al x An)

Ángulo de bisel

Ángulo de inglete

45° (Izquierdo) 0° 45° (derecho)

50 mm x 305 mm 91 mm x 305 mm 31 mm x 305 mm

0°

(2" x 12") (3-5/8" x 12") (1-1/4" x 12")

50 mm x 215 mm 91 mm x 215 mm 31 mm x 215 mm

45°

(2" x 8-1/2") (3-5/8" x 8-1/2") (1-1/4" x 8-1/2")

- 91 mm x 150 mm -

60° (derecho)

(3-5/8" x 5-7/8")

Velocidad sin carga (RPM) 4 300 r/min

Dimensiones (La x An x Al) 825 mm x 536 mm x 633 mm

(32-1/2" x 21-1/8" x 25")

Peso neto 19,8 kg (43,7 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin

previo aviso.

• Las especificaciones pueden ser diferentes de país a país.

• Peso de acuerdo al procedimiento de EPTA-01/2003

USA007-2

Por su propia seguridad lea el

Manual de Instrucciones

Antes de utilizar la herramienta

Guarde las instrucciones para

referencia futura

PRECAUCIONES DE

SEGURIDAD GENERALES

(Para todas las herramientas)

1. CONOZCA SU HERRAMIENTA ELÉCTRICA.

Lea el manual del usuario atentamente.

Conozca las aplicaciones y limitaciones de la

herramienta, así como también los riesgos

potenciales específicos propios de la misma.

NO QUITE LOS PROTECTORES y manténgalos

en buen estado de funcionamiento.

3. RETIRE LAS LLAVES DE AJUSTE Y DE

APRIETE. Adquiera el hábito de comprobar y

ver que las llaves de ajuste y de apriete estén

retiradas de la herramienta antes de ponerla

en marcha.

4. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas y bancos de trabajo desordenados

y amontonados hacen que los accidentes

sean propensos.

NO LAS UTILICE EN AMBIENTES PELIGROSOS.

No utilice las herramientas eléctricas en lugares

húmedos o mojados, ni las exponga a la lluvia.

Mantenga el área de trabajo bien iluminada. No

utilice la herramienta en presencia de líquidos o

gases inflamables.

6. MANTENGA ALEJADOS A LOS NIÑOS. Todos

los visitantes deberán ser mantenidos a una

distancia segura del área de trabajo.

7. MANTENGA EL TALLER A PRUEBA DE NIÑOS

con candados, interruptores maestros, o

quitando las llaves de encendido.

8. NO FORCE LA HERRAMIENTA. La

herramienta realizará la tarea mejor y de

forma más segura a la potencia para la que ha

sido diseñada.

9. UTILICE LA HERRAMIENTA APROPIADA. No

force la herramienta ni los accesorios

realizando con ellos un trabajo para el que no

han sido diseñados.

10. PÓNGASE INDUMENTARIA APROPIADA. No

se ponga ropa holgada, guantes, corbata,

anillos, pulseras, ni otro tipo de alhajas que

puedan engancharse en las partes móviles.

Se recomienda utilizar calzado antiderrapante.

Recójase el cabello o si lo tiene largo o

cúbralo para su protección.

11. UTILICE SIEMPRE GAFAS DE SEGURIDAD.

Utilice también careta contra el polvo si la

operación de corte es polvorienta. Las gafas

de uso diario para la vista sólo tienen lentes

que pueden proteger contra pequeños

impactos, NO son gafas de seguridad.

12. SUJETE LA PIEZA DE TRABAJO. Utilice

mordazas o un tornillo de banco para sujetar

la pieza de trabajo cuando resulte práctico. Es

más seguro que utilizar la mano y además

dispondrá de ambas manos para manejar la

herramienta.

13. NO UTILICE LA HERRAMIENTA DONDE NO

ALCANCE. Mantenga los pies sobre suelo

firme y el equilibrio en todo momento.

14. DÉ MANTENIMIENTO A SUS HERRAMIENTAS.

Mantenga las herramientas afiladas y limpias

para obtener de ellas un mejor y más seguro

rendimiento. Siga las instrucciones para

lubricarlas y cambiar los accesorios.

15. DESCONECTE LAS HERRAMIENTAS antes de

darles mantenimiento; cuando cambie

accesorios tales como discos, brocas,

cuchillas, y otros por el estilo.

16. REDUZCA EL RIESGO DE PUESTAS EN

MARCHA INVOLUNTARIAS. Asegúrese de que

el interruptor esté en posición desactivada

antes de conectar la herramienta.

17. UTILICE ACCESORIOS RECOMENDADOS.

Consulte el manual del propietario para ver

los accesorios recomendados. La utilización

de accesorios no apropiados podría

ocasionar un riesgo de heridas a personas.

18. NO SE PARE NUNCA ENCIMA DE LA

HERRAMIENTA. Si se tropieza y enciende la

herramienta, o si se toca sin querer el disco

de corte podrá ocasionar graves heridas.

19. COMPRUEBE LAS PARTES DAÑADAS. Si un

protector u otra parte están dañados, antes de

seguir utilizando la herramienta deberá

verificarlos cuidadosamente para cerciorarse

de que van a funcionar debidamente y realizar

la función para la que han sido previstos -

compruebe la alineación de las partes móviles,

la sujeción de las partes móviles, si hay

partes rotas, el montaje y cualquier otra

condición que pueda afectar su operación. Un

protector u otra parte que esté dañada deberá

ser reparada o debidamente cambiada.

Si el cordón de alimentación es dañado, éste

deberá ser reemplazado por un cordón

especial o ensamble disponible por parte del

fabricante o su centro de servicio.

20. DIRECCIÓN DE AVANCE. Avance la pieza de

trabajo hacia el disco o cuchilla solamente a

contra dirección del giro de los mismos.

21. NO DESCUIDE NI DEJE NUNCA LA

HERRAMIENTA MIENTRAS ESTÉ EN MARCHA.

DESCONECTE LA ALIMENTACIÓN. No deje la

herramienta hasta que haya detenido

completamente.

22. PIEZAS DE REPUESTO. Cuando se dé el

servicio a la herramienta (mantenimiento),

utilice solamente piezas de repuesto idénticas.

23. CLAVIJAS POLARIZADAS. Para reducir el

riesgo de descargas eléctricas, este equipo

tiene una clavija polarizada (un borne es más

ancho que el otro.) Esta clavija encajará en

una toma de corriente polarizada en un

sentido solamente. Si la clavija no encaja

totalmente en la toma de corriente, invierta la

clavija. Si aún así no encaja, póngase en

contacto con un electricista cualificado para

que le instale la toma de corriente apropiada.

No modifique la clavija de ninguna forma.

ADVERTENCIA SOBRE EL VOLTAJE: Antes de

conectar la herramienta a una toma de corriente

(receptáculo, fuente de alimentación, etc.),

asegúrese de que la tensión suministrada es igual a

la especificada en la placa de características de la

herramienta. Una toma de corriente con un voltaje

mayor que el especificado para la herramienta

podrá resultar en HERIDAS GRAVES al usuario -así

como también daños a la herramienta. Si no está

seguro, NO CONECTE LA HERRAMIENTA. La

utilización de una toma de corriente con una voltaje

menor al nominal indicado en la placa de

características es dañino para el motor.

UTILICE CABLES DE EXTENSIÓN APROPIADOS.

Asegúrese de que su cable de extensión esté en

buenas condiciones. Cuando utilice un cable de

extensión, asegúrese de utilizar uno del calibre

suficiente para conducir la corriente que demande

el producto. Un cable de calibre inferior ocasionará

una caída en la tensión de línea que resultará en

una pérdida de potencia y sobrecalentamiento. La

Tabla 1 muestra el tamaño correcto a utilizar

dependiendo de la longitud del cable y el amperaje

nominal indicado en la placa de características. Si

no está seguro, utilice el siguiente calibre más

potente. Cuanto menor sea el número de calibre,

más potente será el cable.

Tabla 1. Calibre mínimo para el cable

Volts Longitud total del cable en metros

120 V~

7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)

Más de No más de Calibre del cable (AWG)

0 A 6 A 18161614

18 16 14 126 A 10 A

10 A 12 A 16 16 14 12

12 A 16 A 14 12

No se recomienda

Amperaje nominal

000173

USB036-3

NORMAS DE SEGURIDAD

ADICIONALES

Advertencias y precauciones

NO deje que la comodidad o familiaridad con el

producto (a base de utilizarlo repetidamente)

sustituya la estricta observancia de las normas de

seguridad para la sierra de inglete compuesta

deslizable. Si utiliza esta herramienta de forma no

segura o incorrecta, podría sufrir graves heridas

personales.

1. Utilice protección para los ojos.

2. Mantenga las manos alejadas de la trayectoria

del disco. Evite el contacto con cualquier

disco que esté girando por inercia. Aún puede

ocasionarle heridas graves.

3. No utilice la sierra sin los protectores puestos.

Verifique el protector de disco para confirmar

que se cierra debidamente antes de cada uso.

No utilice la sierra si el protector de disco no

se mueve libremente y se cierra

instantáneamente. No sujete ni ate el

protector de disco en la posición abierta.

4. No realice ninguna operación directamente

con la mano. La pieza de trabajo deberá estar

firmemente sujetada contra la base giratoria y

la guía lateral con la mordaza durante todas

las operaciones. No utilice nunca la mano

para sujetar la pieza de trabajo.

5. No acerque nunca las manos alrededor del

disco.

6. Apague la herramienta y espere hasta que el

disco de sierra pare antes de mover la pieza

de trabajo o cambiar los ajustes.

7. Desconecte la herramienta del tomacorriente

antes de cambiar la hoja o realizar cualquier

arreglo.

8. Para reducir el riesgo de heridas, vuelva a

poner el carro en posición hacia atrás

completa después de cada operación de corte

transversal.

9. Asegúrese siempre de que todas las partes

movibles se encuentran fijas antes de utilizar

la herramienta.

10. El pasador de tope que bloquea el cabezal de

corte en posición hacia abajo es solamente

para transportar y almacenar la herramienta y

no para ninguna operación de corte.

11. No utilice la herramienta en presencia de

líquidos o gases inflamables. La operación de

la herramienta eléctrica podría generar una

explosión causando un incendio al estar

expuesta a líquidos o gases inflamables.

12. Inspeccione el disco cuidadosamente para

ver si tiene grietas o daños antes de

comenzar la operación. Reemplace el disco

inmediatamente si está agrietado o dañado.

EL pegamento y la resina de madera

endurecidas en el disco frenan la sierra y

aumentan las posibilidades de que se produzcan

retrocesos bruscos. Mantenga el disco limpio

desmontándolo primero de la herramienta, y

limpiándolo después con un producto para quitar

pegamento y resina; agua caliente o queroseno.

No utilice nunca gasolina para limpiar el disco.

13. Mientras se hace un corte con deslizamiento,

puede producirse un RETROCESO BRUSCO.

Los RETROCESOS BRUSCOS ocurren

cuando el disco se traba en la pieza de trabajo

durante una operación de corte y es

impulsado rápidamente hacia el operador. El

resultado puede ser la pérdida de control y

graves heridas personales. Si el disco

comienza a trabarse durante una operación

de corte, no continúe cortando y suelte el

interruptor inmediatamente.

14. Utilice solamente las bridas especificadas

para esta herramienta.

15. Tenga cuidado de no dañar el eje, bridas

(especialmente la cara de instalación) ni el

perno. Los daños en estas piezas podrían

provocar la ruptura del disco.

16. Asegúrese de que la base giratoria esté

debidamente sujeta de forma que no se

mueva durante la operación. Utilice los

agujeros de la base para sujetar la sierra a

una plataforma o banco de trabajo estable. No

utilice NUNCA la herramienta donde la

posición del operador vaya a resultar

incómoda.

17. Para su seguridad, quite todas las astillas,

pequeñas piezas, etc. de la mesa de trabajo

antes de utilizar la herramienta.

18. Evite cortar clavos. Inspeccione y quite todos

los clavos de la pieza de trabajo antes de la

operación.

19. Asegúrese de que el bloqueo del eje esté

suelto antes de activar el interruptor.

20. Asegúrese de que el disco no esté en

contacto con la base giratoria en la posición

más baja.

21. Sostenga firmemente la empuñadura. Tenga

en cuenta que la sierra se mueve levemente

hacia arriba o hacia abajo al iniciar y al

finalizar el funcionamiento.

22. Asegúrese de que las cuchillas no estén

haciendo contacto con la pieza de trabajo

antes de activar el interruptor.

23. Antes de utilizar la herramienta en una pieza

de trabajo definitiva, déjela funcionar durante

un rato. Observe para ver si hay vibración o

bamboleo que pueda indicar una incorrecta

instalación o un desequilibrio de las cuchillas.

24. Espere hasta que las cuchillas alcancen plena

velocidad antes de cortar.

25. Pare la operación inmediatamente si nota algo

anormal.

26. No intente bloquear el gatillo en la posición

activada (ON).

27. Esté alerta en todo momento, especialmente

durante las operaciones repetitivas y

monótonas. No se deje llevar por una falsa

sensación de seguridad. Los discos no

perdonan nunca.

28. Utilice los accesorios recomendados en este

manual. La utilización de accesorios no

apropiados, tales como discos abrasivos,

podría ocasionarle heridas.

29. NUNCA sostenga la pieza sobre el lado

derecho de la hoja con la mano izquierda ni

viceversa. Este procedimiento se denomina

corte de brazo contrario y expone al usuario a

recibir GRAVES HERIDAS PERSONALES tal

como se muestra en la figura. SIEMPRE utilice

una prensa para sujetar la pieza de trabajo.

000030

30. No jale el cable. Nunca jale el cable para

desconectarlo desde el toma de corriente.

Mantenga el cable alejado del calor, aceite,

agua u objetos cortantes.

31. No apile NUNCA piezas de trabajo encima de

la mesa para acelerar las operaciones de

corte. Corte las piezas de trabajo solamente

de una en una.

32. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Tome

precauciones para evitar la inhalación de

polvo o que éste tenga contacto con la piel.

Consulte la información de seguridad del

proveedor de los materiales.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA:

El USO INCORRECTO o el no seguir las normas de

seguridad que se declaran en este instructivo

podría resultar en lesiones personales graves.

INSTALACIÓN

Montaje en un banco de trabajo

014684

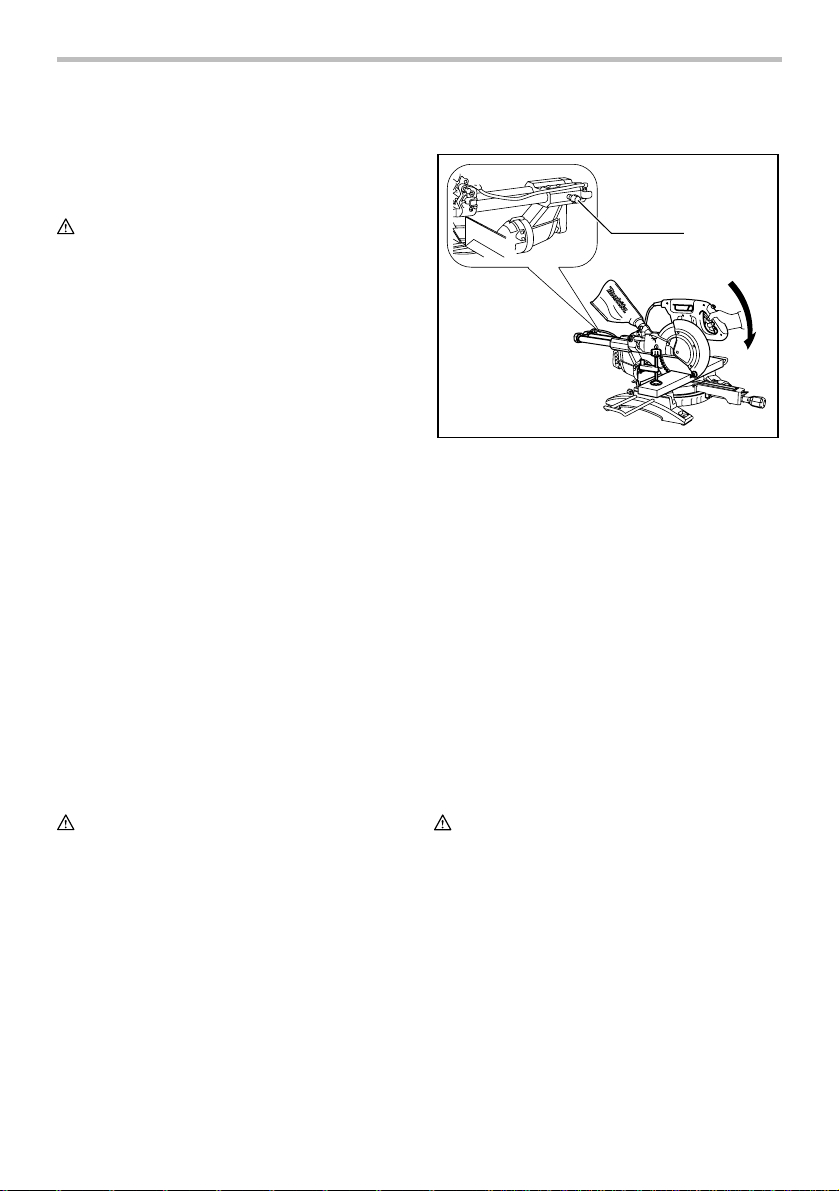

Cuando la herramienta es transportada, la empuñadura

se bloquea en la posición inferior por la clavija de

retención. Para liberar la clavija de retención, de forma

simultánea aplique leve presión hacia abajo sobre la

empuñadura y jale la clavija de retención.

1. Clavija de

retención

ADVERTENCIA:

• Asegúrese de que la herramienta no se moverá

sobre la superficie de apoyo. El movimiento de

la sierra de inglete sobre la superficie de apoyo

mientras se realiza un corte podría ocasionar

pérdida del control causando graves lesiones

personales.

011383

Esta herramienta se deberá fijar con cuatro tornillos en

una superficie nivelada y estable utilizando los agujeros

para tornillos provistos en la base de la herramienta.

Esto ayudará a evitar que se vuelque y pueda

ocasionar heridas.

DESCRIPCIÓN DEL

FUNCIONAMIENTO

ADVERTENCIA:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de ajustar o

comprobar cualquier función en la misma. No

seguir esta indicación de apagar y desenchufar la

herramienta puede causar graves lesiones

personales debido al encendido accidental.

Protección del disco

010230

Al bajar la empuñadura, el protector del disco se

levanta automáticamente. El protector del disco regresa

a su posición original cuando se termina de realizar el

corte y la empuñadura es levantada.

ADVERTENCIA:

• Nunca inhabilite o quite el protector del disco,

ni el resorte que lo fija. Un disco expuesto como

resultado de inhabilitar el protector puede causar

graves lesiones personales durante la operación.

En el interés de su seguridad personal, mantenga

siempre el protector del disco en buenas condiciones.

Cualquier operación irregular del protector del disco

deberá corregirse de inmediato. Asegurese de

comprobar la acción de regreso del protector mediante

el resorte.

ADVERTENCIA:

• Nunca use la herramienta si el protector del

disco o el resorte están dañados, defectuosos

o ausentes. La operación de la herramienta con

algún daño, defecto o sin el protector puede

causar graves lesiones personales.

Si el protector transparente del disco se ensucia, o si el

aserrín se adhiere causando que el disco y/o la pieza

de trabajo no puedan verse fácilmente, desconecte la

sierra y limpie el protector del disco con cuidado con un

paño húmedo. No utilice disolventes ni limpiadores a

base de petróleo sobre el protector de plástico debido a

que esto lo podría dañar.

Si el disco se ensucia y requiere limpiarse para un

funcionamiento adecuado, siga las siguientes indicaciones:

1. Protector de

disco

1. Pernos

Con la herramienta apagada y desconectada, use la

llave de tubo incluida para aflojar el perno hexagonal

que sujeta la cubierta central. Afloje el perno hexagonal

girándole en dirección contraria a las agujas del reloj y

levante el protector del disco y cubierta central. Con el

protector del disco en dicha posición, la limpieza del

mismo puede realizarse más completa y eficientemente.

Cuando haya terminado la limpieza, siga el

procedimiento anterior a la inversa y apriete el perno.

No quite el resorte que sujeta el protector del disco. Si

el protector se daña con el transcurso del tiempo o por

la exposición a la luz ultravioleta, póngase en contacto

con un centro de servicio Makita para adquirir un

repuesto nuevo. NO INHABILITE NI RETIRE EL

PROTECTOR.

010231

Posicionamiento del panel de corte

014685

001538

La base giratoria de esta herramienta viene provista

con paneles de corte a fin de minimizar el desgaste en

el lado de salida del corte. Estos paneles vienen

ajustados de fábrica de manera que no hagan contacto

con la hoja de la sierra. Antes de utilizar la herramienta,

ajuste los paneles de corte de la siguiente manera:

Primero, desconecte la herramienta. Afloje todos los

tornillos (3 de cada lado a la derecha e izquierda)

fijando los paneles de corte. Vuelva a apretarlos sólo

hasta el punto en que los paneles de corte puedan aún

moverse a mano con facilidad. Baje la empuñadura por

completo y empuje la clavija de retención para bloquear

la empuñadura en la posición baja. Afloje el tornillo que

fijadores de los soportes de corredera. Jale el carro por

completo hacia usted. Ajuste los paneles de corte de

manera que éstos hagan contacto con los costados de

los dientes del disco. Apriete los tornillos delanteros (no

los apriete por completo). Empuje el carro hacia la línea

de corte por completo y ajuste los paneles de corte de

tal forma que éstos apenas hagan contacto con los

costados de los dientes del disco. Apriete los tornillos

traseros (no los apriete por completo).

Una vez ajustados los paneles de corte, libere la clavija

de retención y levante la empuñadura. Luego apriete

todos los tornillos firmemente.

AVISO:

• Tras ajustar el ángulo de bisel, asegure que los

paneles de corte queden ajustados

correctamente. El ajuste correcto de los paneles

de corte ayudará a ofrecer un apoyo adecuado de

la pieza de trabajo minimizando su

desplazamiento.

Manteniendo la máxima capacidad de corte

Esta herramienta está preajustada de fábrica para

ofrecer una capacidad máxima de corte para un disco

de sierra de 255 mm (10”).

Desconecte la herramienta antes de intentar hacer

cualquier ajuste. Al instalar un disco nuevo, revise

siempre la posición del límite inferior del disco y, de ser

necesario, haga el ajuste de acuerdo a como se indica

a continuación:

010298

1. Perno de ajuste

2. Base giratoria

1. Disco de sierra

2. Dientes del

disco

3. Panel de corte

4. Corte en bisel

izquierdo

5. Corte recto

6. Corte en bisel

derecho

1. Tornillo

2. Panel de corte

1. Protector de

disco

001540

Primero, desconecte la herramienta. Empuje el carro

hacia la línea de corte por completo y baje la

empuñadura completamente. Use la llave hexagonal

para girar el perno de ajuste hasta que el borde del

disco se extienda levemente por debajo de la superficie

superior de la base giratoria al punto donde la cara

frontal de la guía confronte la superficie superior de la

base giratoria.

Con la herramienta desconectada haga rotar el disco

manualmente manteniendo en todo momento la

empuñadura baja, a fin de asegurarse que el disco no

haga contacto con ninguna parte de la base inferior. Si

es necesario, vuelva a ajustar levemente.

ADVERTENCIA:

• Tras la colocación de un disco nuevo y con la

herramienta desenchufada, asegúrese siempre

de que el disco no haga contacto con ninguna

pieza de la base inferior al bajar la

empuñadura por completo. Si un disco hace

contacto con la base, puede que se produzca un

retroceso brusco causando graves lesiones

personales.

Brazo de retención

010233

El límite inferior de la hoja puede ser fácilmente

ajustado con el brazo de retención. Para hacerlo,

mueva este brazo en la dirección que indica la flecha,

tal como se muestra en la figura. Ajuste el tornillo de

ajuste de manera que la hoja se detenga en la posición

deseada al bajar por completo la empuñadura.

Ajuste del ángulo inglete

010409

Afloje la empuñadura girándola en el sentido contrario a

las agujas del reloj. Gire la base mientras baja la

palanca de bloqueo. Una vez que haya movido la

empuñadura hasta la posición en donde el marcador

indica el ángulo deseado en la escala para inglete,

ajuste bien dicha empuñadura en el sentido de las

agujas del reloj.

PRECAUCIÓN:

• Luego de cambiar el ángulo de inglete, siempre

asegure la base giratoria ajustando la

empuñadura firmemente.

AVISO:

• Al girar la base, asegúrese de subir

completamente la empuñadura.

Ajuste del ángulo bisel

011337

Para ajustar el ángulo de bisel, afloje la palanca de la

parte trasera de la herramienta en el sentido contrario a

las agujas del reloj. Desbloquee el brazo empujando la

empuñadura enérgicamente en la dirección que quiera

inclinar el disco.

NOTA:

• La palanca puede ser ajustada a un ángulo de

palanca distinto al retirar el tornillo que sujeta la

palanca y fijando la palanca en el ángulo deseado.

1. Palanca

1. Escala de

inglete

2. Apuntador o

puntero

3. Palanca de

bloqueo

4. Empuñadura

1. Brazo de

retención

2. Tornillo de

ajuste

1. Parte superior

de la base

giratoria

2. Periferia del

disco

3. Guía lateral

011336

Incline el disco hasta que el puntero apunte hacia el

ángulo deseado en la escala de bisel. Apriete la

palanca en el sentido de las agujas del reloj

firmemente para sujetar el brazo.

011337

Al inclinar el carro hacia la derecha, inclínelo levemente

hacia la izquierda tras aflojar la palanca y presione el

botón de liberación. Mientras mantiene el botón

presionado, incline el carro hacia la derecha.

011353

Incline el disco hasta que el puntero apunte hacia el

ángulo deseado en la escala de bisel. Apriete la

palanca en el sentido de las agujas del reloj

firmemente para sujetar el brazo.

• Cuando cambie los ángulos bisel, asegúrese de

posicionar adecuadamente las paneles de corte,

tal como se explica en la sección

"Posicionamiento de paneles de corte".

PRECAUCIÓN:

• Luego de cambiar el ángulo bisel, siempre

asegure el brazo ajustando la palanca en el

sentido de las agujas del reloj.

AVISO:

• Cuando ladee el disco de la sierra, asegúrese de

que la empuñadura esté levantada

completamente.

• Cuando cambie los ángulos bisel, asegúrese de

posicionar adecuadamente las paneles de corte,

tal como se explica en la sección

"Posicionamiento de paneles de corte".

Ajuste del soporte de corredera

010431

Para fijar el soporte de corredera, gire el tornillo de

fijación en sentido de las agujas del reloj.

Accionamiento del interruptor

Se proporciona un botón lock-off a fin de evitar que el

gatillo interruptor sea accionado accidentalmente. Para

encender la herramienta, presione este botón y accione

el gatillo interruptor. Para detenerla, suelte el gatillo.

ADVERTENCIA:

• Antes de conectar la herramienta, siempre

verifique que el gatillo interruptor funcione

adecuadamente y que regrese a la posición de

apagado (“OFF”) al soltar el gatillo. No jale

fuertemente el gatillo interruptor sin presionar

el botón de desbloqueo. Esto podría dañar el

interruptor. Usar una herramienta con un

interruptor que no funciona adecuadamente puede

ocasionar pérdida del control causando graves

lesiones personales.

Se dispone de un orificio en el gatillo interruptor para la

inserción de un candado para prevenir el encendido de

la herramienta.

010237

ADVERTENCIA:

• No use un candado con un grosor menor de

6.35 mm (1/4") de diámetro. Un candado de un

tamaño inadecuado, o el uso de un cable podría

no bloquear la herramienta adecuadamente

ocasionando un activación accidental que podría

causar graves lesiones personales.

1. Botón lock-off

(bloqueo

desactivado)

2. Gatillo

interruptor

3. Orificio para

candado

1. Tornillo de

sujeción

1. Apuntador o

puntero

2. Botón de

liberación

3. Escala de bisel

1. Palanca

2. Brazo

3. Apuntador o

puntero

4. Escala de bisel

• NUNCA use la herramienta sin un gatillo

interruptor completamente funcional. Cualquier

herramienta con un gatillo disfuncional es

ALTAMENTE PELIGROSA y deberá repararse

antes de continuar su uso o puede causar graves

lesiones personales.

• Por su seguridad, esta herramienta está equipada

con un botón de desbloqueo para prevenir que la

herramienta se active accidentalmente. NUNCA

use la herramienta si se activa simplemente al

jalar el gatillo sin que requiera presionar el botón

desbloqueo. El uso de un interruptor que requiere

reparación puede ocasionar una activación no

intencional la cual puede causar graves lesiones

personales. Regrese la herramienta al centro de

servicio Makita para las reparaciones apropiadas

ANTES de continuar su utilización.

• NUNCA inhabilite el botón de desbloqueo

manteniéndolo presionado con cinta adhesiva o

mediante otro método. El uso de un botón de

desbloqueo inhabilitado puede ocasionar una

activación no intencional la cual puede causar

graves lesiones personales.

Freno eléctrico

La herramienta está equipada con un freno para la

rueda. Si la herramienta falla constantemente en

detener el disco tras soltar el gatillo interruptor, lleve la

herramienta a mantenimiento a un centro de servicio

Makita.

PRECAUCIÓN:

• El sistema de frenado del disco no es un

substituto del protector del disco. Nunca use

la herramienta sin un protector funcional del

disco. El uso de un disco sin el protector puede

ocasionar graves lesiones personales.

Función electrónica

Función de inicio suave

• Esta función permite un inicio suave de la

herramienta al limitar la fuerza de torsión inicial.

ENSAMBLE

ADVERTENCIA:

• Asegúrese siempre de que la herramienta esté

apagada y desconectada antes de dar

cualquier mantenimiento a la herramienta. No

seguir esta indicación de apagar y desenchufar la

herramienta puede causar graves lesiones

personales.

Almacenamiento de la llave de tubo con llave

hexagonal en su otro extremo

011338

La llave de tubo se encuentra guardada como se

muestra en la figura. Cuando se requiere usar la llave

de tubo, puede jalarse de su sujetador.

Tras usarla, ésta pueda ser guardada de nuevo en el

sujetador para la llave.

Instalación o extracción de la cuchilla u hoja

de sierra.

ADVERTENCIA:

•

Asegúrese siempre de que la herramienta esté

apagada y desenchufada antes de poner y quitar

el disco.

El encendido accidental de la herramienta

puede causar graves lesiones personales.

• Use solamente la llave de tubo Makita

proporcionada para quitar o poner el disco

cortador.No usar la llave proporcionada puede

ocasionar un apretado excesivo o insuficiente del

perno hexagonal, lo cual puede ocasionar graves

lesiones personales.

014686

Trabe la empuñadura en la posición superior

empujando la clavija de retención.

010241

1. Llave de cubo

2. Caja del disco

3. Cubierta central

4. Tornillo

hexagonal

5. Protector de

disco

1. Clavija de

retención

1. Llave de tubo

con llave

hexagonal en su

otro extremo

2. Portallaves

Para desmontar el disco, utilice la llave de tubo para

aflojar el perno hexagonal que sujeta la cubierta central

girándolo en el sentido contrario a las agujas del reloj.

Suba el protector de disco y la cubierta central.

010242

Presione el bloqueo del eje para bloquear el eje y utilice

la llave de tubo para aflojar el perno hexagonal en el

sentido de las agujas del reloj. Después quite el perno

hexagonal, brida exterior y disco.

NOTA:

• Si la brida interior es extraída, asegúrese de

colocarla sobre el eje con la protuberancia no

orientada al disco. Si la brida se coloca

incorrectamente, ésta rozará contra la máquina.

ADVERTENCIA:

• Antes de la montura del disco en el eje,

siempre asegúrese de que el aro correcto para

el orificio del enrejado del disco que desea

usar esté instalado entre las bridas interior y

exterior. El uso del orificio incorrecto del enrejado

del disco ocasionará una montura incorrecta del

disco, causando que éste se mueva y produzca

vibración ocasionando posible pérdida del control

durante la operación, causando graves lesiones

personales.

010244

12 4

001786

Para instalar el disco, móntelo con cuidado en el eje,

asegurándose de que la dirección de la flecha de la

superficie del disco coincida con la dirección de la

flecha de la caja del disco.

Instale la brida exterior y el perno de cabeza hexagonal,

y después apriete el perno de cabeza hexagonal con la

llave de tubo (rosca hacia la izquierda) firmemente

girándolo en el sentido contrario a las agujas del reloj a

la vez que presiona el bloqueo del eje.

010562

Retorne el protector del disco y la cubierta central a su

posición original. Luego apriete el perno hexagonal en

dirección a las agujas del reloj para fijar la cubierta

central. Libere la empuñadura de la posición levantada

al jalar la clavija de retención. Baje la empuñadura para

asegurarse de que el protector del disco se mueva

adecuadamente. Asegúrese de que el bloqueo del eje

haya liberado el eje antes de hacer el corte.

Bolsa recolectora de polvo (accesorio)

011339

El uso de la bolsa recolectora de polvo hace que las

operaciones de corte sean más limpias, y facilita la

recolección del polvo. Para adherir la bolsa recolectora

de polvo, encájela en la boquilla para el polvo.

Cuando la bolsa esté llena por la mitad, retírela y quite

el sujetador. Vacíe el contenido de la bolsa dándole

golpes suaves, a fin de eliminar las partículas adheridas

que pudieran dificultar una recolección posterior.

NOTA:

Si conecta una aspiradora a su sierra, se podrán

realizar operaciones con mayor limpieza.

1. Boquilla para

polvo

2. Bolsa para

polvo

3. Sujetador

1. Llave de cubo

2. Caja del disco

3. Cubierta central

4. Tornillo

hexagonal

5. Protector de

disco

1. Tornillo

hexagonal

2. Brida exterior

3. Disco de sierra

4. Brida interior

5. Eje

1. Caja del disco

2. Flecha

3. Flecha

4. Disco de sierra

1. Caja del disco

2. Llave de cubo

3. Tornillo

hexagonal

4. Flecha

5. Bloqueo del eje

Aseguramiento de la pieza

ADVERTENCIA:

• Es extremadamente importante siempre fijar la

pieza de trabajo correctamente con el tipo

apropiado de prensa o topes de moldura de

corona. No hacer esto puede causar graves

lesiones personales, así como en daños a la

herramienta y/o pieza de trabajo.

• Tras una operación de corte, no levante el

disco hasta que este se haya detenido por

completo. Levantar el disco que aún se

encuentra girando puede causar graves lesiones

personales y daños a la pieza de trabajo.

• Al cortar una pieza de trabajo de un tamaño

mayor que la base de la sierra, la pieza deberá

apoyarse sobre toda su longitud más allá de la

base de apoyo a la misma altura de ésta para

mantener la pieza nivelada. Un apoyo adecuado

ayudará a evitar que el disco se trabe

ocasionando un posible retroceso brusco que

podría causar graves lesiones personales. No

dependa solamente de las prensas vertical y/u

horizontal que fijan la pieza de trabajo. Las piezas

delgadas tienden a pandearse. Apoye la pieza de

trabajo sobre su longitud completa para evitar que

el disco se trabe, así como un posible

RETROCESO BRUSCO.

001549

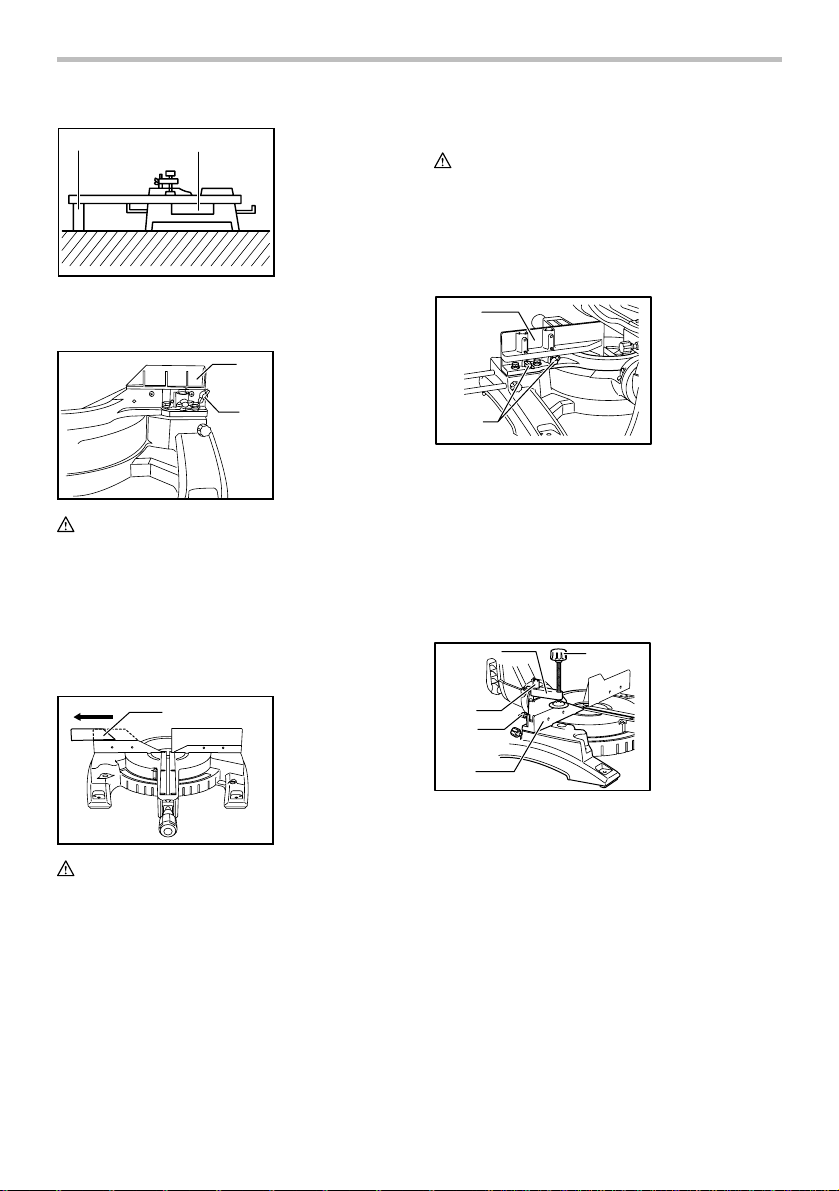

Ajuste de la guía de corte

(GUÍAS DESLIZABLES)

010480

PRECAUCIÓN:

• Antes de usar la herramienta, asegúrese de que

las guías de corte estén fijadas con firmeza.

• Antes de hacer cortes de bisel, asegúrese de

que ninguna pieza de la herramienta haga

contacto con las guía deslizable al bajar y

elevar completamente la empuñadura en

cualquier posición, así como durante desplaza

el carro a través de su completo rango de

movimiento.

010472

PRECAUCIÓN:

• Al hacer cortes de bisel, deslice la guía de corte

hacia la izquierda y fíjela como se muestra en la

figura.

Esta herramienta cuenta con una guía de corte

deslizable la cual normalmente deberá colocarse como

se muestra en la figura.

Sin embargo, al realizar cortes de bisel izquierdos,

ajuste la guía de corte en la posición izquierda como se

muestra en la figura en caso de que haga contacto con

la cabeza de la herramienta.

Al terminar los cortes de bisel, no olvide regresar la

guía deslizable a la posición original y fijarla con firmeza

al apretar el tornillo fijador.

Guía auxiliar derecha

ADVERTENCIA:

• Antes de usar la herramienta, asegúrese de que la

guía de auxiliar derecha esté fijada con firmeza.

• Antes de realizar cortes de bisel, retire la guía

auxiliar derecha, ya que esta tendría contacto con

el disco o alguna parte de la herramienta,

resultando en posibles lesiones graves al usuario.

010427

La guía auxiliar derecha puede quitarse del lado derecho

de la guía de corte. Para quitar la guía auxiliar derecha,

afloje los tornillos que la sujetan y jale para sacarla. Para

volver a colocarla, siga el procedimiento inverso.

1. Guía auxiliar

derecha

2. Tornillos

1. Guía de corte

deslizable

1. Guía de corte

deslizable

2. Tornillo de

fijación

1. Apoyo

2. Base giratoria

Al terminar los cortes de bisel, no olvide regresar la

guía auxiliar derecha a la posición original y fijarla con

firmeza al apretar el tornillo fijador.

Prensa vertical

011346

La prensa vertical puede instalarse ya sea sobre el

costado izquierdo o derecho de la guía lateral. Inserte la

varilla de la prensa en el orificio en la guía lateral y

apriete el tornillo sobre la parte trasera de la guía de

corte para asegurar la varilla de la prensa.

Posicione el brazo de la prensa según el grosor y la

forma de la pieza y asegúrelo ajustando el tornillo. Si

éste hace contacto con las guías laterales, colóquelo en

el lado opuesto del brazo de la prensa. Asegúrese de

que, al bajar la empuñadura por completo y jalar o

empujar el carro en toda su extensión, ninguna parte de

la herramienta haga contacto con la prensa. Si esto

ocurriera, vuelva a posicionar la prensa.

Presione la pieza contra las guías laterales y la base

giratoria. Coloque la pieza en la posición de corte

deseada y asegúrela con firmeza ajustando la perilla de

la mordaza.

ADVERTENCIA:

• La pieza de trabajo deberá estar firmemente

sujetada contra la base giratoria y la guía

lateral con la prensa durante todas las

operaciones. Si la pieza de trabajo no se fija

adecuadamente contra la guía de corte, puede

que se desplace durante la operación de corte

causando posibles daños al disco, provocando

que la pieza sea arrojada y se pierda el control

causando graves lesiones personales.

Prensa horizontal (accesorio opcional)

011343

La mordaza horizontal se puede instalar en dos

posiciones tanto en el lado izquierdo como en el

derecho de la base. Cuando quiera hacer cortes en

inglete de más de 10°, instale la mordaza horizontal en

el lado opuesto a la dirección en la que vaya a ser

girada la base giratoria.

005232

Al girar la tuerca de la prensa en sentido contrario a las

agujas del reloj, la prensa es liberada y puede moverse

rápidamente hacia adentro y hacia afuera. Para sujetar

la pieza de trabajo, empuje la perilla de la prensa hacia

adelante hasta que la placa de la prensa haga contacto

con la pieza de trabajo y gire la tuerca de la prensa en

dirección de las agujas del reloj. Luego gire la perilla de

la prensa también en el mismo sentido para fijar la

pieza de trabajo.

La anchura máxima de la pieza de trabajo que puede

fijarse por la prensa horizontal es de 215 mm (8-1/2").

Cuando instale la mordaza horizontal en el lado

derecho de la base, utilice también la guía auxiliar

derecha para sujetar la pieza de trabajo más

firmemente. Consulte la sección "Guía auxiliar derecha"

descrita más atrás para instalar la guía auxiliar derecha.

ADVERTENCIA:

• Siempre gire la tuerca de la prensa en sentido

de la agujas del reloj para fijarla bien. Si la

pieza de trabajo no se fija adecuadamente, puede

que se desplace durante la operación de corte

causando posibles daños al disco, provocando

que la pieza sea arrojada y se pierda el control

causando graves lesiones personales.

• Al hacer cortes en piezas de trabajo delgadas

contra las guía de corte, como se hace con los

zócalos, use siempre la prensa horizontal.

Soportes

014710

1. Soporte

2. Tornillo

1. Placa de la

mordaza

2. Tuerca de la

mordaza

3. Perilla de la

mordaza

1. Brazo de la

mordaza

2. Perilla de la

mordaza

3. Barra de la

mordaza

4. Tornillo

5. Guía lateral

Los sujetadores pueden colocarse en cualquiera de los

costados como una forma conveniente de sujeción

horizontal de las piezas de trabajo. Deslice las varillas

de la prensa completamente en los orificios de la base.

Luego apriete los tornillos para fijarlas con firmeza.

ADVERTENCIA:

• Apoye siempre una pieza de mayor tamaño de

tal forma que esté nivelada con el superior de

la superficie de la base giratoria para un corte

preciso y para prevenir una pérdida peligrosa

del control de la herramienta. Un apoyo

adecuado ayudará a evitar que el disco se trabe

ocasionando un posible retroceso brusco que

podría causar graves lesiones personales.

OPERACIÓN

AVISO:

• Antes de utilizar la herramienta, asegúrese de

sacar la empuñadura de la posición inferior

jalando la clavija de retención.

• No haga excesiva presión sobre la empuñadura

mientras corta. Al hacerlo podría sobrecargar el

motor y/o disminuir la eficacia del corte. La fuerza

ejercida sobre la empuñadura debe ser sólo la

necesaria para realizar un corte parejo sin

disminuir de manera significativa la velocidad del

disco.

• Presione suavemente la empuñadura para realizar

el corte. Si lo hace con fuerza, o si aplica presión

en los laterales, el disco vibrará y dejará una

marca (marca de sierra) en la pieza, y la precisión

del corte se verá perjudicada.

• Cuando realice un corte por deslizamiento,

empuje suavemente el carro hacia las guías

laterales sin detenerse. Si el carro se detiene

durante el corte, quedará una marca en la pieza y

la precisión de dicho corte se verá perjudicada.

ADVERTENCIA:

• Asegúrese de que el disco no esté haciendo

contacto con la pieza de trabajo u otro material

antes de activar el interruptor.

Encender la herramienta mientras el disco esté

haciendo contacto con la pieza de trabajo puede

ocasionar retrocesos bruscos y graves lesiones

personales.

1. Corte con prensa (corte de piezas pequeñas)

011409

Las piezas de trabajo con dimensiones de hasta

91 mm (3-5/8") de alto y 70 mm (2-3/4") de ancho

pueden cortarse de la siguiente manera.

Empuje el carro completamente hacia la guía de

corte y apriete el tornillo de sujeción en dirección

de las agujas del reloj para fijar el carro. Fije la

pieza de trabajo correctamente con el tipo de

prensa adecuado. Encienda la herramienta sin

que el disco haga contacto alguno y espere a que

éste adquiera velocidad completa antes de bajar

la empuñadura. Luego baje lentamente la

empuñadura a la posición completamente abajo

para realizar el corte en la pieza de trabajo.

Cuando se haya finalizado el corte, apague la

herramienta Y ESPERE HASTA QUE EL DISCO

SE HAYA DETENIDO POR COMPLETO antes de

retornar el disco a una posición totalmente

elevada.

ADVERTENCIA:

• Apriete con firmeza la perilla girando en

sentido de las agujas del reloj de tal forma que

el carro no se pueda mover durante la

operación. Un apretado insuficiente de la perilla

puede que cause retrocesos bruscos que resulten

en graves lesiones personales.

1. Tornillo de sujeción

2. Corte por deslizamiento (empuje)

(corte de piezas anchas)

011410

Afloje el tornillo de sujeción girando en sentido

contrario a las agujas del reloj para poder deslizar

el carro libremente. Fije la pieza de trabajo con el

tipo de prensa adecuado. Jale el carro por

completo hacia usted. Encienda la herramienta sin

que el disco haga contacto alguno y espere a que

éste adquiera velocidad completa. Presione hacia

abajo la empuñadura y EMPUJE EL CARROIO

HACA LA LÍNEA (GUÍA) DE CORTE Y A TRAVÉS

DE LA PIEZA DE TRABAJO. Cuando se haya

finalizado el corte, apague la herramienta Y

ESPERE HASTA QUE EL DISCO SE HAYA

DETENIDO POR COMPLETO antes de retornar el

disco a una posición totalmente elevada.

ADVERTENCIA:

• Siempre que realice un corte por deslizamiento,

jale primero el carro por completo hacia usted

y presione la empuñadura completamente

hacia abajo, y luego empuje el carro hacia la

guía de corte. Nunca inicie el corte con el carro

sin haberlo jalado completamente hacia usted.

Si realiza cortes por deslizamiento sin haber

jalado el carro completamente hacia usted, puede

que se generen retrocesos bruscos causando

graves lesiones personales.

• Nunca intente realizar un corte por

deslizamiento mientras jala el carro hacia

usted. Jalar el carro hacia usted mientras se

realiza un corte puede ocasionar retrocesos

bruscos causando graves lesiones personales.

• Nunca realice cortes por deslizamiento con la

empuñadura bloqueada en la posición hacia abajo.

• Nunca afloje el tornillo de sujeción que fija el

carro mientras el disco de corte esté girando.

Un carro que se encuentre aflojado mientras se

realiza un corte puede que genere retrocesos

bruscos resultando en graves lesiones personales.

3. Corte en inglete

Consulte la sección "Ajuste de ángulo inglete"

descrita anteriormente

4. Corte en bisel

010249

Afloje la palanca e incline la hoja para fijar el

ángulo de inglete (consulte la sección "Ajuste de

ángulo bisel" descrita anteriormente). Asegúrese

de volver a ajustar con firmeza la palanca para

fijar bien el ángulo bisel seleccionado. Asegure la

pieza con una prensa. Asegúrese de que el carro

esté completamente deslizado en dirección al

operador de la herramienta. Encienda la

herramienta sin que el disco haga contacto alguno

y espere hasta que ésta alcance la velocidad

máxima. Luego baje suavemente la empuñadura

hasta la posición máxima inferior mientras aplica

presión paralelamente al disco y EMPUJA EL

CARRO HACIA LAS GUÍAS LATERALES PARA

CORTAR LA PIEZA. Cuando haya terminado el

corte, apague la herramienta y ESPERE HASTA

QUE EL DISCO SE HAYA DETENIDO POR

COMPLETO antes de regresarlo a la posición

máxima superior.

ADVERTENCIA:

• Tras ajustar el disco para un corte de bisel,

antes de usar la herramienta asegure que el

caro y el disco puedan desplazarse libremente

a través del rango completo del corte que se

pretende realizar. La interrupción del trayecto del

carro o disco durante la operación de corte puede

ocasionar retrocesos bruscos causando lesiones

graves personales.

• Mientras realiza cortes de bisel, mantenga las

manos fuera de la ruta del disco. El ángulo del

disco puede que confunda al operador respecto a

la ruta actual del disco mientras se realiza el corte

haciendo que tenga contacto con el disco lo cual

causará graves lesiones personales.

1. Tornillo de sujeción

• El disco no deberá levantarse hasta que se

haya detenido por completo. Puede que el

fragmento cortado de una pieza de trabajo

durante un corte de bisel quede contra reposada

el disco. Si el disco se eleva mientras está

girando, el fragmento cortado quizás salga

proyectado por el disco causando que se

fragmente o ocasione graves lesiones personales.

AVISO:

• Al presionar la empuñadura hacia bajo, hágalo

paralelamente con el disco. Si se aplica fuerza

de manera perpendicular a la base giratoria o si la

dirección de la presión es modificada durante el

corte, la precisión del corte se verá afectada.

• Antes de hacer cortes de bisel, puede que se

requiera hacer un ajuste en la guía deslizable.

Refiérase a la sección titulada “Ajuste de la guía

de corte”.

PRECAUCIÓN:

• Deslice o extraiga siempre la guía auxiliar derecha

de tal forma que no interfiera con ninguna parte

del carro al estar realizando cortes de bisel

derechos.

5. Corte combinado

El corte compuesto es un proceso en el que el

ángulo de bisel se hace al mismo tiempo en el que

el ángulo de inglete está siendo cortado en la

pieza de trabajo. El corte compuesto puede

realizarse en el ángulo que se muestra en la tabla.

Ángulo de inglete Ángulo de bisel

Izquierda y Derecha 0 – 45

009713

Cuando realice un corte combinado, consulte las

explicaciones de "Corte con prensa", "Corte por

deslizamiento", "Corte en inglete" y "Corte en

bisel".

6. Corte de molduras crown o corona (de canto

liso) y cove cóncavo (de canto ondulado)

Las molduras corona y cóncavas pueden ser

cortadas con una sierra ingleteadora combinada,

colocando las molduras sobre la base giratoria.

Existen dos tipos comunes de molduras corona y

un tipo de moldura cóncava; moldura corona de

ángulo de pared de 52/38°, moldura corona de

ángulo de pared de 45° y moldura cóncava de

ángulo de pared de 45°. Ver las ilustraciones.

123

001555

Existen juntas de molduras corona y molduras

cóncavas que se realizan para ser insertadas en

rincones "Internos" de 90° ((1) y (2) en Fig. A) y

rincones "Externos" de 90° ((3) y (4) en Fig. A).

(1) (2) (3)(4)

1 2

Fig.A

001556

(1)

(2)

(1)

(2)

(1)

(2)

(1)

(2)

(3)

(4)

001557

Medición

Medir el largo de la pared y ajustar la pieza sobre

la mesa para cortar el borde de contacto de la

pared del largo deseado. Siempre asegúrese de

que el largo de la pieza cortada en la parte

posterior de la pieza sea igual al largo de la

pared. Ajuste el largo del corte según el ángulo de

corte. Siempre haga pruebas de corte con varias

piezas a fin de verificar los ángulos de la sierra.

Cuando corte molduras corona y cóncava, fije el

ángulo bisel y el ángulo inglete tal como se indica

en la tabla (A), y posicione las molduras en la

parte superior de la base de la sierra tal como se

indica en la tabla (B).

1. Esquina interior

2. Esquina exterior

1. Esquina interior

2. Esquina exterior

1. Moldura corona

tipo 52/38 ﾟ

2. Moldura corona

tipo 45 ﾟ

3. Moldura

cóncava tipo

45 ﾟ

En caso de corte bisel izquierdo

Posición de

moldura en

Fig. A

Ángulo de bisel Ángulo de inglete

Para esquina

exterior

Para esquina

interior

tipo 52/38° tipo 45°

Derecha 31,6°

tipo 45°

Izquierda

33,9°

Izquierdo

30°

tipo 52/38°

Izquierdo 31,6°

Izquierdo 35,3°

Derecho 35,3°

Derecha 31,6°

(1)

(2)

(3)

(4)

Tabla (A)

006361

Posición de

moldura en

Fig. A

Borde de moldura contra la

guía lateral

(1)

El borde de contacto con el

techo debe estar contra la

guía lateral.

El borde de contacto con el

techo debe estar contra la

guía lateral.

Para esquina

exterior

La pieza terminada

estará en el lado

izquierdo del disco.

La pieza terminada

estará en el lado

derecho del disco.

Para esquina

interior

El borde de contacto con la

pared debe estar contra la

guía lateral.

Pieza terminada

(2)

(3)

(4)

Tabla (B)

006362

Ejemplo:

En caso de cortar una moldura tipo corona

de 52/38° para la posición (1) en la Fig. A:

• Incline y asegure la posición del ángulo

bisel a 33,9° a la IZQUIERDA.

• Ajuste y asegure la posición del ángulo

inglete a 31,6° a la DERECHA.

• Coloque la moldura corona con la

superficie ancha de la parte trasera

(oculta) sobre la base giratoria con el

BORDE DE CONTACTO CON EL

TECHO apoyado sobre las guías

laterales de la sierra.

• La pieza terminada a ser utilizada

siempre debe estar del lado

IZQUIERDO del disco luego de

terminado el corte.

En caso de corte bisel derecha

Posición de

moldura en

Fig. A

Ángulo de bisel Ángulo de inglete

Para esquina

exterior

Para esquina

interior

tipo 52/38° tipo 45°

Derecha 31,6°

tipo 45°

Derecho 33,9° Derecho 30°

tipo 52/38°

Izquierdo 31,6° Izquierdo 35,3°

Derecho 35,3°

Derecho 35,3°Derecha 31,6°

(1)

(2)

(3)

(4)

Tabla (A)

006363

Posición de

moldura en

Fig. A

Borde de moldura contra la

guía lateral

(1)

Para esquina

exterior

Para esquina

interior

Pieza terminada

(2)

(3)

(4)

Tabla (B)

La pieza terminada

estará en el lado

izquierdo del disco.

La pieza terminada

estará en el lado

derecho del disco.

El borde de contacto con la

pared debe estar contra la

guía lateral.

El borde de contacto con

la pared debe estar contra

la guía lateral.

El borde de contacto con el

techo debe estar contra la

guía lateral.

006364

Ejemplo:

En caso de cortar una moldura tipo corona

de 52/38° para la posición (1) en la Fig. A:

• Incline y asegure la posición del ángulo

bisel a 33,9° a la DERECHA.

• Ajuste y asegure la posición del ángulo

inglete a 31,6° a la DERECHA.

• Coloque la moldura corona con la

superficie ancha de la parte trasera

(oculta) sobre la base giratoria con el

BORDE DE CONTACTO CON LA

PARED apoyado sobre las guías

laterales de la sierra.

• La pieza terminada a ser utiizada

siempre debe estar del lado DERECHO

del disco luego de terminado el corte.

52°

38°

Tec ho

Pared

30,1

29,7

29,4

29,0

28,7

28,3

28,0

27,6

27,2

26,9

26,5

26,1

25,8

25,4

25,0

24,7

24,3

23,9

23,6

23,2

22,8

22,5

22,1

21,7

21,3

21,0

20,6

20,2

19,8

19,5

19,1

18,7

18,3

17,9

17,6

17,2

16,8

16,4

16,0

15,6

26,9

26,5

26,1

25,7

25,3

24,9

24,5

24,1

23,7

23,3

22,9

22,6

22,2

21,8

21,4

21,0

20,7

20,3

19,9

19,6

19,2

18,8

18,5

18,1

17,8

17,4

17,1

16,7

16,4

16,0

15,7

15,3

15,0

14,6

14,3

14,0

13,6

13,3

13,0

12,8

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

15,3

14,9

14,5

14,1

13,7

13,3

12,9

12,5

12,2

11,8

11,4

11,0

10,8

10,2

9,8

9,4

9,0

8,6

8,3

7,9

7,5

7,1

6,7

6,3

5,9

5,5

5,1

4,7

4,3

3,9

3,5

3,2

2,8

2,4

2,0

1,6

1,2

0,8

0,4

0,0

12,3

12,0

11,6

11,3

11,0

10,7

10,3

10,0

9,7

9,4

9,0

8,7

8,4

8,1

7,8

7,5

7,1

6,8

6,5

6,2

5,9

5,6

5,3

4,9

4,6

4,3

4,0

3,7

3,4

3,1

2,8

2,5

2,2

1,8

1,5

1,2

0,9

0,6

0,3

0,0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Ángulo de moldura ente la pared y la corona: 52/38 grados

Sierra de Inglete

Ajustes de ángulo del inglete y del bisel

000031

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

43,0

42,8

42,5

42,2

41,9

41,7

41,4

41,1

40,8

40,5

40,2

39,9

39,6

39,3

39,0

38,7

38,4

38,1

37,8

37,4

37,1

36,8

36,5

36,2

35,8

35,5

35,2

34,9

34,5

34,2

33,9

33,5

33,2

32,8

32,5

32,2

31,8

31,5

31,1

30,8

30,4

46,8

46,3

45,7

45,1

44,6

44,0

43,5

42,9

42,4

41,9

41,3

40,8

40,3

39,8

39,2

38,7

38,2

37,7

37,2

36,8

36,3

35,8

35,3

34,8

34,4

33,9

33,4

33,0

32,5

32,1

31,6

31,2

30,7

30,3

29,9

29,4

29,0

28,6

28,2

27,7

27,3

100

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

EN0002-1

26,7

26,4

26,1

25,8

25,5

25,2

24,9

24,6

24,2

23,9

23,6

23,3

23,0

22,7

22,3

22,0

21,7

21,4

21,0

20,7

20,4

20,0

19,7

19,4

19,1

18,7

18,4

18,1

17,7

17,4

17,1

16,7

16,4

16,0

15,7

15,4

15,0

14,7

14,3

14,0

30,2

29,8

29,4

28,9

28,5

28,1

27,6

27,2

26,8

26,3

25,9

25,5

25,1

24,7

24,3

23,8

23,4

23,0

22,6

22,2

21,8

21,4

21,0

20,6

20,2

19,8

19,4

19,0

18,6

18,2

17,9

17,5

17,1

16,7

16,3

15,9

15,6

15,2

14,8

14,4

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

13,7

13,3

13,0

12,6

12,3

11,9

11,6

11,2

10,9

10,5

10,2

9,8

9,5

9,2

8,8

8,5

8,1

7,8

7,4

7,1

6,7

6,4

6,0

5,6

5,3

4,9

4,6

4,2

3,9

3,5

3,2

2,8

2,5

2,1

1,8

1,4

1,1

0,7

0,4

0,0

14,1

13,7

13,3

12,9

12,6

12,2

11,8

11,5

11,1

10,7

10,4

10,0

9,6

9,3

8,9

8,5

8,2

7,8

7,5

7,1

6,7

6,4

6,0

5,7

5,3

5,0

4,6

4,3

3,9

3,5

3,2

2,8

2,5

2,1

1,8

1,4

1,1

0,7

0,4

0,0

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

Ángulo de moldura ente la pared y la corona: 45 grados

Sierra de Inglete

Ajustes de ángulo del inglete y del bisel

000032

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

37,8

37,5

37,3

37,1

36,8

36,6

36,4

36,1

35,9

35,6

35,4

35,1

34,9

34,6

34,4

34,1

33,9

33,6

33,3

33,1

32,8

32,5

32,3

32,0

31,7

31,4

31,1

30,9

30,6

30,3

30,0

29,7

29,4

29,1

28,8

28,5

28,2

27,9

27,6

27,3

27,0

50,8

50,2

49,6

49,1

48,5

48,0

47,4

46,9

46,4

45,8

45,3

44,8

44,2

43,7

43,2

42,7

42,1

41,6

41,1

40,6

40,1

39,6

39,1

38,6

38,1

37,7

37,2

36,7

36,2

35,7

35,3

34,8

34,3

33,9

33,4

32,9

32,5

32,0

31,6

31,1

30,7

100

Ángulo de

pared (grado)

Ángulo de

bisel (grado)

Ángulo de

inglete (grado)

45°

Tec ho

Pared

EN0003-1

7. Corte de extrusión de aluminio

010404

010469

Cuando asegure las extrusiones de aluminio,

utilice espaciadores o fragmentos de desechos tal

como se muestra en la figura, a fin de evitar que

se deforme el aluminio. Utilice un lubricante

cuando corte la extrusión para evitar la

acumulación de aluminio sobre el disco.

ADVERTENCIA:

• Nunca intente cortar extrusiones gruesas o de

aluminio redondeado. Las extrusiones gruesas

o de aluminio redondeado pueden ser difíciles de

fijar y puede que queden flojas durante las

operaciones de corte lo cual puede que resulte en

pérdida del control causando graves lesiones

personales.

8. Revestimiento de madera

El uso de revestimientos de madera ayuda a

realizar el corte de la pieza libre de astillas. Acople

un revestimiento de madera a las guías laterales

utilizando los agujeros de dichas guías.

Observe la figura donde se muestran las

dimensiones para el revestimiento de madera

sugerido.

15mm (9/16") Más de 500 mm (19-3/4")

80mm-90mm

(3-1/8"-3-1/2")

20 mm (13/16")

68mm

(2-11/16")

121mm

(4-3/4")

68mm

(2-11/16")

121mm

(4-3/4")

24 mm

(15/16")

010536

PRECAUCIÓN:

• Utilice madera recta de grosor parejo como

revestimiento.

ADVERTENCIA:

• Use tornillos para fijar la madera auxiliar a la

guía de corte. Los tornillos deberán

colocarse de tal forma que las cabezas de

éstos queden por debajo de la superficie de la

madera auxiliar para que no interfieran con la

ubicación de la pieza de trabajo. Una

desalineación de la pieza de trabajo puede causar

movimiento inesperado durante la operación de

corte, el cual puede causar pérdida del control y

graves lesiones personales.

AVISO:

• Una vez que el revestimiento de madera esté

colocado, no gire la base giratoria si la

empuñadura estuviera baja. Si lo hace, el disco

y/o el revestimiento podrían dañarse.

9. Corte de ranuras

001563

Procediendo de la forma siguiente se puede hacer

un corte tipo ranura:

Ajuste la posición límite inferior del disco

utilizando el tornillo de ajuste y el brazo de tope

para limitar la profundidad de corte del disco.

Consulte la sección "Brazo de tope" descrita

previamente.

Tras ajustar la posición del límite inferior del disco,

haga un corte paralelo dentado a lo largo del

ancho de la pieza de trabajo usando un corte por

deslizamiento (empujando) como se muestra en la

figura. Luego quite el material de la pieza de

trabajo que haya quedado en las ranuras con un

cincel.

ADVERTENCIA:

• No intente realizar este tipo de corte al usar un

tipo de disco más ancho o un disco para

cortes tipo ranura. Intentar realizar un corte

dentado con un disco más ancho o con un disco

para cortes tipo ranura podría ocasionar

resultados inesperados en el corte, así como

retrocesos bruscos que resulten en graves

lesiones personales.

1. Corte ranuras

con el disco

1. Orificio

1. Extrusión de

aluminio

2. Guía lateral

3. Bloque

espaciador

4. Mordaza

horizontal

(accesorio

opcional)

1. Guía lateral

2. Mordaza

3. Bloque

espaciador

4. Extrusión de

aluminio

5. Bloque

espaciador

• Asegúrese de retornar el brazo de retención a

la posición original al realizar un tipo de corte

que no sea dentado. Intentar realizar un corte

con el brazo de retención en la posición incorrecta

podría ocasionar resultados inesperados en el

corte, así como retrocesos bruscos que resulten

en graves lesiones personales.

PRECAUCIÓN:

• Asegúrese de regresar el brazo de retención a la

posición original cuando realice otro corte que no

sea de ranuras.

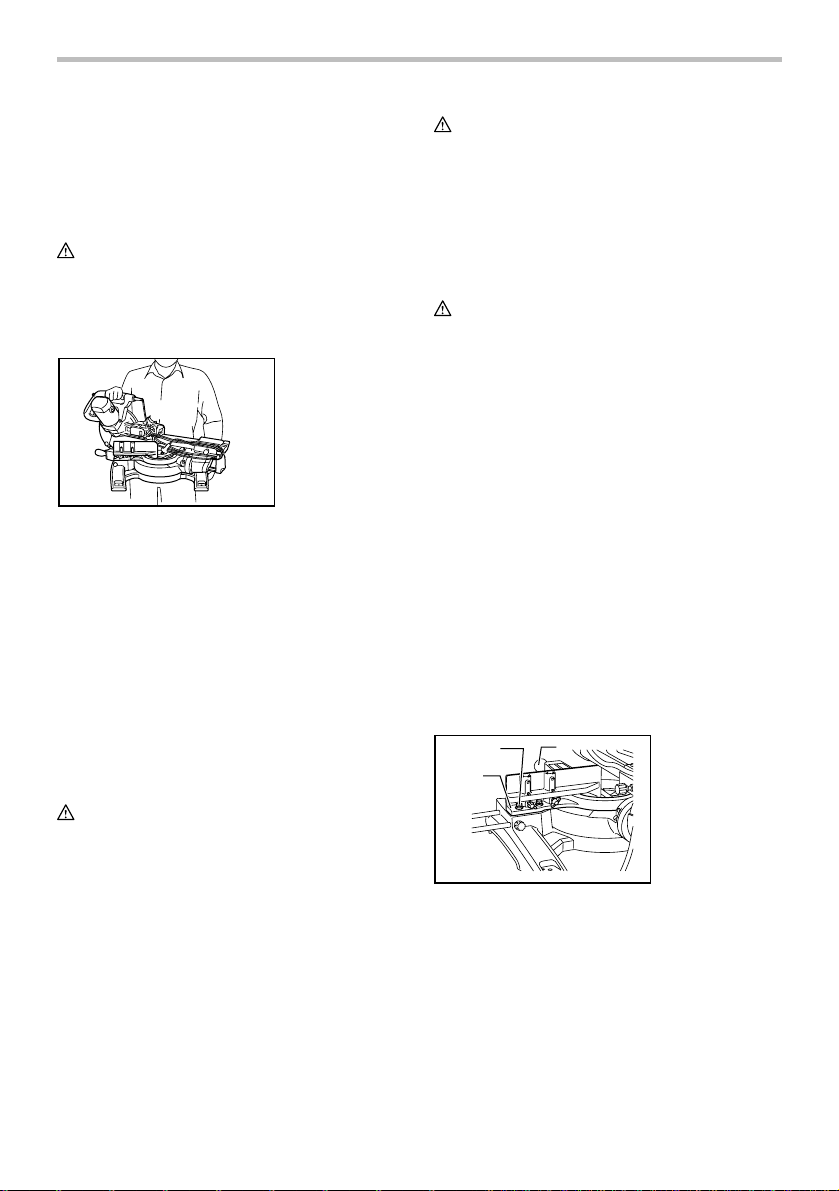

Transporte de la herramienta

011411

Asegúrese de que la herramienta está desenchufada.

Fije el disco a un ángulo de bisel de 0° y gire la base

por completo a una posición angular completa de

inglete. Fije los soportes de corredera de tal forma que

el soporte de corredera de la parte inferior quede fijo en

la posición del carro completamente jalado hacia el

operador y que los soportes de corredera de la parte

superior queden fijos en la posición del carro

completamente empujados adelante hacia la guía de

corte (consulte la sección titulada "Ajuste del soporte de

corredera"). Baje la empuñadura por completo y

bloquéela en esa posición al presionar la clavija de

retención.

Enrolle el cable del enchufe usando sus elementos de

descanso.

ADVERTENCIA:

• La clavija de retención sólo tiene propósitos

para cargar y almacenar la herramienta, y

nunca deberá usarse para ninguna operación

de corte. El uso de la clavija de retención para

operaciones de corte puede que cause

movimiento inesperado del disco de la sierra

resultando en retrocesos bruscos y graves

lesiones personales.

Transporte la herramienta sosteniendo ambos lados de

la base, tal como se muestra en la figura. Si quita los

soportes, la bolsa recolectora, etc., podrá transportarla

con más facilidad.

PRECAUCIÓN:

• Asegúrese siempre de que todas las partes

movibles se encuentran fijas antes de utilizar la

herramienta. Si partes de la herramienta se

mueven o deslizan mientras es transportada,

puede que al usarse haya pérdida del control o de

su estabilidad resultando en lesiones personales.

MANTENIMIENTO

ADVERTENCIA:

• Asegúrese siempre que la herramienta esté

apagada y desenchufada antes de intentar

realizar cualquier inspección o mantenimiento.

No desconectar y apagar la herramienta puede

que resulte en el encendido accidental lo cual

puede ocasionar graves lesiones personales.

• Asegúrese de que el disco esté afilado y limpio

para un operación óptima y segura. Intentar

realizar cortes con un disco desafilado y/o sucio

puede que cause retrocesos bruscos y que resulte

en graves lesiones personales.

AVISO:

• Nunca use gasolina, bencina, diluyente (tíner),

alcohol o sustancias similares. Puede que esto

ocasione grietas o descoloramiento.

Ajuste del ángulo de corte

Esta herramienta ya viene cuidadosamente ajustada y

alineada de fábrica, pero una manipulación descuidada

podría afectar la alineación. Si su herramienta no está

adecuadamente alineada, haga lo siguiente:

1. Ángulo inglete

010410

Empuje el carro hacia la guía de corte y apriete el

tornillo de sujeción para fijar el carro.

Afloje la empuñadura la cual fija la base giratoria.

Gire la base giratoria de tal forma que el

apuntador apunte a 0° en la escala medidora de

inglete. Luego gire la base giratoria levemente en

ambas direcciones para sentar la base giratoria en

la ranura de inglete de 0° (déjela como esté en

caso de que el apuntador no esté apuntando

hacia 0°). Afloje los pernos de entrada hexagonal

con la llave de tubo fijando la guía de corte.

1. Tornillo

hexagonal

2. Guía lateral

3. Empuñadura

011412

Baje la empuñadura por completo y bloquéela en

esa posición al presionar la clavija de retención.

Empareje el costado del disco con la cara del la

línea (guía) de corte mediante una escuadra o

similar. Luego fije con firmeza y en orden

comenzando con los pernos de entrada hexagonal

sobre el costado del lado derecho de la guía.

010253

Asegúrese de que el marcador indique 0° en la

escala de inglete. De no ser así, afloje el tornillo

que asegura el marcador y ajústelo de manera

que marque 0°.

2. Ángulo bisel

(1) Ángulo bisel de 0°

011413

Empuje el carro hacia la guía de corte y

apriete el tornillo de sujeción para fijar el

carro. Baje la empuñadura por completo y

bloquéela en esa posición al presionar la

clavija de detención. Afloje la palanca en la

parte trasera de la herramienta.

011379

Con la llave hexagonal, aplique dos o tres

giros en sentido contrario de las agujas del

reloj al perno hexagonal sobre el costado

derecho para inclinar el disco hacia la

derecha.

001819

De manera cuidadosa empareje la parte

lateral del disco con la superficie de la base

giratoria usando una regla triangular,

escuadra, etc. al girar el perno hexagonal

sobre el costado derecho del brazo en

sentido contrario a las agujas del reloj.

Luego apriete firmemente la palanca.

011342

Asegúrese de que el apuntador en el brazo

apunte hacia 0° en la escala medidora de

bisel en el sujetador del brazo. En caso de

que no apunte a 0°, afloje el tornillo que fija

el apuntador y ajústelo de tal forma que

apunte a 0°.

(2) Ángulo bisel de 45°

1. Tornillo

2. Apuntador o

puntero

3. Escala de bisel

1. Escuadra

2. Disco de sierra

3. Parte superior

de la mesa

giratoria

1. Tornillo de

ajuste a 0 ﾟ

2. Perno de ajuste

para bisel en

ángulo

izquierdo a 45 ﾟ

1. Palanca

2. Brazo

1. Tornillo

2. Apuntador o

puntero

3. Escala de

inglete

1. Guía lateral

2. Escuadra

011381

Ajuste el ángulo bisel de 45° sólo después

de haber hecho el ajuste del ángulo bisel de

0°. Para ajustar el ángulo bisel de 45°, afloje

la palanca e incline el disco a la izquierda

por completo. Asegúrese de que el

apuntador en el brazo apunte hacia 45° en la

escala medidora de bisel en el sujetador del

brazo. Si el apuntador no apunta a 45°, gire

el ángulo bisel de 45° ajustando el perno en

el lado derecho del sujetador del brazo hasta

que el apuntador apunte a 45°.

Para ajustar el ángulo de bisel de 45° sobre

el costado derecho, realice el procedimiento

correspondiente como se indicó

anteriormente.

007834

Quite y revise las escobillas de carbón periódicamente.

Reemplácelas cuando estén desgastadas a 3 mm de

longitud. Conserve las escobillas de carbón limpias y

sin impedimentos para insertarse en los sujetadores.

Ambos escobillas de carbón deben reemplazarse al

mismo tiempo. Use sólo escobillas de carbón idénticas

a los originales.

Utilice un destornillador para quitar Tapa del carbón.

Extraiga las escobillas gastadas, inserte las nuevas y

vuelva a colocar las tapas.

010412

Después de substituir las escobillas, conecte la

herramienta y ablande estas escobillas haciendo

funcionar la herramienta sin carga durante 10 minutos.

Luego verifique la herramienta en funcionamiento y la

operación del freno eléctrico cuando suelte el gatillo

interruptor. Si el freno eléctrico no está funcionando

correctamente, lleve la herramienta a reparación a un

centro de servicio Makita.

Luego del uso

• Luego de utilizar la herramienta, limpie los restos

de astillas y polvo con un paño o similar.

Mantenga el disco limpio de acuerdo con las

instrucciones porporcionadas en sección

denominada "Protección del disco". Lubrique las

partes deslizantes con aceite para máquinas a fin

de evitar que se oxiden.

• Al guardar la herramienta, jale el carro por

completo en dirección hacia usted.

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, y cualquier otra tarea de

mantenimiento o ajuste deberán ser realizadas en

Centros de Servicio Autorizados por Makita, empleando

siempre repuestos Makita.

ACCESORIOS OPCIONALES

ADVERTENCIA:

• Estos accesorios o aditamentos Makita están

recomendados para utilizarse con su

herramienta Makita que se especifica en este

manual. El uso de cualquier otro accesorio o

aditamento puede que resulte en graves lesiones

personales.

• Use los accesorios o aditamentos Makita

solamente para su propósito designado. El uso

inapropiado de un accesorio o aditamento puede

causar graves lesiones personales.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio Makita local.

• Discos de sierra de acero y de carburo

Discos de ingletadora

Para cortes limpios y precisos en varios materiales.

Combinación

Disco de uso general para cortes al hilo,

transversales e ingletes rápidos y limpios.

Corte transversal

Para cortes a contrahilo más suaves.

Rebanados limpiamente a contrahilo.

Corte fino transversal

Para cortes sin lijar limpiamente a contrahílo.

Discos de ingletadora

para metales no ferrosos

Para ingletes en aluminio, cobre, latón,

tubos y otros metales no ferrosos.

006526

1. Destornillador

2. Tapa del carbón

1. Perno de ajuste

para bisel en

ángulo derecho

a 45 ﾟ

2. Perno de ajuste

para bisel en

ángulo izquierdo

a 45 ﾟ

• Guía auxiliar derecha

• Montaje de prensa (Prensa horizontal)

• Prensa vertical

• Llave de tubo con llave hexagonal en su otro

extremo

• Soporte

• Bolsa recolectora de polvo

• Codo

• Regla triangular

NOTA:

• Algunos de los artículos en la lista puede que

vengan junto con el paquete de la herramienta

como accesorios incluidos. Puede que estos

accesorios varíen de país a país.

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada

exhaustivamente antes de salir de fábrica. Se

garantiza que va a estar libre de defectos de mano de

obra y materiales por el periodo de UN AÑO a partir de

la fecha de adquisición original. Si durante este

periodo de un año se desarrollase algún problema,

retorne la herramienta COMPLETA, porte pagado con

antelación, a una de las fábricas o centros de servicio

autorizados Makita. Si la inspección muestra que el

problema ha sido causado por mano de obra o

material defectuoso, Makita la reparará (o a nuestra

opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

EN NINGÚN CASO MAKITA SE HARÁ

RESPONSABLE DE NINGÚN DAÑO INDIRECTO,

FORTUITO O CONSECUENCIAL DERIVADO DE LA

VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO

DURANTE COMO DESPUÉS DEL TÉRMINO DE

ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR

CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO

GARANTÍAS IMPLÍCITAS DE “COMERCIALIDAD” E

“IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS

DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales

específicos, y usted podrá tener también otros

derechos que varían de un estado a otro. Algunos

estados no permiten la exclusión o limitación de daños

fortuitos o consecuenciales, por lo que es posible que

la antedicha limitación o exclusión no le sea de

aplicación a usted. Algunos estados no permiten

limitación sobre la duración de una garantía implícita,

por lo que es posible que la antedicha limitación no le

sea de aplicación a usted.

se hayan hecho o intentado hacer reparaciones

por otros:

se requieran reparaciones debido al desgaste

normal:

la herramienta haya sido abusada, mal usada o

mantenido indebidamente:

se hayan hecho alteraciones a la herramienta.

EN0006-1

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending o n how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscó

picas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

JM23280070

Makita LS1018 10” Dual Slide Compound Miter Saw

Product's Documents

INSTRUCTION MANUAL

Specifications

Makita LS1018 Questions and Answers

Related Products

Makita LS1040 10" Compound Miter Saw

Makita LS1110F 10” Slide Compound Miter Saw

Makita LS1019LX 10" Dual‑Bevel Sliding Compound Miter Saw

Makita LS1219LX 12" Dual‑Bevel Sliding Compound Miter Saw

Makita LS0816F 8‑1/2” Slide Compound Miter Saw
