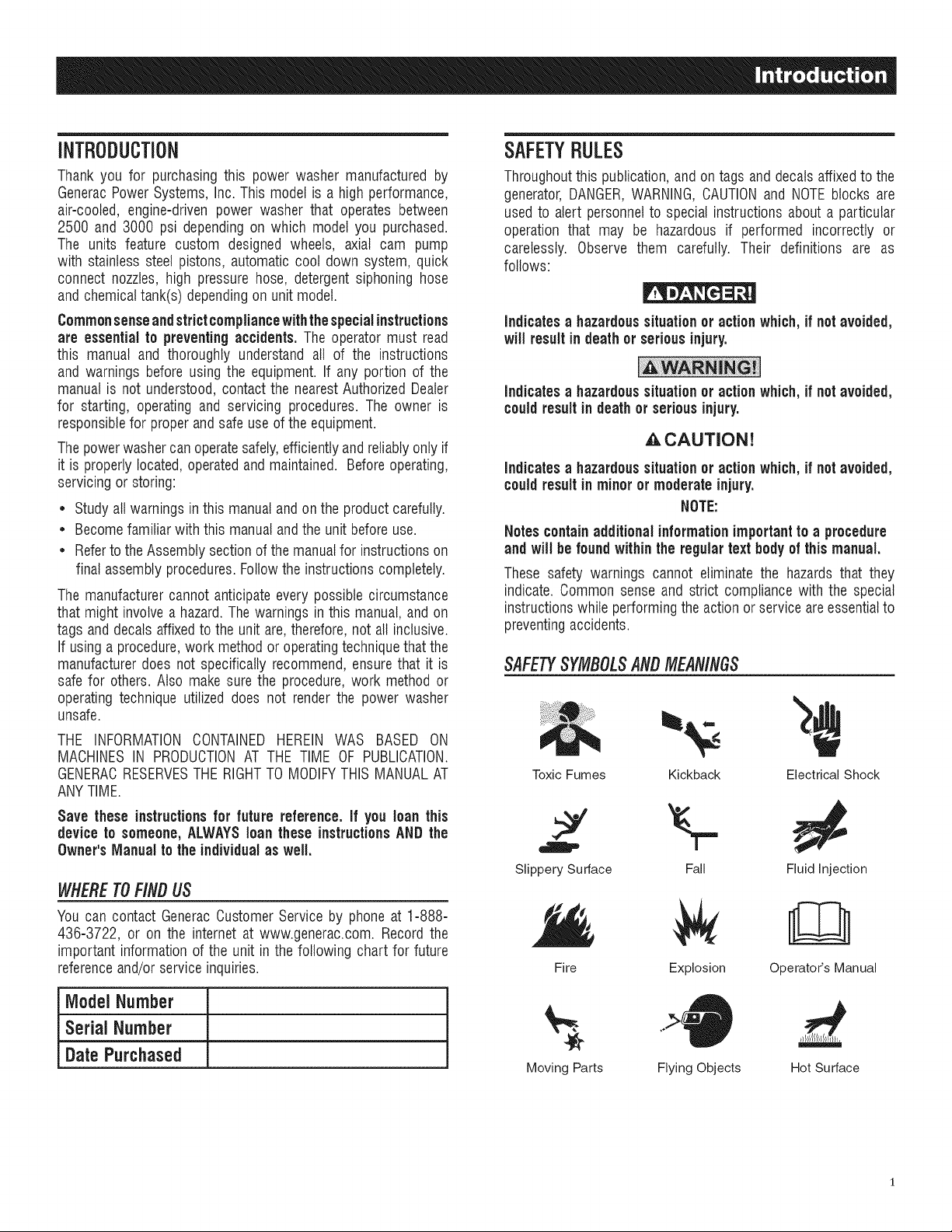

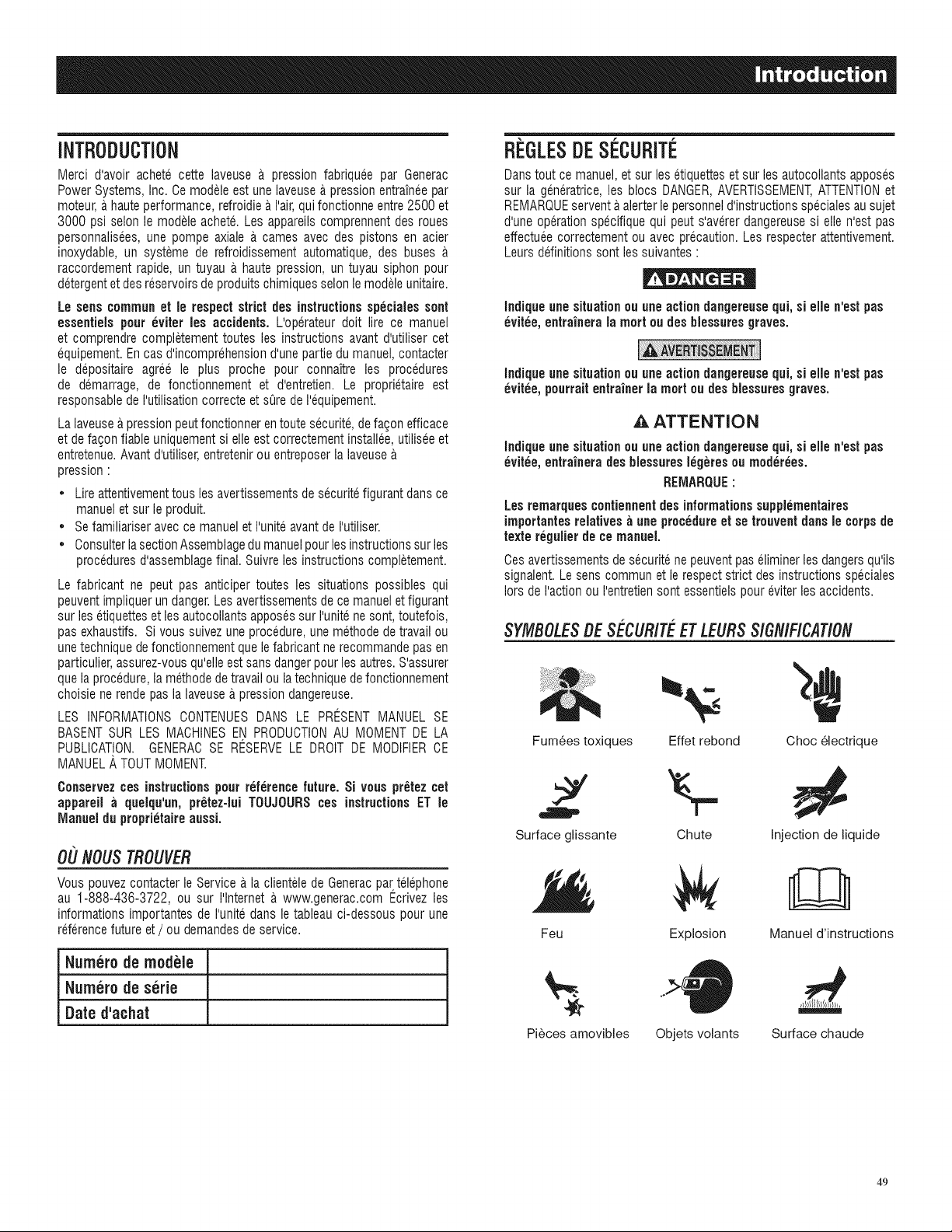

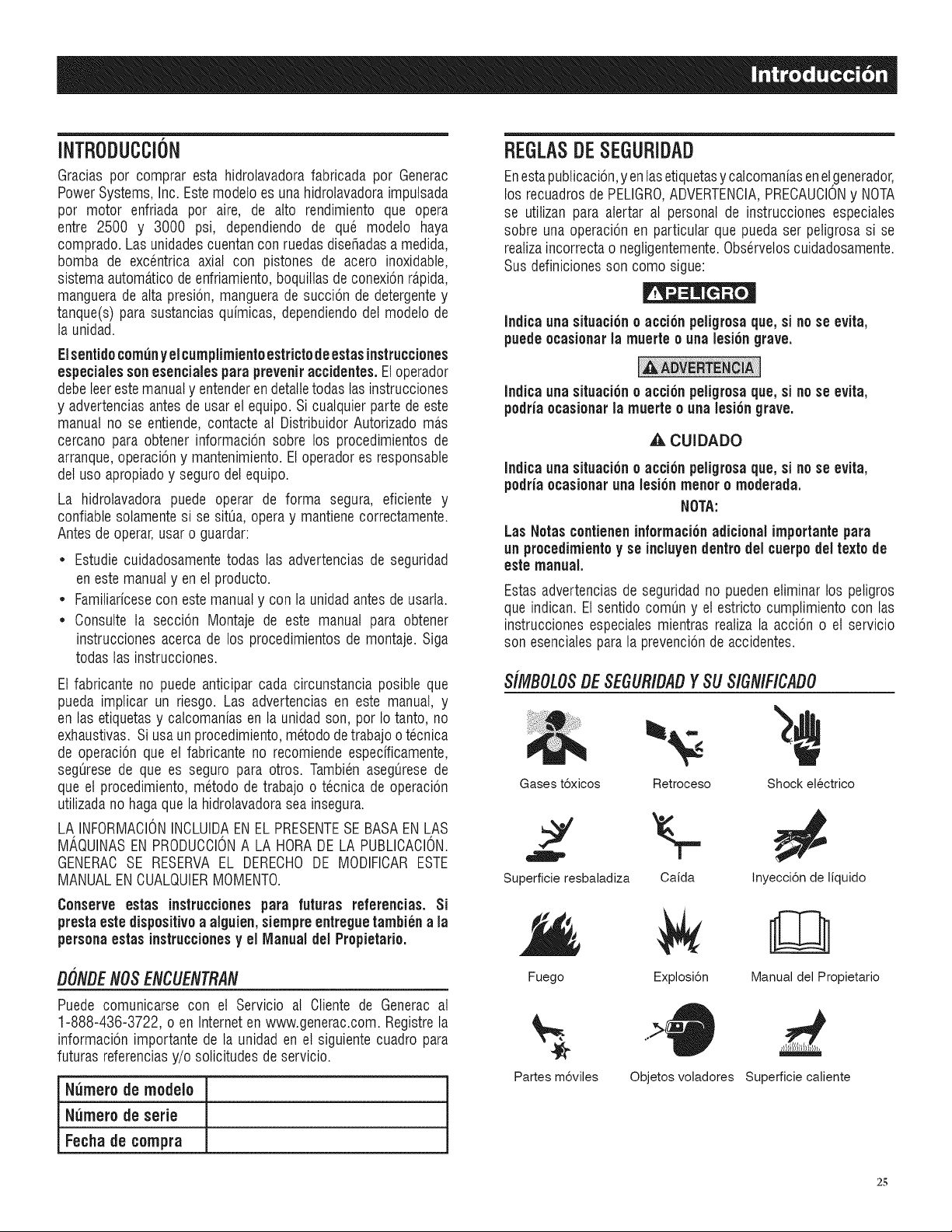

iNTRODUCTION

Thank you for purchasing this power washer manufactured by

GeneracPower Systems, Inc. This model is a high performance,

air-cooled, engine-driven power washer that operates between

2500 and 3000 psi dependingon which model you purchased.

The units feature custom designed wheels, axial cam pump

with stainless steel pistons, automatic cool down system, quick

connect nozzles, high pressure hose, detergentsiphoning hose

and chemicaltank(s) dependingon unit model.

Commonsenseandstrictcompliancewiththespecialinstructions

are essentialto preventingaccidents. The operator must read

this manual and thoroughly understand all of the instructions

and warnings before using the equipment. If any portion of the

manual is not understood, contact the nearestAuthorizedDealer

for starting, operating and servicing procedures. The owner is

responsiblefor properandsafe use of the equipment.

The powerwashercan operatesafely,efficientlyandreliablyonly if

it is properly located,operatedand maintained. Beforeoperating,

servicing or storing:

• Studyall warnings in this manualand on the productcarefully.

• Becomefamiliar with this manual andthe unit beforeuse.

• Referto the Assemblysection of the manualfor instructionson

final assembly procedures.Followthe instructions completely.

The manufacturercannot anticipateevery possible circumstance

that might involvea hazard.The warnings in this manual,and on

tags and decals affixedto the unit are, therefore,not all inclusive.

If using a procedure,work method or operatingtechniquethat the

manufacturerdoes not specifically recommend,ensure that it is

safe for others. Also make sure the procedure,work method or

operating technique utilized does not render the power washer

unsafe.

THE INFORMATIONCONTAINEDHEREIN WAS BASED ON

MACHINESIN PRODUCTIONAT THE TIME OF PUBLICATION.

GENERACRESERVESTHE RIGHTTO MODIFYTHIS MANUALAT

ANYTIME.

Save these instructionsfor future reference. If you loan this

device to someone,ALWAYSloan these instructionsAND the

Owner's Manualto the individualas well.

WHERETOFiNDUS

You can contact GeneracCustomerService by phone at 1-888-

436-3722, or on the internet at www.generac.com. Record the

important information of the unit in the following chart for future

referenceand/or service inquiries.

Model Number

Serial Number

DatePurchased

SAFETYRULES

Throughoutthis publication,and on tags and decals affixedto the

generator,DANGER,WARNING,CAUTIONand NOTEblocks are

used to alert personnelto special instructions about a particular

operation that may be hazardous if performed incorrectly or

carelessly. Observe them carefully. Their definitions are as

follows:

Indicatesa hazardoussituationor action which, if not avoided,

will resultin death or seriousinjury.

Indicatesa hazardoussituationor actionwhich, if not avoided,

couldresultin death or seriousinjury.

_CAUTION!

Indicatesa hazardoussituationor actionwhich, if not avoided,

couldresultin minoror moderateinjury.

NOTE:

Notes containadditional informationimportantto a procedure

and will be found withinthe regulartextbody of thismanual.

These safety warnings cannot eliminate the hazards that they

indicate. Common sense and strict compliance with the special

instructions while performingthe action or service areessentialto

preventingaccidents.

SAFETYSYMBOLSANDMEAN/NGS

ToxicFumes Kickback ElectricalShock

Slippery Surface Fall Fluid injection

Fire

Moving Parts

Explosion Operator's Manual

Flying Objects Hot Surface

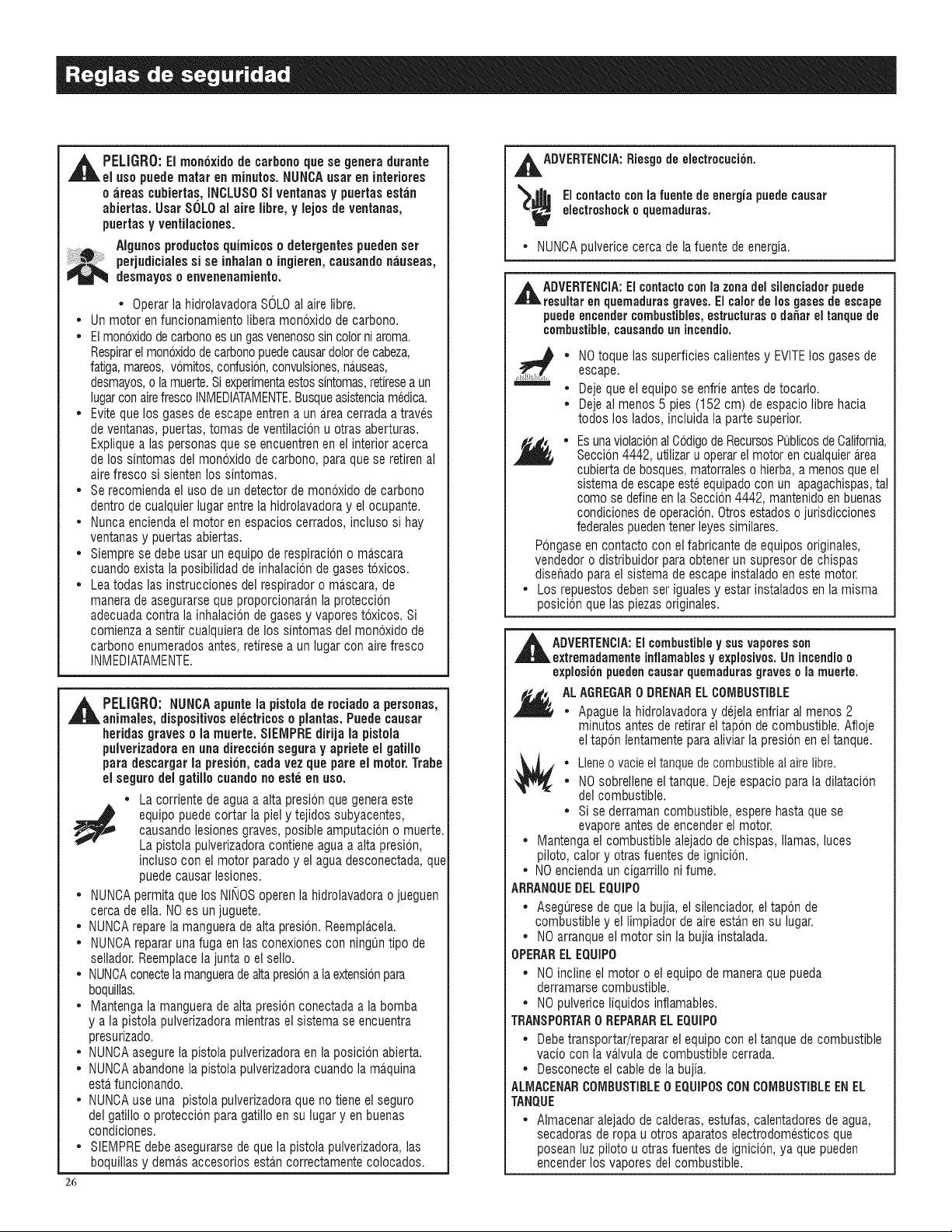

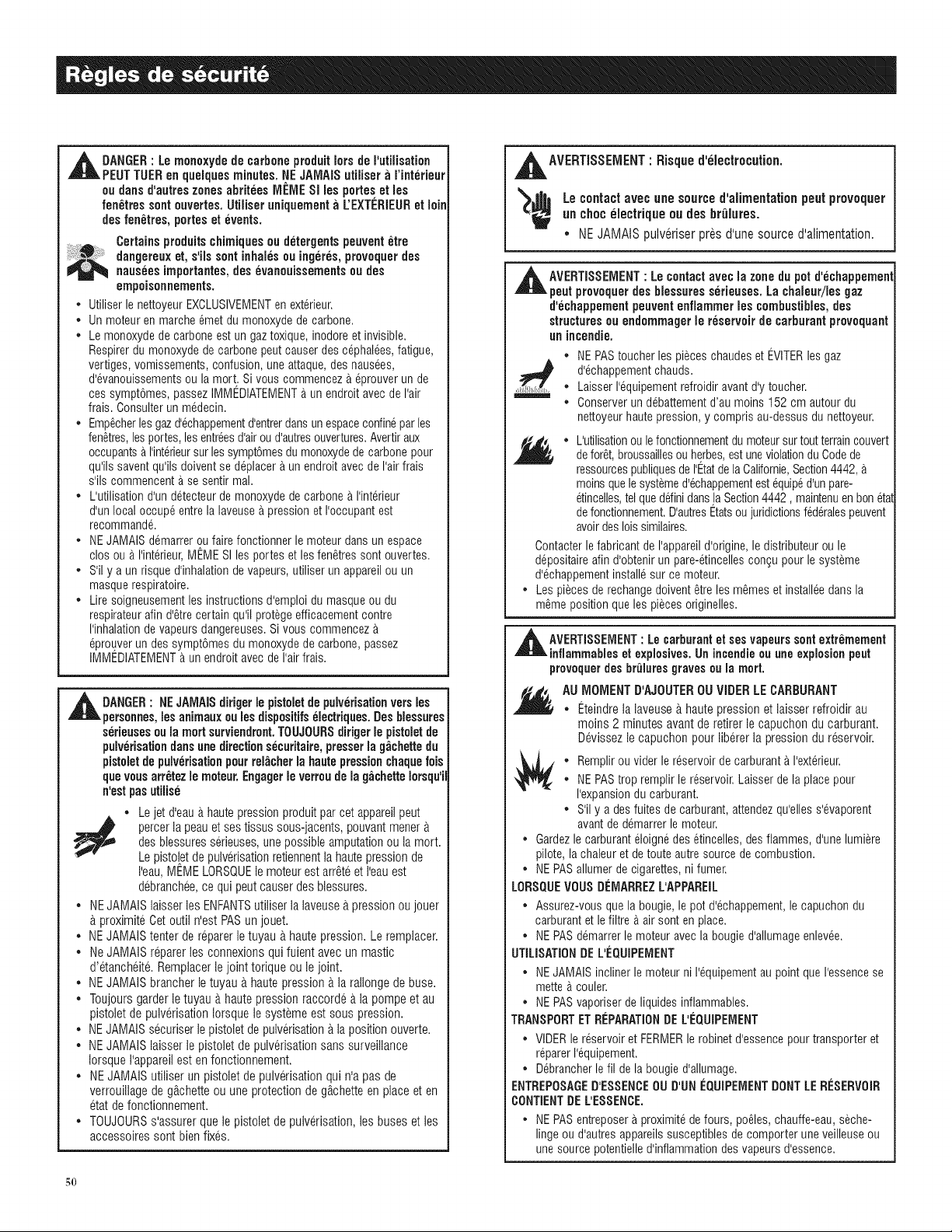

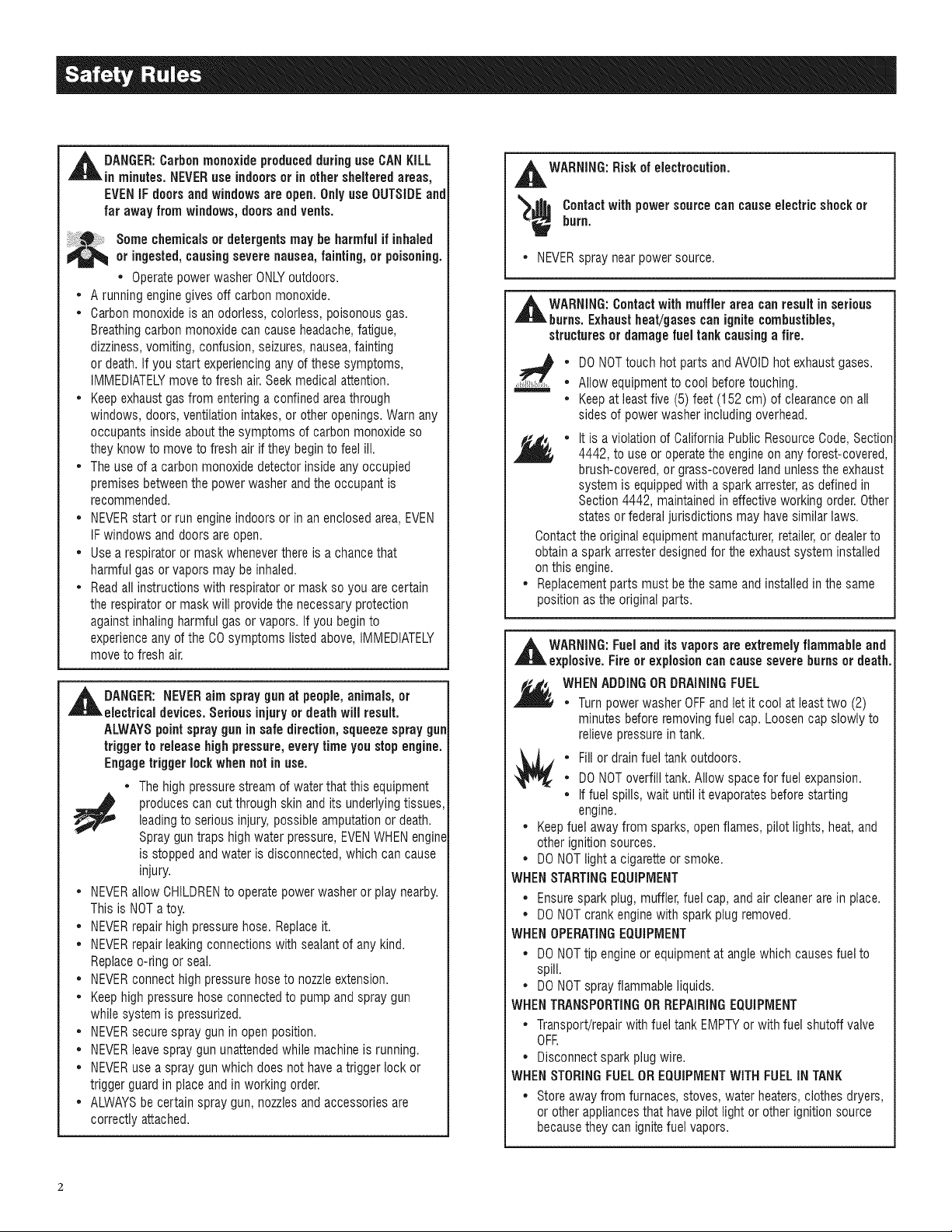

,_ DANGER:CarbonmonoxideproducedduringuseCANKiLL

inminutes.NEVERuseindoorsorinothershelteredareas,

EVENiFdoorsandwindowsare open.DrilyuseOUTSIDEand

far awayfromwindows,doorsandvents.

Some chemicalsor detergents may be harmfulif inhaled

or ingested,causingsevere nausea, fainting, or poisoning.

• Operatepower washer ONLYoutdoors.

• A running engine gives off carbon monoxide.

• Carbon monoxide is an odorless, colorless, poisonous gas.

Breathingcarbon monoxide can causeheadache,fatigue,

dizziness,vomiting, confusion, seizures,nausea,fainting

or death.If you start experiencingany of these symptoms,

IMMEDIATELYmove to fresh air. Seekmedical attention.

• Keep exhaustgas from entering a confined areathrough

windows, doors, ventilationintakes,or other openings.Warn any

occupants inside aboutthe symptoms of carbon monoxide so

they know to move to fresh air if they begin to feel ill.

• The use of a carbon monoxidedetector inside any occupied

premises betweenthe power washer andthe occupant is

recommended.

• NEVERstart or run engine indoors or in an enclosed area,EVEN

IFwindows and doors are open.

• Use a respirator or mask wheneverthere is a chance that

harmful gas or vapors may beinhaled.

• Read all instructions with respirator or mask so you are certain

the respirator or mask will providethe necessaryprotection

against inhaling harmful gas or vapors. If you begin to

experienceany of the CO symptoms listed above, IMMEDIATELY

move to fresh air.

,_DANGER: spray gun people, or

NEVERaim at

animals,

electrical devices.Serious injury or deathwill result.

ALWAYSpointspraygun in safedirection, squeezespraygun

trigger to release high pressure,every time you stopengine.

Engage trigger lockwhen not in use.

• The high pressurestream of water that this equipment

produces can cut through skin andits underlyingtissues,leading to serious injury, possible amputationor death.

Spray guntraps high water pressure,EVENWHENengine

is stoppedand water is disconnected,which can cause

injury.

• NEVERallow CHILDRENto operatepower washer or play nearby.

This is NOT a toy.

• NEVERrepairhigh pressure hose. Replaceit.

• NEVERrepairleaking connections with sealant of any kind.

Replaceo-ring or seal.

• NEVERconnect high pressurehose to nozzleextension.

• Keep high pressurehose connectedto pump and spray gun

while system is pressurized.

• NEVERsecure spray gun in open position.

• NEVERleave spray gun unattendedwhile machineis running.

• NEVERuse a spray gun which does not havea trigger lock or

trigger guard in placeand in working order.

• ALWAYSbe certain spray gun, nozzlesand accessories are

correctly attached.

,_WARNING: Riskofelectrocution.

'_ Contactwithpowersourcecancauseelectricshockor

burn.

• NEVERspray near power source.

,_WARNING: Contactwith muffler area can result in serious

burns. Exhaust heat/gasescan ignitecombustibles,

structuresor damage fuel tank causing a fire.

• DO NOTtouch hot parts and AVOIDhot exhaustgases.

• Allow equipmentto cool before touching.

• Keepat least five (5) feet (152 cm) of clearance on all

sides of powerwasher including overhead.

• It is a violation of California Public ResourceCode,Section

4442, to use or operatethe engineon any forest-covered,

brush-covered,or grass-coveredland unlessthe exhaust

system is equippedwith a spark arrester,as definedin

Section 4442, maintainedin effectiveworking order. Other

states or federaljurisdictions may havesimilar laws.

Contactthe original equipmentmanufacturer,retailer,or dealerto

obtain a spark arrester designedfor the exhaustsystem installed

on this engine.

• Replacementparts must be the same and installedin the same

position as the original parts.

,_ WARNING:Fuel and its vaporsare extremelyflammable and

explosive. Fire or explosion can causesevere burns or death.

WHENADDING DR DRAININGFUEL

• Turnpower washer OFFand let it cool at least two (2)

minutes before removingfuel cap. Loosen cap slowly to

relievepressurein tank.

• Fill or drain fuel tank outdoors.

• DO NOToverfill tank. Allow spacefor fuel expansion.

• If fuel spills, wait until it evaporatesbefore starting

engine.

• Keepfuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

• DO NOT fight a cigaretteor smoke.

WHEN STARTINGEQUIPMENT

• Ensurespark plug, muffler,fuel cap, and air cleanerare in place.

• DO NOT crank enginewith spark plug removed.

WHEN OPERATINGEQUIPMENT

• DO NOTtip engine or equipment at anglewhich causesfuel to

spill.

• DO NOT sprayflammable liquids.

WHENTRANSPORTINGOR REPAIRINGEQUIPMENT

• Transport/repairwith fuel tank EMPTYor with fuel shutoff valve

OFF.

• Disconnect spark plug wire.

WHEN STORINGFUELDR EQUIPMENTWITH FUELiN TANK

• Store away from furnaces, stoves, water heaters, clothes dryers,

or otherappliances that havepilot light or other ignition source

becausethey can ignitefuel vapors.

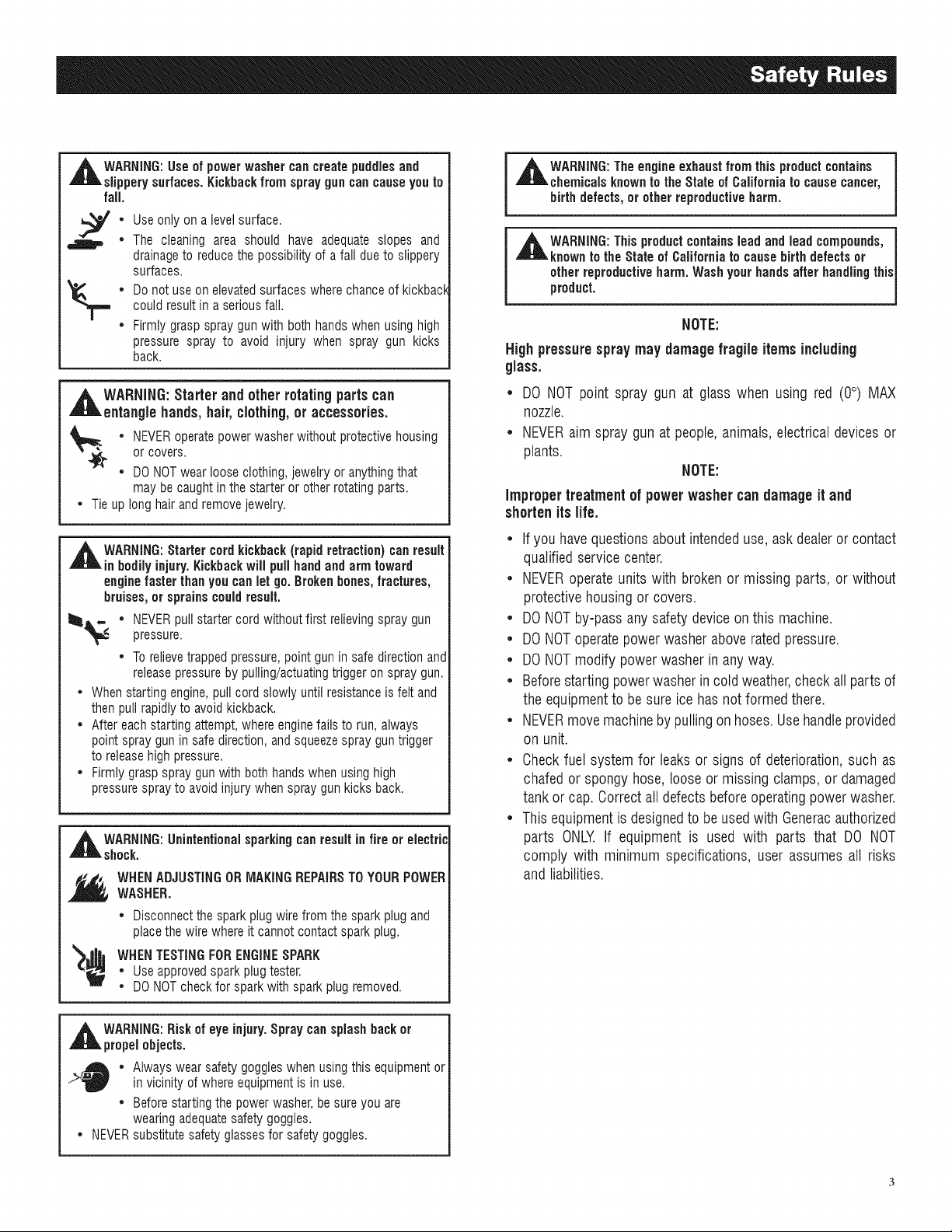

,_ll WARNING:Useofpowerwashercancreatepuddlesand

slipperysurfaces.Kickbackfrom sprayguncancauseyouto

fail.

Useonly on a level surface.

The cleaning area should have adequate slopes and

drainageto reducethe possibility of a fall due to slippery

surfaces.

Donot use on elevatedsurfaces where chance of kickback

could result in a serious fall.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury when spray gun kicks

back.

,_WARNING: Starter and other rotatingpartscan

entangle hands,hair,clothing,or accessories.

• NEVERoperatepowerwasherwithoutprotectivehousing

or covers.

• DONOTwearlooseclothing,jewelryor anythingthat

maybecaughtinthestarteror otherrotatingparts.

• Tieuplonghairandremovejewelry.

,_ WARNING:Starter cordkickback(rapid retraction) can result

in bodilyinjury.Kickbackwill pull hand and arm toward

engine faster than you can let go. Broken bones,fractures,

bruises,or sprains couldresult.

• NEVERpull starter cord without first relieving spray gun

pressure.

• To relievetrappedpressure, point gun in safe directionand

releasepressureby pulling/actuatingtrigger on spray gun.

• When starting engine, pull cord slowly until resistanceis felt and

then pull rapidly to avoidkickback.

• After eachstarting attempt, where enginefails to run, always

point spray gun in safe direction, and squeezespray gun trigger

to releasehigh pressure.

• Firmly grasp spray gun with both hands when using high

pressurespray to avoid injury when spray gun kicks back.

,_ WARNING:Unintentionalsparking can result in fire or electric

shock.

WHENADJUSTINGOR MAKINGREPAIRSTO YOURPOWER

WASHER.

• Disconnectthe spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

_ WHENTESTINGFORENGINESPARK

• Useapprovedspark plug tester.

• DO NOTcheck for spark with spark plug removed.

,_WARNING: The engine exhaust from this productcontains

chemicalsknownto the State of Californiato causecancer,

birth defects, or otherreproductive harm.

,_ll WARNING:This containslead and lead

product compounds,

knownto the State of Californiato cause birth defects or

other reproductive harm. Wash your handsafterhandlingthis

product.

NOTE:

Highpressurespray may damage fragile items including

glass.

DO NOTpoint spray gun at glass when using red (0°) MAX

nozzle.

NEVERaim spray gun at people,animals, electrical devices or

plants.

NOTE:

Impropertreatment of powerwasher can damage it and

shortenits life.

• If you havequestionsabout intendeduse, ask dealeror contact

qualified service center.

• NEVERoperateunits with broken or missing parts, or without

protectivehousingor covers.

• DONOTby-pass any safety deviceon this machine.

• DONOToperate powerwasher above ratedpressure.

• DONOTmodify power washerin any way.

• Beforestarting powerwasher incold weather,check allparts of

the equipmentto be sure ice has not formed there.

• NEVERmovemachineby pulling on hoses.Use handleprovided

on unit.

• Checkfuel system for leaks or signs of deterioration,such as

chafed or spongy hose, loose or missing clamps, or damaged

tank or cap. Correct all defectsbefore operatingpower washer.

• Thisequipmentis designedto be usedwith Generacauthorized

parts ONLY.If equipment is used with parts that DO NOT

comply with minimum specifications, user assumes all risks

and liabilities.

,_ WARNING:Risk of eye injury. Spray can splash back or

propelobjects.

0 • Always wear safety goggles when using this equipmentor

•. in vicinity of where equipmentis in use.

• Beforestarting the power washer,be sure you are

wearing adequatesafety goggles.

• NEVERsubstitute safety glasses for safety goggles.

KNOWYOURPOWERWASHER

Readthis owner's manual and safety rules before operatingyour

high power washer.

Ifyou loanthis deviceto someone,ALWAYSloan these instructions

ANDthe owner's manualto the individual as well. Comparethe

illustrations with your high power washer to familiarize yourself

with the locations of various controls (Figure1). Savethis manual

for future reference.Replacementowner's manuals can be printed

from the GeneracWeb site.

A- Spray Gun - Controls the application of water onto the cleaning

surface with trigger device. Includesa trigger lock.

B - Lance with QuickConnect- Allows you to switch betweendifferent

nozzles

C - High Pressure Hose - Connectone endto water pump andthe other

to the spray gun.

D - Recoil Starter - Usefor starting the engine.

E - Oil Fill - Check and add engine oil.

F - Air Filter - Protects engine by filtering dust and debris out of the

intake air.

G - Pump - Developshigh pressure.

tt - Thermal Relief Valve - Cycleswater through the pump when water

reaches 125°F warm water will discharge from pump onto ground.

This preventsinternal pump damage.

I - Engine On/Off Switch - Turnthis switch to "ON" before using the

recoil starter. Turn the switch to "OFF"to stop the engine.

J - UnloaderValve- Controlsthe highpressure output.

K - High Pressure Outlet - Connectionfor high pressure hose.

L - Water Inlet - Connectionfor GardenHose.

IVl- Fuel Tank - Filltank with regular unleadedfuel. Always leaveroom

for fuel expansion.

N - Fuel On/Off Switch - Turnsfuel supply to the engineon and off.

O - Choke - Preparesa cold engine for starting.

P- Throttle Lever - Increases or decreases engine speed. Throttle

should be at maximumtravel when the power washer is in use.

Q- Nozzles - Chemical injection, 0°, 15°, 25°, 40° for various high

pressurecleaning applications.

R- Chemical Tank - Used to hold power washer safe detergents to

be siphoned into the low pressure stream. (some units may not be

equippedwith tanks or may only have onetank).

S- Warning/OperationInstruction - Identifies proper procedure to

start!stop power washer.

T - Brain Plug - Used to drain engine oil.

ITEMSNOTSHOWN

• Identification Label (on engine blower housing) - Providesmodel and

serial numberof power washer. Pleasehavethese readily availableif

calling for assistance.

• DetergentSiphoning Tube/Filter- Use to siphon power washer safe

detergentsinto the low pressurestream

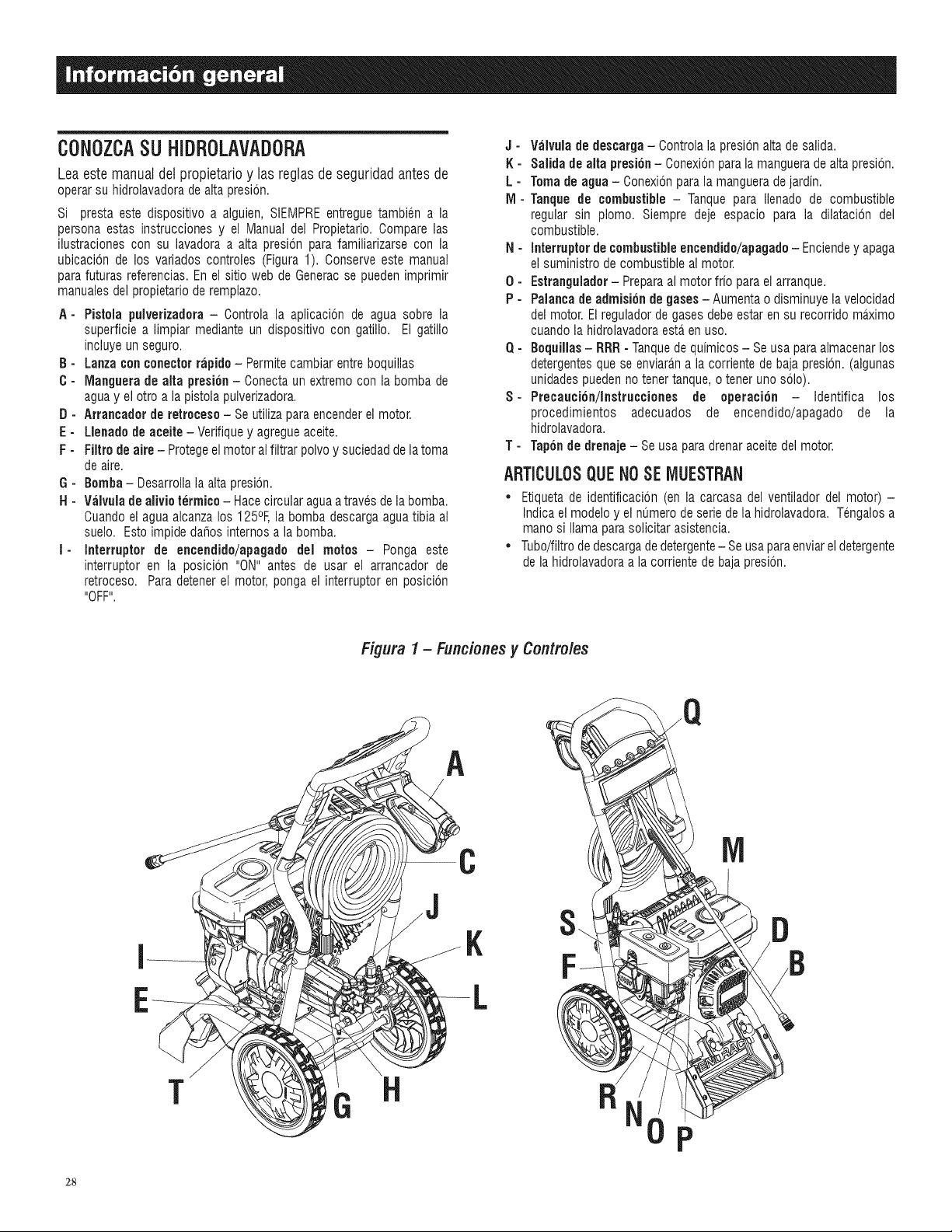

Figure 1 - Features & Controls

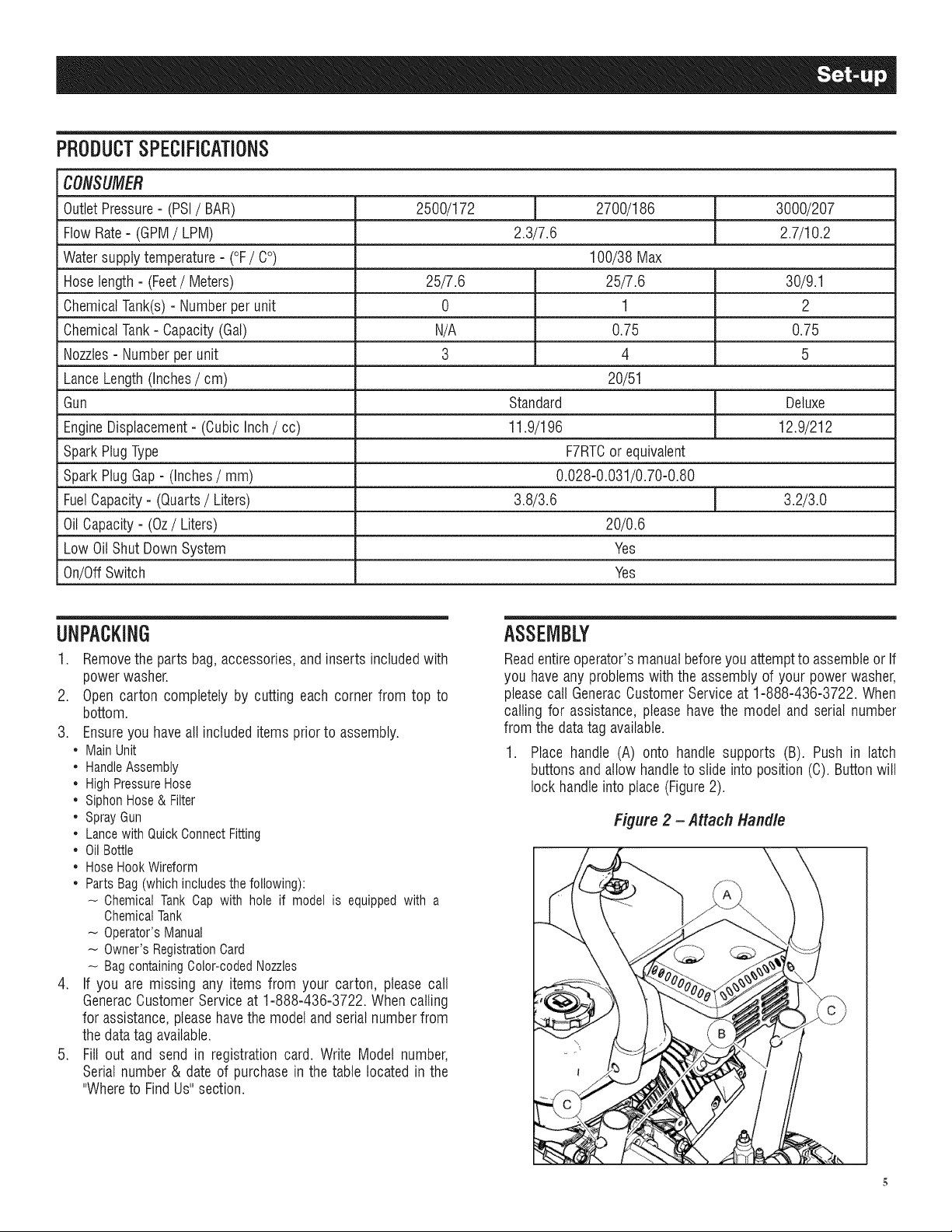

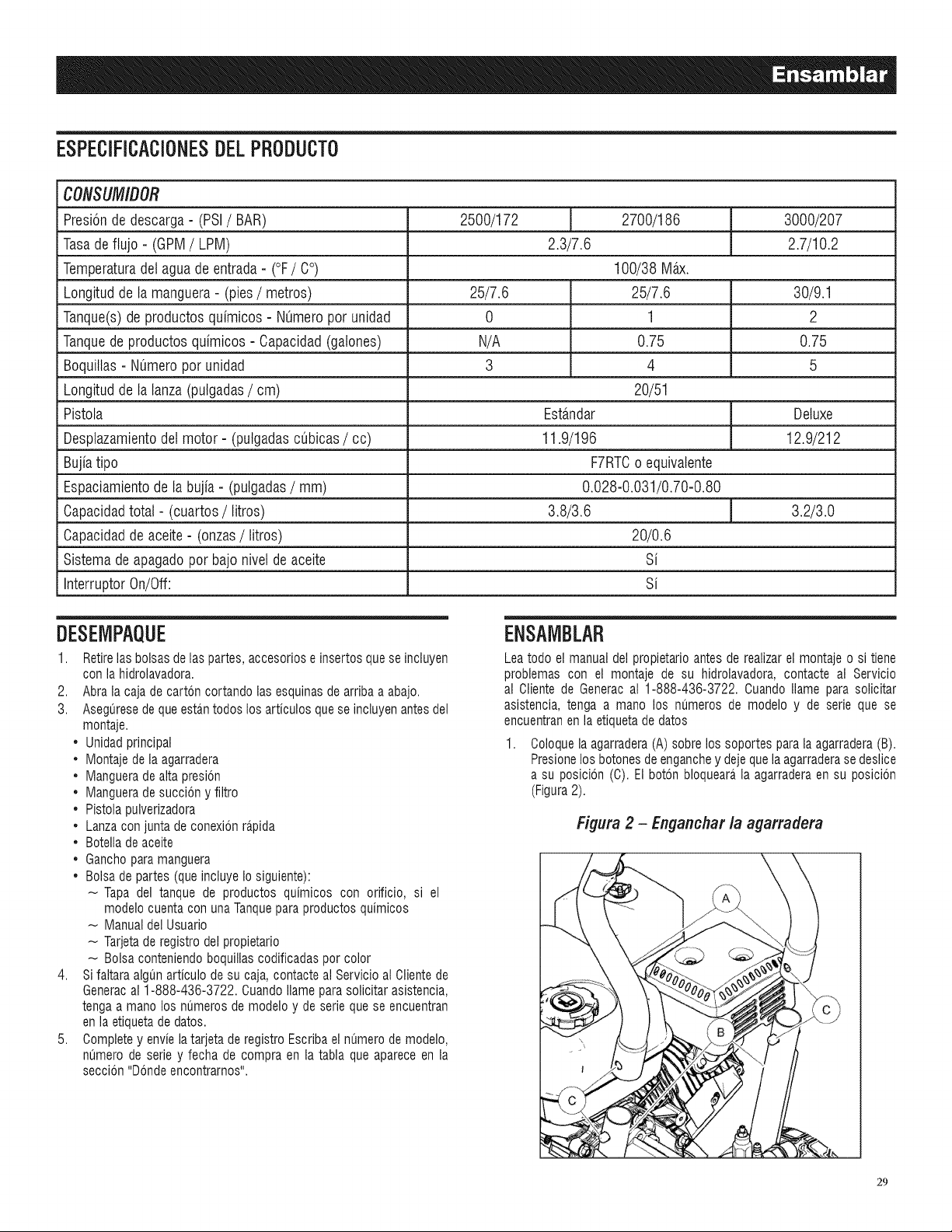

PRODUCTSPECiFiCATiONS

CONSUMER

OutletPressure- (PSI/BAR) 2500/172 j 2700/186 3000/207

FlowRate- (GPM/ LPM) 2.3/7.6 2.7/10.2

Watersupplytemperature- (°F/ C°) 100/38 Max

Hoselength - (Feet/Meters) 25/7.6 25/7.6 30/9.1

ChemicalTank(s)- Numberper unit 0 1 2

ChemicalTank- Capacity(Gal) N/A 0.75 0.75

Nozzles- Number per unit 3 4 5

LanceLength (Inches/ cm) 20/51

Gun Standard Deluxe

EngineDisplacement- (Cubic Inch/ cc) 11.9/196 12.9/212

SparkPlugType F7RTCor equivalent

SparkPlugGap- (Inches/ mm) 0.028-0.031/0.70-0.80

Capacity- (Quarts/ Liters) 3.8/3.6 1

Fuel 3.2/3.0

OilCapacity- (Oz/ Liters) 20/0.6

Low OilShut Down System Yes

On/OffSwitch Yes

UNPACKING

1. Removethe parts bag, accessories, and inserts includedwith

power washer.

2. Open carton completely by cutting each corner from top to

bottom.

3. Ensureyou haveall included items prior to assembly.

• MainUnit

• HandleAssembly

• HighPressureHose

• SiphonHose& Filter

• SprayGun

• LancewithQuickConnectFitting

• OilBottle

• HoseHookWireform

• PartsBag(whichincludesthefollowing):

ChemicalTankCap with hole if modelis equippedwith a

ChemicalTank

Operator'sManual

Owner'sRegistrationCard

BagcontainingColor-codedNozzles

4. If you are missing any items from your carton, please call

GeneracCustomerService at 1-888-436-3722. When calling

for assistance,pleasehavethe model and serial numberfrom

the data tag available.

5. Fill out and send in registration card. Write Model number,

Serial number & date of purchase in the table located in the

"Whereto Find Us"section.

ASSEMBLY

Readentireoperator's manualbeforeyou attemptto assembleor If

you have any problems with the assembly of your power washer,

please call GeneracCustomer Service at 1-888-436-3722. When

calling for assistance, please have the model and serial number

from the datatag available.

1. Place handle (A) onto handle supports (B). Push in latch

buttons and allow handleto slide into position (C). Button will

lock handleinto place (Figure2).

Figure 2 - Attach Handle

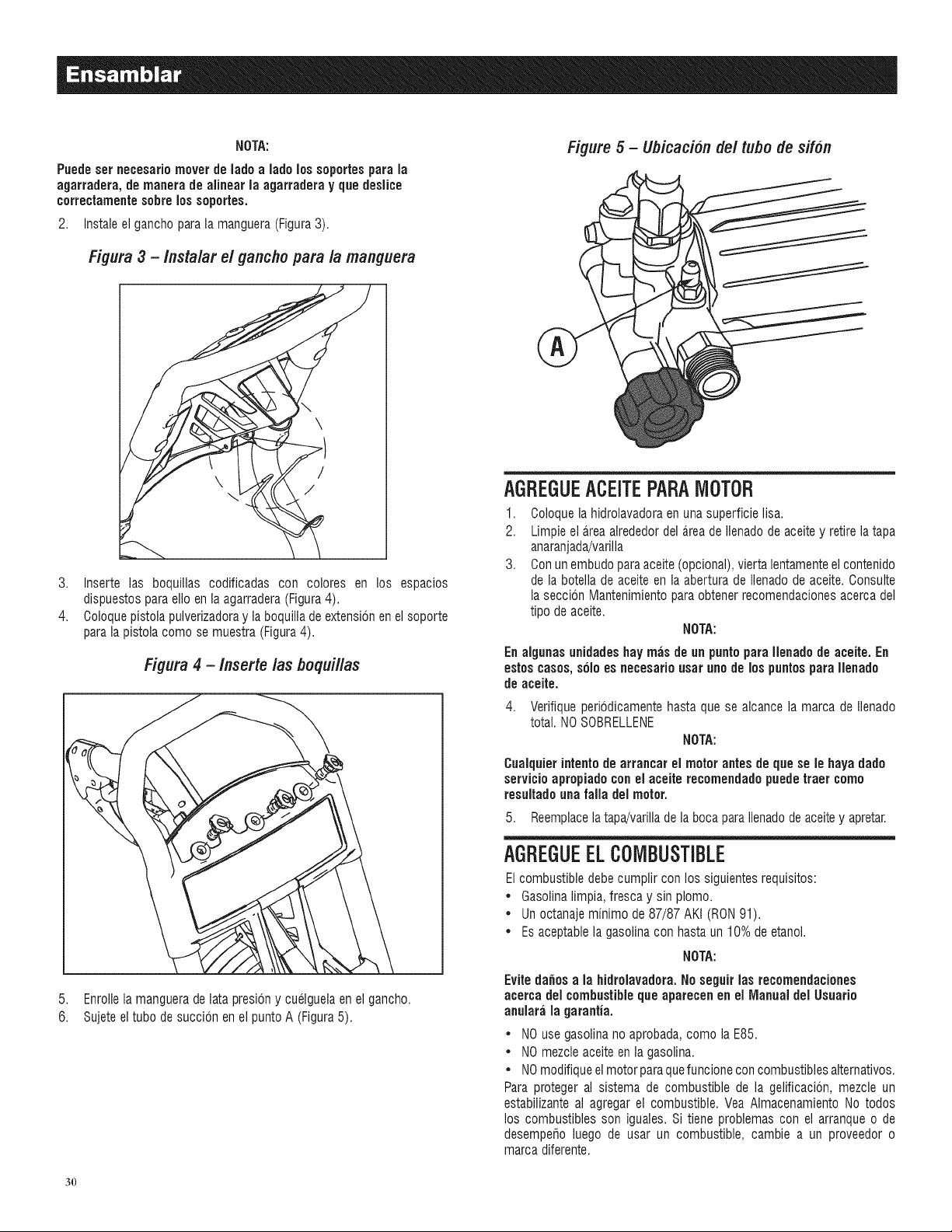

NOTE:

it may be necessaryto movethe handle supportsfrom side to

side in order to align the handleso it will slideover the handle

supports.

2. Installhose hook (Figure3).

Figure3 - InstallHoseHook

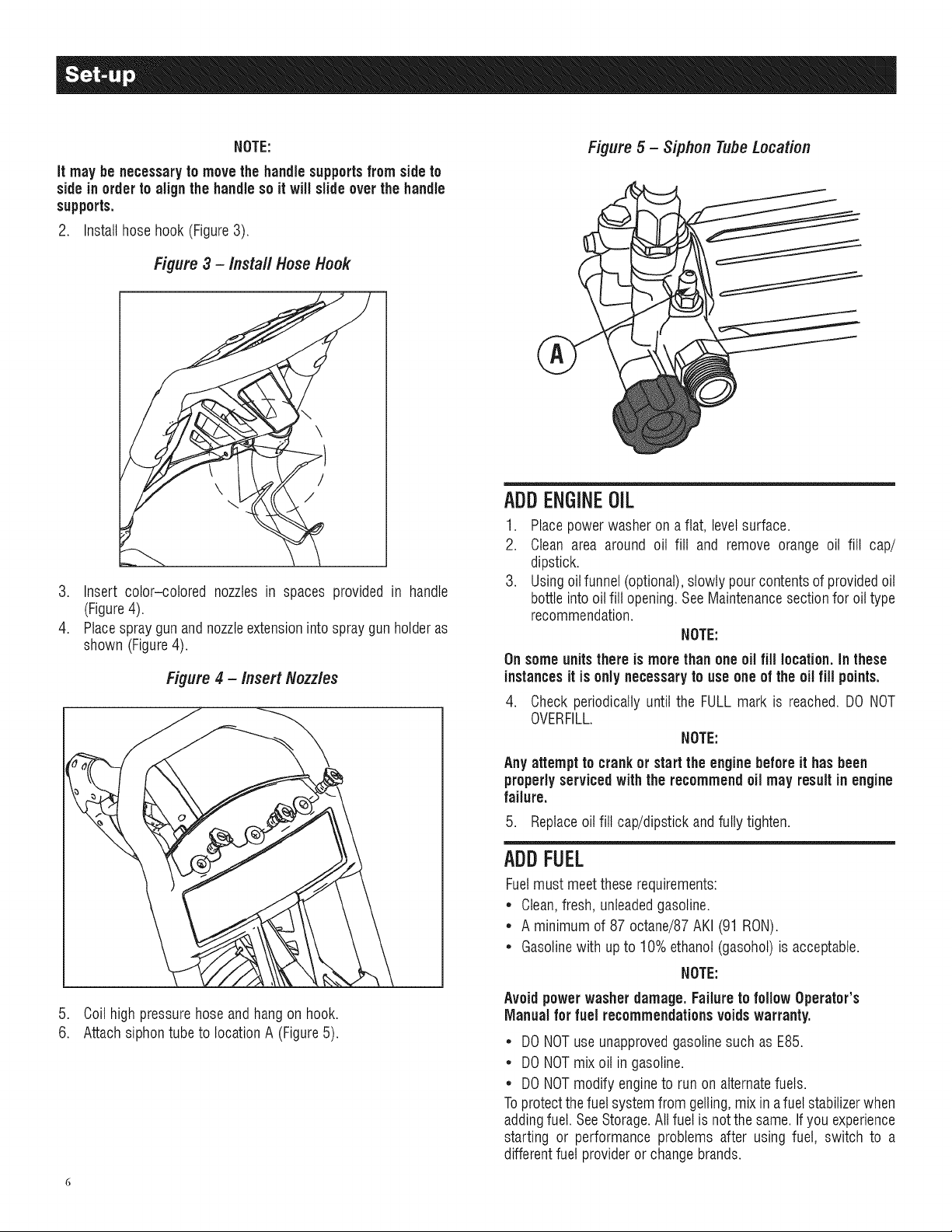

3. Insert color-colored nozzles in spaces provided in handle

(Figure4).

4. Placespraygun and nozzleextensioninto spray gun holder as

shown (Figure4).

Figure4 - InsertNozzles

5. Coil high pressurehose and hang on hook.

6. Attach siphon tube to location A (Figure5).

Figure5 - SiphonTubeLocation

ADD ENGINEOIL

1. Place powerwasher on a flat, level surface.

2. Clean area around oil fill and remove orange oil fill cap/

dipstick.

3. Usingoilfunnel (optional),slowly pour contentsof providedoil

bottle into oil fill opening.SeeMaintenancesection for oil type

recommendation.

NOTE:

Onsome units there is more than one oil fill location.In these

instancesit is only necessaryto use one of the oil fill points.

4. Check periodicallyuntil the FULL mark is reached. DO NOT

OVERFILL.

NOTE:

Any attemptto crankor start the engine before it hasbeen

properlyservicedwith the recommendoil may resultin engine

failure.

5. Replaceoil fill cap/dipstick and fully tighten.

ADD FUEL

Fuelmust meettheserequirements:

• Clean,fresh, unleadedgasoline.

• A minimum of 87 octane/87AKI (91 RON).

• Gasolinewith up to 10% ethanol (gasohol)is acceptable.

NOTE:

Avoid powerwasherdamage. Failure to follow Operator's

Manualfor fuel recommendationsvoidswarranty.

• DO NOTuse unapprovedgasolinesuch as E85.

• DO NOTmix oil in gasoline.

• DO NOTmodify engineto run on alternatefuels.

Toprotectthe fuel system from gelling,mix in afuel stabilizerwhen

addingfuel. SeeStorage.All fuel is notthe same. Ifyou experience

starting or performance problems after using fuel, switch to a

differentfuel provider or change brands.

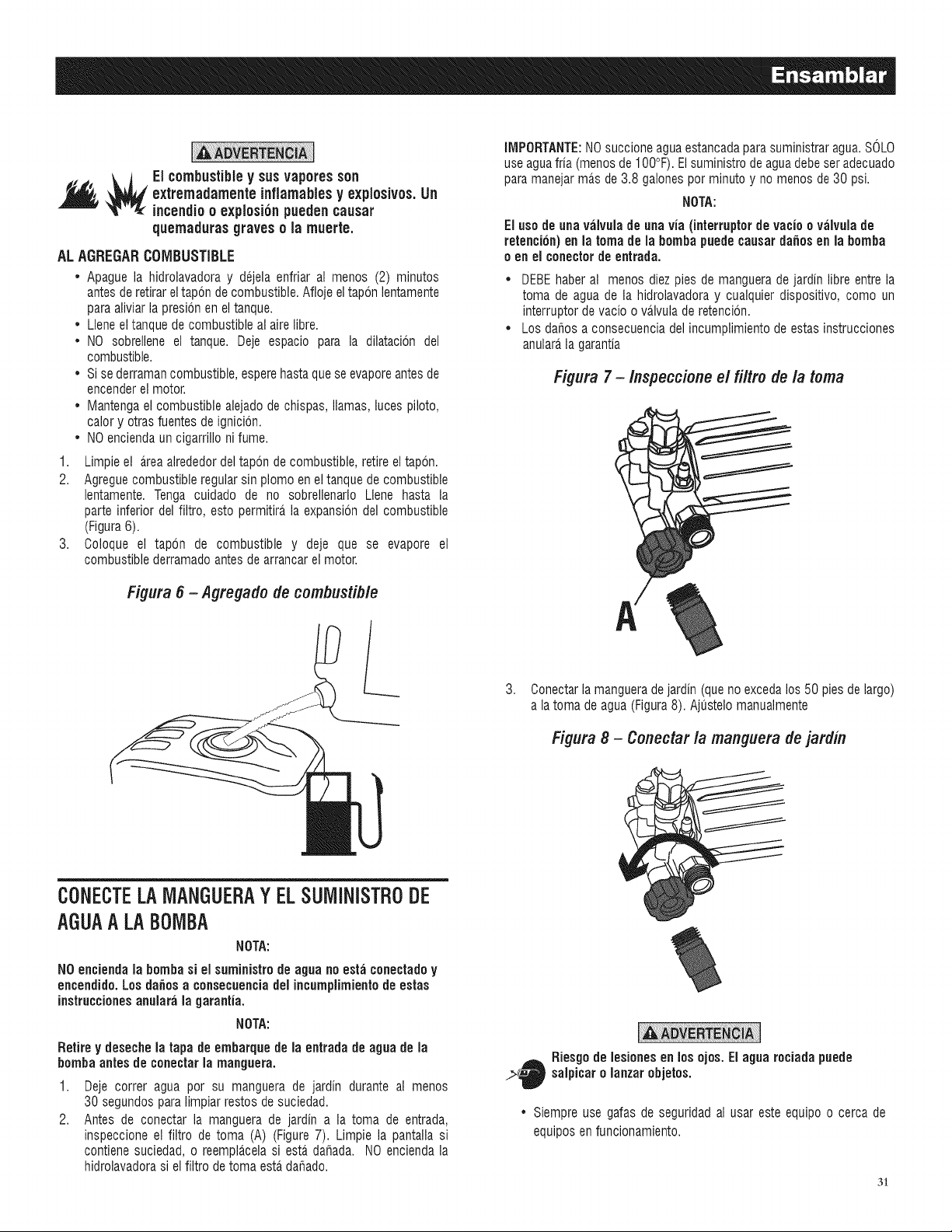

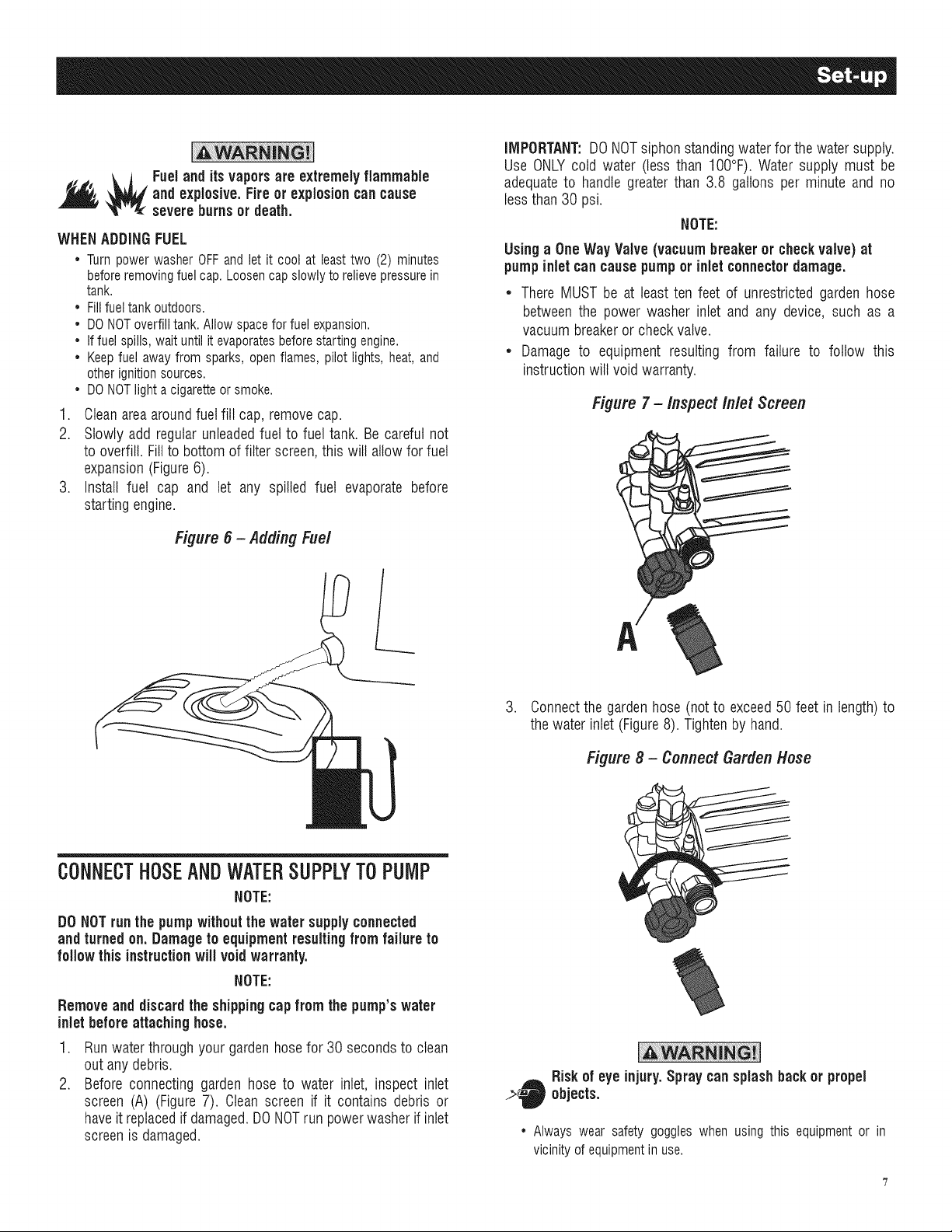

Fueland its vaporsare extremelyflammable

and explosive. Fire or explosioncan cause

severeburnsor death.

WHEN ADDING FUEL

* Turn power washer OFF and let it cool at least two (2) minutes

before removingfuel cap. Loosen cap slowly to relieve 3ressurein

tank.

* Fillfuel tank outdoors.

* DONOToverfill tank. Allow spacefor fuel expansion.

* If fuel spills, wait until it evaporatesbefore starting engine.

* Keep fuel away from sparks, open flames, pilot lights, heat, and

other ignition sources.

* DONOTlight a cigarette or smoke.

1. Clean area around fuel fill cap, remove cap.

2. Slowly add regular unleaded fuel to fuel tank. Be careful not

to overfill. Fill to bottom of filter screen, this will allow for fuel

expansion (Figure 6).

3. Install fuel cap and let any spilled fuel evaporate before

starting engine.

Figure 6 - Adding Fuel

iMPORTANT:DONOTsiphon standingwater for the watersupply.

Use ONLYcold water (tess than I O0°F).Water supply must be

adequateto handle greater than 3.8 gallons per minute and no

less than 30 psi.

NOTE:

Usinga OneWay Valve (vacuum breaker or checkvalve) at

pumpinlet can causepumpor inlet connectordamage.

* There MUST be at least ten feet of unrestricted garden hose

between the power washer inlet and any device, such as a

vacuum breakeror check valve.

* Damage to equipment resulting from failure to follow this

instructionwill void warranty.

Figure 7 - Inspect Inlet Screen

Connectthe gardenhose (not to exceed 50 feet in length)to

the water inlet (Figure8). Tightenby hand.

Figure8 - Connect GardenHose

CONNECTHOSEANDWATERSUPPLYTOPUMP

NOTE:

DO NOTrun the pumpwithoutthe water supplyconnected

andturned on. Damageto equipment resulting from failure to

follow this instructionwill voidwarranty.

NOTE:

Remove and discard the shippingcapfrom the pump'swater

inlet beforeattachinghose.

Run waterthrough your garden hose for 30 secondsto clean

out any debris.

Before connecting garden hose to water inlet, inspect inlet

screen (A) (Figure 7). Clean screen if it contains debris or

haveit replacedif damaged.DONOTrun powerwasher if inlet

screenis damaged.

Risk of eye injury.Spray can splash backor propel

.._4_ objects.

* Alwayswear safetygoggleswhen using this equipmentor in

vicinityof equipmentin use.

• Beforestarting the power washer,be sure you are wearing

adequatesafetygoggles.

• NEVERsubstitutesafetyglassesfor safetygoggles.

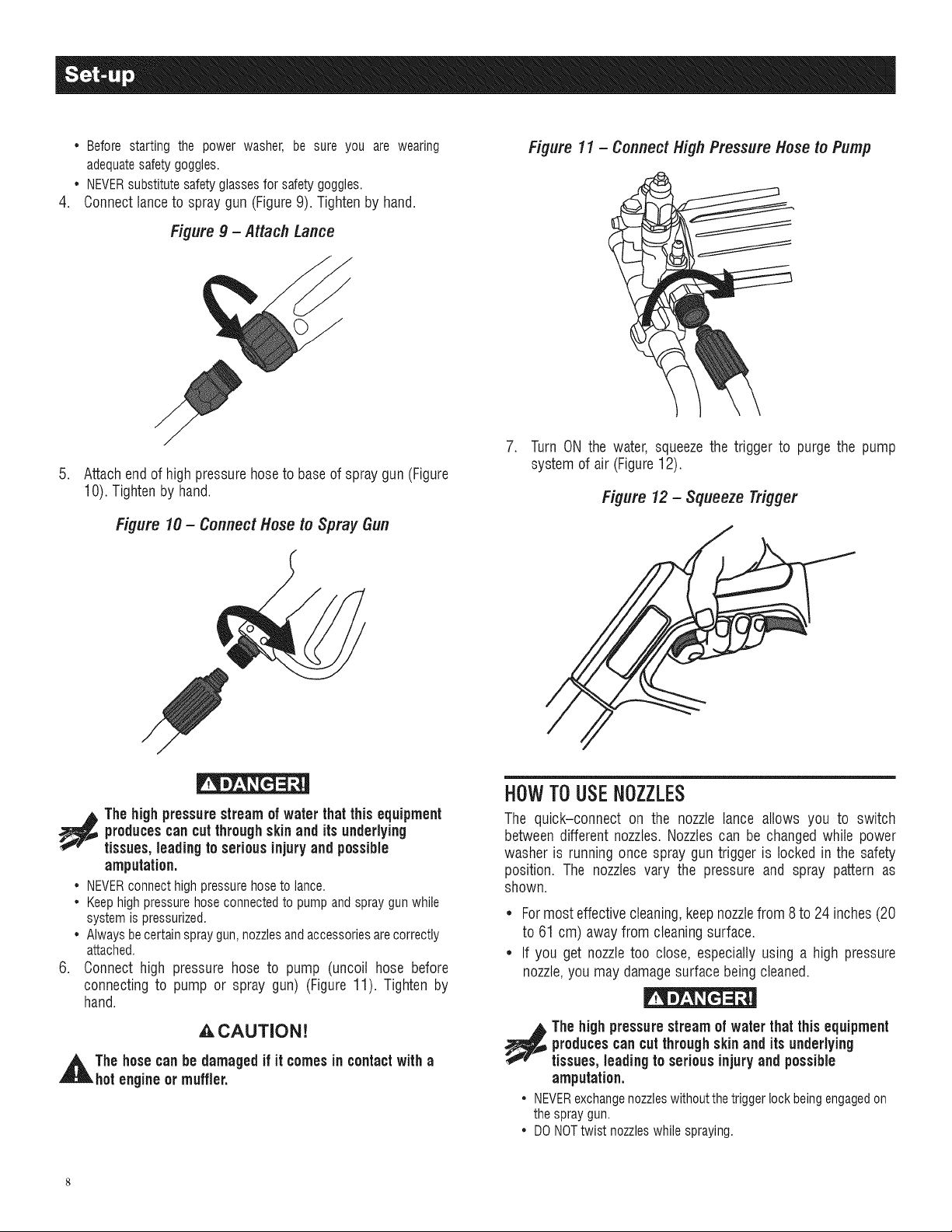

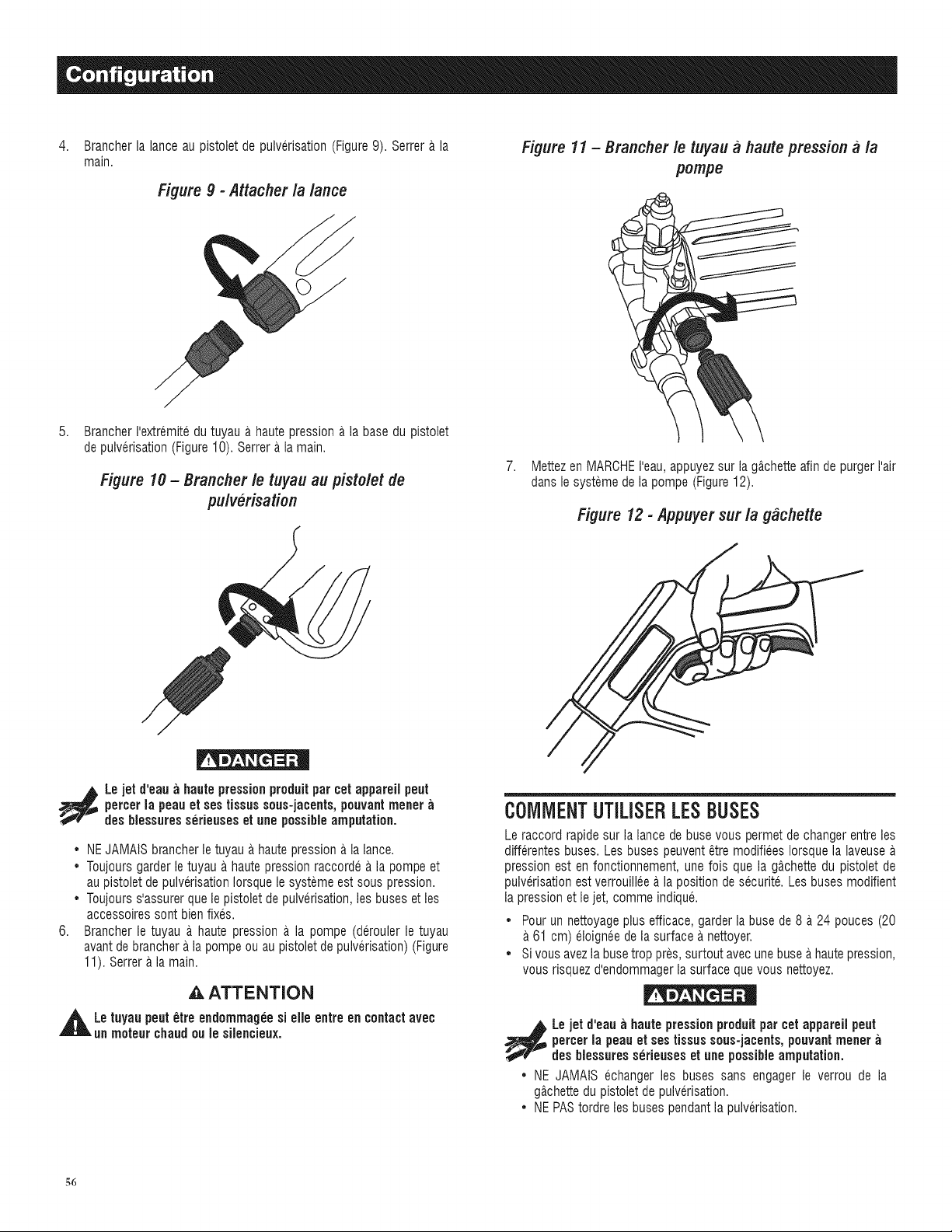

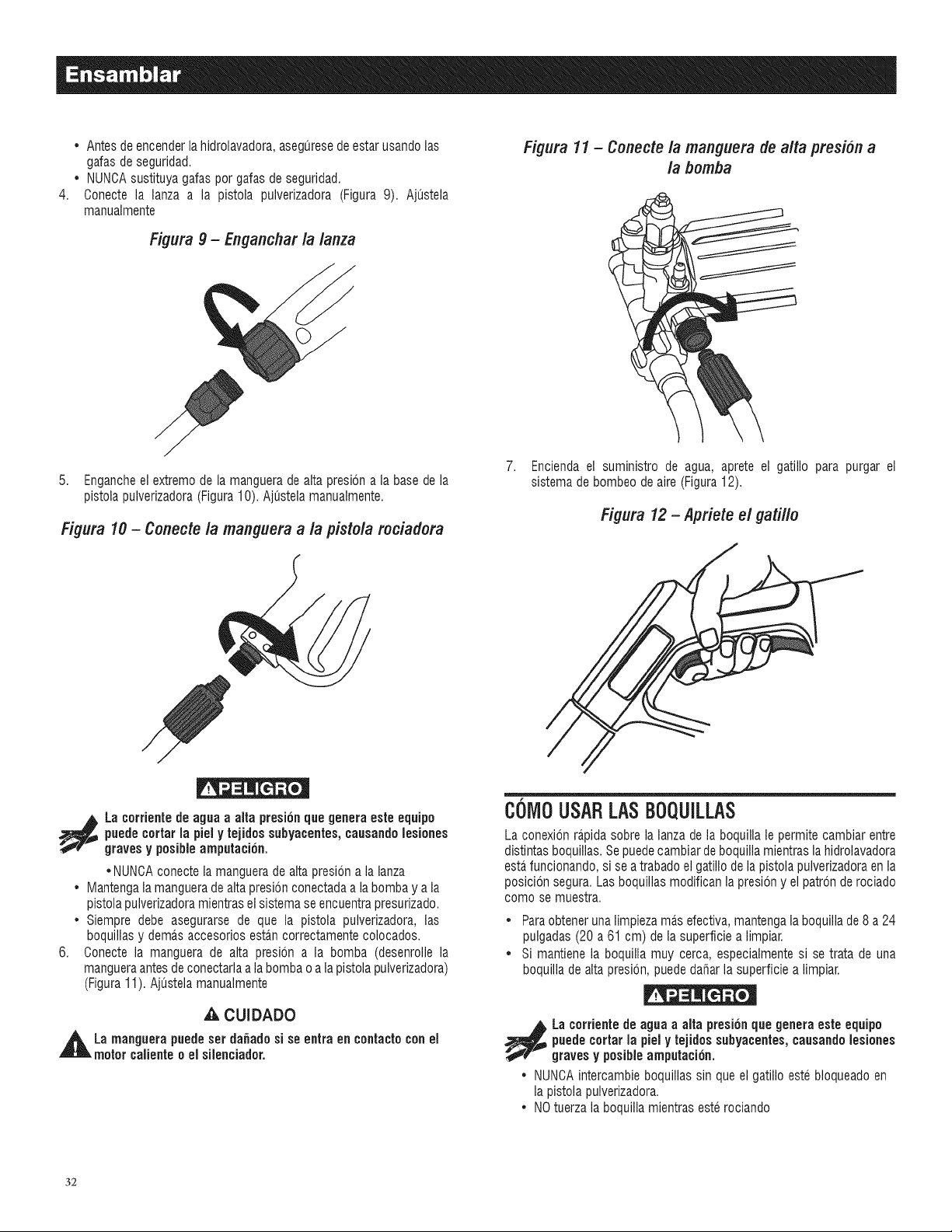

Connectlanceto spray gun (Figure9). Tightenby hand.

Figure g -Attach Lance

Figure 11 - Connect High Pressure Hose to Pump

Attachend of high pressurehoseto baseof spray gun (Figure

10). Tightenby hand.

Figure 10 - Connect Hose to Spray Gun

7. Turn ON the water, squeeze the trigger to purge the pump

system of air (Figure12).

Figure 12- Squeeze Trigger

Thehighpressurestreamof water that thisequipment

producescan cut throughskin and its underlying

tissues,leadingto seriousinjuryand possible

amputation.

• NEVERconnecthighpressurehoseto lance.

• Keephighpressurehoseconnectedto pumpandspraygunwhile

systemis pressurized.

• Alwaysbecertainspraygun,nozzlesandaccessoriesarecorrectly

attached.

6. Connect high pressure hose to pump (uncoil hose before

connecting to pump or spray gun) (Figure 11). Tighten by

hand.

A.CAUTION!

,_The hosecan be damaged if it comesin contactwitha

hotengineor muffler.

HOW TO USENOZZLES

The quick-connect on the nozzle lance allows you to switch

between different nozzles.Nozzles can be changed while power

washer is runningonce spray gun trigger is locked in the safety

position. The nozzles vary the pressure and spray pattern as

shown.

Formost effectivecleaning,keepnozzlefrom 8 to 24 inches (20

to 61 cm) awayfrom cleaningsurface.

If you get nozzle too close, especially using a high pressure

nozzle,you may damagesurface being cleaned.

The highpressurestreamof water that this equipment

producescan cut throughskinand its underlying

tissues,leadingto serious injuryand possible

amputation.

• NEVERexchangenozzleswithoutthetriggerlockbeingengagedon

thespraygun.

• DONOTtwist nozzleswhilespraying.

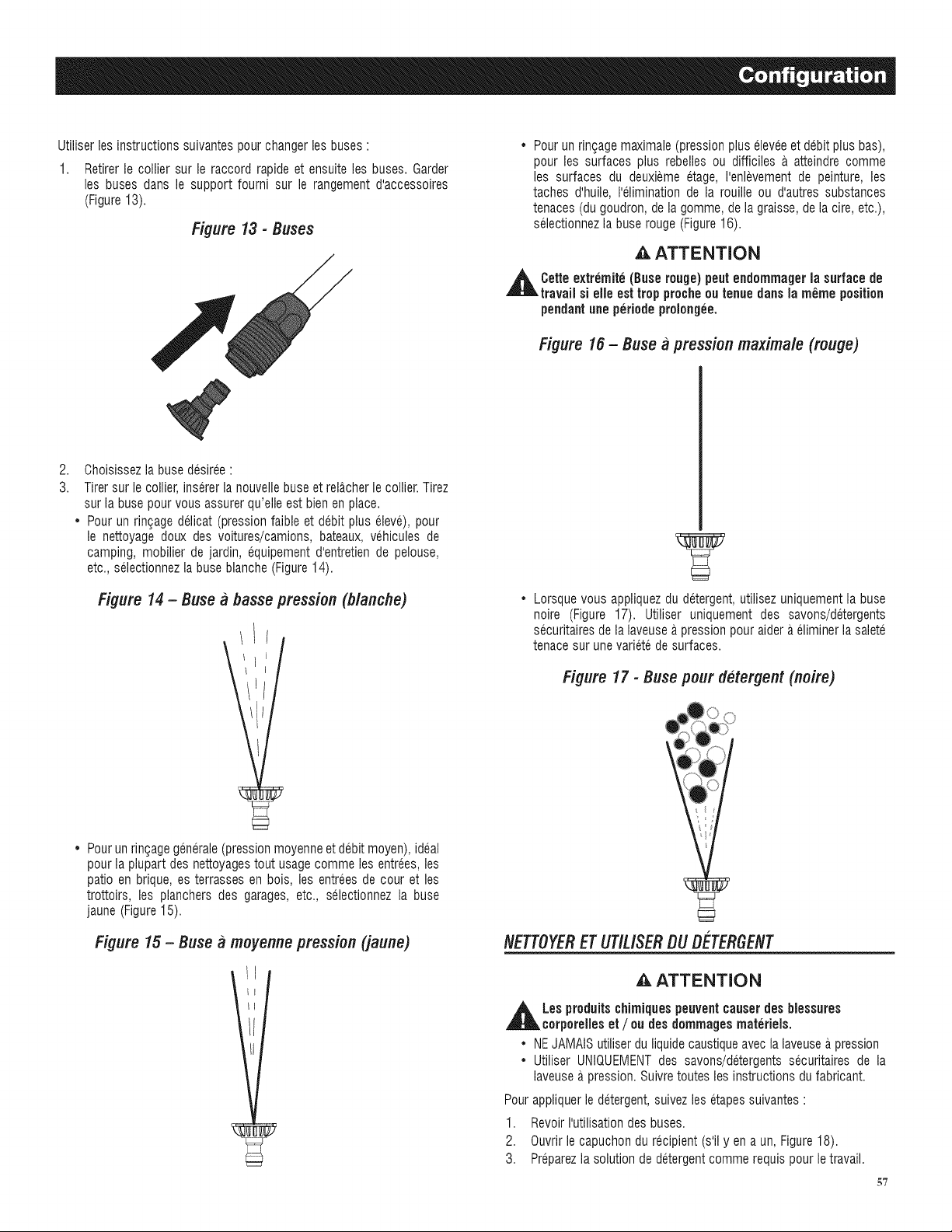

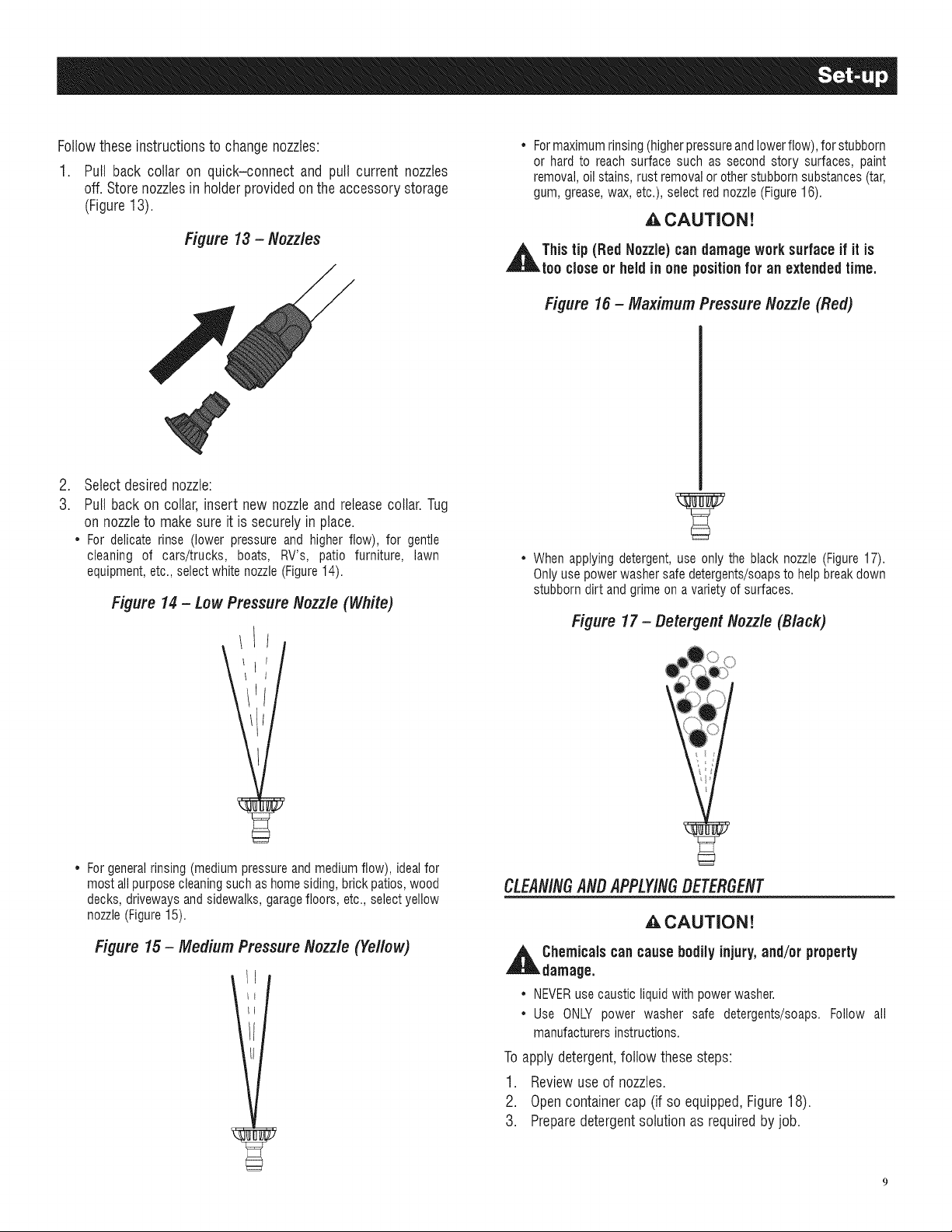

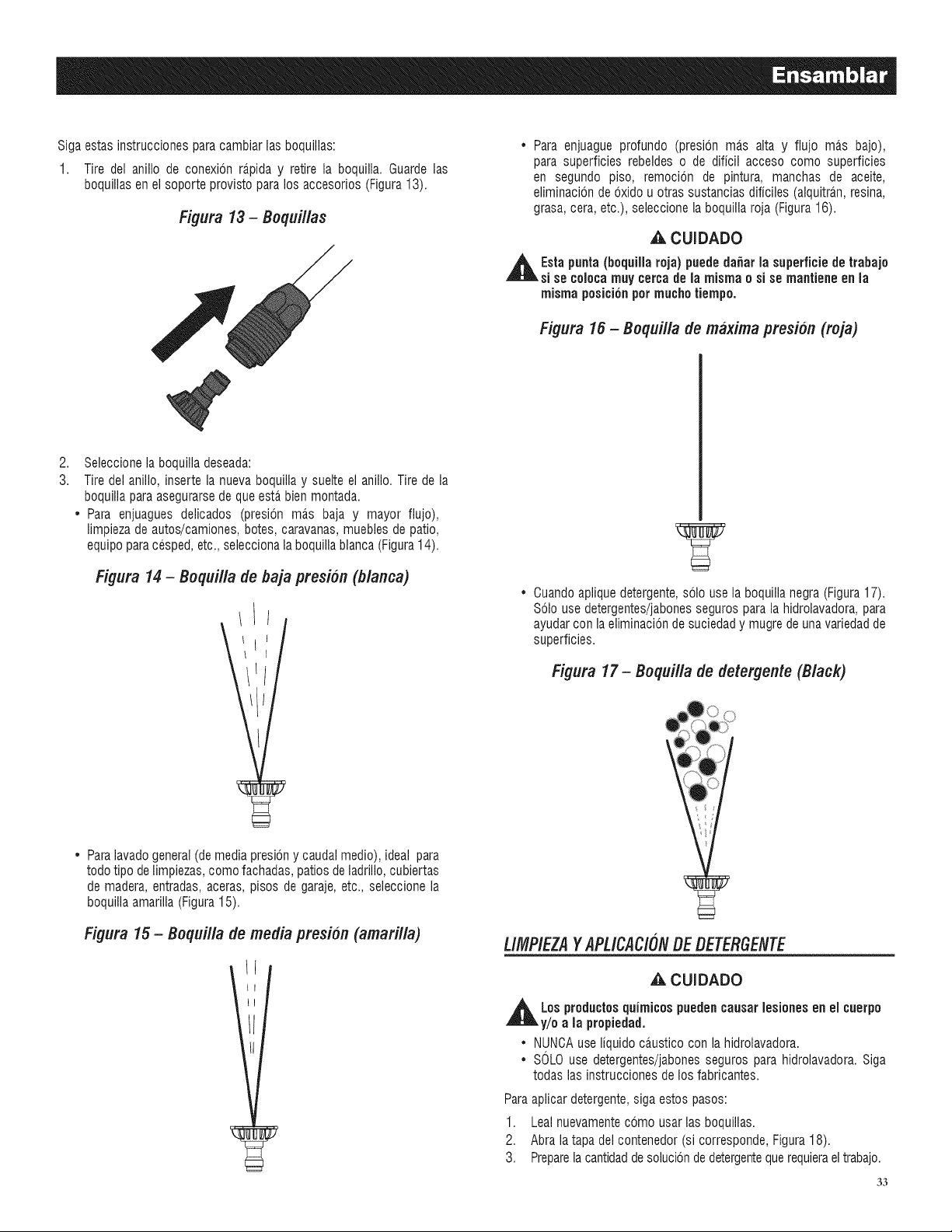

Followtheseinstructionstochangenozzles:

1. Pullbackcollaronquick-connectandpullcurrentnozzles

off.Storenozzlesinholderprovidedontheaccessorystorage

(Figure13).

Figure 13 - Nozzles

Formaximum rinsing (higherpressureandlower flow), for stubborn

or hard to reach surface such as second story surfaces, paint

removal, oil stains, rust removalor otherstubborn substances (tar,

gum, grease,wax, etc.), select red nozzle (Figure16).

_CAUTION!

,l& Thistip (Red Nozzle) can damage worksurface if it is

too closeor held in one positionfor an extendedtime.

Figure 15- MaximumPressureNozzle (Red)

Selectdesired nozzle:

Pull backon collar, insert new nozzleand releasecollar.Tug

on nozzleto make sure it is securelyin place.

• For delicaterinse (lowerpressureand higherflow), for gentle

cleaning of cars/trucks, boats, RV's, patio furniture, lawn

equipment,etc.,selectwhitenozzle(Figure14).

Figure 14- Low PressureNozzle (White)

• When applying detergent,use only the black nozzle (Figure17).

Onlyuse power washer safe detergents/soapsto helpbreak down

stubborn dirt and grime on a variety of surfaces.

Figure 17 - Detergent Nozzle (Black)

• For generalrinsing (medium pressure and medium flow), idealfor

most all purposecleaning such as home siding, brick patios, wood

decks, driveways and sidewalks,garagefloors, etc., selectyellow

nozzle(Figure15).

Figure 15- Medium Pressure Nozzle (Yellow)

CLEANINGANDAPPLYINGDETERGENT

_,CAUTION!

,l& Chemicals can cause bodilyinjury,and/or property

damage.

• NEVERusecausticliquidwithpowerwasher.

• Use ONLYpower washer safe detergents/soaps.Follow all

manufacturersinstructions.

To apply detergent,follow these steps:

1. Reviewuse of nozzles.

2. Opencontainercap (if so equipped,Figure18).

3. Preparedetergentsolutionas required by job.

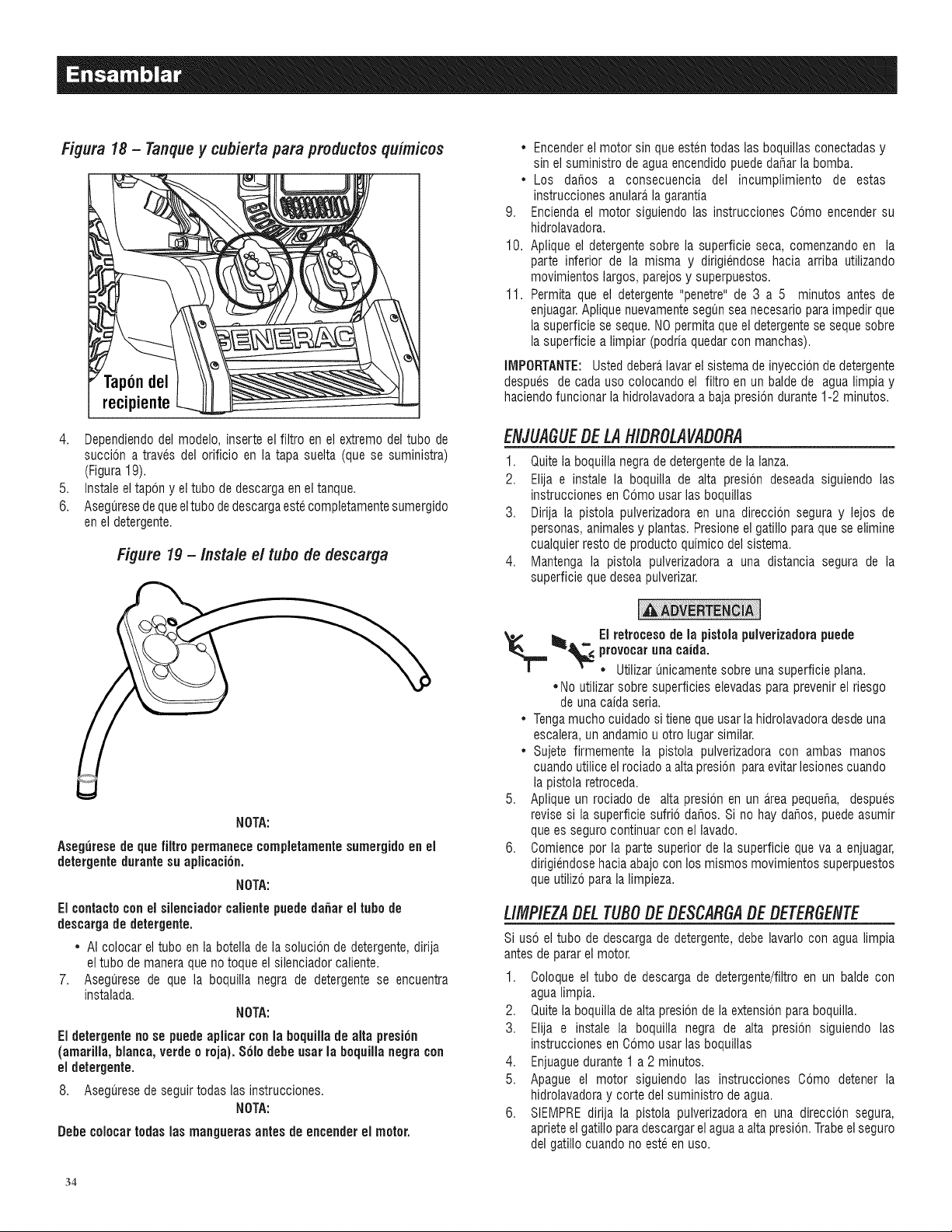

Figure 18 - Chemical Tank & Cover

Container

Cap

4. Dependingon model, insert filter on end of siphoning tube

throughthe hole in the loose cap (supplied) (Figure19).

5. Install cap andsiphoningtube onto tank.

6. Make sure siphoning tube remains fully submerged into

detergent.

Figure lg - Install Siphoning Tube

NOTE:

Make surethe filter remainsfully submergedin detergent

while applying detergent.

NOTE:

Contactwith the hotmuffler can damage detergent siphoning

tube.

* When inserting the siphon into a detergent solution bottle, route

the tube so as to keep it from inadvertently contacting the hot

muffler.

Make sure black detergent nozzle is installed.

NOTE:

Detergent cannotbe applied withthe highpressurenozzle

(Yellow,White,Greenor Red). Only use the Black nozzlewith

detergent.

8. Confirm set-up instructions have beenfollowed.

NOTE:

Youmustattachall hosesbefore youstart the engine.

* Startingtheenginewithoutallthehosesconnectedandwithoutthe

waterturnedONwill damagethe pump.

* Damageto equipmentresultingfromfailureto followthisinstruction

willvoidwarranty.

9. Start enginefollowing instructions How to Start Your Power

Washer.

10. Apply detergent to a dry surface, starting at lower portion

of area to be washed and work upward using long, even,

overlappingstrokes.

11. Allow detergentto "soak in" for 3-5 minutes before washing

and rinsing. Reapply as needed to prevent surface from

drying. DO NOT allow detergent to dry on surface being

cleaned(preventsstreaking).

IMPORTANT:Youmust flush the detergentsiphoningsystem after

each use by placing the filter into a bucket of cleanwater,then run

the powerwasher in low pressurefor 1-2 minutes.

POWERWASHERRINSING

1. Removeblackdetergentnozzlefrom lance.

2. Select and install desired high pressure nozzle following

instructions Howto Use Nozzles.

3. Point spray gun in safe direction and away from people,

animals and plants. Squeezetrigger to flush any remaining

chemical from system.

4. Keepspraygun a safe distancefrom areayou planto spray.

_ _ Kickback from spraygun can causeyouto fall.

* Useonlyon a levelsurface.

* Donot useon elevatedsurfaceto preventthe risk

of a seriousfall.

* Beextremelycarefulif you must usethe powerwasherfrom a

ladder,scaffolding,or anyothersimilarlocation.

* Firmlygraspspraygunwith bothhandswhenusinghighpressure

sprayto avoidinjurywhenspraygunkicksback.

5. Apply a high pressurespray to a small area and then check

surface for damage. If no damageis found, you can assume

it is okay to continuerinsing.

6. Start at top of area to be rinsed, working down with same

overlappingstrokesas you usedfor cleaning.

CLEANINGDETERGENTSIPHONINGTUBE

If you used the detergent siphoning tube, you must flush it with

clean water beforestoppingthe engine.

1. Place detergentsiphoning tube/filter in a bucket full of clean

water.

2. Removehigh pressurenozzlefrom nozzle extension.

3. Selectandinstall blackdetergentnozzlefollowing instructions

How to Use Nozzles.

4. Flushfor 1-2 minutes.

5. Shut off engine following instructions How to Stop Power

Washerand turn off water supply.

6. ALWAYSpoint spray gun in a safe direction, squeezespray

gun trigger to release retained high water pressure. Engage

trigger lock when not in use.

IMPORTANT:Sprayguntrapshighwaterpressure,evenwhen

engineisstoppedandwaterisdisconnected.

:_ The highpressurestreamof water that this equipment

producescan cutthroughskinand its underlying

tissues,leadingto seriousinjury and possible

amputation.Spray guntraps high water pressure,even

whenengineis stoppedand water is disconnected,

whichcan cause injury.

• Keephighpressurehoseconnectedto pumpandspraygunwhile

systemis pressurized.

• ALWAYSpointspraygun in safe direction,andsqueezespray

guntriggerto releasehighpressure,everytime you stop engine.

Engagetriggerlockwhennotin use.

OPERATION

If you haveany problemsoperatingyour power washer,pleasecall

Generaccustomer service at 1-888-436-3722.

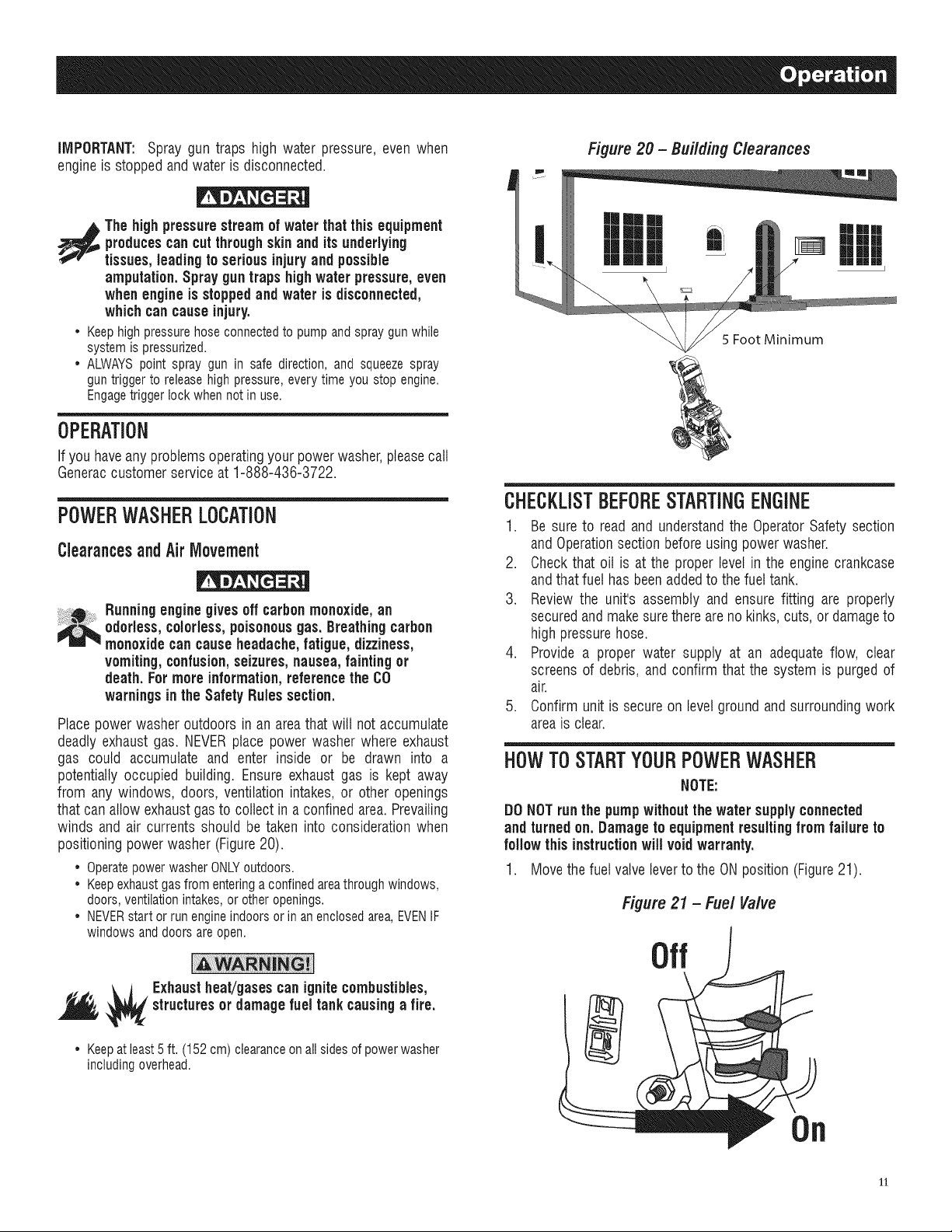

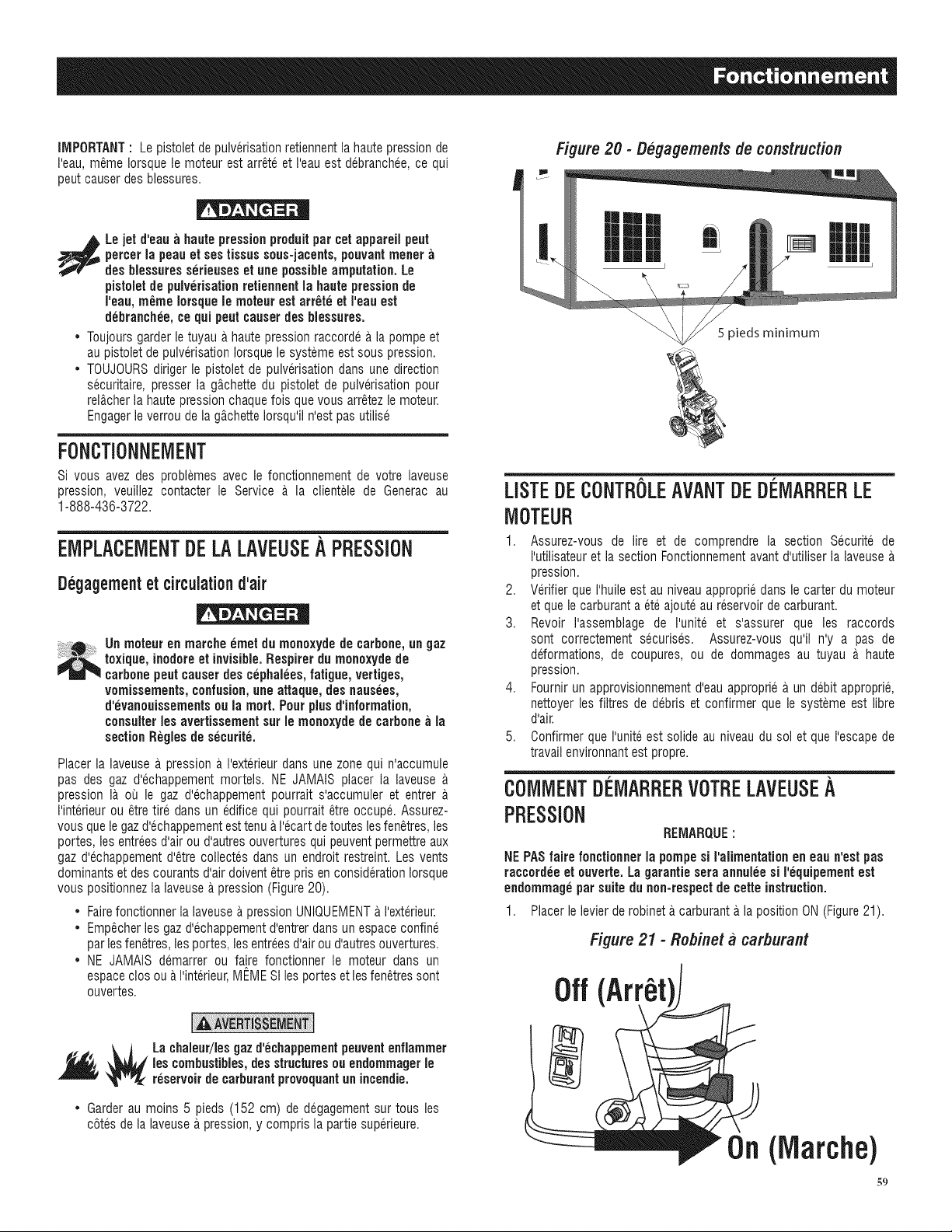

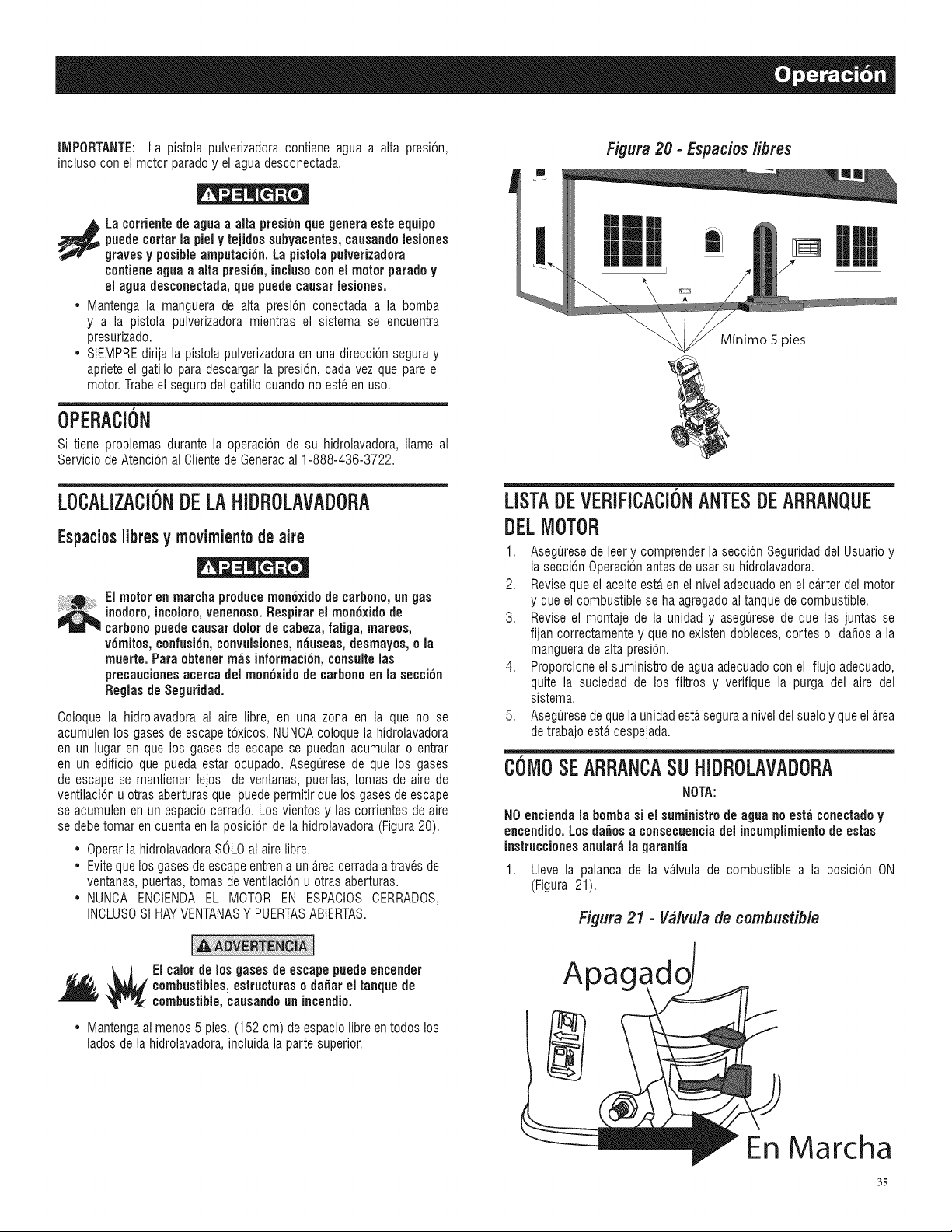

POWER WASHER LOCATION

ClearancesandAir Movement

Running enginegives off carbonmonoxide,an

odorless,colorless,poisonousgas. Breathing carbon

monoxidecan causeheadache,fatigue, dizziness,

vomiting,confusion,seizures,nausea,faintingor

death. For more information,reference the CO

warnings in the Safety Rules section.

Place power washer outdoors in an areathat will not accumulate

deadly exhaust gas. NEVERplace power washer where exhaust

gas could accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is kept away

from any windows, doors, ventilation intakes, or other openings

that can allow exhaustgasto collect in a confined area. Prevailing

winds and air currents should be taken into considerationwhen

positioningpower washer (Figure20).

• OperatepowerwasherONLYoutdoors.

• Keepexhaustgasfrom enteringaconfinedareathroughwindows,

doors,ventilationintakes,orotheropenings.

• NEVERstartorrun engineindoorsor inanenclosedarea,EVENIF

windowsanddoorsareopen.

_ Exhaustheat/gases can ignite combustibles,

structuresor damage fuel tank causinga fire.

• Keepat least 5 ft. (152 cm) clearanceon all sides of power washer

including overhead.

Figure20 - Building Clearances

||i

5 Foot Minimum

CHECKLISTBEFORESTARTINGENGINE

1. Be sure to read and understandthe OperatorSafety section

and Operationsection before using power washer.

2. Check that oil is at the proper level in the engine crankcase

andthat fuel has been added to the fuel tank.

3. Review the unit's assembly and ensure fitting are properly

securedandmakesurethere are nokinks, cuts, or damageto

high pressurehose.

4. Provide a proper water supply at an adequateflow, clear

screens of debris, and confirm that the system is purged of

air.

5. Confirm unit is secure on levelground and surroundingwork

areais clear.

HOW TO STARTYOUR POWER WASHER

NOTE:

DONOTrun the pumpwithout the water supplyconnected

andturnedon. Damage to equipment resultingfrom failure to

follow this instructionwill voidwarranty.

1. Movethe fuel valve leverto the ON position (Figure21).

Figure 21 - Fue/ Va/ve

Off

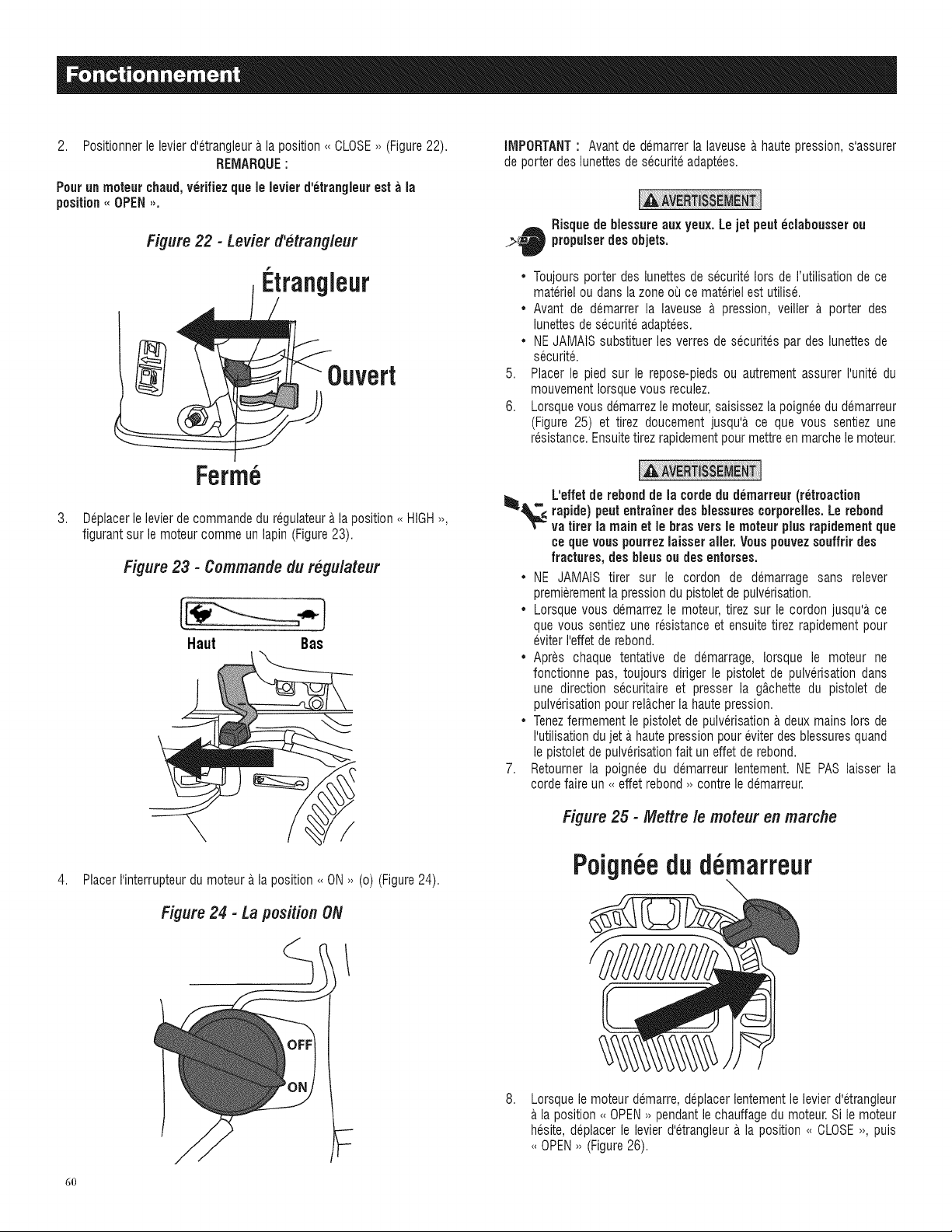

2. Move chokeleverto "CLOSE"position (Figure22).

NOTE:

For a warm engine, be surethe chokeleveris inthe "OPEN"

position.

Figure22 - Choke Lever

Open

Move throttle control lever to "HIGH" position, shown on

engineas a rabbit (Figure23).

Figure 23 - Throttle Control

High Low

IMPORTANT: Beforestarting the power washer, be sure you are

wearing adequatesafetygoggles.

Risk of eye injury.Spraycan splashback or propel

'>_0 objects.

Alwayswear safetygoggleswhen usingthis equipmentor in

vicinityof equipmentin use.

Beforestarting the power washer,be sure you are wearing

adequatesafetygoggles.

NEVERsubstitutesafetyglassesfor safetygoggles.

Placefoot onfootpad or otherwise secureunit from movement

when pulling recoil.

When starting the engine, grasp starter grip handle (Figure

25) and pull slowly until you feel some resistance.Then pull

rapidly to start engine.

Starter cordkickback (rapidretraction)can result in

bodily injury.Kickback will pull handand arm toward

enginefaster thanyoucan let go. Broken bones,

fractures, bruises, or sprainscouldresult.

* NEVERpullstartercordwithoutfirstrelievingspraygunpressure.

* Whenstartingengine,pullcord slowlyuntil resistanceis felt and

thenpullrapidlyto avoidkickback.

* Aftereachstartingattempt,whereenginefailsto run,alwayspoint

sprayguninsafedirectionandsqueezesprayguntriggerto release

highpressure.

Firmlygraspspraygunwith bothhandswhenusinghighpressure

sprayto avoidinjurywhenspraygunkicksback.

Returnstarter grip handleslowly.DONOTlet rope"snap back"

againststarter.

Figure25 - Starting the Engine

StarterHandle

Turnthe engineswitch to the "ON" position (Figure24).

Figure24 - The ONPosition

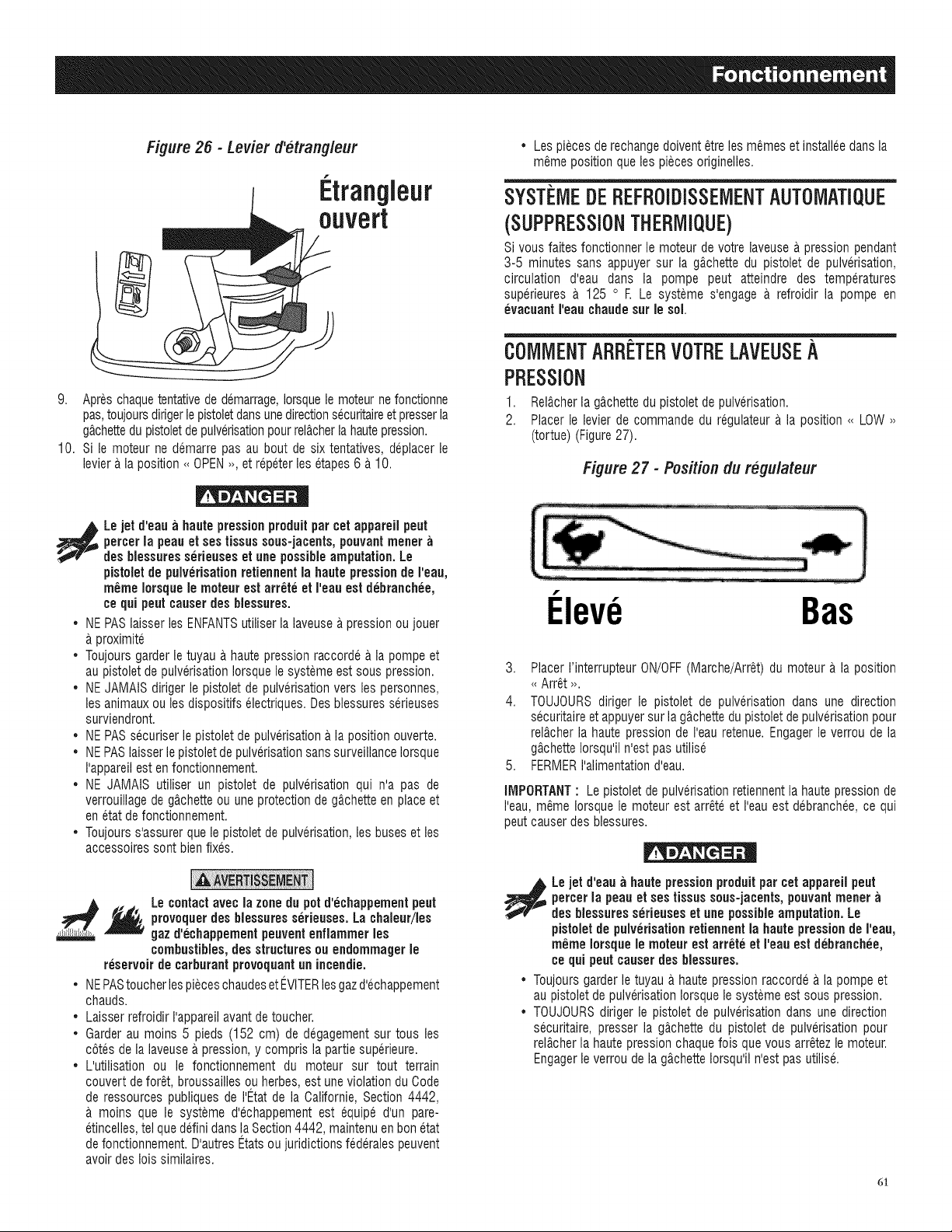

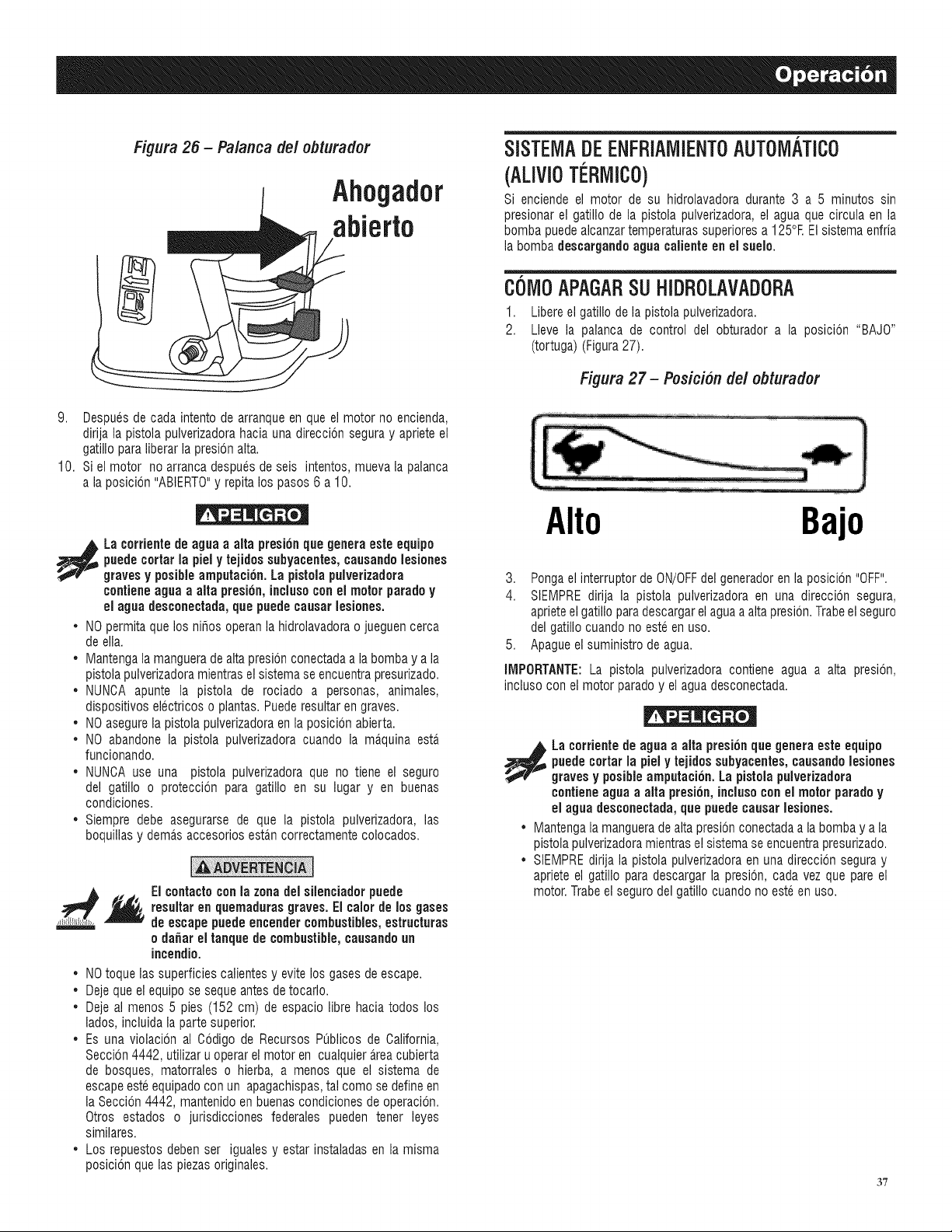

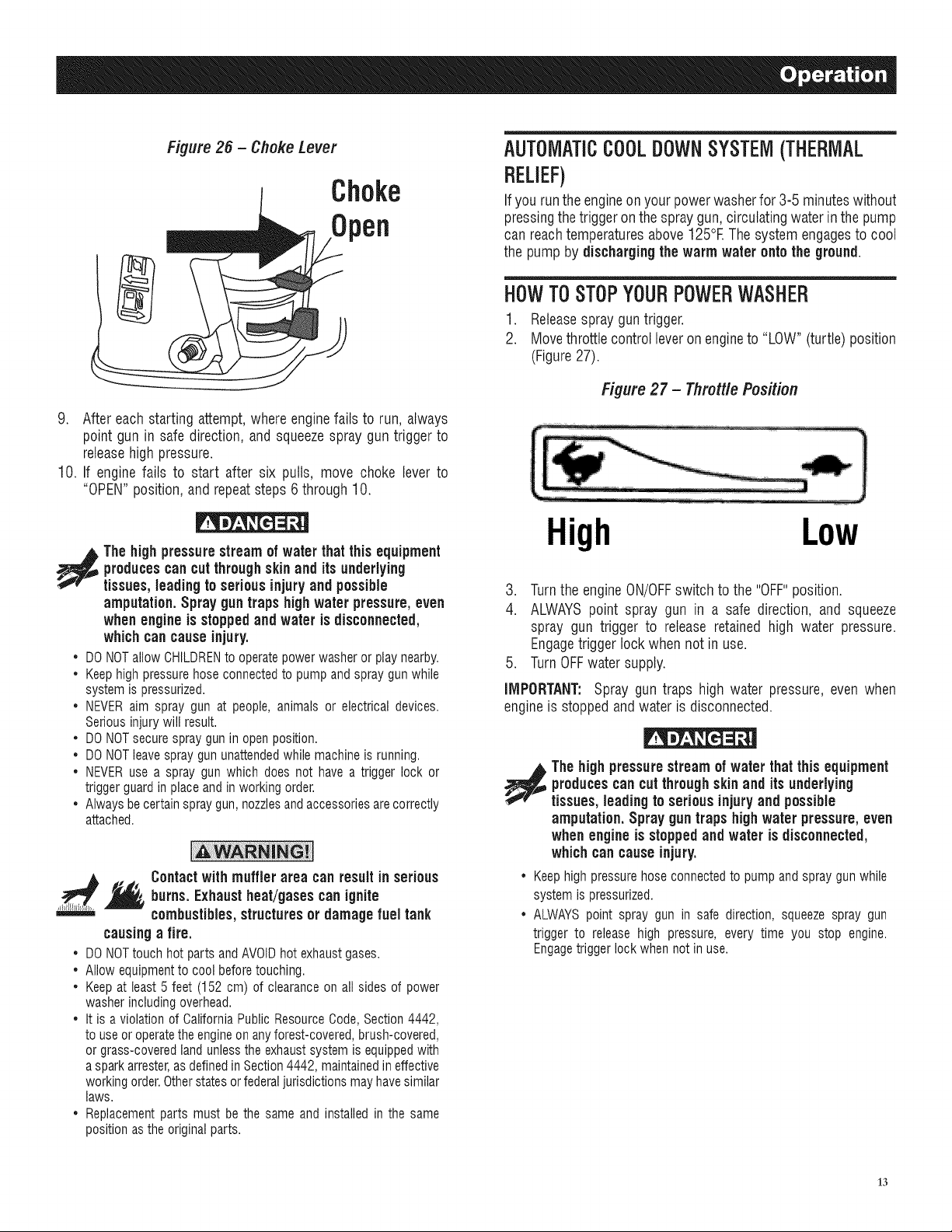

8. When engine starts, slowly move choke lever to "OPEN"

position as enginewarms. If enginefalters, move chokelever

to "CLOSE"position,then to "OPEN"position (Figure26).

9. After each starting attempt, where enginefails to run, always

point gun in safe direction, and squeezespray gun trigger to

releasehigh pressure.

10. If engine fails to start after six pulls, move choke lever to

"OPEN" position,and repeatsteps 6 through 10.

The highpressurestreamof water that this equipment

producescan cutthroughskin and its underlying

tissues,leadingto seriousinjury and possible

amputation.Spray guntraps high water pressure,even

whenengineis stoppedand water is disconnected,

whichcan cause injury.

, DONOTallowCHILDRENto operatepowerwasheror playnearby.

* Keephigh pressurehoseconnectedto pumpand spraygunwhile

systemis pressurized.

* NEVERaim spraygun at people,animalsor electricaldevices.

Seriousinjurywill result.

* DONOTsecurespraygunin openposition.

* DONOTleavespraygununattendedwhilemachineis running.

* NEVERuse a spraygunwhich doesnot havea triggerlockor

triggerguardin placeandin workingorder.

* Alwaysbecertainspraygun,nozzlesandaccessoriesarecorrectly

attached.

Contactwith mufflerarea can resultin seriousburns.Exhaustheat/gasescan ignite

combustibles,structuresor damage fuel tank

causinga fire.

* DONOTtouchhotpartsandAVOIDhotexhaustgases.

* Allowequipmentto coolbeforetouching.

* Keepat least5 feet (152 cm) of clearanceon all sidesof power

washerincludingoverhead.

* It is a violationof CaliforniaPublicResourceCode,Section4442,

to useoroperatetheengineon anyforest-covered,brush-covered,

orgrass-coveredlandunlesstheexhaustsystemis equippedwith

asparkarrester,asdefinedin Section4442,maintainedineffective

workingorder.Otherstatesorfederaljurisdictionsmayhavesimilar

laws.

* Replacementpartsmust be the sameand installedin the same

positionasthe originalparts.

AUTOMATICCOOLDOWNSYSTEM(THERMAL

RELIEF)

If you run the engine on your power washer for 3-5 minutes without

pressing the trigger on the spray gun, circulating water in the pump

can reach temperatures above 125°E The system engages to cool

the pump by discharging the warm water onto the ground.

HOWTOSTOPYOURPOWERWASHER

1. Release spray gun trigger.

2. Move throttle control lever on engine to "LOW" (turtle) position

(Figure 27).

Figure 27- ThmtUe Position

High Low

3. Turnthe engineON/OFFswitch to the "OFF"position.

4. ALWAYSpoint spray gun in a safe direction, and squeeze

spray gun trigger to release retained high water pressure.

Engagetrigger lock when not in use.

5. TurnOFFwater supply.

IMPORTANT: Spray gun traps high water pressure, even when

engineis stopped and water is disconnected.

The highpressurestreamof water that this equipment

producescan cutthroughskin and its underlying

tissues,leadingto seriousinjury and possible

amputation. Spray guntrapshigh water pressure,even

whenengineis stoppedand water is disconnected,

whichcan cause injury.

* Keephigh pressurehose connectedto pump and spray gun while

system is pressurized.

* ALWAYSpoint spray gun in safe direction, squeeze spray gun

trigger to release high pressure, every time you stop engine.

Engagetrigger lock when not in use.

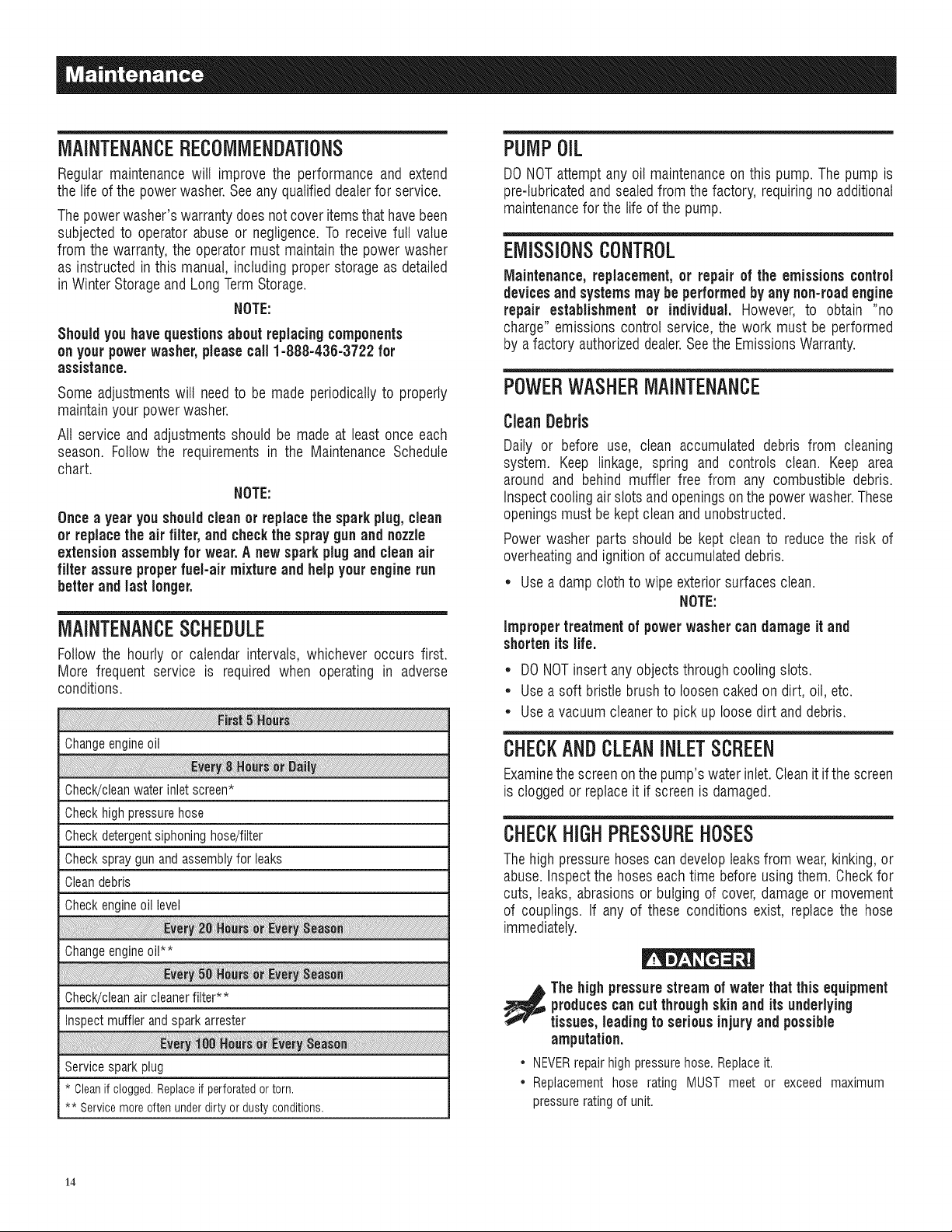

MAINTENANCERECOMMENDATIONS

Regular maintenance wilt improve the performance and extend

the life of the powerwasher. See any qualifieddealerfor service.

The powerwasher's warranty doesnot cover itemsthat havebeen

subjected to operator abuse or negligence. To receive full value

from the warranty, the operator must maintain the power washer

as instructed in this manual, including proper storage as detailed

in WinterStorageand Long TermStorage.

NOTE:

Should youhavequestions aboutreplacingcomponents

on your powerwasher, pleasecall 1-888-436-3722 for

assistance.

Some adjustmentswill needto be made periodicallyto properly

maintainyour power washer.

All service and adjustments should be made at least once each

season. Follow the requirements in the Maintenance Schedule

chart.

NOTE:

Once a year you shouldcleanor replacethe sparkplug, clean

or replace the air filter, and checkthe spraygun and nozzle

extension assemblyfor wear. A new sparkplug and clean air

filter assure properfuel-air mixtureand help your engine run

better and last longer.

MAINTENANCESCHEDULE

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse

conditions.

Changeengineoil

Check!cleanwaterinletscreen*

Checkhighpressurehose

Checkdetergentsiphoninghose/filter

Checkspraygunandassemblyfor leaks

Cleandebris

Checkengineoil level

Changeengineoil**

Check/cleanair cleanerfilter**

Inspectmufflerand spark arrester

Servicespark plug

* Cleanif clogged. Replaceif perforated ortorn.

** Service moreoften under dirty or dusty conditions.

PUMPOIL

DONOTattemptany oil maintenanceon this pump. The pump is

pre-lubricatedand sealedfrom the factory, requiringno additional

maintenancefor the life of the pump.

EMISSIONSCONTROL

Maintenance,replacement,or repair of the emissions control

devicesand systemsmaybe performedby any non-roadengine

repair establishment or individual. However, to obtain "no

charge" emissions control service, the work must be performed

by afactory authorizeddealer.Seethe EmissionsWarranty.

POWER WASHER MAINTENANCE

CleanDebris

Daily or before use, clean accumulated debris from cleaning

system. Keep linkage, spring and controls clean. Keep area

around and behind muffler free from any combustible debris.

Inspectcooling air slots and openingson the power washer.These

openingsmust be keptclean and unobstructed.

Power washer parts should be kept clean to reduce the risk of

overheatingand ignition of accumulated debris.

• Use a damp cloth to wipe exterior surfaces clean.

NOTE:

impropertreatment of powerwashercan damage it and

shortenits life.

• DONOTinsert any objects through cooling slots.

• Use a soft bristle brush to loosen caked on dirt, oil, etc.

• Use a vacuum cleanerto pick up loose dirt and debris.

CHECKANDCLEANINLETSCREEN

Examinethe screen on the pump's water inlet. Cleanit if the screen

is clogged or replaceit if screen is damaged.

CHECKHIGHPRESSUREHOSES

The high pressurehosescan developleaksfrom wear,kinking, or

abuse.Inspect the hoses each time before usingthem. Checkfor

cuts, leaks, abrasions or bulging of cover,damage or movement

of couplings. If any of these conditions exist, replace the hose

immediately.

Thehighpressurestream of water that this equipment

producescan cut throughskin and its underlying

tissues,leadingto seriousinjuryand possible

amputation.

• NEVERrepair high pressurehose. Replaceit.

• Replacement hose rating MUST meet or exceed maximum

pressure ratingof unit.

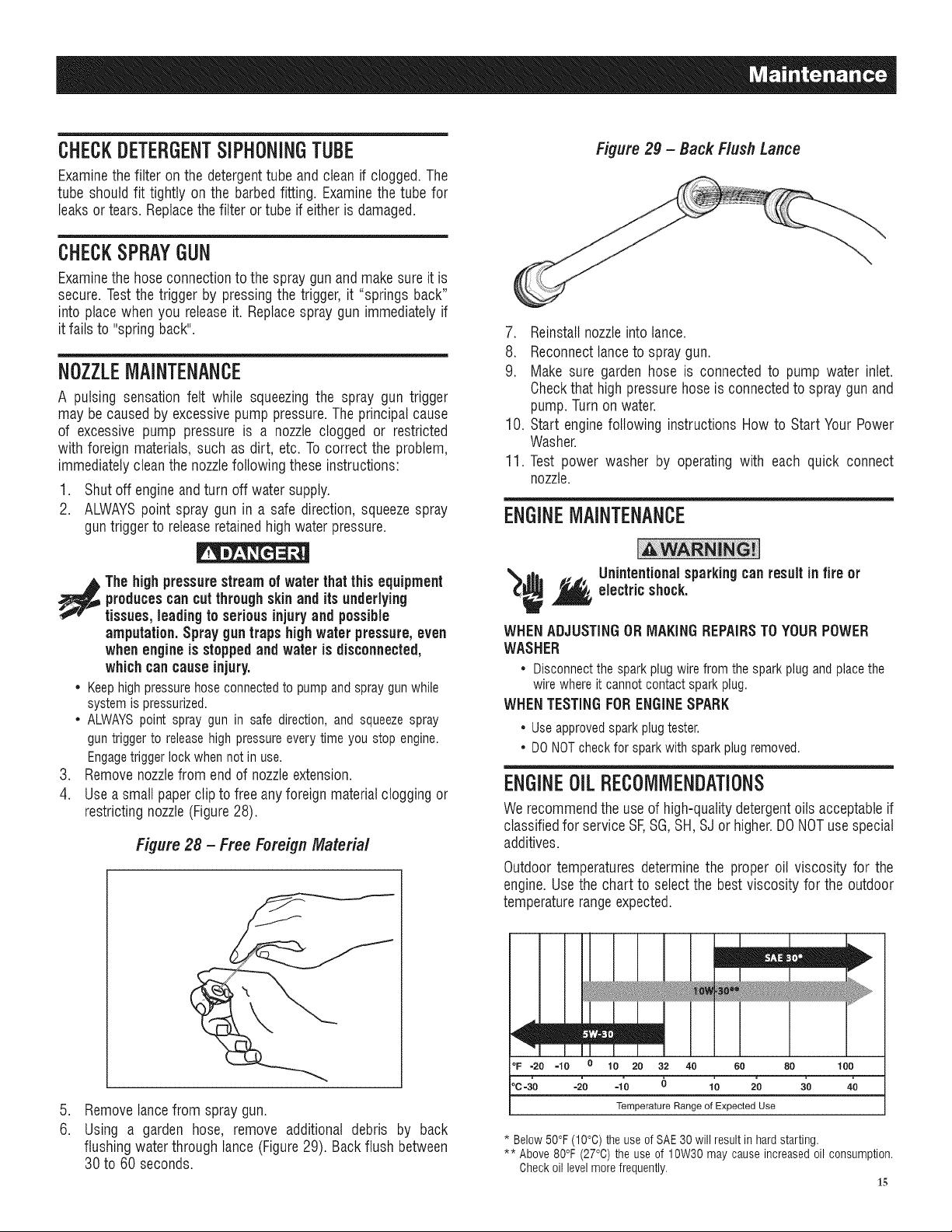

CHECKDETERGENTSiPHONiNGTUBE

Examinethe filter on the detergenttube and clean if clogged. The

tube should fit tightly on the barbed fitting. Examinethe tube for

leaks or tears. Replacethe filter or tube if either is damaged.

CHECKSPRAYGUN

Examinethe hose connectionto the spray gun and make sure it is

secure. Test the trigger by pressing the trigger, it "springs back"

into place when you releaseit. Replacespray gun immediately if

it fails to "spring back".

NOZZLEMAINTENANCE

A pulsing sensation felt while squeezingthe spray gun trigger

may becaused by excessivepump pressure.The principal cause

of excessive pump pressure is a nozzle clogged or restricted

with foreign materials,such as dirt, etc. To correct the problem,

immediatelycleanthe nozzlefollowing these instructions:

1. Shut off engineand turn off water supply.

2. ALWAYSpoint spray gun in a safe direction, squeezespray

gun trigger to releaseretainedhighwater pressure.

The highpressurestream of water thatthis equipment

producescan cutthroughskinand its underlying

tissues,leadingto seriousinjuryand possible

amputation.Spray gun traps high water pressure,even

whenengine is stoppedand water is disconnected,

which can causeinjury.

* Keephighpressurehoseconnectedto pumpandspraygunwhile

systemis pressurized.

* ALWAYSpoint spraygun in safe direction,and squeezespray

guntriggerto releasehighpressureeverytimeyou stopengine.

Engagetriggerlockwhennot in use.

3. Removenozzlefrom endof nozzleextension.

4. Use asmall paperclip to free anyforeign materialclogging or

restricting nozzle(Figure28).

Figure 28 - Free Foreign Material

Figure29 - Back FlushLance

7. Reinstallnozzleinto lance.

8. Reconnectlanceto spray gun.

9. Make sure garden hose is connected to pump water inlet.

Checkthat high pressurehose is connectedto spray gun and

pump.Turn on water.

10. Start enginefollowing instructions How to Start Your Power

Washer.

11. Test power washer by operating with each quick connect

nozzle.

ENGINEMAINTENANCE

_r Unintentional sparkingcan resultin fire or

eJectricshock.

WHENADJUSTINGORMAKINGREPAIRSTO YOURPOWER

WASHER

* Disconnectthe sparkplugwirefromthe sparkplugandplacethe

wirewhereit cannotcontactsparkplug.

WHENTESTINGFORENGINESPARK

* Useapprovedsparkplugtester.

* DONOTcheckfor sparkwithsparkplugremoved.

ENGINEOILRECOMMENDATIONS

We recommendthe useof high-qualitydetergentoils acceptableif

classifiedfor service SF,SG,SH, SJ or higher.DONOTuse special

additives.

Outdoor temperatures determine the proper oil viscosity for the

engine. Use the chart to select the best viscosity for the outdoor

temperaturerangeexpected.

5. Removelancefrom spraygun.

6. Using a garden hose, remove additional debris by back

flushing waterthrough lance (Figure29). Back flush between

30 to 60 seconds.

| zmm

°F -20 =10 0 10 20 32 40 60

ocio -_'o -10 6 lo 2'o

Temperature Range of Expected Use

* Below 50°F (10°C) the use of SAE 30 will result in hard starting.

** Above 80°F (27°C) the use of 10W30 may cause increased oil consumption.

Check oil level more frequently.

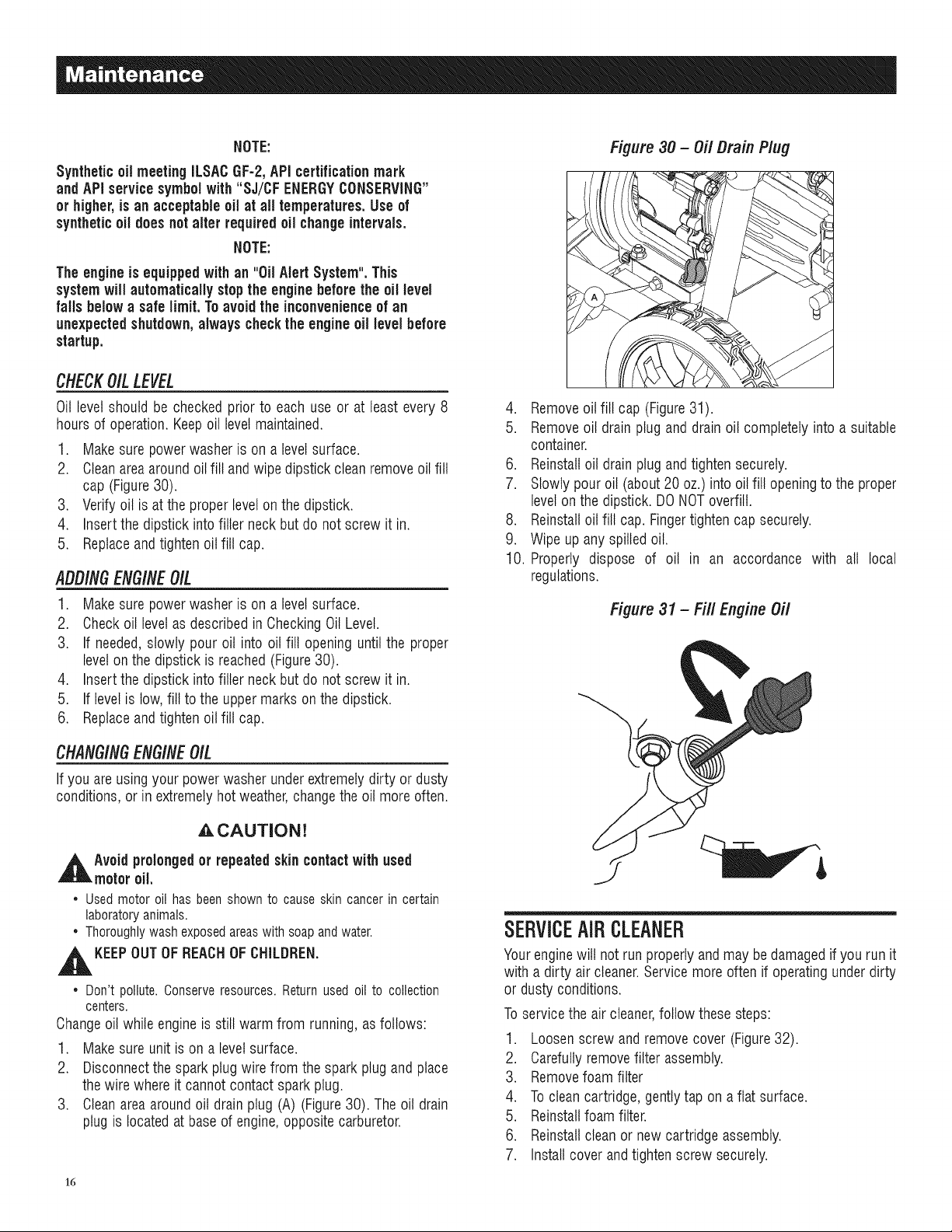

NOTE:

Synthetic oil meetingiLSACGF-2, API certificationmark

and API servicesymbolwith "SJ/CF ENERGYCONSERVING"

or higher, is an acceptable oil at all temperatures.Use of

syntheticoil doesnotalter requiredoil changeintervals.

NOTE:

Theengine is equippedwith an "0il Alert System". This

systemwill automatically stopthe engine before the oil level

falls below a safe limit.Toavoidthe inconvenienceof an

unexpected shutdown,always checkthe engine oil levelbefore

startup.

CHECK OILLEVEL

Oil level should be checked prior to each use or at least every 8

hours of operation.Keep oil level maintained.

1. Makesure powerwasher is on a levelsurface.

2. Cleanareaaroundoil fill and wipe dipstick clean removeoil fill

cap (Figure30).

3. Verifyoil is at the properlevel onthe dipstick.

4. Insert the dipstick into filler neck but do not screw it in.

5. Replaceandtighten oil fill cap.

ADDINGENGINEOIL

1. Makesure powerwasher is on a levelsurface.

2. Checkoil level as describedin CheckingOil Level.

3. If needed,slowly pour oil into oil fill opening until the proper

level onthe dipstick is reached(Figure30).

4. Insert the dipstick into filler neck but do not screw it in.

5. If levelis tow,fill to the uppermarks onthe dipstick.

6. Replaceandtighten oil fill cap.

CHANG/NGENG/NEOIL

If you are usingyour power washer underextremelydirty or dusty

conditions,or in extremelyhot weather,changethe oil more often.

ACAUTION!

,_ Avoid prolongedor repeatedskin contactwith used

motoroil.

• Usedmotoroil hasbeenshownto causeskin cancerin certain

laboratoryanimals.

• Thoroughlywashexposedareaswithsoapandwater.

,_ KEEP OUT OF REACH OF CHILDREN,

• Don't pollute.Conserveresources.Returnusedoil to collection

centers.

Changeoil while engine is still warm from running, as follows:

1. Makesure unit is on a levelsurface.

2. Disconnectthe sparkplug wire from the spark plugand place

the wire where it cannot contactspark plug.

3. Cleanareaaround oil drain plug (A) (Figure30). The oil drain

plug is locatedat base of engine,opposite carburetor.

Figure30 - Oil Drain Plug

4. Removeoil fill cap (Figure31).

5. Removeoil drain plug anddrain oil completely into a suitable

container.

6. Reinstalloil drain plug andtighten securely.

7. Slowly pour oil (about 20 oz.) into oilfill openingto the proper

level onthe dipstick. DONOToverfill.

8. Reinstalloil fill cap. Fingertighten cap securely.

9. Wipe up any spilled oil.

10. Properly dispose of oil in an accordance with all local

regulations.

Figure31 - Fill EngineOff

SERVICEAIRCLEANER

Yourenginewill not run properly and may be damagedif you run it

with a dirty air cleaner.Servicemore often if operatingunderdirty

or dusty conditions.

To servicethe air cleaner,follow these steps:

1. Loosen screw and removecover (Figure32).

2. Carefullyremovefilter assembly.

3. Removefoam filter

4. To cleancartridge, gentlytap on a flat surface.

5. Reinstallfoam filter.

6. Reinstallclean or new cartridgeassembly.

7. Install cover andtightenscrew securely.

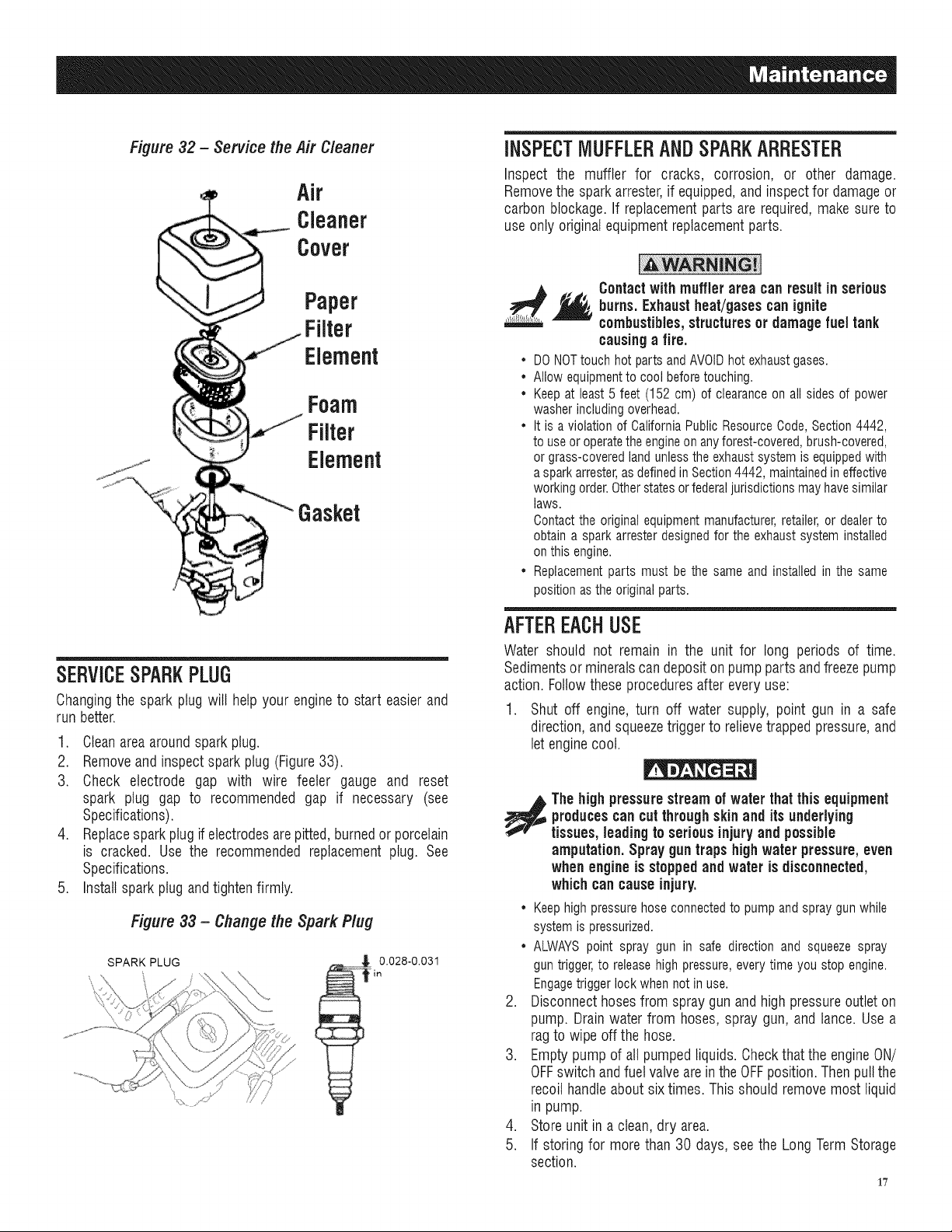

Figure 32 - Service the Air Cleaner

Air

Cleaner

Cover

Paper

Filter

Element

Foam

Filter

Element

Gasket

SERVICESPARKPLUG

Changingthe spark plug will help your engineto start easier and

run better.

1. Cleanareaaroundspark plug.

2. Removeandinspect spark plug (Figure33).

3. Check electrode gap with wire feeler gauge and reset

spark plug gap to recommended gap if necessary (see

Specifications).

4. Replacespark plug if electrodesare pitted, burnedor porcelain

is cracked. Use the recommended replacement plug. See

Specifications.

5. Install spark plugand tightenfirmly.

Figure 33 - Change the Spark Plug

SPARKPLUG

iNSPECTMUFFLERANDSPARKARRESTER

Inspect the muffler for cracks, corrosion, or other damage.

Removethe sparkarrestor,if equipped,andinspect for damageor

carbon blockage.If replacementparts are required,make sure to

use only originalequipment replacementparts.

Contactwith muffler area can resultin serious

burns.Exhaustheat/gasescan ignite

combustibles,structuresor damagefuel tank

causinga fire.

, DONOTtouchhotpartsandAVOIDhotexhaustgases.

* Allowequipmentto coolbeforetouching.

* Keepat least5 feet (152 cm) of clearanceon all sidesof power

washerincludingoverhead.

* It is a violationof CaliforniaPublicResourceCode,Section4442,

to useoroperatetheengineon anyforest-covered,brush-covered,

orgrass-coveredlandunlesstheexhaustsystemis equippedwith

asparkarrester,asdefinedin Section4442,maintainedin effective

workingorder.Otherstatesorfederaljurisdictionsmayhavesimilar

laws.

Contactthe originalequipmentmanufacturer,retailer,or dealerto

obtaina sparkarresterdesignedfor the exhaustsysteminstalled

onthisengine.

* Replacementpartsmust be the sameand installedin the same

positionasthe originalparts.

AFTEREACHUSE

Water should not remain in the unit for long periods of time.

Sedimentsor mineralscan deposit on pump parts andfreeze pump

action. Followthese proceduresafter every use:

1. Shut off engine, turn off water supply, point gun in a safe

direction, and squeezetriggerto relievetrapped pressure,and

let enginecool.

The highpressurestreamof water that this equipment

producescan cutthroughskin and its underlying

tissues,leadingto seriousinjury and possible

amputation.Spray guntraps high water pressure,even

whenengineis stoppedand water is disconnected,

whichcan cause injury.

, Keephigh pressurehoseconnectedto pumpand spraygunwhile

systemis pressurized.

* ALWAYSpoint spray gun in safe directionand squeezespray

guntrigger,to releasehighpressure,everytimeyou stop engine.

Engagetriggerlockwhennotin use.

2. Disconnecthosesfrom spray gunand high pressureoutleton

pump. Drainwater from hoses, spray gun, and lance. Usea

ragto wipe off the hose.

3. Empty pump of all pumpedliquids. Checkthat the engineON/

OFFswitch and fuel valve are in the OFFposition. Thenpullthe

recoil handleabout six times. This should remove most liquid

in pump.

4. Store unit in a clean,dry area.

5. If storing for more than 30 days, see the Long Term Storage

section.

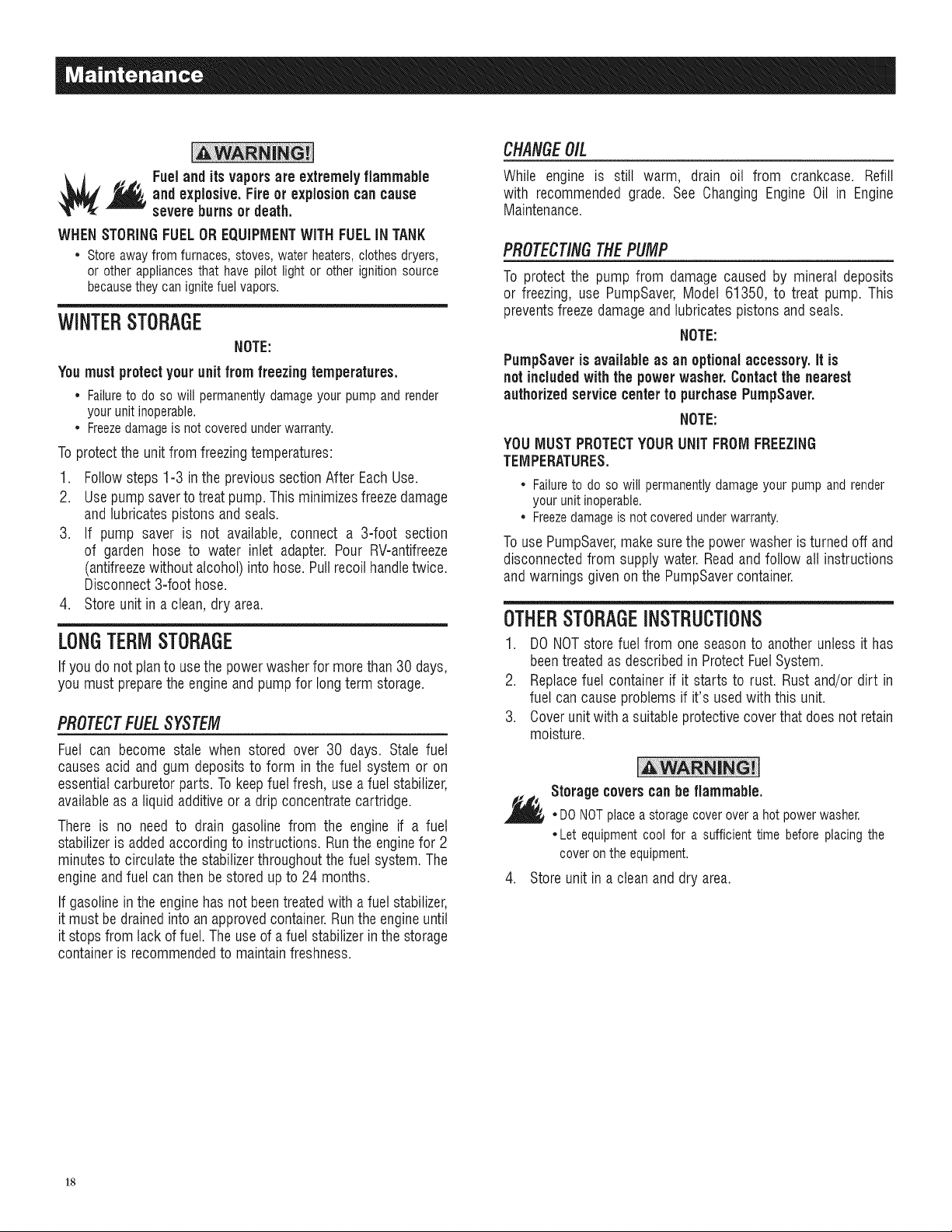

Fueland its vaporsare extremelyflammable

and explosive. Fire or explosion can cause

severeburnsor death.

WHENSTORINGFUELOREQUIPMENTWiTH FUELiN TANK

• Storeawayfromfurnaces,stoves,waterheaters,clothesdryers,

or otherappliancesthat havepilot light or otherignitionsource

becausetheycanignitefuelvapors.

WINTERSTORAGE

NOTE:

Youmustprotectyourunitfrom freezing temperatures.

• Failureto do so will permanentlydamageyourpumpandrender

yourunitinoperable.

• Freezedamageis not coveredunderwarranty.

To protectthe unit from freezingtemperatures:

1. Followsteps 1-3 inthe previoussection After EachUse.

2. Usepump saverto treat pump.This minimizesfreezedamage

and lubricatespistons andseals.

3. If pump saver is not available, connect a 3-foot section

of garden hose to water inlet adapter. Pour RV-antifreeze

(antifreezewithout alcohol) into hose. Pull recoil handletwice.

Disconnect3-foot hose.

4. Store unit in a clean,dry area.

LONGTERM STORAGE

If you do not planto use the power washer for morethan 30 days,

you must preparethe engine and pump for long term storage.

PROTECTFUELSYSTEM

Fuel can become stale when stored over 30 days. Stale fuel

causes acid and gum deposits to form in the fuel system or on

essentialcarburetorparts. Tokeep fuel fresh, use a fuel stabilizer,

availableas a liquidadditive or a drip concentratecartridge.

There is no need to drain gasoline from the engine if a fuel

stabilizeris addedaccording to instructions. Runthe enginefor 2

minutes to circulate the stabilizerthroughout the fuel system. The

engineand fuel can then be stored up to 24 months.

If gasolinein the enginehas not been treatedwith a fuel stabilizer,

it must bedrained into an approvedcontainer.Runthe engine until

it stops from lack of fuel. The use of a fuel stabilizerin the storage

containeris recommendedto maintain freshness.

CHANGEOIL

While engine is still warm, drain oil from crankcase. Refill

with recommended grade. See Changing Engine Oil in Engine

Maintenance.

PROTECtiNGTHEPUMP

To protect the pump from damage caused by mineral deposits

or freezing, use PumpSaver,Model 61350, to treat pump. This

preventsfreezedamageand lubricatespistons and seals.

NOTE:

PumpSaveris available as an optional accessory,it is

notincludedwith the power washer.Contact the nearest

authorized service centerto purchasePumpSaver.

NOTE:

YOU MUSTPROTECTYOURUNiT FROMFREEZING

TEMPERATURES.

• Failureto do so will permanentlydamageyour pumpandrender

yourunitinoperable.

• Freezedamageis notcoveredunderwarranty.

To use PumpSaver,makesure the powerwasher is turned off and

disconnectedfrom supply water. Readand follow all instructions

andwarnings given onthe PumpSavercontainer.

OTHERSTORAGEiNSTRUCTiONS

1. DO NOTstore fuel from one seasonto another unless it has

beentreatedas described in Protect FuelSystem.

2. Replacefuel container if it starts to rust. Rust and/or dirt in

fuel can cause problems if it's usedwith this unit.

3. Coverunit with a suitableprotectivecover that does not retain

moisture.

Storage coverscan be flammable.

• DONOTplaceastoragecoverovera hotpowerwasher.

• Let equipmentcool for a sufficienttime beforeplacingthe

coveronthe equipment.

Store unit in a clean and dry area.

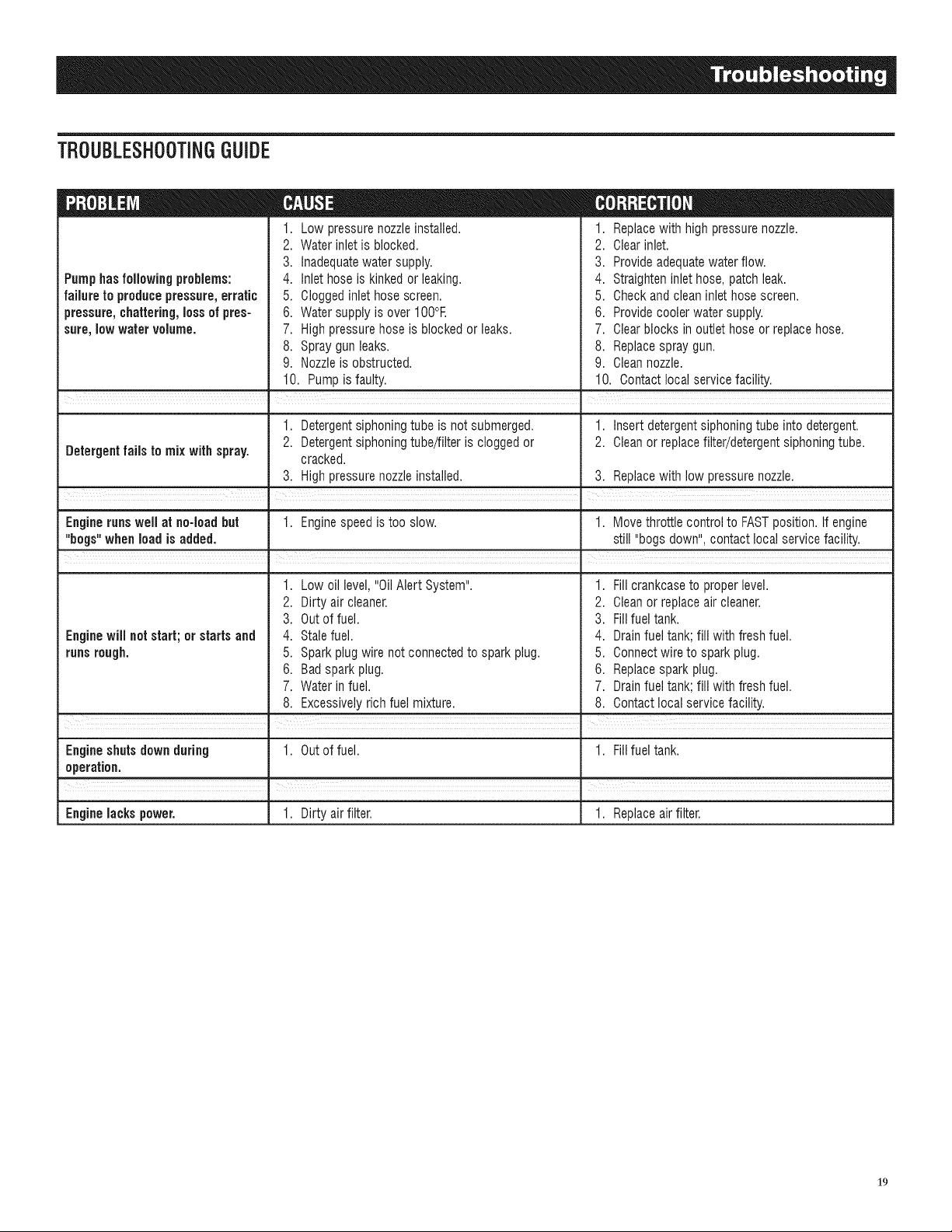

TBOUBLESHOOTiNGGUIDE

Pumphasfollowingproblems:

failuretoproducepressure,erratic

pressure,chattering,lossofpres-

sure,lowwatervolume.

1. Low pressure nozzle installed. 1. Replacewith high pressurenozzle.

2. Water inlet is blocked. 2. Clear inlet.

3. Inadequatewater supply.

4. Inlet hose is kinked or leaking.

5. Clogged inlet hose screen.

6. Water supplyis over lO0°E

7. High pressure hose is blocked or leaks.

8. Spray gun leaks.

9. Nozzleis obstructed.

10. Pump is faulty.

3. Provide adequatewater flow.

4. Straighteninlet hose, patch leak.

5. Check and cleaninlet hose screen.

6. Provide cooler water supply.

7. Clear blocks in outlet hose or replacehose.

8. Replacespray gun.

9. Cleannozzle.

10. Contact local servicefacility.

1. Detergentsiphoning tube is not submerged. 1. Insert detergentsiphoning tube into detergent.

2. Detergentsiphoning tube/filter is clogged or 2. Cleanor replacefilter/detergentsiphoning tube.

Detergent fails to mix with spray, cracked.

3. High pressure nozzleinstalled. 3. Replacewith low pressure nozzle.

Engine runs well at no-load but 1. Engine speed is too slow. 1. Move throttle control to FASTposition. If engine

"bogs" when load is added, still "bogs down", contact local servicefacility.

! I

Enginewill not start; or starts and

runsrough.

1. Low oil level, "OilAlert System".

2. Dirty air cleaner.

3. Out of fuel.

4. Stalefuel.

5. Spark plug wire not connectedto spark plug.

6. Bad spark plug.

7. Water infuel.

8. Excessivelyrich fuel mixture.

1. Fill crankcaseto proper level.

2. Cleanor replaceair cleaner.

3. Fillfuel tank.

4. Drain fuel tank; fill with fresh fuel.

5. Connectwire to spark plug.

6. Replacespark plug.

7. Drain fuel tank; fill with fresh fuel.

8. Contact local service facility.

Engineshutsdownduring 1. Out of fuel. 1. Fillfuel tank.

operation.

Engine lacks power. 1. Dirty air filter. 1. Replaceair filter.

U,S, EPA EMiSSiON CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLiGATiONS

The United StatesEnvironmentalProtection Agency (EPA)and GeneracPower Systems, Inc. (Generac)are pleased to explainthe Emission Control

SystemWarranty (ECSWarranty) on your new 2011 and later equipment.New equipmentthat use small spark-ignited engines must be designed, built,

andequipped to meet stringent anti-smog standardsfor the federal government.Generacwill warrant the emission control system on your equipment

for the period of time listed below provided there has beenno abuse, neglect,unapprovedmodification or improper maintenance of your equipment.

The emission control system on this equipmentincludes all components whose failure would increasethe emissions of any regulatedpollutant. These

componentsare listed in the Emissions Information section of this manual.

MANUFACTURER'S WARRANTY COVERAGE:

This ECSWarranty is validfor two years, or for the same period as specifiedin the GeneracLimited Warranty,whicheveris longer. For equipmentwith

hour meters, the warranty period is a number of hours equalto half the Useful Lifeto which the equipmentis certified, or the warranty period specified

abovein years, whichever is less. The Useful Life can befound on the EmissionControl Label on the engine.If, during such warranty period, any

emission-relatedpart on your equipment is found to be defectivein materials or workmanship, repairs or replacementwill be performed by a Generac

AuthorizedWarrantyService Dealer.

OWNER'S WARRANTY RESPONSiBiLiTiES:

As the equipmentowner, you are responsiblefor the completion of all requiredmaintenanceas listed in your factory supplied Owner's Manual.For

warranty purposes, Generacrecommendsthat you retain all receiptscovering maintenanceon your generator,but Generaccannot deny warranty

solely dueto the lack of receipts.

Youshould be aware that Generacmay deny any and/or all warranty coverage or responsibility if your equipment,or a part!component thereof, has

failed due to abuse, neglect, improper maintenance,or unapprovedmodifications.

Youare responsible for contactinga GeoeracAuthorized Warranty Dealer as soonas a problemoccurs.Thewarranty repairsshouldbe

completed in a reasonable amount of time, not to exceed 30 days.

Warranty service can be arranged by contacting either your selling dealeror a GeneracAuthorizedWarranty ServiceDealer.Tolocate the Generac

AuthorizedWarrantyService Dealernearest you, call our toll free number below, or email [email protected].

1-800-333-1322

IMPORTANTNOTE:This warranty statement explainsyour rights and obligationsunder the Emission Control System Warranty,which is providedto

you by Generacpursuantto federal law. Seealso the "GeneracLimited Warrantiesfor GeneracPower Systems, Inc.," which is enclosedherewith on a

separatesheet, also providedto you by Generac.Note that this warranty shall not apply to any incidental,consequentialor indirect damagescaused

by defects in materials or workmanship or any delayin repairor replacementof the defectivepart(s). This warranty is in place of all other warranties,

expressedor implied. Specifically, Generacmakes no other warranties as to the merchantability or fitness for a particular purpose.Any implied

warranties which areallowed by law, shall be limited in durationto the terms of the expresswarranty provided herein.Some states do not allow

limitations on how long an implied warranty lasts, so the above limitation may not applyto you.

The ECSWarranty appliesonly to the emission control system of your new equipment. Boththe ECSWarranty andthe GeneracWarranty describe

important rights and obligationswith respectto your new engine.

Warranty service can be performed only by a GeneracAuthorizedWarrantyService Facility.When requestingwarranty service, evidence must be

presentedshowingthe date of the saleto the original purchaser/owner.

If you have any questionsregardingyour warranty rights and responsibilities,you should contact Generacat the following address:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

P.O. BOX 297 * WHITEWATER, WI 53190

Part I of 2

Part No. 0J3335 Rev.C 11/11

EMiSSiON CONTROL SYSTEM WARRANTY

Emission Control System Warranty (ECSWarranty)for equipmentusing small spark-ignitedengines:

(a) Applicability: This warranty shall applyto equipmentthat uses small off-road engines.The ECSWarranty periodshall begin on the date the new

equipment is purchasedby/deliveredto its original, end-usepurchaser/ownerand shall continue for the lesserof:

(1) The period of time specified in the GeneracLimited Warranty enclosed herewith,but not less than 24 months, or

(2) For engines equippedwith hour meters, a numberof operatinghours equal to half of the engine's useful life. The usefullife is specified on the

EmissionsControl Labelon the engine.

(b) GeneralEmissionsWarranty Coverage:Generacwarrants to the original, end-use purchaser/ownerof the new engine or equipment andto each

subsequentpurchaser/ownerthat the ECSwhen installed was:

(1) Designed,built and equippedso as to conform with all applicableregulations;and

(2) Freefrom defects in materialsand workmanship which causethe failure of a warranted part at any time duringthe ECSWarranty Period.

(1) Any warranted part that is not scheduledfor replacementas requiredmaintenancein the Owner'sManualshall be warrantedfor the ECS

Warranty Period.If any such part fails during the ECSWarrantyPeriod, it shall be repairedor replaced by Generacaccording to Subsection

(4) below. Any such part repairedor replaced underthe EOSWarranty shall be warranted for the remainderof the ECSWarranty Period.

(2) Any warranted part that is scheduled only for regular inspection as specified in the Owner'sManualshall be warrantedfor the EOSWarranty

Period.A statementin the Owner's Manualto the effect of "repair or replace as necessary"shall not reducethe ECSWarranty Period.Any

such part repairedor replaced underthe ECSWarranty shall be warranted for the remainderof the ECSWarranty Period.

(3) Any warranted part that is scheduledfor replacementas required maintenancein the Owner'sManualshall be warrantedfor the period of time

prior to first scheduledreplacement point for that part. If the part fails prior to thefirst scheduled replacement,the part shall be repairedor

replacedby Generacaccording to Subsection (4) below. Any such emissions-related part repairedor replaced underthe ECSwarranty shall

be warranted for the remainderof the period prior to thefirst scheduledreplacementpoint for that part.

(4) Repairor replacementof any warranted, emissions-relatedpart underthis ECSWarrantyshall be performed at no charge to the owner at a

GeneracAuthorizedWarrantyService Facility.

(5) Notwithstandingthe provisions of subsection (4) above, warranty services or repairs must be provided at GeneracAuthorizedService

Facilities.

(6) When the engineis inspectedby a GeneracAuthorizedWarranty Service Facility,the purchaser/ownershall not be held responsiblefor

diagnostic costs if the repair is deemedwarrantable.

(7) Throughout the ECSWarrantyPeriod, Generacshall maintain a supply of warranted emission-relatedparts sufficient to meet the expected

demandfor such parts.

(8) Any Generacauthorizedand approvedemission-relatedreplacementparts may be used in the performance of any ECSWarrantymaintenance

or repairs andwill be provided without chargeto the purchaser/owner.Such use shall not reduce Generac'sEOSWarranty obligations.

(9) No modifications,other than those explicitlyapproved by Generac,may be made to the generator.Unapprovedmodifications void this ECS

Warranty and shall be sufficient ground for disallowingan EOSWarrantyclaim.

(10) Generacshall not be heldliable hereunderfor failures of any non-authorizedreplacementparts, or failures of any authorizedparts caused by

the use of non-authorizedreplacementparts.

EMiSSiON RELATED PARTS MAY iNCLUDE THE FOLLOWING (iF EQUIPPED):

1) FUELMETERINGSYSTEM 3) IGNITIONSYSTEM

A. CARBURETORAND INTERNALPARTS A. SPARKPLUGS

B. FUELTANK/CAP B. IGNITIONCOILS/MODULE

C. FUELLINES 4) AIR INJECTIONSYSTEM

D. EVAPORATIVEVENTLINES A. PULSEAIRVALVE

E. REGULATOR(GASEOUSFUELS) 5) EXHAUSTSYSTEM

2) AIR INDUCTIONSYSTEM A. CATALYST

A. INTAKEMANIFOLD B. EXHAUSTMANIFOLD

B. AIR FILTER

Part 2 of 2

Part No. 0J3335 Rev.C 11/11

GENERAC POWER SYSTEMS "TWO YEAR" LiMiTED WARRANTY

FOR POWER WASHERS

Fora periodof two yearsfrom the dateof originalsale, GeneracPowerSystems,Inc. (Generac)warrantsitsPowerWasherswill befree from defectsin materials

andworkmanshipfor the itemsandperiodset forth below.Generacwill, at itsoption, repairor replaceany part which, upon examination,inspectionandtesting

by Generacor a GeneracAuthorizedWarrantyServiceDealer,is found to be defective.Repairor replacementpursuantto this limitedwarrantyshallnot renewor

extendthe originalwarrantyperiod.Any repairedproductshallbe warrantedfor the remainingoriginalwarrantyperiodonly. Any equipmentthatthe purchaser/

ownerclaimsto be defectivemust be returnedto andexaminedbythe nearestGeneracAuthorizedWarrantyServiceDealer.All transportationcosts underthe

warranty,includingreturnto the factory,areto be borneandprepaidby the purchaser/owner.Thiswarrantyappliesonlyto GeneracPowerWashersandis not

transferablefrom originalpurchaser.Saveyour proof-of-purchasereceipt.If you do not provideproofof the initial_urchasedate,the manufacturer'sshippingdate

of the productwill be usedto determinethe warrantyperiod.

WARRANTY SCHEDULE

Consumerapplicationsarewarrantedfor two (2) years.

CONSUMEBAPPLICATION

YEARONE- Limitedcomprehensivecoverageon Laborand Part(s)(proof of purchaseandmaintenanceis required):

• All Components

YEARTWO- Limitedcomprehensivecoverageon Part(s) (proof of purchaseandmaintenanceis required):

• Engineonly- Major componentsincluding: Block,head,crank,cam, rods andpistons.

NOTE:Forthepurposeof this warranty"consumeruse" meanspersonalresidentialhouseholdor recreationaluseby originalpurchaser.Any use of the Power

Washerin a commercialor rentalapplicationwill voidthe warranty.

GUiDELiNES

* The customeris responsibleto read andfollow all operatinginstructions.

, Productsthat aredamageddueto improperoperation,will notbe coveredby warranty. Thisincludeswaterpumpcomponentsthatare startedwithoutthe

requiredwaterflow andpressure.

, The customerwill be responsibleto transportthe productto an authorizedGeneracrepairfacility for all WarrantyAll Components.

, Verificationof maintenancemay be requestedfor coverageof WarrantyRepairs.

, WarrantyLaborRatesare basedon normalworking hours.Additionalcosts for overtime,holidayor emergencylaborcosts for repairsoutsidenormalbusiness

hourswill be the responsibilityof thecustomer.

, WarrantyPartsshipmentcosts are reimbursedat ground shipmentrates. Costsrelatedto requestsfor expeditedshippingwill bethe responsibilityof the

customer.

THIS WARRANTY SHALL NOT APPLY TO THE FOLLOWING:

• GeneracPowerWashersthat utilizenon-Generacreplacementparts.

• Costsof normalmaintenanceandadjustments.

• Failurescausedby any contaminatedor improperfuels, oils or lackof properoil levels,or contaminatedwater.

• Repairsor diagnosticsperformedby individualsotherthan Guardian/Generacauthorizeddealersnot authorizedin writingby GeneracPowerSystems.

• Failuresdue, but not limited,to normalwearandtear, accident,misuse,abuse,negligenceor improperuse. As with all mechanicaldevices,the Generac

enginesneedperiodicpart(s)serviceandreplacementto performas designed.Thiswarrantywill not coverrepairwhennormaluse has exhaustedthe life of a

part(s)or engine.

• Failurescausedby any act of Godand/orotherforce majeureeventsbeyondthe manufacturer'scontrol.

• Waterfreezingin thepump (watermustbe drainedfrom the pumpatthe endof the seasoninfreezingclimates).

• Damagerelatedto rodentand/orinsectinfestation.

• Productsthat aremodifiedor alteredin a mannernot authorizedby Generacin writing.

• Any incidental,consequentialor indirectdamagescausedby defectsin materialsor workmanship,or any delayin repairor replacementof thedefectivepart(s).

• Failuredueto misapplication.

• Expensesrelatedto "customerinstruction"or troubleshootingwherenomanufacturingdefectis found.

• Rentalequipmentusedwhilewarrantyrepairsarebeingperformed.

• Startingbatteries,fuses,filters,light bulbsandenginefluids.

THISWARRANTYISIN PLACEOFALLOTHERWARRANTIES,EXPRESSEDORIMPLIED,SPECIFICALLY,GENERACPOWERSYSTEMSMAKESNO OTHER

WARRANTIESAS TOTHEMERCHANTABILITYORFITNESSFORA PARTICULARPURPOSE.Any impliedwarrantieswhichare allowedby law, shallbe limited in

durationto the terms of the expresswarrantyprovidedherein.Somestatesdo notallow limitationson how long an impliedwarrantylasts,so theabovelimitation

maynot applyto purchaser/owner.

GENERACPOWERSYSTEMSONLYLIABILITYSHALLBETHEREPAIROR REPLACEMENTOFPART(S)ASSTATEDABOVE.IN NO EVENTSHALLGENERAC

POWERSYSTEMSBELIABLEFORANYINCIDENTAL,ORCONSEQUENTIALDAMAGES,EVENIFSUCHDAMAGESAREA DIRECTRESULTOFGENERACPOWER

SYSTEMS,INC. NEGLIGENCE.Somestatesdo not allowthe exclusionor limitationof incidentalor consequentialdamages,sothe abovelimitationsmay not apply

to purchaser/owner.Purchaser/owneragreesto makeno claims againstGeneracPowerSystems,Inc. basedon negligence.Thiswarrantygivespurchaser/owner

specificlegalrights. Purchaser/owneralso may haveotherrightsthat varyfrom stateto state.

GENERACPOWERSYSTEMS,INC. • RO. BOX 8 • Waukesha,Wl 53187 • Ph: (888) GENERAC(436-3722) • Fax: (262) 544-4851

To locate the nearest AuthorizedDealervisit ourwebsite www.generac.com

PartNo.0J3020 RevisionF(12/11)

Manual Part No. 0H9700 RevisionD (12/09/11) Printedin U.S.A.

GENERAC _

IVianualdelPro ietario

Introducci6n..........................................................25

Dondenos encuentran.................................................25

Reglas de Seguridad............................................25

Simbolosde seguridady su significado........................25

Informaci6n general..............................................28

Conozcasu hidrolavadora.......................................................28

Especificacionesdet producto.................................................29

Desempaque...........................................................................29

Ensamblar.............................................................29

Ensambtar...............................................................................29

Agregueaceitepara motor ......................................................30

Agregadode combustible........................................................30

Conexi6nde la mangueray et suministrode agua a la bomba...31

Como usar las boquillas..........................................................32

Limpiezay aplicacion de detergente.............................33

Enjuaguede la hidrolavadora........................................34

Limpiezadeltubo de descargade detergente...............34

Operaci6n.............................................................35

Operaci6n...............................................................................35

Localizacionde la hidrolavadora..............................................35

Lista de verificacionantesde encenderet motor.....................35

Como arrancarsu hidrolavadora.............................................35

Sistemade enfriamientoautom_,tico(alivio termico)................37

Como apagarsu hidrolavadora................................................37

lVlantenirniento......................................................38

Recomendacionesde mantenimiento......................................38

Conogramade mantenimiento.................................................38

Bombade aceite.....................................................................38

Controlde emisiones..............................................................38

Mantenimientode la hidrolavadora.......................................... 38

Verifiqueel estadoy limpie etfiltro de latoma.........................38

Verifiqueet estadode las manguerasde alta presion...............38

Verifiqueet estadodel tubo de descargade detergente............39

Verifiqueet estadode la pistolarociadora................................39

Mantenimientode la boquilla...................................................39

Mantenimientodetmotor.........................................................39

Recomendacionessobre et aceitedel motor............................ 39

Verificaciondet nivelde aceite......................................40

C6moagregaraceiteal motor ......................................40

Cambiodet aceitede motor.......................................... 40

Serviciodet filtro deaire..........................................................40

Servicioa la bujia...................................................................41

Inspecci6ndel silenciadory del supresor de chispas .............41

Luegode cada uso .................................................................41

Atmacenamientoen invierno...................................................42

Almacenamientoa largo plazo.................................................42

Protecciondet sistema de combustible.........................42

Cambiode aceite.........................................................42

Protecci6nde la bomba................................................42

Otrascondicionesde almacenamiento....................................42

Localizaci6ny correccionde fallas ......................43

Guiade Iocalizaci6ny correcci6n de faltas.............................. 43

Garantia................................................................44

INTBODUCCION

Gracias por comprar esta hidrolavadorafabricada por Generac

PowerSystems, Inc. Estemodetoes unahidrolavadoraimpulsada

por motor enfriada por aire, de alto rendimiento que opera

entre 2500 y 3000 psi, dependiendo de que modeto haya

comprado. Lasunidadescuentancon ruedasdisehadasa medida,

bomba de excentrica axial con pistones de acero inoxidable,

sistemaautomaticode enfriamiento,boquillasde conexionrapida,

manguerade alta presion,manguerade succion de detergentey

tanque(s) para sustancias quimicas, dependiendodet modelo de

la unidad.

EIsentidocomunyel cumpiimientoestricto de estasinstrucciones

especiales son esencialesparapreveniraccidentes. Eloperador

debeleereste manualy entenderendetalletodas las instrucciones

y advertenciasantes de usar el equipo.Si cualquier parte de este

manual no se entiende, contacte al Distribuidor Autorizado mas

cercano para obtener informacion sobre los procedimientos de

arranque,operaciony mantenimiento.Eloperadores responsable

det uso apropiadoy seguro del equipo.

La hidrolavadora puede operar de forma segura, eficiente y

confiablesolamentesi se situa, opera y mantiene correctamente.

Antesde operar,usar o guardar:

* Estudie cuidadosamentetodas las advertencias de seguridad

en estemanualy en et producto.

* Familiaricesecon estemanualy con la unidad antes de usarla.

* Consulte la seccion Montaje de este manual para obtener

instrucciones acercade los procedimientos de montaje. Siga

todas las instrucciones.

Et fabricante no puede anticipar cada circunstancia posible que

pueda implicar un riesgo. Las advertencias en este manual, y

en las etiquetasy calcomanias en la unidad son, por Io tanto, no

exhaustivas.Si usa un procedimiento,m_tododetrabajo o tecnica

de operacion que el fabricante no recomiende especificamente,

segurese de que es seguro para otros. Tambien asegurese de

que et procedimiento,m_todo de trabajo o tecnica de operacion

utilizadano hagaque la hidrolavadorasea insegura.

LA INFORMACIONINCLUIDAEN EL PRESENTESEBASAENLAS

MAQUINASEN PRODUCCIONA LA HORADE LA PUBLICACION.

GENERACSE RESERVAEL DERECHODE MODIFICARESTE

MANUALEN CUALQUIERMOMENTO.

Conserve estas instrucciones para futuras referencias. Si

prestaeste dispositivo a alguien, siempreentreguetambiena la

personaestas instruccionesy el Manual del Propietario.

DONDE NOS ENCUENTRAN

Puede comunicarse con el Servicio at Cliente de Generac al

1-888-436-3722, o en Interneten www.generac.com. Registrela

informacion importante de la unidad en el siguiente cuadro para

futuras referenciasy/o solicitudes de servicio.

Numero de modelo

Numero de serie

Fechade compra

REGLASDE SEGURIDAD

Enestapublicacion,yen lasetiquetasy calcomaniasen et,generador,

los recuadrosde PELIGRO,ADVERTENCIA,PRECAUCIONy NOTA

se utitizan para alertar al personal de instrucciones especiales

sobre una operacion en particular que pueda ser peligrosa si se

realizaincorrecta o negligentemente.Observetoscuidadosamente.

Sus definicionesson como sigue:

Indica una situaciono accion peligrosaque, si no se evita,

puedeocasionar la muerte o una lesi6n grave.

Indica una situaciono accion peligrosaque, si no se evita,

podriaocasionar la muerte o una lesi6n grave.

A. CUIDADO

Indicauna situaciono accion peligrosaque, si no se evita,

podriaocasionar una lesionmenoro moderada.

NOTA:

Las Notas contieneninformacionadicional importantepara

un procedimientoy se incluyendentro del cuerpodel textode

estemanual.

Estas advertenciasde seguridadno pueden eliminar los petigros

que indican. El sentido comun y et estricto cumplimiento con las

instrucciones especiales mientras realizala accion o el servicio

son esencialesparala prevencionde accidentes.

SiMBOLOSDE SEGUR/DADY SU SlGN/F/CADO

Gases t6xicos Retroceso Shock electrico

Superficie resbaladiza Caida lnyecci6n de liquido

Fuego

Explosi6n Manualdel Propietario

Partes m6viles

Objetos voladores Superficie caliente

,_ PELIGRO:Elmon6xidode carbonoquase generadurante

el usepuedematarenminutes.NUNCAusareninteriores

oareascubierlas,INCLUSOSIventanasy puerlasesl_in

abierlas.UsarSOLOal aire fibre,y lejosdeventanas,

puerlasy venlilaciones.

Aigunosproductosquimicoso detergentes puedenset

_ erjudi¢ialessi se inhalano ingieren,causando n;iuseas,

desmayoso envenenamiento.

• Operar la hidrolavadoraSOLOal aire libre.

• Un motor en funcionamientolibera monoxide de carbono.

• El monoxidede carbonoes un gasvenenososin colorniaroma.

Respirarelmonoxidede carbonopuedecausardolordecabeza,

fatiga,mareos, vomitos,confusion,convulsiones,nauseas,

desmayos,o lamuerte.Si experimentaestossintomas,retiresea un

lugarcon airefresco INMEDtATAMENTE.Busqueasistenciamedica.

• Evite que los gases de escape entrena un a.reacerrada a traves

de ventanas,puertas, tomas de ventilacicn u otras aberturas.

Expliquea las personas quese encuentrenen el interior acerca

de los sintomas del monoxide de carbono, para que se retiren al

airefresco si sienten los sintomas.

• Se recomienda el usa de un detectorde monoxide de carbono

dentro de cualquierlugar entrela hidrolavadoray el ocupante.

• Nunca enciendael motor en espacios cerrados, incluso si hay

ventanasy puertas abiertas.

• Siempre se debe usar un equipo derespiracion o mascara

cuando existala posibilidad de inhalacicn de gasestoxicos.

• Leatodas las instrucciones del respiradoro mascara, de

manerade asegurarseque proporcionara.nla proteccion

adecuadacontra la inhalacicn de gasesy vaporestoxicos. Si

comienzaa sentir cualquiera de los sintomas del monoxide de

carbono enumeradosantes, retirese a un lugar con aire fresco

INMEDtATAMENTE.

,_ PELIGRO:NUNCAapuntela pislolade rociadoa personas,

animales,dispositivoseleclricoso plantas.Puedecausar

heridasgraveso la muerle.SIEMPREdirija la pistola

pulverizadoraenunadirecci6nseguray aprieteel gatillo

paradescargarla presi6n,cadavezquapareel motor.Trabe

elsegurodelgatillocuandonoesteenusa.

• La corriente de agua a alta preston que generaeste

equipo puedecortar la piel y tejidos subyacentes,causando lesiones graves, posible amputacicn o muerte.

La pistola pulverizadoracontieneagua a alta preston,

incluso con el motor parade y el aguadesconectada,que

puede causarlesiones.

• NUNCApermita que los NINOSoperen la hidrolavadorao jueguen

cerca de ella. NOes un juguete.

• NUNCAreparela manguera de alta preston. Reemplacela.

• NUNCAreparar unafuga en las conexionescon ninguntipo de

sellador.Reemplacela junta o el sello.

• NUNCAconectelamanguerade altaprestona laextensionpara

boquillas.

• IVlantengala manguera de alta preston conectada a la bomba

y a la pistola pulverizadoramientras el sistema se encuentra

presurizado.

• NUNCAasegurela pistola pulverizadoraen la posicion abierta.

• NUNCAabandonela pistola pulverizadoracuandola ma.quina

estafuncionando.

• NUNCAuse una pistola pulverizadoraque no tiene el seguro

del gatillo o proteccionpara gatillo en su lugar yen buenas

condiciones.

• SIEMPREdebe asegurarsede que la pistola pulverizadora,las

boquillas y dema.saccesorios esta.ncorrectamentecolocados.

,_ADVERTENCIA: Riesgadeelectracuci6n.

%_ El cantactocan la fuentede energiapuedecausar

electroshocko quemaduras.

• NUNCApulvericecerca de la fuente de energia.

,_ AOVERTENCiA:El cantactoconla zonadel silenciador puede

resultar enquemadurasgraves.El calorde los gasesde escape

puedeencendercombustibles,estructuraso dafiar el tanquede

combustible,causandoun incendia.

* NOtoque las superficies calientesy EVlTElos gasesde

escape.

* Dejeque el equipo se enfrie antes de tocarlo.

* Dejeal menos 5 pies (152 cm) de espacio libre hacia

todos los lades, incluida la parte superior.

* EsunaviolacionalCodigodeRecursosPublicosde California,

Seccion4442, utilizaru operarel motor en cualquierarea

cubiertade basques,matorraleso hierba,a menos queel

sistemade escapeesteequipadocon un apagachispas,tal

coma se define en la Seccion4442, mantenidoen buenas

condicionesde operacion.Otros estadoso jurisdicciones

federalespuedentenerleyessimilares.

Pongaseen contacto con el fabricante de equipos originales,

vendedoro distribuidor paraobtener un supresorde chispas

disefiado para el sistema de escape instalado en este motor.

Los repuestosdeben seriguales y estar instalados en la misma

posicion quelas piezas originales.

,_ ADVERTENCIA:El combustibley sus vaporessan

extremadamenteinflamablesy explosives.Unincendioo

explosi6n puedencausarquemadurasgraves o la muerte.

AL AGREGAR0 DRENARELCOMBUSTIBLE

* Apaguela hidrolavadoray dejela enfriar al menos 2

minutes antes de retirar eltapon de combustible. Afloje

eltapon lentamentepara aliviar la preston en eltanque.

,_ * Llanoo vacieel tanquede combustibleai airelibra.

* NO sobrelleneel tanque. Dejeespacio para la dilatacion

del combustible.

* Si se derramancombustible, esperehasta que se

evaporeantes de encenderel motor.

* Mantengael combustible alejadode chispas, llamas, luces

pilate, calory otras fuentes deignicion.

* NOenciendaun cigarrillo ni fume.

ARRANQUEDELEQUiPO

* Aseguresede que la bujia,el silenciador,el tapon de

combustible y el limpiador de aireestan en su lugar.

* NO arranque el motor sin la bujia instalada.

OPERARELEQUiPO

* NO incline el motor o el equipo de manera que pueda

derramarse combustible.

* NO pulverice liquidos inflamables.

TRANSPORTAR0 REPARAREL EQUIPO

. Debe transportar/repararel equipo con eltanque de combustible

vacio con la va.lvulade combustible cerrada.

* Desconecteel cable de la bujia.

ALMACENARCOMBUSTIBLE0 EQUIPOSCONCOMBUSTIBLEEN EL

TANQUE

* Almacenaralejado de calderas, estufas, calentadoresde agua,

secadoras de ropa u otros aparatoselectrodomesticosque

poseanluz pilate u otras fuentesde ignicion, ya que pueden

encenderlos vapores del combustible.

_ ADVERTENCIA:La hidrelavadorapuedecrearcharcesy

superficies resbalosasmientras esta en use.El retrecesede la

pislolapulverizadorapuedeprovocarunacaida.

i_* Utilizarunicamentesobreunasuperficieplana.

,_ • El a_reade limpieza debera_tener inclinaciones y drenajes

adecuados parareducir la posibilidad de caidas debido a

superficies resbalosas.

, No Io use en superficieselevadas,dondela posibilidadde un

contragolpepodfia darlugar a unagravecaida.

• Sujete firmemente la pistola pulverizadora con ambas

manes cuando utilice pulverizado a alta presion para

evitar lesiones cuando la pistola retroceda.

,_ADVERTENCIA: Elarrancador y otras piezasque reran pueden

enredarIns manes, cabello,ropa o acceseries.

= NUNCAoperela hidrolavadorasin lacarcasao cubierta

protectora.

• NOuse ropa suelta,joyas o elementos que puedan

quedar atrapados en el arranqueo en otras partes de

rotacion.

• Ate el pelolargo y retire las joyas.

,I_ADVERTENCIA: El retrocesodel cablede arranque(repliegue

rapido) puedecausarlesionoscerperaies.El rotrecesotirara de

Jamaney eJbrazehaciaeJmotormas rapidode Jeque ustedpodra

seitaflo. Puedetenorcomeconsecuenciahuesesrotes, fracturas,

meretenesy desgarres.

_t, • NUNCAtire del cablede arranquesin antesliberarla presion

de la pistolapulverizadora.

• Paradescargarla presion,apuntela pistolahacia una

direcci6nseguray tiredel gatillo.

• Cuando arranqueel motor, tire lentamentedel cable hasta sentir

una resistenciay luegotire rapidamentepara evitarsu retroceso.

• Despuesde cada intento de arranqueen que el motor no

encienda,dirija la pistola pulverizadorahacia unadireccion

seguray aprieteel gatiNoparaNberarla presion alta.

• Sujetefirmemente la pistola pulverizadoracon ambas manes

cuando utiNcepulverizadoa alta presion para evitar lesiones

cuando la pistola retroceda.

,_ADVERTENCIA: Las chispasno intencienalespuedenrosultar en

un chequeelectrice.

AL HACERAJUSTESO REPARACIONESA SUHIDROLAVADORA

* Desconecteel cabledela bujia y col6quelodondeno puede

hacercontactocon la bujia.

AL PROBARSI HAYCHiSPASENEL MOTOR

, Useun probador aprobado para bujias., NO realice la

prueba sin la bujia conectada.

,_ ADVERTENCIA: Riesge de lesienesen los ojos. El agua

rociada puedesalpicar o lanzarobjetes.

• Siempre use gafas de seguridadal usar este equipoo

•. cerca de equiposen funcionamiento.

• Antes de encenderla hidrolavadora,aseguresede estar

usando las gafas de seguridad.

• NUNCAsustituya gafas per gafas de seguridad.

,_ ADVERTENCIA: El escapedel motor de este producte

contienesustancias quimicas queen el Estado de California

se sabe que causanc;incer,defectos de nacimientou otros

da_os reproduciivos.

,_ ADVERTENCIA: Este preduciocontieneplemey compuestos

de plomo,queen el Estado de California se sabe que pueden

causardefectes de nacimienteu cites da_es repreduciivos.

Laveselas manos luego de manejar este producto.

NOTA:

El rociar de alta presionpuededa_ar articulos fr;igiles come

el vidrio,

NOapunte la pistolade rociado a vidrio cuando usa la boquilla

MAXroja (0°).

NUNCAapunte la pistola de rociado a personas, animales,

dispositivos electricos o plantas.

NOTA:

El use inadecuadode la hidrolavadorapuededa_arla y cortar

suvida util.

• Si tiene preguntas acerca del use previsto, consulte con su

proveedoro contacteaun centre de servicio calificado

• NUNCAopere unidadesdar_adaso con partes faltantes, o sin

cubierta protector&

• NOomita ningt]ndispositivo de seguridaden estamaquina.

• NOoperela hidrolavadoraper encimade la presion nominal.

• NOmodifiquela hidrolavadorade ningunamanera.

• Antesdeutilizarla hidrolavadoraen climasfries, verifiquetodas

las partes delequipoparaasegurarsede que no se ha formado

hielo.

• NUNCAmueva la maquina tirando de las mangueras. Use la

manija queviene en la unidad.

• Verifique el sistema de combustible en busca de fugas o

signos dedeterioro,come manguerasdesgastadaso porosas,

abrazaderasflojas o ausentes, o tanqueo tapa dar_ada.Corrija

todos los defectosantes de operar la lavadora.

• Este equipo esta dise_ado para usarse ONICAMENTEcon

partes Generacautorizadas.Si et equipo se utiliza con partes

que NOcumplencon las especificacionesminimas, el usuario

asumetodos los riesgosy responsabilidades.

2"7

CONOZCASU HiDROLAVADORA

Lea este manual del propietario y las reglas de seguridad antes de

operarsu hidrolavadorade alta presion.

Si presta este dispositivo a alguien, SlEMPREentregue tambien a la

persona estas instrucciones y el Manual del Propietario. Compare las

ilustraciones con su lavadora a alta presion para familiarizarse con la

ubicacion de los variados controles (Figura 1). Conserve este manual

para futuras referencias. En el sitio web de Generacse pueden imprimir

manualesdel propietario de remplazo.

A- Pistola pulverizadora- Controla la aplicacion de agua sobre la

superficie a limpiar mediante un dispositivo con gatillo. El gatillo

incluye un seguro.

B - Lanza conconectorr_ipido- Permitecambiar entre boquillas

C - Manguera de alia ptesiou- Conecta un extreme con la bomba de

agua y el otro a la pistola pulverizadora.

D - Arraucador de retroceso- Se utiliza para encenderel motor.

E - Llenado de aceite - Verifiquey agregueaceite.

F - FUtre de aire - Protegeel motor al filtrar polvo y suciedadde latoma

de aire.

G - Bomba - Desarrollala alta presion.

H - V_ilvulade alivio termite - Hacecircular aguaa traves de la bomba.

Cuando el agua alcanzalos 125°I, la bomba descarga agua tibia al

suelo. Esto impide dahos internes a la bomba.

i- Interruptor de encendido/apagado del motos - Ponga este

interrupter en la posicion "ON" antes de usar el arrancador de

retroceso. Para detener el motor, ponga el interrupter en posicion

"OFF".

J - V_ilvula de descarga - Controlala presion alta de salida.

K - Salida de alia presi6n - Conexionparalamanguera de alta presion.

L - Tomade agua - Conexionparala manguerade jardin.

IVl- Tanque de combustible - Tanque para Ilenado de combustible

regular sin plume. Siempre deje espacio para la dilatacion del

combustible.

N - Interruptorde combustible encendido/apagado - Enciendey apaga

el suministro de combustible al motor.

O - Estrangulader - Preparaal motor frio para el arranque.

P - Palanca de admisioa de gases - Aumenta o disminuye la velocidad

del motor. El regulador de gases debe estar en su recorrido ma.ximo

cuando la hidrolavadoraesta en use.

Q- Boquillas - RRR- Tanquede quimicos - Se usa para almacenarlos

detergentesque se enviarana la corriente de baja presion. (algunas

unidadespueden no tener tanque, o tener uno solo).

S-Precaucion/Instruccienes de eperacion -Identifica los

procedimientos adecuados de encendido/apagado de la

hidrolavadora.

T- Taponde drenaje - Se usa para drenar aceitedel motor.

ARTICULOSQUENOSEiVIUESTRAN

• Etiqueta de identificacion (en la carcasa del ventilador del motor) -

Indica el modeloy el numerode seriede la hidrolavadora. Tengalosa

mane si llama para solicitar asistencia.

• Tubo/filtrode descargade detergente- Se usa para enviareldetergente

de la hidrolavadoraa la corriente de baja presion.

Figura 1 - Funcionesy Controles

IVl

ESPECIFiCACIONESDELPRODUCTO

CONSUMIOOfl

Presion de descarga - (PSI/BAR) 2500/172 j 2700/186 3000/207

Tasa de fiujo - (GPM / LPM) 2.3/7.6 2.7/10.2

Temperatura del agua de entrada - (°F / C°) 100/38 Max.

Longitud de la manguera - (pies / metros) 25/7.6 25/7.6 30/9.1

Tanque(s) de productos quimicos - Numero por unidad 0 1 2

Tanque de productos quimicos - Capacidad (galones) N/A 0.75 0.75

Boquillas - Numero por unidad 3 4 5

Longitud de la lanza (pulgadas / cm) 20/51

Pistola Estandar Deluxe

Uesplazamiento det motor - (putgadas cObicas / cc) 11.9/196 12.9/212

Bujia tipo F7RTO o equivalente

Espaciamiento de la bujia - (pulgadas / mm) 0.028-0.031/0.70-0.80

Capacidad total - (cuartos / litros) 3.8/3.6 j

3.2/3.0

Capacidad de aceite - (onzas / litros) 20/0.6

Sistema de apagado por bajo nivet de aceite Sf

Interruptor On/Off: Sf

DESEMPAQUE

1. Retirelas bolsas de las partes, accesoriose insertos que se incluyen

con la hidrolavadora.

2. Abrala caja de carton cortando las esquinas de arriba a abajo.

3. Aseguresede queesta.ntodos los articulos que se incluyen antesdel

montaje.

• Unidadprincipal

• Montaje de la agarradera

• Manguerade alta presion

• Manguerade succion y filtro

• Pistola pulverizadora

• Lanza con junta de conexion ra.pida

• Botellade aceite

• Gancho para manguera

• Bolsa de partes (que incluye Io siguiente):

Tapa del tanque de productos quimicos con orificio, si el

modelo cuentacon una Tanqueparaproductos quimicos

Manualdel Usuario

Tarjetade registro del propietario

Bolsa conteniendoboquillas codificadas por color

4. Si faltara algun articulo de su caja, contacte al Servicio al Cliente de

Generacal 1-888-436-3722. Cuando Nameparasolicitar asistencia,

tenga a mano los numeros de modeloy de serie que se encuentran

en la etiquetade datos.

5. Completey enviela tarjeta de registro Escriba el numero demodelo,

numero de serie y fecha de compra en la tabla que aparece en la

seccion "Dondeencontrarnos".

ENSAMBLAR

Lea todo el manual del propietario antes de realizarel montaje o si tiene

problemas con el montaje de su hidrolavadora, contacte al Servicio

al Clientede Generac al 1-888-436-3722. Cuando Namepara solicitar

asistencia, tenga a mano los numeros de modelo y de serie que se

encuentranen la etiquetade datos

Coloque la agarradera(A) sobre los soportes para la agarradera(B).

Presionelos botonesde enganchey dejeque la agarraderase deslice

a su posicion (C). El boton bloqueara,la agarraderaen su posicion

(Figura2).

Figura 2 - Enganchar la agarradera

NOTA:

Puede set necesario mover de lado a ladolos soportes para la

agarradera, de manera de alinear la agarradera y que deslice

correctamentesobre los soportes.

2. Instaleel gancho para la manguera (Figura3).

Figura 3 - lnstalar el gancflo para la manguera

3. Inserte las boquillas codificadas con colores en los espacios

dispuestospara ello en la agarradera(Figura4).

4. Coloquepistolapulverizadoray la boquillade extensionen el soporte

para la pistola como se muestra (Figura4).

Figura 4 - lnserte /as boquillas

5. Enrollela manguerade lata presiony cuelguelaen el gancho.

6. Sujeteel tubo de succion en el punto A (Figura5).

Figure 5 - Ubicad6n de/tube de sif6n

,====.

.=====

AGREGUEACEITEPARAMOTOR

1. Coloque la hidrolavadoraen una superficie lisa.

2. Limpie el area alrededordel a.reade Ilenado de aceitey retire latapa

anaranjada/varilla

3. Conun embudopara aceite (opcional),vierta lentamenteel contenido

de la botella de aceite en la abertura de Ilenadode aceite. Consulte

la seccion Mantenimientopara obtenerrecomendacionesacerca del

tipo de aceite.

NOTA:

En algunas unidadeshay m_isde un pontopara llenado de aceite. En

estos casos, solo es necesariousar uno de los pontespara lienado

de aceite.

4. Verifiqueperiodicamente hasta que se alcance la marca de Ilenado

total. NO SOBRELLENE

NOTA:

Cuaiquierintentode arrancar el motorantes de que se le haya dado

servicio apropiado conel aceite recomendadopoedetract como

resultadounafalla del motor.

5. Reemplacela tapajvarillade la boca paraIlenadode aceitey apretar.

AGREGUEELCOMBUSTIBLE

El combustible debe cumplir con los siguientesrequisitos:

* Gasolinalimpia,fresca y sin plomo.

* Un octanajeminimo de 87/87 AKI (RON91).

* Es aceptablela gasolina con hasta un 10% de etanol.

NOTA:

Evite da_os a la hidrolavadora.No seguir las recomendaciones

acerca del combustiblequeaparecen en el IVlanualdel Usuario

anular;i la garantia.

* NO use gasolinano aprobada, como la E85.

* NO mezcleaceite en la gasolina.

* NOmodifiqueel motorpara quefuncione con combustiblesaltemativos.

Para proteger al sistema de combustible de la gelificacion, mezcle un

estabilizanteal agregar el combustible. Vea AImacenamientoNo todos

los combustibles son iguales. Si tiene problemas con el arranque o de

desempeho luego de usar un combustible, cambie a un proveedor o

marca diferente.

EI combustibley susvaperes sen

extremadamenteinflamablesy explosives.Un

incendiee explesi6n puedencausar

quemaduras gravese la muerte.

AL AGREGAR COMBUSTIBLE

* Apague la hidrolavadoray dejela enfriar al menos (2) minutes

antes de retirar eltapon de combustible. Afloje eltapon lentamente

para aliviar la presi6n en el tanque.

* Llene eltanque de combustible al aire libre.

* NO sobrellene el tanque. Deje espacio para la dilatacion del

combustible.

* Si sederramancombustible, esperehastaque se evaporeantesde

encenderel motor.

* Mantengael combustible alejado de chispas, llamas, luces piloto,

calory otras fuentes de ignicion.

* NOenciendaun cigarrillo ni fume.

1. Limpie el area alrededordel tapon de combustible, retireel tapon.

2. Agreguecombustible regular sin plomo en el tanquede combustible

lentamente. Tenga cuidado de no sobrellenarlo Llene hasta la

parte inferior del filtro, esto permitira,la expansion del combustible

(Figura6).

3. Coloque el tapon de combustible y deje que se evapore el

combustible derramado antes de arrancar el motor.

Figura 5 - Agregado de combustible

IMPORTANTE:NO succione aguaestancadapara suministraragua. SOLO

use aguafria (menos de 100°F). Elsuministro de aguadebe ser adecuado

para manejar ma.sde 3.8 galones per minute y no menos de 30 psi.

NOTA:

El use de una v;ilvulade unavia (interrupter de vacino v;ilvulade

retencion)en la toma de la bomba puedecausar dafiosen la bomba

o en el conectorde entrada.

• DEBEhaber al menos diez pies de manguera de jardin libre entre la

toma de agua de la hidrolavadora y cualquier dispositivo, come un

interrupter de vacio o valvula de retencion.

• Los dafios a consecuencia del incumplimientode estas instrucciones

anulara,la garantia

Figura 7 - lnspeccione el fi/tro de la toma

Conectarla mangueradejardin (que no exceda los 50 pies de largo)

a latoma de agua (Figura8). Ajustelo manualmente

Figura 8 - Conectar la manguera de jardin

CONECTELAMANGUEBAY ELSUMINISTBODE

AGUAA LABOMBA

NOTA:

NOenciendala bombasi el suministrodeaguanoest;i conectadoy

encendidn.Losdafiosa censecuenciadelincumplimientodeestas

instruccinnesanularala garantia.

NOTA:

Retire y deseche la tapa de embarque de la entrada de agua de la

bomba antes de conectarla manguera.

Deje correr agua per su manguera de jardin durante al menos

30 segundospara limpiar restos de suciedad.

Antes de conectar la manguera de jardin a la toma de entrada,

inspeccione el filtro de toma (A) (Figure 7). Limpie la pantalla si

contiene suciedad, o reemplacelasiesta_ dafiada. NO encienda la

hidrolavadorasi el filtro de toma esta.dafiado.

Riesgo de lesiones en los ojos. El agua rociadapnede

.>_ salpicar o lanzar objetos.

,, Siempre use gafas de seguridad al usar este equipo o cerca de

equipos en funcionamiento.

• Antes deencenderla hidrolavadora,aseguresede estar usandolas

galas de seguridad.

• NUNCAsustituya gafas por gafas de seguridad.

Conecte la lanza a la pistola pulverizadora (Figura 9). Ajustela

manualmente

Figura g - Enganchar la lanza

Figura 11 - Conecte la manguera de aria presion a

/a bomba

5. Engancheel extremo de la manguerade alta presion a la base de la

pistolapulverizadora (Figura10). Ajustelamanualmente.

Figura 10 - Conecte la manguera a la pistola rociadora

Encienda el suministro de agua, aprete el gatillo para purgar el

sistema de bombeo de aire (Figura12).

Figura 12 - Apriete el gatillo

,_La corrientede agua a aita presi6nque genera este equipo

poedecortar la piel y tejidossubyacentes, causandolesiones

graves y posibleampotaci6n.

• NUNCAconecte la manguerade alta presion a la lanza

• Mantengala manguerade altapresion conectada a la bombay a la

pistolapulverizadoramientras elsistema se encuentrapresurizado.

• Siempre debe asegurarse de que la pistola pulverizadora, las

boquillasy demas accesorios estan correctamente colocados.

Oonecte la manguera de alta presion a la bomba (desenrolle la

mangueraantesde conectarlaa la bombao a la pistolapulverizadora)

(Figura11). Ajustela manualmente

,A CUIDADO

,tl_ La manguera puedeset da_adosi se entra en contactocon el

motor calienteo el silenciador.

COlVlOUSARLASBOQUILLAS

La conexion rapidasobre la lanzade la boquilla le permite cambiar entre

distintas boquillas.Se puedecambiar de boquilla mientrasla hidrolavadora

estafuncionando, si se a trabado el gatillo de la pistola pulverizadoraen la

posicion segura. Las boquillas modifican la presiony el patron de rociado

como se muestra.

Paraobteneruna limpiezamas efectiva, mantengalaboquilla de 8 a 24

pulgadas (20 a 61 cm) de la superficie a limpiar.

Si mantiene la boquilla muy cerca, especialmentesi se trata de una

boquilla de alta presion, puede dahar la superficie a limpiar.

La corrientede agua a alia presi6nque genera este equipo

puedecortar la piel y tejidos subyacentes, causandolesiones

graves y posibleamputaci6n.

• NUNCAintercambieboquillas sin que el gatillo estebloqueado en

la pistola pulverizadora.

• NO tuerza la boquilla mientras este rociando

Siga estas instrucciones para cambiar las boquillas:

1. Tire del aniNo de conexion rapida y retire la boquilla. Guarde las

boquillas en el soporte provisto paralos accesorios (Figura13).

Figura 13 - Boqui//as

Para enjuague profundo (presion mas alta y flujo mas bajo),

para superficies rebeldes o de dificil acceso como superficies

en segundo piso, remocion de pintura, manchas de aceite,

eliminacion de oxido u otras sustancias dificiles (alquitran,resina,

grasa,cera, etc.), seleccione la boquilla roja (Figura16).

,& CUIDADO

,_ Estapunta (boquilla roja) puededafiar la superficie de trabajo

si se coloca muy cerca de la misma o si se mantieae ea la

misma posici6nper touche tiempo.

Figura 16- Boqui//a de maximapresi6n (roja)

Seleccionela boquilla deseada:

Tire del anillo, inserte la nueva boquilla y suelte el anillo. Tire de la

boquilla para asegurarsede que esta_bien montada.

• Para enjuagues delicados (presion ma_sbaja y mayor flujo),

limpiezade autos/camiones, botes, caravanas,muebles de patio,

equipo para cesped, etc., seleccionala boquillablanca (Figura14).

Figura 14 - Bequilla de baja presi6n (blanca)

• Cuando apliquedetergente,solo use la boquillanegra (Figura17).

S61ouse detergentes/jabonesseguros para la hidrolavadora,para

ayudarcon la eliminacion de suciedad y mugre de unavariedadde

superficies.

Figura 17- Bequilla de detergente (Black)

• Paralavado general(de media presiony caudal medio), ideal para

todo tipo de limpiezas,como fachadas, patios deladrillo,cubiertas

de madera, entradas, aceras, pisos de garaje, etc., seleccione la

boquilla amarilla (Figura15).

Figura 15- Bequilla de media presi6n (amarilla)

L/MP/EZAY APL/CAC/OflDE #ETERGEflTE

,& CUIDADO

,_Los productosquimicos puedencausar lesiones en el cuerpo

y/o a la prepiedad.

• NUNCAuse liquido caustico con la hidrolavadora.

• SOLOuse detergentes/jabonesseguros para hidrolavadora.Siga

todas las instrucciones de los fabricantes.

Para aplicar detergente,siga estos pasos:

1. Leal nuevamentecomo usar las boquillas.

2. Abrala tapa del contenedor (si corresponde, Figura18).

3. Preparela cantidadde solucionde detergentequerequieraeltrabajo.

Figura 18- Tanquey cubiertapara preductes quimices

Tapondel

recipiente

4. Dependiendodel modelo, inserte el filtro en el extreme del tube de

succion a traves del orificio en la tapa suelta (que se suministra)

(Figura19).

5. Instale el tap6n y el tube de descarga en el tanque.

6. Aseguresede queeltube de descargaestecompletamentesumergido

en el detergente.

Figure 19 - instate el tube de descarga

NOTA:

Aseguresedequefillro permanececompletamentesumergidoenel

detergentedurantesuaplicaci6n.

NOTA:

El conlactocon el silenciadorcalientepuededa_ar el lubo de

descargade detergente.

* AI colocar el tube en la botella de la solucion de detergente,dirija

el tube de manera que no toque el silenciador caliente.

7. Asegurese de que la boquilla negra de detergente se encuentra

instalada.

NOTA:

El delergenteno se puedeaplicar conla boquilla de alia presi6n

(amarilla, blanca, verde o roja). Solo debe usar la boquilla negra con

el detergente.

8. Aseguresede seguir todas las instrucciones.

NOTA:

Debe colocartodas las mangueras antes de encender el motor.

* Encenderel motor sin que estentodas las boquillas conectadas y

sin el suministro de agua encendidopuededahar la bomba.

* Los dahos a consecuencia del incumplimiento de estas

instrucciones anulara la garantia

9. Encienda el motor siguiendo las instrucciones O6mo encender su

hidrolavadora.

10. Aplique el detergentesobre la superficie seca, comenzandoen la

parte inferior de la misma y dirigiendose hacia arriba utilizando

movimientos largos, parejosy superpuestos.

11. Permita que el detergente "penetre" de 3 a 5 minutes antes de

enjuagar.Aplique nuevamentesegun sea necesario para impedir que

la superficie se seque.NOpermita queel detergentese seque sobre

la superficie a limpiar (podria quedar con manchas).

IMPORTANTE: Usted deberalavar el sistemade inyeccion dedetergente

despues de cada use colocando el filtro en un balde de agua limpia y

haciendofuncionar la hidrolavadoraa baja presion durante 1-2 minutes.

ENJUA6UEDE LA H/DROLAVADORA

1. Quitela boquilla negra de detergentede la lanza.

2. Elija e instale la boquilla de alta presi6n deseada siguiendo las

instrucciones en Oomo usar las boquillas

3. Dirija la pistola pulverizadora en una direccion segura y lejos de

personas,animales y plantas. Presioneel gatillo para quese elimine

cualquierresto de producto quimico del sistema.

4. Mantenga la pistola pulverizadora a una distancia segura de la

superficie que desea pulverizar.

_ _11,_ El retroceso de la pistola pulverizadorapuede

provocaruna¢aida.

• Utilizarunicamentesobre una superficie plana.

• No utilizar sobre superficies elevadas para prevenir el riesgo

de una caidaseria.

• Tengamucho cuidadosi tieneque usar la hidrolavadoradesde una

escalera,un andamio u otro lugar similar.

• Sujete firmemente la pistola pulverizadora con ambas manes

cuandoutilice el rociadoa alta presion paraevitar lesionescuando

la pistola retroceda.

5. Aplique un rociado de alta presion en un area pequeha, despues

revise si la superficie sufrio dahos. Si no hay dahos, puede asumir

que es seguro continuarcon el lavado.

6. Comienceper la parte superior de la superficie que va a enjuagar,

dirigiendosehacia abajo con los mismos movimientos superpuestos

que utilize para la limpieza.

UIVlPIEZADEL TUBODEDESCAR6ADEDETERGEflTE

Si use el tube de descarga de detergente,debe lavarlo con agua limpia

antes de parar el motor.

1. Coloque el tube de descarga de detergente/filtroen un balde con

agua limpia.

2. Quitela boquilla de alta presion de la extensionpara boquilla.

3. Elija e instale la boquilla negra de alta presion siguiendo las

instrucciones en 06me usar las boquillas

4. Enjuaguedurante1 a 2 minutes.

5. Apague el motor siguiendo las instrucciones 06me detener la

hidrolavadoray corte del suministro de agua.

6. SlEIVlPREdirija la pistola pulverizadora en una direccion segura,

aprieteelgatillo paradescargarel aguaa alta presion.Trabeel seguro

del gatillo cuando no este enuse.

IMPORTANTE: La pistola pulverizadoracontiene agua a alta presion,

incluso con el motor parado y el agua desconectada.

La corrieate de agua a alto presiooque geaera este equipo

poede cortarla piel y tejidos subyaceates, causaadolesiooes

graves y posibleamputacioo. La pistolapulverizadora

cootieae agua a aita presioo,iaclusocoo el motor paradoy

el agua descooectada, que poedecausar lesiooes.

• Mantenga la manguera de alta presbn conectada a la bomba

y a la pistola pulverizadoramientras el sistema se encuentra

presurizado.

• SIEMPREdirija la pistola pulverizadoraen una direccbn segura y

apriete el gatillo para descargar la presion, cada vez que pare el

motor. Trabeel seguro del gatillo cuando no este enuso.

OPERACION

Si tiene problemas durante la operacbn de su hidrolavadora, Ilame al

Servicio de Atencional Cliente de Generacal 1-888-436-3722.

LOCALIZACIONDE LA HIDROLAVADOBA

Espacioslibresy movimientodeaire

El motoren marcha producemoooxido de carbooo,ua gas

iaodoro,iacoloro,veaeaoso.Respirarel moaoxido de

carbooo poedecausar dolor de cabeza, fatiga, mareos,

vomitos,confusi6a,coovulsiones,aauseas, desmayos, o la

muerte. Para obteaer mas iaformacioo,coosultelos

precauciooesacerca del moo6xido de carbooo ea la seccioo

Reglas de Seguridad.

Ooloque la hidrolavadora al aire libre, en una zona en la que no se

acumulen los gasesde escape toxicos. NUNCAcoloque la hidrolavadora

en un lugar en que los gases de escape se puedan acumular o entrar

en un edificio que pueda estar ocupado. Aseg0rese de que los gases

de escape se mantienenlejos de ventanas, puertas, tomas de aire de

ventilacionu otras aberturas que puedepermitir que los gasesde escape

se acumulen en un espacio cerrado. Los vientos y los corrientes de aire

se debetomar en cuenta en la posicbn de la hidrolavadora(Figura20).

• Operarla hidrolavadoraSOLOal aire fibre.

• Eviteque los gases deescapeentren a unarea cerrada a traves de

ventanas,puertas,tomas de ventilacion u otras aberturas.

• NUNCA ENCIENDA EL MOTOR EN ESPACIOS CERRADOS,

INCLUSOSI HAYVENTANASY PUERTASABtERTAS.

Fi#ura20 - Espados libres

Minimo 5 pies

LISTADE VERIFICACIONANTESDE ARRANQUE

DELMOTOR

1. Aseg0resede leer y comprenderla seccbn Seguridaddel Usuario y

la seccbn Operacbn antes de usar su hidrolavadora.

2. Reviseque el aceite esta en el nivel adecuadoen el ca.rterdel motor

y queel combustible se ha agregadoal tanque de combustible.

3. Revise el montaje de la unidad y asegurese de que las juntas se

fijan correctamente y que no existendobleces, cortes o dahos a la

manguera de alta presion.

4. Proporcioneel suministro de agua adecuado con el flujo adecuado,

quite la suciedad de los filtros y verifique la purga del aire del

sistema.

5. Aseguresede quela unidadesta,seguraa niveldel suelo y que ela,rea

de trabajo esta,despejada.

COM0SEARRANCASUHIDROLAVADORA

NOTA:

NO eacieada la bomba si el sumiaistrode agua no eshi cooectadoy

eaceodido. Los dodos a coasecueociadel iacumplimieatode estas

iastrucciooesaoular;i la garaatia

1. Lleve la palanca de la va.lvulade combustible a la posicion ON

(Figura 21).

Figura21 - Valvulade combustible

EIcolordelos gasesdeescapepuedeeoceader

combustibles,estructuraso da_arel taaquede

combustible,causaadounincendio.

• Mantengaal menos 5 pies. (152 cm) de espacio libre en todos los

lados de la hidrolavadora,incluidala parte superior.

Apag

En Marcha

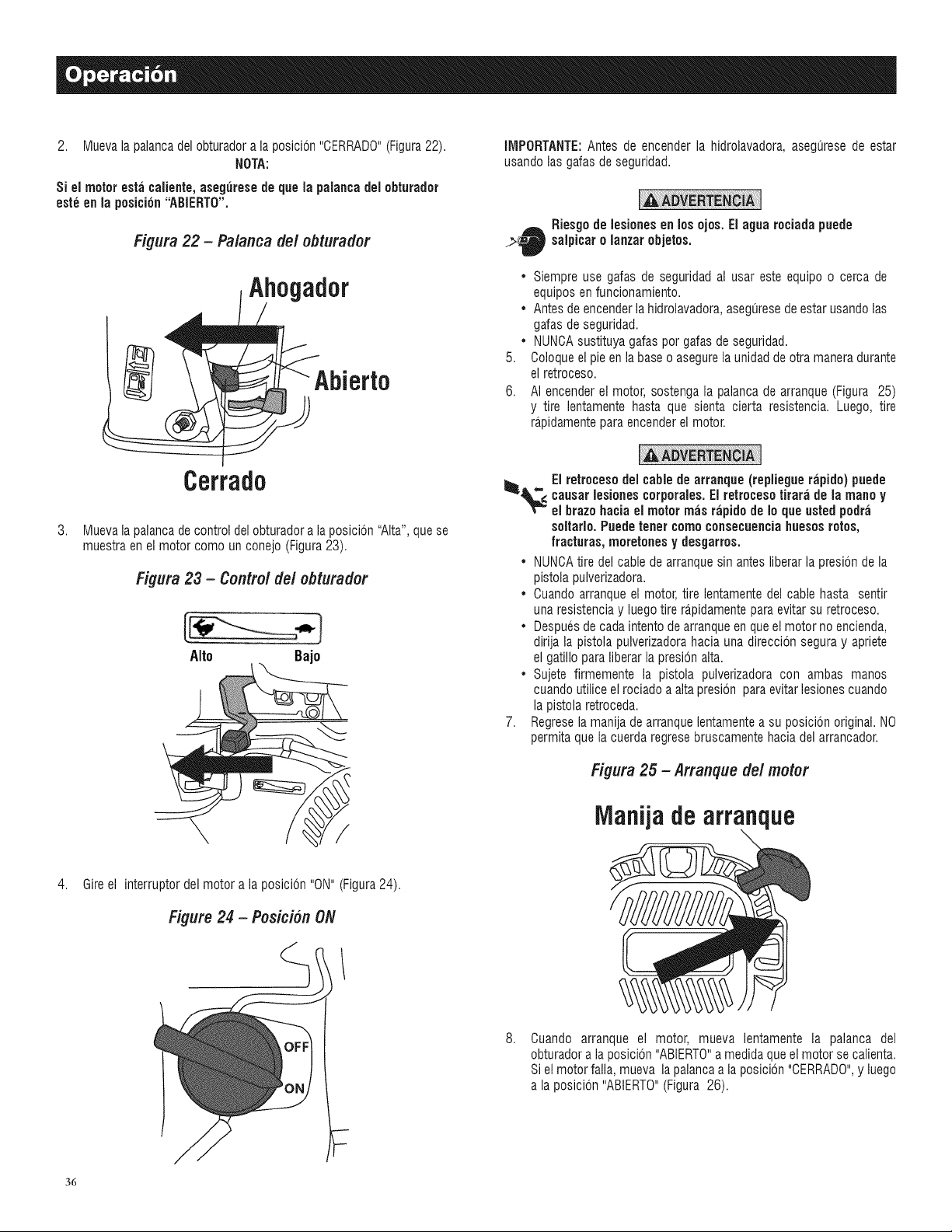

2. IVluevala palancadel obturadora la posicion"CERRADO"(Figura22).

NOTA:

Si eJmotorestacalieote,aseguresedequela palaocadel obturador

esteenla posicion"ABIERTO'.

Figura22 - Pa/anca de/ebturader

ador

Abierto 6

IMPORTANTE:Antes de encender la hidrolavadora, aseguresede estar

usando las gafas de seguridad.

Riesgode lesionesen losojos.Elaguarociadapuede

salpicaro lanzarobjetos.

Siempre use gafas de seguridad al usar este equipo o cerca de

equipos en funcionamiento.

Antesde encenderla hidrolavadora,aseguresedeestar usandolas

galas de seguridad.

NUNCAsustituya gafas por gafas de seguridad.

Coloqueel pie en la baseo asegurela unidad de otra manera durante

el retroceso.

AI encenderel motor, sostenga la palanca de arranque (Figura 25)

y tire lentamente hasta que sienta cierta resistencia. Luego, tire

ra.pidamentepara encenderel motor.

Cerrado

Mueva la palancade controldel obturador a laposicion "Alta",que se

muestra en el motor como un conejo (Figura23).

Figura 23 - Centre/de/eflturader

Alto Bajo

_, El retroceso del cable de arranque (repliegue r;ipido) puede

_ ausar lesiones corporales. El retrecesotirar;i de la mane y

el braze hacia el motor mas rap/do de Io que ustedpodra

soltarle. Puedetenor comeconsecuenciahuesosrotes,

fracturas, moretenes y desgarres.

* NUNCAtire del cablede arranque sin antes liberar la presion de la

pistola pulverizadora.

* Cuandoarranque el motor, tire lentamente del cable hasta sentir

una resistenciay luego tire ra.pidamentepara evitar su retroceso.

* Despuesde cada intento de arranque en queel motor no encienda,

dirija la pistola pulverizadorahacia una direccion seguray apriete

el gatillo paraliberar la presion alta.

* Sujete firmemente la pistola pulverizadora con ambas manes

cuandoutilice el rociado a alta presion para evitar lesionescuando

la pistola retroceda.

7. Regresela manija de arranque lentamentea su posicion original. NO

permita que la cuerda regrese bruscamentehacia del arrancador.

Figura25 - Arranque del motor

Manijade arranque

Gireel interrupter del motor a la posicion "ON" (Figura24).

Figure24 - PositionON

Cuando arranque el motor, mueva lentamente la palanca del

obturadora la posicion "ABIERTO"a medidaqueel motor se calienta.

Si el motorfalla, mueva la palancaa la posicion "CERRADO",y luego

a la posicion "ABtERTO"(Figura 26).

Figura 26 - Pa/anca de/obturador

Ahogador

abierlo

9. Despuesde cada intento de arranqueen que el motor no encienda,

dirija la pistola pulverizadorahacia una direccion segura y aprieteel

gatillo paraliberar la presion alta.

10. Si el motor no arrancadespues deseis intentos, mueva la palanca

a la posicion "ABtERTO"y repita los pasos 6 a 10.

La corrientede agua a alta presi6nque generaeste equipo

puedecortar la piel y tejidos subyacentes, causando lesiones

graves y posibleamputaci6n. La pistolapulverizadora

contieneagua a alia presi6n,inclusoconel motor parade y

el agua desconectada,que pnedecausar lesiones.

* NOpermita que los nifios operan la hidrolavadorao jueguencerca

de ella.

* Mantengala manguerade alta presi6n conectadaa la bombay a la

pistolapulverizadoramientrasel sistema se encuentrapresurizado.

* NUNCA apunte la pistola de rociado a personas, animales,

dispositivos electricos o plantas. Puederesultar en graves.

* NOasegurela pistola pulverizadoraen la posicion abierta.

* NO abandone la pistola pulverizadora cuando la ma.quina esta.

funcionando.

* NUNCA use una pistola pulverizadora que no tiene el seguro

del gatillo o proteccion para gatillo en su lugar yen buenas

condiciones.

* Siempre debe asegurarse de que la pistola pulverizadora, las

boquillas y dema.saccesorios esta.ncorrectamente colocados.

El contactoconla zena del silenciadorpnede

resultar en quemaduras graves. El calorde los gases

de escape puedeencender combustibles,estructuras

o da_ar el tanque de combustible,causandoun

incendio.

* NOtoque las superficies calientesy evite los gases de escape.

* Dejeque el equipo se seque antes de tocarlo.

, Deje al menos 5 pies (152 cm) de espacio libre hacia todos los

lades, incluida la parte superior.

, Es una violacion al Oodigo de Recursos Publicos de Oalifornia,

Seccion4442, utilizaru operar elmotor en cualquier areacubierta

de bosques, matorrales o hierba, a menos que el sistema de

escapeeste equipadocon un apagachispas,tal come se defineen

la Seccion 4442, mantenidoen buenascondicionesde operaci6n.

Otros estados o jurisdicciones federales pueden tener leyes

similares.

* Los repuestosdeben ser igualesy estar instaladas en la misma

posicion que las piezasoriginales.

SISTEiViADEENFRIAiVIIENTOAUTOiV1ATICO

(ALIVIOTI RlVlICO)

Si enciende el motor de su hidrolavadora durante 3 a 5 minutos sin

presionar el gatillo de la pistola pulverizadora,el agua que circula en la

bomba puedealcanzartemperaturassuperioresa 125°F.Elsistema enfria

la bomba descargandoagua calienteen el suelo.

1:;6MOAPAGARSUHIDROLAVADORA

1. Libereel gatillo de la pistola pulverizadora.

2. Lleve la palanca de control del obturador a la posicion "BAJO"

(tortuga) (Figura27).

Fi#ura27 - Position del obturader

Alto Bajo

3. Pongael interruptor de ON/OFFdel generadoren la posicion "OFF".

4. SIEMPREdirija la pistola pulverizadoraen una direccion segura,

aprieteelgatillo para descargarelagua a altapresion.Trabeelseguro

del gatillo cuando no este enuso.

5. Apagueel suministro de agua.

IMPORTANTE:La pistola pulverizadora contiene agua a alta presion,

incluso con el motor parado y el agua desconectada.

La corrientede agua a alia presi6nque genera este equipo

pnedecortar la piel y tejidos subyacentes, causandolesiones

graves y posibleamputaci6n. La pistelapulverizadora

contieneagua a alia presi6n,inclusocon el motorparade y

el agua desconectada, que puedecausar lesiones.

* IVlantengala mangueradealta presi6n conectadaa la bombay a la

pistolapulverizadoramientrasel sistema se encuentrapresurizado.

, SlEMPREdirija la pistola pulverizadoraen una direccion segura y

apriete el gatillo para descargar la presi6n, cada vez que pare el

motor. Trabeel seguro del gatillo cuando no este enuso.

3"7

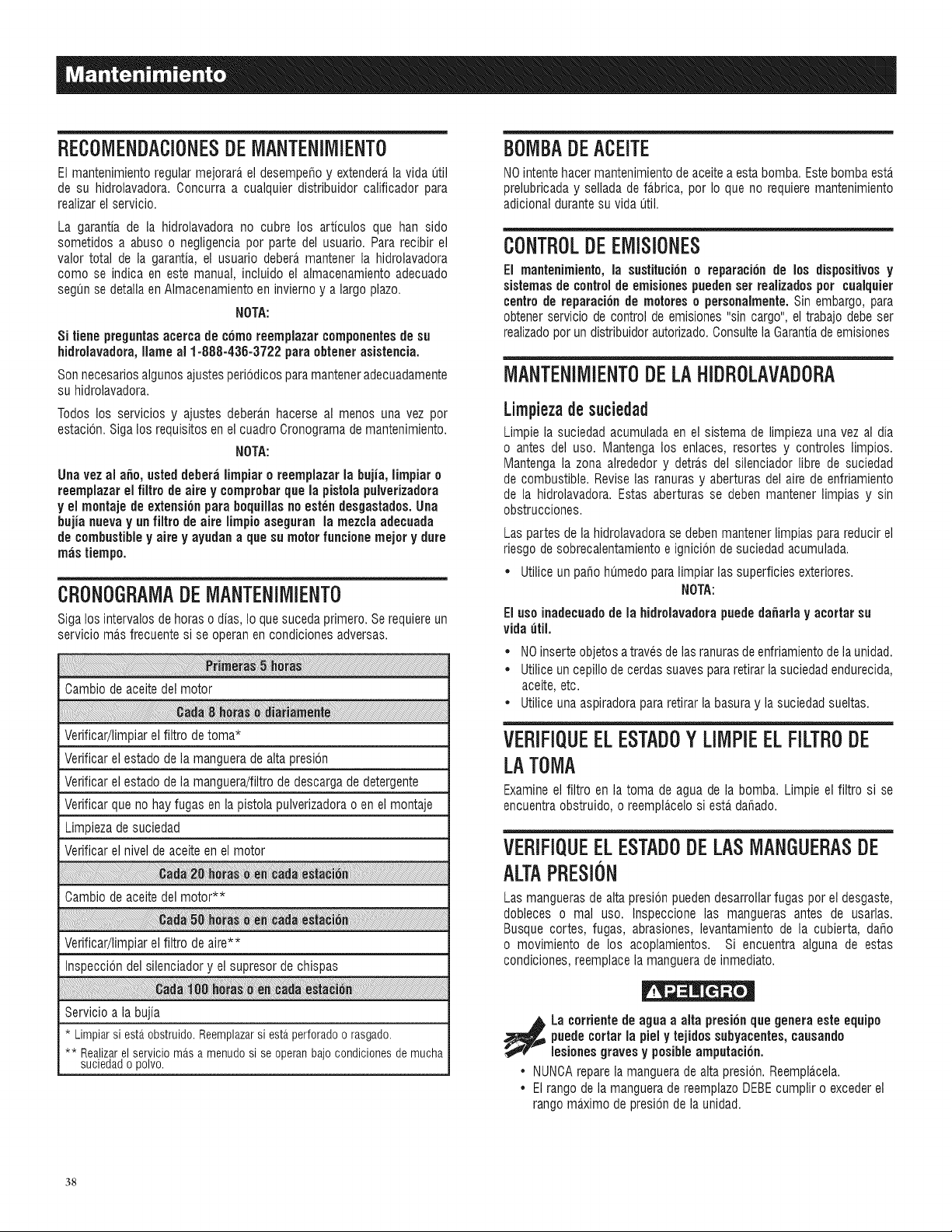

BECOMENDACIONESDE MANTENIMIENTO

El mantenimientoregular mejorara el desempehoy extenderala vida util

de su hidrolavadora. Ooncurra a cualquier distribuidor calificador para

realizarel servicio.

La garantia de la hidrolavadora no cubre los articulos que han sido

sometidos a abuso o negligencia por parte del usuario. Para recibir el

valor total de la garantia, el usuario debera mantener la hidrolavadora

como se indica en este manual, incluido el almacenamientoadecuado

segun se detallaen Almacenamientoen inviernoy a largo plazo.

NOTA:

Si tiene preguntasacerca de comoreemplazar componentesde su

hidrolavadora,llame al 1-888-435-3722 para obtenerasistencia.

Sonnecesariosalgunosajustesperiodicospara manteneradecuadamente

su hidrolavadora.

Todos los servicios y ajustes deberan hacerse al menos una vez por

estacbn. Siga los requisitosen el cuadro Cronogramade mantenimiento.

NOTA:

Una vez al a_o, usteddeber;i limpiar o reemplazar la bujia, limpiar n

reemplazar el filtro de aire y comprobarque la pistola pulverizadnra

y el montaje de extension para boquillas no es|en desgastados.Una

bujia nueva y un filtrn de aire limpio aseguran la mezcla adecuada

de combustible y aire y ayudan a que su motor funcione mejor y dure

mas tiempo.

CBONOGBAMADE MANTENIMIENTO

Siga los intervalos de horas o dias, Io quesuceda primero. Serequiereun

servicio ma.sfrecuente si se operanen condicionesadversas.

Oambiode aceitedel motor

Verificar/limpiarel filtro de toma*

Verificar el estadode la manguerade alta presion

Verificar el estadode la manguera/filtrode descargade detergente

Verificar que no hay fugas enla pistola pulverizadorao en el montaje

Limpiezade suciedad

Verificar el nivel de aceite en el motor

Oambiode aceitedel motor**

Verificar/limpiarel filtro de aire**

Inspecciondel silenciadory el supresorde chispas

Servicio a la bujia

* Limpiarsiesta obstruido.Reemplazarsiesta perforadoo rasgado.

** Realizarelserviciomasa menudosi se operanbajocondicionesde mucha

suciedado polvo.

BOMBA DEACEITE

NOintente hacer mantenimientode aceitea esta bomba. Este bomba esta

prelubricaday selladade fabrica, por Io que no requiere mantenimiento

adicionaldurantesu vida util.

CONTBOLDE EMISIONES

El mantenimiento, la sustitucion o reparation de Ins dispositivosy

sistemas de control de emisionespnedenset realizadns per cualquier

centro de reparacion de motores o personalmente.Sin embargo, para

obtenerservicio de control de emisiones "sin cargo", el trabajo debe ser

realizadopor undistribuidor autorizado.Consultela Garantiade emisiones

MANTENIMIENTODE LAHIDBOLAVADOBA

Limpiezadesuciedad

Limpie la suciedad acumulada en el sistema de limpieza una vez al dia

o antes del uso. Mantenga los enlaces, resortes y controles limpios.

Mantenga la zona alrededor y detras del silenciador libre de suciedad

de combustible. Revise las ranuras y aberturas del aire de enfriamiento

de la hidrolavadora. Estas aberturas se deben mantener limpias y sin

obstrucciones.

Las partes de la hidrolavadorase deben mantenerlimpias para reducir el

riesgo de sobrecalentamientoe ignicion de suciedadacumulada.

• Utilice un patio humedo para limpiar las superficies exteriores.

NOTA:

Elusoinadecuadndela hidrolavadnrapuededa_arlay acortarsu

vidautil.

• NOinserte objetos a travesde lasranuras de enfriamientode la unidad.

• Utilice un cepillo de cerdas suavespara retirar la suciedadendurecida,

aceite, etc.

• Utilice una aspiradorapara retirarla basura y la suciedad sueltas.

VEBIFIQUEELESTADOY LIMPIEELFILTBODE

LATOMA

Examineel filtro en la toma de agua de la bomba. Limpie el filtro si se

encuentraobstruido, o reempla.celosiesta, dafiado.

VEBIFIQUEELESTADODELASMANGUEBASDE

ALTAPBESII::IN

Las mangueras de alta presion puedendesarrollarfugas por el desgaste,

dobleces o mal uso. Inspeccione las mangueras antes de usarlas.

Busque cortes, fugas, abrasiones, levantamiento de la cubierta, dafio

o movimiento de los acoplamientos. Si encuentra alguna de estas

condiciones,reemplacela manguerade inmediato.

La corrientede agua a alia presionque genera este equipo

pnedecortar la piel y tejidos subyacentes, causando

lesinnes graves y posibleamputation.

• NUNCAreparela manguerade altapresion. Reemplacela.

• El tango de la manguerade reemplazoDEBEcumplir o excederel

rango ma.ximode presionde la unidad.

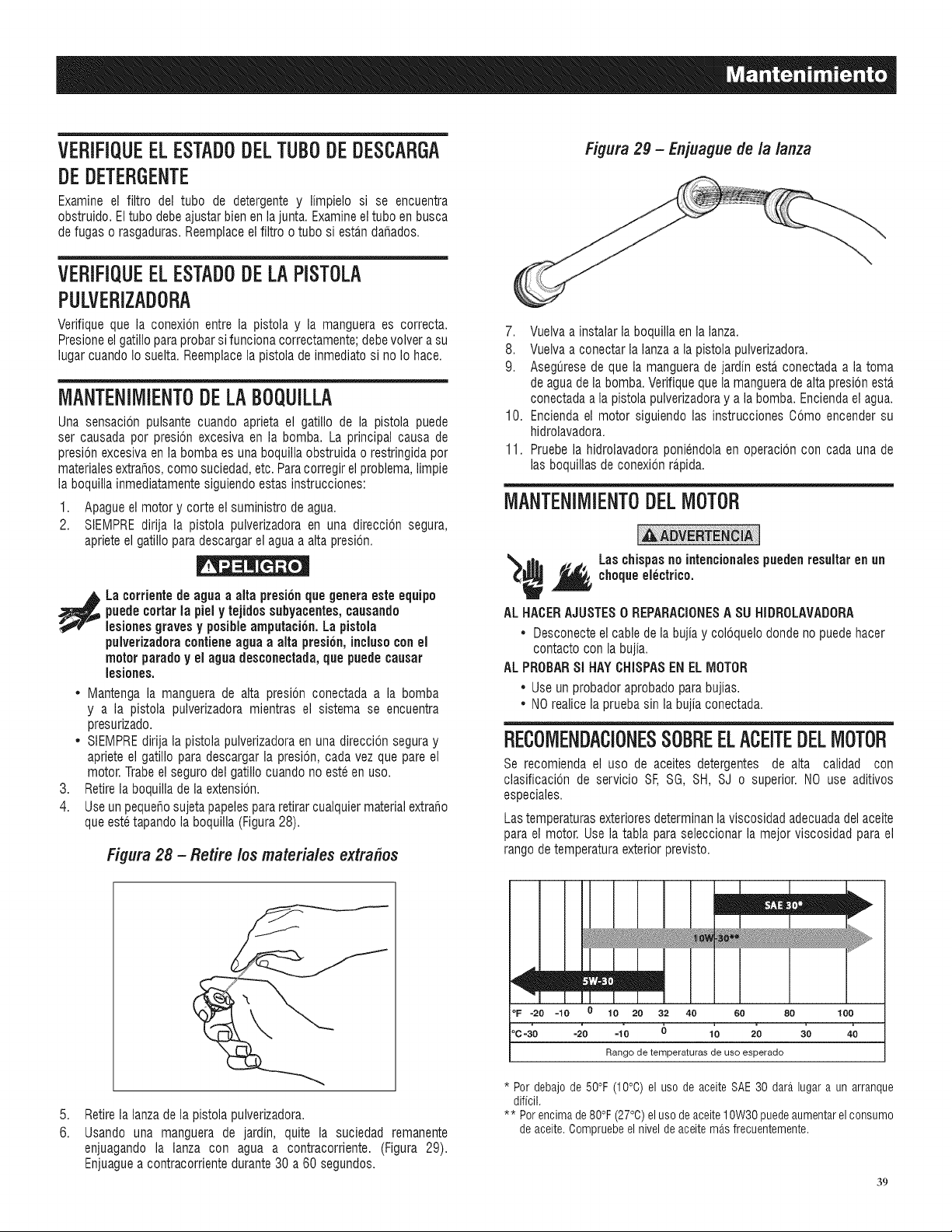

VERIFIQUEELESTADODELTUBODE DESCARGA

DE DETERGENTE

Examine el filtro del tube de detergente y limpielo si se encuentra

obstruido. Eltube debe ajustar bien en la junta. Examineel tube en busca

de fugas o rasgaduras.Reemplaceel filtro o tube si esta.ndahados.

VERIFIQUEELESTADODE LA PISTOLA

PULVERIZADORA

Verifique que la conexion entre la pistola y ia manguera es correcta.

Presioneel gatillo para probar si funciona correctamente;debevolver a su

lugar cuandoIo suelta. Reemplacela pistola de inmediato si no Io hace.

MANTENIIVIIENTODELA BOQUILLA

Una sensacion pulsante cuando aprieta el gatillo de la pistola puede

ser causada per presbn excesiva en la bomba. La principal causa de

presion excesivaen la bomba es una boquilla obstruida o restringidaper

materialesextrahos,come suciedad,etc. Paracorregir elproblema,limpie

la boquillainmediatamentesiguiendoestas instrucciones:

1. Apague el motor y corte el suministro de agua.

2. SlEMPRE dirija la pistola pulverizadora en una direccion segura,

apriete el gatillopara descargarel agua a alta presion.

La corrientede agua a aita presi6nquegenera este equipo

puedecortar la piel y tejidossubyacentes, causando

lesionesgraves y posibleamputaci6n. La pistola

pulverizadoracentieneagua a alta presi6n,inclusoconel

motor paradey el agua desconectada,que puedecausar

lesiones.

* Mantenga la manguera de alta presbn conectada a la bomba

y a la pistola pulverizadoramientras el sistema se encuentra

presurizado.

* SlEMPREdirija la pistola pulverizadoraen una direccion segura y

apriete el gatillo para descargar la presion, cada vez que pare el

motor. Trabe el seguro del gatillo cuandono este en use.

3. Retirela boquilla de la extensbn.

4. Useun pequehosujetapapeles para retirar cualquiermaterialextraho

que este tapando la boquilla (Figura28).

Figura 28 - Retire los materiales extra#es

Figura29 - Enjuaguede/a lanza

7. Vuelva a instalar la boquilla en la lanza.

8. Vuelva a conectar la lanzaa la pistola pulverizadora.

9. Aseguresede que la manguera de jardin esta_conectada a la toma

de agua de la bomba.Verifique quela manguera de alta presionesta_

conectadaa la pistola pulverizadoray a la bomba. Enciendael agua.

10. Enciendael motor siguiendo las instrucciones Oomo encender su

hidrolavadora.

11. Pruebe la hidrolavadoraponiendola en operacbn con cada una de

las boquillas de conexion ra.pida.

IVIANTENIIVlIENTODELMOTOR

',_ Laschispasno intencionalespuedenresultarenun

chequeelectrico.

ALHACERAJUSTES0 REPARACIONESA SUHIDROLAVADORA

* Desconecteel cable de la bujiay coloquelodonde no puedehacer

contacto con la bujia.

AL PROBARSI HAY CHISPASEN EL MOTOR

* Use un probadoraprobado para bujias.

* NOrealice la prueba sin la bujia conectada.

BECOIVlENDACIONESSOBREELACEITEDELMOTOR

Se recomienda el use de aceites detergentes de alta calidad con

clasificacbn de servicio SF, SG, SH, SJ o superior. NO use aditivos

especiales.

Las temperaturasexterioresdeterminanlaviscosidad adecuadadel aceite

para el motor. Usela tabla para seleccionar la mejor viscosidad para el

range de temperatura exteriorprevisto.

mEmO,

Retirela lanza de la pistolapulverizadora.

Usando una manguera de jardin, quite la suciedad remanente

enjuagando la lanza con agua a contracorriente. (Figura 29).

Enjuaguea contracorriente durante 30 a 60 segundos.

| zmm

°F -20 =10 0 10 20 32 40 60 80

°c/o -2'o -1"o 6 lo 2'o

Range de ternperaturas de use esperado

* Per debajo de 50°F (10°C) el use de aceite SAE 30 dara lugar a un arranque

dificil.

** Per encima de 80°F (27°C)el use de aceite 10W30 puedeaumentarel consume

de aceite. Compruebeel nivel de aceite mas frecuentemente.

NOTA:

Unaceitesinteticoquecumplacon &SACGF-2,conmarcade

certificacionAPIy el simbolodeservicioAPIcon"CONSEBVACION

DEENEBGJASJ/CF"o superior,esunaoeiteaoeptablea todas las

temperaturas.Elusedeaceitessinteticosnoalteralosintervalos

entrecambios.

NOTA:

El motor esta equipado conun "Sistema de Alerta de Aceite". Este

sistema detendrA automAticamenteel motor antes de que el nivel de

aceite sea inferioral valor seguro. Para evitar las molestias de una

paradainesperada,compruebesiempre el nivel de aceite del motor

antes de empezar.

VER/F/CAC/OIVDELfl/VELDE ACE/TE

El nivel de aceite se debeverificar antes de cada uso o al menoscada 8

horas deoperacion. Mantengael nivel de aceite.

1. Ooloqueel hidrolavadorasobre una superficie plana.

2. Limpie el Areaalrededor de la boca de Ilenadode aceite y limpie la

varilla de aceiteal quitar el tapon de Ilenado(Figura30).

3. Oompruebeque el nivel de aceite es el adecuadoen la varilla.

4. Inserte la varilla enel cuello de Ilenado,pero no la atornille.

5. Reemplacey ajuste eltapon de la boca de Ilenadode aceite.

COMO AGREGARACEITEALMOTOR

1. Ooloqueel hidrolavadorasobre una superficie plana.

2. Oompruebeel nivel de aceite como se describe en Verificacion del

nivel de aceite.

3. De ser necesario, vierta aceite lentamente en la boca de Ilenado

de aceite hasta que se alcance el nivel adecuado en la varilla.

(Figura30).

4. Inserte la varilla enel cuello de Ilenado,pero no la atornille.

5. Si el nivel esta bajo, Ilenehasta las marcas superioresen la varilla.

6. Reemplacey ajuste eltapon de la boca de Ilenadode aceite.

CAMBIODELACEITEDELMOTOR

Si usa su hidrolavadora bajo condiciones extremas de suciedad, o en

climas muy calurosos, cambie el aceitemAs a menudo.

A CUIDADO

_IL Evite el contacteprolongadoo repetido de la piel conel aceite

usado del motor.

• Se ha demostradoque el aceite de motor usado causa cancer de

piel en algunosanimales de laboratorio.

• Lavelas Areasexpuestascon agua y jabon.

,_i IVIANTENERALEJADO DEL ALCANCE DE LOS NiI_OS.

• No contamine. Conserve los recursos. Lleve el aceite usado a

centros de recoleccion.

Oambie el aceite mientras el motor estA caliente, como se indica a

continuacbn:

1. Coloque el hidrolavadorasobre una superficie plana.

2. Desconecteel cable de la bujia y coloquelo donde no puede hacer

contacto con la bujia.

3. Limpie el Area alrededor del tapon de drenaje de aceite (A) (Figura

30). El taponde drenajede aceitese encuentraen la base del motor,

en el lado opuesto al carburador.

Figura 30 - Tapon de drenaje de aceite

4. Retireel tapon de la boca de Ilenadode aceite (Figura31).

5. Retireel tapon de drenajede aceitey drene el aceitecompletamente

en un recipienteadecuado.

6. Ooloquenuevamenteel tapon y ajustelo.

7. Vierta lentamenteel aceite (cerca de 20 oz.) en la boca de Ilenado

hasta alcanzarel nivel adecuadoen la varilla. NOsobrellene

8. Coloque nuevamenteel tapon. Ajustelo bien.

9. Limpie el aceite derramado.

10. Desha.gasedel aceitesegun las regulacioneslocales.

Figura 31 - Uenado de aceite

SEBVICI0DELFILTBODE AIBE

Su motor no funcionara correctamente y puede sufrir dahos si se utiliza

con un filtro de aire sucio. ** Realizarel servicio mas a menudo si se

opera bajo condicionesde mucha suciedado polvo.

Para realizarel servicio al limpiador de aire, siga los siguientes pasos:

1. Afloje los tornillos y retire la cubierta (Figura32).

2. Retireel ensamble del filtro cuidadosamente.

3. Retireel filtro de espuma.

4. Paralimpiar el cartucho, golpeelosuavemente sobre una superficie

plana.

5. Vuelvaa colocar el filtro de espuma.

6. Instale nuevamenteun cartucho limpio o nuevo.

7. Coloque la cubierta y atomillela.

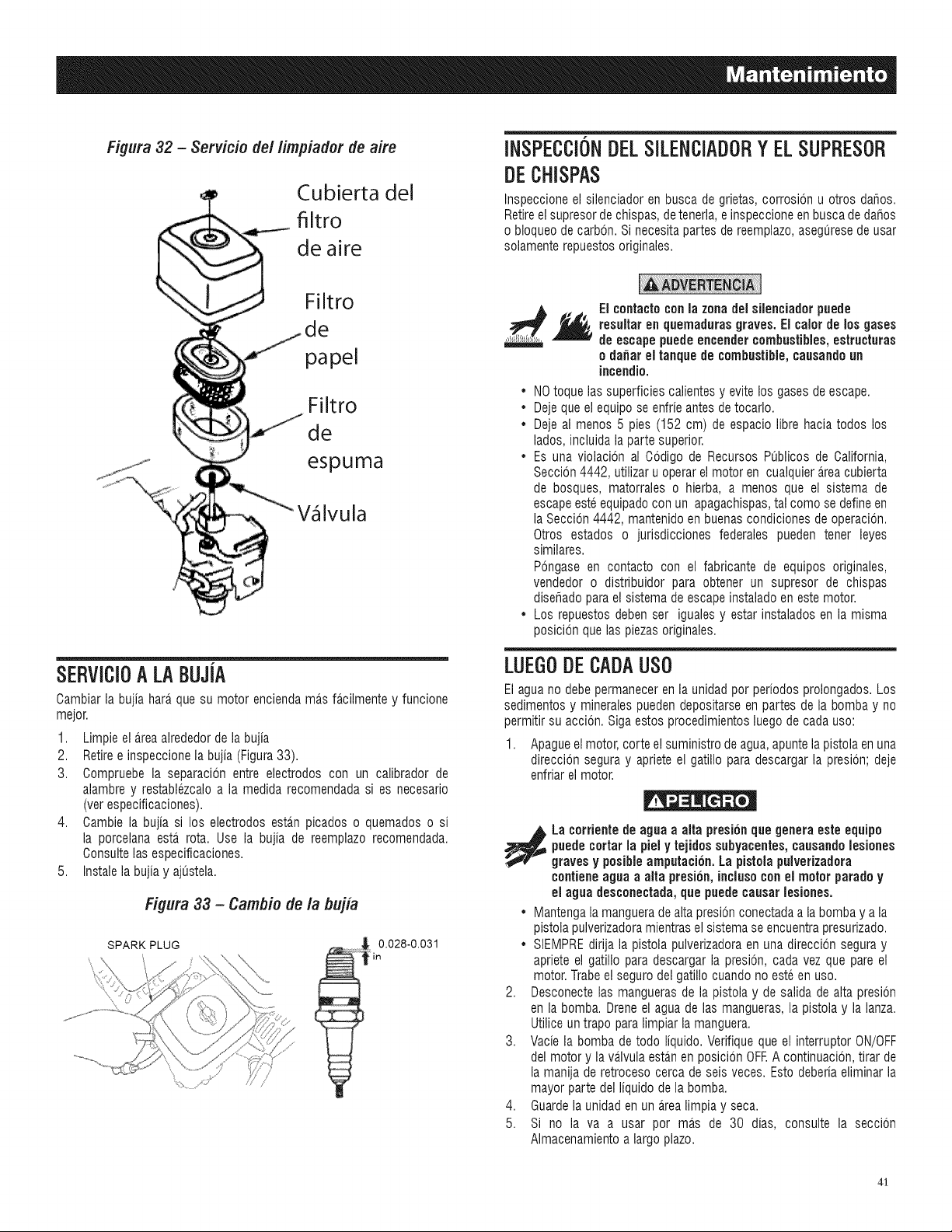

Figura 32 - Servide dd limpiadorde aire

Cubierta del

filtro

de aire

INSPECCIONBELSILENCIABOBY ELSUPFIESOFI

DECHISPAS

Inspeccione el silenciadoren busca de grietas, corrosion u otros dafios.

Retireelsupresor de chispas,de tenerla,e inspeccioneen busca de dahos

o bloqueode carbon. Si necesita partes de reemplazo,aseguresede usar

solamente repuestos originales.

Filtro

papel

Filtro

espuma

V lvula

SEFIVICIOALABUJIA

Cambiarla bujia hara,que su motor enciendama,s fa,cilmente y funcione

mejor.

1. Limpie el areaalrededor de la bujia

2. Retiree inspeccionela bujia (Figura33).

3. Compruebe la separacion entre electrodos con un calibrador de

alambre y restablezcalo a la medida recomendada si es necesario

(ver especificaciones).

4. Cambie la bujia si los electrodos estan picados o quemados o si

la porcelana esta rota. Use la bujia de reemplazo recomendada.

Consultelas especificaciones.

5. Instale la bujiay ajustela.

Figura 33 - Cambie de la bujia

SPARKPLUG

El contacIoconla zona del silenciadorpnede

resultaren quemadurasgraves. El calorde los gases

de escape puedeencender combustibles,estructuras

o da_ar el tanquede combustible,causandoun

incendio.

* NOtoque ias superficies caiientesy evite los gases de escape.

. Dejeque el equipose enfrie antes de tocarlo.

. Deje al menos 5 pies (152 cm) de espacio libre hacia todos los

lados, incluida la parte superior.

. Es una violacion al 0odigo de Recursos Publicos de 0alifornia,

Seccion4442, utilizaru operarelmotor en cualquier areacubierta

de bosques, matorrales o hierba, a menos que el sistema de

escapeeste equipadocon un apagachispas,tal como se defineen

la Seccion 4442, mantenidoen buenascondicionesde operaci6n.

Otros estados o jurisdicciones federales pueden tener leyes

similares.

Pongase en contacto con el fabricante de equipos originales,

vendedor o distribuidor para obtener un supresor de chispas

disefiado para el sistema de escapeinstalado eneste motor.

. Los repuestos deben set igualesy estar instalados en la misma

posicion que las piezasoriginales.

LUEGODE CADAUSO

El agua no debe permanecer en la unidad por periodos prolongados. Los

sedimentos y minerales pueden depositarseen partes de la bombay no

permitir su accion. Siga estos procedimientosluego de cada uso:

1. Apagueel motor, corte el suministrode agua,apuntela pistola en una

direcci6n segura y apriete el gatillo para descargar la presion; deje

enfriar el motor.

La corrienlede agua a alia presionque genera este equipo

puedecortar la piel y tejidos subyacentes, causandolesiones

graves y posibleampulacion. La pistolapulverizadora

contieneagua a alia presion,inclusoconel motorparado y

el agua desconectada, que puedecausar lesiones.

* IVlantengala mangueradeaita presion conectadaa la bombay a la

pistolapulverizadoramientrasel sistema se encuentrapresurizado.

* SlEMPREdirija la pistola pulverizadoraen una direccion segura y

apriete el gatillo para descargar la presion, cada vez que pare el

motor. Trabeel seguro del gatillo cuando no este enuso.

2. Desconectelas mangueras de la pistola y de salida de alta presion

en la bomba. Dreneel agua de las mangueras,la pistolay la lanza.

Utilice un trapo para limpiar la manguera.

3. Vaciela bomba de todo liquido. Verifique que el interruptor ON/OFF

del motor y la valvula estan en posicion OFF.A continuacion,tirar de

la manija de retroceso cerca de seis veces. Esto deberiaeliminar la

mayor parte del liquido dela bomba.

4. Guardela unidad en un arealimpia y seca.

5. Si no lava a usar por ma.s de 30 dias, consulte la seccion

Almacenamientoa largo plazo.

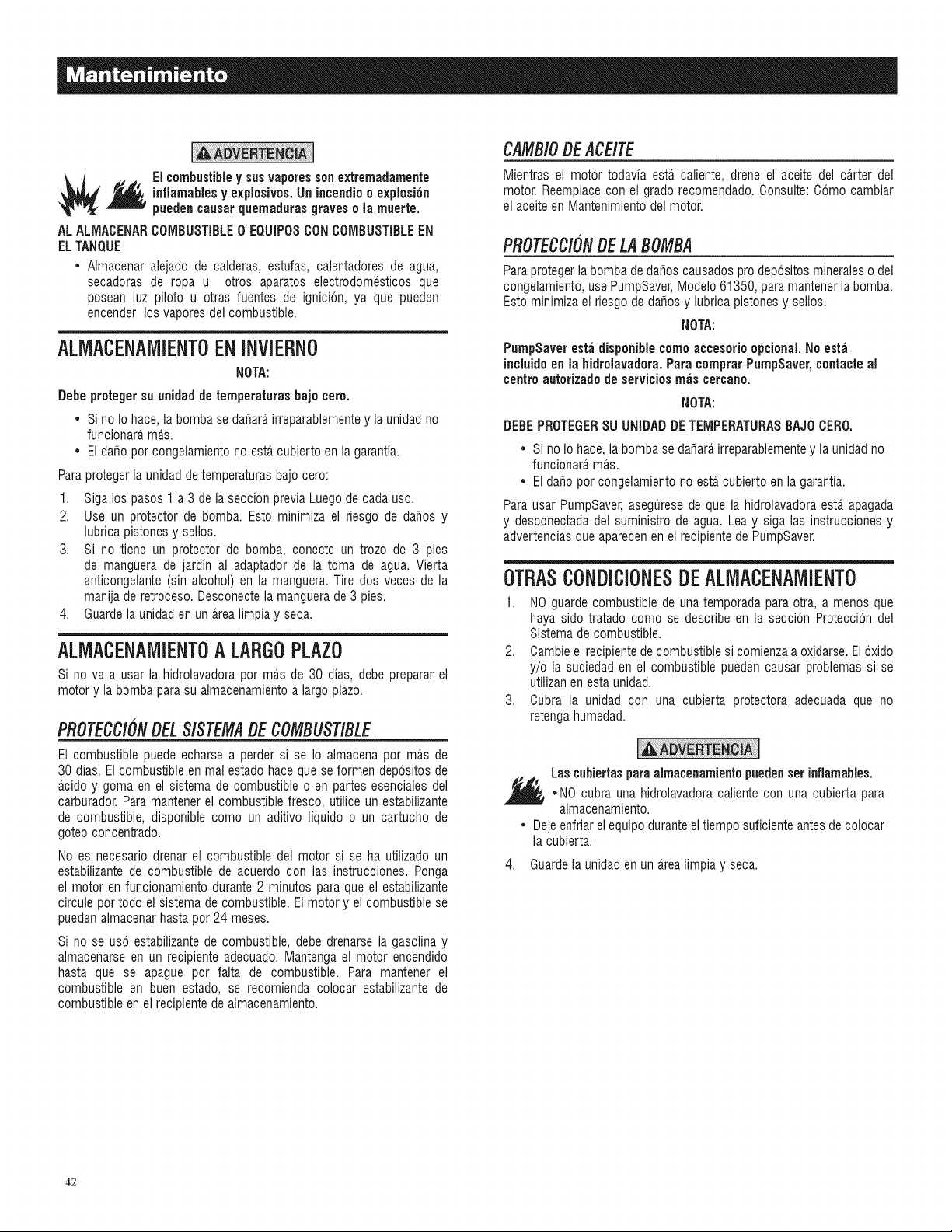

._ El combustibley sus vaporesson extremadamente

inflamablesy explosives.Un incendioo explosion

puedencausar quemaduras graveso la muerte.

AL ALMACENARCOMBUSTIBLE0 EQUIPOSCONCOMBUSTIBLEEN

ELTANQUE

• Almacenar alejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean luz piloto u otras fuentes de ignicbn, ya que pueden

encender los vaporesdel combustible.

ALIVIACENAMIENTOENINVIERNO

NOTA:

Debe protegersu unidadde temperaturas bajo cero.

• Si no Io hace, la bomba se dahara,irreparablementey la unidad no

funcionara mas.

• El daho per congelamientono esta cubierto en la garantia.

Para protegerla unidadde temperaturasbajo cero:

1. Siga los pasos 1 a 3 de la seccbn previa Luegode cada use.

2. Use un protector de bomba. Esto minimiza el riesgo de dahos y

lubrica pistones y sellos.

3. Si no tiene un protector de bomba, conecte un trozo de 3 pies

de manguera de jardin al adaptador de la toma de agua. Vierta

anticongelante (sin alcohol) en la manguera. Tire dos veces de la

manija de retroceso. Desconectela manguerade 3 pies.

4. Guardela unidaden un a.realimpia y seca.

ALIVIACENAIVIIENT0A LARGOPLAZ0

Sino va a usarlahidrolavadorapermas de 30 dias,debeprepararel

motor y la bomba parasu almacenamientoa largo plazo.

PROTECC/ONDELSlSTEMADECOMBUStiBLE

El combustible puede echarse a perder si se Io almacena per mas de

30 dias. Elcombustible en real estadohace que se formen depositosde

acido y goma en el sistema de combustible o en partes esenciales del

carburador. Para mantener el combustible fresco, utilice un estabilizante

de combustible, disponible come un aditivo liquido o un cartucho de

goteo concentrado.

No es necesario drenar el combustible del motor si se ha utilizado un

estabilizante de combustible de acuerdo con las instrucciones. Ponga

el motor en funcionamiento durante 2 minutes para que el estabilizante

circule per todo el sistema decombustible. El motor y el combustible se

pueden almacenarhasta per 24 meses.

Si no se use estabilizantede combustible, debe drenarse la gasolina y

almacenarse en un recipiente adecuado. Mantenga el motor encendido

hasta que se apague per falta de combustible. Para mantener el

combustible en buen estado, se recomienda colocar estabilizante de

combustible en el recipiente de almacenamiento.

CAMBIO DE ACEITE

Mientras el motor todavia esta caliente, drene el aceite del ca.rter del

motor. Reemplacecon el grado recomendado. Consulte: Como cambiar

el aceiteen Mantenimientodel motor.

PROTECC/ONDE LA BOIFIBA

Paraprotegerla bomba de dahos causados pro depositos minerales o del

congelamiento,usePumpSaver,Modelo61350, para mantenerla bomba.

Esto minimiza el riesgo dedahos y lubricapistones y sellos.

NOTA:

PumpSaver esta disponible come aeceserio epeional. No esta

iacluideen la hidrolavadera.Para comprar PumpSaver,contacteal

centre autorizado de servicios mas cercano.

NOTA:

DEBE PROTEGER SU UNiDAD DE TEiVIPERATURASBAJO CERO.

• Si no Io hace,la bomba se dahara,irreparablementey la unidadno

funcionara mas.

• Eldaho per congelamiento no estacubierto en la garantia.

Para usar PumpSaver,aseguresede que la hidrolavadora esta apagada

y desconectada del suministro de agua. Lea y siga las instrucciones y

advertenciasque aparecenen el recipiente de PumpSaver.

OTRASCONDICIONESDEALIVlACENAlVlIENTO

1. NOguarde combustible de una temporada para otra, a menos que

haya side tratado come se describe en la seccbn Proteccion del

Sistema de combustible.

2. Cambieel recipientede combustible si comienzaa oxidarse.El oxide

y/o la suciedad en el combustible pueden causar problemas si se

utilizanen esta unidad.

3. Cubra la unidad con una cubierta protectora adecuada que no

retengahumedad.

Lascubiertaspara almacenamientepuedenset inflamables.

• NO cubra una hidrolavadoracaliente con una cubierta para

almacenamiento.

• Dejeenfriar elequipo durante eltiempo suficiente antes de colocar

la cubierta.

Guardela unidad en un arealimpia y seca.

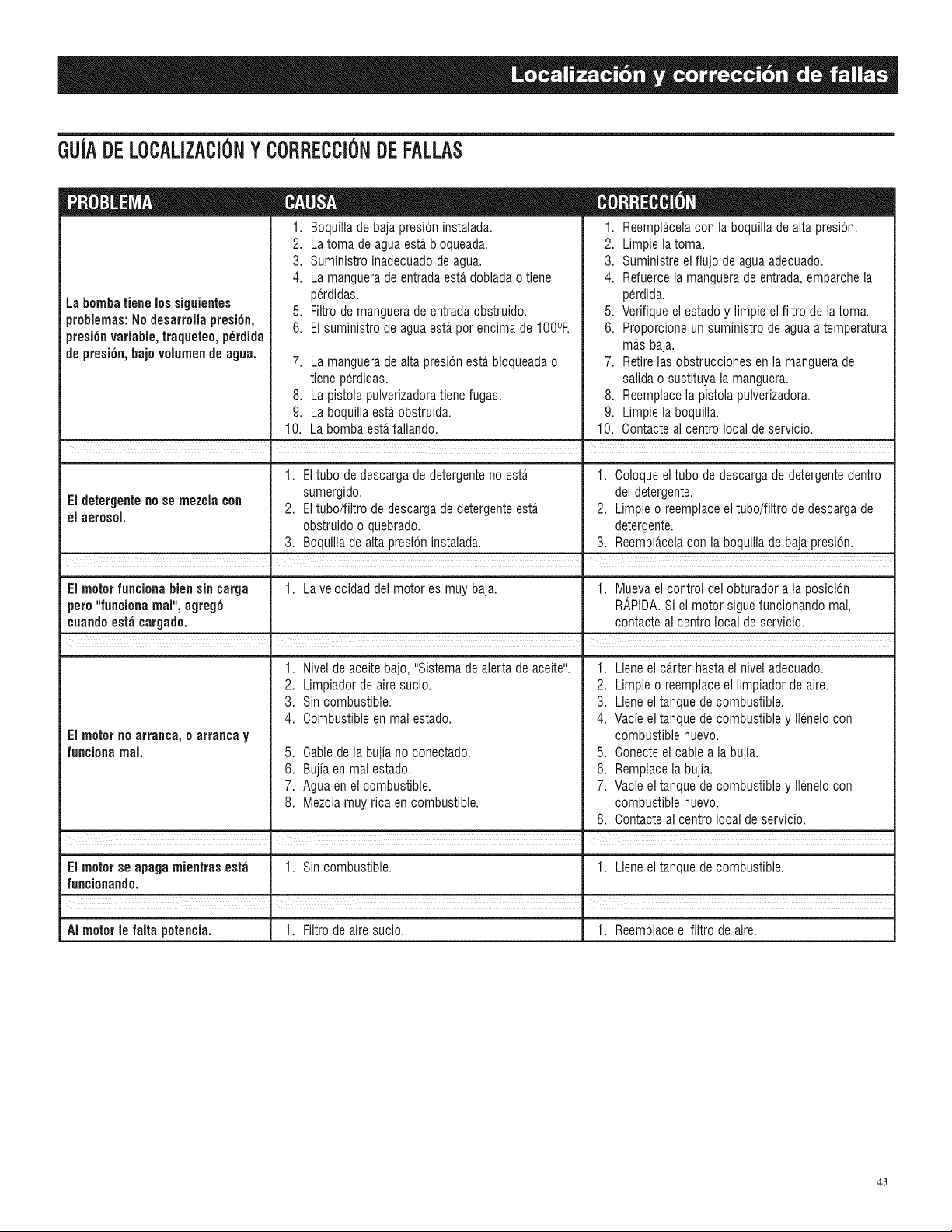

6UJADELOCALIZACI6NY CORRECCI6NDEFALLAS

Labombatienelossiguientes

problemas:Nodesarrollapresi6o,

presionvariable,traqueteo,perdida

depresi6o,bajo volumendeagua.

1. Boquillade bajapresion instalada.

2. La toma de agua esta_bloqueada.

3. Suministro inadecuadode agua.

4. La manguera de entradaesta dobladao tiene

perdidas.

5. Filtro de manguera de entradaobstruido.

6. El suministro de agua esta.por encima de lO0°E

10.

La manguera de alta presion esta.bloqueadao 7.

tiene perdidas.

La pistola pulverizadoratiene fugas. 8.

La boquilla esta obstruida. 9.

La bomba esta.fallando. 10.

1. Reemplacelacon la boquilla de alto presbn.

2. Limpie latoma.

3. Suministre el flujo de agua adecuado.

4. Refuercela manguerade entrada,emparche la

perdida.

5. Verifiqueel estadoy limpie elfiltro de la toma.

6. Proporcioneun suministro de agua a temperatura

ma_sbaja.

Retirelas obstrucciones en la manguerade

salida o sustituya la manguera.

Reemplacela pistola pulverizadora.

Limpie la boquilla.

Contacteal centro local de servicio.

1. El tubo de descarga de detergenteno est#. 1. Coloque eltubo de descarga de detergentedentro

sumergido, del detergente.

El detergenteno se mezcla con

2. El tubo/filtro de descargade detergenteesta. 2. Limpieo reemplaceel tubo/filtro de descarga de

el aerosol, obstruido o quebrado, detergente.

3. Boquillade alto presion instalada. 3. Reemplacelacon la boquilla de baja presion.

El motor funcionabien sin cargo 1. La velocidad del motor es muy baja. 1. Muevael control del obturador a la posicbn

pore "funciona maP, agreg6 RAPIDA.Si el motor siguefuncionando mal,

cuandoeshi cargado, contacte al centro local de servicio.

1. Nivel de aceite bajo, "Sistema de alerta de aceite". 1. Lleneel ca.rterhasta el nivel adecuado.

EJ motor go 8rraoca_ O arra[ioa y

funciona real.

2. Limpiador de aire sucio.

3. Sin combustible.

4. Combustibleen mal estado.

5. Cablede la bujia no conectado.

6. Bujia en mal estado.

7. Agua en el combustible.

8. Mezclamuy rica en combustible.

2. Limpieo reemplaceel limpiador de aire.

3. Lleneel tanque de combustible.

4. Vacie el tanque de combustible y Ilenelocon

combustible nuevo.

5. Conecte el cable a la bujia.

6. Remplacela bujia.

7. Vacie el tanque de combustible y Ilenelocon

combustible nuevo.

8. Contacte al centro local de servicio.

J J

El motor se apaga mientras eshi 1. Sin combustible. 1. Lleneel tanque de combustible.

funcionando.

AI motor le folio potencia. 1. Filtro de aire sucio. 1. Reemplaceel filtro de aire.

DECLARACION DE GARANTiA DE CONTROL DE EMISJONES DE LA EPA EE,UU,

SUS DERECHOS DE GARANTJA Y OBLIGACIONES

LaAgenciade ProteccionAmbientai(EPA)delos EE.UU.y GeneracPowerSystems,Inc. (Generac)se complacenen explicarla garantiadelSistemade Control

de Emisionesen su nuevoequipode 2011 y posteriores.Los equiposnuevosqueutilizanpequei_osmotoresencendidoscon chispase debendise_ar,construir,

y equipardetai forma quecumplancon lasestrictasnormascontrael smog del gobiernofederal.Generacgarantizaelsistemade control de emisionesen su

equipoporel periodoquese enumeraa continuacionsiemprequeno hayahabidoabuso,negligencia,modificacionnoaprobadao mantenimientoincorrectode

su equipo.Elsistemade control de emisionesde esteequipoincluyetodos los componentescuyafaila aumentariala emisiondetodo contaminanteregulado.

Estoscomponentesse enumeranen la seccionInformacionsobre Emisionesde estemanual.

COBERTURA DE LA GARANTiA DEL FABRICANTE:

EstaGarantiaECSesva.lidapor dos a_os,o por el mismo periodoquese especifiqueen la GarantiaLimitadaGenerac,elquesea ma.slargo. Paralos equipos

quetienenmedidorde horas,elperiodode garantiaes un numerode horas iguala la mitad de la vida util parala queesta.certificadoel equipo,o el periodode

garantiaespecificadoen a_os,elquesea menor.Lavida util se puedeencontraren laetiquetade Controlde Emisionesdel motor.Sidurantedichoperiodode

garantiaseidentificaque cuaiquierpartede su equiporelacionadacon las emisionesesta.defectuosaen cuantoa sus materiaieso fabricacion,unCentrode

Serviciode GarantiaAutorizadode Generacrealizara,las reparacioneso remplazos.

RESPONSABILIDADES DEL DUEi_iO EN LA GARANTiA:

Comodue[3odel equipo,ustedes responsablede la reaiizaciondetodo elmantenimientorequeridocomo se indicaen su Manualdel Usuariosuministradode

fa.brica.Paralos propositosdela garantia,Generacrecomiendaqueguardetodos los recibosde mantenimientode su generador,pero Generacno puedeinvaiidar

lagarantiasolamentedebidoa lafaita de recibos.

Usteddebesaber queGeneracpuedenegarcuaiquiery/o todagarantiade coberturao responsabilidadsi su equipo,o unaparteo componentedel mismo, ha

failadodebidoai abuso,mantenimientoinapropiado,o modificacionesno autorizadas.

Ustedes responsablede ponerseen contactoconun Centrede GarantiaAutorizadode Generactanprontocomaocurra unproblema.Lasreparacionesper

garantia debenterminarse en un periodode tiemporazonable,que no excedade 30 dias.

Elserviciopor garantiapuedesercoordinadoponiendoseen contactocon su distribuidorautorizadoo con un Centrode Serviciode GarantiaAutorizadode

Generac.Paraubicar aiDistribuidorde Serviciode GarantiaAutorizadode Generacm_tscercano,flameai numerogratuitoqueaparecedebajo,o cont_tctenosa

travesdel correoelectr6nico:[email protected].

1-800-333-1322

NOTAllVIPORTANTE:Estadeclaracionde garantiaexplicasus derechosy obligacionessegunla Garantiadel Sistemade Controlde Emisiones(GarantiaECS),

quelees proporcionadapor Generacconformea laley federal.Veatambienlas "GarantiasLimitadasde GeneracparaGeneracPowerSystems,Inc.",que se

incluyenen otra hojaen este documento,y quetambienle son proporcionadaspor Generac.Observequeesta garantiano se aplicar_ta los da_osincidentaies,

consecuenteso indirectosocasionadospor defectosen materiaieso fabricaciono a algunretrasoen la reparaciono el reemplazode las partesdefectuosas.

Estagarantiaremplazaalas otrasgarantias,expresadaso implicitas.Especificamente,Generacno ofreceningunaotra garantiaen cuantoa la comerciabilidad

o idoneidadpara algunpropOsitoen particular.Cuaiquiergarantiaimplicitapermitidapor ley,sera.limitadaen su duraciona los terminos de la garantiaexpresa

proporcionadaen elpresente.Algunosestadosno permitenlimitacionesen cuanto a laduracionde unagarantiaimplicita,asi quela limitacionanteriorpuedeno

aplicarsea usted.

La Garantiadel ECSse aplicasolamenteai sistemade controlde emisionesde su nuevoequipo. La Garantiadel ECSy laGarantiade Generacdescriben

derechosy obligacionesimportantesrelacionadascon su nuevomotor.

Elserviciode garantiapuedereaiizarsesolamentepor un Centrode Serviciode GarantiaAutorizadode Generac.AI pedirel serviciode garantia,se deben

presentarpruebasen lasquese indiquelafechade la ventaai comprador/due[_ooriginal.

Sitieneaigunapreguntasobresus derechosy responsabilidadesde la garantia,debecontactarsecon Generac,en la direccionsiguiente:

A LA ATENCI()N DEL DEPARTAMENTO DE GARANTJAS

GENERAC POWER SYSTEMS, INC.

P.O. BOX 297 * WHITEWATER, WI 53190

Parte1 de 2

NOde parte 0J3335 Rev.C 11/11

GARANTiA DEL SISTEMA DE CONTROL DE EMISIONES

Garantiadel Sistemade ControldeEmJsiones[ECS,por sus sJglasen ingles](garantJadel ECS)para equiposqueusanpeque_osmotoresencendJdoscon

chJspa:

(a) AplicacJ6n:Estagarantiase aplJcar_ta los equiposqueutJlJzanpequefiosmotoresnopara vehiculos.El periodode garantiadel ECScomenzar_ten lafecha en

queelequiponuevoes compradoo entregadoa su comprador/due_ooriginaly usuariofinal, y continuar_tpor 24 mesesconsecutivosdespuesde esafecha.

(1) ElperJodoespecifJcadoen la presenteGarantiaLimJtadade Generac,pero no menos de 24 meses,o

(2) Paramotoresequipadoscon medidordehoras, un numerode horas de operacioniguai a lamJtadde la vida util de motor.La vidautil se puedeencontrar

en la etiquetade ControldeEmJsJonesdel motor.

(b) CoberturaGeneralde la Garantiade EmisJones:Generacgarantizaai comprador/due[_ooriginaly usuariofinal del nuevomotoro equipoy a cadacomprador/

due_osubsJguientequeel ECScuandose instaio:

(1) EstabadJse_ado,construJdoy equipadoparacumplJrcontodas las normas@Babies; y

(2) Estabalibrede defectosen losmateriaiesyfabricacionquepudieranocasionarfailasde unapiezacon garantiaen cuaiquJermomentoduranteel Periodo

de GarantJadel ECS.

(1) Cualquierpiezacon garantiaqueno este programadapara reemplazocomo parte del mantenimientonecesarioin@ado en el Manualdel Usuariosera.

garantizadapor el Periodode Garantiadel ECS.Si cuaiquierade estaspiezasfaila duranteelPeriodode Garantiadel ECS,sera.reparadao reemplazada

por Generacsegunla subseccion(4) siguiente.Dichapartereparadao reemplazadabajola Garantiadel ECSsera.garantizadaporel resto del Periodode

Garantiadel ECS.

(2) Cualquierparte garantizadaque esteprogramadasolamentepara lasinspeccionesregularessegunse especifiqueen elManualdel Usuariosera.

garantizadapor el Periodode Garantiadel ECS.Unenunciadoen el Manualdel Usuarioqueindique"repareo reemplacecuanto seanecesario"no

reducira,el Periodode Garantiadel ECS.Dichaparte reparadao reemplazadabajola Garantiadel ECSsera.garantizadapor el restodel Periodode

Garantiadel ECS.

(3) Cualquierpiezacon garantiaqueesteprogramadaparareemplazocomo partedel mantenimientonecesarioen elManualdel Usuariosera.garantizada

por el periodode tiempo previoal primerreemplazoprogramadopara dicha pieza.Si la piezafaila antesdel primerreemplazoprogramado,la pieza

sera.reparadao reemplazadapor Generacsegunla subseccion(4) siguiente.Dichapiezarelacionadacon las emisionesquehayasido reparadao

reemplazadabajo la garantiadel ECSsera.garantizadapor elresto del periodoprevioal primerreemplazoprogramadopara esapieza.

(4) La reparaciono elreemplazode cualquierpiezagarantizadarelacionadacon las emisionesbajoesta Garantiadel ECSsera.sin cargoparaeldue_oen un

Centrode Serviciode GarantiaAutorizadode Generac.

(5) A pesarde las disposicionesde la subseccion(4) anterior,los serviciosde garantiao de reparacionesse debenproporcionaren un Centrode Servicio

Autorizadode Generac.

(6) Cuandoel motores examinadopor un Centrode Serviciode GarantiaAutorizadode Generac,elcomprador/due_ono sera.responsabledel costo de

diagnosticosi la reparacionesta.cubiertapor lagarantia.

(7) Duranteel Periodode Garantiadel ECS,Generactendra,el inventariode piezasrelacionadascon lasemisionesbajo garantiasuficienteparacubrir la

demandaprevistaparatales piezas.

(8) Las piezasde recambiorelacionadascon las emisionesquehayansido autorizadasy aprobadaspor Generacse puedenutilizardurantecualquier

mantenimientoo reparacionde Garantiadel ECSy sera.nproporcionadassin cargoai comprador/due_o.Dichouso no reducira,las obligacionesde la

Garantiadel ECSde Generac.

(9) No se puedenrealizarotras modificacionesal generador,exceptoaquellasexplicitamenteaprobadaspor Generac.Las modificacionesno aprobadas

anulanla GarantiaECSy son motivo suficienteparainvaiidarun reclamoa esta.

(10) Generacno sera.responsableporfallas de repuestosno autorizados,o fallas de piezasautorizadascausadaspor el uso de repuestosno autorizados.

LAS PIEZAS RELACIONADAS CON EiVlISIONES PUEDEN INCLU|R LAS SIGUIENTES

(SI ESTAN INSTALADAS):

1) SISTEMADEDOSIFICACIONDELCOMBUSTIBLE 3) SISTEMADEIGNICION

A. CARBURADORYPLEASINTERNAS A. BUJJAS

B. TANQUE/TAPONDECOMBUSTIBLE B. BOBINAS/MOBULODEARRANQUE

C. LJNEASDECOMBUSTIBLE 4) SISTEMADEINYECCIONDEAIRE

B. LJNEASDEVENTEOEVAPORATIVO A. VALVULADEINDUCCIONBEAIREPORIMPULSOS

E. REGULADOR(COMBUSTIBLESGASEOSOS) 5) SISTEMADE ESCAPE

2) SISTEMADEINDUCCIONDEAIRE A. CATALIZADOR

A. MULTIPLEDEADMISION B, CANODE ESCAPE

B. FILTRODEAIRE

Parte2 de 2

NOde parte 0J3335 Rev.C 11/11

GARANTiA LIMITADA DE "DOS AltOS" DE SISTEMAS DE POTENCIA GENERAC PARA

LAVADORAS DE PRESION PROFESIONALES

Por un periodo de dos a_os desde la fecha de la ventaoriginal, Generac Power Systems, Inc. (Generac)garantiza sus lavadoras a presion como libres de defectos en

materialesy mano de obra por los items y periodos indicados abajo. Generac,a su opcion, repararao reemplazaracualquier parte que, luego de un examen, inspeccion

y pruebas realizadaspor un concesionario de servicio de garantia autorizado de Generac,se encuentre que esta defectuoso. La reparacion o reemplazoconforme a Io

indicado en esta garantia limitada no renovarani extenderael periodo de garantiaoriginal. Cualquierproducto reparado debera estar bajo garantia s01opor el periodo de

garantiaoriginal que reste. Cualquier equipo que el comprador/propietario reclame como defectuoso debe ser regresadoa y examinadopor el concesionario de servicio

de garantia autorizado por Generac mas cercano. Todos los costos de transporte bajo la garantia, incluyendo el retorno a lafabrica, seranpor cuenta y prepagados por el

propietario/comprador.Esta garantiase aplica s01oalas lavadorasa presion de Generacy no es transferible del propietario original. Guarde su comprobante de compra. Si

usted no proporciona una prueba de la fecha de la compra inicial, se usara la fecha de embarquedel producto del fabricante para determinar el periodo de garantia.

PROGRAMAC|ON DE GARANTiA

Lasaplicaciones para consumidor estan garantizadaspor (2) anos.

APLICACIONPARA CONSUMIDOR

ANOUNO- Cobertura completa limitada en mano de obra y repuestos (se requierecomprobante de compra y mantenimiento):

• Todos los componentes

ANODOS - Cobertura completa limitada en repuestos listados (se requierecomprobante de compra y mantenimiento):

• Solo motor- Componentesprincipales, incluyendo: Bloque, cabeza de cilindros, cigiJe_al,levas, varillas y pistones.

NOTA:Para el proposito de esta garantia "uso de consumido¢ significa uso personal en casa residencialo recreacional por el comprador original.

El uso de la lavadora a presion en aplicaciones comerciales o de renta anularala garantia.

LINEAMIENTOS

• El cliente es responsable de leer y seguir todas las instrucciones de operacion.

• Los productos que se da_en como resultado de una operacion incorrecta no seran cubiertos por la garantia. Esto incluye a los componentes de la bomba de agua que

son arrancados sin tener elflujo y la presion de agua requeridos.

• El cliente sera responsable de transportar todos los componentes bajo garantiaalas instalacionesde reparacion autorizadas Generac.

• Tal vez se requieraverificar el mantenimiento para que aplique las reparacionesbajo garantia.

• Los costos de mano de obra cubiertos por garantiase basan en horas normales de trabajo. Costos adicionales por sobretiempos, feriados o trabajos de emergencia

fuera de horas normales de trabajo seran responsabilidaddel cliente.

• El costo del embarque de repuestos cubiertos por garantia es reembolsadoa una tarifa de embarquepor tierra. Los costos relacionados por una solicitud de embarque

expedito seran responsabilidad del cliente.

ESTA GARANTiA NO SE APLICARA A LO SIGUIENTE:

• Lavadoras a presion Generac que utilicen repuestos que no son de Generac.

• Costos de mantenimiento normal y ajustes.

• Las fallas causadas por cualquier combustibles contaminados o inadecuada, los aceites o la falta de adecuados niveles de aceite, o agua contaminada.

• Reparaciones o diagnosticos realizados por individuos diferentesa los concesionarios autorizados por Guardian/Generacque no esten autorizados por escrito por

Generac Power Systems.

• Fallas debido a, pero no limitandosea, el uso y desgastenormal, accidente, mal uso, abuso, negligencia o uso inapropiado. Como todo dispositivo mecanico, los

motores Generacnecesitan servicio y repuestos periodicamente para funcionar como estan dise_ados. Esta garantia no cubre reparacionescuando el uso normal ha

agotado la vida util de una parte o motor.

• Las fallas causados por cualquieracto de Dios y / o otros eventos de fuerza mayor fuera del control del fabricante.

• Congelamiento de agua en la bomba (en climas helados, se debedrenar el agua de las bombas al final de la temporada).

• El da_o relacionado a roedoresy/o plaga de insectos.

• Los productos que son modificados o alterados de manerano autorizadapor Generacpor escrito.

• Cualquier da_o incidental, consecuencial o indirecto causado por defectos en los materiales y mano de obra, o cualquier retraso en repararo reemplazar las partes

defectuosas.

• Falla debido a una mala aplicacion.

• Gastos relacionadosa "instrucciones del cliente" o deteccion de problemas donde no se encuentre defecto de fabrica.

• Equipo de alquiler usado mientras se realiza las reparacionesde garantia.

• Baterias de arranque, fusibles, filtros, bombillos de luz y fluidos de motor.

ESTAGARANTiAREEMPLAZACUALQUIEROTRAGARANTiA,EXPRESAO IMPLiClTA,ESPECiFICAMENTE,GENERACPOWERSYSTEMSNOOTORGAOTRASGARANTiAS

COMODE MERCANTIBILIDADO ADECUACIONPARAUNPROPOSITOPARTICULAR.Cualquiergarantia implicita que sea permitida por ley, estara limitada en duracion a los

terminos de la garantia expresadispuesta aqui. Algunos estados no permiten limitaciones en cuanto dura una garantia implicita, de modo que la limitacion expresadaarriba

puedeno aplicarse al comprador/propietario.

LA 0NICA RESPONSABILIDADDE GENERACPOWERSYSTEMSSERA LA REPARAClONO REEMPLAZODE LAS PARTESTAL COMOSE ESPEClFICAARRIBA. EN NINGON

CASOGENERACPOWERSYSTEMSSERA RESPONSABLEPORCUALQUIERDANO INCIDENTALO CONSECUENClAL,A0N SI TALESDANOSSEAN UN RESULTADO

DIRECTODE UNANEGLIGENCIADEGENERACPOWERSYSTEMS.Algunos estados no permitenla exclusion o limitacion de danos incidentales o consecuenciales, asi

que las limitaciones indicadas arriba pueden no aplicarse al comprador/propietario.El comprador/propietario esta de acuerdo en no hacer reclamos contra GeneracPower

Systems basados en negligencia.Esta garantia le da al comprador/propietario derechos legales especificos. El comprador/propietario tambien puede tener otros derechos

que varian de estado a estado.

GENERACPOWERSYSTEMS,INC.• R0. BOX8 • Waukesha,Wl53187 • Tel:(888)GENERAC(436-3722)• Fax:(262)544-4851

Para ubicar al concesionario autorizado re;is cercano visite nuestro sitio web: www.generac.com

No.de parte OJ3020 RevisiOnF (12/11)

N_ de parte del IVlanual.tJ HevisiOn_1) Impresoen

[]

Laveusea pression

4'7

introduction...........................................................49

O_ noustrouver...........................................................49

Regles de securite................................................49

Symbolesde securite et leurs signification...................49

Informations..........................................................52

ConnaftreVotre NettoyeurHautePression...............................52

Specificationsdu produit.........................................................53

Deballage................................................................................53

Configuration........................................................53

Assemblage............................................................................53

Ajouter I'huilea moteur............................................................54

Ajouter du carburant...............................................................54

Brancherle tuyauet I'approvisionnementd'eau a la pompe......55

Commentutiliser les buses.....................................................56

Nettoyeret utiliser du detergent....................................57

Rin(}agede la laveusea pression..................................58

Nettoyerletuyau a siphon de detergent........................58

Fonctionnernent....................................................59

Fonctionnement......................................................................59

Emplacementde la laveusea pression....................................59

Listede contr_leavant de demarrerle moteur.........................59

Commentdemarrervotre laveusea pression...........................59

Systemede refroidissementautomatique(Suppression

thermique)..............................................................................61

Commentarr_tervotre laveusea pression...............................61

Entretien...............................................................62

Recommandationsd'entretien.................................................62

Programmed'entretien............................................................62

Huilea pompe.........................................................................62

Contr_ledes emissions...........................................................62

Entretiende la laveusea pression...........................................62

Verifier et nettoyerle filtre d'entreede I'eau..............................62

Verifier les tuyaux a haute pression.........................................62

Verifier le tuyau a siphon de d6tergent.....................................63

Verifier le pistolet de putverisation...........................................63

Entretiende la buse.................................................................63

Entretiendu moteur.................................................................63

Recommandationsd'huile de moteur.......................................63

Verifier le niveaud'huile................................................64

Ajouter I'huitea moteur.................................................64

ChangerI'huilea moteur...............................................64

Entretiendufiltre _,air .............................................................64

Entretiende la bougied'allumage............................................ 65

Verifier le pot d'echappementet le pare-etincettes....................65

Apreschaque utilisation..........................................................65

Entreposaged'hiver.................................................................66

Entreposagea long terme .......................................................66

Prot_gerlesysteme d'alimentationen carburant...........66

Changerd'huile ............................................................66

Protegerla pompe........................................................66

Autresinstructions d'entreposage............................................ 66

Depannage............................................................67

Guidede D@annage...............................................................67

Garantie................................................................68

iNTRODUCTiON

Merci d'avoir achete cette laveuse a pression fabriquee par Generac

Power Systems, Inc. Ce modele est une laveusea pression entraineepar

moteur,a haute performance, refroidie a I'air,qui fonctionne entre 2500 et

3000 psi selon le modele achet& Les appareils comprennent des roues

personnalisees, une pompe axiale a cames avec des pistons en acier

inoxydable, un systeme de refroidissement automatique, des buses

raccordement rapide, un tuyau a haute pression, un tuyau siphon pour

detergentet des reservoirs de produits chimiques selon le modeleunitaire.

Le sons commun et le respect strict des instructionsspeciales sent

essentiels pour eviter los accidents. L'operateur dolt lire ce manuel

et comprendre completement toutes les instructions avant d'utiliser cet

equipement.En cas d'incomprehensiond'unepattie du manuel,contacter

le depositaire agree le plus proche pour connaitre les procedures

de demarrage, de fonctionnement et d'entretien. Le proprietaire est

responsablede I'utilisationcorrecte et sQrede I'equipement.

La laveusea,pressionpeut fonctionner entoute securit6,de fa£on efficace

et de fa£on fiable uniquement si elle est correctement installee, utilisee et

entretenue.Avant d'utiliser,entretenirou entreposerla laveusea,

pression :

• Life attentivementtous les avertissements de securit6 figurant duns ce

manuelet sur le produit.

• Se familiariser avec ce manuel et I'unite avant de I'utiliser.

• ConsulterlasectionAssemblagedu manuelpour lesinstructions sur les

procedures d'assemblagefinal. Suivreles instructions compietement.

Le fabricant ne peut pas anticiper toutes les situations possibles qui

peuventimpliquer un danger. Les avertissementsde ce manuelet figurant

sur ]esetiquetteset les autocoliants apposessur I'unitene sent, toutefois,

pus exhaustifs. Si vous suivez une procedure,une methodede travail ou

unetechnique de fonctionnement que lefabricant ne recommandepas en

particulier, assurez-vousqu'elie est sans danger pour les autres.S'assurer

que la procedure,la methodede travail ou latechnique defonctionnement

choisie ne rende pus la laveusea pressiondangereuse.

LES INFORMATIONSCONTENUESDAMS LE PRE_SENTMANUEL SE

BASENT SUR LES MACHINESEN PRODUCTIONAU MOMENT DE LA

PUBLICATION. GENERACSE RESERVELE DROIT DE MODIFIERCE

MANUELA TOUT MOMENT.

Conservezcos instructionspour reference future. Si vous pr6tez cet

appareil a queiqu'un, pr_tez-iui TOUJOURSces instructionsET le

Manuel du proprietaireaussi.

oo flous TROUVER

Vous pouvezcontacter le Service a_la clientele de Generacpar telephone

au 1-888-436-3722, ou sur I'lnternet a_www.generac.com Ecrivez les

informations importantes de I'unite dans le tableau ci-dessous pour une

referencefuture et / ou demandesde service.

Nurnerede rnedele

Nurnerede serie

Date d'aehat

RI=GLESDES(:CURITE

Danstout ce manuel,et sur les etiquetteset sur les autocollantsapposes

sur la generatrice, les blocs DANGER,AVERTISSEMENT,ATTENTIONet

REMARQUEservent a alerter le personneld'instructions specialesau sujet

d'une operation specifique qui peut s'avererdangereuse si elle n'est pas

effectuee correctement ou avec precaution. Les respecter attentivement.

Leurs definitionssent lessuivantes :

Indiqueunesituation ou une action dangereusequi, si elle n'est pus

evitee, entrainera la mort ou des blessuresgraves.

Indiqueunesituationou une action dangereusequi, si elle n'est pus

evitee, pourraitentrainer la mort ou des blessures graves.

z_ ATTENTION

Indiqueunesituation ou uneaction dangereuse qui, si elle n'est pus

evitee, entrainera desblessures legeresou moderees.

REMARQUE:

LosremarquescontJennentdes informationssuppiementaires

importantesrelativesa une procedureet se trouvent dunsle corps de

texte regulier de ce manuel.

Cesavertissements de s6curite ne peuventpas eliminer les dangers qu'ils

signalent. Lesens commun et le respect strict des instructions speciales

Iors de I'actionou I'entretiensont essentiels pour eviter les accidents.

SYMBOLESDE SECURITEETLEURSSiSNIFICATION

Fum6es toxiques Effet rebond Choc 61ectrique

Surface glissante Chute Injection de liquide

Feu

Pieces amovibles

Explosion Manuel d'instructions

Objets volants Surface chaude

DAHGER: Lemonoxydede carboneproduitlersde J'utiiisation

PEUTTUERen queJquesminutes. NEJAMAISutiiisera J'interieur

eu dans d'autreszonesabritees IMIEMESI Jesperteset los

fen_tres sent ouvertes.Utiliser uniquementa L'E×TERIEURet moi_

des fen_tres, perteset events.

Certains preduits chimiques eu detergents peuvent _}tre

_ angereux et, s'iis sent inhales eu inger6s, prevoquer des

nausees importantes, des 6vanouissements eu des

empoisonnements.

* Utiliser le nettoyeur EXCLUSIVEMENTen exterieur.

Un moteur en marche emet du monoxyde de carbone.

Le monoxyde de carbone est un gaztoxique, inodore et invisible.

Respirer du monoxyde de carbone peut causer des cephalees, fatigue,

vertiges, vomissements, confusion, une attaque, des nausees,

d'evanouissements ou la mort. Si vous commencez a eprouver un de

ces sympt6mes, passez IMMEDIATEMENTa un endroit avec de I'air

frais. Consulter un medecin.

Emp6cherles gaz d'echappementd'entrerdans un espace confine par les

fen_tres, les portes, les entreesd'air ou d'autres ouvertures. Avertir aux

occupants a I'interieursur les sympt6mes du monoxyde de carbone pour

qu'ils savent qu'ils doivent se deplacer a un endroit avec de I'air frais

s'ils commencent a se sentir mal.

L'utilisation d'un detecteur de monoxyde de carbone a I'interieur

d'un local occupe entre la laveuse a pression et I'occupant est

recommande.

, NE JAMAIS demarrer ou faire fonctionner le moteur dans un espace

clos ou a I'interieur,MEME SIles portes et les fen_tres sent ouvertes.

, S'il y a un risque d'inhalation de vapeurs, utiliser un appareil ou un

masque respiratoire.

Lire soigneusement les instructions d'emploi du masque ou du

respirateur afin d'etre certain qu'il protege efficacement centre

I'inhalation de vapeurs dangereuses. Si vous commencez

eprouver un des sympt6mes du monoxyde de carbone, passez

IMMEDIATEMENTa un endroit avec de I'air frais.

,_ DANGER: NEJAMAISdirigerle pistoietde puJverisatienverslos

personnes,los animauxou los dispositifseiectriques.Desbiessures

s6rieusesou la mort surviendront.TOUJOURSdirigerle pisteletde

pulverisatiendansunedirectionsecuritaire,presserla g_chettedu

pistoletde puIverisatienpourrel_cherla hautepressienchaquefois

quevousarr_tezJemeteur.EngagerJeverroude Jag_chetteJersqu'i

n'estpasutilise

• Lejet d'eaua.hautepressionproduitpar cet appareilpeut

percerlapeauet sostissus sous-jacents,pouvantmenera.

desblessuresserieuses,unepossibleamputationou lamort.

Le pisto[etde pulverisationretiennentla hautepressionde

I'eau,MEMELORSQUElemoteurestarr6t6etI'eauest

debranch6e,cequi poutcauserdes blessures.

• NEJAMAISlaisserlos ENFANTSutiliserla laveusea.pressionoujouer

proximiteCotoutil n'estPASunjouet.

• NEJAMAIStenterde reparerletuyau a.hautepression.Le remplacer.

• NeJAMAISreparerlosconnexionsqui fuientavec un mastic

d'etanch6ite.Remplacerlejoint toriqueou le joint.

• NEJAMAISbrancherletuyau a.hautepressiona.la railongede buse.

• Toujoursgarderle tuyaua.hautepressionraccordea.la pompeet au

pistoletde pulverisationIorsquele systemeest sous pression.

• NEJAMAISsecuriserle pistoletde pulverisationa.la positionouverte.

• NEJAMAISlaisser lepistoletde pulverisationsans surveillance

IorsqueI'appareilest enfonctionnement.

• NEJAMAISutiliserun pistoletde pulverisationqui n'apas de

verrouillagede g_.chetteou une protectionde g_.chetteen placeet en

etatdefonctionnement.

• TOUJOURSs'assurerque lepistoletde pulverisation,losbuseset los

accessoiressentbienfixes.

,_AVERTISSEIVIENT• Risqued'electrocutio..

'_ Lecontactave¢u.e sourced'alime.tatio, poutprovoqueru. chocelectriqueoudesbr_lures.

• NEJAMAISpulveriserpresd'unesourced'alimentation.

AVERTISSEIV1ENT: contactavec zone potd'echappement

Le la du

poutprovoquerdes blessuresserieuses.La chaleur/lesgaz

d'echappementpeuventenflammer les combustibles,des

structuresou endommagerle reservoir decarburantprovoquant

un incendie.

NEPAStoucherlespi_ceschaudeset EVITERlesgaz

_ d'echappement chauds.

, LaisserI'equipementrefroidiravantd'ytoucher.

,, Conserverun d_battementd'au moins152cm autourdu

nettoyeurhautepression,y comprisau-dessusdu nettoyeur.

L'utilisationou lefonctionnement du moteur sur tout terrain couvert

de for6t, broussaillesou herbes,est une violation du Code de

ressourcespubliques de I'Etatde la Californie,Section4442,

moins que le systemed'echappementest equiped'un pare-

etincelles,tel que defini dans la Section4442, maintenu en ben etat

de fonctionnement. D'autresEtats ou juridictions federales peuvent

avoir des lois similaires.

Contacter le fabricant de I'appareil d'origine, le distributeur ou le

depositaire afin d'obtenir un pare-etincelles congu pour le systeme

d'echappement installe sur ce moteur.

* Les pi_ces de rechange doivent 6tre les m_mes et installee dans la

m_me position que les pieces originelles.

,_ AVERTISSEMENT: Le carburantet sesvapeurssentextr_mement

inflammableset explosives,Unincendieou uneexplosionpout

prevequerdes br_luresgraveseula mort.

AU MOMENTD'AJOUTEROUVIDERLECARBURANT

* l_teindrela laveusea.hautepressionet laisserrefroidirau

moins 2 minutesavantde retirer lecapuchondu carburant.

Devissezle capuchonpour libererla pressiondureservoir.

._ ,, Remplir ou vider le reservoir de carburant a I'exterieur.

NE PAS trop remplir le reservoir. Laisser de la place pour

I'expansiondu carburant.

,, S'il y a des fuites de carburant, attendez qu'elles s'evaporent

avant de demarrer le moteur.

,, Gardez le carburant eloigne des etincelles, des flammes, d'une lumiere

pilote, la chaleur et de toute autre source de combustion.

,, NE PAS allumer de cigarettes, ni fumer.

LORSQUEVOUS DI_IV1ARREZL'APPAREIL

, Assurez-vous que la bougie, le pot d'echappement, le capuchon du

carburant et le filtre a air sent en place.

* NE PAS demarrer le moteur avec la bougie d'allumage enlevee.

UTILISATIONDE L'EQUIPEIVIENT

,, NE JAMAIS incliner le moteur ni I'equipement au point que I'essence se

mette a couler.

,, NE PAS vaporiser de liquides inflammables.

TRANSPORTET REPARATIONDE L'I_QUIPEMENT

, VIDERle reservoir et FERMERle robinet d'essence pour transporter et

reparer I'equipement.

Debrancher le fil de la bougie d'allumage.

ENTREPOSAGED'ESSENCEOU D'UN i_QUIPE_ENTDONT LE RI_SERVOIR

CONTIENTDE L'ESSENCE.

, NE PAS entreposer a proximite de fours, po_les, chauffe-eau, seche-

linge ou d'autres appareils susceptibles de comporter une veilleuse ou

une source potentielle d'infiammation des vapeurs d'essence.

_IL AVERTISSIEMENT• L'ulilisationdela laveuse

pressicnpeul

creerdesflaquesel lessurfacesglissanles.Lerebonddu

pisloletde pulverisationpeulvcusfairetcmber.

• Utiliseruniquement sur une surface equilibr6e.

• La pente et le drainagede I'airede nettoyagedoivent etre

suffisants pour reduire le risque de chute accru sur des

surfaces glissantes.

• Nepas utiliser sur une surface eleveeou les probabilites

d'un effet rebond pourraient entra;nerd'unechute grave.

• Tenezfermement le pistolet de pulverisationa deuxmains

Iors de I'utilisationdu jet a haute pression pour eviter des

blessuresquandle pistoletde pulverisationfait un effet de

rebond.

_IL VERTISSEIViENT: Le demarreur el les aulres pieces

en rotation peuvenlattraper les mains, les cheveux, les

v_tementsou les accessoires.

• NEJAMAIS utiliser une laveusea pression sans le capot

ou de ies couverciesprotecteurs.

• NEPASporter de vetements amples, de bijoux ni

d'autres effets quipourraientetre happes par le demarreur

ou les autrespieces en rotation.

• Retenirles cheveux longs en chignonet retirerles bijoux.

_1 VERTISSEMENT L'effelde rebond de la corde du

demarreur (retroactioa rapide) peul ealraiaer des blessures

corporelles. Le reboad va liter la maia el le bras vers le

moleur plus rapidemealque ce que vcus pourrezlaisser

aller. Vouspouvezsouffrir des fractures, des bleusou des

enlorses.

• NEJAMAIS tirer sur le cordon de demarragesans reiever

_W,&C premierementla pression du pistolet de pulverisation.

,%,,=

• Pour rel_cherla pressionretenue,pointer le pistolet une

direction sans danger et rel_cherla pressionen tirant /

actionnant la g_chettedu pistolet de pulverisation.

•Lors du demarragedu moteur,tirer lentementsur la corde jusqu'a

sentirune resistance,puts liter rapidementafin d'eviterI'effetde

recul.

• Apres chaquetentativede demarrage, Iorsquele moteur ne

demarre pus, toujours pointer le pistolet duns une direction sans

danger et appuyer sur la detentepour liberer la hautepression

d'eau.

• Tenezfermement le pistolet de pulverisationa deuxmains lots

de I'utilisationdu jet a hautepressionpour eviler des blessures

quandle pistolet de pulverisationfait un effet de rebond.

_IL AVERTISSEIVlENT: La involoataired'elincelles

production

peulprovoquerunincendieuuuneeleclruculion.

POUR BEGLEBOU BEPABEBLENETTOYEUBHAUTE

PBESSION.

• Debrancherle fil de bougied'allumageet I'ecarterde sorte

qu'il nepuissetoucher la bougie.

LOBSDESESSAISD'ALLUMAGE

• Utiliserun testeur de bougied'allumageapprouv&

• NEPASverifier I'etincelle avec la bougie d'allumage

enlevee.

_IL VERTISSEIViENT: Bisque de blessure aux yeux. Le jet peul

eclabousserou propulserdes objets.

• Toujours porter des lunettesde securite Iors de I'utilisation

de ce materielou dans la zone ou ce materielest utilis&

• Avant de demurrerle nettoyeurhaute pression,veiller a.

porter des lunettes de securite adaptees.

• NEJAMAIS substituerlesverresde securitespar des lunettesde

securit&

_IL VEBTISSEIVlENT: D'apresI'Elatde Californie,I'echappemenl

du moteurde ceproduilconlienldessubstanceschimiques

susceptiblesd'etrecancerigenes,de causerdesanomalies

congenilalesoud'aulresproblemesreproduclifs.

_IL AVEBTISSEMENT: D'apres I'l_tat de Californie, ce prcduil

contientdu plumbel des melanges de plumbsusceplibles de

causer des anomalies congenitales uu d'aulresproblemes

reproductifs. Laversoigneusement vos mains apres avoir

manipule ce produiL

BEMARQUE •

Lejet a hautepressionpeulendommagerlesobjelsfragiles comme

leverre.

NE PAS pointer ie pistolet de pulverisation vers le verre Iors de

I'utilisation de la buse rouge MAX(0 °).

NEJAMAIS diriger le pistolet de pulverisationvers les personnes, les

animaux, les dispositifs electriquesou les plantes.

BEMABQUE :

Unlrailemenlinadequatdela laveuseapressionpeulI'endommager

el reduiresa dureedevie utile.

• Si vous avez des questions concernant les utilisations prevues,

demandezau depositaireou contactez un centrede services qualifie.

• Ne JAMAIS utiliser un appareil dont des pieces sont cassees,

manquantes ou non munies de leur caput ou de leurs couvercles

protecteurs.

• NEneutraliserAUCUNdispositif de securitede cette machine.

• NE PASfaire fonctionner le nettoyeur a.une pression superieure a.la

pression nominale.

• NEIVIODtFIEZPASen aucunefa£on, la laveusea pression.

• Partemps froid, avantde demurrerle nettoyeura.hautepression,verifier

tous ses elements pourverifier I'absencede gel.

• Ne JAMAIS utiliser le tuyau a haute pression comme poignee pour

deplacer I'appareil.Toujours utiliser pour cela la poigneede I'appareil.

• Verifier la presencedefuites ou de signes de deteriorationdu circuitde

carburant, comme un tuyau use ou spongieux, des brides deserrage

desserrees ou manquantes, ou un reservoir ou un capuchon en

dommag& R@arertoutes les defectuosites avant d'utiliserla laveuse

a.pression.

• Oet appareil est con(}u pour etre utilise avec les pieces autorisees

de GeneracSEULEMENT.Si I'equipementest utiiise avec des pieces

qui NEsont PAS conformes aux caracteristiques minimales, tousles

risques et responsabilitesincomberont a.I'utilisateur.

CONNAiTREVOTRELAVEUSEAPRESSION

Lisez ce manuel d'instructions et les regles de sccurite avant d'utiliser

votre laveuse a.haute pression.

Si vous pr_tez cet appareil a quelqu'un, pr_tez-lui TOUJOURS ces

instructions ETle Manueldu proprietaireaussi. Oomparezles illustrations

avec votre laveuse a haute pression afin de vous familiariser avec

I'emplacementdes differents contrCles(Figure1). Gardezce manuelpour

consultationfuture. Les manuelsdu proprietairede remplacementpeuvent

_tre imprimes a.partir du site Web de Generac.

A - PistoJetde pulverisatien- ContrCleI'applicationd'eausur la surface

nettoyer avec la gD.chettea.vapeur. Comprendun blocagepour la

g__chettea vapeur.

B - Lance avec raccord rapide - Vous permet de changer entre les

differentesbuses

C - Tuyaua haute pression- Branchezune extremitea.la pompe d'eau

et I'autreau pistolet de pulverisation.

D - Lanceur a rappel - Pour mettre le moteur en marche.

E - Reservoir d'huile - Verifiez et ajoutez de I'huilea.moteur

F - Filtre a air - Protege le moteur en filtrant la poussiere et les debris

de I'air d'admission.

6 - Pompe- Developpela haute pression.

H- Soupape de suppression thermique - Possedeun cycle d'eau a.

traversla pompe ; quandI'eau atteint 125 ° F,I'eause dechargede la

pompe sur le terrain. Ceci empeche des dommages internes de la

pompe.

I - InterrupteurOn/Off (Marche/Arr_t) du meteur- MettezI'interrupteur

D.la position ,< ON, avant d'utiliser le lanceur ;_rappel. Mettez

I'interrupteurD.la position ,, OFF>,pour arr_ter le moteur.

J - Soupape de marche a vide - OontrClela sortie de hautepression.

K - Sortie haute pression- Raccord pour le tuyau a_haute pression.

L - Entree d'eau- Raccord pour le tuyau d'arrosage.

IVl- Reservoir de carburant- Remplissezle reservoir avec de I'essence

sans plomb. Toujours laisser de la place pour I'expansion du

carburant.

N - InterrupteurOn/Off(IVlarche/Arr_t)du carburant- Met I'alimentation

en carburantvers le moteuren marche ou en arr_t.

O - f:trangleur - Prepareun moteur froid pour le demarrage.

P - Levier de regulateur- Augmente ou diminue la vitesse du moteur.

L'accelcrateurdolt _tre au maximumIorsquela laveusea.pression est

utilisee.

Q- Buses -Injection de produits chimiques, 0 °, 15 °, 25 °, 40 ° pour

les diverses nettoyages;_haute pression.

R- Reservoir de preduits chimiques - Utilise pour contenir les

detergents securitaires de la laveusea_pression qui sent siphonnes

darts le jet a bassepression. (certaines appareilspeuventne pas etre

equipcs de reservoirsou peuventavoir un reservoir).

S- instructions de fonctionnement/avertissement - Identifie la

procedure appropriee pour demarrer/ arr_ter la laveusea pression.

T - Capuchon de vidange - Utilise pour drainer I'huile a.moteur.

ARTICLESNONMONTRES

• Etiquette d'identification (sur ]e boitier de ventilateur du moteur) -

Foumitle modeleet le numerode seriede la laveusea pression. Tenir

ces renseignementsa disposition Iors d'un appel pour assistance.

• Filtre/Tuyau a siphon pour detergent - Utilise pour siphonner les

detergents securitaires de la laveuse a pression dans le jet a basse

pression.

Figure 1 - Caracteristiques et contr61es

SPECiFiCATiONSDUPRODUiT

CONSOMMATEUR

Pression de sortie - (PSI/BAR) 2500/172 l 2700/186 3000/207

Debit - (GPM/LPM) 2.3/7.6 2.7/10.2

Temperature de I'eau - (°F / C°) 100/38 Max.

Longueur du tuyau - (Pieds/Metres) 25/7.6 25/7.6 30/9.1

R_servoir(s) de produits chimiques - Nombre par 0 1 2

appareil

Reservoir de produits chimiques - Capacite (Gal) S/O 0.75 0.75

Buses - Nombre par appareil 3 4 5

Longueur de la lance (pouces/cm) 20/51

Pistolet Standard De luxe

Deplacement du moteur - (pouce cube/cc) 11.9/1 96 12.9/212

Bougie d'altumage de type F7RTC ou equivalent

Ecartement de bougie d'allumage- (Pouces/mm) 0,028-0,031/0,70-0,80

Capacit_ de carburant - (Quarts/Litres) 3.8/3.6 1 3.2/3.0

Capacite de carburant - (Onces/Litres) 20/0.6

Systeme d'arr_t d'huile basse Oui

Interrupteur marche/arr_t Oui

DI BALLAGE

1. Sortir tous les accessoires et composants livres avec la laveuse a.

pression.

2. Ouvrezla boTtecompletementen coupanttous les coins du hautvers

le bas.

3. Assurez-vousd'avoirtousles pieces inclues avant I'assemblage.

• Unite principale

• Assemblagede la manette

• Tuyaua haute pression

• Filtre et tuyau a.siphon

• Pistolet depulverisation

• Lance avec raccord rapide

• Bouteilled'huile

• Armature de crochet du tuyau

• Sac a pieces (comprendles piecessuivantes :

Capuchon du reservoir de produits chimiques avec trou si le

modele est equip6 d'un reservoirde produits chimiques

Manueld'instructions

Carte d'enregistrementdu proprietaire

Sac contenantles buses a code de couleur

4. S'il vous manque un article de votre bolte, veuillezappelerle Service

a.la clientelede Generacau 1-888-436-3722. Quandvous appelez,

veuillez avoir le modele et le numero de serie de I'etiquette de

donnees.

5. Completezet envoyezla fiche d'enregistrement.I_crivezle numerode

modele, le numero de serie et la date d'achat dans le tableau qui se

trouve a.la section <,Ou nous trouver ,.

ASSEMBLAGE

Lisez tout le manuel d'instructions avant d'essayer d'assembler ou, si

vous avez des problemesavec I'assemblagede votre laveusea_pression,

veuillez appelerle Service a.la clientelede Generacau 1-888-436-3722.

Quand vous appelez,veuillez avoir le modele et le numero de serie de

I'etiquettede donnees.

Placer la poignee (A) dans les supports de la poignee(B). Appuyez

sur les boutonsde verrouillageet permetteza lapoigneede se glisser

a.la position (C). Les boutons vont verrouiller la poignee en place

(Figure2).

Figure 2 - Attacher la poignee

REIVlARQUE:

il peul _tre necessairede deplacer lossupportsd'unc_le a I'aulrede

fa_on a aligner la poigneepour qu erie glisse au dessusdes supports.

2. Installezle crochet du tuyau (Figure3).

Figure3 - Installerle crochetdu tuyau

Figure 5 - Emplacementdu tuyau a siphon

3. Inserezles busesa.couleur dansles espacesfournis dans la poignee

(Figure4).

4. Placer le pistolet de pulverisation et la rallonge des buses darts le

porte-pistolet, comme illustre (Figure4).

Figure 4 - lnsererlos buses

5. Enroulezle tuyaux a pression et accrochez-lesur le crochet.

6. Attachezle tuyau a.siphon a.I'emplacementA (Figure5).

AJOUTERL'HUILEAMOTEUR

1. Mettezla laveusea.pressionsur une surface solide et plane.

2. Nettoyer le secteur situe autour du reservoir d'huile et enlever le la

jauge/le capuchon du reservoir d'huile.

3. Utiliser I'entonnoir (optionnel), verser lentement le contenu de la

bouteille d'huile fournie dans I'orifice de remplissage d'huile.Voir la

section Entretienpour les recommandationsdu type d'huile.

REMARQUE:

Danscertainesunites,il y a plus d'un emplacement de rempiissage

d'huile.Dansces cas, il faut simpiement uliliser I'un des pointsde

remplissaged'huile.

4. Verifiera tousles jours jusqu'a ce quelamarque est OOMPLI_TEMENT

est atteinte.NE PASTROPREMPLIR.

REMARQUE:

Toutetentative de faire tourner ou de demarrer le moteur avant

qu'ilBit ere correctemententretenu avec I'huile recommandeepout

entrainer unepannedu moteur.

5. Remplacez la jauge/le capuchon de remplissage d'huile et serrez

completement.

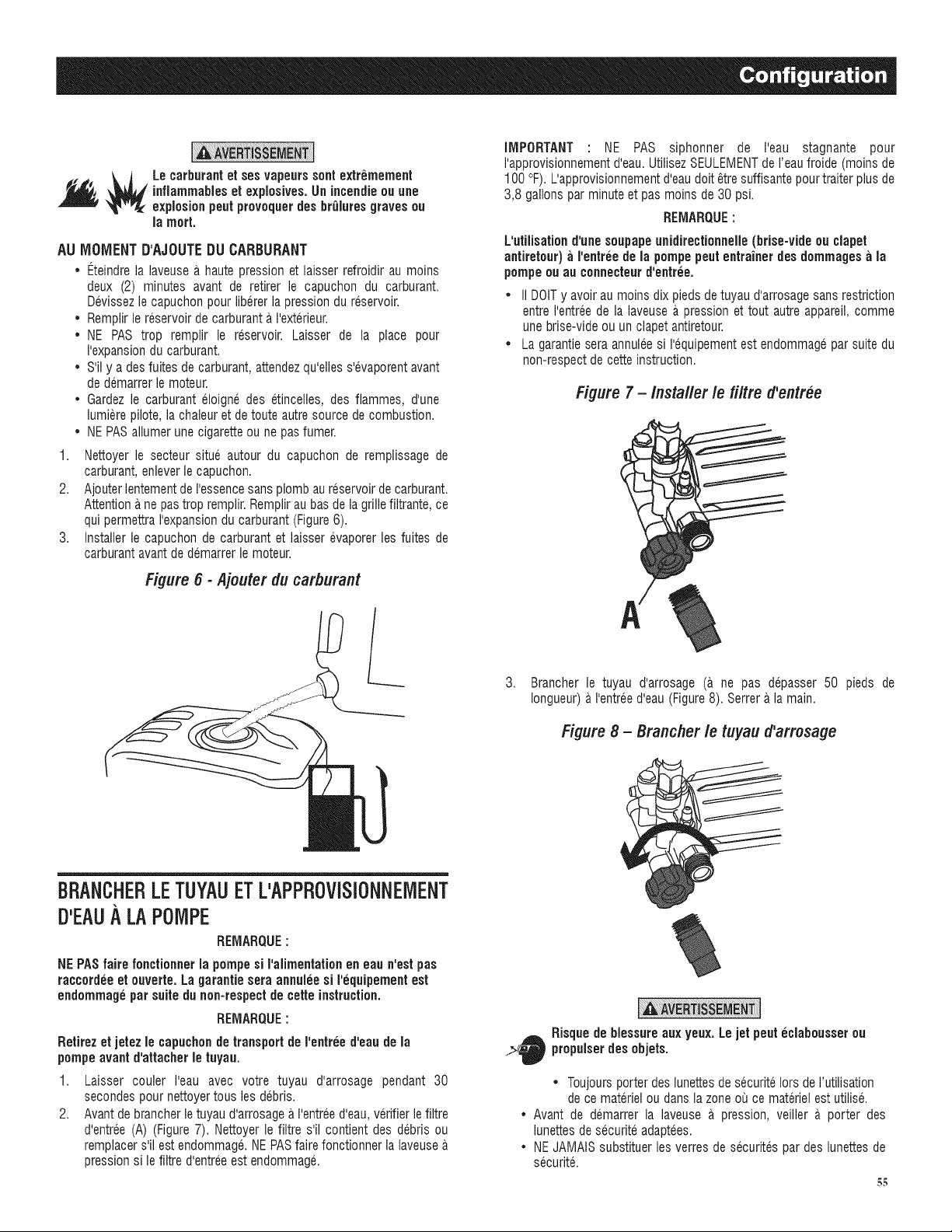

AJOUTERDUCARBURANT

Le carburant dolt se conformer auxexigences suivantes :

* Oarburantpropre,frais, sans plomb.

* Un minimum de 87 octanes/87 AKI (91 IOR).

. L'essence contenant jusqu'a. 10% d'ethanol (essence-alcool) est

acceptable.

REIVlARQUE:

f:viler toutdommage a la laveuse a pression.Le non-respectdu

manuel d'utilisationa proposdes recommandations du carburant

annule la garantie.

* NEPASutiliser de I'essencenon approuveecomme E85.

. Ne PASmelangerde I'huiledans I'essence.

* NEPASmodifier le moteurpour fonctionner avec d'autrescarburants.

Pour protegerle systeme de carburantd'unegelification,melangeravecun

stabilisateurdecarburantIorsquevous ajoutezdu carburant.Voir Entreposage

Tousles carburantsne sont pasle m_me.Sivous rencontrezdes problemes

de performanceou de demarrageapresI'utilisationd'uncarburant,changeza.

un fournisseurde carburantdifferentouchangezlesmarques.

iMPORTANT • NE PAS siphonner de I'eau stagnante pour

I'approvisionnementd'eau. Utilisez SEULEIVlENTde I'eau froide (moins de

,_Le carbnrantet ses vapeurssent extr_mement 100 °F). L'approvisionnementd'eaudolt _tre suffisante pour traiter plus de

inflammablesel explosives.Un incendieou une 3,8 gallons par minute et pas moins de 30 psi.

explosionpent provoquerdes brOlures graveson

la mort. REIVlARQUE•

AU MOMENT D'AJOUTE DU CARBURANT

• Eteindre la laveusea haute pression et laisser refroidir au moins

deux (2) minutes avant de retirer le capuchon du carburant.

Devissezle capuchon pour libererla pressiondu reservoir.

• Remplir le reservoirde carburant a I'exterieur.

• NE PAS trop remplir le reservoir. Laisser de la place pour

I'expansiondu carburant.

• S'il y a des fuites de carburant,attendezqu'elles s'evaporentavant

de demarrerle moteur.

• Gardez le carburant eloign6 des etincelles, des flammes, d'une

lumiere pilote, la chaleuret de toute autresource de combustion.

• NEPASallumer une cigaretteou ne pas fumer.

1. Nettoyer le secteur situe autour du capuchon de remplissage de

carburant, enlever le capuchon.

2. Ajouterlentementde I'essencesans plomb au reservoir de carburant.

Attentiona ne pas trop remplir.Remplir au bas de la grille filtrante, ce

qui permettraI'expansiondu carburant (Figure6).

3. Installer le capuchon de carburant et laisser evaporer les fuites de

carburant avant de demarrer le moteur.

Figure 6 - Ajeuter du carburant

BRANCHER

D'EAUALA

LETUYAUETL'APPROVISIONNEMENT

POMPE

REMARQUE•

HEPASfairefonctionnerla pempesi I'alimentationen eau n'estpas

raccordeeet ouverte.Lagarantieseraannuleesi I'equipementest

endommageparsuite dunon-respectde cetteinstruction.

REIVlARQUE:

Retirez etjetez le capuchonde transport de I'entree d'eaude la

pompeavant d'attacher le tuyau.

1. Laisser couler I'eau avec votre tuyau d'arrosage pendant 30

secondespour nettoyertousles debris.

2. Avantde brancherle tuyau d'arrosagea I'entreed'eau,verifier le filtre

d'entree (A) (Figure 7). Nettoyer le filtre s'il contient des debris ou

remplacers'il est endommag& NE PASfaire fonctionner la laveusea.

pression si le filtre d'entreeest endommage.

L'utilisationd'une soupape unidirectionnelle (brise-vide on clapet

antireteur) a I'entree de la pompepent entrainer des dommagesa la

pompeon au connecteurd'entree.

• II DOITy avoir au moins dix pieds de tuyau d'arrosagesans restriction

entre I'entreede la laveuse a pression et tout autre appareil, comme

une brise-vide ou un clapet antiretour.

• La garantie sera annuleesi I'equipementest endommagepar suite du

non-respectde cette instruction.

Figure 7 - Installer le filtre d'entree

Brancher le tuyau d'arrosage (a ne pas d@asser 50 pieds de

Iongueur)a.I'entreed'eau (Figure8). Serrera.la main.

Figure 8 - Braneher le tuyau d'armsage

Risque de blessureaux yeux. Le jet peut eclabousseron

.._ propnlserdes objets.

• Toujoursporter deslunettes de s6curite Iors de I'utilisation

de ce materielou dans la zoneou ce materielest utilis&

• Avant de demarrer la laveuse a. pression, veiller a. porter des

lunettes de securit6 adaptees.

• NEJAMAIS substituer les verres de securit6s par des lunettes de

securit&

Brancherla lance au pistolet de pulverisation (Figure9). Serrer a.la

main.

Figure 9 - Attacher la lance

Figure 11 - Brancherle tuyaua hautepressiena la

pompe

BrancherI'extr6mitedu tuyau a haute pression a.la base du pistolet

de pulverisation (Figure10). Serrera.la main.

Figure 10 - Brancher le tuyau au pistolet de

pulverisatien

Mettezen MARCHEI'eau,appuyezsur la g_.chetteafin de purgerI'air

darts le systeme dela pompe (Figure12).

Figure 12 - Appuyer sur la g_chette

E]D2 9 31

Le jet d'eau a haule pressionproduil par cet appareil peul

percer la peau et ses tissus sous-jacents, pouvantrunner

des blessuresserieuses et une possibleamputation.

* NEJAMAISbrancher le tuyau a hautepression a la lance.

. Toujours garder le tuyau a hautepression raccorde a la pompe et

au pistolet de pulverisation Iorsquele systeme est sous pression.

. Toujourss'assurer que le pistolet de pulverisation,les buses et les

accessoiressont bien fixes.

Brancher le tuyau a haute pression a la pompe (derouler le tuyau

avantde branchera_la pompeou au pistolet de pulverisation) (Figure

11). Serrer a.la main.

,_ ATTENTION

,_Le tuyaupeut _tre endommagee si erie entre en contactavec

un moteur chaudou le silencieux.

COMMENTUTILISERLESBUSES

Le raccord rapidesur la lance de buse vous permet de changer entre les

differentes buses. Les buses peuvent _tre modifiees Iorsque la laveuse

pression est en fonctionnement, une fois que la g&chettedu pistolet de

pulverisation est verrouillee a la position de securit6. Lesbuses modifient

la pression et lejet, comme indique.

* Pour un nettoyageplus efficace, garderla buse de 8 a.24 pouces (20

61 cm) 61oigneede la surface a nettoyer.

* Si vous avezla busetrop pres, surtout avec unebuse a hautepression,

vous risquez d'endommagerla surface quevous nettoyez.

Le jet d'eau a haule pressionproduilpar cel appareil peul

percerla peau et ses tissus snus-jacents, pouvantrunner

des blessuresserieuses et une possibleamputation.

* NE JAMAIS echanger les buses sans engager le verrou de la

g_chette du pistolet de pulverisation.

* NEPAStordre les buses pendant la pulverisation.

Utiliser les instructions suivantespour changer les buses :

1. Retirerle collier sur le raccord rapide et ensuite les buses. Garder

les buses dans le support foumi sur le rangement d'accessoires

(Figure13).

Figure 13 - Buses

Ohoisissezla buse desir6e :

Tirer sur le collier, insererla nouvelle buse et rel_cherle collier.Tirez

sur la buse pour vous assurer qu'elle est bien en place.

• Pour un rin(}agedelicat (pression faible et debit plus elev6), pour

le nettoyage doux des voitures/camions, bateaux, vehicules de

camping, mobilier de jardin, equipement d'entretien de pelouse,

etc., selectionnezla buse blanche(Figure14).

Figure 14 - Buse a basso pression (blanche)

Pour un rin£agemaximale(pression plus 6leveeet debit plus bas),

pour les surfaces plus rebelles ou difficiles a atteindre comme

les surfaces du deuxieme etage, I'enlevement de peinture, les

taches d'huile, I'elimination de la rouille ou d'autres substances

tenaces (du goudron, de la gomme, de la graisse, dela cire, etc.),

selectionnezla buse rouge (Figure16).

,& ATTENTION

,_IL Cetteextremite (Buse rouge) pent endommagerla surface de

travail si elle est trop procheon tenue dunsla meme position

pendantune periodeprolongee.

Figure 15 - Buse a pressionmaximale(rouge)

Lorsque vous appliquezdu detergent,utilisez uniquementla buse

noire (Figure 17). LJtiliseruniquement des savons/detergents

securitairesde la laveusea pressionpour aider a.eliminer la salete

tenace sur une vari6tede surfaces.

Figure 17 - Buse pour detergent (noire)

* Pour un rin£ageg6nerale(pression moyenneet debit moyen),ideal

pour la plupart des nettoyagestout usage comme les entrees, les

patio en brique, es terrasses en bois, les entrees de cour et les

trottoirs, les planchers des garages, etc., selectionnez la buse

jaune (Figure15).

Figure 15 - Buse a moyennepression(jaune)

flETTOYERETUTIL/SERBU B_'TERGEflT

A. ATTENTION

,_Les produitschimiquespeuventcauserdes blessures

corporelleset / on des dommages materiels.

• NEJAMAIS utiliser du liquidecaustiqueavec la laveusea pression

• Utiliser UNIQUEMENTdes savons/detergents securitaires de la

laveusea.pression. Suivretoutes les instructions du fabricant.

Pour appliquer le detergent,suivez les etapessuivantes :

1. RevoirI'utilisation des buses.

2. Ouvrir le capuchon du recipient (s'il yen a un, Figure18).

3. Preparezla solution de detergent comme requis pour le travail.

Figure 18 - Couverture et reservoir depmduits

chimiques

Capuchon

du recipient

4. Selon le modele, inserer le filtre sur I'extremitedu tuyau a_siphon b.

travers letrou dans le bouchon ample (fourni) (Figure19).

5. Installezle capuchon et letuyau a_siphon darts le reservoir.

6. S'assurer que le tuyau a siphon reste totalement immerge darts le

detergent.

Figure 19- lnstaflerle tuyaua siphon

REMARQUE:

S'assurerque lefiitrerestetotalementimmergedansle detergent

quandvousutilisezle detergent.

REIVlARQUE:

Le contactavec le potd'echappement chaudpoutendommager le

tuyaua siphon du detergent.

• Lorsque vous inserez le siphon dans une bouteille de solution

de detergente, acheminez le tuyau afin de prevenir un contact

malencontreusementavec le pot d'echappementchaud.

7. Assurez-vousque la buse de detergentnoire est installee.

REMARQUE:

Le detergent ne poutpas etre applique avec la buse a haute pression

(jaune, blanche, verte ou rouge). Utiliser uniquementla buse noire

avec du detergent.

8. Confirmerque les instructions de configuration ont ete suivies.

REMARQUE:

Avantde demarrerle moteur,il est imperatifderaccordertous los

tuyaux.

• La pompe seraendommageesile moteur est demarr6en I'absence

des tuyaux branches et I'alimentationd'eau.

• La garantiesera annuleesi I'equipementest endommagepar suite

du non-respectde cette instruction.

9. Demarrer le moteur en suivant les instructions Comment demarrer

votre laveuse a pression.

10. Appliquer le detergent sur une surface seche, a partir de la partie

inferieurede la zone a _tre lavee et travaillervers la partie superieur

en utilisantdes mouvements longs, uniformes, se chevauchant.

11. Laissezle detergent,, tremper, de 3 a 5 minutes avant de laver et

rincer.Rappliquezsi necessairepour ne pas permettrequela surface

se seche. NE PASlaisser le detergentsecher sur la surface quevous

nettoyer (pour eviter les marques).

IMPORTANT: Vous devezvider le systeme a.siphon du detergentapres

chaque utilisation en pla9ant le filtre darts un seau d'eau propre, puis

demarrezla laveuse a.basse pression pendant 1-2 minutes.

_/16E DEL/l L/IVEIJSE]i PRESSlON

1. Retirerla buse de detergentnoire de la lance.

2. Selectionneret installer la buse ;_haute pression souhaitee suivant

les instructions Comment utiliser les buses.

3. Dirigerlepistoletde pulverisationdansunedirectionsecuritaireetjamais

vers les personnes,les animauxet les plants.Appuyersur la g&chette

afin de purger des produits chimiques restantsdans le systeme.

4. Tenirle pistolet de pulverisationa une distance securitairede la zone

que vous desirezpulveriser.

__. e rebond du pistoletde pulverisationpoutvous

faire tnmber.

• Utiliser uniquementsur une surface equilibree.

= Nepas utiliser sur unesurface eleveepour prevenir

le risque d'une chute grave.

= Soyez extremement prudent si vous devez utiliser la laveuse ;_

pression ;_ partir d'une echelle, un echafaudage, ou tout autre

endroit similaire.

• Tenezfermement le pistolet de pulverisation ;_deux mains [ors de

I'utilisationdu jet &haute pressionpour eviter des blessuresquand

le pistolet de pulverisationfair un effet de rebond.

5. Appliquer un jet &haute pression sur une petite surface, puis verifier

la surface en cas de dommages. S'il n'y a pasde dommages,vous

pouvez considererqu'il est acceptablede continuera rincer.

6. Commenceren hautde lazonea rinceret continuervers lebas enfaisant

chevaucherles passes,comme vous avezfait pour le nettoyage.

flETTOYERLE TIJYiilJ/4SIPHONDE#ETEReENT

Si vous avez utilise le tuyau a_siphon de detergent, vous devez le rincer

avec de I'eaupropre avantd'arreter le moteur.

1. Placer le filtre/tuyau de siphon de detergent darts un seau rempli

d'eaupropre.

2. Retirerla buse ;_haute pression de la rallonge de buse.

3. Selectionner et installer la buse de detergent noire suivant les

instructions Commentutiliser lesbuses.

4. Rincer pendantI a 2 minutes.

5. Arreter le moteur suivant instructions Comment arreter la laveuse

pression et eteindre I'approvisionnementd'eau.

6. TOUJOURSdiriger le pistolet de pulverisation dans une direction

securitaire,appuyer sur la g__chettedu pistolet de pulverisationpour

rel&cherla haute pression de I'eauretenue. Engager le verrou de la

g_chetteIorsqu'iln'est pas utilis&

iMPORTANT• Le pistolet de pulverisationretiennentla hautepression de

I'eau, meme Iorsque le moteur est arret6 et I'eau est d6branchee,ce qui

peut causer des blessures.

Le jet d'eaa a hautepressionprodait par cet appareil peat

petter la peaa et sos tissussous-jacents, pouvantmeuer

des blessures serieases et une possibleamputation. Le

pistoletde pulverisatiouretiennentla haate pressionde

I'eaa, meme Iorsquele moteur est arrete et I'eau est

debraflchee,ce qui peat causer des blessures.

• Toujoursgarder le tuyau ;_hautepression raccorde a_la pompe et

au pistolet de pulverisation Iorsque le systeme est sous pression.

• TOUJOURSdiriger le pistolet de pulverisation dans une direction

securitaire, presser la g_chette du pistolet de pulverisation pour

rel&cherla hautepression chaquefois que vous arr_tez le moteur.

Engagerle verrou de la g_.chetteIorsqu'il n'est pas utilise

FONCTIONNEMENT

Si vous avez des problemes avec le fonctionnement de votre laveuse

pression, veuillez contacter le Service a. la clientele de Generac au

1-888-436-3722.

EMPLACEMENTDE LALAVEUSEA PRESSION

Degagementet circulationd'air

Un moteur en marche emet du monoxyde de carboue,an gaz

toxique, inodareet invisible.Respirer du mouaxyde de

carbone peat causerdes cephalees, fatigue, vertigos,

vomissemeuts,confusion, une attaque, des naasees,

d'evauoaissementsoa la mort. Pour plus d'information,

consulter les avertissement sat le mouoxyde de carboue a la

section Bogles de secarit&

Placer la laveuse a pression a I'exterieurdans une zone qui n'accumule

pas des gaz d'echappement mortels. NE JAMAIS placer la laveuse

pression la ou le gaz d'echappementpourrait s'accumuler et entrer

I'interieur ou _tre tire dans un edifice qui pourrait _tre occupe. Assurez-

vous que le gazd'echappementesttenu a_I'ecart de toutes lesfenetres, les

portes, les entreesd'air ou d'autresouvertures qui peuventpermettreaux

gaz d'echappementd'etre collectes dans un endroit restreint. Les vents

dominants et des courants d'air doivent _tre pris en considerationIorsque

vous positionnezla laveusea pression (Figure20).

• Fairefonctionner la laveusea pression UNIQUEMENTa_I'exterieur.

• Emp_cherles gazd'echappementd'entrer darts un espace confine

par les fen_tres, lesportes, lesentreesd'air ou d'autresouvertures.

• NE JAMAIS demarrer ou faire fonctionner le moteur darts un

espacecios ou a.I'interieur,MEMESlles portes et les fen_tressont

ouvertes.

La chaleur/lesgaz d'echappementpeuventenflammer

los combustibles, des structures oa endommager le

reservoir de carburautprovoquantan incendie.

• Garder au mains 5 pieds (152 cm) de degagementsur tous les

c6tes de la laveusea.pression,y compris la partie superieure.

Figure20 - Degagements de construction

_5pieds minimum

LISTEDE CONTROLEAVANTDEDI IVIARRERLE

MOTEUR

1. Assurez-vous de liFe et de comprendre la section Securite de

I'utilisateur et la section Fonctionnementavant d'utiliser la laveuse a.

pression.

2. Verifier que I'huile est au niveau approprie dans le carter du moteur

et que le carburant a eta ajoute au reservoirde carburant.

3. Revoir I'assemblage de I'unite et s'assurer que les raccords

sont correctement securises. Assurez-vous qu'il n'y a pas de

deformations, de coupures, ou de dommages au tuyau a. haute

pression.

4. Fournir un approvisionnementd'eau approprie aun debit approprie,

nettoyer les filtres de debris et confirmer que le systeme est libre

d'air.

5. Confirmer que I'uniteest solide au niveau du sol et que I'escape de

travail environnantest propre.

COMMENTDI MARRERVOTRELAVEUSEA

PRESSION

REIVlARQUE•

NEPAS faire fouctionuer la pampasi I'alimentatiou en eau n'estpus

raccordee et ouverte. La garantie sara anualee si I'equipement est

endommage par suite du non-respect de cette instruction.

1. Placer le levierde robinet a.carburant a.la position ON(Figure21).

Figure21 - Robinet a carburant

On (IVlarche)

2. Positionnerle levierd'etrangleura la position,<CLOSE>>(Figure22).

REIVlARQUE•

Pourunmoteurchaud,verifiezquele levierd'etrangleurest ala

position<<OPEN>>.

Figure22 - Levierd'etrangleur

Etrangleur

Ouvert

Ferrne

Deplacerle levierde commandedu regulateura la position ,<HIGH >>,

figurant sur le moteurcomme un lapin (Figure23).

Figure23 - Commandedu regulateur

Haut Bas

Placer I'interrupteurdu moteurD.la position ,<ON>>(o) (Figure24).

Fi#ure24 - La position OIV

IMPORTANT• Avant de demarrer la laveuseD.haute pression, s'assurer

de porter deslunettes de s6curite adaptees.

Risquede blessureauxyeux.Lejet pouteclabousserou

propulserdesobjets.

Toujoursporter des lunettes de s6curite Iors de I'utilisation de ce

materielou dartsla zone ou ce materielest utilis&

Avant de demarrer la laveuse D.pression, veiller D. porter des

lunettes de s6curite adaptees.

NEJAMAIS substituer les verres de s6curites par des lunettes de

securit&

Placer le pied sur le repose-pieds ou autrement assurer I'unite du

mouvement Iorsquevous reculez.

Lorsque vous demarrezle moteur,saisissezla poigneedu demarreur

(Figure 25) et tirez doucement jusqu'D,ce que vous sentiez une

resistance.Ensuitetirez rapidementpour mettre en marche le moteur.

L'effet de rebondde la corde du demarreur(retroaction

'_= rapide) peut entramer des blessures¢orporelles. Le rebond

va tirer la main et le bras vers le moteur plusrapidement que

ce que vouspourrezlaisser allot. Vouspouvez souffrir des

fractures, des bleus ou des entorses.

• NE JAMAIS tirer sur le cordon de demarrage sans relever

premierementla pressiondu pistoletde pulverisation.

• Lorsque vous demarrez le moteur,tirez sur le cordon jusqu'D,ce

que vous sentiez une resistance et ensuite tirez rapidement pour

eviter I'effetde rebond.

• Apres chaque tentative de demarrage, Iorsque le moteur ne

fonctionne pas, toujours diriger le pistolet de pulverisation darts

une direction securitaire et presser la g_chette du pistolet de

pulverisation pour rel_cher la haute pression.

• Tenezfermement le pistolet de pulverisation a deux mains Iors de

I'utilisationdu jet D.haute pression pour eviterdes blessuresquand

le pistolet de pulverisationfait un effet de rebond.

7. Retourner la poignee du demarreur lentement. NE PAS laisser la

corde faire un ,<effet rebond >>contre le demarreur.

Figure 25 - Mettre le moteur en marche

Poigneedudemarreur

Lorsque le moteur demarre, deplacer lentementle levierd'etrangleur

a_la position ,<OPEN>>pendant le chauffagedu moteur.Sile moteur

hesite, deplacer le levier d'etrangleur D.la position ,<CLOSE>>,puis

,<OPEN>>(Figure26).

Figure 26 = Levier d'etrangleur

Etrangleur

ouvert

9. Apreschaquetentativede demarrage,Iorsquele moteur ne fonctionne

pas,toujoursdirigerle pistoletdansunedirectionsecuritaireet presserla

g_chettedu pistoletde pulverisationpour reBcherla hautepression.

10. Sile moteur ne demarre pas au bout de six tentatives, d@lacer le

leviera.la position <<OPEN>>,et r@eter les etapes6 a.10.

Le jet d'eaa a haate pressionproduitpar cet appareil peat

percer la peau el sos tissus soas-jacents, pouvantmonet

des blessuresserieases et ann possibleamputation. Le

pistoletde pulverisationretiennent la haute pressionde I'eau,

memo Iorsque le moteur est arrete el I'eau est debranchee,

ce qui peut causerdes blessures.

• NEPASlaisser les ENFANTSutiliser la laveusea.pression ou jouer

a.proximite

• Toujoursgarder le tuyau ;_hautepression raccorde a_la pompe et

au pistolet de pulverisation Iorsque le systeme est sous pression.

• NEJAMAIS diriger le pistolet de pulverisationvers les personnes,

les animauxoules dispositifs electriques.Des blessures serieuses

surviendront.

• NEPAS securiserle pistolet de pulverisation a la position ouverte.

• NEPASlaisser lepistolet de pulverisationsans surveillanceIorsque

I'appareilest en fonctionnement.

• NE JAMAIS utiliser un pistolet de pulverisation qui n'a pas de

verrouillagede g__chetteouune protection de g_.chetteen place et

en etatde fonctionnement.

• Toujourss'assurerque le pistolet de pulverisation,les buses etles

accessoiressent bien fixes.

:__ Le contactavec la zone du potd'echappementpeal

prnvoquerdes blessures serieases. La chaleur/les

gaz d'echappement peuventenflammer los

combustibles,des structures ou endommager le

reservoir de carbaranlprovoquanlan incendie.

• NEPAStoucherlespieces chaudesetEVITERlesgaz d'echappement

chauds.

• Laisser refroidir I'appareilavant de toucher.

• Garder au moins 5 pieds (152 cm) de degagementsur tousles

cetes de la laveusea pression,y compris la partie superieure.

• L'utilisation oule fonctionnement du moteur sur tout terrain

couvert defor_t, broussailles ou herbes, est une violation du6ode

de ressources publiques de I'Etat de la Oalifornie,Section 4442,

a. moins que le systeme d'echappement est 6quipe d'un pare-

etincelles,tel quedefini dansla Section4442, maintenu en ben etat

de fonctionnement. D'autresl_tatsou juridictions federales peuvent

avoir des lois similaires.

*Les pieces de rechangedoivent _tre les memeset installeedansla

m_me position que les pieces originelles.

SYSTEiVlEDEREFROIBISSEMEHTAUTOMATIQUE

(SUPPRESSIONTHERlVlIQUE)

Si vous faites fonctionner le moteur de votre laveusea_pression pendant

3-5 minutes sans appuyer sur la g&chette du pistolet de pulverisation,

circulation d'eau dans la pompe peut atteindre des temperatures

superieures a 125 ° F. Le systeme s'engage a. refroidir la pompe en

evacuantI'eau chaudesat le sol.

COMMENTARRETERV0TRELAVEUSEA

PRESSION

1. ReBcherla g_chettedu pistolet de pulverisation.

2. Placer le levierde commande du regulateur a.la position <<LOW >>

(tortue) (Figure27).

Figure27 - Positionduregulateur

Eleve Bas

3. Placer I'interrupteur ON/OFF(Marche/Arr@ du moteur a.la position

<<Arr_t >>.

4. TOUJOUR8diriger le pistolet de pulverisation dans une direction

securitaireet appuyersur la g&chettedu pistoletde pulverisationpour

reBcher la haute pression de I'eau retenue. Engagerle verrou de la

g_chetteIorsqu'il n'est pas utilise

5. FERMERI'aNmentationd'eau.

IMPORTANT: Le pistolet de pulverisation retiennentla hautepression de

I'eau, meme Iorsque le moteur est arrete et I'eau est debranchee,ce qui

peat causer des blessures.

Le jet d'eau a haate pressionproduitpar cet appareil peat

percer la peaa et sos tissus sous-jacents, pouvantmonet

des biessuresserieases et ann possibleamputation. Le

pistoletde pulverisationretiennentla haute pressionde I'eau,

memo Iorsque le moteur est arrete et I'eau est debranchee,

ce qui peal causerdes biessures.

* Toujoursgarder le tuyau a haute pression raccorde a la pompe et

au pistolet de pulverisation Iorsque le systeme est sous pression.

. TOUJOURSdiriger le pistolet de pulverisation dans une direction

securitaire, presser la g_chette du pistolet de pulverisation pour

reBcher la haute pression chaquefois que vous arr_tezle moteur.

Engagerle verrou de la g_.chetteIorsqu'il n'est pas utilis&

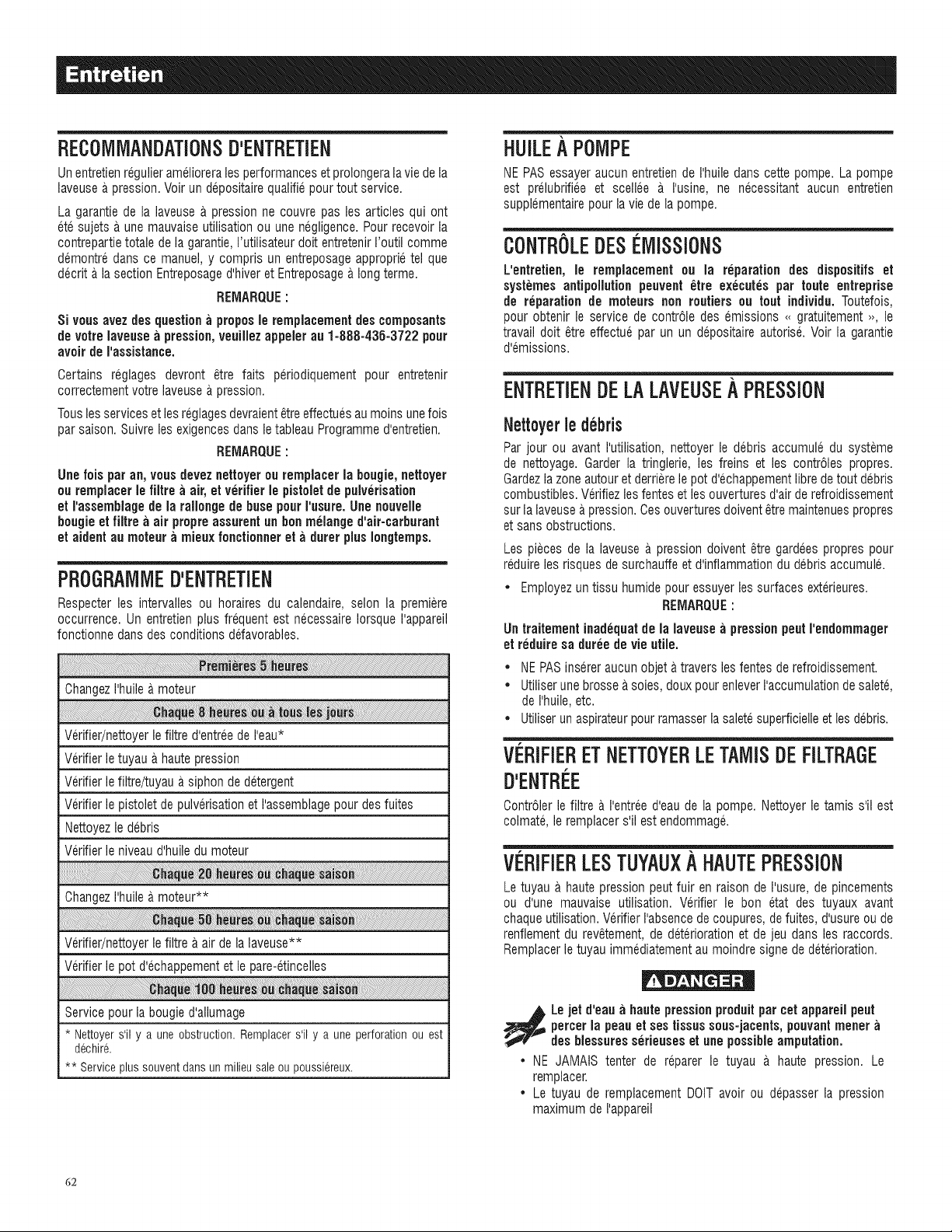

RECOMMANDATiONSD'ENTRETiEN

Unentretienregulier amdiorera les performanceset prolongerala viede la

laveusea pression.Voir un depositairequalifiepour tout service.

La garantie de la laveuse a pression ne couvre pas les articles qui ont

et6 sujets a une mauvaiseutilisation ou une negligence. Pour recevoir la

contrepartietotale de la garantie,I'utilisateur dolt entretenirI'outil comme

demontr6 dans ce manuel, y compris un entreposageapproprie tel que

decrit a.la section Entreposaged'hiver et Entreposagea.longterme.

REMARQUE •

Sivousavezdesquestiona proposle remplacemeutdescomposants

devotrelaveusea pressiou,veuillezappelerau1-888-436-3722pour

avoirdeI'assistance.

Oertains reglages devront _tre faits periodiquement pour entretenir

correctementvotre laveusea.pression.

Tousles services et les reglagesdevraientetre effectuesau moins unefois

par saison. Suivreles exigencesdarts le tableau Programmed'entretien.

REMARQUE :

Unefoisparan,vousdeveznettoyerouremplacerla bougie,nettoyer

ouremplacerle filtre a air,el verifierlepistoletdepulverisation

el I'assemblagede larallongedebusepourI'usure.Unenouvelle

bougieel filtrea air propreassurentun bonmelanged'air-carburant

el aidentaumoteura mieuxfonctionuerel a durerplusIougtemps.

PROGRAMME D'ENTRETIEN

Respecter les intervalles ou horaires du calendaire, selon la premiere

occurrence. Un entretienplus frequent est necessaire Iorsque I'appareil

fonctionne darts des conditions defavorables.

ChangezI'huile a moteur

Verifier/nettoyer le filtre d'entree de I'eau*

Verifier le tuyau a haute pression

Verifier le filtre/tuyau a siphon de detergent

Verifier le pistolet de pulverisation et I'assemblage pour des fuites

Nettoyez le debris

Verifier le niveau d'huile du moteur

Changez I'huile a moteur**

Verifier/nettoyer le filtre a air de la laveuse**

Verifier le pot d'echappement et le pare-etincelles

Service pour la bougie d'allumage

* Nettoyers'il y a uneobstruction.Remplacers'il y a uneperforationou est

dechire.

** Serviceplussouventdansun milieusaleoupoussiereux.

HUILEA POMPE

NEPAS essayer aucun entretien de I'huile darts cette pompe. La pompe

est prelubrifiee et scellee a I'usine, ne necessitant aucun entretien

supplementairepour la vie de la pompe.

CONTROLEDESI MISSIONS

L'entretieu, le remplacement ou la reparation des dispositifs el

systemes antipollution peuvent _tre executes par route entreprise

de reparation de moteurs non routiers ou tout individu. Toutefois,

pour obtenir le service de contr61edes emissions <<gratuitement >>,le

travail dolt _tre effectue par un un depositaireautorise. Voir la garantie

d'emissions.

ENTRETIENDELALAVEUSEA PRESSION

Nettoyerle debris

Par jour ou avant I'utilisation, nettoyer le debris accumule du systeme

de nettoyage. Garder la tringlerie, les freins et les contr61espropres.

Gardezla zone autouret derrierele pot d'echappementlibrede tout debris

combustibles.Verifiez lesfentes et les ouverturesd'air de refroidissement

surla laveusea pression.Oesouvertures doivent _tre maintenuespropres

et sans obstructions.

Les pieces de la laveuse a pression doivent _tre gardees propres pour

reduireles risques de surchauffeet d'inflammationdu debris accumule.

* Employezun tissu humide pour essuyer les surfaces exterieures.

REMARQUE:

Un traitement inadequatde la laveuse a pressionpeut I'endommager

el reduire sa duree de vie utile.

* NE PASinserer aucun objet a travers les fentes de refroidissement.

* Utiliserunebrosse a.soles, doux pourenleverI'accumulationde salete,

de I'huile, etc.

* Utiliserun aspirateurpour ramasserla saletesuperficielleet les debris.

VERIFIERETNETTOYERLETAMISDE FILTRAGE

D'ENTRI E

Contr61erle filtre a I'entreed'eau de la pompe. Nettoyer le tamis s'il est

colmate,le remplacers'il est endommage.

VERIFIERLESTUYAUXA HAUTEPRESSION

Le tuyau a. haute pression peut fuir en raison de I'usure, de pincements

ou d'une mauvaise utilisation. Verifier le bon etat des tuyaux avant

chaqueutilisation.Verifier I'absencede coupures,de fuites, d'usure ou de

renflement du rev6tement, de deterioration et de jeu dans les raccords.

Remplacerle tuyau immediatementau moindresigne dedeterioration.

Le jet d'eau a hautepressionproduitpar cet appareil peut

percerla peauel ses tissus sous-jacents, pouvantmener

des blessures serieuses el unepossibleamputation.

* NE JAMAIS tenter de reparer le tuyau a. haute pression. Le

remplacer.

* Le tuyau de remplacement DOIT avoir ou depasser la pression

maximum de I'appareil

VERIFIERLETUYAUA SIPHONDEDI_TERGENT

Contr61erle filtre du tuyau de detergent et le nettoyer si necessaire. Le

tuyau dolt _tre fixe solidement sur le raccord crante. Contr61erI'absence

de fuites et de dechirures. Le cas ech6ant,remplacer le filtre ou le tuyau

endommag&

WBiFIEBLEPISTOLETDEPULWRiSATION

Examinerle raccordementdu tuyau au pistoletet s'assurerde sa solidite.

Contr61erle fonctionnement de la g&chette en la manoeuvrantet en

s'assurant qu'elle revient en position de repos. Remplacer le pistolet de

pulverisation immediatements'il ne fait pas <,I'effet rebond ,.

ENTBETIENDELABUSE

Une sensationd'impulsion tout en appuyant sur la g_chette du pistolet de

pulverisation peut _tre causee par une pression excessivede la pompe.

Cet exces de pression dans la pompe est souvent dQa I'engorgementou

au blocaged'une buse par des corps etrangers,tels que de la poussiere,

etc. Pour remedier le probleme, nettoyer immediatementla buse suivant

les instructions ci-dessous :

1. Arr6ter le moteur et couper I'alimentationen eau.

2. TOUJOURSdiriger le pistolet de pulverisation darts une direction

securitaire,appuyer sur la g&chettedu pistolet de pulverisationpour

rel_.cherla hautepression de I'eauretenue.

Lejet d'eau a haute pressionproduitpar cet appareil peut

petter la peau el ses tissussous-jacents, pouvantmener

des blessures serieuses et unepossibleamputation. Le

pistoletde pulverisationretiennentla hautepressionde

I'eau,m_me Iorsquele moteur est arr_te et I'eau est

debranchee,ce qui peut causer des biessures.

* Toujoursgarder le tuyau a hautepression raccordea la pompe et

au pistolet de pulverisationIorsque le systeme est sous pression.

* TOUJOURSdiriger le pistolet de pulverisationdans une direction

securitaire, presser la g_chette du pistolet de pulverisation pour

rel&cherla hautepression chaquefois que vous arr_tezle moteur.

Engagerle verrou de la g_chetteIorsqu'il n'est pas utilise

3. Retirerla buse de I'extremitede la rallongede buse.

4. Utiliser un trombone pour liberer tout materiel etrangerobstruant ou

limitant la buse (Figure28).

Figure28 - Enlever le materieletranger

Figure29 - Lancea centre-debit

7. Reinstallerla buse dans la lance.

8. Rebrancherla lance au pistolet de pulverisation.

9. Assurez-vous que le tuyau d'arrosage est branche b.I'entree d'eau

de la pompe. Verifier que le tuyau a hautepression est branche au

pistolet de pulverisation eta la pompe. OuvrezI'eau.

10. Demarrer le moteur en suivant les instructions Comment demarrer

votre laveusea pression.

11. Contr61erla laveuse a.pression en utilisant chaque buse a.raccord

rapide.

ENTRETIENDUMOTEUR

_¢ La productioninvolontaired'etincellespeut

provoquerun incendieou une electrocution.

POUR BEGLEB OU BEPABEB LE NETTOYEUR HAUTE PRESSION

• Debrancherle fil de bougie d'allumageet I'ecarter de sorte qu'il ne

puissetoucher la bougie.

LOBSDESESSAISD'ALLUIVlAGE

• Utiliserun testeur de bougie d'allumage approuve.

• NE PASverifier I'allumageIorsque la bougie est retiree.

BECOMiVIANDATIONSD'HUILEDE iVIOTEUB

Nous vous recommandons d'utiliser des huiles detergentesde haute

qualiteacceptable si elles sent classifiees pour le service SF,SG, SH, SJ

ou superieur.NEPASutiliser aucun additif special.

La temperatureexterieuredetermine laviscosite deI'huileapproprieepour

le moteur.Utiliser le tableau pour selectionnerla meilleure viscosite pour

I'intervallede temperature attendu.

mEmO,

Enleverla lancedu pistolet de pulverisation.

En utilisant un tuyau d'arrosage, enlever le debris additionnel en

rin(_anta centre-debit avec de I'eaua.travers de la lance (Figure29).

Effectuer ce rin(_agea.centre-debitpendant 30 a.60 secondes.

111 II ZIIll

°F: -20 -10 0 10 20 32 40 60 80

°c/o -2'o 4"0 6 1'o 2o

Intervalle de temperature d'utilisation prevue

100

* En dessous de 50 °F (10 °C), I'utilisation de SAE 30 entrafnera un demarrage

difficile.

** En dessus de 80 °F (27 °C) I'utilisation d'une huile 10W30 peut entrafner une

augmentation de la consommation d'huile. Verifier le niveau de I'huile plus

frequemment.

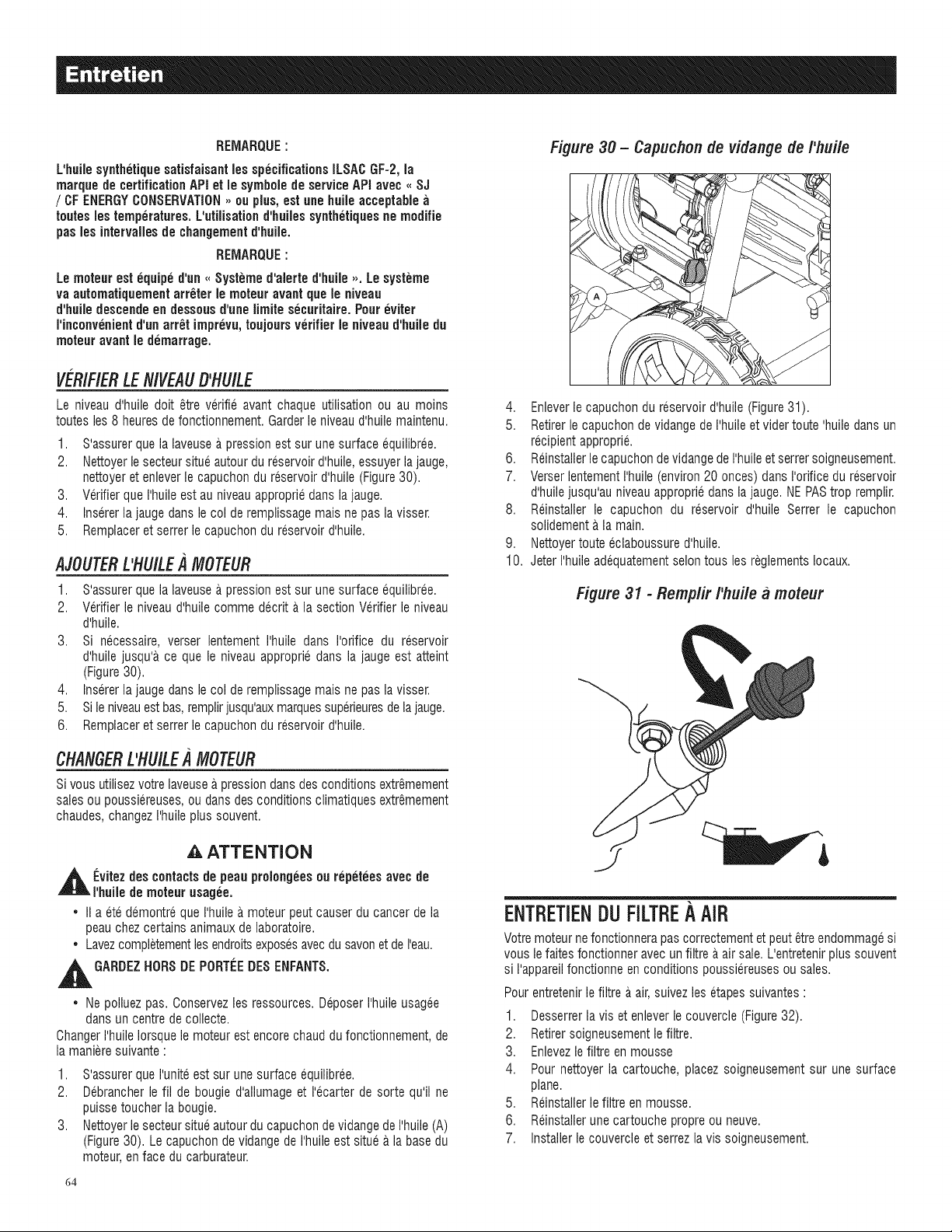

REIVlARQUE:

L'huilesynthetiquesatisfaisantlesspecificaticns&SACGF-2,la

marquedecertificationAPIet Ic symbolede serviceAPIavec ,, SJ

/ CFENERGYCONSERVATION,cu plus,estunehuileacceptable

routeslestemperatures.L'utilisaticnd'huilessynthetiquesne mcdifie

paslesintervallesdechangementd'huile.

REMARQUE:

Le mcteur est equiped'un ,, Systeme d'alerte d'huile ,. Le systeme

va autcmatiquement arreter le mcteur avant quele niveau

d'huiledescende en desscus d'une limite securitaire. Pour eviter

I'inccnvenientd'un arret imprevu,toujcurs verifier le niveau d'huiledu

mcteur avant le demarrage.

V['R/F/ERLEN/VEAUD'HU/LE

Le niveau d'huile dolt etre verifie avant chaque utilisation ou au moins

toutes les 8 heures de fonctionnement. Garder le niveaud'huile maintenu.

1. S'assurerque la laveusea pression est sur unesurface equilibr6e.

2. Nettoyerle secteursitue autourdu reservoird'huile, essuyer la jauge,

nettoyer et enleverle capuchon du reservoird'huile (Figure30).

3. Verifierque I'huile est au niveau appropriedarts la jauge.

4. Insererla jauge darts le col de remplissagemais ne pas la visser.

5. Remplaceret serrer le capuchon du reservoir d'huile.

AJOUTERL'HUILEA MOTEUR

1. S'assurerque la laveusea pression est sur unesurface equilibr6e.

2. Verifier le niveau d'huile comme decrit a.la section Verifier le niveau

d'huile.

3. Si necessaire, verser lentement I'huile darts I'orifice du reservoir

d'huile jusqu'a,ce que le niveau approprie darts la jauge est atteint

(Figure30).

4. Insererla jauge darts le col de remplissagemais ne pas la visser.

5. Sile niveauest has,remplirjusqu'auxmarquessuperieuresde lajauge.

6. Remplaceret serrer le capuchon du reservoir d'huile.

CHANGERL'HUILE,4MOTEUR

Si vcus utilisez votre laveusea pressicn dans des conditions extremement

sales cu poussiereuses,cu dartsdes conditions climatiquesextr_mement

chaudes, changezI'huile plus souvent.

,A ATTENTION

,_ F:vitezdes contacts de peau prcicngeescu repetees avec de

I'huilede mcteur usagee.

• II a ete demcntre que I'huilea moteur peut causer du cancer de la

peau chez certains animauxde laboratoire.

• Lavezcompletementlesendroitsexposesavec du savonet de I'eau.

,_ GARDEZHOBSDE PORT_:EDESENFANT&

• Ne polluezpas. Ccnservezles ressources. DeposerI'huile usagee

dans un centrede collecte.

ChangerI'huileIorsquele moteur est encorechaud du fonctionnement, de

la maniere suivante :

1. S'assurerque I'unite est sur une surface equilibree.

2. Debrancher le fil de bougie d'allumage et I'ecarter de sorte qu'il ne

puissetoucher la bougie.

3. Nettoyerlesecteur situe autour du capuchon de vidange de I'huile (A)

(Figure30). Le capuchon de vidange de I'huile est situe a.la basedu

moteur,en face du carburateur.

Figure30 - Capuchon de vidange de I'huile

4. Enleverle capuchon du reservcir d'huile (Figure31).

5. Retirerle capuchon de vidange deI'huile et vider toute 'huile darts un

recipientapprcpri&

6. Reinstallerle capuchon de vidangede I'huileet serrer soigneusement.

7. Verserlentement I'huile (environ20 onces) darts I'orifice du reservoir

d'huile jusqu'au niveauapproprie darts la jauge. NE PAStrcp remplir.

8. Reinstaller le capuchon du reservoir d'huile Serrer le capuchon

solidement a.la main.

9. Nettoyertoute eclaboussured'huile.

10. Jeter I'huile adequatementselontousles reglementsIocaux.

Figure 31 - Remp/ir I'hufle a moteur

ENTBETIENDU FILTBEA AiR

Votremoteur nefonctionnerapas correctementet peut _tre endommagesi

vous lefaites fcnctionner avec un filtre a air sale. L'entretenirplus souvent

si I'appareilfonctionne en conditionspoussiereusesou sales.

Pour entretenirle filtre a air,suivez les etapessuivantes :

1. Desserrerla vis et enleverle ccuvercle (Figure32).

2. Retirersoigneusementle filtre.

3. Enlevezle filtre en mousse

4. Pour nettoyer la cartouche, placez soigneusementsur une surface

plane.

5. Reinstallerle filtre en mousse.

6. Reinstallerune cartouche propre ou neuve.

7. Installerle couvercle et serrez la vis soigneusement.

Figure 32 - Entretenir /e fi/tre a air

Couvercle

dufiltre

air

i'lement

filtrant

depapier

rtlement

filtrant

demousse

ENTRETIENDE LA BOUGIED'ALLUMAGE

Le changementde la bougieaideravotremoteur a.demarrerplus

facilement eta. mieuxfonctionner.

1. Nettoyerle secteur situe autour de la bougie d'allumage.

2. Enleveret verifierla bougie (Figure33).

3. Verifier I'ecartement des electrodes a I'aide d'une jauge d'epaisseur

a. ills et reinitialiser I'ecartement de bougie selon I'ecartement

recommande si necessaire(voir les specifications).

4. Remplacerla bougie si les electrodes sont piquees, brQI6esou si la

porcelaine est fissure. Utiliser la bougie de rechangerecommandee.

Voir les specifications.

5. Installerla bougie et serrer fermement.

Figure 33 - Changer la beagle d'aflumage

SPARKPLUG

VERIFIERLEPOTD'ECHAPPEMENTETLE

PARE-I TINCELLES

Verifier le pot d'echappementpour toute fissure, corrosion ou d'autres

dommages. Retirer le pare-etincelles,le cas echeant,et verifier pour tout

dommage ou obstruction de carbone. Si des pieces de remplacement

sont necessaires, assurez-vous d'utiliser uniquement des pieces de

remplacementoriginellesde I'appareil.

Le contactavec la zone du potd'echappementpeut

provnquerdes blessures serieuses. La chaleur/les

gaz d'echappement peuventenflammer les

combustibles, des structures oa endommager le

reservoirde carburant provoquantun incendie.

• NEPAStoucherles pieces chaudesetEVITERlesgaz d'echappement

chauds.

• Laisser refroidir I'appareilavant de toucher.

• Garder au moins 5 pieds (152 cm) de degagementsur tousles

c6tes de la laveusea.pression,y compris la partie superieure.

• L'utilisation ou le fonctionnement du moteur sur tout terrain

couvert de for_t, broussailles ou herbes, est une violation du

Oode de ressources publiques de I'Etat de la Oalifornie, Section

4442, a moins que le systeme d'echappementest equipe d'un

pare-etincelles,tel que defini dans la Section 4442, maintenu en

bon etatde fonctionnement. D'autresl_tatsou juridictions federales

peuventavoir des lois similaires.

Oontacterle fabricant de I'appareil d'origine, le distributeur ou le

depositaireafin d'obtenir un pare4tincelles con(_upour le systeme

d'echappementinstalle sur ce moteur.

• Les pieces derechangedoivent _tre les m_meset installeedartsla

m_me position que les pieces originelles.

APRESCHAQUEUTILISATION

II n'est pas conseillede laisser de I'eau dans I'appareilpendant de Iongues

periodes. Des sediments ou des mineraux peuvent se deposer sur les

pieces de la pompe et la rendreinoperante.Suivez ces proceduresapres

chaqueutilisation :

1. Arr_ter ie moteur, eteindre i'approvisionnement d'eau, diriger le

pistolet dansune direction securitaireet appuyersur la g_.chettepour

rel_.cherla hautepression et laisser refroidir le moteur.

Le jet d'eau a hautepressionproduitpar cet appareil peat

petter la peau et ses tissus sous-jacents, pouvantmener

des blessures serieuses et une possibleamputation. Le

pistoletde palverisationretiennent la haute pressionde I'eau,

meme Iorsque le moteur est arrete et I'eau est debranchee,

ce qui peat causer des blessures.

• Toujours garder le tuyau a haute pression raccorde a la pompe et

au pistolet de pulverisation Iorsque le systeme est sous pression.

• TOUJOURSdiriger le pistolet de pulverisation dans une direction

securitaire, presser la g_chette du pistolet de pulverisation pour

rel_.cherla hautepression chaquefois que vous arr_tezle moteur.

Engagerle verrou de la g_chetteiorsqu'il n'est pas utiiis&

2. Debrancherles tuyaux du pistolet de pulverisation et de la sortie de

haute pression sur la pompe. Vider I'eau destuyaux, du pistolet de

pulverisation et de la lance. Utiliser un chiffon pour essuyer letuyau.

3. Videria pompe de tousles liquides pompes.Verifier quei'interrupteur

ON/OFFdu moteur et que le robinet de carburant sont a la position

OrE Ensuite,tirez la poignee environsix fois. Oela devrait eliminer la

plupart des liquides dans la pompe.

4. OonservezI'unitedarts un endroit propre et sec.

5. Si elle est entreposeependantplus de 30 jours, consultez la section

Entreposagede iongue duree.

Lecarburantetsesvapeurssourextr_mement

inflammablesel explosives.Unincendieouune

explosionpeulprovoquerdesbrOluresgravesou la

morL

ENTREPOSAGE D'ESSENCEOU D'UN f:QUIPEIVIENTDONT LE

RESERVOIR CONTIENTDE L'ESSENCE.

* NE PAS entreposer a proximite de fours, po_ies, chauffe-eau,

seche-linge ou d'autres equipements susceptibles de comporter

uneveiiieuse ou une sourcepotentielled'inflammationdes vapeurs

d'essence.

ENTREPOSAGED'HIVER

REIVIARQUE:

Vousdevez prolegervotre appareil contreles lemperatures de

congelation.

* Le fait de ne pas effectuer ceci peut provoquer des dommages

permanentesa ia pompe et rendrevotre appareilinutilisabie.

* Les dommages provoquespar congelation ne sont pas couverts

par la garantie.

Pour proteger i'appareilcontre les temperaturesde congelation :

1. Suivre ies etapes 1-3 dans la section prec6dente apres chaque

utilisation.

2. Utiliser le protecteur de pompe pour traiter la pompe. Cela minimise

les dommages pour congelation et iubrifie ies pistons et les joints.

3. Si ie protecteurde pompe n'est pas disponibie,brancherune section

de 3 pieds du tuyau d'arrosage a i'adaptateurd'entreed'eau. Verser

I'antigelpour vehicules r6creatifs (antigel sansaicooi) dartsie tuyau.

Tirez ia poigneedeuxfois. Debrancherie tuyau de 3 pieds.

4. ConservezI'unite dans un endroit propre et sec.

ENTREPOSAGEA LONGTERIViE

Si vous ne prevoyez pas utiliser la laveuse a.pression pour plus de 30

jours, vous devezpr@arer le moteur et la pompe pour I'entreposagea.

long terme.

PROT£'GERLESYSTEMED'AL/MENTATIONEN CARBURANT

Le carburant peut _tre vicie apres un entreposagede plus de 30 jours.

L'essence vicie provoque des dep6ts d'acide et de gomme dans le

systeme de carburant ou sur ies pieces essentieliesdu carburateur.Pour

garder le carburant frais, utiliser un stabilisateurde carburant, disponible

sous forme d'additif iiquideou une cartouche de gouttes concentrees.

II n'est pas necessairede vider ie carburant du moteur si un stabiiisateur

de carburant est ajoute conformement aux instructions. Fairefonctionner

le moteur pendant 2 minutes pour faire circuier ie stabiiisateur dans

le systeme de carburant. Le moteur et le carburant peuvent ainsi _tre

conservesjusqu'a 24 mois.

Si I'essence dans ie moteur n'a pas 6te traitee avec un stabilisateur

de carburant, elie dolt _tre versee dans un contenant approuve. Faire

fonctionner le moteur jusqu'a_ce qu'il s'arr_te ;_cause de la manque de

carburant. L'utilisation d'un stabilisateurde carburant dans le recipientde

rangementest recommande pour conserverla fraicheur.

CHANGERD'HUILE

Tandis que le moteur est encore chaud, evacuez I'huile du carter du

moteur. Rechargezavec le degre recommande. Voir la section Changer

I'huiledu moteur dans I'Entretiendu moteur.

PROT£-GERLAPOIV/PE

Pour proteger ia pompe contre ies dommages causes par des d6p6ts

minerauxou la congdation, utiliser PumpSaver,modele61350 pourtraiter

de la pompe. Celaprevient les dommages pour congelationet lubrifie les

pistons et les joints.

REMARQUE:

Le PumpSaver esl disponible comme un accessoire optionnel. II

n'estpas inclusavec unelaveuse a pression.Conlaclerle centre de

service aulorise le plus pres pouracheter le PumpSaver.

REIVIARQUE:

VOUS DEVEZPROTI_GERVOTREAPPAREILCONTRELES

TEMPERATURES DE CONGELATION.

* Le fait de ne pas effectuer ceci peut provoquer des dommages

permanentesa ia pompe et rendrevotre appareilinutilisabie.

* Les dommages provoques par congelation ne sont pas couverts

par la garantie.

Pour utiiiser un PumpSaver,assurez-vous que ia iaveuse a pression est

eteinteet deconnect6ede i'approvisionnementd'eau. Life et suivre toutes

les instructions et avertissements donnessur la boTtedu PumpSaver.

AUTRESINSTRUCTIONSD'ENTREPOSAGE

1. NE PASentreposerle carburant d'une saison a i'autre a moins qu'il

n'ait et6 traite comme decrit a.la section Protection du systeme de

carburant.

2. Rempiacer le reservoir de carburant s'il commence a rouiller. La

rouille et / ou la salete dans le carburant peut causer des problemes

s'il est utilise avec cet appareil.

3. Couvrir I'appareilavecune couverture deprotection adequatequi ne

retientpas I'humidite.

Les couverturesde rangementpeuvenl_tre inflammables.

* NE PASplacer une couverture de rangementsur une laveuse

a_pression chaude.

* LaisserrefroidirI'appareilpendantun temps suffisant avantde

placer la couverture sur I'appareil.

ConservezI'unitedans un endroit propreet sec.

GUIDEDE DI':PANNAGE

La pomperencontre les problemes

suivants: impossiblede monteren

pression,pressionintermittente,

coupsde pression,faible debit

d'eau.

1. Busea bassepression installee.

2. Entreed'eau obstruee.

3. Alimentation en eau inadequate.

4. Pincementou fuite sur letuyau d'entree.

5. Filtred'entreedu tuyau obstru&

6. Temperatured'eau superieurea 35 °C.

7. Colmatageou fuite du tuyau a haute pression.

8. Fuitedu pistolet de pulverisation.

9. Labuse est obstruee.

10. Pompe defectueuse.

1. Remplacerpar une buse a pression elev6e

2. NettoyerI'entree.

3. Fournirun debit d'eau adequat.

4. Eliminer le pincement,reparer la fuite.

5. Verifier et nettoyer le filtre d'entree du tuyau.

6. Fournirune alimentation d'eauplus froide.

7. Supprimer les obstruction darts le tuyau de sortie

ou remplacerle tuyau.

8. Remplacerle pistolet de pulverisation.

9. Nettoyerla buse.

10. Contacterun centre de service local.

1. Tuyaua siphon non immergedarts le detergent. 1. Faireplonger le tuyau a.siphon dans le detergeant

Le detergentne se melange pas 2. Le filtre/tuyau a siphon de detergentest obstrue 2. Nettoyerou remplacerle filtre ou letuyau a.siphon

avec le jet d'eau, ou brise, de detergent.

3. Buse a.pression eleveeinstallee. 3. Remplacerpar une buse a basse pression.

1. Regime moteur trop faible. 1. Deplacerla commande de regulateuren position

Le moteurtourne bien a vide mais FAST(rapide). Si le moteurcontinue a fonctionner

a des rates en charge. <<incorrectement., contacter le centre deservice

local.

Le moteurne demarrepus;

ou demarre maisfonctionne

irregulierement.

1. Niveau bas d'huile, ,, Systemed'alerte d'huile >,

2. Filtre a air sale.

3. Plus de carburant.

4. Oarburantvicie.

5. Le fil de la bougie n'est pas branche a.la bougie

d'allumage.

6. Bougie d'allumagedefectueuse.

7. Eaudans le carburant.

8. Melangede carburant trop fiche.

1. Remplirle carter du moteur au niveauappropri&

2. Nettoyerou remplacerle filtre a air.

3. Remplirle reservoir de carburant.

4. Vider le reservoirde carburant ; remplir avec du

carburant neuf.

5. Brancherle fil a la bougie d'allumage.

6. Remplacezla bougied'allumage.

7. Vider le reservoirde carburant ; remplir avec du

carburant neuf.

8. Contacterun centre de service local.

• .

Le moteurs'arrete inopinement. 1. Plus de carburant. 1. Remplirle reservoirde carburant.

Manque de puissance. 1. Filtre a.air sale. 1. Remplacezlefiltre a.air.

ENONCI_ DE LA GABANTIE EPA AiVi_:BICAINE DU CONTBOLE DES EMISSIONS

VOS DBOITS ET OBLiGATiONS DE GARANTIE

L'Agencepour la Protectionde I'EnvJronnementamedcaine(ci-apresdenomm6eEPA)et la societ6GeneracPowerSystems,Inc. (ci-apresdenomm6eGenerac)

sentheureuxde vous explJquerce qu'estla garantiede votrenouvelequipement2011 et ulterieur.Le nouvelequipementutJlisedespetits moteurs_tailumage

commandedoJvent_trecongus,construJtset equip6sdansle respectdes normesnationaiesrigoureusesen matierede pollutionpourle gouvernementfed6rai.

Generacgarantirale systemede contr61edes emissionsde votreappareilpour lesperiodesindiqueesci-apres,enI'absenced'acte abusif,de negligence,de

modificationnonapprouveeou de maintenanceinadapteede votreequipement.Le systemede contrOledesemissionssurcat appareilcomprendtousles

composantsdentla ddaillancepourraitaugmenterles emissionsdes polluantsreglement6s.Ces composantssent listes dansla sectionInformationssur les

emissionsde ce manuel.

COUVEBTURE DE GARANTIE DU FABRICANT :

CettegarantieappreilsSCEestvaiidepourdeuxans, ou pour la m_meperiodecommeindiquedansla garantielimiteede Generac,selon la plusIongue.Pourles

appareilavecun compteurhoraire,la periodede lagarantieest un nombre d'heuresegai _tla moitiede ladureedevie utile certifieede I'appareil,ou la periodede

garantiespecifi6eci-dessusen annees,salonla possibiliteinfedeure.La dureedevie utile peut_tretrouveesur I'etiquettede contr61edes emissionssurle moteur.

Siun composantou systemede votreequipementrelatifaux emissionscomporteunepieceddectueuseou presenteun ddaut de fabricationpendantla dureede

lagarantie,les r@arationsou remplacementsde piecesseronteffectuespar un d@ositaired'entretiende garantieagre6par Generac.

RESPONSABlUTi'S DE GARANTIE DU PROPRIETAIRE :

Entantquaproprietairede I'appareil,vous _tesresponsablede la reaiisationde toutela maintenancenecessairetelle qualisteedanslemanueld'entretienquJvous

a at6remisparI'usJne.Auxfins de lagarantJe,Generacvous recommandede conservertousles regusrelatifs_tlamaintenanceeffectu@sur votre gen6ratrice,

mais Generacnepeut pas refuserla garantJeuniquementen raisondela non-presentationdes regus.

VousdevezcependantsavoirquaGeneracpourrarefusertout et/ oupartie de la couverturede la garantieou de la responsabilitesJvotreappareilet/ outoute

piecede celle-cJne fonctionneplus dufait d'unusageabusif,d'unenegligence,d'unemauvaisemaintenanceou de modificationsnonapprouvees.

Veus_tes chargede centacterun depasitaire de garantieagre6par Generacdes qu'unpreblernese presente.Les repara|ienseffectueesdansle cadrede

la garantiedevrant _tre faites dans uneperi0deraisonnable,inferieurea 30 jours,

Le servicedegarantiepeut _treorganiseen contactantvotred@osJtaireou un d@ositairede servicede garantieagreepar Generac.PourconnaJtrele d@ositaire

de servicedegarantieagreepar Generacsitue leplus pres, appelernotrenumeroci-dessous,ou envoyerun courrier_t[email protected].

1-800-333-1322

RFIVIARQUEIIVIPORTANTE: Getenoncedegarantieexpliqueyes drolts et obligationsdansle cadrede lagarantiedu Systemede Contr61edes f_missionsqui

vous est fournieparGeneracconformementau droit de I'Etatfederal.Consulteregaiementles _ Garantieslimiteesde Generacpour GeneracPowerSystems,

Inc. >_joJntesau presentdocumentsur unfeuillet s@are,qui vous est egaiementremJspar Generac.Veuilleznoterquala presentegarantiene s'applJquepas aux

dommagesaccessoires,importantsou indirectscausespar desddaillancesmateriellesou de fabrication,ou partout retardde r@arationou de remplacementde

laou des piece(s)ddectueuses.La presentegarantieremplacetoutes lesautresgaranties,implJcJtesou explicites.EnparticulJer,Generacn'emetaucunegarantie

de conformiteoud'usagepour un objectJfparticulJer.Certainsl_tatset provincesnepermettentpas lalimitationde la dureedes garantiesimplJcites.Toutesles

garantJesimplJcitesqui sent autoriseespar Ioi, serontlimiteesdansla dureesalon lestermesde la presentegarantie.La limitationmentionneeci-dessuspourrait

doncne pas s'appliquer_tvotrecas.

La garantiedu SCEnes'applJquequ'ausystemede contr61edes emissionsde votrenouvelequipement.Les garantiesdu SCEet de Generacdecriventlesdroits et

obligationsimportantesrelatives_tvotrenouvelequipement.

Le servicedegarantiene peut _trereaiisequapar uneentreprisede serviceagreeepar Generac.Encas de demandedu servicede garantie,des preuves

mentionnantla date devente_tI'acquereur/ au proprietaired'originedoivent_tre presentees.

Pourtoute questionconcernantvos droits et responsabilitesde garantie,mercide contacterGeneraca.I'adressesuivante:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

Re. BOX (boite postale) 297 • WHITEWATER, Wi 53190

Pattie 1 de 2

N° de piece 0J3335 Rev.C 11/11

GARANTIE DU SYSTEME DE CONTROLE DES EMiSSiONS

Garantiedu Systemede Oontr61edes Emissions(garantiedu SOE)pour I'equipementutflisantde petitsmoteursa.allumagecommande:

(a) Applicabilite:la presentegarantJes'appliquea.I'equipementqui utilisede petitsmoteurshors route.La periodede la garantiedu SCEcommenceraa.la date

d'achat/ de livraisondu nouvelequipementa.son acquereur/ proprietaired'origine,final, et durerapour moins de :

(1) La periodedetemps specifi6edansla presenteGarantielimiteede Generac,mais pas moinsde 24 moJs,ou

(2) Pourlesmoteursequip6sd'un compteurhoraire,un certain nombred'heuresde fonctionnementegalea.la moitiede la dureede vieutile du moteur.La

dureede vieutile peutest indiqueesur I'etiquettede contr01edes emissionssurle moteur.

(b) Couverturegen6ralede garantied'emissions: Generacgarantita.I'acquereur/ au proprietaired'origine,final, du nouveaumoteurou equipementeta.chacun

des acquereurs/ proprietairessuivantqueIorsqull est installele SCE:

(1) Estcongu,construitet equip6dansle respectde toutes lesreglementationsapplicables; et

(2) Ne comporteaucunepieceddectueusenJne presenteaucunddaut de fabricationa.tout momentdela periodede garantiedu SCE.

(1) Toutepiecegarantie,dont le remplacementn'estpas prwu au coursdesmaintenancesobligatoiresmentionneesdansle Manueld'entretiensera

garantiepourtoute ladureede laGarantiedu SCE.Si I'une de cespieces devientddectueusependantla dureede la GarantJedu SCE,erieserar@aree

ou remplaceeparGeneracconformementau paragraphe(4) qui suit. Cespiecesr@areesou remplaceesdansle cadredela Garantiedu SCEseront

garantiespourle restede la dureede la GarantJedu SCE.

(2) Toutepiecegarantiedont il est prwu uneinspectionregulieredansle Manueld'entretienseragarantiependanttoute la dureede la Garantiedu SCE.Toute

declarationau niveaudu Manueld'entretienet relativea.I'effetde ,_r@arationou remplacementsi necessaire_ ne reduirapas la dureede la Garantiedu

SCE.Cespiecesr@areesou remplaceesdansle cadredela Garantiedu SCEserontgarantiespour le restede la dureedela Garantiedu SCE.

(3) ToutepiecegarantJe,dont le remplacementest pas prwu au cours des maintenancesobligatoiresmentionneesdansle Manueld'entretienseragarantie

pour la periodeprec6dantla datedu premierremplacementprwu. Si la piecedevientddectueuseavantle premierremplacementprevu,erieserar@aree

ou remplaceeparGenerac,conformementau paragraphe(4) qui suit. Oespiecesrelativesaux emissionsr@areesou remplaceesdansle cadrede la

Garantiedu SCEserontgarantJespour lerestede ladureeprec6dantla datedeleurpremierremplacementprwu.

(4) La r@arationou le remplacementde toute piecerelativeaux emissionset garantiedansle cadredela Garantiedu SCEserarealis6sansfrais pourle

proprietairedansun servicede garantieagre6par Generac.

(5) Nonobstantlesdispositionsde la sous-section(4) ci-dessus,les servicesou r@arationssous garantiedoiventetre effectuesaux centresd'entretien

agreespar Generac.

(6) Si le moteurest inspectepar un servicede garantieagreeparGenerac,lesfrais de diagnosticne serontpas a.la chargede I'acquereur/ duproprietairesi

la r@arationentredansle cadredela garantJe.

(7) Generacest tenu, pendantladureede la Garantiedu SCE,de conserverun stockde piecesrelativesauxemissionset garantiessuffisantafinde r@ondre

a.lademandedesditespieces.

(8) Toutepiecede rechangerelativeauxemissionsagreeeet approuveepar Generacpourraetre utiliseepour la realisationde toute maintenanceou

r@arationeffectueedansle cadre de lagarantiedu SCEet serafournJesansfrais a.lachargede I'acquereur/ du proprietaire.Cetteutilisationne reduira

pas les obligationsde Generacdartsle cadrede la GarantJedu SCE.

(9) Aucunemodification,autresquecellesexplicJtementapprouveespar Generac,ne peuventetreapporteesa.la generatrice.Les modificationsnon

approuveesannulentla Garantiedu SCEet constitueraun motif suffJsantpourrejetertoutedemandede bendice dela Garantiedu SCE.

(10) Generacne serapas responsabledes ddaillancesdes piecesde rechangenon autorisees,ou ddaillancedes pieces autoriseescauseespar I'utilisation

de pieces de rechangenonautorisees.

LES PIECES RELATIVES AUX EMISSIONS PEUVENT INCLURE CE QUI SUiT

(LE CAS ECHI_ANT) :

1) DISPOSITIFMESUREURDECARBURANT 3) SYSTI_MED'ALLUMAGE

A. CARBURATEURETPIt_CESINTERNES A. BOUGIESD'ALLUMAGE

B. CAPUCHON/Rt_SERVOIRDECARBURANT B. MODULE/BOBINESD'ALLUMAGE

C. CANALISATIONSDECARBURANT 4) SYSTEMED'ADMISSIOND'AIR

D. CANALISATIONDE TUYAUXD'EVACUATION A. SOUPAPEA IMPULSIOND'AIR

E. Rt_GULATEUR(CARBURANTSGAZEUX) 5) SYSTI_MED't_CHAPPEMENT

2) SYSTI_MED'ADMISSIOND'AIR A. CATALYSEUR

A. COLLECTEURD'ADMISSION B. COLLECTEURD'I_CHAPPEMENT

B. FILTREA AIR

Partie 2 de 2

N° de piece 0J3335 Rev.C 11/11

GARANTIE LIMITEE DE DEUX ANS DE GENERAC POWER SYSTEMS POUR

LES LAVEUSES A PRESSION

Lasociet6GeneracPowerSystems,Inc. (ci-apresdenommceGenerac)garantitque,pendantunepedodede deuxanneesa.compterde la dated'achatd'odgine,ses

laveusesa.pressJonne presenterontaucunddaut matedelnide fabricationpourlesdementset laperiodementionneeci-apres.Generacrepareraou remplacera,

commeillejugeranecessaire,toutepiecejugeeddectueuseapresun examen,uneinspectionet un test realiscsparGeneracou un d@osJtairede servicede garantie

agre6parGenerac.Tout(e)reparationou remplacementdansle cadrede la presentegarantielimiteene renouvellepas ou ne prolongepas ladureede garantieinitiale.

Toutproduitrepar6est uniquementgarantipendantla dureerestantede garantieinitiale.Toutequipementdeclar6ddectueuxparI'acquereur/lepropdetairedolt _tre

retourneet examineparle depositairede servicedegarantieagre6parGeneracleplusproche.Touslesfraisd'envoJa.payerdanslecadrede lagarantie,dontleretour

a.I'usJne,serontsupporteset payesa.I'avanceparI'acquereur/lepropdetaire.Cettegarantiene s'applJquequ'auxlaveusesa.pressionGeneracet n'estpastransferable

parI'acquereurd'odgine.II estconseillede conserverles preuvesd'achat.Si vous nefoumissezpas de preuvede ladated'achatd'odgine,la dated'envoidu produit

parsonfabdcantserviraa.determinerlaperiodedegarantie.

PROGRAMME DE GARANTIE

Lesapplicationsdes clientssont garantiespendantdeux(2) ans.

APPLICATIONDESCLIENTS

ANNI_EUN- Couverturecompletelimitee pour lamain d'oeuvreet la (les) piece(s)(il est necessairede presenterunepreuved'achatet de maintenance):

• Tousles composants

ANNI_EDEUX- Couverturecompletelimiteepour la (les) piece(s)(il est necessairede presenterunepreuved'achatet de maintenance):

• MoteurunJquement- Composantsprincipaux,y compris : bloc,t_te,demarrage,came,tigeset pistons.

REMARQUE: Auxfins de la presentegarantie,_ utilJsationdu consommateur_ designeuneutJlJsatJonmenagerepersonnelleou recrcativede la part de

I'acquereurd'origine.Touteutilisationdela laveusea.pressiondansuneapplicationcommerciaieou de locationannulerala garantie.

DiRECTiVES

= Le clienta la responsabilitede IJreet suivretout le moded'emploi.

• Les produits,qui sont endommagesen raisond'uneutilJsationinappropriee,ne serontpas couvertsparla garantie.Celainclutles composantsde la pompea.

eauqui sont demarrcssansle debitet la pressJond'eaunecessaires.

• Le clientaurala responsabilited'apporterle produita.un centrede r@arationagre6Generacpourtousles composantssous garantie.

• La verificationdemaintenancepeut _tredemandeepourla couverturedes reparationsdansle cadrede la garantie.

• Le tauxde main-d'oeuvresous garantieest basesur les heuresnormaiesdetravail.Les autresfrais relatifsauxheuressupplementaires,aux vacancesou aux

co0ts saiadauxpourles reparationsd'urgenceen dehorsdes heuresnormaiesdetravailseronta.la chargedu client.

• Les frais detransport des piecessous garantiesontremboursesa.destarifs de transportterrestre.Les frais associesaux demandesdetransport seronta.la

chargedu client.

LA PRESENTE GARANTIE NE S'APPLIQUE PAS AUX ELEMENTS SUIVANTS :

= Les laveusesa.pressionGeneracutilisantdes piecesde rechangene provenantpasde Generac.

• Les cootsde maintenanceet des modificationsnormaies.

• Les ddaillances causeespartout combustiblescontaminesou inadequate,les huilesouI'absencede niveauxd'huilecorrect,ou I'eaucontaminee.

• Les reparationsoudiagnosticsreaiisespar des depositairesnon agreespar Guardian/ Generacet nonautodsespar ecritpar GeneracPowerSystems.

• Les ddaillancesdues,sanss'y limiter,a.I'usurenormale,a.des accidents,mauvaisesutilisations,usagesabusJfs,negligenceou utilisationinadaptee.Commepour

tousles disposJtifsmecaniques,lesmoteursGeneracnecessitentunereparationet un remplacementpedodiquesde leurspiecespourfonctionnercommeprwu.

La presentegarantienecouvrepaslesreparationsIorsqueleproblemede laou les piece(s)ou du moteurdecouled'uneutilisationnormale.

• Les ddaillances causeesparun actede Dieuet / ou d'autresWenementsde force majeurehors du contr01edu fabdcant.

• Le gelde I'eaudansla pompe(partempsde gel,ilfaut viderI'eaude la pompea.lafin de la saison).

= Les dommagesdus a.des rongeurset/ouinsectes.

• Les produitsmodifiesou aiteresd'unefaqonn'ayantpas ete autodseepar ecritpar Generac.

• Les dommagesaccessoires,importantsou indirectscausespar desddaillancesmateriellesou de fabrication,ou partout retardde reparationou de

remplacementde la ou des piece(s)ddectueuses.

• Les ddaillances duesa.unemauvaiseapplication.

• Les depenseslieesa.I'instructiondu client ou au depannageIorsqu'aucunddaut n'est detecte.

• Les equipementsIouesutilisespendantla reaiisationdes reparationsdansle cadrede la garantie.

• Les batteriesde demarrage,fusJbles,filtres, ampoulesetfluidesdu moteur.

LA PRt_SENTEGARANTIEREMPLACETOUTESLESAUTRESGARANTIES,IMPLICITESOUEXPLICITES,ENPARTICULIER,GENERACPOWERSYSTEMSN't_MET

AUCUNEGARANTIEDECONFORMITI_OUD'USAGEPOURUNOBJECTIFPARTICULIER.ToutegarantieimplJcitequi est autoriseepar la IoidoJt6trelimiteeen

dureeconformementaux conditionsde garantieexplicJtestipuleesdanslapresente.Certainsetatsne permettentpas de poserunelimite a.la dureede la garantie

implicJte,la limitesusmentionneene s'appliquedoncpas a.I'acheteur/ au propdetaire.

GENERACPOWERSYSTEMSNESERARESPONSABLEQUEDELA Rt_PARATIONOUDUREMPLACEMENTDELA OUDESPIt_CESTELQUESUSMENTIONNI_.EN

AUCUNCASGENERACPOWERSYSTEMSNEPOURRAt_TRETENURESPONSABLEDETOUTDOMMAGEACCESSOIREOUIMPORTANT,MEMESICEDOMMAGE

Dt_COULEDIRECTEMENTD'UNENI_GLIGENCEDEGENERACPOWERSYSTEMS,INC.Certainsetatsne permettentpasd'exclureou de poserunelimiteaux

dommagesaccessoiresou importants,lalimitesusmentionneene s'appliquedoncpasa.I'acheteur/auproprietaire.L'acheteur/leproprietaireacceptede nefaire

aucunereclamationa.I'encontrede GeneracPowerSystems,Inc. ense basantsur lanegligence.La presentegarantieconferea.I'acheteur/ au proprietairedes droits

juddiquesspecifiques.L'acheteur/le proprietairepeutegaiementavoJrd'autresdroJtsquivarientd'Etaten Etat.

GENERACPOWERSYSTEMS,INC. • P.O.BOX8 • Waukesha,Wl 53187 • Tel. : (888) GENERAl;(436-3722) • Fax : (262) 544-4851

PourIocaliser le depositaire le plusproche,visiteznotre site Interact www.generac.com

Ref.OJ3020 RevisionF (12/11)

__ manualoq:T_'_ __ irnp_imeaux

Generac 006022-0 power washer

Product's Documents

User Manual

Specifications

Generac 006022-0 Questions and Answers
