Operator's Manual

I CRAFTSMAN°I

13 Amp/4.0 Peak HP Motor

ELECTRIC CHAIN SAW

Model No.

358.341180 - 18 in. Bar

Safety

Assembly

Operation

Maintenance

Espa6ol, p. 17

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon-Sat; 10 am-7 pm, Sun

• 1-800-235-5878 (Hours listed are CentraITime)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545097795 9/12/06

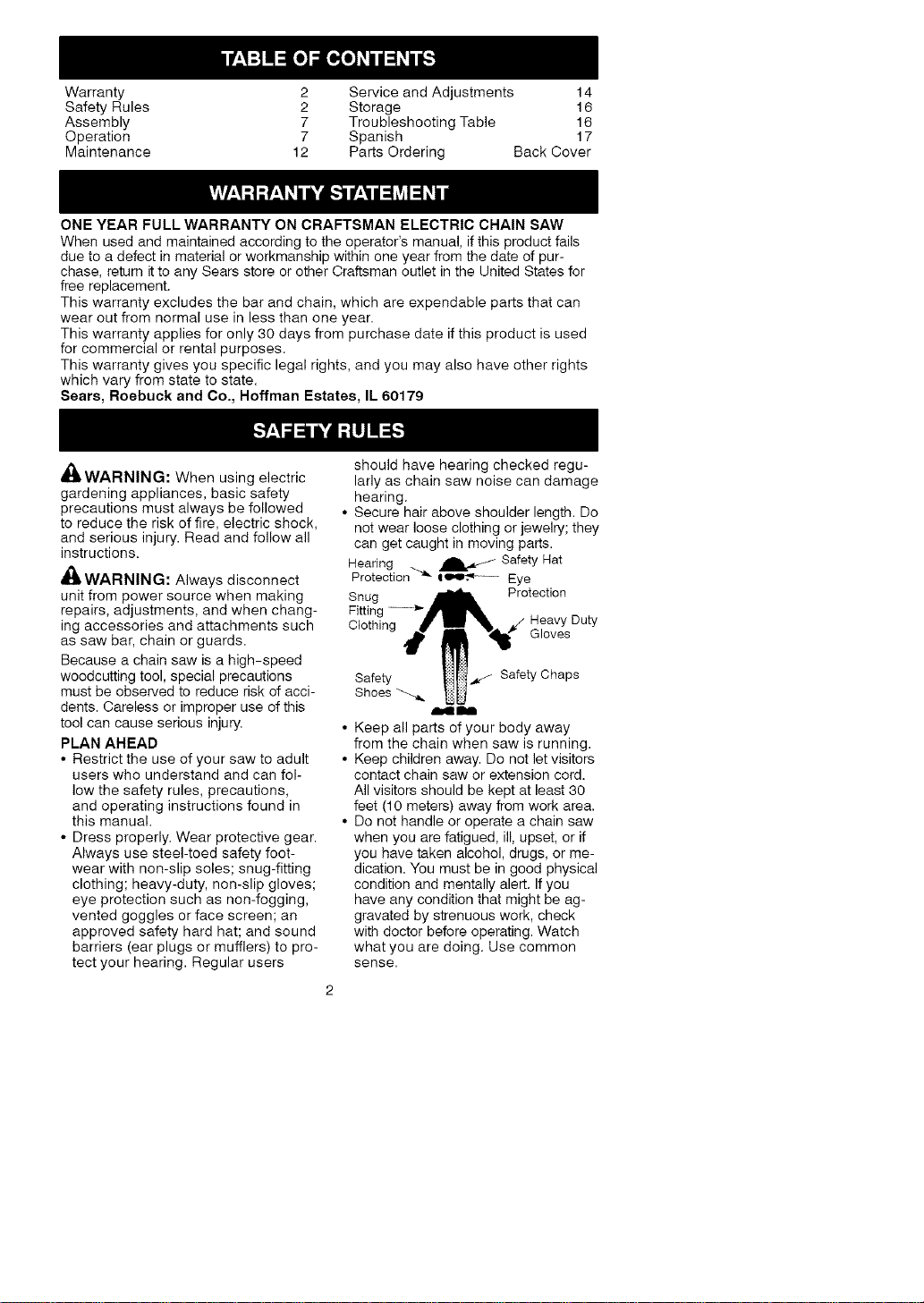

Warranty 2 ServiceandAdjustments 14

SafetyRules 2 Storage 16

Assembly 7 TroubleshootingTable 16

Operation 7 Spanish 17

Maintenance 12 PartsOrdering BackCover

ONEYEARFULL WARRANTY ON CRAFTSMAN ELECTRIC CHAIN SAW

When used and maintained according to the operator's manual, if this product fails

due to a defect in material or workmanship within one year from the date of pur-

chase, return it to any Sears store or other Craftsman outlet in the United States for

free replacement.

This warranty excludes the bar and chain, which are expendable parts that can

wear out from normal use in less than one year.

This warranty applies for only 30 days from purchase date if this product is used

for commercial or rental purposes.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

,_L WARNING: When using electric

gardening appliances, basic safety

precautions must always be followed

to reduce the risk of fire, electric shock,

and serious injury. Read and follow all

instructions.

WARNING: Always disconnect

unit from power source when making

repairs, adjustments, and when chang-

ing accessories and attachments such

as saw bar, chain or guards.

Because a chain saw is a high-speed

woodcutting tool, special precautions

must be observed to reduce risk of acci-

dents. Careless or improper use of this

tool can cause serious injury.

PLAN AHEAD

• Restrict the use of your saw to adult

users who understand and can fol-

low the safety rules, precautions,

and operating instructions found in

this manual.

• Dress properly. Wear protective gear.

Always use steel-toed safety foot-

wear with non-slip soles; snug-fitting

clothing; heavy-duty, non-slip gloves;

eye protection such as non-fogging,

vented goggles or face screen; an

approved safety hard hat; and sound

barriers (ear plugs or mufflers) to pro-

tect your hearing. Regular users

should have hearing checked regu-

larly as chain saw noise can damage

hearing.

• Secure hair above shoulder length. Do

not wear loose clothing or jewelry; they

can get caught in moving parts.

Headng _ Safety Hat

Protection'''_ I _._-- Eye

Snug Protection

Fitting

Clothing Heavy Duty

Gloves

Safety Safety Chaps

Shoes _

• Keep all parts of your body away

from the chain when saw is running.

• Keep children away. Do not let visitors

contact chain saw or extension cord.

All visitors should be kept at least 30

feet (10 meters) away from work area.

• Do not handle or operate a chain saw

when you are fatigued, ill, upset, or if

you have taken alcohol, drugs, or me-

dication. You must be in good physical

condition and mentally alert. Ifyou

have any condition that might be ag-

gravated by strenuous work, check

with doctor before operating. Watch

what you are doing. Use common

sense.

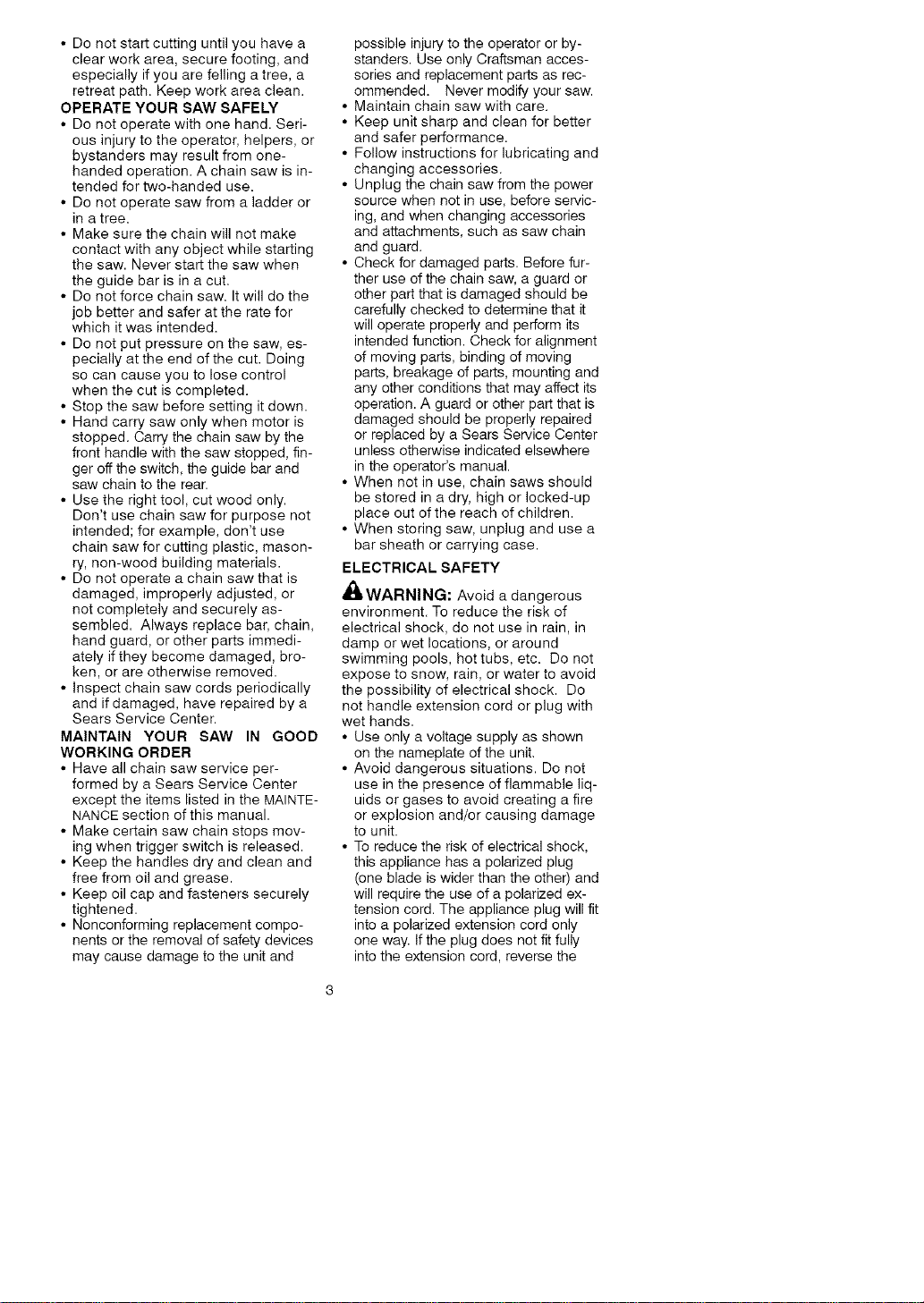

• Donotstartcuttinguntilyouhavea

clearworkarea,securefooting,and

especiallyifyouarefellingatree,a

retreatpath.Keepworkareaclean.

OPERATE YOUR SAW SAFELY

• Do not operate with one hand. Seri-

ous injury to the operator, helpers, or

bystanders may result from one-

handed operation. A chain saw is in-

tended for two-handed use.

• Do not operate saw from a ladder or

in a tree.

• Make sure the chain will not make

contact with any object while starting

the saw. Never start the saw when

the guide bar is in a cut.

• Do not force chain saw. It will do the

job better and safer at the rate for

which it was intended.

• Do not put pressure on the saw, es-

pecially at the end of the cut. Doing

so can cause you to lose control

when the cut is completed.

• Stop the saw before setting it down.

• Hand carry saw only when motor is

stopped. Carry the chain saw by the

front handle with the saw stopped, fin-

ger off the switch, the guide bar and

saw chain to the rear.

• Use the right tool, cut wood only.

Don't use chain saw for purpose not

intended; for example, don't use

chain saw for cutting plastic, mason-

ry, non-wood building materials.

• Do not operate a chain saw that is

damaged, improperly adjusted, or

not completely and securely as-

sembled. Always replace bar, chain,

hand guard, or other parts immedi-

ately if they become damaged, bro-

ken, or are otherwise removed.

• Inspect chain saw cords periodically

and if damaged, have repaired by a

Sears Service Center.

MAINTAIN YOUR SAW IN GOOD

WORKING ORDER

• Have all chain saw service per-

formed by a Sears Service Center

except the items listed in the MAINTE-

NANCE section of this manual.

• Make certain saw chain stops mov-

ing when trigger switch is released.

• Keep the handles dry and clean and

free from oil and grease.

• Keep oil cap and fasteners securely

tightened.

• Nonconforming replacement compo-

nents or the removal of safety devices

may cause damage to the unit and

possible injury to the operator or by-

standers. Use only Craftsman acces-

sories and replacement parts as rec-

ommended. Never modify your saw.

• Maintain chain saw with care.

• Keep unit sharp and clean for better

and safer performance.

• Follow instructions for lubricating and

changing accessories.

• Unplug the chain saw from the power

source when not in use, before servic-

ing, and when changing accessories

and attachments, such as saw chain

and guard.

• Check for damaged parts. Before fur-

ther use of the chain saw, a guard or

other part that is damaged should be

carefully checked to determine that it

will operate properly and perform its

intended function. Check for alignment

of moving parts, binding of moving

parts, breakage of parts, mounting and

any other conditions that may affect its

operation. A guard or other part that is

damaged should be properly repaired

or replaced by a Sears Service Center

unless otherwise indicated elsewhere

in the operator's manual.

• When not in use, chain saws should

be stored in a dry, high or locked-up

place out of the reach of children.

• When storing saw, unplug and use a

bar sheath or carrying case.

ELECTRICAL SAFETY

'_WARNING: Avoid a dangerous

environment. To reduce the risk of

electrical shock, do not use in rain, in

damp or wet locations, or around

swimming pools, hot tubs, etc. Do not

expose to snow, rain, or water to avoid

the possibility of electrical shock. Do

not handle extension cord or plug with

wet hands.

• Use only a voltage supply as shown

on the nameplate of the unit.

• Avoid dangerous situations. Do not

use in the presence of flammable liq-

uids or gases to avoid creating a fire

or explosion and/or causing damage

to unit.

• To reduce the risk of electrical shock,

this appliance has a polarized plug

(one blade is wider than the other) and

will require the use of a polarized ex-

tension cord. The appliance plug will fit

into a polarized extension cord only

one way. Ifthe plug does not fit fully

into the extension cord, reverse the

plug.Iftheplugstilldoesnotfit,obtain

acorrectpolarizedextensioncord.A

polarizedextensioncordwillrequire

theuseofapolarizedwalloutlet.This

plugwillfitintothepolarizedwalloutlet

onlyoneway.Ifplugdoesnotfitfully

intothewalloutlet,reversetheplug.If

theplugstilldoesnotfit,contacta

qualifiedelectriciantoinstalltheproper

walloutlet.Donotchangetheequip-

mentplug,extensioncordreceptacle,

orextensioncordpluginanyway.

• Toreduceriskofelectricalshock,use

extensioncordsspecificallymarkedas

suitableforoutdoorappliances.The

electricalratingofthecordmustnotbe

lessthantheratingoftheunit.The

cordmustbemarkedwithsuffix"W-A"

(inCanada,"W").Useapolarized

cord.Makesureyourextensioncord

isingoodcondition.Inspectextension

cordbeforeuseandreplaceifdam-

aged.Donotuseadamagedcord.

Cordinsulationmustbeintactwithno

cracksordeterioration.Plugconnec-

torsmustbeundamaged.Anunder-

sizedextensioncordwillcauseadrop

inlinevoltageresultinginlossofpow-

erandoverheating.Ifindoubt,usethe

nextheaviergauge.Thelowerthe

gaugenumber,theheavierthecord

(seeSELECTANEXTENSIONCORDin

theOPERATIONsection).Donotuse

multiplecords.

• Donotabusecord.Nevercarrythe

unitbytheextensioncordoryank

extensioncordtodisconnectunit.

• Secureextensioncordtopowercord

topreventdisconnectionfromunit.

• Donotusetheunitiftheswitchdoes

notturntheunitonandoffproperly,

orifthelock-outdoesnotwork.Re-

pairstotheswitchmustbemadeby

aSearsServiceCenter.

• Keepextensioncordclearofopera-

torandobstaclesatalltimes.Posi-

tioncordsothatitwillnotbecaught

onbranches.Donotexposecordsto

heat,oil,water,orsharpedges.

• Toavoidthepossibilityofelectric

shock,avoidbodycontactwithany

groundedconductor,suchasmetal

fencesorpipes.

• GroundFaultCircuitInterrupter

(GFCI)protectionshouldbeprovided

oncircuitoroutlettobeused.Re-

ceptaclesareavailablehavingbuilt-

inGFCIprotectionandmaybeused

forthismeasureofsafety.Inspect

chainsawcordsperiodicallyandif

damaged,haverepairedbyaSears

ServiceCenter.

GUARD AGAINST KICKBACK

Follow all safety rules to help avoid kick-

back and other forces which can result

in serious injury.

_._._._ _, Kickback Path

Avoid Obstructions

Clear The Working Area

WARNING; Avoid kickback which

can result in serious injury. Kickback

is the backward, upward or sudden for-

ward motion of the guide bar occurring

when the saw chain near the upper tip

of the guide bar contacts any object

such as a log or branch, or when the

wood closes in and pinches the saw

chain in the cut. Contacting a foreign

object in the wood can also result in

loss of chain saw control.

• Rotational Kickback can occur

when the moving chain contacts an

object at the upper tip of the guide

bar. This contact can cause the

chain to dig into the object, which

stops the chain for an instant. The

result is a lightning fast, reverse

reaction which kicks the guide bar up

and back toward the operator.

• Pinch-Kickback can occur when the

the wood closes in and pinches the

moving saw chain in the cut along

the top of the guide bar and the saw

chain is suddenly stopped. This sud-

den stopping of the chain results in a

reversal of the chain force used to

cut wood and causes the saw to

move in the opposite direction of the

chain rotation. The saw is driven

straight back toward the operator.

• Pull-In can occur when the moving

chain contacts a foreign object in the

wood in the cut along the bottom of

the guide bar and the saw chain is

suddenly stopped. This sudden stop-

ping pulls the saw forward and away

fromtheoperatorandcouldeasily

causetheoperatortolosecontrolof

thesaw.

REDUCE THE CHANCE OF

KICKBACK

• Recognize that kickback can happen.

With a basic understanding of kick-

back, you can reduce the element of

surprise which contributes to acci-

dents.

• Never let the moving chain contact

any object at the tip of the guide bar.

• Keep working area free from obstruc-

tions such as other trees, branches,

rocks, fences, stumps, etc. Eliminate

or avoid any obstruction that your

saw chain could hit while cutting.

• When cutting a branch, do not let the

guide bar contact another branch or

other objects around it.

• Keep saw chain sharp and properly

tensioned. A loose or dull chain can

increase the chance of kickback.

Follow manufacturer's chain sharp-

ening and maintenance instructions.

Check tension at regular intervals,

but never with engine running. Make

sure bar clamp nuts are securely

tightened.

• Begin and continue cutting at full

speed. If the chain is moving at a

slower speed, there is greater

chance of kickback occurring.

• Use extreme caution when re-enter-

ing a cut.

• Do not attempt cuts starting with the

tip of the bar (plunge cuts).

• Watch for shifting logs or other ob-

jects that could close a cut and pinch

or fall onto chain.

• Use the specified Reduced-Kickback

Guide Bar and Low Kickback Chain.

Avoid Pinch-Kickback:

• Be extremely aware of situations or

obstructions that can cause material

to pinch the top of or otherwise stop

the chain.

• Do not cut more than one log at a

time.

• Do not twist the saw as the bar is

withdrawn from an undercut when

bucking.

Avoid Pull-In:

• Always begin cutting with the saw at

full speed and the saw housing

against wood.

• Use wedges made of plastic or

wood. Never use metal to hold the

cut open.

MAINTAIN CONTROL:

Stand to the left ofthes_

Thumb on Y'_,V_ _;_W

underside [ _(kt '_

of handlebar _".t:_\

Never reverse

hand positions

Etbow

locked

• A good, firm grip on the saw with

both hands will help you maintain

control. Don't let go. Grip the rear

handle with your right hand whether

you are right or left handed. Wrap the

fingers of your left hand over and

around the front handlebar, and your

left thumb under the front handlebar.

Keep your left arm straight with the

elbow locked.

• Position your left hand on the front

handlebar so it is in a straight line

with your right hand on the rear han-

dle when making bucking cuts.

Stand slightly to the left side of the

saw to keep your body from being in

a direct line with the cutting chain.

• Stand with your weight evenly bal-

anced on both feet.

• Do not overreach. You could be drawn

or thrown off balance and lose control.

• Do not cut above shoulder height. It

is difficult to maintain control of saw

above shoulder height.

KICKBACK SAFETY FEATURES

_IL WARNING: The following fea-

tures are included on your saw to help

reduce hazard of kickback; however,

such features will not totally eliminate

this danger. Do not rely only on safety

devices. Follow all safety rules to help

avoid kickback and other forces which

can result in serious injury.

• Hand Guard: designed to reduce the

chance of your left hand contacting

the chain if your hand slips offthe

front handlebar.

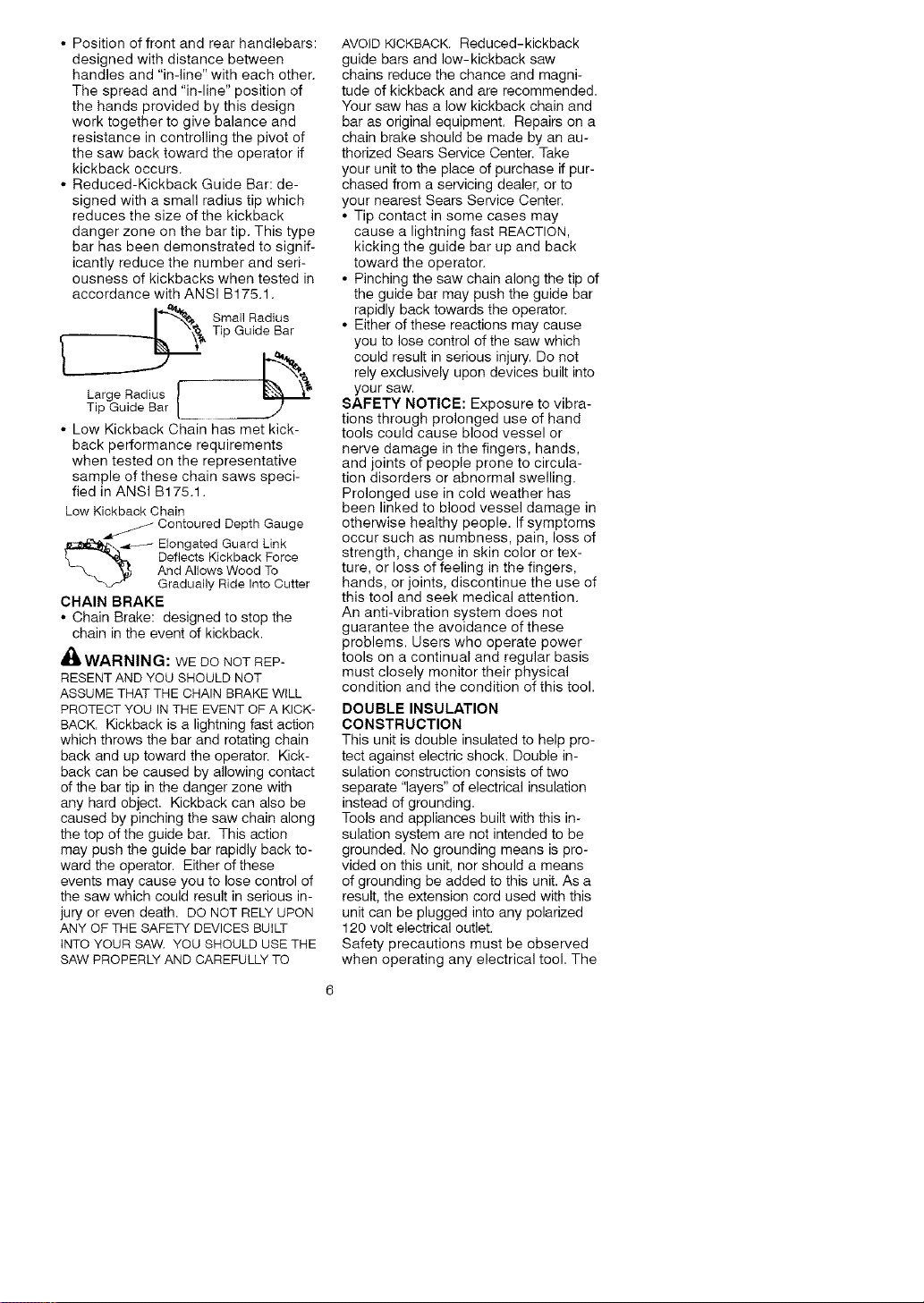

• Positionoffrontandrearhandlebars:

designedwithdistancebetween

handlesand"in-line"witheachother.

Thespreadand"in-line"positionof

thehandsprovidedbythisdesign

worktogethertogivebalanceand

resistanceincontrollingthepivotof

thesawbacktowardtheoperatorif

kickbackoccurs.

• Reduced-KickbackGuideBar:de-

signedwithasmallradiustipwhich

reducesthesizeofthekickback

dangerzoneonthebartip.Thistype

barhasbeendemonstratedtosignif-

icantlyreducethenumberandseri-

ousnessofkickbackswhentestedin

accordancewithANSIB175.1.

I_'_ SmallRadius

_ _"_ Tip Guide Bar

• Low Kickback Chain has met kick-

back performance requirements

when tested on the representative

sample of these chain saws speci-

fied in ANSI B175.1.

Low Kickback Chain

Contoured Depth Gauge

,1_-.. _,_ Elongated Guard Link

_ Deflects Kickback Force

_X_ _ And Allows Wood To

_/-'_ Gradually Ride Into Cutter

CHAIN BRAKE

• Chain Brake: designed to stop tile

chain in the event of kickback.

,_ WARNING: WE DO NOT REP-

RESENT AND YOU SHOULD NOT

ASSUME THAT THE CHAIN BRAKE WILL

PROTECT YOU IN THE EVENT OF A KICK-

BACK= Kickback is a lightning fast action

which throws the bar and rotating chain

back and up toward the operator. Kick-

back can be caused by allowing contact

of the bar tip in the danger zone with

any hard object. Kickback can also be

caused by pinching the saw chain along

the top of the guide bar. This action

may push the guide bar rapidly back to-

ward the operator. Either of these

events may cause you to lose control of

the saw which could result in serious in-

jury or even death. DO NOT RELYUPON

ANY OF THE SAFETY DEVICES BUILT

INTO YOUR SAW. YOU SHOULD USE THE

SAW PROPERLYAND CAREFULLY TO

AVOID KICKBACK. Reduced-kickback

guide bars and low-kickback saw

chains reduce the chance and magni-

tude of kickback and are recommended.

Your saw has a low kickback chain and

bar as original equipment. Repairs on a

chain brake should be made by an au-

thorized Sears Service Center. Take

your unit to the place of purchase if pur-

chased from a servicing dealer, or to

your nearest Sears Service Center.

• Tip contact in some cases may

cause a lightning fast REACTION,

kicking the guide bar up and back

toward the operator.

• Pinching the saw chain along the tip of

the guide bar may push the guide bar

rapidly back towards the operator.

• Either of these reactions may cause

you to lose control of the saw which

could result in serious injury. Do not

rely exclusively upon devices built into

your saw.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of hand

tools could cause blood vessel or

nerve damage in the fingers, hands,

and joints of people prone to circula-

tion disorders or abnormal swelling.

Prolonged use in cold weather has

been linked to blood vessel damage in

otherwise healthy people. If symptoms

occur such as numbness, pain, loss of

strength, change in skin color or tex-

ture, or loss of feeling in the fingers,

hands, or joints, discontinue the use of

this tool and seek medical attention.

An anti-vibration system does not

guarantee the avoidance of these

problems. Users who operate power

tools on a continual and regular basis

must closely monitor their physical

condition and the condition of this tool.

DOUBLE INSULATION

CONSTRUCTION

This unit is double insulated to help pro-

tect against electric shock. Double in-

sulation construction consists of two

separate "layers" of electrical insulation

instead of grounding.

Tools and appliances built with this in-

sulation system are not intended to be

grounded. No grounding means is pro-

vided on this unit, nor should a means

of grounding be added to this unit. As a

result, the extension cord used with this

unit can be plugged into any polarized

120 volt electrical outlet.

Safety precautions must be observed

when operating any electrical tool. The

doubleinsulationsystemonlyprovides

addedprotectionagainstinjuryresult-

ingfromaninternalelectricalinsulation

failure.

WARNING"Allelectricalrepairs

tothisunit,includinghousing,switch,

motor,etc.,mustbediagnosedandre-

pairedbyqualifiedservicepersonnel.

Replacementpartsforadoubleinsu-

latedappliancemustbeidenticaltothe

partstheyreplace.Adoubleinsulated

applianceismarkedwiththewords

"doubleinsulation"or"doubleinsu-

lated".Thesymbol[] (squarewithina

square)mayalsobemarkedonthe

appliance.Failuretohavetheunitre-

pairedbySearsservicepersonnelcan

causethedoubleinsulationconstruc-

tiontobecomeineffectiveandresultin

seriousinjury.

STANDARDS: This product is listed by

Underwriters Laboratories, Inc. in ac-

cordance with UL Standard 1662 and

ANSI B175.1.

ANSI B175.1-2000 "American Nation-

al Standard for Powered Tools - Safe-

ty Requirements".

SAVE THESE INSTRUCTIONS

CARTON CONTENTS

Check carton contents against the fol-

lowing list,

Model 358.341180

• Chain Saw (fully assembled)

• Bar Sheath

Examine parts for damage. Do not use

damaged parts.

NOTE: If you need assistance or find

that parts are missing or damaged,

please call 1-800-235-5878.

ASSEMBLY

Your unit is fully assembled; no assem-

bly is required.

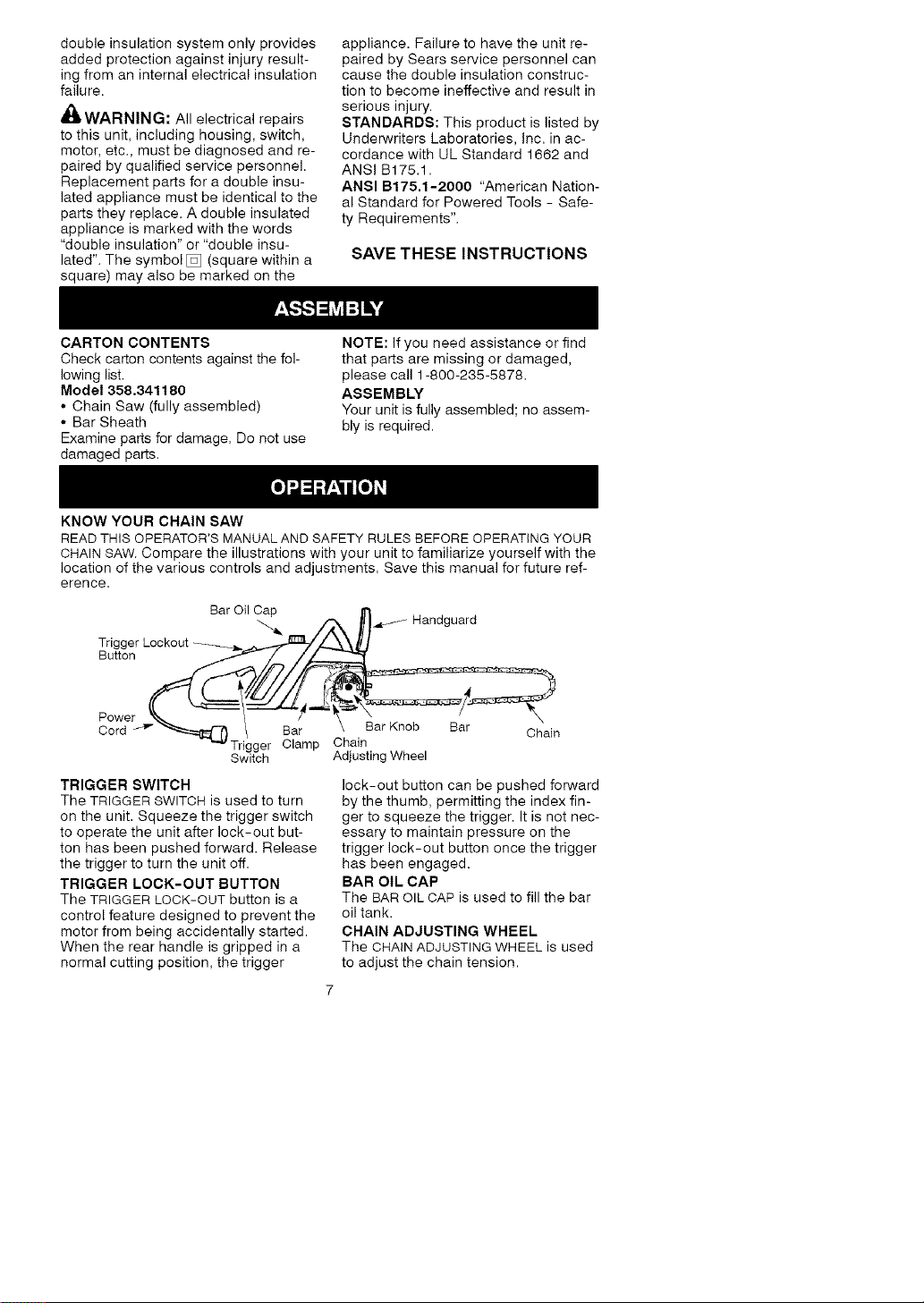

KNOW YOUR CHAIN SAW

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

CHAIN SAW, Compare the illustrations with your unit to familiarize yourself with the

location of the various controls and adjustments. Save this manual for future ref-

erence.

Bar Oil Cap ITI

_ ,/_ _l.d,_ Handguard

Trigger Lockout _---_-__-..._\_L_

Power /.... \

Oord / Bar B Bar Ch'a,

Trigger Clamp Chain

Switch Adjusting Wheel

TRIGGER SWITCH

The TRIGGER SWITCH is used to turn

on the unit. Squeeze the trigger switch

to operate the unit after lock-out but-

ton has been pushed forward. Release

the trigger to turn the unit off.

TRIGGER LOCK-OUT BUTTON

The TRIGGER LOCK-OUT button is a

control feature designed to prevent the

motor from being accidentally started.

When the rear handle is gripped in a

normal cutting position, the trigger

lock-out button can be pushed forward

by the thumb, permitting the index fin-

ger to squeeze the trigger. It is not nec-

essary to maintain pressure on the

trigger lock-out button once the trigger

has been engaged.

BAR OIL CAP

Tile BAR OIL CAP is used to fill tile bar

oil tank.

CHAIN ADJUSTING WHEEL

Tile CHAIN ADJUSTING WHEEL is used

to adjust the chain tension.

POWER CORD

The POWER CORD is used to connect

the chain saw to an approved exten-

sion cord.

CHAIN TENSION

It is normal for a new chain to stretch

during first 15 minutes of operation.

You should check your chain tension

frequently. Readjust chain after every

15 minutes of operation. See CHECK

CHAIN TENSION under the SERVICE

AND ADJUSTMENTS section.

OPERATING INSTRUCTIONS

Use only a voltage supply as specified

on your unit.

SELECT AN EXTENSION CORD

Extension cords are available for this

unit at Sears.

MINIMUM WIRE GAUGE

RECOMMENDATIONS

25ft. 50ft. 100 ft.

Volts (7.67 m) (15.24 m) (30.48 m)

14 12 NOT

120 A.W.G* A.W.G.* RECOMMENDED

*American Wire Gauge

ATTACH THE EXTENSION CORD TO

YOUR CHAIN SAW

To prevent disconnection from unit, se-

cure extension cord to power cord as

shown in the following illustration.

Power Cord r _

Extension Cord

BEFORE STARTING SAW

_I, WARNING: Be sure to read tile

electrical safety information in the safe-

ty rules section of this manual before

you begin. If you do not understand

the electrical safety information do not

attempt to use your unit. Seek help

from someone that does understand

the information or call the customer as-

sistance help line at 1-800-285-5878.

GUIDE BAR AND CHAIN OIL

The bar and chain require lubrication.

The chain oiler provides lubrication to

the chain and guide bar. Be sure to fill

the bar oil tank before each cutting ses-

sion. Lack of oil will quickly ruin the bar

and chain. Too little oil will cause over-

heating shown by smoke coming from

the chain and/or discoloration of the bar.

For maximum guide bar and chain life,

we recommend you use Craftsman

chain saw bar oil. If Craftsman bar oil is

not available, you may use a good

grade SAE 30 oil until you are able to

obtain Craftsman brand. Use a funnel to

fill the tank. Replace oil cap securely.

Check oil level after every 15 minutes of

operation. Oil level can be monitored by

viewing the oil level indicator (see il-

lustration in KNOW YOUR CHAIN SAW

section).

STOPPING YOUR UNIT

Release the trigger switch.

• If motor does not stop, disconnect

the extension cord. Discontinue use

of unit until repaired by a Sears Ser-

vice Center.

STARTING YOUR UNIT

1. Connect the saw to a power source

using the proper size extension cord

(see SELECT AN EXTENSION CORD

in the OPERATION section).

2. Grip both handles firmly.

3. Push and hold the trigger lock-out

button with your right hand thumb.

4. Squeeze and hold the trigger switch.

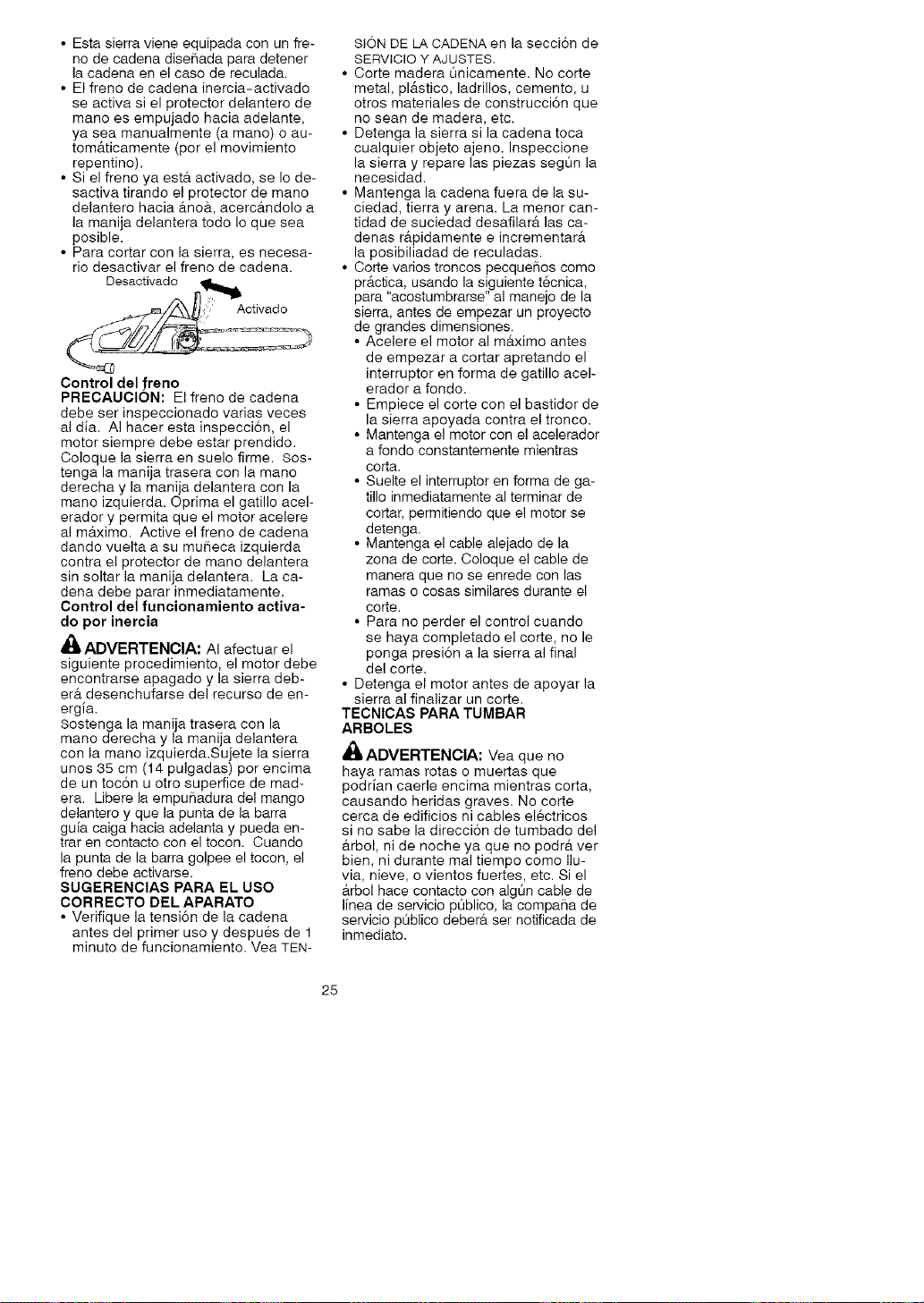

CHAIN BRAKE

,_WARNING: If the brake band is

worn too thin it may break when the

chain brake is triggered. With a broken

brake band, the chain brake will not

stop the chain. The chain brake must

be replaced if any part is worn to less

than 0.020" (0.5 mm) thick. Repairs on

a chain brake should be made by your

authorized service dealer. Take your

unit to the place of purchase or to the

nearest authorized service dealer.

• This saw is equipped with a chain

brake. The brake is designed to stop

the chain if kickback occurs.

• The inertia-activated chain brake is

activated if the front hand guard is

pushed forward, either manually (by

hand) or automatically (by sudden

movement).

• If the brake is already activated, it is

disengaged by pulling the front hand

guard back toward the front handle as

far as possible.

• When cutting with the saw, the chain

brake must be disengaged.

Disengaged

_//_kD : Engaged

Braking function control

CAUTION: The chain brake must be

checked several times daily. The motor

must be running when performing this

procedure. This is the only instance

when the saw should be placed on the

ground with the motor running.

Place the saw on firm ground. Grip the

rear handle with your right hand and

the front handle with your left hand.

Squeeze trigger switch and allow mo-

tor to reach full speed. Activate the

chain brake by turning your left wrist

against the hand guard without releasing

your grip around the front handle. The

chain should stop immediately.

Inertia activating function control

Ai_ WARNING: When performing the

following procedure, the motor must

not be running and the saw must be

unplugged from the power source.

Grip the rear handle with your right

hand and the front handle with your left

hand. Hold the chain saw approximately

14" (35 cm) above a stump or other

wooden surface. Release your grip on

the front handle and use the weight of

the saw to let the tip of the guide bar fall

forward and contact the stump. When

the tip of the bar hits the stump, the

brake should activate.

OPERATING TIPS

• Check chain tension before first use

and after 1 minute of operation. See

CHECK CHAIN TENSION in the SER-

VICE AND ADJUSTMENTS section.

• Cut wood only. Do not cut metal,

plastics, masonry, non-wood building

materials, etc.

• Stop the saw if the chain strikes a

foreign object. Inspect the saw and

repair parts as necessary.

• Keep the chain out of dirt and sand.

Even a small amount of dirt will

quickly dull a chain and increase the

possibility of kickback.

• Practice cutting a few small logs using

the following steps. This will help you

get the "feel" of using your saw before

you begin a major sawing operation.

• Squeeze trigger switch and allow

unit to reach full speed before cut-

ting.

• Begin cutting with the saw frame

against the log.

• Keep the motor at full speed the

entire time you are cutting.

• Release the trigger switch as soon

as the cut is completed, allowing

the motor to stop.

• Keep the cord away from the cut-

ting area. Position cord so it will not

be caught on branches and the like

during cutting.

• To avoid losing control when cut is

complete, do not put pressure on

saw at end of cut.

• Stop the saw before setting it down.

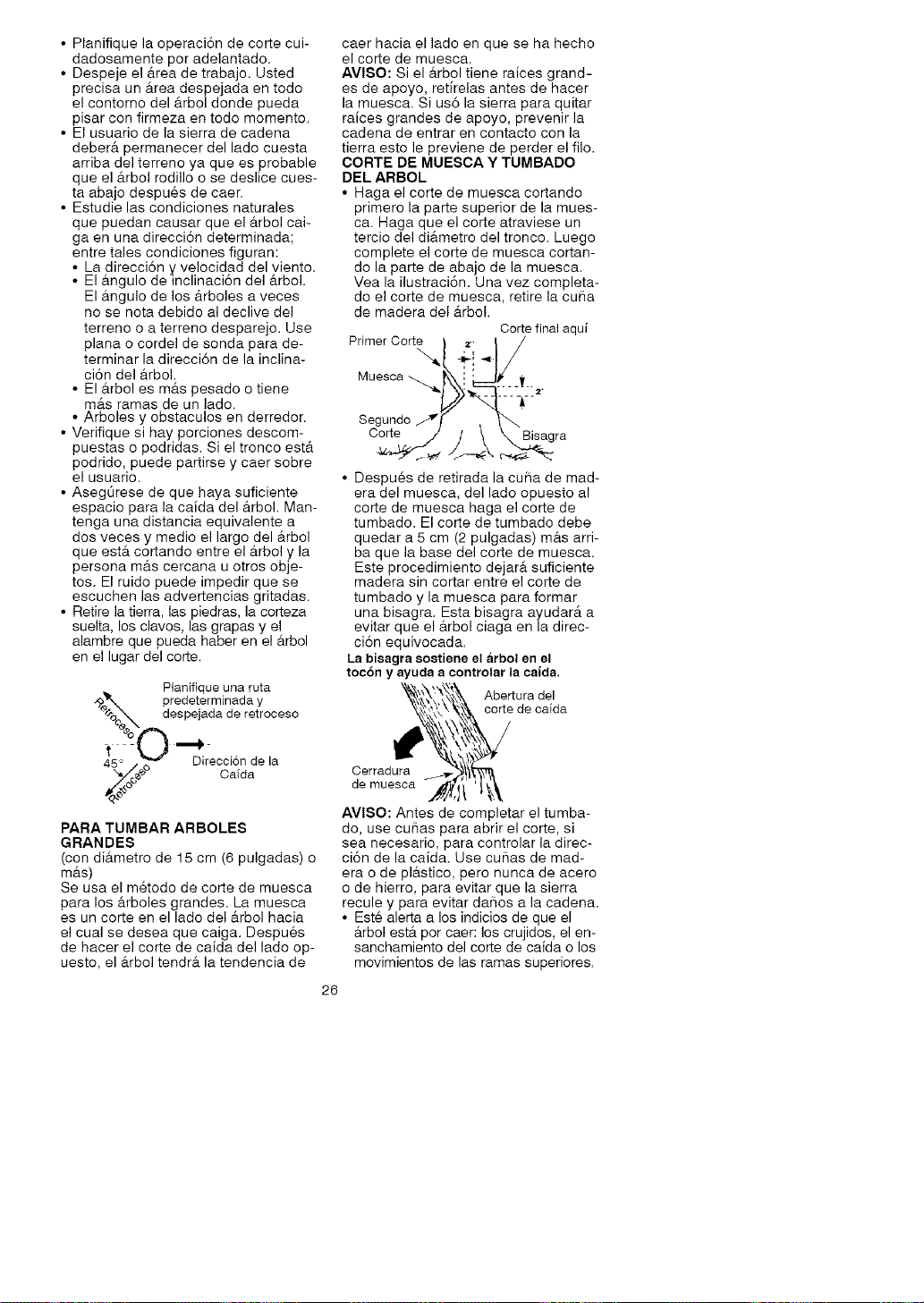

TREE FELLING TECHNIQUES

_L WARNING: Check for broken or

dead branches which can fall while

cutting causing serious injury. Do not

cut near buildings or electrical wires if

you do not know the direction of tree

fall, nor cut at night since you will not

be able to see well, nor during bad

weather such as rain, snow, or strong

winds, etc. If the tree does make con-

tact with any utility line, the utility com-

pany should be notified immediately.

• Carefully plan your sawing operation in

advance.

• Clear the work area. You need a clear

area all around the tree so you can

have secure footing.

• The chain saw operator should keep

on the uphill side of the terrain as the

tree is likely to roll or slide downhill af-

ter it is felled.

• Study the natural conditions that can

cause the tree to fall in a particular

direction; such conditions include:

• The wind direction and speed.

• The lean of the tree. The lean of a

tree might not be apparent due to

uneven or sloping terrain. Use a

plumb or level to determine the di-

rection of tree lean.

• Weight and branches on one side.

• Surrounding trees and obstacles.

• Look for decay and rot. If the trunk is

rotted, it can snap and fall toward the

operator.

• Make sure there is enough room for

the tree to fall. Maintain a distance of

2-1/2 tree lengths from the nearest

person or other objects. Noise can

drown out a warning call.

• Removedirt,stones,loosebark,

nails,staples,andwirefromthetree

wherecutsaretobemade.

_,.. Planaclearretreatpath

_ _'_.._. Directionoffall

FELLING LARGE TREES

(6 inches in diameter or larger)

The notch method is used to fell large

trees. A notch is cut on the side of the

tree in the desired direction of fall. After

a felling cut is made on the opposite

side of tree, the tree will tend to fall in

the direction of the notch.

NOTE: If tree has large buttress roots,

remove them before making the notch.

If using saw to remove buttress roots,

keep saw chain from contacting

ground to prevent dulling of the chain.

NOTCH CUT AND FELLING TREE

• Make notch cut by cutting the top of

the notch first. Cut through 1/3 of the

diameter of the tree. Next complete

the notch by cutting the bottom. See

illustration. Once the notch is cut re-

move the wedge of wood from the

tree.

Firstcut _ l'; _ Fellingcut here

Notch KXi

Seoo_ j t W Hinge

• After removing the wood from the

notch, make the felling cut on the op-

posite side of the notch. This is done

by making a cut about two inches

higher than the center of the notch.

This will leave enough uncut wood

between the felling cut and the notch

to form a hinge. This hinge will help

prevent the tree from falling in the

wrong direction.

Hinge holds tree on stump and helps

control fall

Opening

of feINng

cut

Closing of

notch

NOTE: Before felling cut is complete,

use wedges to open the cut if neces-

sary to control the direction of fall. To

avoid kickback and chain damage, use

wood or plastic wedges, but never

steel or iron wedges.

• Be alert to signs that the tree is

ready to fall: cracking sounds, widen-

ing of the felling cut, or movement in

the upper branches.

• As tree starts to fall, stop saw, put it

down, and get away quickly on your

planned retreat path.

• DO NOT use your saw to cut down a

partially fallen tree. Be extremely cau-

tious with partially fallen trees that may

be poorly supported. When a tree

doesn't fall completely, set saw aside

and pull down tree with a cable winch,

block and tackle, or tractor.

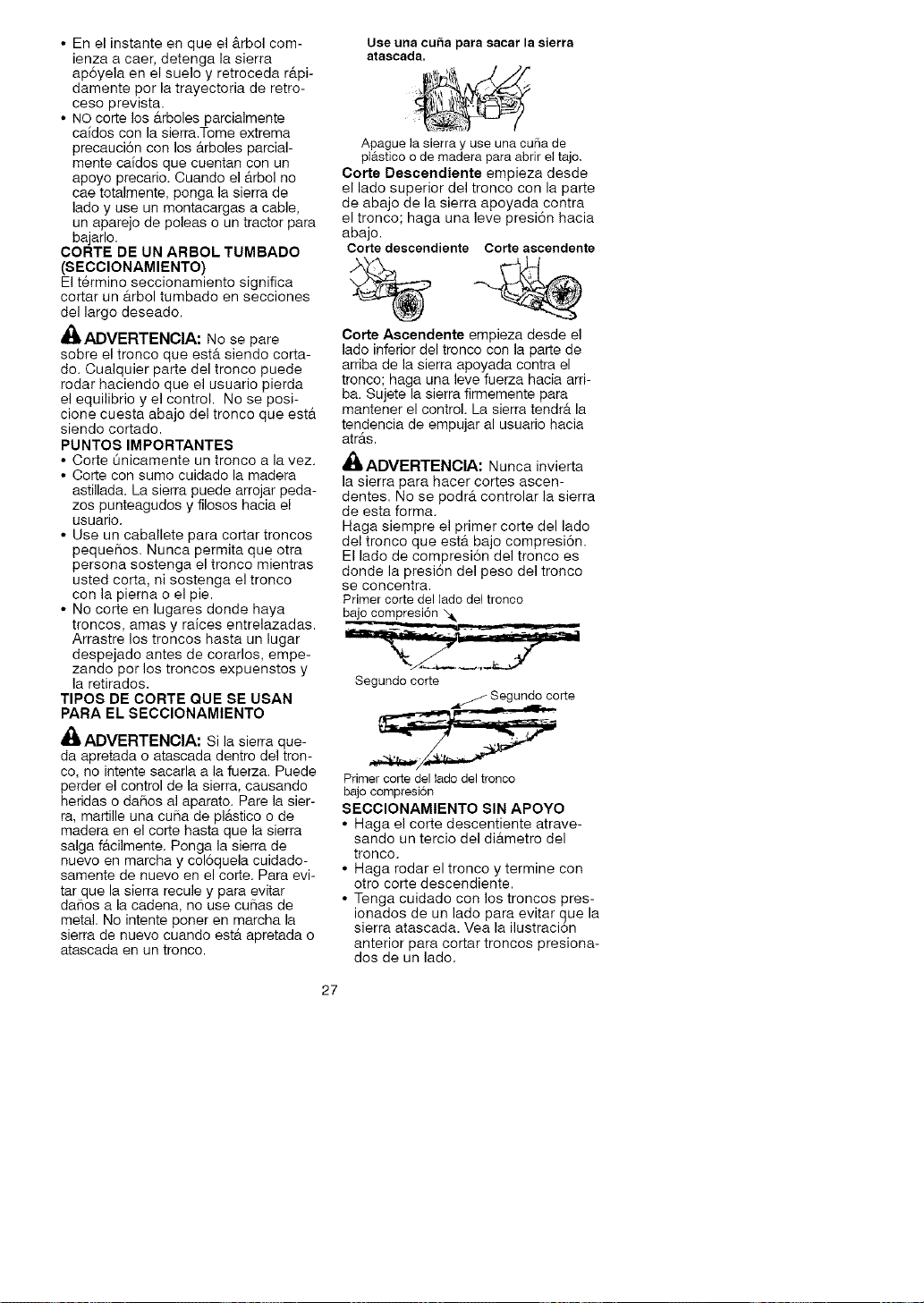

CUTTING A FALLEN TREE

(BUCKING)

Bucking is tile term used for cutting a

fallen tree to the desired log size.

_WARNING: Do not stand on the

log being cut. Any portion can roll

causing loss of footing and control. Do

not stand downhill of the log being cut.

IMPORTANT POINTS

• Cut only one log at a time.

• Cut shattered wood very carefully;

sharp pieces of wood could be flung

toward operator.

• Use a sawhorse to cut small logs.

Never allow another person to hold

the log while cutting and never hold

the log with your leg or foot.

• Do not cut in an area where logs,

limbs, and roots are tangled. Drag

logs into a clear area before cutting

them by pulling out exposed and

cleared logs first.

BUCKING TECHNIQUES

_i WARNING: If saw becomes

pinched or hung in a log, don't try to

force it out. You can lose control of the

saw resulting in injury and/or damage to

the saw. Stop the saw, drive a wedge

ofplasticorwoodintothecutuntilthe

sawcanberemovedeasily,Restartthe

sawandcarefullyreenterthecut.Donot

useametalwedge,Donotattemptto

restartyoursawwhenitispinchedor

hunginalog.

Use awedge to remove pinched saw,

Turn saw OFF and use a plastic or

wooden wedge to force cut open,

Overeutting begins on the top side of

the log with the bottom of the saw

against the log. When overcutting use

light downward pressure.

Overcutting Undercutting

Undercutting involves cutting on the

underside of the log with top of saw

against the log. When undercutting use

light upward pressure. Hold saw firmly

and maintain control. The saw will tend

to push back toward you.

WARNING: Never turn saw up-

side down to undercut. The saw can-

not be controlled in this position.

Always make your first cut on the com-

pression side of the log. The compres-

sion side of the log is where the pres-

sure of the log's weight is concentrated.

First cut oil compression side of log

ing. See illustration above for cutting

logs with a compression side.

BUCKING USING A LOG OR

SUPPORT STAND

• Remember your first cut is always on

the compression side of the log.

(Refer to the illustration below for

your first and second cut)

• Your first cut should extend 1/3 of the

diameter of the log.

• Finish with your second cut.

Using a log for support

2 nd Cut

2 nd Cut ":' _-

Using a support stand 2 nd Cut

Second cut

First cut on compression side of log

BUCKING WITHOUT A SUPPORT

• Overcut through 1/3of the diameter

of the log,

• Roll the log over and finish with a

second overcut.

• Watch for logs with a compression

side to prevent the saw from pinch-

LIMBING AND PRUNING

_& WARNING: Be alert for and

guard against kickback. Do not allow

the moving chain to contact any other

branches or objects at the nose of the

guide bar when limbing or pruning. Al-

lowing such contact can result in seri-

ous tnjury.

AI_,WARNING: Never climb into a

tree to limb or prune. Do not stand on

ladders, platforms, a log, or in any po-

sition which can cause you to lose

your balance or control of the saw.

IMPORTANTPOINTS

• Watchoutforspringpoles.Spring

polesaresmallsizelimbswhichcan

whiptowardyouorpullyouoffbal-

ance.Useextremecautionwhen

cuttingsmallsizelimbs.

• Bealertforspringbackfromany

branchesthatarebentorunder

pressure.Avoidbeingstruckbythe

branchorthesawwhenthetension

inthewoodfibersisreleased.

• Frequentlyclearbranchesoutofthe

waytoavoidtrippingoverthem.

LIMBING

• Limbatreeonlyafteritiscutdown.

• Leavethelargerlimbsunderneath

thefelledtreetosupportthetreeas

youwork.

• Startatthebaseofthefelledtree

andworktowardthetop,cutting

branchesandlimbs.Removesmall

limbswithonecut.

• Keepthetreebetweenyouandthe

chain.

• Removelargerbrancheswiththe

cuttingtechniquesdescribedin

BUCKINGWITHOUTASUPPORT.

• Alwaysuseanovercuttocutsmall

andfreelyhanginglimbs.Undercut-

tingcouldcauselimbstofalland

pinchthesaw.

PRUNING

A_WARNING: Limit pruning to limbs

shoulder height or below. Do not cut if

branches are higher than your shoul-

der. Get a professional to do the job.

• Make your first cut 1/3 of the way

through the bottom of the limb. This

cut will make the limb sag so that it

falls easily on the second cut.

• Next make a second cut all the way

through the limb.

• Finish the pruning operation by using

an overcut so that the stump of the

limb protrudes 1 to 2 inches (3-5 cm)

from the trunk of the tree.

Sec_,d cut

;Sto &y

/_ rd cut 1to2 in.

(3-5 cm) from

trunk of tree

CUSTOMER RESPONSIBILITIES

_[_,WARNING: Disconnect power source before performing maintenance.

Fill in dates as you complete Before After Every Service

regular service Use Use 15 rain. Dates

Check for damaged/worn parts

Check for loose fasteners/parts

Check chain tension

Check chain sharpness

Check guide bar

Check bar and chain oil level

Lubricate bar sprocket hole

Inspect and clean unit & labels

Clean guide bar groove

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as

v" v"

instructed in this manual. Various ad-

justments will need to be made period-

ically to properly maintain your unit.

Improper maintenance may cause

damage to the unit and possible injury

to the operator or bystanders.

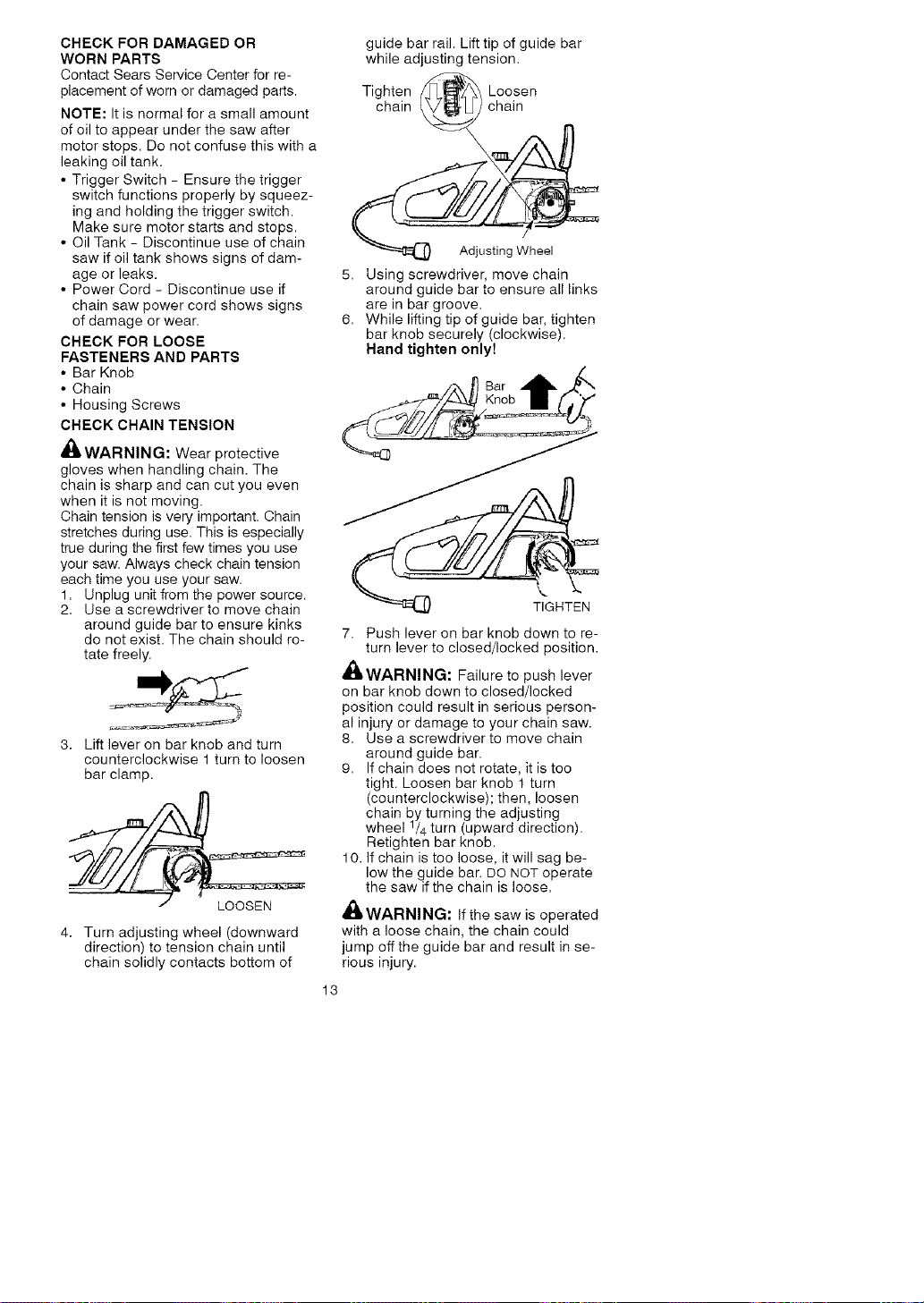

CHECKFOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of worn or damaged parts.

NOTE: It is normal for a small amount

of oil to appear under the saw after

motor stops. Do not confuse this with a

leaking oil tank.

• Trigger Switch - Ensure the trigger

switch functions properly by squeez-

ing and holding the trigger switch.

Make sure motor starts and stops.

• Oil Tank - Discontinue use of chain

saw if oil tank shows signs of dam-

age or leaks.

• Power Cord - Discontinue use if

chain saw power cord shows signs

of damage or wear.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Bar Knob

• Chain

• Housing Screws

CHECK CHAIN TENSION

WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

Chain tension is very important. Chain

stretches during use. This is especially

true during the first few times you use

your saw. Always check chain tension

each time you use your saw.

1. Unplug unit from the power source.

2. Use a screwdriver to move chain

around guide bar to ensure kinks

do not exist. The chain should ro-

tate freely.

3. Lift lever on bar knob and turn

counterclockwise 1 turn to loosen

bar clamp.

4. Turn adjusting wheel (downward

direction) to tension chain until

chain solidly contacts bottom of

guide bar rail. Lift tip of guide bar

while adjusting tension.

Tighten _ Loosen

chain _c_ j_

5. Using screwdriver, move chain

around guide bar to ensure all links

are in bar groove.

6. While lifting tip of guide bar, tighten

bar knob securely (clockwise).

Hand tighten only!

7. Push lever on bar knob down to re-

turn lever to closed/locked position.

A_,WARNING: Failure to push lever

on bar knob down to closed/locked

position could result in serious person-

al injury or damage to your chain saw.

8. Use a screwdriver to move chain

around guide bar.

9. If chain does not rotate, it is too

tight. Loosen bar knob 1 turn

(counterclockwise); then, loosen

chain by turning the adjusting

wheel /4 turn (upward direction).

Retighten bar knob.

10. If chain is too loose, it will sag be-

low the guide bar. DO NOT operate

the saw if the chain is loose.

_b WARNING: If the saw is operated

with a loose chain, the chain could

jump offthe guide bar and result in se-

rious injury.

CHECKCHAINSHARPNESS

Asharpchainmakeswoodchips.Adull

chainmakesasawdustpowderand

cutsslowly.SeeCHAINSHARPENINGin

theSERVICEANDADJUSTMENTSsec-

tion.

CHECKGUIDEBAR

Conditions which require guide bar

maintenance:

• Saw cuts to one side or at an angle.

• Saw has to be forced through the

cut.

• Inadequate supply of oil to the bar

and chain.

Check the condition of the guide bar be-

fore each use and each time the chain

is sharpened. A worn guide bar will

damage the chain and make cutting diffi-

cult.

After each use, with unit disconnected

from power source, clean all sawdust

from the guide bar and sprocket hole.

To maintain guide bar:

• Disconnect the chain saw from the

power source.

• Loosen and remove bar clamp nuts

and bar clamp. Remove bar and

chain from saw.

• Clean the oil holes and bar groove

after each 5 hours of operation.

Remove Sawdust From

e Bar Groove

Sprocket Hole

• Burring of guide bar rails is a normal

process of rail wear. Remove these

burrs with a flat file.

• When rail top is uneven, use a flat

file to restore square edges and

sides.

_[_ File Rail Edges_ [7 [7

and Sides I U I

Square ] ]

Worn Groove Correct Groove

Replace guide bar when the groove is

worn, the guide bar is bent or cracked,

or when excess heating or burring of

the rails occurs. If replacement is nec-

essary, contact your Sears Service

Center.

LUBRICATION

BarOil

FillCap

• Check bar and chain oil before use

and every 15 minutes while operat-

ing the saw. See GUIDE BAR AND

CHAIN OIL under the OPERATION

section.

INSPECT AND CLEAN UNIT AND

LABELS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit and labels using a damp

cloth with a mild detergent.

• Wipe off the unit and labels with a

clean dry cloth.

CHAIN SHARPENING

Chain sharpening requires special

tools. You can purchase sharpening

tools at Sears or go to a professional

chain sharpener.

_i WARNING: Avoid accidental

starting. Always unplug saw from pow-

er source before installing a bar and/or

chain.

CHAIN REPLACEMENT

_i WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

It is normal for a new chain to stretch

during the first 15 minutes of operation.

You should recheck your chain tension

frequently and adjust the chain tension

as required. See CHECK CHAIN TEN-

SION section.

Replace the old chain when it be-

comes worn or damaged. Use only

the Low Kickback replacement chain

specified in the list of available re-

placement parts. The chain must com-

ply with kickback performance require-

ments of ANSI B175.1 when tested

with this saw.

See your Sears Service Center to re-

place and sharpen individual cutters

on your chain.

TO REPLACE CHAIN:

1. Disconnect unit from power source.

2. Loosen and remove bar knob com-

pletely by lifting lever and turning

counterclockwise.

3. Loosen chain tension by turning

adjusting wheel (upward direction).

Remove bar clamp.

,_;'__ Knob

4. Slide guide bar on bar bolts toward

the drive sprocket until guide bar

stops against the sprocket.

5. Remove the old chain.

6. Carefully remove the new chain

from the package. Hold chain with

the drive links as shown.

Tip of

Bar

DIRECTION OFROTATION

Cutters Depth Gauge

Drive Links

7. Place the chain around the sprock-

et and fit the drive links into the

guide bar groove and then into the

teeth of the sprocket in the tip of

the guide bar.

8. Pull guide bar forward until the

chain is snug in the guide bar

groove. Ensure all drive links are in

the bar groove.

9. Install bar clamp. Be sure adjusting

pin is in the adjusting pin hole in

the guide bar.

CAUTION: It is very important when

installing the bar clamp that the adjusting

pin aligns into the adjusting pin hole in

the bar. Failure to install the bar clamp

correctly may result in permanent dam-

age to your chain saw.

_m Back

view of

bar

Adjusting pin

10. Install bar knob; finger tighten only.

Do not tighten any further at this

point. Proceed to CHAIN ADJUST-

MENT,

CHAIN ADJUSTMENT

See CHECK CHAINTENSION in the

MAINTENANCE section.

PARTS AVAILABLE

_ll WARNING: Use of any other ac-

cessory or attachment will present a

risk of injury to the operator.

REPLACEMENT PART

Oil Cap

Chain Catcher

Screw

File (5/32" dia,) Twin Pak

File Guide (File Holder)

Depth Gauge Tool

Chain -18"

Guide Bar - 18"

Bar & Chain Lubricant -1 qt.

Bar & Chain Lubricant -1 gal.

PART NO.

530053072

530029850

530016269

71-36524

71-36565

71-36557

71-3619

71-36638

71-36556

71-36554

.-&

WARNING: Perform the following

steps after each use:

• Allow motor to cool before storing or

transporting.

• Store chain saw and extension cord

in a well ventilated area

• Store chain saw with all guards in

place and position chain saw so that

any sharp object cannot accidentally

cause injury.

• Store chain saw unplugged, well out

of the reach of children.

SEASONAL STORAGE

Prepare your unit for storage at the end

of the season or if it will not be used for

30 days or more.

If your chain saw is to be stored for a

period of time:

• Clean itthoroughly before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces

and guide bar.

• Oil the chain and use the bar sheath

(included) to cover bar and chain.

TROUBLESHOOTING TABLE

J_, WARNING: Always stop unit and disconnect from the power source be-

fore performing all of the recommended remedies below except remedies

that require unit to be operating.

TROUBLE CAUSE

Chain does 1. Chain tension incorrect.

not move

when trigger 2. Guide bar rails pinched.

switch is 3. Trigger switch failure.

engaged. 4. Circuit breaker tripped/

fuse failure.

1. Chain tension incorrect.

Chain clat-

ters or cuts

roughly.

Chain stops

during cut.

Oil inade-

quate for bar

and chain

lubrication.

Chain cuts

at an angle.

2. Cutters damaged.

3. Chain worn.

4. Cutters dull, improperly

sharpened, or depth

gauges too high.

5. Sprocket worn.

1. Chain cutter tops not

filed flat.

2. Guide bar burred or

bent; rails uneven.

1. Oil tank empty.

2. Oil outlet clogged.

3. Guide bar oil hole

blocked.

1. Cutters damaged on

one side.

2. Chain dull on one side.

3. Guide bar bent or worn.

REMEDY

1=See "Check Chain Tension" in

Maintenance section.

2. Repair or replace.

3. Contact Sears Service.

4. Reset circuit breaker or replace

fuse.

1. See "Check Chain Tension" in

Maintenance Section.

2. Contact Sears Service.

3. Resharpen or replace chain.

4. See "Chain Sharpening" in

Service and Adjustments section.

5. Contact Sears Service.

1. See "Chain Sharpening" in

Service and Adjustments section.

2. Repair or replace guide bar.

1. Fill oil tank.

2. Contact Sears Service.

3. Remove bar and clean.

1. See "Chain Sharpening" in

Service and Adjustments section.

2. See "Chain Sharpening" in

Service and Adjustments section.

3. Replace guide bar=

If situations occur which are not covered in this manual, use care and good

judgement. If you need assistance, contact Sears Service or the CUSTOMER

ASSISTANCE HELPLINE at 1-800-235-5878.

Garantia 17 ServicioyAjustes 31

ReglasdeSeguridad 17 AImacenamiento 33

Montaje 23 TablaDiagn6stica 34

Uso 23 RepuestosyEncargosContratapa

Mantenimiento 29

UNAI_IOCOMPLETODE GARANTiA PARA LA SIERRA DE CADENA

ELECTRICA DE LA MARCA CRAFTSMAN

Si este producto falla por un defecto en el material o de mano de obra dentro del

a_o a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo

al manual del usuario, envielo a cualquier tienda Sears o otra tienda Craftsman

en los Estados Unidos para su reemplazo gratuita.

Esta garantia excluye la barra y la cadena, que son partes desechables y pue-

den desgastarse al usarlas normalmente en menos de un aSo.

Esta garant(a es aplicable per s61o 30 dias desde la fecha de compra si este pro-

ducto se usa con fines comerciales o se usa para arriendo.

Esta garantia le otorga derechos legales especificos, y usted tambien puede

tener otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

_ADVERTENCIA: Siempre que se

use cualquier cortador electrico, deben

observarse precauciones b&sicas de

seguridad para reducir el riesgo de in-

cendio, cheque el6ctrico, y accidentes

personales. Lea todas las instruc-

clones.

_ADVERTENCIA: Siempre desco-

necte la sierra de cadena del recurso de

energia cuando no se encuentre en

uso, antes de efectuar servicio, y al

cambiar accesorios, como Io es la cade-

na de la sierra y el protector.

Debido a que las sierra de cadena son

instrumentos para cortar madera a alta

velocidad, deben observarse precau-

clones de seguridad especiales para re-

ducir el riesgo de accidentes. El uso

descuidado o indebido de esta herra-

mienta puede causar graves heridas.

PIENSE ANTES DE PROCEDER

• Limite el uso de la sierra a aquellos

usuarios adultos que comprendan y

puedan implementar todas las pre-

cauciones, reglas de seguridad e

instrucciones de uso que se encuen-

tran en este manual.

• Vistase de forma apropiada. Use equi-

po protector. Siempre use calzado de

seguridad con puntas de acero y sue-

las anti-deslizantes; ropa ajustada al

cuerpo; guarantes gruesos de uso in-

dustrial anti-desluzantes; protecci6n de

ojos talescomo gafas de seguridad

que no se la cara; casco duro aproba-

do; y barrera de sonido (tapones de

oido u orejeras anti-sonido) para pro-

teger la audici6n. Los que usan sier-

ras de fuerza habitualmente deber&n

hacerse revisar la audici6n freuente-

mente ya que el ruido de las sierras

de cadena puede daSar los oidos.

• Mantenga el cabello per encima del

nivel de los hombros. No desgaste

la ropa suelta o joyeria; pueden en-

redarse en las piezas m6viles.

Protec)6n _h_ -'r,_ Casco Duro

de Oidos _ Imm'QI'_ Protecci6n de

Ropa Ojos

Ajustada Guantes de

al Cuerpo ,_ Uso

Industria(

Zapatos Pantorri)leras

de Seguridad _ de Seguridad

• Mantenga todas las partes del cuer-

po alejadas de la cadena siempre

que el motor de la sierra se en-

cuentre en funcionamiento.

• Mantenga a los niSos alejados. No

permita que ninguna persona haga

contacto con la sierra de cadena ni

con el cable de extensi6n. Todos los

espectadoresdeber_.nmantenerse

alejadosporIomenos10metros(30

pies)delazonatrabajo.

• Nomanejeouselasierradecadena

mientrasseencuentrefatigado,enfer-

me,ansiosoobajolosefectosdelal-

cohol,drogasuotrosmedicamentos.

Esimprescindiblequeustedseen-

cuentreenbuenacondici6nfisicay

alertmentalmente.Siustedsufrede

cualquiercondici6nquepuedaem-

peorarconeltrabajoarduo,ases6rese

consum@dicoantesdecomenzara

usaresteproducto.Act0econcautela,

hagausodelbuensentidocom0n.

• Nopongaenmarchalasierrasin

tenerun_treadetrabajodespejada,

unasuperficieestableparapararse

y,siest,.derrubando_trboles,unca-

minopredeterminadoderetroceso.

Despejeymantengadelare_.detra-

bajo.

USELA SIERRA OBSERVANDO

TODOS LOS PROCEDIMIENTOS DE

SEGURIDAD

• Mantenga las dos manos en las man-

ijas siempre que el aparato est@ en

marcha. El uso del aparato con una

sola mano puede causar graves heri-

das al usuario, a los asistentes o a los

espectadores. Las sierras de cadena

est_.n disefladas para que se las use

con las dos manos en todo memento.

• No haga uso de la sierra desde las

escaleras [email protected] ni los _.rboles.

• AsegOrese de que la cadena no

vaya a hacer contacto con ningOn

objeto antes de poner en marcha el

motor. Nunca arrancar la sierra con

la barra guia dentro de un corte.

• No fuerce la sierra de cadena. Esta

har_t el trabajo de manera m_.s eft-

ciente y con mayor seguridad si se

usa en la proporci6n para la cual fue

diseflada.

• No aplique presi6n a la sierra, espe-

cialmente al final del corte. El aplicar

presi6n puede hacer que se pierda el

control al completarse el corte.

• Detenga el motor antes de apoyar la

sierra en ning0n lado.

• Cuando traslade la sierra en la

mano, h_.galo Onicamente con el mo-

tor apagado. Mueva la sierra de ca-

dena per el mango delantero con el

motor apagado, con los dedos aleja-

dos del interrupter, con la barra gula

y la sierra de cadena mirando hacia

atr_.s.

• Use la herramienta correcta, corte

madera Qnicamente. No use la sierra

de madera para prop6sitos que no

sean otros que los prop6sitos para la

cual fue dise_ada - por ejemplo - no

use la sierra de cadena para cortar

plastico, masoneria, o materiales de

construcci6n que no sean de mad-

era.

• No ponga en funcionamiento la sier-

ra de cadena si est,. daflada, incor-

rectamente ajustada, o si no est,. ar-

mada completa y seguramente.

Siempre cambie el barre, cadena,

protector de mano o el otras piezas

immediatamente si da_ado, roto, o

se sale pot cualquier motivo.

• Inspeccione peri6dicamente los

cables de la sierra de cadena y si

@stos se encuentran daflados, per-

mita que sean reparados per un

Centre de Servicio Sears.

MANTENGA LA SIERRA EN BUE-

NAS CONDICIONES DE FUNCIONA-

MIENTO

• Lleve la sierra de cadena a un pro-

veedor de servicio Sears para que

haga todo servicio menos aquellos

procedimientos listados en la secci6n

de MANTENIMIENTO de este manual.

• AsegOrese de que la cadena se de-

tenga per completo cuando se suelta

el interruptor en forma de gatillo.

• Mantenga las manijas secas, limpias

y libres de aceite o de mezcla de

combustible.

• Mantenga las tapas y los fijadores

bien fijos.

• Componentes de repuesto que no

concuerden con las piezas originales

o la remoci6n de dispositivos de segu-

ridad podria causar daflos al aparato y

accidentes al usuario o a especta-

dores. Use exclusivamente los acce-

sorios y repuestos Craftsman recom-

endados. Nunca modifique la sierra.

• Mantenga su sierra de cadena con

cuidado.

• Mantenga la herramienta afilada y

limpia para mejor funcionamiento y

mayor seguridad.

• Siga todas las instrucciones para lu-

bricaci6n y cambio de accesorios.

• Desconecte la sierra de cadena del

recurso de energia cuando no se en-

cuentre en uso, antes de efectuar

servicio, y al cambiar accesorios,

como Io es la cadena de la sierra y

el protector.

• Inspeccione todas las piezas por si

hubiera daflos. Antes de continuar

con el uso del aparato; el protector u

otra pieza que se encuentre da_ada

deber_, ser inspeccionada cuidado-

samente para determinar si pueden

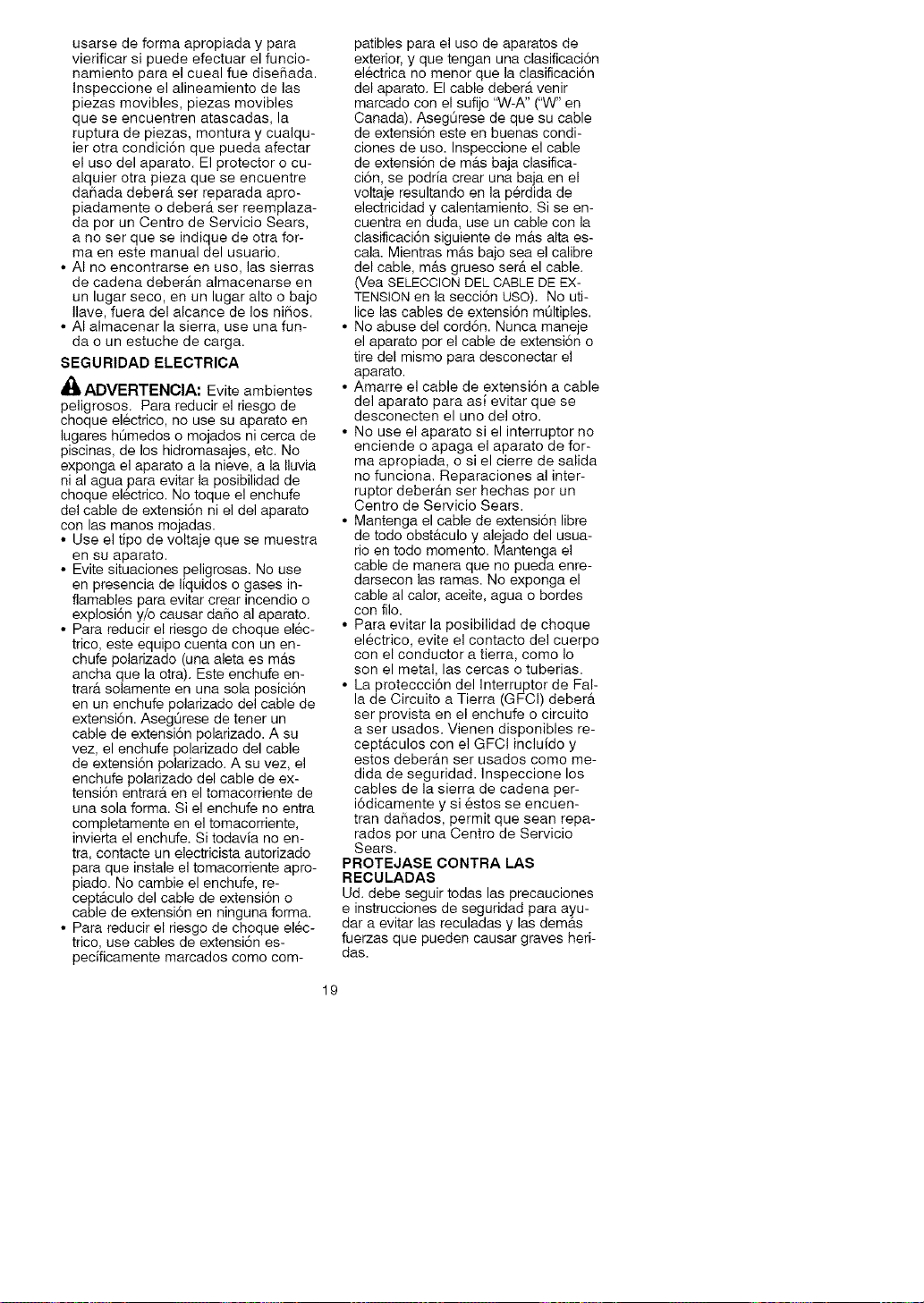

usarsedeformaapropiadaypara

vierificarsipuedeefectuarelfuncio-

namientoparaelcuealfuedise_ada.

Inspeccioneelalineamientodelas

piezasmovibles,piezasmovibles

queseencuentrenatascadas,la

rupturadepiezas,monturaycualqu-

ierotracondici6nquepuedaafectar

elusodelaparato.Elprotectorocu-

alquierotrapiezaqueseencuentre

da_adadeber_tsetreparadaapro-

piadamenteodeber&serreemplaza-

daporunCentrodeServicioSears,

anoserqueseindiquedeotrafor-

maenestemanualdelusuario.

• AInoencontrarseenuso,lassierras

decadenadeber&nalmacenarseen

unlugarseco,enunlugaraltoobajo

Ilave,fueradelalcancedelosni_os.

• AIalmacenarlasierra,useunafun-

daounestuchedecarga.

SEGURIDAD ELECTRICA

_L. ADVERTENCIA: Evite ambientes

peligrosos. Para reducir el riesgo de

choque el6ctrico, no use su aparato en

lugares h0medos o mojados ni cerca de

piscinas, de los hidromasajes, etc. No

exponga el aparato a la nieve, a la Iluvia

ni al agua para evitar la posibilidad de

choque electrico. No toque el enchufe

del cable de extensi6n ni el del aparato

con las manos mojadas.

• Use el tipo de voltaje que se muestra

en su aparato.

• Evite situaciones peligrosas. No use

en presencia de liquidos o gases in-

flamables para evitar crear incendio o

explosi6n y/o causar dai]o al aparato.

• Para reducir el riesgo de choque el6c-

trico, este equipo cuenta con un en-

chufe polarizado (una aleta es m&s

ancha que la otra). Este enchufe en-

trar& solamente en una sola posici6n

en un enchufe polarizado del cable de

extensi6n. Aseg0rese de tener un

cable de extensi6n polarizado. A su

vez, el enchufe polarizado del cable

de extensi6n polarizado. A su vez, el

enchufe polarizado del cable de ex-

tensi6n entrar& en el tomacorriente de

una sola forma. Si el enchufe no entra

completamente en el tomacorriente,

invierta el enchufe. Si todavia no en-

tra, contacte un electricista autorizado

para que instale el tomacorriente apro-

piado. No cambie el enchufe, re-

cept&culo del cable de extensi6n o

cable de extensi6n en ninguna forma.

• Para reducir el riesgo de choque el6c-

trico, use cables de extensi6n es-

pecificamente marcados como com-

patibles para el uso de aparatos de

exterior, y que tengan una clasificaci6n

el6ctrica no menor que la clasificaci6n

del aparato. El cable deber& venir

marcado con el sufijo '_/V-A" ("W" en

Canada). Aseg0rese de que su cable

de extensi6n este en buenas condi-

clones de uso. Inspeccione el cable

de extensi6n de m&s baja clasifica-

ci6n, se podria crear una baja en el

voltaje resultando en la p@dida de

electricidad y calentamiento. Si se en-

cuentra en duda, use un cable con la

clasificaci6n siguiente de m&s alta es-

cala. Mientras m&s bajo sea el calibre

del cable, m&s grueso ser& el cable.

(Yea SELECCION DEL CABLE DE EX-

TENSION en la secci6n USO). No uti-

lice las cables de extensi6n m01tiples.

• No abuse del cord6n. Nunca maneje

el aparato por el cable de extensi6n o

tire del mismo para desconectar el

aparato.

• Amarre el cable de extensi6n a cable

del aparato para asi evitar que se

desconecten el uno del otro.

• No use el aparato si el interruptor no

enciende o apaga el aparato de for-

ma apropiada, o si el cierre de salida

no funciona. Reparaciones al inter-

ruptor deber&n ser hechas por un

Centro de Servicio Sears.

• Mantenga el cable de extensi6n libre

de todo obst&culo y alejado del usua-

rio en todo momento. Mantenga el

cable de manera que no pueda enre-

darsecon las ramas. No exponga el

cable al calor, aceite, agua o bordes

con filo.

• Para evitar la posibilidad de choque

electrico, evite el contacto del cuerpo

con el conductor a tierra, como Io

son el metal, las cercas o tuberias.

• La proteccci6n del Interruptor de Fal-

la de Circuito a Tierra (GFCI) deber&

ser provista en el enchufe o circuito

a ser usados. Vienen disponibles re-

cept&culos con el GFCI incluido y

estos deber&n ser usados como me-

dida de seguridad. Inspeccione los

cables de la sierra de cadena per-

i6dicamente y si 6stos se encuen-

tran daSados, permit que sean repa-

rados por una Centro de Servicio

Sears.

PROTEJASE CONTRA LAS

RECULADAS

Ud. debe seguir todas las precauciones

e instrucciones de seguridad para ayu-

dara evitar las reculadas y las dem&s

fuerzas que pueden causar graves heft-

das.

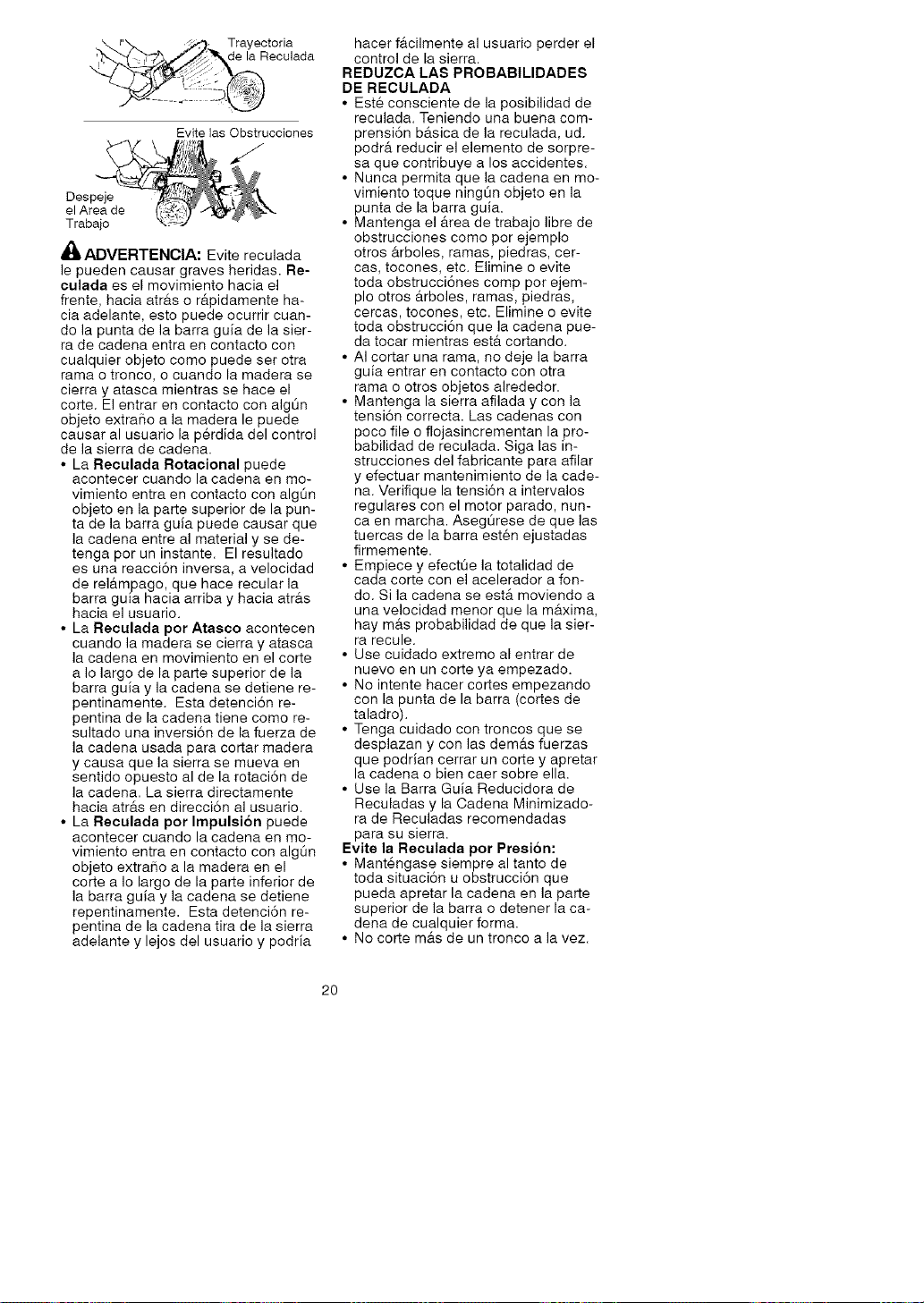

Trayectoria

de la Reculada

Evite las Obstrucciones

dubADVERTENClA: Evite reculada

le pueden causar graves heridas. Re-

culada es el movimiento hacia el

frente, hacia atr&s o r&pidamente ha-

cia adelante, esto puede ocurrir cuan-

do la punta de la barra guia de la sier-

ra de cadena entra en contacta con

cualquier objeto coma puede set otra

rama a tronco, o cuando la madera se

cierra y atasca mientras se hace el

corte. El entrar en contacto can alg0n

objeto extraSo a la madera le puede

causar al usuario la perdida del control

de la sierra de cadena.

• La Reculada Rotacional puede

acontecer cuando la cadena en ma-

vimienta entra en contacto con alg0n

objeta en la parte superior de la pun-

ta de la barra gula puede causar que

la cadena entre al material y se de-

tenga per un instante. El resultado

es una reacci6n inversa, a velocidad

de rel&m,pago, que hace recular la

barra guia hacia arriba y hacia atr&s

hacia el usuario.

• La Reculada por Atasco acontecen

cuando la madera se cierra y atasca

la cadena en movimiento en el corte

a Io largo de la parte superior de la

barra guia y la cadena se detiene re-

pentinamente. Esta detenci6n re-

pentina de la cadena tiene como re-

sultado una inversi6n de la fuerza de

la cadena usada para cortar madera

y causa que la sierra se mueva en

sentido opuesto al de la rotaci6n de

la cadena. La sierra directamente

hacia atr&s en direcci6n al usuario.

• La Reculada por Impulsion puede

acontecer cuanda la cadena en ma-

vimiento entra en contacto con alg0n

objeta extraSo a la madera en el

corte a Io largo de la parte inferior de

la barra guia y la cadena se detiene

repentinamente. Esta detenci6n re-

pentina de la cadena tira de la sierra

adelante y lejos del usuario y podria

hacer f&cilmente al usuario perder el

control de la sierra.

REDUZCA LAS PROBABILIDADES

DE RECULADA

• Est_ consciente de la posibilidad de

reculada. Teniendo una buena cam-

prensi6n b&sica de la reculada, ud.

padr& reducir el elementa de sorpre-

sa que contribuye alas accidentes.

• Nunca permita que la cadena en mo-

vimienta toque ning0n objeto en la

punta de la barra guia.

• Mantenga el &tea de trabajo libre de

obstrucciones coma por ejemplo

otros &rboles, ramas, piedras, cer-

cas, tocones, etc. Elimine o evite

toda obstrucci6nes comp por ejem-

pla otros &rboles, ramas, piedras,

cercas, tocones, etc. Elimine o evite

toda obstrucci6n que la cadena pue-

da tocar mientras est& cortando.

• A] cortar una rama, no deje la barra

guia entrar en contacto con otra

rama o otros objetas alrededor.

• Mantenga la sierra afilada y con la

tensi6n correcta. Las cadenas con

paco file o flojasincrementan la pro-

babilidad de reculada. Siga las in-

strucciones del fabricante para afilar

y efectuar mantenimienta de la cade-

na. Verifique la tensi6n a intervalos

regulares con el motor parada, nun-

ca en marcha. AsegOrese de que las

tuercas de la barra est6n ejustadas

firmemente.

• Empiece y efectQe la totalidad de

cada corte can el aceleradar a fon-

do. Si la cadena se est& moviendo a

una velocidad menor que la m&xima,

hay m&s probabilidad de que la sier-

ra recule.

• Use cuidado extremo al entrar de

nuevo en un corte ya empezado.

• No intente hacer cortes empezando

con la punta de la barra (cortes de

taladro).

• Tenga cuidado con trancos que se

desplazan y con las dem&s fuerzas

que padrian cerrar un carte y apretar

la cadena o bien caer sobre ella.

• Use la Barra Guia Reducidora de

Reculadas y la Cadena Minimizado-

ra de Reculadas recomendadas

para su sierra.

Evite la Reculada por Presion:

• Mant6ngase siempre al tanto de

toda situaci6n u obstrucci6n que

pueda apretar la cadena en la parte

superior de la barra o detener la ca-

dena de cualquier forma.

• No corte m&s de un trance a la vez.

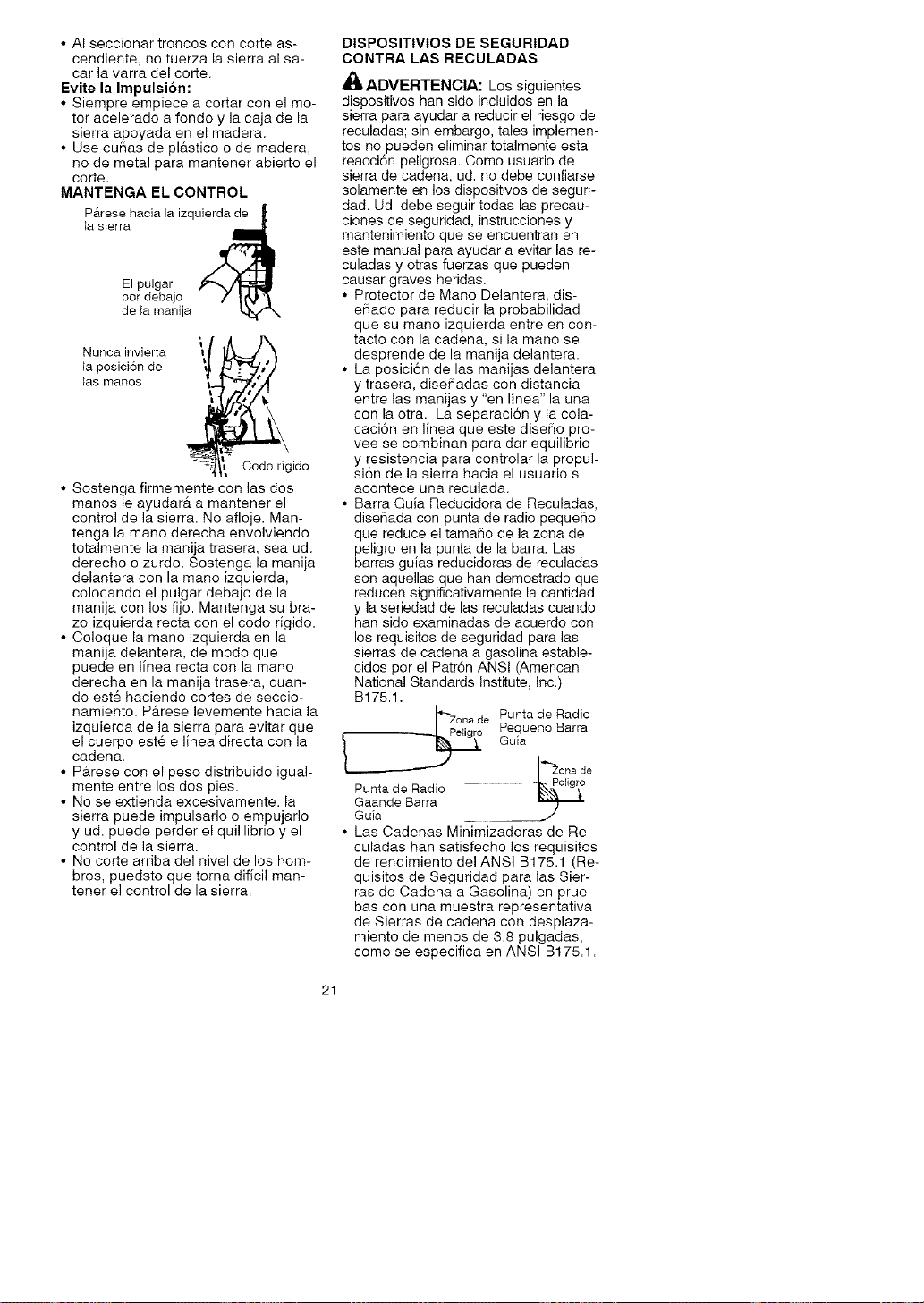

• AIseccionartroncosconcarteas-

cendiente,notuerzalasierraalsa-

carlavarradelcorte.

EvitelaImpulsion:

• Siempreempieceacortarconelmo-

toraceleradoafondoylacajadela

sierraapoyadaenelmadera.

• Usecuf_asdepl_.sticoodemadera,

nodemetalparamantenerabiertoel

carte.

MANTENGA EL CONTROL

Parese hacia la izquierda de |

la sierra ._

per debajo f J_I_'_

de la manija

Nunca invierta

la posicion de

las manes

Codo rigido

• Sostenga firmemente con las dos

manos le ayudar_, a mantener el

control de la sierra. No afloje. Man-

tenga la mano derecha envolviendo

totalmente la manija trasera, sea ud.

derecho o zurdo. Sostenga la manija

delantera con la mano izquierda,

colocando el pulgar debajo de la

manija con los fijo. Mantenga su bra-

zo izquierda recta con el coda rigido.

• Coloque la mane izquierda en la

manija delantera, de modo que

puede en finea recta con la mane

derecha en la manija trasera, cuan-

do este haciendo cortes de seccio-

namiento. P_trese levemente hacia la

izquierda de la sierra para evitar que

el cuerpo este e linea directa con la

cadena.

• P_.rese con el peso distribuido igual-

mente entre los dos pies.

• No se extienda excesivamente, la

sierra puede impulsado o empujarlo

y ud. puede perder el quililibrio y el

control de la sierra.

• No carte arriba del nivel de los ham-

bros, puedsto que torna dificil man-

tener el control de la sierra.

DISPOSITIVIOS DE SEGURIDAD

CONTRA LAS RECULADAS

_i, ADVERTENCIA: Los siguientes

dispositivos han sido incluidos en la

sierra para ayudar a reducir el riesgo de

reculadas; sin embargo, tales implemen-

tos no pueden eliminar totalmente esta

reacci6n peligrosa. Coma usuario de

sierra de cadena, ud. no debe confiarse

solamente en los dispositivos de seguri-

dad. Ud. debe seguir todas las precau-

clones de seguridad, instrucciones y

mantenimiento que se encuentran en

este manual para ayudar a evitar las re-

culadas y otras fuerzas que pueden

causar graves heridas.

• Protector de Mane Delantera, dis-

ePiado para reducir la probabilidad

que su mane izquierda entre en con-

tacto con la cadena, si la mane se

desprende de la manija delantera.

• La posici6n de las manijas delantera

y trasera, dise_adas con distancia

entre las manijas y "en lined' la una

con la otra. La separaci6n y la cola-

caci6n en linea que este dise_o pro-

vee se combinan para dar equilibrio

y resistencia para controlar la propul-

si6n de la sierra hacia el usuario si

acontece una reculada.

• Barra Guia Reducidora de Reculadas,

disePiada con punta de radio peque_o

que reduce el tamaSo de la zona de

peligro en la punta de la barra. Las

barras guias reducidoras de reculadas

son aquellas que han demostrado que

reducen significativamente la cantidad

y la seriedad de las reculadas cuando

han sido examinadas de acuerdo con

los requisites de seguridad para las

sierras de cadena a gasolina estable-

cidos par el Patr6n ANSI (American

National Standards Institute, Inc.)

B175.1.

Zonade Punta de Radio

_ Pequei5o Barra

Guia

_'ZoRa de

Punta de Radio ._,Pellgi_o

Gaande Barra

Guia

• Las Cadenas Minimizadoras de Re-

culadas ban satisfecho los requisitos

de rendimiento del ANSI B175.1 (Re-

quisites de Seguridad para las Sier-

ras de Cadena a Gasolina) en prue-

bas con una muestra representativa

de Sierras de cadena con desplaza-

miento de menos de 3,8 pulgadas,

coma se especifica en ANSI B175.1.

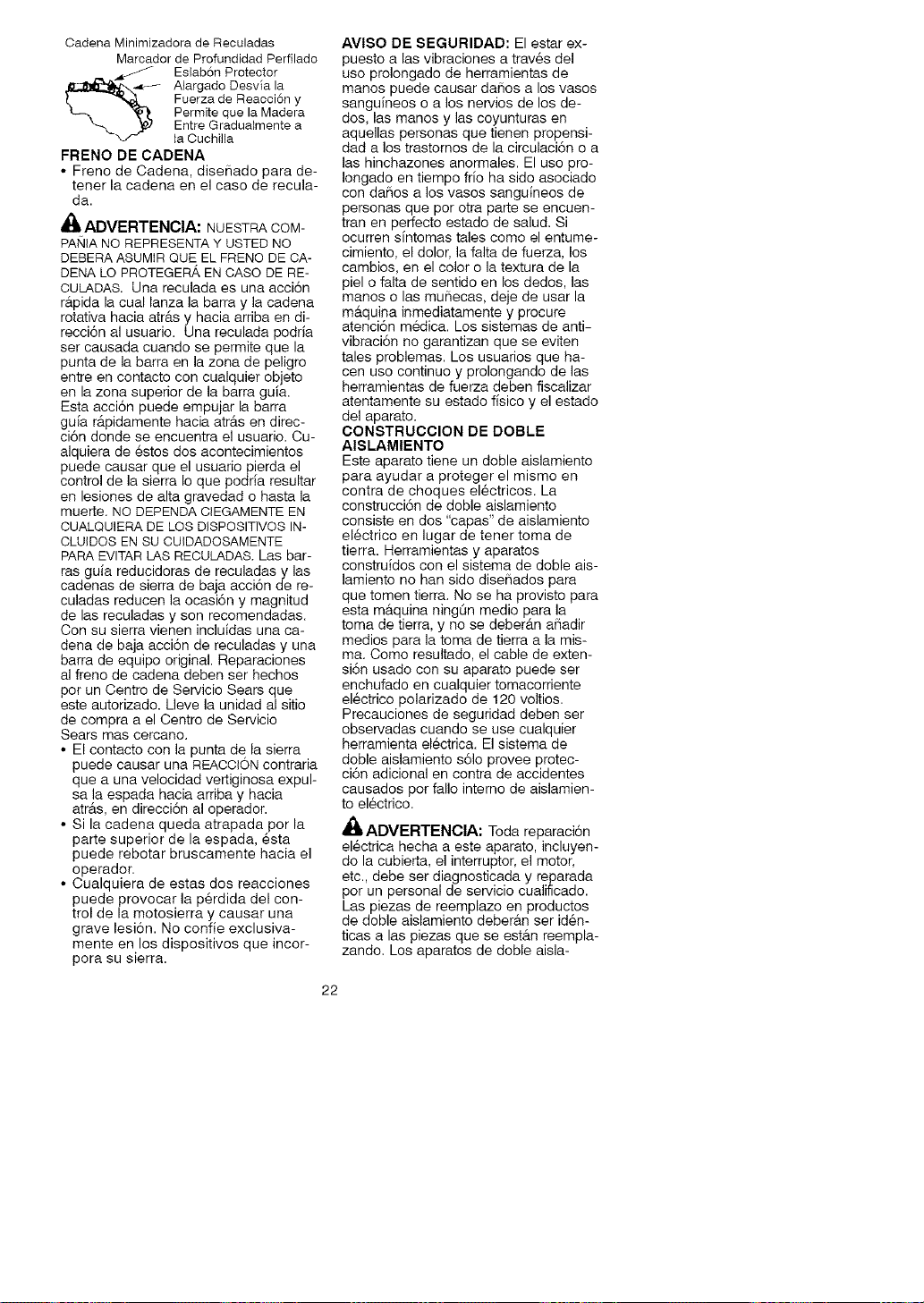

CadeeaMinimizadoradeReculadas

MarcadordeProfundidadPerfilado

_ Eslab6n Protector

Alargado Desvia la

Fuerza de Reacci6n y

Permite que la Madera

Entre Gradualmente a

ia Cuchilla

FRENO DE CADENA

• Freno de Cadena, diseSado para de-

tener la cadena en el caso de recula-

da.

_ADVERTENOIA: NUESTRA CON-

PAtellANO REPRESENTA Y USTED NO

DEBERA ASUMIR QUE EL FRENO DECA-

DENA LOPROTEGER,_,ENCASO DE RE-

CULADAS. Una reculada es una acciSn

r&pida la cual lanza la barra y la cadena

rotativa hacia atr&s y hacia arriba en di-

recci6n al usuario. Una reculada podria

ser causada cuando se permite que la

punta de la barra en la zona de peligro

entre en contacto con cualquier objeto

en la zona superior de la barra guia.

Esta acci6n puede empujar la barra

guia r_.pidamente hacia atr_ts en direc-

ci6n donde se encuentra el usuario. Cu-

alquiera de 6stos dos acontecimientos

puede causar que el usuario pierda el

control de la sierra Io que podria resultar

en lesiones de alta gravedad o hasta la

muerte. NO DEPENDA CIEGAMENTE EN

CUALQUIERA DE LOS DISPOSITIVOS IN-

CLUIDQS EN SU CUIDADOSAMENTE

PARA EVlTAR LAS RECULADAS. Las bar-

ras guia reducidoras de reculadas y las

cadenas de sierra de baja acci6n de re-

culadas reducen la ocasi6n y magnitud

de las reculadas y son recomendadas.

Con su sierra vienen incluidas una ca-

dena de baja acci6n de reculadas y una

barra de equipo original. Reparaciones

al freno de cadena deben ser hechos

per un Centre de Servicio Sears que

este autorizado. Ueve la unidad al sitio

de compra a el Centre de Servicio

Sears mas cercano.

• El contacto con la punta de la sierra

puede causar una REAOOIONcontraria

que a una velocidad vertiginosa expul-

sa la espada hacia arriba y hacia

atrAs, en direcci6n al operador.

• Si la cadena queda atrapada per la

parte superior de la espada, esta

puede rebotar bruscamente hacia el

operador.

• Cualquiera de estas dos reacciones

puede provocar la p6rdida del con-

trol de la motosierra y causar una

grave lesi6n. No confie exclusiva-

mente en los dispositivos que incor-

pora su sierra.

AVISO DE SEGURIDAD: El estar ex-

puesto a las vibraciones a trav6s del

uso prolongado de herramientas de

manos puede causar daSos a los vasos

sanguineos o a los nervios de los de-

dos, las manos y las coyunturas en

aquellas personas que tienen propensi-

dad a los trastomos de la circulaci6n o a

las hinchazones anormales. El uso pro-

Iongado en tiempo frio ha sido asociado

con daSos a los vasos sanguineos de

personas que por otra parte se encuen-

tran en perfecto estado de salud. Si

ocurren sintomas tales como el entume-

cimiento, el dolor, la falta de fuerza, los

cambios, en el color o la textura de la

piel o falta de sentido en los dedos, las

manos o las muSecas, deje de usar la

m_.quina inmediatamente y procure

atenci6n m6dica. Los sistemas de anti-

vibraci6n no garantizan que se eviten

tales problemas. Los usuarios que ha-

cen uso continue y prolongando de las

herramientas de fuerza deben fiscalizar

atentamente su estado fisico y el estado

del aparato.

CONSTRUCClON DE DOBLE

AISLAMIENTO

Este aparato tiene un doble aislamiento

para ayudar a proteger el mismo en

contra de choques electricos. La

construcci6n de doble aislamiento

consiste en dos "capas" de aislamiento

el6ctrico en lugar de tener toma de

tierra. Herramientas y aparatos

construidos con el sistema de doble ais-

lamiento no han side diseSados para

que tomen tierra. No se ha provisto para

esta m&quina ning0n medio para la

toma de tierra, y no se deber_tn aiTadir

medios para la toma de tierra a la mis-

ma. Como resultado, el cable de exten-

si6n usado con su aparato puede ser

enchufado en cualquier tomacorriente

electrico polarizado de 120 voltios.

Precauciones de seguridad deben ser

observadas cuando se use cualquier

herramienta electrica. El sistema de

doble aislamiento s61o provee protec-

ci6n adicional en contra de accidentes

causados por fallo intemo de aislamien-

to electrico.

_lJ ADVERTENOIA: Toda reparaci6n

electrica hecha a este aparato, incluyen-

do la cubierta, el interruptor, el motor,

etc., debe ser diagnosticada y reparada

per un personal de servicio cualificado.

Las piezas de reemplazo en productos

de doble aislamiento deber&n ser id6n-

ticas alas piezas que se est_.n reempla-

zando. Los aparatos de doble aisla-

miento,vienenmarcadosconlas

palabrasDOBLEAISLAMIENTOoAISLA-

DODOBLEMENTE.Elsimbolo[] (cua-

dradodentrodeottocuadrado)puede

tambi6naparecerenelaparato.Deno

permitirqueseaelpersonaldeservicio

deSearsquienhagalasreparcionesa

esteaparato,puedecausarquela

construcci6ndedobleaislamientose

conviertaineficazyresultenaccidentes

muyserios.

PATRONES:Esteproductoest&enlis-

tadoparUnderwritersLaboratories,Inc.

deacuerdoconULStandard1662y

ANSIB175.1.

ANSIB175.1-2000"Padr6nEstadou-

nidenseNacionalparaHerramientas

deFuerza-SierradeCadenaAGaso-

lina-RequisitosdeSeguridad"

GUARDE ESTA

INSTRUCCIONES

_ADVERTENClA: Antes de usar

la sierra de cadena, asegure todos los

fijadores se encuentren bien ajusta-

dos.

CONTENIDO DE LA CAJA

Modelo 358.341180

• Sierra de Cadena (completamente)

• Barra Protector

Verifique que no haya piezas da_a-

das. No use piezas dafladas.

AVlSO: Si necesita ayuda o encuentra

piezas dafladas o piezas no incluidas

en la caja, favor comunicarse al

1-800-235-5878.

MONTAJE

El aparato viene completamente arma-

do y no hay necesidad de montaje.

CONOZCA SU APARATO

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE USAR

LASIERRA DE OADENA. Compare las ilustraciones con su aparato para faniliari-

zarse con la ubicaci6n de los varios controles y ajustes. Guarde este manual

para usa future.

Tapa del Tanque

de Aceite de Barra _ _ _ _]_ Protector de Mano

Botoe de O ierre _ _,,__ \ _!J

Cablede/GafiIdel_,o_ _ena

Aparato - _ de la Barra Rueda de

Interrupter en Ajuste de la

Forma de Gatillo Cadena

INTERRUPTOR EN FORMA

DE GATILLO

El INTERRUPTOR EN FORMA DE GATIL-

LO es usado para poner en marcha el

aparato. Oprima el interruptor en forma

de gatillo para usar el aparato des-

pues de haber presionado el bot6n de

seguridad hacia adelante. Suelte el

gatillo para detener el motor.

BOTON DE ClERRE DEL GATILLO

El BOTON DE CIERRE DEL GATILLO es

un dispositivo de control diseflado

para prevenir que el motor sea puesto

en marcha de forma accidental. Cuan-

do el usuario tiene agarrado el mango

trasero en la posici6n normal de carte,

el bot6n de seguridad puede ser pres-

ionado hacia adelante con el dedo pul-

gar, permitiendo que el dedo indice

apriete el gatillo. No set& necesario

mantener el bot6n de cierre del gatillo

oprimido una vez que el gatillo haya

sido apretado.

TAPA DEL TANQUE DE ACEITE DE

BARRA

La TAPA DEL TANQUE DE ACEITE DE

BARRA se usada para Ilenar el tanque

de aceite de la barra.

RUEDA DE AJUSTE DE LA

CADENA

La RUEDA DE AJUSTE DE LA CADENA

se usa para ajustar la tensi6n de la ca-

dena.

CABLEDEL APARATO

El CABLE DEL APARATO se usa para

conectar la sierra de cadena a un

cable de extensi6n aprobado.

TENSION DE LA CADENA

Es normal que las cadenas nuevas se

estiren durante los primeros 15 minu-

tos de use. Deber& verificarse la ten-

si6n de la cadena con frecuencia.

Reajuste la cadena despuOs de cada

15 minutos de use. Vea TENSION DE

LA CADENA en la secci6n de SERVI-

CIOS Y AJUSTES.

INSTRUCClONES DE USO

Use Onicamente el suministro de vol-

taje que se especifica en el aparato.

SELECCION DEL CABLE DE

EXTENSION

Hay cables de extensi6n disponibles

en Sears para este aparato.

RECOMENDACIONES MINIMAS

DE CALIBRE DEL CABLE

25 pies 50 pies 100pies

Voltios (7,67m) (15,24m) (30,48m)

14 12 NO

120 A.W.G* A.W.G.* RECOMENDADO

*Calibre de Cabie Americano

ATE EL CABLE DE EXTENSION AL

APARATO

Asegure la cable de extensi6n es con-

ectados al cable del aparato elOctrico

segOn Io ilustracion para prevenir la

desconexi6n de aparato.

Cable de Extension

ANTES DE PONER EL MOTOR

EN MARCHA

_,ADVERTENCIA: Lea toda la in-

formaci6n sobre la seguridad el_ctrica

en la secci6n de Reglas de Seguridad

de este manual antes de comenzar.

Si usted no entiende la informaci6n

elOctrica de seguridad no procure utili-

zar su aparato. Busque la ayuda al-

guien que entiende la informaci6n o

Ilame 1-800-235-5878.

ACEtTE PARA BARRA Y PARA

LA CADENA

La barra y la cadena requieren lubrica-

ci6n. El lubricado de la cadena provee

lubricaci6n continua a la cadena y a la

barra guia. No se olvide de Ilenar el tan-

que de aceite para barra antes de cada

uso.La falta de aceite arruinar& la barra

y la cadena r&pidamente. El uso de de-

masiado poco aceite causar& exceso de

calentamiento que sera detectable per

el humo proveniente de la cadena y/o

por la descoloraciOn de la barra. Para

obtener la m&xima prolongaci6n de vida

de la barra y la cadena, recomendamos

que use el aceite para barras de sierra

de cadena de la marca Sears. Si el

aceite Sears no esta disponible, puede

usarse un aceite SAE 30 de buena cad

dad hasta que pueda conseguir el

aceite Sears. Use un embudo para Ile-

nar el tanque de aceite. Reponga la

tapa del tanque de aceite firmemente.

Verifique el nivel de aceite despuOs de

cada 15 minutos de use.

PARA DETENER EL APARATO

• Suelte el interruptor en forma de

gatillo.

• Si el motor no se detiene, desco-

necte el cable de extensi6n. No use

el aparato hasta que sea reparado

por un Centro de Servicio Sears.

PARA PONER EN MARCHA EL APA-

RATO

1. Conecte la sierra al recurso de en-

ergia usando el cable de extension

del tamaSo apropiado (vea SELEC-

CION DEL CABLE DE EXTENSION en

la secci6n USO).

2. Sostenga ambos mangos firme-

mente.

3. Presione y sostenga el botOn de

cierre del gatillo con el dedo pulgar

de su mano derecha.

4. Oprima y sostenga el interrupter en

forma de gatillo.

FRENO DE CADENA

'_ADVERTENCIA: La banda del

freno podr& romperse al activar el fie-

no si 6sta se encuentra demasiado

usada y fina. Si la banda del freno ee

encuentra rota, el freno de cadena no

detendr& la cadena. El freno de cade-

na debe ser substituido si cualquier

parte se deegasta menos de 0,5 mm

(0,020 de pulgada) densamente. Re-

paraciones al freno de cadena deben

ser hechoe por un dietribuidor que

este autorizado. Lleve la unidad al sitio

de compra a el dietribuidor autorizado

del servicio mae cercano.

• Estasierravieneequipadaconunfre-

nodecadenadise_adaparadetener

lacadenaenelcasodereculada.

• Elfrenodecadenainercia-activado

seactivasielprotectordelanterode

manoesempujadohaciaadelante,

yaseamanualmente(amano)oau-

tom_tticamente(porelmovimiento

repentino).

• Sielfrenoyaest&activado,seIode-

sactivatirandoelprotectordemano

delanterohacia&no&,acerc&ndoloa

lamanijadelanteratodoIoquesea

posible.

• Paracortarconlasierra,esnecesa-

riodesactivarelfrenodecadena.

Desactivado

Activado

Control del freno

PRECAUCION: El freno de cadena

debe ser inepeccionado variae veces

al dia. AI hacer esta inspecci6n, el

motor eiempre debe eetar prendido.

Coloque la sierra en suelo firme, sos-

tenga la manija traeera con la mano

derecha y la manija delantera con la

mano izquierda. Oprima el gatillo acel-

erador y permita que el motor acelere

al m&ximo. Active el freno de cadena

dando vuelta a su muSeca izquierda

contra el protector de mane delantera

sin soltar la manija delantera. La ca-

dena debe parar inmediatamente.

Control del funcionamiento activa-

do por inercia

,_ ADVERTENClA: AI afectuar el

siguiente procedimiento, el motor debe

encontraree apagado y la sierra deb-

er& desenchufarse del recureo de en-

ergia.

sostenga la manija traeera con la

mano derecha y la manija delantera

con la mano izquierda.Sujete la sierra

unos 35 cm (14 pulgadae) por encima

de un toc6n u otro euperfice de mad-

era. Libere la empuSadura del mango

delantero y que la punta de la barra

guia caiga hacia adelanta y pueda en-

trar en contacto con el tocon. Cuando

la punta de la barra golpee el tocon, el

freno debe activarse.

SUGERENClAS PARA EL USO

CORRECTO DEL APARATO

• Verifique la tensi6n de la cadena

antes del primer uso y despu6s de 1

minuto de funcionamiento. Vea TEN-

SION DE LA CADENA en la secci6n de

SERVICIO Y AJUSTES.

• Corte madera 0nicamente. No corte

metal, pl&stico, ladrillos, cemento, u

otros materiales de construcci6n que

no seaR de madera, etc.

• Detenga la sierra si la cadena toca

cualquier objeto ajeno. Inspeccione

la sierra y repare las piezas seg0n la

necesidad.

• Mantenga la cadena fuera de la su-

ciedad, tierra y arena. La menor can-

tidad de suciedad desafilar& las ca-

denas r&pidamente e incrementarb,

la posibiliadad de reculadas.

• Corte varies troncos pecque_ios come

pr&ctica, usando la siguiente tecnica,

para "acostumbrarse" al manejo de la

sierra, antes de empezar un proyecto

de grandes dimensiones.

• Acelere el motor al m&ximo antes

de empezar a cortar apretando el

interrupter en forma de gatillo acel-

erador a fondo.

• Empiece el corte con el bastidor de

la sierra apoyada contra el tronco.

• Mantenga el motor con el acelerador

a fondo constantemente mientras

corta.

• Suelte el interruptor en forma de ga-

tillo inmediatamente al terminar de

cortar, permitiendo que el motor se

detenga.

• Mantenga el cable alejado de la

zona de corte. Coloque el cable de

manera que no se enrede con las

ramas o cosas similares durante el

corte.

• Para no perder el control cuando

se haya completado el corte, no le

ponga presi6n a la sierra al final

del corte.

• Detenga el motor antes de apoyar la

sierra al finalizar un corte.

TECNICAS PARA TUMBAR

ARBOLES

Ai_'ADVERTENClA: Yea que no

haya ramas rotas o muertae que

podr[an caerle encima mientrae corta,

causando heridas graves. No corte

cerca de edificios ni cables el6ctricoe

si no sabe la direcci6n de tumbado del

&rbol, ni de noche ya que no podr& vet

bien, ni durante real tiempo como Ilu-

via, nieve, o vientos fuertes, etc. Si el

&rbol hace contacto con algOn cable de

I[nea de servicio pOblico, la compaSa de

eervicio pOblico deberb, ser notificada de

inmediato.

• Planifiquelaoperaci6ndecortecui-

dadosamenteporadelantado.

• Desl_ejeel&teadetrabajo.Usted

preclsaun&teadespejadaentodo

elcontornodel&rboldondepueda

pisarconfirmezaentodomomento.

• Elusuariodelasierradecadena

deberb,permanecerdelladecuesta

arribadelterrenoyaqueesprobable

queel&rbolrodiloosedeslicecues-

taabajodespu6sdecaer.

• Estudielascondicionesnaturales

quepuedancausarqueel&rbolcai-

gaenunadirecci6ndeterminada;

entretalescondicionesfiguran:

Ladirecci6n¥velocidaddelviento.

; El&ngulodeinclinaci6ndel&rbol.

El&ngulodelos&rbolesaveces

nosenotadebidoaldeclivedel

terrenooaterrenodesparejo.Use

planaocordeldesondaparade-

terminarladirecci6ndelainclina-

ci6ndel&rbol.

• El&rbolesmaspesadootiene

masramasdeunlade.

•Arbolesyobstaculosenderredor.

• Verifiquesihayporcionesdescom-

puestasopodridas.Sieltroncoest&

podrido,puedepartirseycaersobre

elusuario.

• AsegOresedequehayasuficiente

espacioparalacaidadel&rbol.Man-

tengaunadistanciaequivalentea

dosvecesymedioellargodelarbol

queestacortandoentreel&rbolyla

personam&scercanauotrosobje-

tos.Elruidopuedeimpedirquese

escuchenlasadvertenciasgritadas.

• Retirelatierra,laspiedras,lacorteza

suelta,losclavos,lasgrapasyel

alambrequepuedahaberenelb,rbol

en el lugar del corte.

Planifique una ruta

._e_ predeterminada y

_oo_.,_ despejada de retroceso

1' %o Direccion de la

45_o_e° Caida

PARA TUMBAR ARBOLES

GRANDES

(con di&metro de 15 cm (6 pulgadas) o

m_.s)

Se usa el m6todo de corte de muesca

para los arboles grandes. La muesca

es un corte en el lade del arbol hacia

el cual se desea que caiga. Despu6s

de hacer el corte de caida del lado op-

uesto, el &rbol tendra la tendencia de

caer hacia el lado en que se ha hecho

el corte de muesca.

AVlSO: Si el &rbol tiene raices grand-

es de apoyo, retirelas antes de hacer

la muesca. Si us6 la sierra para quitar

raices grandes de apoyo, prevenir la

cadena de entrar en contacto con la

tierra esto le previene de perder el filo.

CORTE DE MUESCA Y TUMBADO

DEL ARBOL

• Haga el corte de muesca cortando

primero la parte superior de la roues-

ca. Haga que el corte atraviese un

tercio del di&metro del tronco. Luego

complete el corte de muesca cortan-

do la parte de abajo de la muesca.

Vea la ilustraci6n. Una vez completa-

do el corte de muesca, retire la cuSa

de madera del &rbol.

Corte final aqui

Primer Corte _ z,I I /

Segundo /_"f , _

j. \ aora

• Despuee de retirada la curia de mad-

era del mueeca, del lado opuesto al

corte de muesca haga el corte de

tumbado. El corte de tumbado debe

quedar a 5 cm (2 pulgadas) m&s arri-

ba que la base del corte de mueeca.

Este procedimiento dejar& suficiente

madera sin cortar entre el corte de

tumbado y la muesca para formar

una bisagra. Eeta bisagra ayudar& a

evitar que el &rbol ciaga en la direc-

ci6n equivocada.

La bisagra sostiene el arbol en el

tocon y ayuda a controlar la caida.

Abertura del

corte de caida

Cerradura

de muesoa

AVlSO: Antes de completar el tumba-

do, use cuSas para abrir el corte, si

sea necesario, para controlar la direc-

ci6n de la caida. Use cuSas de mad-

era o de plastico, pero nunca de acero

o de hierro, para evitar que la sierra

recule y para evitar daSos a la cadena.

• Est6 alerta a los indicios de que el

arbol est& por caer: los crujidos, el en-

sanchamiento del corte de caida o los

movimientos de las ramas superiores.

• Enelinstanteenqueel&rbolcam-

ienzaacaer,detengalasierra

ap6yelaenelsueloyretrocedar_tpi-

damenteperlatrayectoriaderetro-

cesoprevista.

• NOcortelos&rbolesparcialmente

caidosconlasierra.Tomeextrema

precauci6nconlos&rbolesparcial-

mentecaidosquecuentanconun

apoyoprecario.Cuandoel&rbolno

caetotalmente,pongalasierrade

ladoyuseunmontacargasacable,

unaparejodepoleasountractorpara

bajarlo.

CORTEDE UN ARBOL TUMBADO

(SECCIONAMIENTO)

El termino seccionamiento significa

cortar un &rbol tumbado en secciones

del largo deseado.

_bADVERTENCIA: No se pare

sobre el tronco que est& siendo corta-

do. Cualquier parte del tronco puede

rodar haciendo que el usuario pierda

el equilibrio y el control. No se posi-

clone cuesta abajo del tronco que est&

siendo cortado.

PUNTOS IMPORTANTES

• Corte Onicamente un tronco a la vez.

• Corte con sumo cuidado la madera

astillada. La sierra puede arrojar peda-

zos punteagudos y filosos hacia el

usuario.

• Use un caballete para cortar troncos

pequeflos. Nunca permita que otra

persona sostenga el tronco mientras

usted corta, ni sostenga el tronco

con la pierna o el pie.

• No carte en lugares donde haya

troncos, areas y raices entrelazadas.

Arrastre los troncos hasta un lugar

despejado antes de corarlos, empe-

zando por los troncos expuenstos y

la retirados.

TIPOS DE CORTE QUE SE USAN

PARA EL SECCIONAMIENTO

_l_ ADVERTENCIA: Si la sierra que-

da apretada o atascada dentro del tron-

co, no intente sacarla a la fuerza. Puede

perder el control de la sierra, causando

heridas o daflos al aparato. Pare la sier-

ra, martille una curia de pl&stico o de

madera en el corte hasta que la sierra

salga f&cilmente. Ponga la sierra de

nuevo en marcha y col6quela cuidado-

samente de nuevo en el corte. Para evi-

tar que la sierra recule y para evitar

daSos a la cadena, no use cutlas de

metal. No intente poner en marcha la

sierra de nuevo cuando est& apretada o

atascada en un tronco.

Use una cufm para sacar la sierra

atascada,

Apague la sierra y use una cuSa de

pl#tsticoo de madera para abfir el tajo.

Corte Deseendiente empieza desde

el lade superior del tronco con la parte

de abajo de la sierra apoyada contra

el tronco; haga una leve presi6n hacia

abajo.

Corte descendiente Corte ascendente

Corte Aseendente empieza desde el

lado inferior del tronco con la parte de

arriba de la sierra apoyada contra el

tronco; haga una leve fuerza hacia arri-

ba. Sujete la sierra firmemente para

mantener el control. La sierra tendr& la

tendencia de empujar al usuario hacia

atrAs.

,_ADVERTENCIA: Nunca invierta

la sierra para hacer cortes ascen-

dentes. No se podr& controlar la sierra

de esta forma.

Haga siempre el primer carte del lado

del tronco que est& bajo compresi6n.

El lado de compresi6n del tronco es

donde la presi6n del peso del tronco

se concentra.

Primer corte del lado del tronco

bajo eompresi6n

---L

Segundo corte

orte

Primercorte del lade del tronco

bajocompresi6n

SECCIONAMIENTO SIN APOYO

• Haga el corte descentiente atrave-

sando un tercio del di&metro del

tronco.

• Haga rodar el tronco y termine con

otro carte descendiente.

• Tenga cuidado con los troncos pres-

ionados de un lado para evitar que la

sierra atascada. Vea la ilustracion

anterior para cortar troncos presiona-

dos de un lado.

SECCIONAMIENTO USANDO

TRONCO O CABALLETE DE APOYO

• Recuerde que el primer corte

siempre es del lado presionado del

tronco. (Vea en la ilustraci6n que si-

gue el primero y segundo corte.)

• El primer corte deber_t extenderse

1/3 del di&metro del tronco.

• Termine con el segundo corte.

Usando un tronco corno apoyo Segundo

Corte

,_ Primer Corte

Se__

Usando un caballete como apoyo

, rde

_--_er Corte

Primer Corte

Segundo

Corte

PARA CORTAR RAMAS Y PODAR

_ADVERTENCIA: Est6 alerta y

tenga cuidado con los reculada.

Cuando cortar ramas y podar, nunca

permita que la cadena en movimiento

toque ning0n objeto en la punta de la

barra gula. Permitir tal contacto puede

causar graves heridas.

_I_ADVERTENCIA: Nunca se suba

a los &rboles para cortar ramas ni para

podar. No se pare sobre escaleras,

plataformas, troncos ni en ninguna po-

sici6n que pueda causarle la p6rdida

del equilibrio o del control de la sierra.

PUNTOS IMPORTANTES

• Tenga cuidado con las ramas delga-

das bajo presi6n. El materaial de

poco di&metro buede enredarse en

la cadena, dando un latigazo al

usuario o haciendo que pierda el

equilibrio. Use extremo cuidado al

cortar ramas peque_as.

• Est6 alerta contra los rebotes de ra-

mas dobladas o bajo presi6n. Evite

ser golpeado por la rama o la sierra

cuando se suelte la tensi6n en las

fibras de la madera.

• Despeje frecuentemente las ramas

acumuladas para no le hagan trope-

zar.

PARA CORTAR RAMAS

• Corte las ramas del &rbol _nica-

mente despu6s de que se Io haya

tumbado.

• Deje las ramas m&s gruesas debajo

del &rbol tumbado para que apoyen

el &rbol mientras usted trabaja.

• Empiece por la base del &rbol tum-

bado y vaya trabajanco hacia el

tope, cortando las ramas. Corte las

ramas pequeBas con uno corte.

• Mantenga el tronco del &rbol entre

usted y la cadena.

• Retire las ramas m&s grandes con la

t6cnica de un tercio y dos tercios

descrita en la secci6n de SEOCIONA-

MIENTQ SIN APOYO.

• Use siempre un corte descentiente

para cortar ramas pequeSas y ramas

que cuelgan libremente. Los cortes

ascendientes podrian hacer que las

ramas caigan y apreten la sierra.

PARA PODAR

A_ADVERTENCIA: Pode _nica-

mente las ramas que se encuentren a

la altura del hombro o m&s abajo. No

corte las ramas que se encuentren

m&s arriba de sus hombros. Busque

una persona profesional para que

efectue este tipo de trabajo.

• Haga el primer corte en forma as-

cendiente atravesando 1/3 del

di&metro de la rama. Este corte har&

que el rama cede y caiga f&cilmente

en el segundo corte.

• Siguiente haga que el segundo corte

un corte descendiente atravesando

eompletamente la rama.

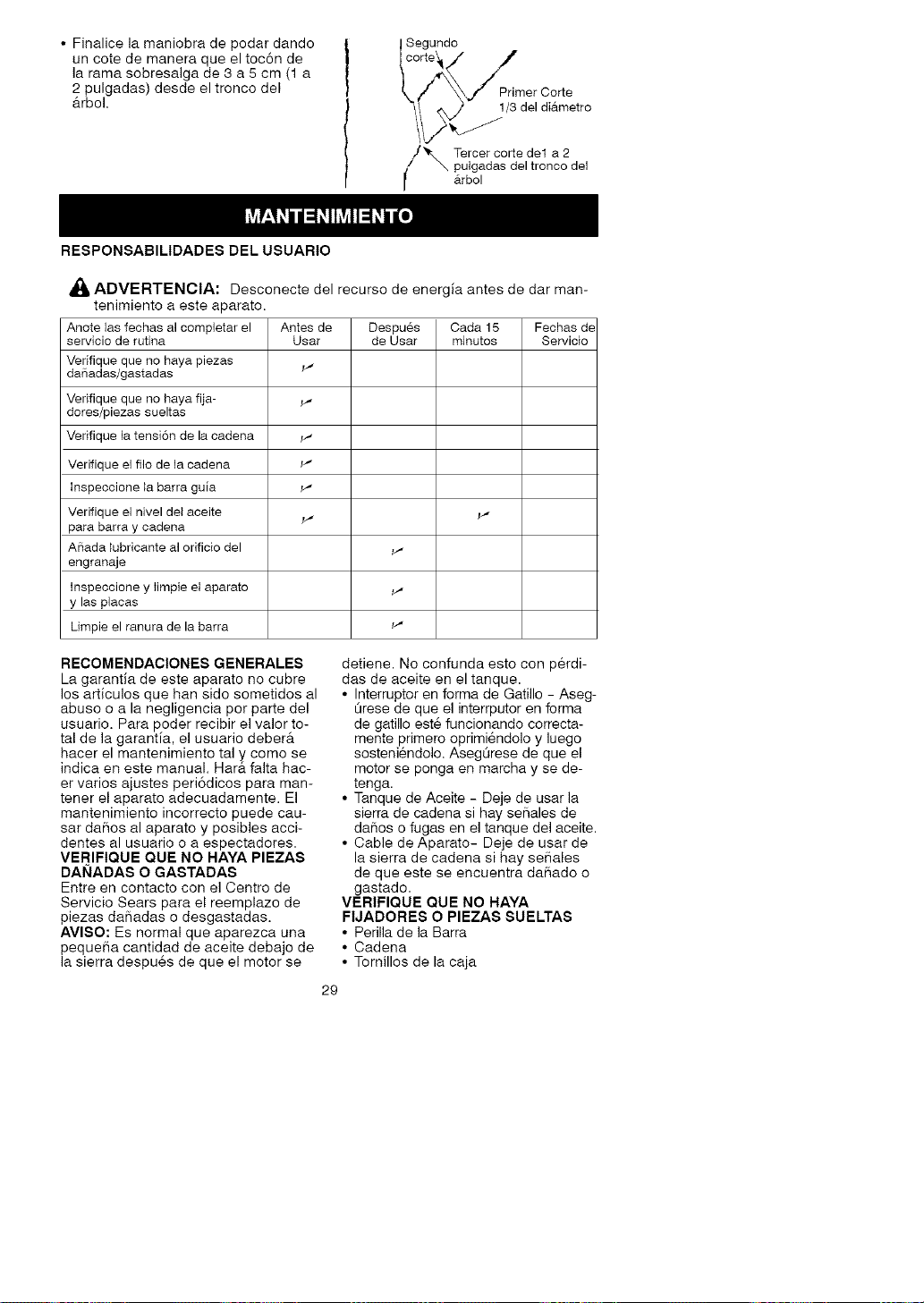

• Finalicelamaniobradepodardando

uncotedemaneraqueeltoc6nde

laramasobresalgade3a5cm(1a

2pulgadas)desdeeltroncodel

&rbol.

RESPONSABILIDADES DEL USUARIO

Segundo

#/'_./_ Primer Corte

/ 1%/ 1/3del di&metro

/'_ Tercer oorte de1 a 2

puigadas del tronco del

f &rbol

,_ ADVERTENCIA:

tenimiento a este aparato.

Anote las fechas al completar el Antes de

servicio de rutina Usar

Verifique que no haya piezas

da6adas/gastadas v"

Verifique que no haya fija- v"

dores/piezas sueltas

Verifique la tensi6n de la cadena v"

Verifique el file de la cadena v"

Inspeccione labarra guia v"

Verifique el nivel del aceite v" v"

para barra y cadena

A6ada tubricante al orificio del v'

engranaje

Inspeccione y limpie el aparato v'

y las placas

Limpie el ranura de la barra v'

Desconecte del recurso de energia antes de dar man-

Despues Cada 15 Fechas de

de Usar minutos Servicio

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia por parte del

usuario. Para poder recibir el valor to-

tal de la garantia, el usuario deber&

hacer el mantenimiento tal y como se

indica en este manual. Har& falta hac-

er varios ajustes peri6dicos para man-

tener el aparato adecuadamente. El

mantenimiento incorrecto puede cau-

sar daSos al aparato y posibles acci-

dentes al usuario o a espectadores.

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

AVlSO: Es normal que aparezca una

pequeSa cantidad de aceite debajo de

la sierra despu_s de que el motor se

detiene. No confunda esto con p6rdi-

das de aceite en el tanque.

• Interruptor en forma de Gatillo - Aseg-

Orese de que el interrputor en forma

de gatillo este funcionando correcta-

mente primero oprimiendolo y luego

sosteni6ndolo. AsegOrese de que el

motor se ponga en marcha y se de-

tenga.

• Tanque de Aceite - Deje de usar la

sierra de cadena si hay seSales de

daSos o fugas en el tanque del aceite.

• Cable de Aparato- Deje de usar de

la sierra de cadena si hay seSales

de que este se encuentra daSado o

gastado.

VERIFIQUE QUE NO HAYA

FIJADORES O PIEZAS SUELTAS

• Perilla de la Barra

• Cadena

• Tornillos de la caja

VERIFIQUELA TENSION DE LA

CADENA

_IADVERTENCIA: Use guantes

protectores al manejar la cadena. La

cadena tiene ilia y podria causarle

graves cortaduras, aun cuando 6sta

no se eneuentre en movimiento.

La tensi6n de la cadena es muy impor-

tante. Estiramientos de la cadena du-

rante usa. Esto es especialmente ver-

dad durante los tiempos primeros que

usted utiliza la sierra. Controle

siempre la tensi6n de la cadena cada

vez que usted utiliza su sierra.

1. Desconecte el aparato del recurso

de energia.

2. Usando el destornillador, para mover

la cadena alrededor de la barra guia

para asegurarse de que la cadena

no se haya enroscado. La cadena

deber& moverse libremente.

3. Levante la palanca de la perilla de

la barra y girela una vuelta a la iz-

quierda para aflojar la abrazadera

de la barra.

4. Gire la rueda de ajuste (hacia aba-

jo) para tensar la cadena hasta

que haga contacto con la ranura

de la barra guia. Levante la punta

de la barra guia mientras ajusta la

tensi6n.

Apriete la _ Afloje la

cadena _c_ _]

5. Utilice un destornillador para despla-

zar la cadena en torno a la barra

guia y estar seguro de que todos los

eslabones est&n en la ranura de la

barra.

6. Mientras levanta la punta de la bar-

ra guia, apriete la perilla de la bar-

ra (hacia la derecha) con fuerza.

iApriete solo manualmente!

7. Empuje hacia abajo la perilla de la

barra para devolver la palanca a la

posici6n de cierre/bloqueo.

_& ADVERTENOIA" Si no se empuja

hacia abajo la palanca de la perilla de

la barra, a la posici6n de cierre/blo-

queo, existe el riesgo de sufrir lesiones

personales graves o de que se da_e

la sierra mec&nica.

8. Utilice un destornillador para des-

plazar la cadena en torno a la bar-

ra guia.

9. La cadena no gira si est& demasia-

do tensa. Afloje la perilla de la bar-

ra 1 giro (a la izquierda); a conti-

nuaci6n afloje la cadena girando

la rueda de ajuste 1/4 de giro (ha-

cia arriba). Vuelva a apretar la per-

ilia de la barra.

10. Si la cadena est& muy floja, se

combat& par debajo de la barra

guia. NO utilice la sierra si la cade-

na est& floja.

,I_IIADVERTENCIA: Si la sierra se

funciona con un cadena flojo, la cade-

na podria saltar de la barra y resultado

en accidentes muy graves.

VERIFIQUE Sl LA CADENA SE

ENCUENTRA AFILADA

Las cadenas afiladas producen troci-

tos de madera al cortar. Las cadenas

desafiladas, por otra parte, producen

polvo de aserrin y cortan lentamente.

Yea AFILACION DE LA CADENA en la

secci6n SERVICIO Y AJUSTES.

INSPECClONELA BARRA GUIA

Condiciones que requieren que se

haga mantenimiento a la barra:

• La sierra corta para un lado o en

&ngulo.

• Hat que forzar la sierra para que

atraviese el corte.

• Cantidad inadecuada de lubricante

en la barra yen la cadena.

Verifique la condici6n de la barra quia

cada vez que afile la cadena. Las bar-

ras gastadas daSan la cadena y tor-

nan dificil el trabajo de cortar.

Despu6s de usar, desconecte el apa-

rato del recurso de energia. Luego,

limpie todo el aserrin y cualquier otto

escombro de la ranura de la barra y

del orificio del engranaje.

Para mantener la barra guia:

• Desconecte la sierra de cadena del

recurso de energia.

• Afloje y retire las tuercas de la abra-

zadera de la barra y el abrazadera

de la barra. Retire la barra y la cade-

na del aparato.

• Limpie los odficios del aceite y el ra-

nura de la barra despu6s de cada 5

horas de la operacion.

Retire el Aserrin de la ,_

Ranura de la Ba_

\ r'f vOd,,c,ode,% 2je

IF_ Odficios del aceite o _

• ASada lubricante al odficio del engra-

naje despu6s de cada uso.

• Los deles de la barra desarrollan

protuberancias al gastarse. S&que-

las con una lima plana.

• Si la superficie superior del riel est&

desnivelada, use una lima plana

para restaurar la forma cuadrada.

"=_ Encuadre los _- ___

Bordes del Riels

con una Lima

Ranura Ranura

correcta gastada

Cambie la barra si la ranura est& gas-

tada, si la barra esta torcida o resque-

brajada o si hay calentamiento excesi-

vo o formaci6n de protuberancias en

los rieles. Si es necesario cambiar la

barra, entre en contacto con el Centro

de Servicio Sears.

LUBRICAClON

Tapa del Tanque de

Engranaje Aceite de la Barra

• Vedfique el nivel del aceite para bar-

ray la cadena antes de usar y cada

15 minutos mientras que usa la sier-

ra. Yea ACEITE PARA BARRA Y LACA-

DENA en la secci6n USO.

• A5ada lubricante al orificio del engra-

naje despues de cada uso.

INSPECCIONE Y LIMPIE EL APARA-

TO Y LAS PLACAS

• Despues de que cada uso, inspec-

cione la aparato completa para saber

si hay piezas flojas o daSadas. Limpie

el aparato y las placas usando un

trapo h0medo con detergente suave.

• Seque el aparato con un trapo limpio

y seco.

AFILACION DE LA CADENA

El afilar de la cadena requiere herra-

mientas especiales. Estas herramien-

tas se pueden comprar en Sears o

usted puede Ilevar la cadena a un es-

pecialista en afilaci6n.

,_i_,ADVERTENClA: Evite poner en

marcha el motor de forma accidental.

Siempre desconecte la sierra del re-

curso de energia cuando vaya a insta-

lar la barra y/o la cadena.

REEMPLAZO DE LA CADENA

_ADVERTENCIA: Use guantes

protectores para tocar la cadena. La

cadena tiene filo y puede cortar a0n

no estando en movimiento.

Es normal que las cadenas nuevas se

estiren durante los primeros 15 minutes

de uso. Set& por Io tanto necesario ver-

ificar la tensi6n de la cadena frecuente-

mente y ajustar la tensi6n segOn sea

necesario. Vea TENSION DE LA CADENA

en la secci6n de MANTENIMIENTO.

Cambie la cadena usada cuando est6

gastada o daSada. Use exclusiva-

mente la cadena de repuesto Minimi-

zadora de Reculadas que se especifi-

ca en la lista de repuestos para

reparaciones, la cadena y barra de re-

puesto correctas tambien se especifi-

can en una etiqueta ubicada en la sier-

ra de cadena. El cadena debe

conformar con requisitos de funciona-

mientodereculadadeANSIB175.1

cuandoest&probadoconestasierra.

EntreencontactoconelCentrode

ServiciodeSearsparacambiaryafilar

lascuchillasindividualesdelacadena.

PARA REEMPLAZAR LA CADENA:

1. Desconecte la sierra de cadena

del recurso de energia.

2. Afloje y retire par completo la peril-

la de la barra; para ella levante la

palanca y girela hacia la izquierda.

3. Afloje la tensidn de la cadena; para

ello gire la rueda de ajuste (hacia

arriba). Extraiga el abrazadera de

la barra.

Engranale _;= _ barra

de la Barra _!_

4. Haga deslizar la barra per detr&s

del engranaje hasta que la barra

se detenga al tocar el engranaje.

5. Retire la cadena usada.

6. Retire muy cuidadosamente la

nueva cadena del paquete. Sos-

tenga la cadena con ion eslabones

impulsi6n orientados come se

ve en la ilustraci6n.

LAS CUCHILLAS DEBERAN

APUNTAR ENDIRECCION

A LA ROTACION

Cuchillas Marcador de Profundidad

Eslabones de Funcionamiento

Coloque la cadena alrededor del

engranaje y fije los eslabones de

propulsi6n en la ranura y entre los

dientes de la engranaje en la punta

de la barra guia.

8. Tire la barra hacia adelante hasta

que la cadena quede tirante en la

ranura de la barra. Asegure todas

las eslabones de propulsi6n est&n

en el ranura de la barra.

9. Instale el abrazadera de la barra.

Compruebe que el clavija de ajuste

se encuentra en su orificio de la

barra guia.

PRECAUCION: Es muy importante al

instalar el abrazadera de la barra que

el clavija de ajuste se alinee con su orifi-

cio situado en la barra. Si lel abrazad-

era de la barra no se instala correcta-

mente la sierra mec&nica se puede

daSar de manera irreparable.

Vista posterior dei abrazadera de la barra

Clavija de ajuste

10.Instale la perilla de la barra y apri6-

tela s61o con la mane. No apriete

para fomentar para ahora. Vaya a

AJUSTE DE LA CADENA,

AJUSTE DE LA CADENA

Vea TENSION DE LA CADENA en al sec-

ci6n de MANTENIMIENTO.

PIEZAS DE SERVIClO AL CLIENTE

_ADVERTENCIA: El usa de cual-

quier otto accesorio puede presentar

riesgo de accidente al usuario.

PIEZA DE REPUESTO

Tapa det Aceite

Captador de Cadena

Tornitlo de captador de

ta cadena

Lima (5/32" di&metro)

Paquete de Dos

Lima asidero

Herramienta de medidor de la

profundidad

Cadena de 18"

Barra Guia de 18"

Lubricante de Barra y Oadena

1 cuarto gL

Lubricante de Barra y Oadena

1 gal6n

N ° DE PIEZA

530053072

530029850

530016269

71-36524

71-36565

71-36557

71-3619

71-36638

71-36556

71-36554

_ADVERTENCIA: Realice los si-

guientes pasos despu6s de cada usa:

• Deje que el motor se enfrie antes de

guardarlo o transportarlo.

• Guarde la sierra y el cable de exten-

si6n en un lugar bien ventilado.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el apa-

rate de modo que las piezas con file

no puedan causat heridas por acci-

dente.

• Guarde el aparato en un lugar segu-

ro y completamente fuera del al-

cance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato al final de la tempo-

rada o si no Io va a usar par 30 dias o

m_ts.

Siva a guardar el aparato durante un

periodo largo:

• Limpie la sierra a conciencia antes

del almacenaje.

• AImacene en un lugar limpio y seco.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met&licas y a la barra guia.

• Lubrique la cadena y envu_lvala en

papel grueso o en tela.

TABLA DIAGNOSTICA

_, ADVERTENCIA: Siempre apague el aparato y desconecte del recurso de

energia antes de hacer cualquiera de las reparaciones recomendadas a

continuaci6n excepto reparaciones que requieran que el aparato funcionar.

PROMBLEMA

La cadena

no se mueve

al oprimir el

interruptor

en forma de

gatillo.

La cadena

golpetea o

corta despa-

rejo.

Parada del

cadena

dentro del

co_e.

Insuficien-

cia de

aceite para

lubricar la

barra y ca-

dena.

La cadena

corta en

_tngulo.

CAUSA

1. La cadena est&

incorrectamente

tensionada.

2. Los rieles de la barra

est&n apretados.

3. Falla en el interruptor

en forma de gatillo.

4. Cortacircuitos apagado/

fusible quemado.

1. La cadena est&

incorrectamente

tensionada.

2. Las cuchillas est_tn

daSadas.

3. La cadena est& gastada.

4. Las cuchillas est_tn

desafiladas o mal

afiladas o los medidores

de profundidad est_tn

muy altos.

5. Engranaje desgastada.

1. La parte de arriba de

las cuchillas no est_tn

planas.

2. La barra tiene

protuberancias o est,.

torcida o los rieles

estb.n desparejos.

1. El tanque de aceite

est,. vacio.

2. La salida de aceite ester

tapado.

3. El orificio para aceite en

la barra ester tapado.

La cuchillas est_tn

da_adas por un lado.

Cadena no esta afilada.

Barra guia esta doblada

o desgastada.

SOLUCION

1. Vea "Tensi6n de la Cadena"

en la secci6n Mantenimiento.

2. Repara o reemplace.

3. Entre en contacto con el

Servicio Sears.

4. Reajuste el cortacircuitos o

reemplace el fusible.

1. Vea "Tensi6n de la Cadena"

en la secci6n Mantenimiento.

2. Entre en contacto con el

Servicio Sears.

3. Afile o cambie la cadena.

4. Vea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

5. Entre en contacto con el

Servicio Sears.

1. Vea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

2. Repara o reemplace la

barra guia.

Llene el tanque de aceite.

Entre en contacto con el

Servicio Sears.

Saque la barra y limpiela.

1. Yea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

2. Vea "Afilaci6n de la Cadena"

en la secci6n Servicio y

Ajustes.

3. Reemplace la barra guia.

Si acontencen situaciones no previstas en este manual, actue con cautela y

use buen criterio. Si necesita ayuda, entre en contacto con el Centro de Servi-

cio Sears o Ilame al TELEFONO DE AYUDA AL CONSUMIDOR al 1-800-235-5878.

Craftsman 358341180 13 Amp/4.0 Peak HP Motor ELECTRIC CHAIN SAW

Product's Documents

Operator's Manual

Specifications

Craftsman 358341180 Questions and Answers
