Craftsman 917387630 gas walk-behind lawn mower User Manual

Owner's Manual

JCRAFTSMIIN°I

ROTARYLAWNMOWER

6_)5,Horsepower

Side Discharge

Model No.

917.387630

CAUTION:

Read and follow all

Safety Rules and Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly / Pre-Operation ...................... 5

Operation ............................................. 6-9

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

Product Specifications .......................... 11

Service and Adjustments ...................... 14

Storage ............................................ 15-16

Troubleshooting .............................. 16-17

Repair Parts ..................................... 34-39

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructionsin

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

Ifthis Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!H YOUR

SAFETY IS INVOLVED.

_, WARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_kWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_kWARNING: Engine exhaust, some of

its constituents, and certain vehicle _(_/ _

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

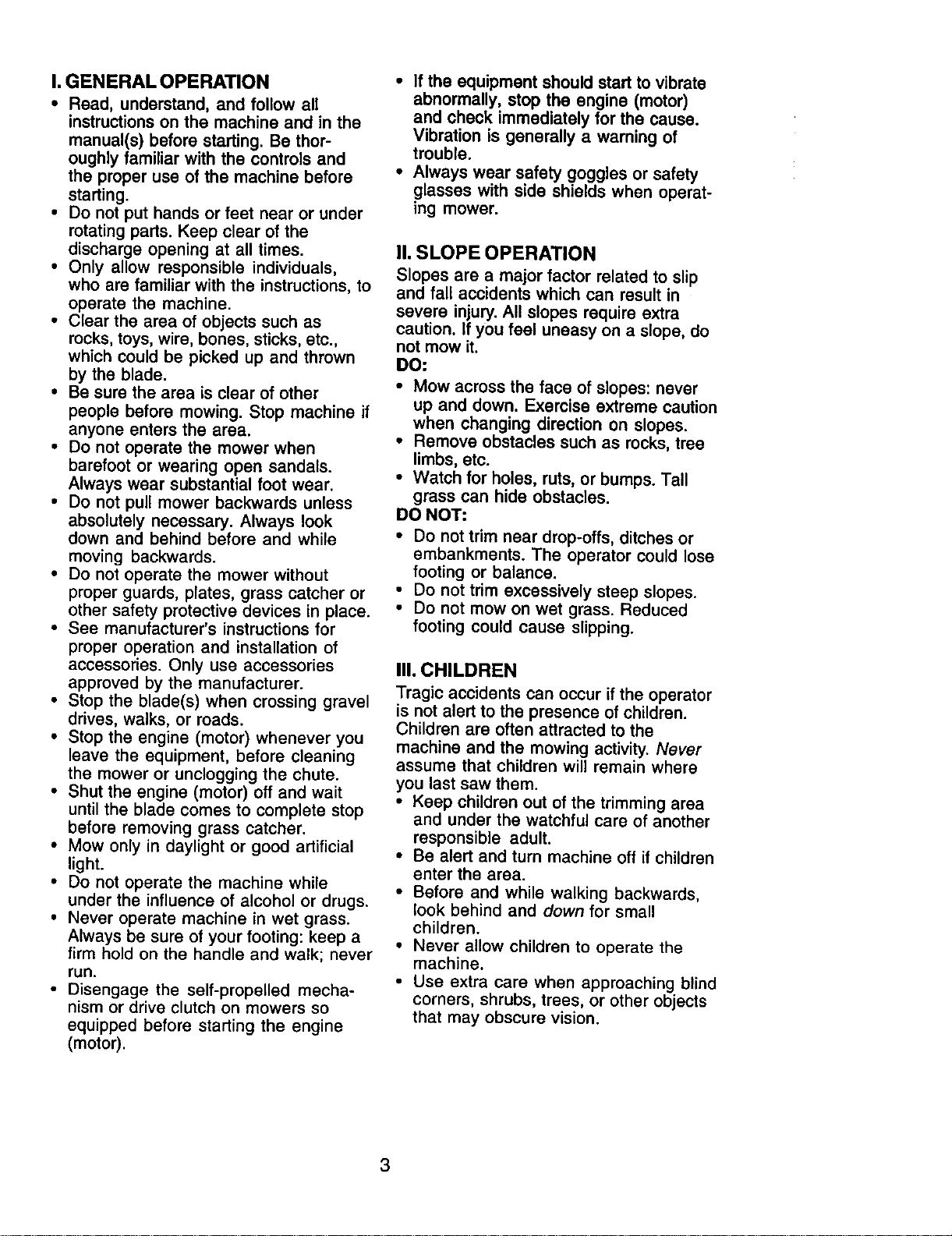

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating pads. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only usa accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks,tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do nottrim near drop-offs, ditches or

embankments. The operator could lose

footing or balance,

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running, Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicingthem.

• Do not change the engine governor

setting or overspeed the engine.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

STABILIZER

GAS CANS

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

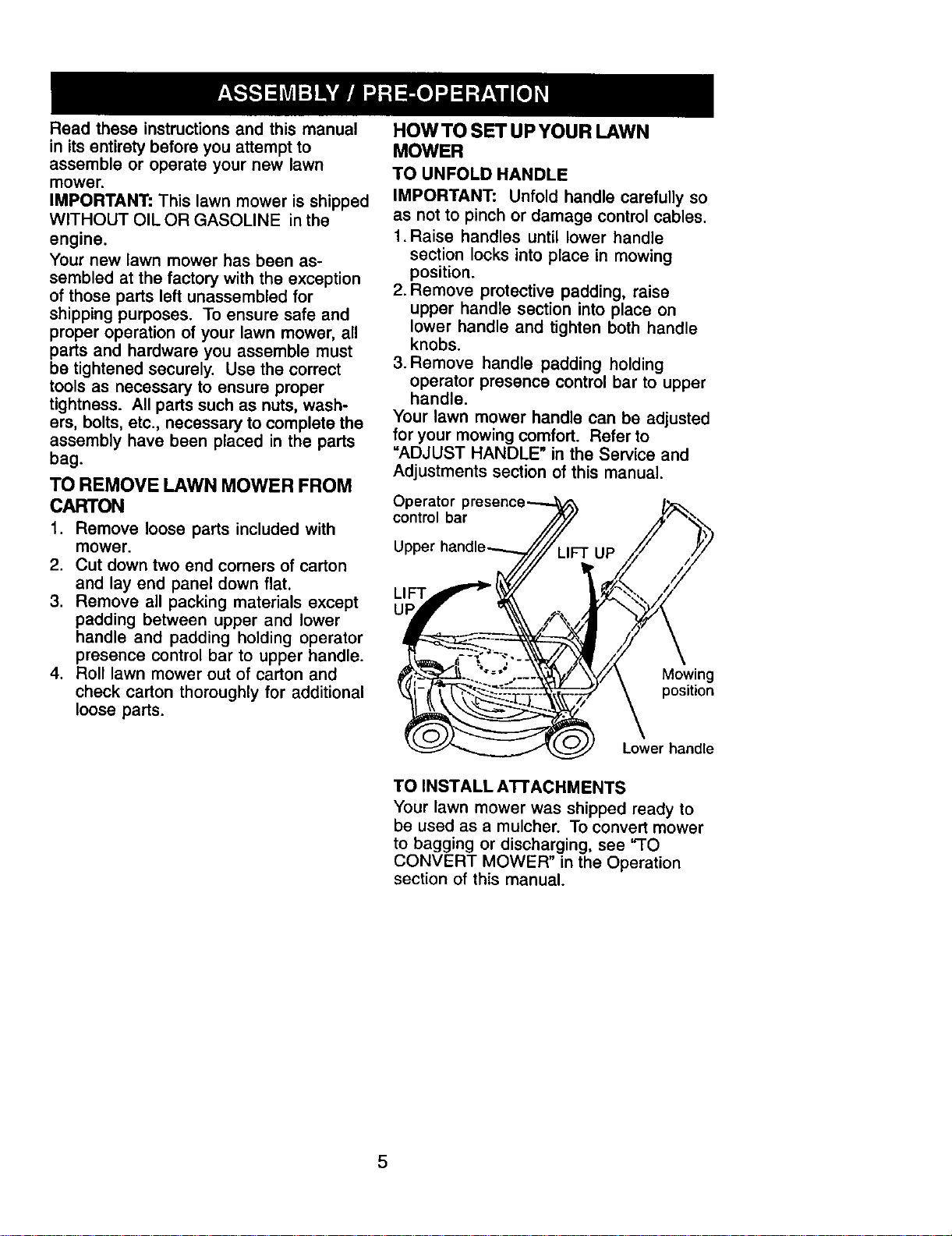

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose pads.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to

=ADJUST HANDLE" in the Service and

Adjustments section of this manual.

Operator P

control bar

Upper

LIFT

Mowing

position

Lower handle

TO INSTALL A'I-FACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert mower

to bagging or discharging, see "TO

CONVERT MOWER" in the Operation

section of this manual.

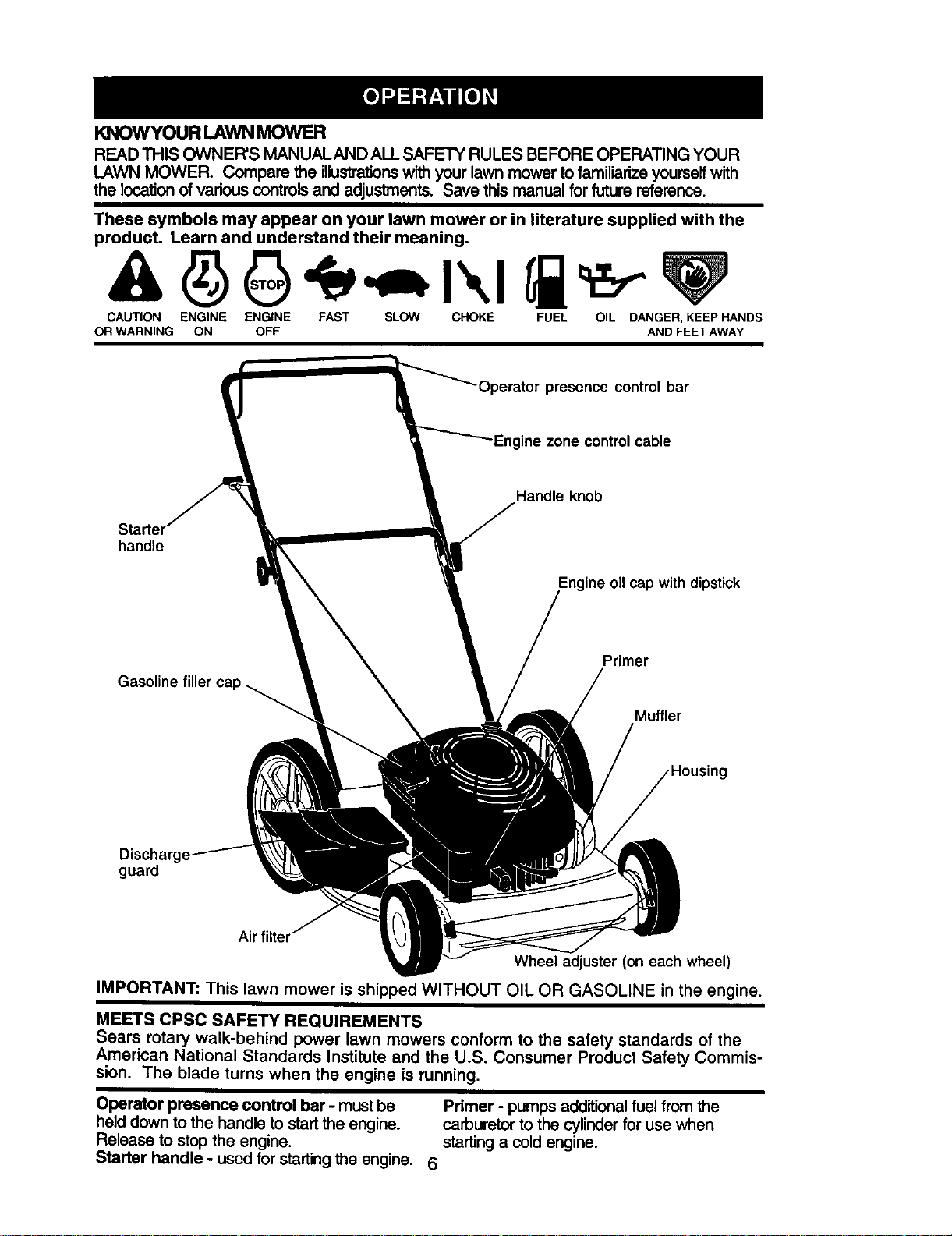

I_IOWYOURLAWNMOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarizeyourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Dperator presence control bar

-Engine zone control cable

Handle knob

handle

ine oil cap with dipstick

Gasoline filler cap

Primer

Muffler

Discharg

guard

Air filter

Wheel adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must be

held down to the handle to start the engine.

Release to stop the engine.

Starter handle - used for starting the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety

glasses or wide vision safety mask over

spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CU'I-FING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

-_-.__,. _

__{_. _ Lever"

RAISE WHEELS FOR LOW CUT

TO CONVERTTO DISCHARGING

MOWER

Your mower is shipped ready to be used

as a mulcher. Toconvert to bagging or

discharging:

• Lift discharge guard and remove

mulcher plate.

• Mower can now be used for side

discharge or optional grass catcher can

be attached.

• To return to mulching operation, simply

reinstall mulcher plate as shown.

_,CAUTION: Do not run your lawn

mower without discharge guard, ap-

proved grass catcher or mulcher plate in

place.

Housing

opening

Mulch

Hinge rod

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see =ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

NOTE: Before filling fuel tank, remove

and discard the debris plug that is inside

the tank.

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

re.gular unleaded gasoline with a

mm=mum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

Adays to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructionsfor

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

_Engine

_ (_{_% _XX °i' cap

(Discard "_ /_1_

debris plug \ _ _1_ II)

inside)_

Primer_ "q..._.J

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOPENGINE

• To stopengine,releaseoperator

presencecontrolbar.

NOTE:Incoolerweatherit may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attemptingto start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• For side discharge lawn mowers,

cutting in a counter-clockwise direction,

starting at the outside of the area to be

cut, spreads grass clippings more

evenly and puts less load on the

engine. To keep clippings off of

walkways, flower beds, etc., make the

first cuts in a clockwise direction.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See "CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

will biedegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off onlythe top one-third of the grass

blades. If the lawn is overgrown itwill be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

MAX 1/3

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

MAINTENANCE SCHEDULE .,_,_'___,5o_y

FILL IN DATES .J__/_:i €'_._,"_*._"

AS COMPLETE

,c. Rv,c.o,.,,,

II _lll

Check forLoose Fasteners i/ I_

Clean/Inspect GrassCatcher

(if Equipped) I/ _.# _,_

M Clean Lawn Mower

O Clean Under Drive Cover(Power-Propelled Mowers) t/

Check drive belVpuneys

E Power-PropelledMowers} ll/

Check/Sharpen/Replece Blade _3

Lubrication Chart

Clean Battery/Recharge

IElectric Start MowersI I_ I_4

E Check Engine OilLevel _/

N Change EngineOil _1,2

G Clean Air Filter ll/2

I Inspect Muffler I_

N !cleanorReplaceSparkPlug

E IReplaceAir FilterPaper Cattddge

v'=

1 -Change more often when operating under a haa W load or in high ambient temperatures.

2 - Service more often when operating in dirty ordusty conditions.

3 - Replace blades more often when mowing in sandy soil,

4 - ChBrge 48 hours Qtend of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug, clean

or replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assure proper

air-fuel mixture and help your engine run

better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

ine oil

Discharge

.J guard hinge pin

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section,

LUBRICATION

Keep unitwell lubricated (See "LUBRICATION

CHARr").

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity / type: 1.6 quarts (Unleaded Regular)

Oil type (API-SF-SJ): SAE 30 (above 32°1=); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM4 or J19LM

Blade bolt torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

* Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

Ure damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

Blade

bolt shaft

washer Trailing edge Blade adapter

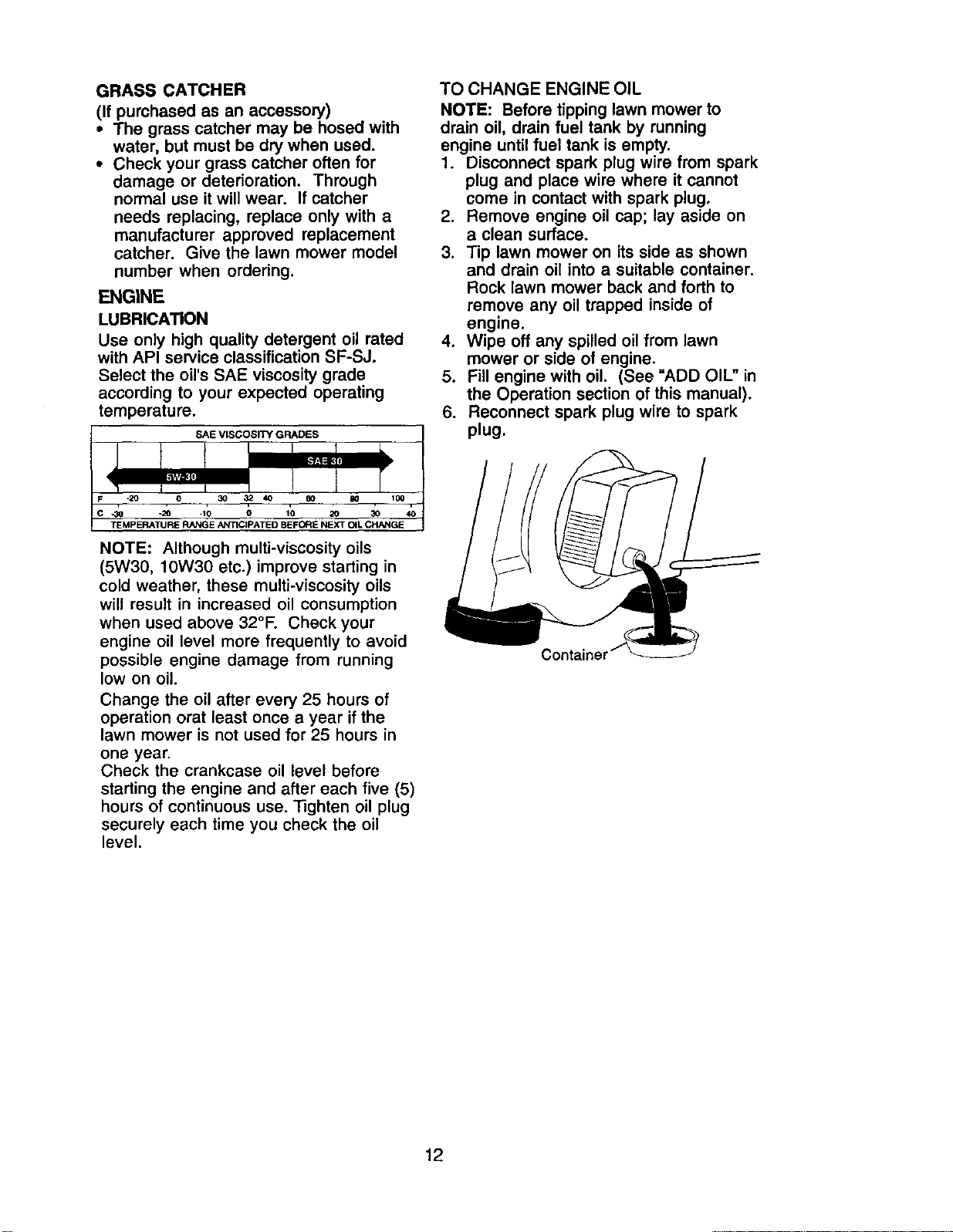

GRASS CATCHER

(If purchased as an accessory)

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use itwill wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-20 0 30 ,32 40 80 _ 1(;O

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. "13ghtenoil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on

a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface, tf very dirty, replace cartridge.

_I:_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, kiip

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

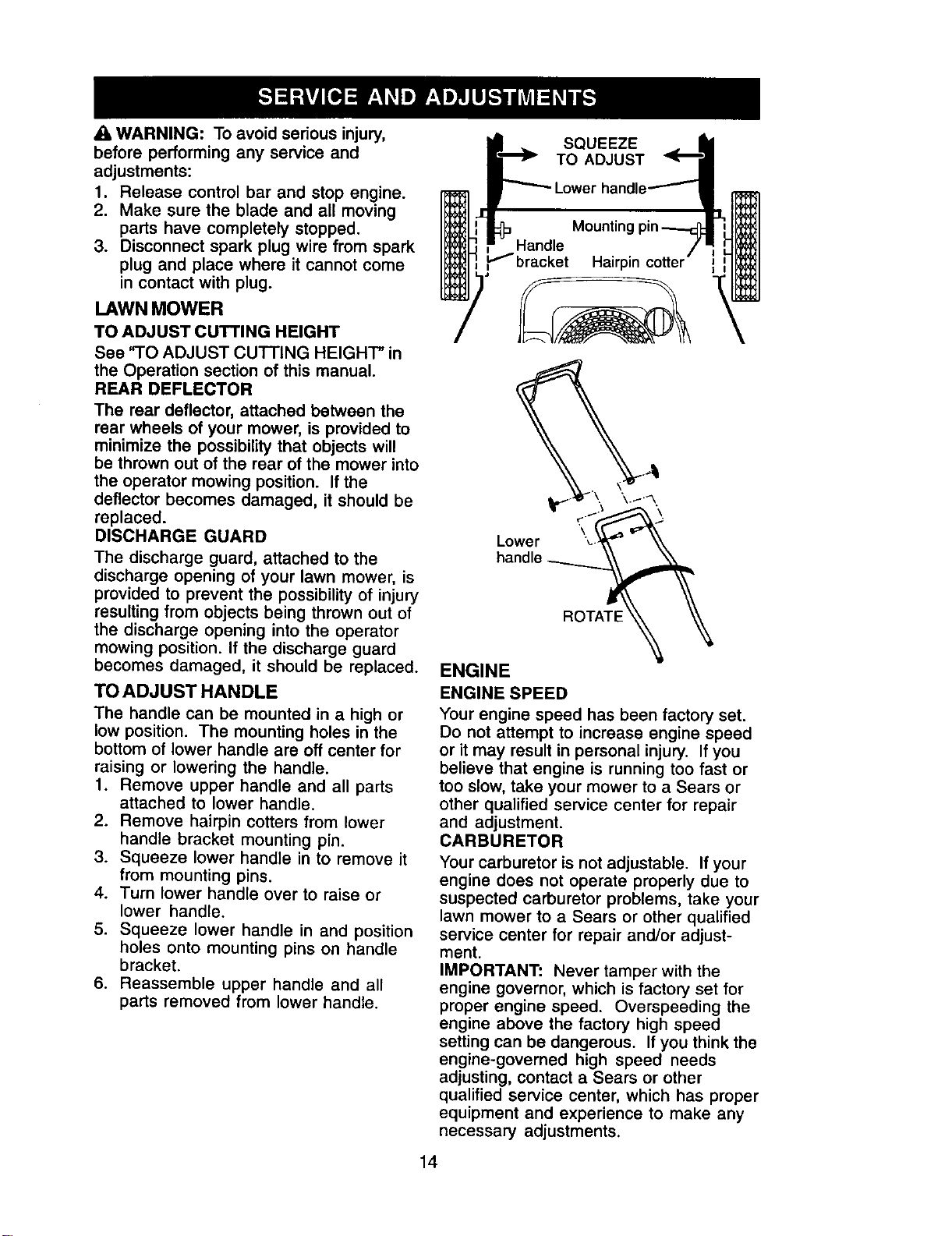

A WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release contro_ bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'q'O ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minLmize the possibilLty that objects will

be thrown out of the rear of the mower into

the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of injury

resulting from objects being thrown out of

the discharge opening into the operator

mowing position. If the discharge guard

becomes damaged, it should be replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or _owedng the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower

handle

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or ifthe

unitwill not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator I

control bar

Lower

FOLD

BACKWARD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

startsto rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_kCAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM

Does not start

CAUSE

1. Dirty air filter.

2. Out of fuel,

3. Stale fuel.

4. Waterin fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

CORRECTION

1. Clean/replace air filter.

: 2. Fill fuel tank.

J3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

CAUSE

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Starter rope

hard to pull

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is

on when control bar is

released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Set to =Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. "i3ghten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling (if so 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-19

Montaje / Operaci6n ...................................... 21

Operaci6n ................................................ 23-25

Mantenimiento ............................................... 26

Pmgrama de Mantenimiento ................... 26-29

Especificaciones del Producto ..................... 27

Servicio y Adjustes ....................................... 30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................ Contratapa

GARANT|A UMITADA DE DOS AltOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partirde lafechade oompra, cuandoesta Segadora Craftsmanse mantenga,

lubriquey aflneseg,',nlasinsbuccionespara laoperack_ny el mantenimientoen elmanualdelduefio,

SearsreparardgralJstododefectoen el materialy la mano de obra.

Sila Segadora Craftsmanse usa parafinescomercialeso de arriendo,esta garantfas61ose aplicapor

noventa(90) dfasa partirde la fecha de compra.

Esta Garantfa no cubre:

• Artfculosque se desgastanduranteel uso normaltalescomo las cuchiliassegaderasrotatodas,los

adaptadoresde la cuchilla,lasconeas, los firmsde airay las bujl'as.

• Reparadonesneossariasdebideai abuso oa la negligencia del opemder,incluy6ndosa a los

eig,',efialesdoblados y a la falta de mantenimiento del equipo segOnlas instruccionee que se induyen

en el manual del dueSo.

EL SERVIClO DE GARANTiA ESTA DISPONIBLE al devolver la segadoraa motor Craftsman ai Centr!!

Deparlmento de Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especificos, y puede que tambi6n tenga otms derechosque

varfande estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientes se pueden

producir lesiones graves o la muerte.

iI, Busque este simbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir - HIATENCI_N!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_.DVERTENCIA: Siempre desconecte el

alambre de la buj{a y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparacibn, el transporte, el ajuste o cuando

se hacen reparaciones.

_,DVERTENCIA: Los bornes, terminales y

accesorios relativos de la bater_a contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cdncer y defectos al

nacimiento u otros da5os reproductivos. Lavar

las manos despu_s de manlpularlos.

_PRECAUCI(_N: El tube de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros daSos

reproductivos.

_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas _.reas.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccionesque

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las pades rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que estdn familiarizadas con

las instruccionesoperen la mdquina.

• Despeje el Area de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegdrese que el Area no se hanen

personas, antes de segar. Pare la mdquina

sialguien entra en el Area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atrd.sa menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrds antes y

mientras que se mueve hacia atrds.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use enicamente accesorios

aprobados por el fabricante.

• Detenga la cuchillao las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona

el aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la mdquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. Aseg_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

ex_ste alguna averfa.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con rods frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra£=os,tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III, NII_IOS

Se pueden producir accidentes trdgicossi el

operador no presta atenci6n a la presencia de

los niSos. A menudo, los niSosse sienten

atrafdos pot la m._quinay pot la actividad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

pot 01tima vez.

• Mantenga a los niSosalejados del ._reade la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est6 alerta y apague la mdquina si hay

niSosque entran al Area.

• Antes y cuando este retrocediendo,mire

hacia atr&s y hacia abajo para verificar si

hay niSos pequeSos.

• Nunca permita que los ni,5osoperen la

mdquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, drboles u otros objetos que

pueden interferir con su Ifnea de visi6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina

y los demds combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustiblecon el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

- Nunca vuelva a porter combustibleen la

mdquina en recintos cerrados.

- Nunca almacene la mdquina o el envase

del combustible dentro de alg0n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua,

• Nunca haga funcionar una mdquina dentro

de un drea cerrada.

• Nunca haga ajustes o reparaciones

mientres el motor est6 en marcha.

Desconecte el cable de la bujfa, y

mant6ngalo a cierta distancia de 6sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pemos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivosde seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfrfe antes

de almacenada.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesado, antes de

hacerlo arrancar.

• En ningdn caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimientoo permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

• Las cuchillasde la segadora estdn afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectda mantenimiento sobre las

mismas.

• No cambie el ajuste del reguladordel motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se predujo la segadora. No son faoilitados

Junto al cortacesped. Tambi6n estdn disponiblesen la mayorfa de las tiendas de Sears yen

los centres de servicio. La mayorfa de las tiendas Sears tambi6n pueden mandar a pedir

partes de repuesto para usted, si les preporciona el n0mere del modelo de su segadora.

Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DERECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

ESTABILIZADORES

ENVASES

DE GASOLINA

SILENCIADORES

CORR_S CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortac6sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sidomontada en la

fdbdca con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envio. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreterfa que se monten

tienen que set apretados seguramente. Use

las herramientas correctas, eomo sea

necesado, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyencon la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

61inferior, y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su Iugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la

secci6n del mango supedor hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segdn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la seeci6n de

Servicio y Ajustes de este manual.

Barra decontrol( _la presancia del operador

Mango supedor

Mango Inferior

Posici6n

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar o

descargar, refi_rase a "PARA CONVERIR LA

SEGADORA" en la Seccibn de Operacibn de

este manual.

FAMIUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustracionescon su sagadora para familiarizarsacon la ubicad6nde los

diversoscontrolesy ajustes. Guarde este manualpare referenciaen el future.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporclonada con

el producto. Aprenda y comprenda sus significados.

ATrENCION O MOTOR MOTOR P_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTiBLE MANOS Y LOS PIES LEJOS

"Barra de control que exige

la presencia del operador

Control de la zona del motor

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con

varilla indicadorade nivel

de la gasolina

Cebador

Silenciador

Protecci6n

contra la

descarga

Filtro de aire

Ajustador de la rueda

(en coda rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor,

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatodas, Sears, cumplen

con los estdndaree de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exlge la presencia del

operador - tiene que sujetarse abajo,juntocon el

mango,pare hacerarrancarel motor. Su_ela

para pararel motor.

Cord6n arrancador- se usa para hater arrancar

elmotor.

Cebador - bombeacombustibleadicionaldesdeel

carburadoral cilindropara uso cuandose

22necesita hacorarraecarun motortrfo.

Laoperaci6ndecualquier

segadorapuedehacerque

saltenobjetosextrafiosdentro

desusojos,Ioquepuede

producirdaSosgravesen_stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opera su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobra las galas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la

fdbrica para un rendimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

• k PRECAUCI(_N: Las regulaciones federales

exigen que se instale un controlpara el motor

en esta segadora para raducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning!3nmotivo trate de eliminar la

funci6n del controldel operador. La cuchilla

gira cuando el motor est._funcionando.

• Su segadora viene equipada con una barra

de controlesque exigen la presencia del

operador,Io que raquiere que el operador

est_ detrds del mango de la segadora para

haceda arrancar y operada.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos.La posici6ndel medio es la mejor

para la mayoria de los c6spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisites.

Aseg_rese que todas tas ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda set movido

entre las orejas de la placa.

PARAUNCORTEALTO, Mango _ Orejas

BAJELASRUEDAS _ J de la

PAPA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora es enviada para usarse como

acolchadora. Para convertirla a una operacibn

de ensacado o de descarga:

• Levante la protecci6n contra la descarga y

remueva la plancha acolchadora.

• Ahora la segadora se puede usar con

descarga lateral o se le puede adjuntarel

recogedor de cdsped opcionaL

• Para volver a la operaci6n de

acolchamiento, simplemente vuelva a

instalar la plancha acolchadora seg0n se

muestra.

_, PR.ECAUCI(_N.: No haga funcionar su

segaaora sin la plancna acolcnadora o el

tap6n aprobados en su lugar, o sin el

desviador de recortes, o sin el recogedor de

cdsped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando est,. un poco

abierta.

Abertura det

bastidor

Ganchos

Plancha

Oregas

Varillade articulaci6n

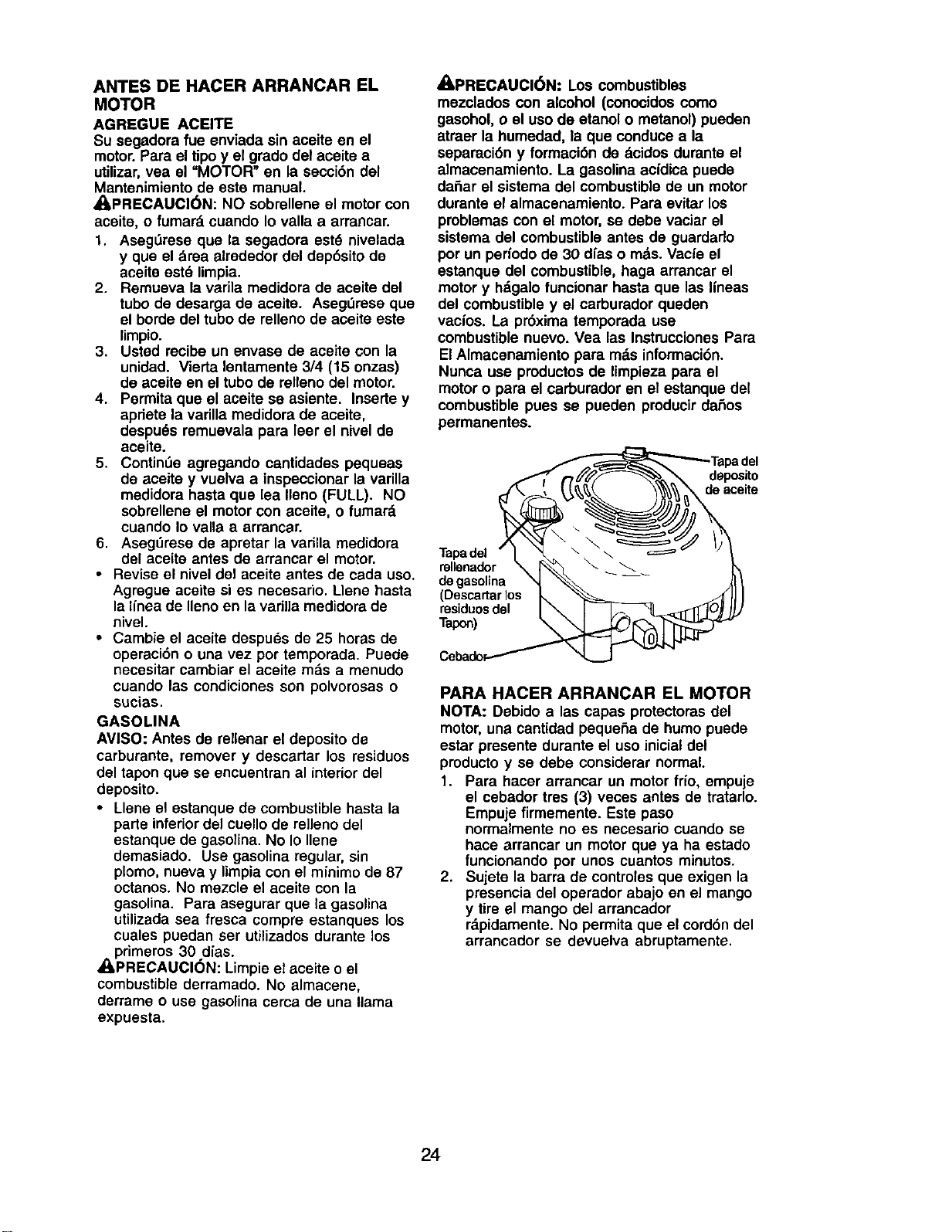

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipoy el grado del aceite a

utilizar,vea el =MOTOR" en la secci6n del

Mantenimiento de este manual.

_i, PRECAUCl6N: NO sobrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. AsegOrese que la segadora est6 nivelada

y que el drea alrededor del dop6sito de

aceite estd limpia.

2. Remueva la varila medidora de aceite dol

tubo de desarga de aceite. AsegiJrese que

el horde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la vadlla medidora de aceite,

dospu6s mmuevala para leer el nivel de

aceite.

5. ContinUe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Aseg6rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la inea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o

SUCiaS.

GASOLINA

AVISO: Antes de relenar el deposito de

carburante, remover y descartar los residuos

del tapon que se encuentran al interior del

deposito.

• Llene el estanque de combustible hasta la

parte inferiordel cuello de relleno del

estanque de gasoina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y impia con el mfnimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

primeros 30 dias.

• I=PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

APRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de dcidos durante el

almacenamiento. La gasolina ac|dica puede

dafar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardado

por un periodo de 30 dfas o mds. Vact'eel

estanque del combustible, haga arrancar el

motor y h,_galofuncionar hasta que las lineas

del combustible y el carburador queden

vacios. La pr0xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para mds informaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir dafios

permanentes.

_Tapa del

,_f'_. _._ _'___'__ deaceite

rellenador\ _ _ _

degasolina _ _ --_ _ /

(Descartarlos _ _]] I

Tapon)_

Cebado.r._"_

PARA HACER ARRANCAR EL MOTOR

NOTA: Debido alas capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicialdel

pmducto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rdpidamente. No permita que el cord6n del

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas mds frfos puede que sea

necesario repetir los pasos del cebado. En

climas mds calumsos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacedo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciedas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del code para mducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

mentones de recodes de c6sped. Puede

que sea necesario reducir la velocidad del

recorddo y/o haga funcionar la segadora

sobre el drea per segunda vez.

• Para un corte muy pesado, reduzca el

ancho del code pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del c_sped y para

la mayoda de las condiciones de code, la

velocidad del motor debe ajustarse a la

posici6n de RAPIDO.

• Si las segadoras de descarga lateral cortan

en ana direcci6n contraria alas manillas del

reloj, si se em-pieza en la parte de afuera

del drea que se va a cortar, se repadirdn

los recortes del c_sped en forma mds

pareja y el motor se cargard menos. Para

evitar que los recortes caigan en los

sanderos, en las flores, etc., haga los

primeros codes en la direcci6n de las

manillas del reloj.

• Los poros en los recogedores de c_sped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

manos cdsped. Para evitar _sto, rocie el

recogedor con la manguera de agua,

regularmente, y dejelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cdsped y paja. Esto ayudard el

flujo del aire del motor y extender_ su

duracibn.

CONSEJOS PAPA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

mndimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la secoion de Mantenimento de

este manual.

• La cuchillaacolchadera especialva a velvera

cortarlos recortesde c_.spedmuchas veces, y

losreducean tamafio,de mode quesise caen

en el c6spedse van a dispesarentredstey no

se van a notar.Tambi_n,elc_spedacolchade

se va a deshacerrdpidamenteeetregando

substanciasnutritivaspara el c_sped.Siempm

acolche con la velcoidaddel motor(cuchilla)

rndsalta, pues asf se obtendrd la mejor acci6n

de recorte de las cuchillas.

• Evitecortar el c_ped cuande est6 mojado. El

c_sped mo'Jadotiendea format montonese

intediemcon la acel6nde acolchade.La mejor

hora para segar el crisped es temprano en la

tarde. A esa hora dstese ha secado y eldrea

reck_ cortada no qusdard expuestaal sol

dimcto.

• Pare obtanerlos mejoresmsultados, ajustela

alturadel cortede la segaderade modoque

_,stacorte solamenteel tercio superiorde las

hojas de c_sped. En el caso de que el c_sped

haya crecidodemasiado, puede sernecesario

el elevar la alturadel corte para reducirel

esfuerzo necesario para empujar la segadora y

para evitar sobrecargar el motor, dejande

montones de recortes de c_sped. Para un

c_sped muy pesado, reduzca el ancho del

cort_3pesande per encima del lugar

anteriormante cortado y siegue lentamente.

MAXI_

• Ciertos tipes de c_sped y sus condicianes

puedanexigirque un _ea tengaque ser

acolchadaporsegundevez para esconder

completamente los recortes. Cuando se haga el

segundo code, siegue atravesado o en forma

perpendicular a la pasada del pnmer code.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur unasemana y

luego cambie de este a oeste la pr6xima

semana. Esto evitard que el cesped se enrede

y cambie de direcci6n.

PROGRAMA DE MANTENIMIENTO /_/__.. _..L_O_,,._/_"_/_'f_f_ O_J

auECOMPLETESUSERV,O,OREGU n

S RV,C,O

Revisar si ha)"sujetadores sueltos _/' I_

Limpiar_nspecoionar el recogedor de

SE c_sped (si viene equipad°) _ V,_ V,_

Umpiar la segadora

G Limpiar debajo de la cubierta de la trans-

misk_n(segadoras con poder propulsor)

_ Revi_r I_ _r_as y I_ I_le_u_ impul-

sadesIse_ladorasconpoderpropulsor) b/

Revisar o/afiladcambiar la cuchilla if 3

R Tabla _ V /

de lubdcaci6n

Limpiar la bateda/recargar

(segaderas con arranque eldctrico) I/' _4

M Revisar el nivel del aceite p/_

Camblar el aceite del motor _'1z2

T Limpiar el flltrode aire _2

Inspeccionar el silenciador

R Limpiar o/cambiar la bujia I_

Cambiar el cartucho de papel del filtro It/ 2

de aire

t - Cambiar rnds a rnenudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2 * Oar ser/icio rn_ a menudo cuando s8 opere en condiciones sucias o polvorosas,

3 - Cambie tas cuchillas m_s a menudo cuando siegue en terreno arenoso

4 - Cargar por 48 horas al fin de Eatemporada

RECOMENDACIONES GENERALES

La garantiade esta segaderano cubrelos

articulos que han estadosujetosal abuse o a la

negligenciadel operador Para recibirtodoelvalor

de lagarantla,eloperadortieneque mantenerla

segaderasegOn lasinstrucciones descdtasen

este manual.

Hay algunosajustesque se tJenenque haceren

formaperibdica parapoder mantener su unidad

adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisados

por Io menos un vez por cada temporada.

• Una vez al aho, cambie [a bujia, limpie o cambie

el elemento del fiitro de alre y revise si la cuchilla

esta desgastada. Una bujia nueva y un

elemento del filtm de aire limpio/nuevo aseguran

la mezcla de aim-combustible adecuada y

ayudan a que su motor funcione mejor y que

dure mds.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el niveldel aceitedel motor

• Revise si hay sujetadores sueltos

LUBRICACI(_N

Mantengala unidadbionlubricada(vea la"I'ABLA

DE LUBRICACI(SN").

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

del motor

Clavija de

la articulacion

de la

proteccion de

descarga

(_) Clavija de montaje del puntal del mango

(_ Rocie el lubricante

_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes Si cree que

tienen que lubricarse, use Iosemente un

lubricante tipo crafito, de polvo seco en

forma moderada

ESPEClFICAClONES DEL PRODUCTO

NOmero de serie:

Fecha de compra:

Capacidad y tipo de gasolina: 1.6 cuartos (regular sin plomo)

Tipo de aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de aceite: 20 onzas

Bujfa (abertura: .030") Champion RJ19LM o J19LM

Torsi6n del pemo de la cuchilla: 35-40 FT. LBS.

El n_mere del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el nDmere de sede come la fecha de compra y

mantengalos en un lugar segure para refencia en el future.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligres que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie lacuchilladoblada o da_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con dsta.

2, Haga descansar la segadora en su lado.

AsegOraseque el filtrode aira y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchillagire cuando se le quite el perno,

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4, Remueva el pemo de la cuchillagirandolo

en el sentido contrarioen que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est& dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigue_al est_n alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. AsegL_resede que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el pemo de la cuchUlacon la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchillay

el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apdete el pemo

de la cuchillagir_.ndoloen el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchiIlaes

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pere si Io hace, aseg_rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchillaque no estd

balanceada va a producireventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora.No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alradedor de una pulgada de un clavo recto

expuesto. Ponga el agujere central de la

cuchillasobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

Ada Chaveterodel

ciguenal

Cuchilla

Arandela

Pemo

de la endureclda

27cuchilla Bordede salida Adaptador de lacuchilla

RECOGEDOR DE ClaSPED

(Si compradocomo un accesorio)

• El mcogedorde c_ped puede ser rociadecon

elagua de la mangueraperutiene que estar

seco cuandose vaya a user.

• Revisesu recogedorde cdspeda menudo

paraverificarsiestddar3adoo deteriomdo.Se

va a desgastarcon el usonormal.Si se

necesita cambiar el recogedor, cdmbielo

solamente por uno que sea apmbado por el

fabdcante. D_ el nOmerodel modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACI(_N

Use solamente aseite de detergente de alta

calidad clasificado con la clasificac_n SF-SJ de

servi(fJoAPI. Selecoione la calidad de visc_;idad

SAE segen su temperature de operaci6n

esperada.

CAUDADES DE VISCOSIDAD DE SAE

PAPA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo coffer el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia.

3. Incline la cortadora de crisped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujfaa

_sta.

AVISO: A pesar de que losaceites de

multiviscosided (5W30, 10W30, etc.) mejoran el

arranque en climafrio, estosaceitesde

multiviscosidadvan ha aumentarel consumode

aseitecuandose usan en temperaturassobre32°

F. Reviseel niveldel aceitedal motorm&s a

menudo, para evitarun posibleda_o en el motor,

debidea que notienesuficiante aceite.

Cambieel aceitedespu_sde 25 horasde

operaci6no porIomenos unavez al ale sila

segadorase utilizamenos 25 horasel ar3o.

Reviseel niveldel aceitedelc_rterantesde

arrencarel motory despu6sde cada cinco(5)

herasde uso continuado. Apriete el tal:x_ del

aceite en forma segura cada vez que revise el

nivel del aceite.

Envase"

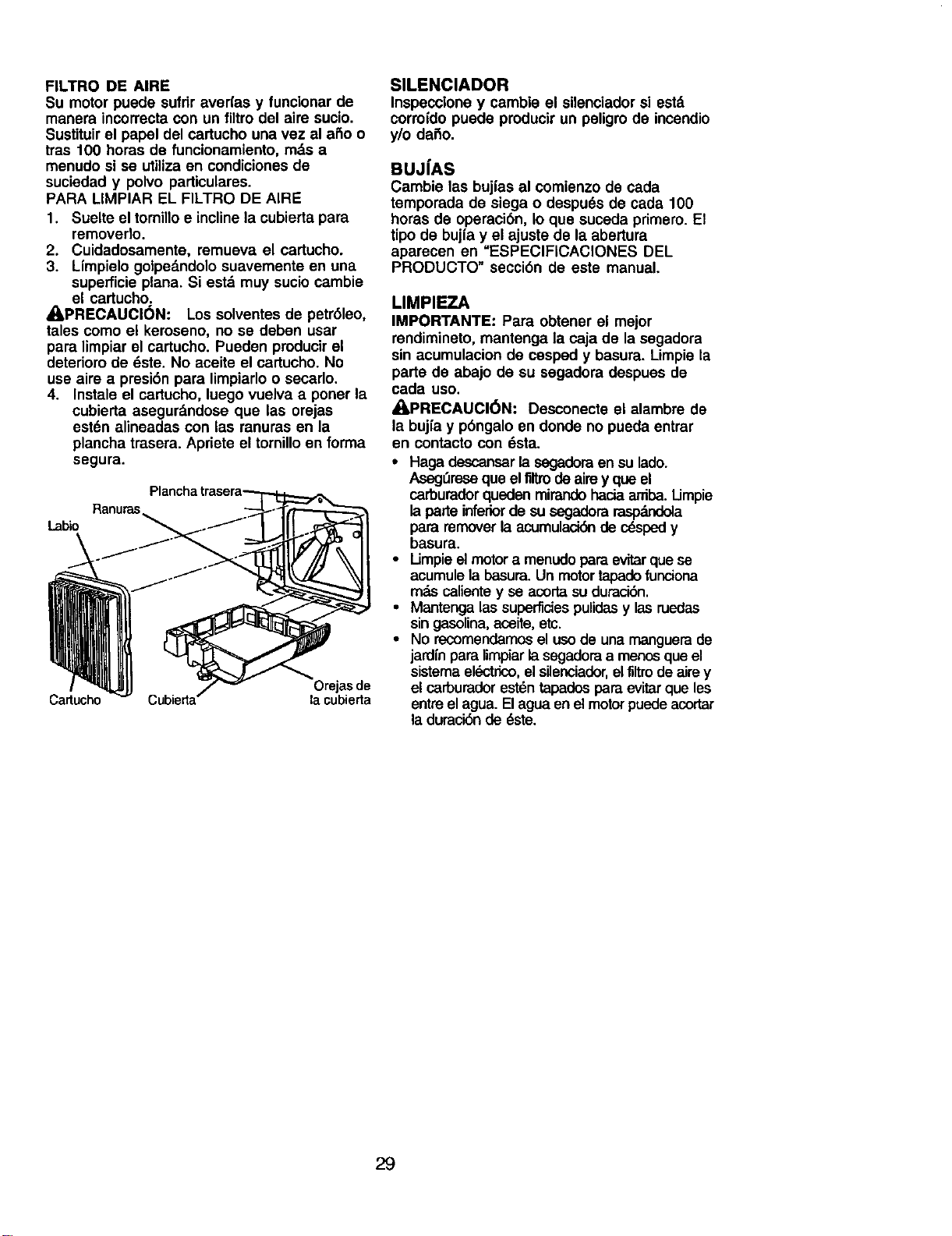

F|LTRO DE AIRE

Su motor puede sufrir aver[as y funcionar de

manera incorrectacon un filtrodel aire sucio.

Sustituirel papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condicionesde

suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomino e inclinela cubierta para

removedo.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpe_.ndolosuavemente en una

superficie plana. Si estd muy suciocambie

el cartucho.

_I, PRECAUCl6N: Los solventes de petr61eo,

tales como el kerosene, no se deben usar

para limpiar el cartucho. Pueden producirel

deterioro de _ste. No aceite el cartucho. No

use aire a presi6n para limpiarloo secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurdndose que las orejas

est6n alineadas con las ranuras en la

plancha trasera. Apriete el tomillo en forma

segura.

Ranuras

Labio

Orejas de

Cartucho la cubierta

SILENCIADOR

Inspeccione y cambie el silenciador si estd

corrofdo puede producir un peligro de incendio

y/o dai_o.

BUJ|AS

Cambie las bujias al comienzo de cada

temporada de siega o despu6s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujfa y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie la

parte de abajo de su segadora despues de

cada uso.

,_I_PRECAUCl6N: Desconecte el alambre de

la bujfa y pbngalo en donde no pueda entrar

en contacto con 6sta.

• Haga descansarlasegadoraen su lade.

AsegLireseque el filtmde aimy que el

carburadorqueden mirandohacia arriba.Umpie

laparte inferiorde su segadora_a

para removerla acumulaci_nde c_ped y

basura.

• Limpie el motor a menudo para evitar que se

acumule la basura. Un motor tapado funciona

rn_s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las ruedas

sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera de

jardin para limpiar la segadora a menos que el

sistema el_ctrico, el silenciador, el filtrode airey

el carburador est6n tapados para evitar que les

entre el agua. El agua en el motor puede acortar

la duraci6n de _ste.

_#_,DVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Asegdrese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo an donde no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARAAJUSTAR LA ALTUFIA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PROTECClON CONTRA LA DESCARGA

Se proporciona una protecci6n contra la

descarga, adjunta a la abertura de descarga

de su segadora, para evitar la posibilidadque

objetos scan lanzados hacia afuera de la

abertura de descarga, en la posici6n en donde

se encuentra el operador. Si se daSa la

protecci6n contra la descarga debe

cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est_.nfuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las ¢lavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango infedor hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

pot encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARAAJUSTE

Mango inferior

Clavii,

Clavijadehorquilla ==

"\.I-_

Mango

inferion

GIRAR

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha sidoajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producirlesiones

pemonales. Si cree que el motor est,.

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora a mas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

estd funcionando an forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centre de servicio Sears o con un otro

centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motoradecuada. Puede

set peligmso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar per 30 dias o

m_s.

SEGADORA

Cuando se va a guardar la segadora per

cierto perfodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela segQn se muestra en la

secei6n de Mantenimento de este manual.

3. Asegt_resede que todas las tuercas y

clavijas y todos los pemos y tomillos estdn

apretadoe en foma segura. Inspeccione

las partes que se mueven para verificar si

estdn da_adas, quebradas o desgastadas.

Cdmbielas si es necesado.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenada.

1. Apriete los extremes inferiores del mango

inferior entre s{ hasta que el mango inferior

quede separado del puntal del mango,

luego mudvalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente come para permitir

que el mango superior se pueda doblar

hacia atrds.

IMPORTANTE: Cuando doble el mango para

el almacenmiento o el transporte, asegurese

que Io doble segun se muestra o pueda danar

los cables de control.

• Cuandopreparesusmangosa partirde la

posici6nde aJmacenamiento,el mangoinferior

automdticamentese asegurarden la posic'_n

para segar.

APRIETE

PARADOBLAR

Mango infedc

Barradecontrolque _._ p,

exigelapresonciadel_ ))v/,)DOBLAR if/

operador ////HACIA ,,j7 _,

Mangosuperior'_'- l/l/PAPA //

Mango L_'/ A,'_'="'_r(l_ ,, /_ •

infedor-........__ _ -- ,:J_._,,// I

_-'-'-'----:_.'_P---- _ i //"

_ .,'- HACIA

___ _ . Posici6n

_(.O_,,__ _ _ parasegar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistemade combustible

tales come el carburador, el filtdro del

combustible, la mangura del combustible o en

el estanque durante el almacenamiento. La

ecperiencia tambien endica que los

combustibles mezclados con alcohol

(conocido come gasohol o que tienen etanol o

metanol) Pueden atraer humedad, Io que

conduce a la separacion y a la formaci6n de

acidos durante el almacenamiento. La gasolina

acida puede danar el sistema de combustible

de un motordurante el perido de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motory d(_jelofuncionar

hasta que las lineas del combustibley el

carburador est_n vacIos.

• Nunca uselos productospara limpiezadel

carburadoro del motoren elestanquede

combustiblepuesse puedenproducirda_os

permanentes.

• Use combustiblenuevolapr6ximatemporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un ml'nimo

la formaci6n de dep6sitos de goma en el

combustible durante el perfodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor per Io menos 10 minutes despues de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimento de

este manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a travds

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuirel

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina produciran problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cdbrala para protegeda

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pldstico. El pldsticono puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producirdla oxidacibn de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape

todavia estan calientes.

_kPRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificioen donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita qua se enfrfe el motorantes de

almacenarla en algen recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

estd dlrigido a un centro de servlco Sears,

PROBLEMA CAUSA

1, Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchUlaquebrado.

8, Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped,

hojas o basura debajo

de la segadora.

5. Demasiado aceite en

el motor.

6. Velocidad de recorrido

demasiado rdpida.

No arranca

Falta de fuerza

CORRECCI(_N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus-

tible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Orene el estanque de combus

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujia.

Cambie la bujfa.

Apriete el perno de la cuchilla

cambie el adaptador de la

cuchilta.

Prosione la barra de control

hacia el mango.

Cambie la barra de control.

Ajuste a la posicibn de "Code

mds alto."

Ajuste a la posici6n de "Code

mds alto."

Limpie/cambie el filtro de aire.

Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Code a una velocidad de

recorrido mds lenta.

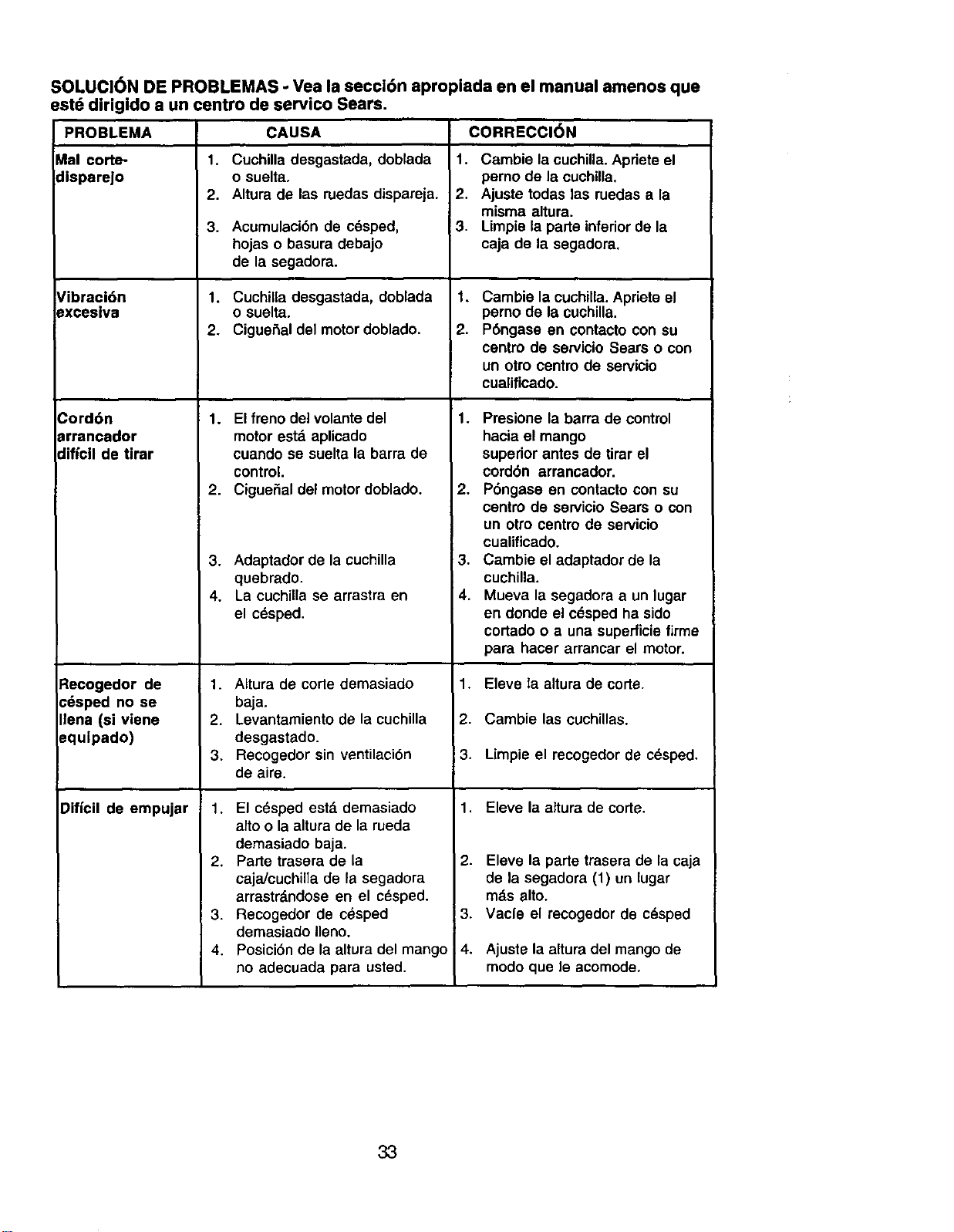

SOLUCI6N DE PROBLEMAS - Vea la seccl6n aproplada en el manual amenos que

est6 dirigido a un centro de servico Sears.

PROBLEMA CAUSA

Vial corte- 1. Cuchilla desgastada, doblada

disparejo o suelta.

2. Altura de las ruedas dispareja.

Vibraci6n

_xcesiva

Cord6n

arrancador

dificll de t|rar

Recogedor de

c_sped no se

Ilena (si viene

3qulpado)

[)ificil de empujar

3. Acumulaci6n de c6sped,

hojas o basura debajo

de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motor doblado.

1. El freno del volante del

motor esta aplicado

cuando se suelta la barra de

control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla

quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. AItura de corle demasiado

baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n

de aire.

1. El cdsped estd demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCl6N

1. Cambie la cuchilla. Apdete el

perno de la cuchilla,

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parle inferior de la

caja de la segadora.

Cambie la cuchilla. Apriete el

perno de la cuchilla.

P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otto centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una supefficie firme

para hacor arrancar el motor.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el mcogedor de c_sped.

1. Eleve la attura de code.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

mds alto.

Vacie el recogedor de c_sped

Ajusta la altura del mango de

modo que le acomode,

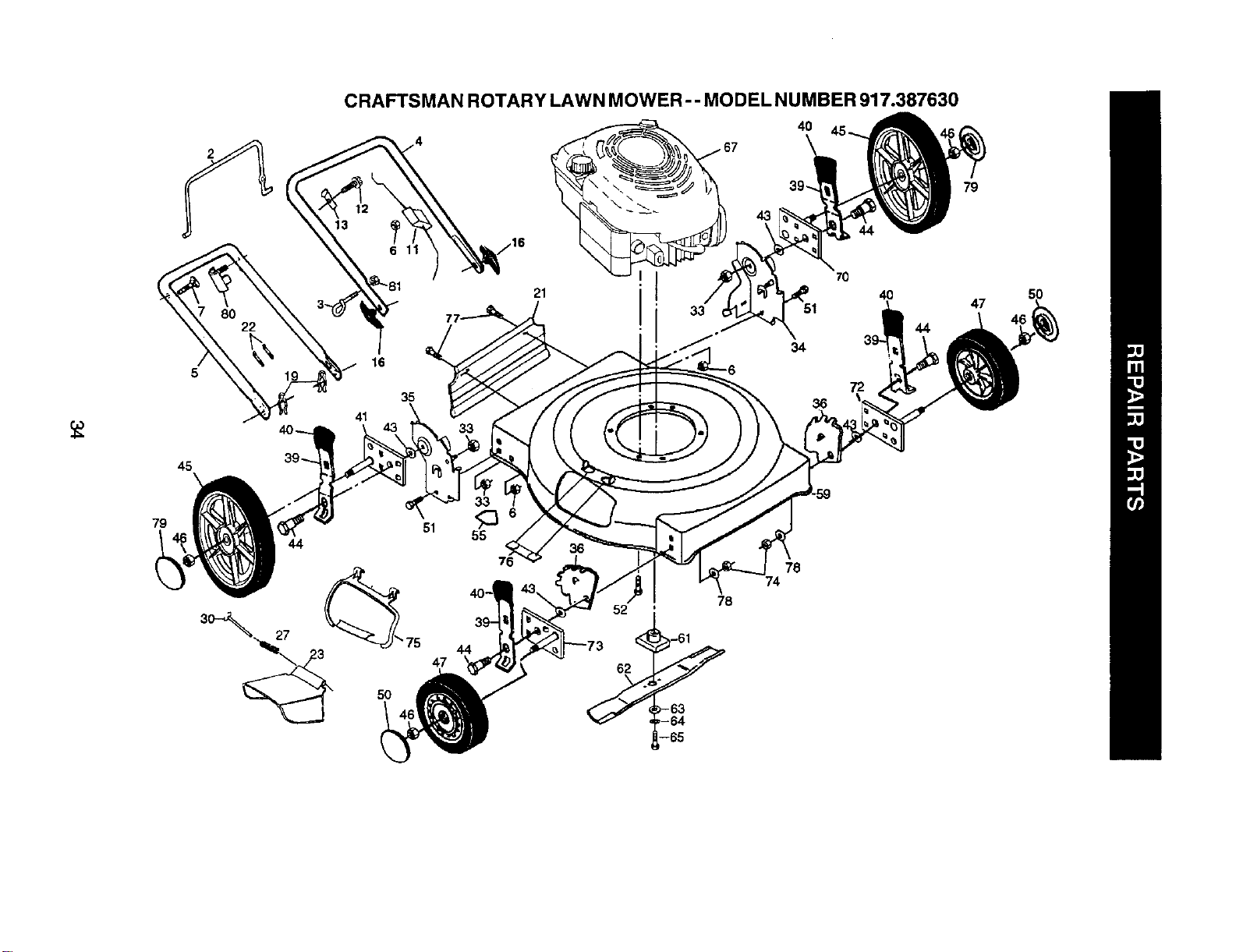

CRAFTSMAN ROTARY LAWN MOWER-- MODEL NUMBER 917.387630

51 ,_ 6

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.387630

KEY

NO.

PART

181201

179585

169709X479

169708X479

63601

131959

176556

75O634

86899X004

181202

5t 793

165858

66426

160831

160832

16O833

63124

170373X479

170374X479

160835X007

168360X004

181197

180410X004

19112222

160828

181382

83923

150339

180635

74760514

150406

KEY PART

DESCRIPTION NO. NO DESCRIPTION

Control Bar

RopeGuide

UpperHandle

Lower Handle

Locknut 1/4-20

Handle Bolt5/16-18

Engine Zone Control Cable

Hex Thread Rolling Screw #10-24 xl/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Rear Deflector

WireTie

DischargeGuard

Torsion Spring

Hinge Rod

Locknut 5/16-18

Wheel Bracket Support (Left)

Wheel Bracket Support (Right)

Wheel Bracket Adjuster

Selector Spring

Selector Knob

Axle Arm Assm. (RR)

Washer

Shoulder Bolt

Wheel Assembly (Rear)

Locknut 1/16-18

Wheel Assm (Front)

Hubcap

Hex Head Bolt 5/16-18 x 3/4

Hex Head Thread Rolling Screw 3/8-16 x 1

55 85463 DangerDecal

59 161345 LawnMower Housing ( Incl. Key No. 55)

61 851514 BladeAdapter

62 141114 22"Blade

63 851074 HardenedWasher

64 850263 Helical Lockwasher3/8

65 851084 Hex Head Screw 3/8-24 x 1/4 Grd. 8

67 - - - Engine,Briggsand Stratton,Model Number

123K02-0181-E1(See Breakdown)

180409X004 Axle ArmAsm. (LR)

167132X004 Axle ArmAsm. (LF)

167133X004 AxleArmAsm (RF)

74 751153 Nut

75 160830 Plate. Mulcher

76 161622 Clip. Closeout

77 74760412 Hex Head Screw 1/4

78 61537 Washer

79 180623 Hubcap

80 165108 Bracket,Anti-Fold

81 132004 Nut,Hex

- - 181489 Owner'sManual(English/Spanish)

- - 161058 WarningDecal (NotShown)

Available accessories not included with lawn mower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 Fuel Stabilizer

71 33000 SAE 30W Oil (20 oz.)

71 33076 Grass Catcher

NOTE: All componentdimensionsgiven in U.S. inches.

1 inch = 25.4 mm

BRIGGS & STRATrON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

[1019 LABEL KIT] 684 '_

332

455

15_

718 0

525[ f

524

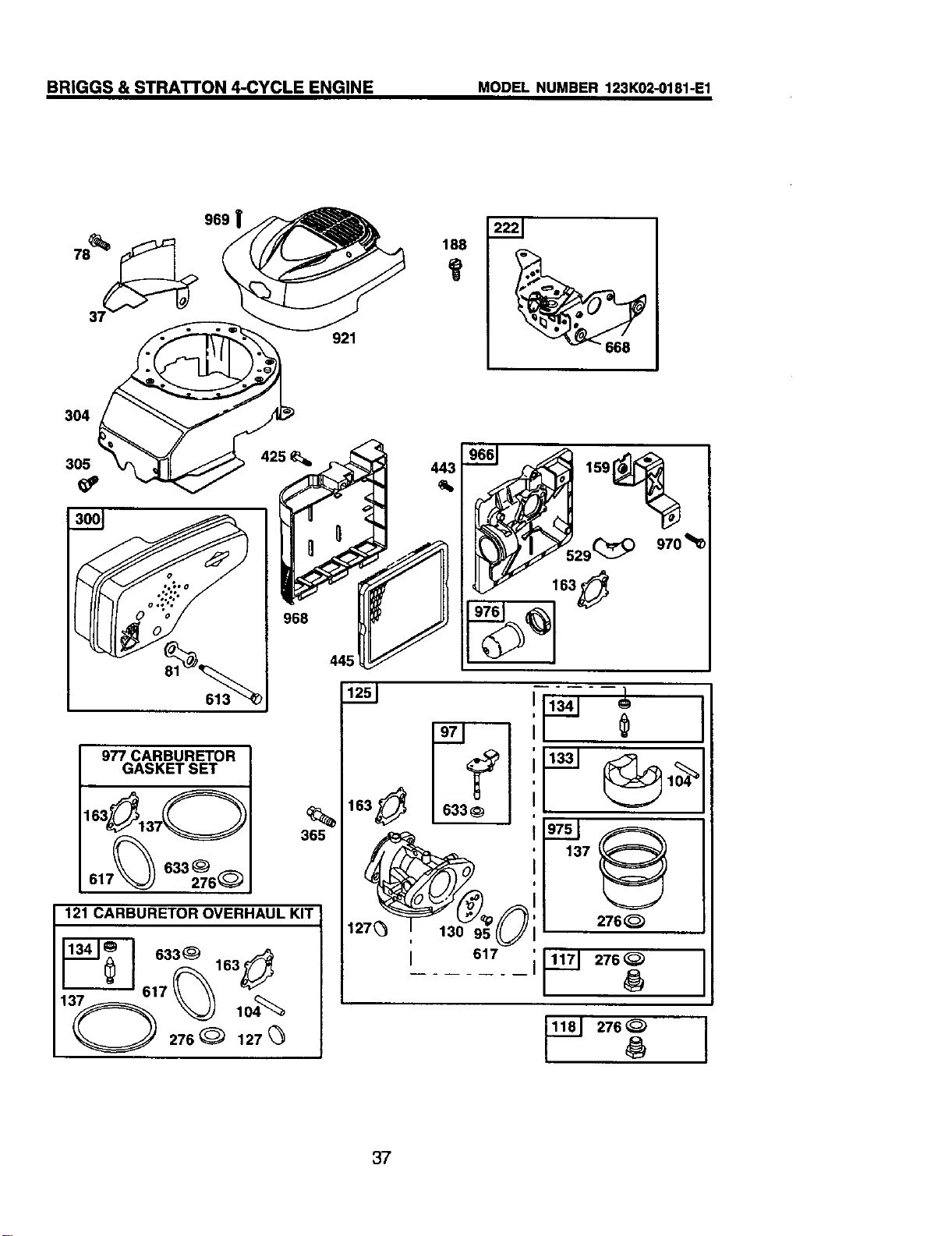

BRIGGS & STRATTON 4-CYCLE ENGINE MODELNUMBER123K02-0181-E1

969 |

304

305

968

977 CARBURETOR 1

GASKET SET

121 CARBURETOR OVERHAUL KIT

6330 163

921

445

12___J

365

127_)

188

668

443

_T i 159_

29_ 9zo'_

633_

130 95

341" - --_

137

2760

BRIGGS & STRA'n'ON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

I 1036

EMISSIONS

601 I LABEL

L . -- -

459

689 O

456 @

597(_

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit, Bushing/Seal

3 299819 • Seal, Oil, Magneto Side

4 493279 Sump, Engine

5 691160 Head, Cylinder

7 692249 •Gasket, Cylinder Head

8 695250 BreatherAssembly

9 696125 Gasket, Breather

10 691125 Screw, BreatherAssembly

11 691781 Tube, Breather

KEY PART

NO. NO.

12 692232

13 690912

15 691680

16 691451

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

DESCRIPTION

• Gasket, Crankcase

Screw,Cylinder Head

Plug,Oil Drain

Crankshaft

• Seal, Oil, PTO Side

Screw,EngineSump

Rywheel

Key,Flywheel

PistonAssembly,Standard

PistonAssembly, .010" Oversize

PistonAssembly, .020" Oversize

PistonAssembly, .030" Oversize

BRIGGS & STRA'B'ON 4-CYCLE ENGINE MODEL NUMBER 123K02-0181-E1

KEY PARr

NO. NO. DESCRIPTION

194

117

118

121

125

127

133

134

137

146

159

163

187

188

190

202

209

222

227

276

287

30O

304

305

3O6

3O7

332

333

334

337

356

358

363

365

383

4O4

KEY PART

NO. NO, DESCRIP'I1ON

499425 RingSet, Piston, Standard 425 69(3670

499426 Ring Set, Piston, .010" Oversize 443 692523

499427 Ring Set, Piston, .020" Oversize 445 491588

499428 Ring Set, Piston, .030" Oversize 455 691219

691866 Lock, PistonPin 456 692299

499423 Pin, Piston 459 281505

499424 Rod,Connecting 505 231082

691664 Screw, Connecting Rod 523 495264

695759 Screw,ConnectingRod 524 692296

262651 Valve, Exhaust 525 495265

262652 Valve, Intake 529 691923

691270 Spring,Valve, intake 562 92613

691270 Spring,Valve, Exhaust 584 692342

694086 Guard,Flywheel 585 691879

692194 Retainer,Valve 59_ 690800

891997 Slinger,Governor/Oil 597 691696

690548 Tappet, Valve 601 95162

691449 Camshaft 608 497680

498826 Short Block(Replacement Engine, 613 691340

ModelNumber123K02-0015-E1) 615 690340

497465 Manifold, Intake 616 691308

272199 • Gasket, Intake 617

691650 Screw, Intake Manifold 621

691421 Housing,Rewind Starter 633

69_59 Rope, Starter (Cut to Length) 635

281434 Grip, Starter Rope 668

690837 Screw,Rewind Starter 670

691108 Screw,FlywheelGuard 684

691740 Lock,Muffler Screw 689

69_636 Screw, Throttle Valve 718

696565 Shaft,Throttle 741

691242 _ Pin,Float Hinge 745

498978 Jet, Main, Standard 842

497466 Jet, Main, High AItitnde 647

498260 Kit, Carburetor Overhaul 851

498170 Carburetor 868

694468 _1Plug, Welch 869

696564 Valve, Throttle 870

398187 Float,Carburetor 871

398188 Q Valve, Needle/Seat

693981 (_:1:Gasket-RoatBowl 921

690979 Key, Timing 922

691753 Brecket,Air Cleaner Primer 923

272653-_11:Gasket, Air Cleaner 957

691650 Line,Fuel (Cut to Required Length) 966

693399 Screw, Control Bracket 968

690940 Screw, FuelTank 969

691829 Link,Mechanical Governor 970

690319 Spring,Governor 972

692031 Bracket,Control 975

690783 Control Lever*Governor 976

271716 _ SealingWasher 977

690940 Screw (DipstickTube 1019

692038 Muffler 1036

695892 Housing,Blower 1059

691108 Screw,BlowerHousing 1210

690450 Shield,Cylinder 1211

690345 Scraw, CylinderShield

690662 Nut,Flywheel

802574 Armature,Magneto

691061 Screw,Armature

602592 Spark Plug

692390 Wire, Stop

497316 Engine Gasket Set

19069 FlywheelPuller

692524 Screw,Carburetor

89838 Wrench, Spark P_ug

690272 Washer, GovernorCrank

Screw, AirCleaner Cover

Screw,AirCleaner Primer Base

Filter,AirCleaner Cartndge

Cup, Flywheel

Plate, Pawl Friction

Pawl, Ratchet

Nut,Governor ControlLever

Dipstick

• Seal, DipstlckTube

Tube, Dipstick

Grommet

Bolt, GovernorContretLever

Cover, BreatherPassage

• Gasket, Breather Passage

Nut,Rewind Starter

Screw, Pawl FrictionPlate

Clamp,Hose

Starter,Rewind

Screw, Muffler

Retainer, GovernorShaft

Crank,Governor

270344.O:1: Seal, O-Ring, Intake Manifold

692310 Switch,Stop

691321 _: Seal, ThrottleShaft

66538 Boot,Spark Plug

493823 • Spacer (Includes 2)

692294 Spacer, FuelTank

690345 Screw, Breather PassageCover

691855 Spring,Friction

690959 Pin, Locating

691830 Gear, Timing

691648 Screw, Brake

691031 • Seal, O-Ring, DipstickTube

692017 Assembly,Oipstk_k/Tube

493880 Terminal,SparkPlug

697338 Seal, Valve

691155 Seat, Valve, Intake

690380 Seat, Valve, Exhaust

262001 Bushing,Guide, Exhaust

63769 Bushing,Guide, Intake

697343 Cover, BlowerHousing

692135 Spring,Brake

695891 Brake

397974 Cap, FuelTank

496116 Base, Ak Cleaner Pdmer

692298 Cover,Air Cleaner

690700 Screw,BlowerHousingCover

691669 Screw, AirCleaner PrimerBracket

495224 Tank, Fuel

493640 Bowl, Float

694395 Primer,Carburetor

498261 Set, Carburetor Gasket

494256 Kit, Label

697456 Label, Emissions

692311 Kit, Screw/Washer

498144 Assembly,Pulley/Spring(PuUey)

498144 Assembly,Pulley/Spring(Spring)

RPM Settings: LowSpeed: 1900-2100

HighSpeed: 3000-325O

• Includedin EngineGasket Set, Key #358

Included in Carburetor Overhaul Kit,Key#121

:_ Included in Carburetor Gasket Set, Key #977

NOTE: All component dimensions given in U.S. inches

I inch = 25.4 mrn

1-800-488-1222 Anya'ne,dayorr_jht(U.SAone)

www,sears.oorn

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirsctSM!

1-800-366-PART 6 a.m.- 11 p.m., 7daysaweek

(1..800-366-7278) (U.S.A. only)

www.sears.com_irect

To purchaseorinquireabouta SearsServiceAgreement

orSears MaintenanceAgreement:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

7 am.- 5 p.m., CST, Mort. - Sat. 9 a.m. - 8 p.m. EST, M- F, 4 p.m. Sat.

Para pedirsewicio de reparaci6n a Au Canada pour seiviceon _:

domiclio,y para ordenar piezas: 1.800.LE..FOYERMC

1-888"SU-HOGAR s_ (1-800-,533-6937)

(1-888-7_7) www.sears.ca

® Registered Trademark / TMTrademark / suService Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de FSbdca / suMarca de Servicio de Sears, Roebuck and Co.

McMarque de commerce / UPMarque depos_.e de Sears, Roebuck and Co.

181489 12.26.01 BY Printed in U.S.A.

Craftsman 917387630 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917387630 Questions and Answers
