INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
Cordless Impact Wrench
Llave de Impacto Inalámbrica
XWT14
XWT15
XWT15XV
XWT16
IMPORTANT: Read Before Using.
IMPORTANTE: Lea antes de usar.
2 ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: XWT14 XWT15 XWT15XV XWT16
Fastening capacities Standard bolt M10 - M20 (3/8″ - 3/4″)
High tensile bolt M10 - M16 (3/8″ - 5/8″)
Square drive 12.7 mm (1/2″) 9.5 mm (3/8″)
No load speed (RPM) Max impact mode 0 - 3,200 /min
Hard impact mode 0 - 2,600 /min
Medium impact mode 0 - 1,800 /min
Soft impact mode 0 - 1,000 /min
Impacts per minute Max impact mode 0 - 4,000 /min
Hard impact mode 0 - 3,400 /min
Medium impact mode 0 - 2,600 /min
Soft impact mode 0 - 1,800 /min
Overall length 144 mm (5-5/8″) 138 mm
(5-7/16″)
Rated voltage D.C. 18 V
For use near high-voltage electrical power lines -
-
Net weight 1.5 - 1.8 kg
(3.3 - 4.0 lbs)
1.4 - 1.8 kg
(3.1 - 4.0 lbs)
• Due to our continuing program of research and development, the specications herein are subject to change
without notice.
• Specications may dier from country to country.
• The weight may dier depending on the attachment(s), including the battery cartridge. The lightest and heavi-
est combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
Battery cartridge
BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Charger
DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Some of the battery cartridges and chargers listed above may not be available depending on your region of
residence.
WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges
and chargers may cause injury and/or re.
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings, instruc-
tions, illustrations and specications provided
with this power tool. Failure to follow all instructions
listed below may result in electric shock, re and/or
serious injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical Safety
1. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
3 ENGLISH
2. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
3. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
4. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
5. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
6. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electric shock.
7. Power tools can produce electromagnetic
elds (EMF) that are not harmful to the user.
However, users of pacemakers and other similar
medical devices should contact the maker of their
device and/or doctor for advice before operating
this power tool.
Personal Safety
1. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
2. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
3. Prevent unintentional starting. Ensure the
switch is in the o-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
4. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
5. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
6. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
7. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
8. Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a
second.
9.
Always wear protective goggles to protect your
eyes from injury when using power tools. The
goggles must comply with ANSI Z87.1 in the USA.
It is an employer's responsibility to enforce the
use of appropriate safety protective equipment
by the tool operators and by other persons in
the immediate working area.
Power tool use and care
1. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
2. Do not use the power tool if the switch does
not turn it on and o. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
3. Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any adjust-
ments, changing accessories, or storing power
tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
4. Store idle power tools out of the reach of chil-
dren and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
5.
Maintain power tools and accessories. Check for
misalignment or binding of moving parts, break-
age of parts and any other condition that may
aect the power tool’s operation. If damaged, have
the power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
7. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations dierent from those intended could
result in a hazardous situation.
8.
Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
9. When using the tool, do not wear cloth work
gloves which may be entangled. The entangle-
ment of cloth work gloves in the moving parts may
result in personal injury.
Battery tool use and care
1. Recharge only with the charger specied by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of re
when used with another battery pack.
2. Use power tools only with specically desig-
nated battery packs. Use of any other battery
packs may create a risk of injury and re.
3. When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another. Shorting the battery termi-
nals together may cause burns or a re.
4 ENGLISH
4.
Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acci-
dentally occurs, ush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
5.
Do not use a battery pack or tool that is damaged or
modied. Damaged or modied batteries may exhibit unpre-
dictable behaviour resulting in re, explosion or risk of injury.
6. Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-
perature above 130 °C may cause explosion.
7. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instruc-
tions. Charging improperly or at temperatures
outside the specied range may damage the
battery and increase the risk of re.
Service
1.
Have your power tool serviced by a qualied repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
2. Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
3. Follow instruction for lubricating and chang-
ing accessories.
4. Do not modify or attempt to repair the appli-
ance or the battery pack except as indicated in
the instructions for use and care.
Cordless impact wrench safety warnings
1.
Hold the power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting a
"live" wire may make exposed metal parts of the power
tool "live" and could give the operator an electric shock.
2. Wear ear protectors.
3. Check the impact socket carefully for wear,
cracks or damage before installation.
4. Hold the tool rmly.
5. Keep hands away from rotating parts.
6. Do not touch the impact socket, bolt, nut or the
workpiece immediately after operation. They
may be extremely hot and could burn your skin.
7. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may dier
depending upon the kind or size of the bolt.
Check the torque with a torque wrench.
9. Make sure there are no electrical cables, water
pipes, gas pipes etc. that could cause a hazard
if damaged by use of the tool.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product.
MISUSE or failure to follow the safety rules stated
in this instruction manual may cause serious
personal injury.
Symbols
The followings show the symbols used for tool.
volts
direct current
no load speed
revolutions or reciprocation per minute
number of blow
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble or tamper with the battery
cartridge. It may result in a re, excessive heat,
or explosion.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery car-
tridge in locations where the temperature may
reach or exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge. Such conduct may result in a
re, excessive heat, or explosion.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on pack-
aging and labeling must be observed.
5 ENGLISH
For preparation of the item being shipped, consult-
ing an expert for hazardous material is required.
Please also observe possibly more detailed
national regulations.
Tape or mask o open contacts and pack up the
battery in such a manner that it cannot move
around in the packaging.
11. When disposing the battery cartridge, remove
it from the tool and dispose of it in a safe
place. Follow your local regulations relating to
disposal of battery.
12. Use the batteries only with the products
specied by Makita. Installing the batteries to
non-compliant products may result in a re, exces-
sive heat, explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time,
the battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the han-
dling of hot battery cartridges.
15. Do not touch the terminal of the tool imme-
diately after use as it may get hot enough to
cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge. It may result in poor performance or
breakdown of the tool or battery cartridge.
17. Unless the tool supports the use near
high-voltage electrical power lines, do not use
the battery cartridge near high-voltage electri-
cal power lines. It may result in a malfunction or
breakdown of the tool or battery cartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Use of non-genuine Makita batteries, or batteries that
have been altered, may result in the battery bursting
causing res, personal injury and damage. It will
also void the Makita warranty for the Makita tool and
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. When not using the battery cartridge, remove
it from the tool or the charger.
5. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION: Always be sure that the tool is
switched o and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery cartridge
CAUTION: Always switch o the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridge rmly may cause them to slip o your hands
and result in damage to the tool and battery cartridge
and a personal injury.
1
2
3
► 1. Red indicator 2. Button 3. Battery cartridge
To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
with a little click. If you can see the red indicator as
shown in the gure, it is not locked completely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen. If not,
it may accidentally fall out of the tool, causing injury to
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly. If the cartridge does not slide in easily, it is
not being inserted correctly.
Tool / battery protection system
The tool is equipped with a tool/battery protection system. This
system automatically cuts o the power to extend tool and bat-
tery life. The tool will automatically stop during operation if the
tool or battery is placed under one of the following conditions:
Overload protection
This protection works when the tool is operated in a
manner that causes it to draw an abnormally high cur-
rent. In this situation, turn the tool o and stop the appli-
cation that caused the tool to become overloaded. Then
turn the tool on to restart.
6 ENGLISH
Overheat protection
This protection works when the tool or battery is over-
heated. In this situation, let the tool and battery cool
before turning the tool on again.
Overdischarge protection
This protection works when the remaining battery
capacity gets low. In this situation, remove the battery
from the tool and charge the battery.

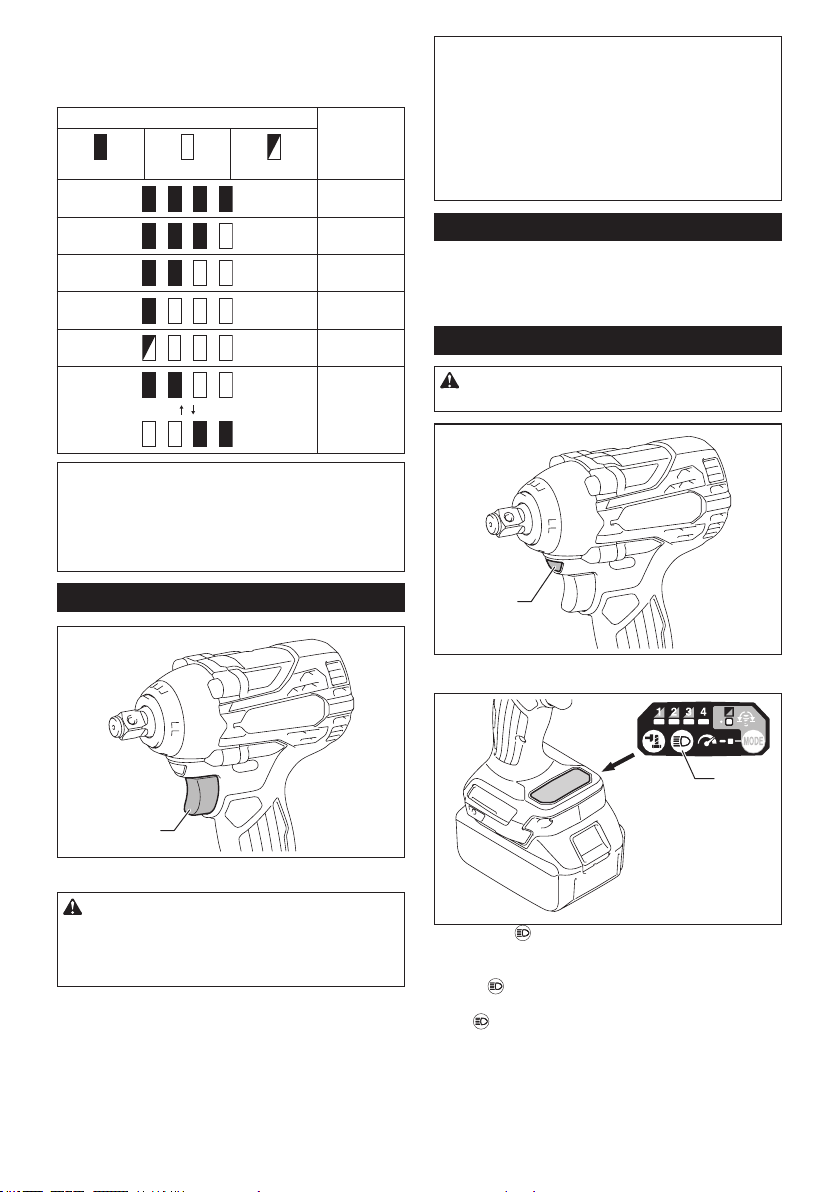

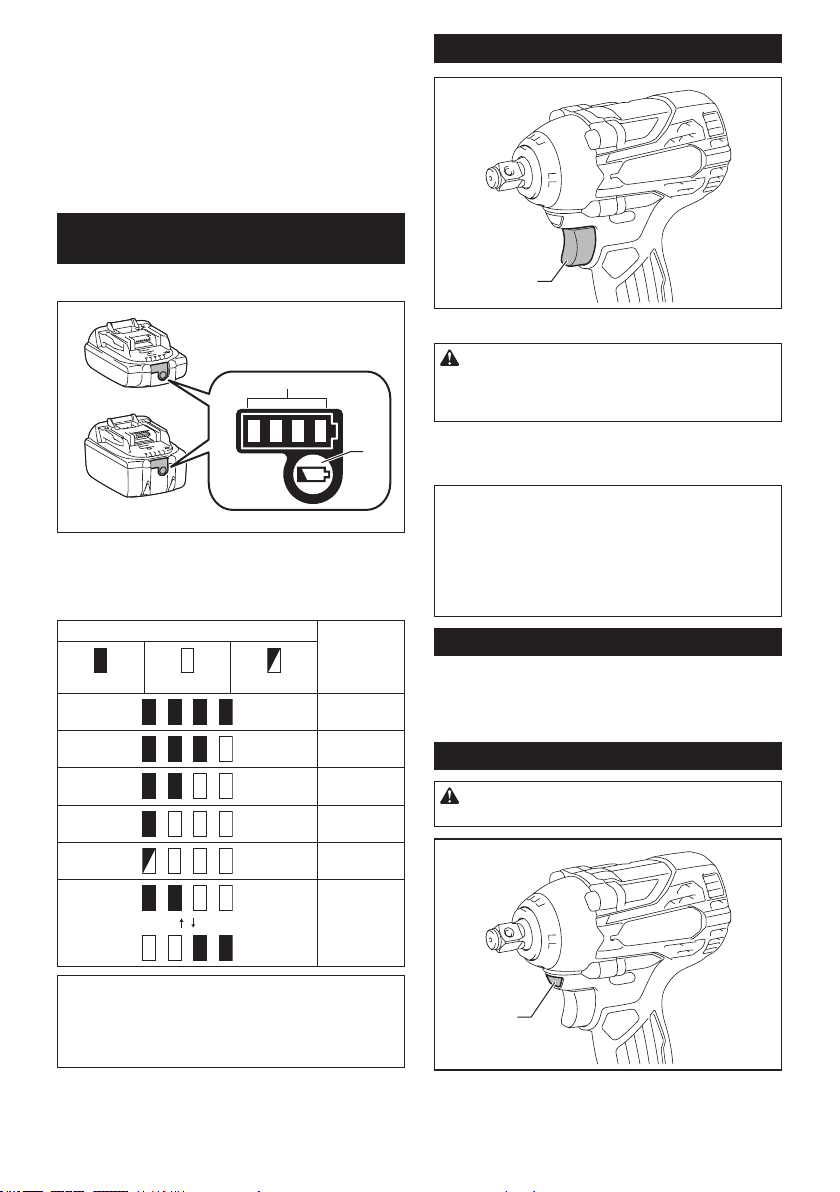

Indicating the remaining battery
capacity
Only for battery cartridges with the indicator
1
2
► 1. Indicator lamps 2. Check button
Press the check button on the battery cartridge to indi-
cate the remaining battery capacity. The indicator lamps
light up for a few seconds.
Indicator lamps Remaining
capacity
Lighted O Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery
may have
malfunctioned.
NOTE: Depending on the conditions of use and the
ambient temperature, the indication may dier slightly
from the actual capacity.
NOTE: The rst (far left) indicator lamp will blink when
the battery protection system works.
Switch action
1
► 1. Switch trigger
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
To start the tool, simply pull the switch trigger. Tool
speed is increased by increasing pressure on the switch
trigger. Release the switch trigger to stop.
NOTE: The tool automatically stops when you keep
pulling the switch trigger for 6 minutes.
NOTE: When full speed mode is turned on, the rota-
tion speed becomes fastest even if you do not pull the
switch trigger fully.
For detail information, refer to the section of full speed
mode.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after the switch trigger
is released, have the tool serviced at a Makita service
center.
Lighting up the front lamp
CAUTION: Do not look in the light or see the
source of light directly.
1
► 1. Lamp
7 ENGLISH
1
► 1. Button

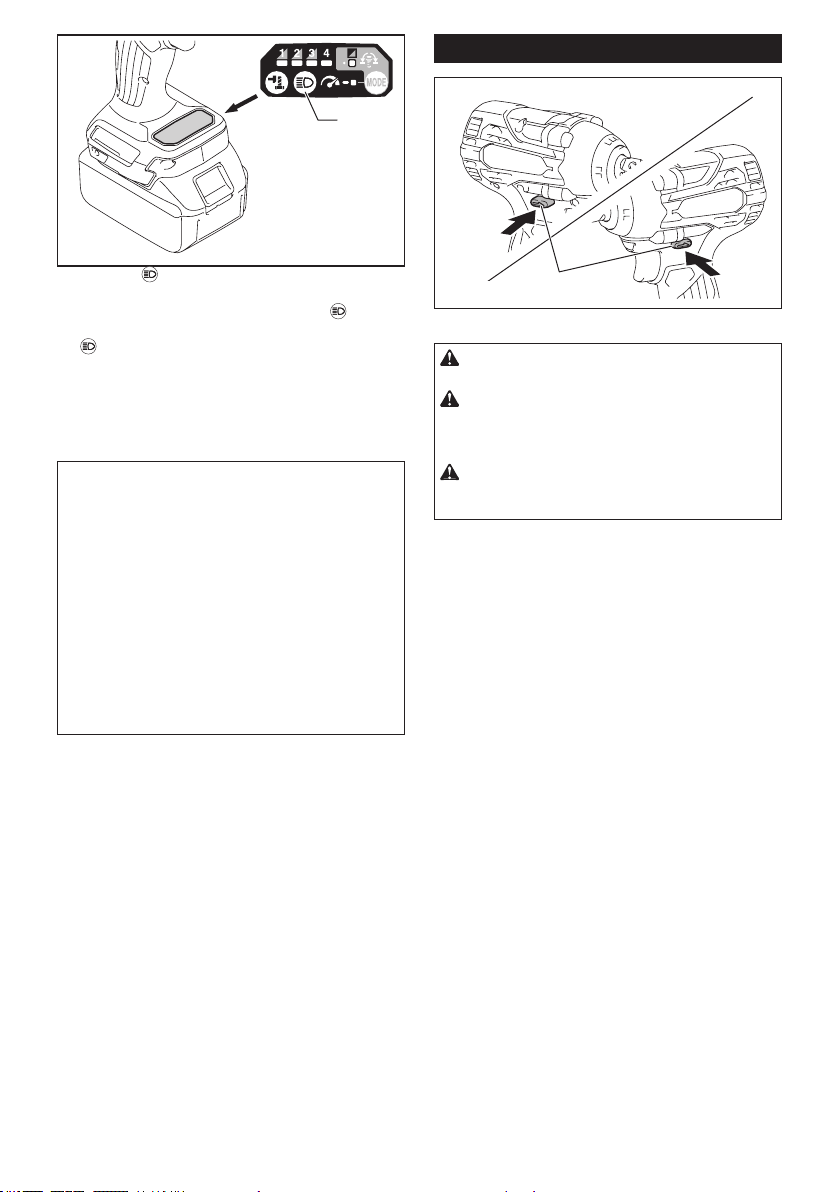

To turn on the lamp status, press the button for
one second. To turn o the lamp status, press the but-
ton
for one second again.
With the lamp status ON, pull the switch trigger to turn
on the lamp. To turn o, release it. The lamp goes out
approximately 10 seconds after releasing the switch
trigger.
With the lamp status OFF, the lamp does not turn on
even if pulling the trigger.
NOTE: To conrm the lamp status, pull the trigger.
When the lamp lights up by pulling the switch trigger,
the lamp status is ON. When the lamp does not come
on, the lamp status is OFF.
NOTE: When the tool is overheated, the light ashes
for one minute, and then the LED display goes o. In
this case, cool down the tool before operating again.
NOTE: Use a dry cloth to wipe the dirt o the lens of
the lamp. Be careful not to scratch the lens of lamp, or
it may lower the illumination.
NOTE: While pulling the switch trigger, the lamp
status cannot be changed.
NOTE: The lamp status can be changed within
approximately 10 seconds after releasing the switch
trigger.
Reversing switch action
1
A
B
► 1. Reversing switch lever
CAUTION: Always check the direction of
rotation before operation.
CAUTION: Use the reversing switch only after
the tool comes to a complete stop. Changing the
direction of rotation before the tool stops may dam-
age the tool.
CAUTION: When not operating the tool,
always set the reversing switch lever to the neu-
tral position.
This tool has a reversing switch to change the direction
of rotation. Depress the reversing switch lever from the
A side for clockwise rotation or from the B side for coun-
terclockwise rotation.
When the reversing switch lever is in the neutral posi-
tion, the switch trigger cannot be pulled.
8 ENGLISH

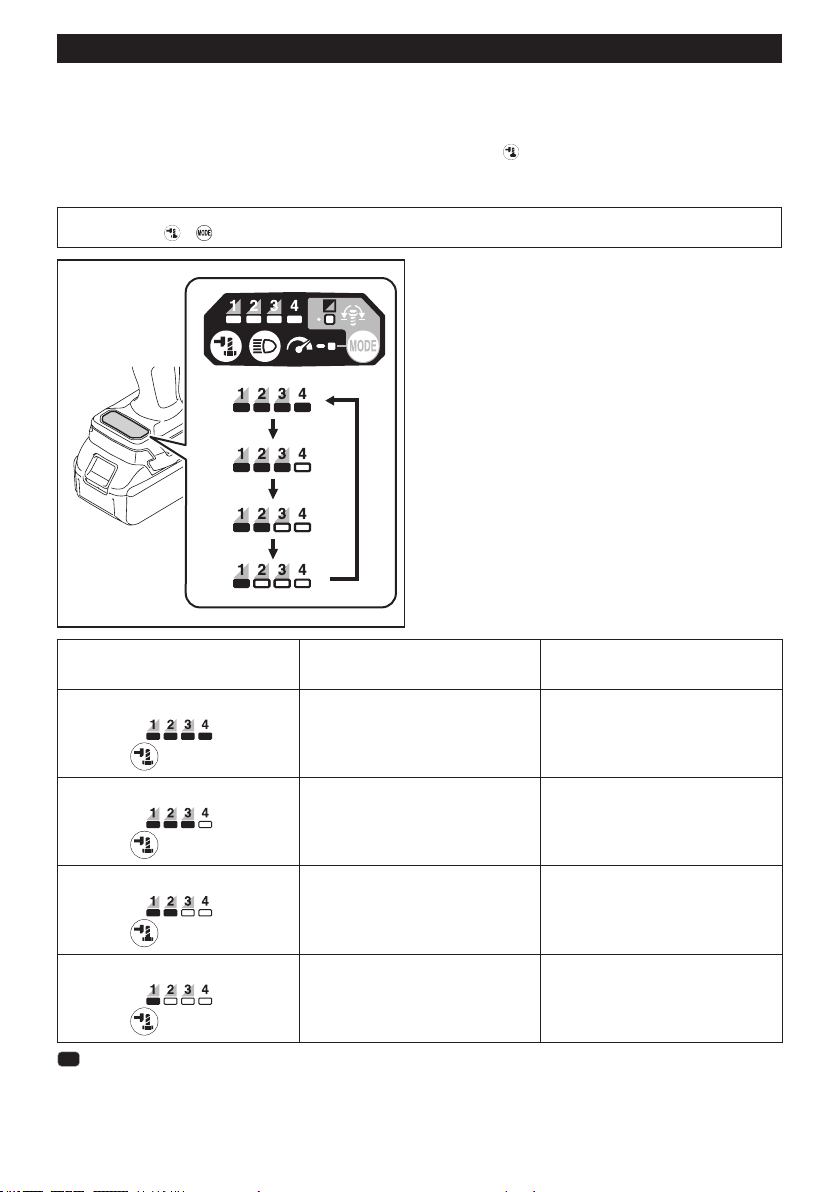

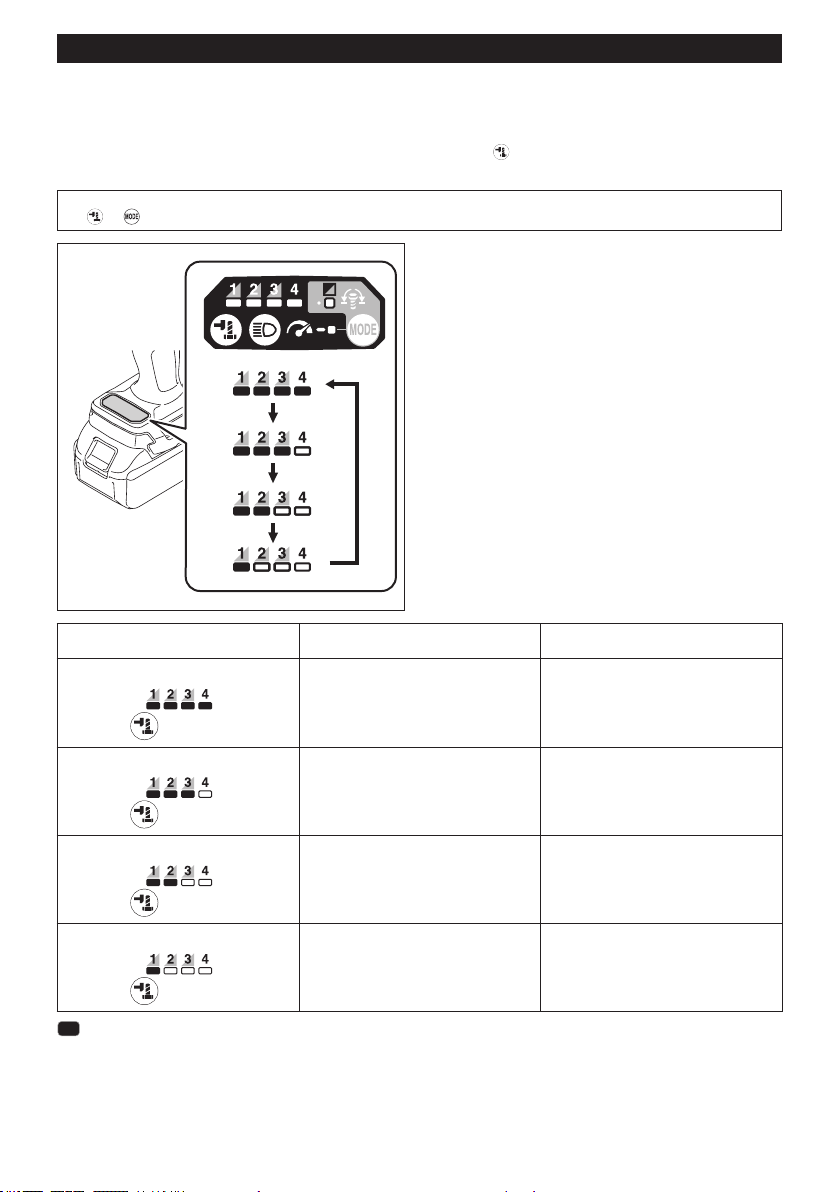

Changing the application mode
Changing the impact force
You can change the impact force in four steps: 4 (max), 3 (hard), 2 (medium), and 1 (soft).
This allows a tightening suitable to the work.
The level of the impact force changes every time you press the button
.
You can change the impact force within approximately one minute after releasing the switch trigger.
NOTE: You can extend the time to change the impact force approximately one minute if you press the but-
ton
or .
Application mode
(Impact force grade displayed on panel)
Maximum blows Purpose
4 (Max)
4,000 min
-1
(/min) Tightening with the maximum force and
speed.
Tightening when the force and the speed
are desired.
3 (Hard)
3,400 min
-1
(/min) Tightening with less force and speed than
Max mode (easier to control than Max
mode).
Tightening when the force and the speed
are desired.
2 (Medium)
2,600 min
-1
(/min) Tightening when a good nishing is
needed.
Tightening when you need good control
power.
1 (Soft)
1,800 min
-1
(/min) Tightening with less force to avoid screw
thread breakage.
Tightening when you need ne adjustment
with small diameter bolts.
: The lamp is on.
9 ENGLISH
Example of application
Application mode
(Impact force grade displayed on panel)
Example of application
4 (Max)
Assembling steel frames and tightening long screws or bolts.
3 (Hard)
Assembling steel frames.
2 (Medium)
Assembling or disassembling scaolds and frameworks.
1 (Soft)
Assembling furniture.
NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button .
NOTE: All lamps on the switch panel go out when the tool is turned o to save the battery power. The impact force
grade can be checked by pulling the switch trigger to the extent that the tool does not operate.
10 ENGLISH
Changing the application mode
This tool employs several easy-to-use application modes for driving bolts with good control.
The type of the application mode changes every time you press the button
.
You can change the application mode within approximately one minute after releasing the switch trigger.
NOTE:
You can extend the time to change the application mode approximately one minute if you press the button or .
Application mode
(Assist type displayed on panel)
Feature Purpose
Bolt mode Clockwise
This mode helps to repeat screw-
driving continuously with equal
torque. This mode also helps to
reduce the risk of breakage of
bolts/nuts due to overtightening.
Counterclockwise
This mode helps to prevent a bolt
from falling o. When loosening a
bolt with the tool driving in counter-
clockwise rotation, the tool automat-
ically stops or slows down after the
bolt/nut gets enough loosened.
NOTE:
The timing to stop the driving
varies depending on the type
of the bolt/nut and material to
be driven. Make a test driving
before using this mode.
Clockwise
Preventing overtightening of
bolts.
Counterclockwise
Loosening bolts.
Bolt mode (1)
Clockwise
The tool stops automatically as
soon as it has started impact blows.
Counterclockwise
The impact force is 4. The tool
stops automatically as soon as
it has stopped impact blows.
–
Bolt mode (2)
Clockwise
The tool stops automatically
approximately 0.5 second later
from the moment that the tool
has started impact blows.
Counterclockwise
The impact force is 4. The tool
stops automatically approxi-
mately 0.2 second later from
the moment that the tool has
stopped impact blows.
–
11 ENGLISH
Application mode
(Assist type displayed on panel)
Feature Purpose
Bolt mode (3)
Clockwise
The tool stops automatically
approximately 1 second later
from the moment that the tool
has started impact blows.
Counterclockwise
The tool slows down the rota-
tion after it has stopped impact
blows.
–
: The lamp is on.
NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button
.
NOTE: All lamps on the switch panel go out when the tool is turned o to save the battery power. The type of the
application mode can be checked by pulling the switch trigger to the extent that the tool does not operate.
Full speed mode
12
► 1. Button 2. Lamp
When full speed mode is turned on, the tool speed
becomes fastest even if you do not pull the switch trig-
ger fully. When full speed mode is turned o, the tool
speed increases as you increase the pressure on the
switch trigger.
To turn on full speed mode, press and hold the but-
ton
. To turn o full speed mode, press and hold the
button
again.
The lamp turns on while full speed mode is on.
NOTE: Full speed mode continues even after switch-
ing the impact force mode/auto stop mode.
ASSEMBLY
CAUTION: Always be sure that the tool is
switched o and the battery cartridge is removed
before carrying out any work on the tool.
Selecting correct impact socket
Always use the correct size impact socket for bolts and
nuts. An incorrect size impact socket will result in inac-
curate and inconsistent fastening torque and/or damage
to the bolt or nut.
Installing or removing impact socket
Optional accessory
CAUTION: Make sure that the impact socket
and the mounting portion are not damaged before
installing the impact socket.
CAUTION: After inserting the impact socket,
make sure that it is rmly secured. If it comes out,
do not use it.
NOTE: The way of impact socket installation varies
depending on the type of the square drive on the tool.
Tool with the ring spring
For impact socket without O-ring and pin
Model XWT14, XWT16
1
2
3
► 1. Impact socket 2. Square drive 3. Ring spring
Push the impact socket onto the square drive until it
locks into place.
To remove the impact socket, simply pull it o.
12 ENGLISH
For impact socket with O-ring and pin
Model XWT14
1
2
3
► 1. Impact socket 2. O-ring 3. Pin
Move the O-ring out of the groove in the impact socket
and remove the pin from the impact socket. Fit the
impact socket onto the square drive so that the hole in
the impact socket is aligned with the hole in the square
drive.
Insert the pin through the hole in the impact socket and
square drive. Then return the O-ring to the original posi-
tion in the impact socket groove to retain the pin.
To remove the impact socket, follow the installation
procedures in reverse.
Tool with the detent pin
Model XWT15, XWT15XV
1
2
3
4
► 1. Impact socket 2. Hole 3. Square drive 4. Detent
pin
Align the hole in the side of the impact socket with the
detent pin on the square drive and push the impact
socket onto the square drive until it locks into place. Tap
it lightly if required.
To remove the impact socket, simply pull it o. If it is
hard to remove, depress the detent pin while pulling the
impact socket.
Installing hook
CAUTION:
When installing the hook, always
secure it with the screw rmly. If not, the hook may
come o from the tool and result in the personal injury.
CAUTION:
Use the hanging/mounting parts for
their intended purposes only. Using for unintended
purpose may cause accident or personal injury.
2
3
1
► 1. Groove 2. Hook 3. Screw
The hook is convenient for temporarily hanging the tool.
This can be installed on either side of the tool. To install
the hook, insert it into a groove in the tool housing on
either side and then secure it with a screw. To remove,
loosen the screw and then take it out.
OPERATION
CAUTION: Always insert the battery cartridge
all the way until it locks in place. If you can see the
red indicator on the upper side of the button, it is not
locked completely. Insert it fully until the red indicator
cannot be seen. If not, it may accidentally fall out of
the tool, causing injury to you or someone around
you.
Hold the tool rmly and place the impact socket over
the bolt or nut. Turn the tool on and fasten for the proper
fastening time.
The proper fastening torque may dier depending upon
the kind or size of the bolt, the material of the workpiece
to be fastened, etc. The relation between fastening
torque and fastening time is shown in the gures.
13 ENGLISH
Proper fastening torque for standard bolt
0
1
2
1
2
M20
(3/4")
(3/4")
M16
(5/8")
M20
(5/8")
M16
(1/2")
M12
M12
(1/2")
N•m
(ft•lbs)
240
(177)
200
(148)
160
(118)
120
(89)
80
(59)
40
(30)
1. Fastening time (second) 2. Fastening torque
Proper fastening torque for high tensile bolt
0
123
1
2
N•m
(ft•lbs)
280
(207)
240
(177)
200
(148)
160
(118)
120
(30)
80
(59)
40
(89)
M16
M12
M14
M16
M14
M12
(5/8")
(5/8")
(1/2")
(1/2")
(9/16")
(9/16")
1. Fastening time (second) 2. Fastening torque
NOTE: Hold the tool pointed straight at the bolt or nut.
NOTE: Excessive fastening torque may damage the
bolt/nut or impact socket. Before starting your job,
always perform a test operation to determine the
proper fastening time for your bolt or nut.
NOTE: If the tool is operated continuously until the
battery cartridge has discharged, allow the tool to rest
for 15 minutes before proceeding with a fresh battery
cartridge.
The fastening torque is aected by a wide variety of
factors including the following. After fastening, always
check the torque with a torque wrench.
1.
When the battery cartridge is discharged almost completely,
voltage will drop and the fastening torque will be reduced.
2. Impact socket
• Failure to use the correct size impact socket
will cause a reduction in the fastening torque.
•
A worn impact socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coecient and the
class of bolt are the same, the proper fasten-
ing torque will dier according to the diame-
ter of bolt.
• Even though the diameters of bolts are the
same, the proper fastening torque will dier
according to the torque coecient, the class
of bolt and the bolt length.
4.
The use of the universal joint or the extension bar some-
what reduces the fastening force of the impact wrench.
Compensate by fastening for a longer period of time.
5.
The manner of holding the tool or the material of
driving position to be fastened will aect the torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION: Always be sure that the tool is
switched o and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or attachment
for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Impact socket
• Extension bar (for XWT14, XWT15, XWT15XV)
• Universal joint (for XWT14, XWT15, XWT15XV)
•
Socket bit adapter (for XWT14, XWT15, XWT15XV)
• Tool hanger
• Makita genuine battery and charger
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
dier from country to country.
MAKITA LIMITED WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com
14 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo: XWT14 XWT15 XWT15XV XWT16
Capacidades de apriete Perno estándar 10 mm - 20 mm (3/8″ - 3/4″)
Perno de alta resistencia 10 mm - 16 mm (3/8″ - 5/8″)
Adaptador cuadrado 12,7 mm (1/2″) 9,5 mm (3/8″)
Velocidad sin carga (RPM) Modo de impacto máx. 0 r/min - 3 200 r/min
Modo de impacto duro 0 r/min - 2 600 r/min
Modo de impacto medio 0 r/min - 1 800 r/min
Modo de impacto suave 0 r/min - 1 000 r/min
Impactos por minuto Modo de impacto máx. 0 ipm - 4 000 ipm
Modo de impacto duro 0 ipm - 3 400 ipm
Modo de impacto medio 0 ipm - 2 600 ipm
Modo de impacto suave 0 ipm - 1 800 ipm
Longitud total 144 mm (5-5/8″) 138 mm
(5-7/16″)
Tensión nominal 18 V c.c.
Para usarse cerca de cables eléctricos de alto voltaje -
-
Peso neto 1,5 kg - 1,8 kg
(3,3 lbs - 4,0 lbs)
1,4 kg - 1,8 kg
(3,1 lbs - 4,0 lbs)
• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están
sujetas a cambio sin previo aviso.
• Las especicaciones pueden variar de país a país.
• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la
combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.
Cartucho de batería y cargador aplicables
Cartucho de batería
BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Cargador
DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH
• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-
diendo de su área de residencia.
ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de
cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.
ADVERTENCIAS DE
SEGURIDAD
Advertencias generales de
seguridad para herramientas
eléctricas
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y espe-
cicaciones suministradas con esta herramienta
eléctrica. El no seguir todas las instrucciones indi-
cadas a continuación podría ocasionar una descarga
eléctrica, incendio y/o lesiones graves.
Conserve todas las advertencias
e instrucciones como referencia
en el futuro.
En las advertencias, el término “herramienta eléctrica” se
reere a su herramienta eléctrica de funcionamiento con
conexión a la red eléctrica (con cableado eléctrico) o herra-
mienta eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
15 ESPAÑOL
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
1.
Las clavijas de conexión de las herramientas eléctricas
deberán encajar perfectamente en la toma de corriente.
No modique nunca la clavija de conexión de ninguna
forma. No utilice ninguna clavija adaptadora con
herramientas eléctricas que tengan conexión a tierra
(puesta a tierra). La utilización de clavijas no modicadas
y que encajen perfectamente en la toma de corriente redu-
cirá el riesgo de que se produzca una descarga eléctrica.
2.
Evite tocar con el cuerpo supercies conecta-
das a tierra o puestas a tierra tales como tubos,
radiadores, cocinas y refrigeradores. Si su cuerpo
es puesto a tierra o conectado a tierra existirá un
mayor riesgo de que sufra una descarga eléctrica.
3. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
4. No maltrate el cable. Nunca utilice el cable
para transportar, jalar o desconectar la herra-
mienta eléctrica. Mantenga el cable alejado del
calor, aceite, objetos cortantes o piezas móvi-
les. Los cables dañados o enredados aumentan
el riesgo de sufrir una descarga eléctrica.
5.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de un
cable apropiado para uso en exteriores reducirá el
riesgo de que se produzca una descarga eléctrica.
6. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla a tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
7.
Las herramientas eléctricas pueden producir cam-
pos electromagnéticos (CEM) que no son dañinos
para el usuario. Sin embargo, si los usuarios tienen
marcapasos y otros dispositivos médicos similares,
deberán consultar al fabricante de su dispositivo y/o a
su médico antes de operar esta herramienta eléctrica.
Seguridad personal
1.
Manténgase alerta, preste atención a lo que está
haciendo y utilice su sentido común cuando opere
una herramienta eléctrica. No utilice una herra-
mienta eléctrica cuando esté cansado o bajo la
inuencia de drogas, alcohol o medicamentos. Un
momento de distracción mientras opera las herramien-
tas eléctricas puede terminar en una lesión grave.
2. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá el riesgo de lesiones.
3.
Impida el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectar a la alimentación
eléctrica y/o de colocar el cartucho de batería,
así como al levantar o cargar la herramienta.
Cargar las herramientas eléctricas con su dedo
en el interruptor o enchufarlas con el interruptor
encendido hace que los accidentes sean comunes.
4. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta. Una
llave de ajuste o llave de apriete que haya sido
dejada puesta en una parte giratoria de la herra-
mienta eléctrica puede ocasionar alguna lesión.
5.
No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equilibrio
en todo momento. Esto permite un mejor control de
la herramienta eléctrica en situaciones inesperadas.
6.
Use una vestimenta apropiada. No use ropa suelta
ni alhajas. Mantenga el cabello, la ropa y los guan-
tes alejados de las piezas móviles. Las prendas de
vestir holgadas, las alhajas y el cabello largo suelto
podrían engancharse en estas piezas móviles.
7.
Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos debida-
mente. Hacer uso de la recolección de polvo puede
reducir los riesgos relacionados con el polvo.
8.
No permita que la familiaridad adquirida debido
al uso frecuente de las herramientas haga que se
sienta conado e ignore los principios de seguri-
dad de las herramientas. Un descuido podría oca-
sionar una lesión grave en una fracción de segundo.
9. Utilice siempre gafas protectoras para prote-
ger sus ojos de lesiones al usar herramientas
eléctricas. Las gafas deben cumplir con la
Norma ANSI Z87.1 en EUA.
Es responsabilidad del empleador imponer
el uso de equipos protectores de seguridad
apropiados a los operadores de la herramienta
y demás personas cerca del área de trabajo.
Mantenimiento y uso de la herramienta eléctrica
1. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
mejor trabajo y de forma más segura a la veloci-
dad para la que ha sido fabricada.
2.
No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier herra-
mienta eléctrica que no pueda ser controlada con
el interruptor es peligrosa y debe ser reemplazada.
3.
Desconecte la clavija de la fuente de alimenta-
ción y/o retire la batería de la herramienta eléc-
trica, en caso de ser removible, antes de realizar
ajustes, cambiar accesorios o almacenar las
herramientas eléctricas. Tales medidas de segu-
ridad preventivas reducirán el riesgo de poner en
marcha la herramienta eléctrica de forma accidental.
4. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
5. Dé mantenimiento a las herramientas eléctri-
cas y los accesorios. Compruebe que no haya
piezas móviles desalineadas o estancadas,
piezas rotas y cualquier otra condición que
pueda afectar al funcionamiento de la herra-
mienta eléctrica. Si la herramienta eléctrica
está dañada, haga que la reparen antes de
utilizarla. Muchos de los accidentes son ocasio-
nados por no dar un mantenimiento adecuado a
las herramientas eléctricas.
16 ESPAÑOL
6. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
7. Utilice la herramienta eléctrica, los accesorios
y las brocas de acuerdo con estas instruccio-
nes, considerando las condiciones laborales
y el trabajo a realizar. Si utiliza la herramienta
eléctrica para realizar operaciones distintas de
las indicadas, podrá presentarse una situación
peligrosa.
8. Mantenga los mangos y supercies de asi-
miento secos, limpios y libres de aceite o
grasa. Los mangos y supercies de asimiento
resbalosos no permiten una manipulación segura
ni el control de la herramienta en situaciones
inesperadas.
9. Cuando vaya a utilizar esta herramienta, evite
usar guantes de trabajo de tela ya que éstos
podrían atorarse. Si los guantes de trabajo de
tela llegaran a atorarse en las piezas móviles,
esto podría ocasionar lesiones personales.
Uso y cuidado de la herramienta a batería
1. Recargue sólo con el cargador especicado
por el fabricante. Un cargador que es adecuado
para un solo tipo de batería puede generar riesgo
de incendio al ser utilizado con otra batería.
2. Utilice las herramientas eléctricas solamente
con las baterías designadas especícamente
para ellas. La utilización de cualquier otra batería
puede crear un riesgo de lesiones o incendio.
3. Cuando no se esté usando la batería, mantén-
gala alejada de otros objetos metálicos, como
sujetapapeles (clips), monedas, llaves, clavos,
tornillos u otros objetos pequeños de metal
los cuales pueden actuar creando una cone-
xión entre las terminales de la batería. Originar
un cortocircuito en las terminales puede causar
quemaduras o incendios.
4. En condiciones abusivas, podrá escapar
líquido de la batería; evite tocarlo. Si lo toca
accidentalmente, enjuague con agua. Si hay
contacto del líquido con los ojos, busque asis-
tencia médica. Puede que el líquido expulsado
de la batería cause irritación o quemaduras.
5. No utilice una herramienta ni una batería que
estén dañadas o hayan sido modicadas. Las
baterías dañadas o modicadas podrían oca-
sionar una situación inesperada provocando un
incendio, explosión o riesgo de lesiones.
6. No exponga la herramienta ni la batería al
fuego ni a una temperatura excesiva. La expo-
sición al fuego o a una temperatura superior a los
130 °C podría causar una explosión.
7. Siga todas las instrucciones para la carga y
evite cargar la herramienta o la batería fuera
del rango de temperatura especicado en
las instrucciones. Una carga inadecuada o a
una temperatura fuera del rango especicado
podría dañar la batería e incrementar el riesgo de
incendio.
Servicio
1. Haga que una persona calicada repare la
herramienta eléctrica utilizando sólo piezas de
repuesto idénticas. Esto asegura que se man-
tenga la seguridad de la herramienta eléctrica.
2. Nunca dé servicio a baterías que estén daña-
das. El servicio a las baterías solamente deberá
ser efectuado por el fabricante o un agente de
servicio autorizado.
3. Siga las instrucciones para la lubricación y
cambio de accesorios.
4. No modique ni intente reparar el aparato ni el
paquete de baterías salvo como se indique en
las instrucciones para el uso y cuidado.
Advertencias de seguridad para la
llave de impacto inalámbrica
1. Sujete la herramienta eléctrica por las super-
cies de agarre aisladas al realizar una ope-
ración en la que el sujetador pueda entrar en
contacto con cables ocultos. Si el sujetador
entra en contacto con un cable con corriente, las
piezas metálicas expuestas de la herramienta
eléctrica se cargarán también de corriente y el
operario puede recibir una descarga.
2. Póngase protectores de oídos.
3. Revise cuidadosamente el dado de impacto
para ver que no haya desgaste, grietas o
daños antes de la instalación.
4. Sujete la herramienta con rmeza.
5. Mantenga las manos alejadas de las piezas
giratorias.
6. No toque el dado de impacto, el perno, la
tuerca o la pieza de trabajo inmediatamente
después de la operación. Podrían estar extre-
madamente calientes y causarle quemaduras en
la piel.
7. Asegúrese siempre de que pisa sobre suelo
rme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
8. La torsión de apriete apropiada puede variar
en función del tipo o tamaño del perno.
Compruebe el par de apriete con una llave de
torsión.
9. Asegúrese de que no haya cables eléctricos,
tubos de agua, tubos de gas, etc. que pudieran
representar un peligro en caso de ser dañados
por el uso de la herramienta.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA: NO DEJE que la comodidad
o familiaridad con el producto (a base de utilizarlo
repetidamente) evite que siga estrictamente las
normas de seguridad para dicho producto.
El USO INCORRECTO o el no seguir las normas
de seguridad indicadas en este manual de ins-
trucciones puede ocasionar lesiones graves.
17 ESPAÑOL
Símbolos
A continuación se muestran los símbolos utilizados
para la herramienta.
volts o voltios
corriente directa o continua
velocidad sin carga
revoluciones o alternaciones por minuto,
frecuencia de rotación
número de percusiones
Instrucciones importantes de
seguridad para el cartucho de
batería
1. Antes de utilizar el cartucho de batería, lea
todas las instrucciones e indicaciones de
precaución en el (1) el cargador de batería, (2)
la batería, y (3) el producto con el que se utiliza
la batería.
2. No desarme ni modique el cartucho de bate-
ría. Podría ocurrir un incendio, calor excesivo o
una explosión.
3. Si el tiempo de operación se ha acortado en
exceso, deje de operar de inmediato. Podría
correrse el riesgo de sobrecalentamiento,
posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus
ojos, enjuáguelos bien con agua limpia y con-
sulte de inmediato a un médico. Esto podría
ocasionar pérdida de visión.
5. Evite cortocircuitar el cartucho de batería:
(1) No toque las terminales con ningún mate-
rial conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al
agua o la lluvia.
Un cortocircuito en la batería puede causar
un ujo grande de corriente, sobrecalenta-
miento, posibles quemaduras e incluso una
descompostura.
6.
No guarde ni utilice la herramienta y el cartucho
de batería en lugares donde la temperatura
pueda alcanzar o exceder los 50 °C (122 °F).
7. Nunca incinere el cartucho de batería incluso
en el caso de que esté dañado seriamente o
ya no sirva en absoluto. El cartucho de batería
puede explotar si se tira al fuego.
8. No clave, corte, aplaste, lance o deje caer el
cartucho de batería, ni golpee un objeto sólido
contra el cartucho de batería. Dicha acción
podría resultar en un incendio, calor excesivo o en
una explosión.
9. No use una batería dañada.
10. Las baterías de ión de litio están sujetas a los
requisitos reglamentarios en materia de bie-
nes peligrosos.
Para el trasporte comercial, por ej., mediante
terceros o agentes de transporte, se deben tomar
en cuenta los requisitos especiales relativos al
empaque y el etiquetado.
Para efectuar los preparativos del artículo que se
va a enviar, se requiere consultar a un experto
en materiales peligrosos. Si es posible, consulte
además otras regulaciones nacionales más deta-
lladas.
Pegue o cubra con cinta adhesiva los contactos
abiertos y empaque la batería de manera que ésta
no pueda moverse dentro del paquete.
11. Para deshacerse del cartucho de batería,
sáquelo de la herramienta y deséchelo en un
lugar seguro. Siga las regulaciones locales
relacionadas al desecho de las baterías.
12. Utilice las baterías únicamente con los pro-
ductos especicados por Makita. Instalar las
baterías en productos que no cumplan con los
requisitos podría ocasionar un incendio, un calen-
tamiento excesivo, una explosión o una fuga de
electrolito.
13. Si no se utiliza la herramienta por un
período largo, debe extraerse la batería de la
herramienta.
14. El cartucho de batería podría absorber calor
durante y después de su uso, lo que ocasiona-
ría quemaduras o quemaduras a baja tempe-
ratura. Tenga cuidado con la manipulación de
los cartuchos de batería que estén calientes.
15. No toque el terminal de la herramienta inme-
diatamente después de su uso, ya que el
mismo podría estar lo sucientemente caliente
como para provocarle quemaduras.
16. No permita que las rebabas, el polvo o la tierra
queden atrapados en los terminales, oricios
y ranuras del cartucho de batería. Esto podría
ocasionar un desempeño deciente o descompos-
tura de la herramienta o del cartucho de batería.
17. No utilice el cartucho de batería cerca de
cables eléctricos de alto voltaje, a menos que
la herramienta sea compatible con el uso cer-
cano a estos cables eléctricos de alto voltaje.
Esto podría ocasionar una avería o descompos-
tura de la herramienta o del cartucho de batería.
18. Mantenga la batería alejada de los niños.
GUARDE ESTAS
INSTRUCCIONES.
PRECAUCIÓN: Utilice únicamente baterías
originales de Makita. El uso de baterías no origina-
les de Makita, o de baterías alteradas, puede ocasio-
nar que las baterías exploten causando un incendio,
lesiones personales y daños. Asimismo, esto inva-
lidará la garantía de Makita para la herramienta y el
cargador Makita.
18 ESPAÑOL
Consejos para alargar al máximo
la vida útil de la batería
1.
Cargue el cartucho de batería antes de que se
descargue completamente. Pare siempre la ope-
ración y cargue el cartucho de batería cuando
note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado. La sobrecarga
acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a una tempera-
tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).
Si un cartucho de batería está caliente, déjelo
enfriar antes de cargarlo.
4. Cuando no utilice el cartucho de batería,
sáquelo de la herramienta o del cargador.
5. Cargue el cartucho de batería si no va a utili-
zarlo durante un período prolongado (más de
seis meses).
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
haya sido extraído antes de realizar cualquier
ajuste o comprobación en la herramienta.
Instalación o extracción del
cartucho de batería
PRECAUCIÓN: Apague siempre la herra-
mienta antes de colocar o quitar el cartucho de
batería.
PRECAUCIÓN: Sujete la herramienta y el car-
tucho de la batería con rmeza al colocar o quitar
el cartucho de batería. Si no se sujeta con rmeza la
herramienta y el cartucho de batería, puede ocasio-
nar que se resbalen de sus manos causando daños
a la herramienta y al cartucho de batería, así como
lesiones a la persona.
1
2
3
► 1. Indicador rojo 2. Botón 3. Cartucho de batería
Para quitar el cartucho de batería, deslícelo de la herra-
mienta mientras desliza el botón sobre la parte delan-
tera del cartucho.
Para instalar el cartucho de batería, alinee la lengüeta
sobre el cartucho de batería con la ranura en la carcasa
y deslícela hasta su lugar. Insértelo por completo hasta
que se je en su lugar con un pequeño clic. Si puede
ver el indicador rojo como se muestra en la ilustración,
este no ha quedado asegurado por completo.
PRECAUCIÓN:
Introduzca siempre com-
pletamente el cartucho de batería hasta que el
indicador rojo no pueda verse. Si no, podría acci-
dentalmente salirse de la herramienta y caer al suelo
causando una lesión a usted o alguien a su alrededor.
PRECAUCIÓN:
No instale el cartucho de batería
a la fuerza. Si el cartucho no se desliza al interior fácilmente,
se debe a que no está siendo insertado correctamente.
Sistema de protección para la
herramienta/batería
La herramienta está equipada con un sistema de pro-
tección para la herramienta/batería. Este sistema corta
automáticamente la alimentación para prolongar la vida
de la herramienta y la batería. La herramienta se detendrá
automáticamente durante la operación si la herramienta o
la batería se someten a una de las siguientes condiciones:
Protección contra sobrecarga
Esta protección funciona cuando la herramienta se está utilizando
de una manera que causa que consuma una cantidad de corriente
inusualmente alta. En esta situación, apague la herramienta y
detenga la aplicación que haya causado que la herramienta se
sobrecargara. Luego encienda la herramienta para reiniciarla.
Protección contra sobrecalentamiento
Esta protección funciona solo cuando la herramienta
o la batería se sobrecalientan. En este caso, espere
a que la herramienta y la batería se enfríen antes de
volver a encender la herramienta.
Protección en caso de sobredescarga
Esta protección funciona cuando la capacidad restante
de la batería disminuye. En esta situación, extraiga la
batería de la herramienta y cárguela.
Indicación de la capacidad restante
de la batería
Únicamente para cartuchos de batería con el indicador
1
2
► 1. Luces indicadoras 2. Botón de vericación
19 ESPAÑOL
Oprima el botón de vericación en el cartucho de la
batería para que indique la capacidad restante de la
batería. Las luces indicadoras se iluminarán por algu-
nos segundos.
Luces indicadoras Capacidad
restante
Iluminadas Apagadas Parpadeando
75% a 100%
50% a 75%
25% a 50%
0% a 25%
Cargar la
batería.
La batería
pudo haber
funcionado
mal.
NOTA: Dependiendo de las condiciones de uso y
la temperatura ambiente, la indicación podrá diferir
ligeramente de la capacidad real.
NOTA: La primera luz indicadora (extrema izquierda)
parpadeará cuando el sistema de protección de
batería esté en funcionamiento.
Accionamiento del interruptor
1
► 1. Gatillo interruptor
PRECAUCIÓN: Antes de insertar el cartucho
de batería en la herramienta, compruebe siem-
pre y cerciórese de que el gatillo interruptor se
acciona debidamente y que vuelve a la posición
“OFF” (apagado) cuando lo suelta.
Para poner en marcha la herramienta, simplemente
apriete el gatillo interruptor. La velocidad de la herra-
mienta aumenta incrementando la presión en el gatillo.
Para detenerla, suelte el gatillo.
NOTA: La herramienta se detendrá automáticamente
si continúa jalando el gatillo interruptor durante 6
minutos.
NOTA: Cuando se activa el modo de velocidad
máxima, la velocidad de rotación se vuelve más
rápida incluso si no aprieta el gatillo interruptor por
completo.
Para información detallada, consulte la sección del
modo de velocidad máxima.
Freno eléctrico
La herramienta está equipada con un freno eléctrico. Si
la herramienta falla constantemente en detenerse tras
soltar el gatillo interruptor, lleve la herramienta a mante-
nimiento a un centro de servicio Makita.
Iluminación de la luz delantera
PRECAUCIÓN: No mire a la luz ni vea a la
fuente de luz directamente.
1
► 1. Luz
1
► 1. Botón
Para activar el estado de la lámpara, presione
el botón
durante un segundo. Para desacti-
var el estado de la lámpara, presione de nuevo el
botón
durante un segundo.
Con el estado de la lámpara activado, jale el gatillo inte-
rruptor para encender la lámpara. Para apagarla, libé-
relo. La lámpara se apaga aproximadamente 10 segun-
dos después de haber liberado el gatillo interruptor.
Con el estado de la lámpara desactivado, la lámpara no
se encenderá incluso al jalar el gatillo.
20 ESPAÑOL
NOTA: Para conrmar el estado de la lámpara, jale
el gatillo. Cuando la lámpara se enciende al jalar el
gatillo interruptor, el estado de la lámpara está acti-
vado. Cuando la lámpara no se enciende, el estado
de la lámpara está desactivado.
NOTA: Cuando la herramienta se sobrecalienta, la
luz parpadea durante un minuto, y luego la pantalla
LED se desactiva. En este caso, deje enfriar la herra-
mienta antes de usarla de nuevo.
NOTA: Utilice un paño seco para quitar la suciedad
de la lente de la lámpara. Tenga cuidado de no rayar
la lente de la lámpara ya que la iluminación podría
disminuir.
NOTA: Mientras se jala el gatillo interruptor, el estado
de la lámpara no puede cambiarse.
NOTA: El estado de la lámpara puede cambiarse
dentro de aproximadamente 10 segundos después
de haber soltado el gatillo interruptor.
Accionamiento del conmutador de
inversión de giro
1
A
B
► 1. Palanca del interruptor de inversión
PRECAUCIÓN: Conrme siempre la direc-
ción de rotación antes de la operación.
PRECAUCIÓN: Utilice el conmutador de
inversión solamente después de que la herra-
mienta haya parado completamente. Si cambia
la dirección de rotación antes de que la herramienta
haya parado podría dañarla.
PRECAUCIÓN: Cuando no esté utilizando la
herramienta, ponga siempre la palanca del con-
mutador de inversión en la posición neutral.
Esta herramienta tiene un conmutador de inversión
para cambiar la dirección de rotación. Presione la
palanca del conmutador de inversión desde el lado A
para una rotación en sentido de las manecillas del reloj
o desde el lado B, para una rotación en sentido inverso
al de las manecillas del reloj.
Cuando la palanca del conmutador de inversión esté
en la posición neutral, no se podrá jalar el gatillo
conmutador.
21 ESPAÑOL
Cambio del modo de aplicación
Cambio de la fuerza de impacto
Usted puede cambiar la fuerza de impacto a cuatro niveles: 4 (máx.), 3 (dura), 2 (media) y 1 (suave).
Esto permite un apriete adecuado para el trabajo.
El nivel de la fuerza de impacto cambia cada vez que presiona el botón
.
Usted puede cambiar la fuerza de impacto dentro de aproximadamente un minuto después de haber soltado el
gatillo interruptor.
NOTA: Usted puede extender el tiempo para cambiar la fuerza del impacto en aproximadamente un minuto si
oprime el botón
o .
Modo de aplicación
(Grado de fuerza del impacto mostrado
en el panel)
Golpes máximos Propósito
4 (Máx.)
4 000 gpm Apriete con la máxima fuerza y velocidad.
Apriete cuando se desean la fuerza y la
velocidad.
3 (duro)
3 400 gpm Apretar con menos fuerza y velocidad que
el modo máx. (es más fácil controlar que
en el modo máx.).
Apriete cuando se desean la fuerza y la
velocidad.
2 (medio)
2 600 gpm Apriete cuando se requiere un buen
acabado.
Apriete cuando se requiere un buen control
sobre la potencia.
1 (suave)
1 800 gpm Apriete con menos fuerza para evitar que
se rompa la rosca del tornillo.
Apriete cuando se requiere un ajuste no
con pernos de diámetro pequeño.
: La lámpara está encendida.
22 ESPAÑOL
Ejemplo de aplicación
Modo de aplicación
(Grado de la fuerza de impacto mostrado en el panel)
Ejemplo de aplicación
4 (Máx.)
Ensamble de armazones de acero y apriete de tornillos o pernos
largos.
3 (duro)
Ensamble de los armazones de acero.
2 (medio)
Ensamble o desensamble de andamios y bastidores.
1 (suave)
Ensamble de muebles.
NOTA: Cuando ninguna de las lámparas del panel esté encendida, jale el gatillo interruptor una vez antes de
presionar el botón
.
NOTA: Todas las lámparas en el panel del interruptor se apagarán cuando la herramienta se apague para ahorrar
energía en la batería. El grado de fuerza del impacto puede vericarse jalando el gatillo interruptor ligeramente de
tal manera que la herramienta no se ponga en marcha.
23 ESPAÑOL
Cambio del modo de aplicación
Esta herramienta emplea varios modos de aplicación fáciles de usar para insertar pernos con un buen control.
El tipo de modo de aplicación cambia cada vez que presiona el botón
.
Usted puede cambiar el modo de aplicación dentro de aproximadamente un minuto después de haber soltado el gatillo interruptor.
NOTA: Usted puede extender el tiempo para cambiar el modo de aplicación en aproximadamente un minuto si
oprime el botón
o .
Modo de aplicación
(Tipo de asistencia mostrado en el panel)
Característica Propósito
Modo para pernos En el sentido de las maneci-
llas del reloj
Este modo ayuda a repetir el
atornillado continuo con una
torsión igual. Este modo también
ayuda a reducir el riesgo de
rompimiento de pernos/tuercas
debido a un apriete excesivo.
En el sentido contrario a las
manecillas del reloj
Este modo ayuda a evitar que un
perno se caiga. Al aojar un perno
con la herramienta girando en el
sentido contrario a las manecillas
del reloj, la herramienta se deten-
drá automáticamente o se desace-
lera una vez que el perno/tuerca
se aoje lo suciente.
NOTA:
El tiempo para detener el
atornillado varía según el tipo
de perno/tuerca y el material
que se va a atornillar. Realice
una prueba de atornillado
antes de usar este modo.
En el sentido de las maneci-
llas del reloj
Evitar el apriete excesivo de
los pernos.
En el sentido contrario a las
manecillas del reloj
Aojar pernos.
Modo para pernos (1)
En el sentido de las maneci-
llas del reloj
La herramienta se detiene
automáticamente poco des-
pués de que comience los
golpes de impacto.
En el sentido contrario a las
manecillas del reloj
La fuerza del impacto es 4. La
herramienta se detiene automá-
ticamente poco después de que
detiene los golpes de impacto.
-
24 ESPAÑOL
Modo de aplicación
(Tipo de asistencia mostrado en el panel)
Característica Propósito
Modo para pernos (2)
En el sentido de las maneci-
llas del reloj
La herramienta se detiene auto-
máticamente aproximadamente
0.5 segundos después a partir del
momento en que la herramienta ha
iniciado los golpes de impacto.
En el sentido contrario a las
manecillas del reloj
La fuerza del impacto es 4. La
herramienta se detiene automá-
ticamente aproximadamente 0,2
segundos después a partir del
momento en que la herramienta ha
detenido los golpes de impacto.
-
Modo para pernos (3)
En el sentido de las maneci-
llas del reloj
La herramienta se detiene auto-
máticamente aproximadamente
1 segundos después a partir del
momento en que la herramienta
ha iniciado los golpes de impacto.
En el sentido contrario a las
manecillas del reloj
La herramienta desacelera la
rotación una vez que ha dete-
nido los golpes de impacto.
-
: La lámpara está encendida.
NOTA:
Cuando ninguna de las lámparas del panel esté encendida, jale el gatillo interruptor una vez antes de presionar el botón .
NOTA:
Todas las lámparas en el panel del interruptor se apagarán cuando la herramienta se apague para ahorrar energía en la
batería. El tipo de modo de aplicación puede vericarse jalando el gatillo interruptor hasta el punto en que la herramienta no funcione.
Modo de velocidad máxima
12
► 1. Botón 2. Lámpara
Cuando se activa el modo de velocidad máxima, la
velocidad de la herramienta se vuelve más rápida
incluso si no aprieta el gatillo interruptor por completo.
Cuando se desactiva el modo de velocidad máxima, la
velocidad de la herramienta aumenta conforme incre-
menta la presión en el gatillo interruptor.
Para encender el modo de velocidad máxima, oprima y deje sos-
tenido el botón
. Para apagar el modo de velocidad máxima,
oprima y mantenga presionado el botón
nuevamente.
La lámpara se enciende mientras el modo de velocidad
máxima sigue activado.
NOTA: El modo de velocidad máxima continúa
incluso después de activar el modo de fuerza del
impacto/modo de parada automática.
ENSAMBLADO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
haya sido extraído antes de realizar cualquier
trabajo en la misma.
Selección del dado de impacto
correcto
Utilice siempre el dado de impacto de tamaño correcto
para pernos y tuercas. El utilizar un dado de impacto de
tamaño incorrecto dará como resultado una torsión de
apriete imprecisa e inconsistente y/o daños al perno o
a la tuerca.
Instalación o extracción del dado de
impacto
Accesorio opcional
PRECAUCIÓN: Asegúrese de que el dado de
impacto y la pieza de montaje no estén dañados
antes de instalar el dado de impacto.
PRECAUCIÓN: Después de insertar el dado
de impacto, asegúrese de que éste quede rme-
mente asegurado. Si se llega a salir, no lo utilice.
NOTA: La forma de instalación del dado de impacto
varía según el tipo del adaptador cuadrado en la
herramienta.
25 ESPAÑOL
Herramienta con el resorte de anillo
Para dados de impacto sin anillo en O ni
pasador
Modelo XWT14, XWT16
1
2
3
► 1. Dado de impacto 2. Adaptador cuadrado
3. Resorte de anillo
Empuje el dado de impacto en el adaptador cuadrado
hasta que quede asegurado en su lugar.
Para quitar el dado de impacto, simplemente jálelo
hasta retirarlo.
Para dados de impacto con anillo en O y
pasador
Modelo XWT14
1
2
3
► 1. Dado de impacto 2. Anillo en O 3. Pasador
Saque el anillo en O fuera de la ranura en el dado
de impacto y retire el pasador del dado de impacto.
Coloque el dado de impacto en el adaptador cuadrado
de manera que el oricio en el dado de impacto quede
alineado con el oricio en el adaptador cuadrado.
Inserte el pasador a través del oricio en el dado de
impacto y el adaptador cuadrado. Luego coloque
nuevamente el anillo en O en su posición original en la
ranura del dado de impacto para retener el pasador.
Para retirar el dado de impacto, siga el procedimiento
de instalación en orden inverso.
Herramienta con el pasador de
retención
Modelo XWT15, XWT15XV
1
2
3
4
► 1. Dado de impacto 2. Oricio 3. Adaptador cua-
drado 4. Pasador de retención
Alinee el oricio en el lado del dado de impacto con
el pasador de retención en el adaptador cuadrado y
empuje el dado de impacto en el adaptador cuadrado
hasta que quede asegurado en su lugar. Golpéelo
ligeramente de ser necesario.
Para quitar el dado de impacto, simplemente jálelo
hasta retirarlo. Si cuesta trabajo quitarlo, presione el
pasador de retención mientras jala el dado de impacto.
Instalación del gancho
PRECAUCIÓN: Cuando instale el gancho,
siempre asegúrelo rmemente con el tornillo. De
lo contrario, el gancho podría desprenderse de la
herramienta y ocasionar lesiones personales.
PRECAUCIÓN: Utilice las partes para col-
gado/montaje para sus propósitos pretendidos
solamente. El uso para un propósito no pretendido
podría ocasionar un accidente o una lesión personal.
2
3
1
► 1. Ranura 2. Gancho 3. Tornillo
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede instalar en cualquiera de los
lados de la herramienta. Para instalar el gancho, insér-
telo en una ranura del alojamiento de la herramienta
de cualquiera de los lados y después sujételo con dos
tornillos. Para quitarlo, aoje los tornillos y después
sáquelo.
26 ESPAÑOL
OPERACIÓN
PRECAUCIÓN: Siempre inserte completa-
mente el cartucho de batería hasta que quede
asegurado en su lugar. Si puede ver el indicador
rojo del lado superior del botón, esto indica que no
ha quedado completamente asegurado. Insértelo
por completo hasta que el indicador rojo no pueda
verse. De lo contrario, podría salirse accidentalmente
de la herramienta y ocasionarle lesiones a usted o a
alguien a su alrededor.
Sujete rmemente la herramienta y ponga el dado de
impacto sobre el perno o la tuerca. Ponga en marcha
la herramienta y apriete durante el tiempo de apriete
apropiado.
La torsión de apriete adecuada podrá variar depen-
diendo del tipo o tamaño del perno, el material de la
pieza de trabajo que se va a apretar, etc. La relación
entre la torsión de apriete y el tiempo de apriete se
muestra en las guras.
Torsión de apriete apropiada para un perno
estándar
20 mm
16 mm
16 mm
20 mm
12 mm
12 mm
240 N•m
(177 ft•lbs)
200 N•m
(148 ft•lbs)
160 N•m
(118 ft•lbs)
120 N•m
(89 ft•lbs)
80 N•m
(59 ft•lbs)
40 N•m
(30 ft•lbs)
(5/8")
(3/4")
(3/4")
(5/8")
(1/2")
0
1
2
1
2
N•m
(ft•lbs)
(1/2")
1. Tiempo de apriete (segundos) 2. Torsión de apriete
Torsión de apriete apropiada para un perno de alta
resistencia
0
123
1
2
N•m
(ft•lbs)
16 mm
12 mm
14 mm
16 mm
14 mm
12 mm
(5/8")
(5/8")
(1/2")
(1/2")
(9/16")
(9/16")
280 N•m
(207 ft•lbs)
240 N•m
(177 ft•lbs)
200 N•m
(148 ft•lbs)
160 N•m
(118 ft•lbs)
120 N•m
(89 ft•lbs)
80 N•m
(59 ft•lbs)
40 N•m
(30 ft•lbs)
1. Tiempo de apriete (segundos) 2. Torsión de apriete
NOTA: Sujete la herramienta orientada en línea recta
al perno o tuerca.
NOTA: Una torsión de apriete excesiva puede dañar
el perno/tuerca o el dado de impacto. Antes de
comenzar su trabajo, realice siempre una operación
de prueba para determinar el tiempo de apriete apro-
piado para el perno o la tuerca que quiere apretar.
NOTA: Si la herramienta se opera de forma continua
hasta descargarse la batería, permita que la herra-
mienta descanse unos 15 minutos antes de continuar
con una batería recargado.
La torsión de apriete se ve afectada por una amplia
variedad de factores incluyendo los siguientes.
Después del apriete, compruebe siempre la torsión con
una llave de torsión.
1. Cuando el cartucho de batería esté casi completa-
mente descargado, caerá la tensión y se reducirá
la torsión de apriete.
2. Dado de impacto
• Si no se utiliza un dado de impacto del
tamaño correcto, la torsión de apriete se
verá reducida.
• Si se utiliza un dado de impacto desgastado
(desgaste en el extremo hexagonal o en el
extremo cuadrado), la torsión de apriete se
verá reducida.
3. Perno
• Incluso si el coeciente de torsión y la clase
de tornillo son los mismos, la adecuada
torsión de apriete variará en función del
diámetro del tornillo.
•
Incluso si el diámetro del tornillo o perno es el
mismo, la torsión de apriete correcta variará
de acuerdo con el coeciente de torsión, la
clase y la longitud del perno o tornillo.
4. El uso de una junta universal o de una barra de
extensión reduce de alguna manera la fuerza de
apriete de la llave de impacto. Compense esto
alargando el tiempo de apriete.
5. La forma de sostener la herramienta o el material
en la posición a apretar afectará a la torsión.
6. La operación de la herramienta a baja velocidad
ocasionará una reducción de la torsión de apriete.
27 ESPAÑOL
MANTENIMIENTO
PRECAUCIÓN: Asegúrese siempre de que la
herramienta esté apagada y el cartucho de batería
extraído antes de intentar realizar una inspección
o mantenimiento.
AVISO: Nunca use gasolina, bencina, diluyente
(tíner), alcohol o sustancias similares. Puede que
esto ocasione grietas o descoloramiento.
Para mantener la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, y cualquier otra tarea de man-
tenimiento o ajuste deberán ser realizadas en centros
de servicio autorizados o de fábrica Makita, empleando
siempre repuestos Makita.
ACCESORIOS
OPCIONALES
PRECAUCIÓN: Estos accesorios o aditamen-
tos están recomendados para utilizarse con su
herramienta Makita especicada en este manual.
El empleo de cualquier otro accesorio o aditamento
puede conllevar el riesgo de lesiones personales.
Utilice los accesorios o aditamentos solamente para
su n establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio local Makita.
• Dado de impacto
• Barra de extensión (para XWT14, XWT15,
XWT15XV)
• Junta universal (para XWT14, XWT15, XWT15XV)
• Adaptador de punta de dado (para XWT14,
XWT15, XWT15XV)
• Colgador de la herramienta
• Batería y cargador originales de Makita
NOTA: Algunos de los artículos en la lista pueden
incluirse en el paquete de la herramienta como acce-
sorios estándar. Éstos pueden variar de país a país.
GARANTÍA LIMITADA DE MAKITA
Ésta Garantía no aplica para México
Consulte la hoja de la garantía anexa para ver los
términos más vigentes de la garantía aplicable a este
producto. En caso de no disponer de esta hoja de
garantía anexa, consulte los detalles sobre la garantía
descritos en el sitio web de su país respectivo indicado
a continuación.
Estados Unidos de América: www.makitatools.com
Canadá: www.makita.ca
Otros países: www.makita.com
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscópicas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
885898A941
XWT14-2
EN, ESMX
20210305
