5 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: TW007G TW008G

Fastening capacities Standard bolt M10 - M24

High tensile bolt M10 - M16

Square drive 12.7 mm

No load speed Max impact mode (4) 0 - 2,300 min

-1

Hard impact mode (3) 0 - 1,900 min

-1

Medium impact mode (2) 0 - 1,200 min

-1

Soft impact mode (1) 0 - 600 min

-1

Impacts per minute Max impact mode (4) 0 - 2,900 min

-1

Hard impact mode (3) 0 - 2,700 min

-1

Medium impact mode (2) 0 - 1,900 min

-1

Soft impact mode (1) 0 - 1,200 min

-1

Overall length (with battery cartridge BL4040) 170 mm

Rated voltage D.C. 36 V - 40 V max

Net weight 2.7 - 3.3 kg

•

Due to our continuing program of research and development, the specications herein are subject to change without notice.

• Specications may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combination, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge BL4020* / BL4025* / BL4040* / BL4050F

* : Recommended battery

Charger DC40RA / DC40RB / DC40RC

•

Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

Intended use

The tool is intended for fastening bolts and nuts.

Noise

The typical A-weighted noise level determined accord-

ing to EN62841-2-2:

Model TW007G

Sound pressure level (L

) : 97 dB(A)

Sound power level (L

) : 108 dB (A)

Uncertainty (K) : 3 dB(A)

Model TW008G

Sound pressure level (L

) : 97 dB(A)

Sound power level (L

) : 108 dB (A)

Uncertainty (K) : 3 dB(A)

NOTE:

The declared noise emission value(s) has been

measured in accordance with a standard test method

and may be used for comparing one tool with another.

NOTE:

The declared noise emission value(s) may

also be used in a preliminary assessment of exposure.

WARNING: Wear ear protection.

WARNING:

The noise emission during actual

use of the power tool can di󰀨er from the declared val-

ue(s) depending on the ways in which the tool is used

especially what kind of workpiece is processed.

WARNING: Be sure to identify safety mea-

sures to protect the operator that are based on an

estimation of exposure in the actual conditions of

use (taking account of all parts of the operating

cycle such as the times when the tool is switched

o󰀨 and when it is running idle in addition to the

trigger time).

Vibration

The vibration total value (tri-axial vector sum) deter-

mined according to EN62841-2-2:

Model TW007G

Work mode: impact tightening of fasteners of the maxi-

mum capacity of the tool

Vibration emission (a

) : 19.7 m/s

Uncertainty (K) : 1.5 m/s

6 ENGLISH

Model TW008G

Work mode: impact tightening of fasteners of the maxi-

mum capacity of the tool

Vibration emission (a

) : 19.7 m/s

Uncertainty (K) : 1.5 m/s

NOTE: The declared vibration total value(s) has been

measured in accordance with a standard test method

and may be used for comparing one tool with another.

NOTE: The declared vibration total value(s) may also

be used in a preliminary assessment of exposure.

WARNING: The vibration emission during

actual use of the power tool can di󰀨er from the

declared value(s) depending on the ways in which

the tool is used especially what kind of workpiece

is processed.

WARNING: Be sure to identify safety mea-

sures to protect the operator that are based on an

estimation of exposure in the actual conditions of

use (taking account of all parts of the operating

cycle such as the times when the tool is switched

o󰀨 and when it is running idle in addition to the

trigger time).

EC Declaration of Conformity

For European countries only

The EC declaration of conformity is included as Annex A

to this instruction manual.

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Cordless impact wrench safety

warnings

1. Hold the power tool by insulated gripping

surfaces, when performing an operation

where the fastener may contact hidden wiring.

Fasteners contacting a "live" wire may make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

2. Wear ear protectors.

3. Check the impact socket carefully for wear,

cracks or damage before installation.

4. Hold the tool rmly.

5. Keep hands away from rotating parts.

6. Do not touch the impact socket, bolt, nut or the

workpiece immediately after operation. They

may be extremely hot and could burn your skin.

7. Always be sure you have a rm footing.

Be sure no one is below when using the tool in

high locations.

8. The proper fastening torque may di󰀨er

depending upon the kind or size of the bolt.

Check the torque with a torque wrench.

9. Make sure there are no electrical cables, water

pipes, gas pipes etc. that could cause a hazard

if damaged by use of the tool.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product.

MISUSE or failure to follow the safety rules stated

in this instruction manual may cause serious

personal injury.

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper the battery

cartridge. It may result in a re, excessive heat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

7 ENGLISH

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may result in poor performance or

breakdown of the tool or battery cartridge.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near a high-voltage elec-

trical power lines. It may result in a malfunction

or breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

Never recharge a fully charged battery cartridge.

Overcharging shortens the battery service life.

Charge the battery cartridge with room tempera-

ture at 10 °C - 40 °C (50 °F - 104 °F). Let a hot

battery cartridge cool down before charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

► Fig.1: 1. Red indicator 2. Button 3. Battery cartridge

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

shown in the gure, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the tool/battery is operated in a manner that

causes it to draw an abnormally high current, the tool

stops automatically. In this situation, turn the tool o󰀨

and stop the application that caused the tool to become

overloaded. Then turn the tool on to restart.

Overheat protection

When the tool/battery is overheated, the tool stops

automatically and the lamp will blink. In this situation, let

the tool cool down before turning the tool on again.

Overdischarge protection

When the battery capacity is not enough, the tool stops

automatically. In this case, remove the battery from the

tool and charge the battery.

8 ENGLISH

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

► Fig.2: 1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Switch action

► Fig.3: 1. Switch trigger

CAUTION: Before installing the battery car-

tridge into the tool, always check to see that the

switch trigger actuates properly and returns to

the "OFF" position when released.

To start the tool, simply pull the switch trigger. Tool

speed is increased by increasing pressure on the switch

trigger. Release the switch trigger to stop.

NOTE: The tool automatically stops when you keep

pulling the switch trigger for 6 minutes.

NOTE: When full speed mode is turned on, the rota-

tion speed becomes fastest even if you do not pull the

switch trigger fully.

For detail information, refer to the section of full speed

mode.

Lighting up the front lamp

CAUTION: Do not look in the light or see the

source of light directly.

► Fig.4: 1. Lamp

► Fig.5: 1. Button

To turn on the lamp status, press the button for

one second. To turn o󰀨 the lamp status, press the but-

ton

for one second again.

With the lamp status ON, pull the switch trigger to turn

on the lamp. To turn o󰀨, release it. The lamp goes out

approximately 10 seconds after releasing the switch

trigger.

With the lamp status OFF, the lamp does not turn on

even if pulling the trigger.

NOTE: To conrm the lamp status, pull the trigger.

When the lamp lights up by pulling the switch trigger,

the lamp status is ON. When the lamp does not come

on, the lamp status is OFF.

NOTE: When the tool is overheated, the light ashes

for one minute, and then the LED display goes o󰀨. In

this case, cool down the tool before operating again.

NOTE: Use a dry cloth to wipe the dirt o󰀨 the lens of

the lamp. Be careful not to scratch the lens of lamp, or

it may lower the illumination.

NOTE: While pulling the switch trigger, the lamp

status cannot be changed.

NOTE: For approximately 10 seconds after releasing

the switch trigger, the lamp status can be changed.

Reversing switch action

► Fig.6: 1. Reversing switch lever

CAUTION: Always check the direction of

rotation before operation.

CAUTION: Use the reversing switch only after

the tool comes to a complete stop. Changing the

direction of rotation before the tool stops may dam-

age the tool.

CAUTION: When not operating the tool,

always set the reversing switch lever to the neu-

tral position.

This tool has a reversing switch to change the direction

of rotation. Depress the reversing switch lever from the

A side for clockwise rotation or from the B side for coun-

terclockwise rotation.

When the reversing switch lever is in the neutral posi-

tion, the switch trigger cannot be pulled.

9 ENGLISH

Changing the application mode

Changing the impact force

You can change the impact force in four steps: 4 (max), 3 (hard), 2 (medium), and 1 (soft).

This allows a tightening suitable to the work.

The level of the impact force changes every time you press the button

You can change the impact force within approximately one minute after releasing the switch trigger.

NOTE: You can extend the time to change the impact force approximately one minute if you press the but-

ton

or .

► Fig.7

Application mode

(Impact force grade displayed on panel)

Maximum blows Purpose

4 (Max)

2,900 min

-1

(/min) Tightening with the maximum force and speed.

Tightening when the force and the speed are desired.

3 (Hard)

2,700 min

-1

(/min) Tightening with less force and speed than Max mode

(easier to control than Max mode).

Tightening when the force and the speed are desired.

2 (Medium)

1,900 min

-1

(/min) Tightening when a good nishing is needed.

Tightening when you need good control power.

1 (Soft)

1,200 min

-1

(/min) Tightening with less force to avoid screw thread breakage.

Tightening when you need ne adjustment with small

diameter bolts.

: The lamp is on.

NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button

NOTE: All lamps on the switch panel go out when the tool is turned o󰀨 to save the battery power. The impact force

grade can be checked by pulling the switch trigger to the extent that the tool does not operate.

10 ENGLISH

Changing the application mode

This tool employs several easy-to-use application modes for driving bolts with good control.

The type of the application mode changes every time you press the button

You can change the application mode within approximately one minute after releasing the switch trigger.

NOTE: You can extend the time to change the application mode approximately one minute if you press the but-

ton

or .

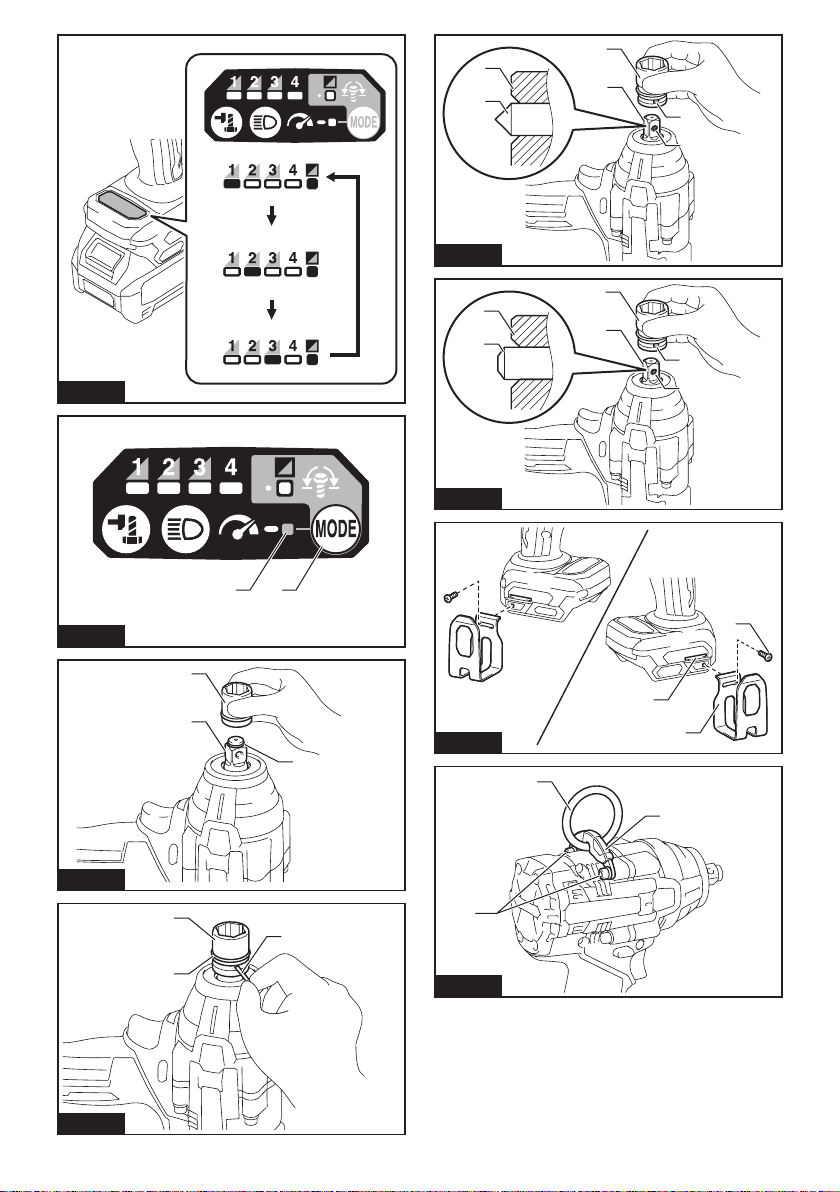

► Fig.8

Application mode

(Assist type displayed on panel)

Feature Purpose

Bolt mode Clockwise

This mode helps to repeat screwdriving continuously with

equal torque. This mode also helps to reduce the risk of

breakage of bolts/nuts due to overtightening.

Counterclockwise

This mode helps to prevent a bolt from falling o󰀨. When

loosening a bolt with the tool driving in counterclockwise

rotation, the tool automatically stops or slows down after

the bolt/nut gets enough loosened.

NOTE:

The timing to stop the driving varies depending on the

type of the bolt/nut and material to be driven. Make a

test driving before using this mode.

Clockwise

Preventing overtightening of

bolts.

Counterclockwise

Loosening bolts.

Bolt mode (1)

Clockwise

The tool stops automatically as soon as it has started

impact blows.

Counterclockwise

The impact force is 4. The tool stops automatically as soon

as it has stopped impact blows.

–

Bolt mode (2)

Clockwise

The tool stops automatically approximately 0.5 second

later from the moment that the tool has started impact

blows.

Counterclockwise

The impact force is 4. The tool stops automatically approx-

imately 0.2 second later from the moment that the tool has

stopped impact blows.

–

Bolt mode (3)

Clockwise

The tool stops automatically approximately 1 second later

from the moment that the tool has started impact blows.

Counterclockwise

The tool slows down the rotation after it has stopped

impact blows.

–

: The lamp is on.

NOTE: When none of the lamp on the panel is lit, pull the switch trigger once before pressing the button .

NOTE: All lamps on the switch panel go out when the tool is turned o󰀨 to save the battery power. The type of the

application mode can be checked by pulling the switch trigger to the extent that the tool does not operate.

Full speed mode

► Fig.9: 1. Button 2. Lamp

When full speed mode is turned on, the tool speed

becomes fastest even if you do not pull the switch trig-

ger fully. When full speed mode is turned o󰀨, the tool

speed increases as you increase the pressure on the

switch trigger.

To turn on full speed mode, press and hold the but-

ton

. To turn o󰀨 full speed mode, press and hold the

button

again.

The lamp turns on while full speed mode is on.

NOTE: Full speed mode continues even after switch-

ing the impact force mode/auto stop mode.

Electronic function

Electric brake

This tool is equipped with an electric brake. If the tool

consistently fails to quickly cease to function after the

switch trigger is released, have the tool serviced at a

Makita service center.

11 ENGLISH

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

Selecting correct impact socket

Always use the correct size impact socket for bolts and

nuts. An incorrect size impact socket will result in inac-

curate and inconsistent fastening torque and/or damage

to the bolt or nut.

Installing or removing impact socket

Optional accessory

CAUTION: Make sure that the impact socket

and the mounting portion are not damaged before

installing the impact socket.

CAUTION: After inserting the impact socket,

make sure that it is rmly secured. If it comes out,

do not use it.

NOTE: The way of impact socket installation varies

depending on the type of the square drive on the tool.

Tool with the ring spring

Model TW007G

For impact socket without O-ring and pin

► Fig.10: 1. Impact socket 2. Square drive 3. Ring

spring

Push the impact socket onto the square drive until it

locks into place.

To remove the impact socket, simply pull it o󰀨.

For impact socket with O-ring and pin

► Fig.11: 1. Impact socket 2. O-ring 3. Pin

Move the O-ring out of the groove in the impact socket

and remove the pin from the impact socket. Fit the

impact socket onto the square drive so that the hole in

the impact socket is aligned with the hole in the square

drive.

Insert the pin through the hole in the impact socket and

square drive. Then return the O-ring to the original posi-

tion in the impact socket groove to retain the pin.

To remove the impact socket, follow the installation

procedures in reverse.

Tool with the detent pin

Model TW008G

For tool with light t detent pin

► Fig.12: 1. Impact socket 2. Hole 3. Square drive

4. Detent pin

To install the socket, align the hole in the side of the

socket with the detent pin on the square drive, and then,

push it onto the square drive until it locks into place. Tap

it lightly if required.

To remove the socket, simply pull it o󰀨.

For tool with rm t detent pin

Optional accessory

► Fig.13: 1. Impact socket 2. Hole 3. Square drive

4. Detent pin

To install the socket, align the hole in the side of the socket with

the detent pin on the square drive, and then, push it onto the

square drive until it locks into place. Tap it lightly if required.

To remove the socket, depress the detent pin through the

hole in the socket and pull the socket o󰀨 the square drive.

NOTE: The rm t detent pin may t too securely to

remove the socket.

In that case, depress the rm t detent pin fully and

pull the socket o󰀨 the square drive.

Installing hook

CAUTION: When installing the hook, always

secure it with the screw rmly. If not, the hook

may come o󰀨 from the tool and result in the personal

injury.

► Fig.14: 1. Groove 2. Hook 3. Screw

The hook is convenient for temporarily hanging the tool.

This can be installed on either side of the tool. To install

the hook, insert it into a groove in the tool housing on

either side and then secure it with a screw. To remove,

loosen the screw and then take it out.

Ring

Country specic

CAUTION: Before using the ring, always

make sure that the bracket and ring are secured

and not damaged.

CAUTION: Use the hanging/mounting parts

for their intended purposes only. Using for unin-

tended purpose may cause accident or personal

injury.

► Fig.15: 1. Bracket 2. Ring 3. Screws

The ring is convenient for hanging the tool with hoist.

First, place the rope through the ring. Then hang the

tool up to the air with hoist.

OPERATION

CAUTION: Always insert the battery cartridge

all the way until it locks in place. If you can see the

red indicator, it is not locked completely. Insert it fully

until the red indicator cannot be seen. If not, it may

accidentally fall out of the tool, causing injury to you

or someone around you.

► Fig.16

Hold the tool rmly and place the impact socket over the bolt or

nut. Turn the tool on and fasten for the proper fastening time.

The proper fastening torque may di󰀨er depending upon

the kind or size of the bolt, the material of the workpiece

to be fastened, etc. The relation between fastening

torque and fastening time is shown in the gures.

12 ENGLISH

Proper fastening torque for standard bolt with max

impact mode (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Fastening time (second) 2. Fastening torque

Proper fastening torque for high tensile bolt with

max impact mode (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Fastening time (second) 2. Fastening torque

NOTE: Hold the tool pointed straight at the bolt or nut.

NOTE: Excessive fastening torque may damage the

bolt/nut or impact socket. Before starting your job,

always perform a test operation to determine the

proper fastening time for your bolt or nut.

NOTE: If the tool is operated continuously until the

battery cartridge has discharged, allow the tool to rest

for 15 minutes before proceeding with a fresh battery

cartridge.

The fastening torque is a󰀨ected by a wide variety of

factors including the following. After fastening, always

check the torque with a torque wrench.

1. When the battery cartridge is discharged almost

completely, voltage will drop and the fastening

torque will be reduced.

2. Impact socket

• Failure to use the correct size impact socket

will cause a reduction in the fastening torque.

• A worn impact socket (wear on the hex end

or square end) will cause a reduction in the

fastening torque.

3. Bolt

• Even though the torque coe󰀩cient and the

class of bolt are the same, the proper fasten-

ing torque will di󰀨er according to the diame-

ter of bolt.

• Even though the diameters of bolts are the

same, the proper fastening torque will di󰀨er

according to the torque coe󰀩cient, the class

of bolt and the bolt length.

4. The use of the universal joint or the extension

bar somewhat reduces the fastening force of the

impact wrench. Compensate by fastening for a

longer period of time.

5. The manner of holding the tool or the material

of driving position to be fastened will a󰀨ect the

torque.

6. Operating the tool at low speed will cause a reduc-

tion in the fastening torque.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Impact socket

• Extension bar

• Universal joint

• Pin 4 Set (For TW008G only)

• Socket extension

• Extension handle

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

13 SVENSKA

SVENSKA (Originalinstruktioner)

SPECIFIKATIONER

Modell: TW007G TW008G

Åtdragningskapaciteter Standardbult M10 - M24

Höghållfasta bultar M10 - M16

Fyrkantig drivtapp 12,7 mm

Hastighet utan belastning Max slagläge (4) 0 - 2 300 min

-1

Hårt slagläge (3) 0 - 1 900 min

-1

Medel slagläge (2) 0 - 1 200 min

-1

Mjukt slagläge (1) 0 - 600 min

-1

Slag per minut Max slagläge (4) 0 - 2 900 min

-1

Hårt slagläge (3) 0 - 2 700 min

-1

Medel slagläge (2) 0 - 1 900 min

-1

Mjukt slagläge (1) 0 - 1 200 min

-1

Total längd (med batterikassett BL4040) 170 mm

Märkspänning 36 V - 40 V likström max

Nettovikt 2,7 - 3,3 kg

•

På grund av vårt pågående program för forskning och utveckling kan dessa specikationer ändras utan föregående meddelande.

• Specikationer kan variera mellan olika länder.

• Vikten kan variera beroende på tillbehören, inklusive batterikassett. Den lättaste och den tyngsta kombinatio-

nen enligt EPTA-procedur 01/2014 visas i tabellen.

Tillgänglig batterikassett och laddare

Batterikassett BL4020* / BL4025* / BL4040* / BL4050F

* : Rekommenderat batteri

Laddare DC40RA / DC40RB / DC40RC

• Vissa av batterikassetterna och laddarna på listan ovan kanske inte nns tillgängliga i din region.

VARNING: Använd endast batterikassetter och laddare från listan ovan. Användning av andra batterikas-

setter och laddare kan orsaka personskada och/eller brand.

Avsedd användning

Verktyget är avsett för åtdragning av bultar och muttrar.

Buller

Den normala bullernivån för A-belastning är bestämd

enligt EN62841-2-2:

Modell TW007G

Ljudtrycksnivå (L

) : 97 dB (A)

Ljude󰀨ektnivå (L

) : 108 dB (A)

Mättolerans (K): 3 dB (A)

Modell TW008G

Ljudtrycksnivå (L

) : 97 dB (A)

Ljude󰀨ektnivå (L

) : 108 dB (A)

Mättolerans (K): 3 dB (A)

OBS: Det deklarerade bullervärdet har uppmätts i

enlighet med standardtestmetoden och kan användas

för jämförandet av en maskin med en annan.

OBS: Det deklarerade bulleremissionsvärdet kan

också användas i en preliminär bedömning av expo-

nering för vibration.

VARNING: Använd hörselskydd.

VARNING:

Bulleremissionen under faktisk

användning av maskinen kan skilja sig från det dekla-

rerade värdet, beroende på hur maskinen används och

särskilt vilken typ av arbetsstycke som behandlas.

VARNING:

Var noga med att identiera säker-

hetsåtgärder för att skydda användaren, vilka är

grundade på en uppskattning av graden av exponering

för vibrationer under de faktiska användningsförhål-

landena, (ta, förutom avtryckartiden, med alla delar av

användarcykeln i beräkningen, som till exempel tiden

då maskinen är avstängd och när den går på tomgång).

Vibration

Det totala vibrationsvärdet (treaxlad vektorsumma)

bestämt enligt EN62841-2-2:

Modell TW007G

Arbetsläge: maskinens maximala kapacitet för

slagåtdragning

Vibrationsemission (a

) : 19,7 m/s

Mättolerans (K): 1,5 m/s

14 SVENSKA

Modell TW008G

Arbetsläge: maskinens maximala kapacitet för

slagåtdragning

Vibrationsemission (a

) : 19,7 m/s

Mättolerans (K): 1,5 m/s

OBS: Det deklarerade totala vibrationsvärdet har

uppmätts i enlighet med standardtestmetoden och

kan användas för jämförandet av en maskin med en

annan.

OBS: Det deklarerade totala vibrationsvärdet kan

också användas i en preliminär bedömning av expo-

nering för vibration.

VARNING: Vibrationsemissionen under fak-

tisk användning av maskinen kan skilja sig från

det deklarerade värdet, beroende på hur maski-

nen används och särskilt vilken typ av arbetss-

tycke som behandlas.

VARNING: Var noga med att identiera säker-

hetsåtgärder för att skydda användaren, vilka är

grundade på en uppskattning av graden av expo-

nering för vibrationer under de faktiska använd-

ningsförhållandena, (ta, förutom avtryckartiden,

med alla delar av användarcykeln i beräkningen,

som till exempel tiden då maskinen är avstängd

och när den går på tomgång).

EG-försäkran om överensstämmelse

Gäller endast inom EU

EG-försäkran om överensstämmelse inkluderas som

bilaga A till denna bruksanvisning.

SÄKERHETSVARNINGAR

Allmänna säkerhetsvarningar för

maskiner

VARNING: Läs alla säkerhetsvarningar, anvis-

ningar, illustrationer och specikationer som

medföljer det här maskinen. Underlåtenhet att följa

instruktionerna kan leda till elstötar, brand och/eller

allvarliga personskador.

Spara alla varningar och instruk-

tioner för framtida referens.

Termen ”maskin” som anges i varningarna hänvisar till

din eldrivna maskin (sladdansluten) eller batteridrivna

maskin (sladdlös).

Säkerhetsvarningar för sladdlös

mutterdragare

1. Håll maskinen i de isolerade handtagen om det

nns risk för att skruvdragaren kan komma i

kontakt med en dold elkabel. Skruvdragare som

kommer i kontakt med en ”strömförande” kabel

kan få sina blottlagda metalldelar ”strömförande”,

vilket kan ge användaren en elektrisk stöt.

2. Använd hörselskydd.

3. Kontrollera krafthylsan noga före användning,

så att den inte är sliten, sprucken eller skadad.

4. Håll stadigt i maskinen.

5. Håll händerna på avstånd från roterande delar.

6. Rör inte momenthylsan, bulten, muttern eller

arbetsstycket direkt efter arbetet. De kan vara

extremt varma och orsaka brännskador.

7. Se till att alltid ha ordentligt fotfäste.

Se till att ingen står under dig när maskinen

används på hög höjd.

8. Rätt åtdragningsmoment kan variera beroende

på bultens typ eller storlek. Kontrollera åtdrag-

ningsmomentet med en momentnyckel.

9. Se till att det inte nns några elkablar, vatten-

rör, gasledningar etc. som kan orsaka fara om

de skadas av verktyget.

SPARA DESSA ANVISNINGAR.

VARNING: GLÖM INTE att också fortsätt-

ningsvis strikt följa säkerhetsanvisningarna för

maskinen även efter att du blivit van att använda

den.

Vid FELAKTIG HANTERING av maskinen eller om

inte säkerhetsanvisningarna i denna bruksanvis-

ning följs kan följden bli allvarliga personskador.

Viktiga säkerhetsanvisningar för

batterikassetten

Innan batterikassetten används ska alla instruk-

tioner och varningsmärken på (1) batteriladda-

ren, (2) batteriet och (3) produkten läsas.

2. Montera inte isär eller mixtra med batterikas-

setten. Det kan leda till brand, överdriven värme

eller explosion.

3. Om drifttiden blivit avsevärt kortare ska

användningen avbrytas omedelbart. Det kan

uppstå överhettning, brännskador och t o m en

explosion.

4. Om du får elektrolyt i ögonen ska de sköljas

med rent vatten och läkare uppsökas omedel-

bart. Det nns risk för att synen förloras.

5. Kortslut inte batterikassetten.

(1) Rör inte vid polerna med något strömfö-

rande material.

(2) Undvik att förvara batterikassetten till-

sammans med andra metallobjekt som

t.ex. spikar, mynt o.s.v.

(3) Skydda batteriet mot vatten och regn.

En batterikortslutning kan orsaka ett

stort strömöde, överhettning, brand och

maskinhaveri.

6. Förvara och använd inte verktyget och batteri-

kassetten på platser där temperaturen kan nå

eller överstiga 50 °C.

7. Bränn inte upp batterikassetten även om

den är svårt skadad eller helt utsliten.

Batterikassetten kan explodera i öppen eld.

8. Spika inte i, krossa, kasta, tappa eller slå bat-

terikassetten mot hårda föremål. Dylika hän-

delser kan leda till brand, överdriven värme eller

explosion.

9. Använd inte ett skadat batteri.

15 SVENSKA

10.

De medföljande litiumjonbatterierna är föremål

för kraven i gällande lagstiftning för farligt gods.

För kommersiella transporter (av t.ex. tredje parter

som speditionsrmor) måste de särskilda transport-

krav som anges på emballaget och etiketter iakttas.

För att förbereda den produkt som ska avsändas

krävs att du konsulterar en expert på riskmaterial.

Var också uppmärksam på att det i ditt land kan

nnas ytterligare föreskrifter att följa.

Tejpa över eller maskera blottade kontakter och

packa batteriet på sådant sätt att det inte kan röra

sig fritt i förpackningen.

11. När batterikassetten ska kasseras måste den

tas bort från maskinen och kasseras på ett

säkert sätt. Följ lokala föreskrifter beträ󰀨ande

avfallshantering av batteriet.

12. Använd endast batterierna med de produkter

som specicerats av Makita. Att använda bat-

terierna med ej godkända produkter kan leda till

brand, överdriven värme, explosion eller utläck-

ande elektrolyt.

13. Om maskinen inte används under en lång tid

måste batteriet tas bort från maskinen.

14. Under och efter användning kan batterikasset-

ten bli het vilket kan orsaka brännskador eller

lättare brännskador. Var uppmärksam på hur

du hanterar varma batterikassetter.

15. Vidrör inte verktygets kontakter direkt efter

användning eftersom de kan bli heta och

orsaka brännskador.

16. Låt inte isor, damm eller smuts fastna i kon-

takterna, i hål eller spår i batterikassetten. Det

kan leda till dålig prestanda eller till att verktyget

eller batterikassetten går sönder.

17. Såvida inte verktyget stöder arbeten i närheten

av högspänningsledningar får batterikassetten

inte användas i närheten av en högspännings-

ledning. Det kan leda till att verktyget eller batteri-

kassetten går sönder eller inte fungerar korrekt.

18. Förvara batteriet utom räckhåll för barn.

SPARA DESSA ANVISNINGAR.

FÖRSIKTIGT: Använda endast äkta Makita-

batterier. Användning av oäkta Makita-batterier eller

batterier som har manipulerats kan leda till person-

och utrustningsskador eller till att batteriet fattar eld.

Det upphäver också Makitas garanti för verktyget och

laddaren.

Tips för att uppnå batteriets max-

imala livslängd

1. Ladda batterikassetten innan den är helt

urladdad. Stanna alltid maskinen och ladda

batterikassetten när du märker att maskinen

blir svagare.

2. Ladda aldrig en fulladdad batterikassett.

Överladdning förkortar batteriets livslängd.

3. Ladda batterikassetten vid en rumstemperatur

på 10 °C - 40 °C. Låt en varm batterikassett

svalna innan den laddas.

4. När batterikassetten inte används ska den tas

bort från verktyget eller laddaren.

5. Ladda batterikassetten om du inte har använt

den på länge (mer än sex månader).

FUNKTIONSBESKRIVNING

FÖRSIKTIGT: Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan

du justerar maskinen eller kontrollerar dess

funktioner.

Montera eller demontera

batterikassetten

FÖRSIKTIGT: Stäng alltid av maskinen innan

du monterar eller tar bort batterikassetten.

FÖRSIKTIGT: Håll stadigt i maskinen och

batterikassetten när du monterar eller tar bort

batterikassetten. I annat fall kan det leda till att de

glider ur dina händer och orsakar skada på maskinen

och batterikassetten samt personskada.

► Fig.1: 1. Röd indikator 2. Knapp 3. Batterikassett

Ta bort batterikassetten genom att skjuta ner knap-

pen på kassettens framsida samtidigt som du drar ut

batterikassetten.

Sätt i batterikassetten genom att rikta in tungan på bat-

terikassetten mot spåret i höljet och skjut den på plats.

Tryck in batterikassetten ordentligt tills den låser fast

med ett klick. Om du kan se den röda indikatorn som

bilden visar är den inte låst ordentligt.

FÖRSIKTIGT: Sätt alltid i batterikassetten

helt tills den röda indikatorn inte längre syns. I

annat fall kan den oväntat falla ur verktyget och skada

dig eller någon annan.

FÖRSIKTIGT: Montera inte batterikassetten

med våld. Om kassetten inte lätt glider på plats är

den felinsatt.

Skyddssystem för maskinen/batteriet

Verktyget är utrustat med ett skyddssystem för verkty-

get/batteriet. Detta system bryter automatiskt strömmen

till motorn för att förlänga verktygets och batteriets

livslängd. Verktyget stoppar automatiskt under använd-

ningen om verktyget eller batteriet hamnar i en av föl-

jande situationer:

Överbelastningsskydd

När maskinen/batteriet används på ett sätt som gör

att det drar onormalt mycket ström, stannar maskinen

automatiskt. När detta sker stänger du av maskinen och

upphör med arbetet som gjorde att maskinen överbe-

lastades. Starta därefter upp maskinen igen.

Överhettningsskydd

När verktyget/batteriet överhettas stoppas verktyget

automatiskt och lampan börjar blinka. I det läget låter du

verktyget svalna innan du startar det igen.

Överurladdningsskydd

När batteriets kapacitet är otillräcklig stoppar maskinen

automatiskt. I sådant fall ska batteriet tas ur maskinen

och laddas.

16 SVENSKA

Indikerar kvarvarande

batterikapacitet

Tryck på kontrollknappen på batterikassetten för att se

kvarvarande batterikapacitet. Indikatorlamporna lyser i

ett par sekunder.

► Fig.2: 1. Indikatorlampor 2. Kontrollknapp

Indikatorlampor Kvarvarande

kapacitet

Upplyst Av Blinkar

75% till 100%

50% till 75%

25% till 50%

0% till 25%

Ladda

batteriet.

Batteriet kan

ha skadats.

OBS: Beroende på användningsförhållanden och den

omgivande temperaturen kan indikationen skilja sig

lätt från den faktiska batterikapaciteten.

OBS: Den första (längst till vänster) indikatorlam-

pan kommer att blinka när batteriskyddssystemet

fungerar.

Avtryckarens funktion

► Fig.3: 1. Avtryckare

FÖRSIKTIGT: Innan du sätter i batterikasset-

ten i maskinen ska du kontrollera att avtryckaren

fungerar och återgår till läget ”OFF” när du släp-

per den.

Tryck in avtryckaren för att starta maskinen.

Hastigheten ökas genom att trycka hårdare på avtryck-

aren. Släpp avtryckaren för att stoppa maskinen.

OBS: Verktyget stannar automatiskt när du fortsätter

att trycka in avtryckaren i 6 minuter.

OBS: När fullhastighetsläge är på blir rotationshas-

tigheten den snabbaste även om du inte trycker in

avtryckaren helt.

Se detaljerad information i avsnittet om

fullhastighetsläge.

Tända frontlampan

FÖRSIKTIGT: Titta inte in i ljuset eller direkt

i ljuskällan.

► Fig.4: 1. Lampa

► Fig.5: 1. Knapp

Håll in knappen i en sekund för att sätta på lampsta-

tusen. Håll in knappen

igen i en sekund för att

stänga av lampstatusen.

Med lampstatusen i läget ON trycker du in avtryckaren

för att tända lampan. Stäng av den genom att släppa

avtryckaren. Lampan slocknar ungefär 10 sekunder

efter att du har släppt avtryckaren.

Med lampstatusen i läget OFF tänds inte lampan även

om du trycker in avtryckaren.

OBS: Tryck in avtryckaren för att bekräfta lampsta-

tusen. När lampan tänds på grund av att avtryckaren

trycks in är lampstatusen i läget ON. När lampan inte

tänds är lampstatusen i läget OFF.

OBS: När verktyget överhettas blinkar lampan i en

minut, varpå LED-skärmen stängs av. I detta fall låter

du verktyget svalna innan du använder det igen.

OBS: Använd en torr trasa för att torka bort smuts

från lampglaset. Var försiktig så att inte lampglaset

repas eftersom ljuset då kan bli svagare.

OBS: När avtryckaren är intryckt kan lampstatusen

inte ändras.

OBS: Efter cirka 10 sekunder efter att avtryckaren

släppts kan lampstatusen ändras.

Reverseringsspakens funktion

► Fig.6: 1. Reverseringsspak

FÖRSIKTIGT: Kontrollera alltid rotationsrikt-

ningen före användning.

FÖRSIKTIGT: Använd endast reverseringsk-

nappen när maskinen har stoppat helt. Maskinen

kan skadas om du byter rotationsriktning medan den

fortfarande roterar.

FÖRSIKTIGT: Ställ alltid in reverseringsspa-

ken i neutralt läge när du inte använder maskinen.

Denna maskin har en reverseringsknapp för byte av

rotationsriktning. Tryck in reverseringsspaken från sida

A för medurs rotation och från sida B för moturs rotation.

När reverseringsspaken är i neutralt läge fungerar inte

avtryckaren.

17 SVENSKA

Ändra tillämpningsläge

Ändra slagstyrka

Du kan ändra slagstyrkan i fyra steg: 4 (max), 3 (hård), 2 (medel) och 1 (mjuk).

Detta möjliggör en passande åtdragning för arbetet.

Nivån på slagstyrkan ändras varje gång du trycker på knappen

Du kan ändra slagstyrkan inom ca en minut från att du släppt avtryckaren.

OBS: Du kan förlänga tiden för att ändra slagstyrkan omkring en minut om du trycker på knappen

eller .

► Fig.7

Tillämpningsläge

(slagstyrkan visas på panelen)

Maximalt antal slag Ändamål

4 (Max)

2 900 min

-1

(/min) Drar åt med maximal kraft och hastighet.

Åtdragning när kraft och hastighet önskas.

3 (Hård)

2 700 min

-1

(/min) Dra åt med mindre kraft och hastighet än vid läge Max

(enklare att kontrollera än läge Max).

Åtdragning när kraft och hastighet önskas.

2 (Medel)

1 900 min

-1

(/min) Åtdragning när en bra nish krävs.

Åtdragning när du behöver bra kontrollkraft.

1 (Mjuk)

1 200 min

-1

(/min) Åtdragning med låg kraft för att undvika skador på

skruvgängor.

Åtdragning när du behöver njustering med bultar med

liten diameter.

: Lampan är tänd.

OBS: Om ingen av lamporna på panelen lyser, tryck in avtryckaren en gång innan du trycker på knappen

OBS: Alla lampor på växelpanelen släcks när verktyget stängs av för att spara på batteriet. Graden av slagstyrka

kan kontrolleras genom att trycka in avtryckaren så pass mycket att maskinen inte börjar arbeta.

18 SVENSKA

Ändra tillämpningsläge

Detta verktyg använder era lättanvända tillämpningslägen för att skruva i bultar med god kontroll.

Typen av tillämpningsläge växlar varje gång du trycker på knappen

Du kan ändra läge inom ca en minut från att du släppt avtryckaren.

OBS: Du kan förlänga tiden för att ändra tillämpningsläget omkring en minut om du trycker på knappen

eller .

► Fig.8

Tillämpningsläge

(assisttyp visas på panelen)

Funktion Ändamål

Bultläge Medurs

Detta läge hjälper till att upprepa skruvdragningen kontinu-

erligt med liknande vridmoment. Läget hjälper också till att

minska risken att bultar/muttrar går sönder p.g.a. för kraftig

åtdragning.

Moturs

Detta läge hjälper till att förhindra en bult från att falla av.

När man lossar en bult med verktyget körandes moturs

stannar verktyget eller saktar ner automatiskt när bulten/

muttern är tillräckligt lös.

ANM.:

Tiden för att stoppa körning varierar beroende på typ

av bult/mutter och material man skruvar i. Provskruva

innan du använder det här läget.

Medurs

Förhindra för kraftig åtdragning

av bultar.

Moturs

Lossa bultar.

Bultläge (1)

Medurs

Verktyget stannar automatiskt så fort det har börjat ge slag.

Moturs

Slagstyrkan är 4. Verktyget stannar automatiskt så fort det

har slutat ge slag.

–

Bultläge (2)

Medurs

Verktyget stannar automatiskt ca 0,5 sekund efter det

ögonblick då verktyget har börjat ge slag.

Moturs

Slagstyrkan är 4. Verktyget stannar automatiskt ca 0,2

sekund efter det ögonblick då verktyget har slutat ge slag.

–

Bultläge (3)

Medurs

Verktyget stannar automatiskt ca 1 sekund efter det ögon-

blick då verktyget har börjat ge slag.

Moturs

Verktyget roterar långsammare efter att det har slutat ge

slag.

–

: Lampan är tänd.

OBS: Om ingen av lamporna på panelen lyser, tryck in avtryckaren en gång innan du trycker på knappen

OBS: Alla lampor på växelpanelen släcks när verktyget stängs av för att spara på batteriet. Typen av tillämpnings-

läge kan kontrolleras genom att trycka in avtryckaren så pass mycket att maskinen inte börjar arbeta.

Fullhastighetsläge

► Fig.9: 1. Knapp 2. Lampa

När fullhastighetsläge är på blir verktygets hastighet

den snabbaste även om du inte trycker in avtryckaren

helt. När fullhastighetsläge är på ökar verktygshastighe-

ten så fort du ökar trycket på avtryckaren.

För att sätta på fullhastighetsläge trycker du och håller

in knappen

. För att stänga av fullhastighetsläge

trycker du och håller in knappen

igen.

Lampan är tänd medan fullhastighetsläge är på.

OBS: Fullhastighetsläget fortsätter även efter att

slagstyrkeläget/autostoppläget ändrats.

Elektronisk funktion

Elektronisk broms

Detta verktyg är försett med en elektronisk broms.

Om verktyget inte stannar snabbt efter att avtrycka-

ren släppts, behöver verktyget servas på ett Makita

servicecenter.

19 SVENSKA

MONTERING

FÖRSIKTIGT: Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan du

underhåller maskinen.

Välja rätt krafthylsa

Använd alltid en krafthylsa av rätt storlek för bultar och

muttrar. En krafthylsa av fel storlek leder till ett felaktigt

och ojämnt åtdragningsmoment och/eller skador på

bulten eller muttern.

Montera eller ta bort en krafthylsa

Valfria tillbehör

FÖRSIKTIGT: Se till att krafthylsan och

monteringsdelen är oskadade innan du monterar

krafthylsan.

FÖRSIKTIGT: Efter att momenthylsan satts

i kontrollerar du att den sitter ordentlig fast. Om

det åker ut ska du inte använda det.

OBS: Momenthylsans montering skiljer sig åt bero-

ende på maskinens fyrkantiga drivtapp.

Verktyg med ringfjäder

Modell TW007G

För krafthylsa utan O-ring och låssprint

► Fig.10: 1. Krafthylsa 2. Verktygsfäste 3. Ringfjäder

Tryck fast momenthylsan på den fyrkantiga drivtappen

tills den låser fast.

Demontera momenthylsan genom att helt enkelt dra av den.

För krafthylsa med O-ring och låssprint

► Fig.11: 1. Krafthylsa 2. O-ring 3. Låssprint

Rulla bort O-ringen från spåret i krafthylsan och ta bort

låssprinten från hylsan. Passa in krafthylsan på verk-

tygsfästet så att hålet i krafthylsan är i linje med hålet i

verktygsfästet.

För in låssprinten genom hålet i krafthylsan och

hålet i vektygsfästet. Rulla sedan tillbaka O-ringen

till sitt ursprungsläge i krafthylsans spår för att fästa

låssprinten.

Följ monteringsproceduren i omvänd ordning för att ta

bort krafthylsan.

Verktyg med spärrstift

Model TW008G

För verktyg med spärrstift för lätt

passform

► Fig.12: 1. Momenthylsa 2. Hål 3. Fyrkantig drivtapp

4. Spärrstift

För att montera hylsan riktar du in hålet på sidan av hyl-

san med spärrstiftet på den fyrkantiga drivtappen och

trycker på den på drivtappen tills den låses på plats.

Knacka lätt på den om det behövs.

Demontera hylsan genom att helt enkelt dra av den.

För verktyg med spärrstift för bra passform

Valfria tillbehör

► Fig.13: 1. Momenthylsa 2. Hål 3. Fyrkantig drivtapp

4. Spärrstift

För att montera hylsan riktar du in hålet på sidan av hyl-

san med spärrstiftet på den fyrkantiga drivtappen och

trycker på den på drivtappen tills den låses på plats.

Knacka lätt på den om det behövs.

Tryck ner spärrstiftet genom hålet i hylsan för att ta av

den, och dra av den från den fyrkantiga drivtappen.

OBS: Spärrstift för bra passform kan sitt för hårt för

att ta av hylsan.

Om så är fallet, tryck ner spärrstiftet helt och dra av

hylsan från den fyrkantiga drivtappen.

Monteringskrok

FÖRSIKTIGT: När kroken monteras skall all-

tid skruven dras åt ordentligt. Om inte kan kroken

lossa från maskinen och leda till personskada.

► Fig.14: 1. Spår 2. Krok 3. Skruv

Haken kan användas när du vill hänga upp verktyget

temporärt. Den kan monteras på båda sidorna av maski-

nen. För att montera kroken sätter du i den i ett spår i

maskinhuset på endera sida och drar fast den med en

skruv. Ta bort kroken genom att skruva loss skruven.

Ring

Landsspecikt

FÖRSIKTIGT: Innan du använder ringen bör

du alltid se till att bygeln och ringen är ordentligt

fastsatta och oskadade.

FÖRSIKTIGT: Använd endast upphängnings/

monteringsdelar för dess avsedda ändamål.

Användning för ej avsedd användning kan leda till

olycka eller personskada.

► Fig.15: 1. Bygel 2. Ring 3. Skruvar

Ringen används för att hänga upp verktyget i en lyf-

tanordning. Först drar du ett rep genom ringen. Sedan

hänger du upp verktyget i luften med lyftanordningen.

ANVÄNDNING

FÖRSIKTIGT:

Skjut alltid in batterikassetten

ordentligt tills den låses på plats. Om du kan se den röda

indikatorn är den inte låst ordentligt. Skjut in den helt tills den

röda indikatorn inte syns längre. I annat fall kan den plötsligt

lossna från verktyget och skada dig eller någon annan.

► Fig.16

Håll verktyget i ett fast grepp och placera krafthylsan

över bulten eller muttern. Sätt igång verktyget och dra

åt under den föreskrivna åtdragningstiden.

Korrekt åtdragningsmoment för det som ska fästas kan

variera beroende på bultens typ eller storlek, arbetsstyck-

ets material o.s.v. Sambandet mellan åtdragningsmomentet

och åtdragningstiden visas i gurerna.

20 SVENSKA

Korrekt åtdragningsmoment för standardbult med

max slagläge (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Åtdragningstid (sekunder) 2. Åtdragningsmoment

Korrekt åtdragningsmoment för höghållfast bult

med max slagläge (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Åtdragningstid (sekunder) 2. Åtdragningsmoment

OBS: Håll verktyget så att det riktas rakt mot bulten

eller muttern.

OBS:

Vid alltför stort åtdragningsmoment kan bulten/

muttern eller krafthylsan skadas. Innan du påbörjar arbe-

tet bör du alltid genomföra en provdragning för att fast-

ställa lämpligast åtdragningstid för din bult eller mutter.

OBS:

Om verktyget används kontinuerligt tills batterikas-

setten är urladdad bör verktyget vila i 15 minuter innan

du fortsätter arbetet med en laddad batterikassett.

Åtdragningsmomentet påverkas av en mängd olika

faktorer, däribland: Kontrollera alltid åtdragningen med

en momentnyckel efter fastsättningen.

1. När batterikassetten är nästan helt urladdad kom-

mer spänningen att falla och åtdragningsmomen-

tet att minska.

2. Krafthylsa

• Underlåtelse att använda korrekt storlek på

krafthylsan leder till att åtdragningsmomentet

sjunker.

• En sliten krafthylsa (slitage på den sex-

kantiga eller fyrkantiga änden) leder till att

åtdragningsmomentet sjunker.

3. Bult

• Även om momentkoe󰀩cienten och bultklas-

sen är samma beror det korrekta åtdrag-

ningsmomentet på bultens diameter.

• Även om bultarnas diameter är samma

kommer det korrekta åtdragningsmomentet

att skilja sig åt i enlighet med momentkoe󰀩-

cienten, bultklassen och bultens längd.

4. Om en universalknut eller ett förlängningsskaft

används minskas mutterdragarens åtdragnings-

kraft något. Kompensera genom att dra åt under

längre tid.

5. Momentet påverkas även av fästmaterialet eller

hur maskinen hålls.

6. Ommaskinen används med låg hastighet minskar

åtdragningsmomentet.

UNDERHÅLL

FÖRSIKTIGT: Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan

inspektion eller underhåll utförs.

OBSERVERA: Använd inte bensin, förtunnings-

medel, alkohol eller liknande. Missfärgning, defor-

mation eller sprickor kan uppstå.

För att upprätthålla produktens SÄKERHET och

TILLFÖRLITLIGHET bör allt underhålls- och justerings-

arbete utföras av ett auktoriserat Makita servicecenter

och med reservdelar från Makita.

VALFRIA TILLBEHÖR

FÖRSIKTIGT: Följande tillbehör eller tillsat-

ser rekommenderas för användning med den

Makita-maskin som denna bruksanvisning avser.

Om andra tillbehör eller tillsatser används kan det

uppstå risk för personskador. Använd endast tillbehö-

ren eller tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behö-

ver ytterligare information om dessa tillbehör.

• Krafthylsa

• Förlängningsskaft

• Universalknut

• Stift 4 st. (endast för TW008G)

• Förlängningsuttag

• Förlängningshandtag

• Makitas originalbatteri och -laddare

OBS: Några av tillbehören i listan kan vara inklude-

rade i maskinpaketet som standardtillbehör. De kan

variera mellan olika länder.

21 NORSK

NORSK (Originalinstruksjoner)

TEKNISKE DATA

Modell: TW007G TW008G

Festekapasitet Standardskrue M10 - M24

Høyfast skrue M10 - M16

Innerrkant 12,7 mm

Hastighet uten belastning Maks. støtmodus (4) 0 - 2 300 min

-1

Hard støtmodus (3) 0 - 1 900 min

-1

Middels støtmodus (2) 0 - 1 200 min

-1

Myk støtmodus (1) 0 - 600 min

-1

Slag per minutt Maks. støtmodus (4) 0 - 2 900 min

-1

Hard støtmodus (3) 0 - 2 700 min

-1

Middels støtmodus (2) 0 - 1 900 min

-1

Myk støtmodus (1) 0 - 1 200 min

-1

Total lengde (med batteriinnsats BL4040) 170 mm

Nominell spenning DC 36 V - 40 V maks

Nettovekt 2,7 - 3,3 kg

• På grunn av vårt kontinuerlige forsknings- og utviklingsprogram kan spesikasjonene som oppgis i dette doku-

mentet endres uten varsel.

• Spesikasjonene kan variere fra land til land.

• Vekten kan variere avhengig av tilbehøret/tilbehørene, inkludert batteriet. Den letteste og tyngste kombinasjo-

nen, i henhold til EPTA-prosedyre 01/2014, vises i tabellen.

Passende batteri og lader

Batteriinnsats BL4020* / BL4025* / BL4040* / BL4050F

* : Anbefalt batteri

Lader DC40RA / DC40RB / DC40RC

• Noen av batteriene og laderne som er opplistet ovenfor er kanskje ikke tilgjengelige, avhengig av hvor du bor.

ADVARSEL: Bruk kun de batteriene og laderne som er opplistet ovenfor. Bruk av andre batterier og

ladere kan føre til personskader og/eller brann.

Riktig bruk

Denne maskinen er laget for å feste skruer og muttere.

Støy

Typisk A-vektet lydtrykknivå er bestemt i henhold til

EN62841-2-2:

Modell TW007G

Lydtrykknivå (L

) : 97 dB (A)

Lyde󰀨ektnivå (L

) : 108 dB (A)

Usikkerhet (K): 3 dB (A)

Modell TW008G

Lydtrykknivå (L

) : 97 dB (A)

Lyde󰀨ektnivå (L

) : 108 dB (A)

Usikkerhet (K): 3 dB (A)

MERK:

Den/de oppgitte verdien(e) for genererte vibra-

sjoner har blitt målt i henhold til standard testmetoder, og

kan bli brukt til å sammenligne ett verktøy med et annet.

MERK:

Den/de angitte verdien(e) for de genererte vibrasjonene

kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL: Bruk hørselsvern.

ADVARSEL:

De genererte vibrasjonene ved faktisk

bruk av elektroverktøyet kan avvike fra den/de angitte vibra-

sjonsverdien(e), avhengig av hvordan verktøyet brukes.

ADVARSEL: Sørg for å identisere vernetil-

tak for å beskytte operatøren, som er basert på

et estimat av eksponeringen under de faktiske

bruksforholdene (idet det tas hensyn til alle deler

av driftssyklusen, dvs. hvor lenge verktøyet er

slått av, hvor lenge det går på tomgang og hvor

lenge startbryteren faktisk holdes trykket).

Vibrasjoner

Den totale vibrasjonsverdien (triaksial vektorsum)

bestemt i henhold EN62841-2-2:

Modell TW007G

Arbeidsmodus: slagstramming av festemidler med

maskinens maksimale kapasitet

Genererte vibrasjoner (a

) : 19,7 m/s

Usikkerhet (K): 1,5 m/s

22 NORSK

Modell TW008G

Arbeidsmodus: slagstramming av festemidler med

maskinens maksimale kapasitet

Genererte vibrasjoner (a

) : 19,7 m/s

Usikkerhet (K): 1,5 m/s

MERK:

Den/de oppgitte verdien(e) for totalt genererte

vibrasjoner har blitt målt i henhold til standard testmetoder,

og kan bli brukt til å sammenligne ett verktøy med et annet.

MERK:

Den/de angitte verdien(e) for totalt genererte vibrasjo-

ner kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL: De genererte vibrasjonene ved

faktisk bruk av elektroverktøyet kan avvike fra

den/de angitte vibrasjonsverdien(e), avhengig av

hvordan verktøyet brukes og spesielt i forhold til

arbeidsstykket som blir behandlet.

ADVARSEL: Sørg for å identisere vernetil-

tak for å beskytte operatøren, som er basert på

et estimat av eksponeringen under de faktiske

bruksforholdene (idet det tas hensyn til alle deler

av driftssyklusen, dvs. hvor lenge verktøyet er

slått av, hvor lenge det går på tomgang og hvor

lenge startbryteren faktisk holdes trykket).

EFs samsvarserklæring

Gjelder kun for land i Europa

EFs samsvarserklæring er lagt til som vedlegg A i

denne bruksanvisningen.

SIKKERHETSADVARSEL

Generelle advarsler angående

sikkerhet for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler,

instruksjoner, illustrasjoner og spesikasjoner

som følger med dette elektroverktøyet. Hvis ikke

alle instruksjonene nedenfor følges, kan det fore-

komme elektrisk støt, brann og/eller alvorlig skade.

Oppbevar alle advarsler og

instruksjoner for senere bruk.

Uttrykket «elektrisk verktøy» i advarslene refererer

både til elektriske verktøy (med ledning) tilkoblet strøm-

nettet, og batteridrevne verktøy (uten ledning).

Sikkerhetsanvisninger for

batteridrevet slagtrekker

1. Hold maskinen i det isolerte håndtaket når

festemidlet kan komme i kontakt med skjulte

ledninger under arbeidet. Hvis skruer eller bolter

kommer i kontakt med en «strømførende» ledning,

kan metalldelene på det elektriske verktøyet bli

«strømførende» og føre til at brukeren får støt.

2. Bruk hørselsvern.

3. Før du installerer maskinen, må du kontrollere

nøye at pipen ikke har sprekker eller andre

skader.

4. Hold godt fast i verktøyet.

5. Hold hendene unna roterende deler.

6. Ikke ta på kraftpipen, bolten, mutteren eller

arbeidsstykket straks etter at arbeidet er utført.

Disse kan være ekstremt varme og vil kunne

forårsake brannskader.

7. Pass på at du har godt fotfeste.

Forviss deg om at ingen står under deg når du

jobber høyt over bakken.

8. Riktig tiltrekkingsmoment kan variere avhen-

gig av hva slags bolt som brukes, og hvor

stor den er. Sjekk tiltrekkingsmomentet med

skrunøkkelen.

9. Pass på at det ikke nnes noen elektriske

kabler, vannrør, gassrør, osv. som kan utgjøre

en fare hvis de blir skadet av verktøyet.

TA VARE PÅ DISSE

INSTRUKSENE.

ADVARSEL: IKKE LA hensynet til hva som

er ”behagelig” eller det faktum at du kjenner

produktet godt (etter mange gangers bruk) gjøre

deg mindre oppmerksom på sikkerhetsreglene for

bruken av det aktuelle produktet.

Ved MISBRUK eller hvis ikke sikkerhetsreglene i

denne bruksanvisningen følges, kan det oppstå

alvorlig personskade.

Viktige sikkerhetsanvisninger for

batteriinnsats

1. Før du begynner å bruke batteriet, må du lese

alle anvisninger og forsiktighetsregler på (1)

batteriladeren, (2) batteriet og (3) det produktet

batteriet skal brukes i.

2. Ikke demonter eller tukle batteriet. Det kan føre

til brann, overoppheting eller eksplosjon.

3. Hvis driftstiden er blitt vesentlig kortere, må

du omgående slutte å bruke maskinen. Hvis

ikke kan resultatet bli overoppheting, mulige

forbrenninger eller til og med en eksplosjon.

4. Hvis du får elektrolytt i øynene, må du skylle

dem med store mengder rennende vann og

oppsøke lege med én gang. Denne typen uhell

kan føre til varig blindhet.

5. Ikke kortslutt batteriet:

(1) De kan være ekstremt varme og du kan

brenne deg.

(2) Ikke lagre batteriet i samme beholder som

andre metallgjenstander, som for eksem-

pel spiker, mynter osv.

(3) Ikke la batteriet komme i kontakt med

vann eller regn.

En kortslutning av batteriet kan føre til et

kraftig strømstøt, overoppvarming, mulige

forbrenninger og til og med til at batteriet går

i stykker.

6. Ikke oppbevar og bruk verktøyet og batteriet

på steder hvor temperaturen kan komme opp i

eller overskride 50 °C.

7. Ikke sett fyr på batteriet, ikke engang om det

er sterkt skadet eller helt utslitt. Batteriet kan

eksplodere hvis det begynner å brenne.

23 NORSK

8. Du må ikke spikre, skjære, klemme, kaste eller

miste batteriet, og heller ikke slå en hard gjen-

stand mot batteriet. En slik oppførsel kan føre til

brann, overoppheting eller eksplosjon.

9. Ikke bruk batterier som er skadet.

10. Lithium-ion-batteriene som medfølger er gjen-

stand for krav om spesialavfall.

For kommersiell transport, f.eks av tredjeparter

eller speditører, må spesielle krav om pakking og

merking følges.

Før varen blir sendt, må du forhøre deg med en

ekspert på farlig materiale. Ta også hensyn til mulig-

heten for mer detaljerte nasjonale bestemmelser.

Bruk teip eller maskeringsteip for å skjule åpne

kontakter og pakk inn batteriet på en slik måte at

den ikke kan bevege seg rundt i emballasjen.

11. Når du kasserer batteriinnsatsen, må du ta den

ut av verktøyet og avhende den på et sikkert

sted. Følg lokale bestemmelser for avhendig

av batterier.

12. Bruk batteriene kun med produkter spesisert

av Makita. Montere batteriene i produkter som

ikke er konforme kan føre til brann, overheting

eller elektrolyttlekkasje.

13. Hvis verktøyet ikke skal brukes over en lengre

periode, må batteriet tas ut av verktøyet.

14. Under og etter bruk kan batteriet bli varmt og

før til brannskader. Vær forsiktig med håndte-

ringen av varme batterier.

15.

Ikke berører terminalen på verktøyet rett etter bruk,

da den kan bli varm og forårsake brannskader.

16. Ikke la spon, støv eller jord sette seg fast i

terminalene, hullene og sporene i batteriet.

Det kan føre til dårlig ytelse eller at verktøyet eller

batteriet slutter å fungere.

17.

Med mindre verktøyet støtter bruk nær en høy-

spent strømlinje, skal ikke batteriet brukes nær en

høyspent strømlinje. Det kan føre til en funksjonsfeil

eller at verktøyet eller batteriet slutter å fungere.

18. Oppbevar batteriet utilgjengelig for barn.

TA VARE PÅ DISSE

INSTRUKSENE.

FORSIKTIG: Bruk kun originale Makita-

batterier. Bruk av batterier som har endret seg, eller

som ikke er originale Makita-batterier, kan føre til at

batteriet sprekker og forårsaker brann, personskader

og andre skader. Det vil også ugyldiggjøre garantien

for Makita-verktøyet og -laderen.

Tips for å opprettholde maksimal

batterilevetid

1. Lad batteriinnsatsen før den er helt utladet.

Stopp alltid driften av verktøyet og lad batteri-

innsatsen når du merker at e󰀨ekten reduseres.

2. Lad aldri en batteriinnsats som er fulladet.

Overopplading forkorter batteriets levetid.

3. Lad batteriet i romtemperatur ved 10 °C - 40 °C.

Et varmt batteri må kjøles ned før lading.

4. Når batteriet ikke er bruk, skal det tas ut av

verktøyet eller laderen.

5. Lad batteriet hvis det ikke har vært brukt på en

lang stund (over seks måneder).

FUNKSJONSBESKRIVELSE

FORSIKTIG: Forviss deg alltid om at maski-

nen er slått av og batteriet tatt ut før du justerer

maskinen eller kontrollerer dens mekaniske

funksjoner.

Sette inn eller ta ut batteri

FORSIKTIG: Slå alltid av verktøyet før du

setter inn eller fjerner batteriet.

FORSIKTIG: Hold verktøyet og batteripatro-

nen i et fast grep når du monterer eller fjerner

batteripatronen. Hvis du ikke holder verktøyet og

batteripatronen godt fast, kan du miste grepet, og

dette kan føre til skader på verktøyet og batteripatro-

nen samt personskader.

► Fig.1: 1. Rød indikator 2. Knapp 3. Batteriinnsats

For å ta ut batteriet må du skyve på knappen foran på

batteriet og trekke det ut.

Når du skal sette inn batteriet, må du plassere tungen

på batteriet på linje med sporet i huset og skyve batte-

riet på plass. Skyv det helt inn til det går i inngrep med

et lite klikk. Hvis du kan se den røde indikatoren som

vist i guren, er det ikke helt låst.

FORSIKTIG: Batteriet må alltid settes helt

inn, så langt at den røde indikatoren ikke lenger

er synlig. Hvis dette ikke gjøres, kan batteriet falle ut

av verktøyet og skade deg eller andre som oppholder

seg i nærheten.

FORSIKTIG: Ikke bruk makt når du setter i

batteriet. Hvis batteriet ikke glir lett inn, er det fordi

det ikke settes inn på riktig måte.

Batterivernsystem for verktøy/batteri

Verktøyet er utstyrt med et batterivernsystem for verktøy/

batteri. Dette systemet kutter automatisk strømmen til

motoren for å forlenge verktøyets og batteriets levetid.

Verktøyet stopper automatisk under drift hvis verktøyet

eller batteriet utsettes for en av følgende tilstander:

Overlastsikring

Når verktøyet/batteriet brukes på en måte som gjør at

det trekker unormalt mye strøm, vil vektøyet stanse

automatisk. Hvis dette skjer, må du slå av verktøyet og

avslutte bruken som forårsaket at verktøyet ble overbe-

lastet. Slå deretter verktøyet på for å starte det igjen.

Overopphetingsvern

Når verktøyet/batteriet er overopphetet, stanser verk-

tøyet automatisk, og lampen vil blinke. Hvis dette skjer,

må du la verktøyet kjøle seg ned før du slår på verk-

tøyet igjen.

Overutladingsvern

Når det blir batterikapasiteten er utilstrekkelig, stopper

verktøyet automatisk. I så fall fjerner du batteriet fra

verktøyet og lader det.

24 NORSK

Indikere gjenværende

batterikapasitet

Trykk på sjekk-knappen på batteriet for vise gjenvæ-

rende batterikapasitet. Indikatorlampene lyser i et par

sekunder.

► Fig.2: 1. Indikatorlamper 2. Kontrollknapp

Indikatorlamper Gjenværende

batterinivå

Tent Av Blinker

75 % til

100 %

50 % til 75 %

25 % til 50 %

0 % til 25 %

Lad batteriet.

Batteriet kan

ha en feil.

MERK: Det angitte nivået kan avvike noe fra den

faktiske kapasiteten alt etter bruksforholdene og den

omgivende temperaturen.

MERK: Den første (helt til venstre) indikatorlampen

vil blinke når batterivernsystemet fungerer.

Bryterfunksjon

► Fig.3: 1. Startbryter

FORSIKTIG: Før du setter batteriet inn i mas-

kinen, må du alltid kontrollere at startbryteren

aktiverer maskinen på riktig måte og går tilbake til

«AV»-stilling når den slippes.

For å starte maskinen, må du trykke på startbryteren.

Når du trykker hardere på startbryteren, øker hastig-

heten på verktøyet. Slipp opp bryteren for å stanse

verktøyet.

MERK: Når du fortsetter å trekke i startbryteren i mer

enn 6 minutter, stopper verktøyet automatisk.

MERK: Når modus for full hastighet er slått på, blir

rotasjonshastigheten raskere selv om du ikke trekker

startbryteren helt ut.

Du nner detaljert informasjon i avsnittet om modus

for full hastighet.

Tenne frontlampen

FORSIKTIG: Ikke se inn i lyset eller se direkte

på lyskilden.

► Fig.4: 1. Lampe

► Fig.5: 1. Knapp

For å slå på lampestatus trykker du på knappen i ett

sekund. For å slå av lampestatus trykker du på knap-

pen

på nytt i ett sekund.

Når lampestatusen er PÅ, må du dra i startbryteren for

å slå på lampen. Slå den av ved å slippe den. Lampen

slukkes omtrent 10 sekunder etter at startbryteren er

sluppet.

Med lampestatus AV, lyser ikke lampen selv om du

trykker på startbryteren.

MERK: For å bekrefte lampestatusen, må du trykke

på startbryteren. Når lampen tennes fordi du drar i

startbryteren, er lampestatusen PÅ. Når lampen ikke

tennes, er lampestatusen AV.

MERK: Når verktøyet er overopphetet, blinker lam-

pen ett minutt og LED-skjermen slukkes. Hvis dette

skjer, må du la verktøyet kjøle seg ned før du bruker

det igjen.

MERK: Bruk en tørr klut til å tørke støv osv. av lam-

pelinsen. Vær forsiktig så det ikke blir riper i lampelin-

sen, da dette kan redusere lysstyrken.

MERK: Når startbryteren betjenes, kan ikke lam-

pestatusen endres.

MERK: Etter at startbryteren frigjøres, kan lampesta-

tusen endres i ca. 10 sekunder.

Reverseringsfunksjon

► Fig.6: 1. Reverseringsspak

FORSIKTIG: Før arbeidet begynner, må du

alltid kontrollere rotasjonsretningen.

FORSIKTIG: Bruk reversbryteren bare etter

at verktøyet har stoppet helt. Hvis du endrer rota-

sjonsretningen før verktøyet har stoppet, kan det bli

ødelagt.

FORSIKTIG: Når du ikke skal bruke maskinen

lenger, må du alltid sette reversbryteren i nøytral

stilling.

Dette verktøyet har en reversbryter som kan brukes til

å endre rotasjonsretningen. Trykk inn reversbryteren

fra «A»-siden for å velge rotasjon med klokken, eller fra

«B»-siden for å velge rotasjon mot klokken.

Når reversbryteren er i nøytral stilling, kan ikke startbry-

teren trykkes inn.

25 NORSK

Endre brukermodusen

Endre støtstyrken

Du kan endre støtstyrken i re trinn: 4 (maks.), 3 (hard), 2 (middels) og 1 (myk).

Dette gjør det mulig å stramme skruer i samsvar med jobbtypen.

Nivået av støtstyrke skifter hver gang du trykker på knappen

Du kan endre støtstyrken innen ca. ett minutt etter at du har sluppet startbryteren.

MERK: Du kan forlenge tiden for å endre støtstyrken med ca. ett minutt hvis du trykker på knappen

eller .

► Fig.7

Brukermodus

(Slagkraften vises på panelet)

Maksimalt antall slag Hensikten

4 (maks.)

2 900 min

-1

(/min) Strammes med maksimal kraft og hastighet.

Stramming når kraften og turtallet er ønskelig.

3 (hard)

2 700 min

-1

(/min) Stramming med mindre kraft og hastighet enn maks.-mo-

dus (enklere å kontrollere enn maks.-modus).

Stramming når kraften og turtallet er ønskelig.

2 (middels)

1 900 min

-1

(/min) Stramming når det er behov for en god nish.

Stramming når du trenger god styrestrøm.

1 (myk)

1 200 min

-1

(/min) Stramming med mindre styrke for å unngå brudd på

skruegjenger.

Stramming når du må njustere med bolter med mindre

diameter.

: Lampen er på.

MERK: Når ingen av lampene på panelet er tent, må det trekkes i startbryteren én gang før knappen

trykkes.

MERK: Alle lampene på bryterpanelet slukkes når maskinen slås av for å spare batteriet. Du kan kontrollere bor-

styrken ved å trekke i startbryteren til maskinen ikke er i drift.

26 NORSK

Endre brukermodusen

Dette verktøyet benytter ere modi for enkel bruk for å drive inn bolter med god kontroll.

Typen brukermodus skifter hver gang du trykker på knappen

Du kan endre bruksmodusen innen ca. ett minutt etter at du har sluppet startbryteren.

MERK: Du kan forlenge tiden for å endre bruksmodusen med ca. ett minutt hvis du trykker på knappen

eller .

► Fig.8

Brukermodus

(assistansetype vises på panelet)

Funksjon Hensikten

Boltmodus Med klokken

Den modusen bidrar til å gjenta å skru inn skruer med

likt dreiemoment. Denne modusen bidrar også til å

redusere faren for at bolter/mutrer knekker på grunn av

overstramming.

Mot klokken

Denne modusen bidrar til å forhindre at bolten faller av.

Når du løsner en bolt med verktøyets rotasjonsretning mot

klokken, stopper eller senker verktøyet farten automatisk

etter at bolten/mutteren er løsnet tilstrekkelig.

MERK:

Tiden det tar å stanse inndrivingen varierer avhengig

av typen bolt/mutter og materialet som skal drives.

Kjør en test før du bruker denne modusen.

Med klokken

Forhindrer overstramming av

bolter.

Mot klokken

Løsne bolter.

Boltmodus (1)

Med klokken

Verktøyet stopper automatisk så snart det har startet med

støtslag.

Mot klokken

Støtstyrken er 4. Verktøyet stopper automatisk så snart det

har sluttet med støtslag.

–

Boltmodus (2)

Med klokken

Verktøyet stopper automatisk ca. 0,5 sekunder etter det

øyeblikket at verktøyet har startet med støtslag.

Mot klokken

Støtstyrken er 4. Verktøyet stopper automatisk ca. 0,2

sekunder etter det øyeblikket at verktøyet har stanset med

støtslag.

–

Boltmodus (3)

Med klokken

Verktøyet stopper automatisk ca. 1 sekunder etter det

øyeblikket at verktøyet har startet med støtslag.

Mot klokken

Verktøyet senker rotasjonshastigheten etter at det har

stanset med støtslag.

–

: Lampen er på.

MERK: Når ingen av lampene på panelet er tent, må det trekkes i startbryteren én gang før knappen

trykkes.

MERK: Alle lampene på bryterpanelet slukkes når maskinen slås av for å spare batteriet. Typen brukermodus kan

sjekkes ved at du trekker i startbryteren til maskinen ikke er i drift.

Modus for full hastighet

► Fig.9: 1. Knapp 2. Lampe

Når modus for full hastighet er slått på, blir verktøyhas-

tigheten raskere selv om du ikke trekker startbryteren

helt ut. Når modus for full hastighet er slått av, øker

verktøyhastigheten når du øker trykket på startbryteren.

Hvis du vil slå på modus for full hastighet, trykker du på

og holder inne knappen

. Hvis du vil slå av modus

for full hastighet, trykker du på og holder inne knap-

pen

igjen.

Lampen slås på når modus for full hastighet er på.

MERK: Modus for full hastighet fortsetter selv etter at

du har byttet støtkraftmodus/modusen autostopp.

Elektronisk funksjon

Elektrisk brems

Dette verktøyet er utstyrt med elektrisk brems. Hvis

verktøyet ikke slutter å virke når startbryteren slip-

pes, må du få gjennomført service ved et Makita

servicesenter.

27 NORSK

MONTERING

FORSIKTIG: Forviss deg alltid om at maski-

nen er slått av og batteriet tatt ut før du utfører

noe arbeid på maskinen.

Velge riktig pipe

Bruk alltid riktig pipestørrelse for skruer og muttere.

Feil pipestørrelse vil resultere i unøyaktig og inkonse-

kvent tiltrekkingsmoment og/eller skade på skruen eller

mutteren.

Montere eller demontere pipen

Valgfritt tilbehør

FORSIKTIG: Pass på at pipen og monterings-

delen ikke er skadet før du installerer pipen.

FORSIKTIG: Når støtpipen er satt inn, må du

forsikre deg om at den sitter godt. Hvis den faller

ut, må du ikke bruke verktøyet.

MERK: Måten for installasjon av kraftpipen varierer

avhengig av typen av rkantdrevet på verktøyet.

Verktøy med ringfjæren

Modell TW007G

For pipe uten O-ring og stift

► Fig.10: 1. Pipe 2. Firkantdrev 3. Ringfjær

Skyv kraftpipen over rkantdrevet til den låses på plass.

Når du ta av kraftpipen, trekker du den ganske enkelt

av.

For pipe med O-ring og stift

► Fig.11: 1. Pipe 2. O-ring 3. Stift

Ta O-ringen ut av sporet i pipen og fjern stiften fra

pipen. Tilpass pipen over rkantdrevet slik at hullet i

pipen er rettet inn med hullet i rkantdrevet.

Sett pinnen i hullet i pipen og rkantdrevet. Sett

O-ringen tilbake i utgangsposisjon i pipesporet for å

feste stiften.

Følg monteringsprosedyrene i motsatt rekkefølge for å

fjerne pipen.

Verktøy med anslagsstiften

Modell TW008G

For verktøy med løstsittende anslagsstift

► Fig.12: 1. Kraftpipe 2. Hull 3. Innerrkant

4. Anslagsstift

Når pipen skal installeres, justeres hullet i siden på

pipen med anslagsstiften på innerrkanten, og deretter

skyves pipen på innerrkanten til den låses på plass.

Slå lett på den om nødvendig.

Når du vil fjerne pipen, trekker du den ganske enkelt av.

For verktøy med fastsittende anslagsstift

Valgfritt tilbehør

► Fig.13: 1. Kraftpipe 2. Hull 3. Innerrkant

4. Anslagsstift

Når pipen skal installeres, justeres hullet i siden på pipen med

anslagsstiften på innerrkanten, og deretter skyves pipen på inner-

rkanten til den låses på plass. Slå lett på den om nødvendig.

Når du skal fjerne pipen, trykker du inn anslagsstiften gjen-

nom hullet i pipen og drar anslagsstiften over innerrkanten.

MERK: Det kan hende at den fastsittende anslagsstif-

ten sitter for fast til å fjerne pipen.

Da må du trykke den fastsittende anslagsstiften helt

inn og dra pipen av innerrkanten.

Monteringskrok

FORSIKTIG: Når du monterer kroken, må du

stramme skruen godt.Hvis ikke kan kroken løsne fra

verktøyet og forårsake personskade.

► Fig.14: 1. Spor 2. Krok 3. Skrue

Kroken er praktisk for å henge opp verktøyet med

for kortere tid. Den kan monteres på begge sider av

verktøyet. For å montere kroken, må du sette den inn

i sporet på en av sidene av verktøyhuset og feste den

med en skrue. Ta den av igjen ved å løsne skruen.

Ring

Landsspesikk

FORSIKTIG: Pass alltid på at klammeret og

ringen er godt festet og uskadd før du bruker

ringen.

FORSIKTIG: Opphengs-/monteringsdelene

skal kun brukes til det de er beregnet på. Annen

bruk enn det de er beregnet på, kan føre til en ulykke

eller personskader.

► Fig.15: 1. Klammer 2. Ring 3. Skruer

Ringen er praktisk til å henge verktøyet i taljen med. Før

først tauet gjennom ringen. Heng deretter verktøyet opp

med taljen.

BRUK

FORSIKTIG: Batteriet må alltid settes helt

inn til det låses på plass. Hvis du kan se den røde

indikatoren, er det ikke fullstendig låst. Sett batteriet

helt inn, så langt at den røde indikatoren ikke lenger

er synlig. Hvis dette ikke gjøres, kan batteriet falle ut

av verktøyet og skade deg eller andre som oppholder

seg i nærheten.

► Fig.16

Hold verktøyet støtt og plasser pipen over bolten eller

mutteren. Skru verktøyet på og trekk til i riktig tiltrekkingstid.

Riktig tiltrekkingsmoment kan variere avhengig av skru-

ens type og størrelse, materialet i arbeidsemnet som

skal festes osv. Forholdet mellom tiltrekkingsmoment og

tiltrekkingstid vises i gurene.

28 NORSK

Riktig tiltrekkingsmoment for standardbolt med

maks. støtmodus (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Festetid (sekunder) 2. Tiltrekkingsmoment

Riktig tiltrekkingsmoment for høyfast bolt med

maks. støtmodus (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Festetid (sekunder) 2. Tiltrekkingsmoment

MERK: Hold verktøyet rett mot skruen eller mutteren.

MERK: For høyt tiltrekkingsmoment kan skade bol-

ten/mutteren eller pipen. Før du starter på jobben, må

du alltid gjennomføre en test for å nne riktig tiltrek-

kingstid for skruen eller mutteren.

MERK: Hvis verktøyet brukes til batteriet er utladet,

må du la verktøyet hvile i 15 minutter før du fortsetter

med ny batteriinnsats.

Tiltrekkingsmomentet påvirkes av et stort antall faktorer,

bl.a. følgende. Etter festing må du alltid sjekke momen-

tet med en momentnøkkel.

1. Når batteriinnsatsen er nesten helt utladet, vil

spenningen synke og tiltrekkingsmomentet

reduseres.

2. Pipe

• Hvis du bruker en pipe med feil størrelse, vil

det resultere i redusert tiltrekkingsmoment.

• En slitt pipe (slitasje på sekskanten eller

den rkantede enden) vil forårsake redusert

tiltrekkingsmoment.

3. Skrue

• Selv om momentkoe󰀩sienten og skrueklas-

sen er den samme, vil riktig tiltrekkingsmo-

ment variere i henhold til skruens diameter.

• Selv om skruediameteren er den samme, vil

riktig tiltrekkingsmoment variere i henhold

til tiltrekkingskoe󰀩sienten, skrueklassen og

skruens lengde.

4. Bruk av kryssledd eller forlengelsesstang reduse-

rer tiltrekkingskraften på slagskrutrekkeren noe.

Kompenser ved å bruke lenger tid på tiltrekkingen.

5. Måten verktøyet holdes på eller materialet i

skrustilling som skal festes har innytelse på

momentet.

6. Hvis verktøyet brukes på lav hastighet, reduseres

tiltrekkingsmomentet.

VEDLIKEHOLD

FORSIKTIG: Forviss deg alltid om at maski-

nen er slått av og batteriet tatt ut før du foretar

inspeksjon eller vedlikehold.

OBS: Aldri bruk gasolin, bensin, tynner alkohol

eller lignende. Det kan føre til misfarging, defor-

mering eller sprekkdannelse.

For å opprettholde produktets SIKKERHET og

PÅLITELIGHET, må reparasjoner, vedlikehold og juste-

ringer utføres av autoriserte Makita servicesentre eller

fabrikkservicesentre, og det må alltid brukes reservede-

ler fra Makita.

VALGFRITT TILBEHØR

FORSIKTIG: Det anbefales at du bruker

dette tilbehøret eller verktøyet sammen med

den Makita-maskinen som er spesisert i denne

håndboken. Bruk av annet tilbehør eller verktøy kan

forårsake personskader. Tilbehør og verktøy må kun

brukes til det formålet det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du

trenger mer informasjon om dette tilbehøret.

• Pipe

• Forlengelsesstang

• Kryssledd

• Stift 4 sett (kun for TW008G)

• Pipeforlenger

• Forlengelseshåndtak

• Makita originalbatteri og lader

MERK: Enkelte elementer i listen kan være inkludert

som standardtilbehør i verktøypakken. Elementene

kan variere fra land til land.

29 SUOMI

SUOMI (Alkuperäiset ohjeet)

TEKNISET TIEDOT

Malli: TW007G TW008G

Kiinnityskapasiteetit Vakiopultti M10–M24

Suuren vetolujuuden pultti M10–M16

Neliökiinnitin 12,7 mm

Kuormittamaton kierrosnopeus Suurin iskutila (4) 0–2 300 min

-1

Kova iskutila (3) 0–1 900 min

-1

Keskitasoinen iskutila (2) 0–1 200 min

-1

Pehmeä iskutila (1) 0–600 min

-1

Iskua minuutissa Suurin iskutila (4) 0–2 900 min

-1

Kova iskutila (3) 0–2 700 min

-1

Keskitasoinen iskutila (2) 0–1 900 min

-1

Pehmeä iskutila (1) 0–1 200 min

-1

Kokonaispituus (akkupaketin BL4040 kanssa) 170 mm

Nimellisjännite DC 36 V – 40 V maks.

Nettopaino 2,7–3,3 kg

•

Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.

• Tekniset tiedot voivat vaihdella maittain.

• Paino voi olla erilainen lisävarusteista sekä akusta johtuen. EPTA-menettelytavan 01/2014 mukaisesti, taulu-

kossa on kuvattu kevyin ja painavin laiteyhdistelmä.

Käytettävä akkupaketti ja laturi

Akkupaketti BL4020* / BL4025* / BL4040* / BL4050F

*: Suositeltu akku

Laturi DC40RA / DC40RB / DC40RC

• Tiettyjä yläpuolella kuvattuja akkuja ja latureita ei ehkä ole saatavana asuinalueestasi johtuen.

VAROITUS: Käytä vain edellä eriteltyjä akkupaketteja ja latureita. Muiden akkupakettien ja laturien käyt-

täminen voi aiheuttaa loukkaantumisen ja/tai tulipalon.

Käyttötarkoitus

Työkalu on tarkoitettu pulttien ja muttereiden

kiristykseen.

Melutaso

Tyypillinen A-painotettu melutaso määräytyy standardin

EN62841-2-2 mukaan:

Malli TW007G

Äänenpainetaso (L

) : 97 dB (A)

Äänen voiman taso (L

) : 108 dB (A)

Virhemarginaali (K): 3 dB (A)

Malli TW008G

Äänenpainetaso (L

) : 97 dB (A)

Äänen voiman taso (L

) : 108 dB (A)

Virhemarginaali (K): 3 dB (A)

HUOMAA: Ilmoitetut melutasoarvot on mitattu stan-

darditestausmenetelmän mukaisesti ja niiden avulla

voidaan vertailla työkaluja keskenään.

HUOMAA: Ilmoitettuja melutasoarvoja voidaan käyt-

tää myös altistumisen alustavaan arviointiin.

VAROITUS: Käytä kuulosuojaimia.

VAROITUS: Sähkötyökalun käytön aikana

mitattu melutasoarvo voi poiketa ilmoitetuista

arvoista laitteen käyttötavan ja erityisesti käsitel-

tävän työkappaleen mukaan.

VAROITUS: Selvitä käyttäjän suojaamiseksi

tarvittavat varotoimet todellisissa käyttöolo-

suhteissa tapahtuvan arvioidun altistumisen

mukaisesti (ottaen huomioon käyttöjakso koko-

naisuudessaan, myös jaksot, joiden aikana laite

on sammutettuna tai käy tyhjäkäynnillä).

Tärinä

Kokonaistärinä (kolmen akselin vektorien summa)

määräytyy standardin EN62841-2-2 mukaan:

Malli TW007G

Työtila: työkalun maksimikapasiteetti kiinnittimien

iskukiristyksessä

Tärinäpäästö (a

) : 19,7 m/s

Virhemarginaali (K): 1,5 m/s

30 SUOMI

Malli TW008G

Työtila: työkalun maksimikapasiteetti kiinnittimien

iskukiristyksessä

Tärinäpäästö (a

) : 19,7 m/s

Virhemarginaali (K): 1,5 m/s

HUOMAA: Ilmoitetut kokonaistärinäarvot on mitattu

standarditestausmenetelmän mukaisesti ja niiden

avulla voidaan vertailla työkaluja keskenään.

HUOMAA: Ilmoitettuja kokonaistärinäarvoja voidaan

käyttää myös altistumisen alustavaan arviointiin.

VAROITUS: Sähkötyökalun käytön aikana

mitattu todellinen tärinäpäästöarvo voi poiketa

ilmoitetuista arvoista laitteen käyttötavan ja erityi-

sesti käsiteltävän työkappaleen mukaan.

VAROITUS: Selvitä käyttäjän suojaamiseksi

tarvittavat varotoimet todellisissa käyttöolo-

suhteissa tapahtuvan arvioidun altistumisen

mukaisesti (ottaen huomioon käyttöjakso koko-

naisuudessaan, myös jaksot, joiden aikana laite

on sammutettuna tai käy tyhjäkäynnillä).

EY-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita

EY-vaatimustenmukaisuusvakuutus on liitetty tähän

käyttöoppaaseen.

TURVAVAROITUKSET

Sähkötyökalujen käyttöä koskevat

yleiset varoitukset

VAROITUS: Tutustu kaikkiin tämän sähkö-

työkalun mukana toimitettuihin varoituksiin,

ohjeisiin, kuviin ja teknisiin tietoihin. Seuraavassa

lueteltujen ohjeiden noudattamatta jättäminen saat-

taa johtaa sähköiskuun, tulipaloon tai vakavaan

vammautumiseen.

Säilytä varoitukset ja ohjeet tule-

vaa käyttöä varten.

Varoituksissa käytettävällä termillä ”sähkötyökalu”

tarkoitetaan joko verkkovirtaa käyttävää (johdollista)

työkalua tai akkukäyttöistä (johdotonta) työkalua.

Akkukäyttöisen iskuvääntimen

turvallisuusohjeet

1. Pitele sähkötyökalua sen eristetyistä tartun-

tapinnoista silloin, kun on mahdollista, että

kiinnitystarvike saattaa osua piilossa oleviin

johtoihin. Kiinnitystarvikkeen osuminen jännittei-

seen johtoon voi johtaa jännitteen työkalun säh-

köä johtaviin metalliosiin ja aiheuttaa käyttäjälle

sähköiskun.

2. Käytä korvasuojaimia.

3. Tarkista istukka ennen asentamista kulumisen,

halkeamien ja vahingoittumisen varalta.

4. Ota koneesta luja ote.

5. Pidä kädet loitolla pyörivistä osista.

6. Älä kosketa iskuistukkaa, pulttia, mutteria tai

työkappaletta heti käytön jälkeen. Ne voivat olla

hyvin kuumia ja aiheuttaa palovammoja.

7. Seiso aina tukevassa asennossa.

Varmista korkealla työskennellessäsi, että

ketään ei ole alapuolella.

8. Kiinnitykseen tarvittava sopiva voima voi

vaihdella riippuen pultin tyypistä tai koosta.

Tarkista vääntö momenttiavaimella.

9. Varmista, etteivät työkalun käytön seurauk-

sena mahdollisesti vaurioituvat sähköjohdot,

vesiputket, kaasuputket jne. voi aiheuttaa

vaaratilanteita.

SÄILYTÄ NÄMÄ OHJEET.

VAROITUS: ÄLÄ anna työkalun helppokäyt-

töisyyden (toistuvan käytön aikaansaama) johtaa

sinua väärään turvallisuuden tunteeseen niin, että

laiminlyöt työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoi-

tettujen turvamääräysten laiminlyönti voi aiheut-

taa vakavia henkilövahinkoja.

Akkupakettia koskevia tärkeitä

turvaohjeita

1. Ennen akun käyttöönottoa tutustu kaikkiin

laturissa (1), akussa (2) ja akkukäyttöisessä

tuotteessa (3) oleviin varoitusteksteihin.

2. Älä pura tai peukaloi imuria akkupakettia.

Se voi johtaa tulipaloon, ylikuumenemiseen tai

räjähdykseen.

3. Jos akun toiminta-aika lyhenee merkittä-

västi, lopeta akun käyttö. Seurauksena voi

olla ylikuumeneminen, palovammoja tai jopa

räjähdys.

4. Jos akkunestettä pääsee silmiin, huuhtele

puhtaalla vedellä ja hakeudu välittömästi lää-

kärin hoitoon. Akkuneste voi aiheuttaa näön

menetyksen.

5. Älä oikosulje akkua.

(1) Älä koske akun napoihin millään sähköä

johtavalla materiaalilla.

(2) Vältä akun oikosulkemista äläkä säilytä

akkua yhdessä muiden metalliesineiden,

kuten naulojen, kolikoiden ja niin edel-

leen kanssa.

(3) Älä aseta akkua alttiiksi vedelle tai

sateelle.

Oikosulku voi aiheuttaa virtapiikin, yli-

kuumentumista, palovammoja tai laitteen

rikkoontumisen.

6. Älä säilytä ja käytä työkalua ja akkupakettia

paikassa, jossa lämpötila voi nousta 50 °C:een

(122 °F) tai korkeammaksi.

7. Älä hävitä akkua polttamalla, vaikka se olisi

pahoin vaurioitunut tai täysin loppuun kulunut.

Avotuli voi aiheuttaa akun räjähtämisen.

8. Älä naulaa, leikkaa, purista, heitä tai pudota

akkupakettia tai iske sitä kovia esineitä vasten.

Tällaiset toimet voivat johtaa tulipaloon, ylikuume-

nemiseen tai räjähdykseen.

31 SUOMI

9. Älä käytä viallista akkua.

10. Sisältyviä litium-ioni-akkuja koskevat vaarallis-

ten aineiden lainsäädännön vaatimukset.

Esimerkiksi kolmansien osapuolten huolintaliik-

keiden tulee kaupallisissa kuljetuksissa noudattaa

pakkaamista ja merkintöjä koskevia erityisvaati-

muksia.

Lähetettävän tuotteen valmistelu edellyttää vaaral-

listen aineiden asiantuntijan neuvontaa. Huomioi

myös mahdollisesti yksityiskohtaisemmat kansalli-

set määräykset

Akun avoimet liittimet tulee suojata teipillä tai

suojuksella ja pakkaaminen tulee tehdä niin, ettei

akku voi liikkua pakkauksessa.

11. Kun akkupaketti on hävitettävä, poista se

laitteesta ja hävitä se turvallisesti. Hävitä akku

paikallisten määräysten mukaisesti.

12. Käytä akkuja vain Makitan ilmoittamien tuot-

teiden kanssa. Akkujen asentaminen yhteen-

sopimattomiin tuotteisiin voi aiheuttaa tulipalon,

liiallisen ylikuumenemisen, räjähdyksen tai

akkunestevuotoja.

13. Jos laitetta ei käytetä pitkään aikaan, akku on

poistettava laitteesta.

14. Akkupaketin lämpötila voi käytön aikana ja

sen jälkeen nousta niin kuumaksi, että se voi

aiheuttaa palovammoja tai lieviä palovammoja.

Käsittele kuumia akkupaketteja huolellisesti.

15. Älä kosketa työkalun liitintä välittömästi käy-

tön jälkeen, sillä se voi olla riittävän kuuma

aiheuttamaan palovammoja.

16. Älä päästä lastuja, pölyä tai maata akkupaketin

liittimiin, aukkoihin ja uriin. Se voi heikentää

työkalun tai akkupaketin suorituskykyä tai johtaa

niiden rikkoutumiseen.

17. Ellei työkalu tue käyttöä korkeajännitelinjojen

lähellä, älä käytä akkupakettia korkeajännite-

linjojen lähellä. Se voi johtaa työkalun tai akku-

paketin toimintahäiriöön tai rikkoutumiseen.

18. Pidä akku poissa lasten ulottuvilta.

SÄILYTÄ NÄMÄ OHJEET.

HUOMIO: Käytä vain alkuperäisiä Makita-

akkuja. Muiden kuin aitojen Makita-akkujen, tai

mahdollisesti muutettujen akkujen käyttö voi johtaa

akun murtumiseen ja aiheuttaa tulipaloja, henkilö- ja

omaisuusvahinkoja. Se mitätöi myös Makita-työkalun

ja -laturin Makita-takuun.

Vihjeitä akun käyttöiän

pidentämiseksi

1. Lataa akku ennen kuin se purkautuu täysin.

Lopeta aina työkalun käyttö ja lataa akku, jos

huomaat työkalun tehon vähenevän.

2. Älä koskaan lataa uudestaan täysin ladattua

akkua. Ylilataaminen lyhentää akun käyttöikää.

3. Lataa akku huoneen lämpötilassa välillä 10

°C - 40 °C. Anna kuuman akun jäähtyä ennen

lataamista.

4. Irrota akkupaketti työkalusta tai laturista, kun

sitä ei käytetä.

5. Lataa akkupaketti, jos et käytä sitä pitkään

aikaan (yli kuusi kuukautta).

TOIMINTOJEN KUVAUS

HUOMIO: Varmista aina ennen säätöjä ja

tarkastuksia, että työkalu on sammutettu ja akku-

paketti irrotettu.

Akun asentaminen tai irrottaminen

HUOMIO: Sammuta työkalu aina ennen akun

kiinnittämistä tai irrottamista.

HUOMIO: Pidä työkalusta ja akusta tiukasti

kiinni, kun irrotat tai kiinnität akkua. Jos akkupa-

ketti tai työkalu putoaa, ne voivat vaurioitua tai aiheut-

taa tapaturman.

► Kuva1: 1. Punainen ilmaisin 2. Painike

3. Akkupaketti

Irrota akku painamalla akun etupuolella olevaa paini-

ketta ja vetämällä akku ulos työkalusta.

Akkupaketti asetetaan paikalleen sovittamalla akku-

paketin kieleke rungon uraan ja työntämällä se sitten

paikalleen. Työnnä se pohjaan asti niin, että kuulet sen

napsahtavan paikoilleen. Jos näet kuvan mukaisen

punaisen ilmaisimen, lukitus ei ole täysin pitävä.

HUOMIO: Työnnä akkupaketti aina pohjaan

asti, niin että punainen ilmaisin ei enää näy. Jos

akkupaketti ei ole kunnolla paikallaan, se voi pudota

työkalusta ja aiheuttaa vammoja joko sinulle tai

sivullisille.

HUOMIO: Älä käytä voimaa akun asennuk-

sessa. Jos akku ei liu’u paikalleen helposti, se on

väärässä asennossa.

Työkalun/akun suojausjärjestelmä

Työkalu on varustettu työkalu/akun suojausjärjestel-

mällä. Tämä järjestelmä pidentää työkalun ja akun

käyttöikää katkaisemalla automaattisesti moottorin

virran. Työkalu pysähtyy automaattisesti kesken käytön,

jos työkalussa tai akussa ilmenee jokin seuraavista

tilanteista:

Ylikuormitussuoja

Kun laitetta / akkua käytetään tavalla, joka saa sen

kuluttamaan epätavallisen suuren määrän virtaa, laite

pysähtyy automaattisesti. Katkaise tässä tilanteessa

laitteesta virta ja lopeta ylikuormitustilan aiheuttanut

käyttö. Käynnistä sitten laite uudelleen kytkemällä

siihen virta.

Ylikuumenemissuoja

Työkalun/akun ylikuumetessa työkalu pysähtyy auto-

maattisesti ja lamppu alkaa vilkkua. Tässä tapauksessa

anna työkalun jäähtyä, ennen kuin kytket sen uudelleen

päälle.

Ylipurkautumissuoja

Kun akun varaus on riittämätön, työkalu pysähtyy auto-

maattisesti. Irrota silloin akku työkalusta ja lataa se.

32 SUOMI

Akun jäljellä olevan varaustason

ilmaisin

Painamalla tarkistuspainiketta saat näkyviin akun jäl-

jellä olevan varauksen. Merkkivalot palavat muutaman

sekunnin ajan.

► Kuva2: 1. Merkkivalot 2. Tarkistuspainike

Merkkivalot Akussa jäl-

jellä olevan

varaus

Palaa Pois päältä Vilkkuu

75% - 100%

50% - 75%

25% - 50%

0% - 25%

Lataa akku.

Akussa on

saattanut olla

toimintahäiriö.

HUOMAA: Ilmoitettu varaustaso voi erota hieman

todellisesta varaustasosta sen mukaan, millaisissa

oloissa ja missä lämpötilassa laitetta käytetään.

HUOMAA: Ensimmäinen (vasemmanpuoleisin)

merkkivalo vilkkuu, kun akun suojausjärjestelmä on

toiminnassa.

Kytkimen käyttäminen

► Kuva3: 1. Liipaisinkytkin

HUOMIO: Tarkista aina ennen akkupaketin

asettamista työkaluun, että liipaisinkytkin kyt-

keytyy oikein ja palaa ”OFF”-asentoon, kun se

vapautetaan.

Käynnistä työkalu painamalla liipaisinkytkintä. Mitä

voimakkaammin liipaisinkytkintä painetaan, sitä

nopeammin työkalu pyörii. Voit pysäyttää työkalun

vapauttamalla liipaisimen.

HUOMAA: Työkalu pysähtyy automaattisesti, jos

liipaisinkytkintä painetaan yhtäjaksoisesti 6 minuuttia

ajan.

HUOMAA: Kun täyden nopeuden tila on päällä, suu-

rin pyörimisnopeus saavutetaan, vaikka et painaisi

liipaisinkytkintä täysin pohjaan.

Tarkempia tietoja on täyden nopeuden tilaa käsittele-

vässä osiossa.

Etulampun sytyttäminen

HUOMIO: Älä katso suoraan lamppuun tai

valonlähteeseen.

► Kuva4: 1. Lamppu

► Kuva5: 1. Painike

Kun haluat ottaa lampun käyttöön, pidä paini-

ketta

painettuna yhden sekunnin ajan. Kun haluat

poistaa lampun käytöstä, pidä uudelleen paini-

ketta

painettuna yhden sekunnin ajan.

Kun lamppu on käytössä, liipaisinkytkimen painaminen

sytyttää valon. Se sammuu, kun liipaisinkytkin vapau-

tetaan. Lamppu sammuu noin 10 sekunnin kuluttua

liipaisinkytkimen vapauttamisesta.

Kun lamppu ei ole käytössä, se ei syty, kun liipaisinkyt-

kintä painetaan.

HUOMAA: Voit tarkistaa, onko lamppu käytössä,

painamalla liipaisinkytkintä. Jos lamppu syttyy, kun

liipaisinkytkintä painetaan, lamppu on käytössä. Jos

lamppu ei syty, lampun tila on POIS PÄÄLTÄ.

HUOMAA: Jos työkalu ylikuumenee, valo vilkkuu

minuutin ajan, minkä jälkeen Led-näyttö sammuu.

Anna tässä tapauksessa työkalun jäähtyä ennen sen

käyttämistä uudelleen.

HUOMAA: Pyyhi lika pois linssistä kuivalla liinalla.

Varo naarmuttamasta linssiä, ettei valoteho laske.

HUOMAA: Lamppua ei voi ottaa käyttöön tai poistaa

käytöstä liipaisinkytkimen painamisen aikana.

HUOMAA: Lampun voi ottaa käyttöön tai poistaa

käytöstä voi muuttaa noin 10 sekunnin kuluttua liipai-

sinkytkimen vapauttamisesta.

Pyörimissuunnan vaihtokytkimen

toiminta

► Kuva6: 1. Pyörimissuunnan vaihtokytkimen vipu

HUOMIO: Tarkista aina pyörimissuunta ennen

käyttöä.

HUOMIO: Käytä pyörimissuunnan vaihtokyt-

kintä vasta sen jälkeen, kun kone on lakannut

kokonaan pyörimästä. Pyörimissuunnan vaihto

koneen vielä pyöriessä voi vahingoittaa sitä.

HUOMIO: Aina kun konetta ei käytetä, käännä

pyörimissuunnan vaihtokytkin keskiasentoon.

Työkalussa on pyörimissuunnan vaihtokytkin. Jos

haluat koneen pyörivän myötäpäivään, paina vaih-

tokytkintä A-puolelta ja jos vastapäivään, paina sitä

B-puolelta.

Jos pyörimissuunnan vaihtokytkin on keskiasennossa,

liipaisinkytkin lukittuu.

33 SUOMI

Käyttötilan vaihtaminen

Iskuvoiman muuttaminen

Iskuvoima-asetuksia on neljä: 4 (suurin), 3 (kova), 2 (keskitasoinen) ja 1 (pehmeä).

Näin voit valita työhön sopivan kiristysvoiman.

Iskuvoiman taso muuttuu aina, kun painat painiketta

Iskuvoimaa voi muuttaa noin yhden minuutin sisällä liipaisinkytkimen vapauttamisesta.

HUOMAA: Voit pidentää iskuvoiman muuttamisaikaa noin yhdellä minuutilla painamalla painiketta

tai .

► Kuva7

Käyttötila

(iskuvoima-asetus näkyy paneelissa)

Maksimi-iskut Tarkoitus

4 (suurin)

2 900 min

-1

(/min) Suurimmalla nopeudella ja voimalla kiristäminen.

Tietyllä nopeudella ja voimalla kiristäminen.

3 (kova)

2 700 min

-1

(/min) Kiristäminen voimalla, joka on pienempi kuin Suurin-

asetuksella (hallittavuus parempi kuin Suurin-tilassa).

Tietyllä nopeudella ja voimalla kiristäminen.

2 (keskitaso)

1 900 min

-1

(/min) Kiristäminen, kun tarvitaan siistiä viimeistelyä.

Kiristäminen, kun tarvitaan hyvää hallittavuutta.

1 (pehmeä)

1 200 min

-1

(/min) Kiristäminen pienemmällä voimalla ruuvikierteen rikkoutu-

misen välttämiseksi.

Kiristäminen pienen halkaisijan pulttien edellyttämää

hienosäätökykyä tarvittaessa.

: Lamppu palaa.

HUOMAA: Kun mikään paneelin lampuista ei pala, paina liipaisinkytkintä kerran ja paina sitten

-painiketta.

HUOMAA: Kytkinpaneelin kaikki valot sammuvat, kun laite sammutetaan, jotta akun varaus säästyisi. Voit tarkis-

taa iskuvoima-asetuksen painamalla liipaisinkytkintä sen verran, että laite ei kytkeydy toimintaan.

34 SUOMI

Käyttötilan vaihtaminen

Tässä työkalussa useita käyttötiloja, joiden avulla pulttien hallittu kiinnittäminen onnistuu helposti.

Käyttötilan tyyppi vaihtuu aina, kun

-painiketta painetaan.

Käyttötilaa voi vaihtaa noin yhden minuutin kuluttua liipaisinkytkimen vapauttamisesta.

HUOMAA: Voit pidentää käyttötilan vaihtoaikaa noin yhdellä minuutilla painamalla painiketta

tai .

► Kuva8

Käyttötila (aputoiminnon tyyppi

näkyy paneelissa)

Ominaisuus Tarkoitus

Pulttitila Myötäpäivä

Tämä tila auttaa tekemään ruuvauksen toistuvasti samalla

kiristysvoimalla. Lisäksi tämä tila pienentää pulttien/mutte-

rien ylikiristämisestä johtuvaa rikkoutumisriskiä.

Vastapäivä

Tämä tila ehkäisee pulttien putoamista. Kun pulttia irrote-

taan työkalun vastapäiväistä pyörimissuuntaa käytettäessä

ja pultti/mutteri on löystynyt riittävästi, työkalu pysähtyy tai

hidastaa nopeutta automaattisesti.

HUOMAUTUS:

Pyörimisliikkeen päättyminen ajoitetaan sen perus-

teella, millainen pultti/mutteri on kyseessä ja millai-

seen materiaaliin se kiinnitetään. Tee testikiinnitys

ennen tämän tilan käyttämistä.

Myötäpäivä

Pulttien ylikiristyksen

estäminen.

Vastapäivä

Pulttien irrottaminen.

Pulttitila (1)

Myötäpäivä

Työkalu pysähtyy automaattisesti heti iskulyöntien

alkaessa.

Vastapäivä

Iskuvoima on 4. Työkalu pysähtyy automaattisesti heti

iskulyöntien lakatessa.

–

Pulttitila (2)

Myötäpäivä

Työkalu pysähtyy automaattisesti noin 0,5 sekuntia isku-

lyöntien alkamisen jälkeen.

Vastapäivä

Iskuvoima on 4. Työkalu pysähtyy automaattisesti noin 0,2

sekuntia iskulyöntien lakkaamisen jälkeen.

–

Pulttitila (3)

Myötäpäivä

Työkalu pysähtyy automaattisesti noin 1 sekunti iskulyön-

tien alkamisen jälkeen.

Vastapäivä

Työkalu hidastaa nopeutta automaattisesti, kun iskulyönnit

ovat lakanneet.

–

: Lamppu palaa.

HUOMAA: Kun mikään paneelin lampuista ei pala, paina liipaisinkytkintä kerran ja paina sitten

-painiketta.

HUOMAA: Kytkinpaneelin kaikki valot sammuvat, kun laite sammutetaan, jotta akun varaus säästyisi. Voit tarkis-

taa käyttötilan tyypin painamalla liipaisinkytkintä sen verran, että laite ei kytkeydy toimintaan.

Täyden nopeuden tila

► Kuva9: 1. Painike 2. Merkkivalo

Kun täyden nopeuden tila on päällä, työkalu nostaa

pyörimisnopeuden suurimmaksi, vaikka et painaisi

liipaisinkytkintä täysin pohjaan. Kun täyden nopeuden

tila on pois käytöstä, työkalun nopeus kasvaa sitä suu-

remmaksi, mitä enemmän painat liipaisinkytkintä.

Kun haluat ottaa täyden nopeuden tilan käyttöön pidä

painiketta

painettuna. Kun haluat poistaa täyden

nopeuden tilan käytöstä, pidä painiketta

painettuna

uudelleen.

Lamppu syttyy, kun täyden nopeuden tila on päällä.

HUOMAA: Täyden nopeuden tila pysyy päällä, vaikka

vaihtaisit iskuvoiman/automaattipysäytyksen tilaa.

Sähköinen toiminta

Sähköjarru

Tämä työkalu on varustettu sähköjarrulla. Jos työkalu ei

toistuvasti pysähdy nopeasti liipaisinkytkimen vapautuk-

sen jälkeen, huollata työkalu Makitan huoltopalvelussa.

35 SUOMI

KOKOONPANO

HUOMIO: Varmista aina ennen mitään työka-

lulle tehtäviä toimenpiteitä, että se on sammutettu

ja akku irrotettu.

Sopivan iskuistukan valinta

Käytä aina sopivan kokoista iskuistukkaa pultteihin ja

mutteriin. Väärän kokoinen iskuistukka aiheuttaa epä-

tarkan ja yhteen sopimattoman kiinnitysmomentin ja/tai

vahinkoa pulteissa tai muttereissa.

Iskuistukan kiinnitys ja poisto

Lisävaruste

HUOMIO: Varmista, että iskuistukka ja kiinni-

tysosa eivät ole vahingoittuneet ennen asennusta

iskuistukkaan.

HUOMIO: Varmista, että iskukärki on tuke-

vasti paikallaan sen kiinnittämisen jälkeen. Jos

kärki ei pysy paikallaan, älä käytä sitä.

HUOMAA: Istukan asennustapa vaihtelee laitteen

karatyypin mukaan.

Rengasjousellinen laite

Malli TW007G

Iskuistukalle ilman O-rengasta ja tappia

► Kuva10: 1. Iskuistukka 2. Nelikulmiomutterin vään-

nin 3. Rengasjousi

Paina istukkaa neliökiinnittimeen, kunnes se lukittuu

paikalleen.

Poista istukka yksinkertaisesti vetämällä se irti.

Iskuistukalle O-renkaalla ja tapilla

► Kuva11: 1. Iskuistukka 2. O-rengas 3. Tappi

Työnnä o-rengas ulos iskuistukassa olevasta urasta

ja poista tappi iskuistukasta. Sovita istukka nelikul-

miovääntimeen siten, että iskuistukassa oleva reikä

tulee kohdakkain nelikulmiovääntimessä olevan reiän

kanssa.

Työnnä tappi iskuistukassa ja nelikulmiovääntimessä

olevan reiän läpi. Lukitse sitten tappi paikalleen palaut-

tamalla o-rengas alkuperäiseen asentoonsa istukan

urassa.

Iskuistukka irrotetaan päinvastaisessa järjestyksessä.

Kiinnitystapillinen laite

Malli TW008G

Löyhän kiinnitystapin työkalu

► Kuva12: 1. Iskuistukka 2. Reikä 3. Neliökiinnitin

4. Kiinnitystappi

Asenna istukka kohdistamalla sen sivussa oleva reikä

neliökiinnittimessä olevaan kiinnitystappiin ja työntä-

mällä istukka neliökiinnittimeen, kunnes se lukkiutuu

paikalleen. Napauta sitä kevyesti tarpeen vaatiessa.

Istukka irrotetaan yksinkertaisesti vetämällä se irti.

Kireän kiinnitystapin työkalu

Lisävaruste

► Kuva13: 1. Iskuistukka 2. Reikä 3. Neliökiinnitin

4. Kiinnitystappi

Asenna istukka kohdistamalla sen sivussa oleva reikä

neliökiinnittimessä olevaan kiinnitystappiin ja työntä-

mällä istukka neliökiinnittimeen, kunnes se lukkiutuu

paikalleen. Voit napauttaa sitä kevyesti tarvittaessa.

Istukka irrotetaan painamalla kiinnitystappia istukassa olevan

aukon kautta ja vetämällä istukka irti neliökiinnittimestä.

HUOMAA: Kireä kiinnitystappi saattaa olla niin tiukka,

että istukan irrottaminen voi olla vaikeaa.

Paina tällöin kireä kiinnitystappi täysin pohjaan, kun

vedät istukan irti neliökiinnittimestä.

Koukun asentaminen

HUOMIO: Kun asennat koukun, kiristä se aina

kiinni ruuvilla. Muutoin koukku voi irrota laitteesta ja

aiheuttaa henkilövamman.

► Kuva14: 1. Ura 2. Koukku 3. Ruuvi

Työkalu voidaan kätevästi ripustaa väliaikaisesti kouk-

kuun. Tämä voidaan asentaa kummalle puolelle työkalua

tahansa. Asenna koukku työntämällä se työkalun rungon

uraan jommallekummalle puolelle ja varmista kiinnitys ruu-

villa. Voit irrottaa koukun löysäämällä ja irrottamalla ruuvin.

Rengas

Maakohtainen

HUOMIO: Varmista aina ennen renkaan käyt-

töä, että kiinnike ja rengas on kiinnitetty kunnolla

ja että ne ovat vahingoittumattomia.

HUOMIO: Käytä ripustus-/kiinnitysosia

vain niiden käyttötarkoituksen mukaisesti.

Epätarkoituksenmukainen käyttö voi johtaa onnetto-

muuteen tai henkilövahinkoon.

► Kuva15: 1. Kiinnike 2. Rengas 3. Ruuvit

Työkalu voidaan kätevästi ripustaa renkaalla taljaan. Aseta

ensin köysi renkaan läpi. Ripusta sitten työkalu ilmaan taljalla.

TYÖSKENTELY

HUOMIO: Työnnä akkupaketti aina pohjaan

asti niin, että se lukittuu paikalleen. Jos näet punai-

sen ilmaisimen, lukitus ei ole täysin pitävä. Työnnä se

pohjaan asti, niin että punaista ilmaisinta ei enää näy.

Muutoin se voi pudota työkalusta ja aiheuttaa vam-

moja joko sinulle tai sivullisille.

► Kuva16

Pidä työkalua lujasti ja aseta iskuistukka pultin tai mut-

terin yli. Kytke työkalu päälle ja kiristä sopivan kiinnitys-

ajan saavuttamiseksi.

Oikea kiinnitysmomentti saattaa vaihdella pultin tyypistä

tai koosta riippuen, työkappaleeseen kiinnitettävästä

materiaalista, jne. Kiinnitysmomentin ja kiinnitysajan

välinen suhde näkyy kuvissa.

36 SUOMI

Asianmukainen kiinnitysmomentti vakiopulteille

suurinta iskutilaa (4) käytettäessä

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Kiinnitysaika (sekunneissa)

2. Kiinnitysvääntömomentti

Asianmukainen kiinnitysmomentti suuren vetolu-

juuden pulteille suurinta iskutilaa (4) käytettäessä

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Kiinnitysaika (sekunneissa)

2. Kiinnitysvääntömomentti

HUOMAA: Pidä työkalua suoraan pulttia tai mutteria

päin kohdistettuna.

HUOMAA: Liiallinen kiinnitysmomentti voi vahin-

goittaa pulttia/mutteria tai iskuistukkaa. Ennen työn

aloittamista, suorita aina koekäynti määrittääksesi

pultillesi tai mutterillesi sopiva kiinnitysaika.

HUOMAA: Jos sahaa käytetään jatkuvasti niin

pitkään, että akku tyhjenee, anna sahan seistä 15

minuuttia ennen kuin jatkat työskentelyä uudella

akulla.

Kiinnitysmomenttiin vaikuttaa monta eri tekijää, mukaan

lukien seuraavat. Tarkista aina kiinnityksen jälkeen

momentti momenttiavaimella.

1. Kun akku on melkein täysin purkautunut, jännite

laskee ja kiinnitysmomentti heikkenee.

2. Iskuistukka

• Sopivan kokoisen istukan käytön laiminlyönti

heikentää kiinnitysmomenttia.

• Kulunut istukka (kuusiopään ja neliöpään

kuluminen) heikentää kiinnitysmomenttia.

3. Lankkuliitoskärki

• Vaikka momentin kerroin ja pulttiluokka ovat

samat, oikea kiinnitysmomentti vaihtelee

pultin halkaisijan mukaan.

• Vaikka pulttien halkaisijat ovat samat, oikea

kiinnitysmomentti vaihtelee momentin kertoi-

men, pulttiluokan ja pulttipituuden mukaan.

4. Yleisen liitoksen tai liittymätangon käyttö vähentää

jonkin verran iskevän mutterinvääntimen kiinni-

tystehoa. Kompensoi käyttämällä kiinnittämiseen

pidempää aikaa.

5. Työkalun pitämistapa tai kytkettävä ajoasento

materiaalin vaikuttaa momenttiin.

6. Työkalun käyttö alhaisella nopeudella aiheuttaa

kiinnitysmomentin heikkenemisen.

KUNNOSSAPITO

HUOMIO: Varmista aina ennen tarkastusta

tai huoltoa, että työkalu on sammutettu ja akku

irrotettu.

HUOMAUTUS: Älä koskaan käytä bensiiniä,

ohenteita, alkoholia tai tms. aineita. Muutoin pinta

voi halkeilla tai sen värit ja muoto voivat muuttua.

Muutoin laitteeseen voi tulla värjäytymiä, muodon

vääristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN

takaamiseksi korjaukset, muut huoltotyöt ja säädöt

on teetettävä Makitan valtuutetussa huoltopisteessä

Makitan varaosia käyttäen.

LISÄVARUSTEET

HUOMIO: Seuraavia lisävarusteita tai lait-

teita suositellaan käytettäväksi tässä ohjeessa

kuvatun Makita-työkalun kanssa. Muiden lisäva-

rusteiden tai laitteiden käyttö voi aiheuttaa henkilö-

vahinkoja. Käytä lisävarusteita ja -laitteita vain niiden

käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seu-

raavista lisävarusteista, ota yhteys paikalliseen Makitan

huoltoon.

• Iskuistukka

• Liitostanko

• Yleinen liitos

• 4 tapin sarja (vain TW008G)

• Istukan jatke

• Jatkokahva

• Aito Makitan akku ja laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voi-

vat sisältyä työkalun toimitukseen vakiovarusteina.

Ne voivat vaihdella maittain.

37 DANSK

DANSK (Oprindelige instruktioner)

SPECIFIKATIONER

Model: TW007G TW008G

Fastspændingskapacitet Standardbolt M10 - M24

Højstyrkebolt M10 - M16

Firkantet drev 12,7 mm

Omdrejninger uden belastning Maks. slagtilstand (4) 0 - 2.300 min

-1

Hård slagtilstand (3) 0 - 1.900 min

-1

Medium slagtilstand (2) 0 - 1.200 min

-1

Blød slagtilstand (1) 0 - 600 min

-1

Slag pr. minut Maks. slagtilstand (4) 0 - 2.900 min

-1

Hård slagtilstand (3) 0 - 2.700 min

-1

Medium slagtilstand (2) 0 - 1.900 min

-1

Blød slagtilstand (1) 0 - 1.200 min

-1

Samlet længde (med akku BL4040) 170 mm

Nominel spænding D.C. 36 V - 40 V maks.

Nettovægt 2,7 - 3,3 kg

•

På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specikationer blive ændret uden varsel.

• Specikationer kan variere fra land til land.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i

henhold til EPTA-procedure 01/2014 er vist i tabellen.

Anvendelig akku og oplader

Akku BL4020* / BL4025* / BL4040* / BL4050F

* : Anbefalet batteri

Oplader DC40RA / DC40RB / DC40RC

•

Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i.

ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere

kan medføre personskade og/eller brand.

Tilsigtet anvendelse

Denne maskine er beregnet til tilspænding af bolte og

møtrikker.

Støj

Det typiske A-vægtede støjniveau bestemt i overens-

stemmelse med EN62841-2-2:

Model TW007G

Lydtryksniveau (L

) : 97 dB (A)

Lyde󰀨ektniveau (L

) : 108 dB (A)

Usikkerhed (K): 3 dB (A)

Model TW008G

Lydtryksniveau (L

) : 97 dB (A)

Lyde󰀨ektniveau (L

) : 108 dB (A)

Usikkerhed (K): 3 dB (A)

BEMÆRK:

De(n) angivne støjemissionsværdi(er) er målt

i overensstemmelse med en standardtestmetode og kan

anvendes til at sammenligne en maskine med en anden.

BEMÆRK:

De(n) angivne støjemissionsværdi(er) kan

også anvendes i en præliminær eksponeringsvurdering.

ADVARSEL: Bær høreværn.

ADVARSEL: Støjemissionen under den fakti-

ske anvendelse af maskinen kan være forskellig

fra de(n) angivne værdi(er), afhængigt af den

måde hvorpå maskinen anvendes, især den type

arbejdsemne der behandles.

ADVARSEL:

Sørg for at identicere de sikker-

hedsforskrifter til beskyttelse af operatøren, som er

baseret på en vurdering af eksponering under de fakti-

ske brugsforhold (med hensyntagen til alle dele i brugs-

cyklussen, f.eks. de gange, hvor maskinen er slukket,

og når den kører i tomgang i tilgift til afbrydertiden).

Vibration

Vibrationens totalværdi (tre-aksial vektorsum) bestemt i

overensstemmelse med EN62841-2-2:

Model TW007G

Arbejdstilstand: slagstramning af fastgøringsanordnin-

ger med maksimal kapacitet for maskinen

Vibrationsemission (a

): 19,7 m/s

Usikkerhed (K): 1,5 m/s

38 DANSK

Model TW008G

Arbejdstilstand: slagstramning af fastgøringsanordnin-

ger med maksimal kapacitet for maskinen

Vibrationsemission (a

): 19,7m/s

Usikkerhed (K): 1,5m/s

BEMÆRK: De(n) angivne totalværdi(er) for vibration

er målt i overensstemmelse med en standardtestme-

tode og kan anvendes til at sammenligne en maskine

med en anden.

BEMÆRK: De(n) angivne totalværdi(er) for

vibration kan også anvendes i en præliminær

eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den

faktiske anvendelse af maskinen kan være for-

skellig fra de(n) angivne værdi(er), afhængigt af

den måde hvorpå maskinen anvendes, især den

type arbejdsemne der behandles.

ADVARSEL: Sørg for at identicere de sikker-

hedsforskrifter til beskyttelse af operatøren, som

er baseret på en vurdering af eksponering under

de faktiske brugsforhold (med hensyntagen til

alle dele i brugscyklussen, f.eks. de gange, hvor

maskinen er slukket, og når den kører i tomgang i

tilgift til afbrydertiden).

EF-overensstemmelseserklæring

Kun for lande i Europa

EF-overensstemmelseserklæringen er inkluderet som

Bilag A i denne brugsanvisning.

SIKKERHEDSADVARSLER

Almindelige sikkerhedsregler for

el-værktøj

ADVARSEL: Læs alle de sikkerhedsadvarsler,

instruktioner, illustrationer og specikationer,

der følger med denne maskine. Forsømmelse

af at overholde alle nedenstående instruktioner

kan medføre elektrisk stød, brand og/eller alvorlig

personskade.

Gem alle advarsler og instruktio-

ner til fremtidig reference.

Ordet "el-værktøj" i advarslerne henviser til det netfor-

synede (netledning) el-værktøj eller batteriforsynede

(akku) el-værktøj.

Sikkerhedsadvarsler for elektronisk

akku slagnøgle

Hold kun maskinen i de isolerede grebader, når

De udfører arbejde, hvor fastgøringsanordnin-

gen kan komme i kontakt med skjulte ledninger.

Fastgørelsesanordninger, som kommer i kontakt med en

strømførende ledning kan gøre uafdækkede metaldele

på maskinen strømførende og give operatøren stød.

2. Brug høreværn.

3. Kontrollér omhyggeligt slagtoppen for slitage,

revner eller beskadigelse før montering.

4. Hold maskinen godt fast.

5. Hold hænderne væk fra roterende dele.

Rør ikke ved slagtoppen, bolten, møtrikken eller

arbejdsemnet umiddelbart efter brug. Disse kan

være ekstremt varme og kan medføre forbrændinger.

Sørg for at stå på et fast underlag.

Sørg for at der ikke opholder sig personer under

arbejdsområdet, når De arbejder i højden.

Det korrekte tilspændingsmoment kan variere

afhængigt af boltens type eller størrelse. Kontrollér

tilspændingsmomentet med en momentnøgle.

9. Sørg for, at der ikke er nogen elledninger,

vandrør, gasrør osv., der kan udgøre en fare,

hvis de beskadiges ved brug af maskinen.

GEM DENNE BRUGSANVISNING.

ADVARSEL: LAD IKKE bekvemmelighed eller

kendskab til produktet (opnået gennem gentagen

brug) forhindre, at sikkerhedsforskrifterne for

produktet nøje overholdes.

MISBRUG eller forsømmelse af at følge de i denne

brugsvejledning givne sikkerhedsforskrifter kan

føre til, at De kommer alvorligt til skade.

Vigtige sikkerhedsinstruktioner for

akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro-

duktet, som anvender akku.

Adskil eller ændr ikke akkuen. Det kan muligvis resul-

tere i en brand, overdreven varme eller eksplosion.

3. Hold straks op med anvendelsen, hvis brugs-

tiden er blevet stærkt afkortet. Fortsat anven-

delse kan resultere i risiko for overophedning,

forbrændinger og endog eksplosion.

Hvis De har fået elektrolytvæske i øjnene, skal De straks

skylle den ud med rent vand og derefter øjeblikkeligt

søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen:

(1) Rør ikke ved terminalerne med noget

ledende materiale.

(2) Undgå at opbevare akkuen i en beholder

sammen med andre genstande af metal,

for eksempel søm, mønter og lignende.

(3) Udsæt ikke akkuen for vand eller regn.

Kortslutning af akkuen kan forårsage en

kraftig øgning af strømmen, overophedning,

mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå

eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er

fuldstændig udtjent. Akkuen kan eksplodere,

hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen-

stand. Sådan adfærd kan muligvis resultere i en

brand, overdreven varme eller eksplosion.

39 DANSK

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods.

Ved kommerciel transport, f.eks. af tredjeparts

transportselskaber, skal særlige krav til forpakning

og mærkning overholdes.

Ved forberedelse af udstyret til forsendelse skal du

kontakte en ekspert i farligt gods. Overhold også

eventuel mere detaljeret national lovgivning.

Tape eller tildæk åbne kontakter, og pak batte-

riet på en måde, så det ikke kan ytte sig rundt i

pakningen.

11.

Når akkuen bortska󰀨es, skal du fjerne den fra maski-

nen og bortska󰀨e den på et sikkert sted. Følg de

lokale love vedrørende bortska󰀨elsen af batterier.

12.

Brug kun batterierne med de produkter, som

Makita specicerer. Hvis batterierne installeres i

ikke-kompatible produkter, kan det medføre brand,

kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra

maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger

eller lavtemperaturforbrændinger. Vær påpas-

selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage

forbrændinger.

16. Sørg for at spåner, støv eller jord ikke sætter

sig fast inde i terminalerne, hullerne og rillerne

på akkuen. Det kan muligvis medføre dårlig

ydelse eller nedbrud af maskinen eller akkuen.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin-

ger, skal du ikke anvende akkuen i nærheden

af elektriske højspændingsledninger. Det kan

muligvis medføre funktionsfejl på eller nedbrud af

maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING.

FORSIGTIG: Brug kun originale batterier

fra Makita. Brug af uoriginale Makita-batterier, eller

batterier som er blevet ændret, kan muligvis medføre

brud på batteriet, hvilket kan forårsage brand, per-

sonskade eller beskadigelse. Det ugyldiggør også

Makita-garantien for Makita-maskinen og opladeren.

Tips til opnåelse af maksimal

akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De

bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle

af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder).

FUNKTIONSBESKRIVELSE

FORSIGTIG: Sørg altid for at maskinen er

slukket, og at akkuen er taget ud, før der udføres

justering eller kontrol af funktioner på maskinen.

Isætning eller fjernelse af akkuen

FORSIGTIG: Sluk altid for værktøjet, før De

monterer eller fjerner akkuen.

FORSIGTIG: Hold værktøjet og akkuen fast

ved montering eller fjernelse af akkuen. Hvis De

ikke holder værktøjet og akkuen fast, kan de glide ud

af hænderne på Dem og forårsage beskadigelse af

værktøjet og akkuen eller personskade.

► Fig.1: 1. Rød indikator 2. Knap 3. Akku

Akkuen fjernes ved, at De trækker den ud af værktøjet,

idet De skyder knappen på forsiden af akkuen i stilling.

For at montere akkuen skal du justere tungen på

akkuen med rillen i huset og skubbe den på plads.

Indsæt den hele vejen, indtil den låses på plads med

et lille klik. Hvis du kan se den røde indikator, som vist i

guren, er den ikke helt låst.

FORSIGTIG: Monter altid akkuen helt, indtil

den røde indikator ikke længere er synlig. Hvis

dette ikke gøres, kan den falde ud af værktøjet ved et

uheld, hvorved De selv eller personer i nærheden kan

komme til skade.

FORSIGTIG: Brug ikke magt ved montering

af akkuen. Hvis akkuen ikke glider på plads uden

problemer, betyder det, at den ikke sættes i på korrekt

vis.

Beskyttelsessystem til værktøj/batteri

Maskinen er udstyret med et beskyttelsessystem til

maskinen/batteriet. Dette system afbryder automatisk

strømmen til motoren for at forlænge maskinens og

batteriets levetid. Maskinen stopper automatisk under

brugen, hvis maskinen eller batteriet udsættes for et af

følgende forhold:

Overbelastningsbeskyttelse

Hvis maskinen/batteriet bruges på en måde, der får

den til at trække en unormalt høj strøm, stopper maski-

nen automatisk. I denne situation skal du slukke for

maskinen og stoppe den anvendelse, som bevirkede, at

maskinen blev overbelastet. Tænd derefter for maski-

nen for at starte den igen.

Beskyttelse mod overophedning

Når maskinen/batteriet er overophedet, stopper maski-

nen automatisk, og lampen blinker. Lad i så fald maski-

nen køle af, før du tænder for maskinen igen.

Beskyttelse mod overaadning

Når batteriladningen er utilstrækkelig, stopper maskinen

automatisk. Tag i så fald akkuen ud af maskinen, og

oplad akkuen.

40 DANSK

Indikation af den resterende

batteriladning

Tryk på kontrolknappen på akkuen for at få vist den

resterende batteriladning. Indikatorlampen lyser i nogle

sekunder.

► Fig.2: 1. Indikatorlamper 2. Kontrolknap

Indikatorlamper Resterende

ladning

Tændt Slukket Blinker

75% til 100%

50% til 75%

25% til 50%

0% til 25%

Genoplad

batteriet.

Der er

muligvis fejl i

batteriet.

BEMÆRK: Afhængigt af brugsforholdene og den

omgivende temperatur kan indikationen afvige en

smule fra den faktiske ladning.

BEMÆRK: Den første indikatorlampe (længst mod

venstre) vil blinke, når batteribeskyttelsessystemet

aktiveres.

Afbryderbetjening

► Fig.3: 1. Afbryderknap

FORSIGTIG: Inden akkuen sættes i maskinen,

bør De altid kontrollere, at afbryderknappen fun-

gerer korrekt, og returnerer til “OFF”-positionen,

når den slippes.

For at starte maskinen trykkes der blot på afbryderknap-

pen. Maskinens hastighed øges ved at øge trykket på

afbryderknappen. Slip afbryderknappen for at stoppe.

BEMÆRK: Maskinen stopper automatisk, når du

trykker vedvarende på afbryderknappen i 6 minutter.

BEMÆRK: Når fuld hastighedstilstand er slået til,

bliver rotationshastigheden til den hurtigste, selv hvis

du ikke trykker afbryderknappen helt ind.

For detaljeret information skal du se afsnittet for fuld

hastighedstilstand.

Tænding af lampen foran

FORSIGTIG: Kig aldrig direkte på lyskilden.

Lad ikke lyset falde i Deres øjne.

► Fig.4: 1. Lampe

► Fig.5: 1. Knap

For at aktivere lampestatus skal De trykke på knap-

pen

i et sekund. For at deaktivere lampestatus skal

De trykke i et sekund på knappen

igen.

Når lampestatus er ON, trykkes afbryderknappen ind

for at tænde lampen. Slip den for at slukke lampen.

Lampen slukker omkring 10 sekunder efter, at afbryder-

knappen er sluppet.

Når lampestatus er OFF, tændes lampen ikke, selv hvis

De trykker knappen ind.

BEMÆRK: Tryk på knappen for at kontrollere lam-

pestatus. Hvis lampen tændes, når De trykker på

afbryderknappen, er lampestatus ON. Hvis lampen

ikke tændes, er lampestatus OFF.

BEMÆRK: Hvis maskinen er overophedet, blinker

lyset i et minut, hvorefter LED-displayet slukker. I

dette tilfælde skal maskinen køle ned, før den anven-

des igen.

BEMÆRK: Brug en tør klud til at tørre snavset af

lampens linse. Pas på ikke at ridse lampens linse, da

dette muligvis kan dæmpe belysningen.

BEMÆRK: Lampestatus kan ikke ændres, når De

trykker på afbryderknappen.

BEMÆRK: Lampestatus kan ændres i omkring 10

sekunder, efter at afbryderknappen er sluppet.

Omløbsvælgerbetjening

► Fig.6: 1. Omløbsvælger

FORSIGTIG: Kontrollér altid omløbsretnin-

gen, inden arbejdet påbegyndes.

FORSIGTIG: Flyt kun omløbsvælgeren, når

maskinen er helt standset. Hvis omløbsretningen

ændres, inden maskinen er helt stoppet, kan det

beskadige maskinen.

FORSIGTIG: Sæt altid omløbsvælgeren i

neutral stilling, når maskinen ikke anvendes.

Denne maskinen har en omløbsvælger til at skifte

omløbsretning. Skub omløbsvælgeren ind fra A-siden

for omdrejning med uret, og fra B-siden for omdrejning

mod uret.

Når omløbsvælgeren er i neutral stilling, kan afbryder-

knappen ikke trykkes ind.

41 DANSK

Skift af brugstilstanden

Ændring af slage󰀨ekten

Du kan ændre slagkraften i re trin: 4 (maks.), 3 (hård), 2 (middel) og 1 (blød).

Dette muliggør en stramning, der er passende til arbejdet.

Niveauet af slagkraften ændres, hver gang du trykker på knappen

Du kan ændre slagkraften inden for cirka et minut, efter at afbryderknappen er sluppet.

BEMÆRK: Du kan forlænge tiden til ændring af slagkraften med cirka et minut, hvis du trykker på knap-

pen

eller .

► Fig.7

Brugstilstand

(Slagstyrkekraft vist på panelet)

Maksimalt antal slag Formål

4 (Maks.)

2.900 min

-1

Tilspænding med maksimal kraft og hastighed.

Stramning, når der ønskes e󰀨ekt og hastighed.

3 (Hård)

2.700 min

-1

Tilspænding med mindre kraft og hastighed end Maks.-

tilstand (lettere at styre end Maks.-tilstand).

Stramning, når der ønskes e󰀨ekt og hastighed.

2 (Middel)

1.900 min

-1

Tilspænding, hvor der kræves en god nish.

Stramning, når du har brug for god kontrol af styrke.

1 (Blød)

1.200 min

-1

Tilspænding med mindre kraft for at undgå at ødelægge

skruens gevind.

Stramning, når der er brug for njustering med bolte med

en lille diameter.

: Lampen er tændt.

BEMÆRK: Hvis ingen af lamperne på panelet lyser, skal du trykke én gang på afbryderknappen, før du trykker på

knappen

BEMÆRK: Alle lamperne på kontaktpanelet slukkes, når der slukkes for maskinen, for at spare batteriladning.

Slagstyrkekraften kan kontrolleres ved at trykke let på afbryderknappen, så maskinen ikke kører.

42 DANSK

Skift af brugstilstanden

Denne maskine anvender ere brugervenlige brugstilstande til at idrive bolte med god kontrol.

Typen af brugstilstanden ændres, hver gang du trykker på knappen

Du kan ændre brugstilstanden inden for cirka et minut, efter at afbryderknappen er sluppet.

BEMÆRK: Du kan forlænge tiden til ændring af brugstilstanden med cirka et minut, hvis du trykker på knap-

pen

eller .

► Fig.8

Brugstilstand

(Hjælpetype vises på panelet)

Funktion Formål

Bolttilstand Med uret

Denne tilstand hjælper med at gentage kontinuerlig skruning

med ens moment. Denne tilstand hjælper også med at redu-

cere risikoen for brud for bolte/møtrikker pga. overspænding.

Mod uret

Denne tilstand hjælper med at forhindre en bolt i at falde

af. Når en bolt løsnes, ved at maskinen idriver med rota-

tion mod uret, stopper eller sænker maskinen automatisk

hastigheden, når bolten/møtrikken er løsnet tilstrækkeligt.

BEMÆRK:

Timingen for at stoppe idrivningen varierer afhængigt

af boltens/møtrikkens type og det materiale, den skal

skrues i. Udfør en testidrivning, før du bruger denne

tilstand.

Med uret

Forhindring af overstramning

af bolte.

Mod uret

Løsning af bolte.

Bolttilstand (1)

Med uret

Maskinen stopper automatisk, så snart den er startet med

slag.

Mod uret

Slagkraften er 4. Maskinen stopper automatisk, så snart

den er stoppet med slag.

Bolttilstand (2)

Med uret

Maskinen stopper automatisk cirka 0,5 sekund efter det

øjeblik, hvor maskinen startede med slag.

Mod uret

Slagkraften er 4. Maskinen stopper automatisk cirka 0,2

sekund efter det øjeblik, hvor maskinen stoppede med

slag.

Bolttilstand (3)

Med uret

Maskinen stopper automatisk cirka 1 sekund efter det

øjeblik, hvor maskinen startede med slag.

Mod uret

Maskinen sænker hastigheden af rotationen, efter den er

stoppet med at anvende slag.

: Lampen er tændt.

BEMÆRK: Hvis ingen af lamperne på panelet lyser, skal du trykke én gang på afbryderknappen, før du trykker på

knappen

BEMÆRK: Alle lamperne på kontaktpanelet slukkes, når der slukkes for maskinen, for at spare batteriladning.

Brugstilstandens type kan kontrolleres ved at trykke afbryderknappen så langt, at maskinen ikke fungerer.

Fuld hastighedstilstand

► Fig.9: 1. Knap 2. Lampe

Når fuld hastighedstilstand er slået til, bliver maskin-

hastigheden til den hurtigste, selv hvis du ikke trykker

afbryderknappen helt ind. Når fuld hastighedstilstand er

slået fra, stiger maskinhastigheden, efterhånden som

du forøger trykket på afbryderknappen.

For at slå fuld hastighedstilstand til skal du trykke og

holde på knappen

. For at slå fuld hastighedstilstand

fra skal du trykke og holde på knappen

igen.

Lampen tænder, mens fuld hastighedstilstand er slået til.

BEMÆRK: Fuld hastighedstilstand fortsætter

selv efter skift af slagkrafttilstanden/automatisk

stop-tilstanden.

Elektronisk funktion

Elektrisk bremse

Denne maskine er udstyret med en elektrisk bremse.

Hvis maskinen konsekvent undlader at stoppe hurtigt

efter, at afbryderknappen slippes, skal der udføres

service på maskinen hos et Makita-servicecenter.

43 DANSK

MONTERING

FORSIGTIG: Sørg altid for at maskinen er

slukket, og at akkuen er taget ud, før der udføres

noget arbejde på maskinen.

Valg af korrekt slagtop

Anvend altid den korrekte størrelse slagtop til bolte og

møtrikker. En slagtop med forkert størrelse vil med-

føre upræcist og ujævnt tilspændingsmoment og/eller

beskadige bolten eller møtrikken.

Montering eller fjernelse af slagtop

Ekstraudstyr

FORSIGTIG: Sørg for, at slagtoppen og mon-

teringsdelen ikke er beskadiget, før slagtoppen

monteres.

FORSIGTIG: Kontroller, at slagtoppen sidder

godt fast, når den er sat ind. Undlad at bruge den,

hvis den går løs.

BEMÆRK: Metoden for montering af slagtoppen

varierer afhængigt af typen det rkantede drev på

maskinen.

Maskiner med ringfjeder

Model TW007G

For slagtoppe uden O-ring og stift

► Fig.10: 1. Slagtop 2. Firkantet drev 3. Ringfjeder

Tryk slagtoppen ned over det rkantede drev, indtil den

låses på plads.

Slagtoppen fjernes ved ganske enkelt at trække den af.

For slagtoppe med O-ring og stift

► Fig.11: 1. Slagtop 2. O-ring 3. Stift

Tag O-ringen ud fra rillen i slagtoppen, og fjern stiften

fra slagtoppen. Sæt slagtoppen på det rkantede drev,

så hullet i slagtoppen ugter med hullet i det rkantede

drev.

Sæt stiften gennem hullet i slagtoppen og det rkantede

drev. Anbring derefter O-ringen på dens oprindelige

plads i rillen på slagtoppen for at holde stiften på plads.

Slagtoppen afmonteres ved at følge fremgangsmåden

for montering i omvendt rækkefølge.

Maskiner med stoppestift

Model TW008G

For maskine med nemt tilpasset

stoppestift

► Fig.12: 1. Slagtop 2. Hul 3. Firkantet drev

4. Stoppestift

For at installere toppen skal du justere hullet i siden på

toppen ind med stoppestiften på det rkantede drev, og

derefter trykke den på det rkantede drev, så den låses

på plads. Bank om nødvendigt let på den.

For at fjerne toppen skal den blot trækkes af.

For maskine med fast tilpasset stoppestift

Ekstraudstyr

► Fig.13:

1. Slagtop 2. Hul 3. Firkantet drev 4. Stoppestift

For at installere toppen skal du justere hullet i siden på

toppen ind med stoppestiften på det rkantede drev, og

derefter trykke den på det rkantede drev, så den låses

på plads. Bank om nødvendigt let på den.

For at fjerne toppen skal du trykke stoppestiften ind gennem

hullet i toppen og trække toppen af det rkantede drev.

BEMÆRK: Den fast tilpassede stoppestift kan mulig-

vis sidde for fast til, at toppen kan fjernes.

I dette tilfælde skal du trykke den fast tilpassede stop-

pestift helt ind og trække toppen af det rkantede drev.

Monteringskrog

FORSIGTIG: Når krogen monteres, skal den

altid fastgøres forsvarligt med skruen. Hvis det

ikke er tilfældet kan krogen falde af maskinen og

forårsage personskade.

► Fig.14: 1. Rille 2. Krog 3. Skrue

Krogen er bekvem til midlertidig ophængning af maskinen.

Den kan monteres på begge sider af maskinen. Krogen

monteres ved at man sætter den ind i rillen på maskinen på

en af siderne og derefter fastgør den med en skrue. Krogen

tages af ved at man løsner skruen og derefter tager den af.

Ring

Landespecik

FORSIGTIG: Før ringen anvendes, skal De

altid kontrollere, at beslaget og ringen sidder fast

og ikke er beskadiget.

FORSIGTIG: Brug kun ophængnings-/mon-

teringsdele til deres tilsigtede formål. Brug til

utilsigtede formål kan medføre en ulykke eller alvorlig

personskade.

► Fig.15: 1. Beslag 2. Ring 3. Skruer

Ringen er bekvem til ophængning af maskinen i en talje. Sæt

først rebet gennem ringen. Ophæng derefter maskinen i taljen.

ANVENDELSE

FORSIGTIG: Indsæt altid akkuen helt, indtil

den låses på plads. Hvis du kan se den røde indi-

kator, er den ikke helt låst. Indsæt den helt, indtil den

røde indikator ikke kan ses. Hvis dette ikke gøres kan

den falde ud af maskinen ved et uheld og forårsage

skade på dig eller nogen omkring dig.

► Fig.16

Hold godt fast på maskinen, og anbring slagtoppen over

bolten eller møtrikken. Tænd for maskinen, og tilspænd

til den korrekte tilspændingstid.

Det korrekte tilspændingsmoment kan variere afhæn-

gigt af boltens type eller størrelse, materialet af det

arbejdsemne, der skal fastgøres, osv. Forholdet mellem

tilspændingsmoment og tilspændingstid er vist i gurerne.

44 DANSK

Korrekt tilspændingsmoment for standardbolt med

maks. slagtilstand (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Korrekt tilspændingsmoment for højstyrkebolt med

maks. slagtilstand (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

BEMÆRK: Hold maskinen rettet direkte i retning mod

bolten eller møtrikken.

BEMÆRK:

Et ekstremt tilspændingsmoment kan beska-

dige bolten/møtrikken eller slagtoppen. Inden arbejdet

påbegyndes, skal De altid udføre en test for at bestemme

den rigtige tilspændingstid for bolten eller møtrikken.

BEMÆRK: Hvis maskinen anvendes uafbrudt, indtil

akkuen er aadet, skal maskinen have lov til at hvile

i 15 minutter, inden den anvendes igen med en frisk

akku.

Drejningsmomentet påvirkes af en lang række faktorer,

herunder de nedenfor nævnte. Kontrollér altid momen-

tet med en momentnøgle efter fastspænding.

1. Når akkuen er næsten helt aadet, falder spæn-

dingen og derved reduceres drejningsmomentet.

2. Slagtop

• Hvis der ikke anvendes en slagtop af korrekt

størrelse, vil det medføre en reduktion af

tilspændingsmomentet.

• En udslidt slagtop (slitage af den sekskan-

tede og rkantede ende) vil medføre en

reduktion af tilspændingsmoment.

3. Bolt

• Selvom momentkoe󰀩cienten og bolttypen

er den samme, vil det korrekte drejningsmo-

mentet variere afhængigt af diameteren på

bolten.

• Selv ved samme boltdiameter kan det kor-

rekte drejningsmoment variere afhængigt af

momentkoe󰀩cienten, bolttypen og længden.

4. Brug af kardanleddet eller forlængerstangen redu-

cerer i nogen grad slagnøglens tilspændingskraft.

Kompensér for dette ved at tilspænde i længere

tid.

5. Den måde maskinen holdes på, og materia-

let på det sted, hvor der fastgøres, vil påvirke

drejningsmomentet.

6. Når maskinen anvendes med lav hastighed, redu-

ceres drejningsmomentet.

VEDLIGEHOLDELSE

FORSIGTIG: Vær altid sikker på, at værk-

tøjet er slukket, og at akkuen er taget ud,

inden De begynder at udføre inspektion eller

vedligeholdelse.

BEMÆRKNING: Anvend aldrig benzin, rense-

benzin, fortynder, alkohol og lignende. Det kan

medføre misfarvning, deformering eller revner.

For at opretholde produktets SIKKERHED og

PÅLIDELIGHED må reparation, vedligeholdelse eller

justering kun udføres af et autoriseret Makita ser-

vicecenter eller fabriksservicecenter med anvendelse af

Makita reservedele.

EKSTRAUDSTYR

FORSIGTIG: Det følgende tilbehør og eks-

traudstyr er anbefalet til brug med Deres Makita

maskine, der er beskrevet i denne brugsanvis-

ning. Anvendelse af andet tilbehør eller ekstraudstyr

kan udgøre en risiko for personskade. Anvend kun

tilbehør og ekstraudstyr til det beskrevne formål.

Hvis De behøver hjælp ved valg af tilbehør eller ønsker

yderligere informationer, bedes De kontakte Deres

lokale Makita servicecenter.

• Slagtop

• Forlængerstang

• Kardanled

• Stift 4-sæt (kun til TW008G)

• Stik forlængelse

• Forlængerhåndtag

• Original Makita-akku og oplader

BEMÆRK: Nogle ting på denne liste kan være inklu-

deret i værktøjspakken som standardtilbehør. Det kan

være forskellige fra land til land.

45 LATVIEŠU

LATVIEŠU (Oriģinālie norādījumi)

SPECIFIKĀCIJAS

Modelis: TW007G TW008G

Pievilkšanas spēja Standarta skrūve M10–M24

Lielas stiepes stiprības skrūve M10–M16

Kvadrātveida uzgalis 12,7 mm

Ātrums bez slodzes

Maksimāla spēka trieciena režīms (4)

0–2 300 min

-1

Spēcīga trieciena režīms (3) 0–1 900 min

-1

Vidēji spēcīga trieciena režīms (2)

0–1 200 min

-1

Viegla trieciena režīms (1) 0–600 min

-1

Triecieni minūtē

Maksimāla spēka trieciena režīms (4)

0–2 900 min

-1

Spēcīga trieciena režīms (3) 0–2 700 min

-1

Vidēji spēcīga trieciena režīms (2)

0–1 900 min

-1

Viegla trieciena režīms (1) 0–1 200 min

-1

Kopējais garums (ar akumulatora kasetni BL4040) 170 mm

Nominālais spriegums Līdzstrāva 36 V–40 V maks.

Neto svars 2,7–3,3 kg

•

Nepārtrauktās izpētes un izstrādes programmas dēļ šeit uzrādītās specikācijas var tikt mainītas bez brīdinājuma.

• Atkarībā no valsts specikācijas var atšķirties.

• Svars var būt atšķirīgs atkarībā no papildierīces(-ēm), tostarp akumulatora kasetnes. Tabulā ir attēlota vieglākā

un smagākā kombinācija atbilstoši EPTA procedūrai 01/2014.

Piemērotā akumulatora kasetne un lādētājs

Akumulatora kasetne BL4020* / BL4025* / BL4040* / BL4050F

*: Ieteicamais akumulators

Lādētājs DC40RA / DC40RB / DC40RC

•

Daži no iepriekš norādītajiem lādētājiem un akumulatora kasetnēm var nebūt pieejami atkarībā no jūsu mītnes reģiona.

BRĪDINĀJUMS: Izmantojiet vienīgi iepriekš norādītās akumulatora kasetnes un lādētājus. Cita tipa

akumulatora kasetņu un lādētāju izmantošana var radīt traumu un/vai aizdegšanās risku.

Paredzētā lietošana

Šis darbarīks ir paredzēts skrūvju un uzgriežņu

pieskrūvēšanai.

Trokšņa līmenis

Tipiskais A svērtais trokšņa līmenis noteikts saskaņā ar

EN62841-2-2:

Modelis TW007G

Skaņas spiediena līmeni (L

): 97 dB (A)

Skaņas jaudas līmeni (L

): 108 dB (A)

Mainīgums (K): 3 dB (A)

Modelis TW008G

Skaņas spiediena līmeni (L

): 97 dB (A)

Skaņas jaudas līmeni (L

): 108 dB (A)

Mainīgums (K): 3 dB (A)

PIEZĪME: Paziņotā trokšņa emisijas vērtība noteikta

atbilstoši standarta pārbaudes metodei, un to var

izmantot, lai salīdzinātu vienu darbarīku ar citu.

PIEZĪME: Paziņoto trokšņa emisijas vērtību arī var

izmantot iedarbības sākotnējā novērtējumā.

BRĪDINĀJUMS: Lietojiet ausu aizsargus.

BRĪDINĀJUMS: Trokšņa emisija patiesos

darba apstākļos var atšķirties no paziņotās vērtī-

bas atkarībā no darbarīka izmantošanas veida un

jo īpaši atkarībā no apstrādājamā materiāla veida.

BRĪDINĀJUMS: Lai aizsargātu lietotāju,

nosakiet drošības pasākumus, kas pamatoti ar

iedarbību reālos darba apstākļos (ņemot vērā

visus ekspluatācijas cikla posmus, piemēram,

laiku, kamēr darbarīks ir izslēgts un kad darbojas

tukšgaitā, kā arī palaides laiku).

Vibrācija

Vibrācijas kopējā vērtība (trīsasu vektora summa)

noteikta atbilstoši EN62841-2-2:

Modelis TW007G

Darba režīms: rīka maksimālās jaudas stiprinājumu

pievilkšana

Vibrācijas izmete (a

): 19,7 m/s

Mainīgums (K): 1,5 m/s

46 LATVIEŠU

Modelis TW008G

Darba režīms: rīka maksimālās jaudas stiprinājumu

pievilkšana

Vibrācijas izmete (a

): 19,7 m/s

Mainīgums (K): 1,5 m/s

PIEZĪME: Paziņotā kopējā vibrācijas vērtība noteikta

atbilstoši standarta pārbaudes metodei, un to var

izmantot, lai salīdzinātu vienu darbarīku ar citu.

PIEZĪME: Paziņoto kopējo vibrācijas vērtību arī var

izmantot iedarbības sākotnējā novērtējumā.

BRĪDINĀJUMS: Vibrācijas emisija patiesos

darba apstākļos var atšķirties no paziņotās vērtī-

bas atkarībā no darbarīka izmantošanas veida un

jo īpaši atkarībā no apstrādājamā materiāla veida.

BRĪDINĀJUMS:

Lai aizsargātu lietotāju, nosakiet

drošības pasākumus, kas pamatoti ar iedarbību reālos

darba apstākļos (ņemot vērā visus ekspluatācijas cikla

posmus, piemēram, laiku, kamēr darbarīks ir izslēgts

un kad darbojas tukšgaitā, kā arī palaides laiku).

EK atbilstības deklarācija

Tikai Eiropas valstīm

EK atbilstības deklarācija šajā lietošanas rokasgrāmatā

ir iekļauta kā A pielikums.

DROŠĪBAS BRĪDINĀJUMI

Vispārīgi elektrisko darbarīku

drošības brīdinājumi

BRĪDINĀJUMS: Izlasiet visus drošības brī-

dinājumus, instrukcijas, apskatiet ilustrācijas un

tehniskos datus, kas iekļauti mehanizētā darba-

rīka komplektācijā. Ja netiek ievēroti visi tālāk minē-

tie noteikumi, var tikt izraisīta elektrotrauma, notikt

aizdegšanās un/vai rasties smagas traumas.

Glabājiet visus brīdinājumus

un norādījums, lai varētu tajos

ieskatīties turpmāk.

Termins „elektrisks darbarīks” brīdinājumos attiecas uz

tādu elektrisko darbarīku, ko darbina ar elektrību (ar

vadu), vai tādu, ko darbina ar akumulatoru (bez vada).

Drošības brīdinājumi bezvada

triecienuzgriežņatslēgas lietošanai

Veicot darbu, turiet elektrisko darbarīku aiz

izolētajām satveršanas virsmām, ja stiprinājums

varētu saskarties ar paslēptu elektroinstalāciju.

Stiprinājumiem saskaroties ar vadu, kurā ir sprie-

gums, elektriskā darbarīka ārējās metāla virsmas

var vadīt strāvu un radīt lietotājam elektrotraumu.

2. Izmantojiet ausu aizsargus.

3. Pirms uzstādīšanas rūpīgi pārbaudiet, vai

trieciena galatslēga nav nodilusi, saplaisājusi

vai bojāta.

4. Darbarīku turiet cieši.

5. Turiet rokas tālu no rotējošām daļām.

6. Nepieskarieties triecienatslēgai, skrūvei,

uzgrieznim vai apstrādājamajam materiālam

tūlīt pēc apstrādes. Tie var būt ļoti karsti un

apdedzināt ādu.

7. Vienmēr nodrošiniet stabilu pamatu kājām.

Ja lietojat darbarīku, strādājot lielā augstumā

virs zemes, pārliecinieties, ka apakšā neviena

nav.

8. Stiprinājumiem piemēroti griezes momenti

var atšķirties atkarībā no skrūves izmēra.

Noskaidrojiet griezes momentu ar

uzgriežņatslēgu.

9. Raugieties, lai tuvumā nav elektrības vadu,

ūdens cauruļu, gāzes cauruļu u. c., kas varētu

radīt bīstamu situāciju, ja tos darba laikā

sabojā ar šo darbarīku.

SAGLABĀJIET ŠOS

NORĀDĪJUMUS.

BRĪDINĀJUMS: NEPIEĻAUJIET to, ka labu

iemaņu vai izstrādājuma labas pārzināšanas

(darbarīku atkārtoti ekspluatējot) rezultātā vairs

stingri neievērojat šī izstrādājuma drošības

noteikumus.

NEPAREIZI LIETOJOT darbarīku vai neievērojot

šajā instrukciju rokasgrāmatā minētos drošības

noteikumus, var tikt gūtas smagas traumas.

Svarīgi drošības norādījumi par

akumulatora kasetni

1. Pirms akumulatora lietošanas izlasiet visus

norādījumus un brīdinājumus, kuri attiecas uz

(1) akumulatora lādētāju, (2) akumulatoru un

(3) ierīci, kurā tiek izmantots akumulators.

2. Akumulatora kasetni nedrīkst ne pārveidot, ne

izjaukt. Citādi var tikt izraisīta aizdegšanās, pār-

mērīgs karstums vai sprādziens.

3. Ja akumulatora darbības laiks kļuva ievērojami

īsāks, nekavējoties pārtrauciet to izmantot.

Citādi, tas var izraisīt pārkarsējumu, uzliesmo-

jumu vai pat sprādzienu.

4. Ja elektrolīts nonāk acīs, izskalojiet tās ar tīru

ūdens un nekavējoties griezieties pie ārsta.

Tas var izraisīt redzes zaudēšanu.

5. Neradiet īssavienojumu akumulatora kasetnē:

(1) Nepieskarieties spailēm ar elektrību

vadošiem materiāliem.

(2) Neuzglabājiet akumulatoru kasetni kopā

ar citiem metāla priekšmetiem, tādiem kā

naglas, monētas u. c.

(3) Nepakļaujiet akumulatora kasetni ūdens

vai lietus iedarbībai.

Akumulatora īssavienojums var radīt spēcīgu

strāvas plūsmu, pārkaršanu, uzliesmojumu un

pat sabojāt akumulatoru.

6. Neglabājiet un neizmantojiet darbarīku un

akumulatora kasetni vietās, kur temperatūra

var sasniegt vai pārsniegt 50 °C (122 °F).

47 LATVIEŠU

7. Nededziniet akumulatora kasetni, pat ja tā ir

stipri bojāta vai pilnībā nolietota. Akumulatora

kasetne ugunī var eksplodēt.

8. Akumulatora kasetni nedrīkst naglot, griezt,

saspiest, mest vai nomest, kā arī pa to nedrīkst

sist ar cietu priekšmetu. Šādas darbības var

izraisīt aizdegšanos, pārmērīgu karstumu vai

sprādzienu.

9. Neizmantojiet bojātu akumulatoru.

10. Uz izmantotajiem litija jonu akumulatoriem

attiecas likumdošanas prasības par bīstamiem

izstrādājumiem.

Komerciālā transportēšanā, ko veic, piemēram,

trešās puses, transporta uzņēmumi, jāievēro

uz iesaiņojuma un marķējuma norādītās īpašās

prasības.

Lai izstrādājumu sagatavotu nosūtīšanai, jāsazi-

nās ar bīstamo materiālu speciālistu. Ievērojiet arī

citus attiecināmos valsts normatīvus.

Vaļējus kontaktus nosedziet ar līmlenti vai citādi

pārklājiet, bet akumulatoru iesaiņojiet tā, lai sainī

tas nevarētu izkustēties.

11. Lai utilizētu akumulatora kasetni, izņemiet

to no darbarīka un likvidējiet drošā vietā.

Ievērojiet vietējos noteikumus par akumulatora

likvidēšanu.

12. Izmantojiet šos akumulatorus tikai ar izstrādā-

jumiem, kurus norādījis Makita. Ievietojot šos

akumulatorus nesaderīgos izstrādājumos, var

rasties ugunsgrēks, pārmērīgs karstums, tie var

uzsprāgt vai no tiem var iztecēt elektrolīts.

13. Ja darbarīks netiks lietots ilgu laiku, no tā

jāizņem akumulators.

14. Lietošanas laikā vai pēc tās akumulatora

kasetne var uzkrāt siltumu, kas var izraisīt

apdegumus vai zemas temperatūras apdegu-

mus. Ar karstu akumulatora kasetni apejieties

rūpīgi.

15. Nepieskarieties darbarīka izvadam uzreiz pēc

lietošanas, jo tas var būt sakarsis un izraisīt

apdegumus.

16. Neļaujiet akumulatora kasetnes izvadā, atve-

rēs un rievās uzkrāties skaidām, putekļiem

vai augsnei. Tādējādi darbarīks vai akumulatora

kasetne var sākt darboties nekvalitatīvi vai tikt

sabojāti.

17. Neizmantojiet akumulatora kasetni augstsprie-

guma līniju tuvumā, izņemot gadījumus, kad

darbarīks ir piemērots lietošanai augstsprie-

guma līniju tuvumā. Citādi darbarīks vai akumu-

latora kasetne var sākt darboties nepareizi vai tikt

sabojāti.

18. Glabājiet akumulatoru bērniem nepieejamā

vietā.

SAGLABĀJIET ŠOS

NORĀDĪJUMUS.

UZMANĪBU: Lietojiet tikai oriģinālos Makita

akumulatorus. Ja lietojat neoriģinālus Makita aku-

mulatorus vai pārveidotus akumulatorus, tie var

uzsprāgt un izraisīt aizdegšanos, traumas un mate-

riālos zaudējumus. Tiks anulēta arī Makita darbarīka

un lādētāja garantija.

Ieteikumi akumulatora kalpoša-

nas laika pagarināšanai

1. Uzlādējiet akumulatora kasetni, pirms tā ir

pilnībā izlādējusies. Vienmēr, kad ievērojat, ka

darbarīka darba jauda zudusi, apturiet darba-

rīku un uzlādējiet akumulatora kasetni.

2. Nekad neuzlādējiet pilnībā uzlādētu akumula-

tora kasetni. Pārmērīga uzlāde saīsina akumu-

latora kalpošanas laiku.

3. Uzlādējiet akumulatora kasetni istabas tempe-

ratūrā 10 °C - 40 °C. Karstai akumulatora kaset-

nei pirms uzlādes ļaujiet atdzist.

4. Kad akumulatora kasetne netiek izmantota,

izņemiet to no darbarīka vai lādētāja.

5. Uzlādējiet litija jonu akumulatora kasetni,

ja to ilgstoši nelietosit (vairāk nekā sešus

mēnešus).

FUNKCIJU APRAKSTS

UZMANĪBU: Pirms darbarīka regulēšanas vai

tā darbības pārbaudes vienmēr pārliecinieties,

ka darbarīks ir izslēgts un akumulatora kasetne

ir izņemta.

Akumulatora kasetnes uzstādīšana

un izņemšana

UZMANĪBU: Vienmēr pirms akumulatora

kasetnes uzstādīšanas vai noņemšanas izslēdziet

darbarīku.

UZMANĪBU: Uzstādot vai izņemot akumula-

tora kasetni, darbarīku un akumulatora kasetni

turiet cieši. Ja darbarīku un akumulatora kasetni

netur cieši, tie var izkrist no rokām un radīt bojājumus

darbarīkam un akumulatora kasetnei, kā arī izraisīt

ievainojumus.

► Att.1: 1. Sarkanas krāsas indikators 2. Poga

3. Akumulatora kasetne

Lai izņemtu akumulatora kasetni, izvelciet to no darba-

rīka, pārbīdot kasetnes priekšpusē esošo pogu.

Lai uzstādītu akumulatora kasetni, salāgojiet akumula-

tora kasetnes mēlīti ar rievu ietvarā un iebīdiet to vietā.

Ievietojiet to līdz galam, līdz tā ar klikšķi noksējas. Ja

redzams attēlā parādītais sarkanas krāsas indikators,

tas nozīmē, ka tas nav pilnīgi noksēts.

UZMANĪBU: Vienmēr ievietojiet akumula-

tora kasetni tā, lai sarkanais indikators nebūtu

redzams. Pretējā gadījumā tā var nejauši izkrist no

darbarīka un izraisīt jums vai apkārtējiem traumas.

UZMANĪBU: Neievietojiet akumulatora

kasetni ar spēku. Ja kasetne neslīd ietvarā viegli, tā

nav pareizi ielikta.

48 LATVIEŠU

Darbarīka/akumulatora aizsardzības

sistēma

Darbarīkam ir darbarīka/akumulatora aizsardzības sistēma.

Šī sistēma automātiski izslēdz strāvas padevi motoram, lai

pagarinātu darbarīka un akumulatora darbmūžu. Lietošanas

laikā darbarīks automātiski pārstās darboties, ja darbarīku

vai akumulatoru pakļaus kādam no šādiem apstākļiem.

Aizsardzība pret pārslodzi

Ja darbarīku/akumulatoru lieto tā, ka tas patērē pār-

mērīgi lielu strāvas daudzumu, darbarīks automātiski

pārstāj darboties. Šādā gadījumā izslēdziet darbarīku

un pārtrauciet darbību, kas izraisīja darbarīka pārslodzi.

Pēc tam ieslēdziet darbarīku, lai atsāktu darbu.

Aizsardzība pret pārkaršanu

Kad darbarīks/akumulators ir pārkarsis, darbarīks auto-

mātiski pārstāj darboties un mirgo darbības indikators.

Šādā gadījumā pirms darbarīka atkārtotas ieslēgšanas

ļaujiet tam atdzist.

Aizsardzība pret akumulatora

pārmērīgu izlādi

Ja akumulatora jaudas līmenis ir zems, darbarīks auto-

mātiski pārstāj darboties. Šajā gadījumā akumulatoru

izņemiet no darbarīka un uzlādējiet.

Atlikušās akumulatora jaudas

indikators

Nospiediet akumulatora kasetnes pārbaudes pogu,

lai pārbaudītu akumulatora atlikušo uzlādes līmeni.

Indikatori iedegsies uz dažām sekundēm.

► Att.2: 1. Indikatora lampas 2. Pārbaudes poga

Indikatora lampas Atlikusī

jauda

Iededzies Izslēgts Mirgo

No 75% līdz

100%

No 50% līdz

75%

No 25% līdz

50%

No 0% līdz

25%

Uzlādējiet

akumulatoru.

Iespējama

akumulatora

kļūme.

PIEZĪME: Reālā jauda var nedaudz atšķirties no

norādītās atkarībā no lietošanas apstākļiem un apkār-

tējās temperatūras.

PIEZĪME: Akumulatora aizsardzības sistēmas darbī-

bas laikā mirgo pirmais (kreisais malējais) indikators.

Slēdža darbība

► Att.3: 1. Slēdža mēlīte

UZMANĪBU: Pirms akumulatora kasetnes

uzstādīšanas darbarīkā vienmēr pārbaudiet, vai

slēdža mēlīte darbojas pareizi un pēc atlaišanas

atgriežas stāvoklī „OFF” (Izslēgts).

Lai ieslēgtu darbarīku, pavelciet slēdža mēlīti.

Darbarīka ātrums palielinās, palielinoties spiedienam

uz slēdža mēlīti. Lai darbarīku apturētu, atlaidiet slēdža

mēlīti.

PIEZĪME: Darbarīks automātiski apstāsies, ja 6 minū-

tes turpināsit spiest slēdža mēlīti.

PIEZĪME: Kad ir ieslēgts pilna ātruma režīms, grie-

šanās ātrums palielinās līdz maksimumam pat tad, ja

slēdža mēlīte nav nospiesta līdz galam.

Plašāku informāciju skatiet sadaļā par pilna ātruma

režīmu.

Priekšējās lampas ieslēgšana

UZMANĪBU: Neskatieties gaismā, neļaujiet

tās avotam iespīdēt acīs.

► Att.4: 1. Lampa

► Att.5: 1. Poga

Lai ieslēgtu lampas statusu, vienu sekundi turiet

nospiestu pogu

. Lai izslēgtu lampas statusu, vēlreiz

vienu sekundi turiet nospiestu pogu

Kad lampas režīms ir IESLĒGTS, nospiediet slēdža

mēlīti, lai ieslēgtu lampu. Lai izslēgtu, atlaidiet mēlīti.

Apmēram 10 sekundes pēc slēdža mēlītes atlaišanas

lampa izslēdzas.

Kad lampas režīms ir IZSLĒGTS, lampa neieslēgsies,

pat nospiežot mēlīti.

PIEZĪME: Lai pārbaudītu lampas režīmu, nospiediet

mēlīti. Ja, nospiežot slēdža mēlīti, lampa iedegas,

lampas režīms ir IESLĒGTS. Ja lampa neiedegas,

lampas režīms ir IZSLĒGTS.

PIEZĪME: Ja darbarīks ir pārkarsis, indikators vienu

minūti mirgo, pēc tam izslēdzas. Šādā gadījumā

pirms atkārtotas lietošanas atdzesējiet darbarīku.

PIEZĪME: Ar sausu lupatiņu notīriet netīrumus no

lampas lēcas. Izvairieties saskrāpēt lampas lēcu, jo

tādējādi tiek samazināts apgaismojums.

PIEZĪME: Kamēr slēdža mēlīte ir nospiesta, lampas

režīmu nevar mainīt.

PIEZĪME: Lampas režīmu var mainīt apmēram 10

sekunžu laikā pēc slēdža mēlītes atlaišanas.

49 LATVIEŠU

Griešanās virziena pārslēdzēja

darbība

► Att.6: 1. Griešanās virziena pārslēdzēja svira

UZMANĪBU: Pirms sākat strādāt, vienmēr

pārbaudiet griešanās virzienu.

UZMANĪBU: Izmantojiet griešanās virziena

pārslēdzēju tikai pēc darbarīka pilnīgas apstāša-

nās. Griešanās virziena maiņa pirms darbarīka pilnī-

gas apstāšanas var to sabojāt.

UZMANĪBU: Kamēr darbarīks netiek izman-

tots, vienmēr uzstādiet griešanās virziena pārslē-

dzēja sviru neitrālajā stāvoklī.

Šis darbarīks ir aprīkots ar pārslēdzēju, kas ļauj mainīt

griešanās virzienu. Nospiediet griešanās virziena pār-

slēdzēja sviru no „A” puses rotācijai pulksteņrādītāju

kustības virzienā vai no „B” puses rotācijai pretēji pulk-

steņrādītāju kustības virzienam.

Ja griešanās virziena pārslēdzēja svira atrodas neitrā-

lajā stāvoklī, slēdža mēlīti nevar nospiest.

Ekspluatācijas režīma maiņa

Trieciena spēka maiņa

Ir pieejami četri trieciena spēka iestatījumi: 4 (maks.), 3 (spēcīgs), 2 (vidējs) un 1 (viegls).

Šādi var izvēlēties darbam piemērotu pievilkšanas spēku.

Trieciena spēka pakāpe mainās katru reizi, kad nospiežat pogu

Trieciena spēka iestatījumu varat mainīt aptuveni vienas minūtes laikā pēc slēdža mēlītes atlaišanas.

PIEZĪME: Trieciena spēka iestatījuma maiņas laiku var pagarināt par aptuveni vienu minūti, nospiežot

pogu

vai .

► Att.7

Ekspluatācijas režīms

(trieciena spēka pakāpe ir redzama panelī)

Maksimālais triecienu

skaits

Nolūks

4 (maks.)

2 900 min

-1

(/min) Pievilkšana ar maksimālo spēku un ātrumu.

Pievilkšana, kad nepieciešams spēks un ātrums.

3 (spēcīgs)

2 700 min

-1

(/min) Pievilkšana ar mazāku spēku un ātrumu, nekā maks.

režīmā (vieglāk vadīt, nekā maks. režīmā).

Pievilkšana, kad nepieciešams spēks un ātrums.

2 (vidējs)

1 900 min

-1

(/min) Pievilkšana, kad nepieciešama laba apdare.

Pievilkšana, kad nepieciešams viegli kontrolējams spēks.

1 (viegls)

1 200 min

-1

(/min) Pievilkšana ar mazāku spēku, lai nesabojātu skrūves vītni.

Pievilkšana, kad nepieciešams precīzi pieskrūvēt maza

diametra bultskrūves.

: lampa deg.

PIEZĪME: Ja neviena no paneļa lampiņām nedeg, vienreiz nospiediet slēdža mēlīti un tad nospiediet pogu .

PIEZĪME: Kad darbarīks ir izslēgts, slēdža panelī nodziest visas lampiņas, lai taupītu akumulatora jaudu. Trieciena

spēka pakāpi var pārbaudīt, nospiežot slēdža mēlīti tā, lai darbarīks nedarbotos.

50 LATVIEŠU

Ekspluatācijas režīma maiņa

Šim darbarīkam ir vairāki vienkārši izmantojami ekspluatācijas režīmi, kas nodrošina labu kontroli bultskrūvju ieskrū-

vēšanas laikā.

Ekspluatācijas režīma veids mainās katru reizi, kad nospiežat pogu

Ekspluatācijas režīma iestatījumu varat mainīt aptuveni vienas minūtes laikā pēc slēdža mēlītes atlaišanas.

PIEZĪME: Ekspluatācijas režīma maiņas laiku var pagarināt par aptuveni vienu minūti, nospiežot pogu

vai .

► Att.8

Ekspluatācijas režīms (palīgrežīma

veids redzams panelī)

Funkcija Nolūks

Bultskrūvju režīms Pulksteņrādītāju kustības virzienā

Izmantojot šo režīmu, ir vieglāk veikt nepārtrauktu skrūvē-

šanu ar nemainīgu griezes momentu. Šī režīma izmanto-

šana arī samazina bultskrūvju/uzgriežņu salūšanas risku

pārāk ciešas pieskrūvēšanas dēļ.

Pretēji pulksteņrādītāju kustības virzienam

Šis režīms palīdz novērst bultskrūves nokrišanu.

Atskrūvējot bultskrūvi, kad darbarīks griežas pretēji pulk-

steņrādītāju kustības virzienam, tas automātiski aptur vai

palēnina griešanos, kad bultskrūve/uzgrieznis ir pietiekami

atskrūvēts.

PIEZĪME.

Skrūvēšanas apturēšanas laiks ir atkarīgs no izmanto-

tās bultskrūves/uzgriežņa un apstrādājamā materiāla

veida. Pirms izmantojat šo režīmu, pārbaudes kārtā

ieskrūvējiet kaut kur skrūvi.

Pulksteņrādītāju kustības

virzienā

Bultskrūvju pārāk ciešas pie-

skrūvēšanas novēršana.

Pretēji pulksteņrādītāju

kustības virzienam

Bultskrūvju atskrūvēšana.

Bultskrūvju režīms (1)

Pulksteņrādītāju kustības virzienā

Darbarīks automātiski apstājas, tiklīdz ir noticis trieciens.

Pretēji pulksteņrādītāju kustības virzienam

Trieciena spēks ir 4. Darbarīks automātiski apstājas, tiklīdz

ir apstādināti triecieni.

–

Bultskrūvju režīms (2)

Pulksteņrādītāju kustības virzienā

Darbarīks automātiski apstājas aptuveni pussekundes

laikā pēc pirmā trieciena.

Pretēji pulksteņrādītāju kustības virzienam

Trieciena spēks ir 4. Darbarīks automātiski apstājas aptu-

veni 0,2 sekunžu laikā pēc pirmā trieciena apstāšanās.

–

Bultskrūvju režīms (3)

Pulksteņrādītāju kustības virzienā

Darbarīks automātiski apstājas aptuveni sekundes laikā

pēc pirmā trieciena.

Pretēji pulksteņrādītāju kustības virzienam

Darbarīks sāk griezties lēnāk, tiklīdz tas ir pārtraucis raidīt

triecienus.

–

: lampa deg.

PIEZĪME: Ja neviena no paneļa lampiņām nedeg, vienreiz nospiediet slēdža mēlīti un tad nospiediet pogu

PIEZĪME: Kad darbarīks ir izslēgts, slēdža panelī nodziest visas lampiņas, lai taupītu akumulatora jaudu.

Ekspluatācijas režīma veidu var pārbaudīt, nospiežot slēdža mēlīti tā, lai darbarīks nedarbotos.

Pilna ātruma režīms

► Att.9: 1. Poga 2. Lampiņa

Kad ir ieslēgts pilna ātruma režīms, darbarīka ātrums

palielinās līdz maksimumam pat tad, ja slēdža mēlīte

nav nospiesta līdz galam. Kad pilna ātruma režīms ir

izslēgts, darbarīka ātrums palielinās, stiprāk nospiežot

slēdža mēlīti.

Lai ieslēgtu pilna ātruma režīmu, turiet nospiestu

pogu

. Lai izslēgtu pilna ātruma režīmu, atkal turiet

nospiestu pogu

Kad pilna ātruma režīms ir ieslēgts, lampa deg.

PIEZĪME: Darbarīks turpina darboties pilna ātruma

režīmā pat tad, kad tiek pārslēgts trieciena spēka

režīms/automātiskas apturēšanas režīms.

Elektroniskā funkcija

Elektrobremze

Darbarīks ir aprīkots ar elektrobremzi. Ja darbarīks

regulāri neapstājas uzreiz pēc slēdža mēlītes atlaiša-

nas, nododiet darbarīku Makita apkopes centrā, lai to

salabotu.

51 LATVIEŠU

MONTĀŽA

UZMANĪBU: Pirms darbarīka regulēšanas vai

apkopes vienmēr pārliecinieties, ka darbarīks ir

izslēgts un akumulatora kasetne ir izņemta.

Pareizas trieciena galatslēgas izvēle

Skrūvēm un uzgriežņiem izmantojiet tikai pareizā izmēra

trieciena galatslēgu. Ar nepareiza izmēra trieciena galat-

slēgu stiprinājuma griezes moments būs neprecīzs un

nevienmērīgs, un/vai tiks sabojāta skrūve vai uzgrieznis.

Trieciena galatslēgas uzstādīšana

vai noņemšana

Papildu piederumi

UZMANĪBU: Pirms trieciena galatslēgas

uzstādīšanas pārliecinieties, ka tā un tās stiprinā-

juma daļa nav bojāta.

UZMANĪBU: Pēc trieciena ligzdas ievietoša-

nas pārliecinieties, ka tā ir cieši nostiprināta. Ja tā

izbīdās, neizmantojiet to.

PIEZĪME: Triecienatslēgas uzstādīšanas veids atšķi-

ras atkarībā no darbarīka kvadrātveida gala.

Darbarīks ar gredzenatsperi

Modelis TW007G

Trieciena galatslēgai bez blīvgredzena un tapas

► Att.10: 1. Trieciena galatslēga 2. Kvadrātveida

piedziņas ass 3. Gredzenatspere

Bīdiet triecienatslēgu uz darbarīka kvadrātveida galeņa,

līdz tā noksējas.

Lai noņemtu triecienatslēgu, vienkārši novelciet to nost.

Trieciena galatslēgai ar blīvgredzenu un tapu

► Att.11:

1. Trieciena galatslēga 2. Blīvgredzens 3. Tapa

Izņemiet blīvgredzenu no trieciena galatslēgas rievas un

no trieciena galatslēgas izņemiet tapu. Uzlieciet trieciena

galatslēgu uz kvadrātveida piedziņas ass tā, lai galatslēgas

atvere būtu salāgota ar kvadrātveida piedziņas ass atveri.

Ievietojiet tapu trieciena galatslēgas un kvadrātveida pie-

dziņas ass atverē. Tad uzlieciet blīvgredzenu tā sākotnējā

stāvoklī trieciena galatslēgas rievā, lai ksētu tapu.

Lai noņemtu trieciena galatslēgu, izpildiet iepriekš

aprakstītās uzstādīšanas darbības pretējā secībā.

Darbarīks ar ksācijas tapu

Modelis TW008G

Darbarīkam ar viegli nostiprināmu ksācijas tapu

► Att.12: 1. Trieciena galatslēga 2. Atvere

3. Kvadrātveida uzgalis 4. Fiksācijas tapa

Lai uzstādītu galatslēgu, savietojiet caurumu galatslē-

gas sānā ar aiztures tapu uz kvadrātveida uzgaļa un

uzbīdiet galatslēgu uz kvadrātveida uzgaļa, līdz tas ir

nostiprināts vietā. Ja nepieciešams, viegli uzsitiet.

Lai noņemtu galatslēgu, vienkārši novelciet to nost.

Darbarīkam ar stingri nostiprināmu

ksācijas tapu

Papildu piederumi

► Att.13: 1. Trieciena galatslēga 2. Atvere

3. Kvadrātveida uzgalis 4. Fiksācijas tapa

Lai uzstādītu galatslēgu, savietojiet caurumu galatslēgas

sānā ar aiztures tapu uz kvadrātveida uzgaļa un uzbīdiet

galatslēgu uz kvadrātveida uzgaļa, līdz tas ir nostiprināts

vietā. Ja nepieciešams, pielietojiet nedaudz spēka.

Lai noņemtu galatslēgu, nospiediet ksācijas tapu caur atveri

galatslēgā un noņemiet galatslēgu no kvadrātveida uzgaļa.

PIEZĪME: Stingri nostiprināmā ksācijas tapa var

pārāk cieši saslēgt galatslēgu.

Tādā gadījumā pilnībā nospiediet ksācijas tapu un

velciet nost galatslēgu no kvadrātveida uzgaļa.

Āķa uzstādīšana

UZMANĪBU: Uzstādot āķi, vienmēr cieši pie-

stipriniet to ar skrūvi. Citādi āķis var atdalīties no

darbarīka, izraisot traumu.

► Att.14: 1. Rieva 2. Āķis 3. Skrūve

Āķis ir noderīgs, ja darbarīks uz kādu laiku ir jāpakar. To var

uzstādīt jebkurā darbarīka pusē. Lai uzstādītu āķi, ievietojiet

to rievā jebkurā darbarīka korpusa pusē, un tad ar skrūvi

pieskrūvējiet. Lai to izņemtu, atlaidiet skrūvi un izņemiet.

Gredzens

Dažādās valstīs atšķiras

UZMANĪBU: Pirms gredzena lietošanas vien-

mēr pārbaudiet, vai kronšteins un gredzens ir

drošs un nav bojāts.

UZMANĪBU:

Piekaramās/stiprinājuma daļas

izmantojiet tikai to paredzētajiem mērķiem. Izmantojot

citiem mērķiem, var radīt nelaimes gadījumu vai traumu.

► Att.15: 1. Kronšteins 2. Gredzens 3. Skrūves

Gredzens ir noderīgs, ja darbarīks jāiekar. Vispirms

cauri gredzenam izveriet virvi. Tad iekariet darbarīku.

EKSPLUATĀCIJA

UZMANĪBU:

Vienmēr ievietojiet akumulatoru

kasetni līdz galam, līdz tā noksējas paredzētajā

vietā. Ja redzams sarkanas krāsas indikators, tas

nozīmē, ka akumulators nav pilnīgi noksēts. Iebīdiet to

pilnīgi, lai sarkanas krāsas indikators nebūtu redzams.

Pretējā gadījumā akumulators var nejauši izkrist no

darbarīka un radīt jums vai apkārtējiem traumas.

► Att.16

Cieši turiet darbarīku un novietojiet trieciena galatslēgu

uz skrūves vai uzgriežņa. Ieslēdziet darbarīku un ar

pareizu pievilkšanas laiku nostipriniet.

Pareizais pievilkšanas griezes moments var atšķirties

atkarībā no skrūves veida vai lieluma, piestiprināmā

materiāla u. c. Saistība starp pievilkšanas griezes

momentu un pievilkšanas laiku ir parādīta zīmējumos.

52 LATVIEŠU

Pareizs pievilkšanas griezes moments standarta bultskrū-

vei, izmantojot maksimāla spēka trieciena režīmu (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Pievilkšanas laiks (sekundēs) 2. Pievilkšanas griezes moments

Pareizs pievilkšanas griezes moments lielas stiepes stiprības

skrūvei, izmantojot maksimāla spēka trieciena režīmu (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Pievilkšanas laiks (sekundēs) 2. Pievilkšanas griezes moments

PIEZĪME: Turiet darbarīku pavērstu tieši pretī skrūvei

vai uzgrieznim.

PIEZĪME: Pārmērīgs stiprinājuma griezes moments

var sabojāt skrūvi/uzgriezni vai trieciena galatslēgu.

Pirms darba sākšanas vienmēr veiciet izmēģinājuma

darbību, lai noteiktu pareizo pievilkšanas laiku attiecī-

gajai skrūvei vai uzgrieznim.

PIEZĪME:

Ja darbarīks darbināts nepārtraukti, līdz izlā-

dējas akumulatora kasetne, pirms darba turpināšanas ar

jaunu akumulatora kasetni atpūtiniet darbarīku 15 minūtes.

Stiprinājuma griezes momentu ietekmē ļoti dažādi faktori,

tostarp tālāk minētie. Pēc nostiprināšanas vienmēr pārbaudiet

griezes momentu ar griezes momenta uzgriežņu atslēgu.

1. Kad akumulatora kasetne gandrīz pilnībā būs

izlādējusies, spriegums kritīsies un stiprinājuma

griezes moments mazināsies.

2. Trieciena galatslēga

•

Neizmantojot pareizā izmēra trieciena galatslēgu,

mazināsies pievilkšanas griezes moments.

• Ja trieciena galatslēga nodilusi (nodilis

sešstūru vai kvadrātveida gals), mazināsies

pievilkšanas griezes moments.

3. Bultskrūve

• Pat ja griezes momenta koecients atbilst

bultskrūves kategorijai, pareizais stiprinā-

juma griezes moments atšķirsies atkarībā no

bultskrūves diametra.

• Pat ja bultskrūvju diametrs būs vienāds,

pareizais stiprinājuma griezes moments

atšķirsies atkarībā no griezes momenta

koecienta, bultskrūves kategorijas un tās

garuma.

4. Izmantojot universālu savienojumu vai pagarinā-

juma stieni, nedaudz mazinās triecienuzgriežņat-

slēgas stiprinājuma spēks. Līdzsvarojiet to, pievel-

kot ilgāku laiku.

5. Darbarīka turēšanas veids vai nostiprināmais

skrūvēšanas stāvokļa materiāls ietekmēs griezes

momentu.

6. Darbinot darbarīku ar mazu ātrumu, mazināsies

stiprinājuma griezes moments.

APKOPE

UZMANĪBU: Pirms darbarīka pārbaudes vai

apkopes vienmēr pārliecinieties, ka darbarīks ir

izslēgts un akumulatora kasetne ir izņemta.

IEVĒRĪBAI: Nekad neizmantojiet gazolīnu, ben-

zīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus.

Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lai saglabātu izstrādājuma DROŠU un UZTICAMU dar-

bību, remontdarbus, apkopi un regulēšanu uzticiet veikt

tikai Makita pilnvarotam vai rūpnīcas apkopes centram,

un vienmēr izmantojiet tikai Makita rezerves daļas.

PAPILDU PIEDERUMI

UZMANĪBU: Šādi piederumi un papildierīces

tiek ieteiktas lietošanai ar šajā rokasgrāmatā

aprakstīto Makita darbarīku. Izmantojot citus piede-

rumus vai papildierīces, var tikt radīta traumu gūša-

nas bīstamība. Piederumu vai papildierīci izmantojiet

tikai paredzētajam mērķim.

Ja jums vajadzīga palīdzība vai precīzāka informācija

par šiem piederumiem, vērsieties savā tuvākajā Makita

apkopes centrā.

• Trieciena galatslēga

• Pagarinājuma stienis

• Universāls savienojums

• 4 kontakttapu savienojums (tikai modelim

TW008G)

• Kontaktligzdas pagarinātājs

• Pagarinātāja rokturis

• Makita oriģinālais akumulators un lādētājs

PIEZĪME: Daži sarakstā norādītie izstrādājumi var būt

iekļauti instrumenta komplektācijā kā standarta piede-

rumi. Tie dažādās valstīs var būt atšķirīgi.

53 LIETUVIŲ KALBA

LIETUVIŲ KALBA (Originali instrukcija)

SPECIFIKACIJOS

Modelis: TW007G TW008G

Fiksavimo pajėgumas Standartinis varžtas M10–M24

Labai atsparus tempimui varžtas

M10–M16

Kvadratinė pavara 12,7 mm

Greitis be apkrovos

Maksimalaus smūgiavimo režimas (4)

0–2 300 min

-1

Stipraus smūgiavimo režimas (3)

0–1 900 min

-1

Vidutinio smūgiavimo režimas (2)

0–1 200 min

-1

Lengvo smūgiavimo režimas (1)

0–600 min

-1

Smūgių per minutę

Maksimalaus smūgiavimo režimas (4)

0–2 900 min

-1

Stipraus smūgiavimo režimas (3)

0–2 700 min

-1

Vidutinio smūgiavimo režimas (2)

0–1 900 min

-1

Lengvo smūgiavimo režimas (1)

0–1 200 min

-1

Bendras ilgis (su akumuliatoriaus kasete BL4040) 170 mm

Vardinė įtampa Nuol. sr. 36 V – 40 V maks.

Grynasis svoris 2,7–3,3 kg

•

Atliekame tęstinius tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specikacijos gali būti keičiamos be įspėjimo.

• Skirtingose šalyse specikacijos gali skirtis.

• Svoris gali priklausyti nuo priedo (-ų), įskaitant akumuliatoriaus kasetę. Lengviausias ir sunkiausias deriniai

pagal EPTA 2014 m. sausio mėn. procedūrą yra parodyti lentelėje.

Tinkama akumuliatoriaus kasetė ir (arba) įkroviklis

Akumuliatoriaus kasetė BL4020* / BL4025* / BL4040* / BL4050F

*: rekomenduojamas akumuliatorius

Įkroviklis DC40RA / DC40RB / DC40RC

•

Atsižvelgiant į gyvenamosios vietos regioną, kai kurios pirmiau nurodytos akumuliatoriaus kasetės ir įkrovikliai gali būti neprieinami.

ĮSPĖJIMAS: Naudokite tik akumuliatoriaus kasetes ir įkroviklius, kurie nurodyti anksčiau. Naudojant

bet kurias kitas akumuliatoriaus kasetes ir įkroviklius, gali kilti sužeidimo ir gaisro pavojus.

Numatytoji naudojimo paskirtis

Šis įrankis skirtas varžtams ir veržlėms prisukti.

Triukšmas

Įprastas triukšmo A lygis, nustatytas pagal

EN62841-2-2:

Modelis TW007G

Garso slėgio lygis (L

): 97 dB (A)

Garso galios lygis (L

): 108 dB (A)

Paklaida (K): 3 dB (A)

Modelis TW008G

Garso slėgio lygis (L

): 97 dB (A)

Garso galios lygis (L

): 108 dB (A)

Paklaida (K): 3 dB (A)

PASTABA: Paskelbta (-os) triukšmo reikšmė (-ės)

nustatyta (-os) pagal standartinį testavimo metodą ir jį

galima naudoti vienam įrankiui palyginti su kitu.

PASTABA: Paskelbta (-os) triukšmo reikšmė (-ės)

taip pat gali būti naudojama (-os) norint preliminariai

įvertinti triukšmo poveikį.

ĮSPĖJIMAS: Dėvėkite ausų apsaugą.

ĮSPĖJIMAS: Faktiškai naudojant elektrinį

įrankį, keliamo triukšmo dydis gali skirtis nuo

paskelbtos (-ų) reikšmės (-ių), priklausomai nuo

būdų, kuriais yra naudojamas šis įrankis, ir ypač

nuo to, kokio tipo ruošinys apdirbamas.

ĮSPĖJIMAS:

Siekdami apsaugoti operatorių,

būtinai įvertinkite saugos priemones, remdamiesi

vibracijos poveikio įvertinimu esant faktinėms naudo-

jimo sąlygoms (atsižvelgdami į visas darbo ciklo dalis,

pavyzdžiui, ne tik kiek laiko įrankis veikia, bet ir kiek

kartų jis yra išjungiamas bei kai jis veikia be apkrovų).

Vibracija

Vibracijos bendroji vertė (triašio vektoriaus suma)

nustatyta pagal EN62841-2-2 standartą:

Modelis TW007G

Darbo režimas: įrankio didžiausios galios ksatorių

poveikį darantis suveržimas

Vibracijos emisija (a

): 19,7 m/s

Paklaida (K): 1,5 m/s

54 LIETUVIŲ KALBA

Modelis TW008G

Darbo režimas: įrankio didžiausios galios ksatorių

poveikį darantis suveržimas

Vibracijos emisija (a

): 19,7 m/s

Paklaida (K): 1,5 m/s

PASTABA:

Paskelbta (-os) vibracijos bendroji (-osios)

reikšmė (-ės) nustatyta (-os) pagal standartinį testavimo

metodą ir jį galima naudoti vienam įrankiui palyginti su kitu.

PASTABA: Paskelbta (-os) vibracijos bendroji

(-osios) reikšmė (-ės) taip pat gali būti naudojama

(-os) norint preliminariai įvertinti vibracijos poveikį.

ĮSPĖJIMAS: Faktiškai naudojant elektrinį

įrankį, keliamos vibracijos dydis gali skirtis nuo

paskelbtos (-ų) reikšmės (-ių), priklausomai nuo

būdų, kuriais yra naudojamas šis įrankis, ir ypač

nuo to, kokio tipo ruošinys apdirbamas.

ĮSPĖJIMAS:

Siekdami apsaugoti operatorių,

būtinai įvertinkite saugos priemones, remdamiesi

vibracijos poveikio įvertinimu esant faktinėms naudo-

jimo sąlygoms (atsižvelgdami į visas darbo ciklo dalis,

pavyzdžiui, ne tik kiek laiko įrankis veikia, bet ir kiek

kartų jis yra išjungiamas bei kai jis veikia be apkrovų).

EB atitikties deklaracija

Tik Europos šalims

EB atitikties deklaracija yra pridedama kaip šio instruk-

cijų vadovo A priedas.

SAUGOS ĮSPĖJIMAI

Bendrieji įspėjimai dirbant

elektriniais įrankiais

ĮSPĖJIMAS: Perskaitykite visus saugos

įspėjimus, instrukcijas, iliustracijas ir techninius

duomenis, pateiktus kartu su šiuo elektriniu

įrankiu. Nesilaikant visų toliau išvardytų instrukcijų

galima patirti elektros smūgį, gali kilti gaisras ir (arba)

galima sunkiai susižaloti.

Išsaugokite visus įspėjimus ir

instrukcijas, kad galėtumėte jas

peržiūrėti ateityje.

Terminas „elektrinis įrankis“ pateiktuose įspėjimuose

reiškia į maitinimo tinklą jungiamą (laidinį) elektrinį įrankį

arba akumuliatoriaus maitinamą (belaidį) elektrinį įrankį.

Saugos įspėjimai dėl belaidžio

smūginio veržliarakčio naudojimo

1. Atlikdami darbus, kurių metu tvirtinimo ele-

mentas galėtų užkliudyti nematomą laidą arba

savo paties laidą, laikykite elektrinius įrankius

už izoliuotų paviršių. Užkliudžius laidą, kuriuo

teka srovė, įtampa gali būti perduota neizoliuo-

toms metalinėms elektrinio įrankio dalims ir opera-

torius gali gauti elektros smūgį.

2. Naudokite klausos apsaugines priemones.

Prieš montuodami atidžiai patikrinkite smūginį antgalį,

ar jis nenusidėvėjęs, ar nėra įtrūkimų ar pažeidimų.

4. Tvirtai laikykite įrenginį.

5. Laikykite rankas toliau nuo sukamųjų dalių.

6. Nelieskite smūginio sukimo antgalio, varžto,

veržlės arba ruošinio tuoj pat po darbo. Jie gali

būti nepaprastai įkaitę ir nudeginti odą.

7. Būtinai įsitikinkite, kad tvirtai stovite.

Jei naudojate įrankį aukštai, įsitikinkite, ar

apačioje nėra žmonių.

8. Tinkamas tvirtinimo sukimo momentas gali

skirtis, jis priklauso nuo varžto tipo ir dydžio.

Sukimo momentą patikrinkite veržliarakčiu.

9. Įsitikinkite, kad nėra jokių elektros laidų, van-

dentiekio vamzdžių, dujų vamzdžių ir pan.,

kuriuos pažeidus įrankiu gali kilti pavojus.

SAUGOKITE ŠIAS INSTRUKCIJAS.

ĮSPĖJIMAS: NELEISKITE, kad patogumas ir

gaminio pažinimas (įgyjamas pakartotinai naudo-

jant) susilpnintų griežtą saugos taisyklių, taiky-

tinų šiam gaminiui, laikymąsi.

Dėl NETINKAMO NAUDOJIMO arba saugos taisy-

klių, kurios pateiktos šioje instrukcijoje, nesilai-

kymo galima rimtai susižeisti.

Svarbios saugos instrukcijos,

taikomos akumuliatoriaus kasetei

1. Prieš naudodami akumuliatoriaus kasetę, per-

skaitykite visas instrukcijas ir perspėjimus ant

(1) akumuliatorių įkroviklio, (2) akumuliatorių ir

(3) akumuliatorių naudojančio gaminio.

Neardykite ir negadinkite akumuliatoriaus kasetės.

Dėl to ji gali užsidegti, per daug įkaisti arba sprogti.

Jei įrankio darbo laikas žymiai sutrumpėjo, nedels-

dami nutraukite darbą su įrankiu. Tai gali kelti

perkaitimo, nudegimų ar net sprogimo pavojų.

4. Jei elektrolitas pateko į akis, plaukite jas tyru

vandeniu ir nedelsdami kreipkitės į gydytoją.

Gali kilti regėjimo praradimo pavojus.

5. Neužtrumpinkite akumuliatoriaus kasetės:

(1) Nelieskite kontaktų degiomis

medžiagomis.

(2) Venkite laikyti akumuliatoriaus kasetę

kartu su kitais metaliniais daiktais, pavyz-

džiui, vinimis, monetomis ir pan.

(3) Saugokite akumuliatoriaus kasetę nuo

vandens ir lietaus.

Trumpasis jungimas akumuliatoriuje gali

sukelti stiprią srovę, perkaitimą, galimus nude-

gimus ar net akumuliatoriaus gedimą.

6. Nelaikykite ir nenaudokite įrankio ir akumulia-

toriaus kasetės vietose, kur temperatūra gali

pasiekti ar viršyti 50 °C (122 °F).

7. Nedeginkite akumuliatoriaus kasetės, net jei

yra stipriai pažeista ar visiškai susidėvėjusi.

Ugnyje akumuliatoriaus kasetė gali sprogti.

8. Akumuliatoriaus kasetės nekalkite, nepjaus-

tykite ir nemėtykite ir taip pat į ją netrankykite

kietu daiktu. Taip elgiantis, ji gali užsidegti, per

daug įkaisti arba sprogti.

55 LIETUVIŲ KALBA

9. Nenaudokite pažeisto akumuliatoriaus.

10. Įdėtoms ličio jonų akumuliatoriams taikomi

Pavojingų prekių teisės akto reikalavimai.

Komercinis transportas, pvz., trečiųjų šalių, prekių

vežimo atstovų, turi laikytis specialaus reikalavimo

ant pakuotės ir ženklinimo.

Norėdami paruošti siųstiną prekę, pasitarkite su

pavojingų medžiagų specialistu. Be to, laikykitės

galimai išsamesnių nacionalinių reglamentų.

Užklijuokite juosta arba padenkite atvirus kontaktus ir

supakuokite akumuliatorių taip, kad ji pakuotėje nejudėtų.

11. Kai išmetate akumuliatoriaus kasetę, išimkite

ją iš įrankio ir išmeskite saugioje vietoje.

Vadovaukitės vietos reglamentais dėl akumu-

liatorių išmetimo.

12. Baterijas naudokite tik su „Makita“ nurodytais

gaminiais. Baterijas įdėjus į netinkamus gaminius

gali kilti gaisras, gaminys pernelyg kaisti, kilti

sprogimas arba pratekėti elektrolitas.

13. Jei įrankis bus ilgą laiką nenaudojamas, aku-

muliatorių būtina išimti iš įrankio.

14. Darbo metu ir po akumuliatoriaus kasetė gali

būti įkaitusi ir dėl to nudeginti. Imdami akumu-

liatoriaus kasetes, būkite atsargūs.

15. Tuojau pat po naudojimo nelieskite įran-

kio gnybtų, nes jie gali būti įkaitę tiek, kad

nudegins.

16. Neleiskite, kad į akumuliatoriaus kasetės

gnybtus, angas ir griovelius patektų drožlių,

dulkių ar žemių. Dėl to įrankis ar akumuliatoriaus

kasetė gali imti prastai veikti ar sugesti.

17.

Jeigu įrankis nėra pritaikytas naudoti šalia

aukštos įtampos elektros linijų, akumuliatoriaus

kasetės nenaudokite šalia aukštos įtampos

elektros linijų. Dėl to gali sutrikti įrankio ar akumu-

liatoriaus kasetės veikimas arba jie gali sugesti.

18. Laikykite akumuliatorių vaikams nepasiekia-

moje vietoje.

SAUGOKITE ŠIAS INSTRUKCIJAS.

PERSPĖJIMAS: Naudokite tik originalų

„Makita“ akumuliatorių. Neoriginalaus „Makita“ arba

pakeisto akumuliatoriaus naudojimas gali nulemti

gaisrą, asmens sužalojimą ir pažeidimą. Tai taip pat

panaikina „Makita“ suteikiamą „Makita“ įrankio ir

įkroviklio garantiją.

Patarimai, ką daryti, kad akumu-

liatorius veiktų kuo ilgiau

Pakraukite akumuliatoriaus kasetę prieš jai

visiškai išsikraunant. Visuomet nustokite nau-

doti įrankį ir pakraukite akumuliatoriaus kasetę,

kai pastebite, kad įrankio galia sumažėjo.

2. Niekada nekraukite iki galo įkrautos akumulia-

toriaus kasetės. Perkraunant trumpėja akumu-

liatoriaus eksploatacijos laikas.

Akumuliatoriaus kasetę kraukite esant kambario

temperatūrai 10 - 40 °C. Prieš pradėdami krauti,

leiskite įkaitusiai akumuliatoriaus kasetei atvėsti.

4. Kai akumuliatoriaus kasetės nenaudojate, ją

išimkite iš įrankio ar įkroviklio.

5. Įkraukite akumuliatoriaus kasetę, jei jos nenau-

dojate ilgą laiką (ilgiau nei šešis mėnesius).

VEIKIMO APRAŠYMAS

PERSPĖJIMAS: Prieš pradėdami reguliuoti

arba tikrinti įrankio veikimą, visuomet būtinai

išjunkite įrankį ir išimkite akumuliatoriaus kasetę.

Akumuliatoriaus kasetės uždėjimas

ir nuėmimas

PERSPĖJIMAS: Prieš įdėdami arba išimdami

akumuliatoriaus kasetę, visada išjunkite įrankį.

PERSPĖJIMAS: Įdėdami arba išimdami aku-

muliatoriaus kasetę, tvirtai laikykite įrankį ir aku-

muliatoriaus kasetę. Jeigu įrankį ir akumuliatoriaus

kasetę laikysite netvirtai, jie gali išslysti iš jūsų rankų,

todėl įrankis ir akumuliatoriaus kasetė gali būti suga-

dinti, o naudotojas sužalotas.

► Pav.1: 1. Raudonas sandariklis (indikatorius)

2. Mygtukas 3. Akumuliatoriaus kasetė

Jei norite išimti akumuliatoriaus kasetę, ištraukite ją iš

įrankio, stumdami mygtuką, esantį kasetės priekyje.

Jei norite įdėti akumuliatoriaus kasetę, ant akumuliato-

riaus kasetės esantį liežuvėlį sutapdinkite su korpuse

esančiu grioveliu ir įstumkite į jai skirtą vietą. Įstatykite

iki pat galo, kad spragtelėdama užsiksuotų. Jeigu

matote raudoną sandariklį (indikatorių), kaip parodyta

paveikslėlyje, ji nėra visiškai užksuota.

PERSPĖJIMAS: Akumuliatoriaus kasetę

visada įkiškite iki galo, kol nebematysite rau-

dono sandariklio (indikatoriaus) Priešingu atveju

ji gali atsitiktinai iškristi iš įrankio ir sužeisti jus arba

aplinkinius.

PERSPĖJIMAS: Nekiškite akumuliatoriaus

kasetės jėga. Jeigu kasetė sunkiai lenda, ją kišate

netinkamai.

Įrankio / akumuliatoriaus apsaugos sistema

Įrankyje įrengta įrankio / akumuliatoriaus apsaugos

sistema. Ši sistema automatiškai atjungia variklio maiti-

nimą, kad įrankis ir akumuliatorius ilgiau veiktų. Įrankis

automatiškai išsijungs darbo metu esant vienai iš toliau

nurodytų įrankio arba akumuliatorius darbo sąlygų:

Apsauga nuo perkrovos

Kai įrankis / akumuliatorius naudojamas taip, kad neįprastai

padidėja elektros srovė, įrankis automatiškai išsijungia.

Tokiu atveju atleiskite įrankio gaiduką ir nutraukite darbą,

dėl kurio kilo įrankio perkrova. Tada vėl įjunkite įrankį.

Apsauga nuo perkaitimo

Jeigu įrankis / akumuliatorius perkaista, įrankis auto-

matiškai išsijungia ir pradeda mirksėti lemputė. Tokiu

atveju palaukite, kol įrankis atvės, paskui vėl jį įjunkite.

Apsauga nuo visiško išeikvojimo

Kai akumuliatoriaus įkrovos lygis nepakankamas,

įrankis automatiškai išsijungia. Tokiu atveju ištraukite

akumuliatorių iš įrankio ir įkraukite jį.

56 LIETUVIŲ KALBA

Likusios akumuliatoriaus galios

rodymas

Paspauskite akumuliatoriaus kasetės tikrinimo myg-

tuką, kad būtų rodoma likusi akumuliatoriaus ener-

gija. Maždaug trims sekundėms užsidegs indikatorių

lemputės.

► Pav.2: 1. Indikatorių lemputės 2. Tikrinimo

mygtukas

Indikatorių lemputės Likusi galia

Šviečia Nešviečia Blyksi

75 - 100 %

50 - 75 %

25 - 50 %

0 - 25 %

Įkraukite

akumuliatorių.

Galimai įvyko

akumuliato-

riaus veikimo

triktis.

PASTABA: Rodmuo gali šiek tiek skirtis nuo faktinės

energijos lygio – tai priklauso nuo naudojimo sąlygų ir

aplinkos temperatūros.

PASTABA: Veikiant akumuliatoriaus apsaugos sis-

temai ims mirksėti pirmoji (toliausiai kairėje) indikato-

riaus lemputė.

Jungiklio veikimas

► Pav.3: 1. Gaidukas

PERSPĖJIMAS: Prieš montuodami akumulia-

toriaus kasetę įrankyje, visuomet patikrinkite, ar

gaidukas tinkamai veikia ir atleistas grįžta į išjun-

gimo padėtį „OFF“.

Jei norite paleisti įrankį, tiesiog patraukite jungiklį.

Stipriau spaudžiant gaiduką, įrankio veikimo greitis

didėja. Norėdami išjungti, atleiskite svirtinį gaiduką.

PASTABA: Įrankis automatiškai sustoja, kai 6 minu-

tes nuolat spaudžiate gaiduką.

PASTABA: Kai įjungtas didžiausio greičio režimas,

sukimosi greitis didėja ir be gaiduko spaudimo.

Išsamesnės informacijos rasite skyriuje „Visas

greitis“.

Priekinės lemputės uždegimas

PERSPĖJIMAS: Nežiūrėkite tiesiai į šviesą

arba šviesos šaltinį.

► Pav.4: 1. Lemputė

► Pav.5: 1. Mygtukas

Lempos būseną galite patikrinti paspaudę myg-

tuką

vieną sekundę. Lempos būsenos rodymas

išjungiamas vėl paspaudus mygtuką

vieną sekundę.

Kai lemputės jungiklis yra nustatytas į įjungimo padėtį,

norėdami įjungti lemputę, paspauskite gaiduką. Jeigu

norite išjungti, atleiskite jį. Atleidus jungiklio gaiduką,

lemputė užgęsta maždaug po 10 sekundžių.

Kai lemputės jungiklis yra nustatytas į išjungimo padėtį,

net ir spaudžiant gaiduką, lemputė neužsidegs.

PASTABA: Norėdami patvirtinti lemputės jungiklio

padėtį, paspauskite gaiduką. Jeigu paspaudus gai-

duką lemputė užsidega, lemputės jungiklis yra nusta-

tytas į įjungimo padėtį. Jeigu lemputė neužsidega,

lemputės jungiklis yra nustatytas į išjungimo padėtį.

PASTABA: Kai įrankis perkaista, vieną minutę žybsi

lemputė, o paskui šviesdiodinis ekranas užgęsta.

Tokiu atveju palaukite, kol įrankis atvės, kad galėtu-

mėte vėl tęsti darbą.

PASTABA: Purvą nuo lempos objektyvo nuvalykite

sausu skudurėliu. Būkite atsargūs, kad nesubraižytu-

mėte lempos objektyvo, nes pablogės apšvietimas.

PASTABA: Spaudžiant gaiduką lemputės jungiklio

būsenos pakeisti negalima.

PASTABA: Lemputės jungiklio būseną galima

pakeisti praėjus maždaug 10 sekundžių po gaiduko

atleidimo.

Atbulinės eigos jungimas

► Pav.6: 1. Atbulinės eigos svirtelė

PERSPĖJIMAS: Prieš naudodami visuomet

patikrinkite sukimosi kryptį.

PERSPĖJIMAS: Atbulinės eigos jungiklį

naudokite tik įrankiui visiškai sustojus. Jei keisite

sukimosi kryptį prieš įrankiui sustojant, galite suga-

dinti įrankį.

PERSPĖJIMAS: Kai nenaudojate įrankio,

visuomet nustatykite atbulinės eigos jungiklio

svirtelę į neutralią padėtį.

Šis įrankis turi atbulinės eigos jungiklį sukimosi krypčiai

keisti. Nuspauskite atbulinės eigos jungiklio svirtelę iš

A pusės, kad suktųsi pagal laikrodžio rodyklę, arba iš B

pusės, kad suktųsi prieš laikrodžio rodyklę.

Kai atbulinės eigos jungiklio svirtelė yra neutralioje

padėtyje, jungiklio spausti negalima.

57 LIETUVIŲ KALBA

Naudojimo režimo keitimas

Smūgio jėgos keitimas

Smūgio jėgos stiprį galite keisti taip (4 variantai): 4 (maks.), 3 (stiprus), 2 (vidutinis) ir 1 (švelnus).

Tai leidžia pasirinkti darbui tinkamą priveržimą.

Smūgiavimo jėgos lygis keičiasi kiekvieną kartą paspaudus mygtuką

Smūgio jėgą galite pakeisti maždaug per vieną minutę nuo gaiduko atleidimo.

PASTABA: Galite pailginti smūgiavimo jėgos keitimą dar vienai minutei, jei paspausite mygtuką

arba .

► Pav.7

Naudojimo režimas

(skydelyje rodomas smūgio jėgos lygis)

Maks. smūgių skaičius Paskirtis

4 (maks.)

2 900 min

-1

(/min) Priveržiama parinkus maksimalią jėgą ir greitį.

Priveržimas, kai nustatyti pageidaujami jėga ir greitis.

3 (stiprus)

2 700 min

-1

(/min) Veržimas mažesne jėga ir greičiu nei maksimalaus režimo

(lengviau kontroliuoti nei dirbant maksimaliu režimu).

Priveržimas, kai nustatyti pageidaujami jėga ir greitis.

2 (vidutinis)

1 900 min

-1

(/min) Priveržimas, kai reikalinga tinkama apdaila.

Priveržimas, kai reikalinga gera valdymo galia.

1 (lengvas)

1 200 min

-1

(/min) Priveržimas mažesne jėga, kad sraigto sriegis nelūžtų.

Priveržimas, kai reikia tiksliai sureguliuoti naudojant nedi-

delio skersmens varžtus.

: Lempa šviečia.

PASTABA: Kai skydelyje nešviečia jokia lemputė, vieną kartą patraukite gaiduką, prieš paspausdami mygtuką

PASTABA: Kai visos lemputės jungiklio pulte užgęsta, įrankis išsijungia tam, kad taupytų akumuliatoriaus galią.

Smūgio jėgos lygį galima patikrinti spaudžiant gaiduką tiek, kad įrankis neveiktų.

58 LIETUVIŲ KALBA

Naudojimo režimo keitimas

Įrankis veikia keliais paprastai naudojamais režimais, leidžiančiais kontroliuojant priveržimą gerai įsukti varžtus.

Naudojimo režimo tipas pasikeičia kaskart paspaudus mygtuką

Naudojimo režimą galite pakeisti maždaug per vieną minutę nuo gaiduko atleidimo.

PASTABA: Režimo keitimą galite pailginti apie 1 minutę, jei paspausite mygtuką

arba .

► Pav.8

Naudojimo režimas

(pagalbos tipas rodomas skydelyje)

Funkcija Paskirtis

Varžtų režimas Pagal laikrodžio rodyklę

Šiuo režimu patogu tolygiai sukti vienodu priveržimo

greičiu. Šiuo režimu taip pat mažesnė varžtų ir veržlių

sugadinimo tikimybė dėl per stipraus priveržimo.

Prieš laikrodžio rodyklę

Šiuo režimu lengviau išvengti varžto iškritimo. Atlaisvinant

varžtą įrankiu, besisukančiu prieš laikrodžio rodyklę,

įrankis automatiškai sustoja arba sulėtėja, kai varžtas /

poveržlė pakankamai atlaisvinami.

PASTABA.

Sukimo sustabdymo laikas priklauso nuo prisukamų

varžto ir veržlės tipo. Prieš naudodami šį režimą,

atlikite bandomąjį sukimą.

Pagal laikrodžio rodyklę

Išvengiama per stipraus

priveržimo.

Prieš laikrodžio rodyklę

Varžtų atlaisvinimas.

Varžtų režimas (1)

Pagal laikrodžio rodyklę

Įrankis automatiškai sustoja prasidėjus smūgiams.

Prieš laikrodžio rodyklę

Smūgio jėga – 4. Įrankis automatiškai sustoja pasibaigus

smūgiams.

–

Varžtų režimas (2)

Pagal laikrodžio rodyklę

Įrankis automatiškai sustoja po maždaug 0,5 sek. po

smūgiavimo pradžios.

Prieš laikrodžio rodyklę

Smūgio jėga – 4. Įrankis automatiškai sustoja po maždaug

0,2 sek. po smūgiavimo pabaigos.

–

Varžtų režimas (3)

Pagal laikrodžio rodyklę

Įrankis automatiškai sustoja po maždaug 1 sek. po smū-

giavimo pradžios.

Prieš laikrodžio rodyklę

Įrankis sulėtina sukimą po smūgiavimo pabaigos.

–

: Lempa šviečia.

PASTABA: Kai skydelyje nešviečia jokia lemputė, vieną kartą patraukite gaiduką, prieš paspausdami mygtuką

PASTABA: Kai visos lemputės jungiklio pulte užgęsta, įrankis išsijungia tam, kad taupytų akumuliatoriaus galią.

Naudojimo režimo tipą galima patikrinti spaudžiant gaiduką tiek, kad įrankis neveiktų.

Viso greičio režimas

► Pav.9: 1. Mygtukas 2. Lempa

Kai įjungtas didžiausio greičio režimas, įrankio suki-

mosi greitis didėja ir nenuspaudus gaiduko iki galo. Kai

išjungtas didžiausio greičio režimas, įrankio sukimosi

greitis didėja didinant gaiduko spaudimą.

Viso greičio režimas įjungiamas, paspaudus ir laikant

mygtuką

. Viso greičio režimas išjungiamas, vėl

paspaudus ir laikant mygtuką

Lemputė švies veikiant viso greičio režimui.

PASTABA: Viso greičio režimas tęsiasi net ir įjungus

smūginės jėgos / automatinio stabdymo režimus.

Elektroninė funkcija

Elektrinis stabdiklis

Šiame įrankyje įrengtas elektrinis stabdiklis. Jeigu

atleidus gaiduką įrankis nuolat greitai nesustoja veikti,

nugabenkite įrankį į „Makita“ priežiūros centrą techninei

apžiūrai atlikti.

59 LIETUVIŲ KALBA

SURINKIMAS

PERSPĖJIMAS: Prieš darydami ką nors

įrankiui visada patikrinkite, ar įrenginys išjungtas,

o akumuliatorių kasetė – nuimta.

Tinkamo smūginio antgalio

pasirinkimas

Varžtams ir veržlėms sukti naudokite tik tinkamo dydžio

smūginius antgalius. Netinkamo dydžio smūginis antga-

lis gali tapti nekruopštaus ir nevisiško sukimo momento

priežastimi ir (arba) sugadinti varžtą arba veržlę.

Smūginio antgalio uždėjimas ar

nuėmimas

Pasirenkamas priedas

PERSPĖJIMAS: Prieš uždėdami smūginį ant-

galį įsitikinkite, ar smūginis antgalis ir montavimo

dalis nėra sugadinti.

PERSPĖJIMAS: Įdėję smūgio antgalį įsitikin-

kite, kad jis gerai pritvirtintas. Jei jis iškrenta, jo

nenaudokite.

PASTABA: Smūginio sukimo antgalio įrengimas ski-

riasi priklausomai nuo ant įrankio esančio kvadratinio

antgalio lizdo tipo.

Įrankis su žiedine spyruokle

Modelis TW007G

Smūginiam antgaliui be sandarinimo

žiedo ir kaiščio

► Pav.10: 1. Smūginis antgalis 2. Kvadratinė pavara

3. Žiedinė spyruoklė

Spauskite smūginį sukimo antgalį į plokščią galvutę, kol

užsiksuos.

Norėdami nuimti smūginį sukimo antgalį, tiesiog jį

patraukite.

Smūginiam antgaliui su sandarinimo

žiedu ir kaiščiu

► Pav.11: 1. Smūginis antgalis 2. Sandarinimo žiedas

3. Kaištis

Patraukite sandarinimo žiedą iš smūginio antgalio

griovelio, tada ištraukite kaištį iš smūginio antgalio.

Įtaisykite smūginį antgalį ant kvadratinės pavaros taip,

kad jame esanti skylė lygiuotų su kvadratinėje pavaroje

esančia skyle.

Prakiškite kaištį pro smūginio antgalio ir kvadratinės

pavaros skyles. Tada sugrąžinkite sandarinimo žiedą į

jo pradinę padėtį smūginio antgalio griovelyje ir įkiškite

kaištį.

Jei norite nuimti smūginį antgalį, uždėjimo procedūrą

atlikite atvirkščia tvarka.

Įrankis su stabdiklio kaiščiu

Modelis TW008G

Įrankiui su lengvai įdedamu stabdiklio

kaiščiu

► Pav.12: 1. Smūginis sukimo antgalis 2. Anga

3. Kvadratinė pavara 4. Stabdiklio kaištis

Norėdami sumontuoti antgalį, sutapdinkite antgalio

šone esančią skylę su kvadratinės pavaros stabdiklio

kaiščiu, ir spauskite sukimo antgalį ant kvadratinės

pavaros, kol jis užsiksuos. Jeigu reikia, jį lengvai pas-

tuksenkite.

Norėdami nuimti sukimo antgalį, tiesiog jį patraukite.

Įrankiui su tvirtai įdedamu stabdiklio

kaiščiu

Pasirenkamas priedas

► Pav.13: 1. Smūginis sukimo antgalis 2. Anga

3. Kvadratinė pavara 4. Stabdiklio kaištis

Norėdami sumontuoti antgalį, sutapdinkite antgalio

šone esančią skylę su kvadratinės pavaros stabdiklio

kaiščiu, ir spauskite sukimo antgalį ant kvadratinės

pavaros, kol jis užsiksuos. Jei reikia, lengvai pastuk-

senkite.

Norėdami nuimti antgalį, įspauskite stabdiklio kaištį per

skylę antgalyje ir nutraukite antgalį nuo kvadratinės

pavaros.

PASTABA: Tvirtai įdedamas stabdiklio kaištis gali būti

įdėtas per tvirtai, kad antgalį būtų galima nuimti.

Šiuo atveju visiškai nuspauskite tvirtai įdedamą

stabdiklio kaištį ir nutraukite antgalį nuo kvadratinės

pavaros.

Kabliuko montavimas

PERSPĖJIMAS: Montuodami kablį, visada jį

tvirtai užveržkite varžtu. Antraip kablys gali nulėkti

nuo įrankio ir sužaloti.

► Pav.14: 1. Griovelis 2. Kablys 3. Varžtas

Kablys yra patogus, kai norite trumpam pakabinti įrankį.

Jį galima uždėti bet kurioje įrankio pusėje. Norėdami

sumontuoti kablį, įkiškite jį į bet kurioje įrankio kor-

puso pusėje esantį griovelį, po to priveržkite jį varžtu.

Norėdami kablį nuimti, atsukite varžtą ir nuimkite jį.

Žiedas

Priklauso nuo šalies

PERSPĖJIMAS: Prieš naudodami žiedą

visada įsitikinkite, ar laikiklis ir žiedas yra pritvir-

tinti ir nesugadinti.

PERSPĖJIMAS: Naudokite pakabinamas /

montuojamas dalis tik pagal jų paskirtį. Naudojant

ne pagal paskirtį, gali įvykti nelaimingas atsitikimas

arba galima susižaloti.

► Pav.15: 1. Laikiklis 2. Žiedas 3. Varžtai

Žiedą patogu naudoti, kai reikia trumpam pakabinti

įrankį su keltuvu. Pirmiausia perkiškite virvę per žiedą.

Tada pakabinkite įrankį su keltuvu.

60 LIETUVIŲ KALBA

NAUDOJIMAS

PERSPĖJIMAS: Visuomet iki galo įkiškite

akumuliatoriaus kasetę, kad ji būtų tinkamai užk-

suota. Jeigu matote raudoną sandariklį (indikatorių),

ji nėra visiškai užksuota. Stumkite ją iki galo tol, kol

nebematysite raudono sandariklio (indikatoriaus).

Priešingu atveju kasetė gali atsitiktinai iškristi iš įran-

kio ir sužeisti jus arba aplinkinius.

► Pav.16

Tvirtai laikydami įrankį užmaukite smūginį antgalį ant

varžto arba veržlės. Įjunkite įrankį ir veržkite varžtą tam

tinkamą veržimo sukimo momento laiką.

Tinkamas veržimo sukimo momentas kinta priklausomai

nuo varžto rūšies ir dydžio, ruošinio medžiagos, į kurį jis

įsukamas ir pan. Veržimo sukimo momento ir veržimo

laiko santykis parodytas paveikslėliuose.

Tinkamas standartinio varžto užveržimo sukimo

momentas naudojant smūgiavimo režimą (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Užveržimo laikas (sekundėmis) 2. Užveržimo sukimo

momentas

Tinkamas didelio įtempimo varžto užveržimo

sukimo momentas naudojant smūgiavimo režimą

(4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Užveržimo laikas (sekundėmis) 2. Užveržimo sukimo

momentas

PASTABA: Įrankis turi būti nukreiptas tiesiai į varžtą

arba veržlę.

PASTABA: Esant per dideliam veržimo sukimo

momentui, galima sugadinti varžtą / veržlę arba smū-

ginį antgalį. Prieš pradėdami darbą, visada atlikite

bandomąjį sukimą, kad nustatytumėte tinkamą varžtui

arba veržlei veržimo laiką.

PASTABA: Jei įrankis be pertraukų naudojamas tol,

kol akumuliatoriaus kasetė išsikrauna, prieš tęsdami

darbą naudojant kitą akumuliatorių, leiskite įrankiui

„pailsėti“ 15 minučių.

Veržimo sukimo momentui įtaką daro daugelis faktorių,

įskaitant toliau nurodytus. Užveržę varžtą, visada dina-

mometriniu raktu patikrinkite sukimo momentą.

1. Kai akumuliatoriaus kasetė beveik visai išsi-

krauna, sumažėja įtampa ir veržimo sukimo

momentas sumažėja.

2. Smūginis antgalis

• Naudojant netinkamo dydžio smūginį antgalį

gali sumažėti veržimo sukimo momentas.

• Nusidėvėjęs smūginis antgalis (nusidėvėjęs

šešiakampis arba kvadratinis galas) lemia

veržimo sukimo momento sumažėjimą.

3. Varžtas

• Netgi tada, kai sukimo momento koecientas

atitinka varžto kategoriją, tinkamas veržimo

sukimo momentas skiriasi priklausomai nuo

varžto skersmens.

• Netgi tada, kai varžtų skersmuo toks pat,

tinkamas veržimo sukimo momentas skiriasi,

tai priklausomai nuo sukimo momento koe-

ciento, varžto kategorijos ir varžto ilgio.

4. Naudojant universalų sujungimą arba pailgintą

strypą, truputį sumažėja smūginio veržliasukio

veržimo sukimo momento jėga. Kompensuokite šį

sumažėjimą, pasirinkdami ilgesnį sukimo laiką.

5. Sukimo momentui įtaką daro įrankio laikymo

būdas arba gręžiamos medžiagos, kurią reikia

suveržti varžtais, padėtis.

6. Dirbant su įrankiu mažu greičiu, sumažės veržimo

sukimo momentas.

TECHNINĖ PRIEŽIŪRA

PERSPĖJIMAS: Visuomet įsitikinkite, ar

įrankis yra išjungtas ir akumuliatoriaus kasetė yra

nuimta prieš atlikdami apžiūrą ir priežiūrą.

PASTABA: Niekada nenaudokite gazolino, ben-

zino, tirpiklio, spirito arba panašių medžiagų. Gali

atsirasti išblukimų, deformacijų arba įtrūkimų.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti,

apžiūrėti ar vykdyti bet kokią kitą priežiūrą ar derinimą

turi įgaliotasis kompanijos „Makita“ techninės priežiūros

centras; reikia naudoti tik kompanijos „Makita“ pagamin-

tas atsargines dalis.

61 LIETUVIŲ KALBA

PASIRENKAMI PRIEDAI

PERSPĖJIMAS: Šiuos papildomus priedus

arba įtaisus rekomenduojama naudoti su šioje

instrukcijoje nurodytu „Makita“ bendrovės įran-

kiu. Naudojant bet kokius kitus papildomus priedus

arba įtaisus, gali kilti pavojus sužeisti žmones.

Naudokite tik nurodytam tikslui skirtus papildomus

priedus arba įtaisus.

Jeigu norite daugiau sužinoti apie tuos priedus, kreipki-

tės į artimiausią „Makita“ techninės priežiūros centrą.

• Smūginis antgalis

• Pailgintas strypas

• Universalus sujungimas

• 4 kaiščių rinkinys (tik TW008G)

• Galvutės ilgintuvas

• Ilginamoji rankena

• Originalus „Makita“ akumuliatorius ir įkroviklis

PASTABA: Kai kurie sąraše esantys priedai gali būti

pateikti įrankio pakuotėje kaip standartiniai priedai.

Jie įvairiose šalyse gali skirtis.

62 EESTI

EESTI (Originaaljuhend)

TEHNILISED ANDMED

Mudel: TW007G TW008G

Kinnitamisvõimekus Standardpolt M10 – M24

Suure tõmbejõuga polt M10 – M16

Nelinurkajam 12,7 mm

Koormuseta kiirus Maksimaalne löögirežiim (4) 0 – 2 300 min

-1

Tugev löögirežiim (3) 0 – 1 900 min

-1

Keskmine löögirežiim (2) 0 – 1 200 min

-1

Nõrk löögirežiim (1) 0 – 600 min

-1

Löökide arv minutis Maksimaalne löögirežiim (4) 0 – 2 900 min

-1

Tugev löögirežiim (3) 0 – 2 700 min

-1

Keskmine löögirežiim (2) 0 – 1 900 min

-1

Nõrk löögirežiim (1) 0 – 1 200 min

-1

Kogupikkus (koos akukassetiga BL4040) 170 mm

Nimipinge Alalisvool 36 V – 40 V max

Netokaal 2,7 – 3,3 kg

• Meie pideva uuringu- ja arendusprogrammi tõttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.

• Tehnilised andmed võivad riigiti erineda.

• Kaal võib erineda olenevalt lisaseadistest, kaasa arvatud akukassetist. Kergeim ja raskeim kombinatsioon

EPTA-protseduuri 01/2014 kohaselt on toodud tabelis.

Sobiv akukassett ja laadija

Akukassett BL4020* / BL4025* / BL4040* / BL4050F

*: Soovituslik aku

Laadija DC40RA / DC40RB / DC40RC

• Mõned eespool loetletud akukassetid ja -laadijad ei pruugi olla teie riigis saadaval.

HOIATUS: Kasutage ainult ülalpool loetletud akukassette ja laadureid. Muude akukassettide ja laadurite

kasutamine võib tekitada vigastusi ja/või tulekahju.

Kavandatud kasutus

Tööriist on ette nähtud poltide ja mutrite kinnitamiseks.

Müra

Tüüpiline A-korrigeeritud müratase, määratud standardi

EN62841-2-2 kohaselt:

Mudel TW007G

Helirõhutase (L

): 97 dB (A)

Helivõimsuse tase (L

): 108 dB (A)

Määramatus (K): 3 dB (A)

Mudel TW008G

Helirõhutase (L

): 97 dB (A)

Helivõimsuse tase (L

): 108 dB (A)

Määramatus (K): 3 dB (A)

MÄRKUS:

Deklareeritud müra väärtust (väärtuseid) on

mõõdetud kooskõlas standardse katsemeetodiga ning

seda võib kasutada ühe seadme võrdlemiseks teisega.

MÄRKUS:

Deklareeritud müra väärtust (väärtuseid)

võib kasutada ka mürataseme esmaseks hindamiseks.

HOIATUS: Kasutage kõrvakaitsmeid.

HOIATUS: Müratase võib elektritööriista tege-

likkuses kasutamise ajal erineda deklareeritud

väärtus(t)est olenevalt tööriista kasutusviisidest

ja eriti töödeldavast toorikust.

HOIATUS: Rakendage operaatori kaitsmi-

seks kindlasti piisavaid ohutusabinõusid, mis

põhinevad hinnangulisel müratasemel tegelikus

töösituatsioonis (võttes arvesse tööperioodi kõiki

osasid, näiteks korrad, kui seade lülitatakse välja

ja seade töötab tühikäigul, lisaks tööajale).

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite

summa) määratud standardi EN62841-2-2 kohaselt:

Mudel TW007G

Töörežiim: ksaatorite hetkkinnitus tööriista täisvõim-

suse korral

Vibratsiooniheide (a

): 19,7 m/s

Määramatus (K): 1,5 m/s

63 EESTI

Mudel TW008G

Töörežiim: ksaatorite hetkkinnitus tööriista täisvõim-

suse korral

Vibratsiooniheide (a

): 19,7 m/s

Määramatus (K): 1,5 m/s

MÄRKUS: Deklareeritud vibratsiooni koguväärtust

(-väärtuseid) on mõõdetud kooskõlas standardse kat-

semeetodiga ning seda võib kasutada ühe seadme

võrdlemiseks teisega.

MÄRKUS: Deklareeritud vibratsiooni koguväärtust

(-väärtuseid) võib kasutada ka mürataseme esma-

seks hindamiseks.

HOIATUS: Vibratsioonitase võib elektritöö-

riista tegelikkuses kasutamise ajal erineda dekla-

reeritud väärtus(t)est olenevalt tööriista kasutus-

viisidest ja eriti töödeldavast toorikust.

HOIATUS: Rakendage operaatori kaitsmi-

seks kindlasti piisavaid ohutusabinõusid, mis

põhinevad hinnangulisel müratasemel tegelikus

töösituatsioonis (võttes arvesse tööperioodi kõiki

osasid, näiteks korrad, kui seade lülitatakse välja

ja seade töötab tühikäigul, lisaks tööajale).

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

EÜ vastavusdeklaratsioon sisaldub käesoleva juhendi

Lisas A.

OHUTUSHOIATUSED

Üldised elektritööriistade

ohutushoiatused

HOIATUS: Lugege läbi kõik selle elektritöö-

riistaga kaasas olevad ohutushoiatused, juhised,

joonised ja tehnilised andmed. Järgnevate juhiste

eiramine võib põhjustada elektrilöögi, süttimise ja/või

raske kehavigastuse.

Hoidke edaspidisteks viideteks

alles kõik hoiatused ja juhtnöörid.

Hoiatustes kasutatud termini „elektritööriist” all pee-

takse silmas elektriga töötavaid (juhtmega) elektritöö-

riistu või akuga töötavaid (juhtmeta) elektritööriistu.

Juhtmeta löökmutrivõtme

ohutusnõuded

Hoidke elektritööriista isoleeritud haardepinda-

dest, kui töötate kohas, kus kinnitusvahend võib

sattuda kokkupuutesse varjatud elektrijuhtme-

tega. Kinnitusdetaili kokkupuude elektrijuhtmega

võib pingestada tööriista avatud metallosad, mille

tulemusel võib operaator saada elektrilöögi.

2. Kasutage kuulmiskaitsmeid.

3. Enne paigaldamist kontrollige löökpadrunit

hoolikalt kulumise, pragude või kahjustuse

suhtes.

4. Hoidke tööriistast kindlalt kinni.

5. Hoidke käed eemal pöörlevatest osadest.

6. Ärge puudutage löökpadrunit, polti, mutrit ega

töödeldavat detaili vahetult pärast töö tege-

mist. Need võivad olla väga kuumad ja põletada

teie nahka.

7. Veenduge alati, et teie jalgealune oleks kindel.

Kui töötate kõrguses, siis jälgige, et teist all-

pool ei viibiks inimesi.

8. Õige pingutusmoment võib erineda sõltuvalt

poldi liigist või suurusest. Kontrollige pingu-

tusmomenti piirmomendimutrivõtmega.

9. Veenduge, et tööriista kasutamisel ei oleks

läheduses elektrijuhtmeid, vee- ja gaasitorusid

jne, mis võivad kahjustamise korral tekitada

ohtu.

HOIDKE JUHEND ALLES.

HOIATUS: ÄRGE UNUSTAGE järgida toote

ohutusnõudeid mugavuse või toote (korduskasu-

tamisega saavutatud) hea tundmise tõttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskir-

jade eiramine võib põhjustada tervisekahjustusi.

Akukassetiga seotud olulised

ohutusjuhised

1. Enne akukasseti kasutamist lugege (1) akulaa-

dijal, (2) akul ja (3) seadmel olevad juhtnöörid

ja hoiatused läbi.

2. Ärge võtke akukassetti lahti ega muutke seda.

See võib põhjustada tulekahju, liigset kuumust või

plahvatuse.

3. Kui tööaeg järsult lüheneb, siis lõpetage kohe

kasutamine. Edasise kasutamise tulemuseks

võib olla ülekuumenemisoht, võimalikud põle-

tused või isegi plahvatus.

4. Kui elektrolüüti satub silma, siis loputage

silma puhta veega ja pöörduge koheselt

arsti poole. Selline õnnetus võib põhjustada

pimedaksjäämist.

5. Ärge tekitage akukassetis lühist:

(1) Ärge puutuge klemme elektrijuhtidega.

(2) Ärge hoidke akukassetti tööriistakastis

koos metallesemetega, nagu naelad,

mündid jne.

(3) Ärge tehke akukassetti märjaks ega jätke

seda vihma kätte.

Aku lühis võib põhjustada tugevat elektri-

voolu, ülekuumenemist, põletusi ning ka sea-

det tõsiselt kahjustada.

6. Ärge hoidke ega kasutage tööriista ja akukas-

setti kohtades, kus temperatuur võib tõusta

üle 50 °C (122 °F).

7. Ärge põletage akukassetti isegi siis, kui see on

saanud tõsiselt vigastada või on täiesti kulu-

nud. Akukassett võib tules plahvatada.

8. Ärge naelutage, lõigake, muljuge, visake aku-

kassetti ega laske sel kukkuda, samuti ärge

lööge selle pihta kõva esemega. Selline tegevus

võib põhjustada tulekahju, liigset kuumust või

plahvatuse.

9. Ärge kasutage kahjustatud akut.

64 EESTI

10.

Sisalduvatele liitium-ioonakudele võivad kohal-

duda ohtlike kaupade õigusaktide nõuded.

Kaubanduslikul transportimisel, näiteks kolman-

date poolte või transpordiettevõtete poolt, tuleb

järgida pakendil ja siltidel toodud erinõudeid.

Transportimiseks ettevalmistamisel on vajalik

pidada nõu ohtliku materjali eksperdiga. Samuti

tuleb järgida võimalike riiklike regulatsioonide

üksikasjalikumaid nõudeid.

Katke teibiga või varjake avatud kontaktid ja

pakendage aku selliselt, et see ei saaks pakendis

liikuda.

11. Kasutuskõlbmatuks muutunud akukasseti

kõrvaldamiseks eemaldage see tööriistast ja

viige selleks ette nähtud kohta. Järgige kasu-

tuskõlbmatuks muutunud aku kõrvaldamisel

kohalikke eeskirju.

12. Kasutage akusid ainult Makita heaks kiidetud

toodetega. Akude paigaldamine selleks mitte

ettenähtud toodetele võib põhjustada süttimist,

ülemäärast kuumust, plahvatamist või elektrolüüdi

lekkimist.

13. Kui tööriista ei kasutata pika ajaperioodi jook-

sul, tuleb aku tööriistast eemaldada.

14. Kasutamise ajal ja pärast kasutamist võib

akukassett kuumeneda, mis võib põhjustada

põletusi või madala temperatuuri põletusi.

Olge kuuma akukasseti kandmisel ettevaatlik.

15. Ärge puudutage tööriista klemmi kohe pärast

kasutamist, sest see võib olla kuum ja põhjus-

tada põletusi.

16. Hoidke akukasseti klemmid, avad ja sooned

tükikestest, tolmust ja mullast puhtad. Muidu

võib tööriist või akukassett halvasti töötada või

puruneda.

17. Kui tööriist ei kannata kasutamist kõrgepin-

geliinide lähedal, ärge kasutage akukassetti

kõrgepingeliinide lähedal. Muidu võib tööriist või

akukassett puruneda või sellel tõrge tekkida.

18. Hoidke akut lastele kättesaamatult.

HOIDKE JUHEND ALLES.

ETTEVAATUST: Kasutage ainult Makita

originaalakusid. Mitte Makita originaalakude või

muudetud akude kasutamine võib põhjustada akude

süttimise, kehavigastuse ja kahjustuse. Samuti muu-

dab see kehtetuks Makita tööriista ja laadija Makita

garantii.

Vihjeid aku maksimaalse kasu-

tusaja tagamise kohta

1. Laadige akukassetti enne selle täielikku

tühjenemist. Kui märkate, et tööriist töötab

väiksema võimsusega, peatage töö ja laadige

akukassetti.

2. Ärge laadige täielikult laetud akukassetti.

Ülelaadimine lühendab akude kasutusiga.

3. Laadige akukassetti toatemperatuuril 10 °C -

40 °C. Enne laadimist laske kuumenenud aku-

kassetil maha jahtuda.

4. Kui te ei kasuta parajasti akukassetti, eemal-

dage see tööriistast või laadurist.

5. Kui te ei kasuta akukassetti kauem kui kuus

kuud, laadige see.

FUNKTSIONAALNE

KIRJELDUS

ETTEVAATUST: Kandke alati hoolt selle eest,

et tööriist oleks enne reguleerimist ja kontrolli-

mist välja lülitatud ja akukassett eemaldatud.

Akukasseti paigaldamine või

eemaldamine

ETTEVAATUST: Lülitage tööriist alati enne

akukasseti paigaldamist või eemaldamist välja.

ETTEVAATUST: Akukasseti paigaldamisel

või eemaldamisel tuleb tööriista ja akukassetti

kindlalt paigal hoida. Kui tööriista ja akukassetti ei

hoita kindlalt paigal, võivad need käest libiseda ning

kahjustada tööriista ja akukassetti või põhjustada

kehavigastusi.

► Joon.1: 1. Punane näidik 2. Nupp 3. Akukassett

Akukasseti eemaldamiseks libistage see tööriista küljest

lahti, vajutades kasseti esiküljel paiknevat nuppu alla.

Akukasseti paigaldamiseks joondage akukasseti keel

korpuse soonega ja libistage kassett oma kohale.

Sisestage see tervenisti, kuni see lukustub klõpsuga

oma kohale. Kui näete joonisel näidatud punast näidi-

kut, pole see täielikult lukustunud.

ETTEVAATUST: Paigaldage akukassett alati

täies ulatuses nii, et punast osa ei jääks näha.

Muidu võib adapter juhuslikult tööriistast välja kuk-

kuda ning põhjustada teile või läheduses viibivatele

isikutele vigastusi.

ETTEVAATUST: Ärge rakendage akukasseti

paigaldamisel jõudu. Kui kassett ei lähe kergesti

sisse, pole see õigesti paigaldatud.

Tööriista/aku kaitsesüsteem

Tööriist on varustatud tööriista või aku kaitsesüstee-

miga. Süsteem lülitab mootori automaatselt välja, et

pikendada tööriista ja aku tööiga. Tööriist seiskub käita-

mise ajal automaatselt, kui tööriista või aku kohta kehtib

üks järgmistest tingimustest.

Ülekoormuskaitse

Kui tööriista/aku kasutamise käigus hakkab see tarbima

ebaharilikult palju voolu, peatub tööriist automaatselt. Sellisel

juhul lülitage tööriist välja ja lõpetage töö, mis põhjustas

tööriista ülekoormuse. Pärast seda käivitage tööriist uuesti.

Ülekuumenemiskaitse

Tööriista/aku ülekuumenemisel seiskub tööriist auto-

maatselt ja lamp hakkab vilkuma. Sellises olukorras laske

tööriistal maha jahtuda, enne kui selle uuesti sisse lülitate.

Ülelaadimiskaitse

Kui aku laetuse tase ei ole piisav, seiskub tööriist auto-

maatselt. Sellisel juhul eemaldage aku seadmest ja

laadige täis.

65 EESTI

Aku jääkmahutavuse näit

Akukasseti järelejäänud mahutavuse kontrollimiseks

vajutage kontrollimise nuppu. Märgulambid süttivad

mõneks sekundiks.

► Joon.2: 1. Märgulambid 2. Kontrollimise nupp

Märgulambid

Jääkmahutavus

Põleb Ei põle Vilgub

75 - 100%

50 - 75%

25 - 50%

0 - 25%

Laadige akut.

Akul võib olla

tõrge.

MÄRKUS: Näidatud mahutavus võib veidi erineda

tegelikust mahutavusest olenevalt kasutustingimus-

test ja ümbritseva keskkonna temperatuurist.

MÄRKUS: Esimene (taga vasakul asuv) märgutuli

vilgub, kui akukaitsesüsteem töötab.

Lüliti funktsioneerimine

► Joon.3: 1. Lüliti päästik

ETTEVAATUST: Kontrollige alati enne aku-

kasseti tööriista külge paigaldamist, kas lüliti

päästik funktsioneerib nõuetekohaselt ja liigub

lahtilaskmisel tagasi väljalülitatud asendisse.

Tööriista tööle panemiseks on vaja lihtsalt lüliti päästi-

kut tõmmata. Tööriista kiirus kasvab siis, kui suurendate

survet lüliti päästikule. Vabastage lüliti päästik tööriista

seiskamiseks.

MÄRKUS: Tööriist seiskub automaatselt, kui vajutate

lüliti päästikut 6 minutit.

MÄRKUS: Täiskiiruse režiimil läheb pöörlemiskiirus

kõige kiiremaks isegi siis, kui lüliti päästikut täielikult

ei vajutata.

Üksikasjalikku teavet leiate täiskiiruse režiimi

peatükist.

Eesmise lambi süütamine

ETTEVAATUST: Ärge vaadake otse valgu-

sesse ega valgusallikat.

► Joon.4: 1. Lamp

► Joon.5: 1. Nupp

Lambi oleku sisselülitamiseks vajutage üheks sekun-

diks nuppu

. Lambi oleku väljalülitamiseks vajutage

uuesti üheks sekundiks nuppu

Kui lambi olek on SISSE LÜLITATUD, vajutage lüli-

tipäästikut, et lamp põlema süttiks. Väljalülitamiseks

vabastage lülitipäästik. Lamp kustub umbes 10 sekundit

pärast lülitipäästiku vabastamist.

Kui lambi olek on VÄLJA LÜLITATUD, ei hakka lamp

põlema isegi päästiku vajutamisel.

MÄRKUS: Lambi oleku kinnitamiseks vajutage pääs-

tikut. Kui lamp süttib lülitipäästiku vajutamisel, on

lambi olek SISSE LÜLITATUD. Kui lamp ei sütti, on

lambi olek VÄLJA LÜLITATUD.

MÄRKUS: Kui tööriist on ülekuumenenud, hakkab tuli

vilkuma ja jääb vilkuma üheks minutiks ning seejärel

lülitub LED-näidik välja. Sellisel juhul laske tööriistal

enne töö jätkamist maha jahtuda.

MÄRKUS: Pühkige lamp kuiva lapiga puhtaks. Olge

seda tehes ettevaatlik, et lambi läätse mitte kriimus-

tada, sest muidu võib valgustus väheneda.

MÄRKUS: Lülitipäästiku vajutamise ajal ei saa lambi

olekut muuta.

MÄRKUS: Lambi olekut saab muuta umbes 10

sekundit pärast lüliti päästiku vabastamist.

Suunamuutmise lüliti töötamisviis

► Joon.6: 1. Suunamuutmise lüliti hoob

ETTEVAATUST: Enne töö alustamist kontrol-

lige alati pöörlemise suunda.

ETTEVAATUST: Kasutage suunamuutmislüli-

tit alles pärast tööriista täielikku seiskumist. Enne

tööriista seiskumist suuna muutmine võib tööriista

kahjustada.

ETTEVAATUST: Kui tööriista ei kasutata,

peab suunamuutmislüliti hoob olema alati neut-

raalses asendis.

Sellel tööriistal on suunamuutmise lüliti, millega saab

muuta pöörlemise suunda. Suruge suunamuutmislüliti

hoob A-küljel alla – tööriist pöörleb päripäeva, vastu-

päeva pöörlemiseks suruge see alla B-küljel.

Kui suunamuutmislüliti hoob on neutraalses asendis,

siis lüliti päästikut tõmmata ei saa.

66 EESTI

Rakendusrežiimi vahetamine

Löögijõu muutmine

Löögijõudu saate muuta neljas etapis: 4 (maksimaalne), 3 (tugev), 2 (keskmine) ja 1 (nõrk).

See võimaldab teha tööle sobilikku pingutamist.

Löögijõu tase muutub iga kord, kui vajutate nuppu

Löögijõudu saate muuta umbes ühe minuti jooksul pärast lüliti päästiku vabastamist.

MÄRKUS: Löögijõu muutmise aega saab umbes ühe minuti võrra pikendada, kui vajutate nuppu

või .

► Joon.7

Rakendusrežiim

(paneelil kuvatud löögijõu režiim)

Maksimaalsed löögid Eesmärk

4 (maksimaalne)

2 900 min

-1

(/min) Pingutamine maksimaalse jõu ja kiirusega.

Pingutamine, kui vajalikud on jõud ja kiirus.

3 (tugev)

2 700 min

-1

(/min) Vähema jõu ja kiirusega pingutamine (ja lihtsam ohjamine)

kui maksimaalsel režiimil.

Pingutamine, kui vajalikud on jõud ja kiirus.

2 (keskmine)

1 900 min

-1

(/min) Pingutamine, kui on vaja head viimistlustulemust.

Pingutamine, kui vajalik on hea ohjamine.

1 (nõrk)

1 200 min

-1

(/min) Pingutamine väiksema jõuga, et vältida kruvi keerme

purunemist.

Pingutamine, kui vajate väiksema läbimõõduga poldi puhul

peenemat häälestamist.

: lamp põleb.

MÄRKUS: Kui paneelil ei põle ühtegi lampi, vajutage enne nupu

vajutamist üks kord lüliti päästikut.

MÄRKUS: Kui tööriist on välja lülitatud, kustuvad kõik lülitipaneeli lambid, et hoida aku võimsust. Löögijõu taseme

kontrollimiseks vajutage lüliti päästikut sel määral, et see ei käivituks.

67 EESTI

Rakendusrežiimi vahetamine

Tööriist kasutab poltide hea ohjamisega pingutamiseks mitmeid kergesti kasutatavaid rakendusrežiime.

Rakendusrežiimi tüüp muutub iga kord, kui vajutate nuppu

Rakendusrežiimi saate muuta umbes ühe minuti jooksul pärast lüliti päästiku vabastamist.

MÄRKUS: Rakendusrežiimi muutmise aega saab umbes ühe minuti võrra pikendada, kui vajutate

nuppu

või .

► Joon.8

Rakendusrežiim

(abi tüüp kuvatakse paneelil)

Funktsioon Eesmärk

Poldirežiim Päripäeva

See režiim aitab korrata kruvi keeramist pidevalt ja ühtlase

väändemomendiga. See režiim aitab vähendada poltide/

mutrite ülepingutamisest tulenevat murdumise ohtu.

Vastupäeva

See režiim aitab vältida poldi mahakukkumist. Tööriistaga

poldi vastupäeva lahtikeeramisel peatub tööriist automaat-

selt või vähendab kiirust, kui polt või mutter on piisavalt

lahti keeratud.

TÄHELEPANU!

Keeramise lõpetamise aeg oleneb poldi/mutri ja mater-

jali tüübist. Katsetage enne selle režiimi kasutamist

kruvi keeramist.

Päripäeva

Poltide ülepingutamise

vältimine

Vastupäeva

Poltide lahtikeeramine

Poldirežiim (1)

Päripäeva

Tööriist seiskub automaatselt kohe, kui see on tekitanud

löögi.

Vastupäeva

Löögijõud on 4. Tööriist seiskub automaatselt kohe, kui

see on lõpetanud löögi.

–

Poldirežiim (2)

Päripäeva

Tööriist seiskub automaatselt umbes 0,5 sekundit pärast

seda, kui on tekitanud löögi.

Vastupäeva

Löögijõud on 4. Tööriist seiskub automaatselt umbes 0,2

sekundit pärast seda, kui on lõpetanud löögi.

–

Poldirežiim (3)

Päripäeva

Tööriist seiskub automaatselt umbes 1 sekundit pärast

seda, kui on tekitanud löögi.

Vastupäeva

Tööriist aeglustab pöörlemist, kui on lõpetanud löögi.

–

: lamp põleb.

MÄRKUS: Kui paneelil ei põle ühtegi lampi, vajutage enne nupu

vajutamist üks kord lüliti päästikut.

MÄRKUS: Kui tööriist on välja lülitatud, kustuvad kõik lülitipaneeli lambid, et hoida aku võimsust. Rakendusrežiimi

tüübi kontrollimiseks vajutage lüliti päästikut sel määral, et see ei käivituks.

Täiskiiruse režiim

► Joon.9: 1. Nupp 2. Tuli

Täiskiiruse režiimil töötab tööriist kõige kiiremini isegi

siis, kui lüliti päästikut täielikult ei vajutata. Kui täiskiirus

välja lülitatakse, suureneb tööriista kiirus surve suuren-

damisega lüliti päästikule.

Täiskiiruse režiimi sisselülitamiseks vajutage ja hoidke

all nuppu

. Täiskiiruse režiimi väljalülitamiseks vaju-

tage ja hoidke uuesti all nuppu

Lamp hakkab põlema, kui täiskiiruse režiim on sisse

lülitatud.

MÄRKUS: Täiskiiruse režiim kestab edasi ka siis, kui

vahetatakse löögijõu režiimi / automaatse seiskumise

režiimi.

Elektrooniline funktsioon

Elektripidur

Tööriistal on elektriline pidur. Kui tööriist ei peatu järjepi-

devalt kohe pärast lüliti päästiku vabastamist, viige see

hoolduseks Makita teeninduskeskusesse.

68 EESTI

KOKKUPANEMINE

ETTEVAATUST: Kandke alati hoolt selle eest,

et tööriist oleks enne igasuguseid hooldustöid

välja lülitatud ja akukassett eemaldatud.

Õige lööksokli valimine

Kasutage poltide ja mutrite jaoks alati õige suurusega

löögisoklit. Vale suurusega löögisokli kasutamisel on

tagajärjeks ebatäpne ja ebaühtlane väändemoment

keeramisel ja/või poldi või mutri kahjustus.

Löögisokli paigaldamine või

eemaldamine

Valikuline tarvik

ETTEVAATUST: Veenduge enne löögisokli

paigaldamist, et löögisokkel ja paigaldusosa ei

ole kahjustatud.

ETTEVAATUST: Pärast löögisokli sisestamist

kontrollige, kas see on tugevalt kinni. Kui see

tuleb välja, ärge kasutage seda.

MÄRKUS: Löökpadruni paigaldamine on tööriista

nelinurkajamist olenevalt erinev.

Rõngasvedruga tööriist

Mudel TW007G

Ilma O-rõnga ja tihvtita löögisokli puhul

► Joon.10: 1. Löögisokkel 2. Nelinurkajam

3. Rõngasvedru

Suruge löökpadrun nelinurkajamisse, kuni see oma

kohale lukustub.

Löökpadruni eemaldamiseks tõmmake see lihtsalt ära.

O-rõnga ja tihvtiga löögisokli puhul

► Joon.11: 1. Löögisokkel 2. O-rõngas 3. Tihvt

Lükake O-rõngas löögisoklis olevast soonest välja ja

eemaldage soklist tihvt. Asetage löögisokkel nelinurk-

sele ajamile selliselt, et löögisoklis olev ava jääb neli-

nurkses ajamis oleva avaga kohakuti.

Torgake tihvt läbi löögisoklis ja nelinurkses ajamis oleva

ava. Seejärel viige O-rõngas tagasi algasendisse löö-

gisokli soones, et see hoiaks tihvti kinni.

Löögisokli eemaldamiseks järgige paigaldamise protse-

duuri vastupidises järjekorras.

Fiksaatortihvtiga tööriist

Mudel TW008G

Kerge ksaatortihvtiga tööriistale

► Joon.12: 1. Löögisokkel 2. Ava 3. Nelinurkajam

4. Fiksaatortihvt

Sokli paigaldamiseks seadke sokli küljel paiknev

ava nelinurkajami ksaatortihvtiga kohakuti ja lükake

see nelinurkajamile, kuni see oma kohale lukustub.

Vajaduse korral koputage sellele kergelt.

Sokli eemaldamiseks tõmmake see lihtsalt ära.

Tugeva kinnitustihvtiga tööriistale

Valikuline tarvik

► Joon.13: 1. Löögisokkel 2. Ava 3. Nelinurkajam

4. Fiksaatortihvt

Sokli paigaldamiseks seadke sokli küljel paiknev

ava nelinurkajami ksaatortihvtiga kohakuti ja lükake

see nelinurkajamile, kuni see oma kohale lukustub.

Vajaduse korral koputage sellel kergelt.

Sokli eemaldamiseks vajutage ksaatortihvt läbi soklil

paikneva ava ja tõmmake sokkel nelinurkajamilt ära.

MÄRKUS: Tugev ksaatortihvt võib olla sokli eemal-

damiseks liiga tugevalt kinnitatud.

Sellisel juhul vajutage tugev ksaatortihvt lõpuni ja

tõmmake sokkel nelinurkajamilt ära.

Konksu paigaldamine

ETTEVAATUST: Konksu paigaldamisel kee-

rake kruvi alati tugevalt kinni. Muidu võib konks

tööriistalt lahti tulla ja kehavigastusi põhjustada.

► Joon.14: 1. Soon 2. Konks 3. Kruvi

Konksu abil saate tööriista ajutiselt kuhugi riputada. Selle

võib paigaldada tööriista ükskõik kummale küljele. Konksu

paigaldamiseks torgake see tööriista korpuse ükskõik

kummal küljel olevasse õnarusse ja kinnitage kruviga.

Eemaldamiseks lõdvendage kruvi ja võtke see siis välja.

Rõngas

Riigikohane

ETTEVAATUST: Enne rõnga kasutamist

veenduge alati, et klamber ja rõngas on kinnitatud

ja ei ole kahjustatud.

ETTEVAATUST: Kasutage riputus-/kin-

nitusosi ainult ettenähtud otstarbel. Muul ots-

tarbel kasutamine võib põhjustada õnnetuse või

kehavigastusi.

► Joon.15: 1. Klamber 2. Rõngas 3. Kruvid

Rõnga abil saate tööriista tõstukiga riputada. Esmalt asetage

tross läbi rõnga. Seejärel riputage tööriist tõstukiga üles.

TÖÖRIISTA KASUTAMINE

ETTEVAATUST: Sisestage akukassett alati

lõpuni, kuni see lukustub oma kohale. Kui näete

punast näidikut, pole see täielikult lukustunud.

Sisestage see täies ulatuses nii, et punast näidikut ei

oleks näha. Muidu võib see juhuslikult tööriistast välja

kukkuda ning põhjustada teile või läheduses viibiva-

tele isikutele vigastusi.

► Joon.16

Hoidke tööriista kindlas haardes ja asetage löögisokkel

poldi või mutri otsa. Lülitage tööriist sisse ja asuge

keerama, kasutades õiget kinnikeeramisaega.

Õige väändemoment keeramisel võib varieeruda, sõltuvalt

poldi tüübist ja suurusest, kinnitatava detaili materjalist jms.

Väändemomendi ja kinnitusaja suhe on toodud joonistel.

69 EESTI

Sobiv väändemoment maksimaalse löögirežiimiga

(4) standardpoldile

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Kinnitamisaeg (sekund) 2. Väändemoment

Sobiv väändemoment maksimaalse löögirežiimiga

(4) suure tõmbejõuga poldile

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Kinnitamisaeg (sekund) 2. Väändemoment

MÄRKUS: Hoidke tööriista poldi või mutriga täpselt

ühel joonel.

MÄRKUS: Liiga suur väändemoment võib polti/mutrit

või löögisoklit kahjustada. Enne töö alustamist tehke

alati proovikeeramine, et teha kindlaks poldi või mutri

jaoks sobiv keeramisaeg.

MÄRKUS: Kui tööriistaga töötatakse järjest seni, kuni

akukassett on tühi, laske tööriistal enne uue akukas-

setiga töö jätkamist 15 minutit seista.

Kinnikeeramiseks kuluvat aega mõjutavad mitmesu-

gused tegurid, sealhulgas järgmised. Pärast kinni-

keeramist kontrollige dünamomeetrilise võtmega alati

väändemomenti.

1. Kui akukassett on peaaegu tühi, toimub pingelan-

gus ja väändemoment väheneb.

2. Löögisokkel

• Vale suurusega löögisokli kasutamine põh-

justab väändemomendi vähenemise.

• Kulunud löögisokkel (kuuskant- või nelikan-

totsa kulumine) põhjustab väändemomendi

vähenemise.

3. Polt

• Isegi kui väändekoetsient ja poldi klass on

samad, sõltub õige väändemoment keerami-

sel poldi läbimõõdust.

• Isegi kui poltide läbimõõdud on samad, sõl-

tub õige väändemoment keeramisel väände-

koetsiendist, poldi klassist ja pikkusest.

4. Universaalliigendi või pikenduslati kasutamine

vähendab mõnevõrra löökmutrivõtme keeramis-

jõudu. Kompenseerimiseks kasutage keeramisel

pikemat aega.

5. Tööriista või materjali hoidmise viis ja sissemine-

kunurk mõjutavad väändemomenti.

6. Tööriista kasutamine väikesel kiirusel põhjustab

väändemomendi vähenemise.

HOOLDUS

ETTEVAATUST: Enne kontroll- või hooldus-

toimingute tegemist kandke alati hoolt selle eest,

et tööriist oleks välja lülitatud ja akukassett kor-

puse küljest eemaldatud.

TÄHELEPANU: Ärge kunagi kasutage bensiini,

vedeldit, alkoholi ega midagi muud sarnast. Selle

tulemuseks võib olla luitumine, deformatsioon või

pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb

vajalikud remonttööd ning muud hooldus- ja reguleeri-

mistööd lasta teha Makita volitatud teeninduskeskustes

või tehase teeninduskeskustes. Alati tuleb kasutada

Makita varuosi.

VALIKULISED TARVIKUD

ETTEVAATUST: Neid tarvikuid ja lisaseadi-

seid on soovitav kasutada koos Makita tööriis-

taga, mille kasutamist selles kasutusjuhendis

kirjeldatakse. Muude tarvikute ja lisaseadiste kasu-

tamisega kaasneb vigastada saamise oht. Kasutage

tarvikuid ja lisaseadiseid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskes-

kusest lisateavet nende tarvikute kohta.

• Löögisokkel

• Pikenduslatt

• Universaalliigend

• 4 tihvtiga komplekt (ainult TW008G jaoks)

• Pistikupesa pikendus

• Pikenduskäepide

• Makita algupärane aku ja laadija

MÄRKUS: Mõned nimekirjas loetletud tarvikud või-

vad kuuluda standardvarustusse ning need on lisatud

tööriista pakendisse. Need võivad riigiti erineda.

70 РУССКИЙ

РУССКИЙ (Оригинальные инструкции)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: TW007G TW008G

Размеры поддерживаемых

крепежей

Стандартный болт M10 - M24

Высокопрочный болт M10 - M16

Квадратный хвостовик 12,7 мм

Число оборотов без нагрузки

Режим максимальной мощности (4)

0 - 2 300 мин

-1

Режим высокой мощности (3) 0 - 1 900 мин

-1

Режим средней мощности (2) 0 - 1 200 мин

-1

Режим малой мощности (1) 0 - 600 мин

-1

Ударов в минуту

Режим максимальной мощности (4)

0 - 2 900 мин

-1

Режим высокой мощности (3) 0 - 2 700 мин

-1

Режим средней мощности (2) 0 - 1 900 мин

-1

Режим малой мощности (1) 0 - 1 200 мин

-1

Общая длина (с блоком аккумулятора BL4040) 170 мм

Номинальное напряжение 36–40 В пост. тока макс.

Масса нетто 2,7 - 3,3 кг

• Благодаря нашей постоянно действующей программе исследований и разработок указанные здесь

технические характеристики могут быть изменены без предварительного уведомления.

• Технические характеристики могут различаться в зависимости от страны.

• Масса может отличаться в зависимости от дополнительного оборудования. Обратите внимание, что

блок аккумулятора также считается дополнительным оборудованием. В таблице представлены комбина-

ции с наибольшим и наименьшим весом в соответствии с процедурой EPTA 01/2014.

Подходящий блок аккумулятора и зарядное устройство

Блок аккумулятора BL4020* / BL4025* / BL4040* / BL4050F

*: рекомендуемый аккумулятор

Зарядное устройство DC40RA / DC40RB / DC40RC

• В зависимости от региона проживания некоторые блоки аккумуляторов и зарядные устройства, перечис-

ленные выше, могут быть недоступны.

ОСТОРОЖНО: Используйте только перечисленные выше блоки аккумуляторов и зарядные

устройства. Использование других блоков аккумуляторов и зарядных устройств может привести к травме

и/или пожару.

Назначение

Инструмент предназначен для затяжки болтов и

гаек.

Шум

Типичный уровень взвешенного звукового давления

(A), измеренный в соответствии с EN62841-2-2:

Модель TW007G

Уровень звукового давления (L

): 97 дБ (A)

Уровень звуковой мощности (L

): 108 дБ (A)

Погрешность (K): 3 дБ (A)

Модель TW008G

Уровень звукового давления (L

): 97 дБ (A)

Уровень звуковой мощности (L

): 108 дБ (A)

Погрешность (K): 3 дБ (A)

ПРИМЕЧАНИЕ: Заявленное значение распро-

странения шума измерено в соответствии со

стандартной методикой испытаний и может быть

использовано для сравнения инструментов.

ПРИМЕЧАНИЕ: Заявленное значение распро-

странения шума можно также использовать для

предварительных оценок воздействия.

71 РУССКИЙ

ОСТОРОЖНО: Используйте средства

защиты слуха.

ОСТОРОЖНО: Распространение шума во

время фактического использования электро-

инструмента может отличаться от заявленного

значения в зависимости от способа примене-

ния инструмента и в особенности от типа обра-

батываемой детали.

ОСТОРОЖНО: Обязательно определите

меры безопасности для защиты оператора,

основанные на оценке воздействия в реаль-

ных условиях использования (с учетом всех

этапов рабочего цикла, таких как выклю-

чение инструмента, работа без нагрузки и

включение).

Вибрация

Суммарное значение вибрации (сумма векторов

по трем осям), определенное в соответствии с

EN62841-2-2:

Модель TW007G

Рабочий режим: твердая затяжка крепежных дета-

лей при максимальной мощности инструмента

Распространение вибрации (a

): 19,7 м/с

Погрешность (K): 1,5 м/с

Модель TW008G

Рабочий режим: твердая затяжка крепежных дета-

лей при максимальной мощности инструмента

Распространение вибрации (a

): 19,7м/с

Погрешность (K): 1,5м/с

ПРИМЕЧАНИЕ: Заявленное общее значение рас-

пространения вибрации измерено в соответствии

со стандартной методикой испытаний и может

быть использовано для сравнения инструментов.

ПРИМЕЧАНИЕ: Заявленное общее значение

распространения вибрации можно также исполь-

зовать для предварительных оценок воздействия.

ОСТОРОЖНО: Распространение вибра-

ции во время фактического использования

электроинструмента может отличаться от заяв-

ленного значения в зависимости от способа

применения инструмента и в особенности от

типа обрабатываемой детали.

ОСТОРОЖНО: Обязательно определите

меры безопасности для защиты оператора,

основанные на оценке воздействия в реаль-

ных условиях использования (с учетом всех

этапов рабочего цикла, таких как выклю-

чение инструмента, работа без нагрузки и

включение).

Декларация о соответствии ЕС

Только для европейских стран

Декларация о соответствии ЕС включена в руковод-

ство по эксплуатации (Приложение A).

МЕРЫ БЕЗОПАСНОСТИ

Общие рекомендации по

технике безопасности для

электроинструментов

ОСТОРОЖНО: Ознакомьтесь со всеми

представленными инструкциями по технике

безопасности, указаниями, иллюстрациями

и техническими характеристиками, прила-

гаемыми к данному электроинструменту.

Несоблюдение каких-либо инструкций, указанных

ниже, может привести к поражению электрическим

током, пожару и/или серьезной травме.

Сохраните брошюру с инструк-

циями и рекомендациями для

дальнейшего использования.

Термин "электроинструмент" в предупреждениях отно-

сится ко всему инструменту, работающему от сети (с

проводом) или на аккумуляторах (без провода).

Техника безопасности при работе

с аккумуляторным ударным

гайковертом

Если при выполнении работ существует риск

контакта инструмента со скрытой электро-

проводкой, держите электроинструмент за

специально предназначенные изолированные

поверхности. Контакт с проводом под напряжением

приведет к тому, что металлические детали инстру-

мента также будут под напряжением, что приведет к

поражению оператора электрическим током.

Обязательно используйте средства защиты слуха.

3. Перед эксплуатацией тщательно осмотрите

ударную головку и убедитесь в отсутствии

трещин или повреждений.

4. Крепко держите инструмент.

5. Руки должны находиться на расстоянии от

вращающихся деталей.

6. Не касайтесь ударной головки, болта,

гайки или заготовки сразу после окончания

работы. Они могут быть очень горячими и

вызвать ожог.

7. При выполнении работ всегда занимайте

устойчивое положение.

При использовании инструмента на высоте

убедитесь в отсутствии людей внизу.

8. Требуемое усилие затяжки может отли-

чаться и зависит от типа и размера болта.

Проверьте усилие затяжки при помощи

динамометрического ключа.

Убедитесь в отсутствии поблизости электриче-

ских проводов, водопроводных и газовых труб

и других предметов, которые могут стать при-

чиной опасной ситуации в случае их поврежде-

ния при использовании инструмента.

СОХРАНИТЕ ДАННЫЕ

ИНСТРУКЦИИ.

72 РУССКИЙ

ОСТОРОЖНО: НЕ ДОПУСКАЙТЕ, чтобы

удобство или опыт эксплуатации данного

устройства (полученный от многократного

использования) доминировали над строгим

соблюдением правил техники безопасности

при обращении с этим устройством.

НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ инстру-

мента или несоблюдение правил техники без-

опасности, указанных в данном руководстве,

может привести к тяжелой травме.

Важные правила техники

безопасности для работы с

аккумуляторным блоком

1. Перед использованием аккумуляторного

блока прочитайте все инструкции и пре-

дупреждающие надписи на (1) зарядном

устройстве, (2) аккумуляторном блоке и (3)

инструменте, работающем от аккумулятор-

ного блока.

2. Не разбирайте блок аккумулятора и не

меняйте его конструкцию. Это может приве-

сти к пожару, перегреву или взрыву.

3. Если время работы аккумуляторного блока

значительно сократилось, немедленно пре-

кратите работу. В противном случае, может

возникнуть перегрев блока, что приведет к

ожогам и даже к взрыву.

4. В случае попадания электролита в глаза

промойте их обильным количеством чистой

воды и немедленно обратитесь к врачу. Это

может привести к потере зрения.

5. Не замыкайте контакты аккумуляторного

блока между собой:

(1) Не прикасайтесь к контактам

какими-либо токопроводящими

предметами.

(2) Не храните аккумуляторный блок в кон-

тейнере вместе с другими металличе-

скими предметами, такими как гвозди,

монеты и т. п.

(3) Не допускайте попадания на аккумуля-

торный блок воды или дождя.

Замыкание контактов аккумуляторного

блока между собой может привести к воз-

никновению большого тока, перегреву,

возможным ожогам и даже поломке блока.

6. Не храните и не используйте инструмент

и аккумуляторный блок в местах, где тем-

пература может достигать или превышать

50 °C (122 °F).

7. Не бросайте аккумуляторный блок в огонь,

даже если он сильно поврежден или пол-

ностью вышел из строя. Аккумуляторный

блок может взорваться под действием огня.

8. Запрещено вбивать гвозди в блок аккумуля-

тора, резать, ломать, бросать, ронять блок

аккумулятора или ударять его твердым

предметом. Это может привести к пожару,

перегреву или взрыву.

9. Не используйте поврежденный аккумуля-

торный блок.

10. Входящие в комплект литий-ионные аккуму-

ляторы должны эксплуатироваться в соот-

ветствии с требованиями законодательства

об опасных товарах.

При коммерческой транспортировке, например,

третьей стороной или экспедитором, необхо-

димо нанести на упаковку специальные преду-

преждения и маркировку.

В процессе подготовки устройства к отправке обя-

зательно проконсультируйтесь со специалистом по

опасным материалам. Также соблюдайте местные

требования и нормы. Они могут быть строже.

Закройте или закрепите разомкнутые контакты

и упакуйте аккумулятор так, чтобы он не пере-

мещался по упаковке.

11. Для утилизации блока аккумулятора извле-

ките его из инструмента и утилизируйте

безопасным способом. Выполняйте требо-

вания местного законодательства по утили-

зации аккумуляторного блока.

12. Используйте аккумуляторы только с про-

дукцией, указанной Makita. Установка акку-

муляторов на продукцию, не соответствующую

требованиям, может привести к пожару, пере-

греву, взрыву или утечке электролита.

13. Если инструментом не будут пользоваться

в течение длительного периода времени,

извлеките аккумулятор из инструмента.

14. Во время и после использования блок

аккумулятора может нагреваться, что может

стать причиной ожогов или низкотемпе-

ратурных ожогов. Будьте осторожны при

обращении с горячим блоком аккумулятора.

15. Не прикасайтесь к контактам инструмента

сразу после использования, поскольку они

могут быть достаточно горячими, чтобы

вызвать ожоги.

16. Не допускайте, чтобы обломки, пыль или

земля прилипали к контактам, отверстиям

и пазам на блоке аккумулятора. Это может

привести к снижению эксплуатационных

параметров, поломке инструмента или блока

аккумулятора.

17. Если инструмент не рассчитан на исполь-

зование вблизи высоковольтных линий

электропередач, не используйте блок акку-

мулятора вблизи высоковольтных линий

электропередач. Это может привести к неис-

правности, поломке инструмента или блока

аккумулятора.

18. Храните аккумулятор в недоступном для

детей месте.

СОХРАНИТЕ ДАННЫЕ

ИНСТРУКЦИИ.

ВНИМАНИЕ: Используйте только фир-

менные аккумуляторные батареи Makita.

Использование аккумуляторных батарей, не про-

изведенных Makita, или батарей, которые были

подвергнуты модификациям, может привести к

взрыву аккумулятора, пожару, травмам и повреж-

дению имущества. Это также автоматически анну-

лирует гарантию Makita на инструмент и зарядное

устройство Makita.

73 РУССКИЙ

Советы по обеспечению максималь-

ного срока службы аккумулятора

Заряжайте блок аккумуляторов перед его полной

разрядкой. Обязательно прекратите работу с

инструментом и зарядите блок аккумуляторов, если

вы заметили снижение мощности инструмента.

2. Никогда не подзаряжайте полностью заря-

женный блок аккумуляторов. Перезарядка

сокращает срок службы аккумулятора.

Заряжайте блок аккумуляторов при комнатной тем-

пературе в 10 - 40 °C (50 - 104 °F). Перед зарядкой

горячего блока аккумуляторов дайте ему остыть.

Если блок аккумулятора не используется, извле-

ките его из инструмента или зарядного устройства.

Зарядите ионно-литиевый аккумуляторный блок,

если вы не будете пользоваться инструментом

длительное время (более шести месяцев).

ОПИСАНИЕ РАБОТЫ

ВНИМАНИЕ: Перед регулировкой или

проверкой функций инструмента обязательно

убедитесь, что он выключен и его аккумуля-

торный блок снят.

Установка или снятие блока

аккумуляторов

ВНИМАНИЕ: Обязательно выключайте

инструмент перед установкой и извлечением

аккумуляторного блока.

ВНИМАНИЕ: При установке и извлечении

аккумуляторного блока крепко удерживайте

инструмент и аккумуляторный блок. Если не

соблюдать это требование, они могут высколь-

знуть из рук, что приведет к повреждению инстру-

мента, аккумуляторного блока и травмированию

оператора.

► Рис.1: 1. Красный индикатор 2. Кнопка 3. Блок

аккумулятора

Для снятия аккумуляторного блока нажмите кнопку

на лицевой стороне и извлеките блок.

Для установки блока аккумулятора совместите

выступ блока аккумулятора с пазом в корпусе и

задвиньте его на место. Устанавливайте блок до

упора, чтобы он зафиксировался с небольшим

щелчком. Если вы видите красный индикатор,

как показано на рисунке, он не зафиксирован

полностью.

ВНИМАНИЕ: Обязательно устанавливайте

блок аккумулятора до конца, чтобы красный

индикатор не был виден. В противном случае

блок аккумулятора может выпасть из инструмента

и нанести травму вам или другим людям.

ВНИМАНИЕ: Не прилагайте чрезмерных

усилий при установке аккумуляторного блока.

Если блок не двигается свободно, значит он встав-

лен неправильно.

Система защиты инструмента/

аккумулятора

На инструменте предусмотрена система защиты

инструмента/аккумулятора. Она автоматически

отключает питание двигателя для продления срока

службы инструмента и аккумулятора. Инструмент

автоматически остановится во время работы в сле-

дующих случаях:

Защита от перегрузки

Если из-за способа эксплуатации инструмент/акку-

мулятор потребляет слишком большое количество

тока, произойдет автоматический останов. В этом

случае выключите инструмент и прекратите работу,

повлекшую перегрузку инструмента. Затем включите

инструмент для перезапуска.

Защита от перегрева

При перегреве инструмента/аккумулятора инстру-

мент автоматически останавливается и начинает

мигать индикатор. В таком случае дайте инстру-

менту остыть перед повторным включением.

Защита от переразрядки

При истощении емкости аккумулятора инструмент

автоматически останавливается. В этом случае

извлеките аккумулятор из инструмента и зарядите

его.

Индикация оставшегося заряда

аккумулятора

Нажмите кнопку проверки на аккумуляторном блоке

для проверки заряда. Индикаторы загорятся на

несколько секунд.

► Рис.2: 1. Индикаторы 2. Кнопка проверки

Индикаторы Уровень

заряда

Горит Выкл. Мигает

от 75 до

100%

от 50 до 75%

от 25 до 50%

от 0 до 25%

Зарядите

аккуму-

ляторную

батарею.

Возможно,

аккумулятор-

ная батарея

неисправна.

74 РУССКИЙ

ПРИМЕЧАНИЕ: В зависимости от условий экс-

плуатации и температуры окружающего воздуха

индикация может незначительно отличаться от

фактического значения.

ПРИМЕЧАНИЕ: Первая (дальняя левая) инди-

каторная лампа будет мигать во время работы

защитной системы аккумулятора.

Действие выключателя

► Рис.3: 1. Триггерный переключатель

ВНИМАНИЕ: Перед установкой аккуму-

ляторного блока в инструмент обязательно

убедитесь, что его триггерный переключатель

нормально работает и возвращается в положе-

ние "OFF" (ВЫКЛ) при отпускании.

Для запуска инструмента просто нажмите на три-

ггерный переключатель. Для увеличения числа

оборотов нажмите триггерный переключатель

сильнее. Отпустите триггерный переключатель для

остановки.

ПРИМЕЧАНИЕ: Инструмент автоматически оста-

новится, если удерживать триггерный переключа-

тель нажатым 6 минут.

ПРИМЕЧАНИЕ: При включении режима макси-

мальной частоты обеспечивается самая высокая

частота вращения инструмента, даже если триг-

герный переключатель не нажимать полностью.

Подробную информацию см. в разделе “Режим

максимальной частоты”.

Включение передней лампы

ВНИМАНИЕ: Не смотрите непосредственно

на свет или источник света.

► Рис.4: 1. Лампа

► Рис.5: 1. Кнопка

Для включения лампы состояния нажмите

кнопку

и удерживайте в течение одной секунды.

Для выключения лампы состояния еще раз нажмите

кнопку

и удерживайте в течение одной секунды.

Когда кнопка лампы состояния находится в поло-

жении ВКЛ., нажмите на триггерный переключа-

тель, чтобы включить подсветку. Для выключения

отпустите переключатель. Лампа гаснет примерно

через 10 секунд после отпускания триггерного

переключателя.

Когда кнопка лампы состояния находится в положе-

нии ВЫКЛ., лампа не включится даже при нажатии

триггерного переключателя.

ПРИМЕЧАНИЕ: Для подтверждения состояния

лампы нажмите на триггерный переключатель.

Если лампа включается при нажатии на триггер-

ный переключатель, кнопка лампы состояния

находится в положении ВКЛ. Если лампа не

включается, кнопка лампы состояния находится в

положении ВЫКЛ.

ПРИМЕЧАНИЕ: При перегреве инструмента

подсветка мигает в течение одной минуты, затем

ЖК-дисплей гаснет. В этом случае дайте инстру-

менту остыть, прежде чем продолжить работу.

ПРИМЕЧАНИЕ: Для удаления пыли с линзы

лампы используйте сухую ткань. Не допускайте

возникновения царапин на линзе лампы, так как

это приведет к снижению освещенности.

ПРИМЕЧАНИЕ: При нажатом триггерном пере-

ключателе состояние лампы изменить нельзя.

ПРИМЕЧАНИЕ: Состояние лампы можно изме-

нить примерно через 10 секунд после отпускания

триггерного переключателя.

Действие реверсивного

переключателя

► Рис.6: 1. Рычаг реверсивного переключателя

ВНИМАНИЕ: Перед работой всегда прове-

ряйте направление вращения.

ВНИМАНИЕ: Используйте реверсивный

переключатель только после полной оста-

новки инструмента. Изменение направления

вращения до полной остановки инструмента

может привести к его повреждению.

ВНИМАНИЕ: Если инструмент не использу-

ется, обязательно переведите рычаг реверсив-

ного переключателя в нейтральное положение.

Этот инструмент оборудован реверсивным пере-

ключателем для изменения направления вращения.

Нажмите на рычаг реверсивного переключателя со

стороны A для вращения по часовой стрелке или со

стороны B для вращения против часовой стрелки.

Когда рычаг реверсивного переключателя находится

в нейтральном положении, триггерный переключа-

тель нажать нельзя.

75 РУССКИЙ

Изменение режима применения

Изменение силы удара

Доступны четыре настройки силы удара: 4 (максимальная), 3 (высокая), 2 (средняя) и 1 (малая).

Это позволяет выбрать подходящий режим затяжки.

Уровень силы удара меняется при каждом нажатии кнопки

Силу удара можно изменить примерно в течение одной минуты после отпускания триггерного переключателя.

ПРИМЕЧАНИЕ: Можно увеличить время для изменения силы удара приблизительно на одну минуту при

нажатии кнопки

или .

► Рис.7

Режим применения

(уровень силы удара, отображающийся

на панели)

Максимальное коли-

чество ударов

Назначение

4 (максимальная)

2 900 мин

-1

Затяжка с максимальной скоростью и усилием.

Затяжка в случаях, когда требуется большое усилие и

скорость.

3 (высокая)

2 700 мин

-1

Затяжка с меньшей частотой и усилием, чем в режиме

максимальной мощности (легче контролировать

работу, чем при максимальной мощности).

Затяжка в случаях, когда требуется большое усилие и

скорость.

2 (средняя)

1 900 мин

-1

Затяжка в случаях, когда требуется высокое качество

отделки.

Затяжка в случаях, когда необходима хорошо контро-

лируемая мощность.

1 (низкая)

1 200 мин

-1

Затяжка с меньшим усилием во избежание поврежде-

ния резьбы винта.

Затяжка с точной регулировкой при работе с болтами

малого диаметра.

: лампа горит.

ПРИМЕЧАНИЕ: Если на панели не горит ни одна лампа, нажмите один раз триггерный переключатель,

прежде чем нажать кнопку

ПРИМЕЧАНИЕ: При отключении инструмента с целью экономии заряда аккумулятора все лампы на панели

гаснут. Уровень силы удара можно проверить, переведя триггерный переключатель в положение, при кото-

ром инструмент перестает работать.

76 РУССКИЙ

Изменение режима применения

В этом инструменте предусмотрены несколько удобных режимов применения для контролируемого вкручивания болтов.

Тип режима применения изменяется при каждом нажатии кнопки .

Режим применения можно изменить примерно в течение одной минуты после отпускания триггерного переключателя.

ПРИМЕЧАНИЕ: Можно увеличить время для изменения режима применения приблизительно на одну

минуту, нажав кнопку

или .

► Рис.8

Режим применения

(тип помощи, отображающийся на панели)

Функция Назначение

Режим “Болт” По часовой стрелке

Этот режим позволяет непрерывно повторять закручивание с

одинаковым крутящим моментом. Этот режим также помогает

снизить риск поломки болтов/гаек из-за чрезмерного затягивания.

Против часовой стрелки

Этот режим препятствует выпадению болта. При ослаблении

болта с вращением инструмента против часовой стрелки

инструмент автоматически останавливается или замедляется,

когда достигнуто достаточное ослабление болта или гайки.

ПРИМЕЧАНИЕ.

Момент прекращения вкручивания зависит от типа болта/

гайки и материала, в который вкручивается болт. Прежде чем

использовать этот режим, выполните пробное вкручивание.

По часовой стрелке

Предотвращение чрезмерной

затяжки болтов.

Против часовой стрелки

Ослабление болтов.

Режим “Болт” (1)

По часовой стрелке

Инструмент останавливается автоматически после

начала ударного воздействия.

Против часовой стрелки

Сила удара равна 4. Инструмент останавливается авто-

матически после прекращения ударного воздействия.

–

Режим “Болт” (2) По часовой стрелке

Инструмент останавливается автоматически примерно

через 0,5 секунды после начала ударного воздействия.

Против часовой стрелки

Сила удара равна 4. Инструмент останавливается

автоматически примерно через 0,2 секунды после

прекращения ударного воздействия.

–

Режим “Болт” (3)

По часовой стрелке

Инструмент останавливается автоматически примерно

через 1 секунду после начала ударного воздействия.

Против часовой стрелки

Вращение инструмента замедляется после прекраще-

ния ударного воздействия.

–

: лампа горит.

ПРИМЕЧАНИЕ: Если на панели не горит ни одна лампа, нажмите один раз триггерный переключатель,

прежде чем нажать кнопку

ПРИМЕЧАНИЕ: При отключении инструмента с целью экономии заряда аккумулятора все лампы на панели

гаснут. Выбранный режим применения можно проверить, переведя триггерный переключатель в положе-

ние, при котором инструмент перестает работать.

Режим максимальной частоты

► Рис.9: 1. Кнопка 2. Лампа

При включении режима максимальной частоты обеспе-

чивается самая высокая частота вращения инструмента,

даже если триггерный переключатель не нажимать пол-

ностью. При выключении режима максимальной частоты

инструмента она увеличивается по мере повышения

давления на триггерный переключатель.

Чтобы включить режим максимальной частоты,

нажмите и удерживайте кнопку

. Чтобы выключить

режим максимальной частоты, нажмите и удержи-

вайте кнопку

снова.

Лампа включается при включенном режиме макси-

мальной частоты.

ПРИМЕЧАНИЕ: Режим максимальной частоты

остается активным даже после переключения

режима силы удара / режима автоматической

остановки.

Электронная функция

Электрический тормоз

Этот инструмент оснащен электрическим тормозом.

Если после отпускания триггерного переключателя

не происходит быстрого прекращения работы

инструмента, отправьте инструмент в сервисный

центр Makita для обслуживания.

77 РУССКИЙ

СБОРКА

ВНИМАНИЕ: Перед проведением каких-

либо работ с инструментом обязательно

убедитесь, что инструмент отключен, а блок

аккумулятора снят.

Выбор ударной головки

Всегда используйте ударную головку надлежа-

щего размера при работе с болтами и гайками.

Использование ударной головки ненадлежащего

размера приведет к неточному и непоследователь-

ному крутящему моменту затяжки и/или поврежде-

нию болта или гайки.

Установка или снятие ударной

головки

Дополнительные принадлежности

ВНИМАНИЕ: Перед установкой убедитесь,

что ударная головка и привалочная поверх-

ность не повреждены.

ВНИМАНИЕ: После установки ударной

головки проверьте надежность ее фиксации.

Если она выходит из держателя, не исполь-

зуйте ее.

ПРИМЕЧАНИЕ: Способ установки ударной

головки зависит от типа квадратного хвостовика,

установленного на инструменте.

Инструмент с кольцевой пружиной

Модель TW007G

Для ударной головки без

уплотнительного кольца и штифта

► Рис.10: 1. Ударная головка 2. Квадратный хво-

стовик 3. Кольцевая пружина

Наденьте ударную головку на квадратный хвостовик

и нажимайте на нее до фиксации на месте.

Чтобы снять ударную головку, просто потяните ее.

Для ударной головки с

уплотнительным кольцом и штифтом

► Рис.11: 1. Ударная головка 2. Уплотнительное

кольцо 3. Штифт

Выньте уплотнительное кольцо из канавки ударной

головки и удалите штифт. Установите ударную

головку на квадратный хвостовик так, чтобы отвер-

стие в головке совпало с отверстием на хвостовике.

Вставьте штифт через отверстие в ударной головке

и квадратном хвостовике. Затем поверните уплот-

нительное кольцо в первоначальное положение в

канавку ударной головки для фиксации штифта.

Для снятия ударной головки выполните процедуру

установки в обратном порядке.

Инструмент со стопорным

штифтом

Модель TW008G

Для инструмента с плотно пригнанным

стопорным штифтом

► Рис.12: 1. Ударная головка 2. Отверстие

3. Квадратный хвостовик 4. Стопорный

штифт

Для установки головки совместите отверстие в боко-

вой поверхности головки со стопорным штифтом

на квадратном хвостовике и надвиньте головку на

квадратный хвостовик до фиксации. При необходи-

мости слегка постучите по ней.

Для снятия головки просто потяните за нее.

Для инструмента с жестко пригнанным

стопорным штифтом

Дополнительные принадлежности

► Рис.13: 1. Ударная головка 2. Отверстие

3. Квадратный хвостовик 4. Стопорный

штифт

Для установки головки совместите отверстие в боко-

вой поверхности головки со стопорным штифтом

на квадратном хвостовике и надвиньте головку на

квадратный хвостовик до фиксации. При необходи-

мости слегка постучите по ней.

Для удаления головки продавите стопорный штифт

через отверстие в головке и извлеките головку из

квадратного хвостовика.

ПРИМЕЧАНИЕ: Жестко пригнанный стопорный

штифт может слишком плотно прилегать, что

может затруднять удаление головки.

В этом случае следует полностью нажать жестко

пригнанный стопорный штифт и извлечь головку

из квадратного хвостовика.

Установка крючка

ВНИМАНИЕ: При установке крючка

надежно фиксируйте его винтом. В противном

случае крючок может отсоединиться от инстру-

мента, что может привести к травме.

► Рис.14: 1. Паз 2. Крючок 3. Винт

Крючок удобен для временного подвешивания

инструмента. Он может быть установлен с любой

стороны инструмента. Для установки крючка

вставьте его в паз в корпусе инструмента с одной из

сторон и закрепите при помощи винта. Чтобы снять

крючок, необходимо сначала отвернуть винт.

78 РУССКИЙ

Кольцо

В зависимости от страны

ВНИМАНИЕ: Перед использованием

убедитесь, что кольцо и скоба надежно закре-

плены и не повреждены.

ВНИМАНИЕ: Используйте детали для под-

вешивания и монтажа только по назначению.

Использование этих деталей не по назначению

может привести к несчастному случаю или травме.

► Рис.15: 1. Скоба 2. Кольцо 3. Винты

Кольцо используется для временного подвешивания

инструмента. Сначала пропустите веревку через

кольцо. Затем подвесьте инструмент с помощью

подъемника.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ: Всегда устанавливайте блок

аккумулятора до упора так, чтобы он зафикси-

ровался на месте. Если вы видите красный инди-

катор, он не зафиксирован полностью. Установите

его до конца так, чтобы красный индикатор был не

виден. В противном случае блок может выпасть

из инструмента и нанести травму вам или другим

людям.

► Рис.16

Хорошо удерживая инструмент, расположите удар-

ную головку поверх болта или гайки. Включите

инструмент и осуществите затяжку в соответствии с

надлежащим временем затяжки.

Соответствующий крутящий момент затяжки может

отличаться в зависимости от типа или размера

болта, материала закрепляемой рабочей детали и т.

д. Соотношение между крутящим моментом затяжки

и временем затяжки показано на рисунках.

Правильный момент затяжки для стандартного

болта в режиме максимальной мощности (4)

(5100)

(4080)

(3060)

(2040)

(1020)

500

400

300

200

100

(kgf•cm)

N•m

M20

M16

M20

M24

M16

M22

M24

1. Время затяжки (с) 2. Момент затяжки

Правильный момент затяжки для высокопроч-

ного болта в режиме максимальной мощности (4)

(kgf•cm)

N•m

231

M12

M14

M16

M12

M14

M16

(3060)

(2040)

(1020)

300

200

100

1. Время затяжки (с) 2. Момент затяжки

ПРИМЕЧАНИЕ: Держите инструмент прямо по

отношению к болту или гайке.

ПРИМЕЧАНИЕ: Чрезмерный крутящий момент

затяжки может повредить болт/гайку или ударную

головку. Перед началом работы всегда выпол-

няйте пробную операцию для определения над-

лежащего времени затяжки, соответствующего

вашему болту или гайке.

ПРИМЕЧАНИЕ: Если инструмент эксплуатиро-

вался непрерывно до разряда блока аккумулято-

ров, сделайте перерыв на 15 минут перед нача-

лом работы с заряженным блоком аккумуляторов.

Крутящий момент затяжки зависит от множества

различных факторов, включая следующее. После

затяжки обязательно проверьте крутящий момент с

помощью динамометрического ключа.

1. Если блок аккумулятора разряжен почти полно-

стью, напряжение упадет, а крутящий момент

затяжки уменьшится.

2. Ударная головка

• Использование ударной головки ненад-

лежащего типа приведет к уменьшению

крутящего момента затяжки.

•

Изношенная ударная головка (износ на шести-

гранном конце или квадратном конце) приве-

дет к уменьшению крутящего момента затяжки.

3. Болт

• Даже несмотря на то, что коэффициент

крутящего момента и класс болта одина-

ковы, соответствующий крутящий момент

затяжки будет различным в зависимости

от диаметра болта.

• Даже несмотря на то, что диаметры бол-

тов одинаковы, соответствующий крутя-

щий момент затяжки будет различным в

зависимости от коэффициента крутящего

момента, класса и длины болта.

4. Использование универсального шарнира или

удлинительного стержня в некоторой степени

уменьшает силу затяжки ударного ручного

гайковерта. Это можно компенсировать путем

увеличения времени затяжки.

79 РУССКИЙ

5. Способ удержания инструмента или материала

в положении крепления повлияет на крутящий

момент.

6. Эксплуатация инструмента на низкой скорости

приведет к уменьшению крутящего момента

затяжки.

ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед проведением проверки

или работ по техобслуживанию всегда прове-

ряйте, что инструмент выключен, а блок акку-

муляторов снят.

ПРИМЕЧАНИЕ: Запрещается использовать

бензин, растворители, спирт и другие подоб-

ные жидкости. Это может привести к обесцве-

чиванию, деформации и трещинам.

Для обеспечения БЕЗОПАСНОСТИ и

НАДЕЖНОСТИ оборудования ремонт, любое другое

техобслуживание или регулировку необходимо про-

изводить в уполномоченных сервис-центрах Makita

или сервис-центрах предприятия с использованием

только сменных частей производства Makita.

ДОПОЛНИТЕЛЬНЫЕ

ПРИНАДЛЕЖНОСТИ

ВНИМАНИЕ: Данные принадлежности или

приспособления рекомендуются для исполь-

зования с инструментом Makita, указанным в

настоящем руководстве. Использование других

принадлежностей или приспособлений может

привести к получению травмы. Используйте при-

надлежность или приспособление только по ука-

занному назначению.

Если вам необходимо содействие в получении

дополнительной информации по этим принадлежно-

стям, свяжитесь с вашим сервис-центром Makita.

• Ударная головка

• Удлинительный стержень

• Универсальный шарнир

• Комплект из 4 штифтов (только для TW008G)

• Удлинитель головки

• Удлинительная рукоятка

• Оригинальный аккумулятор и зарядное устрой-

ство Makita

ПРИМЕЧАНИЕ: Некоторые элементы списка

могут входить в комплект инструмента в качестве

стандартных приспособлений. Они могут отли-

чаться в зависимости от страны.

www.makita.com

Makita Europe N.V.

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japa

Jan-Baptist Vinkstraat 2,

3070 Kortenberg, Belgium

885870A981

EN, SV, NO, FI, DA,

LV, LT, ET, RU

20210330

Makita TW007G Cordless Impact Wrench

Product's Documents

User Manual

Specifications

Makita TW007G Questions and Answers

Related Products

Makita XWT15XVZ Cordless Impact Wrench

Makita DTW181 Cordless Impact Wrench

Makita DTW180 Cordless Impact Wrench

Makita XWT14 Cordless Impact Wrench

Makita XWT19Z 18V LXT Cordless Brushless Impact Wrench
