Indesit 869990829010 Lavastoviglie : grande capienza, User Manual

DFG 15B1

English

Operating instructions

DISHWASHER - Contents

Operating instructions,1

Precautions and advice, 3-4

Product Data, 5

Assistance, 6

Installation, 17-18

Description of the appliance, 19

Refined salt and rinse aid, 20

Loading the racks, 21-22

Detergent and dishwasher use, 23

Wash cycles, 24

Care and maintenance, 25

Troubleshooting, 26

Italiano

Istruzioni per l’uso

LAVASTOVIGLIE - Sommario

Istruzioni per l’uso, 1

Precauzioni e Consigli, 2-3

Scheda prodotto, 5

Assistenza, 6

Installazione, 7-8

Descrizione dell’apparecchio, 9

Sale Rigenerante e Brillantante, 10

Caricare i cesti, 11-12

Detersivo e uso della lavastoviglie, 13

Programmi, 14

Manutenzione e cura, 15

Anomalie e rimedi, 16

Precauzioni e consigli

L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di

sicurezza. Queste avvertenze sono fornite per

ragioni di sicurezza e devono essere lette

attentamente.

È importante conservare questo libretto per

poterlo consultare in ogni momento. In caso di

vendita, di cessione o di trasloco, assicurarsi

che resti insieme all’apparecchio.

Leggere attentamente le istruzioni: ci sono

importanti informazioni sull’installazione, sull’uso

e sulla sicurezza.

Questo apparecchio è progettato per l’uso

domestico o per applicazioni simili, ad esempio:

- case coloniche;

- utilizzo da parte di clienti in hotel, motel ed altri

ambienti di tipo residenziale;

- bed and breakfast.

Disimballare l’apparecchio e controllare che

non abbia subìto danni durante il trasporto. Se

fosse danneggiato non collegarlo e contattare

il rivenditore.

Sicurezza generale

•Questoelettrodomesticopuòessereutilizzato

da bambini di età non inferiore a 8 anni e

da persone con ridotte capacità fisiche,

sensoriali o mentali, o prive di esperienza

o della necessaria conoscenza, purché

sotto stretta sorveglianza di una persona

responsabile oppure dopo che le stesse

abbiano ricevuto istruzioni relative all’uso

sicuro dell’apparecchio e alla comprensione

dei pericoli ad esso inerenti.

•I bambini non devono giocare con

l’apparecchio.

•Lapuliziaelamanutenzionedell’apparecchio

deve essere effettuata dall’utilizzatore. Non

deve essere effettuata da bambini senza

sorveglianza.

•L’apparecchioè stato concepito perun

uso di tipo non professionale all’interno

dell’abitazione.

• L’apparecchio deveessereusato per il

lavaggio delle stoviglie a uso domestico

e secondo le istruzioni riportate in questo

libretto.

• L’apparecchio nonva installato all’aperto,

nemmeno se lo spazio è riparato, perché è

molto pericoloso lasciarlo esposto a pioggia

e temporali.

• Nontoccarelalavastoviglieapiedinudi.

•Nonstaccare la spina dallapresa della

corrente tirando il cavo, bensì afferrando la

spina.

• Ènecessariochiudereilrubinettodell’acqua

e staccare la spina dalla presa della corrente

alla fine di ogni ciclo e prima di effettuare

operazioni di pulizia e manutenzione.

• Ilnumeromassimodicopertièindicatonella

scheda prodotto.

• Incasodiguasto,innessuncasoaccedere

ai meccanismi interni per tentare una

riparazione.

• Nonappoggiarsiosedersisullaportaaperta:

l’apparecchio potrebbe ribaltarsi.

•La porta non deveessere tenuta nella

posizioneapertaperchèpuòrappresentare

il pericolo di inciampare.

• Tenereildetersivoeilbrillantantefuoridalla

portata dei bambini.

• Gliimballagginonsonogiocattoliperbambini.

•Icoltelliegliutensiliconbordiaffilatidevono

essere sistemati con le punte/lame rivolte

verso il basso nel cestino posate o posti

in posizione orizzontale sulle ribaltine o

nel vassoio/terzo cesto nei modelli in cui è

presente.

•L’apparecchio deve essere connessoalla

rete idrica collegando il nuovo tubo di carico

e il vecchio tubo di carico non deve essere

riutilizzato

Se la lavastoviglie è a libera installazione, il

lato posteriore della stessa deve essere posto

contro un muro.

Smaltimento

• Smaltimento del materialedi imballaggio:

attenersi alle norme locali, così gli imballaggi

potranno essere riutilizzati.

• LadirettivaEuropea2012/19/EUsuirifiutidi

apparecchiature elettriche ed elettroniche

(RAEE),prevedecheglielettrodomesticinon

debbano essere smaltiti nel normale flusso

deirifiutisolidiurbani.Gliapparecchidismessi

devono essere raccolti separatamente per

ottimizzare il tasso di recupero e riciclaggio

dei materiali che li compongono ed impedire

potenziali danni per la salute e l’ambiente. Il

simbolo del cestino barrato è riportato su tutti

i prodotti per ricordare gli obblighi di raccolta

separata.

Quando si acquista una nuova apparecchiatura

equivalentesi può consegnare ilRAEE

al negoziante, che è tenuto a ritirarlo

gratuitamente;i RAEE di “piccolissime

dimensioni”(nessun lato sopra i25 cm)

possono essere consegnati gratuitamente

ai negozianti anche se non si acquista nulla

(solo nei negozi con superficie di vendita

superiorea400mq).

Per ulteriori informazioni, sulla corretta

dismissione degli elettrodomestici, i detentori

potranno rivolgersi al servizio pubblico

preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

Risparmiare acqua ed energia

• Avviarelalavastovigliesoloapienocarico.In

attesa che la macchina sia piena, prevenire i

cattivi odori con il ciclo Ammollo

(dove disponibile

-vediProgrammi)

• Selezionareunprogrammaadattoaltipodi

stoviglie e al grado di sporco consultando la

Tabella dei programmi:

- per stoviglie normalmente sporche utilizzare

ilprogramma Eco, che garantiscebassi

consumi energetici e di acqua.

- se il carico è ridotto attivare l’opzione Mezzo

carico

(dove disponibile vedi Programmi Speciali ed

Opzioni).

•Se il proprio contratto di erogazione

dell’energia elettrica prevede fasce orarie

di risparmio energetico, effettuare i lavaggi

negli orari a tariffa ridotta. L’opzione Partenza

Ritardatapuòaiutareaorganizzareilavaggi

in tal senso

(

dove disponibile vedi Programmi Speciali

edOpzioni).

Precautions and advice

This appliance was designed and

manufactured in compliance with international

safety standards. The following information

has been provided for safety reasons and

should be read carefully.

Keep this instruction manual in a safe place

for future reference. If the appliance is sold,

given away or moved, make sure the manual

is kept with the machine.

Read the instructions carefully, as they

include important information on safe

installation, use and maintenance.

This appliance was designed for domestic

use or similar applications, for example:

- farmhouses;

- use by guests in hotels, motels and other

residential settings;

- bed & breakfasts.

Remove the appliance from all packaging

and make sure it was not damaged during

transportation. If it was damaged, contact the

retailer and do not proceed any further with

the installation process.

General safety

•This appliance should not beoperated

by children younger than 8 years, people

with reduced physical, sensory or mental

capacities, or inexperienced people who

are not familiar with the product, unless they

are given close supervision or instructions

on how to use it safely and are made aware

by a responsible person of the dangers its

use might entail.

•Childrenmustnotplaywiththeappliance.

•Itistheuser'sresponsibilitytocleanand

maintain the appliance. Children should

never clean or maintain it unless they are

given supervision.

•Theappliancewasdesignedfordomestic

use inside the home and is not intended for

commercial or industrial use.

•Theappliance must be used to wash

domestic crockery in accordance with the

instructions in this manual.

•The appliancemust not be installed

outdoors, even in covered areas. It is

extremely dangerous to leave the machine

exposed to rain and storms.

•Donottouchtheappliancewhenbarefoot.

•Whenunpluggingthe appliance always

pull the plug from the mains socket. Do not

pull on the cable.

•The watersupply tap must beshut off

and the plug should be removed from

the electrical socket at the end of every

cycle and before cleaning the appliance

or carrying out any maintenance work.

•Themaximumnumberofplacesettingsis

shown in the product sheet.

•Iftheappliancebreaksdown,donotunder

any circumstances touch the internal parts

in an attempt to perform the repair work

yourself.

•Donotleanorsitontheopendoor:this

may cause the appliance to overturn.

•Thedoorshouldnotbeleftopenasitmay

create a dangerous obstacle.

•Keepdetergentandrinseaidoutofreach

of children.

• Thepackagingmaterialshouldnotbeused

as a toy.

•Knives and other utensilswith sharp

edges must be placed either with the

points/blades facing downwards in the

cutlery basket or horizontally on the tip-up

compartments or in the tray/third basket,

if available.

•Connecttheappliancetothewatermains

using the new supply hose provided with

the appliance. Do not re-use the old hose.

Install the back side of a free-standing

dishwasher against a wall.

Disposal

•Todispose of any packagingmaterials,

follow local legislation so that the

packagings may be reused.

•TheEuropean Directive 2012/19/EU

relatingtoWasteElectricalandElectronic

Equipment(WEEE)statesthathousehold

appliances should not be disposed of

using the normal solid urban waste cycle.

Exhaustedappliancesshouldbecollected

separately in order to optimise the cost of

reusing and recycling the materials inside

the machine, while preventing potential

damage to the atmosphere and public

health. The crossed-out dustbin symbol

shown on all products reminds the owners

of their obligations regarding separated

waste collection.

For further information relating to the correct

disposal of household appliances, owners

may contact the relevant public authority or

the local appliance dealer.

Saving energy and respecting the

environment

Saving water and energy

•Only begin a wash cycle when the

dishwasher is full. While waiting for the

dishwasher to be filled, prevent unpleasant

odours with the Soak cycle

(if available, see

WashCycles).

• Selectawashcyclethatissuitedtothetype

of crockery and to the soil level using the

Table of Wash Cycles:

- For dishes with a normal soil level, use

theEcowashcycle,whichguaranteeslow

energy and water consumption levels.

- If the load is smaller than usual activate

the Half Load option

(see Special wash cycles

andoptions,ifavailable).

•Ifyour electricity supply contract gives

details of electricity-saving time bands, run

the wash cycles when electricity prices are

lower. The Delayed Start option can help

you organise the wash cycles accordingly

(seeSpecialwashcyclesandoptions,ifavailable).

Scheda prodotto

Marchio

INDESIT

Modello

DFG 15B1

Capacità nominale in numero di coperti standard (1)

Classe di efcienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi)

A+

Consumo energetico annuo in kWh (2)

295

Consumo energetico del ciclo di lavaggio standard in kWh

1.04

Consumo di potenza nel modo spento in W

0.5

Consumo di potenza nel modo lasciato acceso in W

5.0

Consumo di acqua annuo in litri (3)

3080

Classe di efcacia di asciugatura su una scala da G (efcacia minima) ad A (efcacia massima)

Durata del programma per il ciclo di lavaggio standard in minuti

138’

Durata del modo lasciato acceso in minuti

Rumore in dB(A) re 1 pW

Prodotto da incasso

NOTE

1) L’informazione sull’etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per

lavare stoviglie che presentano un grado di sporco normale ed è il programma più efciente in termini di consumo combinato di energia

ed acqua. Il ciclo standard corrisponde al ciclo ECO.

2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato

acceso dopo la ne ciclo. Il consumo effettivo dipende da come viene usato l’elettrodomestico.

3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell’apparecchio.

Product Fiche

Brand

INDESIT

Model

DFG 15B1

Rated capacity in standard place settings (1)

Energy efciency class on a scale from A+++ (low consumption) to D (high consumption)

A+

Energy consumption per year in kWh (2)

295

Energy consumption of the standard cleaning cycle in kWh

1.04

Power consumption of the off-mode in W

0.5

Power consumption of the left-on mode in W

5.0

Water consumption per year in litres (3)

3080

Drying efcacy class on a scale from G (low efcacy) to A (high efcacy)

Programme time for standard cleaning cycle in minutes

138’

The duration of the left-on mode in minutes

Noise in dB(A) Re 1pW

Built-in model

NOTES

1) The information on the label and che relates to the standard cleaning cycle, this programme is suitable to clean normally soiled

tableware and it is the most efcient programme in terms of combined energy and water consumption. The standard cleaning cycle

corresponds to the Eco cycle.

2) Based on 280 standard cleaning cycles using cold water ll and the consumption of the low power modes. Actual energy

consumption depends on how the appliance is used.

3) Based on 280 standard cleaning cycles. Actual water consumption depends on how the appliance is used.

Product Data (product fiche)

Scheda Prodotto

Assistance

Before contacting Assistance:

• Checkwhether the problem canbe resolved usingthe

Troubleshooting guide

(seeTroubleshooting).

• Restarttheprogrammetocheckwhethertheproblemhas

ceased to exist.

• Iftheproblempersists,contacttheAuthorisedTechnical

Assistance Service.

Never use the services of unauthorised technicians.

Please have the following information to hand:

• Thetypeofmalfunction.

• Theappliancemodel(Mod.).

• Theserialnumber(S/N).

This information can be found on the appliance data plate

(see

Descriptionoftheappliance)

Assistenza

Prima di contattare l’Assistenza:

• Verificarese l’anomalia può essererisolta da soli

(vedi

AnomalieeRimedi)

• Riavviareilprogrammapercontrollaresel’inconvenienteè

stato ovviato.

• Incasonegativo,contattare il Servizio Assistenza Tecnica

Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• iltipodianomalia;

• ilmodellodellamacchina(Mod.);

• ilnumerodiserie(S/N).

Queste informazioni si trovano sulla targhetta caratteristiche

posta sull’apparecchio

(vediDescrizionedell’apparecchio).

* Presente solo su alcuni modelli.

In caso di trasloco tenere l’apparecchio in posizione

verticale; se fosse necessario, inclinarlo sul lato posteriore.

Collegamenti idraulici

L’adattamento degli impianti idraulici per l’installazione

deve essere eseguito solo da personale qualificato.

I tubi di carico e di scarico dell’acqua possono essere orientati

verso destra o sinistra per consentire la migliore installazione.

I tubi non devono essere piegati o schiacciati dalla lavasto-

viglie.

Collegamento del tubo di carico dell’acqua

•

• Farscorrerel’acquafinchénondiventilimpida.

• Avvitarebeneiltubodicaricoedaprireilrubinetto.

Se la lunghezza del tubo di carico non è sufficiente,

rivolgersi a un negozio specializzato o ad un tecnico

autorizzato

(vediAssistenza)

La pressione dell’acqua deve essere compresa nei valori

riportati dalla tabella Dati tecnici, diversamente la lavastoviglie

potrebbe non funzionare correttamente.

Fare attenzione che nel tubo non si formino pieghe o

strozzature.

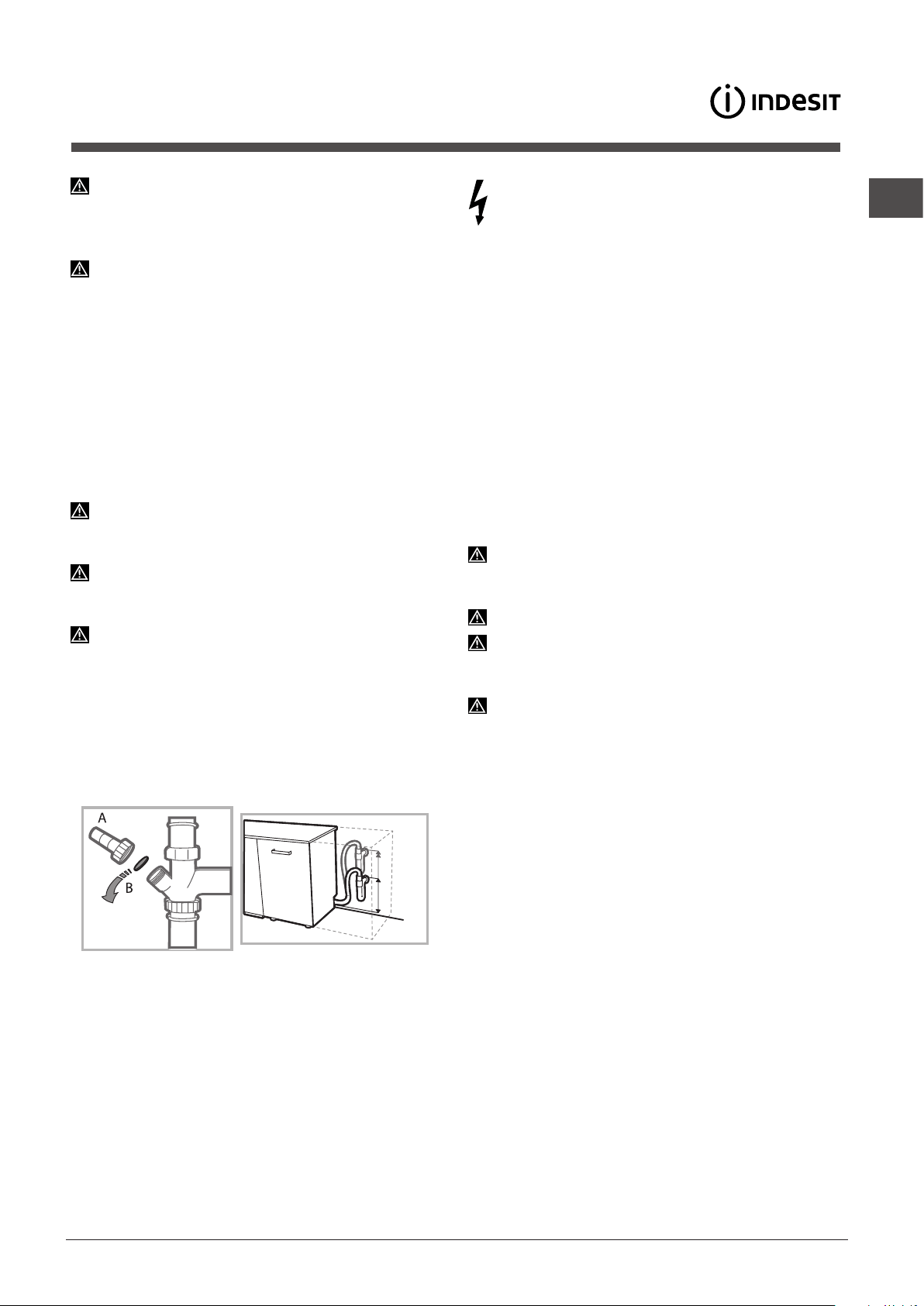

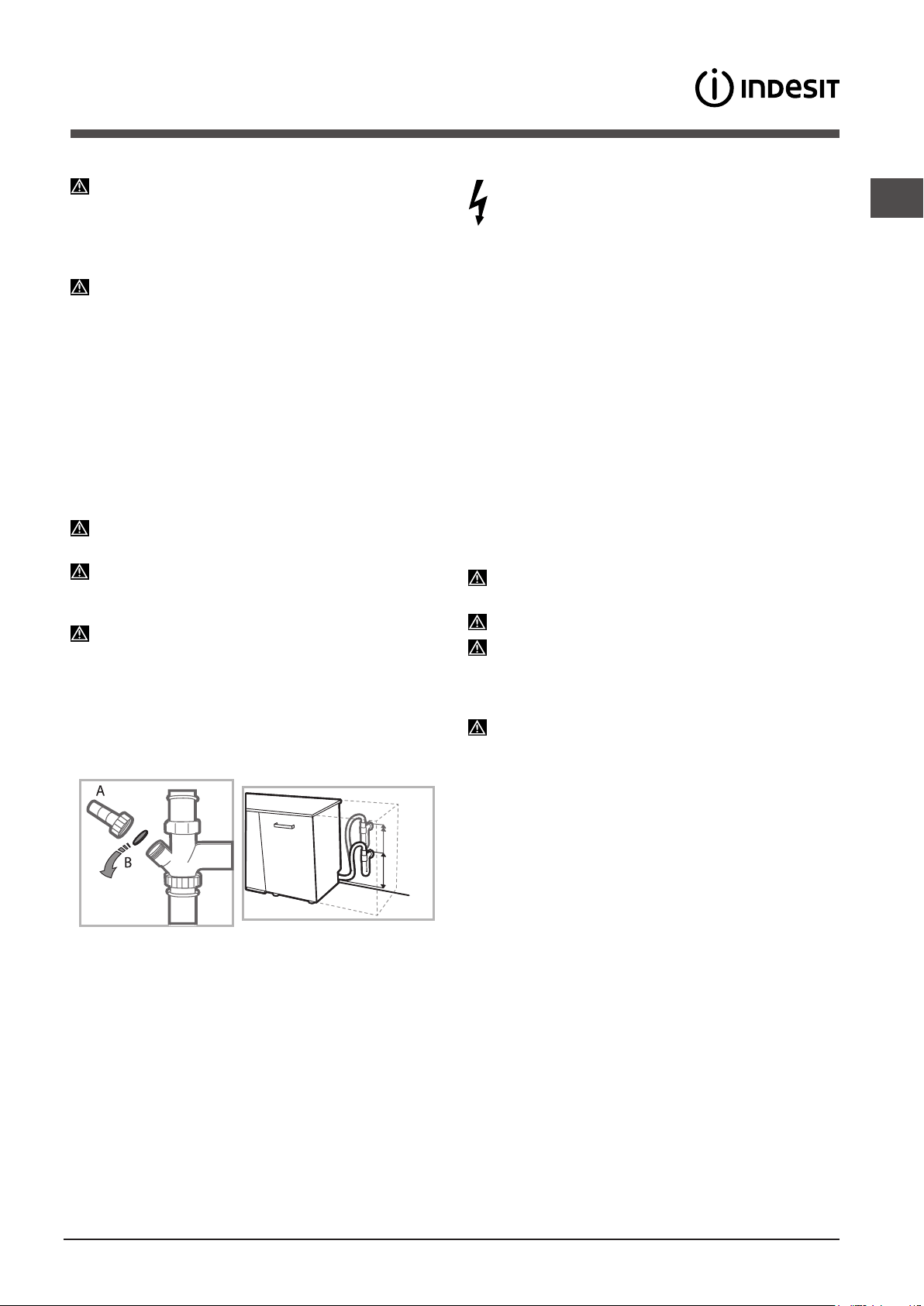

Collegamento del tubo di scarico dell’acqua

Collegare il tubo di scarico a una conduttura di scarico con

diametrominimodi2cm.(A)

L’attacco del tubo di scarico deve essere ad un’altezza

compresa tra 40 e 80 cm. dal pavimento o dal piano

d’appoggio della lavastoviglie.

Prima di collegare il tubo di scarico dell’acqua al sifone del

lavandino,rimuovereiltappodiplastica(B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

- è dotata di un sistema che interrompe l’ingresso dell’acqua

nel caso di anomalie o di perdite dall’interno.

Alcuni modelli sono dotati anche di un dispositivo

supplementare di sicurezza New Acqua Stop*, che

garantisce l’antiallagamento anche in caso di rottura del tubo

di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell’acqua, non deve in nessun caso, essere

tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi

che:

• lapresaabbia la messa a terra

e sia a norma di legge;

• lapresa sia ingrado di sopportare ilcarico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche sulla controporta

(vedicapitoloDescrizionedellalavastoviglie);

• latensionedialimentazionesiacompresaneivaloriindicati

nella targhetta caratteristiche sulla controporta;

• lapresasiacompatibileconlaspinadell’apparecchio.In

caso contrario richiedere la sostituzione della spina a un

tecnico autorizzato

(vediAssistenza)

; non usare prolunghe

o prese multiple.

Ad apparecchio installato, il cavo di alimentazione

elettrica e la presa della corrente devono essere facilmente

raggiungibili.

Il cavo non deve subire piegature o compressioni.

Se il cavo di alimentazione è danneggiato, deve essere

sostituito dal costruttore o dal suo Servizio di Assistenza

Tecnica, in modo da prevenire ogni rischio.

(VediAssistenza)

L’Azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Posizionamento e livellamento

1. Posizionare la lavastoviglie su un pavimento piano e rigido.

Compensare le irregolarità svitando o avvitando i piedini

anteriorifinchél’apparecchiononsiaorizzontale.Unaccurato

livellamento dà stabilità ed evita vibrazioni e rumori.

2. Prima di aver incassato la lavastoviglie incollare la striscia

adesiva trasparente

* sotto al ripiano in legno per proteggerlo

dall’ eventuale condensa.

3. Sistemare la lavastoviglie facendo aderire i fianchi o lo

schienaleaimobiliadiacentioallaparete.L’apparecchiopuò

anche essere incassato sotto a un piano di lavoro continuo

(vedifogliodiMontaggio)

*. Per regolare l’altezza del piedino posteriore, agire sulla

boccola esagonale di colore rosso presente nella parte

inferiore, frontale, centrale della lavastoviglie, con una chiave a

bocca esagonale apertura 8 mm., girando in senso orario per

aumentare l’altezza e in senso antiorario per diminuirla.

(vedere

foglioistruzioniincassoallegatoalladocumentazione)

Installazione

MIN 40 cm

MAX 80 cm

Adunapresad’acquada3/4”freddaocalda(max.60°C).

Dati Tecnici

Dimensioni

Larghezza cm. 60

Altezza cm. 85

Profondità cm. 60

Capacità 13 coperti standard

Pressione acqua

alimentazione

0,05 ÷ 1MPa (0,5 ÷ 10 bar)

7,25 – 145 psi

Tensione di

alimentazione

vedi targhetta caratteristiche

Potenza totale assorbita vedi targhetta caratteristiche

Fusibile vedi targhetta caratteristiche

Questa apparecchiatura è

conforme alle seguenti

Direttive Comunitarie:

-2006/95/EC (Bassa Tensione)

-2004/108/EC (Compatibilità

Elettromagnetica)

-2009/125/EC (Comm. Reg.

1016/2010) (Ecodesign)

-97/17/EC (Etichettatura)

-2012/19/EU (RAEE)

* Presente solo su alcuni modelli.

Avvertenze per il primo lavaggio

Dopo l’installazione, rimuovere i tamponi posizionati sui cesti e

gli elastici di trattenimento sul cesto superiore

(dovepresenti).

Impostazioni addolcitore acqua

Prima di avviare il primo lavaggio, impostare il livello di du-

rezza

dell’acqua di rete.

(vedi capitolo Brillantante e sale rige-

nerante)

Il primo caricamento del serbatoio dell’addolcitore deve avve-

nire con acqua, poi introdurre circa 1 Kg. di sale; è normale

che l’acqua fuoriesca.

Far partire un ciclo di lavaggio subito dopo.

Usaresolosalespecificoperlavastoviglie.

DopoilcaricamentolaspiaMANCANZASALE

* si spegne.

Ilmancato riempimento del contenitoredel sale, può

provocare il danneggiamento del dolcificatore dell’acqua e

dell’elemento riscaldante.

La macchina, è dotata di segnali acustici/toni

(secondo il

modello d lavastoviglie

) che avvisano dell’avvenuto comando:

accensione, fine ciclo ecc..

I simboli/spie/led luminosi presenti sul pannello comandi/

display, possono variare di colore, pulsare o essere a luce

fissa.

(secondoilmodellodilavastoviglie)

Il display

*, visualizza informazioni utili relative al tipo di ciclo

impostato, alla fase di lavaggio/asciugatura, al tempo residuo,

alla temperatura ecc... ecc...

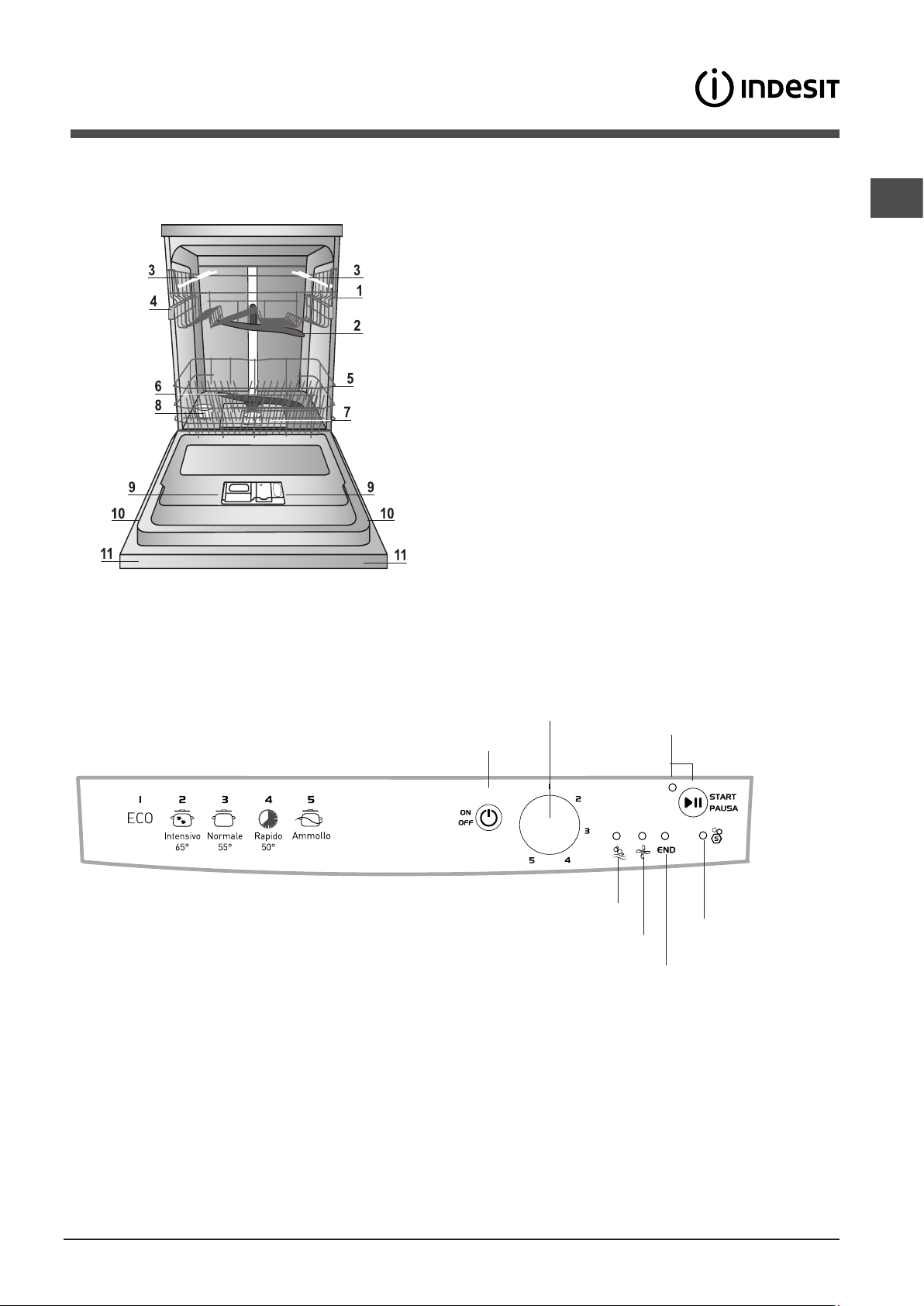

Vista d’insieme

Descrizione

dell’apparecchio

*** Solo sui modelli ad incasso totale * Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

1. Cestello superiore

2. Irroratore superiore

3. Ribaltine

4. Regolatore altezza cestello

5. Cestello inferiore

6. Irroratore inferiore

7. Filtro lavaggio

8. Serbatoio sale

9. Vaschettadetersivoeserbatoiobrillantante

10. Targhetta caratteristiche

11. Pannello comandi***

Pannello comandi

tasto e spia

Avvio/Pausa

tasto On-Off/Reset

manopola Selezione Programma

spia

Mancanza Sale

spia Lavaggio

spia Asciugatura

spia Fine Programma

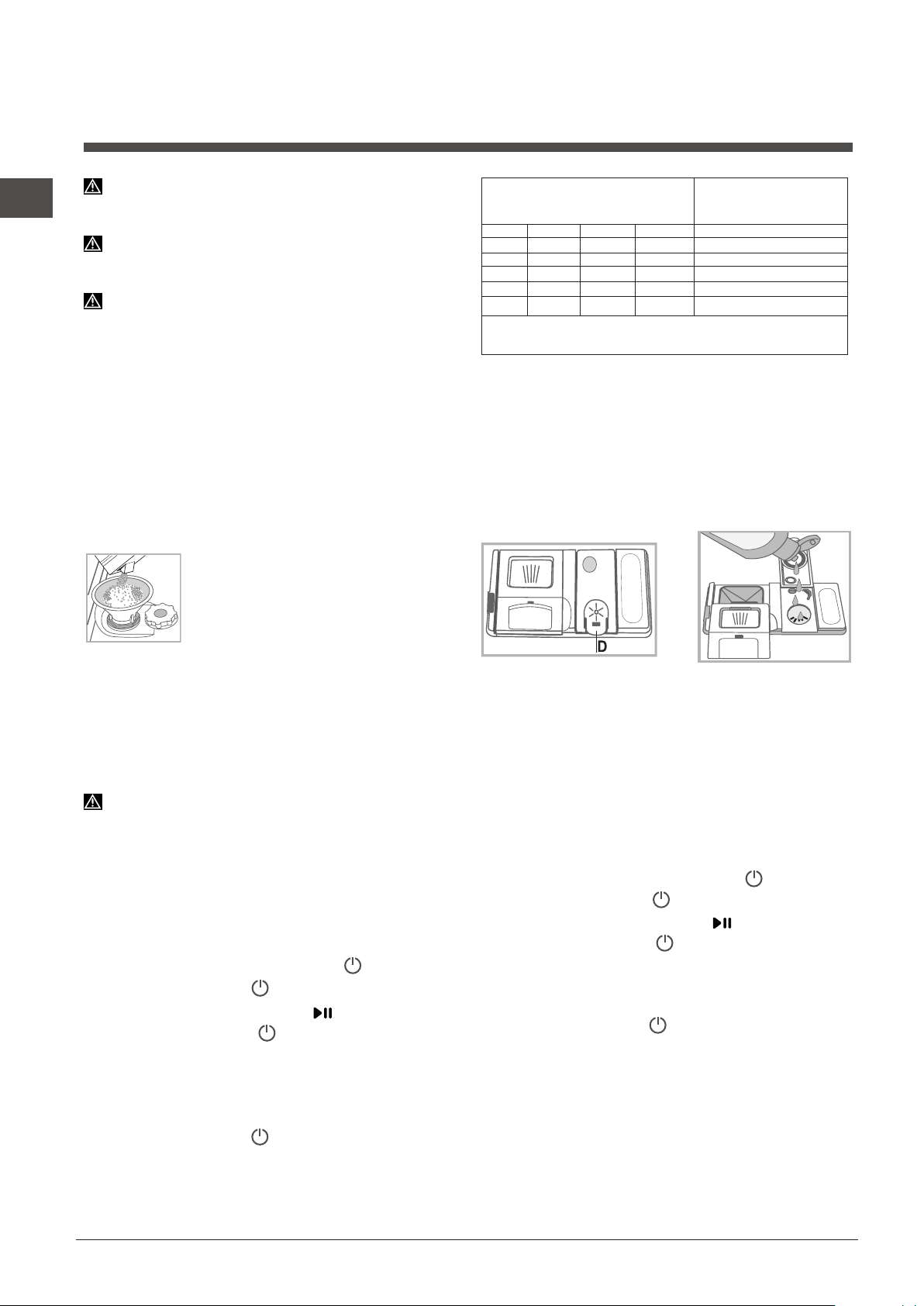

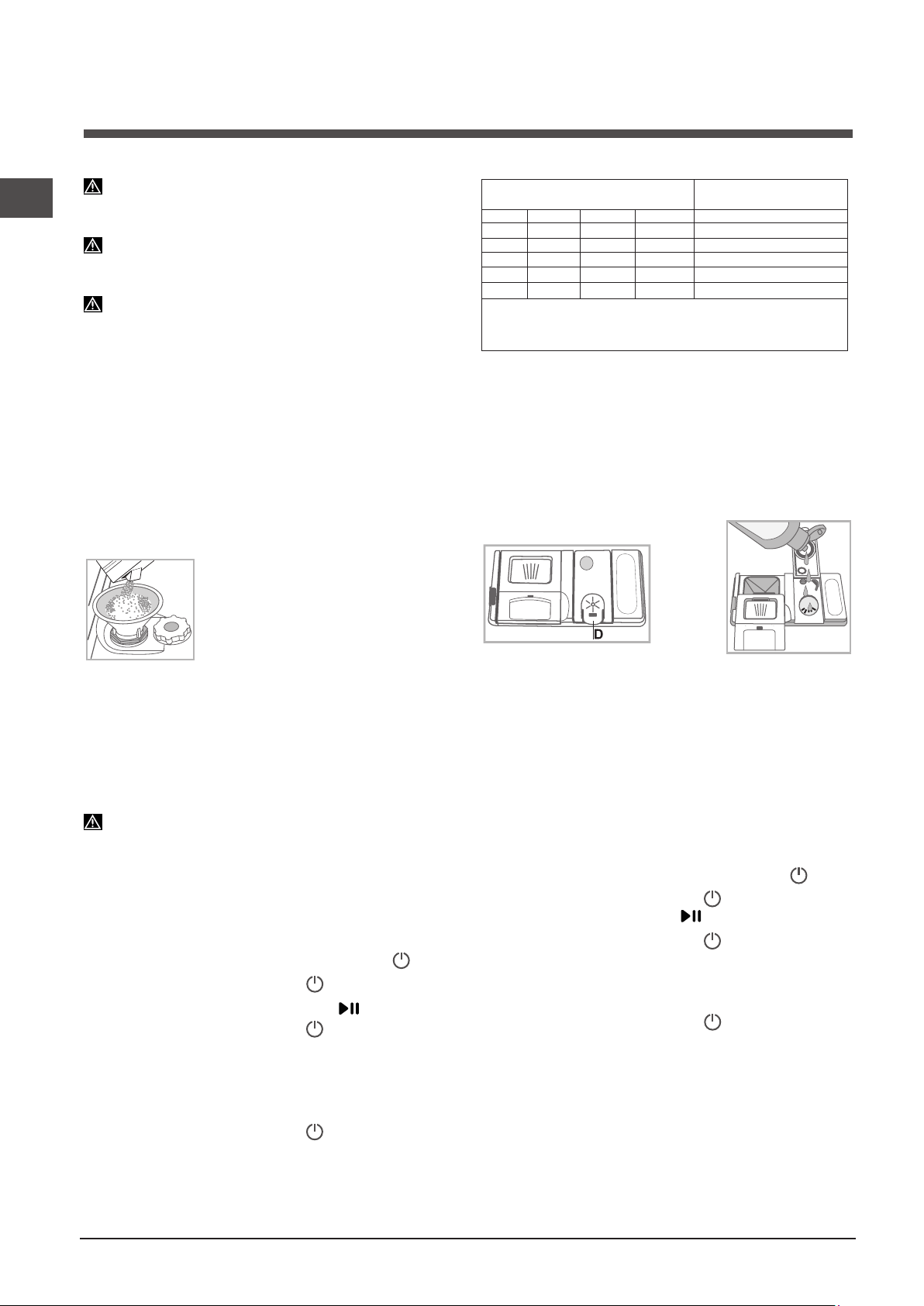

Tabella Durezze Acqua

Autonomia media

contenitore sale con 1

lavaggio al giorno

livello °dH °fH mmol/l mesi

1 0 - 6 0 - 10 0 - 1 7 mesi

2 6 - 11 11 - 20 1,1 - 2 5 mesi

3 12 - 17 21 - 30 2,1 - 3 3 mesi

4 17 - 34 31 - 60 3,1 - 6 2 mesi

34 - 50 61 - 90 6,1 - 9 2/3 settimane

Da 0°f a 10°f si consiglia di non utilizzare sale.

Con imposta-

zione 5 la durata può prolungarsi.

Usare solo prodotti specifici per lavastoviglie. Non usare

sale alimentare o industriale.

Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, si consiglia comunque

di aggiungere il sale, specie se l’acqua è dura o molto dura.

(Seguireleindicazioniriportatesullaconfezione).

Non aggiungendo né sale né brillantante è normale che le

spie MANCANZA SALE* e MANCANZA BRILLANTANTE*

rimangano accese.

Caricare il sale rigenerante

L’utilizzodelsaleevitalaformazionediCALCAREsullestovigliee

su componenti funzionali della lavastoviglie.

•E’importantecheilserbatoiodelsalenonsiamaivuoto.

•E’importanteeffettuarel’impostazionedelladurezzadell’acqua.

Il serbatoio del sale è posto nella parte inferiore della lavastoviglie

(vediDescrizione)

e va riempito:

•quandosulpannellosiaccendelaspiaMANCANZASALE

•quandoilgalleggianteverde

* presente sul tappo sale, non è più

visibile.

•vediautonomiaintabelladurezzaacqua.

1.Estrarreilcestoinferioreesvitareiltappodel

serbatoio in senso antiorario.

2. Solo per il primo utilizzo: riempire il serbatoio

di acqua fino al bordo.

3. Posizionare l’imbuto

(vedifigura)

e riempire

ilserbatoiodisalefinoalbordo(circa1kg);è

normale che trabocchi un po’ d’acqua.

4. Togliere l’imbuto, eliminare i residui di sale dall’imbocco;

sciacquare il tappo sotto l’acqua corrente prima di avvitarlo.

E’consigliabileeffettuarequestaoperazioneadognicaricamento

del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo

durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il

dolcificatore).

Quando è necessario caricare il sale, si consiglia di effettuare

l’operazione prima dell’avvio del lavaggio.

Impostazione durezza dell’acqua

Per ottenere un perfetto funzionamento dell’addolcitore anticalcare,

è indispensabile effettuare una regolazione in funzione della

durezza dell’acqua dell’appartamento. il dato è reperibile presso

l’Enteerogatoreacquapotabile.Ilvaloreimpostatoèpariaduna

durezza media.

•AccenderelalavastovigliedatastoON/OFF

•SpegneredatastoON/OFF

•TenerepremutoiltastoSTART/PAUSA 5 secondi.

•AccenderedatastoON/OFF

•Lampeggialaspiasale(ilnumerodeilampeggicorrispondealla

selezionecorrente).

•Posizionarela manopola sul numero del livello di durezza

desiderato

(veditabelladurezza).

•SpegneredatastoON/OFF

•Impostazionecompletata!

Se si utilizzano le pastiglie multifunzione, riempire comunque il

serbatoio del sale.

Sale rigenerante e

Brillantante

Caricare il brillantante

Ilbrillantantefacilital’ASCIUGATURAdellestoviglie.Ilserbatoiodel

brillantante va riempito:

• quandosulpannello/display si accende la spia MANCANZA

BRILLANTANTE*

• quandol’indicatore ottico presente sullo sportellino del

contenitore “D”, passa da scuro a trasparente.

1. Aprire il contenitore

“D” premendo e sollevando la linguetta

sul coperchio;

2. Introdurre con precauzione il brillantante fino al riferimento

massimo dell’apertura di riempimento evitando che fuoriesca.

Se accade, pulire subito con un panno asciutto.

3. Chiudere il coperchio fino allo scatto.

Non versare MAI il brillantante direttamente all’interno della

vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell’asciugatura, è possibile

regolare la dose di brillantante.

•AccenderelalavastovigliedatastoON/OFF

•SpegneredatastoON/OFF

•Premere3volteiltastoSTART/PAUSA

•AccenderedatastoON/OFF

•Tuttospento

•Posizionarela manopola sul numero del livello di quantità di

brillantante da erogare.

•SpegneredatastoON/OFF

•Impostazionecompletata!

IllivellodibrillantantepuòessereimpostatoaZERO(ECO),intal

caso il brillantante non verrà erogato e non verrà accesa la spia di

mancanza brillantante in caso di esaurimento dello stesso.

Si possono impostare fino ad un max. di 4 livelli in base al modello

di lavastoviglie. Il valore impostato è pari ad un livello medio.

• sesullestovigliecisonostriaturebluastre,impostareversoi

numeribassi(1-2).

• secisonogocced’acquaomacchiedicalcareimpostare

versoinumerialti(3-4).

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi

-mmol/l=millimol/litro)

* Presente solo su alcuni modelli.

Caricare i cesti

Suggerimenti

Prima di caricare i cesti, eliminare dalle stoviglie i residui di

cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è

necessario un risciacquo preventivo sotto acqua corrente.

Sistemare le stoviglie in modo che siano ben ferme e non si

ribaltino, i contenitori siano disposti con l’apertura rivolta in

basso e le parti concave o convesse in posizione obliqua, per

permettere all’acqua di raggiungere tutte le superfici e di defluire.

Fate attenzione che coperchi, manici, padelle e vassoi non

impediscano la rotazione degli irroratori. Disporre gli oggetti

piccoli nel cestino delle posate.

Le stoviglie in plastica e le padelle in antiaderente, tendono

a trattenere maggiormente le gocce d’ acqua e quindi il loro

grado di asciugatura risulterà inferiore a quello delle stoviglie in

ceramica o acciaio.

Glioggettileggeri(comeirecipientiinplastica)devonoessere

preferibilmente posizionati sul cesto superiore e disposti in modo

da non potersi muovere.

Dopo aver caricato, assicurarsi che gli irroratori ruotino

liberamente.

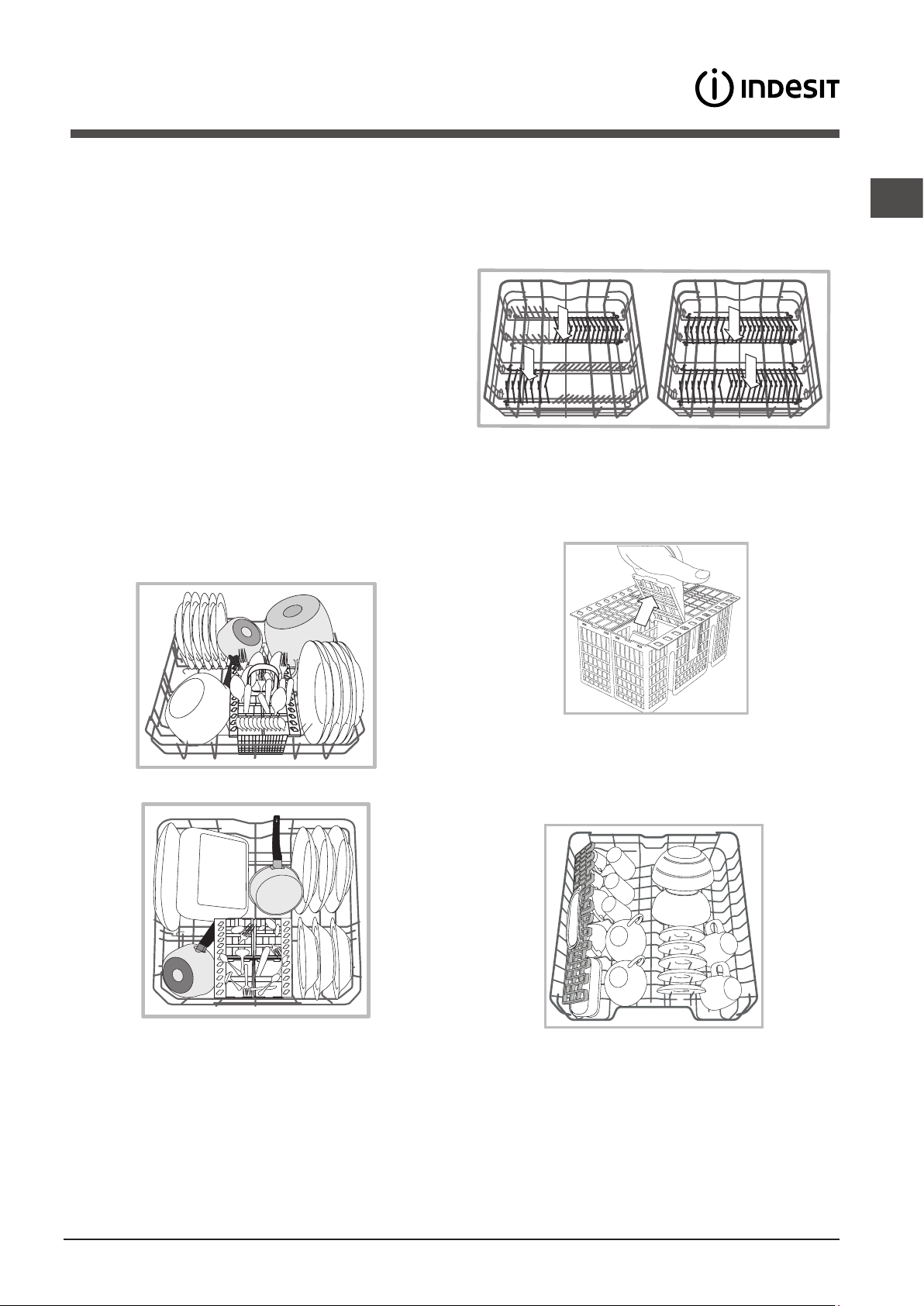

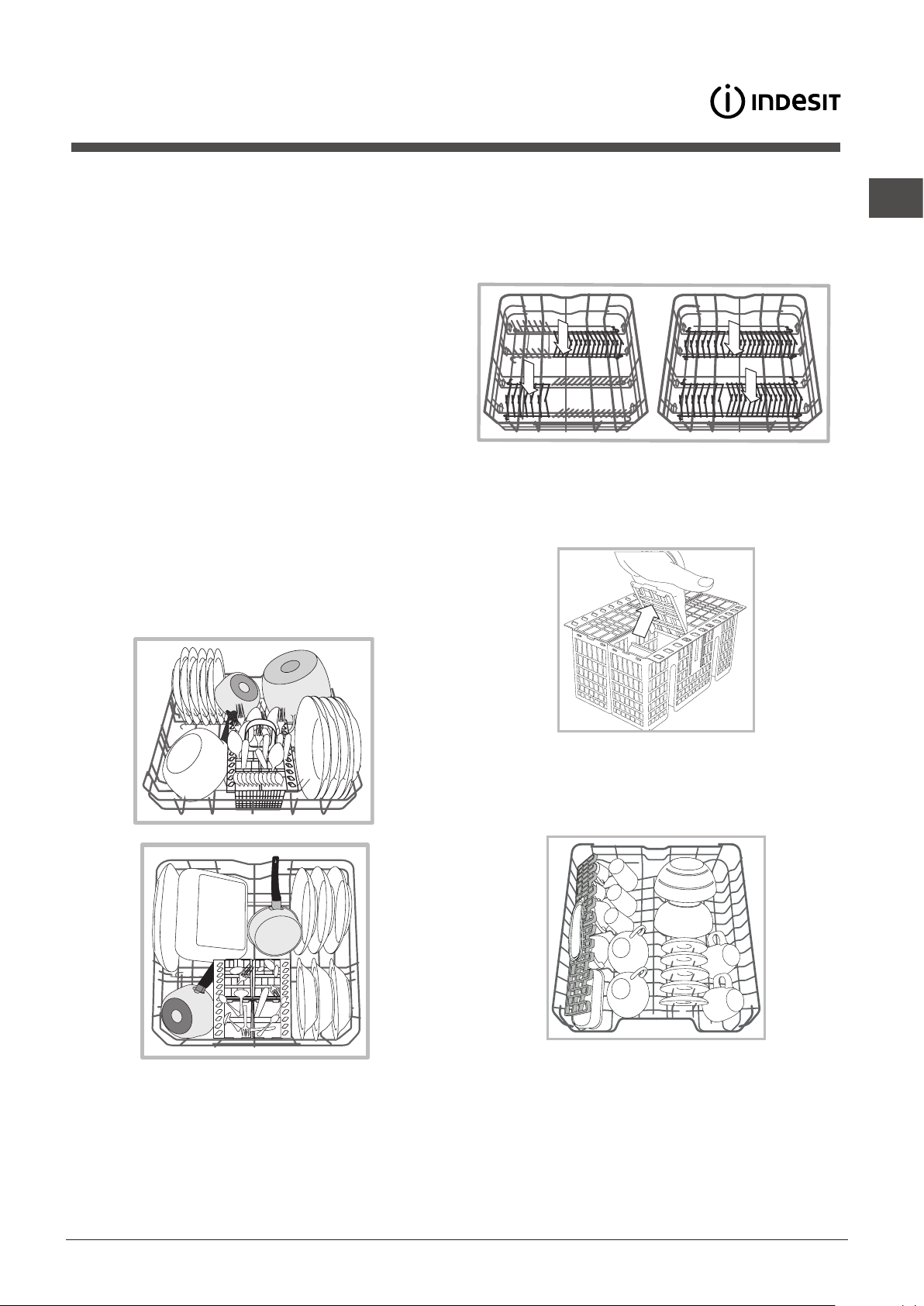

Cesto inferiore

Ilcestoinferiore può contenere pentole, coperchi, piatti,

insalatiere, posate ecc... Piatti e coperchi grandi vanno sistemati

di preferenza ai lati del cesto.

E’consigliabiledisporre le stoviglie molto sporche nel cesto

inferiore poichè in questo settore i getti d’acqua sono più energici

e permettono di ottenere migliori prestazioni di lavaggio.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili

gli stessi si possono usare in posizione verticale per la

sistemazione dei piatti oppure in posizione orizzontale

(abbassati)perpotercaricarepiùagevolmentepentolee

insalatiere.

Cestino delle posate

Il cestino delle posate è munito di griglie superiori per una migliore

disposizione delle stesse. Deve essere posizionato solo nella

parte anteriore del cesto inferiore.

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini,

insalatiere basse.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili

utilizzabili in posizione verticale per sistemare piattini da thè o

dessert o abbassati per caricare ciotole e contenitori per alimenti.

* Presente solo su alcuni modelli.

*Presente solo in alcuni modelli e variabili per numero e posizione.

Regolare l’altezza del cesto superiore

Per agevolare la sistemazione delle stoviglie, è possibile

sistemare il cesto superiore in posizione alta o bassa.

E’ preferibile regolare l’altezza del cesto superiore a CESTO

VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

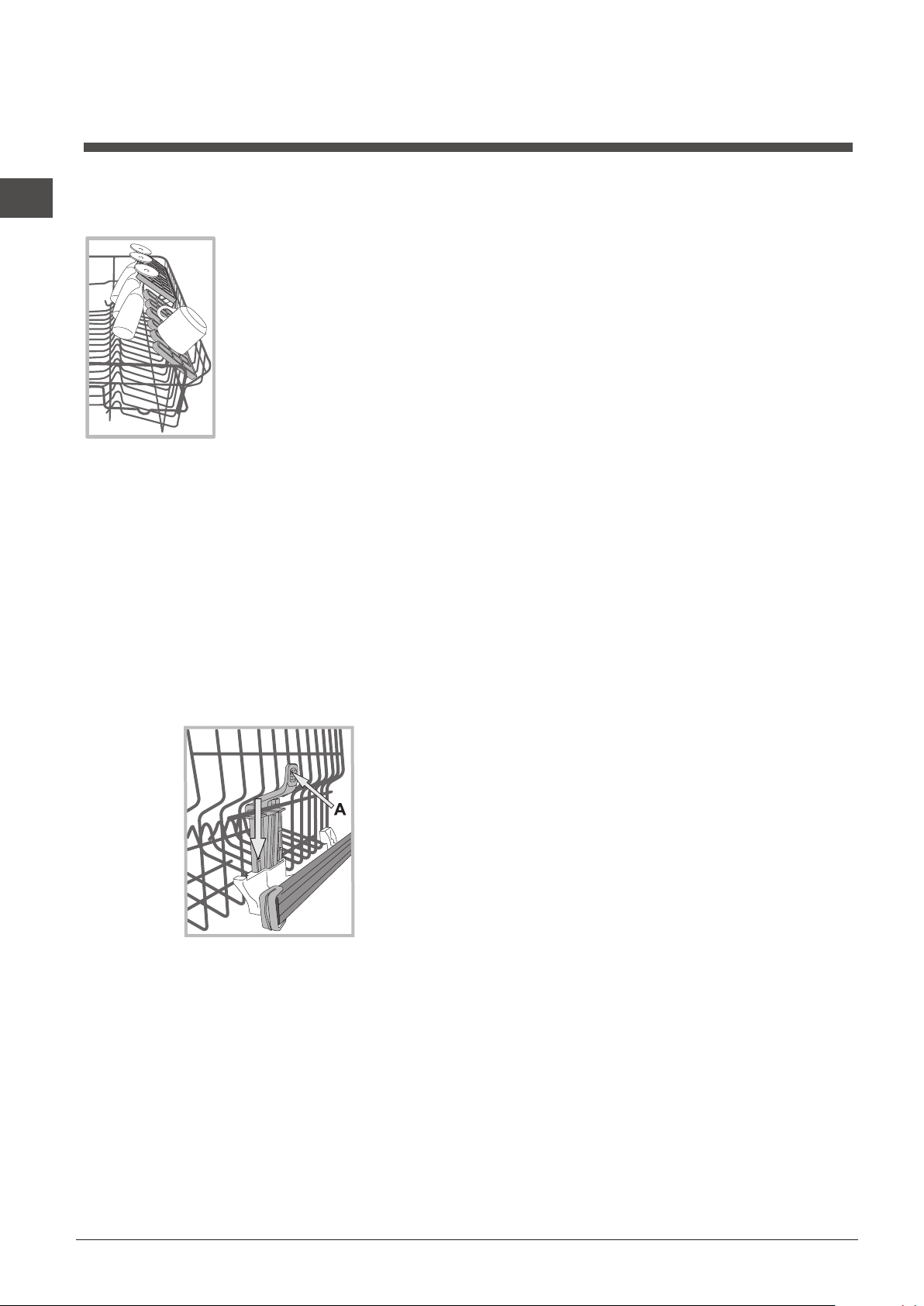

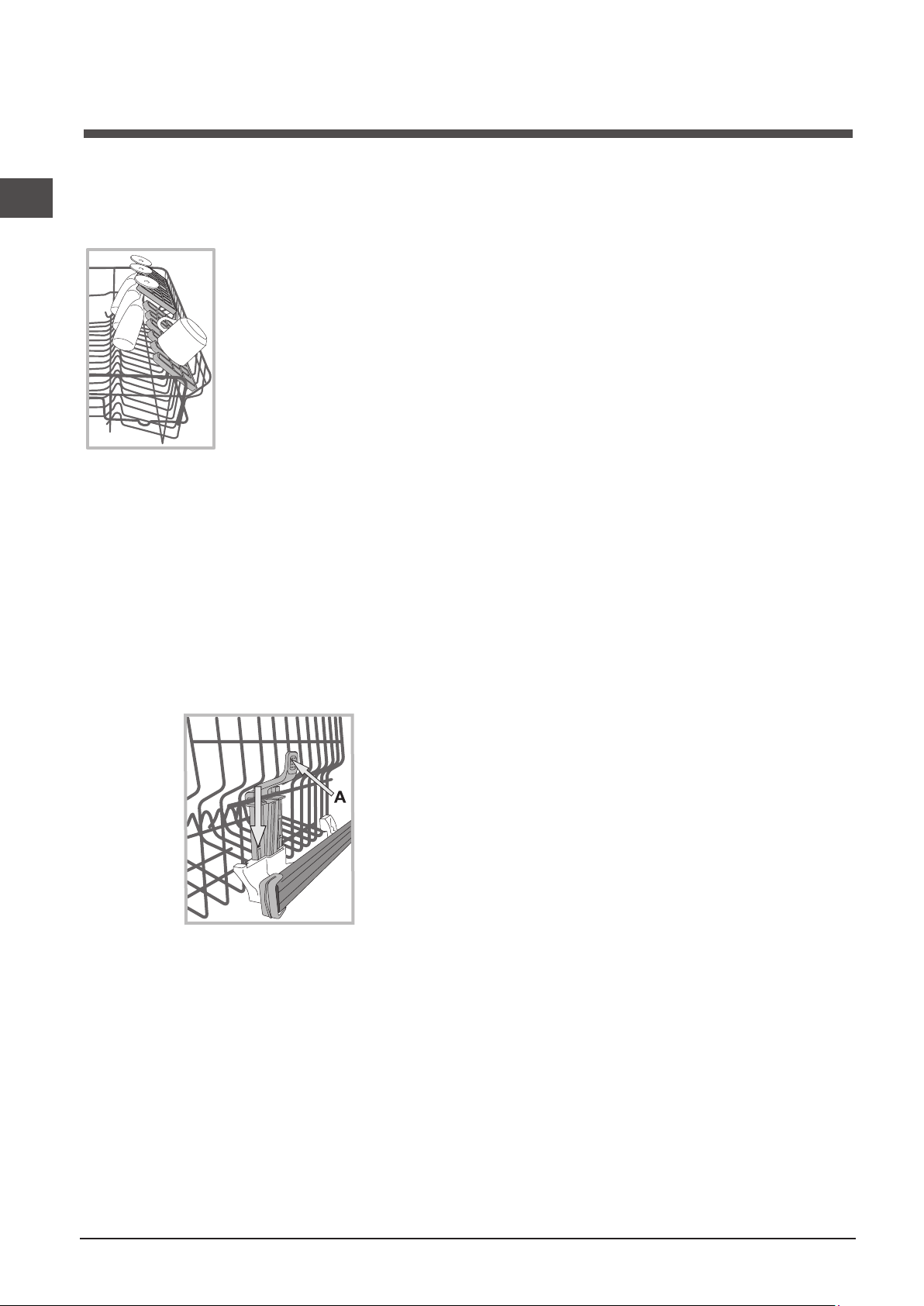

Se il cesto è dotato di Lift-Up

(vedi  figura)

, sollevare il

cesto afferrandolo ai lati e muovere verso l’alto. Per tornare

nella posizione bassa, premere le leve (A)ailatidelcestoed

accompagnare la discesa verso il basso.

Ribaltine a posizione variabile*

Le ribaltine laterali sono posizionabili su tre altezze differenti per

ottimizzare la disposizione delle stoviglie nello spazio del cesto.

I calici possono essere posizionati

stabilmente sulle ribaltine inserendo lo

stelo del bicchiere nelle apposite asole.

Per ottimizzare l’asciugatura, posizionare

le ribaltine con l’inclinazione maggiore.

Per variare l’inclinazione, sollevare la

ribaltina, farla scorrere leggermente e

posizionarla come desiderata.

Il cesto superiore è regolabile in altezza a seconda della

necessità: in posizione alta quando nel cesto inferiore si vogliono

sistemare stoviglie ingombranti; in posizione bassa, in modo

da sfruttare gli spazi delle ribaltine o dei reclinabili creando più

spazio verso l’alto.

Stoviglie non idonee

• Posateestovigliedilegno.

• Bicchieridecoratidelicati,stovigliediartigianatoartisticoedi

antiquariato. Le loro decorazioni non sono resistenti.

• Partiinmaterialesinteticononresistentiallatemperatura.

• Stovigliedirameestagno.

• Stovigliesporche di cenere, cera, grassolubrificante o

inchiostro.

Le decorazioni su vetro, i pezzi di alluminio e argento durante il

lavaggio possono tendere a cambiare colore ed a sbiancarsi.

Anchealcunitipidivetro(peres.oggettidicristallo)dopomolti

lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

Cause:

•Tipodivetroeprocedimentodiproduzionedelvetro.

•Composizionechimicadeldetersivo.

•Temperaturadell’acquadelprogrammadirisciacquo.

Consiglio:

•Utilizzaresolobicchierieporcellanagarantitidalproduttore

come resistenti al lavaggio in lavastoviglie.

•Usaredetersivodelicatoperstoviglie.

• Estrarrebicchierie posatedallalavastoviglie alpiùpresto

possibile dopo la fine del programma.

* Presente solo su alcuni modelli.

Avviare la lavastoviglie

1. Accendere la macchina premendo il tasto ON-OFF.

2. Aprire la porta e dosare il detersivo

(vediCaricareildetersivo).

3. Caricare i cesti

(vediCaricareicesti)

e chiudere la porta.

4.SelezionareilprogrammaruotandolamanopolaSELEZIONE

PROGRAMMA:farcoincidere la tacca sulla manopola con il

numero o il simbolo del programma. La spia relativa al tasto

AVVIO/PAUSAsiillumina.

5. Selezionare le opzioni di lavaggio

(vedi Opzioni e Programmi

Speciali).

6.AvviarepremendoiltastoAVVIO,laspiasmettedipulsaree

diventa a luce fissa. L’accensione della spia relativa al lavaggio

avvisa dell’inizio del programma.

7.AllafinedelprogrammasiilluminalaspiaFINE(lucefissa).

Spegnere l’apparecchio premendo il tasto ON-OFF.

8. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare

di scottarsi. Scaricare i cesti iniziando da quello inferiore.

Per ridurre il consumo di energia elettrica, in alcune

condizioni di NON utilizzo prolungato, la macchina si spegne

automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile

modificarlo, purché appena iniziato: a lavaggio avviato, per

cambiare ciclo di lavaggio spegnere la macchina con una

pressione prolungata del tasto ON/OFF/Reset, riaccenderla con

lo stesso tasto e selezionare nuovamente programma e opzioni

desiderati.

Aggiungere altre stoviglie

Premere il tasto Avvio/Pausa, aprire la porta facendo attenzione

alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto

Avvio/Pausa: il ciclo riprende dopo un bip prolungato.

Se è impostata la partenza ritardata*, alla fine del conto alla

rovescia, il ciclo di lavaggio non partirà ma rimarrà in stato di

Pausa.

Premendo il tasto Avvio/Pausa per mettere la macchina in

pausa, si interrompe il programma.

Inquestafasenonsipuòcambiareilprogramma.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un’interruzione

di corrente, il programma si interrompe. Riprende dal punto in

cui si era interrotto quando si chiude la porta o torna la luce.

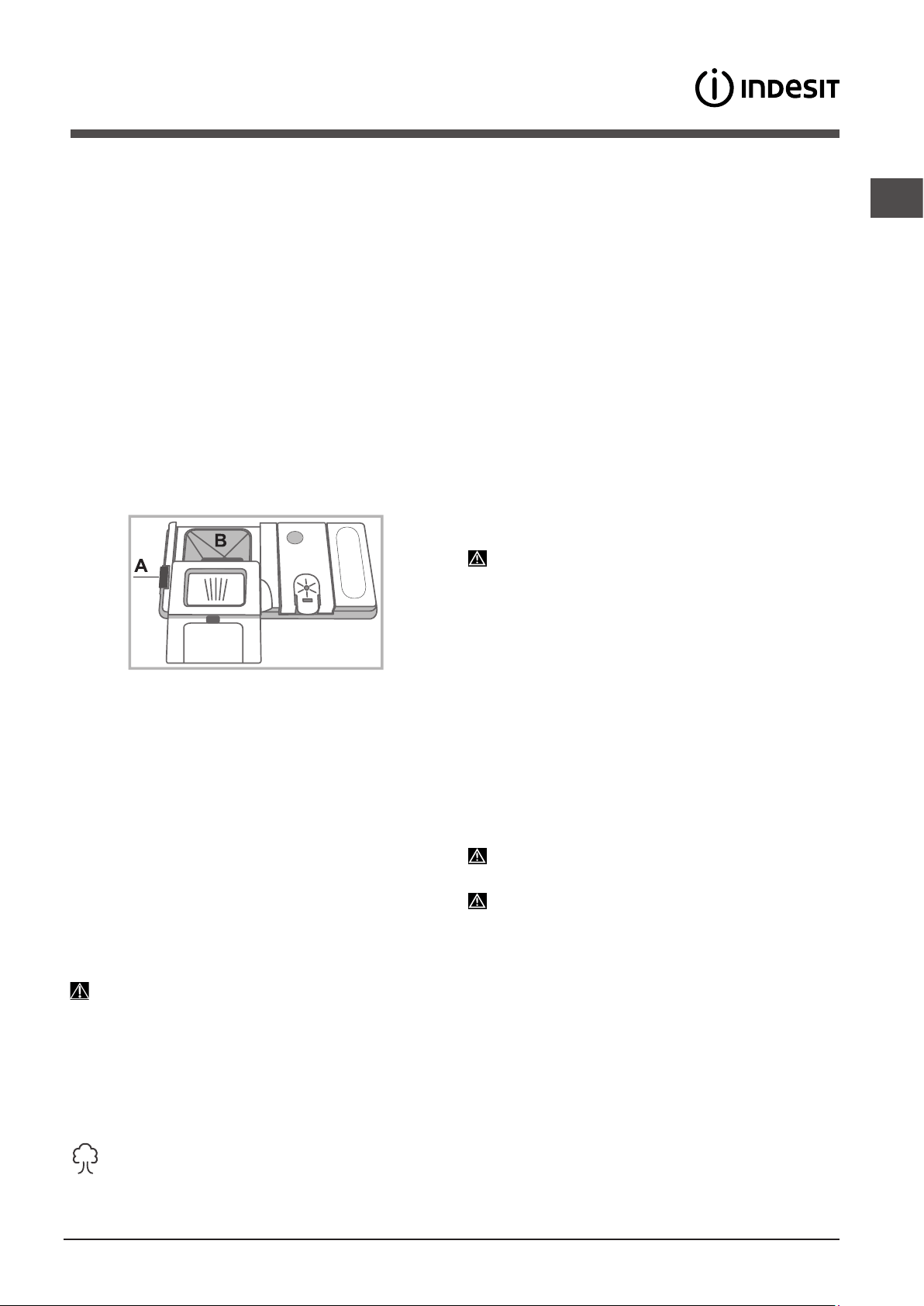

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto

dosaggio del detersivo, eccedendo non si lava in modo più

efficace e si inquina l’ambiente.

A seconda del grado di sporco, il dosaggio può essere

adattato al singolo caso con un detersivo in polvere o liquido.

Solitamente per uno sporco normale, utilizzare circa 35

gr. (detersivo in polvere), o 35ml (detersivo liquido). Se si

impiegano le pastiglie ne basta una.

Se le stoviglie sono poco sporche o sono state sciacquate

precedentemente sotto l’acqua, ridurre sensibilmente la dose

del detersivo.

Per un buon risultato di lavaggio osservare anche le istruzioni

riportate sulle confezioni del detersivo.

In caso di ulteriori domande consigliamo di rivolgersi agli

uffici di consulenza dei produttori di detersivi.

Per aprire il contenitore del detersivo, azionare il dispositivo

di apertura “A”

Introdurre il detersivo solo nella vaschetta “B” asciutta. La

quantità di detersivo adibita al prelavaggio, deve essere

posizionata direttamente in vasca.

1. Dosare il detersivo consultando la

Tabella dei programmi

per

introdurne la quantità corretta.

Nella vaschetta B è presente un livello che indica la quantità

massima di detersivo liquido o in polvere inseribile per ogni ciclo.

2.Eliminarei residui di detersivo dai bordi della vaschetta e

chiudere il coperchio fino allo scatto.

3. Chiudere il coperchio del contenitore detersivo spingendolo in

alto, fino al corretto innesto del dispositivo di chiusura.

Il contenitore detersivo si apre automaticamente in funzione del

programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato utilizzare

l’opzione TABS, che adegua il programma di lavaggio, in modo

da raggiungere sempre il migliore risultato di lavaggio e di

asciugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Un utilizzo eccessivo di detersivo può lasciare residui di

schiuma a fine ciclo.

Le migliori prestazioni di lavaggio ed asciugatura, si ottengono

solo con l’utilizzo combinato di detersivo, brillantante liquido

e sale rigenerante.

Si consiglia di usare detersivi senza fosfati e senza

cloro che sono i più indicati per la tutela dell’ambiente.

Detersivo e uso

della lavastoviglie

Programmi

Programma Asciugatura Opzioni

Durata dei

programmi

ore:min.

Consumo acqua

(l/ciclo)

Consumo

energia

(kWh/ciclo)

1. Eco

Si No 02:18’ 11 1,04

2. Intensivo

Si No 02:30’ 16,5 1,65

3. Normale

Si No 02:00’ 16,0 1,3

4. Rapido 40’

No No 00:40’ 9,0 0,9

5. Ammollo

No No 00:10’ 4 0,01

IdatideiprogrammisonomisuratiincondizionidilaboratoriosecondoNormaeuropeaEN50242.

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. IlciclodilavaggioECOèilprogrammastandardacuisiriferisconoidatidell’etichettaenergetica;questocicloèadattoalavare

stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di sto-

viglie. 27 gr/ml + 6 gr/ml

** – 1 Tab

(**Quantitàdidetersivodelprelavaggio)

2. Stoviglieepentolemoltosporche(nonusareperpezzidelicati).30gr/ml–1Tab

3. Stoviglie e pentole normalmente sporche. 27 gr/ml + 6 gr/ml

** – 1 Tab

4.Ciclovelocedautilizzareperstovigliepocosporche.(idealeper2coperti)25gr/ml–1Tab

5. Lavaggio preliminare in attesa di completare il carico al pasto successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5,0 W - consumo di off mode: 0,5 W

Note:

lemiglioriprestazionidelprogramma“

Rapido 40’”, si ottengono preferibilmente rispettando il numero di coperti specificati.

Per consumare di meno usa la lavastoviglie a pieno carico.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all’indirizzo:

[email protected]

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni lavaggio per

eliminare il pericolo di perdite.

• Staccarelaspinadallapresadicorrentequandosipulisce

la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• Lasuperficieesternaeilpannellodicontrollopossonoessere

puliti con un panno inumidito con acqua non abrasivo. Non

usare solventi o detersivi

abrasivi.

• Lavascainternapuòesserepulitadaeventualimacchiecon

un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciaresempresocchiusalaportaperevitareilristagnodi

umidità.

• Pulireregolarmenteleguarnizioniperimetraliditenutadella

porta e delle vaschette detersivo con una spugnetta umida.

Si eviteranno così ristagni di cibo, principali responsabili del

cattivo odore.

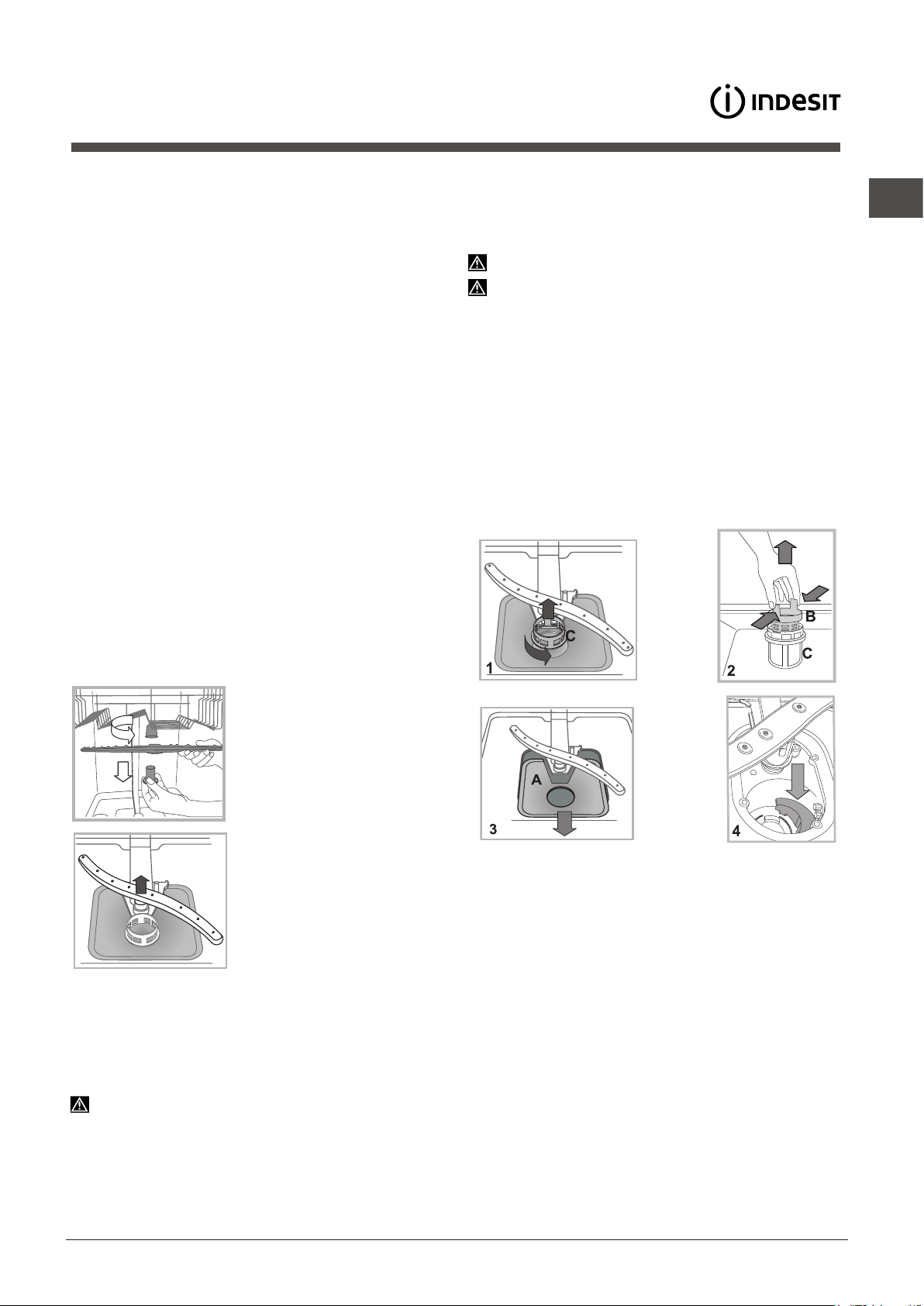

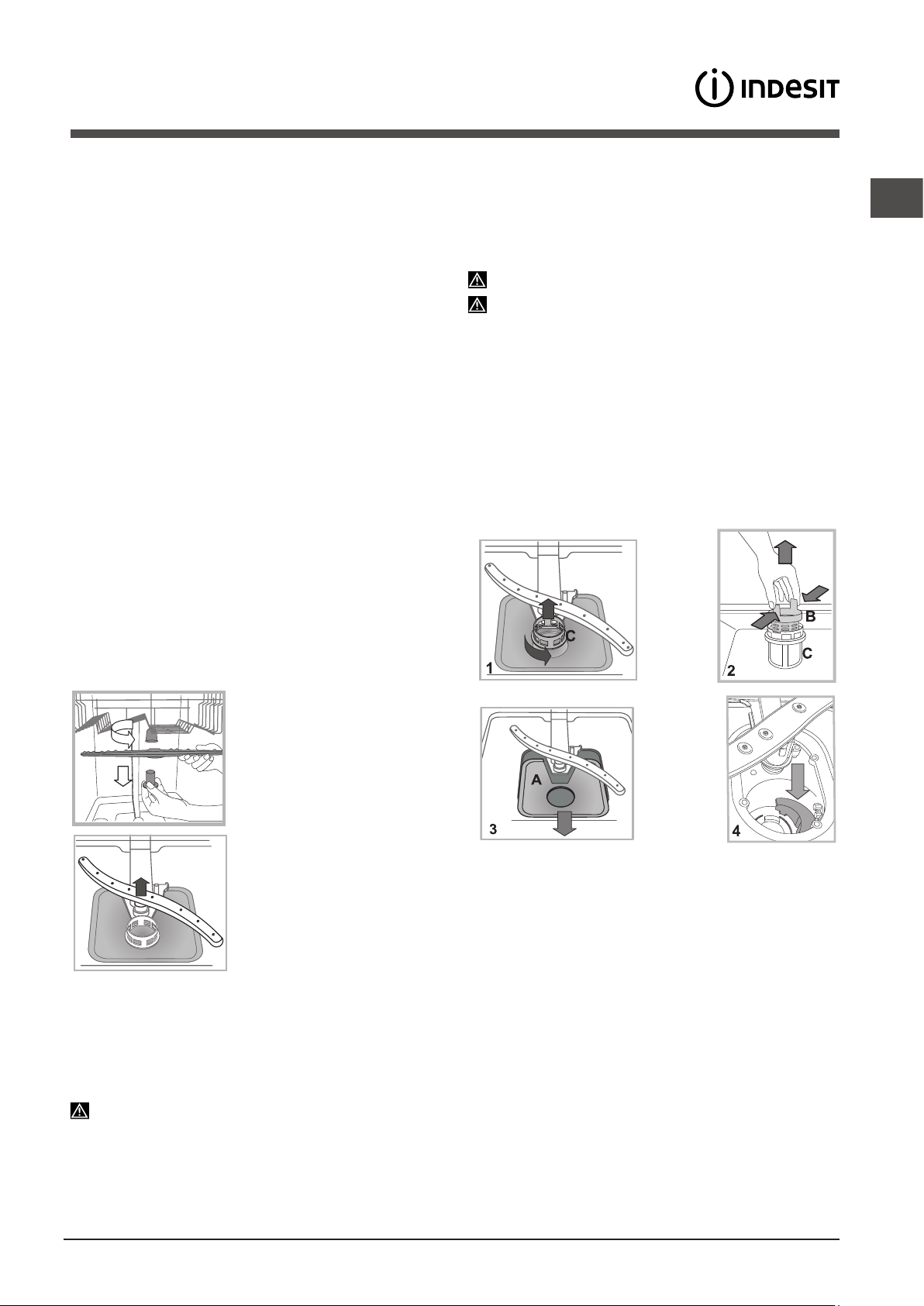

Pulire gli irroratori

Puòsuccederecheresiduidicibosiattacchinoagliirroratorie

ostruiscano i fori da cui esce l’acqua: di tanto in tanto è bene

controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l’irroratore

superiore, occorre svitare girando

in senso antiorario la ghiera di

plastica.L’irroratore superiore, va

rimontato con la parte con il maggior

numero di fori rivolta verso l’alto.

L’irroratore inferiore si smonta

facendo pressione sulle linguette

poste ai lati e tirandolo verso l’alto.

Pulizia del filtro entrata acqua*

Se i tubi dellacqua sono nuovi o sono rimasti per lungo tempo

inattivi, prima di fare l’allacciamento, far scorrere l’acqua fino

a che diventi limpida e sia priva di impurità. Senza questa

precauzione, c’è il rischio che il punto dove entra l’acqua si

intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato

all’uscita del rubinetto.

- Chiudere il rubinetto dell’acqua.

- Svitare l’estremità del tubo di carico acqua, togliere il filtro e

pulirlo delicatamente sotto un getto di acqua corrente.

- Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l’acqua di

lavaggio dai residui di cibo e la rimettono in circolo: per avere

buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con filtro

sganciato.

•Dopoalcuni lavaggi, controllare il gruppo filtrante e se

necessario pulirlo accuratamente sotto acqua corrente,

aiutandosi con uno spazzolino non metallico, seguendo le

istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed estrarlo

(fig.1).

2.EstrarreilbicchierefiltroB facendo una leggera pressione

sulle alette laterali

(Fig.2);

3. Sfilare il piatto filtro inox A.

(fig.3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di cibo.

NON RIMUOVERE MAI la protezione della pompa di lavaggio

(particolaredicolorenero)(fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo

correttamente nella sua sede; è fondamentale per un buon

funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto

dell’acqua.

• Lasciaresocchiusalaporta.

•Alrientro,fareunlavaggioavuoto.

* Presente solo su alcuni modelli.

Anomalie e rimedi

Qualora l’apparecchio presenti delle anomalie di funzionamento, controllare i seguenti punti prima di rivolgersi all’Assistenza.

* Presente solo su alcuni modelli.

Anomalie: Possibili cause / Soluzione:

La lavastoviglie non parte o

non risponde ai comandi

• Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare

il programma.

• La spina non è ben inserita nella presa di corrente.

• La porta della lavastoviglie non è ben chiusa.

La porta non si chiude • Verica che i cesti siano inseriti no in fondo.

• La serratura è scattata; spingere energicamente la porta no a sentire il “clack”.

La lavastoviglie non scarica

acqua.

• Il programma di lavaggio non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il ltro è intasato da residui di cibo.

La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie

correttamente

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è

idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Non prelavare a mano le

stoviglie.

Su stoviglie e bicchieri ci sono

depositi calcarei o una patina

biancastra.

• Manca il sale rigenerante.

• La regolazione della durezza dell’acqua non è adeguata; aumentare i valori. (vedi

Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufciente.

Su stoviglie e bicchieri ci sono

striature o sfumature bluastre.

• Il dosaggio del brillantante è eccessivo.

Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.

• Il brillantante è esaurito. (vedi Brillantante e sale).

• La regolazione del brillantante non è adeguata.

• Le stoviglie sono in materiale antiaderente o in plastica; è normale la presenza di gocce

d’acqua.

Le stoviglie non sono pulite. • Le stoviglie non sono sistemate correttamente.

• Gli irroratori non sono liberi di ruotare, bloccati da stoviglie.

• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non

è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).

• Il tappo del brillantante non è stato chiuso correttamente.

• Il ltro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale).

La lavastoviglie non carica

acqua

è bloccata con spie

lampeggianti

• Manca l’acqua nella rete idrica o il rubinetto è chiuso.

• Il tubo di carico dell’acqua è piegato (vedi Installazione). Riprogrammare la macchina e

riavviare.

• I ltri sono intasati; è necessario pulirli.

• Lo scarico è intasato; è necessario pulirlo.

• Dopo aver effettuato le operazioni di verica e pulizia, spegnere ed accendere la lavastovi

glie e far ripartire un nuovo ciclo di lavaggio.

• Se il probblema persiste, chiudere il rubinetto dell’acqua, staccare la spina e contattare il

centro assistenza.

* Only available in selected models.

Installation

If the appliance must be moved at any time, keep it in an

upright position; if absolutely necessary, it may be tilted onto

its back.

Connecting the water supply

Adaptation of the water supply for installation should only

be performed by a qualified technician.

The water inlet and outlet hoses may be positioned towards

the right or the left in order to achieve the best possible

installation.

Make sure the dishwasher does not bend or squash the hoses.

Connecting the water inlet hose

• Toa3/4”coldorhotwaterconnectionpoint(max.60°C).

• Runthewateruntilitisperfectlyclear.

• Screwtheinlethosetightlyintopositionandturnoffthe

tap.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician

(seeAssistance)

The water pressure must be within the values indicated

in the Technical Data table - otherwise the dishwasher may

be function properly.

Make sure the hose is not bent or compressed.

Connecting the water outlet hose

Connect the outlet hoseto a drainduct with aminimum

diameterof2cm.(A)

The outlet hose connection must be at a height ranging from

40to80cmfromthefloororsurfacewherethedishwasher

rests.

Before connecting the water outlet hose to the sink drain,

removetheplasticplug(B).

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water

supply in the event of anomalies or leaks from inside the

appliance.

Somemodels are alsoequipped with the supplementary

safety device New Acqua Stop*, which guarantees anti-

flooding protection even in the event of a supply hose rupture.

WARNING: HAZARDOUS VOLTAGE!

Under no circumstances should the water inlet hose be cut

as it contains live electrical parts.

Electrical connection

Before inserting the plug into the electrical socket, make

sure that:

• Thesocket is earthed and complies with current

regulations;

• thesocket can withstand themaximum load of the

appliance as shown on the data plate located on the inside

of the door

(seechapterDescriptionoftheappliance);

• Thepowersupplyvoltagefallswithinthevaluesindicated

on the data plate on the inside of the door.

• Thesocketiscompatiblewiththeplugoftheappliance.If

this is not the case, ask an authorised technician to replace

theplug(

see Assistance

).Donotuseextensioncablesor

multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, have it replaced

by the manufacturer or its authorised Technical Assistance

Servicein order to preventall potential hazards.

(See

Assistance)

TheCompany shall not beheld responsible for any

incidents, if these regulations are not observed.

Positioning and levelling

1. Position the dishwasher on a level sturdy floor. If the floor is

uneven, the front feet of the appliance may be adjusted until

itreachesahorizontalposition.Iftheapplianceislevelled

correctly, it will be more stable and much less likely to move

or cause vibrations and noise while it is operating.

2. Before recessing the dishwasher, stick the adhesive

transparent strip

* under the wooden shelf in order to protect

it from any condensation which may form.

3.Placethedishwashersothatitssidesorbackpanelarein

contact with the adjacent cabinets or the wall. This appliance

can also be recessed under a single worktop

(seethe

Assemblyinstructionsheet)

*.Toadjusttheheightoftherearfoot,turntheredhexagonal

bushing on the lower central part at the front of the dishwasher

usingahexagonalspannerwithanopeningof8mm.Turnthe

spanner in a clockwise direction to increase the height and

in an anticlockwise direction to decrease it.

(seeBuilding-in

instructionsheetattachedtothedocumentation)

MIN 40 cm

MAX 80 cm

Technical data

Dimensions

width 60 cm

height 85 cm

depth 60 cm

Capacity 13 standard place-settings

Water supply pressure

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

7,25 – 145 psi

Power supply voltage See appliance data plate

Total absorbed power See appliance data plate

Fuse See appliance data plate

This dishwasher conforms to the

following European Community

Directives:

-2006/95/EC (Low Voltage)

-2004/108/EC (Electromagnetic

Compatibility)

-2009/125/EC (Comm. Reg.

1016/2010) (Ecodesign)

-97/17/EC (Labelling)

-2012/19/EU Waste Electrical

and Electronic Equipment

(WEEE)

The machine has a buzzer/set of tones

(dependingon the

dishwasher model

) to inform the user that a command has

been implemented: power on, cycle end etc. *

The symbols/indicator lights/LEDs on the control panel/

display may vary in colour and may have a flashing or fixed

light

(dependingonthedishwashermodel)

The display* provides useful information concerning the type

of wash cycle, drying/wash-cycle phase, remaining time,

temperature etc etc.

* Only available in selected models.

Advice regarding the first wash cycle

After the installation, remove the stoppers from the racks and

the retaining elastic elements from the upper rack

(ifany).

Water softener settings

Before starting the first wash cycle, set the hardness lev-

el of

the water from the mains supply.

(seechapterRinse

aid and refined salt).

First load the softener tank with water, then introduce about

1 kg of salt. It is perfectly normal for water to flow out.

As soon as this procedure is complete, run a wash cycle.

Only use salt that has been specifically designed for dish-

washers.

After the salt has been poured into the machine, the LOW

SALTindicatorlight* switches off.

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

Overall view

Description of the

appliance

***Only in completely built-in models.

* Only available in selected models.

The number and type of wash cycles and options may vary depending on the dishwasher model.

1. Upper rack

2. Upper spray arm

3. Tip-up dispensers

4. Rackheightadjuster

5. Lower rack

6. Lower spray arm

7. Washing filter

8. Saltdispenser

9. Detergent dispenser, rinse-aid dispenser and

ActiveOxygendevice*

10. Data plate

11. Control panel***

Control panel

Start/Pause button

and indicator light

ON/OFF/Reset button

Cycle Select knob

Low Salt indicator light

Washing indicator light

Drying indicator light

Wash Cycle End indicator light

Refined Salt and Rinse Aid

Only use products which have been specifically designed

for dishwashers. Do not use table salt or industrial salt.

Follow the instructions given on the packaging.

If you are using a multi-function product, we recommend

that you add salt in any case, especially if the water is hard or

very hard.

(Followtheinstructionsgivenonthepackaging.)

If you do not add salt or rinse aid, the LOW SALT* and

LOW RINSE AID

* indicator lights will remain lit.

Measuring out the refined salt

TheuseofsaltpreventstheformationofLIMESCALEonthedishes

and on the machine’s functional components.

•Itisimportantthatthesaltdispenserbeneverempty.

•Itisimportanttosetthewaterhardness.

The salt dispenser is located in the lower part of the dishwasher

(seeDescription)

and should be filled:

• WhentheLOWRINSEAIDindicatorlightinthecontrolpanel

is lit *;

• Whenthegreenfloat* on the cap of the salt dispenser is no

longer visible.

• Seeautonomyinthewaterhardnesstable.

1.Removethelowerrackandunscrewthe

containercap(anticlockwise).

2. Only the first time you do this: fill the water

dispenser up to the edge.

3.Positionthefunnel

(seefigure)

and

fill the salt container right up to its edge

(approximately1kg);itisnotunusualfora

little water to leak out.

4.Removethefunnelandwipeanysaltresidueawayfromthe

opening; rinse the cap under running water and then screw it on.

It is advisable to perform this procedure every time you add salt

to the container.

Make sure the cap is screwed on tightly, so that no detergent can

getintothecontainerduringthewashcycle(thiscoulddamage

the water softener beyond repair).

Whenever you need to add salt, we recommend carrying out

the procedure before the washing cycle is started.

Setting the water hardness

For perfect water softener operation, it is essential that the

adjustment be based on the water hardness in your house. Ask

your local water supplier for this information. The factory setting

is for medium water hardness.

•SwitchthedishwasheronusingtheOn/Offbutton.

•SwitchitoffusingtheOn/Offbutton

•PressandholdtheSTART/PAUSEbutton for 5 seconds.

•SwitchitonusingtheOn/Offbutton

•Thesaltindicatorlightflashes(asmanytimesasthecurrent

selection.)

•Settheknobtothedesiredhardnesslevelnumber

(seeTable

on water hardness.)

•SwitchitoffusingtheOn/Offbutton

•Settingiscomplete!

Even if using multi-functional tablets, the salt dispenser should

still be filled.

Measuring out the rinse aid

Rinseaidmakes dishDRYING easier.Therinseaiddispenser

should be filled:

• WhentheLOWRINSEAIDindicatorlightonthepanel/display

is lit *;

• Whenthedarkopticalindicator* on the dispenser door “D”

becomes transparent.

1. Open the dispenser

“D” by pressing and pulling up the tab

on the lid;

2.Carefullyintroducetherinseaidasfarasthemaximumreference

notch of the filling space - avoid spilling it. If this happens, clean

the spill immediately with a dry cloth.

3.Presstheliddownuntilyouhearaclicktocloseit.

NEVER pour the rinse aid directly into the appliance tub.

Rinse-aid dispenser setting

If you are not completely satisfied with the drying results, you can

adjust the quantity of rinse aid.

•SwitchthedishwasheronusingtheOn/Offbutton.

•SwitchitoffusingtheOn/Offbutton

•PresstheSTART/PAUSEbutton three times

•SwitchitonusingtheOn/Offbutton

•Everythingisoff

•Settheknobtothelevelnumberofrinseaidquantitytobe

supplied.

•SwitchitoffusingtheOn/Offbutton

•Settingiscomplete!

IftherinseaidlevelissettoZERO(ECO),norinseaidwillbe

supplied.TheLOWRINSEAIDindicatorlightwillnotbelitifyou

run out of rinse aid.

Amaximumof4levelscanbesetaccordingtothedishwasher

model. The factory setting is for a medium level.

•Ifyouseebluishstreaksonthedishes,setalownumber(1-2).

•Iftherearedropsofwaterorlimescalemarksonthedishes,

setahighnumber(3-4).

Water Hardness Table

Average salt dispenser

capacity duration**

level °dH °fH mmol/l months

1 0 - 6 0 - 10 0 - 1 7 months

2 6 - 11 11 - 20 1,1 - 2 5 months

3 12 - 17 21 - 30 2,1 - 3 3 months

4 17 - 34 31 - 60 3,1 - 6 2 months

34 - 50 61 - 90 6,1 - 9 2/3 weeks

For values between 0°f and 10°f, we do not recommend the use of salt.

* a setting of 5 may increase cycle duration.

** 1 wash cycle per day.

(°dH = hardness measured in German degrees - °f = hardness

measuredinFrenchdegrees–mmol/l=millimolesperlitre)

* Only available in selected models.

Loading the racks

Tips

Before loading the racks, remove all food residues from the

crockery and empty liquids from glasses and containers. No

preventive rinsing is needed under running water.

Arrange the crockery so that it is held in place firmly and does

not tip over; and arrange the containers with the openings facing

downwardsandthe concave/convex parts placed obliquely,

thus allowing the water to reach every surface and flow freely.

Make sure that the lids, handles, trays and frying pans do not

prevent the spray arms from rotating. Place any small items in

the cutlery basket.

Sinceplasticdishesandnon-stickfryingpansusuallyretainmore

water drops, their drying will be not so good as that of ceramic

or stainless-steel dishes.

Lightweight items such as plastic containers should be placed in

the upper rack and arranged so that they cannot move.

After loading the appliance, make sure that the spray arms can

rotate freely.

Lower rack

The lower rack can hold pans, lids, dishes, salad bowls, cutlery

etc. Large plates and lids should ideally be placed at the sides.

Very soiled dishes and pans should be placed in the lower rack

because in this sector the water sprays are stronger and allow

a higher washing performance.

Severaldishwashermodelsarefittedwithtip-upsectors*.

They can be used in a vertical position when arranging dishes

orinahorizontalposition(lower)toloadpansandsaladbowls

easily.

Cutlery basket

The basket is equipped with top grilles for improved cutlery ar-

rangement. The cutlery basket should be positioned only at the

front of the lower rack

Upper rack

Load this rack with delicate and lightweight crockery such as

glasses, cups, saucers and shallow salad bowls.

Severaldishwashermodelsarefittedwithtip-upsectors*.

Theycanbeused in a vertical position when arranging tea/

dessert saucers or in a lower position to load bowls and food

containers.

* Only available in selected models.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack

may be moved to a higher or lower position.

The height of the upper rack should be adjusted WHEN THE

RACK IS EMPTY.

NEVER raise or lower the rack on one side only.

If the rack is equipped with a Lift-Up

device*

(seefigure)

, lift

it up by holding its sides. To restore the lower position, press

thelevers(A) at the sides of the rack and follow the rack down.

The upper rack can be adjusted for height based on requirements:

high position to place bulky crockery in the lower rack and low

positiontomakethemostofthetip-upcompartments/sectors

by creating more space upwards.

Tip-up compartments with adjustable position*

The side tip-up compartments can be positioned at three different

heightstooptimizethearrangementofcrockeryinsidetherack.

Wine glasses can be placed safely

in the tip-up compartments by

inserting the stem of each glass

into the corresponding slots. For

optimum drying results incline the tip-

up compartments more. To change

the inclination, pull up the tip-up

compartment, slide it slightly and

position it as you wish.

*Only available in selected models with different numbers and

positions.

Unsuitable crockery

• Woodencrockeryandcutlery.

• Delicatedecoratedglasses,artistichandicraft andantique

crockery. Their decorations are not resistant.

• Partsin synthetic materialwhich donot withstandhigh

temperatures.

• Copperandtincrockery.

• Crockerysoiledwithash,wax,lubricatinggreaseorink.

Thecolours ofglass decorations andaluminium/silver pieces

canchangeandfadeduringthewashingprocess.Sometypes

ofglass(e.g.crystalobjects)canbecomeopaqueafteranumber

of wash cycles too.

Damage to glass and crockery

Caused by:

• Typeofglassandglassproductionprocess.

• Chemicalcompositionofdetergent.

• Watertemperatureofrinsecycle.

Tips:

• Onlyuse glasses and porcelain guaranteed by the

manufacturer as dishwasher safe.

• Useadelicatedetergentsuitableforcrockery.

• Collectglassesandcutleryfromthedishwasherassoonas

the wash cycle is over.

* Only available in selected models.

Starting the dishwasher

1.SwitchontheappliancebypressingtheON/OFFbutton.

2. Open the door and pour in a suitable amount of detergent

(see

Measuring out the detergent).

3.Loadtheracks

(seeLoadingtheracks)

and shut the door.

4.SelectthewashcyclebyturningtheSELECTWASHCYCLE

knob: align the notch on the knob with the number or symbol

representingthedesiredwashcycle.TheSTART/PAUSEindicator

light will go on.

5.Selectthe wash options*

(seeOptions and Special Wash

Cycles).

6.StartthecyclebypressingtheSTARTbutton;theindicator

lightwillstopflashingandstaylit(fixedlight).Theindicatorlight

corresponding to the wash phase will go on, signalling that the

wash cycle has begun.

7.AttheendofthewashcycletheENDindicatorlightwillgo

on(fixedlight). Switchoff theappliance bypressing theON/

OFF button.

8.Waita few minutes before removing the crockery to avoid

getting burnt. Unload the racks, beginning with the lower level.

- The machine will switch off automatically during long

periods of inactivity in order to minimise electricity

consumption.

Changing a wash cycle in progress

If a mistake was made in the wash-cycle selection process, it is

possible to change the cycle provided that it has only just begun:

once the wash cycle has started, in order to change the wash

cycleswitchoffthemachinebypressingandholdingtheON/

OFF/Resetbutton.Switchitbackonusingthesamebuttonand

select the desired wash cycle and options.

Adding extra crockery

PresstheStart/Pausebuttonandopenthedoor,takingcareto

avoid the escaping steam, and place the crockery inside the

dishwasher.Press the Start/Pause button:Thecycle will start

again after a long beep has been emitted.

If the delayed start has been set, at the end of the countdown

the wash cycle will not start. It will stay in Pause mode.

PresstheStart/Pausebuttontopausethemachine;thewash

cycle is stopped.

At this stage the wash cycle cannot be changed.

Accidental interruptions

If the door is opened during the wash cycle or there is a power

cut, the cycle stops. It starts again from the point at which it

was interrupted once the door has been shut or the electricity

supply restored.

Measuring out the detergent

Good washing results also depend on the correct amount of

detergent being used. Exceeding the stated amount does not

result in a more effective wash and increases environmental

pollution.

The amount can be adjusted to the soil level.

In the case of normally soiled items, use approximately either

35g (powder detergent) or 35ml (liquid detergent). If tablets

are used, one tablet will be enough.

If the crockery is only lightly soiled or if it has been rinsed

with water before being placed in the dishwasher, reduce the

amount of detergent used accordingly.

For good washing results also follow the instructions shown

on the detergent box.

For further questions please ask the detergent producers.

To open the detergent dispenser use the opening device “A”.

Introduce the detergent into the dry dispenser “B” only.

Place the amount of detergent for pre-washing directly inside

the tub.

1. When measuring out the detergent refer to the Table of wash

cycles to add the proper quantity. Compartment B comprises a

levelshowingthemaximumquantityofliquidorpowderdetergent

that can be added to each cycle.

Removedetergentresiduesfromtheedgesofthedispenser

and close the cover until it clicks.

3. Close the lid of the detergent dispenser by pulling it up until

the closing device is secured in place.

The detergent dispenser automatically opens up at the right time

according to the wash cycle.

Ifall-in-onedetergentsareused,werecommendusingtheTABS

option, because it adjusts the cycle so that the best washing and

drying results are always achieved.

Only use detergent which has been specifically designed

for dishwashers.

DO NOT USE washing up liquid.

Using excessive detergent may result in foam residues

remaining in the machine after the cycle has ended.

To achieve the best washing and drying results, the combined

use of detergent, rinse aid liquid and refined salt is required.

We recommend using detergents that do not contain

phosphates or chlorine, as these products are harmful

to the environment.

Detergent and

dishwasher use

Wash cycles

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash-cycledataismeasuredunderlaboratoryconditionsaccordingtoEuropeanStandardEN50242.

Based on the different conditions of use, the wash-cycle duration and data can change.

Instructions on wash-cycle selection and detergent dosage

1. TheECOwashcycleisthestandardcycletowhichtheenergylabeldatarefers.Itcanbeusedtowashcrockerywithanormal

soil level and is the most efficient cycle in terms of energy and water consumption for this type of crockery.

27gr/ml+6gr/ml**–1Tab

(**Quantityofpre-washingdetergent)

2. Heavilysoileddishesandpans(nottobeusedfordelicateitems).30gr/ml–1Tab

3.Normallysoiledpansanddishes.27gr/ml+6gr/ml**–1Tab

4.Fastcycletobeusedforslightlydirtydishes(idealfor2placesettings)25gr/ml–1Tab

5.Pre-washwhileawaitingcompletionoftheloadwiththedishesfromthenextmeal.Nodetergent.

Standbyconsumption:Left-onmodeconsumption:5,0W-Offmodeconsumption:0.5W

Notes:

Optimumperformancelevelswhenusingthe“Rapid40’”cyclecanbeachievedbyrespectingthespecifiednumberofplaceset-

tings.

To reduce consumption, only run the dishwasher when it is full.

Note for Test Laboratories:

forinformationoncomparativeENtestingconditions,pleasesendanemailtothefollowingaddress:

[email protected]

Wash Cycle Drying Options

Wash Cycle

Duration

H:min.

Water

Consumption

(l/cycle)

Energy

Consumption

(kWh/cycle)

1. Eco Yes No 02:18’ 11 1,04

2. Intensive Yes No 02:30’ 16,5 1,65

3. Normal Yes No 02:00’ 16,0 1,3

4. Rapid 40’ No No 00:40’ 9,0 0,9

5. Prewash No No

00:10’ 4 0,01

Care and maintenance

* Only available in selected models.

Shutting off the water and electricity

supplies

• Turnoffthewatertapaftereverywashcycletoavoidleaks.

• Always unplug theappliance when cleaningit and when

performing maintenance work.

Cleaning the dishwasher

• Theexternalsurfacesofthemachineandthecontrolpanel

can be cleaned using a non-abrasive cloth which has been

dampened with water. Do not use solvents or abrasive

products.

• Anymarksontheinsideoftheappliancemayberemoved

using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

• Alwayskeepthedooroftheapplianceajarinordertoavoid

moisture from forming and being trapped inside the machine.

• Cleanthesealsaroundthedooranddetergentdispensers

regularly using a damp sponge. This will avoid food becoming

trapped in the seals, which is the main cause behind the

formation of unpleasant odours.

Cleaning the spray arms

Food residue may become encrusted onto the spray arms

and block the holes used to spray the water. It is therefore

recommended that you check the arms from time to time and

clean them with a small non-metallic brush.

The two spray arms may both be removed.

To remove the upper spray arm,

turn the plastic locking ring in an

anti-clockwise direction. The upper

sprayer arm should be replaced so

that the side with the greater number

of holes is facing upwards.

The lower spray arm can be

removed by pressing on the side

tabs and pulling it upwards.

Cleaning the water inlet hose*

Ifthewaterhosesareneworhavenotbeenusedforanextended

period of time, let the water run to make sure it is clear and free

of impurities before performing the necessary connections. If this

precaution is not taken, the water inlet could become blocked

and damage the dishwasher.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and

clean it carefully under running water.

-Re-placethefilterandscrewthewaterhosebackintoposition.

Cleaning the filters

The filter assembly consists of three filters which remove food

residues from the washing water and then recirculate the water.

They must be cleaned if you wish to achieve the best results in

every wash.

Clean the filters regularly.

The dishwasher must not be used without filters or if the filter

is loose.

•Afterseveralwashes,checkthefilterassemblyandifnecessary

clean it thoroughly under running water, using a non-metallic

brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and

pull it out

(fig.1).

2.RemovethecupfilterBbyexertingaslightpressureonthe

side flaps

(fig.2);

3.Slideoutthestainless-steelplatefilterA.

(fig.3).

4. Inspect the trap and remove any food residues. NEVER

REMOVE the wash-cycle pump protection

(blackdetail)(fig.4).

Aftercleaningthefilters,re-placethefilterassemblyandfixit

in position correctly; this is essential for maintaining the efficient

operation of the dishwasher.

Leaving the machine unused for extended

periods

• Disconnecttheappliancefromtheelectricitysupplyandshut

off the water tap.

• Leavethedooroftheapplianceajar.

• Whenyoureturn,runawashcyclewhenthedishwasheris

empty.

Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

* Only available in selected models.

Problem: Possible causes / Solutions:

The dishwasher does not start

or cannot be controlled.

• The water supply tap is not turned on.

• Switch off the appliance by pressing the ON/OFF button, switch it back on after approximately

one minute and reset the wash cycle.

• The appliance has not been plugged in properly or another electricity socket should be used.

• The dishwasher door has not been closed properly.

The door won’t close.

• Make sure that the racks were inserted all the way.

• The lock was released. Strongly push the door until a “clacking” noise is heard.

No water drain out of the

dishwasher.

• The wash cycle has not nished yet.

• The water drain hose is bent

(see Installation).

• The drain duct is clogged up.

• The lter is clogged up with food residues.

• Check the height of the drain hose.

The dishwasher makes

excessive noise.

• The dishes are rattling against each other or against the spray arms. Place the dishes

properly and make sure the spray arms can rotate freely.

• Too much foam: the detergent has not been measured out correctly or it is not suitable for use

in dishwashers.

(See Detergent and dishwasher use.)

Do not prewash the dishes by hand.

The dishes and glasses are

covered in a white lm or

limescale deposits.

• No rened salt.

• Water hardness adjustment is not suitable: increase the relevant values.

(See Rened Salt

and Rinse Aid.)

• The salt and rinse-aid dispenser cap has not been closed properly.

• The rinse aid has been used up or the dosage is too low.

The dishes and glasses are

streaked or have a bluish

tinge.

• The rinse aid dosage is too high.

The crockery has not been

dried properly.

• A wash cycle without a drying programme has been selected.

• The rinse aid has been used up.

(See Rened Salt and Rinse Aid.)

• The rinse aid dispenser setting is not suitable.

• The crockery is made from non-stick material or plastic; the presence of water drops is

normal.

The dishes are not clean. • The crockery has not been arranged properly.

• The spray arms cannot rotate freely, being hindered by the dishes.

• The wash cycle is too gentle

(see Wash Cycles).

• Too much foam: the detergent has not been measured out correctly or it is not suitable for use

in dishwashers.

(See Detergent and dishwasher use.)

• The lid on the rinse aid compartment has not been closed correctly.

• The lter is dirty or clogged up

(see Care and maintenance.)

• The rened salt level is low

(See Rened Salt and Rinse Aid.)

• Make sure that the height of the dishes is compatible with the rack adjustment.

• The holes in the spray arms are clogged up.

(See Care and maintenance.)

The dishwasher won’t load

any water.

It is blocked with ashing lights.

• There is no water in the mains supply or the tap is shut off.

• The water inlet hose is bent

(see Installation).

• The lters are clogged up: they need cleaning.

(See Care and maintenance.)

• The drain duct is clogged up: it needs cleaning.

• After checking and cleaning, switch the dishwasher on and off and start a new wash cycle.

• If the problem persists, turn off the water tap, remove the plug and call the Service Centre.

400011206562

11/2017jk-XeroxFabriano

Indesit 869990829010 Lavastoviglie : grande capienza, colore bianco

Product's Documents

User Manual

Specifications

Indesit 869990829010 Questions and Answers
