Ariens 91510100 101-999999 lawn mower User Manual

Zoom ®

Owner/Operator

Manual

Models

915107 - 2450

915105- 2150

915103- 1840

915101 - 1634

02997700B 2/08

Printed in USA

iiq-'_:] 1:1[o]_ [_o] _/ / :1_/ i_']

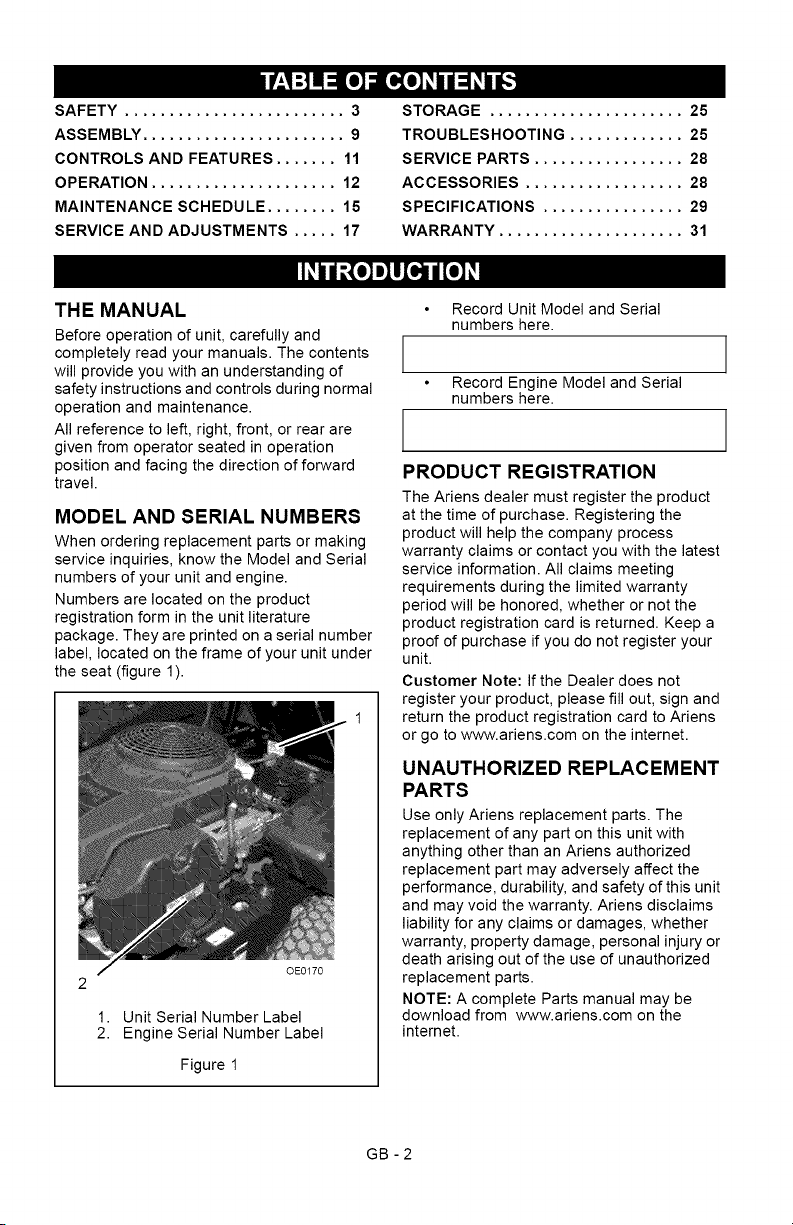

SAFETY ......................... 3

ASSEMBLY ....................... 9

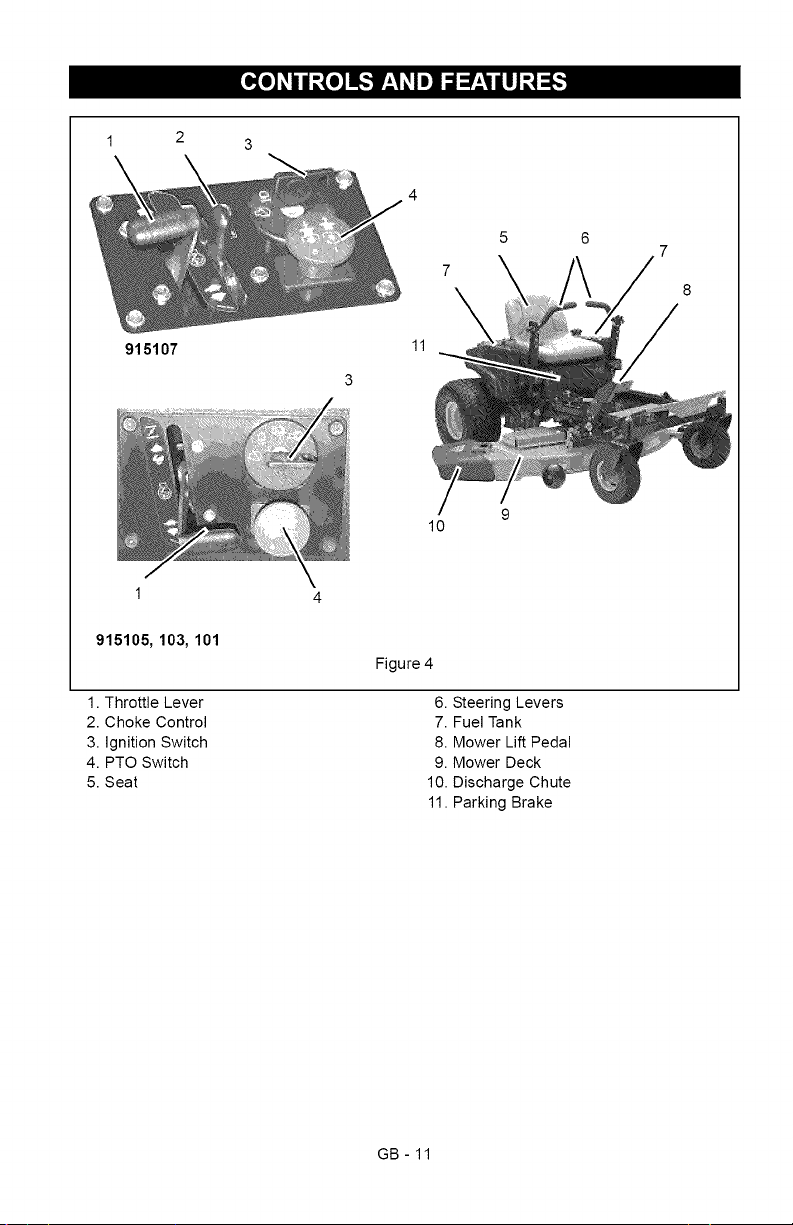

CONTROLS AND FEATURES ....... 11

OPERATION ..................... 12

MAINTENANCE SCHEDULE ........ 15

SERVICE AND ADJUSTMENTS ..... 17

STORAGE ...................... 25

TROUBLESHOOTING ............. 25

SERVICE PARTS ................. 28

ACCESSORIES .................. 28

SPECIFICATIONS ................ 29

WARRANTY ..................... 31

II_IIII=To]_Ir=_l_o] _I

THE MANUAL

Before operation of unit, carefully and

completely read your manuals. The contents

will provide you with an understanding of

safety instructions and controls during normal

operation and maintenance.

All reference to left, right, front, or rear are

given from operator seated in operation

position and facing the direction of forward

travel.

MODEL AND SERIAL NUMBERS

When ordering replacement parts or making

service inquiries, know the Model and Serial

numbers of your unit and engine.

Numbers are located on the product

registration form in the unit literature

package. They are printed on a serial number

label, located on the frame of your unit under

the seat (figure 1).

OE0170

Unit Serial Number Label

Engine Serial Number Label

Figure 1

Record Unit Model and Serial

numbers here.

1 J

Record Engine Model and Serial

numbers here.

PRODUCT REGISTRATION

The Ariens dealer must register the product

at the time of purchase. Registering the

product will help the company process

warranty claims or contact you with the latest

service information. All claims meeting

requirements during the limited warranty

period will be honored, whether or not the

product registration card is returned. Keep a

proof of purchase if you do not register your

unit.

Customer Note: If the Dealer does not

return the product registration card to Ariens

or go to www.ariens.com on the internet.

UNAUTHORIZED REPLACEMENT

PARTS

Use only Ariens replacement parts. The

replacement of any part on this unit with

anything other than an Ariens authorized

replacement part may adversely affect the

performance, durability, and safety of this unit

and may void the warranty. Ariens disclaims

liability for any claims or damages, whether

warranty, property damage, personal injury or

death arising out of the use of unauthorized

replacement parts.

NOTE: A complete Parts manual may be

download from www.ariens.com on the

internet.

GB -2

DELIVERY

Customer Note: If you have purchased this

product without complete assembly and

instruction by your retailer, it is your

responsibility to:

Read and understand all assembly

instructions in this manual. If you do

not understand or have difficulty

following the instructions, contact your

nearest Ariens Dealer for assistance.

NOTE: To locate your nearest Ariens Dealer,

go to www.ariens.com on the internet.

A ARNING: Improper assemblyor

adjustments can cause serious

injury.

Before Attempting to Operate Your

Unit:

1. Make sure all assembly has been

properly completed.

2. Understand all Safety Precautions

provided in the manuals.

3. Review control functions and operation

of the unit. Do not operate the unit

unless all controls function as described

in this manual.

4. Review recommended lubrication,

maintenance and adjustments.

5. Review Limited Warranty Policy.

6. Fill out a product registration card and

return the card to the Ariens Company or

go to www.ariens.com.

DISCLAIMER

Ariens reserves the right to discontinue,

change, and improve its products at any time

without notice or obligation to the purchaser.

The descriptions and specifications contained

in this manual were in effect at printing.

Equipment described within this manual may

be optional. Some illustrations may not be

applicable to your unit.

[,."Y-'1=1_ m'd

WARNING: This cutting machine

is capable of amputating hands

and feet and throwing objects.

Failure to observe the safety

instructions in the manuals and on

decals could result in serious

injury or death.

Slopes are a major factor related

to loss-of-control and tip-over

accidents. Operation on all slopes

requires extra caution.

Tragic accidents can occur if the

operator is not alert to the

presence of children. Never

assume that children will remain

where you last saw them.

Gasoline is extremely flammable

and the vapors are explosive,

handle with care.

Disengage attachment, stop unit

and engine, remove key, engage

parking brake, and allow moving

parts to stop before leaving

operator's position.

SAFETY ALERTS

Look for these symbols to point

A ut important safety

precautions. They mean:

Attention!

_-_ Personal Safety Is

Involved!

Become Alert!

Obey The Message!

The safety alert symbol is used in decals and

with this manual. Understand the safety

message. It contains important information

about personal safety.

A WARNING: POTENTIALLY

HAZARDOUS SITUATION! If not

avoided, COULD RESULT in

death or serious injury.

A DANGER: IMMINENTLY

HAZARDOUS SITUATION! If not

avoided, WILL RESULT in death

or serious injury.

GB-3

CAUTION:POTENTIALLY

HAZARDOUSSITUATION!Ifnot

avoided,MAYRESULTinminor

ormoderateinjury.Itmayalsobe

usedtoalertagainstunsafe

practices.

NOTATIONS

NOTE: General reference information for

proper operation and maintenance practices.

IMPORTANT: Specific procedures or

information required to prevent damage to

unit or attachment.

SAFETY DECALS AND

LOCATIONS

ALWAYS replace missing or damaged Safety

Decals. Refer to figure 2 for Safety Decal

locations.

_CAUTION _ PRUDENCE

PRECAUCiON

Figure 2

• CAUTION!

Maximum Tongue weight: 30 Ibs.

Maximum Trailer weight: 300 Ibs.

Do not use hitch with bagger

attached.

Do not use on steep hills or slopes.

Do not park on hills when trailer is

attached.

Do not use with any ground engaging

equipment.

2. DANGER!

Avoid injury - Stay clear of

rotating parts.

OL1816

&DANGER!

_r------_ Always keep feet and hands

_,_ awayfrom rotating parts.

0L1809

GB -4

_ Always stand clear of discharge

"/_" area. Do not direct discharge

toward other people.

D_LI_t Keep people away from unit

while operating.

©L1812

OL1813

Shut off engine, remove key,

and read manual before you

adjust or repair unit.

NO STEP! Always keep feet

away from rotating parts.

4. WARNING!

_;_ AIwaySarea.stand clearofdischarge

©L1814

OL1815

Do not operate mower unless

bagger is attached or guards

are in operating position.

5. DANGER! TO AVOID SERIOUS

INJURY OR DEATH

OLt801

OL1802

Read the operator's manual.

Keep children and others away

from unit while operating.

Never direct discharge toward

other people. Thrown objects

can cause injury.

Look down and behind before

and while backing.

OL1804

OL1806

Never carry children.

©L1807

Go up and down slopes, not

across.

DO NOT operate on slopes

over 10 °.

If machine stops going uphill, stop

blade and back down slowly.

Avoid sudden turns.

Keep safety devices (guards,

shields, switches, etc.) in place and

working.

Check interlock system per manual

before use.

Understand location and function of

all controls.

Never allow operation by untrained

persons.

Disengage PTO, stop unit and

engine, set parking brake and

remove key before making any

inspections, repairs, etc.

6. HOT SURFACES!

OL180I

DO NOT touch parts which are

hot from operation. ALWAYS

allow parts to cool.

7. CAUTION

No smoking.

#3,

(ram)

Fill fuel tanks to 2-1/2 in.

(6.35 cm) below bottom of filler

neck.

Never fill fuel tank when engine is

running, hot or unit is indoors. Never

overfill fuel tank.

Replace fuel cap securely and clean

up spilled fuel.

GB-5

&DANGER!

Keep hands and feet away.

_L--------_-_ Do not operate mower unless

guards are in operating position

or bagger is attached.

EMISSION CONTROL SYSTEM

CERTIFICATION LABEL

Tampering with emission controls and

components by unauthorized personnel may

result in severe fines or penalties. Emission

controls and components can only be

adjusted by EPA and/or CARB authorized

service centers. Contact your Ariens

Equipment Retailer concerning emission

controls and component questions.

SAFETY RULES

If unit is to be used by someone other than

original purchaser; loaned, rented or sold,

ALWAYS provide this manual and any

needed safety training before operation.

Only the user can prevent and is responsible

for accidents or injuries occurring to

themselves, other people or property.

Read, understand, and follow all safety

practices in Owner/Operator Manual before

assembling, using or working on this mower.

ALWAYS remove key from ignition and wire

from spark plug before assembly, or working

on this unit.

Inspect unit before each use for: missing or

damaged decals and shields, correctly

operating safety interlock system, and

deterioration of grass catchers. Replace or

repair as needed.

ALWAYS check overhead and side

clearances carefully before operation.

ALWAYS be aware of traffic when crossing or

operating along streets or curbs.

Keep children, people, and pets away. Be

alert and shut off unit if anyone enters work

area. Keep children under watchful care of a

responsible adult.

NEVER allow children to operate or play on

or near unit.

Keep area of operation clear of all toys, and

debris. Thrown objects can cause injury.

Stay alert for hidden hazards, holes, and ruts.

Avoid uneven or rough terrain. DO NOT

operate near drop-offs, ditches, or

embankments. Unit can suddenly turn over if

a wheel is over the edge of a cliff or ditch, or if

an edge caves in.

Dust, fog, etc. can reduce vision and cause

an accident. Operate unit only when there is

good visibility and light.

Data indicates that operators, age 60 and

above, are involved in a larger percentage of

riding mower related injuries. These

operators should evaluate their ability to

operate the riding mower safely enough to

protect themselves and others from serious

injury.

Only trained adults may operate unit. Training

includes being familiar with controls and

actual operation.

NEVER operate unit after or during the use of

medication, drugs or alcohol.

NEVER allow anyone to operate this unit

when their alertness or coordination is

impaired.

Wear adequate safety gear, sturdy shoes,

and protective gloves.

DO NOT wear loose clothing or jewelry and

tie back hair that may get caught in rotating

parts.

Protect eyes, face and head from objects that

may be thrown from unit. Wear appropriate

hearing protection. Always wear safety

goggles or safety glasses with side shields

when operating mower.

Avoid sharp edges. Sharp edges can cut.

Moving parts can cut off fingers or a hand.

ALWAYS keep hands and feet away from all

rotating parts during operation. Rotating parts

can cut off body parts.

ALWAYS keep hands away from all pinch

points.

Start and operate unit only when seated in

operator's position. Steering control levers

must be in neutral, PTO disengaged and

parking brake set when starting engine.

ALWAYS keep body and hands away from

pin holes or nozzles which eject hydraulic

fluid under pressure.

DO NOT touch unit parts which might be hot

from operation. Allow parts to cool before

attempting to maintain, adjust or service.

NEVER place your hands or any part of your

body or clothing inside or near any moving

part while unit is running.

GB -6

NEVERdirectdischargetowardspersonsor

property.Thrownobjectsmayricochetback

towardsoperator.ALWAYSstandclearofthe

dischargearea.

ALWAYSdisengageattachment,stopunit

andengine,removekey,engageparking

brake,andallowmovingpartstostopbefore

leavingoperator'sposition.

Useextremecautionongravelsurfaces.

DisengagePTOwhenattachmentisnotin

useandwhencrossinggravelsurfaces.

DONOToperateunitifsafetyinterlock

systemisdamagedordisabled.Checksafety

interlockbeforeeachuse.

ALWAYSremovekeytopreventunauthorized

use.

DO NOT operate at too fast a rate. Slow

down before turning.

Stop engine before removing grass catcher or

unclogging chute.

DO NOT mow on wet grass. Reduced

traction could cause sliding.

DO NOT try to stabilize the machine by

putting your foot on the ground.

Know the weight of loads. Limit loads to those

you can safely control and the unit can safely

handle.

ALWAYS keep protective structures, guards

and panels in good repair, in place and

securely fastened.

Do not operate without either entire grass

catcher or the discharge guard in place.

DO NOT operate in reverse unless absolutely

necessary. ALWAYS look down and behind

before and while backing; especially for

children.

Follow the manufacturer's recommendations

for wheel weights or counterweights to

improve stability when using attachments.

NEVER carry passengers-especially

children-even with blades off.

Use extra care when approaching blind

corners or objects that may obscure vision of

hidden obstacles and children.

If you cannot back up a slope or you feel

uneasy on it, do not mow it.

Mow up and down slopes, not across them.

Use slow speed on any slope. Tires may lose

traction on slopes even though the brakes are

functioning properly.

Keep all movements on the slope slow and

gradual, DO NOT make sudden changes in

speed or direction.

Use extra care while operating machines with

grass catcher or other attachments. They can

affect stability of the machine.

Avoid starting, stopping, or turning on a

slope. If tires lose traction, disengage the

blades and proceed slowly straight down the

slope.

DO NOT operate on slopes over 10° .

DO NOT park on slopes unless necessary. If

unit is parked on a slope, ALWAYS chock or

block wheels and set parking brake.

DO NOT disengage or bypass transmission

and coast downhill.

Tow only with a machine that has a hitch

designed for towing. Do not attach towed

equipment except at the hitch point.

Follow the manufacturer's recommendations

for weight limits for towed equipment and

towing on slopes.

NEVER allow children or others in or on

towed equipment.

On slopes, the weight of the towed equipment

may cause loss of traction and loss of control.

Travel slowly and allow extra distance to stop.

Use extra care when loading or unloading

unit onto trailer or truck.

Secure unit chassis to transport vehicle.

NEVER secure from rods or linkages that

could be damaged.

DO NOT transport machine while engine is

running.

ALWAYS turn off power to attachment and

shut off fuel when transporting unit.

Keep unit free of grass clippings, leaves, and

other debris. Clean up oil or fuel spills.

This product is equipped with an internal

combustion type engine. DO NOT use unit on

or near any unimproved, forest-covered or

brush covered land unless exhaust system is

equipped with a spark arrester meeting

applicable local, state or federal laws. A spark

arrester, if it is used, must be maintained in

effective working order by operator.

Fuel is highly flammable and its vapors are

explosive. Handle with care. Use an

approved fuel container.

NO smoking, NO sparks, NO flames.

ALWAYS allow engine to cool before

servicing.

NEVER fill fuel tank when engine is running

or hot from operation.

NEVER fill or drain fuel tank indoors.

NEVER overfill fuel tank.

Replace fuel cap securely and clean up

spilled fuel.

GB-7

NEVERfillcontainersinsideavehicleorona

truckortrailerbedwithaplasticliner.Always

placecontainersonthegroundawayfrom

yourvehiclebeforefilling.

Whenpractical,removegas-powered

equipmentfromthetruckortrailerandrefuel

itontheground.Ifthisisnotpossible,then

refuelsuchequipmentonatrailerwitha

portablecontainer,ratherthanfroma

gasolinedispensernozzle.

Keepthenozzleincontactwiththerimofthe

fueltankorcontaineropeningatalltimesuntil

fuelingiscomplete.Donotuseanozzlelock-

opendevice.

Iffuelisspilledonclothing,changeclothing

immediately.

AvoidElectricShock.Objectscontactingboth

batteryterminalsatthesametimemayresult

ininjuryandunitdamage.DONOTreverse

batteryconnections.

ExplosiveGasesfrombatterycancause

deathorseriousinjury.Poisonousbattery

fluidcontainssulfuricacidanditscontactwith

skin,eyesorclothingcancausesevere

chemicalburns.

NOflames,NOsparks,NOsmokingnear

battery.

ALWAYSwearsafetyglassesandprotective

gearnearbattery.Useinsulatedtools.

DONOTTIPbatterybeyonda45°anglein

anydirection.

ALWAYSkeepbatteriesoutofreachof

children.

Batteryposts,terminalsandrelated

accessoriescontainleadandlead

compounds,chemicalsknowntotheStateof

Californiatocausecancerandreproductive

harm.Washhandsafterhandling.

Reverseconnectionsmayresultinsparks

whichcancauseseriousinjury.Always

connectpositive(+)leadofchargerto

positive(+)terminal,andnegative(-)leadto

negative(-)terminal.

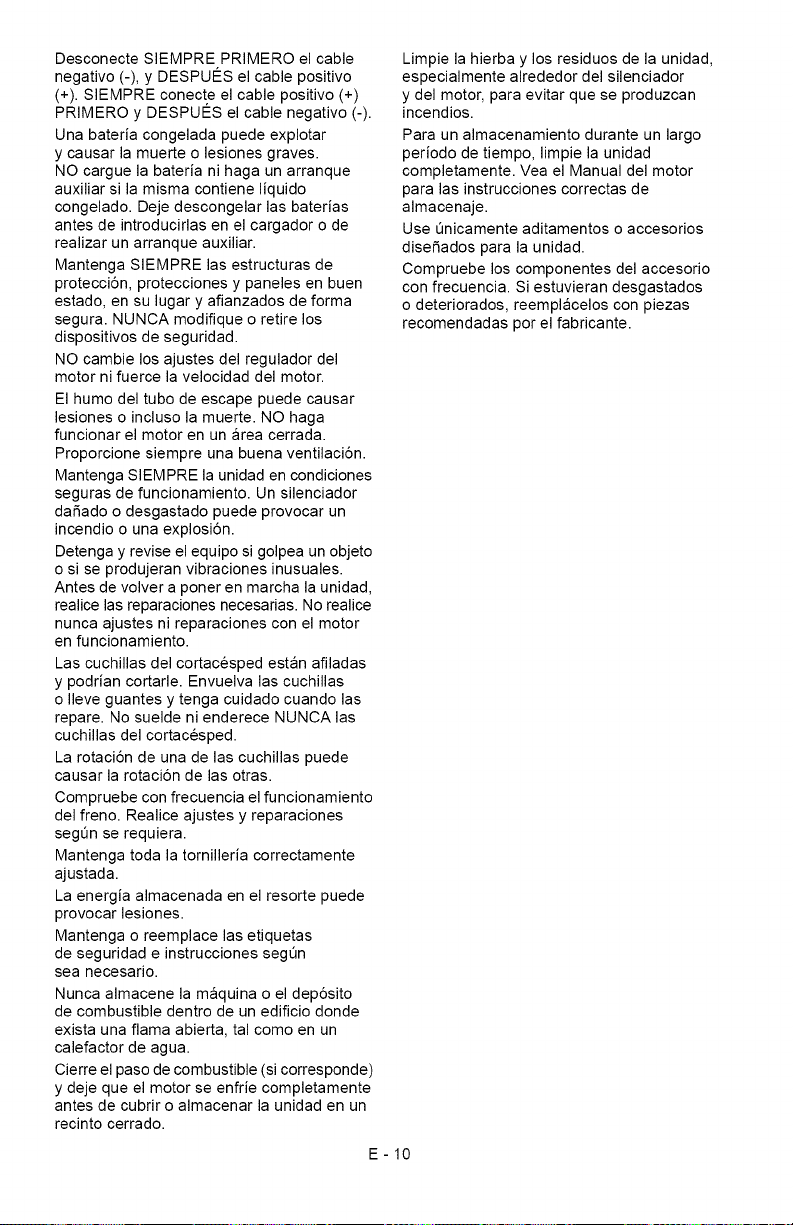

ALWAYSdisconnectnegative(-)cableFIRST

andpositive(+)cableSECOND.ALWAYS

connectpositive(+)cableFIRST,and

negative(-)cableSECOND.

Afrozenbatterycanexplodeandresultin

deathorseriousinjury.DONOTchargeor

jumpstartabatterycontainingfrozenfluid.

Thawthebatterybeforeputtingonacharger

orjumpstarting.

ALWAYSkeepprotectivestructures,guards,

andpanelsingoodrepair,inplaceand

securelyfastened.NEVERmodifyorremove

safetydevices.

DONOTchangeenginegovernorsettingsor

over-speedengine.

Fumesfromengineexhaustcancauseinjury

ordeath.DONOTrunengineinanenclosed

area.Alwaysprovidegoodventilation.

ALWAYSmaintainunitinsafeoperating

condition.Damagedorwornoutmufflercan

causefireorexplosion.

Stopandinspectequipmentifyoustrikean

objectorifthereisanunusualvibration.

Repair,ifnecessary,beforerestarting.Never

makeadjustmentsorrepairswiththeengine

running.

Mowerbladesaresharpandcancutyou.

Wraptheblade(s)orweargloves,anduse

extracautionwhenservicingthem.NEVER

weldorstraightenmowerblades.

Rotationofoneblademaycauserotationof

theotherblades.

Checkbrakeoperationfrequently.Adjustand

serviceasrequired.

Keepallhardwareproperlytightened.

Storedenergyinspringscancauseinjury.

Maintainorreplacesafetyandinstruction

labels,asnecessary.

Neverstorethemachineorfuelcontainer

insideabuildingwherethereisanopen

flame,suchasawaterheater.

Shutofffuel(ifprovided)andallowengineto

coolcompletelybeforestoringinclosedarea

orcoveringunit.

Cleangrassanddebrisfromunit,especially

fromaroundmufflerandengine,tohelp

preventfires.

Forextendedstorage,cleanunitthoroughly.

SeeEngineManualforproperstorage.

Useonlyattachmentsoraccessories

designedforyourunit.

Checkattachmentcomponentsfrequently.If

wornordamaged,replacewith

manufacturer'srecommendedparts.

GB-8

WARNING:AVOIDINJURY.

Readandunderstandtheentire

Safety section before proceeding.

Tools Required

Adjustable wrench

Petroleum jelly or dielectric grease.

Unpack Unit

Remove unit and all other components from

the shipping container. Engage transmission

bypass lever (see MOVING UNIT

MANUALLYon page 14). Push unit from

container onto a level surface. Disengage

transmission bypass lever.

Connect Battery

See Battery Removal and Installation on

page 21 and perform steps 2 and 3 in the

installation section.

Place Unit in Operating Position

(Figure 3):

NOTE: The seat is shipped with the seat

positioned as far back as possible.

1. Tip seat forward and adjust the seat as

needed (see TIPPING SEAT

FORWARD on page 17 and SEAT

ADJUSTMENT on page 17).

2. Remove eccentric spacers and rotate

steering levers to the operating position.

Reinstall spacers. Do not tighten.

3. Adjust steering levers (see ADJUSTING

STEERING LEVERS on page 22).

Check Engine Oil Level

Refer to Engine Manual.

Check Tire Pressure

CAUTION: Avoid injury!

Explosive separation of tire and

rim parts is possible when they

are serviced incorrectly:

Do not attempt to mount a

tire without the proper

equipment and experience

to perform the job.

Do not inflate the tires

above the recommended

pressure.

Do not weld or heat a

wheel and tire assembly.

Heat can cause an

increase in air pressure

resulting in an explosion.

Welding can structurally

weaken or deform the

wheel.

Do not stand in front or

over the tire assembly

when inflating. Use a clip-

on chuck and extension

hose long enough to allow

you to stand to one side.

See SPECIFICATIONS on page 29.

Level Mower Deck

See LEVELLING AND ADJUSTING PITCH

OF MOWER DECK on page 18.

Fill Fuel Tank

See FILLING FUEL TANK on page 13.

Check Safety Interlock System

WARNING: Safety interlock

failure and improper operation of

unit can result in death or serious

injury. Check system before each

use to make sure it is functioning

properly.

See Safety Interlock System on page 12.

GB-9

Check function of all controls

See OPERATION on page 12.

1. Steering Lever 3. Eccentric

2. Seat Spacer

Figure 3

GB- 10

[_o]_ij_[o_ P'__I m]I_1_i uL_"]

915107

1 4

915105,103,101

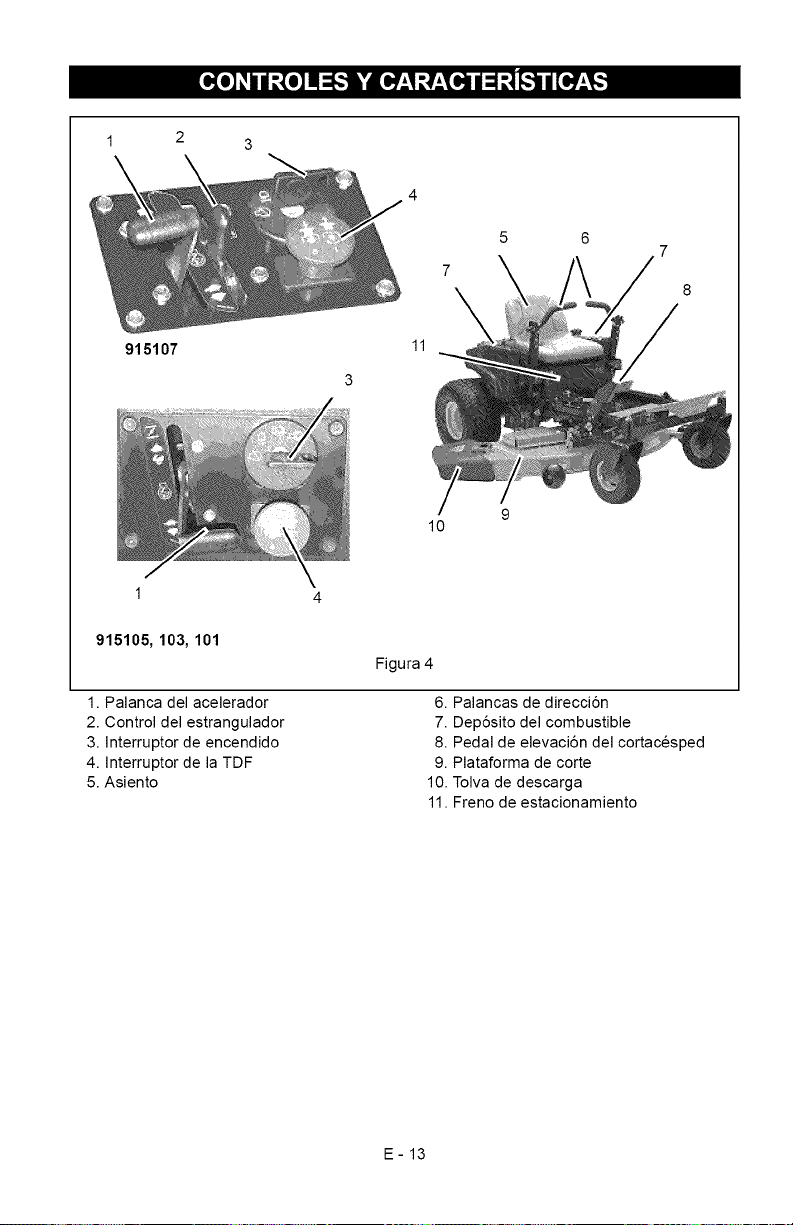

1. Throttle Lever

2. Choke Control

3. Ignition Switch

4. PTO Switch

5. Seat

Figure 4

6. Steering Levers

7. Fuel Tank

8. Mower Lift Pedal

9. Mower Deck

10. Discharge Chute

11. Parking Brake

GB- 11

[o]-J:1_l:t / [o]_

,_ WARNING: AVOID INJURY.

Read and understand the entire

Safety section before proceeding.

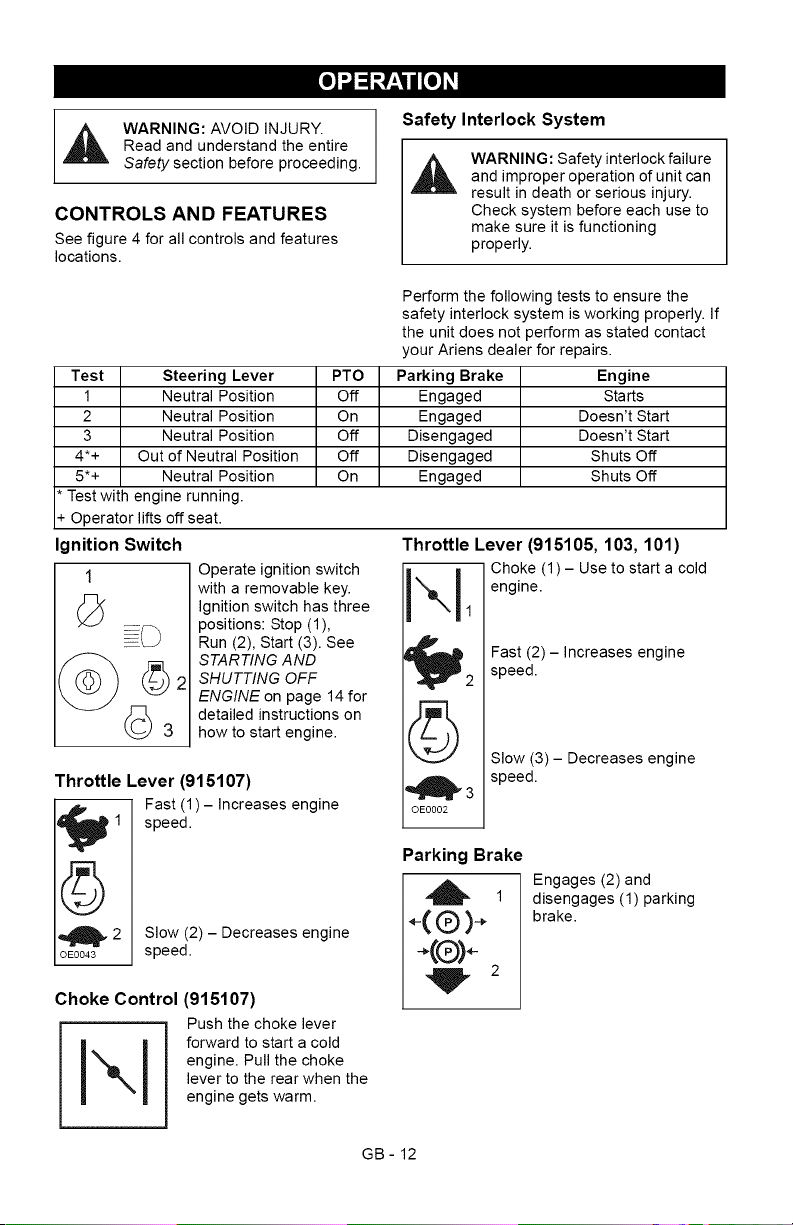

CONTROLS AND FEATURES

See figure 4 for all controls and features

locations.

Safety Interlock System

WARNING: Safety interlock failure

and improper operation of unit can

result in death or serious injury.

Check system before each use to

make sure it is functioning

properly.

Perform the following tests to ensure the

safety interlock system is working properly. If

the unit does not perform as stated contact

your Ariens dealer for repairs.

Test Steering Lever PTO

1 Neutral Position Off

2 Neutral Position On

3 Neutral Position Off

4*+ Out of Neutral Position Off

5*+ Neutral Position On

Test with engine running.

+ Operator lifts off seat.

Parking Brake

Engaged

Disengaged

Engaged

Engine

Starts

Doesn't Start

Shuts Off

Ignition Switch

Operate ignition switch

with a removable key.

Ignition switch has three

positions: Stop (1),

Run (2), Start (3). See

STARTING AND

SHUTTING OFF

ENGINE on page 14 for

detailed instructions on

how to start engine.

Throttle Lever (915107)

Fast (1) - Increases engine

_ speed.

Jn[

_ _ nJ

•_ v..J i

2 Slow (2) - Decreases engine

©E0043 speed.

Choke Control (915107)

Push the choke lever

I_ I forward to start a cold

engine. Pull the choke

lever to the rear when the

engine gets warm.

Throttle Lever (915105, 103, 101)

Choke (1)- Use to start a cold

ill

OE0002

engine.

Fast(2)-Increases engine

speed.

Slow (3)- Decreases engine

speed.

Parking Brake

Engages (2) and

disengages (1) parking

brake.

GB- 12

Power Take-Off (PTO) Switch

Engages

(2) and

disengages

(1) mower

blades.

Steering Levers

Reverse (1)- Pull both steering levers

backward.

Forward (2) - Push both steering

levers forward.

Left (3) - Pull left steering lever back

or push right steering lever forward or

a combination of both.

Right (4) - Pull right steering lever

back or push left steering lever

forward or a combination of both.

3 2 1

Mower Lift

Pedal

2. Adjustment

Hole

3. Adjustment Pin

Figure 5

NOTE: The adjustment pin is used to set the

height of the mower deck. See

SPECIFICATIONS on page 29 for cutting

height dimensions.

NOTE: To stop, return both steering levers to

neutral.

NOTE: The steering levers must be in the

neutral position to start the engine.

NOTE: The parking brake must be

disengaged prior to moving the steering

levers from the neutral position.

Mower Lift Pedal (Figure 5)

Raises and lowers

mower deck.

Press mower lift pedal and install adjustment

pin in the desired adjustment hole.

FILLING FUEL TANK

1. Clean fuel cap and surrounding area to

prevent dust, dirt, and debris from

entering fuel tanks.

2. Remove fuel cap.

IMPORTANT: See Engine Manual for correct

type and grade of fuel.

3. Fill fuel tank to 2-1/2 in. (6.35 cm) below

bottom of filler neck. See

SPECIFICATIONS on page 29 for

capacity of fuel tanks.

4. Replace fuel cap.

STOPPING IN AN EMERGENCY

Bring steering levers back to neutral, set

parking brake, and turn off engine.

GB - 13

STARTING AND SHUTTING OFF

ENGINE

Starting the Engine

NOTE: Disengage the PTO, engage the

parking brake, and place the steering levers

in neutral prior to starting the engine.

1. If the engine is cold, move the choke

control to the On position. If the engine

is warm or hot, do not use choke.

2. Move the throttle to 1/3 Fast position.

See Engine Manual for detailed

instructions.

IMPORTANT: DO NOT operate starter for

more than 15 seconds per minute as damage

can occur.

3. Put the ignition key in the switch and

turn it to the Start position.

4. As soon as the engine starts, release the

key.

5. Move the choke control to the Off

position from the Choke position. Wait

until the engine is running smoothly

before operation.

IMPORTANT: Let the engine warm up

several seconds to several minutes

depending on outside temperature.

Stopping the Engine

1. Stop unit.

2. Disengage PTO.

3. Set throttle lever to slow.

4. Turn ignition switch to off position and

remove key.

5. Set parking brake.

OPERATING MOWER

1. Start engine.

2. Set throttle lever to fast.

IMPORTANT: Never engage PTO if mower is

plugged with grass or other material.

3. Engage PTO to start mower blades.

NOTE: The parking brake must be

disengaged prior to moving the steering

levers from the neutral lockout position.

4. Release parking brake.

5. Use steering levers to move the unit.

6. Disengage PTO to stop mower blades.

TRANSPORTING UNIT

ALWAYS shut off engine, set parking brake,

remove key, and drain fuel when transporting

unit on a truck or trailer. Tie unit down

securely. Do not tie down by linkages,

guards, cables or other parts that may be

damaged.

FOR BEST PERFORMANCE

Cut grass when it is dry.

Keep mower blades sharp.

Keep mower deck properly leveled.

Do not set height of cut too low. For very tall

grass, mow twice.

Do not travel too fast.

Mow with the engine set at full throttle.

When mulching, only remove 1/3 of grass

length per cutting.

Discharge clippings into areas already cut.

Vary cutting pattern with each mowing.

Do not allow grass or debris to collect inside

of mower deck. Clean after each use.

MOVING UNIT MANUALLY

,_ WARNING: DO NOT disengage

or bypass transmission and coast

downhill.

Disengage (2) transmission bypass levers to

drive unit and engage (1) transmission

bypass levers to push unit manually

(figure 6).

NOTE: There are two bypass levers; one on

each side of the unit.

1. Transmission Bypass Lever

Engaged

2. Transmission Bypass Lever

Disengaged

Figure 6

GB- 14

_l,]:i __Jl:l

Interval

Each Use

WARNING: AVOID INJURY. Read

and understand the entire Safety

section before proceeding.

Task

Check

Safety

Interlock

System

Check

Parking

Brake

Clean Unit

Check

Tires

Check

Mower

Blades

IMPORTANT: Proper maintenance can

prolong the life of unit. The following chart

shows the recommended service schedule.

Refer to the maintenance instructions in the

Engine Manual for additional information.

NOTE: To have full access to the engine, the

seat must be tipped forward (see TIPPING

SEAT FORWARD on page 17) and the hood

opened (see MOWER DECK REMOVAL

AND INSTALLATION on page 17).

Action

,_ WARNING: Safety interlock system failure and improper

operation of unit can result in death or serious injury. Test

this system each time the unit is operated. If this system

does not function as described, do not operate until repairs

are made (see Safety Interlock System on page 12).

Engage parking brake and engage transmission bypass lever (see

MOVING UNITMANUALLYon page 14). Push unit. If unit rolls, contact

your Ariens Dealer.

Clean engine, battery, seat, mower deck, etc. of all dirt and debris. Do

not use solvents, hard cleaners, or abrasives.

NOTE: Protect painted surfaces with automotive type wax.

See SPECIFICATIONS on page 29 for correct tire pressure.

A CAUTION: Avoid injury! Explosive separation of tire and rim

parts is possible when they are serviced incorrectly:

•Do not attempt to mount a tire without the proper equipment

and experience to perform the job.

Do not inflate the tires above the recommended pressure.

Do not weld or heat a wheel and tire assembly. Heat can cause

an increase in air pressure resulting in an explosion. Welding

can structurally weaken or deform the wheel.

Do not stand in front or over the tire assembly when inflating.

Use a clip-on chuck and extension hose long enough to allow

you to stand to one side.

Check for worn or damaged mower blades (see SHARPENING

MOWER BLADE on page 20).

GB- 15

Interval Task Action

Each Use Follow

Engine

Manual

Mainten-

ance

Schedule

25 Hours Check

or Every Battery

Season Lubricate

Unit

Keep battery and battery terminals

Battery Cables on page 21 ).

Apply grease to zerk (1) on each

front wheel

50 Hours

or Every

Season

100 Hours

or Every

Season

Check Check mower blade mounting hardware and all other fasteners.

Fasteners Replace fasteners that are missing or damaged. Tighten all nuts and

bolts to the correct torque value.

Check All Replace worn or deteriorated belts.

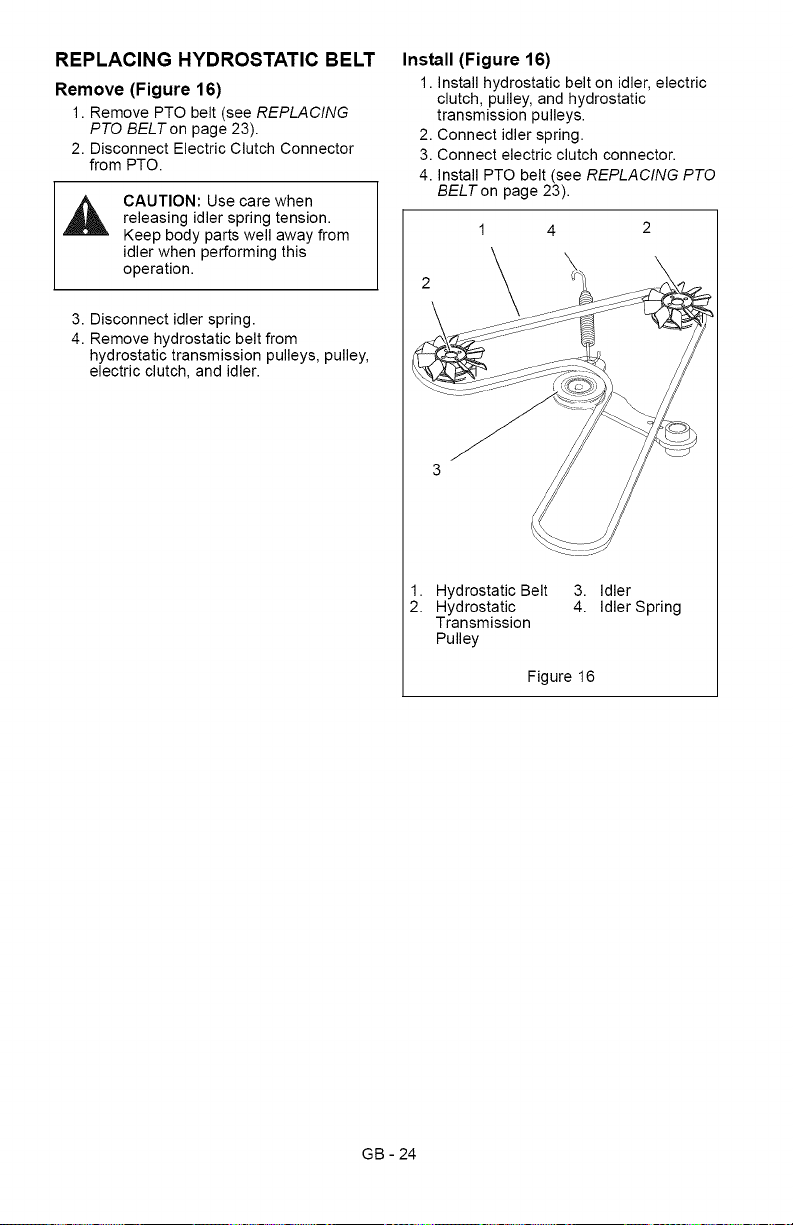

Belts Check hydrostatic belt (see REPLACING HYDROSTATIC BELT

on page 24 for hydrostatic belt location).

Check PTO belt (see REPLACING PTO BELT on page 23 for

PTO belt location).

GB- 16

__1 r_,!_Im3r_,1m]lll_'_lII_N:1_III__]

,_ WARNING: AVOID INJURY.

Read and understand the entire

Safety section before proceeding.

TIPPING SEAT FORWARD

Put steering levers up and tip seat forward

(figure 7).

1. Seat Tipped Forward

2. Mounting Hardware

Figure 7

SEAT ADJUSTMENT

1. Tip the seat forward.

2. Loosen mounting hardware and slide

seat forward or backward to desired

position. Tighten mounting hardware

(figure 7).

3. Tip seat back.

MOWER DECK REMOVAL AND

INSTALLATION

Remove (Figure 8)

1. Remove PTO belt from electric clutch

(see REPLACING PTO BELT on

page 23).

NOTE: Perform step 2 and 3 for the right and

left side of unit.

2. Remove drag link from mower deck.

3. Remove front and rear trunnions from lift

arms.

4. Slide mower deck out from under unit.

GB - 17

Install (Figure 8)

1. Slide mower deck under unit.

NOTE: Perform step 2 and 3 for the right and

left side of unit.

2. Install front and rear trunnions on lift

arms.

3. Install drag link on mower deck.

4. Install PTO belt on electric clutch (see

REPLACING PTO BELT on page 23).

5. Level and adjust pitch of mower deck

(see LEVELLING AND ADJUSTING

PITCH OF MOWER DECK on page 18).

1. Rear Trunnion

2. PTO Belt

3. Mower Deck

4. Drag Link

5. Front Trunnion

6. Lift Arms

Figure 8

LEVELLING AND ADJUSTING

PITCH OF MOWER DECK

NOTE: Adjust on a level surface, with the

tires inflated to the correct air pressure (see

SPECIFICATIONS on page 29).

There are three measurements required to

level and adjust the pitch of the mower deck.

1. The distance from the mower blades to

the ground.

2. The forward pitch of the mower blades.

3. The pitch of the mower blades from

side-to-side.

The Distance From The Mower

Blades To The Ground (Figure 9):

In the lowest cutting position should be

1-1/2 in. + 1/4 in. (3.8 cm + 0.64 cm).

In the highest cutting position should

be 4-1/2 in. + 1/4 in.

(11.4 cm + 0.64 cm).

GB- 18

Lowest Cutting Position

3 1 2

1-1/2 in. + 1/4 in. (3.8 cm +0.64 cm)

Highest Cutting Position

1 2

4-1/2 in. + 1/4_n. (11.4 cm + 0.64 cm)

1. Mower Deck 3. Ground

2. Mower Blade

Figure 9

The Forward Pitch Of The Mower

Blades (Figure 10):

Should be 0.0 in. (0.0 mm) to 1!4 in.

(6.35 mm) pitched forward.

NOTE: This measurement must be taken

when the mower blades ends are facing

forward.

Forward Pitch of Mower Blades

3 1 2

Front of Mower

Deck

1. Mower Deck 3. Ground

2. Mower Blade

Figure 10

The Pitch Of The Mower Blades From

Side-To-Side (Figure 11):

Should be within 1/4 in. (6.35 mm) as

measured on each side of the mower

deck.

NOTE: This measurement must be taken

when the mower blades ends are

perpendicular (at a right angle) to the frame

of the unit.

Side-To-Side Pitch

1/4-in. (6.35 from Side-To-Side

1. Mower Deck 3. Ground

2. Mower Blade

Figure 11

GB - 19

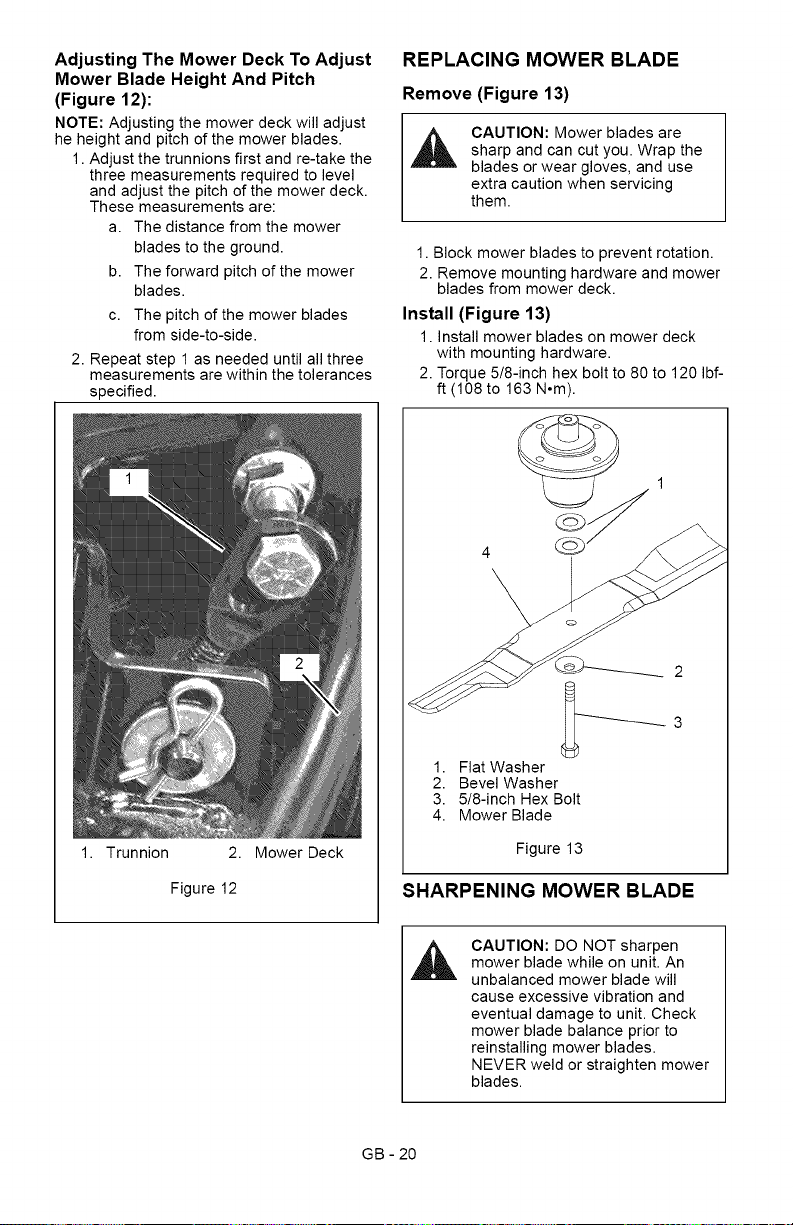

Adjusting The Mower Deck To Adjust

Mower Blade Height And Pitch

(Figure 12):

NOTE: Adjusting the mower deck will adjust

he height and pitch of the mower blades.

1. Adjust the trunnions first and re-take the

three measurements required to level

and adjust the pitch of the mower deck.

These measurements are:

a. The distance from the mower

blades to the ground.

b. The forward pitch of the mower

blades.

c. The pitch of the mower blades

from side-to-side.

2. Repeat step 1 as needed until all three

measurements are within the tolerances

specified.

REPLACING MOWER BLADE

Remove (Figure 13)

CAUTION: Mower blades are

sharp and can cut you. Wrap the

blades or wear gloves, and use

extra caution when servicing

them.

1. Block mower blades to prevent rotation.

2. Remove mounting hardware and mower

blades from mower deck.

Install (Figure 13)

1. Install mower blades on mower deck

with mounting hardware.

2. Torque 5/8-inch hex bolt to 80 to 120 Ibf-

ft (108 to 163 N°m).

1. Trunnion 2. Mower Deck

Figure 12

Flat Washer

Bevel Washer

5/8-inch Hex Bolt

Mower Blade

Figure 13

SHARPENING MOWER BLADE

CAUTION: DO NOT sharpen

mower blade while on unit. An

unbalanced mower blade will

cause excessive vibration and

eventual damage to unit. Check

mower blade balance prior to

reinstalling mower blades.

NEVER weld or straighten mower

blades.

GB - 20

1.Removemowerbladefromunit(see

REPLACING MO WER BLADE on

page 20).

Ariens recommends having mower blades

sharpened by a professional. Contact your

Ariens dealer.

Discard mower blade if (figure 13):

more than 1/2 in. (1.27 cm) of metal is

removed.

the air lift erosion area is eroded.

the mower blade is bent or broken.

Do not change angle of cutting edge or round

the corner at the end of mower blade.

2. Sharpen mower blade by removing an

equal amount of material from each end

of mower blade.

3. Check mower blade balance by sliding

mower blade on an unthreaded bolt. If

blade is balanced, it should remain in a

horizontal position. If either end of

mower blade moves downward, sharpen

the heavy end until mower blade is

balanced.

4. Install mower blade on unit (see

REPLACING MOWER BLADE on

page 20).

DO NOT Sharpen to this Pattern

Sharpen to this Pattern

1 2

1. Air Lift Erosion Area

2. Cutting Edge

Figure 13

SERVICING THE BATTERY

NOTE: Unit comes equipped with a

maintenance-free battery that requires no

regular maintenance except cleaning the

terminals.

WARNING: Battery posts,

terminals and related accessories

contain lead and lead

compounds, chemicals known to

the State of California to cause

cancer and reproductive harm.

Wash hands after handling.

Battery Removal and Installation

Remove (Figure 13)

1. Tip seat forward (see TIPPING SEAT

FORWARD on page 17).

2. Disconnect negative (-) cable first, then

positive (+) cable.

3. Remove battery hold-down bracket and

battery from unit.

Install (Figure 13)

1. Install battery on the unit with battery

hold-down bracket.

2. Connect positive (+) cable first, then

negative (-) cable.

3. Apply petroleum jelly or dielectric grease

to battery cable ends and terminals.

4. Tip seat back (see TIPPING SEAT

FORWARD on page 17).

1. Battery Hold-Down Bracket

2. Negative (-) Cable

3. Negative (-) Terminal

4. Battery

5. Positive (+) Terminal

6. Positive (+) cable

Figure 13

Cleaning Battery and Battery Cables

(Figure 13)

1. Tip seat forward (see TIPPING SEAT

FORWARD on page 17).

2. Disconnect negative (-) cable first, then

positive (+) cable.

GB - 21

3.Cleanbatterycableends,negative(-)

terminal,andpositive(+)terminalwitha

wirebrushandrinsewithaweakbaking

sodasolution.

4.Connectpositive(+)cablefirst,then

negative(-)cable.

5.Applypetroleumjellyordielectricgrease

tobatterycableendsandterminals.

6.Tipseatback(seeTIPPING SEAT

FORWARD on page 17).

Charging the Battery

(Figure 13)

WARNING: FROZEN

BATTERIES CAN EXPLODE and

result in death or serious injury.

DO NOT charge a frozen battery.

Let the battery thaw before

charging.

Follow First Aid directions for contact with

battery fluid.

External Contact: Flush with water.

Eyes: Flush with water for at least 15

minutes and get medical attention

immediately!

Internal Contact: Drink large quantities

of water. Follow with Milk of Magnesia,

beaten egg or vegetable oil. Get

medical attention immediately!

In case of internal contact, DO NOT

induce vomiting!

IMPORTANT: DO NOT fast charge. Charging

at a higher rate will damage or destroy

battery.

IMPORTANT: ALWAYS follow information

provided on battery and battery charger.

Contact battery and battery charger

manufacturers' for detailed instructions.

1. Remove battery from unit (see Battery

Removal and Installation on page 21 ).

2. Place battery in a well-ventilated area.

3. Connect positive (+) lead of charger to

positive (+) terminal, and negative (-)

lead of charger to negative (-) terminal.

4. Charge battery according to battery

charger and battery manufacturers'

instructions.

5. Install battery on unit (see Battery

Removal and Installation on page 21 ).

Jump-Starting

Ariens does not recommend jump-starting

your unit. Jump-starting can damage engine

and electrical system components. See your

engine manual for more detailed information.

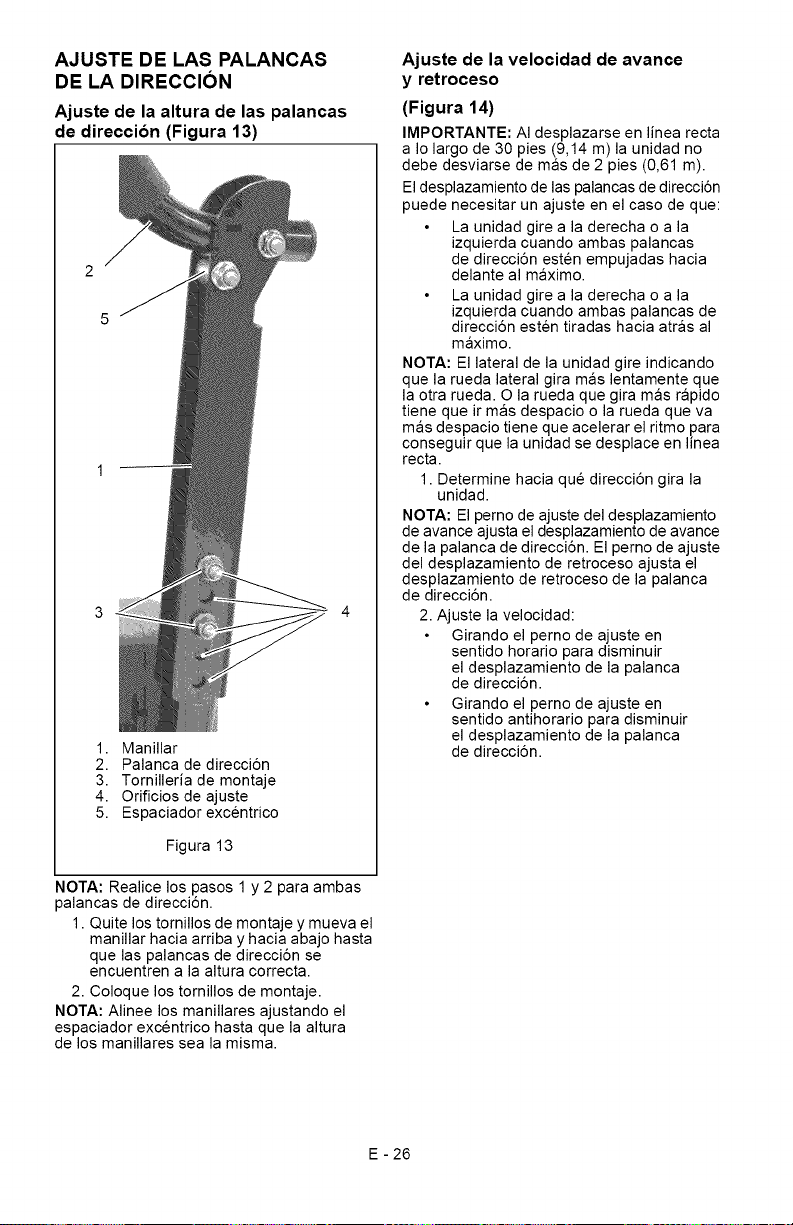

ADJUSTING STEERING LEVERS

Adjusting Steering Lever Height

(Figure 13)

1. Handlebar

2. Steering Lever

3. Mounting Hardware

4. Adjustment Holes

5. Eccentric Spacer

Figure 13

NOTE: Perform steps 1 and 2 for both

steering levers.

1. Remove mounting hardware and move

handlebar up or down until the steering

levers are at the appropriate height.

2. Install mounting hardware.

NOTE: Align handlebars by adjusting

eccentric spacer until the height of

handlebars are the same.

GB - 22

Forward and Reverse Speed

Adjustment

(Figure 14)

IMPORTANT: The unit should track within 2

feet (0.61 m) of a straight line for 30 feet

(9.14 m).

The travel of the steering levers may need

adjustment if:

The unit turns to the right or left when

both steering levers are pushed as far

forward as possible.

The unit turns to the right or left when

both steering levers are pulled back as

far rearward as possible.

NOTE: The side the unit turns toward

indicates that the wheel on that side is turning

slower than the other wheel. Either the wheel

that is turning faster needs to slow down or

the wheel that is turning slower needs to be

sped up to allow the unit to travel in a straight

line.

1. Determine which way the unit turns.

NOTE: The forward travel adjustment bolt

adjusts the forward travel of the steering

lever. The rear travel adjustment bolt adjusts

the rearward travel of the steering lever.

2. Adjust speed by:

Turning adjustment bolt clockwise to

decrease steering lever travel.

Turning adjustment bolt

counterclockwise to increase steering

lever travel.

2 3 1

1. Forward Travel Adjustment Bolt

2. Rear Travel Adjustment Bolt

3. Steering Lever

Figure 14

REPLACING PTO BELT

Remove (Figure 15)

1. Lower mower deck to the ground.

2. Remove belt covers from mower deck.

CAUTION: Use care when

releasing idler spring tension.

Keep body parts well away from

idler when performing this

operation.

3. Pull idler arm towards outside of unit

until tension is removed from PTO belt.

4. Remove PTO belt from left mower deck

pulley.

5. Slowly release idler arm until tension is

removed from idler spring.

6. Remove PTO belt from mower deck and

electric clutch.

1. Electric Clutch

2. Idler

3. Belt Cover

4. PTO Belt

Figure 15

Install (Figure 15)

NOTE: Do not install PTO belt on left mower

deck pulley in step 1.

1. Install PTO belt on electric clutch and

mower deck.

2. Pull idler arm towards outside of unit

until PTO belt can be routed around left

mower deck pulley.

3. Slowly release idler arm until idler pulley

rests firmly against PTO belt.

4. Install belt covers on mower deck.

GB - 23

REPLACING HYDROSTATIC BELT

Remove (Figure 16)

1. Remove PTO belt (see REPLACING

PTO BELTon page 23).

2. Disconnect Electric Clutch Connector

from PTO.

CAUTION: Use care when

releasing idler spring tension.

Keep body parts well away from

idler when performing this

operation.

3. Disconnect idler spring.

4. Remove hydrostatic belt from

hydrostatic transmission pulleys, pulley,

electric clutch, and idler.

Install (Figure 16)

1. Install hydrostatic belt on idler, electric

clutch, pulley, and hydrostatic

transmission pulleys.

2. Connect idler spring.

3. Connect electric clutch connector.

4. Install PTO belt (see REPLACING PTO

BELTon page 23).

Hydrostatic Belt

Hydrostatic

Transmission

Pulley

3. Idler

4. Idler Spring

Figure 16

GB - 24

[,,,lfi[o]_T_Te]:_

Short Term Storage

IMPORTANT: NEVER clean unit with high-

pressure water or store unit outdoors.

Remove all dirt, grease, leaves, etc. Store in

a clean dry area.

Inspect unit for signs of wear or damage.

Ensure all fasteners are properly tightened.

Long Term Storage

Follow all instructions under Short Term

Storage,

Remove and fully charge battery. Store in a

clean dry area.

Drain fuel from fuel tank.

Refer to Engine Manual for the proper engine

storage procedures.

Touch up all scratched or chipped paint

surfaces.

Fuel System

Gasoline left in the fuel system for extended

periods without a stabilizer will deteriorate,

resulting in gum deposits in the system.

These deposits can damage the carburetor

and the fuel hoses, filter and tank. Prevent

deposits from forming in the fuel system

during storage by adding a quality fuel

stabilizer to the fuel. Follow the

recommended mix ratio found on the fuel

stabilizer container.

To treat the fuel system for storage:

1. Add fuel stabilizer according to

manufacturers's instructions.

2. Run engine for at least 10 minutes after

adding stabilizer to allow it to reach the

carbu retor.

NEVER store the engine with fuel in the fuel

tank inside of a building with potential

sources of ignition.

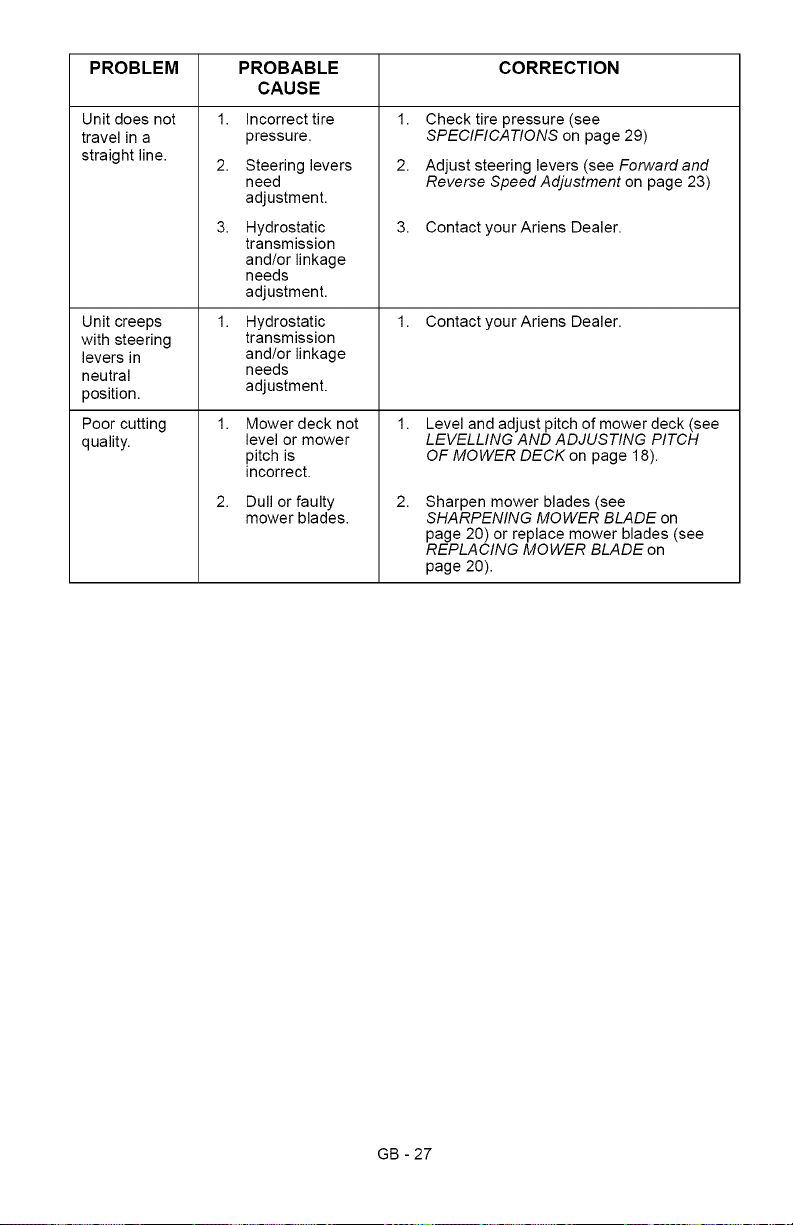

PROBLEM

Engine will not

crank/start.

PROBABLE CORRECTION

CAUSE

1. Safety interlock 1.

system is not

engaged or is

faulty.

Fuel tank 2.

empty.

Discharged 3.

battery.

Poor connection 4.

between battery

and battery

cables.

Spark plug 5.

wire(s) loose or

spark plug(s)

faulty.

Faulty electrical 6.

system.

Faulty engine. 7.

Check safety interlock system (see Safety

Interlock System on page 12).

Fill fuel tank (see FILLING FUEL TANKon

page 13).

Charge battery (see Charging the Battery

on page 22).

Tighten battery cables and/or clean

battery and battery cables (see Cleaning

Battery and Battery Cables on page 21 ).

Connect spark plug wire(s) or replace

spark plug(s). Refer to Engine Manual for

detailed instructions.

Contact your Ariens Dealer.

GB - 25

PROBLEM CORRECTION

Engine

runs

rough.

Unit does not

move with

engine

running when

using steering

levers.

PTO or mower

blades do not

engage or

shuts off.

Engine

overheats.

Unit moves

with engine off

and parking

brake

engaged.

PROBABLE

CAUSE

1. Choke engaged.

2. Air filter

cartridge

plugged.

3. Faulty engine.

1. The

transmission

bypass lever is

engaged.

2. Faulty

hydrostatic belt.

3. Faulty

transmission.

1. Operator

presence switch

not depressed.

Faulty operator

presence

switch.

Electric clutch

connector is

loose or

disconnected.

Faulty PTO belt.

Faulty PTO

switch, wires,

connectors, or

clutch.

Engine oil level

low.

Cooling system

plugged.

Faulty engine.

The parking

brake needs

adjustment.

Faulty parking

brake.

1. Disengage choke.

2. Clean or replace air filter cartridge. Refer

to Engine Manual for detailed instructions.

Contact your Ariens Dealer.

Disengage transmission bypass lever

(see MOVING UNIT MANUALLY on

page 14).

Replace hydrostatic belt (see

REPLACING HYDROSTATIC BELT on

page 24).

Contact your Ariens Dealer.

Depress operator presence switch by

sitting on seat.

2. Contact your Ariens Dealer.

Connect the electric clutch connector.

See REPLACING HYDROSTATIC BELT

on page 24 for the electric clutch

connector location.

Replace PTO belt (see REPLACING PTO

BELT on page 23).

Contact your Ariens Dealer.

Add engine oil. Refer to Engine Manual

for detailed instructions.

Clean cooling system. Refer to Engine

Manual for detailed instructions.

Contact your Ariens Dealer.

2. Contact your Ariens Dealer.

GB - 26

PROBLEM PROBABLE CORRECTION

CAUSE

Unit does not

travel in a

straight line.

Unit creeps

with steering

levers in

neutral

position.

Poor cutting

quality.

1. Incorrect tire

pressure.

2. Steering levers

need

adjustment.

Hydrostatic

transmission

and/or linkage

needs

adjustment.

Hydrostatic

transmission

and/or linkage

needs

adjustment.

Mower deck not

level or mower

pitch is

incorrect.

Dull or faulty

mower blades.

Check tire pressure (see

SPECIFICATIONS on page 29)

Adjust steering levers (see Forward and

Reverse Speed Adjustment on page 23)

3. Contact yourAriens Dealer.

1. Contact yourAriens Dealer.

Level and adjust pitch of mower deck (see

LEVELLING AND ADJUSTING PITCH

OF MOWER DECK on page 18).

Sharpen mower blades (see

SHARPENING MOWER BLADE on

page 20) or replace mower blades (see

REPLACING MOWER BLADE on

page 20).

GB - 27

BesuretoalwaysusegenuineAriensparts

tokeepyourunitrunninglikenew.

PartNo. Qty Description

51510000 1 SpindleAssembly

07100124 1 FrontWheel

02997300 1 MufflerWeldment

(915107)

00480600 1 PTOClutch(915107,

105)

03292300 1 PTOClutch(915103,

101)

07237900 1 PTOBelt

07200107 1 50-InchMowerDeck

Belt(915107,105)

07241800 1 40-InchMowerDeck

Belt(915103)

07200116 1 34-InchMowerDeck

Belt(915101)

08861600 1 50-InchMowerBlade

(915107,105)

03498400 1 40-InchMowerBlade

(915103)

00651800 1 34-InchMowerBlade

(915101)

08866800 1 50-InchMulching

Blade (915107, 105)

00272800 1 40-Inch Mulching

Blade (915103)

00869100 1 34-Inch Mulching

Blade (915101)

See your authorized Ariens dealer to add

these optional accessories to your unit.

Part no. Qty Description

71502900 1 Dump Cart

71503200 1 48-Inch Aerator

71503300 1 36-Inch Roller

71503400 1 48-Inch Dethatcher

71503500 1 15 Gallon Sprayer

71503600 1 Spreader

71503800 1 48-Inch Lawn Sweeper

71504900 1 Sun Shade

71507300 1 50-Inch Mulch Kit

71507800 1 40-Inch Mulch Kit

71508000 1 34-Inch Mulch Kit

71506300 1 Headlight Kit

81501800 1 50-Inch Bagger Kit

81501900 1 40-Inch Bagger Kit

81502000 1 34-Inch Non-Powered

Bagger

71507600 1 Ariens Hood Kit

GB - 28

[,,,___o]

Model Number 915107 915105

Model 2450 2150

Engine

Type Briggs & Briggs & Stratton intek

Stratton ELS

Engine Power- 24 (17.9) 21 (15.6) 18 (13.4) 16.5 (12.3)

hp (kW) at

Maximum RPM

Governed RPM 3350 3350 3350 3350

(May be

different from

maximum

RPM)

Speed

Forward Max. - 6.0 (9.6)

m.p.h (km/h)

Reverse Max. - 3 (4.8)

m.p.h (km/h)

Turning Radius Zero

Brakes internal Transmission

Electrical

Starter Electric

Battery 12 Volt Maintenance Free

PTO (Power Take- Electric Clutch/Brake

Off)

Fuel

Fuel Type Refer to Engine Manual

Fuel Tank Capacity 3.25 (12.3)

- gal. (L)

Transmission Hydrostatic Drive

Size and Weight

Length - in. (cm) 70 (178)

Width -in. (cm) 58 (147) 58 (147) 48 (122) 44 (112)

Weight-ibs (kg) 540 (245) 520 (236) 520 (236) 510 (231)

Height- in. (cm) 40 (102)

Tires

Front Tire Size - in. 4 x 11 (10.6 x 28)

(cm)

Rear Tire Size - in. 18x9.5x8 18x9.5x8 18x8.5x8 18x6.5x8

(cm) (46x24x20) (46x24x (46x21x20) (46x17x20)

2O)

Front Tire Pressure 46 (317)

- psi (kPa)

Rear Tire Pressure- 12 (82.7)

psi (kPa)

Mower Deck

Cutting Height- in. 1.5 -4.5 (3.8 - 11.4)

(cm)

Cutting width -in. 50 (127) 50 (127) 40 (102) 34 (86)

(cm)

Max. Towing 300 (136)

Capacity- Ibs (kg)

Max. Tongue Weight 30 (13.6)

- Ibs (kg)

GB - 29

Two-Year Limited Lawn and

Garden Consumer Ride-On

Warranty

Ariens Company (Ariens) warrants to the original purchaser that Ariens and Gravely brand consumer

products manufactured and sold by Ariens after December 31, 2007 will be free from defects in material and

workmanship for a period of two years after the date of purchase. An authorized Ariens dealer (Ariens brand

products) or Gravely dealer (Gravely brand products) will repair any defect in material or workmanship, and

repair or replace any defective part, subject to the conditions, limitations and exclusions set forth herein.

Such repair or replacement will be free of charge (labor and parts) to the original purchaser except as noted

below.

Five-Year Limited Warranty on Mower Deck Shell

The deck shell on zero-turn riding mowers is warranted to the original purchaser for five years from

the date of purchase. Any defect in material or workmanship of the deck shell will be repaired free of

charge (parts and labor) to the original purchaser for two years after the date of purchase. For the third

through fifth year from the date of purchase, the parts required to repair a defect in material or work-

manship of the deck shell, not the labor, will be provided free of charge.

Five-Year Limited Warranty on Main Frame

The main frame on zero-turn riding mowers is warranted to the original purchaser for five years from

the date of purchase. Any defect in material or workmanship of the main frame will be repaired free of

charge (parts and labor) to the original purchaser for two years after the date of purchase. For the third

through fifth year from the date of purchase, the parts required to repair a defect in material or work-

manship of the main frame, not the labor, will be provided free of charge.

90-Day Limited Warranty on Service Parts and Accessories

Genuine Ariens or Gravely brand service parts and accessories are warranted to be free from defects

in material and workmanship for a period of 90 days after the date of purchase. An authorized Ariens or

Gravely dealer will repair or replace any such part or accessory free of charge, except for labor, during

that period.

The duration of all warranties herein applies only if the product is put to personal use around a household or

residence. If the product is put to any business use, agricultural, commercial, or industrial, then the duration

of these warranties shall be 90 days after the date of purchase. If any product is rented or leased, then the

duration of these warranties shall be 90 days after the date of purchase.

Exceptions, Limitations, Exclusions

Customer Responsibilities

customer must complete the product registration card in the literature package and return it to the Ariens

Company, or register the unit online at www.ariens.com or www.gravely.com.

To obtain warranty service, the original purchaser must:

Perform the maintenance and minor adjustments explained in the owner's manual.

Promptly notify Ariens or an authorized Ariens or Gravely service representative of the need for

warranty service.

Transport the product to and from the place of warranty service.

Have the warranty service performed by an authorized Ariens or Gravely service representative.

To find an Ariens or Gravely authorized service representative, contact Ariens at:

655 W. Ryan Street

Brillion, WI 54110

(920) 756- 2141

www.ariens.com

www.gravely.com

ARIENS COMPANY

GRAVELY®I STENSC_'I LOCKETS'I NATIONAL®I BYNORM<_'I EVERRIDEC_I GREAT DANEc_ Con_Ride_2008

Exceptions and Limitations

Batteries are warranted only for a period of 12 months after date of purchase, on a prorated basis. For

the first 90 days of the warranty period, a defective battery will be replaced free of charge. If the

applicable warranty period is more than 90 days, Ariens will cover the prorated cost of any defective

battery, for up to 12 months after the date of purchase.

Exclusions - Items Not Covered by This Warranty

Engines and engine accessories are covered only by the engine manufacturer's warranty and are not

covered by this warranty.

Eye-Q TM and Scan-Mate TM units are covered by their own warranty and are not covered by this

warranty.

Parts that are not genuine Ariens or Gravely service parts are not covered by this warranty.

The following maintenance, service and replacement items are not covered by this warranty unless

they are noted in the Limitations section above: lubricants, spark plugs, oil, oil filters, air filters, fuel

filters, brake linings, brake arms, shoes, runners, scraper blades, shear bolts, mower blades, mower

vanes, headlights, light bulbs, knives, cutters.

Any misuse, alteration, improper assembly, improper adjustment, neglect, or accident which requires

repair is not covered by this warranty.

This warranty applies only to products purchased in the United States (including Puerto Rico) and

Canada. In all other countries, contact place of purchase for warranty information.

Disclaimer

Ariens may from time to time change the design of its products. Nothing contained in this warranty shall be

construed as obligating Ariens to incorporate such design changes into previously manufactured products,

nor shall such changes be construed as an admission that previous designs were defective.

LIMITATION OF REMEDY AND DAMAGES

Ariens Company's liability under this warranty, and under any implied warranty that may exist, is limited to

repair of any defect in workmanship, and repair or replacement of any defective part. Ariens shall not be

liable for incidental, special, or consequential damages (including lost profits). Some states do not allow the

exclusion of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

DISCLAIMER OF FURTHER WARRANTY

Ariens Company makes no warranty, express or implied, other than what is expressly made in this

warranty. If the law of your state provides that an implied warranty of merchantability, or an implied

warranty of fitness for particular purpose, or any other implied warranty, applies to Ariens Company,

then any such implied warranty is limited to the duration of this warranty. Some states do not allow

limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

ARIENS COMPANY

GRAVELY®I STENSC_'I LOCKETS'I NATIONAL®I BYNORM<_'I EVERRIDEC_I GREAT DANEc_ Con_Ride_2008

Ariens Company

655 West Ryan Street

Brillion, WI 54110-1072

920-756-2141

Fax 920-756-2407

www.ariens.com

A WARNING A

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

Zoom ®

Manual del

propietario/operador

Models

915107 - 2450

915105- 2150

915103- 1840

915101 - 1634

_II_ _ _ ESPA_IOL

02997702B 2/08

Printed in USA

SEGURIDAD...................... 4

MONTAJE ....................... 11

CONTROLES Y CARACTERJSTICAS. 13

FUNCIONAMIENTO ............... 14

PROGRAMA DE MANTENIMIENTO.. 17

REPARACIONES Y AJUSTES ....... 19

ALMACENAMIENTO .............. 29

LOCALIZACION DE AVERJAS ...... 30

PIEZAS DE REPUESTO ........... 33

ACCESORIOS ................... 33

ESPECIFICACIONES .............. 34

GARANTiA ...................... 36

EL MANUAL

Antes de hacer funcionar la unidad, lea

con atenci6n yen su totalidad los manuales.

El contenido de los manuales le ayudara

a entender las instrucciones y los controles

durante el funcionamiento normal y el

mantenimiento.

Todas las referencias a la izquierda, derecha,

adelante o atras se dan desde la perspectiva

del operario sentado en posici6n de

funcionamiento y orientado en la direcci6n

de avance.

MODELO Y NOMEROS DE SERIE

AI pedir piezas de repuesto o al realizar

preguntas sobre reparaciones, tenga a mano

los nQmeros de modelo y de serie de la

unidad y del motor.

Los nQmeros estan situados en el formulario

de registro del producto del paquete de

documentaci6n de la unidad. Se hallan

impresos en una etiqueta de nQmero de serie

Iocalizada en la estructura de la unidad

debajo del asiento (figura 1).

1. Etiqueta del nQmero de serie

de la unidad

2. Etiqueta del nQmero de serie

del motor

Figura 1

Anotar aqui el modelo y los nQmeros

de serie de la unidad.

1 J

• Anote aqui el modelo del motor y los

nQmeros de serie.

E-2

REGISTRO DEL PRODUCTO

El concesionario Ariens debera registrar el

producto en el momento de la compra. El

registro del producto ayudara a la compafiia

a procesar las reclamaciones de garantia, asi

como a ponerse en contacto con usted con la

informaci6n de servicio mas reciente. Todas

las reclamaciones que cumplan los requisitos

durante el periodo de garantia limitada seran

aceptadas, independientemente de si se

devuelve o no la tarjeta de registro de

producto. Guarde una prueba de su compra

si no registra su unidad.

Nota para el cliente: Si el concesionario no

registra el producto, rellene, firme y devuelva

la tarjeta de registro del producto a Ariens o

acuda a www.ariens.com en Internet.

PIEZA8 DE REPUESTO NO

AUTORIZADA8

Use Qnicamente piezas de repuesto de

Ariens. La sustituci6n de cualquier pieza de

esta unidad por otra que no sea una pieza de

repuesto autorizada por Ariens puede afectar

negativamente al rendimiento, durabilidad o

seguridad de la unidad, y puede Ilegar a

anular la garantia. Ariens declina toda

responsabilidad por dafios o reclamaciones,

ya sea a la garantia, dafios materiales,

lesiones o incluso la muerte, provocados por

el uso de piezas de repuesto no autorizadas.

NOTA: Puede descargar un manual de

piezas completo de www.ariens.com en

Internet.

Antes de intentar poner en

funcionamiento la unidad:

1. Asegurarse de que todo el montaje

se ha realizado correctamente.

2. Comprenda todas las precauciones de

seguridad indicadas en los manuales.

3. Revise las funciones de control y el

funcionamiento de la unidad. No ponga

la unidad en marcha a no ser que todos

los controles funcionen tal y como se

describe en este manual.

4. Repase las recomendaciones referentes

a la lubricaci6n, mantenimiento y ajustes.

5. Repase la p61iza de la garantia limitada.

6. Complete la tarjeta para registrar

el producto y devolverla a Ariens

Company, o bien conectese

a www.ariens.com.

CLAUSULA DE EXENCION

DE RESPONSABILIDAD

Ariens se reserva el derecho a interrumpir,

realizar cambios y afiadir mejoras a los

productos en cualquier momento sin aviso ni

obligaci6n al comprador.

Las descripciones y especificaciones

contenidas en este manual eran las vigentes

en el momento de su publicaci6n. Algunos

equipamientos descritos en este manual

pueden ser opcionales. Algunas ilustraciones

pueden no aplicar a su unidad.

ENTREGA

Nota para el usuario: Si ha comprado este

producto sin montar o sin las instrucciones

completas por parte del vendedor, es su

responsabilidad:

Lea y comprenda todas las

instrucciones de montaje contenidas

en este manual. En el caso de que

no comprenda o tenga dificultad en

seguir las instrucciones, p6ngase

en contacto con el concesionario

de Ariens mas cercano para obtener

asistencia.

NOTA: Para encontrar el concesionario

Ariens mas cercano, acuda a

www.ariens.com en Internet.

iADVERTENCIA7 El montaje

o los ajustes incorrectos pueden

causar lesiones graves.

E-3

b"]_L"IIj _11mT_'_m]

iADVERTENClA7 Esta maquina

de corte puede amputar manos

y pies y lanzar objetos. Si no

observa las instrucciones de

seguridad de los manuales y las

calcomanias podrian producirse

lesiones graves o incluso la

muerte.

Las pendientes son uno de los

factores principales relacionados

con la perdida de control y los

accidentes por vuelco. Preste

especial atenciSn cuando haga

funcionar la unidad en pendientes.

Se pueden producir accidentes

tragicos si el operador no observa

la presencia de menores. No

asuma nunca que los menores

permaneceran en el t31timositio

en el que los vio.

La gasolina es altamente inflamable

y sus vapores son explosivos;

manejela con cuidado.

Desactive el accesorio, detenga la

unidad y el motor, saque la Ilave,

active el freno de estacionamiento

y deje que todas las partes mSviles

se detengan antes de abandonar

la posiciSn del operador.

SiMBOLOS DE SEGURIDAD

Busque estos simbolos

para informarse sobre las

precauciones de seguridad

importantes. Su significado

es el siguiente:

iAtenciSn!

iAfecta a la seguridad

personal!

i Este alerta!

iObedezca el mensaje!

El simbolo de alerta de seguridad se incluye

en las etiquetas adhesivas yen el presente

manual. Lea y comprenda el mensaje relativo

a la seguridad. Contiene informaciSn

importante acerca de la seguridad personal.

,_ iADVERTENCIA7 iSITUACION

POTENCIALMENTE

PELIGROSA! Si no se evita,

PUEDE RESULTAR en lesiones

graves o la muerte.

A PELIGRO iSITUACION DE

PELIGRO INMINENTE! Si no se

evita, RESULTAR,& en lesiones

graves o la muerte.

PRECAUCION iSITUACION

POTENCIALMENTE

PELIGROSA! Si no se evita,

PUEDE RESULTAR en lesiones

leves o moderadas. Tambien

puede usarse para alertar contra

practicas no seguras.

NOTACIONES

NOTA: Informaci6n de referencia general

para el funcionamiento y practicas de

mantenimiento correctos.

IMPORTANTE: Procedimientos o

informaci6n especificos requeridos para

evitar daSos a la unidad o al accesorio.

ETIQUETAS DE SEGURIDAD

Y EMPLAZAMIENTO DE LAS

MISMAS

Sustituya SIEMPRE las calcomanias de

seguridad daSadas o que se hayan perdido.

Consulte figura 2 para las ubicaciones de las

calcomanias de seguridad.

E-4

Figura2

1. iPRECAUCION!

Peso maximo de la lengQeta: 30 Ibs.

Peso maximo del remolque: 300 Ibs.

No usar el enganche con la

embolsadora acoplada.

No usar en colinas o pendientes

empinadas.

No estacionarse en colinas cuando

el remolque esta acoplado.

No se debe de usar con cualquier tipo

de equipo para penetraci6n al suelo.

2. iPELIGRO!

Evite lesiones. Mantengase

alejado de las piezas giratorias.

OLt816

3. PELIGRO!

0L1809

Mantener siempre los pies y las

manos alejados de las piezas

giratorias.

Mantengase siempre alejado

del area de descarga. No dirija

la descarga hacia otras

personas.

Mantener a terceros alejados

-_L_t de la unidad durante el

funcionamiento de la misma.

©L1812

Apagar el motor, quitar la Ilave

y leer el manual antes de

ajustar o reparar la unidad.

©L1813

iPIES FUERA! Mantenga

siempre los pies y las manos

alejados de las piezas giratorias.

4. iADVERTENCIA!

_"_ Mantenerse siempre alejado

_-_r,_ del area de descarga.

©L1814

E-5

OL1815

No operar el cortacesped

si la embolsadora no esta

conectada o si las guardas no

estan en posici6n de operaci6n.

5.iPELIGRO! PARA EVITAR LESIONES

GRAVES O INCLUSO LA MUERTE

OL180I

D.J

OL1802

01_1804

Lea el Manual del operador.

Mantener a niSos y terceras

personas alejadas de la unidad

durante su funcionamiento.

No dirija nunca la descarga

hacia otras personas, ya que

los objetos lanzados podrian

causar daSos personales.

Mirar hacia abajo y detras antes

y durante el retroceso.

OL1806

Nunca Ilevar ni_os.

OL1807

En las pendientes, operar hacia

arriba y hacia abajo, pero no

transversalmente.

NO poner en funcionamiento en

pendientes mayores a 10°.

Si la maquina se para cuesta arriba,

detenga la cuchilla y retroceda

lentamente.

Evite los giros bruscos.

Mantenga los dispositivos de

seguridad (guardas, protectores,

interruptores, etc.) en su lugar yen

buen estado de funcionamiento.

Antes del uso, revise el sistema de

interbloqueo de acuerdo al manual.

Comprenda y conozca la ubicaci6n

y funcionamiento de todos los

controles.

No permita nunca que personas sin

formaci6n operen la maquina.

Antes de efectuar cualquier tipo

de inspecci6n, reparaciones, etc.,

desactivar la TDF, detener la unidad

y el motor, activar el freno de

estacionamiento y sacar la Ilave.

6. iSUPERFICIES CALIENTES!

NO toque las piezas que esten

calientes a causa del

funcionamiento. Deje

OL1801 SlEMPRE que las piezas

se enfrien.

7. PRECAUCION

Prohibido fumar

(ram)

Llene los dep6sitos de

combustible hasta 2 1/2 pulg.

(6,35 cm) por debajo de la

parte inferior de la boca de

Ilenado.

Nunca Ilene el dep6sito de

combustible cuando el motor este

en marcha o caliente o la unidad

este en un recinto cerrado. No Ilene

en exceso el dep6sito de combustible.

Vuelva a colocar el tap6n del

combustible con mucho cuidado

y limpie el combustible derramado.

E-6

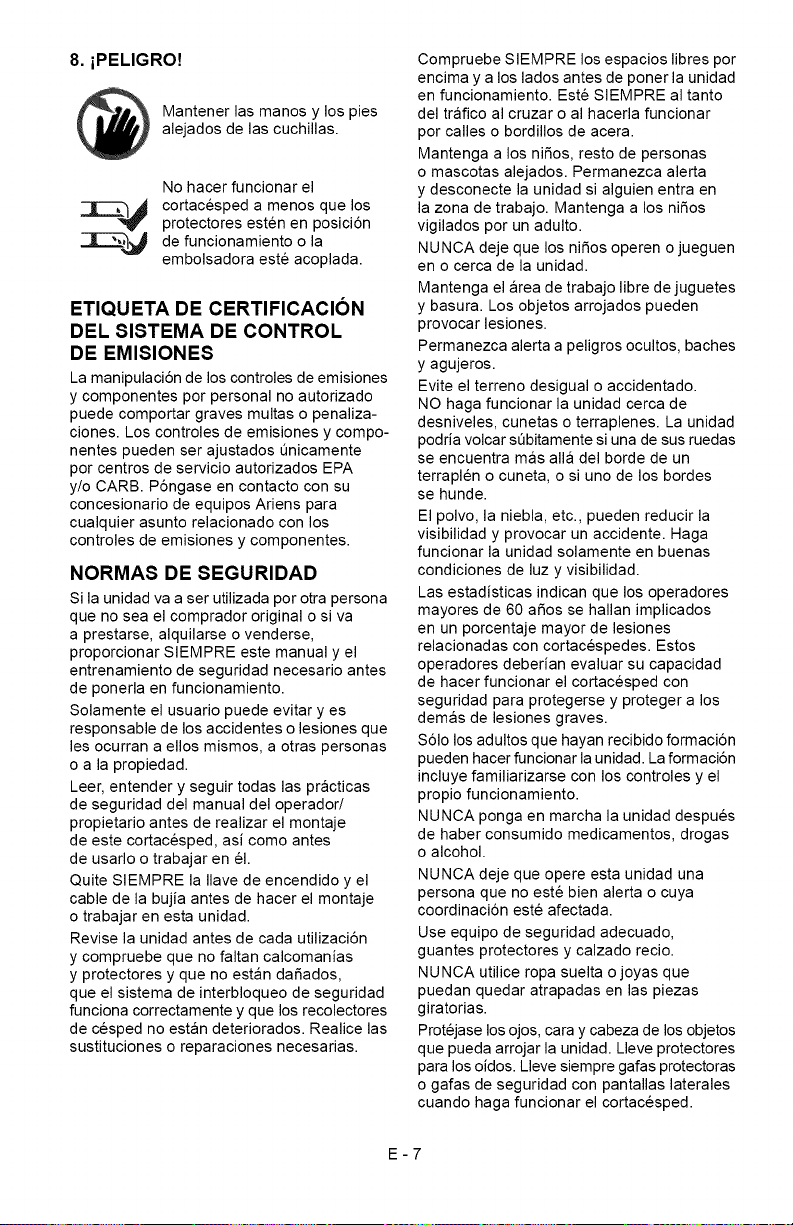

8. iPELIGRO!

Mantener las manos y los pies

alejados de las cuchillas.

No hacer funcionar el

cortacesped a menos que los

protectores esten en posici6n

de funcionamiento o la

embolsadora este acoplada.

ETIQUETA DE CERTIFICACION

DEL SISTEMA DE CONTROL

DE EMISIONES

La manipulaci6n de los controles de emisiones

y componentes por personal no autorizado

puede comportar graves multas o penaliza-

ciones. Los controles de emisiones y compo-

nentes pueden ser ajustados Qnicamente

por centros de servicio autorizados EPA

y/o CAR& P6ngase en contacto con su

concesionario de equipos Ariens para

cualquier asunto relacionado con los

controles de emisiones y componentes.

NORMAS DESEGURIDAD

Si la unidad va a ser utilizada por otra persona

que no sea el comprador original o si va

a prestarse, alquilarse o venderse,

proporcionar SIEMPRE este manual y el

entrenamiento de seguridad necesario antes

de ponerla en funcionamiento.

Solamente el usuario puede evitar yes

responsable de los accidentes o lesiones que

les ocurran a ellos mismos, a otras personas

o a la propiedad.

Leer, entender y seguir todas las practicas

de seguridad del manual del operador/

propietario antes de realizar el montaje

de este cortacesped, asi como antes

de usarlo o trabajar en 61.

Quite SIEMPRE la Ilave de encendido y el

cable de la bujia antes de hacer el montaje

o trabajar en esta unidad.

Revise la unidad antes de cada utilizaci6n

y compruebe que no faltan calcomanias

y protectores y que no estan dafiados,

que el sistema de interbloqueo de seguridad

funciona correctamente y que los recolectores

de cesped no estan deteriorados. Realice las

sustituciones o reparaciones necesarias.

Compruebe SIEMPRE los espacios libres por

encima y a los lados antes de poner la unidad

en funcionamiento. Este SIEMPRE al tanto

del trafico al cruzar o al hacerla funcionar

por calles o bordillos de acera.

Mantenga a los nifios, resto de personas

o mascotas alejados. Permanezca alerta

y desconecte la unidad si alguien entra en

la zona de trabajo. Mantenga a los nifios

vigilados por un adulto.

NUNCA deje que los nifios operen o jueguen

en o cerca de la unidad.

Mantenga el area de trabajo libre de juguetes

y basura. Los objetos arrojados pueden

provocar lesiones.

Permanezca alerta a peligros ocultos, baches

y agujeros.

Evite el terreno desigual o accidentado.

NO haga funcionar la unidad cerca de

desniveles, cunetas o terraplenes. La unidad

podria volcar sQbitamente si una de sus ruedas

se encuentra mas alia del borde de un

terraplen o cuneta, o si uno de los bordes

se hunde.

El polvo, la niebla, etc., pueden reducir la

visibilidad y provocar un accidente. Haga

funcionar la unidad solamente en buenas

condiciones de luz y visibilidad.

Las estadisticas indican que los operadores

mayores de 60 afios se hallan implicados

en un porcentaje mayor de lesiones

relacionadas con cortacespedes. Estos

operadores deberian evaluar su capacidad

de hacer funcionar el cortacesped con

seguridad para protegerse y proteger a los

demas de lesiones graves.

$61o los adultos que hayan recibido formaci6n

pueden hacer funcionar la unidad. La formaci6n

incluye familiarizarse con los controles y el

propio funcionamiento.

NUNCA ponga en marcha la unidad despues

de haber consumido medicamentos, drogas

o alcohol.

NUNCA deje que opere esta unidad una

persona que no este bien alerta o cuya

coordinaci6n este afectada.

Use equipo de seguridad adecuado,

guantes protectores y calzado recio.

NUNCA utilice ropa suelta o joyas que

puedan quedar atrapadas en las piezas

giratorias.

Protejase los ojos, cara y cabeza de los objetos

que pueda arrojar la unidad. Lleve protectores

para los oidos. Lleve siempre gafas protectoras

o gafas de seguridad con pantallas laterales

cuando haga funcionar el cortacesped.

E-7

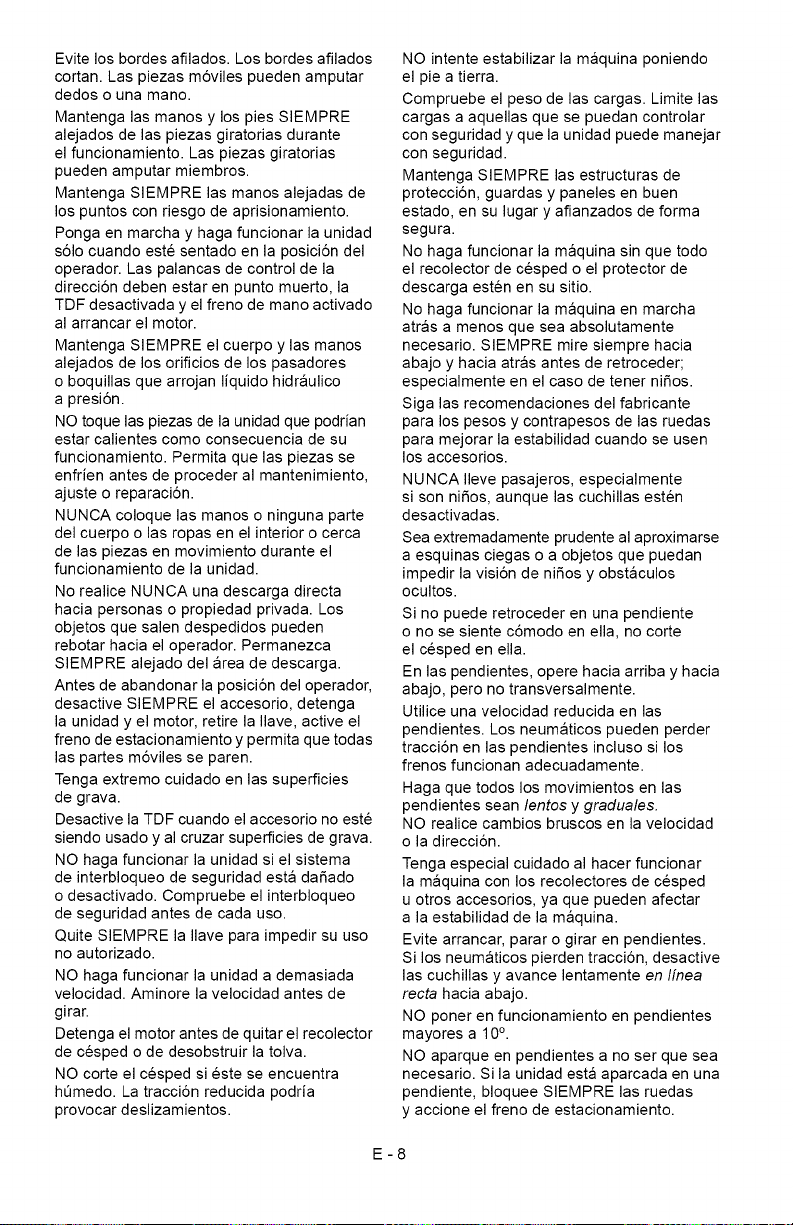

Evitelosbordesafilados.Losbordesafilados

cortan.Laspiezasm6vilespuedenamputar

dedosounamano.

MantengalasmanosylospiesSIEMPRE

alejadosdelaspiezasgiratoriasdurante

elfuncionamiento.Laspiezasgiratorias

puedenamputarmiembros.

MantengaSIEMPRElasmanosalejadasde

lospuntosconriesgodeaprisionamiento.

Pongaenmarchayhagafuncionarlaunidad

s61ocuandoestesentadoenlaposici6ndel

operador.Laspalancasdecontroldela

direcci6ndebenestarenpuntomuerto,la

TDFdesactivadayelfrenodemanoactivado

alarrancarelmotor.

MantengaSIEMPREelcuerpoylasmanos

alejadosdelosorMciosdelospasadores

oboquillasquearrojanliquidohidraulico

apresi6n.

NOtoquelaspiezasdelaunidadquepodrian

estarcalientescomoconsecuenciadesu

funcionamiento.Permitaquelaspiezasse

enfrienantesdeprocederalmantenimiento,

ajusteoreparaci6n.

NUNCAcoloquelasmanosoningunaparte

delcuerpoolasropasenelinteriorocerca

delaspiezasenmovimientoduranteel

funcionamientodelaunidad.

NorealiceNUNCAunadescargadirecta

haciapersonasopropiedadprivada.Los

objetosquesalendespedidospueden

rebotarhaciaeloperador.Permanezca

SIEMPREalejadodelareadedescarga.

Antesdeabandonarlaposici6ndeloperador,

desactiveSIEMPREelaccesorio,detenga

launidadyelmotor,retirelaIlave,activeel

frenodeestacionamientoypermitaquetodas

laspartesm6vilesseparen.

Tengaextremocuidadoenlassuperficies

degrava.

DesactivelaTDFcuandoelaccesorionoeste

siendousadoyalcruzarsuperficiesdegrava.

NOhagafuncionarlaunidadsielsistema

deinterbloqueodeseguridadestadafiado

odesactivado.Compruebeelinterbloqueo

deseguridadantesdecadauso.

QuiteSIEMPRElaIlaveparaimpedirsuuso

noautorizado.

NOhagafuncionarlaunidadademasiada

velocidad.Aminorelavelocidadantesde

girar.

Detengaelmotorantesdequitarelrecolector

decespedodedesobstruirlatolva.

NOcorteelcespedsiesteseencuentra

hQmedo.Latracci6nreducidapodria

provocardeslizamientos.

NOintenteestabilizarlamaquinaponiendo

elpieatierra.

Compruebeelpesodelascargas.Limitelas

cargasaaquellasquesepuedancontrolar

conseguridadyquelaunidadpuedemanejar

conseguridad.

MantengaSIEMPRElasestructurasde

protecci6n,guardasypanelesenbuen

estado,ensulugaryafianzadosdeforma

segura.

Nohagafuncionarlamaquinasinquetodo

elrecolectordecespedoelprotectorde

descargaestenensusitio.

Nohagafuncionarlamaquinaenmarcha

arrasamenosqueseaabsolutamente

necesario.SIEMPREmiresiemprehacia

abajoyhaciaatrasantesderetroceder;

especialmenteenelcasodetenernifios.

Sigalasrecomendacionesdelfabricante

paralospesosycontrapesosdelasruedas

paramejorarlaestabilidadcuandoseusen

losaccesorios.

NUNCAIlevepasajeros,especialmente

sisonnifios,aunquelascuchillasesten

desactivadas.

Seaextremadamenteprudentealaproximarse

aesquinasciegasoaobjetosquepuedan

impedirlavisi6ndenifiosyobstaculos

ocultos.

Sinopuederetrocederenunapendiente

onosesientec6modoenella,nocorte

elcespedenella.

Enlaspendientes,operehaciaarribayhacia

abajo,peronotransversalmente.

Utiliceunavelocidadreducidaenlas

pendientes.Losneumaticospuedenperder

tracci6nenlaspendientesinclusosilos

frenosfuncionanadecuadamente.

Hagaquetodoslosmovimientosenlas

pendientesseanlentos y graduales,

NO realice cambios bruscos en la velocidad

o la direcci6n.

Tenga especial cuidado al hacer funcionar

la maquina con los recolectores de cesped

u otros accesorios, ya que pueden afectar

a la estabilidad de la maquina.

Evite arrancar, parar o girar en pendientes.

Si los neumaticos pierden tracci6n, desactive

las cuchillas y avance lentamente en Ifnea

recta hacia abajo.

NO poner en funcionamiento en pendientes

mayores a 10°.

NO aparque en pendientes a no ser que sea

necesario. Si la unidad esta aparcada en una

pendiente, bloquee SIEMPRE las ruedas

y accione el freno de estacionamiento.

E-8

NOdesactiveocircunvalelatransmisi6n

ydesciendaconelmotordesembragado.

Rem61quelas61oconunamaquinaquetenga

undispositivodeenganchepararemolcar.

Fijeelquiporemolcados61oenelpuntode

enganche.

Sigalasrecomendacionesdelfabricante

acercadeloslimitesdepesoparaelequipo

remolcadoyparaelremolqueenpendientes.

NUNCApermitaquehayaniSosniterceros

dentroosobreelequipoqueseesta

remolcando.

Enlascolinas,elpesodelequiporemolcado

puedecausarperdidadetracci6nyperdida

decontrol.

Desplaceselentamenteydejeunadistancia

libreextraparadetenerse.

Tengaespecialcuidadoalcargarodescargar

launidaddesdeohaciaunremolqueocami6n.

Asegurelaunidadporelchasispara

transportarla.NUNCAlaasegurepor

vastagosoconexionesquepodrianverse

daSados.

LamaquinaNOdebetransportarsecon

elmotorenmarcha.

DesconecteSIEMPRElaalimentaci6nal

accesorioycorteelpasodecombustible

cuandosetransportelaunidad.

Mantengalaunidadlibredecespedcortado,

hojasuotrosresiduos.Limpielas

salpicadurasdeaceiteocombustible.

Esteproductovieneequipadoconunmotor

decombusti6ninterna.NOuselaunidad

enterrenobaldio,forestalodemontebajo

amenosqueelsistemadeescapevenga

equipadoconunamortiguadordechispas

quecumplalasleyeslocales,estatales

ofederales.Siseusa,elamortiguadorde

chispasdeberamantenerseenunestado

defuncionamientoefectivoporpartedel

operador.

Elcombustibleesaltamenteinflamableylos

vaporesqueemitesonexplosivos.Manejelo

concuidado.Useunrecipienteaprobado

paraelcombustible.

NOfume,NOprovoquechispas,NOacerque

llamas.DejeSIEMPREqueelmotorseenfrie

antesdeefectuarreparaciones.

NOIleneNUNCAeldep6sitodecombustible

conelmotorenmarchaocuandoestecaliente.

NOIleneNUNCAopurgueeldep6sitoenun

recintocerrado.

NOIleneNUNCAdemasiadoeltanquede

combustible.

Vuelvaacolocareltap6ndelcombustible

conmuchocuidadoylimpieelcombustible

derramado.

NoIleneNUNCAlosrecipientespara

combustibledentrodeunvehiculooenun

cami6noremolqueconunrevestimientode

plastico.Coloquesiemprelosrecipientes

enelsuelolejosdesuvehiculoantesde

Ilenarlos.

Cuandoseaposibleypractico,saquelos

equiposimpulsadosporgasolinadelcami6n

oremolqueyrep6stelosenelsuelo.Siesto

nofueraposible,repostedichoequipamiento

enunremolqueconuncontenedorportatil,

antesquedirectamentedesdeunsurtidor

degasolina.

Entodomomento,laboquilladelsurtidor

debemantenerseencontactoconelborde

deldep6sitodegasolinaodelaabertura

delrecipientehastaqueelrepostadose

complete.Nouseundispositivodebloqueo-

aperturadelaboquilla.

Sisederramacombustibleenlaropa,

estadebecambiarseinmediatamente.

Evitelasdescargaselectricas.Losobjetosen

contactoconambosterminalesdelabateria

almismotiempopuedensufrirdaSosyal

mismotiempodaSarlaunidad.NOinvierta

lasconexionesdelabateria.

Losgasesexplosivosdelabateriapueden

causarlesionesgravesoinclusolamuerte.

Elliquidovenenosodelabateriacontiene

acidosulfQricoysucontactoconlapiel,los

ojosolaropapuedeocasionarquemaduras

quimicasgraves.

NOfume,NOcreechispas,NOacerque

llamasalabateria.

LleveSIEMPREpuestaslasgalasde

seguridadyropaprotectoracercadela

bateria.Utiliceherramientasaisladas.

NOINCLINElabateriaaunangulodemas

de450enningunadirecci6n.

MantengaSIEMPRElasbateriasfuera

delalcancedelosniSos.

Losbornesdelabateria,terminales

yaccesoriosrelacionadoscontienenplomo

ycompuestosdeplomo,sustanciasqueen

elestadodeCaliforniasesabequecausan

cancerydaSosalsistemareproductor.

Laveselasmanosdespuesdemanejarlos.

Lasconexionesinversaspuedenresultaren

chispasquepuedencausarlesionesgraves.

Siempreconecteelcablepositivo(+)del

cargadoralterminalpositivo(+)yelcable

negativo(-)alterminalnegativo(-).

E-9

DesconecteSIEMPREPRIMEROelcable

negativo(-),yDESPU#:Selcablepositivo

(+).SlEMPREconecteelcablepositivo(+)

PRIMEROyDESPUESelcablenegativo(-).

Unabateriacongeladapuedeexplotar

ycausarlamuerteolesionesgraves.

NOcarguelabaterianihagaunarranque

auxiliarsilamismacontieneliquido

congelado.Dejedescongelarlasbaterias

antesdeintroducirlasenelcargadorode

realizarunarranqueauxiliar.

MantengaSlEMPRElasestructurasde

protecci6n,proteccionesypanelesenbuen

estado,ensulugaryafianzadosdeforma

segura.NUNCAmodifiqueoretirelos

dispositivosdeseguridad.

NOcambielosajustesdelreguladordel

motornifuercelavelocidaddelmotor.

Elhumodeltubodeescapepuedecausar

lesionesoinclusolamuerte.NOhaga

funcionarelmotorenunareacerrada.

Proporcionesiempreunabuenaventilaci6n.

MantengaSlEMPRElaunidadencondiciones

segurasdefuncionamiento.Unsilenciador

daSadoodesgastadopuedeprovocarun

incendioounaexplosi6n.

Detengayreviseelequiposigolpeaunobjeto

osiseprodujeranvibracionesinusuales.

Antesdevolveraponerenmarchalaunidad,

realicelasreparacionesnecesarias.Norealice

nuncaajustesnireparacionesconelmotor

enfuncionamiento.

Lascuchillasdelcortacespedestanafiladas

ypodriancortarle.Envuelvalascuchillas

oIleveguantesytengacuidadocuandolas

repare.NosueldeniendereceNUNCAlas

cuchillasdelcortacesped.

Larotaci6ndeunadelascuchillaspuede

causarlarotaci6ndelasotras.

Compruebeconfrecuenciaelfuncionamiento

delfreno.Realiceajustesyreparaciones

segt3nserequiera.

Mantengatodalatornilleriacorrectamente

ajustada.

Laenergiaalmacenadaenelresortepuede

provocarlesiones.

Mantengaoreemplacelasetiquetas

deseguridadeinstruccionessegQn

seanecesario.

Nuncaalmacenelamaquinaoeldep6sito

decombustibledentrodeunedificiodonde

existaunaflamaabierta,talcomoenun

calefactordeagua.

Cierreelpasodecombustible(sicorresponde)

ydejequeelmotorseenfriecompletamente

antesdecubriroalmacenarlaunidadenun

recintocerrado.

E-IO

Limpielahierbaylosresiduosdelaunidad,

especialmentealrededordelsilenciador

ydelmotor,paraevitarqueseproduzcan

incendios.

Paraunalmacenamientoduranteunlargo

periododetiempo,limpielaunidad

completamente.YeaelManualdelmotor

paralasinstruccionescorrectasde

almacenaje.

UseQnicamenteaditamentosoaccesorios

dise_adosparalaunidad.

Compruebeloscomponentesdelaccesorio

confrecuencia.Siestuvierandesgastados

odeteriorados,reemplacelosconpiezas

recomendadasporelfabricante.

iADVERTENClA7EVITELAS

LESIONES.Antesdeproceder,

leaycomprendatodalasecci6n

deSeguridad.

Herramientas necesarias

Llave ajustable

Vaselina o grasa dielectrica.

Desembalaje de la unidad

Retire la unidad y el resto de componentes

del contenedor del transporte. Active palanca

de derivaci6n de la transmisi6n (vease

MOVIMIENTO MANUAL DE LA UNIDAD

en la pagina 17). Lleve la unidad del

contenedor a la superficie de la palanca.

Desactive la palanca de derivaci6n de la

transmisi6n.

Conexion de la bateria

Consulte Extracci6n e instalaci6n de la

baterfa en la pagina 24 y Ileve a cabo los

pasos 2 y 3 en la secci6n de instalaci6n.

Colocacion de la unidad en la

posicion de funcionamiento

(Figura 3):

NOTA: El asiento se envia inclinado al

maximo hacia atras.

1. Inclinelo hacia delante y ajuste el asiento

segen sus necesidades (consulte

INCLINACION DEL ASIENTO HACIA

DELANTE en la pagina 19 y AJUSTE

DEL ASIENTO en la pagina 19).

2. Retire los espaciadores excentricos

y gire las palancas de direcci6n hasta

la posici6n de funcionamiento. Vuelva

a instalar los espaciadores sin apretarlos.

3. Ajuste las palancas de direcci6n (vease

AJUSTE DE LAS PALANCAS DE LA

DIRECCION en la pagina 26).

Compruebe el nivel de aceite

del motor

Consulte el manual del motor.

Compruebe la presion de los

neumaticos

PRECAUCION i Evite lesiones!

Puede darse la separaci6n

explosiva del neumatico y la Ilanta

si se manipulan incorrectamente

durante el mantenimiento:

No intente montar un

neumatico sin el equipo

adecuado o sin la

experiencia necesaria

para realizar el trabajo.

No infle los neumaticos

por encima de la presi6n

recomendada.

No suelde o caliente

un conjunto de Ilanta

y neumatico. El calor puede

provocar un incremento de

la presi6n del aire y, como

consecuencia, una

explosi6n. La soldadura

puede debilitar

estructuralmente

o deformar la Ilanta.

No se coloque frente

a o sobre el conjunto de

los neumaticos al inflarlos.

Utilice una mordaza y un

manguito de extensi6n Io

suficientemente largos

como para permitirle

quedarse a un lado.

Consulte ESPECIFICACIONES en la

pagina 34.

Nivelacion de la plataforma de corte

Consulte NIVELACION Y AJUSTE DE

LA INCLINACION DE LA PLATAFORMA DE

CORTE en la pagina 21.

Llenado del deposito de combustible

Consulte LLENADO DEL TANQUE

DE COMBUSTIBLE en la pagina 16.

E-11

Compruebe el sistema de

interbloqueo de seguridad

iADVERTENCIA7 Un fallo del

interbloqueo de seguridad y el

funcionamiento incorrecto de la

unidad puede provocar la muerte

o lesiones graves. Compruebe

el sistema antes de cada uso

y asegt_rese de que funciona

correctamente.

Consulte Sistema de interbloqueo

de seguridad en la pagina 14.

Compruebe el funcionamiento

de todos los controles

Consulte FUNCIONAMIENTO en la

pagina 14.

1. Palancade 3. Espaciador

direcciSn excentrico

2. Asiento

Figura 3

E-12

b'd

915107

1 4

915105,103,101

1. Palanca del acelerador

2. Control del estrangulador

3. Interruptor de encendido

4. Interruptor de la TDF

5. Asiento

Figura 4

6. Palancas de direcci6n

7. Dep6sito del combustible

8. Pedal de elevaci6n del cortacesped

9. Plataforma de corte

10. Tolva de descarga

11. Freno de estacionamiento

E-13

iADVERTENClA7EVITELAS

LESIONES.Antesdeproceder,

leaycomprendatodalasecci6n

deSeguridad.

CONTROLES Y FUNCIONES

Consulte figura 4 para Iocalizar todos los

controles y funciones.

Sistema de interbloqueo de seguridad

iADVERTENCIA7 Un fallo del

interbloqueo de seguridad y el

funcionamiento incorrecto de la

unidad puede provocar la muerte

o lesiones graves. Compruebe

el sistema antes de cada uso

y asegerese de que funciona

correctamente.

Prueba Palanca de direcci6n TDF

1 Posici6n punto muerto Apagado

2 Posici6n punto muerto Encendido

3 Posici6n punto muerto Apagado

4*+ En posici6n distinta Apagado

al punto muerto

5*+ Posici6n punto muerto Encendido

Prueba realizada con el motor en marcha.

+ El operador abandona su asiento.

Realice las pruebas siguientes para comprobar

que el sistema de interbloqueo de seguridad

funciona correctamente. Si la unidad no

funcionara como debe, p6ngase en contacto

con su concesionario Ariens para realizar

reparaciones.

Freno de

estacionamiento

Activado

Desactivado

Activado

Motor

Arranca

No arranca

Se apaga

Interruptor de encendido

1 Utilice el interruptor de

arranque con la Ilave

(_ extraible. El interruptor

de arranque tiene tres

posiciones: Stop

(_ (Apagado) (1), Run2 (Funcionamiento) (2)

y Start (Arranque) (3).

(_) Consulte ARRANQUE Y

3 APAGADO DEL MOTOR

en la pagina 16 para

obtener instrucciones detalladas sobre

c6mo poner en marcha el motor.

I\1

Control del

estrangulador

(915107)

Empuje la palanca del

estrangulador hacia

delante para poner en

marcha un motor frio.

Tire de la palanca hacia atras cuando

el motor este caliente.

Palanca del acelerador (915107)

Rapido (1): Aumenta la

_ velocidad del motor.

JUL

©E0043

Lento (Slow) (2): Reduce

la velocidad del motor.

E-14

Palanca del acelerador (915105, 103,

101)

Jl[

i _ = m

\ v_Ji

©E0002

Estrangulador (1) - 0sese para

el arranque de un motor frio.

Rapido (2) - Aumenta la

velocidad del motor.

Lento (3)- Reduce la velocidad

del motor.

Freno de

÷(Q)÷

estacionamiento

Activa (2) y desactiva (1) el

1 freno de estacionamiento.

Interruptor de toma de fuerza (TDF)

Activa (2)

y desactiva

(1) las

cuchillas del

cortacesped.

Palancas de direccion

Retroceso (1) - Tire de ambas

palancas hacia atras.

Avance (2) - Empuje ambas palancas

hacia delante.

Izquierda (3) - Tire hacia atras

de la palanca direccional izquierda

o empuje hacia delante la palanca

direccional derecha o aplique una

combinaci6n de ambos metodos.

Derecha (4) - Tire hacia atras

de la palanca direccional izquierda

o empuje hacia delante la palanca

direccional derecha o aplique una

combinaci6n de ambos metodos.

NOTA: Para detener la unidad, mover ambas

palancas a la posiciSn neutral.

NOTA: Para hacer arrancar el motor, las

palancas direccionales deben estar en la

posiciSn de punto muerto.

NOTA: El freno de estacionamiento debe

desactivarse antes de mover las palancas

direccionales de la posici6n de punto muerto.

Pedal de elevacion del cortacesped

(Figura 5)

Sube y baja la

plataforma de corte.

3 2 1

Pedal de

elevaci6n del

cortacesped

2. Orificio de

ajuste

3. Pasador

de ajuste

Figura 5

E-15

NOTA:Elpasadordeajusteseusaparafijar

laalturadelaplataformadecorte.Consulte

ESPECIFICACIONES en la pagina 34 para

obtener informaci6n sobre las dimensiones

de la altura del corte.

Presione el pedal de elevaci6n del cortacesped

e instale el pasador de ajuste en el orificio

de ajuste deseado.

LLENADO DEL TANQUE

DE COMBUSTIBLE

1. Limpie la tapa de los dep6sitos de

combustible y el area circundante para

evitar que el polvo, la suciedad y los

residuos penetren en los dep6sitos

de combustible.

2. Extraiga la tapa del dep6sito de

combustible.

IMPORTANTE: Para mayor informaci6n

acerca de los motores, consulte el manual

del motor adjunto.

3. Llene el dep6sito de combustible

a 6,35 cm (2-1/2 pulg.) por debajo de

la parte inferior de la boca de Ilenado.

Consulte ESPECIFICACIONES en la

pagina 34 para obtener informaci6n

acerca de la capacidad de combustible

de los dep6sitos.

4. Vuelva a colocar el tap6n de combustible.

PARADA EN CASO

DE EMERGENCIA

SitQe las palancas de direcci6n en punto

muerto, active el freno de estacionamiento

y apague el motor.

ARRANQUE Y APAGADO

DEL MOTOR

Arranque del motor

NOTA: Antes de arrancar el motor, desactive

la TDF, active el freno de estacionamiento

y coloque las palancas direccionales en la

posici6n de bloqueo del punto muerto.

1. Si el motor esta frio, mueva el control

del estrangulador a la posici6n 'On'

(activado). Si el motor esta templado

o caliente, no utilice el estrangulador.

2. Mueva el acelerador a la posici6n

1/3 rapido. Encontrara instrucciones

detalladas en el Manual del motor.

IMPORTANTE: NO utilice el motor de

arranque durante mas de 15 segundos por

minuto, ya que se pueden ocasionar daSos.

3. Ponga la Ilave de contacto en el

interruptor y girar a la posici6n de

arranque.

4. Tan pronto como el motor arranque,

suelte la Ilave.

5. Mueva el control del estrangulador a la

posici6n desactivada (Off). Espere a que

el motor funcione con suavidad antes de

iniciar la operaci6n.

IMPORTANTE: Dependiendo de la

temperatura ambiente, dejar que el motor se

caliente de varios segundos a varios minutos.

Apagado del motor

1. Detenga la unidad.

2. Desactive la TDF.

3. Coloque la palanca de la aceleraci6n

a lento.

4. Gire la Ilave de contacto a la posici6n

de apagado y quite la Ilave.

5. Coloque el freno de estacionamiento.

FUNCIONAMIENTO

DEL CORTACI_SPED

1. Arranque el motor.

2. Coloque la palanca del acelerador

en rapido.

IMPORTANTE: Nunca active la TDF si

el cortacesped esta atascado con cesped

u otro material.

3. Active la TDF para hacer arrancar

las cuchillas del cortacesped.

NOTA: El freno de estacionamiento debe

desactivarse antes de mover las palancas

direccionales de la posici6n de bloqueo

del punto muerto.

4. Suelte el freno de estacionamiento.

5. Use las palancas de direcci6n para

mover la unidad.

6. Desactive la TDF para detener las

cuchillas del cortacesped.

TRANSPORTE DE LA UNIDAD

Apague SIEMPRE el motor, ponga el freno

de estacionamiento, retire la Ilave y purgue el

dep6sito cuando transporte la unidad en un

cami6n o un remolque. Sujete bien la unidad.

No la sujete por las cadenas, protecciones,

cables u otras piezas que podrian resultar

da_adas.

E-16

PARA UN MEJOR

FUNCIONAMIENTO

Corte el cesped cuando este seco.

Mantenga las cuchillas de corte afiladas.

Mantenga la plataforma del cortacesped

debidamente nivelada.

No ajuste la altura de corte a una posici6n

demasiado baja. Si el cesped es muy alto,

c6rtelo dos veces.

No se desplace demasiado deprisa.

Corte el cesped con el motor ajustado a la

aceleraci6n maxima.

AI empajar el suelo, elimine solamente

1/3 de la Iongitud del cesped en cada corte.

Descargue los recortes en areas que ya

hayan sido cortadas.

Varie el patr6n de corte en cada pasada.

No permita que se acumule hierba o residuos

en el interior de la plataforma de corte.

Limpiela tras cada utilizaci6n.

MOVIMIENTO MANUAL

DE LA UNIDAD

iADVERTENCIA7 NO desactive

o circunvale la transmisi6n

y descienda con el motor

desembragado.

NOTA: Hay dos palancas de derivaci6n;

una a cada lado de la unidad.

1. Palanca de derivaci6n de la

transmisi6n activada

2. Palanca de derivaci6n de la

transmisi6n desactivada

Figura 6

Desactive las (2) palancas de derivaci6n

de la transmisi6n para conducir la unidad

y active las (1) palancas de derivaci6n de

la transmisi6n para empujar manualmente

la unidad (figura 6).

iADVERTENClA7 EVITE LAS

LESIONES. Antes de proceder,

lea y comprenda toda la secci6n

de Seguridad.

IMPORTANTE: El mantenimiento correcto

de la unidad puede alargar la vida Qtil de

la misma. El siguiente grafico muestra la

planificaci6n recomendada del servicio.

Consulte las instrucciones de mantenimiento

en el Manual del motor para obtener

informaci6n adicional.

NOTA: Para obtener acceso completo al

motor, el asiento debe estar inclinado hacia

delante (vease INCLINACION DEL ASIENTO

HACIA DELANTEen la pagina 19) ,

y el cap6 abier,to (vease EXTRACCION

E INSTALACION DE LA PLATAFORMA

DE CORTE en la pagina 20).

E-17

Intervalo

Cada uso

Tarea Accion

Revisi6n del _ iADVERTENCIA7 Los fallos en el sistema de interbloqueo

sistema de ,_ de seguridad y la operaci6n incorrecta de la unidad pueden

interbloqueo resultar en la muerte o en lesiones graves. Compruebe este

de seguridad sistema cada vez que haga funcionar la unidad. Si el sistema

no funciona correctamente, no Io ponga en funcionamiento

hasta que se hayan realizado reparaciones (vease Sistema de

interbloqueo de seguridad en la pagina 14).

Revisar &ctive el freno de estacionamiento y la palanca de derivaci6n de la

el freno de transmisi6n (vease MOVIMIENTO MANUAL DE LA UNIDAD en la

estaciona- pagina 17). Empuje la unidad. Si la unidad rueda, p6ngase en

miento sontacto con el concesionario Ariens.

Limpieza de Limpie toda la suciedad y los residuos del motor, la bateria, el asiento,

la unidad la plataforma del cortacesped, etc. No utilice disolventes, limpiadores

demasiado potentes o abrasivos.

NOTA: Proteja las superficies pintadas con cera para autom6viles.

Revise los Consulte ESPECIFICACIONES en la pagina 34 para obtener la

neumaticos _resi6n correcta de los neumaticos.

,_ PRECAUClON i Evite lesiones! Puede darse la separaci6n

explosiva del neumatico y la Ilanta si se manipulan

incorrectamente durante el mantenimiento:

•No intente montar un neumatico sin el equipo adecuado

o sin la experiencia necesaria para realizar el trabajo.

No infle los neumaticos por encima de la presi6n recomendada.

No suelde o caliente un conjunto de Ilanta y neumatico. El calor

puede provocar un incremento de la presi6n del aire y, como

consecuencia, una explosi6n. La soldadura puede debilitar

estructuralmente o deformar la Ilanta.

No se coloque frente a o sobre el conjunto de los neumaticos

al inflarlos. Utilice una mordaza y un manguito de extensi6n Io

suficientemente largos como para permitirle quedarse a un lado.

Revise que no haya cuchillas desgastadas o dafiadas (vease

4FILADO DE LA CUCHILLA DEL CORTACESPED en la pagina 24).

Revise las

cuchillas del

cortacesped

Siga el

programa

de manteni-

miento del

manual del

motor

Realice el mantenimiento programado del motor. Encontrara

instrucciones detalladas en el Manual del motor.

NOTA: Para drenar el aceite, use la valvula de drenaje manual del

aceite (1) suministrada con la unidad, no el tap6n de drenaje que

se muestra en el manual del motor.

E-18

Intervalo

25 horas

cada

_staci6n

50 horas

a cada

estaci6n

O0 horas

a cada

estaci6n

Tarea Accion

de laRevise la

bateria

Lubriquela

unidad

Revise los

afianzadores

Revise

todas las

correas

Compruebe la tornilleria de montaje de las cuchillas y el resto de

afianzadores. Reemplace los afianzadores que falten o esten dafiados.

Apriete todos los pemos y tuercas al valor de par de torsi6n correcto.

Reemplace las correas desgastadas o deterioradas.

Revise la correa hidrostatica (ver SUSTITUCION DE LA

CORREA HIDROSTATICA en la pagina 28 para averiguar

el emplazamiento de la correa hidrostatica).

Revise la correa de la TDF (ver SUSTITUCION DE LA

CORREA DE LA TDF en la pagina 27 para averiguar el

emplazamiento de la correa de la TDF).

iADVERTENClA7 EVITE LAS

LESIONES. Antes de proceder,

lea y comprenda toda la secci6n

de Seguridad.

INCLINACION DEL ASIENTO

HACIA DELANTE

Coloque las palancas en posici6n elevada

e incline el asiento hacia delante (figura 7).

1. Asiento inclinado

hacia delante

2. Tomilleria de montaje

Figura 7

AJUSTE DEL ASIENTO

1. Incline el asiento hacia delante.

2. Afloje la tomilleria de montaje y deslice

hacia delante o hacia atras el asiento

hasta la posici6n deseada. Apriete la

tomilleria de montaje (figura 7).

3. Incline el asiento hacia atras.

E-19

EXTRACCION E INSTALACION

DE LA PLATAFORMA DE CORTE

Extraccion (Figura 8)

1. Extraiga la correa de la TDF de! embrague

electrico (vease SUSTITUCION DE LA

CORREA DE LA TDF en la pagina 27).

NOTA: EfectQe los pasos 2 y 3 en los lados

izquierdo y derecho de la unidad.

2. Extraiga la articulaci6n de arrastre de la

plataforma de corte.

3. Extraiga los mufiones delanteros y

traseros de los brazos de elevaci6n.

4. Deslice la plataforma de corte para

sacarla de debajo de la unidad.

Instalacion (Figura 8)

1. Deslice la plataforma de corte debajo

de la unidad.

NOTA: EfectQe los pasos 2 y 3 en los lados

izquierdo y derecho de la unidad.

2. Instale los mufiones delanteros y traseros

en el brazo de elevaci6n.

3. Instale la articulaci6n de arrastre en la

plataforma de corte.

4. Instale la correa de la TDF en

el embrague electrico (vease

SUSTITUCION DE LA CORREA

DE LA TDF en la pagina 27).

5. Nivelaci6n y ajuste de la inclinaci6n

de la plataforma de corte (vease

NIVELACION Y AJUSTE DE

LA INCLINA CION DE LA

PLATAFORMA DE CORTE en la

pagina 21 ).

1. Mufi6n trasero

2. Correa de la TDF

3. Plataforma de corte

4. Articulaci6n de arrastre

5. Mufi6n delantero

6. Brazos de elevaci6n

Figura 8

E - 20

NIVELACION Y AJUSTE DE

LA INCLINACION DE LA

PLATAFORMA DE CORTE

NOTA: Realice el ajuste en una superficie

nivelada, con los neumaticos inflados

a la presi6n de aire correcta (vease

ESPECIFICACIONES en la pagina 34).

Se requieren tres medidas para nivelar

y ajustar la inclinaci6n de la plataforma

de corte.

1. La distancia de las cuchillas de corte al

suelo.

2. Inclinaci6n hacia delante de las cuchillas

de corte.

3. La inclinaci6n de las cuchillas de corte

de lado a lado.

La distancia de las cuchillas de corte

al suelo (Figura 9):

En la posici6n de corte mas baja

debera medir 1-1/2 pulg. + 1/4 pulg.

(3,8 cm + 0,64 cm).

En la posici6n de corte mas alta

debera medir 4-1/2 pulg. + 1/4 pulg.

(11,4 cm + 0,64 cm).

Posici6n de corte m_s baja:

3 1 2

i \ //

\, II /'/--q

3,8 cm _+0,64 cm (1-1/2 pulg. +_1/4 pulg.)

Posici6n de corte m_s alta

3 1 2

11,4 cm +0,64 cm (4-1/2 pulg. + 1/4 pulg.)

1. Plataforma de 2. Cuchilla del

corte cortacesped

3. Suelo

Figura 9

E-21

Inclinacion hacia delante de las

cuchillas de corte (Figura 10):

Debera ser una inclinaci6n hacia

delante de entre 0,0 mm (0,0 pulg.)

y 6,35 mm (1/4 pulg.).

NOTA: Esta medici6n debera realizarse

cuando los extremos de las cuchillas de corte

miren hacia delante.

Inclinaci6n hacia delante de las

cuchillas de corte

3 1 2

, p _5)ae,35mm(1/4=pulg.) "

Parte delantera

de la plataforma

de corte

1. Plataforma 2. Cuchilladel

de corte cortacesped

3. Suelo

Figura 10

La inclinacion de las cuchillas

del cortacesped de lado a lado

(Figura 11):

Debe estar dentro de un limite de

6,35 mm (1/4 pulg.) segQn Io medido

a cada lado de la plataforma de corte.

NOTA: Se debe Ilevar a cabo la medici6n

cuando los extremos de las cuchillas del

cortacesped esten perpendiculares (en el

angulo correcto) a la estructura de la unidad.

Inclinaci6n de lado a lado

6,35 cm (1/4 de lado a lado

1. Plataforma 2. Cuchilladel

de corte cortacesped

3. Suelo

Figura 11

E - 22

Ajuste de la plataforma de corte para

ajustar la altura y la inclinacion de la

cuchilla del cortacesped (Figura 12):

NOTA: El ajuste de la plataforma de corte

ajustara la altura y la inclinaci6n de las cuchillas

del cortacesped.

1. En primer lugar, ajuste los mufiones

y vuelva a hacer las mediciones

requeridas para nivelar y ajustar la

inclinaci6n de la plataforma de corte.

Las mediciones son:

a. La distancia de las cuchillas

de corte al suelo.

b. Inclinaci6n hacia delante de las

cuchillas de corte.

c. La inclinaci6n de las cuchillas

de corte de lado a lado.

2. Repita el paso 1 segen se necesite hasta

que las tres mediciones se encuentren

en el intervalo de tolerancia especificado.

1. Mufi6n 2. Plataforma

de corte

Figura 12

RECOLOCACION

DE LA CUCHILLA DE CORTE

Extraccion (Figura 13)

PRECAUCION Las cuchillas

del cortacesped estan afiladas

y podrian cortarle. Envuelva las

cuchillas o Ileve guantes y tenga

cuidado cuando las repare.

1. Bloquee las cuchillas del cortacesped

para impedir su giro.

2. Quite los tornillos de montaje y las

cuchillas de corte de la plataforma

de corte.

Instalacion (Figura 13)

1. Instale las cuchillas de corte en la

plataforma de corte haciendo uso

de la tornilleria de montaje.

2. Apriete los pernos hexagonales de

5/8 pulg. a un par de 108 a 163 N.m

(80 a 120 Ibf.pie)

Arandela plana

Arandela achaflanada

Perno hexagonal 5/8 pulg.

Cuchilla del cortacesped

Figura 13

E - 23

AFILADO DE LA CUCHILLA

DEL CORTACI_SPED

PRECAUCION NO afile las

cuchillas si estan montadas en la

unidad. Si una de las cuchillas

esta desequilibrada, se

produciran vibraciones excesivas

y la unidad resultara dafiada.

Compruebe que las cuchillas

esten equilibradas antes de

volverlas a instalar. NO suelde

ni enderece las cuchillas.

1. Retire la cuchilla del cortacesped, de

la unidad (vease RECOLOCACION

DE LA CUCHILLA DE CORTE en la

pagina 23).

Ariens recomienda que las cuchillas del

cortacesped sean afiladas por un profesional.

P6ngase en contacto con el concesionario

Ariens.

Deseche la cuchilla del cortacesped si

(figura 13):

se elimina mas de 1,27 cm (1/2 pulg.)

de metal.

el area de erosi6n causada por la

extracci6n de aire esta erosionada.

la cuchilla del cortacesped esta

doblada o rota.

No cambie el angulo del borde de corte

ni redondee la esquina del extremo de la

cuchilla del cortacesped.

2. Afile la cuchilla del cortacesped quitando

una cantidad de material igual de cada

extremo de la misma.

3. Compruebe el equilibrio de las cuchillas

del cortacesped deslizando la cuchilla

en un perno sin rosca. Si la cuchilla

esta equilibrada, deberia mantenerse

en posici6n horizontal. Si uno de los

extremos de la cuchilla desciende,

afile el extremo mas pesado hasta

que la cuchilla este equilibrada.

4. Instale la cuchilla de corte en la unidad

(vease RECOLOCACION

DE LA CUCHILLA DE CORTE en la

pagina 23).

NO afile de acuerdo con este esquema

Afile de acuerdo con este esquema

(1/2 pulg.)

1. Area de erosi6n

causada por la

extracci6n por aire

2. Filo cortante

Figura 13

MANTENIMIENTO DE LA BATER[A

NOTA: La unidad viene equipada con una

bateria que no requiere mantenimiento,

excepto la limpieza de los bornes.

iADVERTENClA7 Los bornes de

la bateria, terminales y accesorios

relacionados contienen plomo y

compuestos de plomo, sustancias

queen el estado de California se

sabe que causan cancer y dafios

al sistema reproductor. Lavese las

manos despues de manejarlos.

Extraccion e instalacion de la bateria

Extraccion (Figura 13)

1. Incline el asiento hacia delante (vease

INCLINACION DEL ASIENTO HACIA

DELANTE en la pagina 19).

2. Desconecte primero el cable negativo

(-), y luego el cable positivo (+).

3. Quitar el soporte de retenci6n de la

bateria y extraer la bateria de la unidad.

E - 24

Instalacion (Figura 13)

1. Coloque la bateria en la unidad

haciendo uso de su soporte de

retenci6n.

2. Conecte el cable positivo (+) primero,

y despues el negativo (-).

3. Aplique vaselina o una grasa dielectrica

a los bomes y alas puntas de los cables

de la bateria.

4. Incline el asiento hacia atras (vease

INCLINACION DEL ASIENTO HACIA

DELANTE en la pagina 19).

1. Soporte de retenci6n de la bateria

2. Cable negativo (-)

3. Borne negativo (-)

4. Bateria

5. Borne positivo (+)

6. Cable positivo (+)

Figura 13

Limpieza de la bateria y de sus cables

(Figura 13)

1. Incline el asiento hacia delante (vease

INCLINACION DEL ASIENTO HACIA

DELANTE en la pagina 19).

2. Desconecte primero el cable negativo (-),

y luego el cable positivo (+).

3. Limpie los extremos del cable de la

bateria, el borne negativo (-), y el borne

positivo (+) con una escobilla de

alambre y enjuaguelos con una soluci6n

muy diluida de bicarbonato s6dico.

4. Conecte el cable positivo (+) primero,

y despues el negativo (-).

5. Aplique vaselina o una grasa dielectrica

a los bomes y alas puntas de los cables

de la bateria.

6. Incline el asiento hacia atras (vease

INCLINACION DEL ASIENTO HACIA

DELANTE en la pagina 19).

Carga de la bateria

(Figura 13)

iADVERTENCIA7 LAS

BATERIAS CONGELADAS

PUEDEN EXPLOTAR y provocar

la muerte o lesiones graves.

NO cambie baterias congeladas.

Deje que se descongelen antes

de cambiarlas.

Siga las instrucciones de primeros auxilios

despues del contacto con el liquido de la

bateria.

Contacto extemo: Enjuaguese con

agua.

Ojos: i Enjuaguese con agua durante

por Io menos 15 minutos y Ilame a un

medico inmediatamente!

Contacto interno: Beba grandes

cantidades de agua. Siga con leche

de Magnesia, huevos batidos o aceite

vegetal, iLlame a un medico

inmediatamente!

i En caso de contacto intemo,

NO induzca el v6mito!

IMPORTANTE: NO realice una carga rapida.

Si la carga es demasiado rapida, la bateria

puede resultar daSada o destruida.

IMPORTANTE: Siga SIEMPRE la

informaci6n que venga con la bateria y el

cargador de la bateria. P6ngase en contacto

con el fabricante de la bateria y del cargador

para obtener instrucciones detalladas.

1. Extraiga la bateria de la unidad (vease

Extracci6n e instalaci6n de la baterfa

en la pagina 24).

2. Coloque la bateria en un area bien

ventilada.

3. Conecte el cable positivo (+) del

cargador al borne positivo (+), y el cable

negativo (-) al borne negativo.

4. Cargue la bateria de acuerdo con las

instrucciones de los fabricantes del

cargador y de la bateria.

5. Instale la bateria en la unidad (vease

Extracci6n e instalaci6n de la baterfa

en la pagina 24).

Arranque por puente

Ariens no recomienda el arranque por puente

de la unidad ya que se pueden daSar los

componentes del motor y del sistema

electrico. Consulte el Manual del motor

para obtener informaci6n mas detallada.

E - 25

AJUSTE DE LAS PALANCAS

DE LA DIRECCION

Ajuste de la altura de las palancas

de direccion (Figura 13)

1. Manillar

2. Palanca de direcci6n

3. Tornilleria de montaje

4. Orificios de ajuste

5. Espaciador excentrico

Figura 13

NOTA: Realice los pasos 1 y 2 para ambas

palancas de direcci6n.

1. Quite los tornillos de montaje y mueva el

manillar hacia arriba y hacia abajo hasta

que las palancas de direcci6n se

encuentren a la altura correcta.

2. Coloque los tornillos de montaje.

NOTA: Alinee los manillares ajustando el

espaciador excentrico hasta que la altura

de los manillares sea la misma.

Ajuste de la velocidad de avance

y retroceso

(Figura 14)

IMPORTANTE: AI desplazarse en linea recta

a Io largo de 30 pies (9,14 m) la unidad no

debe desviarse de mas de 2 pies (0,61 m).

El desplazamiento de las palancas de direcci6n

puede necesitar un ajuste en el caso de que:

La unidad gire a la derecha o a la

izquierda cuando ambas palancas

de direcci6n esten empujadas hacia

delante al maximo.

La unidad gire a la derecha o a la

izquierda cuando ambas palancas de

direcci6n esten tiradas hacia atras al

maximo.

NOTA: El lateral de la unidad gire indicando

que la rueda lateral gira mas lentamente que

la otra rueda. O la rueda que gira mas rapido

tiene que ir mas despacio o la rueda que va

mas despacio tiene que acelerar el ritmo para

conseguir que la unidad se desplace en linea

recta.

1. Determine hacia que direcci6n gira la

unidad.

NOTA: El perno de ajuste del desplazamiento

de avarice ajusta el desplazamiento de avarice

de la palanca de direcci6n. El perno de ajuste

del desplazamiento de retroceso ajusta el

desplazamiento de retroceso de la palanca

de direcci6n.

2. Ajuste la velocidad:

Girando el perno de ajuste en

sentido horario para disminuir

el desplazamiento de la palanca

de direcci6n.

Girando el perno de ajuste en

sentido antihorario para disminuir

el desplazamiento de la palanca

de direcci6n.

E - 26

2 3 1

1. Pernosdeajustedel

desplazamientodeavance

2. Pernosdeajustedel

desplazamientoderetroceso

3. Palancadedirecci6n

Figura14

SUSTITUCION DE LA CORREA

DE LA TDF

Extraccion (Figura 15)

1. Baje la plataforma de corte al suelo.

2. Quite las cubiertas de la correa de la

plataforma de corte.

PRECAUCION Tenga cuidado

cuando libere la tensi6n del

muelle de la polea tensor&

Mantenga las partes del cuerpo

bien alejadas de las poleas

cuando realice esta operaci6n.

3. Tire del brazo de la polea tensora hacia

la parte exterior de la unidad hasta que

se elimine la tensi6n de la correa de la

TDF.

4. Extraiga la correa de la TDF de la polea

izquierda de la plataforma de corte.

5. Suelte lentamente el brazo de la polea

tensora hasta que se elimine la tensi6n

del resorte de la polea tensora.

6. Extraiga la correa de la TDF de la

plataforma de corte y del embrague

electrico.

1. Embrague electrico

2. Polea tensora

3. Cubierta de la correa

4. Correa de la TDF

Figura 15

Instalacion (Figura 15)

NOTA: En el paso 1, no instale la correa de

la TDF en la polea izquierda de la plataforma

de corte.

1. Instale la correa de la TDF en el

embrague electrico yen la plataforma

de corte.

2. Tire del brazo de la polea tensora hacia

el exterior de la unidad hasta que la

correa de la TDF pueda ser dirigida

alrededor de la polea izquierda de la

plataforma de corte.

3. Suelte lentamente el brazo de la polea

tensora hasta que la polea tensora

descanse firmemente contra la correa

de la TDE

4. Instale las cubiertas de la correa en la

plataforma de corte.

E - 27

SUSTITUCION DE LA CORREA

HIDROSTATICA

Extraccion (Figura 16)

1. Extraiga la correa de la TDF (vease

SUSTITUCION DE LA CORREA

DE LA TDF en la pagina 27).

2. Desconecte el conector del embrague

electrico de la TDF.

PRECAUCION Tenga cuidado

cuando libere la tensi6n del

muelle de la polea tensor&

Mantenga las partes del cuerpo

bien alejadas de las poleas

cuando realice esta operaci6n.

3. Desconecte el resorte de la polea

tensor&

4. Retire la correa hidrostatica de las

poleas de la transmisi6n hidrostatica,

polea, embrague electrico, y polea

tensor&

Instalacion (Figura 16)

1. Instale la correa hidrostatica en la polea,

el embrague electrico, la polea, y las

poleas de la transmisi6n hidrostatica.

2. Conecte el resorte de la polea tensor&

3. Enchufe el conector del embrague

electrico.

4. Instale la correa de la TDF (vease

SUSTITUCION DE LA CORREA

DE LA TDF en la pagina 27).

1 4

Correa 3. Polea tensora

hidrostatica 4. Resorte de la

Polea de la polea tensora

transmisi6n

hidrostatica

Figura 16

E - 28

Almacenamiento por periodos cortos

IMPORTANTE: NO limpie NUNCA la unidad

con agua a alta presi6n ni la deje a la

intemperie.

Quite toda la suciedad, grasa, hojas, etc.

Almacenela en un area seca y limpia.

Revise la unidad para verificar que no posea

seSales de desgaste o deterioro. AsegQrese

de que todos los pasadores estan

correctamente ajustados.

Almacenamiento a largo plazo

Siga todas las instrucciones del apartado

Almacenamiento a corto plazo.

Retire la bateria y carguela completamente.

Almacenela en un lugar seco y limpio.

Drene el combustible del dep6sito de

combustible.

Consulte el manual del motor para conocer

los procedimientos apropiados para el

almacenamiento del motor.

Retoque con pintura todas las superficies

que esten raspadas o melladas.

Sistema de combustible

La gasolina que permanezca en el sistema

de combustible durante largas temporadas

sin un estabilizador se deteriorara y generara

dep6sitos de goma en el sistema. Estos

dep6sitos pueden daSar el carburador y los

manguitos, filtro y dep6sito de combustible.

Evite la formaci6n de dep6sitos en el sistema

de combustible durante el almacenamiento

aSadiendo un estabilizador de calidad al

combustible. Utilice la relaci6n de mezcla

recomendada que encontrara en el recipiente

del estabilizador de combustible.

Para tratar el sistema de combustible antes

del almacenamiento:

1. ASada estabilizador de combustible

de acuerdo con las instrucciones

del fabricante.

2. Ponga el motor en marcha durante al

menos 10 minutos despues de haber

aSadido estabilizador para permitir

que Ilegue al carburador.

NUNCA almacene el motor con combustible

en el dep6sito dentro de un edificio en el que

existan posibles fuentes de ignici6n.

E - 29

_(oIo__l m]_ r:\vj_ _,_,._

PROBLEMA

El motor no

arranca/vira.

El motor

funciona

forzadamente.

La unidad no

se mueve

mientras el

motor esta

funcionando

al usar las

palancas

direccionales.

POSIBLE CAUSA CORRECCION

1.1. El sistema de

interbloqueo de

seguridad no

esta activado o

esta defectuoso.

2. El dep6sito del

combustible

esta vacio.

3. La bateria esta

descargada.

4. Conexi6n

Compruebe el sistema de interbloqueo

de seguridad (vease Sistema de

interbloqueo de seguridad en la

pagina 14).

Llene el dep6sito de combustible.

(vease LLENADO DEL TANQUE

DE COMBUSTIBLE en la pagina 16).

Cargue la bateria (vease Carga de la

baterfa en la pagina 25).

Apriete los cables de la bateria y/o limpie

defectuosa

entre la bateria

y sus cables.

Cable(s) de la

bujia suelto(s)

o bujia(s)

defectuosa(s).

Sistema

la bateria y sus cables (vease Limpieza

de la baterfa y de sus cables en la

pagina 25).

Conecte o sustituya el cable o cables de

la bujia. Consulte el manual del motor

para obtener instrucciones detalladas.

6. Ponerse en contacto con el concesionario

electrico

defectuoso.

Motor 7.

defectuoso.

Estrangulador 1.

activado.

El cartucho del 2.

filtro de aire

esta taponado.

Motor 3.

defectuoso.

La palanca de 1.

derivaci6n de la

transmisi6n esta

activada.

Correa 2.

hidrostatica

defectuosa.

Transmisi6n 3.

defectuosa.

Ariens.

Ponerse en contacto con el concesionario

Ariens.

Desactive el estrangulador.

Limpie y sustituya el cartucho del filtro de

aire. Consulte el manual del motor para

obtener instrucciones detalladas.

Ponerse en contacto con el concesionario

Ariens.

Desactive la palanca de derivaci6n de

la transmisi6n (vease MOVlMIENTO

MANUAL DE LA UNIDAD en la

pagina 17).

Reemplace la correa hidrostatica

(vease SUSTITUCION DE LA CORREA

HIDROSTATICA en la pagina 28).

Ponerse en contacto con el concesionario

Ariens.

E - 30

PROBLEMA POSIBLE CAUSA

La TDF o las

cuchillas del

cortacesped

no se activan

o se paran.

El motor se

sobrecalienta

La unidad se

mueve cuando

el motor esta

apagado y el

freno de

estacionamien

to esta

activado.

La unidad no

se desplaza

en linea recta.

1. El interruptor de

presencia del

operador no

esta oprimido.

2. El interruptor de

presencia del

operador esta

defectuoso.

3. El conector

del embrague

electrico

esta flojo o

desconectado.

4. Correa de

la TDF

defectuosa.

5. El interruptor

de la TDF, los

cables, los

conectores o el

embrague estan

defectuosos.

1. El nivel del

aceite del motor

es bajo.

2. El sistema de

refrigeraci6n

esta taponado.

3. Motor

defectuoso.

1. El freno de

estacionamiento

necesita ser

ajustado.

2. freno de

estacionamiento

defectuoso.

1. Presi6n de los

neumaticos

incorrecta.

2. Las palancas

de direcci6n

necesitan ser

ajustadas.

3. La transmisi6n

hidrostatica y!o

la articulaci6n

requieren ser

ajustadas.

CORRECCION

1. Oprima el interruptor de presencia del

operador sentandose en el asiento.

2. Ponerse en contacto con el concesionario

Ariens.

Conecte el conector del em,brague

electrico. Vea SUSTITUCION DE LA

CORREA HIDROSTATICA en la

pagina 28 para obtener informaci6n sobre

la ubicaci6n del embrague electrico.

Reemplace la correa de la TDF (vease

SUSTITUCION DE LA CORREA

DE LA TDF en la pagina 27).

5. Ponerse en contacto con el concesionario

Ariens.

1. ASada aceite del motor. Consulte

el manual del motor para obtener

instrucciones detalladas.

2. Limpie el sistema de refrigeraci6n.

Consulte el manual del motor para

obtener instrucciones detalladas.

3. Ponerse en contacto con el concesionario

Ariens.

1. Ponerse en contacto con el concesionario

Ariens.

2. Ponerse en contacto con el concesionario

Ariens.

Compruebe la presi6n de los neumaticos

(vease ESPECIFICA CLONES en la

pagina 34)

Ajuste las palancas de direcci6n

(vease Ajuste de la velocidad de avance

y retroceso en la pagina 26).

3. Ponerse en contacto con el concesionario

Ariens.

E-31

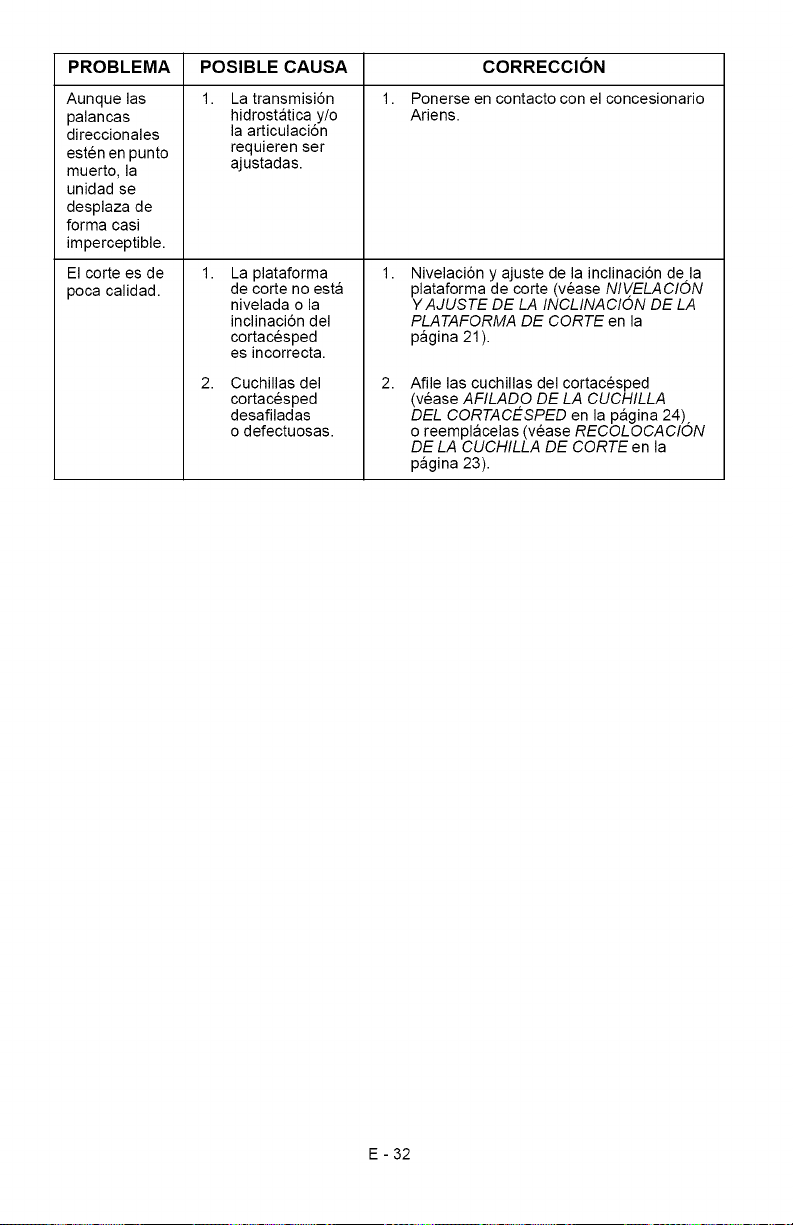

PROBLEMA POSIBLE CAUSA

Aunque las

palancas

direccionales

esten en punto

muerto, la

unidad se

desplaza de

forma casi

imperceptible.

El corte es de

poca calidad.

1. La transmisi6n

hidrostatica y/o

la articulaci6n

requieren ser

ajustadas.

1. La plataforma

de corte no esta

nivelada o la

inclinaci6n del

cortacesped

es incorrect&

2. Cuchillas del

cortacesped

desafiladas

o defectuosas.

CORRECCION

1. Ponerse en contacto con el concesionario

Ariens.

Nivelaci6n y ajuste de la inclinaci6n de la

plataforma de corte (vease NIVELACION

YAJUSTE DE LA INCLINACION DE LA

PLATAFORMA DE CORTE en la

pagina 21 ).

Afile las cuchillas del cortacesped

(vease AFILADO DE LA CUCHILLA

DEL CORTACESPED en la pagina 24),

o reemplacelas (vease RECOLOCACION

DE LA CUCHILLA DE CORTE en la

pagina 23).

E - 32

I_ I_._._]Im]=I;_];i-.,1_"]i_e]

AsegOrese de usar siempre piezas

originales de Ariens para mantener su

unidad funcionando como nueva.

Pieza n °. Canti Descripci6n

dad

51510000 1 Conjunto del vastago

07100124 1 Rueda delantera

02997300 1 Soldadura del

silenciador (915107)

00480600 1 Embrague de la TDF

(915107, 105)

03292300 1 Embrague de la TDF

(915103, 101)

07237900 1 Correa de la TDF

07200107 1 Correa de la

plataforma de corte

para plataformas de

50 pulg. (915107,

105)

07241800 1 Correa de la

plataforma de corte

para plataformas de

40 pulg. (915103)

07200116 1 Correa de la

plataforma de corte

para plataformas de

34 pulg. (915101)

08861600 1 Cuchilla del

cortacesped para

plataformas de

50 pulg. (915107,

105)

03498400 1 Cuchilla del

cortacesped para

plataformas de

40 pulg. (915103)

00651800 1 Cuchilla del

cortacesped para

plataformas de

34 pulg. (915101)

08866800 1 Cuchilla de empajado

para plataformas de

50 pulg. (915107,

105)

00272800 1 Cuchilla de empajado

para plataformas de

40 pulg. (915103)

00869100 1 Cuchilla de empajado

para plataformas de

34 pulg. (915101)

Consulte al distribuidor autorizado Ariens

para aSadir estos accesorios opcionales

para su unidad.

N° de Can Descripci6n

pieza tida

71502900 1 Carrito volquete

71503200 1 Aireador para

plataformas de

48 pulg.

71503300 1 Rodillo para

plataformas de

36 pulg.

71503400 1 Desempajador para

plataformas de 48 pulg.

71503500 1 Rociador de

15 galones

71503600 1 Esparcidor

71503800 1 Barredera para cesped

para plataformas de

48 pulg.

71504900 1 Protector solar

71507300 1 Juego para empajado

para plataformas de

50 pulg.

71507800 1 Juego de empajado

para plataformas de

40 pulg.

71508000 1 Juego para empajado

para plataformas de

34 pulg.

71506300 1 Juego de faros

81501800 1 Kit de embolsadora de

50 pulgadas

81501900 1 Kit de embolsadora

de 40 pulgadas

81502000 1 Embolsadora manual

de 34 pulgadas

71507600 1 Kit del cap6 Ariens

E - 33

imerode modelo

Modelo

Motor

Tipo

Potencia del motor -

CV (kW) a RPM

maximas

RPM regidas

(pueden ser

diferentes de las

RPM maximas)

Velocidad

Velocidad maximahacia

delante - mph (km/h)

Velocidad Maximahacia

atras - mph (km/h)

Radio de giro

Frenos

Sistema el_ctrico

Motor de arranque

Bateria

TDF (toma de fuerza)

Combustible

Tipo de combustible

Capacidad del

dep6sito de

combustible - gal (I)

Transmision

TamaSo y peso

Longitud - pulg. (cm)

Anchura - pulg. (cm)

Peso - Ib (kg)

Altura - pulg. (cm)

Neumaticos

Tamafiode los

neumaticosdelanteros-

pulg. (cm)

Tamafiode los

neumaticostraseros -

pulg. (cm)

Presion de

los neumaticos

delanteros - psi (kPa)

Presi6n de los

neumaticos traseros

- psi (kPa)

Plataforma de corte

Altura de corte -

pulg. (cm)

Anchura de corte -

pulg. (cm)

Capacidad maxima

de remolque - Ib (kg)

Peso maximo de la

leng_ieta - Ib (kg)

915107 915105 915103 915101

2450 2150 1840 1634

Briggs &

Stratton ELS

24 (17,9)

3350

21 (15,6)

3350

Briggs & Stratton Intek

18 (13,4)

3350

6,0 (9,6)

3 (4,8)

Cero

Transmision interna

Electrico

12 volts, no requiere mantenimiento

Embrague/freno electrico

Consulte el manual del motor

3,25 (12,3)

Transmisi6n hidrostatica

16,5 (12,3)

3350

70 (178)

58 (147) 58 (147) 48 (122) 44 (112)

540 (245) 520 (236) 520 (236) 510 (231)

40 (102)

4 x 11 (10,6 x 28)

18x9,5x8 18xg,5x8 / 18x8,5x8 18x6,5x8

(46x24x20) (46x24x20) / (46x21x20) (46x17x20)

46 (317)

12 (82,7)

1,5-4,5 (3,8- 11,4)

50 (127) 50 (127) 40 (102) 34 (86)

300 (136)

30 (13,6)

E - 34

Garantia limitada de dos ahos para

clientes particulares de la gama

Cdsped y Jardin con plataforma

Ariens Company (Ariens) garantiza al comprador original que los productos para clientes particulares

de la marca Ariens y Gravely fabricados y vendidos por Ariens despues del 31 de diciembre de 2007 se

hallaran libres de defectos de material y de fabricaci6n durante un periodo de dos afios a partir de la fecha

de compra. Un distribuidor autorizado Ariens (productos de la marca Ariens) o de Gravely (productos de

la marca Gravely) reparara cualquier defecto detectado de material o de fabricaci6n, y reparara o cambiara

cualquier pieza defectuosa, sujeto a las condiciones, limitaciones y exclusiones establecidas de aqui en

adelante. Dicha reparaci6n o sustituci6n se hara sin cargo alguno (mane de obra o piezas) al comprador

original excepto en los cases apuntados mas adelante.

Garantia limitada de cince aries sebre la carcasa de la plataferma de certe

La carcasa de la plataforma de los cortacesped de radio de giro cero esta garantizada al comprador

original durante un periodo de cinco aries a partir de la fecha de compra. Cualquier defecto detectado

de material o de fabricaci6n en la carcasa de la plataforma sera reparado sin cargo alguno al comprador

original (piezas y mano de obra) durante un periodo de dos aries a partir de la fecha de compra. Desde

el tercer al quinto afio de la fecha de compra, se ofreceran si cargo alguno las piezas necesarias para

reparar cualquier defecto de material o de fabricaci6n de la carcasa de la plataforma, pero no la mano

de obra.

Garantia limitada de cinco a#os sobre el chasis principal

Se garantiza el chasis principal de los cortacesped de radio de giro cero al comprador original

durante un periodo de cinco afios a partir de la fecha de compra. Cualquier defecto detectado en

el material o la fabricaci6n en el chasis principal sera reparado sin cargo alguno al comprador original

(piezas y mano de obra) durante un periodo de dos afios desde la fecha de compra. Desde el tercer

al quinto afio de la fecha de compra, se ofreceran si cargo alguno las piezas necesarias para reparar

cualquier defecto de material o de fabricaci6n del chasis principal, pero no la mano de obra.

Garantia limitada de 90 dias sobre piezas de servicio y accesorios

Se garantiza que las piezas de servicio originales y accesorios de marca Ariens o Gravely estan libres

de defectos de material y de fabricaci6n durante un periodo de 90 dias a partir de la fecha de compra.

Un distribuidor autorizado Ariens o de Gravely reparara o sustituira cualquier pieza o accesorio en

estos cases sin cargo alguno, excepto mano de obra, durante dicho periodo.

La duraci6n de todas las garantias aqui indicadas se aplica s61o si el producto recibe un uso personal en

un hogar o residencia. Si se da al producto un uso profesional, agricola, comercial o industrial, la duraci6n

de dichas garantias sera de 90 dias a partir de la fecha de compra. Si se arrienda o se alquila un producto,

la duraci6n de dichas garantias sera de 90 dias a partir de la fecha de compra.

Excepciones, Limitaciones, Exclusiones

Responsabilidades de los clientes

Registrar el producto inmediatamente en el momento de la venta. Si el distribuider no registra

el producto, el cliente debe rellenar la tarjeta de registro del aparato y devolverla a Ariens Company,

o debera registrarse online en www.ariens.com o www.gravely.com.

Para conseguir un servicio bajo garantfa, el comprador original debe:

Llevar a cabo el mantenimiento y ajustes menores segt3n el manual del propietario.

Notificar puntualmente a Ariens o a un representante de servicio autorizado de Ariens o Gravely

de la necesidad de reparaci6n bajo garantia.

Transportar del producto a y desde el lugar de reparaci6n cubierto per la garantfa.

Las reparaciones bajo garantia deben ser realizadas por un representante de servicio Ariens.

Para buscar un representante autorizado de servicio tecnico Ariens o Gravely, p6ngase contacto con Ariens en:

655 W. Ryan Street

Brillion, WI 54110

(920) 756- 2141

www.ariens.com

www.gravely.com

ARIENS COMPANY Con_Ride_2008

GRAVELY®ISTENS<_'I LOCKETS'I NATIONAL®MOWER I BYNORM®I EVERRIDEC_'I GREATDANEc_'

Excepciones y Limitaciones

Las baterias s61o se garantizan per un periodo de 12 meses a partir de la fecha de compra, en base

a prorrateo. Durante los primeros 90 dias del periodo de garantia, se sustituira una bateria defectuosa

sin cargo alguno. Si el periodo aplicable de garantia supera los 90 dias, Ariens asumira el coste

prorrateado de cualquier bateria defectuosa, hasta Ilegar a los 12 meses a partir de la fecha de

la compra.

Exclusiones - Piezas no cubiertas por esta garantia

Los motores y accesorios del motor estan cubiertos s61o per la garantia del fabricante del motor,

y no estan cubiertos per esta garantia.

Las unidades Eye-Q TM y Scan-Mate TM estan cubiertas pot su propia garantia, no siendo incluidas

en la presente garantia.

Las piezas que no son piezas originales de las marcas Ariens o Gravely no estan cubiertas pot esta

garantia.

Las siguientes piezas de mantenimiento, servicio y recambio no estan cubiertas por esta garantia

a menos que figure en la secci6n Limitaciones anterior: lubricantes, bujias, aceite, filtros de aceite,

filtros de aire, filtros de combustible, guarniciones de frenos, palancas del freno, zapatas, guias,

cuchillas raspadoras, pernos de seguridad, cuchillas del cortacesped, aspas del cortacesped, faros

delanteros, bombillas, cuchillos, cuchillas.

Cualquier defecto que sea resultado del use indebido, alteraci6n, montaje incorrecto, negligencia

o accidente que requiera reparaci6n, no esta cubierto por esta garantia.

Esta garantia s61o se aplica a productos adquiridos en Estados Unidos (incluyendo Puerto Rico)

y Canada. Para el resto de paises, p6ngase en contacto con el punto de compra para obtener

informaci6n sobre la garantia.

Renuncia

Ariens puede modificar con cierta frecuencia el disefio de sus productos. Nada incluido en esta garantia

se interpretara de tal modo que obligue a Ariens Company a incorporar tales cambios de disefio en los

productos fabricados previamente, ni se interpretaran tales cambios como una admisi6n de que tales

disefios eran defectuosos.

LIMITA ClON DE REMEDIOS Y DAKIOS

La responsabilidad de Ariens Company bajo esta garantia y bajo cualquier garantia implicita que pueda existir

se limita a la reparaci6n o sustituci6n de cualquier defecto de fabricaci6n, y a la reparaci6n o sustituci6n

de cualquier pieza defectuosa. No podra hacerse responsabte a Ariens Company de ningQn dafio fortuito,

especial o indirecto (incluyendo la perdida de beneficios). Algunos Estados no permiten la exclusi6n de dafios

fortuitos o indirectos, por Io que la anterior limitaci6n podria no aplicarse a usted.

RENUNCIA DE GARANTiA ADICIONAL

Ariens Company no proporciona ninguna garantia, expresa o implicita, aparte de la expuesta

de manera expresa en la presente garantia. Si las leyes de su Estado determinan la aplicaci6n

a Ariens de una garantia implicita de aptitud o de idoneidad para un prop6sito particular,

o de cualquier otro tipo de garantia implicita, dicha garantia implicita estar_ limitada a la duracibn

de la presente garantia. Algunos Estados no permiten limitaciones a la duraci6n de dichas

garantias implicitas, por Io que la anterior limitacibn podria no aplicarse a usted.

Esta garantia le proporciona derechos legales especificos y puede tener

tambien otros derechos que varian de Estado a Estado.

ARIENS COMPANY

GRAVELY®I STENSC_'I LOCKETS-'I NATIONAL®I BYNORM<_'I EVERRIDEC_I GREAT DANEc_ Con_Ride_2008

Ariens Company

655 West Ryan Street

Brillion, WI 54110-1072

920-756-2141

Fax 920-756-2407

www.ariens.com

A WARNING A

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

Ariens 91510100 101-999999 lawn mower

Product's Documents

User Manual

Specifications

Ariens 91510100 Questions and Answers
