REFRIGERATORUSE&CAREGUIDE
MANUALDEUSOYCUIDADODELREFRIGERADOR
p p
GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR
Tableof Contents/ Indice / Tabledes matibres
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY ............................... 2
INSTALLATION INSTRUCTIONS ................... 3

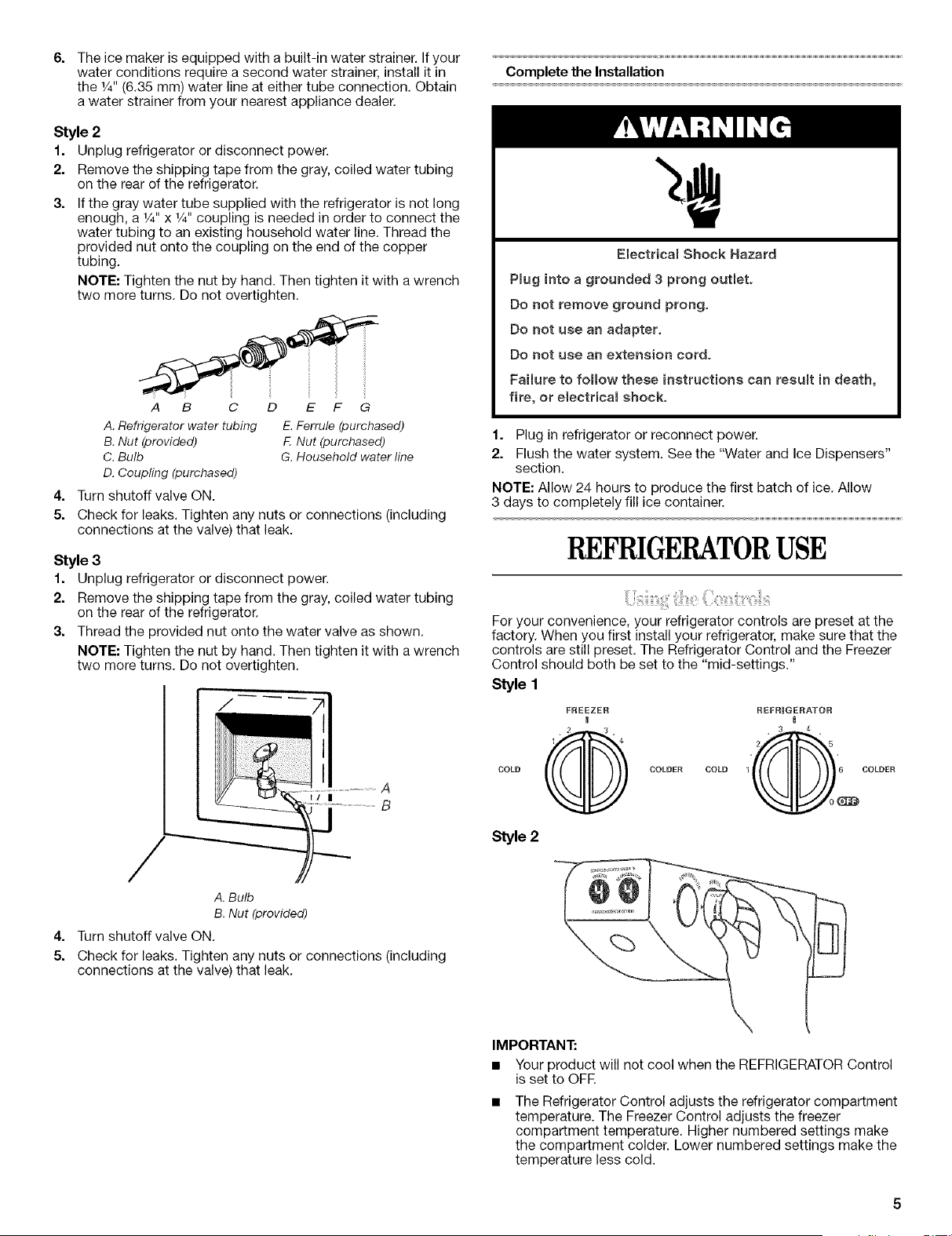

REFRIGERATOR USE ..................................... 5
REFRIGERATOR CARE ................................... 8

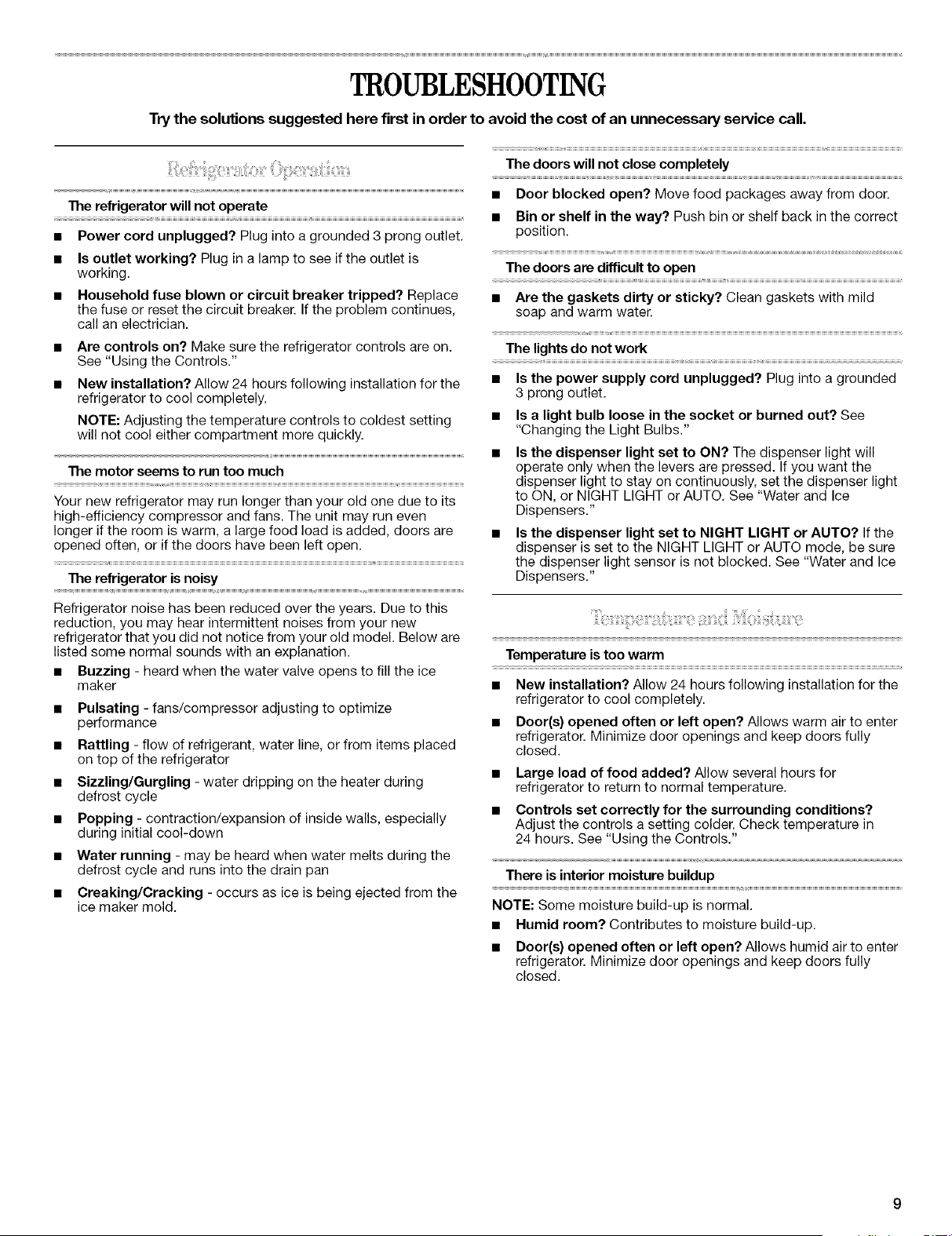

TROUBLESHOOTING ...................................... 9

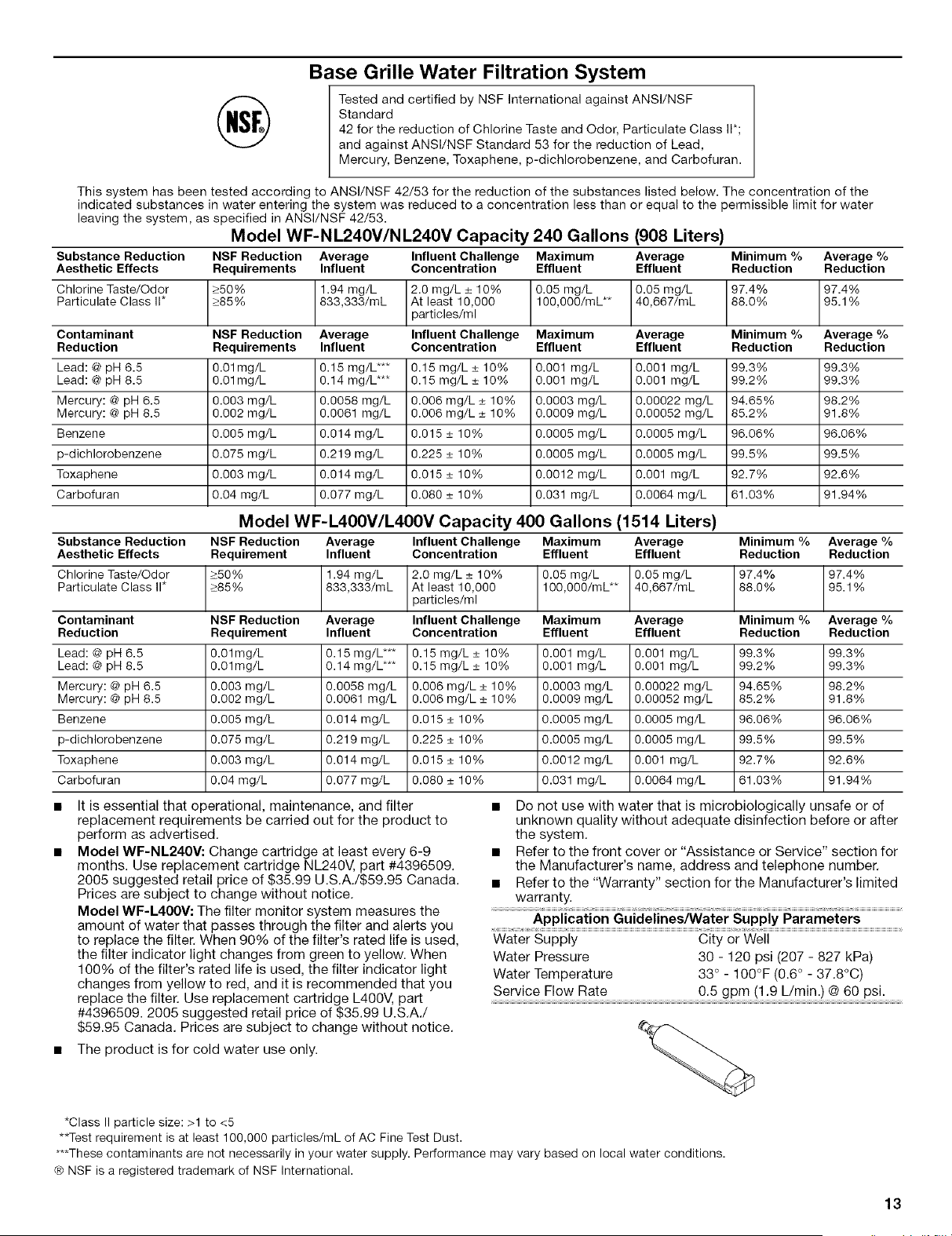

WATER FILTER CERTIFICATIONS .............. 11

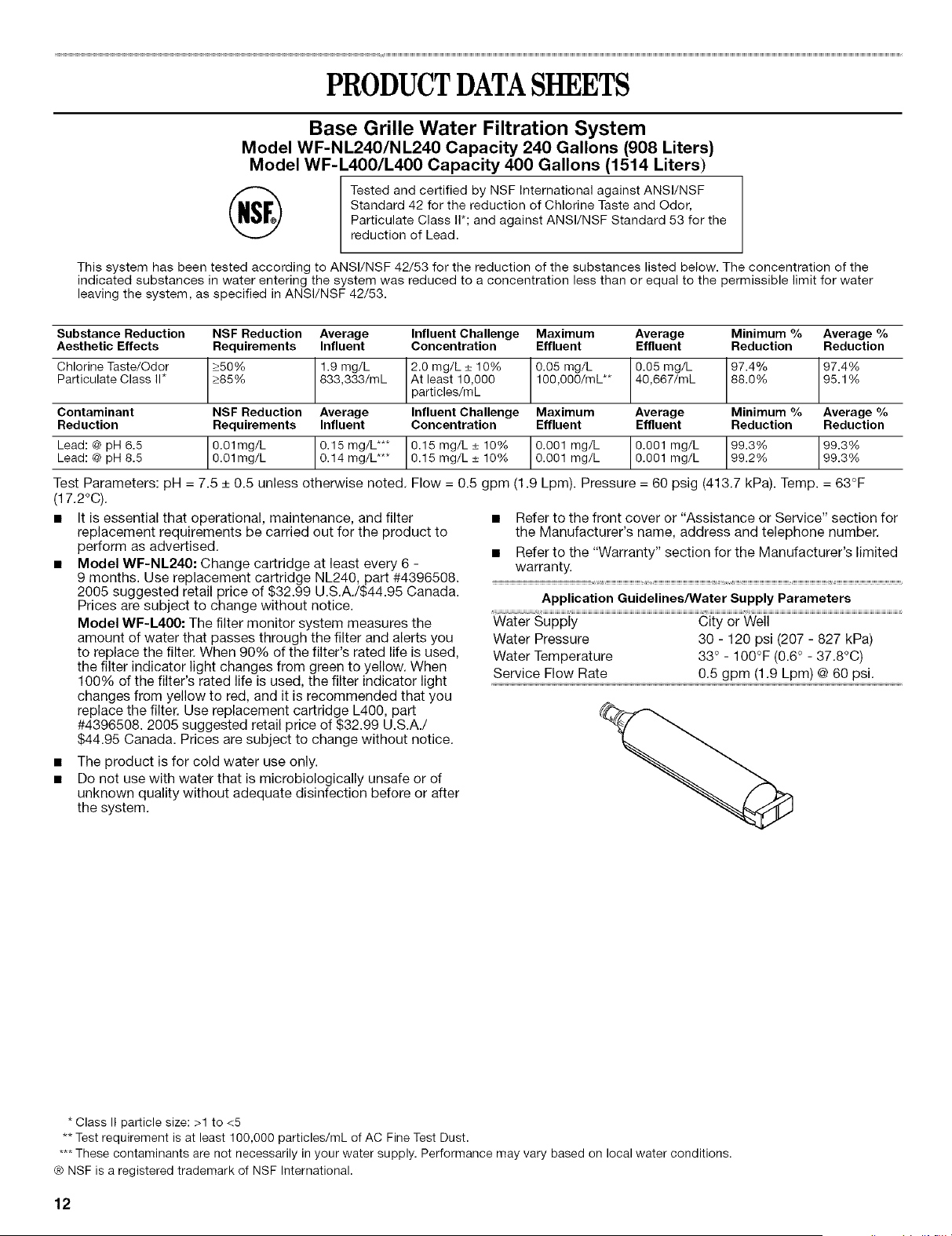

PRODUCT DATA SHEETS ............................ 12

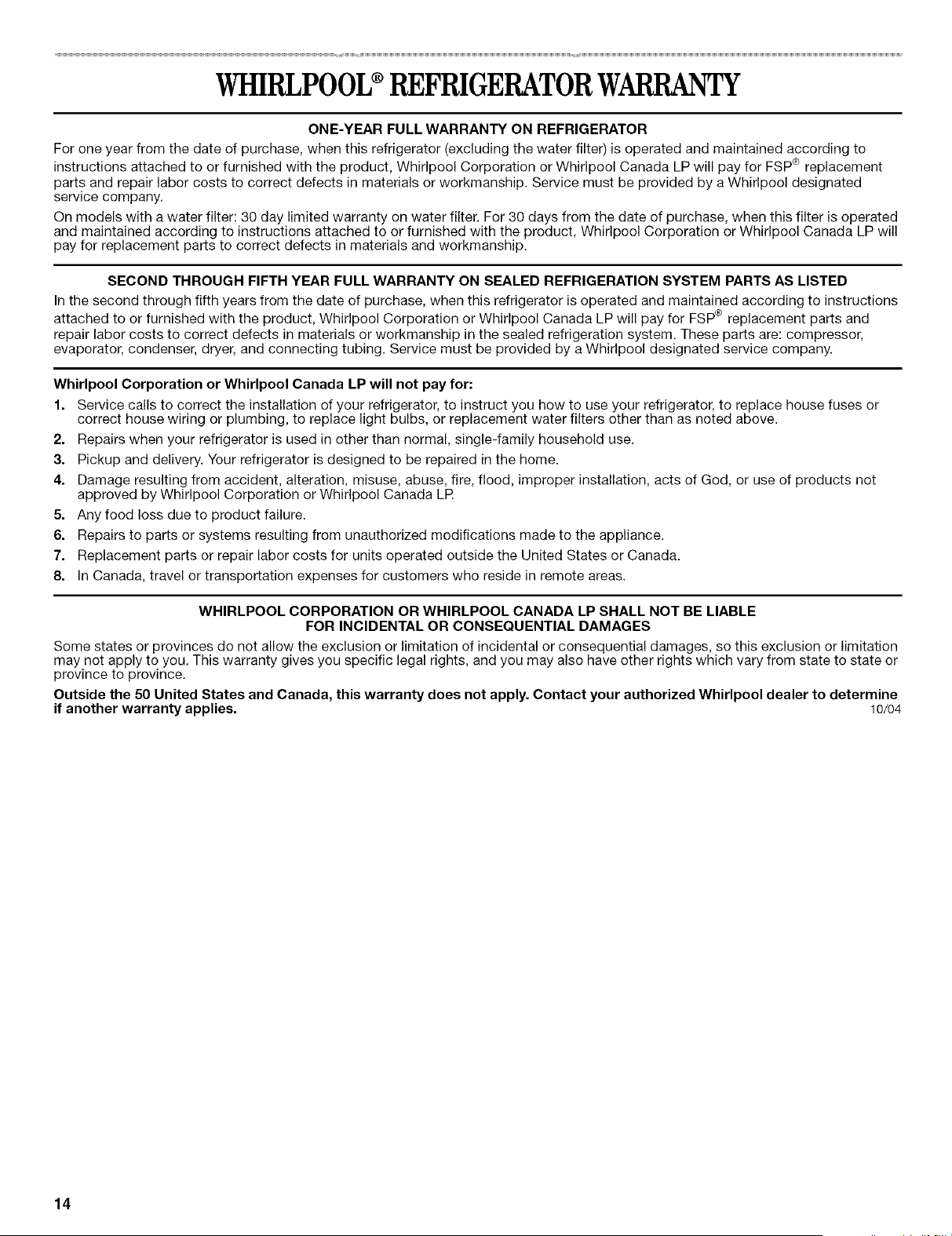

WARRANTY .................................................... 14
AYUDA O SERVIClO TleCNICO .................... 16
SEGURIDAD DEL REFRIGERADOR ............ 16

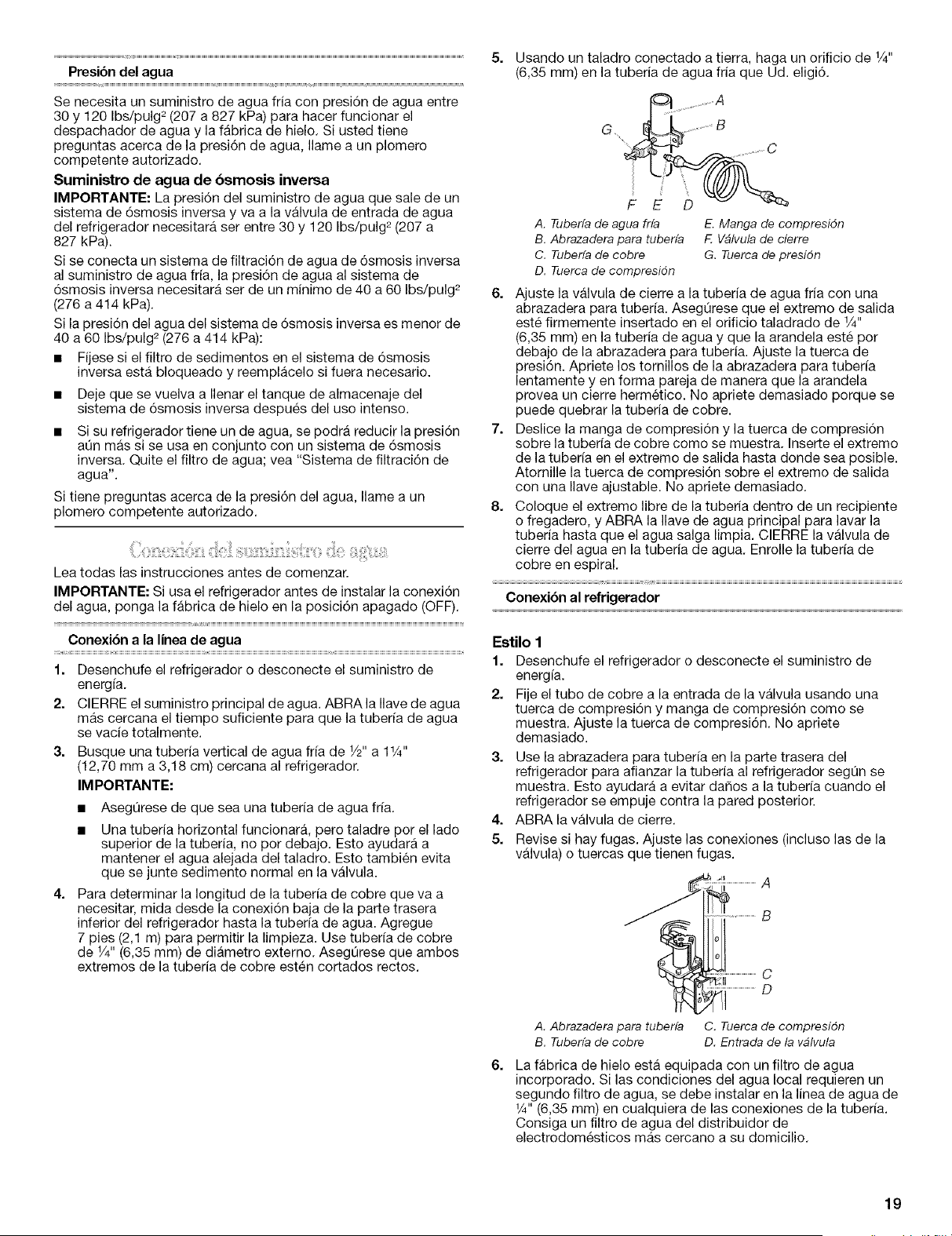

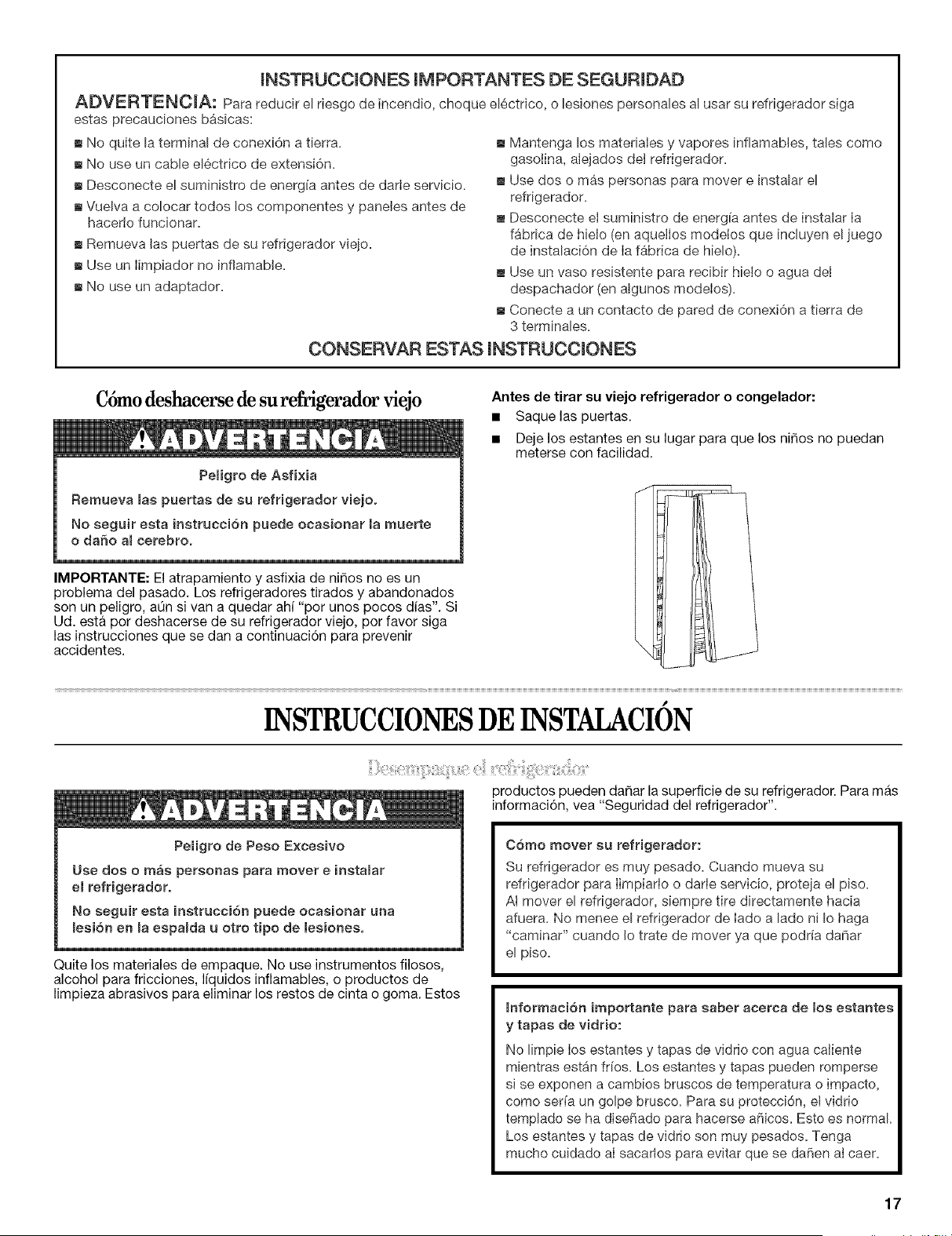

INSTRUCCIONES DE INSTALACI(3N .......... 17

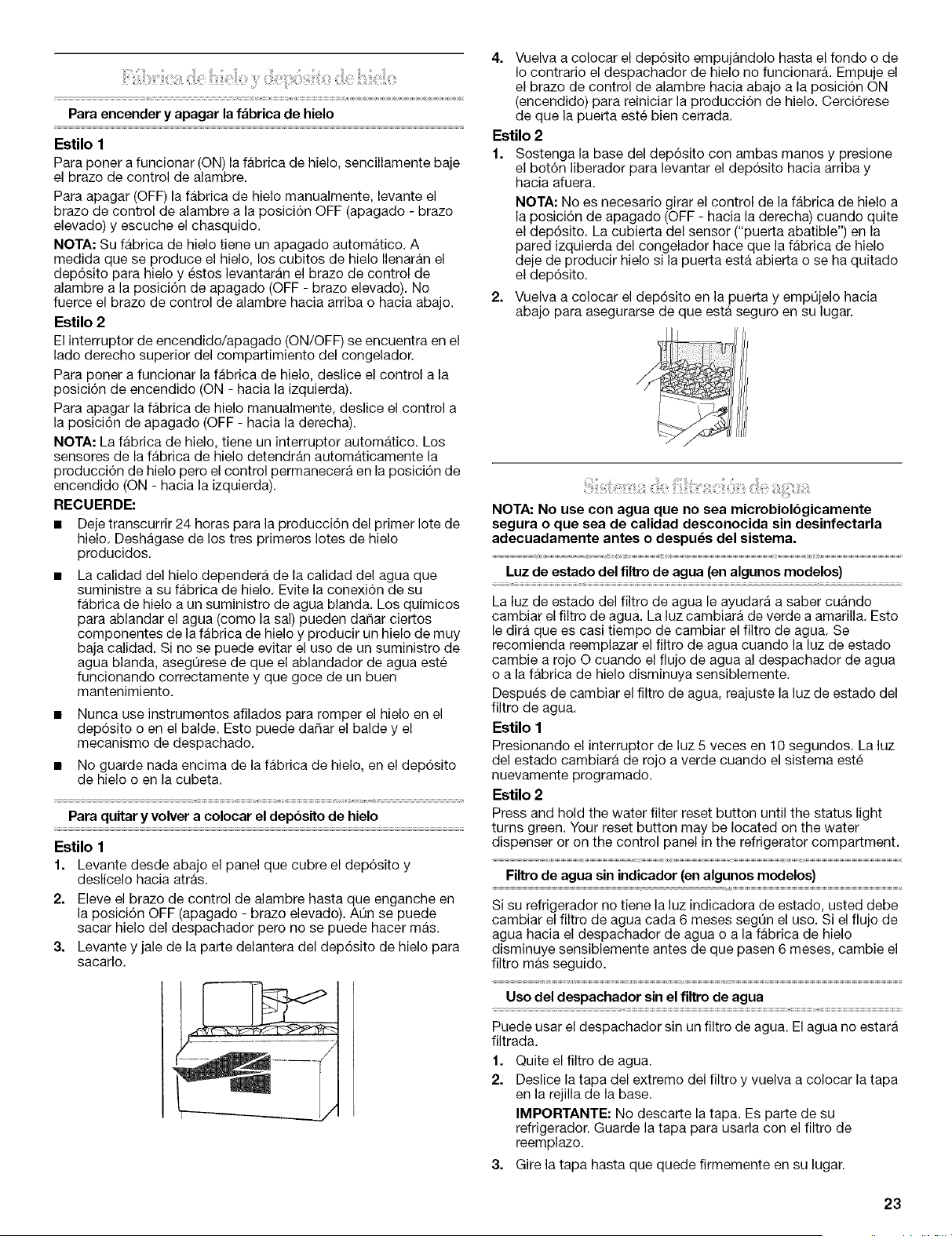

USO DE SU REFRIGERADOR ...................... 20

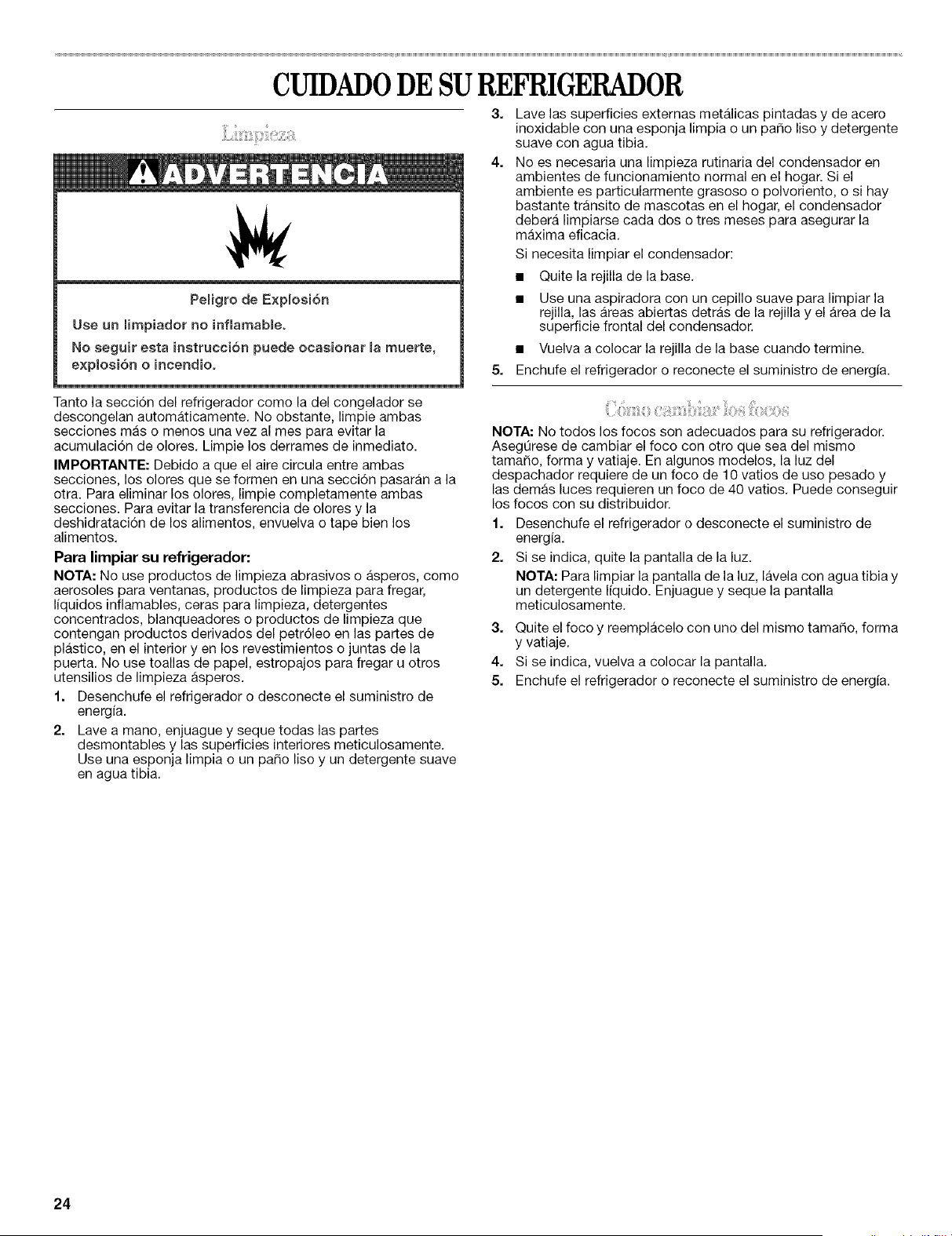

CUIDADO DE SU REFRIGERADOR ............. 24

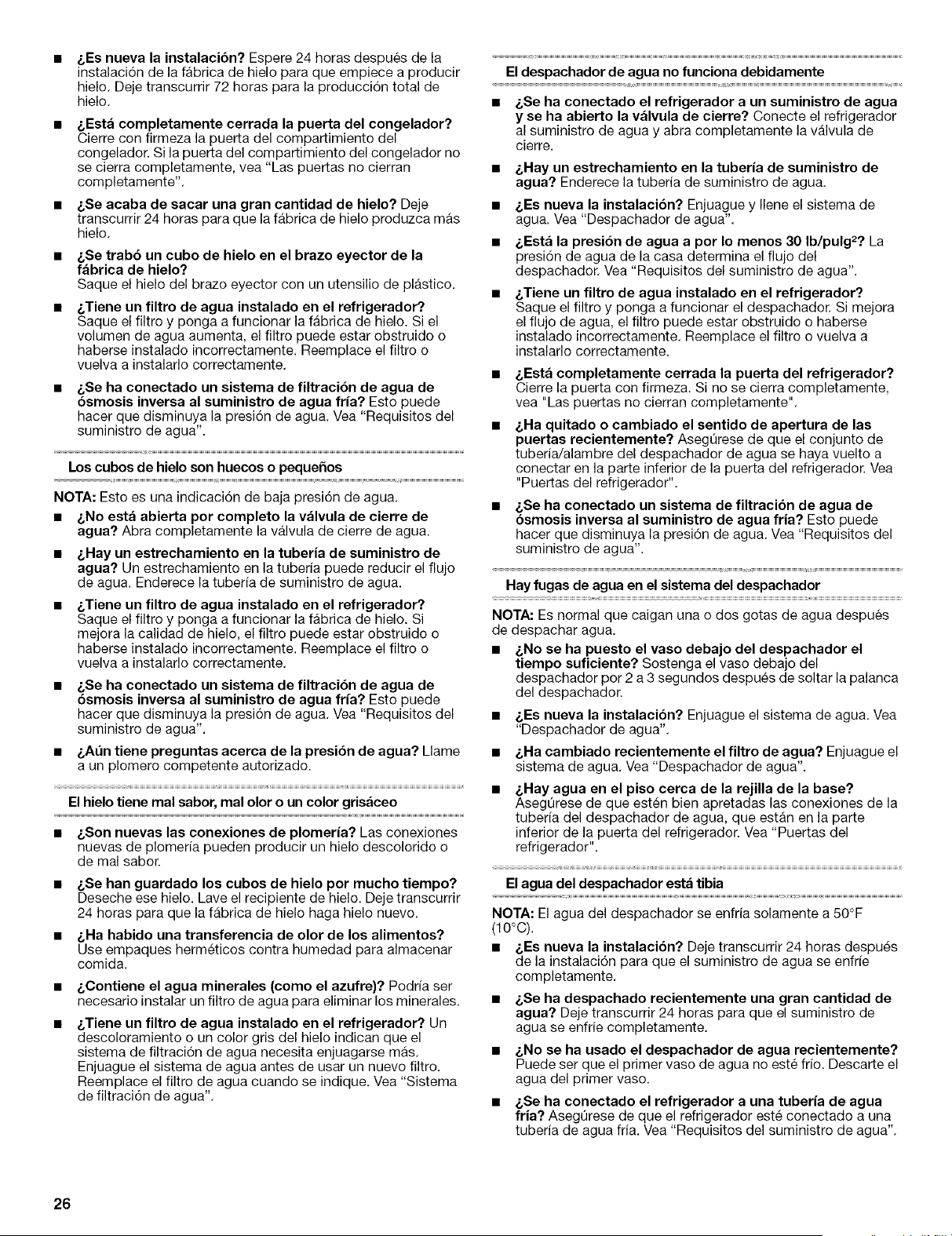

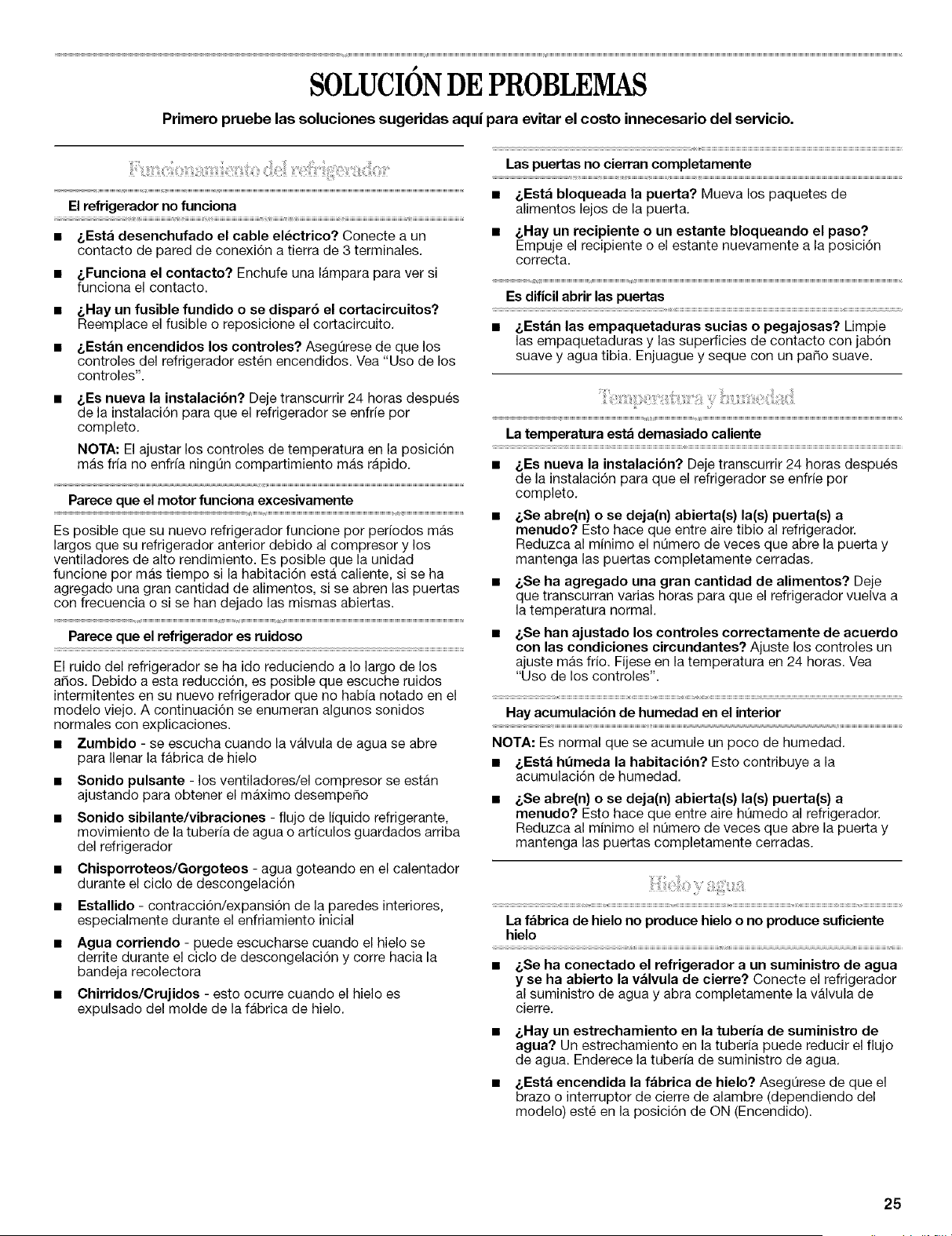

SOLUCION DE PROBLEMAS ....................... 25

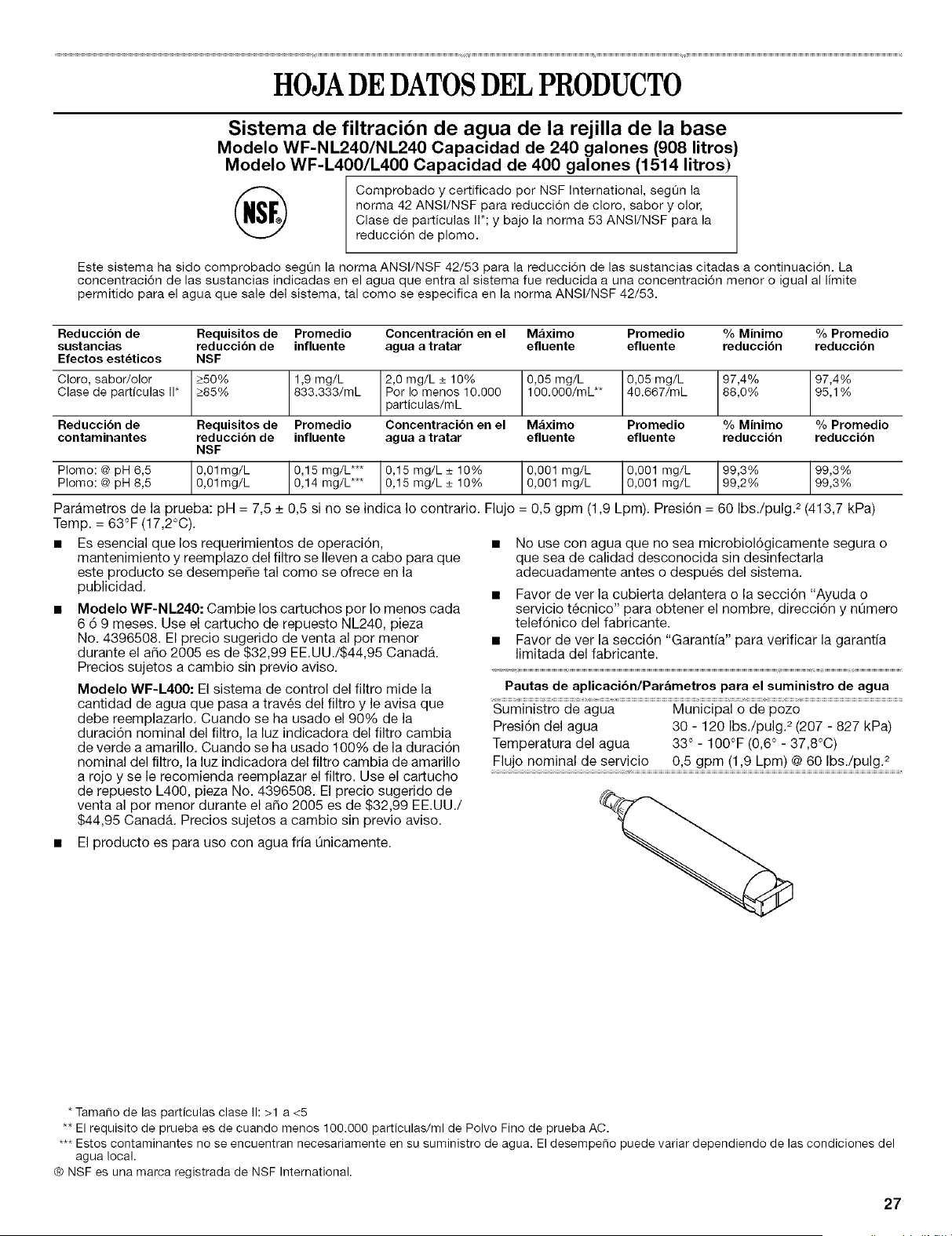

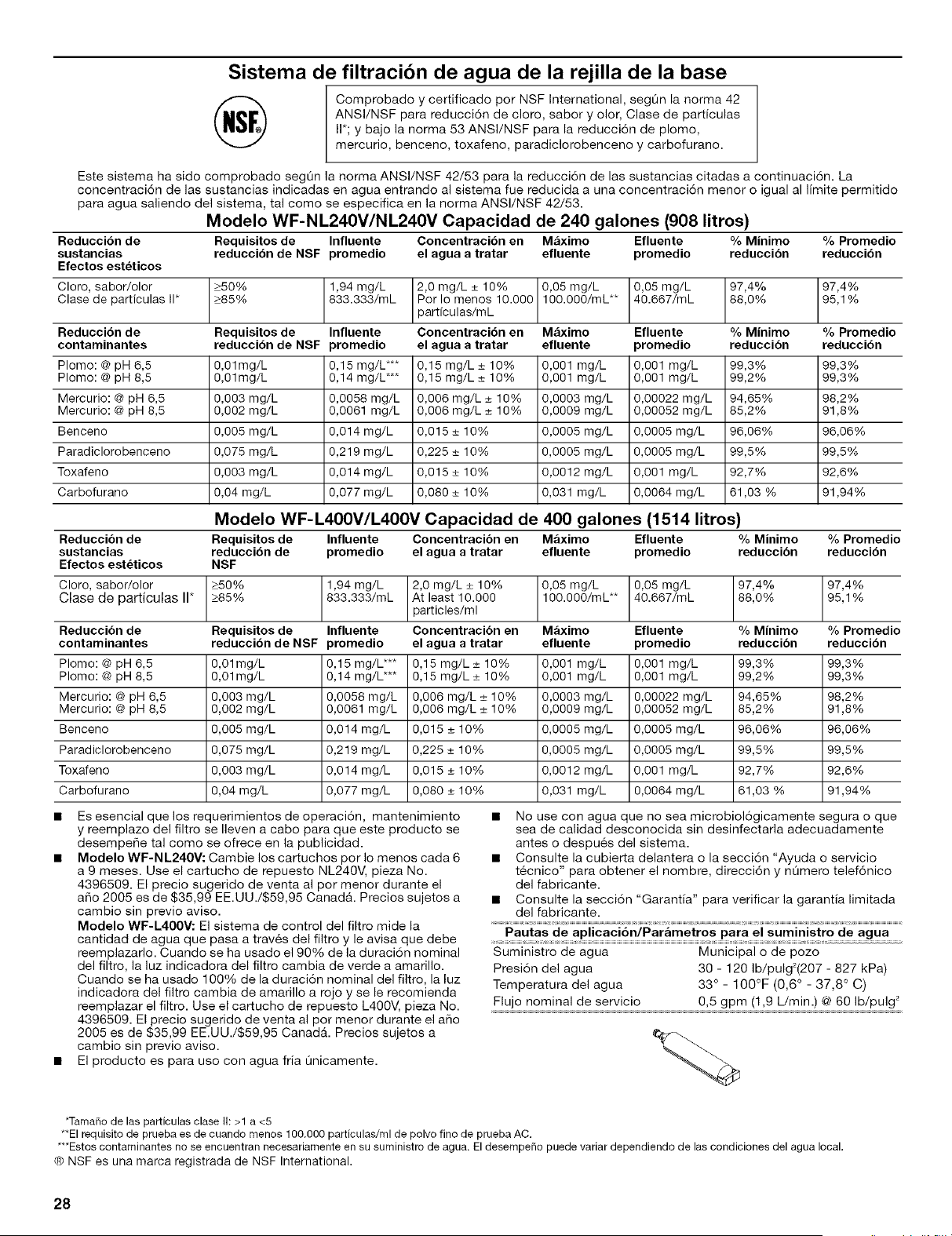

HOJA DE DATOS DEL PRODUCTO ............ 27
GARANTiA ...................................................... 29

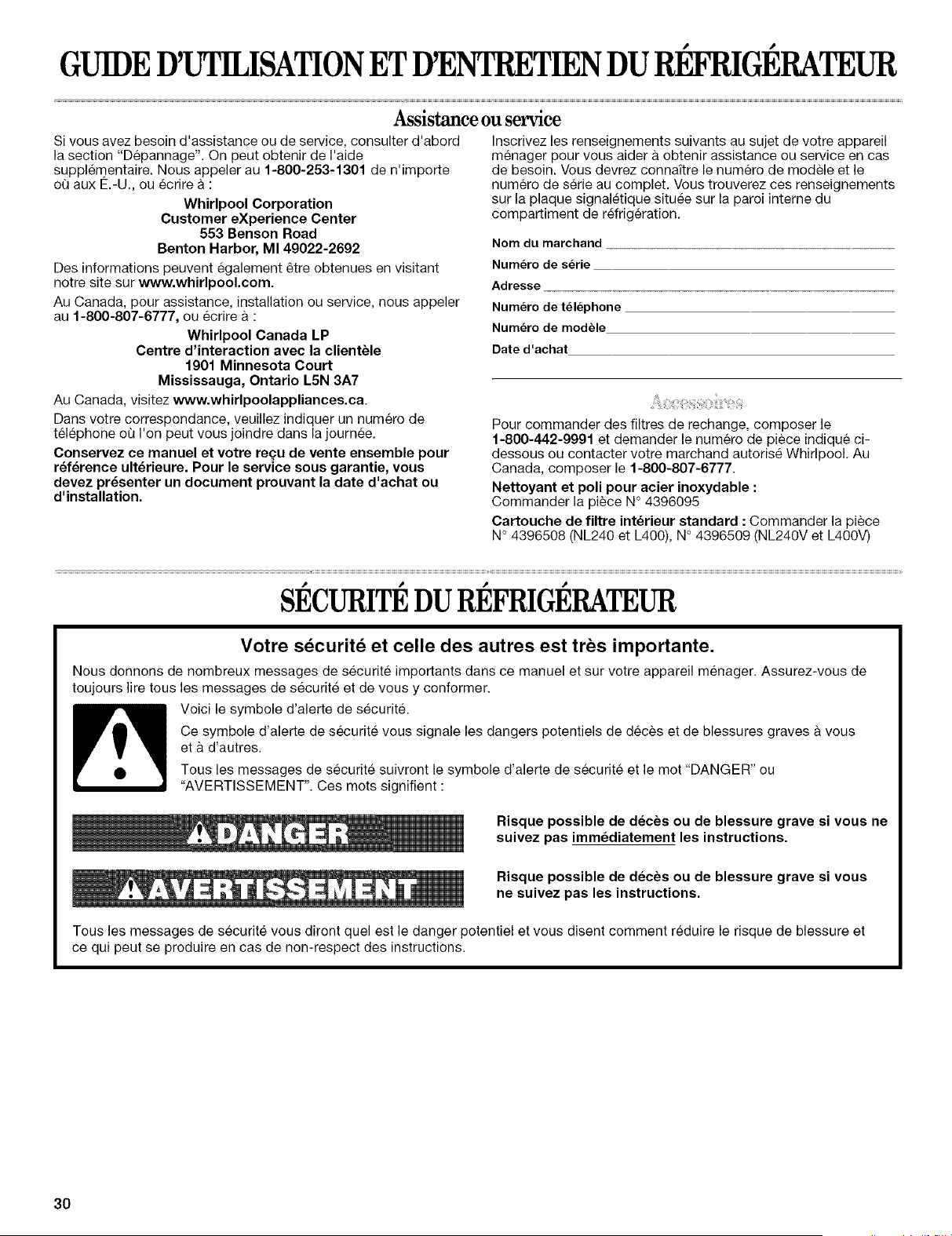

ASSISTANCE OU SERVICE .......................... 30
SleCURITle DU RleFRIGleRATEUR ................ 30

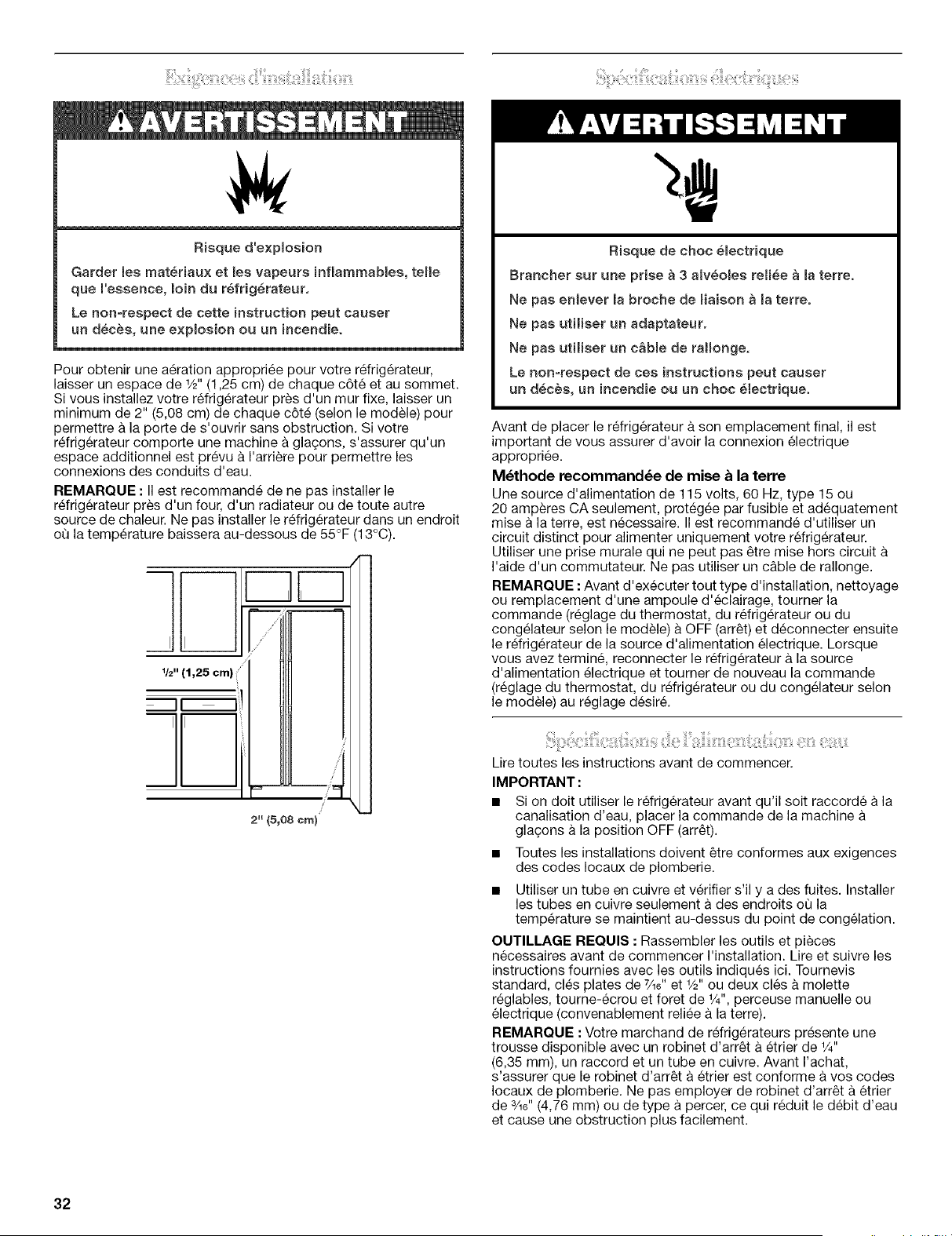

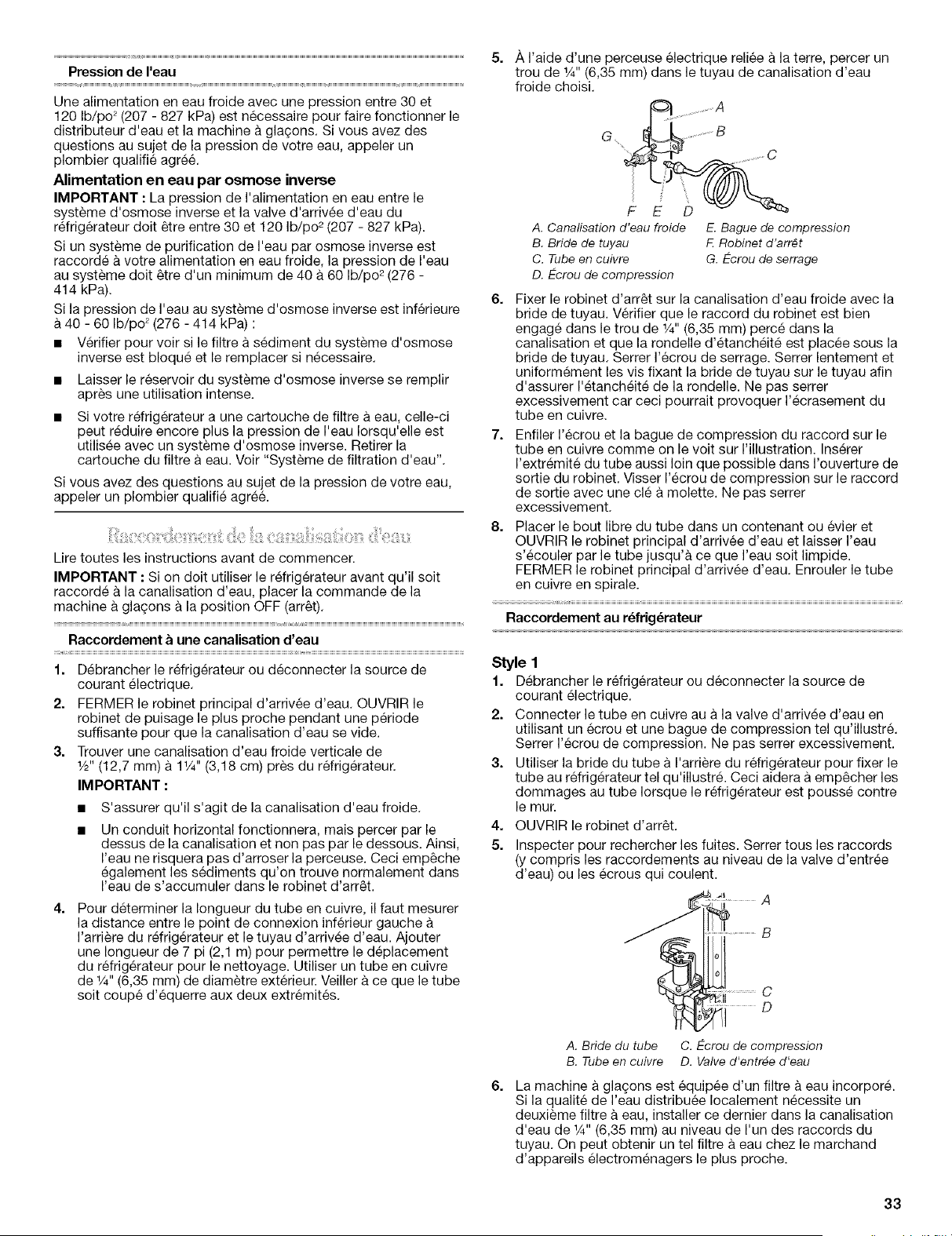

INSTRUCTIONS D'INSTALLATION .............. 31
UTILISATION DU RF=FRIGF=RATEUR ........... 34
ENTRETIEN DU RleFRIGleRATEUR ............. 38
DlePANNAGE .................................................. 38

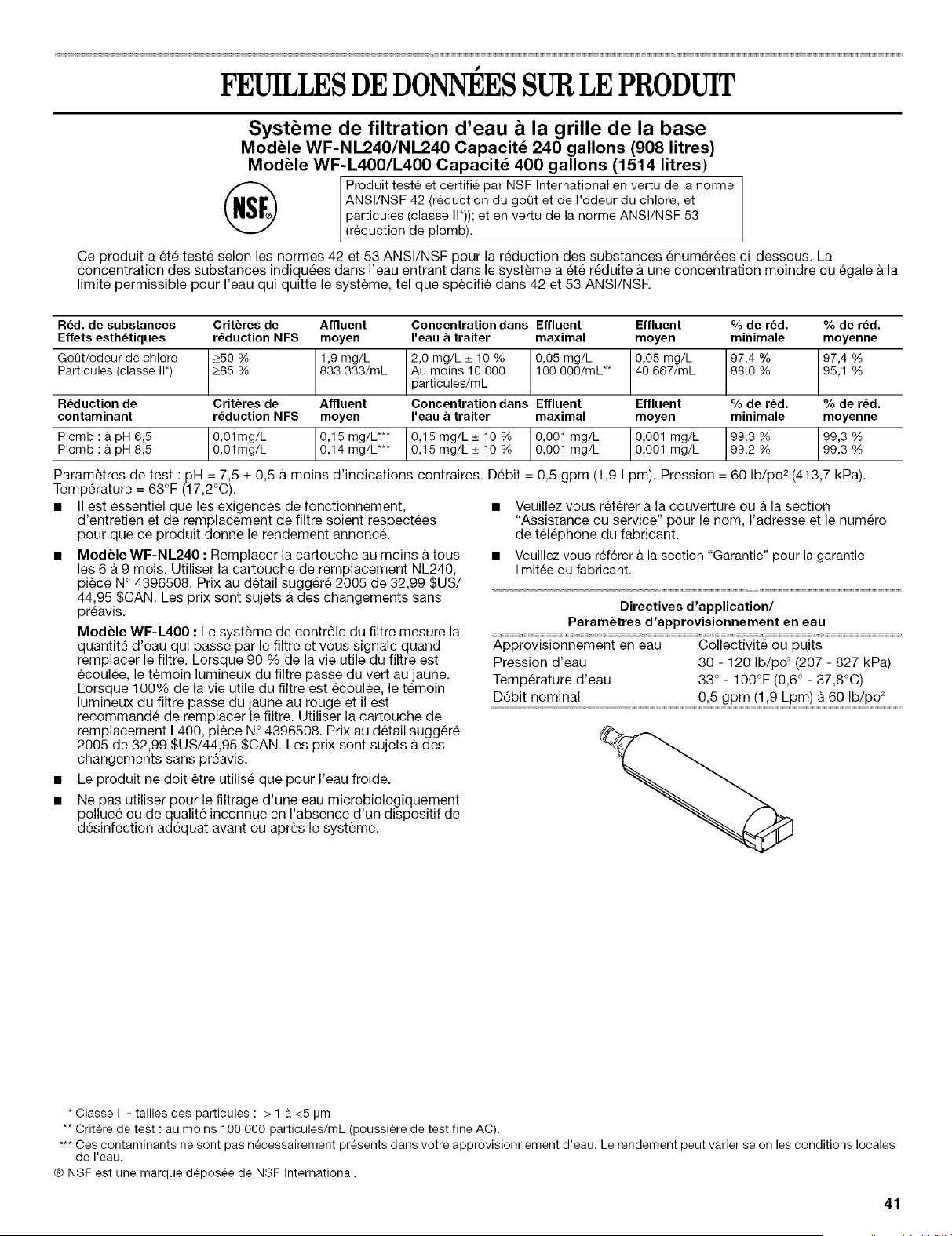

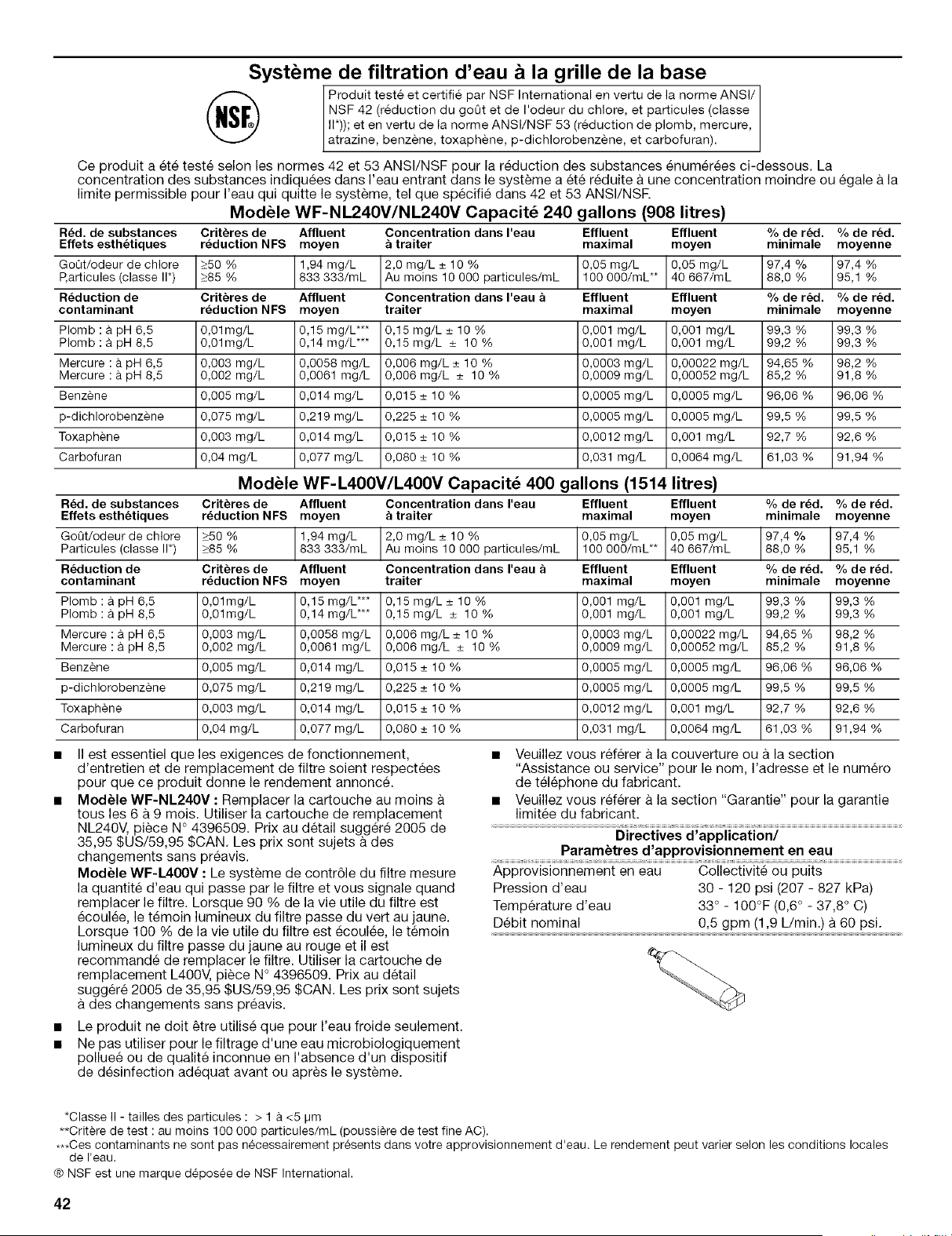

FEUILLES DE DONNleES
SUR LE PRODUIT .......................................... 41
GARANTIE ...................................................... 43
Assistance or Service
If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available. Call us at 1-800-253-1301
from anywhere in the U.S.A., or write:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Information may also be obtained by visiting our website at
www.whirlpool.com.
In Canada, for assistance, installation or service, call us at
1-800-807-6777, or write:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario LSN 3A7
In Canada, visit www.whirlpoolappliances.ca.
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.
Dealer name
Serial number
Address
Phone number
Model number
Purchase date
To order replacement filters, call 1-800-442-9991 and ask for the
part number listed below or contact your authorized Whirlpool
dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish: Order Part #4396095
Standard Base Filter Cartridges:
Order Part #4396508 (NL240/L400); #4396509 (NL240V/L400V)
2315510
"__q;'- _ _Whi, l_ol o
_-!:r .....el °
TOD0 LO QUE _AGINA_ _'
REFRIGERATORSAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
m Plug into a grounded 3 prong outlet.
m Do not remove ground prong.
m Do not use an adapter.
m Do not use an extension cord.
m Disconnect power before servicing.
m Replace all parts and panels before operating.
m Remove doors from your old refrigerator.
_, Use nonflammable cleaner.
_, Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
_, Use two or more people to move and install refrigerator.
_, Disconnect power before installing ice maker (on ice maker
kit ready models only).
_, Use a sturdy glass when dispensing ice or water (on some
models).
SAVE THESE INSTRUCTIONS
Proper Disposal ofYour OldRefrigerator
Before You Throw Away Your Old Refrigerator or Freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.

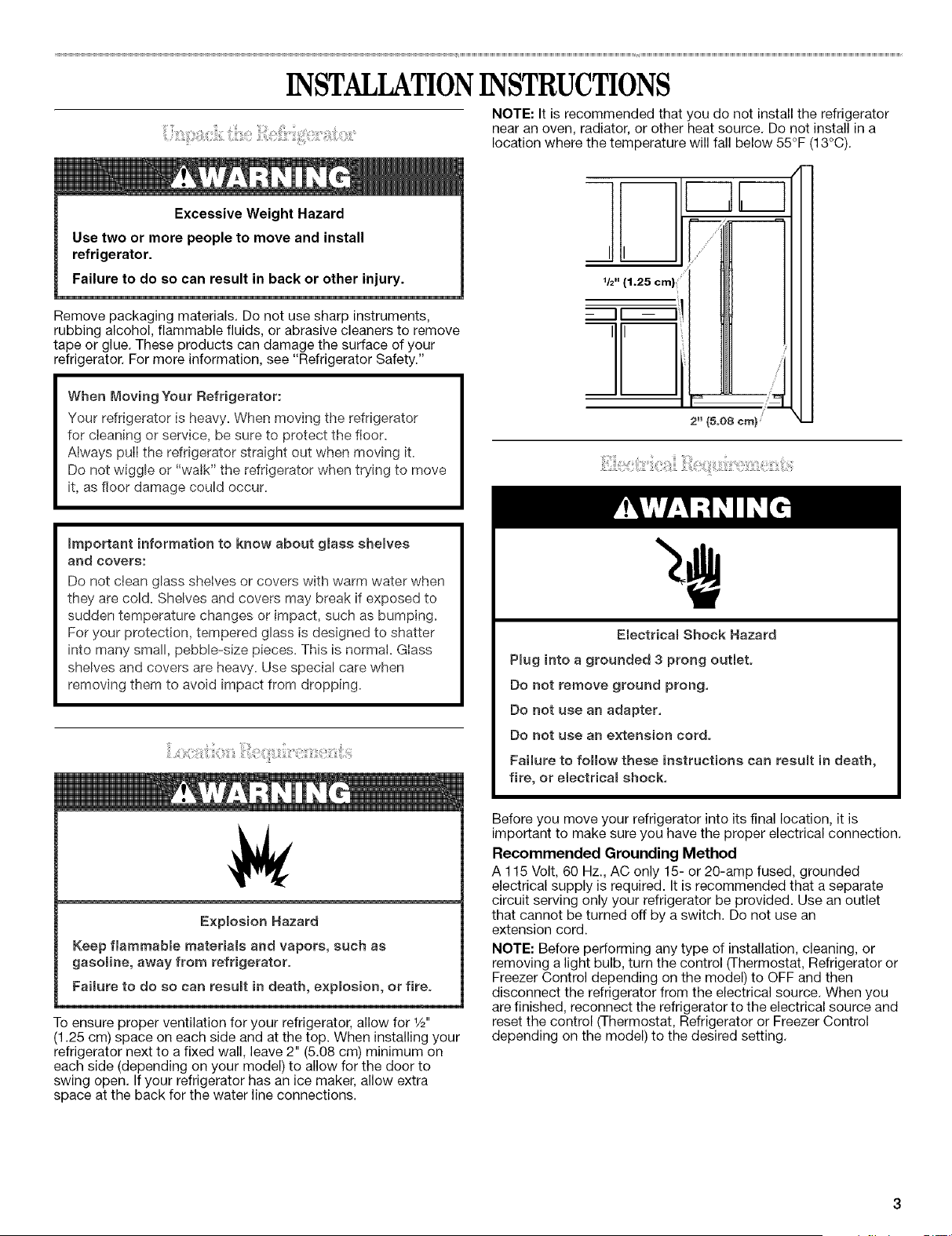

INSTALLATIONINSTRUCTIONS
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to remove
tape or glue. These products can damage the surface of your
refrigerator. For more information, see "Refrigerator Safety."
When t%_oviegYour Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always puII the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
important information to know about glass shemvee
and covers:
Do not cIean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. GIass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
Explosion Hazard
Keep flammable materials and vapors, such as
gaeomine, away from refrigerator.
Faimure to do so can reeumt in death, expmoeion, or fire.
To ensure proper ventilation for your refrigerator, allow for 1/2"
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to
swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.
2 /
,J
J
/
/
1/2" (1.25 cm)(
II -- I!
iJl,
/
s_
/
2" (5.08 era}
Electdcam Shock Hazard
Pmuginto a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can reeumt in death,
fire, or electricam shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.
Readalldirectionsbeforeyoubegin.
IMPORTANT:
• Ifyouturntherefrigeratoronbeforethewaterlineis
connected,turntheicemakerOFE
• Allinstallationsmustmeetlocalplumbingcoderequirements.
• Usecoppertubingandcheckforleaks.Installcoppertubing
onlyinareaswherethehouseholdtemperatureswillremain
abovefreezing.
TOOLSNEEDED:Gathertherequiredtoolsandpartsbefore
startinginstallation.Readandfollowtheinstructionsprovided
withanytoolslistedhere.Flat-bladescrewdriver,7/16"and1/2"
open-endwrenchesortwoadjustablewrenches,1/4"nutdriver
anddrillbit,handdrillorelectricdrill(properlygrounded).
NOTE:Yourrefrigeratordealerhasakitavailablewitha1/4"
(6.35mm)saddle-typeshutoffvalve,aunion,andcoppertubing.
Beforepurchasing,makesureasaddle-typevalvecomplieswith
yourlocalplumbingcodes.Donotuseapiercing-typeor3/16"
(4.76mm)saddlevalvewhichreduceswaterflowandclogsmore
easily.
WaterPressure
Acoldwatersupplywithwaterpressureofbetween30and
120psi(207- 827kPa)isrequiredtooperatethewaterdispenser
andicemaker.Ifyouhavequestionsaboutyourwaterpressure,
callalicensed,qualifiedplumber.

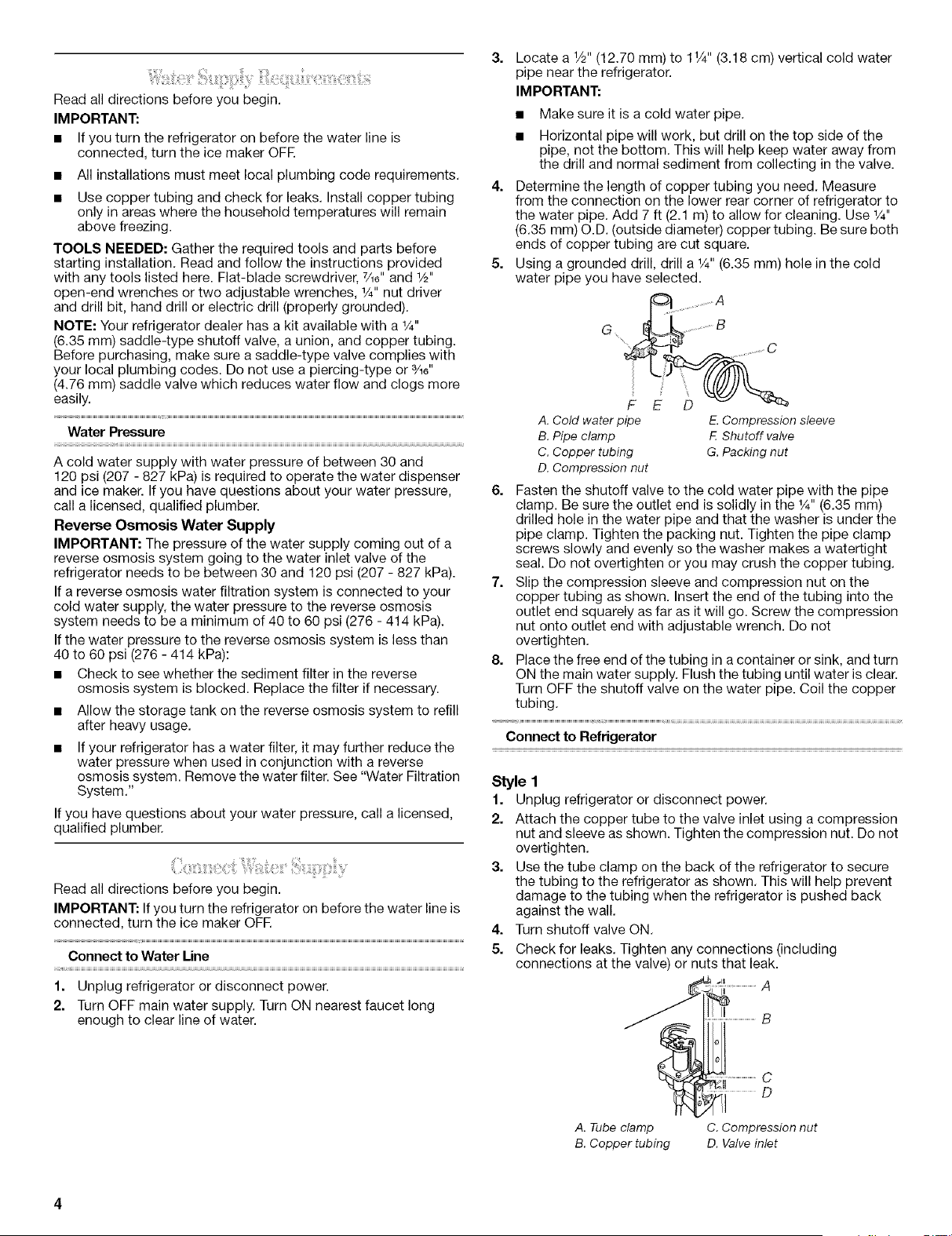

Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 - 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
• If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See "Water Filtration
System."
If you have questions about your water pressure, call a licensed,
qualified plumber.
Ci:!_!_i,::!i_iii:_i__i!!__:ii_i:_ii:_ii_'iii!i_i::_i!!!_i_i_¸iii!iilii:_ii:!!i:_!::_i!i!ii_,i,¸'¸
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line is
connected, turn the ice maker OFE
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a 1_,,(12.70 mm) to 11A'' (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
5=
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold
water pipe you have selected.
......... A
G ..........................B
....... C
A. Cold water pipe E. Compression sleeve
B. Pipe clamp F.Shutoff valve
C. Copper tubing G.Packing nut
D. Compression nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.
8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help prevent
damage to the tubing when the refrigerator is pushed back
against the wall.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
A
A. Tube clamp
B. Copper tubing
C
D
C. Compression nut
D. Valve inlet
Complete the Installation
The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the 1/4"(6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer•
Style 2
1. Unplug refrigerator or disconnect power•
2. Remove the shipping tape from the gray, coiled water tubing
on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a 1/4"x 1/4"coupling is needed in order to connect the
water tubing to an existing household water line. Thread the
provided nut onto the coupling on the end of the copper
tubing.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
4.
5.
A B C
A. Refrigerator water tubing
B. Nut (provided)
C. Bulb
D. Coupling (purchased)
Turn shutoff valve ON.
Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
D E F G
E• Ferrule (purchased)
F. Nut (purchased)
G. Household water line
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove the shipping tape from the gray, coiled water tubing
on the rear of the refrigerator.
3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
A
B
Electrica_ Shock Hazard
P_ug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or eiectrica_ shock,
1. Plug in refrigerator or reconnect power.
2. Flush the water system. See the "Water and Ice Dispensers"
section•
NOTE: Allow 24 hours to produce the first batch of ice. Allow
3 days to completely fill ice container.
REFRIGERATORUSE
For your convenience, your refrigerator controls are preset at the
factory• When you first install your refrigerator, make sure that the
controls are still preset. The Refrigerator Control and the Freezer
Control should both be set to the "mid-settings•"
Style 1
COLD
FREEZER
, 2
COLDER
REFRIGERATOR
l
• 3 4
COLD 1 6 COLDER
Style 2
4.
5.
A. Bulb
B. Nut (provided)
Turn shutoff valve ON.
Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
IMPORTANT:
• Your product will not cool when the REFRIGERATOR Control
is set to OFF.
The Refrigerator Control adjusts the refrigerator compartment
temperature. The Freezer Control adjusts the freezer
compartment temperature• Higher numbered settings make
the compartment colder• Lower numbered settings make the
temperature less cold.
• Wait24hoursbeforeyouputfoodintotherefrigerator.Ifyou
addfoodbeforetherefrigeratorhascooledcompletely,your
foodmayspoil.

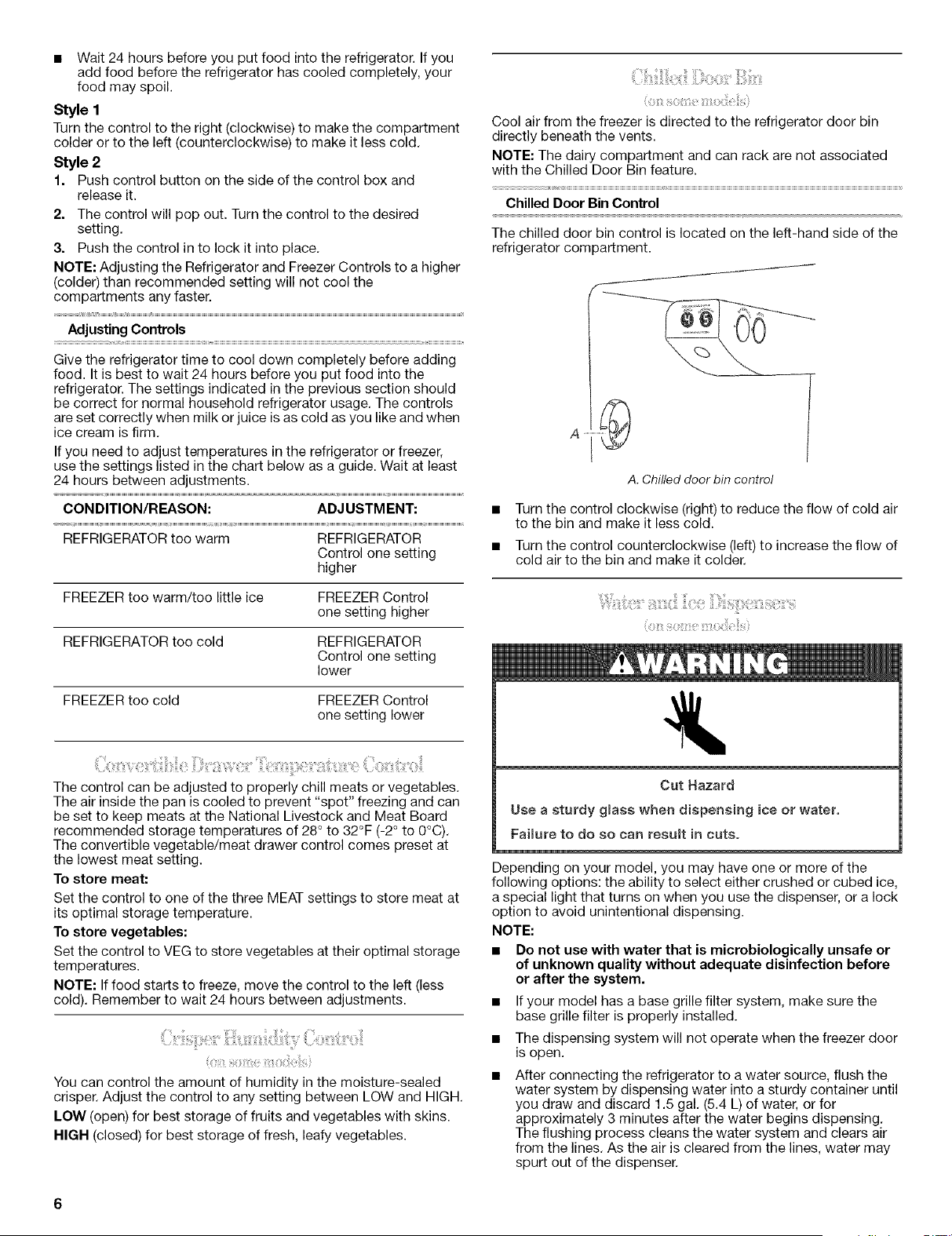

Style 1
Turn the control to the right (clockwise) to make the compartment
colder or to the left (counterclockwise) to make it less cold.
Style 2
1. Push control button on the side of the control box and
release it.
2. The control will pop out. Turn the control to the desired
setting.
3. Push the control in to lock it into place.
NOTE: Adjusting the Refrigerator and Freezer Controls to a higher
(colder) than recommended setting will not cool the
compartments any faster.
Adjusting Controls
Give the refrigerator time to cool down completely before adding
food. It is best to wait 24 hours before you put food into the
refrigerator. The settings indicated in the previous section should
be correct for normal household refrigerator usage. The controls
are set correctly when milk or juice is as cold as you like and when
ice cream is firm.
If you need to adjust temperatures in the refrigerator or freezer,
use the settings listed in the chart below as a guide. Wait at least
24 hours between adjustments.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR
Control one setting
higher
FREEZER too warm/too little ice FREEZER Control
one setting higher
REFRIGERATOR too cold REFRIGERATOR
Control one setting
lower
FREEZER too cold FREEZER Control
one setting lower
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to prevent "spot" freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28° to 32°F (-2 ° to 0°C).
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.
To store meat:
Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.
To store vegetables:
Set the control to VEG to store vegetables at their optimal storage
temperatures.
NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.
©,
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.
O
Cool air from the freezer is directed to the refrigerator door bin
directly beneath the vents.
NOTE: The dairy compartment and can rack are not associated
with the Chilled Door Bin feature.
Chilled Door Bin Control
The chilled door bin control is located on the left-hand side of the
refrigerator compartment.
A. Chilled door bin control
Turn the control clockwise (right) to reduce the flow of cold air
to the bin and make it less cold.
Turn the control counterclockwise (left) to increase the flow of
cold air to the bin and make it colder.
Cut Hazard
Use a sturdy glass when dispensing ice or water.
Failure to do so can result in cuts.
Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed ice,
a special light that turns on when you use the dispenser, or a lock
option to avoid unintentional dispensing.
NOTE:
• Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system.
• If your model has a base grille filter system, make sure the
base grille filter is properly installed.
• The dispensing system will not operate when the freezer door
is open.
• After connecting the refrigerator to a water source, flush the
water system by dispensing water into a sturdy container until
you draw and discard 1.5 gal. (5.4 L) of water, or for
approximately 3 minutes after the water begins dispensing.
The flushing process cleans the water system and clears air
from the lines. As the air is cleared from the lines, water may
spurt out of the dispenser.
• Allowseveralhoursfortherefrigeratortocooldownandchill
water.
• Allow24hourstoproducethefirstbatchofice.Discardthe
firstthreebatchesoficeproduced.

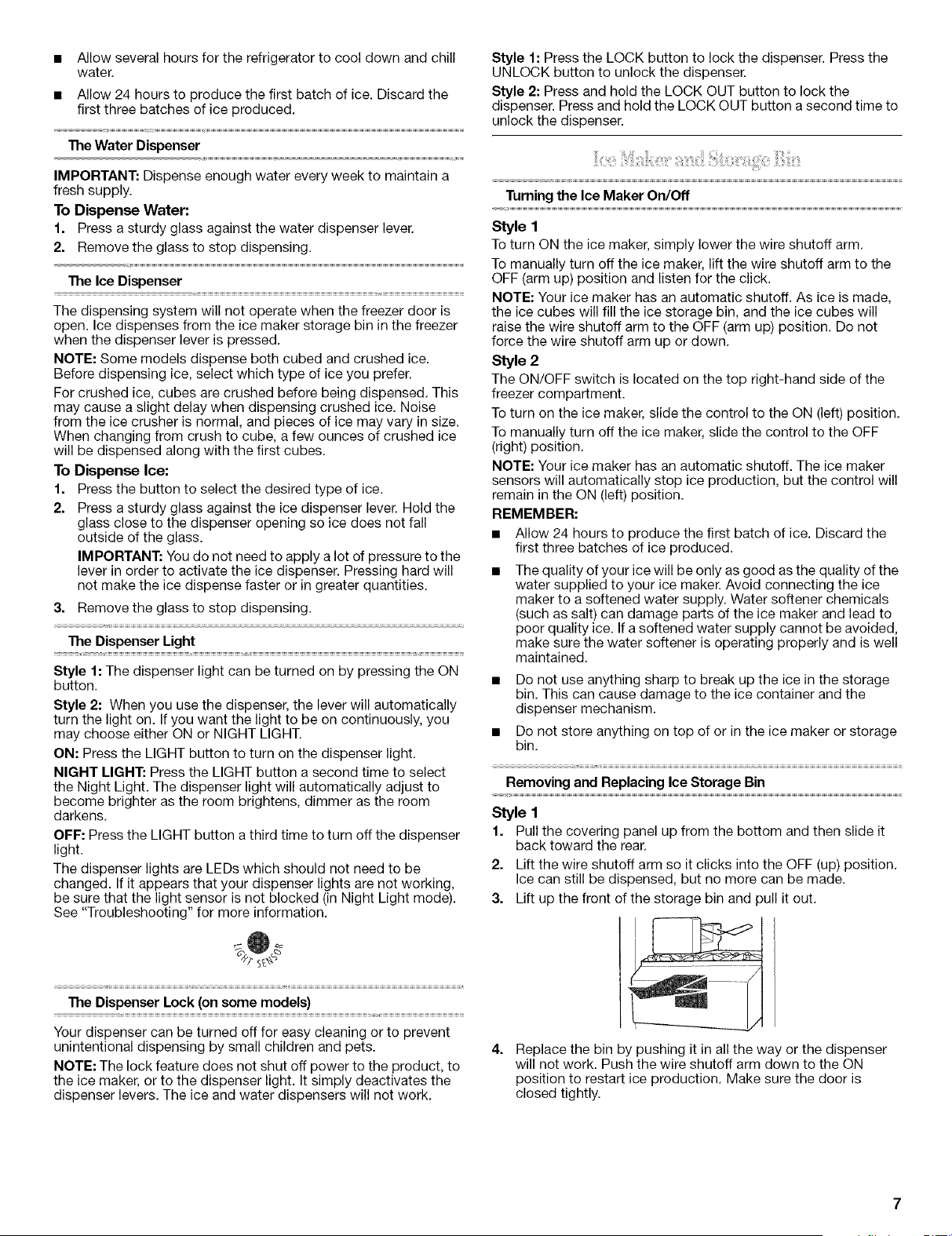

The Water Dispenser
IMPORTANT: Dispense enough water every week to maintain a
fresh supply.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
The Ice Dispenser
The dispensing system will not operate when the freezer door is
open. Ice dispenses from the ice maker storage bin in the freezer
when the dispenser lever is pressed.
NOTE: Some models dispense both cubed and crushed ice.
Before dispensing ice, select which type of ice you prefer.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crush to cube, a few ounces of crushed ice
will be dispensed along with the first cubes.
To Dispense Ice:
1. Press the button to select the desired type of ice.
2. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to the
lever in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.
3. Remove the glass to stop dispensing.
The Dispenser Light
Style 1: The dispenser light can be turned on by pressing the ON
button.
Style 2: When you use the dispenser, the lever will automatically
turn the light on. If you want the light to be on continuously, you
may choose either ON or NIGHT LIGHT.
ON: Press the LIGHT button to turn on the dispenser light.
NIGHT LIGHT: Press the LIGHT button a second time to select
the Night Light. The dispenser light will automatically adjust to
become brighter as the room brightens, dimmer as the room
darkens.
OFF: Press the LIGHT button a third time to turn off the dispenser
light.
The dispenser lights are LEDs which should not need to be
changed. If it appears that your dispenser lights are not working,
be sure that the light sensor is not blocked (in Night Light mode).
See "Troubleshooting" for more information.
Style 1: Press the LOCK button to lock the dispenser. Press the
UNLOCK button to unlock the dispenser.
Style 2: Press and hold the LOCK OUT button to lock the
dispenser. Press and hold the LOCK OUT button a second time to
unlock the dispenser.
Turning the Ice Maker On/Off
Style 1
To turn ON the ice maker, simply lower the wire shutoff arm.
To manually turn off the ice maker, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin, and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Style 2
The ON/OFF switch is located on the top right-hand side of the
freezer compartment.
To turn on the ice maker, slide the control to the ON (left) position.
To manually turn off the ice maker, slide the control to the OFF
(right) position.
NOTE: Your ice maker has an automatic shutoff. The ice maker
sensors will automatically stop ice production, but the control will
remain in the ON (left) position.
REMEMBER:
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
• Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the
dispenser mechanism.
• Do not store anything on top of or in the ice maker or storage
bin.
Removing and Replacing Ice Storage Bin
Style 1
1. Pull the covering panel up from the bottom and then slide it
back toward the rear.
2. Lift the wire shutoff arm so it clicks into the OFF (up) position.
Ice can still be dispensed, but no more can be made.
3. Lift up the front of the storage bin and pull it out.
The Dispenser Lock (on some models)
2,' __
Your dispenser can be turned off for easy cleaning or to prevent
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
dispenser levers. The ice and water dispensers will not work.
Replace the bin by pushing it in all the way or the dispenser
will not work. Push the wire shutoff arm down to the ON
position to restart ice production. Make sure the door is
closed tightly.

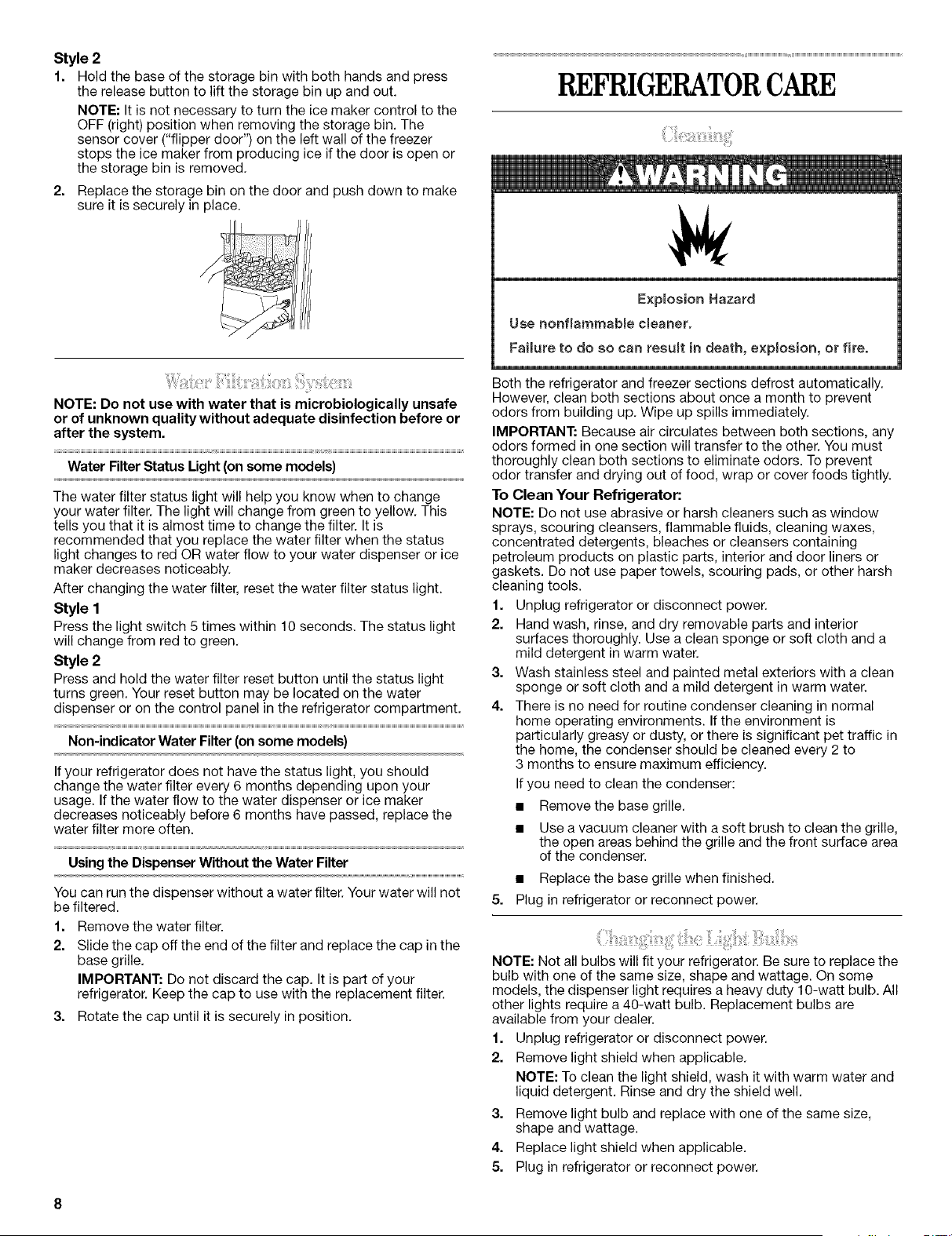

Style 2
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before or
after the system.
Water Filter Status Light (on some models)
The water filter status light will help you know when to change
your water filter. The light will change from green to yellow. This
tells you that it is almost time to change the filter. It is
recommended that you replace the water filter when the status
light changes to red OR water flow to your water dispenser or ice
maker decreases noticeably.
After changing the water filter, reset the water filter status light.
Style 1
Press the light switch 5 times within 10 seconds. The status light
will change from red to green.
Style 2
Press and hold the water filter reset button until the status light
turns green. Your reset button may be located on the water
dispenser or on the control panel in the refrigerator compartment.
Non-indicator Water Filter (on some models)
If your refrigerator does not have the status light, you should
change the water filter every 6 months depending upon your
usage. If the water flow to the water dispenser or ice maker
decreases noticeably before 6 months have passed, replace the
water filter more often.
Using the Dispenser Without the Water Filter
You can run the dispenser without a water filter. Your water will not
be filtered.
1. Remove the water filter.
2. Slide the cap off the end of the filter and replace the cap in the
base grille.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
3. Rotate the cap until it is securely in position.
REFRIGERATORCARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to prevent
odors from building up. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To prevent
odor transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
• Removethe base grille.
• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power.
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the
bulb with one of the same size, shape and wattage. On some
models, the dispenser light requires a heavy duty 10-watt bulb. All
other lights require a 40-watt bulb. Replacement bulbs are
available from your dealer.
1. Unplug refrigerator or disconnect power.
2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Rinse and dry the shield well.
3. Remove light bulb and replace with one of the same size,
shape and wattage.
4. Replace light shield when applicable.
5. Plug in refrigerator or reconnect power.
TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
• Power cord unplugged? Plug into a grounded 3 prong outlet,
• Is outlet working? Plug in a lamp to see if the outlet is
working.
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
Are controls on? Make sure the refrigerator controls are on.
See "Using the Controls."
New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator is noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
• Buzzing - heard when the water valve opens to fill the ice
maker
• Pulsating - fans/compressor adjusting to optimize
performance
• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle
• Popping - contraction/expansion of inside walls, especially
during initial cool-down
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difficult to open
• Are the gaskets dirty or sticky? Clean gaskets with mild
soap and warm water.
The lights do not work
• Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."
• Is the dispenser light set to ON? The dispenser light will
operate only when the levers are pressed. If you want the
dispenser light to stay on continuously, set the dispenser light
to ON, or NIGHT LIGHT or AUTO. See "Water and Ice
Dispensers."
• Is the dispenser light set to NIGHT LIGHT or AUTO? If the
dispenser is set to the NIGHT LIGHT or AUTO mode, be sure
the dispenser light sensor is not blocked. See "Water and Ice
Dispensers."
Temperature is too warm
• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
• Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."
There is interior moisture buildup
NOTE: Some moisture build-up is normal.
• Humid room? Contributes to moisture build-up.
• Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.

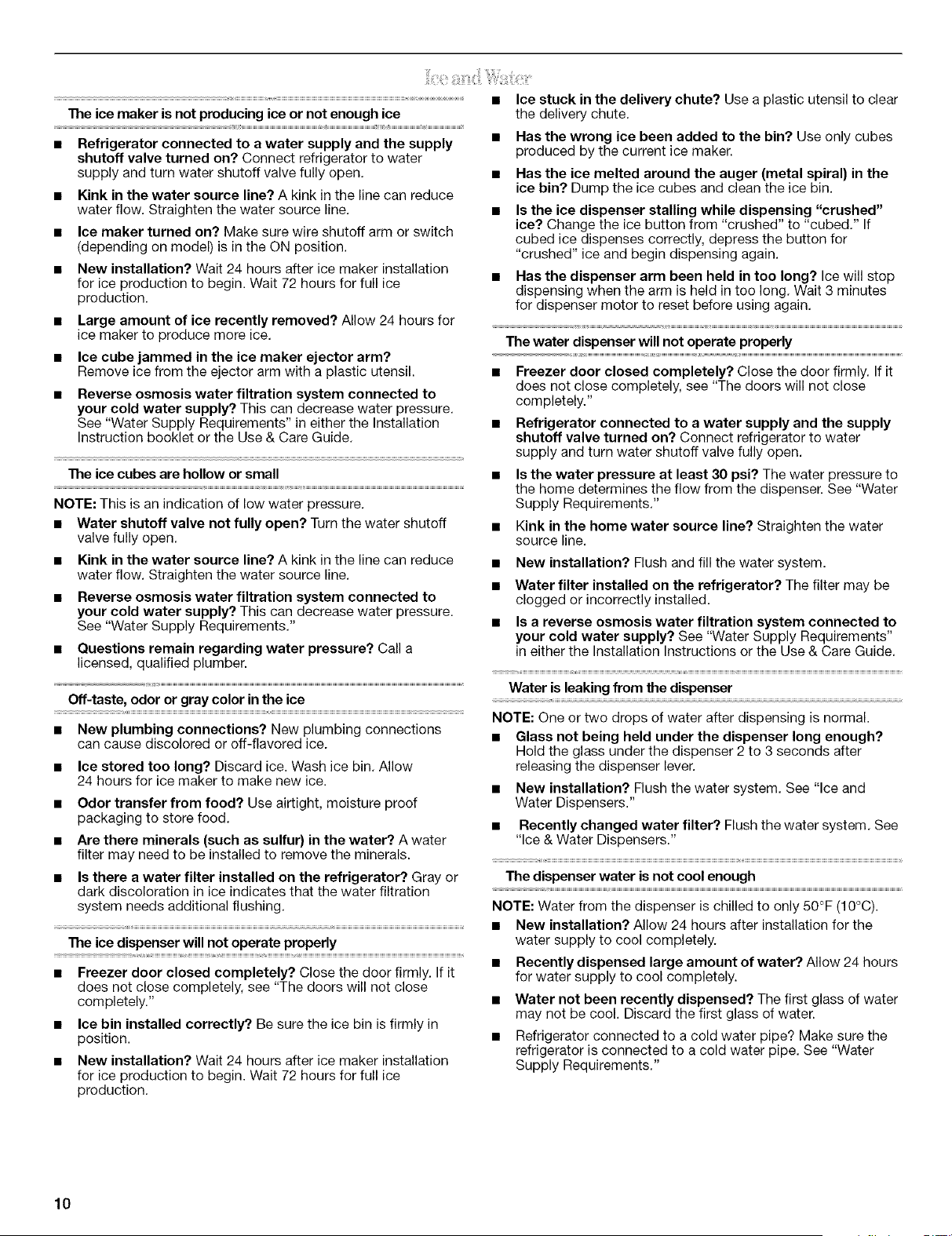

The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open,
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line,
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice,
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements" in either the Installation
Instruction booklet or the Use & Care Guide,
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure,
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open,
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
• Ice stored too long? Discard ice. Wash ice bin, Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
• Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
The ice dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Ice bin installed correctly? Be sure the ice bin is firmly in
position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production,
• Ice stuck in the delivery chute? Use a plastic utensil to clear
the delivery chute.
• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
• Has the ice melted around the auger (metal spiral) in the
ice bin? Dump the ice cubes and clean the ice bin.
• Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If
cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again.
• Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long, Wait 3 minutes
for dispenser motor to reset before using again,
The water dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Is the water pressure at least 30 psi? The water pressure to
the home determines the flow from the dispenser. See "Water
Supply Requirements."
• Kink in the home water source line? Straighten the water
source line.
• New installation? Flush and fill the water system.
• Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
• Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instructions or the Use & Care Guide.
Water is leaking from the dispenser
NOTE: One or two drops of water after dispensing is normal.
• Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
• New installation? Flush the water system. See "Ice and
Water Dispensers."
• Recently changed water filter? Flush the water system. See
"Ice & Water Dispensers."
The dispenser water is not cool enough
NOTE: Water from the dispenser is chilled to only 50°F (10°C).
• New installation? Allow 24 hours after installation for the
water supply to cool completely.
• Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely.
• Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
• Refrigerator connected to a cold water pipe? Make sure the
refrigerator is connected to a cold water pipe, See "Water
Supply Requirements."
10
WATERFILTERCERTIFICATIONS
Stole ol Cali tomia
Depatlmem of Health Smvices
Water Treatment Device
Certificale Number
03- 1550
Dale lssued: Jauaar_ 21, 2003
Trademark/Model Designation Replacement Elements
wh_l, u_l WI_NI 9d_ Nto_0 240 gal
WhMpo_,I WI--L400 [A 4OO gal
Manufacturer: Whnlpool C_p
The water trt'atment device(s) listed oll this c_r titivate haw met the testing requirements pursuant _o _eeuon
t 1683O of the II_atth and Safotv €_d_ for th_ foltowin_ h_alth r_lated contaminants;
Mir robiological Con|aminants and Tur bldi|_
Non,"
Organic ('oniaminanls
[_ad
Rated Serrir_ _ Fh_w: 0 5 gpm
DO not use with water that is microblologically unsafe or of unknown q_allty, without adequate disinfection
before or after the sysfom.
State of Cati[bmia
Department of Health Services
Water Treatment Device
Certificate Number
03- 1549
Date Issued: January 21, 2003
rrademartdModel Designation Replacement Elements
Whidpool WF-NL240V NL2AOV 240 gal
400 gal
11
PRODUCTDATASHEETS
Base Grille Water Filtration System
Model WF-NL240/NL240 Capacity 240 Gallons (908 Liters)
Model WF-L400/L400 Capacity 400 Gallons (1514 Liters)
Tested and certified by NSF International against ANSI/NSF
Standard 42 for the reduction of Chlorine Taste and Odor,
Particulate Class II*; and against ANSl/NSF Standard 53 for the
reduction of Lead.
This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water
leaving the system, as specified in ANSl/NSF 42/53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor _>50% 1.9 mg/L 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4% 97.4%
Particulate Class I1" At least 10,000 100,000/mL** 88.0%
40,667/mL 95.1%_>85% 833,333/mL particles/mL
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5 0.01mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%
Lead: @ pH 8.5 0.01 mg/L 0.14 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.2% 99.3%
Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F
(17.2°C).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Model WF-NL240: Change cartridge at least every 6 -
9 months. Use replacement cartridge NL240, part #4396508.
2005 suggested retail price of $32.99 U.S.A./S44.95 Canada.
Prices are subject to change without notice.
Model WF-L400: The filter monitor system measures the
amount of water that passes through the filter and alerts you
to replace the filter. When 90% of the filter's rated life is used,
the filter indicator light changes from green to yellow. When
100% of the filter's rated life is used, the filter indicator light
changes from yellow to red, and it is recommended that you
replace the filter. Use replacement cartridge L400, part
#4396508. 2005 suggested retail price of $32.99 U.S.A./
$44.95 Canada. Prices are subject to change without notice.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system.
• Refer to the front cover or "Assistance or Service" section for
the Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines,qNater Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi.
* Class II particle size: >1 to <5
** Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
*** These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
® NSF is a registered trademark of NSF International.
12
@
Base Grille Water Filtration System
Tested and certified by NSF International against ANSI/NSF
Standard
42 for the reduction of Chlorine Taste and Odor, Particulate Class II*;
and against ANSl/NSF Standard 53 for the reduction of Lead,
Mercury, Benzene, Toxaphene, p-dichlorobenzene, and Carbofuran.
This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water
leaving the system, as specified in ANSl/NSF 42/53.
Model WF-NL240V/NL240V Capacity 240 Gallons (908 Liters)
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor _50% 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4% 97.4%
Particulate Class II* At least 10,000 100,000/mL** 88.0%
40,667/mL 95.1%833,333/mL
>_85% 1.94 mg/L particles/ml
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: d®pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%
Lead: @ pH 8.5 0.01 mg/L 0.14 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.2% 99.3%
Mercury: @ pH 6.5 0.003 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0003 mg/L 0.00022 mg/L 94.65% 98.2%
Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%
Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%
p-dichlorobenzene 0.075 mg/L 0.219 mg/L 0.225 _+10% 0.0005 mg/L 0.0005 mg/L 99.5% 99.5%
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%
Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%
Model WF-L400V/L400V Capacity 400 Gallons (1514 Liters)
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirement Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor >_50% 1.94 mg/L 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4% 97.4%
Particulate Class II* >_85% 833,333/mL Atparticles/mlleast10,000 100,000/mL** 40,667/mL 88.0% 95.1%
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirement Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5 O.01mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L O.0Ol mg/L 99.3% 99.3%
Lead: @ pH 8.5 0.01mg/L 0.14 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.2% 99.3%
Mercury: @ pH 6.5 0.003 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0003 mg/L 0.00022 mg/L 94.65% 98.2%
Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%
Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%
p-dichlorobenzene 0.075 mg/L 0.219 mg/L 0.225 _+10% 0.0005 mg/L 0.0005 mg/L 99.5% 99.5%
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%
Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Model WF-NL240V: Change cartridge at least every 6-9
months. Use replacement cartridge NL240V, part #4396509.
2005 suggested retail price of $35.99 U.S.A./S59.95 Canada.
Prices are subject to change without notice.
Model WF-L400V: The filter monitor system measures the
amount of water that passes through the filter and alerts you
to replace the filter. When 90% of the filter's rated life is used,
the filter indicator light changes from green to yellow. When
100% of the filter's rated life is used, the filter indicator light
changes from yellow to red, and it is recommended that you
replace the filter. Use replacement cartridge L400V, part
#4396509. 2005 suggested retail price of $35.99 U.S.A./
$59.95 Canada. Prices are subject to change without notice.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system.
• Refer to the front cover or "Assistance or Service" section for
the Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
1 1 1
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.
*Class II particle size: >1 to <5
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
***These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
(¢ NSF is a registered trademark of NSF International.
13
WHIRLPOOL®REFRIGERATORWARRANTY
ONE-YEAR FULL WARRANTY ON REFRIGERATOR
For one year from the date of purchase, when this refrigerator (excluding the water filter) is operated and maintained according to
instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will pay for FSP ® replacement
parts and repair labor costs to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated
service company.
On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated
and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will
pay for replacement parts to correct defects in materials and workmanship.
SECOND THROUGH FIFTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED
In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions
attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will pay for FSP® replacement parts and
repair labor costs to correct defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor,
evaporator, condenser, dryer, and connecting tubing. Service must be provided by a Whirlpool designated service company.
Whirlpool Corporation or Whirlpool Canada LP will not pay for:
1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or
correct house wiring or plumbing, to replace light bulbs, or replacement water filters other than as noted above.
2. Repairs when your refrigerator is used in other than normal, single-family household use.
3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not
approved by Whirlpool Corporation or Whirlpool Canada LR
5. Any food loss due to product failure.
6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
7. Replacement parts or repair labor costs for units operated outside the United States or Canada.
8. In Canada, travel or transportation expenses for customers who reside in remote areas.
WHIRLPOOL CORPORATION OR WHIRLPOOL CANADA LP SHALL NOT BE LIABLE
FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES
Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation
may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or
province to province.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine
if another warranty applies. 10/04
14
15
MANUALDE USOYCUIDADODELREFRIGERADOR
Ayudao servicio t cnico
Si necesita ayuda o servicio tecnico, vea primero la secci6n
"Soluci6n de problemas". Puede obtener asistencia adicional.
Llamenos al 1-800-253-1301 desde cualquier lugar de los
EE.UU., o escriba a:
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Tambien puede obtener informaci6n visitando nuestro sitio web
en www.whirlpool.com.
En Canad& para recibir asistencia, instalaci6n o servicio,
Ilamenos al 1-800-807-6777, o escriba a:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
En Canad& visite www.whirlpoolappliances.ca.
Favor de incluir un n0mero telef6nico de dia en su
correspondencia.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la
compra o una fecha de instalacibn para obtener servicio bajo
la garantia.
Escriba la siguiente informacidn acerca de su electrodomestico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez
Ilegara a necesitarlo. Debera tenet a mano el n0mero completo
del modelo y de la serie. Puede encontrar esta informaci6n en la
etiqueta con el n0mero de modelo y de serie que esta ubicada en
la pared interior del compartimiento del refrigerador.
Nombre del distribuidor
Nt_mero de serie
Direcci6n
Nt_mero de tel6fono
Nt_mero del modelo
Fecha de compra
Para pedir filtros de repuesto, Ilame al 1-800-442-9991 y solicite
el n0mero de pieza que se detalla a continuacidn o pdngase en
contacto con su distribuidor autorizado de Whirlpool. En CanadA,
Ilame al 1-800-807-6777.
Limpiador de Acero Inoxidable: Pida la pieza No. 4396095
Cartucho del filtro de la base estandar: Pida la pieza
No. 4396508 (NL240/L400), No. 4396509 (NL240V/L400V)
SEGURIDADDELREFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el sfmbolo de advertencia de seguridad.
Este sfmbolo le llama la atencidn sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a
usted y a los demas.
Todos los mensajes de seguridad iran a continuacidn del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesion y Io que
puede suceder si no se siguen las instrucciones.
16
mNSTRUCCmONES mMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio ehoque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas:
• No quite la terminal de conexi6n a tierra.
• No use un cable electdco de extensi6n.
• Desconecte el suministro de energfa antes de darle sewicio.
• Vuelva a colocar todos los componentes y paneles antes de
hacerio funcionar.
• Remueva las puertas de su refrigerador vie]o.
• Use un Iimpiador no inflamable.
• No use un adaptador.
• Mantenga los matedales y vapores infiamables, tales como
gasolina, alejados det refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energfa antes de instaiar Ia
fabrica de hieio (en aquellos modelos que incluyen el juego
de instalaci6n de Ia fabrica de hielo).
• Use un vaso resistente para recibir hielo o agua del
despachador (en algunos modelos).
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
CONSERVAR ESTAS mNSTRUCCmONES
CSmo deshacerse de su refrigerador viejo
PeHgro de Asfi×ia
Remueva macpuertas de eu refrigerador viejoo
No seguir esta instrucci6n puede ocasionar la muerte
o daSo amcerebroo
IMPORTANTE: El atrapamiento y asfixia de niSos no es un
problema del pasado. Los refrigeradores tirades y abandonados
son un peligro, ann si van a quedar ahi "per unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
Antes de tirar su viejo refrigerador o congelador:
• Saquelas puertas.
• Deje los estantes en su lugar para que los nitros no puedan
meterse con facilidad.
#
INSTRUCCIONESDEINSTAI CION
Petigro de Peso E×ceeivo
Use doe o mas personas para mover e insta_ar
el refrigeradoro
No seguir esta inetrucci6n puede ocasionar una
_esiSn en _aeepalda u otto tipo de leeiones.
Quite los materiales de empaque. No use instrumentos filosos,
alcohol para fricciones, I[quidos inflamables, o productos de
limpieza abrasivos para eliminar los restos de cinta o goma. Estos
productos pueden daSar la superficie de su refrigerador. Para mas
informaci6n, vea "Seguridad del refrigerador".
Como mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para Iimpiarlo o darle servicio, prote]a el piso=
At mover el refrigerador, siempre tire directamente hacia
afuera= No menee el refrigerador de Iade a lado ni Io haga
"caminar" cuando Io trate de mover ya que podria daSar
el piso=
_nformaci6n importante para saber acerca de los estantes
y tapae de vidrio:
No limpie Ios estantes y tapas de vidrio con agua caliente
mientras est&n fr[os= Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como ser[a un golpe brusco= Para su protecci6n, et vidrio
templado se ha diseSado para hacerse aSicos= Esto es normal.
Los estantes y tapas de vidrio son muy pesados= Tenga
mucho cuidado aI sacarlos para evitar que se daSen aI caer=
17
PeHgre de E×ptosi6n
Mantenga Beematedalee y vapores inflamabmee,
ta_es come gasoline, amejadoe deJ refrigerador,
No seguir esta instrucci6n puede ocasionar la muerte,
expmosi6n, o incendio°
Para asegurar la adecuada ventilaci6n para su refrigerador, deje
un espacio de 1/2"(1,25 cm) a cada lade y per encima, Si Ud,
instala el refrigerador pr6ximo a una pared fija, deje come minimo
2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir
que la puerta abra bien. Si su refrigerador tiene una fabrica de
hielo, asegQrese de que haya espacio adicional atras para la
conexi6n de la linea de agua.
NOTA: No se recomienda instalar el refrigerador cerca de un
homo, radiador u otra fuente de calor. No instale el refrigerador
cerca una ubicaci6n en la que la temperatura puede bajar de los
55°F (13°C).
I IL_
r*_ r-
2
Y
1/2" (1,25 cm)
II I_!
/
2" (5,08 ore)
Pemigro de Cheque Electrico
Conecte a un contacto de pared de cone×i6n a tierra de
3 terminates.
No quite la terminam de conexion a tierra.
No use un adaptador.
No use an cabme electrico de extensi6n,
No seguir estas instrucciones puede ocasionar
la muerte, incendio o cheque emectrico,
Antes de mover el refrigerador a su ubicaci6n final, es importante
asegurarse de que tiene la conexi6n electrica adecuada,
M_todo de conexibn a tierra recomendado
Se requiere una fuente de energfa electrica de 115 Voltios, 60 Hz,,
CA solamente y con fusibles de 15 6 20 amperios, debidamente
conectada a tierra, Se recomienda que use un circuito separado
s61o para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interrupter. No use un cable electrico de extensi6n.
NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posici6n OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energia. Cuando haya terminado, reconecte el
refrigerador a la fuente de energfa electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posici6n deseada,
Lea todas las instrucciones antes de comenzar.
IMPORTANTE:
• Si usa el refrigerador antes de instalar la conexi6n del agua,
ponga la fabrica de hielo en la posici6n OFF (apagado).
• Todas las instalaciones deben hacerse de acuerdo a los
requisites de los c6digos locales de plomerfa.
• Use tuberias de cobre y revise si hay fugas. Instale tuberia de
cobre s610 en Areas donde la temperatura de la casa va a
permanecer per encima del punto de congelaci6n,
HERRAMIENTAS REQUERIDAS: ReQna las herramientas y
piezas necesarias antes de comenzar la instalaci6n. Lea y siga
las instrucciones provistas con cualquiera de las herramientas
enlistadas aquL Destornillador de hoja plana, Ilaves de boca de
7/16"y 1/2"o dos Ilaves ajustables, Ilave para tuercas y broca de
barrena de 1/4",taladro manual 0 electrico (debidamente
conectado a tierra),
NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una valvula de cierre tipo montura de 1/4"(6,35 mm), una
uni6n y tuberfa de cobre. Antes de comprar, asegOrese que la
valvula tipo montura cumpla con los c6digos de plomeria de su
Iocalidad, No use una valvula perforadora 0 una valvula de
montura de 3/16"(4,76 mm) que reduce el flujo de agua y se
obstruye con mas facilidad.
18
Presibn del agua
Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg _ (207 a 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de bsmosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2 (207 a
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis inversa
al suministro de agua fria, la presi6n de agua al sistema de
6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg _
(276 a 414 kPa).
Si la presi6n del agua del sistema de 6smosis inversa es menor de
40 a 60 Ibs/pulg 2 (276 a 414 kPa):
• Fijese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del uso intense.
• Si su refrigerador tiene un de agua, se podra reducir la presi6n
ann mas si se usa en conjunto con un sistema de 6smosis
inversa. Quite el filtro de agua; vea "Sistema de filtraci6n de
agua".
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n
del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).
Conexi_n a la linea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. CIERRE el suministro principal de agua. ABRA la Ilave de agua
mas cercana el tiempo suficiente para que la tuberia de agua
se vacie totalmente.
3. Busque una tuberia vertical de agua fr[a de 1/2"a 11A''
(12,70 mm a 3,18 cm) cercana al refrigerador.
IMPORTANTE:
4.
• AsegOrese de que sea una tuberia de agua fr[a.
• Una tuberia horizontal funcionar& pete taladre per el lade
superior de la tuberia, no por debajo. Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.
Para determinar la Iongitud de la tuber[a de cobre que va a
necesitar, mida desde la conexi6n baja de la parte trasera
inferior del refrigerador hasta la tuberfa de agua. Agregue
7 pies (2,1 m) para permitir la limpieza. Use tuberia de cobre
de 1/4"(6,35 mm) de diametro externo. AsegQrese que ambos
extremes de la tuberia de cobre esten cortados rectos.
5. Usando un taladro conectado a tierra, haga un orificio de 1A"
(6,35 mm) en la tuberia de agua fria que Ud. eligi6.
A. Tubeda de agua frfa E. Manga de compresidn
B. Abrazaderapara tuberfa F. V#lvulade cierre
C. Tuberfade cobre G. Tuercade presidn
D. Tuercade compresidn
6. Ajuste la valvula de cierre a la tuberia de agua fria con una
abrazadera para tuber[a. AsegQrese que el extremo de salida
este firmemente insertado en el orificio taladrado de 1¼,,
(6,35 mm) en la tuberia de agua y que la arandela este per
debajo de la abrazadera para tuberia. Ajuste la tuerca de
presi6n. Apriete los tornillos de la abrazadera para tuber[a
lentamente yen forma pareja de manera que la arandela
provea un cierre hermetico. No apriete demasiado porque se
puede quebrar la tuberia de cobre.
7. Deslice la manga de compresi6n y la tuerca de compresi6n
sobre la tuber[a de cobre como se muestra. Inserte el extremo
de la tuberia en el extremo de salida hasta donde sea posible.
Atornille la tuerca de compresi6n sobre el extreme de salida
con una Ilave ajustable. No apriete demasiado.
8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero, y ABRA la Ilave de agua principal para lavar la
tuberia hasta que el agua salga limpia. CIERRE la valvula de
cierre del agua en la tuberia de agua. Enrolle la tuber[a de
cobre en espiral.
Conexi_n al refrigerador
Estilo 1
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Fije el tubo de cobre a la entrada de la valvula usando una
tuerca de compresi6n y manga de compresi6n como se
muestra. Ajuste la tuerca de compresi6n. No apriete
demasiado.
3. Use la abrazadera para tuber[a en la parte trasera del
refrigerador para afianzar la tuberia al refrigerador segQn se
muestra. Esto ayudara a evitar da_os a la tuber[a cuando el
refrigerador se empuje contra la pared posterior.
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
valvula) o tuercas que tienen fugas.
6=
C
D
A. Abrazadera para tuberfa C. Tuerca de compresidn
B. Tuberfa de cobre D. Entrada de la vblvula
La fabrica de hielo esta equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la linea de agua de
1/4"(6,35 mm) en cualquiera de las conexiones de la tuber[a.
Consiga un filtro de agua del distribuidor de
electrodomesticos mas cercano a su domicilio.
19
Estilo 2
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Quite la cinta de empaque de la tuberfa de agua gris enrollada
en la parte trasera del refrigerador.
3. Si el tubo de agua gris suministrado con el refrigerador no es
suficientemente largo, se necesita un acoplamiento de
1A" x 1A" para conectar la tuberia de agua a una linea
domestica de agua existente. Enrosque la tuerca provista
sobre el acoplamiento en el extreme de la tuberfa de cobre.
NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.
A B C D E F G
A. Tuberfa de agua al D. Acoplamiento (adquirido)
refrigerador E. F_rula (adquirida)
B. Tuerca (provista) E Tuerca (adquirida)
C. Bulbo G.Lfnea de agua de la casa
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).
Estilo 3
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. Quite la cinta de empaque de la tuberfa de agua gris enrollada
en la parte trasera del refrigerador.
NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.
3. Enrosque la tuerca provista sobre la valvula de agua come se
muestra.
A
B
4.
5.
A. Bulbo
B. Tuerca(provista)
ABRA la valvula de cierre.
Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).
C6mo terminar la instalaci6n
PeHgro de Choqae Electrico
Conecte a un contacto de pared de cone×iOn a tierra de
3 terminaies.
No quite la terminaB de conexi6n a tierra,
No use an adaptador.
No use on cabme electrico de extension.
No seguir estas instrucciones puede ocasionar
la rnuerte, incendio o choque emectrico.
1. Enchufe el refrigerador o reconecte el suministro de energfa.
2. Enjuague el sistema de agua. Vea "Despachadores de agua y
hielo".
NOTA: Deje transcurrir 24 horas para la producciOn de la primera
tanda de hielo. Deje pasar 3 dias para que se Ilene
completamente el recipiente para hielo.
USODESUREFRIGERADOR
Para su comodidad, los controles de su refrigerador han sido
programados en la fabrica. Cuando instale su refrigerador per
primera vez asegQrese que los controles tengan la programaciOn
original. El control del refrigerador y el control del congelador
deberian estar en la "posici6n intermedia".
Estilo 1
COLD
FREEZER
. 2
COLDER
REFRIGERATOR
|
• 3 4
COLD 1 6 COLDER
Estilo 2
20
IMPORTANTE:
• Su unidad no enfria cuando el control del REFRIGERADOR
esta en la posici6n OFF (Apagado),
• El control del refrigerador ajusta la temperatura del
compartimiento del refrigerador. El control del congelador
ajusta la temperatura del compartimiento del congelador. Los
ajustes con n_meros mas altos hacen el compartimiento mas
frio. Los ajustes con n_meros mas bajos hacen el
compartimiento menos frfo.
• Espere 24 horas antes de guardar alimentos en el refrigerador.
Si usted introduce alimentos antes de que el refrigerador se
haya enfriado completamente, los alimentos pueden
descomponerse.
Estilo 1
Gire el control hacia la derecha (en el sentido de las manecillas del
reloj) para hacer el compartimiento mas fifo, o hacia la izquierda
(en el sentido contrario a las manecillas del reloj) para hacerlo
menos frio.
Estilo 2
1. Presione sobre el bot6n de control que esta al lado de la caja
del control y lib6relo.
2. El control saltar& Gire el control hacia el ajuste deseado.
3. Presione el control para trabarlo en su lugar.
NOTA: Poner los controles del refrigerador y del congelador en un
ajuste mas alto (mas frfo) que el recomendado no enfriara mas
rapido los compartimientos,
Ajuste de los controles
Permita que el refrigerador se enfrie completamente antes de
introducir los alimentos. Lo mejor es esperar 24 horas antes de
guardar alimentos en el refrigerador. Los ajustes indicados en la
secci6n anterior deberian ser los correctos para el use normal del
refrigerador en una casa. Los controles estan ajustados
correctamente cuando la leche o los jugos estan tan fries como
Ud. desea y cuando el helado tiene consistencia firme,
Si necesita regular las temperaturas en el refrigerador o en el
congelador, utilice como gufa los ajustes que se enumeran en la
tabla siguiente, Espere pot Io menos 24 horas entre ajustes,
CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR demasiado caliente Control del
REFRIGERADOR un
ajuste mas alto
CONGELADOR demasiado caliente/ Control del
muy poco hielo CONGELADOR un
ajuste mas alto
REFRIGERADOR demasiado frio Control del
REFRIGERADOR un
ajuste mas bajo
CONGELADOR demasiado frio Control del
CONGELADOR un
ajuste mas bajo
Puede ajustarse el control para que enfrfe de manera apropiada
las carnes o los vegetales. El aire dentro de la charola se enfrfa
para prevenir que partes de los alimentos se congelen y puede
ajustarse para mantener la carne alas temperaturas de
almacenaje recomendadas por el National Livestock and Meat
Board (Consejo Nacional de Ganado y Carnes): 28 ° - 32°F (-2 ° a
0°C), El control del caj6n convertible para verduras/carne viene
ajustado de fabrica en el ajuste mas bajo para carnes,
Para guardar la carne:
Fije el control en uno de los tres ajustes para MEAT (Came), para
guardar la carne en su temperatura ideal de almacenaje.
Para guardar verduras:
Fije el control en VEG (Verduras) para guardar las verduras en sus
temperaturas 6ptimas de almacenaje.
NOTA: Si los alimentos se empiezan a congelar, mueva el control
hacia la izquierda (menos frfo), Recuerde que debe esperar
24 horas entre ajustes,
Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. Regule el control a cualquier ajuste entreLOW
(Bajo) y HIGH (Alto).
LOW (Bajo - posici6n abierta) para el mejor almacenamiento de
frutas y verduras con cascaras.
HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de
vegetales de hoja frescos,
El aire fresco del congelador es dirigido hacia el dep6sito de la
puerta del refrigerador directamente por debajo de los orificios de
ventilaci6n,
NOTA: El compartimiento para productos lacteos y el portalatas
no estan asociados con la caracterfstica del dep6sito enfriador de
la puerta.
Control del depbsito enfriador de la puerta
El control del dep6sito enfriador de la puerta esta situado del lade
izquierdo del compartimiento del refrigerador.
A
A. Control del depdsito
enfriador de la puerta
Gire el control en la direcci6n de las manecillas del reloj
(derecha) para reducir el flujo de aire frio hacia el dep6sito y
hacerlo menos fifo.
Gire el control en la direcci6n opuesta de las manecillas del
reloj (izquierda) para incrementar el flujo de aire frio hacia el
dep6sito y hacerlo mas frio,
21
PeHgro de Cortaduras
Use un vase resistente para recibir h}e[o o agua de[
despachader,
No geg@r esta [nstrucci6n puede ocae[onar
certaduras.
Dependiendo de su modelo, usted puede tenet una o mas de las
opciones siguientes: la posibilidad de seleccionar hielo picado o
en cubes, una luz especial que se enciende cuando usted utiliza
el despachador o una opci6n de cierre para evitar que salga hielo
o agua involuntariamente.
NOTAS:
• No use con agua que no sea microbiol6gicamente segura
o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu_s del sistema.
• Si su modelo tiene un sistema de filtro de la rejilla de la base,
asegQrese de que el filtro de la rejilla de la base este instalado
adecuadamente.
• El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta.
• Despues de haber conectado el refrigerador en un suministro
de agua, enjuague el sistema de agua dispensando agua en
un recipiente resistente hasta que haya enjuagado y
descartado 1,5 galones (5,4 L) de agua, o aproximadamente
per 3 minutes despues de que el agua comience a salir. El
agua que usted saca y descarta limpia el sistema y ayuda a
despejar el aire de las lineas. A medida que sale aire de las
I[neas, es posible que salgan chorros de agua repentinos del
despachador.
• Deje que pasen varias horas para que el refrigerador se enfrie
y pueda enfriar el agua.
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
El despachador de agua
IMPORTANTE: Haga salir suficiente agua cada semana para
mantener un suministro fresco.
Para despachar agua:
1. Oprima un vase contra la barra del despachador de agua.
2. Retire el vase para detener la salida del agua.
El despachador de hielo
El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta. El hielo se distribuye del recipiente de
almacenamiento de la fabrica de hielo en el congelador cuando se
presione la barra del despachador.
NOTA: Algunos modelos despachan hielo en cubes y hielo
picado. Antes de sacar hielo, seleccione el tipo de hielo que
desea.
Para obtener hielo picado, el hielo es triturado antes de set
despachado. Esto puede retrasar un poco la distribuci6n del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamaffo. Cuando cambia de la
posici6n de hielo picado a la posici6n de hielo en cubes, caen
unas onzas de hielo picado junto con los primeros cubes.
Para despachar hielo:
1. Oprima el bot6n del tipo de hielo que desee.
2. Oprima con un vase resistente la barra del despachador de
hielo. Sostenga el vase junto al orificio del despachador para
que el hielo no caiga fuera del vase.
IMPORTANTE: No necesita aplicar mucha presi6n a la barra
para activar el despachador de hielo. Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca
mayor cantidad de hielo.
3. Retire el vase para detener la salida del hielo.
La luz del despachador
Estilo 1: La luz del despachador puede encenderse oprimiendo el
bot6n de ON (Encendido).
Estilo 2: Cuando use el despachador, la palanca encendera
automaticamente la luz. Si usted quiere que la luz este encendida
continuamente, puede elegir ON (Encendida) o NIGHT LIGHT (Luz
nocturna).
ON (Encendida): Presione el bot6n de luz (LIGHT) para encender
la luz del despachador.
NIGHT LIGHT (Luz Nocturna): Presione el bot6n de luz (LIGHT)
per segunda vez para seleccionar el mode de luz nocturna. La luz
del despachador se ajustara automaticamente para ponerse mas
brillante a medida que la habitaci6n se ilumine mas y mas tenue a
medida que la habitaci6n se oscurezca.
OFF (Apagada): Presione el bot6n de luz (LIGHT) per tercera vez
para apagar la luz del despachador.
Las luces del despachador son del tipo LED y no deber[an
necesitar cambiarse. Si le parece que las luces del despachador
no funcionan, fijese si no esta bloqueado el detector de luz (en el
mode de Luz nocturna). Para obtener mas informaci6n, yea
"Soluci6n de problemas'.
El bloqueo del despachador (en algunos modelos)
Su despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado accidentalmente per niffos o animales
domesticos.
NOTA: La funci6n de bloqueo no interrumpe el flujo electrico a la
unidad, a la fabrica de hielo o a la luz del despachador.
Unicamente desactiva las barras del despachador. Los
despachadores de agua y hielo no funcionaran.
Estilo 1: Presione el bot6n LOCK (Bloqueo) para bloquear el
despachador. Presione el bot6n UNLOCK (Desbloqueo) para
desbloquear el despachador.
Estilo 2: Presione y sostenga el bot6n LOCK OUT (Bloqueo
activado) para bloquear el despachador. Presione y sostenga el
bot6n LOCK OUT una segunda vez para desbloquear el
despachador.
22
Para encender y apagar la fabrica de hielo
Estilo 1
Para poner a funcionar (ON) la fabrica de hielo, sencillamente baje
el brazo de control de alambre.
Para apagar (OFF) la fabrica de hielo manualmente, levante el
brazo de control de alambre a la posici6n OFF (apagado - braze
elevado) y escuche el chasquido.
NOTA: Su fabrica de hielo tiene un apagado automatico. A
medida que se produce el hielo, los cubitos de hielo Ilenaran el
dep6sito para hielo y estos levantaran el brazo de control de
alambre a la posici6n de apagado (OFF - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
Estilo 2
El interruptor de encendido/apagado (ON/OFF) se encuentra en el
lado derecho superior del compartimiento del congelador.
Para poner a funcionar la fabrica de hielo, deslice el control a la
posici6n de encendido (ON - hacia la izquierda).
Para apagar la fabrica de hielo manualmente, deslice el control a
la posici6n de apagado (OFF - hacia la derecha).
NOTA: La fabrica de hielo, tiene un interrupter automatico. Los
sensores de la fabrica de hielo detendran automaticamente la
producci6n de hielo pero el control permanecera en la posici6n de
encendido (ON - hacia la izquierda).
RECUERDE:
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de su
fabrica de hielo a un suministro de agua blanda. Los quimicos
para ablandar el agua (como la sal) pueden daSar ciertos
componentes de la fabrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegOrese de que el ablandador de agua este
funcionando correctamente y que goce de un buen
mantenimiento.
• Nunca use instrumentos afilados para romper el hielo en el
dep6sito o en el balde. Esto puede da_ar el balde y el
mecanismo de despachado.
• No guarde nada encima de la fabrica de hielo, en el dep6sito
de hielo o en la cubeta.
Para quitar y volver a colocar el depbsito de hielo
Estilo 1
1. Levante desde abajo el panel que cubre el dep6sito y
deslicelo hacia atras.
2. Eleve el brazo de control de alambre hasta que enganche en
la posici6n OFF (apagado - brazo elevado). AQn se puede
sacar hielo del despachador pero no se puede hacer mas.
3. Levante y jale de la parte delantera del dep6sito de hielo para
sacarlo.
4. Vuelva a colocar el dep6sito empujandolo hasta el fondo o de
Io contrario el despachador de hielo no funcionara. Empuje el
el brazo de control de alambre hacia abajo a la posici6n ON
(encendido) para reiniciar la producci6n de hielo. Cerci6rese
de que la puerta este bien cerrada.
Estilo 2
1. Sostenga la base del dep6sito con ambas manos y presione
el bot6n liberador para levantar el dep6sito hacia arriba y
hacia afuera.
NOTA: No es necesario girar el control de la fabrica de hielo a
la posici6n de apagado (OFF - hacia la derecha) cuando quite
el dep6sito. La cubierta del sensor ("puerta abatible") en la
pared izquierda del congelador hace que la fabrica de hielo
deje de producir hielo si la puerta esta abierta o se ha quitado
el dep6sito.
2. Vuelva a colocar el dep6sito en la puerta y empQjelo hacia
abajo para asegurarse de que esta seguro en su lugar.
NOTA: No use con agua que no sea microbiolbgicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu_s del sistema.
Luz de estado del filtro de agua (en algunos modelos)
La luz de estado del filtro de agua le ayudara a saber cuando
cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto
le dira que es casi tiempo de cambiar el filtro de agua. Se
recomienda reemplazar el filtro de agua cuando la luz de estado
cambie a rojo O cuando el flujo de agua al despachador de agua
o a la fabrica de hielo disminuya sensiblemente.
Despues de cambiar el filtro de agua, reajuste la luz de estado del
filtro de agua.
Estilo 1
Presionando el interruptor de luz 5 veces en 10 segundos. La luz
del estado cambiara de rojo a verde cuando el sistema este
nuevamente programado.
Estilo 2
Press and hold the water filter reset button until the status light
turns green. Your reset button may be located on the water
dispenser or on the control panel in the refrigerator compartment.
Filtro de agua sin indicador (en algunos modelos)
Si su refrigerador no tiene la luz indicadora de estado, usted debe
cambiar el filtro de agua cada 6 meses segQn el uso. Si el flujo de
agua hacia el despachador de agua o a la fabrica de hielo
disminuye sensiblemente antes de que pasen 6 meses, cambie el
filtro mas seguido.
Uso del despachador sin el filtro de agua
Puede usar el despachador sin un filtro de agua. El agua no estara
filtrada.
1. Quite el filtro de agua.
2. Deslice la tapa del extreme del filtro y vuelva a colocar la tapa
en la rejilla de la base.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
3. Gire la tapa hasta que quede firmemente en su lugar.
23
CUIDADODESUREFRIGERADOR
Pemigro de E×ploei6n
Use un limpiador no inflamabme.
No eeguir eeta instrucci6n puede ocasionar mamuerte,
explosi6n o incendioo
Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envuelva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasives o asperos, come
aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos derivados del petr61eo en las partes de
plastico, en el interior yen los revestimientos o juntas de la
puerta. No use toallas de papel, estropajos para fregar u otros
utensilios de limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paso liso y un detergente suave
en agua tibia.
3. Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso liso y detergente
suave con agua tibia.
4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la
maxima eficacia.
Si necesita limpiar el condensador:
• Quite la rejilla de la base.
• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.
• Vuelva a colocar la rejilla de la base cuando termine.
5. Enchufe el refrigerador o reconecte el suministro de energfa.
NOTA: No todos los focos son adecuados para su refrigerador.
AsegQrese de cambiar el foco con otro que sea del mismo
tamaSo, forma y vatiaje. En algunos modelos, la luz del
despachador requiere de un foco de 10 vatios de uso pesado y
las demas luces requieren un foco de 40 vatios. Puede conseguir
los focos con su distribuidor.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Si se indica, quite la pantalla de la luz.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y
un detergente Ifquido. Enjuague y sequela pantalla
meticulosamente.
3. Quite el foco y reemplacelo con uno del mismo tamaSo, forma
y vatiaje.
4. Si se indica, vuelva a colocar la pantalla.
5. Enchufe el refrigerador o reconecte el suministro de energfa.
24
#
SOLUCIONDEPROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.
El refrigerador no funciona
• &Esta desenchufado el cable electrico? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.
• &Funciona el eontacto? Enchufe una lampara para ver si
funciona el contacto.
• &Hay un fusible fundido o se dispar6 el cortacircuitos?
Reemplace el fusible o reposicione el cortacircuito.
• &Estan encendidos los controles? Asegurese de que los
controles del refrigerador esten encendidos. Vea "Uso de los
controles".
&Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie por
completo.
NOTA: El ajustar los controles de temperatura en la posici6n
mas fria no enffia ningL_ncompartimiento mas rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por periodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por mas tiempo si la habitacidn esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas •
con frecuencia o si se han dejado las mismas abiertas.
Parece que el refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
a_os. Debido a esta reduccidn, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no habia notado en el
modelo viejo. A continuaci6n se enumeran algunos sonidos
normales con explicaciones.
• Zumbido - se escucha cuando la valvula de agua se abre
para Ilenar la fabrica de hielo
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempe_o •
• Sonido sibilante/vibraciones - flujo de liquido refrigerante,
movimiento de la tubefia de agua o articulos guardados arriba
del refrigerador
• Chisporroteos/Gorgoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n
• Estallido - contracci6n/expansi6n de la paredes interiores,
especialmente durante el enfriamiento inicial
• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora •
• Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.
Las puertas no cierran completamente
• &Esta bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posici6n
correcta.
Es dificil abrir las puertas
• &Estan las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras y las superficies de contacto con jab6n
suave y agua tibia. Enjuague y seque con un par3o suave.
La temperatura esta demasiado caliente
• &Es nueva la instalacibn? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie per
completo.
&Se abre(n} o se deja(n} abierta(s} la(s} puerta(s} a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nOmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
&Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
• &Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste mas frio. Fijese en la temperatura en 24 horas. Vea
"Uso de los controles".
Hay acumulaci6n de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta h_3meda la habitacibn? Esto contribuye a la
acumulaci6n de humedad.
&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a
menudo? Esto hace que entre aire hQmedo al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
La fabrica de hielo no produce hielo o no produce suficiente
hielo
&Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tubefia de suministro de agua.
• &Esta encendida la fabrica de hielo? AsegQrese de que el
brazo o interruptor de cierre de alambre (dependiendo del
modelo) este en la posici6n de ON (Encendido).
25
&Es nueva la instalacibn? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Esta completamente cerrada la puerta del congelador?
Cierre con firmeza la puerta del compartimiento del
congelador. Si la puerta del compartimiento del congelador no
se cierra completamente, vea "Las puertas no cierran
completamente".
• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo produzca mas
hielo.
&Se trab6 un cubo de hielo en el brazo eyector de la
f_brica de hielo?
Saque el hielo del brazo eyector con un utensilio de plastico.
&Tiene un filtro de agua instalado en el refrigerador?
Saque el filtro y ponga a funcionar la fabrica de hielo. Si el
volumen de agua aumenta, el filtro puede estar obstruido o
haberse instalado incorrectamente. Reemplace el filtro o
vuelva a instalarlo correctamente.
&Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua'.
Los cubos de hielo son huecos o pequeSos
NOTA: Esto es una indicaci6n de baja presi6n de agua.
• &No esta abierta por completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tubefia de suministro de agua.
• &Tiene un filtro de agua instalado en el refrigerador?
Saque el filtro y ponga a funcionar la fabrica de hielo. Si
mejora la calidad de hielo, el filtro puede estar obstruido o
haberse instalado incorrectamente. Reemplace el filtro o
vuelva a instalarlo correctamente.
• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua".
• &At)n tiene preguntas acerca de la presi6n de agua? Llame
a un plomero competente autorizado.
El hielo tiene real sabor, real olor o un color grisaceo
• &Son nuevas las conexiones de plomeria? Las conexiones
nuevas de plomefia pueden producir un hielo descolorido o
de mal sabot.
• &Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
&Contiene el agua minerales (como el azufre)? Podfia ser
necesario instalar un filtro de agua para eliminar los minerales.
&Tiene un filtro de agua instalado en el refrigerador? Un
descoloramiento o un color gris del hielo indican que el
sistema de filtraci6n de agua necesita enjuagarse mas.
Enjuague el sistema de agua antes de usar un nuevo filtro.
Reemplace el filtro de agua cuando se indique. Vea "Sistema
de filtraci6n de agua".
El despachador de agua no funciona debidamente
• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la v_lvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Enderece la tuberia de suministro de agua.
• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de
agua. Vea "Despachador de agua".
• &Esta la presi6n de agua a por Io menos 30 Ib/pulg2? La
presi6n de agua de la casa determina el flujo del
despachador. Vea "Requisitos del suministro de agua'.
• &Tiene un filtro de agua instalado en el refrigerador?
Saque el filtro y ponga a funcionar el despachador. Si mejora
el flujo de agua, el filtro puede estar obstruido o haberse
instalado incorrectamente. Reemplace el filtro o vuelva a
instalarlo correctamente.
• &Esta completamente cerrada la puerta del refrigerador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".
• &Ha quitado o cambiado el sentido de apertura de las
puertas reeientemente? AsegOrese de que el conjunto de
tuberia/alambre del despachador de agua se haya vuelto a
conectar en la parte inferior de la puerta del refrigerador. Vea
"Puertas del refrigerador".
• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua".
Hay fugas de agua en el sistema del despachador
NOTA: Es normal que caigan una o dos gotas de agua despues
de despachar agua.
• &No se ha puesto el vaso debajo del despachador el
tiempo sufieiente? Sostenga el vaso debajo del
despachador por 2 a 3 segundos despues de soltar la palanca
del despachador.
• &Es nueva la instalaci6n? Enjuague el sistema de agua. Vea
"Despachador de agua".
• &Ha cambiado recientemente el filtro de agua? Enjuague el
sistema de agua. Vea "Despachador de agua".
• &Hay agua en el piso cerca de la rejilla de la base?
AsegQrese de que esten bien apretadas las conexiones de la
tubefia del despachador de agua, que estan en la parte
inferior de la puerta del refrigerador. Vea "Puertas del
refrigerador".
El agua del despachador esta tibia
NOTA: El agua del despachador se enfria solamente a 50°F
(10°C).
• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el suministro de agua se enffie
completamente.
• &Se ha despachado reeientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el suministro de
agua se enfrie completamente.
• &No se ha usado el despachador de agua recientemente?
Puede set que el primer vaso de agua no este frio. Descarte el
agua del primer vaso.
• &Se ha conectado el refrigerador a una tuberia de agua
fria? AsegOrese de que el refrigerador este conectado a una
tuberia de agua fria. Vea "Requisitos del suministro de agua".
26
HOJADEDATOSDELPRODUCTO
Sistema de filtracibn de agua de la rejilla de la base
Modelo WF-NL240/NL240 Capacidad de 240 galones (908 litros)
Modelo WF-L400/L400 Capacidad de 400 galones (1514 litros)
@
Comprobado y certificado por NSF International, segOn la
norma 42 ANSI/NSF para reducci6n de cloro, sabor y olor,
Clase de particulas I1";y bajo la norma 53 ANSI/NSF para la
reducci6n de plomo.
Este sistema ha sido comprobado segOn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentraci6n menor o igual al limite
permitido para el agua que sale del sistema, tal como se especifica en la norma ANSI/NSF 42/53.
Reduccibn de Requisitos de Promedio Concentracibn en el M&ximo Promedio % Minimo
sustancias reducci6n de influente agua a tratar efluente efluente reducci6n
Efectos est6ticos NSF
Cloro, sabor/olor _>50% 1,9 mg/L 0,05 mg/L
Clase de partfculas I1" _>85% 833.333/mL 100.000/mL**
Reducci6n de
contaminantes
2,0 mg/L_+ 10%
Por Io menos 10.000
particulas/mL
Concentracibn en el
agua a tratar
0,05 mg/L 97,4%
40.667/mL 88,0%
Promedio % Minimo
efluente reducci6n
Requisitos de Promedio Maximo
reducci6n de influente efluente
NSF
Plomo: @ pH 6,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,3% 99,3%
Plomo: @ pH 8,5 0,01mg/L 0,14 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,2% 99,3%
Parametros de la prueba: pH = 7,5 _+0,5 si no se indica Io contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg. 2 (413,7 kPa)
Temp. = 63°F (17,2°O).
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para que
este producto se desempe_e tal como se ofrece en la
publicidad.
• Modelo WF-NL240: Cambie los cartuchos por Io menos cada
6 6 9 meses. Use el cartucho de repuesto NL240, pieza
No. 4396508. El precio sugerido de venta al por menor
durante el argo 2005 es de $32,99 EE.UU./$44,95 CanadA.
Precios sujetos a cambio sin previo aviso.
Modelo WF-L400: El sistema de control del filtro mide la
cantidad de agua que pasa a traves del filtro y le avisa que
debe reemplazarlo. Cuando se ha usado el 90% de la
duraci6n nominal del filtro, la luz indicadora del filtro cambia
de verde a amarillo. Cuando se ha usado 100% de la duraci6n
nominal del filtro, la luz indicadora del filtro cambia de amarillo
a rojo y se le recomienda reemplazar el filtro. Use el cartucho
de repuesto L400, pieza No. 4396508. El precio sugerido de
venta al por menor durante el a_o 2005 es de $32,99 EE.UU./
$44,95 CanadA. Precios sujetos a cambio sin previo aviso.
• El producto es para uso con agua fria Qnicamente.
% Promedio
reducci6n
97,4%
95,1%
% Promedio
reducci6n
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema.
• Favor de ver la cubierta delantera o la secci6n "Ayuda o
servicio tecnico" para obtener el nombre, direcci6n y nQmero
telefonico del fabricante.
• Favor de vet la secci6n "Garantia" para verificar la garantia
limitada del fabricante.
Pautas de aplicaci6n/Par_rnetros para el surninistro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs./pulg? (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)
Flujo nominal de servicio 0,5 gpm (1,9 Lpm) @ 60 Ibs./pulg. 2
* Tama_o de las particulas clase II: >1 a <5
** El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
*** Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del
agua local.
® NSF es una marca registrada de NSF International.
27
Sistema de filtracibn de agua de la rejilla de la base
Comprobado y certificado per NSF International, seg0n la norma 42
ANSl/NSF para reducci6n de cloro, saber y olor, Clase de parficulas
II*; y bajo la norma 53 ANSl/NSF para la reducci6n de plomo,
mercurio, benceno, toxafeno, paradiclorobenceno y carbofurano.
Este sistema ha sido comprobado segOn la norma ANSl/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido
Reduccibn de
sustancias
Efectos estdticos
Cloro, sabor/olor
Clase de particulas I1"
para agua saliendo del sistema, tal como se especifica en la norma ANSl/NSF 42/53.
Modelo WF-NL240V/NL240V Capacidad de 240 galones (908 litros)
Requisitos de Influente Concentracibn en Maximo Efluente % Minimo
reducci6n de NSF promedio el agua a tratar efluente promedio reducci6n
Reducci6n de
contaminantes
Plomo: @ pH 6,5
Plomo: @ pH 8,5
Mercurio: @ pH 6,5
Mercurio: @ pH 8,5
Benceno
Paradiclorobenceno
Toxafeno
Carbofurano
250%
->85%
Requisitos de
reducci6n de NSF
0,01mg/L
0,01mg/L
0,003 mg/L
0,002 mg/L
0,005 mg/L
0,075 mg/L
0,003 mg/L
0,04 mg/L
1,94 mg/L 2,0 mg/L _+10% 0,05 mg/L
833.333/mL Por Io menos 10.000
100.000/mL**
partfculas/mL
Influente
promedio
0,15 mg/L***
0,14 mg/L***
0,0058 mg/L
0,0061 mg/L
0,014 mg/L
0,219 mg/L
0,014 mg/L
0,077 mg/L
Concentracibn en
el agua a tratar
0,15 mg/L_+ 10%
0,15 mg/L_+ 10%
0,006 mg/L _+10%
0,006 mg/L _+10%
0,015 _+10%
0,225 _+10%
0,015 _+10%
0,080 _+10%
M;_ximo
efluente
0,001 mg/L
0,001 mg/L
0,0003 mg/L
0,0009 mg/L
0,0005 mg/L
0,0005 mg/L
0,0012 mg/L
0,031 mg/L
0,05 mg/L
40.667/mL
Efluente
promedio
0,001 mg/L
0,001 mg/L
0,00022 mg/L
0,00052 mg/L
0,0005 mg/L
0,0005 mg/L
0,001 mg/L
0,0064 mg/L
97,4%
88,0%
% Minimo
reducci6n
99,3%
99,2%
94,65%
85,2%
96,06%
99,5%
92,7%
61,03 %
% Promedio
reducci6n
97,4%
95,1%
% Promedio
reducci6n
99,3%
99,3%
98,2%
91,8%
96,06%
99,5%
92,6%
91,94%
Modelo WF-L4OOV/L4OOV Capacidad de 400 galones (1514 litros)
Reduccibn de Requisitos de Influente Concentracibn en Mbximo Efluente % Minimo % Promedio
sustancias reducci6n de promedio el agua a tratar efluente promedio reducci6n reducci6n
Efectos est_ticos NSF
Cloro, sabor/olor ->50% 1,94 mg/L 2,0 mg/L _+10% 0,05 mg/L 0,05 mg/L 97,4% 97,4%
Clase de particulas I1" _>85% 833.333/mL Atparticles/mlleast10.000 100.000/mL** 40.667/mL 88,0% 95,1%
Reducci6n de Requisitos de Influente Concentracibn en Mbximo Efluente % Minimo % Promedio
contaminantes reducci6n de NSF promedio el agua a tratar efluente promedio reducci6n reducci6n
Plomo: @ pH 6,5 O,01mg/L 0,15 rag/L*** 0,15 rag/L_+ 10% 0,001 mg/L 0,001 mg/L 99,3% 99,3%
Plomo: @ pH 8,5 0,01mg/L 0,14 rag/L*** 0,15 rag/L_+ 10% 0,001 mg/L 0,001 mg/L 99,2% 99,3%
Mercurio: @ pH 6,5 0,003 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0003 mg/L 0,00022 mg/L 94,65% 98,2%
Mercurio: @ pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10% 0,0009 mg/L 0,00052 mg/L 85,2% 91,8%
Benceno 0,005 mg/L 0,014 mg/L 0,015 _+10% 0,0005 mg/L 0,0005 mg/L 96,06% 96,06%
Paradiclorobenceno 0,075 mg/L 0,219 mg/L 0,225 _+10% 0,0005 mg/L 0,0005 mg/L 99,5% 99,5%
Toxafeno 0,003 mg/L 0,014 mg/L 0,015 _+10% 0,0012 mg/L 0,001 mg/L 92,7% 92,6%
Carbofurano 0,04 mg/L 0,077 mg/L 0,080 _+10% 0,031 mg/L 0,0064 mg/L 61,03 % 91,94%
• Es esencial que los requerimientos de operaci6n, mantenimiento
y reemplazo del filtro se Ileven a cabo para que este producto se
desempe5e tal como se ofrece en la publicidad.
• Modelo WF-NL240V: Cambie los cartuchos per Io menos cada 6
a 9 meses. Use el cartucho de repuesto NL240V, pieza No.
4396509. El precio sugerido de venta al por menor durante el
aflo 2005 es de $35,99 EE.UU./$59,95 Canad&. Precioe sujetos a
cambio sin previo avieo.
Modelo WF-L400V: El eistema de control del filtro mide la
cantidad de agua que pasa a trav6s del filtro y le avisa que debe
reemplazarlo. Cuando ee ha usado el 90% de la duraci6n nominal
del filtro, la luz indicadora del filtro cambia de verde a amarillo.
Cuando se ha ueado 100% de la duraci6n nominal del filtro, la luz
indicadora del filtro cambia de amarillo a rojo y ee le recomienda
reemplazar el filtro. Use el cartucho de repuesto L400V, pieza No.
4396509. El precio eugerido de venta al pot menor durante el a5o
2005 es de $35,99 EE.UU./$59,95 Canad&. Precios eujetos a
cambio sin previo avise.
• El producto es para use con agua fria Onicamente.
• No use con agua que no sea microbiol6gicamente segura o que
sea de calidad desconocida sin desinfectarla adecuadamente
antes o despu&s del sistema.
• Consulte la cubierta delantera o la secci6n "Ayuda o servicio
t6cnico" para obtener el nombre, direcci6n y n6mero telef6nico
del fabricante.
• Consulte la secci6n "Garantia" para verificar la garantia limitada
del fabricante.
Pautas de aplicaci6n/Par_rnetros para el suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ib/pulg2(207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)
Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ib/pulg 2
*TamaSo de las particulas clase Ih >1 a <5
**El requisito de prueba es de cuando menos 100.000 particulas/ml de polvo fino de prueba AC.
**_Estos contarninantes no se encuentran necesariarnente en su surninistro de agua. El desernpeSo puede variar dependiendo de las condiciones del agua local.
® NSF es una marca registrada de NSF International.
28
J
GARANTIADELREFRIGERADORWHIRLPOOL®
GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR
Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este refrigerador (excluyendo el filtro de agua) un uso y
mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool
Canada LP se hara cargo del costo de las piezas de repuesto FSP® y del gasto del trabajo de reparaci6n para corregir defectos en los
materiales o en la mano de obra. El servicio debera set suministrado per una compaSia de servicio designada por Whirlpool.
En los modelos con un filtro de agua: garantia limitada de 30 dias del filtro de agua. Durante 30 dias a partir de la fecha de compra,
siempre y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,
Whirlpool Corporation o Whirlpool Canada LP se hara cargo del costo de las piezas de repuesto para corregir defectos en los
materiales o en la mane de obra.
GARANTIA TOTAL DEL SEGUNDO AL QUINTO AI_IO PARA LAS PARTES DEL SISTEMA
DE REFRIGERACION SELLADO COMO SE INDICA
Del segundo al quinto a_o de la fecha de compra, siempre y cuando se de a este refrigerador un use y mantenimiento de conformidad
con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP se hara cargo del costo de
las piezas de repuesto FSP® y del gasto del trabajo de reparaci6n para corregir defectos en los materiales o en la mano de obra del
sistema de refrigeraci6n sellado. Estas partes son: compresor, evaporador, condensador, secador y los tubes conectores. El servicio
debera ser suministrado per una compadia de servicio designada por Whirlpool.
Whirlpool Corporation o Whirlpool Canada LP no pagara por:
1. Visitas de servicio tecnico para corregir la instalaci6n de su refrigerador, para ense_arle a usar su refrigerador, para cambiar fusibles
domesticos o para corregir la instalaci6n electrica o de la tuberfa de la casa, para cambiar focos de luz, o para reemplazar otros
filtros de agua diferentes de los que se mencion6 antes.
2. Reparaciones cuando su refrigerador se use de un modo diferente al domestico familiar de una familia.
3. Recogida y entrega. Su refrigerador esta diseSado para set reparado en el hogar.
4. DaSos causados por accidente, alteraci6n, use indebido, abuso, incendio, inundaci6n, instalaci6n incorrecta, actos fortuitos o el
empleo de productos no aprobados por Whirlpool Corporation o Whirlpool Canada LR
5. Cualquier perdida de comida debido alas fallas del producto.
6. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
7. Piezas de repuesto o gastos de reparaci6n para unidades que se empleen fuera de los Estados Unidos o CanadA.
8. En CanadA, gastos de viaje o de transporte para clientes que residen en zonas distantes.
WHIRLPOOL CORPORATION O WHIRLPOOL CANADA LP NO SE RESPONSABILIZARAN
POR DAI_IOS INCIDENTALES O CONSECUENTES
Algunos estados o provincias no permiten la exclusi6n o limitaci6n de da_os incidentales o consecuentes, de mode que esta exclusi6n
o limitaci6n quizas no le corresponda. Esta garantia le otorga derechos legales especificos, yes posible que usted tenga tambien otros
derechos, los cuales varian de un estado a otro o de una provincia a otra.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor
autorizado de Whirlpool para determinar si corresponde otra garantia. 10/04
29
p p
GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR
Assistance ou service
Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". On peut obtenir de I'aide
supplementaire. Nous appeler au 1-800-253-1301 de n'importe
ou aux E.-U., ou ecrire a :
Whirlpool Corporation
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Des informations peuvent egalement _tre obtenues en visitant
notre site sur www.whirlpool.com.
Au Canada, pour assistance, installation ou service, nous appeler
au 1-800-807-6777, ou ecrire a :
Whirlpool Canada LP
Centre d'interaction avec la clientele
1901 Minnesota Court
Mississauga, Ontario LSN 3A7
Au Canada, visitez www.whirlpoolappliances.ca.
Dans votre correspondance, veuillez indiquer un numero de
telephone ou I'on peut vous joindre dans la journee.
Conservez ce manuel et votre regu de vente ensemble pour
r_f_rence ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas
de besoin. Vous devrez connaftre le numero de modele et le
numero de serie au complet. Vous trouverez ces renseignements
sur la plaque signaletique situee sur la paroi interne du
compartiment de refrigeration.
Nora du marchand
Num_ro de s_rie
Adresse
Num_ro de t_l_phone
Num_ro de module
Date d'achat
Pour commander des filtres de rechange, composer le
1-800-442-9991 et demander le numero de piece indique ci-
dessous ou contacter votre marchand autorise Whirlpool. Au
Canada, composer le 1-800-807-8777.
Netteyant et poll pour acier inoxydable :
Commander la piece N ° 4396095
Cartouche de filtre int_rieur standard : Commander la piece
N° 4396508 (NL240 et L400), N° 4396509 (NL240V et L400V)
SECURITEDUREFRIGERATEUR
Votre s_curit_ et celle des autres est tr_s importante.
Nous donnons de nombreux messages de securite importants dane ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de veus y conformer.
Voici le symbole d'alerte de securite.
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous
eta d'autres.
Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement lee instructions.
Risque possible de deces ou de blessure grave si vous
ne euivez pas lee instructions.
Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
3O
IMPORTANTES INSTRUCTIONS DE SECURITE
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise & 3 alveoles reiiee h la terre.
• Ne pas enlever la broche de liaison a la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Utiliser deux ou plus de personnes pour deplacer et installer
le refrigerateur.
• Debrancher la source de courant electrique avant I'entretien.
• Replacer pieces et panneaux avant de faire la remise en
marche.
• Utiliser un produit de nettoyage ininflammable.
• Garder les materiaux et les vapeurs inflammables, telle que
I'essence, loin du refrigerateur.
• Debrancher le refrigerateur avant I'installation de la machine
glagons (seulement pour modeles pr_ts a recevoir une
machine a glagons).
• Utiliser un verre robuste pour prendre des gla(_ons ou de
I'eau (sur certains modeles).
• Enlever les portes de votre vieux refrigerateur.
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre vieux r frig6rateur
Risque de suffoquer
Enmever Jes portee de votre vieux refrigerateuro
Le non-respect de cette instruction peut causer
un decee ou dee lesions cerebrameeo
Avant de jeter votre vieux r_frigerateur ou cong_lateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pen6trer facilement.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du pass& Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m6me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a 6viter les accidents.
INSTRUCTIONSD'INSTALLATION
Risque du poids exceseif
Utilieer deux ou plus de personnee pour deplacer et
installer le refrigerateuro
Le non-respect de cette instruction peut causer
une bleesure au doe ou d'autre bmessure.
Retirer les materiaux d'emballage. Ne pas utiliser d'instruments
coupants, d'alcool a friction, de liquides inflammables ou de
nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces
produits peuvent endommager la surface de votre refrig6rateur.
Pour plus de renseignements, voir "Securit6 du refrigerateur".
Dep_acement de votre refrigerateur :
Votre refrigerateur est Iourd. Lors du deplacement du
refrigerateur pour Ie nettoyage ou Ie service, veiller a proteger
le plancher. Toujours tirer le refrigerateur tout droit Iors du
deplacement. Ne pas incliner le refrigerateur d'un cSt_ ou de
Fautre ni Ie "faJre marcher" en essayant de le depJacer car Je
pJancher pourrait _tre endommag&
Importants reneeignements a savoir au sujet des tablettes
et dee couvercies en verre :
Ne pas nettoyer Ies tablettes ou couvercJes en verre avec de
I'eau tilde quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sent exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con_u pour 6ciater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sent
Iourds. Un soin special s'impose Iors de Jeur d6placement
pour eviter Rmpact d'une chute.
31
Risque d"exptosion
Garder les rnateriaux et les vapeurs inflammables, teHe
que I"essence, loin du refrigerateur.
Le non-respect de cette instruction peut causer
un deces, une explosion ou un incendie.
Pour obtenir une aeration appropriee pour votre refrigerateur,
laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour
permettre a la porte de s'ouvrir sans obstruction. Si votre
refrigerateur comporte une machine a gla(_ons, s'assurer qu'un
espace additionnel est prevu a I'arriere pour permettre les
connexions des conduits d'eau.
REMARQUE : II est recommande de ne pas installer le
refrigerateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un endroit
ou la temperature baissera au-dessous de 55°F (13°C).
I IL_
2'
/,
112"(1,25 cm)
II I!
2" t5,08 era}
Risque de choc emectrique
Brancher sur une prise a 3 alveomes reliee a la terre.
Ne pas enlever la broche de miaison ama terreo
Ne pas utiliser un adaptateuro
Ne pas utiliser un cSbme de raHonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc eiectrique.
Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de raise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 amperes CA seulement, protegee par fusible et adequatement
mise a la terre, est necessaire. II est recommande d'utiliser un
circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hers circuit
I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.
REMARQUE : Avant d'executer tout type d'installation, nettoyage
ou remplacement d'une ampoule d'eclairage, tourner la
commande (reglage du thermostat, du refrigerateur ou du
congelateur selon le modele) & OFF (arr_t) et deconnecter ensuite
le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur a la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat, du refrigerateur ou du congelateur selon
le modele) au reglage desire.
Lire toutes les instructions avant de commencer.
IMPORTANT :
• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la
canalisation d'eau, placer la commande de la machine
glagons a la position OFF (arr_t).
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la
temperature se maintient au-dessus du point de congelation.
OUTILLAGE REQUIS : Rassembler les outils et pieces
necessaires avant de commencer I'installation. Lire et suivre les
instructions fournies avec les outils indiques ici. Tournevis
standard, cles plates de 7/16"et 1/2"ou deux cles & molette
reglables, tourne-ecrou et foret de 1/4",perceuse manuelle ou
electrique (convenablement reliee a la terre).
REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t a etrier de 1/4"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t a etrier est conforme avos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier
de 3/16"(4,76 mm) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.
32
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le
distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agre&
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur doit _tre entre 30 et 120 Ib/po 2(207 - 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde a votre alimentation en eau froide, la pression de I'eau
au systeme doit _tre d'un minimum de 40 a 60 Ib/po 2 (276 -
414 kPa).
Si la pression de I'eau au syst_me d'osmose inverse est inferieure
40 - 60 Ib/po 2(276 - 414 kPa) :
• Verifier pour voir si le filtre a sediment du systeme d'osmose
inverse est bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
• Si votre refrigerateur a une cartouche de filtre a eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un systeme d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Systeme de filtration d'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit
raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr_t).
Raccordement a une canalisation d'eau
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une p_riode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
W' (12,7 mm) a 1W' (3,18 cm) pres du rdrigerateur.
IMPORTANT :
S'assurer qu'il s'agit de la canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ainsi,
I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans
I'eau de s'accumuler dans le robinet d'arr_t.
4=
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur gauche
I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter
une Iongueur de 7 pi (2,1 m) pour permettre le deplacement
du refrigerateur pour le nettoyage. Utiliser un tube en cuivre
de W' (6,35 mm) de diametre exterieur. Veiller ace que le tube
soit coupe d'equerre aux deux extremites.
5=
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. £-crou de compression
/_,I'aide d'une perceuse electrique reliee a la terre, percer un
trou de W' (6,35 mm) dans le tuyau de canalisation d'eau
froide choisi.
A
G, ..................B
.............. C
E. Bague de compression
Robinet d'arr_t
G. Ecrou de serrage
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de W' (6,35 mm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniformement les vis fixant la bride de tuyau sur le tuyau afin
d'assurer I'etancheite de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du
tube en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur I'illustration. InsUrer
I'extr6mite du tube aussi loin que possible dans I'ouverture de
sortie du robinet. Visser I'ecrou de compression sur le raccord
de sortie avec une cle a molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
Raccordement au r_frig_rateur
Style 1
1. D_brancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Connecter le tube en cuivre au a la valve d'arrivee d'eau en
utilisant un ecrou et une bague de compression tel qu'illustr&
Serrer I'ecrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr& Ceci aidera a emp_cher les
dommages au tube Iorsque le refrigerateur est pousse centre
lemur.
4. OUVRIR le robinet d'arr_t.
5. Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements au niveau de la valve d'entree
d'eau) ou les ecrous qui coulent.
6=
C
D
A. Bride du tube C. Ecrou de compression
B. Tube en cuivre D. Valve d'entr_e d'eau
La machine a glagons est equipee d'un filtre a eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre & eau, installer ce dernier dans la canalisation
d'eau de W' (6,35 mm) au niveau de I'un des raccords du
tuyau. On peut obtenir un tel filtre a eau chez le marchand
d'appareils electromenagers le plus proche.
33
Style 2
1. Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.
2. Enlever le ruban gomme d'expedition du tube gris, en
serpentin pour I'eau, h I'arriere du refrigerateur.
3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez
long, un raccord de 1A"x 1/4"est necessaire afin de connecter
la canalisation d'eau au conduit d'eau existant dans la
maison. Visser I'ecrou fourni sur le raccord a I'extremite du
tube de cuivre.
REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
4.
5.
A B c o
A. Tube vers /e r_frig_rateur E. Virole (aacheter)
B. E-crou(fourni) E Ecrou (aacheted
C. Renflement G. Canalisation
D. Raccord (aacheter) d'eau du domicile
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Style 3
1. Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.
2. Enlever le ruban gomme d'expedition du tube gris, en
serpentin pour I'eau, a I'arriere du refrigerateur.
3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur
I'illustration.
A
J/ i
B
4.
5.
A. Renflement
B. Ecrou (fourni)
REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Achever I'installation
Risque de choc e_ectrique
Brancher sur une prise a 3 atveo_es retiee a la terre.
Ne pas enlever la broche de _iaison a _aterreo
Ne pas utiliser an adaptateuro
Ne pas utiliser un cSble de raHonge.
Le non-respect de ces instructions peut causer
un deces, an incendie ou un choc electrique.
1. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
2. Vider le systeme d'eau. Voir la section "Distributeurs d'eau et
de gla(;ons".
REMARQUE : Attendre 24 heures pour produire la premiere
quantite de gla(;ons. Attendre 3 jours pour que le bac a glagons
se remplisse entierement.
UTILISATION
DUREFRIGERATEUR
Pour votre commodite, les commandes du refrig@ateur sont
pr@eglees a I'usine. Lors de I'installation initiale du refrigerateur,
s'assurer que les commandes sont encore prereglees. La
commande du refrigerateur et celle du congelateur devraient
toutes les deux se trouver aux "reglages moyens'.
Style 1
COLD
FREEZER
COLDER
REFRIGERATOR
. 3 4
2@
COLD 1 6 COLDER
Style 2
34
IMPORTANT :
• Votre produit ne se refroidira pas quand la commande du
REFRIGERATEUR se trouve a OFR
• La commande du refrigerateur regle la temperature du
compartiment de refrigeration. La commande du congelateur
regle la temperature du compartiment de congelation. Les
reglages a la gauche du reglage moyen sont pour une
temperature moins froide. Ceux qui se trouvent a droite sont
pour une temperature plus froide.
• Attendre 24 heures avant de mettre des aliments au
refrigerateur. Si I'on ajoute des aliments avant que le
refrigerateur ait refroidi completement, les aliments peuvent
se g&ter.
Style 1
Tourner la commande vers la droite (sens horaire) pour rendre le
compartiment plus froid ou vers la gauche (sens antihoraire) pour
le rendre moins froid.
Style 2
1. Appuyer sur le bouton de commande situe sur le c6te de la
bo;te de commande et rel&cher.
2. La commande remontera. Tourner la commande au reglage
desire.
3. Enfoncer la commande pour la verrouiller en place.
REMARQUE : Tourner les commandes du refrig6rateur et du
congelateur a un reglage plus basque le reglage recommande ne
refroidira pas les compartiments plus rapidement.
Ajustement des commandes
Donner au refrigerateur le temps de refroidir completement avant
d'y ajouter des aliments. II est preferable d'attendre 24 heures
avant de placer les aliments au refrigerateur. Les reglages
indiques dans la section precedente devraient _tre corrects pour
I'utilisation normale du refrigerateur domestique. Les reglages
sent faits correctement Iorsque le lait ou le jus est aussi froid que
vous I'aimez et Iorsque la creme glacee est ferme.
S'il est necessaire d'ajuster les temperatures darts le refrigerateur
ou congelateur, utiliser les reglages indiques darts le tableau ci-
dessous comme guide. Attendre au moins 24 heures entre les
ajustements.
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop tiede Regler la commande
du REFRIGCRATEUR
un degre plus haut
CONGg:LATEUR trop tiede/trop peu Regler la commande
de glagons du CONGg:LATEUR
un degre plus haut
REFRIGCRATEUR trop froid Regler la commande
du REFRIGCRATEUR
un degre plus bas
CONGg:LATEUR trop froid Regler la commande
du CONGg:LATEUR
un degre plus bas
La commande peut _tre ajustee pour bien refroidir les viandes ou
les legumes. L'air a I'interieur du contenant est refroidi pour
emp_cher les "petits espaces" de congelation et peut _tre regle
pour garder les viandes aux temperatures recommandees
d'entreposage de 28 ° a 32°F (de -2 ° a 0°C) tel que recommande
par I'Office national du betail et des viandes. La commande du
tiroir convertible a legumes/viande est prereglee au reglage le plus
bas pour la viande.
Pour garder la viande :
Regler la commande a un des trois reglages MEAT (viande) pour
garder la viande a la temperature ideale.
Pour garder les I_gumes :
Regler la commande a VEG (legumes) pour garder les legumes
la temperature ideale.
REMARQUE : Si les aliments commencent a congeler, deplacer
la commande vers la gauche (moins froid). Ne pas oublier
d'attendre 24 heures entre les ajustements.
_ _i_!i_ _ ¸ i_i_!_
On peut contr61er le degre d'humidite dans le bac a legumes
etanche. La commande peut _tre ajustee a n'importe quel reglage
entre LOW et HIGH.
LOW (bas)(ouvert) pour une meilleure conservation des fruits et
des legumes a pelures.
HIGH (eleve)(ferme) pour une meilleure conservation des legumes
frais eta feuilles.
De I'air froid du cong_lateur passe directement au compartiment
de la porte sous les events.
REMARQUE : Le compartiment a produits laitiers et le porte-
canettes ne sont pas associes a la caracteristique des
compartiments rdrigeres de la porte.
Oommande du compartiment fraicheur
La commande du compartiment fra_cheur se trouve sur le c6te
gauche du compartiment du refrigerateur.
A
A. Commande du
compartiment frafcheur
Tourner la commande dans le sens horaire (vers la droite) pour
diminuer la circulation d'air froid dans le compartiment et le
rendre ainsi moins froid.
Tourner la commande dans le sens antihoraire (vers la gauche)
pour augmenter la circulation d'air froid dans le compartiment
et le rendre ainsi plus froid.
35
i _i_iUi: i _i__i'i ;i:_ii_i_ii_!_;i:¸;ii_O_:iii!!'¸i _!_iili!
Risque de coupure
UtHiser un verre robuete pour prendre dee gla_ons eu
de m'eau.
Le non-respect de cette instruction peut causer
des ceupuree.
Selon votre modele, les distributeurs d'eau et de gla(_ons peuvent
comporter une ou plusieurs des caracteristiques suivantes : la
possibilite de choisir de la glace concassee ou en cubes, une
lampe sp_ciale qui s'allume & I'occasion de I'utilisation du
distributeur, ou une option de verrouillage pour eviter une
distribution non intentionnelle.
REMARQUES :
• Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualit_ inconnue en
I'absence d'un dispositif de d_sinfection ad_quat avant
ou apr_s le syst_me.
• Si le modele comporte un systeme de filtre dans la grille de la
base, s'assurer que le filtre de la grille de la base est
correctement install&
Le syst_me de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.
Apr_s avoir branche le rdrigerateur a I'alimentation en eau,
vidanger le syst_me d'eau en laissant s'ecouler I'eau dans un
recipient robuste pour pulser et jeter 1,5 gallon (5,4 L) ou
pendant environ 3 minutes apres le commencement de
I'ecoulement. Le processus de purge nettoie le circuit d'eau et
aide a degager I'air des conduits. Pendant I'evacuation de
I'air, I'eau peut gicler du distributeur.
Attendre plusieurs heures pour que le refrigerateur se
refroidisse et refroidisse I'eau.
Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
Le distributeur d'eau
IMPORTANT :Puiser une quantite suffisante d'eau chaque
semaine pour maintenir un approvisionnement frais.
Distribution d'eau :
1. Appuyer un verre resistant centre le levier de distribution
d'eau.
2. Retirer le verre pour arr_ter la distribution.
Distributeur de glace
Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. La glace est distribuee du bac
d'entreposage de la machine & gla(;ons darts le congelateur
Iorsque le levier de distribution est abaiss&
REMARQUE : Certains modeles distribuent des glagons en
cubes et de la glace concassee, Avant la distribution de glagons,
choisir le type de glace desir&
Pour de la glace concassee, les glagons sont concasses avant
d'etre distribues. Cette action peut causer un court delai Iors de la
distribution de glace concassee. Le bruit du broyeur de glagons
est normal et la dimension des morceaux de glace peut varier.
Lorsqu'on change de concassee a gla9ons, quelques onces de
glace concassee seront distribuees avec les premiers gla9ons.
Distribution de glace :
1. Appuyer sur le bouton pour selectionner le type de glace
desir&
2. Appuyer un verre solide contre le levier de distributeur de
glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les gla9ons ne tombent pas & c6te du verre.
IMPORTANT : II n'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de gla(_ons.
Une pression forte ne donne pas une distribution plus rapide
de gla(_ons ou des quantites plus grandes.
3. Retirer le verre pour arr_ter la distribution.
Lumi_re du distributeur
Style 1 : La lumiere du distributeur peut _tre allumee en appuyant
sur le bouton ON (marche).
Style 2 : Lorsqu'on utilise le distributeur, le levier allume
automatiquement la lumiere. Pour avoir la lumiere allumee en
permanence, selectionner ON ou NIGHT LIGHT.
ON : Appuyer sur le bouton LIGHT pour eclairer le distributeur.
NIGHT LIGHT : Appuyer sur le bouton LIGHT une deuxieme fois
pour selectionner le mode NIGHT LIGHT. La lumiere du
distributeur s'ajustera automatiquement pour eclairer plus ou
moins en fonction de la clarte de la piece.
OFF : Appuyer sur le bouton LIGHT une troisieme fois pour
eteindre la lumiere du distributeur.
Les lumieres du distributeur sont des DEL et ne devraient pas
avoir besoin d'etre changees. Si les lumieres du distributeur ne
fonctionnent pas, verifier que le detecteur de lumiere n'est pas
bloque (en mode Night Light). Voir "Depannage" pour de plus
amples informations.
Verrouillage du distributeur (sur certains mod_les)
Votre distributeur peut _tre arr_te pour faciliter le nettoyage ou
pour emp_cher une distribution involontaire par de jeunes enfants
ou des animaux de compagnie.
REMARQUE : La caracteristique de verrouillage ne coupe pas
I'alimentation electrique a I'appareil, a la machine a glagons ou
la lumiere du distributeur. Elle desactive simplement les leviers du
distributeur. Les distributeurs de gla9ons et d'eau ne
fonctionneront pas.
Style 1 : Appuyer sur le bouton LOCK (verrouillage) pour
verrouiller le distributeur. Appuyer sur le bouton UNLOCK
(deverrouillage) pour deverrouiller le distributeur.
Style 2 : Appuyer sur le bouton de LOCK OUT (verrouille) pour
verrouiller le distributeur. Appuyer une deuxieme fois sur le
bouton LOCK OUT (verrouille) pour deverrouiller le distributeur.
Mise en marche/arr6t de la machine a glagons
Style 1
Pour mettre la machine a glagons en marche, il suffit d'abaisser le
bras de commande en broche.
Pour arr_ter manuellement la machine & gla(;ons, soulever le bras
de commande en broche & la position OFF (elevee) et attendre le
clic.
36
Style 2
Le commutateur ON/OFF se trouve en haut, a droite du
compartiment de cong_lation.
Pour mettre en marche la machine a glagons, glisser le
commutateur vers la position ON (vers la gauche).
Pour arr_ter manuellement la machine a gla(_ons, glisser le
commutateur vers la position OFF (vers la droite).
REMARQUE : La machine & gla(_ons s'arr_te automatiquement.
Le detecteur de la machine a gla(_ons arr_tera automatiquement
la production de glagons mais le commutateur restera en position
ON (vers la gauche).
REMARQUE : Votre machine a gla9ons a un arr_t automatique.
Au fur et a mesure de la fabrication de la glace, les glagons
remplissent le bac d'entreposage de glagons. Les gla(_ons
soulevent le bras de commande en broche a la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
A NOTER :
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de gla(_ons
produites.
• La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a gla9ons. Eviter de
brancher la machine a gla(_ons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pieces de la machine
gla9ons et causer une pietre qualite des glagons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne jamais utiliser un objet pointu pour briser les glagons dans
le bac. Cette action peut endommager le bac et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a gla9ons ou dans le bac a glagons.
Pour retirer et reinstaller le bac a glagons
Style 1
1. Tirer le panneau qui recouvre le bac & gla_ons en le retirant
hers de la base et ensuite en le glissant vers I'arriere.
2. Soulever le bras en broche jusqu'a ce qu'il s'enclenche a la
position OFF (elevee). Les glagons peuvent encore _tre
distribues, mais aucun autre glagon ne peut _tre fait.
3. Soulever le devant du bac a gla(_ons et le retirer.
4.
Replacer le bac & gla9ons en le poussant completement sinon
le distributeur ne fonctionnera pas. Appuyer sur le bras en
broche pour I'abaisser a la position ON pour remettre la
production de glagons en marche. S'assurer que la porte est
bien fermee.
Style 2
1. Tenir la base du bac a gla_ons a deux mains et appuyer sur la
declenche pour pouvoir soulever et retirer le bac.
REMARQUE : II n'est pas necessaire de pousser le
commutateur de la machine a gla9ons vers la position OFF
(vers la droite) Iorsqu'on enleve le bac. Le couvercle du
detecteur ("porte a clapet"), sur la paroi gauche du
congelateur, interrompt la production de gla9ons Iorsque la
porte est ouverte ou que le bac n'est pas en place.
2. Remettre le bac en place sur la porte et appuyer vers le bas
pour le replacer bien en place.
REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement pollute ou de qualit_ inconnue en
I'absence d'un dispositif de d_sinfection ad_quat avant ou
apr_s le syst_me.
T_moin lumineux de I'_tat du filtre a eau (sur certains modules)
Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir
quand changer le filtre a eau. Le temoin lumineux passera du vert
au jaune. Ceci indique qu'il est presque temps de changer le filtre.
II est recommande de remplacer le filtre a eau Iorsque le temoin
lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le
debit d'eau a votre distributeur ou a la machine a glagons diminue
de fagon marquee.
Apres avoir change le filtre a eau, regler de nouveau le temoin
lumineux de I'etat du filtre a eau.
Style 1
Appuyer sur le commutateur de lumiere 5 fois en de_a de
10 secondes. Le temoin lumineux de I'etat du filtre passera du
rouge au vert.
Style 2
Appuyer sur le bouton de reinitialisation jusqu'a ce que le voyant
de fonctionnement passe au vert. Ce bouton se trouve sur le
distributeur d'eau ou sur le tableau de commande dans le
compartiment de refrigeration.
i
Filtre a eau sans indicateur lumineux (sur certains modules)
Si votre refrigerateur n'est pas muni du temoin lumineux de I'etat
du filtre a eau, vous devez changer le filtre a eau tousles 6 mois
selon I'utilisation. Si le debit d'eau au distributeur ou a la machine
glagons diminue de fagon marquee avant que 6 mois ne se
soient ecoules, remplacer le filtre a eau plus souvent.
Utilisation du distributeur sans filtre a eau
II est possible de faire fonctionner le distributeur sans utiliser de
filtre a eau. L'eau ne sera pas filtree.
1. Enlever le filtre a eau.
2. Faire glisser le couvercle de I'extremite du filtre et le replacer
dans la grille de la base.
IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre
refrigerateur. Conserver le couvercle pour I'utiliser avec le filtre
de rechange.
3. Faire pivoter le couvercle jusqu'a ce qu'il soit bien en place.
37
ENTRET N DUREFRIGERATEUR
Risque d'e×piosion
Utiliser un preduit de nettoyage ininflammab]e.
Le non-respect de cette instruction peut causer un decee,
une e×p_esion eu un incendieo
Les sections de r6frig_ration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections au moins
une fois par mois pour emp_cher une accumulation d'odeurs.
Essuyer les renversements immediatement.
IMPORTANT : Comme I'air circule entre les deux sections, toutes
les odeurs form_es dans une section seront transferees a I'autre.
Vous devez nettoyer a fond les deux sections pour eliminer les
odeurs. Pour emp_cher le transfert d'odeurs et I'assechement
des aliments, envelopper ou recouvrir hermetiquement les
aliments.
Nettoyage de votre r_frig_rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants a vitre en atomiseurs, nettoyants a r_curer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrigerateur ou deconnecter la source de
courant _lectrique.
2. Laver & la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3=
4.
Laver les surfaces exterieures en acier inoxydable ou en metal
peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussiereux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
• Retirer la grille de la base.
• Utiliser un aspirateur a brosse deuce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termine.
Brancher le refrigerateur ou reconnecter la source de courant
electrique.
REMARQUE : Toutes les ampoules ne conviendront pas a votre
refrigerateur. S'assurer de faire le remplacement par une ampoule
de grosseur, de forme et de puissance semblables. Sur certains
modeles, la lampe du distributeur demande une ampoule pour
service intense de 10 watts. Toutes les autres lampes demandent
une ampoule de 40 watts. Les ampoules de remplacement sent
disponibles chez votre marchand.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Enlever le protecteur d'ampoule s'il y a lieu.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver
I'eau tiede et avec un detergent liquide. Bien rincer et secher
le protecteur d'ampoule.
3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
4. Replacer le protecteur d'ampoule s'il y a lieu.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
DEPANNAGE
Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOt d'une visite de service non n_cessaire.
Le r_frig_rateur ne fonctionne pas
• Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
• La prise _leetrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
• Un fusible est-il grille ou un disjoncteur s'est-il ouvert?
Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.
• Les r_glages sont-ils sur ON (marche}? S'assurer que les
commandes du refrigerateur sent sur ON (allumes). Voir
"Utilisation des commandes".
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
REMARQUE : Le fait d'ajuster les commandes de
temperature sur le reglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les portes sent
frequemment ouvertes ou si elles ont ete laissees ouvertes.
38
Le r_frig_rateur est bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'une explication.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine & gla(_ons
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance
• Sifflement/cliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrigerateur
• Gr_sillement/gargouillement - de I'eau tombe sur I'element
de chauffage durant le programme de degivrage
• Bruit d'_clatement- contraction/expansion des parois
internes, particulierement Iors du refroidissement initial
• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage
• Grincement/craquement - se produit Iorsque la glace est
ejectee du moule a gla(;ons
Les portes ne ferment pas compl_tement
• La porte est-elle bloqu_e en position ouverte? Deplacer les
emballages d'aliments pour liberer la porte.
• Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
Les portes sent difficiles a ouvrir
• Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux eta I'eau tiede.
Les ampoules ne fonctionnent pas
• Le cordon d'alimentation est-il d_branch_? Brancher sur
une prise a 3 alveoles reliee a la terre.
• Une ampoule est-elle desserr_e dans la douille ou grill_e?
Voir "Remplacement des ampoules".
• La lumi_re du distributeur est-elle reglee a ON (allumee)?
La lumiere du distributeur fonctionnera seulement Iorsqu'on a
appuye sur les leviers. Si on desire que la lumiere du
distributeur reste allumee continuellement, regler la lumiere du
distributeur a ON, ou NIGHT LIGHT (veilleuse). Voir
"Distributeurs d'eau et de glagons".
• La lumi_re du distributeur est-elle reglee a NIGHT LITE
(veilleuse)? Si le mode NIGHT LIGHT est regle, s'assurer que
le detecteur de la lumiere du distributeur n'est pas bloque.
Voir "Distributeurs d'eau et de gla(;ons".
La temperature est trop elevee
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
• Porte ouverte souvent ou laiss_e ouverte? Ceci permet
I'air chaud de penetrer dans le refrigerateur. Minimiser les
ouvertures de porte et garder les portes completement
fermees.
• Une importante quantite d'aliments a-t-elle ete ajoutee?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.
• Les reglages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temperature au bout de 24 heures. Voir "Utilisation
des commandes".
II existe une accumulation d'humidit_ a I'int_rieur.
REMARQUE : Une certaine accumulation d'humidite est normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidite.
Porte ouverte souvent ou laiss_e ouverte? Ceci permet
I'air humide de penetrer dans le refrigerateur. Minimiser les
ouvertures de porte et garder les portes completement
fermees.
La machine a gla_ons ne produit pas ou pas suffisamment de
gla_ons
• Le r_frigerateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
• La machine a glagons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(;ons. Attendre 72 heures pour le commencement de la
production complete de glat_ons.
• Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine a gla_ons produise
plus de gla(_ons.
• Un glagon est-il coince dans le bras ejecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.
• Un systeme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau" soit dans les instructions d'installation
soit dans le Guide d'utilisation et d'entretien.
39
Les gla£:ons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un systbme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifi&
Go_t, odeur ou couleur grise des gla£:ons
• Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent causer une decoloration et un
mauvais goQt des gla(_ons.
• Les gla0ons ont-ils _te gardes trop Iongtemps? Jeter les
gla_ons. Laver le compartiment & gla_ons. Accorder 24
heures pour la fabrication de nouveaux gla(;ons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air et & I'humidite pour conserver les
aliments.
• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
Y-a-t-il un filtre _ eau install_ sur le r_frigerateur? Une
decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un ringage
additionnel.
Le distributeur de gla£_onsne fonctionne pas correctement
• Porte du cong_lateur completement fermee? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne fermeront pas completement".
• Le bac a gla£ons est-il bien installS? S'assurer que le bac
glagons est fermement en place.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(;ons. Attendre 72 heures pour le commencement de la
production complete de gla(;ons.
• Glagons coinc6s dans la chute de distribution? Utiliser un
ustensile en plastique pour degager la chute.
• Les mauvais glagons ont-ils _te ajout_s au bac? Utiliser
seulement des cubes produits par la machine a gla_ons
courante.
• La glace a-t-elle fondu autour de la tige (spirale en metal)
dans le bac a gla£ons? Vider les gla_ons et nettoyer le bac
completement.
• Le distributeur de gla0ons se bloque-t-il Iorsqu'il distribue
de la glace "concassee"? Changer le reglage "crushed"
(glace pilee) pour le reglage "cubed" (gla_ons). Si les gla(_ons
sont correctement distribues, abaisser le bouton "crushed"
pour obtenir de la glace pilee et reprendre la distribution.
• Le bras de distribution a-t-il _te retenu trop Iongtemps?
Les gla_ons cesseront d'etre distribues Iorsque le bras est
retenu trop Iongtemps. Attendre 3 minutes pour que le moteur
du distributeur soit regle de nouveau avant d'etre utilis&
Le distributeur d'eau ne fonctionne pas correctement
• Porte du cong_lateur compl_tement ferrule? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne fermeront pas completement".
• Le r_frigerateur est-il connect_ a I'alimentation en eau et
le robinet d'arr6t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La pression de I'eau est-elle inf_rieure a 30 Ib/po2? La
pression de I'eau du domicile determine I'ecoulement d'eau
du distributeur. Voir "Specifications de I'alimentation en eau".
D_formation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et remplir le
systeme de distribution d'eau.
Un filtre a eau est-il installe sur le refrig6rateur? Le filtre
peut 6tre obstrue ou installe incorrectement.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
De I'eau suinte du distributeur
REMARQUE : II est normal de constater une ou deux gouttes
d'eau apres la distribution d'eau.
• Le verre n'a pas _t_ maintenu seus le distributeur assez
Iongtemps? Maintenir le verre sous le distributeur 2 & 3
secondes apres avoir rel&che le levier du distributeur.
• S'agit-il d'une nouvelle installation? Vidanger le systeme de
distribution d'eau, oir "Distributeurs d'eau et de gla(;ons".
• Le filtre a eau a-t-il et_ recemment change? Vidanger le
systeme de distribution d'eau, oir "Distributeurs d'eau et de
glagons".
L'eau du distributeur n'est pas assez froide
REMARQUE : L'eau du distributeur est refroidie & seulement 50°F
(10°C).
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour que I'alimentation d'eau refroidisse
completement.
• Une grande quantit_ d'eau a-t-elle recemment et_
distribuee? Attendre 24 heures pour que I'alimentation d'eau
refroidisse completement.
• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.
• Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?
S'assurer que le refrigerateur est branche & I'arrivee d'eau
froide. Voir "Specifications de I'alimentation en eau'.
4O
FEUILLESDEDONNEESSURLE PRODUIT
Systeme de filtration d'eau h la grille de la base
ModUle WF-NL240/NL240 Capacit_ 240 gallons (908 litres)
ModUle WF-L400/L400 Capacit_ 400 gallons (1514 litres)
(_ Produit test6 et certifie par NSF International en vertu de la norme
ANSl/NSF 42 (r&duction du goOt et de I'odeur du chlore, et
particules (classe II*)); et en vertu de la norme ANSl/NSF 53
r6duct on de p omb).
Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enum@ees ci-dessous. La
concentration des substances indiqu_es daBs I'eau entrant daBs le syst_me a et6 reduite h une concentration moindre ou egale a la
limite permissible pour I'eau qui quitte le systeme, tel que specifie daBs 42 et 53 ANSl/NSR
R_d. de substances Crit_res de Affluent Concentration daBs Effluent Effluent % de r_d. % de rdd.
Effets esth_tiques rdduction NFS moyen I'eau a traiter maximal moyen minimale moyenne
Goat/odeur de chlore _50 % 1,9 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % %
Particules (classe I1") _85 % 833333/mL Au moins 10000 100000/mL** 40667/mL 88,0 % 97,495,1%
particules/mL
R_duction de Crit_res de Affluent Concentration daBs Effluent Effluent % de r_d. % de r_d.
contaminant r_duction NFS moyen I'eau & traiter maximal moyen minimale moyenne
Plomb : h pH 6,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %
Plomb : a pH 8,5 0,01mg/L 0,14 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,2 % 99,3 %
Parametres de test : pH = 7,5 _+ 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).
Temp@ature = 63°F (17,2°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
• ModUle WF-NL240 : Remplacer la cartouche au moins a tous
les 6 a 9 mois. Utiliser la cartouche de remplacement NL240,
piece N ° 4396508. Prix au detail sugger6 2005 de 32,99 $US/
44,95 SCAN. Les prix sont sujets a des changements sans
preavis.
ModUle WF-L400 : Le systeme de contr61e du filtre mesure la
quantite d'eau qui passe par le filtre et vous signale quand
remplacer le filtre. Lorsque 90 % de la vie utile du filtre est
6coulee, le temoin lumineux du filtre passe du vert au jaune.
Lorsque 100% de la vie utile du filtre est ecoul6e, le temoin
lumineux du filtre passe du jaune au rouge et il est
recommande de remplacer le filtre. Utiliser la cartouche de
remplacement L400, piece N° 4396508. Prix au detail suggere
2005 de 32,99 $US/44,95 SCAN. Les prix sont sujets a des
changements sans preavis.
• Le produit ne dolt _tre utilise que pour I'eau froide.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif de
desinfection adequat avant ou apres le systeme.
• Veuillez vous ref@er a la couverture ouh la section
"Assistance ou service" pour le nom, I'adresse et le num@o
de telephone du fabricant.
• Veuillez vous r_f&rer h la section "Garantie" pour la garantie
limit_e du fabricant.
Directives d'application/
Param_tres d'approvisionnement en eau
Approvisionnement en eau Collectivite ou puits
Pression d'eau 30 - 120 Ib/po 2(207 - 827 kPa)
Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)
Debit nominal 0,5 gpm (1,9 Lpm) a 60 Ib/po 2
* Classe II - tallies des par_icules : > 1 h <5 IJm
** Critere de test : au moins 100000 particules/mL (poussiere de test fine AC).
*** Ces contaminants ne sont pas n_cessairement presents daBs votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales
de I'eau.
® NSF est une marque d_pos_e de NSF International.
41
Systeme de filtration d'eau a la grille de la base
(_ Produit test& et certifi6 par NSF International en vertu de la norme ANSI/
N,SF 42 (r6duction du goOt et de I'odeur du chlore, et particules (classe
II )); et en vertu de la norme ANSl/NSF 53 (r6duction de plomb, mercure,
atraz Be, benz_ne, toxaph_ne, p-d ch orobenz_ne, et carbofuran).
Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees daBs reau entrant daBs le syst_me a et6 reduite a une concentration moindre ou egale a la
limite permissible pour reau qui quitte le systeme, tel que specifie daBs 42 et 53 ANSl/NSR
ModUle WF-NL240V/NL240V Capacit_ 240 gallons 1908 litres)
R_d. de substances Crit_res de Affluent Concentration daBs I'eau Effluent Effluent % de r_d. % de r_d.
Effets esth_tiques r_duction NFS moyen _ traiter maximal moyen minimale moyenne
GoQt/odeur de chlore _>50 % 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %
P,ar_icules (classe I1") _>85 % 833 333/mL Au mons 10 000 part cu es/mL 100 000/mL** 40 667/mL 88,0 % 95,1%
R_duction de Crit_res de Affluent Concentration daBs I'eau _ Effluent Effluent % de r_d. % de r_d.
contaminant rdduction NFS moyen traiter maximal moyen minimale moyenne
Plomb : & pH 6,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %
Plomb : a pH 8,5 0,01mg/L 0,14 mg/L*** 0,15 mg/L _+ 10 % 0,001 mg/L 0,001 mg/L 99,2 % 99,3 %
Mercure : a pH 6,5 0,003 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0003 mg/L 0,00022 mg/L 94,65 % 98,2 %
Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %
Benz_ne 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %
p-dichlorobenz_ne 0,075 mg/L 0,219 mg/L 0,225 _+10 % 0,0005 mg/L 0,0005 mg/L 99,5 % 99,5 %
Toxaphene 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %
Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %
ModUle WF- L400V/L400V Capacit_ 400 gallons (1514 litres)
R_d. de substances Crit_res de Affluent Concentration daBs I'eau Effluent Effluent % de r_d. % de r_d.
Effets esthCtiques rdduction NFS moyen b traiter maximal moyen minimale moyenne
Gotit/odeur de chlore _>50% 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %
833 333/mL Au mo ns 10 000 part cu es/mL 100 000/mL** 40 667/mL 95,1Par_icules (classe I1") _>85% 88,0 % %
R_duction de Crit_res de Affluent Concentration daBs I'eau _ Effluent Effluent % de r_d. % de r_d.
contaminant rdduction NFS moyen traiter maximal moyen minimale moyenne
Plomb : a pH 6,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %
Plomb : a pH 8,5 0,01mg/L 0,14 mg/L*** 0,15 mg/L _+ 10 % 0,001 mg/L 0,001 mg/L 99,2 % 99,3 %
Mercure : a pH 6,5 0,003 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0003 mg/L 0,00022 mg/L 94,65 % 98,2 %
Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %
Benz_ne 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %
p-dichlorobenz_ne 0,075 mg/L 0,219 mg/L 0,225 _+10 % 0,0005 mg/L 0,0005 mg/L 99,5 % 99,5 %
Toxaph_ne 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %
Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
• ModUle WF-NL240V : Remplacer la cartouche au moins
tousles 6 a 9 mois. Utiliser la cartouche de remplacement
NL240V, piece N ° 4396509. Prix au detail suggere 2005 de
35,95 $US/59,95 SCAN. Les prix sont sujets a des
changements sans preavis.
ModUle WF-L400V : Le syst_me de contr61e du filtre mesure
la quantite d'eau qui passe par le filtre et vous signale quand
remplacer le filtre. Lorsque 90 % de la vie utile du filtre est
ecoulee, le temoin lumineux du filtre passe du vert au jaune.
Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin
lumineux du filtre passe du jaune au rouge et il est
recommande de remplacer le filtre. Utiliser la cartouche de
remplacement L400V, piece N° 4396509. Prix au detail
suggere 2005 de 35,95 $US/59,95 SCAN. Les prix sont sujets
des changements sans preavis.
• Le produit ne dolt _tre utilise que pour reau froide seulement.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif
de desinfection adequat avant ou apres le syst_me.
• Veuillez vous referer a la couverture ou a la section
"Assistance ou service" pour le nom, radresse et le numero
de telephone du fabricant.
• Veuillez vous referer a la section "Garantie" pour la garantie
limitee du fabricant.
Directives d application/
Parambtres d'approvisionnement en eau
Approvisionnement en eau Collectivite ou puits
Pression d'eau 30 - 120 psi (207 - 827 kPa)
Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)
Debit nominal 0,5 gpm (1,9 L/min.) a 60 psi.
*Classe II - tallies des particules : > 1 a <5 IJm
**Critere de test : au moins 100 000 particules/mL (poussi_re de test fine AC).
***Ces contaminants ne sont pas n_cessairement presents daBs votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales
de I'eau.
® NSF est une marque d_pos_e de NSF International.
42
GARANTIEDUREFRIGERATEURWHIRLPOOL®
GARANTIE COMPLI_TE DE UN AN SUR LE RI_FRIGI_RATEUR
Pendant un an a compter de la date d'achat, Iorsque ce refrigerateur (sauf le filtre a eau) est utilise et entretenu conformement aux
instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP paiera pour les pieces de rechange
FSP°et les frais de main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une compagnie
de service designee par Whirlpool.
Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat,
Iorsque ce filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou
Whirlpool Canada LP paiera pour les pieces de rechange pour corriger les vices de materiaux ou de fabrication.
GARANTIE COMPLI_TE DE LA DEUXII_ME A LA CINQUII_ME ANNI_E INCLUSIVEMENT
SUR LES PII_CES DU SYSTI_ME DE RI_FRIGI_RATION SCELLI_ (VOIR LISTE)
De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce refrigerateur est utilise et entretenu
conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP paiera pour les
pieces de rechange FSP°et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication du systeme de rdrigeration scelle.
II s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service doit _tre fourni par
une compagnie de service designee par Whirlpool.
Whirlpool Corporation ou Whirlpool Canada LP ne paiera pas pour :
1. Les visites de service pour rectifier I'installation du refrig6rateur, montrer a I'utilisateur comment utiliser I'appareil, remplacer des
fusibles, rectifier le c&blage ou la plomberie du domicile ou remplacer des ampoules electriques et des filtres a eau autrement
qu'indique ci-dessus.
2. Les reparations Iorsque le r6frig_rateur est utilise a des fins autres que I'usage unifamilial normal.
3. Le ramassage et la livraison. Le refrigerateur est congu pour _tre repare a domicile.
4. Les dommages causes par : accident, modification, mesusage, abus, incendie, inondation, mauvaise installation, actes de Dieu ou
I'utilisation de produits non approuves par Whirlpool Corporation ou Whirlpool Canada LR
5. Toute perte d'aliments due a une defaillance du produit.
6. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
7. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.
8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.
WHIRLPOOL CORPORATION OU WHIRLPOOL CANADA LP N'ASSUME AUCUNE RESPONSABILITI_
POUR LES DOMMAGES FORTUITS OU INDIRECTS
Certains 12tats ou certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que
cette exclusion ou limitation peut ne pas _tre applicable dans votre cas. Cette garantie vous donne des droits legaux specifiques, et
vous pourriez aussi avoir d'autres droits qui peuvent varier d'un 12tata I'autre ou d'une province a I'autre.
A I'exterieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool
autoris_ pour d_terminer si une autre garantie s'applique. 5/05
43
2315510
@ 2005 Whirlpool Corporation.
All rights reserved. ® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada
Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de Whirlpool, U,S.A., usada bajo licencia de Whirlpool Canada LP en Canada
Tous droits r6serv_s. ® Marque d6pos_e/TM Marque de commerce de Whirlpool, U,S,A., emploi licenci_ par Whirlpool Canada LP au Canada
6/05
Printed in U.S,A.
Impreso en EE_UU.
Imprim6 aux E.-U.
