CMCPR320
INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES
20V Max* Pruner
Sécateur 20 V Max*
Podadora 20 V Máx*
English (original instructions) 4
Français (traduction de la notice d’instructions originale) 12
Español (traducido de las instrucciones originales) 21
1
Fig. A

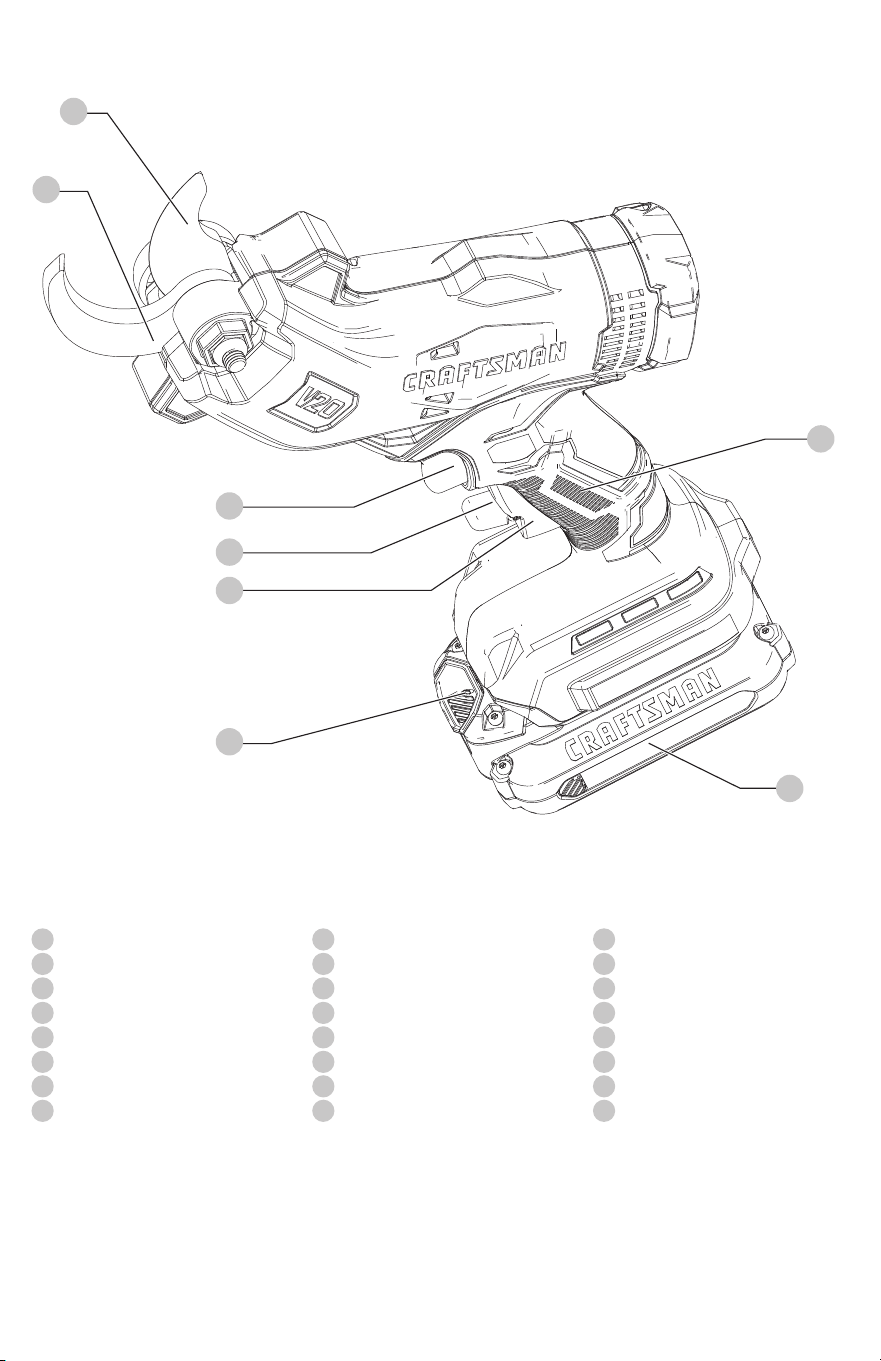

Components
1
Trigger switch
2
Lock‑off button
3
Lock‑off switch
4
Main handle
5
Cutting blade
6
Fixed blade
7
Battery
8
Battery release button
Composants
1
Gâchette
2
Bouton‑de verrouillage
3
Interrupteur‑de verrouillage
4
Poignée principale
5
Lame de coupe
6
Lame fixe
7
Pile
8
Bouton de libération de la pile
Componentes
1
Interruptor de gatillo
2
Botón de bloqueo de apagado
3
Interruptor de bloqueo de apagado
4
Manija principal
5
Cuchilla de corte
6
Cuchilla fija
7
Batería
8
Botón de liberación de batería
4
8
7
5
6
1
2
3
2
Fig.B Fig.C
Fig.D Fig.E
Fig.F Fig.G
8
7
3
7
1
4
3
7
1
4
5
6

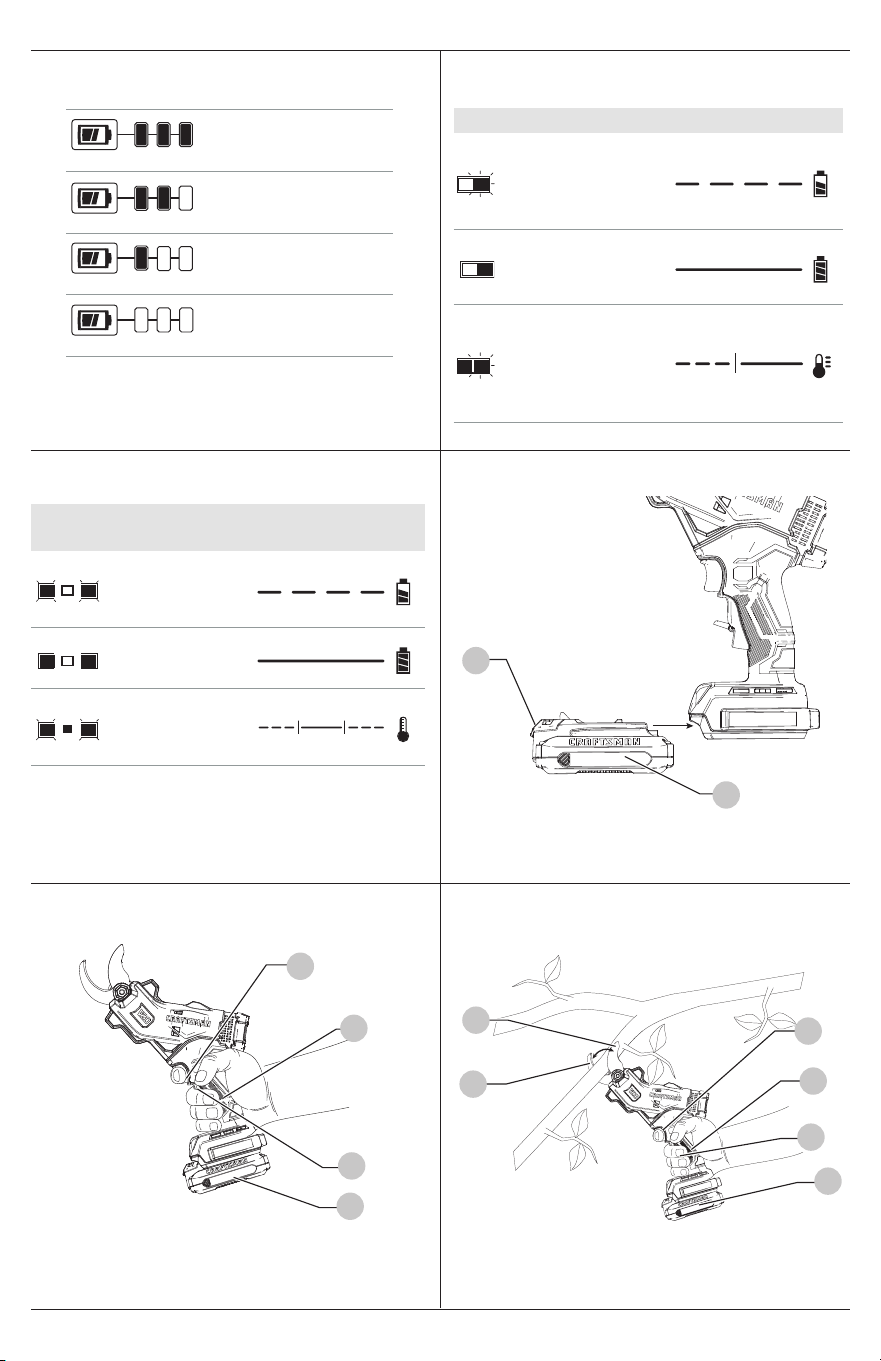

75–100% charged
Chargé de 75 à 100 %
75–100% cargada
51–74% charged
Chargé de 51 à 74 %
51–74% cargada
< 50% charged
Chargé de < 50 %
< 50% cargada
Pack needs to be charged
Le bloc-piles doit être rechargé
La batería tiene que cargarse
Indicators
Charging
Bloc-piles en Cours
de Chargement
Unidad en Proceso de Carga
Fully Charged
Bloc-piles Chargé
Unidad Cargada
Hot/Cold Pack Delay
Suspension de Charge Contre
le Chaud/Froid
Restraso por Unidad Caliente/
Fría
Only CMCB101 Charger Indicators/ Seulement les voyants de chargeur
CMCB101 /Indicadores únicamente para cargador CMCB101
Charging
Bloc-piles en Cours
de Chargement
Unidad en Proceso de Carga
Fully Charged
Bloc-piles Chargé
Unidad Cargada
Hot/Cold Pack Delay
Suspension de Charge Contre
le Chaud/Froid
Restraso por Unidad Caliente/Fría
3
Fig.H Fig.I
Fig.J
13
11
12
5
9
5
10
English
4
READ ALL INSTRUCTIONS
1 . Avoid Dangerous Environments – DO NOT use
appliances in damp or wet locations. DO NOT operate
portable electric appliances in gaseous or explosive
atmospheres. Motors in these appliances normally spark,
and the sparks might ignitefumes.
2 . Don’t Use InRain.
3 . Keep All Bystanders Away – at a safe distance from work
area, especiallychildren.
4 . Dress Properly – Do not wear loose clothing or
jewelry. They can be caught in moving parts.
Gloves and substantial rubber soled footwear
are recommended when working outdoors. Wear
protective hair covering to contain longhair.
5 . Always Wear Eye Protection – Wear ANSI Z87.1
approved eye protection at all times when battery is
installed. Also use face or dust mask. Safety glasses
are available at extra cost at your local Service
Center or authorized service facility.
6 . Use Right Appliance – Do not use appliance for any job
except that for which it isintended.
7 . Avoid Accidentally Starting – Don’t carry with finger
ontrigger when battery isinstalled.
8 . Don’t Force Appliance – It will do the job better and
with less likelihood of a risk of injury at the rate for which it
wasdesigned.
9 . Don’t Overreach – Keep proper footing and balance at
alltimes.
10 . Stay Alert – Watch what you are doing. Use common
sense. DO NOT operate while under the influence of
alcohol or drugs, or when you are tired or ill.
11 . Disconnect Appliance – Remove the battery when not in
use, before servicing, when changing accessories such as
blades, and thelike.
12 . Store Idle Appliances Indoors – When not in use,
appliances should be stored indoors in dry, and high or
locked‑up place – out of reach ofchildren.
13 . Maintain Appliance With Care – Keep cutting edge
sharp and clean for best performance and to reduce
the risk of injury. Follow instructions for lubricating
and changing accessories. Keep handles dry, clean, and
free from oil andgrease.
14 . Check Damaged Parts – Before further use of the
appliance, a guard or other part that is damaged
should be carefully checked to determine that it will
operate properly and perform its intended function.
Check for alignment of moving parts, binding of
moving parts, breakage of parts, mounting, and any
other condition that may affect its operation. A guard
or other part that is damaged should be properly repaired
or replaced by an authorized service center unless indicated
elsewhere in thismanual.
15 . Damage to Unit – If you strike or become entangled
with a foreign object, stop appliance immediately, remove
battery, check for damage and have any damage repaired
before further operation isattempted.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce risk of injury:
• Before any use, be sure everyone using this unit
reads and understands all safety instructions and
other information contained in this manual.
• Save these instructions and reviewfrequently.
WARNING: When using electric gardening
appliances, basic safety precautions should always
be followed to reduce risk of fire, electric shock, and
personal injury, including thefollowing.
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert
symbols and words to alert you to hazardous situations and
your risk of personal injury or propertydamage.
DANGER: Indicates an imminently
hazardous situation which, if not avoided, will result in
death or seriousinjury.
WARNING: Indicates a potentially
hazardous situation which, if not avoided, could result
in death or seriousinjury.
CAUTION: Indicates a potentially hazardous
situation which, if not avoided, may result in minor or
moderateinjury.
(Used without word) Indicates a safety
relatedmessage.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
Intended Use
Your CMCPR320 pruner has been designed for professional
landscapingapplications. This pruner is intended to be used
on plant materials only.
DO nOT use under wet conditions or in the presence of
flammable liquids orgases.
This pruner is a professional powertool.
DO nOT let children come into contact with the tool. Supervision
is required when inexperienced operators use thistool.
English (original instructions)
WARNING: Read all safety warnings
and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/
or seriousinjury.
WARNING: To reduce the risk of injury,
read the instructionmanual.
5
English
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings,
instructions, and cautionary markings for the
battery pack, charger and product. Failure to
follow the warnings and instructions may result
in electric shock, fire and/or seriousinjury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into a
non‑compatible charger as battery pack may rupture
causing serious personal injury. Consult the chart
at the end of this manual for compatibility of batteries
andchargers.
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
OPM .................... oscillations per
minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
Wh ......................watt hours
Ah ....................... amp hours
or AC ...........alternating current
or AC/DC .... alternating or direct
current
...................... Class II Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
PSI....................... pounds per square
inch
......................earthing terminal
.....................safety alert symbol
..................... visible radiation
do not stare into
the light
..................... wear respiratory
protection
..................... wear eye protection
..................... wear hearing
protection
..................... read all
documentation
battery pack will stand upright but may be easily
knockedover.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be caught
in movingparts.
Additional Safety Information
WARNING: Never modify the power
tool or any part of it. Damage or personal injury
couldresult.
WARNING: ALWAYS use safety glasses.
Everyday eyeglasses are NOT safety glasses. Also use
face or dust mask if operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust contains chemicals
known to State of California to cause cancer, birth
defects or other reproductive harm. Some examples of
these chemicals are:
• compounds in fertilizers,
• compounds in insecticides, herbicides
andpesticides,
• arsenic and chromium from chemically
treatedlumber.
To reduce your exposure to these chemicals, wear
approved safety equipment such as dust masks that
are specially designed to filter out microscopicparticles.
WARNING: Use of this tool can generate
and/or disperse dust, which may cause serious
and permanent respiratory or other injury. Always
use NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles away
from face andbody.
CAUTION: When not in use, place tool on its
side on a stable surface where it will not cause a
tripping or falling hazard. Some tools with a large
16 . DO NOT immerse appliance in water or squirt it with
a hose. DO NOT allow any liquid to get inside it. If
appliance does get wet, allow to dry for a minimum of
48hours.
17 . DO NOT store the appliance on or adjacent to fertilizers
orchemicals.
18 . Don't grasp the exposed cutting blades or cutting
edges when picking up or holding the appliance.
19 . DO NOT clean with a pressurewasher.
20 . DO NOT charge appliance in rain, or in wetlocations.
21 . DO NOT use battery‑operated appliance inrain.
22 . Remove or disconnect battery before servicing, cleaning
or removing material from the gardeningappliance.
SAVE THESE INSTRUCTIONS
English
6
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings,
instructions, and cautionary markings for the
battery pack, charger and product. Failure to
follow the warnings and instructions may result
in electric shock, fire and/or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than a CRAFTSMAN charger.
CRAFTSMAN chargers and battery packs are specifically
designed to worktogether.
• These chargers are not intended for any uses other
than charging CRAFTSMAN rechargeable battery
packs. Charging other types of battery packs may cause
them to overheat and burst, resulting in personal injury,
property damage, fire, electric shock orelectrocution.
• Do not expose the charger to rain orsnow.
• Do not allow water or any liquid to entercharger.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected to
damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
The RBRC® Seal
Please take your spent battery packs to an
authorized CRAFTSMAN service center or
to your local retailer for recycling. In some
areas, it is illegal to place spent battery
packs in the trash. You may also contact your local recycling
center for information on where to drop off the spent
battery pack. Do not place in curbside recycling. For more
information visit www.call2recycle.org. or call the toll free
number in the RBRC®Seal.
RBRC® is a registered trademark of Call 2Recycle,Inc.
Transportation
WARNING: Fire hazard. Do not store,
carry, or transport the battery pack so that metal
objects can contact exposed battery terminals.
For example, do not place the battery pack in aprons,
pockets, tool boxes, product kit boxes, drawers, etc.,
with loose nails, screws, keys, coins, hand tools, etc.
When transporting individual battery packs, make
sure that the battery terminals are protected and well
insulated from materials that could contact them and
cause a short circuit. NOTE: Li‑ion battery packs should
not be put in checked baggage on airplanes and must
be properly protected from short circuits if they are in
carry‑onbaggage.
• Charge the battery packs only in
CRAFTSMANchargers.
• DO NOT splash or immerse in water or otherliquids.
• DO NOT allow water or any liquid to enter batterypack.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not incinerate the battery pack even if it is severely
damaged or is completely worn out. The battery pack
can explode in a fire. Toxic fumes and materials are created
when lithium‑ion battery packs areburned.
• Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265°F (130°C) may causeexplosion.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of a
mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
• Battery liquid may be flammable if exposed to spark
orflame.
• Never attempt to open the battery pack for any
reason. If the battery pack case is cracked or
damaged, do not insert into the charger. Do not crush,
drop or damage the battery pack. Do not use a battery pack
or charger that has received a sharp blow, been dropped,
run over or damaged in any way (e.g., pierced with a nail,
hit with a hammer, stepped on). Damaged battery packs
should be returned to the service center forrecycling.
Storage Recommendations
The best storage place is one that is cool and dry, away
from direct sunlight and excess heat or cold. Store the fully
charged battery pack out of thecharger.
Battery Pack Cleaning Instructions
Dirt and grease may be removed from the exterior of the
battery pack using a cloth or soft non‑metallic brush. Do not
use water or any cleaningsolutions.
Fuel Gauge Battery Packs (Fig. B)
Some battery packs include a fuel gauge. When the fuel
gauge button is pressed and held, the LED lights will
indicate the approximate level of charge remaining. This
does not indicate tool functionality and is subject to
variation based on product components, temperature, and
end‑userapplication.
7
English
WARNING: Only charge batteries in air
temperature over 40° F (4.5° C) and below 104° F
(+40°C).
4. Charger will not charge a faulty battery pack, which may
be indicated by the charging light(s) staying OFF. Take
charger and battery pack to an authorized service center
if light(s) stay(s)OFF.
nOTE: Refer to label near charging light(s) on charger for
blinkpatterns.
nOTE: To remove the battery pack, some chargers
require the battery pack release button to bepressed.
hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
A cold battery pack may charge at a slower rate than a warm
batterypack.
The hot/cold pack delay will be indicated by the green
light(s) continuing to blink but with the red light
continuously ON. Once the battery pack has reached an
appropriate temperature, the red light will turn OFF and the
charger will resume the chargingprocedure.
Electronic Protection System
Li‑Ion tools are designed with an Electronic Protection
System that will protect the battery pack against overloading,
overheating or deep discharge. The tool will automatically
turn off and the battery pack will need to berecharged.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature
is between 65°F – 75°F (18° C– 24°C). DO NOT charge
when the battery pack is below +40°F (+4.5°C), or
above +104°F (+40°C). This is important and will
prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out
the lights;
c. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. You may charge a partially used pack whenever you
desire with no adverse effect on the batterypack.
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the heavier the cord and
thus the greater its capacity. An undersized cord will
cause a drop in line voltage resulting in loss of power and
overheating. The following table shows the correct size
to use depending on total length of all extension cords
plugged together, and nameplate ampere rating. If in
doubt, use the next heaviergauge.
Minimum gauge for Cord sets
Volts
Total length of Cord in Feet
(meters)
120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
Ampere Rating
American Wire gauge
More Than Not More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or place
the charger on a soft surface that might block the
ventilation slots and result in excessive internal heat.
Place the charger in a position away from any heat source.
The charger is ventilated through slots in the top and the
bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug. Have them replacedimmediately.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair
is required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
• Foreign materials of a conductive nature, such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil or any buildup of metallic particles
should be kept away from the charger cavities and
ventilation slots.
• Always unplug the charger from the power supply
when there is no battery pack in thecavity.
Charging a Battery (Fig. C, D)
1. Plug the charger into an appropriate outlet.
2. Insert and fully seat battery pack. Green charging light(s)
will continuously blink whilecharging.
3. Charging is complete when the green charging light(s)
remain(s) continuously ON. Battery pack can be left in
charger or removed.
English
8
Switching On (Fig. A, F, G)
DANGER:
Keep hands and other body
parts: away from the blade. Contact with the blade
will result in serious personalinjury laceration and
amputation hazard..
WARNING: Never attempt to lock a switch
in the ONposition.
1. Keeping your hands and other body parts away from the
blade, push the lock‑off button
2
down and squeeze the
lock‑off switch
3
then squeeze the trigger switch
1
.
2. The cutting blade
5
will make a cut cycle. Once this
cycle is complete you must release the trigger switch
1
.
3. To make repeated cuts, squeeze the trigger
switch
1
again while continuing to hold down lock off
switch
3
.
4. To turn the tool off, release the trigger switch
1
and the
lock‑off switch
3
.
nOTE: In order to keep the unit powered on, you must
continue to squeeze the lock‑off switch
3
. If held too
long the tool will time out and will need to release
switches and start again.
nOTE: If the lock‑off button
2
or lock‑off switch
3
are
unintentionally depressed without squeezing the trigger
switch
1
, the tool will poweroff.
Proper Hand Position (Fig. F)
WARNING: To reduce the risk of serious
personal injury, ALWAYS use proper hand position
asshown.
WARNING: To reduce the risk of serious
personal injury, ALWAYS hold securely in anticipation
of a suddenreaction.
Proper hand position requires one hand on the main
handle
4
and keep other hand far from cutting action.
DUTY: i/O - 1s/1s
symbol Meaning
s seconds
I on
O off
To install the battery pack
7
into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in the
tool and ensure that it does notdisengage.
To remove the battery pack from the tool, press the release
button
8
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.
OPERATION
WARNING: To reduce the risk of serious
personal injury, turn unit off and remove the
battery pack before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up can causeinjury.
Wall Mounting
Some CRAFTSMAN chargers are designed to be wall
mountable or to sit upright on a table or work surface. If wall
mounting, locate the charger within reach of an electrical
outlet, and away from a corner or other obstructions which
may impede air flow. Use the back of the charger as a
template for the location of the mounting screws on the wall.
Mount the charger securely using drywall screws (purchased
separately) at least 1” (25.4mm) long, with a screw head
diameter of 0.28–0.35” (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32” (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
nOTE: Do not attempt to mount CMCB101 charger under a
bench ortable.
nOTE: Only mount CMCB101 charger with the charging
lights pointed upward toward theceiling.
VersaTrack™
WARNING: Do not charge batteries while
charger is hung onTrackwall.
CRAFTSMAN chargers, except the CMCB101, can
be stored on CRAFTSMAN VersaTrack™ Trackwall.
Hooks and accessories are sold separately. Please
refer to the VersaTrack™ Trackwall accessory sheet for
furtherinformation.
nOTE: The CMCB101 charger is not CRAFTSMAN VersaTrack™
Trackwallcompatible.
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
Charger Cleaning Instructions
WARNING:Shock hazard. Disconnectthe
charger from the AC outlet before cleaning. Dirt and
grease may be removed from the exterior of the charger
using a cloth or soft non‑metallic brush. Do not use
water or any cleaningsolutions.
Installing and Removing the Battery Pack
(Fig. E)
WARNING: Ensure the tool/appliance is in
the off position before inserting the battery pack.
nOTE: For best results, make sure your battery pack is
fullycharged.
9
English

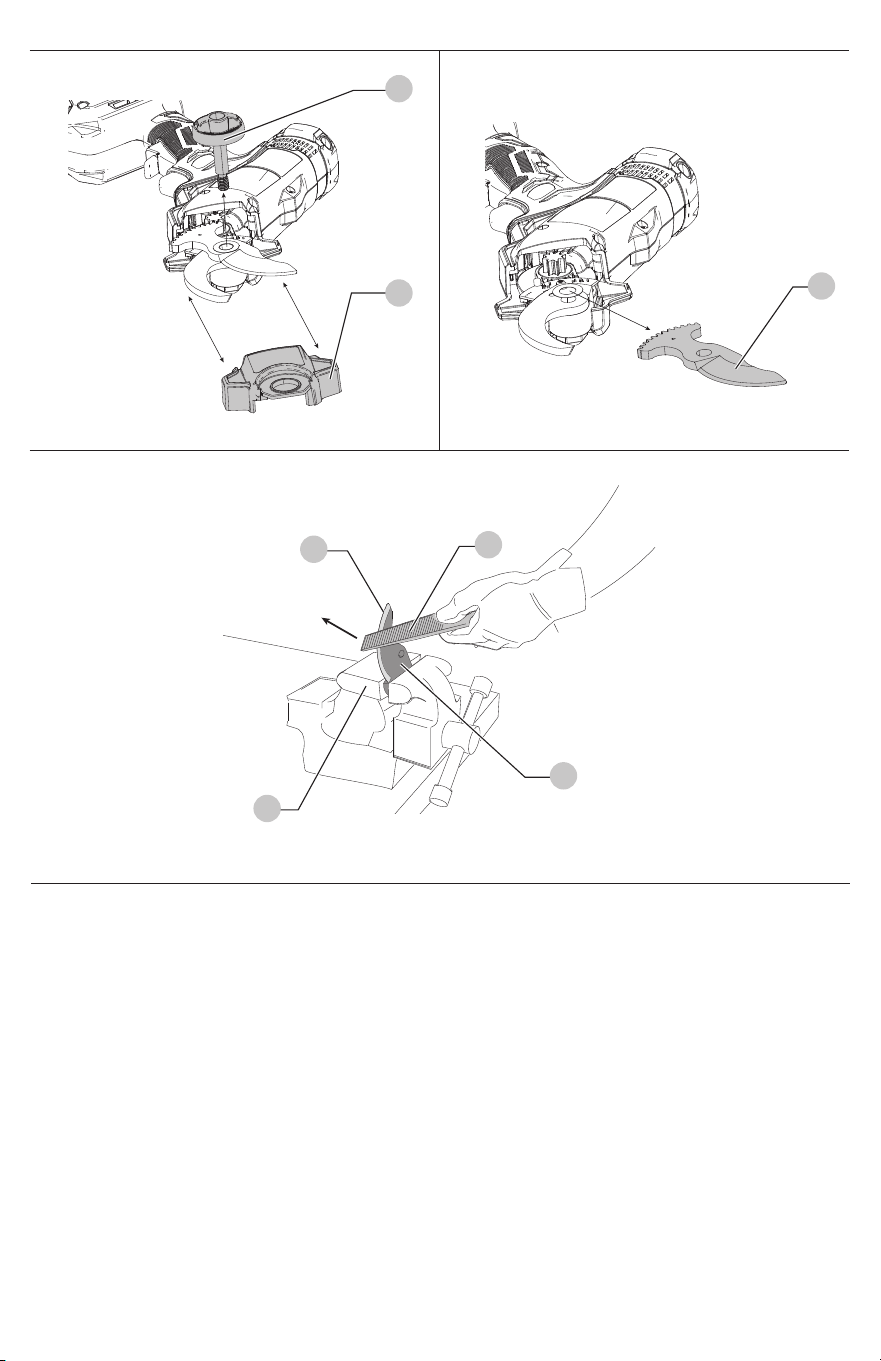

Removing and Installing Blade (Fig. A, H, I)
DANGER: RISK OF INJURY. WHEN
REASSEMBLING THE BLADE SYSTEM, ENSURE EACH
PART IS REINSTALLED CORRECTLY, AS DESCRIBED
BELOW. IMPROPER ASSEMBLY OF THE BLADE OR
OTHER PARTS OF THE BLADE SYSTEM CAN CAUSE
SERIOUSINJURY.
DANGER: To reduce the risk of serious
personal injury, turn unit off, remove battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start‑up can causeserious personalinjury.
WARNING: Use gloves and proper eye
protection. Be careful of the sharp edges on theblade.
Replacement blades are available from your nearest
authorized servicecenter.
This pruner requires replacement
blade
CMZPRB300.
1. Remove thebattery.
2. Wear proper eye protection and gloves and be careful
not to cutyourself.
3. Place the product on a smooth, levelsurface.
4. Remove the nut cap
9
by turning it counterclockwise.
nOTE: If the nut cap is difficult to remove, a 5mm hex
wrench (not included) can be used to remove it.
5. Slide out the blade cover
10
.
6. Remove the cutting blade
5
as shown in Fig.I.
7. Install the new cuttingblade.
nOTE: Ensure the cutting edge faces toward the fixed
cutting blade as shown in Fig.I.
8. Reinstall the blade cover.
9. Screw the nut cap back in clockwise, making sure it is
secure.
MAINTENANCE
WARNING: To reduce the risk of serious
personal injury, turn unit off and remove the
battery pack before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up can causeinjury.
Your CRAFTSMAN power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.
Pruning Instructions (Fig. A, G)
DANGER:
Keep hands and other body
parts away from the blade. Contact with the blade
will result in serious personalinjury.
WARNING: To guard against injury,
observe the following:
• Read instruction manual before using. Save
instructionmanual.
• Check the shrub for foreign objects such as wires or
fences before eachuse.
• Keep hand on firmly on tool and other hand far
away from cutting action. Don't overreach.
• Do not use under wetconditions.
CAUTION: Do not use blade to cut
branches greater than 1.25" (32mm). Use the pruner
only for cutting normal shrubbery around houses
andbuildings.
Working Position (Fig. G)
Maintain proper footing and balance and do not overreach.
Wear safety goggles, non‑skid footwear and gloves when
pruning. Hold the tool firmly. Always hold the pruner, as
shown in Fig. G. Refer to Proper Hand Position for more
information. Never hold the tool by theblades.
1. Position the branch to be cut between the cutting
blade
5
and fixed blade
6
.
2. Push the lock‑off button
2
down and squeeze the lock‑
off switch
3
then squeeze the trigger switch
1
.
3. The cutting blade
5
will make a cut cycle and cut the
branchoff.
nOTE: Cut branches at an angle for a cleanercut.
4. Release the triggerswitch.
nOTE: If more branches need to be cut, at the same
time, the lock‑off switch
3
can be held down and
actuate the trigger switch
1
as needed. Otherwise,
repeat steps 1‑4..
Blade Maintenance (Fig. J)
WARNING:
Use gloves and proper eye
protection while removing, sharpening, and installingblade.
The cutting blades are made from high quality, hardened
steel and with normal usage, they will not require
resharpening. However, if you accidentally hit a wire fence,
stones, glass, or other hard objects, you may put a nick in the
blade. There is no need to remove this nick as long as it does
not interfere with the movement of the blade. If you drop
the trimmer, carefully inspect it for damage. If the blade is
bent, housing cracked, handles broken or if you see any other
condition that may affect the tool's operation contact your
local authorized service center for repairs before putting it
back intouse.
1. Remove thebattery.
2. Remove blade from pruner. See instructions for
Removing and InstallingBlade.
English
10
Three Year Limited Warranty
CRAFTSMAN will repair or replace, without charge, any
defects due to faulty materials or workmanship for three
years from the date of purchase (two years for batteries).
This warranty does not cover part failure due to normal wear
or tool abuse. For further detail of warranty coverage and
warranty repair information, visit www.craftsman.com
or call 1-888-331-4569. This warranty does not apply to
accessories or damage caused where repairs have been
made or attempted by others. THIS LIMITED WARRANTY
IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
2YEARs FREE sERViCE On CRAFTsMAn BATTERYPACKs
CMCB201, CMCB2011, CMCB2015
3YEARs FREE sERViCE On CRAFTsMAn
BATTERYPACKs
CMCB202, CMCB204, CMCB205, CMCB206
nOTE: Battery warranty voided if the battery pack is
tampered with in any way. CRAFTSMAN is not responsible for
any injury caused by tampering and may prosecute warranty
fraud to the fullest extent permitted bylaw.
90DAY MOnEY BACK gUARAnTEE
If you are not completely satisfied with the performance of
your CRAFTSMAN Power Tool or Nailer for any reason, you
can return it within 90days from the date of purchase with a
receipt for a full refund – no questionsasked.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will help
you obtain more efficient warranty service in case there is
a problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of
an insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR sAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
• Register online at www.craftsman.com/registration
WARNING: To assure product SAFETY
and RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a CRAFTSMAN
factory service center or a CRAFTSMAN authorized
service center. Always use identical replacementparts.
Accessories
WARNING: Since accessories, other than
those offered by CRAFTSMAN, have not been tested
with this product, use of such accessories with this tool
could be hazardous. To reduce the risk of injury, only
CRAFTSMAN recommended accessories should be used
with thisproduct.
Recommended accessories for use with your tool are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact CRAFTSMAN call 1-888-331-4569.
Cleaning
WARNING: Blow dirt and dust out of
all air vents with clean, dry air at least once a week.
To minimize the risk of eye injury, always wear ANSI
Z87.1 approved eye protection when performing this
procedure.
WARNING: Never use solvents or other
harsh chemicals for cleaning the non‑metallic parts
of the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid get
inside the tool; never immerse any part of the tool into
aliquid.
3. Wear proper eye protection and gloves and be careful
not to cutyourself.
4. Secure blade
5
in a vise
11
as shown in Fig.J.
5. Carefully file the cutting edge
12
of the cutting blade
with a fine tooth file
13
(not included) or sharpening
stone (not included), maintaining the angle of the
original cuttingedge of the cuttingblade.
6. Inspect the edge of the fixed blade and remove any burrs
with a fine toothfile.
7. Install sharpened cutting blade as described in the
Removing and InstallingBladesection.
Blade Lubrication (Fig. A)
1. After use, remove thebattery
7
.
2. Carefully apply a resin solvent to the exposedblades.
Storage (Fig. A)
1. After use, remove thebattery.
2. Keeping your hands away from the blade, and store in a
dry location, away from the reach ofchildren.
Repairs
The charger and battery pack are notserviceable. There are
no serviceable parts inside the charger or batterypack.
11
English
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-888-331-4569
for a freereplacement.
FRAnçAis
12
CONSIGNES IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT : afin de réduire
le risque de blessure :
• Avant toute utilisation, s’assurer que toutes les
personnes qui utiliseront l’outil lisent et assimilent
toutes les consignes de sécurité et les autres
renseignements de sécurité compris dans le présent
manuel.
• Conservez ces instructions et consultez‑lessouvent.
AVERTISSEMENT : lors de
l’utilisation d’outils de jardinage électriques, les
mesures de précaution de base devraient toujours
être prises pour réduire la possibilité d’incendie,
de choc électrique et de blessures, en suivant les
recommandationssuivantes.
LISEZ TOUTES LES INSTRUCTIONS
1 . Évitez les environnements dangereux : NE PAS utiliser
des outils dans des endroits humides ou mouillés. NE
PAS utiliser les outils électriques portatifs dans une
atmosphère gazeuse ou explosive. Les moteurs de ces
outils produisent des étincelles et ces étincelles pourraient
enflammer lesvapeurs.
2 . Ne pas utiliser sous lapluie.
3 . Gardez tous les passants éloignés : à une distance
sécuritaire de l’aire de travail, particulièrement lesenfants.
4 . Portez des vêtements appropriés : ne pas porter
des vêtements amples ou des bijoux. Ils peuvent se
coincer dans les pièces qui se déplacent. Les gants et
les chaussures à semelles en caoutchouc solides sont
recommandés lorsque vous travaillez à l’extérieur.
Portez une protection pour vos cheveux afin de lesretenir.
5 . Portez toujours une protection des yeux: portez une
protection des yeux approuvée ANSI Z87.1 en tout
temps lorsque et que la batterie est installée. De
plus, utilisez un masque facial ou antipoussières.
Des lunettes de sécurité sont disponibles à un coût
supplémentaire dans votre centre de service local ou
dans un établissement de service autorisé.
6 . Utilisez le bon outil : ne pas utiliser cet outil pour toute
tâche autre que celles pour lesquelles il estconçu.
7 . Évitez les démarrages accidentels : ne pas transporter
avec votre doigt sur la gâchette si la pile estinstallée.
8 . Ne pas forcer l’outil : le travail sera mieux fait et avec
moins de probabilité de risque à la vitesse pour laquelle il
a étéconçu.
9 . Ne pas s’étirer : maintenez vos pieds bien d’aplomb sur le
sol et un bon équilibre en touttemps.
10 . Demeurez vigilant : regardez ce que vous faites.
Faites preuve de bon sens. NE PAS utiliser sous
l’influence de l’alcool ou de drogues, ou si vous êtes
fatigué ou malade.
Définitions : symboles et termes
d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes
d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels
oumatériels.
DANGER : indique une situation
dangereuse imminente qui, si elle n’est pas évitée,
entraînera la mort ou des blessuresgraves.
AVERTISSEMENT : indique
une situation potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait entraîner la mort ou des
blessuresgraves.
ATTENTION : indique une situation
potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait entraîner des blessures légères
oumodérées.
(Si utilisé sans aucun terme) Indique un message
propre à lasécurité.
AVIS : indique une pratique ne posant aucun
risque de dommages corporels mais qui par contre,
si rien n’est fait pour l’éviter, pourrait poser des
risques de dommagesmatériels.
Utilisation prévue
Votre sécateur CMCPR320 est conçu pour des applications de
paysagisme professionnelles. Ce sécateur est destiné à être
utilisé uniquement sur desplantes.
nE PAs utiliser en conditions humides ou en présence de
liquides ou gazinflammables.
Ce sécateur est un outil électriqueprofessionnel.
nE PAs
laisser les enfants entrer en contact avec l’outil. Une
supervision est requise lorsque des utilisateurs inexpérimentés
utilisent cetoutil.
Français (traduction de la notice d’instructions originale)
AVERTISSEMENT : lire tous les
avertissements de sécurité et toutes les directives.
Le non‑respect des avertissements et des directives
pourrait se solder par un choc électrique, un incendie
et/ou une blessuregrave.
AVERTISSEMENT : afin de réduire
le risque de blessures, lire le mode d’emploi del’outil.
FRAnçAis
13
L’étiquette sur votre outil peut comporter les symboles suivants.
Les symboles et les définitions sont les suivants:
V ......................... volts
Hz .......................hertz
min ..................... minutes
ou CC ..... courant continu
...................... Structure de classe I
(mise à la terre)
…/min ..............par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
OPM .................... oscillations par
minute
Tr/min ................ tours par minute
Plpm ................... pieds linéaires par
minute
AVERTISSEMENT : portez
TOUJOURS des lunettes de sécurité. Les lunettes de
tous les jours NE SONT PAS des lunettes de sécurité.
Utilisez également un masque facial si l’opération est
poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE
SÉCURITÉ CERTIFIÉ:
• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),
• Protection auditive ANSI S12.6 (S3.19),
• Protection respiratoire NIOSH/OSHA/MSHA.
AVERTISSEMENT : certaines
poussières contiennent des produits chimiques
reconnus dans l’État de la Californie pour causer le
cancer et des anomalies congénitales ou autres effets
nuisibles sur la reproduction. Certains exemples de ces
produits chimiques sont:
• des composants de fertilisants,
• des composants d'insecticides, d'herbicides et de
pesticides,
• l’arsenic et le chrome provenant du bois de
construction traité chimiquement.
Pour réduire votre exposition à ces produits chimiques,
portez un équipement de sécurité approuvé, comme un
masque antipoussière spécialement conçu pour filtrer
les particules microscopiques.
AVERTISSEMENT : l’utilisation de
cet outil peut générer et/ou disperser de la poussière
qui peut causer des lésions respiratoires graves et
permanentes ou d’autres blessures. Utilisez toujours
une protection respiratoire approuvée par NIOSH/
OSHA appropriée pour l’exposition à la poussière.
Dirigez les particules loin du visage et ducorps.
ATTENTION : lorsque vous ne
l’utilisez pas, placez l’outil sur le côté sur une
surface stable là où cela n’entraînera pas un
risque de trébuchement ou de chute. Certains
outils avec de gros blocs‑piles tiennent debout, mais ils
peuvent facilement êtrerenversés.
• Les évents couvrent souvent des pièces qui se
déplacent et doivent être évités. Des vêtements amples,
les bijoux ou les cheveux longs peuvent se coincer dans des
pièces quidéplacent.
Renseignements de sécurité
supplémentaires
AVERTISSEMENT : ne jamais
modifier l’outil électrique ou toute pièce de celui‑ci.
Cela pourrait entraîner des dommages matériels ou des
blessurescorporelles.
11 . Débranchez l’appareil: Retirez la batterie lorsque vous
ne l’utilisez pas, avant de réparer, lorsque vous changez les
accessoires comme les lames etautres.
12 . Entreposez les outils arrêtés à l’intérieur: lorsqu’ils
ne sont pas utilisés, les outils doivent être entreposés à
l’intérieur dans un endroit sec et élevé ou verrouillé hors de
portée desenfants.
13 . Entretenez soigneusement l’outil : gardez bords
coupants aiguisés et nettoyez pour une meilleure
performance et afin de réduire le risque de blessure.
Pour lubrifier l’outil et remplacer les accessoires,
suivez les directives du manuel. Gardez vos mains
sèches, propres et exemptes de graisse et depoussière.
14 . Vérifiez les pièces endommagées : avant toute
utilisation ultérieure de l’outil, un protecteur ou
une autre pièce qui est endommagé doit être
soigneusement vérifié afin de déterminer s’il
fonctionnera correctement et s’il effectuera la
fonction prévue. Vérifiez l’alignement des pièces qui
se déplacent, les fixations des pièces qui se déplacent,
le bris des pièces, le montage et tout autre état qui
peut affecter son utilisation. Un protecteur ou une autre
pièce qui est endommagé doit être convenablement réparé
ou remplacé par un centre de services autorisé sauf si c’est
indiqué ailleurs dans ceguide.
15 . Dommages à l’outil : si vous frappez ou si vous vous
emmêlé avec un objet étranger, arrêtez immédiatement
l’outil, la pile, vérifiez les dommages et faites réparer les
dommages avant de tenter de leréutiliser.
16 . NE PAS immerger l’outil dans l’eau ou l’asperger
avec un tuyau. NE PAS laisser pénétrer tout liquide à
l’intérieur. Si l’outil est mouillé, laissez‑le sécher pendant
au moins 48heures.
17 . NE PAS entreposer l’outil sur ou près de fertilisants ou de
produitschimiques.
18 . Ne pas saisir les lames de coupe exposées ou les bords
coupants lorsque vous prenez ou tenezl’appareil.
19 . NE PAS nettoyer avec une laveuse àpression.
20 . NE PAS charger l’outil sous la pluie ou dans des
endroitsmouillés.
21 . NE PAS utiliser l’appareil avec la pile sous lapluie.
22 . Retirez la pile ou déconnecter la pile avant de
réparer, nettoyer ou retirer la matière provenant de l’outil
dejardinage.
CONSERVEZ CES INSTRUCTIONS
FRAnçAis
14
extérieures ou les édifices en métal durant l’été). Pour
une meilleure durée de vie, entreposez le bloc‑piles dans un
endroit frais etsec.
REMARQUE: Ne pas ranger les blocs‑piles dans un
outil avec la gâchette verrouillée. Ne jamais coller la
gâchette avec du ruban adhésif en positionMarche.
• Ne pas brûler le bloc‑piles même s’il est gravement
endommagé ou est entièrement usé. Le bloc‑piles
peut exploser au cours d’un incendie. Des vapeurs et des
matières toxiques sont produites lorsque les blocs‑piles au
lithium‑ion sontbrûlés.
• Ne pas exposer de bloc‑piles ou l’outil aux flammes
ou à des températures excessives. L’exposition aux
flammes ou à une température au‑dessus de 130°C
(265°F) pourrait causer uneexplosion.
• Si le liquide des piles entre en contact avec la peau,
lavez immédiatement avec de l'eau et du savon doux.
Si le liquide vient en contact avec les yeux, rincez à l'eau
courante durant 15minutes, ou jusqu'à ce que l'irritation
cesse, en gardant les yeux ouverts. Pour information de
consultation médicale, l'électrolyte des piles est composé
d'un mélange organique liquide et de sels delithium.
• Le contenu des piles peut causer une irritation
respiratoire. Faites circuler de l'air frais. Si les symptômes
persistent, consultez unmédecin.
• Le liquide des piles peut être inflammable s’il est
exposé aux étincelles ou auxflammes.
• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque
raison que ce soit. Si le boîtier du bloc‑piles est fendu
ou endommagé, ne pas l'insérer dans le chargeur. Ne
pas écraser, échapper ou endommager le bloc‑piles. Ne pas
se servir d'un bloc‑piles ou chargeur qui a subi un impact,
a été échappé, renversé par un véhicule ou endommagé
d'une façon ou d'une autre (par ex. perforé par un clou,
frappé par un marteau, sur lequel on a marché). Les
blocs‑piles endommagés devraient être amenés/expédiés
au centre de service pourrecyclage.
Recommandations d’entreposage
Le meilleur lieu pour l'entreposage est un endroit frais et sec
loin de la lumière directe du soleil et de la chaleur ou du froid
excessif. Entreposez le bloc‑piles entièrement chargé hors
duchargeur.
Instructions de nettoyage du bloc‑piles
La saleté et la graisse peuvent être retirées des surfaces
extérieures du bloc‑piles à l'aide d'un linge ou d’une
brosse souple non métallique. Ne pas utiliser d'eau ou de
solutionnettoyante.
Blocs‑piles du niveau de la jauge de carburant
(Fig. B)
Certains blocs‑piles incluent une jauge de carburant.
Lorsque vous appuyez et maintenez, les voyants DEL
indiqueront le niveau approximatif de charge restante. Cela
n’indique pas la fonctionnalité de l’outil et peut varier selon
les accessoires utilisés, la température et l'utilisation de
l’utilisateurfinal.
LISEZ TOUTES LES INSTRUCTIONS
Consignes de sécurité importantes pour
les blocs‑piles
AVERTISSEMENT : lisez toutes
les consignes de sécurité, les instructions et
les symboles d’avertissements du bloc‑piles,
du chargeur et du produit. Ne pas suivre les
avertissements et les instructions peut entraîner
un choc électrique, un incendie et/ou des
blessuresgraves.
• Ne pas charger ou utiliser le bloc‑piles en
atmosphères explosibles comme la présence de
liquides inflammables, de gaz ou de poussière. Insérer
ou retirer la pile du bloc‑piles peut enflammer la poussière
ou lesvapeurs.
• Ne JAMAIS forcer le bloc‑piles dans le chargeur.
NE PAS modifier le bloc‑piles de quelque façon
que ce soit dans un chargeur non compatible
puisque le bloc‑piles peut se briser causant une
blessurecorporelle. Consultez le tableau à la fin de ce
guide pour la compatibilité des blocs‑piles et deschargeurs.
• Chargez les blocs‑piles seulement dansCRAFTSMAN.
• NE PAS éclabousser ou immerger dans l’eau ou tout
autreliquide.
• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.
• Ne pas entreposer ou utiliser l’outil et le bloc‑piles
dans des endroits où la température peut atteindre
ou excéder 40°C (104°F) (comme les remises
PILES ET CHARGEURS
Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de
la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez
attentivement les instructions de sécurité suivantes, puis
suivez les procédures de chargement énoncées. Lorsque
vous commandez des blocs‑piles de remplacement,
assurez‑vous d’inclure le numéro du catalogue et latension.
CPM .................... coups par minute
A ......................... ampères
W ........................watts
Wh ......................Wattheures
Ah ....................... ampères-heures
ou CA ..........courant alternatif
ou CA/CC ... courant alternatif
ou continu
...................... Construction de
classe II (à isolation
double)
n
on
..................... vitesse à vide
n .........................vitesse nominale
PSI....................... livres par pouce
carré
......................borne de terre
..................... symbole d’alertes
de sécurité
..................... rayonnement
visible
ne regardez pas
directement la
lumière
..................... portez une
protection
respiratoire
..................... portez une
protection oculaire
..................... portez une
protection auditive
..................... lisez toute la
documentation
FRAnçAis
15
• Ne pas laisser l’eau ou tout liquide entrer dans
lechargeur.
• Tirez la fiche au lieu du cordon lorsque vous
débranchez le chargeur. Cela réduira le risque
d’endommager la fiche et le cordonélectriques.
• Assurez‑vous de ne pas placer le cordon là où
il pourrait faire trébucher les passants ou être
endommagé de quelque façon que cesoit.
• Ne pas utiliser une rallonge à moins que ce ne soit
absolument nécessaire. L'utilisation d'une rallonge
inadéquate pourrait entraîner un risque d'incendie un choc
électrique ou uneélectrocution.
• Lors de l'utilisation d’un chargeur à l'extérieur,
gardez‑le toujours au sec et utilisez une rallonge
appropriée pour l’extérieur. L’utilisation d’une
rallonge appropriée pour l’extérieur réduit le risque de
chocélectrique.
• Une rallonge doit avoir un calibre de fil (AWG ou
calibrage américain normalisé des fils) approprié
pour la sécurité. Plus le numéro de calibre du fil est petit,
plus le cordon est lourd et par conséquent plus sa capacité
est grande. Un cordon de taille inférieure entraînera une
chute de tension de secteur ce qui causera une perte de
puissance et une surchauffe. Le tableau suivant affiche la
bonne taille à utiliser selon longueur totale des de toutes
les rallonges branchées ensemble et l’intensité nominale de
la plaque signalétique. En cas de doute, utilisez le calibre le
plus lourdsuivant.
Calibre minimum pour rallonges électriques
Volts
longueur totale de la rallonge en
pieds (mètres)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
Courant
nominal
AWg (American Wire gauge)
Plus de Pas plus
de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne pas placer tout objet sur le dessus du chargeur ou
placer le chargeur sur une surface molle qui pourrait
bloquer les fentes de ventilation et entraîner une
chaleur interne excessive. Placez le chargeur loin de
toute source de chaleur. Le chargeur est ventilé grâce aux
fentes du dessus et du bas duboîtier.
• Ne pas utiliser le chargeur avec un cordon
endommagé. Faites‑les remplacerimmédiatement.
• Ne pas utiliser le chargeur s’il a reçu un choc violent,
s’il a été échappé ou est autrement endommagé de
quelque façon que ce soit. Apportez‑le dans un centre de
servicesautorisé.
• Ne pas démonter le chargeur; apportez‑le dans un
centre de services autorisé lorsqu’un entretien ou une
réparation est nécessaire. Un mauvais réassemblage
peut entraîner un danger de choc électrique, une
électrocution ou unincendie.
• Le chargeur est conçu pour fonctionner sur une
alimentation électrique domestique 120V. Ne pas
Consignes de sécurité importantes pour
tous les chargeurs de piles
AVERTISSEMENT : lisez toutes
les consignes de sécurité, les instructions et
les symboles d’avertissements du bloc‑piles,
du chargeur et du produit. Ne pas suivre les
avertissements et les instructions peut entraîner
un choc électrique, un incendie et/ou des
blessuresgraves.
• NE PAS tenter de charger le bloc‑piles avec un
chargeur autre qu’un chargeur CRAFTSMAN .
Les chargeurs et les blocs‑piles CRAFTSMAN sont
spécifiquement conçus pour fonctionnerensemble.
• Ces chargeurs ne sont pas destinés à d’autres
utilisations que la charge des blocs‑piles
rechargeables CRAFTSMAN . Les autres types de
chargement de blocs‑piles peuvent causer la surchauffe
et l’éclatement de ceux‑ci, entraînant une blessure
corporelle, des dommages matériels, un choc électrique ou
uneélectrocution.
• Ne pas exposer le chargeur à la pluie ou laneige.
Le sceau SRPRC
MD
Veuillez apporter vos blocs‑piles usagés
dans un centre de services CRAFTSMAN
autorisé ou chez votre détaillant local pour
les recycler. Dans certaines régions, il est illégal de mettre les
blocs‑piles usagés à la poubelle. Vous pouvez aussi contacter
votre centre de recyclage local pour des informations sur les
endroits où déposer le bloc‑piles usagé. Ne pas mettre dans
la collecte sélective. Pour de plus amples renseignements,
visitez www.call2recycle.org ou appelez au numéro sans
frais dans le sceauSRPRC
MD
.
SRPRC
MD
est une marque de commerce déposée de Call
2Recycle,Inc.
Transport
AVERTISSEMENT : danger
d'incendie. Ne pas entreposer ou transporter
le bloc‑piles de manière à ce que des objets
métalliques puissent entrer en contact avec les
bornes des piles exposées. Par exemple, ne pas
placer le bloc‑piles dans des tabliers, des poches, des
coffres à outils, des boîtes d’ensembles de produits,
des tiroirs, etc. avec des clous, des vis, des clés, les
pièces de monnaie, les outils à main, etc. Lorsque vous
transportez des blocs‑piles individuels, assurez‑vous
que leurs bornes sont protégées et bien isolées de tout
matériel avec lequel elles pourraient entrer en contact
et causer un court‑circuit. REMARQUE: Les blocs‑piles
Li‑Ion ne doivent pas être mises dans des bagages
enregistrés sur les avions et doivent être bien protégées
contre les courts‑circuits si elles sont dans des bagages
àmain.
FRAnçAis
16
Montage mural
Certains chargeurs CRAFTSMAN sont conçus pour pouvoir
être installés au mur ou être placés verticalement sur une
table ou une surface de travail. Pour la fixation au mur,
placez le chargeur près d'une prise de courant et loin
d'un coin ou d’autres obstructions qui peuvent nuire à la
circulation de l’air. Utilisez la base du chargeur comme
modèle pour l’emplacement des vis de montage sur le mur.
Fixez solidement le chargeur à l'aide de vis pour cloison
sèche (achetées séparément) d'au moins 25,4mm (1po) de
longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po)
vissées dans du bois à une profondeur optimale en laissant
exposée une partie de vis d'environ 5,5 mm (7/32po).
Alignez les fentes au dos du chargeur avec les vis exposées et
insérez‑les entièrement dans lesfentes.
REMARQUE: Ne pas tenter de monter le chargeur CMCB101
sous un banc ou unetable.
REMARQUE: Montez seulement le chargeur CMCB101 avec
les voyants de chargement pointés vers leplafond.
Remarques importantes sur la charge
1. Pour augmenter la durée de vie du bloc‑piles
et optimiser son rendement, le recharger à une
température ambiante de 18°C à 24°C (65°F à 75°F).
NE PAS charger lorsque le bloc‑piles est en dessous
de +4,5°C (+40°F) ou au‑dessus de +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux au
bloc‑piles.
2. Le chargeur et le bloc‑piles peuvent devenir chauds
au toucher durant le chargement. C’est un état normal
et cela n’indique pas un problème. Pour faciliter
le refroidissement du bloc‑piles après l’utilisation,
évitez de placer le chargeur ou le bloc‑piles dans un
environnement chaud comme une remise en métal ou
une remorque nonisolée.
3. Si le bloc‑piles ne charge par de adéquatement :
a. Vérifiez le fonctionnement de la prise en branchant
une lampe ou un autre appareil;
b. Vérifiez si la prise d’alimentation est connectée à
un interrupteur de lumière qui s’éteint lorsque vous
éteignez les lumières;
c. Si les problèmes de chargement persistent, apportez
l’outil, le bloc‑piles et le chargeur dans votre centre de
serviceslocal.
4. Vous pouvez charger un bloc partiellement utilisé au
moment désiré sans effet indésirable sur le bloc‑piles.
Instructions de nettoyage du chargeur
AVERTISSEMENT : danger de
choc électrique. Débranchez le chargeur de la prise CA
avant de nettoyer. La saleté et la graisse peuvent être
retirées des surfaces extérieures du chargeur à l'aide
d'un linge ou d’une brosse souple non métallique. Ne
pas utiliser d'eau ou de solutionnettoyante.
essayer de l’utiliser sur toute autre tension. Cette
consigne ne concerne pas le chargeur pourvéhicule.
• Les matières étrangères conductrices telles, mais sans
s'y limiter, les poussières de meulage, les copeaux
métalliques, la laine d'acier, le papier d'aluminium
ou toute accumulation de particules métalliques
devraient être éloignées des ouvertures du chargeur
et des fentes de ventilation.
• Débranchez toujours le chargeur de l'alimentation
lorsqu’il n’y a aucun bloc‑piles àl’intérieur.
Charger une pile (Fig. C, D)
1. Branchez le chargeur dans une prise appropriée.
2. Insérez et appuyez complètement le bloc‑piles. Vert
clignotera(ont) de façon continue durant lechargement.
3. Le chargement est terminé lorsque le(s) voyant(s)
de chargement vert demeure(nt) allumé(s) de façon
continue. Le bloc‑piles peut être laissé dans le chargeur
ou retiré.
AVERTISSEMENT : chargez
seulement le bloc‑piles si la température de l’air est
au‑dessus de 4,5°C (40°F) et sous 40°C (104°F).
4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce
qui peut être indiqué par le(s) voyant(s) de chargement
qui reste(nt) éteint(s). Apportez le chargeur et le
bloc‑piles dans un centre de services autorisé si le(s)
voyant(s) reste(nt) éteint(s).
REMARQUE: Consultez l’étiquette près du (des)
voyant(s) de chargement sur le chargeur pour les
modèles de clignotement.
REMARQUE: Pour retirer le bloc‑piles, on doit
appuyer sur le bouton de libération du bloc‑piles sur
certainschargeurs.
Délai en cas de bloc chaud ou froid
Lorsque le chargeur détecte un bloc‑piles qui est trop chaud
ou trop froid, il démarre automatiquement le délai pour le
bloc chaud/froid, suspendant la recharge jusqu’à ce que
la température du bloc‑piles ait atteint une température
appropriée. Le chargeur passe alors automatiquement en
mode de chargement du bloc‑piles. Cette fonction assure
une durée de vie maximale du bloc‑piles.
Un bloc‑piles froid peut se charger à une vitesse plus lente
qu’un bloc‑pileschaud.
Le délai en cas de bloc chaud ou froid sera indiqué par
le(s) voyant(s) vert continuant à clignoter, mais avec
le voyant rouge allumé de façon continue. Lorsque le
bloc‑piles a atteint une température appropriée, le voyant
rouge s’éteindra et le chargeur reprendra la procédure
dechargement.
Système de protection électronique
Les outils Li‑Ion sont conçus avec un système de protection
électronique qui protégera le bloc‑piles contre une
surcharge, une surchauffe et une importante décharge.
L’outil s’éteint automatiquement et le bloc‑piles doit
êtrerechargé.
FRAnçAis
17
Instructions d’élagage (Fig. A, G)
DANGER :
gardez les mains et les autres
parties du corps éloignées de la lame. Tout contact
avec la lame entraînera une blessure corporellegrave.
AVERTISSEMENT : pour vous
protéger contre les blessures, respectez ce qui suit:
• Lisez le guide d’utilisation avant d’utiliser.
Conservez le guided’utilisation.
• Vérifiez si des objets étrangers sont présents dans
l’arbuste comme des câbles ou des clôtures avant
chaqueutilisation.
Mettre en marche (Fig. A, F, G)
DANGER :
gardez les mains et les autres
parties du corps éloignées de la lame. Tout contact
avec la lame entraînera un risque de blessure grave,
de lacération etd’amputation.
AVERTISSEMENT : ne jamais
tenter de verrouiller la gâchette lorsque l’outil est
enmarche.
1. En gardant vos mains et autres parties du corps éloignées
de la lame, poussez le bouton de verrouillage
2
vers le
bas et appuyez sur l’interrupteur de verrouillage
3
puis
appuyez sur l’interrupteur à gâchette
1
.
2. La lame de coupe
5
effectuera un cycle de coupe. Une
fois ce cycle terminé, vous devez relâcher l’interrupteur
à gâchette
1
.
3. Pour effectuer des coupes répétées, appuyez à nouveau
sur l’interrupteur à gâchette
1
tout en continuant à
maintenir l’interrupteur de verrouillage enfoncé
3
.
4. Pour éteindre l’outil, relâchez l’interrupteur à gâchette
1
et l’interrupteur de verrouillage
3
.
REMARQUE: Pour que l’appareil reste sous tension,
vous devez continuer à appuyer sur l’interrupteur
de verrouillage
3
. S’il est appuyé trop longtemps,
l’outil s’arrêtera et il faudra relâcher les interrupteurs
etrecommencer.
REMARQUE: Si le bouton de verrouillage
2
ou
l’interrupteur de verrouillage
3
sont enfoncés
par inadvertance sans appuyer sur l’interrupteur à
gâchette
1
, l’outils’éteint.
AVERTISSEMENT : afin de
réduire le risque de blessure grave, tenez TOUJOURS
fermement l’outil en prévision d’une réactionsoudaine.
Une position correcte des mains exige qu’une main soit
posée sur la poignée principale
4
et que l’autre main soit
éloignée de l’action de coupe.
Position correcte des mains (Fig. F)
AVERTISSEMENT : afin de
réduire le risque de blessure corporelle grave, utilisez
TOUJOURS la position des mains appropriée
commeillustré.
CYClE: i/O - 1s/1s
symbole signification
s secondes
I marche
O arrêt
Installation et retrait du bloc‑piles (Fig. E)
AVERTISSEMENT : S'assurer que
l’outil/appareil est en position « Off » avant d'insérer le
bloc‑piles.
REMARQUE: Pour une meilleure performance, assurez‑vous
que le bloc‑piles est complètementchargé.
Pour installer le bloc‑piles
5
dans l’outil, alignez le bloc‑piles
avec les glissières à l’intérieur de la poignée de l’outil et
glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit
bien placé dans l’outil et assurez‑vous qu’il estenclenché.
Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton
de libération
8
et tirez‑le fermement hors de la poignée de
l’outil. Insérez‑le dans le chargeur comme indiqué dans la
section relative au chargeur du présentmanuel.
FONCTIONNEMENT
AVERTISSEMENT : afin de
réduire le risque de blessure corporelle, éteignez
l’appareil et retirez le bloc‑piles avant d’effectuer
tout ajustement ou de retirer/installer des pièces
ou des accessoires. Un déclenchement accidentel du
démarrage peut causer desblessures.
VersaTrack
MC
AVERTISSEMENT : ne pas charger
les piles pendant que le chargeur est suspendu au
railmural.
LES CHARGEURS CRAFTSMAN, sauf CMCB101, peuvent être
rangés sur le rail mural VersaTrack
MC
de CRAFTSMAN. Les
crochets et les accessoires sont vendus séparément. Veuillez
consulter la feuille d’accessoires des fixations VersaTrack
MC
pour de plus amplesrenseignements.
REMARQUE: Le chargeur CMCB101 n’est pas compatible
avec le rail mural VersaTrack
MC
deCRAFTSMAN.
CONSERVEZ CES INSTRUCTIONS POUR
UTILISATION ULTÉRIEURE
FRAnçAis
18
Entretien de la lame (Fig. J)
AVERTISSEMENT :
utilisez des
gants et une protection oculaire appropriée pendant que
vous retirez, aiguisez et installez lalame.
Les lames de coupe sont fabriquées en acier trempé de
qualité supérieure et en conditions d’usage normal, elles
ne nécessiteront pas d’affûtage. Cependant, si vous heurtez
accidentellement une clôture en grillage, des pierres, de la
vitre ou d’autres objets durs, vous pouvez mettre un cran
d’arrêt dans la lame. Il n’est pas nécessaire de retirer ce
cran d’arrêt tant que celui‑ci ne nuit pas au mouvement
de la lame. Si vous échappez le taille‑haie, inspectez‑le
soigneusement pour tout dommage. Si la lame est tordue,
le boîtier fissuré, les poignées brisées ou si vous voyez toute
autre condition qui peut affecter le fonctionnement de l’outil,
contactez votre centre de services agréé local pour le réparer
avant de leréutiliser.
1. Retirez le bloc‑pile.
2. Retirez la lame du sécateur. Consultez les instructions
pour Retirer et installer lalame.
3. Portez une protection oculaireet des gants appropriés et
faites attention de ne pas vouscouper.
DANGER : pour réduire le risque de
blessures graves, éteignez l’appareil et retirez le
bloc‑piles avant d’effectuer tout réglage ou de
retirer/installer des accessoires. Un démarrage
accidentel peut causer des blessuresgraves.
AVERTISSEMENT : utilisez des
gants et une protection oculaire appropriée. Faites
attention aux bords aiguisés sur lalame.
les lames de remplacement sont disponibles au centre
de services agréé le plus proche.
Ce sécateur nécessite une
lame de rechange
CMZPRB300.
1. Retirez le bloc‑pile.
2. Portez une protection oculaireet des gants appropriés et
faites attention de ne pas vouscouper.
3. Placez le produit sur une surface lisse etplane.
4. Retirez le capuchon de l’écrou
9
en le tournant dans le
sens inverse des aiguilles d’une montre.
REMARQUE: Si le capuchon de l’écrou est difficile à
enlever, vous pouvez utiliser une clé hexagonale de
5mm (non fournie) pour le retirer.
5. Faites glisser le couvercle de la lame
10
.
6. Retirez la lame de coupe
5
comme illustrée dans la Fig.I.
Installez la nouvelle lame de coupe.
REMARQUE: Veillez à ce que le bord de coupe soit
orienté vers la lame de coupe fixe, comme illustré dans
la Fig.I.
7. Réinstallez le couvercle de la lame.
8. Revissez le capuchon de l’écrou dans le sens des aiguilles
d’une montre en vous assurant qu’il est bien fixé.
Retirer et installer la lame (Fig. A, H, I)
DANGER : RISQUE DE BLESSURE.
LORSQUE VOUS RÉASSEMBLEZ LE SYSTÈME DE LAME,
ASSUREZ‑VOUS QUE CHAQUE PIÈCE EST RÉINSTALLÉE
CORRECTEMENT, COMME DÉCRIT CI‑DESSOUS. UN
ASSEMBLAGE INAPPROPRIÉ DE LA LAME OU D’AUTRES
PIÈCES DU SYSTÈME DE LAME PEUT CAUSER UNE
BLESSUREGRAVE.
ENTRETIEN
AVERTISSEMENT : afin de
réduire le risque de blessure corporelle, éteignez
l’appareil etretirez le bloc‑piles avant d’effectuer
tout ajustement ou de retirer/installer des pièces
ou des accessoires. Un déclenchement accidentel du
démarrage peut causer desblessures.
Votre outil électrique CRAFTSMAN a été conçu pour
fonctionner longtemps avec un minimum de entretien. Le
fonctionnement continu et satisfaisant de l’outil dépendra
d’une entretien adéquate et d’un nettoyagerégulier.
• Gardez la main fermement sur l’outil et l’autre
main éloignée de l’action de coupe. Ne pas se
déporterexcessivement.
• Ne pas continuer à utiliser en conditionsmouillées.
ATTENTION : ne pas utiliser la lame
pour couper des branches plus grandes que 32mm
(1,25po). Utilisez le sécateur seulement pour couper les
arbustes autour des maisons et des édifices.
Position de travail (Fig. G)
Maintenez vos pieds bien d’aplomb sur le sol et un bon
équilibre sans trop vous étirer. Portez des lunettes de
sécurité, des chaussures antidérapantes et des gants lors de
l’élagage. Tenez l’outil solidement. Tenez toujours le sécateur
comme illustré dans la Fig. G. Consultez Position appropriée
des mains pour de plus amples renseignements. Ne jamais
tenir l’outil par leslames.
1. Placez la branche à couper entre la lame de coupe
5
et
la lame fixe
6
.
2. Poussez le bouton de verrouillage
2
vers le bas et
appuyez sur l’interrupteur de verrouillage
3
puis
appuyez sur l’interrupteur à gâchette
1
.
3. La lame de coupe
5
effectue un cycle de coupe et
coupe labranche.
REMARQUE: Coupez les branches en angle pour une
coupe plusnette.
4. Relâchez l’interrupteur àgâchette.
REMARQUE: Si plusieurs branches doivent être coupées
en même temps, l’interrupteur de verrouillage
3
peut
être maintenu enfoncé et actionner l’interrupteur
à gâchette
1
selon les besoins. Sinon, répétez les
étapes1à4.
FRAnçAis
19
Garantie limitée de trois ans
CRAFTSMAN réparera ou remplacera sans frais tout appareil
défectueux pour cause de défaut de matériau ou de
main‑d'œuvre sur une période de trois ans à partir de la date
d'achat de l'outil (deux ans pour les bloc‑piles). Cette garantie
ne couvre pas les pièces en panne pour cause d'abus ou
d'usure normale de l'outil. Pour plus de détails au sujet de
la couverture de la garantie et l'information de réparation
sous garantie, visitez www.craftsman.com ou composez
le 1-888-331-4569. Cette garantie ne s’applique pas aux
accessoires ou dommages causés par des réparations
effectuées ou tentées par d’autres. CETTE GARANTIE
REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES
IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE
POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES
DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines
provinces ne permettent pas de limitation sur la durée
de la garantie implicite ou l'exclusion ou la limitation de
dommages indirects, alors ces limitations peuvent ne pas
s'appliquer à vous. Cette garantie vous donne des droits
légaux particuliers et vous pouvez avoir d’autres droits qui
varient selon les états ou lesprovinces.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATiOns sOUs gARAnTiE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnied’assurances.
• sÉCURiTÉ: l’enregistrement de votre produit nous
permettra de communiquer avec vous dans l’éventualité
peu probable de l’envoi d’un avis de sécurité régi
par la loi fédérale américaine de la protection
desconsommateurs.
• Registre en ligne à
www.craftsman.com/registration.
AVERTISSEMENT : pour assurer
la SÉCURITÉ et la FIABILITÉ du produit, les réparations,
l’entretien et les réglages doivent être réalisés (cela
comprend l’inspection et le remplacement du
balai, le cas échéant) par un centre de réparation
en usine CRAFTSMAN ou un centre de réparation
agréé CRAFTSMAN. Toujours utiliser des pièces de
rechangeidentiques.
Réparations
Le chargeur et le bloc‑piles ne sont pasréparables.Le
chargeur ou le bloc‑piles ne comportent aucune
pièceréparable.
Accessoires
AVERTISSEMENT : les accessoires
autres que CRAFTSMAN n’ayant pas été testés avec
ce produit, leur utilisation avec cet outil peut s’avérer
dangereuse. Pour réduire le risque de blessure, seuls les
accessoires recommandés par CRAFTSMAN doivent
être utilisés avec ceproduit.
Les accessoires recommandés pour utilisation avec cet
outil sont disponibles à un coût supplémentaire chez votre
détaillant local ou dans un centre de services autorisé. Si vous
avez besoin d’aide pour localiser un accessoire, contactez
CRAFTSMAN appelez au 1-888-331-4569.
Nettoyage
AVERTISSEMENT :
enlever les
saletés et la poussière hors des évents au moyen d’air
comprimé propre et sec, au moins une fois par semaine.
Pour minimiser le risque de blessure aux yeux, toujours
porter une protection oculaire conforme à la norme
ANSIZ87.1lors dunettoyage.
AVERTISSEMENT : ne jamais
utiliser de solvants ni d’autres produits chimiques
puissants pour nettoyer les pièces non métalliques
de l’outil. Ces produits chimiques peuvent affaiblir les
matériaux de plastique utilisés dans ces pièces. Utiliser
un chiffon humecté uniquement d’eau et de savon
doux. Ne jamais laisser de liquide pénétrer dans l’outil
et n’immerger aucune partie de l’outil dans unliquide.
4. Fixez la lame
5
dans un étau
11
comme illustré dans
la Fig.J.
5. Limez soigneusement les bords
12
coupants de la lame
avec une lime à dents fines
13
(non fournie) ou une
pierre à aiguiser (non fournie), en conservant l’angle du
bord coupant original de la lame decoupe.
6. Inspectez les bords de la lame fixe et éliminez les bavures
éventuelles avec une lime à dentsfines.
7. Installez une lame de coupe affûtée comme décrit dans
la section Retirer et installer lalame.
Lubrification de la lame (Fig. A)
1. Après l’utilisation, retirez le bloc‑piles
7
.
2. Appliquez soigneusement un solvant de résine sur les
lamesexposées.
Entreposage (Fig. A)
1. Après l’utilisation, retirez le bloc‑piles.
2. Gardez vos mains à distance de la lame et rangez‑la dans
un endroit sec, hors de portée desenfants.
FRAnçAis
20
COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR
lEs BlOC-PilEs CRAFTsMAn
CMCB201, CMCB2011, CMCB2015
COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR
lEsBlOC-PilEs CRAFTsMAn
CMCB202, CMCB204, CMCB205, CMCB206
REMARQUE: la garantie de se produit sera annulée si
le bloc‑piles a été altéré de quelque façon que ce soit.
CRAFTSMAN ne peut être tenu responsable de tout
dommage corporel causé par l’altération du produit et
pourra poursuivre toute fraude en matière de garantie dans
toute l’étendue permise par laloi.
gARAnTiE DE REMBOURsEMEnT DE90JOURs
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique ou
de la cloueuse CRAFTSMAN , celui‑ci peut le retourner,
accompagné d’un reçu, dans les 90jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRiQUE lATinE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux‑ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs
D’AVERTissEMEnT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1-888-331-4569 pour en obtenir le remplacementgratuit.
EsPAñOl
21
• Conserve estas instrucciones y revíselas
confrecuencia.
ADVERTENCIA: Cuando use aparatos
de jardinería eléctricos, siempre se deben seguir las
precauciones de seguridad básica para reducir el riesgo
de incendio, descarga eléctrica, y lesiones personales,
incluyendo lassiguientes.
LEA TODAS LAS INSTRUCCIONES
1 . Evite Ambientes Peligrosos – NO use aparatos en
ubicaciones mojadas o húmedas. NO opere aparatos
eléctricos portátiles en atmósferas gaseosas o
explosivas. Los motores de estos aparatos pueden
producir chispas, y éstas pueden encender losvapores.
2 . No use enlluvia.
3 . Mantenga a todos los transeúntes alejados – a una
distancia segura del área de trabajo, en especial aniños.
4 . Use vestimenta apropiada – No use ropa holgada
o joyería. Pueden quedar atrapados en las partes
móviles. Se recomiendan guantes y calzado de suela
de hule cuando trabaje al aire libre. Use una cubierta
de protección para el cabello para cubrir el cabellolargo.
5 . Siempre use protección para los ojos – Use protección
para los ojos aprobada por ANSI Z87.1 en todo
momento cuando la batería esté instalada. También
use una careta o máscara de polvo. Las gafas de
seguridad están disponibles a un costo adicional en
su Centro de Servicio local o en un centro de servicio
autorizado.
6 . UTILICE EL APARATO CORRECTO ‑ No utilice el aparato
para ningún trabajo excepto para el que estádiseñado.
7 . Evite el arranque accidental – No cargue con el dedo en
el gatillo cuando la batería estéinstalada.
8 . No fuerce el aparato ‑ Hará el trabajo mejor y con menos
probabilidad de un riesgo de lesión en la velocidad para la
que sediseñó.
9 . No se estire en exceso –Mantenga la pisada y equilibrio
adecuados en todomomento.
10 . Permanezca alerta ‑ Observe lo que está haciendo.
Utilice el sentido común. NO opere mientras esté
bajo la influencia de alcohol o drogas, o cuando esté
cansado o enfermo.
11 . Desconecte el aparato ‑ Retire la batería cuando no esté
en uso, antes de realizar el mantenimiento, al cambiar
accesorios tales como cuchillas, ysimilares.
12 . Guarde los aparatos sin uso en el interior – Cuando
no los use, los aparatos deben almacenarse en interiores
en lugares secos y altos o encerrados, fuera del alcance de
losniños.
13 . Mantenga el aparato con cuidado ‑ Mantenga el
borde de corte afilado y limpio para obtener el mejor
desempeño y reducir el riesgo de lesiones. Siga las
instrucciones para lubricar y cambiar los accesorios.
Mantenga las manijas secas, limpias y libres de aceite
ygrasa.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
ADVERTENCIA: Para reducir el riesgo
de lesiones:
• Antes de cualquier uso, asegúrese que cualquiera
que use esta unidad lea y entienda todas las
instrucciones de seguridad y otra información
contenida en este manual.
Definiciones: Símbolos y Palabras de
Alerta de Seguridad
Este manual de instrucciones utiliza los siguientes símbolos
y palabras de alerta de seguridad para alertarle de
situaciones peligrosas y del riesgo de lesiones corporales o
dañosmateriales.
PELIGRO: Indica una situación de peligro
inminente que, si no se evita, provocará la muerte o
lesionesgraves.
ADVERTENCIA: Indica una situación
de peligro potencial que, si no se evita, podría provocar
la muerte o lesionesgraves.
ATENCIÓN: Indica una situación de
peligro potencial que, si no se evita, posiblemente
provocaría lesiones leves omoderadas.
(Utilizado sin palabras) indica un mensaje de
seguridadrelacionado.
AVISO: Se refiere a una práctica no relacionada
a lesiones corporales que de no evitarse puede resultar
en daños a lapropiedad.
Uso pretendido
Su podadora, CMCPR320 se diseñó para aplicaciones de
paisajismo profesionales. Esta podadora está diseñada para
utilizarse en materiales vegetalesúnicamente.
nO use bajo condiciones húmedas o en la presencia de
líquidos o gasesinflamables.
Esta podadora es una herramienta eléctricaprofesional.
nO permita que niños estén en contacto con la herramienta.
Se requiere supervisión cuando operadores sin experiencia
operen estaherramienta.
Español (traducido de las instrucciones originales)
ADVERTENCIA: Lea todas las
advertencias de seguridad e instrucciones. El
incumplimiento de las advertencias e instrucciones
puede provocar descargas eléctricas, incendios o
lesionesgraves.
ADVERTENCIA: Para reducir el riesgo
de lesiones, lea el manual deinstrucciones.
EsPAñOl
22
BATERÍAS Y CARGADORES
El paquete de batería no está completamente cargado
cuando se retira del cartón. Antes de usar la batería y el
cargador, lea las siguientes instrucciones de seguridad y
La etiqueta en su herramienta puede incluir los siguientes
símbolos. Los símbolos y sus definiciones son los siguientes:
V ......................... volts
Hz .......................hertz
min ..................... minutos
o DC .......corriente directa
...................... Construcción Clase I
(conectada a tierra)
…/min ..............por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
OPM .................... oscilaciones por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... carreras por minuto
A ......................... ampéres
W ........................watts
Wh ......................Watt Horas
Ah ....................... amperios hora
o AC ............ corriente alterna
o CA/CD ..... corriente alterna o
directa
...................... Construcción Clase
II (aislamiento
doble)
s
in
.......................sin carga velocidad
n .........................velocidad nominal
PSI....................... libras por pulgada
cuadrada
......................terminal de tierra
..................... símbolo de alerta
de seguridad
..................... radiación visible
no mirar
directamente a
la luz
..................... use protección
respiratoria
..................... use protección para
los ojos
..................... use protección
auditiva
..................... lea toda la
documentación
• arsénico y cromo a partir de madera
tratadaquímicamente.
Para reducir su exposición a estos químicos, use equipo
de seguridad aprobado, tal como máscaras de polvo
que estén diseñadas específicamente para filtrar
partículas microscópicas.
ADVERTENCIA: El uso de esta
herramienta puede generar y/o dispersar polvo,
que puede causar lesiones respiratorias serías y
permanentes u otras lesiones. Siempre use protección
respiratoria aprobada por NIOSH/OSHA apropiada
para la exposición de polvo. Dirija las partículas lejos de
la cara y elcuerpo.
ATENCIÓN: Cuando no esté en uso,
coloque la herramienta en su lado sobre una
superficie estable donde no cause un peligro
de tropiezo o caída. Algunas herramientas con un
paquete de batería grande pueden quedar verticales
pero se pueden voltearfácilmente.
• Las ventilas de aire a menudo cubren las partes
móviles y se deben evitar. La ropa suelta, joyería,
o cabello largo podrían quedar atrapados en las
partesmóviles.
Información de Seguridad Adicional
ADVERTENCIA: Nunca modifique la
herramienta eléctrica o ninguna parte de ella. Podría
resultar en daño o lesionespersonales.
ADVERTENCIA: SIEMPRE use gafas
de seguridad. Las gafas de uso diario NO son gafas de
seguridad. También use una careta o máscara de polvo
si la operación produce polvo. SIEMPRE USE EQUIPO DE
SEGURIDAD CERTIFICADO:
• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),
• Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algún polvo contiene
químicos conocidos por el Estado de California que
causan cáncer, defectos de nacimiento u otros daños
reproductivos. Algunos ejemplos de estos químicos son:
• compuestos en fertilizantes,
• compuestos en insecticidas, herbicidas y pesticidas,
14 . Revise las partes dañadas ‑ Antes de utilizar el
aparato, se debe revisar cuidadosamente una
protección u otra pieza que esté dañada para
determinar que funcionará correctamente y cumplirá
su función. Revise la alineación de las partes móviles,
la unión de las partes móviles, la ruptura de partes, el
montaje y cualquier otra condición que pueda afectar
su operación. Una protección u otra parte que esté
dañada se debe reparar o reemplazar apropiadamente por
un centro de servicio autorizado, a menos que se indique
en otra parte de estemanual.
15 . Daño a la Unidad ‑ Si golpea o se enreda con un objeto
extraño, detenga el aparato inmediatamente, retire la
batería, revise si hay daños y repare el daño antes de
intentar la operaciónadicional.
16 . NO sumerja el aparato en agua ni lo salpique con
una manguera. NO permita que entre ningún líquido.
Si el aparato se moja, deje secar durante un mínimo de
48horas.
17 . NO guarde el aparato en o junto a fertilizantes o
productosquímicos.
18 . No sujete las cuchillas de corte expuestas ni
los bordes de corte cuando levante o sostenga
elaparato.
19 . NO limpie con una lavadora apresión.
20 . NO cargue el aparato en la lluvia o en lugareshúmedos.
21 . NO use el aparato operado por batería en lalluvia.
22 . Retire o desconecte la batería antes de dar servicio,
limpiar o retirar material del aparato dejardinería.
CONSERVE ESTAS
INSTRUCCIONES
EsPAñOl
23
• El contenido de las celdas de batería abiertas puede
causar irritación respiratoria. Proporcione aire fresco. Si
los síntomas persisten, busque atenciónmédica.
• El líquido de la batería puede ser inflamable si se
expone a chispas ollamas.
• Nunca intente abrir el paquete de baterías por
ninguna razón. Si la caja del paquete de baterías está
agrietada o dañada, no la inserte en el cargador.
No aplaste, deje caer o dañe el paquete de la batería. No
use un paquete de baterías o cargador que haya recibido
un golpe fuerte, se haya dejado caer, se haya aplastado
o dañado de cualquier manera (por ej., perforado con un
clavo, golpeado con un martillo, o pisado). Los paquetes
de batería dañados se deben regresar al centro de servicio
parareciclaje.
Recomendaciones de Almacenamiento
El mejor lugar de almacenamiento es aquel que es fresco y
seco, alejado de la luz solar directa y del exceso de calor o
frío. Guarde el paquete de batería completamente cargado
fuera delcargador.
Instrucciones de Limpieza de Paquete
de Batería
La suciedad y grasa se pueden retirar del exterior de la
paquette de batería con una tela o cepillo no metálico suave.
No use agua o ninguna solución delimpieza.
Paquetes de Baterías de Indicador
deCombustible (Fig. B)
Algunos paquetes de batería incluyen un indicador de
combustible. Cuando se presiona y sostiene el botón de
indicador de combustible, las luces LED indicarán el nivel de
carga aproximado restante. Éste no indica la funcionalidad
de la herramienta y está sujeto a variación en base a los
componentes del producto, la temperatura y la aplicación
del usuariofinal.
Transporte
ADVERTENCIA: Riesgo de Incendio.
No guarde, transporte, o lleve el paquete de
batería de forma que objetos de metal puedan
tener contacto con las terminales expuestas de
la batería. Por ejemplo, no coloque la batería en
delantales, bolsillos, cajas de herramientas, cajas de
juego de productos, cajones, etc., con clavos sueltos,
tornillos, llaves, monedas, herramientas manuales,
etc. Al transportar paquetes de baterías individuales,
asegúrese que las terminales de la batería estén
protegidas y bien aisladas de materiales que puedan
entrar en contacto con ellas y causar un cortocircuito.
NOTA: Los paquetes de batería de ion de litio no se
deben colocar en equipaje de mano en aviones y se
deben proteger adecuadamente contra corto circuito si
están en el equipajeregistrado.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
para Todos los Paquetes de Batería
ADVERTENCIA: Lea todas las
advertencias de seguridad, instrucciones y
marcas de precaución para el paquete de la
batería, el cargador y el producto. La falla en
seguir las advertencias e instrucciones puede
resultar en descarga eléctrica, incendio y/o
lesionesserias.
• No cargue o use el paquete de batería en atmósferas
explosivas, como en la presencia de líquidos, gases o
polvo inflamables. Insertar o retirar el paquete de batería
del cargador puede encender el polvo y losvapores.
• NUNCA fuerce el paquete de batería dentro del
cargador. NO modifique el paquete de batería en
ninguna forma para instalarlo en un cargador no
compatible ya que el paquete de batería se puede
romper causando lesiones personalesserias.Consulte
la tabla al final de este manual respecto a compatibilidad
de las baterías ycargadores.
• Cargue los paquetes de batería sólo enCRAFTSMAN.
• NO salpique ni sumerja en agua u otroslíquidos.
• NO permita que agua o ningún otro líquido entre al
paquete debatería.
• No almacene ni use la herramienta y el paquete de
baterías en lugares donde la temperatura pueda
alcanzar o exceder los 40°C (104 °F) (como cobertizos
exteriores o edificios de metal en verano). Para
obtener la mejor vida útil, guarde los paquetes de baterías
en un lugar fresco yseco.
NOTA: No guarde los paquetes de baterías en una
herramienta con el interruptor de gatillo bloqueado.
Nunca sujete con cinta el interruptor de gatillo en la
posiciónON.
• No incinere el paquete de batería incluso si está
dañado severamente o está completamente
agotada. El paquete de batería pueden explotar en el
fuego. Se crean humos y materiales tóxicos cuando se
queman los paquetes de baterías de ion delitio.
• No exponga un paquete de batería o una
herramienta a fuego o temperatura excesiva. La
exposición a fuego o temperaturas mayores a 130°C
(265°F) pueden causar una explosión.“
• Si el contenido de la batería entra en contacto con
la piel, lave de inmediato el área con jabón suave y
agua. Si el líquido de la batería entra en los ojos, enjuague
con agua sobre el ojo abierto durante 15minutos o hasta
que desaparezca la irritación. Si se necesita atención
médica, el electrólito de la batería está compuesto por una
mezcla de carbonatos orgánicos líquidos y sales delitio.
luego siga los procedimientos de carga descritos. Cuando
solicite paquetes de baterías de repuesto, asegúrese de
incluir el número de catálogo y elvoltaje.
EsPAñOl
24
caída en el voltaje en línea que resulta en una pérdida de
energía y sobrecalentamiento. La siguiente tabla muestra
el tamaño correcto a usar dependiendo de la longitud total
de todos los cables de extensión juntos, y la clasificación de
amperes de la placa de identificación. Si tiene duda, use el
calibre más pesadosiguiente.
Calibre mínimo para juegos de cable
Voltios
longitud total de cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
Clasificación de
amperes
American Wire gauge
Mayor a No
mayor a
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
• No coloque ningún objeto encima del cargador ni
coloque el cargador sobre una superficie blanda que
pueda bloquear las ranuras de ventilación y provocar
un calor interno excesivo. Coloque el cargador en una
posición lejos de cualquier fuente de calor. El cargador se
ventila a través de ranuras en la parte superior e inferior
delalojamiento.
• No opere el cargador con un cable o enchufe dañado.
Solicite que los reemplacen deinmediato.
• No opere el cargador si recibió un golpe fuerte, se
dejó caer o se dañó de cualquier manera. Llévelo a un
centro de servicioautorizado.
• No desensamble el cargador; llévelo a un centro de
servicio autorizado cuando se requiera servicio o
reparación. El reensamble incorrecto puede resultar en un
riesgo de descarga eléctrica, electrocución oincendio.
• El cargador está diseñado para operar con corriente
eléctrica doméstica estándar de 120V. No intente
usarlo en ningún otro voltaje. Esto no aplica al cargador
devehículos.
• Los materiales extraños de naturaleza conductiva
tales como, pero sin limitarse a, polvo de pulido,
rebabas de metal, lana de acero, papel aluminio, o
cualquier acumulación de partículas metálicas se
deben mantener alejados de las cavidades y ranuras
de ventilación del cargador.
• Siempre desconecte el cargador del suministro de
energía cuando no haya paquete de baterías en
lacavidad.
Carga de la Batería (Fig. C, D)
1. Conecte el cargador en un tomacorriente apropiado.
2. Inserte y asiente completamente el paquete de batería.
Verde rojas parpadearán continuamente mientrascarga.
3. La carga está completa cuando las luces de carga verde
permanecen encendidas continuamente. El paquete de
batería se puede dejar en el cargador o retirarse.
Instrucciones de Seguridad Importantes
para Todos los Cargadores de Batería
ADVERTENCIA: Lea todas las
advertencias de seguridad, instrucciones y
marcas de precaución para el paquete de la
batería, el cargador y el producto. La falla en
seguir las advertencias e instrucciones puede
resultar en descarga eléctrica, incendio y/o
lesionesserias.
• NO intente cargar el paquete de batería con ningún
cargador diferente a un cargador CRAFTSMAN . Los
cargadores y paquetes de batería CRAFTSMAN están
diseñados específicamente para funcionarjuntos.
• Estos cargadores no están diseñados para usos
diferentes a cargar paquetes de batería CRAFTSMAN
recargables. Cargar otros tipos de baterías puede causar
que se sobrecalienten y exploten, resultando en lesiones
personales, daño a la propiedad, incendio, descarga
eléctrica oelectrocución.
• No exponga el cargador a la lluvia o lanieve.
• NO permita que agua o ningún otro líquido entre
alcargador.
• Jale por el enchufe en lugar del cable cuando
desconecte el cargador. Esto reducirá el riesgo de daños
al enchufe y cableeléctricos.
• Asegúrese que el cable esté ubicado de forma que no
se pueda pisar, provoque tropiezos, o de otra forma
esté sujeto a daño oesfuerzo.
• No use un cable de extensión a menos que sea
absolutamente necesario. El uso de un cable de
extensión inadecuado podría resultar en riesgo de incendio,
descarga eléctrica oelectrocución.
• Cuando opere un cargador al aire libre, proporcione
siempre un lugar seco y use un cable de extensión
adecuado para uso en exteriores. El uso de un cable
adecuado para uso en exteriores reduce el riesgo de
descargaeléctrica.
• Un cable de extensión debe tener un tamaño de
cable adecuado (AWG o American Wire Gauge)
por seguridad. Cuanto menor es el número de calibre
del cable, el cable será más pesado y por lo tanto su
capacidad. Un cable de tamaño inferior causará una
El Sello RBRC®
Lleve sus paquetes de batería agotados
a un centro de servicio autorizado
CRAFTSMAN o a su minorista local para
reciclarlas. En algunas áreas, es ilegal
colocar paquetes de batería gastados en la basura. También
puede comunicarse con su centro de reciclaje local para
obtener información sobre dónde dejar el paquete de
batería agotado. No las coloque en el reciclaje de la acera.
Para información adicional visite www.call2recycle.org.
O llame al número de larga distancia gratuito en el Sello
RBRC®. RBRC® es una marca comercial registrada de Call
2Recycle,Inc.
EsPAñOl
25
OPERACIÓN
ADVERTENCIA: Para reducir el
riesgo de lesiones personales, apague la unidad
y retire el paquete de batería antes de realizar
Montaje en Pared
Algunos cargadores CRAFTSMAN están diseñados para
poderse montar en pared o colocarse vertical sobre una
mesa o superficie de trabajo. Si se monta en pared, localice
el cargador dentro del alcance de un tomacorriente eléctrico,
y lejos de una esquina u otras obstrucciones que puedan
impedir el flujo de aire. Use la parte posterior del cargador
como una plantilla para la ubicación de los tornillos de
montaje en la pared. Instale el cargador firmemente con
tornillos para Tablaroca (adquiridos por separado) por lo
menos de 25,4mm (1") de largo, con un diámetro de cabeza
de tornillo de 7–9mm (0,28–0,35"), atornillados en madera
a una profundidad óptima dejando aproximadamente
5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en
la parte posterior del cargador con los tornillos expuestos y
conéctelos completamente dentro de lasranuras.
nOTA: No intente montar el cargador CMCB101 debajo de
un banco omesa.
nOTA: Sólo instale el cargador CMCB101 con las luces de
carga apuntadas hacia arriba hacia eltecho.
VersaTrack™
ADVERTENCIA:No cargue
las baterías mientras el cargador esté colgado
enTrackwall.
Los cargadores CRAFTSMAN, excepto el CMCB101, se pueden
almacenar en el VersaTrack™ Trackwall de CRAFTSMAN.
Los ganchos y accesorios se venden por separado. Consulte
la hoja de accesorios VersaTrack™ Trackwall para obtener
másinformación.
nOTA: El cargador CMCB101 no es compatible con
VersaTrack™ Trackwall deCRAFTSMAN.
CONSERVE ESTAS INSTRUCCIONES
PARA USO FUTURO
c. Si persisten los problemas de carga, lleve la
herramienta, el paquete de batería y el cargador a su
centro de serviciolocal.
4. Puede cargar un paquete parcialmente usado cuando
lo desee sin ningún efecto adverso en el paquete
debaterías.
Instrucciones de Limpieza de Cargador
ADVERTENCIA: Riesgo de descarga
eléctrica. Desconecte el cargador del tomacorriente
CA antes de limpiar. La suciedad y grasa se pueden
retirar del exterior del cargador con una tela o cepillo
no metálico suave. No use agua o ninguna solución
delimpieza.
ADVERTENCIA: Sólo cargue baterías
en temperatura ambiente mayor a 4,5° C (40° F) y
menor a +40°C (104°F).
4. El cargador no cargará un paquete de batería defectuoso,
lo que puede indicarse por las luces de carga que
permanecen apagadas. Lleve el cargador y el paquete
de batería a un centro de servicio autorizado si las luces
permanecenapagadas.
nOTA: Consulte la etiqueta cerca de las luces de carga
en el cargador respecto a los patrones de parpadeo.
nOTA: Para retirar el paquete de batería, algunos
cargadores requieren que se presione el botón de
liberación del paquete debatería.
Demora de Paquete Caliente/Frío
Cuando el cargador detecta un paquete de batería que
esté demasiado caliente o demasiado fría, comienza
automáticamente una Demora de Paquete Caliente/Frío,
suspendiendo la carga hasta que el paquete de batería
alcance una temperatura apropiada. El cargador cambia
automáticamente al modo de carga del paquete. Esta
característica garantiza la vida máxima del paquete debatería.
Un paquete de batería frío puede cargar a un ritmo más lento
que un paquete de bateríacaliente.
La demora de paquete caliente/frío se indicará por la luz
verde que continúan parpadeando pero con la luz roja
encendida continuamente. Una vez que el paquete de
batería alcance una temperatura adecuada, la luz roja se
apagará y el cargador reanudará el procedimiento decarga.
Sistema de Protección Electrónica
Las herramientas de ion de litio están diseñadas con un
Sistema de Protección Electrónica que protegerá el paquete
de batería contra sobrecarga, sobrecalentamiento o descarga
profunda. La herramienta se apagará automáticamente y el
paquete de batería se necesitará volver acargar.
Notas Importantes de Carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).
NO cargue cuando el paquete de batería esté debajo de
+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es
importante y evitará causar daños graves a labatería.
2. El cargador y el paquete de baterías pueden calentarse
al tacto durante la carga. Esta es una condición normal y
no indica un problema. Para facilitar el enfriamiento de la
batería después de su uso, evite colocar el cargador o la
batería en un ambiente cálido, como en un cobertizo de
metal o un remolque sinaislamiento.
3. Si la batería no se carga correctamente:
a. Verifique la operación del receptáculo conectando
una lámpara u otro aparato;
b. Revise si el receptáculo está conectado a un
interruptor de luz que apegue la energía cuando
apague las luces;
EsPAñOl
26
Instrucciones de Poda (Fig. A, G)
PELIGRO:
Mantenga las manos y otras
partes del cuerpo lejos de la cuchilla. El contacto con
la cuchilla resultará en lesionesserias.
ADVERTENCIA: Para evitar lesiones,
observe lo siguiente:
• Lea el manual de instrucciones antes de usar.
Guarde el manual deinstrucciones.
• Verifique el arbusto en busca de objetos extraños,
como alambres o vallas, antes de cadauso.
• Mantenga la mano firmemente en la herramienta
y la otra mano lejos de la acción de corte. No se
estire enexceso.
• No lo use en condicioneshúmedas.
ATENCIÓN: No use la cuchilla para cortar
ramas más grandes a 32mm (1,25"). Use la podadora
únicamente para cortar arbustos normales alrededor
de casas y edificios.
Posición de Trabajo (Fig.G)
Mantenga una posición y equilibrio adecuados y no se estire
demasiado. Use gafas de seguridad, calzado antideslizante
y guantes cuando corte. Sostenga la sierra firmemente.
Siempre sujete la podadora, como se muestra en la Fig. G.
Consulte Posición adecuada de las manos para información
adicional. Nunca sostenga la herramienta por lascuchillas.
1. Coloque la rama a cortar entre la cuchilla de corte
5
y la
cuchilla fija
6
.
2. Presione el botón de bloqueo de apagado
2
y apriete
el interruptor de bloqueo de apagado
3
y después el
interruptor de gatillo
1
.
3. La cuchilla de corte
5
realizará un ciclo de corte y cortará
larama.
bloqueo de apagado
3
y después oprima el interruptor
de gatillo
1
.
2. La cuchilla de corte
5
realizará un ciclo de corte. Una vez
que se complete este ciclo, debe liberar el interruptor de
gatillo
1
.
3. Para realizar cortes repetidos, oprima el interruptor de
gatillo
1
de nuevo mientras continúa sosteniendo el
interruptor de bloqueo de apagado
3
.
4. Para apagar la herramienta, libere el interruptor de
gatillo
1
y el interruptor de bloqueo de apagado
3
.
nOTA: Para mantener la unidad encendida, debe
continuar oprimiendo el interruptor de bloqueo de
apagado
3
. Si sostiene demasiado tiempo, expirará
el tiempo de la herramienta y necesitará liberar los
interruptores e iniciar de nuevo.
nOTA: Si el botón de bloqueo de apagado
2
o el
interruptor de bloqueo de apagado
3
se presionan
accidentalmente sin oprimir el interruptor de gatillo
1
, la
herramienta se apagará.
Encendido (Fig. A, F, G)
PELIGRO:
Mantenga las manos y otras
partes del cuerpo lejos de la cuchilla. El contacto
con la cuchilla resultará en riesgo de laceración y
amputación de lesiones personales serias.
ADVERTENCIA: Nunca intente
bloquear un interruptor en la posición ON.
1. Manteniendo sus manos y otras partes del cuerpo
alejadas de la cuchilla, empuje el botón de bloqueo
de apagado
2
hacia abajo y apriete el interruptor de
Colocación Adecuada de las Manos (Fig. F)
ADVERTENCIA: Para reducir el riesgo
de lesiones personales serias,SIEMPRE use la posición
de las manos adecuada como semuestra.
ADVERTENCIA: Para reducir el riesgo
de lesiones personales serias,SIEMPRE sostenga
firmemente en anticipación de una reacciónrepentina.
La posición de manos adecuada requiere una mano en
la manija principal
4
y mantener la otra mano lejos de la
acción de corte.
sERViCiO: i/O - 1s/1s
símbolo significado
s segundos
I encendido
O apagado
Instalación y Desinstalación de Paquete de
Batería (Fig. E)
ADVERTENCIA: Asegúrese que la
herramienta/aparato esté en la posición de apagado
antes de insertar el paquete de batería.
nOTA: Para mejores resultados, asegúrese que su paquete
de batería esté completamentecargado.
Para instalar el paquete de batería
5
en la manija de la
herramienta, alinee el paquete de la batería con los rieles
dentro de la manija de la herramienta y deslícelo en la manija
hasta que el paquete de batería esté asentado firmemente
en la herramienta y asegúrese que no sedesconecte.
Para retirar el paquete de batería de la herramienta, presione
el botón de liberación
8
y jale firmemente el paquete de
batería fuera de la manija de la herramienta. Insértelo en
el cargador como se describe en la sección de cargador de
estemanual.
cualquier ajuste o retirar/instalar conexiones o
accesorios. Una activación de arranque accidental
puede causarlesiones.
EsPAñOl
27
Limpieza
ADVERTENCIA: Sople la suciedad yel
polvo de todos los conductos de ventilación con aire
seco, al menos una vez por semana. Para reducir el
Mantenimiento de Cuchilla (Fig. J)
ADVERTENCIA:
Use guantes y
protección adecuada para los ojos mientras saca, afila e
instala la cuchilla.
Las cuchillas de corte están hechas de acero endurecido de
alta calidad y, con un uso normal, no requerirán un reafilado.
Sin embargo, si golpea accidentalmente una cerca de
alambre, piedras, vidrio u otros objetos duros, puede poner
un corte en la cuchilla. No es necesario quitar este corte
siempre que no interfiera con el movimiento de la cuchilla.
Si deja caer la recortadora, revise cuidadosamente para
detectar daños. Si la cuchilla está doblada, el alojamiento
está agrietado, las manijas rotas o si observa cualquier otra
condición que pueda afectar la operación de la herramienta,
comuníquese con el centro de servicio autorizado para
realizar las reparaciones antes de volver a utilizarla.
1. Retire la batería.
2. Retire la cuchilla de la podadora. Vea las instrucciones
para Desinstalación e instalación de cuchilla.
3. Use guantes y protección adecuada para los ojos y tenga
cuidado de no cortarse.
4. Asegure la cuchilla
5
en una prensa
11
como se
muestra en la Fig.J.
5. Lime con cuidado el borde de corte
12
de la cuchilla de
corte con una lima de dientes finos
13
(no incluida) o
piedra para afilar (no incluida), manteniendo el ángulo
del borde de corte original de la cuchilla de corte.
6. Revise el borde de la cuchilla fija y retire cualquier rebaba
con una lima de diente fino.
7. Instale la cuchilla de corte afilada como se describe en la
sección Desinstalación e instalación de cuchilla.
Lubricación de Cuchilla (Fig. A)
1. Después del uso, retire la batería
7
.
2. Aplique cuidadosamente un solvente de resina a las
cuchillas expuestas.
Almacenamiento (Fig. A)
1. Después del uso, retire la batería.
2. Mantenga sus manos lejos de la cuchilla, y guarde en un
lugar seco, lejos del alcance de los niños.
5. Deslice hacia afuera la cubierta de la cuchilla
10
.
6. Retire la cuchilla de corte
5
como se muestra en la Fig.I.
Instale la nueva cuchilla de corte.
nOTA: Asegúrese que el borde de corte vea hacia la
cuchilla de corte fija como se muestra en la Fig.I.
7. Vuelva a instalar la cubierta de la cuchilla.
8. Atornille la tapa de la tuerca de nuevo en sentido de las
manecillas del reloj, asegurándose que esté firme.
Desinstalación e Instalación de Cuchilla
(Fig. A, H, I)
PELIGRO: RIESGO DE LESIONES.
AL REENSAMBLAR EL SISTEMA DE LA CUCHILLA,
ASEGÚRESE QUE CADA PARTES SE REINSTALA
CORRECTAMENTE, COMO SE DESCRIBE A
CONTINUACIÓN. UN ENSAMBLE INCORRECTO DE
LA CUCHILLA U OTRAS PARTES DEL SISTEMA DE LA
CUCHILLA PUEDE CAUSAR LESIONES GRAVES.
PELIGRO: Para reducir el riesgo de
lesiones personales, apague la unidad, retire el
paquete de batería antes de realizar cualquier
ajuste o retirar/instalar conexiones o accesorios.
Un arranque accidental puede causar lesiones
personales serias.
ADVERTENCIA: Use guantes y
protección adecuada para los ojos. Tenga cuidado con
los bordes afilados en la cuchilla.
las cuchillas de repuesto están disponibles en su
centro de servicio autorizado más cercano.
Esta podadora
requiere la cuchilla de repuesto
CMZPRB300.
1. Retire la batería.
2. Use guantes y protección adecuada para los ojos y tenga
cuidado de no cortarse.
3. Coloque el producto en una superficie nivelada lisa.
4. Retire la tapa de la tuerca
9
girándola en sentido
contrario a las manecillas del reloj.
nOTA: Si es difícil retirar la tapa de la tuerca, se puede
usar una llave hexagonal de 5mm (no incluida) para
retirarla.
MANTENIMIENTO
ADVERTENCIA: Para reducir el
riesgo de lesiones personales, apague la unidad
y retire el paquete de batería antes de realizar
cualquier ajuste o retirar/instalar conexiones o
accesorios. Una activación de arranque accidental
puede causarlesiones.
Su herramienta CRAFTSMAN ha sido diseñada para
funcionar durante un largo período con un mínimo de
mantenimiento. Un funcionamiento continuo satisfactorio
depende del cuidado adecuado de la herramienta y de una
limpiezaperiódica.
nOTA: Corte las ramas en ángulo para un corte
máslimpio.
4. Libere el interruptor degatillo.
nOTA: Si se necesitan cortar más ramas, al mismo
tiempo, el interruptor de bloqueo de apagado
3
se
puede sostener y activar el interruptor de gatillo
1
conforme se necesite. De otra manera, repita los
pasos1‑4.
EsPAñOl
28
MOnTERREY, n.l.
Av. Francisco I. Madero 831Poniente ‑ Col.
Centro
(818) 3752313
PUEBlA, PUE
17Norte #205 ‑ Col. Centro (222) 2463714
QUERETARO, QRO
Av. San Roque 274‑ Col. San Gregorio (442) 2176314
sAn lUis POTOsi, slP
Av. Universidad 1525‑ Col. San Luis (444) 8142383
TORREOn, COAh
Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265
VERACRUZ, VER
Prolongación Díaz Mirón #4280‑ Col.
Remes
(229) 9217016
VillAhERMOsA, TAB
Constitución 516‑A ‑ Col. Centro (993) 3125111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame al(55)
53267100
si se encuentra en U.s., por favor llame al
1-888-331-4569
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye la
reparación o reposición del producto y/o componentes sin
cargo alguno para el cliente, incluyendo mano de obra, así
como los gastos de transportación razonablemente erogados
derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
Reparaciones
El Cargador y las unidades de batería no pueden
serreparados. El cargador y la unidad de batería no
contienen piezasreparables.
ADVERTENCIA: Para asegurar
la SEGURIDAD y la CONFIABILIDAD del producto,
las reparaciones, el mantenimiento y los ajustes
(inclusive la inspección y el cambio de las escobillas,
cuando proceda) deben ser realizados en un centro
de mantenimiento en la fábrica CRAFTSMAN u en un
centro de mantenimiento autorizado CRAFTSMAN.
Utilice siempre piezas de repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
CUliACAn, sin
Blvd. Emiliano Zapata 5400‑1Poniente Col.
San Rafael
(667) 7178999
gUADAlAJARA, JAl
Av. La Paz #1779‑ Col. Americana Sector
Juárez
(33) 38256978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18‑ Local
D, Col. Obrera
(55) 55889377
MERiDA, YUC
Calle 63#459‑A ‑ Col. Centro (999) 9285038
Accesorios
ADVERTENCIA: Ya que los accesorios,
diferentes a los ofrecidos por CRAFTSMAN, no han sido
probados con este producto, el uso de tales accesorios
con esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, sólo se deben usar accesorios
recomendados por CRAFTSMAN con esteproducto.
Los accesorios recomendados para uso con su herramienta
están disponibles por un costo adicional a partir de su
distribuidor local o centro de servicio autorizado. Si necesita
asistencia para localizar cualquier accesorio, póngase en
contacto con CRAFTSMAN llame al 1-888-331-4569.
riesgo de lesiones, utilice siempre protección para los
ojos aprobada ANSIZ87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice
solventes ni otros químicos abrasivos para limpiar las
piezas no metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
EsPAñOl
29
2AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn CRAFTsMAn
CMCB201, CMCB2011, CMCB2015
3AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn CRAFTsMAn
CMCB202, CMCB204, CMCB205, CMCB206
nOTA: La garantía del producto quedará nula si la unidad de
batería ha sido alterada de cualquier manera. CRAFTSMAN no
es responsable de ninguna lesión causada por alteraciones y
podría iniciar un procedimiento judicial por fraude de garantía
hasta el máximo grado permisible por laley.
gARAnTÍA DE REEMBOlsO DE sU DinERO
POR 90DÍAs
Si no está completamente satisfecho con el desempeño de
su máquina herramienta o clavadora CRAFTSMAN, cualquiera
sea el motivo, podrá devolverlo hasta 90días de la fecha de
compra con su recibo y obtener el reembolso completo de
su dinero – sin necesidad de responder a ningunapregunta.
AMÉRiCA lATinA: Esta garantía no se aplica a los productos
que se venden en América Latina. Para los productos que
se venden en América Latina, debe consultar la información
de la garantía específica del país que viene en el empaque,
llamar a la compañía local o visitar el sitio Web a fin de
obtener esainformación.
REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE
ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven
ilegibles o faltan, llame al 1-888-331-4569 para que se le
reemplacengratuitamente.
Garantía Limitada por Tres Años
CRAFTSMAN reparará o reemplazará, sin cargo, cualquier
defecto debido a materiales o mano de obra defectuosos
por tres años desde la fecha de compra (dos años para las
baterías). Esta garantía no cubre falla de partes debido al
desgaste normal o abuso de la herramienta. Para detalles
adicionales de la cobertura de la garantía e información de
reparación de garantía, visite www.craftsman.com o llame
al 1-888-331-4569. Esta garantía no se aplica a accesorios
o daño causado cuando otros hayan realizado o intentado
reparaciones. ESTA GARANTÍA LIMITADA SE OTORGA EN
LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA
IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN
PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS
INCIDENTALES O EN CONSECUENCIA. Algunos estados no
permiten limitaciones sobre la duración de una garantía
implícita o la exclusión o limitación de daños incidentales
o en consecuencia, por lo que estas limitaciones pueden
no aplicarse en su caso. Esta garantía le da derechos legales
específicos y puede tener otros derechos que varían en
ciertos estados oprovincias.
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá
obtener un servicio en garantía más eficiente, en caso de
que exista un problema con suproducto.
• COnFiRMACiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para
elConsumidor).
• Registro en línea en www.craftsman.com/
registration.
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Solamente para propósito deMéxico:
Importado por: Black and Decker S.A de C.V.
Antonio Dovali Jaime #70 Torre C Piso 8
Col. Santa Fe Alvaro Obregon,
Ciudad de Mexico,Mexico.
C.P 01210
TEL(52) 5553267100R.F.C.BDE8106261W7
NA087240 09/21
CRAFTSMAN 701East Joppa Road, Towson, MD 21286
Copyright © 2021
Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /
Baterías y cargadores compatibles
20V Max* li-ion
Battery Packs
Blocs-piles
Baterías
CMCB201, CMCB2011, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206
Chargers
Chargeurs
Cargadores
CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124
60V Max* li-ion
Battery Packs
Blocs-piles
Baterías
CMCB6020, CMCB6025, CMCB6050, CMCB6075
Chargers
Chargeurs
Cargadores
CMCB602
* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*
is based on using two 60V Max* lithium‑ion batteries combined.)
* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.
(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion de 60Vmax*).
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60o 120voltios. El voltaje nominal es de 18, 54o
108V. (120 V Máx* se basan en el uso de 2baterías de iones de litio de 60V Máx* combinadas.)
WARNING: Use of any other battery packs may create a risk of injury andfire.
AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.
ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.
