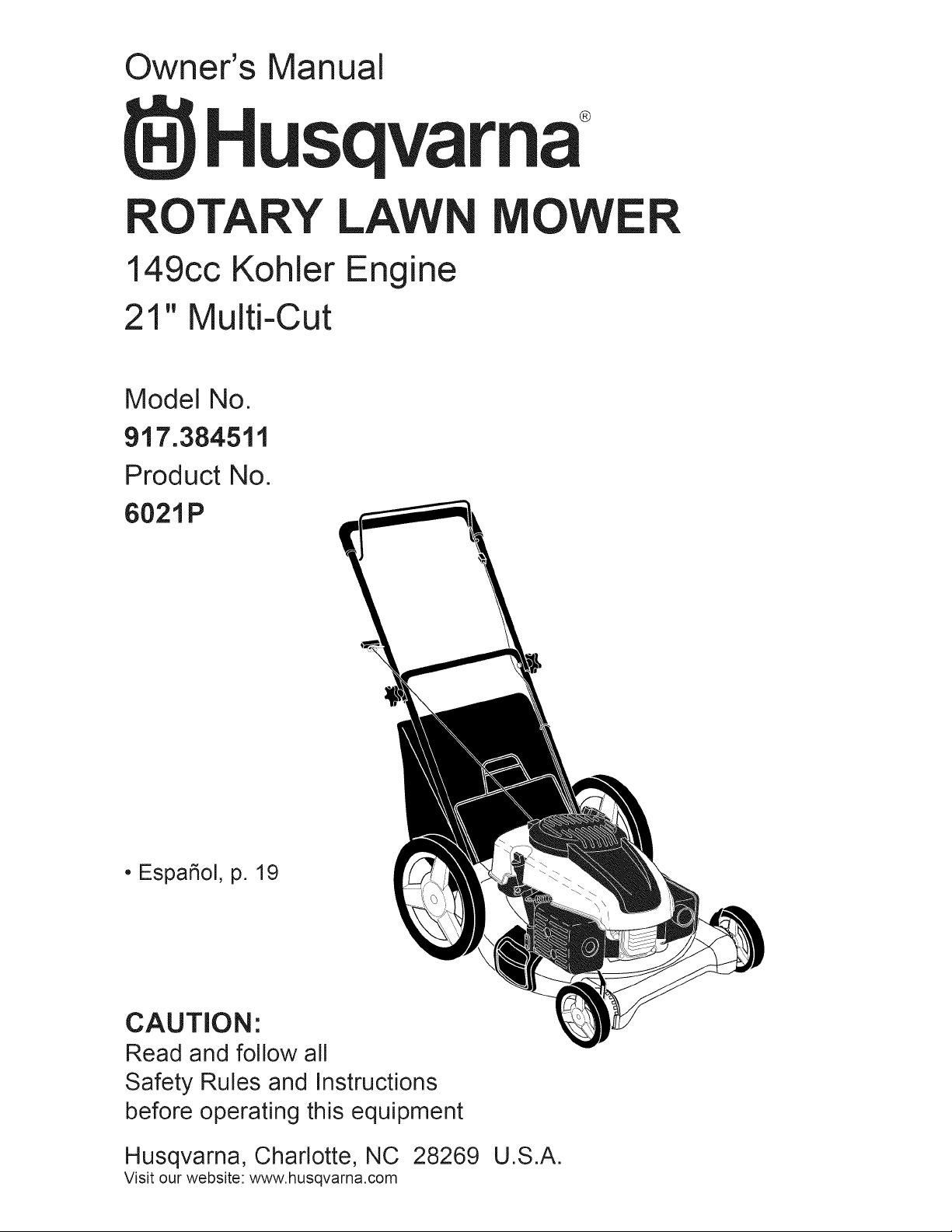

Husqvarna 917384511 lawn mower User Manual

Owner's Manual

sqva

ROTARY LAWN MOWER

149cc Kohler Engine

21" Multi-Cut

Model No.

917.384511

Product No.

6021P

• Espa_ol, p. 19

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Husqvarna, Charlotte, NC 28269

Visit our website: www.husqvarna.com

U.S.A.

Warranty ................................................... 4

Safety Rules .......................................... 2-3

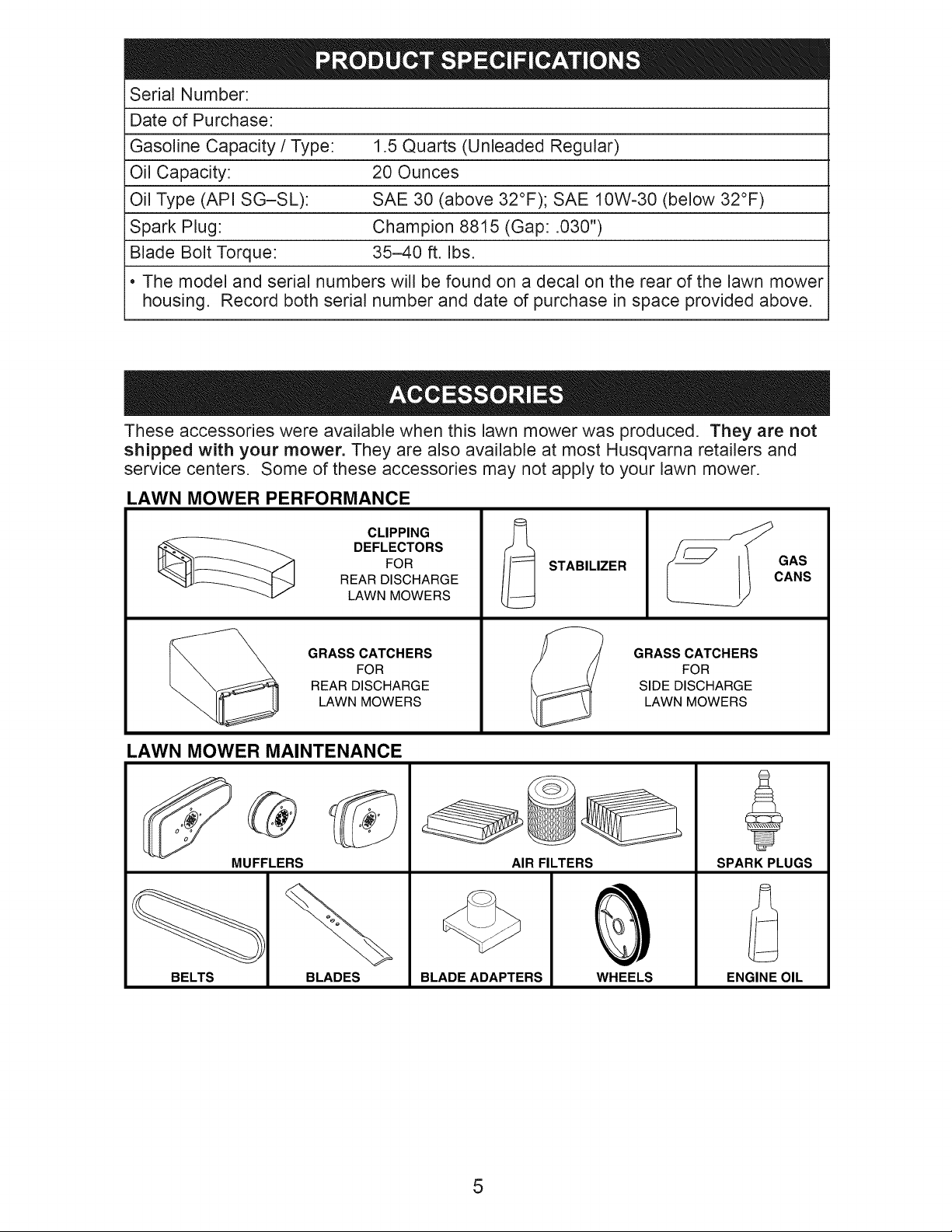

Product Specifications .............................. 5

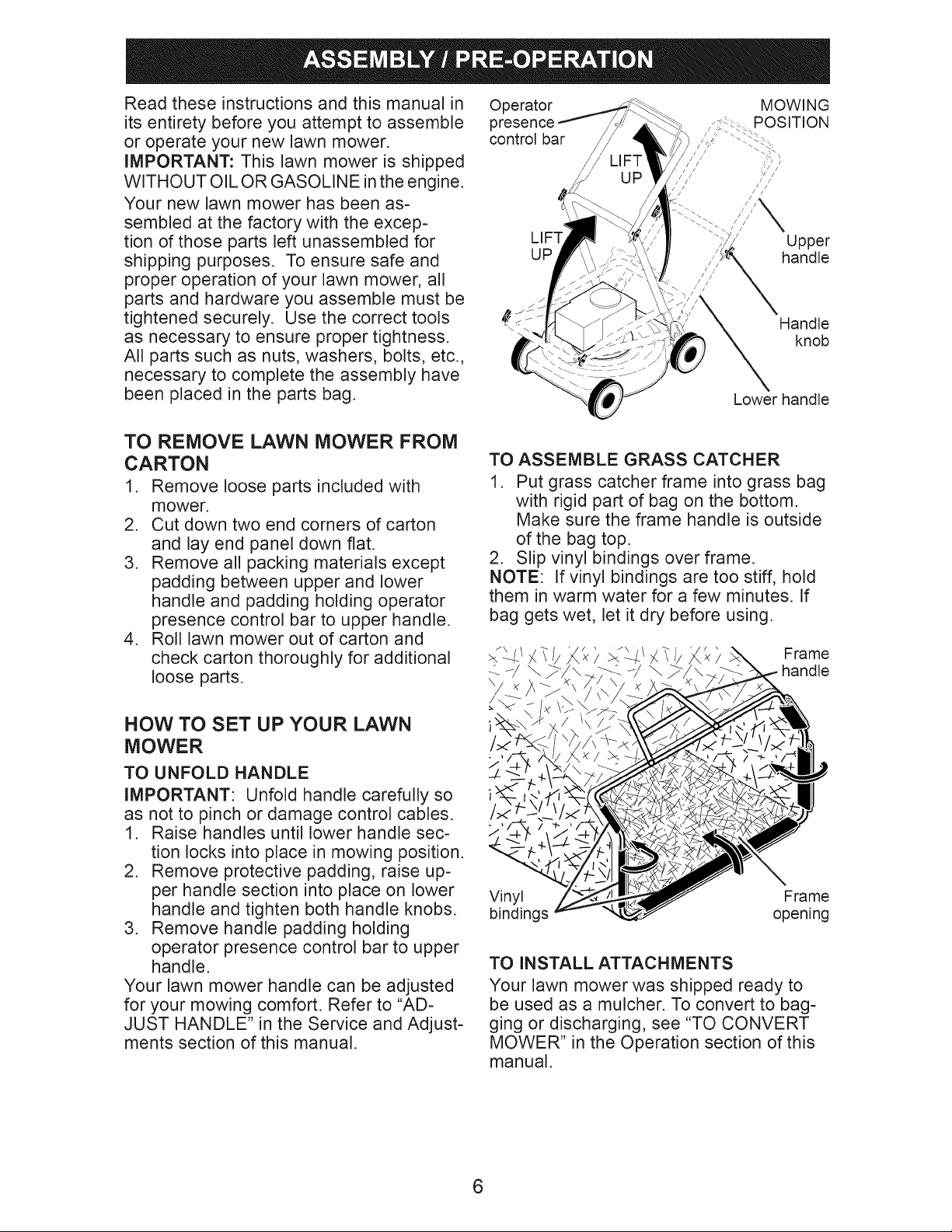

Assembly / Pre-Operation ........................ 6

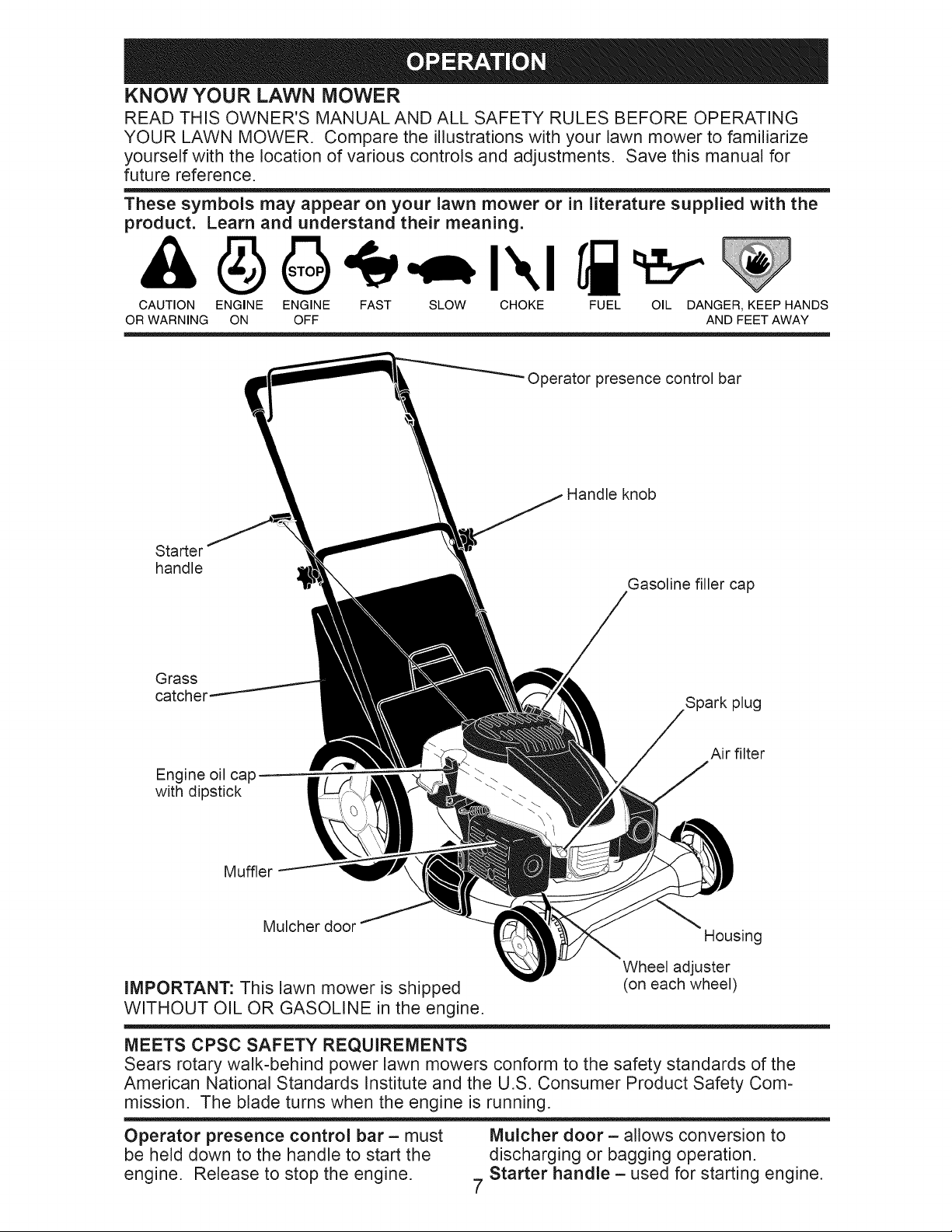

Operation ............................................. 7-10

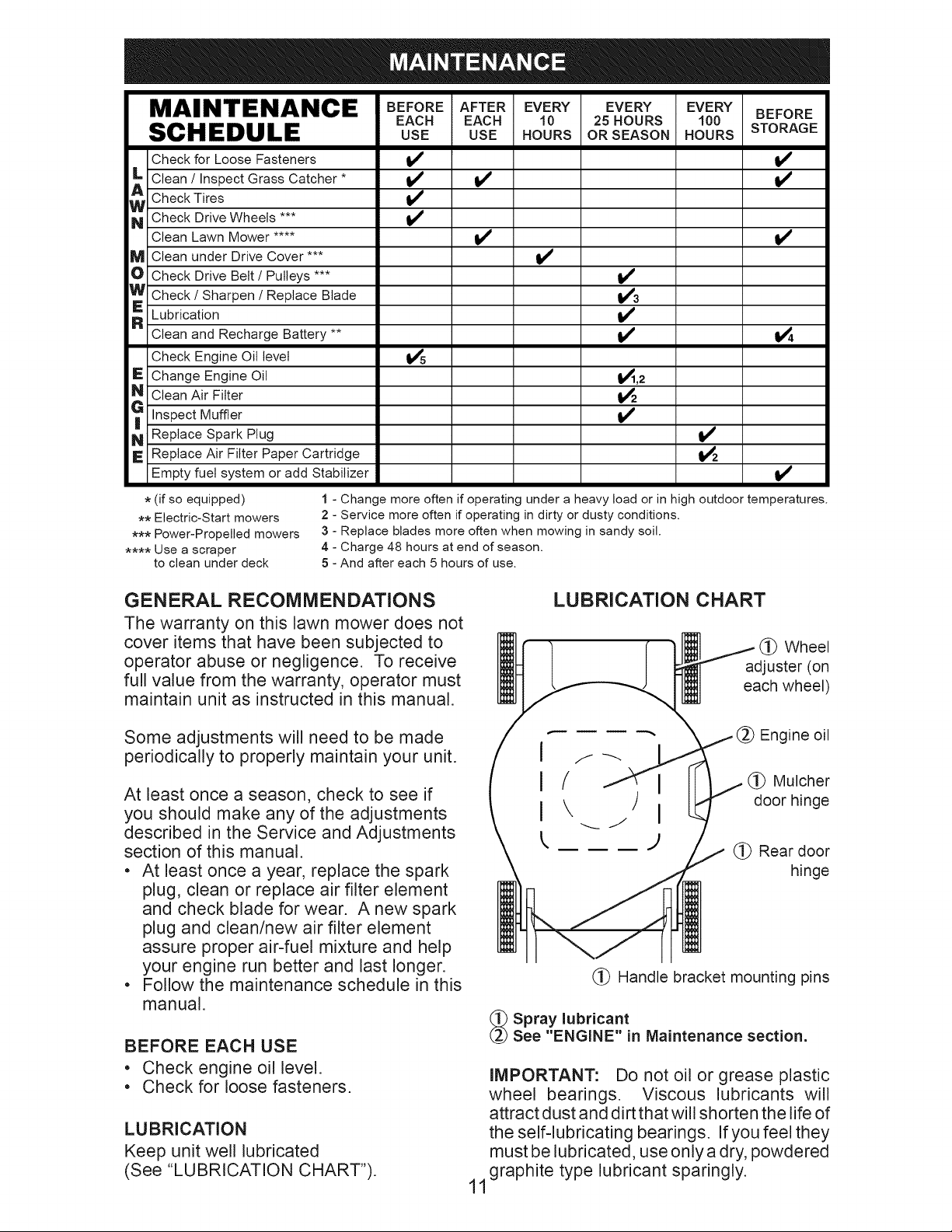

Maintenance Schedule ........................... 11

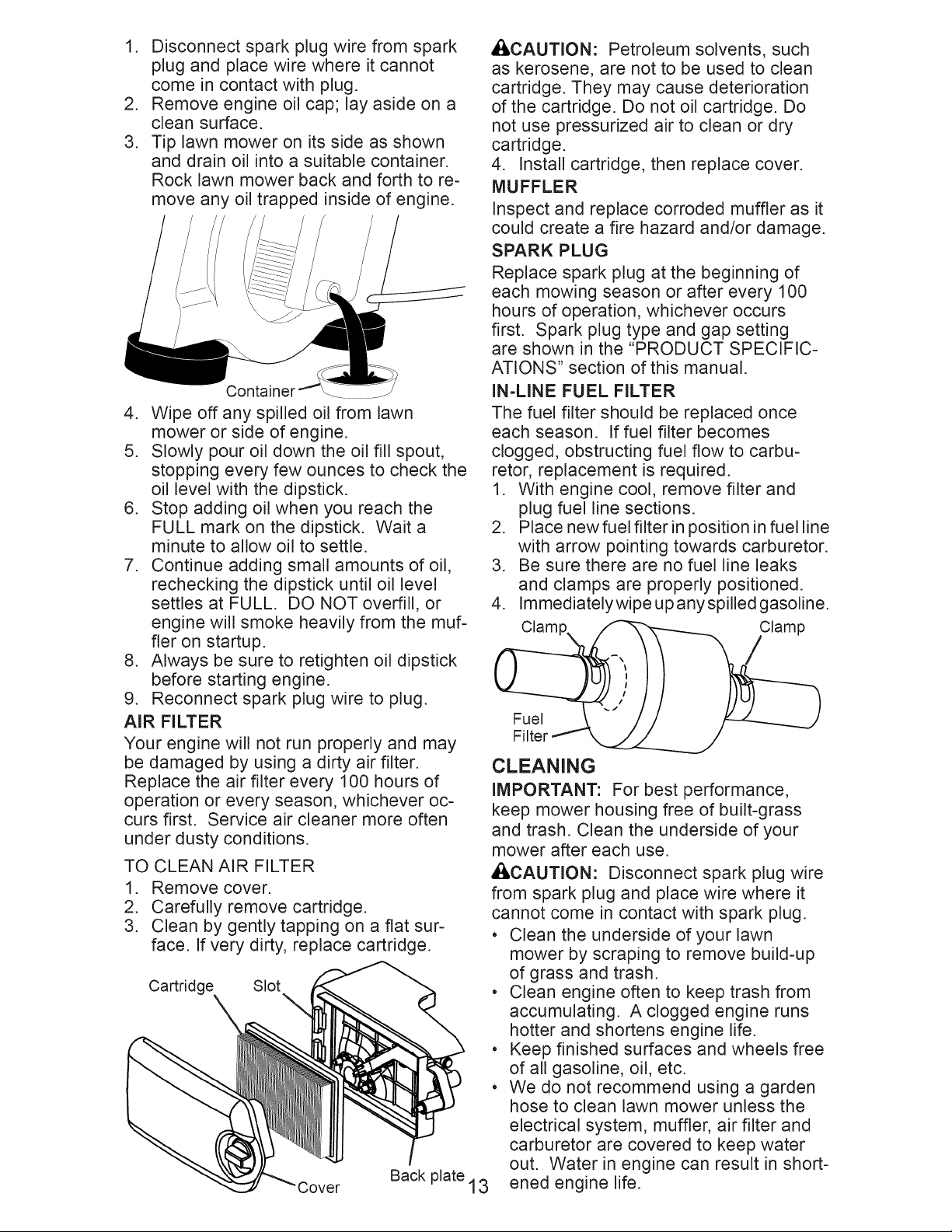

Maintenance ...................................... 11-13

Service and Adjustments ................... 14-15

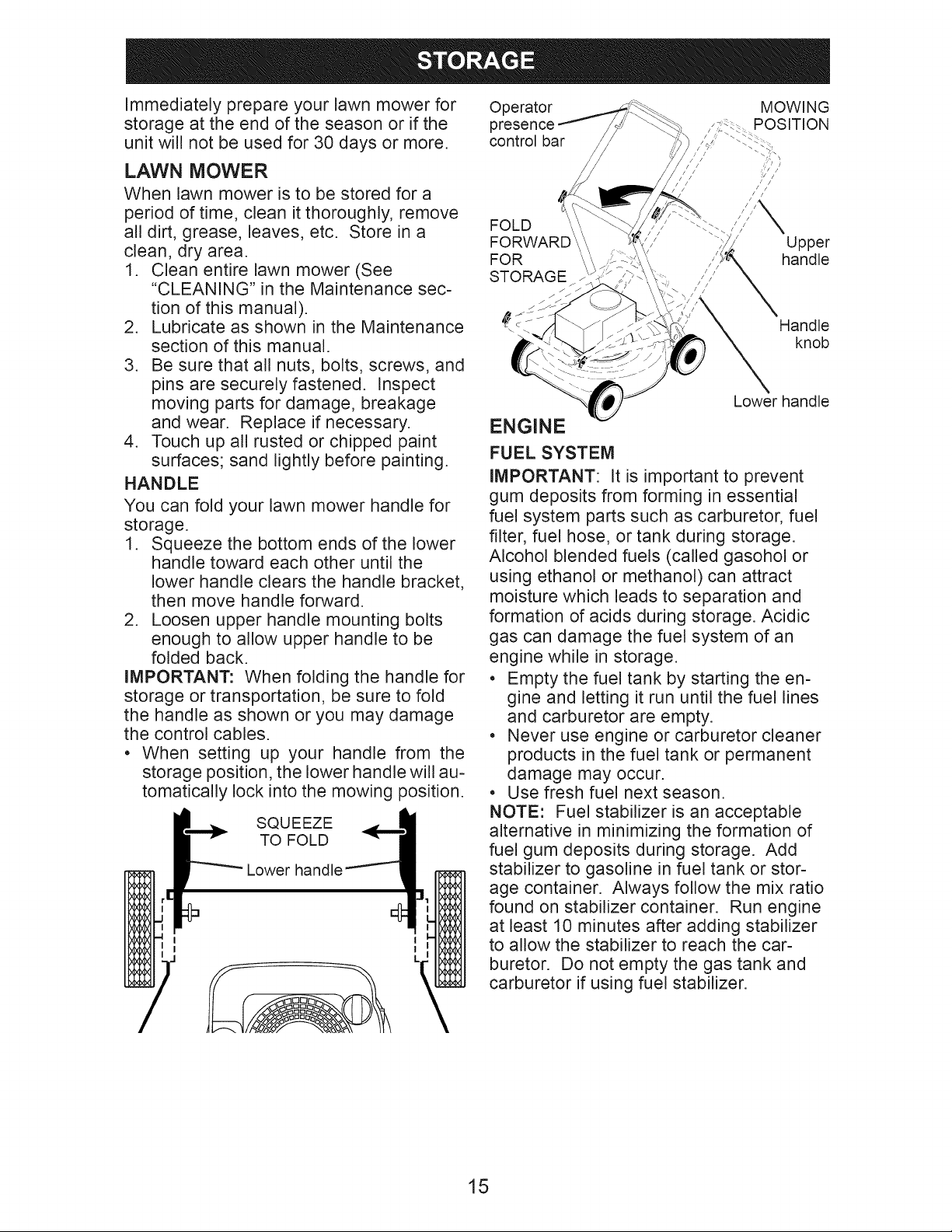

Storage .............................................. 15-16

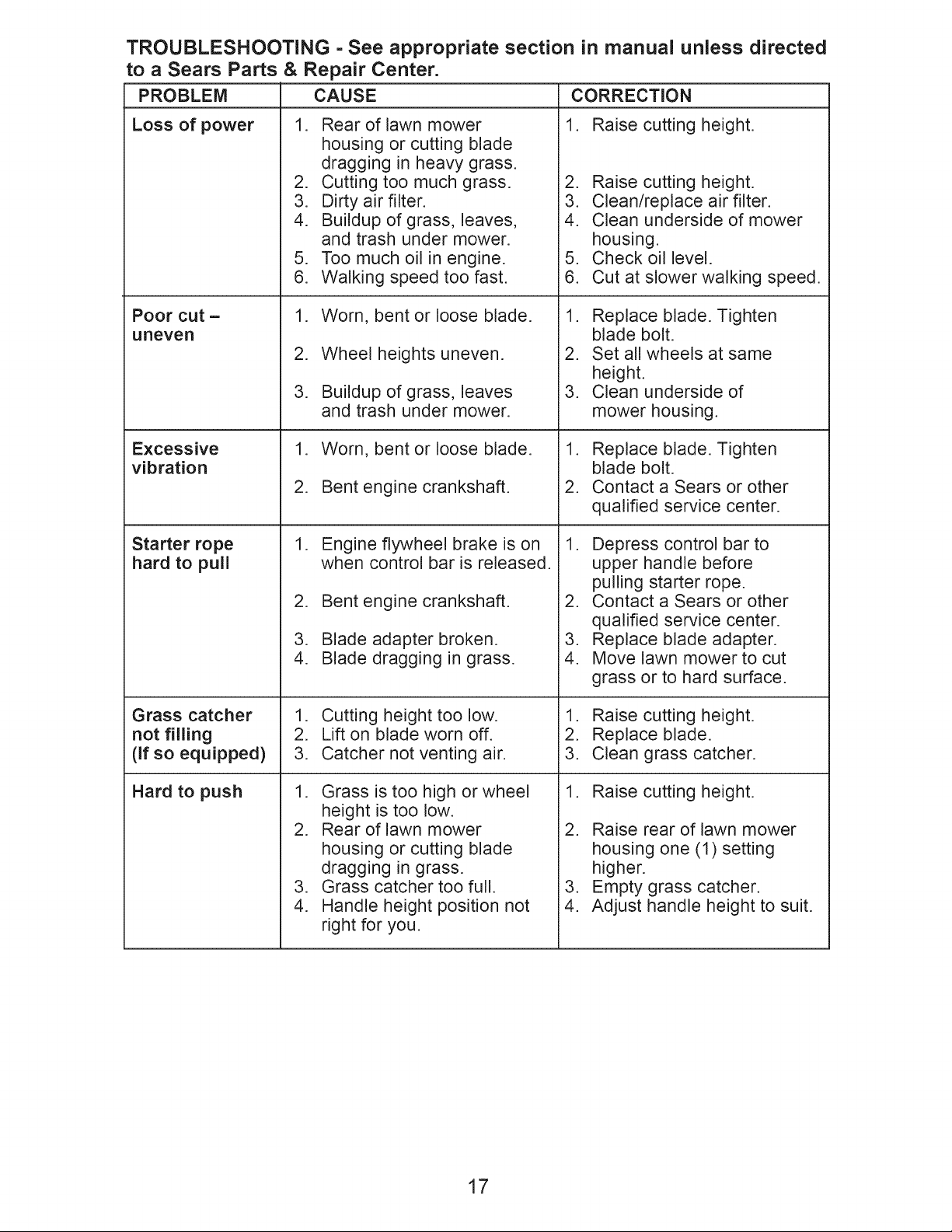

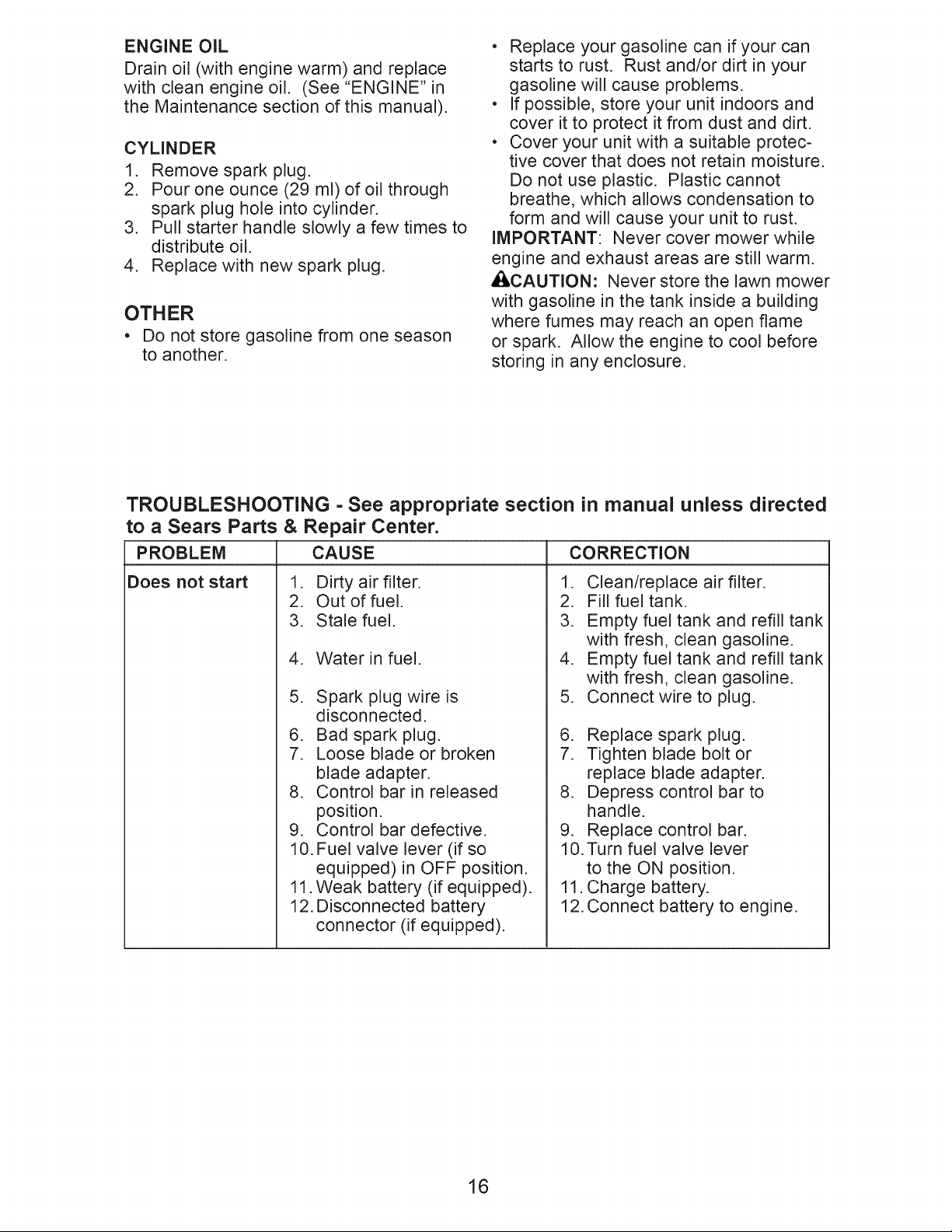

Troubleshooting ................................. 16-17

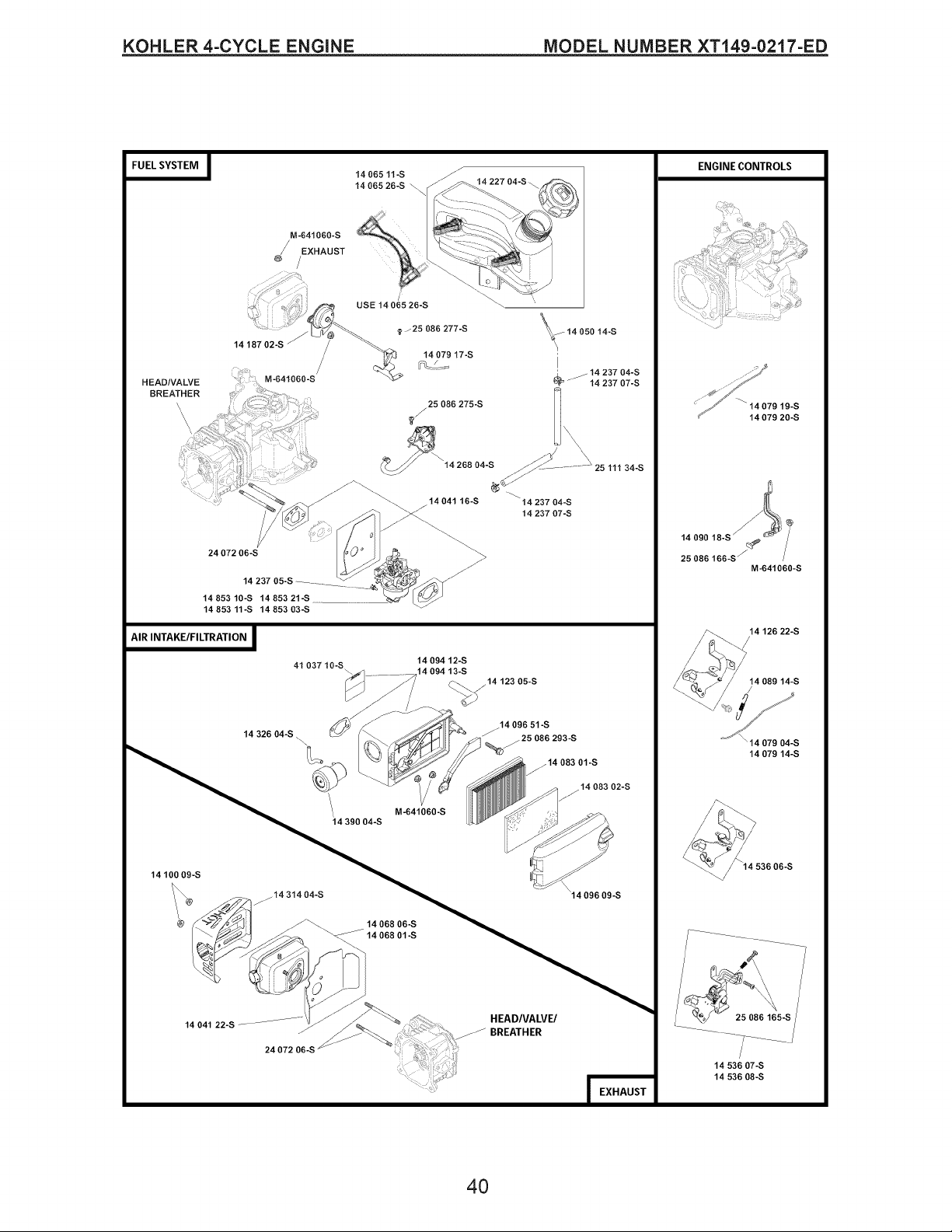

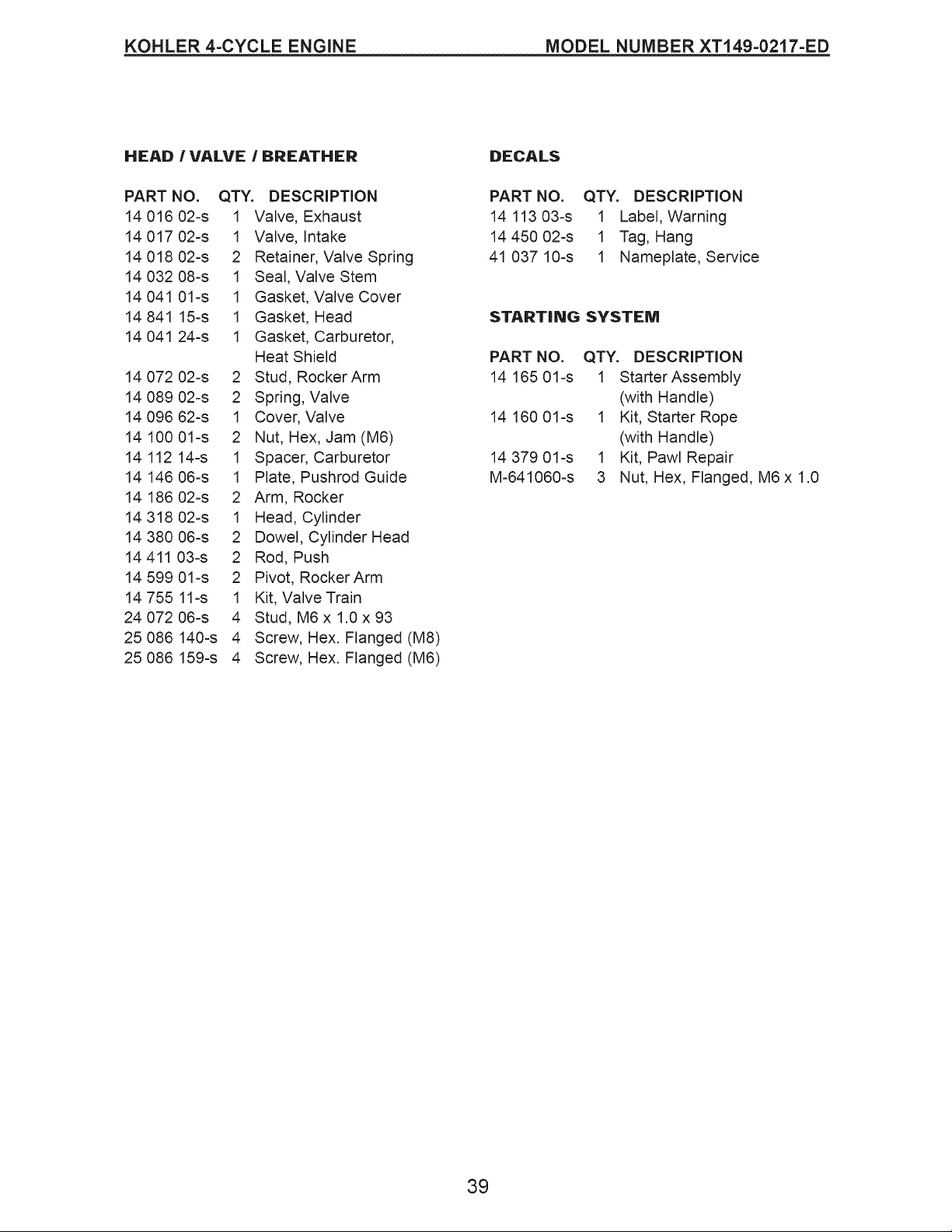

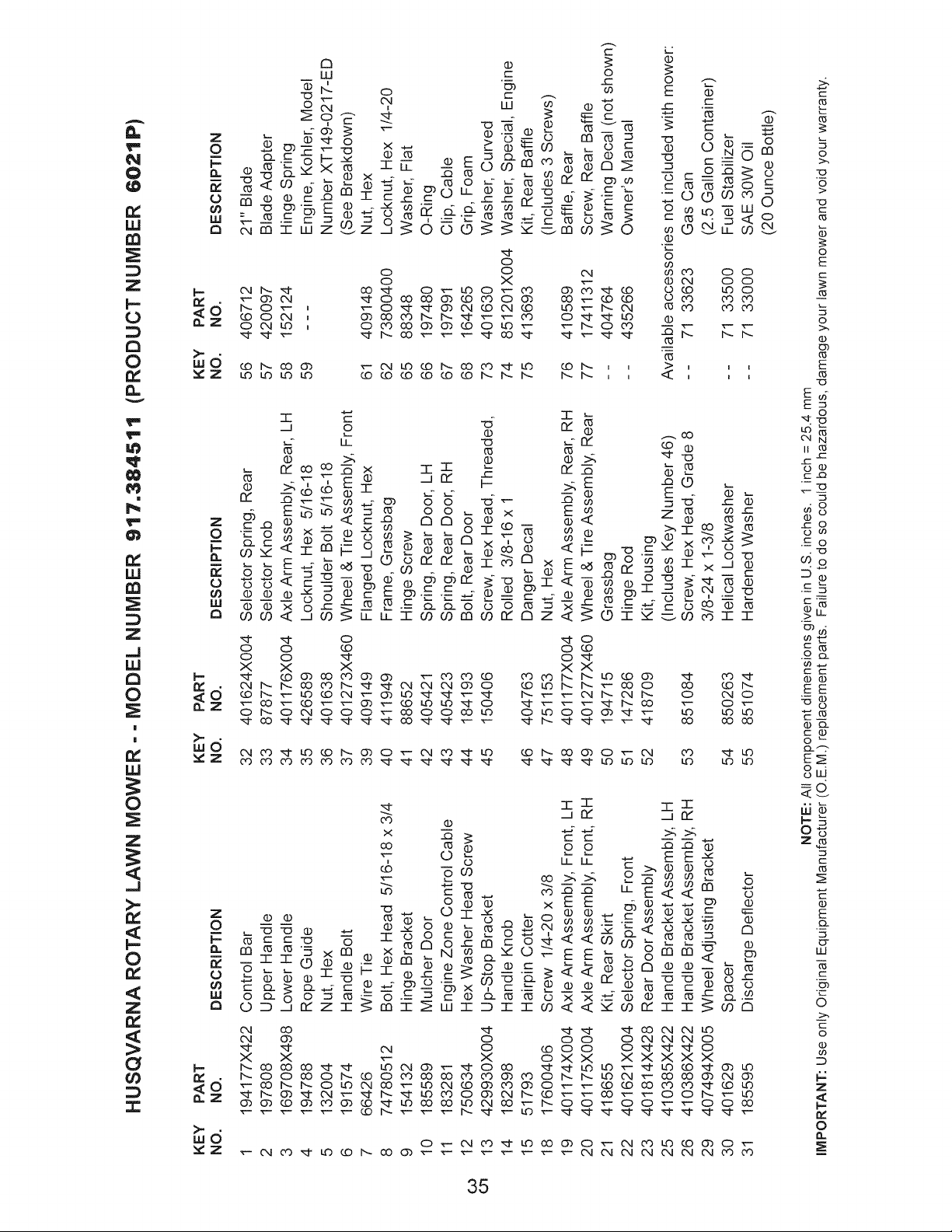

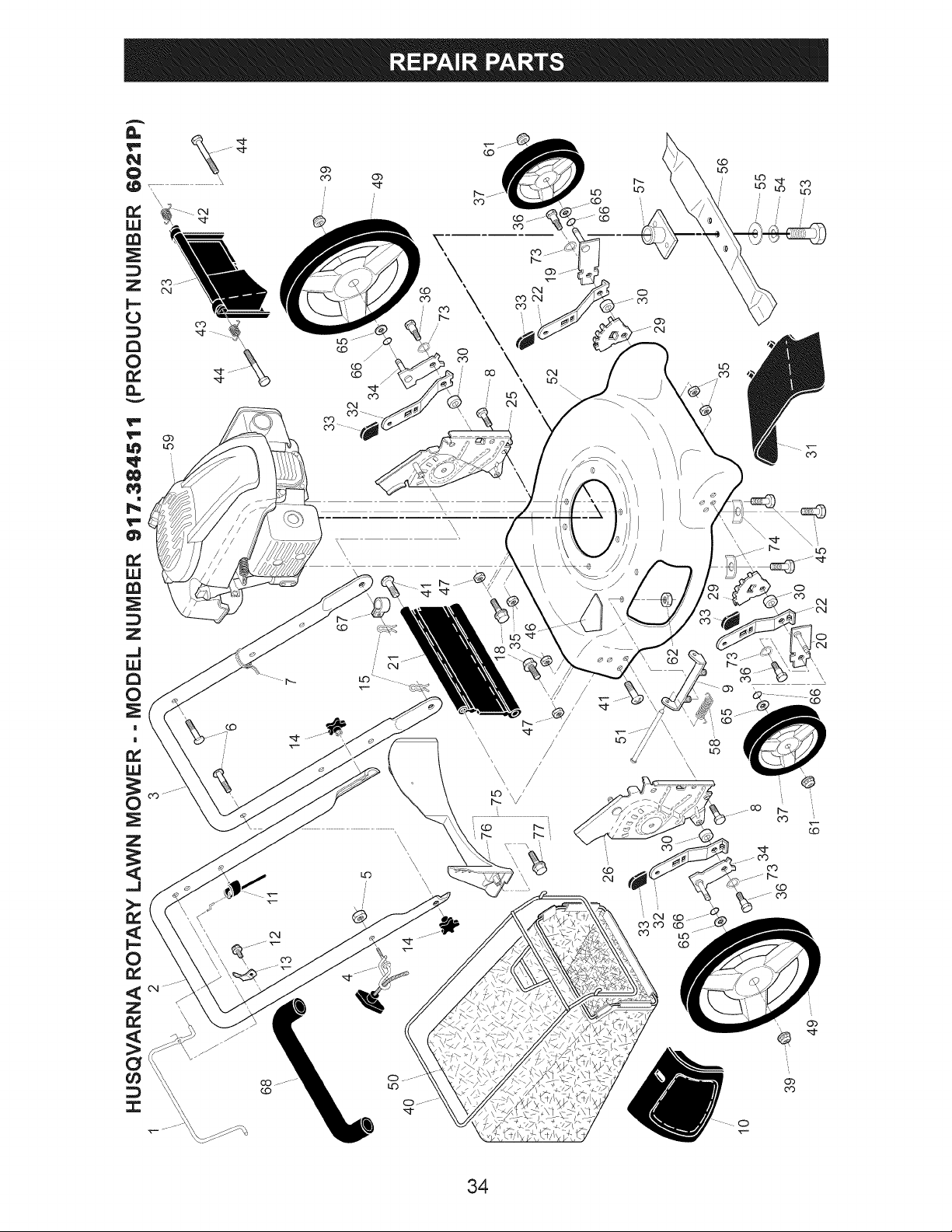

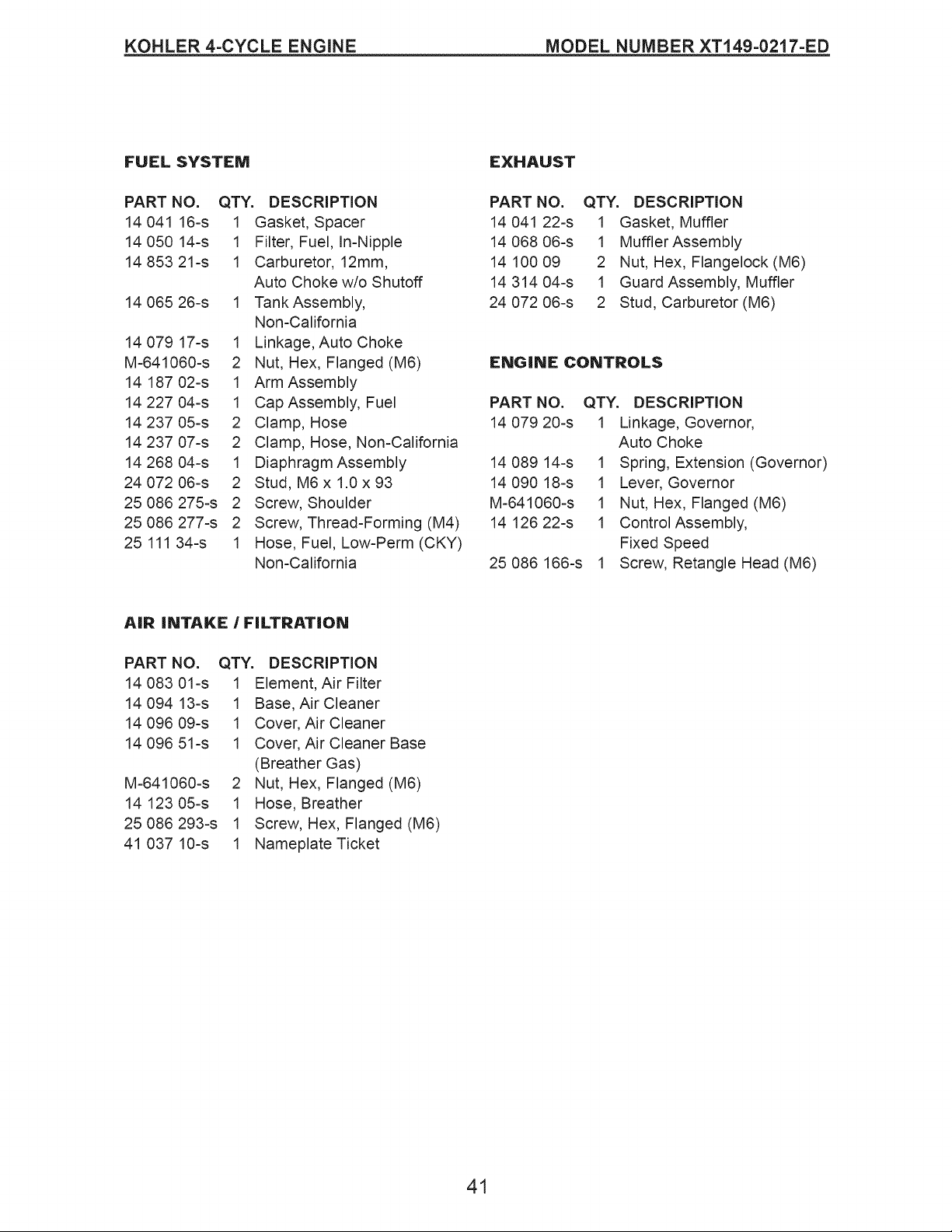

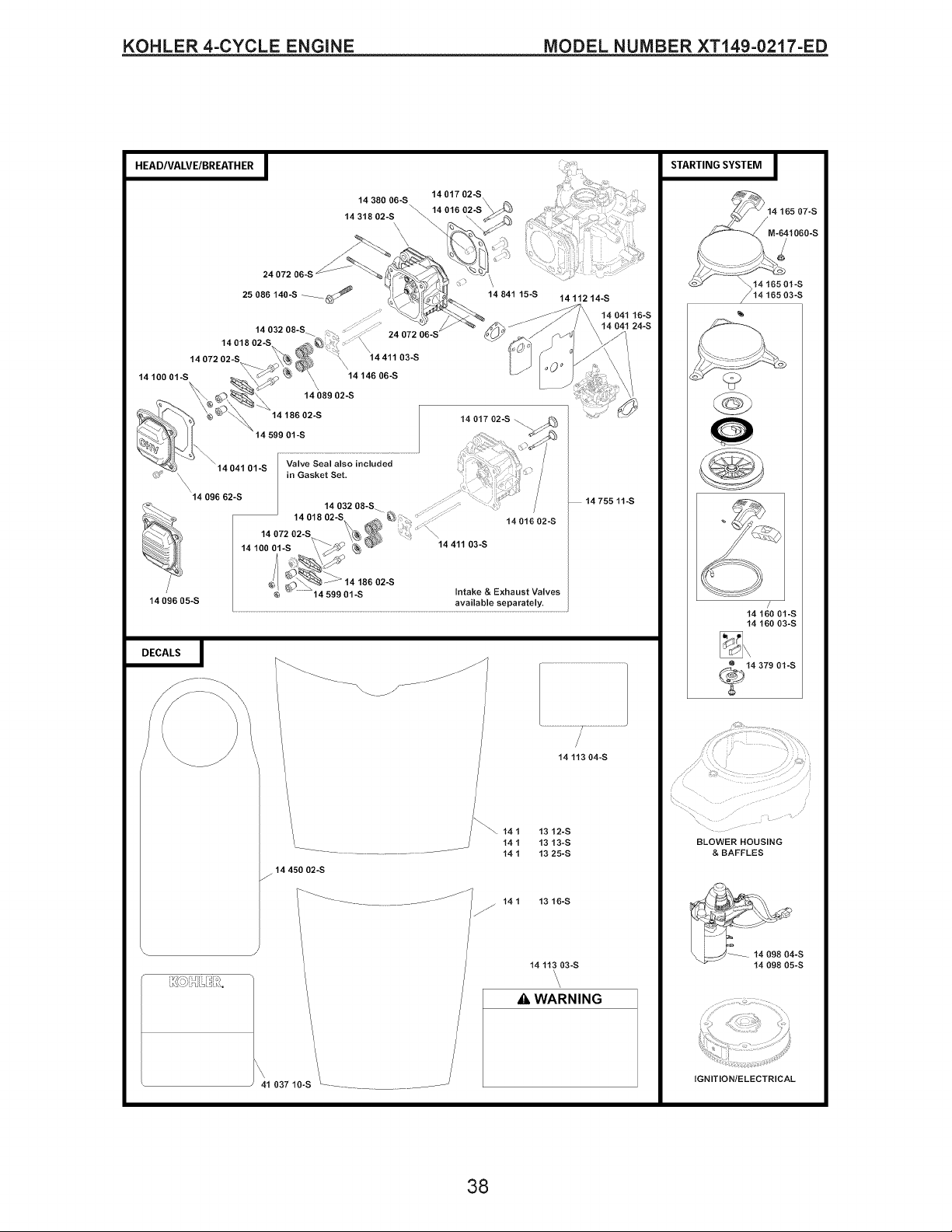

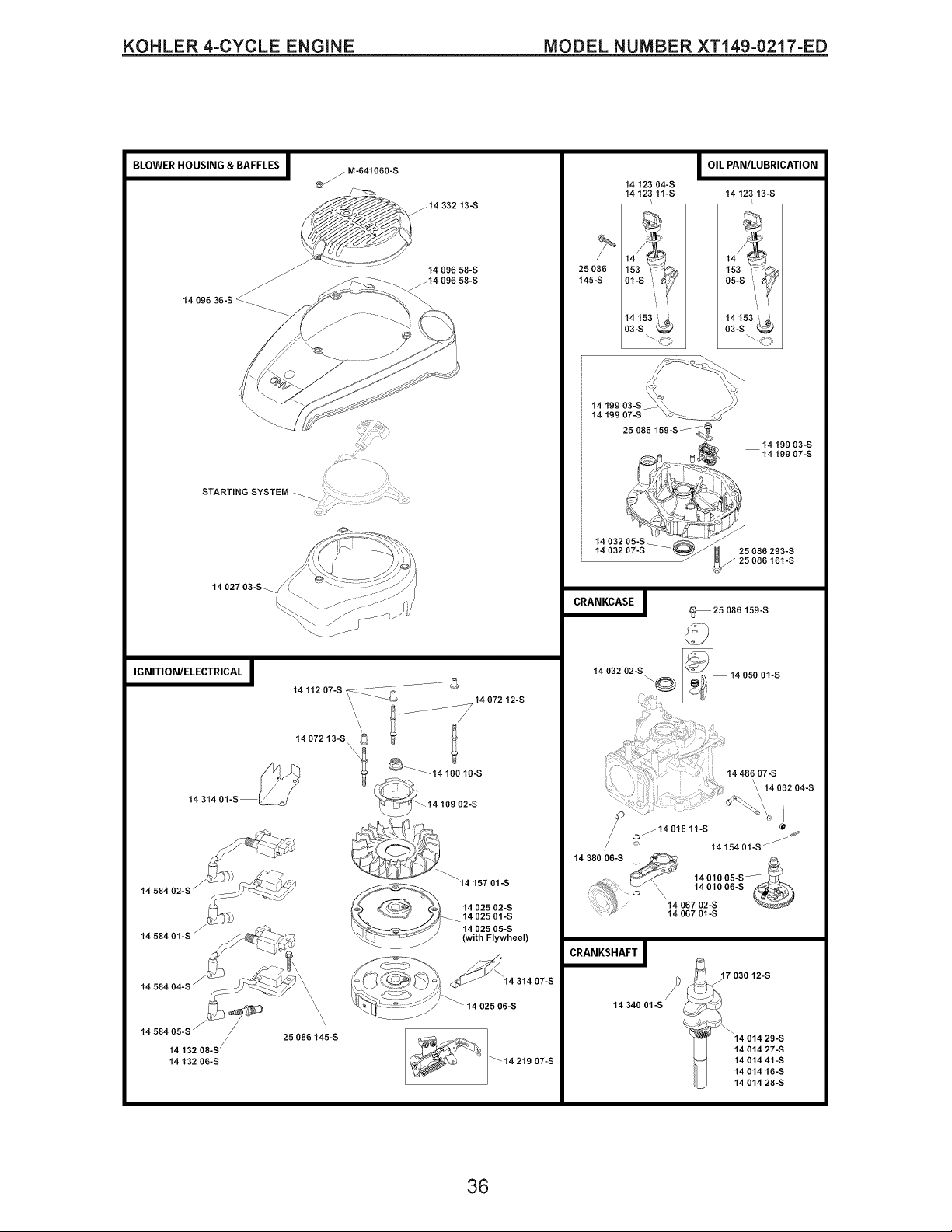

Repair Parts ....................................... 34-41

IMPORTANT: This cutting machine is capable of amputating hands and feet and throwing ob-

jects. Failure to observe the following safety instructions could result in serious injury or death.

_i, Look for this symbol to point out im-

portant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

,&WARNING: In orderto prevent accidental

starting when setting up, transporting, ad-

justing or making repairs, always disconnect

spark plug wire and place wire where it cannot

come in contact with plug.

_I,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION" Muffler and other engine

parts become extremely i_

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which could

be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop the machine if

anyone enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless abso-

lutely necessary. Always look down and be-

hind before and while moving backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material may

richochet back toward the operator. Stop

the blade when crossing gravel surfaces.

• Do not operate the mower without prop-

er guards, plates, grass catcher or other

safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• AIwayswear safety goggles or safety glass-

eswith side shieldswhen operating mower.

Ii. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

you feel uneasy on a slope, do not mow it.

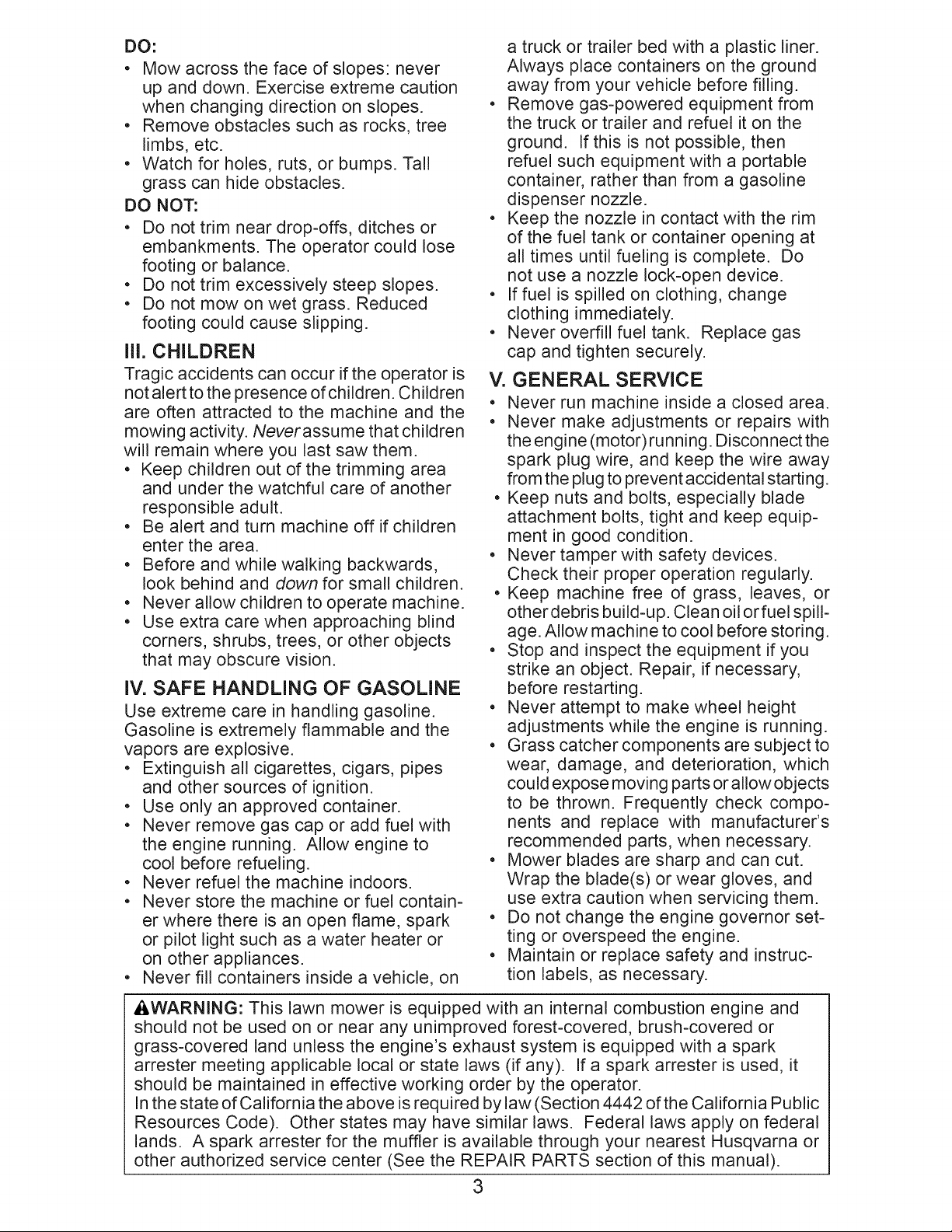

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

Iii. CHILDREN

Tragic accidents can occur if the operator is

not alert to the presence of children. Children

are often attracted to the machine and the

mowing activity. Neverassume that children

will remain where you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to

cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fue! contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

GENERAL SERVICE

Never run machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel spill-

age. Allow machine to coo! before storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject to

wear, damage, and deterioration, which

could expose moving parts or allow objects

to be thrown. Frequently check compo-

nents and replace with manufacturer's

recommended parts, when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws apply on federal

lands. A spark arrester for the muffler is available through your nearest Husqvarna or

other authorized service center (See the REPAIR PARTS section of this manual).

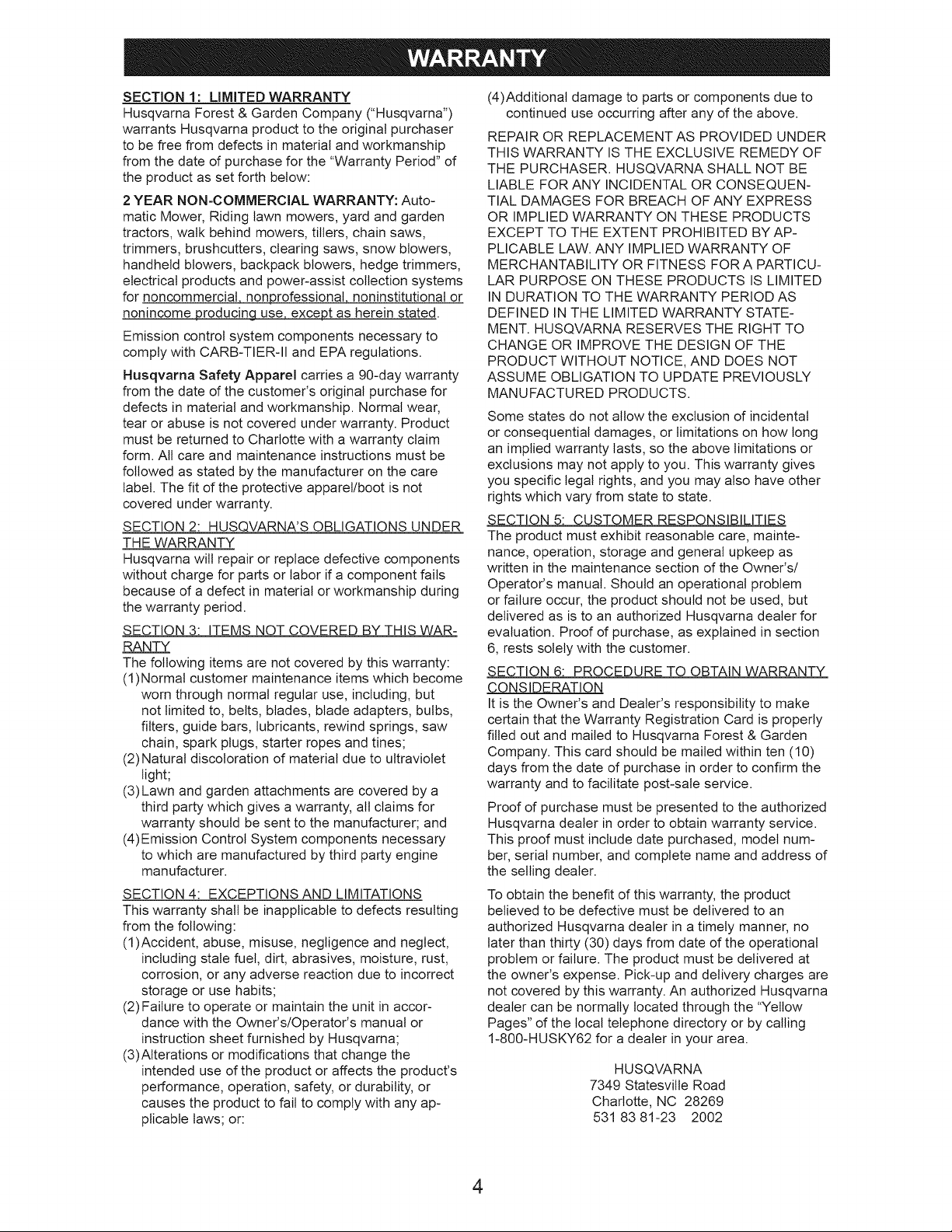

SECTION 1: LIMITED WARRANTY

Husqvama Forest & Garden Company ("Husqvama')

warrants Husqvarna product to the original purchaser

to be free from defects in material and workmanship

from the date of purchase for the "Warranty Period" of

the product as set forth below:

2 YEAR NON-COMMERCIAL WARRANTY: Auto-

matic Mower, Riding lawn mowers, yard and garden

tractors, walk behind mowers, tillers, chain saws,

trimmers, brushcutters, clearing saws, snow blowers,

handhetd blowers, backpack blowers, hedge trimmers,

electrical products and power-assist collection systems

for noncommercial, nonprofessional, noninstitutional or

nonincome producing use, except as herein stated.

Emission control system components necessary to

comply with CARB-TIER-II and EPA regulations.

Husqvarna Safety Apparel carries a 90-day warranty

from the date of the customer's original purchase for

defects in material and workmanship. Normal wear,

tear or abuse is not covered under warranty. Product

must be returned to Charlotte with a warranty claim

form. All care and maintenance instructions must be

followed as stated by the manufacturer on the care

label. The fit of the protective apparel/boot is not

covered under warranty.

SECTION 2: HUSQVARNA'S OBLIGATIONS UNDER

THE WARRANTY

Husqvama will repair or replace defective components

without charge for parts or labor if a component fails

because of a defect in material or workmanship during

the warranty period.

SECTION 3: ITEMS NOT COVERED BY THIS WAR-

RANTY

The following items are not covered by this warranty:

(1)Normal customer maintenance items which become

worn through normal regular use, including, but

not limited to, belts, blades, blade adapters, bulbs,

filters, guide bars, lubricants, rewind springs, saw

chain, spark plugs, starter ropes and tines;

(2) Natural discoloration of material due to ultraviolet

light;

(3) Lawn and garden attachments are covered by a

third party which gives a warranty, all claims for

warranty should be sent to the manufacturer; and

(4)Emission Control System components necessary

to which are manufactured by third party engine

manufacturer.

SECTION 4: EXCEPTIONS AND LIMITATIONS

This warranty shall be inapplicable to defects resulting

from the following:

(1)Accident, abuse, misuse, negligence and neglect,

including stale fuel, dirt, abrasives, moisture, rust,

corrosion, or any adverse reaction due to incorrect

storage or use habits;

(2) Failure to operate or maintain the unit in accor-

dance with the Owner's/Operator's manual or

instruction sheet furnished by Husqvarna;

(3)Alterations or modifications that change the

intended use of the product or affects the product's

performance, operation, safety, or durability, or

causes the product to fail to comply with any ap-

plicable laws; or:

(4)Additional damage to parts or components due to

continued use occurring after any of the above.

REPAIR OR REPLACEMENT AS PROVIDED UNDER

THIS WARRANTY IS THE EXCLUSIVE REMEDY OF

THE PURCHASER. HUSQVARNA SHALL NOT BE

LIABLE FOR ANY INCIDENTAL OR CONSEQUEN-

TIAL DAMAGES FOR BREACH OF ANY EXPRESS

OR IMPLIED WARRANTY ON THESE PRODUCTS

EXCEPT TO THE EXTENT PROHIBITED BY AP-

PLICABLE LAW. ANY IMPLIED WARRANTY OF

MERCHANTABILITY OR FITNESS FOR A PARTICU-

LAR PURPOSE ON THESE PRODUCTS IS LIMITED

IN DURATION TO THE WARRANTY PERIOD AS

DEFINED IN THE LIMITED WARRANTY STATE-

MENT. HUSQVARNA RESERVES THE RIGHT TO

CHANGE OR IMPROVE THE DESIGN OF THE

PRODUCT WITHOUT NOTICE, AND DOES NOT

ASSUME OBLIGATION TO UPDATE PREVIOUSLY

MANUFACTURED PRODUCTS.

Some states do not allow the exclusion of incidental

or consequential damages, or limitations on how tong

an implied warranty lasts, so the above limitations or

exclusions may not apply to you. This warranty gives

you specific legal rights, and you may also have other

rights which vary from state to state.

SECTION 5: CUSTOMER RESPONSIBILITIES

The product must exhibit reasonable care, mainte-

nance, operation, storage and general upkeep as

written in the maintenance section of the Owner's/

Operator's manual. Should an operational problem

or failure occur, the product should not be used, but

delivered as is to an authorized Husqvarna dealer for

evaluation. Proof d purchase, as explained in section

6, rests solely with the customer.

SECTION 6: PROCEDURE TO OBTAIN WARRANTY

CONSIDERATION

It is the Owner's and Dealer's responsibility to make

certain that the Warranty Registration Card is properly

filled out and mailed to Husqvarna Forest & Garden

Company. This card should be mailed within ten (10)

days from the date of purchase in order to confirm the

warranty and to facilitate post-sale service.

Proof of purchase must be presented to the authorized

Husqvama dealer in order to obtain warranty service.

This proof must include date purchased, model num-

ber, serial number, and complete name and address of

the selling dealer.

To obtain the benefit of this warranty, the product

believed to be defective must be delivered to an

authorized Husqvama dealer in a timely manner, no

later than thirty (30) days from date of the operational

problem or failure. The product must be delivered at

the owner's expense. Pick-up and delivery charges are

not covered by this warranty. An authorized Husqvama

dealer can be normally located through the "Yellow

Pages" of the local telephone directory or by calling

1-800-HUSKY62 for a dealer in your area.

HUSQVARNA

7349 Statesvitle Road

Charlotte, NC 28269

531 83 81-23 2002

Serial Number:

Date of Purchase:

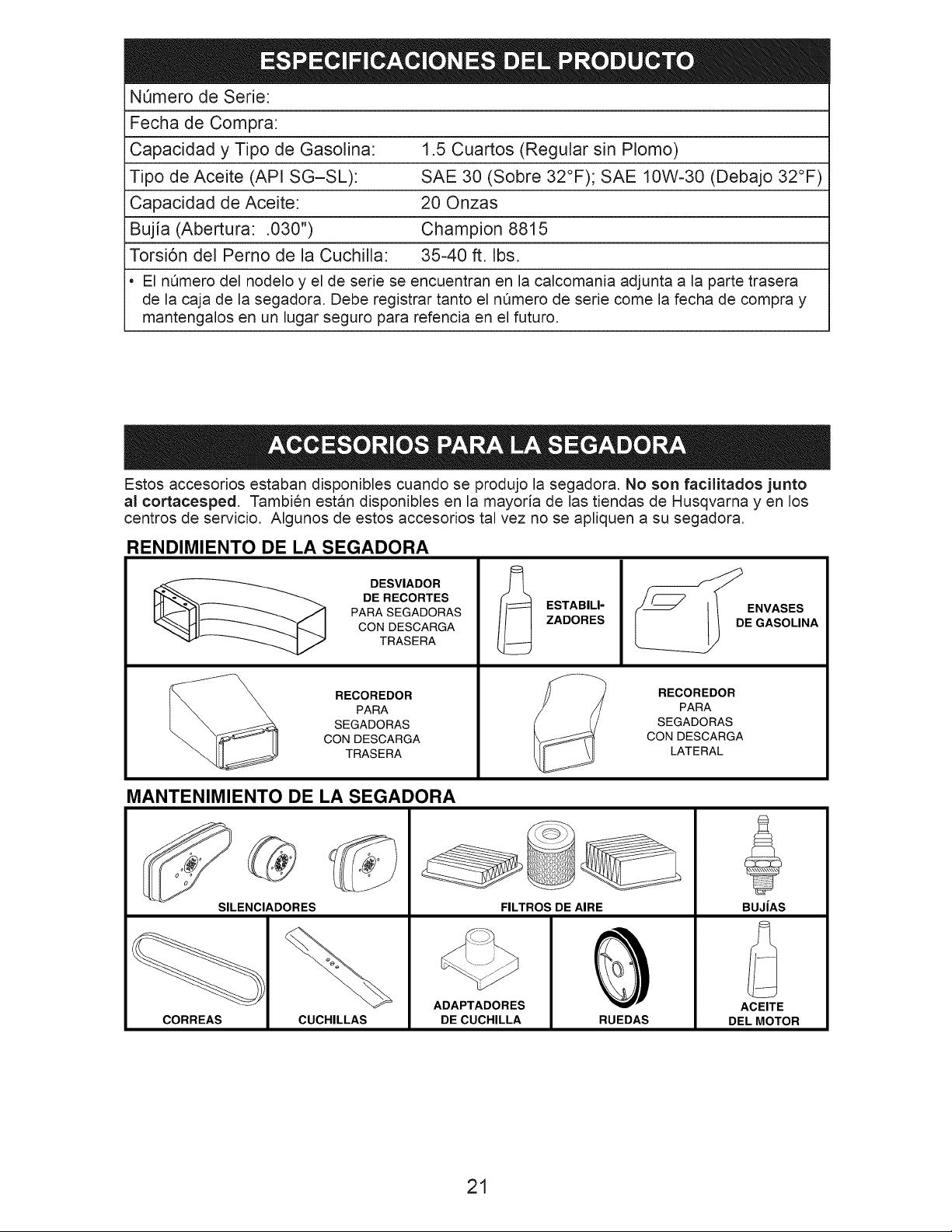

Gasoline Capacity / Type: 1.5 Quarts (Unleaded Regular)

Oil Capacity: 20 Ounces

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 10W-30 (below 32°F)

Spark Plug: Champion 8815 (Gap: .030")

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Husqvarna retailers and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GAS

CANS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

Operator

control bar

ililll

MOWING

POSITION

ills\

Upper

handle

Handle

knob

Lower handle

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO iNSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

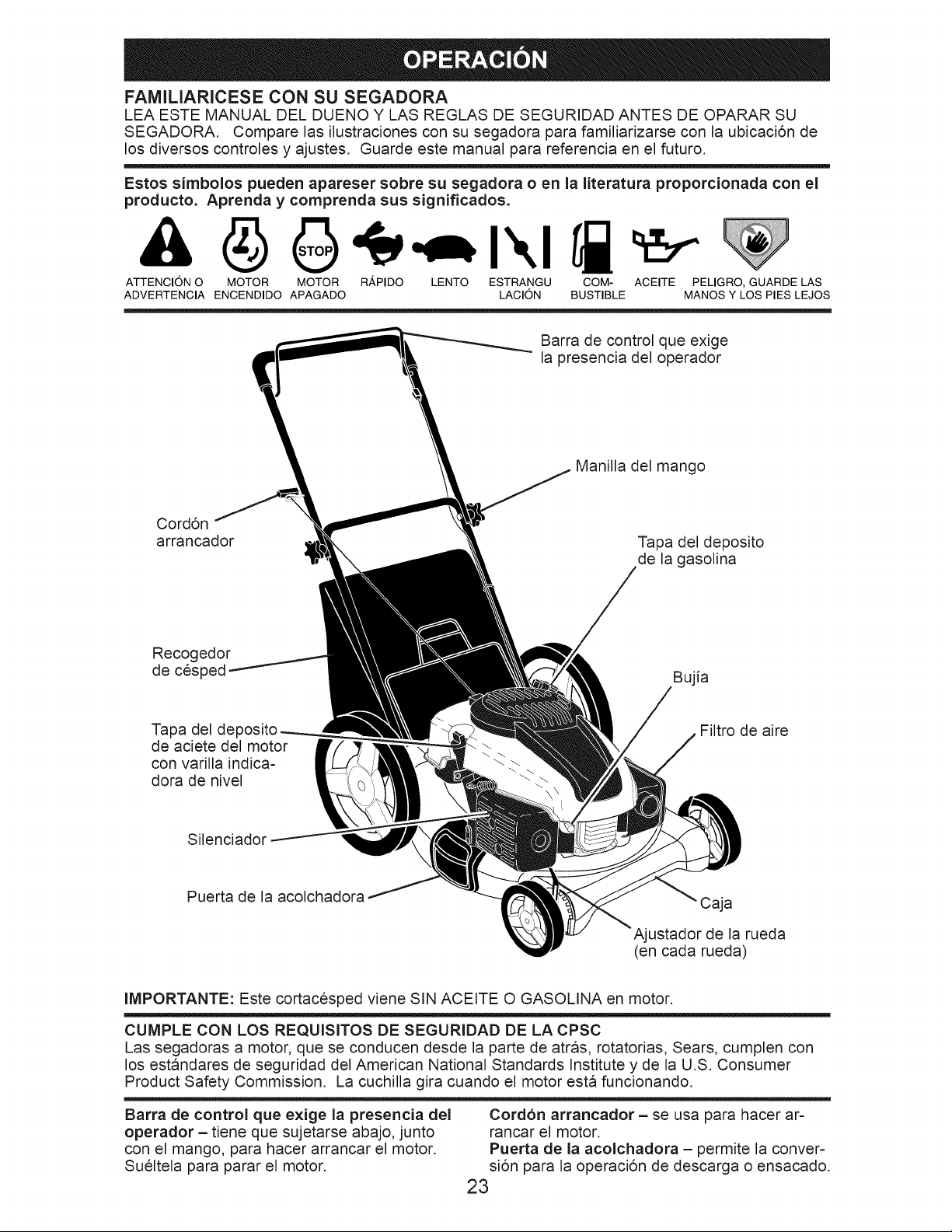

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Handle knob

Starter

handle

Grass

Engine oil cap "2 \

with dipstick -._ \

Gasoline filler cap

Spark plug

Air filter

Muffler

Mulcher door

Housing

Wheel adjuster

IMPORTANT: This lawn mower is shipped (on each wheel)

WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must Mulcher door - allows conversion to

be held down to the handle to start the discharging or bagging operation.

engine. Release to stop the engine. 7 Starter handle - used for starting engine.

The operationof any

SAFETYGLASSESlawn mower can result

in foreign objects thrown

into the eyes, which can

result in severe eye dam-

age. Always wear safety glasses or eye

shields while operatingyour lawn mower

or performingany adjustments or repairs.

We recommenda standard safety glasses

or wide vision safety mask worn over

spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

AI:_CAUTION" Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever. Also, 9-

position adjusters (if so equipped) allow lever

[(_ Rg_,_f;))_,_F_twee n tt_al_ac_{_:_tabs.

TO LOWER MOWER

. To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot pins Rear

Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge deflector installed.

&CAUTION" Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with the

rear door removed or propped open.

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

Open mulcher door

Install

discharge

8 deflector

MOWERIS NOWREADYFOR

DISCHARGINGOPERATION

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

Bess.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

• i, CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Gasoline

filler cap

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

Engine

oil cap

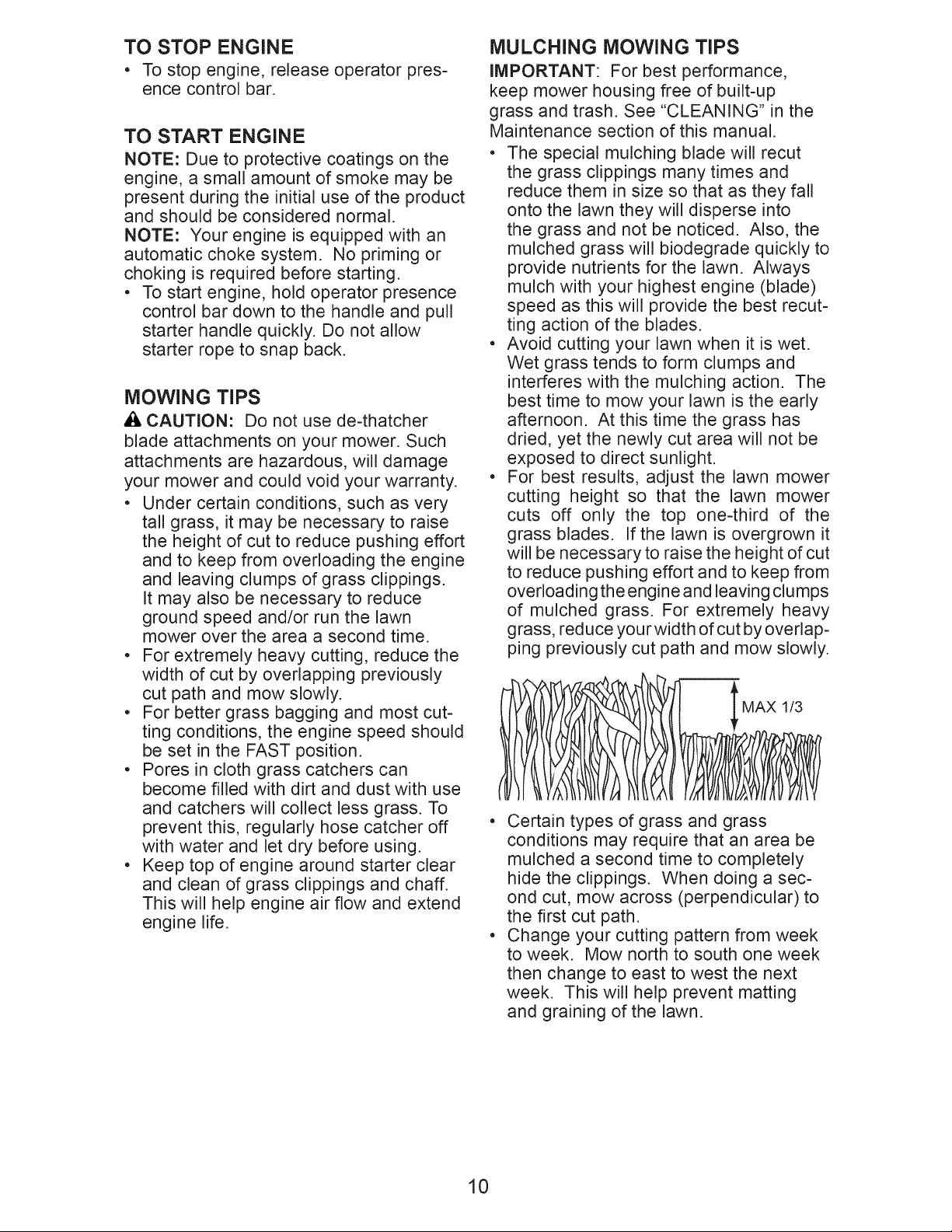

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

• To start engine, hold operator presence

control bar down to the handle and pull

starter handle quickly. Do not allow

starter rope to snap back.

MOWING TIPS

_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, wil! damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing effort

and to keep from overloading the engine

and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with use

and catchers wil! collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of cut

to reduce pushing effort and to keep from

overloading the engine and leaving clumps

of mulched grass. For extremely heavy

grass, reduce yourwidth of cut by overlap-

ping previously cut path and mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MAINTENANCE BEFOREAFTEREVERY EVERY EVERY

EACH EACH 10 25 HOURS 100 BEFORE

SCHEDULE USE USE HOURS OR SEASON HOURS STORAGE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher * I/

Check Tires I_'

_ Check Drive Wheels ***

Clean Lawn Mower ****

M Clean under Drive Cover***

O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

I_' Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

V' v'

v'3

V_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

(_) Wheel

adjuster (on

each wheel)

Some adjustments wil! need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

Engine oil

(_ Mulcher

door hinge

(_ Rear door

hinge

(_ Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly.

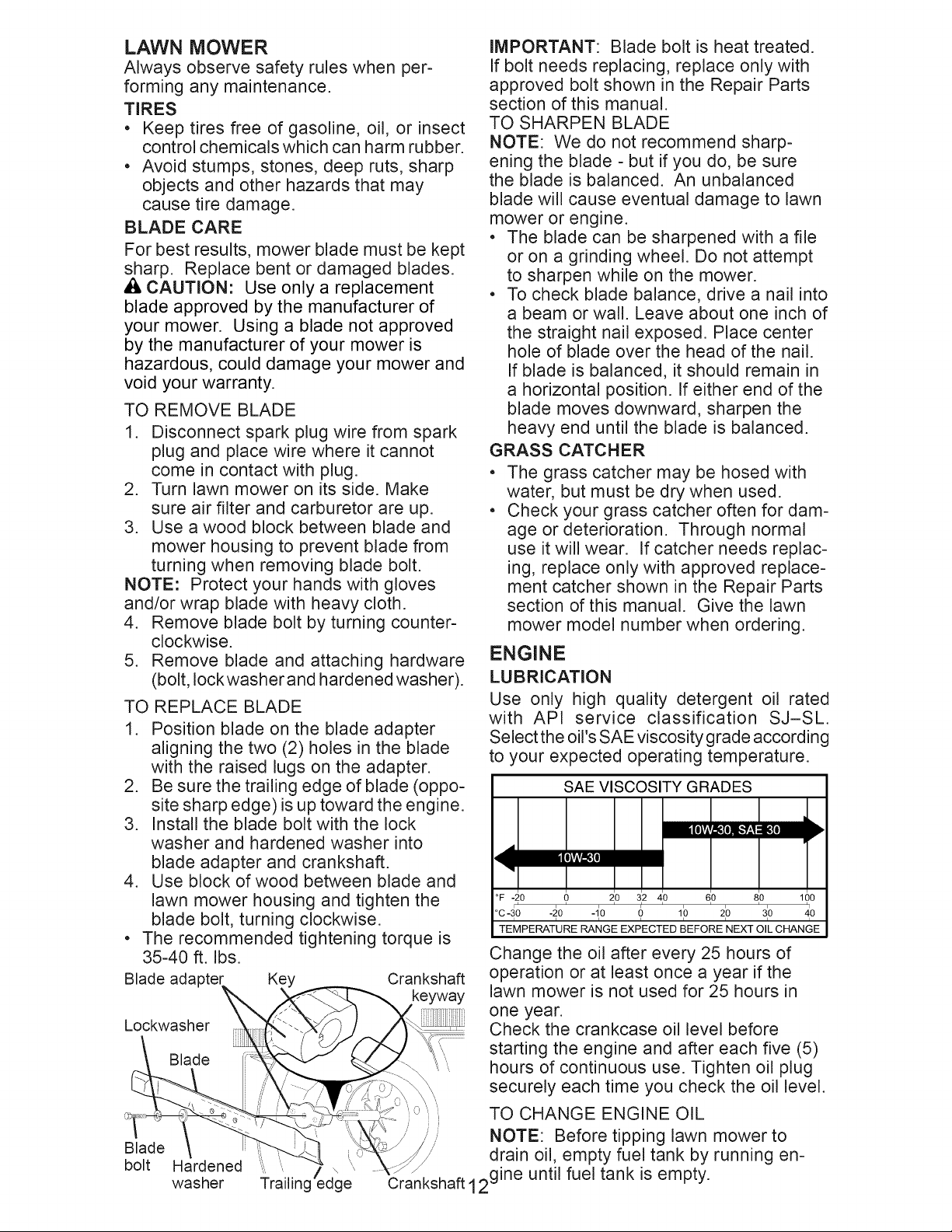

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

. Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

_i, CAUTION" Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, Iockwasher and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

Blade adapter Ke, Crankshaft

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure

the blade is balanced. An unbalanced

blade will cause eventual damage to lawn

mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

The grass catcher may be hosed with

water, but must be dry when used.

Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SJ-SL.

Selectthe oil's SAE viscosity grade according

to your expected operating temperature.

SAE VISCOSITY GRADES

Ire]vsv_[e]

°F -20 0 20 32 40 60 80 100

' ' ' i' ' ' ' '

,0_4o 4o _1:o o 4:0

TEMPERATURE RANGE EXPECTED BEFORE NEXT OIL CHANGE

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

Lockwasher

Blade

one year.

Check the crankcase oi! level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Blade

bolt

Hardened .....:',::,, / ,,

washer Trailing edge

TO CHANGE ENGINE OIL

J"/ NOTE: Before tipping lawn mower to

drain oil, empty fuel tank by running en-

2gine until fuel tank is empty.Crankshaft

1. Disconnectspark plug wire from spark

plug and placewire where it cannot

come in contactwith plug.

2. Removeengine oil cap; lay asideon a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

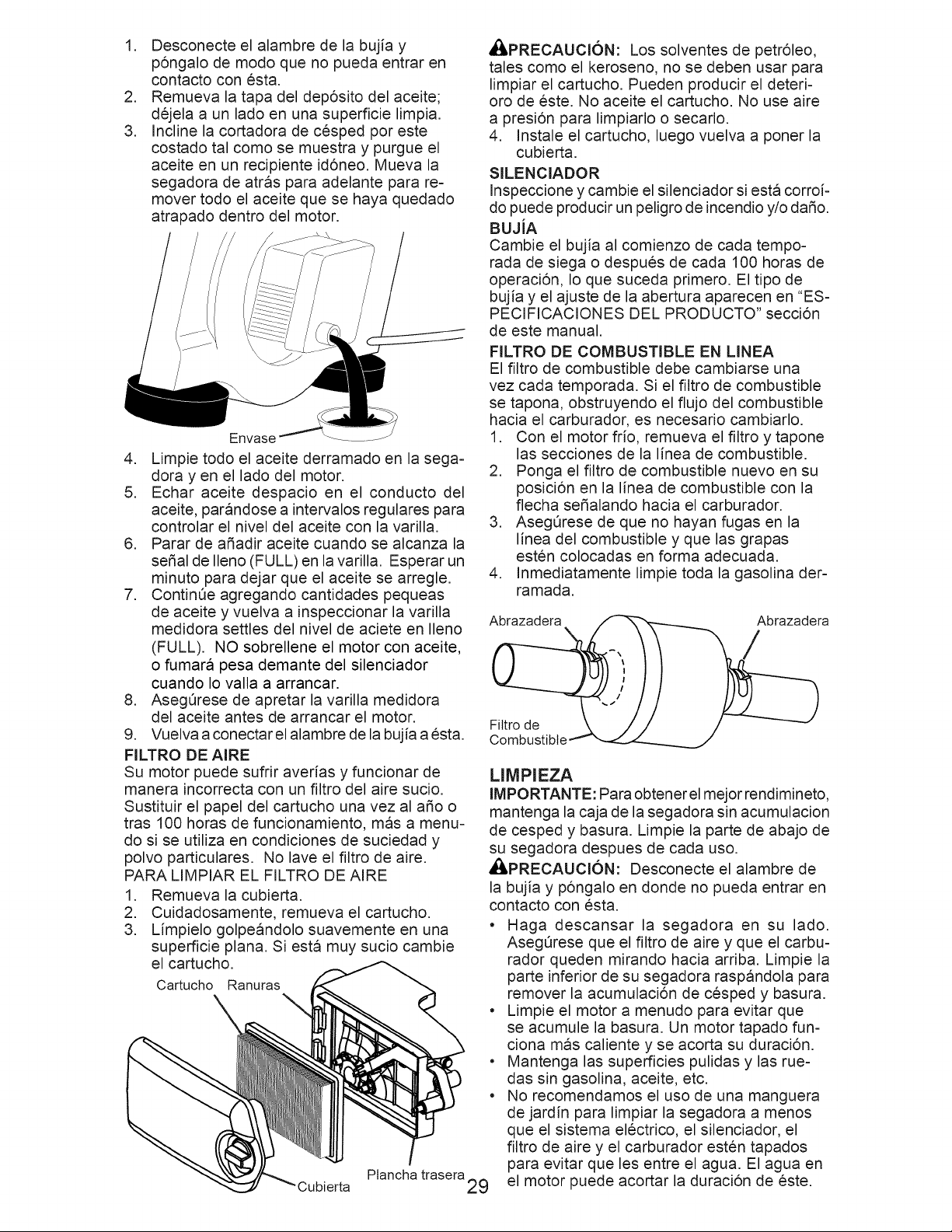

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oi! from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ouncesto check the

oi! level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

recheckingthe dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnectspark plug wire to plug.

AIR FILTER

Your enginewill not run properly and may

be damaged by using a dirty air filter.

Replacethe air filter every 100 hours of

operationor every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEANAIR FILTER

1. Removecover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Cartridge Slot

\ \

,II:;I,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

MUFFLER

Back plate 13

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

IN-LINE FUEL FILTER

The fuel filter should be replaced once

each season. If fuel filter becomes

clogged, obstructing fuel flow to carbu-

retor, replacement is required.

1. With engine cool, remove filter and

plug fuel line sections.

2. Place new fuel filter in position in fuel line

with arrow pointing towards carburetor.

3. Be sure there are no fuel line leaks

and clamps are properly positioned.

4. Immediatelywipeupanyspilledgasoline.

Clamp, Clamp

Fuel

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

,ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with spark plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

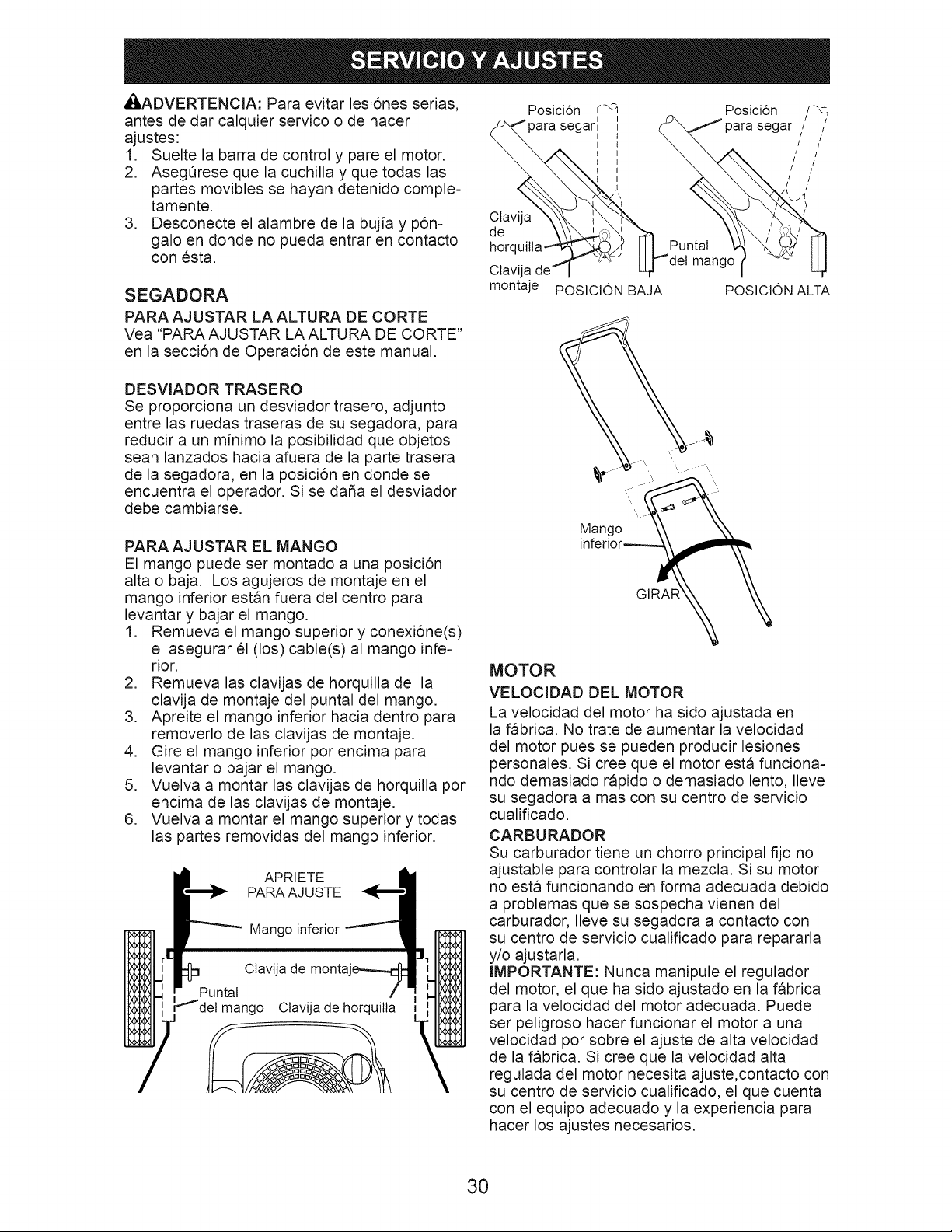

A WARNING: To avoid serious injury,

before performingany service and

adjustments:

1. Releasecontrol bar and stop engine.

2. Make sure the blade and all moving

parts have completelystopped.

3. Disconnectspark plug wire from spark

plug and placewire where it cannot

come in contactwith plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

Mowing r_l Mowing r-÷_

i position / /

Hairpin

Handle

Mounting bracket

pin LOW POSITION

HIGH POSITION

\\,

Lower

handle

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower

Mounting pin

Handle

Hairpin cotter

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too

fast or too slow, take your lawn mower to

a qualified service center for repair and

adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a qualified service center

for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a qualified service

center, which has proper equipment and

experience to make any necessary adjust-

ments.

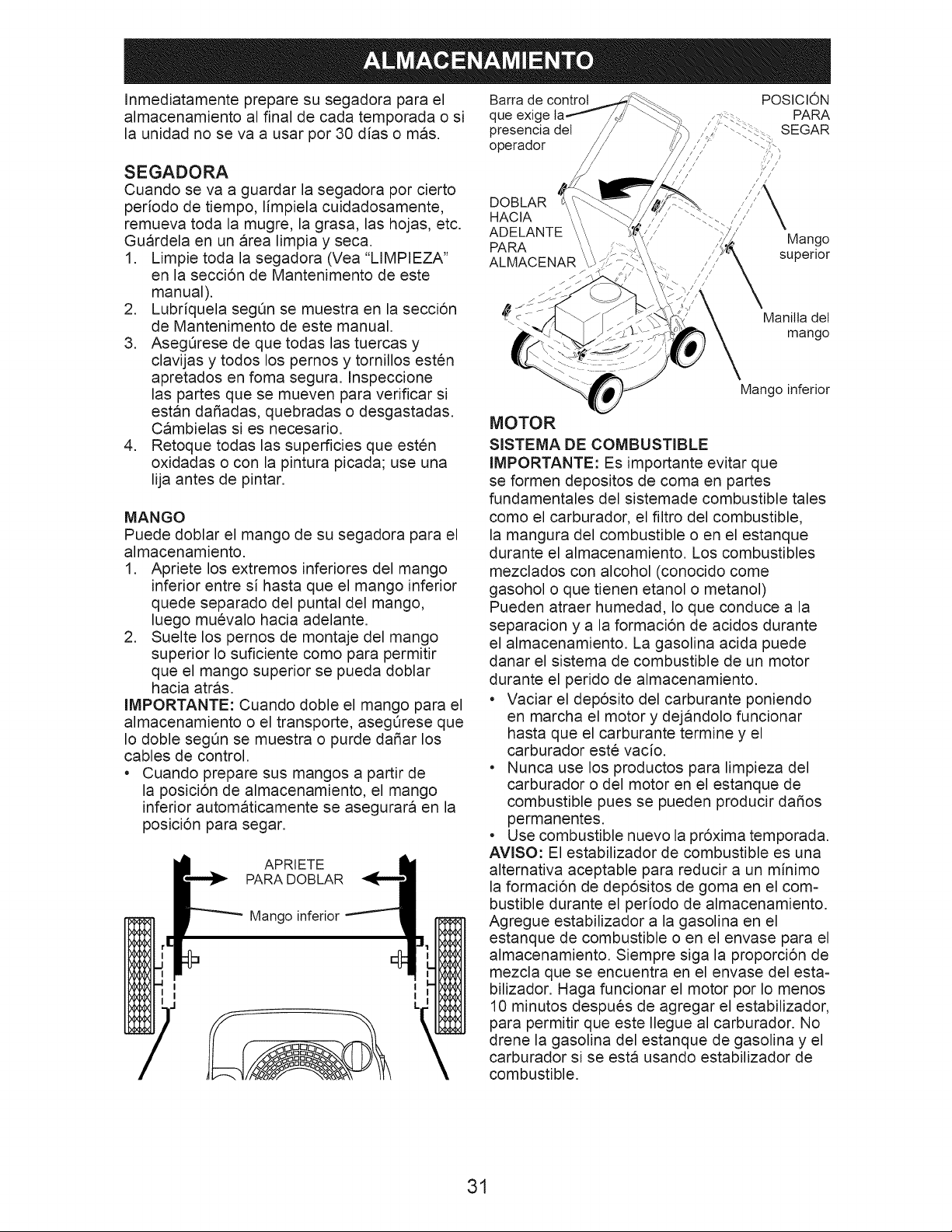

Immediatelyprepareyour lawn mowerfor

storage at the end of the seasonor if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that al! nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Lower

Operator MOWING

POSITION

control bar

FOLD "--. ,//_ X

FORWARD Upper

FOR handle

STORAGE._

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fue! tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oi! (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

,_CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

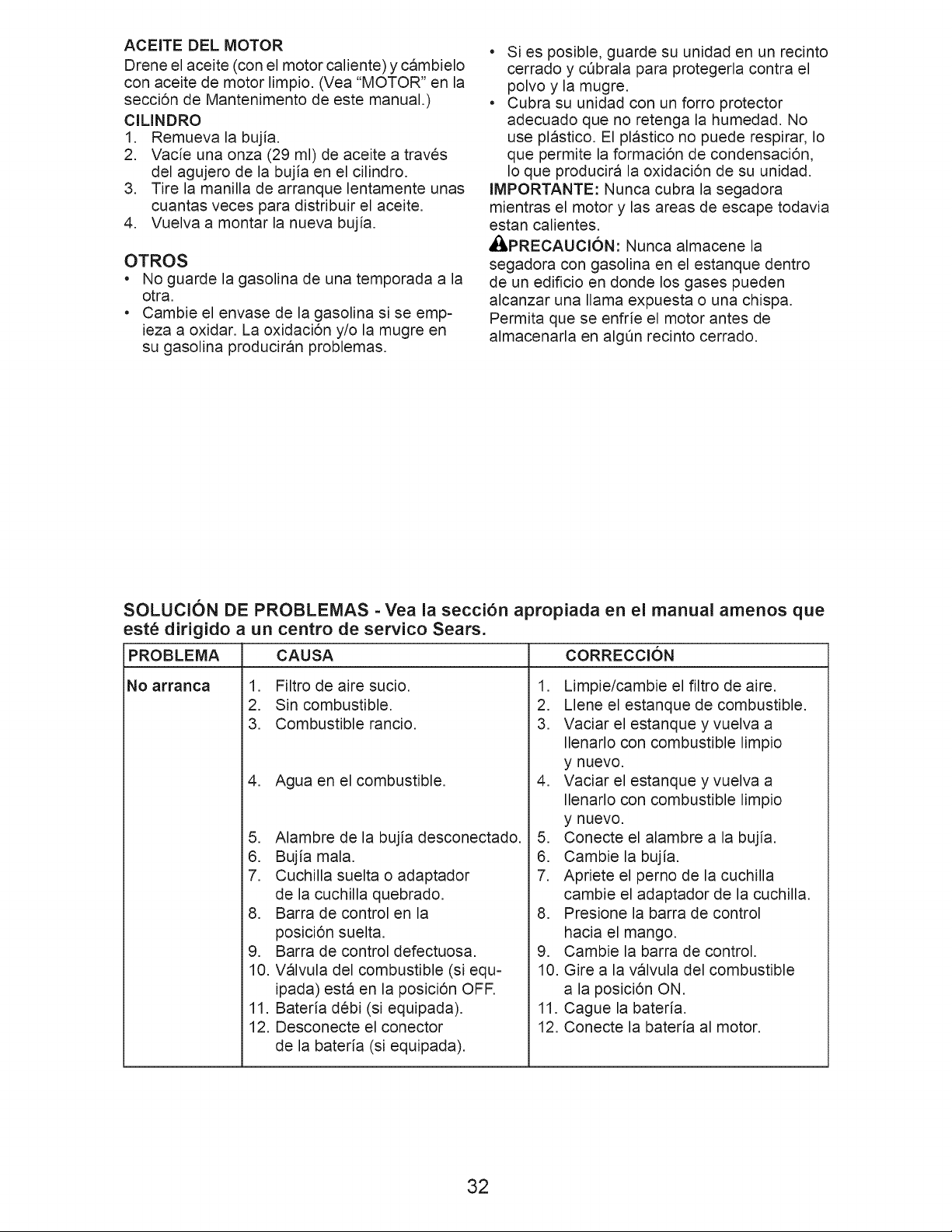

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

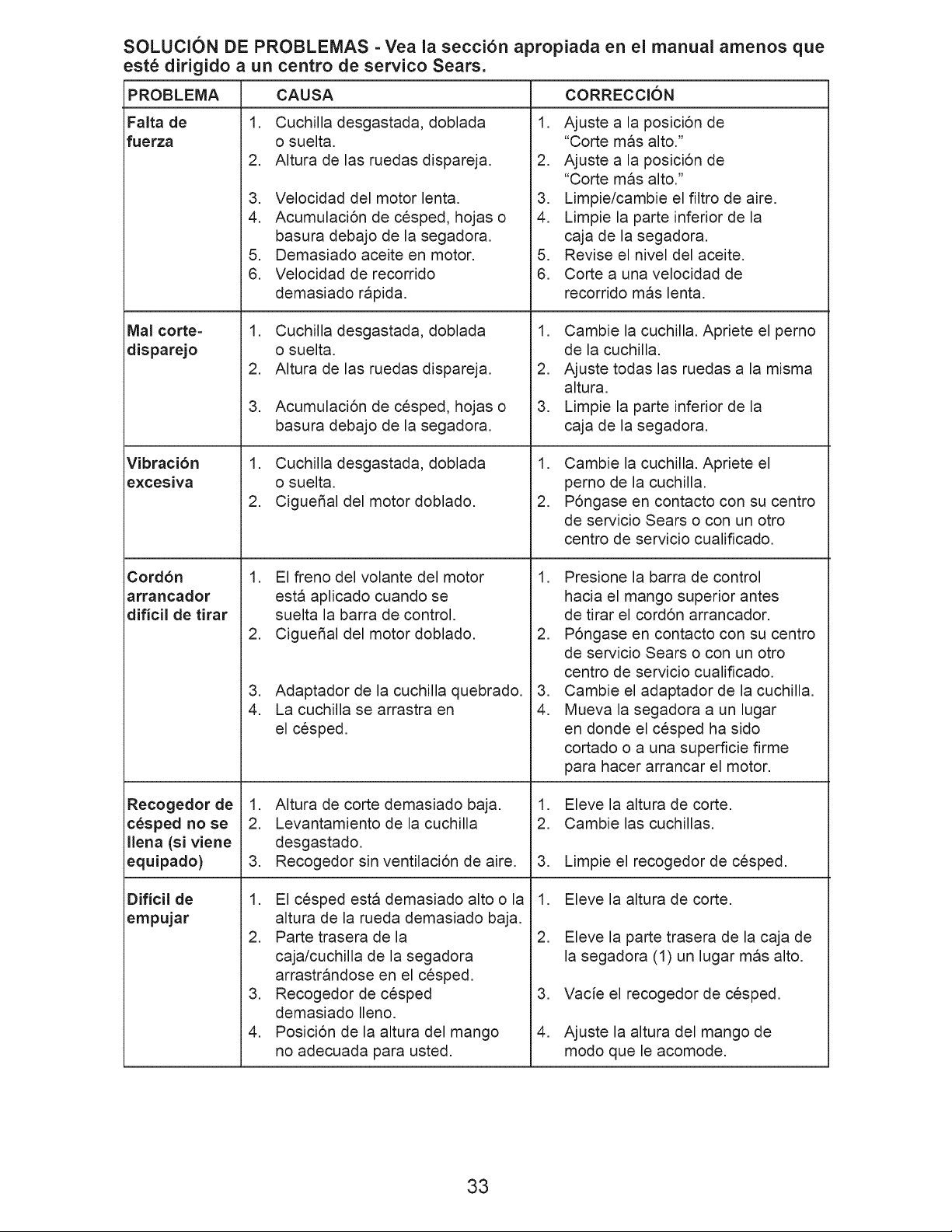

TROUBLESHOOTING =See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too ful!.

4. Handle height position not

right for you.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 20

Reglas de Seguridad ................................ 18-19

Especificaciones del Producto ....................... 21

Montaje / Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ................................... 30-31

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-41

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir - i iiATENCION!!! ii iESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

,II_ADVERTENClA: Siempre desconecte el alam-

bre de la bujia y pdngalo donde no pueda entrar

en contacto con la bujia, para evitar el arranque

pot accidente, durante la preparacidn, el trans-

,_rte, el ajuste o cuando se hacen reparaciones.

ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateda contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar las manos

,_spues de manipularlos.

PRECAUCION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

,_cimiento u otros da_os reproductivos.

PRECAUClON: El silenciador y otras piezas

del motor Ilegan a sre extre- _KT'h_

madamente calientes durante

la operaci6n y siguen siendo

calientes despues de que el

motor haya parado. Para

evitar quemaduras severas,

permanezca lejos de estas areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y compren-

der todas las instrucciones que aparecen en

la maquina y en los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el area de objetos tales como piedras,

juguetes, alambres, huesos, palos, etc. que pu-

eden set recogidos y lanzados pot las cuchillas.

• AsegQrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos s61idos.

* No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

* Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

* No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

* Refierase a las instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Qnicamente accesorios

aprobados pot el fabricante.

* Detenga la cuchilla o las cuchillas cuando cruce

pot calzadas, calles o caminos de grava.

* Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

* Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

* Segar solamente con luz del dia o con una

buena luz artificial.

, No opere la maquina bajo la influencia del

alcohol o de las drogas.

Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

Si el equipo empezara a vibrar de una manera

anormal, pare el motor y revise de inmediato

para averiguar la causa. Generalmente la vi-

braci6n suele indicar que existe alguna averia.

Siempre use gafas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NI@OS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los niSos alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para vedficar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la maquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o afiadir

carburante con el motoren marcha. Esperarque

el motor se enfrie antes de repostar la gasolina.

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo, en

un cami6n o caravana con un forro de plastico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el

suelo. Si esto no es posible, repostar dicho

equipo con un contenedor portatil, mas bien

que con una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est¢ en marcha. Desconecte el cable

de la bujia, y mantCngalo a cierta distancia de

Csta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie los

derrames de aceite o combustible. Permita que

la maquina se enfde antes de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da5os y deterioro, que

pueden exponer las partes en movimiento o

permitir que objetos sean disparados. Controlar

frecuentemente y cuando sea necesario susti-

tuir con partes aconsejadas pot el fabricante.

• Las cuchillas de la segadora estan afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efectOa mantenimiento sobre las mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguridad

e instrucciones, cuando sea necesario.

AADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingles del due_o). 19

SECCl6N 1: GARANTiA LIMITADA

Husqvama Forest & Garden Company ("Husqvama') ga-

rantiza al comprador original que et producto Husqvama

no tiene defectos de material y fabricaci6n a partir de

la fecha de compra y por et "Periodo de Garantia" det

producto seg_n to establecido a continuaci6n:

GARANTiA NO COMERClAL DE 2 ANOS: Cor-

tacesped automatico, cortacesped conducibtes,

tractores de jardin y terreno, cortacesped con los que

se camina at lado, dispositivos de filtrado, hojas de

cadena, desbastadores, cortadores de maleza, sierras

de despeje, quitanieves, sopladores manuales, sopla-

dotes tipo mochila, desbastadores de hito, productos

etectricos y sistemas de recogida de motor para uso

no comercial no profesional no institucional v sin

finalidad de aanancias, exceDto 1omencionado aaui_

Los componentes det sistema de control de las

emisiones necesarios para cumplir con las normas

CARB-TIERII y EPA.

El Aparejo de Seguridad Husqvarna tiene una ga-

rantia de 90 dias a partir de ta fecha de compra origi-

nal por defectos de material o fabricaci6n. Et desgaste

normal, la rotura o et mal uso no estan cubiertos por la

garantia. Et producto ha de devolverse a Charlotte con

un formulario de peticidn de garantia. Hay que seguir

todas tas instrucciones de cuidado y mantenimiento tal

y como estan indicadas por el productor en la etiqueta

de cuidado. La conformidad det aparejo/estructura de

protecci6n no esta cubierta por la garantia.

SECCION 2: OBLIGACIONES DE HUSQVARNA EN

EL PERIODO DE GARANTJA

Husqvama reparara o sustituir los componentes

defectuosos sin cargar al comprador la parte o la

mano de obra si un componente fatta a causa de un

defecto de material o fabricaci6n durante et periodo

de garantia.

SECCION 3: ARTICULOS NO CUBIERTOS POR

ESTA GARANTJA

Los articulos siguientes no estan cubiertos por esta

garantia:

(1) Articulos normales de mantenimiento det ctiente que

se desgastan con et uso regular normal, incluyendo,

pero no timitado a correas, hojas, adaptadores de

hojas, bombitlas, filtros, cintas de guia, lubricantes,

muetles de rebobinado, cadena de la sierra, bujias

de encendido, cuerdas y brazos de arranque;

(2) La decoloraci6n natural det material debido a los

rayos uttravioletas;

(3) Los accesorios det cesped y det jardin estan

cubiertos por una tercera parte que proporciona

una garantia, todas tas rectamaciones en garantia

se tendran que enviar al productor; y

(4) Componentes det Sistema de Control de tas Emisio-

nes necesarios para motores que forman parte de to

fabricado por la tercera parte productora det motor.

SECCION 4: EXCEPCIONES Y LIMITACIONES

Esta garantia no se aplicara a defectos derivados de

lo siguiente:

(1) Accidente, abuso, uso incorrecto, negtigencia y

descuido, inctuido carburante pasado, suciedad,

abrasivos, humedad, herrumbre, corrosi6n, o

cualquier reacci6n adversa debida a almacenaje

incorrecto o costumbres de uso;

(2) No hacer funcionar o mantener la unidad de acuerdo

con et manual det Propietario/Operador o la hoja de

instrucciones proporcionada por Husqvama;

(3) Alteraciones o modificaciones que cambien et

uso det producto para et que se ha concebido o

que afecte et rendimiento, el funcionamiento, ta

seguridad o la duraci6n det producto, o lteve et

producto a no cumplir con una cualquiera de tas

teyes aplicables; o:

(4) DaSos adicionales a pares o componentes debido

al uso continuativo despues de una cualquiera de

tas cosas indicadas arriba.

LA REPARACION Y SUSTITUCION TAL Y COMO

PROPORCIONADAS POR ESTA GARANTJA SON EL

REMEDIO EXCLUSIVO QUE TIENEN EL COMPRA-

DOR. HUSQVARNA NO SERA, RESPONSABLE POR

CUALQUIER DANO INCIDENTAL O CONSECUENCIAL

DEBIDO A LA VIOLACION DE CUALQUIER GARANTIA

EXPRESADA O IMPLICITA SOBRE ESTOS PRO-

DUCTOS EXCEPTO POR LO QUE PROHIBE LA LEY

APLICABLE. CUALQUIER GARANTIA IMPLICITA DE

COMERCIABILIDAD O IDONEIDAD PARA UN OBJETI-

VO PARTICULAR SOBRE ESTOS PRODUCTOS ESTA,

LIMITADA EN CUANDO A DURACION AL PERIODO DE

GARANTIA SEGON LO DEFINIDO EN LA DECLARA-

CION DE LA GARANTIA LIMITADA. HUSQVARNA SE

RESERVA EL DERECHO DE CAMBIAR O MEJORAR

EL DISENO DEL PRODUCTO SIN AVISO, Y NO SE

OBLIGAA PONER AL DIA LOS PRODUCTOS PREC-

EDENTEMENTE FABRICADOS.

Algunos paises no permiten que se excluyan los da-

_os incidentales o consecuenciales, o las timitaciones

sobre cuanto dura una garantia implicita, asi que tas

limitaciones o exctusiones indicadas arriba puede que

no se apliquen en tu caso. Esta garantia te propor-

ciona unos derechos legates, pero puedes tenet otros

derechos que varian segQn et pals de residencia.

SECCION 5: RESPONSABILIDADES DEL CLIENTE

El producto se tiene que cuidar, mantener, hacer

funcionar, guardar yen general conservar segQn to

indicado en la secci6n de mantenimiento det manual

det Propietario/Operador. Si ocurriera un problema de

funcionamiento o una averia, no usar el producto, sino

entregarlo tal y como esta a un revendedor Husqvarna

autorizado para la estimaci6n. La prueba de compra,

como esta explicado en la secci6n 6, es responsabiti-

dad Qnica det cliente.

SECCION 6: PROCEDIMIENTO PARA OBTENER LA

APLICACI6N DE LA GARANTTA

Es responsabitidad del Propietario y det Revendedor

asegurar que la Ficha de Registro de ta Garantia este

adecuadamente compitada y que se haya enviado por

correo a Husqvama Forest & Garden Company. Esta

ficha ha de enviarse dentro de diez (10) a partir de ta

fecha de compra a fin de confirmar ta garantia y para

facititar et servicio posventa.

La prueba de compra ha de presentarse al revendedor

autorizado Husqvarna a fin de obtener el servicio de

garantia. La prueba ha de inctuir la fecha de compra el

nQmero det modelo, et nQmero de serie, y el nombre y la

direcci6n completas det revendedor adonde se compr6.

Para obtener et beneficio de esta garantia, et producto

que se considera defectuoso ha de enviarse a un

revendedor autorizado Husqvarna en un ptazo de

tiempo oportuno, no mas de treinta (30) dias despues

de haber descubierto el problema de funcionamiento

o ta averia. Los gastos para et envio det producto

son a cargo del propietario. Los gastos de recogida y

entrega no estan cubiertos por esta garantia. Normal-

mente es posibte individuar un revendedor Husqvama

autorizado a traves de las "Paginas Amarillas" de la

propia tocalidad o llamando al 1-800-HUSKY62 para

conocer et revendedor de tu zona.

HUSQVARNA

7349 Statesvitte Road

Charlotte, NC 28269

531 83 81-23 2002

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.5 Cuartos (Regular sin PIomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 10W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion 8815

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto

al cortacesped. Tambien estan disponibles en la mayoda de las tiendas de Husqvarna yen los

centros de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesafias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteda que

se monten tienen que set apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

Barra de

que sxige la

presencia det

operador

LEVANTAR

iiiiii

POSICION

PARA

SEGAR

fii

Mango

superior

Manitta det

mango

Mango Inferior

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y 61

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg0n le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

PARA MONTAR EL RECOGEDOR DE CE_SPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. Aseg0rese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

__, Mango det

>_ bastidor del

// \ recogedor

Sujq

de vinito det bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertir la de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la seccidn de Operacidn de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,&,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Recogedor

de cesped

Tapa del del

de aciete del motor

con varilla indica= '2 -..

dora de nivel "_b

Tapa del deposito

de la gasolina

Bujia

Filtro de aire

Puerta de la acolchadora

Saja

Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISlTOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del Cordon arrancador = se usa para hacer ar=

operador - tiene que sujetarse abajo, junto rancar el motor.

con el mango, para hacer arrancar el motor. Puerta de la acolchadora - permite la conver=

Sueltela para parar el motor, si6n para la operaci6n de descarga o ensacado.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, Io que puede producir

dafios graves en estos. Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

SEGURIDAD

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fa=

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

,_ PRECAUClON: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicidn del medio es la mejor para la mayoda

de los cespedes.

• Para cambiar la altura de core, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegOrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HACIA ATRAS

PARA BAJAR EL CORTACI:I:SPED

Manc

de la

placa

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortacesped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

Pasador det Puerta Mango del

trasera bastidor del

recogedor

de cesped

Gancho lateral del

bastidor det recogedor

SEGADORAS CON DESCARGA LATERAL

* La puerta trasera tiene que estar cerrada.

* Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

* La segadora esta lista para la operaci6n de

la descarga.

* Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra ta protecci6n

contra la descarga

Desviador de

la descarga

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA DESCARGA

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

2. La desviador de la descarga instalada.

,d_ PRECAUCION: No haga funcionar su

segadora sin la placa de la acolchadora, el

desviador de recortes o sin el recogedor

cesped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido

la puerta trasera o cuando se ha removido a

puerta trasera o cuando esta un poco abierta.

PARA VACIAR EL RECOGEDOR DE C#:SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

Mango det

bastidor del

recogedor

de cesped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_:_,PREOAUOI6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor. 25

AVISO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

* Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

* Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

. Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

AqlLdurante los primeros 30 dias.

ADVERTENClA: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

,_PRECAUCl6N: Los combustibles mezclados

con alcohol (conocidos como gasohol, o el uso

de etanol o metanol) pueden atraer la humedad,

la que conduce a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina

acidica puede da_ar el sistema del combustible

de un motor durante el almacenamiento. Para

evitar los problemas con el motor, se debe vaciar

el sistema del combustible antes de guardarlo por

un periodo de 30 dias o mas. Vacie el estanque

del combustible, haga arrancar el motor y hagalo

funcionar hasta que las lineas del combustible y el

carburador queden vacios. La pr6xima temporada

use combustible nuevo. Vea las Instrucciones

Para El Almacenamiento para mas informaci6n.

Nunca use productos de limpieza para el motor o

para el carburador en el estanque del combustible

pues se pueden producir da_os permanentes.

Tapa del

deposito

de aceite

Fapa det

rettenador de

gasolina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencJa del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVlSO: Su motor vJene equipado con un

sistema de estrangulaci6n automatico. No

requiere ser cebado o obturado antes de

arrancar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador rapidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

ONSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositJvos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar

la altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcJonar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcJalmente por encima

del lugar anteriormente cortado y sJegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posJcJ6n

de RAPIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aJre del motor y extendera su duracJ6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccJon de MantenJmento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamafio, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapi-

damente entregando substancias nutritivas

para el cesped. Siempre acolche con la

velocidad del motor (cuchilla) mas alta, pues

asi se obtendra la mejor acci6n de recorte de

las cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado

(en forma perpendicular) a la pasada del

primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTES DESPUES CADA CADA CADA ANTES DEL

MANTENIMIENTO DE CADA DE CADA 10 25 HORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

Revisar si hay Sujetadores Sueltos _1_ _1_

S Limpiar/Inspeccionar el Recogedor de Cesped * I_

E Controlar los Neumaticos If

G Controlar las Ruedas Motrices *** if

_ Limpiar la Segadora .... if !1_

Limpiar debajo la Cubierta de la Transmision *** t_

Revisar las Correas y las Poleas Impulsadas *** I1_

Revisar / Afilar / Cambiar la Cuchilla

A Lubricacidn

Limpiar / Recargar la Bateria ** t_ !1_

Revisar el nivel del Aceite 1_5

M Cambiar el Aceite del motor 11_,2

Limpiar el Filtro de Aire _t_2

Inspeccionar el Silenciador

O Cambiar la Bujia ti_#,2

Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante.

, (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque El_ctrico 2 - Dar servicio mgts a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas mas a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despues de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garant{a de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al afio, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

Ajustador

de la rueda

(_ Aceite

del

motor

Puerta

de la

acolchadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

(_ Rocie el lubricante

(_) Yea "MOTOR" en la seccion de Mantenimiento

ANTES DE CADA USO

* Revise el nivel del aceite del motor.

, Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICAClON").

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o dafiada.

PRECAUClON: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede dafiar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteda adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguefial.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35- 40 pies libras.

Adaptador de Ranura Chavetero del

la cuchitla ciguenal

Arandela de

seguridad

Pemo Arandela

de ta endurecida ":::i:_

\ '\

cuchitla Borde de salidd

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

en la seccidn PaRes de Reparacidn de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilarla cuchilla-pero

si Io hace, asegQrese de que quede balanceada.

Se tiene que tenet cuidado de mantenerla

balanceada. Una cuchilla que no esta bal-

anceada va a producir eventualmente dafio en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilla esta balanceada

debe permanecer en la posicidn horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo 3esado

hasta que esta quede balanceada.

RECOGEDOR DE CO:SPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar si esta dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el n_mero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SJ-SL

de servicio API. Seleccione la calidad de visco=

sidad SAE seg_n su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE SAE

il[o_

oF-To 0 2'0, 3'2,40, 60, 80, 100

°C-:30 -20 -i0 0 1;0 20 30 40

GAMA DE TEMPERATURA ANTIClPADA

ANTES DEL PROXIMO CAMBIO DE ACEITE

Cambie el aceite despues de 25 horas de

operaci6n o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

._ aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

o ',

AVlSO: Antes de inclinar la segadora para dre-

., nar el aceite, drene el tanque de combustible

/ haciendo correr el motor hasta que el tanque

Ciguena128 est6 vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re=

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Envase "_

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulates para

controlar el nivel del aceite con la varilla.

6. Parar de afiadir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinUe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectarel alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio o

tras I O0 horas de funcionamiento, mas a menu=

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remuevala cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

Cartucho Ranuras

\ \

,_ILPRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de este. No aceite el cartucho. No use aire

a presidn para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Plancha trasera 29

SILENClADOR

Inspeccione y cambie el silenciador siesta corroi=

do puede producir un peligro de incendio y/o dafio.

BUJiA

Cambie el bujia al comienzo de cada tempo=

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PEClFICACIONES DEL PRODUCTO" secci6n

de este manual.

FILTRO DE COMBUSTIBLE EN LINEA

El filtro de combustible debe cambiarse una

vez cada temporada. Si el filtro de combustible

se tapona, obstruyendo el flujo del combustible

hacia el carburador, es necesario cambiarlo.

1. Con el motor frio, remueva el filtro y tapone

las secciones de la linea de combustible.

2. Ponga el filtro de combustible nuevo en su

posici6n en la linea de combustible con la

flecha sefialando hacia el carburador.

3. AsegOrese de que no hayan fugas en la

linea del combustible y que las grapas

esten colocadas en forma adecuada.

4. Inmediatamente limpie toda la gasolina der-

ramada.

A_ _ Abrazadera

Combustible _'-_

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,_ILPRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulaci6n de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

_IkADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

SEGADORA

Posici6n _r-':l, Posici6n / _?

segan segar /

Ctavija

hot( Puntal

Clavija mango

montaje POSICION BAJA POSICION ALTA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se da5a el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar 61 (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las pares removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

Clavija de monta

Puntal

mango Clavija de horquitla

Mango

GIRAF

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funciona-

ndo demasiado rapido o demasiado lento, Ileve

su segadora a mas con su centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el Barra de control POSIClON

almacenamiento al final de cada temporada o si que exige PARA

la unidad no se va a usar pot 30 dias o mas. presencia det SEGAR

operador / -

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Yea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segQn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y torniilos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estan dafiadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segOn se muestra o purde dafiar los

cables de control.

* Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

APRIETE

PARA DOBLAR

Mango inferior

DOBLAR jjJ

HACIA -.-. / /

ADELANTE

PARA Mango

ALMACENAR superior

Manitla det

mango

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

carburador odel motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c0brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,APRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en alg0n recinto cerrado.

SOLUCION DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est6 dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) esta en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCl6N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCI([)N DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

est_ dirigido a un centro de servico Sears.

CAUSA

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Mal corte=

disparejo

Vibraci6n

e×cesiva

Cord6n

arrancador

dificil de tirar

Velocidad del motor lenta.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Recogedorde

cesped no se

Ilena(siviene

equipado)

Dificil de

empujar

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Cigue_al del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

Altura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posici6n de

"Corte mas alto."

2. Ajuste a la posici6n de

"Corte mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

cO O_

cX_

c.D

or..O

1.9)

Lg)

'\\\

\\\

I_.,_- oo

\ /

c t

CO _'_t

tO)

¢',t

x--

LLI

::::}

I--

:::::}

LLI

..1

LLI

B,,,

LL!

-i-

,,,d

uJd

00rZ

O _-

o ___-

r-. .55 ff---_

a o_ _ _: w z_z

o,1N "<f' ao

_- ob o,I _'-

co o oq _ o'-_

c o

o u_ _ E ®

._ _--

o c @ N_ m

..o o 8

_-u _c_ Nco

c _ ._ = d "_ ® "-0(.9 O

'_ o

o o0

CD 0 oq o0 oo 0 _D

0 X _- _0q O0

O CO 00 O_ ¢O o_ O Ob CO _- (.O qO _ CO CO CO

O _f' _f' Ob O,_ qO O,I CO _-0 _- N Oq _ oO CO CO

00 OO b-- N "<f _-' _- cO O _f' "<f' _)

Oq _') _O N C0 00 _ _O (.O N , , >_ , [ ,

{£) {£} _ r..O {£} b-- b-- N b-- N , , _ , _ ,

_ o _o

o o _ o_

× x 5×

O NO_OOO_OO_ O _OO_ _

_f co _i-

co qo N

o oq o

o_-

0o 0o 0o

Z (i}

o_ _

,--, {,.)_ - _-z _-_

X x

___. I I I I

T o _ _-_- "_ >,¢ _ _

-o

"_.-o

r'-

O {1}

r'-__

r- o

o _

.-- o

.- B

._gX

:88

ffl

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

BLOWER HOUSING & BAFFLES |

M-641060-S

j14 332 13-S

14 096 58-S

J _14 096 58-S

14 096 36-S <_

STARTING SYSTEM

14 027 03-S

IGNITION/ELECTRICAL

14 314 01-S

14 112 07-S

_\-:-_ 14 072 12-S

14 072 13-S\

_,,_.-_ 14 157 01-S

14 025 O2-S

_ )_ 14 025 Ot-S

\L_.__" / 14 O25 05-S

_"_: (with Flywheel)

/ 25 086 145-S

14 132 O8-S /

14 132 06-S

314 O7-S

14 123 04-S

14 123 11-S

I OIL PAN/LUBRICATION

14 123 13-S

14/ _ 14'

25086 153 _4_ 153 _>,_

145"S 01"S !. #/J 05"S !, _'_

' ' _, i

14 153 i_ _ 14 153 ; ._

o3-s _ o3-s

14 199 O3-S

14 199 07-S

14 199 03-S

14 199 07-S

14 032 05-S _=_

1403207-s.........L-_-_ _ 25886293-s

/ _ 25 086 161-S

CRANKCASE I _25 086 159-s

14 032 02-S\@ _ 14 050 01-S

14 380 O6-S

14 486 07-S

14 032 04-S

_14018 11-S _

_: 14 154 01-S

14 0t0 O5-S-_f_

14 06:2Ots oo6"S _

14 067 01-S

CRANKSHAFT

17 030 12-S

14 340 Ol-S

14 014 29-S

14 014 27-S

14 014 41-S

14 014 16-S

14 014 28-S

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

BLOWER HOUSING & BAFFLES

OIL PAN / LUBRICATION

PART NO. QTY. DESCRiPTiON PART NO. QTY. DESCRiPTiON

14 072 12-s 2 Stud 14 032 07-s 1 Oil Seal

14 072 13-s 1 Stud, Blower Housing 14 041 13-s 1 Gasket, Oil Pan

(Ignition) 14 123 13-s 1 Tube Assembly, Oil Fill

14 096 58-s 1 Cover, Engine 14 153 03-s 1 O-ring, Oil Fill Tube

M-641060-s 3 Nut, Hex, Flanged, M6 x 1.0 14 153 05-s 1 O-ring, Oil Fill Tube

14 112 07-s 3 Spacer, Compression Limiter 14 199 07-s 1 Pan, Oil

14 332 13-s 1 Insert Assembly, 25 086 145-s 1 Screw, Hex, Flanged (M6)

Engine Cover 25 086 159-s 1 Screw, Hex, Flanged (M6)

25 086 293-s 7 Screw, Hex, Flanged (M6)

|GNiTON / ELECTRICAL

CRAN KCASE

PART NO. QTY. DESCRIPTION

14 025 02-s 1 Flywheel Assembly, PART NO. QTY. DESCRIPTION

Aluminum 14 010 05-s 1 Camshaft Assembly

14 072 12-s 2 Stud 14 018 11-s 2 Retainer, Piston Pin

14 072 13-s 1 Stud 14 032 02-s 1 Seal, Oil

14 100 10-s 1 Nut, Flywheel 14 032 04-s 1 Seal, Oil

(with Serrations) 14 050 01-s 1 Filter, Breather

14 109 02-s 1 Cup, Starter Drive 14 067 02-s 1 Rod Assembly, Connecting

14 112 07-s 3 Spacer 14 154 01-s 1 Clip, Governor Arm

14 132 06-s 1 Plug, Spark (8815) 14 380 06-s 2 Pin, Dowel (10mm)

14 157 01-s 1 Fan, Flywheel (Plastic) 14 468 07-s 1 Washer, Flat (13mm O.D.)

14 219 07-s 1 Brake Assembly 25 086 159-s 2 Screw, Hex, Flanged (M6)

14 314 01-s 1 Guard, Finger 14 108 01-s 1 Ring, Set

14 584 05-s 1 Module, Ignition 14 874 01-s 1 Kit, Piston

(Aluminum Flywheel)

25 086 145-s 1 Screw, Hex, Flanged (M6)

CRANKSHAFT

PART NO.

14 014 45-s

14 340 01-s

17 030 12-s

QTY. DESCRIPTION

1 Crankshaft Assembly

1 Key, Woodruff

1 Bearing, Ball

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

HEAD/VALVE/BREATHER

14 017 02-S

14 380 06-S

14 318 02-S _--

14 016 02-S

24 072 06-S

25 086 140-S ......... r_

14 032 08-S

14 841 15-S

14 112 14-S

14 041 16-S

14 041 24-S

14 072 02-S

14 100 01-S

14 096 05-S

14 411 03-S

14 146 06-S

14 089 02-S

14 186 02-S

14 599 01-S

14 041 01-S Valve Seal also included

in Gasket Set.

14 096 62-S

14 032 08-S_

14 018 02-S

14 072 02-S

14 100 0t-S

14 017 02-S

14 016 02-S

14 411 03-S

14 599 01-S

Intake & Exhaust Valves

available separately.

14 755 11-S

DECALS I

................................................... J

14 450 02-S

141

14 1

141

/_41 037 10-S

14 113 04-S

13 12-S

13 13-S

13 25-S

13 16-S

14 113 03-S

A WARNING

STARTING SYSTEM I

14 165 07-S

M-641060-S

_z _1416_01-s

_14 165 03-S

14 160 01-S

14 160 03-S

14 379 01-S

BLOWER HOUSING

& BAFFLES

IGNITION/ELECTRICAL

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

HEAD / VALVE / BREATHER

DECALS

PART NO. QTY. DESCRIPTION

14 016 02-s 1 Valve, Exhaust

14 017 02-s 1 Valve, intake

14 018 02-s 2 Retainer, Valve Spring

14 032 08-s 1 Seal, Valve Stem

14 041 01-s 1 Gasket, Valve Cover

14 841 15-s 1 Gasket, Head

14 041 24-s 1 Gasket, Carburetor,

Heat Shield

14 072 02-s 2 Stud, Rocker Arm

14 089 02-s 2 Spring, Valve

14 096 62-s 1 Cover, Valve

14 100 01-s 2 Nut, Hex, Jam (M6)

14 112 14-s 1 Spacer, Carburetor

14 146 06-s 1 Plate, Pushrod Guide

14 186 02-s 2 Arm, Rocker

14 318 02-s 1 Head, Cylinder

14 380 06-s 2 Dowel, Cylinder Head

14 411 03-s 2 Rod, Push

14 599 01-s 2 Pivot, RockerArm

14 755 11-s 1 Kit, Valve Train

24 07206-s 4 Stud, M6xl.0x93

25 086 140-s 4 Screw, Hex. Flanged (MS)

25 086 159-s 4 Screw, Hex. Flanged (M6)

PART NO.

14 113 03-s

14 450 02-s

41 037 10-s

QTY. DESCRIPTION

1 Label, Warning

1 Tag, Hang

1 Nameplate, Service

STARTING SYSTEM

PART NO.

14 165 01-s

14 160 01-s

14 379 01-s

M-641060-s

QTY. DESCRIPTION

1 Starter Assembly

(with Handle)

1 Kit, Starter Rope

(with Handle)

1 Kit, Pawl Repair

3 Nut, Hex, Flanged, M6 x 1.0

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

FUELSYSTEM

't4 227 04-S _

_' _ 14 050 14-S

14 853 11-S 14 853 03-S

AIR INTAKE/FILTRATION _

41 037 lO-S

14 094 12-S

I EXHAUST

ENGINE CONTROLS

• • 9

....J .....

j _14079 19-S

_ 14 079 20-S

14 090 18-S_ _

25 086 166-S j

M-641060-S

14 079 14-S

06-S

14 536 07-S

14 536 08-S

KOHLER 4-CYCLE ENGINE MODEL NUMBER XT149-0217-ED

FUEL SYSTEM

PART NO. QTY. DESCRiPTiON

14 041 16-s 1 Gasket, Spacer

14 050 14-s 1 Filter, Fuel, In-Nipple

14 853 21-s 1 Carburetor, 12ram,

Auto Choke w/o Shutoff

14 065 26-s 1 Tank Assembly,

Non-California

14 079 17-s 1 Linkage, Auto Choke

M-641060-s 2 Nut, Hex, Flanged (M6)

14 187 02-s 1 Arm Assembly

14 227 04-s 1 Cap Assembly, Fuel

14 237 05-s 2 Clamp, Hose

14 237 07-s 2 Clamp, Hose, Non-California

14 268 04-s 1 Diaphragm Assembly

24 07206-s 2 Stud, M6xl.0x93

25 086 275-s 2 Screw, Shoulder

25 086 277-s 2 Screw, Thread-Forming (M4)

25 111 34-s 1 Hose, Fuel, Low-Perm (CKY)

Non-California

EXHAUST

PART NO. QTY.

14 041 22-s 1

14 068 06-s 1

14 100 09 2

14 314 04-s 1

24 072 06-s 2

DESCRIPTION

Gasket, Muffler

Muffler Assembly

Nut, Hex, Flangelock (M6)

Guard Assembly, Muffler

Stud, Carburetor (M6)

ENGINE CONTROLS

PART NO. QTY. DESCRIPTION

14 079 20-s 1 Linkage, Governor,

Auto Choke

14 089 14-s 1 Spring, Extension (Governor)

14 090 18-s 1 Lever, Governor

M-641060-s 1 Nut, Hex, Flanged (M6)

14 126 22-s 1 Control Assembly,

Fixed Speed

25 086 166-s 1 Screw, Retangle Head (M6)

AiR iNTAKE / FiLTRATiON

PART NO. QTY. DESCRIPTION

14 083 01-s 1 Element, Air Filter

14 094 13-s 1 Base, Air Cleaner

14 096 09-s 1 Cover, Air Cleaner

14 096 51-s 1 Cover, Air Cleaner Base

(Breather Gas)

M-641060-s 2 Nut, Hex, Flanged (M6)

14 123 05-s 1 Hose, Breather

25 086 293-s 1 Screw, Hex, Flanged (M6)

41 037 10-s 1 Nameplate Ticket

SERVICE NOTES

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran_:ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Serifs

® Registered Trademark / "rMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / "rMMarca de Fabrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / MOMarque d6pos6e de Sears Brands, LLC

435266 03.23.10 BY Printed in U.S.A.

Husqvarna 917384511 lawn mower

Product's Documents

User Manual

Specifications

Husqvarna 917384511 Questions and Answers
