TCL H8W25WQ 8,000 Btu Q-Series Smart Inverter Window Air User Manual

1 1

Hi! Let’s Get Started.

User Manual

Q-Series

Window Air Conditioner

Table of Contents

English

Register and Protect Your Purchase ................................................................................................. 3

Important Safety Information (Please Review Before Use) ..................................................... 4

What’s in the Box ...................................................................................................................................... 7

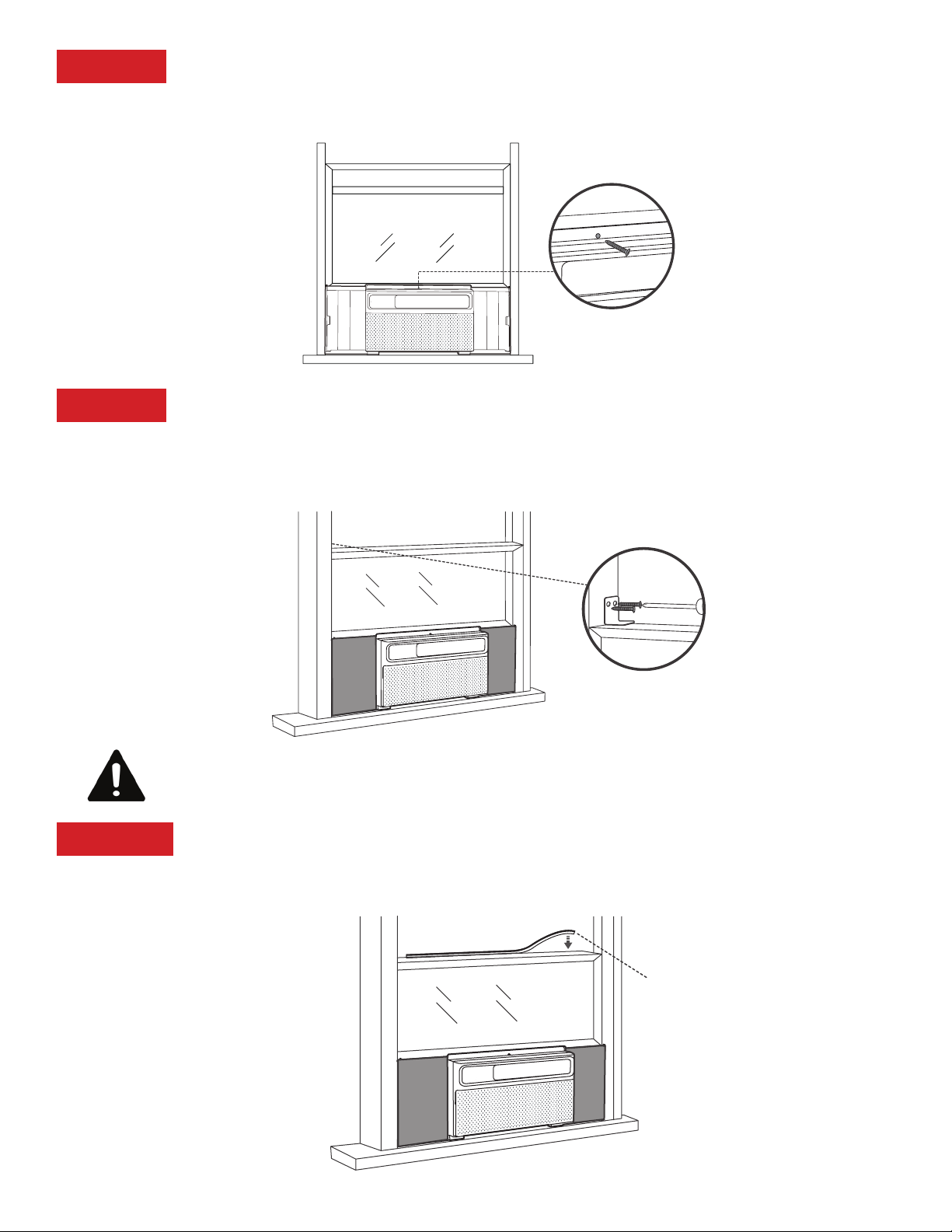

Setup & Installation .................................................................................................................................. 8

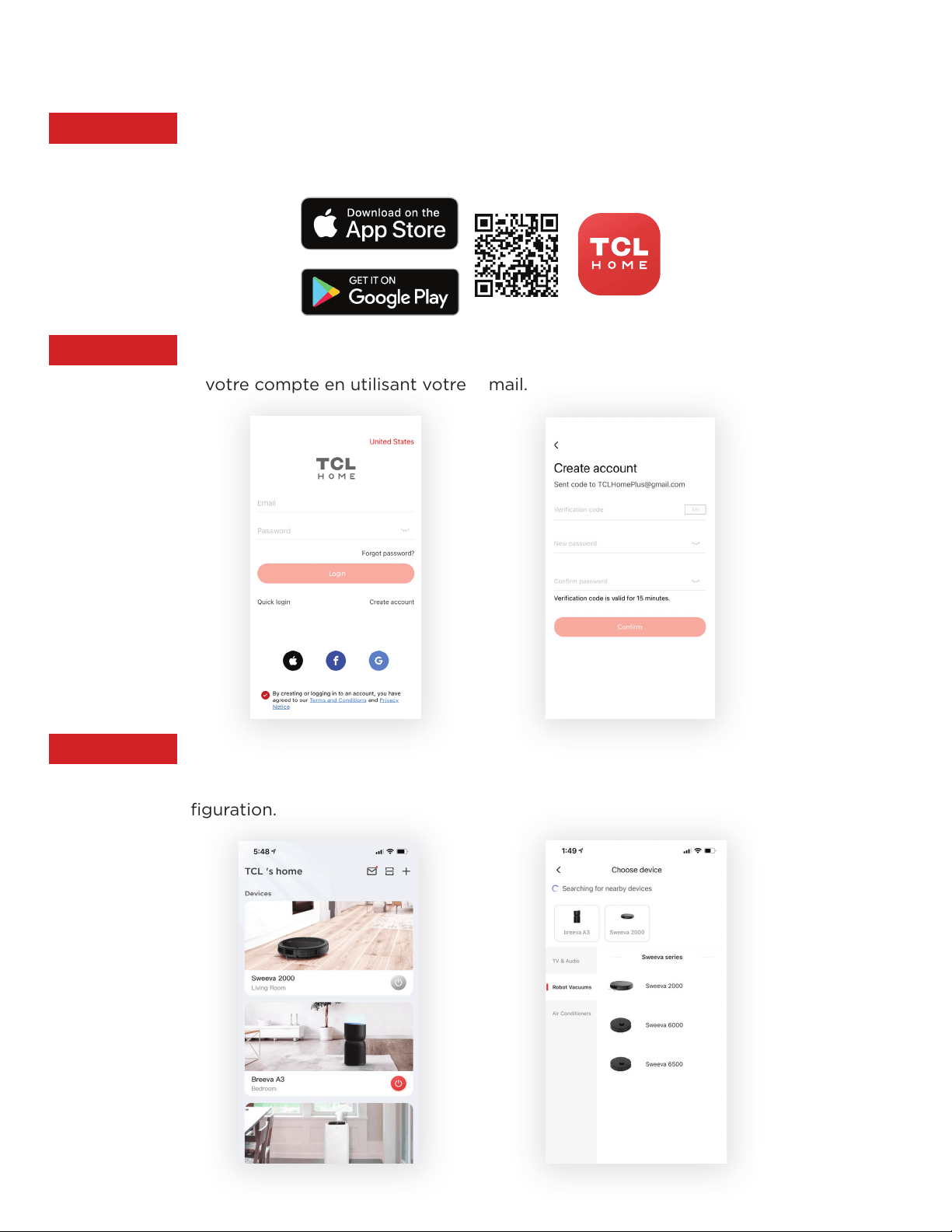

TCL Home App Setup ............................................................................................................................. 13

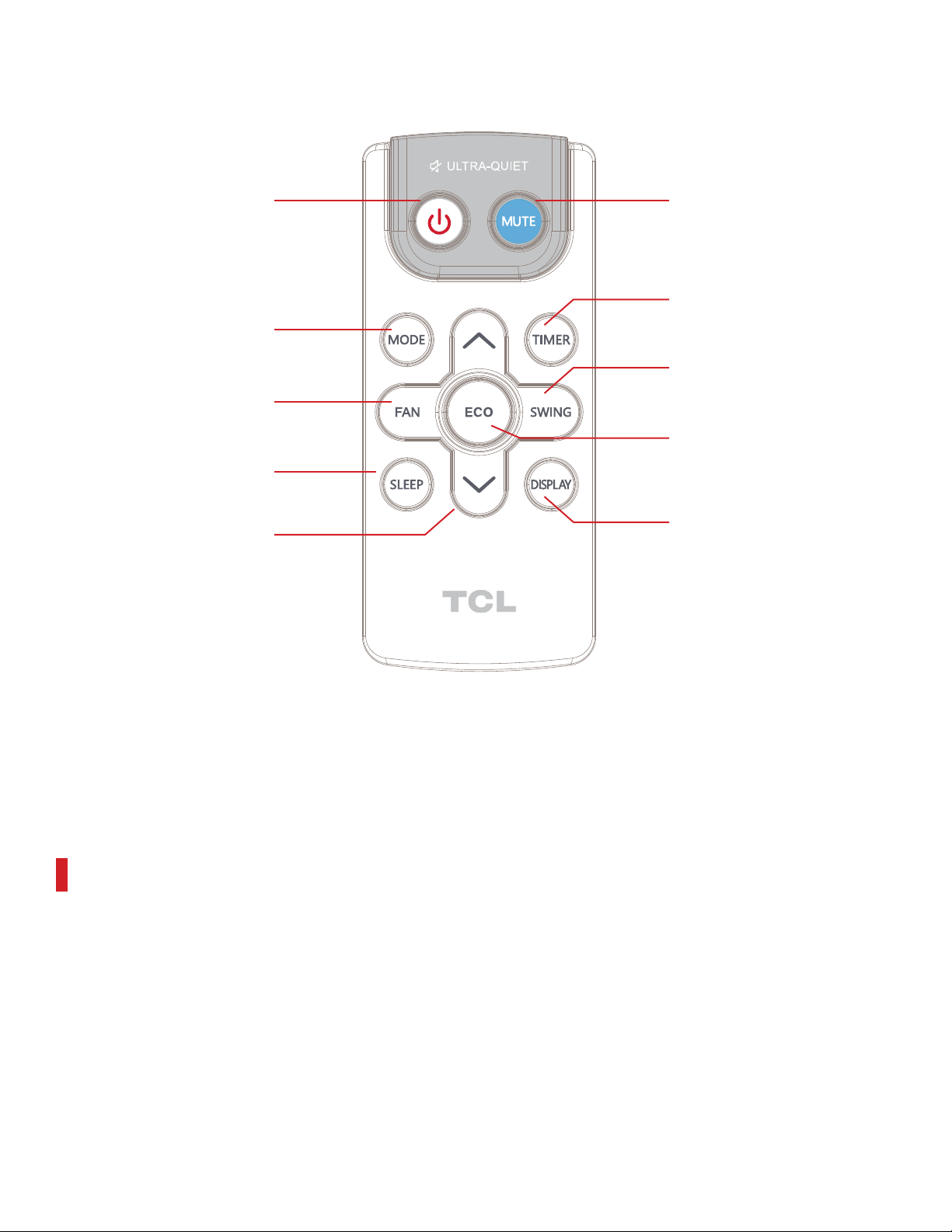

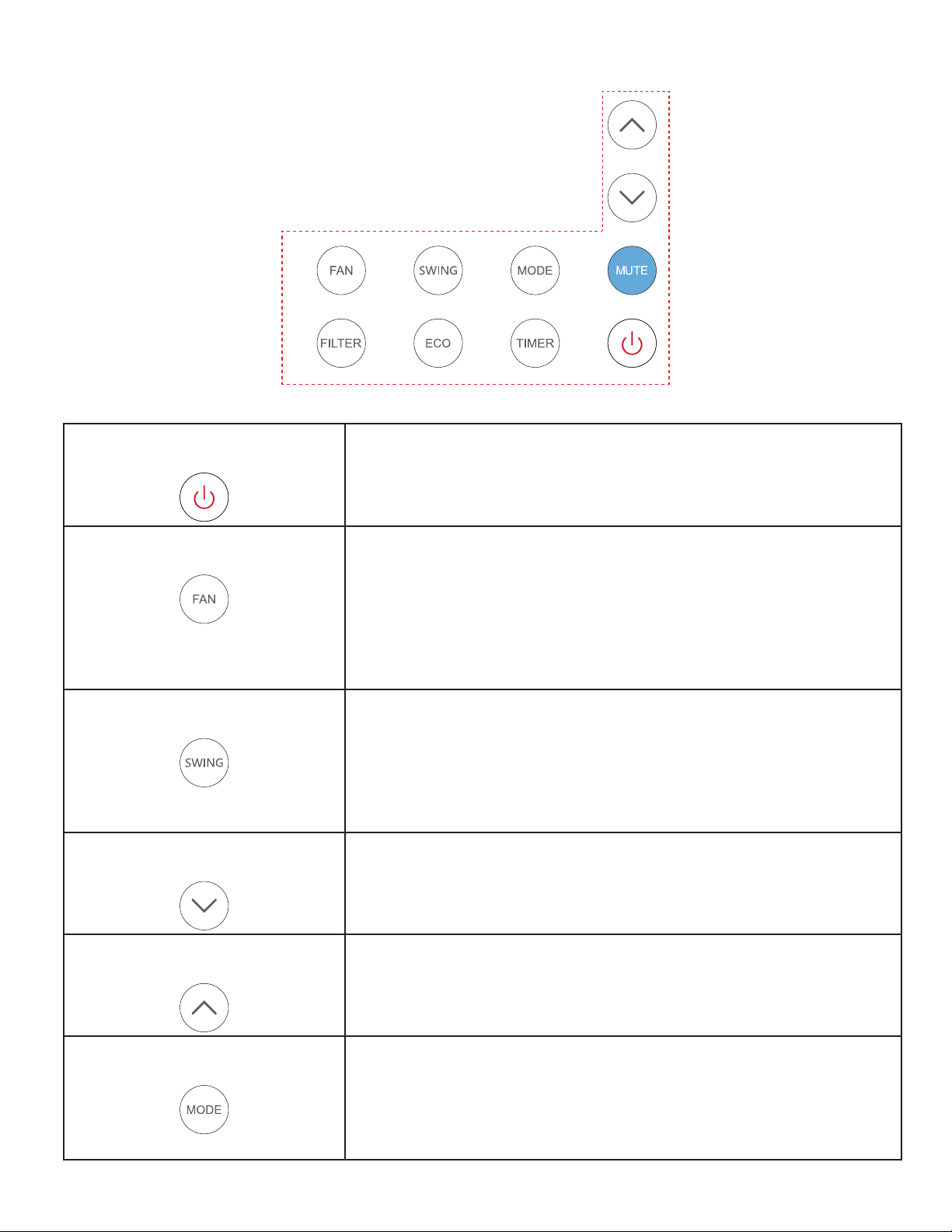

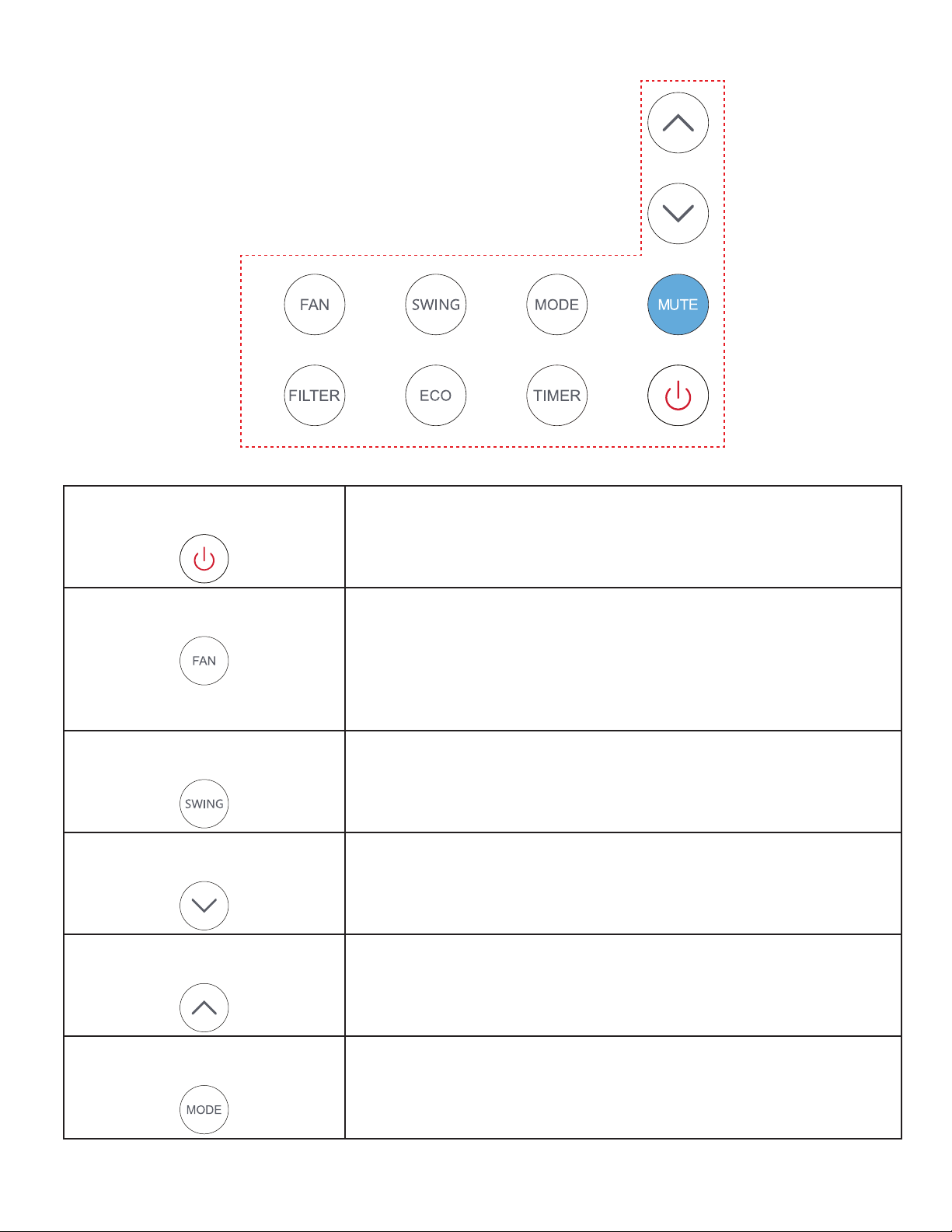

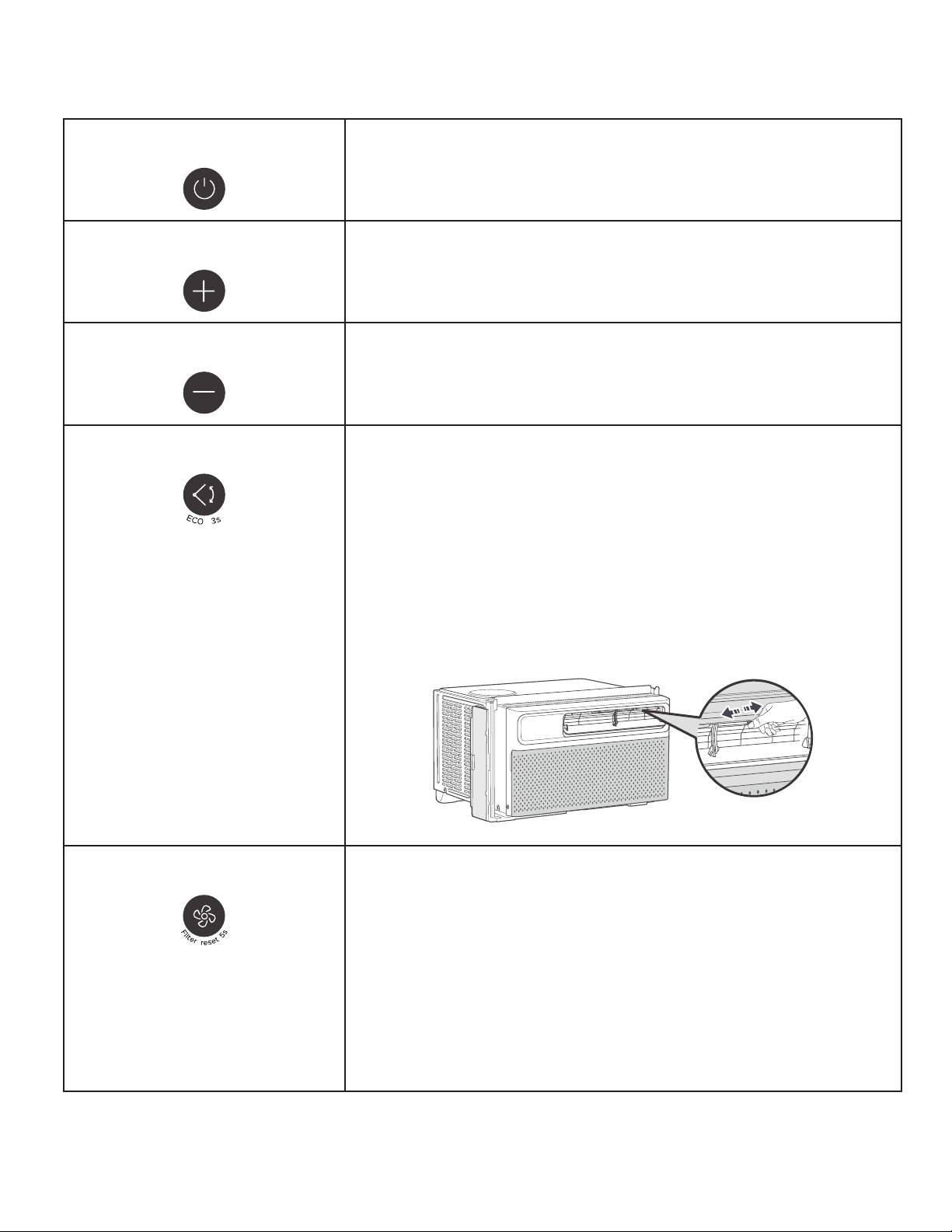

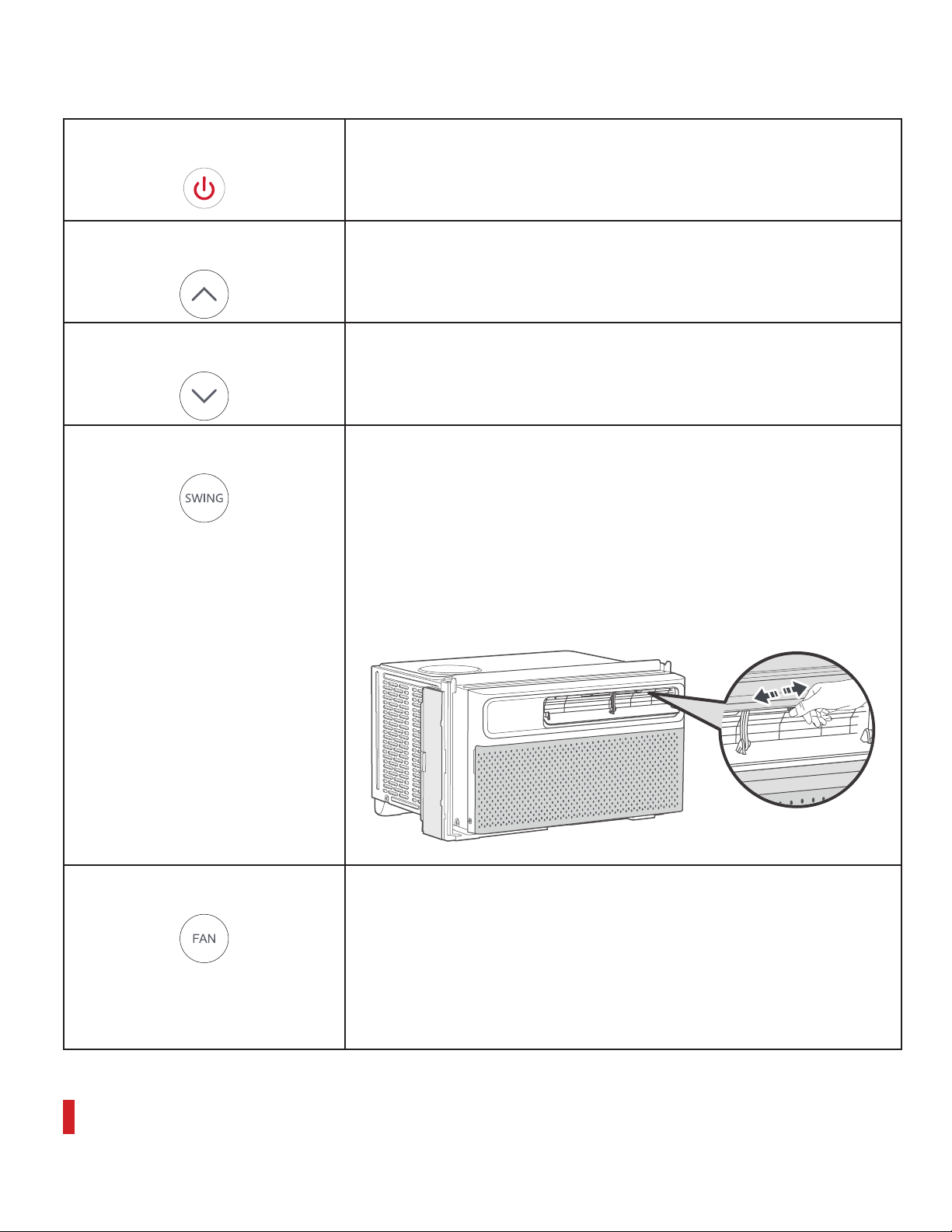

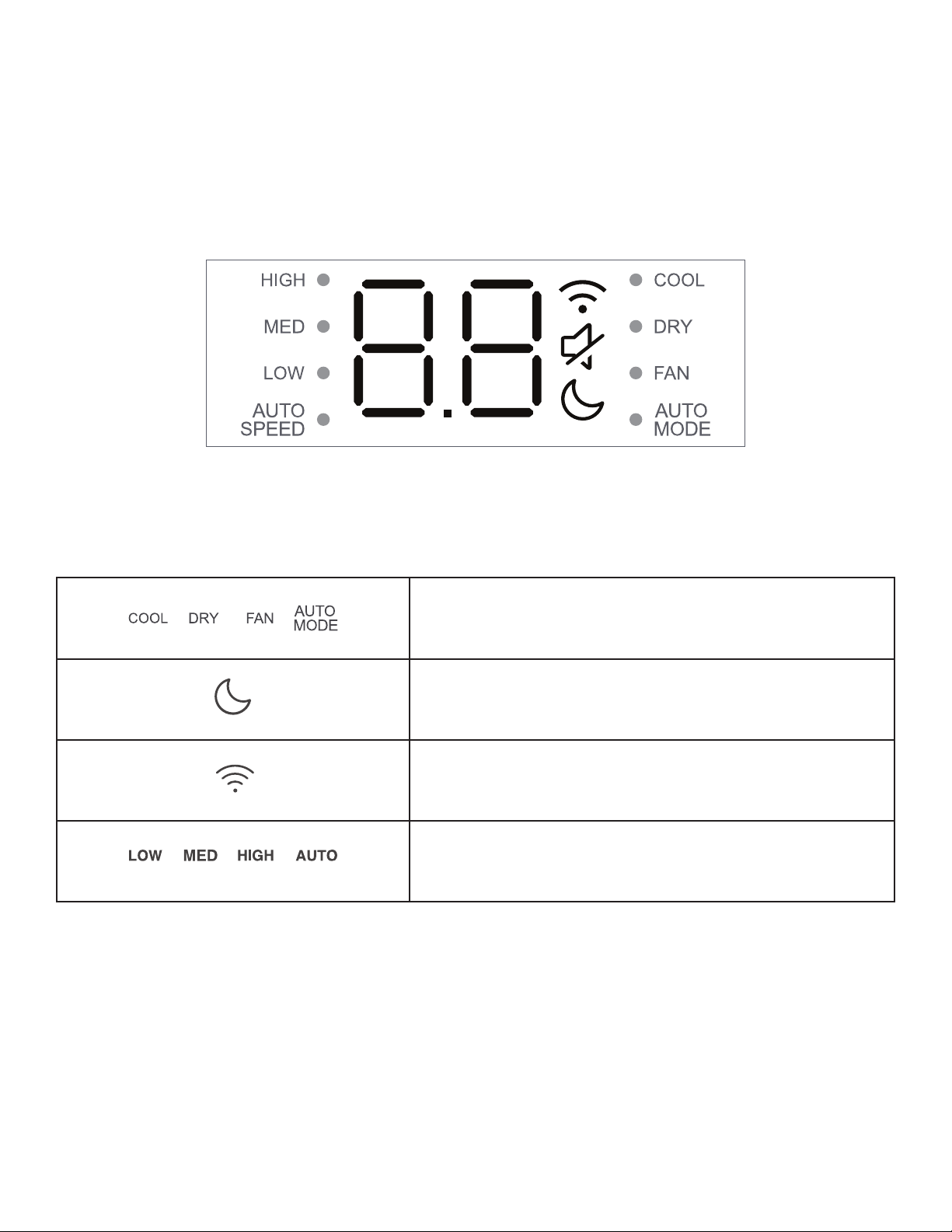

How to Control Your AC ......................................................................................................................... 14

Maintenance ............................................................................................................................................... 21

Warranty Information .............................................................................................................................. 22

Troubleshooting ........................................................................................................................................ 23

Speciﬁcations ............................................................................................................................................. 24

Español

Registre y Proteja Su Compra ............................................................................................................ 26

Información Importante Sobre Seguridad (revisar antes de usar el producto).............. 27

Contenido de la Caja .............................................................................................................................. 30

Conﬁguración e Instalación ................................................................................................................. 31

Conﬁguración de la Aplicación TCL Home .................................................................................... 36

Cómo Controlar su A/C......................................................................................................................... 37

Mantenimiento .......................................................................................................................................... 44

Información Sobre la Garantía ............................................................................................................ 45

Resolución de Problemas ..................................................................................................................... 46

Especiﬁcaciones ....................................................................................................................................... 47

Français

Enregistrez et Protégez Votre Achat ............................................................................................... 49

Informations de Sécurité Importantes (à lire avant utilisation) ............................................. 50

Contenu de la Boîte ................................................................................................................................ 53

Conﬁguration et Installation ................................................................................................................ 54

Conﬁguration de l’application TCL Home ...................................................................................... 59

Comment Contrôler votre Climatiseur ............................................................................................. 60

Entretien ...................................................................................................................................................... 67

Informations Sur la Garantie ............................................................................................................... 68

Dépannage ................................................................................................................................................. 69

Spéciﬁcations ............................................................................................................................................ 70

2 3

Product Replacement

Free 1-time replacement if product cannot be ﬁxed.

TCL Parts & Service

Genuine TCL parts & factory certiﬁed service.

No Deductible

$0 out of pocket expense.

Priority Service

Free shipping and rapid turn-around time.

Extended Manufacturer Coverage

Extended parts & labor coverage for manufacturer defects.

PROTECT PLUS

Thank you for choosing TCL. We want your ownership experience to bring you as much joy as

the product you purchased does, so we’re oering you a special price on TCL Protection Plans

when you purchase during registration. Add a TCL Protection Plan within your ﬁrst 30 days of

ownership to receive the best value and we’ll make sure nothing gets in the way of you enjoying

your new product.

Add a TCL Protection Plan when you register your

product and be covered from life’s mishaps

Beneﬁts & Description

Up To 4 Years

3-5 Days

Up To 4 Years

Text a photo of

the camera icon to 71403

Or register online at www.tclusa.com/register

Need help? Visit photoregister.com/help or text HELP to 71403

Accidental Damage Protection

Coverage for drops, breaks and spills starts after 30 days.

ENGLISH

*Extended service plans (i.e., “Protect” and “Plus” plans) are only oered in the United States (US). All TCL

products continue to oer a limited consumer warranty in both the US and Canada. Please refer to the warranty

section in this guide for additional details on warranty information.

TCL-TTWAC

IMPORTANT SAFETY INSTRUCTIONS

Before installing and using your air conditioner, please read this owner’s manual carefully. Store this manual in a safe place for future

reference. Your safety and the safety of others is very important to us. Please pay attention to all safety messages outlined in this

owner’s manual.

WARNING: To reduce the risk of ﬁre, electrical shock or injury when using your air conditioner, follow the following basic precautions:

ELECTRICAL REQUIREMENTS

The electrical ratings for your air conditioner are listed on the model and serial number label located on the front right hand side of the

unit (when facing the front).

You can register your appliance online by going to register.tcl.com

Be sure to retain your original sales receipt. A valid proof of purchase is required for all warranty claims.

BATTERY WARNING STATEMENT

Do not mix old and new batteries and do not mix alkaline, standard (carbon-zinc) or rechargeable (ni-cad, ni-mh, etc.) batteries

Document your model and serial numbers here:

Model #___________________________________ Serial #___________________________________

You can locate your 20 digit serial number underneath the bar code (On the right hand side of the AC).

WARNING

Speciﬁc electrical requirements are shown in the diagram below. Follow the

requirements below for the type of plug on the power supply cord.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove the ground prong.

Do not use an adapter

Do not use an extension cord.

Failure to follow these instructions can result in

death, ﬁre, or electrical shock

Wiring Requirements Power Supply Cord

RECOMMENDED GROUND METHOD

For your personal safety, this air conditioner must be grounded. This air conditioner is equipped with a 3 prong power supply cord

with a grounded plug. To minimize the possibility of electrical shock, the cord must be plugged into a 3 prong outlet and grounded in

accordance with all local codes and ordinances. If a 3 prong outlet is not available, it is the customer’s responsibility to have a properly

grounded 3 prong outlet installed by a qualiﬁed electrician.

FCC CAUTION

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause

harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Any Changes or modiﬁcations not expressly approved by the party responsible for compliance could void the user’s authority to operate

the equipment.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment

generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o

and on, the user is encouraged to try to correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

The distance between user and device should be no less than 20cm.

DO NOT RETURN TO STORE

TCL SUPPORT:

support.tcl.com/us

1-800-825-6747

with any questions

WE ARE

READY TO

HELP

BE CAREFUL WHEN REMOVING

THE AIR CONDITIONING UNIT

• 115 Volt (103 min – 127 max)

• (5K-8K) (0-8 amps)

• (10K-12K) (0-12 amps)

• (5-8K) (10 amp time-delay fuse or circuit breaker)

• (10K-12K) (15 amp time-delay fuse or circuit breaker)

• Use on single outlet circuit only

4 5

INSTALLATION MANUAL---Important considerations

When compared with other refrigerants, R32 is more environmentally friendly. Please use this product

as instructed. This refrigerant is ﬂammable and may combust under certain conditions, however when

this product is used as directed these risks are signiﬁcantly reduced. Always consult with a trained

professional when maintaining or repairing an air conditioner.

Important Considerations

• The air conditioner you buy must be installed by professional personnel and

the “Installation manual” is used only for the professional installation personnel!

• The installation speciﬁcations should be subject to our after-sale service regulations.

• When ﬁlling the ﬂammable refrigerant, please use caution to avoid serious injury.

• A leak test must be done after the installation is completed.

• It is a must to perform the safety inspection before maintaining or repairing an air conditioner

using ﬂammable refrigerant in order to ensure that the ﬁre risk is reduced to a minimum.

• Requirements for the total weight of ﬁlled refrigerant and the area of a room to be equipped

with an air conditioner (are shown as in the following Tables GG.1 and GG.2)

The maximum charge and the required minimum ﬂoor area

m1 = (4 m3) x LFL , m2 = (26 m3)) x LFL, m3 = (130 m3 )x LFL

Where LFL is the lower ﬂammable limit in kg/ m3,R290 LFL is 0.038 kg/ m3,R32 LFL is 0.038 kg/ m3.

For the appliances with a charge amount m1 < M = m2:

The maximum charge in a room shall be in accordance with the following:mmax= 2.5 x (LFL)(5/4) x h0 x (A)1/2

The required minimum ﬂoor area Amin to install an appliance with refrigerant charge M (kg) shall be in accordance with

following: Amin = (M/ (2.5 x (LFL)(5/4) x h0)) 2

Where:

mmax is the allowable maximum charge in a room, in kg;

M is the refrigerant charge amount in appliance, in kg;

Amin is the required minimum room area, in m2;

A is the room area, in m2;

LFL is the lower ﬂammable limit, in kg/m3;

h0 is the installation height of the appliance,in meters for calculating mmax or Amin, 1.8 m for wall mounted;

Warning

• Please read the manual before installing, using, or conducting maintenance.

• Do not use means to accelerate the defrosting process or to clean, other than those recommended by

the manufacturer.

• Be aware that refrigerants may not contain an odor.

• Do not pierce or burn the appliance.

• The appliance shall be stored in a room without continuously operating sources (for example: open ﬂames, an

operating ignition gas appliance or an operating electric heater).

• Please contact the nearest after-sale service center when maintenance is necessary. At the time of maintenance,

the maintenance personnel must strictly comply with the Operation

• Manual provided by the corresponding manufacturer and any non-professional is prohibited to maintain the

air conditioner.

• It is necessary to comply with the provisions of gas-related federal, state, and local laws and regulations.

• It is necessary to clear away the refrigerant in the system when maintaining or recycling an air conditioner by a

trained professional.

Warning: ﬂammable

& Dangerous

Read the user manual Read the installation

manual

Read the

service manual

Table GG.1 - Maximum charge (kg)

Category

LFL

(kg/m

)

h 0

(m)

Charge amount (M) (kg)

Minimum room area (m2)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

Installation Safety Principles

1. Site Safety

Open Flames Prohibited Ventilation Necessary

2. Operation Safety

Open Flames Prohibited

3. Installation Safety

• Refrigerant Leak Detector

• Appropriate Installation Location

The left picture is the schematic diagram of a refrigerant

leak detector.

Please note that:

1. The installation site should be in a well-ventilated area.

2. The sites for installing and maintaining an air conditioner using Refrigerant R32 should be free from open ﬁre or welding, smoking, drying

oven or any other heat source higher than 548℃ which easily produces open ﬁre.

3. When installing an air conditioner, it is necessary to take appropriate anti-static measures such as wear anti-static clothing and/or gloves.

4. Installation or maintenance location should not be surrounded by obstacles or close to any heat source, ﬂammable, and/or explosive

areas or objects.

5. If the product suers refrigerant leak during the installation, all personnel should go out till the refrigerant leaks completely for 15 minutes.

If the product is damaged, a professional must carry such damages product back to the maintenance station. It is prohibited to weld the

refrigerant pipe or conduct other operations on the contaminated site.

6. The air conditioner unit needs to sit on a ﬂat even surface.

7. It is necessary to avoid the places where there are other electrical products, power switch plugs and sockets, kitchen cabinet, bed, sofa

and other valuables directly under the lines on two sides of the indoor unit.

8. Any ventilation openings of unit should be free from obstructions.

Mind Static Electricity Must wear protective clothing and

anti-static gloves

Don`t use mobile phone

6 7

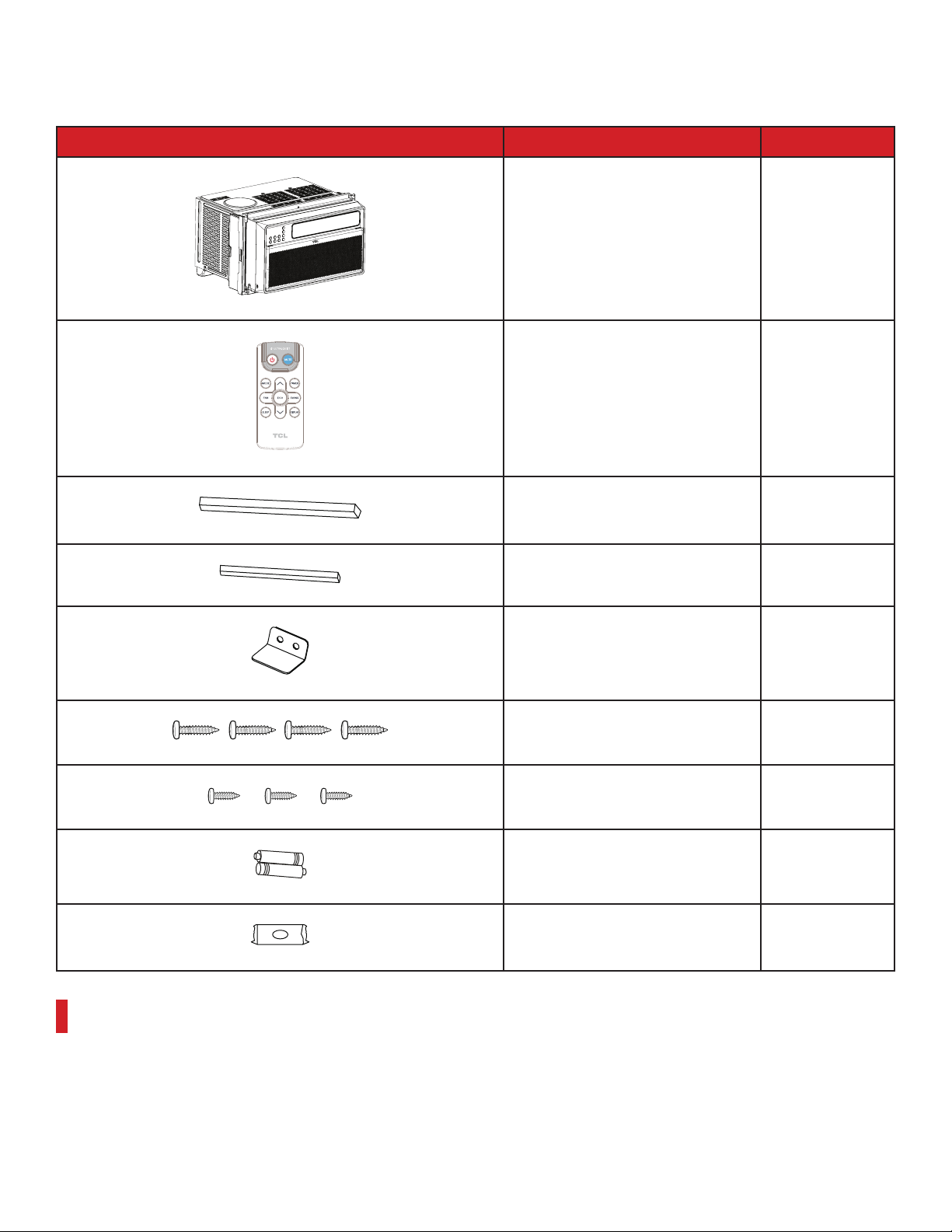

What’s in the Box

Open the carton and remove the below parts.

APPEARANCE PART NAME QUANTITY

Window Air Conditioner 1

Remote Control 1

Long Foam Seal

(Non-Adhesive)

Long Foam Seal

(Adhesive)

Security Bracket 1

¾” Screw 4

½” Screw 3

Remote Control Battery 2

Modelling Material (Plasticene) 1

Note: Illustrations in this manual are for explanatory purposes only. Product design and

aesthetics may vary. Please search the entire package for the contents listed above as they

may be packaged on top or underneath the main AC unit.

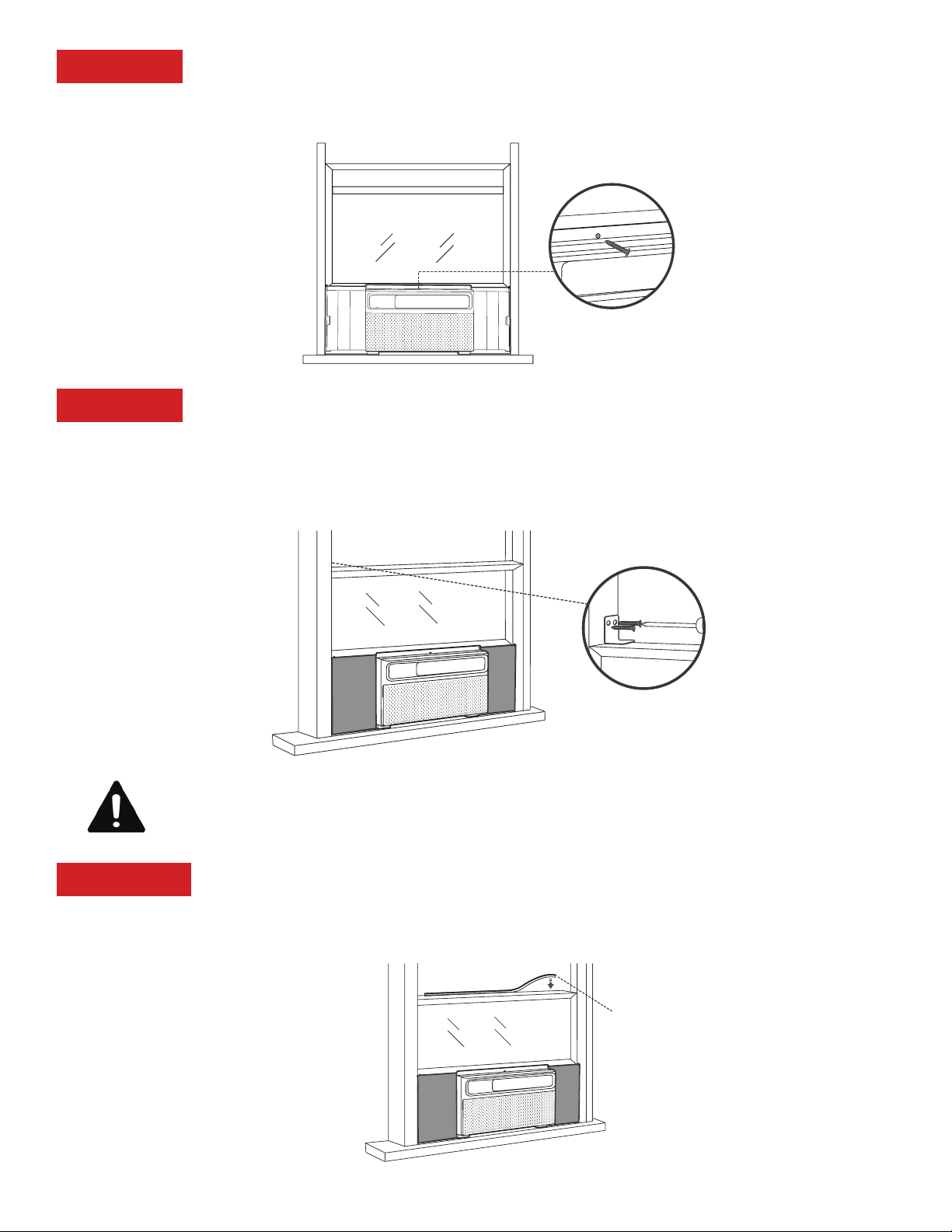

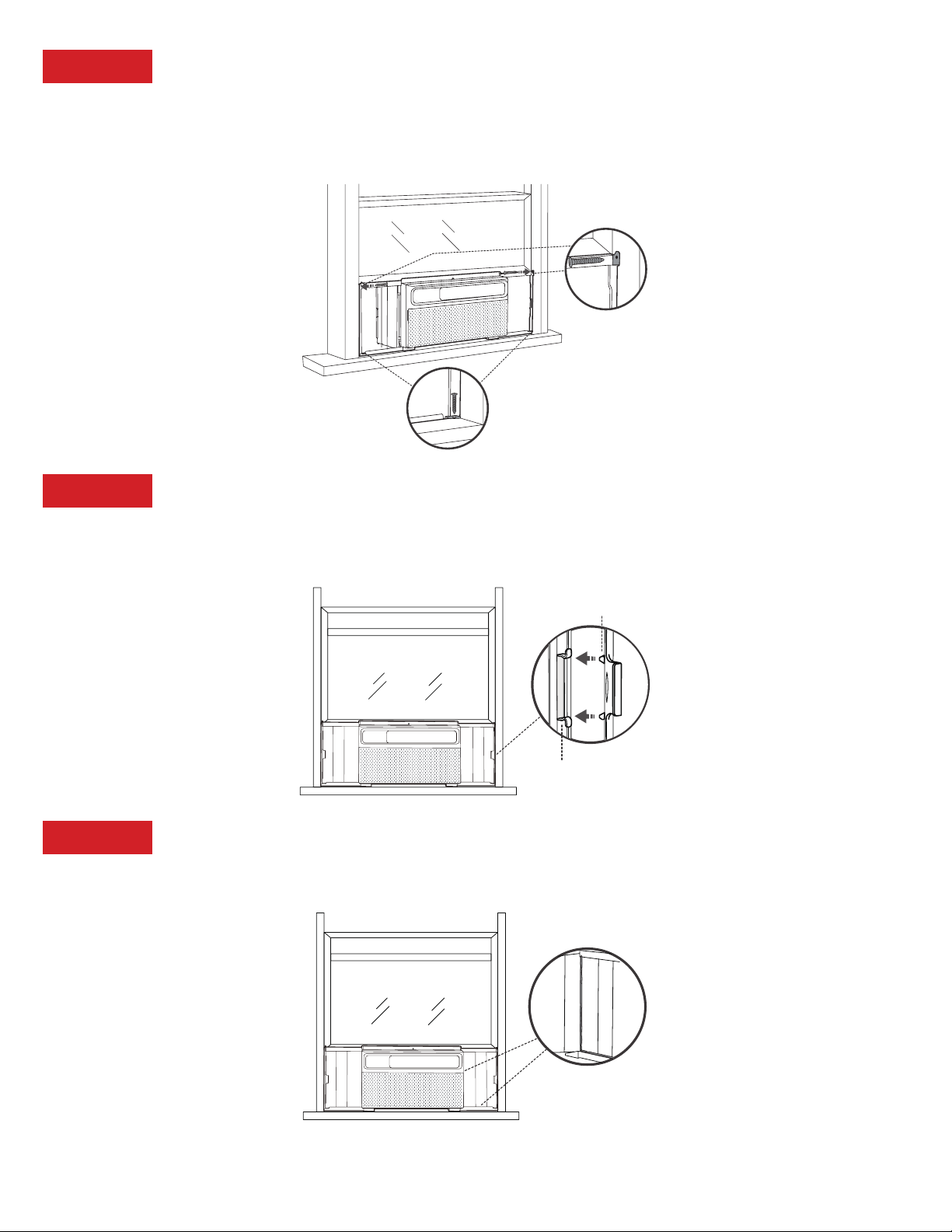

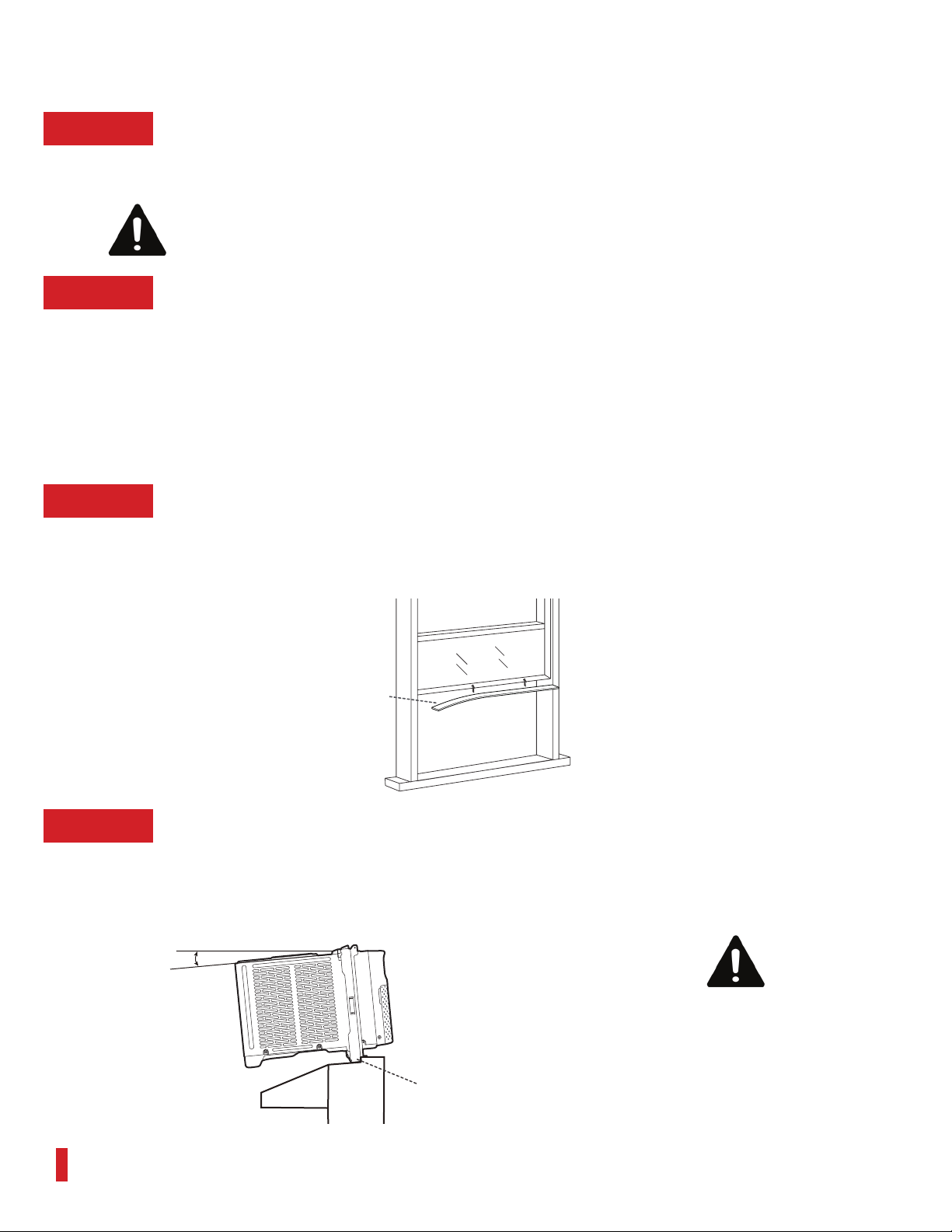

Setup & Installation

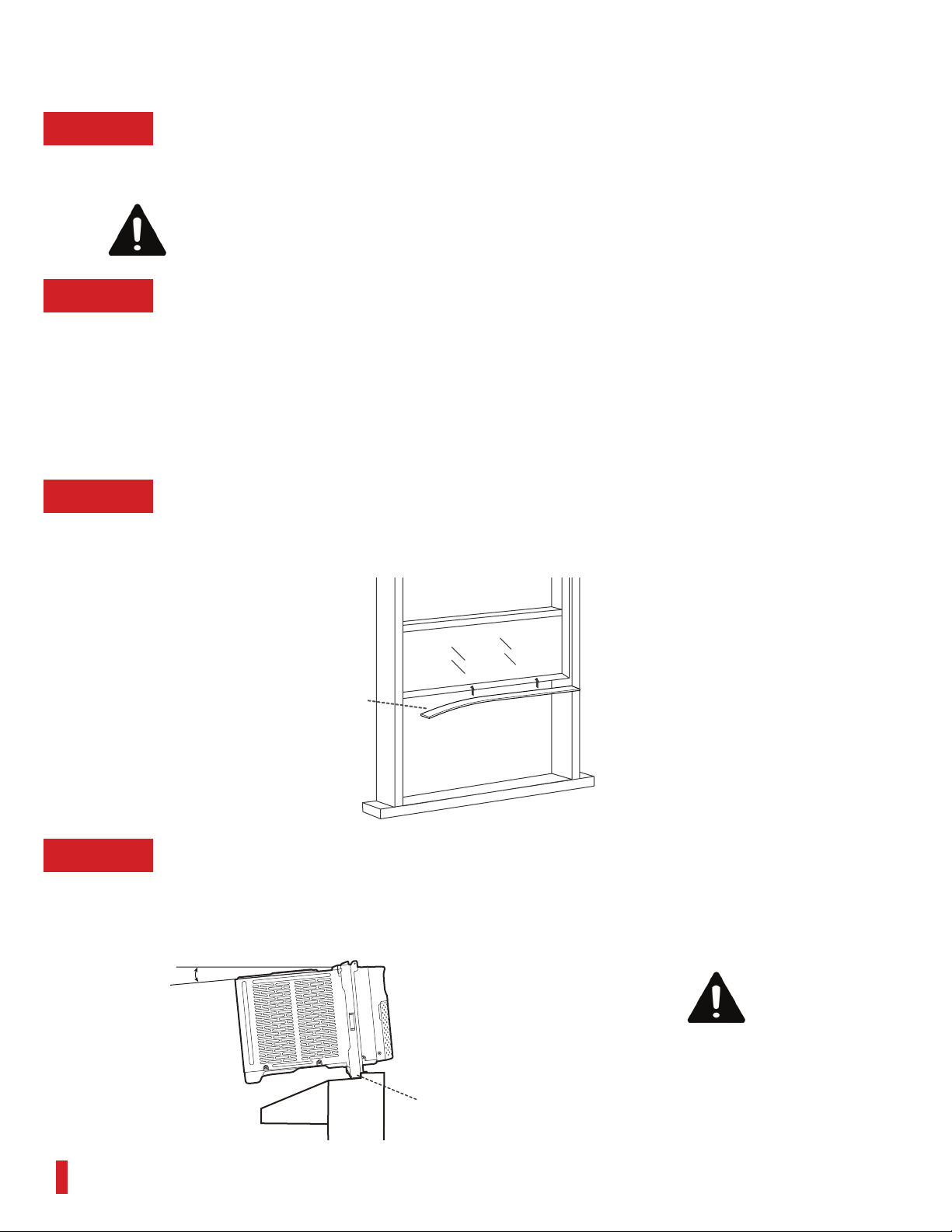

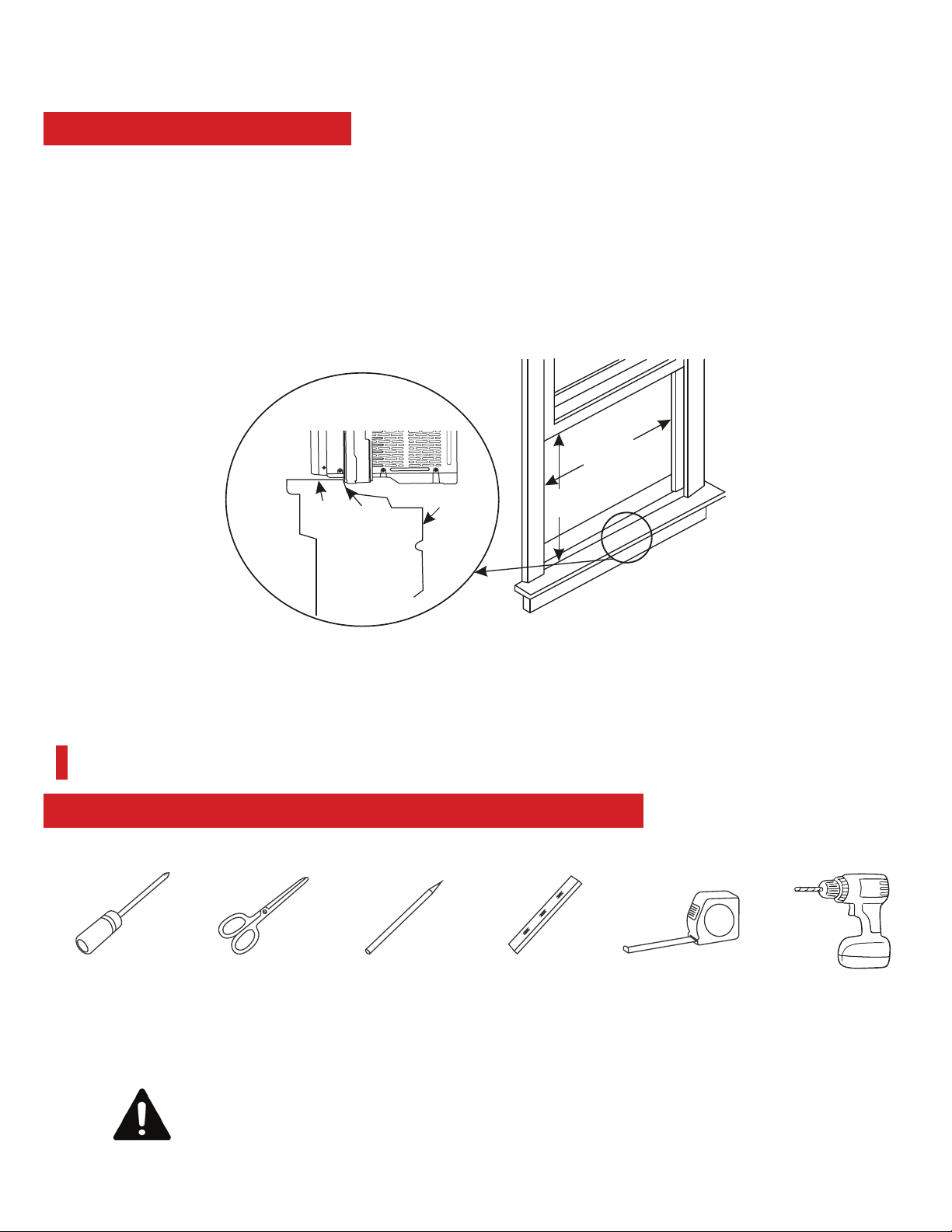

Window Requirements

1. This air conditioner is designed to be installed in a standard single-hung or double-hung

window with a window width between 25” and 36” (645mm - 915mm).

2. The air conditioner can be installed without the side panels to ﬁt in a narrow window opening.

See the window dimensions. If the air conditioner is installed on a window width of 25.39”-

28.35” (645-720mm), it must be installed to the right, and the right bracket must be touching

the air conditioner (not extended); otherwise, the air conditioner will not operate normally.

3. The lower sash (the lower part of the window that moves up and down) must allow for 14.5”

of vertical clearance when open.

4. All supporting parts must be secured to ﬁrm wood, masonry, or metal.

5. The electrical outlet must be within reach of the power cord. (Electrical outlets only, no power

strips or other outlets allowed.)

Suggested Tools for Installation (Not Included)

Note: Store the air conditioner in its product box while not in use.

CAUTION

Heavy object. Team handling is required during the installation process.

Phillips

Screwdriver

Scissors

or Knife

Tape Measurer

or Ruler

Pencil Drill and

1/8” Drill Bit

Level

25-36 inch

645-915 mm

14.5 inch

368 mm

Exterior

Wall

OsetStool

Sill

Interior

Wall

Getting Started

Step 1: Unboxing

Carefully remove all packaging and wraps from the air conditioner and its accessories.

Step 2: Testing

Before installing your AC, let’s test it to make sure it works properly, and your outlet has the proper

power level. First, place it on a ﬂat surface, plug it directly into a wall outlet (never use a power

strip or other device), and turn it on. Next, use the Mode button on your control panel to change

the AC to Cool Mode and press the down arrow to set the temperature to the lowest setting. After

3 minutes, the AC should be blowing cool air. If so, please continue to the next step. If not, see

detailed troubleshooting tips at support.tcl.com/us.

Step 3: Applying the Adhesive Foam Seal

Measure the length of the upper window frame, trim the adhesive foam seal to the appropriate

length, and apply as shown below.

Step 4: Placing Inside an Open Window

Using team lift, carefully lift the air conditioner and place in the windowsill. Next, close the window,

making sure the air conditioner is centered and the bottom rail is ﬂush against the windowsill.

CAUTION

Heavy object. Team handling is required during the installation process.

Note: The air conditioner should be tilted about 3° to allow for better drainage of condensate

and rainwater. Using a level, measure about 1/3 bubble for the correct slant.

Adhesive

Foam Seal

Outside Inside

Bottom

Rail

About 3”

CAUTION

Be careful to avoid cuts

from the sharp metal edges

and aluminum ﬁns on the

front and rear coils!

Step 5: Securing the Side Brackets

Extend the side brackets from both sides of the air conditioner and secure them to the left and

right window frames using four ¾” screws as shown. Make sure to secure to upper screws before

securing the lower screws.

Step 6: Securing the Side Panels

Pull the side panels inward to align with the side brackets. Then, extend and snap the side panel

into place with the side brackets.

Step 7: Sealing Any Gaps with Modeling Clay (Plasticene)

Fill any gaps and crevices between the side brackets and panels with the included clay material.

3/4” Screws

X 4

Locking Pins

Jutting Points

10 11

Step 8: Securing the Screw into the Top Rail

Secure the ½” screw into the top rail of the air conditioner.

Step 9: Installing the Security Bracket (Recommended)

For security purposes, it is recommended to attach the security bracket to the top of the window

using two ½” screws to prevent opening the window from outside. However, the security bracket

can be removed to allow you to open the window when desired.

Step 10: Filling the Gap Between Sashes

Trim the non-adhesive foam seal to the appropriate length and insert it between the window

sashes as shown below.

1/2” Screw

X 1

1/2” Screw

X 2

Non-Adhesive

Foam Seal

WARNING

To open the window, the unit must be securely ﬁxed using the four screws from

step 5. Please verify that the unit is reliably ﬁxed before opening the window.

If AC is Blocked by Storm Window Frame

Add wood as shown above or remove store window frame/obstruction before installing the

window air conditioner.

If the Storm Window Frame must remain, be sure the drain holes or slots are not caulked or

painted shut. Accumulated rainwater or condensation must be allowed to drain out.

Window Requirements

CAUTION

When opening the window, be sure that the ﬁxed screws are secured

properly in place without any objects aecting their attachment to the

side brackets and associated window frame to prevent the unit from

becoming unstable and falling.

SASH

INSIDE

1-1/2”min

(38mm)

Storm window

frame or other

obstruction

Board thickness as

required, for proper

pitch to rear, along

entire sill.

Fasten with nails or

screws.

OUTSIDE

12 13

App Control Setup

Step 1: Download & Open the TCL Home App

Scan the QR code or use the following link https://tcl.link/homeplusapp

Step 2: Create an Account

Create and verify your account using your email.

Step 3: Add Your Device

Select the “Add Device” button and follow the in-app instruction to complete setup.

How to Control Your AC

Remote Control

For more information on how to use the remote and other functions of your air conditioning unit,

or to understand how each mode works, please refer to the next few pages.

Battery Replacement

The air conditioner comes with two batteries for the included remote control. Please be sure to

insert them correctly for proper use of the remote.

Tips for Using the Remote

1. The remote must be used within 26ft of the unit

2. The unit will make a sound when it receives the remote’s signal

3. Curtains, other materials, and even direct sunlight can interfere with the infrared signal

receiver.

4. Press “MODE” and “ ^” and hold for 3s to reset the wiﬁ setting.

Note:

• Do not mix old and new batteries, or batteries of dierent types

• Do not leave batteries in the remote if you do not plan on using the device for more than 2

months

• Follow your local city ordinances for information on proper disposal of old and used batteries.

Do not dispose of batteries in unsorted municipal waste.

ECO MODE

Designed to save energy

while keeping your room

at the set temperature.

SWING

Start and pause vent

oscillation.

TIMER

Set a Timer to turn the air

conditioner on/o.

MUTE

Select Mute to lower the

operating volume to its

quietest setting.

POWER

Turn the device on/o

MODE

Cycle through Cool, Dry,

Fan, and Auto modes.

FAN SPEED

Adjust the fan speed (Low,

Medium, High, Auto)

SLEEP MODE

Designed to save energy

while your sleep.

UP/DOWN

Increased or decrease the

temperature/Timer.

DISPLAY

Turn on/o the device’s

display. Press and hold

for 5s to switch between

°F/°C.

14 15

Control Panel

Power

Turn the AC on and o

Fan Speed

Adjust the fan speed (Low, Med, High, Auto)

Press and hold for 5 seconds to reset ﬁlter reminder.

Note: Fan speed settings are available in Auto, Cool, and Fan

modes.

Swing/Oscillation

Adjust the direction of airﬂow by swinging the vent vertically.

Press and hold for 3 seconds to turn on/o Eco mode.

Decrease

Decrease temperature level

Increase

Increase temperature level

Mode Selection

Switch between Cool/Dry/Fan/Auto modes

LED Display

Indicates Cool, Dry, Fan, and Auto mode, respectively.

Indicates the unit is in Sleep mode.

Indicates that there is a WiFi connection

Indicates Low, Medium, High, and Automatic

fan speeds, respectively.

16 17

General Operations

Power

Turn the AC on and o

Increase

Press to increase the temperature by 1 °F/°C.

Decrease

Press to decrease the temperature by 1 °F/°C.

Swing/Oscillation

Press to make the vent swing up and down.

While moving, press again to stop the vent at a desired angle.

Press and hold for 3 seconds to turn on/o Eco mode.

Note: To adjust the airﬂow direction horizontally, manually move

the levers located on the top of the air outlet from side to side.

Also, do not adjust the large vertical vent by hand as it may

cause damage

Fan Speed

Adjust Fan Speed

Press repeatedly to adjust the fan speed between Low, Medium,

High, and Auto.

Reset Filter Reminder

Press and hold for 5 seconds to reset the ﬁlter reminder.

To clean the ﬁlter, see the maintenance section of this manual.

Note: In Auto mode, the fan speed will adapt to the room’s temperature. In Dry mode, the fan

speed cannot be adjusted.

Mode Selection

Press repeatedly to cycle through

Cool, Dry, Fan, and Auto modes.

Cool Mode

• The AC cools the room to the set temperature.

• Temperature and fan speed are adjustable.

Dry Mode

• The AC works as a dehumidiﬁer to remove excess humidity in

the air. The fan runs constantly but at a low speed.

• Temperature and fan speed are not adjustable.

Fan Mode

• The AC circulates air like a normal fan. Remember to keep

the vent open during the fan function but closed during the

cooling function to maximize the cooling eciency.

• Fan speed can be adjusted to Low, Med, and High.

• Temperature cannot be adjusted.

Auto Mode

• The AC adjust between Cool and Fan modes automatically

based on the room’s temperature.

• Temperature and fan speed cannot be adjusted.

Timer

(On Remote Control)

When the air conditioner is on or in standby, press the Timer

button and its icon will ﬂash on the LED display. During the

ﬂashing process, press + or - to select a timer from 0 to 24

hours, then press the Timer button again to conﬁrm the setting.

After the timer ends, the air conditioner will start/stop running

automatically.

Turning the air conditioner ON or OFF at any time or adjusting

the timer setting to 0.0 hour will cancel the timer program.

Eco

(On Remote Control)

In Eco mode, when the desired temperature is reached, the

compressor will turn o and the fan will continue to run for 3

minutes before turning o.

The fan will turn on for 1-minute at every 5-minute interval until

the room temperature is above the set temperature, at which

time the compressor turns back on and continues cooling.

18 19

Sleep

(On Remote Control)

In Sleep mode, the air conditioning temperature will increase

by 2 degrees in 1 hour (1 degree every 30 minutes), then the

temperature will remain constant for 7 hours at which the

temperature will return to the initial temperature.

NOTE: Button sounds are muted, and all display indicator lights

turn o after 15 seconds except for the Sleep mode indicator.

LED Display

(On Remote Control)

Turn on/o the display

Press and hold for 5 seconds to switch between °F/°C.

Other Features

Filter Reminder

When the running time reaches 500 hours, the ﬁlter reminder will light up to indicate the ﬁlter

needs to be cleaned. Press and hold the Filter button for 5 seconds to reset the ﬁlter reminder.

Please see the maintenance section of this manual for ﬁlter cleaning instructions.

Display Auto O

• Display will dim after 30 seconds (or after 15 seconds in sleep mode)

• Wake up the display by pressing any button

Memory

If the air conditioner is turned o but stays connected to the power, it will resume the previous

settings (except the timer setting) when it is turned on again.

Drain Water

This unit was designed to collect moisture from condensation in a collection pan in the base of the

unit. The collected water is distributed by the rear fan on to the condenser coil. This aids in the

overall eciency of the unit.

It is normal to hear the water sloshing around when the fan is spinning.

If this behavior is not desired, the drain cap at the rear of the AC can be removed to drain a portion

of the water. Doing so may lessen the eciency of the AC. A minimal amount of water will still

remain in the drain pan.

Window Requirements

20 21

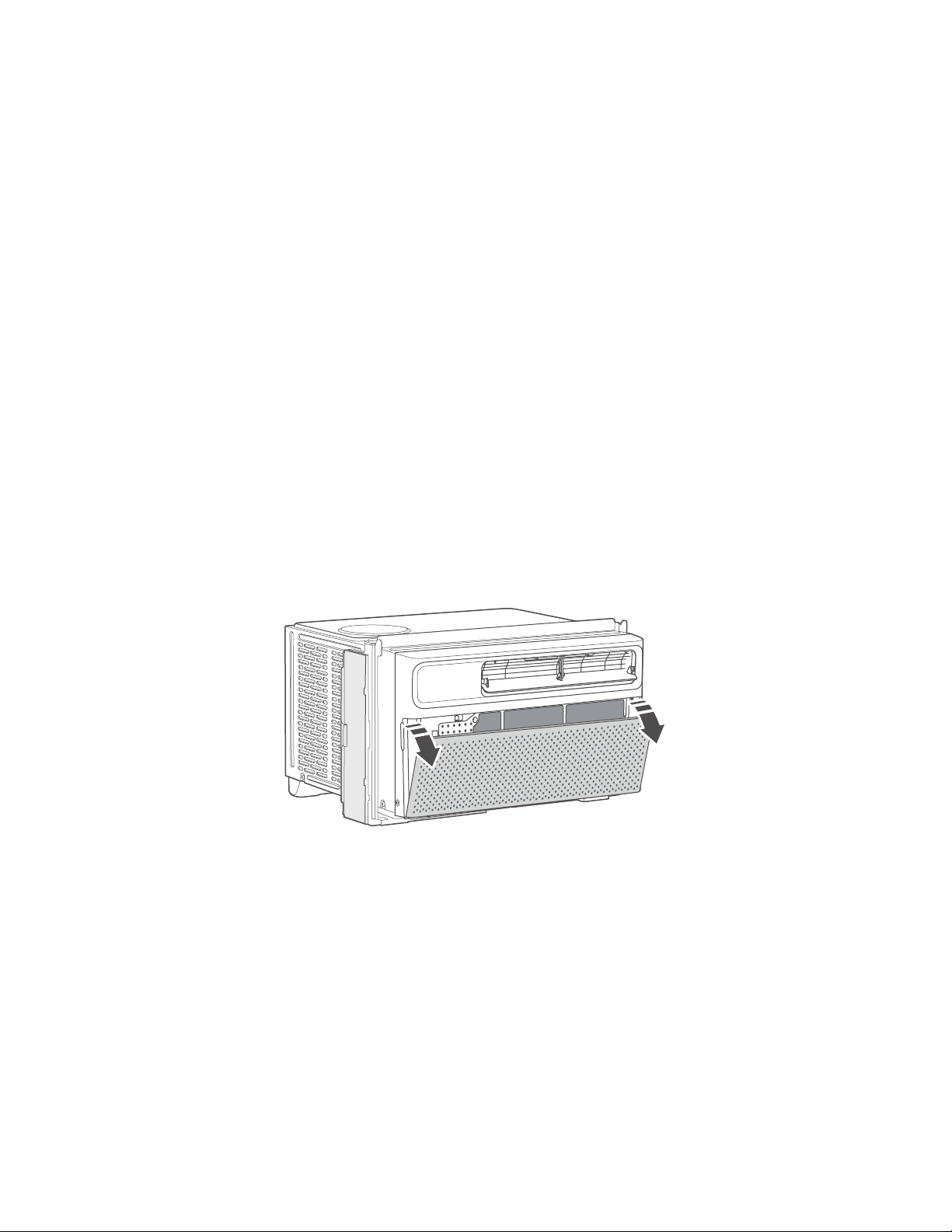

Maintenance

Care and Cleaning

Clean your air conditioner occasionally to keep it looking new. Before cleaning, be sure to unplug

the unit from any and all power sources to prevent electric shock or ﬁre hazards.

Air Filter

The air ﬁlter should be checked at least once every month to see if it needs cleaning. Never use hot

water over 104°F (40°C) to clean the air ﬁlter. Never attempt to operate the unit without the air

ﬁlter. Trapped particles and dust can build up over time, which can result in decreased airﬂow and

can cause the coils to accumulate frost. To clean the air ﬁlter:

1. Pull the grille out from the indents on both sides at the front and remove the ﬁlter inside.

2. Wash the ﬁlter using liquid dish soap and warm water. Rinse the ﬁlter thoroughly. Gently

shake the ﬁlter to remove excess water.

3. Let the ﬁlter dry completely before placing it into the air conditioner.

Note: If you do not wish to wash the ﬁlter, you may vacuum the ﬁlter to remove the dust

and other particles.

Cabinet Cleaning

To clean the air conditioner’s cabinet:

• Using a cloth dampened in a solution of warm water and mild liquid soap, wipe down the unit

and the front panel. Then, using a clean dampened cloth, make sure to wipe down the unit to

remove all excess soap and continue to dry.

• Never use harsh cleaners, wax, or polish on the cabinet front.

• Be sure to wring out excess water from the cloth before wiping round the control. Excess water

may damage the unit.

Storage

If you want to store the unit when not in use, we recommend removing the drain plug at the back

of the unit and slightly tilting the unit towards the rear to drain any water in the pan in a safe

manner. Next, clean the unit and then store it back in the original packaging or box until next use.

TCL North America

What your warranty covers: Defects in materials or workmanship to the original owner of this TCL product when purchased as new from an Authorized

Dealer of TCL brand products and packaged with this warranty statement.

WARRANTY PERIOD (NON-COMMERCIAL USE):

Labor: Twelve (12) Months from the original date of purchase.

Parts: Twelve (12) Months from the original date of purchase.

WARRANTY PERIOD (COMMERCIAL USE):

Labor: Six (6) Months from the original date of purchase.

Parts: Six (6) Months from the original date of purchase.

Commercial Use includes, but is not limited to, the use of this product in a commercial or business environment, the use of this product in an institution or

for institutional purposes, or for other commercial purposes including rental purposes.

Should your TCL device prove to be defective in material or workmanship under normal use during the warranty period listed above, effective from the

date of original consumer purchase of the product, TCL North America at its sole discretion will, (1) pay an Authorized TCL Service Center for both labor

charges and parts to repair your device, or (2) replace your device with a new or refurbished/recertified equivalent product. If repaired at an Authorized

TCL Service Center, TCL is not responsible for the transportation costs to the Authorized TCL Service Center. However, TCL will pay for the return

shipping. TCL will provide instructions for the packaging and shipping of the unit. Units that are improperly packed and damaged during shipping are not

covered under this limited product warranty. This limited product warranty is good only to the original purchaser of the product and effective only when

used in North America. You must have your original purchase receipt or proof of purchase (bill of sale or receipted invoice) which states the condition of

the unit (new, used), the unit’s date of purchase, place of purchase, and model/serial number.

HOW SERVICE IS HANDLED: Call 1-800-825-6747 and choose the appropriate prompt. Please have product type, model number, serial number, and ZIP

code ready. Troubleshooting and prior approval from a TCL representative MUST occur before sending in your product for repair.

Product Registration Information

You can find the model number and serial number on a label on the back or side of the product.

NO OTHER WARRANTY IS APPLICABLE TO THIS PRODUCT. THIS LIMITED WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED,

INCLUDING WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY

IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS WARRANTY PERIOD ABOVE. NEITHER THE

MANUFACTURER NOR ITS DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF

ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT,

OR OTHERWISE. SOME STATES AND/OR TERRITORIES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES OR LIMITATIONS ON THE LENGTH OF TIME AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY

TO YOU. THIS LIMITED WARRANTY GIVES YOU, THE ORIGINAL PURCHASER, SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS

THAT VARY FROM STATE TO STATE OR TERRITORY TO TERRITORY. THIS WARRANTY IS SUBJECT TO CHANGE WITHOUT NOTICE. PLEASE VISIT

WWW.TCL.COM/EN TO VIEW THE MOST CURRENT VERSION.

1. Service calls to your home for delivery or pick-up, installation,

instruction, replacement of house fuses, connection of house

wiring or plumbing, or to correct unauthorized repairs.

2. Failure of the product to perform due to signal recepti

problems not caused by your unit, or due to power failures or

interruptions or inadequate electrical service.

3. Damage caused by transportation or handling, including

damage during shipment from a Retailer (please contact your

Retailer for assistance).

4. Damage caused to the product by accident, vermin, lightning,

wind(s), fire, flood(s), or act(s) of God.

5. Damage caused by operating the product in a corrosive or wet

atmosphere.

6. Repairs when your TCL product is used in other-than-normal,

single-family household use, or contrary to the instruction

described in the product User’s Guide.

7. Damage resulting from accident, alteration, misuse, abuse,

neglect, insects, normal wear-and-tear, cosmetic damage,

mishandling, power line surges, improper or faulty installation

or improper repair or maintenance. Improper repair includes

the use of parts not approved or specified by TCL.

8. Markings or images on the product’s LCD/LED panel resulting

from viewing fixed images (including but not limited to certain

4:3 images on wide screen televisions, and/or data or images

in fixed screen locations from banners, video games, or certain

broadcast networks).

9. Normal maintenance as described in the User’s Guide

(including but not limited to cleaning or replacing filters

cleaning coils, or other normal maintenance).

10. Use of accessories or components that are not compatible

with this product.

11. Products with altered, missing, defaced, unreadable, or

removed serial numbers.

12. Changes in the appearance of the product that do not affect

product performance.

13. Increases in utility costs and/or additional utility expenses.

14. Products purchased from non-authorized TCL resellers.

15. Products sold in any condition other than new from t

original manufacturer, or sold outside of North America.

The cost of repair or replacement under these excluded circumstances

shall be borne by the consumer.

TCL North America

1860 Compton Ave Corona, California 92881

1- 877-300-9806

www.tcl.com/en

22 23

Troubleshooting

PROBLEM POSSIBLE CAUSES SOLUTIONS

The air conditioner will

not start

The air conditioner is unplugged

Make sure the air conditioner plug is

pushed completely into the outlet.

The fuse is blown/circuit breaker is

tripped

Check the house fuse/circuit breaker

box and replace the fuse or reset the

breaker.

Power failure

• The unit will automatically restart

when power is restored.

• There is a protective time delay

(approx. 3 minutes) to prevent

tripping and overloading the

compressor. For this reason, the unit

may not start normal cooling for 3

minutes after it is turned back on.

The current interrupter device is

tripped

• Press the RESET button located on

the power cord plug.

• If the RESET button will not stay

engaged, discontinue use of the air

conditioner and contact a qualiﬁed

service technician.

The air conditioner does

not cool as it should

Air ﬂow is restricted

Make sure there are no curtains, blinds

or furniture blocking the front of the

air conditioner.

The temperature control may not be

set correctly.

Lower the set thermostat temperature.

The air ﬁlter is dirty

Clean the ﬁlter. Refer to

MAINTENANCE.

The room may be too warm

Please allow time for the room to

cool down after turning on the air

conditioner.

Cold air is escaping

Check for open furnace registers and

cold air returns.

The cooling coils are frozen

Switch to high fan speed and set the

thermostat to a higher temperature.

Temperature sensor is not well situated.

Temperature sensor behind the air

ﬁlter is touching the coil. Try to move it

so it does not contact the cold coil.

The air conditioner is

freezing up

Ice blocks the air ﬂow and stops the air

conditioner from cooling the room

Switch to high fan speed and set the

thermostat to a higher temperature.

The remote control is

not working

The batteries are inserted incorrectly Check the position of the batteries.

The batteries may be dead Replace the batteries.

Water is dripping

outside

Hot and humid weather This is normal.

Water is dripping

INSIDE when the unit

is cooling

The air conditioner is not correctly

tilted outside

Improper installation. Tilt air

conditioner slightly to the outside

to allow water drainage. Refer to

installation instructions.

Water is dripping

INSIDE when the

unit is cooling

Moisture removed from the air is

draining into the base pan

This is normal for a short period in

areas with low humidity and normal

for a longer period in areas with high

humidity

Noise when the

unit starts

A "da-da" sound may occur for 30

seconds when the unit is turned on due

to the compressor starting.

This is normal.

w Requirements

Speciﬁcations

Model

H8W25WQ

Refrigerant

R32

Cooling Capacity

8,000 BTu/h

Rated Voltage

115V

Rated Frequency

60Hz

Rated Input

740W

Rated Current

8.3A

CEER

15 (Btu/h)W

Recommended

Applicable Area

≤ 350 ft²

Dimensions

22.99 X 18.81 X 13.97 in / 584 X 478 X355 mm

Weight

61.7 lb / 28 kg

24 25

¡Hola! Comencemos.

Serie Q

Acondicionador de Aire de Ventana

Manual de Usuario

Reemplazo del producto

1 reemplazo gratuito si el producto no se puede reparar.

Piezas y servicio TCL

Piezas TCL originales y servicio certiﬁcado de fábrica.

No deducible

$0 de gastos de bolsillo.

Servicio prioritario

Envío gratuito y tiempo de respuesta rápido.

Cobertura extendida del fabricante

Cobertura ampliada de piezas y mano de obra por defectos

de fabricación.

PROTECT PLUS

Gracias por elegir TCL. Queremos que disfrute de la experiencia de propiedad tanto como disfruta

del producto adquirido, por lo que, cuando realice la compra, le ofreceremos un precio especial en

planes de protección de TCL durante el registro. Agregue un Plan de protección TCL dentro de los

primeros 30días de ser propietario para recibir el mejor valor y nos aseguraremos de que nada se

interponga en el camino para que disfrute de su nuevo producto.

Agregue un Plan de protección de TCL cuando registre

el producto, a ﬁn de contar con cobertura contra los

contratiempos que la vida presenta.

Beneﬁcios y descripción

Hasta 4años

De 3 a 5días

Hasta 4años

Regístrese fácilmente con su teléfono inteligente

Envíe un mensaje de texto con una foto del icono

de la cámara al 71403

O regístrese en línea en www.tclusa.com/register

¿Necesita ayuda? Visite photoregister.com/help o envíe un

mensaje de texto que diga HELP al 71403

Registre y proteja su compra

Protección contra daños accidentales

La cobertura para caídas, roturas y derrames comienza después

de 30días.

*Los planes de servicio extendido (es decir, los planes “Protect" y “Plus") solo se ofrecen en los Estados Unidos

(EE. UU.). " Todos los productos de TCL continúan ofreciendo una garantía limitada al consumidor tanto en los EE.

UU. como en Canadá. Consulte la sección de garantía de esta guía para obtener más información sobre la garantía.

TCL-WACDGT

26 27

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de instalar y usar su aire acondicionado, lea detenidamente este manual. Conserve este manual en un

lugar seguro para futuras consultas. Su seguridad y la de los demás son muy importantes para nosotros.

Por favor, preste atención a todos los mensajes de seguridad descritos en este manual.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones al usar su aire

acondicionado, ajústese a las siguientes precauciones básicas:

REQUISITOS ELÉCTRICOS

Las clasiﬁcaciones eléctricas para su acondicionador de aire se detallan en la etiqueta del modelo y el

número de serie, ubicados en el lado frontal izquierdo de la unidad (vista de frente).

REGISTRE SU APARATO

Puede registrar su dispositivo en línea, visitando register.tcl.com. Asegúrese de conservar su recibo de

compra original. Se requiere un comprobante de compra válido para todos los reclamos de garantía.

Documente aquí su modelo y números de serie:

N° de modelo______________________________ N° de serie ______________________________

Puede ubicar su número de serie de 20 dígitos debajo del código de barras (En el lado izquierdo del

sistema de aire acondicionado).

ADVERTENCIA

Los requisitos eléctricos especíﬁcos se muestran en el siguiente

diagrama. Cumpla los siguientes requisitos en relación al tipo

de enchufe en el cable de alimentación.

Peligro de Descarga Eléctrica

Enchufar a un tomacorrientes de 3 terminales con

conexión a tierra.

No quite el terminal de tierra.

No use un adaptador

No utilice un cable alargador.

No seguir estas instrucciones puede provocar la muerte,

un incendio o una descarga eléctrica.

Requerimientos del Cableado Cable de Alimentación

MÉTODO DE PUESTA A TIERRA RECOMENDADO

Para su seguridad personal, este aire acondicionado debe estar conectado a tierra.

Este aire acondicionado está equipado con un cable de alimentación de 3 terminales con un enchufe

con conexión a tierra. Para minimizar la posibilidad de descarga eléctrica, el cable debe enchufarse a un

tomacorrientes de 3 clavijas y conectarse a tierra de acuerdo con todos los códigos y ordenanzas locales.

Si no hay disponible un tomacorrientes de 3 terminales, es responsabilidad del cliente que un electricista

caliﬁcado instale un tomacorrientes de 3 terminales debidamente conectado a tierra.

NO LO DEVUELVA A LA TIENDA

ASISTENCIA TCL:

support.tcl.com/us

1-800-825-6747

contáctenos primero

con cualquier pregunta

ESTAMOS

LISTOS PARA

AYUDAR

CUIDADO CUANDO RETIRE

LA UNIDAD DE AIRE ACONDICIONADO

• 5K - 115 voltios

(103 mín - 127 máx)

• 5K - (0-8 amp)

• 5K - (fusible de retardo de

10 amp o disyuntor)

• Usar solo en un circuito de

salida individual

MANUAL DE INSTALACIÓN: consideraciones importantes

En comparación con otros refrigerantes, el R32 es más ecológico. Utilice este producto según las instrucciones. Este

refrigerante es inﬂamable y puede hacer combustión en ciertas circunstancias; sin embargo, cuando se utiliza este

producto como se indica, estos riesgos se reducen signiﬁcativamente. Consulte siempre con un profesional capacitado

cuando realice el mantenimiento o la reparación de un aire acondicionado.

Consideraciones importantes

• El aire acondicionado que compre debe ser instalado por personal profesional y el “Manual

de instalación” está destinado solo al personal de instalación profesional. Las especiﬁcaciones

de instalación deben estar sujetas a nuestras normas de servicio posventa.

• Cuando llene el aire acondicionado con el refrigerante inﬂamable, tenga cuidado para evitar

lesiones graves.

• Se debe realizar una prueba de fugas después de que se complete la instalación.

• Es imprescindible realizar una inspección de seguridad antes de realizar el mantenimiento o la

reparación de un

aire acondicionado que utilice refrigerante inﬂamable para garantizar que el riesgo de incendio

se reduzca al mínimo.

• Requisitos según el peso total del refrigerante lleno y la superﬁcie del cuarto que se equipará

con un aire acondicionado (se muestran en las siguientes tablas GG.1 y GG.2)

Carga máxima y superﬁcie mínima de suelo requerida

m1 = (4 m3) x LFL, m2 = (26 m3) x LFL, m3 = (130 m3 )x LFL

Donde LFL es el límite inferior de inﬂamabilidad en kg/m3, de modo que el LFL del R290 es 0,038 kg/m3, y el LFL del R32

es 0,038 kg/m3.

Para aparatos con una cantidad de carga de m1 < M = m2:

La carga máxima en un cuarto debe corresponderse con lo siguiente: mmáx.= 2,5 x (LFL)(5/4)xh0x (A)1/2

La superﬁcie de suelo mínima requerida (Amin) para instalar un aparato con carga de refrigerante M (kg) debe

corresponderse con lo siguiente: Amín.= (M / [2,5 x (LFL)(5/4)xh0])2

Donde:

mmáx. es la carga máxima permitida en un cuarto, en kg; M es la cantidad de carga de refrigerante en el aparato, en kg;

Amin es la superﬁcie mínima requerida del cuarto, en m2; A es la superﬁcie del cuarto, en m2;

LFL es el límite inferior de inﬂamabilidad, en kg/m3;

h0 es la altura de instalación del aparato, en metros, para calcular mmáx. o Amín. (1,8 m para el montaje en paredes).

Advertencia

• Lea el manual antes de instalar o usar el aire acondicionado, o antes de llevar a cabo el mantenimiento.

• No acelere el proceso de descongelación ni lleve a cabo la limpieza con métodos distintos de los recomendados

por el fabricante.

• Tenga en cuenta que los refrigerantes pueden ser inodoros.

• No perfore ni queme el aparato.

• El aparato debe almacenarse en un ambiente libre de fuentes en funcionamiento continuo (por ejemplo: llamas

abiertas, un aparato de encendido a gas en funcionamiento o un calentador eléctrico en funcionamiento).

• Póngase en contacto con el centro de servicio posventa más cercano cuando sea necesario realizar un

mantenimiento. Cuando se realice el mantenimiento, el personal de mantenimiento debe cumplir rigurosamente

con el manual de operación proporcionado por el fabricante correspondiente; queda prohibido que personas no

profesionales realicen el mantenimiento del aire acondicionado.

• Es necesario cumplir con las disposiciones de las leyes y normas federales, estatales y locales relativas al gas.

• Es necesario que un profesional capacitado elimine el refrigerante del sistema cuando realice el mantenimiento de

un aire acondicionado.

Advertencia: inﬂamable

y peligroso

Lea el manual de usuario Lea el manual de

mantenimiento

Lea el manual de

mantenimiento

28 29

Tabla GG.1: carga máxima (kg)

Categoría

LFL

(kg/m

)

(m)

Superﬁcie del suelo (m

)

4 7 10 15 20 30 50

R32 0,306

0,6 0,68 0,9 1,08 0,32 1,53 1,87 2,41

1 1,14 1,51 1,8 2,2 2,54 3,12 4,02

1,8 2,05 2,71 3,24 3,97 4,58 5,61 7,254

2,2 2,5 3,31 3,96 4,85 5,6 6,86 8,85

Tabla GG.2: superﬁcie mínima del cuarto (m

)

Categoría

LFL

(kg/m

)

h 0

(m)

Cantidad de carga (M) (kg)

Superﬁcie mínima del cuarto (m

)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

Principios de seguridad para la instalación

1. Seguridad del sitio

Llamas abiertas prohibidas Ventilación necesaria

2. Seguridad para la operación

Llamas abiertas prohibidas

3. Seguridad para la instalación

• Detector de fugas de refrigerante

• Lugar de instalación apropiado

La imagen izquierda es de un detector de fugas de refrigerante.

Tenga en cuenta lo siguiente:

1. El sitio de instalación debe estar en un área bien ventilada.

2. Los sitios de instalación y mantenimiento de un aire acondicionado que utilice el refrigerante R32 deben estar libres de fuego abierto,

soldaduras, cigarrillos encendidos, hornos de secado o cualquier otra fuente de calor superior a 548 °C que produzcan fuego abierto

con facilidad.

3. Al instalar un aire acondicionado, es necesario tomar las medidas antiestáticas adecuadas, como usar vestimenta o guantes antiestáticos.

4. El lugar de instalación o mantenimiento no debe estar rodeado de obstáculos ni cerca de ninguna fuente de calor, áreas u objetos

inﬂamables o explosivos.

5. Si el producto sufre una fuga de refrigerante durante la instalación, todo el personal debe salir del lugar durante 15 minutos, hasta que

el refrigerante se ﬁltre por completo. Si el producto está dañado, un profesional debe llevar dicho producto dañado a la estación de

mantenimiento. Está prohibido soldar la tubería del refrigerante o realizar otras operaciones en el sitio contaminado.

6. La unidad de aire acondicionado debe colocarse sobre una superﬁcie plana y uniforme.

7. Es necesario evitar los lugares donde haya otros productos eléctricos, enchufes y tomas de energía, gabinetes de cocina, camas, sofás y

otros objetos de valor directamente debajo de las líneas a los dos lados de la unidad interior.

8. Las aberturas de ventilación de la unidad deben estar libres de obstrucciones.

Tenga cuidado con la

electricidad estática

Debe usar vestimenta de protección y guantes

antiestáticos

No debe usar el

teléfono móvi

Contenido de la Caja

Abra la caja y retire las piezas siguientes.

LA APARIENCIA NOMBRE DE LA PARTE CANTIDAD

Aire acondicionado para

ventana

Control remoto 1

Sello de espuma largo

(no adhesivo)

Sello de espuma largo

(adhesivo)

Soporte de seguridad 1

¾” Tornillo 4

½” Tornillo 3

Batería del control remoto 2

Material de modelado

(plastilina)

Nota: Las ilustraciones de este manual son solamente explicativas. El diseño y la estética

del producto pueden variar. Busque en todo el paquete el contenido de la lista anterior,

pues puede estar empaquetado arriba o debajo de la unidad de A/C.

30 31

Conﬁguración e Instalación

Requisitos de la Ventanas

1. Este aire acondicionado está diseñado para ser instalado en una ventana estándar de una o

dos hojas con un ancho de ventana de entre 25in y 36in (645mm - 915mm).

2. El aire acondicionado se puede instalar sin los paneles laterales para que quepan en una

ventana estrecha. Consulte las dimensiones de la ventana.Si el acondicionador de aire está

instalado en una ventana de 25.39”-28.35” (645-720 mm) de ancho, debe instalarse a la

derecha y el soporte derecho debe tocar el acondicionador de aire (no extendido);

de lo contrario, el acondicionador de aire no funcionará normalmente.

3. La hoja inferior (la parte inferior de la ventana que se mueve hacia arriba y hacia abajo) debe

permitir un espacio libre vertical de 14.5in cuando esté abierta.

4. Todas las piezas de soporte deben estar ﬁjadas a madera ﬁrme, mampostería o metal.

5. El tomacorriente debe estar al alcance del cable de alimentación.

(Solo tomacorrientes, no se deben usar extensiones ni otras tomas).

Herramientas Sugeridas para la Instalación (no incluidas)

Nota: Guarde el aire acondicionado en la caja del producto mientras no lo use.

PRECAUCIÓN

Objeto pesado. Se requiere la entrega del equipo durante el proceso de instalación.

Destornillador

Phillips

Tijeraso

cuchillo

Cinta métrica

o regla

Lápiz Taladro y broca

de 1/8in

Nivel

25-36 inch

645-915 mm

14.5 inch

368 mm

Pared

exterior

SalienteAlféizar

Pared

interior

Cómo Empezar

Paso 1: Desembalaje

Retire con cuidado todos los empaques y envolturas del aire acondicionado y sus accesorios.

Paso 2: Prueba

Antes de instalar el A/C, pruébelo para asegurarse de que funcione adecuadamente y de que su

tomacorriente tenga la salida de alimentación adecuada. Primero, colóquelo en una superﬁcie plana,

conéctelo directamente a un tomacorriente de pared (no use una extensión u otro dispositivo) y enciéndalo.

A continuación, use el botón Mode en su panel de control para cambiar el A/C al modo Cool y presione

la ﬂecha hacia abajo para establecer la temperatura en el ajuste más bajo. Después de 3minutos, el A/C

debería estar soplando aire fresco. Si es así, continúe con el siguiente paso. Si no es así, consulte los consejos

detallados de resolución de problemas en support.tcl.com.

Paso 3: Aplicación del Sello de Espuma Adhesivo

Mida la longitud del marco superior de la ventana, recorte el sello de espuma adhesivo a la longitud

adecuada y aplíquelo como se muestra a continuación.

Paso 4: Colocación Dentro de una Ventana Abierta

Con un elevador de equipo, levante con cuidado el aire acondicionado y colóquelo en el alféizar. Luego,

cierre la ventana y asegúrese de que el aire acondicionado esté centrado y que el riel inferior esté alineado

contra el alféizar de la ventana.

PRECAUCIÓN

Tenga cuidado para evitar cortes con los bordes metálicos aﬁlados y las

aletas de aluminio de las bobinas delantera y trasera.

Note: El aire acondicionado debe inclinarse aproximadamente 3° para permitir un mejor drenaje

de la condensación y el agua de lluvia. Con un nivel, mida aproximadamente 1/3 de burbuja para

la inclinación correcta.

Sello de

espuma largo

(adhesivo)

Outside Inside

Bottom

Rail

About 3”

CUIDADO

Tenga cuidado para evitar

cortes con los bordes

metálicos aﬁlados y aletas

de aluminio en las bobinas

delantera y trasera.

Paso 5: Aseguración de los Soportes Laterales

Extienda los soportes laterales desde ambos lados del aire acondicionado y asegúrelos a los marcos de

la ventana izquierdo y derecho con los cuatro tornillos de ¾” como se muestra. Asegúrese de ajustar los

tornillos superiores antes de ajustar los tornillos inferiores.

Paso 6: Aseguración de los Paneles Laterales

Jale de los paneles laterales hacia adentro para alinearlos con los soportes laterales. Luego, extienda y ajuste

el panel lateral en su lugar con los soportes laterales.

Paso 7: Sellado de Cualquier Agujero Con

Arcilla Modeladora (plastilina)

Llene todos los agujeros y grietas entre los soportes laterales y los paneles con el material de arcilla incluido.

3/4” Tornillo

X 4

Locking Pins

Jutting Points

Paso 8: Aseguración del Tornillo en el riel Superior

Asegure el tornillo de ½” en el riel superior del aire acondicionado.

Paso 9: Instalación del Soporte de Seguridad (recomendado)

Por motivos de seguridad, se recomienda colocar el soporte de seguridad en la parte superior de la

ventana con dos tornillos de ½” para evitar que se abra la ventana desde afuera. Sin embargo, el soporte de

seguridad se puede quitar para que pueda abrir la ventana cuando lo desee.

Paso 10: Rellenar el Espacio Entre las Hojas

Recorte el sello de espuma no adhesivo a la longitud adecuada e insértelo entre los marcos de la ventana

como se muestra a continuación.

1/2” Tornillo

X 1

1/2” Tornillo

X 2

Sello de

espuma largo

(no adhesivo)

ADVERTENCIA

Para abrir la ventana, la unidad debe ﬁjarse de forma segura utilizando los cuatro tornillos

del paso 5. Veriﬁque que la unidad esté ﬁjada de manera conﬁable antes de abrir la ventana.

34 35

Si el Marco de la Ventana de Tormenta Bloquea el A/C

Agregue madera como se muestra arriba o quite el marco o la obstrucción de la ventana antes de

instalar el aire acondicionado de la ventana.

Si el marco de la ventana de tormenta debe permanecer, asegúrese de que los agujeros o las

ranuras de drenaje no están sellados ni pintados. El agua de lluvia acumulada o la condensación

deben poder drenarse.

Window Requirements

PRECAUCIÓN

Al abrir la ventana, asegúrese de que los tornillos ﬁjos estén bien

ﬁjados en su lugar sin que ningún objeto afecte su ﬁjación a los soportes

laterales y al marco de ventana asociado para evitar que la unidad se

vuelva inestable y caiga.

SASH

INTERIOR

1-1/2”min

(38mm)

Marco de la

ventana contra

tormentas u

otra obstrucción

Grosor de la tabla segúnsea

necesario, para una inclinación

adecuada hacia atrás, a lo largo

de todo el umbral.

Fijar con clavos o tornillos.

AFUERA

Conﬁguración de la Aplicación TCL Home

Paso 1: Descargar e Instalar la Aplicación TCL Home App

Escanee el código QR o escriba manualmente la siguiente URL https://tcl.link/homeplusapp

Paso 2: Cree una Cuenta

Crea y veriﬁca tu cuenta usando tu correo electrónico.

Paso 3: Agregue su Dispositivo

Seleccione el botón “Añadir dispositivos” y siga las instrucciones de la aplicación

para completar la conﬁguración.

36 37

Cómo Controlar su A/C

Control Remoto

Para obtener más información sobre cómo usar el control remoto y otras funciones de la unidad de

aire acondicionado, o para comprender cómo funciona cada modo, consulte las siguientes páginas.

Cambio de la Batería

El aire acondicionado viene con dos baterías para el control remoto incluido.

Asegúrese de insertarlas correctamente para el uso adecuado del control.

Consejos para usar el control remoto

1. El control remoto debe usarse dentro de un rango de 26pies de la unidad

2. La unidad hará un sonido cuando reciba la señal del control remoto

3. Las cortinas, otros materiales e incluso la luz solar directa pueden interferir con el receptor de

señal infrarroja.

4. Presione “MODE” (“MODO”) y “^”, y mantenga presionado durante 3segundos para

restablecer la conﬁguración de wiﬁ.

Nota:

• No mezcle baterías antiguas y nuevas, ni baterías de diferentes tipos.

• No deje las baterías en el control remoto si no planea usar el dispositivo durante

más de 2meses.

• Siga las ordenanzas locales de su ciudad para obtener información sobre la eliminación

adecuada de las baterías usadas y antiguas.

No deseche las baterías en residuos municipales sin clasiﬁcar.

MODO ECO (ECOLÓGICO)

Para ahorrar energía

manteniendo la temperatura

de la habitación.

MOVIMIENTO

Inicie y detenga la

oscilación de la ventilación.

TEMPORIZADOR

Para encender o apagar el

aire acondicionado.

SILENCIOSO

Para bajar el volumen de

funcionamiento a su ajuste

más silencioso.

ENCENDIDO

Encienda y apague el

dispositivo

MODO

Utilice los modos Cool (frío),

Dry (seco), Fan (ventilador)

y Auto (automático).

VELOCIDAD DEL

VENTILADOR

Ajusta la velocidad del

ventilador (baja, media,

alta, automática)

MODO DE SUSPENSIÓN

Diseñado para ahorrar

energía mientras duerme.

ARRIBA/ABAJO

Aumente o disminuya la

temperatura/temporizador.

PANTALLA

Encienda/apague la

pantalla del dispositivo.

Mantenga pulsado durante

5s para cambiar entre

°F/°C.

Panel de Control

Energía

Encendido y apago del aire acondicionado

Velocidad del ventilador

Ajuste la velocidad del ventilador (baja, media, alta, automático)

Mantenga presionado durante 5segundos para restablecer el

recordatorio del ﬁltro.

Nota: Los ajustes de velocidad del ventilador están disponibles

en los modos Auto (automático), Cool (frío) y Fan (ventilador).”

Movimiento/oscilación

“Ajuste la dirección del ﬂujo de aire cambiando el movimiento

del aire verticalmente.

Mantenga presionado durante 3segundos para activar/

desactivar el modo Eco (ecológico).”

Disminuir

Disminuir el nivel de temperatura

Aumentar

Aumentar el nivel de temperatura

Selección del modo

Cambiar entre los modos Cool (frío)/Dry (seco)/Fan

(ventilador)/Auto (automático)

38 39

Pantalla LED

Indica los modos frío, seco,

ventilador y automático, respectivamente.

Indica que la unidad está en modo Sleep (suspensión).

Indica que hay una conexión de WiFi

Indica las velocidades baja, media, alta y automática

del ventilador, respectivamente.

Operaciones Generales

Energía

Encendido y apago del aire acondicionado

Aumentar

Presione para aumentar la temperatura en 1°F/°C.

Disminuir

Presione para disminuir la temperatura en 1°F/°C.

Movimiento/oscilación

Presione para que el ventilador oscile hacia arriba y hacia abajo.

Mientras se mueve, presione de nuevo para detener la ventilación en el

ángulo deseado.

Mantenga presionado durante 3segundos para activar/desactivar el

modo Eco (ecológico).

Nota: Para ajustar la dirección del ﬂujo de aire horizontalmente, mueva

manualmente las palancas ubicadas en la parte superior de la salida de

aire de lado a lado.Además, no ajuste la ventilación vertical grande a

mano, pues podría causar daños.

Velocidad del ventilador

Ajustar la velocidad del ventilador

Presione varias veces para ajustar la velocidad del ventilador

entre baja, media, alta y automática.

Reiniciar el recordatorio del ﬁltro

Mantenga pulsado durante 5segundos para reiniciar el

recordatorio del ﬁltro.

Para limpiar el ﬁltro, consulte la sección de mantenimiento de

este manual.

40 41

Selección del modo

Presione repetidamente para alternar entre los modos

Cool (frío), Dry (seco), Fan (ventilador) y Auto (automático).

Modo Cool (frío)

• El aire acondicionado enfría la habitación a la

temperatura establecida.

• La temperatura y la velocidad del ventilador son ajustables.

Modo Dry (seco)

• El A/C funciona como un deshumidiﬁcador para eliminar el exceso

de humedad en el aire.El ventilador funciona constantemente, pero a

baja velocidad.

• La temperatura y la velocidad del ventilador no son ajustables.

Modo Fan (ventilador)

• El aire acondicionado circula aire como un ventilador normal.

Recuerde mantener la ventilación abierta durante la función de

ventilador, pero cerrada durante la función de enfriamiento para

maximizar la eﬁciencia de enfriamiento.

• La velocidad del ventilador se puede ajustar

a baja, media y alta.

• La temperatura no puede ajustarse.

Modo Auto (automático)

• El A/C se ajusta automáticamente entre los modos frío

y ventilador en función de la temperatura de la habitación.

• La temperatura y la velocidad del ventilador no se pueden ajustar.

Timer (temporizador)

(En el control remoto)

Cuando el aire acondicionado esté encendido o en modo reposo,

presione el botón Timer (temporizador) y su ícono parpadeará en la

pantalla LED.

Durante el proceso de parpadeo, pulse + o - para seleccionar un

temporizador de 0 a 24horas y, luego, presione de nuevo el botón

Timer (temporizador) para conﬁrmar la conﬁguración.

Después de que ﬁnalice el temporizador, el aire acondicionado

iniciará/dejará de funcionar automáticamente.

Si enciende o apaga el aire acondicionado en cualquier momento o

ajusta la conﬁguración del temporizador a la hora 0:0, se cancelará

el programa del temporizador.

Eco (ecológico)

(En el control remoto)

En el modo Eco (ecológico), cuando se alcanza la temperatura

deseada, el compresor se apagará y el ventilador seguirá

funcionando durante 3minutos antes de apagarse.

El ventilador se encenderá durante 1minuto cada 5minutos hasta

que la temperatura ambiente esté por encima de la temperatura

establecida, momento en el que el compresor se vuelve a

encender y continúa enfriando.

Nota: En el modo automático, la velocidad del ventilador se adaptará a la temperatura

de la habitación. En el modo seco, la velocidad del ventilador no se puede ajustar.

Sleep (Suspensión)

(en el control remoto)

En el modo Sleep (suspensión), la temperatura del aire

acondicionado aumentará 2grados en 1hora

(1grado cada 30minutos) y luego la temperatura

se mantendrá constante durante 7horas, luego de las

cuales la temperatura volverá a ser la inicial.

NOTA: Los sonidos de los botones están silenciados y todas

las luces indicadoras de la pantalla se apagan después

de 15segundos, excepto en el caso del indicador del

modo de suspensión.

Pantalla LED

(En el control remoto)

Encender/apagar la pantalla

Mantenga presionado durante 5segundos para cambiar entre

°F/°C.

42 43

Otras Funciones

Recordatorio de Filtro

Cuando el tiempo de funcionamiento llegue a 500horas, el recordatorio del ﬁltro se encenderá

para indicar que el ﬁltro debe limpiarse. Mantenga presionado el botón Filtro del ventilador

durante 5segundos para restablecer el recordatorio del ﬁltro. Consulte la sección de

mantenimiento de este manual para obtener instrucciones sobre la limpieza del ﬁltro.

Pantalla Apagada Automáticamente

• La pantalla se atenuará después de 30segundos (o después de 15segundos en modo de

suspensión)

• Active la pantalla presionando cualquier botón

Memoria

Si el aire acondicionado está apagado pero permanece conectado a la corriente, se reanudará la

conﬁguración anterior (excepto la conﬁguración del temporizador) cuando se vuelva a encender.

Drenaje de Agua

Esta unidad fue diseñada para recoger humedad de la condensación en una bandeja de

recolección en la base de la unidad. El ventilador posterior distribuye el agua recolectada a la

bobina del condensador. Esto ayuda en la eﬁciencia general de la unidad.

Es normal escuchar el chapoteo del agua cuando el ventilador está girando.

Si no se desea que esto suceda, se puede quitar el tapón de drenaje en la parte posterior del aire

acondicionado para drenar una parte del agua. Hacerlo puede reducir la eﬁciencia del A/C. Todavía

quedará una cantidad mínima de agua en la bandeja de drenaje.

Window Requirements

Mantenimiento

Cuidado y Limpieza

Limpie su aire acondicionado ocasionalmente para mantenerlo como nuevo. Antes de limpiar,

asegúrese de desconectar la unidad de cualquier fuente de energía para evitar descargas

eléctricas o riesgos de incendio.

Filtro de Aire

El ﬁltro de aire debe revisarse al menos una vez al mes para ver si necesita limpieza.Nunca utilice

agua caliente a más de 104°F (40°C) para limpiar el ﬁltro de aire.Nunca intente operar la unidad

sin el ﬁltro de aire.Las partículas atrapadas y el polvo pueden acumularse con el tiempo, lo que

puede generar una disminución del ﬂujo de aire y causar que las bobinas acumulen escarcha.Para

limpiar el ﬁltro de aire:

1. Retire la rejilla de las sangrías de ambos lados de la parte delantera y retire el ﬁltro del

interior.

1. Lave el ﬁltro con jabón líquido para platos y agua tibia.Enjuague bien el ﬁltro.Agite

suavemente el ﬁltro para eliminar el exceso de agua.

3. Deje que el ﬁltro se seque completamente antes de colocarlo en el aire acondicionado.

Nota: Si no desea lavar el ﬁltro, puede aspirar el ﬁltro para eliminar el polvo y otras partículas.

Limpieza del Gabinete

Para limpiar el gabinete del aire acondicionado:

• Con un paño humedecido en una solución de agua tibia y jabón líquido suave, limpie la unidad

y el panel frontal.Luego, con un paño limpio y húmedo, asegúrese de limpiar la unidad para

eliminar todo el exceso de jabón y continuar secando.

• Nunca use limpiadores fuertes, cera o esmalte en el frente del gabinete.

• Asegúrese de escurrir el exceso de agua del paño antes de limpiar alrededor del control.El

exceso de agua puede dañar la unidad.

Almacenamiento

Si desea almacenar la unidad cuando no la use, le recomendamos quitar el tapón de drenaje en

la parte posterior de la unidad e inclinar ligeramente la unidad hacia la parte trasera para drenar

el agua de la bandeja de manera segura. Luego, limpie la unidad y luego guárdela de nuevo en el

embalaje o caja original hasta el próximo uso.

44 45

TCL América del norte

Lo que su garantía cubre: Defectos materiales o de mano de obra para el propietario original de este producto TCL cuando lo compra como nuevo en un

concesionario autorizado de productos de marca TCL y embalado con este certificado de garantía.

PERÍODO DE GARANTÍA (USO NO COMERCIAL):

Mano de obra: Doce (12) meses desd

e la fecha original de compra.

Piezas: Doce (12) meses desde la fecha original de compra.

PERÍODO DE GARANTÍA (USO COMERCIAL):

Mano de obra: Seis (6) meses desde la fecha original de compra.

Piezas: Seis (6) meses desde la fecha original de compra.

El uso comercial incluye, entre otros, el uso de este producto en un entorno comercial o empresarial, el uso de este producto en una institución para fines

institucionales, u otros fines comerciales, como alquiler.

Si su dispositivo TCL tiene defectos de material o mano de obra en condiciones de uso normal durante el período de garantía que se indicó anteriormente,

a partir de la fecha de compra original por parte del consumidor, TCL North America, a su completa discreción, (1) pagará a un Centro de servicio

autorizado de TCL por los cargos de mano de obra y piezas para reparar su dispositivo, o (2) reemplazará su dispositivo con un producto equivalente

nuevo o restaurado/recertificado. Si repara su producto en un Centro de servicio autorizado de TCL, TCL no se hará responsable de los costos de

transporte hasta dicho centro. Sin embargo, TCL cubrirá los gastos de envío del producto. TCL proporcionará instrucciones para el embalaje y el envío de

la unidad. Las unidades que están mal embaladas y que se dañen durante el envío no están cubiertas por la garantía del producto. Esta garantía limitada

del producto solo es válida para el comprador original del producto y está vigente solo cuando se utiliza en Norteamérica. Debe tener su recibo de

compra original o el comprobante de compra (factura de venta o factura aceptada) que indique la condición de la unidad (nueva, usada), la fecha de

compra de la unidad, el lugar de compra y el modelo o número de serie.

CÓMO SE GESTIONAN LOS SERVICIOS: Llame al 1-800-825-6747 y elija el mensaje apropiado. Tenga listo el tipo de producto, el número de modelo, el

número de serie y el código postal. La resolución de problemas y la aprobación de un representante de TCL DEBEN ocurrir antes de que envíe su

producto para reparación.

Información de registro del producto

Puede encontrar el número de modelo y el número de serie en una etiqueta en la parte posterior o lateral del producto. Registre su producto en línea en

NINGUNA OTRA GARANTÍA ES APLICABLE A ESTE PRODUCTO. ESTA GARANTÍA SUSTITUYE A CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA,

ENTRE OTRAS, CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO. EN LA MEDIDA EN QUE LA LEY EXIJA

CUALQUIER GARANTÍA IMPLÍCITA, ESTARÁ LIMITADA EN LA DURACIÓN DEL PERÍODO DE GARANTÍA EXPRESA ANTERIOR. NI EL FABRICANTE NI SU

DISTRIBUIDOR ESTADOUNIDENSE SERÁN RESPONSABLES DE NINGÚN DAÑO INCIDENTAL, RESULTANTE, INDIRECTO, ESPECIAL O PUNITIVO DE

CUALQUIER NATURALEZA, INCLUIDOS, ENTRE OTROS, LA PÉRDIDA DE INGRESOS O GANANCIAS, O CUALQUIER OTRO DAÑO, YA SEA BASADO EN

CONTRATO, AGRAVIO O DE OTRO TIPO. ALGUNOS ESTADOS O TERRITORIOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS O

LIMITACIONES INCIDENTALES O CONSECUENTES SOBRE EL TIEMPO QUE DURA UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA

EXCLUSIÓN O LIMITACIÓN ANTERIOR NO SE APLIQUE A USTED. ESTA GARANTÍA LE PROPORCIONA A USTED, EL COMPRADOR ORIGINAL,

DERECHOS LEGALES ESPECÍFICOS Y USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO O DE UN TERRITORIO

A OTRO. ESTA GARANTÍA ESTÁ SUJETA A CAMBIOS SIN PREVIO AVISO. VISITE WWW.TCL.COM/EN PARA VER LA VERSIÓN MÁS RECIENTE.

ESTA GARANTÍA DE PRODUCTO LIMITADA NO SE APLICA A:

1. Llamadas de servicio a su hogar para la entrega o recolección,

instalación, instrucción, reemplazo de fusibles domésticos

conexión de cableado o plomería domésticos, o para corregir

reparaciones no autorizadas.

2. Casos en los que el producto no funciona debido a problemas de

recepción de señal que no son causados por su unidad, o debido a

fallas o interrupciones de energía o servicio eléctrico inadecuado.

3. Daños causados por el transporte o la manipulación, incluidos los

daños producidos durante el envío desde un minorista

(comuníquese con su minorista para recibir asistencia).

4. Daños causados al producto por accidente, alimañas, rayos,

vientos, incendios, inundaciones o casos fortuitos.

5. Daños causados por el funcionamiento del producto en

una

atmósfera corrosiva o húmeda.

6. Reparaciones cuando el producto TCL se utiliza en un uso

diferente al doméstico normal de una sola familia o en contra de

las instrucciones descritas en la Guía del usuario del producto.

7. Daños derivados de accidentes, alteraciones, uso indebido, abuso,

negligencia, insectos, desgaste normal, daños cosméticos,

manipulación incorrecta, sobretensión, instalación incorrecta o

deficiente, o reparación o mantenimiento inapropiados.

reparación inadecuada incluye el uso de piezas no aprobadas o

especificadas por TCL.

8. Marcas o imágenes en el panel LCD/LED del producto por ver

imágenes fijas (entre otras, ciertas imágenes 4:3 en televisores de

pantalla ancha, o datos o imágenes de banners, videojuegos

ciertas redes de transmisión en ubicaciones fijas de la pantalla).

9. Mantenimiento normal según lo descrito en la Guía del usuario

(entre otros, limpiar o reemplazar filtros, limpiar bobinas u otro tipo

de mantenimiento normal).

10. Uso de accesorios o componentes que no sean compatibles co

este producto.

11. Productos con números de serie modificados, faltantes, anulados,

ilegibles o eliminados

12. Cambios en la apariencia del producto que no afectan su

rendimiento.

13. Aumentos en los costos de los servicios públicos o gastos

servicios públicos adicionales.

14. Productos comprados a revendedores de TCL no autorizados.

15. Productos vendidos en cualquier condición que no sea nueva y

obtenidos del fabricante original o vendidos fuera de Norteamérica.

El costo de reparación o reemplazo bajo estas circunstancias excluidas

será asumido por el consumidor.

TCL North America

1860 Compton Ave Corona, California 92881

1- 877-300-9806

www.tcl.com/es

Resolución de Problemas

PROBLEMAS POSIBLES CAUSAS SOLUCIONES

El aire acondicionado

no arranca

El aire acondicionado está

desenchufado

Asegúrese de que el enchufe del aire

acondicionado esté completamente

insertado en el tomacorriente.

El fusible se fundió/el disyuntor se

disparó

Veriﬁque la caja de fusibles/

disyuntores de la casa y reemplace el

fusible o reinicie el disyuntor.

Fallo de energía

• La unidad se reiniciará

automáticamente cuando se

restablezca la energía.

• Hay un retardo de tiempo de

protección (aprox. 3 minutos)

para evitar que se dispare y se

sobrecargue el compresor.

Por esta razón, es posible que la

unidad no comience a enfriarse

normalmente durante 3 minutos

después de volver a encenderla.

El dispositivo interruptor actual

está desconectado

• Presione el botón RESET ubicado en

el enchufe del cable de alimentación.

• Si el botón RESET no

permanece activado, deje de

usar el acondicionador de aire y

comuníquese con un técnico de

servicio caliﬁcado.

El aire acondicionado

no enfría como debería

El ﬂujo de aire está restringido

Asegúrese de que no haya cortinas,

persianas ni muebles que bloqueen la

parte delantera del aire acondicionado.

Es posible que el control de la

temperatura no esté ajustado

correctamente.

Baje la temperatura establecida

en el termostato.

El ﬁltro de aire está sucio

Limpie el ﬁltro. Consulte el

apartado MANTENIMIENTO.

La habitación puede estar muy caliente

Espere un momento para que la

habitación se enfríe después de

encender el aire acondicionado.

El aire frío se escapa

Check for open furnace registers and

cold air returns.

Las bobinas de enfriamiento

están congeladas

Cambie a alta velocidad del ventilador

y ajuste el termostato a una

temperatura mayor.

El sensor de temperatura no está

bien ubicado.

El sensor de temperatura detrás del

ﬁltro de aire toca la bobina. Trate de

moverlo para que no haga contacto

con la bobina de enfriamiento.

El aire acondicionado

se está congelando

El hielo bloquea el ﬂujo de aire y evita

que el aire acondicionado enfríe la sala

Cambie a alta velocidad del ventilador

y ajuste el termostato a una

temperatura más alta.

El control remoto

no funciona

Las baterías están mal colocadas Compruebe la posición de las baterías.

Las baterías pueden estar muertas Cambie las baterías.

El agua gotea por fuera Clima caluroso y húmedo Es normal.

El agua gotea ADENTRO

cuando la unidad está

enfriando

El aire acondicionado no está

correctamente inclinado hacia

el exterior

Instalación inadecuada. Incline

ligeramente el aire acondicionado

hacia el exterior para permitir que el

agua drene. Consulte las instrucciones

de instalación.

La humedad extraída del aire se

escurre hacia la bandeja base

Esto es normal durante un período

corto en áreas con baja humedad y

normal durante un período más largo

en áreas con alta humedad

Ruido cuando la unidad

se enciende

Puede producirse un sonido de "da-

da" durante 30segundos al encender

la unidad debido al arranque del

compresor.

Es normal.

Especiﬁcaciones

Modelo

H8W25WQ

Refrigerante R32

Capacidad de Enfriamiento 8,000 BTu/h

Voltaje Nominal 115V

Frecuencia Nominal 60Hz

Entrada Nominal 740W

Corriente Nominal 8.3A

CEER 15 (Btu/h)W

Recomendado

Área aplicable

≤ 350 ft²

Dimensiones 22.99 X 18.81 X 13.97 in / 584 X 478 X355 mm

Peso 61.7 lb / 28 kg

Commençons l’installation

Manuel de l’utilisateur

Série Q

Climatiseur de Fenêtre

48 49

FRENCH

Inscrivez-vous facilement avec votre

téléphone intelligent.

Envoyez une photo de l'icône de l'appareil

photo au numéro 71403.

Ou inscrivez-vous en ligne sur register.tcl.com/en-ca/.

Vous avez besoin d'aide? Visitez photoregister.com/help ou textez HELP par SMS au numéro 71403.

Enregistrez et protégez votre achat

Proﬁtez d'avantages exclusifs lors de l'enregistrement:

Assistance et service accélérés Des astuces pour votre appareil

Ores et promotions exclusives Vériﬁcation de propriété

*Tous les produits TCL continuent d'orir une garantie limitée aux consommateurs aux États-Unis et au Canada.

Veuillez consulter la section garantie dans ce guide pour obtenir plus d'informations.

*All TCL products continue to oer a limited consumer warranty in both the US and Canada. Please refer to the

warranty section in this guide for additional details on warranty information.

TCL-WACDGT

Enjoy exclusive beneﬁts with registration:

Expedited support and service Insider tips on your appliance

Exclusive oers and promotions Veriﬁcation of ownership

Text a photo of the

camera icon to 71403

Or register online at register.tcl.com/en-ca/

Need help? Visit photoregister.com/help

or text HELP to 71403

Text to Register

CONSIGNES DE SÉCURITÉ IMPORTANTES

Avant d’installer et d’utiliser votre climatiseur, veuillez lire avec attention ce guide de l’utilisateur et, pour

référence ultérieure, rangez-le dans un endroit sécuritaire. Pour nous, votre sécurité - et celle des autres - est

très importante. Nous vous demandons de lire attentivement tous les messages de sécurité de ce guide.

MISE EN GARDE : Pour réduire les risques d’incendie, de choc électrique ou de blessure en utilisant votre

climatiseur, veuillez prendre les précautions de base suivantes :

ALIMENTATION

Les caractéristiques électriques de votre climatiseur sont indiquées sur l’étiquette du modèle et du numéro

de série située à l’avant, à droite, en faisant face à l’appareil.

ENREGISTREMENT DE VOTRE APPAREIL

Vous pouvez enregistrer votre appareil en ligne sur le site register.tcl.com

N’oubliez pas de conserver votre facture, car une preuve d’achat est nécessaire pour faire valoir la garantie.

Consignez ici les numéros de modèle et de série de votre appareil :

No de modèle ________________________________ No de série _______________________________

Vous trouverez le numéro de série à 20 chires sous le code à barres (au dos de l’appareil)

AVERTISSEMENT

Des exigences spéciﬁques en câblage sont illustrées dans le

diagramme qui suit. Respectez-les en ce qui a trait au type de

ﬁche du cordon d’alimentation.

Risque de choc électrique

En insérant insérant la ﬁche dans une prise tripolaire

avec mise à la terre (trois broches).

Ne retirez pas la broche de mise à la terre.

N’utilisez pas d’adaptateur.

N’utilisez pas de rallonge.

Le non-respect de ces consignes peut donner lieu à

un décès, un incendie ou un choc électrique.

Exigences en câblage Cordon d’alimentation

MÉTHODE RECOMMANDÉE POUR LA MISE À LA TERRE

Pour votre sécurité personnelle, ce climatiseur doit être mis à la terre. Il est équipé d’un cordon

d’alimentation muni d’une ﬁche polarisée avec mise à la terre (3 broches). Pour minimiser la possibilité de

choc électrique, le cordon doit être branché dans une prise tripolaire avec mise à la terre, conformément

à tous les codes et règlements locaux. Si une prise tripolaire n’est pas disponible, la responsabilité de

l’installation appropriée d’une telle prise par un technicien qualiﬁé incombe au client.

Ne retournez pas à la boutique

Soutien TCL :

support.tcl.com/us

1-800-825-6747

Pour toute question,

contactez-nous

d’abord

Nous sommes

prêts à vous

aider

Soyez prudent en retirant

le climatiseur

• 115 Volts (103 V. min à 127 V. max)

• (5K-8K) 0 à 8 A

• (10K-12K) 0 à 12 A

• (5-8K) fusible temporisé de 15 A ou disjoncteur

• (10K-12K) fusible temporisé de 15 A

ou disjoncteur

• Pour tous les modèles, n’utilisez qu’une seule

prise d’alimentation

50 51

MANUEL D’INSTALLATION---Points importants

Par rapport aux autres réfrigérants, R32 est plus respectueux de l’environnement. Veuillez utiliser ce produit comme

indiqué. Ce réfrigérant est inﬂammable et peut s’enﬂammer dans certaines conditions. Toutefois, lorsque ce produit est

utilisé conformément aux instructions, ces risques sont considérablement réduits. Consultez toujours un professionnel

qualiﬁé pour l’entretien ou la réparation d’un climatiseur.

Points importants

• Le climatiseur que vous achetez doit être installé par un personnel qualiﬁé et le « manuel

d’installation » n’est destiné qu’au personnel qualiﬁé pour l’installation! Les spéciﬁcations

d’installation doivent être soumises à nos règles de service après-vente .

• Lorsque vous remplissez le réfrigérant inﬂammable, soyez vigilant(e) pour éviter toute

blessure grave.

• Un test de fuite doit être eectué après installation.

• Il est impérieux d’eectuer une inspection de sécurité avant l’entretien ou la réparation d’un

climatiseur utilisant un réfrigérant inﬂammable pour s’assurer que le risque d’incendie est

réduit au minimum.

• Les exigences relatives au poids total du réfrigérant rempli et à la superﬁcie d’une pièce à

équiper d’un climatiseur (sont indiquées dans les tableaux GG.1 et GG.2 suivants)

La charge maximale et la surface de plancher minimale requise

m1 = (4 m3) x LFL , m2 = (26 m3)) x LFL, m3 = (130 m3 )x LFL

Où LFL est la limite inférieure d’inﬂammabilité en kg/ m 3 ,R290 LFL est 0,038 kg/ m 3 ,R32 LFL est 0,038 kg/ m 3 .

Pour les appareils avec un montant de charge m1 < M = m2 :

La charge maximale dans une pièce doit être conforme aux conditions suivantes : mmax= 2,5 x (LFL)(5/4) x h0 x (A)1/2

La surface de plancher minimale requise Amin pour installer un appareil avec une charge de réfrigérant M (kg) doit être

conforme à ce qui suit : A min = (M/ (2,5 x (LFL) (5/4) x h 0 )) 2

Où :

max

est la charge maximale autorisée dans une pièce, en kg; M est le montant de la charge réfrigérante dans l’appareil, en

kg; Amin est la zone de la pièce minimum requise, en m2; A est la zone de la pièce, en m2;

LFL est la limite inférieure d’inﬂammabilité, en kg/m 3;

h 0 est la hauteur d’installation de l’appareil, en mètres pour calculer m max ou A min , 1,8 m pour un montage mural;

Avertissement

• lisez le manuel avant de procéder à l’installation, à l’utilisation ou à l’entretien.

• Évitez de prendre des mesures visant à accélérer le processus de dégivrage ou à nettoyer, autres que celles

recommandées par le fabricant.

• Sachez que les réfrigérants peuvent ne pas avoir d’odeur.

• Évitez de percer ou de brûler l’appareil.

• L’appareil doit être entreposé dans une pièce sans sources en fonctionnement continu (par exemple : ﬂammes

vives, appareil fonctionnant au gaz ou chauage électrique en fonctionnement).

• Communiquez avec le centre de service après-vente le plus proche lorsque l’entretien est nécessaire. Au moment

de l’entretien, le personnel d’entretien est tenu de se conformer scrupuleusement au manuel d’utilisation fourni par

le fabricant en question et toute personne non qualiﬁée n’est pas autorisée à assurer l’entretien du climatiseur.

• il est impérieux de respecter les dispositions des lois et règlements fédéraux, Étatiques et locaux en matière

de gaz.

• ll est nécessaire de dégager le réfrigérant dans le système lors de l’entretien ou de la maintenance d’un climatiseur

par un professionnel qualiﬁé.

Avertissement :

inﬂammable et

dangereux

Lisez le manuel

d’utilisation

Lisez le manuel Lisez le manuel

d’entretien

Tableau GG.1 - Charge maximale (kg)

Catégorie

LFL

(kg/m

)

(m)

Surface de plancher (m

)

4 7 10 15 20 30 50

R32 0,306

0,6 0,68 0,9 1,08 0,32 1,53 1,87 2,41

1 1,14 1,51 1,8 2,2 2,54 3,12 4,02

1,8 2,05 2,71 3,24 3,97 4,58 5,61 7,254

2,2 2,5 3,31 3,96 4,85 5,6 6,86 8,85

Table GG.2 - Superﬁcie minimale de la pièce (m

)

Catégorie

LFL

(kg/m

)

h 0

(m)

Montant de la charge (M) (kg)

Superﬁcie minimale de la pièce (m

)

1,224 kg 1,836 kg 2,448 kg 3,672 kg 4,896 kg 6,12 kg 7,956 kg

R32 0,306

0,6 29 51 116 206 321 543

1 10 19 42 74 116 196

1,8 3 6 13 23 36 60

2,2 2 4 0 15 24 40

Principes de sécurité l’installation

1. Sécurité du site

Flammes vives interdites Ventilation nécessaire

2. Sécurité des opérations

Flammes vives interdites

3. Sécurité de l’installat

• Détecteur de fuites de réfrigérant

• Emplacement d’installation

approprié

L’image de gauche est le schéma d’un détecteur de

fuites réfrigérant.

Veuillez noter que :

1. Le site d’installation doit être situé dans une zone bien ventilée.

2. Les sites d’installation et d’entretien d’un climatiseur utilisant le réfrigérant R32 doivent être exempts de ﬂammes vives ou de soudure, de

fumage, de four de séchage ou de toute autre source de chaleur supérieure à 54812 ℃ qui produit facilement des ﬂammes vives.

3. Lors de l’installation d’un climatiseur, il est nécessaire de prendre les mesures antistatiques appropriées telles que porter des vêtements

et/ou des gants antistatiques.

4. L’emplacement d’installation ou d’entretien ne doit pas être entouré d’obstacles ou à proximité d’une source de chaleur, d’une zone

inﬂammable et/ou d’objets explosifs.

5. Si le produit subit une fuite de réfrigérant pendant l’installation, tout le personnel doit évacuer jusqu’à ce que le réfrigérant s’écoule

complètement pendant 15 minutes. Si le produit est endommagé, un professionnel doit le ramener à la station d’entretien. Il est interdit de

souder le tuyau de réfrigérant ou d’eectuer d’autres opérations sur le site contaminé.

6. Le climatiseur doit être posé sur une surface plane

7. Il est nécessaire d’éviter les endroits où il y a d’autres produits électriques, des ﬁches et des prises d’interrupteur, des armoires de cuisine,

un lit, un canapé et d’autres objets de valeur directement sous les lignes des deux côtés de l’unité intérieure.

8. Les ouvertures de ventilation de l’appareil ne doivent pas être obstruées.

Attention à l’

électricité statique

Utilisation interdite du téléphone portable

gants antistatiques

Port de l’équipement de

protection et

52 53

Contenu de la Boîte

Ouvrez le carton et retirez les pièces ci-dessous.

L’apparence Nom de la Pièce Quantité

Climatiseur de fenêtre 1

Télécommande 1

Long joint en mousse

(non adhésif)

Long joint en mousse

(adhésif)

Support de sécurité 1

Vis ¾ po 4

Vis ½ po 3

Pile de la télécommande 2

Pâte à modeler (Plasticine) 1

Remarque : Les illustrations de ce manuel sont uniquement destinées à des ﬁns explicatives.

La conception et l’esthétique du produit peuvent varier. Veuillez rechercher dans l’ensemble

de l’emballage les éléments énumérés ci-dessus, car ils peuvent se trouver au-dessus ou en

dessous du climatiseur.

Conﬁguration et Installation

Exigences Relatives aux Fenêtres

1. Ce climatiseur est conçu pour être installé dans une fenêtre standard à guillotine simple ou

double avec une largeur de fenêtre comprise entre 25 et 36po (645 à 915mm).

2. Le climatiseur peut être installé sans les panneaux latéraux pour s’adapter à une ouverture de

fenêtre étroite. Voir les dimensions de la fenêtre.Si le climatiseur est installé sur une fenêtre

d’une largeur de 25.39 à 28.35po (645 à 720mm), il doit être installé à droite,

et le support droit doit toucher le climatiseur (non étendu) ; sinon, l’appareil ne fonctionnera

pas normalement.

3. Le châssis inférieur (la partie inférieure de la fenêtre qui se déplace de haut en bas) doit

permettre un dégagement vertical de 36,8cm (14,5po) lorsqu’il est ouvert.

4. Toutes les pièces de support doivent être solidement ﬁxées à du bois, de la maçonnerie ou

du métal.

5. La prise électrique doit être à portée du cordon d’alimentation. (Prise électrique uniquement,

aucune barre d’alimentation ou autre prise n’est permise).

Outils suggérés pour l’installation (non inclus)

Remarque : Rangez le climatiseur dans sa boîte de produit lorsqu’il n’est pas utilisé.

ATTENTION

Objet lourd. Ayez de l’aide pendant le processus d’installation.

Tournevis

cruciforme

Ciseaux ou

couteau

Ruban à

mesurer

ou règle

Crayon Perceuse et

mèche de 1/8

Niveau

25-36 inch

645-915 mm

14.5 inch

368 mm

Mur

extérieur

Décalage

Rebord

de fenêtre

Mur

intérieur

Pour Commencer

Étape 1: Déballage

Retirez avec soin tous les emballages et toutes les pellicules du climatiseur et de ses accessoires.

Étape 2: Test

Avant d’installer votre climatiseur, testez-le pour vériﬁer qu’il fonctionne correctement et que votre prise

possède une puissance adéquate. Tout d’abord, placez-le sur une surface plane, branchez-le directement

sur une prise murale (n’utilisez jamais une multiprise ou un autre accessoire), et allumez-le. Ensuite, utilisez

le bouton Mode du panneau de commande pour faire passer le climatiseur en mode Refroidissement et

appuyez sur la ﬂèche vers le bas pour régler la température au niveau le plus bas. Après 3minutes, le

climatiseur devrait souer de l’air frais. Si c’est le cas, passez à l’étape suivante. Sinon, consultez les conseils

de dépannage détaillés sur support.tcl.com/us.

Étape 3: Application du Joint Adhésif

Mesurez la longueur du cadre supérieur de la fenêtre, coupez le joint en mousse adhésive à la longueur

appropriée et appliquez-le comme indiqué ci-dessous.

Étape 4: Installation dans une Fenêtre Ouverte

Avec de l’aide, soulevez soigneusement le climatiseur et placez-le sur le rebord de la fenêtre.

Ensuite, fermez la fenêtre en vous assurant que le climatiseur est centré et que le rail inférieur est aligné

au rebord de la fenêtre.

ATTENTION

Gare aux bords métalliques tranchants et les ailettes en aluminium sur

les serpentins avant et arrière.

Remarque : Le climatiseur doit être incliné d’environ 3degrés pour permettre une meilleure

évacuation de l’eau de condensation et de la pluie. À l’aide d’un niveau, mesurez environ 1/3 de

bulle pour obtenir l’inclinaison correcte.

Long joint

en mousse

(adhésif)

À l’extérieur À l’intérieur

Bas

Rail

Environ 3 po

ATTENTION

Gare aux bords métalliques

tranchants et aux ailettes en

aluminium des serpentins

avant et arrière!

Étape 5: Fixation des Supports Latéraux

Déployez les supports latéraux des deux côtés du climatiseur et ﬁxez-les aux cadres de fenêtre

gauche et droit à l’aide de quatre vis ¾po, comme illustré.

Fixez les vis supérieures avant celles du bas.

Étape 6: Fixation des Panneaux lLatéraux

Tirez les panneaux latéraux vers l’intérieur pour les aligner avec les supports latéraux.

Ensuite, étendez et enclenchez le panneau latéral en place avec les supports latéraux.

Étape 7: Sceller les espaces vides

avec de la pâte à modeler (plasticine)

Remplissez tous les espaces et crevasses entre les supports latéraux et les panneaux avec la pâte à

modeler fournie.

Vis 3/4 po

X 4

Locking Pins

Jutting Points

56 57

Étape 8: Fixation de la Vis Dans le Rail Supérieur

Fixez la vis de ½po dans le rail supérieur du climatiseur.

Étape 9: Installation du Support de Sécurité (recommandé)

Pour des raisons de sécurité, il est recommandé de ﬁxer le support de sécurité au sommet de

la fenêtre à l’aide de deux vis ½po pour empêcher l’ouverture de la fenêtre de l’extérieur.

Toutefois, le support de sécurité peut être retiré pour vous permettre d’ouvrir la fenêtre

lorsque vous le souhaitez.

Étape 10: Scellez les Espaces Entre les Châssis

Coupez le joint en mousse non adhésif à la longueur appropriée et insérez-le entre les châssis

de la fenêtre comme indiqué ci-dessous.

Vis 1/2 po

X 1

Vis 1/2 po

X 2

Long joint

en mousse

(non adhésif)

AVERTISSEMENT

Pour ouvrir la fenêtre, l’appareil doit être solidement ﬁxé à l’aide des 4vis de

l’étape 5. Veuillez vériﬁer que l’appareil est bien ﬁxé avant d’ouvrir la fenêtre.

Si le Climatiseur est Bloqué par le Cadre

de la Contre-Fenêtre

Ajoutez du bois comme indiqué ci-dessus ou retirez le cadre ou l’obstacle de la contre-fenêtre

avant d’installer le climatiseur de fenêtre.

Si le cadre de la contre-fenêtre doit rester, assurez-vous que les trous ou les fentes d’évacuation

ne sont pas calfeutrés ou obstrués par de la peinture. L’eau de pluie ou la condensation accumulée

doit pouvoir s’écouler.

Window Requirements

ATTENTION

Lorsque vous ouvrez la fenêtre, assurez-vous que les vis ﬁxes sont bien

vissées en place sans qu’aucun objet ne vienne aecter leur retenue aux

supports latéraux et au cadre de la fenêtre pour éviter que l’appareil ne

devienne instable et ne tombe.

SASH

À L’INTÉRIEUR

1-1/2”min

(38mm)

Cadre de

contre-fenêtre

ou autre

obstruction

Épaisseur de planche

selon les besoins,

pour une bonne

pente vers l’arrière, le

long du seuil entier.

Fixez avec des clous

ou des vis.

À L’EXTÉRIEUR

58 59

Conﬁguration de l’application TCL Home

Étape 1: Téléchargement et installation de l’application TCL Home

Euillez numériser le code QR ou tapez manuellement le lien URL https://tcl.link/homeplusapp

Étape 2: Créer un Compte

Créez et vériﬁez votre compte en utilisant votre e-mail.

Étape 3: Ajoutez votre Appareil

Sélectionnez le bouton «Ajouter un appareils» et suivez les instructions de l’application pour

terminer la conﬁguration.

Comment Contrôler Votre Climatiseur

Télécommande

Pour plus d’informations sur l’utilisation de la télécommande et d’autres fonctions de votre

climatiseur, ou pour comprendre le fonctionnement de chaque mode, veuillez vous reporter

aux pages suivantes.

Remplacement des piles

Le climatiseur est livré avec deux piles pour la télécommande incluse. Veillez à les insérer

correctement pour une bonne utilisation de la télécommande.

Conseils pour l’utilisation de la télécommande

1. La télécommande doit être utilisée à moins de 8m (26pi) de l’appareil

2. L’appareil émet un son lorsqu’il reçoit le signal de la télécommande.

3. Les rideaux, d’autres matériaux et même la lumière directe du soleil peuvent interférer avec le

récepteur du signal infrarouge.

4. Appuyez sur «MODE» et « ^ » pendant 3sec pour réinitialiser les paramètres WiFi.

Remarque :

• Ne mélangez pas d’anciennes et de nouvelles piles, ou des piles de types diérents.

• Ne laissez pas de piles dans la télécommande si vous ne prévoyez pas d’utiliser l’appareil

pendant plus de 2mois

• Respectez les consignes de votre ville pour obtenir des informations sur la mise au rebut

correcte des piles usagées et usées. Ne jetez pas les piles dans les déchets municipaux non triés.

MODE ÉCO

Pour économiser

de l’énergie tout en

maintenant votre pièce

à la température déﬁnie.

OSCILLATION

Démarrez et mettez en

pause l’oscillation de la

ventilation.

MINUTERIE

Réglez une minuterie

pour mettre en marche ou

arrêter le climatiseur.

SOURDINE

Sélectionnez Mute pour

abaisser le volume de

fonctionnement à son

niveau le plus bas.

ALIMENTATION

Allumer ou éteindre

l’appareil

MODE

Passez en revue les

modes frais, sec,

ventilation et auto.

VITESSE DU

VENTILATEUR

Réglez le débit du

ventilateur (faible, moyen,

élevé, automatique)

MODE VEILLE

Pour économiser de

l’énergie pendant votre

sommeil.

MONTER OU DIMINUER

Ajuste la température

ou le minuteur.

AFFICHAGE

Allumez ou éteignez

l’achage de l’appareil.

Appuyez sur la touche

pendant 5secondes pour

basculer entre °F/°C.

Panneau de Commande

Alimentation

Allumer et éteindre le climatiseur

Vitesse du Ventilateur

Réglez la vitesse du ventilateur (faible, moyenne, élevée, auto)

Maintenez la touche enfoncée pendant 5secondes pour

réinitialiser le rappel du ﬁltre.

Remarque : les réglages de la vitesse du ventilateur sont

disponibles en modes Auto, Frais et Ventilation.

Balayage / Oscillation

Réglez la direction du ﬂux d’air en faisant osciller

la sortie d’air verticalement.

Appuyez pendant 3 secondes pour activer ou désactiver

le mode Éco.

Diminue

Diminue le niveau de température

Augmente

Augmente le niveau de température

Sélection du Mode

Basculez entre les modes Frais/Sec/Ventilation/Auto

Achage DEL

Indique les modes Frais/Sec/Ventilation/Auto

respectivement

Indique que l’appareil est en mode Veille.

Indique qu’il y a une connexion WiFi.

Indique les vitesses de ventilateur basse, moyenne,

haute et automatique, respectivement.

62 63

Opérations Générales

Alimentation

Allumer et éteindre le climatiseur

Augmente

Appuyez sur cette touche pour augmenter la

température de 1 °F/°C.

Diminue

Appuyez sur cette touche pour diminuer la

température de 1 °F/°C.

Balayage / Oscillation

Appuyez pour que l’évent se balance de haut en bas.

Pendant le mouvement, appuyez à nouveau pour arrêter

l’évent à l’angle souhaité.

Maintenez la touche enfoncée pendant 3secondes pour activer

ou désactiver le mode Éco.

Remarque : pour régler la direction du ﬂux d’air

horizontalement, déplacez manuellement les leviers situés

sur le dessus de la sortie d’air d’un côté à l’autre.

Par ailleurs, ne réglez pas la grande bouche d’air verticale à la

main, car cela pourrait l’endommager.

Vitesse du Ventilateur

Régler la vitesse du ventilateur

Appuyez plusieurs fois sur cette touche pour régler la vitesse du

ventilateur entre faible, moyenne, élevée et auto.

Rappel de réinitialisation du ﬁltre.

Maintenez cette touche enfoncée pendant 5 secondes pour

réinitialiser le rappel du ﬁltre.

Pour nettoyer le ﬁltre, consultez la section Entretien de ce

manuel.

Sélection du Mode

Appuyez à plusieurs reprises sur cette touche pour

faire déﬁler les modes Frais, Sec, Ventilation et Auto.

Mode refroidissement

• La climatisation refroidit la pièce à la température déﬁnie.

• La température et la vitesse du ventilateur sont réglables.

Mode sec

• Le climatiseur fonctionne comme un déshumidiﬁcateur pour

éliminer l’excès d’humidité dans l’air. Le ventilateur fonctionne

constamment, mais à faible vitesse.

• La température et la vitesse du ventilateur ne

sont pas réglables.

Mode ventilateur

• La climatisation fait circuler l’air comme un ventilateur normal.

N’oubliez pas de garder la bouche d’aération ouverte

pendant la fonction ventilateur, mais fermée pendant

la fonction refroidissement pour maximiser

l’ecacité du refroidissement.

• La vitesse du ventilateur peut être réglée sur faible,

moyenne et élevée.

• La température ne peut pas être ajustée.

Mode automatique

• Le climatiseur se règle automatiquement entre les modes

Refroidissement et Ventilation en fonction de la

température de la pièce.

• La température et la vitesse du ventilateur ne peuvent

pas être ajustées.

Remarque : En mode Auto, la vitesse du ventilateur s’adapte à la température de la pièce.

En mode sec, la vitesse du ventilateur ne peut pas être ajustée.”

64 65

Minuterie

(Sur la télécommande)

Lorsque le climatiseur est en marche ou en veille, appuyez sur le

bouton Minuterie et son icône clignote sur l’écran DEL.

Pendant le clignotement, appuyez sur + ou - pour sélectionner

une minuterie de 0 à 24heures, puis appuyez à nouveau sur

la touche Minuterie pour conﬁrmer le réglage. Une fois la

minuterie terminée, le climatiseur se met en marche ou s’arrête

automatiquement.

Le fait d’allumer ou d’éteindre le climatiseur à tout moment ou

de régler la minuterie sur 0,0 heure annule le programme de la

minuterie.

Éco

(Sur la télécommande)

En mode Éco, lorsque la température souhaitée est atteinte, le

compresseur s’arrête et le ventilateur continue de fonctionner

pendant 3minutes avant de s’éteindre.

Le ventilateur se met en marche pendant 1minute à chaque

intervalle de 5minutes jusqu’à ce que la température de la

pièce soit supérieure à la température réglée, auquel moment le

compresseur se remet en marche et continue de refroidir.

Veille

(Sur la télécommande)

En mode Veille, la température de la climatisation augmente

de 2degrés en 1heure (1degré toutes les 30minutes), puis la

température reste constante pendant 7heures, après quoi la

température revient à la température initiale.

REMARQUE : les sons des boutons sont coupés et tous les

voyants de l’écran s’éteignent après 15secondes, à l’exception du

voyant du mode Veille.

Achage DEL

(Sur la télécommande)

Allumer ou éteindre l’achage

Maintenez la touche enfoncée pendant 5 secondes pour

basculer entre °F/°C.

Autres Caractéristiques

Rappel de ﬁltre

Lorsque la durée de fonctionnement atteint 500heures, le rappel du ﬁltre s’allume pour indiquer

que le ﬁltre doit être nettoyé. Appuyez sur le bouton de Filtre pendant 5 secondes pour réinitialiser

le rappel du ﬁltre. Veuillez consulter la section Entretien de ce manuel pour les instructions de

nettoyage du ﬁltre.

Arrêt automatique de l’achage

• L’écran s’éteint après 30 secondes (ou après 15 secondes en mode veille).

• Réveillez l’achage en appuyant sur n’importe quel bouton

Mémoire

Si le climatiseur est éteint, mais reste branché sur le secteur, il reprend les réglages précédents

(sauf le réglage de la minuterie) lorsqu’il est rallumé.

Drainage de l’eau

Ce climatiseur a été conçu pour recueillir l’humidité de la condensation dans un bac de collecte

situé à la base de l’appareil. L’eau collectée distribuée par le ventilateur arrière sur le serpentin du

condenseur contribue à l’ecacité globale de l’appareil.

Il est normal d’entendre l’eau s’agiter lorsque le ventilateur tourne.

Si ce comportement n’est pas souhaité, le bouchon de vidange situé à l’arrière du climatiseur

peut être retiré pour évacuer une partie de l’eau. Cette opération peut réduire l’ecacité de la

climatisation. Une quantité minimale d’eau restera dans le bac de vidange..

Window Requirements

66 67

Entretien

Entretien et nettoyage

Nettoyez votre climatiseur de temps en temps pour lui conserver son aspect neuf. Avant de

procéder au nettoyage, veillez à débrancher l’appareil de toute source d’alimentation aﬁn d’éviter

tout risque d’électrocution ou d’incendie.

Filtre à air

Le ﬁltre à air doit être vériﬁé au moins une fois par mois pour voir s’il doit être nettoyé. N’utilisez

jamais d’eau chaude à plus de 40°C (104°F) pour nettoyer le ﬁltre à air. N’essayez jamais de faire

fonctionner l’appareil sans le ﬁltre à air. Les particules piégées et la poussière peuvent s’accumuler

avec le temps, ce qui peut entraîner une diminution du débit d’air et provoquer l’accumulation de

givre sur les serpentins. Pour nettoyer le ﬁltre à air:

1. Tirez la grille par les encoches situées des deux côtés à l’avant et retirez le ﬁltre qui se trouve

à l’intérieur.

2. Lavez le ﬁltre avec du savon à vaisselle liquide et de l’eau chaude. Rincez soigneusement le

ﬁltre. Secouez doucement le ﬁltre pour éliminer l’excès d’eau.

3. Laissez le ﬁltre sécher complètement avant de le replacer dans le climatiseur.

Remarque : Si vous ne souhaitez pas laver le ﬁltre, vous pouvez passer l’aspirateur pour éliminer la

poussière et les autres particules.

Nettoyage de la carrosserie

Pour nettoyer la carrosserie du climatiseur :

• À l’aide d’un chion humidiﬁé dans une solution d’eau chaude et de savon liquide doux, essuyez

l’appareil et le panneau avant. Ensuite, à l’aide d’un chion propre et humide, assurez-vous

d’essuyer l’appareil pour enlever tout excès de savon et continuez à sécher.

• N’utilisez jamais de nettoyants agressifs, de cire ou de produit à polir sur la carrosserie.

• Veillez à essorer l’excès d’eau du chion avant d’essuyer le pourtour de la commande. L’excès

d’eau peut endommager l’appareil.

Rangement

Si vous souhaitez ranger l’appareil lorsque vous ne l’utilisez pas, nous vous recommandons de

retirer le bouchon de vidange situé à l’arrière de l’appareil et d’incliner légèrement l’appareil vers

l’arrière aﬁn de vidanger l’eau contenue dans le bac en toute sécurité. Nettoyez ensuite l’appareil,

puis rangez-le dans son emballage ou sa boîte d’origine jusqu’à la prochaine utilisation.

TCL Amérique du Nord

Ce que couvre votre garantie : défauts de matériaux ou de fabrication pour le propriétaire initial de ce produit TCL acheté à l'état neuf auprès d'un

revendeur agréé de produits de la marque TCL et emballé avec cette déclaration de garantie.

PÉRIODE DE GARANTIE (USAGE NON COMMERCIAL) :

Main-d'œuvre : douze (12) mois à compter de la date d'achat originale.

Pièces : douze (12) mois à compter de la date d'achat initiale.

PÉRIODE DE GARANTIE (USAGE COMMERCIAL) :

Main-d'œuvre : six (6) mois à compter de la date d'achat initiale.

Pièces : six (6) mois à compter de la date d'achat originale.

L'utilisation commerciale comprend, sans s'y limiter, l'utilisation de ce produit dans un environnement commercial ou d'affaires, dans une institution ou à

des fins institutionnelles, ou à d'autres fins commerciales, y compris à des fins de location.

Si votre appareil TCL présente un défaut de matériau ou de fabrication dans des conditions normales d'utilisation pendant la période de garantie indiquée

ci-dessus, à compter de la date d'achat originale du produit par le consommateur, TCL North America, à sa seule discrétion, (1) paiera un centre de service

agréé TCL pour les frais de main-d'œuvre et les pièces nécessaires à la réparation de votre appareil, ou (2) remplacera votre appareil par un produit

équivalent neuf ou remis à neuf ou recertifié. Si l'appareil est réparé dans un centre de service agréé TCL, TCL n'est pas responsable des frais de transport

vers le centre de service agréé TCL. Toutefois, TCL prendra en charge les frais de retour. TCL fournira des instructions pour l'emballage et l'expédition de

l'appareil. Les appareils mal emballés et endommagés pendant le transport ne sont pas couverts par cette garantie limitée. Cette garantie limitée ne

s'applique qu'à l'acheteur initial du produit et n'est valable que pour une utilisation en Amérique du Nord. Vous devez être en possession de votre r

eçu

d'achat original ou d'une preuve d'achat (facture de vente ou facture acquittée) indiquant l'état de l'appareil (neuf, usagé), la date d'achat de l'appareil, le

lieu d'achat et le numéro de modèle ou de série.

Comment le service est géré : appelez le 1-800-825-6747 et choisissez le message approprié. Veuillez avoir sous la main le type de produit, le numéro de

modèle, le numéro de série et le code postal. Le dépannage et l'approbation préalable d'un représentant TCL DOIVENT avoir lieu avant l'envoi de votre

produit pour réparation.

Informations sur l’enregistrement du produit

Le numéro de modèle et le numéro de série se trouvent sur une étiquette à l'arrière ou sur le côté du produit. Enregistrez votre produit en ligne sur

AUCUNE AUTRE GARANTIE N'EST APPLICABLE À CE PRODUIT. CETTE GARANTIE LIMITÉE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU

IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À UN USAGE PARTICULIER. DANS

LA MESURE OÙ UNE GARANTIE IMPLICITE EST REQUISE PAR LA LOI, SA DURÉE EST LIMITÉE À LA PÉRIODE DE GARANTIE EXPRESSE CI-DESSUS. NI

LE FABRICANT NI SON DISTRIBUTEUR NE PEUVENT ÊTRE TENUS RESPONSABLES DE TOUT DOMMAGE ACCESSOIRE, CONSÉCUTIF, INDIRECT,

SPÉCIAL OU PUNITIF DE QUELQUE NATURE QUE CE SOIT, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE REVENUS OU DE BÉNÉFICES, OU TOUT

AUTRE DOMMAGE, QU'IL SOIT FONDÉ SUR UN CONTRAT, UN DÉLIT OU AUTRE. CERTAINS ETATS OU TERRITOIRES N'AUTORISENT PAS L'EXCLUSION

OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSECUTIFS OU LA LIMITATION DE LA DUREE D'UNE GARANTIE IMPLICITE, DE SORTE QUE

L'EXCLUSION OU LA LIMITATION CI-DESSUS PEUT NE PAS S'APPLIQUER À VOTRE CAS. CETTE GARANTIE LIMITÉE VOUS CONFÈRE, EN TANT

QU'ACHETEUR INITIAL, DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT BÉNÉFICIER D'AUTRES DROITS QUI VARIENT D'UN ÉTAT

À L'AUTRE OU D'UN TERRITOIRE À L'AUTRE. CETTE GARANTIE EST SUSCEPTIBLE D'ÊTRE MODIFIÉE SANS PRÉAVIS. VEUILLEZ VISITER

WWW.TCL.COM/FR POUR CONSULTER LA VERSION LA PLUS RÉCENTE.

CETTE GARANTIE LIMITÉE DU PRODUIT NE S'APPLIQUE PAS À :

1. Les appels de service à votre domicile pour la livraison ou l

ramassage, l'installation, l'instruction, le remplacement des fusibles de

la maison, le raccordement du câblage de la maison ou de la

plomberie, ou pour corriger des réparations non autorisées.

2. L'incapacité du produit à fonctionner en raison de problèmes d

réception du signal qui ne sont pas causés par votre appareil, ou en

raison de pannes ou d'interruptions de courant ou d'un service

électrique inadéquat.

3. Dommages causés par le transport ou la manutention, y compris les

dommages survenus lors de l'expédition depuis un détaillant (veuillez

contacter votre détaillant pour obtenir de l'aide).

4. Les dommages causés au produit par un accident, la vermine, l

foudre, le(s) vent(s), le feu, les inondations ou les cas de force

majeure.

5. Les dommages causés par le fonctionnement du produit dans une

atmosphère corrosive ou humide.

6. Les réparations effectuées lorsque votre produit TCL est utilisé dans

un cadre autre que l'usage normal d'un ménage unifamilial, ou

contrairement aux instructions décrites dans le Guide de l'utilisateur

du produit.

7. Les dommages résultant d'un accident, d'une modification, d'une

mauvaise utilisation, d'un abus, d'une négligence, d'insectes, d'une

usure normale, de dommages esthétiques, d'une mauvaise

manipulation, de surtensions, d'une installation incorrecte ou

défectueuse, ou d'une réparation ou d'un entretien inapproprié. Une

réparation incorrecte inclut l'utilisation de pièces non approuvées ou

non spécifiées par TCL.

8. Marques ou images sur le panneau ACL/DEL du produit résultant de la

visualisation d'images fixes (y compris, mais sans s'y limiter, certaines

images 4:3 sur des téléviseurs à écran large, ou des données ou

images dans des emplacements d'écran fixes provenant de bannières

de jeux vidéo ou de certains réseaux de diffusion).

9. Entretien normal tel que décrit dans le Guide de l'utilisateur (y

compris, mais sans s'y limiter, le nettoyage ou le remplacement des

filtres, le nettoyage des bobines, ou tout autre entretien normal).

10. L'utilisation d'accessoires ou de composants qui ne sont pas

compatibles avec ce produit.

11. Les produits dont le numéro de série est altéré, manquant, défiguré,

illisible ou retiré.

12. Modifications de l'apparence du produit qui n'affectent pas ses

performances.

13. Augmentation des coûts des services publics ou des dépenses

supplémentaires liées aux services publics.

14. Les produits achetés auprès de revendeurs TCL non agréés.

15. Les produits vendus dans un état autre que neuf par le fabricant

d'origine, ou vendus en dehors de l'Amérique du Nord.

Le coût de la réparation ou du remplacement dans ces circonstances

exclues est à la charge du consommateur.

TCL North America

Adresse: 1860 Compton Ave Corona, California 92881

1- 877-300-9806

www.tcl.com/fr

68 69

Dépannage

Problème Causes possibles Solutions

Le climatiseur ne démarre

pas

Le climatiseur est débranché

Assurez-vous que la ﬁche du climatiseur est

complètement enfoncée dans la prise.

Le fusible est grillé ou le disjoncteur

est déclenché

Vériﬁez la boîte de fusibles ou de

disjoncteurs de la maison et remplacez le

fusible ou réinitialisez le disjoncteur.

Panne de courant

• L’appareil redémarre automatiquement

lorsque le courant est rétabli.

• Il y a un délai de protection (environ 3

minutes) pour éviter le déclenchement

et la surcharge du compresseur. Pour

cette raison, il se peut que l’appareil ne

commence pas à refroidir normalement

pendant les 3minutes suivant sa remise

sous tension.

Le dispositif d'interruption du courant est

déclenché

• Appuyez sur le bouton RESET situé sur la

ﬁche du cordon d’alimentation.

• Si le bouton RESET ne reste pas

enclenché, cessez d’utiliser le climatiseur

et contactez un technicien de service

qualiﬁé.

Le climatiseur ne refroidit

pas comme

il le devrait

Le ﬂux d’air est restreint

Assurez-vous qu’aucun rideau, store ou

meuble ne bloque l’avant du climatiseur.

La commande de température n’est peut-

être pas réglée correctement.

Abaissez le réglage de température

du thermostat.

Le ﬁltre à air est sale

Nettoyez le ﬁltre.

Reportez-vous à la section Entretien.

La pièce est peut-être trop chaude

Laissez le temps à la pièce de se refroidir

après avoir mis en marche le climatiseur.

De l’air froid s’échappe

Vériﬁez si les grilles de chaleur et les

retours d’air froid sont ouverts.

Les serpentins de refroidissement

sont gelés

Passez à la vitesse élevée du ventilateur et

réglez le thermostat sur une température

plus élevée.

Le capteur de température n’est pas bien

situé

Le capteur de température situé derrière le

ﬁltre à air touche le serpentin. Essayez de le

déplacer pour qu’il n’entre pas en contact

avec le serpentin froid.

Le climatiseur gèle

La glace bloque le ﬂux d’air et empêche le

climatiseur de refroidir la pièce.

Passez à la vitesse élevée du ventilateur et

réglez le thermostat sur une température

plus élevée.

La télécommande ne

fonctionne pas

Les piles sont mal insérées Vériﬁez la position des piles.

Les piles sont peut-être mortes Remplacez les piles.

De l’eau coule à l’extérieur Temps chaud et humide Ceci est normal.

De l'eau s'égoutte à

l'INTÉRIEUR lorsque

l'appareil refroidit.

Le climatiseur n’est pas correctement

incliné vers l’extérieur

Installation incorrecte. Inclinez légèrement

le climatiseur vers l’extérieur pour

permettre l’écoulement de l’eau. Reportez-

vous aux instructions d’installation.

L’humidité extraite de l’air s’écoule dans le

bac à la base.

Ceci est normal pendant une courte

période dans les zones à faible humidité et

normal pendant une période plus longue

dans les zones à forte humidité

Bruit au démarrage de

l’unité

Un son «da-da» peut se produire pendant

30 secondes lorsque l’appareil est mis

en marche en raison du démarrage

du compresseur.

Ce phénomène est normal.

w Requirements

Spéciﬁcations

Model

H8W25WQ

Réfrigérant

R32

Capacité de

refroidissement

8,000 BTu/h

Tension Nominale

115V

Fréquence Nominale

60Hz

Entrée Nominale

740W

Courant Nominal

8.3A

CEER

15 (Btu/h)W

Conseillé

Zone Applicable

≤ 350 ft²

Dimensions

22.99 X 18.81 X 13.97 in / 584 X 478 X355 mm

Poids

61.7 lb / 28 kg

TCL H8W25WQ 8,000 Btu Q-Series Smart Inverter Window Air Conditioner

Product's Documents

User Manual

Specifications

TCL H8W25WQ Questions and Answers
