Kenmore 11022422100 compact washer User Manual

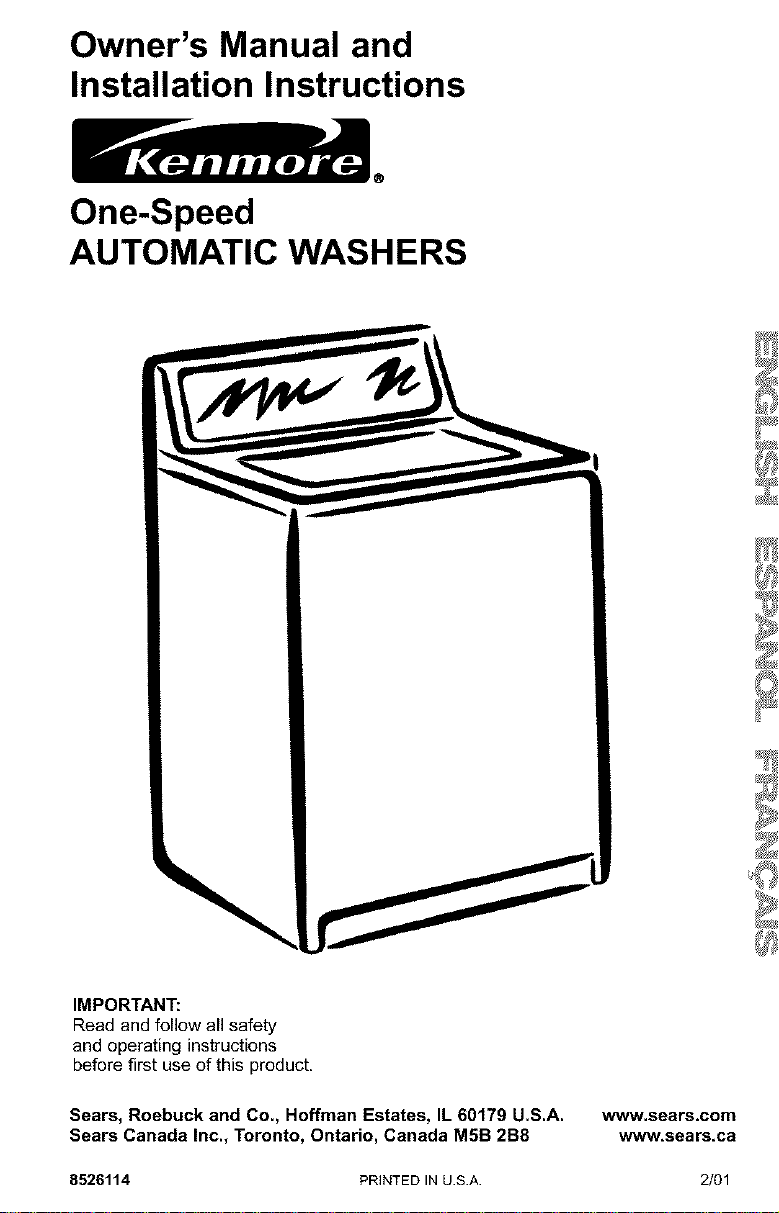

Owner's Manual and

Installation Instructions

One-Speed

AUTOMATIC WASHERS

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

www.sears.com

www,sears,ca

8526114 PRINTED IN U.S.A. 2/01

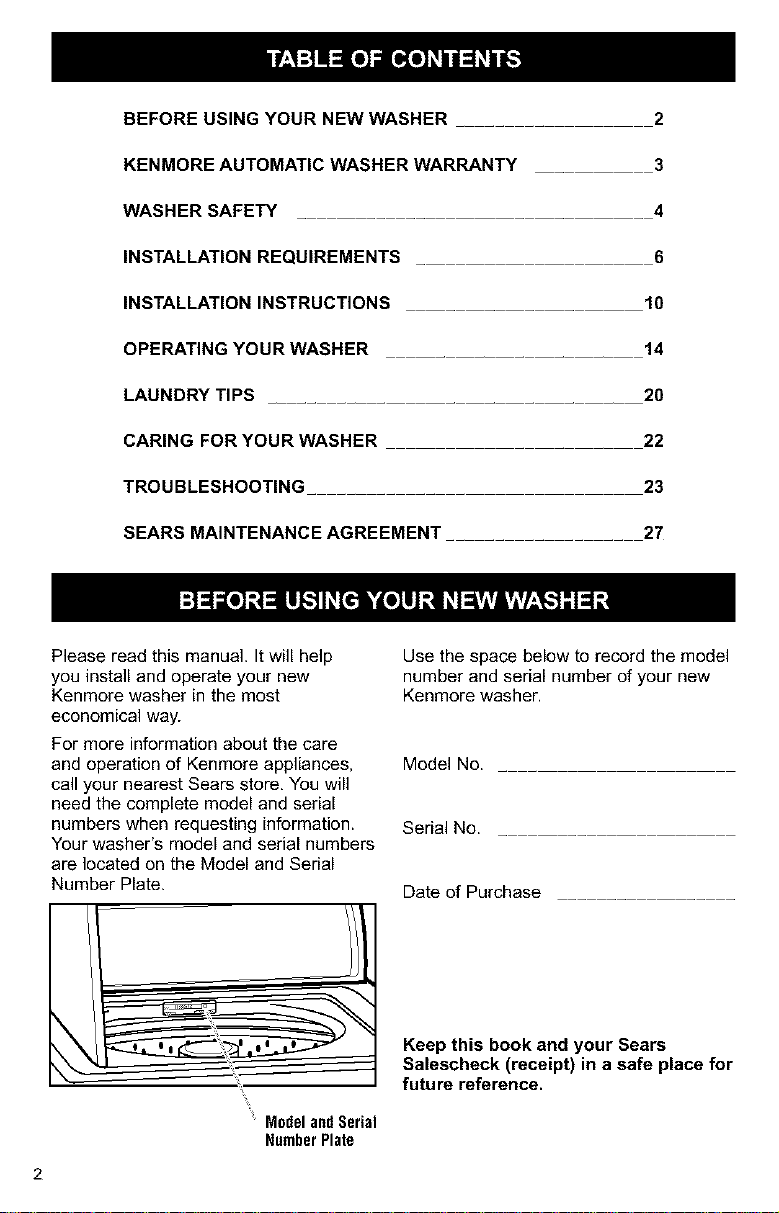

BEFORE USING YOUR NEW WASHER 2

KENMORE AUTOMATIC WASHER WARRANTY 3

WASHER SAFETY ............ 4

INSTALLATION REQUIREMENTS 6

INSTALLATION INSTRUCTIONS 10

OPERATING YOUR WASHER ..... 14

LAUNDRY TIPS ........... 20

CARING FOR YOUR WASHER _ _ _ 22

TROUBLESHOOTING ........ 23

SEARS MAINTENANCE AGREEMENT 27

Please read this manual. It will help

you install and operate your new

Kenmore washer in the most

economical way.

For more information about the care

and operation of Kenmore appliances,

call your nearest Sears store, You will

need the complete model and serial

numbers when requesting information.

Your washer's model and serial numbers

are located on the Model and Serial

Number Plate.

Use the space below to record the model

number and serial number of your new

Kenmore washer.

Model No.

Serial No.

Date of Purchase

"tj

ModelandSerial

NumberPlato

Keep this book and your Sears

Salescheck (receipt) in a safe place for

futu re reference.

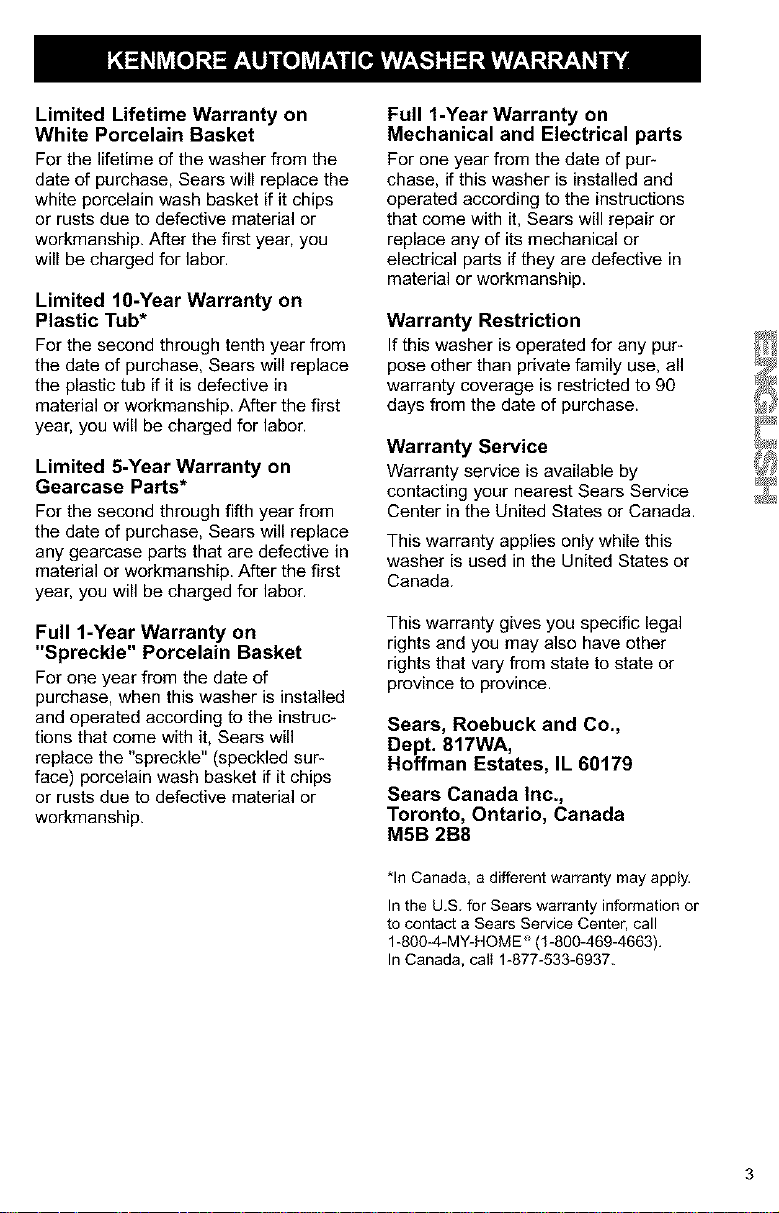

Limited Lifetime Warranty on

White Porcelain Basket

For the lifetime of the washer from the

date of purchase, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship. After the first year, you

will be charged for labor.

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship. After the first

year, you will be charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship. After the first

year, you will be charged for labor.

Full 1-Year Warranty on

"Spreckle" Porcelain Basket

For one year from the date of

purchase, when this washer is installed

and operated according to the instruc-

tions that come with it, Sears will

replace the "spreckle" (speckled sur-

face) porcelain wash basket if it chips

or rusts due to defective material or

workmanship.

Full 1-Year Warranty on

Mechanical and Electrical parts

For one year from the date of pur_

chase, if this washer is installed and

operated according to the instructions

that come with it, Sears will repair or

replace any of its mechanical or

electrical parts if they are defective in

material or workmanship.

Warranty Restriction

Ifthis washer is operated for any pur-

pose other than private family use, all

warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

This warranty gives you specific legal

rights and you may also have other

rights that vary from state to state or

province to province.

Sears, Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario, Canada

M5B 2B8

*In Canada, a different warranty may apply.

In the U.S. for Sears warranty information or

to contact a Sears Service Center', call

1-80O4-MY-HQME _ (I-890-469-4663).

In Canada, calI 1-877-533-6937.

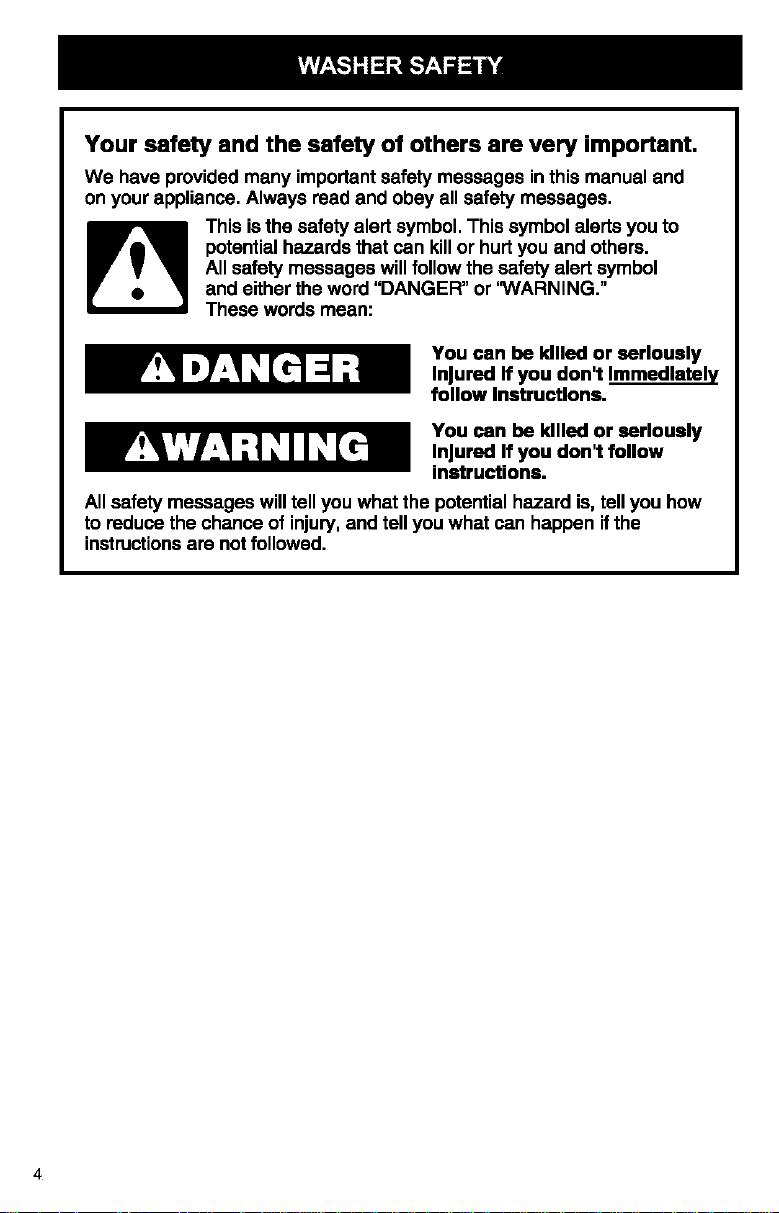

Your safety and the safety of others are very important.

We have provided many importantsafety messages in thismanual and

on yourappliance. Always read and obey all safety messages,

This isthe safety alert symbol,This symbolalertsyou to

potentialhazards that can killor hurtyou and others.

Allsafety messages willfollowthe safety alert symbol

and eitherthe word"DANGER" or "WARNING."

These words mean:

You can be Idlled or seriously

Injured If you don't Immediately

follow Instructions.

You can be Idlled or seriously

Injured If you don't follow

instructions.

Allsafety messages willtell you what the potentialhazard is,tell you how

to reducethe chance of injury,and tellyou what can happen ifthe

instructionsare not followed.

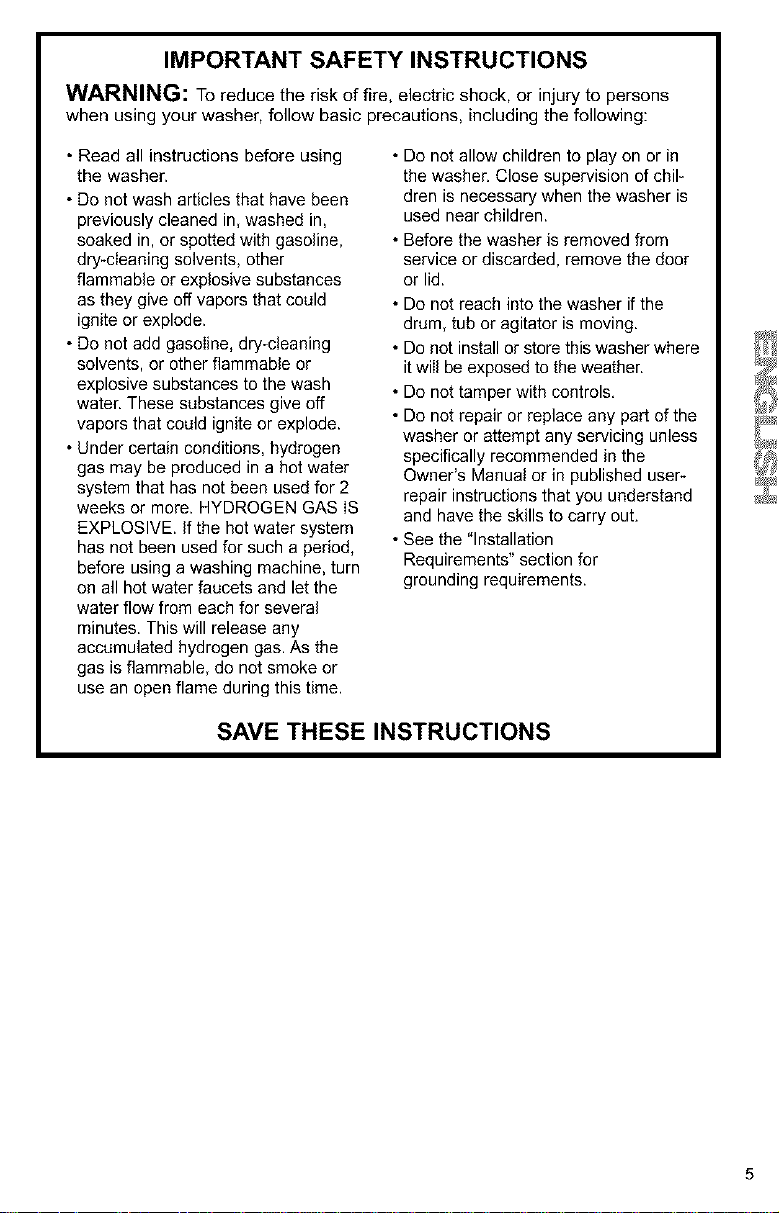

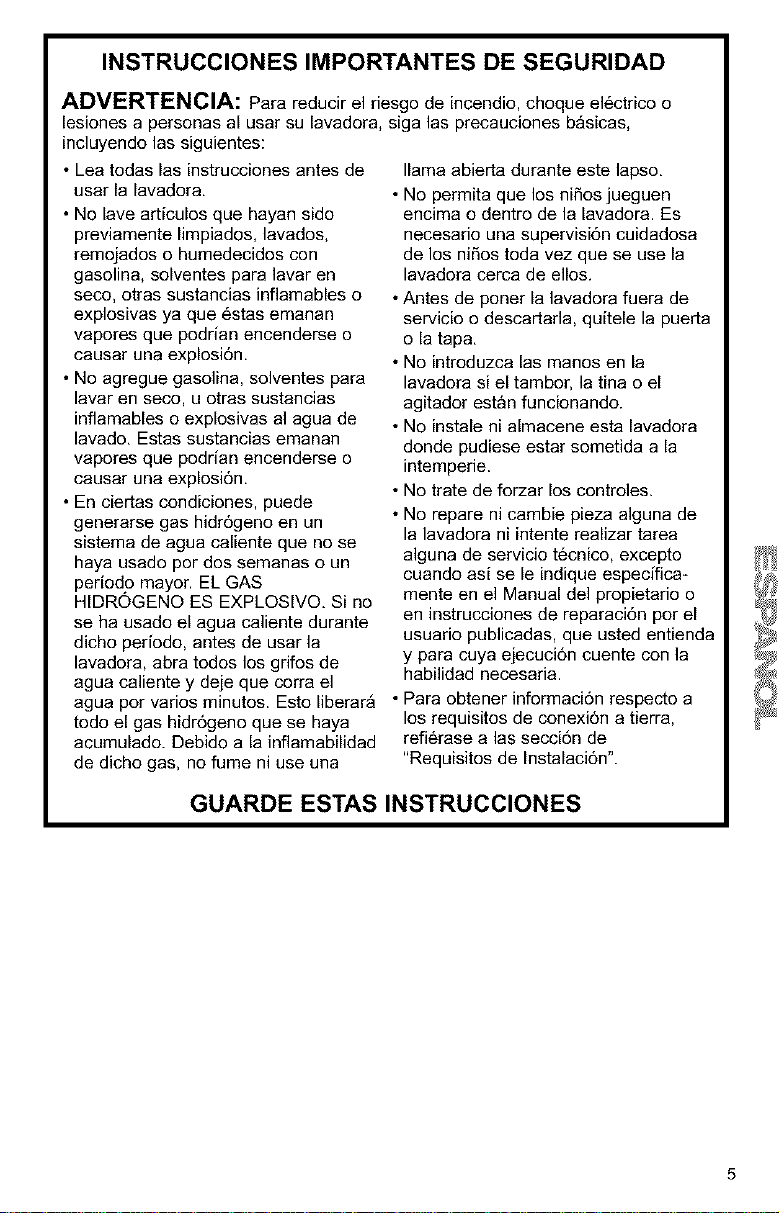

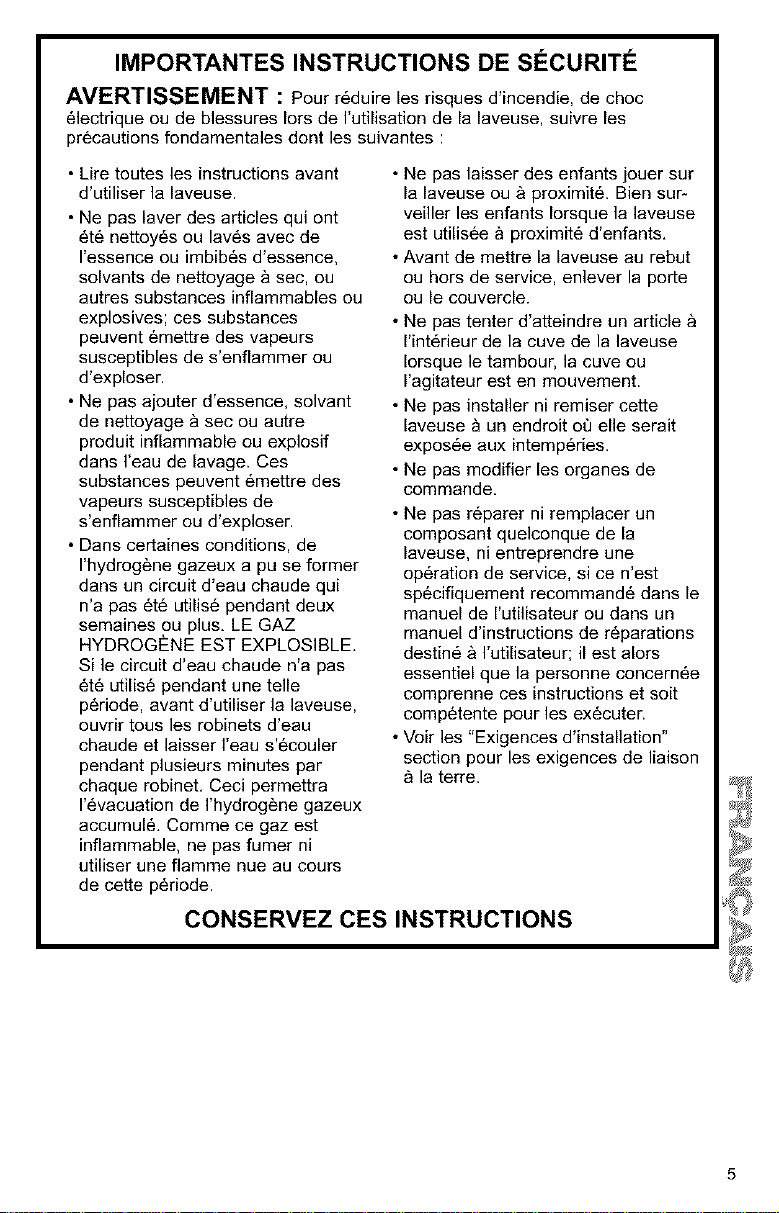

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other

flammable or explosive substances

as they give off vapors that could

ignite or explode.

• Do not add gasoline, dry_cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on ell hot water faucets and let the

water flow from each for several

minutes. This will release any

accumulated hydrogen gas, As the

gas is flammable, do not smoke or

use an open flame during this time.

• Do not allow children to play on or in

the washer. Close supervision of chil-

dren is necessary when the washer is

used near children.

• Before the washer is removed from

service or discarded, remove the door

or lid,

• Do not reach into the washer if the

drum, tub or agitator is moving.

• Do not install or store this washer where

it will be exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the

washer or attempt any servicing unless

specifically recommended in the

Owner's Manual or in published user-

repair instructions that you understand

and have the skills to carry out.

• See the "Installation

Requirements" section for

grounding requirements.

SAVE THESE INSTRUCTIONS

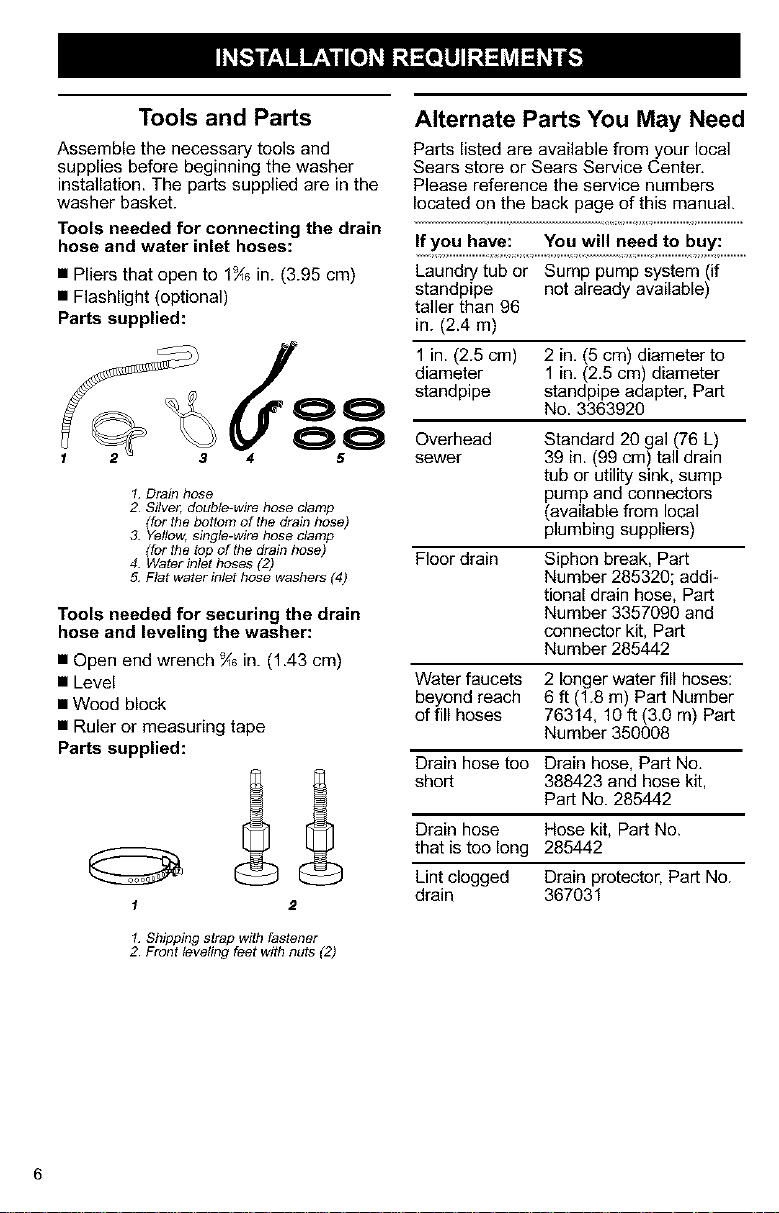

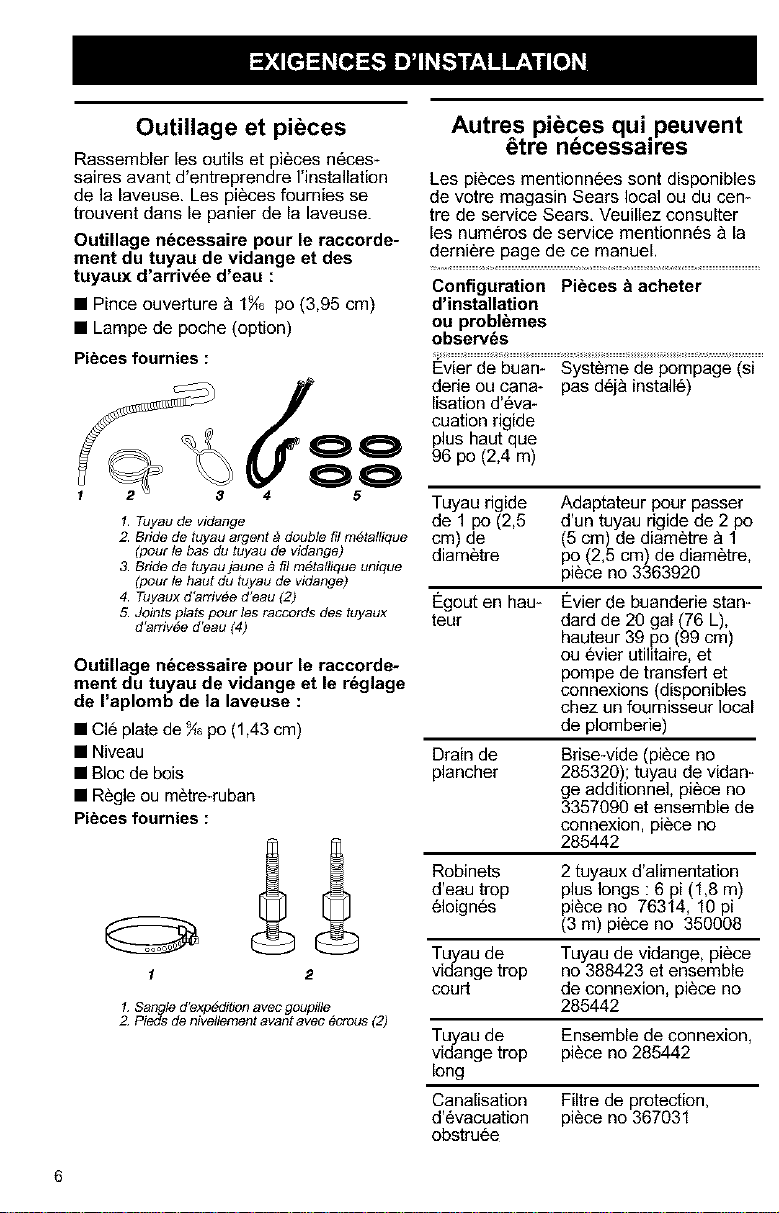

Tools and Parts

Assemble the necessary tools and

supplies before beginning the washer

installation. The parts supplied are in the

washer basket.

Tools needed for connecting the drain

hose and water inlet hoses:

• Pliers that open to 1_ in. (3.95 cm)

• Flashlight (optional)

Parts supplied:

4 5

1. Drain hose

2 Silve_ double-wire hose clamp

(for the bottom of the drain hose)

3. Yellow, single-wire hose clamp

(for the top of the drain hose)

4. Water inlet hoses (2)

5. Flat water inlet hose washers (4)

Tools needed for securing the drain

hose and leveling the washer:

• Open end wrench _ in. (1.43 cm)

• Level

• Wood block

• Ruler or measuring tape

Parts supplied:

1 2

1. Shipping strap with fastener

2 Front leveling feet with nuts (2)

Alternate Parts You May Need

Parts listed are available from your local

Sears store or Sears Service Center.

Please reference the service numbers

located on the back page of this manual.

If you have: You will need to buy:

Laundry tub or Sump pump system (if

standpipe not already available)

taller than 96

in. (2.4 m)

1 in. (2.5 cm) 2 in. (5 cm) diameter to

diameter 1 in. (2.5 cm) diameter

standpipe standpipe adapter, Part

No. 3363920

Overhead Standard 20 gal (76 L)

sewer 39 in. (99 cm) tall drain

tub or utility sink, sump

pump and connectors

(available from local

plumbing suppliers)

Floor drain Siphon break, Part

Number 285320; addi-

tional drain hose, Part

Number 3357090 and

connector kit, Part

Number 285442

Water faucets 2 longer water fill hoses:

beyond reach 6 ft (1.8 m) Part Number

of fill hoses 76314, 10 ft (3.0 m) Part

Number 350008

Drain hose too Drain hose, Part No.

short 388423 and hose kit,

Part No. 285442

Drain hose Hose kit, Part No.

that is too long 285442

Lint clogged Drain protector, Part No.

drain 367031

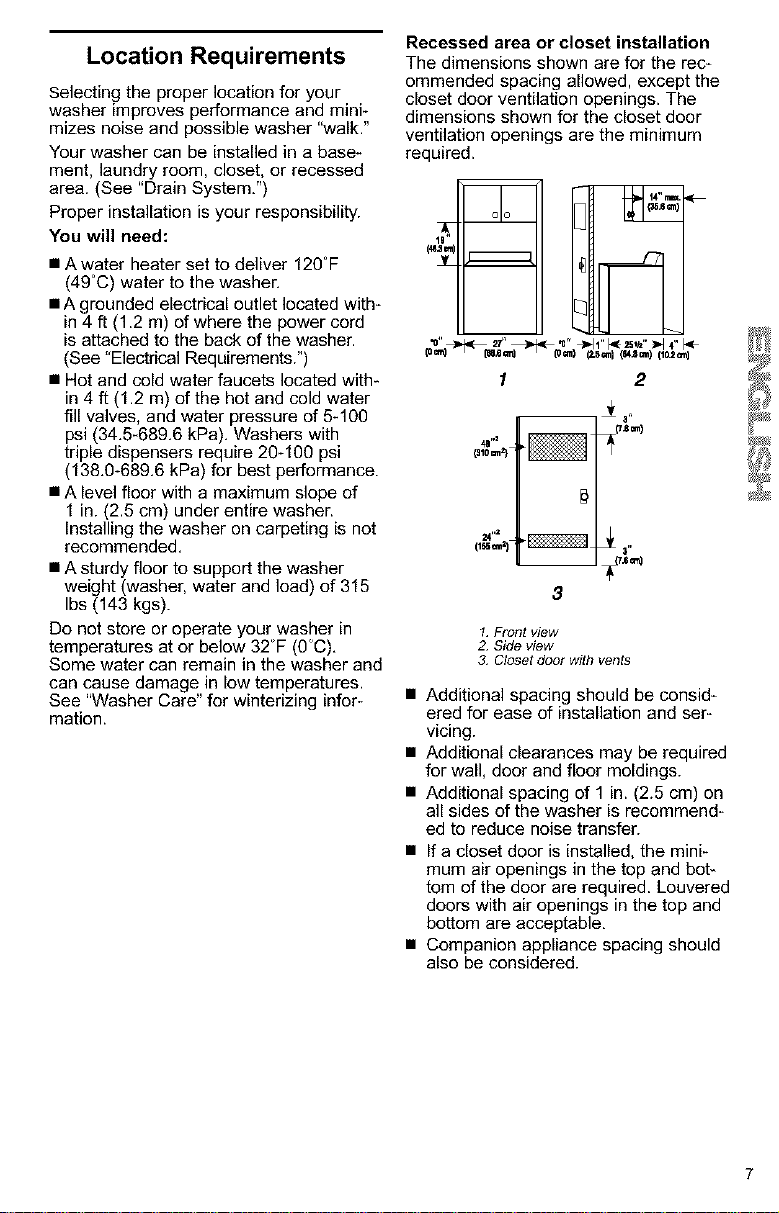

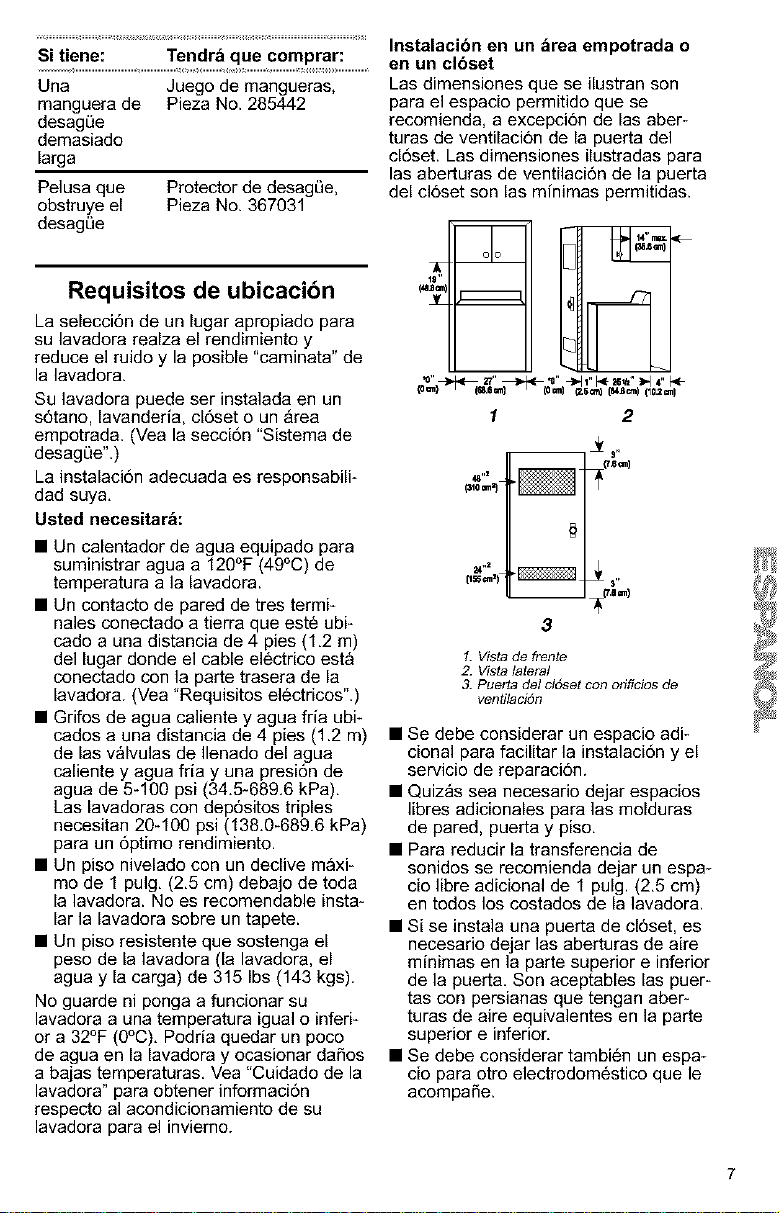

Location Requirements

Selecting the proper location for your

washer improves performance and mini-

mizes noise and possible washer "walk."

Your washer can be installed in a base-

ment, laundry room, closet, or recessed

area. (See "Drain System.")

Proper installation is your responsibility.

You will need:

• A water heater set to deliver 120°F

(49°C) water to the washer.

• A grounded electrical outlet located with-

in 4 ft (1.2 m) of where the power cord

is attached to the back of the washer.

(See "Electrical Requirements.")

• Hot and cold water faucets located with*

in 4 ft (1.2 m) of the hot and cold water

fill valves, and water pressure of 5-100

psi (34.5_689.6 kPa). Washers with

triple dispensers require 20-100 psi

(138.0-689.6 kPa) for best performance.

• A level floor with a maximum slope of

1 in. (2.5 cm) under entire washer.

Installing the washer on carpeting is not

recommended.

• A sturdy floor to support the washer

weight (washer, water and load) of 315

Ibs (143 kgs).

Do not store or operate your washer in

temperatures at or below 32°F (0°C).

Some water can remain in the washer and

can cause damage in low temperatures.

See "Washer Care" for winterizing infor-

mation.

Recessed area or closet installation

The dimensions shown are for the rec-

ommended spacing allowed, except the

closet door ventilation openings. The

dimensions shown for the closet door

ventilation openings are the minimum

required.

m m

•o"_.f_ _" ,_, '_"4=4"I_,_" _-I4"I_

1 2

41,,=

24 ,,2

1. Front view

2. Side view

& Closet doer with vents

• Additional spacing should be consid-

ered for ease of installation and ser-

vicing.

• Additional clearances may be required

for wall, door and floor moldings.

• Additional spacing of 1 in. (2.5 cm) on

all sides of the washer is recommend-

ed to reduce noise transfer.

• If a closet door is installed, the mini-

mum air openings in the top and bot-

tom of the door are required. Louvered

doors with air openings in the top and

bottom are acceptable.

• Companion appliance spacing should

also be considered.

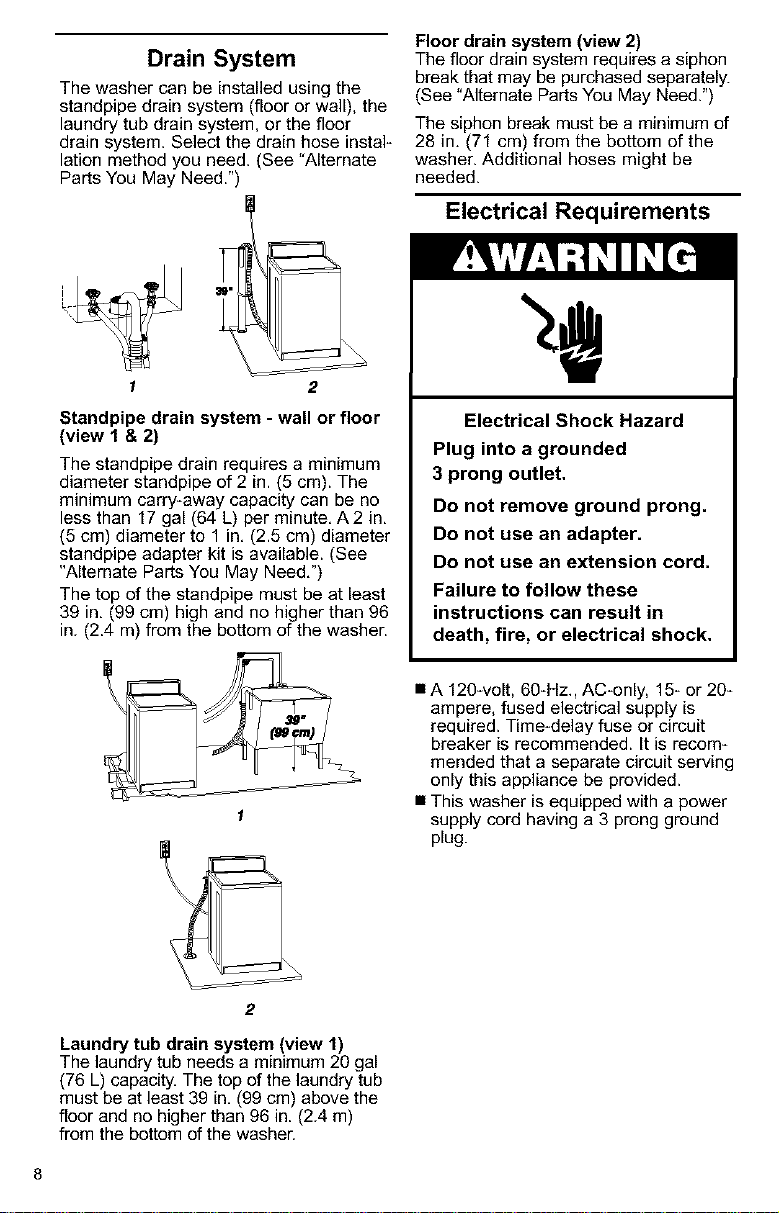

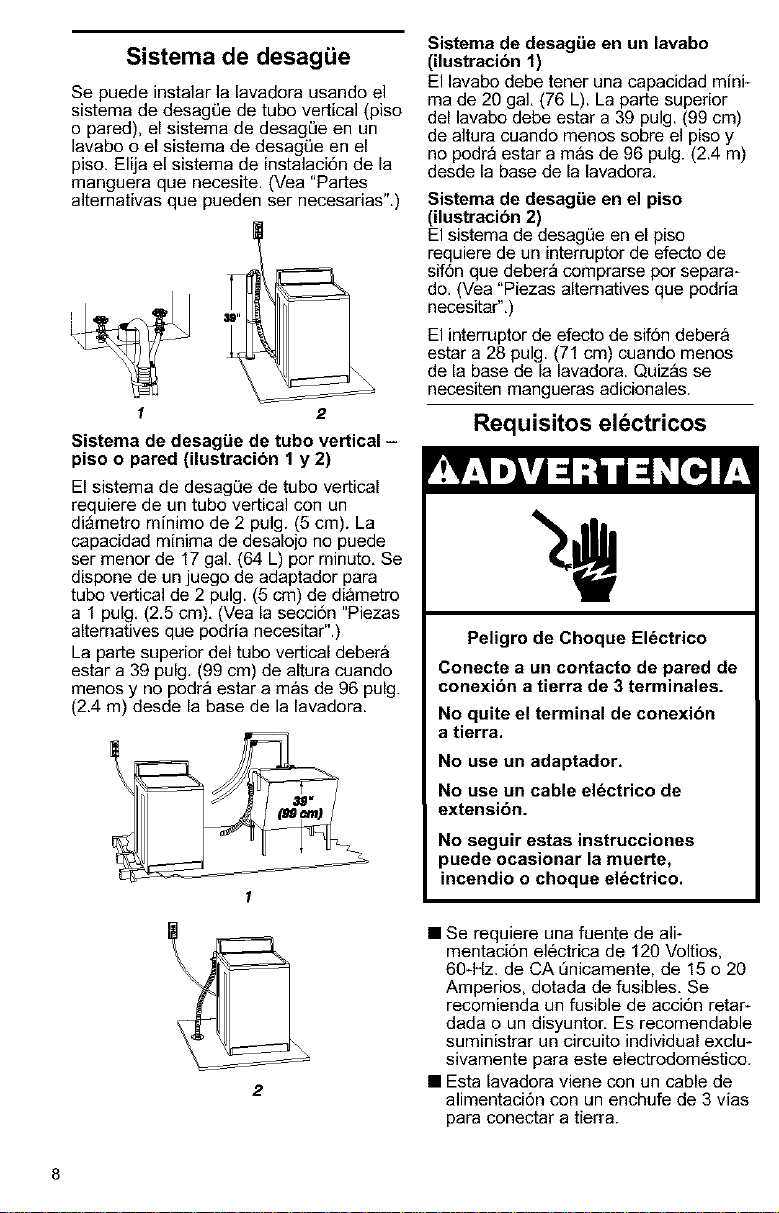

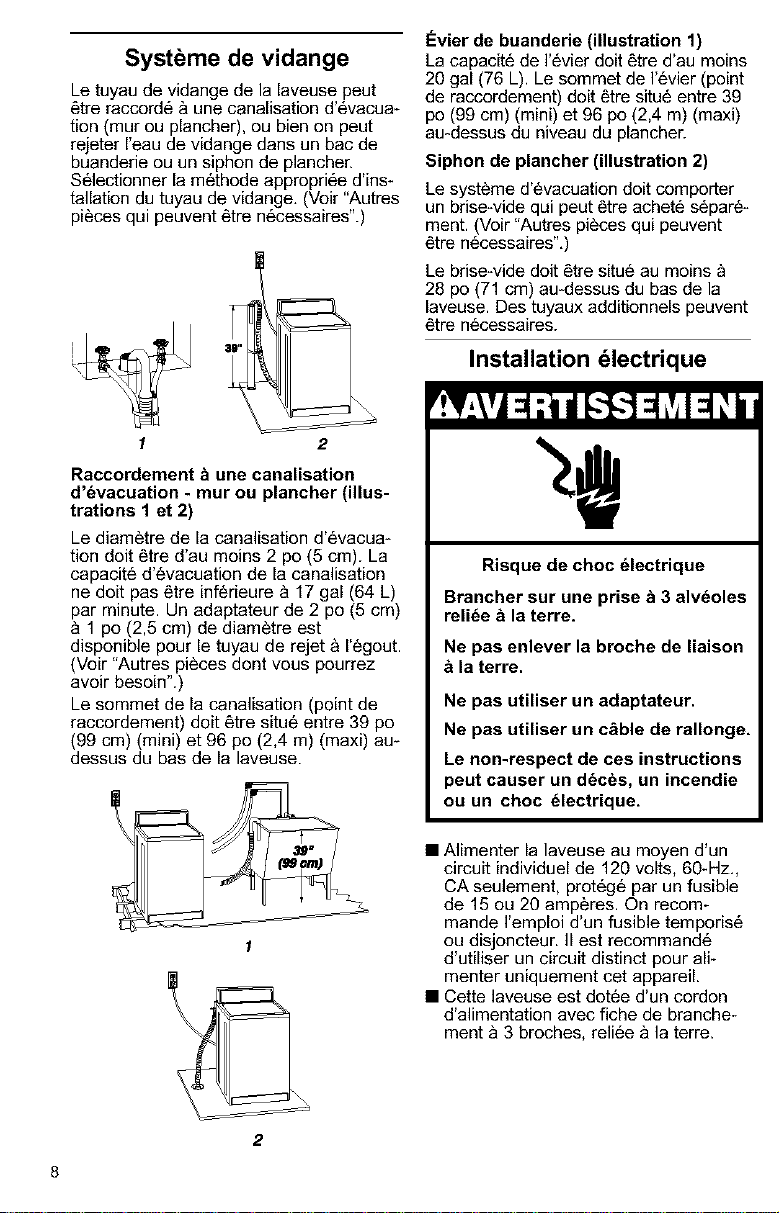

Drain System

The washer can be installed using the

standpipe drain system (floor or wall), the

laundry tub drain system, or the floor

drain system. Select the drain hose instal-

lation method you need. (See "Alternate

Parts You May Need.")

I 2

Standpipe drain system - wall or floor

(view 1 & 2)

The standpipe drain requires a minimum

diameter standpipe of 2 in. (5 cm). The

minimum carry-away capacity can be no

less than 17 gal (64 L) per minute. A2 in.

(5 cm) diameter to 1 in. (2.5 cm) diameter

standpipe adapter kit is available. (See

"Alternate Parts You May Need.")

The top of the standpipe must be at least

39 in. (99 cm) high and no higher than 96

in. (2.4 m) from the bottom of the washer.

Floor drain system (view 2)

The floor drain system requires a siphon

break that may be purchased separately.

(See "Alternate Parts You May Need.")

The siphon break must be a minimum of

28 in. (71 cm) from the bottom of the

washer. Additional hoses might be

needed.

Electrical Requirements

Electrical Shock Hazard

Plug into a grounded

3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these

instructions can result in

death, fire, or electrical shock.

• A 120-volt, 60-Hz. AC-only, 15- or 20-

ampere, fused electrical supply is

required. Time-delay fuse or circuit

breaker is recommended. It is recom-

mended that a separate circuit serving

only this appliance be provided.

• This washer is equipped with a power

supply cord having a 3 prong ground

plug.

Laundry tub drain system (view 1)

The laundry tub needs a minimum 20 gal

(76 L) capacity. The top of the laundry tub

must be at least 39 in. (99 cm) above the

floor and no higher than 96 in. (2.4 m)

from the bottom of the washen

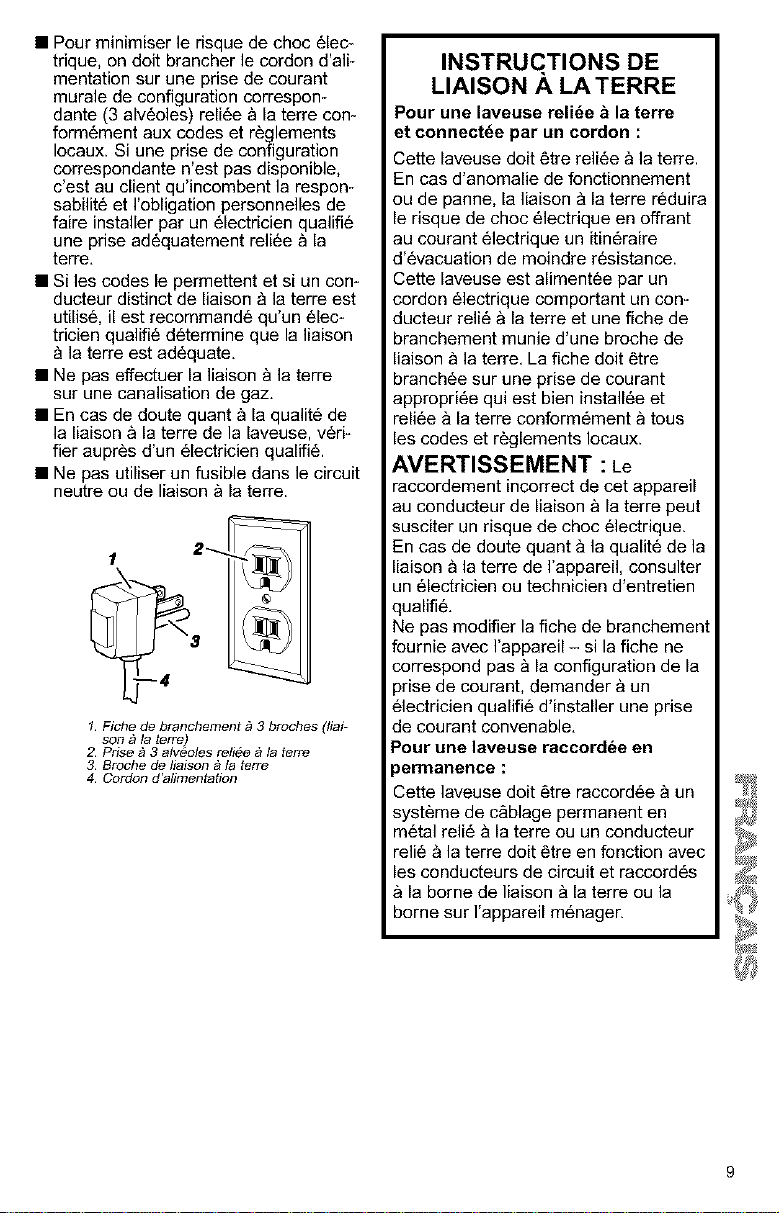

• To minimize possible shock hazard, the

cord must be plugged into a mating, 3

prong, ground-type outlet, grounded in

accordance with local cedes and ordi-

nances. If a mating outlet is not avail-

able, it is the personal responsibility and

obligation of the customer to have the

properly grounded outlet installed by a

qualified electrician.

• If codes permit and a separate ground

wire is used, it is recommended that a

qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you

are not sure the washer is properly

grounded.

• Do not have a fuse in the neutral or

ground circuit.

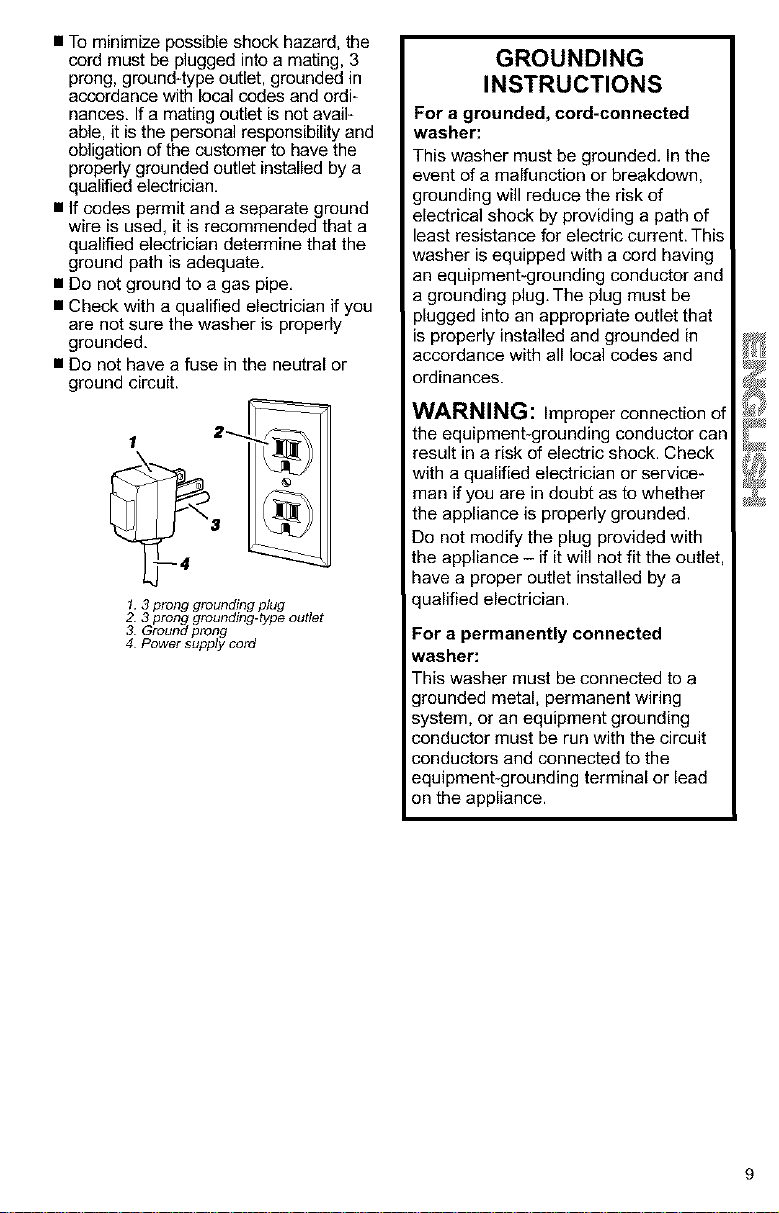

1. 3 prong grounding plug

2. 3 prong grounding-type outlet

3. Ground prong

4 Power supply cord

GROUNDING

INSTRUCTIONS

For a grounded, cord-connected

washer:

This washer must be grounded. In the

event of a malfunction or breakdown,

grounding will reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARNING: Improper connection of

the equipment-grounding conductor can

result in a risk of electric shock. Check

with a qualified electrician or service-

man if you are in doubt as to whether

the appliance is properly grounded.

Do not modify the plug provided with

the appliance - if it will not fit the outlet

have a proper outlet installed by a

qualified electrician.

For a permanently connected

washer:

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipment grounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

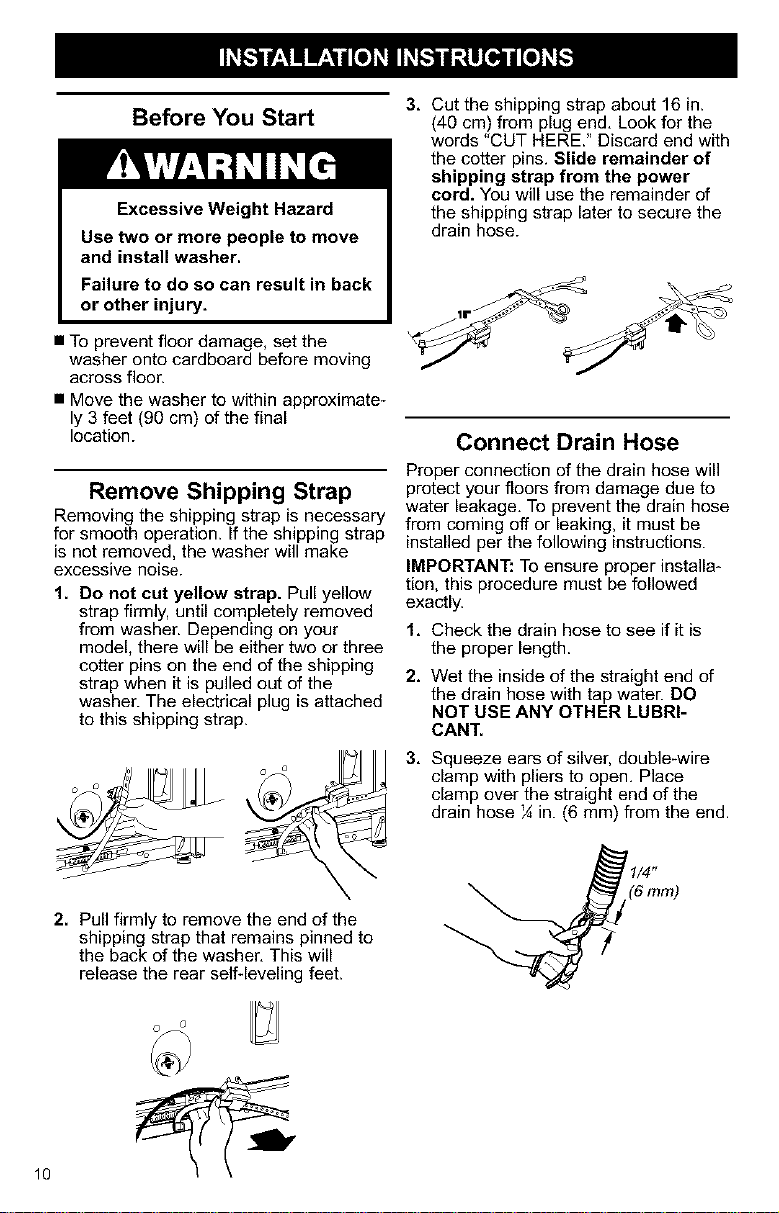

Before You Start

3, Cut the shipping strap about 16 in,

(40 cm) from plug end, Look for the

words "CUT HERE." Discard end with

the cotter pins, Slide remainder of

shipping strap from the power

cord. You will use the remainder of

the shipping strap later to secure the

drain hose.

• To prevent floor damage, set the

washer onto cardboard before moving

across floor.

• Move the washer to within approximate-

ly 3 feet (90 cm) of the final

location.

Remove Shipping Strap

Removing the shipping strap is necessary

for smooth operation. If the shipping strap

is not removed, the washer will make

excessive noise.

1. Do not cut yellow strap. Pull yellow

strap firmly, until completely removed

from washer. Depending on your

model, there will be either two or three

cotter pins on the end of the shipping

strap when it is pulled out of the

washer. The electrical plug is attached

to this shipping strap.

o o

2. Pull firmly to remove the end of the

shipping strap that remains pinned to

the back of the washer, This will

release the rear self-leveling feet.

Connect Drain Hose

Proper connection of the drain hose will

protect your floors from damage due to

water leakage, To prevent the drain hose

from coming off or leaking, it must be

installed per the following instructions.

IMPORTANT: To ensure proper installa-

tion, this procedure must be followed

exactly.

1, Check the drain hose to see if it is

the proper length.

Wet the inside of the straight end of

the drain hose with tap water. DO

NOT USE ANY OTHER LUBRI-

CANT.

Squeeze ears of silver, double-wire

clamp with pliers to open, Place

clamp over the straight end of the

drain hose ¼in. (6 ram) from the end.

_1/4"

(6 mm)

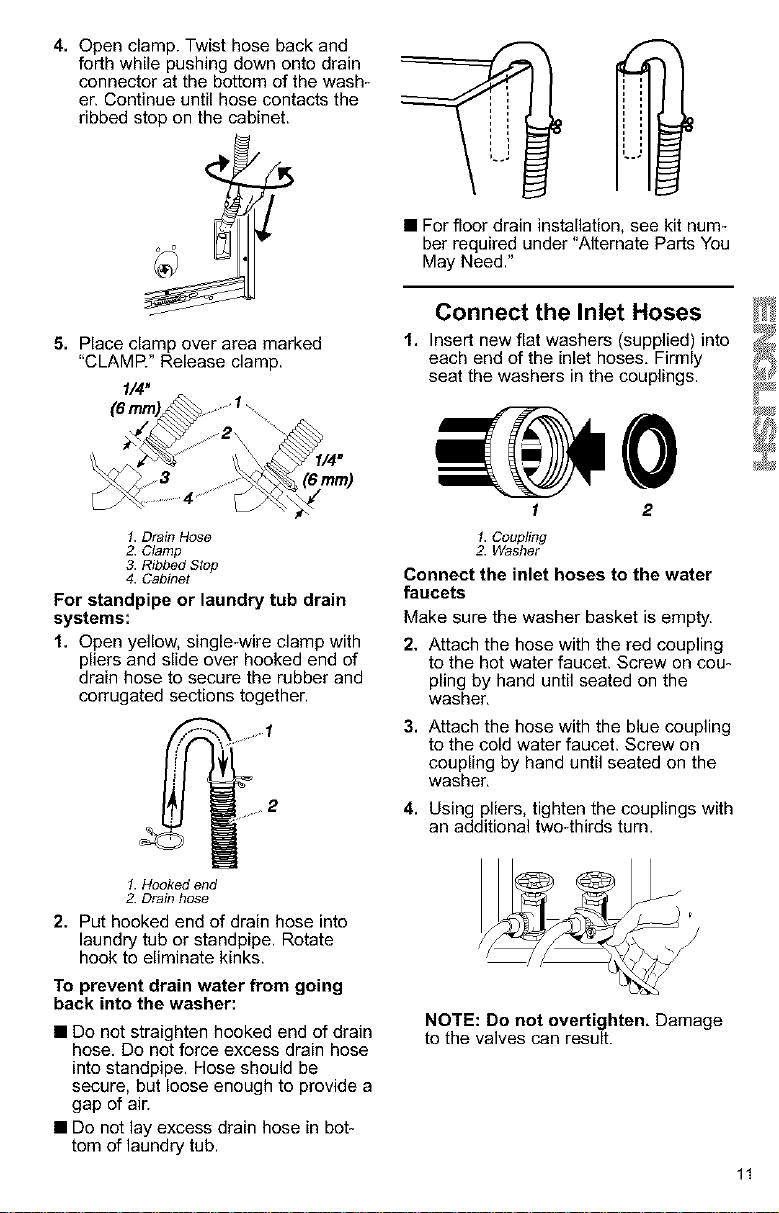

4. Open clamp. Twist hose back and

forth while pushing down onto drain

connector at the bottom of the wash-

er. Continue until hose contacts the

ribbed stop on the cabinet.

• For floor drain installation, see kit num-

ber required under "Alternate Parts You

May Need."

Connect the Inlet Hoses

5. Place clamp over area marked

"CLAMR" Release clamp.

1/4"

Insert new flat washers (supplied)into

each end of the inlet hoses. Firmly

seat the washers in the couplings.

rnm)

1 2

1.Drain Hose

2. Clamp

3. Ribbed Stop

4. Cabinet

For standpipe or laundry tub drain

systems:

1. Open yellow, single-wire clamp with

pliers and slide over hooked end of

drain hose to secure the rubber and

corrugated sections together.

1. Coupling

2. Washer

Connect the inlet hoses to the water

faucets

Make sure the washer basket is empty.

Attach the hose with the red coupling

to the hot water faucet. Screw on cou-

pling by hand until seated on the

washer,

Attach the hose with the blue coupling

to the cold water faucet. Screw on

coupling by hand until seated on the

washer,

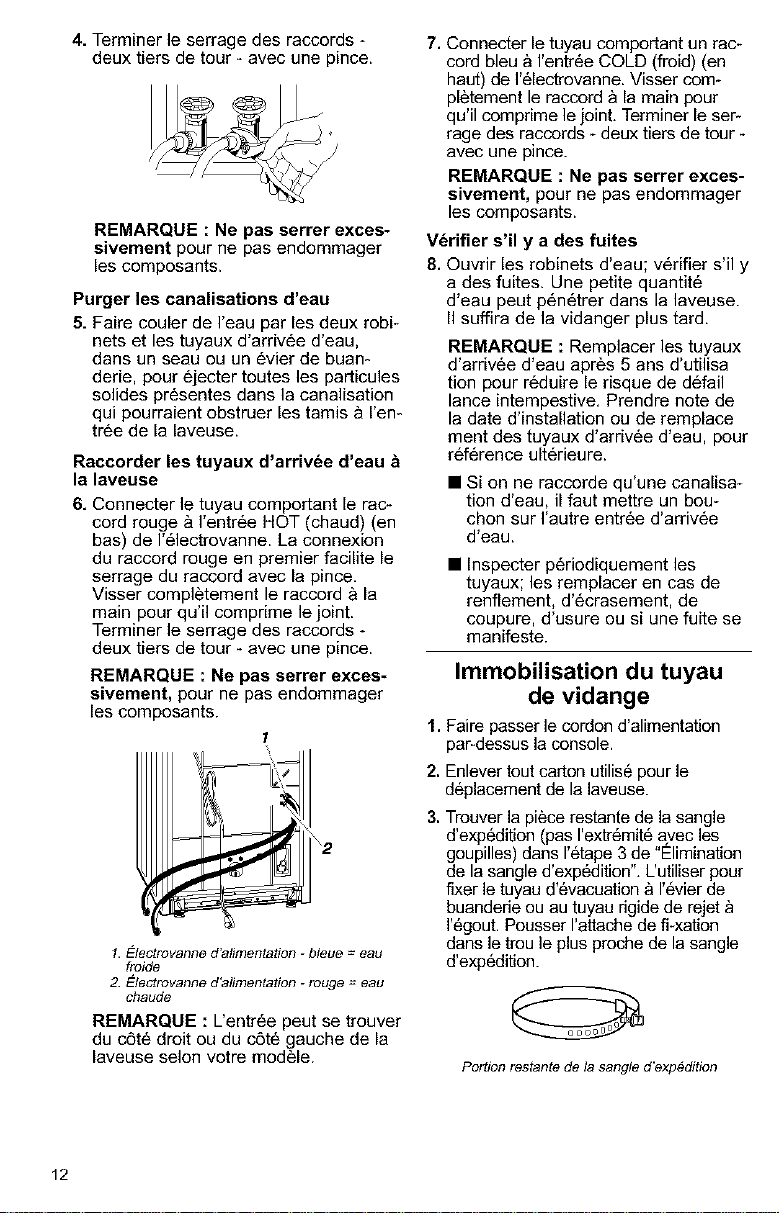

4. Using pliers, tighten the couplings with

an additional two-thirds turn.

1.Hooked end

2. Drain hose

2. Put hooked end of drain hose into

laundry tub or standpipe. Rotate

hook to eliminate kinks.

To prevent drain water from going

back into the washer:

• Do not straighten hooked end of drain

hose. Do not force excess drain hose

into standpipe. Hose should be

secure, but loose enough to provide a

gap of ain

• Do not lay excess drain hose in bot-

tom of laundry tub.

NOTE: Do not overtighten, Damage

to the valves can result.

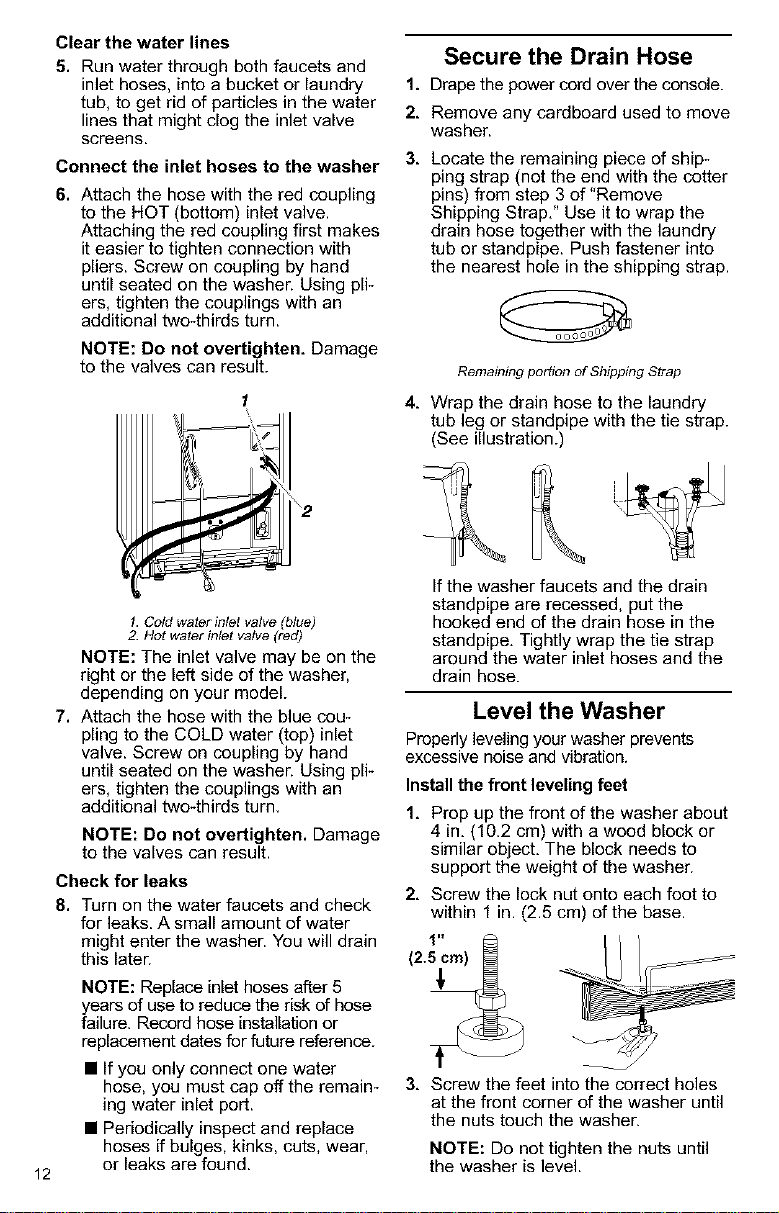

Clear the water lines

5. Run water through both faucets and

inlet hoses, into a bucket or laundry

tub, to get rid of particles in the water

lines that might clog the inlet valve

screens.

Connect the inlet hoses to the washer

6. Attach the hose with the red coupling

to the HOT (bottom) inlet valve.

Attaching the red coupling first makes

it easier to tighten connection with

pliers. Screw on coupling by hand

until seated on the washer, Using pli-

ers, tighten the couplings with an

additional two-thirds turn.

NOTE: Do not overtighten, Damage

to the valves can result.

Secure the Drain Hose

Drape the power cord over the console.

Remove any cardboard used to move

washer.

Locate the remaining piece of ship-

ping strap (not the end with the cotter

pins) from step 3 of "Remove

Shipping Strap," Use it to wrap the

drain hose together with the laundry

tub or standpipe. Push fastener into

the nearest hole in the shipping strap.

Remaining portion of Shipping Strap

4. Wrap the drain hose to the laundry

tub leg or standpipe with the tie strap.

(See illustration.)

1. Cold water inlet valve (blue)

2. Hot water inlet valve (red)

NOTE: The inlet valve may be on the

right or the left side of the washer,

depending on your model.

7. Attach the hose with the blue cou-

pling to the COLD water (top) inlet

valve. Screw on coupling by hand

until seated on the washer. Using pli-

ers, tighten the couplings with an

additional two-thirds turn.

NOTE: Do not overtighten. Damage

to the valves can result.

Check for leaks

8. Turn on the water faucets and check

for leaks. A small amount of water

might enter the washer. You will drain

this later.

NOTE: Replace inlet hoses after 5

years of use to reduce the risk of hose

failure. Record hose installation or

replacement dates for future reference.

• If you only connect one water

hose, you must cap off the remain-

ing water inlet port.

• Periodically inspect and replace

hoses if bulges, kinks, cuts, wear,

or leaks are found.

If the washer faucets and the drain

standpipe are recessed, put the

hooked end of the drain hose in the

standpipe. Tightly wrap the tie strap

around the water inlet hoses and the

drain hose.

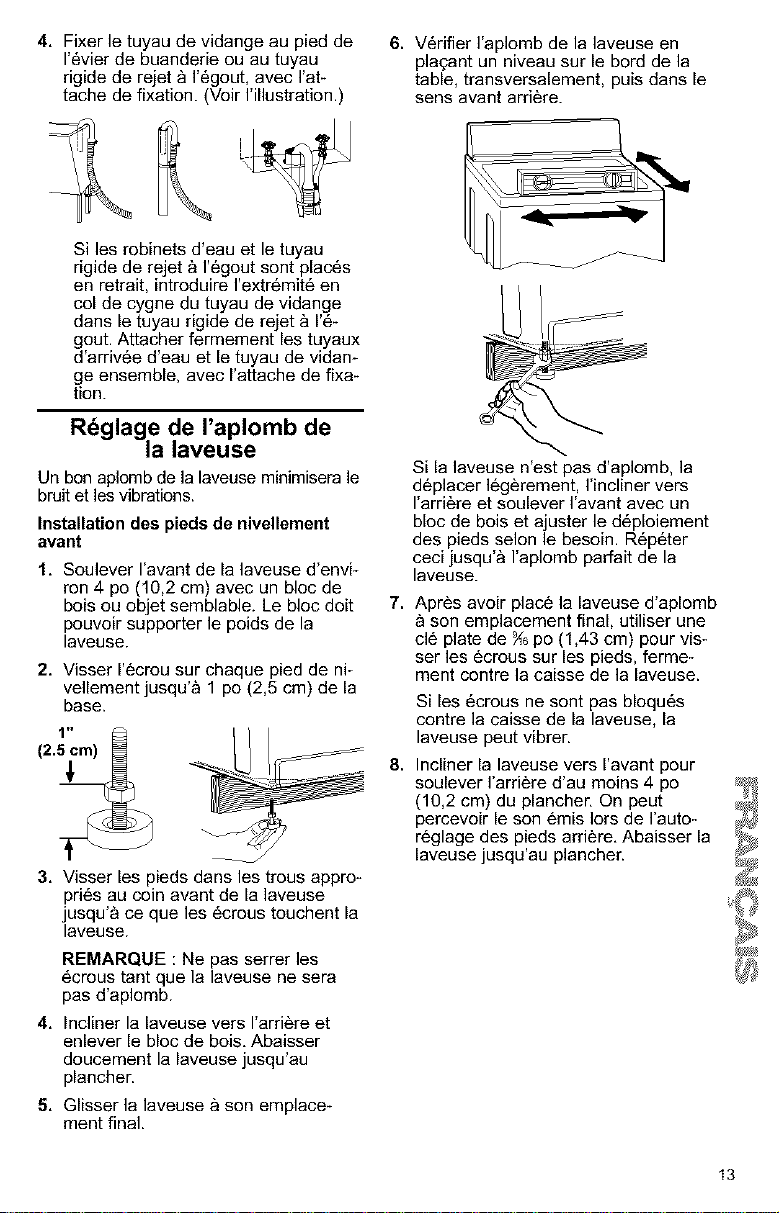

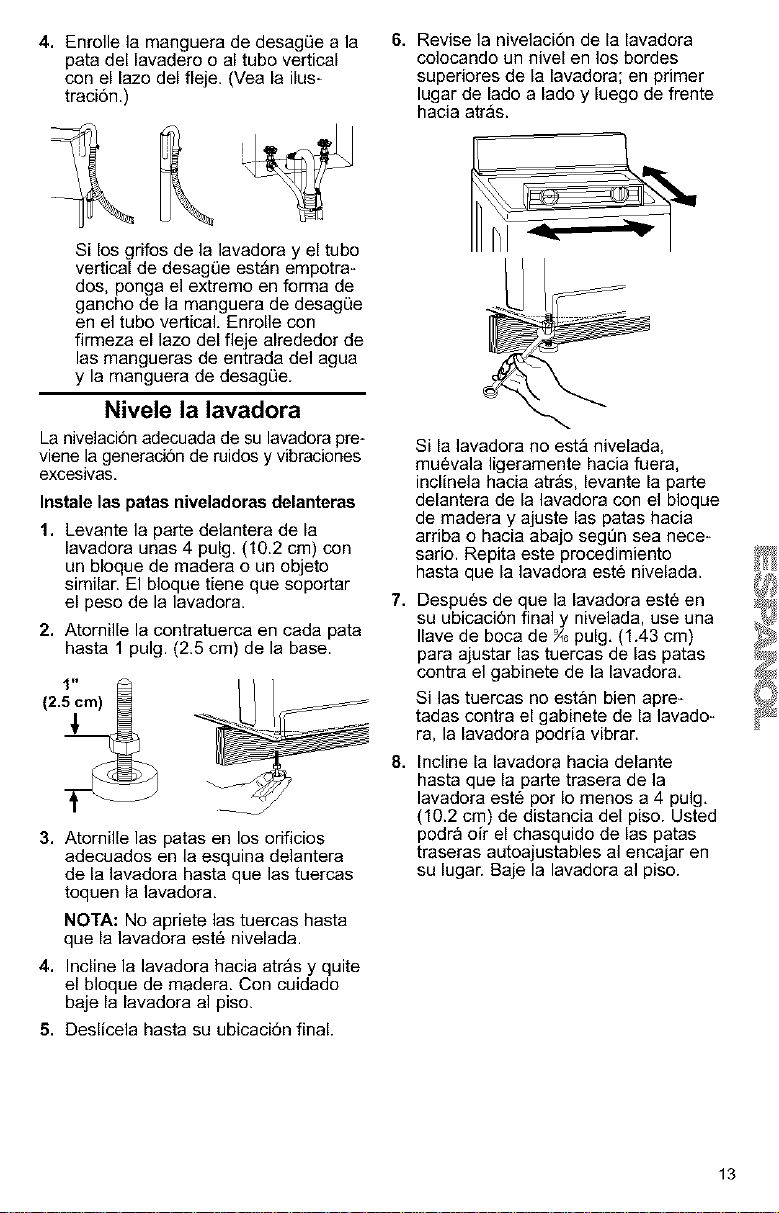

Level the Washer

Properly leveling your washer prevents

excessive noise and vibration.

Install the front leveling feet

1, Prop up the front of the washer about

4 in, (10.2 cm) with a wood block or

similar object, The block needs to

support the weight of the washer.

2, Screw the lock nut onto each foot to

within 1 in. (2.5 cm) of the base.

(2.5 cm)

3. Screw the feet into the correct holes

at the front corner of the washer until

the nuts touch the washer.

NOTE: Do not tighten the nuts until

the washer is level.

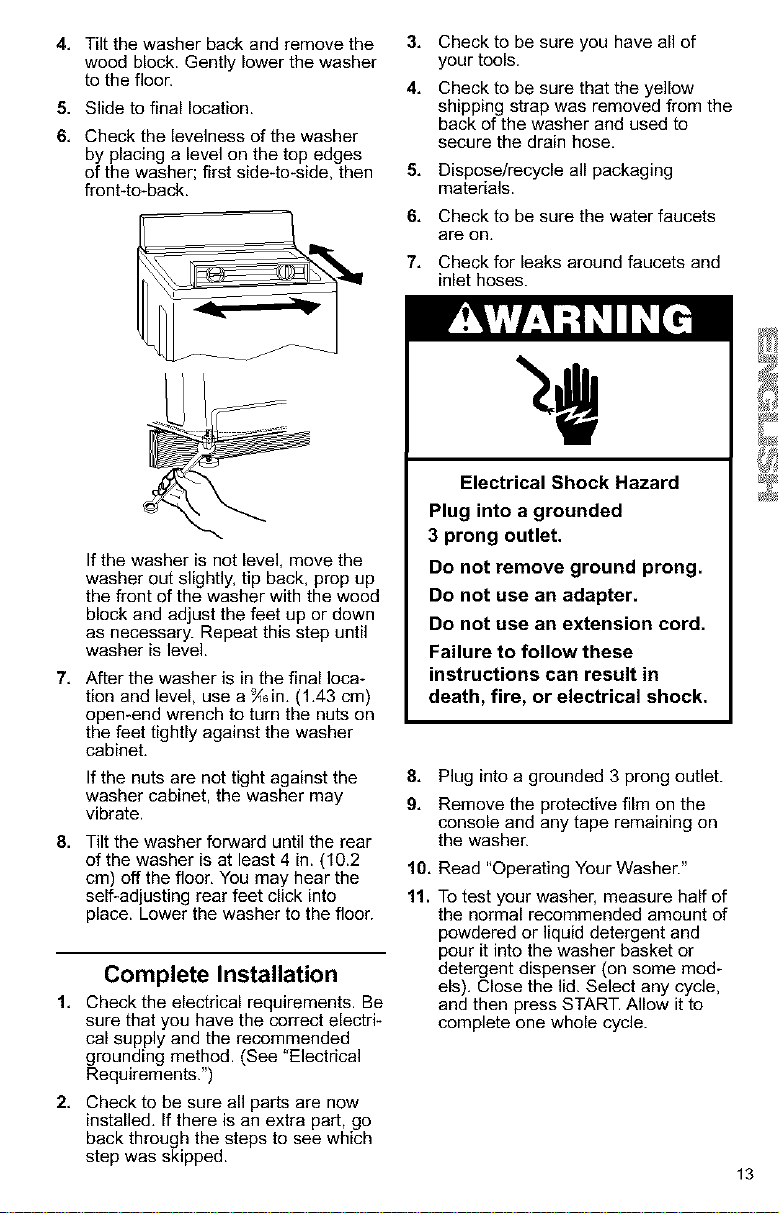

4, Tiltthewasherbackandremovethe 3,

woodblock.Gentlylowerthewasher

tothefloor. 4,

,5. Slide to final location.

6, Check the levelness of the washer

by placing a level on the top edges

of the washer; first side-to-side, then

front-to-back.

Check to be sure you have all of

your tools.

Check to be sure that the yellow

shipping strap was removed from the

back of the washer and used to

secure the drain hose,

Dispose/recycle all packaging

materials.

Check to be sure the water faucets

are on.

Check for leaks around faucets and

inlet hoses.

If the washer is not level, move the

washer out slightly, tip back, prop up

the front of the washer with the wood

block and adjust the feet up or down

as necessary. Repeat this step until

washer is level.

7. After the washer is in the final loca-

tion and level, use a _6in. (1.43 cm)

opemend wrench to turn the nuts on

the feet tightly against the washer

cabinet.

If the nuts are not tight against the

washer cabinet, the washer may

vibrate.

8. Tilt the washer forward until the rear

of the washer is at least 4 in. (10.2

cm) off the floor. You may hear the

self-adjusting rear feet click into

place. Lower the washer to the floor.

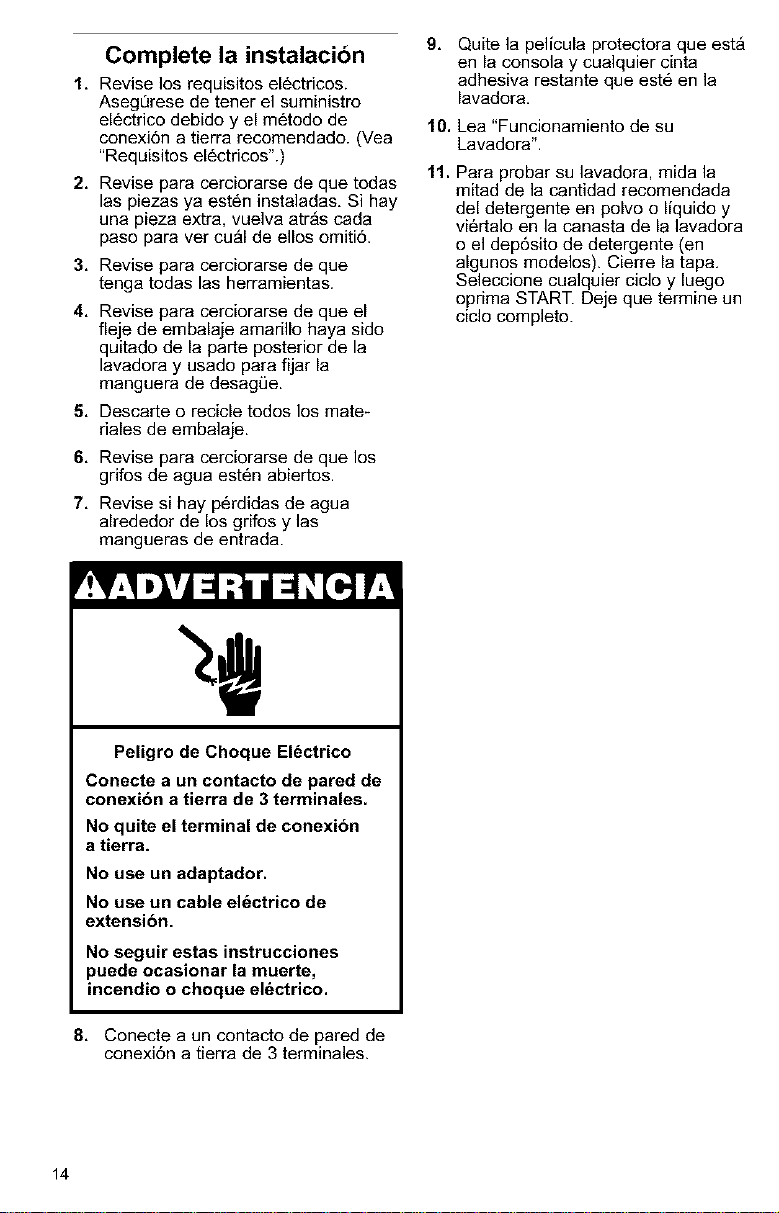

Complete Installation

1. Check the electrical requirements. Be

sure that you have the correct electri-

cal supply and the recommended

grounding method. (See "Electrical

Requirements.")

2. Check to be sure all parts are now

installed. If there is an extra part, go

back through the steps to see which

step was skipped.

Electrical Shock Hazard

Plug into a grounded

3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these

instructions can result in

death, fire, or electrical shock.

10,

11.

Plug into a grounded 3 prong outlet.

Remove the protective film on the

console and any tape remaining on

the washer.

Read "Operating Your Washer."

To test your washer, measure half of

the normal recommended amount of

powdered or liquid detergent and

pour it into the washer basket or

detergent dispenser (on some mod-

els). Close the lid, Select any cycle,

and then press START. Allow it to

complete one whole cycle.

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

NOTE: The drawings in this section show

the basic features of all models covered

by this manual, Refer to the supplied

"Feature Sheet" for your washer's particu-

lar features.

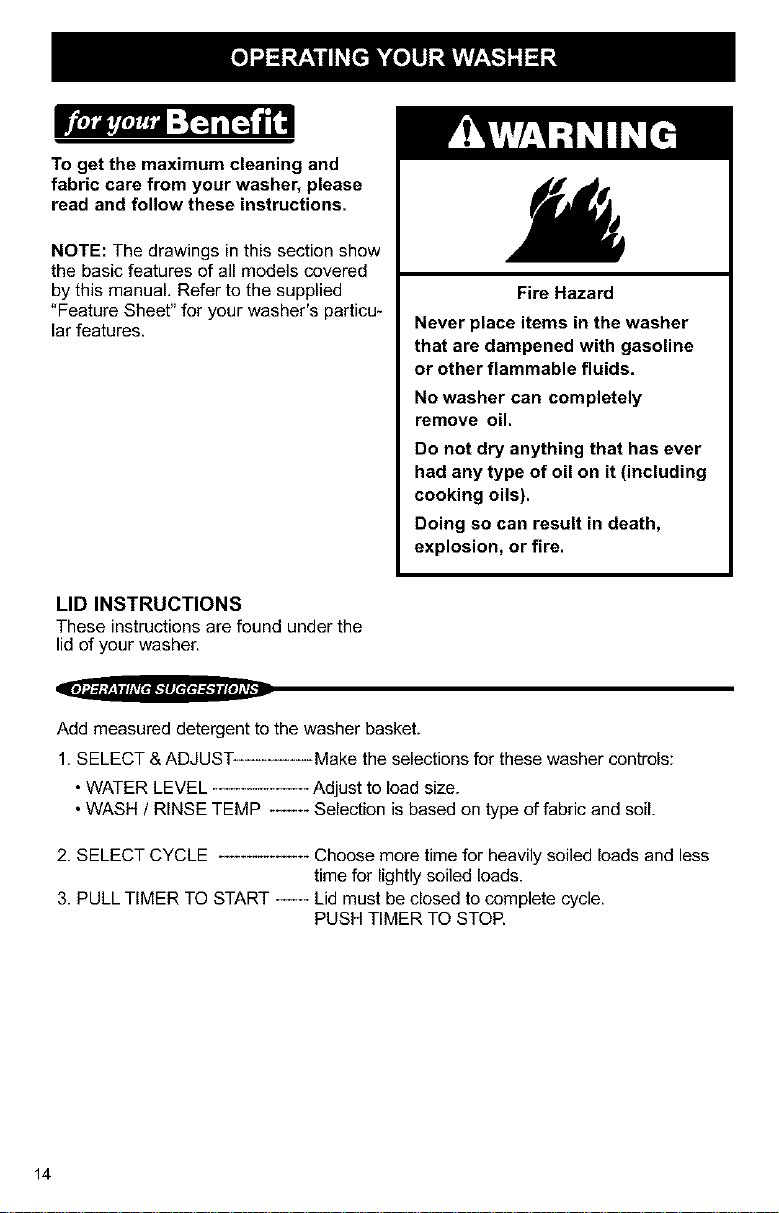

Fire Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has ever

had any type of oil on it (including

cooking oils).

Doing so can result in death,

explosion, or fire.

LID INSTRUCTIONS

These instructions are found under the

lid of your washer.

Add measured detergent to the washer basket.

1. SELECT & ADJUST- Make the selections for these washer controls:

• WATER LEVEL Adjust to load size.

• WASH I RINSE TEMP ...... Selection is based on type of fabric and soil.

2. SELECT CYCLE Choose more time for heavily soiled loads and less

time for lightly soiled loads.

3. PULL TIMER TO START ..... Lid must be closed to complete cycle.

PUSH TIMER TO STOR

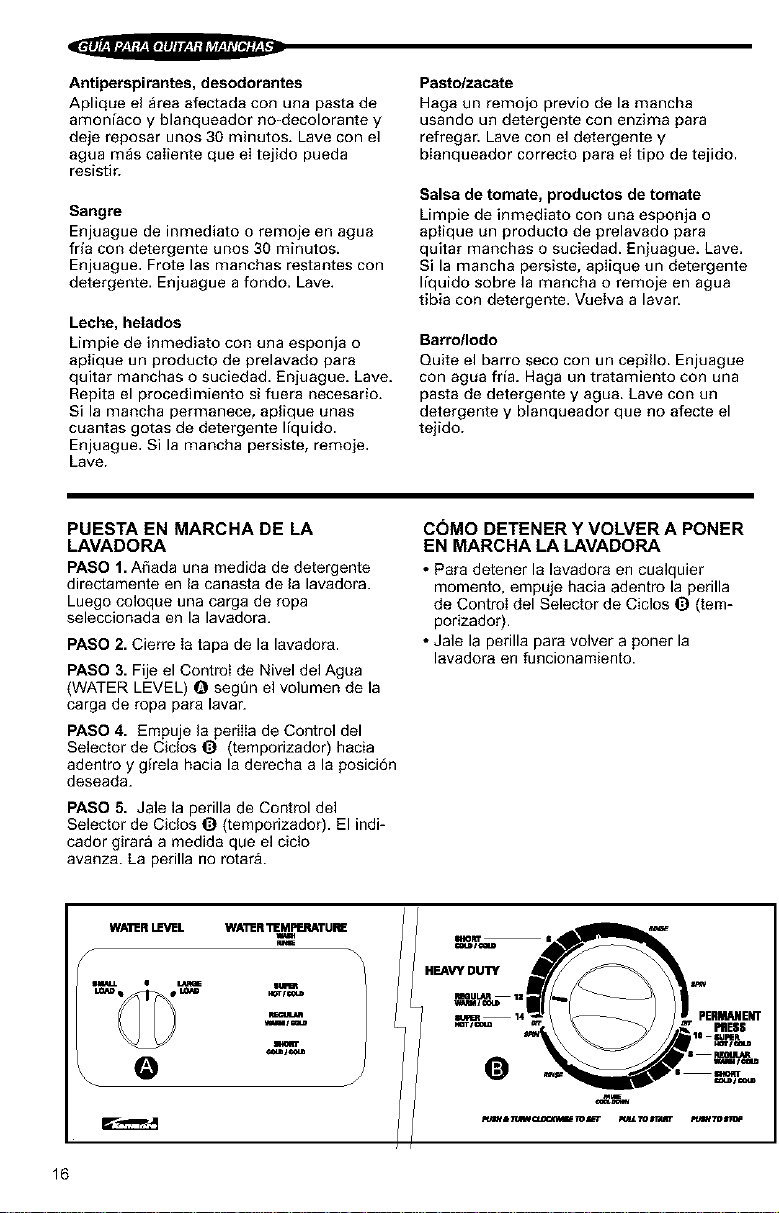

Antiperspirants, Deodorants

Treat with a paste of ammonia and color_

safe bleach. Let stand for 30 minutes.

Wash in hottest water safe for fabric.

Blood

Rinse immediately or soak in cold water

with detergent for 30 minutes. Rinse. Rub

detergent into any remaining stains. Rinse

thoroughly. Wash.

Milk, Ice Cream

Sponge immediately or apply a prewash

soil and stain remover. Rinse. Wash.

Repeat if necessary. If stain remains, apply

a few drops of liquid detergent. Rinse. If

stain remains, soak. Wash.

Grass

Use an enzyme presoak or rub enzyme

detergent on the stain. Launder with deter-

gent and bleach appropriate for the fabric.

Ketchup, Tomato Products

Sponge immediately or apply a prewash

soil and stain remover. Rinse. Wash. If

stain remains, apply a liquid detergent to

stain or soak in warm water with detergent.

Rewash.

Mud

Brush off the dry mud. Rinse under cold

water. Pretreat with a paste of detergent

and water. Launder using detergent and

bleach safe for the fabric.

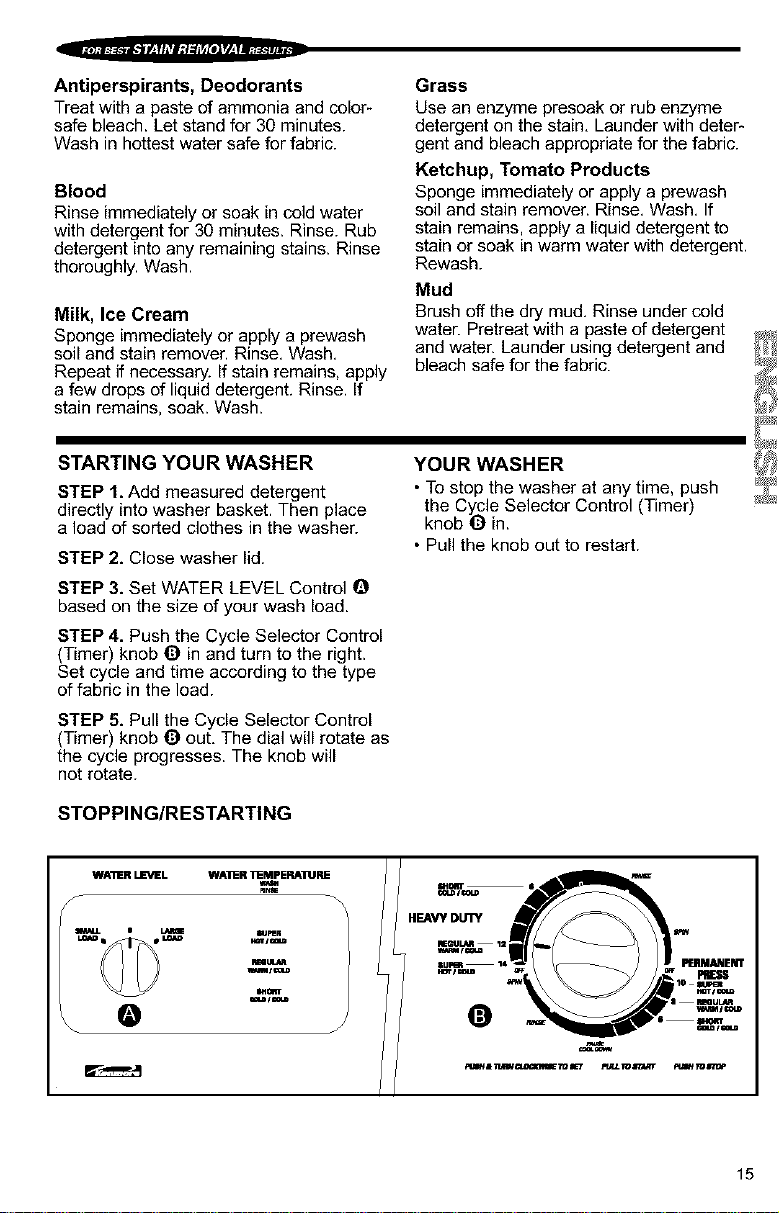

STARTING YOUR WASHER

STEP 1, Add measured detergent

directly into washer basket. Then place

a load of sorted clothes in the washer.

STEP 2. Close washer lid.

STEP 3. Set WATER LEVEL Control

based on the size of your wash load.

STEP 4. Push the Cycle Selector Control

(Timer) knob _) in and turn to the right.

Set cycle and time according to the type

of fabric in the load.

STEP 5. Pull the Cycle Selector Control

(Timer) knob O out. The dial will rotate as

the cycle progresses. The knob will

not rotate.

STOPPING/RESTARTING

YOUR WASHER

• To stop the washer at any time, push

the Cycle Selector Control (Timer)

knob _) in.

• Pull the knob out to restart.

WA'i_ R LEVEL WAIER _M_PERAllJRE

mNSE

_uua

M0mr

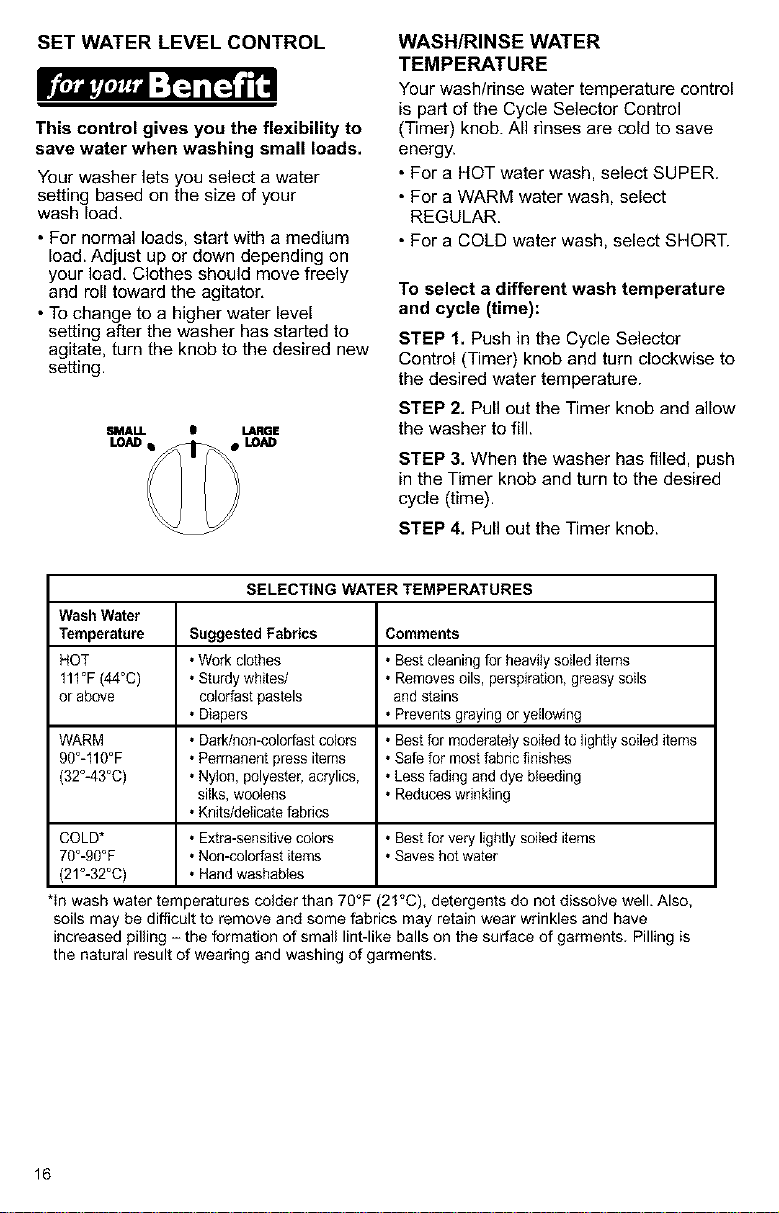

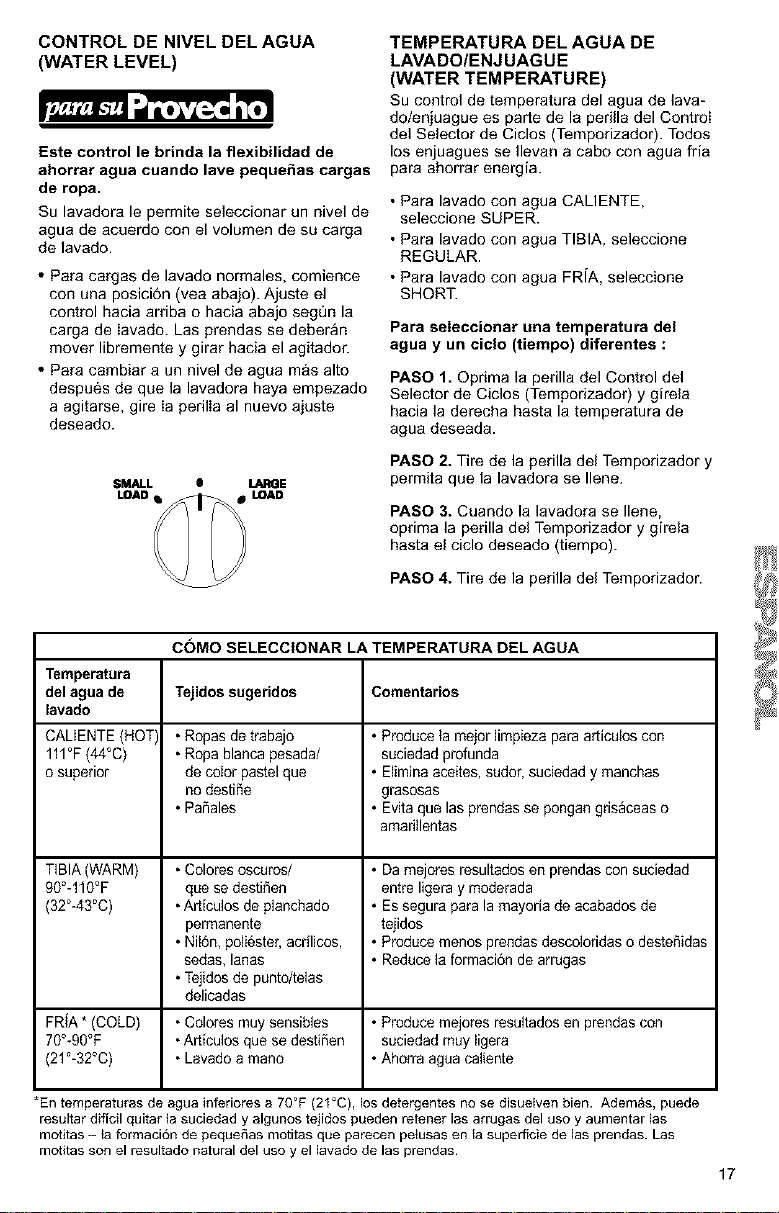

SET WATER LEVEL CONTROL

_i'_,J_iFm_l ;Iq i[q I]4

This control gives you the flexibility to

save water when washing small loads.

Your washer lets you select a water

setting based on the size of your

wash load.

• For normal loads, start with a medium

load. Adjust up or down depending on

your load, Clothes should move freely

and roll toward the agitator,

• To change to a higher water level

setting after the washer has started to

agitate, turn the knob to the desired new

setting.

WASH/RINSE WATER

TEMPERATURE

Your wash/rinse water temperature control

is part of the Cycle Selector Control

(Timer) knob. All rinses are cold to save

energy.

• For a HOT water wash, select SUPER.

• For a WARM water wash, select

REGULAR.

• For a COLD water wash, select SHORT.

To select a different wash temperature

and cycle (time):

STEP 1. Push in the Cycle Selector

Control (Timer) knob and turn clockwise to

the desired water temperature.

STEP 2. Pull out the Timer knob and allow

SMALL I L_qee the washer to fill.

STEP 3. When the washer has filled, push

in the Timer knob and turn to the desired

cycle (time).

STEP 4. Pull out the Timer knob.

SELECTING WATER TEMPERATURES

Wash Water

Temperature Suggested Fabrics Comments

HOT • Work clothes • Best cleaning for heaviIy soiled items

111°F(44°C) • Sturdy whites/ • Removes oils, perspiration, greasy soils

or above colorfast pastels and stains

• Diapers • Prevents graying or yellowing

WARM • Dark/non-colorfast colors • Best for moderately soiied to tightly soiled items

90°-I 10°F • Permanent press items • Safe for most fabric finishes

(32°-43°C) • Nylon, polyester, acrylics, • Less fading and dye bleeding

silks,woolens • Reduces wfinkfing

• Knits/delicate fabrics

COLD* • Extra-sensitive colors • Best for very lightly soiled items

70°-90°F • Non-colorfast items • Saves hot water

(21°-32°C) • Hand washabies

• in wash water terr ,eratures colder than 70°F (21°0), detergents do not dissolve well. Also,

soils may be difficult to remove and some fabrics may retain wear wrinkles and have

increased pilfing - the formation of small lint-like balls on the surface of garments. Pilling is

the natural result of wearing and washing of garments.

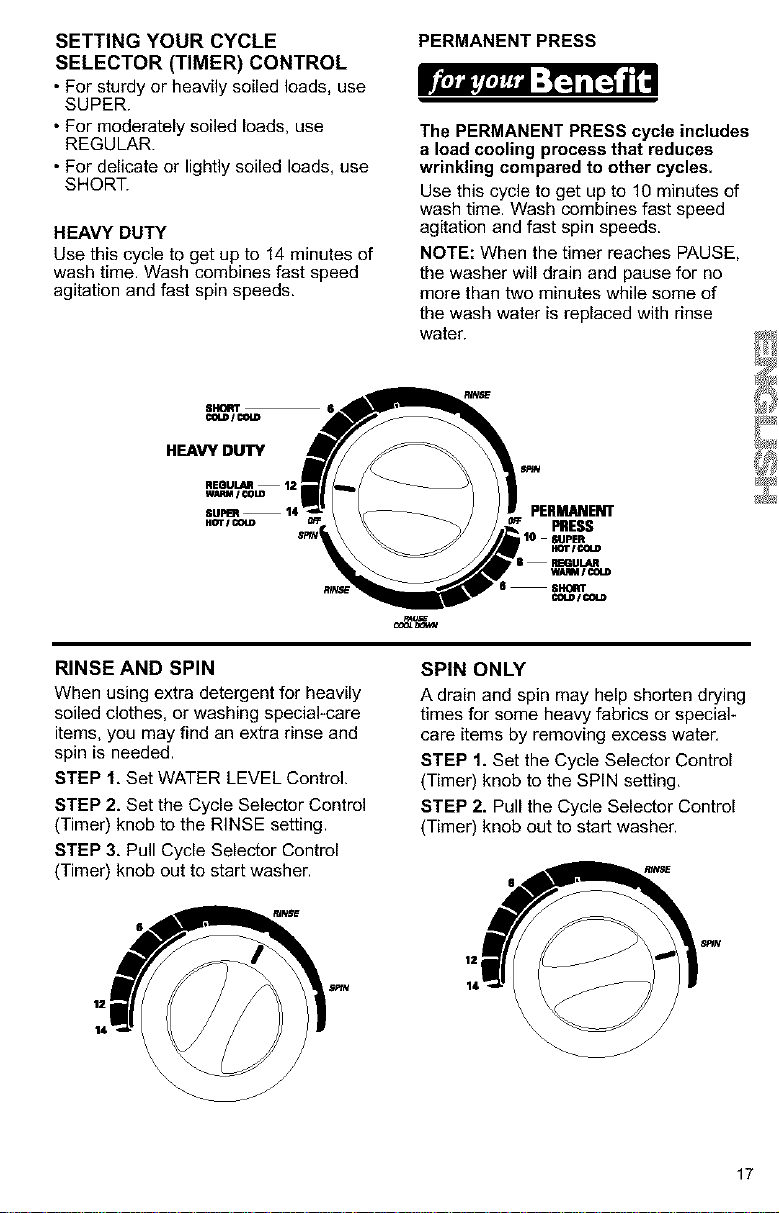

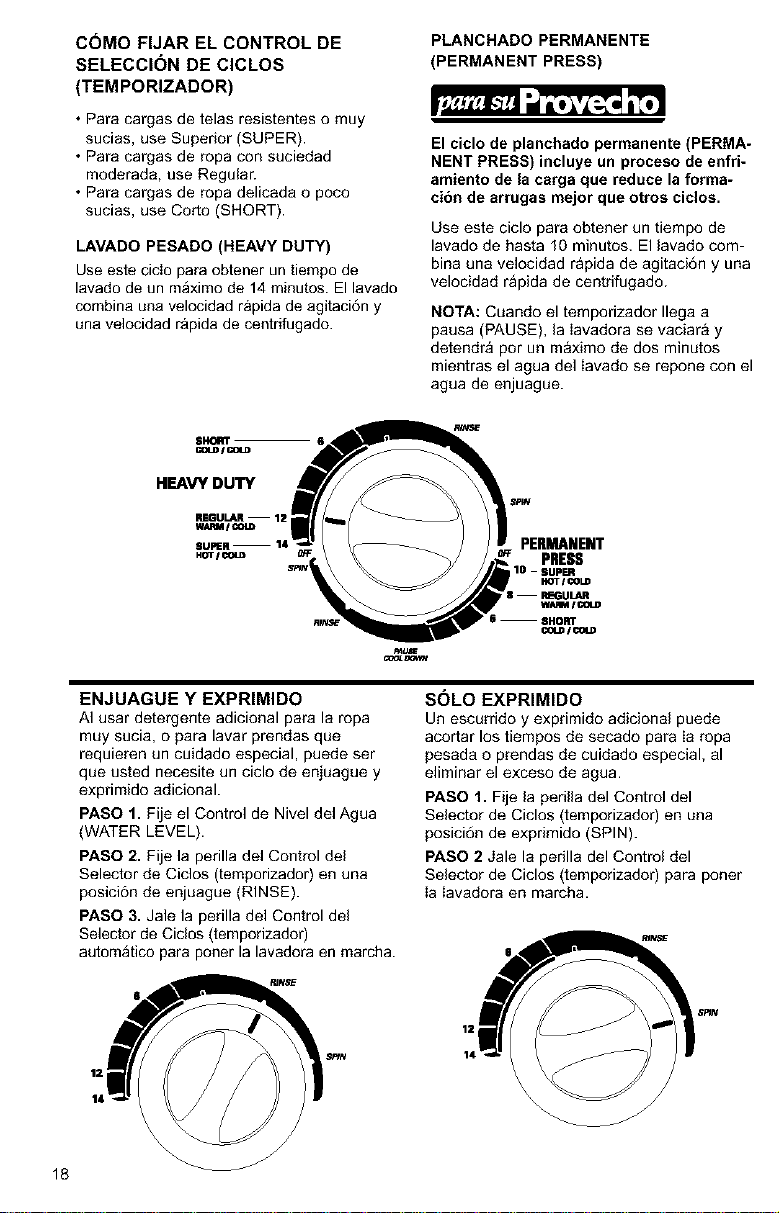

SETTING YOUR CYCLE

SELECTOR (TIMER) CONTROL

• For sturdy or heavily soiled loads, use

SUPER.

• For moderately soiled loads, use

REGULAR.

• For delicate or lightly soiled loads, use

SHORT.

HEAVY DUTY

Use this cycle to get up to 14 minutes of

wash time. Wash combines fast speed

agitation and fast spin speeds.

PERMANENT PRESS

II''j'+++'j_'+'m"-I_lm[:__d

The PERMANENT PRESS cycle includes

a load cooling process that reduces

wrinkling compared to other cycles.

Use this cycle to get up to 10 minutes of

wash time. Wash combines fast speed

agitation and fast spin speeds.

NOTE: When the timer reaches PAUSE,

the washer will drain and pause for no

more than two minutes while some of

the wash water is replaced with rinse

water.

HEAVY DUTY

_4m+

PERMANENT

: PRESS

110 $1JPER

HOTIC_O

| RIGULAR

WArM I COLD

SHOAT

COLO i C_I_

RINSE AND SPIN

When using extra detergent for heavily

soiled clothes, or washing special-care

items, you may find an extra rinse and

spin is needed.

STEP 1. Set WATER LEVEL Control.

STEP 2. Set the Cycle Selector Control

(Timer) knob to the RINSE setting.

STEP 3. Pull Cycle Selector Control

(Timer) knob out to start washer.

SPIN ONLY

A drain and spin may help shorten drying

times for some heavy fabrics or special-

care items by removing excess water,

STEP 1. Set the Cycle Selector Control

(Timer) knob to the SPIN setting,

STEP 2. Pull the Cycle Selector Control

(Timer) knob out to start washer.

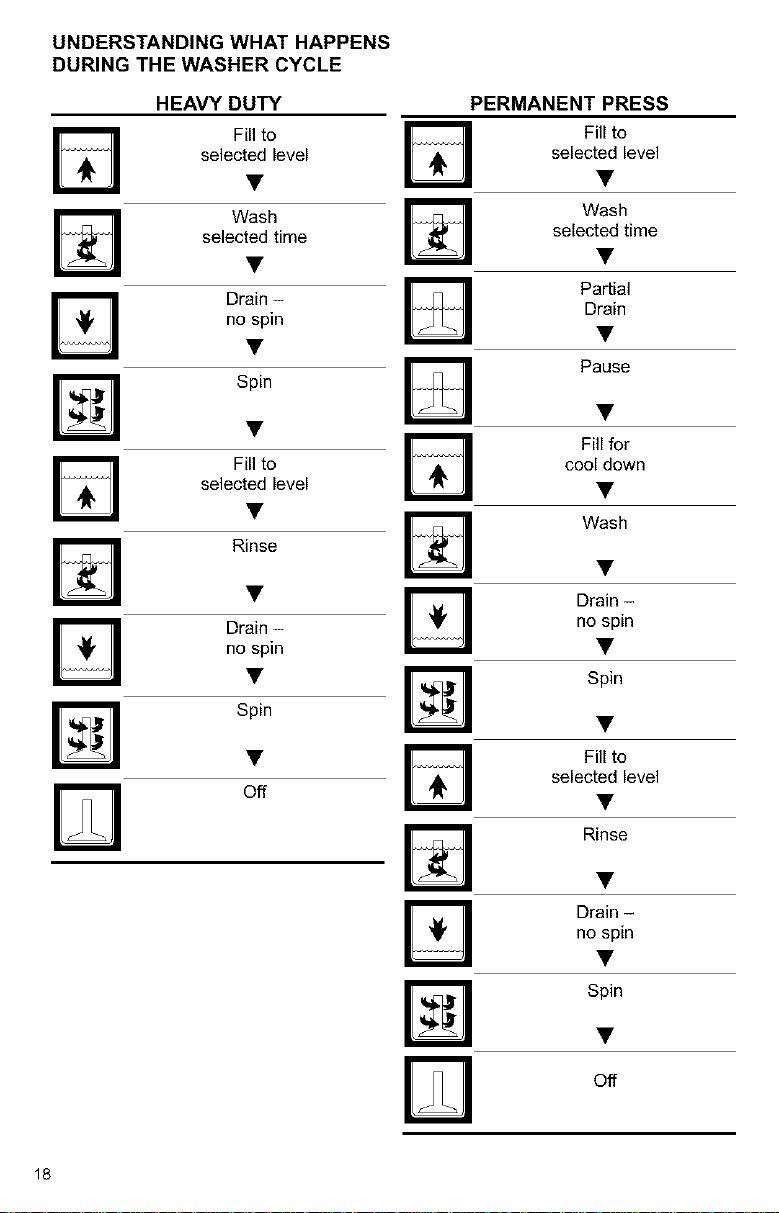

UNDERSTANDING WHAT HAPPENS

DURING THE WASHER CYCLE

HEAVY DUTY

Fill to

selected level

Wash

selected time

Drain -

no spin

Spin

Fill to

selected level

Rinse

Drain -

no spin

Spin

Off

PERMANENT PRESS

Fill to

selected level

Wash

selected time

Partial

Drain

Pause

Fill for

cool down

Wash

Drain -

no spin

Spin

Fill to

selected level

Rinse

r_ Drain -

no spin

Spin

Off

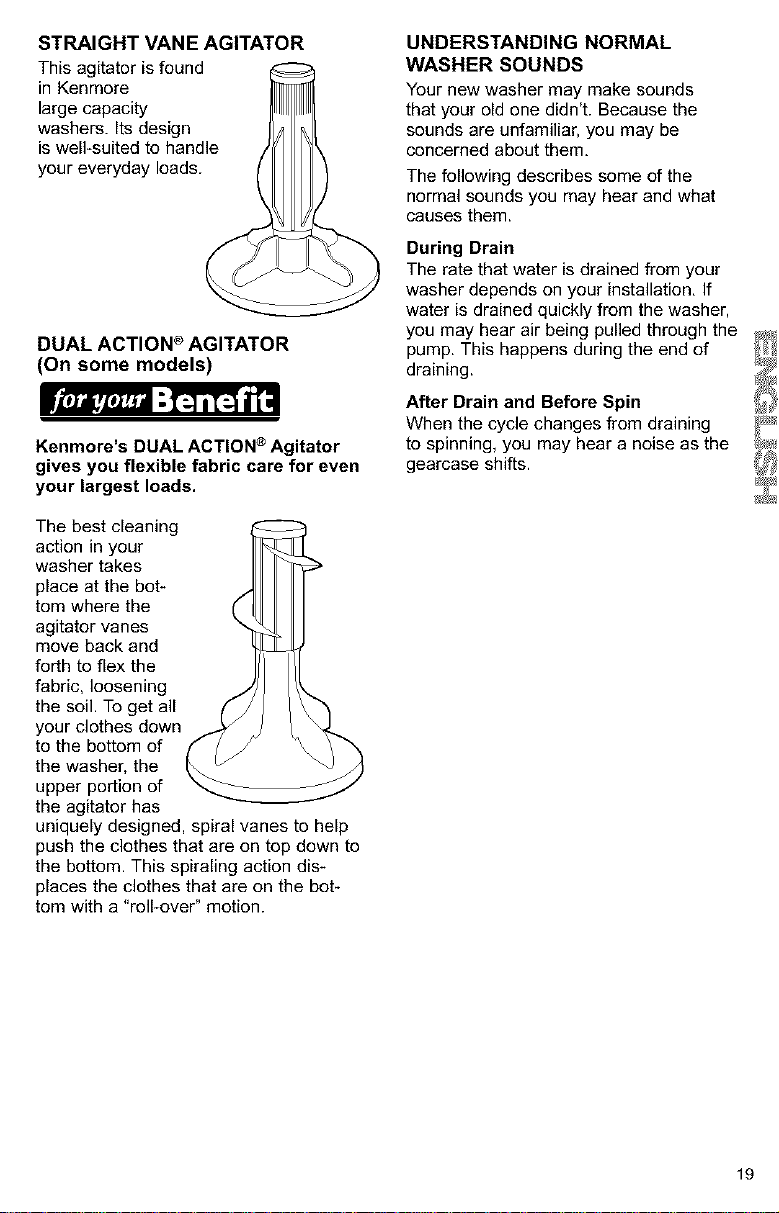

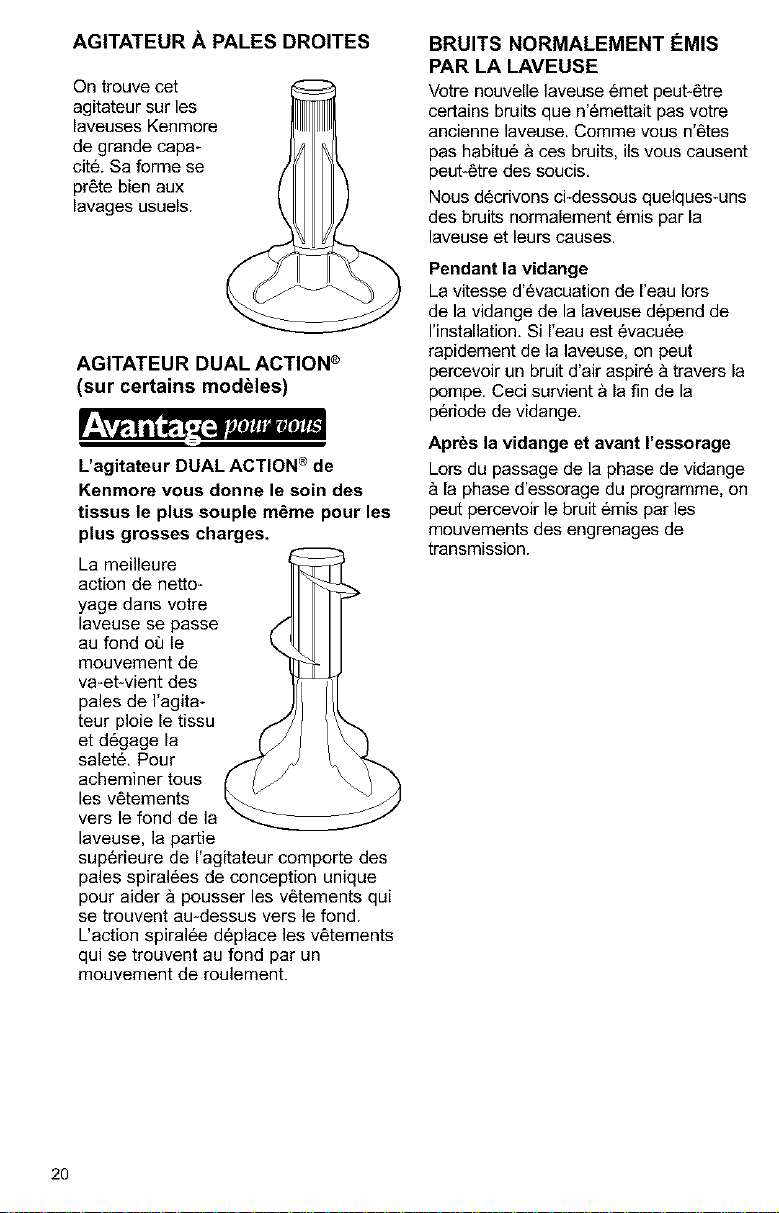

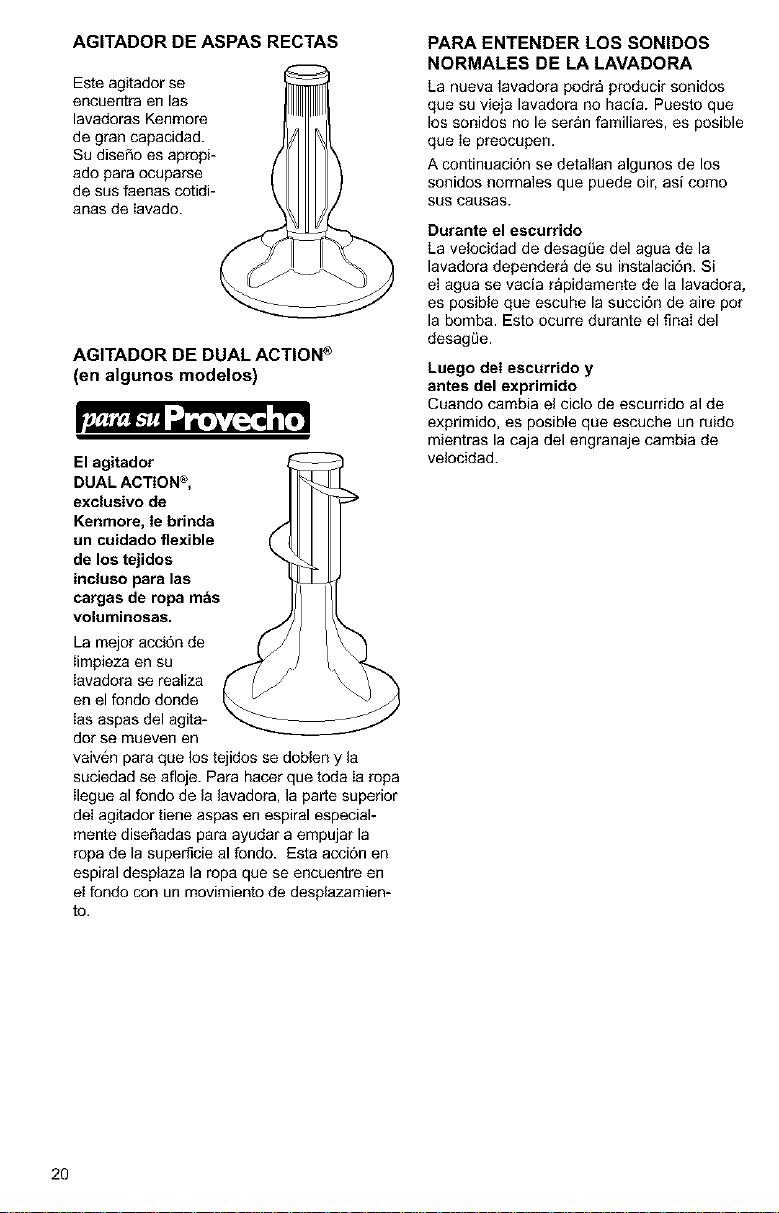

STRAIGHT VANE AGITATOR

This agitator is found

in Kenmore

large capacity

washers. Its design

is well-suited to handle

your everyday loads.

DUAL ACTION ®AGITATOR

(On some models)

Kenmore's DUAL ACTION ® Agitator

gives you flexible fabric care for even

your largest loads.

The best cleaning

action in your

washer takes

place at the bot-

tom where the

agitator vanes

move back and

forth to flex the

fabric, loosening

the soil. To get all

your clothes down

to the bottom of

the washer, the

upper portion of

the agitator has

uniquely designed, spiral vanes to help

push the clothes that are on top down to

the bottom. This spiraling action dis-

places the clothes that are on the bot-

tom with a "roll-over" motion.

UNDERSTANDING NORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one didn't. Because the

sounds are unfamiliar, you may be

concerned about them,

The following describes some of the

normal sounds you may hear and what

causes them.

During Drain

The rate that water is drained from your

washer depends on your installation, If

water is drained quickly from the washer,

you may hear air being pulled through the

pump. This happens during the end of

draining.

After Drain and Before Spin

When the cycle changes from draining

to spinning, you may hear a noise as the

gearcase shifts.

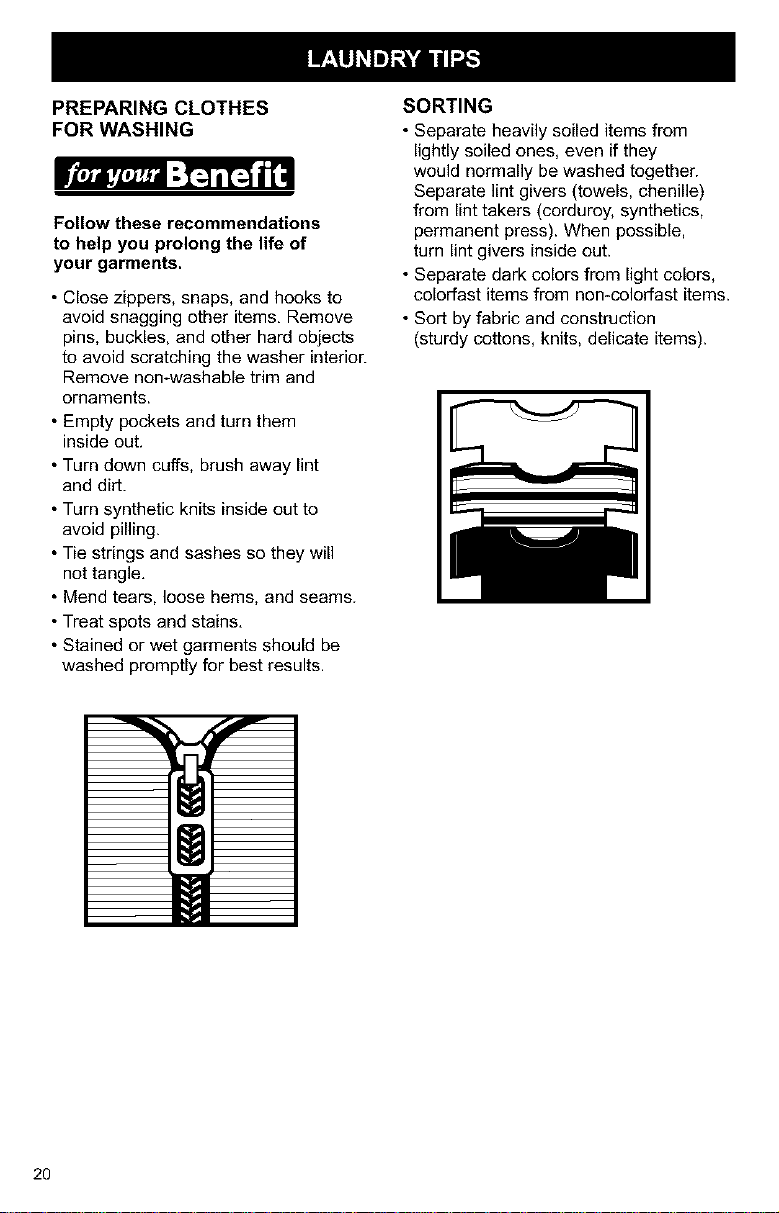

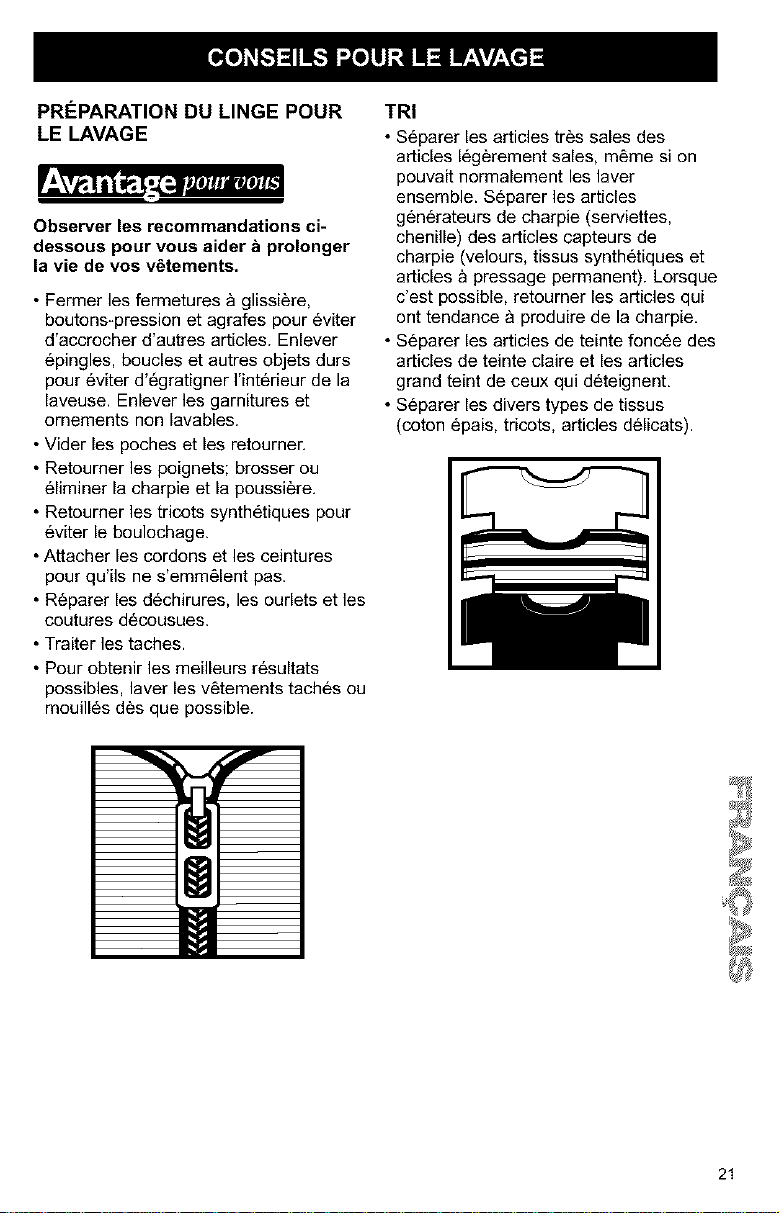

PREPARING CLOTHES

FOR WASHING

Follow these recommendations

to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

ornaments.

• Empty pockets and turn them

inside out.

• Turn down cuffs, brush away lint

and dirt.

• Turn synthetic knits inside out to

avoid pilling.

• Tie strings and sashes so they will

not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be

washed promptly for best results.

SORTING

• Separate heavily soiled items from

lightly soiled ones, even if they

would normally be washed together.

Separate lint givers (towels, chenille)

from lint takers (corduroy, synthetics,

permanent press). When possible,

turn lint givers inside out.

• Separate dark colors from light colors,

colorfast items from non-colorfast items.

• Sort by fabric and construction

(sturdy cottons, knits, delicate items).

rj ' TF41

Proper loading of your washer

contributes to proper cleaning and

fabric care and reduces machine noise.

• Drop items into washer loosely. Fill

to the top of the basket (top row of

holes). Do not wrap items around the

agitator, Items should move easily

through wash water for best cleaning

and wrinklefree results. Items should

sink and reappear later.

• Load washer properly and select correct

water level setting, Overloading or

packing the machine, and selecting a

setting too small for the wash load can:

cause poor cleaning

increase wrinkling

create excessive lint

wear out items faster

(because of pilling)

• Load by the amount of space items

take up, not by their weight.

• Mix large and small items in each load,

Load evenly to maintain washer balance.

An off-balance load can make the

washer vibrate during spin,

• Use a higher water level setting to

reduce wrinkling with permanent press

clothes and some synthetic knits, These

items should have more room to move in

the water than heavy items (towels,

jeans).

• Reduce wash time by using a lower

water level setting, Loads with only a few

small items need less wash time.

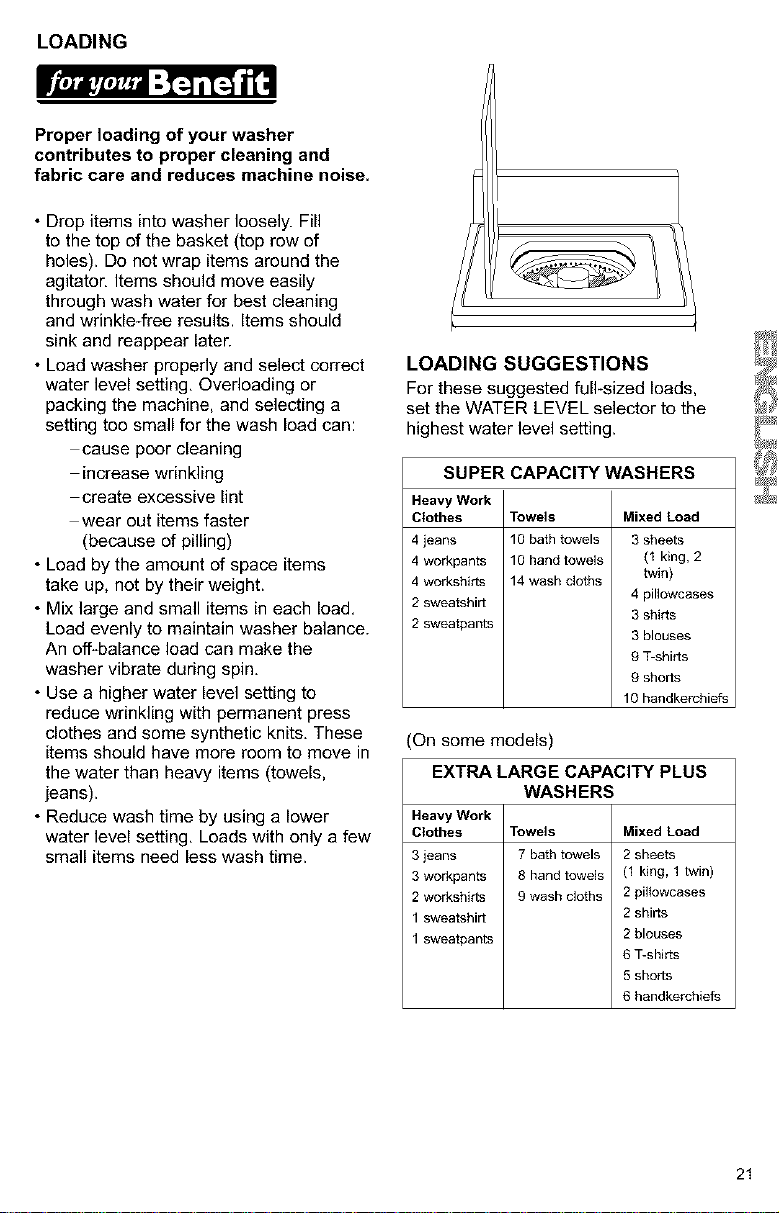

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the WATER LEVEL selector to the

highest water level setting.

SUPER CAPACITY WASHERS

Heavy Work

Clothes

4 jeans

4 workpants

4 workshirts

2 sweatshirt

2 sweatpants

Towels

10 bath towels

10 hand towels

14 wash cloths

Mixed Load

3 sheets

(I king, 2

twin)

4 pillowcases

3 shirts

3 blouses

9 T-shirts

9 shorts

10 handkerchiefs

Towels

7 bath towels

8 hand towels

9 wash cloths

'On some models)

EXTRA LARGE CAPACITY PLUS

WASHERS

Heavy Work

Clothes

3jeans

3 workpants

2 workshJrts

1 sweatshirt

1 sweatpants

Mixed Load

2 sheets

(1 king, 1 twin)

2 pillowcases

2 shirts

2 blouses

6 T-shirts

5 shorts

6 handkerchiefs

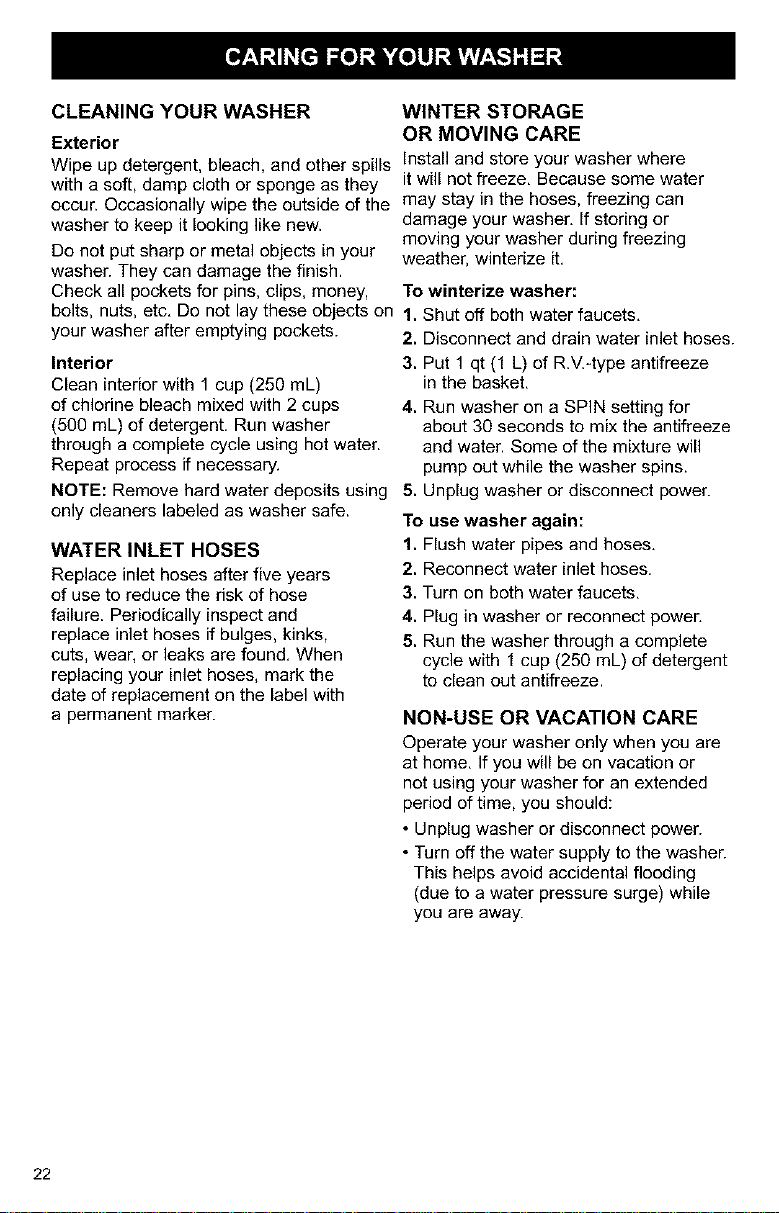

CLEANING YOUR WASHER

Exterior

Wipe up detergent, bleach, and other spills

with a soft, damp cloth or sponge as they

occur. Occasionally wipe the outside of the

washer to keep it looking like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc, Do not lay these objects on

your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL)

of chlorine bleach mixed with 2 cups

(500 mL) of detergent. Run washer

through a complete cycle using hot water.

Repeat process if necessary,

NOTE: Remove hard water deposits using

only cleaners labeled as washer safe.

WATER INLET HOSES

Replace inlet hoses after five years

of use to reduce the risk of hose

failure. Periodically inspect and

replace inlet hoses if bulges, kinks,

cuts, wear, or leaks are found, When

replacing your inlet hoses, mark the

date of replacement on the label with

a permanent marker.

WINTER STORAGE

OR MOVING CARE

Install and store your washer where

it will not freeze, Because some water

may stay in the hoses, freezing can

damage your washer, If storing or

moving your washer during freezing

weather, winterize it,

To winterize washer:

1. Shut off both water faucets,

2. Disconnect and drain water inlet hoses.

3. Put 1 qt (1 L) of R.V.-type antifreeze

in the basket,

4. Run washer on a SPIN setting for

about 30 seconds to mix the antifreeze

and water. Some of the mixture will

pump out while the washer spins.

5. Unplug washer or disconnect power.

To use washer again:

1. Flush water pipes and hoses,

2. Reconnect water inlet hoses.

3. Turn on both water faucets,

4. Plug in washer or reconnect power,

5. Run the washer through a complete

cycle with 1 cup (250 mL) of detergent

to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you are

at home, If you will be on vacation or

not using your washer for an extended

period of time, you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer.

This helps avoid accidental flooding

(due to a water pressure surge) while

you are away.

Most laundering problems are easily solved if you understand the cause. Check

these lists for common laundry and washer problems. If you need further assis-

tance, see service and assistance information on back cover.

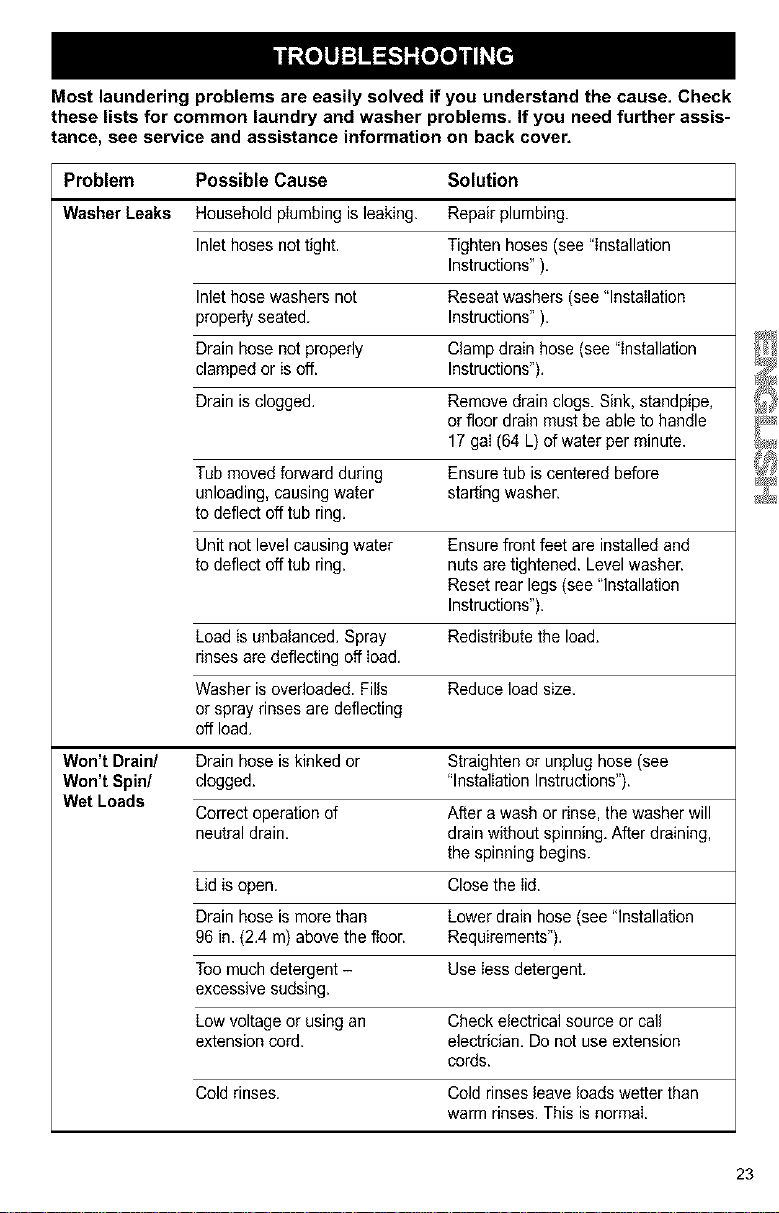

Problem Possible Cause Solution

Washer Leaks Household plumbing is leaking. Repair plumbing.

Inlet hoses not tight. Tighten hoses (see "Installation

Instructions").

Inlet hose washers not Reseat washers (see"Installation

properly seated. Instructions").

Drain hose not propedy Clamp drain hose (see "Installation

clamped or isoff. Instructions").

Drain is clogged. Remove drain clogs. Sink, standpipe,

or floor drain must be able to handle

17 gaI (64 L) of water per minute.

Tub moved forward during Ensure tub is centered before

unloading, causingwater starting washer.

to deflect off tub ring.

Unit not levelcausing water Ensure front feet are installed and

to deflect off tub ring. nuts aretightened. Levelwasher.

Reset rear legs (see "Installation

Instructions").

Load is unbalanced. Spray Redistribute the load.

rinses are deflecting off load.

Washer is overloaded. Fills Reduce load size.

or spray rinses are deflecting

off load.

Won't Drain/ Drain hose is kinked or Straighten or unplug hose (see

Won't Spin/ clogged. "Installation Instructions").

Wet Loads

Correct operation of After awash or rinse, the washer will

neutral drain, drain without spinning. After draining,

the spinning begins.

Lid is open. Close the Iid.

Drain hose is more than Lower drain hose (see "Installation

96 in.(2,4 m) above the floor. Requirements"),

Too much detergent - Use Isss detergent.

excessive sudsing.

Low voltage or using an Check electrical source or call

extension cord. electrician. Do not use extension

cords.

Cold rinses. Cold rinses leave loads wetter than

warm rinses. This is normal.

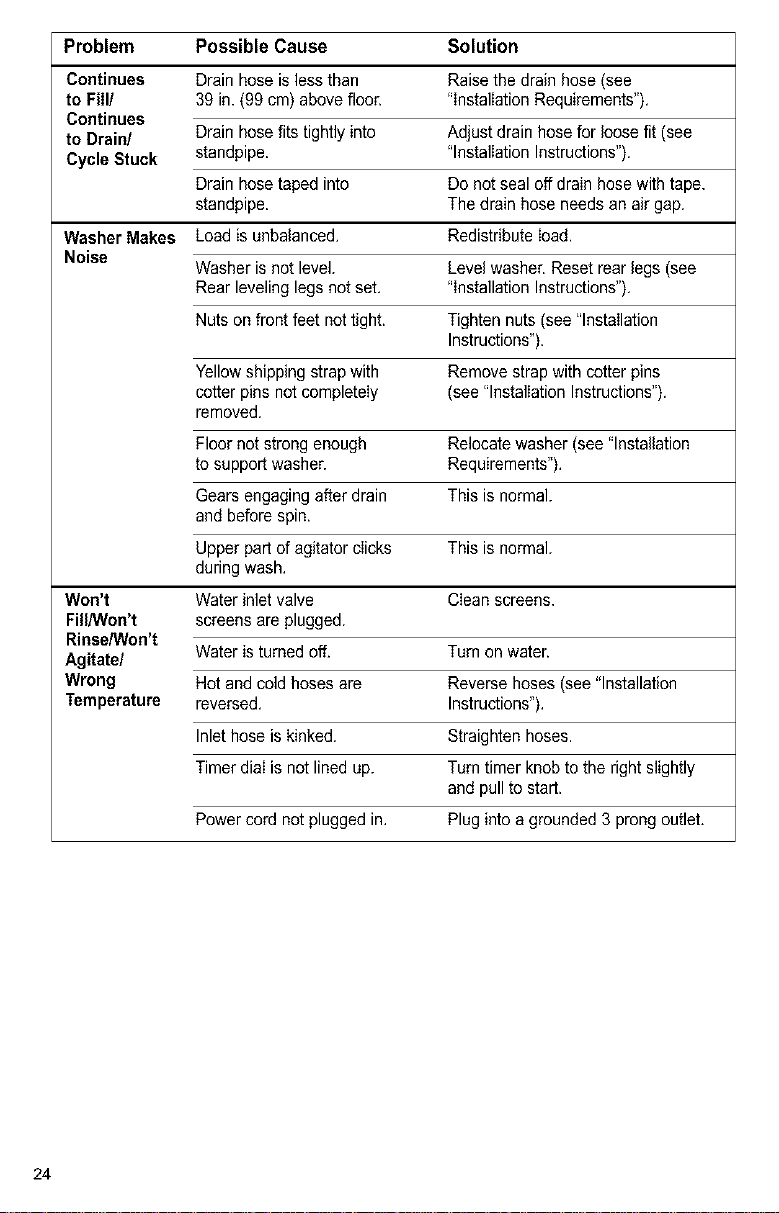

Problem Possible Cause Solution

Continues Drain hose is less than Raise the drain hose (see

to Fill/ 39 in.(99 cm) above floor. "Installation Requirements"),

Continues

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit (see

Cycle Stuck standpipe. "Installation Instructions"),

Drain hose taped into Do not seal off drain hosewith tape.

standpipe. The drain hose needs an air gap.

Washer Makes Load is unbalanced. Redistribute load.

Noise

Washer is not level. Level washer. Reset rear legs (see

Rear leveling legs not set. "Installation Instructions"),

Nuts on front feet not tight. Tighten nuts (see "Installation

Instructions").

Yellowshipping strapwith Remove strap with cotter pins

cotter pins not completely (see "Installation Instructions"),

removed.

Floor not strong enough Relocate washer (see "Installation

to support washer. Requirements"),

Gears engaging after drain This is normal.

and before spin.

Upper part of agitator clicks This is normal.

during wash,

Won't Water inlet valve Clean screens.

Fill/Won't screens are plugged.

Rinse/Won't

Agitate/ Water is turned off. Turn on water.

Wrong Hot and cold hoses are Reverse hoses (see"Installation

Temperature reversed, Instructions"),

Inlet hose is kinked. Straighten hoses.

Timer diaI is not lined up. Turn timer knob to the rightslightly

and pull to start.

Power cord not plugged in, Plug into a grounded 3 prong outlet.

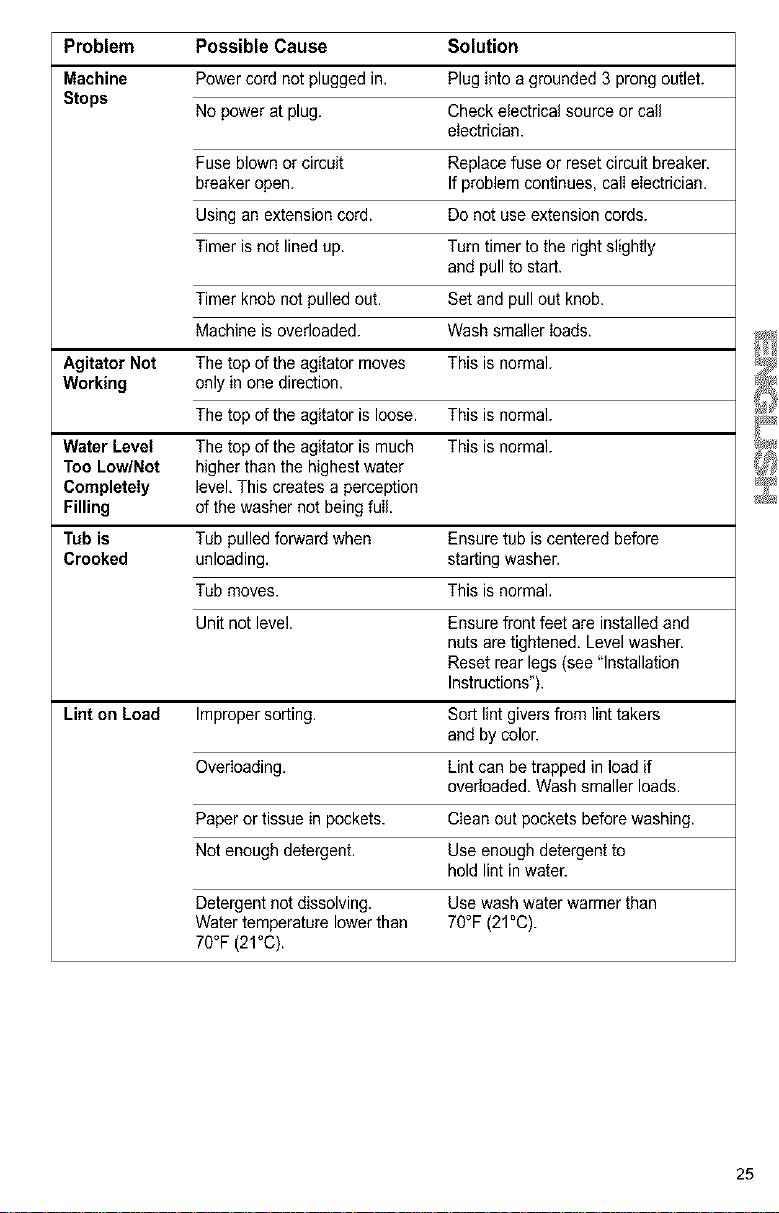

Problem Possible Cause Solution

Machine Power cord not plugged in. Plug into a grounded 3 prong outlet.

Stops

No power at plug. Check electrical source or call

eIectrician.

Fuse blown or circuit Replace fuse or reset circuit breaker.

breaker open. Ifproblem continues,calI electrician.

Using an extension cord. Do not use extension cords.

Timer is not lined up. Turn timer to the right slightly

and pull to start.

Timer knob not pulled out. Set and pull out knob.

Machine is overloaded. Wash smaller Ioads.

Agitator Not The top of the agitator moves This is normal.

Working only in one direction.

The top of the agitator is loose. This is normal.

Water Level The top of the agitator is much This is normal.

Too Low/Not higher than the highestwater

Completely level. This creates a perception

Filling of the washer not beingfuIl.

Tub is Tub pulled forward when Ensure tub is centered before

Crooked unloading, starting washer.

Tub moves. This is normal.

Unit not level. Ensure front feet are installed and

nuts aretightened. Levelwasher.

Reset rear legs (see "Installation

Instructions").

Lint on Load Improper sorting. Sort lint givers from lint takers

and by color.

Overloading. Lint can be trapped in load if

overloaded. Wash smaller loads,

Paper or tissue in pockets. Clean out pockets before washing,

Not enough detergent. Use enough detergent to

hold lint in water.

Detergent not dissolving. Use wash water warmer than

Watertemperaturelowerthan 70°F (21°C).

70°F (21°C).

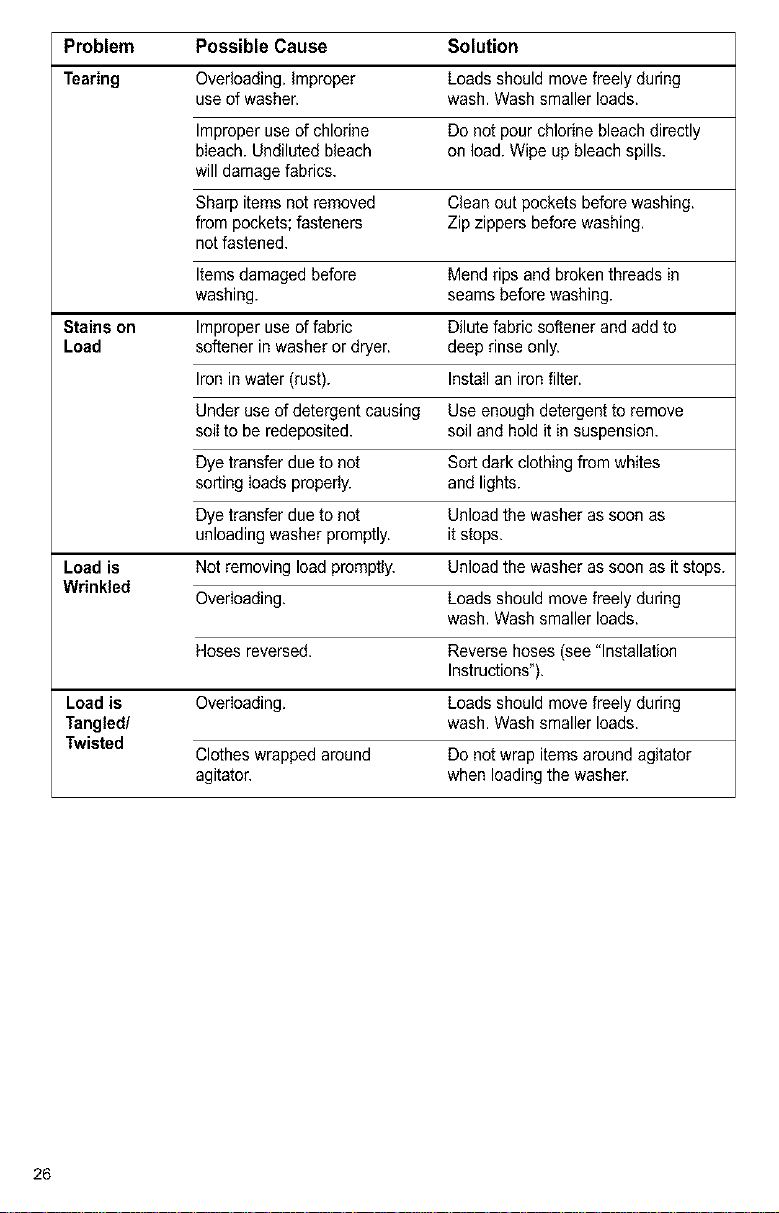

Problem Possible Cause Solution

Tearing Overloading. improper Loads should movefreely during

use of washer, wash. Wash smaller loads.

Improper use of chlorine Do not pour chlorine bleach directly

bIeach. Undiluted bleach on load.Wipe up bleach spills.

will damage fabrics.

Sharp items not removed Clean out pockets before washing.

from pockets;fasteners Zip zippers before washing.

not fastened.

Itemsdamaged before Mend rips and brokenthreads in

washing, seams before washing.

Stains on Improper use of fabric Dilute fabric softener and add to

Load softener in washer or dryer, deep rinse only.

Iron in water (rust). InstaIIan iron filter.

Under use of detergent causing Use enough detergent to remove

soiIto be redeposited, soil and hold it in suspension.

Dye transfer due to not Sort dark clothing from whites

sorting Ioadsproperly, and lights.

Dye transfer due to not Unload the washer as soon as

unloading washer promptly, it stops.

Load is Not removing load promptly. Unload the washer as soon as it stops.

Wrinkled

Overloading. Loads shouldmove freely during

wash. Wash smaller loads.

Hoses reversed. Reverse hoses (see"Installation

Instructions").

Load is Overloading. Loads shouldmove freely during

Tangled/ wash. Wash smaller loads.

Twisted

Clothes wrapped around Do not wrap items around agitator

agitator, when loading the washer.

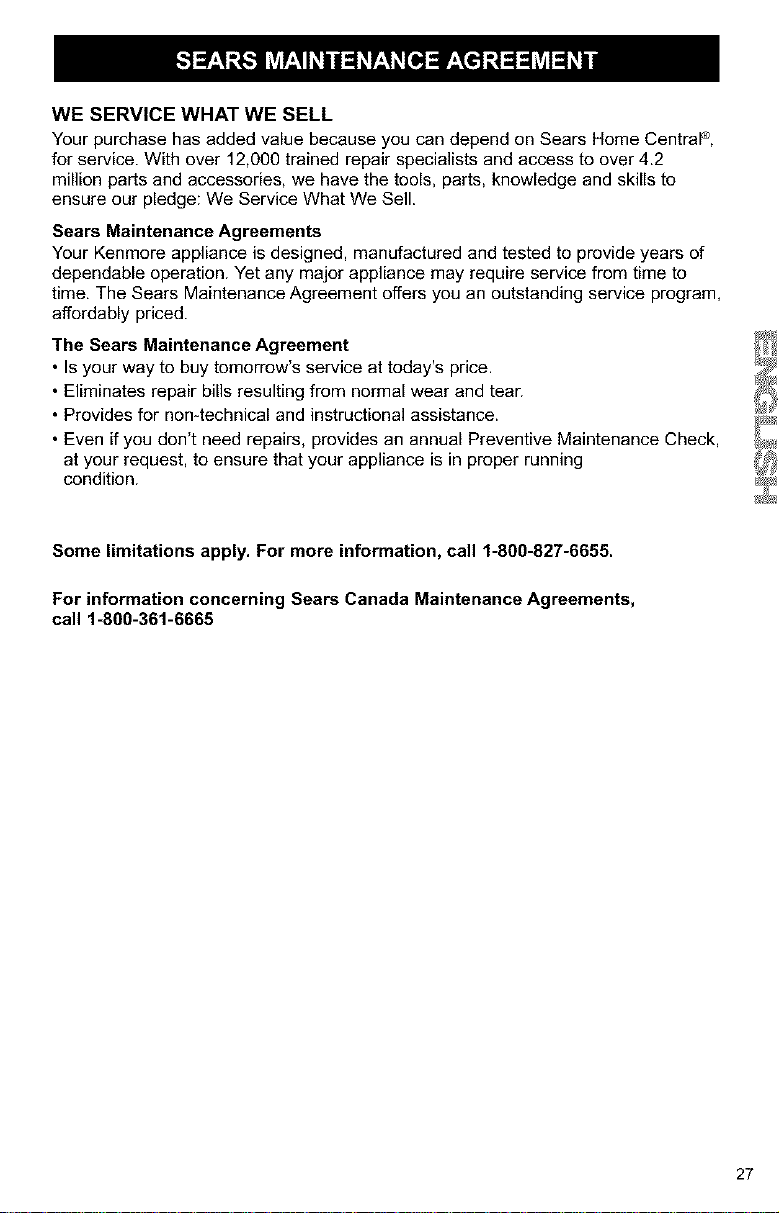

WE SERVICE WHAT WE SELL

Your purchase has added value because you can depend on Sears Home CentraP,

for service. With over 12,000 trained repair specialists and access to over 4.2

million parts and accessories, we have the tools, parts, knowledge and skills to

ensure our pledge: We Service What We Sell.

Sears Maintenance Agreements

Your Kenmore appliance is designed, manufactured and tested to provide years of

dependable operation. Yet any major appliance may require service from time to

time, The Sears Maintenance Agreement offers you an outstanding service program,

affordably priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price.

• Eliminates repair bills resulting from normal wear and tear.

• Provides for non-technical and instructional assistance.

• Even if you don't need repairs, provides an annual Preventive Maintenance Check,

at your request, to ensure that your appliance is in proper running

condition.

Some limitations apply. For more information, call 1-800-827-6655.

For information concerning Sears Canada Maintenance Agreements,

call 1-800-361-6665

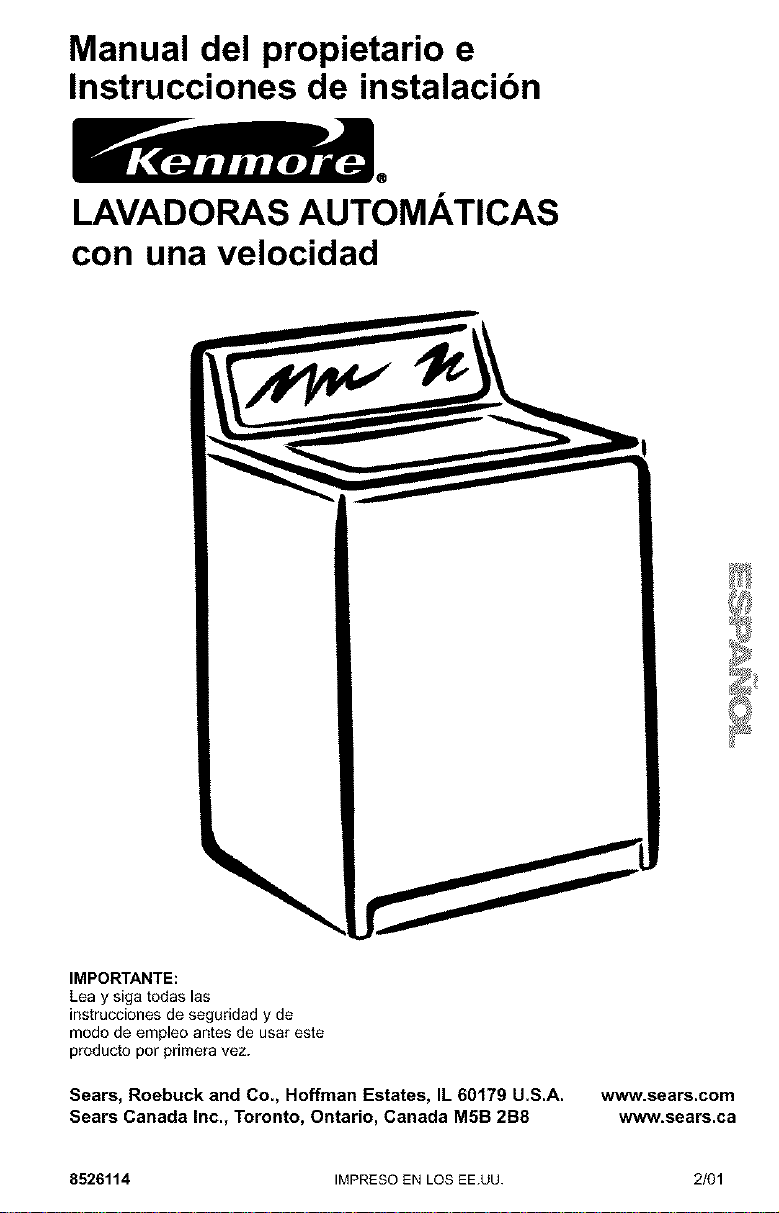

Manual del propietario e

Instrucciones de instalacion

LAVADORAS AUTOMATICAS

con una velocidad

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto por primera vez.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

www.sears.com

www.sears.ca

8526114 IMPRESO EN LOS EE.UU. 2/01

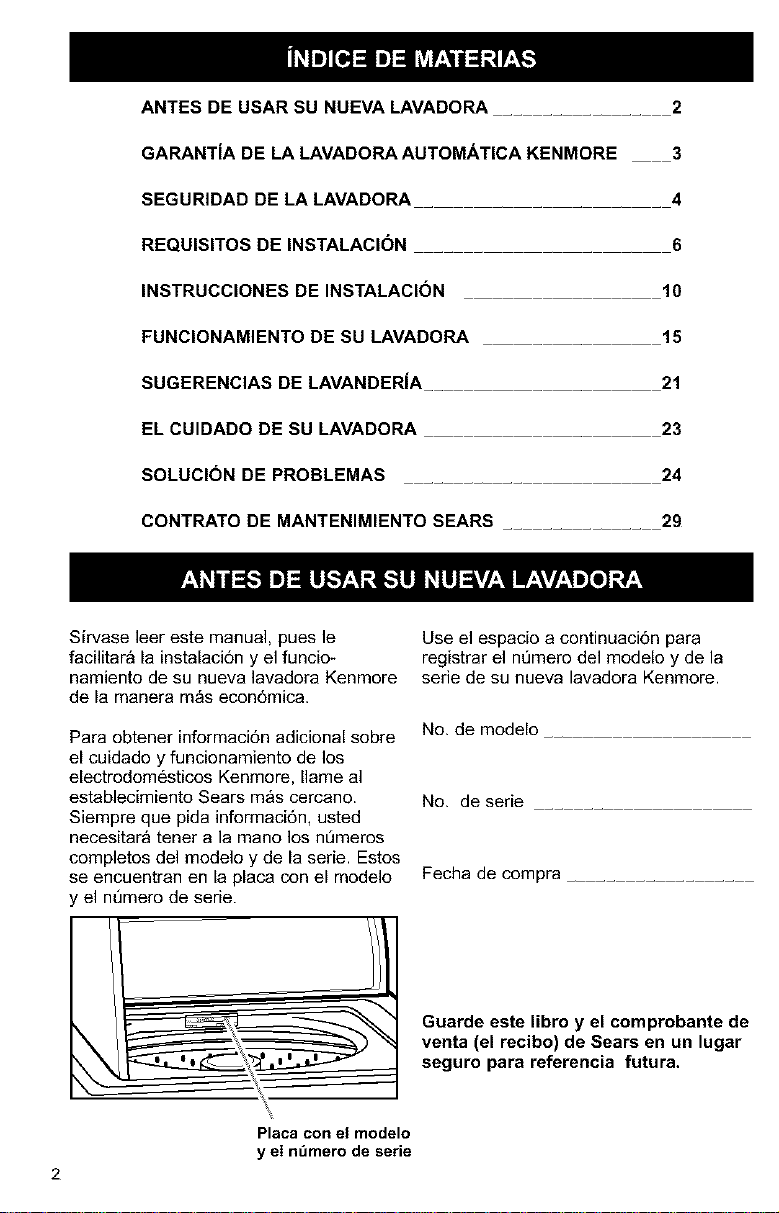

ANTES DE USAR SU NUEVA LAVADORA 2

GARANTiA DE LA LAVADORA AUTOMATICA KENMORE 3

SEGURIDAD DE LA LAVADORA ...... 4

REQUISITOS DE INSTALACION ...... 6

INSTRUCCIONES DE INSTALACION __ 10

FUNCIONAMIENTO DE SU LAVADORA .... 15

SUGERENCIAS DE LAVANDERIA ...... 21

EL CUIDADO DE SU LAVADORA

SOLUCION DE PROBLEMAS

CONTRATO DE MANTENIMIENTO SEARS

Sirvase leer este manual, pues le

facilitara la instalaci6n y el funcio-

namiento de su nueva lavadora Kenmore

de la manera mas econ6mica.

Para obtener informaci6n adicional sobre

el cuidado y funcionamiento de los

electrodom6sticos Kenmore, Ilame al

establecimiento Sears m&s cercano.

Siempre que pida informaci6n, usted

necesitar& tener a la mane los n_meros

completos del modelo y de la serie. Estos

se encuentran en la placa con el modelo

y el nOmero de serie.

-- l

Use el espacio a continuaciSn para

registrar el nOmero del modelo y de la

serie de su nueva lavadora Kenmore.

No. de modelo __

No. de serie

Fecha de compra

Guarde este libro y el comprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Placa con el modelo

y el n_mero de serie

Garantia Limitada de Vida 0til para la

Canasta de Porcelana Blanca

Durante la vida Qtilde la lavadora, a partir

de la fecha de compra, Sears reemplazar_

la canasta de lavado en porcelana blanca

si 6sta se desportillara u oxidara como

resultado de defectos de material o de

fabricacbn. Despu6s del primer aSo, usted

ser9 responsable de los gastos de mano

de obra.

Garantia Limitada de 10 Ahos para el

Tambor Plbstico*

Desde el segundo aSo y por un md_ximode

diez aSos a partir de la fecha de compra,

Sears reemplazar9 el tambor pl_sflco si

6ste tuviese algOn defecto de material o de

fabricacbn. Despu6s del primer aSo, usted

ser9 responsable de los gastos de mano

de obra.

Garantia Limitada de 5 A_os para las

Piezas de la Caja de Engranajes*

Desde el segundo aSo y por un m&ximo de

cinco aSos a partir de la fecha de compra,

Sears reemplazar9 cualquier pieza de la

caja de engranajes que tuviese algQn

defecto de material o de fabricaci6n.

Despu@sdel primer aSo, usted ser9

responsable de los gastos de mano de

obra.

Garantia integral de 1Aho para la

Canasta de Porcelana con "Salpicados"

Durante un aSo a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora de conformidad

con las instrucciones que vienen con la

misma, Sears reemplazar& la canasta de

lavado en porcelana con "salpicados"

(superficie con salpicados) si se

desportillara u oxidara como resultado de

defectos de material o de fabricacbn.

Garantia Integral de 1 Aho para las

Piezas Mecbnicas y Componentes

Eldctricos

Durante un a_o a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora en conformidad

con las instrucciones que vienen con la

misma, Sears reparar& o reemplazar9

cualquier pieza mecanica o componente

el6ctrico de esta lavadora que tuviese

algt]n defecto de material o de fabricaci6n.

Restriccibn de la Garantia

Si se somete a esta lavadora a un uso

ajeno al familiar privado, todas las

coberturas de las garantias arriba citadas

quedan restringidas a 90 dias a partir de la

fecha de compra.

Servicio de Reparacibn de la Garantia

El servicio de reparaci6n de la garantia

est9 a su disposid6n al contactarse con el

Centre de Servicio Sears de su Iocalidad

en los Estades Unidos o en Canad&

Esta garantia corresponde s61o mientras se

use esta lavadora en los Estados Unidos o

en Canad&

Esta garantia le otorga derechos

especificos legales yes posible que usted

tenga tambi6n otros derechos que pueden

variar de un estado al otto o de una

provincia a otra.

Sears, Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada MSB 2B8

*La garantia que se aplique en Canada puede

set diferente.

Para obtener informaci6n en Ios Estados

Unidos referente a la garantia o para ponerse

en contacto con un Centro de Servicio Sears,

Ilame al 1-888-784-6427. En Canad& Ilame aI

1-877-833-6937.

Su segurldad y la segurldad de los

demds es muy importante.

Heroosincluidorouchos roensajesimportantesdeseguddaden este

manualyen suelectrodoro_stico.Leayobedezcasieropretodos

losroensajesdeseguridad.

Estees elsimbolodeadvertenciade seguridad.Este

sfrobololellamalaatenci6n sobrepeligrospotencialesque

puedenocasionarlarouerteo unalesi6na ustedy a los

demds.Todoslosroensajesdeseguridadirdna continuaci6n

delsfmbolode advertenciade seguridady dela palabra

"PELIGRO"o =ADVERTENCIA'.Estaspalabrassignifican:

Si no sigue las instrucciones

de inmediato, usted puede

morir o sufrir una lesidn

grove,

Si no sigue las instrucciones,

usted puede morir osufrir

una lesidn grave.

Todoslosmensajesde seguridadledirdnel peligropotencial,ledirdn

c6moreducirlasposibilidadesdesufdrunalesi6ny Ioquepuedesuceder

sinose siguenlasinstrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, cheque el6ctrico o

lesiones a personas al usar su lavadora, siga las precauciones b_sicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de

usar la lavadora.

• No lave articulos que hayan sido

previamente limpiados, lavados,

remojados o humedecidos con

gasolina, solventes para lavar en

seco, otras sustancias inflamables o

explosivas ya que 6stas emanan

vapores que podrian encenderse o

causar una explosi6n.

• No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado, Estas sustancias emanan

vapores que podrian encenderse o

causar una explosi6n,

• En ciertas condiciones, puede

generarse gas hidr6geno en un

sistema de agua caliente que no se

haya usado par dos semanas o un

periodo mayor. EL GAS

HIDROGENO ES EXPLOSIVO, Si no

se ha usado el agua caliente durante

dicho periode, antes de usar la

lavadora, abra todos los grifos de

agua caliente y deje que corra el

agua per varies minutes. Esto liberar_

todo el gas hidrogeno que se haya

acumulado. Debido a la inflamabilidad

de dicho gas, no fume ni use una

llama abierta durante este lapso.

• No permita que los nifios jueguen

encima o dentro de la lavadora. Es

necesario una supervisi6n cuidadosa

de los niSos toda vez que se use la

lavadora cerca de ellos.

• Antes de poner la lavadora fuera de

servicio o descartarla, quitele la puerta

o la tap&

• No introduzca las manos en la

lavadora si el tambor, la tina o el

agitador estan funcionando.

• No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

• No trate de forzar los controles.

• No repare ni cambie pieza alguna de

la lavadora ni intente realizar tarea

alguna de servicio t6cnico, excepto

cuando asi se le indique especifica-

mente en el Manual del propietario o

en instrucciones de reparaci6n per el

usuario publicadas, que usted entienda

y para cuya ejecuci6n cuente con la

habilidad necesaria.

• Para obtener informaci6n respecto a

los requisites de conexi6n a tierra,

refi6rase alas secci6n de

"Requisitos de Instalaci6n".

GUARDE ESTAS INSTRUCCIONES

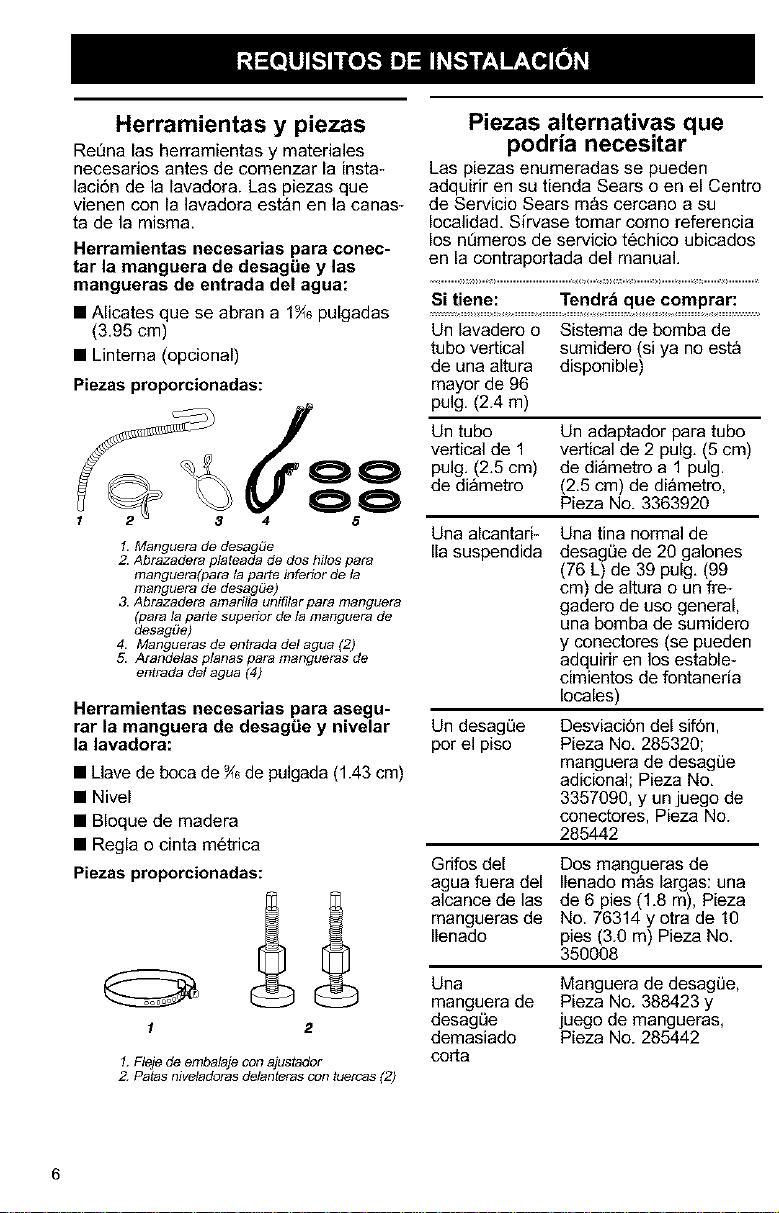

Herramientas y piezas

Re_na las herramientas y materiales

necesarios antes de comenzar la insta-

laci6n de la lavadora. Las piezas que

vienen con la lavadora estgn en la canas-

ta de la misma.

Herramientas necesarias para conec-

tar la manguera de desagiJe y las

mangueras de entrada del agua:

• Alicates que se abran a I_G pulgadas

(3.95 cm)

• Linterna (opcional)

Piezas proporcionadas:

4 _

I. Manguera de desagge

2. Abrazadera plafeada de dos hifes para

manguera(para la parte inferior de la

manguera de desag_e)

3. Abrazadera arnari/fe unifi/ar para manguera

(para la parie superior de la manguera de

desagde)

4. Mangueras de enttada de/agua (2)

5. Arandelas planas para mangueras de

entrada del agua (4)

Herramientas necesarias para asegu-

rar la manguera de desagiJe y nivelar

la lavadora:

• Llave de boca de _6 de pulgada (1.43 cm)

• Nivel

• BIoque de madera

• Regla o cinta rnetrica

Piezae proporcionadas:

I. Fleje de embalaje con ajustador

2. Patas niveladoras delanteras con tuercas (2)

Piezas alternativas que

podria necesitar

Las piezas enurneradas se pueden

adquirir en su tienda Sears o en el Centro

de Servicio Sears rn&s cercano a su

Iocalidad. Sirvase tornar corno referencia

los n_rneros de servicio t6chico ubicados

en la contraportada del manual

Si tiene: Tendr_ que comprar:

Un lavadero o Sistema de bornba de

tubo vertical surnidero (si ya no esta

de una altura disponible)

mayor de 96

pulg. (2.4 rn)

Un tuba Un adaptador para tuba

vertical de 1 vertical de 2 pulg. (5 cm)

pulg. (2.5 cm) de digmetro a 1 pulg.

de di_metro (2.5 cm) de di&metro,

Pieza No. 3363920

Una alcantari- Una tina normal de

Ila suspendida desagL)e de 20 galones

(76 L) de 39 pulg. (99

crn) de altura o un fre-

gadero de uso general,

una bornba de surnidero

y conectores (se pueden

adquirir en los estable-

cirnientos de fontaneria

locales)

Un desagL)e

par el piso

Desviaci6n del sif6n,

Pieza No. 285320;

manguera de desagL_e

adicional; Pieza No.

3357090, y un juego de

conectores, Pieza No.

285442

Grifos del

agua fuera del

alcance de las

rnangueras de

Ilenado

Dos mangueras de

Ilenado mas largas: una

de 6 pies (1,8 m), Pieza

No. 76314 y otra de 10

pies (3.0 m) Pieza No.

350008

Una

manguera de

desagGe

dernasiado

corta

Manguera de desagL_e,

Pieza No. 388423 y

juego de rnangueras,

Pieza No. 285442

Si tiene: Tendrb que comprar:

Una Juego de mangueras,

manguera de Pieza No. 285442

desagL)e

demasiado

larga

Pelusa que Protector de desagL)e,

obstruye el Pieza No. 367031

desagL)e

Requisitos de ubicacibn

La selecci6n de un lugar apropiado para

su lavadora realza el rendimiento y

reduce el ruido y la pesible "caminata" de

la lavadora.

Su lavadora puede ser instalada en un

s6tano, lavanderia, cl6set o un 9rea

empotrada. (Vea la secci6n "Sistema de

desagL)e".)

La instalaci6n adecuada es responsabili-

dad suya.

Usted necesitar_:

• Un calentador de agua equipado para

suministrar agua a 120°F (49°C) de

temperatura a ]a lavadora.

• Un contacto de pared de tres termi-

nales conectado a tierra que est6 ubi-

cado a una distancia de 4 pies (1,2 m)

del lugar donde el cable electrice est&

cenectado con la parte trasera de la

lavadera. (Vea "Requisitos electrices".)

• Grifos de agua caliente y agua fria ubi-

cados a una distancia de 4 pies (1.2 m)

de las v&lvulas de Ilenado del agua

caliente y agua fria y una presi6n de

agua de 5-100 psi (34,5-689,6 kPa),

Las lavadoras con dep6sitos triples

necesitan 20-100 psi (138,0-689.6 kPa)

para un 6ptimo rendimiento.

• Un piso nivelade con un declive maxi-

mo de 1 pulg, (2,5 cm) debajo de teda

la lavadora. No es recomendable insta-

lar la lavadora sobre un tapete.

• Un piso resistente que sestenga el

peso de la lavadora (la lavadora, el

agua y la carga) de 315 Ibs (143 kgs).

No guarde ni penga a funcionar su

lavadora a una temperatura igual e inferi-

or a 32°F (0°C), Pedria quedar un peco

de agua en la lavadora y ecasienar dafios

a bajas temperaturas, Vea "Cuidade de la

lavadora" para ebtener informaci6n

respecte al acondicionamiente de su

lavadora para el invierno.

Instalacibn en un _rea empotrada o

en un clbset

Las dimensiones que se ilustran son

para el espacio permitido que se

recomienda, a excepci6n de las aber-

turas de ventilaci6n de la puerta del

cl6set. Las dimensiones ilustradas para

las aberturas de ventilaci6n de la puerta

del cl6set son las minimas permitidas.

1 2

N-z

1. Vista de frente

2. Vista lateral

& Puerta de/cl6set con ofificios de

ventiiaci6n

• Se debe considerar un espacio adi-

cional para facilitar la instalaci6n y el

servicio de reparaci6n.

• Quizgs sea necesario dejar espacios

libres adicionales para las molduras

de pared, puerta y piso.

• Para reducir la transferencia de

sonidos se recomienda dejar un espa-

cio libre adicional de 1 pulg. (2.5 cm)

en todos los costados de la lavadora.

• Si se instala una puerta de cl6set, es

necesario dejar las aberturas de aire

minimas en la parte superior e inferior

de la puerta. Son aceptables las puer-

tas con persianas que tengan aber-

turas de aire equivalentes en la parte

superior e inferior,

• Se debe considerar tambien un espa-

cio para otto electrodom_stico que le

acompafie.

Sistema de desag_ie

Se puede instalar la lavadora usando el

sistema de desagLie de tubo vertical (piso

o pared), el sistema de desagLie en un

lavabo o el sistema de desagLie en el

piso. Elija el sistema de instalaci6n de la

manguera que necesite. (Vea "Partes

altemativas que pueden ser necesarias".)

1 2

Sistema de desagiJe de tubo vertical -

piso o pared (ilustracion 1 y 2)

El sistema de desagLie de tubo vertical

requiere de un tubo vertical con un

digmetro minimo de 2 pulg. (5 cm). La

capacidad minima de desalojo no puede

ser menor de 17 gal. (64 L) por minuto. Se

dispone de un juego de adaptador para

tubo vertical de 2 pulg. (5 cm) de diametro

a 1 pulg. (2.5 cm). (Yea la secci6n "Piezas

alternatives que podria necesitar".)

La parte superior del tubo vertical deber&

estar a 39 pulg. (99 cm) de altura cuando

menos y no podr_ estar a mas de 96 pulg.

(2.4 m) desde la base de la lavadora.

Sistema de desagiie en un lavabo

(ilustracion 1)

El lavabo debe tener una capacidad mini_

ma de 20 gal. (76 L). La parte superior

del lavabo debe estar a 39 pulg. (99 cm)

de altura cuando menos sobre el piso y

no podr_ estar amas de 96 pulg. (2.4 m)

desde la base de la lavadora.

Sistema de desagiie en el piso

(ilustracion 2)

El sistema de desagL)e en el piso

requiere de un interruptor de efecto de

sif6n que deber_ comprarse pot separa-

do. (Vea "Piezas alternatives que podria

necesitar".)

El interruptor de efecto de sif6n debera

estar a 28 pulg. (71 cm) cuando menos

de la base de la lavadora. Quizgs se

necesiten mangueras adicionales.

Requisitos eldctricos

Peligro de Choque Eldctrico

Conecte a un contacto de pared de

conexibn a tierra de 3 terminales.

No quite el terminal de conexibn

a tierra.

No use un adaptador.

No use un cable eldctrico de

extensibn.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque eldctrico.

• Se requiere una fuente de ali-

mentaci6n el6ctrica de 120 Voltios,

60-Hz. de CA t]nicamente, de 15 o 20

Amperios, dotada de fusibles. Se

recomienda un fusible de acci6n retaF

dada o un disyuntor. Es recomendable

suministrar un circuito individual exclu-

sivamente para este electrodom6stico.

• Esta lavadora viene con un cable de

alimentaci6n con un enchufe de 3 vias

para conectar a tierra.

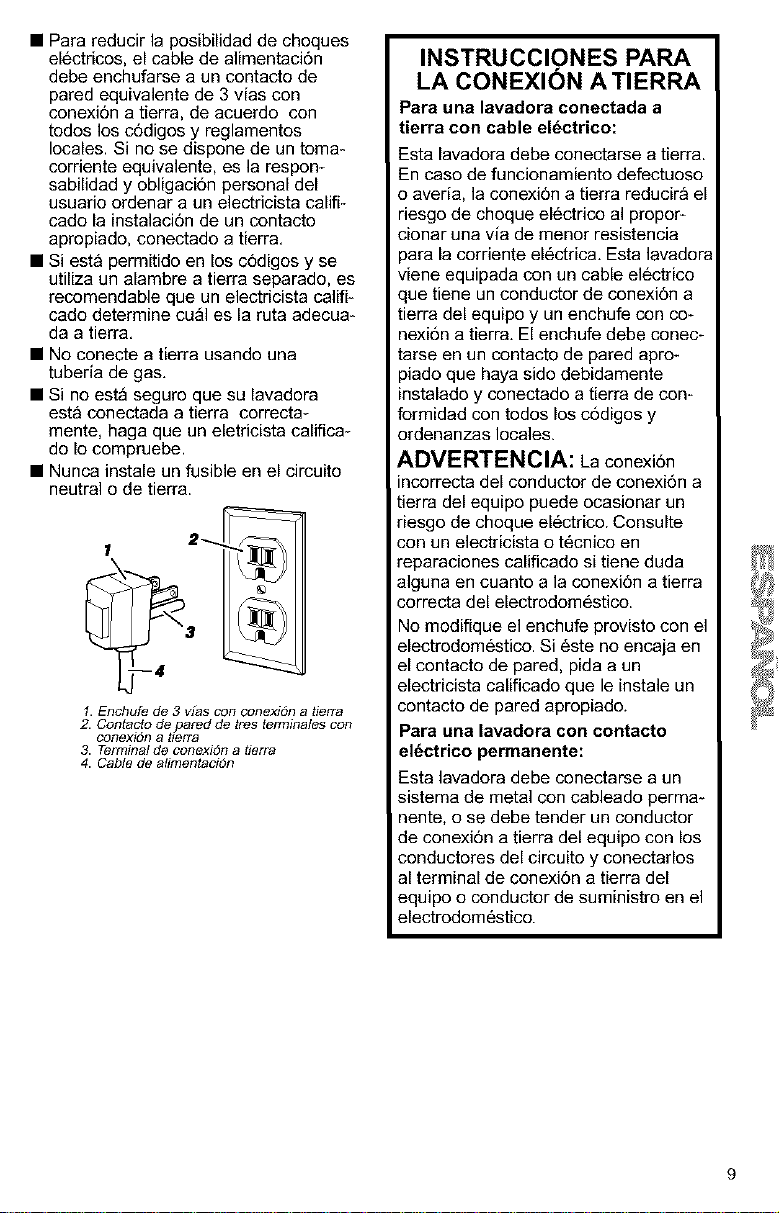

• Parareducirlaposibilidaddechoques

electricos,elcabledealimentaciCn

debeenchufarseauncontactode

paredequivalentede3viascon

conexiCnatierra,deacuerdocon

todosloscCdigosyreglamentos

locales.Sinosedisponedeuntoma-

corrienteequivalente,eslarespon-

sabilidadyobligaciCnpersonaldel

usuarioordenaraunelectricistacalifi-

cadolainstalaciCndeuncontacto

apropiado,conectadoatierra,

• Siest&permitidoenloscCdigosyse

utilizaunalambreatierraseparado,es

recomendablequeunelectricistacalifi-

cadodeterminecug]eslarutaadecua*

daa tierra,

• No conecte a tierra usando una

tuberia de gas,

• Si no est_ seguro que su lavadora

est& conectada a tierra correcta-

mente, haga que un eletricista califica-

do Io compruebe.

• Nunca instale un fusible en el circuito

neutral o de tierra.

1. Enchufe de 3 vfas con conexidn a tierra

2. Contacto de pared de Ires terminales con

conexiCn a llef"ra

3. Terminal de conexiSn a tierra

4. Cable de alimentacion

INSTRUCCIONES PARA

LA CONEXION A TIERRA

Para una lavadora conectada a

tierra con cable el_ctrico:

Esta lavadora debe conectarse a tierra.

En case de funcionamiento defectuoso

o averia, la conexiCn a tierra reducira el

riesgo de choque elCctrico al proper-

cionar una via de menor resistencia

para la corriente elCctrica, Esta lavadora

viene equipada con un cable elCctrico

que tiene un conductor de conexiCn a

tierra del equipo y un enchufe con co-

nexiCn a tierra. El enchufe debe conec_

tarse en un contacto de pared apro-

piado que haya sido debidamente

instalado y conectado a tierra de con-

formidad con todos los cCdigos y

ordenanzas locales.

ADVERTENCIA: La conexiCn

incorrecta del conductor de conexiCn a

tierra del equipo puede ocasienar un

riesgo de choque elCctrico. Consulte

con un electricista e tCcnice en

reparaciones calificade si tiene duda

alguna en cuanto a la conexiCn a tierra

cerrecta del electrodemCstice.

No modifique el enchufe provisto con el

electrodomCstico. Si 6ste no encaja en

el contacto de pared, pida a un

electricista calificado que le instale un

contacto de pared apropiado.

Para una lavadora con contacto

elCctrico permanente:

Esta lavadora debe conectarse a un

sistema de metal con cableado perma-

nente, o se debe tender un conductor

de cenexiCn a tierra del equipo con los

conductores del circuito y conectados

al terminal de cenexiCn a tierra del

equipo e conductor de suministre en el

electrodemCstice.

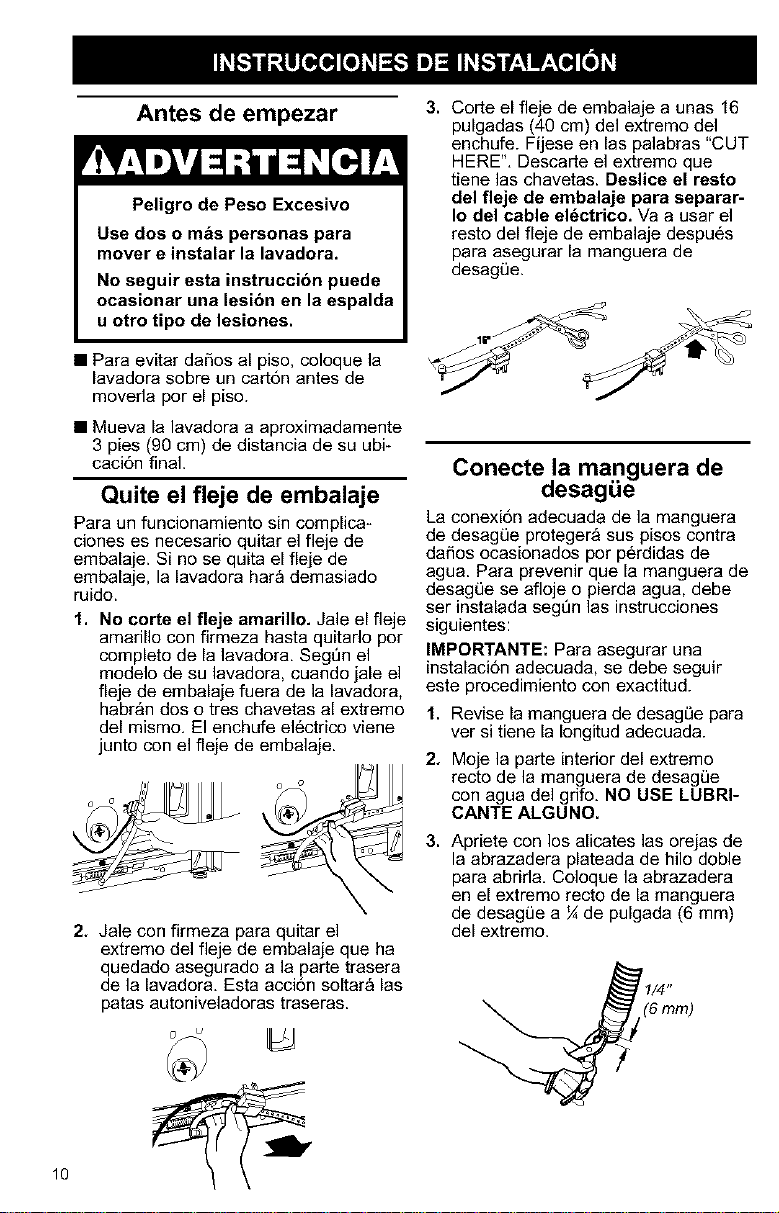

Antes de empezar

Peligro de Peso Excesivo

Use dos o m&s personas para

mover e instalar la lavadora.

No seguir esta instruccion puede

ocasionar una lesion en la espalda

u otro tipo de lesiones.

• Para evitar dafios al piso, coloque la

lavadora sabre un cart6n antes de

moverla por el piso.

• Mueva la lavadora a aproximadamente

3 pies (90 cm) de distancia de su ubi-

caci6n final.

Quite el fleje de embalaje

Para un funcionamiento sin complica-

clones es necesario quitar el fleje de

embalaje. Si no se quita el fleje de

embalaje, la lavadora hara demasiado

ruido.

1. No corte el fleje amarillo. Jale el fleje

amarillo con firmeza hasta quitado por

completo de la lavadora. SegQn el

modelo de su lavadora, cuando jale el

fleje de embalaje fuera de la lavadora,

habr&n dos o tres chavetas al extremo

del mismo. El enchufe el6ctrico viene

junto con el fleje de embalaje.

2. Jale con firmeza para quitar el

extremo del fleje de embalaje que ha

quedado asegurado a la parte trasera

de la lavadora. Esta acci6n soltara las

patas autoniveladoras traseras.

3. Corte el fleje de embalaje a unas 16

pulgadas (40 cm) del extremo del

enchufe. Fijese en las palabras "CUT

HERE", Descarte el extremo que

tiene las chavetas. Deslice el resto

del fleje de embalaje para separar-

Io del cable el_ctrico. Va a usar el

resto del fleje de embalaje despu6s

para asegurar la manguera de

desagiJe.

Conecte la manguera de

desag_ie

La conexi6n adecuada de la manguera

de desagQe proteger_ sus pisos contra

dafios ocasionados por p@didas de

agua. Para prevenir que la manguera de

desagiJe se afloje o pierda agua, debe

ser instalada segt]n las instrucciones

siguientes:

IMPORTANTE: Para asegurar una

instalaci6n adecuada, se debe seguir

este procedimiento con exactitud.

1. Revise la manguera de desagL)e para

ver si tiene la Iongitud adecuada.

Moje la parte interior del extremo

recto de la manguera de desagiJe

con agua del grifo, NO USE LUBRI-

CANTE ALGUNO.

Apriete con los alicates las orejas de

la abrazadera plateada de hilo doble

para abrirla. Coloque la abrazadera

en el extremo recto de la manguera

de desagiJe a ¼ de pulgada (6 mm)

del extremo.

_1/4"

_._(6 mm)

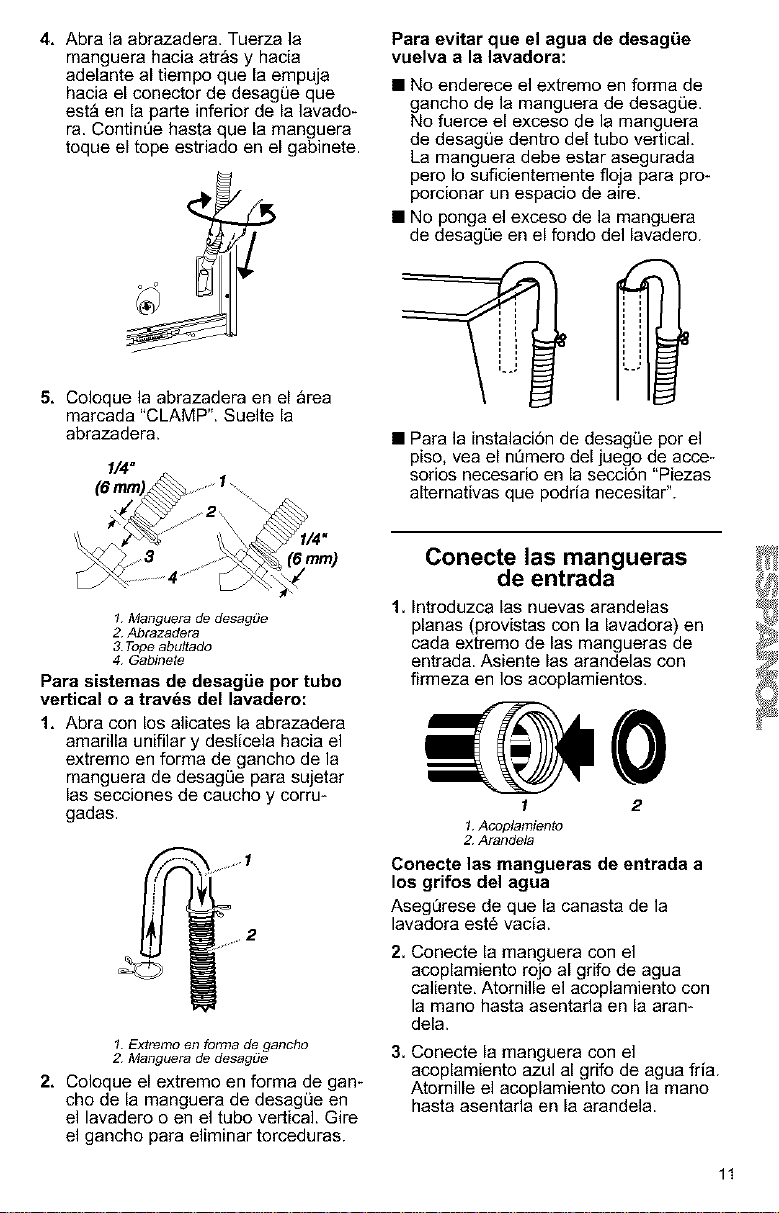

4, Abra la abrazadera. Tuerza la

manguera hacia atr&s y hacia

adelante al tiempo que la empuja

hacia el conector de desagLie que

estA en la parte inferior de la lavado-

ra. Contint_e hasta que la manguera

toque el tope estriado en el gabinete.

5, Coloque la abrazadera en el &rea

marcada "CLAMP". Suelte la

abrazadera.

1/4"

Para evitar que el agua de desag_Je

vuelva a la lavadora:

• No enderece el extremo en forma de

gancho de la manguera de desagLie.

No fuerce el exceso de la manguera

de desagLie dentro del tubo vertical,

La manguera debe estar asegurada

pero Io suficientemente floja para pro-

porcionar un espacio de aire.

• No ponga el exceso de la manguera

de desagLie en el fondo del lavadero.

• Para la instalaciSn de desagLie per el

piso, vea el nQmero del juego de acce-

sorios necesario en la secci6n "Piezas

alternativas que podria necesitar'.

ram)

1. Manguera de desag_e

2. Abrazadera

& Tope abultado

4. Gabinete

Para sistemas de desagLie por tube

vertical o a tray,s del lavadero:

1, Abra con los alicates la abrazadera

amarilla unifilar y deslicela hacia el

extremo en forma de gancho de la

manguera de desagL]e para sujetar

las secciones de caucho y corru-

gadas.

_Z_f" ,,,

,,.,2

1. Extremo en forma de gancho

2. Manguera de desag_e

2, Coloque el extremo en forma de gan-

cho de la manguera de desagLie en

el lavadero o en el tubo vertical. Gire

el gancho para eliminar torceduras.

Conecte las mangueras

de entrada

1. Introduzca las nuevas arandelas

planas (provistas con la lavadora) en

cada extremo de las mangueras de

entrada. Asiente las arandelas con

firmeza en los acoplamientos.

I 2

1.Acoplamiento

2. Arandela

Conecte las mangueras de entrada a

los grifos del agua

Asegt_rese de que la canasta de la

lavadora est6 vacia.

2. Conecte la manguera con el

acoplamiento rojo al grifo de agua

caliente, Atornille el acoplamiento con

la mano hasta asentarla en la aram

dela.

3. Conecte la manguera con el

acoplamiento azul al grifo de agua fria.

Atornille el acoplamiento con la mano

hasta asentarla en la arandela.

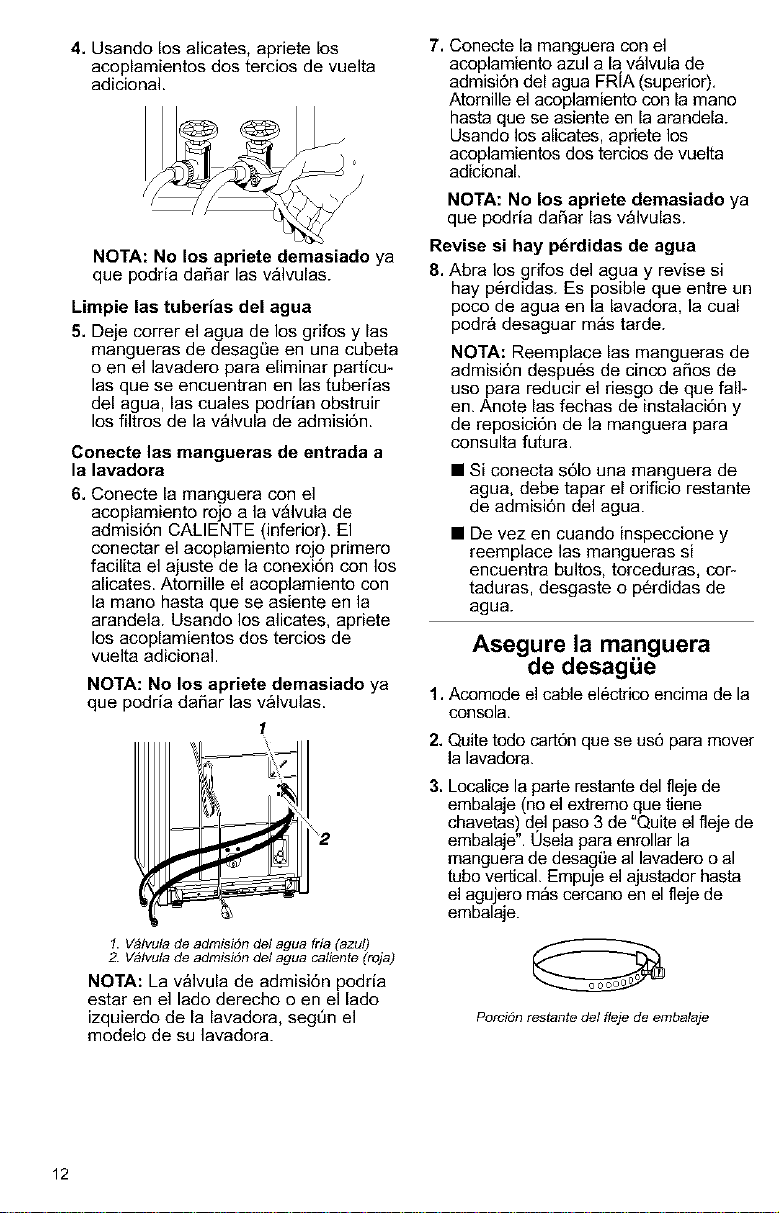

4. Usando los alicates, apriete los

acoplamientos dos tercios de vuelta

adicional.

NOTA: No los apriete demasiado ya

que podria dafiar las v_lvulas.

Limpie las tuberias del agua

5. Deje correr el agua de los grifos y las

mangueras de desagL)e en una cubeta

o en el lavadero para eliminar particu-

las que se encuentran en las tuberias

del agua, las cuales podrian obstruir

los filtros de la vglvula de admisi6n.

Conecte las mangueras de entrada a

la lavadora

6. Conecte la manguera con el

acoplamiento rojo a la vglvula de

admisi6n CALIENTE (inferior). El

conectar el acoplamiento rojo primero

facilita el ajuste de la conexi6n con los

aficates. Atornille el acoplamiento con

la mano hasta que se asiente en la

arandela. Usando los alicates, apriete

los acoplamientos dos tercios de

vuelta adicional.

NOTA: No los apriete demasiado ya

que podria dafiar las valvulas.

1.Vblvulade admisiSndel agua fria (azul)

2. Vblvulade admisiSndel agua caliente (roja)

NOTA: La v&lvula de admisi6n podria

estar en el lado derecho o en el lado

izquierdo de la lavadora, segt]n el

modelo de su lavadora.

7. Conecte la manguera con el

acoplamiento azul a la v&lvula de

admisi6n del agua FRIA (superior),

Atornille el acoplamiento con la mano

hasta que se asiente en la arandela.

Usando los alicates, apriete los

acoplamientos dos tercios de vuelta

adicional.

NOTA: No los apriete demasiado ya

que podria darar las v_lvulas.

Revise si hay perdidas de agua

8. Abra los grifos del agua y revise si

hay p6rdidas. Es posible que entre un

poco de agua en la lavadora, la cual

podr& desaguar mgs tarde.

NOTA: Reemplace las mangueras de

admisi6n despues de cinco aries de

uso para reducir el riesgo de que fall-

en. Anote las fechas de instalaci6n y

de reposici6n de la manguera para

consulta futura.

• Si conecta s61o una manguera de

agua, debe tapar el orificio restante

de admisi6n del agua.

• De vez en cuando inspeccione y

reemplace las mangueras si

encuentra bultos, torceduras, cor*

taduras, desgaste o p6rdidas de

agua.

Asegure la manguera

de desagLie

1. Acomode el cable electrico encima de la

consola,

2. Quite todo cart6n que se us6 para mover

la lavadora.

3. Localice la parte restante del fleje de

embalaje (no el extremo que tiene

chavetas) del paso 3 de "Quite el fleje de

embalaje". Usela para enrollar la

manguera de desagLie al lavadero o al

tubo vertical. Empuje el ajustador hasta

el agujero m_s cercano en el fleje de

embalaje.

Porcidn restante del fleje de embalaje

4. Enrolle la manguera de desagL)e a la

pata del lavadero o al tuba vertical

con el lazo del fleje. (Vea la ilus-

traci6n.)

Si los grifos de la lavadora y el tube

vertical de desagiJe estgn empotra-

dos, ponga el extremo en forma de

gancho de la manguera de desagL)e

en el tuba vertical. Enrolle con

firmeza el lazo del fleje alrededor de

las mangueras de entrada del agua

y la manguera de desag0e.

Nivele la lavadora

La nivelaci6n adecuada de su lavadora pre-

viene la generaci6n de ruidos y vibraciones

excesivas.

Instale las patas niveladoras delanteras

1. Levante la parte delantera de la

lavadora unas 4 pulg. (10.2 cm) con

un bloque de madera o un objeto

similar. El bloque tiene que soportar

el peso de la lavadora.

2. Atornille la contratuerca en cada pata

hasta 1 pulg. (2.5 cm) de la base.

(2.5 cm)

3. Atornille las patas en los orificios

adecuados en la esquina delantera

de la lavadora hasta que las tuercas

toquen la lavadora.

NOTA: No apriete las tuercas hasta

que la lavadora est6 nivelada.

4. Incline la lavadora hacia atrgs y quite

el bloque de madera. Con cuidado

baje la lavadora al piso.

5. Deslicela hasta su ubicaci6n final.

6. Revise la nivelaci6n de la lavadora

colocando un nivel en los bordes

superiores de la lavadora; en primer

lugar de lado a lado y luego de frente

hacia atr_s.

Si la lavadora no est_ nivelada,

mu6vala ligeramente hacia fuera,

inclinela hacia atr_s, levante la parte

delantera de la lavadora con el bloque

de madera y ajuste las patas hacia

arriba o hacia abajo segt]n sea nece_

sario. Repita este procedimiento

hasta que la lavadora est6 nivelada.

Despues de que la lavadora est6 en

su ubicaci6n final y nivelada, use una

Ilave de boca de _ pulg. (1.43 cm)

para ajustar las tuercas de las patas

contra el gabinete de la lavadora.

Si las tuercas no est&n bien apre-

tadas contra el gabinete de la lavado-

ra, la lavadora podria vibrar.

Incline la lavadora hacia delante

hasta que la parte trasera de la

lavadora est6 por Io menos a 4 pulg,

(10.2 cm) de distancia del piso. Usted

podra oir el chasquido de las patas

traseras autoajustables al encajar en

su lugar. Baje la lavadora al piso.

Complete la instalacibn

1, Revise los requisites el6ctricos.

AsegQrese de tener el suministro

el6ctrico debido y el m6todo de

conexi6n a tierra recomendado. (Vea

"Requisitos el6ctricos".)

2. Revise para cerciorarse de que todas

las piezas ya est6n instaladas. Si hay

una pieza extra, vuelva atrgs cada

paso para ver cuAI de ellos omiti6.

3, Revise para cerciorarse de que

tenga todas las herramientas.

4. Revise para cerciorarse de que el

fleje de embalaje amarillo haya side

quitado de la parte posterior de la

lavadora y usado para fijar la

manguera de desagiJe.

5, Descarte o recicle todos los mate_

dales de embalaje.

6, Revise para cerciorarse de que los

grifos de agua est6n abiertos.

7, Revise si hay perdidas de agua

alrededor de los grifos y las

mangueras de entrada.

10.

11.

Quite la pelicula protectora que est9

en la consola y cualquier cinta

adhesiva restante que est6 en la

lavadora.

Lea "Funcionamiento de su

Lavadora".

Para probar su lavadora, mida la

mitad de la cantidad recomendada

del detergente en polvo o liquido y

vi6rtalo en la canasta de la lavadora

o el dep6sito de detergente (en

algunos modelos). Cierre la tap&

Seleccione cualquier ciclo y luego

oprima START. Deje que termine un

ciclo completo.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de

conexibn a tierra de 3 terminales.

No quite el terminal de conexibn

a tierra.

No use un adaptador.

No use un cable el_ctrico de

extensibn.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque el6ctrico.

8. Conecte a un contacto de pared de

conexi6n a tierra de 3 terminales.

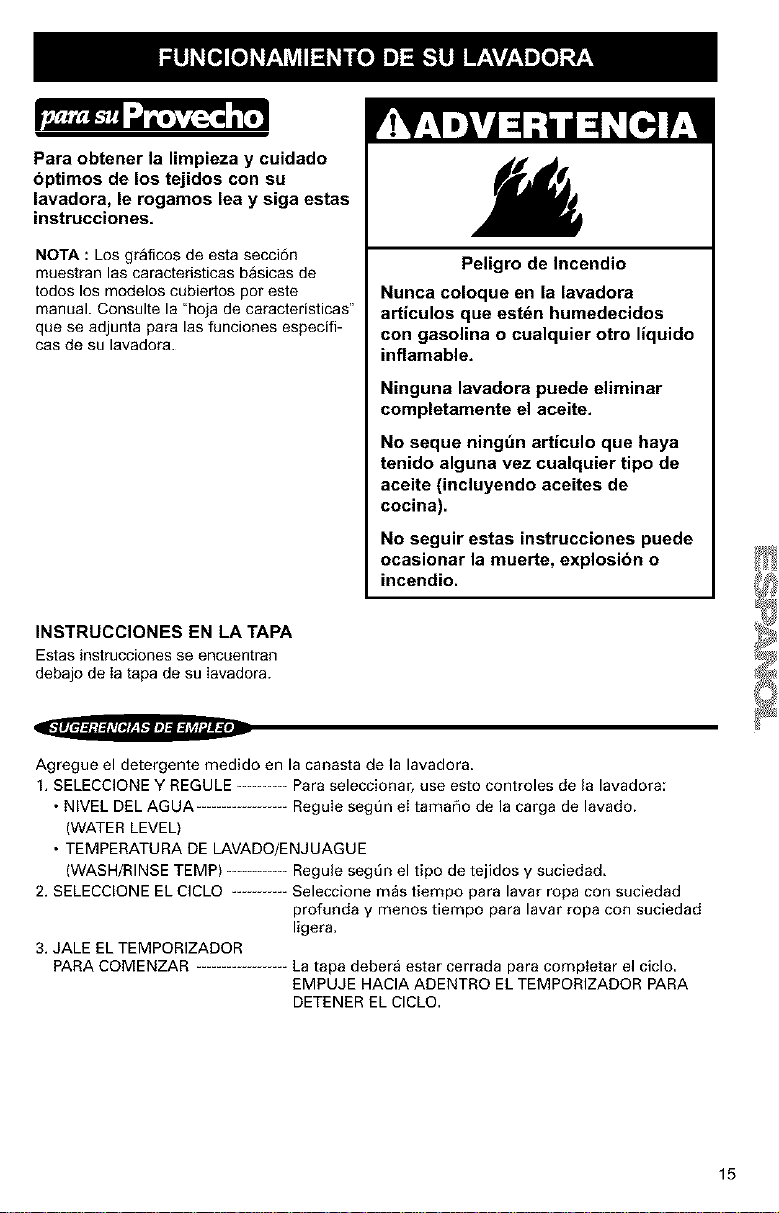

Para obtener nalimpieza y cuidado

optimos de los tejidos con su

lavadora, le rogamos lea y siga estas

instrucciones.

NOTA : Los graflcos de esta secci6n

muestran las caracteristicas basicas de

todos los modelos cubiertos por este

manual. Consulte la "hoja de caracteristicas"

que se adjunta para las funciones especifi-

cas de su lavadora.

Peligro de Incendio

Nunca coloque en la lavadora

articulos que est_n humedecidos

con gasolina o cualquier otro liquido

inflamable.

Ninguna lavadora puede eliminar

completamente el aceite.

No seque ningt_n articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones puede

ocasionar la muerte, explosion o

incendio.

INSTRUCCIONES EN LA TAPA

Estas instrucoiones se encuentran

debajo de Ia tapa de su Iavadora.

Agregue el detergente medido en la canasta de la lavadora.

1. SELECCIONE Y REGULE .......... Para seleccionar, use esto controles de la lavadora:

• NWEL DEL AGUA ReguIe segt]n el tamal_o de la carga de lavado.

(WATER LEVEL)

• TEMPERATURA DE LAVADO/ENJUAGUE

(WASH/RINSE TEMP) ....... Regule segt]n el tipo de tejidos y suciedad.

2. SELECClONE EL CICLO ...... Seleccione m_s tiempo para lavar ropa con suciedad

profuncta y menos tiempo para lavar ropa con suciedact

Iigera.

3. JALE EL TEMPORIZADOR

PARA COMENZAR La tapa deber_ estar cerrada para completar el ciclo.

EMPUJE HACIA ADENTRO EL TEMPORIZADOR PARA

DETENER EL CICLO.

Antiperspirantes, desodorantes

Aplique el Mea afectada con una pasta de

amoniaco y blanqueader no-decolorante y

deje reposar unos 30 minutes. Lave con el

agua m_s caIiente que el tejido pueda

resistir.

Sangre

Enjuague de inmediate o remoje en agua

fria con detergente unes 30 minutes.

Enjuague. Frote las manchas restantes con

detergente. Enjuague a fondo. Lave.

Leche, helados

Limpie de inmediato con una espenja o

aplique un producto de prelavade para

quitar manchas e suciedad. Enjuague. Lave.

Repita el procedimiento si fuera necesario.

Si la mancha permanece, aplique unas

cuantas gotas de detergente liquide.

Enjuague. Si la mancha persiste, remeje.

Lave.

Pesto/zacate

Haga un remojo previo de la mancha

usando un detergente con enzima para

refregar. Lave con el detergente y

bIanqueader correcto para el tipo de tejide.

Salsa de tomate, productos de tomate

Limpie de inmediato con una esponja o

apIique un producte de prelavado para

quitar manchas e suciedad. Enjuague. Lave.

Si la mancha persiste, apIique un detergente

liquido sobre la mancha e remeje en agua

tibia con detergente. Vuelva a lavar.

Barro/Iodo

Quite el barro seco con un cepillo, Enjuague

con agua fria. Haga un tratamiento con una

pasta de detergente y agua, Lave con un

detergente y blanqueador que no afecte el

tejido.

PUESTA EN MARCHA DE LA

LAVADORA

PASO 1. Afiada una medida de deter'gente

directamente en la canasta de la lavadora.

Luego coloque una carga de ropa

seleccionada en la lavadora.

PASO 2. Cierre Ia tapa de la lavadora.

PASO 3. Fije el ControI de Nivel dei Agua

(WATER LEVEL) O seg_n el volumen de la

carga de ropa para lavar.

PASO 4. Empuje la perilIa de Control del

Selector de Ciclos _) (temporizador) hacia

adentro y girela hacia la derecha a la posici6n

deseada.

PASO 5. Jale la perilla de Control del

Selector de Ciclos _) (temporizador). El indi-

cador girara a medida que el cicto

avanza. La perilla no rotar&

C(3MO DETENER Y VOLVER A PONER

EN MARCHA LA LAVADORA

• Para detener la lavadora en cualquier

memento, empuje hacia adentro la perilla

de ContreI del Selector de Cic{os _) (tem-

porizador).

• Jale la perilla para volver a poner la

lavadora en funcionamiento.

WAI_R LEVEL WA'n_R"nEMMPERATURE

m_mlC_J_

CONTROL DE NIVEL DEL AGUA

(WATER LEVEL)

Este control le brinda la flexibilidad de

ahorrar agua cuando lave peque_as cargas

de ropa.

Su lavadora le permite seleccionar un nivel de

agua de acuerdo con el volumen de su carga

de lavado.

• Para cargas de lavado normales, comience

con una posici6n (vea abajo). Ajuste el

control hacia arTiba o hacia abajo segun la

carga de Iavado. Las prendas se deberan

mover libremente y girar hacia el agitador.

• Para cambiar a un nivel de agua m&s alto

despu6s de que la lavadora haya empezado

a agitarse, gire Ia perilIa al nuevo ajuste

deseado.

SMALL I LARGE

TEMPERATURA DEL AGUA DE

LAVADO/ENJUAGUE

(WATER TEMPERATURE)

Su control de temperatura del agua de lava-

do/enjuague es parte de la perilla del ControI

del Selector de Ciclos (Temporizador). Todos

los enjuagues se Ilevan a cabo con agua fria

para ahorrar energia.

• Para lavado con agua CALIENTE,

seleccione SUPER.

• Para lavado con agua TIBIA, seleccione

REGULAR.

• Para lavado con agua FR[A, seleccione

SHORT.

Para seleccionar una temperatura del

agua y un ciclo (tiempo) diferentes :

PASO 1. Oprima la perilla del Control del

Selector de Ciclos (Tempodzador) y girela

hacia la derecha hasta la temperatura de

agua deseada.

PASO 2. Tire de la perilla del Temporizador y

permita que la lavadora se Ilene.

PASO 3. Cuando la lavadora se Ilene,

oprima la perilla del Temporizador y girela

hasta el ciclo deseado (tiempo).

PASO 4. Tire de la perilla del Temporizador.

C(_MO SELECCIONAR LA TEMPERATURA DEL AGUA

Temperatura

del agua de Tejidos sugeridos Comentarios

lavado

CALIENTE (HOTI , Ropas detrabajo • Produce ta mejorlimpieza para articulos con

111°F(44°C) • Ropa blanca pesada/ suciedad profunda

o superior de color pastel que • Elimina aceites, sudor, suciedad y manchas

no destiSe grasosas

• PaSales • Evitaque las prendas se pongan grisaceas o

amadllentas

TIBIA (WARM) • Colores oscuros/ • Damejores resultados en prendas con suciedad

90°-110°F que se destiSen entre ligera y moderada

(32°-43°C) • Art{culos de planchado • Es segura para la mayoria de acabados de

permanente tejidos

• Nil6n, poli6ster, acrilicos, • Produce menos prendas descoloridas o desteSidas

sedas, lanas • Reduce la formaci6n de arrugas

• Tejidos de punto/telas

delicadas

FR(A* (COLD) • Colores muy sensibles • Produce mejores resultados en prendas con

70°-90°F • Art{culos que se destiSen suciedad muy ligera

(21°-32°C) • Lavado a mano • Ahorra agua caliente

*En temperaturas de agua inferiores a 70°F (21°C), los detergentes no se disuelven bien Adem_s, puede

resultar dificil quitar ta suciedad y algunos tejidos pueden retener las arrugas del uso y aumentar las

motitas - la formaci6n de pequefias motitas que parecen pelusas en {a superficie de las prendas Las

motitas son el resultado natural del uso y el lavado de las prendas

cOMO FIJAR EL CONTROL DE

SELECCION DE CICLOS

(TEMPORIZADOR)

• Para cargas de telas resistentes o muy

sucias, use Superior (SUPER).

• Para cargas de ropa con suciedad

moderada, use Regular.

• Para cargas de ropa delicada o poco

sucias, use Corto (SHORT).

LAVADO PESADO (HEAVY DUTY)

Use este ciclo para obtener un tiempo de

lavado de un maximo de 14 minutos. El lavado

combina una velocidad rapida de agitaci6n y

una velocidad r&pida de centrifugado.

PLANCHADO PERMANENTE

(PERMANENT PRESS)

El ciclo de planchado permanente (PERMA-

NENT PRESS) incluye un proceso de enfri-

amiento de la carga que reduce la forma-

cibn de arrugas mejor que otros ciclos.

Use este ciclo para obtener un tiempo de

lavado de hasta 10 minutos. El +avado com-

bina una velocidad rapida de agitaci6n y una

velocidad rap+da de centrifugado.

NOTA: Cuando el temporizador Ilega a

pausa (PAUSE), la Iavadora se vaciar& y

detendr_ pot un maximo de dos minutos

mientras el agua del Iavado se repone con el

agua de enjuague.

HEAW DUTY

HOT / COLO OFF

s_v_

ENJUAGUE Y EXPRIMIDO

AI usar detergente adicional para la ropa

muy sucia, o para lavar prendas que

requieren un cuidado especial, puede ser

que usted necesite un ciclo de enjuague y

exprimido adicional.

PASO 1. Fije el Control de Nivel del Agua

(WATER LEVEL).

PASO 2. Fije la perilla del Control del

Selector de Ciclos (temporizador) en una

posici6n de enjuague (RINSE).

PASO 3. Jale la perilla del Control del

Selector de Ciclos (temporizador)

automatico para poner la lavadora en march&

SOLO EXPRIMIDO

Un escurrido y exprimido adiciona+ puede

acortar los tiempos de secado para Ia ropa

pesada o prendas de cuidado especial, al

eliminar el exceso de agua.

PASO 1. Fije la perilla del Control del

Selector de Ciclos (temporizador) en una

posici6n de exprimido (SPIN).

PASO 2 Jale la perilla del Control del

Selector de Ciclos (temporizador) para poner

ia iavadora er_marcha.

12 I

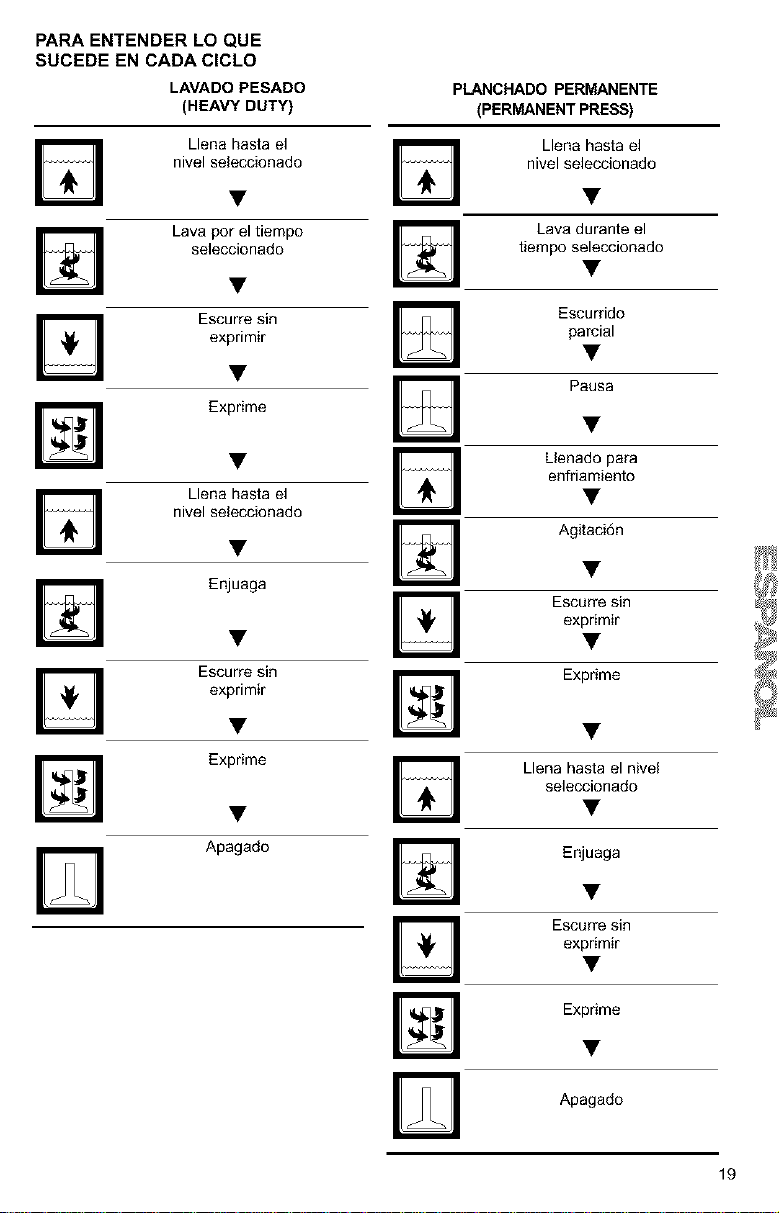

PARAENTENDER LO QUE

SUCEDE EN CADA CICLO

LAVADOPESADO

(HEAVYDUTY)

Llena hasta el

nivel seleccionado

Lava por el tiempo

seleccionado

Escurre sin

exprimir

Exprime

Llena hasta el

nivel seleccionado

Enjuaga

Escurre sin

exprimir

Exprime

Apagado

PLANCHADO PERMANENTE

(PERMANENT PRESS)

Llena hasta el

nivel seleccionado

Lava durante el

tiempo seleccionado

Escurrido

_k+_ parcial

Pausa

Llenado para

enfriamiento

Agitaci6n

Escurre sin

_, exprimir

_---_, •

Exprime

Llena hasta el nivel

seleccionado

Enjuaga

Escurre sin

exprimir

Exprime

Apagado

AGITADOR DE ASPAS RECTAS

Este agitador se

encuentra en las

lavadoras Kenmore

de gran capacidad.

Su diseSo es apropi-

ado para ocuparse

de sus faenas cotidi-

anas de Iavado.

AGITADOR DE DUAL ACTION _

(en algunos modelos)

El agitador

DUAL ACTION _,

exclusivo de

Kenmore, Ie brinda

un cuidado flexible

de los tejidos

incluso para las

cargas de ropa m_s

Vo_uminosas.

La mejor acci6n de

Iimpieza en su

Iavadora se realiza

en el rondo donde

ias aspas del agita-

dot se mueven en

vaiv_n para que los tejidos se doblen y la

suciedad se afloje. Para hacer que toda Ia ropa

ilegue al rondo de la lavadora, la parte superior

del agitador tiene aspas en espiral especial-

mente dise_adas para ayudar a empujar la

ropa de la superficie al fondo. Esta acci6n en

espiral desplaza la ropa que se encuentre en

el fondo con un movimiento de desplazamien-

to.

PAPA ENTENDER LOS SONIDOS

NORMALES DE LA LAVADORA

La nueva lavadora podra producir sonidos

que su vieja lavadora no hacia. Puesto que

los sonidos no le seran familiares, es posible

que Ie preocupen.

A continuaci6n se detallan algunos de los

sonidos normales que puede oir, asi como

sus causas.

Durante el escurrido

La velocidad de desag0e del agua de la

lavadora dependera de su instalaci6n. Si

eI agua se vacia rapidamente de la lavadora,

es posible que escuhe la succi6n de aire pot

la bomba. Esto ocurre durante el finai del

desagLie.

Luego deI escurrido y

antes del exprimido

Cuando cambia el ciclo de escurrido al de

exprimido, es posible que escuche un ruido

mientras la caja del engranaje cambia de

velocidad.

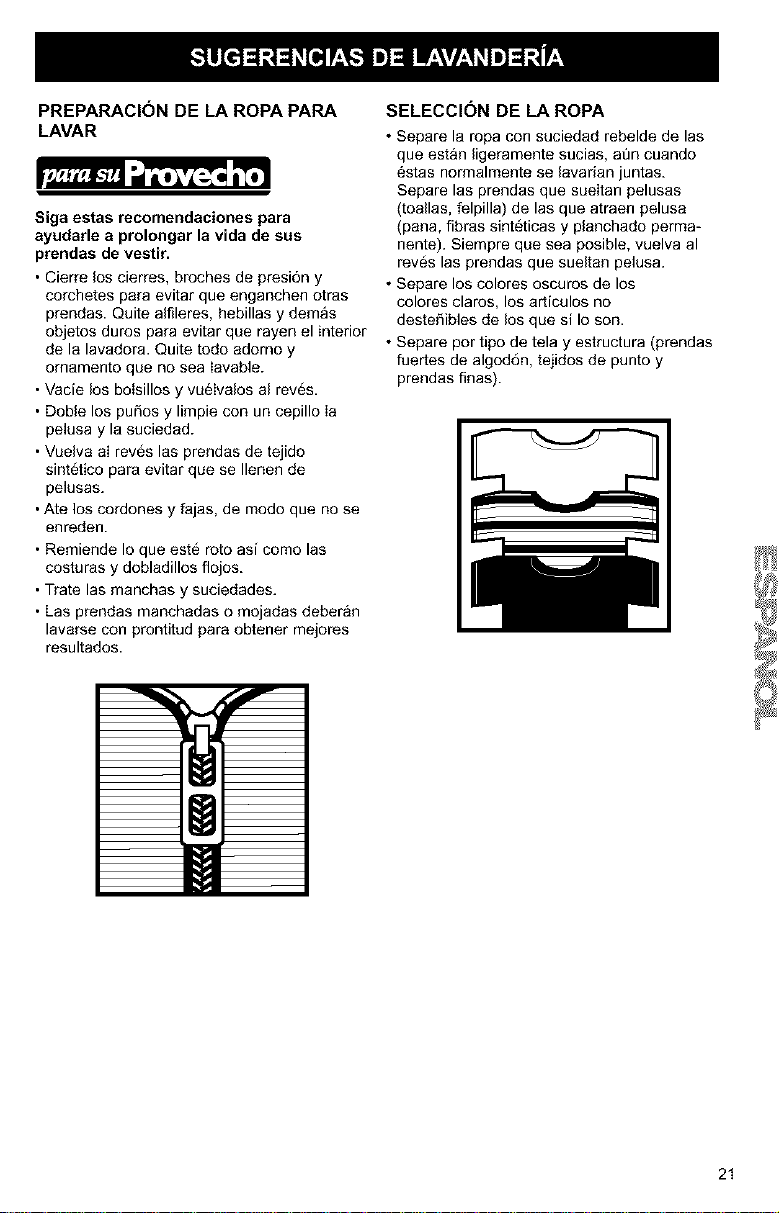

PREPARACION DE LA ROPA PARA

LAVAR

Siga estas recomendaciones para

ayudarle a prolongar la vida de sus

prendas de vestir.

• Cierre los cierres, broches de presi6n y

corchetes para evitar que enganchen otras

prendas. Quite alf_leres, hebillas y demas

objetos duros para evitar que rayen el interior

de la lavadora. Quite todo adorno y

ornamento que no sea Iavable.

• Vacie los boIsillos y vu61valos al rev6s.

• Doble los puSos y limpie con un cepillo Ia

pelusa y la suciedad.

• Vuelva aI rev6s las prendas de tejido

sint6tico para evitar que se Ilenen de

pelusas.

• Ate los cordones y rajas, de modo que no se

enreden.

• Remiende Io que est6 roto asi como las

costuras y dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas deber&n

lavarse con prontitud para obtener mejores

resultados.

SELECCION DE LAROPA

• Separe la ropa con suciedad rebelde de las

que est&n ligeramente sucias, at]n cuando

_stas normalmente se lavadan juntas.

Separe las prendas que sueltan pelusas

(toallas, felpilla) de las que atraen pelusa

(pana, fibras sint_ticas y planchado perma-

nente). Siempre que sea posible, vuelva al

rev6s las prendas que sueltan pelusa.

• Separe los colores oscuros de los

colores claros, los articulos no

desteSibles de los que si Io son.

• Separe por tipo de tela y estructura (prendas

fuertes de algod6n, teiidos de punto y

prendas finas).

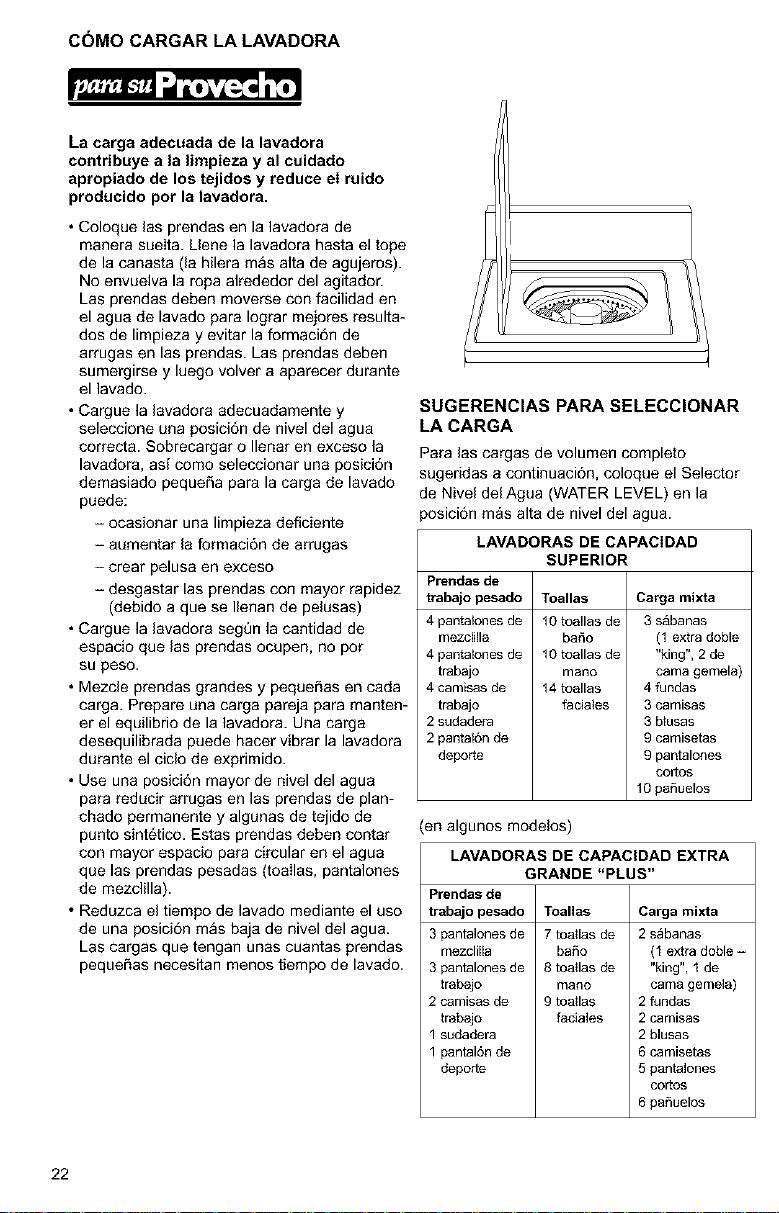

COMO CARGAR LA LAVADORA

La carga adecuada de la lavadora

contribuye a la limpieza y al cuidado

apropiado de los tejidos y reduce el ruido

producido por la lavadora.

•Coloque las prendas en la lavadora de

manera sueita. Llene la lavadora hasta el tope

de la canasta (la hilera mas alta de agujeros).

No envuelva la ropa alrededor del agitador.

Las prendas deben moverse con facilidad en

el agua de lavado para Iograr mejores resulta-

dos de limpieza y evitar la formaci6n de

arrugas en las prendas. Las prendas deben

sumergirse y luego volver a aparecer durante

el lavado.

• Cargue la lavadora adecuadamente y

seleccione una posici6n de nivel del agua

correcta. Sobrecargar o Ilenar en exceso la

lavadora, asi como seleccionar una posici6n

demasiado pequeSa para la carga de lavado

puede:

- ocasionar una limpieza deficiente

- aumentar la formaci6n de arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor rapidez

(debido a que se Ilenan de pelusas)

• Cargue la lavadora segun la cantidad de

espacio que las prendas ocupen, no pot

su peso.

• Mezcle prendas grandes y pequeSas en cada

carga. Prepare una carga pareja para manten-

er el equilibrio de la lavadora. Una carga

desequilibrada puede hacer vibrar la lavadora

durante el ciclo de exprimido.

• Use una posici6n mayor de nivel del agua

para reducir arrugas en las prendas de plan-

chado permanente y algunas de tejido de

punto sintetico. Estas prendas deben contar

con mayor espacio para circular en el agua

que las prendas pesadas (toaIlas, pantalones

de mezclilla).

• Reduzca el tiempo de lavado mediante el uso

de una posici6n mas baja de nivel del agua.

Las cargas que tengan unas cuantas prendas

pequeSas necesitan menos tiempo de lavado.

SUGERENCIAS PARA SELECCIONAR

LA CARGA

Para las cargas de volumen completo

sugeridas a continuaci6n, coloque el Selector

de Nivel delAgua (WATER LEVEL) en la

osici6n mgs alta de nivel del agua.

LAVADORAS DE CAPAClDAD

SUPERIOR

Prendas de

trabajo pesado

4 pantatones de

mezclilla

4 pantatones de

trabajo

4 camisas de

trabajo

2 sudadera

2 pantat6n de

deporte

Toallas Carga mixta

10 toallas de 3 sabanas

baSo (1 extra doble

10 toallas de "king", 2 de

mano cama gemela)

14 toallas 4 fundas

faciates 3 camisas

3 btusas

9 camisetas

9 pantalones

cor[os

10 paSuelos

(en algunos modelos)

LAVADORAS DE CAPACIDAD EXTRA

GRANDE "PLUS"

Prendas de

trabajo pesado

3 pantalones de

mezclilla

3 pantalones de

trabajo

2 camisas de

trabajo

1 sudadera

1 pantal6n de

deporte

Toallas Carga mixta

7 toatlas de 2 s_banas

baSo (1 extradoble -

8 toa_lasde "king",I de

mano camagemela)

9 toa_las 2 fundas

faciales 2 camisas

2 blusas

6 camisetas

5 pantalones

CO[tOS

6 pa_uelos

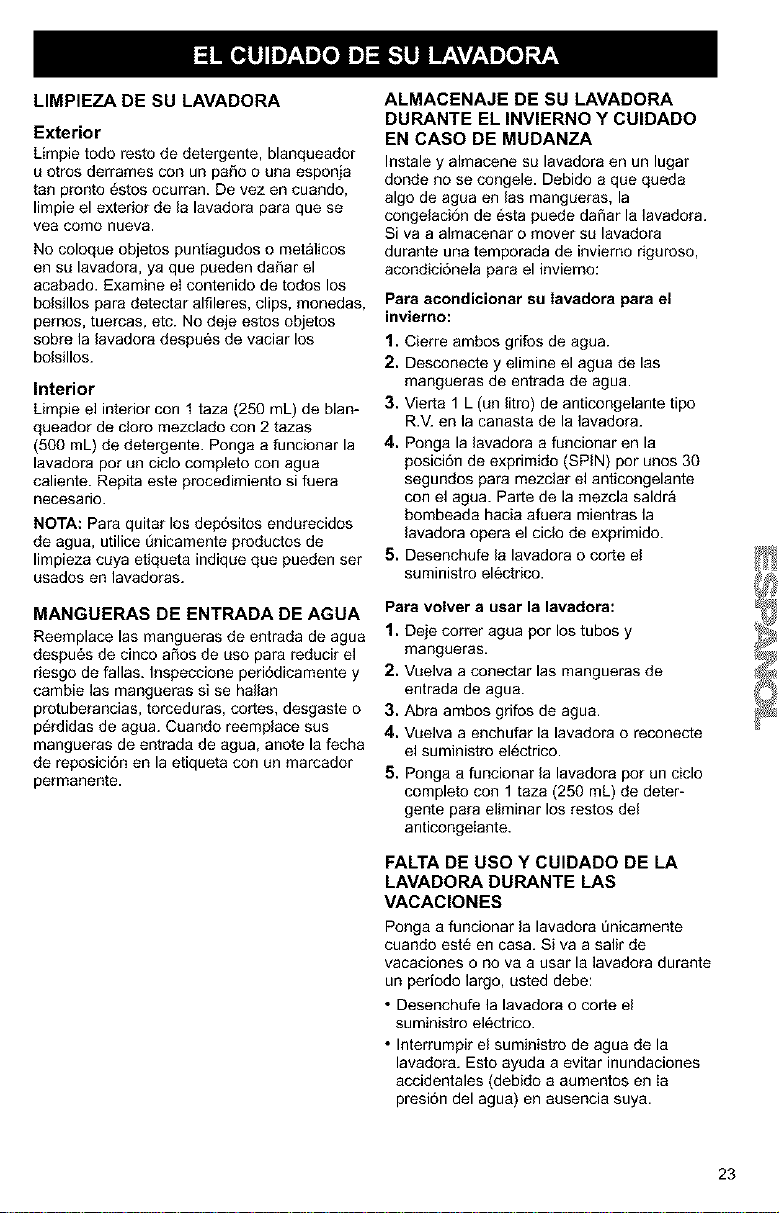

LIMPIEZA DE SU LAVADORA

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un paso o una esponja

tan pronto 6stos ocurran. De vez en cuando,

limpie el exterior de la lavadora para que se

yea como nueva.

No coloque objetos puntiagudos o metalicos

en su lavadora, ya que pueden daSar el

acabado. Examine eI contenido de todos los

bolsillos para detectar alfileres, clips, monedas,

pernos, tuercas, etc. No deje estos objetos

sobre la lavadora despu6s de vaciar los

bolsillos.

Interior

Limpie el interior con 1 taza (250 mL) de blan-

queador de cloro mezclado con 2 tazas

(500 mL) de detergente. Ponga a funcionar la

lavadora por un ciclo completo con agua

caliente. Repita este procedimiento si fuera

necesario.

NOTA: Para quitar los dep6sitos endurecidos

de agua, utilice Linicamente productos de

limpieza cuya etiqueta indique que pueden ser

usados en lavadoras.

MANGUERAS DE ENTRADA DE AGUA

Reemplace las mangueras de entrada de agua

despu6s de cinco aSos de uso para reducir el

riesgo de fallas. Inspeccione peri6dicamente y

cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o

p6rdidas de agua. Cuando reemplace sus

mangueras de entrada de agua, anote la fecha

de reposici6n en la etiqueta con un marcador

permanente.

ALMACENAJE DE SU LAVADORA

DURANTE EL INVIERNO Y CUIDADO

EN CASO DE MUDANZA

Instale y almacene su lavadora en un lugar

donde no se congele. Debido a que queda

algo de agua en las mangueras, la

congelaci6n de 6sta puede dafiar la lavadora.

Si va a almacenar o mover su lavadora

durante una temporada de inviemo riguroso,

acondici6nela para el inviemo:

Para acondicionar su Iavadora para el

invlerRo:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vierta 1 L (un litro) de anticongelante tipo

R.V. en la canasta de la lavadora.

4. Ponga la lavadora a funcionar en la

posici6n de exprimido (SPIN) por unos 30

segundos para mezclar el anticongelante

con el agua. Parte de la mezcla saldr&

bombeada hacia afuera mientras la

lavadora opera el cicto de exprimido.

5. Desenchufe la lavadora o corte el

suministro el&ctrico.

Para volver a usar la lavadora:

1. Deje correr agua por los tubos y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agua.

4. Vuelva a enchufar la lavadora o reconecte

el suministro el_ctrico.

5. Ponga a funcionar la lavadora por un ciclo

completo con 1 taza (250 mL) de deter-

gente para eliminar los restos del

anticongelante.

FALTA DE USO Y CUIDADO DE LA

LAVADORA DURANTE LAS

VACACIONES

Ponga a funcionar la lavadora _nicamente

cuando est_ en casa. Siva a salir de

vacaciones o no va a usar la lavadora durante

un periodo largo, usted debe:

• Desenchufe la lavadora o corte el

suministro el6ctrico.

• Interrumpir el suministro de agua de la

lavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en Ia

presi6n del agua) en ausencia suya.

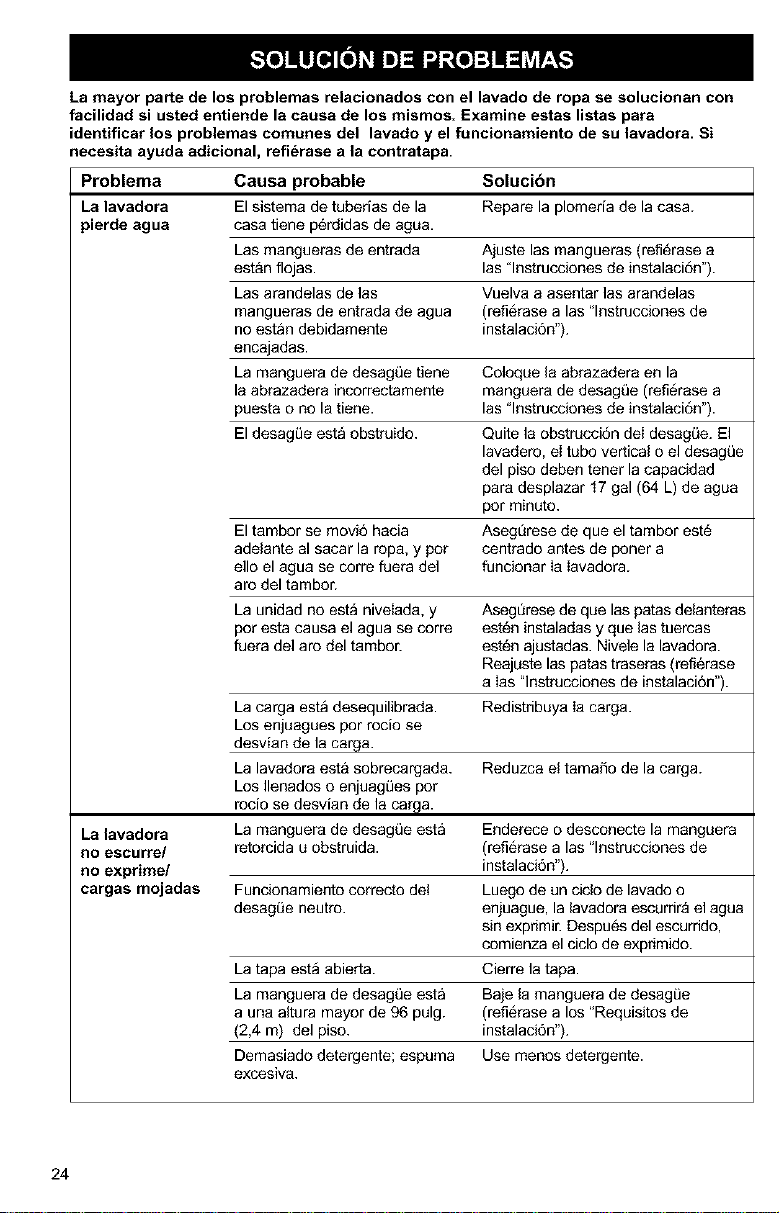

La mayor parte de los problemas relacionados con el lavado de ropa se solucionan con

facilidad si usted entiende la causa de los mismos. Examine estas listas para

identificar los problemas comunes del lavado y el funcionamiento de su lavadora. Si

necesita ayuda adicional, refi_rase a la contratapa.

Problema Causa probable Solucibn

La lavadora El sistema de tuberias de la Repare la plomeria de la casa.

pierde agua casa tiene p6rdidas de agua.

Las mangueras de entrada Ajuste las mangueras (refi6rase a

est&n flojas, las "lnstrucciones de instalaci6n").

Las arandelas de las Vuelva a asentar las arandelas

mangueras de entrada de agua (refl6rase alas "lnstrucciones de

no estan debidamente instalaci6n").

encajadas.

La manguera de desagQe tiene Coloque la abrazadera en la

la abrazadera incorrectamente manguera de desagQe (refl6rase a

puesta o no la tiene, las "lnstrucciones de instalaci6n").

El desag0e esta obstruido. Quite la obstrucci6n del desagL_e.El

lavadero, el tubo vertical o el desagQe

del piso deben tenet la capacidad

para desplazar 17 gal (64 L) de agua

por minuto.

El tambor se movi6 hacia AsegLirese de que el tambor est_

adelante al sacar la ropa, y pot centrado antes de poner a

ello el agua se corre fuera del funcionar ia iavadora.

aro del tambor.

La unidad no esta nivelada, y Asegurese de que las patas delanteras

por esta causa el agua se corre est_n instaladas y que las tuercas

fuera del aro del tambor, esten ajustadas. Nivele la lavadora.

Reajuste las patas traseras (refi6rase

aias "lnstrucciones de instalaci6n").

La carga esta desequilibrada. Redistribuya ia carga.

Los enjuagues por rocio se

desvian de la carga.

La lavadora est& sobrecargada.

Los ilenados o enjuagiJes por

rocio se desvian de la carga.

La manguera de desagQe esta

retorcida u obstruida.

La lavadora

no escurre/

no exprime/

cargas mojadas

Funcionamiento correcto de!

desagL_eneutro.

La tapa esta abierta.

La manguera de desagQe esta

a una altura mayor de 96 pulg.

(2,4 m) del piso.

Demasiado detergente; espuma

excesiva.

Reduzca e! tama_o de la carga.

Enderece o desconecte la manguera

(refl6rase alas "lnstrucciones de

instalaci6n').

Luego de un ciclo de lavado o

enjuague, la lavadora escurrira el agua

sin exprimir. Despues del escurrido,

comienza el ciclo de exprimido.

Cierre la tap&

Baje la manguera de desagLie

(refi6rase a los "Requisitos de

instalaci6n").

Use menos detergente.

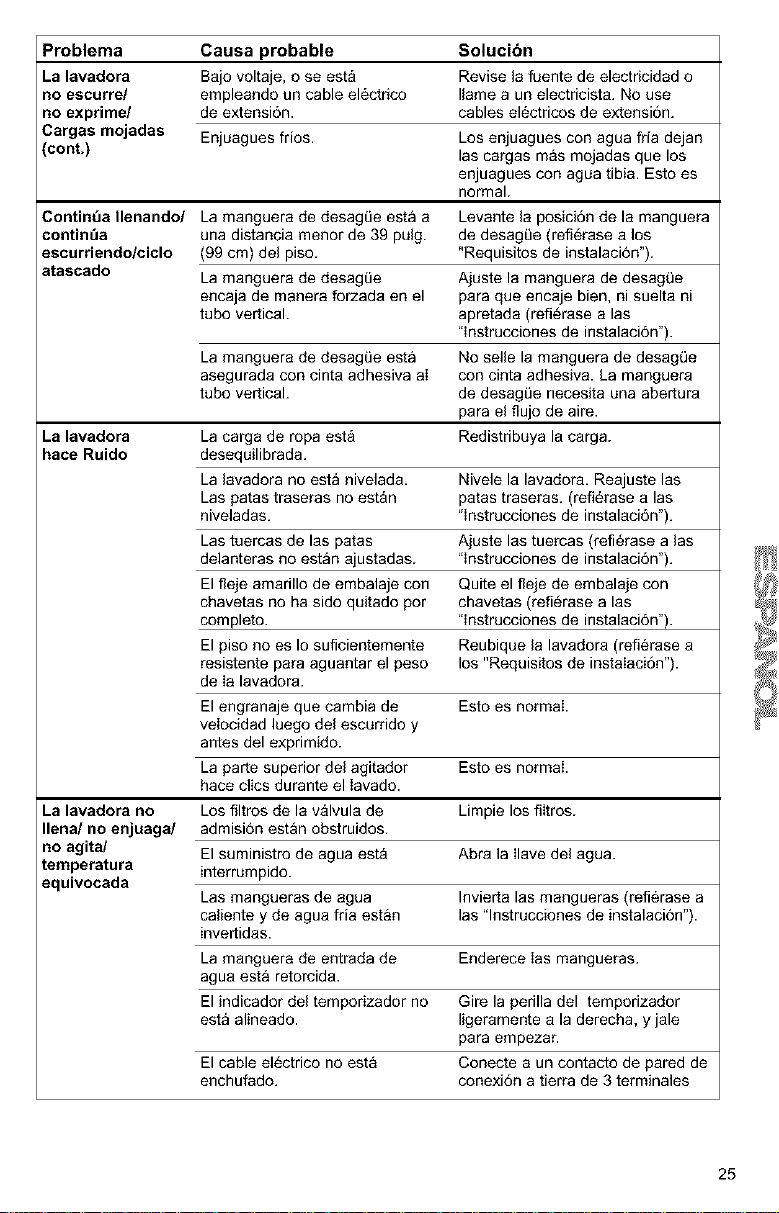

Problema Causa probable Solucion

La lavadora Bajo voltaje, o se esta Revise la fuente de electricidad o

no escurre/ empleando un cable el6ctrico Ilame a un electricista. No use

no exprime/ de extensi6n, cables el_ctricos de extensi6n.

Cargas mojadas Enjuagues frios. Los enjuagues con agua fria dejan

(cont.) las cargas m&s mojadas que los

enjuagues con agua tibia. Esto es

normal.

ContinUa Ilenando/ La manguera de desagLie esta a Levante la posici6n de la manguera

continua una distancia menor de 39 pulg. de desag0e (refJ_rase a los

escurriendo/ciclo (99 cm) del piso. "Requisitos de instalaci6n").

atascado La manguera de desagLie Ajuste la manguera de desagL)e

encaja de manera forzada en el para que encaje bien, ni suelta ni

tubo vertical, apretada (refi_rase alas

"Instrucciones de instalaci6n").

La manguera de desagLie esta No selle la manguera de desagQe

asegurada con cinta adhesiva aI con cinta adhesNa. La manguera

tubo vertical, de desag0e necesita una abertura

para el flujo de aire.

La lavadora La carga de ropa est_ Redistribuya la carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele la lavadora. Reajuste las

Las patas traseras no est_n patas traseras. (refi6rase alas

niveladas. "instrucciones de instalaci6n").

Ajuste las tuercas (refi6rase alas

"instrucciones de instalaci6n").

Quite el leje de embalaje con

chavetas (refi_rase alas

"instrucciones de instalaci6n").

Reubique la lavadora (refi6rase a

los "Requisitos de instalaci6n").

Las tuercas de las patas

delanteras no estan ajustadas.

El leje amarillo de embalaje con

chavetas no ha sido quitado por

completo.

El piso no es Io suficientemente

resistente para aguantar el peso

de Ia lavadora.

El engranaje que cambia de Esto es normal.

velocidad luego del escurrido y

antes del exprimido.

La parte superior del agitador Esto es normal.

hace clics durante el Iavado.

La lavadora no

Ilena/no enjuaga/

no agital

temperatura

equivocada

Los filtros de la v_lvula de

admisi6n est&n obstruidos.

Limpie los fiItros.

El suministro de agua est_ Abra la Ilave del agua.

interrumpido.

Las mangueras de agua Invierta las mangueras (refi6rase a

caliente y de agua fria est&n las "lnstrucciones de instalaci6n").

invertidas.

La manguera de entrada de Enderece ias mangueras.

agua esta retorcida.

El indicador del temporizador no Gire la perilla del temporizador

esta alineado, ligeramente a la derecha, yjale

para empezar.

El cable el_ctrico no esta Conecte a un contacto de pared de

enchufado, conexi6n a tierra de 3 terminales

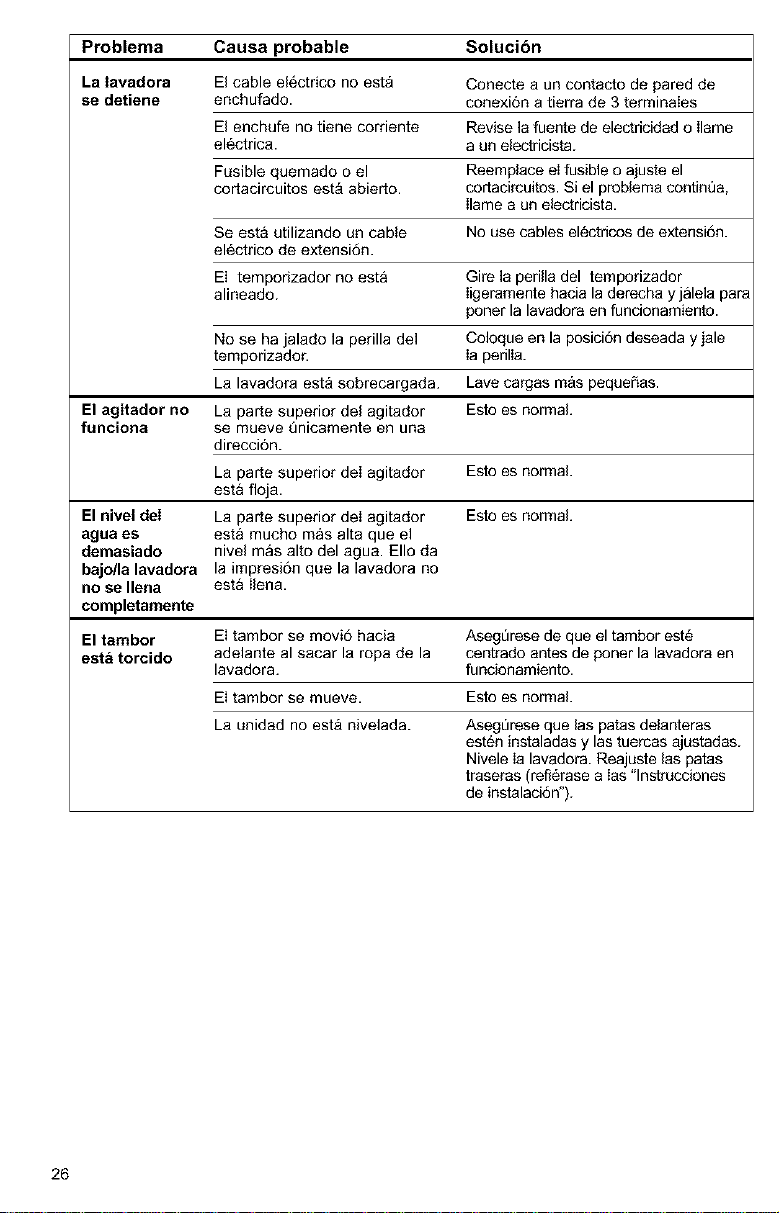

Problema Causa probable Solucibn

La Iavadora El cable electrico no est& Conecte a un contacto de pared de

se detiene enchufado, conexi6n a tierra de 3 terminales

El enchufe no tiene corriente Revise la fuente de electricidad o Ilame

el6ctriea, a un electricista.

Fusible quemado o el Reemplace el fusible o ajuste el

cortacircuitos est_ abierto, cortacircuitos. Si el problema continua,

Ilame a un electricista.

Se est& utilizando un cable No use cables el_ctricos de extensi6n.

el6ctrico de extensi6n.

El tempodzador no est& Gire la perilla del temporizador

alineado. Iigeramente hacia la derecha y jalela para

poner la lavadora en funcionamiento.

No se ha jalado la perilla del Coloque en la posici6n deseada yjale

temporizador. Ia perilla.

La lavadora est& sobrecargada. Lave cargas m&s peque5as.

El agitador no La parte superior del agitador Esto es normal.

funciona se mueve unicamente en una

direcci6n.

La parte superior deI agitador Esto es normal.

est& floja.

El nivel deI La parte superior deI agitador Esto es normal.

agua es est& mucho mas alta que el

demasiado nivel mas alto del agua. EIIo da

bajo/la lavadora la impresi6n que la lavadora no

no se Ilena est& Ilena.

completamente

El tambor EI tambor se movi6 hacia Aeeg_rese de que el tambor est_

esta torcido adelante al sacar la ropa de la centrado antes de poner la lavadora en

lavadora, funcionamiento.

EI tambor se mueve. Esto es normal.

La unidad no est& nivelada. Aseg_rese que las patas delanteras

est6n instaladas y las tuercas ajustadas.

Nivele Ia lavadora. Reajuste las patas

traseras (refi6rase a Ias "lnstrucciones

de instalaci6n").

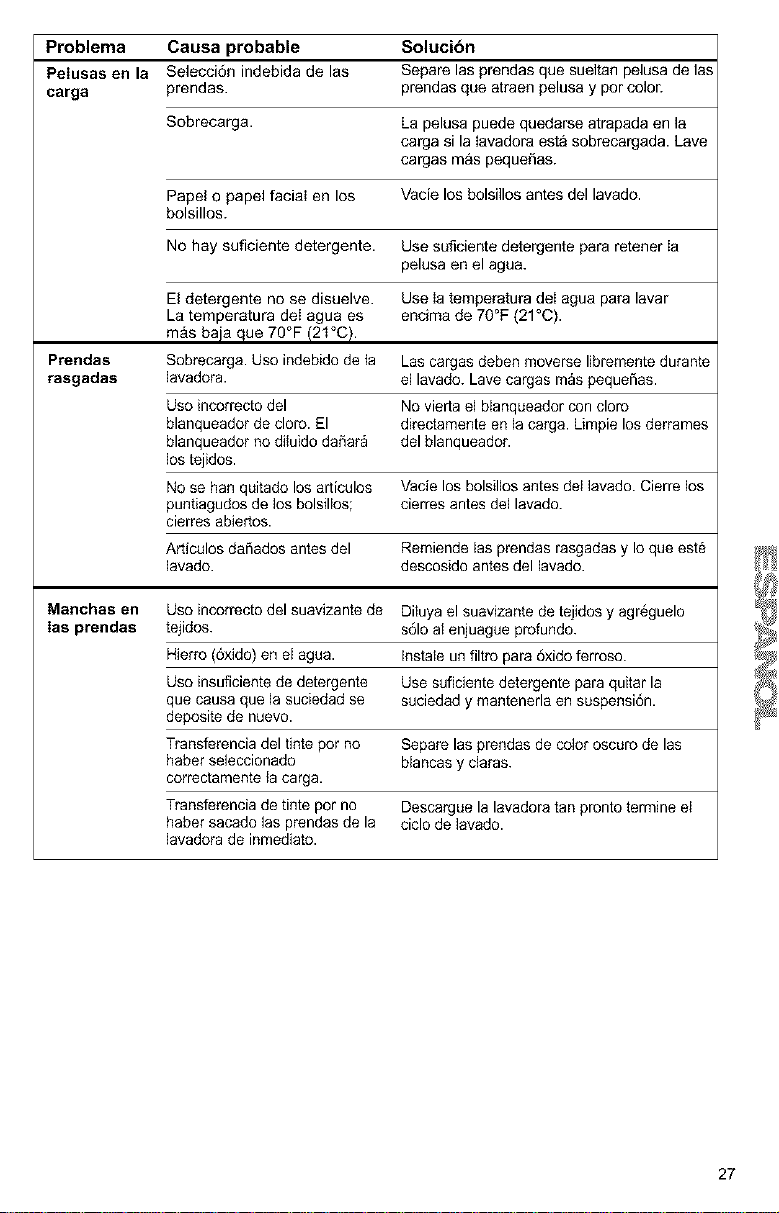

Problema Causa probable Solucibn

Pelusas en la Selecci6n indebida de las Separe las prendas que sueltan pelusa de las

carga prendas, prendas que atraen pelusa y por color.

Sobrecarga. La pelusa puede quedarse atrapada en la

carga si la Iavadora esta sobrecar'gada. Lave

cargas m&s peque_as.

Papel o papel faciai en los Vacie los bolsi]los antes del lavado.

bolsillos.

No hay suficiente detergente. Use suficiente detergente para retener ia

pelusa en el agua.

Use Ia temperatura deI agua para lavar

encima de 70°F (21°C).

El detergente no se disuelve.

La temperatura deI agua es

m_s baia que 70°F (21°C}.

Prendas Sobrecarga. Uso indebido de ta Las cargas deben moverse libremente durante

rasgadas lavadora, el lavado. Lave cargas m_s pequeSas.

Uso incorrecto del No vierta el blanqueador con cloro

blanqueador de cloro. El directamente en la carga. Limpie los derrames

blanqueador no diluido daSar_ del blanqueador.

los tejidos.

No se ban quitado los articulos Vacie los bolsillos antes del lavado. Cierre los

puntiagudos de los bolsillos; cierres antes del lavado.

cierres abiertos.

Articulos daSados antes del Rerniende las prendas rasgadas y Io que est6

lavado, descosido antes del lavado.

Manchas en Uso incorrectodel suavizante de Diluya el suavizante de tejidos y agreguelo

Ias prendas tejidos, solo al enjuague profundo.

Hierro (6xido) ell el agua. Instale un filtro para 6xido ferroso.

Uso insuficiente de detergente Use suficiente detergente para quitar la

que causa que la suciedad se suciedad y mantenerla ell suspensi6n.

deposite de nuevo.

Transferencia del tinte por no Separe las prendas de color oscuro de las

haber seleccionado blancas y tiaras.

correctamente ta carga.

Transferencia de tinte por no Descargue la lavadora tan pronto termine el

haber sacado las prendas de la ciclo de lavado.

lavadora de inmediato.

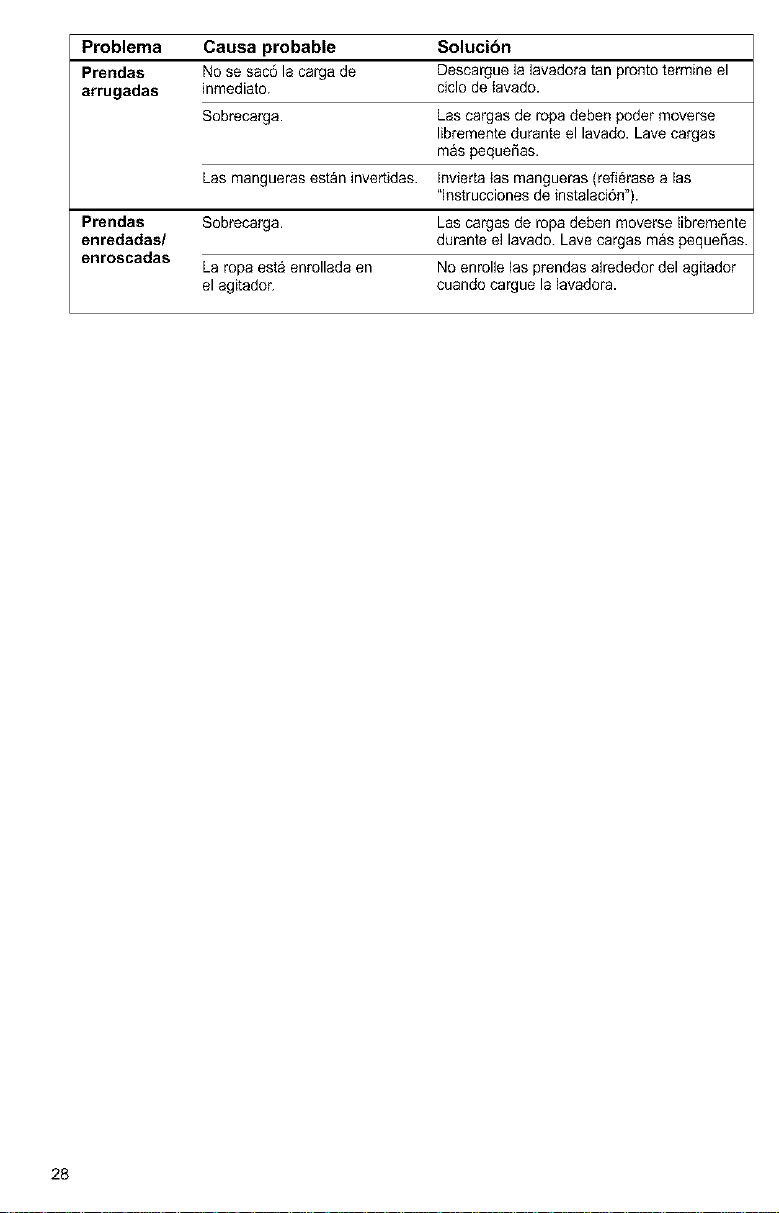

Problema Causa probable Solucibn

Prendas No se sac6 la carga de Descargue la lavadora tan pronto termine el

arrugadas inmediato, ciclo de tavado.

Sobrecarga. Las cargas de ropa deben poder moverse

libremente durante el lavado. Lave cargas

mas peque_as.

Las mangueras est_n invertidas. Invierta tas mangueras (refi_rase alas

"lnstrucciones de instalaci6n").

Prendas Sobrecarga. Las cargas de ropa deben moverse tibremente

enredadas/ durante el lavado. Lave cargas mas pequeSas.

enroscadas

La ropa est_ enrollada en No enrolle las prendas alrededor del agitador

el agitador, cuando cargue la lavadora.

REPARAMOS LO QUE VENDEMOS

Su compra adquiere un nuevo valor ya que usted puede confiar en Sears HomeCentral® para

obtener servicio de reparaci6n. Con mas de 12,000 especialistas capacitados en reparaciones

y acceso a mas de 4.2 millones de piezas de repuesto y accesorios, contamos con las

herramientas, piezas, conocimiento y la destreza para asegurarnos de cumplir nuestra

promesa de que: Reparamos Io que vendemos.

Contrato de mantenimiento Sears

Su electrodom6stico Kenmore est_ dise_lado, fabricado y sometido a prueba para propor-

cionarle altos de funcionamiento confiable. No obstante, cualquier electrodom6stico moderno

puede necesitar servicio t6cnico de vez en cuando. El contrato de mantenimiento Sears le

ofrece un programa de servicio excepcional, a un precio accesible.

El Contrato de mantenimiento Sears

• Es la manera de adquirir el servicio t_cnico del ma_lana a precios de hoy.

• Elimina las facturas de reparaci6n producidas por el uso normal y el desgaste.

• Proporciona asistencia no t_cnica y educativa.

• At]n cuando no necesite reparaciones, le proporciona una Revisi6n anual de mantenimiento

preventivo a solicitud suya, para asegurarse de que su electrodom_stico esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener m&s informacibn, Ilame al

1-888-784-6427 (EE,UU,) o al 1-877-533-6937 (Canada),

Para obtener informaci6n referente a los Contratos de mantenimiento de

Sears, Ilame al 1-800-361-6665.

Manuel de I'utilisateur et

instructions d'installation

LAVEUSES AUTOMATIQUES

une vitesse

IMPORTANT :

Lire et observer toutes les

instructions de s6curit6 et

d'utilisation avant la premiere

utilisation de cet appareiL

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

www, sears.com

www, sears,ca

8526114 IMPRIME AUX ETATS-UNIS 2/01

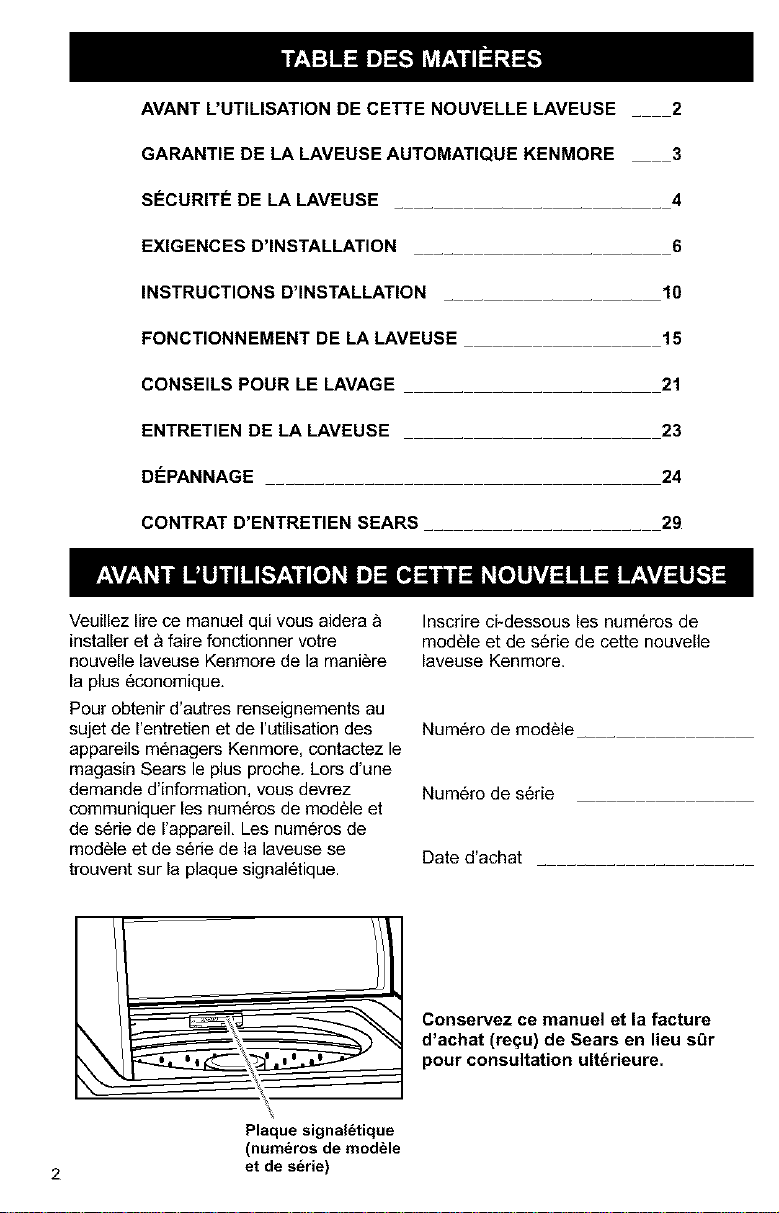

AVANT L'UTILISATION DE CETTE NOUVELLE LAVEUSE _ 2

GARANTIE DE LA LAVEUSE AUTOMATIQUE KENMORE 3

SECURIT# DE LA LAVEUSE ....... 4

EXIGENCES D'INSTALLATION ..... 6

INSTRUCTIONS D'INSTALLATION ..... 10

FONCTIONNEMENT DE LA LAVEUSE 15

CONSEILS POUR LE LAVAGE ..... 21

ENTRETIEN DE LA LAVEUSE ..... 23

D#PANNAGE ........ 24

CONTRAT D'ENTRETIEN SEARS 29

Veuillez lire ce manuel qui vous aidera

installer et & faire fonctionner votre

nouvelle laveuse Kenmore de la mani_re

la plus 6conomique,

Pour obtenir d'autres renseignements au

sujet de I'entretien et de I'utilisation des

appareils m6nagers Kenmore, contactez le

magasin Sears le plus proche. Lors d'une

demande d'information, vous devrez

communiquer les num6ros de modele et

de s6rie de I'appareil. Les numeros de

module et de s6de de la laveuse se

trouvent sur la plaque signal6tique.

Inscrire cFdessous les numeros de

mod¢le et de s6rie de cette nouvelle

laveuse Kenmore.

Num@o de mod61e_ _

Num@o de s@ie

Date d'achat

Conservez ce manuel et la facture

d'achat (regu) de Sears en lieu st3r

pour consultation ult_rieure.

Plaque signal_tique

(num6ros de modele

2 et de s_rie)

Garantie limitde b vie sur le

panier en porcelaine blanche

Pendant la vie de la laveuse, _ compter

de la date d'achat, Sears remplacera le

panier de lavage en porcelaine blanche

s'il survient des 6clats ou de la rouille

attribuables 9 des vices de mat@iau ou

de fabrication, Apr_s un an, les frais de

main-d'oeuvre vous seront factur6s.

Garantie limit_e de 10 ans sur la

cuve de plastique*

_, partir de la deuxi6me jusqu'_ la

dixi6me ann6e inclusivement 9 compter

de la date d'achat, Sears remplacera la

cuve de plastique s'il existe un vice de

mat@iau ou de fabrication, Apr6s un an,

les frais de main-d'oeuvre vous seront

factur6s.

Garantie limit_e de 5 ans sur

les composants de la boite

d'engrenages*

_, partir de la deuxi6me jusqu'_ la

cinqui6me ann6e inclusivement

compter de la date d'achat, Sears

remplacera toute piece de la bofte

d'engrenages qui s'av6rera d6fectueuse

cause d'un vice de mat@iau ou de

fabrication. Apres un an, les frais de

main-d'oeuvre vous seront factur6s.

Garantie complete de 1 an sur le

panier de lavage en porcelaine

tachetde

Pendant une ann6e & compter de la

date d'achat, Iorsque cette laveuse est

install6e et utilis6e conformement aux

instructions qui I'accompagnent, Sears

remplacera le panier de lavage en

porcelaine tachet6e s'il survient des

eclats ou de la rouille attribuables 9 un

vice de mat@iau ou de fabrication.

Garantie complete de 1 an sur les

composants mdcaniques et

dlectriques

Pendant un an, _ compter de la date

d'achat, si la laveuse est install6e et

utilis6e conform6ment aux instructions

qui I'accompagnent, Sears r6parera ou

remplacera tout composant mecanique

ou 61ectrique qui s'av6rera defectueux

cause d'un vice de mat@iau ou de

main-d'oeuvre.

Restriction des garanties

Si la laveuse est utilis6e autrement que

dans une utilisation familiale, la garantie

ci-dessus ne demeure en vigueur que

pendant 90 jours &compter de la date

d'achat.

Service sous garantie

Pour obtenir le service sous garantie,

contacter le Centre de service Sears le

plus proche aux Etats-Unis ou au

Canada.

La pr6sente garantie n'est valable que

Iorsque que cette laveuse est utilis6e

aux Etats-Unis ou au Canada.

Cette garantie vous donne des droits

juridiques specifiques et vous pourdez

avoir d'autres droits qui pourraient varier

d'un Etat & un autre ou d'une province

une autre.

Sears, Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

*Une garantie diff@ente peut _tre offerte

au Canada,

Aux €:tats-Unis, composer le

I*aoo-4-MY-HOME ® (1-800-469-4663)

pour obtenir des renseignements sur la

garantie de Sears ou pour contacter un

Centre de service Sears. Au Canada,

composer le 1-877-533-6937.

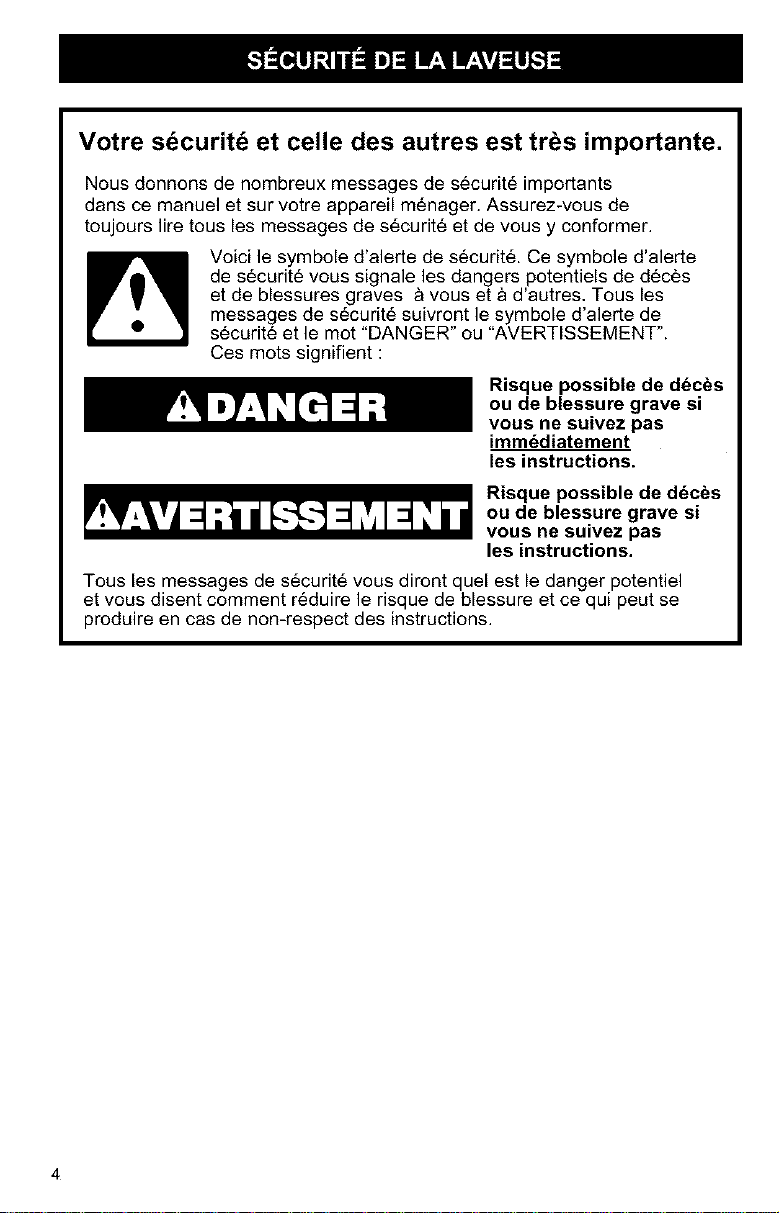

Votre sdcuritd et celle des autres est tr s importante.

Nous donnons de nombreux messages de s_curit_ importants

dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit_. Ce symbole d'alerte

de s_curit_ vous signale les dangers potentiels de d_cCs

et de blessures graves a vous eta d'autres, Tousles

messages de s_curit_ suivront le symbole d'alerte de

s_curit_ et le mot "DANGER" ou "AVERTISSEMENT".

Ces roots signifient :

Risque possible de deces

ou de blessure grave si

vous ne suivez pas

imm_diatement

les instructions.

Risque possible de ddces

ou de blessure grave si

vous ne suivez pas

les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel

et vous disent comment r_duire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc

61ectrique ou de blessures Iors de I'utilisation de la laveuse, suivre les

pr6cautions fondamentales dont les suivantes :

• Lire toutes les instructions avant

d'utiliser la laveuse.

• Ne pas laver des articles qui ont

6t6 nettoy6s ou lav6s avec de

I'essence ou imbib6s d'essence,

solvants de nettoyage 9 sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent 6mettre des vapeurs

susceptibles de s'enflammer ou

d'exploser.

• Ne pas ajouter d'essence, solvant

de nettoyage 9 sec ou autre

produit inflammable ou explosif

dans I'eau de lavage. Ces

substances peuvent 6mettre des

vapeurs susceptibles de

s'enfiammer ou d'exploser.

•Dans certaines conditions, de

I'hydrog_ne gazeux a pu se former

dans un circuit d'eau chaude qui

n'a pas 6t6 utilis6 pendant deux

semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE.

Si le circuit d'eau chaude n'a pas

6t6 utilis6 pendant une telle

p6riode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau

chaude et laisser I'eau s'ecouler

pendant plusieurs minutes par

chaque robinet. Ceci permettra

1'6vacuation de I'hydrog_ne gazeux

accumul6. Comme ce gaz est

inflammable, ne pas fumer ni

utiliser une fiamme hue au cours

de cette p6riode.

• Ne pas laisser des enfants jouer sur

la laveuse ou & proximit6. Bien sur*

veiller les enfants Iorsque la laveuse

est utilis6e & proximit6 d'enfants.

• Avant de mettre la laveuse au rebut

ou hors de service, enlever la porte

ou le couvercle.

• Ne pas tenter d'atteindre un article

I'int6rieur de la cuve de la laveuse

Iorsque le tambour, la cuve ou

I'agitateur est en mouvement.

• Ne pas installer ni remiser cette

laveuse 9 un endroit o_ elle serait

expos6e aux intemp6ries.

• Ne pas modifier les organes de

commande.

• Ne pas r6parer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

op6ration de service, si ce n'est

specifiquement recommand@ dans le

manuel de I'utilisateur ou dans un

manuel d'instructions de r6parations

destin6 _ I'utilisateur; il est alors

essentiel que la personne concern6e

comprenne ces instructions et soit

comp6tente pour les ex6cuter.

• Voir les "Exigences d'installation"

section pour les exigences de liaison

la terre.

CONSERVEZ CES INSTRUCTIONS

Outillage et pieces

Rassembler les outils et pieces neces-

saires avant d'entreprendre I'installation

de la laveuse. Les pieces fournies se

trouvent dans le panier de la laveuse.

Outillage n_cessaire pour le raccorde-

merit du tuyau de vidange et des

tuyaux d'arriv_e d'eau :

• Pince ouverture _ 1%6 po (3,95 cm)

• Lampe de poche (option)

Pi_cesfournies :

4 5

1. Tuyau de vidange

2. Bdde de tuyau argent _ double fit m_tallique

(pour te has du tuyau de vidange)

3. Bdde de tuyau jaune _ fil m_tallique unique

(pour te haut du tuyau de vidange)

4. Tuyaux d'arriv_e d'eau (2)

5. Joints plats pour les raccords des tuyaux

d'arriv_e d'eau (4)

Outillage n_cessaire pour le raccorde-

merit du tuyau de vidange et le r_glage

de I'aplomb de la laveuse :

• Cl6 plate de _ po (1,43 cm)

• Niveau

• Bloc de bois

• R_gle ou mCtre-ruban

Pi_ces fournies :

1 2

1. Sangle d'expddidon avec geupille

2. Pieds de nivellement avant avec _crous (2)

Autres pieces qui.peuvent

_tre necessa,res

Les pieces mentionnees sent disponibles

de votre magasin Sears local ou du cen-

tre de service Sears, Veuillez consulter

les numeros de service mentionn6s & la

derni6re page de ce manuel.

Configuration Pi_ces _ acheter

d'installation

ou probl_mes

observes

Evier de buan- Syst_me de pompage (si

derie ou cana- pas dej9 installS)

lisation d'¢va-

cuation rigide

plus haut que

96 po (2,4 m)

Tuyau rigide Adaptateur pour passer

de 1 po (2,5 d'un tuyau rigide de 2 po

cm) de (5 cm) de diametre _ 1

diam_tre po (2,5 cm) de diametre,

piece no 3363920

€:gout en hau- €:vier de buanderie stan-

teur dard de 20 gal (76 L),

hauteur 39 po (99 cm)

ou Cvier utilitaire, et

pompe de transfert et

connexions (disponibles

chez un fournisseur local

de plomberie)

Drain de Brisewide (piece no

plancher 285320); tuyau de vidan-

ge additionne], piece no

3357090 et ensemble de

connexion, piece no

285442

Robinets 2 tuyaux d'alimentation

d'eau trop plus longs : 6 pi (1,8 m)

¢loignes piece no 76314, 10 pi

(3 m) piece no 350008

Tuyau de Tuyau de vidange, piece

vidange trop no 388423 et ensemble

court de connexion, piece no

285442

Tuyau de Ensemble de connexion,

vidange trop piece no 285442

long

Canalisation Filtre de protection,

d'6vacuation piece no 367031

obstruee

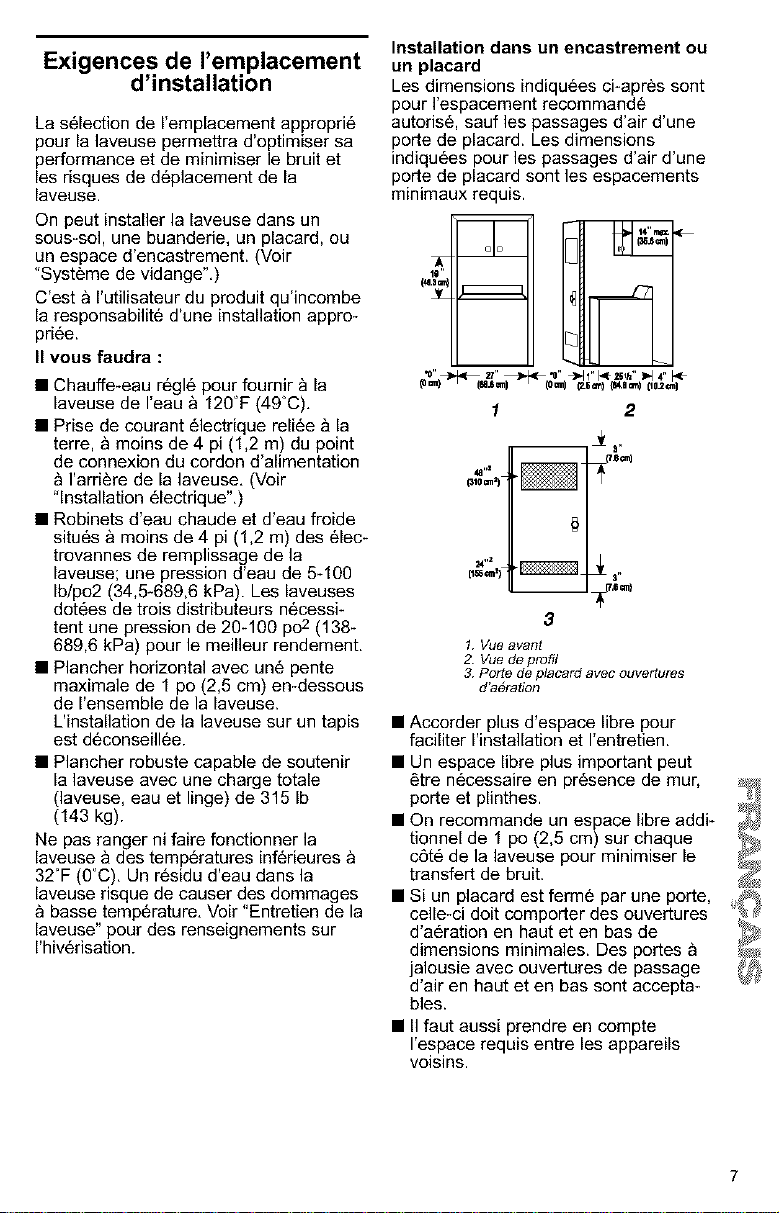

Exigences de remplacement

d'installation

La s61ection de I'emplacement appropri6

pour la laveuse permettra d'optimiser sa

performance et de minimiser le bruit et

les risques de d6placement de la

laveuse.

On peut installer la laveuse dans un

sous*sol, une buanderie, un placard, ou

un espace d'encastrement. (Voir

"Systeme de vidange",)

C'est & I'utilisateur du produit qu'incombe

la responsabilit6 d'une installation appro-

pri6e.

II vous faudra :

• Chauffe-eau r6g16pour fournir 9 la

laveuse de I'eau & 120'F (49°C),

• Prise de courant 61ectrique reli6e a la

terre, & moins de 4 pi (1,2 m) du point

de connexion du cordon d'alimentation

I'arri_re de la laveuse, (Voir

"Installation 61ectrique",)

• Robinets d'eau chaude et d'eau froide

situes & moins de 4 pi (1,2 m) des 61ec-

trovannes de remplissage de la

laveuse; une pression d'eau de 5-100

Ib/po2 (34,5_689,6 kPa). Les laveuses

dot6es de trois distributeurs necessi-

tent une pression de 20-100 po2 (138-

689,6 kPa) pour le meilleur rendement.

• Plancher horizontal avec un6 pente

maximale de 1po (2,5 cm) en-dessous

de I'ensemble de la laveuse.

L'installation de la laveuse sur un tapis

est deconseill6e.

• Plancher robuste capable de soutenir

la laveuse avec une charge totale

(laveuse, eau et linge) de 315 Ib

(143 kg).

Ne pas ranger ni faire fonctionner la

laveuse 9 des temp@atures inf6rieures

32T (0'C), Un residu d'eau dans la

laveuse risque de causer des dommages

basse temp6rature, Voir "Entretien de la

laveuse" pour des renseignements sur

I'hiv@isation.

Installation dans un encastrement ou

un placard

Les dimensions indiquees ci-apr_s sont

pour I'espacement recommand6

autoris6, sauf les passages d'air d'une

porte de placard. Les dimensions

indiqu_es pour les passages d'air d'une

porte de placard sont les espacements

minimaux requis.

1 2

24,,z

1. Vue avant

Z Vue de profil

Porie de placard avec ouvertures

d'a_ration

• Accorder plus d'espace libre pour

faciliter I'installation et I'entretien.

• Un espace libre plus important peut

6tre n6cessaire en pr6sence de muq

porte et plinthes.

• On recommande un espace libre addk

tionnel de 1 po (2,5 cm) sur chaque

c8t6 de la laveuse pour minimiser le

transfert de bruit.

• Si un placard est ferme par une porte, _÷_

celle-ci dolt comporter des ouvertures '_

d'a@ation en haut et en bas de '_

dimensions minimales. Des portes _ _

jalousie avec ouvertures de passage

d'air en haut et en bas sont accepta-

bles.

• IIfaut aussi prendre en compte

I'esl_ace requis entre les appareils

VOlSInS.

Systeme de vidange

Le tuyau de vidange de la laveuse peut

_tre raccord6 9 une canalisation d'6vacua-

tion (mur ou plancher), ou bien on peut

rejeter I'eau de vidange dans un bac de

buanderie ou un siphon de plancher.

S61ectionner la methode appropri6e d'ins-

tallation du tuyau de vidange, (Voir "Autres

pi_ces qui peuvent _tre necessaires".)

1 2

Raccordement & une canalisation

d'_vacuation - mur ou plancher (illus-

trations 1 et 2)

Le diam_tre de la canaiisation d'6vacua-

tion dolt etre d'au moins 2 po (5 cm). La

capacit6 d'evacuation de la canalisation

ne dolt pas etre inferieure 9 17 gal (64 L)

par minute. Un adaptateur de 2 po (5 cm)

1 po (2,5 cm) de diametre est

disponible pour le tuyau de rejet & I'egout.

(Voir "Autres pieces dont vous pourrez

avoir besoin".)

Le sommet de la canalisation (point de

raccordement) dolt _tre situe entre 39 po

(99 cm) (mini) et 96 po (2,4 m) (maxi) au-

dessus du bas de la laveuse.

Evier de buanderie (illustration 1)

La capacit6 de 1'6vierdolt _tre d'au moins

20 gal (76 L). Le sommet de 1'6vier (point

de raccordement) dolt _tre situ6 entre 39

po (99 cm) (mini) et 96 po (2,4 m) (maxi)

au-dessus du niveau du plancher.

Siphon de plancher (illustration 2)

Le systeme d'6vacuation dolt comporter

un brise-vide qui peut etre achet6 s6parC-

ment. (Voir "Autres pi_ces qui peuvent

_tre necessaires".)

Le brise-vide dolt _tre situe au moins

28 po (71 cm) au-dessus du bas de la

laveuse. Des tuyaux additionnels peuvent

_tre necessaires.

Installation dlectrique

Risque de choc _lectrique

Brancher sur une prise & 3 alv_oles

reli_e & la terre.

Ne pas enlever la broche de liaison

la terre.

Ne pas utUiser un adaptateur.

Ne pas utiliser un c&ble de rallonge,

Le non-respect de ces instructions

peut causer un ddc_s, un incendie

ou un choc _lectrique,

• Alimenter la laveuse au moyen d'un

circuit individuel de 120 volts, 60-Hz.

CA seulement, prot6g6 par un fusible

de 15 ou 20 amperes. On recom-

mande I'emploi d'un fusible temporis6

ou disjoncteur. II est recommand6

d'utiliser un circuit distinct pour ali-

menter uniquement cet appareiL

• Cette iaveuse est dot6e d'un cordon

d'alimentation avec fiche de branche-

ment _ 3 broches, reli6e _ la terre.

• Pour minimiser le risque de choc 61ec*

trique, on dolt brancher le cordon d'ali-

mentation sur une prise de courant

murale de configuration correspon-

dante (3 alv6oles) reli6e a la terre con*

form6ment aux codes et r_glements

Iocaux. Si une prise de configuration

correspondante n'est pas disponible,

c'est au client qu'incombent la respon-

sabilit6 et I'obligation personnelles de

faire installer par un 61ectricien qualifi6

une prise ad_quatement reli6e a la

terre,

• Si les codes le permettent et si un con-

ducteur distinct de liaison a la terre est

utilis6, il est recommande qu'un 61ec-

tricien qualifi6 d6termine que la liaison

la terre est ad6quate,

• Ne pas effectuer la liaison _ la terre

sur une canalisation de gaz,

• En cas de doute quant _ la qualit6 de

la liaison a la terre de la laveuse, v6ri-

tier aupr_s d'un 61ectricien qualifi6.

• Ne pas utiliser un fusible darts le circuit

neutre ou de liaison a la terre.

1. Fiche de branchement D 3 broches (liai-

son & la terre)

2. Prise & 3 alv#oles reli6e D la terre

3. Broche de liaison D la terre

4. Cordon d_limentation

INSTRUCTIONS DE

LIAISON A LA TERRE

Pour une laveuse reli_e & la terre

et connect_e par un cordon :

Cette laveuse dolt _tre reli6e _ la terre.

En cas d'anomalie de fonctionnement

ou de panne, la liaison _ la terre r6duira

le risque de choc 61ectrique en offrant

au courant 61ectrique un itin6raire

d'6vacuation de moindre r6sistance.

Cette laveuse est aliment6e par un

cordon 61ectrique comportant un con-

ducteur reli6 a la terre et une fiche de

branchement munie d'une broche de

liaison _ la terre, La fiche dolt _tre

branch6e sur une prise de courant

appropri6e qui est bien install6e et

reli6e _ la terre conform6ment a tous

les codes et r_glements Iocaux.

AVERTISSEMENT : Le

raccordement incorrect de cet appareil

au conducteur de liaison _ la terre peut

susciter un risque de choc 61ectrique.

En cas de doute quant _ la qualit6 de la

liaison _ la terre de I'appareil, consulter

un 61ectricien ou technicien d'entretien

qualifie,

Ne pas modifier la fiche de branchement

fournie avec rappareil - si la fiche ne

correspond pas _ la configuration de la

)rise de courant, demander _ un

61ectricien qualifi6 d'installer une prise

de courant convenable,

Pour une laveuse raccord_e en

permanence :

Cette laveuse dolt _tre raccordee _ un

syst_me de c_blage permanent en

m6tal reli6 _ la terre ou un conducteur

reli6 _ la terre dolt _tre en fonction avec

les conducteurs de circuit et raccord_s

la borne de liaison _ la terre ou la

borne sur rappareil menager.

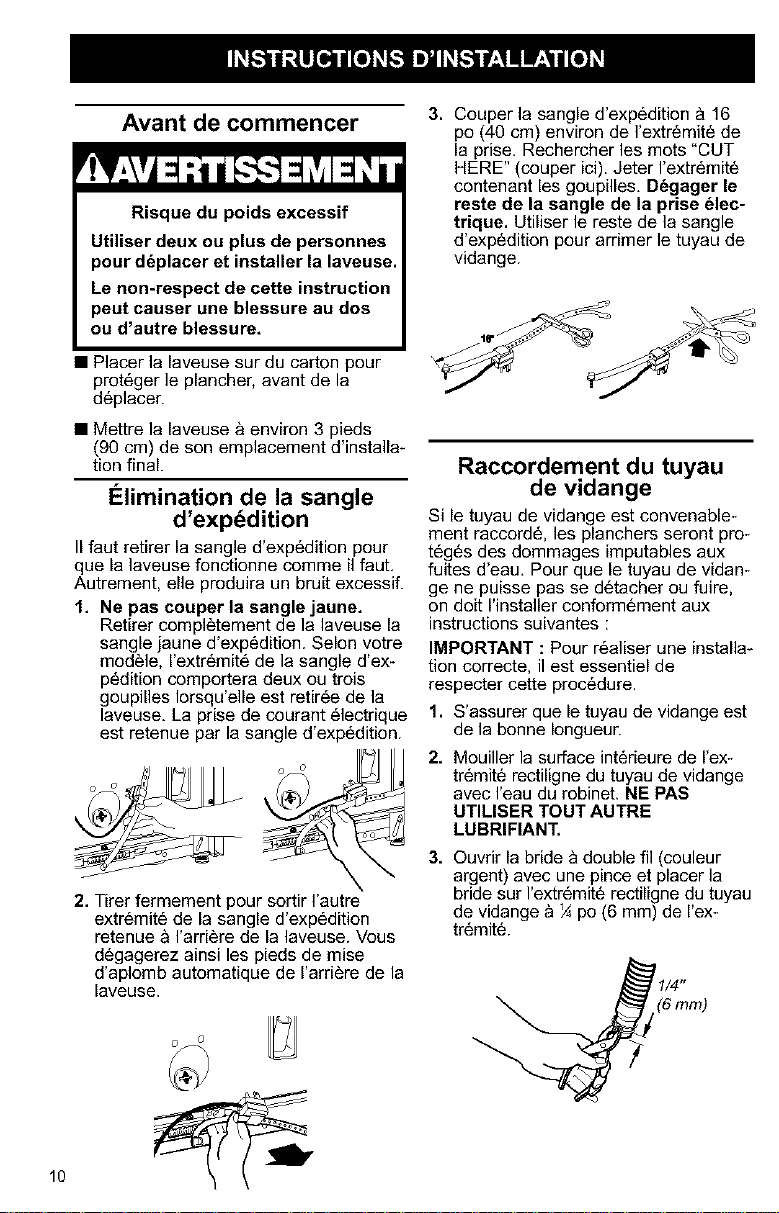

Avant de commencer

Risque du poids excessif

Utiliser deux ou plus de personnes

pour ddplacer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure aM dos

ou d'autre blessure,

• Placer la laveuse sur du carton pour

prot6ger ]e plancher, avant de la

d6placer.

• Mettre la laveuse & environ 3 pieds

(90 cm) de son emplacement d'installa-

tion final.

Elimination de la sangle

d'expddition

IIfaut retirer la sangle d'exp6dition pour

que la laveuse fonctionne comme il faut.

Autrement, erie produira un bruit excessif.

1. Ne pas couper la sangle jaune.

Retirer completement de la laveuse la

sangle jaune d'exp6dition. Selon votre

meddle, I'extr6mit6 de la sangle d'ex-

p6dition comportera deux ou trois

goupilles Iorsqu'elle est retiree de la

laveuse. La prise de courant 61ectrique

est retenue par la sangle d'exp6dition.

2. Tirer fermement pour sortir I'autre

extr6mit6 de ia sangle d'exp6dition

retenue a I'arri6re de la laveuse, Vous

d6gagerez ainsi les pieds de raise

d'aplomb automatique de I'arri_re de la

laveuse.

3. Couper la sangle d'exp6dition 9 16

po (40 cm) environ de I'extr6mit6 de

la prise. Rechercher les roots "CUT

HERE" (couper ici). Jeter I'extr6mit6

contenant les goupilles, D_gager le

reste de la sangle de la prise _lec-

trique. Utiliser le reste de la sangle

d'exp6dition pour arrimer le tuyau de

vidange.

Raccordement du tuyau

de vidange

Si le tuyau de vidange est convenabie-

merit raccord_, les planchers seront pro-

t6g6s des dommages imputables aux

fuites d'eau, Pour que le tuyau de vidan-

ge ne puisse passe detacher ou fuire,

on dolt I'installer conformement aux

instructions suivantes :

IMPORTANT : Pour r6aliser une installa-

tion correcte, il est essentiel de

respecter cette procedure.

1. S'assurer que le tuyau de vidange est

de la bonne Iongueur.

Mouiller la surface int6rieure de I'ex-

tr6mit6 rectiligne du tuyau de vidange

avec I'eau du robinet. NE PAS

UTILISER TOUT AUTRE

LUBRIFIANT,

Ouvrir la bride 9 double fil (couleur

argent) avec une pince et placer ]a

bride sur I'extr6mit6 rectiligne du tuyau

de vidange a ¼ po (6 ram) de I ex-

tr6mit¢.

_1/4"

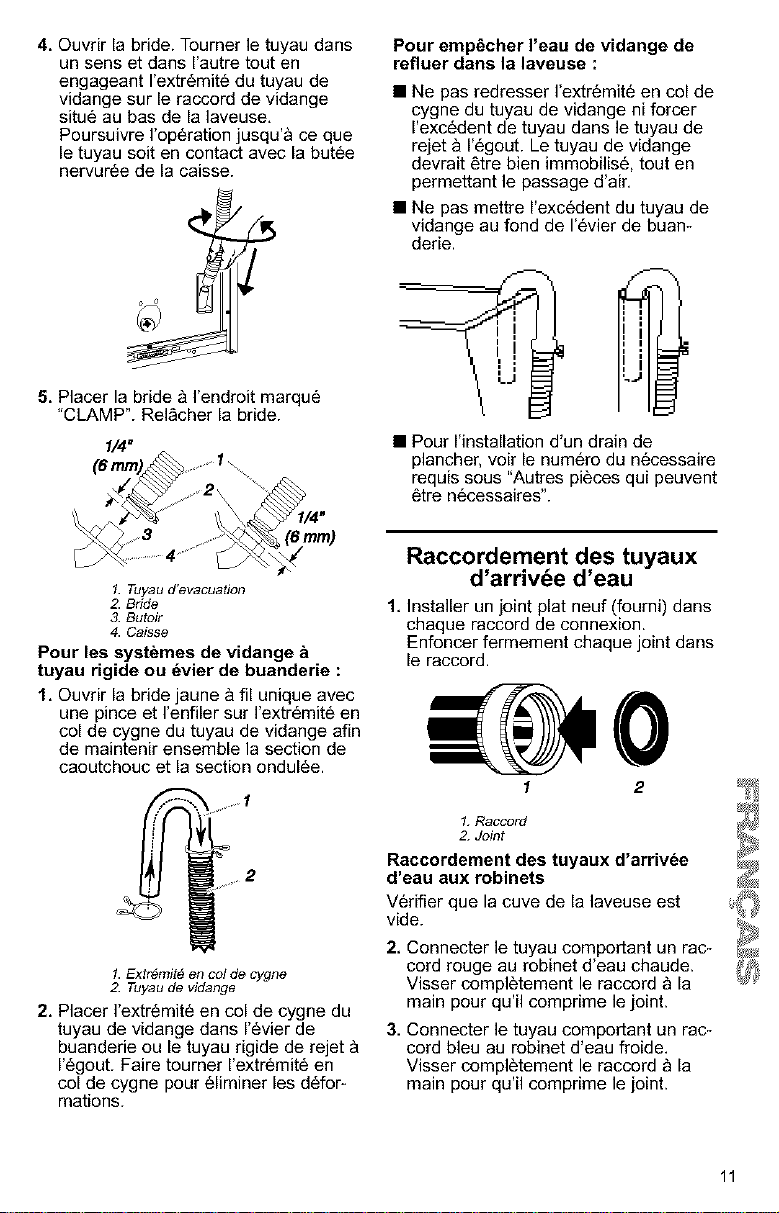

4, Ouvrir la bride. Tourner le tuyau dans

un sens et dans I'autre tout en

engageant I'extr6mit6 du tuyau de

vidange sur le raccerd de vidange

situ6 au bas de la laveuse,

Poursuivre I'op6ration jusqu'& ce que

le tuyau soit en contact avec la but6e

nervur6e de la caisse.

5, Placer la bride & I'endroit marqu6

"CLAMP". Rel_cher la bride.

1/4"

1. Tuyau d'evacuation

2. Bride

3. Butoir

4. Caisse

Pour lea eyst6mee de vidange

tuyau rigide ou 6vier de buanderie :

1, Ouvrir la bride jaune 9 fll unique avec

une pince et I'enfiler sur I'extr6mit6 en

col de cygne du tuyau de vidange afin

de maintenir ensemble la section de

caoutchouc et la section ondul6e.

1.Extr6mit#encoldecygne

2. Tuyau de vidange

2. Placer I'extr6mit6 en col de cygne du

tuyau de vidange dans 1'6vierde

buanderie ou le tuyau rigide de rejet

1'6gout. Faire tourner I'extremit6 en

col de cygne pour 61iminer les d6for-

mations.

Pour emp6cher I'eau de vidange de

refluer darts la laveuse :

• Ne pas redresser I'extr6mit6 en col de

cygne du tuyau de vidange ni forcer

I'exc6dent de tuyau dans le tuyau de

rejet 9 1'6gout. Le tuyau de vidange

devrait _tre bien immobilis6, tout en

permettant le passage d'air,

• Ne pas mettre I'exc6dent du tuyau de

vidange au fond de 1'6vier de buan-

derie.

• Pour I'installation d'un drain de

plancher, voir le numero du n6cessaire

requis sous "Autres pisces qui peuvent

_tre n6cessaires".

Raccordement des tuyaux

d'arriv6e d'eau

1, Installer un joint plat neuf (fourni) dans

chaque raccord de connexion.

Enfoncer fermement chaque joint dans

le raccord.

1 2

1. Raccord

2. Joint

Raccordement des tuyaux d'arriv6e

d'eau aux robinets

V6rifier que la cuve de la laveuse est

vide.

2, Connecter le tuyau comportant un rac-

cord rouge au robinet d'eau chaude.

Visser compl_tement le raccord & la

main pour qu'il comprime le joint.

3, Connecter le tuyau comportant un rac-

cord bleu au robinet d'eau froide.

Visser compl_tement le raccord & la

main pour qu'il comprime le joint.

4, Terminer le serrage des raccords -

deux tiers de tour - avec une pince.

REMARQUE : Ne pas serrer exces-

sivement pour ne pas endommager

les composants.

Purger les canalisations d'eau

5, Faire couler de I'eau par les deux robi_

nets et les tuyaux d'arrivee d'eau,

dans un seau ou un 6vier de buam

derie, pour 6jecter toutes les particules

sondes presentes dans la canalisation

qui pourraient obstruer les tamis 9 rein

tree de la laveuse.

Raccorder les tuyaux d'arriv_e d'eau

la laveuse

6, Connecter le tuyau comportant le rac-

cord rouge _ I'entree HOT (chaud) (en

bas) de 1'61ectrovanne. La connexion

du raccord rouge en premier facilite le

serrage du raccord avec la pince,

Visser completement le raccord a la

main pour qu'il comprime le joint.

Terminer le serrage des raccords -

deux tiers de tour - avec une pince.

REMARQUE : Ne pas serrer exces-

sivement, pour ne pas endommager

les composants.

1. Electrovanne d'alimentation - bleue = eau

froide

2. Electrovanne d'alimentation - rouge = eau

chaude

REMARQUE : L'entree peut se trouver

du c5t6 droit ou du cet6 gauche de la

laveuse selon votre modele.

7. Connecter le tuyau comportant un rac_

cord bleu &I'entree COLD (froid) (en

haut) de I'electrovanne. Visser com-

pletement le raccord 9 la main pour

qu'il comprime lejoint, Terminer le ser*

rage des raccords _deux tiers de tour -

avec une pince.

REMARQUE : Ne pas serrer exces-

sivement, pour ne pas endommager

les composants.

V_rifier s'il y a des fuites

8. Ouvrir les robinets d'eau; verifier s'il y

a des fuites. Une petite quantit6

d'eau peut penetrer dans la laveuse.

II suffira de la vidanger plus tar&

REMARQUE : Remplacer les tuyaux

d'arrivee d'eau apr_s 5 ans d'utilisa

tion pour reduire ie risque de defail

lance intempestive, Prendre note de

la date d'installation ou de remplace

ment des tuyaux d'arrivee d'eau, pour

reference ulterieure.

• Si on ne raccorde qu'une canalisa-

tion d'eau, il faut mettre un bou-

chon sur I'autre entree d'arrivee

d'eau.

• Inspecter periodiquement les

tuyaux; les remplacer en cas de

renflement, d'ecrasement, de

coupure, d'usure ou si une fuite se

manifeste.

Immobilisation du tuyau

de vidange

1. Faire passer ie cordon d'alimentation

par-dessus ia console.

2. Enlever tout carton utilise pour le

deplacement de la laveuse.

3. Trouver la piece restante de la sangle

d'expedition (pas I'extremite ayec les

goupilles) dans 1'6tape3 de "Elimination

de la sangle d'expedition", L'utiliser pour

fixer le tuyau d'evacuation a I'evier de

buanderie ou au tuyau rigide de rejet

I'egout. Pousser I'attache de fi-xation

dans le trou le plus proche de la sangle

d'expedition.

Poriion restante de la sangle d'exp#dition

4. Fixer le tuyau de vidange au pied de

1'6vierde buanderie ou au tuyau

rigide de rejet 91'6gout, avec I'at-

tache de fixation. (Voir rillustration.)

6. V6rifier I'aplomb de la laveuse en

plagant un niveau sur le bord de la

table, transversalement, puis dans le

sens avant arri6re.

Si les robinets d'eau et le tuyau

rigide de rejet & 1'6gout sont plac6s

en retrait, introduire I'extremit6 en

col de cygne du tuyau de vidange

dans le tuyau rigide de rejet 91'6-

gout. Attacher fermement les tuyaux

d'arrivee d'eau et le tuyau de vidan-

ge ensemble, avec I'attache de fixa-

tion.

R_glage de I'aplomb de

la laveuse

Un bon aplomb de la laveuse minimisera le

bruit et les vibrations.

Installation des pieds de nivellement

avant

1. Soulever I'avant de la laveuse d'envk

ron 4 po (10,2 cm) avec un bloc de

bois ou objet semblable. Le bloc dolt

pouvoir supporter le poids de la

laveuse.

2. Visser 1'6crou sur chaque pied de nk

vellement jusqu'a 1 po (2,5 cm) de la

base.

(2.5 crn)

3. Visser les pieds darts les trous appro-

pri6s au coin avant de la laveuse

jusqu'& ce que les 6crous touchent la

laveuse.

REMARQUE : Ne pas serrer les

6crous tant que la laveuse ne sera

pas d'aplomb.

4. Incliner la laveuse vers I'arri_re et

enlever le bloc de bois. Abaisser

doucement la laveuse jusqu'au

plancher.

5. Glisser la laveuse a son emplace-

ment final.

Si la laveuse n'est pas d'aplomb, la

deplacer 16g_rement, I'incliner vers

I'arri6re et soulever I'avant avec un

bloc de bois et ajuster le d6ploiement

des pieds selon le besoin. R6p6ter

ceci jusqu'& I'aplomb parfait de la

laveuse.

Apr_s avoir place la laveuse d'aplomb

son emplacement final, utiliser une

cl6 plate de _Gpo (1,43 cm) pour vis-

ser les 6crous sur les pieds, ferme-

ment contre la caisse de la laveuse.

Si les 6crous ne sont pas bloqu6s

contre la caisse de la laveuse, la

laveuse peut vibrer.

Incliner la laveuse vers I'avant pour

soulever I'arri6re d'au moins 4 po

(10,2 cm) du plancher. On peut

percevoir le son 6mis Iors de I'auto_

r6glage des pieds arri_re. Abaisser la

laveuse jusqu'au plancher.

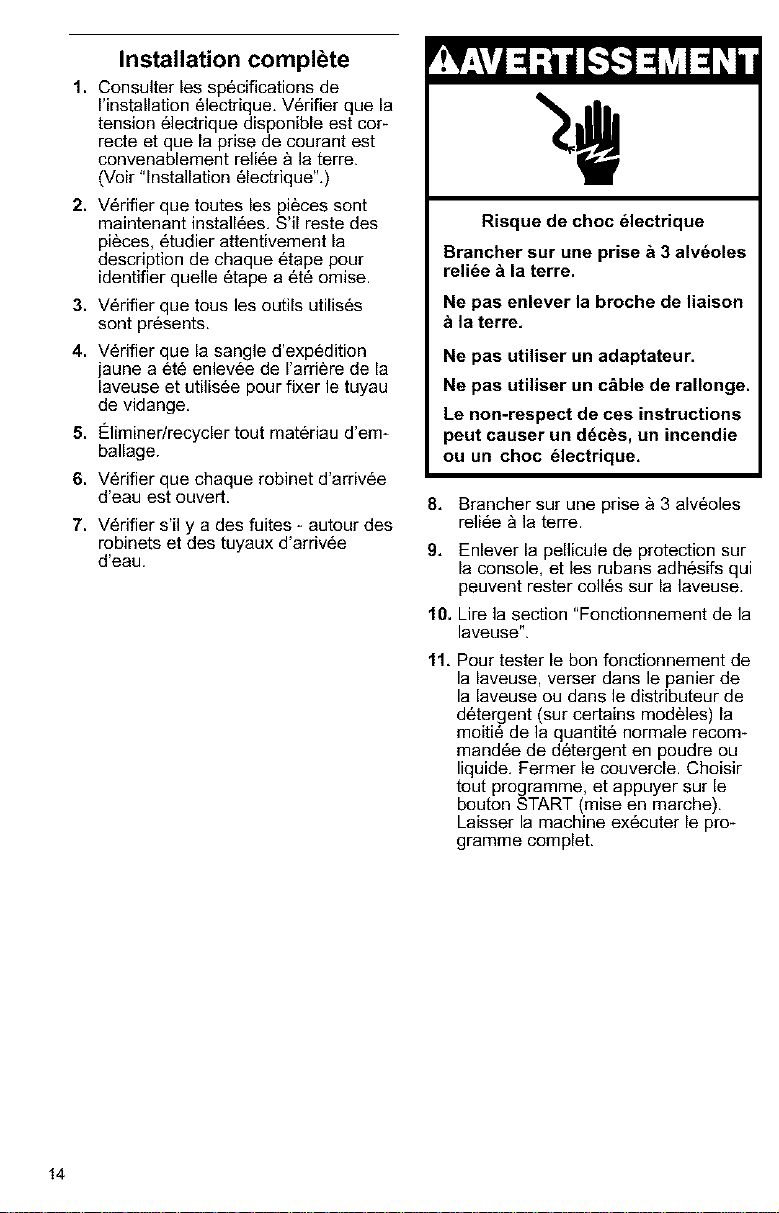

Installation complete

1. Consulter les specifications de

I'installation 61ectrique. V6rifier que la

tension 61ectrique disponible est cor_

recte et que la prise de courant est

convenablement reli6e _ la terre.

(Voir "Installation 61ectrique",)

2. V6rifier que toutes les pi_ces sont

maintenant install6es. S'il reste des

pi6ces, 6tudier attentivement la

description de chaque 6tape pour

identifer quelle 6tape a 6t6 omise.

3. V6rifier que tousles outils utilis6s

sont pr6sents.

4. V6rifier que la sangle d'exp6dition

jaune a 6t6 enlev6e de rarri_re de la

laveuse et utilis6e pour fixer le tuyau

de vidange,

5. €:liminer/recycler tout mat6riau d'em-

ballage.

6. V6rifier que chaque robinet d'arriv6e

d'eau est ouvert.

7. V6rifier s'il y a des fuites - autour des

robinets et des tuyaux d'arriv6e

d'eau.

Risque de choc _lectrique

Brancher sur une prise & 3 alv_oles

reli_e & la terre.

Ne pas enlever la broche de liaison

la terre,

Ne pas utiliser un adaptateur,

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions

peut causer un d_c_s, un incendie

ou un choc _lectrique,

8, Brancher sur une prise a 3 alv6oles

reli6e 9 la terre.

9, Enlever la pellicule de protection sur

la console, et les rubans adhesifs qui

peuvent rester coll6s sur la laveuse,

10. Lire la section "Fonctionnement de la

laveuse".

11,

Pour tester le bon fonctionnement de

la laveuse, verser dans le panier de

la laveuse ou dans le distributeur de

detergent (sur certains mod61es) la

moiti6 de la quantit6 normale recom-

mand6e de detergent en poudre ou

liquide, Fermer le couvercle. Choisir

tout programme, et appuyer sur le

bouton START (raise en marche),

Laisser la machine ex6cuter le pro-

gramme complet.

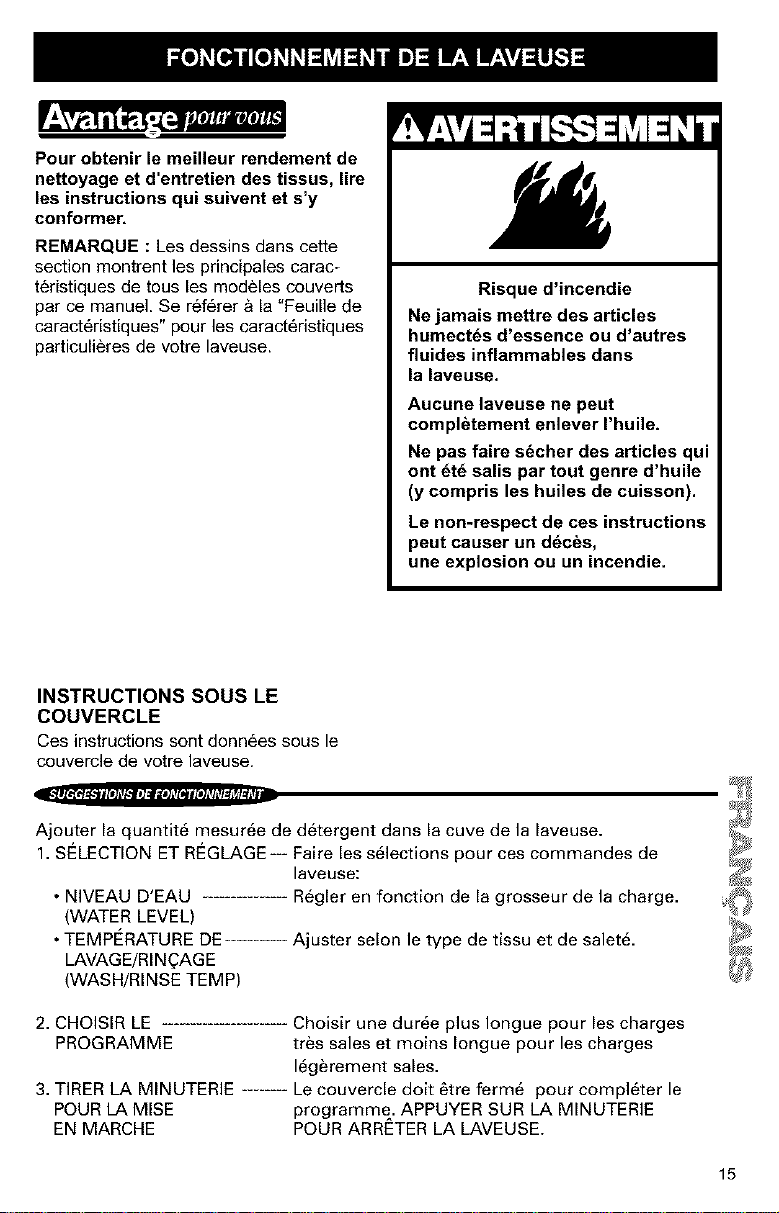

Pour obtenir le meilleur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer,

REMARQUE : Les dessins dans cette

section montrent les principales carac_

t6ristiques de tousles modeles couverts

par ce manuel. Se r6f6rer & la "Feuille de

caract6ristiques" pour les caract6ristiques

particuli6res de votre laveuse.

Risque d'incendie

Ne jamais mettre des articles

humect_s d'essence ou d'autres

fluides inflammables dans

la laveuse.

Aucune laveuse ne peut

compl_tement enlever I'huile.

Ne pas faire s_cher des articles qui

ont _t6 sails par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un d_c6s,

une explosion ou un incendie.

INSTRUCTIONS SOUS LE

COUVERCLE

Ces instructionssont donn6essous le

couvercle de votre laveuse.

I iT i if if_ T

Ajouter la qaantit_ mesur6e de detergent dans la cuve de la laveuse.

1. S#LECTION ET Rf:GLAGE --- Faire les s_lections pour ces commandes de

lavease:

• NIVEAU D'EAU Regler en fonction de la grossear de la charge.

(WATER LEVEL)

• TEMPERATURE DE ........... Ajuster selon le Wpe de tissu et de salet_.

LAVAGE/RIN(_AGE

(WASH/RINSE TEMP)

2. CHOISIR LE Choisir une dur6e plus Iongue pour les charges

PROGRAMME tres sales et moins Iongue pour les charges

16g_rement sales.

3. TIRER LA MINUTERIE ........ Le couvercle dolt 6tre ferm6 pour compl6ter le

POUR LA MISE programme. APPUYER SUR LA MINUTERIE

EN MARCHE POUR ARRETER LA LAVEUSE.

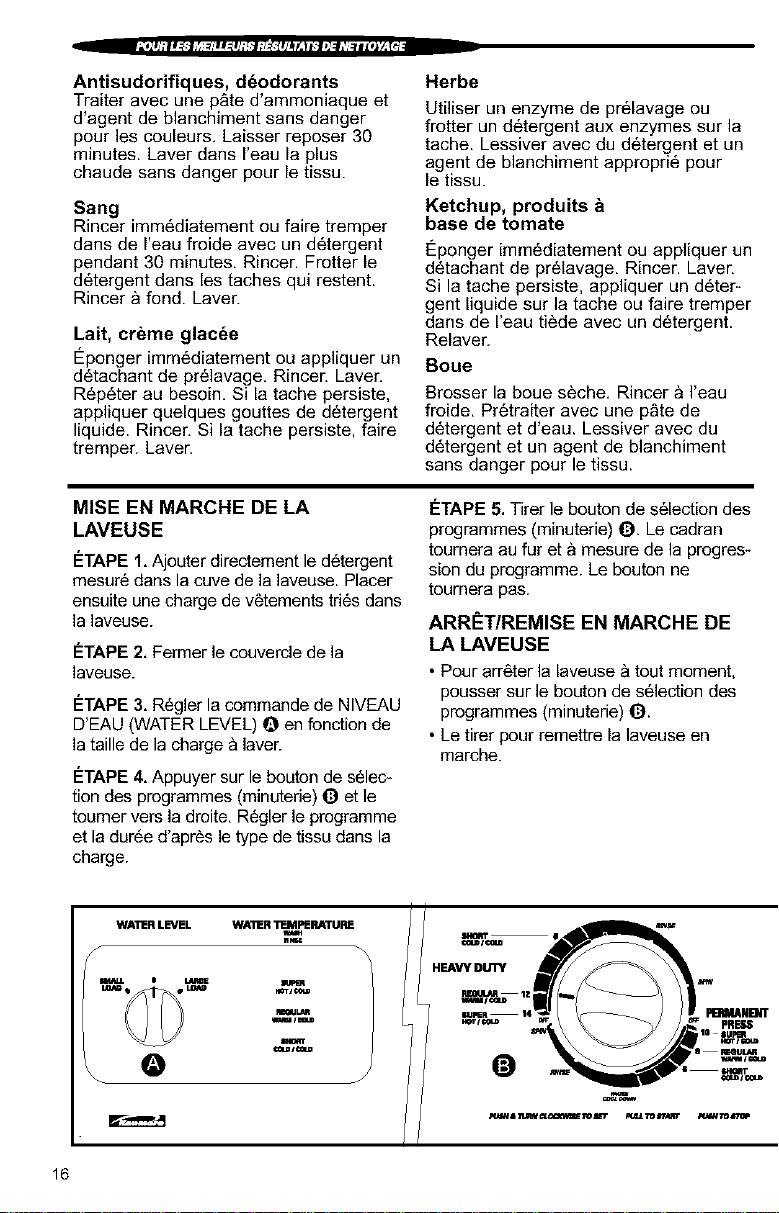

Antisudorifiques, d_odorants

Traiter avec une pate d'ammoniaque et

d'agent de blanchiment sans danger

pour les couleurs, Laisser reposer 30

minutes. Laver dans reau la plus

chaude sans danger pour le tissu.

Sang

Rincer immediatement ou faire tremper

dans de reau froide avec un detergent

pendant 30 minutes, Rincer. Frotter le

detergent dans les taches qui restent.

Rincer 9 fond. Laver.

Lait, creme glacee

Eponger immediatement ou appliquer un

detachant de prelavage, Rincer, Laver,

Repeter au besoin, Si la tache persiste,

appliquer quelques gouttes de detergent

liquide. Rincer, Si la tache persiste, faire

tremper. Laver.

Herbe

Utiliser un enzyme de prelavage ou

frotter un detergent aux enzymes sur la

tache. Lessiver avec du detergent et un

agent de blanchiment approprie pour

le tissu.

Ketchup, produits

base de tomate

€:ponger immediatement ou appliquer un

detachant de prelavage, Rincer. Laver,

Si la tache persiste, appliquer un deter-

gent liquide sur la tache ou faire tremper

dans de reau tiede avec un detergent.

Relaver.

Boue

Brosser la boue seche, Rincer & I'eau

froide, Pretraiter avec une pate de

detergent et d'eau. Lessiver avec du

detergent et un agent de blanchiment

sans danger pour le tissu.

MISE EN MARCHE DE LA

LAVEUSE

ETAPE 1.Ajouter directement le detergent

mesure dans la cuve de la laveuse. Placer

ensuite une charge de vetements tries dans

la laveuse.

#TAPE 2. Fermer le couvercle de la

laveuse.

#TAPE 3. Regler la commande de NIVEAU

D'EAU (WATER LEVEL) Q en fonction de

la taille de la charge & laver.

#TAPE 4. Appuyer sur le bouton de selec-

tion des programmes (minuterie) Oet le

toumer vers la droite, Regler le programme

et la duree d'apres le type de tissu dans la

charge.

ETAPE 5. Tirer le bouton de selection des

programmes (minuterie) O. Le cadran

tournera au fur et & mesure de la progres-

sion du programme. Le bouton ne

tournera pas.

ARRI_T/REMISE EN MARCHE DE

LA LAVEUSE

• Pour arreter la laveuse a tout moment,

pousser sur le bouton de selection des

programmes (minuterie) O.

• Le tirer pour remettre la laveuse en

marche.

WA'_R LEVEL WA'i_ R "I-r.MPERATURE

nlmE

mT_

mmuuu_

mlmLn

\ @

HEAVYDUIY

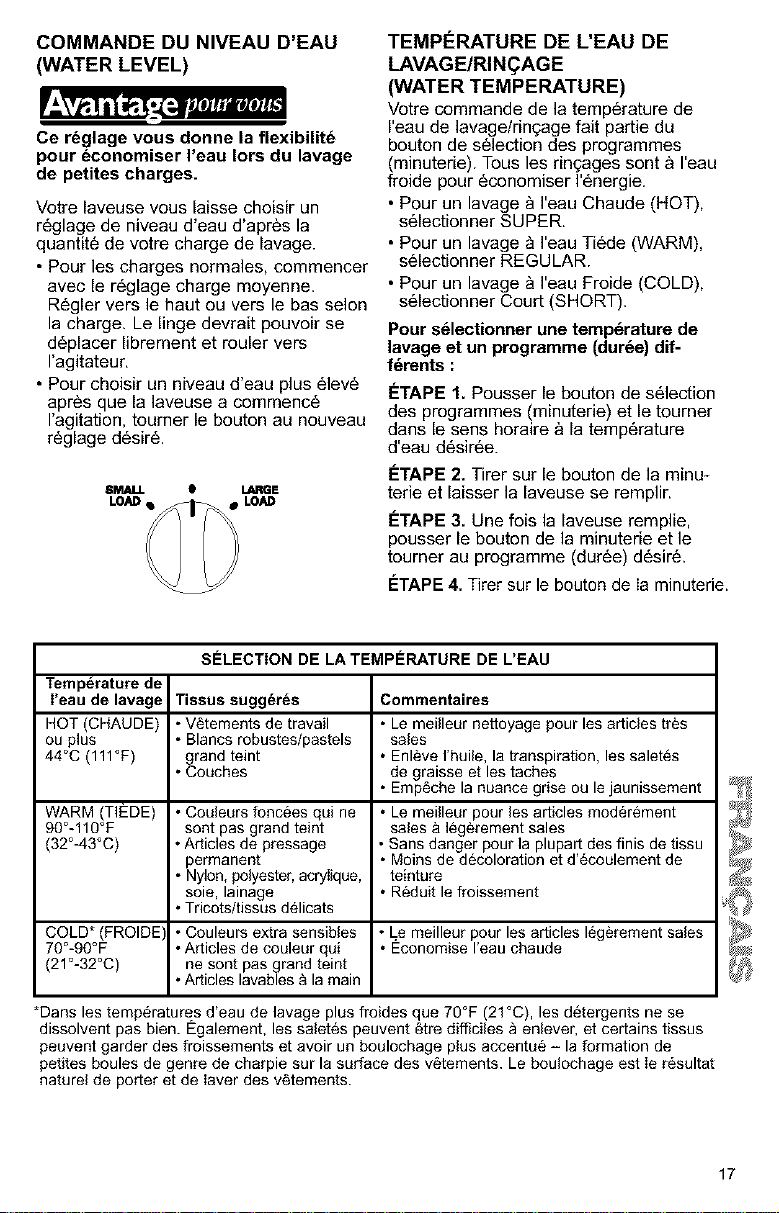

COMMANDE DU NIVEAU D'EAU

(WATER LEVEL)

Ce r_glage vous donne la flexibilit_

pour _conomiser I'eau Iors du lavage

de petites charges.

Votre laveuse vous laisse choisir un

r6glage de niveau d'eau d'apr_s la

quantit6 de votre charge de lavage.

• Pour les charges normales, commencer

avec le r6glage charge moyenne.

R6gler vers le haut ou vers le has selon

la charge. Le linge devrait pouvoir se

d6placer librement et fouler vers

I'agitateur,

• Pour choisir un niveau d'eau plus 61ev6

apres que la laveuse a commenc6

I'agitation, tourner le bouton au nouveau

r6glage d6sir&

8MALL • L,_RGE

TEMPF:RATURE DE L'EAU DE

LAVAGE/RIN(_AGE

(WATER TEMPERATURE)

Votre commande de la temp6rature de

I'eau de lavage/rin_;age fait pattie du

bouton de selection des programmes

(minuterie). Tousles rin_ages sont & I'eau

froide pour 6conomiser 1'6nergie.

• Pour un lavage 9 I'eau Chaude (HOT),

s61ectionner SUPER.

• Pour un lavage _ I'eau Ti6de (WARM),

s61ectionner REGULAR.

• Pour un lavage _ I'eau Froide (COLD),

s61ectionner Court (SHORT).

Pour selectionner une temperature de

lavage et un programme (dur_e) dif-

f_rents :

#TAPE 1. Pousser le bouton de s61ection

des programmes (minuterie) et le tourner

dans le sens horaire & la temperature

d'eau d6sir6e.

#TAPE 2, Tirer sur le bouton de la minu-

terie et laisser la laveuse se remplir.

#TAPE 3. Une fois la laveuse remplie,

pousser le bouton de la minuterie et le

tourner au programme (dur6e) desir&

#:TAPE4. Tirer sur le bouton de Ia minuterie.

SELECTION DE LA TEMPERATURE DE L'EAU

Temperature de

I'eau de lavage Tissus sugg_r_s Commentaires

HOT (CHAUDE) • V_tements de travail • Le meilleur nettoyage pour les articles tr_s

ou plus • Blancs robustes/pastels sales

44°C (111°F) grand teint • Enl_ve I'huile, la transpiration, les salet_s

• Couches de graisse et les taches

• Emp_che la nuance grise ou le jaunissement

WARM (TIEDE) • Couleurs fonc6es qui ne • Le meilleur pour les articles mod_r6ment

90°-110°F sont pas grand teint sales & legerement sales

(32°-43°C) * Articles de pressage • Sans danger pour la plupart des finis de tissu

permanent • Moins de decoloration et d'_coulement de

• Nylon, polyester, acryiique, teinture

soie, lainage • Reduit le froissement

• Tdcots/tissus d_licats

COLD* (FROIDE • Couleurs extra sensibles * L,emeilleur pour les articles I_gerement sales

70°-90°F • Articles de couleur qui • Economise I'eau chaude

(21°-32°C) ne sont pas grand teint

• Articles lavables a la main

*Dans les temperatures d'eau de lavage plus froides que 7O°F (21°C), les d_tergents ne se

dissolvent pas bien. Egalement, les salet6s peuvent 6tre difficiles a enlever, et certains tissus

peuvent garder des froissements et avoir un boulochage plus accentu_ - la formation de

petites boules de genre de charpie sur la surface des v_tements. Le boulochage est Ie r6sultat

naturel de porter et de laver des v_tements.

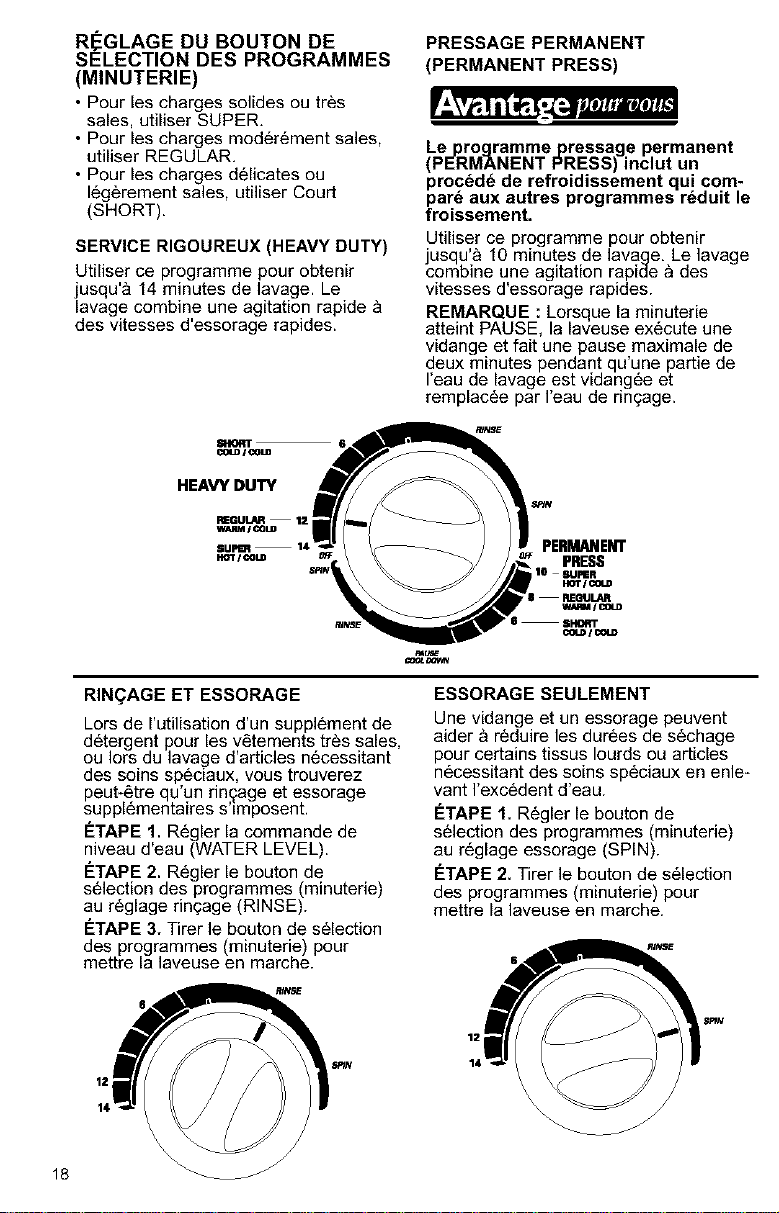

RI_GLAGE DU BOUTON DE

SELECTION DES PROGRAMMES

(MINUTERIE)

• Pour les charges solides ou tres

sales, utiliser SUPER.

• Pour les charges moderement sales,

utiliser REGULAR.

• Pour les charges d¢licates ou

16gerement sales, utiliser Court

(SHORT).

SERVICE RIGOUREUX (HEAVY DUTY)

Utiliser ce programme pour obtenir

jusqu'9 14 minutes de lavage. Le

lavage combine une agitation rapide

des vitesses d'essorage rapides.

SIIORT

HEAVY DUTY

REGULAR 12

WARM/COLD

SUM_ 14

HOTI COLD

RIN(_AGE ET ESSORAGE

Lors de I'utilisation d'un supplement de

detergent pour les vetements tres sales,

ou Iors du lavage d'articles necessitant

des soins speciaux, vous trouverez

peut-etre qu'un rin_age et essorage

supplementaires s'tmposent.

#:TAPE 1. Regler la commande de

niveau d'eau (WATER LEVEL).

#:TAPE 2. Regler le bouton de

selection des programmes (minuterie)

au reglage ringage (RINSE).

#:TAPE 3, Tirer le bouton de selection

des programmes (minuterie) pour

mettre la laveuse en marche.

PRESSAGE PERMANENT

(PERMANENT PRESS)

Le programmepressage permanent

(PERMANENT PRESS) inclut un

proced_ de refroidissement qui com-

pare aux autres programmes r_duit le

froissement.

Utiliser ce programme pour obtenir

usqu'& 10 minutes de lavage. Le lavage

comb ne une ag tat on rap de a des

vitesses d'essorage rapides.

REMARQUE : Lorsque la minuterie

atteint PAUSE, la laveuse execute une

vidange et fait une pause maximale de

deux minutes pendant qu'une partie de

I'eau de lavage est vidangee et

remplacee par reau de ringage.

PERMANENT

' PRESS

110 SURER

HOT I COLD

J REGULAR

8 SI'K)ffT

@_.D / COt.D

ESSORAGE SEULEMENT

Une vidange et un essorage peuvent

aider &reduire les durees de sechage

pour certains tissus Iourds ou articles

necessitant des soins speciaux en enle-

vant I'excedent d'eau.

#:TAPE 1. Regler le bouton de

selection des programmes (minuterie)

au reglage essorage (SPIN).

#:TAPE 2. Tirer le bouton de selection

des programmes (minuterie) pour

mettre la laveuse en marche.

12 I

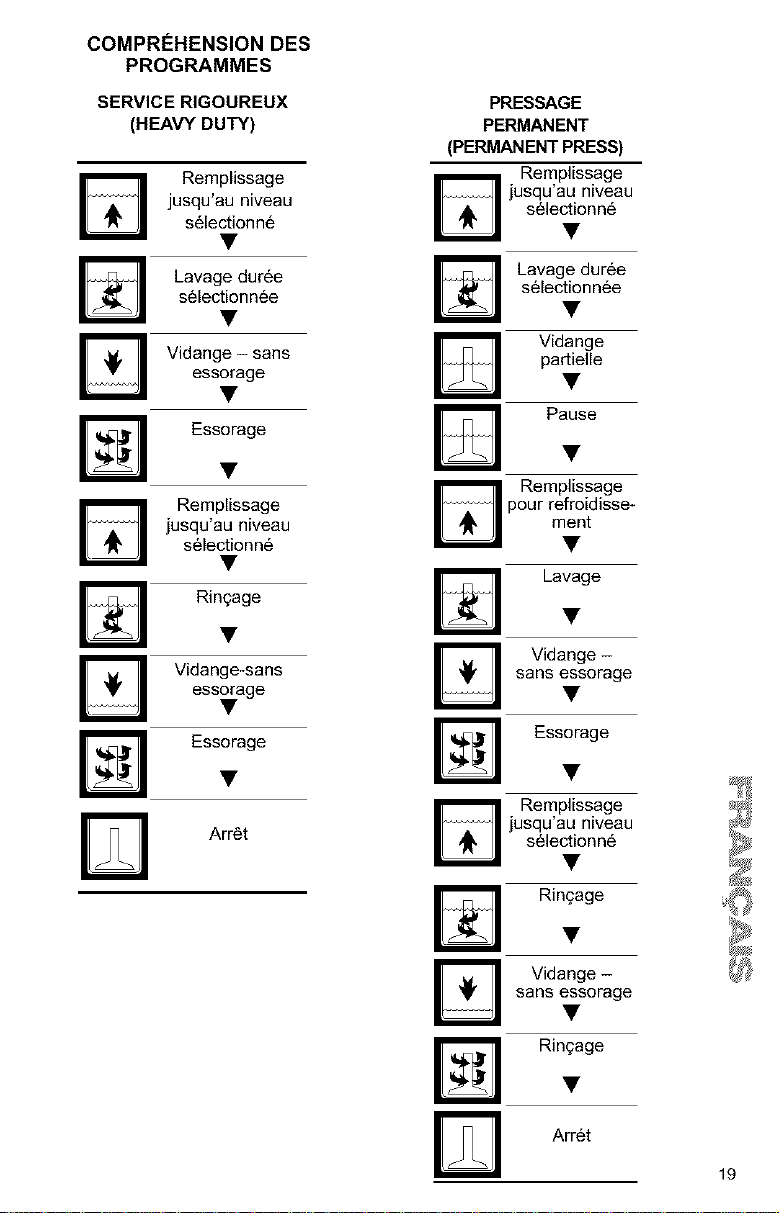

COMPR#:HENSION DES

PROGRAMMES

SERVICE RIGOUREUX

(HEAVY DUTY)

Remplissage

jusqu'au niveau

s61ectionn6

Lavage dur6e

s61ectionn6e

W Vidange- sans

essorage

Essorage

Remplissage

jusqu'au niveau

s61ectionn6

II JJ Ringage

Vidange-sans

ess_age

Essorage

Arret

PRESSAGE

PERMANENT

(PERMANENT PRESS)

Remplissage

jusqu'au niveau

s61ectionn6

Lavage dur6e

s61ectionn6e

_ Vidange

_.++,.v partielle

Pause

_ Remplissage

pour refroidisse-

ment

Lavage

Vidange -

sans essorage

Essorage

Remplissage

jusqu'au niveau

s61ectionn6

Ringage

r_ vidange _

sans essorage

Ringage

Arr6t

AGITATEUR A PALES DROITES

On trouve cet

agitateur sur les

laveuses Kenmore

de grande capa-

cit6. Sa forme se

pr6te bien aux

lavages usuels.

AGITATEUR DUAL ACTION ®

(sur certains modeles)

L'agitateur DUAL ACTION ®de

Kenmore vous donne le soin des

tissus le plus souple rn6rne pour les

plus grosses charges,

La meilleure

action de netto-

yage dans votre

laveuse se passe

au fond o_ le

mouvement de

va-et-vient des

pales de I'agita-

teur ploie le tissu

et d6gage la

salet6. Pour

acheminer tous

les v_tements

vers le fond de la

laveuse, la pantie

sup6rieure de I'agitateur comporte des

pales spiral6es de conception unique

pour aider _ pousser les v_tements qui

se trouvent au-dessus vers le fond.

L'action spiral6e deplace les v6tements

qui se trouvent au fond par un

mouvement de roulement.

BRUITS NORMALEMENT F:MIS

PAR LA LAVEUSE

Votre nouvelle laveuse emet peut-6tre

certains bruits que n'6mettait pas votre

ancienne laveuse. Comae vous n'etes

pas habitue & ces bruits, ils vous causent

peut_tre des soucis,

Nous d6crivons ci-dessous quelques-uns

des bruits normalement 6mis par la

laveuse et leurs causes.

Pendant la vidange

La vitesse d'6vacuation de I'eau Iors

de la vidange de la laveuse depend de

I'installation. Si reau est evacu6e

rapidement de la laveuse, on peut

percevoir un bruit d'air aspir6 _ travers la

pompe. Ceci survient _ ia fin de la

p6riode de vidange.

Apr_s la vidange et avant I'essorage

Lors du passage de la phase de vidange

la phase d'essorage du programme, on

peut percevoir le bruit 6mis par les

mouvements des engrenages de

transmission.

PRC:PARATION DU LINGE POUR

LE LAVAGE

Observer les recommandations ci-

dessous pour vous aider & prolonger

la vie de vos v_tements.

• Fermer les fermetures 9 glissi_re,

boutons-pression et agrafes pour 6viter

d'accrocher d'autres articles. Enlever

6pingles, boucles et autres objets durs

pour 6viter d'_gratigner I'int6rieur de la

laveuse. Enlever les garnitures et

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les poignets; brosser ou

¢liminer la charpie et la poussiere.

• Retourner les tricots synth6tiques pour

¢viter le boulochage.

• Attacher les cordons et les ceintures

pour qu'ils ne s'emm61ent pas.

• R6parer les d6chirures, les ourlets et les

coutures decousues.

• Traiter les taches.

• Pour obtenir les meilleurs r6sultats

possibles, laver les v6tements taches ou

mouill6s des que possible.

TRI

• S6parer les articles tr_s sales des

articles 16g_rement sales, m_me si on

pouvait normalement les laver

ensemble. S6parer les articles

g_#n6rateurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synth6tiques et

articles & pressage permanent). Lorsque

c'est possible, retourner les articles qui

ont tendance 9 produire de la charpie.

• S6parer les articles de teinte fonc6e des

articles de teinte claire et les articles

grand teint de ceux qui deteignent.

• S6parer les divers types de tissus

(coton 6pais, tricots, articles delicats).

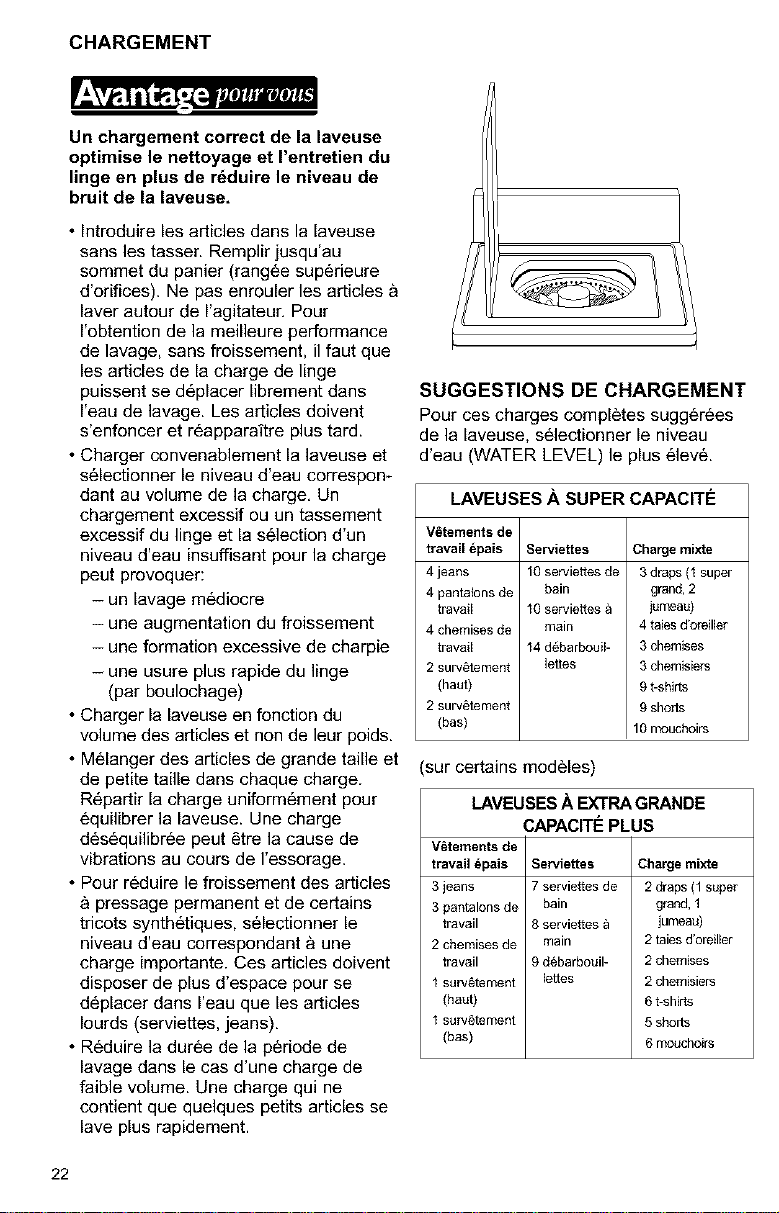

CHARGEMENT

Un chargement correct de la laveuse

optimise le nettoyage et I'entretien du

linge en plus de r_duire le niveau de

bruit de la laveuse,

• Introduire les articles dans la laveuse

sans les tasser. Remplir jusqu'au

sommet du panier (rang6e sup@ieure

d'orifices). Ne pas enrouler les articles

laver autour de I'agitateur, Pour

I'obtention de la meilleure performance

de lavage, sans froissement, il faut que

les articles de la charge de linge

puissent se deplacer librement dans

I'eau de lavage. Les articles doivent

s'enfoncer et r6appara;tre plus tard.

• Charger convenablement la laveuse et

s61ectionner le niveau d'eau correspon_

dant au volume de la charge, Un

chargement excessif ou un tassement

excessif du linge et la selection d'un

niveau d'eau insuffisant pour la charge

peut provoquer:

- un lavage mediocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage)

• Charger la laveuse en fonction du

volume des articles et non de leur poids.

• M61anger des articles de grande taille et

de petite taille dans chaque charge.

R6partir la charge uniform6ment pour

6quilibrer la laveuse. Une charge

d6s6quilibr6e peut _tre la cause de

vibrations au cours de I'essorage.

• Pour reduire le froissement des articles

pressage permanent et de certains

tricots synth6tiques, s61ectionner le

niveau d'eau correspondant & une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

d6placer dans I'eau que les articles

Iourds (serviettes, jeans),

• R6duire la dur6e de la p6riode de

lavage dans le cas d'une charge de

faible volume. Une charge qui ne

contient que quelques petits articles se

lave plus rapidement.

SUGGESTIONS DE CHARGEMENT

Pour ces charges completes sugg@6es

de la laveuse, s61ectionner le niveau

d'eau (WATER LEVEL) le plus 61ev6.

LAVEUSES A SUPER CAPACITE

V_tements de

travail _pais

4 jeans

4 pantatons de

travail

4 chemises de

travail

2 surv_tament

(haul)

2 surv_tament

(bas)

Serviettes

10 serviettes de

bain

10 serviettes

main

14 d6barbouil-

lettas

Charge mixte

3 draps (I super

grand,2

juneau)

4 tales d'creiller

3 chemises

3 chemisiers

9 t-shirts

9 shoris

10 mouchoirs

(sur certains mod¢les)

LAVEUSES A EXTRA GRANDE

CAPACITE PLUS

V_tements de

travail _pais

3 jeans

3 pantalons de

travail

2 chemises de

travail

1 surv_tament

(haut)

1 surv6tament

(bas)

Serviettes Charge rnixte

7 serviettes de 2 draps (1 super

bain grand, 1

8 serviettes _ juneau)

main 2 taies d'oreiller

9 d#barbouil- 2 chemises

lettes 2 chemisiers

6 t-shitts

5 shor[s

6 mouchoirs

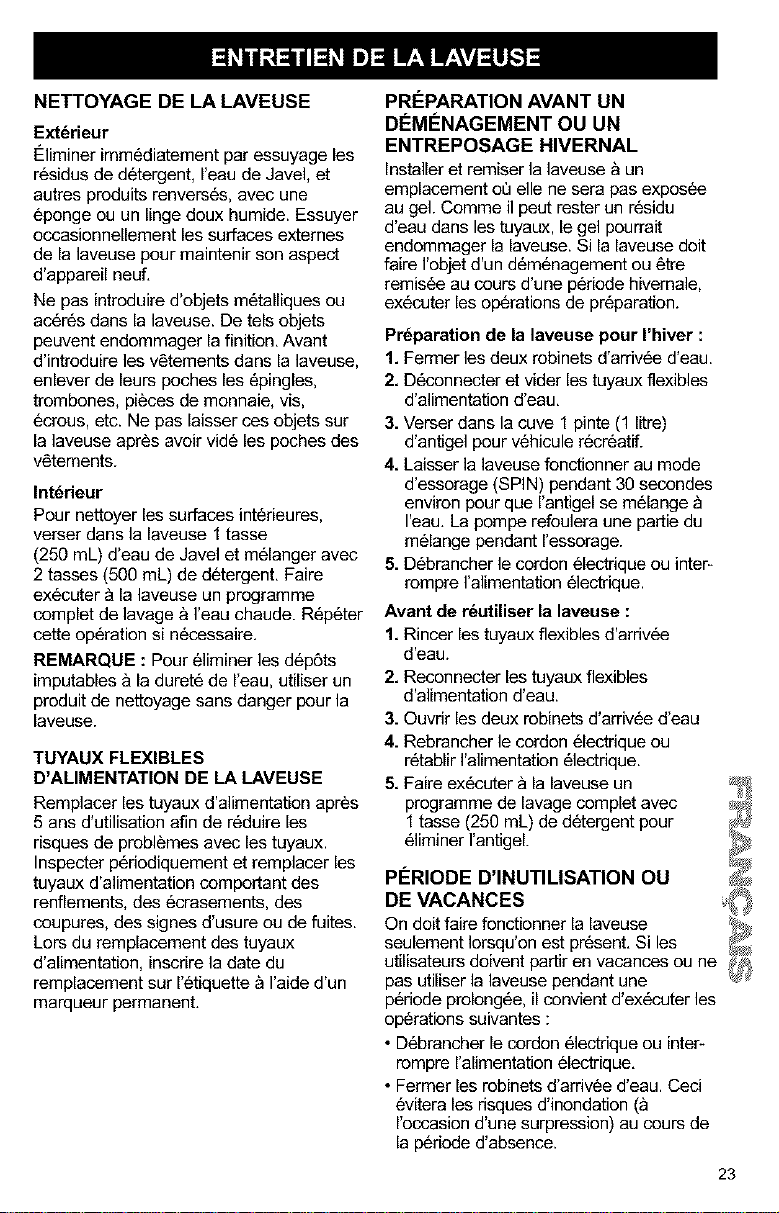

NETTOYAGE DE LALAVEUSE

Ext6rieur

€:liminer immediatement par essuyage les

r6sidus de detergent, I'eau de Javel, et

autres produits renveps6s, avec une

6ponge ou un linge doux humide. Essuyer

occasionnellement les surfaces externes

de la laveuse pour maintenir son aspect

d'appareil neuf.

Ne pas introduire d'objets m6talliques ou

ac6r6s dans la laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les vetements dans la laveuse,

enlever de leurs poches les epingles,

trombones, pieces de monnaie, vis,

6crous, etc. Ne pas laisser ces objets sur

la laveuse apres avoir vide les poches des

vetements.

Int_rieur

Pour nettoyer les surfaces interieures,

verser dans la laveuse 1tasse

(250 mL) d'eau de Javel et melanger avec

2 tasses (500 mL) de d6tergent. Faire

executer 9 la laveuse un programme

complet de lavage &I'eau chaude. Rep6ter

cette operation si necessaire.

REMARQUE : Pour eliminer les depets

imputables 9 la durete de I'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

TUYAUX FLEXIBLES

D'ALIMENTATION DE LA LAVEUSE

Remp]acer les tuyaux d'alimentation apres

5 ans d'utilisation afin de reduire les

risques de problemes avec les tuyaux.

Inspecter pedodiquement et remplacer les

tuyaux d'alimentation comportant des

renflements, des 6crasements, des

coupures, des signes d'usure ou de fuites.

Lops du remplacement des tuyaux

d'alimentation, inscrire la date du

remplacement sur 1'6tiqcette a I'aide d'un

marqueur permanent.

PRF:PARATION AVANT UN

DF:M#NAGEMENT OU UN

ENTREPOSAGE HIVERNAL

Installer et remiser la laveuse _ un

emplacement oG elle ne sera pas expos6e

au gel Comme il peut rester un residu

d'eau dans les tuyaux, le gel pourrait

endommager la laveuse. Si la laveuse dolt

faire I'objet d'un dem6nagement ou etre

remisee au cours d'une periode hivernale,

executer les ol_rations de preparation.

Pr6paration de la laveuse pour I'hiver :

1. FemTerles deux robinets d'arriv6e d'eau.

2. Deconnecter et vider les tuyaux flexibles

d'alimentation d'eau.

3. Vepser dans la cuve 1pinte (1 litre)

d'antigel pour v6hicule recreatif.

4. Laisser la laveuse fonctionner au mode

d'essorage (SPIN) pendant 30 secondes

environ pour que I'antigel se melange

I'eau. La pompe refoulera une pattie du

melange pendant I'essorage.

5. Debrancher le cordon 61ectdque ou inter-

rompre I'alimentation electrique.

Avant de reutiliser la laveuse :

1. Rincer les tuyaux flexibles d'ardvee

d'eau.

2. Reconnecter les tuyaux flexibles

d'alimentation d'eau.

3. Ouvdr les deux robinets d'arrivee d'eau

4. Rebrancher le cordon 61ectdque ou

retablir I'alimentation electdque.

5. Faire executer 9 la laveuse un

programme de lavage complet avec

1tasse (250 mL) de detergent pour

eliminer I'antigel.

P#RIODE D'INUTILISATION OU

DE VACANCES

On dolt faire fonctionner la laveuse

seulement Iorsqu'on est present. Si les

utilisateurs doivent partir en vacances ou ne

pas utiliser la laveuse pendant une

p6dode prolongee, il convient d'executer les

op6rations suivantes :

• D6brancher le cordon electrique ou inter-

rompre I'alimentation 61ectrique.

• Fermer les robinets d'ardv6e d'eau. Ceci

6vitera les dsques d'inondation (a

I'occasion d'une surpression) au coups de

la p6riode d'absence.

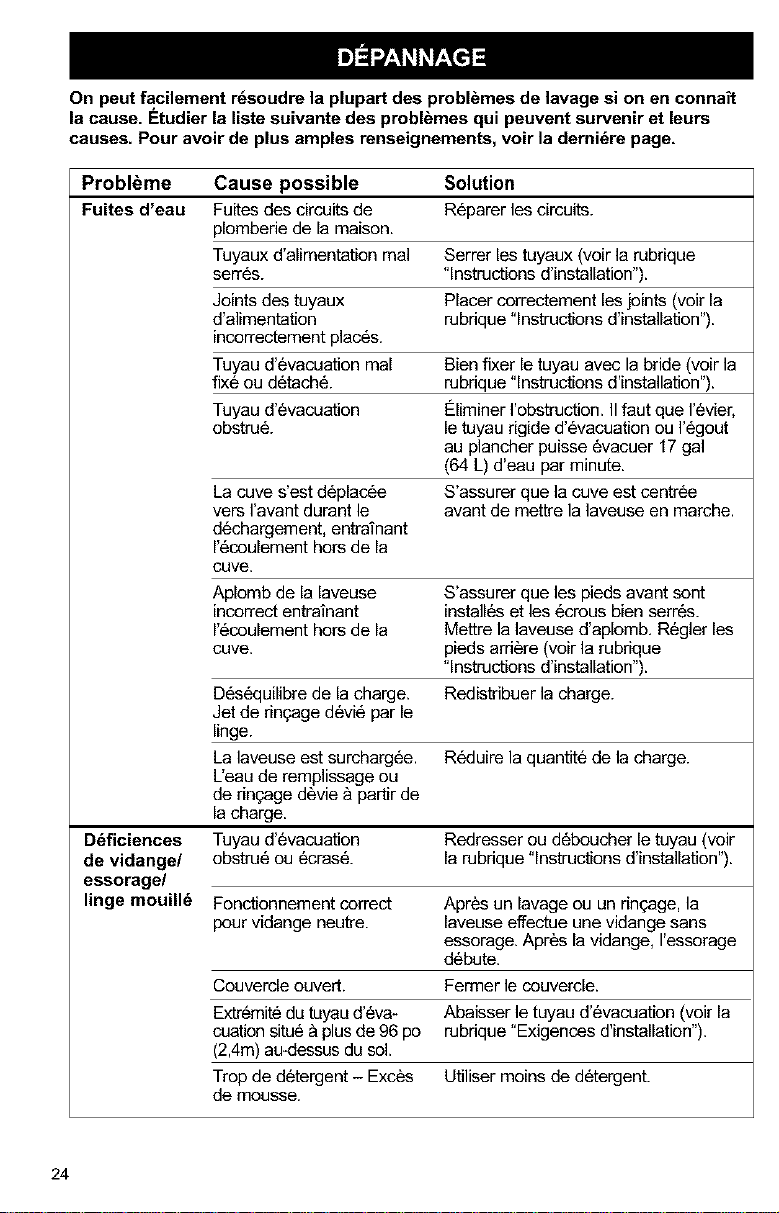

On peut facilement r_soudre la plupart des probl_mes de lavage si on en connait

la cause. Etudier la liste suivante des probl_mes qui peuvent survenir et leurs

causes. Pour avoir de plus amples renseignements, voir la derni6re page,

Probleme Cause possible Solution

Fuites d'eau Fuites des circuits de R6parer les circuits.

plombede de la maison.

Tuyaux d'alimentation real Serrer les tuyaux (voir la rubrique

serr6s. "Instructions d'installation").

Joints des tuyaux Placer correctement les joints(voir la

d'alimentation rubrique "Instructions d'installation").

incorrectement places.

Tuyau d'evacuation real Bien fixer le tuyau avec la bride (voir la

fix6 ou detach6, rubrique "Instructions d'installation").

Tuyau d'6vacuation €:liminer I'obstruction. IIfaut que 1'6vier,

obstru6, le tuyau rigide d'6vacuation ou 1'6gout

au plancher puisse 6vacuer 17 gal

(64 L) d'eau par minute.

La cuve s'est d6plac6e S'assurer que la cuve est centr6e

vers I'avant durant le avant de mettre la laveuse en marche.

d6chargement, entra;nant

1'6coulement hers de la

cuve.

Aplomb de la laveuse S'assurer que les pieds avant sont

incorrect entra;nant install6s et les 6crous bien serres.

I'ecoulement hers de la Mettre la laveuse d'aplomb. R6gler les

cuve. pieds ardere (voir la rubrique

"Instructions d'installation").

Desequilibre de la charge. Redistribuer la charge.

Jet de rin_age devie par le

linge.

La laveuse est surchargee. Reduire la quantit6 de la charge.

L'eau de remplissage ou

de rin_;agedevie &partir de

la charge.

D_ficiences Tuyau d'6vacuation Redresser ou deboucher le tuyau (voir

de vidange/ obstrue ou 6crase. la rubrique "Instructions d'installation").

essorage/

linge mouill_ Fonctionnement correct Apres un lavage ou un rin{;age, la

pour vidange neutre, laveuse effectue une vidange sans

essorage. Apr_s la vidange, I'essorage

d6bute.

Couvercle ouvert. Fermer le couvercle.

Extremite du tuyau d'eva- Abaisser le tuyau d'6vacuation (voir la

cuation situe &plusde 96 po rubrique "Exigences d'installation").

(2,4m) au-dessus du sol.

Trop de detergent -Exces Utiliser moins de detergent.

de mousse.

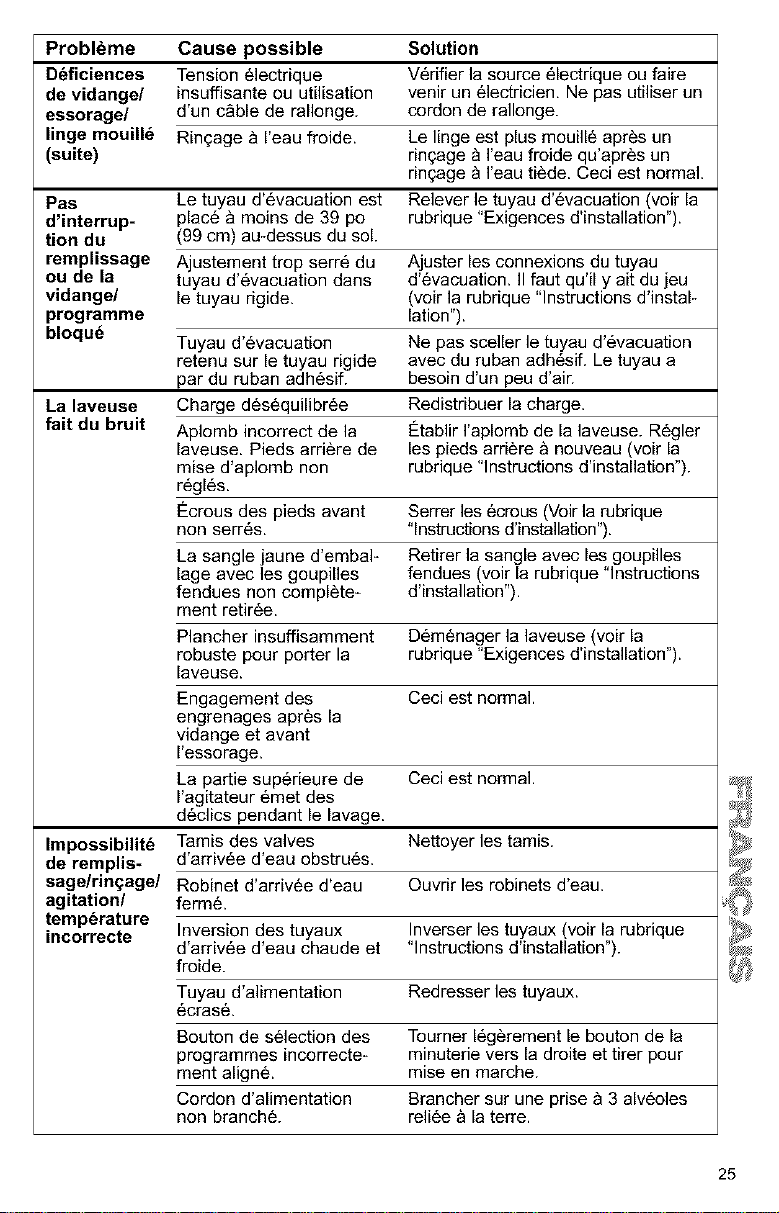

Probleme Cause possible Solution

D6ficiences Tension 61ectrique V6rifier la source 61ectrique ou faire

de vidange/ insuffisante ou utilisation venir un 61ectricien, Ne pas utiliser un

essorage/ d'un cgble de rallonge, cordon de rallonge.

linge mouUl6 Rin_age & I'eau froide. Le linge est plus mouille apres un

(suite) ringage 9 I'eau froide qu'apr_s un

rin_;age & I'eau ti6de. Ceci est normal.

Pas Le tuyau d'6vacuation est Relever le tuyau d'evacuation (voir la

d'interrup- plac6 _ moins de 39 po rubrique "Exigences d'installation").

tion du (99 cm) au-dessus du sol.

remplissage Ajustement trop serf6 du Ajuster les connexions du tuyau

ou de la tuyau d'6vacuation dans d'6vacuation. IIfaut qu'il y ait du jeu

vidange/ le tuyau rigide. (voir la rubrique "Instructions d'instak

programme lation").

bloqu6 Tuyau d'6vacuation Ne pas sceller le tuyau d'evacuation

retenu sur le tuyau rigide avec du ruban adh6sif. Le tuyau a

par du ruban adh6sif, besoin d'un peu d'air.

La laveuse Charge d6s6quilibr6e Redistribuer la charge.

fair du bruit Aplomb incorrect de la €:tablir I'aplomb de la laveuse. R6gler

laveuse. Pieds arri6re de les pieds arriere _ nouveau (voir la

raise d'aplomb non rubrique "Instructions d'installation").

r6gl6s.

€:crous des pieds avant Serrer les 6crous (Voir la rubrique

non serr6s. "Instructions d'installation").

La sangle jaune d'embak Retirer la sangle avec les goupilles

lage avec les goupilles fendues (voir la rubrique "Instructions

fendues non complete- d'installation").

ment retir6e.

Plancher insuffisamment D6menager la laveuse (voir la

robuste pour porter la rubrique "Exigences d'installation").

laveuse.

Engagement des Ceci est normal.

engrenages apr6s la

vidange et avant

I'essorage.

La pattie superieure de Ceci est normal.

I'agitateur 6met des

d6clics pendant le lavage.

Impossibilit6 Tamis des valves Nettoyer les tamis.

de remplis- d'arriv6e d'eau obstru6s.

sage/ringage/ Robinet d'arriv6e d'eau Ouvrir les robinets d'eau.

agitation/ ferm6.

temp6rature

incorrecte Inversion des tuyaux Inverser les tuyaux (voir la rubrique

d'arriv6e d'eau chaude et "Instructions d'installation").

froide.

Tuyau d'alimentation Redresser les tuyaux.

6cras6.

Bouton de s61ection des Tourner 16g6rement le bouton de la

programmes incorrecte- minuterie vers la droite et tirer pour

ment align6, raise en marche.

Cordon d'alimentation Brancher sur une prise _ 3 alv6oles

non branch6, reli6e a la terre.

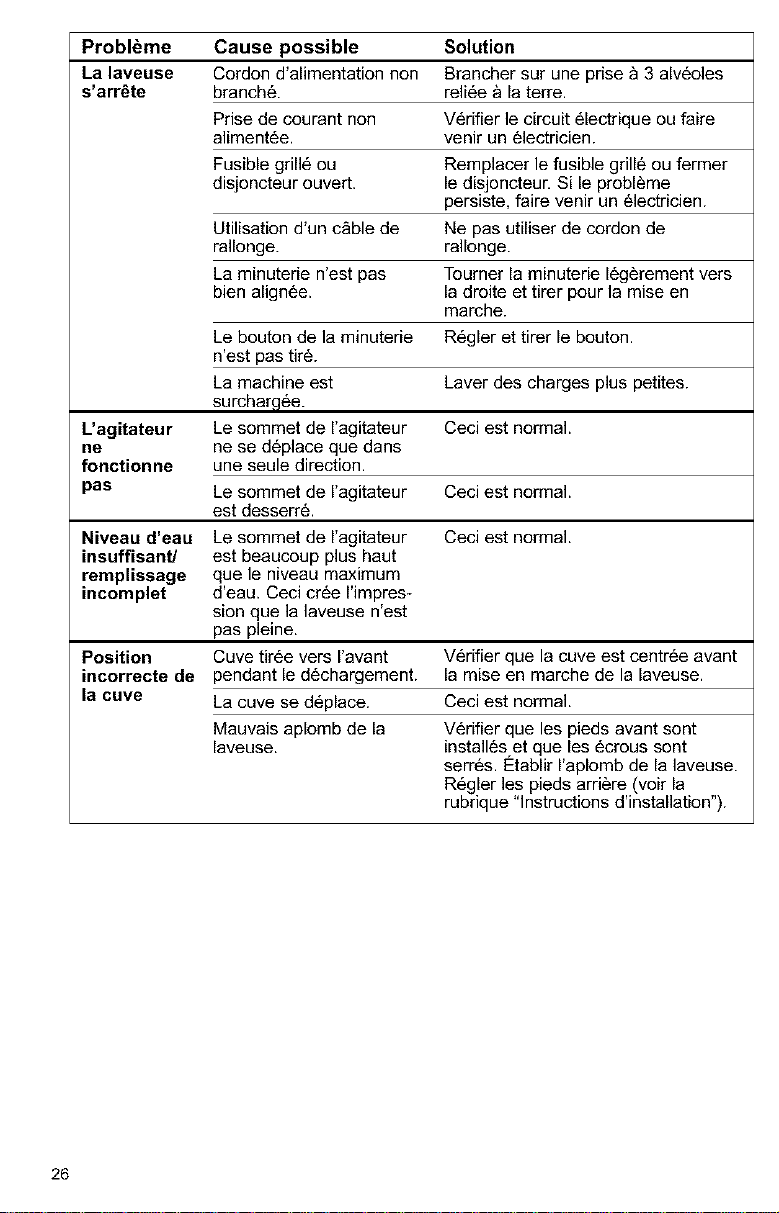

Probleme Cause possible Solution

La laveuse Cordon d'alimentation non Brancher sur une prise _ 3 alv6oles

s'arr6te branch6, reli6e a la terre.

Prise de courant non V6rifier le circuit 61ectrique ou faire

aliment6e, venir un 61ectricien.

Fusible grill6 ou Remplacer le fusible grille ou fermer

disjoncteur ouvert, le disjoncteur. Si le probl_me

persiste, faire venir un 61ectricien.

Utilisation d'un cgble de Ne pas utiliser de cordon de

rallonge, rallonge.

La minuterie n'est pas Tourner la minuterie 16g_rement vers

bien alignee, la droite et tirer pour la mise en

marche.

Le bouton de la minuterie R6gler et tirer le bouton.

n'est pas tir6.

La machine est Laver des charges plus petites.

surcharqee.

L'agitateur Le sommet de I'agitateur Ceci est normal.

ne ne se d6place que dans

fonctionne une seule direction.

pas Le sommet de I'agitateur Ceci est normal.

est desserr6.

Niveau d'eau Le sommet de I'agitateur Ceci est normal.

insuffisanfJ est beaucoup plus haut

remplissage que le niveau maximum

incomplet d'eau. Ceci cr6e I'impres-

sion que la laveuse n'est

pas pleine.

Position Cuve tir6e vers I'avant V6rifier que la cuve est centr6e avant

incorrecte de pendant le d6chargement, la mise en marche de la laveuse.

la cure La cuve se d6place. Ceci est normal.

Mauvais aplomb de la V6rifier que les pieds avant sont

laveuse, installes et que les 6crous sont

serr6s. Etablir I'aplomb de la laveuse.

R6gler les pieds arri6re (voir la

rubrique "Instructions d'installation").

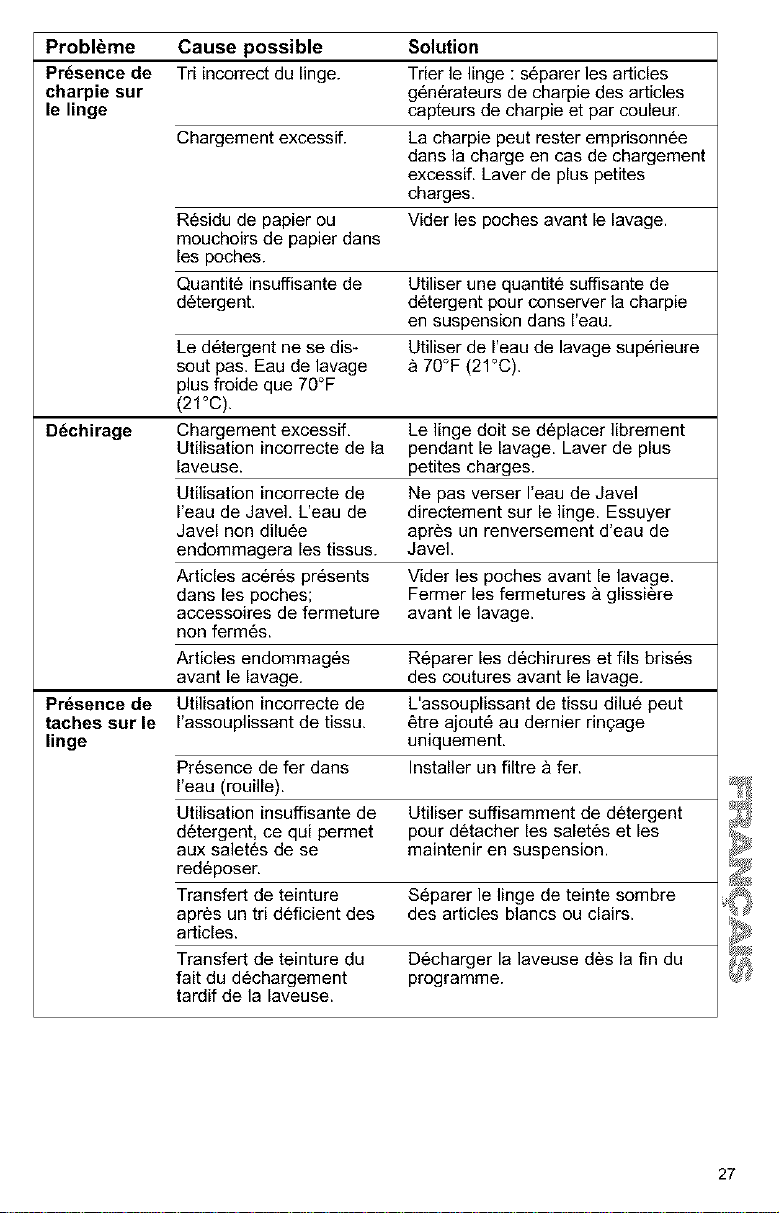

Probleme Cause possible Solution

Presence de Tri incorrect du linge. Trier le linge : s6parer les articles

charpie sur g6n@ateurs de charpie des articles

le liege capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

dans la charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantit6 insuffisante de Utiliser une quantite suffisante de

d6tergent, d6tergent pour conserver la charpie

en suspension dans I'eau.

Le d6tergent ne se dis- Utiliser de I'eau de lavage sup@ieure

sout pas. Eau de lavage a 70°F (21°C).

plus froide que 70°F

(21°C).

Dechirage Chargement excessif, Le linge doit se deplacer librement

Utilisation incorrecte de la pendant le lavage. Laver de plus

laveuse, petites charges.

Utilisation incorrecte de Ne pas verser I'eau de Javel

I'eau de Javel, L'eau de directement sur le linge. Essuyer

Javel non dilute apr_s un renversement d'eau de

endommagera les tissus. Javel.

Articles aceres pr6sents Vider les poches avant le lavage.

dans les poches; Fermer les fermetures & glissi_re

accessoires de fermeture avant le lavage.

non ferm6s.

Articles endommag6s Reparer les dechirures et ills brises

avant le lavage, des coutures avant le lavage.

Presence de Utilisation incorrecte de L'assouplissant de tissu dilue peut

taches sur le I'assouplissant de tissu. _tre ajout6 au dernier ringage

linge uniquement.

Presence de fer dans Installer un filtre & fer.

I'eau (rouille).

Utilisation insuffisante de Utiliser suffisamment de detergent

detergent, ce qui permet pour detacher les salet6s et les

aux saletes de se maintenir en suspension.

redeposer.

Transfert de teinture S6parer le linge de teinte sombre

apres un tri deficient des des articles blancs ou clairs.

articles.

Transfert de teinture du Decharger la laveuse d6s la fin du

fait du d6chargement programme.

tardif de la laveuse.

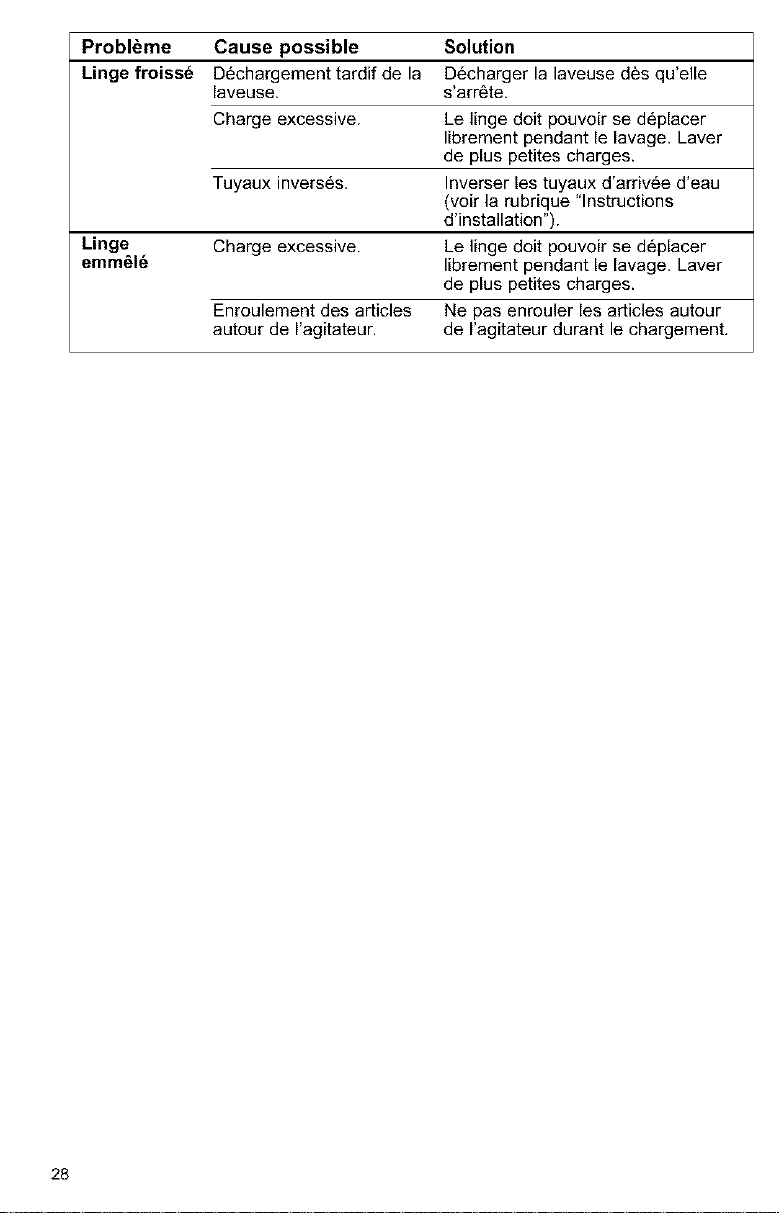

Probleme Cause possible Solution

Linge froiss_ D6chargement tardif de la D6charger la laveuse d6s qu'elle

laveuse, s'arr_te.

Charge excessive. Le linge deit pouvoir se deplacer

librement pendant le lavage. Laver

de plus petites charges.

Tuyaux invers6s. Inverser les tuyaux d'arriv6e d'eau

(veir la rubrique "Instructions

d'installatien").

Linge Charge excessive. Le linge deit pouvoir se deplacer

emm61_ librement pendant le lavage. Laver

de plus petites charges.

Enreulement des articles Ne pas enrouler les articles auteur

auteur de I'ag[tateur. de I'ag[tateur durant le chargement.

NOUS ASSURONS LE SERVICE DE NOS PRODUITS.

Votre achat a plus de valeur parce que vous pouvez compter sur Sears Home

Central ®pour le service. Avec plus de 12 000 specialistes formes et I'acces 9 plus de

4,2 millions de pieces et accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que nous vous faisons :

Nous assurons le service de nos produits.

Contrats d'entretien Sears

Votre appareil Kenmore est conqu, fabrique et v@ifie pour qu'il puisse vous fournir de

nombreuses annees de service en route confiance. Cependant, tout appareil menager

modeme peut necessiter des interventions de service de temps 9 autre. Le contrat

d'entretien Sears vous offre un programme de service remarquable a un prix abor-

dable.

Le contrat d'entretien Sears

• Vous permet d'acheter aux prix d'aujourd'hui les services que vous utiliserez

plus tard.

• €:limine les factures pour les reparations imputables & I'usure nermale.

• Procure une aide non technique et pratique.

• Meme si veus n'avez pas besoin de reparations, comprend une inspection annuelle

d'entretien preventif (sur votre demande) pour maintenir votre appareil en bon 6tat

de fonctionnement.

Certaines limitations s'appliquent. Pour plus de renseignements,

composer le 1-877-533-6937.

Pour des renseignements concernant les contrats d'entretien de

Sears Canada, composer le 1-800-827-6655.

ForrepairofmajorbrandappliancesInyourown home...

nomatterwhomadeit,nomatterwhosoldit!

1-800-4-MY-HOME _ Anylrne,dayornight

(1-800-469-4663) (U.S.A.andCanada)

www.IHmm.€om _.lHmrs,ca

Forrepairofcarry-inproductslikevacuums,lawnequipment,

andaieckonics,callforthelocationofyournearest

SeamPartsand RapalrCenter.

1-800-488-1222 Anytime,day0rnight(U.S_.0nly)

www.lmars.€om

Forthereplacementparts,accassodesandowner'smanuals

thatyouneedtodo-k-yourself,callSearsPartsDimct_!

1-800-366-PART 6a.m.-11 p.m.CST,7daysaweek

(1-800-.366-7278) (U.S.A.only)

www.sears.condpartsdlrect

To purchaseorinquireabouta SearsServiceAgreement

orSearsMaintenanceAgreement:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

7 _Lm.-- 5 p.m.CST, Mort.- Sat. 9 a.m.- 8 p.m.EST, M - F, 4 p.m. Sat.

Parapedrservicioderepamod_a AuCanadapourse_ce enfian_Js:

domicilio,yparaordenarpiezBs: 1-800-LE-FOYER Mc

1-888-SU-HOGARsu (1-8c0-533-6937)

(1-888-784-6427) w_v.Nex's.ca

SEARS

Kenmore 11022422100 compact washer

Product's Documents

User Manual

Specifications

Kenmore 11022422100 Questions and Answers
