Vogelzang VG1820 1,200 Sq. Ft. Wood Stove Insert User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or re ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE THIS

PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals

including carbon monoxide, which is known to the

State of California to cause cancer, birth defects,

and/or other reproductive harm. For more

information, go to www.P65warnings.ca.gov

853653D-1805K

Model Number:

VG1820

Report Number: F19-552

Tested Per EPA Methods ALT-125, ASTM E2515,

ASTM E3053 and CSA B415

Certied to: UL 1482-2011 (R2015), ULC-628-93

Do not install this heater in a mobile home or trailer.

The instructions pertaining to the installation of your wood stove comply with UL 1482-2011 (R2015) and ULC-628-93

standards. This manual describes the installation and operation of the Vogelzang, VG1820 wood heater. This heater

meets the 2020 U.S. Environmental Protection Agency’s crib wood emission limits for wood heaters sold after May 15,

2020. Under specic test conditions this heater has been shown to deliver heat at rates ranging from 9,487 to 33,050

Btu/hr output (*1.8 g/hr and an eciency of 65.5%). Note: The BTU ratings mentioned above are based on the EPA test

protocol burning dimensional Douglas Fir lumber. Our advertised BTU’s are based on the rst hour of operation at high

burn rate burning cordwood.

INTRODUCTION

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

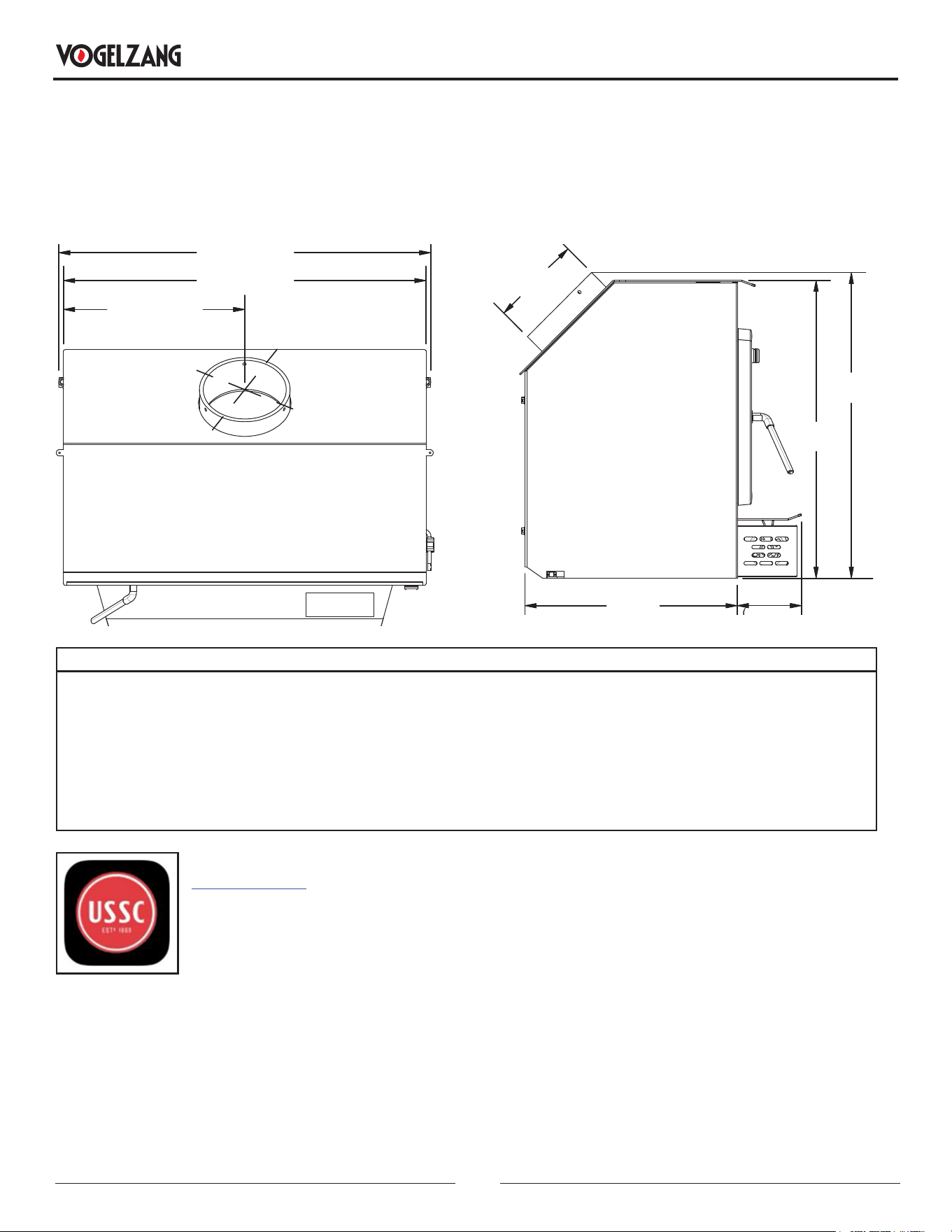

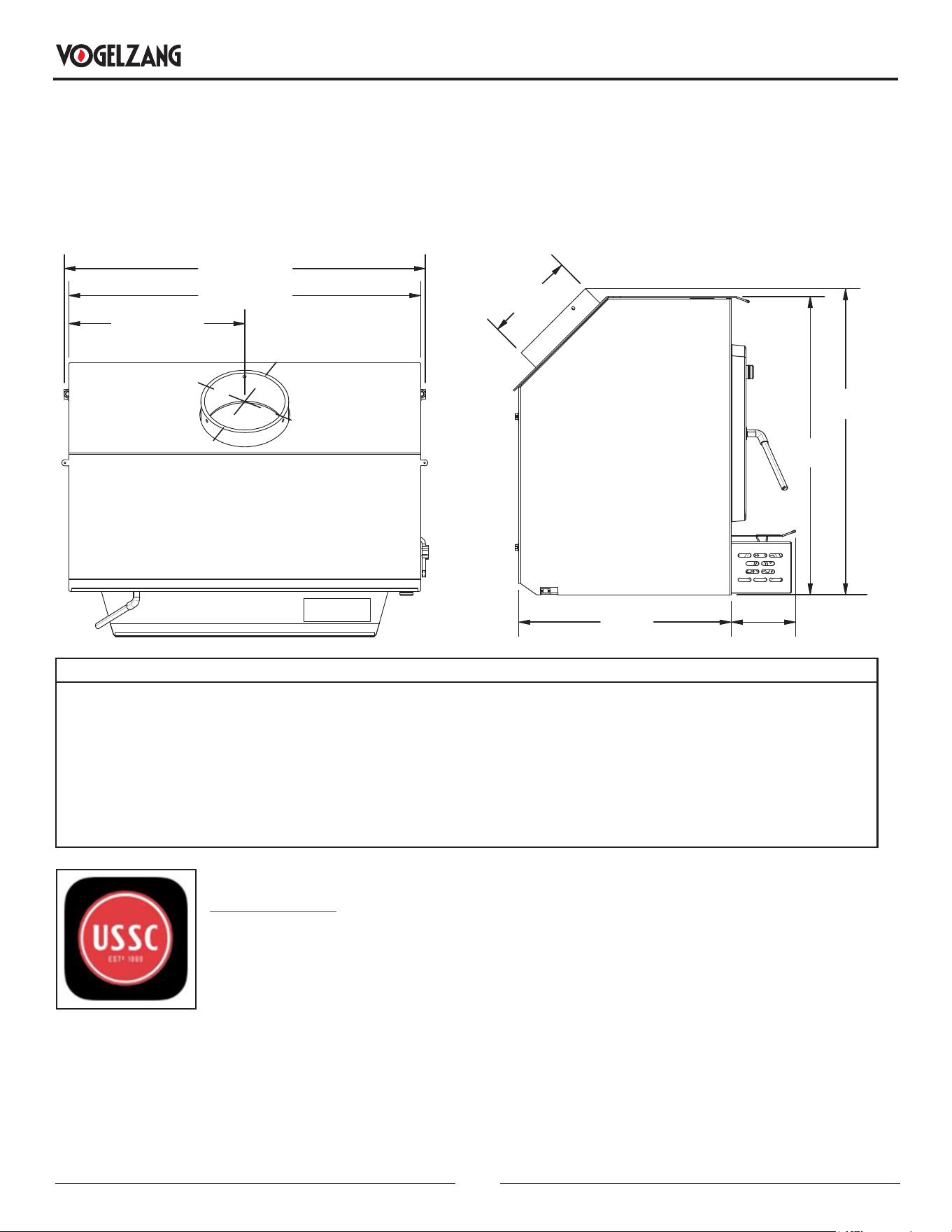

27-1/8” (691 mm)

26-1/2” (673 mm)

13-1/4” (337 mm)

6.1”

(155 mm)

21-3/4”

(553 mm)

22-3/8”

(568 mm)

15-1/2”

(394 mm)

4-11/16”

(119 mm)

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE SKIN

BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

INSTALLATION CHECKLIST

Your wood stove should be installed by a qualied installer only. An NFI qualied Installer can be found at www.ncertied.

org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This Checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate

the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand ____________________________________________

If no, Date of inspection of the existing chimney system: ______________________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions .........................................................................................

Conrm proper placement of internal parts ...........................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .........................................................

Check the operations of the air controls ................................................................................................................................

Conrm all ue pipe and chimney system are secure and sealed .......................................................................................

Conrm the stove properly drafts when red .........................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ......................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .....................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: _______________________________________ Print Name: ___________________________________ Date: _______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

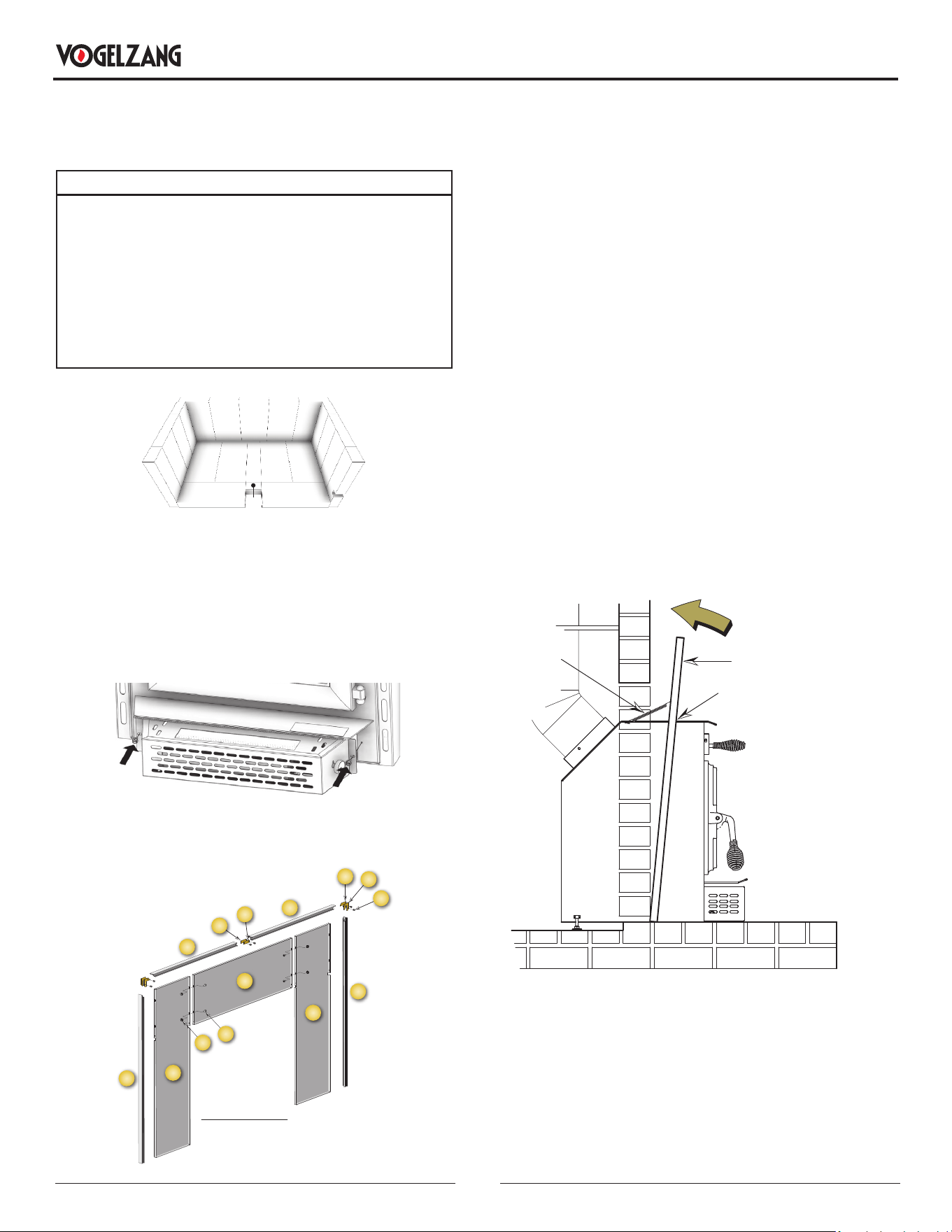

ASSEMBLY INSTRUCTIONS

FIREBRICK INSTALLATION

CAUTION: RISK OF FIRE!

• REPLACE FIREBRICKS BEFORE FIRING

WOODSTOVE. POSITION FIREBRICKS SO NO GAPS

REMAIN BETWEEN BRICKS.

• NEVER OPERATE THIS APPLIANCE WITH MISSING

OR CRACKED FIREBRICK.

• KEEP FURNISHINGS AND OTHER COMBUSTIBLE

MATERIALS AWAY FROM THE STOVE AND OUTSIDE

MINIMUM CLEARANCES.

A A AD

A A A A

C C

BLOWER INSTALLATION

Remove blower assembly from packaging and check for

any damage. Notify your dealer if any damages exist.

Securely mount the blower to the heater with the two (2)

screws and washers provided.

ASSEMBLE THE SURROUND

SURROUND ASSEMBLY

VIEW FROM BACK

1. Lay pieces face down on carpet or other soft surface to

protect nish during assembly. The Surround consists

of two side panels, a top panel, and a decorative trim

frame.

2. Bolt the top panel (a) to the side panels (b & q) so the

top surfaces are ush to one another using items c

and d.

3. Assemble the trim frame. The trim consists of a left

(f) and right (e) side piece and a split top piece (left

h, right g). These are joined by corner connectors

(m,n,&p) and two straight center connectors (j&k).

These slide into the channel on the back of the frame

and are secured with two set screws (p) in each piece.

4. The trim slides over the surround assembly and is

secured at the base of each side with a machine screw.

5. The Surround Assembly is then slid over the appliance.

Slots in the two side panels accommodate the hood

at the top of the appliance. The surround assembly

is held in place with two springs at the top of either

corner of the appliance.

SPRING

SURROUND

Slots in surround

slide of rebox top

Figure 6. Surround Installation

6. Connect power cord of blower to grounded receptacle.

7. Firebrick extends the life of your stove and radiates

heat more evenly. If rebricks were removed to position

appliance, replace them before ring appliance. See

illustration for proper orientation and positioning.

Install the back row rst, then sides and nally install

bottom rebricks.

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A

HOUSE FIRE MAY RESULT. TO REDUCE THE RISK OF

FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY FROM

THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR “FRESHEN UP” A

FIRE IN THIS HEATER. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, TURN THE

AIR CONTROLS TO THE CLOSED POSITION, LEAVE

THE BUILDING AND CALL THE FIRE DEPARTMENT

IMMEDIATELY!

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR SPACE

HEATED SHALL BE PROVIDED WHEN REQUIRED.

• DO NOT INSTALL THIS APPLIANCE IN A MOBILE

HOME, MANUFACTURED HOME, TRAILER OR TENT

(NO EXCEPTIONS PER HUD FEDERAL STANDARD:

24 CFR CH.XX).

WARNING:

• VERIFY THAT THE APPLIANCE IS PROPERLY

INSTALLED BEFORE FIRING FOR THE FIRST TIME.

THIS APPLIANCE SHOULD BE INSTALLED BY A

QUALIFIED INSTALLER TO ENSURE A CORRECT AND

SAFE INSTALLATION. NEVER USE TEMPORARY

OR MAKESHIFT COMPROMISES DURING THE

INSTALLATION.

• PROVIDE ADEQUATE COMBUSTION AIR TO THE

ROOM WHERE THE APPLIANCE IS INSTALLED.

RESTRICTING COMBUSTION AIR WILL RESULT IN

A LAZY FIRE WHICH CAUSES SOOT OR CREOSOTE

BUILDUP AND GREATLY REDUCES EFFICIENCY.

• DO NOT CONNECT A WOOD BURNING APPLIANCE

TO AN ALUMINUM TYPE B GAS VENT. THIS IS

NOT SAFE. USE APPROVED MASONRY OR A UL

103 HT (U.S.) LISTED RESIDENTIAL TYPE AND

BUILDING HEATING APPLIANCE CHIMNEY. USE A

6” DIAMETER CHIMNEY, THAT IS HIGH ENOUGH TO

CREATE SUFFICIENT DRAFT.

US Stove highly recommends your stove be installed by a

qualied NFI (US) or WETT (Canada) technician. To nd

the nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

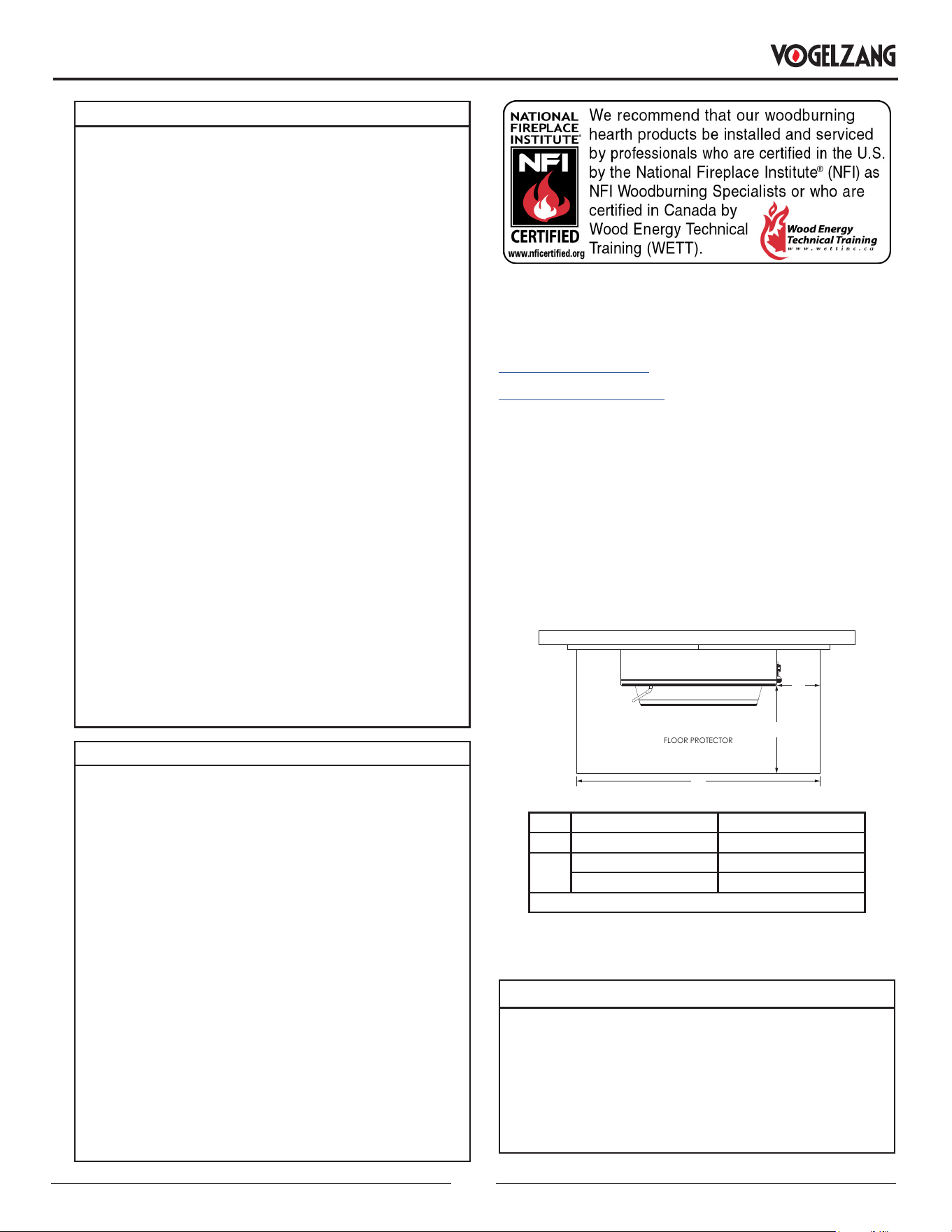

FLOOR PROTECTOR

A solid non-combustible oor, concrete or solid masonry,

must extend 6” (153 mm) to either side of the body of the

appliance and 17” (432 mm) in front of the face of the

appliance. When combustible ooring falls within these

minimum dimensions, it must be covered with a listed

oor protector, with an R-Value of at least 1.4. Check local

building codes if you want to nish the oor covering with

grouted ceramic oor tile.

Minimum Floor Protector Specifications

FLOOR PROTECTOR

A 17” 432 mm

B *6” *153 mm

38” U.S.A. 966 mm

42” CAN. 1067 mm

* = Canadian installations requires 8” (204 mm)

CLEARANCES TO COMBUSTIBLES

WARNING: RISK OF FIRE

OBSERVE THE MINIMUM CLEARANCES TO

COMBUSTIBLES STATED IN THIS MANUAL AND ON

THE LABELS ATTACHED TO THE APPLIANCE. DO NOT

STORE WOOD, ANY TYPE OF FLAMMABLE VAPORS

OR LIQUIDS, PLACE FURNITURE, RUGS, CARPET,

CLOTHING OR OTHER COMBUSTIBLE OBJECTS

WITHIN THE CLEARANCE AREA.

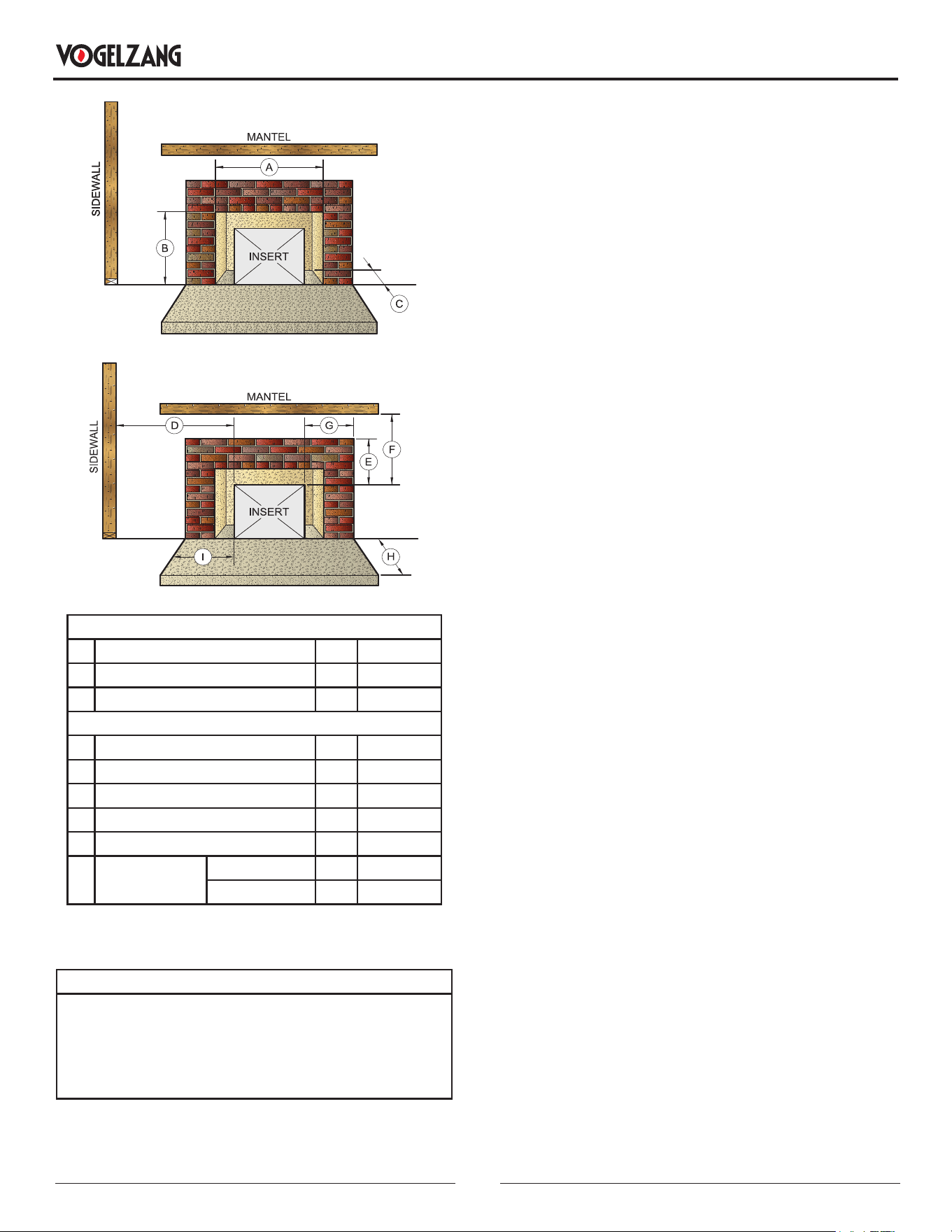

Fireplace Opening Dimensions

A Minimum Width 29” 737 mm

B Minimum Height 23” 585 mm

C Minimum Depth 14” 356 mm

Clearance to Combustibles

D Min. Distance to Sidewall 9” 229 mm

E Min. Distance to Top Trim 14” 356 mm

F Min. Distance to Mantle 19” 483 mm

G Min. Distance to Side Trim 9” 229 mm

H Min. Floor Protector Front 17” 432 mm

Min. Floor

Protector Side

USA 6” 153 mm

Canada 8” 204 mm

OUTSIDE COMBUSTION AIR

WARNING:

ALWAYS CONNECT THIS APPLIANCE TO A CHIMNEY

THAT VENTS TO THE OUTSIDE. NEVER VENT INTO

ANOTHER ROOM, CRAWL SPACE, ATTIC, OR INSIDE

A BUILDING. DO NOT CONNECT THIS UNIT TO A

CHIMNEY FLUE SERVING ANOTHER APPLIANCE.

Your appliance itself does not create draft. Draft is provided

by the chimney. To help provide the required draft there

is a fresh air kit (4FAK) available for purchase from your

local stove dealer. When installed properly the 4FAK kit is

designed to provide the draft needed for proper operation.

To achieve proper draft your chimney must meet the three

minimum height requirements (see masonry chimney

section of this manual). A minimum draft of 0.05 w.c.

(measured in water column) is required for proper drafting

to prevent back pung, smoke spillage, and to maximize

performance. Gauges to measure draft are readily available

at stove stores and are economical to rent or purchase.

Factors such as wind, barometric pressure, trees, terrain

and chimney temperature can have an adverse effect on

the draft. The manufacturer cannot be held responsible

for external factors leading to less than optimal drafting.

Should you have a problem with inadequate draft, you

should contact a licensed heating and cooling contractor

for assistance in solving the problem.

FIREPLACE CONDITION AND ZERO

CLEARANCE REQUIREMENTS

A masonry replace must meet minimum code

requirements, National Fire Protection Association, (NFPA)

211, or the equivalent for a safe installation. Contact

a professional, licensed installer, your local building

inspector or the local re authority for the requirements

in your area. Your insurance company should be able to

recommend a qualied inspector.

Inspections should include the following:

1. Condition of the replace and chimney. A masonry

replace and chimney MUST be inspected prior to

installation of this appliance. They must be free from

cracks, loose mortar, creosote deposits, blockage

or other evidence of deterioration. If found, these

items MUST be repaired prior to installation. DO NOT

REMOVE BRICKS or MORTAR from existing replace

when installing this unit.

2. Chimney Size. Minimum chimney size is 6” (153 mm)

diameter. Maintain a 15 ft. minimum overall chimney

height measured from the top of appliance to the top

of the chimney. Chimneys must extend at least 3 ft.

above the roof and at least 2 ft. above the highest

point within 10 ft. of the chimney top. See the Chimney

Connections section of this manual.

3. Zero Clearance or Metal Heatform Fireplaces. These

replaces and chimneys must meet the minimum

code specications as noted above. Factory built

zero clearance replaces must be listed and suitable

for solid fuel use. Chimneys must be at least 7 inch

diameter to accommodate a required, continuous,

stainless steel liner from the appliance’s ue collar to

the top termination of the chimney. Only detachable

INSTALLATION

parts that can be easily replaced (i.e. damper parts,

screens, doors and side, and back refractory panels)

are to be removed. These parts must be stored and

readily available for replacement if the appliance is

ever removed. The removal of any parts that render

the replace unusable for burning solid fuel requires

a permanent label to be axed by the installer that

states the replace is unsuitable for burning solid fuel

unless the missing parts are replaced and the replace

is restored to its original, certied condition.

4. Chimney Caps - Mesh type chimney caps and spark

arrestors must be able to be removed for regular

inspection and cleaning. Otherwise the mesh should

be removed to prevent possible plugging. Check your

local re and building codes.

5. Chimney Liner - The chimney must be suitable for

burning solid fuel. Install a continuous stainless steel

liner from the ue collar of the appliance to the top of

the chimney. Liner must be UL Listed to UL1777.

6. Combustible Material Clearances - The replace and

chimney must be inspected to make sure there is

adequate clearance to combustible materials. This

includes the top, side, front, and back as well as

concealed combustibles in the chimney and mantle

areas. Your local building inspector or re authority

should have information on whether older replace

meet current codes and are suitable for use.

7. Makeup Air Requirements - This appliance requires

an adequate supply of makeup air to operate safely

and eciently. In some areas, this is a building code

requirement. Inadequate air supply will cause poor

combustion, inecient operation, creosote buildup,

back drafting and smoke pung into the living areas. If

any of the following conditions are evident, a makeup

air supply MUST be installed.

a. Existing fuel-red equipment shows evidence of

back pung, smoke roll-out, inecient operation, or

excessive smell in the living area.

b. Opening a window or door alleviates any of the above

problems or symptoms.

c. The building is constructed with a well-sealed vapor

barrier, tight tting windows, or has powered exhaust

fans.

d. Excessive condensation on windows in the winter.

e. The building has a ventilation system installed.

f. If, once installed, the solid-fuel appliance does not

draw steadily, burns poorly or ineciently, back-drafts

or experiences back-pung when adding fuel.

VENTING (DRAFT) REQUIREMENTS

Masonry Fireplace

RAIN CAP

COVER PLATE

(non-combustible)

seal cover plate

with silicone.

UL 1777 STAINLESS

STEEL LINER

Extend to the top of

chimney cap. Follow

the manufacture’s

installation

instructions

MASONRY

CHIMNEY FLUE

6” FLEX FLUE PIPE

SEAL SMOKE

CHAMBER

Smoke chamber

must be sealed with

non-combustible

material to prevent

re-entry of smoke

into the living area.

Accomodations for

inspection and

cleaning must be

maintained.

FLOOR

PROTECTION

Observe min.

clearances

Observe min.

clearances

Mantel

(Combustible)

STORM

COLLAR

WARNING:

RISK OF FIRE - EXCESSIVE DRAFT CAN CAUSE

OVERFIRING AND A POSSIBLE STRUCTURE FIRE.

DO NOT OPERATE THIS APPLIANCE WITH THE FLUE

DRAFT EXCEEDING 0.06 in. w.c. (0.1 Pa).

The chimney ue is a critical component to the proper

and ecient operation of any heating appliance. Heating

appliances do not create draft, draft is provided by the

chimney. This appliance requires a draft of 0.05” water

column (0.1 Pa) at the ue collar. To achieve proper

draft, your chimney must meet three minimum height

requirements; minimum height from top of appliance (15

ft. total height from top of appliance), minimum height

above roof penetration (3 ft.), and minimum height (2 ft.)

above highest point of roof within a 10 ft. diameter from

the chimney. The chimney must also meet minimum and

maximum cross sectional requirements. For that reason a

continuous 6” stainless steel liner from the ue collar to the

top of the chimney is required. A stainless steel adapter is

recommended for fastening the stainless steel liner to the

ue collar. The male (or crimped) end of the adapter must

be installed inside the ue collar to allow condensation or

creosote in the liner to drain back into the rebox. Chimney

liners and/or adapters must be permanently fastened

INSTALLATION

using a minimum of three (3) screws at each connection.

Chimneys outside of the home or on an exterior wall are

dicult to keep at operating temperatures and may result

in increased creosote buildup, less draft, back drafting

problems and poor appliance performance and should be

avoided.

WARNING:

RISK OF FIRE - DO NOT ALLOW COMBUSTIBLE

MATERIALS (CARPET, FURNITURE, FUELS) TO BE

PLACED ON OR COVER THE FLOOR PROTECTOR. ALL

COMBUSTIBLE MATERIALS MUST REMAIN OUTSIDE

OF THE MINIMUM CLEARANCE DIMENSIONS.

1. Clean the replace opening properly disposing of

any ashes in a closed metal container. See Safety

Instructions.

2. Install a 6” (153 mm) minimum diameter, continuous

stainless steel chimney liner into the existing chimney.

The liner must extend to the top of the existing

chimney. Use only listed chimney liners that meet UL

1777(US) or ULC S635 (Canada).

3. Remove or lock the replace damper in the open

position. Note: Masonry or damper plate may be

removed to accommodate the chimney liner provided

this does not weaken any structural components of the

existing replace or chimney nor reduces protection

of combustible materials required by national building

codes. Consult with your local building or re authority

before doing this.

4. Uncrate the appliance, remove all packing materials,

and any items stored in the rebox.

5. WARNING: Any replace which has had parts removed

or modied to accommodate the installation of this

appliance MUST have a warning plate permanently

installed in a visible location stating that the replace

is unt for use with solid fuel. This unit came with a

metal warning label. Permanently attach the warning

plate to a visible location in the replace. After choosing

a visible location in the replace, permanently attach

the warning plate by screwing or nailing it into place.

Note: Use the holes in the label to mark and predrill the

holes needed for attaching the label.

6. Position the appliance into the replace opening until

the top lip of the air jacket is ush with the replace

facing.

7. Level the appliance with the adjusting screws at the

rear of the appliance.

8. Connect the chimney liner to the appliance using a

stainless steel adapter and securing with a minimum

of three (3) sheet metal screws. The liner MUST

be attached with the male (or crimped) end of the

adapter inside the ue collar of the appliance to allow

condensation and/or creosote to drain back into the

rebox.

This appliance must be connected to a listed Stainless Steel

Liner, that meets UL1777, which extends from the collar

to the chimney cap according to the specications listed

on the previous pages. Take into account the chimney’s

location to ensure it is not too close to neighbors or in a

valley which may cause unhealthy or nuisance conditions.

CHIMNEY DRAFT

NOTE: A DRAFT READING OF 0.05[12.45] to 0.06[14.94]

(Water Column[Pascals]) IS REQUIRED FOR PROPER

BURNING OF THIS APPLIANCE.

Draft is a function of the chimney, NOT THE APPLIANCE —

Do not expect the appliance to draw. Smoke spillage into

the house or excess buildup of condensation or creosote

in the chimney are warnings that the chimney is NOT

functioning properly. Correct the problem before using

the appliance. Following are some possible causes for

improper draft.

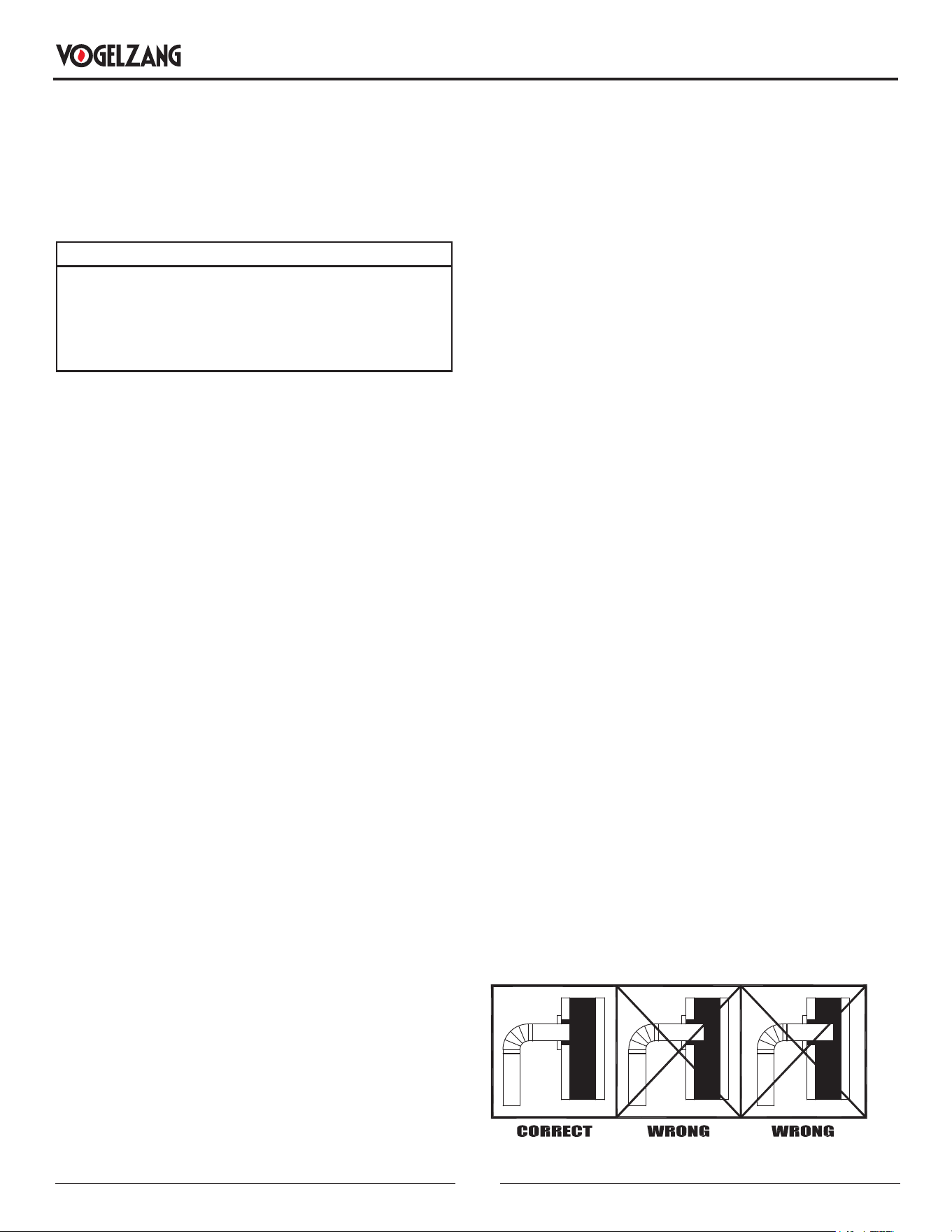

1. The connector pipe may be pushed into the chimney

too far, stopping the draft.

2. If the chimney is operating too cool, water will

condense in the chimney and run back into the

appliance. Creosote formation will be rapid and may

block the chimney. Operate the appliance at a re level

high enough to keep the chimney warm preventing

this condensation.

3. If the re burns well but sometimes creates excessive

smoke or burns slowly, it may be caused by the

chimney top being lower than another part of the

house or a nearby tree. The wind blowing over a house

or tree falls on top of the chimney like water over a

dam, beating down the smoke. The top of the chimney

should be at least three (3) feet above the roof and be

at least two (2) feet higher than any point of the roof

within ten (10) feet.

INSTALLATION

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance.

Inadequate draft may cause backpung into the room and

“plugging” of the chimney. Inadequate draft will cause the

appliance to leak smoke into the room through appliance

and chimney connector joints. An uncontrollable burn or

excessive temperature indicates excessive draft.

Chimneys perform two functions:

1. As a means of exhausting smoke and ue gases

which are the result of fuel combustion.

2. The chimney provides “draft,” which allows oxygen to

be continuously introduced into the appliance, so that

proper combustion is possible. This stove relies on

natural draft to operate.

NOTICE: Always provide a source of fresh air into the room

where the stove is located. Failure to do so may result in

air starvation of other fuel burning appliances and the

possible development of hazardous conditions, re, or

death.

IMPORTANT INSTALLATION POINTS

WARNING:

BE SURE YOUR CHIMNEY IS SAFELY CONSTRUCTED

AND IN GOOD REPAIR. HAVE THE CHIMNEY INSPECTED

BY THE FIRE DEPARTMENT OR A QUALIFIED

INSPECTOR. YOUR INSURANCE COMPANY SHOULD

BE ABLE TO RECOMMEND A QUALIFIED INSPECTOR.

WARNING:

CANADA INSTALLATIONS REQUIRES THAT THIS

FIREPLACE MUST BE INSTALLED WITH A CONTINUOUS

CHIMNEY LINER OF 6 INCH DIAMETER EXTENDING

FROM THE FIREPLACE INSERT TO THE TOP OF THE

CHIMNEY. THE CHIMNEY LINER MUST CONFORM TO

THE CLASS 3 REQUIREMENTS OF CAN/ULC-S635,

STANDARD FOR LINING SYSTEMS FOR EXISTING

MASONRY OR FACTORY-BUILT CHIMNEYS AND

VENTS, OR CAN/ULC-S640, STANDARD FOR LINING

SYSTEMS FOR NEW MASONRY CHIMNEYS.

WARNING:

PERMANENTLY SEAL ANY OPENING BETWEEN THE

MASONRY OF THE FIREPLACE AND THE FACING

MASONRY.

1. Size chimney ue to appliance collar. This stove

requires a minimum 6” diameter ue.

2. Never connect this unit to a chimney serving another

appliance.

3. The chimney must meet all minimum height

requirements.

4. Never use a chimney to ventilate a cellar or basement.

Contact your local building authority for approved

methods of installation and any necessary permits and/

or inspections.

MASONRY CHIMNEY

Before using an existing masonry chimney, clean the

chimney, inspect the ue liner, and make any repairs

needed to be sure it is safe to use. As mentioned previously,

this appliance requires a continuous stainless steel liner

from the appliance collar to the chimney cap. Make repairs

before attaching the stove. The connector stove pipe and

ttings you will need to connect directly to a masonry

chimney are detailed in the installation instructions. If

the replace chimney must go through a combustible

wall before entering the main chimney, consult a qualied

mason or chimney dealer regarding proper materials

that meet all local building and re authority codes. The

installation must conform to local building and re codes

and latest edition of NFPA 211. If there is a cleanout

opening in the base of the chimney, close it tightly.

INSTALLATION

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY BUILDING

EXCESSIVELY HOT FIRES AS A HOUSE/BUILDING

FIRE MAY RESULT. YOU ARE OVERFIRING THE

APPLIANCE IF IT BEGINS TO GLOW OR TURN RED.

• DO NOT TAMPER WITH THE COMBUSTION AIR

CONTROL OF THIS UNIT BEYOND NORMAL

ADJUSTMENT RANGE.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN THIS

TYPE OF APPLIANCE AS DAMAGE TO THE FIREBOX

OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION TO

THE ROOM WHERE THE APPLIANCE IS INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING OR

LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

• TO PREVENT INJURY, DO NOT ALLOW ANYONE

TO USE THIS APPLIANCE THAT IS NOT FAMILIAR

WITH ITS CORRECT OPERATION. DO NOT OPERATE

THIS APPLIANCE WHILE UNDER THE INFLUENCE

OF ALCOHOL OR DRUGS.

• IF THERE ARE ANY MISSING OR DAMAGED

COMPONENTS OF THE APPLIANCE, CONTACT

YOUR DEALER IMMEDIATELY. DO NOT OPERATE

THIS APPLIANCE WITH MISSING OR DAMAGED

PARTS.

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

CAUTIONS:

CHILDREN SHOULD BE ALERTED TO THE HAZARDS

FROM HIGH SURFACE TEMPERATURES. NEVER LEAVE

SMALL CHILDREN UNSUPERVISED WHEN THEY ARE

IN THE SAME ROOM AS THE APPLIANCE DURING

OPERATION. TO PREVENT BURNS, ALWAYS WEAR

PROTECTIVE CLOTHING, LEATHER HEARTH GLOVES,

AND EYE PROTECTION WHEN REFUELING OR FIRE

MAINTENANCE. ALWAYS BE AWARE OF HEATED

SURFACES. HEAT RADIATING FROM THE APPLIANCE

CAN POTENTIALLY DISCOLOR, MELT, OR EVEN IGNITE

COMBUSTIBLE MATERIALS. KEEP ALL COMBUSTIBLE

MATERIALS WELL AWAY FROM THE HEATER!

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE LIQUIDS

TO START OR “FRESHEN UP” A FIRE IN THE

APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specic varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://rewoodresource.com/rewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood heater in a manner inconsistent

with the owner’s manual will void your warranty and is also

against federal regulations. Waste and other ammable

materials should not be burned in your stove. DO NOT

BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a re in an affected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineffective and cause smoke.

Deadwood lying on the forest oor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from the

center then the wood should be dry enough to burn. If your

wood sizzles in the re, even though the surface is dry, it

may not be fully cured and should be seasoned longer. It

is EXTREMELY IMPORTANT that you use DRY WOOD only

in your wood stove. The wood should have dried for 9 to

15 months, such that the humidity content (in weight)

is reduced below 20% of the weight of the log. It is very

important to keep in mind that even if the wood has been

cut for one, two, or even more years, it is not necessarily

dry, if it has been stored in poor conditions. Under extreme

conditions, it may rot instead of drying. This point cannot

be overstressed; the vast majority of the problems related

to the operation of a wood stove is caused by the fact

that the wood used was too damp or had dried in poor

conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney res

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured

logs made of wax impregnated

sawdust or logs with any chemical

additives. Manufactured logs made

of 100% compressed sawdust can be

burned, but be careful burning too much of these logs at

the same time. Start with one manufactured log and see

how the stove reacts. You can increase the number of logs

burned at a time but make sure the temperature never rises

higher than 475 °F (246 °C) on a magnetic thermometer

for installation on single wall stove pipes or 900 °F (482

°C) on a probe thermometer for installation on double wall

stove pipe. The thermometer should be placed about 18”

(457 mm) above the stove. Higher temperatures can lead

to overheat and damage your stove.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about ve inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control fully open and close the door. If

the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney re.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating value

(LHV) or the higher heating value (HHV) of the fuel. The

lower heating value is when water leaves the combustion

process as a vapor, in the case of woodstoves the

moisture in the wood being burned leaves the stove as a

vapor. The higher heating value is when water leaves the

combustion process completely condensed. In the case

of woodstoves this would assume the exhaust gases are

room temperature when leaving the system, and therefore

calculations using this heating value consider the heat

going up the chimney as lost energy. Therefore, eciency

calculated using the lower heating value of wood will be

higher than eciency calculated using the higher heating

value. The best way to achieve optimum eciencies is to

learn the burn characteristic of you appliance and burn

well-seasoned wood. Higher burn rates are not always the

best heating burn rates; after a good re is established a

lower burn rate may be a better option for ecient heating.

A lower burn rate slows the ow of usable heat out of the

home through the chimney, and it also consumes less

wood.

INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY AND A

LIFETIME OF SERVICE.

ATTENTION:

THE PAINT ON YOUR APPLIANCE IS DURABLE BUT

WILL NOT STAND ROUGH HANDLING OR ABUSE. THE

PAINT USED MAY GIVE OFF SMOKE AND/OR AN ODOR

DURING THE FIRST FEW FIRES. THIS WILL OCCUR

UNTIL THE PAINT HAS CURED. ANIMALS / PEOPLE

WITH LUNG PROBLEMS SHOULD NOT BE PRESENT

DURING THE CURING PROCESS. BUILD SMALL

FIRES AT FIRST TO HELP THIS PROCESS AND OPEN

WINDOWS AND DOORS AS NEEDED TO CLEAR THE

SMOKE AND ODOR. IF THE APPLIANCE IS OVERFIRED,

THE PAINT WILL DISCOLOR. WHEN INSTALLING YOUR

UNIT, TAKE CARE IN HANDLING. CLEAN WITH SOAP

AND WATER WHEN THE APPLIANCE IS NOT IN USE.

DO NOT USE ANY ACIDS, ABRASIVE CLEANERS OR

SCOURING SOAP AS THESE SOLVENTS WEAR AND

DULL THE FINISH.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool off between each burn. The rst two burns should be

small res and low temperatures (250°F) for a duration of

20 minutes each. The third re should be at a temperature

of approximately 500°F for 20 minutes. Provide adequate

cross ventilation to clear any smoke or odor caused by

initial rings.

Notice: Use solid wood fuel only! Do not burn

garbage, or ammable uids. Do not use coal.

This appliance is not designed to accommodate

the air ow (draft) required to properly burn

coal or coal products. Do not elevate the re

using grates or irons. Build the re directly on

the rebrick.

FUELING INSTRUCTIONS

This wood stove has been certied by the US EPA to

meet strict 2020 guidelines. To ensure this unit produces

the optimal minimum emissions it is critical that only

well-seasoned cordwood is burned (see the “Fuel

Recommendations” section of this manual). Burning

unseasoned wet wood only hurts your stoves eciency

and leads to accelerated creosote buildup in your chimney.

Be considerate of the environment and only burn dry wood.

WARNING: RISK OF FIRE.

KEEP THE FEED DOOR TIGHTLY CLOSED AT ALL TIMES

EXCEPT WHEN TENDING THE FIRE. DO NOT OPERATE

THE UNIT WITH BROKEN GLASS THIS WILL RESULT IN

AN OVERFIRE SITUATION.

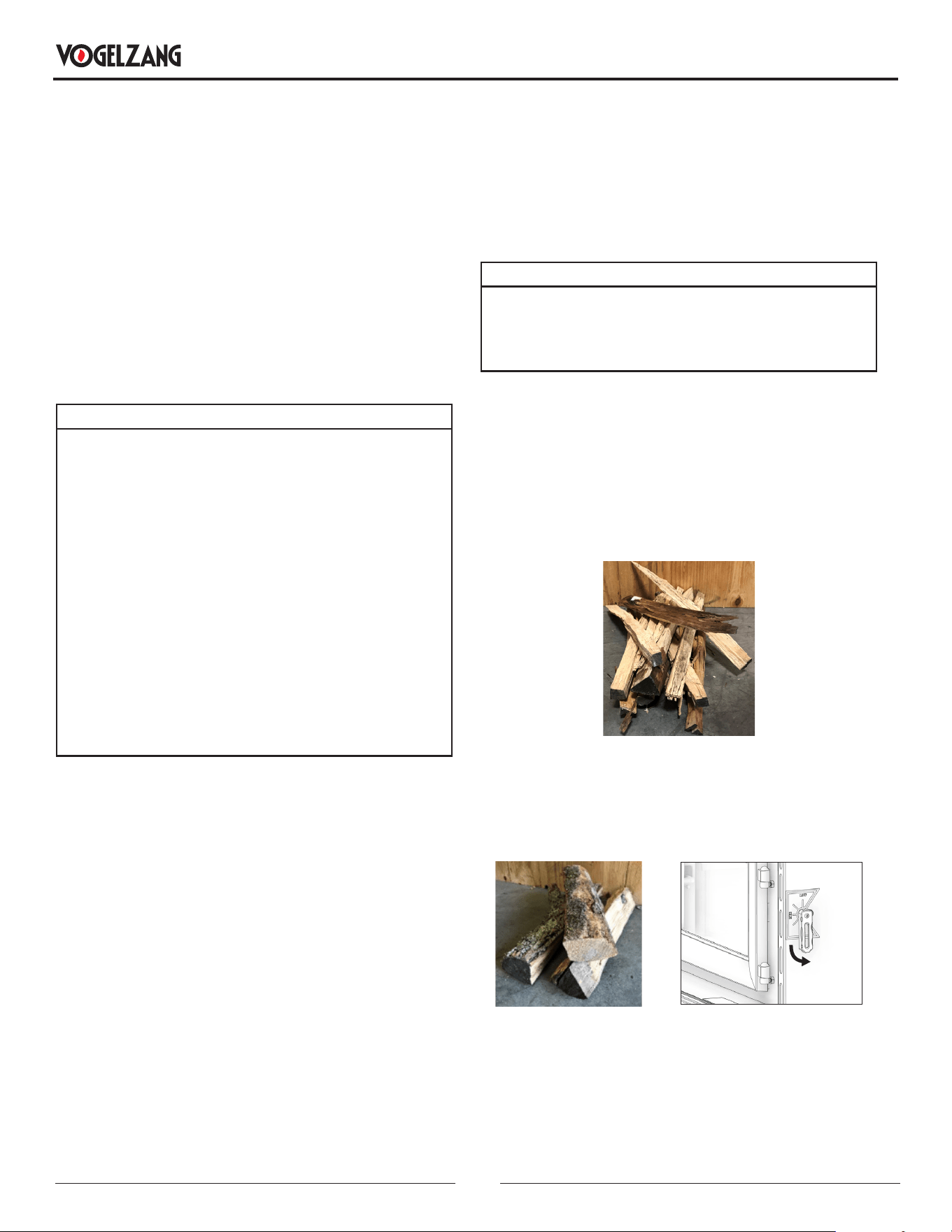

For a cold start-up, place 3 to 4 pieces of newspaper into

the rebox. On top of the newspaper, lay 2 lbs of kindling in

random placement to ensure airow through the kindling.

On top of the kindling, place approximately 3 to 4 lbs of

small pieces of cordwood. NOTE: Use smaller pieces of

wood during start-up and a high burn rate to increase the

stove temperature.

3-4 lb

Rotate the air control fully down. Light the newspaper and

close the door. Once the kindling has burned down to a

starter coal bed, load the unit with approximately 12 to 13

lbs of fuel for the rst high burn load.

12 to 13 lbs

HIGH

After the rst high burn load and the stove is well warmed

up, adjust the unit as needed for a medium or low burn

setting.

For a medium burn, once the high burn fuel load is burned

down to an established coal bed, load the unit with 14

to 15 lbs of cordwood and close the door immediately.

OPERATION INSTRUCTIONS

Leave the air control fully open (in the “HI” position) for

15 minutes. After 15 minutes rotate the air control to the

medium position (midway between the “Low” and “Hi”

position).

For a low burn setting once the high burn (or medium)

fuel load is burned down to an established coal bed, load

the unit with 14 to 15 lbs of cordwood and close the door

immediately. Leave the air control fully open (in the “HI”

position) for 15 minutes. After 15 minutes begin to rotate

the air control to the “Low” postion (air control rotated fully

up). NOTE: Do not close the air too quickly. Closing the air

too quickly will cause the unit to smoke.

LOW

MED

14 to 15 lbs

WARNINGS:

• DO NOT OVERFIRE THIS APPLIANCE. OVERFIRING

WILL OCCUR IF THE FEED DOOR IS LEFT OPEN

DURING OPERATION. IF ANY PART OF THE

APPLIANCE GLOWS, YOU ARE OVERFIRING.

ADJUST AIR CONTROLS TO A LOWER SETTING TO

SLOW DOWN THE FIRE.

• DO NOT ELEVATE THE FIRE! BUILD THE FIRE

DIRECTLY ON THE FIREBRICK. THIS APPLIANCE

HAS NOT BEEN TESTED WITH THE USE OF ANY

MEANS TO ELEVATE THE FIRE AND IT SHOULD NOT

BE ATTEMPTED.

• NEVER PUT WOOD ABOVE THE FIREBRICK LINING

OF THE FIREBOX.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an effective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specic unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

BLOWER OPERATION

WARNING: RISK OF FIRE.

DO NOT ROUTE THE BLOWER POWER SUPPLY CORD

NEAR OR ACROSS HOT SURFACES!

The variable-speed blower circulates air warmed by the

rebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side of

the blower housing. Turn the knob clockwise to turn the

blower on. The speed is controlled by turning the knob

clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower off, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower off when the unit is not in operation. The

blower should be removed at the beginning of every “burn”

season and air-blown clean, removing any dust or build-up.

OPERATION INSTRUCTIONS

CHIMNEY MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE OVERFIRING

IF ANY PART OF THE APPLIANCE GLOWS RED. CLOSE

THE DOOR AND SHUT DAMPER IMMEDIATELY TO

REDUCE THE AIR SUPPLY AND SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY FIRE.

CHIMNEY FIRES BURN EXTREMELY HOT AND MAY

IGNITE SURROUNDING COMBUSTIBLE MATERIALS.

IN CASE OF A CHIMNEY FIRE, CALL THE FIRE

DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue of a slow-burning re. As a

result, creosote residue accumulates on the ue lining.

When ignited this creosote makes an extremely high

temper re. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney

re. We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted. Above

500°F, heat is wasted since a too large quantity is lost into

the atmosphere.

TO PREVENT CREOSOTE BUILD UP

ATTENTION:

CREOSOTE OR SOOT MAY BUILD UP IN THE CHIMNEY

LINER OR CHIMNEY AND CAUSE A HOUSE/BUILDING

FIRE. INSPECT THE CHIMNEY AND CHIMNEY LINER

TWICE MONTHLY DURING THE HEATING SEASON AND

CLEAN IF NECESSARY.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR CHIMNEY

INSPECTED BY A QUALIFIED EXPERT BEFORE USING

AGAIN.

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every

time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion can

only take place if the rebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote re occurs, close all dampers

immediately. Wait for the re to go out and the heater

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

ASH REMOVAL & DISPOSAL

Whenever ashes get 2 to 3 inches deep in your rebox or

ash pan, and when the re has burned down and cooled,

remove excess ashes. Leave an ash bed approximately

1 inch deep on the rebox bottom to help maintain a hot

charcoal bed. Ashes should be placed in a metal container

with a tight-tting lid. The closed container of ashes should

be placed on a non-combustible oor or the ground, away

from all combustible materials, pending nal disposal.

The ashes should be retained in the closed container until

all cinders have thoroughly cooled.

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN AFTER

TWO DAYS WITHOUT OPERATING THE STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING THE

STOVE. DAMAGE TO THE STOVE AND EVEN HOUSE

FIRE MAY RESULT.

• ASHES SHOULD NOT BE ALLOWED TO ACCUMULATE

MORE THAN TWO TO THREE INCHES IN THE

FIREBOX.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CHIMNEY MAINTENANCE

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods.

While the modern combustion systems in heaters

drastically reduce the amount of CO emitted out the

chimney, exposure to the gases in closed or conned

areas can be dangerous. Make sure your stove gaskets

and chimney joints are in good working order and sealing

properly to ensure unintended exposure. It is recommended

that you use both smoke and CO monitors in areas having

the potential to generate CO.

GLASS CARE

• Inspect and clean the glass regularly to detect any

cracks. If you spot one, turn the stove off immediately.

Do not abuse the glass door by striking or slamming

shut. Do not use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with the

glass supplied from your heater dealer. Never substitute

other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings

and replace the damaged piece with a new one. Perform

the procedure backward after replacing it. When

replacing the glass, you should change the glass gasket

to make sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT A GASKET OR

WITH A BROKEN ONE. DAMAGE TO THE STOVE OR

EVEN HOUSE FIRE MAY RESULT.

This unit’s door uses a 1” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order to

ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

ATTENTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS

AGAINST FEDERAL REGULATIONS TO OPERATE THIS

WOOD HEATER IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

REMOVING THE INSERT FOR PURPOSE OF

INSPECTION

ATTENTION:

FIREPLACE INSERT SURROUND PANELS MAY BE

REMOVED TO INSPECT FIREPLACE INSERT AND

FIREPLACE.

1. If for any reason you must remove the insert for

inspection of the appliance or replace, follow these

rules.

2. Ensure appliance is not in operation and is thoroughly

cooled.

3. Remove the surround by removing the springs

retaining it to the appliance.

4. Disconnect the ue gas pipe from the appliance.

5. Slide appliance out to perform inspection.

FEMALE

GREEN

WARNING! DO

NOT ROUTE THE

SUPPLY CORD

NEAR OR ACROSS

HOT SURFACES!

CAUTION!

THE BLOWER ASSEMBLY

MUST BE DISCONNECTED

FROM THE SOURCE OF

ELECTRICAL SUPPLY

BEFORE ATTEMPTING ANY

MAINTENANCE.

MALE

BLACK

WHITE

BLACK

WHITE

MALE

BLOWER

MOTOR

SUPPLY CORD

BLOWER

RHEOSTAT

ATTACH TO BACK OF

BLOWER HOUSING

MALE

WIRING DIAGRAM

FOR PARTS ASSISTANCE CALL: 800-750-2723 EXT 5051 OR EMAIL: PARTS@USSTOVE.COM

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model

number and the serial number of this unit. That information can be found on the certication label attached to the back of

the unit. Other information that may be needed would be the part number and part description of the item(s) in question.

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email [email protected].

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

REPAIR PARTS

Key Part # Description Qty

1 892176 Top Trim 1

2 892177 Hearth Plate Trim 1

3 80857 Assembly, Blower 1

4 611008 Right Cabinet 1

5 893261 Damper Slide 1

6 29301 Slide Brace 2

7 893261 Wood Handle 1

8 29300 Cover 1

9 29298 Damper 1

10 611007 Left Cabinet 1

11 892294 Hinge Pin 2

12 40571 Hinge Block 2

13 83913 Extension Spring 2

14 26269 Top Surround 1

15 26270 Side Surround 2

16 891992-1 Surround Trim-R 1

17 891992-2 Surround Trim-L 1

18 891992-3 Surround Top Trim-L 1

19 891992-4 Surround Top Trim-R 1

20 69864

Trim Kit Parts Bag (not

shown)

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

Key Part # Description Qty

1 893241-VG Complete Door Handle 1

2 40881 Medium Sq Cast Door 1

3 88324 1” Round Rope Gasket 5.5ft

4 29211 Side Glass Clamp 1

5 29210 Top/Bottom Glass Clamps 2

6 893154 Glass 1

7 29230 Gasket Clamp 1

8 29231 Side Glass Clamp 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

Key Part # Description Qty

1 891414 Half Firebrick 2

2 89066 Firebrick (4-1/2 x 9) 9

3 891989-2 Firebrick (1-1/4 x 2-1/4) 1

4 893010 Half Firebrick (Notched) 1

5 891989-1 Firebrick (3.33 x 9) 8

6 86963 Secondary Tube 3

7 88158 Ceramic Fiber Board (Front) 1

8 88159 Ceramic Fiber Board (Rear) 1

9 88160 Blanket Insulation 1

REPAIR PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described

in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 03 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 05 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 07 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 02 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 04 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 06 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 08 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

SERVICE RECORD

NOTES

VG1820

Numéros De Modèle:

Testé selon les méthodes EPA ALT-125, ASTM

E2515, ASTM E3053 et CSA B415

Certié: UL 1482-2011 (R2015), ULC-628-93

N’utilisez pas cet appareil dans un mobile home, une

maison préfabriquée, une caravane ou une tente.

Rapport No: F19-552

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION DE

L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en résulter.

Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de compromis de

fortune lors de l’installation de ce radiateur. Contactez les responsables locaux du bâtiment

ou des pompiers pour connaître les permis, les restrictions et les exigences d’installation dans

votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre nouveau

radiateur. Le non-respect des instructions peut entraîner des dommages matériels, des blessures

corporelles ou même la mort. Une installation incorrecte pourrait annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

Les instructions relatives à l’installation de votre poêle à bois sont conformes aux normes UL 1482-2011 (R2015) et ULC-628-93. Ce

manuel décrit l’installation et l’utilisation du chauffage au bois Vogelzang, VG1820. Ce poêle est conforme aux limites d’émissions de

bois imposées par la US Environmental Protection Agency pour les poêles à bois vendus après le 15 mai 2020. Dans des conditions

de test spéciques, il a été démontré que ce poêle produisait de la chaleur à des débits allant de 9 487 à 33 050 Btu / h (* 1,8 g / h et

une ecacité de 65,5%). Remarque: Les cotes de BTU mentionnées ci-dessus sont basées sur le protocole de test de l’EPA sur le bois

d’oeuvre dimensionné doublement dimensionnel Nos BTU annoncés sont basés sur la première heure de fonctionnement avec du bois

de chauffage brûlant à un taux de combustion élevé.

27-1/8” (691 mm)

26-1/2” (673 mm)

13-1/4” (337 mm)

6.1”

(155 mm)

21-3/4”

(553 mm)

22-3/8”

(568 mm)

15-1/2”

(394 mm)

4-11/16”

(119 mm)

AVERTISSEMENTS:

• CHAUD DURANT LE FONCTIONNEMENT. MAINTENEZ LES ENFANTS, LES VÊTEMENTS ET LE MOBILIER ÉLOIGNÉS. TOUT

CONTACT PEUT ENTRAÎNER DES BRÛLURES.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES NI DE FLUIDES POUR DÉMARRER LE FEU.

• NE LAISSEZ PAS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE BRÛLEZ PAS DE DÉCHETS NI DE FLUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPTHA OU L’HUILE POUR MOTEUR.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

INTRODUCTION

LISTE DE CONTRÔLE D’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI peut être trouvé à www.ncertied.

org/public/nd-an-n-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: cust[email protected]

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _______________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ________________________________________

Si non, date d’inspection du système de cheminée existant: ________________________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation .........................................................................

Conrmer le bon placement des pièces internes ........................................................................................................................................

Vérier la solidité du joint de porte et de l’étanchéité de la porte ...............................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ........................................................

Vérier le fonctionnement des commandes pneumatiques .......................................................................................................................

Conrmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés .............................................................

Conrmez que le poêle tire correctement lorsqu’il est allumé ...................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel ..................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien courant ..

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux ci-dessus, je conrme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: ______________________________________________Nom en lettres moulées _____________________________ Date: _________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

INSTRUCTIONS DE MONTAGE

POUR L’ASSISTANCE TECHNIQUE, APPELEZ: 800-750-2723 EXT 5050

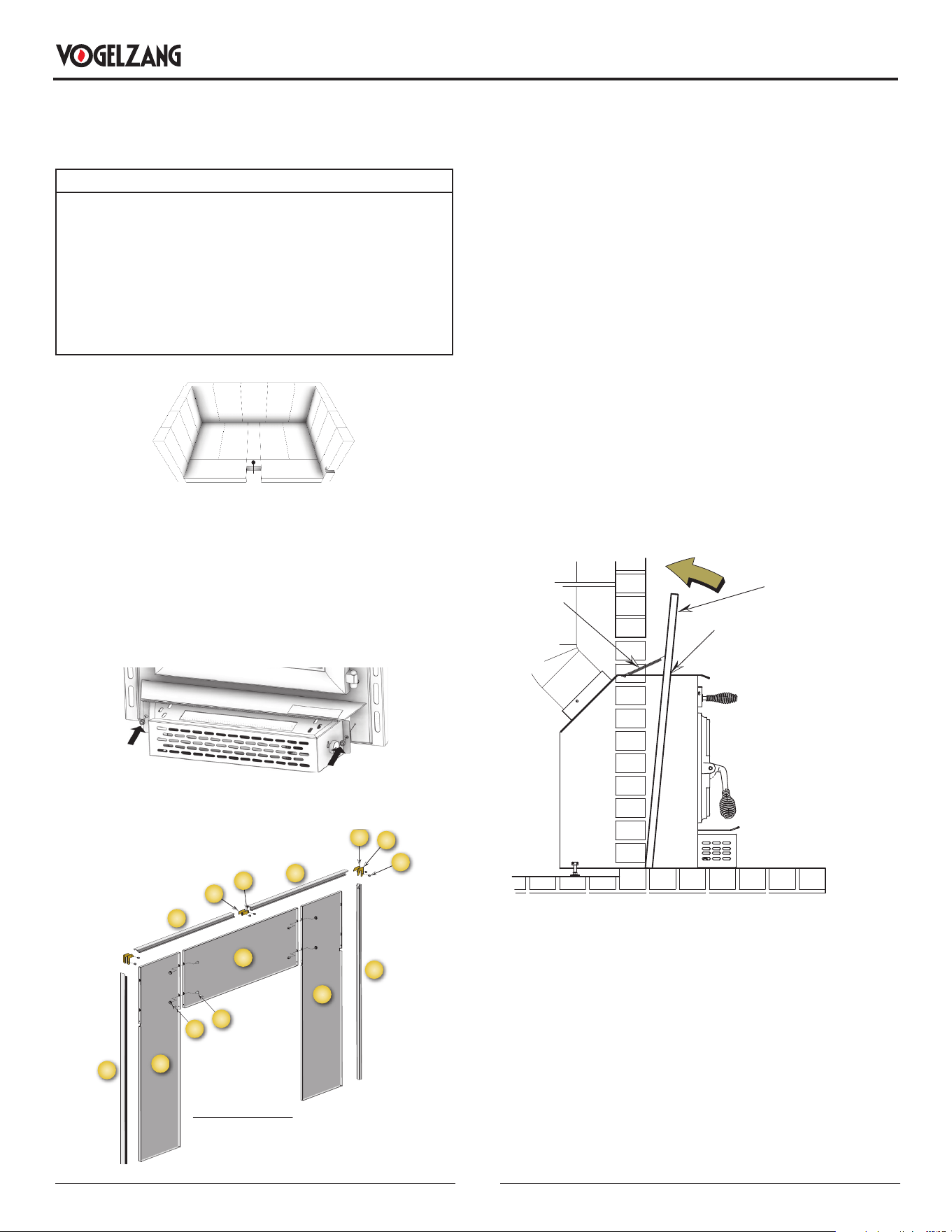

INSTALLATION DE BRIQUES RÉFRACTAIRES

ATTENTION: RISQUE D’INCENDIE !

• REMPLACER LES BRIQUES À FEU AVANT DE TIRER LE

POÊLE À BOIS. POSITIONNEZ LES BRIQUES DE FEU POUR

AUCUN ESPACE NE RESTE ENTRE LES BRIQUES.

• NE JAMAIS FAIRE FONCTIONNER CET APPAREIL AVEC

UNE BRIQUE MANQUE OU FISSURÉE.

• GARDER LES MEUBLES ET AUTRES MATÉRIAUX

COMBUSTIBLES LOIN DU POÊLE ET À L'EXTÉRIEUR DES

DÉGAGEMENTS MINIMUM.

A A AD

A A A A

C C

INSTALLATION DU VENTILATEUR

Retirez l’assemblage de la souﬄante de l’emballage et vériez

qu’il n’est pas endommagé. Informez votre revendeur en cas de

dommages.

Montez solidement le ventilateur sur le radiateur avec les deux

(2) vis et rondelles fournies.

ASSEMBLEZ L’HABILLAGE

SURROUND ASSEMBLY

VIEW FROM BACK

1. Posez les panneaux avec le côté face vers le bas sur un

tapis ou toute autre surface douce an de protéger la nition

des pièces lors de leur assemblage. L’habillage consiste de

deux panneaux latéraux, un panneau supérieur et de bandes

décoratives.

2. Boulonnez le panneau supérieur (a) aux panneaux latéraux

(b et q) de sorte que les surfaces supérieures aﬄeurent l’une

à l’autre à l’aide des éléments c et d.

3. Assemblez le cadre de garniture. La garniture se compose

d’une pièce latérale gauche (f) et droite (e) et d’une pièce

supérieure fendue (gauche h, droite g). Ceux-ci sont reliés

par des connecteurs d’angle (m, n, & p) et deux connecteurs

centraux droits (j & k). Ceux-ci glissent dans le canal à

l’arrière du cadre et sont xés avec deux vis de réglage (p)

dans chaque pièce.

4. Les bandes décoratives glissent sur l’habillage et sont xées

à la base de chaque côté avec une vis à métal.

5. L’habillage, une fois assemblé, est alors glissé par dessus

l’appareil. Des entailles dans les deux panneaux latéraux

accommodent des encoches situées en haut de l’appareil.

Ressort

Habillage

Entailles dans l’ha-

billage glissent sur

le dessus de l’insert

6. L’habillage est tenu en place grâce à deux ressorts situés en

haut à chaque coin de l’appareil (gure 6).

7. Connectez le cordon d’alimentation de la souﬄerie à la prise.

8. Les briques réfractaires rallongent la vie de votre insert

et rayonne la chaleur de façon plus égale. Si des briques

réfractaires ont été enlevées pour positionner l’appareil, il

faut les replacer avant d’allumer l’appareil. Voir gure 7 pour

la bonne orientation et le positionnement correct. Installez

en premier la rangée de briques située à l’arrière suivie par

celle de chaque côté et enn les briques réfractaires situées

entre chaque côté.

INSTALLATION

AVIS DE SÉCURITÉ:

• SI CE POÊLE N'EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR RÉDUIRE LES

RISQUES D'INCENDIE, SUIVEZ LES INSTRUCTIONS

D'INSTALLATION.

• CONSULTEZ VOTRE DÉPARTEMENT MUNICIPAL

DU BÂTIMENT OU LES AGENTS DES INCENDIES AU

SUJET DES PERMIS, RESTRICTIONS ET EXIGENCES

D'INSTALLATION DANS VOTRE RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS LA PIÈCE O

VOTRE POÊLE EST INSTALLÉ.

• GARDEZ LES MEUBLES ET LES DRAPS BIEN ÉLOIGNÉS

DU POÊLE.

• NE JAMAIS UTILISER D'ESSENCE, DE CARBURANT

DE LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE POUR BRIQUET AU CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR» UN FEU

DANS CE CHAUFFAGE. GARDER TOUS CES LIQUIDES BIEN

ÉLOIGNÉ DU CHAUFFAGE PENDANT SON UTILISATION.

• EN CAS D'INCENDIE DE CHEMINÉE, METTEZ LES

CONTRÔLES D'AIR EN POSITION FERMÉE, QUITTEZ LE

BÂTIMENT ET APPELEZ IMMÉDIATEMENT LE SERVICE

DES INCENDIES!

• NE BRANCHEZ AUCUN CONDUIT OU SYSTÈME DE

DISTRIBUTION D'AIR.

• UNE SOURCE D'AIR FRAIS DANS LA PIÈCE OU L'ESPACE

CHAUFFÉ SERA FOURNIE EN CAS DE BESOIN.

• N'INSTALLEZ PAS CET APPAREIL DANS UNE MAISON

MOBILE, UNE MAISON MANUFACTURÉE, UNE REMORQUE

OU UNE TENTE (AUCUNE EXCEPTION PAR HUD NORME

FÉDÉRALE: 24 CFR CH.XX).

ATTENTION:

• VÉRIFIEZ QUE L'APPAREIL EST CORRECTEMENT

INSTALLÉ AVANT DE TIRER POUR LA PREMIÈRE

FOIS. CET APPAREIL DOIT ÊTRE INSTALLÉ PAR

UN INSTALLATEUR QUALIFIÉ POUR ASSURER UNE

INSTALLATION CORRECTE ET SÛRE. N'UTILISEZ JAMAIS

DE COMPROMIS TEMPORAIRES OU DE CHANGEMENT

PENDANT L'INSTALLATION.

• FOURNISSEZ DE L'AIR DE COMBUSTION ADÉQUAT À LA

PIÈCE O L'APPAREIL EST INSTALLÉ. LA RESTRICTION DE

L'AIR DE COMBUSTION ENTRAÎNERA UN FEU PARAÎTRE

QUI CAUSE UNE ACCUMULATION DE SUIE OU DE

CRÉOSOTE ET RÉDUIT GRANDEMENT L'EFFICACITÉ.

• NE PAS RACCORDER UN APPAREIL DE BRÛLAGE AU BOIS

À UN ÉVENT À GAZ EN ALUMINIUM DE TYPE B. CE N'EST

PAS SÛR. UTILISER DE LA MAÇONNERIE APPROUVÉE

OU UNE CHEMINÉE D'APPAREIL DE CHAUFFAGE DE

BÂTIMENT HOMOLOGUÉE UL 103 HT (É.-U.). UTILISEZ

UNE CHEMINÉE DE 6 ”DE DIAMÈTRE, ASSEZ ÉLEVÉE

POUR CRÉER UN TIRAGE SUFFISANT.

US Stove recommande fortement que votre poêle soit installé

par un technicien qualié NFI (US) ou WETT (Canada). Pour

trouver l’installateur qualié le plus proche, accédez à: https://

ncertied.org; or https://www.wettinc.ca/

PLAQUE DE PROTECTION DU SOL

Un plancher solide incombustible, en béton ou en maçonnerie

pleine, doit s’étendre de 6 ”(153 mm) de chaque côté du corps

de l’appareil et de 17” (432 mm) devant la face de l’appareil.

Lorsque le revêtement de sol combustible se situe dans ces

dimensions minimales, il doit être recouvert d’un protecteur de

sol homologué, avec une valeur R d’au moins 1,4. Vériez les

codes du bâtiment locaux si vous souhaitez nir le revêtement

de sol avec des carreaux de sol en céramique coulés.

Spécifications minimales de protection de plancher

PROTECTEUR DE SOL

Clé po mm

A 17 432

B *6 *153

38 USA 966

42 CAN 1067

* = Les installations canadiennes

nécessitent 8 po (204 mm)

DÉGAGEMENTS AUX COMBUSTIBLES

AVERTISSEMENT: RISQUE D'INCENDIE

RESPECTEZ LES DÉGAGEMENTS MINIMAUX AUX

COMBUSTIBLES INDIQUÉS DANS CE MANUEL ET SUR LES

ÉTIQUETTES FIXÉES À L'APPAREIL. NE PAS STOCKER DE BOIS,

TOUT TYPE DE VAPEURS OU DE LIQUIDES INFLAMMABLES,

PLACER MEUBLES, TAPIS, TAPIS, VÊTEMENTS OU AUTRES

OBJETS COMBUSTIBLES DANS LA ZONE DE DÉGAGEMENT.

LINTEAU

MUR LATERAL

LINTEAU

MUR LATERAL

Dimensions d’ouverture du foyer

po mm

A Hauteur Minimum 29 737

B Largeur Minimum 23 585

C Profondeur Minimum 14 356

Dégagements des matériaux inammables

D Min. Distance à la paroi latérale 9 229

E Min. Distance à la partie supérieure 14 356

F Min. Distance jusqu’au manteau 19 483

G Min. Distance à la garniture latérale 9 229

H Min. Protecteur de plancher avant 17 432

Min. Côté protecteur de

plancher

USA 6 153

CAN 8 204

AIR DE COMBUSTION EXTÉRIEUR

ATTENTION:

BRANCHEZ TOUJOURS CET APPAREIL À UNE CHEMINÉE

ÉVENTÉE À L'EXTÉRIEUR. NE JAMAIS VENTILER DANS UNE

AUTRE PIÈCE, UN ESPACE DE CHENILLES, UN GRENIER OU

À L'INTÉRIEUR D'UN BÂTIMENT. NE PAS RACCORDER CET

APPAREIL À UN FUMÉ DE CHEMINÉE SERVANT UN AUTRE

APPAREIL

Votre appareil lui-même ne crée pas de courant d’air. Le tirage

est assuré par la cheminée. Pour aider à fournir le tirage requis,

un kit d’air frais (4FAK) est disponible à l’achat auprès de votre

revendeur de poêles local. Lorsqu’il est installé correctement,

le kit 4FAK est conçu pour fournir le tirage nécessaire au bon

fonctionnement. Pour obtenir un tirage adéquat, votre cheminée

doit répondre aux trois exigences de hauteur minimale détaillées

dans la gure 8. Un tirage minimum de 0,05 w.c. (mesuré dans la

colonne d’eau) est nécessaire pour un tirage correct an d’éviter

les souﬄages de dos, les déversements de fumée et pour

maximiser les performances. Des jauges pour mesurer le tirage

sont facilement disponibles dans les magasins de poêles et sont

économiques à louer ou à acheter. Des facteurs tels que le vent,

la pression barométrique, les arbres, le terrain et la température

de la cheminée peuvent avoir un effet négatif sur le tirage. Le

fabricant ne peut être tenu responsable des facteurs externes

conduisant à une rédaction moins qu’optimale. Si vous avez

un problème avec un tirage insusant, vous devez contacter

un entrepreneur en chauffage et en refroidissement agréé pour

obtenir de l’aide pour résoudre le problème.

LA CONDITION DE LA CHEMINÉE ET LES

CONDITIONS DE DÉGAGEMENT NUL

Une cheminée de maçonnerie doit respecter des normes

minimales, la norme NFPA 211, ou l’équivalent pour une

installation sûre. Contactez un professionnel, un installateur

accrédité, l’inspecteur des autorités locales ou les pompiers

pour plus d’informations sur les conditions d’installation.

Votre compagnie d’assurances devrait pouvoir recommander

un inspecteur qualié. Les inspections doivent couvrir les

vérications suivantes:

1. La condition de la cheminée et du conduit de cheminée. La

cheminée de maçonnerie et le conduit de cheminée doivent

être inspectés avant l’installation de cet appareil. Ils ne

doivent pas présenter de ssures, de mortier de mauvaise

qualité, de dépôts de créosote, d’obstruction ou tout autre

preuve de détérioration. N’importe lequel de ces problèmes

devra être réparé avant l’installation. N’ENLEVEZ PAS LES

BRIQUES ou LE MORTIER de la cheminée existante lors de

l’installation de cet appareil.

2. Taille du conduit de cheminée. Le diamètre minimum du

conduit de cheminée est 152 mm. Maintenez une hauteur

minimum de conduit de cheminée (mesurée du dessus de

l’appareil au sommet de la cheminée) de 4,5 m. Les conduits

doivent dépasser le toit par au moins 0,9 m et au moins 0,6

m au-dessus du point le plus haut situé dans un rayon de

1,5 m autours du sommet de la cheminée. Voir section des

Connexions du conduit de cheminée de ce manuel.

3. Insert à dégagement nul. Ces cheminées et les conduits de

cheminée doivent respecter les minima de spécications

et directives. Les inserts à dégagement zéro doivent être

répertoriés et appropriés pour l’utilisation de combustibles

solides. Le diamètre du conduit de cheminée doit mesurer

au minimum 17 cm pour accommoder une gaine de

cheminée continue en acier inoxydable installée entre la

buse de l’appareil et le sommet de la cheminée. Seules

les pièces détachables, qui sont facilement replacées

(c.-à-d. les pièces de protection, les panneaux, les portes

INSTALLATION

et les briques réfractaires latérales et celles situées à

l’arrière), peuvent être enlevées. Ces pièces doivent être

stockées précautionneusement si l’appareil est déplacé. Le

démontage de n’importe quelle pièce, qui rend la cheminée

inutilisable pour brûler des combustibles solides, implique

qu’une étiquette permanente soit apposée par l’installateur

an d’indiquer que l’insert n’est plus approprié pour brûler des

combustibles solides à moins que les pièces manquantes

soient replacées et la cheminée restaurée à son état original

et certié.

4. Les chapeaux de cheminée. Les chapeaux de conduit avec

grillage et pare-étincelles doivent pouvoir être déplacés

pour permettre l’inspection fréquente et le nettoyage

régulier. Sinon ils devraient être enlevés pour éviter le

bouchage. Consultez les autorités locales et les normes de

construction.

5. Le gaine de cheminée. La cheminée doit être appropriée

pour la combustion solide. Installez une gaine continue en

acier inoxydable entre la buse de l’appareil et le sommet de

la cheminée. La gaine doit être conforme à la norme UL1777.

6. Dégagements des matériaux inammables. Le foyer et le

conduit de cheminée doivent être inspectés pour garantir

un dégagement susant avec des matériaux inammables.

Ceci inclut le dessus, les côtés, la façade et l’arrière de

même que tout matériau inammable situé aux alentours

du conduit de cheminée et du linteau. Votre inspecteur local

ou les services incendie devraient pouvoir indiquer si une

vieille cheminée respecte les normes actuelles et est ainsi

appropriée pour cette utilisation. Voir aussi schéma 1 et 2.

7. Conditions d’air. Cet appareil exige un approvisionnement

susant d’air pour fonctionner ecacement et de façon sûre.

Ce paramètre peut constituer une norme de construction. Un

approvisionnement insusant d’air causera une mauvaise

combustion, un fonctionnement inecace, l’accumulation

de créosote, un refoulement d’air et de fumée dans les

pièces à vivre. Si n’importe laquelle des conditions suivantes

est incontestablement présente, une alimentation d’air doit

être installée:

a. L’appareil actuel de chauffage créé un refoulement de fumée,

des odeurs excessives dans les pièces à vivre ou fonctionne

inecacement ;

b. Ouvrir une fenêtre ou une porte réduit les problèmes ou

symptômes décrits ci-dessus ;

c. Le bâtiment est construit avec une barrière de vapeur

étanche, une installation hermétique des fenêtres ou est

équipé d’un extracteur motorisé ;

d. Condensation excessive sur les fenêtres durant l’hiver

e. Le bâtiment est installé avec un système de ventilation ;

f. Si, une fois installé, l’appareil de combustion solide ne tire

pas de façon constante, présente une combustion faible ou

inecace, un refoulement d’air ou des fumées de retour lors

de la recharge en combustible.

LES CONDITIONS DE TIRAGE

CHEMINÉE DE MAÇONNERIE

CHAMBRE SCELLÉE: CET ESPACE

DOIT ÊTRE SCELLÉ AVEC UN

MATÉRIAU NON COMBUSTIBLE

POUR EMPÊCHER L’ENTRÉE DE

FUMÉE DANS LES PIÈCES À VIVRE. IL

FAUT CEPENDANT PRÉVOIR DES

ACCOMMODATIONS POUR

L’INSPECTION ET LE NETTOYAGE

GAINE/DEVOIEMENT FLEXIBLE

DE 15 CM DE DIAMÉTRE

CONDUIT DE CHEMINÉE DE

MAÇONNERIE

COLLET DE SOLIN CHAPEAU DE PLUIE

LINTEAU

(INFLAMMABLE)

PLAQUE DE PROTECTION

DU SOL (RESPECTEZ LE

DÉGAGEMENT MINIMAL)

RESPECTEZ LE

DÉGAGEMENT

MINIMAL

SOLIN (NON COMBUSTIBLE)

AVEC JOINT DE SILICONE

GAINE EN ACIER INOXYDABLE

UL 1777: INSTALLÉE JUSQU’AU

CHAPEAU DE LA CHEMINÉE.

SUIVEZ LES INSTRUCTIONS

D’INSTALLATION DU

FABRICANT

AVERTISSEMENT:

RISQUE D’INCENDIE - UN TIRAGE EXCESSIF PEUT CAUSER

LA SURCHAUFFE ET UN INCENDIE. N’UTILISEZ PAS CET

APPAREIL AVEC UN TIRAGE DE CONDUIT DE CHEMINÉE

DÉPASSANT 0,15 CM DE COLONNE D’EAU. (0,1 PA).

Le conduit de cheminée est un élément critique pour un

fonctionnement correct et ecace de n’importe quel appareil de

chauffage. Les appareils de chauffage ne créent pas le tirage, il

est fourni par le conduit de cheminée. Cet appareil exige un tirage

de 0,125 cm de colonne d’eau (0,1 Pa) au niveau de la buse. Pour

obtenir un bon tirage, votre conduit de cheminée doit respecter

trois conditions ; une hauteur minimale de 4,5 m.,mesurée entre

le dessus du foyer et le sommet de la cheminée, une hauteur

minimale de 0,9 m au-dessus du point de pénétration du conduit

dans le toit, et une hauteur minimale de 0,6 m au-dessus du point

le plus haut situé dans un rayon de 1,5 m autours du sommet

de la cheminée. La cheminée doit également présenter un prol

transversal minimum et maximum. Pour cette raison, un conduit/

gaine de cheminée continu en acier inoxydable, installé entre la

buse de l’appareil et le sommet de la cheminée, est exigé. Un

adaptateur en acier inoxydable est recommandé pour attacher

la gaine/conduit d’acier inoxydable à la buse. La partie mâle (ou

ondulée) de l’adaptateur doit être installée à l’intérieur de la buse

pour permettre à la condensation ou la créosote présente dans

la gaine/conduit de retourner dans l’insert. La gaine/conduit de

cheminée et/ou les adaptateurs doivent être attachés de façon

permanente en utilisant au moins trois vis à chaque connexion.

Il est plus dicile d’atteindre et conserver les températures

de fonctionnement optimal pour les conduits de cheminée

INSTALLATION

installés à l’extérieur de la maison ou sur un mur extérieur. Cela

pourrait causer l’accumulation de créosote, moins de tirage, le

refoulement d’air et des problèmes de performance de l’appareil.

Ce type d’installation devrait donc être évité.

AVERTISSEMENT:

RISQUE D’INCENDIE - NE LAISSEZ PAS DE MATÉRIAUX

INFLAMMABLES (TAPIS, MEUBLES, CARBURANTS) SUR LA

PLAQUE DE PROTECTION DU SOL. TOUS LES MATÉRIAUX

INFLAMMABLES DOIVENT ÊTRE POSITIONNÉS EN DEHORS

DU PÉRIMÈTRE DE DÉGAGEMENT MINIMAL.

1. Nettoyez l’ouverture du foyer et enfermez les cendres dans

un récipient métallique fermé..

2. Installez un conduit/gaine de cheminée continu en acier

inoxydable de diamètre minimal de 152 mm. La gaine

doit s’étendre jusqu’au sommet de la cheminée. Utilisez

uniquement des conduits/gaines qui répondent aux normes

de sécurité. Suivez les instructions d’installation du conduit/

gaine fournies par le fabricant.

3. Enlevez ou verrouillez le registre de foyer dans la position

ouverte. Observation: La plaque de maçonnerie pourrait être

enlevée pour accommoder le conduit/gaine de cheminée

si ceci n’affaiblit pas tout élément structurel du foyer ou du

conduit de cheminée, ni réduit la protection des matériaux

inammables conformément aux normes de construction.

Consultez les autorités locales ou les services incendie

avant de faire ceci.

4. Enlevez l’appareil de sa palette, enlevez tous les emballages

et tout article stocké dans l’insert.

5. AVERTISSEMENT: Tout foyer dont les pièces ont été retirées

ou modiées pour permettre l’installation de cet appareil

DOIT avoir une plaque d’avertissement installée de façon

permanente dans un endroit visible indiquant que le foyer

est impropre à l’utilisation avec du combustible solide.

Cette unité était livrée avec une étiquette d’avertissement en

métal. Fixez de façon permanente la plaque d’avertissement

à un endroit visible dans le foyer. Après avoir choisi un

emplacement visible dans le foyer, xez dénitivement

la plaque d’avertissement en la vissant ou en la clouant.

Remarque: Utilisez les trous de l’étiquette pour marquer et

pré-percer les trous nécessaires pour xer l’étiquette..

6. Positionnez l’appareil dans l’ouverture du foyer jusqu’à ce

que la lèvre supérieure de la chemise d’air soit alignée avec

la façade du foyer.

7. Nivelez l’appareil en ajustant les vis à l’arrière de l’appareil.

8. Connectez le conduit/gaine de cheminée à l’appareil en

utilisant un adaptateur en acier inoxydable installé à l’aide

d’un minimum de 3 vis autotaraudeuses. Le conduit/

gaine DOIT être attaché avec l’extrémité mâle (ou ondulée)

de l’adaptateur à l’intérieur de la buse de l’appareil pour

permettre la condensation et/ou le ruissellement de

créosote dans l’insert.

Cet appareil doit être connecté à un conduit/gaine en acier

inoxydable, conforme à la norme UL1777, et installé entre la buse

et le chapeau conformément aux spécications énumérées dans

les pages précédentes.

TIRAGE DE CHEMINÉE

OBSERVATION: POUR CET APPAREIL, UNE MESURE DE TIRAGE

DE 0,126 [12,45] à 0,151 [14,94] (colonne d’eau en cm, [Pa]) EST

EXIGÉE AFIN D’OBTENIR UNE COMBUSTION CORRECTE.

Le tirage est créé par la cheminée, et non PAS PAR L’INSERT.

L’échappement de fumée dans la maison ou l’excès

d’accumulation de condensation ou de créosote dans la

cheminée sont des avertissements que la cheminée ne

fonctionne pas convenablement. Corrigez ce problème avant

d’utiliser l’appareil. Les possibles causes de mauvais tirage sont

énumérées ci-dessous:

1. Le tuyau de connexion est peut être poussé trop

profondément à l’intérieur du conduit de cheminée arrêtant

ainsi le tirage ;

2. Si l’insert atteint des températures pas assez chaudes

durant son fonctionnement, de l’eau se condensera dans

le conduit de cheminée et retournera ainsi dans l’insert.

La formation de créosote sera rapide et pourrait bloquer le

conduit de cheminée. Utilisez cet appareil à un niveau de

feu assez haut pour garder le conduit de cheminée chaud et

empêcher ainsi cette condensation ;

3. Si le feu brûle bien mais crée quelquefois de la fumée

excessive ou des feux à combustion lente, cela pourrait

être causé par la position trop basse du sommet de la

cheminée comparéeà une autre partie de la maison ou un

arbre proche. Le vent qui passe au dessus d’une maison ou

un arbre retombe sur la cheminée rabattant ainsi la fumée.

Le sommet de la cheminée devrait être au moins 0,9 m au-

dessus du toit et au moins 0,6 m au-dessus du point le plus

haut situé dans un rayon de 1,5 m autours du sommet de la

cheminée.

BON MAUVAIS MAUVAIS

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de la longueur de la cheminée, son emplacement géographique

local, les obstructions à proximité et d’autres facteurs. Trop de

tirage peut causer des températures excessives dans l’appareil

et pourrait l’endommager. Un tirage inadéquat peut causer

des retours de fumée dans la pièce et causer l’obturation de

INSTALLATION

la cheminée. Un tirage inadéquat causera des fuites de fumée

par l’appareil dans la pièce, s’inltrant par l’appareil, et les joints

du conduit de raccordement. Un brûlage incontrôlable ou une

température excessive indique un tirage excessif.

Les cheminées remplissent deux fonctions:

1. Comme un moyen d’épuiser la fumée et les gaz de

combustion qui sont le résultat de la combustion du

carburant.

2. La cheminée fournit un «tirage» qui permet à l’oxygène

d’être introduit en continu dans l’appareil, de sorte qu’une

combustion correcte est possible. Ce poêle repose sur un

tirage naturel pour fonctionner.

AVIS: Toujours fournir une source d’air frais dans la pièce où se

trouve le poêle. Si vous ne le faites pas, vous risquez de manquer

d’air dans d’autres appareils à combustion et de développer des

conditions dangereuses, un incendie ou la mort.

POINTS IMPORTANTS DE L’INSTALLATION

ATTENTION:

ASSUREZ-VOUS QUE VOTRE CHEMINÉE EST CONSTRUITE

EN TOUTE SÉCURITÉ ET EN BONNE RÉPARATION. FAITES

INSPECTER LA CHEMINÉE PAR LE SERVICE DES INCENDIES

OU UN INSPECTEUR QUALIFIÉ. VOTRE COMPAGNIE

D’ASSURANCE DOIT ÊTRE EN MESURE DE RECOMMANDER

UN INSPECTEUR QUALIFIÉ.

ATTENTION:

CANADA INSTALLATIONS EXIGE QUE CE FOYER DOIT ÊTRE

INSTALLÉ AVEC UN CHEMINÉE CONTINU DE 6 POUCES DE

DIAMÈTRE S’ÉTENDANT DE L’INSERT DU FOYER AU HAUT

DE LA CHEMINÉE. LA DOUBLURE DE CHEMINÉE DOIT

ÊTRE CONFORME AUX EXIGENCES DE CLASSE 3 DE CAN /

ULC-S635, NORME POUR LES SYSTÈMES DE DOUBLURE

POUR CHEMINÉES ET ÉVENTS DE MAÇONNERIE EXISTANTS

OU CONSTRUITS EN USINE, OU CAN / ULC-S640, NORME

POUR LES SYSTÈMES DE DOUBLURE POUR LES NOUVELLES

CHEMINÉES DE MAÇONNERIE.

ATTENTION:

SCELLER EN PERMANENCE TOUTE OUVERTURE ENTRE

LA MAÇONNERIE DU CHEMINÉE ET LA MAÇONNERIE DE

FAÇADE.

1. Choisissez le conduit/gaine de cheminée en fonction de la

taille de la buse de l’appareil. Cet insert exige un conduit de

0,125 m minimum de diamètre.

2. Ne jamais connectez cet appareil à un conduit de cheminée

déjà utilisé par un autre appareil.

3. Le conduit de cheminée doit respecter toutes les conditions

de hauteur minimale.

4. N’utilisez jamais un conduit de cheminée pour ventiler une

cave ou un sous-sol.

Contactez les autorités locales pour dénir les méthodes

approuvées d’installation et déterminer la nécessité d’obtenir un

permis et/ou de réaliser une inspection.

CHEMINÉE DE MAÇONNERIE

Avant d’utiliser une cheminée de maçonnerie existante, nettoyez

la cheminée, inspectez le conduit/gaine et réalisez toute

réparation nécessaire an de garantir une utilisation sans danger.

Cet appareil exige un conduit/gaine continu en acier inoxydable

installé entre la buse et le chapeau de la cheminée. Réalisez les

réparations avant la xation de l’insert. Le tuyau de connexion de

l’insert et les accessoires nécessaires pour raccorder directement

à la cheminée de maçonnerie sont détaillés dans les instructions

d’installation. Si la cheminée doit traverser un mur inammable

avant d’entrer dans le conduit de cheminée principal, consultez

un maçon qualié ou un négociant de cheminée pour déterminer

le choix de matériaux appropriés conformément aux normes en

vigueur. L’installation doit être conforme aux normes incendie et

de construction et à la dernière édition de NFPA 211. S’il y a une

ouverture située à la base du foyer prévue pour le nettoyage, il

faut la fermer complètement.

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

INSTALLATION

INSTRUCTIONS D’UTILISATION DU BOIS

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

PRÉCAUTIONS DE SÉCURITÉ D'UTILISATION

• NE JAMAIS SURALLUMER CET APPAREIL EN

CONSTRUISANT DES INCENDIES EXCESSIVEMENT

CHAUDS, CE QUI PEUT EN RÉSULTER UN INCENDIE DE

MAISON / IMMEUBLE. VOUS SURCHARGEZ L'APPAREIL

SI IL COMMENCE À LUMINER OU À DEVIENDRE ROUGE.

• NE PAS MODIFIER LA COMMANDE D'AIR DE COMBUSTION

DE CET APPAREIL AU-DELÀ DE LA PLAGE DE RÉGLAGE

NORMALE.

• NE JAMAIS CONSTRUIRE DES FEUX EXCESSIVEMENT

GRANDS DANS CE TYPE D'APPAREIL, DES ENDOMMAGER

LA BOÎTE À FEU OU UNE FUITE DE FUMÉE POURRAIENT

EN RÉSULTER.

• NE PAS CONSTRUIRE LE FEU TROP PRÈS DE LA VITRE.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS, LES

VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE CONTACT

PEUT CAUSER DES BRÛLURES DE LA PEAU. NE TOUCHEZ

PAS L'APPAREIL JUSQU'À CE QU'IL SOIT REFROIDI.

• FOURNISSEZ DE L'AIR ADÉQUAT POUR LA COMBUSTION

À LA PIÈCE O L'APPAREIL EST INSTALLÉ.

• INSPECTER LA DOUBLURE DE CHEMINÉE TOUS LES 60

JOURS. REMPLACER IMMÉDIATEMENT LA DOUBLURE

EN CAS DE ROULEMENT OU DE FUITE DE FUMÉE DANS

LA PIÈCE.

• LES TENTATIVES POUR ATTEINDRE DES TAUX DE SORTIE

DE CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU CHAUFFAGE PEUVENT CAUSER DES

DOMMAGES PERMANENTS AU CHAUFFAGE.

• POUR ÉVITER DES BLESSURES, NE PERMETTEZ À

PERSONNE D'UTILISER CET APPAREIL QUI N'EST PAS

FAMILIAL AVEC SON FONCTIONNEMENT CORRECT.

NE PAS FAIRE FONCTIONNER CET APPAREIL SOUS

L'INFLUENCE D'ALCOOL OU DE DROGUES.

• SI UN COMPOSANT DE L'APPAREIL EST MANQUANT OU

ENDOMMAGÉ, CONTACTEZ IMMÉDIATEMENT VOTRE

CONCESSIONNAIRE. NE PAS FAIRE FONCTIONNER

CET APPAREIL AVEC DES PIÈCES MANQUANTES OU

ENDOMMAGÉES.

MISES EN GARDE: RISQUES D'INCENDIE MAISON

• NE CONSERVEZ PAS LE BOIS SUR UN PROTECTEUR

DE PLANCHER, SOUS LES TUYAUX DE POÊLE OU

N'IMPORTE O DANS LES DÉGAGEMENTS DES SURFACES

COMBUSTIBLES SPÉCIFIÉES POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER AVEC DES TUBES

SECONDAIRES, DU CARTON DE FIBRE OU DE L'ISOLANT

ENLEVÉ.

ATTENTION:

LES ENFANTS DOIVENT ÊTRE ALERTÉS AUX DANGERS

LIÉS À DES TEMPÉRATURES DE SURFACE ÉLEVÉES. NE

LAISSEZ JAMAIS DE PETITS ENFANTS SANS SUPERVISION

LORSQU'ILS SE TROUVENT DANS LA MÊME PIÈCE QUE

L'APPAREIL PENDANT LE FONCTIONNEMENT. POUR ÉVITER

LES BRÛLURES, PORTER TOUJOURS DES VÊTEMENTS DE

PROTECTION, DES GANTS DE PROTECTION EN CUIR ET

UNE PROTECTION DES YEUX LORS DU RAVITAILLEMENT

OU DE L'ENTRETIEN AU FEU. SOYEZ TOUJOURS CONSCIENT

DES SURFACES CHAUFFÉES. LA CHALEUR RADIANT DE

L'APPAREIL PEUT POTENTIELLEMENT DÉCOLORER, FONDRE

OU MÊME ALLUMER LES MATÉRIAUX COMBUSTIBLES.

GARDEZ TOUS LES MATÉRIAUX COMBUSTIBLES BIEN

ÉLOIGNÉS DU CHAUFFAGE!

AVERTISSEMENT: RISQUE D'EXPLOSION

• N'UTILISEZ JAMAIS DE PRODUITS CHIMIQUES,

D'ESSENCE, DE CARBURANT DE LANTERNE DE TYPE

ESSENCE, DE KÉROSÈNE, DE LIQUIDE À BRIQUET AU

CHARBON OU DE LIQUIDES INFLAMMABLES SIMILAIRES

POUR ALLUMER OU «RAFRAÎCHIR» UN INCENDIE DANS

L'APPAREIL.

• GARDER TOUS LES LIQUIDES INFLAMMABLES, EN

PARTICULIER L'ESSENCE, HORS DE LA PROXIMITÉ

DE L'APPAREIL - QUE CE SOIT EN UTILISATION OU EN

STOCKAGE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauffage a été conçu pour brûler uniquement

du bois naturel bien séché; aucun autre matériau ne doit être

brûlé. N’importe quel type de bois naturel bien séché peut être

utilisé dans votre poêle, mais certaines variétés ont de meilleurs

rendements énergétiques que d’autres. Des rendements plus

élevés et des émissions plus faibles résultent généralement de la

combustion de bois durs séchés à l’air, par rapport aux résineux

ou aux feuillus trop verts ou fraîchement coupés. Les ressources

suivantes peuvent aider à apprendre les caractéristiques

de combustion de diverses essences de bois: http://

rewoodresource.com/rewood-btu-ratings/; ou https://forestry.

usu.edu/forest-products/wood-heating. Le fonctionnement

de ce poêle à bois d’une manière non conforme au manuel du

propriétaire annulera votre garantie et est également contraire

à la réglementation fédérale. Les déchets et autres matériaux

inammables ne doivent pas être brûlés dans votre poêle. NE

BRÛLEZ PAS:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou diluants

à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux ns

de démarrer le feu dans un chauffage au bois modié.

La combustion de ces matériaux peut entraîner la libération de

fumées toxiques ou rendre le radiateur inecace et provoquer de

la fumée. Le bois mort posé sur le sol forestier doit être considéré

comme humide et nécessite un temps de séchage complet. Le

bois mort sur pied peut généralement être considéré comme

environ 2/3 assaisonné. Les petits morceaux de bois sèchent

plus rapidement. Toutes les bûches de plus de 6 po de diamètre

doivent être fendues. Le bois ne doit pas être stocké directement

sur le sol. L’air devrait circuler dans les bûches. Un espace d’air

de 24 po à 48 po doit être laissé entre chaque rangée de bûches,

qui doivent être placées à l’endroit le plus ensoleillé possible. La

couche supérieure de bois doit être protégée de l’élément mais

pas des côtés. Un bon indicateur pour savoir si le bois est prêt

à brûler est de vérier les extrémités des pièces. Si des ssures

rayonnent dans toutes les directions à partir du centre, le bois

doit être susamment sec pour brûler. Si votre bois grésille dans

le feu, même si la surface est sèche, il se peut qu’il ne soit pas

complètement durci et devrait être séché plus longtemps. Il est

EXTRÊMEMENT IMPORTANT d’utiliser du BOIS SEC uniquement

dans votre poêle à bois. Le bois doit avoir séché pendant 9 à

15 mois, de sorte que la teneur en humidité (en poids) soit

réduite en dessous de 20% du poids de la bûche. Il est très

important de garder à l’esprit que même si le bois a été coupé

pendant un, deux ans ou même plus, il n’est pas nécessairement

sec s’il a été stocké dans de mauvaises conditions. Dans des

conditions extrêmes, il peut pourrir au lieu de sécher. Ce point

ne peut pas être surestimé; la grande majorité des problèmes

liés au fonctionnement d’un poêle à bois est due au fait que le

bois utilisé était trop humide ou avait séché dans de mauvaises

conditions. Ces problèmes peuvent être:

• problèmes d’allumage

• accumulation de créosote provoquant des feux de cheminée

• faible rendement énergétique

• fenêtres noircies

• combustion de bûches incomplète

Ne brûlez pas de bûches fabriquées à partir

de sciure de bois imprégnée de cire ou de

bûches contenant des additifs chimiques. Les

bûches fabriquées à 100% de sciure compressée peuvent être

brûlées, mais soyez prudent en brûlant trop de ces bûches en

même temps. Commencez avec une bûche fabriquée et voyez

comment le poêle réagit. Vous pouvez augmenter le nombre de

bûches brûlées à la fois, mais assurez-vous que la température

ne dépasse jamais 475 ° F (246 ° C) sur un thermomètre

magnétique pour une installation sur des tuyaux de poêle à paroi

simple ou 900 ° F (482 ° C) sur un thermomètre à sonde pour

installation sur tuyau de poêle à double paroi. Le thermomètre

doit être placé à environ 18 po (457 mm) au-dessus du poêle.

Des températures plus élevées peuvent entraîner une surchauffe

et endommager votre poêle.

TESTER VOTRE BOIS

• Lorsque le poêle est bien réchauffé, placez un morceau de

bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez la commande d’air complètement ouverte et fermez

la porte. Si le bois s’enamme dans les 90 secondes suivant

le moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l’allumage prend plus de temps, votre

bois est humide.

• Si votre bois siﬄe et que de l’eau ou de la vapeur s’échappe aux

extrémités de la pièce, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez pas ce bois dans votre poêle. De

grandes quantités de créosote pourraient se déposer dans

votre cheminée, créant des conditions potentielles pour un feu

de cheminée.

ALTÉRER AVERTISSEMENT

Ce chauffage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modié. La modication de ce

réglage ou une utilisation autre de ce chauffage au bois qui ne

respecterait pas les directives du présent manuel contrevient aux

réglementations fédérales.

EFFICACITÉ

Les rendements peuvent être basés sur la valeur calorique

inférieure (LHV) ou la valeur calorique supérieure (HHV) du

combustible. La valeur calorique inférieure est lorsque l’eau

quitte le processus de combustion sous forme de vapeur, dans

le cas des poêles à bois, l’humidité du bois brûlé quitte le poêle

sous forme de vapeur. Le pouvoir calorique supérieur est

lorsque l’eau quitte le processus de combustion complètement

condensée. Dans le cas des poêles à bois, cela supposerait que

les gaz d’échappement sont à température ambiante à la sortie

du système, et donc les calculs utilisant cette valeur de chauffage

considèrent la chaleur qui monte dans la cheminée comme une

énergie perdue. Par conséquent, l’ecacité calculée en utilisant le

pouvoir calorique inférieur du bois sera supérieure à l’ecacité

calculée en utilisant le pouvoir calorique supérieur. La meilleure

façon d’atteindre des rendements optimaux est d’apprendre les

caractéristiques de combustion de votre appareil et de brûler du

bois bien séché. Des taux de combustion plus élevés ne sont

pas toujours les meilleurs taux de combustion par chauffage;

après avoir établi un bon feu, un taux de combustion inférieur

INSTRUCTIONS D’UTILISATION DU BOIS

peut être une meilleure option pour un chauffage ecace. Un

taux de combustion inférieur ralentit le ux de chaleur utilisable

hors de la maison par la cheminée, et il consomme également

moins de bois.

LES PREMIERS FEUX POUR SÉCHER LA

PEINTURE

À CAUSE DES HAUTES TEMPÉRATURES ATTEINTES LORS

DU FONCTIONNEMENT, CET APPAREIL EST REVÊTU

D’UNE PEINTURE SPÉCIALE CONÇUE POUR LES HAUTES

TEMPÉRATURES. ELLE EXIGE UNE SÉRIE DE FEUX À INTENSITÉ

BASSE ET MOYENNE POUR SÉCHER ENTIÈREMENT ET AINSI

GARANTIR LA DURABILITÉ ET LA VIE DE SERVICE.

ATTENTION:

LA PEINTURE DE VOTRE APPAREIL EST DURABLE MAIS

NE RESTERA PAS À LA MANIPULATION BRUTANTE OU

À L'ABUS. LA PEINTURE UTILISÉE PEUT DÉGAGER DE LA

FUMÉE ET / OU UNE ODEUR AU COURS DES PREMIERS

FEUX. CELA SE PRODUIT JUSQU'À CE QUE LA PEINTURE

SOIT DURCIE. LES ANIMAUX / LES PERSONNES AVEC

DES PROBLÈMES PULMONAIRES NE DOIVENT PAS ÊTRE

PRÉSENTS PENDANT LE PROCESSUS DE GUÉRISON. FAITES

D'ABORD DE PETITS FEUX POUR AIDER CE PROCESSUS ET

OUVRIR LES FENÊTRES ET LES PORTES SI NÉCESSAIRE

POUR ÉLIMINER LA FUMÉE ET L'ODEUR. SI L'APPAREIL

EST SURCHAUFFÉ, LA PEINTURE SE DÉCOLORE. LORS DE

L'INSTALLATION DE VOTRE APPAREIL, PRENEZ SOIN DE

LA MANIPULATION. NETTOYER AVEC DU SAVON ET DE

L'EAU LORSQUE L'APPAREIL N'EST PAS UTILISÉ. N'UTILISEZ

AUCUN ACIDE, NETTOYANT ABRASIF OU SAVON À RATER

CAR CES SOLVANTS PORTENT ET DONNENT LE FINI.

Le séchage correct de la peinture à haute température exige une

série de trois feux initiaux. L’appareil devrait être refroidi entre

chaque feu. Les deux premiers feux devraient être des petits

feux à température basse (250˚F) pour une durée de 20 minutes

chacun. Le troisième feu devrait être à une température moyenne

(500˚F à 700˚F) pendant 20 minutes. Aérez de façon susante

pour éliminer la fumée ou les odeurs causées par ces feux.

Remarque: utilisez uniquement du bois de chauffage solide! Ne

brûlez pas les ordures ou les liquides inﬂammables. N’utilisez

pas de charbon. Cet appareil n’est pas conçu pour accueillir le

débit d’air (tirage) requis pour brûler correctement le charbon

ou les produits du charbon. Ne pas élever le feu à l’aide de

grilles ou de fers. Construisez le feu directement sur la brique

réfractaire.

INSTRUCTIONS DE RAVITAILLEMENT

Ce poêle à bois a été certié par l’US EPA pour répondre aux

strictes directives 2020. Pour garantir que cet appareil produit

les émissions minimales optimales, il est essentiel que

seul du bois de cordon bien séché soit brûlé (voir la section

«Recommandations de carburant» de ce manuel). La combustion

de bois humide non séché ne fait que nuire à l’ecacité de vos

poêles et entraîne une accumulation accélérée de créosote dans

votre cheminée. Soyez respectueux de l’environnement et ne

brûlez que du bois sec.

AVERTISSEMENT: RISQUE D'INCENDIE.

GARDER LA PORTE D'ALIMENTATION BIEN FERMÉE EN TOUT

TEMPS SAUF LORSQUE VOUS ENTRETENEZ LE FEU. NE PAS

FAIRE FONCTIONNER L'APPAREIL AVEC DU VERRE CASSÉ,

CELA ENTRAÎNERA UNE SITUATION DE SURFLAMME.

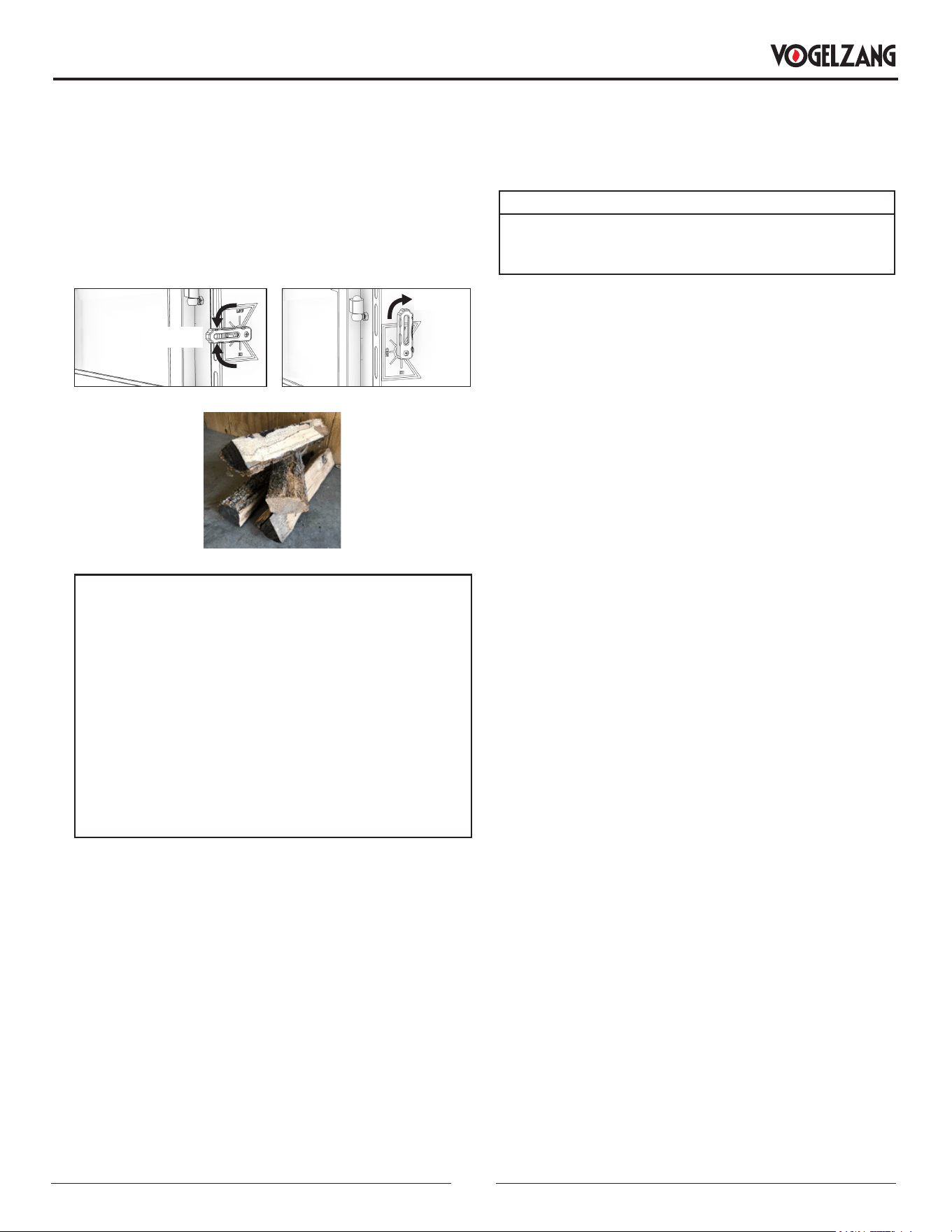

Pour un démarrage à froid, placez 3 à 4 morceaux de papier

journal dans le foyer. Sur le papier journal, déposez 2 livres de

bois d’allumage dans un emplacement aléatoire pour assurer

la circulation d’air à travers le bois d’allumage. Sur le bois

d’allumage, placez environ 3 à 4 lb de petits morceaux de bois

de corde. REMARQUE: Utilisez des morceaux de bois plus petits

pendant le démarrage et un taux de combustion élevé pour

augmenter la température du poêle.

3 à 4 lb

Tournez complètement le contrôle d’air vers le bas. Allumez le

journal et fermez la porte. Une fois que le bois d’allumage a brûlé

jusqu’à un lit de charbon de démarrage, chargez l’unité d’environ

12 à 13 lb de carburant pour la première charge de combustion

élevée.

12 à 13 lb

HIGH

HAUTE

Après la première charge de combustion élevée et le poêle est

bien réchauffé, ajustez l’unité au besoin pour un réglage de

combustion moyen ou faible.

Pour une combustion moyenne, une fois que la charge de

combustible à combustion élevée est brûlée jusqu’à un lit de

charbon établi, chargez l’unité avec 14 à 15 lb de bois de corde

et fermez immédiatement la porte. Laissez la commande d’air

complètement ouverte (en position «HI») pendant 15 minutes.

Après 15 minutes, tournez la commande pneumatique en

position moyenne (à mi-chemin entre les positions «Low» et

«Hi»).

INSTRUCTIONS D’UTILISATION DU BOIS

Pour un réglage de combustion faible une fois que la charge

de combustible à combustion élevée (ou moyenne) est brûlée

jusqu’à un lit de charbon établi, chargez l’unité avec 14 à 15 lb

de bois de corde et fermez immédiatement la porte. Laissez

la commande d’air complètement ouverte (en position «HI»)

pendant 15 minutes. Après 15 minutes, commencez à faire

tourner la commande pneumatique en position «Bas» (la

commande pneumatique est entièrement tournée vers le haut).

REMARQUE: ne fermez pas l’air trop rapidement.

LOW

MED

MOYEN

FAIBLE

14 à 15 lb

MISES EN GARDE:

• NE SURCHAUFFEZ PAS CET APPAREIL. UNE SURCHAUFFE

SE PRODUIT SI LA PORTE D'ALIMENTATION EST LAISSÉE

OUVERTE PENDANT LE FONCTIONNEMENT. SI UNE PIÈCE

DE L'APPAREIL BRILLENT, VOUS SURCHARGEZ. RÉGLEZ

LES COMMANDES D'AIR À UN RÉGLAGE INFÉRIEUR POUR

RALENTIR LE FEU.

• N'ÉLEVEZ PAS LE FEU! CONSTRUISEZ LE FEU

DIRECTEMENT SUR LA BRIQUE. CET APPAREIL N'A PAS

ÉTÉ TESTÉ AVEC L'UTILISATION D'AUCUN MOYEN POUR

ÉLEVER LE FEU ET IL NE DOIT PAS ÊTRE TENTÉ.

• NE JAMAIS METTRE DE BOIS AU-DESSUS DE LA

GARNITURE FIREBRICK DE LA FIREBOX.

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l’ecacité du processus de combustion

aux paramètres donnés. La fumée visible est constituée de

combustible non brûlé et d’humidité sortant de votre poêle.

Apprenez à régler les paramètres d’air de votre unité spécique

pour produire la plus petite quantité de fumée visible. Le bois

qui n’a pas été correctement séché et qui a une teneur élevée en

humidité produira un excès de fumée visible et brûlera mal.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour offrir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout dommage ou détérioration de ces

conduits peuvent réduire l’ecacité de la combustion. Les

conduits d’air sont maintenus en position par des vis ou par des

goupilles de blocage. Localisez et enlevez-les des deux côtés du

conduit pour le retirer et le remettre en place.

FONCTIONNEMENT DE LA SOUFFLERIE

AVERTISSEMENT: RISQUE D'INCENDIE.

NE PAS RACCORDER LE CORDON D'ALIMENTATION DU

SOUFFLEUR À PROXIMITÉ OU À TRAVERS DES SURFACES

CHAUDES!

Le ventilateur à vitesse variable fait circuler l’air réchauffé par la

chambre de combustion dans le salon pour répartir la chaleur

plus uniformément. Le bouton de commande du ventilateur est

situé sur le côté du boîtier du ventilateur. Tournez le bouton dans

le sens des aiguilles d’une montre pour mettre le ventilateur en

marche. La vitesse est contrôlée en tournant le bouton dans le

sens des aiguilles d’une montre pour des vitesses plus lentes

et dans le sens inverse des aiguilles d’une montre pour des

vitesses plus rapides. Pour arrêter le ventilateur, tournez le

bouton de commande de vitesse à fond dans le sens antihoraire.

Il est recommandé d’éteindre le ventilateur lorsque l’unité n’est

pas en fonctionnement. Le ventilateur doit être retiré au début

de chaque saison de «brûlure» et nettoyé par souﬄage à l’air, en

éliminant toute poussière ou accumulation.

INSTRUCTIONS D’UTILISATION DU BOIS

ENTRETIEN DE LA CHEMINÉE

AVERTISSEMENT:

NE PAS SURCHARGER L’APPAREIL. VOUS SURFIRMEZ SI

UNE PIÈCE DE L’APPAREIL EST ROUGE. FERMER LA PORTE

ET FERMER IMMÉDIATEMENT LE VOLET POUR RÉDUIRE

L’ALIMENTATION EN AIR ET RALENTIR LE FEU.

AVERTISSEMENT:

LES FEUX LENTS POUR UNE UTILISATION PROLONGÉE

OU LA BRÛLURE DU BOIS VERT PEUVENT CAUSER UNE

ACCUMULATION EXCESSIVE DE CRÉOSOTE. L’ALLUMAGE

DE CRÉOSOTE OU LA SURCHAUFFE POURRAIT CAUSER

UN INCENDIE DE CHEMINÉE. LES FEUX DE CHEMINÉE

BRÛLENT EXTRÊMEMENT CHAUD ET PEUVENT ALLUMER

LES MATIÈRES COMBUSTIBLES ENVIRONNANTES. EN CAS

D’INCENDIE DE CHEMINÉE, APPELEZ IMMÉDIATEMENT LE

SERVICE DES INCENDIES!

FORMATION DE CRÉOSOTE ET BESOIN

D’ENLÈVEMENT

Lorsque le bois est brûlé lentement, il produit du goudron et

d’autres vapeurs organiques, qui se combinent avec l’humidité

expulsée pour former de la créosote. Les vapeurs de créosote

se condensent dans le conduit de cheminée relativement frais

d’un feu à combustion lente. Par conséquent, des résidus de

créosote s’accumulent sur le revêtement du conduit de fumée.

Lorsqu’elle est allumée, cette créosote fait un feu extrêmement

élevé. Le raccord de cheminée et la cheminée doivent être

inspectés au moins une fois tous les deux mois pendant la

saison de chauffage pour déterminer si une accumulation de

créosote s’est produite. Si la créosote s’est accumulée (3 mm

ou plus), elle doit être retirée pour réduire le risque d’incendie

de cheminée. Nous vous recommandons fortement d’installer

un thermomètre magnétique sur votre tuyau d’échappement de

fumée, à environ 18 po au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’échappement de

gaz dans le système d’évacuation des fumées. La température

idéale pour ces gaz se situe entre 275°F et 500°F. En dessous

de ces températures, l’accumulation de créosote est favorisée.

Au-dessus de 500°F, la chaleur est perdue car une trop grande

quantité est perdue dans l’atmosphère.

POUR ÉVITER LA CONSTRUCTION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlures propres

et des températures de cheminée plus élevées, donc moins de

dépôt de créosote.

• Laissez le contrôle d’air complètement ouvert pendant environ

5 min. chaque fois que vous rechargez le poêle pour le

ramener à des températures de fonctionnement appropriées.

La combustion secondaire ne peut avoir lieu que si le foyer est

susamment chaud.

• Vériez toujours le dépôt de créosote une fois tous les deux

mois et faites nettoyer votre cheminée au moins une fois par

an.

• En cas d’incendie de cheminée ou de créosote, fermez

immédiatement tous les registres. Attendez que le feu s’éteigne

et que le chauffe-eau refroidisse, puis inspectez la cheminée

pour déceler tout dommage. Si aucun dommage ne se produit,

effectuez un nettoyage de cheminée pour vous assurer qu’il ne

reste plus de dépôts de créosote dans la cheminée.

AVERTISSEMENT:

DE LA CRÉOSOTE OU DE LA SUIE PEUVENT S’ACCUMULER

DANS LA DOUBLURE DE CHEMINÉE OU LA CHEMINÉE ET

CAUSER UN INCENDIE DANS LA MAISON / IMMEUBLE.

INSPECTER LA CHEMINÉE ET LA DOUBLURE DE CHEMINÉE

DEUX FOIS PAR MOIS PENDANT LA SAISON DE CHAUFFAGE

ET NETTOYER SI NÉCESSAIRE.

AVERTISSEMENT:

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE DE

GOUJONS MURAUX OU DE RAFTERS QUI ONT ÉTÉ PRÉPOSÉS

ÊTRE À UNE DISTANCE SÉCURITAIRE DE LA CHEMINÉE. EN

CAS D’INCENDIE DE CHEMINÉE, FAITES INSPECTER VOTRE

CHEMINÉE PAR UN EXPERT QUALIFIÉ AVANT DE L’UTILISER

À NOUVEAU.

ENLÈVEMENT DES CENDRES ET LEUR

DISPOSITION

AVERTISSEMENT:

• LES CENDRES POURRAIENT CONTENIR DES EMBRES

CHAUDS MÊME APRÈS DEUX JOURS SANS FONCTIONNER

LE POÊLE.

• LE CENDRIER PEUT DEVENIR TRÈS CHAUD. PORTEZ DES

GANTS POUR ÉVITER LES BLESSURES.

• NE JAMAIS BRÛLER LE POÊLE AVEC LE TRAPPE À

CENDRES OUVERT. CELA POURRAIT ENTRAÎNER UNE

SURCHAUFFE DU POÊLE. DES DOMMAGES AU POÊLE ET

MÊME UN INCENDIE PEUVENT EN RÉSULTER.

• LES CENDRES NE DOIVENT PAS ÊTRE AUTORISÉES À

ACCUMULER PLUS DE DEUX À TROIS POUCES DANS LA

BOÎTE À FEU.

Chaque fois que les cendres atteignent 3 à 4 pouces de

profondeur dans votre foyer ou cendrier, et lorsque le feu a brûlé

et refroidi, retirez les cendres en excès. Laissez un lit de cendres

d’environ 1 pouce de profondeur sur le fond de la chambre de

combustion pour aider à maintenir un lit de charbon de bois

chaud. Les cendres doivent être placées dans un récipient en

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

ENTRETIEN DE LA CHEMINÉE

métal avec un couvercle hermétique. Le contenant fermé de

cendres doit être placé sur un sol incombustible ou sur le sol, à

l’écart de tout matériau combustible, en attendant l’élimination

nale. Les cendres doivent être conservées dans le récipient

fermé jusqu’à ce que toutes les cendres aient complètement

refroidi.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions de

fumée et du monoxyde de carbone (CO). Le CO est un gaz

poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauffages réduisent

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il est

recommandé que vous utilisiez des détecteurs de fumée et de

CO dans les zones où se trouve un potentiel de génération de CO.

ENTRETIEN VERRE

• Inspectez et nettoyez régulièrement la vitre pour détecter

d’éventuelles ssures. Si vous en repérez, éteignez

immédiatement le poêle. N’abusez pas de la porte vitrée en

la claquant ou en la claquant. N’utilisez pas le poêle si le verre

est cassé.

• Si le verre de votre poêle se brise, remplacez-le uniquement par

le verre fourni par votre revendeur de chauffage. Ne remplacez

jamais d’autres matériaux par le verre.

• Pour remplacer la vitre, retirez les vis retenant les moulures en

verre à l’intérieur de la porte. Retirez les moulures et remplacez

la pièce endommagée par une nouvelle. Effectuez la procédure

à l’envers après l’avoir remplacé. Lors du remplacement de la

vitre, vous devez changer le joint en verre pour vous assurer de

le garder scellé.

• Ne lavez jamais la vitre avec un produit qui pourrait rayer.

Utilisez un produit spécialisé, disponible dans les magasins où

les poêles à bois sont vendus. Le verre ne doit être lavé qu’à

froid.

ENTRETIEN DES JOINT

AVERTISSEMENT:

NE JAMAIS FAIRE FONCTIONNER LE POÊLE SANS JOINT

D’ÉTANCHÉITÉ OU AVEC UN CASSÉ. DES DOMMAGES AU

POÊLE OU MÊME UN INCENDIE PEUVENT EN RÉSULTER.

La porte de cet appareil utilise un joint de corde de 1 po de

diamètre. Il est recommandé de changer le joint de porte (qui

rend la porte de votre poêle étanche à l’air) une fois par an, an

d’assurer un bon contrôle de la combustion, une ecacité et

une sécurité maximales. Pour changer le joint de porte, retirez

simplement celui qui est endommagé. Nettoyez soigneusement

la rainure du joint disponible, appliquez un silicone haute

température vendu à cet effet et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

AVERTISSEMENT:

CE CHAUFFE-BOIS A BESOIN D’INSPECTION ET DE

RÉPARATION PÉRIODIQUES POUR UN FONCTIONNEMENT

APPROPRIÉ. IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX

DE FAIRE FONCTIONNER CE CHAUFFE-BOIS D’UNE MANIÈRE

INCOMPATIBLE AVEC LES INSTRUCTIONS D’UTILISATION

DE CE MANUEL.

RETRAIT DE L’INSERT À DES FINS

D’INSPECTION

ATTENTION:

LES PANNEAUX ENVIRONNANTS DE L'INSERT DU FOYER

PEUVENT ÊTRE RETIRÉS POUR INSPECTER L'INSERT ET LE

FOYER.

1. Si, pour une raison quelconque, vous devez retirer

l’encastrable pour l’inspection de l’appareil ou du foyer,

suivez ces règles.

2. Assurez-vous que l’appareil n’est pas en marche et est

complètement refroidi.

3. Retirez le contour en retirant les ressorts qui le retiennent à

l’appareil.

4. Débranchez le tuyau de gaz de combustion de l’appareil.

5. Faites glisser l’appareil pour effectuer l’inspection

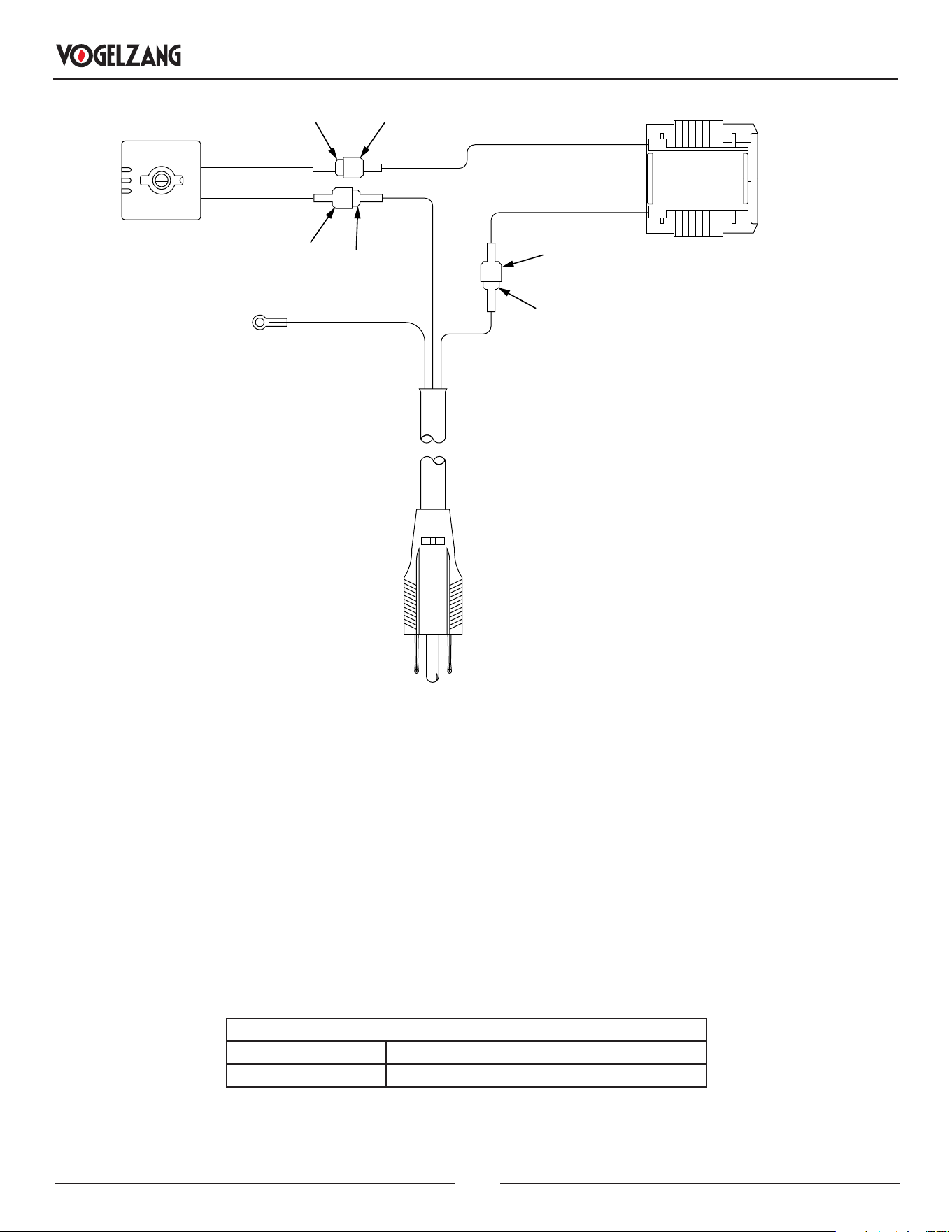

SCHÉMA DE CÂBLAGE

Femme

Vert

Attention! Ne faites

pas passer le cordon

d’alimentation à

proximité ou sur des

surfaces chaudes

Mise en garde! Le

ventilateur doit être

déconnecté de la source

d’alimentation électrique

avant de tenter toute

opération de maintenance.

Mâle

Noire

Blanche

Noire

Blanche

Mâle

Moteur de la

souante

Cordon d’alimentation

Rhéostat

soueur

Fixation au boîtier du

ventilateur

Mâle

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à [email protected].

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR COURRIEL:

PARTS@USSTOVE.COM

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE ACHETÉES

CHEZ VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS

ANNULERA LA GARANTIE.

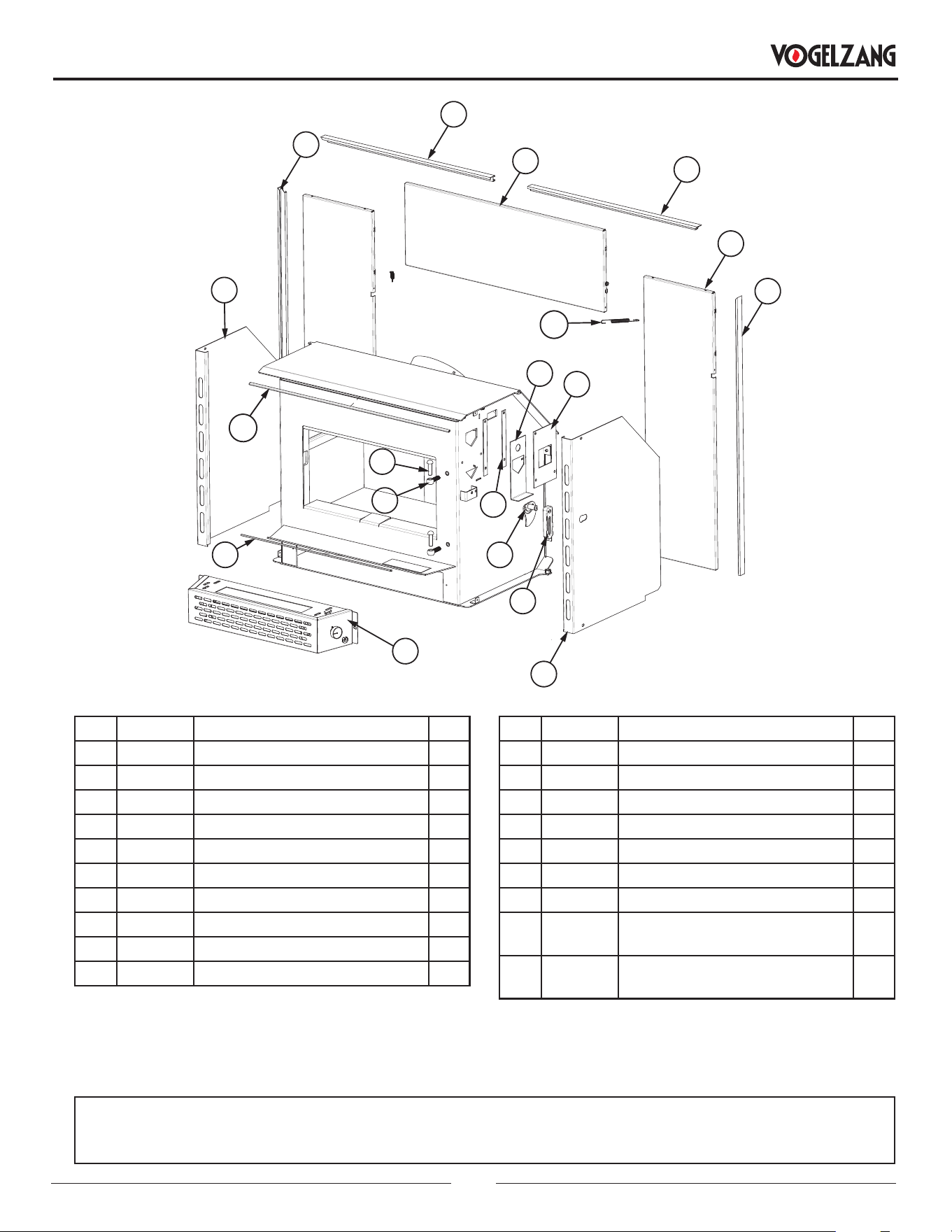

PIÈCES DE RECHANGE

Clé Partie # Description Qté

1 892176 Garniture supérieure 1

2 892177 Garniture de plaque de foyer 1

3 80857 Assemblage, ventilateur 1

4 611008 Cabinet droit 1

5 893261 Glissière d'amortisseur 1

6 29301 Accolade coulissante 2

7 893261 Manche en bois 1

8 29300 Couverture 1

9 29298 Amortisseur 1

10 611007 Cabinet gauche 1

11 892294 Axe De Charnière 2

12 40571 Bloc De Charnière 2

13 83913 Ressort D'extension 2

14 26269 Contour Supérieur 1

15 26270 Bordure Latérale 2

16 891992-1 Bordure Intérieure Droite 1

17 891992-2 Bordure Intérieure Gauche 1

18 891992-3 Bordure Supérieure Gauche 1

19 891992-4

Entourer La Garniture Supérieure

Droite

20 69864

Sac de pièces du kit de garniture

(non illustré)

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

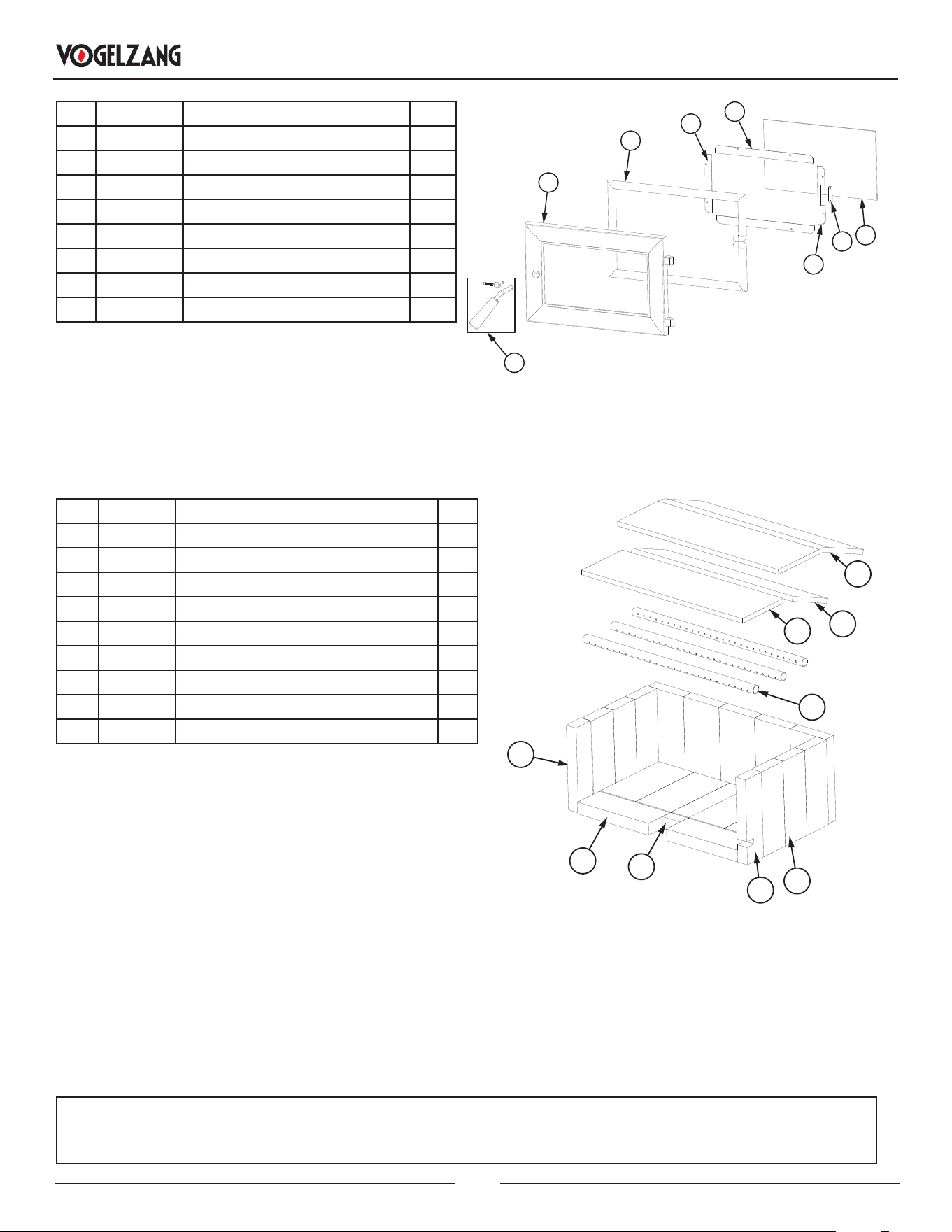

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE ACHETÉES

CHEZ VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS

ANNULERA LA GARANTIE.

Clé Partie # Description Qté

1 891414 Demi-brique réfractaire 2

2 89066 Brique réfractaire (4-1 / 2 x 9) 9

3 891989-2 Brique réfractaire (1-1 / 4 x 2-1 / 4) 1

4 893010 Demi-brique réfractaire (entaillé) 1

5 891989-1 Brique réfractaire (3,33 x 9) 8

6 86963 Tube secondaire 3

7 88158 Panneau en bre de céramique (avant) 1

8 88159 Panneau en bre de céramique (arrière) 1

9 88160 Isolation de couverture 1

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

Clé Partie # Description Qté

1 893241- VG Poignée De Porte Complète 1

2 40881 Porte en fonte de taille moyenne 1

3 88324 Joint de corde ronde de 1 po 5.5pi

4 29211 Pince à verre latérale 1

5 29210 Pinces à verre supérieur / inférieur 2

6 893154 Un verre 1

7 29230 Collier de serrage 1

8 29231 Pince à verre latérale 1

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 03 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 05 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 07 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 02 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 04 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 06 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 08 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Vogelzang VG1820 1,200 Sq. Ft. Wood Stove Insert

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

Vogelzang VG1820 Questions and Answers
