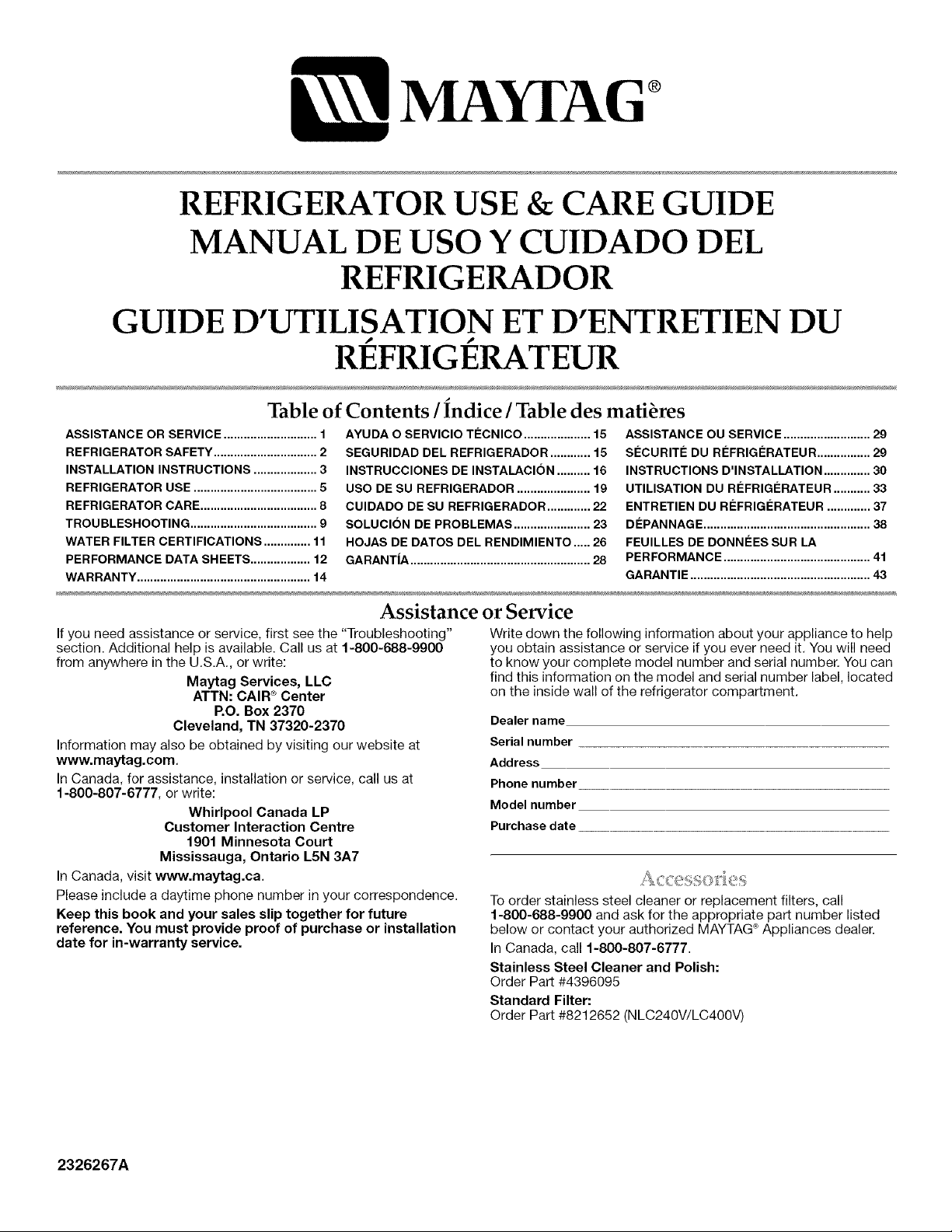

M_&Y[AG ®
REFRIGERATOR USE & CARE GUIDE
MANUAL DE USO Y CUIDADO DEL
REFRIGERADOR
GUIDE D'UTILISATION ET D'ENTRETIEN DU
p p
REFRIGERATEUR
Table of Contents / Indice / Table des mati_res
ASSISTANCE OR SERVICE ............................ 1
REFRIGERATOR SAFETY ............................... 2
INSTALLATION INSTRUCTIONS ................... 3
REFRIGERATOR USE ..................................... 5
REFRIGERATOR CARE ................................... 8
TROUBLESHOOTING ...................................... 9

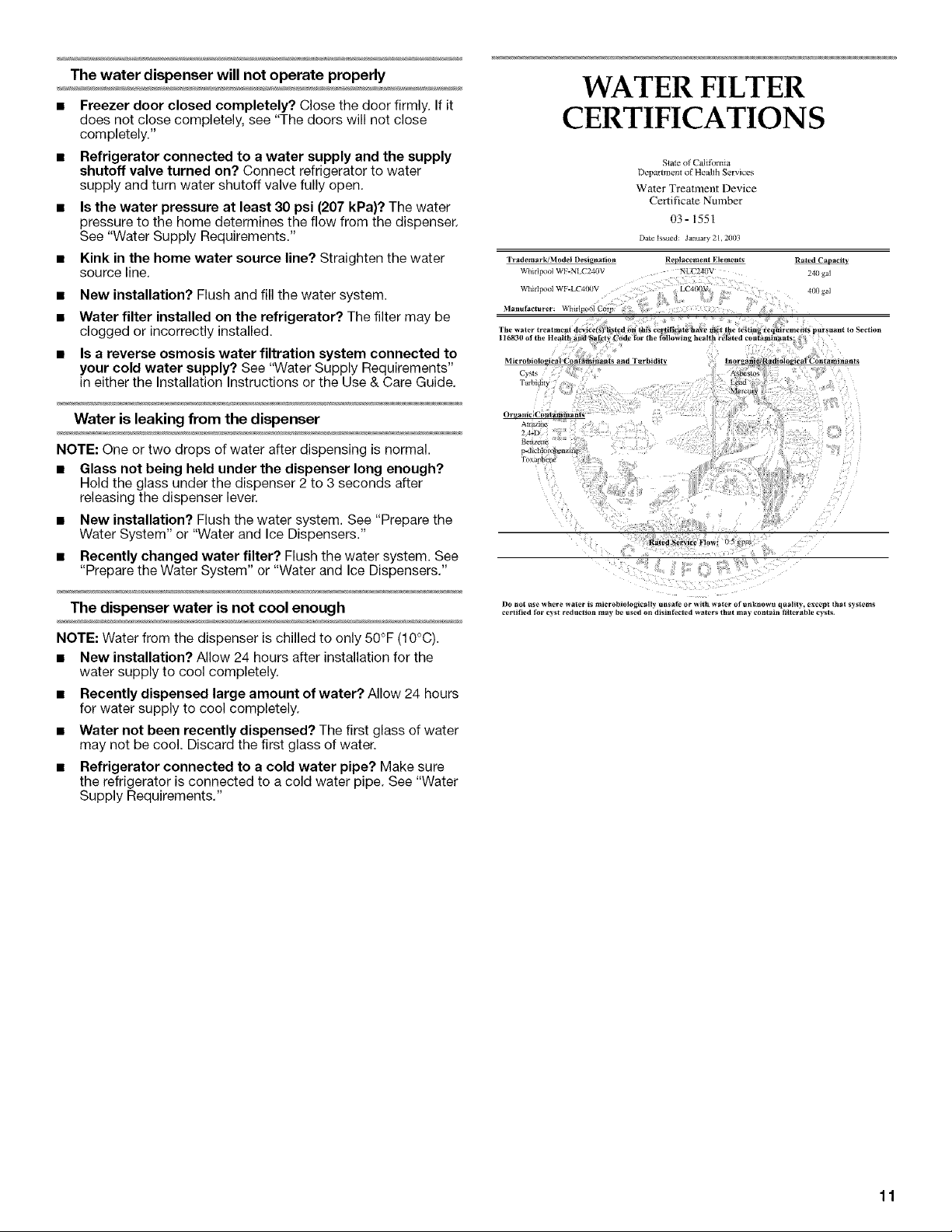

WATER FILTER CERTIFICATIONS .............. 11

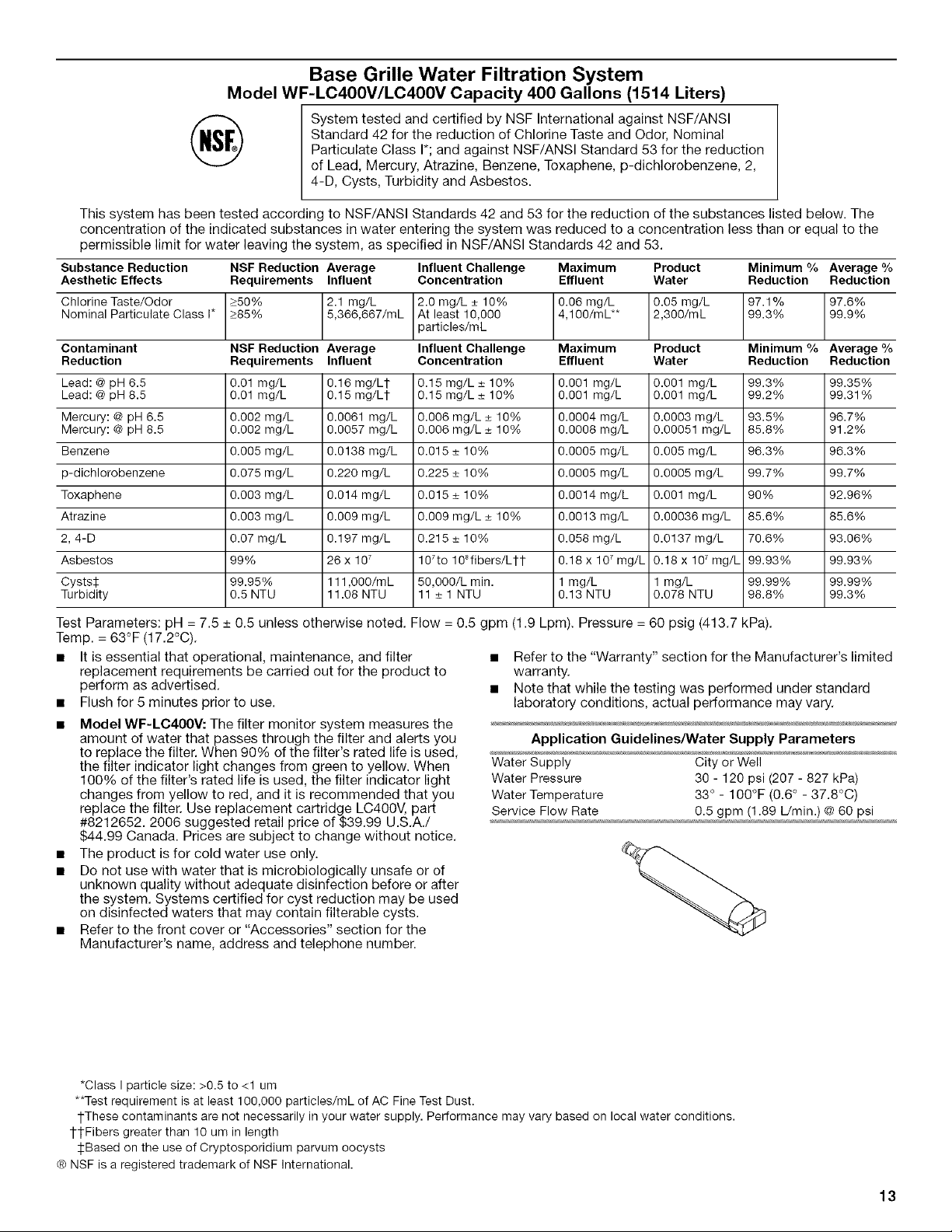

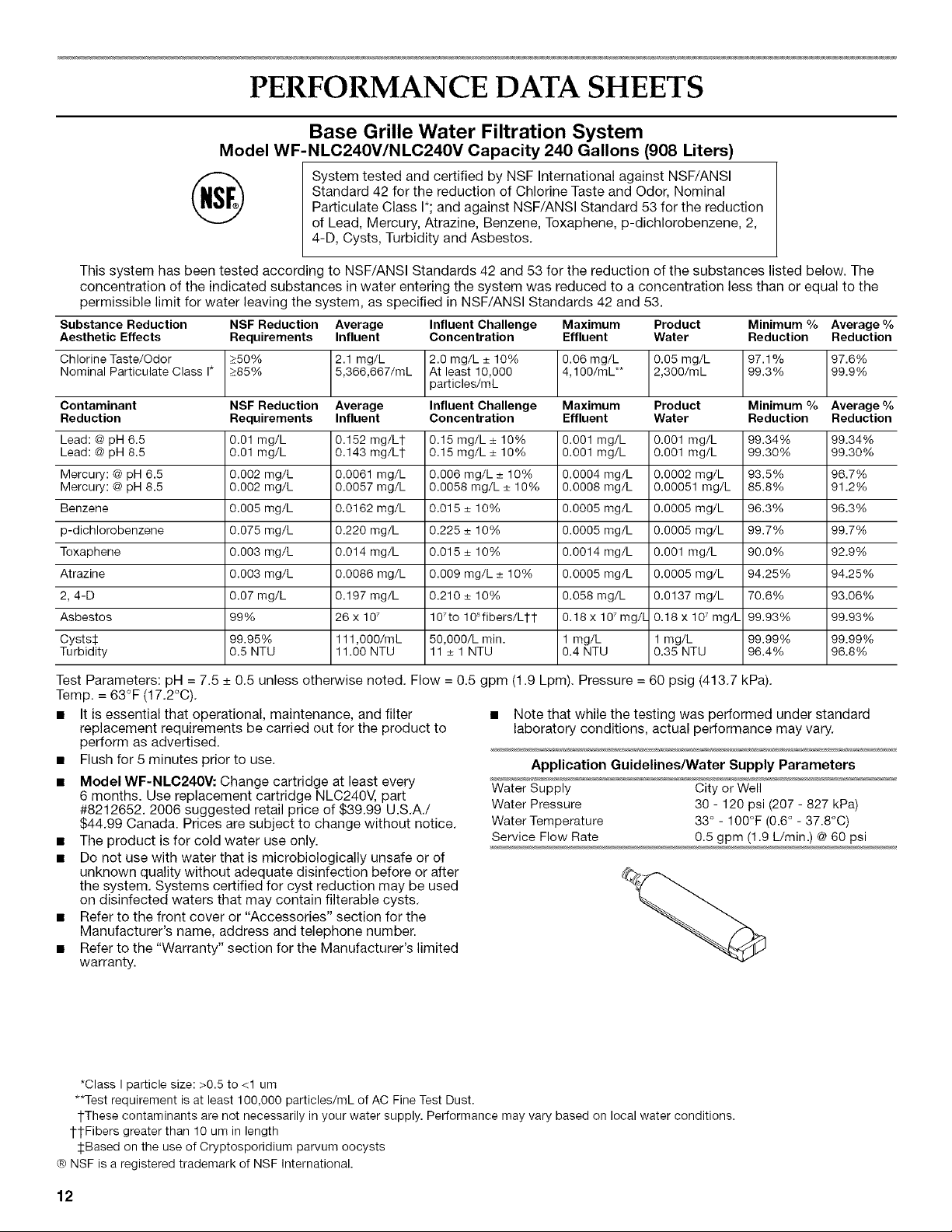

PERFORMANCE DATA SHEETS .................. 12
WARRANTY .................................................... 14

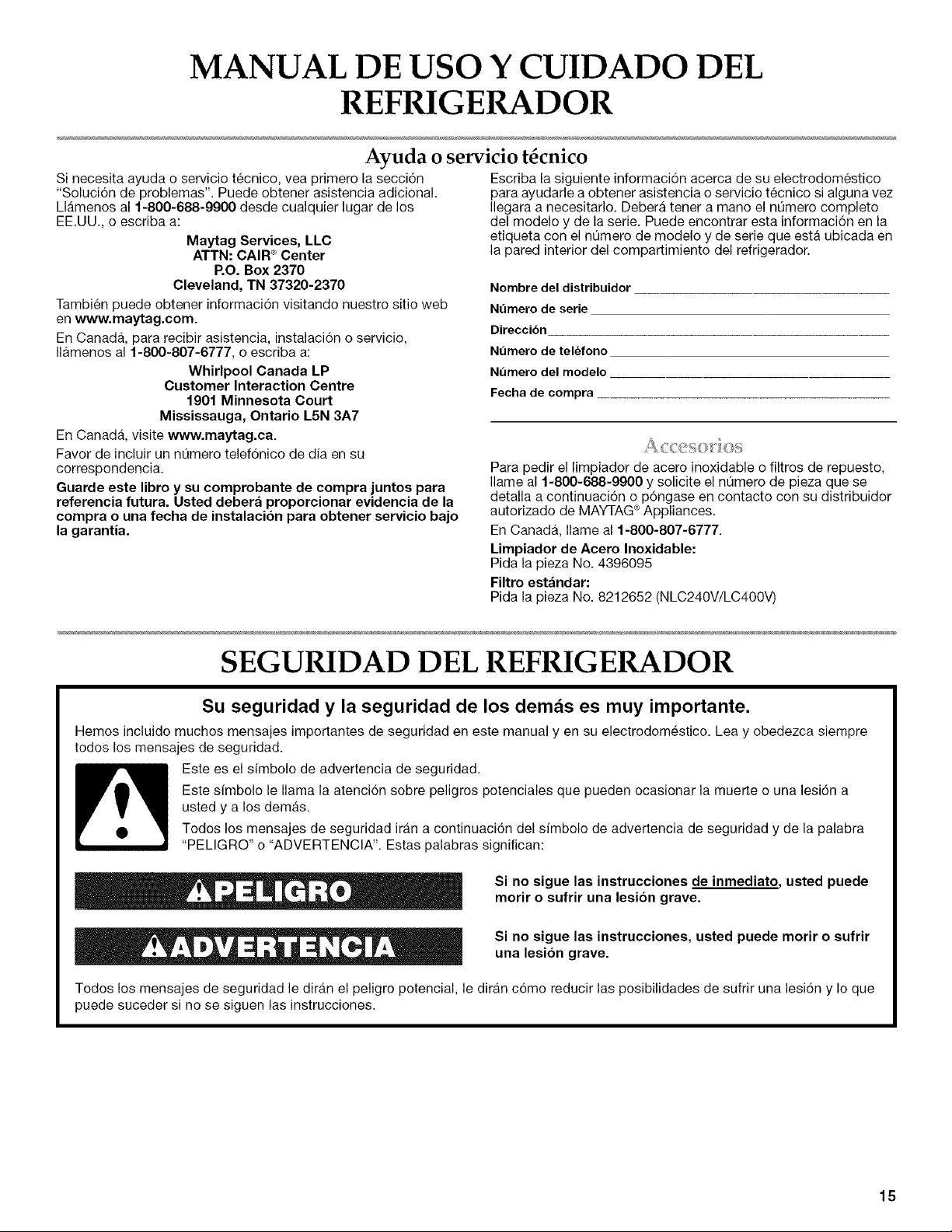

AYUDA O SERVICIO TF:CNICO .................... 15
SEGURIDAD DEL REFRIGERADOR ............ 15
INSTRUCCIONES DE INSTALACION .......... 16
USO DE SU REFRIGERADOR ...................... 19
CUIDADO DE SU REFRIGERADOR ............. 22
SOLUCION DE PROBLEMAS ....................... 23

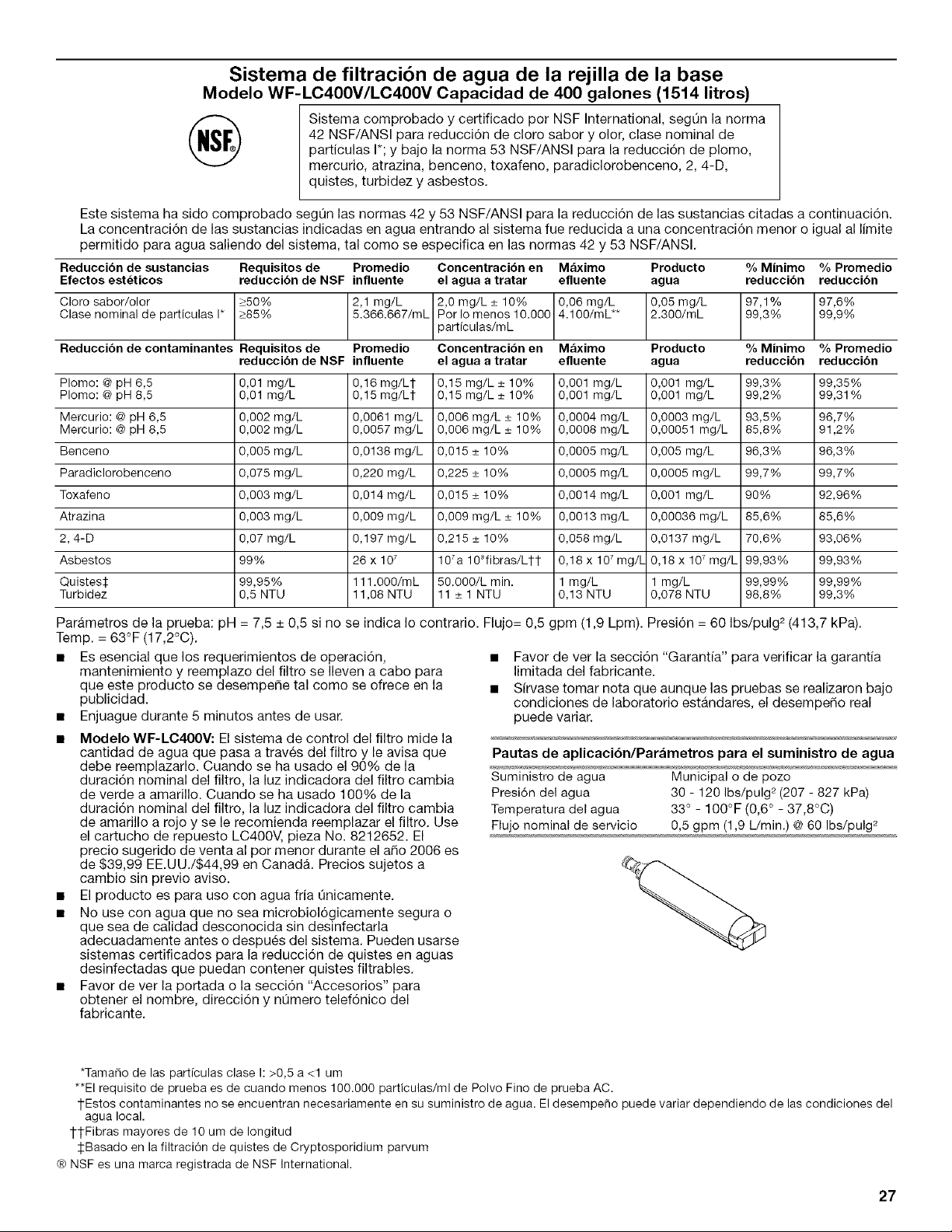

HOJAS DE DATOS DEL RENDIMIENTO..... 26
GARANTIA ...................................................... 28
ASSISTANCE OU SERVICE .......................... 29
SleCURITle DU RleFRIGleRATEUR ................ 29
INSTRUCTIONS D'INSTALLATION .............. 30
UTILISATION DU RleFRIGleRATEUR ........... 33
ENTRETIEN DU RleFRIGleRATEUR ............. 37
DlePANNAGE .................................................. 38

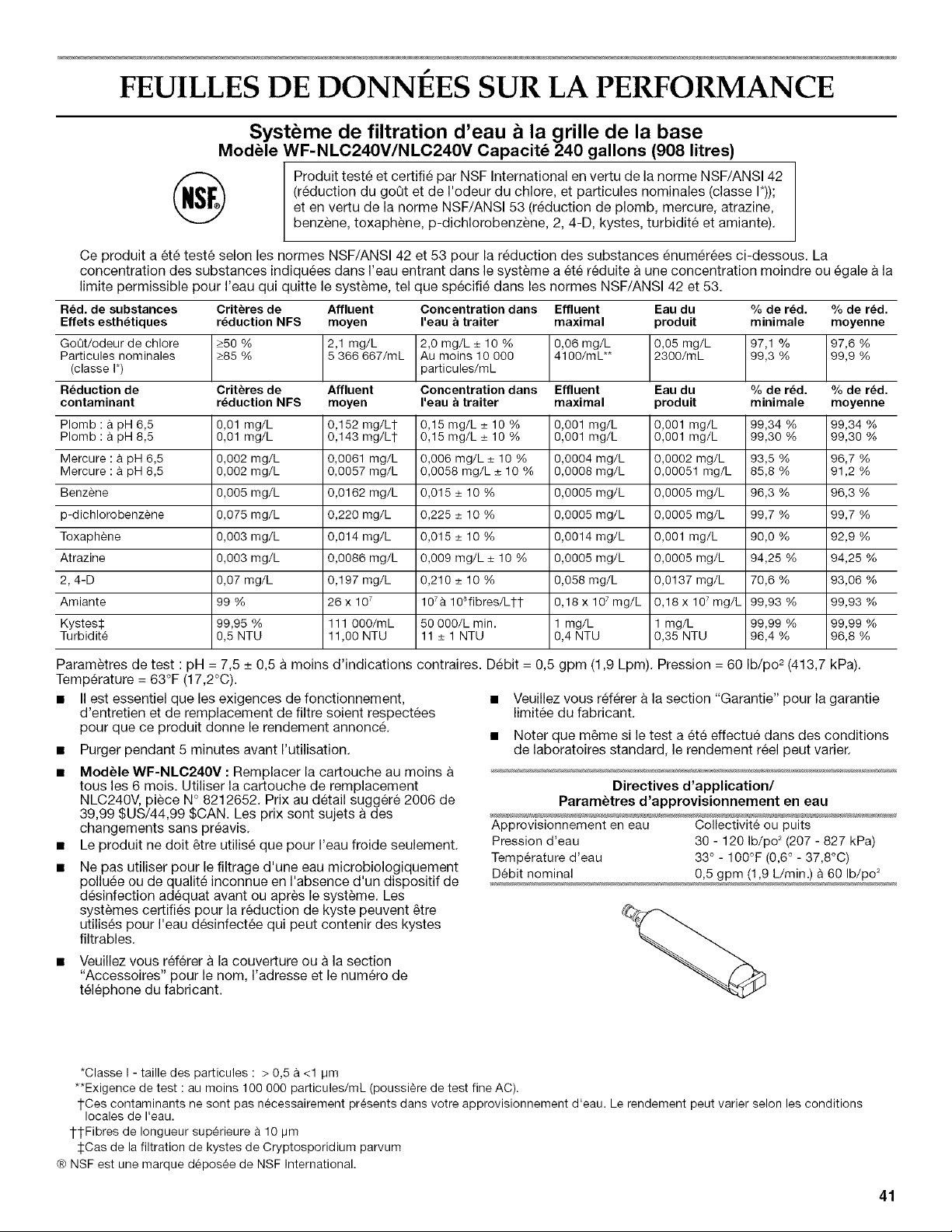

FEUILLES DE DONNleES SUR LA
PERFORMANCE ............................................ 41

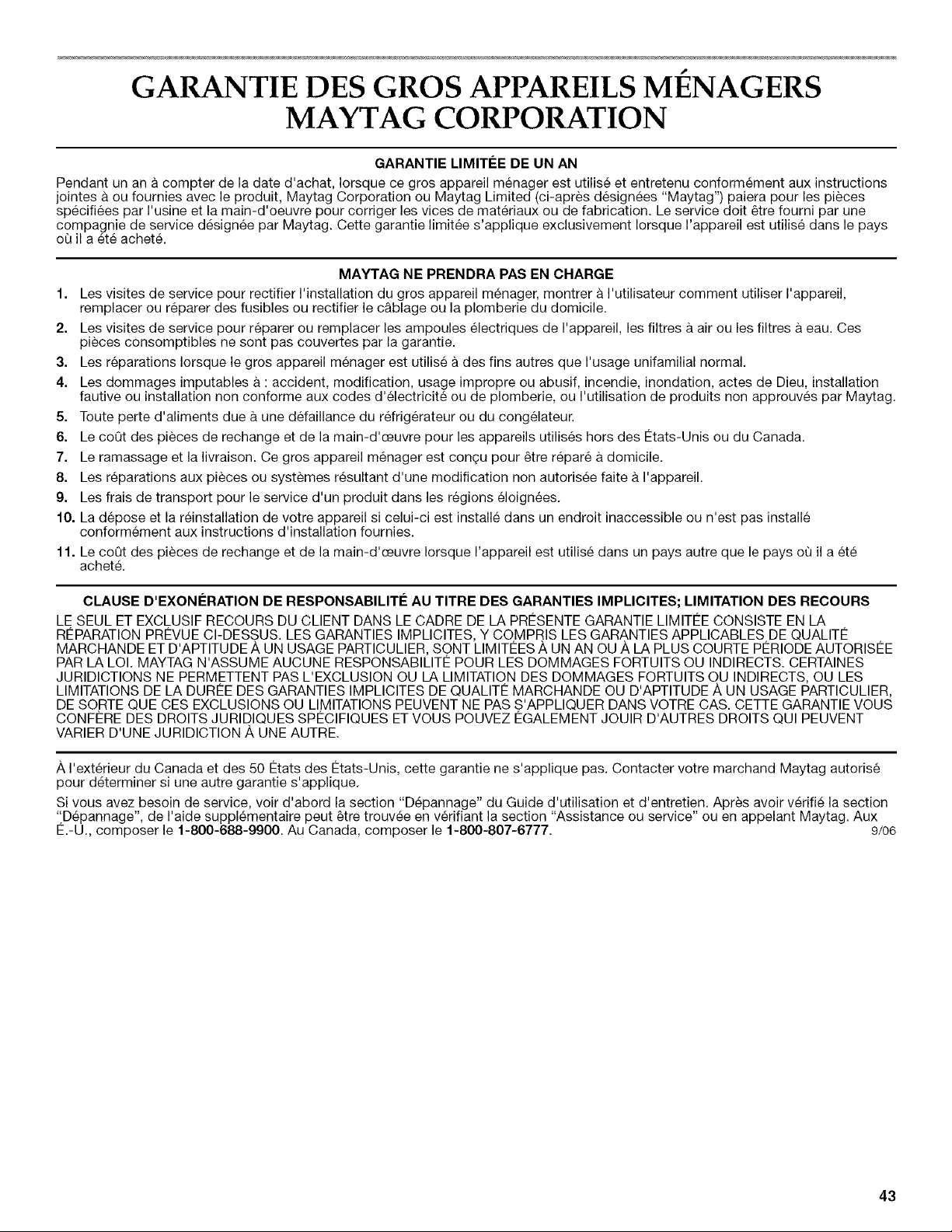

GARANTIE ...................................................... 43
Assistance or Service
If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available. Call us at 1-800-688-9900
from anywhere in the U.S.A., or write:
Maytag Services, LLC
ATTN: CAIR ®Center
P.O. Box 2370
Cleveland, TN 37320-2370
Information may also be obtained by visiting our website at
www.maytag.com.
In Canada, for assistance, installation or service, call us at
1-800-807-6777, or write:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
In Canada, visit www.maytag.ca.
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment.
Dealer name
Serial number
Address
Phone number
Model number
Purchase date
To order stainless steel cleaner or replacement filters, call
1-800-688-9900 and ask for the appropriate part number listed
below or contact your authorized MAYTAG ° Appliances dealer.
In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish:
Order Part #4396095
Standard Filter:
Order Part #8212652 (NLC240V/LC400V)
2326267A
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
• Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
• Use a sturdy glass when dispensing ice (on some models).
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.

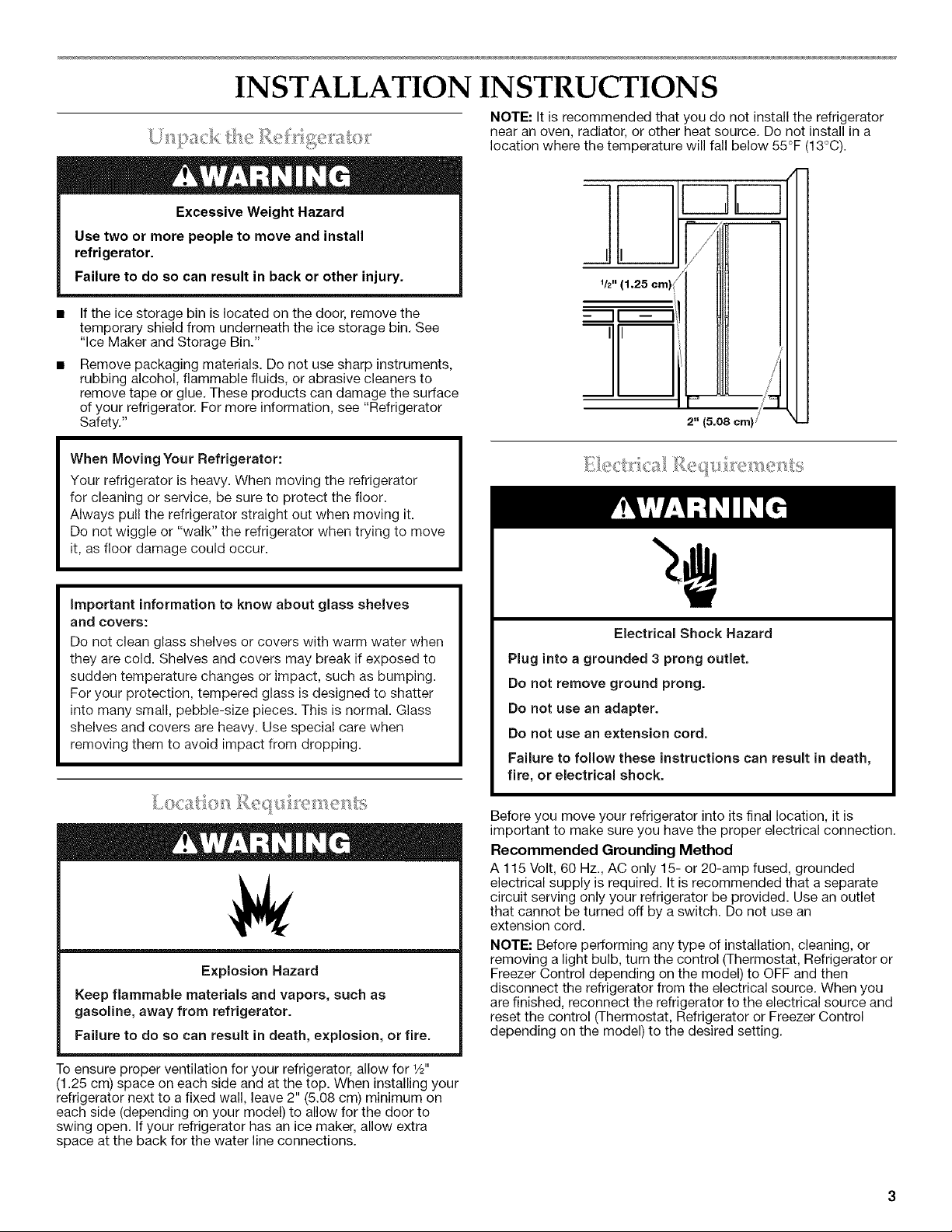

INSTALLATION INSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to
remove tape or glue. These products can damage the surface
of your refrigerator. For more information, see "Refrigerator
Safety."
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).
//7
112"(1.25 crn)_
II -- I'!
JL
J_
J
/
/
/
2" (5.08 cm) !
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
To ensure proper ventilation for your refrigerator, allow for W'
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to
swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.

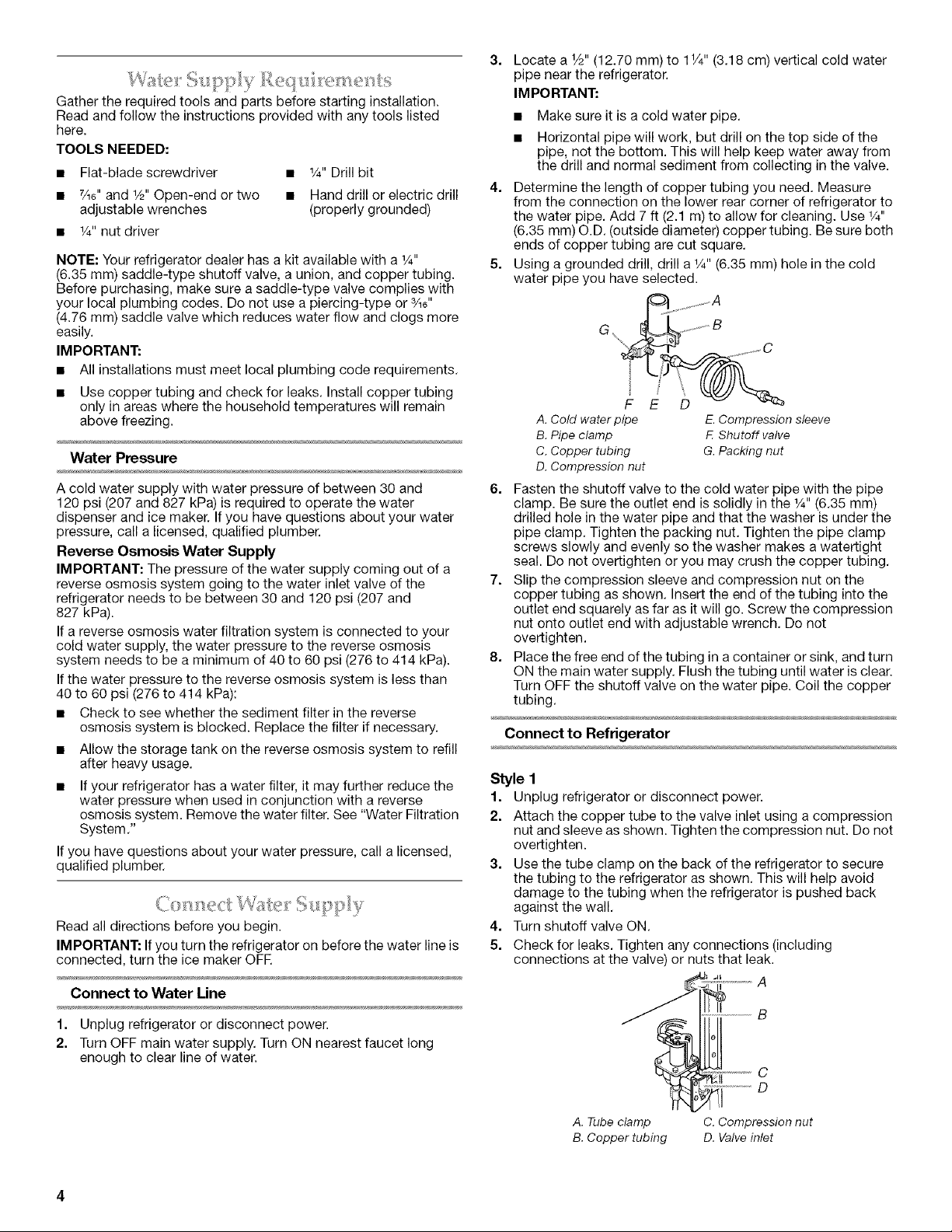

Gathertherequiredtoolsandpartsbeforestartinginstallation.
Readandfollowtheinstructionsprovidedwithanytoolslisted
here.
TOOLS NEEDED:
• Flat-blade screwdriver • %" Drill bit
• 7/16"and 1/2"Open-end or two • Hand drill or electric drill
adjustable wrenches (properly grounded)
• 1/4"nut driver
NOTE: Your refrigerator dealer has a kit available with a 1/4"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/16"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
• All installations must meet local plumbing code requirements.
• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
• If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See "Water Filtration
System."
If you have questions about your water pressure, call a licensed,
qualified plumber.
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line is
connected, turn the ice maker OFR
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a 1_,,(12.70 mm) to 11/4'' (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
4.
5.
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use W'
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
Using a grounded drill, drill a W' (6.35 mm) hole in the cold
water pipe you have selected.
A. Cold water pipe E. Compression sleeve
B. Pipe clamp F.Shutoff valve
C. Copper tubing G.Packing nut
D. Compression nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.
8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
A
A. Tube clamp
B. Copper tubing
C
D
C. Compression nut
D. Valve inlet
Complete the Installation

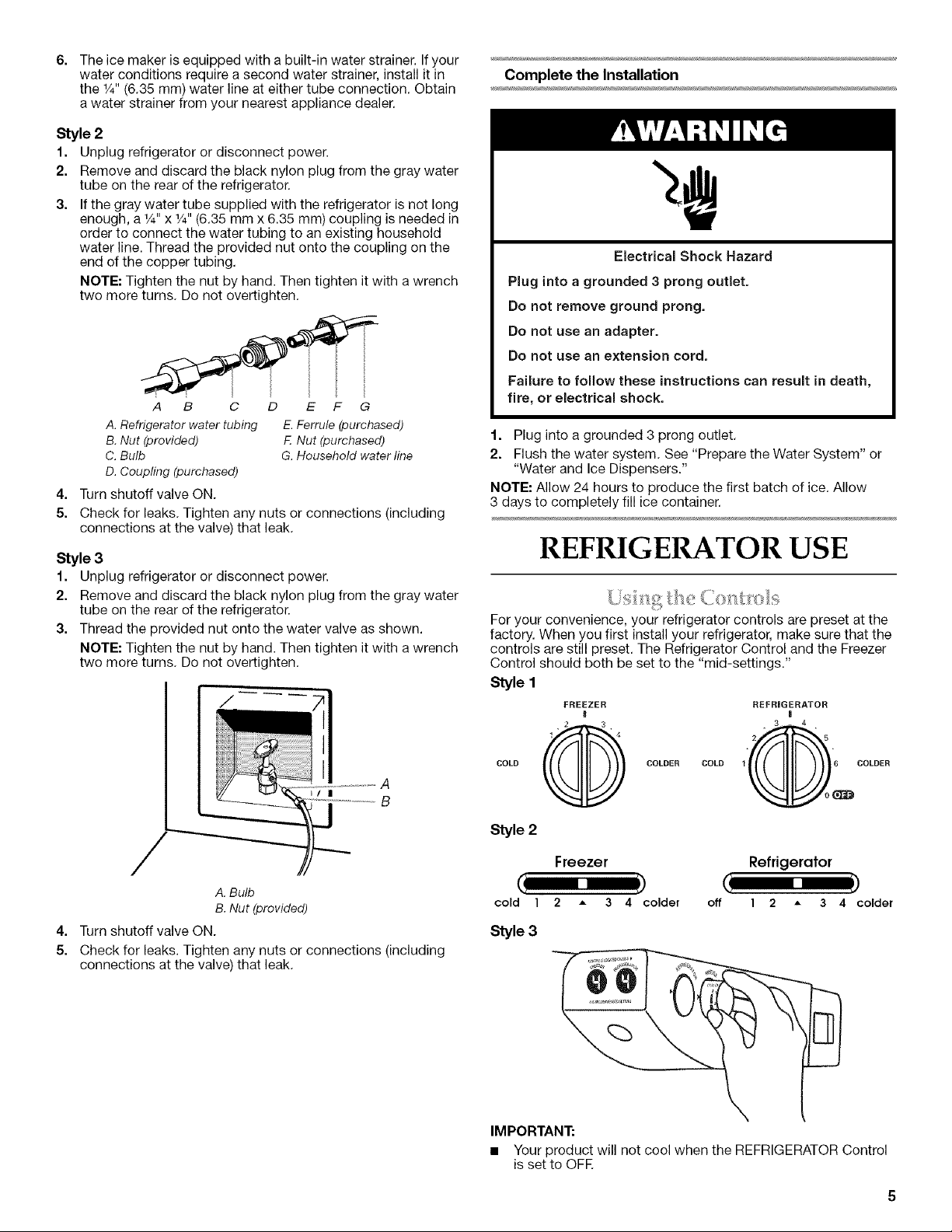

The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in
the 1/4"(6,35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.

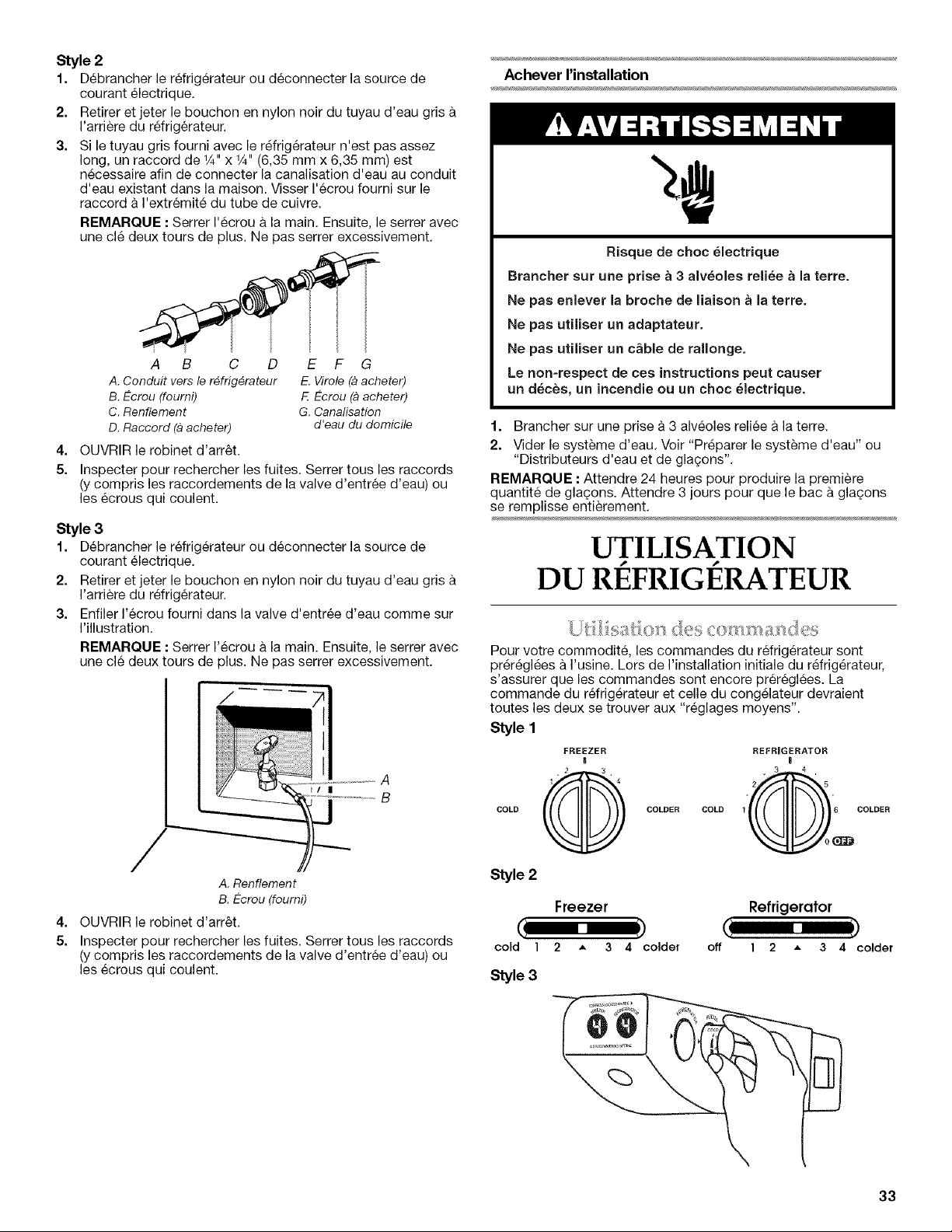

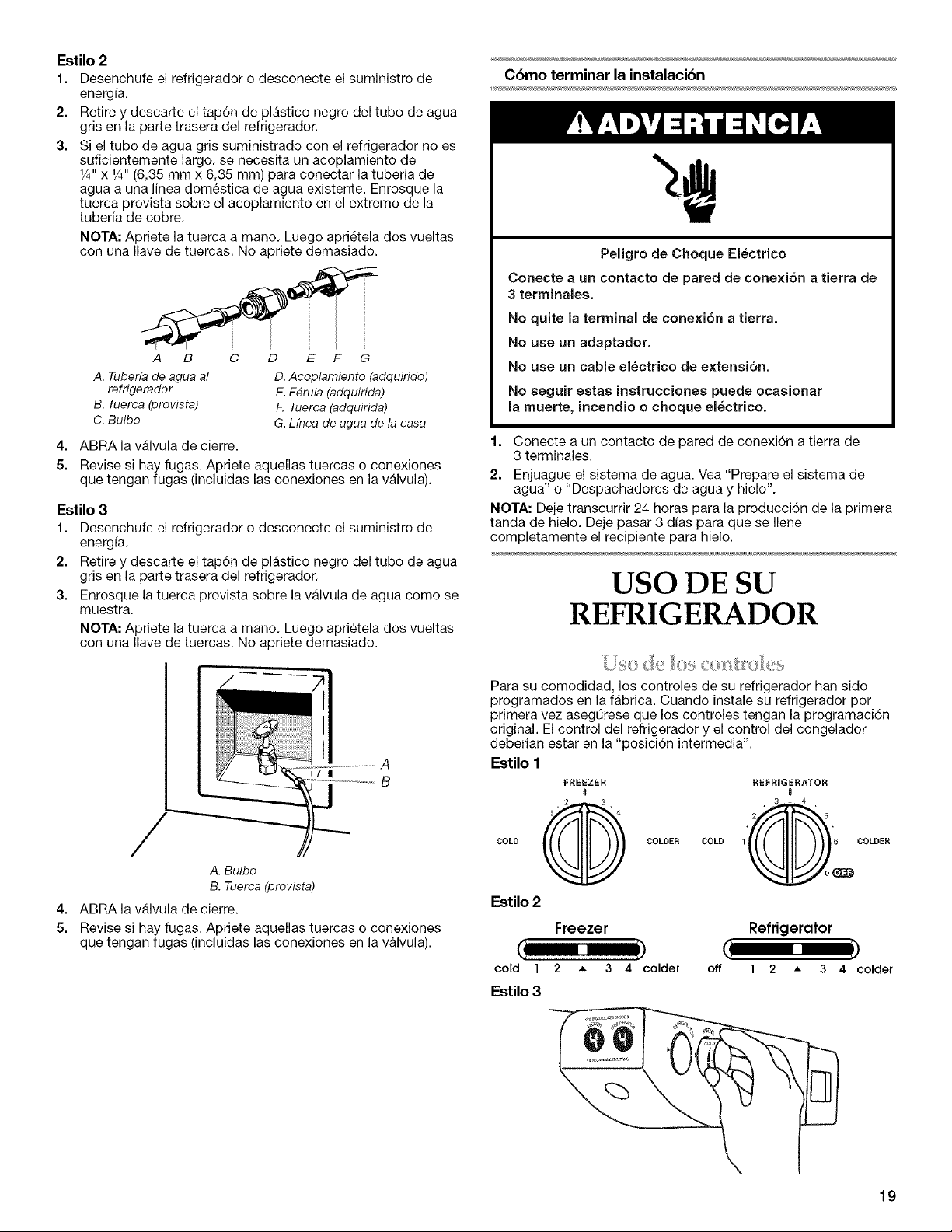

Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed in
order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten,
4.
5.
A B C
A. Refrigerator water tubing
B. Nut (provided)
C. Bulb
D. Coupling (purchased)
Turn shutoff valve ON.
Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
D E F G
E. Ferrule (purchased)
F. Nut (purchased)
G. Household water line
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten,
A
B
4.
5.
A. Bulb
B. Nut (provided)
Turn shutoff valve ON.
Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak,
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord,
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet,
2. Flush the water system, See "Prepare the Water System" or
"Water and Ice Dispensers."
NOTE: Allow 24 hours to produce the first batch of ice. Allow
3 days to completely fill ice container.
REFRIGERATOR USE
For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset, The Refrigerator Control and the Freezer
Control should both be set to the "mid-settings."
Style 1
FREEZER REFRIGERATOR
2 3 . 3 4
COLD COLDER COLD 1 6 COLDER
Style 2
Freezer Refrigerator
C
cold 1 2 A 3 4 colder off 1 2 ,= 3 4 colder
Style 3
IMPORTANT:
• Your product will not cool when the REFRIGERATOR Control
is set to OFR
• TheRefrigeratorControladjuststherefrigeratorcompartment
temperature.TheFreezerControladjuststhefreezer
compartmenttemperature.Highernumberedsettingsmake
thecompartmentcolder.Lowernumberedsettingsmakethe
temperaturelesscold.
• Wait24hoursbeforeyouputfoodintotherefrigerator.Ifyou
addfoodbeforetherefrigeratorhascooledcompletely,your
foodmayspoil.
Style 1
Turn the control to the right (clockwise) to make the compartment
colder or to the left (counterclockwise) to make it less cold.
Style 2
Slide the control one setting to the right or left depending on the
needed temperature change.
Style 3
1. Push control button on the side of the control box and
release it.
2. The control will pop out. Turn the control to the desired
setting.
3. Push the control in to lock it into place.

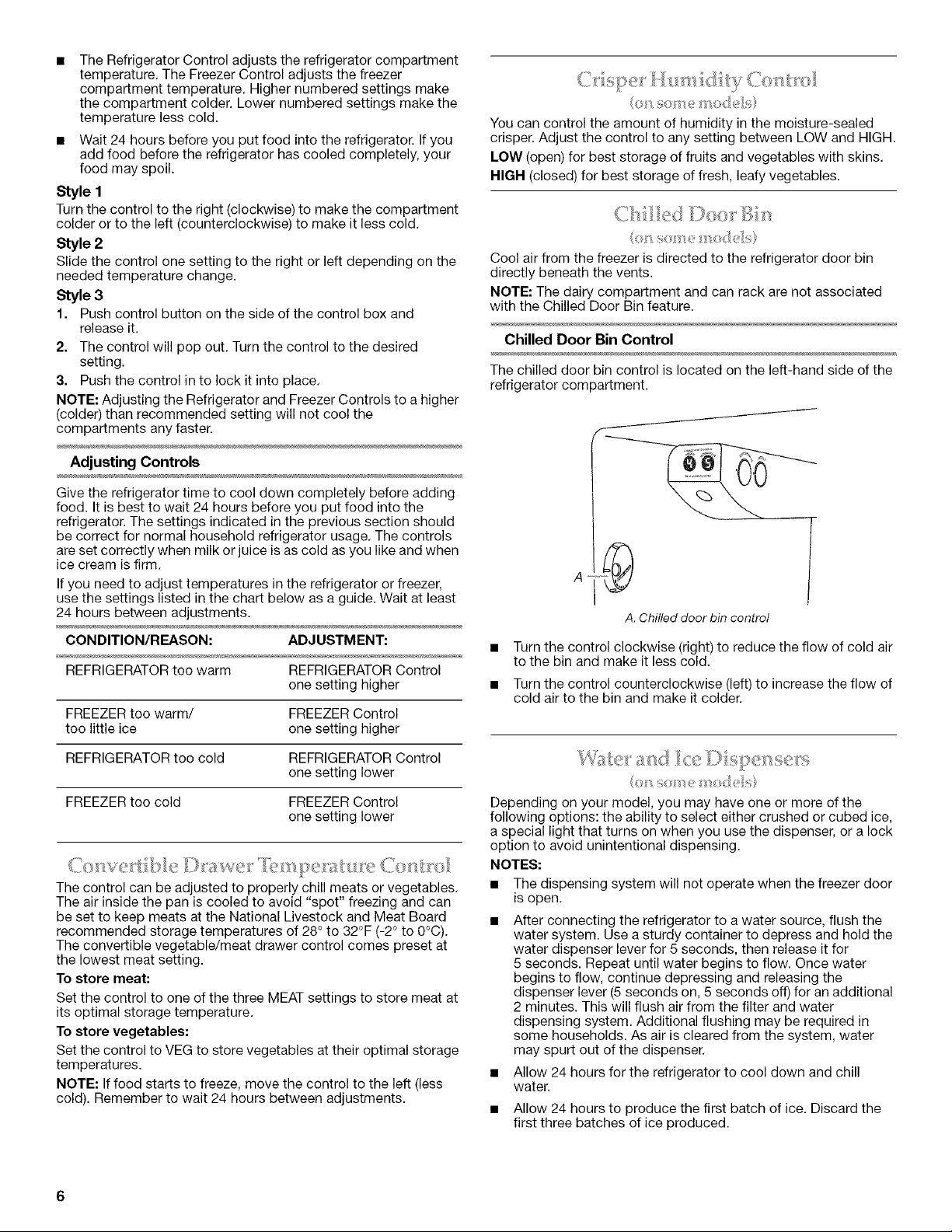

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher
(colder) than recommended setting will not cool the
compartments any faster.
Adjusting Controls
Give the refrigerator time to cool down completely before adding
food. It is best to wait 24 hours before you put food into the
refrigerator. The settings indicated in the previous section should
be correct for normal household refrigerator usage. The controls
are set correctly when milk or juice is as cold as you like and when
ice cream is firm.
If you need to adjust temperatures in the refrigerator or freezer,
use the settings listed in the chart below as a guide. Wait at least
24 hours between adjustments.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR Control
one setting higher
FREEZER too warm/ FREEZER Control
too little ice one setting higher
REFRIGERATOR too cold REFRIGERATOR Control
one setting lower
FREEZER too cold FREEZER Control
one setting lower
,iI Ii_%'1%: Iii_!II ,UIiI{IIIII _ ' =
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to avoid "spot" freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28 ° to 32°F (-2 ° to 0°C).
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.
To store meat:
Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.
To store vegetables:
Set the control to VEG to store vegetables at their optimal storage
temperatures.
NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
HIGH (closed) for best storage of fresh, leafy vegetables.
I}O01"l]IIl
Cool air from the freezer is directed to the refrigerator door bin
directly beneath the vents.
NOTE: The dairy compartment and can rack are not associated
with the Chilled Door Bin feature.
Chilled Door Bin Control
The chilled door bin control is located on the left-hand side of the
refrigerator compartment.
f
A. Chilled door bin control
Turn the control clockwise (right) to reduce the flow of cold air
to the bin and make it less cold.
Turn the control counterclockwise (left) to increase the flow of
cold air to the bin and make it colder.
I,(,
Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed ice,
a special light that turns on when you use the dispenser, or a lock
option to avoid unintentional dispensing.
NOTES:
• The dispensing system will not operate when the freezer door
is open.
• After connecting the refrigerator to a water source, flush the
water system. Use a sturdy container to depress and hold the
water dispenser lever for 5 seconds, then release it for
5 seconds. Repeat until water begins to flow. Once water
begins to flow, continue depressing and releasing the
dispenser lever (5 seconds on, 5 seconds off) for an additional
2 minutes. This will flush air from the filter and water
dispensing system. Additional flushing may be required in
some households. As air is cleared from the system, water
may spurt out of the dispenser.
• Allow 24 hours for the refrigerator to cool down and chill
water.
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.

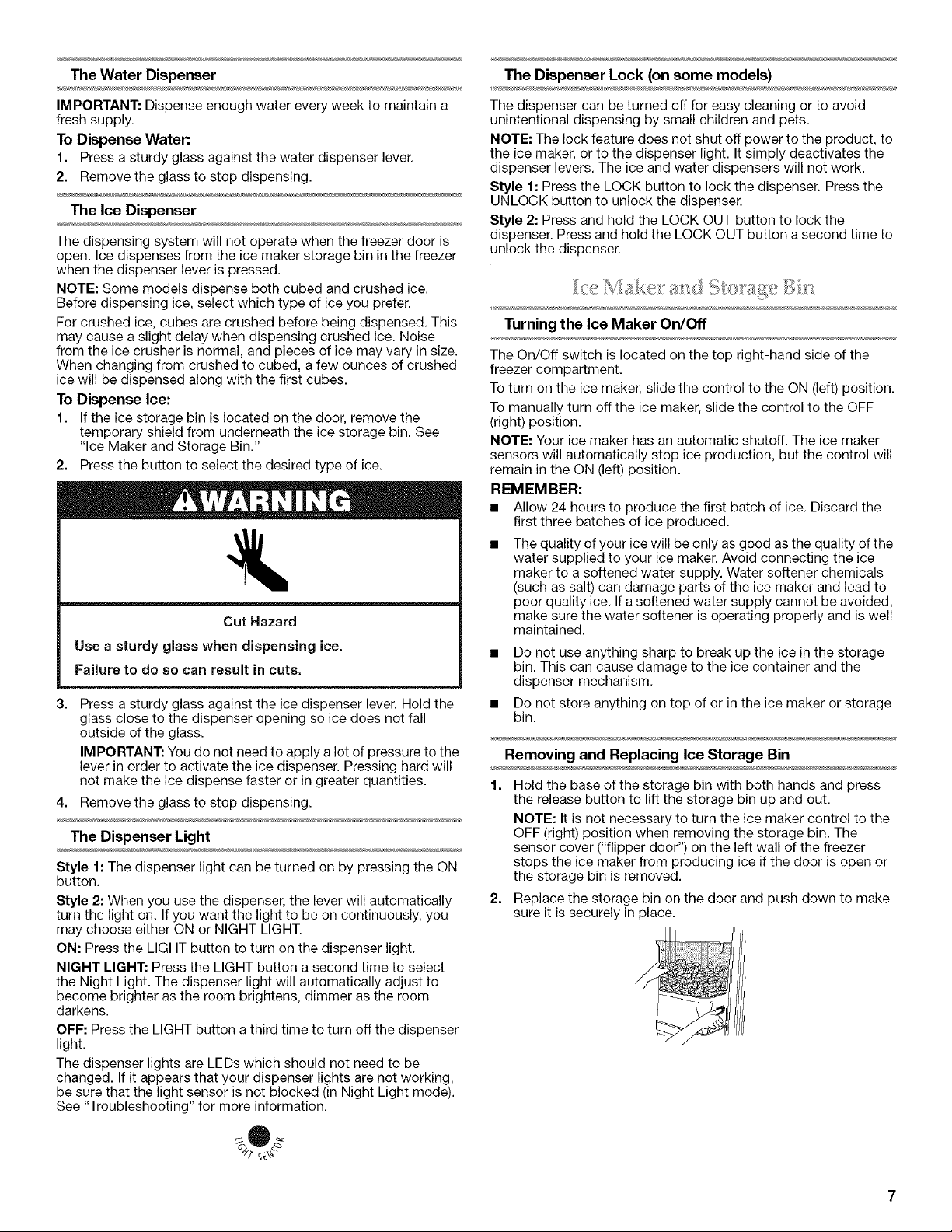

The Water Dispenser
IMPORTANT: Dispense enough water every week to maintain a
fresh supply.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
The Ice Dispenser
The dispensing system will not operate when the freezer door is
open. Ice dispenses from the ice maker storage bin in the freezer
when the dispenser lever is pressed.
NOTE: Some models dispense both cubed and crushed ice.
Before dispensing ice, select which type of ice you prefer.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, a few ounces of crushed
ice will be dispensed along with the first cubes.
To Dispense Ice:
1. If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
2. Press the button to select the desired type of ice.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
3. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to the
lever in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.
4. Remove the glass to stop dispensing.
The Dispenser Light
Style 1: The dispenser light can be turned on by pressing the ON
button.
Style 2: When you use the dispenser, the lever will automatically
turn the light on. If you want the light to be on continuously, you
may choose either ON or NIGHT LIGHT.
ON: Press the LIGHT button to turn on the dispenser light.
NIGHT LIGHT: Press the LIGHT button a second time to select
the Night Light. The dispenser light will automatically adjust to
become brighter as the room brightens, dimmer as the room
darkens.
OFF: Press the LIGHT button a third time to turn off the dispenser
light.
The dispenser lights are LEDs which should not need to be
changed. If it appears that your dispenser lights are not working,
be sure that the light sensor is not blocked (in Night Light mode).
See "Troubleshooting" for more information.
The Dispenser Lock (on some models)
The dispenser can be turned off for easy cleaning or to avoid
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
dispenser levers. The ice and water dispensers will not work.
Style 1: Press the LOCK button to lock the dispenser. Press the
UNLOCK button to unlock the dispenser.
Style 2: Press and hold the LOCK OUT button to lock the
dispenser. Press and hold the LOCK OUT button a second time to
unlock the dispenser.
Turning the Ice Maker On/Off
The On/Off switch is located on the top right-hand side of the
freezer compartment.
To turn on the ice maker, slide the control to the ON (left) position.
To manually turn off the ice maker, slide the control to the OFF
(right) position.
NOTE: Your ice maker has an automatic shutoff. The ice maker
sensors will automatically stop ice production, but the control will
remain in the ON (left) position.
REMEMBER:
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If a softened water supply cannot be avoided,
make sure the water softener is operating properly and is well
maintained.
• Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the
dispenser mechanism.
• Do not store anything on top of or in the ice maker or storage
bin.
Removing and Replacing Ice Storage Bin
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.

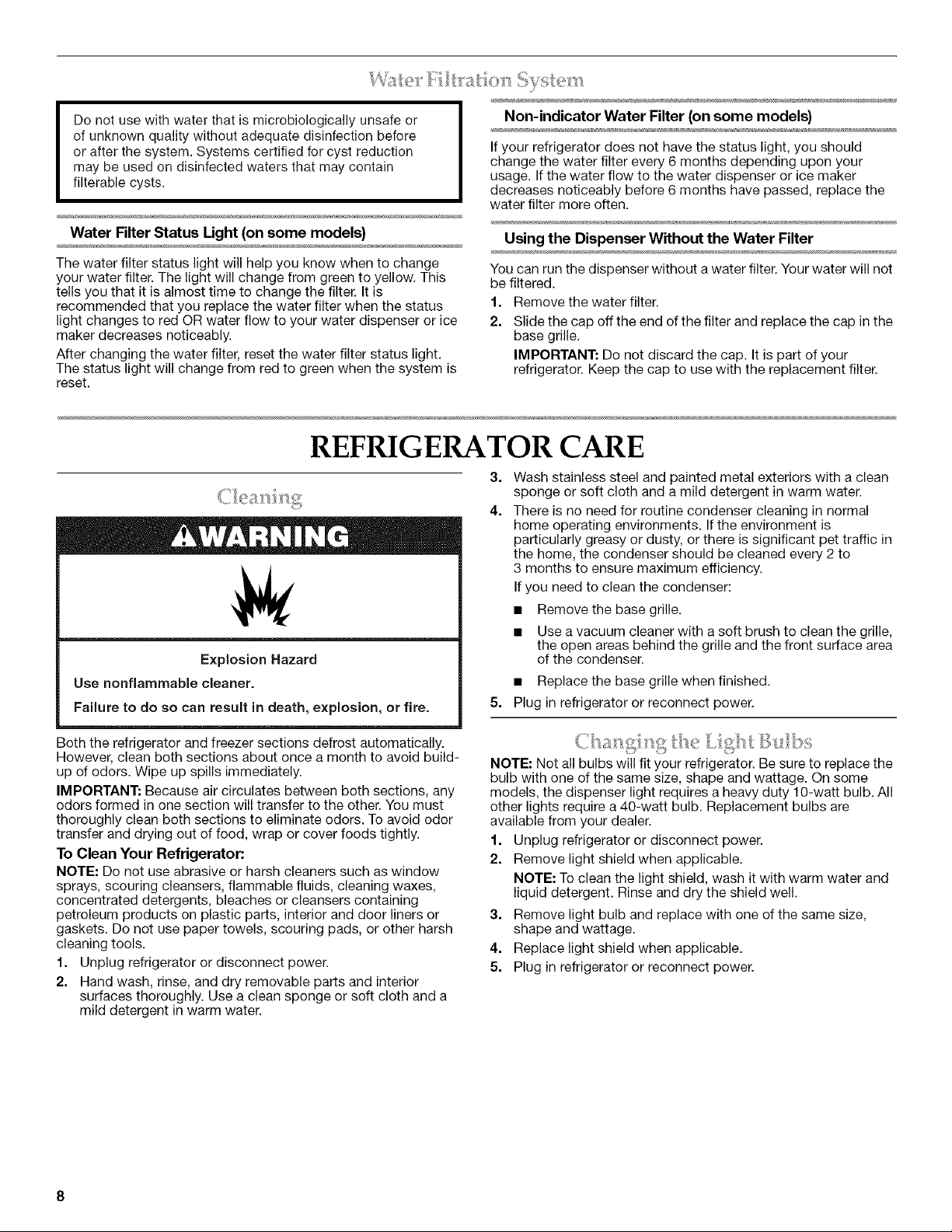

Donotusewithwaterthatismicrobiologicallyunsafeor
ofunknownqualitywithoutadequatedisinfectionbefore
orafterthesystem.Systemscertifiedforcystreduction
maybeusedondisinfectedwatersthatmaycontain
filterablecysts.
Water Filter Status Light (on some models)
The water filter status light will help you know when to change
your water filter. The light will change from green to yellow. This
tells you that it is almost time to change the filter. It is
recommended that you replace the water filter when the status
light changes to red OR water flow to your water dispenser or ice
maker decreases noticeably.
After changing the water filter, reset the water filter status light.
The status light will change from red to green when the system is
reset.
Non-indicator Water Filter (on some models)
If your refrigerator does not have the status light, you should
change the water filter every 6 months depending upon your
usage. If the water flow to the water dispenser or ice maker
decreases noticeably before 6 months have passed, replace the
water filter more often.
Using the Dispenser Without the Water Filter
You can run the dispenser without a water filter. Your water will not
be filtered.
1. Remove the water filter.
2. Slide the cap off the end of the filter and replace the cap in the
base grille.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
REFRIGERATOR CARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
3=
4.
5=
Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
• Removethe base grille.
• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid build-
up of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the
bulb with one of the same size, shape and wattage. On some
models, the dispenser light requires a heavy duty 10-watt bulb. All
other lights require a 40-watt bulb. Replacement bulbs are
available from your dealer.
1. Unplug refrigerator or disconnect power.
2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Rinse and dry the shield well.
3. Remove light bulb and replace with one of the same size,
shape and wattage.
4. Replace light shield when applicable.
5. Plug in refrigerator or reconnect power.

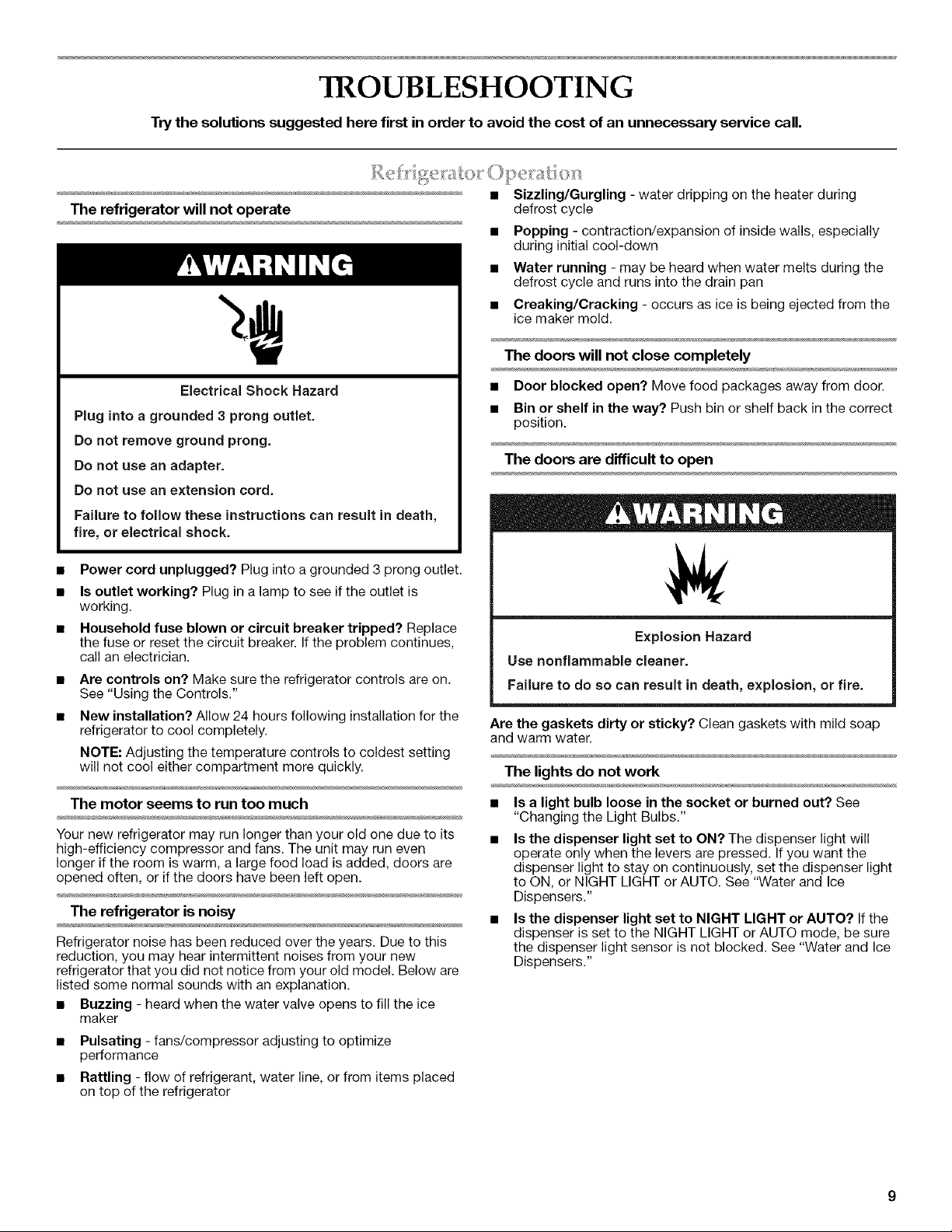

TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Power cord unplugged? Plug into a grounded 3 prong outlet,
• Is outlet working? Plug in a lamp to see if the outlet is
working,
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician,
Are controls on? Make sure the refrigerator controls are on.
See "Using the Controls."
New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator is noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
• Buzzing - heard when the water valve opens to fill the ice
maker
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle
• Popping - contraction/expansion of inside walls, especially
during initial cool-down
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold,
The doors will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Are the gaskets dirty or sticky? Clean gaskets with mild soap
and warm water.
The lights do not work
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."
• Is the dispenser light set to ON? The dispenser light will
operate only when the levers are pressed. If you want the
dispenser light to stay on continuously, set the dispenser light
to ON, or NIGHT LIGHT or AUTO. See "Water and Ice
Dispensers."
• Is the dispenser light set to NIGHT LIGHT or AUTO? If the
dispenser is set to the NIGHT LIGHT or AUTO mode, be sure
the dispenser light sensor is not blocked. See "Water and Ice
Dispensers."
• Pulsating - fans/compressor adjusting to optimize
performance
• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator

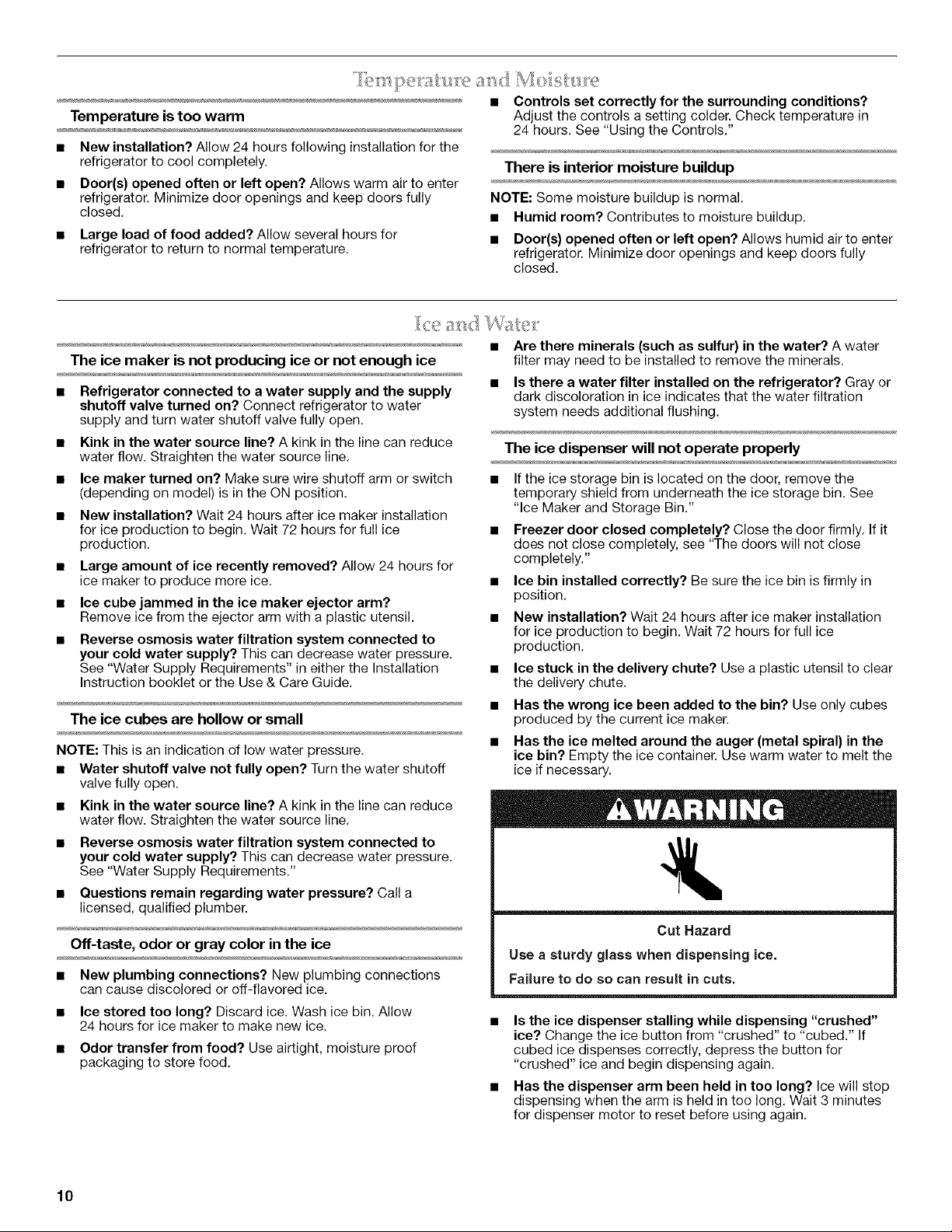

Temperature is too warm
• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
• Door(s} opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
• Humid room? Contributes to moisture buildup.
• Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements" in either the Installation
Instruction booklet or the Use & Care Guide.
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
• Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
• Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
The ice dispenser will not operate properly
• If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Ice bin installed correctly? Be sure the ice bin is firmly in
position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Ice stuck in the delivery chute? Use a plastic utensil to clear
the delivery chute.
• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
• Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the
ice if necessary.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
• Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If
cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again.
• Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.
10
The water dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open,
• Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.
See "Water Supply Requirements."
Kink in the home water source line? Straighten the water
source line.
New installation? Flush and fill the water system.
Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instructions or the Use & Care Guide,
Water is leaking from the dispenser
NOTE: One or two drops of water after dispensing is normal.
• Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
• New installation? Flush the water system. See "Prepare the
Water System" or "Water and Ice Dispensers."
• Recently changed water filter? Flush the water system. See
"Prepare the Water System" or "Water and Ice Dispensers,"
The dispenser water is not cool enough
NOTE: Water from the dispenser is chilled to only 50°F (10°C).
• New installation? Allow 24 hours after installation for the
water supply to cool completely.
• Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely,
• Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
• Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe, See "Water
Supply Requirements,"
WATER FILTER
CERTIFICATIONS
Slate of Cahl_rma
Dcpartmem of Hcahh Servme_
Water Treatment Device
Certificate Number
03- 1551
Date Issued Janual_ 21, 20O3
rrademark/Model Designation Replacement Elements Ruled (_
_,,-,, _l Wt-N/C?40_ NIC2af)V 240gal
LC400V 4(g,I gD
The water treatraem devlcet s) hst_d on this certificate have _t me testing requirements pursuant to Section
11 _830 of th_ llealth and Salty _ode for the followimt health r_lated cola_amin_nts:
Microbiological Cont_inants and rurbidit_ ¸ thor_ani_ad_olo_ieal Contaminant_
Tmbi&ty Lead
Organic ('t)ntamhlant*
Rated Service _lm_: 05_pm
Do not use where water is microbiologically unsa#e or with water of unknown quality, except that systems
certified _r cyst reduction may be used on disin_cted '_aters that may contain filter able cysts.
11

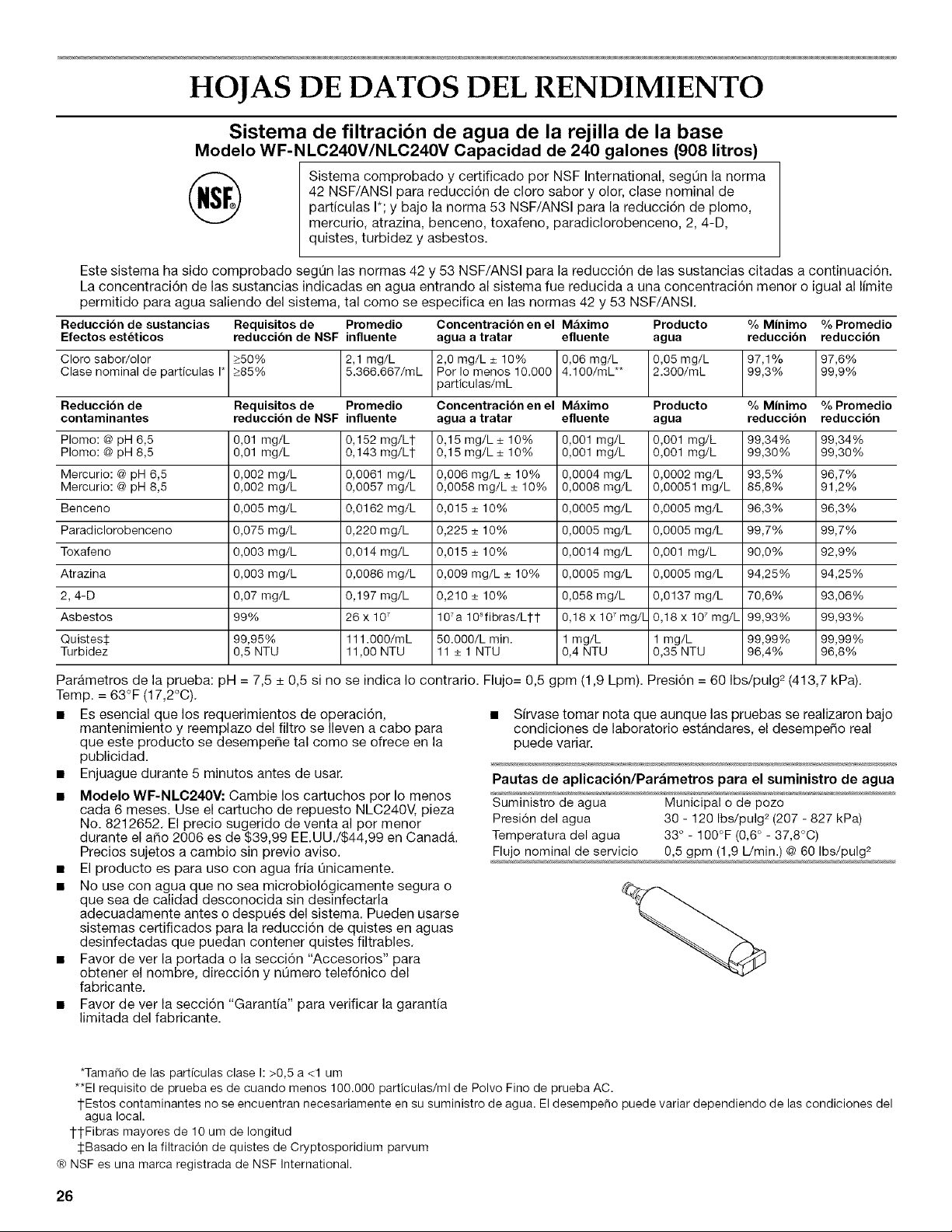

PERFORMANCE DATA SHEETS
Base Grille Water Filtration System
Model WF-NLC240V/NLC240V Capacity 240 Gallons (908 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Nominal
Particulate Class I*; and against NSF/ANSI Standard 53 for the reduction
of Lead, Mercury, Atrazine, Benzene, Toxaphene, p-dichlorobenzene, 2,
4-D, Cysts, Turbidity and Asbestos.
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Product Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Water Reduction Reduction
Chlorine Taste/Odor _>50% 2.1 mg/L 2.0 mg/L _+10% 0.06 mg/L 0.05 mg/L 97.1% 97.6%
Nominal Particulate Class I* _>85% 5,366,667/mL Atparticles/mLleast10,000 4,100/mL** 2,300/mL 99.3% 99.9%
Contaminant NSF Reduction Average Influent Challenge Maximum Product Minimum % Average %
Reduction Requirements Influent Concentration Effluent Water Reduction Reduction
Lead: @pH 6.5 0.01 mg/L 0.152 mg/L1- 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.34% 99.34%
Lead: @pH 8.5 0.01 mg/L 0.143 mg/L1- 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.30% 99.30%
Mercury: @ pH 6.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0004 mg/L 0.0002 mg/L 93.5% 96.7%
Mercury: @ pH 8.5 0.002 mg/L 0.0057 mg/L 0.0058 mg/L _+10% 0.0008 mg/L 0.00051 mg/L 85.8% 91.2%
Benzene 0.005 mg/L 0.0162 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.3% 96.3%
p-dichlorobenzene 0.075 mg/L 0.220 mg/L 0.225 _+10% 0.0005 mg/L 0.0005 mg/L 99.7% 99.7%
Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0014 mg/L 0.001 mg/L 90.0% 92.9%
Atrazine 0.003 mg/L 0.0086 mg/L 0.009 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 94.25% 94.25%
2, 4-D 0.07 mg/L 0.197 mg/L 0.210 _+10% 0.058 mg/L 0.0137 mg/L 70.6% 93.06%
Asbestos 99% 26 x 107 107to 10_fibers/Ll-1 - 0.18 x 107mg/[ 0.18 x 107 mg/L 99.93% 99.93%
Cysts:l: 99.95% 111,000/mL 50,000/L min. 1 mg/L 1 mg/L 99.99% 99.99%
Turbidity 0.5 NTU 11.00 NTU 11 _+1 NTU 0.4 NTU 0.35 NTU 96.4% 96.8%
Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure =
Temp. = 63°F (17.2°C).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Flush for 5 minutes prior to use.
• Model WF-NLC240V: Change cartridge at least every
6 months. Use replacement cartridge NLC240V, part
#8212652. 2006 suggested retail price of $39.99 U.S.A./
$44.99 Canada. Prices are subject to change without notice.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
• Refer to the front cover or "Accessories" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
60 psig (413.7 kPa).
• Note that while the testing was performed under standard
laboratory conditions, actual performance may vary.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi
*Class I particle size: >0.5 to <1 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
1-These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
1-1-Fibers greater than 10 um in length
SBased on the use of Cryptosporidium parvum oocysts
(R_NSF is a registered trademark of NSF International.
12

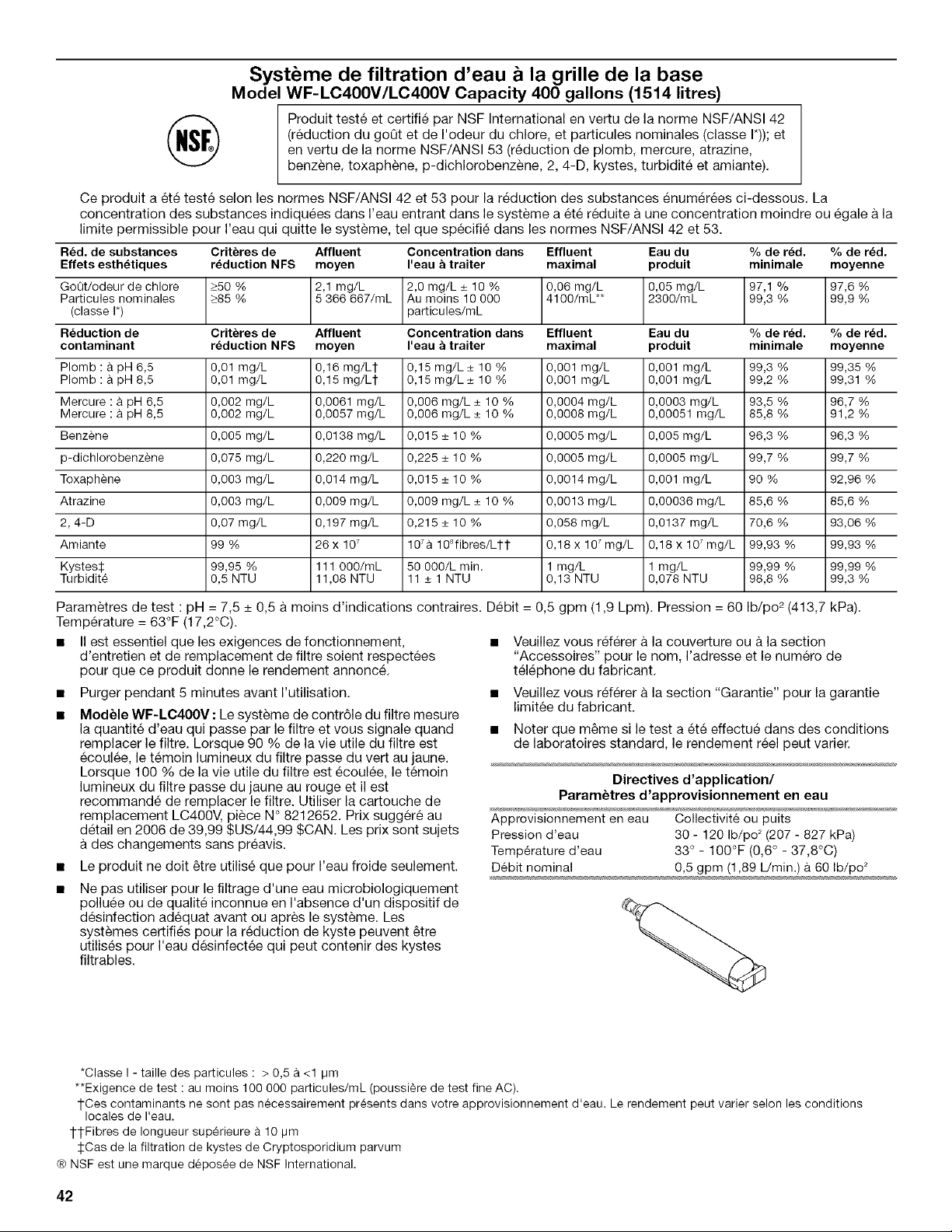

Base Grille Water Filtration System
Model WF-LC400V/LC400V Capacity 400 Gallons (1514 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Nominal
Particulate Class I*; and against NSF/ANSI Standard 53 for the reduction
of Lead, Mercury, Atrazine, Benzene, Toxaphene, p-dichlorobenzene, 2,
4-D, Cysts, Turbidity and Asbestos.
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Substance Reduction NSF Reduction Average
Aesthetic Effects Requirements Influent
Chlorine Taste/Odor _>50%
Nominal Particulate Class I* _>85%
2.1 mg/L
5,366,667/mL
Contaminant
NSF Reduction Average
Influent Challenge Maximum Product Minimum % Average %
Concentration Effluent Water Reduction Reduction
2.0 mg/L _+10% 0.06 mg/L 0.05 mg/L 97.1% 97.6%
At least 10,000
99.9%99.3%2,300/mL4,100/mL**
particles/mL
Influent Challenge Maximum Product Minimum % Average %
Reduction
Lead: (-®pH 6.5
Lead: @ pH 8.5
Mercury: @ pH 6.5
Mercury: @ pH 8.5
Benzene
p-dichlorobenzene
Toxaphene
Atrazine
2, 4-D
Asbestos
Cysts:_
Turbidity
Requirements
0.01 mg/L
0.01 mg/L
0.002 mg/L
0.002 mg/L
0.005 mg/L
0.075 mg/L
0.003 mg/L
0.003 mg/L
0.07 mg/L
99%
99.95%
0.5 NTU
Influent
0.16 mg/L1-
0.15 mg/L1-
0.0061 mg/L
0.0057 mg/L
0.0138 mg/L
0.220 mg/L
0.014 mg/L
0.009 mg/L
0.197 mg/L
26 x 107
111,000/mL
11.08 NTU
Concentration
0.15 mg/L_+ 10%
0.15 mg/L_+ 10%
0.006 mg/L _+10%
0.006 mg/L _+10%
0.015 _+10%
0.225 _+10%
0.015 _+10%
0.009 mg/L _+10%
0.215 _+10%
107to 108fibers/Llt
50,000/L min.
11 _+1 NTU
Effluent
0.001 mg/L
0.001 mg/L
0.0004 mg/L
0.0008 mg/L
0.0005 mg/L
0.0005 mg/L
0.0014 mg/L
0.0013 mg/L
0.058 mg/L
0.18 x 107 mg/L
1 mg/L
0.13 NTU
Water
0.001 mg/L
0.001 mg/L
0.0003 mg/L
0.00051 mg/L
0.005 mg/L
0.0005 mg/L
0.001 mg/L
0.00036 mg/L
0.0137 mg/L
0.18 x 107 mg/L
1 mg/L
0.078 NTU
Reduction
99.3%
99.2%
93.5%
85.8%
96.3%
99.7%
90%
85.6%
70.6%
99.93%
99.99%
98.8%
Reduction
99.35%
99.31%
96.7%
91.2%
96.3%
99.7%
92.96%
85.6%
93.06%
99.93%
99.99%
99.3%
Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 63°F (17.2°C).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Flush for 5 minutes prior to use.
• Model WF-LC400V: The filter monitor system measures the
amount of water that passes through the filter and alerts you
to replace the filter. When 90% of the filter's rated life is used,
the filter indicator light changes from green to yellow. When
100% of the filter's rated life is used, the filter indicator light
changes from yellow to red, and it is recommended that you
replace the filter. Use replacement cartridge LC400V, part
#8212652. 2006 suggested retail price of $39.99 U.S.A./
$44.99 Canada. Prices are subject to change without notice.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
• Refer to the front cover or "Accessories" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
• Note that while the testing was performed under standard
laboratory conditions, actual performance may vary.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.89 L/min.) @ 60 psi
*Class I particle size: >0.5 to <1 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
1-These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
1-1-Fibers greater than 10 um in length
SBased on the use of Cryptosporidium parvum oocysts
® NSF is a registered trademark of NSF International.
13
MAYTAG CORPORATION MAJOR APPLIANCE
WARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Maytag Corporation or Maytag Limited (hereafter "Maytag") will pay for Factory Specified Parts and repair
labor to correct defects in materials or workmanship. Service must be provided by a Maytag designated service company. This limited
warranty applies only when the major appliance is used in the country in which it was purchased.
ITEMS MAYTAG WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Maytag.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL
OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Maytag dealer to determine if another
warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling Maytag. In the U.S.A., call 1-800-688-9900. In Canada, call
1-800-807-6777. 9/06
14
MANUAL DE USO Y CUIDADO DEL
REFRIGERADOR
Ayuda o servicio t cnico
Si necesita ayuda o servicio tecnico, vea primero la seccidn
"Soluci6n de problemas". Puede obtener asistencia adicional.
Llamenos al 1-800-688-9900 desde cualquier lugar de los
EE.UU., o escriba a:
Maytag Services, LLC
ATTN: CAIR ®Center
P.O. Box 2370
Cleveland, TN 37320-2370
Tambien puede obtener informaci6n visitando nuestro sitio web
en www.maytag.com.
En CanadA, para recibir asistencia, instalaci6n o servicio,
Ilamenos al 1-800-807-6777, o escriba a:
Whirlpool Canada LP
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
En CanadA, visite w_wv.maytag.ca.
Favor de incluir un nQmero telef6nico de dia en su
correspondencia.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la
compra o una fecha de instalaci6n para obtener servicio bajo
la garantia.
Escriba la siguiente informaci6n acerca de su electrodomestico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez
Ilegara a necesitarlo. Debera tenet a mane el nL_merocompleto
del modelo y de la serie. Puede encontrar esta informaci6n en la
etiqueta con el nQmero de modelo y de serie que esta ubicada en
la pared interior del compartimiento del refrigerador.
Nombre del distribuidor
Numero de serie
Direcci6n
Ni3mero de tel_fono
Ni3mero del modelo
Fecha de compra
Para pedir el limpiador de acero inoxidable o filtros de repuesto,
Ilame al 1-800-888-9900 y solicite el nt]mero de pieza que se
detalla a continuaci6n o p6ngase en contacto con su distribuidor
autorizado de MAYTAG _ Appliances.
En CanadA, Ilame al 1-800-807-8777.
Limpiador de Acero Inoxidable:
Pida la pieza No. 4396095
Filtro estandar:
Pida la pieza No. 8212652 (NLC240V/LC400V)
SEGURIDAD DEL REFRIGERADOR
Su seguridad y la seguridad de los demos es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el sfmbolo de advertencia de seguridad.
Este sfmbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
15
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, cheque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas:
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
• No use un adaptador.
• No quite la terminal de conexi6n a tierra.
• No use un cable electrico de extensi6n.
• Desconecte el suministro de energfa antes de darle servicio.
• Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
• Remueva las puertas de su refrigerador viejo.
• Use un limpiador no inflamable.
• Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energia antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
• Use un vaso resistente para recibir hielo del despachador
(en algunos modelos).
CONSERVAR ESTAS INSTRUCCIONES
C6mo deshacerse adecuadamente de su
refrigerador viejo
Peligro de Asfi×ia
Remueva las puertas de su refrigerador viejo.
No seguir esta instrucci6n puede ocasionar la muerte
o daSo al cerebro.
IMPORTANTE: El atrapamiento y asfixia de niSos no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, alan si van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, per favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
Antes de tirar su viejo refrigerador o congelador:
• Saquelas puertas.
• Deje los estantes en su lugar para que los niSos no puedan
meterse con facilidad.
P
INSTRUCCIONES DE INSTALACION
"' d : 't_' '
Peligro de Peso Excesivo
Use doe o m_e personas para mover e inetalar
el refrigerador,
No seguir esta instrucci6n puede ocasionar una
lesion en la espalda u otto tipo de lesionee.
• Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y dep6sito".
Quite los materiales de empaque. No use instrumentos
filosos, alcohol para fricciones, liquidos inflamables, o
productos de limpieza abrasivos para eliminar los restos de
cinta o goma. Estos productos pueden da_ar la superficie de
su refrigerador. Para mas informaci6n, vea "Seguridad del
refrigerador".
C6mo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lade ni Io haga
"caminar" cuando Io trate de mover ya que podria da_ar
el piso.
16
Infermaci6n impertante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estb,n fr[os. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como ser[a un golpe brusco. Para su protecci6n, el vidrio
templado se ha disefiado para hacerse aihicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se darien al caer.
Peligro de E×plosi6n
Mantenga los materiales y vapores inflamables,
tales come gasolina, alejados del refrigerador.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n, o incendio.
Para asegurar la adecuada ventilaci6n para su refrigerador, deje
un espacio de _/2"(1,25 cm) a cada lado y pot encima. Si Ud.
instala el refrigerador pr6ximo a una pared fija, deje como minimo
2" (5,08 cm) a cada lado (dependiendo del modelo) para permitir
que la puerta abra bien. Si su refrigerador tiene una fabrica de
hielo, aseg0rese de que haya espacio adicional atras para la
conexi6n de la linea de agua.
NOTA: No se recomienda instalar el refrigerador cerca de un
homo, radiador u otra fuente de calor. No instale el refrigerador
cerca de una ubicaci6n en la que la temperatura puede bajar de
los 55°F (13°C).
1/2" (1,25 cm) /
II I_!
//
/
/
/
2" (5,08 cm)
Peligro de Cheque Electrico
Conecte a un contacto de pared de cone×i6n a tierra de
3 terminales.
No quite la terminal de cone×i6n a tierra.
No use un adaptador.
No use un cable el_etrico de extensi6n.
No seguir estas instrucciones puede ocas=onar
la muerte, incendio o cheque el_ctrico.
Antes de mover el refrigerador a su ubicaci6n final, es importante
asegurarse de que tiene la conexi6n electrica adecuada.
M_todo de conexibn a tierra recomendado
Se requiere una fuente de energ[a electrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 6 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
s61o para su refrigerador. Use un tomacorriente que no se pueda
apagar con un interruptor. No use un cable electrico de extensi6n.
NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador odel congelador dependiendo del modelo) en la
posici6n OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energia. Cuando haya terminado, reconecte el
refrigerador a la fuente de energia electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posici6n deseada.
}:'(e(:t¢,: 5i1(o5 {},e s_;_s:t s: s :::{x
Re0na las herramientas y piezas necesarias antes de comenzar la
instalaci6n. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquL
HERRAMIENTAS NECESARIAS:
• Destornillador de hoja plana • Broca de 1/4"
• Llaves de boca de 7_6"y _/2"0 • Taladro manual 0
dos Ilaves ajustables electrico (debidamente
conectado a tierra)
• Llave para tuercas de _/4"
NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una vMvula de cierre tipo montura de _¼"(6,35 mm), una
unidn y tuber[a de cobre. Antes de comprar, aseg0rese que la
vMvula tipo montura cumpla con los c6digos de plomeria de su
Iocalidad. No use una vMvula perforadora 0 una vMvula de
montura de 3/16"(4,76 mm) que reduce el flujo de agua y se
obstruye con mas facilidad.
IMPORTANTE:
• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomer[a.
• Use tuber[as de cobre y revise si hay fugas. Instale tuberia de
cobre s61o en Areas donde la temperatura va a permanecer
pot encima del punto de congelaci6n.
17
Presibn del agua
Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg _ (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de 6smosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2 (207 y
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis inversa
al suministro de agua frfa, la presi6n de agua al sistema de
6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg 2
(276 a 414 kPa).
Si la presi6n del agua del sistema de 6smosis inversa es menor de
40 a 60 Ibs/pulg 2 (276 a 414 kPa):
• Ffjese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del uso intense.
• Si su refrigerador tiene un filtro de agua, se podra reducir la
presi6n aQn mas si se usa en conjunto con un sistema de
6smosis inversa. Quite el filtro de agua; vea "Sistema de
filtraci6n de agua".
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n
del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).
Conexibn a la linea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. CIERRE el suministro principal de agua. ABRA la Ilave de agua
mas cercana el tiempo suficiente para que la tuberfa de agua
se vacie totalmente.
3. Busque una tuberia vertical de agua frfa de 1/2"a 11A''
(12,70 mm a 3,18 cm) cercana al refrigerador.
IMPORTANTE:
4=
• AsegQrese de que sea una tuberia de agua frfa.
• Una tuberia horizontal funcionara, pete taladre per el lade
superior de la tuberia, no por debajo. Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.
Para determinar la Iongitud de la tuberfa de cobre que va a
necesitar, mida desde la conexi6n de la parte trasera inferior
del refrigerador hasta la tuberfa de agua. Agregue 7 pies
(2,1 m) para permitir la limpieza. Use tuberfa de cobre de 1/4"
(6,35 mm) de diametro externo. Asegt]rese que ambos
extremes de la tuberia de cobre esten cortados rectos.
5=
Usando un taladro conectado a tierra, haga un orificio de 1/4"
(6,35 mm) en la tuberia de agua fria que Ud. eligi6.
A. Tuberfade agua frfa E.Manga de compresidn
B. Abrazaderapara tuberfa F. Vblvulade cierre
C. Tuberfade cobre G. Tuercade presidn
D. Tuercade compresidn
6. Ajuste la valvula de cierre a la tuberia de agua fria con una
abrazadera para tuberfa. Asegt]rese que el extremo de salida
este firmemente insertado en el orificio taladrado de 1¼,,
(6,35 mm) en la tuberia de agua y que la arandela este per
debajo de la abrazadera para tuberia. Ajuste la tuerca de
presi6n. Apriete los tornillos de la abrazadera para tuberfa
lentamente yen forma pareja de manera que la arandela
provea un cierre hermetico. No apriete demasiado porque se
puede quebrar la tuberia de cobre.
7. Deslice la manga de compresi6n y la tuerca de compresi6n
sobre la tuberfa de cobre come se muestra. Inserte el extremo
de la tuberfa en el extremo de salida hasta donde sea posible.
Atornille la tuerca de compresi6n sobre el extreme de salida
con una Ilave ajustable. No apriete demasiado.
8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero, y ABRA la Ilave de agua principal para lavar la
tuberia hasta que el agua salga limpia. CIERRE la valvula de
cierre del agua en la tuberia de agua. Enrolle la tuberfa de
cobre en espiral.
Conexibn al refrigerador
Estilo 1
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Fije el tubo de cobre a la entrada de la valvula usando una
tuerca de compresi6n y manga de compresi6n como se
muestra. Ajuste la tuerca de compresi6n. No apriete
demasiado.
3. Use la abrazadera para tuberfa en la parte trasera del
refrigerador para afianzar la tuberia al refrigerador segt]n se
muestra. Esto ayudara a evitar da_os en la tuberia cuando el
refrigerador se empuje nuevamente contra la pared.
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
valvula) o tuercas que tienen fugas.
6=
C
D
A. Abrazadera para tuberfa C. Tuerca de compresidn
B. Tuberfa de cobre D. Entrada de la vblvula
La fabrica de hielo esta equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la linea de agua de
1/4"(6,35 mm) en cualquiera de las conexiones de la tuberfa.
Consiga un filtro de agua del distribuidor de
electrodomesticos mas cercano a su domicilio.
18
Estilo 2
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Retire y descarte el tap6n de plastico negro del tubo de agua
gris en la parte trasera del refrigerador.
3. Si el tubo de agua gris suministrado con el refrigerador no es
suficientemente largo, se necesita un acoplamiento de
1A" x 1/4"(6,35 mm x 6,35 mm) para conectar la tuberia de
agua a una linea domestica de agua existente. Enrosque la
tuerca provista sobre el acoplamiento en el extreme de la
tuberia de cobre.
NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.
A B C D E F G
A. Tuberfa de agua al D. Acoplamiento (adquirido)
refrigerador E. F_rula (adquirida)
B. Tuerca (provista) F. Tuerca (adquirida)
C. Bulbo G. Lfnea de agua de la casa
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).
Estilo 3
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. Retire y descarte el tap6n de plastico negro del tubo de agua
gris en la parte trasera del refrigerador.
3. Enrosque la tuerca provista sobre la vMvula de agua come se
muestra.
NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.
A
B
4.
5.
A. Bulbo
B. Tuerca (provista)
ABRA la valvula de cierre.
Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).
Cbmo terminar la instalacibn
Peligro de Choque Electrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el6ctrico de extenei6n.
No seguir estas instruccionee puede ocas=onar
la muerte, incendio o choque el6ctrico.
1. Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
2. Enjuague el sistema de agua. Vea "Prepare el sistema de
agua" o "Despachadores de agua y hielo".
NOTA: Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo. Deje pasar 3 dfas para que se Ilene
completamente el recipiente para hielo.
USO DE SU
REFRIGERADOR
Para su comodidad, los controles de su refrigerador han side
programados en la fabrica. Cuando instale su refrigerador per
primera vez asegQrese que los controles tengan la programaci6n
original. El control del refrigerador y el control del congelador
deberian estar en la "posici6n intermedia".
Estilo 1
FREEZER REFRIGERATOR
|
2 3 . 3 4
COLDER COLD 1 6 COLDERCOLD
Estilo 2
Freezer Refrigerator
C
cold I 2 ,*, 3 4 colder off I 2 ,= 3 4 colder
Estilo 3
19
IMPORTANTE:
• Su unidad no enfrfa cuando el control del REFRIGERADOR
esta en la posici6n OFF (Apagado).
• El control del refrigerador ajusta la temperatura del
compartimiento del refrigerador. El control del congelador
ajusta la temperatura del compartimiento del congelador. Los
ajustes con nQmeros mas altos hacen el compartimiento mas
frio. Los ajustes con nQmeros mas bajos hacen el
compartimiento menos frfo.
• Espere 24 horas antes de guardar alimentos en el refrigerador.
Si usted introduce alimentos antes de que el refrigerador se
haya enfriado completamente, los alimentos pueden
descomponerse.
Estilo 1
Gire el control hacia la derecha (en el sentido de las manecillas del
reloj) para hacer el compartimiento mas frio, o hacia la izquierda
(en el sentido contrario alas manecillas del reloj) para hacerlo
menos frfo.
Estilo 2
Deslice el control un ajuste hacia la derecha o izquierda
dependiendo del cambio de temperatura necesario.
Estilo 3
1. Presione sobre el bot6n de control que esta al lado de la caja
del control y liberelo.
2. El control saltara. Gire el control hacia el ajuste deseado.
3. Presione el control para trabarlo en su lugar.
NOTA: Poner los controles del refrigerador y del congelador en un
ajuste mas alto (mas frfo) que el recomendado no enfriara mas
rapido los compartimientos.
Ajuste de los controles
Permita que el refrigerador se enfrie completamente antes de
introducir los alimentos. Lo mejor es esperar 24 horas antes de
guardar alimentos en el refrigerador. Los ajustes indicados en la
secci6n anterior deberian ser los correctos para el use normal del
refrigerador en una casa. Los controles estan ajustados
correctamente cuando la leche o los jugos estan tan fries como
Ud. desea y cuando el helado tiene consistencia firme.
Si necesita regular las temperaturas en el refrigerador o en el
congelador, utilice como gufa los ajustes que se enumeran en la
tabla siguiente. Espere pot Io menos 24 horas entre ajustes.
CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR demasiado caliente Control del
REFRIGERADOR
un ajuste mas alto
Puede ajustarse el control para que enfrfe de manera apropiada
las carnes o los vegetales. El aire dentro de la charola se enfria
para evitar que partes de los alimentos se congelen y puede
ajustarse para mantener la carne alas temperaturas de
almacenaje recomendadas por el National Livestock and Meat
Board (Consejo Nacional de Ganado y Carnes) de 28° a 32°F
(-2 ° a 0°C). El control del caj6n convertible para verduras/carne
viene ajustado de fabrica en el ajuste mas bajo para carnes.
Para guardar la carne:
Fije el control en uno de los tres ajustes para MEAT (Came), para
guardar la carne en su temperatura ideal de almacenaje.
Para guardar verduras:
Fije el control en VEG (Verduras) para guardar las verduras en sus
temperaturas 6ptimas de almacenaje.
NOTA: Si los alimentos se empiezan a congelar, mueva el control
hacia la izquierda (menos frfo). Recuerde que debe esperar
24 horas entre ajustes.
d_ _ ca 6r_
Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. Regule el control a cualquier ajuste entre LOW
(Bajo) y HIGH (Alto).
LOW (Bajo - posici6n abierta) para el mejor almacenamiento de
frutas y verduras con cascaras.
HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de
vegetales de hoja frescos.
* t ? .......
El aire fresco del congelador es dirigido hacia el dep6sito de la
puerta del refrigerador directamente por debajo de los orificios de
ventilaci6n.
NOTA: El compartimiento para productos lacteos y el portalatas
no estan asociados con la caracterfstica del dep6sito enfriador de
la puerta.
Control del depbsito enfriador de la puerta
El control del dep6sito enfriador de la puerta esta situado del lade
izquierdo del compartimiento del refrigerador.
CONGELADOR demasiado caliente/ Control del
muy poco hielo CONGELADOR
un ajuste mas alto
REFRIGERADOR demasiado frio Control del
REFRIGERADOR
un ajuste mas bajo
CONGELADOR demasiado frio Control del
CONGELADOR
un ajuste mas bajo
A. Control del depdsito enfriador de la puerta
Gire el control en la direccidn de las manecillas del reloj
(derecha) para reducir el flujo de aire frio hacia el depdsito y
hacerlo menos frfo.
Gire el control en la direcci6n opuesta de las manecillas del
reloj (izquierda) para incrementar el flujo de aire frio hacia el
dep6sito y hacerlo mas frfo.
2O
Dependiendo de su modelo, usted puede tenet una o mas de las
opciones siguientes: la posibilidad de seleccionar hielo picado o
en cubos, una luz especial que se enciende cuando usted utiliza
el despachador o una opciGn de cierre para evitar que salga hielo
o agua involuntariamente.
NOTAS:
• El sistema de distribuciGn no funcionara cuando la puerta del
congelador este abierta.
• Despues de haber conectado el refrigerador a un suministro
de agua, enjuague el sistema de agua. Use un recipiente
resistente para oprimir y sostener la barra del despachador
por 5 segundos, luego sueltela por 5 segundos. Repita hasta
que el agua comience a correr. Una vez que el agua comenz6
a correr, continQe presionando y soltando la barra del
despachador (5 segundos activado, 5 segundos desactivado)
por otros 2 minutos. Este proceso eliminara el aire en el filtro y
en el sistema de despacho de agua. En algunas casas se
podra requerir enjuague adicional. A medida que sale aire del
sistema, es posible que salgan chorros de agua repentinos
del despachador.
• Deje transcurrir 24 horas para que el refrigerador se enfrfe y
pueda enfriar el agua.
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
El despachador de agua
IMPORTANTE: Haga salir suficiente agua cada semana para
mantener un suministro fresco.
Para despachar agua:
1. Oprima un vase resistente contra la barra del despachador de
agua.
2. Retire el vaso para detener la salida del agua.
El despachador de hielo
El sistema de distribuciGn no funcionara cuando la puerta del
congelador este abierta. El hielo se distribuye del recipiente de
almacenamiento de la fabrica de hielo en el congelador cuando se
presione la barra del despachador.
NOTA: Algunos modelos despachan hielo en cubos y hielo
picado. Antes de sacar hielo, seleccione el tipo de hielo que
desea.
Para obtener hielo picado, el hielo es triturado antes de ser
despachado. Esto puede retrasar un poco la distribuciGn del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamale. Cuando cambia de la
posiciGn de hielo picado a la posiciGn de hielo en cubos, caen
unas onzas de hielo picado junto con los primeros cubos.
Para despachar hielo:
1. Si el depGsito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y depGsito".
2. Oprima el botGn del tipo de hielo que desee.
Peligro de Cortaduras
Use un vaso reeietente para recibir hielo del
deepachador.
No seguir eeta instrucciGn puede ocasionar
cortadurae.
3. Oprima con un vaso resistente la barra del despachador de
hielo. Sostenga el vaso junto al orificio del despachador para
que el hielo no caiga fuera del vaso.
IMPORTANTE: No necesita aplicar mucha presiGn a la barra
para activar el despachador de hielo. Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca
mayor cantidad de hielo.
4. Retire el vase para detener la salida del hielo.
La luz del despachador
Estilo 1: La luz del despachador puede encenderse oprimiendo el
botGn de ON (Encendido).
Estilo 2: Cuando use el despachador, la palanca encendera
automaticamente la luz. Si usted quiere que la luz este encendida
continuamente, puede elegir ON (Encendida) o NIGHT LIGHT (Luz
nocturna).
ON (Encendida): Presione el botGn de luz (LIGHT) para encender
la luz del despachador.
NIGHT LIGHT (Luz Nocturna): Presione el botGn de luz (LIGHT)
pot segunda vez para seleccionar el modo de luz nocturna. La luz
del despachador se ajustara automaticamente para ponerse mas
brillante a medida que la habitaciGn se ilumine mas y mas tenue a
medida que la habitaciGn se oscurezca.
OFF (Apagada): Presione el botGn de luz (LIGHT) por tercera vez
para apagar la luz del despachador.
Las luces del despachador son del tipo LED y no deber[an
necesitar cambiarse. Si le parece que las luces del despachador
no funcionan, fijese si no esta bloqueado el detector de luz (en el
mode de Luz nocturna). Para obtener mas informaciGn, vea
"SoluciGn de problemas".
El bloqueo del despachador (en algunos modelos)
El despachador puede bloquearse para facilitar la limpieza o para
evitar que sea activado involuntariamente per ni_os peque_os o
animales domesticos.
NOTA: La funcidn de bloqueo no interrumpe el flujo electrico a la
unidad, a la fabrica de hielo o a la luz del despachador.
0nicamente desactiva las barras del despachador. Los
despachadores de agua y hielo no funcionaran.
Estilo 1" Presione el botdn LOCK (Bloqueo) para bloquear el
despachador. Presione el botdn UNLOCK (Desbloqueo) para
desbloquear el despachador.
Estilo 2: Presione y sostenga el botGn LOCK OUT (Bloqueo
activado) para bloquear el despachador. Presione y sostenga el
botGn LOCK OUT una segunda vez para desbloquear el
despachador.
21
Para encender y apagar la f_brica de hielo
El interruptor de encendido/apagado (On/Off) se encuentra en el
lado derecho superior del compartimiento del congelador.
Para poner a funcionar la fabrica de hielo, deslice el control a la
posici6n de encendido (ON - hacia la izquierda).
Para apagar la fabrica de hielo manualmente, deslice el control a
la posici6n de apagado (OFF - hacia la derecha).
NOTA: La fabrica de hielo tiene un interruptor automatico. Los
sensores de la fabrica de hielo detendran automaticamente la
producci6n de hielo pero el control permanecera en la posici6n de
encendido (ON - hacia la izquierda).
RECUERDE:
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de su
fabrica de hielo a un suministro de agua blanda. Los quimicos
para ablandar el agua (como la sal) pueden dar_ar ciertos
componentes de la fabrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegQrese de que el ablandador de agua este
funcionando correctamente y que goce de un buen
mantenimiento.
• No use instrumentos afilados para romper el hielo en el
dep6sito. Esto puede daSar el dep6sito y el mecanismo de
despachado.
• No guarde nada encima ni dentro de la fabrica de hielo ni en el
dep6sito.
Para quitar y volver a colocar el dep6sito de hielo
1. Sostenga la base del dep6sito con ambas manos y presione
el bot6n liberador para levantar el dep6sito hacia arriba y
hacia afuera.
NOTA: No es necesario girar el control de la fabrica de hielo a
la posici6n de apagado (OFF - hacia la derecha) cuando quite
el dep6sito de hielo. La cubierta del sensor ("puerta abatible")
en la pared izquierda del congelador hace que la fabrica de
hielo deje de producir hielo si la puerta esta abierta o se ha
quitado el dep6sito.
2. Vuelva a colocar el dep6sito en la puerta y empQjelo hacia
abajo para asegurarse de que esta seguro en su lugar.
No use con agua que no sea microbiol6gicamente segura
o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden
usarse sistemas certificados para la reducci6n de quistes
en aguas desinfectadas que puedan contener quistes
filtrables.
Luz de estado del filtro de agua (en algunos modelos)
La luz de estado del filtro de agua le ayudara a saber cuando
cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto
le dira que es casi tiempo de cambiar el filtro de agua. Se
recomienda reemplazar el filtro de agua cuando la luz de estado
cambie a rojo O cuando el flujo de agua al despachador de agua
o a la fabrica de hielo disminuya sensiblemente.
Despues de cambiar el filtro de agua, reajuste la luz de estado del
filtro de agua. La luz de estado cambiara de rojo a verde cuando
se reajuste el sistema.
Filtro de agua sin indicador (en algunos modelos}
Si su refrigerador no tiene la luz indicadora de estado, usted debe
cambiar el filtro de agua cada 6 meses segQn el uso. Si el flujo de
agua hacia el despachador de agua o a la fabrica de hielo
disminuye sensiblemente antes de que pasen 6 meses, cambie el
filtro mas seguido.
Uso del despachador sin el filtro de agua
Puede usar el despachador sin un filtro de agua. El agua no estara
filtrada.
1. Quite el filtro de agua.
2. Deslice la tapa separandola del extremo del filtro y vuelva a
colocarla en la rejilla de la base.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
CUIDADO DE SU
REFRIGERADOR
Peligro de Explosion
Use un limpiador no inflamable,
No seguir esta instruccion puede ocasionar la muerte,
explosi6n o incendio.
Tanto la secci6n del refrigerador como la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
22
IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envuelva o tape bien los
alimentos.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasives o asperos, come
aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que
contengan productos derivados del petr61eo en las partes de
plastico, en el interior yen los revestimientos o juntas de la
puerta. No use toallas de papel, estropajos para fregar u otros
utensilios de limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energfa.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un par_o liso y un detergente suave
en agua tibia.
3. Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso liso y detergente
suave con agua tibia.
4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la
maxima eficacia.
5.
Si necesita limpiar el condensador:
• Quite la rejilla de la base.
• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.
• Vuelva a colocar la rejilla de la base cuando termine.
Enchufe el refrigerador o reconecte el suministro de energfa.
NOTA: No todos los feces son adecuados para su refrigerador.
AsegQrese de cambiar el foco con otro que sea del mismo
tamaSo, forma y vatiaje. En algunos modelos, la luz del
despachador requiere de un foco de 10 vatios de use pesado y
las demas luces requieren un foco de 40 vatios. Puede conseguir
los focos de reemplazo con su distribuidor.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Si se indica, quite la pantalla de la luz.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y
un detergente Ifquido. Enjuague y sequela pantalla
meticulosamente.
3. Quite el foco y reemplacelo con uno del mismo tamaSo, forma
y vatiaje.
4. Si se indica, vuelva a colocar la pantalla.
5. Enchufe el refrigerador o reconecte el suministro de energia.
P
SOLUCION DE PROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.
El refrigerador no funciona
Peligro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminales.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable electrico de extensi6n.
No seguir eetas instrucciones puede ocaeionar
la muerte, incendio o choque electrico.
• &Esta desenchufado el cable de energia? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.
• &Funciona el contacto? Enchufe una lampara para ver si
funciona el contacto.
• &Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continQa, Ilame a un electricista.
• &Estan encendidos los controles? AsegQrese de que los
controles del refrigerador esten encendidos. Vea "Use de los
controles".
&Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie per
complete.
NOTA: El ajustar los controles de temperatura en la posici6n
mas fria no enfrfa ningQn compartimiento mas rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por perfodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por mas tiempo si la habitaci4n esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.
El refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
a_os. Debido a esta reducci6n, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no hab[a notado en el
modelo viejo. A continuaci6n se enumeran algunos sonidos
normales con una explicaci6n.
• Zumbido - se escucha cuando la valvula de agua se abre
para Ilenar la fabrica de hielo
23
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempeSo
• Vibraciones - flujo de I(quido refrigerante, tuberfa de agua o
articulos guardados arriba del refrigerador
• Ohisporroteos/Gorgoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n
• Estallido - contraccidn/expansidn de las paredes interiores,
especialmente durante el enfriamiento inicial
• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora
• Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.
Las puertas no cierran completamente
• &Estan bloqueadas las puertas? Mueva los paquetes de
alimentos lejos de la puerta.
• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posicidn
correcta,
Es dificil abrir las puertas
Peiigro de Expiosi6n
Use un limpiador no inflamable.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n o incendio.
&Estan las empaquetaduras sucias o pegajosas? Limpie las
empaquetaduras con un jab6n suave y agua tibia,
Las luces no funcionan
• &Esta flojo o quemado un foco? Vea "C6mo cambiar los
focos".
• &Se ha fijado la luz del despachador en ON (Encendido)?
La luz del despachador funcionara solamente cuando se
presionen las palancas. Si usted desea que la luz del
despachador permanezca encendida continuamente, fije la
luz del despachador en ON (Encendido), NIGHT LIGHT (Luz
nocturna) o AUTO (AutomAtic@. Vea "Despachadores de agua
y hielo".
• &Se ha fijado la luz del despachador en NIGHT LIGHT o
AUTO? Si se ha fijado el despachador en el mode NIGHT
LIGHT (Luz nocturna) o AUTO (AutomAtic@, asegt]rese de que
no este bloqueado el sensor de la luz. Vea "Despachadores
de agua y hielo",
La temperatura esta demasiado caliente
• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie por
complete,
• &Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
• &Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
• &Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste mas frio. Fijese en la temperatura en 24 horas. Vea
"Uso de los controles".
Hay acumulacibn de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta hQmeda la habitaci6n? Esto contribuye a la
acumulaci6n de humedad,
&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a
menudo? Esto hace que entre aire ht]medo al refrigerador.
Reduzca al minimo el nOmero de veces que abre la puerta y
mantenga las puertas completamente cerradas,
La f_brica de hielo no produce hielo o no produce
suficiente hielo
• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre,
• &Hay un estrechamiento en la tuber(a de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberfa de suministro de agua,
• &Esta encendida la fbbrica de hielo? AsegOrese de que el
brazo o interruptor de cierre de alambre (dependiendo del
model@ este en la posici6n de ON (Encendido).
• &Es nueva la instalaci6n? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo se
restablezca,
&Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo? Saque el hielo del braze eyector con un
utensilio de plastico,
&Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua, Vea "Requisitos del
suministro de agua" en el libro de las Instrucciones de
instalaci6n o en el Manual de uso y cuidado,
Los cubos de hielo son huecos o pequefios
NOTA: Esto es una indicaci6n de baja presi6n de agua,
• &No esta abierta pot completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberfa de suministro de agua.
• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua".
• &A_n tiene preguntas acerca de la presi6n de agua? Llame
a un plomero competente autorizado.
24
El hielo tiene real sabor, real olor o un color gris&ceo
• &Son nuevas las conexiones de plomerfa? Las conexiones
nuevas de plomer[a pueden producir un hielo descolorido o
de mal sabor.
• &Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
• &Contiene el agua minerales (como el azufre)? Podfia set
necesario instalar un filtro para eliminar los minerales.
• &Tiene un filtro de agua instalado en el refrigerador? Un
descoloramiento oscuro o un color gris del hielo indican que
el sistema de filtrado de agua necesita enjuagarse mas.
El despachador de hielo no funciona debidamente
• Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y depdsito".
• &Esta completamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".
• &Se ha instalado correctamente el dep6sito de hielo?
AsegL_rese de que el dep6sito este firmemente en su posici6n.
• &Es nueva la instalacibn? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Hay hielo atascado en el conducto de salida? Use un
utensilio de plastico para despejar el conducto de salida.
• &Se ha agregado hielo incorrecto en el depbsito? Use
Onicamente el hielo producido por su fabrica de hielo actual.
• &Se ha derretido el hielo alrededor del espiral metalico en
el dep6sito? Vac[e el dep6sito de hielo. Si es necesario, use
agua tibia para derretir el hielo.
Peligro de Cortaduras
Use un vaso reeistente para recibir hielo del
deepachador.
No seguir eeta instruccion puede ocasionar
cortaduras.
&El despachador de hielo se atasca mientras vierte el
hielo "picado"? Cambie el bot6n de hielo de "picado" a "en
cubos". Si despacha el hielo en cubos correctamente, optima
el bot6n para hielo "picado" y comience a despachar de
nuevo.
&Se ha mantenido el brazo del despachador oprimido por
mucho tiempo? Cuando el brazo se mantiene oprimido
mucho tiempo, se interrumpe la distribuci6n de hielo. Espere
3 minutos para que el motor del despachador se reposicione
antes de usarlo de nuevo.
El despachador de agua no funciona debidamente
• &Esta cornpletamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".
• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Esta la presibn de agua a por Io menos 30 Ibs/pulg 2
(207 kPa)? La presi6n de agua de la casa determina el flujo
del despachador. Vea "Requisitos del suministro de agua".
• &Hay un estrechamiento en la tuberia de suministro de
agua de la casa? Enderece la tuberia de suministro de agua.
• &Es nueva la instalacibn? Enjuague y Ilene el sistema de
agua.
• &Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente.
&Se ha conectado un sistema de filtracibn de agua de
bsmosis inversa al suministro de agua fria? Vea
"Requisitos del suministro de agua" en las Instrucciones de
instalaci6n o en el Manual de uso y cuidado.
Hay fugas de agua del despachador
NOTA: Es normal que caigan una o dos gotas de agua despues
de despachar agua.
• &No se ha puesto el vaso debajo del despachador el
tiempo suficiente? Sostenga el vaso debajo del
despachador por 2 a 3 segundos despues de soltar la palanca
del despachador.
• &Es nueva la instalacibn? Enjuague el sistema de agua. Vea
"Prepare el sistema de agua" o "Despachadores de agua y
hielo".
• &Ha cambiado recientemente el filtro de agua? Enjuague el
sistema de agua. Vea "Prepare el sistema de agua" o
"Despachadores de agua y hielo".
El agua del despachador no est& Io suficientemente fria
NOTA: El agua del despachador se enffia solamente a 50°F
(10°C).
• &Es nueva la instalacibn? Deje transcurrir 24 horas despues
de la instalaci6n para que el suministro de agua se enffie
completamente.
• &Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el suministro de
agua se enfrie completamente.
• &No se ha usado el despachador de agua recientemente?
Puede set que el primer vaso de agua no este frio. Descarte el
agua del primer vaso.
• &Se ha conectado el refrigerador a una tuberia de agua
fria? AsegOrese de que el refrigerador este conectado a una
tuberia de agua fria. Vea "Requisitos del suministro de agua".
25
HOJAS DE DATOS DEL RENDIMIENTO
Sistema de filtraci6n de agua de la rejilla de la base
Modelo WF-NLC240V/NLC240V Capacidad de 240 galones (908 litros)
Sistema comprobado y certificado per NSF International, seg0n la norma
42 NSF/ANSl para reducci6n de cloro saber y olor, clase nominal de
particulas I*; y bajo la norma 53 NSF/ANSl para la reducci6n de plomo,
mercurio, atrazina, benceno, toxafeno, paradiclorobenceno, 2, 4-D,
quistes, turbidez y asbestos.
Este sistema ha sido comprobado segQn las normas 42 y 53 NSF/ANSI para la reducci6n de las sustancias citadas a continuaci6n.
La concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite
permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI.
Reducci6n de sustancias
Efectos est_ticos
Cloro sabor/olor I*
Clase nominal de particulas
Requisitos de Promedio Concentracibn en el M&ximo
reducci6n de NSF influente agua a tratar efluente
_>50% 2,1 mg/L 2,0 mg/L _+10% 0,06 mg/L
_>85% 5.366.667/mL particulas/mLP°rIo menos 10.000 4.100/mL**
Producto % Minimo % Promedio
agua reducci6n reducci6n
0,05 mg/L 97,1% 97,6%
2.300/mL 99,3% 99,9%
Reducci6n de
contaminantes
Plomo: @ pH 6,5
Plomo: @ pH 8,5
Mercurio: @ pH 6,5
Mercurio: @ pH 8,5
Benceno
Paradiclorobenceno
Toxafeno
Atrazina
2, 4-D
Asbestos
Quistes:l:
Turbidez
Requisitos de
reducci6n de NSF
0,01 mg/L
0,01 mg/L
0,002 mg/L
0,002 mg/L
0,005 mg/L
0,075 mg/L
0,003 mg/L
0,003 mg/L
0,07 mg/L
99%
99,95%
0,5 NTU
Promedio
influente
O,152 mg/L1-
0,143 mg/L1-
0,0061 mg/L
0,0057 mg/L
0,0162 mg/L
0,220 mg/L
0,014 mg/L
0,0086 mg/L
0,197 mg/L
26 x 107
111.000/mL
11,00 NTU
Concentracibn en el
agua a tratar
0,15 mg/L_+ 10%
0,15 mg/L_+ 10%
0,006 mg/L _+10%
0,0058 mg/L _+10%
0,015 _+10%
0,225 _+10%
0,015 _+10%
0,009 mg/L _+10%
0,210 _+10%
107a 10' fibras/Ll-1-
50.000/L min.
11 _+1 NTU
M;_ximo
efluente
0,001 mg/L
0,001 mg/L
0,0004 mg/L
0,0008 mg/L
0,0005 mg/L
0,0005 mg/L
0,0014 mg/L
0,0005 mg/L
0,058 mg/L
0,18 x 107 mg/L
1 mg/L
0,4 NTU
Producto
agua
0,001 mg/L
0,001 mg/L
0,0002 mg/L
0,00051 mg/L
0,0005 mg/L
0,0005 mg/L
0,001 mg/L
0,0005 mg/L
0,0137 mg/L
0,18 x 107 mg/L
1 mg/L
0,35 NTU
% Minimo
reducci6n
99,34%
99,30%
93,5%
85,8%
96,3%
99,7%
90,0%
94,25%
70,6%
99,93%
99,99%
96,4%
% Promedio
reducci6n
99,34%
99,30%
96,7%
91,2%
96,3%
99,7%
92,9%
94,25%
93,06%
99,93%
99,99%
96,8%
Parametros de la prueba: pH = 7,5 + 0,5 si no
Temp. = 63°F (17,2°C).
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para
que este producto se desempeSe tal come se ofrece en la
publicidad.
• Enjuague durante 5 minutes antes de usar.
• Modelo WF-NLC240V: Cambie los cartuchos por Io menos
cada 6 meses. Use el cartucho de repuesto NLC240V, pieza
No. 8212652. El precio sugerido de venta al por menor
durante el aSo 2006 es de $39,99 EE.UU./$44,99 en Canada.
Precios sujetos a cambio sin previo aviso.
• El producto es para uso con agua fria L_nicamente.
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
• Favor de ver la portada o la secci6n "Accesorios" para
obtener el nombre, direcci6n y nQmero telef6nico del
fabricante.
• Favor de ver la secci6n "Garantfa" para verificar la garantfa
limitada del fabricante.
se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 (413,7 kPa).
• Sfrvase tomar nota que aunque las pruebas se realizaron bajo
condiciones de laboratorio estandares, el desempe_o real
puede variar.
Pautas de aplicaci6n/Parametros para el suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs/pulg 2 (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)
Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs/pulg 2
q-ama_o de las partfculas clase I: >0,5 a <1 um
**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
1-Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del
agua local.
1-1-Fibras mayores de 10 um de Iongitud
_Basado en la filtraci6n de quistes de Cryptosporidium parvum
® NSF es una marca registrada de NSF International.
26
Sistema de filtracibn de agua de la rejilla de la base
Modelo WF-LC4OOV/LC4OOV Capacidad de 400 galones (1514 litros)
Sistema comprobado y certificado per NSF International, segOn la norma
42 NSF/ANSl para reducci6n de cloro saber y olor, clase nominal de
particulas I*; y bajo la norma 53 NSF/ANSl para la reducci6n de plomo,
mercurio, atrazina, benceno, toxafeno, paradiclorobenceno, 2, 4-D,
quistes, turbidez y asbestos.
Este sistema ha sido comprobado segOn las normas 42 y 53 NSF/ANSI para la reducci6n de las sustancias citadas a continuaci6n.
La concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite
permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI.
Reducci6n de sustancias Requisitos de Promedio Concentracibn en M_ximo Producto % Minimo % Promedio
Efectos est_ticos reducci6n de NSF influente el agua a tratar efluente agua reducci6n reducci6n
Cloro sabor/olor ->50% 2,1 mg/L 2,0 mg/L _+10% 0,06 mg/L 0,05 mg/L 97,1% 97,6%
Clase nominal de particulas I* >-85% 5.366.667/mL particulas/mLP°rIo menos 10.000 4.100/mL** 2.300/mL 99,3% 99,9%
Reducci6n de contaminantes Requisitos de Promedio Concentracibn en M_ximo Producto % Minimo % Promedio
reducci6n de NSF influente el agua a tratar efluente agua reducci6n reducci6n
Plomo: @ pH 6,5 0,01 mg/L 0,16 mg/L1- 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,3% 99,35%
Plomo: @ pH 8,5 0,01 mg/L 0,15 mg/L1- 0,15 mg/L_+ 10% 0,001 mg/L 0,001 mg/L 99,2% 99,31%
Mercurio: @ pH 6,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10% 0,0004 mg/L 0,0003 mg/L 93,5% 96,7%
Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0008 mg/L 0,00051 mg/L 85,8% 91,2%
Benceno 0,005 mg/L 0,0138 mg/L 0,015 _+10% 0,0005 mg/L 0,005 mg/L 96,3% 96,3%
Paradiclorobenceno 0,075 mg/L 0,220 mg/L 0,225 _+10% 0,0005 mg/L 0,0005 mg/L 99,7% 99,7%
Toxafeno 0,003 mg/L 0,014 mg/L 0,015 _+10% 0,0014 mg/L 0,001 mg/L 90% 92,96%
Atrazina 0,003 mg/L 0,009 mg/L 0,009 mg/L _+10% 0,0013 mg/L 0,00036 mg/L 85,6% 85,6%
2, 4-D 0,07 mg/L 0,197 mg/L 0,215 _+10% 0,058 mg/L 0,0137 mg/L 70,6% 93,06%
Asbestos 99% 26 x 107 107a 10_fibras/Ll-1 - 0,18 x 107 mg/L 0,18 x 107 mg/L 99,93% 99,93%
Quistes:l: 99,95% 111.000/mL 50.000/L min. 1 mg/L 1 mg/L 99,99% 99,99%
Turbidez 0,5 NTU 11,08 NTU 11 _+1 NTU 0,13 NTU 0,078 NTU 98,8% 99,3%
Parametros de la prueba: pH
Temp. = 63°F (17,2°C).
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para
que este producto se desempe_e tal come se ofrece en la
publicidad.
• Enjuague durante 5 minutes antes de usar.
• Modelo WF-LC400V: El sistema de control del filtro mide la
cantidad de agua que pasa a traves del filtro y le avisa que
debe reemplazarlo. Cuando se ha usado el 90% de la
duraci6n nominal del filtro, la luz indicadora del filtro cambia
de verde a amarillo. Cuando se ha usado 100% de la
duraci6n nominal del filtro, la luz indicadora del filtro cambia
de amarillo a rojo y se le recomienda reemplazar el filtro. Use
el cartucho de repuesto LC400V, pieza No. 8212652. El
precio sugerido de venta al por menor durante el argo 2006 es
de $39,99 EE.UU./$44,99 en Canada. Precios sujetos a
cambio sin previo aviso.
• El producto es para uso con agua fria L_nicamente.
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.
• Favor de ver la portada o la secci6n "Accesorios" para
obtener el nombre, direcci6n y nOmero telef6nico del
fabricante.
= 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 (413,7 kPa).
• Favor de vet la secci6n "Garantfa" para verificar la garantia
limitada del fabricante.
• Sirvase tomar nota que aunque las pruebas se realizaron bajo
condiciones de laboratorio estandares, el desempedo real
puede variar.
Pautas de aplicaci6n/Parametros para el suministro de agua
Suministro de agua
Presi6n del agua 30 - 120 Ibs/pulg 2 (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)
Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs/pulg 2
q-ama_o de las particulas clase I: >0,5 a <1 um
**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
1-Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del
agua local.
1-1-Fibras mayores de 10 um de Iongitud
_Basado en la filtraci6n de quistes de Cryptosporidium parvum
® NSF es una marca registrada de NSF International.
27
P P
GARANTIA DE LOS ELECTRODOMESTICOS
PRINCIPALES DE MAYTAG CORPORATION
GARANT|A LIMITADA DE UN AI_IO
Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un use y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Maytag Corporation o Maytag Limited (en Io sucesivo
denominado "Maytag") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir
defectos en los materiales o en la mano de obra. El servicio debera set suministrado por una compaSia de servicio designada por
Maytag. Esta garantia limitada se aplica s61o cuando el electrodomestico principal se use en el pais en donde se compr6.
MAYTAG NO PAGARA POR LOS SIGUIENTES ARTICULOS
1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.
2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos
estan excluidos de la cobertura de la garantia.
3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.
4. DaSos causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,
instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados pot Maytag.
5. Cualquier perdida de comida debido a fallas del refrigerador odel congelador.
6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.
7. Recogida y entrega. Este electrodomestico principal esta diseSado para ser reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.
10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.
11. Piezas de repuesto o gastos de reparaci6n cuando el electrodomestico principal se use en un pals diferente del pals en donde se
compr6.
F_XCLUSION DE GARANT|AS IMPLJCITAS; LIMITACION DE RECURSOS
EL 0NICO Y EXCLUS.IVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR
EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTIAS IMPLIC.ITAS, INCLUYENDO LAS GARANTIAS DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS
CORTO PERMITIDO POR LEY. MAYTAG NO SE RESPONSABILIZARA POR DAi_IOS INCIDENTALES O CONSECUENTES. ALGUNOS
ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O CONSECUENTES, O
LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTIA IMPLICITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO
QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTIA LE
OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TENGATAMBIEN OTROS DERECHOS QUE PUEDEN
VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de
Maytag para determinar si corresponde otra garantfa.
Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de use y cuidado. Despues de consultar la
secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Maytag. En
EE.UU., flame al 1-800-688-9900. En CanadA, Ilame al 1-800-807-6777. 9/o6
28
GUIDE D'UTILISATION ET D'ENTRETIEN DU
p p
REFRIGERATEUR
Assistance ou service
Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". On peut obtenir de I'aide
supplementaire. Nous appeler au 1-800-688-9900 de n'importe
ou aux E.-U., ou ecrire a :
Maytag Services, LLC
ATTN: CAIR ®Center
P.O. Box 2370
Cleveland, TN 37320-2370
Des informations peuvent egalement _tre obtenues en visitant
notre site sur www.maytag.com
Au Canada, pour assistance, installation ou service, nous appeler
au 1-800-807-6777, ou ecrire a :
Whirlpool Canada LP
Centre d'interaction avec la clientele
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Au Canada, visitez www.maytag.ca.
Darts votre correspondance, veuillez indiquer un numero de
telephone ou I'on peut vous joindre dans la journee.
Censervez ce manuel et votre re£u de vente ensemble pour
r6f6rence ult6rieure. Pour le service sous garantie, vous
devez pr6senter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas
de besoin. Vous devrez connaftre le numero de modele et le
numero de serie au complet. Vous trouverez ces renseignements
sur la plaque signaletique situee sur la paroi interne du
compartiment de rdrigeration.
Nora du marchand
Num_ro de s_rie
Adresse
Num_ro de tdl_phone
Num_ro de module
Date d'achat
Pour commander le nettoyant pour acier inoxydable ou des filtres
de rechange, composer le 1-800-688-9900 et demander le
numero de piece indique ci-dessous ou contacter votre marchand
autorise MAYTAG _ Appliances.
Au Canada, composer le 1-800-807-8777.
Nettoyant et poll pour acier inoxydable :
Commander la piece N ° 4396095
Filtre standard :
Commander la piece N ° 8212652 (NLC240V/LC400V)
P P P P
SECURITE DU REFRIGERATEUR
Votre s6curit6 et celle des autres est tr6s importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securit6 et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves & vous
et & d'autres.
Tousles messages de securite suivront le symbele d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.
Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
29
IMPORTANTES INSTRUCTIONS DE SECURITE
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.
• Ne pas enlever la broche de liaison a la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Debrancher la source de courant electrique avant I'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
• Enlever les portes de votre vieux refrigerateur.
• Utiliser un produit de nettoyage ininflammable.
• Garder les materiaux et les vapeurs inflammables, telle
que I'essence, loin du refrig6rateur.
• Utiliser deux ou plus de personnes pour deplacer et
installer le rdrigerateur.
• Debrancher le refrigerateur avant I'installation de la
machine a gla(_ons (seulement pour modeles pr_ts
recevoir une machine a glagons).
• Utiliser un verre robuste pour prendre des glagons (sur
certains modeles).
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre vieux r frig rateur Avant de jeter votre vieux r6frig6rateur ou cong61ateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
Risque de suffoquer
Enlever les portes de votre vieu× refrigerateur.
Le non-respect de cette instruction peut causer
un deces ou des lesions c_rebrales.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
INSTRUCTIONS D'INSTALLATION
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer le r_frigerateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Si le bac d'entreposage de gla(_ons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine a gla9ons et bac d'entreposage".
Retirer les materiaux d'emballage. Ne pas utiliser
d'instruments coupants, d'alcool a friction, de liquides
inflammables ou de nettoyants abrasifs pour enlever le ruban
adhesif ou la colle. Ces produits peuvent endommager la
surface de votre refrigerateur. Pour plus de renseignements,
voir "Securite du refrigerateur'.
Deplacement de votre refrigerateur :
Votre refrigerateur est Iourd. Lots du deplacement du
refrigerateur pour le nettoyage ou le service, veiller & proteger
le plancher. Toujours tirer le refrigerateur tout droit Iors du
deplacement. Ne pas incliner le refrigerateur d'un c6te ou de
I'autre ni le "faire marcher" en essayant de le deplacer car le
plancher pourrait _tre endommage.
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sent froids. Les tablettes et les
couvercles peuvent se briser s'ils sent exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
conqu pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sent
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
3O
_:_iX_::_d_:_ 9_::_-¸'__._ ._ _-_,_ _:_,_;
Risque d'explosion
Garder les rnateriaux et les vapeurs inflammables, telle
que ressence, loin du refrigerateuro
Le non=respect de cette instruction peut causer
un deces, une explosion ou un incendie.
Pour obtenir une aeration appropriee pour votre refrigerateur,
laisser un espace de W' (1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour
permettre a la porte de s'ouvrir sans obstruction. Si votre
refrigerateur comporte une machine a gla(;ons, s'assurer qu'un
espace additionnel est prevu a I'arriere pour permettre les
connexions des conduits d'eau.
REMARQUE : II est recommande de ne pas installer le
refrigerateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un endroit
ou la temperature baissera au-dessous de 55°F (13°C).
z/
V_" (1,25 cm)
II I)
/
/
/_
/
2" (5,08 cm)
Risque de choc eiectrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur,
Ne pas utiliser un c_ble de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de mise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 amperes CA seulement, protegee par fusible et adequatement
mise a la terre, est necessaire. II est recommande d'utiliser un
circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hors circuit &
I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.
REMARQUE : Avant d'executer tout type d'installation, nettoyage
ou remplacement d'une ampoule d'eclairage, tourner la
commande (reglage du thermostat, du refrigerateur ou du
congelateur selon le modele) & OFF (arr_t) et deconnecter ensuite
le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur a la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat, du refrigerateur ou du congelateur selon
le modele) au reglage desire.
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Life et suivre les instructions fournies avec les outils
indiques ici.
OUTILLAGE REQUIS :
• Tournevis a lame plate • Foret de _/4"
• Cles plates de 7/_" et _/_"ou deux • Perceuse manuelle ou
cles a molette reglables electrique
(convenablement reliee
• Tourne-ecrou de 1/4" a la terre)
REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t a etrier de 1/4"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t a etrier est conforme a vos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier
de _/_" (4,76 mm) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.
IMPORTANT :
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la
temperature se maintient au-dessus du point de congelation.
31
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agre&
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt 6tre entre 30 et 120 Ib/po 2(207 et 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau
au syst_me dolt _tre d'un minimum de 40 a 60 Ib/po _ (276
414 kPa).
Si la pression de I'eau au systeme d'osmose inverse est inferieure
40 a 60 Ib/po 2 (276 a 414 kPa) :
• Verifier pour voir si le filtre a sediment du systeme d'osmose
inverse est bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
• Si votre refrigerateur a une cartouche de filtre & eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un systeme d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Systeme de filtration d'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&
( (b;:_ ;/
Lire toutes les instructions avant de commence£
IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit
raccorde & la canalisation d'eau, placer la commande de la
machine & glagons a la position OFF (arr_t).
Raccordement _ une canalisation d'eau
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
1/2"(12,7 mm) a 11/4'' (3,18 cm) pres du refrigerateur.
IMPORTANT :
S'assurer qu'il s'agit de la canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ainsi,
I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans
I'eau de s'accumuler dans le robinet d'arr_t.
4.
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur a I'arriere du
refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur
de 7 pi (2,1 m) pour permettre le deplacement du refrigerateur
pour le nettoyage. Utiliser un tube en cuivre de 1/4"(6,35 mm)
de diametre exterieur. Veiller ace que le tube soit coupe
d'equerre aux deux extremites.
5=
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. £-crou de compression
/_,I'aide d'une perceuse electrique reliee a la terre, percer un
trou de 1/4"(6,35 mm) dans le tuyau de canalisation d'eau
froide choisi.
A
G\_ ............B
E. Bague de compression
Robinet d'arr_t
G. Ecrou de serrage
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de 1/4"(6,35 mm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniform_ment les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du
tube en cuivre.
7. Enfiler I'ecrou et la bague de compression sur le tube en
cuivre comme on le volt sur I'illustration. Inserer I'extremite du
tube aussi loin que possible dans I'ouverture de sortie du
robinet. Visser I'ecrou de compression sur le raccord de sortie
avec une cle a molette. Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
Raccordement au r_frig_rateur
Style 1
1. D_brancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Connecter le tube en cuivre a la valve d'arrivee d'eau en
utilisant un ecrou et une bague de compression tel qu'illustr&
Serrer I'ecrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr& Ceci aide a eviter
d'endommager le tube Iorsque le refrigerateur est pousse
centre le mur.
4. OUVRIR le robinet d'arr_t.
5. Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements au niveau de la valve d'entree
d'eau) ou les ecrous qui coulent.
6=
C
D
A. Bride du tube C. E-crou de compression
B. Tube en cuivre D. Valve d'entr_e d'eau
La machine a gla(;ons est equipee d'un filtre a eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre & eau, installer ce dernier dans la canalisation
d'eau de W' (6,35 mm) au niveau de I'un des raccords du
tuyau. On peut obtenir un tel filtre a eau chez le marchand
d'appareils electromenagers le plus proche.
32
Style 2
1. D_£brancher le refrig@ateur ou deconnecter la source de
courant _£1ectrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris
I'arriere du r_£frig6rateur.
3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez
long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 mm) est
necessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser I'ecrou fourni sur le
raccord a I'extremite du tube de cuivre.
REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
4.
5.
A B C D E F G
A. Conduit vers le r_frig_rateur E. Virole (a acheted
B. Ecrou (foumi) F Ecrou (a acheter)
C. Renflement G. Canalisation
D. Raccord (a acheter) d'eau du domicile
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Style 3
1. D_£brancher le refrig@ateur ou deconnecter la source de
courant _£1ectrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris
I'arriere du refrigerateur.
3. Enfiler I'ecrou fourni dans la valve d'entree d'eau comme sur
I'illustration.
REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
A
B
4.
5.
A. Renflement
B. Ecrou (fourni)
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Achever rinstallation
Risque de choc electrique
Brancher eur une prise a 3 alveolee reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utilieer un cable de rallonge.
Le non=respect de cee instructions peut causer
un d_cee, un incendie ou un choc _lectrique.
1. Brancher sur une prise a 3 alw£oles reliee a la terre.
2. Vider le systeme d'eau. Voir "Pr_£parer le systeme d'eau" ou
"Distributeurs d'eau et de glagons".
REMARQUE : Attendre 24 heures pour produire la premiere
quantite de gla!ions. Attendre 3 jours pour que le bac & gla(ions
se remplisse entierement.
UTILISATION
P P
DU REFRIGERATEUR
Pour votre commodit_£, les commandes du refrig@ateur sont
pr@eglees a I'usine. Lors de I'installation initiale du r6frig_£rateur,
s'assurer que les commandes sont encore prereglees. La
commande du refrigerateur et celle du congelateur devraient
toutes les deux se trouver aux "reglages moyens'.
Style 1
COLD
FREEZER
n
COLDER COLD
REFRIGERATOR
|
• 3 4
1 6 COLDER
Style 2
Freezer Refrigerator
cold 1 2 ,*, 3 4 colder off 1 2 = 3 4 colder
Style 3
33
IMPORTANT :
• Votre produit ne se refroidira pas quand la commande du
REFRIGERATEUR se trouve a OFR
La commande du refrigerateur regle la temperature du
compartiment de refrigeration. La commande du congelateur
regle la temperature du compartiment de congelation. Les
reglages reglages comportant les chiffres les plus elev6s
rendent le compartiment plus froid. Les reglages comportant
les chiffres les moins eleves rendent le compartiment moins
froid.
• Attendre 24 heures avant de mettre des aliments au
refrigerateur. Si I'on ajoute des aliments avant que le
refrigerateur ait refroidi completement, les aliments peuvent
se g&ter.
Style 1
Tourner la commande vers la droite (sens horaire) pour rendre le
compartiment plus froid ou vers la gauche (sens antihoraire) pour
le rendre moins froid.
Style 2
Faire glisser la commande d'un cran vers la droite ou vers la
gauche en fonction du changement de temperature necessaire.
Style 3
1. Appuyer sur le bouton de commande situe sur le c6te de la
bo;te de commande et rel&cher.
2. La commande remontera. Tourner la commande au reglage
desire.
3. Enfoncer la commande pour la verrouiller en place.
REMARQUE : Tourner les commandes du refrigerateur et du
congelateur a un reglage plus eleve (plus froid) que le reglage
recommande ne refroidira pas les compartiments plus
rapidement.
Ajustement des commandes
Donner au refrig6rateur le temps de refroidir completement avant
d'y ajouter des aliments. II est pref6rable d'attendre 24 heures
avant de placer les aliments au refrigerateur. Les reglages
indiques dans la section prec6dente devraient _tre corrects pour
I'utilisation normale du refrigerateur domestique. Les reglages
sent faits correctement Iorsque le lait ou le jus est aussi froid que
vous I'aimez et Iorsque la creme glacee est ferme.
S'il est necessaire d'ajuster les temperatures darts le refrigerateur
ou congelateur, utiliser les reglages indiques darts le tableau ci-
dessous comme guide. Attendre au moins 24 heures entre les
ajustements.
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop tiede Regler la commande
du REFRIGERATEUR
un degre plus haut
CONGC:LATEUR trop tiede/ Regler la commande
trop peu de gla(;ons du CONGELATEUR
un degre plus haut
RCFRIGCRATEUR trop froid Regler la commande
du REFRIGERATEUR
un degre plus bas
CONGI2LATEUR trop froid Regler la commande
du CONGELATEUR
un degre plus bas
La commande peut _tre ajustee pour bien refroidir les viandes ou
les legumes. L'air a I'interieur du contenant est refroidi pour eviter
les "petits espaces" de congelation et peut _tre regle pour garder
les viandes aux temperatures de conservation de 28 ° a 32°F
(de -2° a 0°C) recommandees par I'Office national du betail et des
viandes. La commande du tiroir convertible a legumes/viande est
prereglee au reglage le plus bas pour la viande.
Pour conserver la viande :
Regler la commande a un des trois reglages MEAT (viande) pour
conserver la viande a la temperature ideale.
Pour conserver les legumes :
Regler la commande a VEG (legumes) pour conserver les legumes
la temperature ideale.
REMARQUE : Si les aliments commencent a congeler, deplacer
la commande vers la gauche (moins froid). Ne pas oublier
d'attendre 24 heures entre les ajustements.
On peut contr61er le degre d'humidite dans le bac & legumes
etanche. La commande peut _tre ajustee & n'importe quel reglage
entre LOW et HIGH.
LOW (bas)(ouvert) pour une meilleure conservation des fruits et
des legumes a pelures.
HIGH (eleve)(ferme) pour une meilleure conservation des legumes
frais eta feuilles.
De Fair froid du congelateur passe directement au compartiment
de la porte sous les events.
REMARQUE : Le compartiment a produits laitiers et le porte-
canettes ne sont pas associes a la caracteristique du
compartiment fra;cheur.
Commande du compartiment fraicheur
La commande du compartiment fraicheur se trouve sur le c6te
gauche du compartiment du refrigerateur.
A. Commande du cornpartirnent fra_cheur
Tourner la commande dans le sens horaire (vers la droite) pour
diminuer la circulation d'air froid dans le compartiment et le
rendre ainsi moins froid.
Tourner la commande dans le sens antihoraire (vers la gauche)
pour augmenter la circulation d'air froid dans le compartiment
et le rendre ainsi plus froid.
34
Selon votre modele, vous pouvez choisir une ou plusieurs des
options suivantes : la possibilite de choisir de la glace concassee
ou en cubes, une lampe speciale qui s'allume a I'occasion de
I'utilisation du distributeur, ou une option de verrouillage pour
eviter une distribution non intentionnelle.
REMARQUES :
• Le systeme de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.
• Apres avoir connecte le refrigerateur a une source
d'alimentation en eau, vidanger le systeme d'eau. Utiliser un
recipient robuste pour appuyer sur le levier du distributeur
d'eau pendant 5 secondes, puis rel_cher pendant
5 secondes. R6peter I'operation jusqu'a ce que I'eau
commence a couler. Une fois que I'eau commence a couler,
rep6ter I'operation (appui sur le levier du distributeur pendant
5 secondes puis rel_chement pendant 5 secondes) pendant
2 minutes supplementaires. Ceci permettra d'evacuer I'air du
filtre et du syst_me de distribution d'eau. Une vidange
supplementaire peut _tre necessaire darts certains domiciles.
Pendant I'evacuation de I'air du syst_me, de I'eau peut gicler
du distributeur.
• Accorder 24 heures pour que le refrigerateur se refroidisse et
refroidisse I'eau.
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glat_ons
produites.
Le distributeur d'eau
IMPORTANT : Pulser une quantite suffisante d'eau chaque
semaine pour maintenir un approvisionnement frais.
Distribution d'eau :
1. Appuyer un verre r6sistant contre le levier de distribution
d'eau.
2. Retirer le verre pour arr_ter la distribution.
Le distributeur de glace
Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. La glace est distribuee du bac
d'entreposage de la machine a glagons darts le congelateur
Iorsque le levier de distribution est abaisse.
REMARQUE : Certains modeles distribuent des glagons en
cubes et de la glace concassee. Avant la distribution de glagons,
choisir le type de glace desire.
Pour de la glace concassee, les glagons sont concasses avant
d'etre distribues. Cette action peut causer un court delai Iors de la
distribution de glace concassee. Le bruit du broyeur de glagons
est normal et la dimension des morceaux de glace peut varier.
Lorsqu'on change de concassee a glagons, quelques onces de
glace concassee seront distribuees avec les premiers glat_ons.
Distribution de glace :
1. Si le bac d'entreposage de glagons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine & glagons et bac d'entreposage".
2. Appuyer sur le bouton pour selectionner le type de glace
desir6.
Risque de coupure
Utiliser un verre robuete pour prendre des glat;ons.
Le non-respect de cette instruction peut causer
des coupures.
3. Appuyer un verre solide contre le levier de distributeur de
glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les glagons ne tombent pas & c6te du verre.
IMPORTANT : II n'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de glagons.
Une pression forte ne donne pas une distribution plus rapide
de glagons ou des quantites plus grandes.
4. Retirer le verre pour arr_ter la distribution.
La lumi_re du distributeur
Style 1 : La lumiere du distributeur peut _tre allumee en appuyant
sur le bouton ON (marche).
Style 2 : Lorsqu'on utilise le distributeur, le levier allume
automatiquement la lumiere. Pour avoir la lumiere allumee en
permanence, selectionner ON ou NIGHT LIGHT (veilleuse).
ON : Appuyer sur le bouton LIGHT pour eclairer le distributeur.
NIGHT LIGHT : Appuyer sur le bouton LIGHT une deuxieme fois
pour selectionner le mode NIGHT LIGHT. La lumiere du
distributeur s'ajustera automatiquement pour eclairer plus ou
moins en fonction de la clarte de la piece.
OFF : Appuyer sur le bouton LIGHT une troisieme fois pour
eteindre la lumiere du distributeur.
Les lumieres du distributeur sont des DEL et ne devraient pas
avoir besoin d'etre changees. Si les lumieres du distributeur ne
fonctionnent pas, verifier que le detecteur de lumiere n'est pas
bloque (en mode Night Light). Voir "Depannage" pour de plus
amples informations.
Le verrouillage du distributeur (sur certains modules)
Le distributeur peut _tre verrouille pour un nettoyage facile ou
pour eviter la distribution involontaire par de jeunes enfants ou
des animaux de compagnie.
REMARQUE : La caracteristique de verrouillage ne coupe pas
I'alimentation electrique a I'appareil, a la machine a glagons ou
la lumiere du distributeur. Elle desactive simplement les leviers du
distributeur. Les distributeurs de glagons et d'eau ne
fonctionneront pas.
Style 1 : Appuyer sur le bouton LOCK (verrouillage) pour
verrouiller le distributeur. Appuyer sur le bouton UNLOCK
(deverrouillage) pour deverrouiller le distributeur.
Style 2 : Appuyer sur le bouton LOCK OUT (verrouille) pour
verrouiller le distributeur. Appuyer une deuxieme fois sur le bouton
LOCK OUT (verrouille) pour deverrouiller le distributeur.
35
S _ ............ £...... 8£S
Mise en marche/arr_t de la machine _ glagons
Le commutateur On/Off so trouve on haut, a droite du
compartiment de congelation.
Pour mettre on marche la machine a glagons, glisser le
commutateur vers la position ON (vers la gaucho).
Pour arr@ter manuellement la machine a glagons, glisser le
commutateur vers la position OFF (vers la droite).
REMARQUE : La machine a glagons s'arr@te automatiquement.
Le detoctour de la machine a glagons arratera automatiquement
la production de glagons mais le commutateur restera on position
ON (vers la gaucho),
A NOTER :
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
• La qualite de vos glat;ons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons. Eviter de
brancher la machine a glagons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pieces de la machine
gla£ons et causer une pietre qualite des glat;ons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas utiliser un objet pointu pour briser les glagons dans le
bac. Cette action peut endommager le bac et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a gla_ons ou dans le bac a gla_ons.
Pour retirer et r_installer le bac a glagons
1. Tenir la base du bac a gla_ons a deux mains et appuyer sur le
bouton de declenchement pour pouvoir soulever et retirer le
bac.
REMARQUE : II n'est pas necessaire de pousser le
commutateur de la machine a glagons vers la position OFF
(vers la droite) Iorsqu'on enleve le bac. Le couvercle du
detecteur ("porte a clapet"), sur la paroi gauche du
congelateur, interrompt la production de gla9ons Iorsque la
porte est ouverte ou que le bac n'est pas en place.
2. Remettre le bac sur la porte et appuyer vers le bas pour le
remettre bien en place.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualite inconnue en
I'absence d'un dispositif de desinfection adequat avant ou
apres le systeme. Les systemes certifies pour la reduction
de kyste peuvent _tre utilises pour I'eau desinfectee qui
peut contenir des kystes filtrables.
T_moin lumineux de I'_tat du flltre & eau
(sur certains modules)
Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir
quand changer le filtre a eau. Le temoin lumineux passera du vert
au jaune. Ceci indique qu'il est presque temps de changer le filtre.
II est recommande de remplacer le filtre a eau Iorsque le temoin
lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le
debit d'eau a votre distributeur ou a la machine a gla9ons diminue
de fagon marquee.
Apres avoir change le filtre a eau, regler de nouveau le temoin
lumineux de I'etat du filtre a eau. Le temoin lumineux de I'etat du
filtre passera du rouge au vert des que le systeme sera reinitialise.
Filtre _ eau sans t_moin lumineux (sur certains modules}
Si votre refrigerateur n'est pas muni du temoin lumineux de I'etat
du filtre a eau, vous devez changer le filtre a eau tousles 6 mois
selon I'utilisation. Si le debit d'eau au distributeur ou a la machine
glagons diminue de fa9on marquee avant que 6 mois ne se
soient ecoules, remplacer le filtre a eau plus souvent.
Utilisation du distributeur sans flltre _ eau
II est possible de faire fonctionner le distributeur sans utiliser de
filtre a eau. L'eau ne sera pas filtree.
1. Enlever le filtre a eau.
2. Faire glisser le couvercle de I'extremite du filtre et le replacer
dans la grille de la base.
IMPORTANT " Ne pas jeter le couvercle. II fait partie de votre
refrigerateur. Conserver le couvercle pour I'utiliser avec le filtre
de rechange.
36
ENTRETIEN DU RI FRIGI RATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflammable,
Le non-respect de cette instruction peut causer un d_ces,
une explosion ou un incendie.
Les sections de refrig@ation et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour eviter une accumulation d'odeurs. Essuyer
les renversements immediatement
IMPORTANT : Comme I'air circule entre les deux sections, toutes
les odeurs form_es dans une section seront transferees a I'autre.
Vous devez nettoyer a fond les deux sections pour eliminer les
odeurs. Pour eviter le transfert d'odeurs et I'ass_chement des
aliments, envelopper ou recouvrir hermetiquement les aliments.
Nettoyage de votre r6frig_rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants a vitre en atomiseurs, nettoyants a r_curer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures int@ieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.
2. Laver a Is main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3.
4.
5.
Laver les surfaces ext@ieures en acier inoxydable ou en metal
peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussi@eux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tous les deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
• Retirer la grille de la base.
• Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termine.
Brancher le refrigerateur ou reconnecter la source de courant
electrique.
...... p
REMARQUE : Toutes les ampoules ne conviendront pas a votre
r6frigerateur. S'assurer de faire le remplacement par une ampoule
de grosseur, de forme et de puissance semblables. Sur certains
modeles, la lampe du distributeur demande une ampoule pour
service intense de 10 watts. Toutes les autres lampes demandent
une ampoule de 40 watts. Les ampoules de remplacement sent
disponibles chez votre marchand.
1. Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
2. Enlever le protecteur d'ampoule s'il y a lieu.
REMARQUI: : Pour nettoyer le protecteur d'ampoule, le laver
I'eau tiede et avec un detergent liquide. Bien rincer et secher
le protecteur d'ampoule.
3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
4. Replacer le protecteur d'ampoule s'il y a lieu.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
37
P
DEPANNAGE
Essayer les solutions suggGr_es ici d'abord afin d'Gviter le coOt d'une visite de service non nGcessaire.
Le rGfrigGrateurne fonctionne pas
Risque de choc _lectrique
Brancher sur une prise a 3 alv_oles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur,
Ne pas utiliser un c_ble de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
• Le cordon d'alimentation 61ectrique est-il debranch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
• La prise 61ectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
• Un fusible est-il grille ou un disjoncteur s'est-il
dGclenchG? Remplacer le fusible ou reenclencher le
disjoncteur. Si le probleme persiste, appeler un electricien.
• Les reglages sont-ils sur ON (marche)? S'assurer que les
commandes du refrigerateur sont sur ON (marche). Voir
"Utilisation des commandes".
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
REMARQUE : Le fait d'ajuster les commandes de
temperature sur le reglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien grace a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les portes sont
frequemment ouvertes ou si elles ont et6 laissees ouvertes.
Le rGfrigGrateur est bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'une explication.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a glaq,ons
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance
• Sifflement/cliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrigerateur
• Gresillement/gargouillement - de I'eau tombe sur I'element
de chauffage durant le programme de degivrage
• Bruit d'Gclatement - contraction/expansion des parois
internes, parficulierement Iors du refroidissement initial
• Bruit d'Gcoulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage
• GrincementJcraquement - se produit Iorsque la glace est
ejectee du moule a gla(;ons
Les portes ne ferment pas compl_tement
• La porte est-elle bloquGe en position ouverte? Deplacer les
emballages d'aliments pour liberer la porte.
• Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
Les portes sont difflciles & ouvrir
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un deces,
une explosion ou un incendie.
Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux eta I'eau tiede.
Les ampoules ne fonctionnent pas
• Une ampoule est-elle desserree dans la douille ou grillGe?
Voir "Remplacement des ampoules".
• La lumiGre du distributeur est-elle rGglGe a ON (allumGe)?
La lumiere du distributeur fonctionne seulement Iorsqu'on a
appuye sur les leviers. Si on desire que la lumiere du
distributeur reste allumee en permanence, regler la lumiere du
distributeur a ON (allumee), NIGHT LIGHT (veilleuse) ou
AUTO. Voir "Distributeurs d'eau et de glagons".
• La lumi_re du distributeur est-elle rGglGe a NIGHT LIGHT
(veilleuse) ou AUTO? Si le distributeur est regle au mode
NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur
de la lumiere du distributeur n'est pas bloque. Voir
"Distributeurs d'eau et de glagons".
38
La temperature est trop _lev_e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
• Porte(s) ouverte(s) souvent ou laissee(s) ouverte(s)? Ceci
permet a I'air chaud de pen6trer dans le refrigerateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.
Les r_glages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temperature au bout de 24 heures. Voir "Utilisation
des commandes".
II existe une accumulation d'humidit_ _ rint_rieur
REMARQUE : Une certaine accumulation d'humidite est normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidite.
• Porte(s) ouverte(s) souvent ou laissee(s) ouverte(s)? Ceci
permet a I'air humide de penetrer darts le refrigerateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
La machine _ glagons ne produit pas ou pas
suffisamment de glaq.ons
• Le r_frigerateur est-il connecte a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
• La machine a gla£ons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(;ons. Attendre 72 heures pour la production complete
de gla(;ons.
• Une grande quantite de gla£ons vient-elle d'6tre enlev_e?
Attendre 24 heures pour que la machine a glagons produise
plus de glagons.
• Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.
• Un systeme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau" soit dans les instructions d'installation
soit clans le Guide d'utilisation et d'entretien.
Les glac.ons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation clans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un systbme de filtration de I'eau b osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau'.
• Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifie.
GoQt, odeur ou couleur grise des glaqons
• Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent causer une decoloration et un
mauvais goOt des gla(_ons.
• Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les
glagons. Laver le compartiment a gla(;ons. Accorder
24 heures pour la fabrication de nouveaux glagons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air eta I'humidite pour conserver les
aliments.
• L'eau contient-elle des mineraux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
Y a-t-il un filtre a eau install_ sur le r_frig_rateu_ Une
decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un ringage
additionnel.
39
Le distributeur de gla(2ons ne fonctionne pas
correctement
• Si le bac d'entreposage de gla(_ons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine & gla9ons et bac d'entreposage".
• Porte du cong_lateur compl_tement ferrule? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
• Le bac & gla0ons est-il bien installS? S'assurer que le bac
glagons est fermement en place.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(;ons. Attendre 72 heures pour une production complete
de glat:ons.
• Gla£ons coinces dans la chute de distribution? Utiliser un
ustensile en plastique pour degager la chute.
• Les mauvais gla(_ons ont-ils _t_ ajout_s au bac? Utiliser
seulement des gla_ons produits par la machine a gla_ons
courante.
• La glace a-t-elle fondu autour de la tige (spirale en metal)
dans le bac a gla0ons? Vider le bac a gla_ons. Utiliser de
I'eau tiede pour fondre la glace si necessaire.
Risque de coupure
Utilieer un verre robuete pour prendre des gla_;ons.
Le non=respect de cette instruction peut causer
des coupures.
Le distributeur de gla£ons se bloque-t-il Iorsqu'il distribue
de la glace "concass_e"? Changer le reglage "crushed"
(glace concassee) pour le reglage "cubed" (gla(;ons). Si les
gla9ons sont correctement distribues, abaisser le bouton
"crushed" pour obtenir de la glace concassee et reprendre la
distribution.
Le bras de distribution a-t-il _t_ retenu trop Iongtemps?
Les gla(_ons cesseront d'etre distribues Iorsque le bras est
retenu trop Iongtemps. Attendre 3 minutes pour que le moteur
du distributeur soit regis de nouveau avant d'etre utilis&
Le distributeur d'eau ne fonctionne pas correctement
• Porte du cong_lateur compl_tement ferrule? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
• Le r_frigerateur est-il connect_ a I'alimentation en eau et
le robinet d'arr6t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La pression de I'eau est-elle inf_rieure a 30 Ib/po 2
(207 kPa)? La pression de I'eau du domicile determine
I'ecoulement d'eau du distributeur. Voir "Specifications de
I'alimentation en eau'.
D_formation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et remplir le
systeme de distribution d'eau.
Un filtre a eau est-il install6 sur le r6frig6rateur? Le filtre
peut 6tre obstrue ou installs incorrectement.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ & votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
De I'eau suinte du distributeur
REMARQUE : II est normal de constater une ou deux gouttes
d'eau apres la distribution d'eau.
• Le verre n'a pas _t_ maintenu sous le distributeur assez
Iongtemps? Maintenir le verre sous le distributeur 2 &
3 secondes apres avoir rel&che le levier du distributeur.
• S'agit-il d'une nouvelle installation? Vidanger le systeme de
distribution d'eau. Voir "Preparation du systeme d'eau" ou
"Distributeurs d'eau et de gla9ons".
• Le filtre a eau a-t-il _t_ r_cemment change? Vidanger le
systeme de distribution d'eau. Voir "Preparation du systeme
d'eau" ou "Distributeurs d'eau et de gla(;ons".
L'eau du distributeur n'est pas assez froide
REMARQUE : L'eau du distributeur est refroidie & seulement 50°F
(10°C).
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour que I'alimentation d'eau refroidisse
completement.
• Une grande quantit_ d'eau a-t-elle r_cemment _t_
distribute? Attendre 24 heures pour que I'alimentation d'eau
refroidisse completement.
• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.
• Le r_frigerateur est-il branche a I'arriv_e d'eau froide?
S'assurer que le refrigerateur est branche a I'arrivee d'eau
froide. Voir "Specifications de I'alimentation en eau'.
4O
FEUILLES DE DONNI ES SUR LA PERFORMANCE
Systeme de filtration d'eau a la grille de la base
Mod61e WF-NLC240V/NLC240V Capacit6 240 gallons (908 litres)
@
Produit teste et certifie par NSF International en vertu de la norme NSF/ANS142
(reduction du goQt et de I'odeur du chlore, et particules nominales (classe I*));
et en vertu de la norme NSF/ANSl 53 (reduction de plomb, mercure, atrazine,
benzene, toxaphene, p-dichlorobenzene, 2, 4-D, kystes, turbidite et amiante).
Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la
limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes NSF/ANSl 42 et 53.
R_d. de substances
Effets esth_tiques
GoQt/odeur de chlore
Particules nominales
(classe I*)
R_duction de
contaminant
Plomb : & pH 6,5
Plomb : a pH 8,5
Mercure : & pH 6,5
Mercure : & pH 8,5
Benzene
p-dichlorobenzene
Toxaph_ne
Atrazine
2, 4-D
Amiante
Kystes$
Turbidit_
Crit_res de
r_duction NFS
25O %
>85 %
Crit_res de
r_duction NFS
0,01 mg/L
0,01 mg/L
0,002 mg/L
0,002 mg/L
0,005 mg/L
0,075 mg/L
0,003 mg/L
0,003 mg/L
0,07 mg/L
99 %
99,95 %
0,5 NTU
Affluent Concentration dans
moyen I'eau _ traiter
2,1 mg/L 2,0 mg/L _+10 %
Au moins 10 000
5 366 667/mL
particules/mL
Affluent
moyen
0,152 mg/Lt
0,143 mg/Lt
0,0061 mg/L
0,0057 mg/L
0,0162 mg/L
0,220 mg/L
0,014 mg/L
0,0086 mg/L
0,197 mg/L
26 x 107
111 000/mL
11,00 NTU
Concentration dans
I'eau _ traiter
0,15 mg/L_+ 10 %
0,15 rag/L_+ 10 %
0,006 mg/L _+10 %
0,0058 mg/L _+10 %
0,015 _+10 %
0,225 _+10 %
0,015 _+10 %
0,009 mg/L _+10 %
0,210 _+10 %
107a 108fibres/Ltt
50 000/L min.
11 _+1 NTU
Effluent
maximal
0,06 mg/L
4100/mL**
Effluent
maximal
0,001 mg/L
0,001 mg/L
0,0004 mg/L
0,0008 mg/L
0,0005 mg/L
0,0005 mg/L
0,0014 mg/L
0,0005 mg/L
0,058 mg/L
0,18 x 107mg/L
1 mg/L
0,4 NTU
Eau du
produit
0,05 mg/L
2300/mL
Eau du
produit
0,001 mg/L
0,001 mg/L
0,0002 mg/L
0,00051 mg/L
0,0005 mg/L
0,0005 mg/L
0,001 mg/L
0,0005 mg/L
0,0137 mg/L
0,18x 107 mg/L
1 mg/L
0,35 NTU
% de r_d.
minimale
97,1%
99,3 %
% de r_d.
minimale
99,34 %
99,30 %
93,5 %
85,8 %
96,3 %
99,7 %
90,0 %
94,25 %
70,6 %
99,93 %
99,99 %
96,4 %
% de r_d.
moyenne
97,6 %
99,9 %
% de r_d.
moyenne
99,34 %
99,30 %
96,7 %
91,2 %
96,3 %
99,7 %
92,9 %
94,25 %
93,06 %
99,93 %
99,99 %
96,8 %
Parametres de test : pH = 7,5 + 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).
Temperature = 63°F (17,2°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonc&
• Purger pendant 5 minutes avant I'utilisation.
• Mod61e WF-NLC240V : Remplacer la cartouche au moins
teus les 6 mois. Utiliser la cartouche de remplacement
NLC240V, piece N° 8212652. Prix au detail sugger6 2006 de
39,99 $US/44,99 SCAN. Les prix sent sujets a des
changements sans preavis.
• Le produit ne doit _tre utilise que pour I'eau froide seulement.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite incennue en I'absence d'un dispositif de
desinfection adequat avant ou apres le systeme. Les
systemes certifies pour la reduction de kyste peuvent _tre
utilises pour I'eau desinfectee qui peut centenir des kystes
filtrables.
• Veuillez vous referer a la couverture ou a la section
"Accessoires" pour le nom, I'adresse et le numero de
telephone du fabricant.
• Veuillez vous referer a la section "Garantie" pour la garantie
limitee du fabricant.
• Noter que m_me si le test a ete effectue dans des conditions
de laboratoires standard, le rendement reel peut varier.
Directives d'application/
Param_tres d'approvisionnement en eau
Pression d'eau 30 - 120 Ib/po 2 (207 - 827 kPa)
Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)
D&bit nominal 0,5 gpm (1,9 L/min.) & 60 Ib/po 2
*Classe I - taille des particules : > 0,5 a <1 pm
**Exigence de test : au moins 100 000 paCdcules/mL (poussi_re de test fine AC).
tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions
locales de I'eau.
ttFibres de Iongueur sup_rieure & 10 pm
:_Cas de la filtration de kystes de Cryptosporidium parvum
® NSF est une marque d_pos_e de NSF International.
41
Systeme de filtration d'eau a la grille de la base
Model WF-LC400V/LC400V Capacity 400 gallons (1514 litres)
Produit teste et certifie par NSF International en vertu de la norme NSF/ANSI 42
(reduction du goQt et de I'odeur du chlore, et particules nominales (classe I*)); et
en vertu de la norme NSF/ANSI 53 (reduction de plomb, mercure, atrazine,
benzene, toxaphene, p-dichlorobenzene, 2, 4-D, kystes, turbidite et amiante).
Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la
limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes NSF/ANSl 42 et 53.
R_d. de substances
Effets esthdtiques
GoQt/odeur de chlore
Particules nominales
(classe I*)
R_duction de
contaminant
Plomb : a pH 6,5
Plomb : a pH 8,5
Mercure : a pH 6,5
Mercure : a pH 8,5
Benzene
p-dichlorobenzene
Toxaph_ne
Atrazine
2, 4-D
Amiante
Kystes$
Turbidit_
Crit_res de
rdduction NFS
_>50%
_85 %
Crit_res de
rdduction NFS
0,01 mg/L
0,01 mg/L
0,002 mg/L
0,002 mg/L
0,005 mg/L
0,075 mg/L
0,003 mg/L
0,003 mg/L
0,07 mg/L
99 %
99,95 %
0,5 NTU
Affluent Eau du % de r_d.
moyen produit minimale
2,1 mg/L 0,05 mg/L 97,1%
5 366 667/mL 2300/mL 99,3 %
Affluent
moyen
0,16 mg/Lt
0,15 mg/Lt
0,0061 mg/L
0,0057 mg/L
0,0138 mg/L
0,220 mg/L
0,014 mg/L
0,009 mg/L
0,197 mg/L
26 x 107
111 000/mL
11,08 NTU
Concentration dans
I'eau _ traiter
2,0 mg/L_+ 10 %
Au moins 10 000
particules/mL
Concentration dans
I'eau _ traiter
0,15 mg/L_+ 10 %
0,15 mg/L_+ 10 %
0,006 mg/L_+ 10 %
0,006 mg/L_+ 10 %
0,015_+ 10 %
0,225 _+10 %
0,015_+ 10 %
0,009 mg/L_+ 10 %
0,215 _+10 %
107a 108fibres/Lit
50 000/L min.
11 _+1 NTU
Effluent
maximal
0,06 mg/L
4100/mL**
Effluent
maximal
0,001 mg/L
0,001 mg/L
0,0004 mg/L
0,0008 mg/L
0,0005 mg/L
0,0005 mg/L
0,0014 mg/L
0,0013 mg/L
0,058 mg/L
0,18x 107 mg/L
1 mg/L
0,13 NTU
Eau du
produit
0,001 mg/L
0,001 mg/L
0,0003 mg/L
0,00051 mg/L
0,005 mg/L
0,0005 mg/L
0,001 mg/L
0,00036 mg/L
0,0137 mg/L
0,18 X 10 7 mg/L
1 mg/L
0,078 NTU
% de r_d.
minimale
99,3 %
99,2 %
93,5 %
85,8 %
96,3 %
99,7 %
9O %
85,6 %
70,6 %
99,93 %
99,99 %
98,8 %
% de rdd.
moyenne
97,6 %
99,9 %
% de r_d.
rnoyenne
99,35 %
99,31%
96,7 %
91,2 %
96,3 %
99,7 %
92,96 %
85,6 %
93,06 %
99,93 %
99,99 %
99,3 %
Parametres de test : pH
Temperature = 63°F (17,2°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
• Purger pendant 5 minutes avant I'utilisation.
• Mod_le WF-LC400V : Le systeme de contr61e du filtre mesure
la quantite d'eau qui passe par le filtre et vous signale quand
remplacer le filtre. Lorsque 90 % de la vie utile du filtre est
ecoul6e, le temoin lumineux du filtre passe du vert au jaune.
Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin
lumineux du filtre passe du jaune au rouge et il est
recommande de remplacer le filtre. Utiliser la cartouche de
remplacement LC400V, piece N ° 8212652. Prix sugger6 au
detail en 2006 de 39,99 $US/44,99 SCAN. Les prix sent sujets
des changements sans preavis.
• Le produit ne dolt _tre utilise que pour I'eau froide seulement.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif de
desinfection adequat avant ou apres le systeme. Les
systemes certifies pour la reduction de kyste peuvent _tre
utilises pour I'eau desinfectee qui peut contenir des kystes
filtrables.
= 7,5 _+0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).
• Veuillez vous referer & la couverture ou a la section
"Accessoires" pour le nom, I'adresse et le numero de
telephone du fabricant.
• Veuillez vous ref_rer a la section "Garantie" pour la garantie
limitee du fabricant.
• Noter que m_me si le test a ete effectue dans des conditions
de laboratoires standard, le rendement reel peut varier.
Directives d'application/
Param_tres d'approvisionnement en eau
Pression d'eau 30 - 120 Ib/po 2 (207 - 827 kPa)
Temp6rature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)
D&bit nominal 0,5 gpm (1,89 L/min.) & 60 Ib/po 2
*Classe I - taille des particules : > 0,5 & <1 Idm
**Exigence de test : au moins 100 000 par_icules/mL (poussi_re de test fine AC).
tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions
locales de I'eau.
ttFibres de Iongueur sup_rieure & 10 pm
$Cas de la filtration de kystes de Cryptosporidium parvum
® NSF est une marque d_pos_e de NSF International.
42
P
GARANTIE DES GROS APPAREILS MENAGERS
MAYTAG CORPORATION
GARANTIE LIMITC:E DE UN AN
Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, Maytag Corporation ou Maytag Limited (ci-apres designees "Maytag") paiera pour les pieces
specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une
compagnie de service designee par Maytag. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le pays
o(Jil a et6 achete.
MAYTAG NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces
pieces consomptibles ne sent pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par Maytag.
5. Toute perte d'aliments due a une defaillance du rdrigerateur ou du congelateur.
6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
9. Les frais de transport pour le service d'un produit dans les regions eloign6es.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays 0(4 il a ete
achete.
CLAUSE D'EXONI_RATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRI_SENTE GARANTIE LIMITI_E CONSlSTE EN LA
REPARATION PRC:VUE CI-DESS. US. LES GARANTIES IMPLICITES, Y CO MPR.IS LES GARA.NTIES APPLICABLES DE QUALIT¢
MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISC:E
PAR LA LOI. MAYTAG N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DUREE DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE ,g,UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFI2RE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION ,g,UNE AUTRE.
,g,I'exterieur du Canada et des 50 12tatsdes 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Maytag autorise
pour determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section
".Depannage", de I'aide suppl_mentaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Maytag. Aux
E.-U., composer le 1-800-688-9900. Au Canada, composer le 1-800-807-6777. 9/06
43
2326267A
© 2006
All rights reserved.
Todos los derechos reservados.
Tous droits r6serv_s.
MAYTAG and the M" Symbol are registered trademarks of Maytag Limited in Canada.
MAYTAG y el sl'mbolo M" son marcas registradas de Maytag Limited en CanadA.
MAYTAG et le symbole "M" sont des marques depos_es de Maytag Limited au Canada.
All other marks are trademarks of Maytag Corporation or its related companies.
Todas las otras marcas son marcas de comercio de Maytag Corporation o sus compahias asociadas.
Toutes les autres marques sont des marques de commerce de Maytag Corporation ou de ses compagnies affili_es.
11/06
Printed in U.S.A.
Impreso en EE,UU.
Imprime aux E.-U.
