Craftsman 917388811 gas walk-behind lawn mower User Manual

Owner's Manual

IC..FTSMnWl

ROTARY LAWN MOWER

5.5 Horsepower

21" Multi-Cut

Model No.

917.388811

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears.com/craftsman

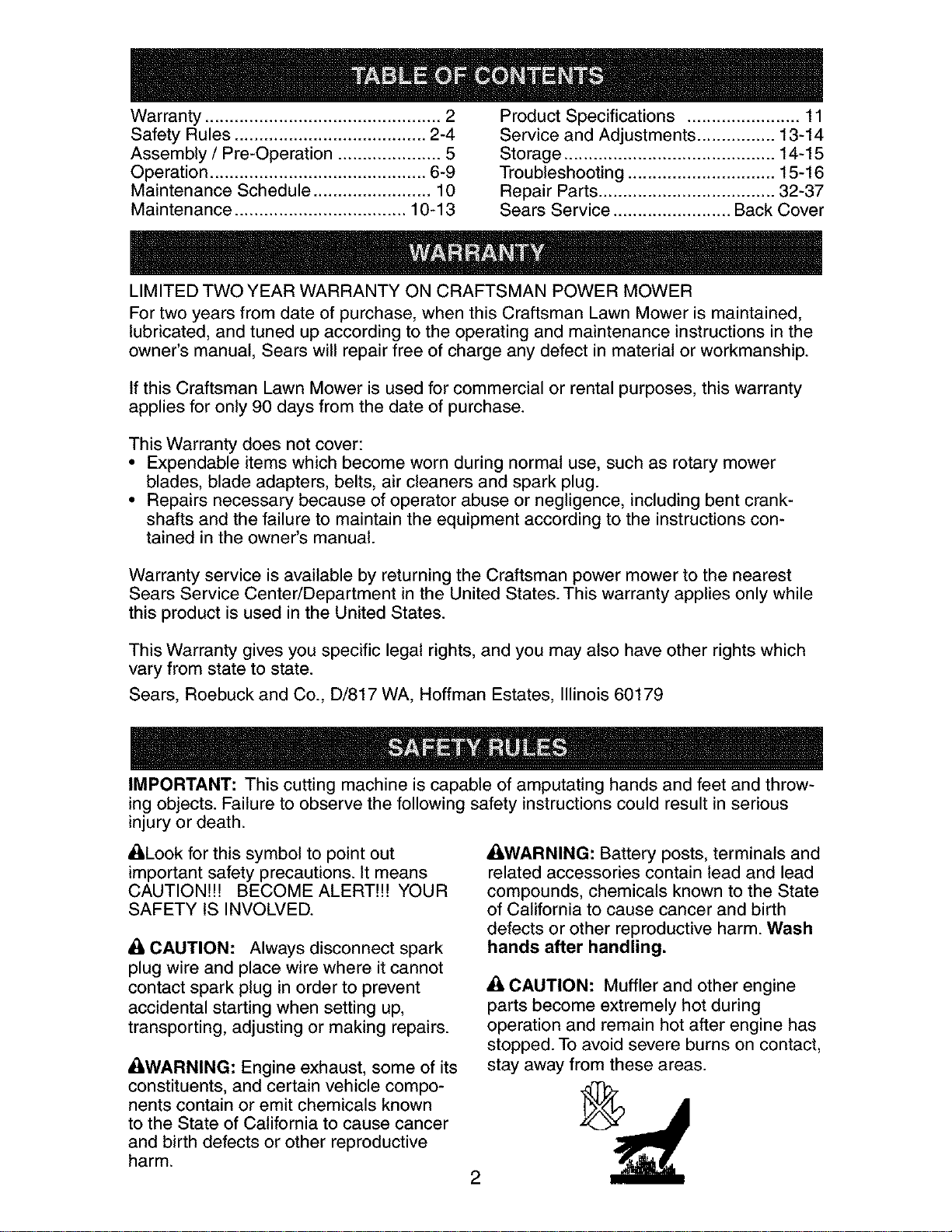

Warranty ................................................ 2

Safety Rules ....................................... 2-4

Assembly / Pre-Operation ..................... 5

Operation ............................................ 6-9

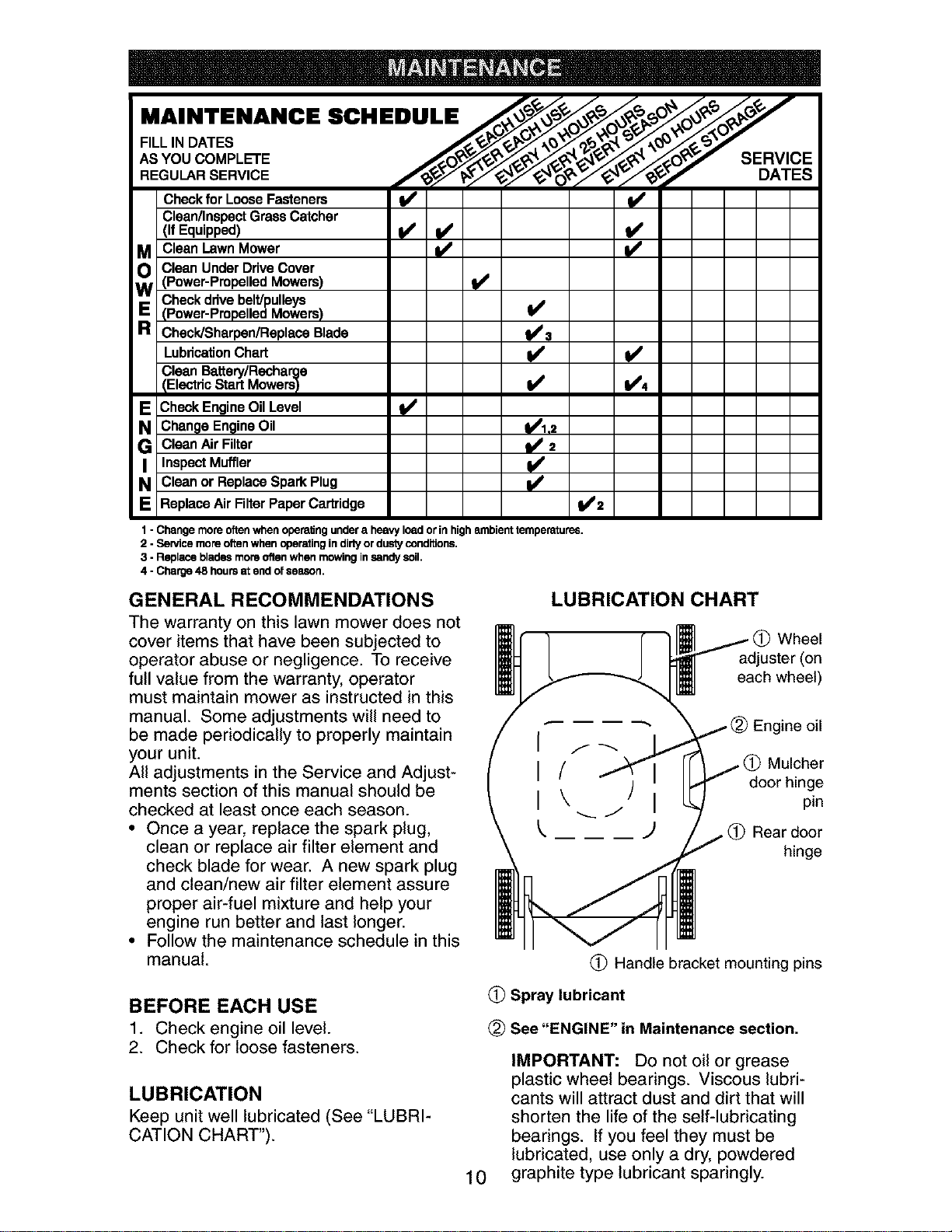

Maintenance Schedule ........................ 10

Maintenance ................................... 10-13

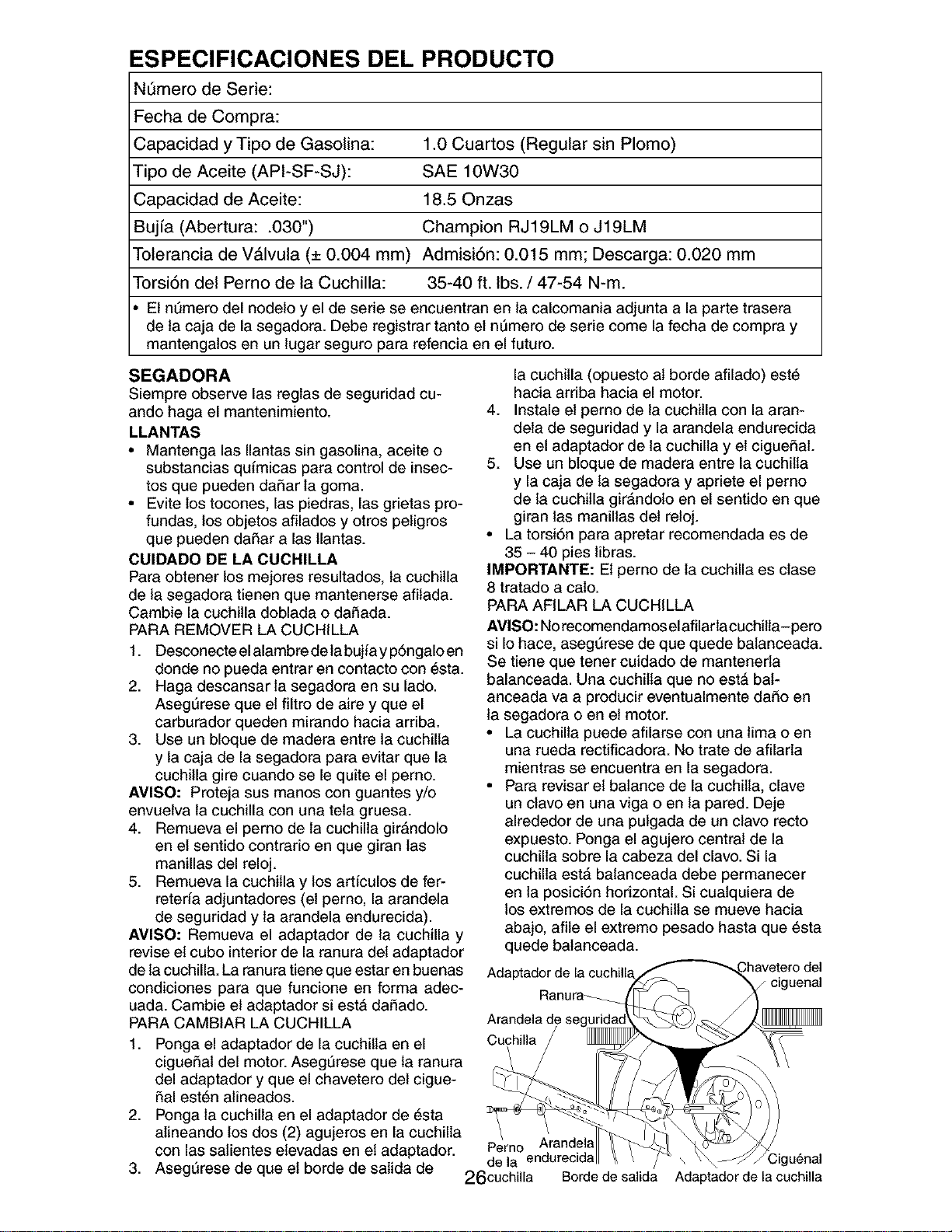

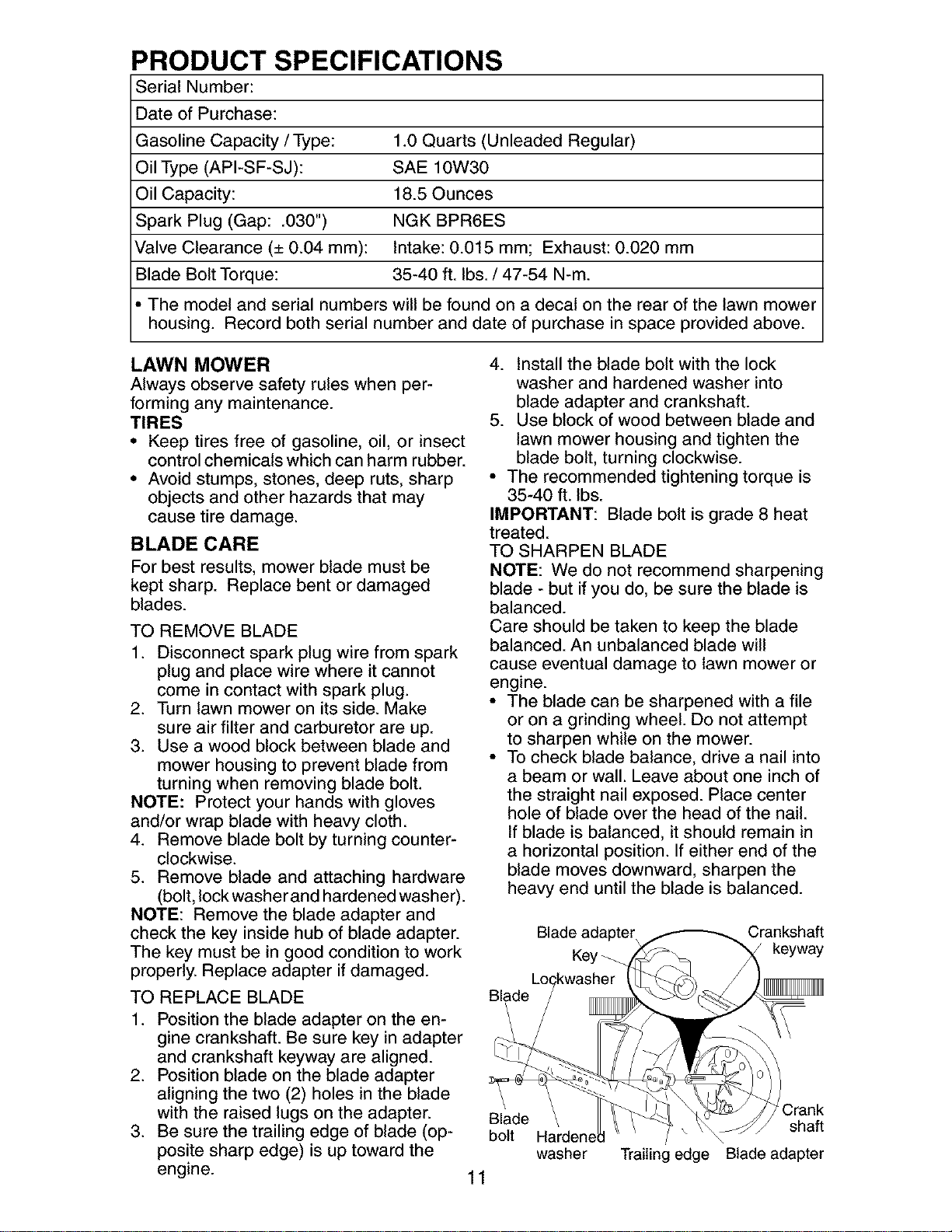

Product Specifications ....................... 11

Service and Adjustments ................ 13-14

Storage ........................................... 14-15

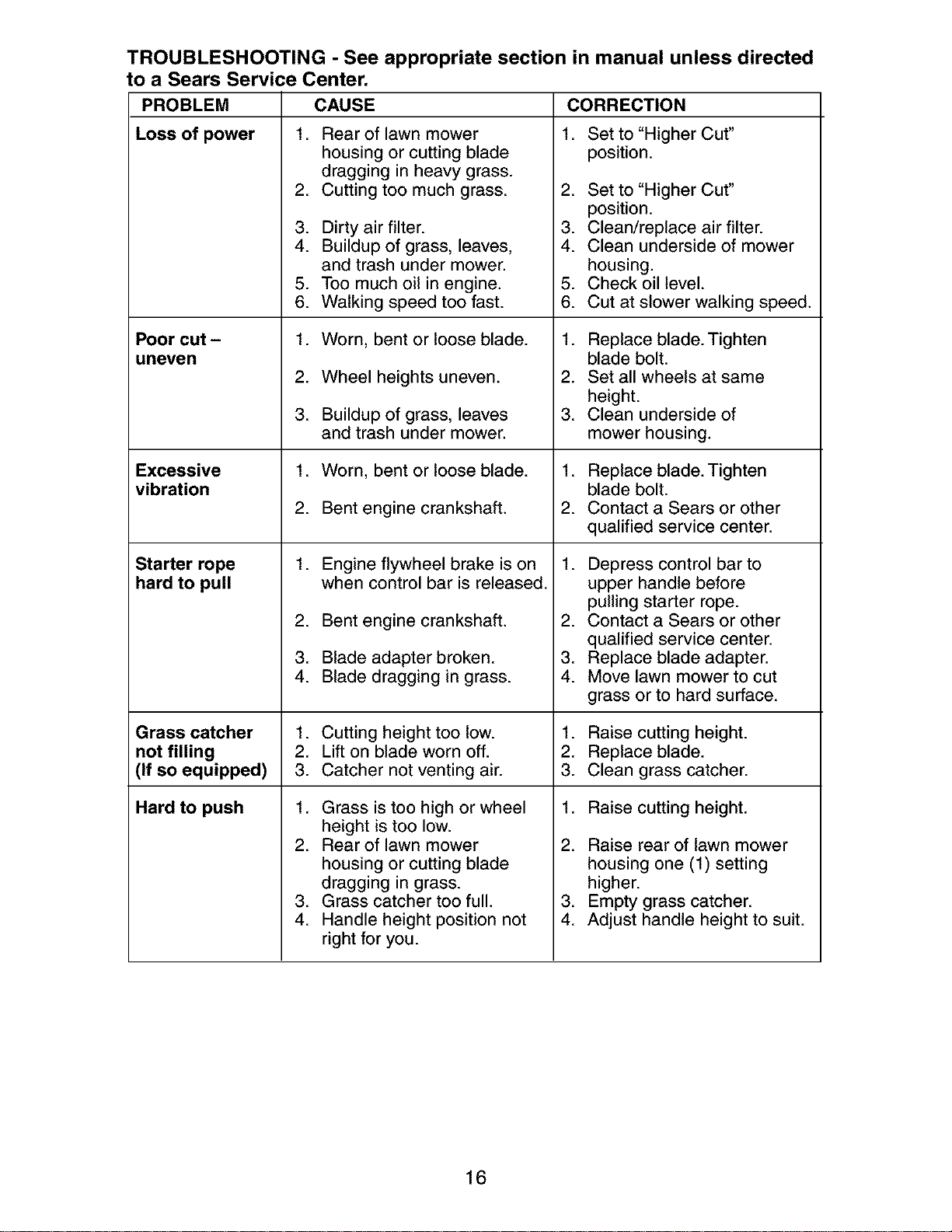

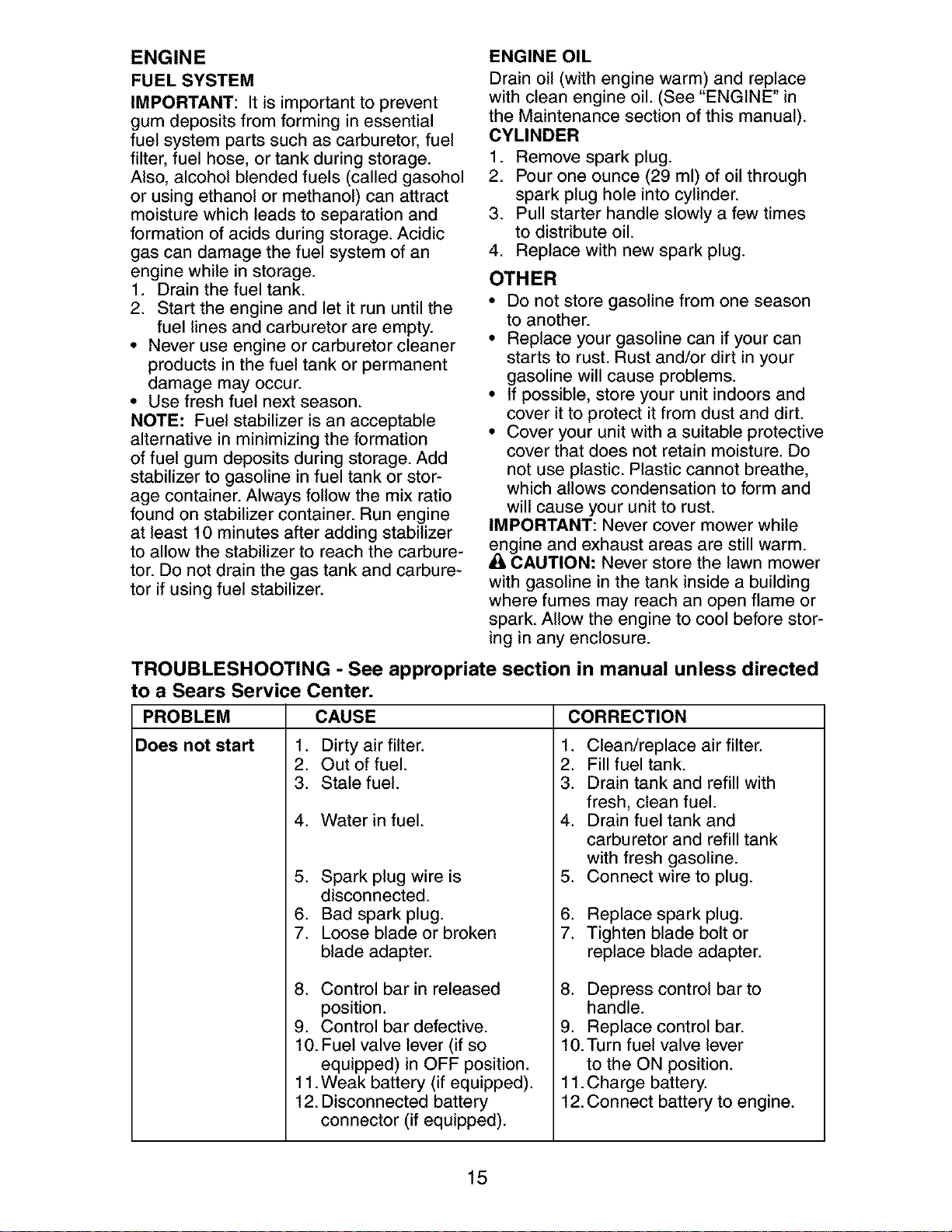

Troubleshootin( .............................. 15-16

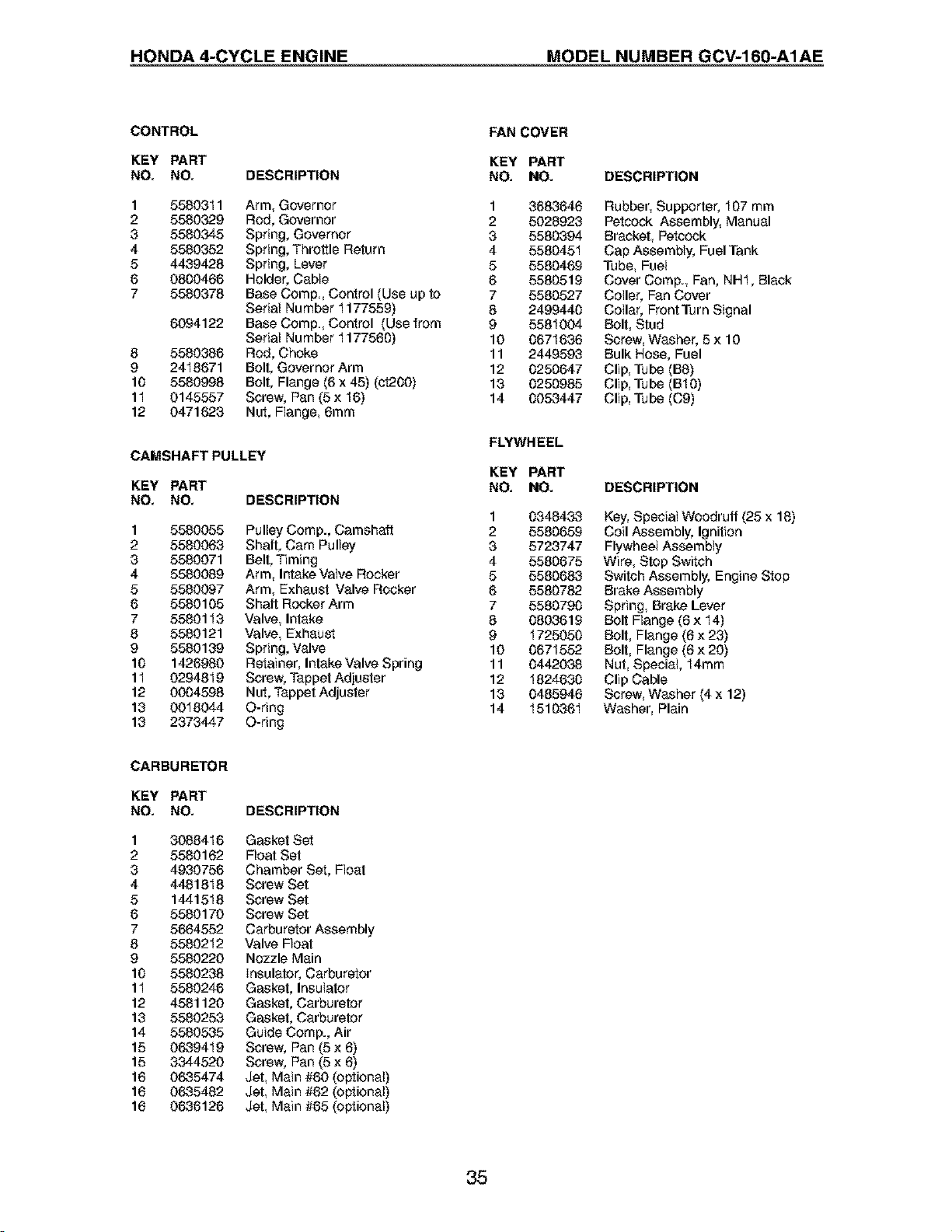

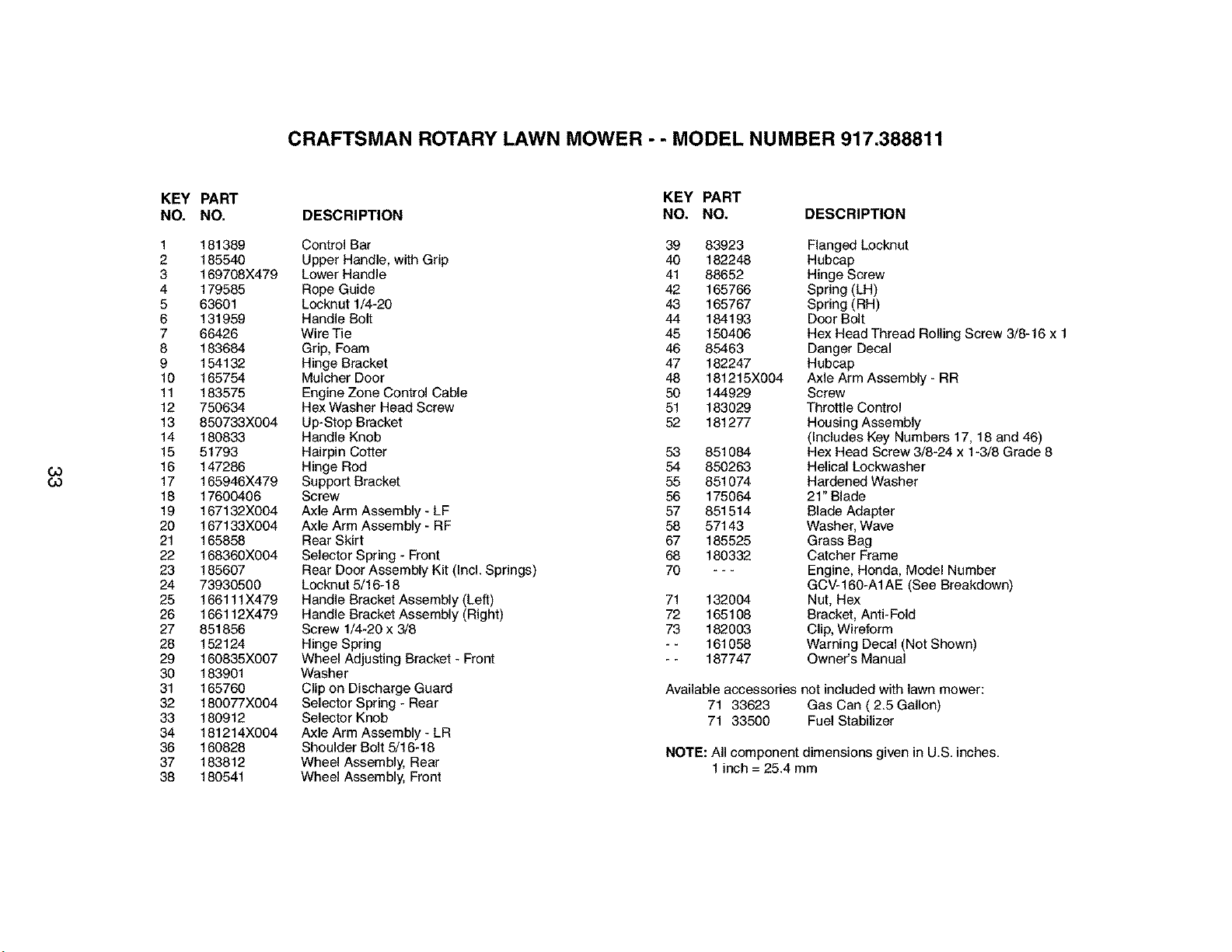

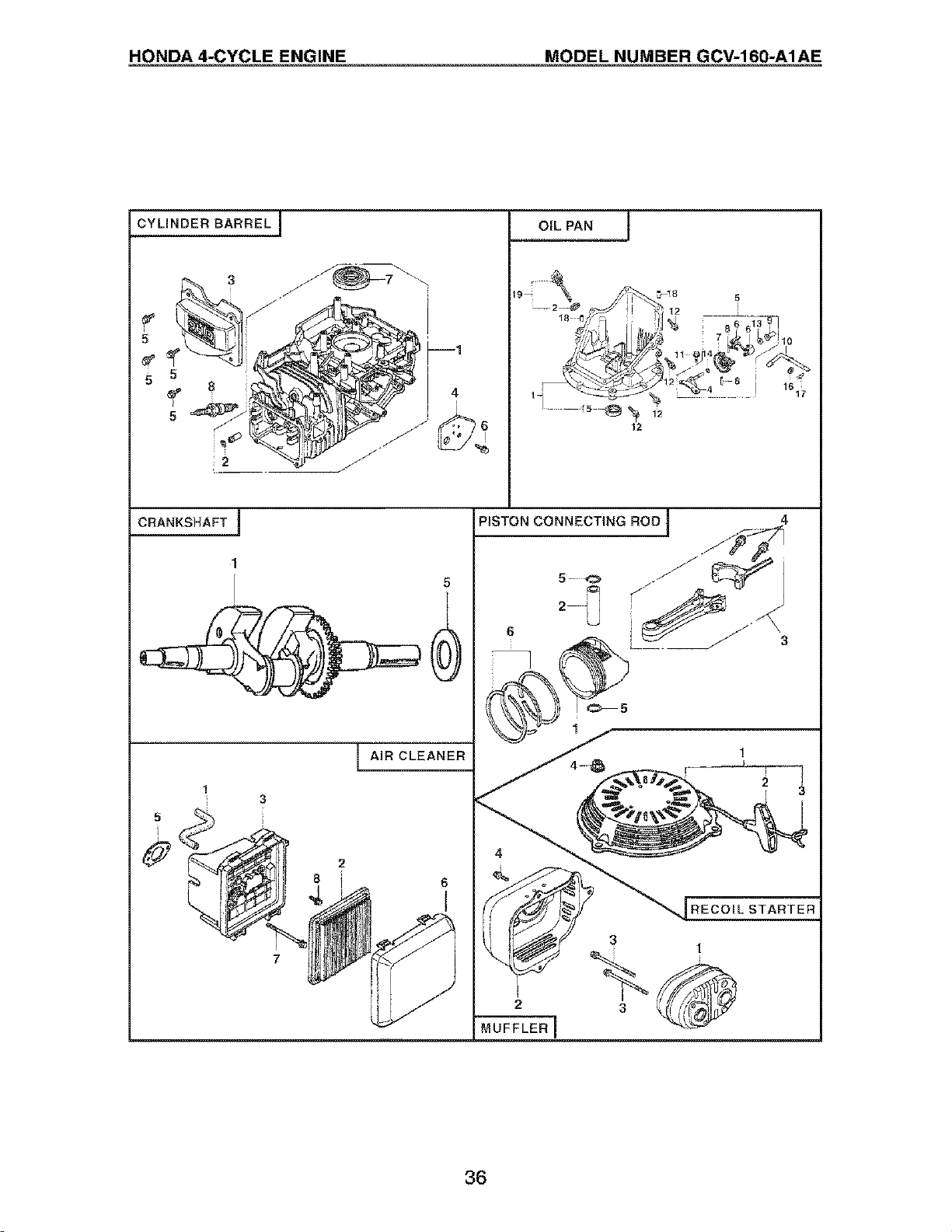

Repair Parts .................................... 32-37

Sears Service ........................ Back Cover

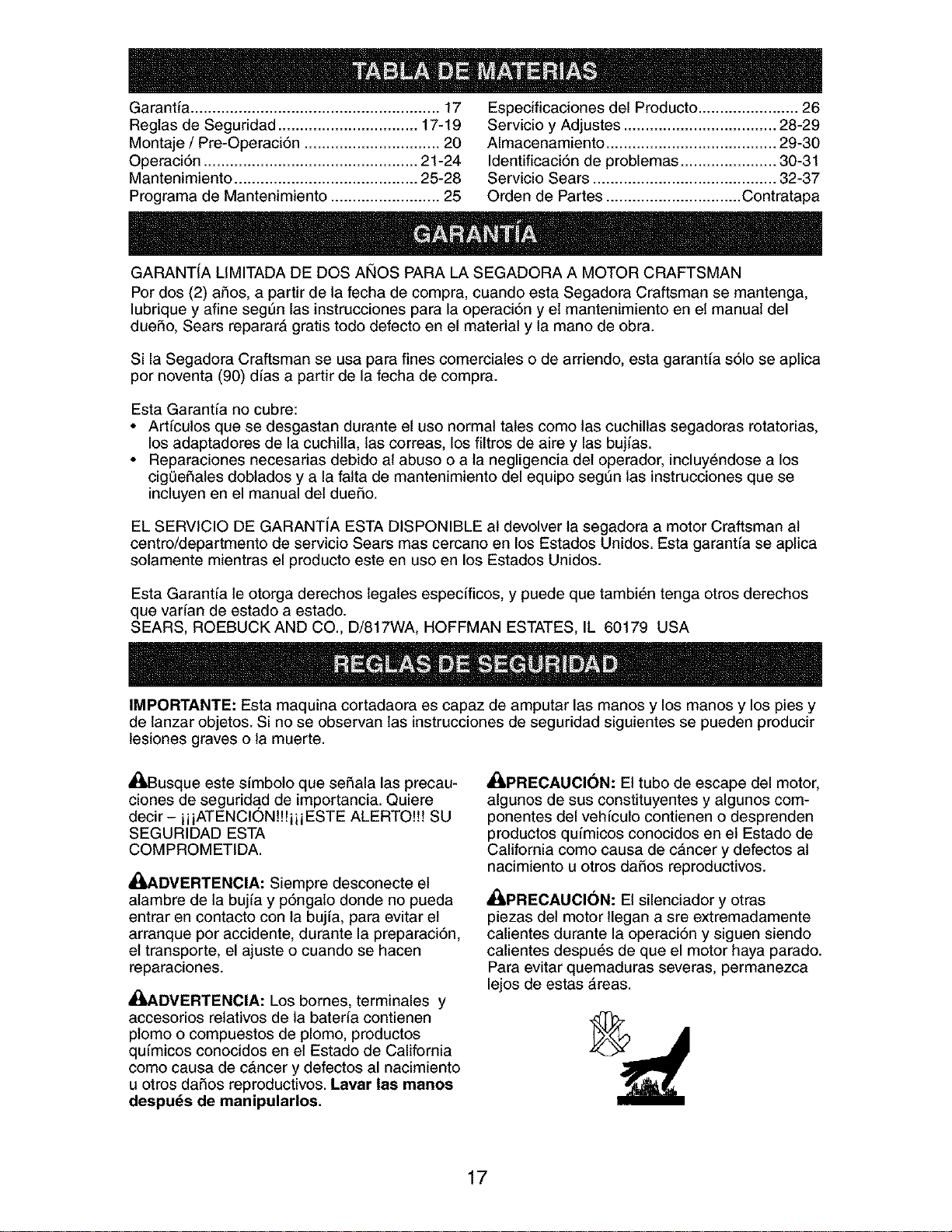

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only while

this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

Ai::_Lookfor this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H YOUR

SAFETY IS INVOLVED.

_, CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_LWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_I_WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_i, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

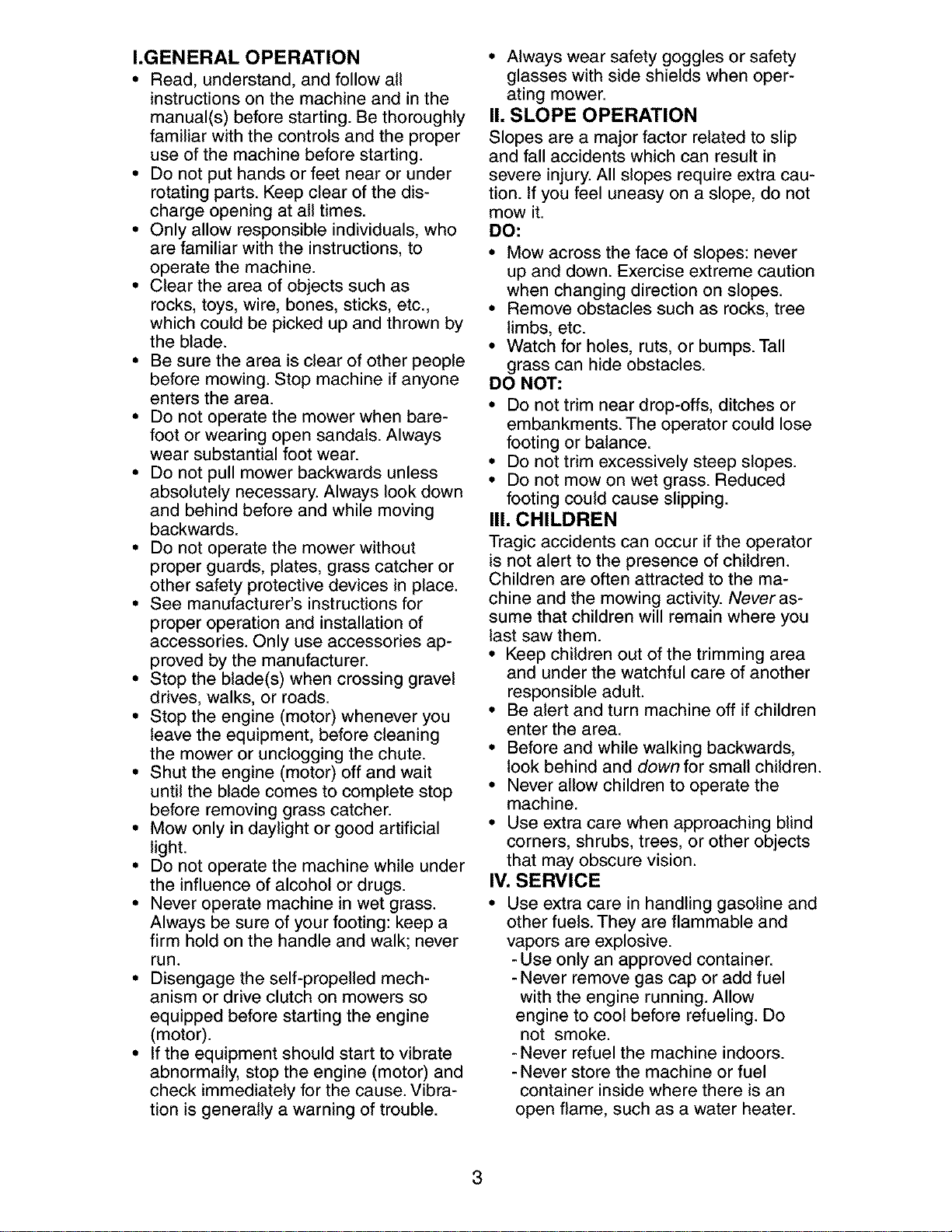

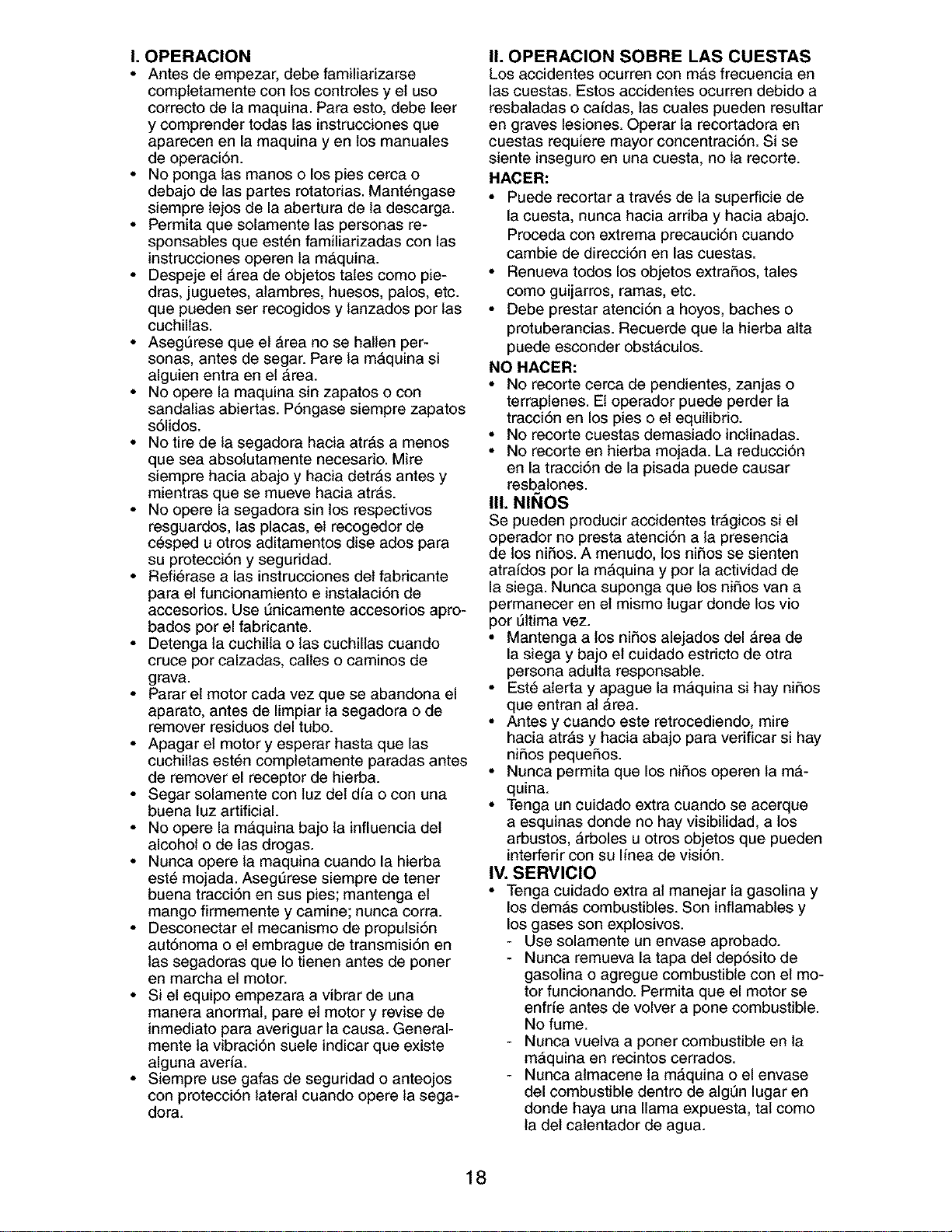

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown by

the blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

II, SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the ma-

chine and the mowing activity. Neveras-

sume that children will remain where you

last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

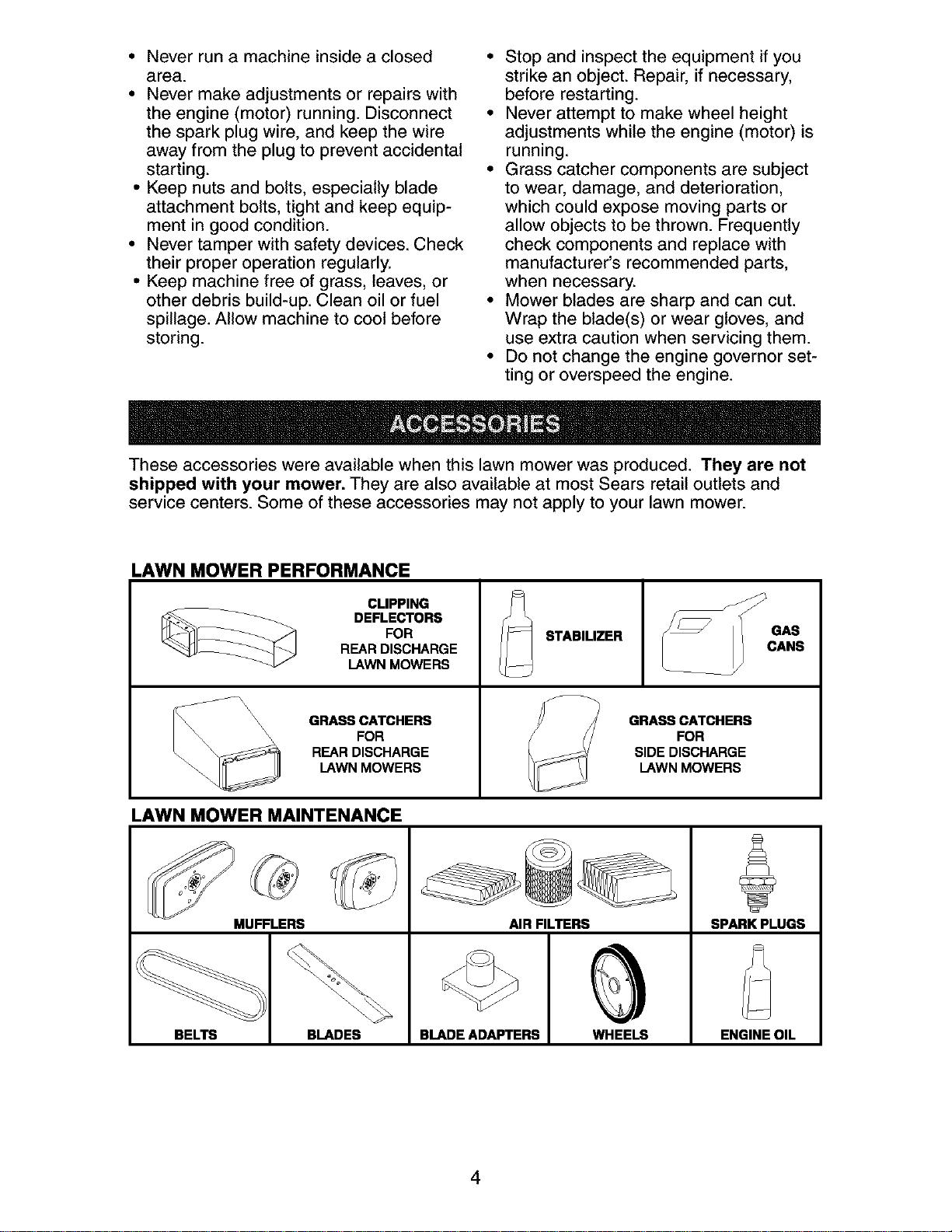

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

\\ FOR

__ REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

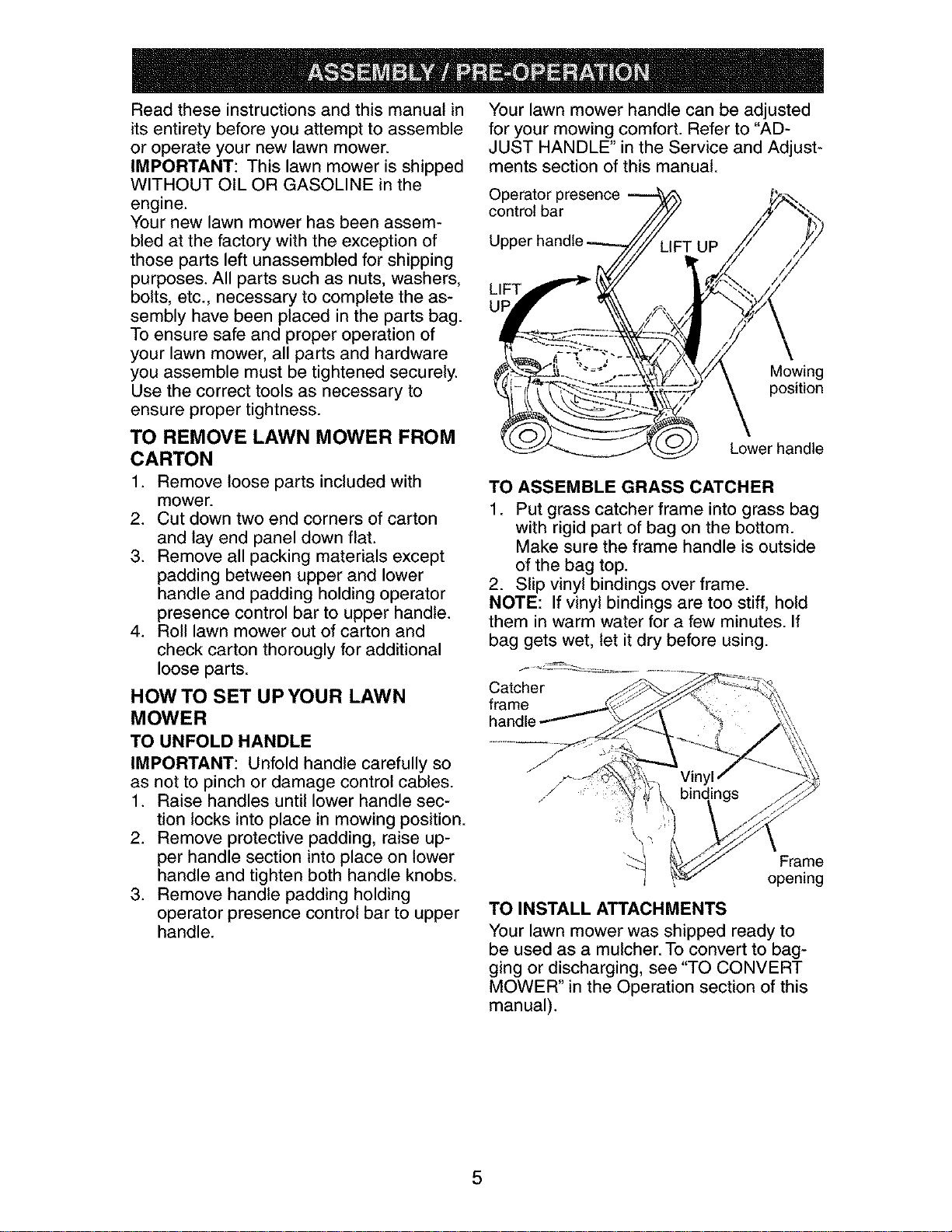

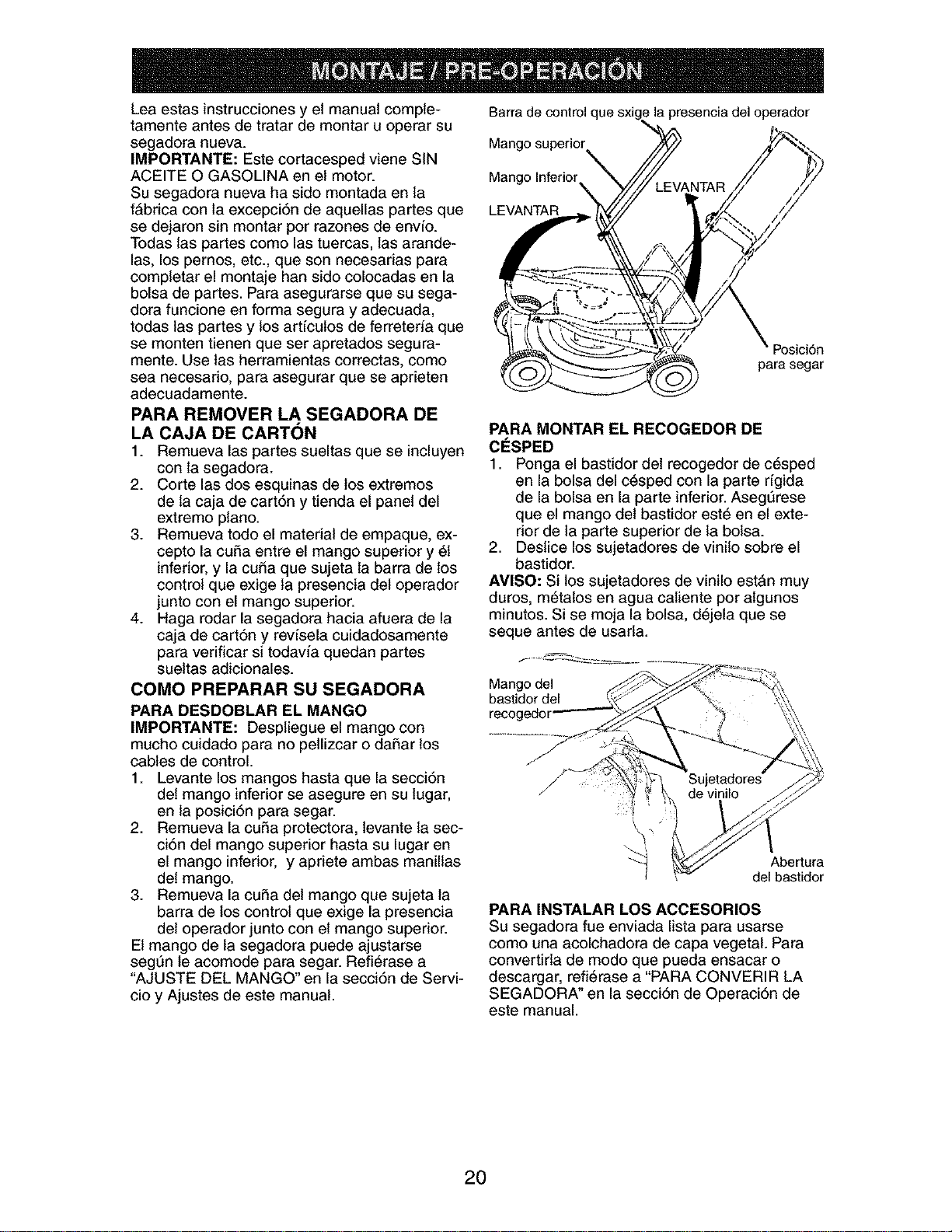

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. All parts such as nuts, washers,

bolts, etc., necessary to complete the as-

sembly have been placed in the parts bag.

To ensure safe and proper operation of

your lawn mower, all parts and hardware

you assemble must be tightened securely.

Use the correct tools as necessary to

ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

Mowing

position

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

Et Frame

opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual).

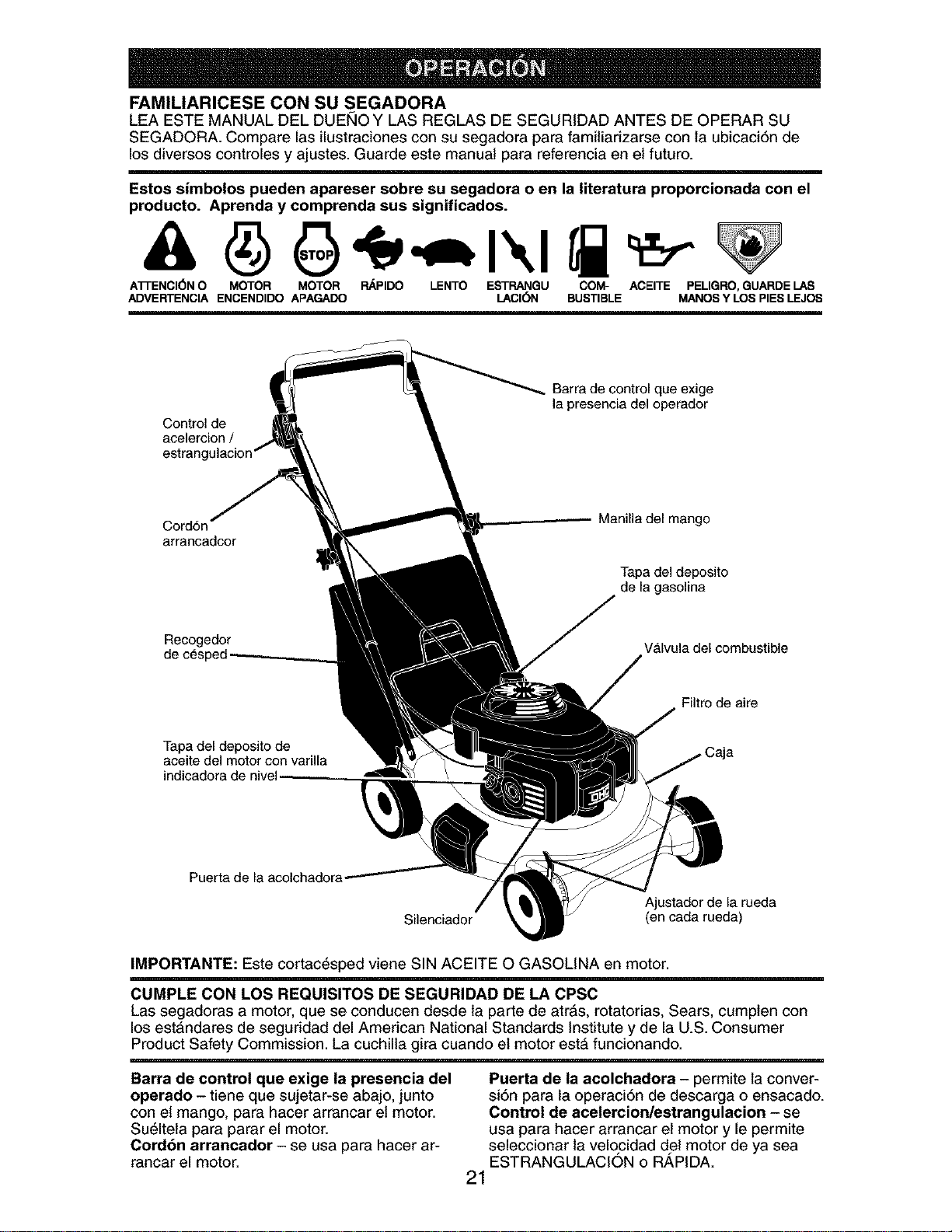

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

DRWARNING ON OFF AND FEETAWAY

Throttle /

choke

3perator presence control bar

Starter

handle

3asoline filler cap

,Fuel valve lever

Air filter

Engine oil cap

with dipstick

Mulcher door

Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting the

engine.

Mulcher door - allows conversion to

discharging or bagging operation.

ThrotUe/choke control - used for starting

the engine; & allows you to select either

6 CHOKE or FAST engine speed.

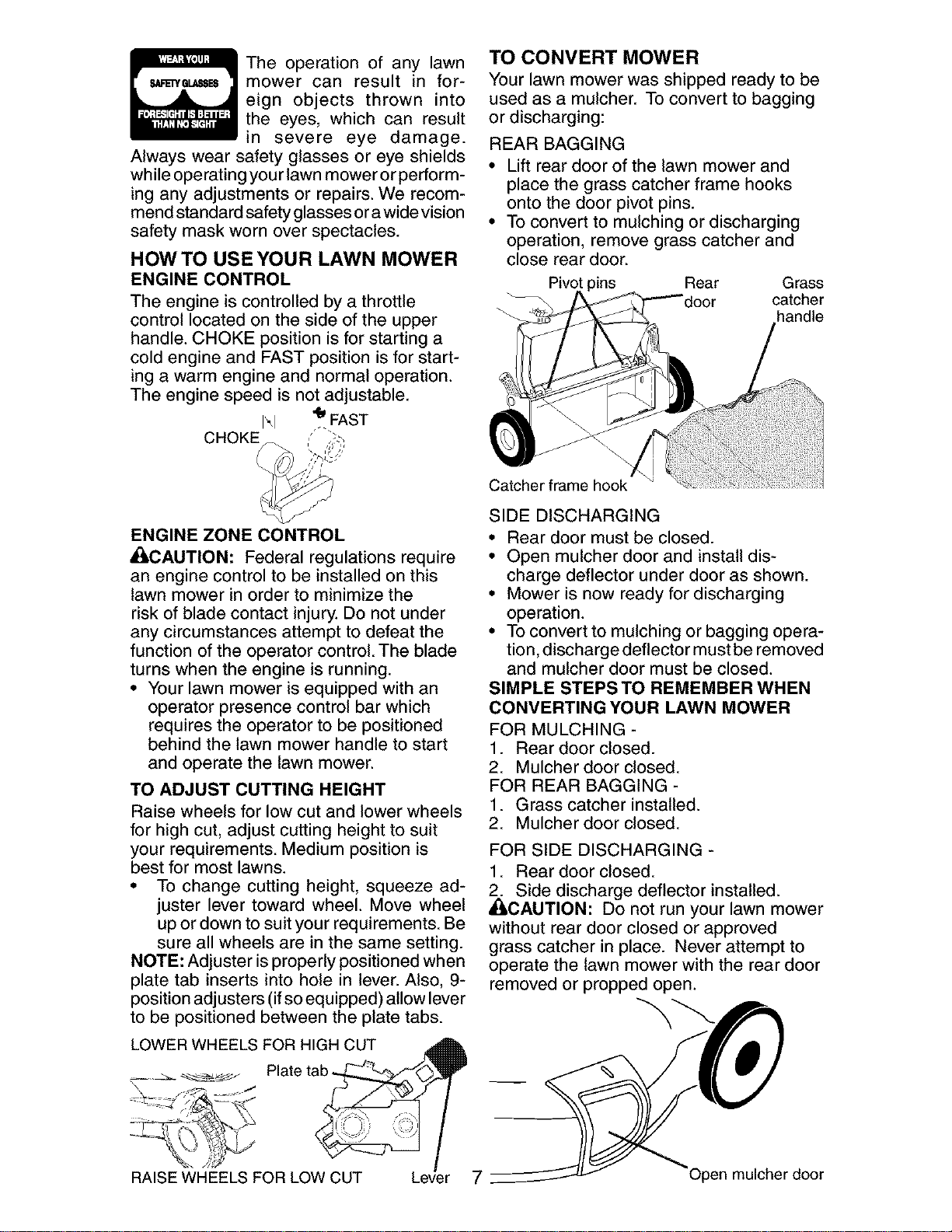

The operation of any lawn

mower can result in for-

eign objects thrown into

the eyes, which can result

in severe eye damage.

Alwayswearsafetyglassesor eye shields

whileoperatingyourlawnmowerorperform-

inganyadjustmentsor repairs.We recom-

mendstandardsafetyglassesorawidevision

safetymaskwornoverspectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE CONTROL

The engine is controlled by a throttle

control located on the side of the upper

handle. CHOKE position is for starting a

cold engine and FAST position is for start-

ing a warm engine and normal operation.

The engine speed is not adjustable.

"_ FAST

CHOKE ,"-""

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever. Also, 9-

position adjusters (ifso equipped) allow lever

to be positioned between the plate tabs.

LOWER WHEELS FOR HIGH CUT _/_

_._j Plate tab "-_k'_

RAISE WHEELS FOR LOW CUT Lever 7

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Rear Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Side discharge deflector installed.

Ar_CAUTION: Do not run your lawn mower

without rear door closed or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

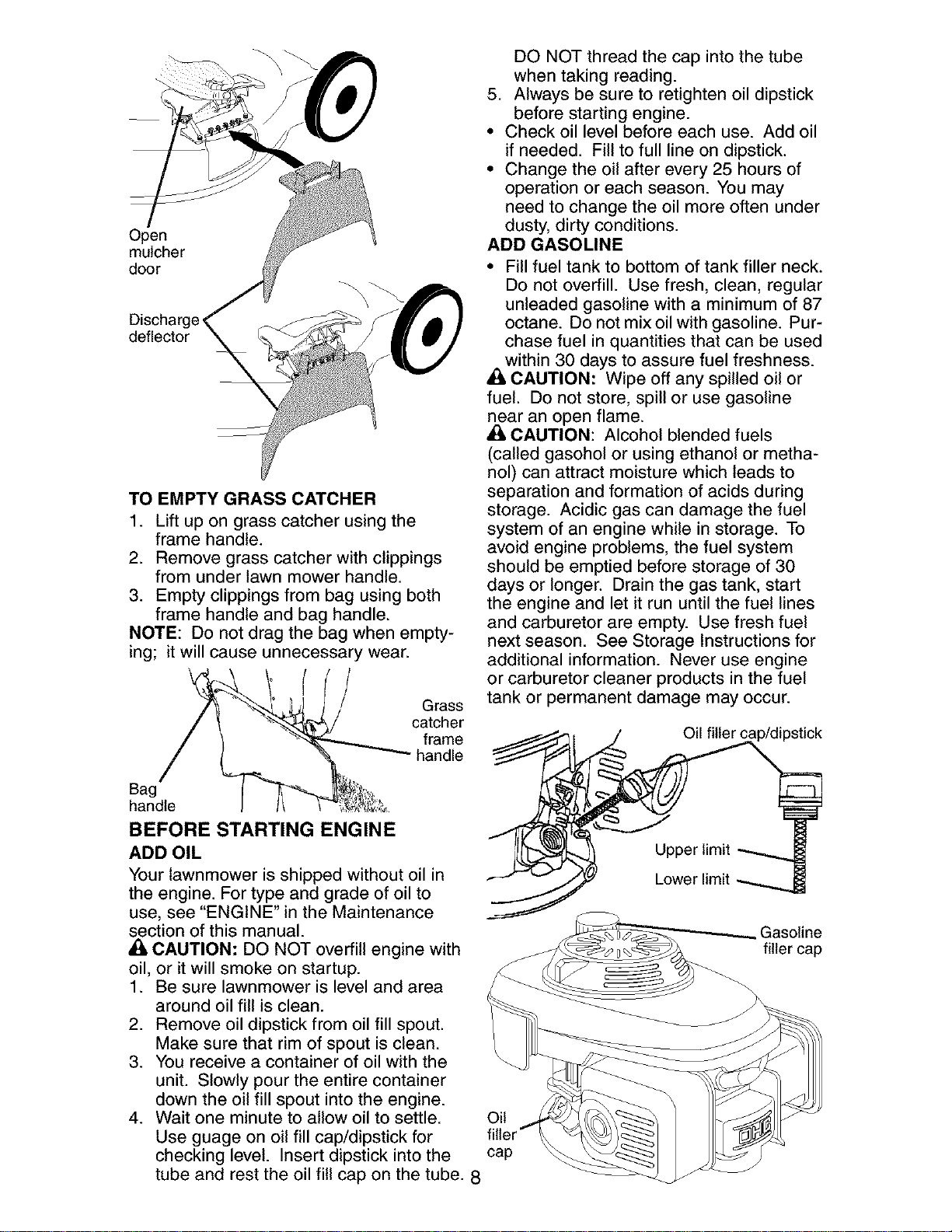

Open

mulcher

door

deflector

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Wait one minute to allow oil to settle. Oil

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into the cap

tube and rest the oil fill cap on the tube. 8

DO NOT thread the cap into the tube

when taking reading.

5. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often under

dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Drain the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

__ Oil filler cap/dipstick

Upper limit

Lower limit

Gasoline

filler cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. Be sure fuel valve is in the ON position.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

4. Slowly move throttle control lever to

FAST position after engine starts.

• To start a warm engine, move throttle

control lever to FAST position, then fol-

low steps above.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar. Wait until blade and

all moving parts have stopped and turn

fuel valve to OFF position if you do not

intend to restart the engine soon.

Fuel valve lever

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See "CLEANING" in the Mainte-

nance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a second

cut, mow across or perpendicular to the

first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

,.,.,..,.,.,..

AS YOU COMPLETE E

REGULARSERVICE /_..7 _'_£" _._.._/_'_ f" DATES

/_r Fr _

Checkfor LooseFasteners If I_'

Clean/Inspect Grass Catcher

(If Equipped) V _

M Clean Lawn Mower

O Clean Under Drive Cover

(Power-Propelled Mowers) !/

Check drive belt/pulleys

RE (Power-Propelled Mowers) ll/

Check/Sharpen/Replace Blade i_ _

LubricationChart b/'

Clean Battery/Recharge

/Electric Start MowersI If I/4

E Check Engine Oil Level I_

Change Engine Oil I_1,2

IG Clean Air Filter _2

Inspect Muffler

N Clean or Replace Spark Plug

E Replace Air Filter Paper Cartridge li/2

1- Change more oftenwhenoperaitngundera heavyIcedor inhighambienttemperatures.

2 - Servicemoreoftenwhenoperatingindirtyordustyconditions.

3 - Replacebladesmoreoftenwhen mowinginsandysoil.

4 - Charge48 hoursat end ofseason.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator

must maintain mower as instructed in this

manual. Some adjustments will need to

be made periodically to properly maintain

your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark plug

and clean/new air filter element assure

proper air-fuel mixture and help your

engine run better and last longer.

• Follow the maintenance schedule in this

manual.

LUBRICATION CHART

Mulcher

door hinge

Rear door

hinge

(_ Handle bracket mounting pins

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous lubri-

cants will attract dust and dirt that will

shorten the life of the self-lubricating

bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.0 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 10W30

Oil Capacity: 18.5 Ounces

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (± 0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 35-40 ft. Ibs. / 47-54 N-m.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Blade adapter Crankshaft

Key _ keyway

Blade

Blade shaft

bolt \

washer Trailing edge Blade adapter

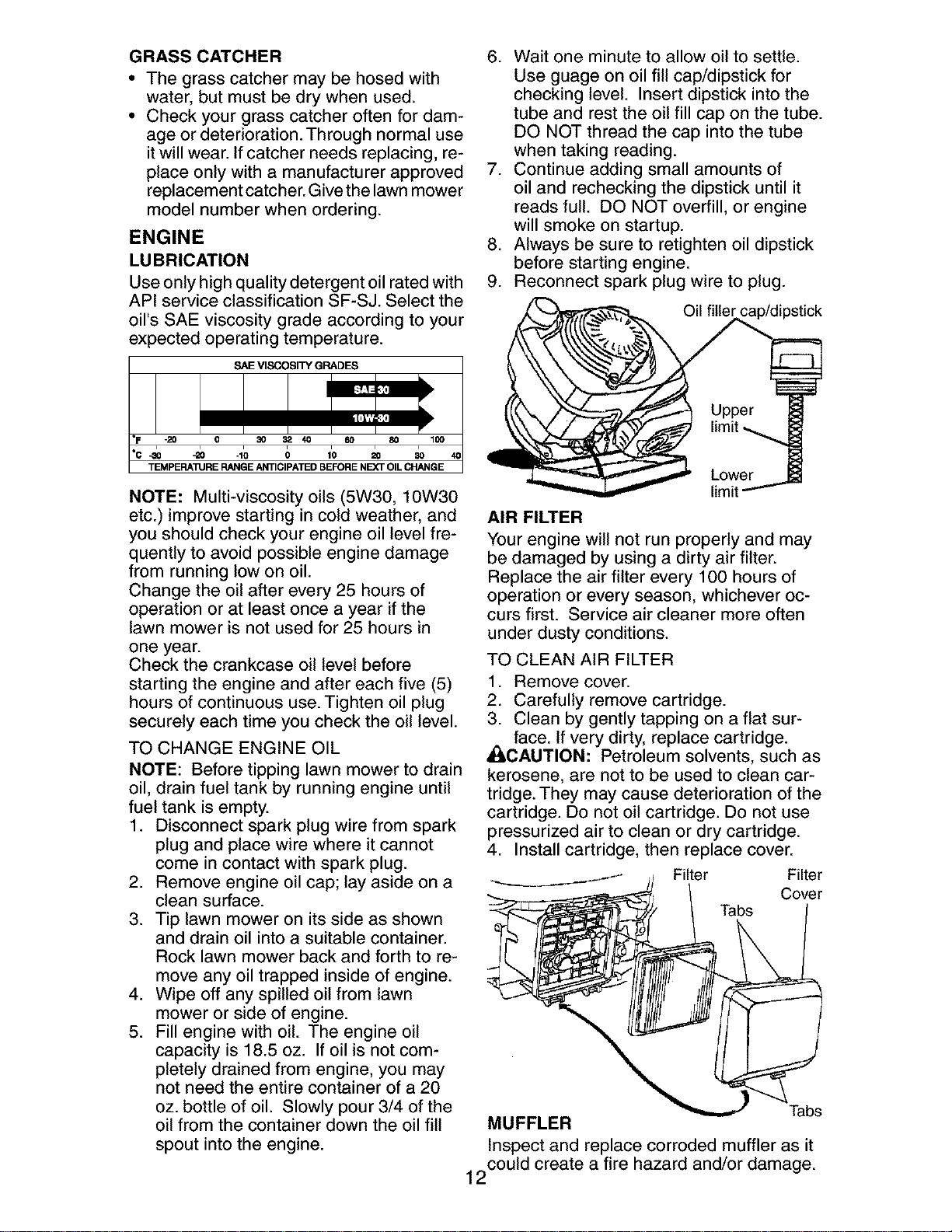

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal use

it will wear. If catcher needs replacing, re-

place only with a manufacturer approved

replacement catcher. Give the lawn mower

model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

"F -20 0 30 32 40 80 80 100

"c_o -=o -lo -o lo 20 3o

TEMPERA11JRERANGEANTICIPATEDBEFORE NEXT OIL CHANGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, drain fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. The engine oil

capacity is 18.5 oz. If oil is not com-

pletely drained from engine, you may

not need the entire container of a 20

oz. bottle of oil. Slowly pour 3/4 of the

oil from the container down the oil fill

spout into the engine.

6. Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into the

tube and rest the oil fill cap on the tube.

DO NOT thread the cap into the tube

when taking reading.

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

Oil filler cap/dipstick

AIR FILTER

limit

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Ar_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Tabs

MUFFLER

Tabs

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in the Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with spark plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

_ilWARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come in

contact with spark plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, itshould be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

NOTE: The upper handle has an "anti-

fold" bracket located on the left side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

_ SQUEEZE _

TO ADJUST

Lower handle

:_ Handle Mounting pin._: T__

_"% racket Hairpin cotter

Mowing

Mounting'_

pin LOW POSITION

{

I I

HIGH POSITION

Lower

handle

Anti-fold

bracket

ROTATE

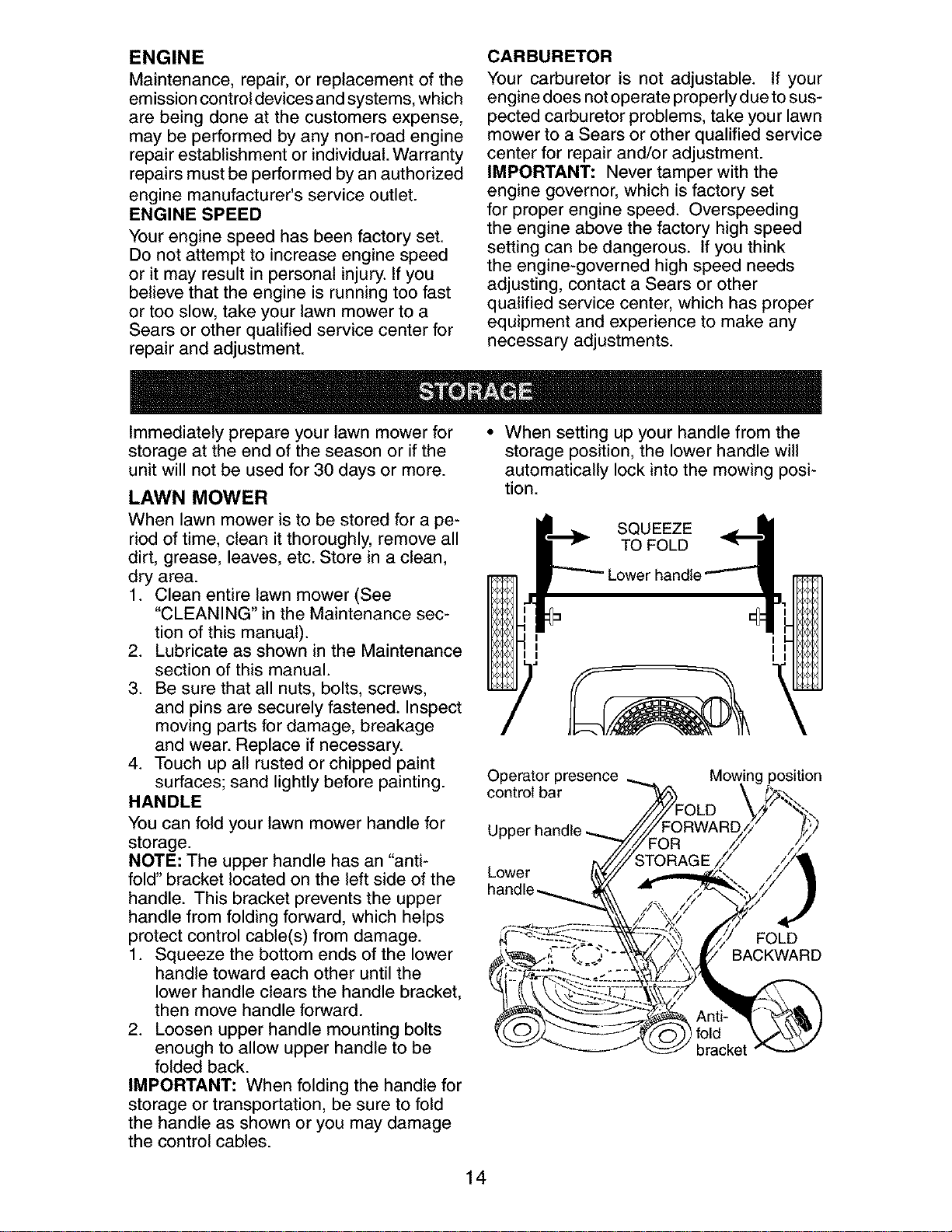

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a pe-

riod of time, clean it thoroughly, remove all

dirt, grease, leaves, etc. Store in a clean,

dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

NOTE: The upper handle has an "anti-

fold" bracket located on the left side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing posi-

tion.

SQUEEZE

TO FOLD

Operator presence

control bar

Mowing position

Lower

handle_._

FOLD

BACKWARD

bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the carbure-

tor. Do not drain the gas tank and carbure-

tor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can ifyour can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_1_CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before stor-

ing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11.Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11.Charge battery.

12.Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Set to "Higher Cut"

position.housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

not filling 2. 2. Replace blade.

(If so equipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 17 Especificaciones del Producto ....................... 26

Reglas de Seguridad ................................ 17-19 Servicio y Adjustes ................................... 28-29

Montaje / Pre-Operaci6n ............................... 20 Almacenamiento ....................................... 29-30

Operaci6n ................................................. 21-24 Identificaci6n de problemas ...................... 30-31

Mantenimiento .......................................... 25-28 Servicio Sears .......................................... 32-37

Programa de Mantenimiento ......................... 25 Orden de Partes ............................... Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) ai_os, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y aline segEn las instrucciones para la operaci6n y el mantenimiento en el manual del

dueEo, Sears repararA gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garanfia s61ose aplica

por noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Arficulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cig0eEales doblados y a la fatta de mantenimiento del equipo segEn las instrucciones que se

incluyen en el manual del dueiEo.

EL SERVICIO DE GARANTfA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garanfia se aplica

solamente mientras el producto este en use en los Estados Unidos.

Esta Garantfa le otorga derechos legates especfficos, y puede que tambi_n tenga otros derechos

que varian de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_kBusque este sfmbolo que sefala las precau-

ciones de seguridad de importancia. Quiere

decir- i iiATENCION!!!iiiESTE ALERTO!!! SU

SEGURIDAD ESTA

COMPROMETIDA.

_ad)VERTENClA: Siempre desconecte el

alambre de la bujfa y p6ngato donde no pueda

entrar en contacto con la bujfa, para evitar et

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros daEos reproductivos. Lavar las manos

deapu_s de manipularlos.

_kPREC.a, UCI(_N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California como causa de cancer y defectos at

nacimiento u otros daEos reproductivos.

_PRECAUCl0N: El silenciador y otras

piezas del motor llegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

L OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaciSn.

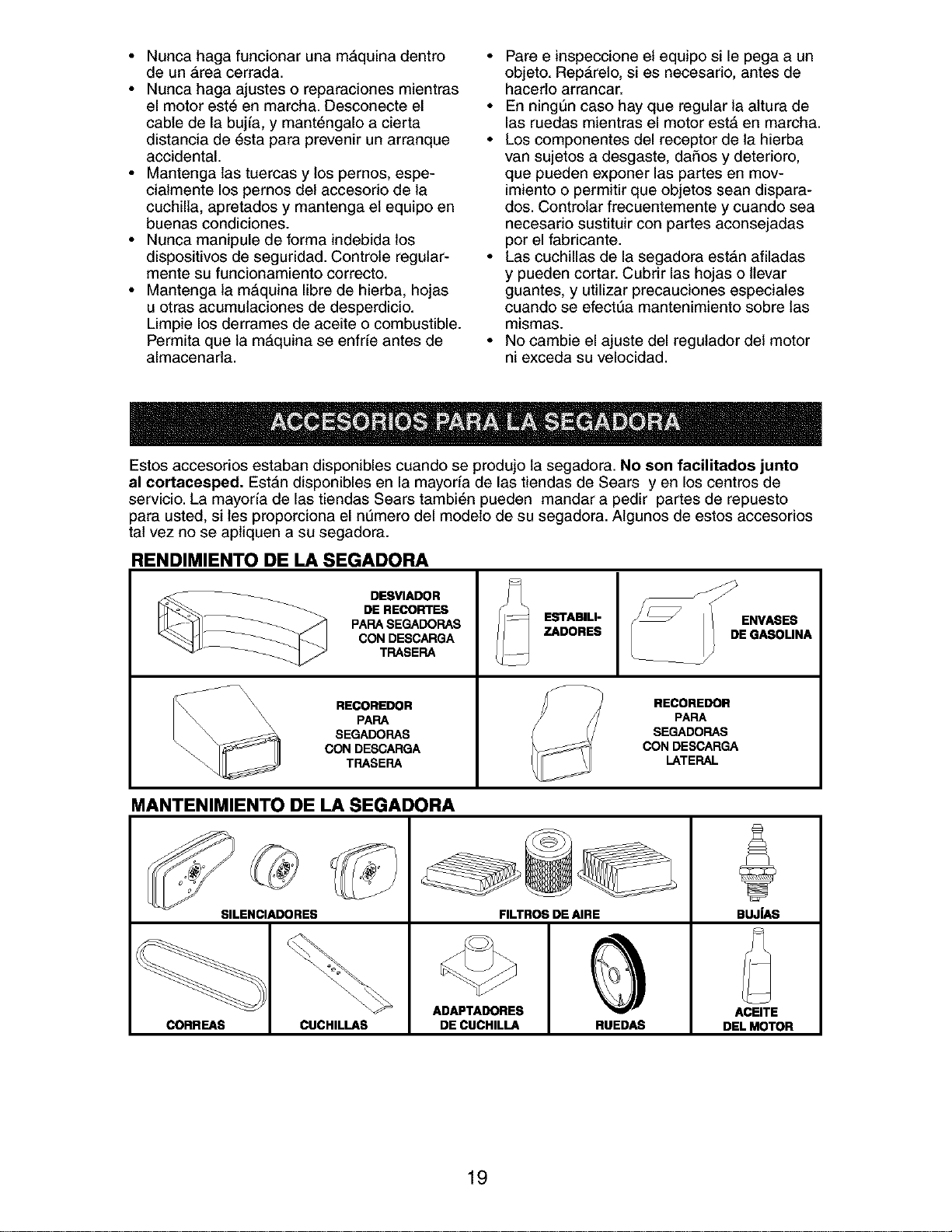

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que est6n familiarizadas con las

instrucciones operen la mAquina.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el Area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atrAs a menos

que sea abso_utamente necesario. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi6rase alas instrucciones de_fabricante

para el funcionamiento e instataci6n de

accesorios. Use Qnicamente accesorios awe-

bados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est6n completamente paradas antes

de remover el receptor de hierba.

• Segar solamente con luz del d{a o con una

buena luz artificial.

• No opere la mAquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. AsegQrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n taterat cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mAs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbatadas o cafdas, tas cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atencidn a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstAeulos.

NO HACER:

• No recorte cerea de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccidn

en la tracdtdn de ta pisada puede causar

resbalones.

III. NINOS

Se pueden producir aecidentes tr_gicos si el

operador no presta atencidn a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la m_quina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los rio

por _ltima vez.

• Mantenga a tos nifios alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la maquina si hay niSos

que entran at Area.

• Antes y cuando este retrocediendo, mire

hacia atrAs y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los niSos operen la mA-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, Arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERVIClO

• Tenga cuidado extra al manejar la gasolina y

los demAs combustibles. Son inflamables y

los gases son exp_osivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

- Nunca vuelva a poner combustible en la

mAquina en recintos cerrados.

- Nunca almacene la mAquina o el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tat come

la del calentador de agua.

• Nunca haga funcionar una m&quina dentro

de un _rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la bujfa, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pemos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m&quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la m&quina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_,relo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor estA en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

per el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o llevar

guantes, y utilizar precauciones especiales

cuando se efectt]a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto

al eortacesped. Est&n disponibles en la mayoria de las tiendas de Sears yen los centros de

servicio. La mayorfa de las tiendas Sears tambi_n pueden mandar a pedir partes de repuesto

para usted, si les proporciona el m]mero del modelo de su segadora. AIgunos de estos accesorios

tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECOITTES

PAPA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

TRASERA

E_FABILI-

ZADORES

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJIAS

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y el manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha side montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de env[o.

Todas tas partes como las tuercas, tas arande-

las, los pernos, etc., que son necesadas para

completar el montaje han side colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los arficulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y _1

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

det operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de Servi-

cioy Ajustes de este manual.

Barra de control c

Mango superior

Mango Inferior

LEVANTAR

la presencia del operador

Posici6n

para segar

PARA MONTAR EL RECOGEDOR DE

CESPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c_sped con la parte rfgida

de la bolsa en la parte inferior. Asegt]rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Destice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo est&n muy

duros, m6talos en agua catiente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

Mango del

bastidor del

"_ Abertura

del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi6rase a "PARA CONVERIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU S EGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATI'ENCI(_N O MOTOR MOTOR P_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Control de

acelercion /

estrangl

Barra de control que exige

la presencia del operador

Co_6n

arrancadcor

Recogedor

Tapa del deposito de

aceite del motor con varilla

indicadora de nivel

Manilla del mango

Tapa del depesito

de la gasolina

V_lvula del combustible

Filtro de aire

Puerta de la acolchadora

Silenciador

Ajustador de la rueda

(en carla rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen con

los estAndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor estA funcionando.

Barra de control que exige la presencia del

operado- tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Corddn arrancador - se usa para hacer ar-

rancar el motor.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

Control de acelercion/estrangulacion - se

usa para hacer arrancar el motor y le permite

seleccionar la velocidad del motor de ya sea

ESTRANGULACION o RAPIDA.

Laoperaci6ndecualquier

segadorapuedehacerquesalten

objetosextraSosdentrodesus

ojos,IoquepuedeproducirdaSos

gravesen6stos.Siempreusean-

teojosdeseguridadoprotecci6nparalosojos

mientrasoperesusegadoraocuandohaga

ajustesoreparaciones.Recomendamosgafas

ounamascaradeseguridaddevisi6namplia

deseguridadusadasobrelasgafas.

COMOUSAR SU SEGADORA

CONTROL DEL MOTOR

La motor se controla por medio de un control

de aceleraci6n ubicado en el lade del mango

superior. La posici6n de ESTRANGULACION

se usa para hacer arrancar el motor frfo, la

posici6n de RAPIDO es para hacer arrancar

el motor caluroso y el operaci6n normal. La

velocidad del motor no se puede ajustar.

ESTRAN- I\1 RAPIDO

GULACION ,'

CONTROL DE ZONA DEL MOTOR

A_'_PRECAUCI(_N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningt]n motivo trate de eliminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est& funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detr_s del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la meier para la mayorfa

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia ta rueda. Mueva la

rueda hacia arriba o hacia abajo de modo que

se acomode a sus requisitos. AsegSrese que

todas las ruedas queden igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est#,n

insertadas en el agujero det mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PARAUN CORTEALTO,

BAJELAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac_sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de ta puerta.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

_Pasadordel_ Mangodel

trasera ba_idor del

_" recogedor

de c6sped

Gancho lateral del

bastidor del recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale et desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, et desviador de ta descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SlMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. Puertatraseracerrada.

2. Laprotecci6ncontraladescargalateralcerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. Laprotecci6ncontraladescargalateralcerrada.

PARA DESCARGA LATERAL-

1. Puerta traseracerrada.

2. La protecci6n contra la descarga lateral

instalada.

PRECAUOION: No haga funcionar su

segadora sin la puerta trasera se cerr6 o sin

el recogedor c6sped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

hatla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando estA un

poco abierta.

Mango Abra la protecci6n

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS 22 contra la descarga

Abrala

protecci6n

contrala

descarga

Desviador

dela

PARA VACIAR EL RECOGEDOR DE

CFtSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la segadora.

3. Vacfe los recortes de la bolsa usando tanto

el mango del bastidor como 51de la bolsa.

AVISO: No arrastre ta bolsa cuando la vacfe;

se producira un desgaste innecesario.

Mango de

la bolsa

Mango del

bastidordel

recogedor

"de c_sped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCli_N: NO sobrellene el motor con

aceite, o fumar& cuando Io valla a arrancar.

1. AsegL_rese que la segadora est6 nivelada y

que el Area atrededor del dep6sito de aceite

est_ limpia.

2. Remueva tavarila medidora de aceite del tubo

de desarga de aceite. AsegL_reseque el borde

del tubo de relleno de aceite este limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar ta tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

5. Asegt_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

Ifnea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo cu-

ando tas condiciones son polvorosas o sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuates puedan ser utilizados

Ai_durante los primeros 30 dfas.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

Ai_PRECAUCION: Los combustibles

mezctados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con et motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dfas o m&s. Vacie el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las lineas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para mAs informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

Tapadel rellenador

gasolina

Tapa del

rellenador

gasolina

Tapa del

deposito

convarilla

de nivel

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que vAIvula del combustible est6

en la posici6n ON.

2. Para hacer arrancar un motor frfo, mueva

la palanca de control de aceleraci6n/

estrangulaci6n, montada en elmango, a la

posici6n de ESTRANGULACION.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

4. Lentamente mueva la palanca de control

de aceleraci6n a la posici6n de RAPIDO,

despu6s de que arranque el motor.

• Para empezar el motor, mueva la palanca de

control de acceleraci6n a la posici6n de RA-

PIDO y despu6s siga los pasos anteriores.

PARA PARAR EL MOTOR

• Para parar el motor y si no intenta ponerlo en

marcha de nuevo, alivie ta barra de control

que exige la presencia del operador. Espere

hasta que la cuchilla y todas las piezas m6-

viles se hallan parado y mueva la vAIvula del

combustible a la posicion APAGADO (OFF).

APAGADO

• Los poros en los recogedores de c6sped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudarAn menos

c_sped. Para evitar 6ste, rocfe el recogedor

con la manguera de agua, regularmente, y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarA el flujo del

aire del motor y extenderA su duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor rendimiento

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Vea "LIMPIEZA" in la seccion

Mantenimiento de este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de c_sped muchas veces, y

los reduce en tamaSo, de modo que si se caen

en el c_sped se van a dispersar entre 6ste y no

se van a notar. Tambi_n, el c6sped acolchado

se va a deshacer rApidamente entregando

substancias nutritivas para el c_sped. Siempre

acolche con la velocidad del motor (cuchilla)

mAs alta, pues asf se obtendrA la mejor acci6n

de recorte de las cuchillas.

• Evite cortar el c_sped cuando est6 mojado.

El c6sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el c_sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el Area reci6n cortada no quedarA

expuesta at sol directo.

MAX 1/3

VAIvula del combustible

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesado el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el Area

por segunda vez. •

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del c_sped y para la

mayorfa de tas condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RAPIDO. 24

Para obtener los mejores resultados, ajuste

la altura del corte de ta segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesado para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

antedormente cortado y siegue lentamente.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste ta pr6xima

semana. Esto evitarA que el c_sped se

enrede y cambie de direcci6n.

PROGRAMA DE MANTENIMIENTO

Revisar si hay sujetadores sueltos I_

Limpiar/inspeccionarelrecogedorde i_/

S c,sped(sivieneequipado) V' V_

Limpiarlasegadora

AG umpiardebaodelacubiertadelatrans-

rosl6n(segadoras con poder propu cor) 14#

Revisarlascorreasy laspoleasimpul-

sadas(segadorascon poderpropulsor) I_'

Revisaro/afilar/cambiarlacuchilla V'3

R Tablade lubdcaci_n I_ l##

Limpiarlabateda/rocargar

(segadorasconarmnqueeldotrico) I_ 1_4

a Revisarel niveldelacelte I_Cambiarel aceltedelmotor 1_1,2

{T) Limpiarelfiltrode aire _V'_2

Inspeccionarelsilenciador

R Limpiaro/cambiarlabujfa

deCambiaraimel cartuchode papeldelfiltro 1_2

1- Cambiarmdsa menudocuandoseoperebajocarga pesadao enambientesconalias temperaturas.

2 - Darserviciomdsa menudocuandose opereencondicionessuciaso poivorosas.

3- Cambie lascuchillasmdsa menudocuandosiegueen terrenoarenoso.

4- Cargar por48 horasalfin de latemporada,

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de ta garantia, el operador tiene que

mantener la segadora segt3n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos por lo menos un vez por cada temporada.

° Una vez al aSo, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est& desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-combus-

tible adecuada y ayudan a que su motor

funcione mejor y que dure m_,s.

° Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

, (_) Aceite

del

motor

Clavija

de la

articulacion

de la

proteccion

de descarga

Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntat del mango

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueitos.

LUBRICACI(_N

Mantenga la unidad bien tubricada (vea la

"TABLA DE LUBRICACION").

Rocieel lubricante

@ Vea "MOTOR" en la seccionde Mantenimiento

IMPORTANTE: No aceite e engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y mugre,

1oacortara la duracion de los rodamientos

autolubricantes. Si cree que tienen que

lubricarse, use losamente un lubricante tipo

crafito, de polvo seco, en forma moderada.

ESPECIFICACIONES DEL PRODUCTO

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 10W30

Capacidad de Aceite: 18.50nzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Tolerancia de VAIvula (+ 0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs. / 47-54 N-m.

El m]mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de ta caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengatos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de insec-

tos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daSar a las llantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, ta cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daiSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y p6ngalo en

donde no pueda entrar en contacto con 6sta.

2. Haga descansar la segadora en su lade.

Asegt]rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla gir&ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura det adaptador

de la cuchilla. La ranura tiene que estar en buenas

condiciones para que funcione en forma adec-

uada. Cambie el adaptador si est& daiSado.

PARA CAMBIAR LA CUCHILLA

la cuchilla (opuesto at borde afilado) est6

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSaL

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girAndolo en el sentido en que

giran las manillas det reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es ctase

8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos elafilarla cuchilla-pero

si Io hace, asegt]rese de que quede balanceada.

Se tiene que tener cuidado de manteneda

balanceada. Una cuchilla que no estA bat-

anceada va a producir eventualmente daSo en

la segadora o en et motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est& balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que 6sta

quede batanceada.

Ran

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la ranura

del adaptador y que el chavetero del cigue-

_al est_n alineados.

2. Ponga la cuchilla en el adaptador de 6sta

alineando los dos (2) agujeros en la cuchilla

con las satientes elevadas en el adaptador.

3. Asegt]rese de que el borde de satida de

26cuchilla

Cuchilla

ciguenal

P rn Arandela

e o

de la endurecida

Borde de salida

gu_nal

Adaptador de la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar si est#, dafiado o detedorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_,mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el n_mero del modelo de la

segadora cuando lo ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de visco-

sidad SAE segSn su temperatura de operaci6n

esperada.

CALIDADES DE VISCOSIDAD DE 8AE

'F -20 0 80 82 40 60 80 100

40 40 -lo 0 lo 20 3o

lAMA DE TEMPERATURA ANTICIPADA AN_ES DEL PROXIMO CAMBIO DE ACEmE

AVISO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima if[o,

y revise el nivel del aceite del motor menudo,

para evitar un posible dafio en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivet del aceite del c&rter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tapSn del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngato de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Rellene el motor con aceite. La capacidad

de aceite det motor es de 18.5 oz. Si el

aceite no est#,completamente drenado

del motor, no se necesitar_ el contenedor

entero de 20 oz. de aceite. Usted recibe

un envase de aceite con la unidad. Vierta

lentamente 3/4 de aceite en el tubo de rel-

leno det motor.

6. Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

7. Contint]e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea lleno (FULL). NO

sobrellene el motor con aceite, o fumarA

cuando Io vatla a arrancar.

8. Asegt_rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujfa a 6sta.

Tapa del deposito de aceite

con varilla de nivel

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir et papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, m&s a menu-

do si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpe&ndolo suavemente en una

superficie plana. Si est& muy sucio cambie

el cartucho.

/iPREOAUCION: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Cartucho Cubierta

del filtro

Orejas de aire

Orejas

SILENCIADOR

Inspeccione y cambie et silenciador si est&

corrofdo puede producir un peligro de incendio

y/o dafio.

BUJ|A

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujfa y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el meier rendimiento,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpin la parte de abajo de

su segadora despues de cada uso.

_,PRECAUOI(_N: Desconecte el alambre de

la bujfa y pSngalo en donde no pueda entrar en

contacto con 6sta.

• Umpie la parte inferior de su segadora

rasp&ndola para remover la acumulaci6n de

c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m&s catiente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

_I_ADVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegSrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujfa y pSn-

galo en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo ta posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en ta posici6n en donde se

encuentra el operador. Si se dafia el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

atta o baja. Los agujeros de montaje en el

mango inferior estAn fuera del centro para

levantar y bajar el mango.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado izquierdo

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger _1(los) cable(s) de control contra

cualquier dafio.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

ctavija de montaje del puntat del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla per

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

'_ PARA AJUSTE "_

_ Mango inferior

I_t" :_Puntal Clavijade montaje-'_

Fdel mango Clavijade horquilla

Posici6n i-<] Posici6n F_

parasegarl i P_ ' ,

! \ ','

Clavija _H_. , \_ _

de _ i

Clavija de"_" ' _ L_del mango

montaje POSICION BAJA POStCION ALTA

\.f "_, Soporte

_- \, contra-

\ dobla

Mango

GIRAR

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantfa

deben set realizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fA-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est& funcionando demasiado

rApido o demasiado lento, Ileve su segadora a

mas con su centre de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est& funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su cen-

tre de servicio Sears o con un otro centro de

servicio cuatificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

det motor, el que ha side ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_,brica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste, contacto con su

centro de servicio Sears o con un otro centre

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mAs.

SEGADORA

Cuando se va a guardar la segadora por cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_rdeta en un &rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubrfquela segSn se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

ctavijas y todos los pernos y tornillos est6n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estan dai_adas, quebradas o desgastadas.

C&mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado izquierdo

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger _1(los) cable(s) de control contra

cualquier da_o.

1. Apdete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adetante.

2. Suelte los pernos de montaje del mango su-

perior 1osuficiente como para permitir que et

mango superior se pueda doblar hacia atr&s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegt_rese que

Io doble segt]n se muestra o purde daSar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automAticamente se asegurarA en la

posici6n para segar.

APRIETE

PARA DOBLAR

Mango inferior

Barra de control

exige la presencia

del operador

Posici6n para segar

Mango

inferior_

DOBLAR

HACIA ATRAS

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se for-

men depositos de coma en partes fundamentales

det sistema de combustible tales como el carbu-

rador, el filtro del combustible, la manguera del

combustible o en el estanque durante el almace-

namiento. Los combustibles mezclados con alco-

hol (conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, lo que conduce

a la separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

29durante el periodo de almacenamiento.

1. Dreneelestanquedecombustible.

2. Hagaarrancarelmotoryd_jelofuncionar

hastaquelastfneasdelcombustibleyel

carburadorest_nvacfos.

• Nuncauselosproductosparalimpiezadel

carburadorodelmotorenelestanquede

combustiblepuessepuedenproducirdaSos

permanentes.

• Usecombustiblenuevolapr6ximatempo-

rada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en et com-

bustible durante el perfodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para

el almacena-miento. Siempre siga la propor-

ci6n de mezcla que se encuentra en el envase

del estabilizador. Haga funcionar el motor por

Io menos 10 minutes despu_s de agregar el

estabilizador, para permitir que este Ilegue at

carburador. No drene la gasolina del estanque

de gasolina y el carburador si se est& usando

estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cambielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimiento de este

manual.)

ClLINDRO

1. Remueva la bujfa.

2. Vac[e 29 ml (una onza) de aceite a tray,s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Cambie por una bujfa nueva.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirAn problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct]brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_,stico. El pl_stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producirA la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora mien-

tras el motor y las areas de escape to davia

estan catientes.

_I_PRECAUCI(_N: Nunca almacene la sega-

dora con gasolina en el estanque dentro de un

edificio en donde los gases pueden alcanzar

una llama expuesta o una chispa. Permita que

se enfrfe el motor antes de atma-cenarla en

algt]n recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V#,lvula del combustible (si equ-

ipada) est#, en la posici6n OFF.

11. Bateria d6bi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible Iimpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a llenar el

estanque con gasolina nueva.

5. Conecte el alambre a la buj[a.

6. Cambie la bujia.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vAIvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

estd dirigido a un centro de servico Sears.

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

Mal corte-

disparejo

Vibracion

excesiva

Cordon

arrancador

dificil de tirar

Recogedor de

cesped no se

Ilena (si viene

equipado)

Dificil de

empujar

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefiat del motor doblado.

1. El freno del volante del motor

est& aplicado cuando se

suelta la barra de control.

2. Ciguefiat del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c6sped estA demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la cajaJcuchilla

de la segadora arrastrAndose

en el c6sped.

3. Recogedor de c6sped demasiado

Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCI(_N

1. Ajuste a la posici6n de

"Corte mAs alto?

2. Ajuste a la posici6n de

"Corte mAs alto?

3. Limpie/cambie et filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un tugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la attura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la attura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mAs alto.

3. Vacfe el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388811

68 14

72 24

22-

148 30

47 58

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388811

KEY

NO.

PART KEY PART

NO. DESCRIPTION NO. NO.

181389

185540

169708X479

179585

63601

131959

66426

183684

154132

165754

183575

750634

850733X004

180833

51793

147286

165946X479

17600406

167132X004

167133X004

165858

168360X004

185607

73930500

166111X479

166112X479

851856

152124

160835X007

183901

165760

180077X004

180912

181214X004

160828

183812

180541

Control Bar 39 83923

Upper Handle, with Grip 40 182248

Lower Handle 41 88652

Rope Guide 42 165766

Locknut 1/4-20 43 165767

Handle Bolt 44 184193

Wire Tie 45 150406

Grip, Foam 46 85463

Hinge Bracket 47 182247

Mulcher Door 48 181215X004

Engine Zone Control Cable 50 144929

Hex Washer Head Screw 51 183029

Up-Stop Bracket 52 181277

Handle Knob

Hairpin Cotter 53 851084

Hinge Rod 54 850263

Support Bracket 55 851074

Screw 56 175064

Axle Arm Assembly - LF 57 851514

Axle Arm Assembly - RF 58 57143

Rear Skirt 67 185525

Selector Spring - Front 68 180332

Rear Door Assembly Kit (Incl. Springs) 70 - - -

Locknut 5/16-18

Handle Bracket Assembly (Left) 71 132004

Handle Bracket Assembly (Right) 72 165108

Screw 1/4-20 x 3/8 73 182003

Hinge Spring - - 161058

Wheel Adjusting Bracket - Front - - 187747

Washer

Clip on Discharge Guard

Selector Spring - Rear

Selector Knob

Axle Arm Assembly - LR

Shoulder Bolt 5/16-18

Wheel Assembly, Rear

Wheel Assembly, Front

DESCRIPTION

Flanged Lecknut

Hubcap

Hinge Screw

Spring (LH)

Spring (RH)

Door Bolt

Hex Head Thread Rolling Screw 3/8-16 x 1

Danger Decal

Hubcap

Axle Arm Assembly - RR

Screw

Throttle Control

Housing Assembly

(Includes Key Numbers 17, 18 and 46)

Hex Head Screw 3/8-24 x 1-3/8 Grade 8

Helical Lockwasher

Hardened Washer

21" Blade

Blade Adapter

Washer, Wave

Grass Bag

Catcher Frame

Engine, Honda, Model Number

GCV- 160-AIAE (See Breakdown)

Nut, Hex

Bracket, Anti- Fold

Clip, Wireform

Warning Decal (Not Shown)

Owner's Manual

Available accessories not included with lawn mower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 Fuel Stabilizer

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CONTROL I

8 6

CAMSHAFT f

1_211

CARBURETOR I

FAN COVER]

_-4

FLYWHEEL I

HONDA 4-CYCLE ENGINE MODE L NUMBER GCV-160-AIAE

CONTROL

KEY PART

NO. NO. DESCRIPTION

1 5580311

2 5580329

3 5580345

4 5580352

5 4439428

6 0800466

7 5580378

6094122

8 5580386

9 2418671

10 5580998

11 0145557

12 0471623

Arm, Governor

Red, Governor

Spring, Governor

Spring, Throttle Return

Spring, Lever

Holder, Cable

Base Comp. Control (Use up to

Serial Number 1177559)

Base Comp. Control (Use from

Serial Number 1177560)

Rod, Choke

Bolt, Governor Arm

Bolt, Flange (6 x 45) (ct2O0)

Screw, Pan (5 x 16)

Nut, Flange, 6ram

CAMSHAFT PULLEY

KEY PART

NO, NO, DESCRIPTION

1 5580055 Pulley Comp., Camshaft

2 5580063 Shaft, Cam Pulley

3 5580071 Belt, Timing

4 5580089 Arm, Intake Valve Rocker

5 5580097 Arm, Exhaust Valve Rocker

6 5580105 Shaft Rocker Arm

7 5580113 Valve, Intake

8 5580121 Valve, Exhaust

9 5580139 Spring, Valve

10 1426980 Retainer, Intake Valve Spring

11 0294819 Screw, Tappet Adjuster

12 0004598 Nut, Tappet Adjuster

13 0018044 O-ring

13 2373447 O-ring

FAN COVER

KEY PART

NO, NO.

1 3683646

2 5028923

3 5580394

4 5580451

5 5580469

6 5580519

7 5580527

8 2499440

9 5581004

10 0671636

11 2449593

12 0250647

13 0250985

14 0053447

FLYWHEEL

KEY PART

NO, NO.

1 0348433

2 5580659

3 5723747

4 5580675

5 5580683

6 5580782

7 5580790

8 0803619

9 1725050

10 0671552

11 0442038

12 1824630

13 0485946

14 1510361

DESCRIPTION

Rubber, Supporter, 107 mm

Petcock Assembly, Manual

Bracket, Petcock

Cap Assembly, Fuel Tank

Tube, Fuel

Cover Comp. Fan, NH1, Black

Co{ler, Fan Cover

Collar, Front Turn Signal

Bolt, Stud

Screw, Washer, 5 x 10

Bulk Hose, Fuel

Clip, Tube (BS)

Clip, Tube (B10)

Clip, Tube (C9)

DESCRIPTION

Key, Special Woodruff (25 x 18)

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Switch Assembly, Engine Stop

Brake Assembly

Spring, Brake Lever

Bolt Flange (6 x 14)

Bolt, Flange (6 x 23)

Bolt, Flange (6 x 20)

Nut, Special, 14ram

Clip Cable

Screw, Washer (4 x 12)

Washer, Plain

CARBURETOR

KEY PART

NO, NO, DESCRIPTION

1 3088416 Gasket Set

2 5580162 Float Set

3 4930756 Chamber Set, Float

4 4481818 Screw Set

5 1441518 Screw Set

6 5580170 Screw Set

7 5664552 Carburetor Assembly

8 5580212 Valve Float

9 5580220 Nozzle Main

10 5580238 Insulator, Carburetor

11 5580246 Gasket, Insulator

12 4581120 Gasket, Carburetor

13 5580253 Gasket, Carburetor

14 5580535 Guide Comp., Air

15 0639419 Screw, Pan (5 x 6)

15 3344520 Screw, Pan (5 x 6)

16 0635474 Jet, Main #60 (optional)

16 0635482 Jet, Main #62 (optional)

16 0636126 Jet, Main #65 (optional)

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CYLINDER BARREL J

.jr

CRANKSHAFT I

I AIR CLEANER

OIL PAN J

CONNECTING RODT 4

PISTON _ _ j. ___# _

6 "

RECOIL STARTER

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CYLINDER BARREL

KEY PART

NO, NO.

1 5579982

2 2399780

3 5579990

4 5580006

5 0636845

6 0803619

7 5581038

8 1441112

DESCRIPTION

Cylinder Assembly

Clip, Valve Guide

Cover, Head

Cover Comp., Breather

Bolt, Flange (6 x 12)

Bolt, Flange (6 x 14)

Oil Seal 25.4 x 62 x 6

Spark Plug (BPR6ES NGK)

CRANKSHAFT

KEY PART

NO. NO.

1 5580030

5 5581012

DESCRIPTION

Crankshaft Comp. (N1-Type)

Washer Thrust

AIR CLEANER

KEY PART

NO. NO.

1 5580154

2 5580402

3 5581410

5 5664560

6 5580444

7 5580964

B 2374742

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assembly, Air Cleaner

Gasket, Air Gleaner

Cover, Air Cleaner

Bolt, Flange (6 x 86)

Bolt, Flange (6x 14)

PISTON CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

1 5580014 Piston

2 1426576 Pin, Piston

3 5580022 Rod Assembly, Connecting

4 1431055 Bolt, Connecting Rod

5 2605517 Clip, Piston Pin 13ram

6 5655949 Ring Set, Piston (Riken)

6 5655956 Ring Set, P;ston (Te{koku)

RECOIL STARTER

KEY PART

NO, NO.

1 5597869

2 5580634

3 5580642

4 2866341

DESCRIPTION

Starter Assy., Recoil,

NHI, Long Rope, 8lack

Knob, Recoil Starter

Rope, Recoil Starter

Nut, Flange, 6ram

MUFFLER

KEY PART

NO, NO.

1 5580485

2 5580501

3 5580972

4 0636845

5 5737457

DESCRIPTION

Muffler Comp.

Protector, Muffler

Bolt, Flange (6 x 79) CT200

Bolt, Flange (6 x 12)

Gasket, Muffler (Optional)

OIL PAN

KEY PART

NO. NO.

1 5579974

2 4497947

4 5580261

5 5560279

6 5580287

7 5580295

8 1427244

9 1427251

10 5580303

11 0803619

12 0748111

13 2413862

14 2456697

15 5581046

16 0345900

17 0115527

18 1417369

19 5722996

DESCRIPTION

Pan Assembly, Oil

Gasket, Oil Filler Cap

Shaft Comp. Governor Holder

Governor Assembly

Weight Governor

Holder, Governor We ght

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt Flange (6 x 14)

Bolt, Flange (6 x 25)

Washer, Thrust 6ram

Clip, Governor Holder

Oil Seal (28 x 41.25 x 6)

Washer, Plain, 6ram

Pin, Lock, 8ram

Pin, Dowel (8 x 20)

Gauge Assembly, Oil Level

SERVICE NOTES

i,',

Your Home

For repair - in your home - of all major brand apphances,

lawn and garden equipment, or heating and coohng systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessones and

owner's manuals that you need to do-it-yourself.

For Sears professional _nstallat_on of home apphances

and _tems hke garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime day or night

(1-800-469-4663) (U S A and Canada)

www.sears,com www,sears.ca

Our Home

For repair of carry-_n products hke vacuums, lawn equipment,

and electronics, call or go on-hne for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U S A only)

www,sears.com

To purchase a protection agreement (U S A )

or maintenance agreement (Canada) on a product serviced by Sears

1-800-827-6655 (uSA) 1-800-361-6665 (Canada)

Para pedlr ser_clo de reparaclSn

a dom_c_ho,y para ordenar p_ezas:

1-888-SU-HOGAR s_

(1-888-784_427)

Au Canada pour se_ce en franc_.a_s:

1-S(_-LE-FOYER Mc

(1-800-533-6937)

www sears ca

SE/AR,.

@Sears Roet'__.kandCo.

® Registered Trademark / _ Trademark f s_,_Service Mark of Sears, Roebuck and Co

® Marca Reg_s_rada/ ''_Marca de F_bnca / TM Marca de Serv_c_ode Sears, RoebtJck and Co

ac Marque de commerce f ,_L_Marque d_pos_e de Sears Roebuck and Co.

187747 04.05.03 rad Printed in U.S.A.

Craftsman 917388811 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917388811 Questions and Answers
