D-Link DGS-1026MP 26 Port Gigabit Max Poe Switch User Manual

Documentation is also available

on the D-Link website

This document will guide you through the

basic installation process for your new D-Link

26-Port Unmanaged Gigabit PoE Switch.

DGS-1026MP

Quick Installation Guide

Getting Started Guide

Iinstallationsanleitung

Guide de démarrage

Guida introduttiva

Guía de introducción

Краткое руководство пользователя

Guia inicial

快速安裝指南

Petunjuk Pemasangan

本製品のご利用にあたって

ENGLISH

# LED Status Description

PoE

Power

Budget

Solid red

(LED above “300W”) The total PoE power

consumption is between 301 and 370 W.

Solid

amber

(LED below “300W”) The total PoE power

consumption is between 201 and 300 W.

Solid

green

(LED below “200W”) The total PoE power

consumption is between 101 and 200 W.

Solid

green

(LED below “100W”) The total PoE power

consumption is between 1 and 100 W.

O

There are no PoE-powered devices

connected to the switch.

LED

Mode

Solid

green

The port LEDs are displaying the port

link status. See Link/Act below for more

information.

Solid

amber

The port LEDs are displaying the PoE

status. See PoE Mode below for more

information.

3 Power

Solid

green

The device is powered on.

O The device is powered o.

Link/Act

Ports 1

~ 26

Solid

amber

There is an active link on the

corresponding port operating at 10/100

Mbps.

Blinking

amber

There is trac on the corresponding port

at 10/100 Mbps.

Solid

green

There is an active link on the

corresponding port operating at 1000

Mbps.

Blinking

green

There is trac on the corresponding port

at 1000 Mbps.

PoE

Mode

Ports

1 ~ 24

Solid

amber

The PoE power supply on the

corresponding port has failed.

Solid

green

The corresponding port is supplying PoE

power correctly.

Table 1

Front Panel Connectors

1 2 3

Figure 2

# Item Description

1 LED Mode

Press to change the port LEDs to display the

PoE status or the link status. The color of the

LED Mode light will indicate which LED status

display is currently active.

2 Ports 1 ~ 24

10/100/1000 Mbps PoE-capable ports for

connecting Ethernet devices and PoE-

powered devices.

3 Ports 25 ~ 26

10/100/1000 Mbps/SFP combo ports. When

using one interface of these combination

ports, the other port in the pair will become

unavailable. For example, using the SFP

interface on port 25 will render the RJ45

interface on port 25 unavailable.

Table 2

Before You Begin

This Quick Installation Guide gives you step-by-

step instructions for setting up your DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch. The model

you have purchased may appear slightly dierent

from the one shown in the illustrations. For more

detailed information about the switch, please refer

to the User Manual.

Package Contents

This DGS-1026MP package should include the

following items:

• DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch

• Power cord

• Power cord retainer

• Rack mount kit and rubber feet

• This Quick Installation Guide

If any of the above items are damaged or missing,

please contact your local D-Link reseller.

Hardware Overview

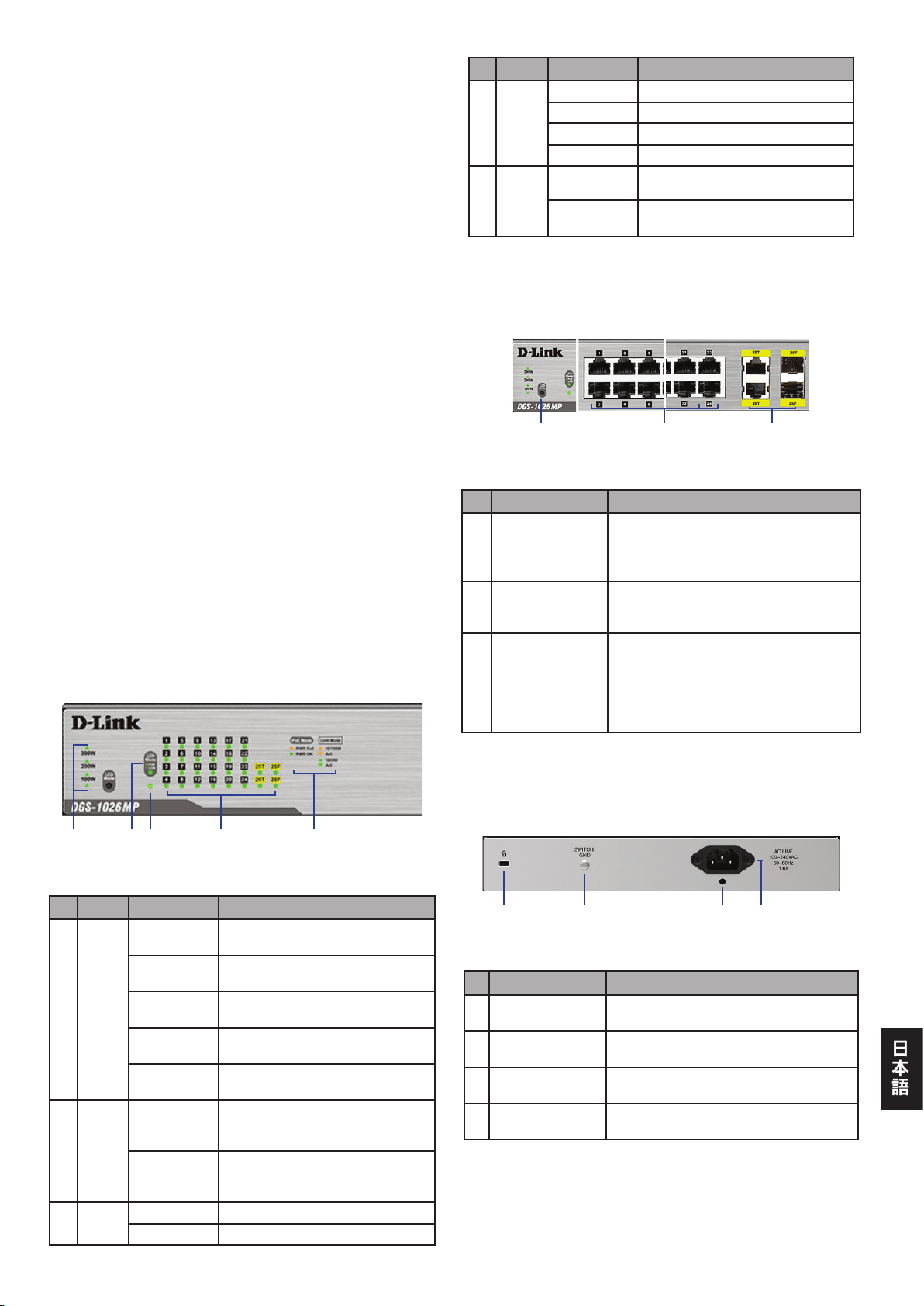

LED Indicators

1 2 3 54

Figure 1

ENGLISH

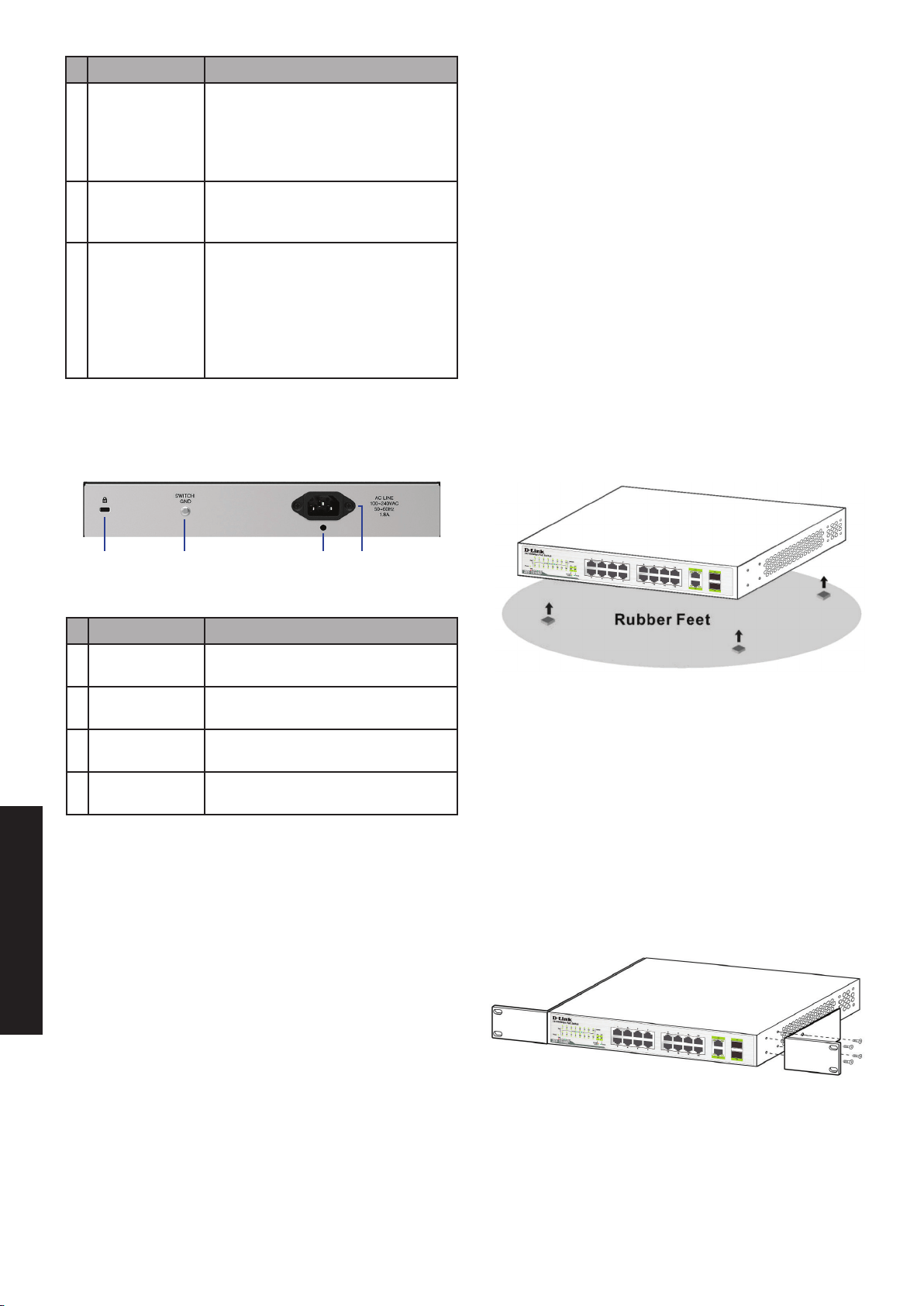

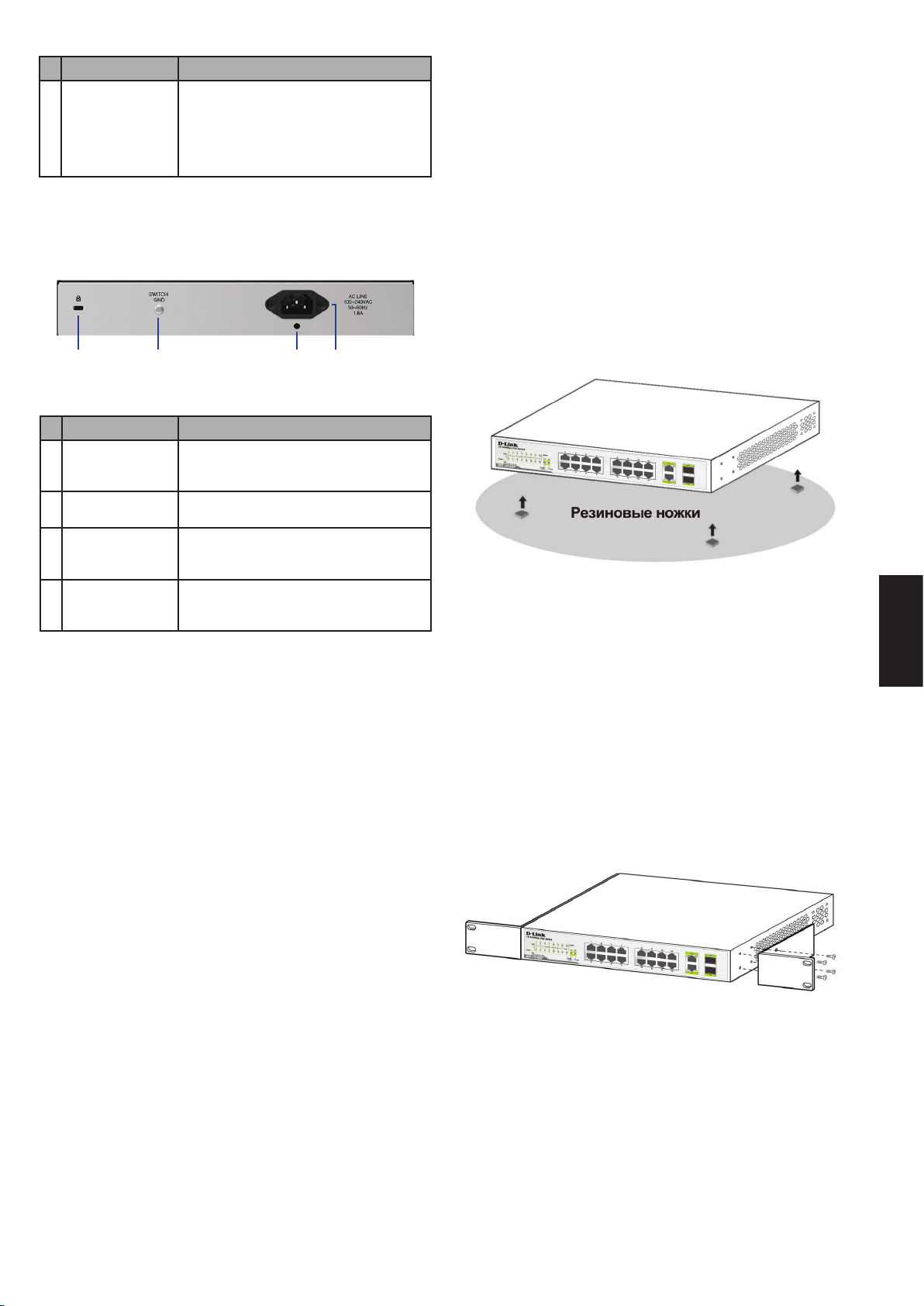

Rear Panel Connectors

1 2 43

Figure 3

# Item Description

Kensington

Lock Input

This is used to attach a physical Kensington

security lock.

2 Switch GND This is used to connect the switch to ground.

Power Cord

Retainer Slot

This is used for securing the power cord

retainer to the switch.

Power Adapter

Input

This is used to connect the power cable to the

switch.

Table 3

Hardware Installation

Before You Begin

Observe the following precautions to help prevent

shutdowns, equipment failures, and personal injury:

• Install the DGS-1026MP in a cool and dry

place. Refer to the technical specications in

the user manual for the acceptable operating

temperature and humidity ranges.

• Install the switch in a site free from strong

electromagnetic sources, vibration, dust, and

direct sunlight.

• Leave at least 10 cm of space at the left and right-

hand side of the switch for ventilation.

• Visually inspect the power connector and make

sure that it is fully secured to the power cord.

• Do not stack any devices on top of the switch.

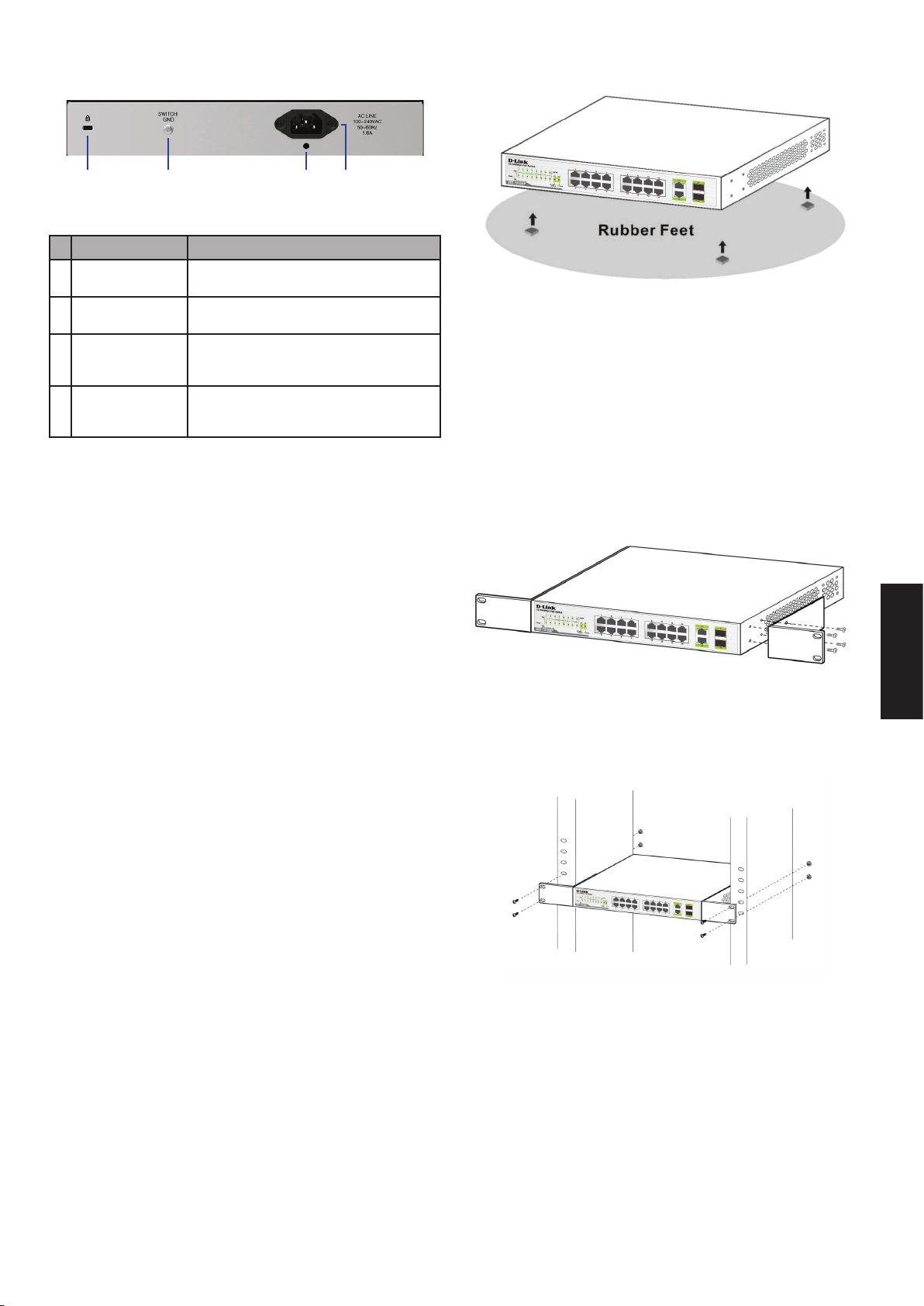

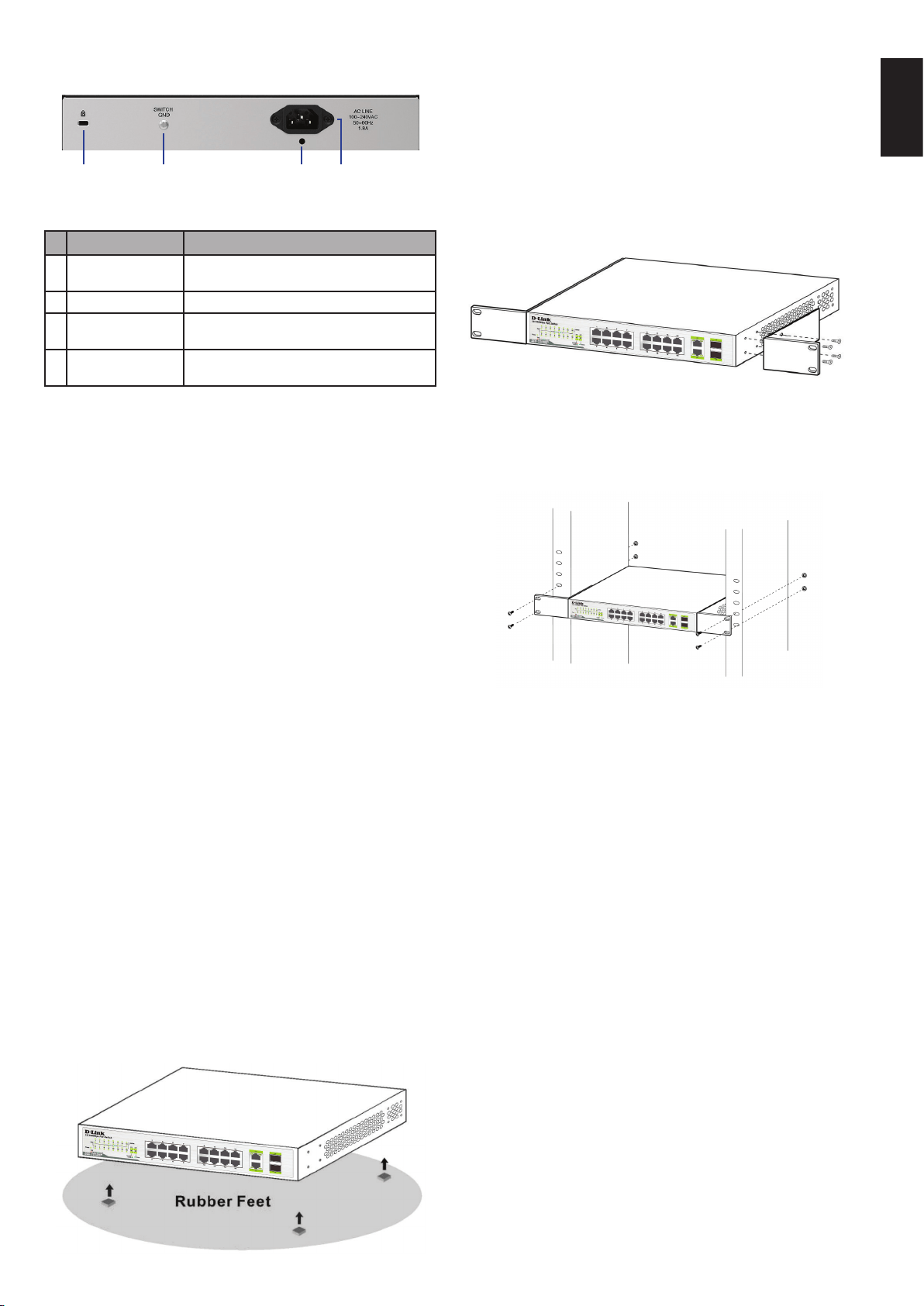

Using the Switch on a Flat Surface

The DGS-1026MP comes with a set of adhesive

rubber feet which allow the switch to be placed on

a at surface such as a desk or table, without risk of

damaging it. To attach the rubber feet, simply place

one in each corner of the bottom panel of the switch.

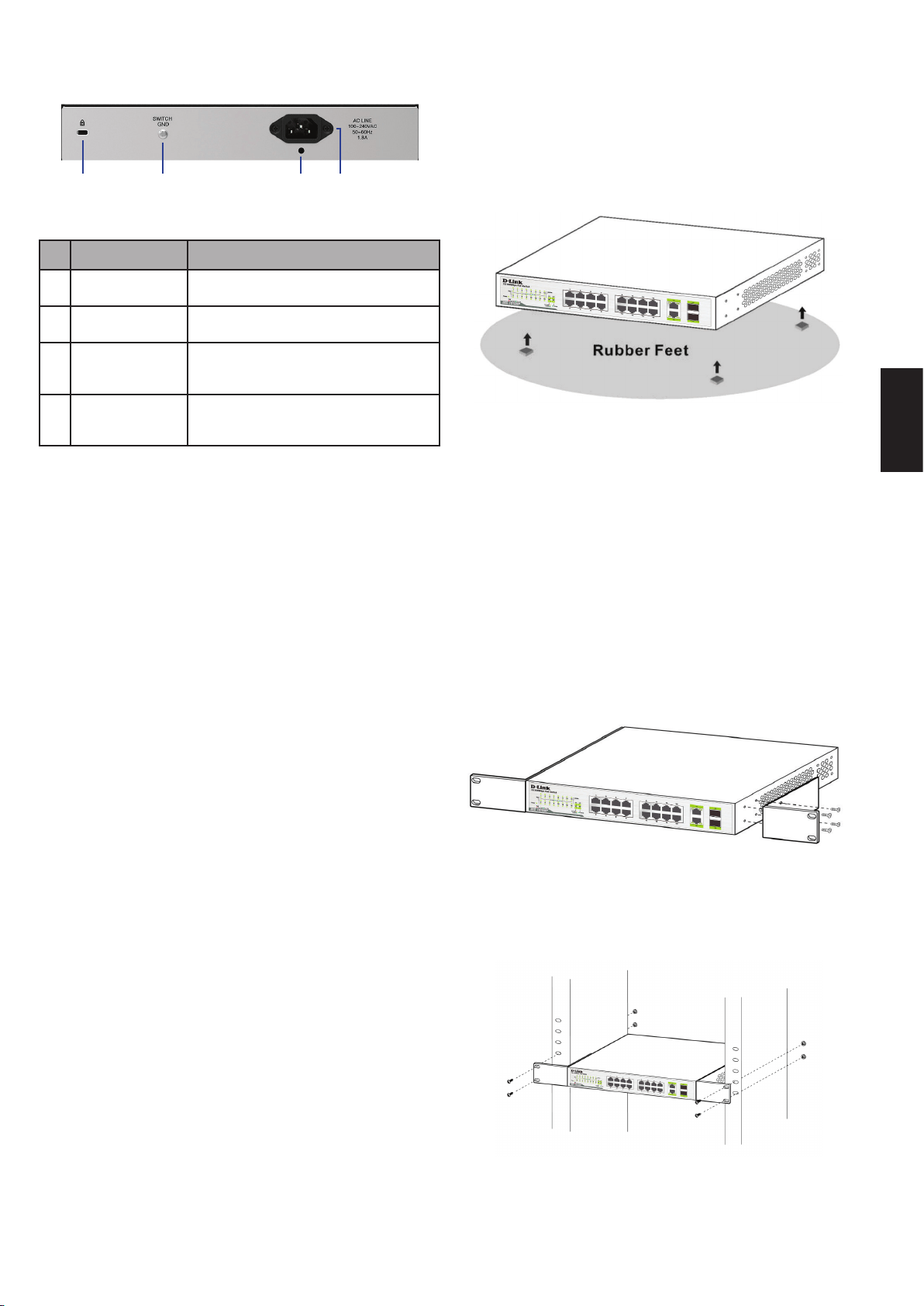

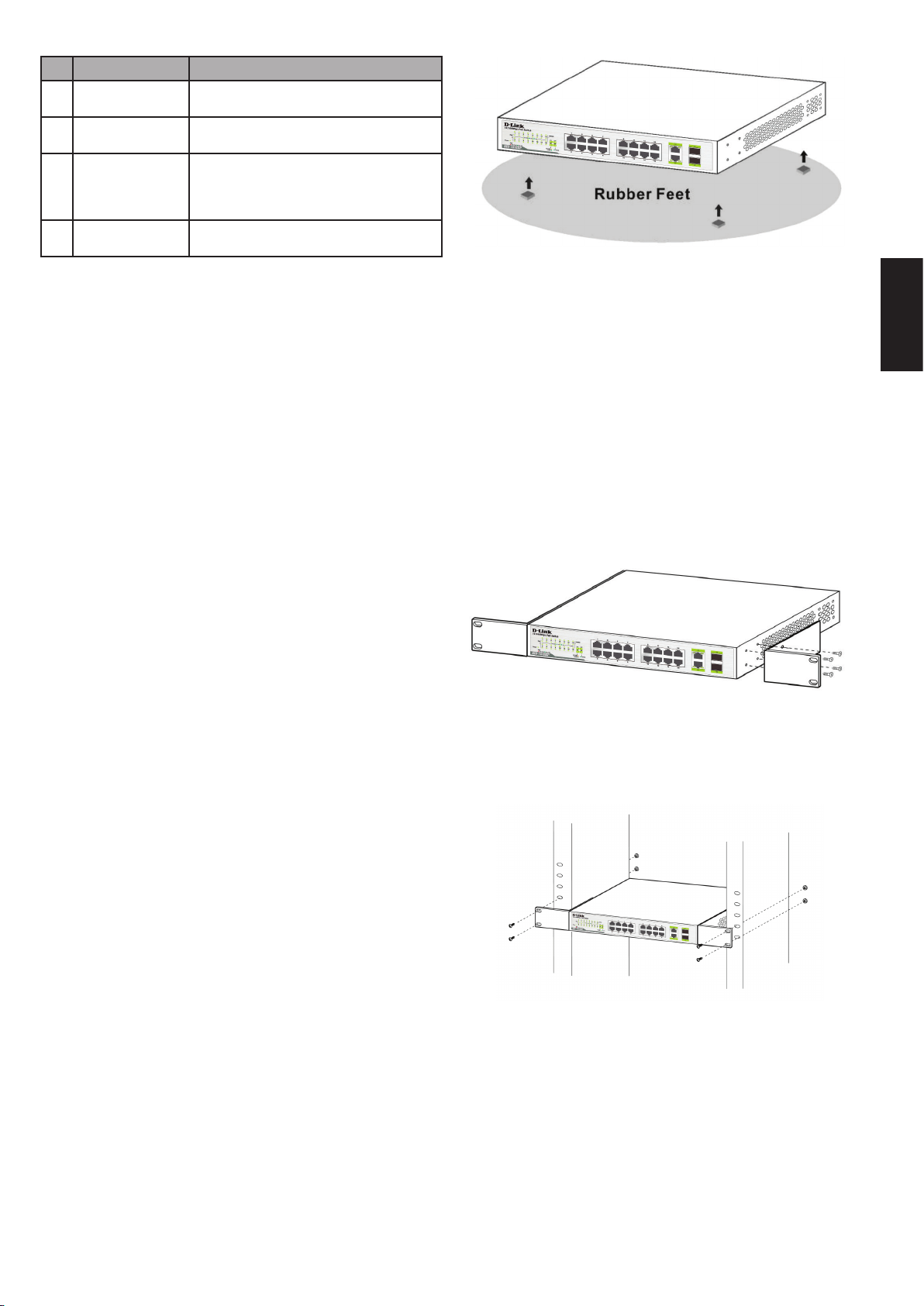

Figure 4

Mounting the Switch in a Rack

The DGS-1026MP can be mounted into a standard

19” server rack. The following instructions will explain

how to install the switch into a rack:

1. Attach the included mounting brackets to each

side of the switch’s chassis and secure them to

the device using the provided screws.

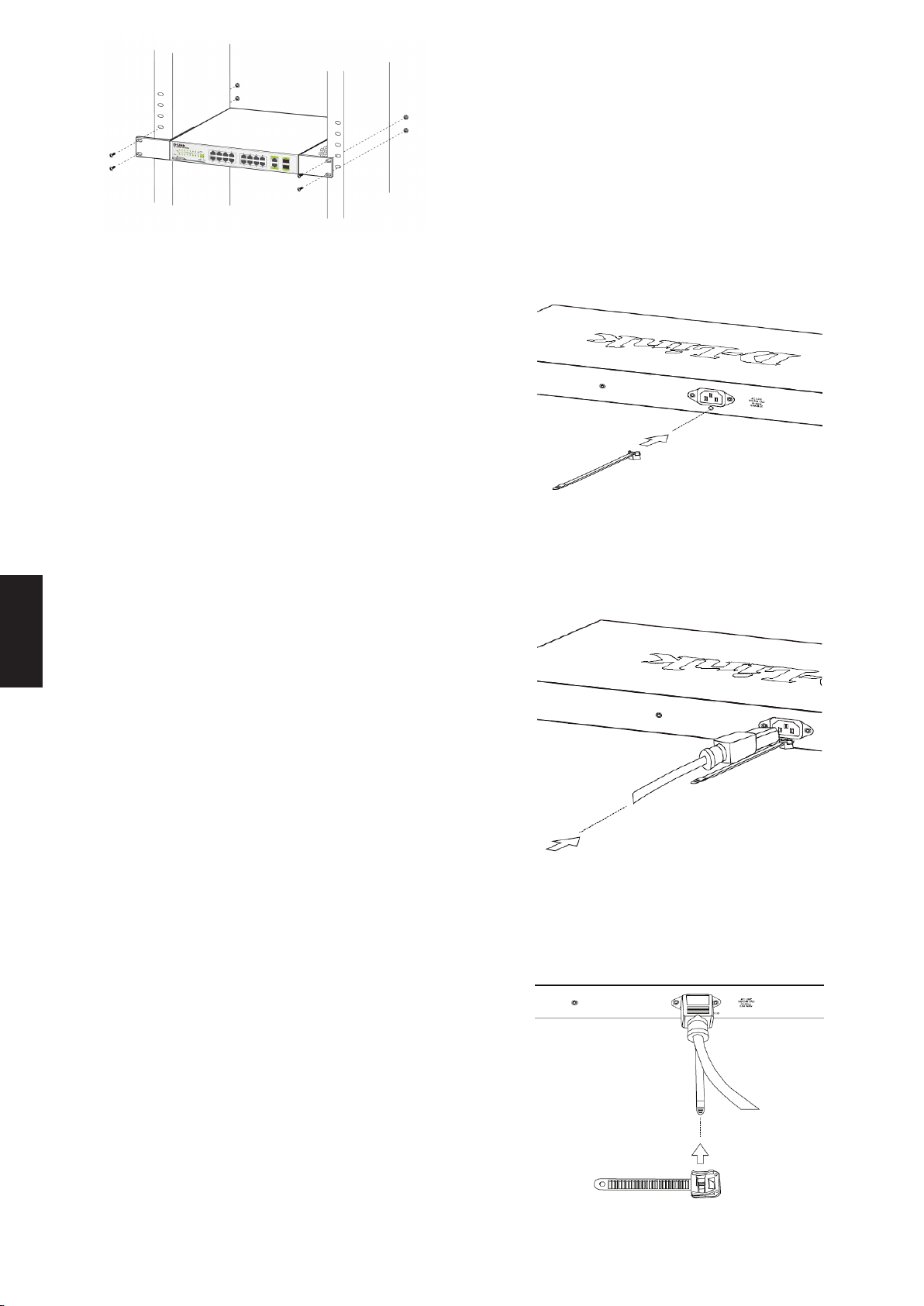

Figure 5

2. Use the screws that were provided with the rack

to install the switch in the rack.

Figure 6

Grounding the Switch

This section will provide step-by-step instructions

on how to connect the switch to ground. This step

must be completed before powering on the switch.

Required tools and equipment for grounding

• Grounding screw (included) and one M4x6

(metric) pan-head screw (not included).

• Grounding cable (not included). The grounding

cable should be sized according to local and

national installation requirements. Depending

on the power supply and system, a 12 to 6 AWG

copper conductor is required for installation.

Commercially available 6 AWG wire is

recommended. The length of the cable depends

on the proximity of the switch to proper

grounding facilities.

• A screwdriver (not included).

ENGLISH

To ground the switch, follow the instructions below:

1. Verify that the system is powered o.

2. Remove the grounding screw from the back of

the device and place the #8 terminal lug ring of

the grounding cable on top of the grounding

screw opening.

3. Insert the grounding screw back into the

grounding screw opening and use a screwdriver

to tighten the grounding screw, securing the

grounding cable to the switch.

4. Attach the terminal lug ring at the other end

of the grounding cable to an appropriate

grounding source.

5. Verify that the connection between the

grounding connector on the switch and the

grounding source is secure.

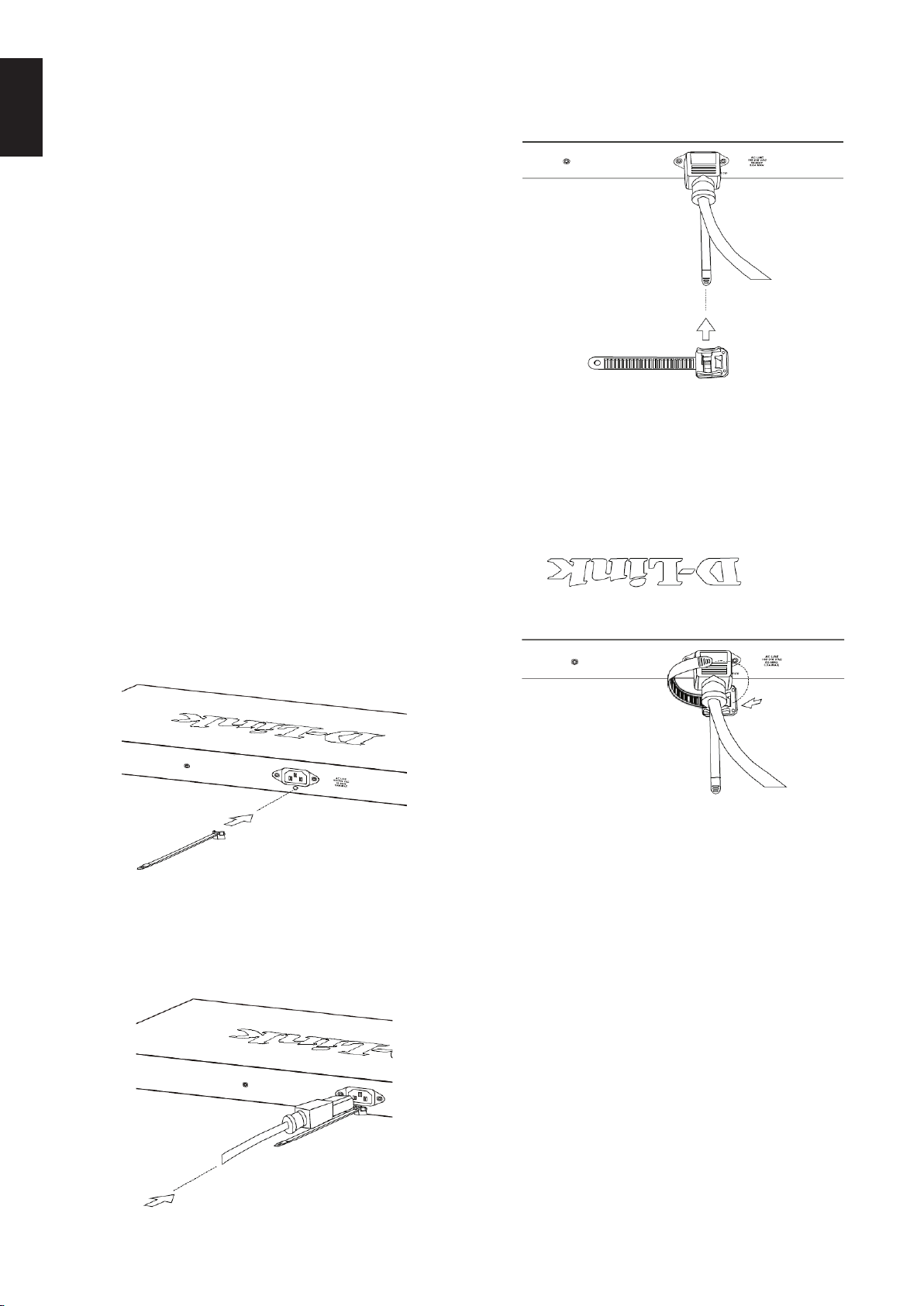

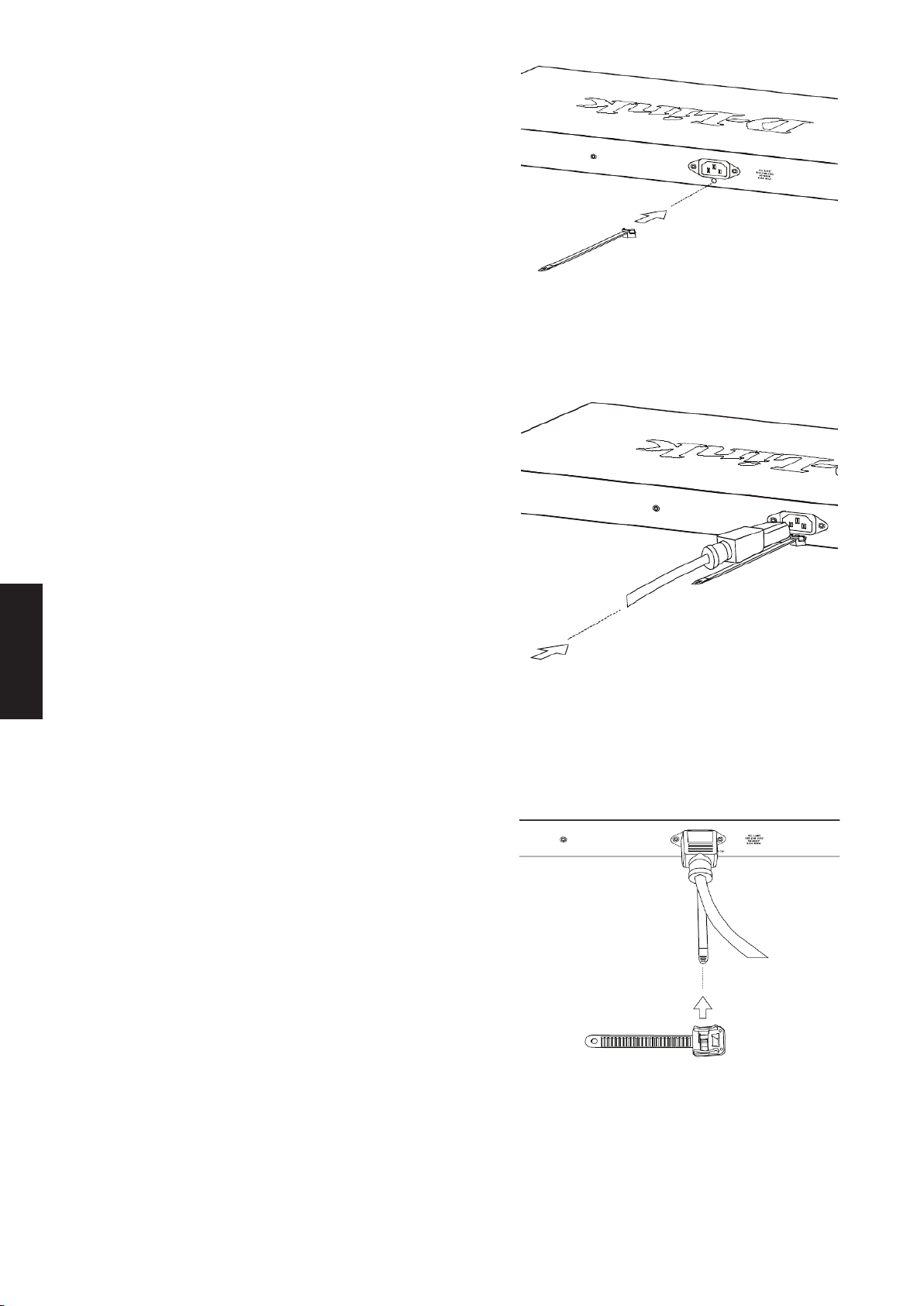

Attaching the Power Cord Retainer

To prevent the power from accidently being

disconnected, it is recommend to install the included

power cord retainer. To attach the retainer cord,

please refer to the following instructions:

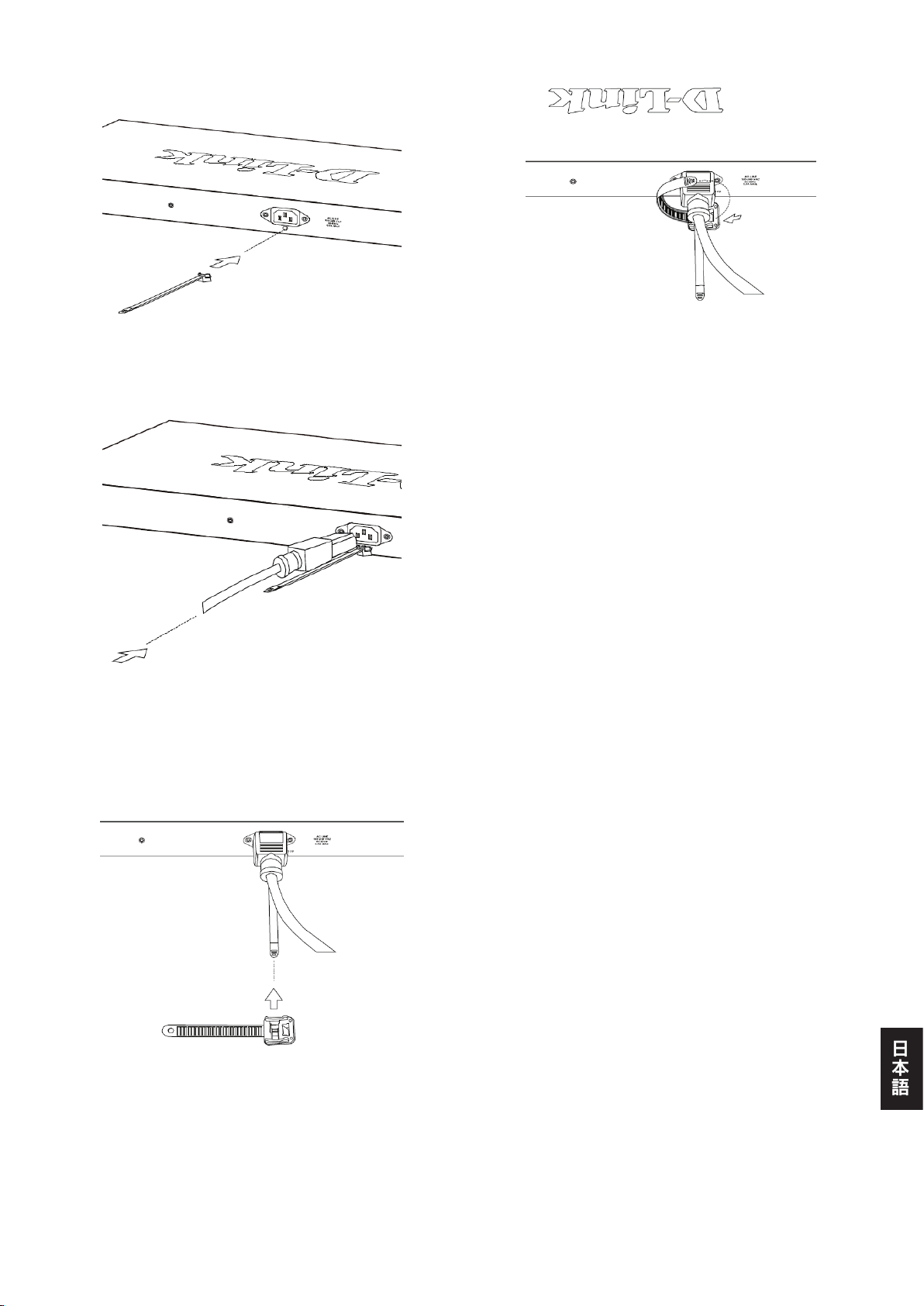

1. With the smooth side facing up, insert the tie into

the opening below the power socket, as shown

in the following image.

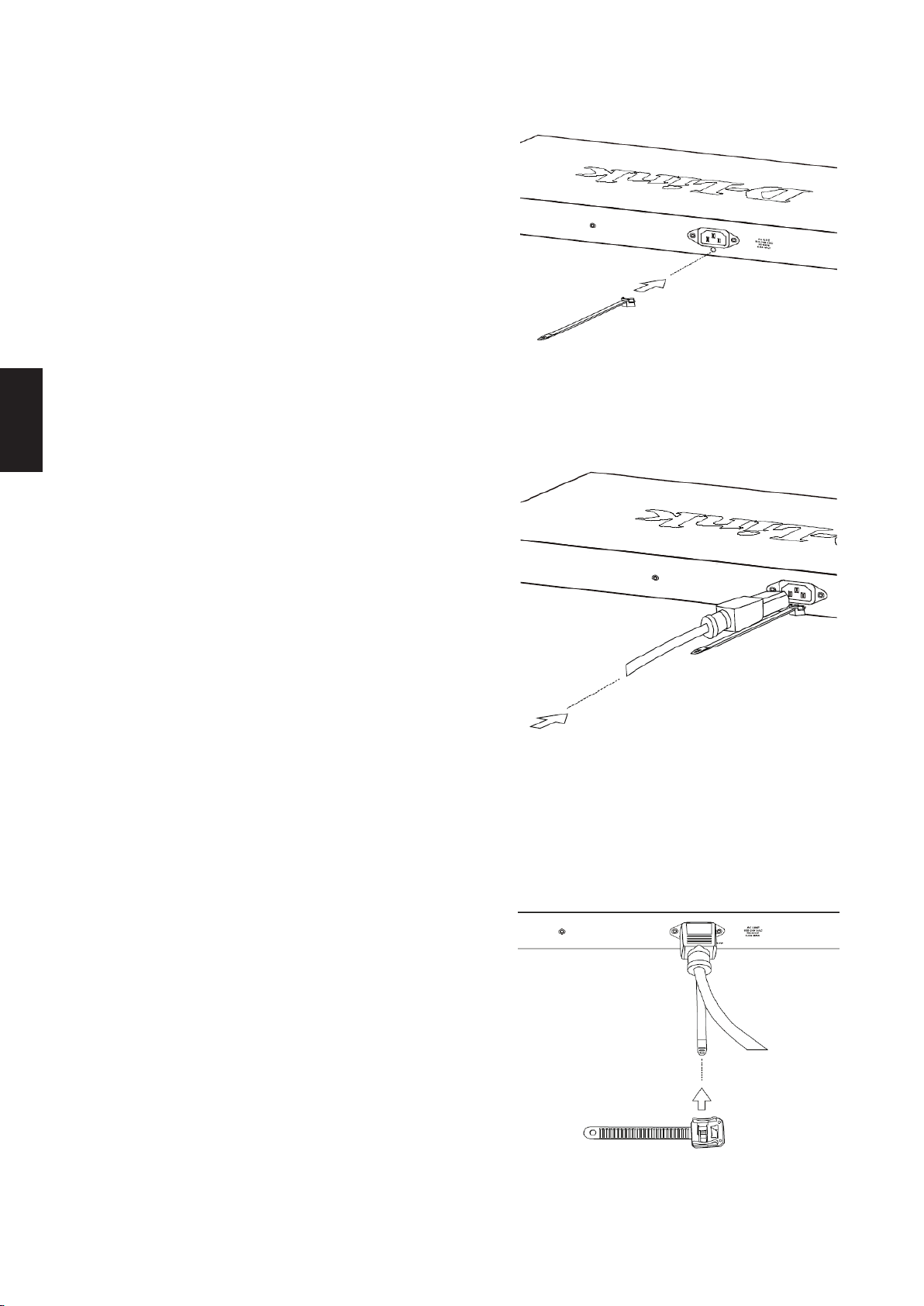

Figure 7

2. Plug the power cord into the power socket on

the switch.

Figure 8

3. Slide the retainer through the tie until it has

reached the end of the power cord.

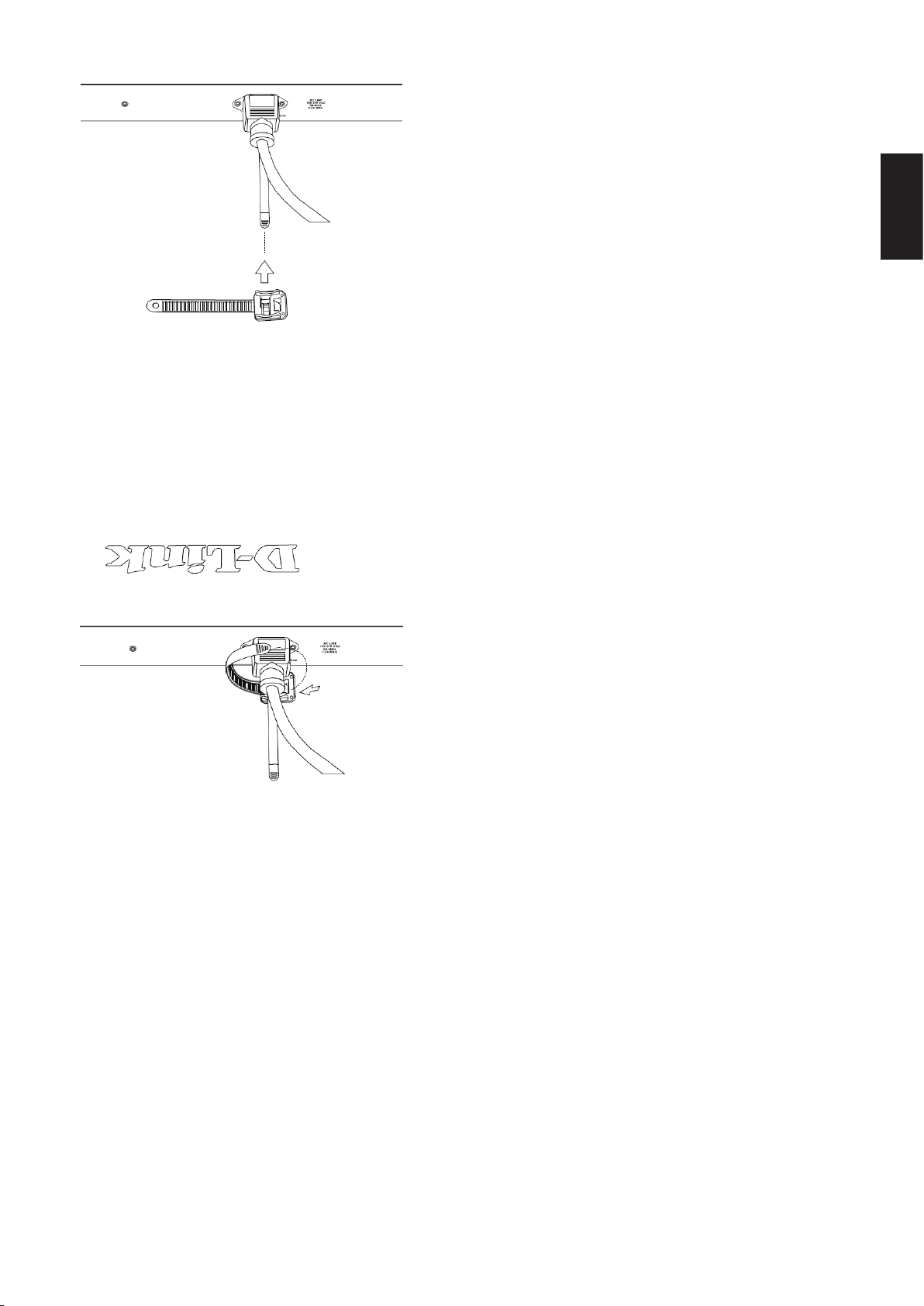

Figure 9

4. Wrap the tie of the retainer strip around the

power cord and back into the retainer to lock it.

Fasten the tie until the power cord is secured.

Figure 10

Connecting to the Network

After the DGS-1026MP has been successfully

installed, the switch can be integrated into the

network through one of the following three

connection methods:

Switch to End Node or Powered Device

Use a standard Ethernet cable to connect the switch

to PCs with an 10/100/1000 Mbps RJ45 interface,

or connect and power remote IEEE 802.3af/at-

compliant devices, such as IP cameras or IP phones

using PoE.

Switch to Hub or Switch

Use a straight or crossover cable to connect the

switch to another switch or hub.

ENGLISH

Switch to Server

Use any port on the device to connect the switch to

a network backbone or network server.

Additional Information

You can refer to the user manual or visit

http://support.dlink.com online for more

support.

• D-Link Unmanaged Switch User Manual

This manual describes the general

installation and how to connect the Switch in

various scenarios.

Online Support

If there are any issues that are not in the user

manual, please visit http://support.dlink.com,

which will direct you to your appropriate local

D-Link support website.

Warranty Information

The D-Link Limited Lifetime Warranty information

is available at

http://warranty.dlink.com/

DEUTSCH

Nr LED Status Beschreibung

PoE-

Leistungsbudget

Durchgehend

rot

(LED über „300W“) Der gesamte

PoE-Stromverbrauch liegt

zwischen 301 und 370 W.

Durchgehend

gelb

(LED unter „300W“) Der gesamte

PoE-Stromverbrauch liegt

zwischen 201 und 300 W.

Durchgehend

grün

(LED unter „200W“) Der gesamte

PoE-Stromverbrauch liegt

zwischen 101 und 200 W.

Durchgehend

grün

(LED unter „100W“) Der gesamte

PoE-Stromverbrauch liegt

zwischen 1 und 100 W.

Aus

Mit dem Switch sind keine PoE-

betriebenen Geräte verbunden.

2 LED-Modus

Durchgehend

grün

Die Port-LEDs zeigen den

Port-Verbindungsstatus. Siehe

Link/Act unten für weitere

Informationen.

Durchgehend

gelb

Die Port-LEDs zeigen den PoE-

Status. Siehe PoE-Modus unten

für weitere Informationen.

3 Strom

Durchgehend

grün

Das Gerät ist ausgeschaltet.

Aus

Das Gerät ist ausgeschaltet.

Link/Act

Ports 1 ~ 26

Durchgehend

gelb

Es besteht auf dem

entsprechenden Port eine aktive

Verbindung mit 10/100 Mbit/s.

Blinkt gelb

Der entsprechende Port weist

Datenverkehr mit 10/100 Mbit/s

auf.

Durchgehend

grün

Es besteht auf dem

entsprechenden Port eine aktive

Verbindung mit 1000 Mbit/s.

Blinkt grün

Der entsprechende Port weist

Datenverkehr mit 1000 Mbit/s

auf.

PoE-Modus

Ports

1 ~ 24

Durchgehend

gelb

Die PoE-Stromversorgung auf

dem entsprechenden Port ist

fehlgeschlagen.

Durchgehend

grün

Der entsprechende Port liefert

die erforderliche PoE-Leistung.

Tabelle 1

Anschlüsse auf der Vorderseite

1 2 3

Abbildung 2

Inbetriebnahme

Diese Installationsanleitung weist Sie Schritt für

Schritt an, wie Sie Ihren DGS-1026MP 26-Port

Layer2 PoE+ Gigabit Switch einrichten. Das von

Ihnen erworbene Modell kann sich möglicherweise

geringfügig von dem in den Abbildungen gezeigten

unterscheiden. Nähere Informationen zu dem Switch

entnehmen Sie bitte dem Benutzerhandbuch.

Packungsinhalt

Dieses DGS-1026MP Paket sollte die folgenden

Artikel enthalten:

• DGS-1026MP

26-Port Layer2 PoE+ Gigabit Switch

• Netzkabel

• Netzkabelhalterung

• Rack-Mount Kit (Zubehör zur Montage in einem

Rack) und Gummistützfüße

• Diese Installationsanleitung

Sollte einer der oben aufgeführten Artikel beschädigt

sein oder fehlen, wenden Sie sich bitte an Ihren

D-Link Fachhändler vor Ort.

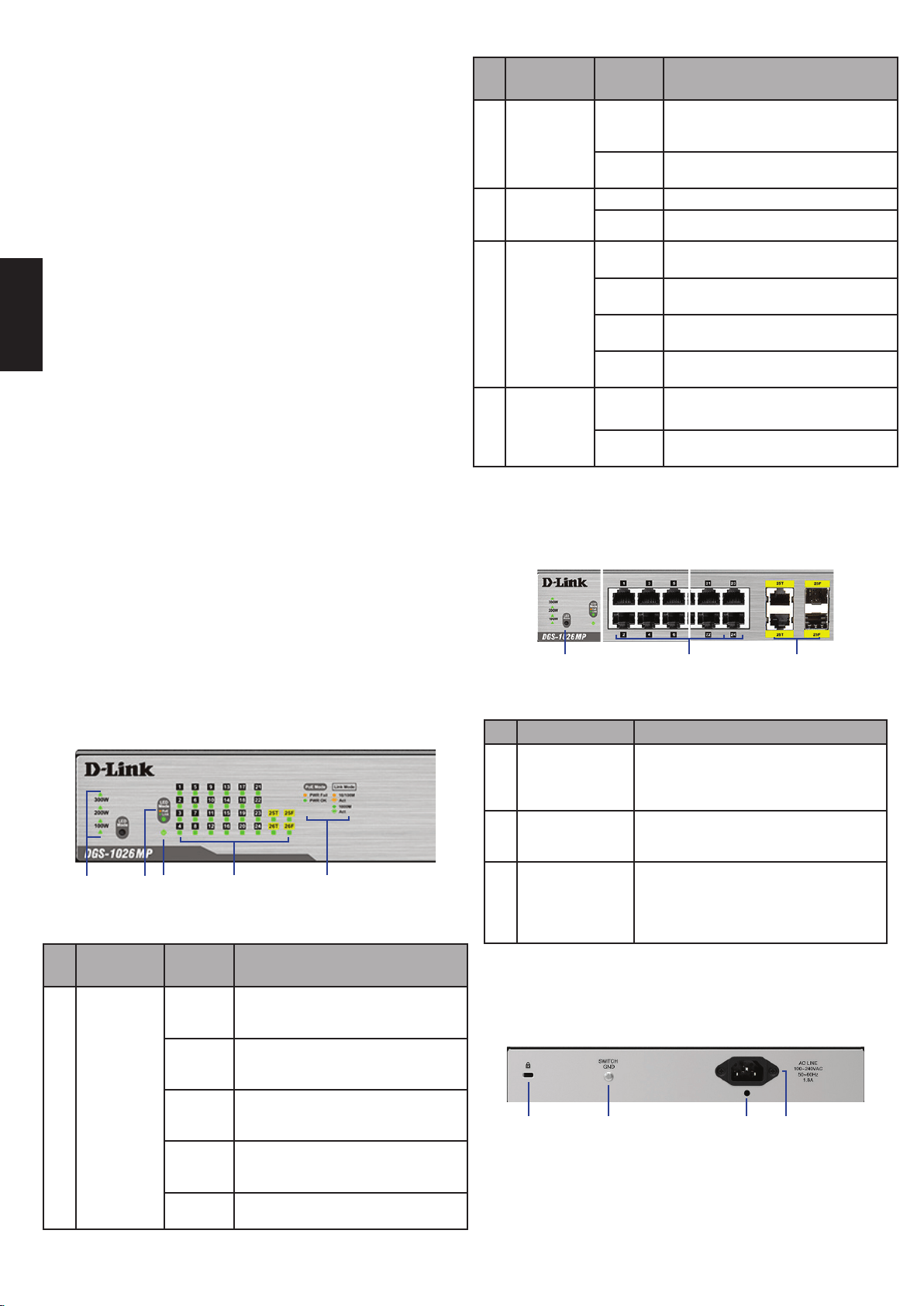

Hardware-Überblick

LED-Anzeigen

1 2 3 54

Abbildung 1

DEUTSCH

Nr Element Beschreibung

1 LED-Modus

Drücken Sie darauf, um die Port-LEDs zur Anzeige

des PoE-Status oder Verbindungsstatus zu ändern.

Die Farbe des LED-Moduslämpchens zeigt an,

welche LED-Statusanzeige aktuell aktiv ist.

2 Ports 1 ~ 24

10/100/1000 Mbit/s PoE-fähige Ports für

Verbindungen zwischen Ethernet- und PoE-

betriebenen Geräten.

3 Ports 25 ~ 26

10/100/1000 Mbit/s/SFP kombinierte Ports. Wird

eine Schnittstelle dieser kombinierten Ports

genutzt, steht der andere Port dieses Paares nicht

mehr zur Verfügung. Wird beispielsweise die

SFP-Schnittstelle auf Port 25 verwendet, steht die

RJ45-Schnittstelle auf Port 25 nicht zur Verfügung.

Tabelle 2

Anschlüsse (Rückseite)

1 2 43

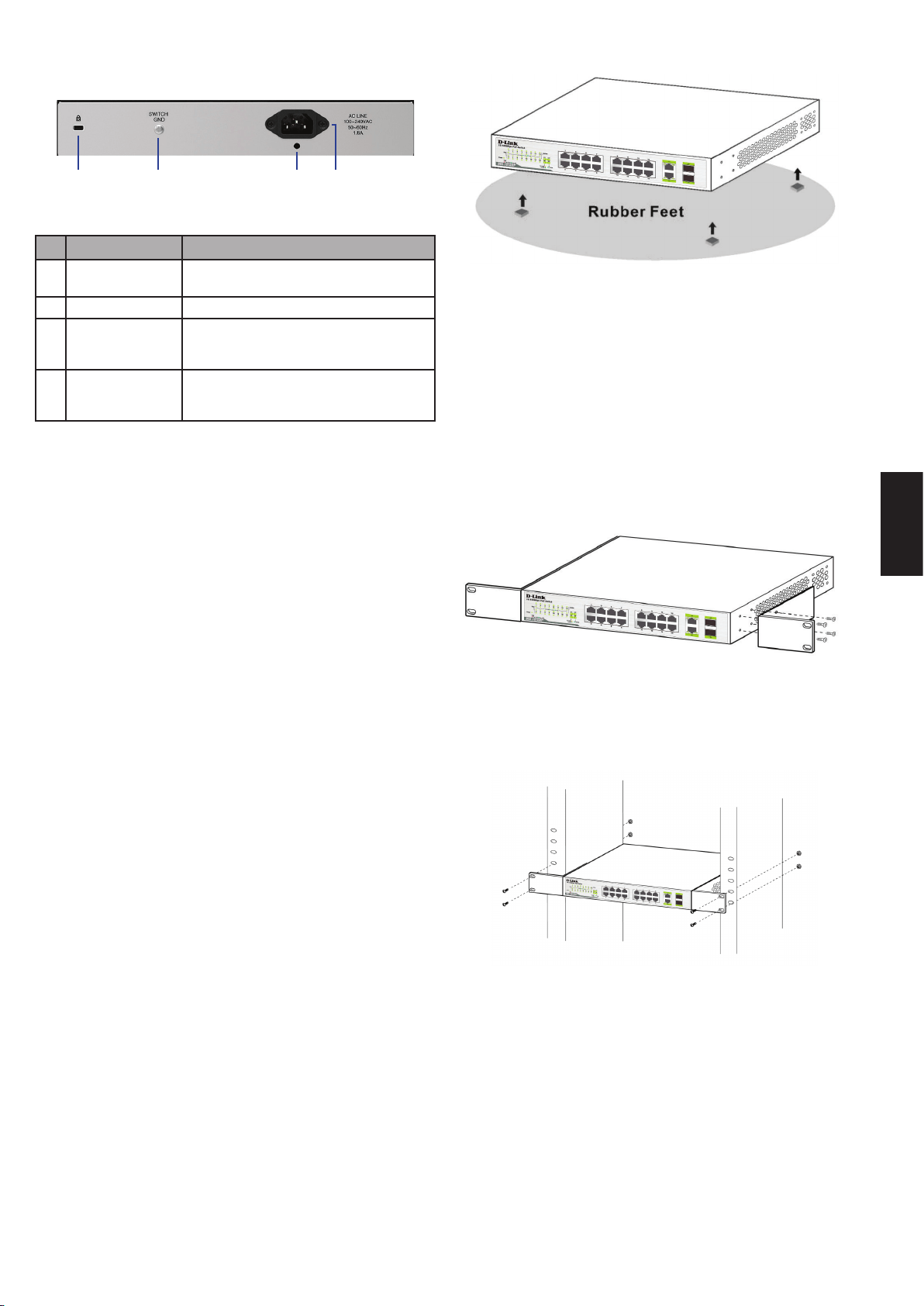

Abbildung 3

Nr Element Beschreibung

Slot für Kensington-

Schloss

Wird zum Anbringen eines Kensington-

Sicherheitsschlosses genutzt.

2 Switch GND

Wird zum Switch-Erdungsanschluss verwendet.

Slot für

Netzkabelhalterung

Dient dem Anbringen der Netzkabelhalterung an

den Switch.

4 Eingang Netzteil

Dient zum Anschluss des Netzteils an den Switch.

Tabelle 3

Hardware-Installation

Erste Schritte

Beachten Sie die folgenden Vorsichtsmaßnahmen,

um Fehler, Geräteausfälle und Personenschäden zu

vermeiden:

• Installieren Sie den DGS-1026MP an

einem kühlen und trockenen Ort.

Akzeptable Betriebstemperatur-

und Feuchtigkeitsbereichswerte

nden Sie unter den technischen

Angaben im Benutzerhandbuch.

• Installieren Sie den Switch an einem Ort, an dem

das Gerät keinen starken elektromagnetischen

Strahlungen, Vibrationen, Staub und direktem

Sonnenlicht ausgesetzt ist.

• Lassen Sie mindestens 10 cm Platz an der linken

und rechten Seite des Switch, um Luftbewegung

zu gewährleisten.

• Nehmen Sie eine Sichtprüfung des

Netzanschlusses vor und vergewissern

Sie sich, dass das Netzteil sicher

und fest angeschlossen ist.

• Stellen Sie keine Geräte auf den Switch.

Switch auf einer ebenen Oberäche

aufstellen

Im Lieferumfang des DGS-1026MP sind

Gummistützfüße mit selbstklebender

Trägerschicht enthalten, mit deren Hilfe der

Switch auf einer ebenen Oberäche, wie

einem Schreibtisch oder Tisch, ohne Gefahr

einer Beschädigung aufgestellt werden kann.

Bringen Sie einfach die Gummistützfüße an

jeder Ecke der Unterseite des Geräts an.

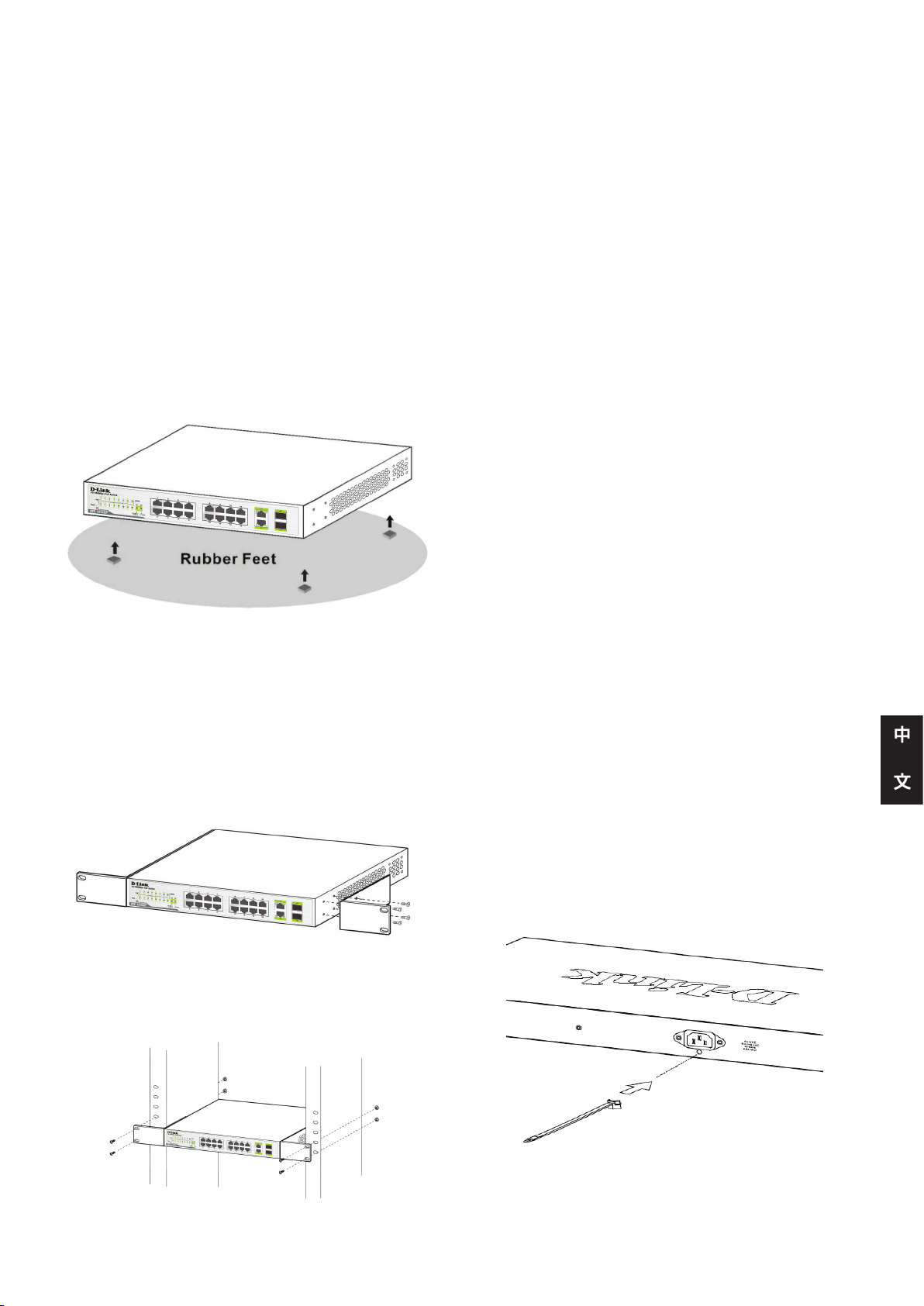

Abbildung 4

Switch in einem Rack installieren

Der DGS-1026MP kann in einem 19-Zoll Server-

Standardrack installiert werden. Die folgenden

Anleitungen erläutern die Installation des Switch in

einem Rack:

1. Bringen Sie die im Lieferumfang des Produkts

enthaltenen Befestigungs winkel an jeder Seite

des Switch-Gehäuses mithilfe der mitgelieferten

Schrauben an.

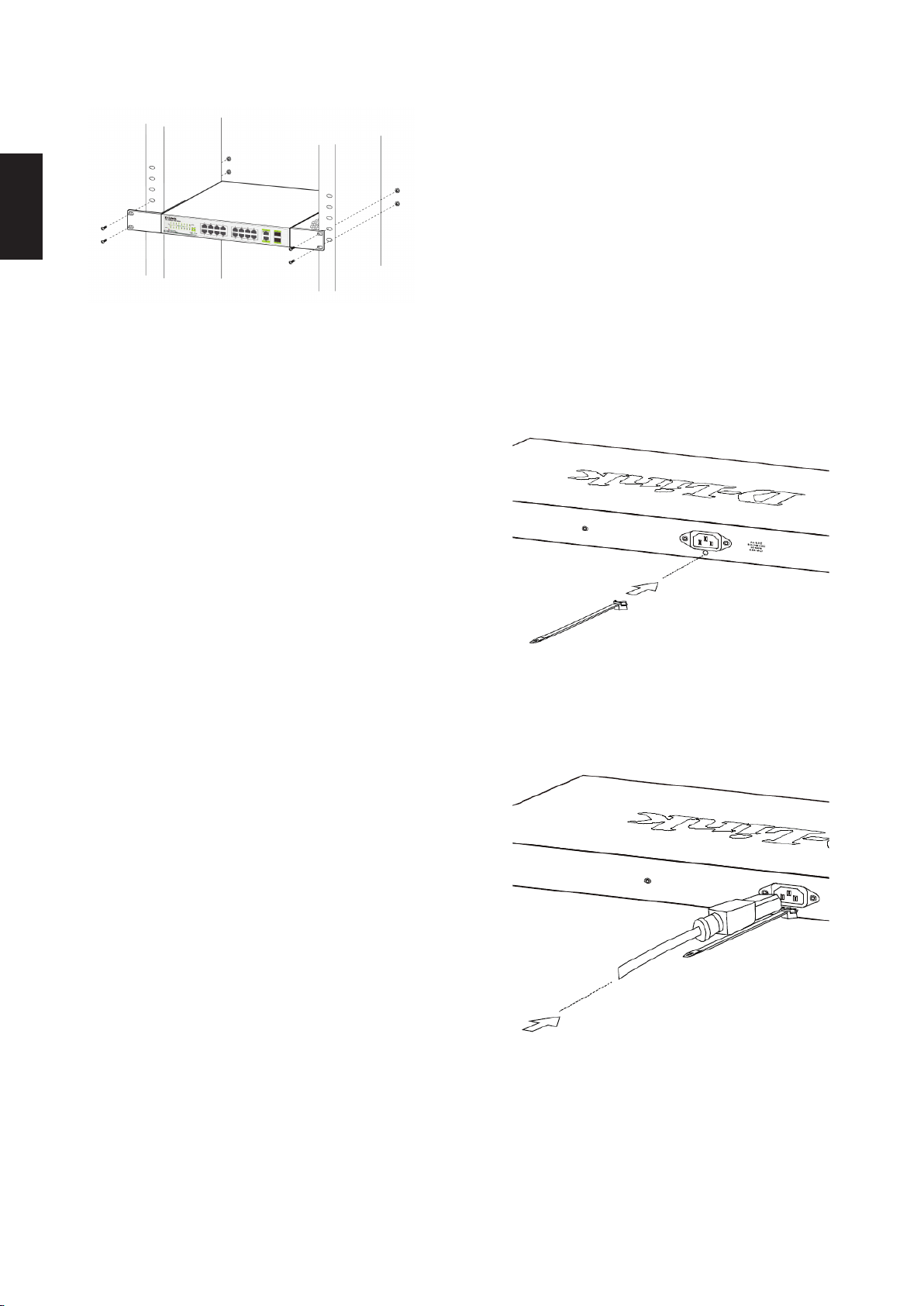

Abbildung 5

DEUTSCH

2. Montieren Sie den Switch mithilfe der mit dem

Rack gelieferten Schrauben im Rack.

Abbildung 6

Erdung des Switch

Dieser Abschnitt enthält schrittweise Anleitungen

zur Erdung des Switch. Sie müssen diese Schritte

durchgeführt haben, bevor Sie den Switch

einschalten.

Erforderliche Werkzeuge zur Erdung des Geräts

• Erdungsschraube (Teil des Lieferumfangs) und

eine M4 x 6 mm Linsenkopfschraube (nicht im

Lieferumfang des Produkts enthalten).

• Erdungskabel (nicht im Lieferumfang). Das

Erdungskabel sollte den lokalen und nationalen

Installationserfordernissen und Normen

entsprechen. Je nach Stromzufuhr und System ist

für die Installation ein 12 bis 6 AWG Kupferleiter

erforderlich. Es wird die im Handel erhältliche

6 AWG Drahtstärke empfohlen. Die Länge des

Kabels hängt von der Nähe des Switch zu den

entsprechenden Erdungseinrichtungen ab.

• Ein Schraubendreher (nicht im Lieferumfang).

Um den Switch zu erden, befolgen Sie die folgenden

Anweisungen:

1. Vergewissern Sie sich, dass das

System ausgeschaltet ist.

2. Lösen und entfernen Sie die Erdungsschraube

von der Geräterückseite und setzen Sie den

Ringkabelschuh #8 des Erdungskabels auf die

Önung für die Erdungsschraube.

3. Setzen Sie die Erdungsschraube wieder in die

entsprechende Öffnung und ziehen Sie sie

mithilfe eines Schraubendrehers fest, um das

Erdungskabel am Switch zu befestigen.

4. Bringen Sie den Ringkabelschuh am anderen

Ende des Erdungskabels an einen geeigneten

Erder an.

5. Stellen Sie sicher, dass die Verbindung zwischen

dem Erdungsanschluss am Switch und dem Erder

sicher und fest ist.

Anbringen der Netzkabelhalterung

Um ein versehentliches Entfernen des Netzkabels

zu verhindern, wird empfohlen, die mitglieferte

Netzkabelhalterung anzubringen. In den

folgenden Anleitungen wird beschrieben, wie die

Netzkabelhalterung angebracht wird:

1. Stecken Sie den Kabelbinder mit der

glatten Seite nach oben in die Önung

unterhalb der Stromanschlussbuchse.

Siehe folgende Abbildung.

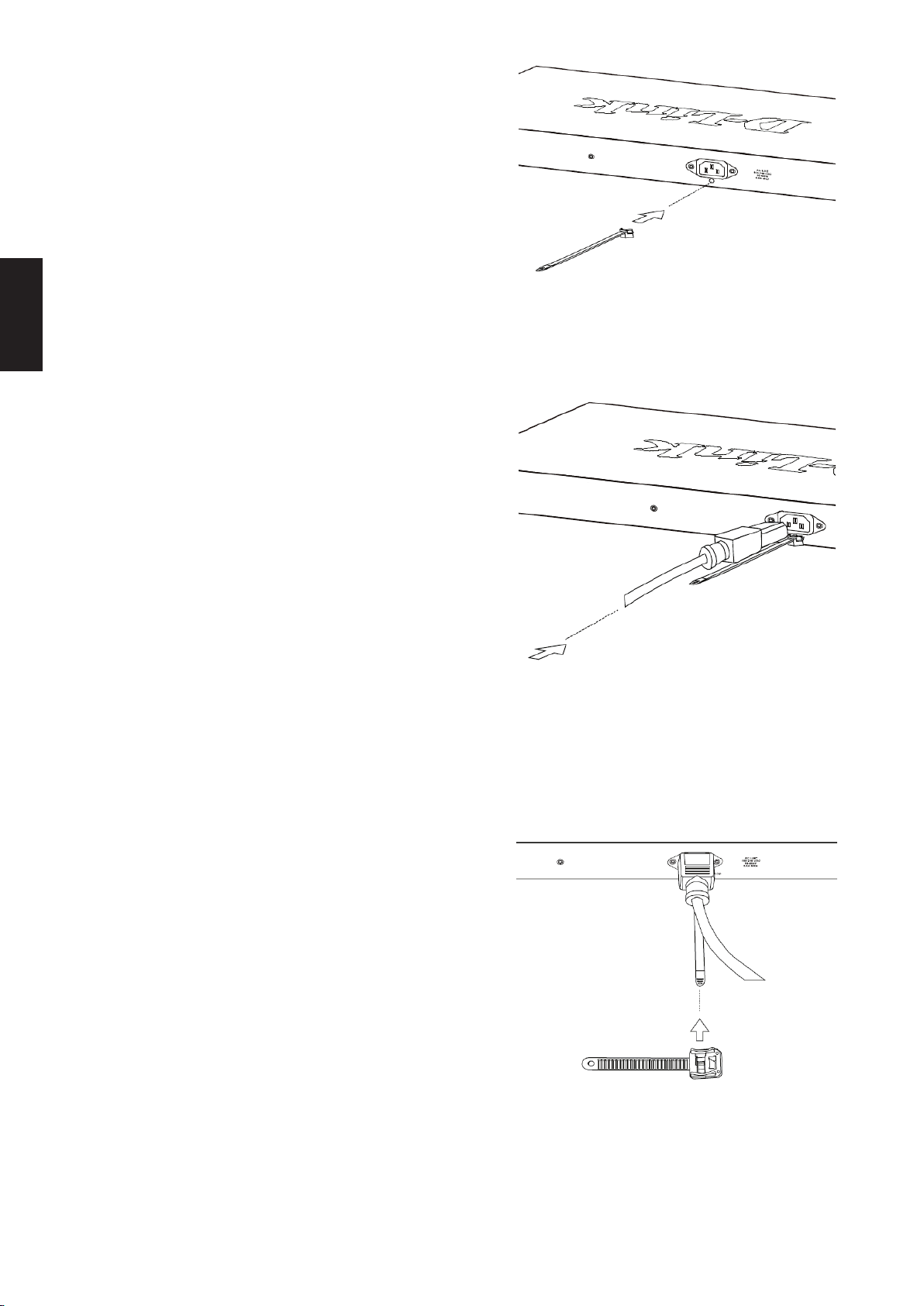

Abbildung 7

2. Stecken Sie das Netzkabel in die

Switch-Anschlussbuchse.

Abbildung 8

3. Führen Sie den Kabelhalter durch den Kabelbinder

bis zum Ende des Stromkabels.

DEUTSCH

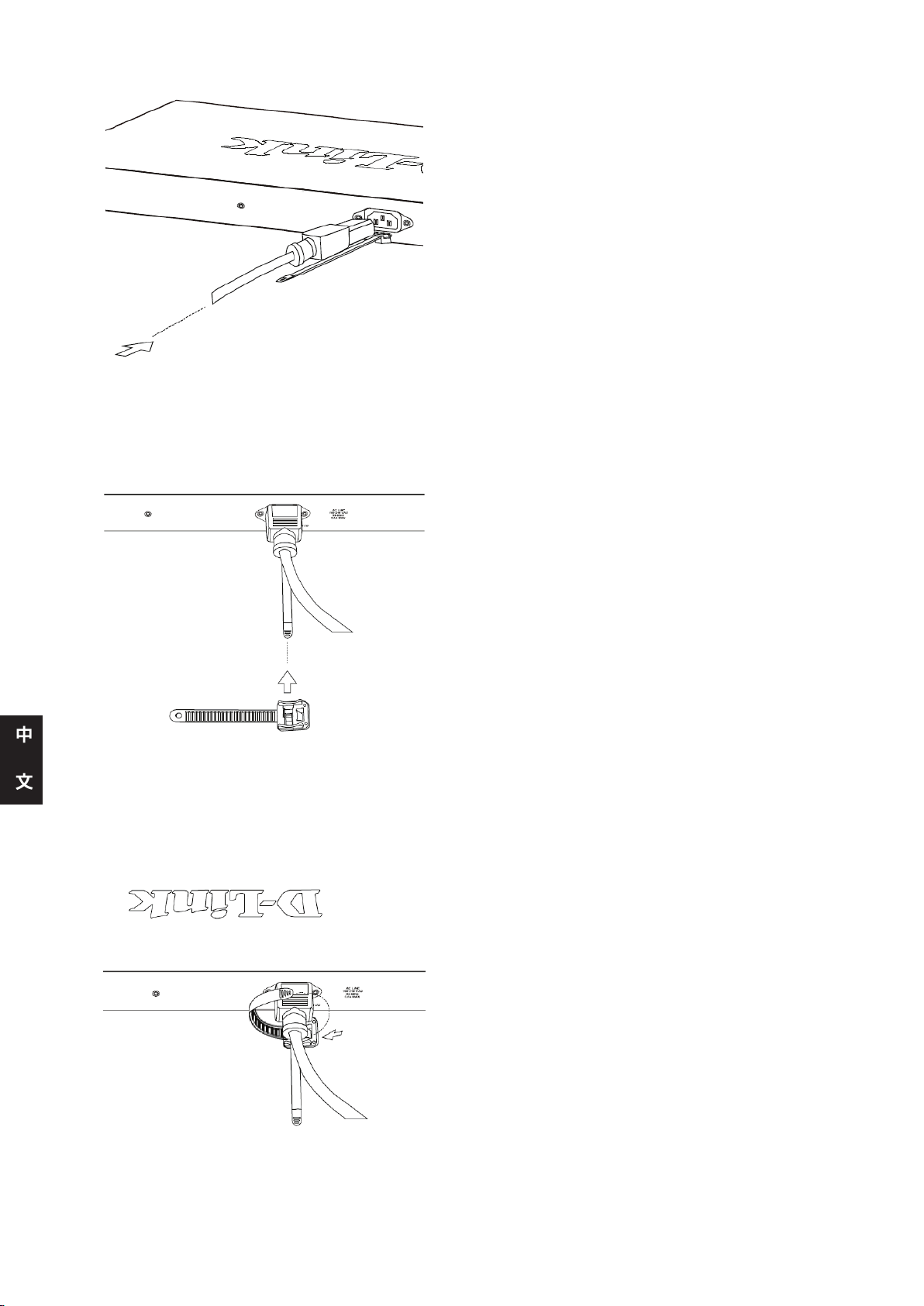

Abbildung 9

4. Wickeln Sie das Kabelhalterband um das

Netzkabel und stecken Sie es in die Öse des

Kabelhalters zurück. Ziehen Sie das Zugband der

Kabelhalterung fest, bis das Netzkabel sicher und

fest angebracht ist.

Abbildung 10

Anschluss an das Netzwerk

Sobald der DGS-1026MP erfolgreich installiert ist,

kann der Switch anhand einer der folgenden drei

Verbindungsmethoden im Netzwerk integriert

werden:

Switch zum Endknoten oder einem mit Strom

versorgten Gerät

Verwenden Sie ein standardmäßiges Ethernet-Kabel,

um den Switch mit PCs mit einer 10/100/1000 Mbit/s

RJ45-Schnittstelle zu verbinden und ferne IEEE

802.3af/at-kompatible Geräte mithilfe von PoE mit

Strom zu versorgen, wie IP-Kameras oder IP-Telefone.

Switch zum Hub oder Switch

Verwenden Sie ein gekreuztes oder 1:1 Kupferkabel

zum Anschluss des Switch an einen anderen Switch

oder Hub.

Switch zum Server

Für den Anschluss des Switch an ein Netzwerk-

Backbone oder einen Netzwerkserver kann jeder

Port an dem Gerät verwendet werden.

Weitere Informationen

Sie finden weitere Informationen und Hilfe im

Benutzerhandbuch oder auf der Seite

http://support.dlink.com im Internet.

• D-Link Unmanaged Switch User Manual

(Unmanaged Switch von D-Link -

Benutzerhandbuch)

In diesem Handbuch werden Installation

und Anschlussmöglichkeiten des Switch in

verschiedenen Szenarien beschrieben.

Online Support

Sollten Probleme aufgetreten sein, die nicht im

Benutzerhandbuch behandelt werden, besuchen

Sie bitte die Website http://support.dlink.com.

Dort werden Sie an Ihre entsprechende regionale

Support Website von D-Link weitergeleitet.

Garantiebestimmungen

Informationen zur eingeschränkten Garantie auf

Lebenszeit für Produkte von D-Link nden Sie unter

http://warranty.dlink.com/

FRANÇAIS

N°

Voyant

lumineux

État Description

Mode de

voyant

lumineux

Vert xe

Les voyants du port achent l'état de la liaison

du port. Voir Liaison/Activité ci-dessous pour

plus d'informations.

Orange xe

Les voyants du port achent l'état PoE. Voir

Mode PoE ci-dessous pour plus d'informations.

3 Alimentation

Vert xe Le périphérique est allumé.

Éteint

Le périphérique est éteint.

Liaison/

Activité

Port 1 à 26

Orange xe

Il y a une liaison active fonctionnant à 10/100

Mbits/s sur le port correspondant.

Orange

clignotant

Il y a un trafic à 10/100 Mbits/s sur le port

correspondant.

Vert xe

Il y a une liaison active fonctionnant à 1000

Mbits/s sur le port correspondant.

Vert

clignotant

Il y a un trafic à 1000 Mbits/s sur le port

correspondant.

Mode PoE

Ports

1 à 24

Orange xe

L'alimentation PoE sur le port correspondant

a échoué.

Vert xe

Le port correspondant fournit une alimentation

PoE correctement.

Tableau 1

Connecteurs de la façade

1 2 3

Illustration 2

N° Élément Description

Mode de voyant

lumineux

Appuyez dessus pour que les voyants du port

achent l'état PoE ou l'état de la liaison. La couleur

du voyant LED Mode indiquera quel état est

actuellement aché (PoE ou liaison).

2 Port 1 à 24

Ports PoE 10/100/1000 Mbits/s pour la connexion

de périphériques Ethernet et de périphériques

alimentés par PoE.

3 Port 25 à 26

Ports combinés 10/100/1000Mbits/s/SFP Lorsque

vous utilisez une interface de ces ports combinés,

l'autre port de la paire deviendra indisponible. Par

exemple, l'utilisation de l'interface SFP sur le port

25 rendra l'interface RJ45 du port 25 indisponible.

Tableau 2

Connecteurs du panneau arrière

1 2 43

Illustration 3

Avant de commencer

Ce guide d'installation rapide fournit des instructions

qui vous aideront à congurer votre DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch étape

par étape. Le modèle que vous avez acheté peut

légèrement différer de celui illustré. Pour des

informations plus détaillées sur le commutateur,

reportez-vous au manuel d'utilisation.

Contenu de la boîte

Cette boîte DGS-1026MP doit comprendre les

éléments suivants:

• DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch

• Cordon d’alimentation

• Dispositif de retenue du cordon d'alimentation

• Kit de montage sur rack et pieds en caoutchouc

• Ce guide d'installation rapide

Contactez votre revendeur D-Link local si l'un des

éléments ci-dessus est manquant ou endommagé.

Description du matériel

Voyants lumineux

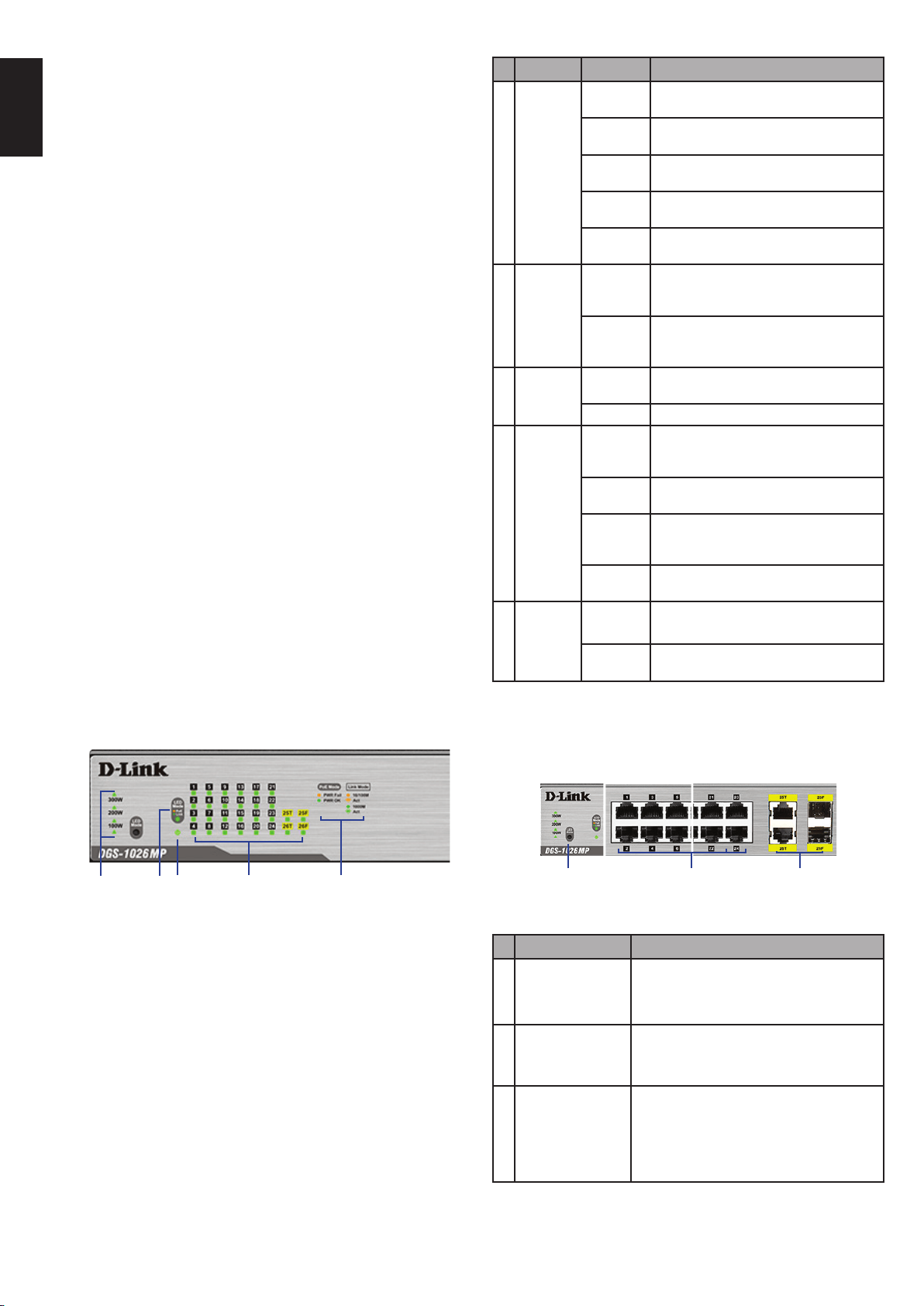

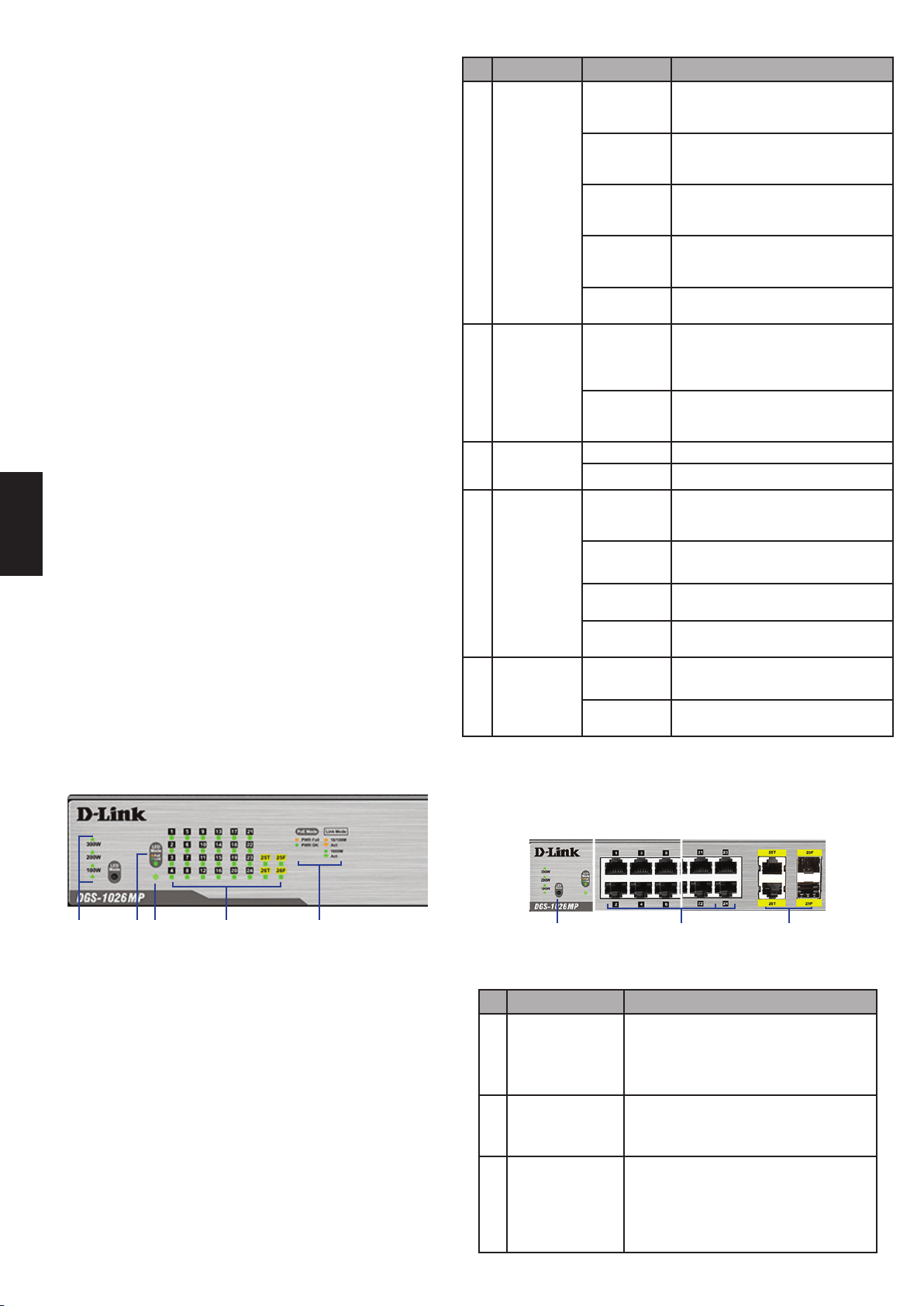

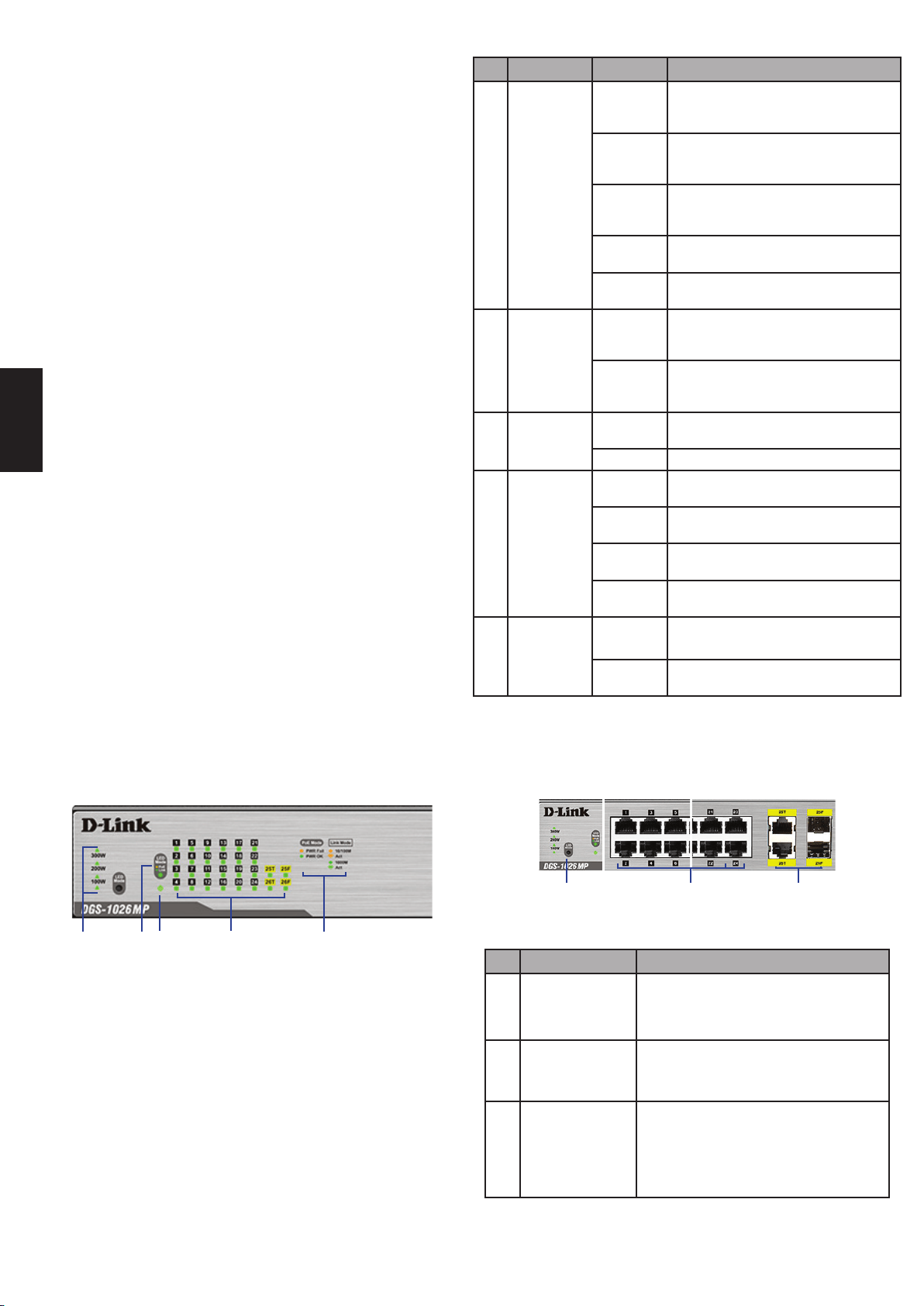

1 2 3 54

Illustration 1

N°

Voyant

lumineux

État Description

Budget de

puissance PoE

Rouge xe

(Voyant lumineux au-dessus de «300W») La

consommation totale d'énergie PoE est entre

301 et 370W.

Orange xe

(Voyant lumineux en dessous de «300W») La

consommation totale d'énergie PoE est entre

201 et 300 W.

Vert xe

(Voyant lumineux en dessous de «200W») La

consommation totale d'énergie PoE est entre

101 et 200 W.

Vert xe

(Voyant lumineux en dessous de «100W») La

consommation totale d'énergie PoE est entre

1 et 100 W.

Éteint

Il n'y a aucun périphérique PoE connecté au

commutateur.

FRANÇAIS

N° Élément Description

Entrée pour verrou

Kensington

Elle est utilisée pour connecter un verrou de

sécurité Kensington physique.

Terre du

commutateur

Elle est utilisée pour connecter le commutateur

à la terre.

Entrée du

dispositif de

retenue du cordon

d'alimentation

Elle est utilisée pour xer le dispositif de retenue du

cordon d'alimentation au commutateur.

Entrée d'adaptateur

secteur

Elle est utilisée pour connecter le câble

d'alimentation au commutateur.

Tableau 3

Installation du matériel

Avant de commencer

Respectez les précautions suivantes an d'éviter

tout risque d'arrêt, de dysfonctionnement de

l'équipement ou de blessures corporelles:

• Installez le DGS-1026MP dans un endroit frais

et sec. Reportez-vous aux caractéristiques

techniques qui se trouvent dans le manuel

d’utilisation pour trouver les plages de

fonctionnement acceptables de température et

d'humidité.

• Installez le commutateur dans un endroit exempt

de sources à fort champ électromagnétique, de

vibrations, de poussière et à l'abri des rayons du

soleil.

• Laissez au moins 10cm à gauche et à droite du

commutateur pour en garantir la ventilation.

• Inspectez visuellement le connecteur

d'alimentation et assurez-vous qu'elle soit

fermement connectée au cordon d'alimentation.

• N'empilez pas de périphériques sur le

commutateur.

Utilisation du commutateur sur une

surface plane

Le DGS-1026MP est livré avec un ensemble de

pieds en caoutchouc adhésifs qui permettent au

commutateur d'être placé sur une surface plane,

comme un bureau ou une table, sans risquer de

l'endommager. Pour xer les pieds en caoutchouc,

il sut d'en placer un dans chaque coin du panneau

inférieur du commutateur.

Illustration 4

Montage du commutateur dans un

rack

Le DGS-1026MP peut être monté dans un rack de

serveur standard de 19 pouces. Les instructions

suivantes expliquent comment installer le

commutateur dans un rack:

1. Fixez les supports de montage fournis de chaque

côté du châssis du commutateur et xez-les au

périphérique à l'aide des vis fournies.

Illustration 5

2. Utilisez les vis fournies avec le rack pour installer

le commutateur dans le rack.

Illustration 6

Mise à la terre du commutateur

Cette section fournit des instructions étape par étape

pour connecter le commutateur à la terre. Cette

étape doit être eectuée avant la mise sous tension

FRANÇAIS

du commutateur.

Outils et matériel requis pour la mise à la terre

• Une vis de mise à la terre (incluse) et une vis à tête

cylindrique plate M4 x 6 (métrique) (non incluse).

• Un câble de mise à la terre (non fourni). Les

dimensions du câble de mise à la terre doivent

respecter les exigences d'installation locales

et nationales. En fonction de l'alimentation

et du système, un conducteur en cuivre de

12 à 6 AWG est requis pour l'installation. Il est

conseillé d'utiliser un connecteur de 6 AWG

commercialement disponible. La longueur du

câble dépend de la proximité du commutateur

aux installations de mise à la terre correctes.

• Un tournevis (non inclus).

Pour connecter le commutateur à la terre, procédez

comme suit:

1. Vériez que le système est hors tension.

2. Retirez la vis de mise à la terre de l'arrière du

périphérique et placez l'anneau de cosse #8 du

câble de mise à la terre au-dessus de l'ouverture

pour la vis de mise à la terre.

3. Réinsérez la vis de mise à la terre dans l'ouverture

correspondante et utilisez un tournevis pour

serrer la vis de mise à la terre an de xer le câble

de mise à la terre au commutateur.

4. Fixez l'anneau de cosse de l'autre extrémité du

câble de mise à la terre à une source de mise à

la terre appropriée.

5. Vériez que la connexion entre le connecteur de

mise à la terre du commutateur et la source de

mise à la terre est solide.

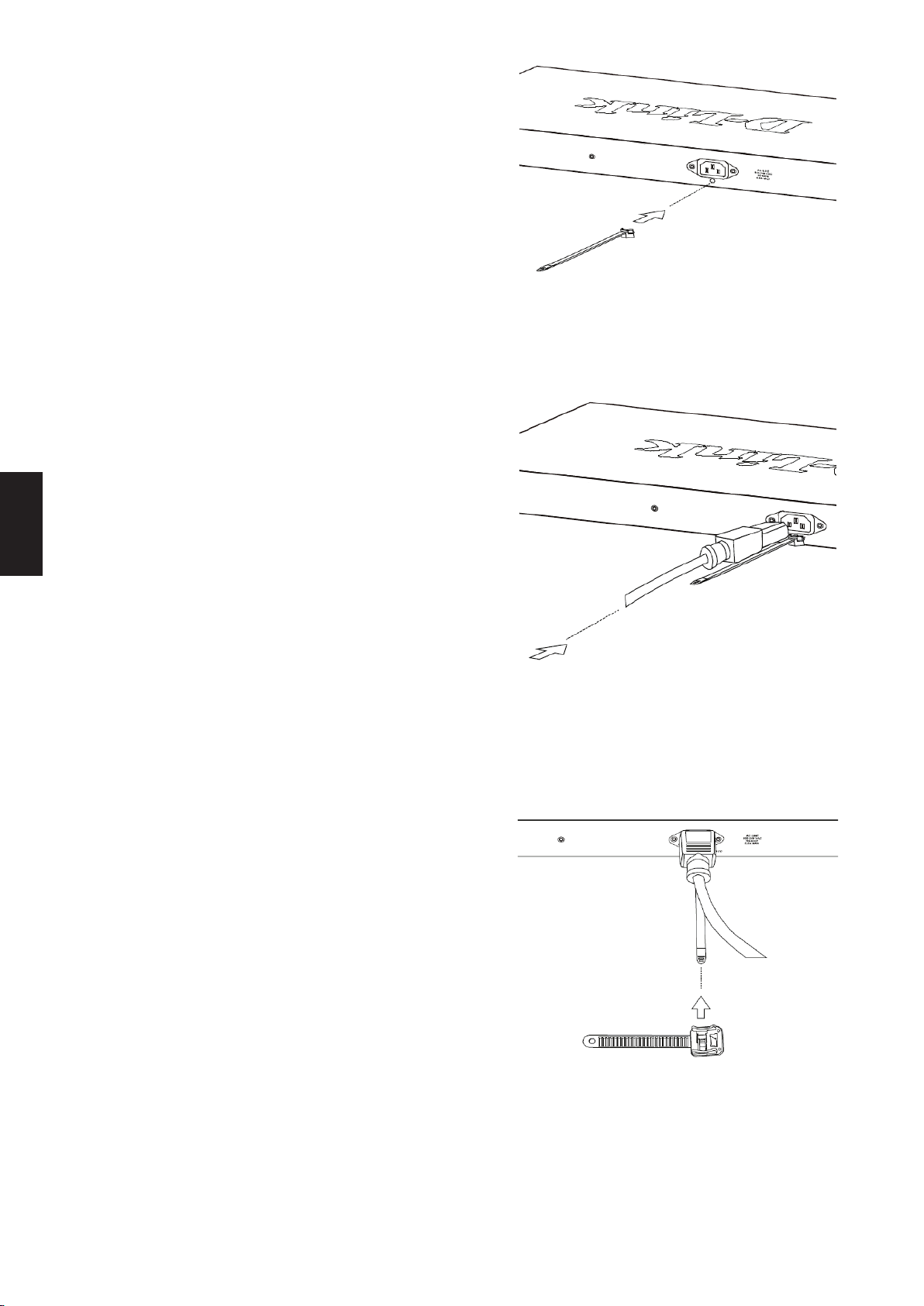

Fixation du dispositif de retenue du

cordon d'alimentation

Pour empêcher toute déconnexion accidentelle

de l'alimentation. il est recommandé d'installer

le dispositif de retenue du cordon d'alimentation

fourni. Pour xer le dispositif de retenue du cordon,

veuillez vous reporter aux instructions suivantes:

1. Le côté lisse orienté vers le haut, insérez l’attache

dans l’orifice situé au-dessous de la prise

d’alimentation, comme illustré dans l'image

suivante.

Illustration 7

2. Branchez le cordon d'alimentation dans la prise

d'alimentation du commutateur.

Illustration 8

3. Faites glisser le dispositif de retenue à travers

l'attache jusqu'à ce qu'il atteigne l'extrémité du

cordon d'alimentation.

Illustration 9

4. Faites tourner l'attache du dispositif de retenue

autour du cordon d'alimentation et insérez-la

à nouveau dans le dispositif de retenue pour

la verrouiller. Serrez l’attache jusqu’à ce que le

FRANÇAIS

cordon d’alimentation soit bien xé.

Illustration 10

Connexion au réseau

Après avoir installé le DGS-1026MP avec succès, le

commutateur peut être intégré au réseau en utilisant

l'une des trois méthodes de connexion suivantes:

Connexion à un nœud d'extrémité ou à un

périphérique alimenté

Utilisez un câble Ethernet standard pour connecter

le commutateur aux PC équipés d'une interface RJ45

10/100/1000 Mbits/s, ou connectez et alimentez des

périphériques distants conformes à la norme IEEE

802.3af/at, tels que les caméras IP ou les téléphones

IP qui utilisent l'alimentation électrique par câble

Ethernet (PoE).

Connexion à un concentrateur ou à un autre

commutateur

Utilisez un câble droit ou croisé pour connecter

le commutateur à un autre commutateur ou

concentrateur.

Connexion à un serveur

Utilisez n'importe quel port du périphérique pour

connecter le commutateur à un réseau fédérateur

ou un serveur réseau.

Informations complémentaires

Vous pouvez consulter le manuel d’utilisation

ou visiter le site http://support.dlink.com pour

obtenir une assistance supplémentaire.

• Manuel d’utilisation du commutateur non

administrable de D-Link

Ce manuel décrit l’installation générale et

comment connecter le commutateur dans

diverses situations.

Assistance en ligne

Si vous rencontrez des problèmes non

répertoriés dans le manuel d’utilisation,

consultez le site http://support.dlink.com, qui

vous renverra vers votre site Web de support

D-Link local approprié.

Informations sur la garantie

Les informations relatives à la garantie limitée

dans le temps D-Link sont disponibles à

l’adresse suivante: http://warranty.dlink.com/

ESPAÑOL

N.º LED Estado Descripción

Balance de

potencia PoE

Rojo

continuo

(LED por encima de “300 vatios”) El consumo

de potencia PoE total está entre 301 y 370

vatios.

Ámbar

continuo

(LED por debajo de “300 vatios”) El consumo

de potencia PoE total está entre 201 y 300

vatios.

Verde

continuo

(LED por debajo de “200 vatios”) El consumo

de potencia PoE total está entre 101 y 200

vatios.

Verde

continuo

(LED por debajo de “100 vatios”) El consumo

de potencia PoE total está entre 1 y 100 vatios.

Desactivado

No hay dispositivos con alimentación PoE

conectados al conmutador.

2 Modo de LED

Verde

continuo

Los LED del puerto muestran el estado del

enlace del puerto. Consulte Enlace/Act. más

abajo para obtener más información.

Ámbar

continuo

Los LED del puerto muestran el estado de

PoE. Consulte Modo de PoE más abajo para

obtener más información.

3 Alimentación

Verde

continuo

El dispositivo está encendido.

Desactivado

El dispositivo está apagado.

Enlace/Act.

Puertos

1 a 26

Ámbar

continuo

Hay un enlace activo en el puerto

correspondiente que funciona a 10/100 Mbps.

Parpadeo

en ámbar

Existe tráco en el puerto correspondiente a

10/100 Mbps.

Verde

continuo

Hay un enlace activo en el puerto

correspondiente que funciona a 1.000 Mbps.

Parpadeo

en verde

Existe tráco en el puerto correspondiente a

1.000 Mbps.

Modo de PoE

Puertos

1 a 24

Ámbar

continuo

Ha fallado el suministro de alimentación PoE

en el puerto correspondiente.

Verde

continuo

El puerto correspondiente está suministrando

correctamente la alimentación PoE.

Tabla 1

Conectores del panel frontal

1 2 3

Figura 2:

N.º Elemento Descripción

1 Modo de LED

Pulse para cambiar los LED del puerto para que

muestren el estado de PoE o el estado del enlace. El

color de la luz del Modo de LED indicará la pantalla

de estado de LED que está activa actualmente.

2 Puertos 1 a 24

Puertos preparados para PoE de 10/100/1.000

Mbps para conectar dispositivos Ethernet y

dispositivos con alimentación PoE.

3 Puertos 25 a 26

Puertos tipo Combo de 10/100/1.000 Mbps/

SFP. Al utilizar una interfaz de estos puertos de

combinación, el otro puerto del par dejará de estar

disponible. Por ejemplo, utilizar la interfaz SFP en el

puerto 25 hará que la interfaz RJ45 del puerto 25

deje de estar disponible.

Tabla 2

Antes de empezar

Esta guía de instalación rápida le ofrece instrucciones

paso a paso para configurar el DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch. El modelo

que ha adquirido puede tener un aspecto ligeramente

diferente al mostrado en las ilustraciones. Para

obtener información más detallada acerca del

conmutador, consulte el manual del usuario.

¿Qué contiene la caja?

La caja de este DGS-1026MP debe incluir los

elementos siguientes:

• DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch

• Cable de alimentación

• Retenedor del cable de alimentación

• Kit de montaje en estante y patas de goma

• Esta guía de instalación rápida

Si cualquiera de los artículos anteriores falta o está

dañado, póngase en contacto con su proveedor

local de D-Link.

Descripción general del hard-

ware

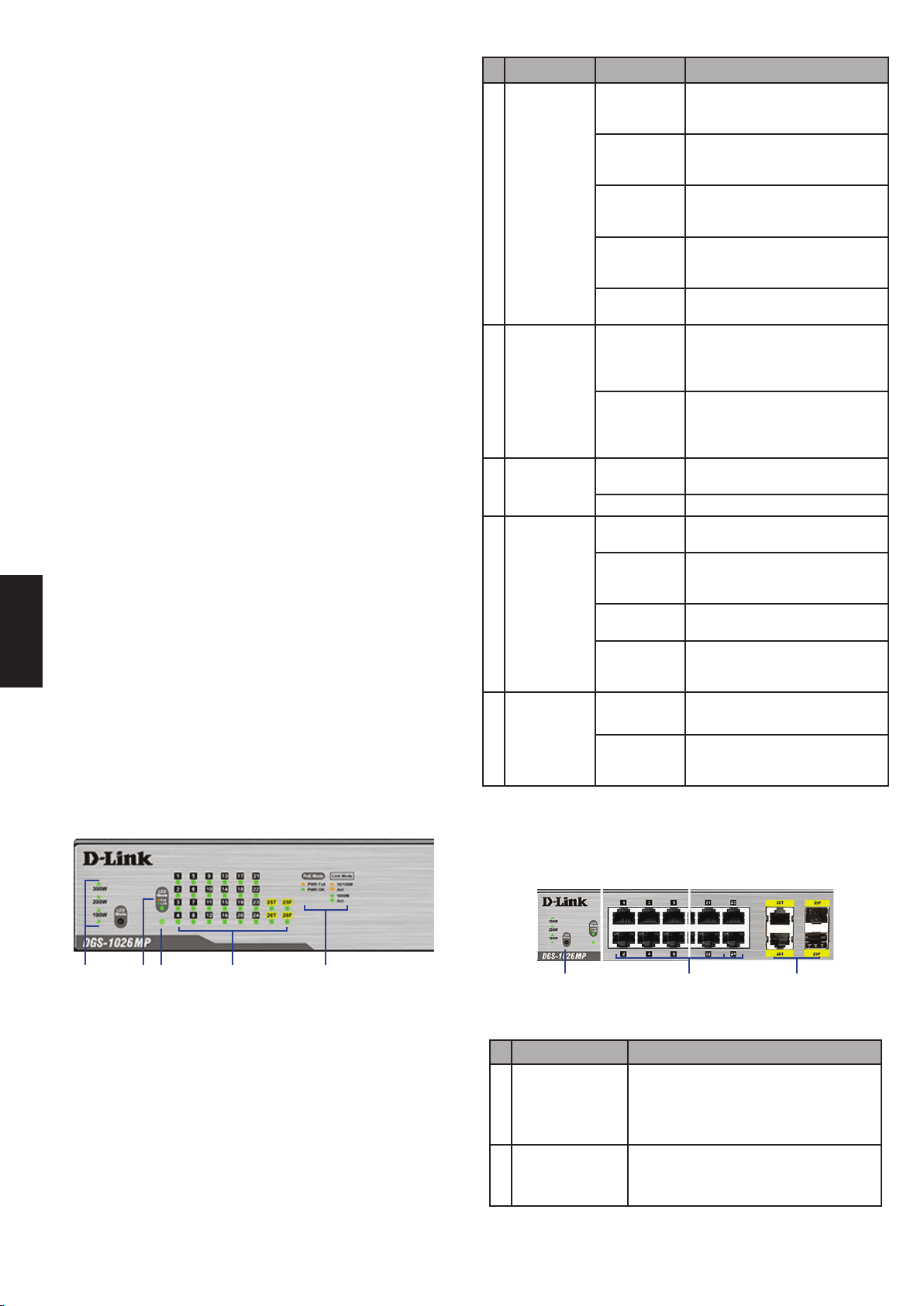

Indicadores LED

1 2 3 54

Figura 1:

ESPAÑOL

Conectores del panel posterior

1 2 43

Figura 3:

N.º Elemento Descripción

Entrada del cierre

Kensington

Se utiliza para conectar un cierre de seguridad

Kensington físico.

Toma de tierra

del conmutador

Se utiliza para conectar a tierra el conmutador.

Bahía del retenedor

del cable de

alimentación

Se utiliza para fijar el retenedor del cable de

alimentación al conmutador.

Entrada del

adaptador de

alimentación

Se utiliza para conectar el cable de alimentación

al conmutador.

Tabla 3

Instalación del hardware

Antes de empezar

Respete las precauciones siguientes para ayudar

a evitar paradas, errores del equipo y lesiones

personales:

• Instale el DGS-1026MP en un lugar fresco y

seco. Consulte las especicaciones técnicas en

el manual del usuario para ver los intervalos de

temperatura y humedad en funcionamiento

aceptables.

• Instale el conmutador en un lugar en el que

no existan fuentes electromagnéticas fuertes,

vibraciones, polvo ni luz solar directa.

• Deje al menos un espacio de 10 cm libre en el

lateral izquierdo y derecho del conmutador para

ventilación.

• Inspeccione visualmente el conector de

alimentación y asegúrese de que esté totalmente

conectado al cable de alimentación.

• No apile ningún dispositivo encima del

conmutador.

Utilización del conmutador sobre

una supercie plana

El DGS-1026MP se envía con un conjunto de

patas de goma adhesivas que permiten colocar el

conmutador sobre una supercie plana, como un

escritorio o una mesa, sin riesgo de dañarlo. Para

acoplar las patas de goma, solo tiene que colocar una

en cada esquina del panel inferior del conmutador.

Figura 4:

Montaje del conmutador en un

bastidor

El DGS-1026MP se puede montar en un bastidor

para servidor de 19” estándar. Las instrucciones

siguientes explicarán cómo instalar el conmutador

en un bastidor:

1. Acople los soportes de montaje incluidos a

cada lado del chasis del conmutador y fíjelos al

dispositivo utilizando los tornillos suministrados.

Figura 5:

2. Utilice los tornillos suministrados con el bastidor

para instalar el conmutador en el bastidor.

Figura 6:

ESPAÑOL

Conexión a tierra del conmutador

Esta sección proporcionará instrucciones paso a

paso sobre cómo conectar a tierra el conmutador.

Se debe completar este paso antes de encender el

conmutador.

Herramientas y equipos necesarios para la

conexión a tierra

• Tornillo para conexión a tierra (incluido) y un

tornillo de cabeza plana M4 x 6 (métrico) (no

incluido).

• Cable de conexión a tierra (no incluido). El

cable de conexión a tierra debe tener el tamaño

exigido por los requisitos de instalación locales

y nacionales. En función del suministro y

del sistema de alimentación, se necesita un

conductor de cobre de 12 a 6 AWG para la

instalación. Se recomienda utilizar el cable

de 6 AWG disponible comercialmente. La

longitud del cable depende de la proximidad

del conmutador a las instalaciones de conexión

a tierra adecuadas.

• Un destornillador (no incluido).

Para conectar a tierra el conmutador, siga las

instrucciones que se indican a continuación:

1. Compruebe que el sistema está apagado.

2. Retire el tornillo de conexión a tierra de la parte

posterior del dispositivo y coloque el aro de

orejeta del terminal n.º 8 del cable de conexión

a tierra en la parte superior de la abertura del

tornillo de conexión a tierra.

3. Introduzca el tornillo de conexión a tierra en la

abertura del del tornillo de conexión a tierra y

utilice un destornillador para apretarlo, sujetando

el cable de conexión a tierra al conmutador.

4. Acople el aro de orejeta del terminal al otro

extremo del cable de conexión a tierra a una

fuente de conexión a tierra adecuada.

5. Compruebe que la conexión entre el conector

de conexión a tierra del conmutador y la fuente

de conexión a tierra es segura.

Conexión del retenedor del cable

de alimentación

Para evitar que se desconecte accidentalmente la

alimentación, se recomienda instalar el retenedor del

cable de alimentación incluido. Para acoplar el cable

del retenedor, consulte las instrucciones siguientes:

1. Con el lado liso hacia arriba, introduzca el amarre

en la apertura debajo de la toma de alimentación,

como se muestra en la imagen siguiente.

Figura 7:

2. Enchufe el cable de alimentación en la toma de

alimentación del conmutador.

Figura 8:

3. Deslice el retenedor a través de la banda

hasta que haya llegado al final del cable de

alimentación.

Figura 9:

ESPAÑOL

4. Sujete el amarre de la banda del retenedor

alrededor del cable de alimentación y vuelva a

insertarlo en el retenedor para bloquearlo. Apriete

la banda hasta que el cable de alimentación

quede sujeto.

Figura 10:

Conexión a la red

Una vez instalado correctamente el DGS-1026MP, se

puede integrar el conmutador en la red mediante uno

de los tres métodos de conexión siguientes:

Conmutador al nodo nal o dispositivo encendido

Utilice un cable Ethernet estándar para conectar el

conmutador a los ordenadores con una interfaz RJ45

de 10/100/1.000 Mbps o utilice PoE para conectar y

encender dispositivos remotos compatibles con IEEE

802.3af/at, como cámaras IP o teléfonos IP.

Conmutador al terminal o al conmutador

Utilice un cable directo o de cruce para conectar el

conmutador a otro conmutador o terminal.

Conmutador a servidor

Utilice cualquier puerto del dispositivo para conectar

el conmutador a una red troncal o a un servidor de red.

Información adicional

Puede consultar el manual del usuario o visitar

http://support.dlink.com en línea para obtener

más asistencia.

• Manual del usuario del conmutador no

gestionable de D-Link

Este manual describe la instalación general

y cómo conectar el conmutador en diversas

situaciones.

Soporte técnico en línea

Si surgen problemas que no aparecen en el

manual del usuario, visite el sitio

http://support.dlink.com, que le dirigirá al sitio

web local de soporte de D-Link correspondiente.

Información acerca de la garantía

La información sobre la Garantía limitada de D-Link

está disponible en http://warranty.dlink.com/

ITALIANO

N. LED Stato Descrizione

Bilancio di

potenza PoE

Rosso sso

(LED superiore a “300W”) Il consumo

energetico totale PoE è compreso fra 301

e 370 W.

Giallo sso

(LED inferiore a “300W”) Il consumo

energetico totale PoE è compreso fra 201

e 300 W.

Verde sso

(LED inferiore a “200W”) Il consumo

energetico totale PoE è compreso fra 101

e 200 W.

Verde sso

(LED inferiore a “100W”) Il consumo

energetico totale PoE è compreso fra 1 e

100 W.

Spento

Nessun dispositivo alimentato tramite PoE

collegato allo switch.

2 Modalità LED

Verde sso

I LED delle porte mostrano lo stato di

collegamento delle porte. Vedere

Collegamento/attivo di seguito per

maggiori informazioni.

Giallo sso

I LED delle porte mostrano lo stato del

PoE. Vedere Modalità PoE di seguito per

maggiori informazioni.

3 Alimentazione

Verde sso Il dispositivo è acceso.

Spento

Il dispositivo è spento.

Collegamento/

attivo

Porte 1-26

Giallo sso

È presente un collegamento attivo sulla

porta corrispondente operante a 10/100

Mbps.

Giallo

lampeggiante

È presente traco sulla porta corrispondente

operante a 10/100 Mbps.

Verde sso

È presente un collegamento attivo sulla

porta corrispondente operante a 1000 Mbps.

Verde

lampeggiante

È presente traco sulla porta corrispondente

operante a 1000 Mbps.

Modalità PoE

Porte

1 ~ 24

Giallo sso

Problema nell’alimentazione PoE sulla porta

corrispondente.

Verde sso

La porta corrispondente fornisce

correttamente alimentazione PoE.

Tabella 1

Connettori del pannello frontale

1 2 3

Figura 2

N. Elemento Descrizione

1 Modalità LED

Premere per modificare i LED della porta e

visualizzare lo stato PoE o lo stato del collegamento.

Il colore della spia della modalità LED indica la

visualizzazione dello stato di LED attualmente

attiva.

2 Porte 1-24

Porte abilitate per PoE 10/100/1000 Mbps per la

connessione di dispositivi Ethernet e dispositivi

alimentati tramite PoE.

3 Porte 25-26

Porte combinate 10/100/1000 Mbps/SFP.

Utilizzando un’interfaccia di queste porte

combinate, l’altra porta della coppia diventerà non

disponibile. Ad esempio, utilizzando l’interfaccia

SFP sulla porta 25, l’interfaccia RJ45 della porta 25

diventa non disponibile.

Tabella 2

Prima di iniziare

Questa Guida rapida di installazione

ore istruzioni dettagliate per

l'installazione del dispositivo DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch.

Il modello acquistato potrebbe essere

leggermente diverso da quello ragurato nelle

illustrazioni. Per informazioni più dettagliate

sullo switch, consultare il manuale dell'utente.

Contenuto della confezione

La confezione dello switch DGS-1026MP include i

seguenti elementi:

• DGS-1026MP

26-Port Unmanaged Gigabit PoE Switch

• Cavo di alimentazione

• Fermo del cavo di alimentazione

• Kit di montaggio in rack e piedini in gomma

• Questa Guida di installazione rapida

Se uno o più degli articoli sopra elencati risultano

danneggiati o mancanti, contattare il rivenditore

D-Link locale.

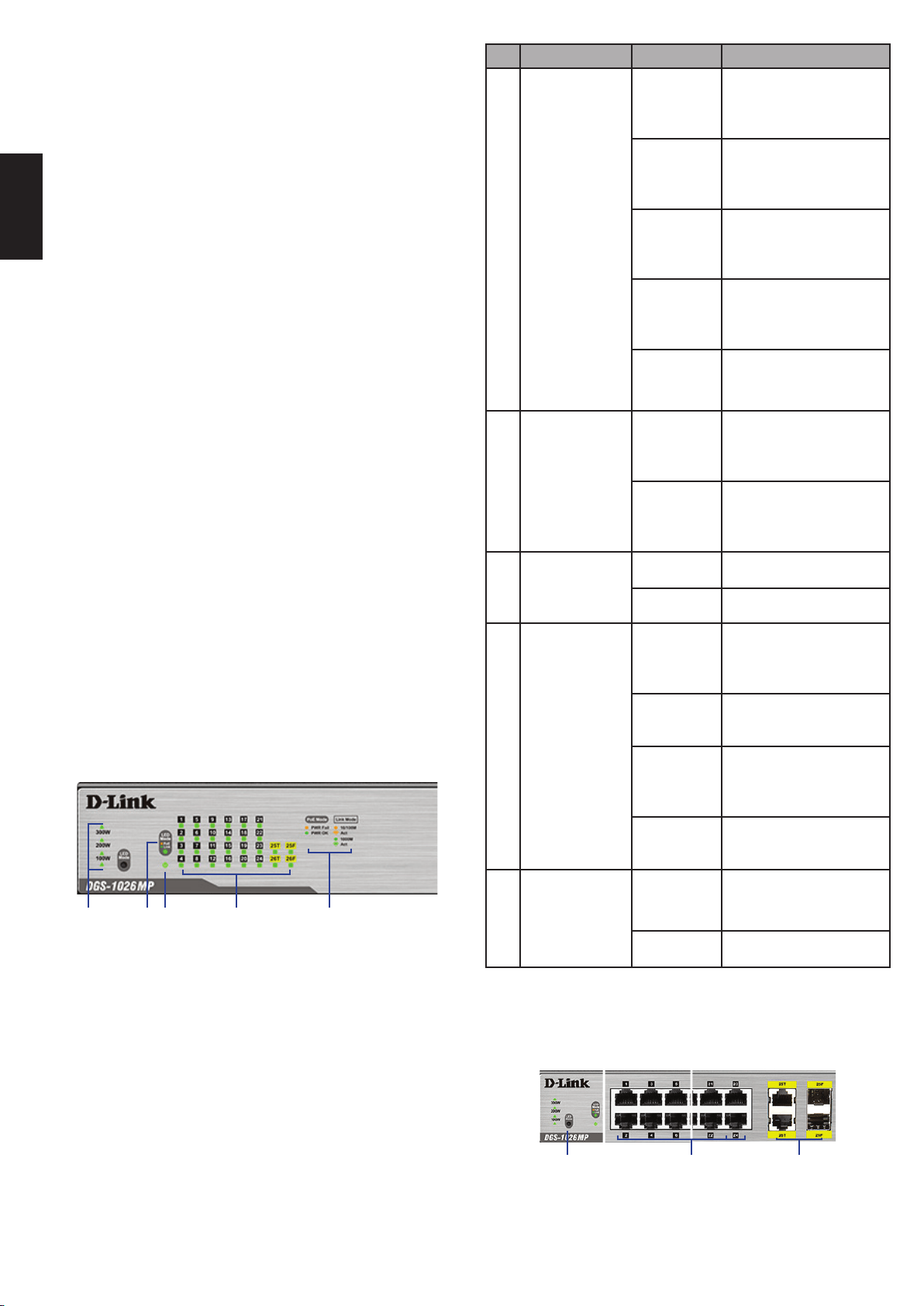

Panoramica hardware

Indicatori LED

1 2 3 54

Figura 1

ITALIANO

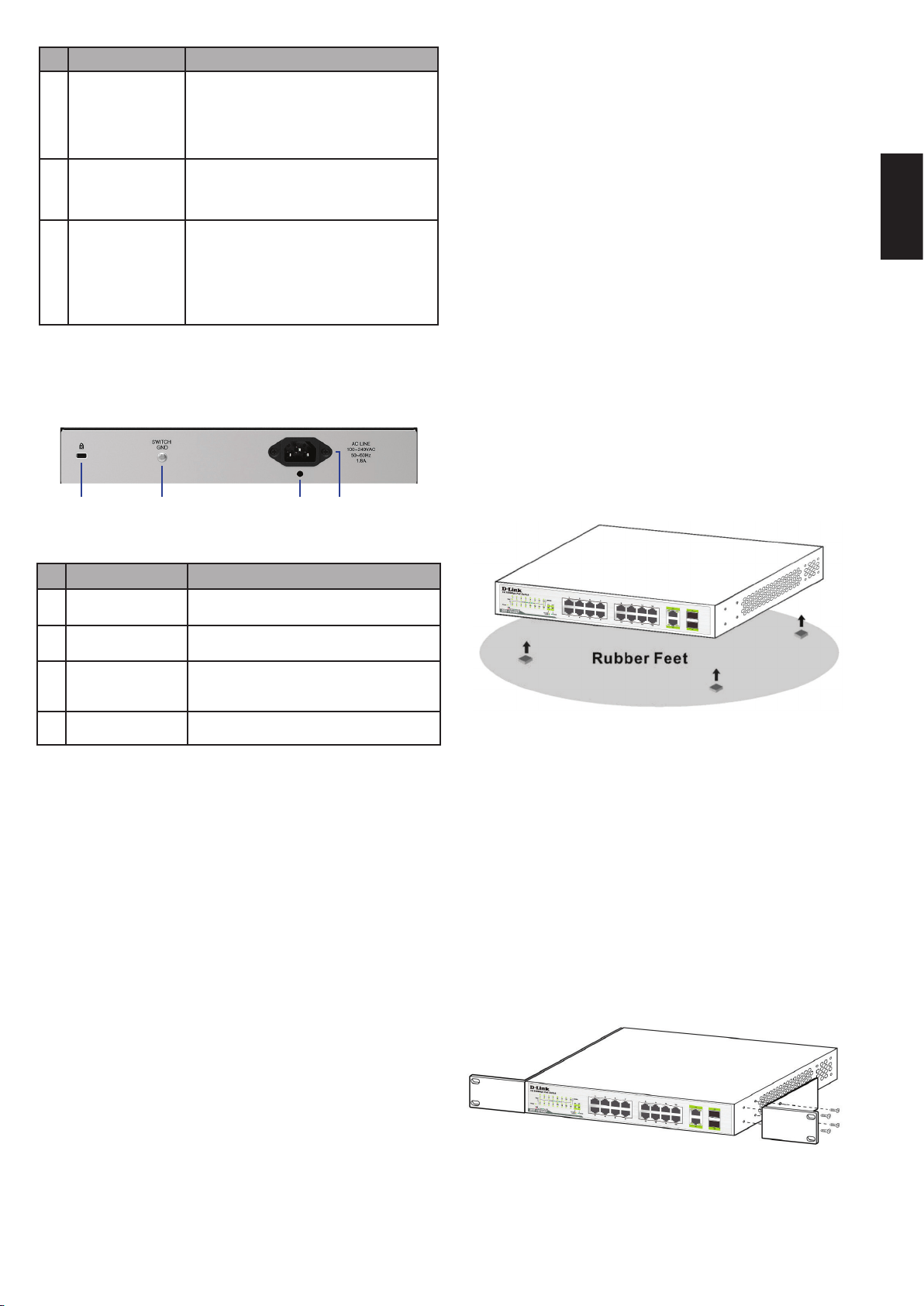

Connettori del pannello posteriore

1 2 43

Figura 3

N. Elemento Descrizione

Ingresso di blocco

Kensington

È utilizzato per collegare un blocco di sicurezza

sico Kensington.

2 GND dello switch Utilizzato per connettere lo switch a terra.

Slot per il fermo

del cavo di

alimentazione

Viene utilizzato per fissare il fermo del cavo di

alimentazione allo switch.

Ingresso

dell’adattatore di

alimentazione

Viene utilizzato per collegare il cavo di

alimentazione allo switch.

Tabella 3

Installazione dell'hardware

Prima di iniziare

Per prevenire arresti, malfunzionamenti del

dispositivo e lesioni, osservare le precauzioni

descritte di seguito.

• Installare lo switch DGS-1026MP in un luogo

fresco e asciutto. Per gli intervalli accettabili

relativi a temperatura e umidità in funzione, fare

riferimento alle speciche tecniche nel manuale

dell’utente.

• Installare lo switch in un luogo non soggetto

a forti campi elettromagnetici, lontano da

vibrazioni, polvere e luce diretta del sole.

• Lasciare almeno 10 cm di spazio libero sul lato

sinistro e destro dello switch per garantire

un'adeguata ventilazione.

• Ispezionare visivamente il connettore di

alimentazione e assicurarsi che sia ben ssato al

cavo di alimentazione.

• Non impilare altri dispositivi sullo switch.

Utilizzo dello switch su una

supercie piana.

Lo switch DGS-1026MP viene fornito con un set

di piedini in gomma adesiva che consentono di

collocarlo su una supercie piana come una scrivania

o un tavolo senza rischiare di danneggiarlo. Per

attaccare i piedini in gomma, collocarne uno in ogni

angolo del pannello inferiore dello switch.

Figura 4

Montaggio dello switch in un rack

Il modello DGS-1026MP può essere installato in un

rack server standard da 19”. Le seguenti istruzioni

spiegano come installare lo switch in un rack:

1. Collegare le stae di montaggio in dotazione da

entrambi i lati del telaio dello switch e ssarle al

dispositivo con le viti fornite.

Figura 5

2. Utilizzare le viti fornite con il rack per installare

lo switch sul rack.

Figura 6

Collegamento a terra dello switch

Questa sezione fornisce istruzioni dettagliate su

come collegare lo switch a terra. Questa fase deve

essere completata prima di alimentare lo switch.

ITALIANO

Utensili necessari per il collegamento a terra

• Vite di messa a terra (inclusa) e una vite a testa

bombata M4x6 (metrico) (non inclusa).

• Cavo di messa a terra (non incluso). Il cavo

di messa a terra deve essere scelto in base ai

requisiti di installazione locali e nazionali. A

seconda dell'alimentatore e del sistema, per

l'installazione è richiesto un conduttore in rame

da 12 a 6 AWG. Si consiglia il cavo da 6 AWG

disponibile in commercio. La lunghezza del cavo

dipende dalla vicinanza dello switch al sistema

di messa a terra appropriato.

• Un cacciavite (non incluso).

Per collegare a terra lo switch, attenersi alle istruzioni

riportate di seguito.

1. Vericare che il sistema sia spento.

2. Rimuovere la vite di messa a terra dal retro del

dispositivo e collocare il capocorda ad anello

n°8 del cavo di messa a terra sul foro della vite

di messa a terra.

3. Inserire nuovamente la vite di messa a terra nel

foro della vite e utilizzare un cacciavite per serrare

la vite di messa a terra ssando il cavo di messa

a terra allo switch.

4. Collegare il capocorda ad anello all'altra estremità

del cavo di messa a terra a una fonte di messa a

terra adeguata.

5. Vericare che i collegamenti tra il connettore di

messa a terra dello switch e la fonte di messa a

terra siano sicuri.

Collegare il fermo del cavo di

alimentazione

Per evitare lo scollegamento accidentale del cavo di

alimentazione, si raccomanda di installare l’apposito

fermo in dotazione. Per collegare il fermo, attenersi

alle istruzioni riportate di seguito.

1. Inserire nel foro sotto il connettore di

alimentazione la fascetta con il lato liscio rivolto

verso l’alto, come illustrato nella seguente

immagine.

Figura 7

2. Collegare il cavo di alimentazione al connettore

dello switch.

Figura 8

3. Far scorrere il fermo attraverso la fascetta no

alla ne del cavo.

Figura 9

4. Avvolgere la fascetta intorno al cavo di

alimentazione e inserirla di nuovo nel fermo

per bloccarla. Stringere la fascetta nché il cavo

non risulta ssato.

ITALIANO

Figura 10

Connessione alla rete

Una volta installato correttamente, lo switch

DGS-1026MP può essere integrato nella rete tramite

uno dei tre seguenti metodi di connessione:

Da switch a nodo nale o dispositivo alimentato

Utilizzare un cavo Ethernet standard per collegare

lo switch ai PC con un’interfaccia 10/100/1000 Mbps

RJ45, o collegare e alimentare dispositivi remoti

conformi IEEE 802.3af/at, come videocamere IP o

telefoni IP tramite PoE.

Da switch ad hub o switch

Utilizzare cavi diritti o crossover per collegare lo

switch a un altro switch o a un hub.

Da switch a server

Utilizzare una porta qualsiasi del dispositivo per

collegare lo switch a un backbone di rete o a un

server di rete.

Ulteriori informazioni

Per ulteriori informazioni, è possibile fare riferimento

al manuale dell’utente oppure visitare il sito Web

all’indirizzo http://support.dlink.com.

• Manuale dell’utente dello switch non

gestito D-Link

In questo manuale viene descritta la

procedura di installazione e vengono

illustrati diversi scenari di collegamento dello

switch.

Supporto tecnico online

In caso di problemi non descritti nel manuale

dell’utente, visitare il sito http://support.dlink.com,

che indirizzerà l’utente al sito Web del supporto D-Link

locale appropriato.

Termini di garanzia

Per informazioni sulla garanzia limitata D-Link,

visitare il sito all’indirizzo

http://warranty.dlink.com/

РУССКИЙ

# Индикатор Состояние Описание

Бюджет

мощности

PoE

Горит красным

светом

(Индикатор над “300W”) Общая

потребляемая мощность PoE

составляет от 301 до 370 Вт.

Горит желтым

светом

(Индикатор под “300W”) Общая

потребляемая мощность PoE

составляет от 201 до 300 Вт.

Горит зеленым

светом

(Индикатор под “200W”) Общая

потребляемая мощность PoE

составляет от 101 до 200 Вт.

Горит зеленым

светом

(Индикатор под “100W”) Общая

потребляемая мощность PoE

составляет от 1 до 100 Вт.

Не горит

Устройство с поддержкой PoE не

подключено к коммутатору.

2 LED Mode

Горит зеленым

светом

Индикаторы портов отображают

состояние соединения на порту.

Смотрите ниже Link/Act для получения

дополнительной информации.

Горит желтым

светом

Индикаторы портов отображают

состояние PoE. Смотрите ниже PoE

Mode для получения дополнительной

информации.

3 Питание

Горит зеленым

светом

Питание включено.

Не горит Питание выключено.

Link/Act

Порты 1 ~ 26

Горит желтым

светом

К порту подключено устройство на

скорости 10/100 Мбит/с.

Мигает

желтым

светом

На порту выполняется передача или

прием данных на скорости 10/100

Мбит/с.

Горит зеленым

светом

К порту подключено устройство на

скорости 1000 Мбит/с.

Мигает

зеленым

светом

На порту выполняется передача

или прием данных на скорости 1000

Мбит/с.

PoE Mode

Порты

1 ~ 24

Горит желтым

светом

Подача питания PoE на порту не

осуществляется.

Горит зеленым

светом

Подача питания PoE на порту

осуществляется надлежащим

образом.

Таблица 1

Компоненты передней панели

1 2 3

Рисунок 2

# Компонент Описание

1 LED Mode

Нажмите кнопку, чтобы установить для

индикаторов портов режим отображения

состояния PoE или соединения. Цвет индикатора

LED Mode будет информировать о том, какой

режим установлен в настоящий момент.

2 Порты 1 ~ 24

Порты 10/100/1000Base-T с поддержкой PoE для

подключения Ethernet-устройств и устройств с

поддержкой PoE.

Перед началом работы

Данное руководство содержит пошаговые

инструкции по установке неуправляемого

коммутатора DGS-1026MP. Пожалуйста, помните,

что приобретенная Вами модель может

незначительно отличаться от изображенной в

руководстве. Для получения более подробной

информации о коммутаторе, пожалуйста,

обратитесь к руководству пользователя.

Комплект поставки

Комплект поставки DGS-1026MP должен

содержать следующие компоненты:

• Неуправляемый коммутатор DGS-1026MP с

24 портами 10/100/1000Base-T с поддержкой

PoE и 2 комбо-портами 100/1000Base-T/SFP

• Кабель питания

• Фиксатор для кабеля питания

• Комплект для установки в

стойку и резиновые ножки

• Краткое руководство по установке

Если что-либо отсутствует или

есть повреждения, пожалуйста,

обратитесь к Вашему поставщику.

Обзор аппаратной части

Индикаторы

1 2 3 54

Рисунок 1

РУССКИЙ

# Компонент Описание

3 Порты 25 ~ 26

Комбо-порты 100/1000Base-T/SFP. Когда один из

двух интерфейсов комбо-порта задействован,

другой его интерфейс не используется.

Например, использование интерфейса SFP на

порту 25 приведет к тому, что интерфейс RJ-45

на порту 25 станет недоступным.

Таблица 2

Компоненты задней панели

1 2 43

Рисунок 3

# Компонент Описание

Слот для

кенсингтонского

замка

Слот предназначен для установки

кенсингтонского замка.

2 Switch GND

Компонент предназначен для заземления

коммутатора.

Слот для

фиксатора для

кабеля питания

Слот предназначен для установки на

коммутаторе фиксатора для кабеля

питания.

Разъем для

подключения

кабеля питания

Разъем предназначен для подключения к

коммутатору кабеля питания.

Таблица 3

Установка коммутатора

Перед началом работы

Соблюдайте следующие меры предосторожности,

чтобы предотвратить незапланированное

выключение устройства, повреждение

оборудования или нанесение вреда человеку:

• Установите DGS-1026MP в прохладном и сухом

месте для обеспечения надлежащей рабочей

температуры и влажности (см. “Технические

характеристики” в руководстве пользователя).

• Установите коммутатор в том месте,

где отсутствуют источники сильного

электромагнитного поля, вибрация, пыль и

воздействие прямых солнечных лучей.

• Оставьте по меньшей мере 10 см пространства

слева и справа от коммутатора для

обеспечения вентиляции.

• Визуально осмотрите разъем питания и

убедитесь, что кабель питания надежно

подключен к этому разъему.

• Не размещайте никаких устройств на

поверхности коммутатора.

Установка коммутатора на

плоскую поверхность

В комплект поставки DGS-1026MP входит набор

клейких резиновых ножек, которые позволяют

без риска повреждения устройства разместить

коммутатор на плоской поверхности, например,

на столе. Чтобы прикрепить резиновые ножки,

просто расположите их по углам нижней панели

коммутатора.

Рисунок 4

Установка коммутатора в стойку

Коммутатор DGS-1026MP может быть установлен

в 19-дюймовую стойку. Следующие инструкции

описывают процесс установки коммутатора в

стойку:

1. Прикрепите входящие в комплект поставки

кронштейны к боковым панелям коммутатора

и зафиксируйте их с помощью входящих в

комплект поставки винтов.

Рисунок 5

2. Установите коммутатор в стойку и закрепите

его с помощью винтов от стойки.

РУССКИЙ

Рисунок 6

Заземление коммутатора

Данный раздел содержит информацию о способе

заземления коммутатора. Данную процедуру

необходимо выполнить перед включением

питания коммутатора.

Необходимые инструменты и оборудование

• Винт заземления (входит в комплект для

монтажа) и винт M4 x 6 мм (не входит в

комплект для монтажа).

• Провод заземления (не входит в комплект

для монтажа). Характеристики провода

заземления должны соответствовать

региональным требованиям по установке. В

зависимости от источника питания и системы,

для установки требуется медный провод (от

12 до 6 AWG). Рекомендуется использовать

имеющиеся в продаже провода 6 AWG. Длина

кабеля зависит от расположения коммутатора

по отношению к средствам заземления.

• Отвертка (не входит в комплект для монтажа).

Чтобы заземлить коммутатор, выполните

следующие инструкции:

1. Убедитесь, что питание коммутатора

выключено.

2. Снимите винт заземления с задней панели

устройства и поместите клемму провода

заземления напротив соответствующего

отверстия на коммутаторе.

3. Вставьте винт заземления в это отверстие

и затяните его с помощью отвертки, чтобы

плотно закрепить провод на коммутаторе.

4. Прикрепите клемму на противоположной

стороне провода заземления к разъему

заземления.

5. Проверьте надежность существующих

соединений.

Установка фиксатора для кабеля

Для предотвращения случайного отключения

кабеля питания рекомендуется установить

входящий в комплект поставки фиксатор. Чтобы

установить фиксатор, выполните следующие

инструкции

1. Вставьте кабельную стяжку гладкой стороной

вверх в отверстие, расположенное под

разъемом для подключения кабеля питания,

как показано на следующем рисунке.

Рисунок 7

2. Подключите кабель питания к

соответствующему разъему на коммутаторе.

Рисунок 8

3. Наденьте зажим на стяжку.

Рисунок 9

РУССКИЙ

4. Оберните хвостик зажима вокруг кабеля

питания и вставьте хвостик в зажим. Затяните

хвостик зажима для надежной фиксации кабеля

питания.

Рисунок 10

Подключение коммутатора к сети

После того как коммутатор был успешно установлен,

его можно подключить к сети одним из следующих

трех способов:

Подключение коммутатора к конечному узлу

или питаемому устройству

Для подключения коммутатора к компьютеру

с сетевым адаптером 10/100/1000Base-T с

разъемом RJ-45 используйте стандартный Ethernet-

кабель. Благодаря поддержке технологии PoE

к коммутатору можно подключить устройства,

соответствующие стандарту IEEE 802.3af/at, такие

как сетевые камеры или IP-телефоны, и обеспечить

подачу питания на эти устройства.

Подключение коммутатора к концентратору

или коммутатору

Для подключения коммутатора к концентратору

или коммутатору используйте прямой или

кроссовый кабель.

Подключение коммутатора к магистрали сети

или серверу

Любой из портов устройства может использоваться

для подключения коммутатора к магистрали сети

или серверу.

Дополнительная информация

Для получения подробной информации можно

обратиться к руководству пользователя или зайти

на http://support.dlink.com.

• Руководство пользователя

Данное руководство содержит

информацию об установке и подключении

коммутатора различными способами.

Поддержка через Интернет

При возникновении проблем, которые не

могут быть решены с помощью руководства

пользователя, пожалуйста, зайдите на сайт

http://support.dlink.com., где Вы будете

перенаправлены на соответствующий Вашему

региону сайт компании D-Link.

Информация о гарантии

Информация о бессрочной ограниченной

гарантии D-Link доступна на

http://warranty.dlink.com/

РУССКИЙ

Технические характеристики

Аппаратное обеспечение

Интерфейсы 24 порта 10/100/1000Base-T 2 комбо-порта

10/100/1000Base-T/SFP

Индикаторы На устройство: Power/PoE Power Budget

На порт: Activity/Link/Speed

На порт PoE: Power Fail/Power OK

Стандарты IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX

Fast Ethernet

IEEE 802.3ab 1000Base-T

Gigabit Ethernet

IEEE 802.3z

IEEE 802.3x Flow Control

IEEE 802.3az Energy Efficient

Ethernet (EEE)

Производительность

Коммутационная

матрица

52 Гбит/с

Скорость

перенаправления

64-байтных пакетов

38,69 Mpps

Интерфейс обмена

данными

Автоматическое

определение MDI/MDI-X

Метод коммутации

Store-and-forward

Таблица MAC-

адресов

8 K (8192)

Буфер пакетов 512 Кбайт

Физические параметры

Размеры

440 x 250,4 x 44 мм

Вес

3,1 кг

Условия эксплуатации

Питание на входе От 100 до 240 В переменного тока, 50/60 Гц

Потребляемая

мощность

Максимальная:

444,1 Вт (с PoE)

82,1 Вт (без PoE)

В режиме ожидания:

100 В: 18,35 Вт

240 В: 18,25 Вт

Стандарты PoE IEEE 802.3at IEEE 802.3af

Порты PoE Порты от 1 до 24

РУССКИЙ

Бюджет мощности PoE 370 Вт До 30 Вт на порт

Система вентиляции 2 вентилятора Smart Fan

Температура Рабочая: от 0 до 50 °C Хранения: от -40 до 70 °C

Влажность Рабочая: от 10% до 90% (без

конденсата)

Хранения: от 5% до 90% (без

конденсата)

MTBF (часы) 205 975

Тепловыделение 1,515 BTU/ч

Прочее

EMI FCC Class A

CCC

RoHS

VCCI

BSMI

RCM

Безопасность UL/CSA 60950-1

EN 60950-1

IEC 60950-1

Информация для заказа

Модель Описание

DGS-1026MP Неуправляемый коммутатор с 24 портами 10/100/1000Base-T, 2 комбо-

портами 10/100/1000Base-T/SFP и поддержкой PoE

Дополнительные SFP-трансиверы

DEM-310GT

SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля

(до 10 км)

DEM-311GT

SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического

кабеля (до 550 м)

DEM-312GT2

Модуль SFP с 1 портом 1000Base-SX+ для многомодового оптического кабеля

(до 2 км)

DEM-314GT

SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля

(до 50 км)

DEM-315GT

SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля

(до 80 км)

DEM-330T/R

WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для

одномодового оптического кабеля (до 10 км)/ WDM SFP-трансивер с 1 портом

1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля

(до 10 км)

DEM-331T/R

WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для

одномодового оптического кабеля (до 40 км)/ WDM SFP-трансивер с 1 портом

1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля

(до 40 км)

PORTUGUÊS

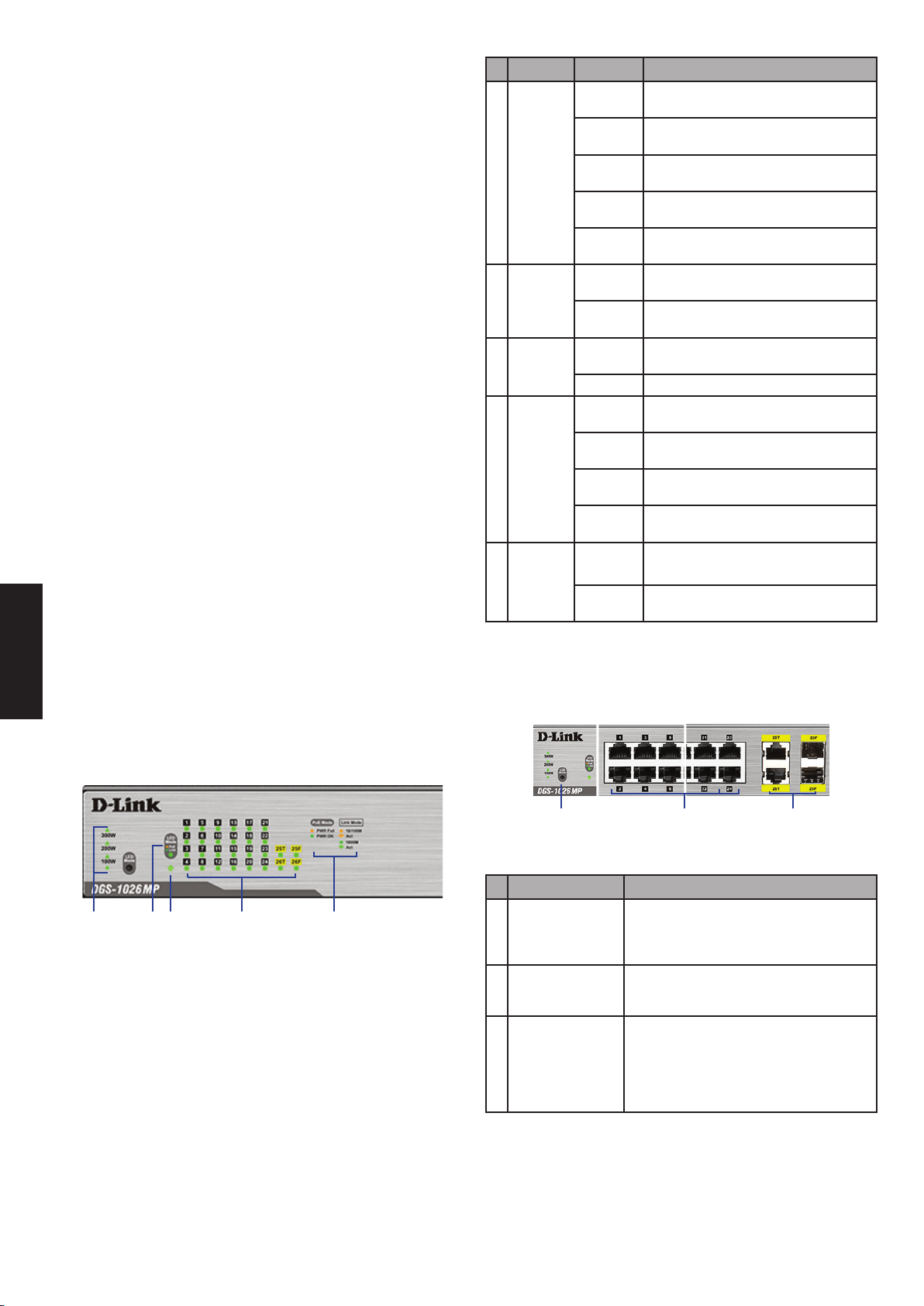

# LED Status Descrição

Consumo

de Força

PoE

Vermelho

Sólido

(LED acima de “300W”) A energia total

consumida do PoE está entre 301 e 370W.

Laranja

Sólido

(LED abaixo de “300W”) A energia total

consumida do PoE está entre 201 e 300W.

Verde

Sólido

(LED abaixo de “200W”) A energia total

consumida do PoE está entre 101 e 200W.

Verde

Sólido

(LED abaixo de “100W”) A energia total

consumida do PoE está entre 1 e 100W.

Desligado Não há nenhum dispositivo PoE conectado

com o Switch.

2 Modo LED

Verde

Sólido

A porta LED está mostrando o status do link.

Veja o link abaixo para mais informações

Laranja

Sólido

A porta LED está mostrando o status do PoE.

Veja o Modo PoE abaixo para mais informações.

3 Energia

Verde

Sólido

O aparelho está ligado.

Desligado O aparelho está desligado.

Link/Act

Portas

1 ~ 26

Laranja

piscando

Há um link ativo na porta correspondente

operante a 10/100Mbps.

Âmbar

piscando

Há um tráfego na porta correspondente de

10/100Mbps.

Verde

Sólido

Há um link ativo na porta correspondente

operante a 1000Mbps.

Laranja

piscando

Há um tráfego na porta correspondente de

1000Mbps.

Modo PoE

Portas

1 ~ 24

Laranja

Sólido

A energia PoE na porta correspondente falhou.

Verde

Sólido

A porta correspondente está fornecendo o PoE

corretamente.

Tabela 1

Conectores do Painel Frontal

1 2 3

Figura 2

# Item Descrição

1 Modo LED

Aperte para mudar a porta LED para mostrar o

status do PoE ou o status do link. A cor da luz

do Modo LED irá indicar qual o status do display

atual ativo.

2 Portas 1 ~ 24

Portas Poe 10/100/1000Mbps compatíveis para

conexão de aparelhos Ethernet e PoE.

3 Portas 25 ~ 26

Portas 10/100/1000 Mbps/SFP combos. Quando

estiver utilizando uma interface de uma dessas

portas, a outra porta no par cará indisponível. Por

exemplo, usando a interface SFP na porta 25 irá

bloquear a interface RJ45 na porta 25 deixando-a

indisponível.

Tabela 2

Antes de começar

Este guia de instalação te dará passo a passo as

instruções para congurar o seu Switch DGS-1026MP

26-portas Unmanaged Gigabit Poe. O modelo que você

acaba de comprar pode parecer um pouco diferente

comparado com aquele mostrado na ilustração do

produto. Para mais informações detalhadas sobre o

Switch, por favor, consulte o Manual do Usuário.

Conteúdo da Caixa

Esta embalagem do DGS-1026MP deve conter os

seguintes itens:

• DGS-1026MP 26-Portas Unmanaged

Gigabit PoE Switch

• Cabo de Alimentação

• Retentor do cabo de alimentação

• Kit de montagem de rack com pés de borracha

• Este Guia de Instalação

Se algum destes itens acima estiver danificado

ou faltando, por favor, entre em contato com seu

revendedor D-Link mais próximo.

Visão Geral do Hardware

Indicadores LED

1 2 3 54

Figura 1

PORTUGUÊS

Conectores do Painel Traseiro

1 2 43

Figura 3

# Item Description

Kensington

Lock Input

É utilizada para anexar fisicamente a trava de

segurança Kensington.

2 Interruptor GND

É utilizada para conectar o interruptor com o

aterramento.

Espaço para a

retenção do Cabo

de Alimentação

É utilizada para segurar o retentor do cabo de

alimentação com o Switch.

Entrada para

o Adaptador

de Energia

É utilizada para conectar o cabo de energia com

o Switch.

Tabela 3

Instalação do Hardware

Antes de Começar

Observe as seguintes precauções para ajudar a prevenir

desligamentos, falhas do equipamento e danos

pessoais:

• Instale o DGS-1026MP em um lugar seco e ventilado.

Procure sobre os termos técnicos e especicações

no Manual do Usuário para aceitáveis condições de

temperatura e umidade.

• Instale o Switch em um lugar livre de ondas

eletromagnéticas, vibrações, poeira e exposição

direta ao sol.

• Deixe no mínimo 10 cm de espaço entre o lado

esquerdo e o direito para a ventilação do Switch.

• Visualmente inspecione o conector de força e se

assegure que está completamente conectado com

o cabo de alimentação.

• Não armazene nenhum equipamento no topo do

Switch.

Usando o Switch em uma Superfície

Plana

O DGS-1026MP vem com um set de adesivos de

borracha para serem colocados na parte de baixo do

aparelho que serão utilizados em uma superfície plana

tais como uma mesa, sem nenhum risco de arranhá-la.

Para prender a borracha, simplesmente prenda uma

em cada canto inferior do aparelho.

Figura 4

Montando o Switch em um Rack

O DGS-1026MP pode ser montado em um rack de

servidor convencional de 19”. As instruções para a

instalação do Switch estão abaixo:

1. Anexe os brackets inclusos em cada lado da caixa

do Switch e veja se está seguro para xar com os

parafusos.

Figura 5

2. Use os parafusos que vieram na caixa com o rack

para instalar o aparelho no lugar correto.

Figura 6

Instalando o aparelho em um lugar

xo

Esta sessão mostrará passo a passo as instruções de

como conectar o Switch com o piso. Este passo precisará

ser completo antes de ligá-lo com a energia.

PORTUGUÊS

Ferramentas necessárias para conectar o aparelho

com o aterramento

• Parafuso de aterramento (incluso) e um M4x6

(métrico) parafuso pan-head (não incluso)

• Cabo de aterramento (não incluso). O cabo de

aterramento deve ser medido de acordo com o

local que o aparelho será instalado. Dependendo

na quantidade de energia entregada e o sistema,

de 12 a 6 AWG condutores de cobre é requerido

para a instalação. Comercialmente disponível o

produto 6 AWG é o recomendado. A extensão do

cabo depende da proximidade com o Switch para

melhorar a disposição do aparelho xado.

• Chave de Fenda (não inclusa).

Para xar o Switch com o aterramento, siga as instruções

abaixo:

1. Verique se o sistema está desligado.

2. Remova o parafuso xador da parte de trás do

aparelho e o coloque no 8° terminal lug ring do cabo

de aterramento no topo do parafuso da abertura do

aterramento.

3. Insira atrás o parafuso de aterramento na abertura

do local indicado para parafusar e use a chave de

fenda para apertar o mesmo, segurando o cabo de

aterramento com o switch.

4. Una o terminal lug ring com a outra parte do cabo

de aterramento para que haja uma boa xação do

aparelho.

5. Verifique se há conexão entre o conector de

aterramento no Switch e a fonte de aterramento

está segura.

Anexando o Retentor do Cabo de

Alimentação

Para prevenir que a energia seja acidentalmente

desconectada, é recomendável que se instale e inclua

o retentor do cabo de alimentação. Para unir o retentor,

por favor, siga as seguintes instruções:

1. Com a parte lisa para cima, insira o laço na abertura

abaixo do encaixe de energia, conforme a imagem

abaixo.

Figura 7

2. Plugue o cabo de alimentação no encaixe de

energia no Switch.

Figura 8

3. Deslize o retentor pelo laço até que alcance o nal

do cabo de alimentação.

Figura 9

4. Envolva o laço do retentor por volta do cabo de

alimentação e volte em direção ao retentor para

prendê-lo. Avele o laço do cabo de alimentação

até que esteja seguro.

PORTUGUÊS

Figura 10

Conectando-se à rede

Depois que o Switch DGS-1026MP for instalado com

sucesso, o mesmo pode ser integrado com a rede

através de um dos três métodos abaixo:

Computadores ou Dispositivos PoE

Use o cabo convencional Ethernet para conectar o

Switch com os computadores ou conecte a energia

remotamente aos dispositivos compatíveis com IEEE

802.3af/at, tais como câmeras ou telefones IP usando

Poe.

Cascateamento

Use um cabo reto ou cruzado para conectar o Switch

com outro ponto central.

Servidores

Use qualquer porta do aparelho para conectar o

interruptor com a rede backbone ou servidor de rede.

Informações adicionais

Você pode consultar o manual do usuário ou

visitar http://support.dlink.com on-line para

suporte adicional.

• Manual de Usuário de Switches Não

Gerenciados D-Link

Este manual descreve a instalação geral e

como conectar o Switch em vários cenários.

Suporte on-line

Se houver quaisquer problemas que não

estão no manual do usuário, visite

http://support.dlink.com, que irá

direcioná-lo para o seu site de suporte

D-Link local apropriado.

Informações sobre a garantia

As informações sobre a Garantia Vitalícia Limitada

da D-Link estão disponíveis em

http://warranty.dlink.com/

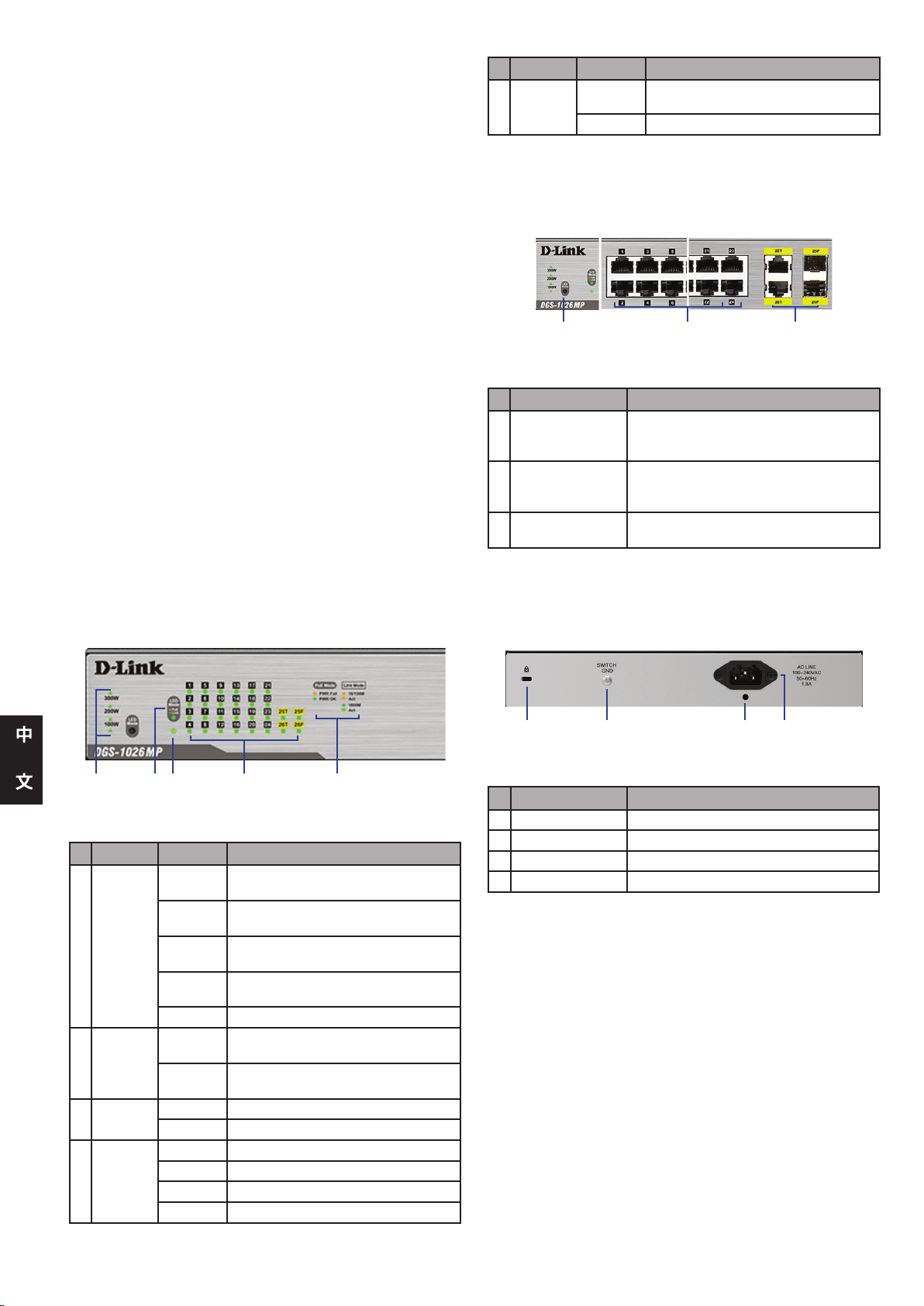

中

文

# LED 狀態代表意義

PoE 模式

Ports

1 ~ 24

橘色恆亮 PoE供電異常

綠色恆亮 PoE供電正常

表 1

前面板連接埠

1 2 3

圖 2

# Item Description

1 LED 模式

按此鍵來變更端口LED顯示為供電狀態或鏈

路狀態。在LED模式的光的顏色將顯示哪些

LED狀態顯示當前處於激活狀態。

2 Ports 1 ~ 24

10/100/1000 Mbps，支援PoE功能，用於連

接以太網設備和PoE供電設備。

3 Ports 25 ~ 26

10/100/1000 Mbps/SFP 雙用埠. RJ-45埠及光

纖埠只能二選一使用。

表 2

後面背板連接埠

1 2 43

圖 3

# Item Description

1 肯辛頓鎖插孔

用來連接肯辛頓鎖。

2 交換器 GND

使用連結交換器與地面。

3 電源線固定器

用於固定電源線與交換器。

4 電源線插孔

用來連接電源線與交換器。

表 3

硬體安裝

安裝前

請注意以下事項，以防止關機，設備故障以及人身

傷害 :

• 請將DGS-1026MP安裝在適當溫度和乾燥的環

境。適合運作的環境溫度應介於攝氏0到40度之

間(華氏32到104度)，相對溼度應該小於90%，

及未凝結狀態。

關於此指南

D-Link DGS-1026MP PoE Gigabit交換器是一台獨

立式隨插即用的裝置，此快速安裝指南將會逐步的

引導您設定裝置，您購買的型號可能會與指南中的

圖示有些微的差異。若要取得更多關於此交換器的

資訊，請參考產品使用手冊。

包裝內容

以下物品應包含在您的包裝內:

• DGS-1026MP 26埠非網管型PoE交換器

• AC電源線

• 電源線固定器

• 機架安裝套件和橡膠腳套

• 快速安裝指南

若有缺少以上任何物品，請與您的經銷商聯絡。

硬體概述

LED指示燈

1 2 3 54

圖 1

# LED 狀態代表意義

PoE

Power

Budget

紅色恆亮 (LED 高於 “300W”) PoE電源總功率消

耗為301和370瓦之間。

橘色恆亮 (LED 低於 “300W”) PoE電源總功率消

耗之間的201和300 W.

綠色恆亮 (LED 低於 “200W”) PoE電源總功率消

耗為101至200瓦之間。

綠色恆亮 (LED 低於 “100W”) PoE電源總功率消

耗為1到100 W之間

不亮燈未偵測到PoE裝置

LED 模式

綠色恆亮端口LED顯示的是端口鏈路狀態。請參閱

以下Link/Act獲取更多資訊。

橘色恆亮端口LED顯示的是PoE狀態。請參閱以下

PoE模式獲取更多資訊。

電源

綠色恆亮設備已開機

不亮燈設備已關機

Link/Act

Portas

1 ~ 26

橘色恆亮以10/100 Mbps的速度連線

橘色閃爍以10/100 Mbps的速度傳送或接收

綠色恆亮以1000 Mbps的速度連線

綠色閃爍以1000 Mbps的速度傳送或接收

中

文

• 請將交換器安裝在沒有強烈電磁波磁源、振動、

灰塵、陽光直射來源的位置。

• 請確認交換器的位置有足夠的通風空間，您可在

交換器的左側和右側至少預留10公分的空間以利

通風。請勿阻塞交換器兩側的通風孔。

• 檢查電源連接器，並確保它完全固定在電源線。

• 交換器的上方請勿堆疊任何裝置。

使用交換機放在一個平面上

若您要將交換器放置在桌上或架子上，請使用包裝內

附的橡膠腳墊。請將橡膠腳墊貼放在DGS-1026MP

底部的四個角落。

圖 4

安裝至機架

DGS-1026MP 可以安裝在標準19吋機架上，請參照

以下範例來安裝。

1. 請將機架耳朵貼附在交換器的側邊面板(一邊一

個)，並使用包裝內附的螺絲鎖上。

圖 5

2. 使用提供的螺絲將交換器鎖上機架。

圖 6

將交換器接地

此章節將說明如何連接接地線至交換器，您必須

在交換器連接電源前完成此程序。

需求工具和線材

• 接地螺絲(已附在包裝內)及一個M4 x 6 mm(公制)

的螺絲(未附在包裝內)。

• 接地線(未附在包裝內): 接地線的尺寸需依地區

或國家的規範來安裝。依照電力供應和系統的

不同，需要12 到6 AWG的銅導線來安裝，商業

上建議使用6 AWG的線材。線材的長度需依測

量交換器到接地設備的距離。

• 螺絲起子(未附在包裝內)

您可以依以下步驟來將交換器接地以保護設備:

1. 確認設備尚未通電。

2. 將接地線環形端子的中央對準接地孔放置。

3. 用接地螺絲穿過環形端子的中央再插入接地孔。

用螺絲起子將接地螺絲鎖上接地孔並旋緊。

4. 將接地線另一端的環形端子連接到適當的接地螺

栓或閂在交換器安裝的機架上。

5. 確認交換器和機架上的接地線是否正確的連接。

安裝電源線固定器

為了避免電源線被意外的拔除，建議您安裝電源線固

定器。

將固定帶插入到下方的電源插座孔。請按照以下步驟 :

1. 將束帶光滑面朝上，滑動束帶穿過固定帶，如以

下圖示。

圖 7

中

文

2. 將電源線連接至交換器。

圖 8

3. 束帶環繞電源線與固定帶。

圖 9

4. 將固定器上的束帶纏繞電源線並將尾端放入至扣

環內。輕拉固定器並確認已牢固地連接。

圖 10

連接網路

當DGS-1026MP安裝完成時，可透過以下三種模式

來連接網路:

交換器連接終端設備或是供電設備

使用標準乙太網路線可以透過10/100/1000 Mbps的

RJ45連接埠來連結交換器與電腦設備，或是連結支

援IEEE 802.3af/at協定之PoE設備，像是網路攝影

機或是網路電話機。

交換器連結至集線器或是交換器

使用平行線或跳線來連結另一台的集線器或是交換器。

交換器連結伺服器

使用設備上任一埠來連接交換器與網路伺服器。

技術支援

您可參考產品使用手冊或至

http://support.dlink.com來取得更多資訊。

• D-Link無網管型交換器使用手冊

此手冊說明一般安裝和如何在不同的環境下

連接交換器。

線上支援

若手冊無法提供您適合的解決方案，請至

http://support.dlink.com查詢在您地區的D-Link

技術支援網站。

保固資訊

D-Link的有限終身保修資訊在:

http://warranty.dlink.com/

BAHASA INDONESIA

# LED Status Deskripsi

Nilai

Daya

PoE

Merah

Padat

(LED Diatas "300W") total konsumsi

daya PoE adalah antara 301 dan

370 W.

Kuning

Oranye

Padat

(LED bawah "300W") total konsumsi

daya PoE adalah antara 201 dan 300

Hijau

Padat

(LED bawah "200W") total konsumsi

daya PoE adalah antara 101 dan 200

Hijau

Padat

(LED bawah "100W") total konsumsi

daya PoE adalah antara 1 dan 100 W.

Mati

Tidak ada perangkat bertenaga PoE

yang terhubung ke switch.

Mode

LED

Hijau

Padat

Port LED menampilkan status link

port. Lihat Link/Act dibawah untuk

informasi lebih lanjut.

Kuning

Oranye

Padat

LED port menampilkan status PoE.

Lihat Modus PoE dibawah untuk

informasi lebih lanjut.

3 Power

Hijau

Padat

Perangkat menyala.

Mati Perangkat mati.

Link/

Act

Ports

1 ~ 26

Kuning

Oranye

Padat

Terdapat link aktif di port yang sesuai

beroperasi pada 10/100 Mbps.

Kuning

Oranye

Berkedip

Terdapat lalu lintas di port yang sesuai

pada 10/100 Mbps.

Hijau

Padat

Terdapat link aktif di port yang sesuai

beroperasi pada 1000 Mbps.

Hijau

Berkedip

Terdapat lalu lintas di port yang sesuai

pada 1000 Mbps.

PoE

Mode

Ports

1 ~ 24

Kuning

Oranye

Padat

Sumber Daya PoE di port yang sesuai

gagal.

Hijau

Padat

Pada port sesuai memberikan sumber

daya PoE dengan benar.

Tabel 1

Konektor Panel Depan

1 2 3

Gambar 2

Sebelum Anda Memulai

Panduan Instalasi Cepat ini memberikan Anda

langkah-demi-langkah untuk menyiapkan DGS-

1026MP Switch Unmanage 26-Port Gigabit PoE

Anda. Model yang Anda beli mungkin tampak sedikit

berbeda dengan yang ditampilkan dalam ilustrasi.

Untuk informasi lebih lanjut tentang switch, silakan

lihat Panduan Pengguna.

Isi Paket

Paket DGS-1026MP ini mencakup hal-hal berikut:

• DGS-1026MP Switch Unmanage

26-Port Gigabit PoE

• Kabel Listrik

• Penahan Kabel Listrik

• Kit Pemasangan Rak and Karet Kaki

• Panduan Instalasi Cepat

Jika salah satu item di atas rusak atau hilang, silahkan

hubungi toko/ distributor D-Link di daerah Anda.

Gambaran Perangkat Keras

Indikator LED

1 2 3 54

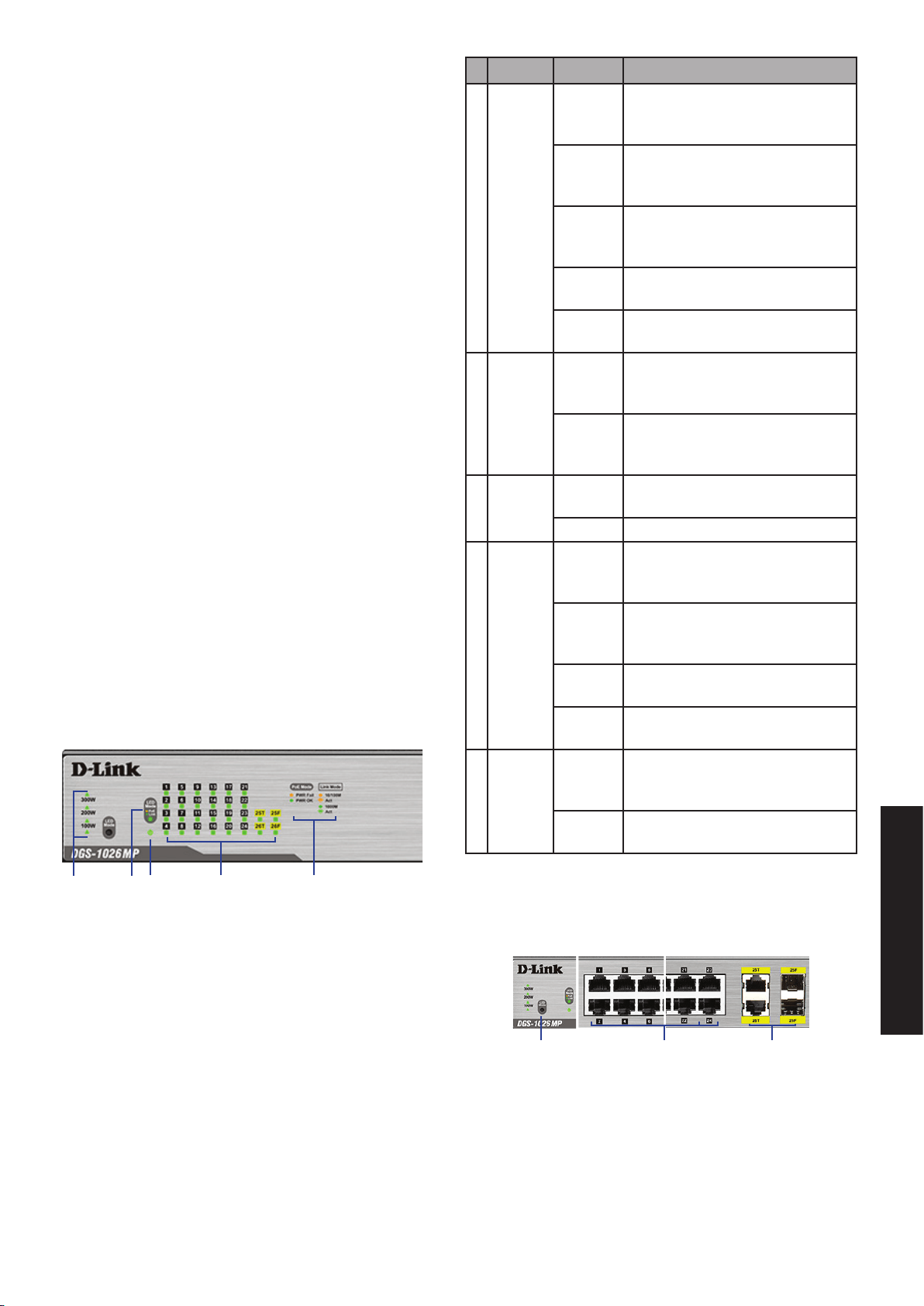

Gambar 1

BAHASA INDONESIA

# Hal Deskripsi

1 Modus LED

Tekan untuk mengubah LED port untuk

menampilkan status PoE atau status

link. Warna lampu Modus LED akan

menunjukan tampilan status LED yang

sedang aktif.

2 Port 1 ~ 24

10/100/1000 Mbps kemampuan port

PoE untuk menghubungkan perangkat

Ethernet dan perangkat bertenaga PoE.

3 Port 25 ~ 26

10/100/1000 Mbps/SFP port combo. Bila

menggunakan salah satu antarmuka dari

port kombinasi ini, port dalam pasangan

lain akan menjadi tidak tersedia. Misalnya,

menggunakan antarmuka SFP pada port

25 akan membuat antarmuka RJ45 pada

port 25 tidak tersedia.

Tabel 2

Konektor Panel Belakang

1 2 43

Gambar 3

# Hal Deskripsi

Lubang Kunci

Kensington

Ini digunakan untuk menambah fisik

kunci keamanan Kensington.

2 Switch GND

Ini digunakan untuk menghubungkan

switch ke tanah.

Slot Penahan

Kabel Daya

Ini digunakan untuk menahan keamanan

kabel daya ke switch.

Lubang

Adaptor Daya

Ini digunakan untuk menghubungkan

kabel daya ke switch.

Tabel 3

Instalasi Perangkat Keras

Sebelum Anda Memulai

Perhatikan tindakan pencegahan berikut untuk

membantu mencegah matinya perangkat, kegagalan

perangkat, dan kerusakan pribadi:

• Pasang DGS-1026MP di tempat yang dingin

dan kering. Berdasarkan spesikasi teknis pada

manual pengguna untuk temperatur operasi dan

tingkat kelembaban.

• Pasang switch di tempat yang bebas dari sumber

elektromagnetik kuat, getaran, debu, dan sinar

matahari langsung.

• Tempatkan setidaknya pada ruang 10cm di sisi

kiri dan kanan switch untuk ventilasi.

• Periksa secara visual kabel listrik dan pastikan

sudah terhubung dengan baik ke penghubung

listrik.

• Jangan menyimpan perangkat apapun di atas

switch.

Gunakan Switch Pada Permukaan

Datar

DGS-1026MP dilengkapi dengan satu set perekat

kaki karet yang memungkinkan switch untuk

ditempatkan di permukaan datar seperti meja atau

meja, tanpa risiko merusaknya. Untuk memasang

kaki karet, cukup tempatkan satu di setiap sudut

panel bawah switch.

Gambar 4

Memasang Switch Pada Rak

DGS-1026MP dapat dipasang kedalam rak server

standar 19”. Instruksi berikut akan menjelaskan

bagaimana cara memasang switch pada rak:

1. Pasang termasuk braket pemasangan di

setiap sisi casis switch dan amankan braket

dengan perangkat menggunakan sekrup yang

disediakan.

Gambar 5

2. Gunakan sekrup yang disediakan dengan rak

untuk memasang switch di rak.

BAHASA INDONESIA

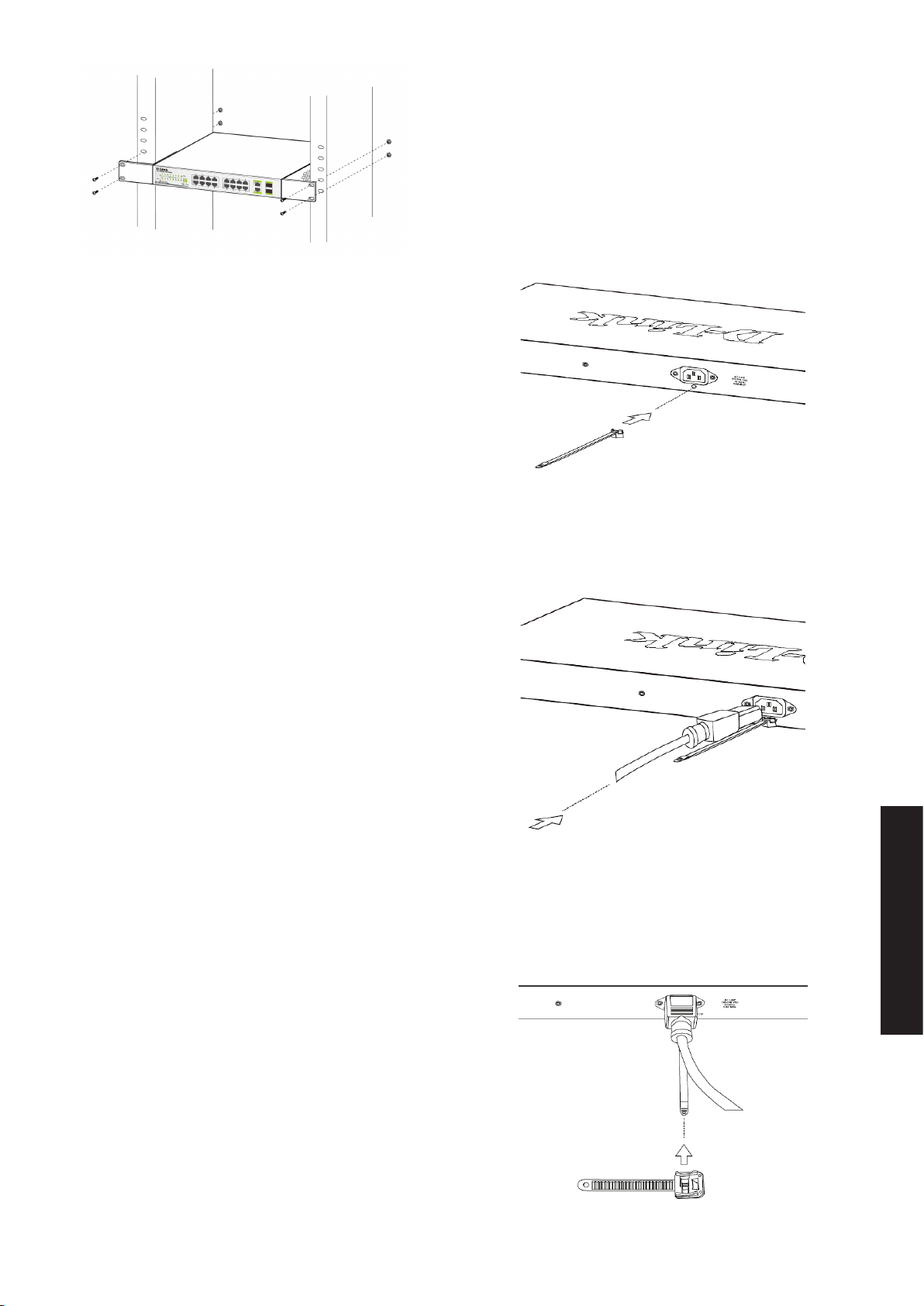

Gambar 6

Memasang Ground Switch

Bagian ini akan memberikan petunjuk langkah demi

langkah tentang cara untuk menghubungkan switch

ke tanah. Langkah ini harus diselesaikan sebelum

menyalakan switch.

Peralatan dan perlengkapan yang dibutuhkan

untuk grounding

• Sekrup grounding (disediakan) dan satu M4x6

(metrik) kepala sekrup datar (tidak disediakan).

• Kabel grounding (tidak disediakan). Kabel

grounding harus berukuran sesuai dengan

kebutuhan instalasi lokal dan nasional.

Tergantung pada sumber daya dan sistem,

konduktor tembaga 12-6 AWG diperlukan untuk

instalasi. Tersedia secara komersial kawat 6 AWG

dianjurkan. Panjang kabel tergantung pada jarak

antara switch dan media tanah yang tersedia.

• Obeng (tidak disediakan).

Untuk membuat grounding switch, ikuti instruksi

berikut:

1. Pastikan bahwa sistem dalam kondisi mati.

2. Lepaskan sekrup grounding dari belakang

perangkat dan tempatkan cincin terminal lug #8

kabel grounding di atas pembuka baut ground.

3. Masukkan sekrup grounding kembali ke

pembuka sekrup grounding dan gunakan obeng

untuk mengencangkan sekrup grounding,

amankan kabel grounding ke switch.

4. Pasang cincin terminal lug di ujung lain dari kabel

grounding ke media tanah dengan tepat.

5. Pastikan bahwa koneksi antara konektor

grounding pada switch dan media tanah sudah

aman.

Memasang Penahan Kabel Listrik

Untuk mencegah daya dari ketidak sengajaan

terputus, disarankan untuk memasang penahan

kabel listrik yang disediakan. Untuk memasang

penahan kabel, silakan lihat petunjuk berikut:

1. Dengan sisi halus menghadap ke atas, masukkan

ikatan ke dalam lubang di bawah soket listrik,

seperti yang ditunjukkan pada gambar berikut.

Gambar 7

2. Colokkan kabel listrik ke stopkontak listrik pada

switch.

Gambar 8

3. Geser penahan sepanjang ikatan sampai

mencapai akhir dari kabel listrik.

Gambar 9

BAHASA INDONESIA

4. Bungkus ikat di strip penahan sekitar kabel

listrik dan tarik kembali ke penahan untuk

menguncinya. Kencangkan pengikat sampai

kabel listrik aman.

Gambar 10

Menghubungkan ke Jaringan

Setelah DGS-1026MP telah berhasil dipasang, switch

dapat diintegrasikan ke dalam jaringan melalui salah

satu dari tiga metode koneksi berikut:

Switch Untuk Perangkat Akhir atau Perangkat

Daya

Gunakan kabel Ethernet standar untuk

menghubungkan switch ke PC dengan antarmuka

RJ45 10/100/1000 Mbps, atau hubungkan dengan

pengendali daya perangkat yang mendukung

IEEE 802.3af, seperti IP kamera atau telepon IP

menggunakan PoE.

Switch Untuk Penghubung atau Switch

Gunakan kabel lurus atau silang

untuk menghubungkan switch ke

switch lain atau penghubung.

Switch Untuk Server

Gunakan port manapun pada perangkat untuk

menghubungkan switch ke backbone jaringan atau

server jaringan.

Informasi Tambahan

Anda dapat merujuk ke petunjuk pengguna

atau kunjungi http://support.dlink.com untuk

dukungan lebih lanjut.

• User Manual D-Link Unmanaged Switch

Panduan ini menjelaskan cara

instalasi secara umum dan bagaimana

menghubungkan Switch dalam berbagai

skenario.

Bantuan Online

Jika ada masalah yang tidak terdapat di manual,

silakan kunjungi http://support.dlink.com, yang

akan mengarahkan Anda ke situs web dukungan

D-Link setempat.

Informasi Jaminan

Informasi Garansi Lifetime Terbatas D-Link

tersedia di http://warranty.dlink.com/

日本語

# LED

ステータス

説明

Link/

Act

ポート

1 ~ 26

橙点灯 10/100Mbpsで動作しています。

橙点滅 10/100Mbpsで通信をしています。

緑点灯 1000Mbpsで動作しています。

緑点滅 1000Mbpsで通信をしています。

PoE

Mode

ポート

1 ~ 24

橙点灯

対象ポートでのPoE給電に失敗しました。

緑点灯

対象ポートでPoE給電が正しく行われ

ています。

表 1

前面パネルコネクタ

1 2 3

図 2

# 項目説明

1 LED Mode

ポートLEDを切り替えるために押し、PoEス

テータスもしくはリンクステータスを表示しま

す。LED Modeの光の色は、現在アクティブな

LEDステータス表示を示します。

2 ポート1 ~ 24

イーサネットデバイスおよびPoE受電デバイス

を接続するための10/100/1000 MbpsのPoE

対応ポート

3 Ports 25 ~ 26

10/100/1000 Mbps/SFP コンボポートです。

これらのコンボポートを使用している際、ペアの

となっている別のポートは、利用不可になりま

す。例えば、ポート25でSFPインタフェースを使

用すると、ポート25のRJ45インタフェースは利

用不可になります。

表 2

背面パネルコネクタ

1 2 43

図 3

# 項目説明

1 ロック入力

物理的なセキュリティロックを接続するために使

用します。

2 Switch GND

スイッチをグラウンドに接続するために使用し

ます。

Power Cord

Retainer Slot

スイッチに電源抜け防止器具を固定するために

使用します。

4 電源入力

スイッチに電源ケーブルを接続するために使

用します。

表 3

始める前に

このクイックインストレーションガイドは、DGS-1026MP 26ポ

ートアンマネージドギガビットPoEスイッチのセットアップにつ

いて、順次説明していきます。お客様がご購入いただいたモ

デルとイラストが多少異なる場合があります。スイッチについ

てのより詳細な情報は、ユーザマニュアルをご参照ください。

同梱物

DGS-1026MPには以下のものが同梱されています。

•DGS-1026MP

　 26ポートアンマネージドギガビットPoEスイッチ

・電源コード

・電源抜け防止器具

・ラックマウントキットおよびゴム足

・クイックインストレーションガイド

万が一、上記の同梱物に破損もしくは不足がございました

ら、ご購入頂いた販売代理店までお問い合わせください。

ハードウェア概要

LEDインジケータ

1 2 3 54

図 1

# LED

ステータス

説明

PoEパ

ワーバ

ジェット

赤点灯

( “300W”の上のLED) トータルPoE消費

電力が301から370Wの場合

橙点灯

( “300W”の下のLED) トータルPoE消費

電力が201から300Wの場合

緑点灯

( “200W”の下のLED) トータルPoE消費

電力が101から200Wの場合

緑点灯

( “100W”の下のLED) トータルPoE消費

電力が1から100Wの場合

消灯

スイッチにPoEデバイスが接続されてい

ない場合

LEDモ

ード

緑点灯

ポートLEDはポートリンクステータスを表

します。詳しい情報は以下のLink/Actを

ご確認ください。

橙点灯

ポートLEDはPoEステータスを表します。

詳しい情報は以下のPoEモードをご確認

ください。.

3 Power

緑点灯デバイスの電源が入っています。

消灯デバイスの電源が切れています。

日本語

ハードウェア設置

始める前に

シャットダウン、機器の故障、けがを防ぐため、以下の注意

事項を遵守してください :

・ DGS-1026MPを涼しく、乾燥した場所に設置してください。

動作温度や動作湿度の範囲については、ユーザマニュア

ルの技術仕様を参照してください。

・強い磁気源、振動、埃、直射日光を避けた場所にスイッ

チを設置してください。

・換気のため、スイッチの左右に少なくとも10cm以上の空

スペースを確保してください。

・電源コネクタを目視確認し、電源コードがしっかり固定さ

れていることを確認してください。

・スイッチの上にデバイスを積み重ねないでください。

水平面でスイッチを使用

DGS-1026MPは、傷をつけることなくデスクやテーブルのよ

うな水平面にスイッチを設置できるようにゴム足が同梱さ

れています。ゴム足は、スイッチの底面パネルの各四隅に

簡単に取り付けられます。

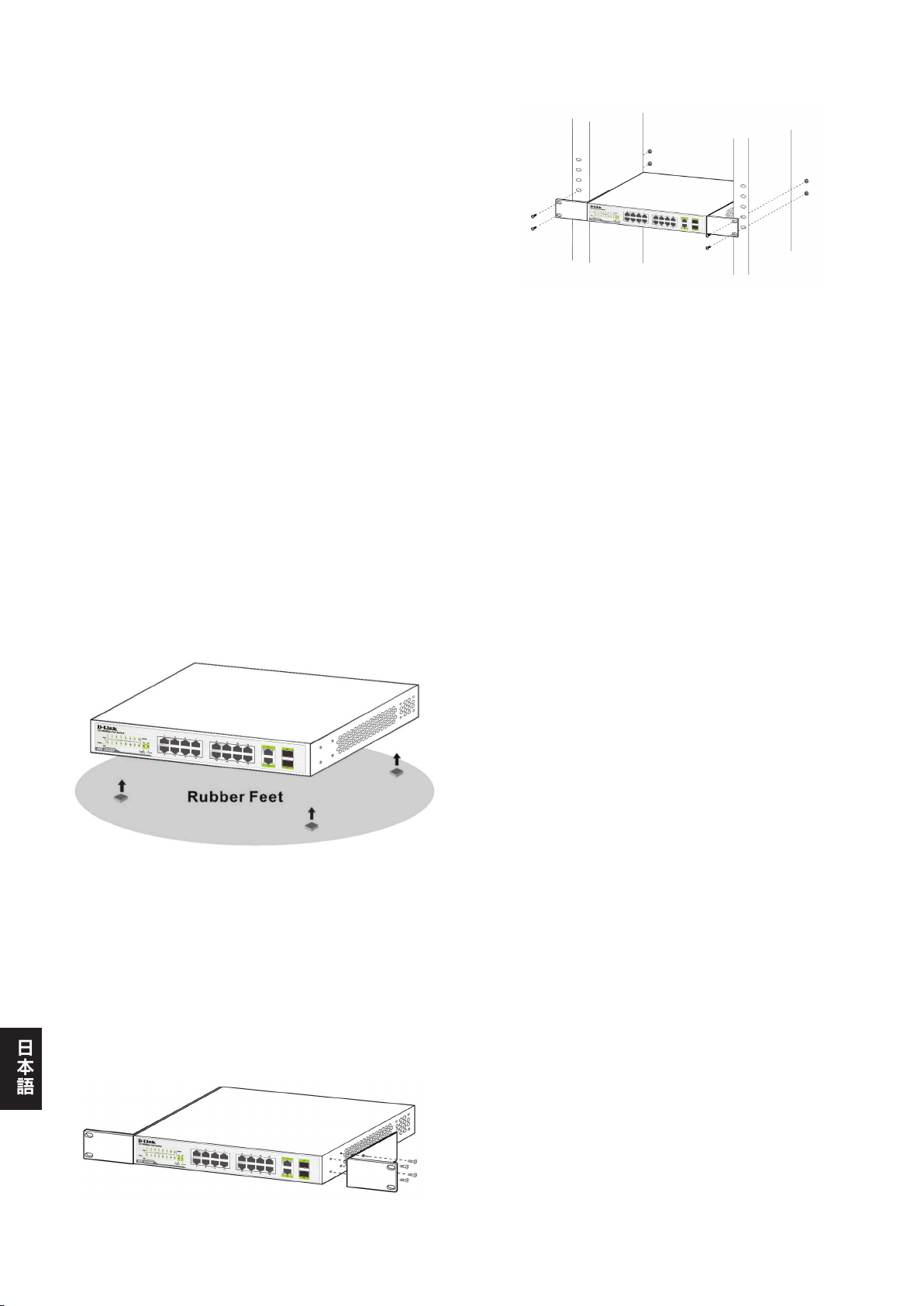

図 4

ラックにスイッチをマウント

DGS-1026MPは、標準19インチラックにマウントすることが

できます。以下は、ラック内にスイッチを設置する方法を説

明しています:

1. スイッチ筐体の両側に同梱されているマウントブラケット

を取り付け、同梱のねじを使ってスイッチに固定します。

図 5

2. ラックに付属しているねじを使って、ラックにスイッチを

設置します。

図 6

スイッチの接地

スイッチを設置する方法について順次説明していきます。

この手順は、スイッチに電源を入れる前に完了している必

要があります。

接地に必要なツールと機器

• 接地ネジ（同梱）およびM4x6（メトリック）鍋ネジ（同梱さ

れていません）1つ

・接地線（同梱されていません）。接地線は、地域および

国の設置要件に合わせる必要があります。供給電源

およびシステムにより、12から6 AWG銅伝導体が設置

に必要です。商用の6 AWG線の利用を推奨します。ケ

ーブルの長さは、適切なアース設備へのスイッチから

の距離に依存します。

・ドライバ（同梱されていません）

スイッチを接地するには、以下の手順に従ってください:

1. スイッチの電源が入っていないことを確認します。

2. スイッチの背面から接地ネジを取り外し、接地ネジの開

口部の上部に接地線の#8ターミナルラグリングを合わ

せます。

3. 接地ネジ開口部に接地ネジを戻して挿入し、ドライバ

を使って、接地ネジを締め、スイッチに接地線を固定し

ます。

4. 適切な接地設備に接地線の他端の端子ラグリングを

取り付けます。

5. スイッチと接地設備の接地接続がしっかりと取り付けら

れていることを確認します。

電源抜け防止器具の取り付け

偶発的に電源が抜けることを防ぐため、同梱の電源抜け防

止器具の取り付けを推奨します。電源抜け防止器具を取り

付けるには、以下の手順を参照してください :

日本語

1. 以下の図に示すように、滑らかな面を上にして、電源ソ

ケットの下の開口部にタイラップを挿入します。

図 7

2. スイッチの電源ソケットに電源コードを挿入します。

図 8

3. 電源コードの端に到達するまで、タイラップに通した固

定器具をスライドさせます。

図 9

4. 電源コードの周りを固定器具で巻き、固定するために、

固定器具の背面に挿入します。電源コードが固定され

るまで、タイを締めつけます。

図 10

ネットワークに接続

DGS-1026MPの設置が完了した後、スイッチは、以下の3

つの接続方法のうち1つを使ってネットワークに統合するこ

とができます。

エンドノードもしくは受電デバイスを接続する

PCをスイッチに10/100/1000 Mbps RJ45インタフェースで接

続する、もしくは、PoEを使ったIPカメラ、IP電話のような、IEEE

802.3af/at準拠デバイスを接続するには、標準的なイーサ

ネットケーブルを使用します。

ハブもしくはスイッチに接続する

別のスイッチもしくはハブにスイッチを接続するには、ストレ

ートもしくはクロスケーブルを使用します。

サーバへ接続する

ネットワークバックボーンもしくはネットワークサーバに、スイ

ッチに接続するために、デバイスのどれかのポートを使用

します。

追加情報

より詳しい情報については、ユーザマニュアル

を参照いただくか、http://support.dlink.comを

ご覧いただくことができます。

• D-Link アンマネージドスイッチユーザマニュアル

このマニュアルは、インストール概要や様

々な場合にスイッチを接続する方法を記載

しています。

オンラインサポート

ユーザマニュアルでは見つけられない場合に

は、http://support.dlink.comをご覧いただき、

保証書に記載されている購入元にお問い合わせ

ください。

保証情報

D-Linkリミテッドライフタイム保証情

報については、下記をご覧ください。

http://warranty.dlink.com/

SAFETY INSTRUCTIONS

SICHERHEITSINSTRUKTION

CONSIGNES DE SÉCURITÉ

The following general safety guidelines are provided to

help ensure your own personal safety and protect your

product from potential damage. Remember to consult

the product user instructions for more details.

• Static electricity can be harmful to electronic

components. Discharge static electricity from your

body (i.e. touching grounded bare metal) before

touching the product.

• Do not attempt to service the product and never

disassemble the product. For some products with

user replaceable battery, please read and follow

the instructions in the user manual.

• Do not spill food or liquid on your product and

never push any objects into the openings of your

product.

• Do not use this product near water, areas with

high humidity or condensation unless the product

is specically rated for outdoor application.

• Keep the product away from radiators and other

heat sources.

• Always unplug the product from mains power

before cleaning and use a dry lint free cloth only

Die folgenden allgemeinen Sicherheitsinstruktionen

dienen als Hilfe zur Gewährleistung Ihrer eigenen

Sicherheit und zum Schutz Ihres Produkts. Weitere

Details nden Sie in den Benutzeranleitungen zum

Produkt.

• Statische Elektrizität kann elektronischen

Komponenten schaden. Um Schäden durch

statische Auadung zu vermeiden, leiten Sie

elektrostatische Ladungen von Ihrem Körper ab,

(z. B. durch Berühren eines geerdeten blanken

Metallteils), bevor Sie das Produkt berühren.

• Unterlassen Sie jeden Versuch, das Produkt

zu warten, und versuchen Sie nicht, es in seine

Bestandteile zu zerlegen. Für einige Produkte

mit austauschbaren Akkus lesen Sie bitte das

Benutzerhandbuch und befolgen Sie die dort

beschriebenen Anleitungen.

• Vermeiden Sie, dass Speisen oder Flüssigkeiten

auf Ihr Produkt gelangen, und stecken Sie keine

Gegenstände in die Gehäuseschlitze oder

-öffnungen Ihres Produkts.

• Verwenden Sie dieses Produkt nicht in

unmittelbarer Nähe von Wasser und nicht

in Bereichen mit hoher Luftfeuchtigkeit oder

Kondensation, es sei denn, es ist speziell zur

Nutzung in Außenbereichen vorgesehen und

eingestuft.

• Halten Sie das Produkt von Wärmequellen

entfernt wie z.B. Heizkörper.

• Trennen Sie das Produkt immer von der

Stromzufuhr, bevor Sie es reinigen und

verwenden Sie dazu ausschließlich ein trockenes

fusselfreies Tuch.

Les consignes générales de sécurité ci-après sont

fournies an d’assurer votre sécurité personnelle et de

protéger le produit d’éventuels dommages. Veuillez

consulter les consignes d’utilisation du produit pour

plus de détails.

• L’électricité statique peut endommager les

composants électroniques. Déchargez l’électricité

statique de votre corps (en touchant un objet en

métal relié à la terre par exemple) avant de toucher

le produit.

• N’essayez pas d’intervenir sur le produit et ne le

démontez jamais. Pour certains produits contenant

une batterie remplaçable par l’utilisateur, veuillez lire

et suivre les consignes contenues dans le manuel

d’utilisation.

• Ne renversez pas d’aliments ou de liquide sur le

produit et n’insérez jamais d’objets dans les orices.

• N’utilisez pas ce produit à proximité d’un point d’eau,

de zones très humides ou de condensation sauf

si le produit a été spéciquement conçu pour une

application extérieure.

• Éloignez le produit des radiateurs et autres sources

de chaleur.

• Débranchez toujours le produit de l’alimentation

avant de le nettoyer et utilisez uniquement un

chiffon sec non pelucheux.

INSTRUCCIONES DE SEGURIDAD

ISTRUZIONI PER LA SICUREZZA

VEILIGHEIDSINFORMATIE

Las siguientes directrices de seguridad general se

facilitan para ayudarle a garantizar su propia seguridad

personal y para proteger el producto frente a posibles

daños. No olvide consultar las instrucciones del

usuario del producto para obtener más información.

• La electricidad estática puede resultar nociva

para los componentes electrónicos. Descargue la

electricidad estática de su cuerpo (p. ej., tocando

algún metal sin revestimiento conectado a tierra)

antes de tocar el producto.

• No intente realizar el mantenimiento del producto

ni lo desmonte nunca. Para algunos productos

con batería reemplazable por el usuario, lea y siga

las instrucciones del manual de usuario.

• No derrame comida o líquidos sobre el producto

y nunca deje que caigan objetos en las aberturas

del mismo.

• No utilice este producto cerca del agua, en zonas

con humedad o condensación elevadas a menos

que el producto esté clasicado especícamente

para aplicación en exteriores.

• Mantenga el producto alejado de los radiadores y

de otras fuentes de calor.

• Desenchufe siempre el producto de la alimentación

de red antes de limpiarlo y utilice solo un paño

seco sin pelusa

Le seguenti linee guida sulla sicurezza sono fornite

per contribuire a garantire la sicurezza personale degli

utenti e a proteggere il prodotto da potenziali danni. Per

maggiori dettagli, consultare le istruzioni per l’utente del

prodotto.

• L’elettricità statica può essere pericolosa per

i componenti elettronici. Scaricare l’elettricità

statica dal corpo (ad esempio toccando una parte

metallica collegata a terra) prima di toccare il

prodotto.

• Non cercare di riparare il prodotto e non smontarlo

mai. Per alcuni prodotti dotati di batteria sostituibile

dall’utente, leggere e seguire le istruzioni riportate

nel manuale dell’utente.

• Non versare cibi o liquidi sul prodotto e non

spingere mai alcun oggetto nelle aperture del

prodotto.

• Non usare questo prodotto vicino all’acqua, in

aree con elevato grado di umidità o soggette

a condensa a meno che il prodotto non sia

specicatamente approvato per uso in ambienti

esterni.

• Tenere il prodotto lontano da caloriferi e altre fonti

di calore.

• Scollegare sempre il prodotto dalla presa elettrica

prima di pulirlo e usare solo un panno asciutto che

non lasci lacce.

De volgende algemene veiligheidsinformatie werd

verstrekt om uw eigen persoonlijke veiligheid

te waarborgen en uw product te beschermen

tegen mogelijke schade. Denk eraan om de

gebruikersinstructies van het product te raadplegen

voor meer informatie.

• Statische elektriciteit kan schadelijk zijn voor

elektronische componenten. Ontlaad de statische

elektriciteit van uw lichaam (d.w.z. het aanraken

van geaard bloot metaal) voordat u het product

aanraakt.

• U mag nooit proberen het product te onderhouden

en u mag het product nooit demonteren. Voor

sommige producten met door de gebruiker te

vervangen batterij, dient u de instructies in de

gebruikershandleiding te lezen en te volgen.

• Mors geen voedsel of vloeistof op uw product en

u mag nooit voorwerpen in de openingen van uw

product duwen.

• Gebruik dit product niet in de buurt van water,

gebieden met hoge vochtigheid of condensatie,

tenzij het product speciek geclassiceerd is voor

gebruik buitenshuis.

• Houd het product uit de buurt van radiators en

andere warmtebronnen.

• U dient het product steeds los te koppelen van de

stroom voordat u het reinigt en gebruik uitsluitend

een droge pluisvrije doek

Disposing of and Recycling

Your Product

ENGLISH EN

This symbol on the product or packaging means

that according to local laws and regulations

this product should be not be disposed of in

household waste but sent for recycling. Please

take it to a collection point designated by your

local authorities once it has reached the end

of its life, some will accept products for free. By

recycling the product and its packaging in this

manner you help to conserve the environment

and protect human health.

D-Link and the Environment

At D-Link, we understand and are committed to reducing

any impact our operations and products may have on the

environment. To minimise this impact D-Link designs and

builds its products to be as environmentally friendly as possible,

by using recyclable, low toxic materials in both products and

packaging.

D-Link recommends that you always switch o or unplug your

D-Link products when they are not in use. By doing so you will

help to save energy and reduce CO2 emissions.

To learn more about our environmentally responsible products

and packaging please visit www.dlinkgreen.com.

DEUTSCH DE

Dieses Symbol auf dem Produkt oder der

Verpackung weist darauf hin, dass dieses

Produkt gemäß bestehender örtlicher Gesetze

und Vorschriften nicht über den normalen

Hausmüll entsorgt werden sollte, sondern einer

Wiederverwertung zuzuführen ist. Bringen Sie

es bitte zu einer von Ihrer Kommunalbehörde

entsprechend amtlich ausgewiesenen

Sammelstelle, sobald das Produkt das Ende

seiner Nutzungsdauer erreicht hat. Für die

Annahme solcher Produkte erheben einige

dieser Stellen keine Gebühren. Durch ein auf

diese Weise durchgeführtes Recycling des

Produkts und seiner Verpackung helfen Sie,

die Umwelt zu schonen und die menschliche

Gesundheit zu schützen.

D-Link und die Umwelt

D-Link ist sich den möglichen Auswirkungen seiner

Geschäftstätigkeiten und seiner Produkte auf die Umwelt

bewusst und fühlt sich verpichtet, diese entsprechend zu

mindern. Zu diesem Zweck entwickelt und stellt D-Link seine

Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her

und verwendet wiederverwertbare, schadstoarme Materialien

bei Produktherstellung und Verpackung.

D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in

Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf

diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen

zu reduzieren.

Wenn Sie mehr über unsere umweltgerechten Produkte und

Verpackungen wissen möchten, finden Sie entsprechende

Informationen im Internet unter www.dlinkgreen.com.

FRANÇAIS FR

Ce symbole apposé sur le produit ou son

emballage signie que, conformément aux lois

et règlementations locales, ce produit ne doit

pas être éliminé avec les déchets domestiques

mais recyclé. Veuillez le rapporter à un point de

collecte prévu à cet eet par les autorités locales;

certains accepteront vos produits gratuitement.

En recyclant le produit et son emballage de cette

manière, vous aidez à préserver l’environnement

et à protéger la santé de l’homme.

D-Link et l’environnement

Chez D-Link, nous sommes conscients de l'impact de nos

opérations et produits sur l'environnement et nous engageons à

le réduire. Pour limiter cet impact, D-Link conçoit et fabrique ses

produits de manière aussi écologique que possible, en utilisant

des matériaux recyclables et faiblement toxiques, tant dans ses

produits que ses emballages.

D-Link recommande de toujours éteindre ou débrancher vos

produits D-Link lorsque vous ne les utilisez pas. Vous réaliserez

ainsi des économies d’énergie et réduirez vos émissions de CO2.

Pour en savoir plus sur les produits et emballages respectueux

de l’environnement, veuillez consulter le www.dlinkgreen.com.

ESPAÑOL ES

Este símbolo en el producto o el embalaje signica

que, de acuerdo con la legislación y la normativa

local, este producto no se debe desechar en

la basura doméstica sino que se debe reciclar.

Llévelo a un punto de recogida designado por

las autoridades locales una vez que ha llegado

al n de su vida útil; algunos de ellos aceptan

recogerlos de forma gratuita. Al reciclar el

producto y su embalaje de esta forma, contribuye

a preservar el medio ambiente y a proteger la

salud de los seres humanos.

D-Link y el medio ambiente

En D-Link, comprendemos y estamos comprometidos con la

reducción del impacto que puedan tener nuestras actividades

y nuestros productos en el medio ambiente. Para reducir este

impacto, D-Link diseña y fabrica sus productos para que sean

lo más ecológicos posible, utilizando materiales reciclables y

de baja toxicidad tanto en los productos como en el embalaje.

D-Link recomienda apagar o desenchufar los productos D-Link

cuando no se estén utilizando. Al hacerlo, contribuirá a ahorrar

energía y a reducir las emisiones de CO2.

Para obtener más información acerca de nuestros productos y

embalajes ecológicos, visite el sitio www.dlinkgreen.com.

ITALIANO IT

La presenza di questo simbolo sul prodotto o sulla

confezione del prodotto indica che, in conformità

alle leggi e alle normative locali, questo prodotto

non deve essere smaltito nei riuti domestici, ma

avviato al riciclo. Una volta terminato il ciclo di vita

utile, portare il prodotto presso un punto di raccolta

indicato dalle autorità locali. Alcuni questi punti

di raccolta accettano gratuitamente i prodotti da

riciclare. Scegliendo di riciclare il prodotto e il relativo

imballaggio, si contribuirà a preservare l'ambiente e

a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link cerca da sempre di ridurre l'impatto ambientale dei propri

stabilimenti e dei propri prodotti. Allo scopo di ridurre al minimo

tale impatto, D-Link progetta e realizza i propri prodotti in modo

che rispettino il più possibile l'ambiente, utilizzando materiali

riciclabili a basso tasso di tossicità sia per i prodotti che per gli

imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di

scollegarne la spina quando non vengono utilizzati. In questo

modo si contribuirà a risparmiare energia e a ridurre le emissioni

di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link

a ridotto impatto ambientale, visitate il sito all'indirizzo www.

dlinkgreen.com.

NEDERLANDS NL

Dit symbool op het product of de verpakking

betekent dat dit product volgens de plaatselijke

wetgeving niet mag worden weggegooid met het

huishoudelijk afval, maar voor recyclage moeten

worden ingeleverd. Zodra het product het einde

van de levensduur heeft bereikt, dient u het naar

een inzamelpunt te brengen dat hiertoe werd

aangeduid door uw plaatselijke autoriteiten,

sommige autoriteiten accepteren producten zonder

dat u hiervoor dient te betalen. Door het product

en de verpakking op deze manier te recyclen helpt

u het milieu en de gezondheid van de mens te

beschermen.

D-Link en het milieu

Bij D-Link spannen we ons in om de impact van onze

handelingen en producten op het milieu te beperken. Om deze

impact te beperken, ontwerpt en bouwt D-Link zijn producten

zo milieuvriendelijk mogelijk, door het gebruik van recycleerbare

producten met lage toxiciteit in product en verpakking.

D-Link raadt aan om steeds uw D-Link producten uit te schakelen

of uit de stekker te halen wanneer u ze niet gebruikt. Door dit te

doen bespaart u energie en beperkt u de CO2-emissies.

Breng een bezoek aan www.dlinkgreen.com voor meer

informatie over onze milieuverantwoorde producten en

verpakkingen.

POLSKI PL

Ten symbol umieszczony na produkcie lub

opakowaniu oznacza, że zgodnie z miejscowym

prawem i lokalnymi przepisami niniejszego

produktu nie wolno wyrzucać jak odpady

czy śmieci z gospodarstwa domowego, lecz

należy go poddać procesowi recyklingu. Po

zakończeniu użytkowania produktu, niektóre

odpowiednie do tego celu podmioty przyjmą

takie produkty nieodpłatnie, dlatego prosimy

dostarczyć go do punktu zbiórki wskazanego

przez lokalne władze. Poprzez proces recyklingu

i dzięki takiemu postępowaniu z produktem oraz

jego opakowaniem, pomogą Państwo chronić

środowisko naturalne i dbać o ludzkie zdrowie.

D-Link i środowisko

D-Link podchodzimy w sposób świadomy do ochrony

otoczenia oraz jesteśmy zaangażowani w zmniejszanie wpływu

naszych działań i produktów na środowisko naturalne. W celu

zminimalizowania takiego wpływu rma D-Link konstruuje

i wytwarza swoje produkty w taki sposób, aby były one jak

najbardziej przyjazne środowisku, stosując do tych celów

materiały nadające się do powtórnego wykorzystania,

charakteryzujące się małą toksycznością zarówno w przypadku

samych produktów jak i opakowań.

Firma D-Link zaleca, aby Państwo zawsze prawidłowo wyłączali z

użytku swoje produkty D-Link, gdy nie są one wykorzystywane.

Postępując w ten sposób pozwalają Państwo oszczędzać energię

i zmniejszać emisje CO2.

Aby dowiedzieć się więcej na temat produktów i opakowań

mających wpływ na środowisko prosimy zapoznać się ze stroną

Internetową ww w.dlinkgreen.com.

ČESKY CZ

Tento symbol na výrobku nebo jeho obalu znamená,

že podle místně platných předpisů se výrobek nesmí

vyhazovat do komunálního odpadu, ale odeslat k

recyklaci. Až výrobek doslouží, odneste jej prosím

na sběrné místo určené místními úřady k tomuto

účelu. Některá sběrná místa přijímají výrobky zdarma.

Recyklací výrobku i obalu pomáháte chránit životní

prostředí i lidské zdraví.

D-Link a životní prostředí

Ve společnosti D-Link jsme si vědomi vlivu našich provozů

a výrobků na životní prostředí a snažíme se o minimalizaci

těchto vlivů. Proto své výrobky navrhujeme a vyrábíme tak, aby

byly co nejekologičtější, a ve výrobcích i obalech používáme

recyklovatelné a nízkotoxické materiály.

Společnost D-Link doporučuje, abyste své výrobky značky D-Link

vypnuli nebo vytáhli ze zásuvky vždy, když je nepoužíváte.

Pomůžete tak šetřit energii a snížit emise CO2.

Více informací o našich ekologických výrobcích a obalech najdete

na adrese www.dlinkgreen.com.

MAGYAR HU

Ez a szimbólum a terméken vagy a csomagoláson azt

jelenti, hogy a helyi törvényeknek és szabályoknak

megfelelően ez a termék nem semmisíthető

meg a háztartási hulladékkal együtt, hanem

újrahasznosításra kell küldeni. Kérjük, hogy a termék

élettartamának elteltét követően vigye azt a helyi

hatóság által kijelölt gyűjtőhelyre. A termékek

egyes helyeken ingyen elhelyezhetők. A termék és

a csomagolás újrahasznosításával segíti védeni a

környezetet és az emberek egészségét.

A D-Link és a környezet

A D-Linknél megértjük és elkötelezettek vagyunk a műveleteink

és termékeink környezetre gyakorolt hatásainak csökkentésére.

Az ezen hatás csökkentése érdekében a D-Link a lehető

leginkább környezetbarát termékeket tervez és gyárt azáltal,

hogy újrahasznosítható, alacsony károsanyag-tartalmú

termékeket gyárt és csomagolásokat alkalmaz.

A D-Link azt javasolja, hogy mindig kapcsolja ki vagy húzza ki

a D-Link termékeket a tápforrásból, ha nem használja azokat.

Ezzel segít az energia megtakarításában és a széndioxid

kibocsátásának csökkentésében.

Környezetbarát termékeinkről és csomagolásainkról további

információkat a www.dlinkgreen.com weboldalon tudhat meg.

NORSK NO

Dette symbolet på produktet eller forpakningen betyr

at dette produktet ifølge lokale lover og forskrifter

ikke skal kastes sammen med husholdningsavfall,

men leveres inn til gjenvinning. Vennligst ta det til

et innsamlingssted anvist av lokale myndigheter når

det er kommet til slutten av levetiden. Noen steder

aksepteres produkter uten avgift. Ved på denne

måten å gjenvinne produktet og forpakningen

hjelper du å verne miljøet og beskytte folks helse.

D-Link og miljøet

Hos D-Link forstår vi oss på og er forpliktet til å minske

innvirkningen som vår drift og våre produkter kan ha på

miljøet. For å minimalisere denne innvirkningen designer og

lager D-Link produkter som er så miljøvennlig som mulig, ved å

bruke resirkulerbare, lav-toksiske materialer både i produktene

og forpakningen.

D-Link anbefaler at du alltid slår av eller frakobler D-Link-

produkter når de ikke er i bruk. Ved å gjøre dette hjelper du å

spare energi og å redusere CO2-utslipp.

For mer informasjon angående våre miljøansvarlige produkter

og forpakninger kan du gå til www.dlinkgreen.com.

DANSK DK

Dette symbol på produktet eller emballagen

betyder, at dette produkt i henhold til lokale love og

regler ikke må bortskaes som husholdningsaald,

mens skal sendes til genbrug. Indlever produktet

til et indsamlingssted som angivet af de lokale

myndigheder, når det er nået til slutningen af

dets levetid. I nogle tilfælde vil produktet blive

modtaget gratis. Ved at indlevere produktet og dets

emballage til genbrug på denne måde bidrager

du til at beskytte miljøet og den menneskelige

sundhed.

D-Link og miljøet

Hos D-Link forstår vi og bestræber os på at reducere enhver

indvirkning, som vores aktiviteter og produkter kan have

på miljøet. For at minimere denne indvirkning designer og

producerer D-Link sine produkter, så de er så miljøvenlige

som muligt, ved at bruge genanvendelige materialer med lavt

giftighedsniveau i både produkter og emballage.

D-Link anbefaler, at du altid slukker eller frakobler dine D-Link-

produkter, når de ikke er i brug. Ved at gøre det bidrager du til

at spare energi og reducere CO2-udledningerne.

Du kan nde ere oplysninger om vores miljømæssigt ansvarlige

produkter og emballage på www.dlinkgreen.com.

SUOMI FI

Tämä symboli tuotteen pakkauksessa

tarkoittaa, että paikallisten lakien ja säännösten

mukaisesti tätä tuotetta ei pidä hävittää yleisen

kotitalousjätteen seassa vaan se tulee toimittaa

kierrätettäväksi. Kun tuote on elinkaarensa päässä,

toimita se lähimpään viranomaisten hyväksymään

kierrätyspisteeseen. Kierrättämällä käytetyn

tuotteen ja sen pakkauksen autat tukemaan sekä

ympäristön että ihmisten terveyttä ja hyvinvointia.

D-Link ja ympäristö

D-Link ymmärtää ympäristönsuojelun tärkeyden ja on sitoutunut

vähentämään tuotteistaan ja niiden valmistuksesta ympäristölle

mahdollisesti aiheutuvia haittavaikutuksia. Nämä negatiiviset

vaikutukset minimoidakseen D-Link suunnittelee ja valmistaa

tuotteensa mahdollisimman ympäristöystävällisiksi käyttämällä

kierrätettäviä, alhaisia pitoisuuksia haitallisia aineita sisältäviä

materiaaleja sekä tuotteissaan että niiden pakkauksissa.

Suosittelemme, että irrotat D-Link-tuotteesi virtalähteestä tai

sammutat ne aina, kun ne eivät ole käytössä. Toimimalla näin

autat säästämään energiaa ja vähentämään hiilidioksiidipäästöjä.

Lue lisää ympäristöystävällisistä D-Link-tuotteista ja

pakkauksistamme osoitteesta www.dlinkgreen.com.

SVENSKA SE

Den här symbolen på produkten eller

förpackningen betyder att produkten enligt

lokala lagar och föreskrifter inte skall kastas i

hushållssoporna utan i stället återvinnas. Ta den

vid slutet av dess livslängd till en av din lokala

myndighet utsedd uppsamlingsplats, vissa

accepterar produkter utan kostnad. Genom att på

detta sätt återvinna produkten och förpackningen

hjälper du till att bevara miljön och skydda

människors hälsa.

D-Link och miljön

På D-Link förstår vi och är fast beslutna att minska den påverkan

våra verksamheter och produkter kan ha på miljön. För att minska

denna påverkan utformar och bygger D-Link sina produkter för

att de ska vara så miljövänliga som möjligt, genom att använda

återvinningsbara material med låg gifthalt i både produkter och

förpackningar.

D-Link rekommenderar att du alltid stänger av eller kopplar ur

dina D-Link produkter när du inte använder dem. Genom att

göra detta hjälper du till att spara energi och minska utsläpp

av koldioxid.

För mer information om våra miljöansvariga produkter och

förpackningar www.dlinkgreen.com.

PORTUGUÊS PT

Este símbolo no produto ou embalagem signica

que, de acordo com as leis e regulamentações

locais, este produto não deverá ser eliminado

juntamente com o lixo doméstico mas enviado

para a reciclagem. Transporte-o para um ponto

de recolha designado pelas suas autoridades

locais quando este tiver atingido o m da sua

vida útil, alguns destes pontos aceitam produtos

gratuitamente. Ao reciclar o produto e respectiva

embalagem desta forma, ajuda a preservar o

ambiente e protege a saúde humana.

A D-Link e o ambiente

Na D-Link compreendemos e comprometemo-nos com a

redução do impacto que as nossas operações e produtos possam

ter no ambiente. Para minimizar este impacto a D-Link concebe e

constrói os seus produtos para que estes sejam o mais inofensivos

para o ambiente possível, utilizando meteriais recicláveis e não

tóxicos tanto nos produtos como nas embalagens.

A D-Link recomenda que desligue os seus produtos D-Link

quando estes não se encontrarem em utilização. Com esta acção

ajudará a poupar energia e reduzir as emissões de CO2.

Para saber mais sobre os nossos produtos e embalagens

responsáveis a nível ambiental visite www.dlinkgreen.com.

Ver. 1.10(WW)_130x183

2016/07/01

541.00147.015

D-Link DGS-1026MP 26 Port Gigabit Max Poe Switch

Product's Documents

Quick Installation Guide

Specifications

D-Link DGS-1026MP Questions and Answers

Related Products

D-Link DGS-1100-26MP 26-Port Gigabit Smart Max PoE+ Switch

D-Link DGS-3420-52P 52-Port Gigabit PoE+ Switch with 4 SFP+ Ports

D-Link DES-1210-28P 28-Port Smart PoE Switch

D-Link DGS-1210-28P 28-Port Smart PoE Switch

D-Link DGS-1210-10P 10-Port Smart PoE+ Switch

D-Link DES-1210-08P 8 Port Smart PoE Switch
