Remington REM-18PNCH-B Radiant Liquid Propane Cabinet Heater User Manual

CONSUMER: READ AND RETAIN THESE INSTRUCTIONS FOR FUTURE USE

GENERAL HAZARD WARNING:

FAILURE TO COMPLY WITH THE PRECAUTIONS AND INSTRUC-

TIONS PROVIDED WITH THIS HEATER, CAN RESULT IN DEATH,

SERIOUS BODILY INJURY AND PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE,

EXPLOSION, BURN. ASPHYXIATION, CARBON MONOXIDE POISONING AND / OR ELECTRIC

SHOCK.

ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW THE INSTRUCTIONS SHOULD USE

OR SERVICE THIS HEATER. IF YOU NEED ASSISTANCE OR HEATER INFORMATION SUCH AS

AN INSTRUCTIONS MANUAL, LABEL, ETC. CONTACT THE MANUFACTURER.

FIRE, BURN, INHALATION, AND EXPLOSION

HAZARD. KEEP SOLID COMBUSTIBLES,

SUCH AS BUILDING MATERIALS, PAPER OR

CARDBOARD, A SAFE DISTANCE AWAY FROM THE HEATER AS REC-

OMMENDED BY THESE INSTRUCTIONS. NEVER USE THE HEATER

IN SPACES WHICH DO OR MAY CONTAIN VOLATILE OR AIRBORNE

COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE, SOLVENTS,

PAINT THINNERS, DUST PARTICLES OR UNKNOWN CHEMICALS.

KEEP ALL COMBUSTIBLE MATERIALS, GASOLINE, AND OTHER FLAM

MABLE VAPORS AND LIQUID AWAY FROM THIS HEATER.

This heater is designed and approved for use as a construction heater in accordance with

Standard for Gas ﬁred Construction heaters ANS Z83.7 * CSA 2.14-2017. CHECK WITH YOUR

LOCAL FIRE SAFETY AUTHORITY IF YOU HAVE ANY QUESTIONS ABOUT APPLICATIONS.

Other standards govern the use of fuel gasses and heating products for speciﬁc uses. Your

local authority can advise you about these.

MODEL NUMBER

REM-18PNCH-B

Factory ID: 525

DANGER

WARNING

Sauk Rapids, MN 56379 USA • Toll Free (800) 641-6996

Fax: 320-251-2922 • Web: www.remingtonheater.com • Email: [email protected]

User’s Manual &

Operating Instructions

CABINET HEATER

Locating Your Serial Number:

Your serial number can be found on the heater’s rating label. It will be 8 digits. For Example: 12345678.

Have your Serial Number ready before calling customer service at 1-800-641-6996.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

This is an unvented portable heater. It uses air (oxygen) from the

area in which it is used. Adequate combustion and ventilation air

must be provided. Refer to VENTILATION on Page 10.

Not for use in residential living areas or in non-adequately venti-

lated enclosed spaces. Never bring or store a propane cylinder

indoors.

DO NOT OPERATE THIS HEATER UNTIL YOU HAVE READ AND

THOROUGHLY UNDERSTAND THESE SAFETY AND OPERATING

INSTRUCTIONS.

Failure to comply with the precautions and instructions provided with this heater can result

in death, serious bodily injury, property loss or damage from the hazards of ﬁre, explosions,

burns, asphyxiation or carbon monoxide poisoning. Only persons who can read and

understand these instructions should use or service this heater.

WARNING: This product can expose you to chemicals, including lead, which is known to

the State of California to cause cancer and birth defects or other reproductive harm. For

more information go to www.P65Warnings.ca.gov.

EXTREMELY HOT DURING OPERATION! Do Not touch any metal

components while in operation. Keep all combustible materials, gas-

oline, and other flammable vapors and liquid away from this heater.

DANGER

WARNING

SAFETY INFORMATION

NOT FOR HOME OR RECREATIONAL VEHICLE USE.

Carbon Monoxide Hazard This heater produces carbon monoxide,

which has no odor. Burning the heater in an enclosed space can

kill you. Never use the heater in enclosed spaces such as a tent,

a camper, any vehicle or recreational vehicle (RV), enclosed shelter, or any other enclosed

areas.

If the information in this manual is not followed exactly, a ﬁre or

explosion may result causing property damage, personal injury or

loss of life.

WARNING

DANGER

TABLE OF CONTENTS

Safety Information......................................................2-5

Speciﬁcations..................................................................5

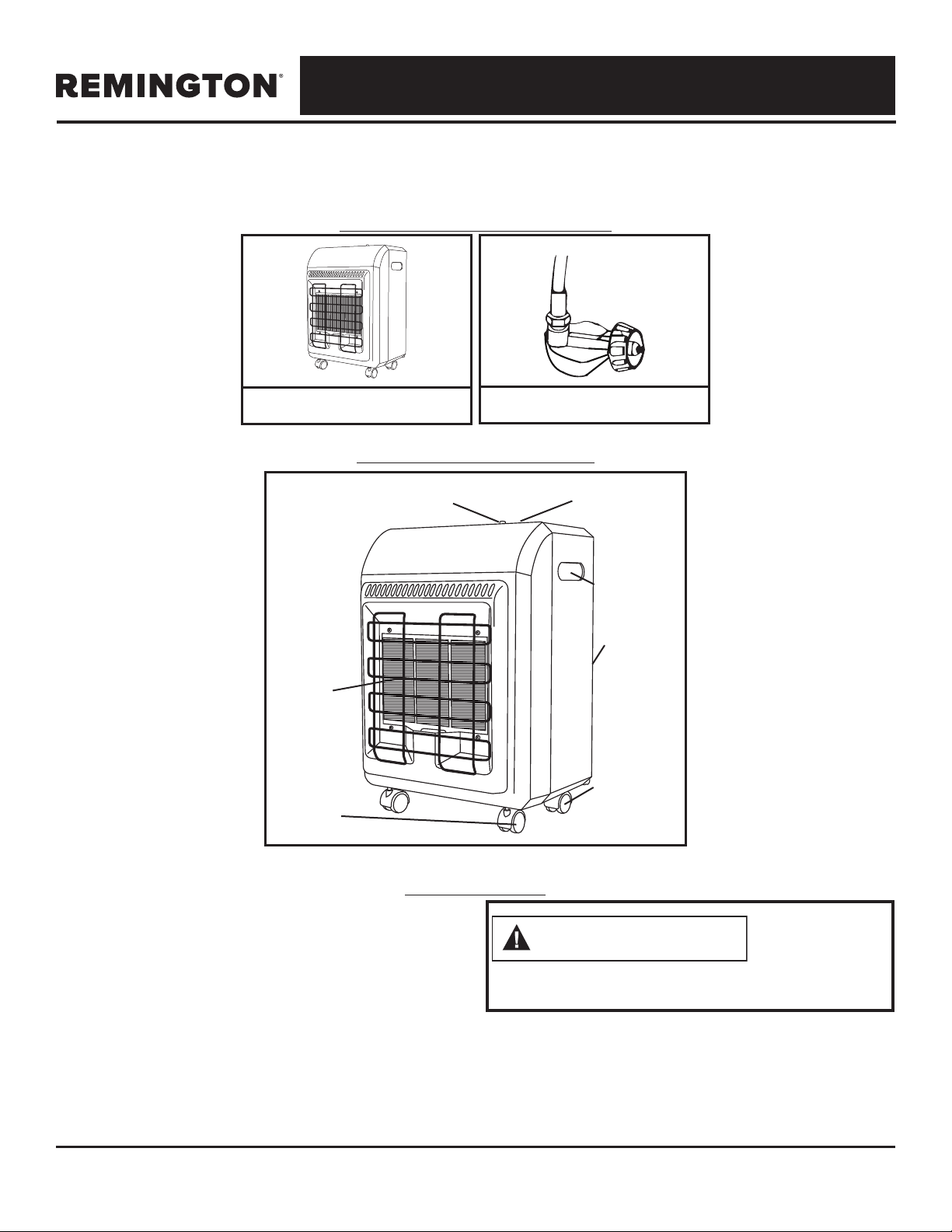

Features............................................................................6

What’s in the Box............................................................6

Unpacking........................................................................6

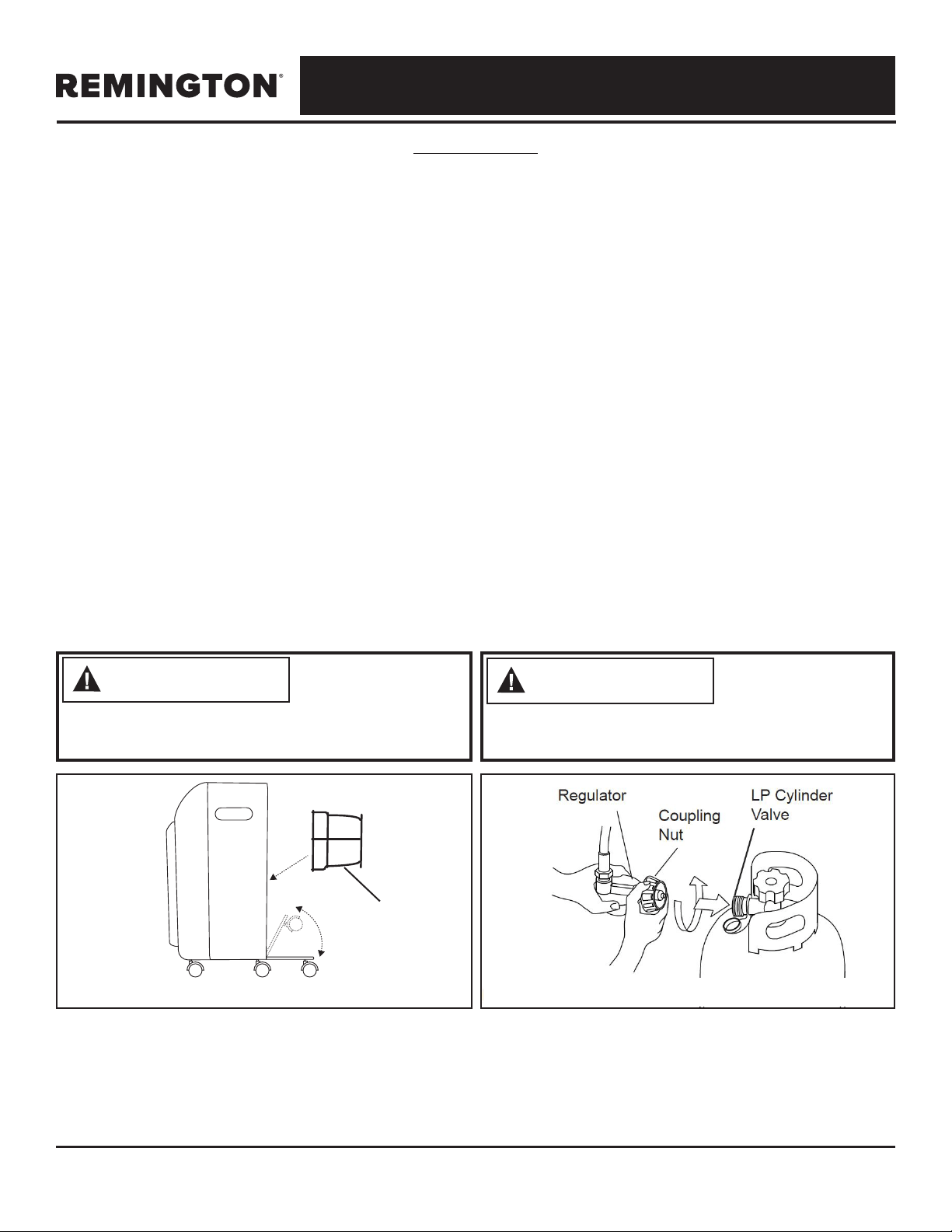

Assembly

........................................................................

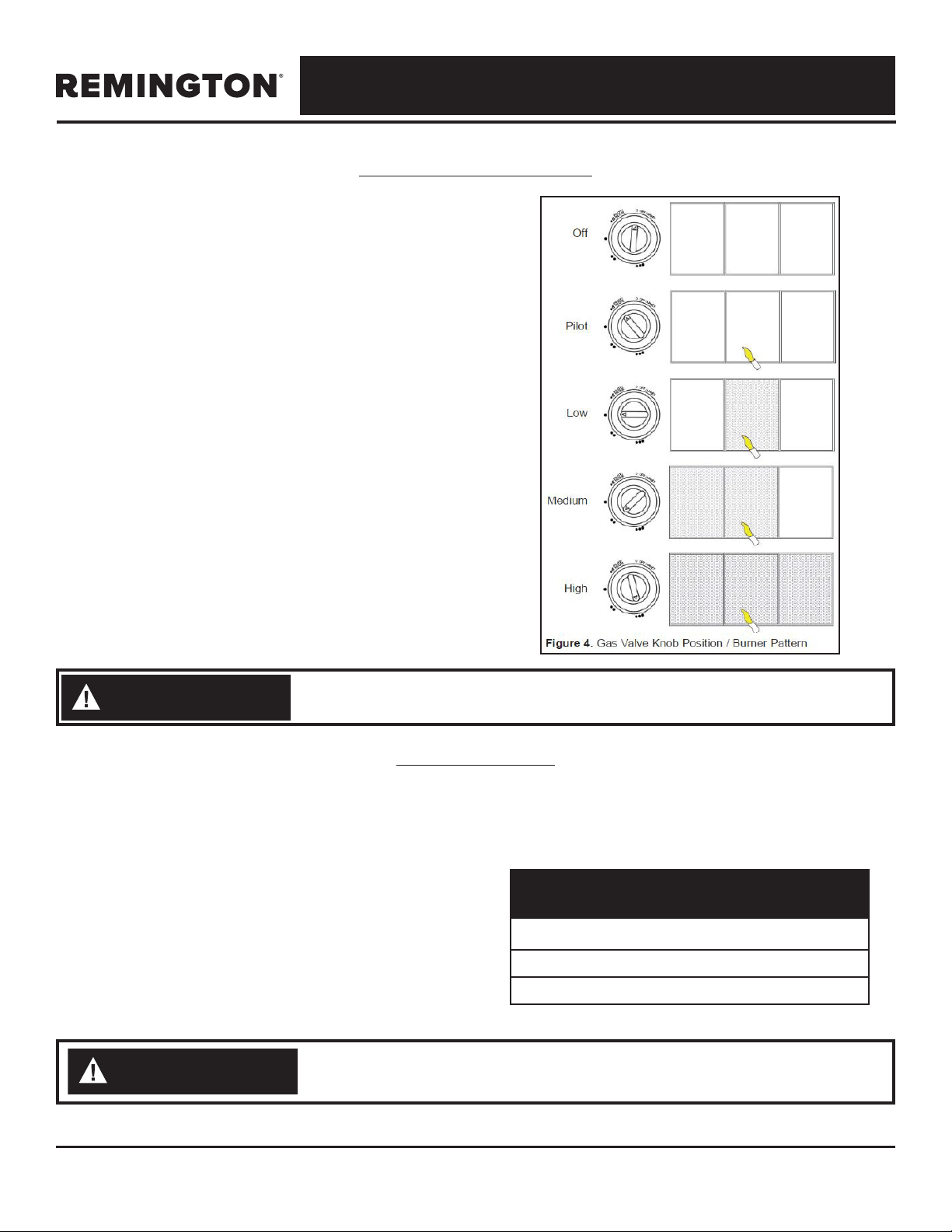

Operation....................................................................8-10

Ventilation........................................................................10

Storage and Maintenance...........................................11

Troubleshooting Guide................................................12

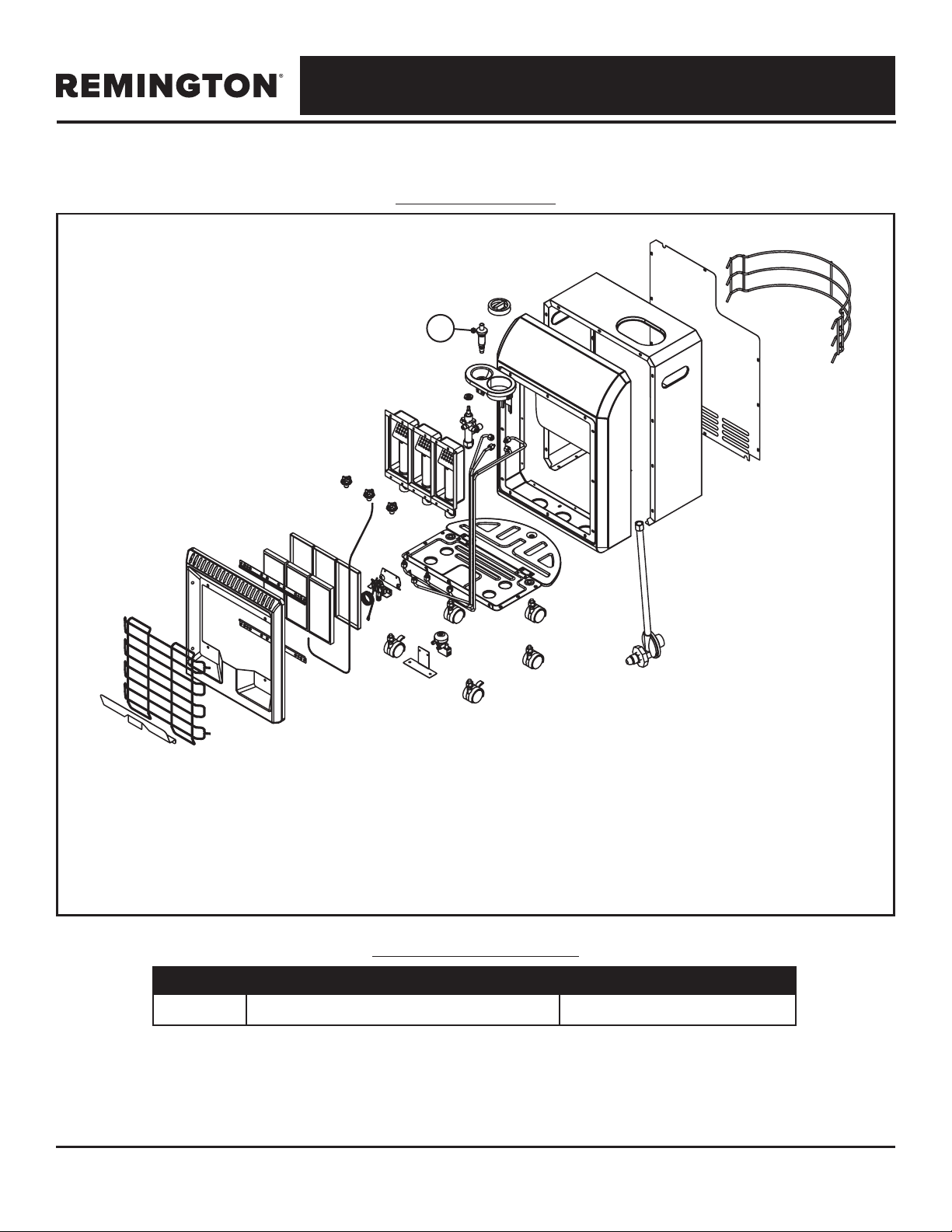

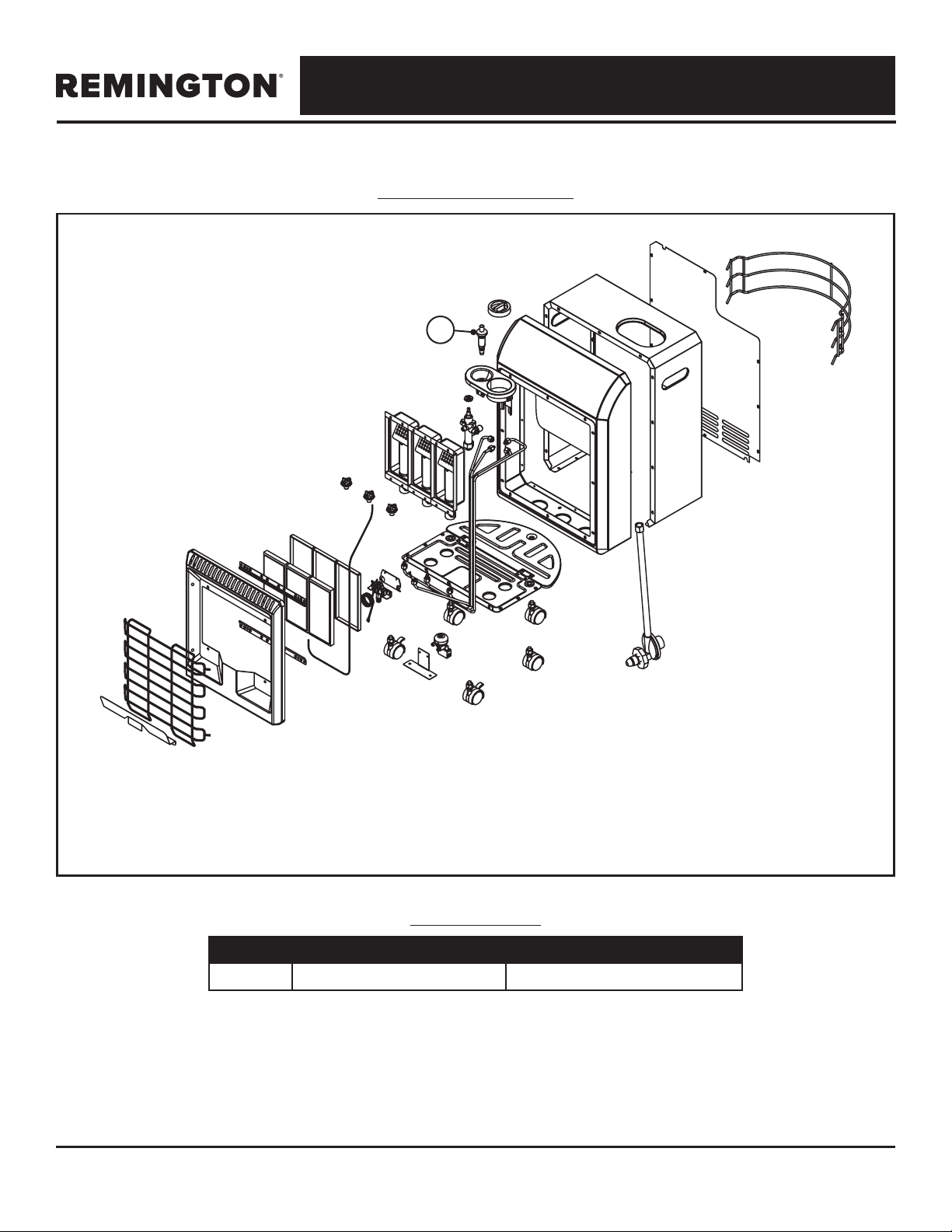

Exploded View & Parts List.........................................13

Warranty...........................................................................14

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

SAFETY INFORMATION CONT.

The products described in this manual are pro-

pane direct-ﬁred, forced air heaters. Propane

forced air heaters are primarily intended for use

for temporary heating of buildings under construc-

tion, alteration or repair. Direct-ﬁred means that

all of the combustion products of the heater enter

the heated space. This appliance is rated at 98%

combustion eciency, but does produce small

amounts of carbon monoxide.

Carbon monoxide is toxic. Humans can tolerate

only small amounts of carbon monoxide and so

precautions should be taken to provide proper

ventilation. Failure to provide proper ventilation

in accordance with the instructions in this manual

can result in death.

People with breathing problems should consult a

physician before using this heater.

Early signs of carbon monoxide poisoning re-

semble the ﬂu. Symptoms of improper ventilation /

carbon monoxide poisoning are:

Headache • Dizziness • Nausea • Dry Mouth

Sore Throat • Burning of Nose and Eyes

If you experience any of these symptoms:

GET FRESH AIR AT ONCE! Have your heater

serviced and check for proper ventilation. Some

people are more affected by carbon monoxide

than others. These include: pregnant women, those

with heart or lung problems, anemia or those under

the influence of alcohol or at high altitudes.

FOR INDOOR USE ONLY: Adequate ventilation

shall be provided in accordance with OSHA 29

CFR 1926.154, Safety Requirements for Temporary

and Portable Space Heating Devices and

Equipment, ANSI A10.10, ANSI Z223.1/NFPA 54

Liquefied Petroleum Gas Code, NFPA 58 or the

Natural Gas and Propane Installation Code, CAN

B149.1 as appropriate.

WHAT TO DO IF THE SMELL OF GAS IS PRESENT:

– DO NOT attempt to light the heater.

– Extinguish any open ﬂame.

– Shut o gas to heater.

– If odor continues, contact your local gas

supplier or ﬁre department.

– DO NOT touch or use any electric switch or

any electric device that can cause a spark.

– Immediately call your gas supplier from a

neighbors phone. Follow the gas suppliers

instructions.

– If you can not reach your gas supplier, call the

ﬁre department.

– Service must be done by a qualiﬁed service

agency.

NEVER store or use gasoline or other ﬂammable

vapors and liquids in the vicinity of this heater.

NEVER store

a propane (LP) cylinder not connected

to this heater in the vicinity of this heater.

NEVER

connect heater to an unregulated gas supply.

NEVER

obstruct the flow of combustion and

ventilation air.

NEVER use duct work in front or rear of heater.

NEVER modify this heater or operate a heater that

has been modified.

NEVER service, move or handle heater while still hot

or operating

Keep all combustible materials, gasoline, and other

flammable vapors and liquid away from this heater.

Minimum Clearance From Combustibles

Front Sides Top

40 in. 16 in. 40 in.

RISK OF BURNS,

FIRE AND EXPLO-

SION!

PROPANE IS AN

EXPLOSIVE GAS.

DANGER

WARNING

RISK OF INDOOR

AIR POLLUTION!

WARNING

CARBON MONOXIDE

POISONING MAY

LEAD TO DEATH!

DANGER

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

– Do not use this heater for heating human living

quarters

– Use of direct-fired heaters in the construction

environment can result in exposure to levels of

CO, CO, and NO considered to be hazardous

to health and potentially life threatening

– Do not use in unventilated areas

– Know the signs of CO and CO poisoning

• Headaches, stinging eyes

• Dizziness, disorientation

• Difficulty breathing, feels of being

suffocated

– Proper ventilation air exchange (OSHA 29

CFR 1926.57) to support combustions and

maintain acceptable air quality shall be

provided in accordance with OSHA 29 CFR

Part 1926.154, ANSI A10.10 Safety Requirements

for Temporary and Portable Space Heating

Devices and Equipment used in the

Construction Industry or the Natural Gas and

Propane Installation Codes CSA B149.1

– Periodically monitor levels of CO, CO and

NO existing at the construction site – at the

minimum at the start of the shift and after 4

hours.

– Provide ventilation air exchange, either

natural or mechanical, as required to maintain

acceptable indoor air quality

– Ensure that the flow of combustion and

ventilation air exchanges cannot become

obstructed

– As the building “tightens up” during the

construction phase ventilation may need to be

increased

AIR QUALITY HAZARD

WARNING

USA 8-Hr Time weighted average

(OSHA 29 CFR 1926.55 App A)

Canada 8-hr time weighted average WorkSafe

BC OHS Guidelines Part 5.1 and Ontario Work-

places Reg 833

CO 50 ppm 25 ppm

CO 5000 ppm 5000 ppm

NO 3 ppm (Reg 833)

USA – Ceiling Limit

(Short Term Exposure Limit = 15 minutes)

Canada STEL (15 minutes Reg 833/1 hour

WSBC) WorkSafe BC OHS Guidelines Part 5.1

and Ontario Workplaces Reg 833

CO 100 ppm

CO

15000 ppm (WSBC)

30000 ppm (Reg 833)

NO 5 ppm

1.0 ppm (WorkSafeBC)

5.0 ppm (Reg 833)

SAFETY INFORMATION CONT.

CAUTION! HOT WHILE

IN OPERATION. DO NOT

TOUCH. KEEP CHILDREN,

ANIMALS, CLOTHING AND COMBUSTIBLES AWAY

FROM HEATER.

WARNING

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

RISK OF FIRE! ALWAYS LOCATE HEATER ON A STABLE AND LEVEL

SURFACE!

WARNING

SPECIFICATIONS

Model # REM-18PNCH-B

BTU 6,000 / 12,000 / 18,000

Fuel Consumption (lb./hr) 0.29 /0.57 / 0.86

Heat Settings 3

Maximum Operating Hours 69 / 35 / 23

Required Cylinder Lbs. 20

Fuel Type

Use ONLY 20 lb. LP Gas

Cylinder: 18" x 12.25"

Heating Area (Ft.

) 150 / 300 / 450

Speciﬁcations subject to change without notice.

– ALWAYS install the heater so that it is not directly

exposed to water spray, rain, dripping water, or

wind.

– Use heater in accordance with all local codes

and with CSA 5.90 U.S. (5th Ed.) Infrared Patio

Heater.

– This heater is shipped from the factory for use

with propane (LP) gas only. Do not convert

to any other gas. Installation must conform

to local codes, or in their absence, with the

standard for the Storage and Handling of

Liquefied Petroleum Gases ANSI/NFPA 58 and

the Natural Gas and Propane Installation Code

CSA B149.1.

– Gas supply connections should be checked by

using a 50/50 soap and water solution. Never

use a ﬂame to check for gas leaks.

– Use only the regulator and hose assembly

provided with this heater. Inspect the

regulator/hose assembly prior to each use

of the heater. If there is excessive abrasion

or wear, or if the hose is cut, replace it with

the proper assembly shown in the parts list,

prior to using the heater. The replacement

hose assembly should follow manufacturer's

speciﬁcation.

– This heater is not for use on ﬁnished ﬂoors.

Minimum and Maximum Inlet Pressure

Model REM-18PNCH-B

Min. 5 PSI

Max. Bottle Pressure

For use with propane

(LP) gas only.

WARNING

The hose assembly

shall be pro tected

from trac, building

material and contact with hot surfaces both

during use and while in storage.

WARNING

SAFETY INFORMATION CONT.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

1. Remove all packing items applied to heater for

shipment. Keep plastic cover caps attached to

inlet connector and hose / regulator assembly

for storage.

2. Remove all items from carton

3. Check all items for shipping damage. If the

heater is damaged, promptly inform dealer

where you purchased the heater.

UNPACKING

The Propane (LP)

gas pressure

regulator and hose

assembly supplied with the heater must be

used without alteration.

CAUTION

FEATURES

WHAT'S IN THE BOX

Safety

Guard

Piezo

Valve Knob

Handle

Slot

Protective

Guard

Rear

Castor

Front

Castor

Heater Cabinet

Hose and Regulator

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

1. Place heater on a ﬂat surface.

2. Fold propane tank tray down (see Figure 1)

3. Attach Back Cover.

4. Inspect heater closely for any damage that

may have occured during shipping. If there

is any damage, return the heater to place of

purchase.

Connecting to Gas Supply

IMPORTANT! - Always use a propane (LP)

cylinder that has a connection device compatible

with the hose and regulator assembly supplied.

1. Remove the back cover by sliding the cover

straight up and away from the heater body.

Place the LP cylinder on the bottom plate and

replace the back cover.

2. To connect LP cylinder, insert regulator end

ﬁtting into cylinder valve, rotate coupling nut

clockwise and tighten ﬁrmly (see Figure 2)

3. Open valve on propane cylinder slowly. If the

valve is not opened slowly, the excess ﬂow

check valve in the regulator will stop the ﬂow

of gas. If this should happen, close the valve,

wait one minute (or until you hear the valve

click), and re-open, slowly.

4. Be sure to inspect all connections for leaks, by

using a 50/50 mixture of dish soap and water

on all connection. Any bubbles forming indi-

cate a leak.

ASSEMBLY

The Propane (LP)

gas pressure

regulator and hose

assembly supplied with the heater must be used

without alteration.

Be sure to inspect

the regulator hose

before each use.

If the hose is cut or frayed, replace it with the

manufacturer suggested assembly.

CAUTION

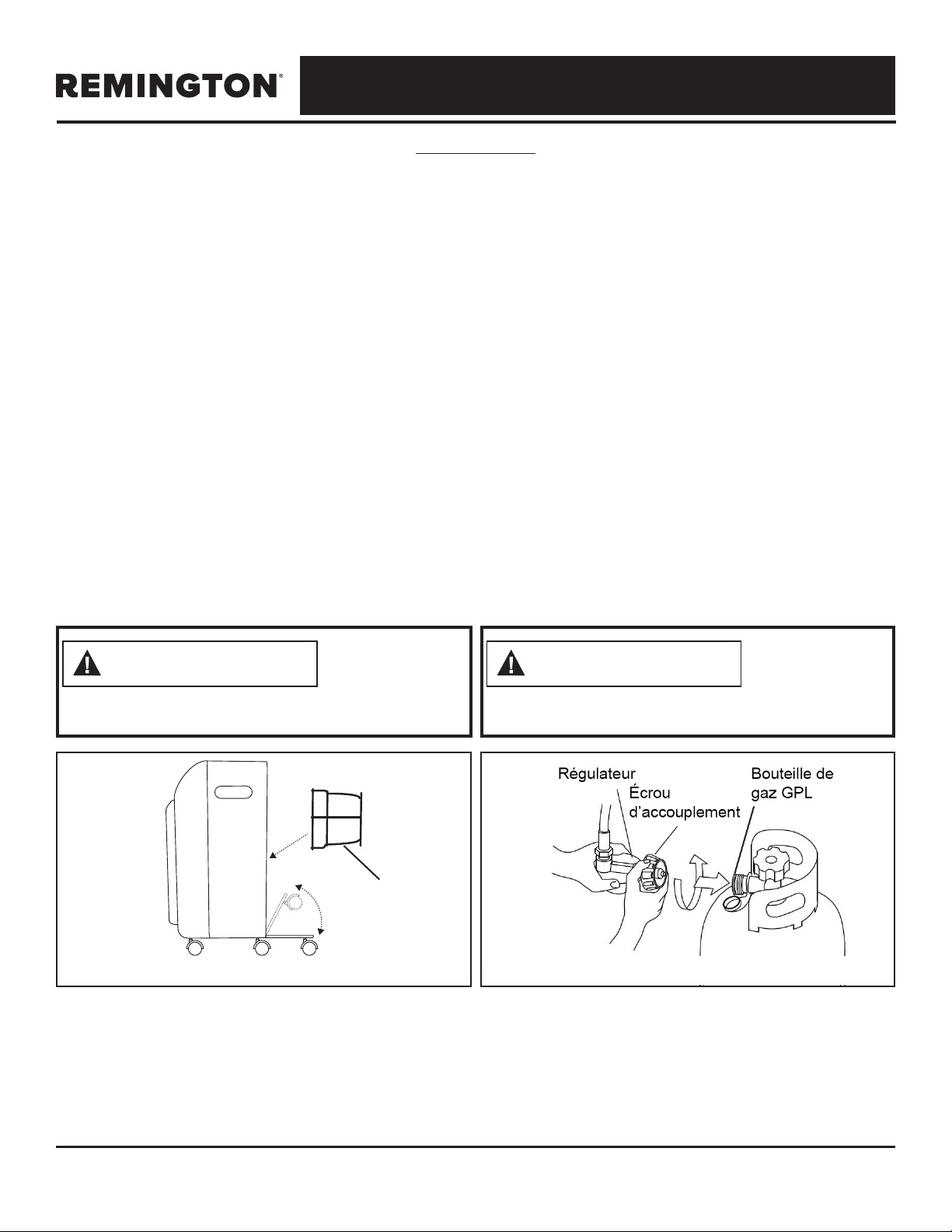

Figure 1 Figure 2

Back

Cover

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

OPERATION

Propane Supply / Information:

Propane (LP)

This heater is not supplied with a propane cylinder. Use

only an approved propane cylinder.

LP Characteristics

– Flammable, explosive under pressure, heavier than

air and pools in low areas.

– In its natural state, propane has no odor, but for your

safety an odor that smells like rotten cabbage has

been added.

– Contact of propane (LP) gas with the skin can cause

freeze burns.

– Heater is manufactured for use with propane gas

only. DO NOT attempt to convert to any other gas.

Such modiﬁcations are dangerous and will void the

warranty.

– When heater is not in use, LP Cylinder must be

turned OFF.

– Be sure that the LP Cylinder is located on a level and

stable surface.

– DO NOT use this heater in a basement or below

ground level. Propane is heavier than air and will

always seek the lowest level. If you suspect a leak,

shut o the valve at the LP Cylinder immediately.

The Propane (LP) cylinder must also be equipped with

the following:

– A collar to protect the gas valve.

– A shut-o valve terminating a LP cylinder valve

outlet as speciﬁed in the American National

Standard for Compressed Gas Cylinder Valve

Outlets and Inlets Connections.

– A safety relief valve having direct communications

with the vapor space of the LP cylinder.

– The heater must operate on vapor withdrawal from

the operating cylinder.

– Always keep LP cylinder fastened and upright.

– Avoid tipping the LP cylinder on its side when

connected to a regulator, since this may cause

damage to diaphragm in the regulator.

– Handle valves with care.

– Never connect an unregulated LP cylinder to a

construction heater.

– DO NOT subject LP cylinder to excessive heat.

– Tightly close the gas shuto valve on the LP

cylinder after each use.

– All ﬁttings must be protected when disconnected

from the LP cylinder.

– Never store an LP cylinder inside a building or in the

vicinity of an gas burning appliances.

Pre-Lighting Instructions:

Connecting the LP Cylinder

ALL NEW LP CYLINDERS MUST BE PURGED

BEFORE THE FIRST FILLING.

– Turn heater gas valve knob and LP cylinder valve

to OFF position.

– LP cylinder valve equipped with old style ﬁtting has

LEFT HANDED THREADS. Turn ﬁtting CLOCKWISE

to loosen. Protect this ﬁtting when disconnected

from LP cylinder.

– Have your LP cylinder ﬁlled by your local propane

gas supplier.

– Some LP cylinders have a bleed-OFF valve. This

valve should be inspected for leaks after each

ﬁlling of the LP cylinder. Turn the valve clockwise to

close.

– Fasten full propane tank and connect proper

ﬁtting to LP cylinder valve by turning COUNTER-

CLOCKWISE.

– With heater gas valve knob still in OFF position

turn ON the LP cylinder valve and check for leaks

with soap solution.

Propane is safe

to use when

properly handled.

Careless handling of the LP cylinder could

result in a ﬁre and or an explosion.

CAUTION

The disconnected

tank must never

be stored in a

building, garage or any other enclosed

area.

CAUTION

Purging and

ﬁlling of the LP

cylinders must be

performed by personnel who have been

thoroughly trained in accepted LP gas

industry procedures. Failure to follow these

instructions may result in explosion, ﬁre,

severe personal injury or death.

WARNING

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

OPERATION CONT.

Checking For Leaks

– To check for leaks, make up a 50/50 solution

of dish soap and water. Apply this solution to

all gas connections. If bubbles appear, there

is a leak. If a leak is found, turn o the gas

supply, and re-connect the leaking connection.

If the leak persists after several tries, contact

Pinnacle Customer Service at (800) 641-6996.

– The installation of this heater must meet all

local codes and/or gas utility requirements. In

the absence of local codes, the National Fuel

Code ANSI Z223.1 should be followed.

– The minimum clearances to any combustible

construction materials must be maintained at

all times (See Page 3).

– Inspect the heater before each use, and at

least annually by a qualiﬁed service person.

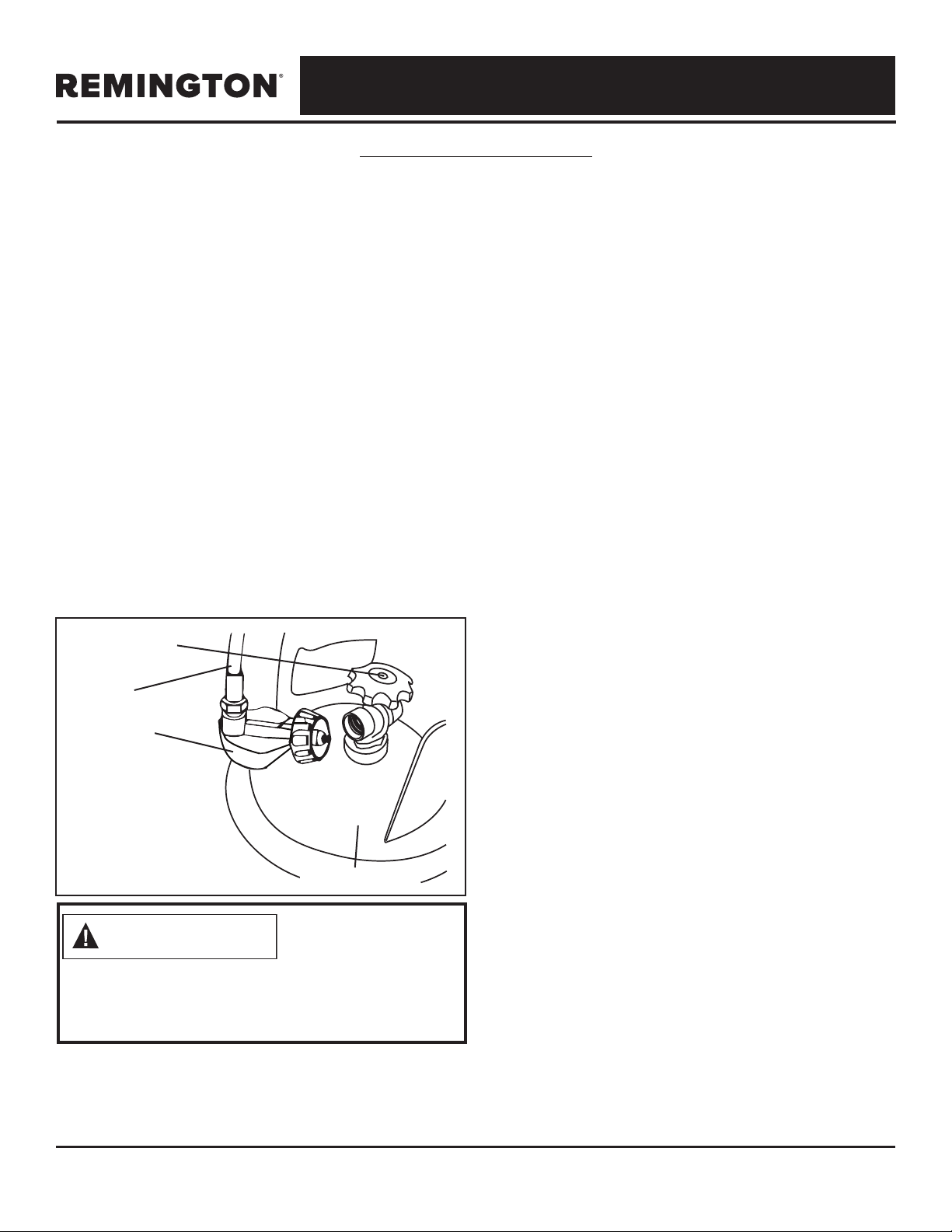

Supply Valve

Regulator

Hose

Propane Tank

Figure 6

EXTREMELY HOT

during operation. Do

Not touch any metal

components while in operation. Keep gasoline

and any other ﬂammable liquids away from

the heater.

WARNING

Lighting Instructions:

1. STOP! Read all of the safety information

provided with this heater.

2. Turn valve on propane cylinder

COUNTERCLOCKWISE until fully open.

3. Wait ﬁve (5) minutes for any gas to clear. Smell

for gas. If none is evident, proceed to the next

step.

4. Push in the valve knob and turn to "PILOT".

NOTE: If this is ﬁrst time use for heater or LP

cylinder has been replaced, hold the valve knob for

approximately 30 seconds to allow bleeding of air

from system then turn valve knob to PILOT.

5. While depressing the valve knob, press red

piezo ignition button to ignite. It may be

necessary to press the igniter button several

times to ignite the center burner panel.

6. Continue to hold valve knob down for 30

seconds after the panel has lit. This will heat the

thermocouple. After 30 seconds, release the

valve knob.

7. If heater fails to light, or does not stay lit, repeat

steps 2 through 6.

8. When the center burner panel stays lit, turn the

valve knob to the desired setting.

Shut Down Instructions:

1. Turn valve knob to the OFF position.

2. Turn the knob at the LP cylinder CLOCKWISE to

the OFF position.

3. Disconnect regulator hose assembly from the

LP cylinder.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

Test Firing Heater:

It is always a good idea to test ﬁre your heater

in a safe and controlled environment, in an area

with adequate ventilation, and away from any

combustibles to be sure that all functions of the

heater and gas supply system are operating

properly.

Leak test all gas connections with a 50/50 solution

of dish soap and water. DO NOT use a ﬂame to test

for leaks!

Moving and Positioning the Heater:

There is a brake in each of the front wheels of your

heater that helps keep it in place when in use. To

engage the brakes, push the lever down on each

wheel. To move the heater, release the brakes,

simply by ﬂipping the levers on both brakes up.

The gas must be turned o at the propane supply

cylinders(s) when the heater is not in use.

OPERATION CONT.

– Risk of indoor air pollution and Carbon

Monoxide Poisoning. Use heater only in well

ventilated areas.

– Refer to Safety Information on pages 2-3

for information about Carbon Monoxide

Poisoning.

– ALWAYS provide a fresh air opening in the

heated space of at least 3 square feet (2,800

sq. cm) for each 100,000 BTU / Hr. of heater

output. Provide a larger opening if more

heaters are being used.

– FOR INDOOR USE PERMITTED ONLY

FOR: The temporary heating of adequately

ventilated buildings or structures under

construction, alteration or repair.

Minimum Ventilation Opening Needed

REM-18PNCH-B

0.54 ft.

501.7 cm

CARBON MONOXIDE POISONING MAY LEAD TO DEATH!

Not for use in residential living areas or in non-adequately

ventilated enclosed spaces.

DANGER

VENTILATION

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

STORAGE / MAINTENANCE

Always disconnect the LP cylinder from the regu-

lator assembly and remove the LP cylinder from

the heater before putting the heater into storage.

If, for any reason, the heater is to be stored in-

doors, the heater MUST be disconnected from the

LP cylinder, and the cylinder stored outdoors in a

well-ventilated area, out of the reach of children,

and in accordance with the Standard for Storage

and Handling of Liqueﬁed Gasses, ANSI/NFPA 58

and Natural Gas and Propane Installation Code,

CSA B149.1- latest edition. The plastic valve plug

or valve cover supplied with the LP cylinder must

be reinstalled on the valve to protect the ﬁtting

from damage.

NOTE: Repair of this heater should be done by a

qualiﬁed service person.

It is recommended that you save all of the pack-

aging materials that came with your heater, and

re-package the heater using these materials for

safe storage.

Debris, dust and dirt inside of the heater body

can aect the performance of your heater. This

debris can impair the heaters ability to draw air for

ventilation and combustion. Spiderwebs can also

appear during periods of inactivity.

Be sure to inspect the heater before each use to

look for any such obstructions. Be sure to keep

the air passage-ways, burner and combustion

areas clean. Wipe with a damp cloth or use a

vacuum cleaner to clean these areas. It is sug-

gested that you perform a thorough cleaning at

least once every 30 days of operation. You may

need to clean the heater more often if conditions

are naturally dirty. Clean the heater, including spe-

cial surfaces, with recommended cleaning agents,

if necessary.

Clean the ceramic plaques using compressed air

below 30 PSI to prevent damage to plaques.

A yellow tip of the pilot ﬂame indicates that the

burner area may be in need of cleaning.

Never store an LP cylinder inside of a building or near any other gas or

oil burning appliances.

DANGER

Always be sure that the heater has been allowed to cool for at least 30

minutes before attempting to store, service, or perform maintenance.

CAUTION

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

Problem Possible Cause Solution

Burner fails to ignite

1. Air in gas line

2. Gas pressure from cylinder

too low.

3. LP cylinder valve turned off

4. Obstruction in air

passageway.

5. Dirt in pilot orifice.

6. Safety switch in cylinder

valve engaged.

7. Tipover switch engaged.

1. Keep depressing the gas control

knob for at least 30 seconds to

remove any in line.

2. Check LP cylinder pressure. Tank

may be empty.

3. Open LP cylinder valve.

4. Inspect and clean heater housing.

5. Blow out, or clean pilot orifice.

6. Close LP cylinder valve. Wait 1

min. for switch to click off. Reopen

LP cylinder valve slowly.

7. Move heater to a level surface.

No spark created when

ignited

1. Incorrect igniter electrode

position.

2. Electrode damaged or

broken.

3. Loose or disconnected

igniter wire.

4. Broken igniter wire.

1. Properly position electrode

2. Replace the electrode.

3. Tighten or reconnect loose wire.

4. Replace igniter wire.

Heater stops running by

itself

1. Thermocouple damaged

2. Gas control valve damaged.

3. Gas leak

4. Thermocouple not in contact

with pilot flame.

5. Tip-over switch damaged,

or loose connection at tip-

switch.

6. Out of fuel.

1. Replace entire heater

2. Replace gas control valve.

3. Check all connections for leaks

using 50/50 solution of dish

soap and water. Repair any leaks

found.

4. Clean inside of heater housing.

5. Inspect tip-over switch and

connections. Replace if

necessary.

6. Replace LP cylinder

TROUBLESHOOTING GUIDE

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

PARTS LIST

EXPLODED VIEW

Item # Description REM-18PNCH-B

1 Piezo Button 50-014-0100

NEVER LEAVE HEATER UNATTENDED WHILE BURNING, CONNECTED

TO A POWER SOURCE, OR WHILE CONNECTED TO A FUEL SOURCE.

LIMITED WARRANTY

Pinnacle Climate Technologies, Inc. warrants this heater to

the original retail purchaser only, to be free from defects in

material and workmanship for a period of one (1) year from

the date of initial purchase. This product must be properly

installed, maintained and operated in accordance with the

instructions provided.

Pinnacle Climate Technologies, Inc. requires reasonable

proof of your date of purchase from an authorized retailer

or distributor. Therefore, you should keep your sales slip,

invoice or cancelled check from the original purchase.

This Limited Warranty shall be limited to the repair or

replacement of parts, which prove defective under normal

use and service within the warranty period, and which

Pinnacle Climate Technologies , Inc. shall determine at its

reasonable discretion.

This warranty does not apply to products purchased for

rental use.

This Limited Warranty does not cover any failures or

operating diculties due to normal wear and tear, accident,

abuse, misuse, alteration, misapplication, improper

installation or improper maintenance and service by you

or any third party. Failure to perform normal and routine

maintenance on the heater, shipping damage, damage

related to insects, birds or animals of any kind, and damage

due to weather conditions are also not covered.

In addition, the Limited Warranty does not cover damage

to the ﬁnish, such as scratches, dents, discoloration, rust or

other weather damage, after purchase.

All transportation costs for the return of damaged product

or parts will be the responsibility of the purchaser. Upon

receipt of damaged item, Pinnacle Climate Technologies,

Inc. will examine the item and determine if defective.

Pinnacle Climate Technologies, Inc. will repair or replace

and return the item, freight pre-paid.

If Pinnacle Climate Technologies, Inc. ﬁnds the item to

be in normal operating condition, or not defective the item

will be returned freight collect. This Limited Warranty is

in lieu of all other express warranties. Pinnacle Climate

Technologies, Inc. disclaims all warranties for products that

are purchased from sellers other than authorized dealers or

distributors.

AFTER THE PERIOD OF THE ONE (1) YEAR EXPRESS

WARRANTY EXPIRES, Pinnacle Climate Technologies,

Inc. DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,

INCLUDING WITHOUT LIMITATION THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR APPLICATION. FURTHER, Pinnacle

Climate Technologies, Inc. SHALL HAVE NO LIABILITY

WHATSOEVER TO PURCHASER OR ANY THIRD PARTY

FOR ANY SPECIAL, INDIRECT, PUNITIVE INCIDENTAL,

OR CONSEQUENTIAL DAMAGES. Pinnacle Climate

Technologies, Inc. assumes no responsibility for any defects

caused by third parties. This Limited Warranty gives the

purchaser speciﬁc legal rights; a purchaser may have other

rights depending upon where he or she lives. Some states

do not allow the exclusion or limitation of special, incidental

or consequential damages, or limitations on how long a

warranty lasts, so the above exclusion and limitations may

not apply to you.

Pinnacle Climate Technologies, Inc. does not authorize any

person or company to assume for it any other obligation

or liability in connection with the sale, installation, use,

removal, return or replacement of its equipment, and no

such representations are binding on Pinnacle Climate

Technologies, Inc.

Always be sure to specify the model number and serial

number when making any claim with Pinnacle Climate

Technologies, Inc. For your convenience, use the space

provided below to list this information.

Model #:________________________________

Serial #:________________________________

Date of Purchase: ________________________

Locating Your Serial Number:

Your serial number can be found on the heater’s rating label. It will begin with the letters PGCV fol-

lowed by 8 digits. For Example: PGCV12345678. Have your Serial Number ready before calling cus-

tomer service at 1-800-641-6996.

Sauk Rapids, MN 56379 USA • Toll Free (800) 641-6996

Fax: 320-251-2922 • Web: www.remingtonheater.com • Email: [email protected]

NOTE AU CLIENT : LIRE ET CONSERVER CES INSTRUCTIONS POUR

POUVOIR S’Y REPORTER ULTÉRIEUREMENT

DANGER

MISES EN GARDE GÉNÉRALES:

LE NON-RESPECT DES MISES EN GARDE ET DES INSTRUCTIONS FOURNIES

AVEC CETTE CHAUFFERETTE PEUT ENTRAÎNER LA MORT, DE GRAVES

BLESSURES ET DES DOMMAGES MATÉRIELS RÉSULTANT D’UN INCENDIE, D’UNE EXPLOSION, DE

BRÛLURES, D’ASPHYXIE, D’EMPOISONNEMENT AU MONOXYDE DE CARBONE ET/OU D’UNE DÉCHARGE

ÉLECTRIQUE. SEULES LES PERSONNES CAPABLES DE COMPRENDRE ET DE SUIVRE LES INSTRUCTIONS

DOIVENT SE SERVIR DE CETTE CHAUFFERETTE OU LA RÉPARER. POUR OBTENIR DE L’AIDE OU DES

INFORMATIONS SUR CETTE CHAUFFERETTE, TELLES QU’UNE NOTICE D’INSTRUCTIONS, UNE ÉTIQUETTE,

ETC., COMMUNIQUER AVEC LE FABRICANT.

AVERTISSEMENT

RISQUE D’INCENDIE, DE BRÛLURE,

D’INHALATION ET D’EXPLOSION.

GARDER LES MATÉRIAUX SOLIDES

INFLAMMABLES, TELS LES MATÉRIAUX DE CONSTRUCTION, LE PAPIER OU LE

CARTON, À UNE DISTANCE SÉCURITAIRE DE LA CHAUFFERETTE, COMME

RECOMMANDÉ DANS LES PRÉSENTES INSTRUCTIONS. NE JAMAIS UTILISER LA

CHAUFFERETTE DANS DES ENDROITS QUI CONTIENNENT OU POURRAIENT

CONTENIR DES MATIÈRES COMBUSTIBLES VOLATILES OU EN SUSPENSION

DANS L’AIR, OU ENCORE DES PRODUITS COMME DE L’ESSENCE, DES SOLVANTS,

DES DILUANTS À PEINTURE, DES PARTICULES DE POUSSIÈRE OU DES PRODUITS

CHIMIQUES INCONNUS. GARDER TOUS LES MATÉRIAUX COMBUSTIBLES,

L’ESSENCE ET AUTRES VAPEURS ET LIQUIDES INFLAMMABLES À L’ÉCART DE

CETTE CHAUFFERETTE.

NUMÉRO DE MODÈLE

REM-18PNCH-B

ID usine : 525

Sauk Rapids, MN 56379 USA • Numéro sans frais 800641-6996

Télécopieur : 320251-2922 • Web : www.remingtonheater.com • Courriel : [email protected]

Manuel de l’utilisateur et

mode d’emploi

CHAUFFERETTE CABINET

Repérage du numéro de série:

Le numéro de série se trouve sur l’étiquette signalétique de l’appareil. Il est composé de 8 chires. Par exemple:

12345678. Prendre note du numéro de série avant d’appeler le service à la clientèle au 1 800 641-6996.

Cette chauerette est conçue et approuvée pour les chantiers de construction en conformité avec

les normes ANS Z83.7 * CSA 2.14-2017 régissant les chauerettes de chantier à gaz. VÉRIFIER

AVEC LE SERVICE LOCAL DES INCENDIES EN CAS DE QUESTIONS SUR L’APPLICATION.

D’autres normes régissent l’utilisation des gaz combustibles et des produits de chauage pour

des utilisations spéciﬁques. Les autorités locales peuvent vous informer sur ces dernières.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

AVERTISSEMENT

Ceci est une chaufferette portative non raccordée, utilisant l’air

ambiant (oxygène) de l’espace où elle est utilisée. Une quantité

d’air suffisante pour la combustion et la ventilation doit être

fournie. Voir la rubrique «VENTILATION» à la page 9.

DANGER

Cet appareil n’est pas conçu pour une utilisation dans une aire résidentielle ou

dans un espace clos qui n’est pas ventilé adéquatement. Ne jamais apporter ou

entreposer une bouteille de propane à l’intérieur.

AVERTISSEMENT

NE PAS UTILISER CETTE CHAUFFERETTE AVANT D’AVOIR LU

ET PARFAITEMENT COMPRIS CES CONSIGNES DE SÉCURITÉ

ET D’UTILISATION.

Le non-respect des précautions et instructions fournies avec cet appareil peut entraîner la mort, des blessures

corporelles graves, la perte ou des dommages aux biens causés par les risques d’incendie, des explosions,

des brûlures, d’asphyxie ou d’un empoisonnement au monoxyde de carbone. Seules les personnes qui

peuvent lire et comprendre les présentes directives doivent utiliser ou faire l’entretien de cette chauerette.

AVERTISSEMENT

CET APPAREIL EST EXTRÊMEMENT CHAUD PENDANT SON

FONCTIONNEMENT! Ne toucher à aucun composant en métal

pendant le fonctionnement. Garder tous les matériaux

combustibles, l’essence et autres vapeurs et liquides inflammables à l’écart de cette chaufferette.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

NE PAS UTILISER DANS LES HABITATIONS OU

VÉHICULES RÉCRÉATIFS.

DANGER

Danger lié au monoxyde de carbone Cette chauerette produit du monoxyde

de carbone, qui n’a pas d’odeur. Utiliser cette chauerette dans un espace

clos peut causer la mort. Ne jamais utiliser la chauerette dans des espaces

clos comme une tente, une autocaravane, tout véhicule ou véhicule récréatif (VR), abri fermé ou tout autre

type d’espace clos.

DANGER

Si les informations contenues dans ce manuel ne sont pas suivies à la lettre,

un incendie ou une explosion peuvent survenir et causer des dommages

matériels, des blessures ou la mort.

TABLE DES MATIÈRES

Consignes de sécurité ............................................ 2-5

Spécications .............................................................5

Caractéristiques..........................................................6

Contenu de la boîte ....................................................6

Déballage ...................................................................6

Montage......................................................................7

Mode d’emploi ...................................................... 8-10

Ventilation .................................................................10

Rangement et entretien ............................................11

Guide de dépannage ................................................12

Vue Éclatée / Liste des pièces .................................13

Garantie ....................................................................14

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment

du plomb qui est reconnu dans l’État de Californie comme cause de cancer, de

malformations congénitales ou d’autres troubles de la reproduction. Pour plus

d’informations, consultez www.P65Warnings.ca.gov.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

CONSIGNES DE SÉCURITÉ SUITE

Les produits décrits dans ce manuel sont des

chauerettes à feu direct et à air pulsé alimentées au

propane. Les chauerettes à air forcé au propane sont

principalement destinées au chauage temporaire des

bâtiments en cours de construction ou de rénovation. Feu

direct signiﬁe que tous les produits de combustion de la

chauerette entrent dans l’espace chaué. Cet appareil

est évalué à 98% de rendement de la combustion, mais il

produit de petites quantités de monoxyde de carbone.

Le monoxyde de carbone est toxique. Les êtres

humains peuvent en tolérer seulement de petites

quantités; des précautions doivent donc être prises

pour assurer une ventilation adéquate. Une ventilation

non adéquate, en violation des consignes ﬁgurant

dans ce manuel, peut entraîner la mort.

Les personnes atteintes de problèmes respiratoires

doivent consulter un médecin avant d’utiliser cet appareil.

Les premiers signes d’intoxication au monoxyde de

carbone ressemblent aux symptômes de la grippe.

Ces symptômes d’une mauvaise ventilation ou d’un

empoisonnement au monoxyde de carbone sont:

Mal de tête • Étourdissement • Nausée • Bouche sèche

Mal de gorge • Nez et yeux qui brûlent

Si un ou plusieurs de ces symptômesapparaissent :

SORTIR IMMÉDIATEMENT RESPIRER DE L’AIR FRAIS!

Faire vérifier ou réparer la chaufferette et vérifier

que la ventilation est adéquate. Certaines personnes

sont plus affectées que d’autres par le monoxyde de

carbone. Celles-ci incluent: les femmes enceintes,

les personnes ayant des problèmes cardiaques ou

pulmonaires, souffrant d’anémie ou qui se trouvent

sous l’influence de l’alcool ou à haute altitude.

POUR USAGE INTÉRIEUR SEULEMENT : Fournir une

ventilation adéquate conformément à la norme OSHA

29 CFR 1926.154, aux exigences de sécurité pour les

appareils et équipements portables de chauffage

temporaire, à la norme ANSI A10.10, à la norme Z223.1/

NFPA 54, au Liquefied Petroleum Gas Code NFPA 58

ou au Code d'installation du gaz naturel et du propane

CAN B149.1, selon le cas.

QUE FAIRE SI UNE ODEUR DE GAZ EST DÉTECTÉE:

– NE PAS tenter d’allumer la chauerette.

– Éteindre toute ﬂamme nue.

– Couper l’alimentation en gaz vers lachauerette.

– Si l’odeur persiste, contacter le fournisseur de

gaz local ou le service des incendies.

– NE PAS toucher ou utiliser un commutateur

électrique ou un appareil électrique qui pourrait

produire une étincelle.

– Appeler immédiatement le fournisseur de gaz

à partir du téléphone d’un voisin. Suivre les

instructions du fournisseur de gaz.

– Si le fournisseur de gaz ne peut être rejoint,

appeler le service des incendies.

– La réparation doit être eectuée par une agence

de service qualiﬁée.

NE JAMAIS entreposer ni utiliser d’essence ou d’autres

vapeurs ou liquides inﬂammables à proximité de cette

chauerette ou de tout autre appareil.

NE JAMAIS entreposer une bouteille de propane (GPL)

non raccordée à cette chauerette à proximité de celle-ci.

NE JAMAIS connecter la chauerette à une alimentation

en gaz sans régulation.

NE JAMAIS obstruer le flux d’air carburant et de ventilation.

NE JAMAIS utiliser de gaines ou de conduits d’air à l’avant

ou à l’arrière de l’appareil.

NE JAMAIS modifier la chaufferette ou utiliser une

chaufferette qui a été modifiée.

NE JAMAIS déplacer ou manipuler l’appareil lorsqu’il est

encore chaud ou en marche.

Garder tous les matériaux combustibles, l’essence et

autres vapeurs et liquides inflammables à l’écart de cette

chaufferette.

Dégagement minimal par rapport aux combustibles

Avant Côtés Haut

101.6 cm 40.64 cm 101.6 cm

AVERTISSEMENT

RISQUES DE BRÛLURES, D’INCENDIE ET D’EXPLOSION!

RISQUE DE

POLLUTION DE

L’AIRINTÉRIEUR!

DANGER

L’EMPOISONNEMENT

AU MONOXYDE DE

CARBONE PEUT

ENTRAÎNER LA MORT!

LE PROPANE EST UN

GAZ EXPLOSIF.

DANGER

AVERTISSEMENT

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

– Ne pas utiliser cet appareil pour chauffer les

habitations

– L’utilisation de chaufferettes à feu direct dans

les zones de construction peut entraîner une

exposition à des niveaux de CO, CO₂ et NO₂

considérés comme dangereux et potentiellement

mortels

– Ne pas utiliser dans des zones non ventilées

– Savoir reconnaître les signes d’un

empoisonnement aux CO et CO₂

• Maux de tête, sensation de brûlures aux yeux

• Étourdissements, désorientation

• Difficultés respiratoires, sensation

de suffocation

– Fournir un échange d’air par une ventilation

appropriée (OSHA 29 CFR 1926.57) pour

maintenir la combustion et une qualité d’air

acceptable, conformément à la norme OSHA 29

CFR, partie 1926.154, et aux exigences de sécurité

de la norme ANSI A10.10 pour les dispositifs

et équipements de chauffage temporaires et

portatifs utilisés dans l’industrie de la construction

ou aux Codes d’installation CSA B149.1 des

systèmes de gaz naturel et de gaz propane.

– Surveiller périodiquement les niveaux de

CO, CO2 et NO

₂

présents sur le chantier - au

minimum au début du quart de travail et

après 4 heures.

– Assurer un échange d’air par une ventilation

appropriée, naturelle ou mécanique, afin de

maintenir une qualité acceptable de l’air intérieur

– S’assurer que la circulation d’air de combustion

et de ventilation n’est pas obstruée

– Au fur et à mesure que le bâtiment se « referme »

dans les phases de construction, il peut être

nécessaire d’augmenter la ventilation

DANGER CONCERNANT LA QUALITÉ DE L’AIR

CONSIGNES DE SÉCURITÉ SUITE

AVERTISSEMENT

États-Unis – Moyenne pondérée dans le

temps sur 8 heures

(OSHA 29 CFR 1926.55 App A)

Canada – Moyenne pondérée dans le temps

sur 8 heures Directives de Santé et sécurité

au travail (Work Safe) de la Colombie-Britan-

nique, partie 5.1, et règlement 833 de Santé et

sécurité au travail de l’Ontario

CO 50 ppm 25 ppm

CO₂ 5 000 ppm 5000 ppm

NO₂ 3 ppm (règl. 833)

États-Unis – Seuil supérieur

(Limite d’exposition de courte durée =

15 minutes)

Limite d’exposition de courte durée/STEL (15

minutes, règl. 833/1 heure, WSBC), directives

de Santé et sécurité au travail (Work Safe) de la

Colombie-Britannique, partie 5.1, et règlement

833 de Santé et sécurité au travail de l’Ontario

CO 100 ppm

CO₂

15 000 ppm (WSBC)

30 000 ppm (règl. 833)

NO₂ 5 ppm

1,0 ppm (WorkSafeBC)

5,0 ppm (règl. 833)

MISE EN GARDE! CHAUD DURANT L’UTILISATION. NE PAS

TOUCHER. GARDER HORS DE LA PORTÉE DES ENFANTS ET

DES ANIMAUX ET À L’ÉCART DES VÊTEMENTS OU DE TOUT

MATÉRIAU COMBUSTIBLE.

AVERTISSEMENT

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

SPÉCIFICATIONS

Modèles n° REM-18PNCH-B

BTU (kWh) 6000/12000/18000 (1,9/3,5/5,3)

Consommation de carburant (kg/h) 0,29 /0,57 / 0,86

Réglages de chaleur 3

Nombre maximal d’heures de

fonctionnement

69/35/23

Bouteille requise, kg 9

Type de carburant

TOUJOURS utiliser une bouteille de gaz

propane de 9 kg (20 lb): 18" x 12.25"

Surface chauée (m²) 14 / 28 / 42

Spécications sujettes à modication sans préavis.

– TOUJOURS installer la chaufferette de façon à ne

pas l’exposer directement aux brumes d’eau, à la

pluie, à l’eau de ruissellement ou au vent.

– Utiliser la chaufferette conformément à tous les

codes locaux et les normes CSA 5.90 U.S. (5

édition) Chaufferette infrarouge pour terrasse.

– Cette chaufferette est expédiée de l’usine dans

le but d’être utilisée avec du gaz propane (GPL)

exclusivement. Ne pas la convertir pour un autre

gaz. L’installation doit être conforme aux codes

locaux, ou en leur absence, avec la norme du

Storage and Handling of Liquefied Petroleum

Gases ANSI/NFPA 58 et du Code d’installation du

propane et du gaz naturel CSA B149.1.

– Vériﬁer les connexions d’alimentation en gaz avec

une solution de 50/50 d’eau et de savon. Ne pas

utiliser une allumette ou une ﬂamme pour détecter

des fuites de gaz.

– N’utiliser que l’ensemble de régulateur et de

tuyau fourni avec cette chauerette. Inspecter

l’ensemble régulateur/tuyau avant chaque utilisation

de la chauerette. Si l’abrasion ou l’usure est

excessive, ou si le tuyau est coupé, le remplacer

par l’ensemble qui convient, illustré dans la liste des

pièces, avant d’utiliser lachauerette. L’ensemble

de tuyau de remplacement doit respecter la

spéciﬁcation du fabricant.

– Cette chauerette n’est pas conçue pour une

utilisation sur des planchers ﬁnis.

Pressions d’entrée minimum et maximum

Modèle REM-18PNCH-B

Min. 5 PSI

Max. Pression de la bouteille

AVERTISSEMENT

Pour être utilisé avec du gaz propane (GPL)

seulement

AVERTISSEMENT

L’ensemble des tuyaux doit être protégé contre la

circulation, les matériaux de construction et tout

contact avec des surfaces chaudes, durant

l’utilisation et pendant l’entreposage.

CONSIGNES DE SÉCURITÉ SUITE

AVERTISSEMENT

RISQUE D’INCENDIE! TOUJOURS PLACER LA CHAUFFERETTE

SUR UNE SURFACE PLANE ET STABLE.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

CARACTÉRISTIQUES

1. Déballer tous les articles appliqués à la

chauerette pour l’expédition. Garder les

capuchons en plastique attachés à l’ensemble

connecteur d’entrée et tuyau/régulateur

pourl’entreposage.

2. Enlever tous les articles du carton.

3. Vériﬁer qu’aucun article n’a été endommagé

pendant le transport. Si la chauerette est

endommagée, informer immédiatement le

détaillant qui vous l’a vendue.

DÉBALLAGE

ATTENTION

L’ensemble de

tuyau et de

régulateur de

pression de gaz propane fourni avec la chauerette

doit être utilisé tel quel, sans aucune modiﬁcation.

CONTENU DE LA BOÎTE

Chauerette cabinet

Tuyau et régulateur

Protection

de sécurité

Allumage

piezoélectrique

Bouton de

commande

Fente de la

poignée

Garde de

protection

Roulette

arrière

Roulette

avant

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

1. Placer la chauerette sur une surface plane.

2. Rabattre le bac du réservoir vers le bas

(voir la ﬁgure 1)

3. Fixer le Capot Arrière.

4. Inspecter soigneusement la chauerette aﬁn de

déceler tout dommage ayant pu survenir lors

du transport. En cas de dommage, retourner la

chauerette au lieu d’achat.

Raccordement à l’alimentation en gaz

IMPORTANT! - Utiliser toujours une bouteille de gaz

propane (GPL) ayant un raccord compatible avec

l’ensemble de tuyau et de régulateur fourni.

1. Ouvrir le capot arrière en le glissant vers le

haut hors du boîtier de la chauerette. Placer la

bouteille de propane sur la plaque inférieure et

replacer le capot arrière.

2. Raccorder la bouteille de propane, insérer le raccord

du régulateur dans le robinet de la bouteille, tourner

l’écrou du raccord dans le sens horaire et le serrer

fermement (Figure 2).

3. Ouvrir lentement le robinet de la bouteille de

propane. Si le robinet n’est pas ouvert lentement, le

débit excessif de gaz entraînera le déclenchement

de la soupape antiretour du régulateur, ce qui

arrêtera l’écoulement du gaz. Si cela se produit,

refermer le robinet, attendre une minute (ou

jusqu’au déclic du robinet) et le rouvrir lentement.

4. S’assurer de vériﬁer que les raccords ne

comportent aucune fuite à l’aide d’un mélange

50/50 de savon à vaisselle et d’eau. Toute

formation de bulles indique une fuite.

MONTAGE

ATTENTION

L’ensemble de

tuyau et de

régulateur de

pression de gaz propane fourni avec la chauerette

doit être utilisé tel quel, sans aucune modiﬁcation.

ATTENTION

S’assurer de

vériﬁer le tuyau du

régulateur avant

chaque utilisation. Si le tuyau est entaillé ou eloché,

le remplacer par la pièce correspondante du fabricant.

Figure 2

Figure 1

Garde de

protection

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

MODE D’EMPLOI

Alimentation en propane/information:

Propane (GPL)

Cette chauerette n’est pas vendue avec une bouteille

de propane. Utiliser uniquement une bouteille de

propane approuvée.

Caractéristiques du GPL

– Inﬂammable, explosif si sous pression, plus lourd

que l’air et s’accumule au ras du sol.

– Dans son état naturel, le gaz propane n’a aucune

odeur, mais pour des raisons de sécurité un

odorisant qui sent le chou pourri a été ajouté.

– Un contact du pétrole liquide avec la peau peut

causer des brûlures par le froid.

– La chauerette est conçue pour utiliser du gaz

propane (GPL) seulement. NE PAS tenter de la

convertir vers un quelconque autre gaz. De telles

modiﬁcations sont dangereuses et annulent la

garantie.

– Lorsque la chauerette n’est pas utilisée,

l’alimentation en GPL doit être COUPÉE.

– S’assurer que la bouteille de GPL est placée sur une

surface plane et stable.

– NE PAS utiliser cette chauerette dans un sous-sol

ou au-dessous du niveau du sol. Le propane (GPL)

est plus lourd que l’air, et recherchera toujours le

niveau le plus bas. Si une fuite est suspectée, fermer

le robinet à la bouteille de propane immédiatement.

La bouteille de GPL doit aussi être équipée des

accessoires suivants:

– Un manchon qui protège le robinet de gaz.

– Un robinet d’arrêt au bout de la sortie du robinet de

la bouteille de propane, comme spéciﬁé dans les

normes américaines pour les sorties et les entrées

de robinets d’évacuation pour bouteille de gaz.

– Une soupape de sûreté en communication directe

avec l’espace de vapeur de la bouteille.

– La chauerette doit fonctionner à partir du gaz

provenant de la bouteille d’alimentation.

– Toujours garder la bouteille ﬁxée de façon

sécuritaire et en position debout.

– Éviter d’incliner la bouteille sur le côté lorsque

raccordé à un régulateur, ce qui risque d’endommager

le diaphragme à l’intérieur du régulateur.

– Manipuler les robinets avec précaution.

– Ne jamais raccorder une bouteille de propane sans

régulateur à une chauerette de construction.

– NE PAS soumettre la bouteille de propane à une

chaleur excessive.

– Serrer fermement le robinet d’arrêt du gaz sur la

bouteille de propane après chaque utilisation.

– Tous les raccords doivent être protégés lorsque

démontés de la bouteille de GPL.

– Ne jamais entreposer une bouteille de propane dans

un édiﬁce ou à proximité d’un appareil qui brûle du gaz.

Instructions de pré-allumage:

Raccordement de la bouteille de propane

TOUTES LES NOUVELLES BOUTEILLES DOIVENT ÊTRE

PURGÉES AVANT D’ÊTRE REMPLIES DENOUVEAU.

– Tourner le bouton de commande de la chauerette

et le robinet de la bouteille de propane à la

position d’arrêt (OFF).

– Le robinet de la bouteille de propane est équipé

avec des raccords ancien style FILETAGE CÔTÉ

GAUCHE. Tourner le raccord dans le sens

HORAIRE pour desserrer. Protéger ce raccord

lorsqu’il est détaché de la bouteille.

– Faire remplir la bouteille par le fournisseur de gaz

propane local.

– Certaines bouteilles de propane possèdent un

robinet de purge. Vériﬁer le robinet après chaque

remplissage de la bouteille pour s’assurer qu’il n’y

a pas de fuites. Tourner le robinet dans le sens

horaire pour fermer.

– Serrer la bouteille de propane plein et raccorder

les raccords qui conviennent au robinet de la

bouteille en tournant dans le sens ANTIHORAIRE.

– Alors que le bouton de commande est encore

en position fermée (OFF), ouvrir le robinet de la

bouteille de gaz et vériﬁer qu’il n’y a pas de fuites

avec une solution d’eau savonneuse.

ATTENTION

Le gaz propane

est sécuritaire

lorsqu’il est

manipulé correctement. Une manipulation

imprudente de la bouteille de propane pourrait

mener à un incendie ou à une explosion.

ATTENTION

La bouteille

débranchée ne

doit jamais être

entreposée dans un édice, un garage ou dans

toute autre aire fermée.

AVERTISSEMENT

La purge et le remplissage des bouteilles de

GPL doivent être eectués par du personnel

entièrement formé aux procédures acceptées

dans l’industrie du GPL. La non-conformité à ces

directives peut entraîner une explosion, un incendie

ou des blessures graves ou mortelles.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

MODE D’EMPLOI SUITE

Vériﬁcation des fuites

– Pour vériﬁer qu’il n’y a pas de fuites, préparer

une solution 50/50 de savon à vaisselle et d’eau.

Appliquer cette solution sur tous les raccords du

gaz. Si des bulles apparaissent, il y a fuite. Si une

fuite est découverte, couper l’alimentation en gaz

et refaire le raccord défectueux. Si la fuite persiste

après plusieurs essais, communiquer avec le

Service à la clientèle de Pinnacle au 800 641-6996.

– L’installation de la chaufferette doit être conforme

aux codes locaux et/ou aux exigences des

services de gaz ou, en l’absence de codes locaux,

avec le National Fuel Code ANSI Z223.1.

– Les dégagements minimaux par rapport aux

matériaux de construction combustibles doivent

être maintenus en tout temps (voir la page 3).

– La chauerette doit être inspectée avant chaque

utilisation, et au moins une fois par année par un

technicien d’entretien qualiﬁé.

Robinet d’alimentation

Régulateur

Tuyau

Bouteille de propane

Figure 6

AVERTISSEMENT

Cet appareil est EXTRÊMEMENT CHAUD pendant

son fonctionnement. Ne toucher à aucun

composant en métal pendant le fonctionnement.

Garder l’essence et tout autre liquide

inammable loin de la chaufferette.

Instructions d’allumage:

1. ARRÊTER! Lire toutes les informations sur la

sécurité fournies avec cette chauerette.

2. Tourner le robinet de la bouteille de propane

dans le sens ANTIHORAIRE jusqu’à ce qu'il soit

complètement ouvert.

3. Attendre 5 minutes pour que tout gaz se dissipe.

Vériﬁer qu’il n’y a pas d’odeur de gaz. Si aucune

odeur de gaz n’est détectée, passer à l’étape

suivante.

4. Enfoncer le bouton du robinet et le tourner sur

«PILOT».

REMARQUE: S’il s’agit de la première utilisation de la

chauerette ou que la bouteille de propane vient d’être

remplacée, maintenir le bouton du robinet pendant

environ 30 secondes pour purger l’air du conduit, puis

tourner le bouton du robinet sur PILOT.

5. Tout en enfonçant le bouton du robinet, appuyer

le bouton d’allumage piezoélectrique pour allumer

l’appareil. Il peut être nécessaire d’appuyer

plusieurs fois sur le bouton d’allumage pour allumer

le panneau central du brûleur.

6. Continuer de maintenir le bouton du robinet

pendant 30 secondes après l’allumage du brûleur,

ce qui permet de chauer le thermocouple. Après

30 secondes, relâcher le bouton du robinet.

7. Si la chauerette ne s’allume pas ou ne reste pas

allumée, répéter les étapes 2 à 6.

8. Une fois que le panneau central du brûleur reste

allumé, régler le bouton du robinet comme voulu.

Instructions d’arrêt :

1. Tourner le bouton du robinet sur ARRÊT.

2. Tourner le robinet de la bouteille de gaz dans le

SENS HORAIRE en position FERMÉE.

3. Débrancher l’ensemble de régulateur et tuyau de la

bouteille de gaz propane.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

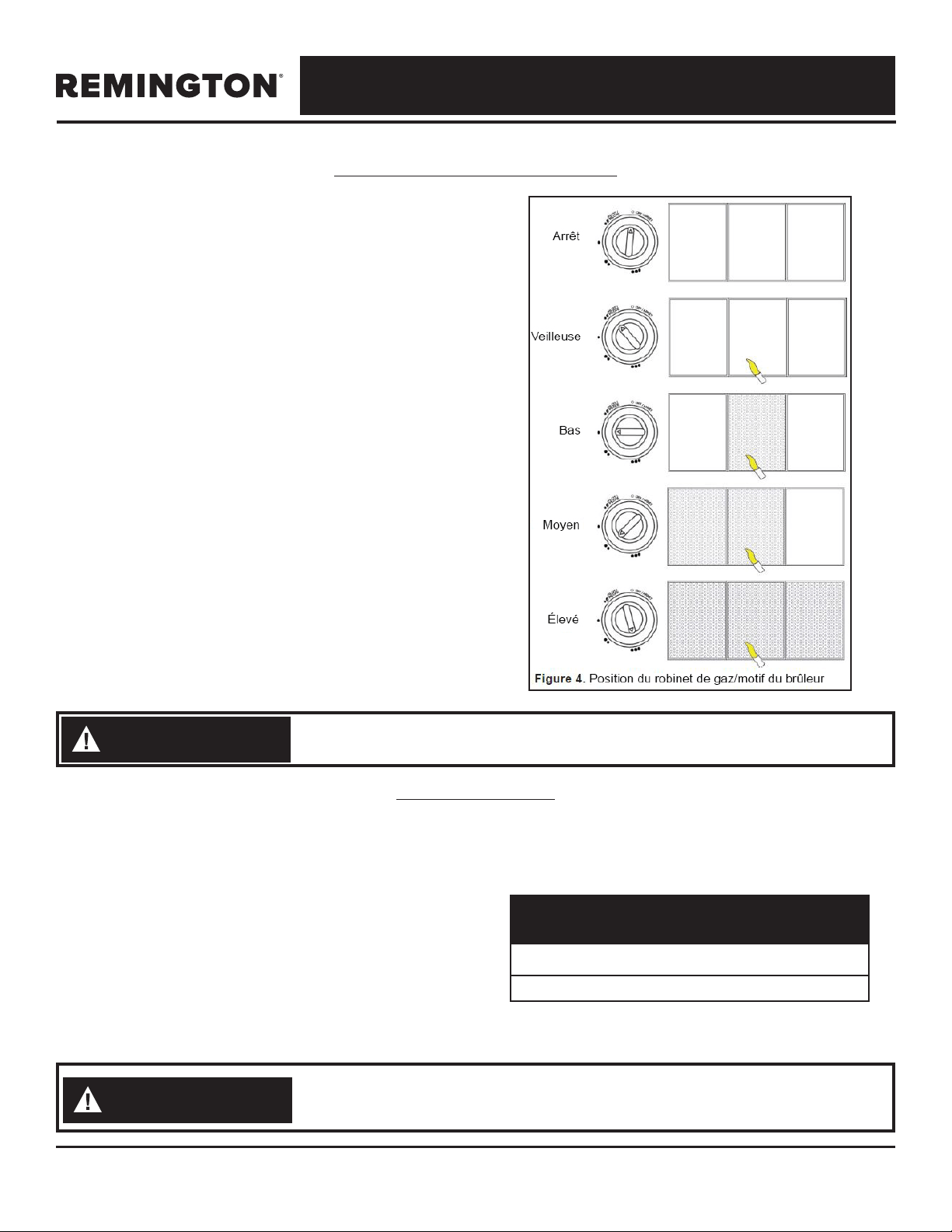

Vériﬁcation de l’allumage de

lachauerette:

Il peut être bon de vériﬁer le fonctionnement de la

chauerette dans un environnement sûr et contrôlé,

correctement aéré, loin de tout combustible, aﬁn de

s’assurer que toutes les fonctions de l’appareil et du

circuit d’alimentation en gaz fonctionnent correctement.

Vériﬁer que les raccords ne comportent aucune fuite

à l’aide d’un mélange 50/50 de savon à vaisselle et

d’eau. NE JAMAIS utiliser une ﬂamme pour vériﬁer la

présence de fuites de gaz!

Déplacement et positionnement de

lachauerette:

Chacune des roulettes avant de la chauerette

comporte un frein pour l’immobiliser pendant

son utilisation. Pour engager les freins, appuyer

sur le levier de chaque roulette. Pour déplacer

la chauerette, relâcher les freins en relevant

simplement le levier des deux roulettes.

Le gaz doit être coupé au niveau du ou des cylindres

d’alimentation en propane lorsque la chauerette est

utilisée.

MODE D’EMPLOI SUITE

– Risque de pollution de l’air intérieur et

d’empoisonnement au monoxyde de carbone.

Utiliser la chauerette seulement dans un

endroit bien ventilé.

– Se reporter aux consignes de sécurité aux pages

2 et 3 en ce qui concerne l’empoisonnement au

monoxyde de carbone.

– TOUJOURS fournir une ouverture sur de l’air

frais d’au moins 2 800 cm² pour chaque sortie de

100000 BTU/h (29 kWh). Prévoir une ouverture

plus importante si plusieurs chauerettes sont

utilisées.

– USAGE INTÉRIEUR PERMIS SEULEMENT POUR:

le chauage temporaire des structures ou des

bâtiments bien ventilés en cours de construction,

de modiﬁcation ou de réparation.

Ouverture minimum requise pour

laventilation

REM-18PNCH-B

502 cm²

DANGER

Cet appareil n’est pas conçu pour une utilisation dans une aire résidentielle

ou dans un espace clos qui n’est pas ventilé adéquatement.

VENTILATION

L’EMPOISONNEMENT AU MONOXYDE DE CARBONE PEUT ENTRAÎNER

LAMORT!

DANGER

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

ENTREPOSAGE / ENTRETIEN

Avant d’entreposer la chauerette, toujours débrancher

l’ensemble de régulateur de la bouteille de propane.

Si, pour quelque raison que ce soit, la chauerette est

entreposée à l’intérieur, elle DOIT absolument être

débranchée de la bouteille de gaz et celle-ci doit être

entreposée à l’extérieur dans une zone bien ventilée,

hors de portée des enfants, en conformité avec la

dernière édition de la norme Storage and Handling

of Liqueﬁed Gasses ANSI/NFPA 58 au Liqueﬁed

Petroleum Gas Code NFPA 58 ou au Code d'installation

du gaz naturel et du propane CAN B149.1. Le bouchon

en plastique du robinet de la bouteille, fourni avec

celle-ci, doit être installé pour protéger le raccord.

REMARQUE: Les réparations de cet appareil doivent

être eectuées par un technicien d’entretien qualiﬁé.

Il est recommandé de conserver tous les matériaux

d’emballage de votre chauerette et de la réemballer

à l’aide de ces matériaux pour un rangement sûr.

Les débris, la poussière et les saletés l’intérieur

du boîtier de la chauerette peuvent nuire à son

rendement. De tels débris peuvent réduire la

capacité de l’appareil à aspirer de l’air pour la

ventilation et la combustion. Des toiles d’araignées

peuvent également apparaître pendant les

périodesd’inactivité.

Inspecter la chauerette avant chaque utilisation

pour éviter de telles obstructions. S’assurer que

les voies d’air, ainsi que les zones du brûleur et de

combustion sont propres. Utiliser un chion humide

ou un aspirateur pour nettoyer ces parties. Il est

recommandé d’eectuer un nettoyage en profondeur

au moins une fois tous les 30 jours d’utilisation. Il se

peut que la chauerette ait besoin d’être nettoyée

plus souvent si les conditions sont naturellement sales.

Nettoyer la chauerette, notamment les surfaces

spéciales, à l’aide de produits nettoyants

recommandés, au besoin.

Nettoyer les plaques de céramique à l’aide comprimé

à une pression inférieure à 30 PSI pour éviter de les

endommager.

Une couleur jaune de la ﬂamme de veilleuse indique

que le brûleur pourrait avoir besoin d’un nettoyage.

Ne jamais entreposer une bouteille de propane dans un édiﬁce ou à

proximité d’un appareil qui brûle du gaz ou de l’huile.

DANGER

ATTENTION

Prendre toujours soin de laisser refroidir la chauerette pendant au

moins 30 minutes avant de la ranger ou d’en eectuer l’entretien.

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

Problème Cause possible Solution

Le brûleur ne s’allume pas.

1. Air dans la conduite de gaz.

2. Pression de la bouteille de gaz

trop faible.

3. Robinet de la bouteille de

GPLfermé.

4. Obstruction des voies d’air.

5. Saletés dans l’orifice de

laveilleuse.

6. Clapet de sécurité du robinet

de la bouteille enclenché.

7. Interrupteur anti-renversement

déclenché.

1. Maintenir enfoncé le bouton

du robinet pendant au moins

30secondes pour chasser tout

résidu de la conduite.

2. Vérifier la pression de la bouteille de

GPL. La bouteille peut être vide.

3. Ouvrir le robinet de la bouteille

deGPL.

4. Inspecter et nettoyer le boîtier de

lachaufferette.

5. Nettoyer l’orifice de la veilleuse.

6. Fermer le robinet de la bouteille

de GPL. Attendre une minute que

l’interrupteur s’ouvre. Rouvrir le

robinet de la bouteille.

7. Replacer l’appareil sur une

surfaceplane.

Aucune étincelle produite lors

de l’allumage.

1. Position incorrecte de

l’électrode d’allumage.

2. Électrode abîmée ou brisée.

3. Fil d’allumage débranché

oulâche.

4. Fil d’allumage coupé.

1. Replacer correctement l’électrode.

2. Remplacer l’électrode.

3. Resserrer ou rebrancher le fil.

4. Remplacer le fil d’allumage.

La chaufferette s’éteint

d’elle-même.

1. Thermocouple endommagé.

2. Robinet de commande de

gazendommagé.

3. Fuite de gaz.

4. Le thermocouple n’est pas en

contact avec la veilleuse.

5. Interrupteur anti-renversement

endommagé ou connexion

lâche sur l’interrupteur.

6. Manque de gaz.

1. Remplacer le chauffage entier.

2. Remplacer le robinet de commande

de gaz.

3. Vérifier que les raccords ne

comportent aucune fuite à l’aide

d’un mélange 50/50 de savon à

vaisselle et d’eau. Réparer toute

fuitedétectée.

4. Nettoyer l’intérieur du boîtier de la

chaufferette.

5. Vérifier l’interrupteur anti-

renversement et les connexions.

Leremplacer s’il y a lieu.

6. Remplacer la bouteille de GPL

GUIDE DE DÉPANNAGE

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

LISTE DES PIÈCES

VUE ÉCLATÉE

de réf.

Description REM-18PNCH-B

Bouton D'allumage Piezoélectrique

50-014-0100

NE JAMAIS LAISSER UNE CHAUFFERETTE SANS SURVEILLANCE

LORSQU’ELLE CHAUFFE OU QU’ELLE EST BRANCHÉE À UNE SOURCE

D’ALIMENTATION OU DE COMBUSTIBLE.

GARANTIE LIMITÉE

Pinnacle Climate Technologies, Inc. garantit à l’acheteur

au détail d’origine seulement que cette chauerette sera

exempte de défauts de matériau et de fabrication pendant

une période de un (1) an à compter de la date de l’achat

initiale. Ce produit doit être installé, entretenu et utilisé

correctement, en conformité avec les instructions fournies.

Pinnacle Climate Technologies, Inc. exige une preuve

raisonnable de la date d’achat chez un détaillant ou un

distributeur agréé. Il faut donc conserver le reçu de caisse,

la facture ou le chèque payé pour l’achat d’origine. Cette

garantie limitée couvre uniquement la réparation ou le

remplacement des pièces jugées défectueuses dans des

conditions d’utilisation et d’entretien normales pendant la

période de garantie et Pinnacle Climate Technologies, Inc.

se réserve le droit de déterminer ceci à sa seule discrétion.

Cette garantie ne s’applique pas à des produits achetés à

des ﬁns de location.

Cette garantie limitée ne couvre aucune défaillance ou

diculté d’utilisation résultant d’une usure normale, d’un

accident, d’un usage abusif ou incorrect, d’une modiﬁcation,

d’un usage impropre, d’une installation incorrecte ou encore

d’une réparation ou d’un entretien incorrects par l’utilisateur

ou un tiers. Le fait de négliger d’eectuer l’entretien normal

et de routine de cette chauerette, les dommages causés

lors de l’expédition ou liés à des insectes, oiseaux ou

autres animaux ou encore à tout dommage résultant des

conditions météorologiques ne sont pas couverts par cette

garantie. En outre, cette garantie limitée ne couvre pas les

dommages au ﬁni, comme les égratignures, les traces de

coups, la décoloration, la rouille ou d’autres dommages dûs

aux intempéries, et survenus après l’achat.

Tous les frais de transport pour le retour de produits ou

de pièces endommagés sont à la charge de l’acheteur.

Sur réception de l’article endommagé, Pinnacle Climate

Technologies, Inc. examinera l’article en question et

déterminera s’il est défectueux. Pinnacle Climate Technologies,

Inc. réparera ou remplacera et retournera l’article en port payé.

Si Pinnacle Climate Technologies, Inc. détermine que

l’article est dans un état d’utilisation normale, ou n’est pas

défectueux, il sera retourné en port dû. Cette garantie

limitée remplace à toute autre garantie expresse. Pinnacle

Climate Technologies, Inc. renonce à toute garantie de

produits achetés auprès de vendeurs autres que des

détaillants ou distributeurs agréés.

CETTE GARANTIE EXPRESSE EXPIRE APRÈS UNE

PÉRIODE DE UN (1) AN, APRÈS QUOI Pinnacle Climate

Technologies, Inc. RENONCE À TOUTE GARANTIE

TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE

TACITE DE QUALITÉ MARCHANDE ET D’ADAPTATION À

UN USAGE PARTICULIER. EN OUTRE, Pinnacle Climate

Technologies, Inc. N’EST AUCUNEMENT RESPONSABLE

ENVERS L’ACHETEUR NI ENVERS TOUT TIERS POUR

UN QUELCONQUE DOMMAGE PARTICULIER, INDIRECT,

PUNITIF, ACCESSOIRE OU FORTUIT. Pinnacle Climate

Technologies, Inc. n’assume aucune responsabilité pour

un quelconque défaut causé par des tiers. Cette garantie

limitée accorde à l’acheteur des droits légaux précis

auxquels peuvent s’ajouter d’autres droits suivant le lieu où

il réside. Certaines provinces ne permettent pas l’exclusion

ou la limitation des dommages spéciaux, accessoires ou

indirects ni une limitation de la durée d’une garantie; les

limitations ci-dessus pourraient donc ne pas s’appliquer

àl’acheteur.

Pinnacle Climate Technologies, Inc. n’autorise aucune

personne ni entreprise à assumer en son nom une autre

obligation ou responsabilité quelconque liée à la vente, à

l’installation, à l’utilisation, à l’enlèvement, au retour ou au

remplacement de ses appareils et aucune représentation de

cette nature ne lie en quelque manière que ce soit Pinnacle

Climate Technologies, Inc.

Toujours veiller à préciser les numéros de modèle et de

série lors de toute réclamation auprès de Pinnacle Climate

Technologies, Inc. Utiliser l’espace prévu ci-dessous à cet

eet pour noter ces informations.

de modèle : ________________________________

de série : __________________________________

Date d’achat : ________________________________

Repérage du numéro de série:

Le numéro de série se trouve sur l’étiquette signalétique de la chauerette. Il commence par les lettres

«PGCV» suivies de 8 chires. Par exemple: PGCV12345678. Prendre note du numéro de série avant d’appeler

le service à la clientèle au 1-800-641-6996.

Sauk Rapids, MN 56379 USA • Numéro sans frais 800641-6996

Télécopieur : 320251-2922 • Web : www.remingtonheater.com • Courriel : [email protected]

Remington REM-18PNCH-B Radiant Liquid Propane Cabinet Heater

Product's Documents

User Manual

Specifications

Remington REM-18PNCH-B Questions and Answers

Related Products

Heat Storm HS-1500-ILODG Cabinet Heater, 15" H x 13.5" W x 11" D

Soleil WH-96H Quartz Infrared Wood Cabinet Heater

Soleil PH-91L Quartz Infrared Cabinet Heater Remote Control 1500 Watts

HeatFast HF18K-LPC 18,000 BTU Propane Cabinet Heater

Sealey IR14110V Infrared Cabinet Heater 1.2/2.4kW 110V

Sealey IR14 Infrared Cabinet Heater 1.4/2.8kW 230V
