Danby DAC150EB2WDB-6 15,000 BTU Window Air Conditioner

Product's Documents

Below are documents related to this product, you can read online or download:
User Manual Energy Guide
DAC150EB2WDB-6 photo

User Manual

This is the main product document for model DAC150EB2WDB-6.

The file format is pdf, 64 pages, you can download this manual here .

background
DANBY PRODUCTS LIMITED, ONTARIO, CANADA N1H 6Z9
DANBY PRODUCTS INC., FINDLAY, OHIO, USA 45840
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
www.Danby.com
AIR CONDITIONER
Owner’s Manual.............................1 - 20
CLIMATISEUR
Manual du propriétaire.................21 - 40
AIRE ACONDICIONADO
Manual del propietario..................41 - 60
2019.11.26
MODEL MODÈLE MODELO
DAC150EB2WDB
DAC150EB2WDB-6
background
Welcome
Welcome to the Danby family. We are proud of our quality products and we believe in
dependable service. We suggest that you read this owner’s manual before plugging in your new
appliance as it contains important operation information, safety information, troubleshooting and
maintenance tips to ensure the reliability and longevity of your appliance.
Visit www.Danby.com to access self service tools, FAQs and much more. For additional assistance
call 1-800-263-2629.
Note the information below; you will need this information to obtain service under warranty.
You must provide the original purchase receipt to validate your warranty and receive service.
Model Number: _________________________________________________
Serial Number: _________________________________________________
Date of Purchase: _______________________________________________
Need Help?
Before you call for service, here are a few things you can do to help us serve you better.
Read this owner’s manual:
It contains instructions to help you use and maintain your appliance properly.
If you receive a damaged appliance:
Immediately contact the retailer or builder that sold you the appliance.
Save time and money:
Check the troubleshooting section at the end of this manual before calling. This section
will help you solve common problems that may occur.
1-800-26- Danby
(1-800-263-2629)
1
background
2
SAVE THESE INSTRUCTIONS!
CAUTION: RISK OF FIRE
Flammable refrigerant used. When maintaining
or disposing of the air conditioner, the refrigerant
must not be allowed to vent into the open air.
SAFETY REQUIREMENTS
DANGER: Risk of fi re or explosion. Flammable
refrigerant used. Do not damage the refrigerant
circuit.
Ensure that servicing is done by factory
authorized service personnel, to minimize
product damage or safety issues.
Consult repair manual or owner’s guide before
attempting to service this product. All safety
precautions must be followed.
Dispose of properly in accordance with federal
or local regulations.
Follow handling instructions carefully.
Keep ventilation openings, in the appliance clear
of obstruction.
Do not use mechanical devices or other means
to accelerate the defrosting process.
Children should be supervised to ensure that
they do not play with the appliance.
Do not store or install the appliance near
continuously operating ignition sources such as
open fl ames or a gas stove.
Do not operate near water or in a wet room.
Do not pierce or burn.
Be aware that refrigerants may not contain an
odor.
The appliance must be stored so as to prevent
mechanical damage from occurring.
All wiring must comply with local and national
codes and must be installed by a qualifi ed
electrician. Check the available power supply and
resolve any wiring problems before installing and
operating this appliance.
The rating plate located on the right side of the
appliance just above the power cord contains
electrical and other technical data.
This appliance is not intended for use by persons
(including children) whose physical, sensory or
mental capabilities may be different or reduced,
or who lack experience or knowledge, unless such
persons receive supervision or training to operate
the appliance by a person responsible for their
safety.
GROUNDING INSTRUCTIONS
This appliance must be grounded. Grounding
reduces the risk of electrical shock by providing an
escape wire for the electrical current.
This appliance has a cord that has a grounding
wire with a 3-prong plug. The power cord must be
plugged into an outlet that is properly grounded.
If the outlet is a 2-prong wall outlet, it must be
replaced with a properly grounded 3-prong wall
outlet. The serial rating plate indicates the voltage
and frequency the appliance is designed for.
WARNING - Improper use of the grounding
plug can result in a risk of electric shock.
Consult a qualifi ed electrician or service agent
if the grounding instructions are not completely
understood, or if doubt exists as to whether the
appliance is properly grounded.
Do not connect your appliance to extension
cords or together with another appliance in the
same wall outlet. Do not splice the power cord.
Do not under any circumstances cut or remove the
third ground prong from the power cord. Do not
use extension cords or ungrounded (two prongs)
adapters.
If the power supply cord is damaged, it must be
replaced by the manufacturer, its service agent or
similar qualifi ed person in order to avoid hazard.
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
background
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
Any person involved with working on the refrigerant
circuit should hold a current, valid certifi cate from
an industry accredited assessment authority which
authorizes their competence to handle refrigerants
safely in accordance with an industry recognized
assessment specifi cation.
Servicing shall only be performed as recommended
by the manufacturer. Maintenance and repair
requiring the assistance of other skilled personnel
shall be carried out under the supervision of
the person competent in the use of fl ammable
refrigerants.
When maintaining or disposing of the appliance the
refrigerant must be recovered properly and should
not be allowed to discharge to the air directly.
Information on servicing
1. Checks to the area: Prior to beginning work
on systems containing fl ammable refrigerants,
safety checks are necessary to ensure that the
risk of ignition is minimized. For repair to the
refrigerating system, the following precautions
shall be complied with prior to conducting work
on the system.
2. Work procedure: Work shall be undertaken
under a controlled procedure so as to minimize
the risk of a fl ammable gas or vapour being
present while the work is being performed.
3. General work area: All maintenance staff
and others working in the local area shall
be instructed on the nature of work being
carried out. Work in confi ned spaces shall be
avoided. The area around the work space shall
be sectioned off. Ensure that the conditions
within the work area have been made safe by
removing all fl ammable material.
4. Checking for the presence of refrigerant:
The are shall be checked with an appropriate
refrigerant detector prior to and during work
to ensure the technician is aware of potentially
ammable atmospheres. Ensure that the leak
detection equipment being used is suitable
for use with fl ammable refrigerants, i.e. non-
sparking, adequately sealed and intrinsically
safe.
5. Presence of fi re extinguisher: If any hot work is
to be conducted on the refrigeration equipment
or any associated parts, appropriate fi re
extinguishing equipment shall be available
to hand. Have a dry powder or C0
2
re
extinguisher adjacent to the work area.
6. No ignition sources: No person carrying out
work in relation to a refrigeration system which
involves exposing any pipe work that contains
or has contained fl ammable refrigerant shall use
any sources of ignition in such a manner that it
may lead to risk of fi re or explosion. All possible
ignition sources including cigarette smoking,
should be kept suffi ciently far away from the
site of installation, repairing, removing and
disposal during which fl ammable refrigerant can
possibly be released to the surrounding space.
Prior to work taking place, the area around the
equipment is to be surveyed to make sure there
are no fl ammable hazards or ignition risks. No
smoking signs shall be displayed.
7. Ventilated area: Ensure that the area is in the
open or that it is adequately ventilated before
breaking into the system or conducting any hot
work. A degree of ventilation shall continue
during the period that the work is carried out.
The ventilation should safely disperse any
released refrigerant and preferable expel it
externally into the atmosphere.
8. Checks to the refrigeration equipment: Where
electrical components are being changed, they
shall be fi t for the purpose and to the correct
specifi cation. At all times the manufacturer’s
maintenance and service guidelines shall be
followed. If in doubt consult the manufacturer’s
technical department for assistance.
3
background
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
The following checks shall be applied to installations
using fl ammable refrigerants:
The charge size is in accordance with the room
size within which the refrigerant containing
parts are installed.
The ventilation machinery and outlets are
operating adequately and are not obstructed.
If an indirect refrigerating circuit is being used,
the secondary circuit shall be checked for the
presence of refrigerant.
Marking to the equipment continues to be visible
and legible. Markings and signs that become
illegible must be corrected.
Refrigeration pipe or components are installed in
a position where they are unlikely to be exposed
to any substance which may corrode refrigerant
containing components, unless the components
are constructed of materials which are inherently
resistant to being corroded or are suitable
protected against being corroded.
9. Checks to electrical devices: Repair and
maintenance to electrical components shall
include initial safety checks and component
inspection procedures. If a fault exists that
could compromise safety, then no electrical
supply shall be connected to the circuit until it
is satisfactorily dealt with. If the fault cannot
be corrected immediately but it is necessary to
continue operation, an adequate temporary
solution shall be used. This shall be reported to
the owner of the equipment so all parties are
advised.
Initial safety checks shall include:
That capacitors are discharged. This shall be
done in a safe manner to avoid possibility of
sparking.
That no live electrical components and wiring
are exposed while charging, recovering or
purging the system.
That there is continuity of earth bonding.
Repairs to sealed components
1. During repairs to sealed components, all
electrical supplies shall be disconnected from
the equipment being worked upon prior to any
removal of sealed covers, etc. If it is absolutely
necessary to have an electrical supply to
equipment during servicing then a permanently
operating form of leak detection shall be located
at the most critical point to warn of a potentially
hazardous situation.
2. To ensure that by working on electrical
components the casing is not altered in such
a way that the level of protection is affected,
particular attention shall be paid to the
following:
Damage to cables, excessive number of
connections, terminals not made to original
specifi cation, damage to seals, incorrect fi tting
of glands, etc.
Ensure the apparatus is mounted securely.
Ensure that seals or sealing materials have
not degraded such that they no longer serve
the purpose of preventing the ingress of
ammable atmospheres. Replacement parts
shall be in accordance with the manufacturer’s
specifi cations.
Note: The use of silicon sealant may inhibit the
effectiveness of some types of leak detection
equipment. Intrinsically safe components do not
have to be isolated prior to working on them.
Repair to intrinsically safe components
Do not apply any permanent inductive or
capacitance loads to the circuit without ensuring
that this will not exceed the permissible voltage
and current permitted for the equipment in use.
Intrinsically safe components are the only types that
can be worked on while live in the presence of a
ammable atmosphere. The test apparatus shall
be at the correct rating. Replace components only
with parts specifi ed by the manufacturer. Other
parts may result in the ignition of refrigerant in the
atmosphere from a leak.
4
background
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
Removal and evacuation
When breaking into the refrigerant circuit to make
repairs or for any other purpose conventional
procedures shall be used. However, it is important
that the best practice is followed since fl ammability
is a consideration. The following procedures shall
be adhered to:
• Remove refrigerant.
Purge the circuit with inert gas.
• Evacuate.
Purge again with inert gas.
Open the circuit by cutting or brazing.
The refrigerant charge shall be recovered into
the correct recovery cylinders. The system shall
be fl ushed with OFN to render the unit safe. This
process may need to be repeated several times.
Compressed air or oxygen shall not be used for
this task.
Flushing shall be achieved by breaking the
vacuum in the system with OFN and continuing
to fi ll until the working pressure is achieved, then
venting to atmosphere and fi nally pulling down
to a vacuum. This process shall be repeated until
no refrigerant is within the system. When the
nal OFN charge is used, the system shall be
vented down to atmospheric pressure to enable
work to take place. This operation is absolutely
vital is brazing operations on the pipe-work are
to take place.
Ensure that the outlet for the vacuum pump is
not close to any ignition sources and there is
ventilation available.
Charging procedures
In addition to conventional charging procedures, the
following requirements shall be followed:
Ensure that contamination of different
refrigerants does not occur when using charging
equipment. Hoses or lines shall be as short as
possible to minimize the amount of refrigerant
contained in them.
Cylinders shall be kept upright.
Ensure that the refrigeration system is earthed
prior to charging the system with refrigerant.
Label the system when charging is complete, if
not already labeled.
Extreme care shall be taken not to overfi ll the
refrigeration system.
Prior to recharging the system it shall be
pressure tested with OFN. The system shall be
leak tested on completion of charging but prior
to commissioning. A follow up leak test shall be
carried out prior to leaving the site.
Cabling
Check that cabling will not be subject to wear,
corrosion, excessive pressure, vibration, sharp
edges or any other adverse environmental effects.
The check shall also take into account the effects of
aging or continual vibration from sources such as
compressors or fans.
Detection of fl ammable refrigerants
Under no circumstances shall potential sources of
ignition be used in the searching for or detection
of refrigerant leaks. A halide torch or any other
detector using a naked fl ame shall not be used.
Leak detection methods
The following leak detection methods are deemed
acceptable for systems containing fl ammable
refrigerants:
Electronic leak detectors shall be used to detect
ammable refrigerants but the sensitivity may
not be adequate or may need recalibration.
Detection equipment shall be calibrated in a
refrigerant-free area. Ensure that the detector is
not a potential source of ignition and is suitable
for the refrigerant used.
Leak detection equipment shall be set at a
percentage of the LFL of the refrigerant and
shall be calibrated to the refrigerant employed
and the appropriate percentage of gas (25%
maximum) is confi rmed.
Leak detection fl uids are suitable for use with
most refrigerants but the use of detergents
containing chlorine shall be avoided as the
chlorine may react with the refrigerant and
corrode the copper or pipe-work.
If a leak is suspected, all naked fl ames shall be
removed or extinguished.
If a leakage of refrigerant is found which
requires brazing, all of the refrigerant shall be
recovered from the system or isolated by means
of shut off valves in a part of the system remote
from the leak. Oxygen free nitrogen (OFN) shall
then be purged through the system both before
and during the brazing process.
5
background
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
Decommissioning
Before carrying out this procedure, it is essential
that the technician is completely familiar with the
equipment in all its detail. It is recommended good
practice that all refrigerants are recovered safely.
Prior to the task being carried out, an oil and
refrigerant sample shall be taken in case analysis is
required prior to re-use of reclaimed refrigerant. It
is essential that electrical power is available before
the task is commenced.
A. Become familiar with the equipment and its
operation.
B. Isolate system electrically.
C. Before attempting the procedure ensure that:
Mechanical handling equipment is available
if required for handling refrigerant cylinders.
All personal protective equipment is
available and being used correctly.
The recovery process is supervised at all
times by a competent person.
Recovery equipment and cylinders conform
to the appropriate standards.
D. Pump down refrigerant system, if possible.
E. If a vacuum is not possible, make a manifold so
that refrigerant can be removed from various
parts of the system.
F. Make sure that cylinder is situated on the scales
before recovery takes place.
G. Start the recovery machine and operate in
accordance with the manufacturer’s instructions.
H. Do not overfi ll cylinders. No more than 80%
volume liquid charge.
I. Do not exceed the maximum working pressure
of the cylinder, even temporarily.
J. When the cylinders have been fi lled correctly
and the process is completed, make sure that the
cylinders and the equipment are removed from
the site promptly and all isolation valves on the
equipment are closed off.
K. Recovered refrigerant shall not be charged into
another refrigeration system unless it has been
cleaned and checked.
Labeling
Equipment shall be labeled stating that it has been
decommissioned and emptied of refrigerant. The
label shall be dated and signed. Ensure that there
are labels on the equipment stating the equipment
contains fl ammable refrigerant.
Recovery
When removing refrigerant from a system, either for
servicing or decommissioning, it is recommended
good practice that all refrigerants are removed
safely.
When transferring refrigerant into cylinders, ensure
that only appropriate refrigerant recovers cylinders
are employed. Ensure that the correct number of
cylinders for holding the total system charge are
available. All cylinders to be used are designed
for the recovered refrigerant and labeled for that
refrigerant, i.e. special cylinders for the recovery
of refrigerant. Cylinders shall be complete with
pressure relief valve and associated shut-off valves
in good working order. Empty recovery cylinders
are evacuated and, if possible, cooled before
recovery occurs.
The recovery equipment shall be in good working
order with a set of instructions concerning the
equipment that is at hand and shall be suitable for
the recovery of fl ammable refrigerants. In addition,
a set of calibrated weighing scales shall be
available and in good working order. Hoses shall
be complete with leak-free disconnect couplings
and in good condition. Before using the recovery
machine, check that is it in satisfactory working
order, has been properly maintained and that any
associated electrical components are sealed to
prevent ignition in the event of a refrigerant leak.
Consult the manufacturer if in doubt.
The recovered refrigerant shall be returned to the
refrigerant supplier in the correct recovery cylinder
and the relevant waste transfer note shall be
arranged. Do not mix refrigerants in recovery units
and especially not in cylinders. If compressors or
compressor oils are to be removed, ensure that they
have been evacuated to an acceptable level to make
certain that fl ammable refrigerant does not remain
within the lubricant. The evacuation process shall be
carried out prior to returning the compressor to the
suppliers. Only electric heating to the compressor
body shall be employed to accelerate this process.
When oil is drained form a system, it shall be
carried out safely.
6
background
INSTALLATION INSTRUCTIONS
REQUIRED TOOLS
Screwdrivers: Phillips and fl at head.
Power Drill: 1/8” (3.2mm) diameter drill bit
• Pencil
• Measuring Tape
• Scissors
• Carpenter’s Level
ACCESSORIES

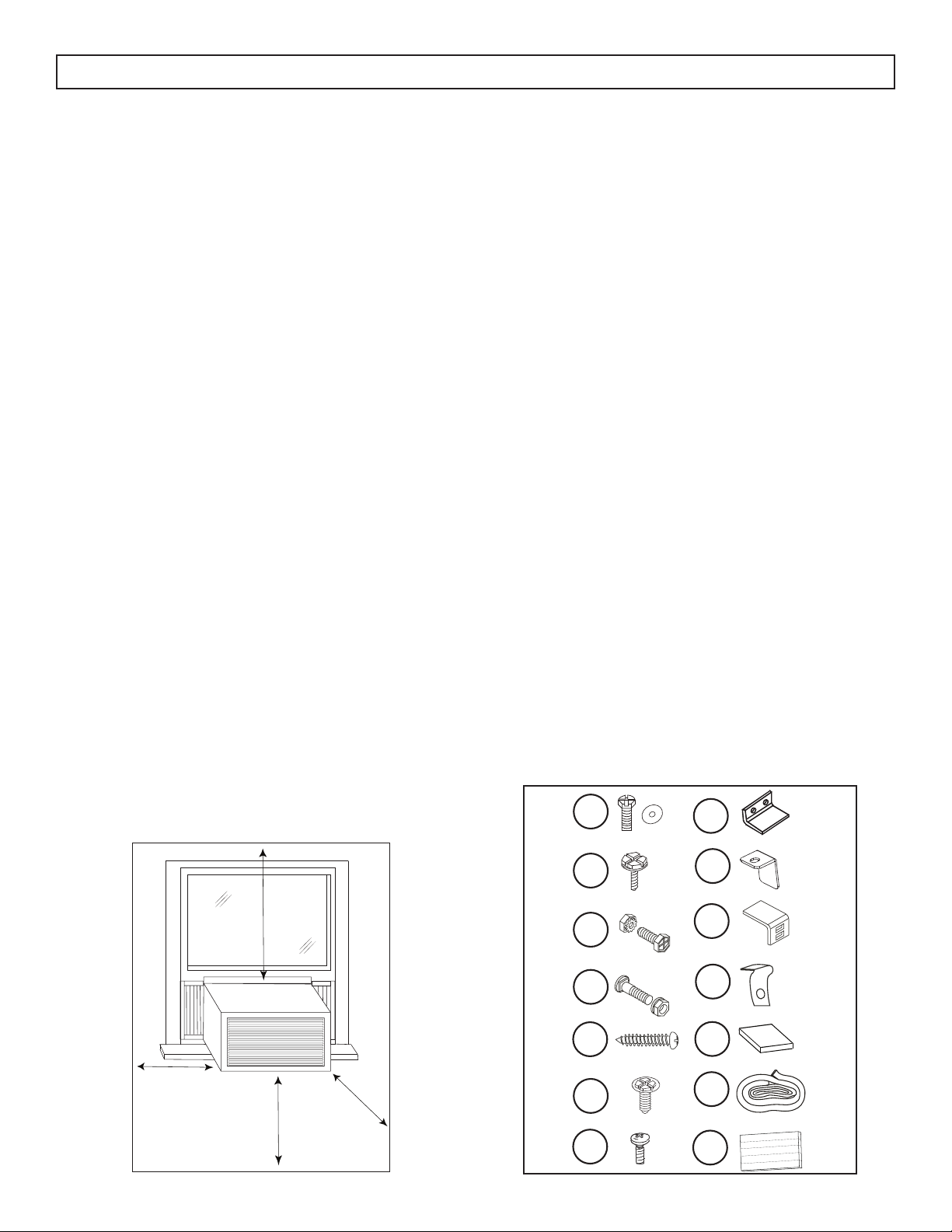

The following accessories are included with
the appliance and should be used during the
installation.
1. 7/16” (11 mm) locking screw and fl at washer
(x2)
2. 1/2” (13 mm) hex-head screw (x7)
3. 1/2” (13 mm) screw and locknut (x4)
4. 3/4” (19 mm) fl at head bolt and locknut (x2)
5. 3/4” (19 mm) screw (x2)
6. 5/16” (8 mm) hex-head locking screw (x10)
7. 1/4” (8 mm) screw (x2)
8. Safety lock for wood window frames
9. Safety lock for vinyl window frames (x2)
10. Sill angle bracket (x2)
11. Frame lock (x2)
12. Foam insert (x4)
13. Window sash foam seal
14. Weather stripping (x5)
7
LOCATION
This air conditioner is designed for easy installation
in single or double hung windows. Since window
designs vary, it may be necessary to make some
modifi cations for safe installation.
This air conditioner is not designed for vertical,
slider type windows or “through the wall”
installation.
Ensure that the window and frame are structurally
sound and free from dry or rotted wood.
Install the air conditioner in a window on a side
of the building which favors more shade than
sunlight. If the appliance must be in direct sunlight,
it is advisable to provide a shade awning over the
appliance to ensure effi cient functioning.
Do not install the appliance where leakage of
combustible gas is suspected.
This appliance is designed to evaporate
condensation under normal conditions. Under
extremely hot or humid conditions, excess
condensation may overfl ow to the outside. The
appliance should be installed where condensation
cannot drip on pedestrians or neighboring
properties.
Provide suffi cient clearance around the appliance
to allow ample air circulation. The rear of the
appliance should be outdoors, it should not be in
a garage or another room. Keep the appliance
away from obstacles and at least 76 cm (30 inches)
above the ground. Ensure that curtains and other
obstructions do not block air fl ow to the appliance.
76.2 cm
(30 inches)
50.8 cm
(20 inches)
50.8 cm
(20 inches)
12 cm
(30.5 in)
1
2
3
4
5
6
12
7
8
9
10
11
13
14
background
INSTALLATION INSTRUCTIONS
INSTALLATION
Installation of this appliance will require removing
the interior chassis, installing the cabinet in the
window and then replacing the interior chassis
in the cabinet. This process is done to minimize
possible injury or property damage during
installation.
It is recommended to use two people during the
installation process.

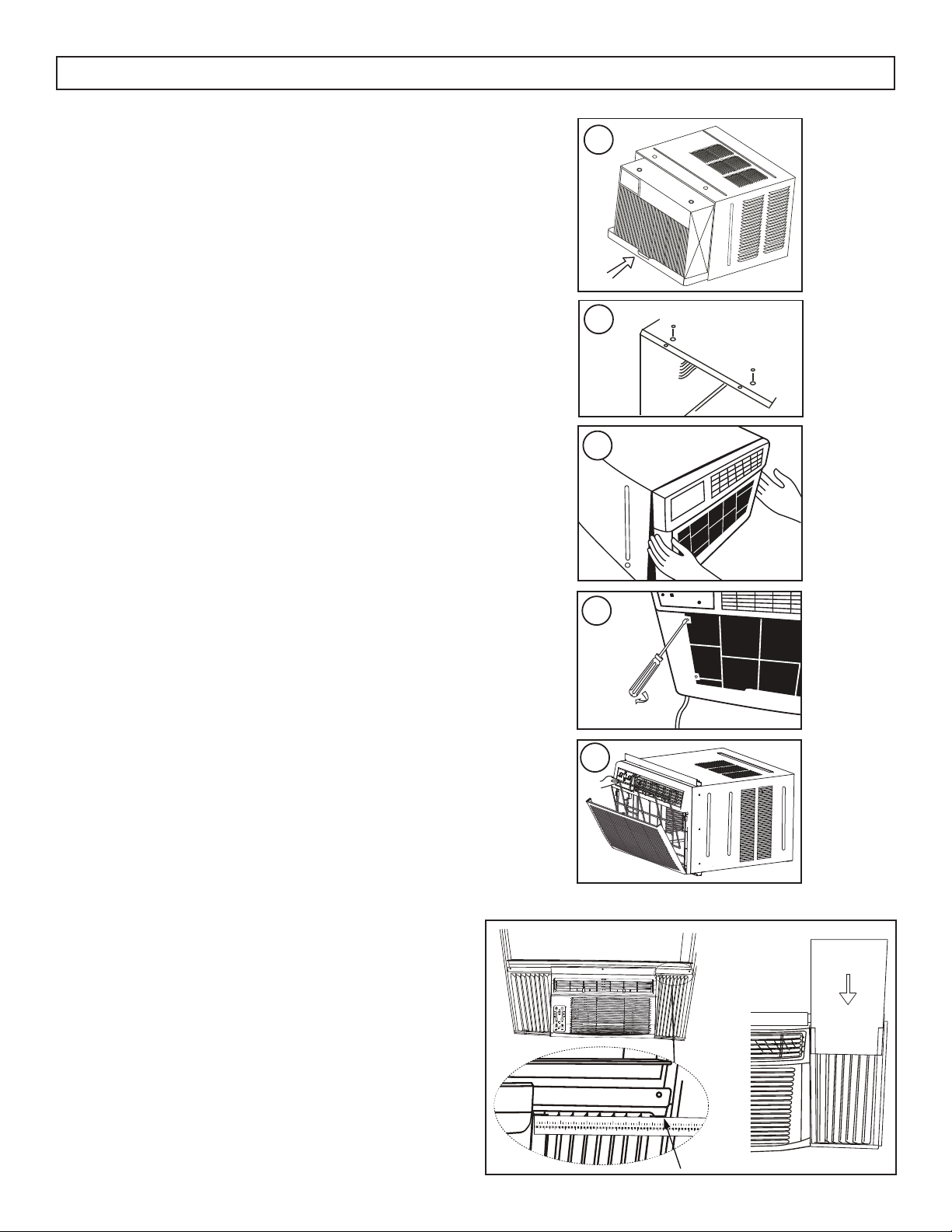

Removing the chassis from the cabinet
1. Open the front panel and remove the air fi lter,
then remove the front panel. Set both the fi lter
and the front panel aside for later use.
2. Locate the four screws securing the front face of
the appliance.
3. Remove the four screws and set them aside for
later use.
4. Remove the front face of the appliance and set
aside for later use.
5. Remove the shipping screws on top of the
cabinet.
6. Pull outward on the base handle to remove the
chassis from the cabinet.
Note: There may be packaging on the interior
chassis. Ensure that it is removed before replacing
the chassis in the cabinet.
8
1
2
3
4
6
5
background
INSTALLATION INSTRUCTIONS
9

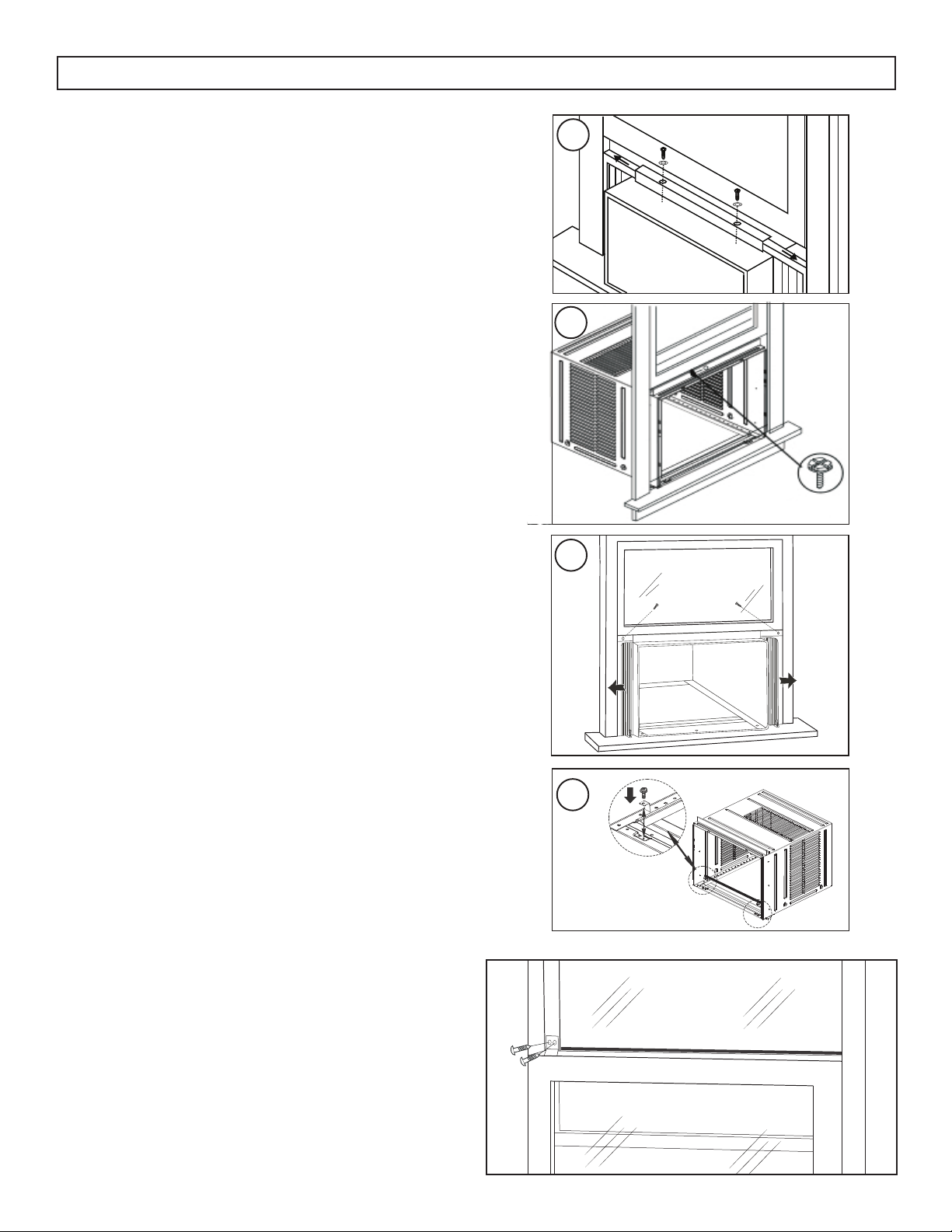

“L” and “U” Shaped Channel Brackets
1. Attach the foam insert to the top of the cabinet
above the screw holes. Install the “L” shaped
mounting bracket to the top of the cabinet
and the “U” shaped channels to the sides of
the cabinet using the 5/16” (8 mm) hex-head
screws provided.
2. Slide the side curtains into the channels created
by the “L” and “U” shaped brackets on both
sides of the cabinet.
3. Open the window and mark the center of the
window sill. Place the cabinet in the window
with the lower “U” channel fi rmly seated
over the edge of the window sill. Close the
window over the top of the cabinet behind the
“L” shaped bracket to hold the cabinet in the
window. Shift the cabinet to the left or right as
required to line up the center of the cabinet with
the center of the window sill. Fasten the cabinet
to the window sill using the 3/4” (19 mm) hex-
head screws provided.
1
2
3
background
INSTALLATION INSTRUCTIONS
10

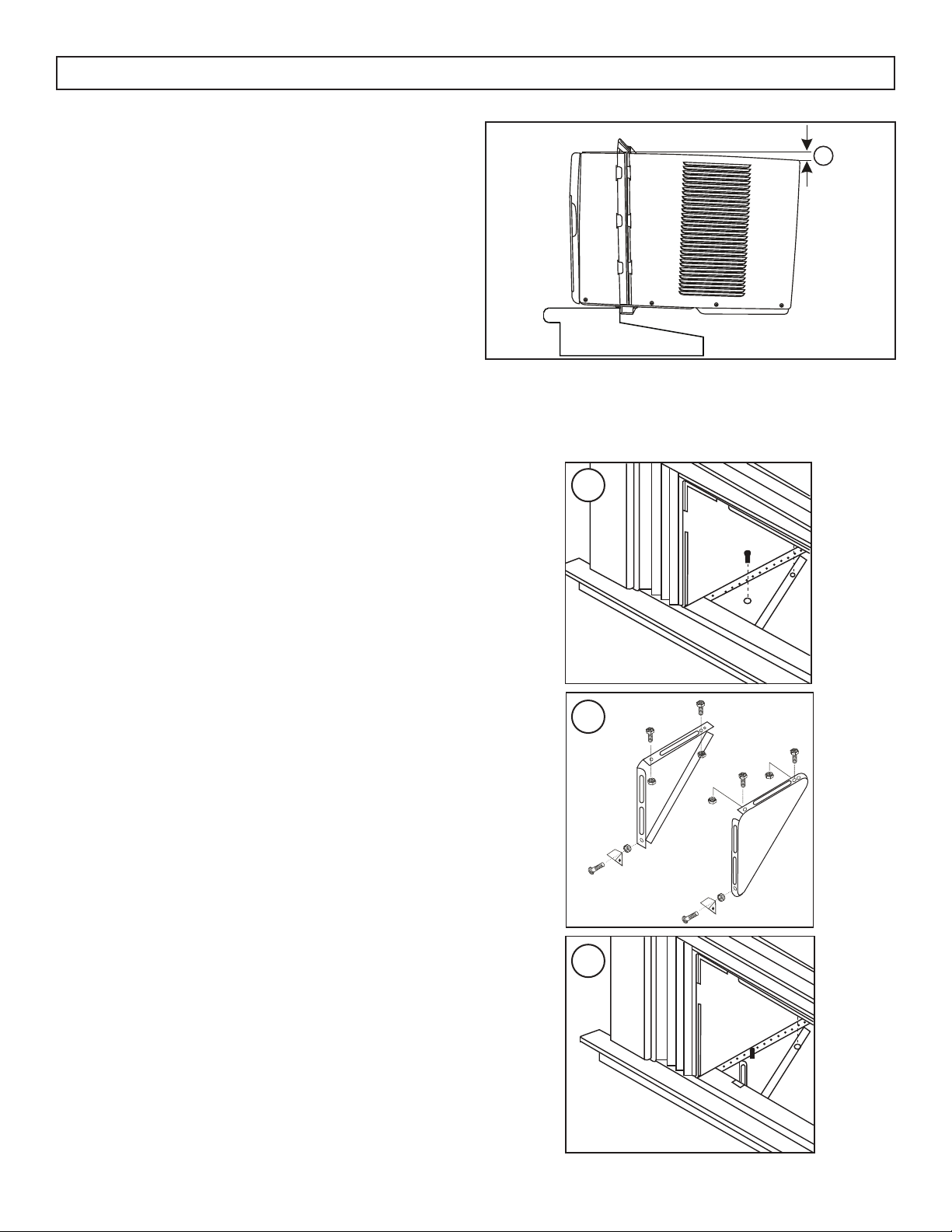

Check the Tilt Angle
The air conditioner should be tilted downward
towards the outside approximately 3° to 4°. This
tilt will encourage any condensed water to drain
to the outside. If any condensed water leaks to the
inside of the house, check the tilt angle and adjust
as necessary.
Measure the tilt angle from the front of the cabinet’s
edge. The difference in height between the front
and the back of the appliance, labeled “A” on the
image, should be approximately 19 mm - 2.5 cm
(3/4 inch - 1 inch).
Support Brackets
1. Hold each support bracket fl ush against the
outside of the window sill and attach to the
bottom of the cabinet using the 1/2” (13 mm)
screws and lock nuts provided but do not fully
tighten the screws. Mark the brackets at the top
level of the window sill and then remove.
2. Assemble the sill anchor brackets to the outside
support legs using the 3/4” (19 mm) fl at head
bolts and lock nuts provided.
3. Install the support brackets with the sill anchor
brackets attached to the correct hole in the
bottom of the cabinet. Tighten all six bolts
securely.
A
1
2
3
background
INSTALLATION INSTRUCTIONS
Window Lock and Sash Seal
Place the adhesive foam seal into the opening
between the inside and outside windows and
attached the safety lock to the outside window frame
using two 1/2” (13 mm) screws.
11
Extend the Window Filler Panels
1. Raise the window to expose the fi ller panel
locking screws. Loosen the screws so that the
ller panels slide easily. Extend the panels to fi ll
the window completely. Use two 7/16” (11 mm)
locking screws and fl at washers to secure the
ller panels and then close the window.
2. Secure the cabinet to the top window frame
using one 1/2” (13 mm) hex-head screw.
3. Secure the window fi ller panels to the top
window sill using two 1/2” (13 mm) hex-head
screws. Attach the frame locks to the window sill
using two 3/4” (19 mm) screws.
4. For vinyl windows, place two safety locks into
the holes located in the bottom of the cabinet
and secure with two 1/4” (8 mm) screws.
1
2
3
4
background
INSTALLATION INSTRUCTIONS
Install the Foam Inserts
The foam inserts can block any cracks or spaces
in the side curtains and help maintain the energy
effi ciency of the appliance.
After the appliance is installed in the window,
measure the width of the side curtains from the side
of the appliance to the edge of the curtain.
If necessary, cut the foam insert to the correct size
and then slide the foam insert into the slots in the
side curtain. The supplied weather stripping can
be used to block any other cracks or spaces as
required.
12
3
45678
9
10
12
1
113
14
15
5
6
12
3
4
12
Install the chassis into the cabinet
1. Carefully slide the chassis into the cabinet. Do
not push on the controls or the coils. Ensure that
the chassis is fi rmly seated toward the rear of the
cabinet.
2. Replace the shipping screws on the top of the
cabinet.
3. Replace the front face of the appliance.
4. Secure the front face of the cabinet with the four
screws that were removed earlier.
5. Replace the front panel and the air fi lter.
Note: Do not operate the appliance without the air
lter installed.
5
4
3
1
2
background
FEATURES
1. Control Panel
2. Air Inlet
3. Air Outlet
4. Air Filter (not pictured)
1
2
3
OPERATING INSTRUCTIONS
13

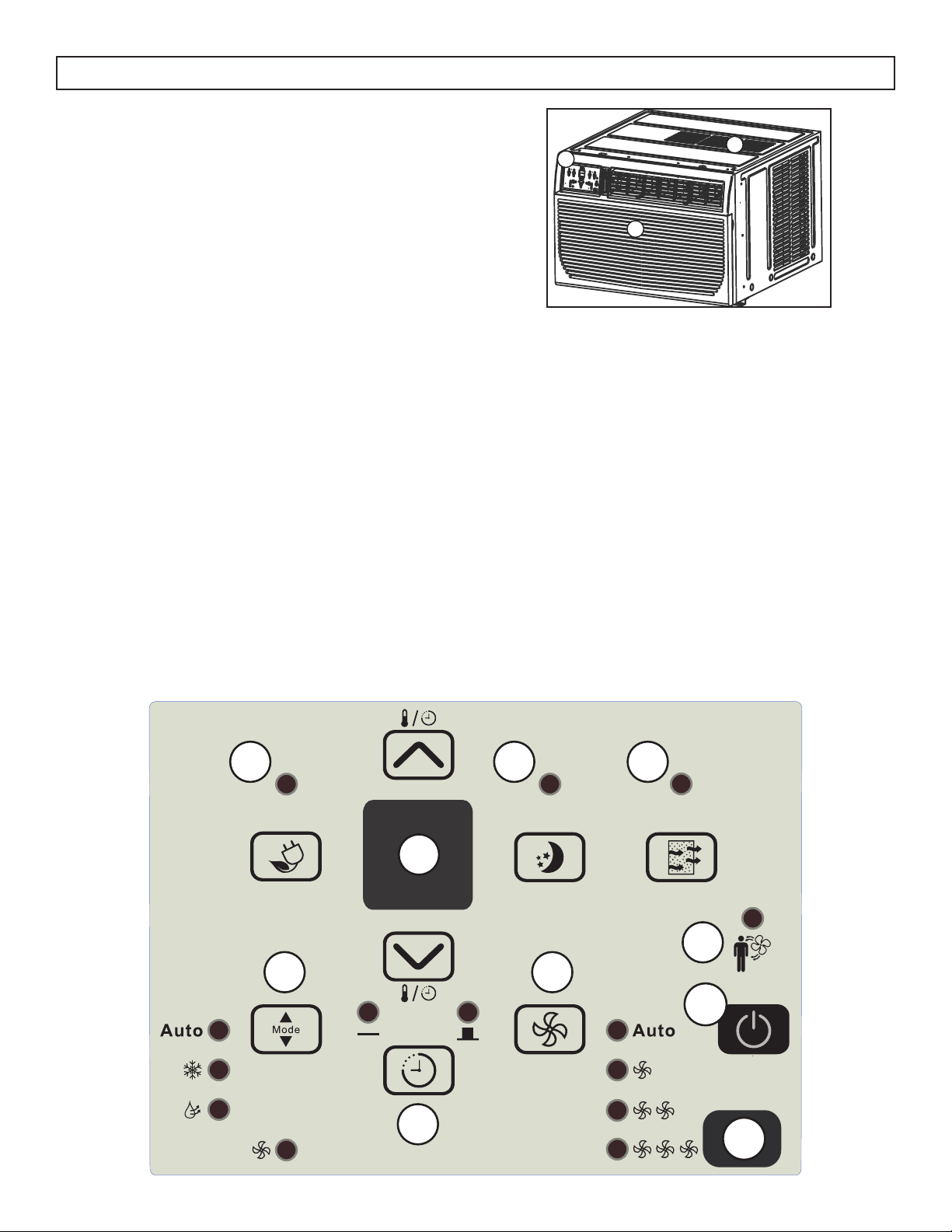

CONTROL PANEL
1. Energy Saver Button: Used to set the energy
saver function.
2. Display Screen and Up and Down Buttons:
Display screen shows the set temperature, the
ambient temperature and the timer settings.
To change the temperature scale being
displayed, press the up and down buttons at
the same time.
Up and Down Buttons are used to adjust the
set temperature and the timer function.
3. Sleep Button: Used to set the Sleep function.
4. Filter Button: The indicator light will illuminate
as a reminder to check the fi lter. Once the fi lter
has been cleaned, use this button to resume
operation.
1
2
3
4
5
6
7
8
10
9
5. Mode Button: Used to choose the operating
mode.
6. Timer Button: Used to set the auto on and auto
off timer.
7. Fan Button: Used to set the fan speed. The fan
can be set to Low, Medium, High and Auto.
8. Follow Me indicator: Light will illuminate to
indicate that the Follow Me feature is active.
9. Power Button: Used to turn the appliance on or
off.
10. Remote Control Receiver: Ensure this receiver
is not obscured by curtains or other items as it
could impact remote control functioning.
background
14
OPERATING INSTRUCTIONS

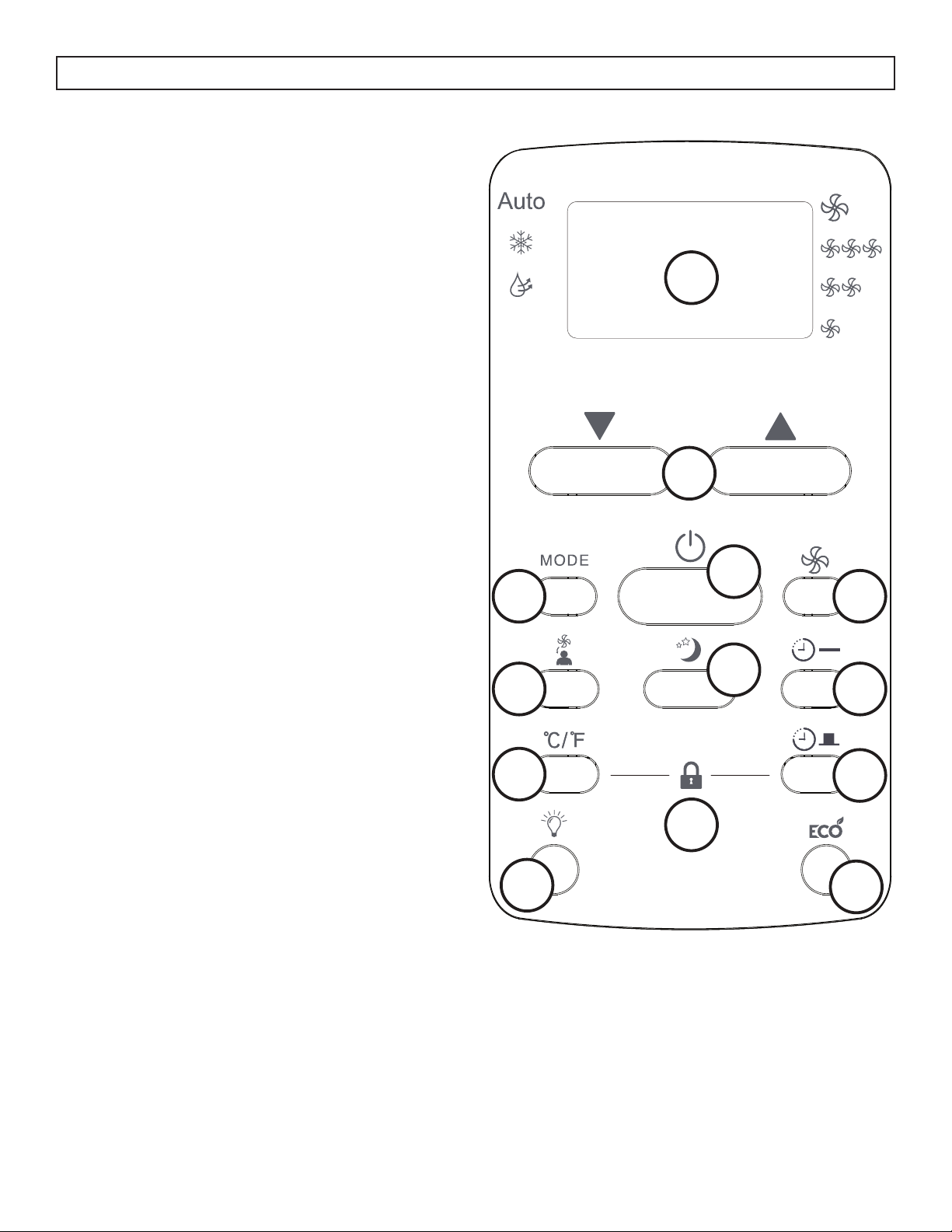

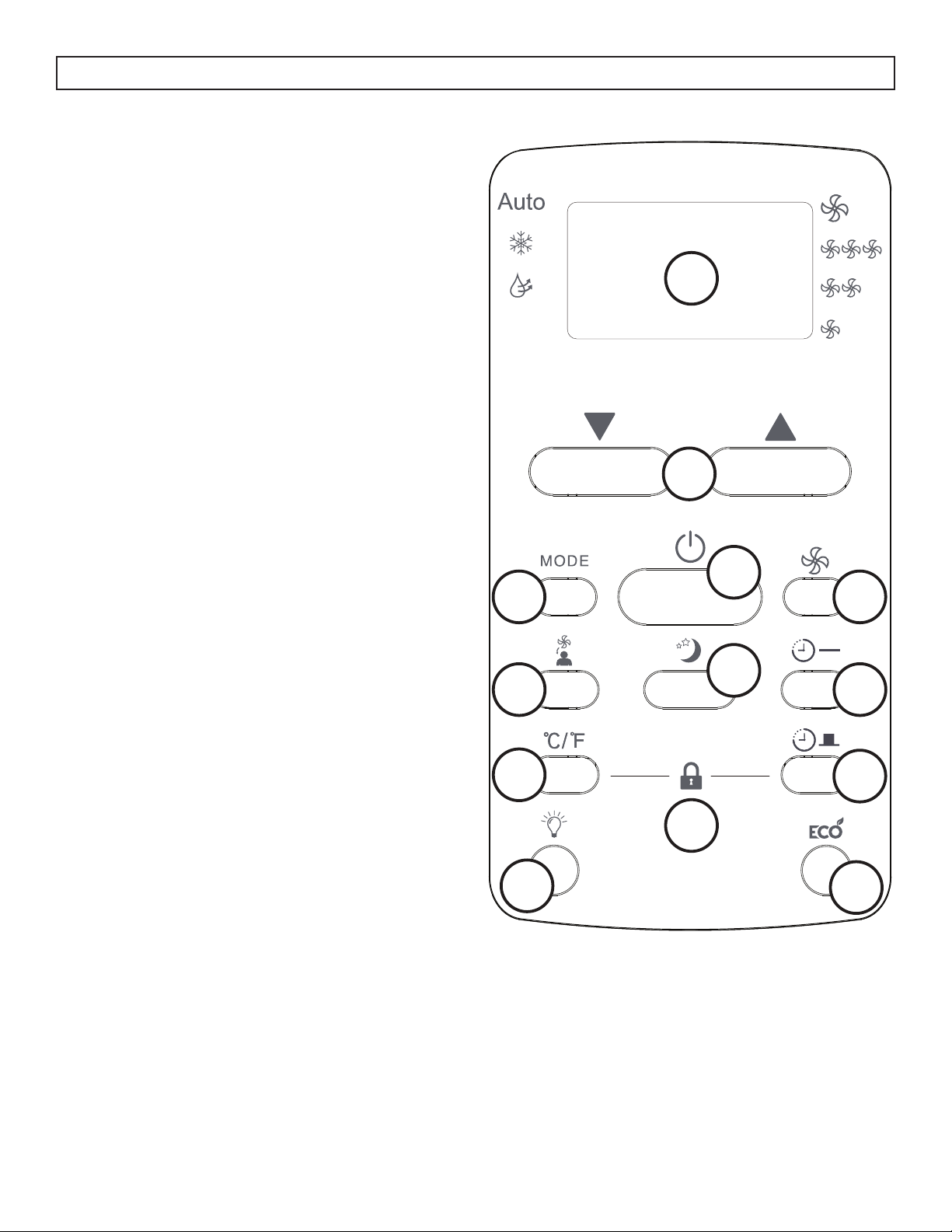

REMOTE CONTROL
1. Display Panel: Displays the set temperature, the
ambient temperature and the timer settings. To
change the temperature scale being displayed,
press the °C/°F button.
2. Up and Down Arrows: Used to adjust the set
temperature in 1° increments and the timer
function in 30 minute increments up to 10 hours
and then in 1 hour increments up to 24 hours.
3. Mode Button: Used to choose the operating
mode.
4. Follow Me Button: Used to set the follow me
function.
5. °C/°F button: Use to change the temperature
scale.
6. LED Button: Press to turn the LED back light on
or off.
7. Power Button: Used to turn the appliance on or
off.
8. Sleep Button: Used to set the sleep function.
9. Fan Button: Used to set the fan speed. The fan
can be set to low, medium, high and auto.
10. Timer On Button: Used to set the auto on timer.
11. Timer Off Button: Used to set the auto off timer.
12. Energy Saver Button: Used to set the energy
saver function.
13. Lock Button: Press the °C/°F button and the
timer button at the same time to lock the remote
control and prevent the settings from being
inadvertently changed.
TEMP
1
2
3
4
5
6
7
8
9
10
11
12
13
background
REMOTE CONTROL BATTERIES
The remote control requires two AAA alkaline
batteries (included). Batteries should be replaced
when:
a) No sound is heard when attempting to program
the appliance.
b) The appliance does not respond to a command
issued by the remote control.
Battery replacement:
1. Slide the rear cover on the remote in the
direction of the arrow.
2. Insert two AAA batteries following the same
orientation depicted inside the battery chamber
(+/-).
3. Reinstall the rear cover.
4. If the remote control will not be used for
extended periods of time, the batteries should be
removed.
Notes:
Protect the remote control from high
temperatures, and keep it away from radiation
exposure.
Keep the control panel receiver out of direct
sunlight.
Do not mix old and new batteries.
Do not mix alkaline, standard (carbon-zinc), or
rechargeable (ni-cad, ni-mh,etc) batteries.
The remote operates within a range of 8 meters
(26 ft.) from the receiver located inside the main
appliance. Any obstruction between the receiver
and remote may cause signal interference,
limiting the ability to program the main unit.
OPERATING INSTRUCTIONS
This Class B digital apparatus complies with the
Canadian ICES-003 standard. CAN ICES-3 (B)
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against interference in a residential installation.
This equipment generates, uses and can radiate
radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
interference to radio communications. However,
there is no guarantee that interference will not occur
in a particular installation.
If this equipment does cause interference to radio
or television reception, which can be determined
by turning the equipment off and on, the user is
encouraged to try to correct the interference by one
or more of the following measures:
1. Reorient or relocate the receiving antenna.
2. Increase the separation between the equipment
and receiver.
3. Connect the equipment into an outlet on a
circuit different from that to which the receiver is
connected.
4. Consult the dealer or an experienced radio/TV
technician for help.
Changes or modifi cations not approved by the
party responsible for FCC compliance could void
the user’s authority to operate the equipment.
This appliance complies with Part 15 of the FCC
Rules.
Operation is subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference
received, including interference that may cause
undesired operation.
15
background
16
OPERATING INSTRUCTIONS
FUNCTION INSTRUCTION
Operating Modes
There are four operating modes to choose from.
Press the Mode Button repeatedly to choose the
desired mode. The adjacent indicator light will
illuminate to show which mode has been selected.
• Cool Mode
Choose Cool Mode to set the cooling function. Use
the Up and Down Arrows to choose the desired
temperature. When Cool Mode is selected, the fan
speed can be adjusted by pressing the fan button.
• Dry Mode
Choose Dry Mode to remove excess moisture
from the air during periods of high humidity. All
water pulled from the air will condense inside the
appliance and drain out the back. The fan speed
will be automatically set and cannot be modifi ed in
Dry Mode.
• Fan Mode
Choose Fan Mode to run the internal fan without
engaging the cooling function. Press the fan button
repeatedly to choose the fan speed, Low, Med, High
or Auto.
• Auto Mode
Auto Mode is a pre-set factory program that
automatically defi nes the mode (Cool or Dry)
and fan speed based on the set temperature, the
ambient temperature and the ambient humidity.
Up and Down Arrows
The Up and Down Arrows will modify the set
temperature in 1° increments.
The Up and Down Arrows will modify the set time of
the timer function in 0.5 hour increments up to 10
hours and then in 1 hour increments up to 24 hours
maximum.
Timer Function
The Timer Function can be used to turn the
appliance on or off after a set period of time.
Auto On Function
1. Press the Timer Button once and the Auto On
indicator light will illuminate.
2. Use the Up and Down Arrows to select the
desired amount of time before the appliance
should turn on.
3. Use the Mode Button to select the desired mode.
4. Use the Fan Button to select the desired fan
speed.
5. The time selected will appear on the display
panel and will count down until the appliance
turns on.
Auto Off Function
1. Press the Timer Button twice and the Auto Off
indicator light will illuminate.
2. Use the Up and Down Arrows to select the
desired amount of time before the appliance
should turn off.
3. The time selected will appear on the display
panel and will count down until the appliance
turns off.
Using Auto On and Auto Off Simultaneously
If there is a need for the appliance to turn on, run
for a set period of time and then turn off, the Auto
On and Auto Off functions can be used at the same
time by fi rst setting one and then the other. Both
indicator lights will illuminate and the display will
count down to the appliance either turning off or
on, whichever function was set fi rst.
Note: The timer will not cycle the appliance on and
off indefi nitely. The Auto On and Auto Off timers
will function one time and then the appliance will
return to regular functioning.
Turning the appliance off, pressing the default
button on the remote or unplugging the appliance
will clear all memory settings, including the timer.
background
OPERATING INSTRUCTIONS
Follow Me Function
There is a temperature sensor built into the remote
control that will continuously collect the current
room temperature. Keep the remote control with
you and the appliance will automatically adjust the
set temperature based on the current temperature
where you are located to reach the most
comfortable condition and temperature.
Press the Follow Me button to activate the Follow
Me function. The remote will display the current
temperature at its location. The remote will send
a signal to the air conditioner every 3 minutes, so
long as you remain within range of the appliance.
The Follow Me light on the control panel of the
appliance will illuminate for 5 seconds every three
minutes to indicate that it has received a signal
from the remote. If the appliance does not receive a
signal from the remote during any 7 minute interval,
it will beep to indicate that the Follow Me mode has
ended.
The maximum distance for the Follow Me feature is
8 meters (26 feet). This feature is available in Cool
and Auto modes.
Sleep Function
The Sleep Function can be used to conserve energy
during sleeping hours.
When selected, the set temperature will increase
by 1°C/2°F every half hour for one full hour. The
appliance will hold the new set temperature for
6 hours before automatically returning to normal
operation.
The Sleep Function can be canceled at any time by
pressing the Sleep Button.
Energy Saver Function
The Energy Saver Function will automatically cycle
the fan on and off when the compressor is not in
use to minimize how often the compressor needs to
turn on. This function is available in Cool, Dry, Auto
Cool and Auto Fan modes.
The fan will continue to run for 3 minutes after the
compressor turns off. The fan will then cycle on for
2 minutes in 10 minute intervals until the ambient
temperature is above the set temperature, at which
point the compressor will turn on and cooling will
resume.
ADJUSTING AIR FLOW
The louvers on the front of the appliance can be
adjusted up and down or left and right to direct air
ow throughout the room as required.
Note: When in cooling mode, ensure the louvers
are pointed upward. If the appliance operates in
cooling mode with the louvers pointed downward
for an extended period of time, condensation can
form on the louver and drip from the surface of the
blades.
17
background
18
CARE & MAINTENANCE
AIR FILTER
The air fi lter should be cleaned approximately every
2 weeks. The air fi lter may require more frequent
cleaning if there is signifi cant dander or fur in the
air.
Approximately every two weeks, the fi lter indicator
light on the control panel will illuminate as a
reminder to clean the fi lter. Follow the steps below
to clean the fi lter and return the appliance to normal
functioning.
1. The air fi lter is located behind the front intake
grill. To remove the air fi lter, grasp the fi lter tab
on the right side of the grill and slide it out to the
right. If the front intake grill has two indents, pull
the grill forward to remove the air fi lter.
2. Use a vacuum cleaner with a soft brush
attachment to remove any large debris or dust
build up from the air fi lter.
3. Wash the fi lter in lukewarm, soapy water, below
40°C (104°F), or use a neutral cleaning agent.
4. Rinse the fi lter with clean water and dry
thoroughly before reinstalling in the appliance.
5. Press the fi lter button on the control panel to
resume normal functioning.
Note: Do not operate the appliance without the air
lter installed.
ERROR CODES
If the display panel shows any of the below error
codes, unplug the appliance, let it stand for 5-10
minutes and then plug it back in. If the error
persists, call for service.
AS - Room temperature sensor error
HI - Temperature sensor error
LO - Temperature sensor error
“.” - Evaporator temperature sensor error
CLEANING
To avoid possible electric shock, ensure that the
appliance is unplugged before performing any
cleaning or maintenance.
The outside of the appliance can be wiped clean
with a soft cloth or with a lukewarm, damp cloth if
necessary.
Do not use gasoline, benzene, thinner or any
other chemicals to clean this appliance as these
substances can cause damage to the fi nish and
deformation of plastic parts.
Never pour water directly onto the appliance as this
will cause deterioration of electrical components
and wiring insulation.
END OF SEASON CARE
Before removing the appliance from service for the
year, operate the appliance on high fan mode for
half a day to ensure the inside of the appliance
is dry. This will help avoid the growth of mold or
mildew inside the appliance. Ensure the fi lter is
clean and dry. Store the appliance covered in a dry
location.
Note: When installing or removing the appliance
from the window, ensure that caution is taken to
prevent it from falling backward. It is recommended
that installation or removal is completed with
assistance to prevent injury to persons or damage to
property or the appliance.
DISPOSAL
Check for local regulatory compliance regarding
approved and safe disposal of this appliance.
background
TROUBLESHOOTING
Danby Consumer Care: 1-800-263-2629
Hours of operation:
Monday to Thursday 8:30 am - 6:00 pm Eastern Standard Time
Friday 8:30 am - 4:00 pm Eastern Standard Time
Information in this manual is subject to change without notice.
PROBLEM POSSIBLE CAUSE
Appliance will not operate Plug is not fully inserted into the wall outlet
Blown fuse or circuit breaker
Insuffi cient cooling • Air lter is dirty
Blocked air fl ow
Appliance size is too small for application
Noise Inadequate support in window installation
Odors Formation of mold or mildew on internal wet surfaces
Place an algaecide tablet in base pan; push the tablet through
the grill on either side of the appliance
Water dripping inside Appliance is not properly angled to allow water to drain to the
outside
Water dripping outside On very hot or humid days dripping water from the back of the
appliance is normal
Frost build up When outdoor temperatures are below 18.3°C (65°F) frost may
form when the appliance is in cooling mode
Switch the appliance to fan only mode until the frost melts
19
background
LIMITED IN-HOME APPLIANCE WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter
“Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided.
First Year
During the rst twelve (12) months, any functional parts of this product found to be defective, will be repaired or replaced, at warrantor’s
option, at no charge to the ORIGINAL purchaser.
To obtain
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any app liance
Service
requiring service outside the limited boundaries of “In Home Service” , it will be the consumer’s responsibility to transport the appliance (at
their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Serv ice” below.
Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service
must be performed by a qualied service technician.
If service is performed on the units by anyone other than an authorized service depot, or the unit is used for commercial appli cation, all
obligations of Danby under this warranty shall be void.
Boundaries of
If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be
In Home Service
delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualied and certif ied for
warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are t he
responsibility of the purchaser.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other c ontents of this appliance, whether due
to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, m ade or intended by Danby or its
authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditio ns, representations or guarantees
under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall no t be responsible for any damages
to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction o f the unit and by the purchase of
the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or propert y caused by the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating con ditions
(extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, oods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for out door application).
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
04/09
1-800-263-2629
Warranty Service
In-home
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an authorized service
depot. Any appliance requiring service outside the limited boundaries of “In Home Service”, will be the consumer’s
responsibility to transport at their own expense to the original point of purchase or a service depot for repair. If the
appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center, it must
be delivered to the nearest authorized Danby Service Depot by the purchaser.
Transportation charges to and from the service location are not protected by this warranty and are the
responsibility of the purchaser.
During the first twenty four (24) months, any functional parts of this product found to be defective, will be repaired
or replaced, at warrantor’s option, at no charge to the original purchaser.
Contact the dealer where the unit was purchased, or contact the nearest authorized Danby service depot, where
service must be performed by a qualified service technician. If service is performed on the unit by anyone other
than an authorized service depot, all obligations of Danby under this warranty shall be void.
First 24 months
To obtain service
Boundaries of
in-home service
LIMITED “IN HOME” WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used
under the normal operating conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby
Products Inc. (U.S.A.) (hereafter “Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
Plastic parts are warranted for thirty (30) days from the date of purchase, with no extensions provided.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other
contents of this appliance, whether due to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, by Danby, there are no other warranties, conditions, representations or guarantees, express or implied, made
or intended by Danby or its authorized distributors and all other warranties, conditions, representations or guarantees, including any
warranties, conditions, representations or guarantees under any Sale of Goods Act or like legislation or statute is hereby expressly
excluded. Save as herein provided, Danby shall not be responsible for any damages to persons or property, including the unit itself,
howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of the unit, the
purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or property caused by
the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating
conditions (ie. extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for outdoor
application, including but not limited to: garages, patios, porches or anywhere that is not properly insulated or climate controlled).
Proof of purchase date will be required for warranty claims; retain bills of sale. In the event that warranty service is required, present
the proof of purchase to our authorized service depot.
Warranty Service
In Home
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
1-800-263-2629
04/17
background
21
Bienvenue
Bienvenue à la famille Danby. Nous sommes fi ers de la qualité de nos produits et nous croyons
en le service fi able. Nous vous suggérons de lire ce manual d’utilisation avant de brancher
votre nouvel appareil car il contient des informations inportantes sur l’utilisation, la sécurité, le
dépannage et la maintenance, afi n d’assurer la fi abilité et la longévité de votre appareil.
Visitez www.Danby.com pour accéder aux outils d’autoservice, aux FAQ et bien plus encore. Pour
obtenir de l’aide supplémentaire, composez 1-800-263-2629.
Notez les informations ci-dessous; Vous aurez besoin de cette information pour obtenir un
service sous garantie.
Vous devez fournir le reçu d’achat original pour valider votre garantie et recevoir le service.
Numéro de modèle: _____________________________________________
Numéro de serie: _______________________________________________
Date d’achat: __________________________________________________
Besoin d’assistance?
Avant d’appeler pour service, voici quelques choses que vous pouvez faire pour nous
aider à mieux vous servir.
Lire ce manuel du propriétaire:
Il contient des instructions pour vous aider à utiliser et à maintenir votre appareil
correctement.
Si vous recevez un appareil endommagé:
Contactez immédiatement le revendeur ou l’entrepreneur qui vous a vendu l’appareil.
Gagnez du temps et de l’argent:
Avant d’appeler pour service, consultez la section de dépannage à la fi n de ce manuel.
Cette section vous aidera à résoudre les problèmes courants pouvant survenir.
1-800-26- Danby
(1-800-263-2629)
background
22
GARDEZ CES INSTRUCTIONS!
ATTENTION: RISQUE D’INCENDIE
Fluide frigorigène infl ammable utilisé. Lors
de l’entretien ou de la mise au rebut du
climatiseur, le réfrigérant ne doit pas pouvoir
s’échapper à l’air libre.
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. La mise à
la terre réduit le risque de choc électrique en
fournissant un fi l d’échappement pour le courant
électrique.
Cet appareil possède un cordon doté d’un fi l de
mise à la terre avec une fi che à 3 broches. Le
cordon d’alimentation doit être branché sur une
prise correctement mise à la terre. Si la sortie
est une prise murale à 2 broches, elle doit être
remplacée par une prise murale à 3 broches
correctement mise à la terre. La plaque signalétique
en série indique la tension et la fréquence
auxquelles l’appareil est conçu.
AVERTISSEMENT - Une utilisation incorrecte de la
che de mise à la terre peut entraîner un risque
d’électrocution. Consultez un électricien qualifi é
ou un agent de service si les instructions de mise
à la terre ne sont pas complètement comprises ou
s’il existe un doute quant à savoir si l’appareil est
correctement mis à la terre.
Ne branchez pas votre appareil à des rallonges
ou avec un autre appareil dans la même prise
murale. Ne pas épisser le cordon d’alimentation.
Ne coupez ou retirez en aucun cas la troisième
broche du cordon d’alimentation. N’utilisez pas de
cordons de prolongement ou d’adaptateurs sans
mise à la terre (deux broches).
Si le cordon d’alimentation est endommagé, il doit
être remplacé par le fabricant, son agent de service
ou une personne qualifi ée similaire afi n d’éviter tout
risque.
Consignes de sécurité importantes
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ
EXIGENCES DE SÉCURITÉ
DANGER: Risque d’incendie ou d’explosion.
Fluide frigorigène infl ammable utilisé. Ne pas
endommager le circuit de réfrigérant.
Assurez-vous que les réparations sont effectuées
par du personnel autorisé par l’usine, afi n de
minimiser les dommages au produit ou les
problèmes de sécurité.
Consultez le manuel de réparation ou le guide
du propriétaire avant de tenter de réparer
ce produit. Toutes les précautions de sécurité
doivent être suivies.
Éliminer correctement conformément aux
réglementations fédérales ou locales.
Suivez attentivement les instructions de
manipulation.
Veillez à ce que les ouvertures de ventilation de
l’appareil ne soient pas obstruées.
N’utilisez pas d’appareils mécaniques ou
d’autres moyens pour accélérer le processus de
dégivrage.
Les enfants doivent être surveillés pour s’assurer
qu’ils ne jouent pas avec l’appareil.
Ne rangez pas et n’installez pas l’appareil à
proximité de sources d’allumage fonctionnant
en continu, telles que des fl ammes nues ou une
cuisinière à gaz.
Ne pas utiliser près de l’eau ou dans une pièce
humide.
Ne pas percer ou brûler.
Sachez que les réfrigérants peuvent ne pas
contenir d’odeur.
L’appareil doit être rangé de manière à éviter
tout dommage mécanique.
Tout le câblage doit être conforme aux codes locaux
et nationaux et doit être installé par un électricien
qualifi é. Vérifi ez l’alimentation disponible et
résolvez tout problème de câblage avant d’installer
et d’utiliser cet appareil.
La plaque signalétique située sur le côté droit
de l’appareil, juste au-dessus du cordon
d’alimentation, contient des données électriques et
techniques.
Cet appareil n’est pas destiné à être utilisé par des
personnes (y compris des enfants) dont les capacités
physiques, sensorielles ou mentales peuvent
être différentes ou réduites, ou qui manquent
d’expérience ou de connaissances, à moins que
ces personnes ne soient supervisées ou formées
pour faire fonctionner l’appareil par une personne
responsable de leur utilisation. sécurité.
background
Toute personne impliquée dans le travail sur le
circuit de fl uide frigorigène doit détenir un certifi cat
en cours de validité, délivré par une autorité
d’évaluation accréditée du secteur, attestant de sa
compétence pour manipuler les fl uides frigorigènes
en toute sécurité, conformément à une spécifi cation
d’évaluation reconnue par l’industrie.
L’entretien ne doit être effectué que selon les
recommandations du fabricant. L’entretien et les
réparations nécessitant l’assistance d’un autre
personnel qualifi é doivent être effectués sous
la supervision de la personne compétente pour
l’utilisation de réfrigérants infl ammables.
Lors de l’entretien ou de la mise au rebut de
l’appareil, le réfrigérant doit être récupéré
correctement et ne doit pas être autorisé à se
décharger directement dans l’air.
Informations sur le service
1. Chèques à la région: Avant de commencer
à travailler sur des systèmes contenant des
frigorigènes infl ammables, des contrôles de
sécurité sont nécessaires pour réduire au
minimum le risque d’infl ammation. Pour réparer
le système de réfrigération, les précautions
suivantes doivent être respectées avant de
procéder à des travaux sur le système.
2. Procédure de travail: Les travaux doivent être
effectués selon une procédure contrôlée, de
manière à minimiser le risque de présence
de gaz ou de vapeurs infl ammables pendant
l’exécution des travaux.
3. Zone de travail générale: Tout le personnel de
maintenance et les autres personnes travaillant
dans la zone locale doivent être informés de la
nature des travaux effectués. Les travaux dans
des espaces confi nés doivent être évités. La zone
autour de l’espace de travail doit être divisée.
Assurez-vous que les conditions dans la zone
de travail ont été sécurisées en retirant tout
matériau infl ammable.
4. Vérifi cation de la présence de réfrigérant: Le
sont doivent être vérifi és avec un détecteur de
réfrigérant approprié avant et pendant le travail
pour s’assurer que le technicien est conscient
des atmosphères potentiellement infl ammables.
Assurez-vous que l’équipement de détection des
fuites utilisé convient aux fl uides frigorigènes
infl ammables, c’est-à-dire qu’il ne produit pas
d’étincelles, est correctement scellé et de sécurité
intrinsèque.
5. Présence d’extincteur: Si des travaux à chaud
doivent être effectués sur l’équipement de
réfrigération ou sur toute pièce associée, un
équipement d’extinction d’incendie approprié
doit être disponible. Avoir un extincteur à
poudre sèche ou au C02 adjacent à la zone de
travail.
6. Aucune source d’infl ammation: Aucune
personne effectuant des travaux en rapport
avec un système de réfrigération impliquant
l’exposition de tuyauteries contenant ou ayant
contenu un réfrigérant infl ammable ne doit
utiliser une source d’infl ammation de manière à
entraîner un risque d’incendie ou d’explosion.
Toutes les sources d’infl ammation possibles, y
compris le tabagisme, doivent être suffi samment
éloignées du lieu d’installation, de réparation,
de retrait et d’élimination, pendant lesquelles un
réfrigérant infl ammable peut éventuellement être
rejeté dans l’espace environnant. Avant le début
des travaux, la zone autour de l’équipement
doit être inspectée pour s’assurer qu’il n’y a
pas de danger d’infl ammabilité ou de risque
d’infl ammation. Aucun signe de fumer ne doit
être affi ché.
7. Zone ventilée: Assurez-vous que la zone
est à l’air libre ou qu’elle est correctement
ventilée avant de pénétrer dans le système ou
d’effectuer des travaux à chaud. Une certaine
ventilation doit être maintenue pendant la
durée des travaux. La ventilation doit disperser
en toute sécurité tout fl uide réfrigérant libéré
et de préférence l’expulser de l’extérieur vers
l’atmosphère.
8. Contrôles à l’équipement de réfrigération:
Lorsque des composants électriques sont
remplacés, ils doivent être adaptés à l’usage
prévu et aux spécifi cations appropriées.
Respectez à tout moment les directives
du fabricant en matière d’entretien et de
maintenance. En cas de doute, consultez le
service technique du fabricant.
Consignes de sécurité importantes
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ
23
background
Les contrôles suivants doivent être appliqués aux
installations utilisant des réfrigérants infl ammables:
La taille de la charge est conforme à la taille de
la pièce dans laquelle les pièces contenant le
réfrigérant sont installées.
Les machines de ventilation et les sorties
fonctionnent de manière adéquate et ne sont pas
obstruées.
Si un circuit de réfrigération indirect est utilisé,
le circuit secondaire doit être vérifi é pour la
présence de réfrigérant.
Le marquage sur l’équipement continue d’être
visible et lisible. Les marques et les signes qui
deviennent illisibles doivent être corrigés.
Les tuyaux ou composants de réfrigération sont
installés dans une position où ils ne risquent
pas d’être exposés à une substance susceptible
de corroder les composants contenant du
réfrigérant, à moins que les composants
ne soient construits avec des matériaux
intrinsèquement résistants à la corrosion ou
protégés de manière adéquate.
9. Contrôles aux appareils électriques: La
réparation et la maintenance des composants
électriques doivent inclure les contrôles de
sécurité initiaux et les procédures d’inspection
des composants. S’il existe un défaut
susceptible de compromettre la sécurité, aucune
alimentation électrique ne doit être connectée
au circuit jusqu’à ce que le problème soit
résolu. Si le défaut ne peut pas être corrigé
immédiatement mais qu’il est nécessaire de
poursuivre le fonctionnement, une solution
temporaire adéquate doit être utilisée. Cela doit
être signalé au propriétaire de l’équipement afi n
que toutes les parties soient informées.
Les contrôles de sécurité initiaux doivent inclure:
Que les condensateurs sont déchargés. Ceci
doit être fait de manière sûre pour éviter la
possibilité d’étincelles.
Qu’aucun composant ni câblage électrique sous
tension ne soit exposé pendant le chargement, la
récupération ou la purge du système.
Qu’il existe une continuité de la mise à la terre.
Réparation de composants scellés
1. Lors de la réparation de composants scellés,
toutes les alimentations électriques doivent
être débranchées de l’équipement utilisé
avant toute dépose de couvercles scellés,
etc. S’il est absolument nécessaire de prévoir
une alimentation électrique de l’équipement
pendant l’entretien, une détection des fuites
fonctionnant en permanence doit être situé au
point le plus critique pour avertir d’une situation
potentiellement dangereuse.
2. Afi n de garantir qu’en manipulant des
composants électriques, le boîtier ne soit pas
modifi é de telle sorte que le niveau de protection
soit affecté, une attention particulière doit être
accordée aux éléments suivants:
Dommages aux câbles, nombre excessif
de connexions, bornes non conformes aux
spécifi cations d’origine, dommages aux joints,
mauvais montage des presse-étoupes, etc.
Assurez-vous que l’appareil est bien monté.
Assurez-vous que les joints ou les matériaux
d’étanchéité ne se sont pas dégradés de telle
sorte qu’ils ne servent plus à empêcher la
pénétration d’atmosphères infl ammables. Les
pièces de rechange doivent être conformes aux
spécifi cations du fabricant.
Remarque: l’utilisation d’un produit d’étanchéité à
base de silicone peut nuire à l’effi cacité de certains
types d’équipement de détection de fuites. Les
composants de sécurité intrinsèque ne doivent pas
nécessairement être isolés avant de travailler dessus.
Réparation de composants à sécurité intrinsèque
N’appliquez aucune charge inductive ou capacitive
permanente sur le circuit sans vous assurer que cela
ne dépassera pas la tension et le courant autorisés
pour l’équipement utilisé. Les composants à sécurité
intrinsèque sont les seuls types sur lesquels on
peut travailler tout en vivant dans une atmosphère
infl ammable. L’appareil d’essai doit avoir la cote
correcte. Remplacez les composants uniquement
par des pièces spécifi ées par le fabricant. D’autres
pièces peuvent provoquer l’infl ammation de
réfrigérant dans l’atmosphère par une fuite.
Consignes de sécurité importantes
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ
24
background
Consignes de sécurité importantes
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ
Enlèvement et évacuation
Lorsque vous pénétrez dans le circuit de fl uide
frigorigène pour effectuer des réparations ou à
toute autre fi n, vous devez utiliser des procédures
classiques. Cependant, il est important que la
meilleure pratique soit suivie car l’infl ammabilité est
une considération. Les procédures suivantes doivent
être respectées:
Retirer le réfrigérant.
Purger le circuit avec du gaz inerte.
• Évacuer.
Purger à nouveau avec un gaz inerte.
Ouvrir le circuit en coupant ou en soudant.
La charge de réfrigérant doit être récupérée
dans les bonnes bouteilles de récupération.
Le système doit être rincé avec OFN pour
sécuriser l’unité. Ce processus peut avoir besoin
d’être répété plusieurs fois. L’air comprimé ou
l’oxygène ne doit pas être utilisé pour cette
tâche.
Le rinçage doit être réalisé en rompant le vide
dans le système avec OFN et en continuant à se
remplir jusqu’à atteindre la pression de travail,
puis en relâchant dans l’atmosphère et en tirant
nalement vers le vide. Ce processus doit être
répété jusqu’à ce qu’il n’y ait plus de réfrigérant
dans le système. Lorsque la dernière charge
OFN est utilisée, le système doit être purgé
à la pression atmosphérique pour permettre
le travail. Cette opération est absolument
essentielle si des opérations de brasage sur la
tuyauterie doivent avoir lieu.
Assurez-vous que la sortie de la pompe à
vide ne se trouve pas à proximité de sources
d’infl ammation et qu’il existe une ventilation.
Procédures de charge
Outre les procédures de chargement classiques, les
exigences suivantes doivent être respectées:
Assurez-vous que les différents réfrigérants
ne soient pas contaminés lors de l’utilisation
d’un équipement de charge. Les tuyaux ou les
conduites doivent être aussi courts que possible
pour minimiser la quantité de réfrigérant qu’ils
contiennent.
Les bouteilles doivent être maintenues debout.
Assurez-vous que le système de réfrigération
est mis à la terre avant de le charger avec du
réfrigérant.
Étiquetez le système lorsque le chargement est
terminé, s’il ne l’est pas déjà.
Un soin extrême doit être pris pour ne pas trop
remplir le système de réfrigération.
Avant de recharger le système, il doit être
testé sous pression avec OFN. Le système doit
être soumis à un test d’étanchéité à la fi n du
chargement mais avant la mise en service. Un
contrôle d’étanchéité doit être effectué avant de
quitter le site.
Le câblage
Vérifi ez que le câblage ne sera pas soumis à
l’usure, à la corrosion, à une pression excessive,
aux vibrations, aux arêtes vives ou à tout autre
effet néfaste sur l’environnement. La vérifi cation
doit également prendre en compte les effets
du vieillissement ou des vibrations continuelles
provenant de sources telles que les compresseurs ou
les ventilateurs.
Détection de réfrigérants infl ammables
En aucun cas, des sources d’infl ammation
potentielles ne doivent être utilisées pour rechercher
ou détecter des fuites de réfrigérant. Une lampe à
incandescence ou tout autre détecteur utilisant une
amme nue ne doit pas être utilisé.
Méthodes de détection de fuite
Les méthodes de détection des fuites suivantes sont
jugées acceptables pour les systèmes contenant des
réfrigérants infl ammables:
Des détecteurs de fuites électroniques doivent
être utilisés pour détecter les réfrigérants
infl ammables, mais la sensibilité peut ne pas
être adéquate ou nécessiter un réétalonnage.
L’équipement de détection doit être étalonné
dans une zone sans réfrigérant. Assurez-vous
que le détecteur n’est pas une source potentielle
d’infl ammation et qu’il convient au réfrigérant
utilisé.
L’équipement de détection de fuites doit être
réglé sur un pourcentage de la LF du réfrigérant
et doit être calibré avec le réfrigérant utilisé et le
pourcentage de gaz approprié (25% maximum)
est confi rmé.
Les fl uides de détection des fuites peuvent
être utilisés avec la plupart des réfrigérants,
mais l’utilisation de détergents contenant du
chlore doit être évitée car le chlore peut réagir
avec le réfrigérant et corroder le cuivre ou les
tuyauteries.
Si une fuite est suspectée, toutes les fl ammes
nues doivent être supprimées ou éteintes.
Si une fuite de réfrigérant nécessitant un
brasage est détectée, tout le réfrigérant doit
être récupéré du système ou isolé au moyen
de vannes d’arrêt dans une partie du système
éloignée de la fuite. L’azote libre d’oxygène
(OFN) doit ensuite être purgé à travers le
système avant et pendant le processus de
brasage.
25
background
Consignes de sécurité importantes
LIRE ET SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ
Déclassement
Avant d’effectuer cette procédure, il est essentiel que
le technicien connaisse parfaitement l’équipement
dans tous ses détails. Il est recommandé,
conformément aux bonnes pratiques, que tous les
réfrigérants soient récupérés en toute sécurité. Avant
l’exécution de la tâche, un échantillon d’huile et de
réfrigérant doit être prélevé au cas où une analyse
serait nécessaire avant de réutiliser le réfrigérant
récupéré. Il est essentiel que l’alimentation électrique
soit disponible avant le début de la tâche.
A. Familiarisez-vous avec l’équipement et son
fonctionnement.
B. Isoler le système électriquement.
C. Avant de tenter la procédure, assurez-vous que:
Un équipement de manutention mécanique
est disponible si nécessaire pour la
manipulation des bouteilles de réfrigérant.
Tous les équipements de protection
individuelle sont disponibles et utilisés
correctement.
Le processus de récupération est supervisé à
tout moment par une personne compétente.
L’équipement de récupération et les bouteilles
sont conformes aux normes appropriées.
D. Pomper le système de réfrigérant, si possible.
E. Si le vide n’est pas possible, créez un collecteur
afi n que le réfrigérant puisse être éliminé de
différentes parties du système.
F. Assurez-vous que le cylindre est situé sur la
balance avant la récupération.
G. Démarrez la machine de récupération et utilisez-
la conformément aux instructions du fabricant.
H. Ne pas trop remplir les bouteilles. Pas plus de
80% de volume de charge liquide.
I. Ne dépassez pas la pression de service
maximale du cylindre, même temporairement.
J. Lorsque les bouteilles ont été remplies
correctement et que le processus est terminé,
assurez-vous que les bouteilles et l’équipement
sont retirés du site rapidement et que toutes
les vannes d’isolement de l’équipement sont
fermées.
K. Le réfrigérant récupéré ne doit pas être chargé
dans un autre système de réfrigération à moins
d’avoir été nettoyé et vérifi é.
Étiquetage
L’équipement doit porter une étiquette indiquant
qu’il a été mis hors service et vidé du réfrigérant.
L’étiquette doit être datée et signée. Assurez-vous
qu’il y a des étiquettes sur l’équipement indiquant
que celui-ci contient du réfrigérant infl ammable.
Récupération
Lorsque vous retirez du fl uide frigorigène d’un
système, que ce soit pour un entretien ou une mise
hors service, il est recommandé de procéder à
l’élimination de tous les fl uides frigorigènes en toute
sécurité.
Lors du transfert du réfrigérant dans les bouteilles,
assurez-vous que seul le récupérateur approprié
récupère les bouteilles. Assurez-vous que le nombre
correct de cylindres permettant de contenir la
charge totale du système est disponible. Tous les
cylindres à utiliser sont conçus pour le réfrigérant
récupéré et étiquetés pour ce réfrigérant, c’est-à-
dire des cylindres spéciaux pour la récupération
du réfrigérant. Les bouteilles doivent être équipées
d’une soupape de surpression et des vannes d’arrêt
associées en bon état de fonctionnement. Les
bouteilles de récupération vides sont évacuées et, si
possible, refroidies avant la récupération.
L’équipement de récupération doit être en bon état
de fonctionnement, avec un ensemble d’instructions
concernant l’équipement disponible et doit
être adapté à la récupération des réfrigérants
infl ammables. En outre, un jeu de balances
étalonnées doit être disponible et en bon état de
fonctionnement. Les fl exibles doivent être complets
avec des raccords débranchés sans fuite et en bon
état. Avant d’utiliser la machine de récupération,
vérifi ez qu’elle est en bon état de fonctionnement,
correctement entretenue et que tous les composants
électriques associés sont scellés pour éviter toute
infl ammation en cas de fuite du réfrigérant.
Consultez le fabricant en cas de doute.
Le fl uide frigorigène récupéré doit être renvoyé au
fournisseur de fl uide frigorigène dans la bouteille
de récupération appropriée et la note de transfert
de déchets correspondante doit être préparée. Ne
mélangez pas les réfrigérants dans les unités de
récupération et en particulier dans les bouteilles. Si
des compresseurs ou des huiles de compresseurs
doivent être éliminés, assurez-vous qu’ils ont été
évacués à un niveau acceptable pour vous assurer
que le réfrigérant infl ammable ne reste pas dans
le lubrifi ant. Le processus d’évacuation doit être
effectué avant de renvoyer le compresseur aux
fournisseurs. Seul un chauffage électrique du corps
du compresseur doit être utilisé pour accélérer
ce processus. Lorsque l’huile est vidangée d’un
système, elle doit être effectuée en toute sécurité.
26
background
INSTRUCTIONS D’INSTALLATION
27
EMPLACEMENT
Ce climatiseur est conçu pour une installation facile
dans des fenêtres simples ou doubles. Étant donné
que les modèles de fenêtres varient, il peut être
nécessaire d’apporter quelques modifi cations pour
une installation sécurisée.
Ce climatiseur n’est pas conçu pour les fenêtres
verticales, de type glissière ou “à travers la paroi”.
Assurez-vous que la fenêtre et le cadre sont
structurellement sains et exempts de bois sec ou
décomposé.
Installez le climatiseur dans une fenêtre sur un
côté du bâtiment qui favorise plus d’ombre que
la lumière du soleil. Si l’appareil doit être exposé
aux rayons du soleil, il est conseillé de proposer
un store à l’ombre sur l’appareil pour assurer un
fonctionnement effi cace.
Ne pas installer l’appareil en cas de suspicion de
fuite de gaz combustible.
Cet appareil est conçu pour évaporer la
condensation dans des conditions normales. Dans
des conditions extrêmement chaudes ou humides,
l’excès de condensation peut déborder vers
l’extérieur. L’appareil doit être installé lorsque la
condensation ne peut pas tomber sur les piétons ou
les propriétés voisines.
Offrez un dégagement suf sant autour de l’appareil
pour permettre une circulation d’air suf sante.
L’arrière de l’appareil doit être à l’extérieur, il ne
doit pas être dans un garage ou dans une autre
pièce. Gardez l’appareil hors des obstacles et à
au moins 76 cm (30 pouces) au-dessus du sol.
Assurez-vous que les rideaux et autres obstructions
ne bloquent pas l’écoulement de l’air vers
l’appareil.
76.2 cm
(30 pouces)
50.8 cm
(20 pouces)
50.8 cm
(20 pouces)
30.5 po
(12 cm)
OUTILS REQUIS
Tournevis: Phillips et tête plate.
Perceuse électrique: 1/8” (3,2 mm) de diamètre
• Crayon
• Mètre ruban
• Les ciseaux
Niveau du charpentier
ACCESSOIRES
Les accessoires suivants sont inclus avec l’appareil et
doivent être utilisés pendant l’installation.
1. Vis de blocage de 7/16” (11 mm) et rondelle
plate (x2)
2. Vis à tête hexagonale de 1/2” (13 mm) (x7)
3. Vis et écrou de blocage 1/2” (13 mm) (x4)
4. Boulon à tête plate de 3/4” (19 mm) et écrou de
blocage (x2)
5. Vis de 3/4” (19 mm) (x2)
6. Vis de blocage à tête hexagonale de 5/16” (8
mm) (x10)
7. Vis 1/4” (8 mm) (x2)
8. Serrure de sécurité pour cadres de fenêtre en
bois
9. Verrou de sécurité pour les cadres de fenêtre en
vinyle (x2)
10. Support d’angle d’appui (x2)
11. Verrouillage du cadre (x2)
12. Insert en mousse (x4)
13. Joint de mousse pour châssis de fenêtre
14. Coupe-froid (x5)
1
2
3
4
5
6
12
7
8
9
10
11
13
14
background
INSTRUCTIONS D’INSTALLATION
28
INSTALLATION
L’installation de cet appareil nécessitera
l’enlèvement du châssis intérieur, l’installation de
l’armoire dans la fenêtre, puis le remplacement
du châssis intérieur dans l’armoire. Ce processus
est fait pour minimiser les dommages éventuels ou
matériels lors de l’installation.
Il est recommandé d’utiliser deux personnes
pendant le processus d’installation.
Retrait du châssis de l’armoire
1. Ouvrez le panneau avant et retirez le fi ltre à air,
puis retirez le panneau avant. Régler à la fois
le fi ltre et le panneau avant pour une utilisation
ultérieure.
2. Localisez les quatre vis qui fi xent la face avant
de l’appareil.
3. Retirez les quatre vis et mettez-les à côté pour
une utilisation ultérieure.
4. Retirez la face avant de l’appareil et mettez-les
de côté pour une utilisation ultérieure.
5. Retirez les vis d’expédition sur le dessus de
l’armoire.
6. Tirez vers l’extérieur sur la poignée de base
pour retirer le châssis de l’armoire.
Remarque: Il peut y avoir des emballages sur le
châssis intérieur. Assurez-vous qu’il est retiré avant
de remplacer le châssis dans l’armoire.
1
2
3
4
6
5
background
29
Supports de canaux en forme “L” et “U”
1. Fixez l’insert en mousse sur le dessus de
l’armoire au-dessus des trous de vis. Installez
le support de montage en forme “L” sur le
dessus de l’armoire et les canaux en forme de
“U” sur les côtés de l’armoire en utilisant les vis
hexagonales de 5/16“ (8 mm) fournies.
2. Faites glisser les rideaux latéraux dans les
canaux créés par les supports “L” et “U” des
deux côtés de l’armoire.
3. Ouvrez la fenêtre et marquez le centre du seuil
de la fenêtre. Placez l’armoire dans la fenêtre
avec le canal inférieur “U” fermement assis sur
le bord du seuil de la fenêtre. Fermez la fenêtre
sur le dessus de l’armoire derrière le support
en “L” pour maintenir l’armoire dans la fenêtre.
Déplacez l’armoire vers la gauche ou vers la
droite pour aligner le centre de l’armoire avec le
centre du seuil de la fenêtre. Fixez l’armoire au
seuil de la fenêtre à l’aide des vis hexagonales
3/4“ (19 mm) fournies.
1
2
3
INSTRUCTIONS D’INSTALLATION
background
30
Vérifi ez l’angle d’inclinaison
Le climatiseur doit être incliné vers le bas vers
l’extérieur environ 3° à 4°. Cette inclinaison
encouragera toute eau condensée à s’écouler vers
l’extérieur. Si de l’eau condensée fuit à l’intérieur de
la maison, vérifi er l’angle d’inclinaison et ajuster si
nécessaire.
Mesurez l’angle d’inclinaison de l’avant du bord
de l’armoire. La différence de hauteur entre l’avant
et l’arrière de l’appareil, intitulée “A” sur l’image,
devrait être d’environ 19 mm - 2,5 cm (3/4 pouce -
1 pouce).
Supports
1. Tenir chaque support supporté à l’extérieur
du seuil de la fenêtre et attacher au bas de
l’armoire en utilisant les vis 1/2“ (13 mm) et les
écrous de blocage fournis, mais ne pas serrer
complètement les vis. Marquez les brackets au
niveau supérieur du seuil de la fenêtre, puis
retirez-les.
2. Assembler les supports d’ancrage du seuil aux
pieds de support extérieurs à l’aide des boulons
à tête plate de 3/4” (19 mm) et des écrous de
blocage fournis.
3. Installez les supports avec les supports
d’ancrage du seuil attachés au trou correct au
bas de l’armoire. Serrez tous les six boulons de
manière sécurisée.
A
1
2
3
INSTRUCTIONS D’INSTALLATION
background
31
Verrouillage de fenêtre et joint de bordure
Placez le joint en mousse adhésif dans l’ouverture
entre les fenêtres intérieures et extérieures et fi xez
le verrou de sécurité sur le cadre de la fenêtre
extérieure à l’aide de deux vis de 1/2” (13 mm).
INSTRUCTIONS D’INSTALLATION
Étendre les panneaux de remplissage de
fenêtre
1. Relevez la fenêtre pour exposer les vis de
blocage du panneau de remplissage. Desserrez
les vis pour que les panneaux de remplissage
glissent facilement. Étendez les panneaux pour
remplir complètement la fenêtre. Utilisez deux vis
de blocage de 7/16“ (11 mm) et des rondelles
plates pour fi xer les panneaux de remplissage,
puis fermez la fenêtre.
2. Fixez l’armoire sur le cadre supérieur de la
fenêtre en utilisant une vis hexagonale de 1
1/2“ (13 mm).
3. Fixez les panneaux de remplissage des fenêtres
au seuil de la fenêtre supérieure à l’aide de
deux vis hexagonales de 2” (13 mm). Fixez
les verrous de trame au seuil de la fenêtre en
utilisant deux vis de 3/4“ (19 mm).
4. Pour les fenêtres en vinyle, placez deux verrous
de sécurité dans les trous situés au bas de
l’armoire et fi xez-les avec deux vis de 1/4” (8
mm).
1
2
3
4
background
32
Installer les inserts en mousse
Les inserts en mousse peuvent bloquer les fi ssures
ou les espaces dans les rideaux latéraux et aider à
maintenir l’effi cacité énergétique de l’appareil.
Une fois l’appareil installé dans la fenêtre, mesurez
la largeur des rideaux latéraux du côté de l’appareil
au bord du rideau.
Si nécessaire, couper l’insert de mousse à la bonne
taille, puis glisser l’insert de mousse dans les fentes
du rideau latéral. Le décollage météorologique
fourni peut être utilisé pour bloquer toute autre
ssure ou espace si nécessaire.
12
3
45678
9
10
12
1
113
14
15
5
6
12
3
4
Installer le châssis dans l’armoire
1. Faites glisser le châssis avec précaution dans
l’armoire. Ne pas pousser sur les commandes
ou les bobines. Assurez-vous que le châssis est
bien fi xé vers l’arrière de l’armoire.
2. Remplacez les vis d’expédition sur le dessus de
l’armoire.
3. Remplacez la face avant de l’appareil.
4. Fixez la face avant de l’armoire avec les quatre
vis qui ont été enlevées plus tôt.
5. Remplacez le panneau avant et le fi ltre à air.
Remarque: Ne faites pas fonctionner l’appareil sans
le fi ltre à air installé.
5
4
3
1
2
INSTRUCTIONS D’INSTALLATION
background
CARACTÉRISTIQUES
1. Panneau de contrôle
2. Entrée d’air
3. Sortie d’air
4. Filtre à air (non représenté)
1
2
3
CONTROL PANEL
1. Bouton d’économie d’énergie: Utilisé pour
défi nir la fonction économiseur d’énergie.
2. Écran d’af chage et boutons haut et bas:
• L’écran affi che la température réglée,
la température ambiante et les réglages
de la minuterie. Pour changer l’échelle
de température affi chée, appuyez
simultanément sur les boutons haut et bas.
Les boutons haut et bas permettent de régler
la température réglée et la fonction de
minuterie.
3. Bouton de sommeil: Utilisé pour régler la
fonction sommeil.
4. Bouton ltre: Le témoin lumineux s’allume
comme un rappel pour vérifi er le fi ltre. Une fois
que le fi ltre a été nettoyé, utilisez ce bouton pour
reprendre son fonctionnement.
5. Bouton mode: Utilisé pour choisir le mode de
fonctionnement.
6. Bouton de minuterie: Utilisé pour régler la
minuterie de marche et arrêt automatique.
7. Bouton ventilateur: Utilisé pour régler la vitesse
du ventilateur. Le ventilateur peut être réglé sur
Bas, Moyen, Haut et Auto.
8. Indicateur Suivez-moi: La lumière s’allume pour
indiquer que la fonction Suivez-moi est activée.
9. Bouton d’alimentation: Utilisé pour allumer ou
éteindre l’appareil.
10. Récepteur de télécommande: Assurez-vous
que ce récepteur n’est pas obscurci par des
rideaux ou d’autres éléments, car cela pourrait
avoir un impact sur le fonctionnement de la
télécommande.
INSTRUCTIONS D’UTILISATION
33
1
2
3
4
5
6
7
8
10
9
background
INSTRUCTIONS D’UTILISATION
34
TEMP
1
2
3
4
5
6
7
8
9
10
11
12
13
TÉLÉCOMMANDE
1. Panneau d’af chage: Af che la température
défi nie, la température ambiante et les réglages
de la minuterie. Pour changer l’échelle de
température affi chée, appuyez sur la touche
°C/°F.
2. Flèches haut et bas: Utilisé pour ajuster la
température réglée par incréments de 1° et la
fonction de minuterie en des incréments de 30
minutes jusqu’à 10 heures, puis en incréments
de 1 heure jusqu’à 24 heures.
3. Bouton mode: Utilisé pour choisir le mode de
fonctionnement.
4. Bouton de suivez-moi: Utilisé pour défi nir la
fonction suivez-moi.
5. Bouton °C/°F: Utilisez pour changer l’échelle de
température.
6. Bouton LED: Appuyez sur pour allumer ou
éteindre le rétro-éclairage de la LED.
7. Bouton d’alimentation: Utilisé pour allumer ou
éteindre l’appareil.
8. Bouton de dormir: Utilisé pour régler la fonction
dormir.
9. Bouton ventilateur: Utilisé pour régler la vitesse
du ventilateur. Le ventilateur peut être réglé sur
bas, moyen, haut et auto.
10. Bouton minuterie d’allumer: Utilisé pour régler
la minuterie d’allumer.
11. Bouton minuterie d’éteindre: Utilisé pour régler
la minuterie d’éteindre automatique.
12. Bouton d’économie d’énergie: Utilisé pour
défi nir la fonction économiseur d’énergie.
13. Bouton de verrouillage: Appuyez simultanément
sur les touches °C/°F et la minuterie pour
verrouiller la télécommande et éviter que les
réglages ne soient modifi és par inadvertance.
background
Cet appareil numérique de classe B est conforme à
la norme Canadienne ICES-003. CAN ICES-3 (B)
Cet équipement a été testé et s’est avéré conforme
aux limites d’un appareil numérique de classe B,
conformément à la partie 15 des règles de la FCC.
Ces limites sont conçues pour fournir une protection
raisonnable contre les interférences dans une
installation résidentielle.
Cet équipement génère, utilise et peut émettre
de l’énergie radiofréquence et, s’il n’est pas
installé et utilisé conformément aux instructions,
peut provoquer des interférences dans les
communications radio. Cependant, il n’y a aucune
garantie que des interférences ne se produiront pas
dans une installation particulière.
Si cet équipement cause des interférences à la
réception de la radio ou de la télévision, ce qui peut
être déterminé en allumant et éteindre l’équipement,
l’utilisateur est encouragé à essayer de corriger
les interférences en prenant une ou plusieurs des
mesures suivantes:
1. Réorientez ou déménagez l’antenne de
réception.
2. Augmenter la séparation entre l’équipement et le
récepteur.
3. Connectez l’équipement à une prise de courant
sur un circuit différent de celui auquel le
récepteur est connecté.
4. Consultez le revendeur ou un technicien
expérimenté en radio / télévision pour obtenir
de l’aide.
Les modifi cations ou modifi cations non approuvées
par la partie responsable de la conformité de la
FCC peuvent annuler l’autorisation de l’utilisateur
d’utiliser l’équipement.
Cet appareil est conforme à la partie 15 des règles
de la FCC.
L’opération est soumise aux deux conditions
suivantes:
1. Cet appareil ne doit pas provoquer
d’interférence.
2. Cet appareil doit accepter toute interférence
reçue, y compris les interférences pouvant
entraîner un fonctionnement indésirable.
PILES DE LA TÉLÉCOMMANDE
La télécommande nécessite deux piles alcalines
AAA (incluses). Les piles doivent être remplacées
lorsque:
a) Aucun son n’est entendu lors de la tentative de
programmation de l’appareil.
b) L’appareil ne répond pas à une commande émise
par la télécommande.
Remplacement de la batterie:
1. Faites glisser le capot arrière sur la
télécommande dans le sens de la fl èche.
2. Insérez deux piles AAA suivant la même
orientation représentée à l’intérieur de la
chambre de la batterie (+/-).
3. Réinstallez le capot arrière.
4. Si la télécommande n’est pas utilisée pendant de
longues périodes, les piles doivent être retirées.
Remarques:
Protégez la télécommande contre les
températures élevées et évitez l’exposition au
rayonnement.
Gardez le récepteur du panneau de contrôle
hors de la lumière directe du soleil.
Ne mélangez pas les piles neuves et neuves.
Ne pas mélanger des piles alcalines, standard
(carbone-zinc) ou rechargeables (ni-cad, ni-mh,
etc.).
La télécommande fonctionne à une distance de
8 mètres (26 pi) du récepteur situé à l’intérieur
de l’appareil principal. Toute obstruction entre
le récepteur et la télécommande peut provoquer
des interférences de signal, ce qui limite la
capacité de programmer l’unité principale.
INSTRUCTIONS D’UTILISATION
35
background
INSTRUCTIONS DE FONCTION
Modes de fonctionnement
Il existe quatre modes de fonctionnement à choisir.
Appuyez plusieurs fois sur le bouton mode pour
choisir le mode désiré. Le témoin lumineux adjacent
s’allume pour indiquer quel mode a été sélectionné.
Mode de refroidissement
Choisissez mode de refroidissement pour régler
la fonction de refroidissement. Utilisez les fl èches
Haut et Bas pour choisir la température souhaitée.
Lorsque mode de refroidissement est sélectionné, la
vitesse du ventilateur peut être réglée en appuyant
sur le bouton du ventilateur.
• Mode sec
Choisissez le mode sec pour éliminer l’excès
d’humidité de l’air pendant les périodes d’humidité
élevée. Toute l’eau tirée de l’air se condensera à
l’intérieur de l’appareil et évacue le dos. La vitesse
du ventilateur sera automatiquement réglée et ne
peut pas être modifi ée en mode sec.
• Mode ventilateur
Choisissez mode ventilateur pour faire fonctionner
le ventilateur interne sans engager la fonction
de refroidissement. Appuyez plusieurs fois sur le
bouton du ventilateur pour choisir la vitesse du
ventilateur, Faible, Moyen, Haut ou Auto.
• Mode auto
Le mode auto est un programme d’usine
prédéfi ni qui défi nit automatiquement le mode
(refroidissement ou sec) et la vitesse du ventilateur
en fonction de la température réglée, de la
température ambiante et de l’humidité ambiante.
Flèches Haut et Bas
Les fl èches haut et bas modifi ent la température
réglée par incréments de 1°.
Les fl èches haut et bas modifi ent l’heure défi nie de
la fonction de minuterie en incréments de 0,5 heure
jusqu’à 10 heures puis en incréments de 1 heure
jusqu’à 24 heures maximum.
Fonction de minuterie
La fonction de minuterie peut être utilisée pour
allumer ou éteindre l’appareil après une période de
temps défi nie.
Fonction d’activation automatique
1. Appuyez une fois sur le bouton de la minuterie
et le voyant d’activation automatique s’allume.
2. Utilisez les fl èches haut et bas pour sélectionner
la quantité de temps souhaitée avant que
l’appareil ne s’allume.
3. Utilisez le bouton mode pour sélectionner le
mode désiré.
4. Utilisez le bouton du ventilateur pour
sélectionner la vitesse souhaitée du ventilateur.
5. L’heure sélectionnée apparaîtra sur le panneau
d’affi chage et débutera jusqu’à ce que
l’appareil s’allume.
Fonction de désactivation automatique
1. Appuyez deux fois sur le bouton de la minuterie
et le voyant d’arrêt automatique s’allume.
2. Utilisez les fl èches haut et bas pour sélectionner
le délai souhaité avant que l’appareil ne soit
éteint.
3. L’heure sélectionnée apparaîtra sur le panneau
d’affi chage et débutera jusqu’à ce que
l’appareil s’éteigne.
Utilisation automatique activée et désactivée
simultanément
S’il est nécessaire que l’appareil s’allume,
exécutez pendant une période de temps défi nie,
puis éteignez, les deux fonctions de minuterie
peuvent être utilisées en même temps en réglant
d’abord l’une et l’autre. Les deux voyants lumineux
s’allument et l’écran affi che jusqu’à l’extinction ou
l’activation de l’appareil, quelle que soit la fonction
réglée en premier.
Remarque: La minuterie ne met pas l’appareil sous
tension et hors tension indéfi niment. Les minuteries
fonctionneront une fois, puis l’appareil revient au
fonctionnement régulier.
Si vous éteignez l’appareil, appuyez sur le bouton
par défaut de la télécommande ou débranchez
l’appareil pour effacer tous les paramètres de la
mémoire, y compris la minuterie.
INSTRUCTIONS D’UTILISATION
36
background
INSTRUCTIONS D’UTILISATION
Fonction de Suivez-moi
Il existe un capteur de température intégré
dans la télécommande qui collectera en continu
la température ambiante actuelle. Gardez la
télécommande avec vous et l’appareil réglera
automatiquement la température réglée en fonction
de la température actuelle où vous vous trouvez
pour atteindre l’état et la température les plus
confortables.
Appuyez sur le bouton suivez-moi pour activer la
fonction Suivez-moi. La télécommande affi chera
la température actuelle à son emplacement. La
télécommande envoie un signal au climatiseur
toutes les 3 minutes, à condition de rester à portée
de l’appareil.
Le voyant suivez-moi sur le panneau de commande
de l’appareil s’allume pendant 5 secondes toutes
les trois minutes pour indiquer qu’il a reçu un signal
de la télécommande. Si l’appareil ne reçoit pas un
signal de la télécommande pendant un intervalle
de 7 minutes, il sonne pour indiquer que le mode
Suivez-moi s’est terminé.
La distance maximale pour la fonction suivez-
moi est de 8 mètres (26 pieds). Cette fonction est
disponible en mode refroidissement et auto.
Fonction sommeil
La fonction sommeil peut être utilisée pour conserver
l’énergie pendant les heures de sommeil.
Lorsqu’il est sélectionné, la température réglée
augmentera de 1°C/2°F toutes les demi-heures
pendant une heure entière. L’appareil maintient la
nouvelle température réglée pendant 6 heures avant
de revenir au fonctionnement normal.
La fonction de sommeil peut être annulée à tout
moment en appuyant sur le bouton de veille.
37
Fonction économiseur d’énergie
La fonction économiseur d’énergie allumera
automatiquement le ventilateur lorsque le
compresseur n’est pas utilisé afi n de minimiser
la fréquence à laquelle le compresseur doit
s’allumer. Cette fonction est disponible en mode
refroidissement, sec, refroidissement automatique et
ventilateur automatique.
Le ventilateur continuera à fonctionner pendant
3 minutes après le désactivation du compresseur.
Le ventilateur roulera pendant 2 minutes dans
des intervalles de 10 minutes jusqu’à ce que
la température ambiante soit supérieure à la
température réglée, auquel point le compresseur
s’allume et le refroidissement reprend.
RÉGLAGE DU FLUX D’AIR
Les loupe à l’avant de l’appareil peuvent être
réglées de haut en bas ou à gauche et à droite pour
diriger le fl ux d’air dans toute la pièce, au besoin.
Remarque: en mode de refroidissement, assurez-
vous que les volets sont orientés vers le haut. Si
l’appareil fonctionne en mode de refroidissement
avec les grilles pointues vers le bas pendant une
période prolongée, une condensation peut se
former sur le volet et goutte à goutte de la surface
des lames.
background
38
SOINS ET ENTRETIEN
FILTRE À AIR
Le fi ltre à air doit être nettoyé environ toutes les 2
semaines. Le fi ltre à air peut nécessiter un nettoyage
plus fréquent si il y a un choc important ou de la
fourrure dans l’air.
Environ toutes les deux semaines, le voyant du
ltre sur le panneau de commande s’allume pour
rappeler le nettoyage du fi ltre. Suivez les étapes ci-
dessous pour nettoyer le fi ltre et retournez l’appareil
au fonctionnement normal.
1. Le ltre à air est situé derrière la grille
d’admission avant. Pour retirer le fi ltre à air,
saisissez la languette du fi ltre sur le côté droit
de la grille et glissez-la vers la droite. Si la grille
d’admission avant comporte deux retraits, tirez
la grille vers l’avant pour retirer le fi ltre à air.
2. Utilisez un aspirateur avec une brosse douce
pour enlever les grands débris ou la poussière
du fi ltre à air.
3. Laver le fi ltre dans de l’eau tiède savonneuse,
inférieure à 40 ° C (104 ° F), ou utiliser un
agent de nettoyage neutre.
4. Rincez le fi ltre avec de l’eau propre et séchez
bien avant de le réinstaller dans l’appareil.
5. Appuyez sur le bouton de fi ltre sur le panneau
de commande pour reprendre le fonctionnement
normal.
Remarque: Ne pas utiliser l’appareil sans le fi ltre à
air installé.
CODES D’ERREUR
Si le panneau d’affi chage af che l’un des codes
d’erreur ci-dessous, débranchez l’appareil, laissez
reposer pendant 5 à 10 minutes, puis rallumez-le.
Si l’erreur persiste, appelez le service.
AS - Erreur du capteur de température ambiante
HI - Erreur du capteur de température
LO - Erreur du capteur de température
“.” - Erreur du capteur de température de
l’évaporateur
NETTOYAGE
Pour éviter tout risque d’électrocution, assurez-vous
que l’appareil est débranché avant d’effectuer un
nettoyage ou une maintenance.
L’extérieur de l’appareil peut être nettoyé avec un
chiffon doux ou avec un chiffon tiède et humide si
nécessaire.
N’utilisez pas d’essence, de benzène, de diluant
ou de tout autre produit chimique pour nettoyer cet
appareil car ces substances peuvent endommager
la fi nition et la déformation des pièces en plastique.
Ne versez jamais d’eau directement sur l’appareil,
car cela entraînera une détérioration des
composants électriques et de l’isolation des câbles.
SOINS POUR LA FIN DE SAISON
Avant de retirer l’appareil du service pour l’année,
faites fonctionner l’appareil sur le mode ventilateur
élevé pendant une demi-journée pour vous assurer
que l’intérieur de l’appareil est sec. Cela aidera
à éviter la croissance de la moisissure ou de la
moisissure à l’intérieur de l’appareil. Assurez-vous
que le fi ltre est propre et sec. Rangez l’appareil
dans un endroit sec.
Remarque: Lors de l’installation ou de l’enlèvement
de l’appareil de la fenêtre, veillez à ce qu’il soit
prudent de l’empêcher de tomber vers l’arrière. Il
est recommandé que l’installation ou l’enlèvement
soit complété avec une assistance pour éviter les
blessures aux personnes ou les dommages matériels
ou l’appareil.
DISPOSITION
Vérifi ez la conformité réglementaire locale
concernant l’élimination approuvée et sûre de cet
appareil.
background
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE
L’appareil ne fonctionnera pas • La che n’est pas complètement insérée dans la prise murale
Fusible souffl é ou disjoncteur
Refroidissement insuffi sant • Le ltre à air est sale
Flux d’air bloqué
La taille de l’appareil est trop petite pour l’application
Bruit Support inadéquat dans l’installation de fenêtres
Les odeurs Formation de moisissure sur des surfaces intérieures humides
Placer un comprimé d’algaïcide dans un moule de base; poussez
la tablette à travers la grille de chaque côté de l’appareil
L’eau s’écoule à l’intérieur L’appareil n’est pas correctement incliné pour permettre à l’eau
de s’écouler vers l’extérieur
Eau dégouttant à l’extérieur Sur des jours très chauds ou humides, l’eau qui goutte à l’arrière
de l’appareil est normale
Accumulation de givre Lorsque les températures extérieures sont inférieures à 18,3°C
(65°F), une gelée peut se former lorsque l’appareil est en mode
refroidissement
Mettez l’appareil en mode ventilateur seulement jusqu’à ce que
le givre fond
39
Danby soins du consommateur: 1-800-263-2629
Heures d’ouverture:
Lundi à Jeudi 8 h 30 à 18 h, heure normale de l’Est
Vendredi de 8 h 30 à 16 h, heure normale de l’Est
Les informations contenues dans ce manuel sont sujettes à modifi cation sans préavis.
background
LIMITED IN-HOME APPLIANCE WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter
“Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided.
First Year
During the rst twelve (12) months, any functional parts of this product found to be defective, will be repaired or replaced, at warrantor’s
option, at no charge to the ORIGINAL purchaser.
To obtain
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any app liance
Service
requiring service outside the limited boundaries of “In Home Service” , it will be the consumer’s responsibility to transport the appliance (at
their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Serv ice” below.
Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service
must be performed by a qualied service technician.
If service is performed on the units by anyone other than an authorized service depot, or the unit is used for commercial appli cation, all
obligations of Danby under this warranty shall be void.
Boundaries of
If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be
In Home Service
delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualied and certif ied for
warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are t he
responsibility of the purchaser.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other c ontents of this appliance, whether due
to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, m ade or intended by Danby or its
authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditio ns, representations or guarantees
under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall no t be responsible for any damages
to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction o f the unit and by the purchase of
the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or propert y caused by the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating con ditions
(extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, oods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for out door application).
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
04/09
1-800-263-2629
Warranty Service
In-home
S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de service la plus proche, où
les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par
quiconque autre que la station de service agréée où à des fins commerciales, toutes les obligations de Danby
en vertu de cette garantie seront annulées.
Pendant les premiers vingt quatre (24) mois, toutes les pièces fonctionnelles de ce produit qui s’avèrent
défectueuses seront réparées ou remplacées, selon le choix du garant, sans frais à l’acheteur initial.
Danby se réserve le droit de limiter les limites de « Service au domicile » à proximité d'un dépôt de service
agréé. Pour tout appareil nécessitant le service hors des limites de "Service à domicile" il sera la responsabilité
du consommateur de transporter à ses frais au point d'achat d’origine ou un dépôt de service pour la réparation.
Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré
à l'atelier de réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un
technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby.
Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la présente garantie
et doivent être acquittés par l'acheteur.
Pour bénéficier
du service
Limites de l’entretien
à domicile
GARANTIE LIMITÉE « À DOMICILE »
Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s’il est utilisé dans les conditions
normales recommandées par le fabricant.
Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc.
(É.-U.) (ci-après « Danby ») ou par l’un de ses distributeurs agréés et elle ne peut être transférée.
CONDITIONS
Les pièces en plastique sont garanties pendant trente (30) jours seulement à partir de la date de l’achat, sans aucune prolongation
prévue.
Aucune partie de la garantie ne prévoit implicitement que le fabricant sera tenu responsable des dommages subis par les aliments ou
d’autres types de contenu, qu’ils soient causés par la défectuosité de l’appareil ou par son usage adéquat ou inadéquat.
EXCLUSIONS
En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon
manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou
représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute
autre législation ou règlement semblable. En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures
corporelles ou de dégâts matériels, y compris à l’appareil, quelle qu’en soit les causes. Danby ne peut pas être tenue responsable
des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil, l’acheteur accepte de tenir sans
reproche et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel
causé par cet appareil.
CONDITIONS GÉNÉRALES
La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants :
1) Panne de courant.
2) Dommages subis pendant le transport ou le déplacement de l’appareil.
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).
4) Accident, modification, emploi abusif ou incorrect de l’appareil tel qu'une circulation d'air inadéquate dans la pièce ou des
conditions de fonctionnement anormales (température extrêmement élevée ou basse).
5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).
6) Incendie, dommages causés par l’eau, le vol, la guerre, une émeute, des hostilités, ou en cas de force majeure (ouragan,
inondation, etc.).
7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.
8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à
cet effet, y compris, mais sans s'y limiter : les garages, les patios, les porches ou ailleurs, qui ne sont pas correctement isolés ou
climatisés).
La preuve de la date d'achat sera requise pour les réclamations de garantie; conserver la facture de vente. Dans le cas où un service
de garantie est requis, présentez la preuve d'achat à notre dépôt de service agréé.
Service sous garantie
Service au domicile
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Téléphone : (519) 837-0920 Télécopieur : (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Téléphone : (419) 425-8627 Télécopieur : (419) 425-8629
1-800-263-2629
02/18
Premiers 24 mois
background
41
1-800-26- Danby
(1-800-263-2629)
Bienvenido
Bienvenido a la familia Danby. Estamos orgullosos de nuestros productos de calidad y creemos en
un servicio confi able. Sugerimos que lea este manual del propietario antes de conectar el nuevo
aparato ya que contiene información importante sobre la operación, información de seguridad,
solución de problemas y consejos de mantenimiento para garantizar la fi abilidad y longevidad de
su electrodoméstico.
Visite www.Danby.com para acceder a herramientas de autoservicio, preguntas frecuentes y
mucho más. Para asistencia adicional, llame al 1-800-263-2629.
Tenga en cuenta la información siguiente; Necesitará esta información para obtener un servicio
bajo garantía.
Debe proporcionar el recibo de compra original para validar su garantía y recibir servicio.
Número de modelo: _____________________________________________
Número de serie: _______________________________________________
Fecha de compra: _______________________________________________
Necesitas ayuda?
Antes de llamar al servicio, aquí hay algunas cosas que puede hacer para ayudarnos a
servirle mejor.
Lea este manual del propietario:
Contiene instrucciones para ayudarle a usar y mantener su aparato correctamente.
Si recibe un aparato dañado:
Inmediatamente póngase en contacto con el minorista o el constructor que le vendió el
aparato.
Ahorre tiempo y dinero:
Consulte la sección de solución de problemas al fi nal de este manual antes de llamar. Esta
sección le ayudará a resolver problemas comunes que pueden ocurrir.
background
42
¡GUARDE ESTAS INSTRUCCIONES!
PRECAUCIÓN: RIESGO DE INCENDIO
Refrigerante infl amable utilizado. Al mantener o
desechar el acondicionador de aire, no se debe
permitir que el refrigerante se ventile al aire libre.
INSTRUCCIONES DE CONEXION A TIERRA
Este aparato debe estar conectado a tierra. La
puesta a tierra reduce el riesgo de descarga
eléctrica proporcionando un cable de escape para
la corriente eléctrica.
Este aparato tiene un cable que tiene un cable de
conexión a tierra con un enchufe de 3 clavijas. El
cable de alimentación debe estar enchufado en un
tomacorriente que esté debidamente conectado a
tierra. Si el tomacorriente es un enchufe de pared
de 2 terminales, debe ser reemplazado por un
tomacorriente de pared de 3 clavijas debidamente
conectado a tierra. La placa de características en
serie indica el voltaje y la frecuencia que el aparato
está diseñado para.
ADVERTENCIA - El uso incorrecto del enchufe
de conexión a tierra puede resultar en un riesgo
de descarga eléctrica. Consulte a un electricista
califi cado o agente de servicio si las instrucciones
de conexión a tierra no se entienden completamente
o si existe duda sobre si el aparato está
debidamente conectado a tierra.
No conecte el aparato a los cables de extensión ni
con otro aparato en la misma toma de corriente.
No empalme el cable de alimentación. No corte ni
extraiga en ningún caso la tercera clavija de tierra
del cable de alimentación. No utilice cables de
extensión ni adaptadores sin conexión a tierra (dos
clavijas).
Si el cable de alimentación está dañado, debe
ser reemplazado por el fabricante, su agente de
servicio o persona califi cada similar para evitar
riesgos.
Importantes Instrucciones de Seguridad
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
REQUERIMIENTOS DE SEGURIDAD
PELIGRO: Riesgo de incendio o explosión.
Refrigerante infl amable utilizado. No dañe el
circuito de refrigerante.
Asegúrese de que el servicio sea realizado por
personal de servicio autorizado de fábrica,
para minimizar los daños del producto o los
problemas de seguridad.
Consulte el manual de reparación o la guía
del propietario antes de intentar reparar
este producto. Deben seguirse todas las
precauciones de seguridad.
Deséchese adecuadamente de acuerdo con las
regulaciones federales o locales.
Siga cuidadosamente las instrucciones de
manejo.
Mantenga las aberturas de ventilación, en el
aparato, sin obstrucciones.
No utilice dispositivos mecánicos u otros medios
para acelerar el proceso de descongelación.
Los niños deben ser supervisados para
asegurarse de que no jueguen con el aparato.
No almacene ni instale el aparato cerca
de fuentes de ignición que funcionen
continuamente, como llamas o una estufa de
gas.
No operar cerca del agua o en una habitación
húmeda.
No perforar o quemar.
Tenga en cuenta que los refrigerantes no pueden
contener un olor.
El aparato debe almacenarse para evitar daños
mecánicos.
Todo el cableado debe cumplir con los códigos
locales y nacionales y debe ser instalado por
un electricista califi cado. Verifi que la fuente de
alimentación disponible y resuelva cualquier
problema de cableado antes de instalar y operar
este dispositivo.
La placa de características ubicada en el lado
derecho del aparato, justo encima del cable de
alimentación, contiene datos eléctricos y otros datos
técnicos.
Este dispositivo no está destinado a ser utilizado
por personas (incluidos niños) cuyas capacidades
físicas, sensoriales o mentales pueden ser diferentes
o reducidas, o que carecen de experiencia o
conocimiento, a menos que dichas personas
sean supervisadas o entrenadas para operar el
dispositivo por una persona responsable de su la
seguridad.
background
Importantes Instrucciones de Seguridad
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
Cualquier persona involucrada en trabajar en el
circuito de refrigerante debe tener un certifi cado
válido y vigente de una autoridad de evaluación
acreditada de la industria que autorice su
competencia para manejar refrigerantes de manera
segura de acuerdo con una especifi cación de
evaluación reconocida por la industria.
La reparación solo se realizará según lo
recomendado por el fabricante. El mantenimiento
y las reparaciones que requieran la asistencia de
otro personal califi cado deben realizarse bajo la
supervisión de la persona competente en el uso de
refrigerantes infl amables.
Al mantener o desechar el aparato, el refrigerante
debe recuperarse adecuadamente y no debe
permitirse que se descargue al aire directamente.
Información sobre mantenimiento
1. Cheques a la zona: Antes de comenzar
a trabajar en sistemas que contengan
refrigerantes infl amables, se necesitan controles
de seguridad para garantizar que se minimice
el riesgo de ignición. Para la reparación del
sistema de refrigeración, se deben cumplir
las siguientes precauciones antes de realizar
trabajos en el sistema.
2. Procedimiento de trabajo: El trabajo debe
realizarse bajo un procedimiento controlado
para minimizar el riesgo de que haya un gas o
vapor infl amable mientras se realiza el trabajo.
3. Área de trabajo general: Todo el personal de
mantenimiento y otras personas que trabajan en
el área local deben recibir instrucciones sobre
la naturaleza del trabajo que se está llevando
a cabo. Se evitará el trabajo en espacios
confi nados. El área alrededor del espacio de
trabajo debe ser seccionado. Asegúrese de
que las condiciones dentro del área de trabajo
se hayan hecho seguras eliminando todo el
material infl amable.
4. Comprobando la presencia de refrigerante: Se
deben verifi car con un detector de refrigerante
adecuado antes y durante el trabajo para
garantizar que el técnico tenga conocimiento
de las atmósferas potencialmente infl amables.
Asegúrese de que el equipo de detección de
fugas que se está utilizando sea adecuado
para el uso con refrigerantes infl amables, es
decir, que no produzcan chispas, que estén
adecuadamente sellados y sean intrínsecamente
seguros.
5. Presencia de extintor de incendios: Si se debe
realizar algún trabajo en caliente en el equipo
de refrigeración o en cualquier pieza asociada,
debe estar disponible el equipo de extinción de
incendios adecuado. Tenga un extintor de polvo
seco o C02 adyacente al área de trabajo.
6. No hay fuentes de ignición: Ninguna persona
que realice trabajos en relación con un sistema
de refrigeración que implique exponer cualquier
tubería que contenga o haya contenido
refrigerante infl amable deberá utilizar ninguna
fuente de ignición de tal manera que pueda
provocar riesgo de incendio o explosión. Todas
las fuentes de ignición posibles, incluido el
consumo de cigarrillos, deben mantenerse lo
sufi cientemente lejos del lugar de instalación,
reparación, eliminación y eliminación durante
los cuales es posible que se libere refrigerante
infl amable al espacio circundante. Antes de
realizar el trabajo, se debe inspeccionar el
área alrededor del equipo para asegurarse de
que no haya peligros infl amables o riesgos de
ignición. No se mostrarán señales de fumar.
7. Zona ventilada: Asegúrese de que el área
esté al aire libre o de que esté adecuadamente
ventilada antes de entrar en el sistema o
realizar cualquier trabajo en caliente. Un cierto
grado de ventilación deberá continuar durante
el período de trabajo. La ventilación debe
dispersar de forma segura cualquier refrigerante
liberado y, preferiblemente, expulsarlo
externamente a la atmósfera.
8. Comprobaciones al equipo de refrigeración:
Donde se cambien los componentes eléctricos,
deben ser adecuados para el propósito y para
la especifi cación correcta. En todo momento se
seguirán las pautas de mantenimiento y servicio
del fabricante. En caso de duda, consulte al
departamento técnico del fabricante para
obtener ayuda.
43
background
Importantes Instrucciones de Seguridad
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
Se aplicarán los siguientes controles a las
instalaciones que utilizan refrigerantes infl amables:
El tamaño de carga está de acuerdo con el
tamaño de la habitación dentro de la cual se
instalan las piezas que contienen refrigerante.
La maquinaria de ventilación y las salidas
funcionan adecuadamente y no están
obstruidas.
Si se está utilizando un circuito de refrigeración
indirecto, se debe revisar el circuito secundario
para detectar la presencia de refrigerante.
El marcado al equipo sigue siendo visible y
legible. Las marcas y signos que se vuelven
ilegibles deben ser corregidos.
La tubería o los componentes de refrigeración
se instalan en una posición en la que es
poco probable que estén expuestos a alguna
sustancia que pueda corroer los componentes
que contienen refrigerante, a menos que
los componentes estén construidos con
materiales que sean inherentemente resistentes
a la corrosión o que estén protegidos
adecuadamente contra la corrosión.
9. Cheques a dispositivos eléctricos: La reparación
y el mantenimiento de los componentes
eléctricos deben incluir controles de seguridad
iniciales y procedimientos de inspección de
componentes. Si existe una falla que pueda
comprometer la seguridad, no se debe conectar
ningún suministro eléctrico al circuito hasta que
se resuelva satisfactoriamente. Si la falla no se
puede corregir de inmediato, pero es necesario
continuar la operación, se debe utilizar una
solución temporal adecuada. Esto se informará
al propietario del equipo para que se informe a
todas las partes.
Los controles iniciales de seguridad incluirán:
Que los condensadores están descargados. Esto
debe hacerse de manera segura para evitar la
posibilidad de chispas.
Que no se exponen componentes eléctricos
ni cableado mientras se está cargando,
recuperando o purgando el sistema.
Que hay continuidad de la unión de la tierra.
Reparaciones a componentes sellados.
1. Durante las reparaciones de componentes
sellados, todos los suministros eléctricos se
deben desconectar del equipo en el que se
está trabajando antes de retirar las cubiertas
selladas, etc. Si es absolutamente necesario
contar con un suministro eléctrico al equipo
durante el servicio, se debe realizar una
detección permanente de fugas. se ubicará en el
punto más crítico para advertir de una situación
potencialmente peligrosa.
2. Para garantizar que al trabajar con
componentes eléctricos, la carcasa no se altera
de tal manera que el nivel de protección se vea
afectado, se debe prestar especial atención a lo
siguiente:
Daños a los cables, número excesivo de
conexiones, terminales no fabricados según las
especifi caciones originales, daños a los sellos,
ajuste incorrecto de los casquillos, etc.
Asegúrese de que el aparato esté montado de
forma segura.
Asegúrese de que los sellos o materiales de
sellado no se hayan degradado de manera
que ya no sirvan para evitar la entrada de
atmósferas infl amables. Las piezas de repuesto
deben estar de acuerdo con las especifi caciones
del fabricante.
Nota: el uso de sellador de silicona puede
inhibir la efectividad de algunos tipos de
equipos de detección de fugas. Los componentes
intrínsecamente seguros no tienen que estar
aislados antes de trabajar en ellos.
Reparación a componentes intrínsecamente
seguros.
No aplique ninguna carga inductiva o capacitiva
permanente al circuito sin asegurarse de que esto
no exceda el voltaje y la corriente permitidos para
el equipo en uso. Los componentes intrínsecamente
seguros son los únicos tipos en los que se puede
trabajar mientras se vive en presencia de una
atmósfera infl amable. El aparato de prueba debe
estar en la clasifi cación correcta. Reemplace los
componentes solo con partes especifi cadas por
el fabricante. Otras partes pueden provocar la
ignición de refrigerante en la atmósfera debido a
una fuga.
44
background
Importantes Instrucciones de Seguridad
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
Traslado y evacuación
Al entrar en el circuito de refrigerante para realizar
reparaciones o para cualquier otro propósito, se
deben utilizar procedimientos convencionales.
Sin embargo, es importante que se sigan las
mejores prácticas ya que la infl amabilidad es
una consideración. Se seguirán los siguientes
procedimientos:
Retire el refrigerante.
Purgar el circuito con gas inerte.
• Evacuar.
Purgar de nuevo con gas inerte.
Abrir el circuito mediante corte o soldadura
fuerte.
La carga de refrigerante se recuperará en los
cilindros de recuperación correctos. El sistema
se debe lavar con OFN para que la unidad
sea segura. Este proceso puede necesitar
repetirse varias veces. No se debe utilizar aire
comprimido ni oxígeno para esta tarea.
El lavado se logrará rompiendo el vacío en el
sistema con OFN y continuando con el llenado
hasta que se alcance la presión de trabajo,
luego ventilando a la atmósfera y fi nalmente
bajando al vacío. Este proceso debe repetirse
hasta que no haya refrigerante dentro del
sistema. Cuando se utiliza la carga OFN
nal, el sistema debe descargarse a presión
atmosférica para permitir que se realice el
trabajo. Esta operación es absolutamente vital si
se realizan operaciones de soldadura fuerte en
la tubería.
Asegúrese de que la salida de la bomba de
vacío no esté cerca de ninguna fuente de
ignición y que haya ventilación disponible.
Procedimientos de carga
Además de los procedimientos de carga
convencionales, se deben seguir los siguientes
requisitos:
Asegúrese de que no se contamine con
refrigerantes diferentes cuando utilice equipos
de carga. Las mangueras o líneas deben ser lo
más cortas posible para minimizar la cantidad
de refrigerante que contienen.
Los cilindros se mantendrán en posición vertical.
Asegúrese de que el sistema de refrigeración
esté conectado a tierra antes de cargar el
sistema con refrigerante.
Etiquete el sistema cuando se complete la carga,
si no está ya etiquetado.
Se debe tener mucho cuidado de no
sobrecargar el sistema de refrigeración.
Antes de recargar el sistema, se someterá a
prueba de presión con OFN. El sistema debe
ser probado contra fugas al fi nalizar la carga
pero antes de la puesta en servicio. Se realizará
una prueba de fugas de seguimiento antes de
abandonar el sitio.
Cableado
Compruebe que el cableado no esté sujeto a
desgaste, corrosión, presión excesiva, vibración,
bordes afi lados o cualquier otro efecto ambiental
adverso. La verifi cación también debe tener
en cuenta los efectos del envejecimiento o la
vibración continua de fuentes como compresores o
ventiladores.
Detección de refrigerantes infl amables.
Bajo ninguna circunstancia deben utilizarse fuentes
potenciales de ignición en la búsqueda o detección
de fugas de refrigerante. No se debe usar una
antorcha de halogenuros o cualquier otro detector
que use una llama desnuda.
Métodos de detección de fugas
Los siguientes métodos de detección de fugas se
consideran aceptables para sistemas que contienen
refrigerantes infl amables:
Se deben usar detectores electrónicos de fugas
para detectar refrigerantes infl amables, pero la
sensibilidad puede no ser adecuada o puede
necesitar una recalibración. El equipo de
detección debe estar calibrado en un área libre
de refrigerante. Asegúrese de que el detector no
sea una fuente potencial de ignición y que sea
adecuado para el refrigerante utilizado.
El equipo de detección de fugas se fi jará en un
porcentaje del LFL del refrigerante y se calibrará
para el refrigerante empleado y se confi rmará
el porcentaje apropiado de gas (25% máximo).
Los fl uidos de detección de fugas son adecuados
para el uso con la mayoría de los refrigerantes,
pero se debe evitar el uso de detergentes
que contengan cloro, ya que el cloro puede
reaccionar con el refrigerante y corroer el cobre
o las tuberías.
Si se sospecha una fuga, todas las llamas
descubiertas deben retirarse o extinguirse.
Si se encuentra una fuga de refrigerante que
requiere soldadura fuerte, todo el refrigerante
se recuperará del sistema o se aislará mediante
válvulas de cierre en una parte del sistema
alejada de la fuga. El nitrógeno libre de
oxígeno (OFN) se purgará a través del sistema
antes y durante el proceso de soldadura fuerte.
45
background
Importantes Instrucciones de Seguridad
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD
Desmantelamiento
Antes de llevar a cabo este procedimiento,
es esencial que el técnico esté completamente
familiarizado con el equipo en todo su detalle.
Se recomienda una buena práctica que todos los
refrigerantes se recuperen de manera segura. Antes
de realizar la tarea, se debe tomar una muestra
de aceite y refrigerante en caso de que se requiera
un análisis antes de reutilizar el refrigerante
recuperado. Es esencial que la energía eléctrica
esté disponible antes de comenzar la tarea.
A. Familiarizarse con el equipo y su
funcionamiento.
B. Sistema de aislamiento eléctrico.
C. Antes de intentar el procedimiento, asegúrese
de que:
El equipo de manejo mecánico está
disponible si es necesario para el manejo de
cilindros de refrigerante.
Todo el equipo de protección personal
está disponible y se está utilizando
correctamente.
El proceso de recuperación es supervisado
en todo momento por una persona
competente.
Los equipos y cilindros de recuperación
cumplen con las normas apropiadas.
D. Bombear el sistema de refrigerante, si es
posible.
E. Si no es posible un vacío, haga un colector para
que se pueda eliminar el refrigerante de varias
partes del sistema.
F. Asegúrese de que el cilindro esté situado
en la balanza antes de que tenga lugar la
recuperación.
G. Arranque la máquina de recuperación y opere
de acuerdo con las instrucciones del fabricante.
H. No llene en exceso los cilindros. No más del
80% de volumen de carga líquida.
I. No exceda la presión máxima de trabajo del
cilindro, ni siquiera temporalmente.
J. Cuando los cilindros se hayan llenado
correctamente y se haya completado el proceso,
asegúrese de que los cilindros y el equipo
se retiren del sitio rápidamente y que todas
las válvulas de aislamiento del equipo estén
cerradas.
K. El refrigerante recuperado no debe cargarse en
otro sistema de refrigeración a menos que se
haya limpiado y revisado.
Etiquetado
El equipo debe estar etiquetado indicando que ha
sido retirado del servicio y vaciado de refrigerante.
La etiqueta deberá estar fechada y fi rmada.
Asegúrese de que haya etiquetas en el equipo
que indiquen que el equipo contiene refrigerante
infl amable.
Recuperación
Cuando se retira refrigerante de un sistema, ya sea
para servicio o cierre, se recomienda que todos los
refrigerantes se eliminen de manera segura.
Cuando transfi era refrigerante a los cilindros,
asegúrese de que solo se utilicen los cilindros
apropiados para recuperar el refrigerante.
Asegúrese de que esté disponible el número
correcto de cilindros para mantener la carga total
del sistema. Todos los cilindros que se utilizarán
están diseñados para el refrigerante recuperado y
etiquetados para ese refrigerante, es decir, cilindros
especiales para la recuperación de refrigerante.
Los cilindros deben estar completos con válvula de
alivio de presión y válvulas de cierre asociadas en
buen estado de funcionamiento. Los cilindros de
recuperación vacíos se evacuan y, si es posible, se
enfrían antes de que se produzca la recuperación.
El equipo de recuperación debe estar en buen
estado de funcionamiento con un conjunto de
instrucciones sobre el equipo que se encuentra a
mano y debe ser adecuado para la recuperación
de refrigerantes infl amables. Además, un conjunto
de balanzas calibradas estará disponible y en buen
estado de funcionamiento. Las mangueras deben
estar completas con acoplamientos de desconexión
sin fugas y en buenas condiciones. Antes de
usar la máquina de recuperación, verifi que que
esté en buen estado de funcionamiento, que se
haya mantenido correctamente y que todos los
componentes eléctricos asociados estén sellados
para evitar la ignición en caso de una fuga de
refrigerante. Consulte al fabricante en caso de
duda.
El refrigerante recuperado se devolverá al
proveedor de refrigerante en el cilindro de
recuperación correcto y se dispondrá la nota de
transferencia de residuos correspondiente. No
mezcle refrigerantes en unidades de recuperación
y especialmente en cilindros. Si se deben retirar
los compresores o los aceites de compresores,
asegúrese de que hayan sido evacuados a un
nivel aceptable para asegurarse de que no quede
refrigerante infl amable dentro del lubricante. El
proceso de evacuación se llevará a cabo antes
de devolver el compresor a los proveedores.
Para acelerar este proceso solo debe emplearse
calentamiento eléctrico del cuerpo del compresor.
Cuando el aceite se drena de un sistema, debe
llevarse a cabo de manera segura.
46
background
INSTRUCCIONES DE INSTALACIÓN
47
UBICACIÓN
Este acondicionador de aire está diseñado para
una fácil instalación en ventanas de una o dos
ventanas. Dado que los diseños de las ventanas
varían, puede ser necesario realizar algunas
modifi caciones para una instalación segura.
Este acondicionador de aire no está diseñado para
ventanas verticales tipo deslizante o instalación “a
través de la pared”.
Asegúrese de que la ventana y el marco son
estructuralmente sólidos y libres de madera seca o
podrida.
Instale el acondicionador de aire en una ventana
en un lado del edifi cio que favorece más sombra
que la luz del sol. Si el aparato debe estar a la luz
directa del sol, es aconsejable proporcionar un
toldo de sombra sobre el aparato para garantizar
un funcionamiento efi caz.
No instale el aparato donde se sospeche una fuga
de gas combustible.
Este aparato está diseñado para evaporar la
condensación en condiciones normales. En
condiciones extremadamente calientes o húmedas,
el exceso de condensación puede desbordarse
hacia el exterior. El aparato debe instalarse donde
la condensación no pueda gotear sobre peatones o
propiedades vecinas.
Asegure un espacio sufi ciente alrededor del
aparato para permitir una amplia circulación de
aire. La parte trasera del aparato debe estar al aire
libre, no debe estar en un garaje u otra habitación.
Mantenga el aparato alejado de obstáculos ya una
distancia mínima de 76 cm (30 pulgadas) del suelo.
Asegúrese de que las cortinas y otras obstrucciones
no bloqueen el fl ujo de aire al aparato.
76.2 cm
(30 pulgadas)
50.8 cm
(20 pulgadas)
50.8 cm
(20 pulgadas)
30.5 pulg
(12 cm)
HERRAMIENTAS REQUERIDAS
Destornilladores: Phillips y cabeza plana.
Taladro eléctrico: 1/8” (3.2 mm) de diámetro de
la broca
• Lápiz
• Cinta métrica
• Tijeras
Nivel de carpintero
ACCESORIOS
Los siguientes accesorios se incluyen con el aparato
y se deben utilizar durante la instalación.
1. Tornillo de bloqueo de 7/16” (11 mm) y
arandela plana (x2)
2. Tornillo de cabeza hexagonal de 1/2” (13 mm)
(x7)
3. Tornillo y tuerca de seguridad de 1/2” (13 mm)
(x4)
4. Perno de cabeza plana y tuerca de bloqueo de
3/4” (19 mm) (x2)
5. Tornillo de 3/4” (19 mm) (x2)
6. Tornillo de bloqueo de cabeza hexagonal de
5/16” (8 mm) (x10)
7. Tornillo de 1/4” (8 mm) (x2)
8. Cerradura de seguridad para marcos de
ventanas de madera
9. Cerradura de seguridad para marcos de vinilo
(x2)
10. Soporte de ángulo del umbral (x2)
11. Bloqueo de cuadros (x2)
12. Inserto de espuma (x4)
13. Sello de espuma de ventana
14. Burlete (x5)
1
2
3
4
5
6
12
7
8
9
10
11
13
14
background
INSTRUCCIONES DE INSTALACIÓN
48
INSTALACIÓN
La instalación de este artefacto requiere la
extracción del chasis interior, la instalación del
gabinete en la ventana y luego la sustitución del
chasis interior en el gabinete. Este proceso se
realiza para minimizar posibles lesiones o daños a
la propiedad durante la instalación.
Se recomienda utilizar dos personas durante el
proceso de instalación.
Extracción del chasis del armario
1. Abra el panel frontal y retire el fi ltro de aire,
luego retire el panel frontal. Coloque el fi ltro y el
panel frontal a un lado para su uso posterior.
2. Localice los cuatro tornillos que sujetan la cara
frontal del aparato.
3. Quite los cuatro tornillos y déjelos a un lado
para su uso posterior.
4. Retire la cara delantera del aparato y déjela
para uso posterior.
5. Retire los tornillos de transporte en la parte
superior del gabinete.
6. Tire hacia afuera de la empuñadura de la base
para quitar el chasis del gabinete.
Nota: Puede haber embalaje en el chasis interior.
Asegúrese de que se retire antes de reemplazar el
chasis en el gabinete.
1
2
3
4
6
5
background
49
Soportes de canal en forma de “L” y “U”
1. Coloque el inserto de espuma en la parte
superior del gabinete por encima de los
agujeros de los tornillos. Instale el soporte de
montaje en forma de “L” en la parte superior
del gabinete y los canales en forma de “U” a
los lados del gabinete utilizando los tornillos
hexagonales de 5/16“ (8 mm) suministrados.
2. Deslice las cortinas laterales en los canales
creados por los soportes en forma de “L” y “U”
en ambos lados del gabinete.
3. Abra la ventana y marque el centro del umbral
de la ventana. Coloque el gabinete en la
ventana con el canal “U” inferior fi rmemente
asentado sobre el borde del umbral de la
ventana. Cierre la ventana sobre la parte
superior del gabinete detrás del soporte en
forma de “L” para sujetar el gabinete en la
ventana. Desplace el armario a la izquierda oa
la derecha según sea necesario para alinear
el centro del armario con el centro del umbral
de la ventana. Sujete el gabinete al umbral
de la ventana usando los tornillos de cabeza
hexagonal de 3/4“ (19 mm) proporcionados.
1
2
3
INSTRUCCIONES DE INSTALACIÓN
background
50
Compruebe el ángulo de inclinación
El acondicionador de aire debe inclinarse hacia
abajo hacia el exterior aproximadamente de 3° a
4°. Esta inclinación estimulará el drenaje del agua
condensada hacia el exterior. Si hay fugas de agua
condensada en el interior de la casa, compruebe el
ángulo de inclinación y ajuste si es necesario.
Mida el ángulo de inclinación desde la parte
frontal del borde del gabinete. La diferencia de
altura entre la parte delantera y la parte trasera del
aparato, con la etiqueta “A” en la imagen, debe
ser de aproximadamente 19 mm a 2.5 cm (3/4 de
pulgada - 1 pulgada).
Soportes
1. Sujete cada soporte enrasado contra el exterior
del marco de la ventana y colóquelo en la
parte inferior del gabinete usando los tornillos
de 1/2“ (13 mm) y tuercas de seguridad
proporcionados, pero no apriete completamente
los tornillos. Marque los soportes en el nivel
superior del alféizar de la ventana y luego
retírelos.
2. Ensamble los soportes de anclaje del travesaño
a las patas de soporte externas usando los
pernos de cabeza plana de 3/4“ (19 mm) y
tuercas de seguridad proporcionados.
3. Instale los soportes de soporte con los soportes
de anclaje del travesaño unidos al agujero
correcto en la parte inferior del gabinete.
Apriete los seis pernos fi rmemente.
A
1
2
3
INSTRUCCIONES DE INSTALACIÓN
background
51
Cerradura de ventana y sello de marco
Coloque el sello de espuma adhesiva en la abertura
entre las ventanas interior y exterior y conecte el
seguro al marco exterior de la ventana con dos
tornillos de 1/2” (13 mm).
INSTRUCCIONES DE INSTALACIÓN
Extienda los paneles de relleno de ventana
1. Levante la ventana para exponer los tornillos de
bloqueo del panel de relleno. Afl oje los tornillos
para que los paneles de relleno se deslice
fácilmente. Extienda los paneles para llenar
completamente la ventana. Utilice dos tornillos
de seguridad de 7/16“ (11 mm) y arandelas
planas para asegurar los paneles de relleno y
luego cierre la ventana.
2. Fije el gabinete al marco superior de la ventana
con un tornillo hexagonal de 1/2“ (13 mm).
3. Asegure los paneles de relleno de la ventana
al umbral de la ventana superior usando dos
tornillos de cabeza hexagonal de 1/2“ (13
mm). Fije los seguros del marco al umbral de la
ventana usando dos tornillos de 3/4“ (19 mm).
4. Para ventanas de vinilo, coloque dos cerraduras
de seguridad en los orifi cios ubicados en la
parte inferior del gabinete y asegúrelos con dos
tornillos de 1/4” (8 mm).
1
2
3
4
background
52
Instale los insertos de espuma
Los insertos de espuma pueden bloquear cualquier
grietas o espacios en las cortinas laterales y ayudar
a mantener la efi ciencia energética del aparato.
Después de instalar el aparato en la ventana, mida
la anchura de las cortinas laterales desde el lateral
del aparato hasta el borde de la cortina.
Si es necesario, corte el inserto de espuma al
tamaño correcto y luego deslice el inserto de
espuma en las ranuras de la cortina lateral. El
desmoldeo suministrado se puede utilizar para
bloquear cualquier otra grietas o espacios, según
sea necesario.
12
3
45678
9
10
12
1
113
14
15
5
6
12
3
4
Instale el chasis en el gabinete
1. Deslice cuidadosamente el chasis en el gabinete.
No presione los controles ni las bobinas.
Asegúrese de que el chasis esté fi rmemente
asentado hacia la parte posterior del gabinete.
2. Vuelva a colocar los tornillos de transporte en la
parte superior del gabinete.
3. Vuelva a colocar la cara frontal del aparato.
4. Asegure la cara frontal del gabinete con los
cuatro tornillos que se retiraron antes.
5. Vuelva a colocar el panel frontal y el fi ltro de
aire.
Nota: No opere el aparato sin el fi ltro de aire
instalado.
5
4
3
1
2
INSTRUCCIONES DE INSTALACIÓN
background
CARACTERISTICAS
1. Panel de control
2. Entrada de aire
3. Salida de aire
4. Filtro de aire (no representado)
1
2
3
PANEL DE CONTROL
1. Botón de ahorro de energía: Se utiliza para
confi gurar la función de ahorro de energía.
2. Pantalla de visualización y botones arriba y
abajo:
La pantalla muestra la temperatura ajustada,
la temperatura ambiente y los ajustes del
temporizador. Para cambiar la escala de
temperatura que se muestra, presione los
botones arriba y abajo al mismo tiempo.
Los botones Arriba y Abajo se usan para
ajustar la temperatura ajustada y la función
del temporizador.
3. Botón dormir: Se utiliza para confi gurar la
función dormir.
4. Botón ltro: La luz indicadora se iluminará
como un recordatorio para comprobar el fi ltro.
Una vez limpiado el fi ltro, utilice este botón para
reanudar el funcionamiento.
5. Botón de modo: Se utiliza para elegir el modo
de funcionamiento.
6. Botón del temporizador: Se utiliza para
establecer el temporizador de encendido
automático y apagado automático.
7. Botón del ventilador: Se utiliza para ajustar la
velocidad del ventilador. El ventilador puede
ajustarse a Bajo, Medio, Alto y Auto.
Indicador Sígueme: La luz se ilumina para indicar
que la función Sígueme está activa.
8. Botón de encendido: Se utiliza para encender o
apagar el aparato.
9. Receptor de control remoto: Asegúrese de que
este receptor no esté oscurecido por cortinas
u otros elementos, ya que podría afectar el
funcionamiento del control remoto.
INSTRUCCIONES DE OPERACIÓN
53
1
2
3
4
5
6
7
8
10
9
background
INSTRUCCIONES DE OPERACIÓN
54
TEMP
1
2
3
4
5
6
7
8
9
10
11
12
13
CONTROL REMOTO
1. Panel de visualización: Muestra la temperatura
establecida, la temperatura ambiente y la
confi guración del temporizador. Para cambiar
la escala de temperatura que se muestra,
presione el botón °C/°F.
2. Flechas arriba y abajo: Se utiliza para ajustar
la temperatura ajustada en incrementos de 1 °
y la función del temporizador en incrementos
de 30 minutos hasta 10 horas y luego en
incrementos de 1 hora hasta 24 horas.
3. Botón de modo: Se utiliza para elegir el modo
de funcionamiento.
4. Botón Sígueme: Se utiliza para confi gurar la
función sígueme.
5. Botón °C/°F: Use para cambiar la escala de
temperatura.
6. Botón LED: Presione para encender o apagar la
luz trasera del LED.
7. Botón de encendido: Se utiliza para encender o
apagar el aparato.
8. Botón de dormir: Se utiliza para establecer la
función de dormir.
9. Botón del ventilador: Se utiliza para ajustar la
velocidad del ventilador. El ventilador puede
ajustarse a bajo, medio, alto y auto.
10. Botón de encendido del temporizador: se utiliza
para confi gurar el temporizador de encendido
automático.
11. Botón de apagado del temporizador: se utiliza
para confi gurar el temporizador de apagado
automático.
12. Botón de ahorro de energía: Se utiliza para
confi gurar la función de ahorro de energía.
13. Botón de bloqueo: Presione el botón °C/°F
y el botón del temporizador al mismo tiempo
para bloquear el control remoto y evitar que la
confi guración se cambie sin darse cuenta.
background
Este aparato digital de Clase B cumple con la
norma Canadiense ICES-003. CAN ICES-3 (B)
Este equipo ha sido probado y cumple con los
límites para un dispositivo digital de Clase B, de
acuerdo con la Parte 15 de las Reglas de la FCC.
Estos límites están diseñados para proporcionar una
protección razonable contra interferencias en una
instalación residencial.
Este equipo genera, utiliza y puede irradiar energía
de radiofrecuencia y, si no se instala y utiliza
de acuerdo con las instrucciones, puede causar
interferencia en las comunicaciones de radio. Sin
embargo, no hay garantía de que no se produzcan
interferencias en una instalación en particular.
Si este equipo causa interferencias en la recepción
de radio o televisión, lo que puede determinarse
apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir la interferencia
mediante una o más de las siguientes medidas:
1. Reorientar o reubicar la antena receptora.
2. Aumente la separación entre el equipo y el
receptor.
3. Conecte el equipo a una toma de corriente en
un circuito distinto al que está conectado el
receptor.
4. Consulte al distribuidor oa un técnico de radio/
TV experimentado para obtener ayuda.
Los cambios o modifi caciones no aprobados por
la parte responsable del cumplimiento de la FCC
podrían anular la autoridad del usuario para
operar el equipo.
Este aparato cumple con la Parte 15 de las Reglas
de la FCC.
El funcionamiento está sujeto a las dos condiciones
siguientes:
1. Este dispositivo no puede causar interferencias.
2. Este dispositivo debe aceptar cualquier
interferencia recibida, incluida la interferencia
que pueda causar un funcionamiento no
deseado.
PILAS DEL CONTROL REMOTO
El mando a distancia requiere dos pilas
alcalinas AAA (incluidas). Las baterías deben ser
reemplazadas cuando:
a) No se escucha ningún sonido al intentar
programar el aparato.
b) El aparato no responde a una orden emitida por
el mando a distancia.
Cambio de batería:
1. Deslice la cubierta posterior del mando a
distancia en la dirección de la fl echa.
2. Inserte dos pilas AAA siguiendo la misma
orientación que se muestra en el interior de la
cámara de la batería (+/-).
3. Vuelva a instalar la cubierta trasera.
4. Si el mando a distancia no se utilizará durante
períodos de tiempo prolongados, las baterías se
deben quitar.
Notas:
Proteja el control remoto de altas temperaturas
y manténgalo alejado de la exposición a la
radiación.
Mantenga el receptor del panel de control
alejado de la luz directa del sol.
No mezcle baterías viejas y nuevas.
No mezcle pilas alcalinas, estándar (carbono-
zinc) o recargables (ni-cad, ni-mh, etc.).
El control remoto funciona a una distancia de 8
metros (26 pies) del receptor situado dentro del
aparato principal. Cualquier obstrucción entre el
receptor y el remoto puede causar interferencia
de señal, limitando la capacidad de programar
la unidad principal.
INSTRUCCIONES DE OPERACIÓN
55
background
INSTRUCCIÓN DE LA FUNCIÓN
Modos de funcionamiento
Hay cuatro modos de funcionamiento a elegir. Pulse
el botón de modo repetidamente para seleccionar
el modo deseado. La luz indicadora adyacente
se iluminará para mostrar qué modo se ha
seleccionado.
Modo de enfriamiento
Elija modo de enfriamiento para ajustar la función
de enfriamiento. Utilice las fl echas arriba y abajo
para elegir la temperatura deseada. Cuando se
selecciona modo de enfriamiento, la velocidad del
ventilador se puede ajustar pulsando el botón del
ventilador.
• Modo seco
Elija modo seco para eliminar el exceso de
humedad del aire durante períodos de alta
humedad. Todo el agua extraída del aire se
condensará dentro del aparato y drenará la parte
posterior. La velocidad del ventilador se ajustará
automáticamente y no podrá modifi carse en modo
seco.
Modo de ventilador
Elija modo ventilador para ejecutar el ventilador
interno sin activar la función de enfriamiento.
Presione el botón del ventilador repetidamente para
elegir la velocidad del ventilador, Baja, Med, Alta o
Auto.
• Modo automático
Auto Mode es un programa de fábrica predefi nido
que defi ne automáticamente el modo (enfriamiento
o seco) y la velocidad del ventilador en función de
la temperatura ajustada, la temperatura ambiente y
la humedad ambiental.
Flechas Arriba y Abajo
Las fl echas arriba y abajo modifi carán la
temperatura ajustada en incrementos de 1°.
Las fl echas arriba y abajo modifi carán el tiempo
de ajuste de la función del temporizador en
incrementos de 0.5 horas hasta 10 horas y luego
en incrementos de 1 hora hasta 24 horas como
máximo.
Función del temporizador
La función de temporizador se puede utilizar para
encender o apagar el aparato después de un
período de tiempo determinado.
Función encendido automático
1. Pulse el botón del temporizador una vez y el
indicador luminoso de encendido automático se
iluminará.
2. Utilice las fl echas arriba y abajo para
seleccionar la cantidad de tiempo deseada
antes de encender el aparato.
3. Utilice el botón de modo para seleccionar el
modo deseado.
4. Utilice el botón ventilador para seleccionar la
velocidad deseada del ventilador.
5. El tiempo seleccionado aparecerá en el panel de
visualización y contará hasta que el aparato se
encienda.
Función de apagado automático
1. Pulse dos veces el botón del temporizador y
la luz indicadora de apagado automático se
iluminará.
2. Utilice las fl echas Arriba y Abajo para
seleccionar la cantidad de tiempo deseada
antes de que el aparato se apague.
3. La hora seleccionada aparecerá en el panel de
visualización y contará hasta que el aparato se
apague.
Uso de encendido automático y apagado
automático simultáneamente
Si es necesario que el aparato se encienda, ejecute
durante un período de tiempo determinado y luego
apague, las funciones encendido automático y
apagado automático se pueden utilizar al mismo
tiempo, ajustando primero una y luego la otra.
Ambas luces indicadoras se iluminarán y la
pantalla contará hasta que el aparato se apague
o encienda, sea cual sea la función que haya sido
confi gurada en primer lugar.
Nota: El temporizador no encenderá y apagará
el aparato indefi nidamente. Los temporizadores
encendido automático y apagado automático
funcionarán una vez y luego el aparato volverá a
su funcionamiento normal.
Apagando el aparato, presionando el botón por
defecto del mando a distancia o desenchufando
el aparato borrará todos los ajustes de memoria,
incluyendo el temporizador.
INSTRUCCIONES DE OPERACIÓN
56
background
INSTRUCCIONES DE OPERACIÓN
Sígueme Función
Hay un sensor de temperatura incorporado en el
mando a distancia que continuamente recogerá
la temperatura ambiente actual. Mantenga el
mando a distancia con usted y el aparato ajustará
automáticamente la temperatura establecida en
función de la temperatura actual en la que se
encuentre para alcanzar la condición y temperatura
más confortables.
Pulse el botón sígueme para activar la función
sígueme. El control remoto mostrará la temperatura
actual en su ubicación. El mando a distancia
enviará una señal al acondicionador de aire cada
3 minutos, siempre que permanezca dentro del
alcance del aparato.
La luz sígueme del panel de control del aparato se
iluminará durante 5 segundos cada tres minutos
para indicar que ha recibido una señal del mando
a distancia. Si el aparato no recibe una señal
del mando a distancia durante un intervalo de
7 minutos, emitirá un pitido para indicar que ha
nalizado el modo sígueme.
La distancia máxima para la función sígueme es de
8 metros (26 pies). Esta función está disponible en
los modos enfriamiento y automático.
Función de dormir
La función de dormir se puede utilizar para
conservar la energía durante las horas de dormir.
Cuando se selecciona, la temperatura ajustada
aumentará 1°C/2°F cada media hora durante una
hora completa. El aparato mantendrá la nueva
temperatura programada durante 6 horas antes de
volver automáticamente al funcionamiento normal.
La función de suspensión se puede cancelar en
cualquier momento presionando el botón dormir.
Función de ahorro de energía
La función de ahorro de energía encenderá y
apagará automáticamente el ventilador cuando
el compresor no esté en uso para minimizar
la frecuencia con la que el compresor debe
encenderse. Esta función está disponible en los
modos enfriamiento, seco, enfriamiento automático
y ventilador automático.
El ventilador continuará funcionando durante 3
minutos después de que el compresor se apague.
El ventilador se encenderá durante 2 minutos en
intervalos de 10 minutos hasta que la temperatura
ambiente esté por encima de la temperatura
programada, momento en el que el compresor se
encenderá y se reanudará la refrigeración.
AJUSTE DEL FLUJO DE AIRE
Las rejillas en la parte delantera del aparato se
pueden ajustar hacia arriba y hacia abajo o hacia
la izquierda y la derecha para dirigir el fl ujo de
aire por toda la habitación según sea necesario.
Nota: Cuando esté en modo de refrigeración,
asegúrese de que las rejillas están orientadas
hacia arriba. Si el aparato funciona en modo de
enfriamiento con las rejillas hacia abajo durante
un período prolongado de tiempo, puede formarse
condensación en la rejilla y gotear desde la
superfi cie de las cuchillas.
57
background
58
CUIDADO Y MANTENIMIENTO
FILTRO DE AIRE
El fi ltro de aire debe limpiarse aproximadamente
cada 2 semanas. El fi ltro de aire puede requerir
una limpieza más frecuente si hay caspa o pelaje
en el aire.
Aproximadamente cada dos semanas, la luz
indicadora del fi ltro en el panel de control se
iluminará como un recordatorio para limpiar el
ltro. Siga los pasos que se indican a continuación
para limpiar el fi ltro y volver a ponerlo en
funcionamiento normal.
1. El ltro de aire se encuentra detrás de la rejilla
de admisión delantera. Para quitar el fi ltro
de aire, sujete la lengüeta del fi ltro en el lado
derecho de la parrilla y deslícela hacia la
derecha. Si la rejilla de admisión delantera tiene
dos muescas, tire de la parrilla hacia adelante
para quitar el fi ltro de aire.
2. Utilice una aspiradora con un accesorio de
cepillo suave para eliminar los residuos grandes
o acumulación de polvo del fi ltro de aire.
3. Lave el fi ltro en agua tibia jabonosa, por debajo
de 40°C (104°F), o utilice un agente de limpieza
neutro.
4. Enjuague el fi ltro con agua limpia y séquelo
completamente antes de volver a instalarlo en el
aparato.
5. Pulse el botón de fi ltro en el panel de control
para reanudar el funcionamiento normal.
Nota: No opere el aparato sin el fi ltro de aire
instalado.
CÓDIGOS DE ERROR
Si el panel de visualización muestra alguno de los
siguientes códigos de error, desenchufe el aparato,
déjelo reposar durante 5-10 minutos y vuelva a
enchufarlo. Si el error persiste, llame al servicio
técnico.
AS - Error del sensor de temperatura ambiente
HI - Error del sensor de temperatura
LO - Error del sensor de temperatura
“-” - Error del sensor de temperatura del
evaporador
LIMPIEZA
Para evitar posibles descargas eléctricas, asegúrese
de que el aparato esté desenchufado antes de
realizar cualquier limpieza o mantenimiento.
El exterior del aparato se puede limpiar con un
paño suave o con un paño tibio y húmedo si es
necesario.
No utilice gasolina, benceno, diluyente o cualquier
otro producto químico para limpiar este aparato ya
que estas sustancias pueden dañar el acabado y la
deformación de las piezas de plástico.
Nunca vierta agua directamente sobre el
aparato, ya que esto puede causar el deterioro
de los componentes eléctricos y el aislamiento del
cableado.
CUIDADO DE FINAL DE TEMPORADA
Antes de dejar el aparato en servicio durante
el año, haga funcionar el aparato en modo de
ventilador alto durante medio día para asegurarse
de que el interior del aparato esté seco. Esto
ayudará a evitar el crecimiento de moho o moho
dentro del aparato. Asegúrese de que el fi ltro esté
limpio y seco. Guarde el aparato en un lugar seco.
Nota: Al instalar o quitar el aparato de la ventana,
asegúrese de que se tome precaución para evitar
que caiga hacia atrás. Se recomienda que la
instalación o remoción se complete con ayuda para
evitar lesiones a personas o daños a la propiedad o
al aparato.
DISPOSICIÓN
Compruebe la conformidad reglamentaria local con
respecto a la eliminación aprobada y segura de
este electrodoméstico.
background
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE
El aparato no funcionará El enchufe no está completamente insertado en el tomacorriente
de pared
Fusible fundido o disyuntor
Enfriamiento insufi ciente • El ltro de aire está sucio
Flujo de aire bloqueado
El tamaño del dispositivo es demasiado pequeño para la
aplicación
Ruido Soporte inadecuado en la instalación de ventanas
Olores Formación de moho o moho en super cies mojadas internas
Coloque un comprimido de algicida en el molde de la base;
empuje la tableta a través de la parrilla a cada lado del aparato
El agua que gotea en el interior El aparato no está correctamente inclinado para permitir que el
agua se drene hacia el exterior
El agua que gotea fuera En días muy calurosos o húmedos, el agua goteada por la parte
trasera del aparato es normal
Acumulación de escarcha Cuando las temperaturas exteriores están por debajo de 18.3°C
(65°F) puede formarse escarcha cuando el aparato esté en
modo de enfriamiento
Cambie el aparato al modo ventilador sólo hasta que el hielo se
derrita
59
Danby cuidado del consumidor: 1-800-263-2629
Horas de operación:
Lunes a Jueves 8:30 am - 6:00 pm Hora estándar del este
Viernes 8:30 am - 4:00 pm Hora estándar del este
La información de este manual está sujeta a cambios sin previo aviso.
background
LIMITED IN-HOME APPLIANCE WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter
“Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided.
First Year
During the rst twelve (12) months, any functional parts of this product found to be defective, will be repaired or replaced, at warrantor’s
option, at no charge to the ORIGINAL purchaser.
To obtain
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any app liance
Service
requiring service outside the limited boundaries of “In Home Service” , it will be the consumer’s responsibility to transport the appliance (at
their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Serv ice” below.
Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service
must be performed by a qualied service technician.
If service is performed on the units by anyone other than an authorized service depot, or the unit is used for commercial appli cation, all
obligations of Danby under this warranty shall be void.
Boundaries of
If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be
In Home Service
delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualied and certif ied for
warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are t he
responsibility of the purchaser.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other c ontents of this appliance, whether due
to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, m ade or intended by Danby or its
authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditio ns, representations or guarantees
under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall no t be responsible for any damages
to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction o f the unit and by the purchase of
the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or propert y caused by the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating con ditions
(extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, oods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for out door application).
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
04/09
1-800-263-2629
Warranty Service
In-home
Durante los primeros veinticuatro (24) meses, cualquier parte en buen estado de este producto que resulte
defectuosa, incluyendo cualquier sistema sellado, será reparado o reemplazado, a opción del fabricante, sin
cargo para el comprador original.
Danby se reserva el derecho de limitar la cobertura de "Servicio en Domicilio" sujeto a la proximidad de un
Taller de Servicio Autorizado. Para todo artefacto que requiera servicio fuera del área limitada de "Servicio en
Domicilio", el cliente será responsable por transportar dicho artefacto hasta el Taller de Servicio Autorizado
mas cercano. Si el electrodoméstico está instalado en un lugar que se encuentra a 100 kilómetros (62 millas)
o más del centro de servicios más cercano, se debe llevar la unidad al Centro de servicios Danby autorizado
más cercano, ya que dicho servicio sólo puede realizarlo un técnico calificado y certificado por Danby para
prestar servicios de garantía.
Los cargos por transporte desde y hacia el lugar en que se efectúe el servicio técnico no están cubiertos por
esta garantía y son de responsabilidad del comprador.
Primeros 24 meses
Para obtener
servicio
Límites del servicio
técnico a domicilio
GARANTÍA LIMITADA “A DOMICILIO”
Este producto de calidad está garantizado contra defectos de fabricación, incluyendo partes y mano de obra, siempre y
cuando la unidad se utilice bajo las condiciones normales de funcionamiento para las que fue diseñado.
Esta garantía está solamente disponible para la persona que haya comprado originalmente esta unidad directamente de Danby
Products Limited (Canada) o Danby Products Inc. (U.S.A.) (en adelante “Danby”) o uno de sus distribuidores
autorizados, y no es transferible.
CONDICIONES DE LA GARANTÍA
Las piezas plásticas, se autorizan por treinta (30) días solamente a partir de la fecha de la compra, sin las extensiones
proporcionadas.
Nada dentro de esta garantía implica que Danby será responsable por cualquier daño que hayan sufrido los alimentos u otros
contenidos de este aparato, ya sea debido a un defecto del aparato, o su uso, adecuado o inadecuado.
EXCLUSIONES
Salvo lo aquí indicado por Danby, no existen otras garantías, condiciones o representaciones, explícitas o implícitas, concretas o
intencionales por parte de Danby o sus distribuidores autorizados y todas las demás garantías, condiciones o representaciones,
incluyendo cualquier garantía, condiciones o representaciones bajo cualquier Acta de Venta de Productos o legislación o estatuto
similar, quedan de esta forma expresamente excluidas. Salvo lo aquí indicado, Danby no serán responsables por ningún daño a
personas o bienes, incluyendo la propia unidad, sin importar su causa, o de ningún daño indirecto causado por el desperfecto de la
unidad, y al comprar esta unidad, el comprador acepta por la presente, indemnizar y proteger a Danby contra cualquier reclamo
por daños a personas o bienes causados por la unidad.
CONDICIONES GENERALES
No se considerará ninguna de estas garantías o seguros cuando el daño o la necesidad de reparación sea el producto de los
siguientes casos:
1) Falla del suministro eléctrico.
2) Daños en tránsito o durante el transporte de la unidad.
3) Alimentación incorrecta, como bajo voltaje, instalación eléctrica defectuosa o fusibles inadecuados.
4) Accidente, modificación, abuso o uso incorrecto del artefacto, tal como insuficiente ventilación del ambiente o condiciones de
operación anormales (temperatura ambiente extremadamente alta o baja).
5) Utilización comercial o industrial (v.g., si el electrodoméstico no está instalado en una vivienda particular).
6) Incendio, daños por agua, robo, guerra, disturbios, hostilidades, actos de fuerza mayor como huracanes, inundaciones, etc.
7) Pedidos de servicio debido a desinformación del usuario.
8) Instalación inadecuada (v.g., instalación empotrada de un electrodoméstico diseñado como unidad independiente o uso de un
electrodoméstico al aire libre que no esté aprobado para dicho fin, incluyendo pero no limitado a: garajes, patios, porches o en
cualquier lugar que no esté bien aislado o controlado por el clima).
Se requerirá una prueba de la fecha de compra para reclamaciones de garantía; Retener las facturas de venta. En el caso de que se
requiera servicio de garantía, presente el comprobante de compra a nuestro depósito de servicio autorizado.
Servicio de Garantía
Servicio en Domicilio
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
1-800-263-2629
04/17
Comuníquese con el distribuidor donde haya comprado la unidad, o llame al Taller de Servicio Autorizado más
cercano, donde debe ser reparada por un técnico calificado. Si esta unidad es reparada en otro lugar que no
sea un Taller de Servicio Autorizado, o si la unidad se utiliza para aplicaciones comerciales, Danby no se hará
responsable de ninguna forma y la garantía será anulada.
background
NOTES / REMARQUES / NOTAS :
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
background
NOTES / REMARQUES / NOTAS :
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
background
MODEL • MODÈLE • MODELO
Printed in China
Imprimé en Chine
Impreso en China
Danby Products Limited, Guelph, ON, Canada N1H 6Z9
Danby Products Inc., Findlay, Ohio, USA 45840
DAC150EB2WDB
DAC150EB2WDB-6

Specifications

Danby DAC150EB2WDB-6 Questions and Answers
