TABLEOFCONTENTS
Page
A Note to You .................................................................. 3
Refrigerator Safety .......................................................... 4
Proper disposal of your old refrigerator ...................... 5
Parts and Features .......................................................... 6
Installing Your Refrigerator ............................................ 8
Electrical requirements ................................................ 8
Space requirements .................................................... 9
Unpacking your refrigerator ........................................ 10
Removing and reversing doors .................................. 11

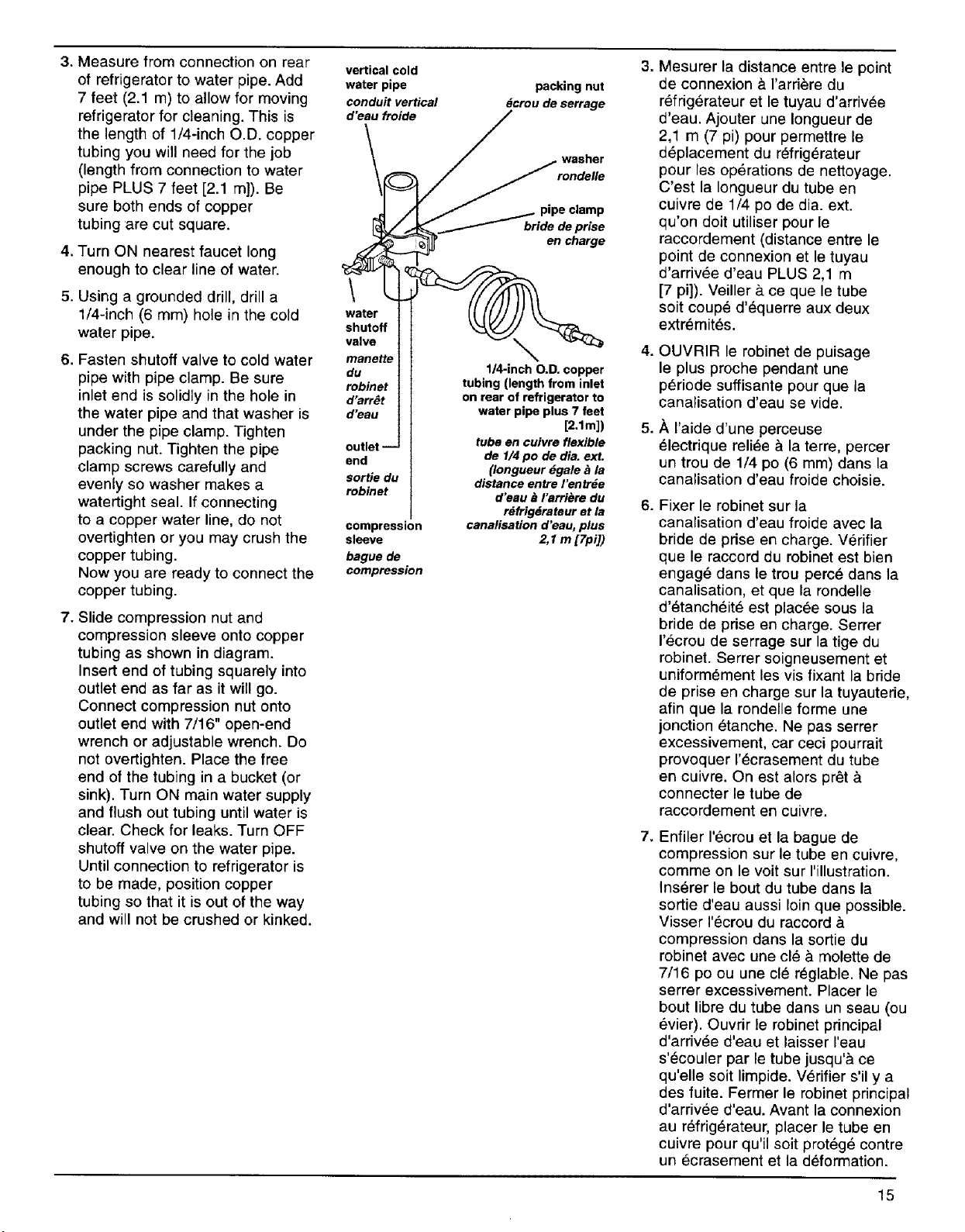

Connecting refrigerator to water source .................... t3
Ice maker operation .................................................. 16
Leveling and door alignment .................................... 17
Using Your Refrigerator ................................................ 19
Setting controls .......................................................... 19
Ensuring proper air circulation .................................. 21
Refrigerator features .................................................. 22
Meat locker and cover ................................................ 24
Crispers and crisper cover ........................................ 25
Utility bin .................................................................... 26
Light bulbs ................................................................ 26
Refrigerator door features ........................................ 26

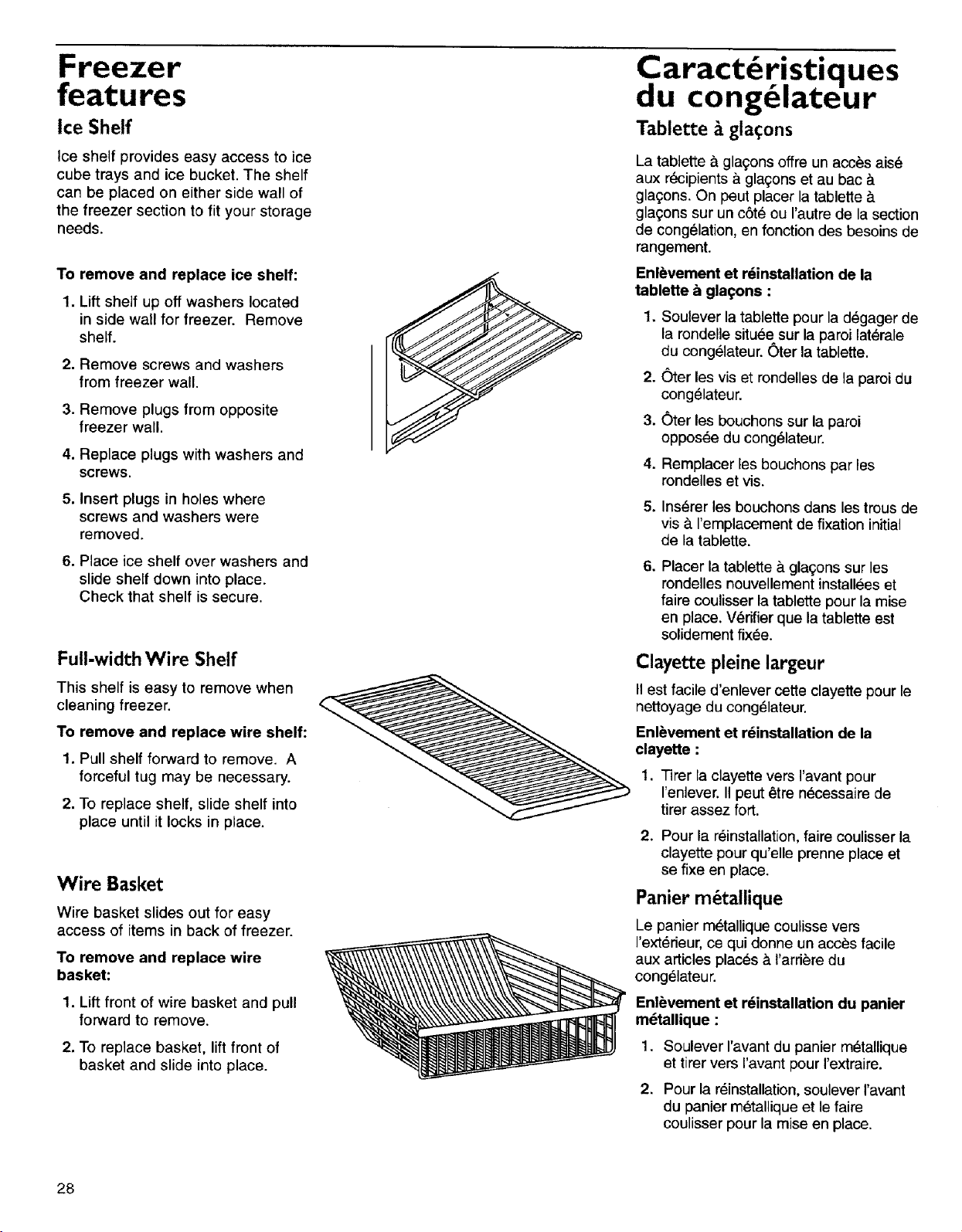

Freezer featu res ........................................................ 28
Saving energy .......................................................... 29
Understanding the sounds you may hear ................ 2g
Caring for Your Refrigerator ........................................ 31
Cleaning your refrigerator .......................................... 31
Vacation and moving care ........................................ 33
Power interruptions .................................................. 34
Foocl Storage Guide .................................................... 35
Storing fresh food ...................................................... 35
Storing frozen food .................................................... 37
Troubleshooting Guide ................................................ 39
Requesting Assistance or Service .............................. 49
If you need assistance or service in U.S.A ............... 49
If you need replacement parts .................................. 49
For further assistance ................................................ 49

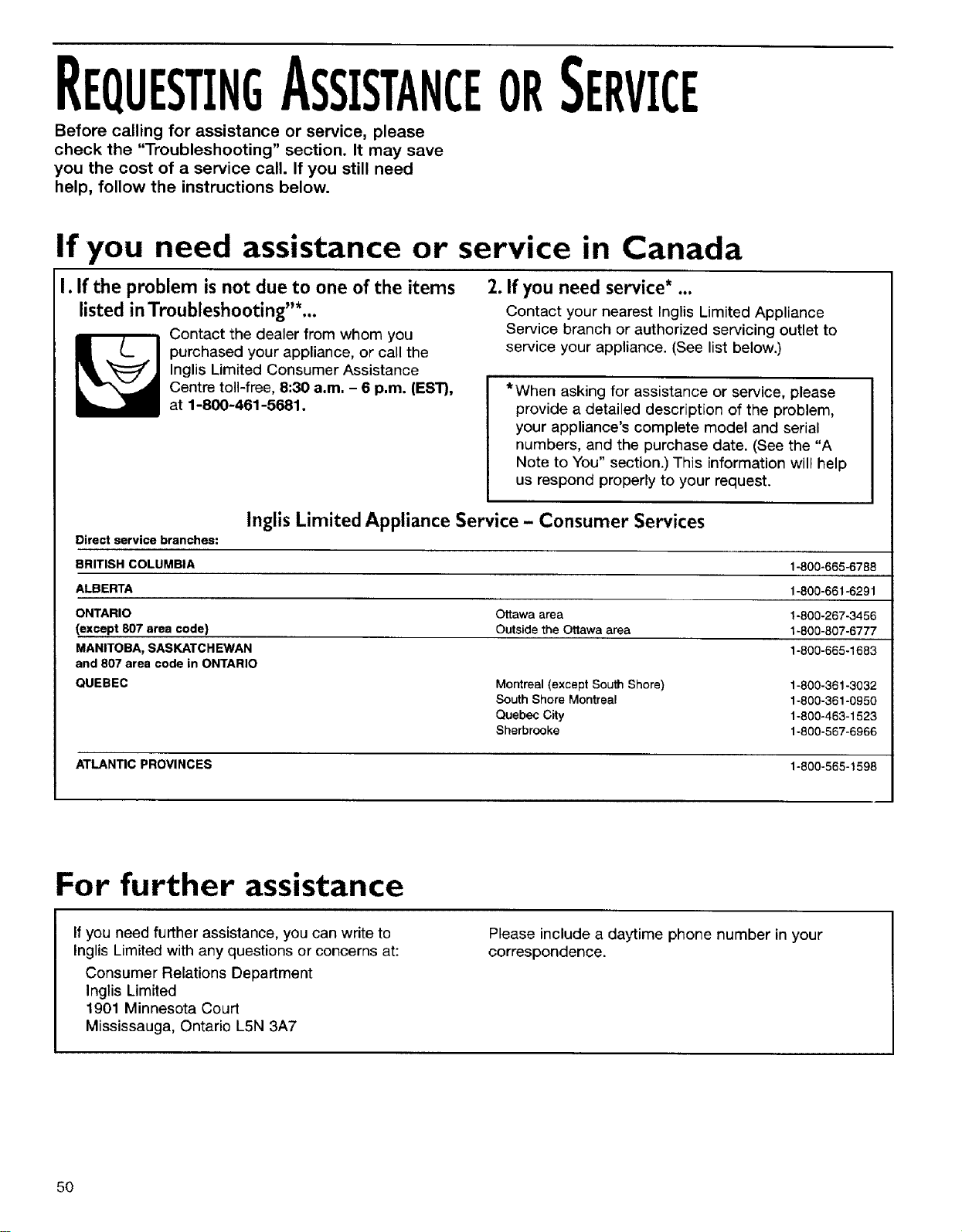

Requesting Assistance or Service .............................. 50
If you need assistance or service in Canada ............ 50
For further assistance ................................................ 50
Index .............................................................................. 52
Warranty ........................................................................ 54
TABLEDESMATIERES
Page
Note & rutilisateur .......................................................... 3
Sdcuritd du rdfrigdrateur ................................................ 4
Mise au rebut prudente de votre vieux r_frig6rateur ......5
Piieces et caract_ristiques .............................................. 7
Installation du r_frig_rateur .......................................... 8
Specifications 61ectriques ............................................ 8
Espacement requis ...................................................... 9
D_ballage de votre r_frig6rateur ................................ 10
Enl_vement et inversion des portes .......................... 11
Raccordement du r6frig_rateur & une
canalisation d'eau ...................................................... 13
Fonctionnement de la machine & gla_ons ................ 16
Aplomb de I'appareil et alignement des portes ........ 17
Utilisation du r6frigdrateur .......................................... 19
R_glage des commandes .......................................... 19
Pour une circulation d'air appropri_e ........................ 21
Caracteristiques du r_frig_rateur .............................. 22
Bac _ viande et couvercle-tablette ............................ 24
Bacs & I_gumes et couvercle .................................... 25
Bac utilitaire .............................................................. 26
Lampes d'_clairage .................................................... 26
Caracteristiques de la porte du refrig_rateur ............ 26
Caract_ristiques du cong_lateur ................................ 28
Economie d'_nergie .................................................. 29
Les bruits de I'appareil que vous pouvez
entendre .................................................................... 29
Entretien du r6frig_rateur ............................................ 32
Nettoyage du refrig_rateur ........................................ 32
Entretien avant les vacances ou lots d'un
d6m_nagement .......................................................... 33
Pannes de courant _lectrique .................................... 34
Guide de conservation des aliments .......................... 35
Conservation des aliments frais ................................ 35
Conservation des aliments congeles ........................ 37

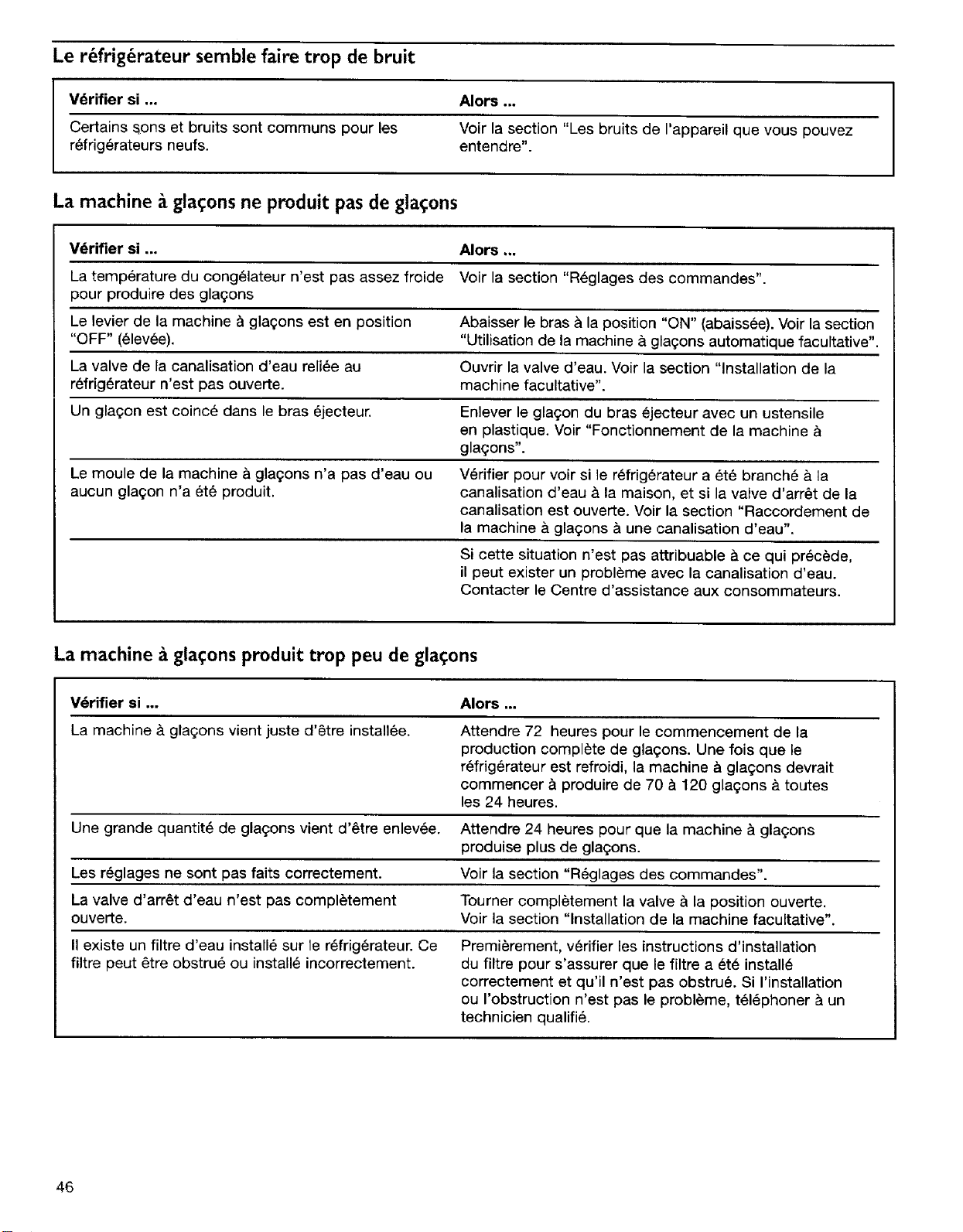

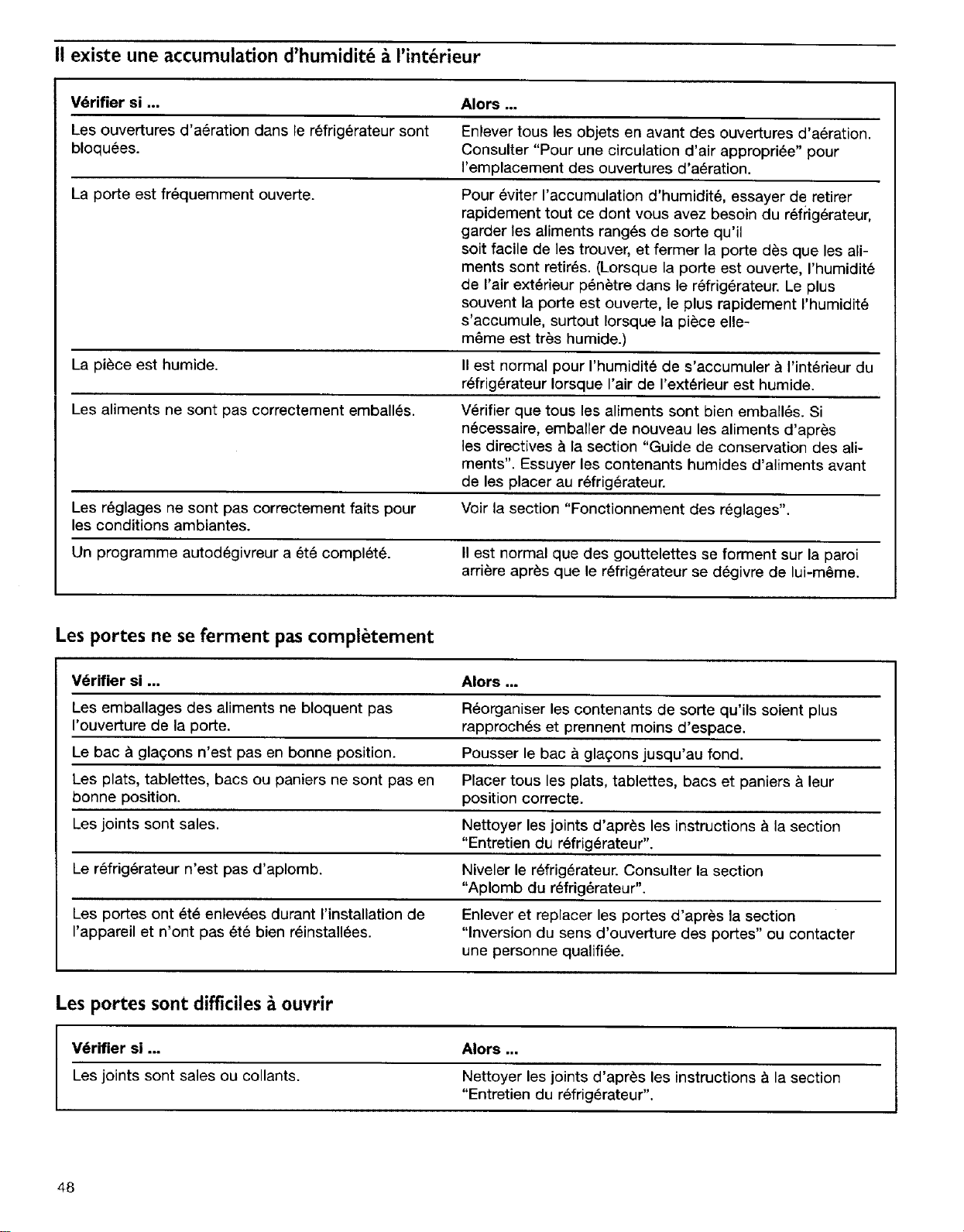

Guide de ddpannage .................................................... 44
Demande d'assistance ou de service ........................ 51
Si vous avez besoin d'aide ou de service au Canada ..51
Pour plus d'assistance .............................................. 51
Index .............................................................................. 52
Garantie .......................................................................... 55
A NOTETOYou
Thank you for buying a KitchenAid*
appliance.
KitchenAid designs the best tools for the most important
room in your house. To ensure that you enjoy years of
trouble-free operation, we developed this Use and Care
Guide. It contains valuable information about how to
operate and maintain your appliance properly and safely.
Please read it carefully.
Also, please complete and mail the Product Registration
Card provided with your appliance. The card helps us
notify you about any new information for your appliance.
Record your model's information.
Write down the following information about your refrigera-
tor to better help you obtain assistance or service if you
ever need it. You will need to know your complete model
number and serial number. You can find this information
on the model and serial number label/plate.
If you need assistance or service, first see the
"Troubleshooting" section of this book. After checking
"Troubleshooting," additional help can be found by
checking the "Requesting Assistance or Service" section.
Dealer name
Address
Phone number
Model number
Serial number
Purchase date
(See the "Parts and Features" section for model and serial
number label/plate location.)
Keep this book and your sales slip
together for future reference.
NOTEAL'UTILISATEUR
Merci d'avoir achet_ un appareil
61ectrom_nager KitchenAid*.
KitchenAid con_oit les meilleurs appareils pour la piece la
plus importante de votre domicile. Pour que ce produit puisse
vous procurer de nombreuses ann6es de service sans
probleme, nous avons prepar_ ce guide d'utilisation et
d'entretien. Vous y trouverez de nombreux renseignements
sur les m_thodes d'entretien convenables et sur I'utilisation
en s_curit_ de votre nouvel appareil. Veuillez les lire
attentivement.
Veuillez aussi remplir et retourner la carte d'inscription du
produit, feurnie avec votre appareil. Cette carte nous aidera
& vous tenir au courant de tout nouveau renseignement au
sujet de votre appareil _lectrom_nagoer.
Inscrivez ces renseignements concernant
votre module.
Veuillez inscrire les renseignements suivants au sujet de
votre r6frig_rateur pour nous permettre de mieux vous
aider a fournir une assistance ou un service si vous en
avez besoin. Vous devrez connaitre le num_ro au
complet du mod61e et le num_ro de s6rie. Ces
renseignements sont indiqu_s sur la plaque signal6tique
indiquant le num6ro de modele et le num6ro de s_rie.
Si vous avez besoin d'assistance ou de service ...
Voir la section "Guide de depannage" de ce livret. Apr_s
cette consultation, une autre aide peut 6tre obtenue en
v6rifiant la section "Demande d'assistance ou de service".
Nom du marchand
Adresse
Numdro de t61dphone
Numdro de module
Numdro de sdrie
Date d'achat
(Volt la section "Pi_ces et caracteristiques" pour
I'emplacement de la plaque signaletique du num_ro
de modele et du num_ro de s_rie.)
Conservez ce livret et votre re_:u de vente
pour r_f_rence ult_rieure.
REFRIGERATORSAFETYS.,iCUR1 T,I U
Your safety and the safety of liE ERATEUR
others is very important.
Votre sdcuritd et celle des autres
sont trbs importantes.
We haveprovided many important safety messagesin this
manual and on your appliance. Always readand obey all safety
messages.
This isthe safetyalertsymbol.This symbol alertsyou to
hazardsthat cankill or hurt youand others.All safety
messageswill be precededbythesafety alertsymbol
andthe word "DANGER"or "WARNING".Thesewords mean:
Youwil..._lbe killed or seriouslyinjured if you don'tfollow
instructions.
Youca__n_nbekilled or seriouslyinjured if youdon'tfollow
instructions.
All safety messageswill identify the hazard,tell you how to
reducethe chance of injury, and tell you what can happen if the
instructions are not followed.
IHPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric
shock, or injury when using your refrigerator, follow
these basic precautions:
• Plug into grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner only.
• Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
• Use two or more people to move or install
refrigerator.
• Unplug refrigerator before installing ice maker.
• Use a sturdy glass when dispensing ice or water
(on some models).
- SAVETHESE INSTRUCTIONS -
Nous donnons de nombreux messagesde s_curite importants
dans ce manuel etau sujet devotre appareil menager.Assurez-
vous de toujours lire tous les messagesde securit_ et de les
respecter.
Cesymbole d'alerte desecuritevoussignale les
dangerssusceptiblesde causer un deces et des
blessures graves.Tousles messagesde securit_ seront
precedes du symbole d'alertedesecurite et du mot "DANGER"
ou "AVERTISSEMENT".Cesmots signifient :
Risque certainde d_c_sou de blessuregravesi vous ne
suivezpas les instructions.
Risque possiblede ddc_sou de blessuregravesi vousne
suivezpas les instructions.
Tousles messages de s_curit_ identifient le danger et vous
indiquent comment reduire le risque de blessure et ce qui peut
se produire en cas de non-respect des instructions.
IHPORTANTES INSTRUCTIONS DE
Sr:CURITE
AVERTISSEMENT : Pour r_duire les risques
d'incendie, de choc _lectrique ou de blessures
Iors de I'utilisation du rdfrig6rateur, prendre
quelques prdcautions fondamentales, y compris
les suivantes :
• Brancher I'appareil a une prise a 3 alveoles reli_e
la terre.
• Ne pas enlever la broche de liaison _ la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Debrancher la source de courant 61ectrique avant
rentretien.
• Enlever les portes de votre vieux r6frigSrateur.
• Utiliser un produit de nettoyage ininflammable
seulement.
• Garder les materiaux et les vapeurs inflammables, telle
que I'essence, loin du r_frig_rateur.
• Deux personnes ou plus doivent dGplacer et installer le
refrig_rateur.
:• Debrancher le r_fdg_rateur avant I'installation de la
machine E gla(;ons.
• Utiliser un verre robuste pour prendre des gla(;;ons
ou de reau (sur certains modeles).
- CONSERVEZ CES INSTRUCTIONS -
Proper disposal
of your old
refrigerator
Mise au rebut
prudente de
votre vieux
r6frig_rateur
Suffocation Hazard
Remove doors from your old
refrigerator,
Failure to do so can result in
death or brain damage.
IMPORTANT: Child entrapment and
suffocation are not problems of the
past. Junked or abandoned refrigera-
tors are still dangerous.., even if they
will sit for "just a few days." If you are
getting rid of your old refrigerator,
please follow the instructions below
to help prevent accidents.
BEFORE YOU THROW AWAY YOUR
OLD REFRIGERATOR
OR FREEZER:
• Take off the doors.
• Leave the shelves in place so that
children may not easily climb inside.
Risque de suffoquer
Enlever les portes de votre
vieux r6frig6rateur.
Le non-respect de cette
instruction peut causer un
d6c_s ou des 16sions
c6r6brales.
IMPORTANT: Les enfants qui
s'enferment ou qui suffoquent dans
un r6frig6rateur ne sont pas
d'anciens probl_mes. Les
r6frig6rateurs abandonn6s ou mis au
rebut pr6sentent des dangers m6me
s'ils sont laiss_s abandonn6s "pen-
dant quelques jours" seulement. Si
vous vous debarrassez de votre
vieux refrig6rateur, veuillez observer
les instructions suivantes pour aider
& 6viter les accidents.
AVANT DE METTRE AU REBUT
VOTRE VIEUX REFRIGleRATEUR
OU CONG_LATEUR :
• Enlever les portes.
• Laisser les tablettes en place de
sorte que les enfants ne peuvent
pas facilement se glisser
I'int6rieur.
PARTSANDFEATURES
This section contains an illustration of your refrigerator. Use
it to become more familiar with the parts and features. Page
references are included fer your convenience.
NOTE: This manual covers several different models. The
refrigerator you have purchased may have some or all of
the parts and features listed below.
Refrigerator
control panel
(p. 19)
Model
and serial
number
label/plate
(on side wall)
Adjustable glass
shelves
(p. 22)
Meat locker
(p. 24)
Crisper
(p. 25)
Humidit3
(p.25)
Refrigerator light
(p. 26)
(p.25)
Freezer li
(p. 26)
Freezer control
panel (p. 19)
Ice cube trays
and ice shelf
(p. 28)
I
(p. 28)
Wire basket X
(p. 26)
Leveling
rollers
(behind
base grille)
(p. 17)
Wine rack
(p. 27)
Utility bin (p. 26)
Utility
compartment
(p. 26)
Can rack
(pg. 27)
Bin
Ioadlock
(pg. 27)
Adjustable
door bins
(p. 27)
Door shelf
(p. 27)
Door shelves
grille (p. 11, 17)
Other parts and features
(not shown in illustration above/optional on some models)
Optional automatic ice maker (p. 16)
PIi:CESETCARACTERISTIQUES
Cette section pr_sente une illustration descriptive de votre r6frig_rateur.
Veuillez utiliser ces renseignements pour bien conna"tre les pi_ces et les
caract_ristiques. Les r_ferences de page sont incluses pour vous
accommoder.
REMARQUE : Ce manuel couvre plusieurs modules diff6rents. Le
refrig_rateur que vous avez achete peut avoir certaines ou toutes les
caract6ristiques indiqu_es ci-dessous.
Tableau de comrnande
du r6frig_rateur (p. 19)
Plaque
signal6tique des
numdros de
module et de s_rie
(paroi lat_rale)
Lampe du
rdfrig_rateur
(p. 26)
Tablette _ vins
(p. 27)
Tablettes
r6glables en
verre (p. 22)
Bac _ viande
(p. 24)
Couvercle des
bacs (p. 25)
R_glage de
les bacs
16gumes (p. 25)
Bacs (p. 25)
Lampe du
cong_lateur
(p. 26)
Tableau de
commande du
congdlateur
(p. 19)
I
du plateau
glagons
(p. 28)
Clayette du
cong61ateur
(p. 28)
Panier en
broche (p. 28)
Roulettes de
nivellement
(derriere la
grille de la
base) (p. 17)
Grille de la base
(p. 11, 17)
Balconnet
utilitaire (p. 26)
Compartiments
utilitairea (p. 26)
Distributeur de
canettes
(pg. 27)
Plaquette de
sdparation
(pg. 27)
rdglables
(p. 27)
Tablette dans
la porte (p, 27)
Tablettes
la porte
Autres pi_ces et caract_ristiques
(non illustr_es ici/facultatives sur certains modules)
Machine _,glagons automatique facultative (p. 16)
INSTALLINGYOUR
REFRTGERATOR
It is important to prepare your refrigerator for use. This
section tells you how to clean it, install it, connect it to a
power source, and level it.
Electrical
requirements
INSTALLATION
DUREFRIGERATEUR
II est important de preparer votre r_frigerateur avant son
utilisation. Cette section vous indique comment le
nettoyer, rinstaller, le brancher & une source de courant
_lectrique et le mettre d'aplomb.
Specifications
lectriques
Electrical Shock Hazard
Plug into grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in
death, fire, or electrical shock.
Before you move your refrigerator into its final location, it
is important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only 15 or20
ampere fused, grounded electrical
supply is required. It is recommended
that a separate circuit serving only
your refrigerator be provided. Use an
outlet that cannot be turned off by a
switch. Do not use an extension cord.
NOTE: Before performing any type of
installation, cleaning, or removing a
light bulb, turn the Refrigerator Control
to OFF and then disconnect the
refrigerator from the electrical source.
When you are finished, connect the
refrigerator to the electrical source
and reset the Refrigerator Control to
the desired setting.
3-prong ground type
wall receptacle
Prise de courant\
murale _ 3 alv_oles \
\
Refrigerator
power cord
Cordon dlectrique
du r6frig6rateur
Risque de choc _lectrique
Brancher sur une prise & 3 alv_oles reli6e _ la
terre.
Ne pas enlever la broche de liaison _ la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un ddc_s, un incendie ou un choc _lectrique.
\
3-prong
ground plug
Fiche de
branchement _ 3
broches reli6e
la terre
Avant de placer le r_frigerat6ur _ son emplacement final, il
est important de s'assurer d'avoir la connexion _lectrique
appropri_e.
M6thode recommandde de mise _ la terre
Une source de courant _lectrique de 115
volts, 60 Hz, type 15 ou 20 amperes CA
seulement et protegee par fusible et
ad_quatement mise a la terra est n_cessaire.
II est recommand_ d'utiliser un circuit distinct
pour alimenter uniquement le r_frig_rateur.
Uiliser une prise de courant murale qui ne
peut pas _.tre mise hors circuit a I'aide d'un
commutateur. Ne pas employer un c&ble de
rallonge.
REMARQUE : Avant d' ex6cuter tout type
d'installation, de nettoyage ou d'enl_vement
d'une ampoule d'_clairage, tourner le r_glage
du refrig_rateur _.OFF (arr_t) et d_brancher
ensuite le rOfrigerateur de la source de
courant _lectrique. Lorsque vous avez
termin_, connecter le refrig_rateur & la
source de courant _lectrique et refaire les
r_glages appropriOs du r_frigerateur.
Space
requirements
Espacement
requis
Explosion Hazard
Keep flammable materials and
vapors, such as gasoline, away
from refrigerator.
Failure to do so can result in
death, explosion, or fire.
• To ensure proper ventilation for
your refrigerator, allow for a 1"
(2.5 cm) space at the top and back
and 1/2" (1.25 cm) on each side of
the refrigerator.
• If your refrigerator has an ice
maker, make sure you leave some
extra space at the back to allow for
the water line connections.
• If you are installing your refrigera-
tor next to a fixed wall, leave
2-1/8" (5.4 cm) minimum of space
between the hinge side of door
and wall. This space is needed to
allow door to swing open.
NOTE: Do not install the refrigerator
near an oven, radiator, or other heat
source. Do not install refrigerator
where the temperature can fall below
55°F (13°C).
1" (2.5 cm) minimum at top and back
1/2" (1.25 cm) minimum at each side
minimum de 2,5 cm (1 po)
au sommet et h I'arrii_re
minimum de 1,25 cm (1/2 po)
de chaque c6t_
Risque d'explosion
Garder les mat_riaux et les
vapeurs inflammables telle
que I'essence, loin du
rdfrig_rateur.
Le non-respect de cette
instruction peut causer
un d6c_s, une explosion,
ou un incendie.
• Pour assurer une bonne aeration
du r_frig_rateur, laisser un espace
de 2,5 cm (1 pc) au sommet et _.
I'arri_re et de 1,25 cm (1/2 pc) de
chaque c6t_ du r_frig_rateur.
• Si votre refrig6rateur comporte une
machine & gla(;ons, s'assurer
qu'un espace additionnel est pr_vu
I'arri_re pour permettre les
connexions de conduit d'eau.
• Si vous installez le r_frigerateur
pros d'un mur fixe, laisser un
minimum de 5,4 cm (2 1/8 pc)
entre le c6te des charni_res de la
porte et lemur. Cet espace est
requis pour permettre & la porte de
s'cuvrir sans obstacle.
REMARQUE : Ne pas installer le
r_fdg_rateur pros d'un four, d'un
radiateur ou autre source de chaleur,
ni dans un endroit o_Jla temperature
baissera au-dessous de 13°C (55°F).
Unpacking your
refrigerator
D ballage de votre
r frig rateur
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Removing packaging materials
• Remove tape and any labels from your refrigerator
before using (except the model and serial number label/
plate).
To remove any remaining tape or glue, rub the area
briskly with your thumb. Tape or glue residue can also
be easily removed by rubbing a small amount of liquid
dish soap over the adhesive with your fingers. Wipe
with warm water and dry.
• Do not use sharp instruments, rubbing alcohol,
flammable fluids, or abrasive cleaners to remove tape
or glue. These products can damage the surface of
your refrigerator. For more information, see "Important
Safety Instructions" in the "Refrigerator Safety" section.
IMPORTANT:
• Do not remove any permanent instruction labels inside
your refrigerator, or the Tech Sheet that is attached to
the refrigerator behind the base gdlle.
Cleaning before use
After you remove all of the packaging materials, clean the
inside of your refrigerator before using it. See the
cleaning instructions in the "Caring For Your Refrigerator"
section for more information.
Risque du poids excessif
Deux personnes ou plus doivent d_placer et
installer le rdfrigdrateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autres blessures.
Enl_vement des mat_riaux d'emballage
• Enlever le ruban adh_sif et toutes les _tiquettes de
votre r6frig_rateur avant de rutiliser (except_ I'_tiquette
des num_ros de modble et de s_rie).
• Pour enlever ce qui reste de ruban gomm_ ou de
I'adh_sif, frotter la surface vivement avec le pouce. La
colle ou I'adh_sif qui restent peuvent _tre facilement
enlev_s par frottage avec les doigts d'une petite
quantit_ de savon liquide pour la vaisselle sur I'adh_sif.
Rincer & reau tibde et essuyer.
• Ne pas utiliser d'instruments acorns, d'alcool _ friction,
de liquides inflammables ou de nettoyants abrasifs pour
enlever le ruban adh_sif ou la colle. Ces produits
peuvent endommager la surface de votre r_frig6rateur.
Voir "lmportantes instructions de s_curite" pour plus de
renseignements, a la section "S_curit_ du r_frig_rateur".
IMPORTANT :
• Ne pas enlever les etiquettes permanentes d'instruction
I'int_rieur clu r_frig_rateur, ou la fiche technique fix_e
derriere la grille de la base.
Nettoyage avant I'utilisation
Apr_s avoir enlev_ tousles mat_riaux d'emballage,
nettoyer I'int_rieur du r_fdg6rateur avant rutilisation. Veir
les instructions de nettoyage & la section "Entretien du
r_frigerateur" pour plus de renseignements,
10
Removing and
reversing doors
If you are not reversing doors, the
next thing you should do is install the
optional ice maker (See "Connecting
refrigerator to water source", Page
13), or install your refrigerator in its
operating location.
Tools needed:
• flat-blade screwdriver
• Phillips screwdriver
• 5/16" hex socket wrench
1. Disconnect power cord from
electrical outlet.
2. Remove any food from door
shelves.
3. With refrigerator door closed,
remove top hinge cover and top
hinge.
4. Remove refrigerator door and set
aside on a protected surface.
5. Remove center hinge pin.
6. Remove freezer door and set
aside on a protected surface.
The freezer door has an internal
support rod that may slide out of
hinge socket. This rod will need
to be replaced when door is
reversed.
7. Remove base grille by grasping
sides and pulling forward.
8. Remove bottom hinge cover and
bottom hinge.
9. Remove handles from
refrigerator and freezer doors
and reattach on opposite side
of doors.
10. Remove plugs in holes on
opposite side of cabinet where
center hinges will be installed.
Attach bottom hinge and center
hinge to opposite side of cabinet.
Insert plugs into screw hole
openings where hinges were
originally installed.
top hinge cover
couvercle de la
charni_re supdrieure
2>
top hinge
charni_re
sup_rieure
\
5/16" hex screws
vis 5/16 po, t_te hexagonale
center hinge
charnidre centrale
center hinge pin
/IU J._----_ J Pci#V°/ndeJ
__f____centra,e
Phillips screws
vis Phillips
bottom hinge
charni_re infdrieure
!
bottom hinge cover .l_--_
c_u:erci_/: idnefJa'eure_ _'_
_'3/B" hex screws
vis 3/8 po hex
Enl vement et
• •
Inversion des
portes
S'il n'est pas n_cessaire d'inverser
I'orientation des portes, I'op6ration
suivante consiste _.installer la machine
gla_;ons (facultative) (Voir
"Raccordement du r_frigerateur & une
canalisation d'eau", page 13), ou
installer le refrigerateur _ son
emplacement de service.
Outillage ndcessaire :
• tournevis a.lame plate
• tournevis Phillips
• CI_ & douille hexagonale de 5/16 po
1. Debrancher le cordon d'alimentation
de la prise de courant.
2. Enlever tout aliment dans les
balconnets de la porte.
3. Alors que la porte du r_frig_rateur est
ferm_e, _ter le couvercle de la
charni_re sup_rieure et la charni_re
sup6rieure.
4. Retirer la porte du rdfrig_rateur,
pour la mettre de cSt_ sur une surface
protegee.
5. (Ster le pivot de la chami_re centrale.
6. Retirer la porte du cong_lateur, pour la
placer de cSt_ sur une surface
protegee. La porte du congdlateur
comporte une tige de support interne
qui peut se d_boTter de la charni_re.
On doit r_installer cette tige Iors d'une
inversion de la porte.
7. Oter la grille de la base : saisir la grille
sur les cSt6s et tirer vers I'avant.
8. Oter le couvercle de la charni_re
inf_rieure et la charni_re inf_rieure.
9. Oter los poign_es de la porte du
refrigerateur et de la porte du
congelateur; r_installer les poignees
du cSt_ oppose.
10. (Dter les bouchons des trous sur le
cSt_ oppos_ de la caisse o_Jla
charniere centrale sera install_e. Fixer
la charniere inf_rieure et la charni_re
centrale sur le c6te oppos_ de la
caisse. InsUrer los bouchons dans les
trous de vis oO les charni_res _taient
initialement fix_es.
11
Removing and reversing doors
(cont.)
11. Replace base grille by inserting
clips into holes in cabinet and
snapping base grille into place.
Replace bottom hinge cover.
12. Replace internal support rod in
hinge side of freezer and place
door on bottom hinge.
13. Insert center hinge pin into hinge
and freezer door.
14. Remove plugs in holes on
opposite side of cabinet top
where top hinge will be installed.
Place refrigerator door onto
center hinge pin. Attach top
hinge to cabinet top.
15. Check that doors are centered
between sides of cabinet and
parallel to each other. Insert a
penny in the space between the
top of the refrigerator door and
the cabinet. There should be
approximately 3/4" (18 mm) of
space equally across top of door.
The handle side of refrigerator
door should be approximately
1/8" (3 mm) higher than hinge
side.
16. Check that doors close on their
own. If doors do not close
properly, check hinges. Doors
may not close properly until
refrigerator is level. (See
"Leveling and door alignment,"
page 17.)
17. Replace top hinge cover. Insert
plugs into screw hole openings
where top hinge was originally
installed.
3/4" (18 mm)
18 rnm (3/4 po)
1/8" (3 mm)
3 mm (1/8 po)
Enl_vement et inversion des portes
(suite)
11+R_installer la grille de la base :
insurer les ergots dans les trous
de la caisse et provoquer
I'emboTtement de la grille de la
base. R_installer le couvercle de
la charniere inf_rieure.
12.
R_installer la tige de support
interne du c6t_ des charni_res du
congelateur, et placer la porte sur
la charni_re inf_rieure.
13.
14.
InsUrer le pivot de la charniere
centrale dans la charni_re et
dans la porte du cong_lateur.
C)ter les bouchens des trous sur
le cStd oppos_ au sommet de la
caisse, o_Jla charni_re
supdrieure va _tre install_e.
Engager la porte du r6frig_rateur
sur le pivot de la charni_re
centrale. Fixer la charni_re
sup_rieure au sommet de la
caisse.
15.
V_rifier que les portes sent
centrees entre les cSt_s de la
caisse et qu'elles sent parall_les
entre elles. Ins6rer une pi6ce de
un cent dans respace entre le
sommet de la porte du
refrig_rateur et la caisse. II
devrait y avoir un espace
uniforme d'environ 18 mm
(3/4 po) au sommet de la porte.
Du c6te de la poign_e, le sommet
de la porte du r_frig_rateur devrait
_tre situe environ 3 mm (1/8 po)
plus haut que du c6t6 de la
charni_re.
16.
17.
V6rifier que les portes peuvent
se fermer d'elles-m_mes. Si les
portes ne se ferment pas
convenablement, inspecter les
charnieres. II est possible que les
portes ne puissent se fermer
correctement avant qu'on ait
etabli raplomb du refrigerateur.
(Voir "Aplomb du r_fdg6rateur et
alignement des portes,"
page 17.)
R6installer le couvercle de la
charni_re sup_rieure. Inserer les
bouchons dans les trous de vis
o_Jla charniere sup_rieure _tait
initialement fix6e.
12
Connecting refrigerator
to water source
(Ice maker can be purchased
separately as a kit.)
Read all directions carefully before you
begin.
I nstallation is not warranted by refrigerator
or ice maker manufacturer.
Before you start
IMPORTANT:
• Use only copper tubing (soft tubing is recommmended)
and check for leaks.
• Install ice maker tubing in areas where temperatures
are above freezing.
Tools required:
• flat-blade screwdriver
• 7/16" open-end wrench or adjustable wrench
• 1/4" drill bit
• hand drill or electric drill (properly grounded)
• bucket
NOTE: Your dealer has a kit available with a 1/4" saddle-
type shutoff valve, a union, and copper tubing. Before
purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or
3/16" saddle valve which reduces water flow and clogs
more easily.
Raccordement du
r frig rateur une
canalisation d'eau
(La machine _ gla_ons peut _tre achet_e
s_par_ment.)
Lire attentivement toutes les instructions avant
de commencer.
I L'installation n'est pas garantie par le fabricant du I
=
rdfrigdrateur ou de la machine & glac;ons.
I
Avant de commencer
IMPORTANT :
• Utiliser uniquement des tubes en cuivre et v_rifier s'il y
a des fuites.
• Installer les tubes en cuivre de la machine & glagons
des endroits oe la temp6rature se maintient au-dessus
du point de cong_lation de I'eau.
Outils requis :
• Tournevis standard
• Cl_s plates de 7/16 poet 1/2 po ou deux cl_s _.molette
r_glables
• Foret, 1/4 po
• Perceuse manuelle ou _lectrique (convenablement
reli_e & la terre)
• Seau
REMARQUE : On peut trouver chez votre marchand un
ensemble comprenant un robinet de 1/4 po avec bride de
prise en charge, un raccord de connexion et un tube en
cuivre. Avant d'acheter cet ensemble, verifier que le
robinet d'arr_t avec bride de prise en charge r_pond aux
exigences des codes de plomberie Iocaux. Ne pas utiliser
un robinet _.pointe pefforante ou un robinet mont_ sur
une bride de prise en charge de 3/16 po, qui reduit le
d_bit d'eau et s'obstrue plus facilement.
13
Connecting refrigerator to water source (cont.)
Cold water supply
The ice maker water valve contains a flow washer which
is used as a water pressure regulator. The ice maker
needs to be connected to a cold water line with water
pressure of 20-120 psi (140-827KPa). If a pressure
problem occurs, call your utility company.
IMPORTANT:
• Installation must be in accordance with local plumbing
code requirements.
• If operating the refrigerator before installing the water
connection, turn ice maker to the OFF position to
prevent operation without water.
Connecting to water line
Raccordement du rdfrigdrateur h une canalisation
d'eau (suite)
Arriv e d'eau froide
La valve d'entrde d'eau de la machine & gla_ons
comprend une rondelle de contr61e du d_bit, qui est
utilisde comme _l_ment de r_gulation de la pression
d'eau. La machine _ gla_ons dolt _tre branch6e & une
canalisation d'eau froide sous une pression de 140 &
827kPa (20 _ 120 Ib-po2). Si un probleme survient,
contacter la compagnie de distribution d'eau.
IMPORTANT :
• Toutes les installations doivent _tre conformes aux
exigences des codes de plomberie Iocaux.
• Si on dolt utiliser le rdfrig6rateur avant qu'il seit
raccord_ & la canalisation d'eau, placer la commande
de la machine & gla¢}ons _.la position d'arr_t (OFF)
pour emp_cher que la machine & gla_ons fonctionne
sans eau.
Electrical Shock Hazard
Unplug the refrigerator before installing ice maker.
Failure to do so can result in death, or electrical
shock.
1. Turn OFF main water supply.
2. Find a 1/2" (1.3 cm) to 1-1/4" (3.2 cm) vertical COLD
water pipe near the refrigerator.
NOTE: Horizontal pipe will work, but you must drill on the
top side of the pipe, not the bottom. This will help keep
water away from the drill and keep normal sediment from
collecting in the valve.
Raccordement _.une canalisation d'eau
Risque de choc dlectrique
Ddbrancher le r_frig_rateur avant I'installation de la
machine h gla_ons.
Le non-respect de cette instruction peut causer un
ddc_s ou un choc electrique.
1. FERMER le robinet principal de distribution d'eau.
2. Trouver une canalisation cl'eau FROIDE verticale de
1,3 cm (1/2 pc) & 3,2 cm (1 1/4 pc) au voisinage du
rdfrig_rateur.
REMARQUE : On peut alimenter le r6frig6rateur & partir
d'une canalisation horizontale, mais on dolt alors
observer la pr6caution suivante : percer par le dessus de
la canalisation, et non pas par le dessous. Ainsi, Feau ne
risquera pas d'arroser la perceuse. Ceci empeche
_galement les s6diments qu'on trouve normalement dans
I'eau de s'accumuler clans le robinet d'arr6t.
14
3. Measure from connection on rear
of refrigerator to water pipe. Add
7 feet (2.1 m) to allow for moving
refrigerator for cleaning. This is
the length of 1/4-inch O.D. copper
tubing you will need for the job
(length from connection to water
pipe PLUS 7 feet [2.1 m]). Be
sure both ends of copper
tubing are cut square.
4. Turn ON nearest faucet long
enough to clear line of water.
5. Using a grounded drill, drill a
1/4-inch (6 mm) hole in the cold
water pipe.
6. Fasten shutoff valve to cold water
pipe with pipe clamp. Be sure
inlet end is solidly in the hole in
the water pipe and that washer is
under the pipe clamp. Tighten
packing nut. Tighten the pipe
clamp screws carefully and
evenly so washer makes a
watertight seal. If connecting
to a copper water line, do not
overtighten or you may crush the
copper tubing.
Now you are ready to connect the
copper tubing.
7. Slide compression nut and
compression sleeve onto copper
tubing as shown in diagram.
Insert end of tubing squarely into
outlet end as far as it will go.
Connect compression nut onto
outlet end with 7/16" open-end
wrench or adjustable wrench. Do
not overtighten. Place the free
end of the tubing in a bucket (or
sink). Turn ON main water supply
and flush out tubing until water is
clear. Check for leaks. Turn OFF
shutoff valve on the water pipe.
Until connection to refrigerator is
to be made, position copper
tubing so that it is out of the way
and will not be crushed or kinked.
vertical cold
water pipe
conduit vertical
d'eau froide
\
water
shutoff
valve
manette
du
robinet
d'arr_t
d'eau
outlet --
end
sortie du
robinet
compression
sleeve
hague de
compression
packing nut
_orou de serrage
washer
pipe clamp
bride de prise
en charge
1/4-inch O.D. copper
tubing (length from inlet
on rear of refrigerator to
water pipe plus 7 feet
[2.1m])
tube en cuivre flexible
de 1/4 po de dia. ext.
(Iongueur 6gale _ la
distance entre I'entrde
d'eau _ I'arri_re du
r_frig_rateur et la
canalisation d'eau, plus
2,_m[7pi])
3.
4.
.
.
7,
Mesurer la distance entre le point
de connexion & I'arriere du
r_frigerateur et le tuyau d'arriv_e
d'eau. Ajouter une Iongueur de
2,1 m (7 pi) pour permettre le
deplacement du refrigerateur
pour les operations de nettoyage.
C'est la Iongueur du tube en
cuivre de 1/4 po de dia. ext.
qu'on doit utiliser pour le
raccordement (distance entre le
point de connexion et le tuyau
d'arrivee d'eau PLUS 2,1 m
[7 pi]). Veiller & ce que le tube
soit coupe d'equerre aux deux
extremites.
OUVRIR le robinet de puisage
le plus proche pendant une
periode suffisante pour que la
canalisation d'eau se vide.
,_ I'aide d'une perceuse
electrique reli_e & la terre, percer
un trou de 1/4 po (6 mm) dans la
canalisation d'eau froide choisie.
Fixer le rebinet sur la
canalisation d'eau froide avec la
bride de prise en charge. Verifier
qua le racccrd du robinet est bien
engage dans le trou perce dans la
canalisation, et qua la rondelle
d'_tancheite est placee sous la
bride de prise en charge. Serrer
I'ecrou de serrage sur la tige du
robinet. Serrer soigneusement et
uniform6ment les vis fixant la bride
de prise en charge sur la tuyauterie,
afin qua la rondelle forme une
jonction etanche. Ne pas serrer
excessivement, car ceci pourrait
provoquer I'ecrasement du tube
en cuivre. On est alors pret &
connecter le tube de
raccordement en cuivre.
Enfiler I'ecrou et la bague de
compression sur le tube en cuivre,
comme on le volt sur rillustration.
Inserer le bout du tube dans la
sortie d'eau aussi loin que possible.
Visser I'ecrou du raccord &
compression dans la sortie du
robinet avec une cle & molette de
7/16 po ou une cle reglable. Ne pas
serrer excessivement. Placer le
bout libre du tube dans un seau (ou
evier). Ouvrir le robinet principal
d'arrivee d'eau et laisser reau
s'_couler par le tube jusqu'& ce
qu'elle soit limpide. Verifier s'il y a
des fuite. Fermer le robinet principal
d'arrivee d'eau. Avant la connexion
au r_frigerateur, placer le tube en
cuivre pour qu'il soit prot_g_ centre
un ecrasement et la deformation.
15
Ice maker
operation
After freezer section reaches normal
temperature, ice maker fills with
water and begins forming ice. Allow
24 hours to produce the first batch of
ice. Ice maker should then produce
7 to 9 batches of ice in a 24-hour
period under normal conditions.
Discard the first three batches of ice.
After ice is formed, ice cubes drop
into storage bin. When ice bin is full,
ice maker arm raises to the "OFF"
position.
If ice is not needed, you can stop
ice maker by raising arm to "OFF"
position. Listen for a click sound to
be sure that ice maker will not
continue to operate. To start ice
maker, lower arm to the "ON"
position.
Do not force arm up or down. Do not
store anything on top of ice maker or
in ice bin.
If ice maker is not producing ice,
check that:
• arm is in "ON" position.
• water supply line shutoff valve is in
"ON" position.
• wiring harness is completely
inserted into receptacle in rear
freezer wall.
• electrical connections to water
valve coil are secure.
• copper tubing is not kinked.
• freezer is operating at proper
temperature.
If ice maker is not producing
enough ice, check:
• that all steps above have been
checked,
• number of batches. Ice maker will
make 7 to 9 batches in a 24-hour
period.
If ice maker makes unusual
sounds, check:
• the "Understanding the sounds you
may hear" section, pages 29-30.
The sounds may be normal.
16
off arr_t
on marche
Fonctionnement
de la machine
glac;ons
Lorsque la section de cong_lation atteint la
temperature normale, la machine & glagons
se remplit d'eau et commence & former des
gla_ons. Prevoir une p_riode d'attente de
24 heures pour la production du premier lot
de gla_ons. L'appareil devrait ensuite
produire 7 _.9 lots de gla_ons par periode
de 24 heures dans les conditions normales.
Jeter les trois premiers lots de gla_ons.
Apr_s ]eur formation, les glagons tombent
dans le receptacle. Lorsque ce r_ceptacle
est plein, le bras de commande de la
machine a gla_ons se souleve jusqu'_ la
position d'arr_t "OFF".
Lorsqu'on n'a pas besoin de glace, il suffit
de soulever le bras de commande jusqu'a_
la position d'arr_t "OFF" pour provoquer
I'arr_t de la machine & gla_ons. Pour _tre
certain que I'appareil cessera de
fonctionner, _couter I'_mission d'un declic.
Pour commander la mise en marche de la
machine _ gla_ons, abaisser le bras de
commande& la position de marche "ON".
Ne pas forcer sur le bras de commande
dans un sens ou dans rautre. Ne rien
remiser au sommet de la machine
gla_ons ou du receptacle & gla_ons.
Si la machine b glagons ne produit pas
de glace, contr61er les points suivants :
• bras de commande _. la position de
marche "ON"
• robinet d'arr_t de la canalisation
d'arriv_e d'eau & la position d'ouverture.
• connecteur du c&blage compl_tement
enfonc_ dans la prise dans la paroi
arri_re du cong_lateur.
• qualite des raccordements _lectriques
sur I'_lectrovanne.
• tube de cuivre _crase ou d_form_.
. fonctionnement du cong_lateur & la
temperature convenable.
Si la machine _ glagons ne produit pas
suffisamment de glace, contr61er los
points suivants :
,, execution de toutes les _tapes d_crites
ci-dessus.
• hombre de lots de gla_;ons. La machine
gla_ons pout produire 7 & 9 lots de
gla_ons par p_riode de 24 heures.
Si la machine b glagons dmet des bruits
inhabituels, contr61er les points
suivants :
• consulter la section "Les bruits de
rappareil que vous pouvez entendre",
pages 29-30 Le son _mis peut _tre
normal.
Leveling and
door alignment
Leveling the refrigerator properly will
help the doors to close and seal
tightly enough to prevent any
cooling, frost or moisture problems. It
is important for the refrigerator to be
level for it to operate properly.
1. Plug refrigerator power cord into
grounded outlet. Move
refrigerator into place. Remove
base grille by grasping each side
and pulling forward. Remove
hinge cover. Place base grille and
hinge cover aside on protected
surface.
2. Place a level on top of
refrigerator cabinet at the back
and front of cabinet and check
that cabinet is level from side to
side. If you do not have a level,
open doors and release doors
without shutting them. The doors
should close on their own if
refrigerator is level.
If rear of refrigerator is not
level, disconnect power cord and
move refrigerator out of position.
Check that the floor is level. If
floor is not level, place shims
where rear rollers will be until
floor is level. Plug power cord
into outlet and move refrigerator
into place. Check that rear of
refrigerator is level from side
to side.
If front of refrigerator is not
level, turn roller adjustment
screw until refrigerator is level
from side to side.
roller adjustment
screw
vie de reglage des
_, roulettes
bottom hinge
cover
couvercle de la
charni_re \ j._
inf_rie_
stabilizing leg
pied avant
Aplomb du
r frig rateur et
alignement des
portes
L'6tablissement de raplomb correct
du r6frig_rateur permet aux pokes
de se fermer et d'_tablir une
6tanch6it_ adequate pour qu'il n'y ait
pas de probl_me de r_frigeration, de
formation de givre ou de
condensation. Pour qu'il fonctionne
correctement, il est important que
I'aplomb du refrig_rateur soit correct.
1. Brancher la fiche du cordon
d'alimentation sur une prise de
courant reli6e a la terre. Mettre le
r6frig6rateur en place. 6ter la grille
de la base : saisir la grille de
chaque c6t6 et tirer vers ravant.
(Ster le couvercle de la charniere.
Conserver la grille de la base et le
couvercle de charniere de c6te
sur une surface prot_g6e.
2,
Placer un niveau au sommet de la
caisse du r_frig6rateur, & I'avant et
& I'arri6re, pour contr61er raplomb
transversal de rappareil. Si un
niveau n'est pas disponible, ouvrir
lee portes; Iorsque le r6frig6rateur
est d'aplomb, lee portes peuvent
se refermer d'elles-rn6mes.
Si I'arri_re du r_frigdrateur n'est
pas d'aplomb, d_brancher le
cordon d'alimentation et retirer le
refrig6rateur de son emplacement
de service. Contr(31erI'horizontalit_
du sol. Si le sol n'est pas
horizontal, placer des cales
d'_paisseur suffisante
I'emplacement des roulettes
arri_re, pour 6tablir I'aplomb.
Brancher le cordon d'alimentation
sur la prise de courant et ramener
le r_frig_rateur _ sa position de
service. Contr61er I'aplomb
transversal & I'arri_re du
r_frigerateur.
Si I'avant du r_frig_rateur n'est
pas d'aplomb, ajuster la Iongueur
de d_passement des pieds avant
pour _tablir I'aplomb transversal
du refrig_rateur.
17
3.Placelevelontopofrefrigerator
cabinetontheleftsideandcheck
thefrontofrefrigeratoris1/4"
(6mm)higherthanattheback.
Levelshouldtiltonefullbubble.
If front of the refrigerators is not
higher, turn roller adjustment screw
to the right to raise the front.
If the front of the refrigerator is
too high, turn roller adjustment
screw to the left to lower the front of
the refrigerator.
Repeat for right side of cabinet.
4. Check that refrigerator is still
level from side to side. If not,
repeat step 2.
5. When level, turn stabilizing leg
to the right until leg is firmly
against the floor.
6. Replace base grille by inserting
clips into holes in cabinet and
snapping base grille into place.
Replace bottom hinge cover.
3. Placer le niveau sur le cSt_
gauche sur le sommet du
r_frig6rateur; v6rifier que la
hauteur de I'avant du
r6fdg_rateur est plus _lev6e de
1/4 po qu'& I'arri_re. L'_cart
d'horizontalit6 devrait 6tre d'une
Iongueur de bulle.
Si I'avant du rdfrig6rateur n'est
pas plus _levd que I'arri_re,
faire tourner la vis de r_glage des
roulettes vers la droite pour
soulever I'avant.
Si I'avant du rdfrigdrateur est
trop _levd, faire tourner la vis de
r_glage des roulettes vers la
gauche pour abaisser I'avant du
refrig_rateur.
4,
,
,
R_p_ter ces operations pour le
c6te droit de I'appareil.
ContrSler de nouveau raplomb
transversal du r_frig_rateur. S'il
n'est pas parfait, rep_ter I'etape 2.
Lorsque I'aplomb est _tabli, faire
tourner les vis de r6glage des
roulettes vers la droite, juste assez
pour placer les pieds en ferme
contact avec le plancher.
Reinstaller la grille de la base :
insurer les ergots dans les fentes
de la caisse et provoquer
I'emboitement de la grille en place.
R_installer le couvercle de la
charni_re inf_rieure.
18
USINGYOUR
REFRIGERATOR
To obtain the best possible results
from your refrigerator, it is important
that you operate it properly. This
refrigerator is designed to operate at
normal household temperatures of
55°F to 110°F (13°C to 43°C).
This section tells you how to set
the controls, remove and adjust the
features in you refrigerator and how
to save energy.
Setting
controls
The Refrigerator Control is located
on the upper rear wall in the
refrigerator section. The Freezer
Control is located at the top left front
of the freezer section. Set both
controls to "4." Let the refrigerator
operate for 24 hours to cool both
sections to desired temperatures.
If possible, wait to add food until
after this 24-hour period. Turning the
controls to higher number settings
will not cool the sections faster.
Adding foods before the refrigerator
has cooled completely could cause
the refrigerator to take longer to
reach the desired temperatures and
cause some foods to spoil.
After 24 hours, adjust the controls,
one number at a time as desired. "1"
is the warmest setting and "7" is the
coldest. Allow the refrigerator to
operate for 24 hours after each
control change.
I
4
2 6
Cold 1 7 Co)dest
refrigerator control
commande de r_glage du rdfrigdrateur
co,0 4 co,0o,,
freezer control
commande de r_glage du congdlateur
UTILISATIONDU
REFRIGERATEUR
Pour obtenir le meilleur service
possible du r6frig6rateur, il est
important de rutiliser d'une mani_re
adequate. Ce r_frig6rateur est con_u
pour qu'il fonctionne aux temperatures
qui pr6valent normalement dans une
residence, de 13°C & 43°C (55°F &
110°F).
On d_crit darts cette section comment
ajuster les organes de r_glage,
comment enlever et ajuster los
accessoires du r_frig6rateur, et
comment minimiser la consommation
d'6nergie.
R glage des
commandes
La commande de reglage du
r_frig_rateur est situ_e dans la partie
sup6rieure de la paroi arri_re de la
section de r_frig_ration. La commande
du cong_lateur est situ_e au sommet
de la partie avant gauche de la section
de congelation. Ajuster les deux
commandes & la position "4." Laisser
le r_frig6rateur fonctionner pendant
24 heures pour que les deux sections
se refroidissent jusqu'a, la temp6rature
desir_e.
Si c'est possible, laisser s'_couler une
p_riode de 24 heures avant de placer
des aliments dans le r6frig6rateur. Le
r_frig_rateur nese refroidira pas plus
vite si on choisit une position de
r6glage plus _lev_e. Si on introduit des
aliments dans le r_frig_rateur avant
qu'il se soit compl_tement refroidi, il lui
faudra plus de temps pour atteindre la
temperature desir_e, et certains de ces
aliments pourraient se d_t_riorer.
Apr_s 24 heures, ajuster la
temperature progressivement jusqu'au
niveau d6sir_, en modifiant la position
de r_glage de la commande par
intervalle d'une unit6. La position "1"
correspond & la temperature la plus
elevee; la position "7" correspond a la
temp6rature la plus basse. Apres
chaque ajustement du r_glage, laisser
le refrig6rateur fonctionner pendant
24 heures.
19
How controls work
Knowing how both controls work will help you adjust the
controls for your type and amount of usage and for your
household conditions.
The Freezer Control acts as the thermostat for the freezer
section. The higher the number setting you use, the
longer the compressor will run to cool the freezer section
to colder temperatures.
The Refrigerator Control regulates the amount of cold
air entering the refrigerator section. The cold air moves
from the freezer section through the control into your
refrigerator section. (See the diagram in "Ensuring proper
air circulation," Page 21). Using the setting "1" will allow
less air to enter the refrigerator section. The setting "7"
will allow more air to enter the refrigerator section.
Fonctionnement des commandes
La connaissance du fonctionnement des deux
commandes permet de les r_gler correctement en
fonction des conditions particuli_res d'utilisation dans
chaque residence.
La commande du congelateur fonctionne comme un
thermostat pour la section de cong_lation. Lorsqu'on
choisit une position de reglage plus 6levee, le
compresseur fonctionne pendant de plus Iongues
p_riodes pour refroidir la section de congelation, dans
laquelle s'etablit alors une temperature plus basse.
La commande du r_frig6rateur d_termine la quantit6 d'air
froid qui p_n_tre dans la section de r_frig_ration. L'air
froid de la section de cong61ation est introduit dans la
section de r_frig_ration par un orifice de taille variable.
(Voir le schema page 21 & la section "Pour une circulation
d'air appropri_e"). La position "1" de la commande
correspond _ I'admission d'une quantite minimum d'air
froid. La position "7" permet I'admission d'une plus grande
quantite d'air froid dans la section de r6frig_ration.
Adjusting control settings
Give the refrigerator time to cool down completely before
adding food. This may take several hours. The settings
indicated above should be correct for normal, household
refrigerator usage. The controls are set correctly when
milk or juice is as cold as you like and when ice cream
is firm.
If you need to adjust temperatures in the refrigerator or
freezer, use the settings listed in the chart below as a
guide. Wait at least 24 hours between adjustments.
Condition/Reason:
Refrigerator section
too warm
• Door opened often
• Large amount of food added
• Room temperature
unusually warm
Recommended
Adjustment:
Turn Refrigerator
Control to next
higher number
Freezer section too warm/ice
not made fast enough
• Door opened often
• Large amount of food added
• Very cold room temperature
(can't cycle often enough)
• Heavy ice usage
Turn Freezer
Control to next
higher number
Refrigerator section
too cold
• Controls not set correctly
for your conditions
Turn Refrigerator
control to next lower
number
R_glage des commandes
Laisser le r_frig_rateur se refroidir compl_tement avant
d'y placer des aliments. Ceci peut prendre plusieurs
heures. Les positions de r6glage indiquees ci-dessus
devraient _tre correctes pour une utilisation r_sidentielle
normale. Lorsqu'un r_cipient de lait ou de jus est aussi
froid qu'on le d_sire, et lersque la cr_me glac_e reste
ferme, les commandes sont correctement r_gl_es.
S'il est n6cessaire d'ajuster la temperature dans le
compartiment de refrigeration ou de cong61ation, utiliser
comme guide les indications de r6glage pr_sentees dans
le tableau ci-dessous. Laisser la temperature se
stabiliser pendant 24 heures apr_s une modification
du rdglage.
Condition/raison : Rdglage
recommandd :
R6frigdrateur trop chaud
• Ouverture frdquente de la porte
• Grande quantite d'aliments
ajout_e
• Temperature ambiante trop
chaude
Tourner le rdglage
du rdfrigdrateur au
chiffre suivant le plus
_leve
Tourner le rdglage
du congdlateur au
chiffre suivant le plus
eleve
Congdlateur trop chaud/les
glagons ne sont pas faits
assez vite
• Ouverture fr_quente de la porte
• Grande quantit_ d'aliments
ajoutee
"Temperature ambiante tr_.s
froide (ne peut se programmer
assez fr_quemment)
"Emploi abondant de gla(;ons
R_frig_rateur trop froid Tourner le rdglage
• R_glages incorrects des du r_frigdrateur au
commandes pour les conditions chiffre suivant le plus
dans votre maison bas
2O
Ensuring
proper air
circulation
In order to ensure proper tempera-
tures, you need to permit air flow
between the two sections. As shown
in the illustration, cool air enters
through the top of the freezer section
(A) and moves down. Most of the air
then flows through the freezer
section and recirculates out of the
bottom of the freezer (B). The rest of
the air enters the fresh section
through the top vent (C).
Do not block any vents with food
packages. If the vents are blocked,
air flow will be prevented and
temperature and moisture problems
may occur.
IMPORTANT: Because air circulates
between both sections, any odors
formed in one section will transfer to
the other. You must thoroughly clean
both sections to eliminate odors. To
prevent odor transfer and drying out
of food, wrap or cover foods tightly.
(See the "Food Storage Guide"
section for details.)
B
Pour une
circulation d'air
• v
appropnee
Pour s'assurer d'avoir les
temperatures appropriees, il faut
permettre & I'air de circuler entre les
deux sections. Comme rindique
I'illustration, le froid pen_tre & la
partie sup_rieure de la section du
cong_lateur (A) et se d_place vers le
bas. La plus grande partie de rair
pen_tre ensuite dans la section du
cong_lateur et recircule pour sortir E
la base du cong_lateur (B). Le reste
de rair p_n_tre & la section frafche E
travers les ouvertures d'a_ration
superieures (C).
Ne pas obstruer I'une ou I'autre
de ces ouvertures d'a_ration avec
des aliments. Siles ouvertures
d'a_ration sont obstru6es, le debit
d'air sera bloqu_ et des probl_mes
de temperature et d'humidit6
peuvent survenir.
IMPORTANT : Comme I'air circule
entre les deux sections, toutes les
odeurs form_es dans une section
seront transf6r6es & I'autre. Vous
devez nettoyer & fond les deux
sections pour _liminer les odeurs.
Pour emp6cher le transfert d'odeurs
et les aliments de devenir secs,
envelopper ou placer un couvercle
sur los contenants d'aliments.
(Voir la section "Conservation des
aliments" pour les d6tails.)
21
Refrigerator
features
ROLLERTRAC*
SPILLCLEAN*
Refrigerator shelves
NOTE: Shelves are shipped upside
down. Use special care to remove
shelves.
To remove shelves from the
shipping position:
1. Remove packing material from
shelf area.
2. Grasp front of shelf with one
hand and use other hand to hold
the bottom of the shelf. Lower
front of shelf until shelf hooks can
be removed from slots in shelf
supports on the refrigerator wall.
Pull shelf forward to remove.
3. Flip shelf over.
4. Insert rear shelf hooks into slots
in shelf supports.
5. Tilt front of shelf up until rear
hooks drop into slots
6. Lower front of shelf. Check that
shelf is securely in position.
The shelves in your refrigerator are
adjustable to match your individual
storage needs.
Storing similar food items together in
your refrigerator and adjusting the
shelves to fit different heights of food
items will make finding the exact
item you want easier and cut down
the amount of time the door is open.
The ROLLERTRAC shelf has rollers
which allow you to roll the shelf out
for easier access to foods stored on
the rear of the shelf.
NOTE: Glass shelves are heavy.
Handle them carefully.
To roll shelf out, carefully pull front
of shelf toward you.
To roll shelf in, push shelf in until it
stops.
Shipping position
(shelf upside down)
Position _ I'exp_dition
(tablette _ I'envers)
Caract ristiques
du r frig rateur
ROLLERTRAC*
SPILLCLEAN*
Tablettes du r_frig_rateur
REHARQUE : Les tablettes du refrig_rateur
ont _te plac_es & I'envers avant I'expedition.
ProcEder tr_s prudemment pour retirer les
tablettes.
Pour retirer les tablettes de leur position
de transport.
1. Enlever les mat_riaux d'emballage clans la
zone des tablettes.
2. Saisir d'une main I'avant de la tablette, et
placer rautre main sous la tablette pour la
soutenir. Abaisser I'avant de la tablette
pour pouvoir d_gager les ergots
d'accrochage des fentes des tringles de
support, sur la paroi du r_frigerateur. Tirer
la tablette vers I'avant pour la retirer.
3. Retourner la tablette.
4. InsUrer les ergots d'accrochage & I'arri_re
dans les fentes des tringles de support.
5. Incliner I'avant de la tablette vers le haut
pour pouvoir faire descendre les ergots
dans les fentes.
6. Abaisser I'avant de la tablette. V_rifier que
la tablette est solidement emboTt_e.
II est possible d'ajuster la position des
tablettes darts le r_frig_rateur en fonction des
besoins personnels de rangement.
II sera plus facile de trouver un article
particulier si les produits alimentaires
similaires sont group,s ensemble dans le
r_frig_rateur et si la position des tablettes a
_te ajustEe en fonction de la hauteur des
divers articles; ceci minimisera _galement la
dur_e des p6riodes d'ouverture de la porte.
La tablette ROLLERTRAC comporte des
roulettes qui permettent de rouler la tablette
vers I'ext_rieur pour acceder plus facilement
aux articles ranges E I'arriere.
REMARQUE : Les tablettes en verre sont
Iourdes. Veiller & les manipuler prudemment.
Pour faire rouler la tablette vers I'ext_rieur,
la retirer delicatement vers vous.
Pour la faire fouler _ I'int_rieur, pousser la
tablette jusqu'& la butte.
22
To remove a shelf from the metal
frame:
1. Pull shelf out to the stop.
2, Tilt front of the shelf up and pull it
out a little further.
3. Lift shelf up so that the roller
moves through the slot in the
frame.
Replace the shelf in the reverse
order.
To remove a shelf frame:
1. Tilt up front of the shelf frame and
lift it at the back.
2, Pull shelf frame straight out.
To replace a shelf frame:
1. Guide the rear shelf hooks into
the slots in shelf supports on the
back of the refrigerator wall.
2. Tilt front of the shelf frame up
until the rear hooks drop into the
slots.
3. Lower front of the shelf into
position.
Pour retirer une tablette du cadre
mdtallique :
1. Retirer la tablette jusqu'& la but6e.
2. Incliner le devant de la tablette
vers le haut et la tirer un peu plus.
3. Relever le devant de sorte que la
roulette passe dans la fente
ducadre.
Faire rinverse pour remettre la
tablette en place.
Pour retirer un cadre de tablette :
1. Incliner le devant du cadre de la
tablette vers le haut et le soulever
& I'arri6re.
2. Retirer le cadre de tablette
directement vers vous.
Pour remettre en place un cadre
de tablette :
1. Guider les crochets arri6re de la
tablette vers les crans d'appui sur
la paroi & I'ard6re du r6frig6rateur.
2. Incliner le devant du cadre de la
tablette vers le haut jusqu'& ce
que les crochets arri6re
descendent dans les crans.
3. Abaisser le devant de la tablette
en position.
23
ROLLERTRAC*
meat locker and
cover
To remove the meat locker:
1, Slide meat locker out to the stop.
2. Lift front of meat locker with
one hand while supporting
bottom of meat locker with other
hand. Slide meat locker out the
rest of the way.
Replace the meat locker in the
reverse order.
To remove the cover:
1, Remove meat locker.
2. Tilt front of cover up.
3. Lift back of cover.
4. Pull cover straight out.
To replace the cover:
1. Guide the cover's rear hooks into
the slots in the shelf supports on
rear wall of refrigerator.
2. Tilt cover up at the front until the
rear hooks drop into the slots.
3. Lower front of cover to a level
position and replace meat locker.
NOTE: The meat drawer can be
located on the left or right side. We
suggest that you place the meat
drawer on the same side as the
refrigerator door handle.
Retrait du bac
viande
ROLLERTRAC*
et couvercle
Pour retirer le bac & viande :
1. Faire glisser le bac & viande en
ligne droite vers I'ext_rieur jusqu'a
la but6e.
2. Soulever I'avant du bac & viande
avec une main tout en supportant
le dessous du bac avec I'autre
main. Faire glisser le bac & viande
compl6tement vers I'ext6rieur.
Pour le remettre, refaire les etapes
dans rordre inverse.
Pour retirer le couvercle :
1. Retirer le bac _ viande.
2. Incliner le devant du couvercle vers
le haut.
3. Soulever I'arriere du couvercle.
4. Retirer le couvercle droit vers
I'ext_rieur.
Pour remettre le couvercle :
1. Guider les crochets & I'arri_re du
couvercle dans les crans sur les
supports de tablettes & la paroi
atria.re.
2. Incliner le couvercle vers le haut
ravant jusqu'& ce que les crochets
ard_re tombent clans les crans.
3, Abaisser le devant du couvercle &
une position a niveau et remettre le
bac & viande.
REMARQUE : On peut installer le
bac & viande & gauche ou & droite.
On sugg_re d'installer le bac
viande du meme c6t_ que la poignee
de la porte du rdfrig_rateur.
24
ROLLERTRAC*
FRESHSEAL*
Crispers and crisper cover
The humidity-controlled crispers are
designed to keep fresh vegetables
and fruits longer. The Crisper
Controls are located below the front
edge of the shelf. The controls
adjust the humidity (moisture) in the
drawers. Slide control to "HIGH" for
lettuce, cabbage and other produce
that have leaves. Slide control to
"LOW" for apples, corn and other
produce that have skins.
To remove crispers:
1. Slide crisper out to the stop.
2. Lift front of crisper with one hand
and slide crisper out to remove
from refrigerator. Repeat with
other crisper.
3. Replace crispers by reversing
above steps.
To remove crisper cover:
1. Remove crispers.
2, Holding glass insert firmly, grasp
one side of crisper cover and lift
the other side up from the
bottom.
3. Slide glass insert out to remove.
4. Lift cover frame up and remove.
To replace crisper cover:
1. Check that U-shaped
reinforcement bar is in place.
2. Insert rear of cover frame into
notch supports on rear wall of
refrigerator.
3. Lower front of cover frame into
place.
4. Slide rear of glass insert into
cover frame and lower front into
place.
FreshSeel Humidity Control
High 5 4 3 2 1 Low
ROLLERTRAC*
FRESHSEAL*
Bacs _ I_gumes et couvercle
Les bacs _ I_gumes & temperature
contrSlee permettent de maximiser la
conservation des I_gumes frais et
fruits. Les commandes des bacs &
I_gumes sont plac_es sous le bord
avant de la tablette. Ces organes de
commande permettent d'ajuster le
niveau hygrometrique darts les bacs.
Placer les commandes & la position
HIGH pour la conservation de laitue,
chou et autres I_gumes & feuilles.
Placer les commandes & la position
LOW pour la conservation de
pommes, ma'_'set autres produits
frais qui comportent une pelure.
.
2.
Extraction des bacs _ Idgumes :
Faire coulisser le bac jusqu'_t la
but6e.
=
Soulever I'avant du bac d'une
main et faire coulisser le bac
pour I'extraire du r_frig_rateur.
ROp_ter pour I'autre bac.
Pour reinstaller les bacs &
legumes, r_p_ter ces operations
darts I'ordre inverse.
Retrait du couvercle des bacs b
Idgumes :
1. Retirer les bacs a Idgumes.
2. Tenir fermement la plaque de
verre; saisir un c6td de la tablette
des bacs et soulever le c6t_
oppos_ pour le ddgager.
3. Faire glisser la plaque de verre
pour rextraire.
4. Soulever le cadre pour I'extraire.
Rdinstallation de la tablette des
bacs _,I_gumes :
1. V6rifier que la tringle de
renforcement en U est en place.
2. Inserer I'arri_re du cadre de la
tablette dans les supports sur la
paroi arriere du r_frig_rateur.
3. Abaisser I'avant du cadre de la
tablette pour le mettre en place.
4. Faire glisser la plaque de verre
dans le cadre et abaisser I'avant
pour la mise en place.
25
Utility bin
The Utility bin makes it easier to
store smaller items such as single-
serving packages or items that might
need extra protection anywhere
inside your refrigerator section. You
could also use the utility bin in the
freezer to store ice.
Light bulbs
To change refrigerator light bulbs
(2 light bulbs)
1. Unplug refrigerator or disconnect
power to refrigerator.
2. Use 1/4" hex nut driver to remove
screws located on each side of
light cover.
3. Remove burned-out bulb and
replace with a 40-watt appliance
light bulb.
4. Replace light cover.
5. Plug refrigerator power cord into
outlet or reconnect power to
refrigerator.
To change freezer light bulb
(1 light bulb)
Follow the instructions above for the
refrigerator light bulbs.
1/4" hex nut screws
Refrigerator light bulbs
ampoules d'dclairage du rdfrig_rateur
1/4" hex nut screws
vis hex. 1/4 po
Freezer light bulb
ampoule d'_clairage du congdlateur
Bac utilitaire
On utilise le bac utilitaire pour ranger
facilement de petits articles, comme
les produits conditionnes en portions
individuelles ou des articles qui
peuvent avoir besoin d'une
protection additionnelle a I'int_rieur
de la section de r6frigeration. On
peut _galement utiliser le bac
utilitaire pour conserver des gla_2ons
dans le cong_lateur.
Lampes d' clairage
Changement des ampoules du
r_frig_rateur
(2 lampes d'_lairage)
1. Debrancher le r_frigerateur ou
interrompre le courant _lectrique.
2. ,_,I'aide d'un tourne-_crou de 1/4
pc, 8ter les vis situ_es de
chaque cSt_ du couvercle.
3. Oter I'ampoule grill_e; installer
une ampoule neuve de 40 watts
pour appareil _lectrom_nager.
4. R_installer le couvercle.
5_ Rebrancher le cordon
d'alimentation sur la prise de
courant ou r_tablir le courant
_lectrique.
Changement de I'ampoule du
cong_lateur :
(1 lampe)
Employer la m_thode decrite ci-
dessus pour les lampes du
r_frig6rateur.
Door
features
Utility Compartment
The utility compartment provides
convenient storage for items such as
butter, cheese, etc.
To remove and replace utility
compartment:
1. Lift compartment door and push
tabs toward the center. Pull utility
compartment cut to remove.
2. To replace utility compartment,
open compartment door. Slide
compartment door into place until
tabs lock. Lower compartment
door.
Caract ristiques
des portes
Compartiment utilitaire
dans la porte
Le compartiment utilitaireclansla porte
permet de rangerfacilementcertains articles
comme lebeurre,lefromage, etc.
Enlevement et reinstallaEondes
¢ompartiments utilitaires:
1. Soulever le couvercledu compartiment
utilitaireet pousser lesonglets vers le
centre. Retirerle compartiment utilitaire
pour I'extraJre.
2. Pour reinstallerun compartiment utilitaire
dans la porte, ouvrirle couvercle du
compartiment utilitaire.Fairecoulisser
26
Door Utility Compartments
(cont.)
SLIDE 'N' LOCK* Door Bins
Door bins adjust to meet individual
storage needs from tall bottles to short
jars. The door bins are easy to remove
for cleaning and adjusting for different
food container sizes.
To remove and replace door bins:
1. Lift door bin up and pull bin
forward to remove.
2. To replace door bin, slide bin in
above desired support and push
down until bin locks in place.
Bin Loadlock
Adjustable divider keeps items in place
and adjusts to meet individual storage
needs. Divider fits in any door bin.
SLIDE 'N' LOCK* Can Rack
The can rack holds five beverage cans
in a convenient place, leaving more
shelf space for larger items.
To remove the rack:
1. Remove all items from the rack.
2=Lift the rack up.
3. Pull the rack straight out.
To replace the rack:
1. Hold the back of the rack above
the desired support.
2. Push the rack back and down
until it stops.
Removing the door shelf
For easier cleaning, remove the door
shelves.
To remove shelves:
1. Remove all items from shelf.
2. Grasp shelf at both ends.
3. Lift up and pull out.
To replace the shelves:
1. Insert shelf hooks into the guides
on both sides of the door liner.
2. Push down to lock into place.
Wine Rack
Insert the wine rack into position by
sliding it between a refrigerator shelf
and the wall of the refrigerator
compartment.
\
Compartiments utilitaires dans la
porte (suite.)
leCouvercledu compartJmentulJlitairepour la
mise en place, jusqu'&remboffement des
onglets.Abaisser le couvercle du
compartiment utilitaire.
Balconnets dans la porte
SLIDE 'N' LOCK*
Apr_s un r_jlage appropd_ de leur posilion, on
peut placerdans losbalconnets des articles
parliculiers,des bouteiUeshautes oudes
bocaux bas. IIest faciled'enlever les
baloonnets de la portepour los nettoyer,etde
choisir leur position d'installationenfonctionde
la tailledes r6cipientsqui y seront places.
Enl_vement et rdinstallationdes
balconnets dans la porte :
1. Soulever le balconnet,et letirer pour
I'extraire.
2. Pour r_installerun baloonnetdarts la
porte,faire descendre le balconnet pour
qu'ils'emlooi_esur los boutons de support
appropries;pousser pour provoquer
I'embohementsur lossupports.
Placluette de s_paration
Une plaquettede separation r_lable permet
de reteniren placeles divers articlesen
fonctiondes besoins particuliersde
rangement On peut I'installerdans tout
balconnet.
R_glage du porte-cannettes
SLIDE 'N' LOCK*
Le porte-cannettes peut contenir cinq
cannettes de boisson darts un endroit
commode et laisser plus d'espace de
tablette pour les articles plus gros.
Pour enlever leporte-cannettes :
1. Enlevertousles articlesdu porte-cannttes.
2. Soulever le porte-cannettes.
3. Leretirerdirectementversvous.
Pour remelbe en place le porte-cannettes :
1. TenirI'arri_redu porte-cannettesau-
dessus du guide desir&
2. Pousser le porte-cannettesvers I'arri_reet
le basjusqu'&labutte.
Tablette dartsla porte
IIest possible d'enleverles tringlesde retenue
des tablettes dans la porte pour faciliterle
nettoyage.
Enl_vement et r_installationdes binges de
retenue :
1. Enlevertousles articlesranges sur la
tablette.
2. Soulever latringlede retenue en lingne
droite pour 1'Ster.
3. Pour t_installerlestringlesde retenuedes
tablettes, lespousser dens I'ouverturede
latablette.
easier & vin
Introduireleeasiera vin en positionen le
glissantentre une tablettedu r_frigerateuret la
paroi du compan'imentde refrigeration.
27
Freezer
features
Ice Shelf
Ice shelf provides easy access to ice
cube trays and ice bucket. The shelf
can be placed on either side wall of
the freezer section to fit your storage
needs.
To remove and replace ice shelf:
1. Lift shelf up off washers located
in side wall for freezer. Remove
shelf.
2. Remove screws and washers
from freezer wall.
3. Remove plugs from opposite
freezer wall.
4. Replace plugs with washers and
screws.
5. Insert plugs in holes where
screws and washers were
removed.
6. Place ice shelf over washers and
slide shelf down into place.
Check that shelf is secure.
Full-width Wire Shelf
This shelf is easy to remove when
cleaning freezer.
To remove and replace wire shelf:
1. Pull shelf forward to remove. A
forceful tug may be necessary.
2. To replace shelf, slide shelf into
place until it locks in place.
Wire Basket
Wire basket slides out for easy
access of items in back of freezer.
To remove and replace wire
basket:
1. Lift front of wire basket and pull
forward to remove.
2. To replace basket, lift front of
basket and slide into place.
Caract ristiques
du congdlateur
Tablette _ gla_ons
La tablette & gla?ons offre un acc_s ais_
aux r_cipients a gla?ons et au bac E
glaQons. On peut placer la tablette &
gla(;;onssur un c6te cu I'autre de la section
de congelation, en fonction des besoins de
rangement.
Enl_vement et rdinstallation de la
tablette a gla(_ons :
.
3.
4.
5.
1. Soulever la tablette pour la d_gager de
la rondelle situee sur la paroi laterale
du cong_lateur. (Ster la tablette.
Oter les vis et ronclelles de la paroi du
cong61ateur.
Oter les bouchons sur la paroi
oppos_e du cong_lateur.
Remplacer les bouchons par les
rondelles et vis.
InsUrer les bouchons dans les trous de
vis & I'emplacement de fixation initial
de la tablette.
.
Placer la tablette & gla?ons sur les
rondelles nouvellement installees et
faire coulisser la tablette pour la mise
en place. V_rifier que la tablette est
solidement fixee.
Clayette pleine largeur
II est facile d'enlever ceffe clayette pour le
nettoyage du cong_lateur.
Enl_vement et rdinstallation de la
clayette :
1. Tirer la clayette vers I'avant pour
I'enlever. IIpeut _.trenecessaire de
tirer assez fort.
2. Pour la r_installation, faire coulisser la
clayette pour qu'elle prenne place et
se fixe en place.
Panier m_tailique
Le panier metallique coulisse vers
I'ext6deur, ce qui donne un acces facile
aux articles places & I'ard_re du
cong_lateur.
Enl_vement et r_installation du panier
mdtallique :
1. Soulever I'avant du panier m_tallique
et tirer vers I'avant pour I'extraire.
2. Pour la reinstallation, soulever I'avant
du panier m_tallique et le faire
coulisser pour la mise en place.
28
Saving Energy
There are ways that you can help your refrigerator run
more efficiently.
• Check the door gaskets for a tight seal. Leveling the
cabinet will ensure a proper seal.
• Clean the condenser coils regularly. A coil cleaning
brush is available for purchase (Part number
4210463).
• Open the door as few times as possible.
• Don't block the air vents in the freezer and
refrigerator so that cold air cannot flow freely. See
the "Ensuring proper air circulation" section.
• Do not set your refrigerator and freezer at a colder
setting than is needed. Keep the refrigerator control
at the lowest number setting that keeps your ice
cream firm and your drinks as cold as you like.
• Do not put your refrigerator next to a heat source
such as a range, water heater, furnace, radiator, or
in direct sunlight.
IEconomie d' nergie
II existe des fa(2ons qui peuvent aider votre refrig_rateur
fonctionner plus efficacement.
• Verifier si les joints des portes sont _tanches. Installer le
cabinet d'aplomb pour assurer la fermeture 6tanche.
• Nettoyer r6guli_rement les serpentins du condenseur.
Un pinceau pour nettoyer les serpentins peut _tre
achete (numero de piece 4210463).
• Ouvrir la porte le moins souvent possible.
• Ne pas bloquer les ouvertures d'a6ration dans le
congelateur et le r_frigerateur de sorte que Pair froid
puisse circuler librement. Voir la section ,<Pour s'assurer
de la circulation d'air appropriee,,.
• Ne pas regler la temperature du refrigerateur ou du
cong_lateur & des temperatures plus froides que
n_cessaire. Garder le reglage du refrigerateur au
numero le plus bas qui puisse garder votre creme
glacee ferme et vos boissons aussi froides que votre
goQt le desire.
• I_viter de placer votre refrigerateur pros d'une source de
chaleur, telle que cuisini_re, chauffe-eau, fournaise,
appareil de chauffage ou exposition directe au soleil.
Understanding the
sounds you may hear
Your new refrigerator may make sounds that your old
one didn't make. Because the sounds are new to
you, you might be concerned about them. Most of
the new sounds are normal. Hard surfaces like the
floor, walls, and cabinets can make the sounds seem
louder than they actually are. Due to new product
designs, there may be sounds that you are not
familiar with. The following page describes the kinds
of sounds that might be new to you and what may be
making them.
Les bruits de I'appareil
que vous pouvez
entendre
II est possible que le nouveau r_frigerateur emette des
bruits que le precedent ne produisait pas. Comme ces
bruits sont nouveaux, ils peuvent vous inqui_ter. Ne vous
faites pas de souci car ces nouveaux bruits sont
normaux. Les surfaces dures comme le plancher, les
murs et les armoires peuvent faire paraftre les bruits plus
forts. II peut exister aussi des bruits qui ne vous sont pas
familiers. Les descriptions suivantes indiquent le genre de
bruits qui peuvent etre nouveaux et leur origine.
29
Understanding the sounds you may hear (cont.)
A. If your product is equipped with an ice maker, you will
hear a buzzing sound when the water valve opens to
fill the ice maker for each cycle.
B. The defrost timer will click when the automatic
defrost cycle begins and ends. Also, the thermostat
refrigerator control will click when cycling on and off.
C. Rattling noises may come from the flow of refrigerant
or the water line. Items stored on top of the refrigerator
can also make noises.
D. Your refrigerator is designed to run more efficiently to
keep your food items at the desired temperature. The
high-efficiency compressor may cause your new
refrigerator to run longer than your old one, and you
may hear a pulsating or high-pitched sound.
E. Water dripping on the defrost heater during a defrost
cycle may cause a sizzling sound.
F. You may hear the evaporator fan motor circulating the
air through the refrigerator and freezer compartments.
G. As each cycle ends, you may hear a gurgling sound
due to the refrigerant flowing in your refrigerator.
H. Contraction and expansion of the inside walls may
cause a popping and cracking noise.
I. You may hear air being forced over the condenser by
the condenser fan.
J. Water may be heard running into the drain pan during
the defrost cycle.
Les bruits de rappareil que vous pouvez entendre
(suite)
A. Si votre appareil est _quip_ d'une machine a gla_ons,
vous entendrez un bruit de gargouillement Iorsque la
valve d'eau s'ouvre pour remplir la machine & glagons
pour chaque programme.
B,
C,
D,
La minuterie du d_givreur produit un declic au d_but
et _ la fin du programme de d_givrage. Le thermostat
et le r_glage du refrigdrateur feront aussi entendre un
d_clic Iors de la mise en marche et de rarr_t du
programme.
Les vibrations sonores peuvent provenir de
I'_coulement du r_frig_rant, de la canalisation d'eau
ou d'articles places sur le r_frig_rateur.
Votre r_frig_rateur est conqu pour fonctionner plus
efficacement afin de garder les aliments & la
temperature d_sir_e. Le compresseur tr_s efficace
peut causer & votre nouveau r6frig_rateur de
fonctionner plus Iongtemps que rancien, et vous
pouvez entendre des bruits aigus ou des vibrations
sonores.
E,
L'eau qui d_goutte sur le dispositif de chauffage
durant un cycle de d_givrage peut produire un
gr_sillement.
F. Vous pouvez entendre le moteur du ventilateur
d'evaporation qui fait circuler i'air dans le r_frig_rateur
et le cong_lateur.
G. _, la fin de chaque programme, vous pouvez entendre
un gargouillement attribuable au r6frig_rant qui se
r_partit dans votre r_frigerateur.
H,
I.
J.
La contraction et I'expansion des parois internes
peuvent produire un bruit sec et de craquement.
Vous pouvez entendre de I'air qui est transmis au
condenseur par le ventilateur du condenseur.
L'ecoulement de reau dans le plateau de r_cup_ration
d'eau de d_givrage peut _tre entendu pendant le
programme de d_givrage.
3O
CARZNGFORYOURREFRZGERATOR
Your refrigerator is built to give you many years of
dependable service. However, there are a few things you
can do to help extend its product life. This section tells you
how to clean your refrigerator and what to do when going
on vacation, moving, or during a power outage.
Cleaning your refrigerator
Both the refrigerator and freezer sections
defrost automatically. However, clean both
sections about once a month to prevent
odors from building up. Wipe up spills
immediately.
To clean your refrigerator:
• Unplug it.
• Remove all removable parts from inside, such as
shelves, crispers, etc.
• Use a clean sponge or soft cloth and a mild detergent
in warm water. Do not use abrasive or harsh cleaners.
• Hand wash, rinse, and dry all surfaces thoroughly.
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion,
or fire.
Additional cleaning tips are listed below:
PART COMMENTS
Outside • Wax painted metal surfaces at least twice a year with a good appliance wax (or good
auto paste wax). Apply wax with a clean, soft cloth. Waxing painted metal surfaces helps
provide rust protection. Do not wax plastic parts.
Inside walls • You can also wash with a mixture of warm water and baking soda (2 tbs to 1 qt
(allow freezer to [26 g to .95 L] of water).
warm up so cloth
won't stick)
Door liners • Do not use cleaning waxes, concentrated detergents, bleaches, or cleaners containing
and gaskets petroleum on plastic parts.
Plastic parts • Do not use paper towels, window sprays, scouring cleansers or flammable fluids. These
(covers and panels) can scratch or damage material.
Condenser • Remove base grille.
coils
• Vacuum coils when dusty or dirty. Coils may need to be cleaned as often as every
other month.
• Use a vacuum with an extended attachment to clean condenser coils.
• Replace base grille.
31
ENTRETIENDURI FRIGI RATEUR
Ce r_rigerateur a ete construit pour offrir de nombreuses
ann6es de service liable. L'utilisateur peut cependant
prendre certaines mesures pour en augmenter la duree.
Cette section d6cdt comment nettoyer le refrigerateur, et
ce qu'il faut faire avant une periode de vacances, avant un
d6m6nagement, ou a I'occasion d'une panne d'electdcit6.
Nettoyage du r frig rateur
Les sections du refrigerateur et du cong_lateur se
d6givrent automatiquement. Tous deux doivent
cependant 6tre nettoyes environ une fois par
mois, afin de pr6venir I'accumulation d'odeurs.
Essuyer immediatement les produits renverses.
Pour nettoyer le rdfrfgdrateur :
• Le d6brancher du courant 61ectrique.
• Retirer toutes les pi_ces amovibles de I'int_deur telles que
tablettes, bacs, etc.
• Utiliser une eponge propre ou un linge doux et un detergent
doux avec de I'eau tiede. Ne pas utiliser de nettoyants
abrasifs ou durs.
• Laver & la main, rincer et s_cher &fond toutes les surfaces.
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer
un ddc_s, une explosion ou un incendie.
Autres conseils de nettoyage :
PII:CE COMMENTAIRES
Ext_rieur • Citer les surfaces m_talliques peintesau moinsdeux fois par an avec une bonne cire pour
appareil _lectrom6nager (ou oireen p&te de qualit_pour automobile). Appliquerla cire avec un
linge propreet doux. Le ciragede surfacesmetalliques peintes aide & foumir une protection
antirouille. Ne pas cirer les piL_cesen plastique.
Parois int_rieures • On peutfaire le lavage avec un m_lange d'eau tilde et de bicarbonate de soude (26 g a 0,95 L
(le congelateur doit [2 c. & soupe & 1 pinte]d'eau).
_tre assez tiede pour
que le chiffon
n'adh_re pas)
Garnitures et joints • Ne pas utiliserde eire nettoyante, de detergentconcentr_, d'eau de Javel nide nettoyant
des portes contenantdu petrole sur lespiL_cesen plastique.
Pi_ces en plastique • Ne pas utiliser d'essuie-touten papier, de nettoyanta vitreen atomiseur, de nettoyant _ recurer
(couvercles et ou de liquideinflammable.Ces produitsdsquent d'egratignerou d'endommager le materiel.
panneaux)
Serpentins du • Retirer la grille de la base.
condenseur
• Netteyer a raspirateur les serpentins Iorsqu'ilssont salesou poussiereux. IIse peut que les
serpentinsaient besoin d'etre nettoyOsaussi souvent que tousles deux mois.
• Employer un aspirateur avec un acoessoirelong pour nettoyerlesserpentins du condenseur.
• Replacer la grille de la base.
32
Vacation and moving
care
Short vacations
If you will be away for less than four weeks, use these
tips to prepare your refrigerator before you leave.
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker:
• Raise signal arm to OFF (up) position.
• Shut off water supply to the ice maker.
3. Empty the ice bin.
Entretien avant les
vacances ou Iors d'un
d m nagement
Courtes vacances
Si vous vous absentez pendant moins de quatre semaines,
suivez ces conseils pour pr6parer votre r_frig6rateur avant
d'aller en vacances.
1. Consommer tous les aliments p6rissables et congeler les
autres articles.
2, Si votre r6frigerateur a une machine & gla_ons
automatique :
• Soulever le bras de commande & gla_ons & la position
OFF (61ev6e).
• Fermer I'approvisionnement d'eau & la machine
gla_ons.
3, Vider le bac E gla_ons.
Long vacations
If you will be gone for a month or more, follow these
steps to prepare your refrigerator.
1, Remove all food from the refrigerator.
2, If your refrigerator has an automatic ice maker:
• Turn off the water supply to the ice maker at least one
day ahead of time.
• When the last load of ice drops, turn off the ice
maker. Make sure all ice is dispensed out of the ice
maker mechanism.
3. Unplug the refrigerator.
4, Clean it, wipe it, and dry well.
5. Tape rubber or wood blocks to the tops of both doors
to prop them open far enough for air to get in. This
stops odor and mold from building up.
Longues vacances
Si vous vous absentez pendant un mois ou plus, suivre les
6tapes suivantes pour pr6parer votre r6frig6rateur.
1. Enlever tousles aliments du r6frigerateur.
'2 Si votre r_frig6rateur a une machine & gla_ons
automatique :
• Fermer I'approvisionnement d'eau & la machine ,_
gla_ons au moins une journ6e & I'avance.
• Lorsque la derni_re quantit6 de gla?ons est d6pos_e,
arr_ter la machine & gla?ons et s'assurer que tousles
gla?ons sont distribu6s hors du mecanisme de la
machine E gla_ons.
3. D6brancher le refrigErateur de la prise.
4. Bien nettoyer, essuyer et s_cher le plateau.
,5. A I'aide de ruban adh_sif, fixer des blocs de caoutchouc
ou de bois & la partie sup_rieure de chaque porte de
fa_on _ ce qu'elles soient suffisamment ouvertes pour
permettre la circulation de I'air & I'interieur, afin d'6viter
I'accumulation d'odeurs ou de moisissure.
Moving
When you are moving your refrigerator to a new home,
follow these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker, turn off
the water supply to the ice maker at least one day
ahead of time.
2. Disconnect the water line from the back of the
refrigerator.
3. When the last load of ice drops, lift the signal arm to
the OFF (up) position.
4. Remove all food from the refrigerator and pack all
frozen food in dry ice.
5, Unplug the refrigerator.
D m nagement
Lorsque vous d_m_nagez votre r_frig_rateur a une nouvelle
habitation, suivre ces _tapes pour pr6parer le
d6menagement :
1. Fermer I'approvisionnement d'eau de la machine _,
gla?ons au moins une journ6e & I'avance.
2. D6brancher la canalisation d'eau de I'arri6re du
r_frig6rateur.
3. Une fois la quantit_ de glace 6puis6e, soulever le bras de
commande & la position OFF (61ev6e).
4. Retirer tousles aliments du r6frig6rateur et placer tous
les aliments congel_s darts de la neige carbonique.
5, D6brancher le r6frig6rateur de la prise.
33
Vacation and moving care (cont.)
6. Take out all removable parts, wrap them well, and
tape them together so they don't shift and rattle
during the move.
7, Screw in the leveling rollers.
8, Tape the doors shut and the power cord to the
refrigerator cabinet.
When you get to your new home, put everything back
and refer to "Installing Your Refrigerator" for preparation
instructions. Also, if your refrigerator has an automatic
ice maker, remember to reconnect the water supply to
the refrigerator.
Entretien avant les vacances ou Iors d'un
d_m_nagement (suite)
6. Retirer toutes les pi_ces amovibles, bien les
envelcpper et les attacher ensemble & raide de ruban
adh_sif pour qu'elles ne bougent pas nine
s'entrechoquent durant le d_menagement.
7. Visser les roulettes de nivellement & I'interieur.
8. Fermer la porte & I'aide de ruban adhesif et fixer le
cordon d'alimentation & la caisse du r_frig6rateur.
Lorsque vous arriverez & votre nouvelle habitation,
remettre tout en place et se r_f_rer aux instructions de
preparation dans ,,Installation du r6frig_rateur,,. De plus,
si votre r6frig_rateur est muni d'une machine automatique
& gla?ons, rappelez-vous de rebrancher
I'approvisionnement d'eau au r_frig_rateur.
Power interruptions
If the electricity in your house goes off, call the power
company and ask how long it will be off.
1, If the power will be out for 24 hours or less, keep both
doors closed to help foods stay cold and frozen.
'2. If the power will be out for more than 24 hours:
(a) Remove all frozen food and store it in a frozen food
locker.
OR
(b) Place 2 lb. (907 g) of dry ice in the freezer for every
cubic foot (28 liters) of freezer space. This will keep
the food frozen for two to four days. While handling
dry ice, wear gloves to protect your hands from
ice burns.
OR
(c) If neither a food locker nor dry ice is available, use
up or can perishable food at once.
REMEMBER: A full freezer stays cold longer than a partly
filled one. A freezer full of meat stays cold longer than a
freezer full of baked goods. If food contains ice crystals, it
may be safely refrozen, although the quality and flavor
may be affected. If the condition of the food is poor, or if
you feel it is unsafe, dispose of it.
Pannes de courant
lectrique
En cas de panne de courant, telephoner & la compagnie
d'electricit_ pour demander la duree de la panne.
1, Sile service doit _tre interrompu durant 24 heures ou
moins, garder ferm_es les deux portes pour aider les
aliments & demeurer froids et congel_s.
2. Sile service doit Otre interrompu pendant plus de
24 heures :
(a) Retirer tous les aliments congel6s et les
entreposer dans un entrep6t frigorifique.
OU
(b) Placer 907 g (2 Ib) de neige carbonic_e darts le
cong_lateur pour chaque 28 litres (pi°) d'espace
de cong_lation. Cette quantit_ permettra de
garder les aliments congel_s durant deux & quatre
jours. Porter des gants pour prot6ger les mains
contre les morsures de la glace Iorsque vous
employez de la neige carbonique.
OU
(c) S'il n'y a pas d'entrep6t frigorifique ni de neige
carbonique, consommer ou mettre
imm_diatement en conserve les aliments
perissables.
A NOTER : Un cong_lateur plein restera froid plus
Iongtemps qu'un cong_lateur partiellement rempli. Un
cong61ateur plein de viandes demeure froid plus Iongtemps
qu'un cong_lateur rempli de pains et de p&tisseries. Siles
aliments contiennent des cristaux de glace, ils peuvent 6tre
remis & congeler sans danger meme si la qualite et la
saveur risquent d'etre affectees. Siles aliments semblent
de pi_tre qualit_ ou douteux, les jeter.
34
FOODSTORAGEGUIDE
There is a correct way to package and store refrigerated
or frozen food. To keep food fresher, longer, take the time
to study these recommended steps.
Storing fresh food
Wrap or store food in the refrigerator in airtight and
moisture-proof material unless otherwise noted. This
prevents food odor and taste transfer throughout the
refrigerator. For dated products, check code date to
ensure freshness.
Butter or margarine
Keep opened butter in covered dish or closed
compartment. When storing an extra supply, wrap in
freezer packaging and freeze.
Cheese
Store in the original wrapping until you are ready to
use it. Once opened, rewrap tightly in plastic wrap
or aluminum foil.
Milk
Wipe milk cartons. For best storage, place milk on
interior shelf.
Eggs
Store in original carton on interior shelf.
Fruit
Wash, let dry, and store in refrigerator in plastic bags
or crisper. Do not wash or hull berries until they are
ready to use. Sort and keep berries in original
container in a crisper, or store in a loosely closed
paper bag on a refrigerator shelf.
Leafyvegetables
Remove store wrapping and trim or tear off bruised
and discolored areas. Wash in cold water and drain.
Place in plastic bag or plastic container and store in
crisper.
GUIDEDE
CONSERVATIONDES
ALIMENTS
II existe une faQon correcte d'emballer et de conserver les
aliments au r_frig_rateur ou au congelateur. Pour garder
les aliments plus frais, plus Iongtemps, prendre le temps
d'etudier ces _tapes recommand_es.
Conservation des
aliments frais
Les aliments places au r_frig6rateur doivent _tre
envelopp_s ou gardes dans un emballage hermetique et
& I'_preuve de I'humidit& Cette methode emp_che
I'odeur et le goet des aliments de se repandre dans tout
le refdgerateur. Pour des produits dates, v_rifier les dates
indiquees pour s'assurer de la frafcheur des aliments.
Beurre ou margarine
Garder le beurre entame dans un beurrier muni d'un
couvercle ou dans le balccnnet ferm& Envelopper les
quantites excessives dans un emballage pour
congelateur et faire congeler.
Fromage
Le conserver dans son emballage original jusqu'&
I'emploi. Une fois le paquet ouvert, r_emballer
herm_tiquement le fromage dans une pellicule en
plastique ou du papier d'aluminium.
Lait
Essuyer les contenants. Pour qu'il se conserve mieux,
placer le lait sur une tablette int_rieure.
Oeufs
Conserver sans les laver dans le carton original sur une
tablette int_deure.
Fruits
Laver, laisser secher et mettre au r6frig_rateur dans un
sac en plastique ou le bac & I_gumes. Ne pas laver ni
_queuter les petits fruits avant le moment de leur
utilisation. Les trier et les conserver dans I'emballage du
magasin, dans le bac & 16gumes ou les conserver sur
une tablette du r6frig_rateur dans un sac ferm6 en
papier sans 6tre serr&
L6gumes & feuilles
Retirer remballage original et _liminer les taches jaunes
ou d6color6es. Laver & I'eau froide et _goutter. Placer
dans un sac ou un contenant en plastique et ranger
dans le bac & I_gumes.
35
Storing fresh food (cont.) Conservation des aliments frais (suite)
Vegetables with skins
(carrots, peppers)
Place in plastic bags, or plastic container and store
in crisper.
Fish
Use fresh fish and shellfish the same day as
purchased.
Heat
Store most meat in original wrapping as long as it
is airtight and moisture-proof. Rewrap if necessary.
See the following for storage times. When storing
meat longer than the times given, freeze the meat.
Chicken ........................................................ 1-2 days
Bacon ............................................................ 5-7 clays
Ground beef .................................................. 1-2 days
Cold cuts ...................................................... 3-5 days
Steaks/roasts ................................................ 3-5 days
Variety meats ................................................ 1-2 days
Cured meats ................................................ 7-10 days
Leftovers
Cover leftovers with plastic wrap or aluminum foil.
Plastic containers with tight lids can also be used.
L gumes pelure
(carottes, poivrons)
Ranger dans le bac & 16gumes, un sac en plastique
ou un contenant en plastique.
Poisson
Le poisson et les fruits de mer frais doivent _tre
consomm6s le jour m_me de I'achat.
Viande
La plupart des viandes peuvent _tre conserv6es clans
leur emballage original tant que cet emballage est
herm6tique et & 1'6preuve de I'humidit6. Emballer de
nouveau si n6cessaire. Voir le tableau suivant pour les
p6riodes de conservation. Si la viande dolt #}tre
conserv6e durant une periode plus Iongue, suivre les
instructions relatives & la cong_lation.
Poulet .......................................................... 1 & 2 jours
Bacon ........................................................ 5 & 7 jours
Boeuf hach6 .............................................. 1 & 2 jours
Charcuterie ................................................ 3 & 5 jours
Steaks/r6tis ................................................ 3 & 5 jours
Abats ........................................................ 1 & 2 jours
Viandes trait6es ...................................... 7 & 10 jours
Restes
Couvrir les restes avec de la pellicule plastique ou du
papier d'aluminium. II est aussi convenable d'utiliser
des contenants en plastique & couvercle herm6tique.
NOTE: Keep your refrigerator smelling fresh with
an open box of baking soda.
REMARQUE : Garder une boTte de bicarbonate de
soude ouverte pour maintenir une odeur de
fraicheur dans votre r6frig_rateur.
36
Storing frozen food
The freezer section is designed for storing
commercially frozen food and for freezing food
at home.
NOTE: For further information about preparing food
for freezing or food storage times, check a freezer
guide or reliable cookbook.
Packaging
Successful freezing depends on the correct packaging.
When you close and seal the package you must not
allow air or moisture in or out. If you do, you could
have food odor and taste transfer throughout the
refrigerator, and also dry out frozen food.
Packaging recommendations:
• Rigid plastic containers with tight-fitting lids
• Straight-sided canning/freezing jars
• Heavy-duty aluminum foil
• Plastic-coated paper
• Non-permeable plastic wraps (made from
saran film)
• Specified freezer self-sealing plastic bags
Follow package or container instructions for proper
freezing methods.
Do not use:
• Bread wrappers
• Non-polyethylene plastic containers
• Containers without tight lids
• Wax paper or wax-coated freezer wrap
• Thin, semi-permeable wrap
Conservation des
aliments congel s
La section du cong61ateur est con£ue pour conserver
les aliments surgel6s commerciaux et pour faire
congeler les aliments & la maison.
REMARQUE : Pour d'autres renseignements au sujet
de la preparation des aliments pour la cong_lation,
consulter un guide de cong_lation ou un livre liable de
cuisine.
Emballage
Le secret d'une cong61ation efficace r_side dans
I'emballage. II dolt etre ferm6 et scell6 de fa?on &
pr6venir la p6n6tration et I'_vacuation de I'air ou de
I'humidit6. Toute autre m6thode d'emballage risque
d'entrafner la propagation de saveurs et d'odeurs
dans tout le r6frig6rateur et I'ass_chement des
aliments congel6s.
Emballage recommand6 :
• Contenants rigides en plastique avec couvercles
herm6tiques
• Bocaux de conserves/cong61ation & bords droits
• Papier d'aluminium resistant
• Papier recouvert de plastique
• Emballages en plastique _tanches (faits d'une
pellicule saran)
• Sacs en plastique autoherm_tiques sp_cifi6s pour
cong61ateur
Suivre les instructions de I'emballage ou du contenant
pour les m6thodes de cong61ation appropri6es.
Ne pas utiliser :
• Emballages pour pain
• Contenants en plastique autres qu'en polyethylene
• Contenants sans couvercles herm6tiques
• Papier paraffin6 ou emballage de cong_lateur
enduit de cire
• Emballage mince semi-perm6able
37
Storing frozen food (cont.) Conservation des aliments congel6s (suite)
Freezing
Your freezer will not quick-freeze any large quantity of
food. Put no more unfrozen food into the freezer than
will freeze within 24 hours (about 2 to 3 Ibs of food pe,
cubic foot [907-1,350 g per liter] of freezer space).
Leave enough space in the freezer for air to circulate
around packages. Also leave enough room at the front
so the door can close tightly.
Storage times vary according to the quality and
type of food, the type of packaging used (airtight
and moisture-proof), and the storage temperature.
Ice crystals inside a sealed package are normal.
It means that moisture in the food and air inside the
package have condensed, creating ice crystals.
Cong lation
Ne pas pr_voir que votre cong61ateur cong_le
rapidement une grande quantit6 d'aliments. Veiller
ce que la quantit6 d'aliments ne prenne pas plus de
24 heures & congeler (au plus 907 & 1,350 g par litre
[2 & 3 Ib d'aliments par pied cube]). Laisser assez
d'espace pour permettre la circulation d'air entre les
emballages. S'assurer aussi de laisser assez
d'espace & ravant pour que la porte ferme
hermetiquement.
Les p6riodes de conservation varieront selon la
qualit6 et le type des aliments, le type d'emballage
ou de pellicule utilis6e (herm6tique et _ 1'6preuve de
I'humidit6) et la temp6rature d'entreposage.
Les cristaux de glace & I'int6rieur d'un emballage
scell_ sont normaux. Ces cristaux signifient
simplement que I'humidit_ dans les aliments et I'air
I'int6rieur de I'emballage se sont condenses en
cr6ant des cristaux de glace.
NOTE: Allow hot foods to cool at room
temperature for 30 minutes, then package and
freeze. Cooling hot foods before freezing saves
energy.
REMARQUE : Laisser les aliments chauds refroidir
la temperature ambiante pendant 30 minutes,
ensuite les emballer et les congeler. Le
refroidissement des aliments chauds avant la
congdlation fera _conomiser de I'_nergie.
38
TROUBLESHOOTINGGUIDE
You can solve many common refrigerator problems
easily, saving you the cost of a possible service call.
Try the suggestions below to see if you can solve your
problem without outside help. If the suggestions do not
work, please call the Kitchenaid Consumer Assistance
Center.
NOTE: The Index in the back of the book will help you
locate the appropriate sections that are referenced
throughout this Troubleshooting Guide.
Your refrigerator will not operate
Check if .,. Then ...
The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.
A household fuse has blown or circuit breaker Replace the fuse or reset the circuit.
has tripped.
The refrigerator control is turned to the Refer to the "Setting controls" section.
"OFF" position.
The refrigerator is defrosting. Recheck to see if the refrigerator is operating in 30 minutes.
Your refrigerator will regularly run an automatic defrost cycle.
If it is still not running after checking the above items, call
the Consumer Assistance Center.
The lights do not work
Check if ,.. Then ...
The power supply cord is unplugged. Firmly plug the cord into a live outlet with proper voltage.
A household fuse or circuit breaker has tripped. Replace the fuse or reset the circuit.
A light bulb is loose in the socket. Turn the refrigerator control to OFF. Disconnect the
refrigerator from the electrical supply. Gently remove the
bulb and reinsert. Then reconnect the refrigerator to the
electrical supply and reset the refrigerator control.
A light bulb has burned out. Replace with an appliance bulb of the same wattage, size,
and shape. See the "Changing the light bulbs" section.
There is water in the defrost drain pan
Check if ... Then ...
The refrigerator is defrosting. The water will evaporate. It is normal for water to drip into
the defrost pan.
It is more humid than normal. Expect that the water in the defrost pan will take longer to
evaporate. This is normal when it is hot or humid.
Water in the defrost pan is overflowing. Check to make sure your refrigerator is level. (See the
"Leveling" section.) If it is still overflowing, there is probably
something wrong with the refrigerator. Call the Consumer
Assistance Center.
39
Troubleshooting (cont.)
The motor seems to run too much
Check if ,., Then .,.
The room temperature is hotter than normal. Expect the motor to run longer under warm conditions. At
normal room temperatures, expect your motor to run about
40% to 80% of the time. Under warmer conditions, expect
it to run even more of the time.
A large amount of food has just been added to Adding a large amount of food warms the refrigerator. It
the refrigerator, is normal for the motor to run longer in order to cool the
refrigerator back down. See the "Food Storage Guide"
section.
The door is opened often. Expect the motor to run longer when this occurs. In order
to conserve energy, try to get everything you need out of
the refrigerator at once, keep food organized so it is easy
to find, and close the door as soon as the food is removed.
The controls are not set correctly for the Refer to the "How the controls work" section.
surrounding conditions.
The doors are not closed completely. Push the doors firmly shut. If they will not shut all the
way, see "The doors will not close completely," later in
this section.
The base grille is dirty or blocked. This prevents air circulation and makes the motor work
harder. Remove the grille and clean.
The condenser coils are dirty. This prevents air transfer and makes the motor work harder.
Clean the condenser coils. Refer to the "Cleaning your
refrigerator" section.
The door gaskets are not sealed all the way around. Contact a qualified person or a technician.
If the problem is not due to any of the above, remember
that your new refrigerator will run longer than your old one
due to its high-efficiency motor.
The refrigerator seems to make too much noise
Check if ... Then ...
The sounds and noises are common for new Refer to the "Understanding the sounds you may hear"
refrigerators, section.
4O
The ice maker is not producing ice
Check if ... Then ,,.
The freezer temperature is not cold enough to See the "Setting controls" section.
produce ice.
The ice maker arm is in the "OFF" (up) position. Lower arm to the "ON" (down) position. See the "Using the
optional automatic ice maker" section.
The water line shutoff valve to the refrigerator is Turn on the water valve. See the "Installing the optional
not turned on. ice maker" section.
An ice cube is jammed in the ejector arm. Remove the ice from the ejector arm with a plastic utensil.
Refer to the "Ice maker operation."
The ice maker mold has no water in it or no ice Check to see if your refrigerator has been connected to
has been produced, your home water supply and the supply shutoff valve is
turned on. Refer to the "Connecting refrigerator to water
source" section.
If not due to any of the above, there may be a problem with
the water line. Contact the Consumer Assistance Center.
The ice maker is producing too little ice
Check if ... Then ...
The ice maker has just been installed. Wait 72 hours for full ice production to begin. Once your
refrigerator is cooled down, the ice maker should begin
producing 70-120 cubes every 24 hours.
A large amount of ice has just been removed. Allow 24 hours for ice maker to produce more ice.
The controls are not set correctly. Refer to the "Setting the controls" section.
The water shutoff valve is not turned completely on. Turn valve on fully. Refer to the "Installing optional ice
maker" section.
There is a water filter installed on the refrigerator. First, check the filter installation instructions to ensure
This filter may be clogged or installed incorrectly, that the filter was installed correctly and is not clogged.
If installation or clogging is not a 3roblem, call a qualified
person or a technician.
Off-taste or odor in the ice
Check if ... Then ...
The plumbing connections are new, causing Discard the first few batches of =ce.
discolored or off-flavored ice.
The ice cubes have been stored for too long. Throw old ice away and make a new supply.
Food in the freezer has not been wrapped properly. Refer to the "Storing frozen food" section.
Freezer and ice bin need to be cleaned. See the "Cleaning your refrigerator" section.
Water contains minerals (such as sulfur). A filter may need to be installedto remove the minerals.
41
The divider between the two compartments is warm
Check if ... Then ...
The condenser coils or base grille are dirty or clogged. Clean according to the "Cleaning your refrigerator" section.
The motor has quit working. See "Your refrigerator will not operate" earlier in this section.
NOTE" The refrigerator temperature may turn from warm
to hot.
If not due to any of the above, the warmth is probably due
to normal operation of the automatic exterior moisture
control. If still concerned, call the Consumer Assistance
Center or an authorized KitchenAid service company.
Temperature is too warm
Check if ... Then ...
The air vents are blocked in either compartment. Remove any objects from in front of the air vents. Refer to
This prevents the movement of cold air from the "Ensuring proper air circulation" for the location of air vents.
freezer to the refrigerator.
The door(s) are opened often. Be aware that the refrigerator will warm when this occurs.
In order to keep the refrigerator cool, try to get everything
you need out of the refrigerator at once, keep food
organized so it is easy to find, and close the door as soon
as the food is removed.
A large amount of food has just been added to Adding a large amount of food warms the refrigerator.
the refrigerator or freezer. It can take several hours for the refrigerator to return to the
normal temperature.
The controls are not set correctly for the surrounding Refer to the "How the controls work" section.
conditions.
There is interior moisture build-up
Check if ... Then ...
The air vents are blocked in the refrigerator. Remove any objects from in front of the air vents. Refer to
"Ensuring proper air circulation" for the location of air vents.
The door is opened often. To avoid humidity build-up, try to get everything you need
out of the refrigerator at once, keep food organized so it is
easy to find, and close the door as soon as the food is
removed. (When the door is opened, humidity from the
room air enters the refrigerator. The more often the door is
opened, the faster humidity builds up, especially when the
room itself is very humid.)
The room is humid. It is normal for moisture to build up inside the refrigerator
when the room air is humid.
42
There is interior moisture build-up (cont.)
Check if ... Then ...
The food is not packaged correctly. Check that all food is securely wrapped. If necessary,
repackage food according to the guidelines in the "Food
Storage Guide" section. Wipe off damp food containers
before placing in the refrigerator.
The controls are not set correctly for the Refer to the "How the controls work" section.
surrounding conditions.
A self-defrost cycle was completed. It is normal for droplets to form on the back wall after the
refrigerator self-defrosts.
The doors will not close completely
Check if ... Then ...
Food packages are blocking the door open. Rearrange containers so that they fit more tightly and take up
less space.
The ice bin is out of position. Push the ice bin in all the way.
The pans, shelves, bins, or baskets are out Put all pans, shelves, bins, and baskets back into their
of position, correct position.
The gaskets are dirty. Clean gaskets according to the directions in the "Caring for
Your Refrigerator" section.
The refrigerator is not level. Level the refrigerator. Refer to the "Leveling" section.
The doors were removed during product installation Remove and replace the doors according to the "Reversing
and not properly replaced, the door swing" section or, contact a qualified person.
The doors are difficult to open
Check if ... Then ...
The gaskets are dirty or sticky. Clean gaskets according to the directions in the "Caring
for Your Refrigerator" section.
43
GUIDEDEDI PANNAGE
Vous pouvez r6soudre de nombreux probl_mes
communs des r_frig6rateurs, ce qui vous 6conomise le
coot possible d°un appel de service. Essayer les
suggestions ci-dessous pour voir si vous pouvez
r6soudre votre probl_me sans aide de I'ext_rieur. Si les
suggestions ne fonctionnent pas, veuillez appeler le
Centre d'assistance aux consommateurs KitchenAid.
REMARQUE : L'index & I'arriere de ce manuel vous
aidera & Iocaliser ies sections appropri6es qui sont
identifi6es dans ce Guide de d_pannage.
Le r frig rateur ne fonctionne pas
V6rifier $i .,. Alors ...
Le cordon du courant _lectrique est d_branch& Brancher fermement le cordon du courant _lectrique
dans une prise de courant active avec tension de
voltage appropri6e.
Un fusible a saut_ ou le disjoncteur Remplacer le fusible ou enclencher de nouveau le
s'est d6clench6, disjoncteur.
Le r_glage du r_frig_rateur est & la posi'don OFF (arr_t). Voir "R6glage des commandes".
Le r_frig6rateur se d_givre. V_dfier de nouveau pour voir si le r6frigerateur
fonctionne au bout de 30 minutes. Le r_frig6rateur fera
r_guli_rement un programme automatique de d_givrage.
S'il ne fonctionne pas encore apres avoir verifi_ ce
qui pr_c6de, t_l_phoner au Centre d'assistance aux
consommateurs.
Les ampoules n'_clairent pas
V_rifier si ... Alors ...
Le cordon du courant 61ectrique est d_branch& Brancher fermement le cordon du courant 61ectrique
dans une prise de courant active avec tension de voltage
appropri6e.
Un fusible a saute ou le disjoncteur s'est d6clench& Remplacer le fusible ou enclencher de nouveau le
disjoncteur.
Une ampoule d'6clairage est d@gag6e dans la douille. Tourner le r6glage du refrig6rateur & OFF (arr6t).
D6brancher le r6frig_rateur de la source de courant
61ectrique. Enlever delicatement I'ampoule et la r_ins_rer.
Ensuite rebrancher le r6frig6rateur & la source de courant
61ectrique et faire de nouveau le r6glage du r6frigSrateur.
Une ampoule est grill6e. Remplacer par une ampoule d'appareil 61ectrom6nager
de tension, de grosseur et de forme similaires. Voir
"Remplacement des ampoules d'6clairage".
44
Le plateau de d givrage contient de reau
V_rifier si .,. Alors ...
Le r6frigerateur se degivre. L'eau s'evaporera. C'est normal pour I'eau de d6goutter
dans le plateau de d6givrage.
Le r6frig6rateur est plus humide que normalement. Prevoir que I'eau dans le plateau de d6givrage prenne
plus de temps & s'6vaporer. Ceci est normal parce qu'il
fait chaud ou humide.
L'eau dans le plateau de d6givrage d6borde. Verifier pour s'assurer que le refrigerateur est de niveau
(voir "Nivellement"). Si le plateau d6borde encore, il
existe probablement une anomalie avec le refrigerateur.
Telephoner au Centre d'assistance aux consommateurs.
Le moteur semble fonctionner excessivement
V6rifier si ,.. Alors ...
La temperature ambiante est plus chaude que Pr_voir que le moteur fonctionnera plus Iongtemps dans
normalement, des conditions de chaleur. Aux temperatures ambiantes
normales, pr6voir que le moteur fonctionnera environ
40% & 80% du temps. Dans des conditions plus
chaudes, pr6voir un fonctionnement encore plus
fr6quent.
Une grande quantit6 d'aliments vient d'6tre ajout6e
au refrigerateur.
Uaddition cl'une grande quantite d'aliments rechauffe le
r6frigerateur. II est normal que le moteur fonctionne plus
Iongtemps afin de refroidir de nouveau le r6frigerateur. Voir
la section "Conservation des aliments".
La porte est fr6quemment ouverte.
Prevoir que le moteur fonctionnera plus Iongtemps
dans ce cas. Afin de conserver 1'6nergie, essayer de
sortir tout ce dont vous avez besoin du r6fdgerateur &
la fois, garder les aliments organis6s de sorte qu'ils sont
faciles & trouver et fermer la porte des que les aliments sont
enlev6s.
Les reglages ne sont pas faits correctement pour les Voir la section "Fonctionnement des r_glages".
conditions ambiantes.
Les portes ne sont pas completement ferm6es. Pousser les portes pour qu'elles soient bien ferrnees. Si les
portes ne ferment pas completement, voir "Les portes ne se
ferment pas completement" plus loin dans cette section.
La grille de la base est sale ou bloqu6e. Cette situation emp6che la circulation de I'air et fait
travailler davantage le moteur. Enlever la grille et la
nettoyer.
Les serpentins du condenseur sont sales. Cette situation emp6che le transfert de I'air et fait
travailler davantage le moteur. Nettoyer ies serpentins
du condenseur. Voir la section "Nettoyage du refrig6rateur".
Les joints des portes ne sont pas scelles Contacter une personne qualifiee ou un technicien.
completement autour de I'ouverture.
Si le probleme n'est pas attribuable _ I'une des
situations ci-dessus, rappelez-vous que votre nouveau
refrigerateur fonctionnera plus Iongtemps que votre ancien
appareil, du fait de son moteur tr6s efficace.
45
Le r_frig_rateur semble faire trop de bruit
V6rifier si ... Alors ...
Certains _ons et bruits sont communs pour les Voir la section "Les bruits de I'appareil que vous pouvez
r_frig6rateurs neufs, entendre".
La machine A gla_onsne produit pas de gla_ons
V_rifier si ,., Alors .,.
La temperature du cong_lateur n'est pas assez froide Voir la section "R_glages des commandes".
pour produire des gla£ons
Le levier de la machine & gla£_ons est en position Abaisser le bras & la position "ON" (abaiss6e). Voir la section
"OFF" (61ev6e). "Utilisation de la machine & gla£_onsautomatique facultative".
La valve de la canalisation d'eau reli_e au Ouvrir la valve d'eau. Voir la section "Installation de la
r6frig6rateur n'est pas ouverte, machine facultative".
Un gla?on est coinc6 dans le bras 6jecteur. Enlever le gla(2on du bras ejecteur avec un ustensile
en plastique. Voir "Fonctionnement de la machine &
gla?ons".
Le moule de la machine & gla£_onsn'a pas d'eau ou V_rifier pour voir si le refrig6rateur a 6t_ branch6 & la
aucun gla?on n'a 6t6 produit, canalisation d'eau _,la maison, et si la valve d'arr6t de la
canalisation est ouverte. Voir la section "Raccordement de
la machine & gla?ons & une canalisation d'eau".
Si cette situation n'est pas attribuable & ce qui pr6cede,
il peut exister un probleme avec la canalisation d'eau.
Contacter le Centre d'assistance aux consommateurs.
La machine _ gla_ons produit trop peu de gla_ons
V_rifier si ... Alors ...
La machine & gla?ons vient juste d'etre install_e. Attendre 72 heures pour le commencement de la
production complete de gla?ons. Une fois que le
r6frig6rateur est refroidi, la machine & gla?ons devrait
commencer & produire de 70 & 120 gla£ons & toutes
les 24 heures.
Une grande quantit_ de glagons vient d'6tre enlev6e. Attendre 24 heures pour que la machine & gla?ons
produise plus de gla_ons.
Les r6glages ne sont pas faits correctement. Voir la section "R6glages des commandes".
La valve d'arr6t d'eau n'est pas compl6tement Tourner completement la valve & la position ouverte.
ouverte. Voir la section "Installation de la machine facultative".
II existe un filtre d'eau install6 sur le r_frig_rateur. Ce
filtre peut 6tre obstru6 ou install6 incorrectement.
Premierement, v6rifier les instructions d'installation
du filtre pour s'assurer que le filtre a 6t6 installe
correctement et qu'il n'est pas obstrue. Si I'installation
ou robstruction n'est pas le probl6me, t_16phoner & un
technicien qualifi6.
46
Mauvais go t ou odeur des gla ons
V_rifier si ... Alors ..,
Les raccords de plomberie sont neufs et causent une Jeter les premieres quantites de gla(2ons.
decoloration et une mauvaise saveur des gla£_ons.
Les gla?ons ont et6 gard6s trop Iongtemps. Jeter les vieux gla£:ons et en faire une nouvelle provision.
Les aliments dans le cong61ateur n'ont pas 6t_ bien Voir la section "Conservation des aliments congel6s".
emball_s.
Le cong6lateur et le bac & gla£ons ont besoin d'etre Voir la section "Nettoyage du r6frigerateur".
nettoy6s.
L'eau contient des mineraux (tels que le soufre). L'installation d'un filtre peut _tre requise afin d'enlever
les min6raux.
La cloison au centre entre les deux sections est tilde
Verifier si ... Alors .,.
Le serpentin b condenseur ou la grille de la base sont Nettoyer en consultant la section "Nettoyage du
sales ou obstrues, r_frig6rateur".
Le moteur a cesse de fonctionner. Voir "Le r_frig_rateur ne fonctionne pas" _ une section
pr_c_dente.
REMARQUE : La temperature du r_frigerateur peut passer
de tilde b chaude.
Si la cause n'est pas attribuable & ce qui precede, la
chaleur est probablement attribuable & I'op6ration normale
du r6glage automatique de I'humidit_ & I'ext6rieur. S'il
existe encore une inquietude & ce sujet, telephoner au
Centre cl'assistance aux consommateurs.
La temperature est trop tilde
V6dfier si ... Alors .,.
Les ouvertures d'a_ration sont bloqu_es dans une Enlever tousles objets places en avant des ouvertures
section ou I'autre. Cette obstruction empeche le d'a6ration. Consulter "Pour une circulation d'air appropri6e"
mouvement de I'air froid du congelateur au pour I'emplacement des ouvertures d'aeration.
r6frig6rateur.
La(les) porte(s) est(sont) souvent ouverte(s). Prevoir que le r6frig6rateur deviendra tiSde dans ces
cas. Pour garder le r_frig6rateur froid, essayer de
retirer rapidement tout ce dont vous avez besoin du
r6frig6rateur, garder les aliments ranges de sorte qu'il
soit facile de les trouver et fermer la porte d6s que les ali-
ments sont retires.
Une grande quantit6 d'aliments vient d'etre ajout6e au L'addition d'une grande quantit_ d'aliments r6chauffe le
r6frig6rateur ou au cong_lateur, r6frig6rateur. Plusieurs heures peuvent _tre necessaires pour
que le r_frig_rateur revienne & la temperature normale.
Les reglages ne sont pas faits correctement pour les Voir la section "Fonctionnement des r6glages".
conditions ambiantes.
47
II existe une accumulation d'humidit_ _ I'int_rieur
V_rifier si ,.. Alors ...
Les ouvertures d'a6ration dans le r6frigerateur sont Enlever tous les objets en avant des ouvertures d'a6ration.
bloquees. Consulter "Pour une circulation d'air appropri_e" pour
I'emplacement des ouvertures d'a6ration.
La porte est frequemment ouverte. Pour 6viter I'accumulation d'humidit6, essayer de retirer
rapidement tout ce dont vous avez besoin du r6ffig6rateur,
garder les aliments rang6s de sorte qu'il
soit facile de les trouver, et fermer la porte des que les ali-
ments sont retires. (Lorsque la porte est ouverte, I'humidite
de I'air ext_rieur p6n6tre dans le r6frig6rateur. Le plus
souvent la porte est ouverte, le plus rapidement I'humidit6
s'accumule, surtout Iorsque la piece elle-
m6me est tr6s humide.)
La piece est humide. II est normal pour I'humidit6 de s'accumuler & I'int_rieur du
r_frigerateur Iorsque I'air de I'ext_rieur est humide.
Les aliments ne sont pas correctement emballes. Verifier que tousles aliments sont bien emball6s. Si
necessaire, emballer de nouveau les aliments d'apres
les directives & la section "Guide de conservation des ali-
ments". Essuyer les contenants humides d'aliments avant
de les placer au r6frig6rateur.
Les r6glages ne sont pas correctement fairs pour Voir la section "Fonctionnement des r6glages".
les conditions ambiantes.
Un programme autod6givreur a 6t6 complete. II est normal que des gouttelettes se forment sur la paroi
arri6re apres que le refrigerateur se d6givre de lui-m6me.
Les portes ne se ferment pas compl_tement
V6rifier si ... Alors ...
Les emballages des aliments ne bloquent pas R6organiser les contenants de sorte qu'ils soient plus
I'ouverture de la porte, rapproch_s et prennent moins d'espace.
I_ebac a glac_ons n'est pas en bonne position. Pousser le bac _ gla?ons jusqu'au fond.
Les plats, tablettes, bacs ou paniers ne sont pas en Placer tous les plats, tablettes, bacs et paniers & leur
bonne position, position correcte.
Les joints sont sales. Nettoyer les joints d'apr6s les instructions E la section
"Entretien du refrig6rateur".
Le r6frig6rateur n'est pas d'aplomb. Niveler le r6frig_rateur. Consulter la section
"Aplomb du r6frig6rateur".
Les portes ont 6t_ enlev6es durant I'installation de Enlever et replacer les portes d'apr6s la section
I'appareil et n'ont pas 6t6 bien reinstall6es. "Inversion du sens d'ouverture des portes" ou contacter
une personne qualifi_e.
Les portes sont difficiles _ ouvrir
V6rifier si ... Alors ...
Les joints sont sales ou collants. Nettoyer les joints d'apr_s les instructions & la section
"Entretien du r6frig_rateur".
48
REQUESTINGASSISTANCEORSERVICE
To avoid unnecessary service calls, please
check the "Troubleshooting Guide" section. It
may save you the cost of a service call. If you
still need help, follow the instructions below.
If you need assistance or service in U.S.A.
Call the KitchenAid Consumer Assistance
Center toll-free at 1-800-422-1230.
Our consultants are available to
assist you.
When calling: Please know the purchase
date, and the complete model and serial
number of your appliance (see the "A
Note to You" section). This information
will help us better respond to your
request.
Our consultants provide assistance with:
• Features and specifications on our full line
of appliances
• Installation information
• Use and maintenance procedures
• Accessory and repair parts sales
• Do-it-yourself repair help
• Specialized customer assistance (Spanish speaking,
hearing impaired, limited vision, etc.)
• Referrals to local dealers, service companies, and
repair parts distributors
KitchenAid service technicians are trained to fulfill
the product warranty and provide after-warranty service,
anywhere in the United States.
To locate the authorized KitchenAid service company
in your area, you can also look in your telephone
directory Yellow Pages.
If you need replacement parts
If you need to order replacement parts, we recommend
that you only use FSP* factory authorized parts. FSP
replacement parts will fit right and work right, because
they are made to the same exacting specifications
used to build every new KitchenAid* appliance.
To locate FSP replacement parts in your area, call our
Consumer Assistance Center telephone number or your
nearest authorized service center.
For further assistance
If you need further assistance, you can write to
KitchenAid with any questions or concerns at:
KitchenAid Brand Home Appliances
Consumer Assistance Center
c/o Correspondence Dept.
2000 North M-63
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your
correspondence.
If the dealer, authorized servicer, and KitchenAid have
failed to resolve your problem, you can contact the
Major Appliance Consumer Action Program (MACAP).
MACAP is a group of independent consumer experts
that voice consumer views at the highest levels of the
major appliance industry. MACAP will in turn inform
us of your action.
Major Appliance Consumer Action Program
20 North Wacker Drive
Chicago, IL 60606
49
REQUESTINGASSISTANCEORSERVICE
Before calling for assistance or service, please
check the "Troubleshooting" section. It may save
you the cost of a service call. If you still need
help, follow the instructions below.
If you need assistance or service in Canada
• If the problem is not due to one of the items
listed in Troubleshooting"*...
_ ontact the dealer from whom you
purchased your appliance, or call the
Inglis Limited Consumer Assistance
Centre toll-free, 8:30 a.m. - 6 p.m. (EST),
at 1-800-461-5681.
2. If you need service* ...
Contact your nearest Inglis Limited Appliance
Service branch or authorized servicing outlet to
service your appliance. (See list below.)
*When asking for assistance or service, please
provide a detailed description of the problem,
your appliance's complete model and serial
numbers, and the purchase date. (See the "A
Note to You" section.) This information will help
us respond properly to your request.
Inglis Limited Appliance Service - Consumer Services
Direct service branches:
BRITISH COLUMBIA 1-800-665-6788
ALBERTA 1-800-661-6291
ONTARIO Ottawa area 1-800-267-3456
(except 807 area code) Outside the Ottawa area 1-800-807-6777
MANITOBA, SASKATCHEWAN 1-800-665-1683
and 807 area code in ONTARIO
QUEBEC
Montreal (except South Shore)
South Shore Montreal
Quebec City
Sherbrooke
1-800-361-3032
1-800-361-0950
1-800-463-1523
1-800-667-6966
ATLANTIC PROVINCES 1-800-565-1598
For further assistance
If you need further assistance, you can write to
Inglis Limited with any questions or concerns at:
Consumer Relations Department
Inglis Limited
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your
correspondence.
5O
DEMANDEDIASSISTANCEOUDESERVICE
Avant de faire un appel pour assistance ou
service, veuillez v_rifier la section "Guide de
d6pannage". Cette v_rification pourrait vous faire
_conomiser le coot d'un appel de service. Si vous
avez encore besoin d'aide, suivre les instructions
ci-dessous.
Si vous avez besoin d'assistance ou de service au
Canada
I. Si le probl_me n'est pas attribuable & I'une
des causes indiqu_es dans "Guide de
d@annage"* ...
_ ommuniquer avec le marchand chez qui
vous avez achet6 votre appareil
61ectrom6nager, ou t616phoner & Inglis
Limit@eau Centre d'assistance aux
consommateurs, sans frais d'interurbain,
entre 8 h 30 et 18 h 00 (HNE), en composant
1-800-461-5681.
2. Si vous avez besoin de service* ...
Communiquer avec votre succursale ou 6tablissement
de service autoris_ de Inglis Limit_e la plus proche pour
I'entretien de votre appareil. (Voir liste ci-dessous.)
* Lorsque vous demandez de I'assistance ou un
service, veuillez foumir une description d6taill_e
du probl_me, les num6ros complets du modele et
de s_rie de I'appareil, et la date d'achat. (Voir la
section "Note & I'utilisateur.") Ces renseignements
nous aideront & mieux repondre & votre demande.
Service d'appareils m_nagers Inglis Limit_e -
Service aux consommateurs
Succursales de service direct :
COLOMBIE-BRITANNIQUE 1-800-665-6768
ALBERTA 1-800-661-6291
ONTARIO Rdgion d'Ottawa 1-800-267-3456
(& I'exception de I'indicatif r_gional 807) En dehors de la r6gion d'Ottawa 1-800-807-6T77
MANITOBA, SASKATCHEWAN 1-800-665-1683
et indicatif rdgional 807 en ONTARIO
QUEBEC Montreal (& I'exception de la Rive-Sud) 1-600-361-3032
Rive-Sud Montreal 1-800-361-0950
Quebec 1-800-463-1523
Sherbrooke 1-800-567-6966
PROVINCES DE UATLANTIQUE 1-800-565-1598
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous
pouvez _crire & Inglis Limitee en soumettant toute
question ou probl_me au :
Service des relations avec la client61e
Inglis Limit6e
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Veuillez indiquer dans votre correspondance un num6ro
de t61ephone oQ I'on peut vous joindre le jour.
51
INDEX
This index is alphabetical. It contains all the topics
included in this manual, along with the pages on which
you can find each topic.
INDEX
Cet index est en ordre alphab6tique. II contient tous les
sujets compris darts ce manuel, de m_me que les pages
oQ I'on peut trouver chaque sujet.
TOPIC PAGE
AIR CIRCULATION .......................................................... 21
BASE GRILLE
Removing ................................................................ 11, 17
CLEANING
How to .......................................................................... 31
CONTROLS
Adjusting ...................................................................... 20
How they work .............................................................. 20
Setting .......................................................................... 19
DOOR SWING
Handles ........................................................................ 11
Hinges .......................................................................... 11
ELECTRICAL REQUIREMENTS ........................................ 8
FOOD STORAGE
Freezing ........................................................................ 37
Fresh Food .................................................................. 35
FREEZER SECTION
Basket .......................................................................... 28
Shelves ........................................................................ 28
ICE MAKER
Connecting to water source ........................................ 13
Using ............................................................................ 16
LEVELING ........................................................................ 17
LIGHT BULBS
Changing ...................................................................... 26
MOVING .......................................................................... 33
PARTS AND FEATURES .................................................... 6
POWER INTERRUPTIONS .............................................. 34
REFRIGERATOR SECTION
Can rack ...................................................................... 27
Crispers ........................................................................ 25
Door bins ...................................................................... 27
Door shelf .................................................................... 27
Door utility compartment .............................................. 26
Loadlock ...................................................................... 27
Meat locker .................................................................. 24
Refrigerator shelves ...................................................... 22
Utility bin ...................................................................... 26
Wine rack ...................................................................... 27
SAFETY .............................................................................. 4
SAVING ENERGY ............................................................ 29
SUJET PAGE
AMPOULES D'E_CLAIRAGE
Remplacement .............................................................. 26
APLOMB .......................................................................... 17
BRUITS
Comprehension ............................................................ 29
CIRCULATION D'AIR ........................................................ 21
COMMANDES
Fonctionnement ............................................................ 20
R6glage .................................................................. 19, 20
CONSERVATION DES ALIMENTS
Aliments frais ................................................................ 35
Aliments congeles ........................................................ 37
D#ME_NAGEMENT ............................................................ 33
I_CONOMIE D'IeNERGIE .................................................. 29
ESPACEMENT REQUIS .................................................... 9
GARANTIE ........................................................................ 55
GRILLE DE LA BASE
Retrait .................................................................... 11, 17
GUIDE DE DEPANNAGE ............................................ 44-48
MACHINE ]k GLA(_ONS
Raccordement & une canalisation d'eau ...................... 13
Fonctionnement ............................................................ 16
NETTOYAGE .................................................................... 32
OUVERTURE DES PORTES
Charnieres .................................................................... 11
Poign6es ...................................................................... 11
PANNES D'C:LECTRICITI_ ................................................ 34
PII_CES ET CARACTE_RISTIQUES .................................... 7
SECTION DU CONGI_LATEUR
Clayette ........................................................................ 28
Plancher ........................................................................ 28
52
Index (cont.) Index (suite)
TOPIC PAGE
SERVICE
Requesting .............................................................. 49-50
SOUNDS
Understanding ............................................................ 29
SPACE REQUIREMENTS .................................................. 9
TEMPERATURE
Adjusting ...................................................................... 20
Setting .......................................................................... 19
TROUBLESHOOTING ................................................ 39-43
VACATION ........................................................................ 33
WARRANTY ...................................................................... 54
SUJET PAGE
SECTION DU RC:FRIGERATEUR
Bac utilitaire .................................................................. 26
Bac & viande ................................................................ 24
Bacs & 16gumes ............................................................ 25
Balconnets dans la porte ............................................ 27
Casier & vin .................................................................. 27
Compartiment utilitaire dans la porte .......................... 26
Plaquette de sSparation .............................................. 27
Porte-cannettes ............................................................ 27
Tablette dans la porte .................................................. 27
Tablettes du r6frig6rateur ............................................ 22
SI_CURITI_ .......................................................................... 4
SERVICE
Demande ...................................................................... 51
SPC:CIFICATIONS I_LECTRIQUES .................................... 8
TEMP_:RATURE
R6glage .................................................................. 19, 20
VACANCES ...................................................................... 33
53
WARRANTY
KitchenAid Refrigerator
LENGTH OF KITCHENAID KITCHENAID
WARRANTY: WILL PAY FOR: WILL NOT PAY FOR:
ONE YEAR FULL
WARRANTY
FROM DATE OF
PURCHASE
SECOND THROUGH
FIFTH YEAR FULL
WARRANTY
FROM DATE OF
PURCHASE
SIXTH THROUGH
TENTH YEAR
Replacement parts and repair labor costs
to correct defects in materials or workman-
ship. Service must be provided by an
authorized KitchenAid servicing outlet.
Replacement or repair of the
refrigerator/freezer cavity liner, (including
labor costs) ifthe part cracks due to
defective materials or workmanship.
Service must be provided by an
authorized KitchenAid servicing outlet.
Replacement parts and repair labor costs
to correct defects in materials or
workmanship in the sealed refrigeration
system.
These parts are:
1. Compressor; 2. Evaporator;
3. Condenser; 4. Drier;
5. Connecting Tubing.
Service must be provided by an authorized
KitchenAid servicing outlet.
Replacement parts to correct defects in
materials or workmanship in the sealed
A. Service calls to:
1. Correct the installation of the refrigerator.
2. Instruct you how to use the refriger.ator.
;3. Replace house fuses or correct house
wiring.
4. Replace house plumbing.
BoRepairs when refrigerator is used in other
than normal home use.
C. Damage resulting from accident, alteration,
misuse, abuse, fire, flood, acts of God,
improper installation, or installation not in
accordance with local electrical codes or
plumbing codes.
D.Any food loss due to product failure.
E. Any labor costs during the limited
warranties.
F. Replacement parts or repair labor costs for
units operated outside the United States or
Canada.
G. Pickup and delivery. This product is
designed to be repaired in the home.
LIMITED
WARRANTY
FROM DATE OF
PURCHASE
refrigeration system.
These parts are:
1. Compressor; 2. Evaporator;
3. Condenser; 4. Drier;
5. Connecting Tubing.
H. Repairs to parts or systems caused by
unauthorized modifications made to the
appliance.
I. In Canada, travel or transportation expenses
for customers who reside in remote areas.
LIMITED LIFETIME
WARRANTY
SECOND YEAR
THROUGH LIFE
OF PRODUCT FROM
DATE OF PURCHASE
Replacement of all SLIDE 'N' LOCK* Door
Bins and SLIDE 'N' LOCK Can Racks due
to defective materials or workmanship.
4/97
KITCHENAID AND KITCHENAID CANADA DO NOT ASSUME ANY RESPONSIBILITY FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states or provinces do not allow the exclusion or limitation of incidental or
consequential damages, so this exclusion or limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which may vary from state to
state or province to province.
Outside the United States and Canada, a different warranty may apply. For details, please contact your
authorized KitchenAid dealer.
If you need service, first see the "Troubleshooting Guide" section of this book. After checking the "Troubleshooting
Guide," additional help can be found by checking the "Requesting Assistance or Service" section or by calling our
Consumer Assistance Center, 1-800-422-1230 (toll-free), from anywhere in the U.S.A. For service in Canada, see the
"Requesting Assistance or Service" section.
54
f
GARANTIE(E.-U.).
Refrigerateur KitchenAid ®
DUREE DE LA GARANTIE :
GARANTIE COMPLE"rE
D'UN AN
•_,COMPTER DE LA DATE
D'ACHAT
GARANTIE TOTALE DE LA
DEUXII_ME .6,LA CONQUIF:ME
ANNF:E
COMPTER DE LA DATE
D'ACHAT
KITCHENAID PAIERA POUR
Les pieces de remplacement et la main-
d'oeuvre pour r_parer les defauts de
matedau ou de fabrication. Les reparations
doivent _.treeffectuees par un etablissement
de service autodse KitchenAid.
Le remplacement ou la reparation du
revetement interieur du
refTigerateur/congelateur (ycompris la main-
d'oeuvre) si la piece se fend par suite de
defaut de matedau ou de fabrication. Les
reparations doivent 8tre effectu6es par un
etablissement de service autodse
KitchenAid.
Les pieces de remplacement et la main-
d'oeuvre pour r_parer les defauts de
matedau ou de fabrication du syst_ne
KrrCHENAID NE PAIERA PAS POUR :
A. Les appels de service pour :
1. Rectifierrinstallation du r6fdg6rateur.
2. Donnerdes instructionsconcemant
I'utilisationdu refdgerateur.
3. Remplacer les fusibles ou rectifierle
c_.blage electdque du domicile.
4. Rempiacer laplombededu domicile.
B. LesreparationsIorsquele r_fdgerateur
est utilis6 _ des fins autres que I'usage
normaldomestique.
C. Les dommages au r_frig6rateur
causes par un accident, des
modifications,un mauvais usage, des
abus, un incendie, une inondation, des
desastres naturels, une installation
inappropdee ou non conforme aux
scelle de refrigeration.
Ces pieces sont :
1. Le compresseur;
2. Uevaporateur;
3. Le condenseur;
4. Le deshydrateur;
reglements Iocaux en mati_re
d'electricite ou de plomberie.
D. Toute perte d'aliments clue& une
panne de rappareil.
E.Tous frais de main-d'oeuvre au cours
des p_riodes de garantie limit6e.
5. Letuyau de raccordement. R
Les reparations doivent _tre effectuees par
un etablissement de service autofis_
KitchenAJd.
GARANTIE LIMITEE DE LA
SIXII_ME A LA DIXI#ME ANNEE
A COMPTER DE LA DATE
D'ACHAT
GARANTIE LIMITEE AVIE
,_ COMPTER DE LA DEUXII_ME
ANNI_E DE LA DATE D'ACHAT
POUR LA VIE UTILE DU
PRODUIT
Les piercesde remplacement pour corriger
les defauts de materiau ou de main-
d'oeuvre du syst_me scell6 de refrigeration.
Ces pieces sont :
1. Le compresseur; 2. L'evaporateur;
3. Le condenseur; 4. Le deshydrateur,
5. Le tuyau de raccordement
Le remplacement de tousles balconnets de
porte SLIDE 'N' LOCK* et des porte-
cannettes SLIDE 'N' LOCK par suite de
defaut de materiau ou de main-d'oeuvre.
Les pieces de remplacementou les
frais de main-d'oeuvre pour les
appareils utilis_s & I'exterieur des
€:tats- Unls ou du Canada.
G. L'enlevement et la livraison. Cet
appareil est con?u pour ave repar6 &
domicile.
H. Les reparations des pieces ou
systemes resultant de modifications
non autods6es apportees & I'appareil.
I. Au Canada, les frais de voyage ou de
transport dans le cas des clients qui
habitent dans des rbgions eloigne_=es.
KITCHENAID ET KITCHENAID CANADA NE SONT PAS RESPONSABLES POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains letats ou certaines provinces ne permettent pas I'exclusion ou la limitation des dommages
fortuits ou indirects de sorte que cette exclusion ou limitation peut ne pas s'appliquer dans votre cas.
Cette garantie vous conf_re des droits juridiques sp6cifiques et vous pouvez dgalement avoir d'autres droits,
variables d'un letat & I'autre ou d'une province & I'autre.
A I'exterieur du Canada et des Etats-Unis, une garantie diff6rente peut s'appliquer. Pour des ddtails,
communiquer avec votre marchand KitchenAid autoris6.
Si vous avez besoin de service, voir d'abord la section ,,Guide de d6pannage,, dans oe livret. Apres avoir verifie la
,,Guide de depannage-, une aide additionnelle pout 6tre trouv6e en verifiant la section ,,Demande d'aide ou de service>,
ou en telephonant _ notre Centre d'aide aux consommateurs au numero de t61ephone, 1-800-422-1230 (sans frais), de
partout aux €:.-U. Pour le service au Canada, voir la section ,,Demande d'aide ou de service,,.
55
PART NO. 12100704/4344137
Piece N° 12100704/4344137
© 1997 KitchenAid, U.S.A.
* Registered trademark/Trademark of KitchenAid, U.S.A.,
KitchenAid Canada licensee in Canada.
* Marque deposee de KitchenAid, U.S.A., KitchenAid Canada de licence au Canada.
4/97
Printed in U.S.A.
Imprim_ aux E_.-U.
