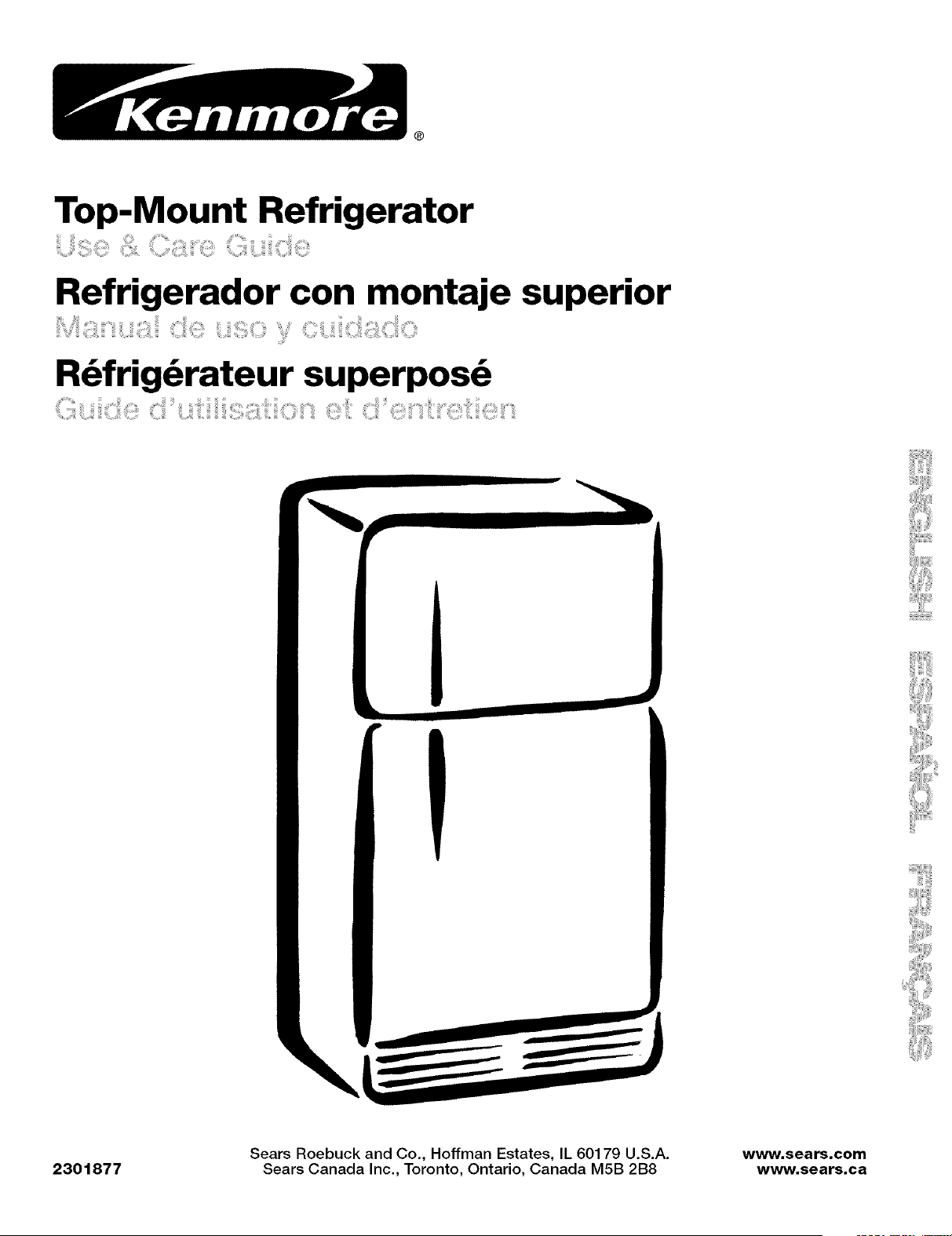

Kenmore 10674299400 top-mount refrigerator User Manual

Top-Mount Refrigerator

Refrigerador con montaje superior

R_frig_rateur superpos_

iiiiiiii_ii_iiiii_tJiiii,,_iiiii_::_,i!_!ii_¸ ,i:iiiiii::i_'I_iiiiii:iiiiiiii_ii!!!ii_,ii_!i:_!!i_!i:iii::iiii_i:iiiiii:i_,_i_i_! _i!!!!_,!I:i,_iiiiii_i!"'_i_!!!!!__iii_i!iii:i_ii_!!i!!!!_,Iilliii,_!i_iii!!_¸_!_'i

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2301877 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

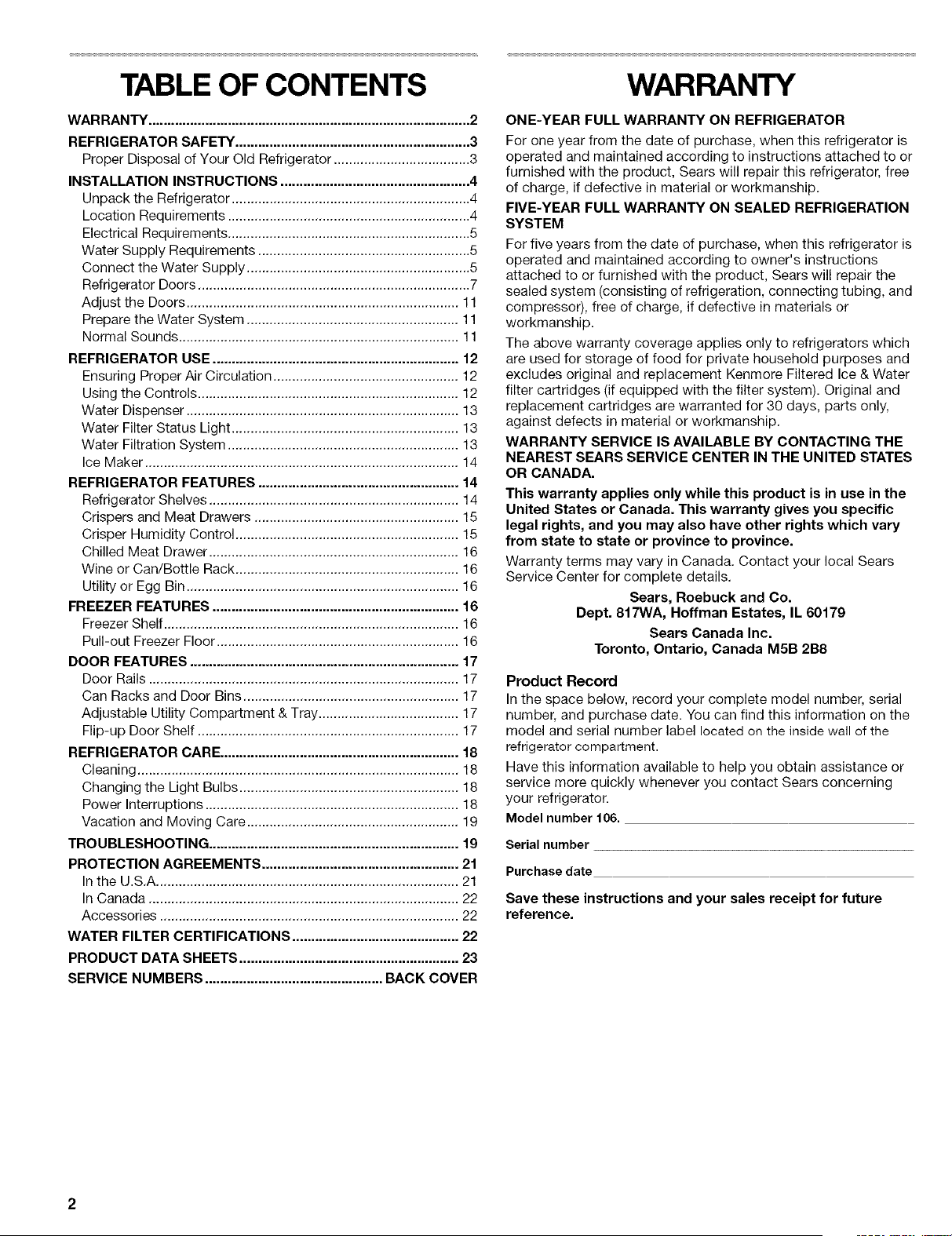

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

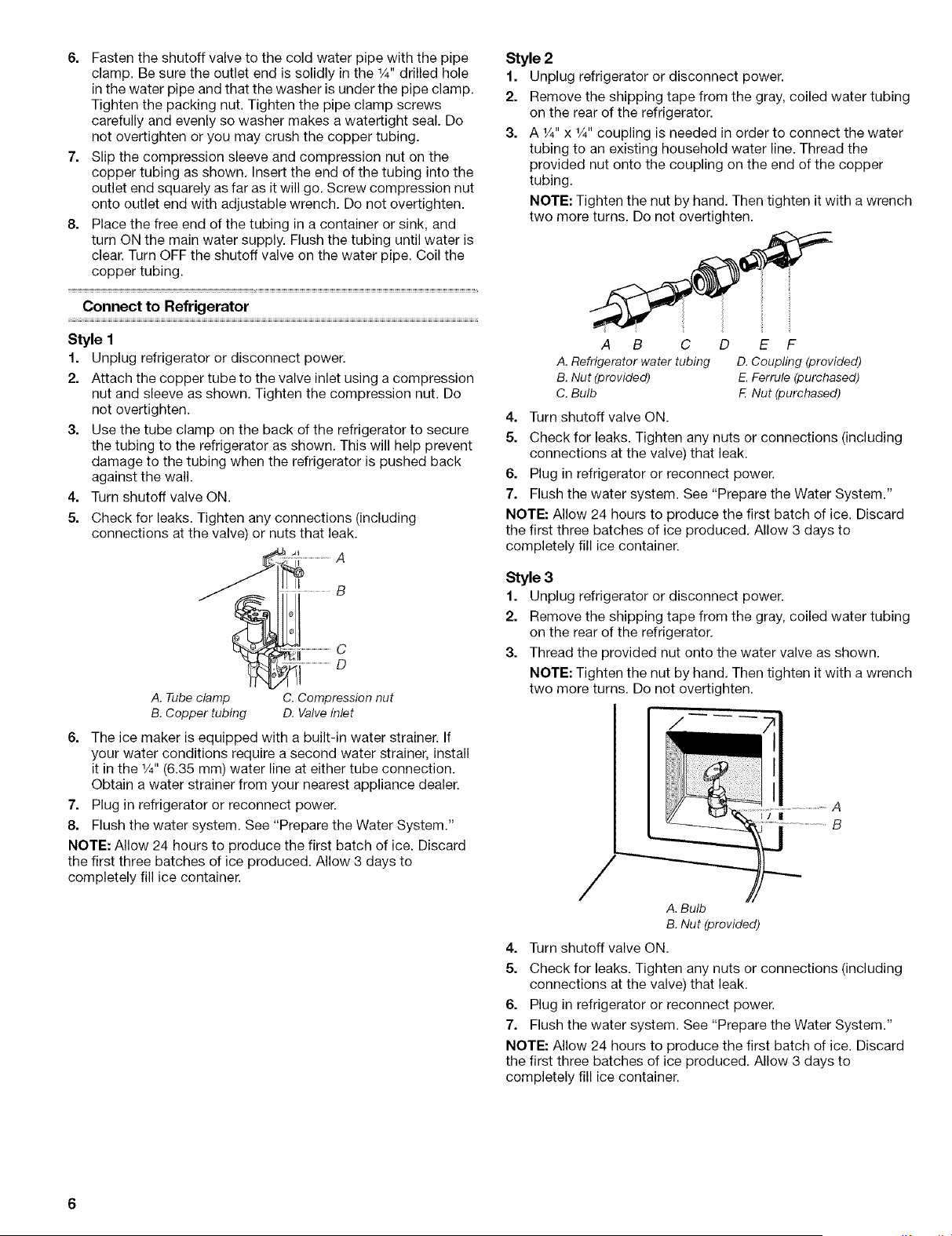

Connect the Water Supply ........................................................... 5

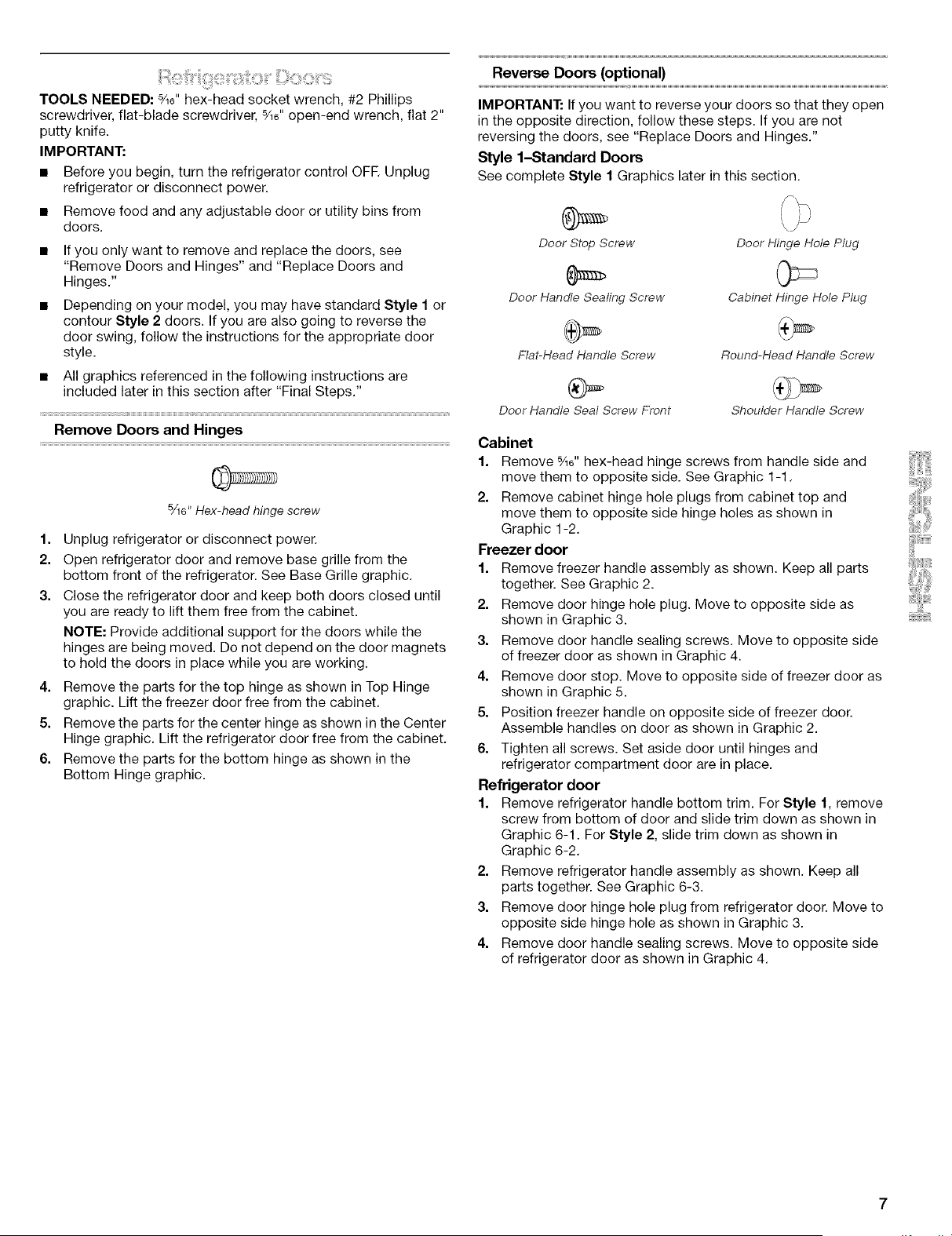

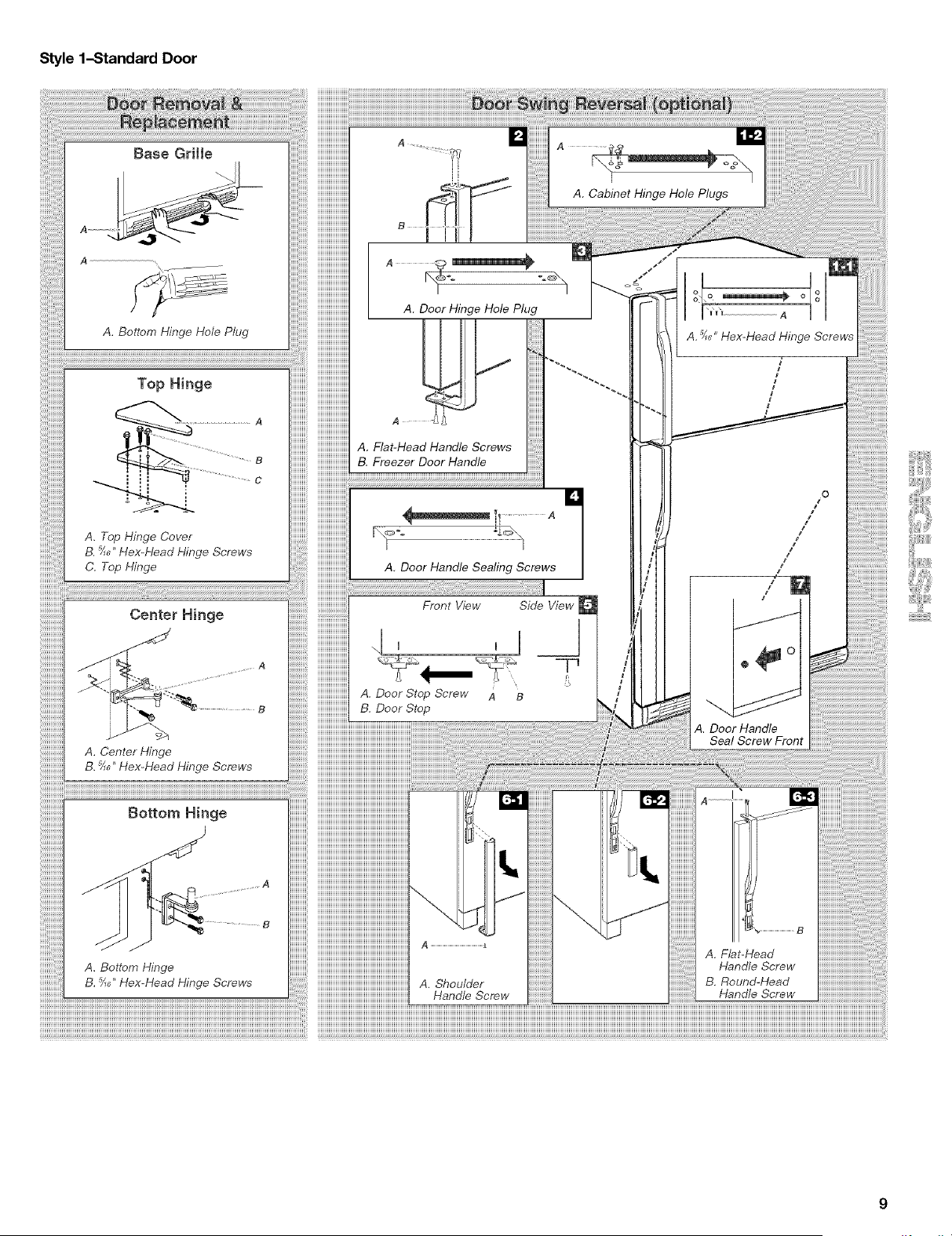

Refrigerator Doors ........................................................................ 7

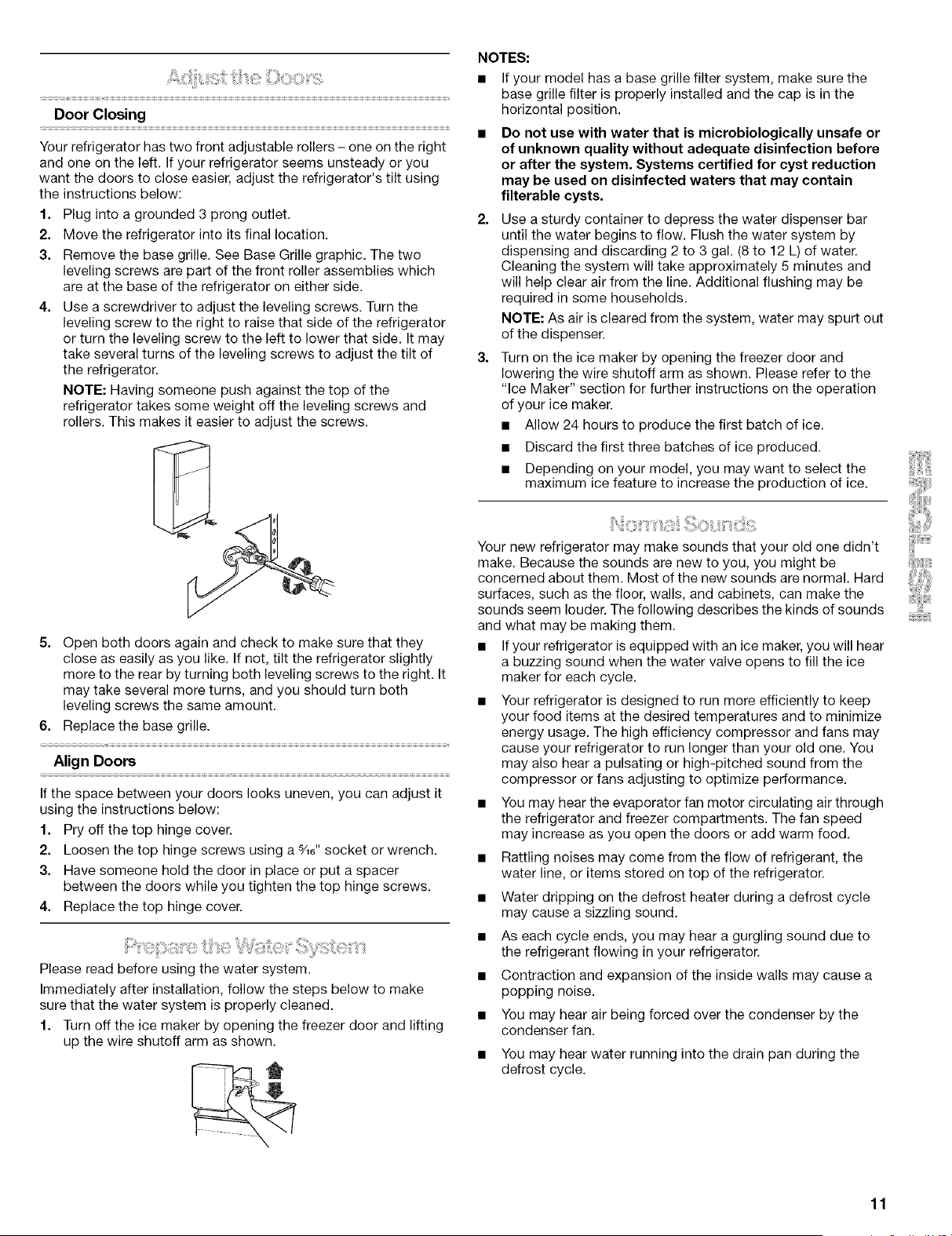

Adjust the Doors ........................................................................ 11

Prepare the Water System ........................................................ 11

Normal Sounds .......................................................................... 11

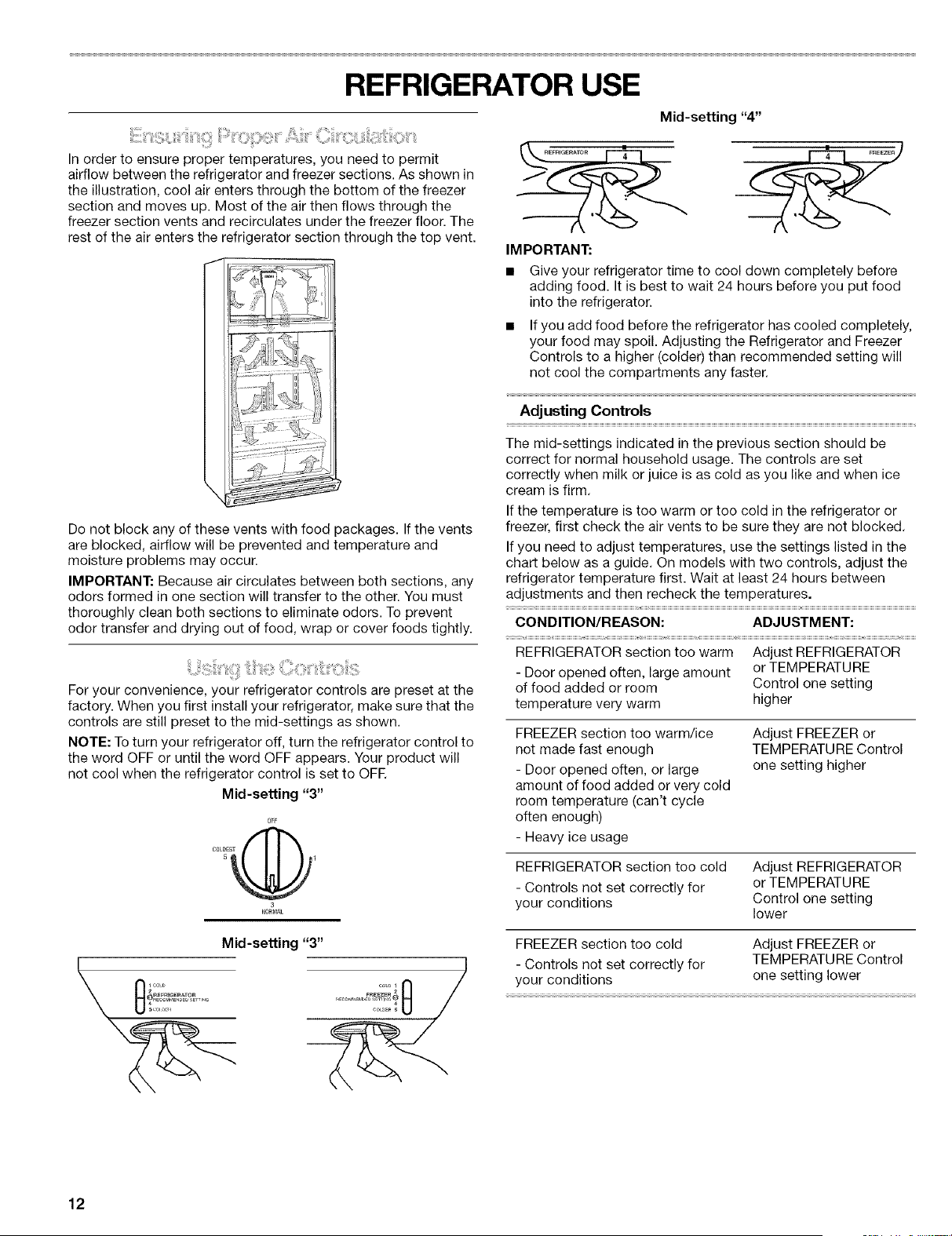

REFRIGERATOR USE ................................................................. 12

Ensuring Proper Air Circulation ................................................. 12

Using the Controls ..................................................................... 12

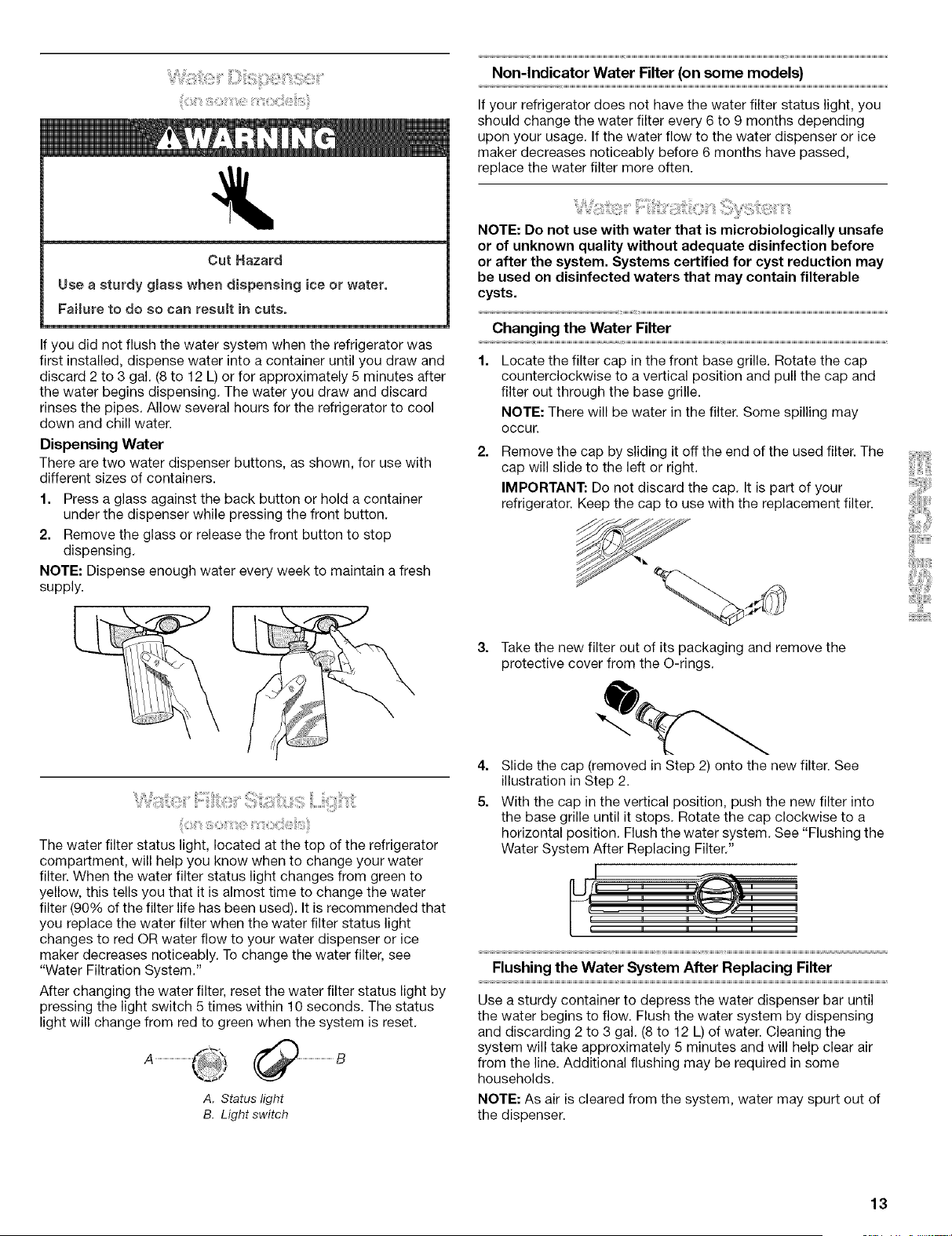

Water Dispenser ........................................................................ 13

Water Filter Status Light ............................................................ 13

Water Filtration System ............................................................. 13

Ice Maker ................................................................................... 14

REFRIGERATOR FEATURES ..................................................... 14

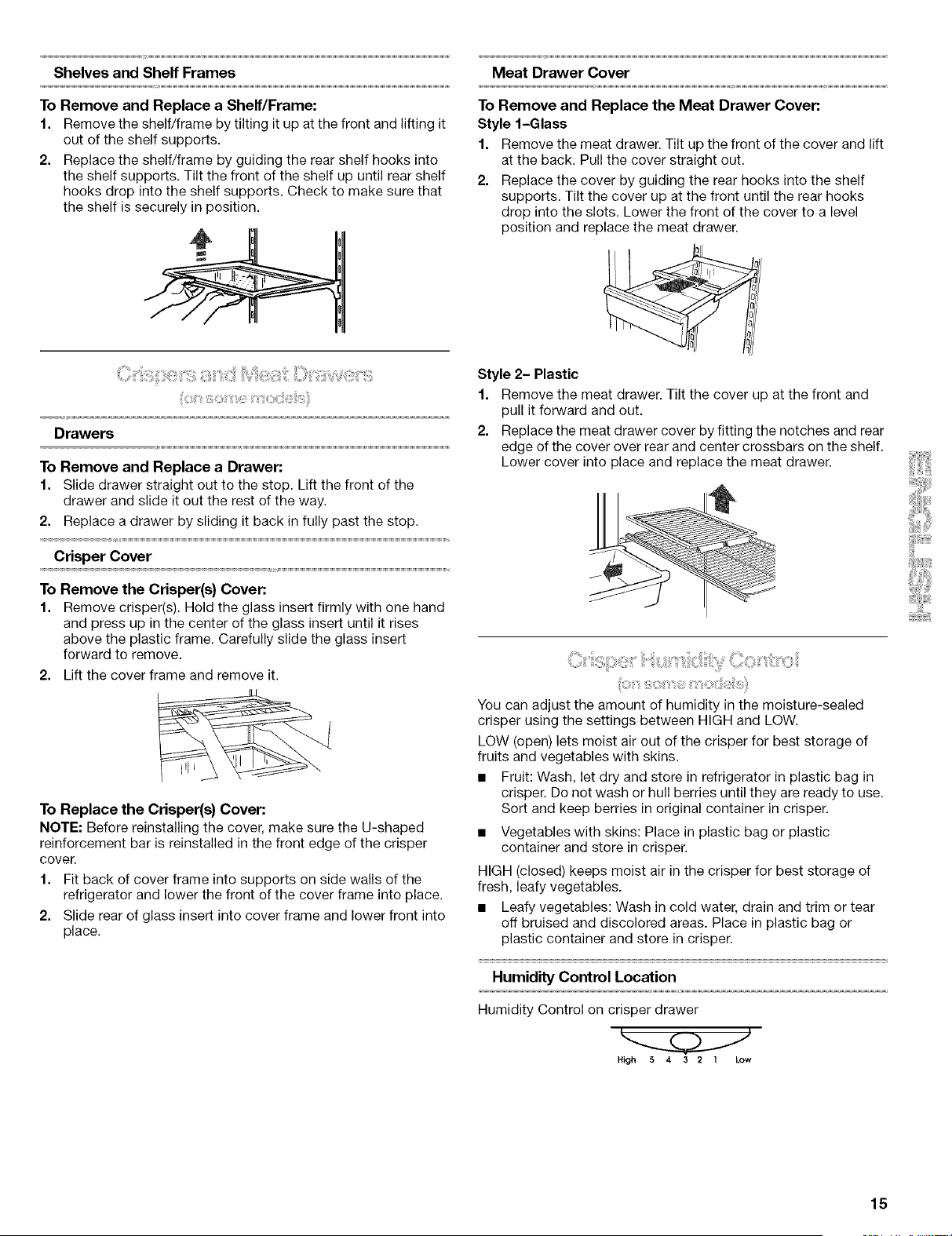

Refrigerator Shelves .................................................................. 14

Crispers and Meat Drawers ...................................................... 15

Crisper Humidity Control ........................................................... 15

Chilled Meat Drawer .................................................................. 16

Wine or Can/Bottle Rack ........................................................... 16

Utility or Egg Bin ........................................................................ 16

FREEZER FEATURES ................................................................. 16

Freezer Shelf .............................................................................. 16

Pull-out Freezer Floor ................................................................ 16

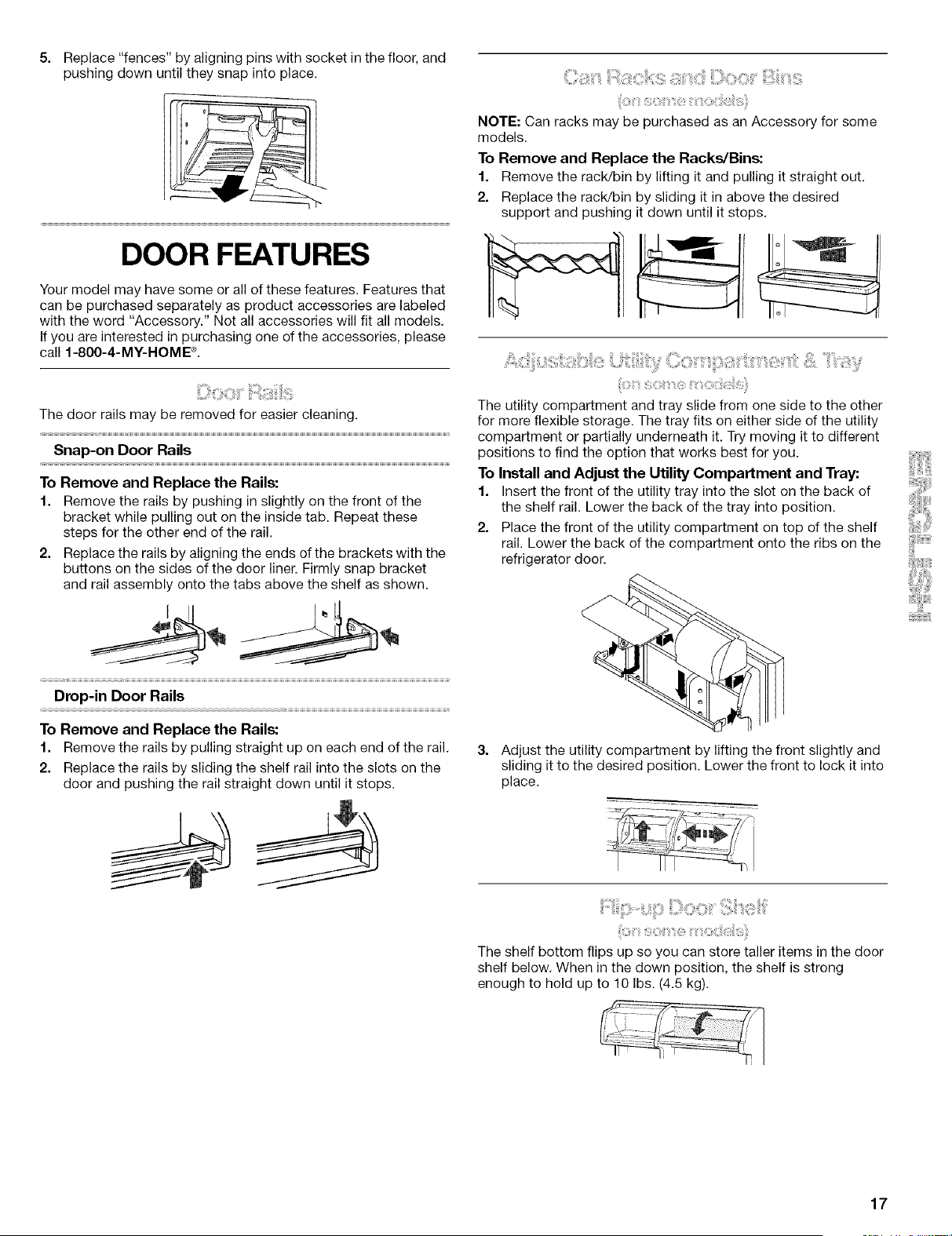

DOOR FEATURES ....................................................................... 17

Door Rails .................................................................................. 17

Can Racks and Door Bins ......................................................... 17

Adjustable Utility Compartment & Tray ..................................... 17

Flip-up Door Shelf ..................................................................... 17

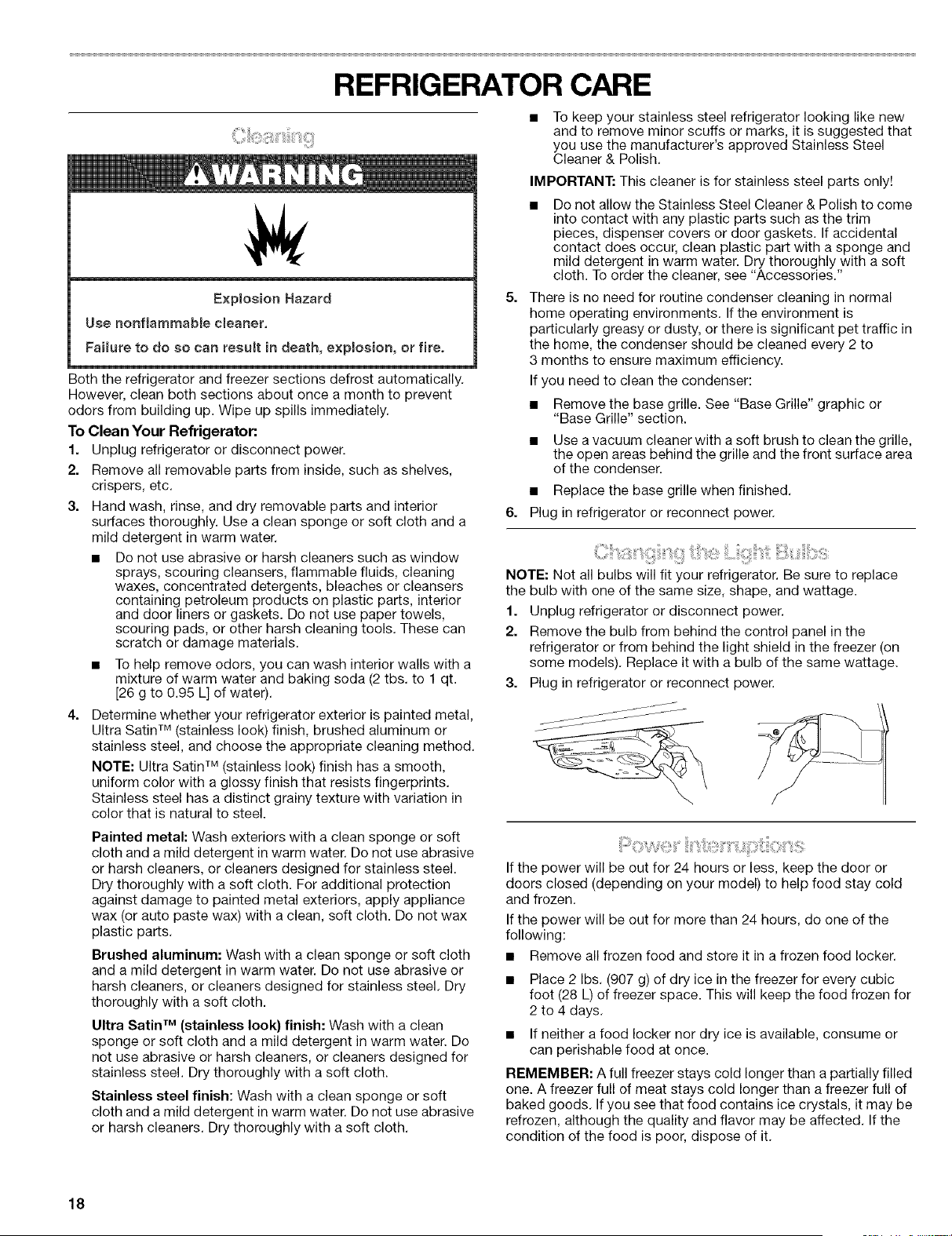

REFRIGERATOR CARE ............................................................... 18

Cleaning ..................................................................................... 18

Changing the Light Bulbs .......................................................... 18

Power Interruptions ................................................................... 18

Vacation and Moving Care ........................................................ 19

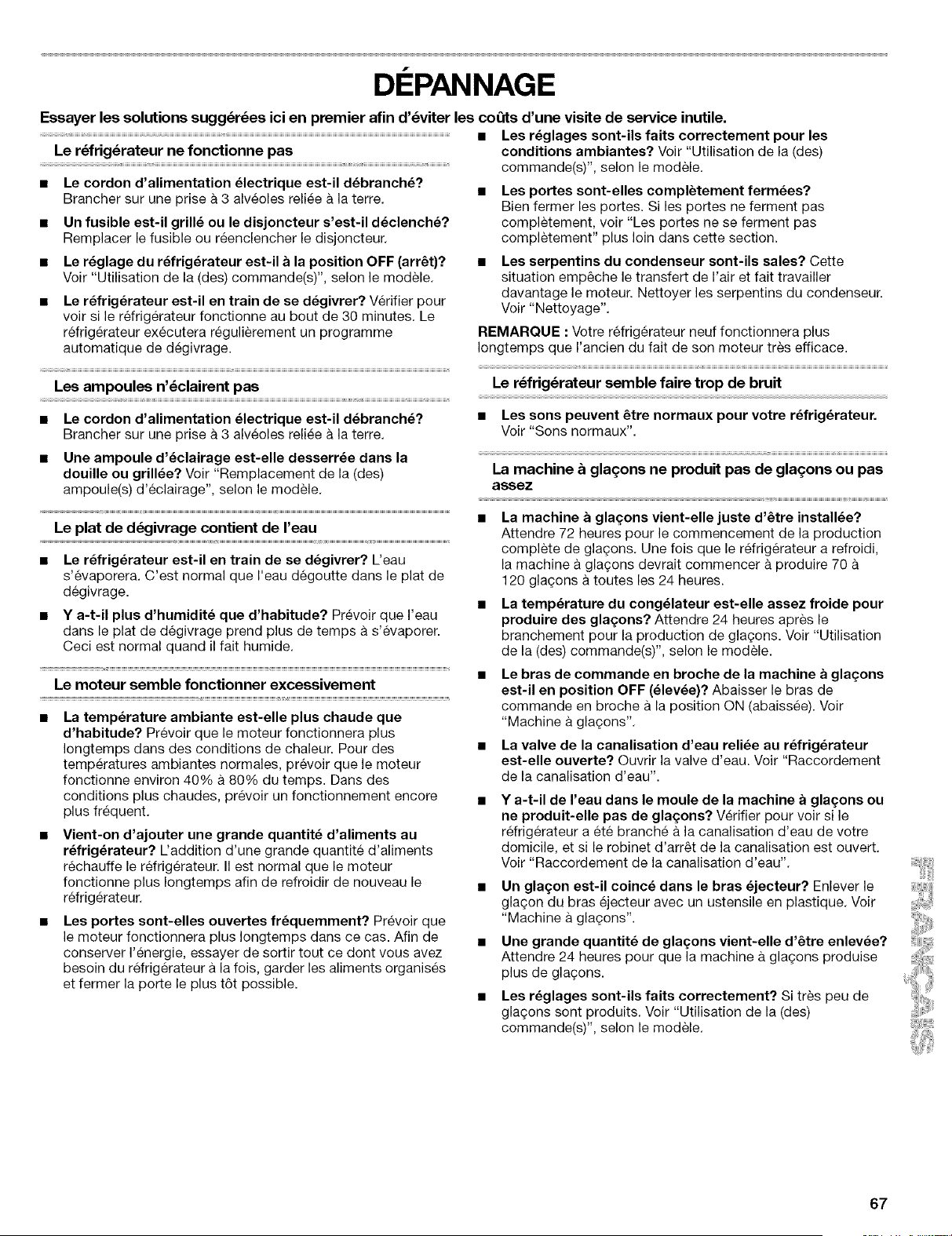

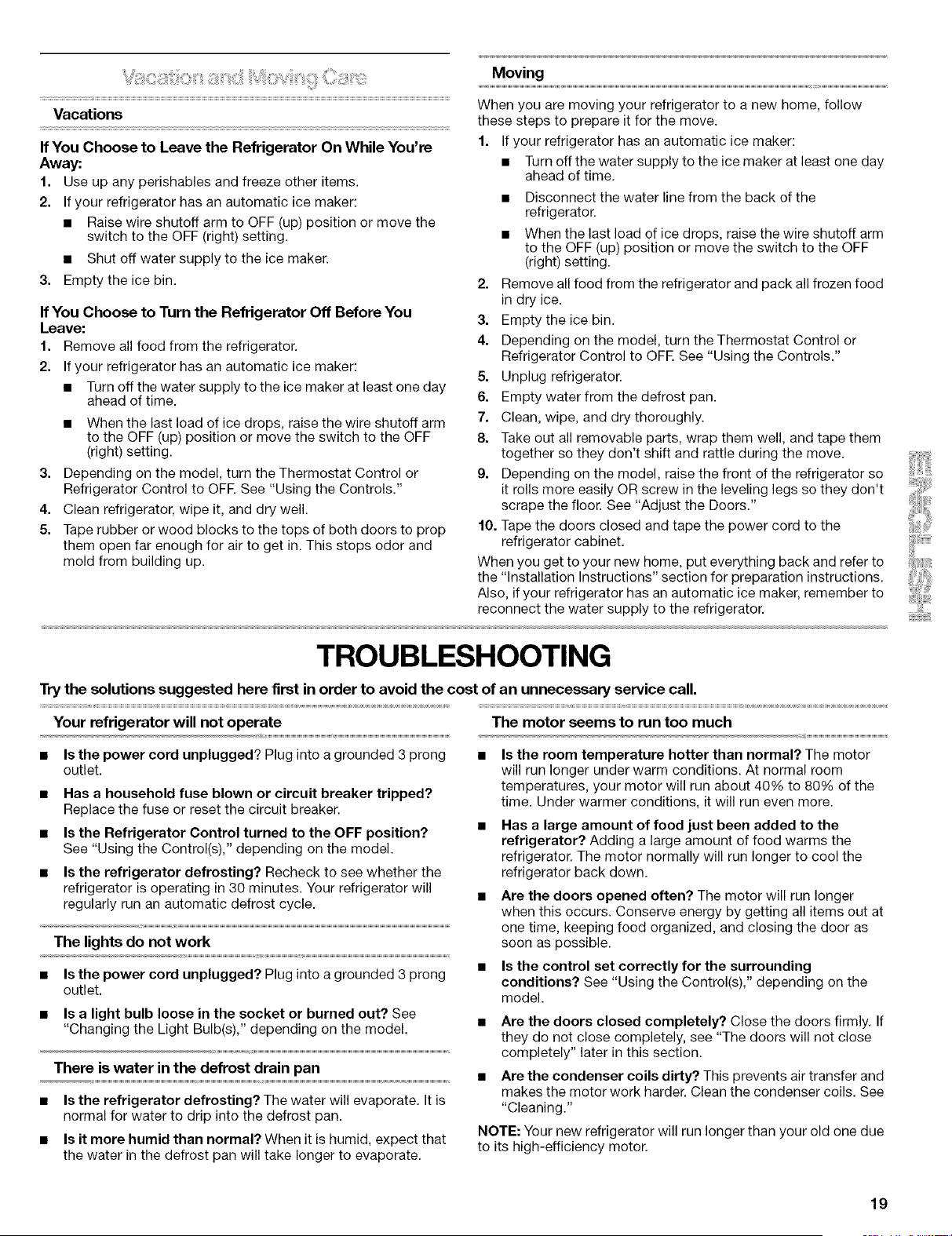

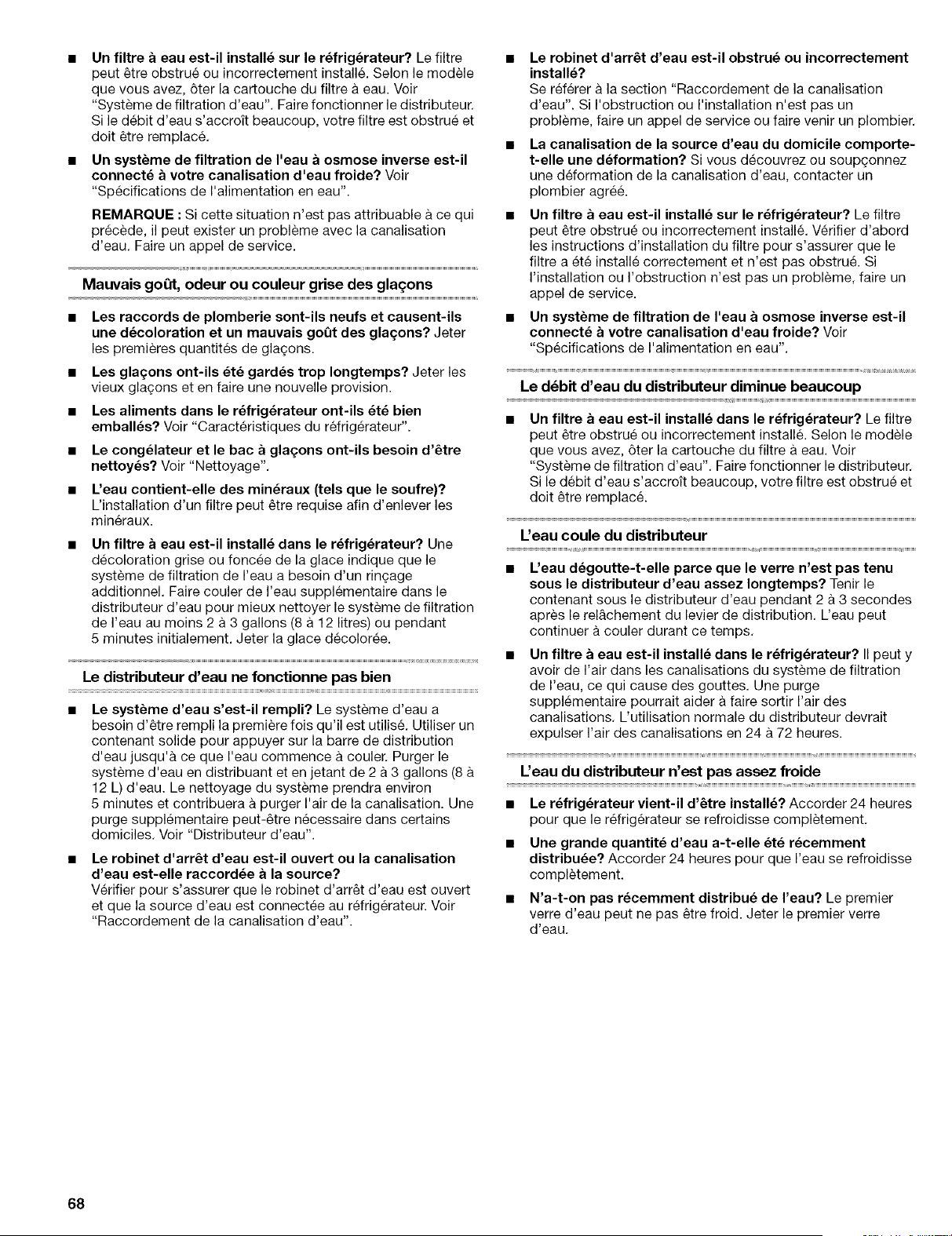

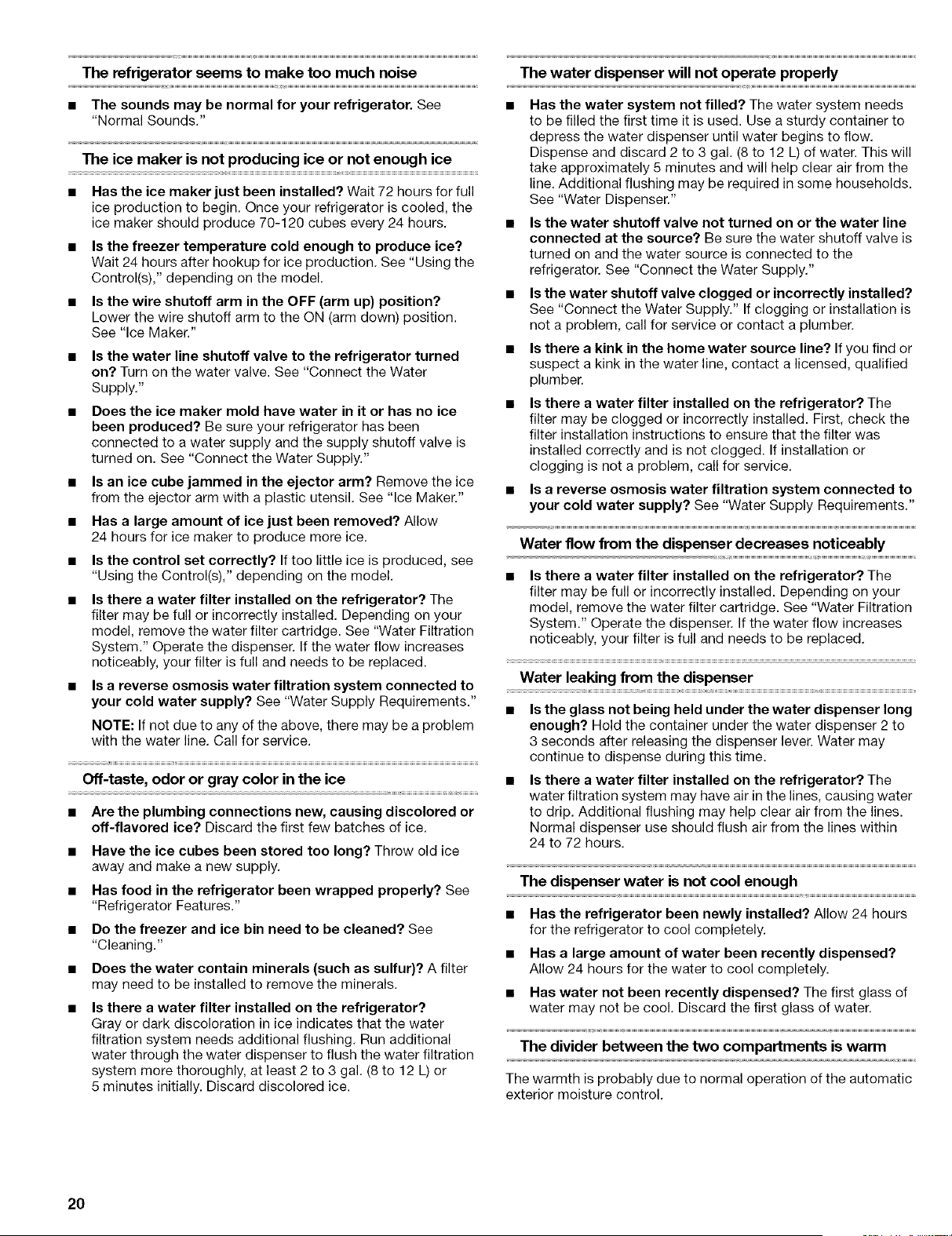

TROUBLESHOOTING .................................................................. 19

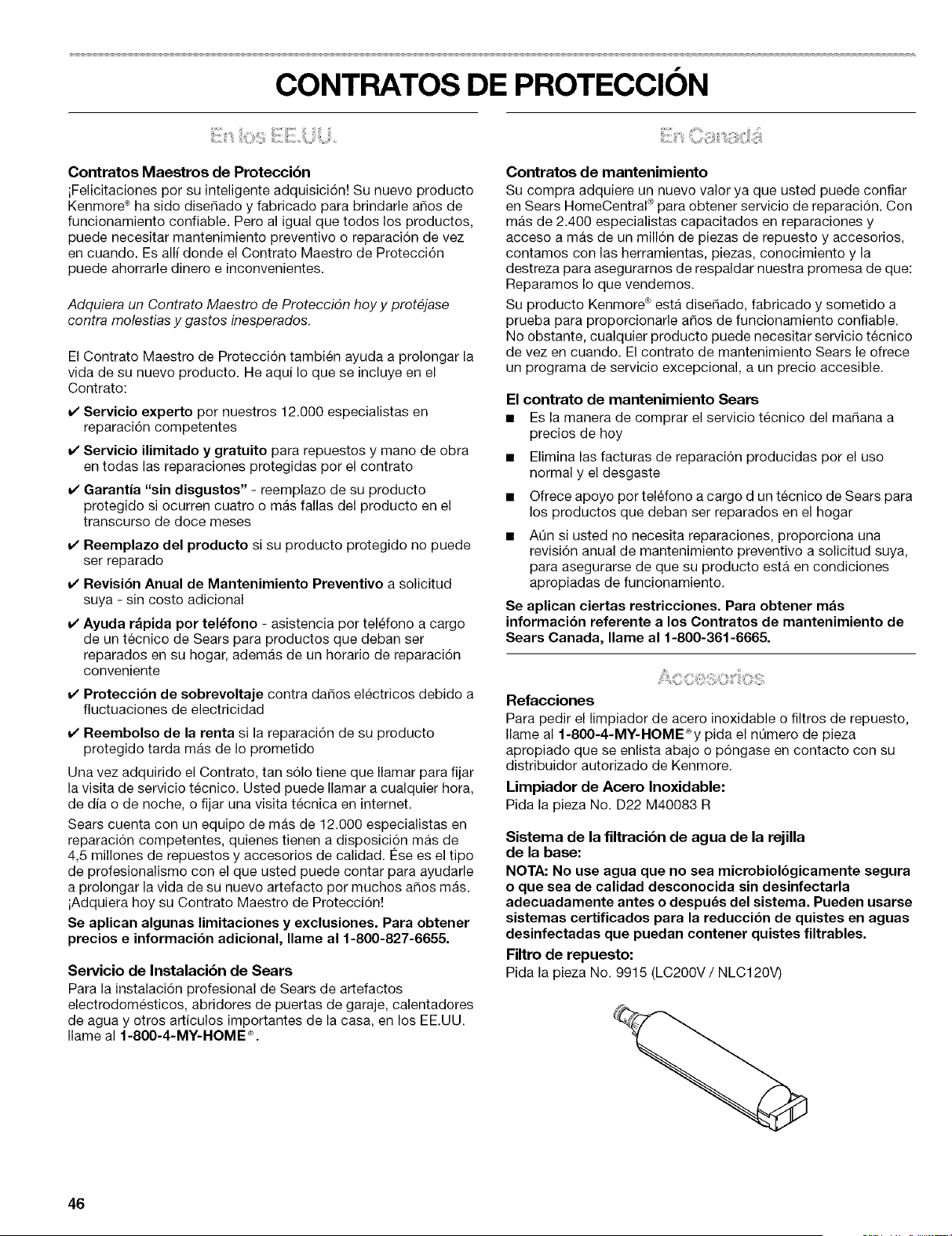

PROTECTION AGREEMENTS .................................................... 21

In the U.S.A ................................................................................ 21

In Canada .................................................................................. 22

Accessories ............................................................................... 22

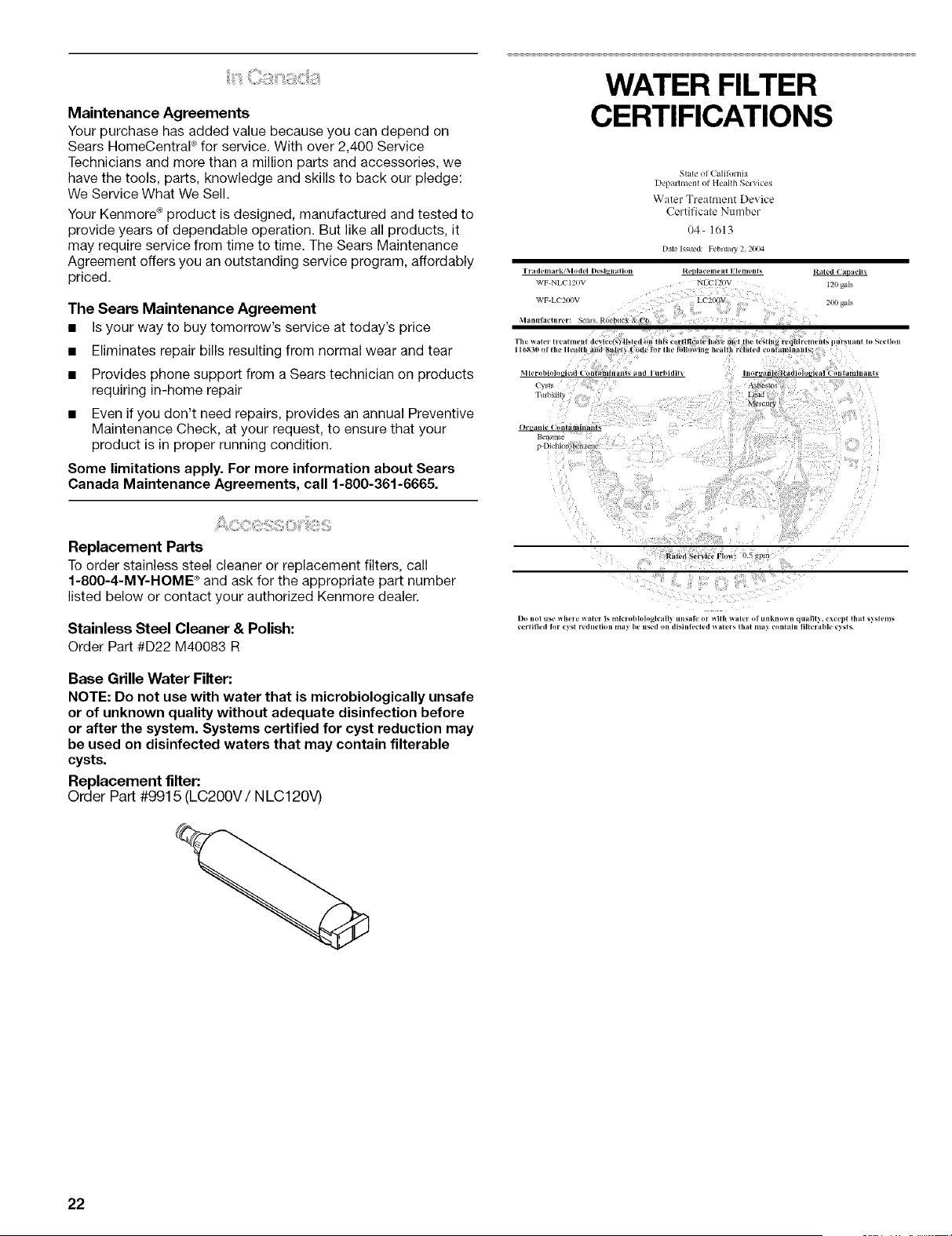

WATER FILTER CERTIFICATIONS ............................................ 22

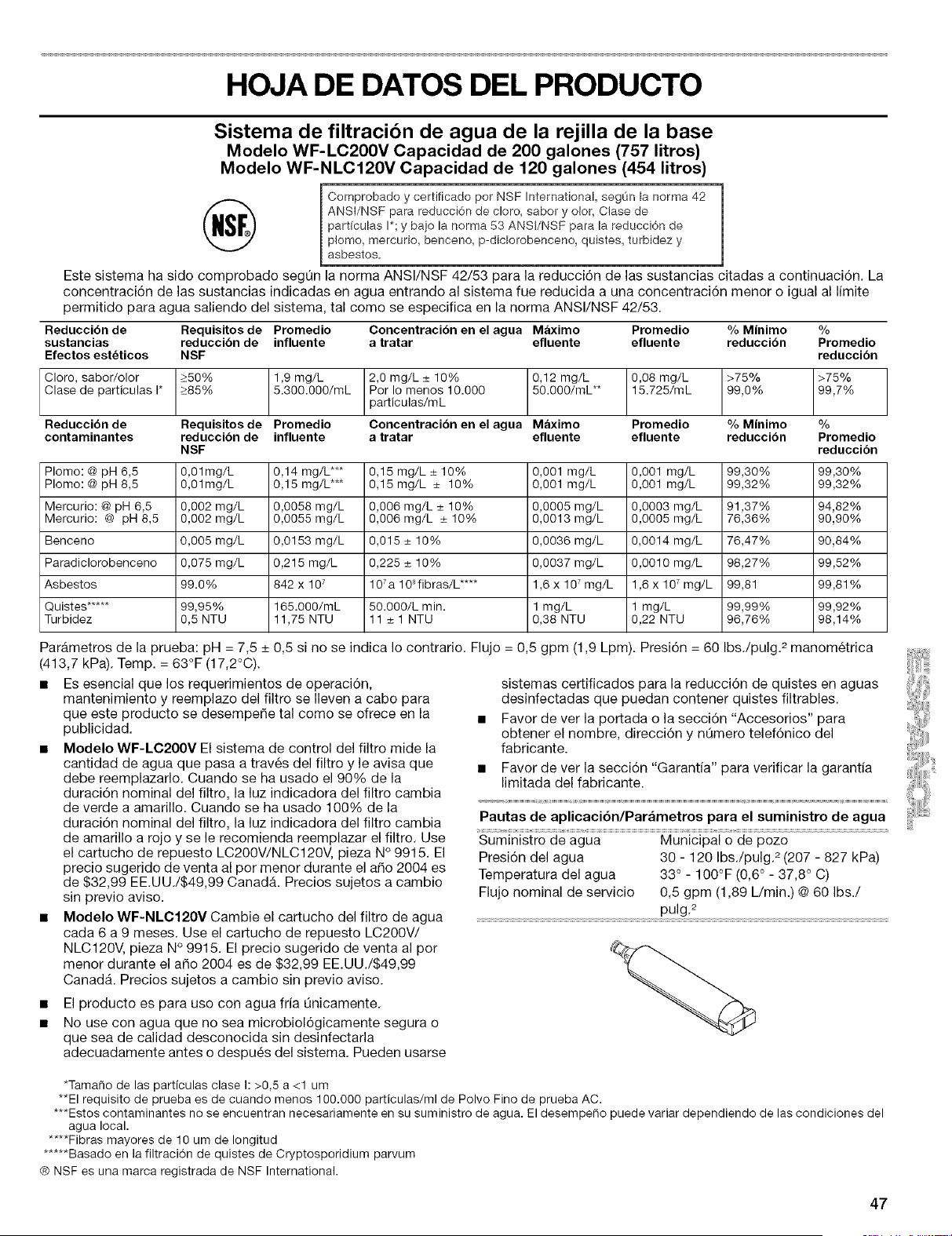

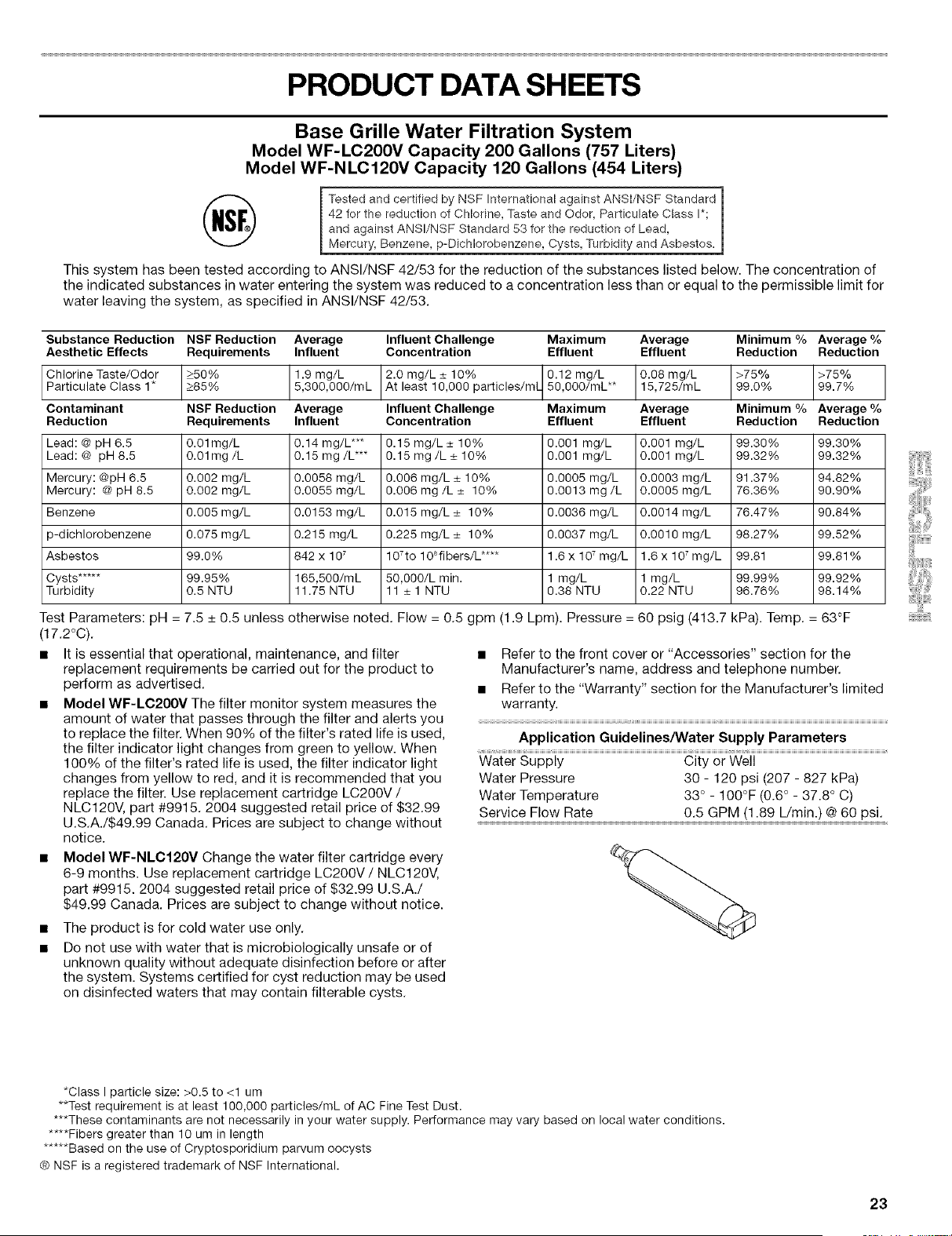

PRODUCT DATA SHEETS .......................................................... 23

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

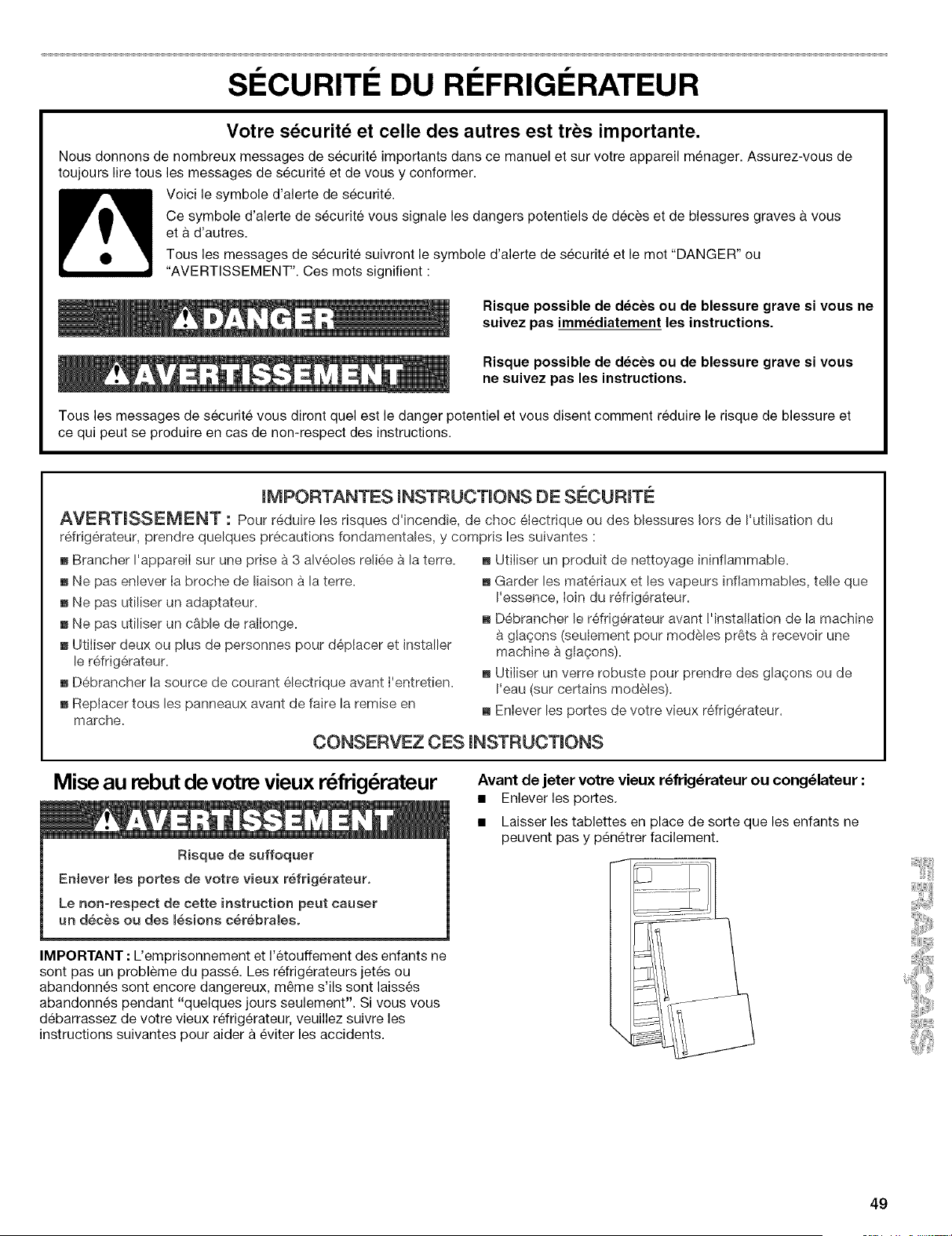

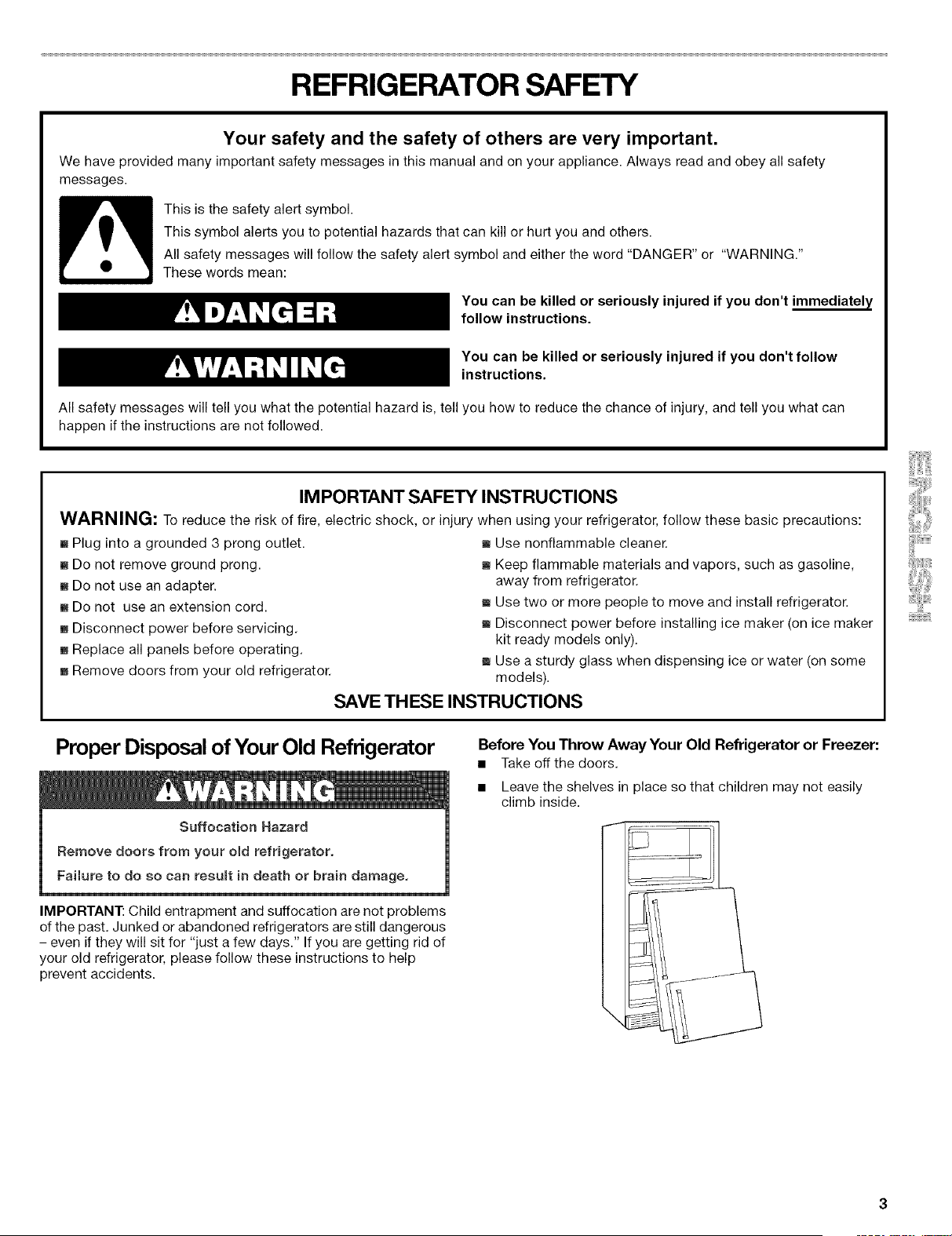

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

_, Plug into a grounded 3 prong outlet, m Use nonflammable cleaner.

_, Do not remove ground prong.

_, Do not use an adapter.

_, Do not use an extension cord.

_, Disconnect power before servicing.

_, Replace all panels before operating.

_, Remove doors from your old refrigerator.

m Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

m Use two or more people to move and install refrigerator.

m Disconnect power before installing ice maker (on ice maker

kit ready models only).

m Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

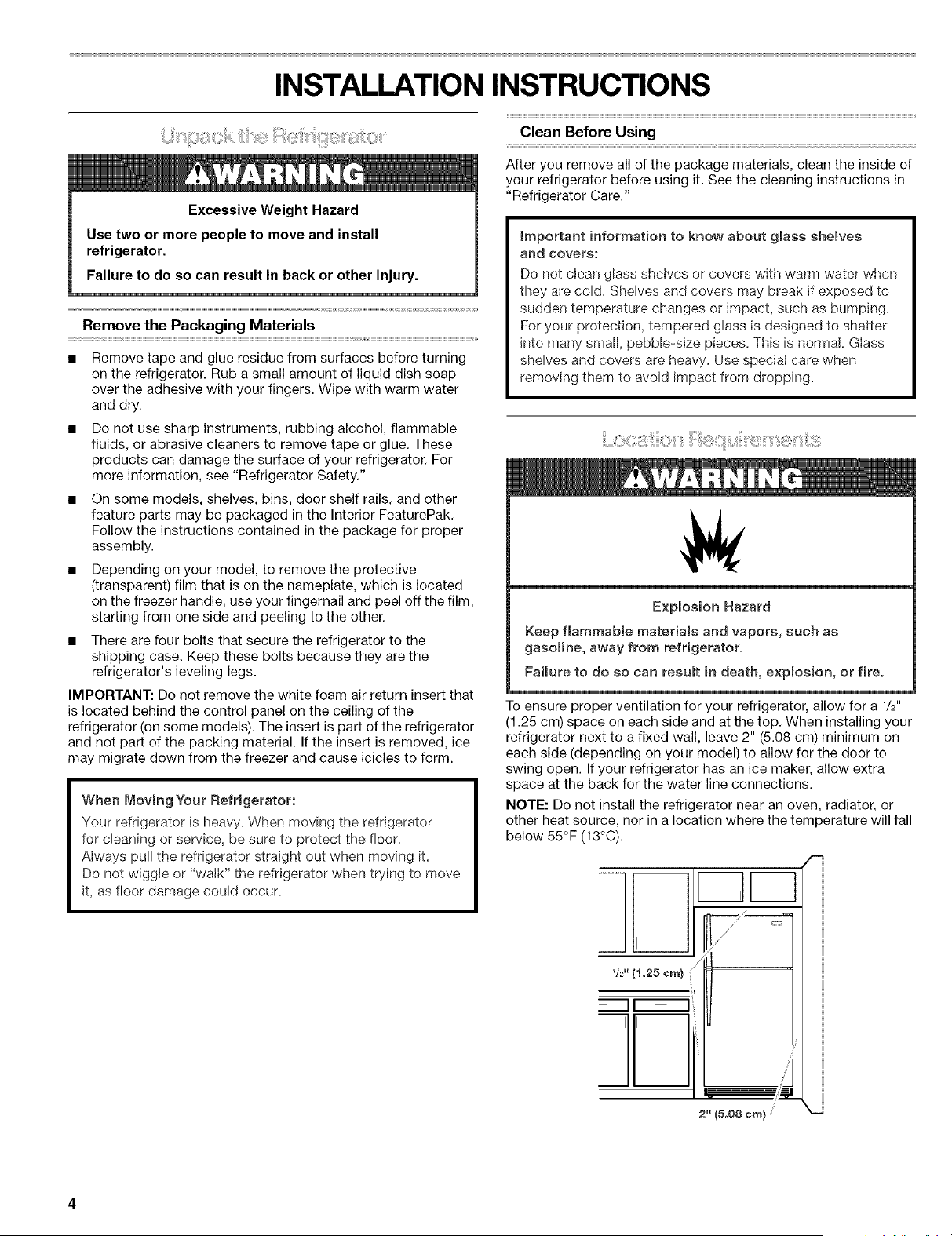

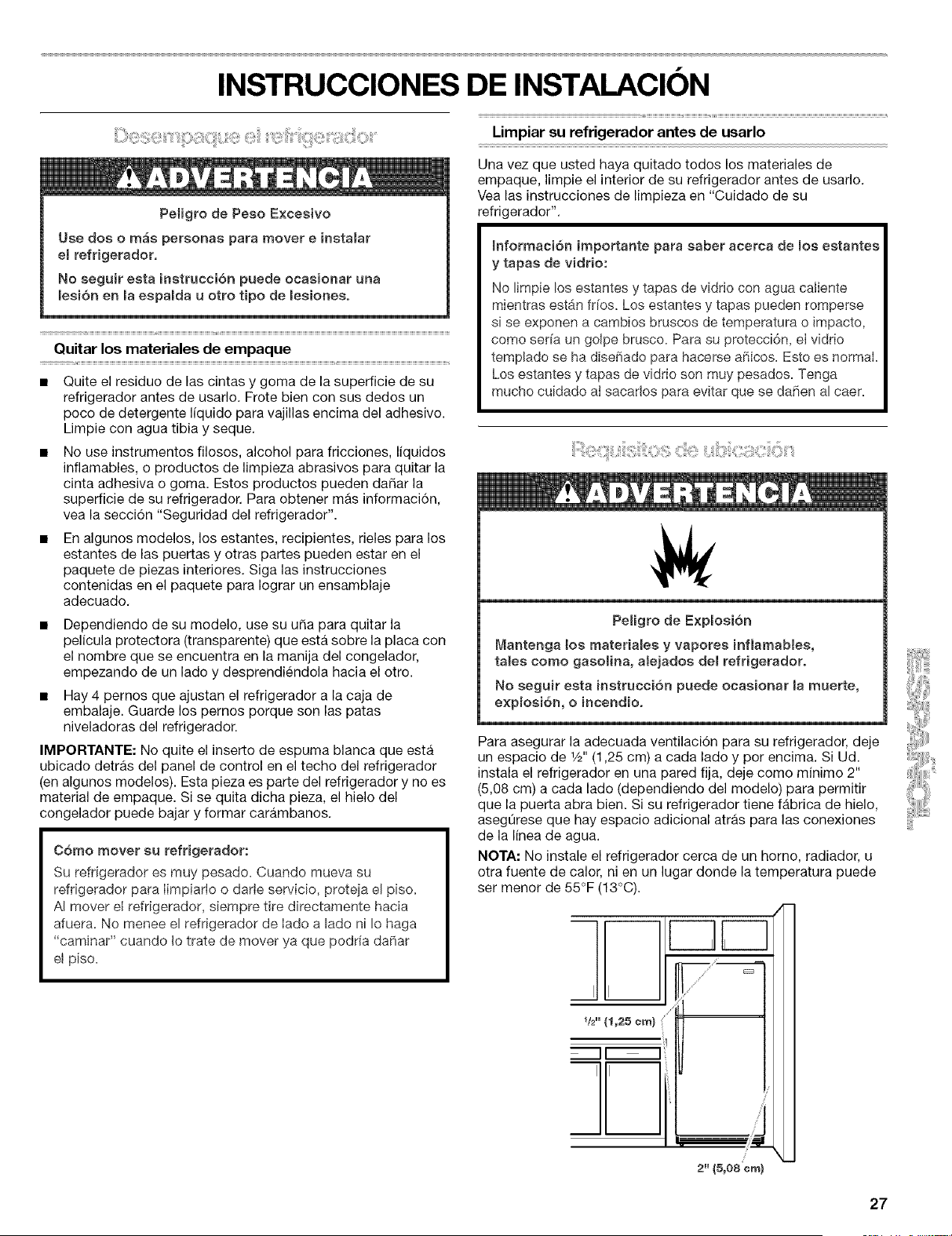

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging Materials

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

On some models, shelves, bins, door shelf rails, and other

feature parts may be packaged in the Interior FeaturePak.

Follow the instructions contained in the package for proper

assembly.

Depending on your model, to remove the protective

(transparent) film that is on the nameplate, which is located

on the freezer handle, use your fingernail and peel off the film,

starting from one side and peeling to the other.

• There are four bolts that secure the refrigerator to the

shipping case. Keep these bolts because they are the

refrigerator's leveling legs.

IMPORTANT: Do not remove the white foam air return insert that

is located behind the control panel on the ceiling of the

refrigerator (on some models). The insert is part of the refrigerator

and not part of the packing material. If the insert is removed, ice

may migrate down from the freezer and cause icicles to form.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the package materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

_mportant information to know about glass she_ves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebbb-size pieces. This is normal. GIass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

1/2"(1.25 ore)

2" (5.08cm)

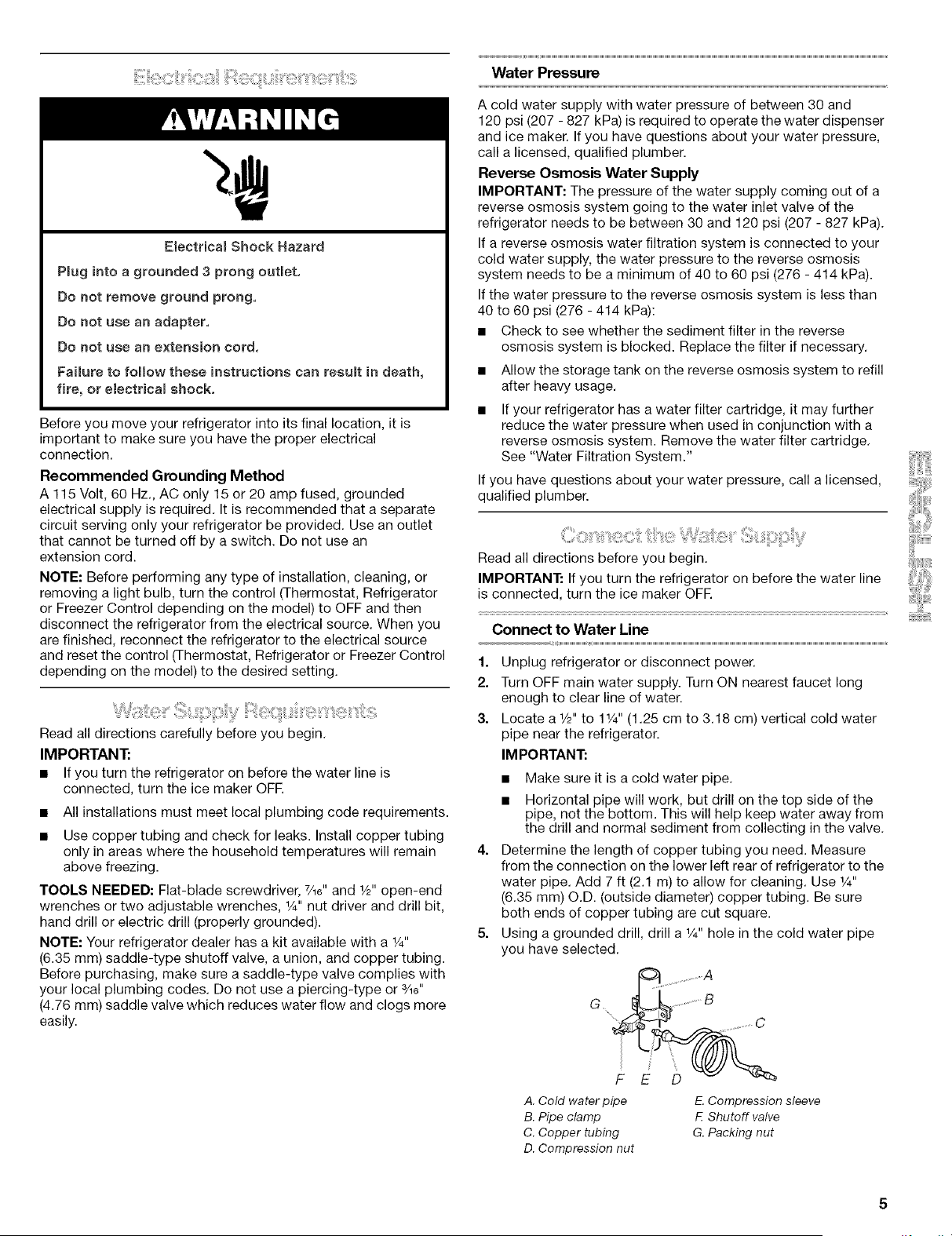

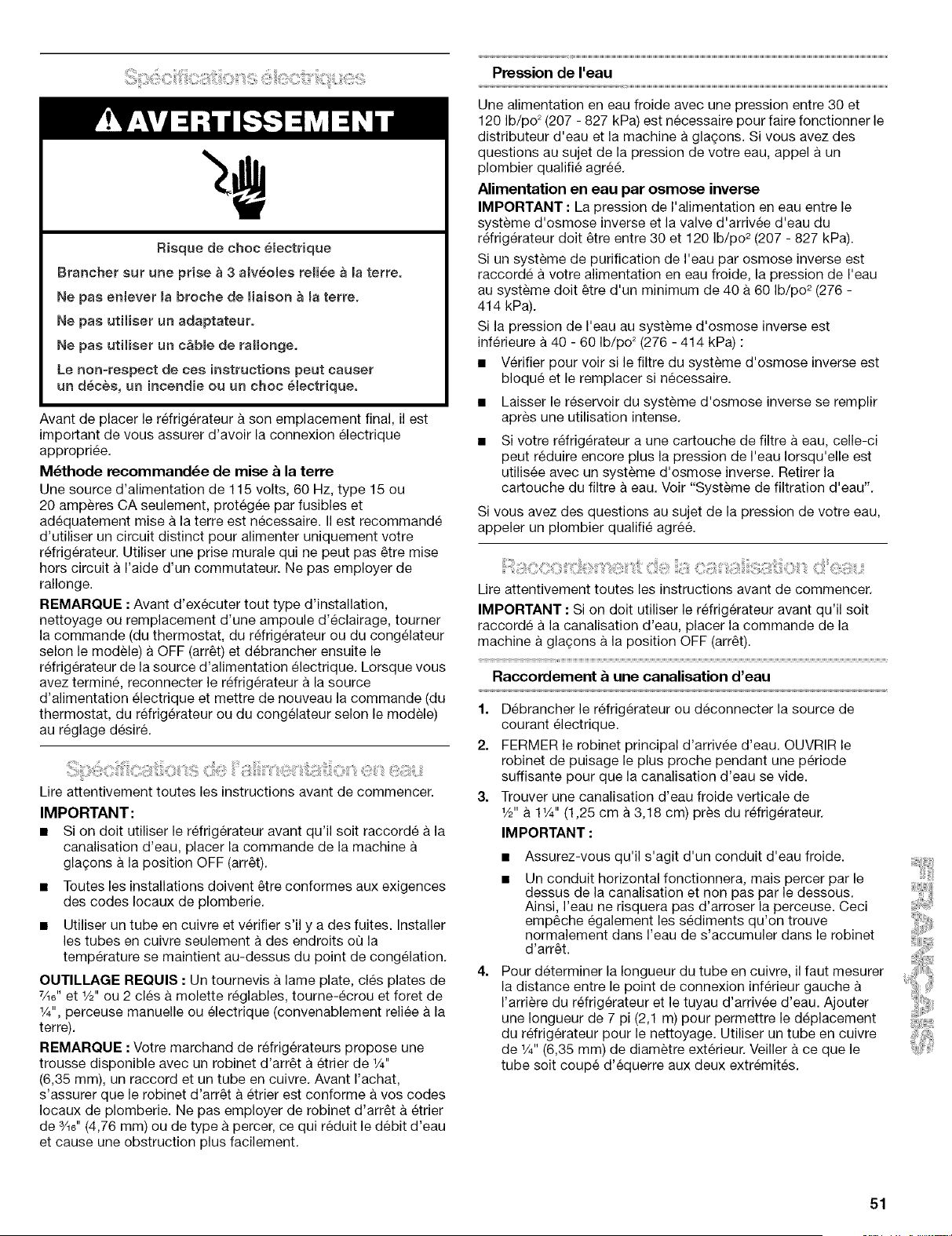

Electricam Shock Hazard

Pmug into a grounded 3 prong outlet,

Do not remove ground prong,

Do not use an adapter,

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or eiectricam shock,

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15 or 20 amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Read all directions carefully before you begin.

IMPORTANT:

• If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

TOOLS NEEDED: Flat-blade screwdriver, 7/16II and 1/211open-end

wrenches or two adjustable wrenches, 1/4"nut driver and drill bit,

hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a 1/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

See "Water Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 11/4'' (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

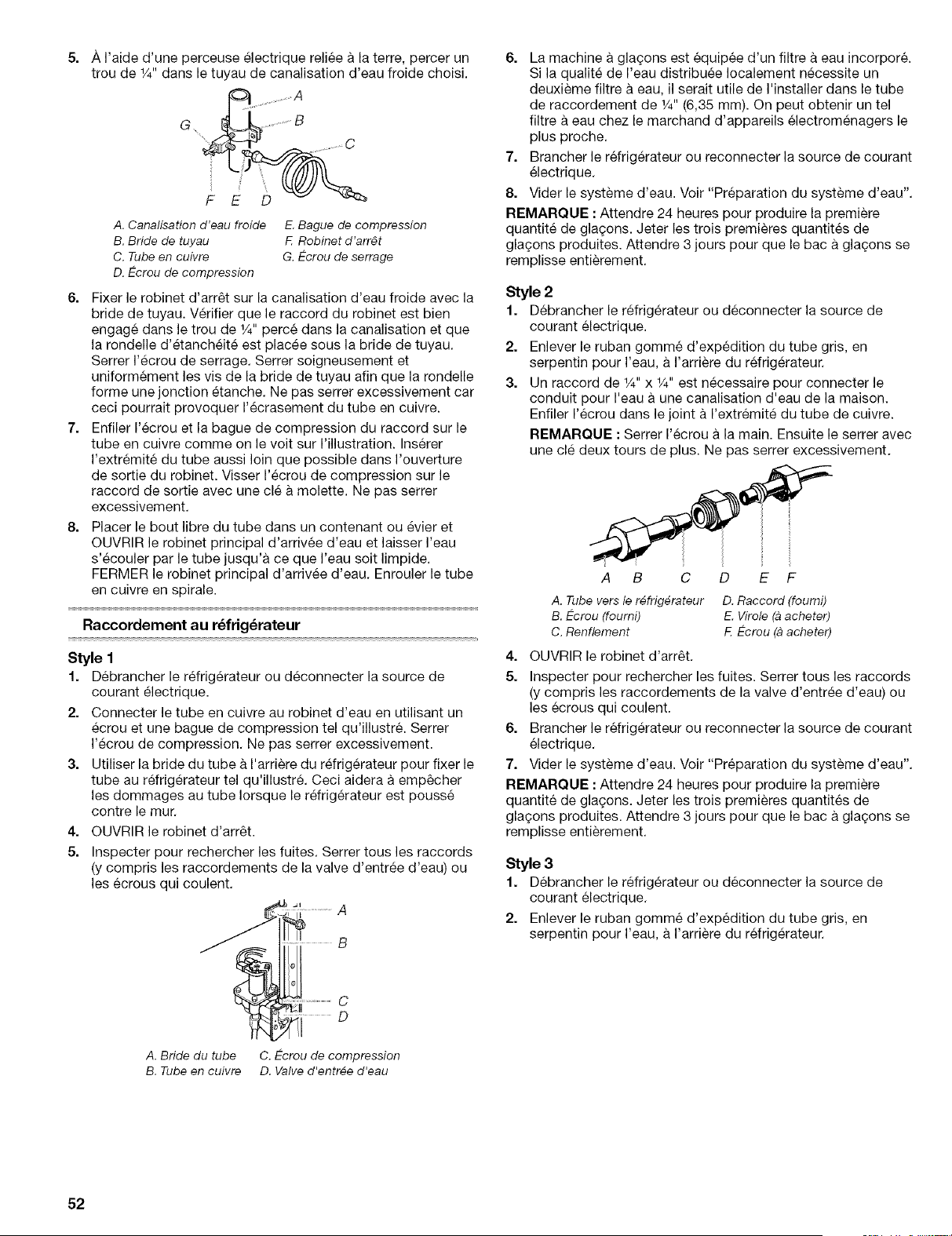

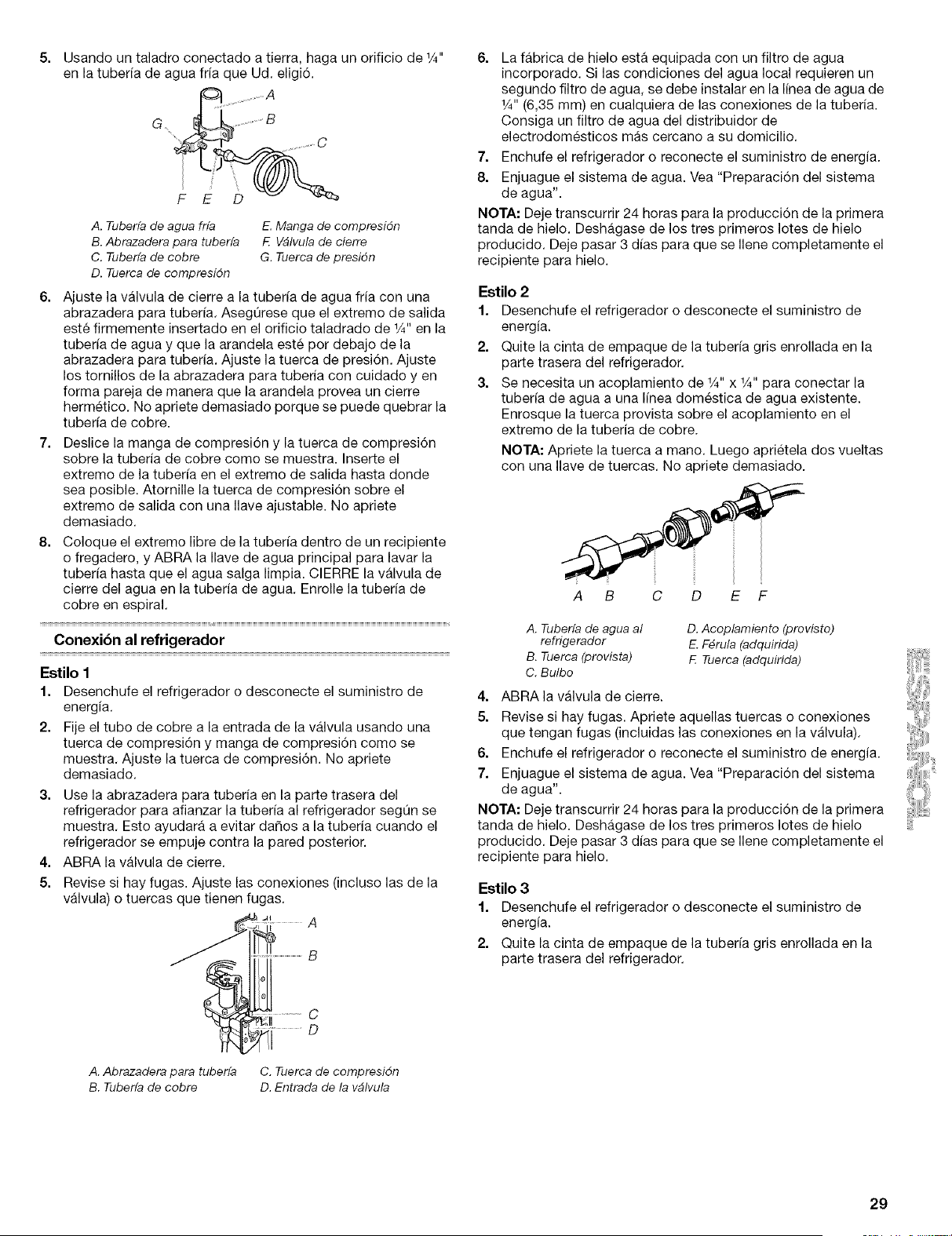

5. Using a grounded drill, drill a 1/4"hole in the cold water pipe

you have selected.

............... ,.,y, C

A. Cold waterpipe

B. Pipe clamp

C. Copper tubing

D. Compression nut

E. Compression sleeve

F Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"drilled hole

in the water pipe and that the washer is under the pipe clamp,

Tighten the packing nut. Tighten the pipe clamp screws

carefully and evenly so washer makes a watertight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown, Insert the end of the tubing into the

outlet end squarely as far as it will go, Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown, Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4"(6.35 mm) water line at either tube connection,

Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. A 1/4"x 1/4"coupling is needed in order to connect the water

tubing to an existing household water line. Thread the

provided nut onto the coupling on the end of the copper

tubing,

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B c o EF

A. Refrigerator water tubing D. Coupling (provided)

B, Nut (provided) £ Ferrule (purchased)

C. Bulb F.Nut (purchased)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced, Allow 3 days to

completely fill ice container.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

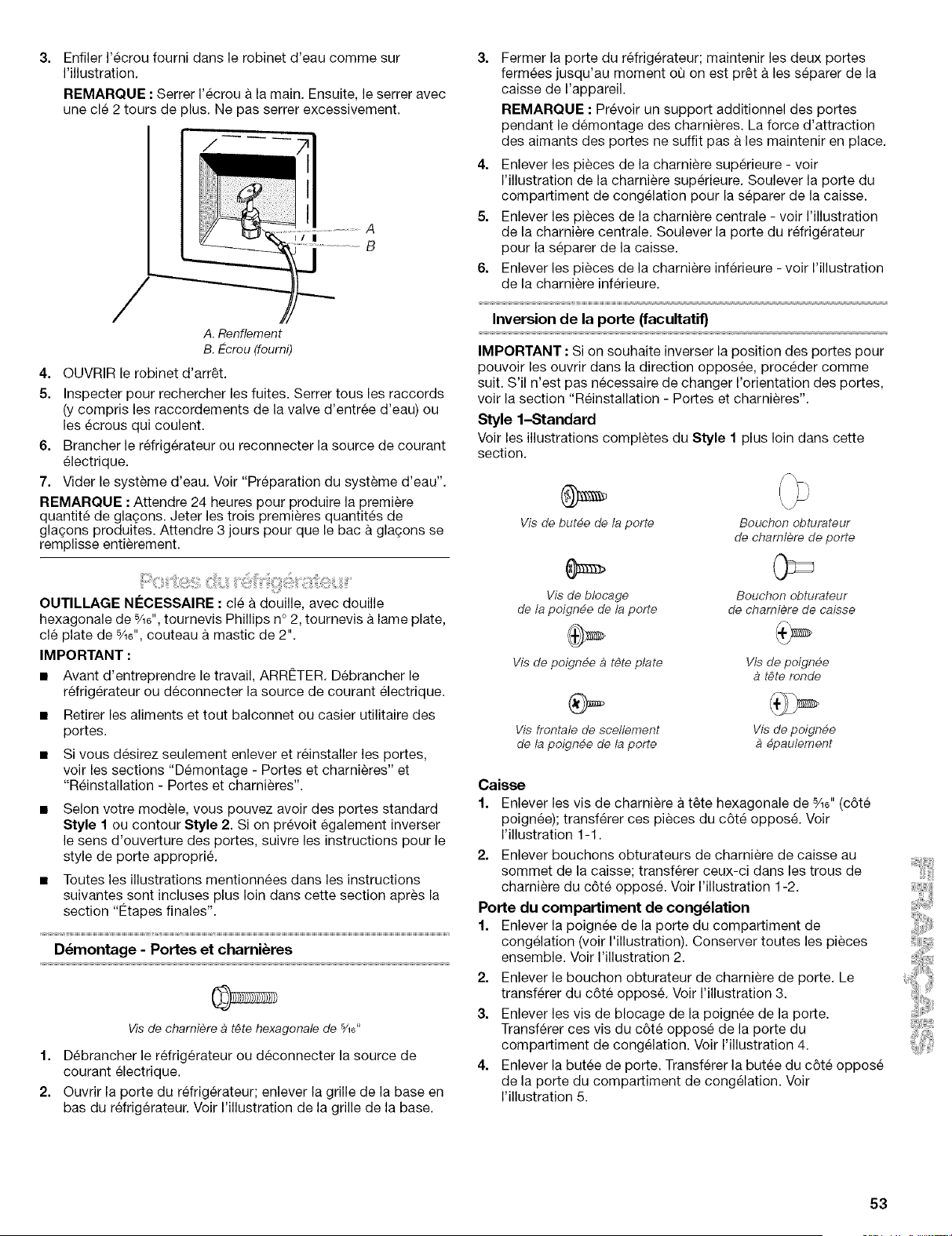

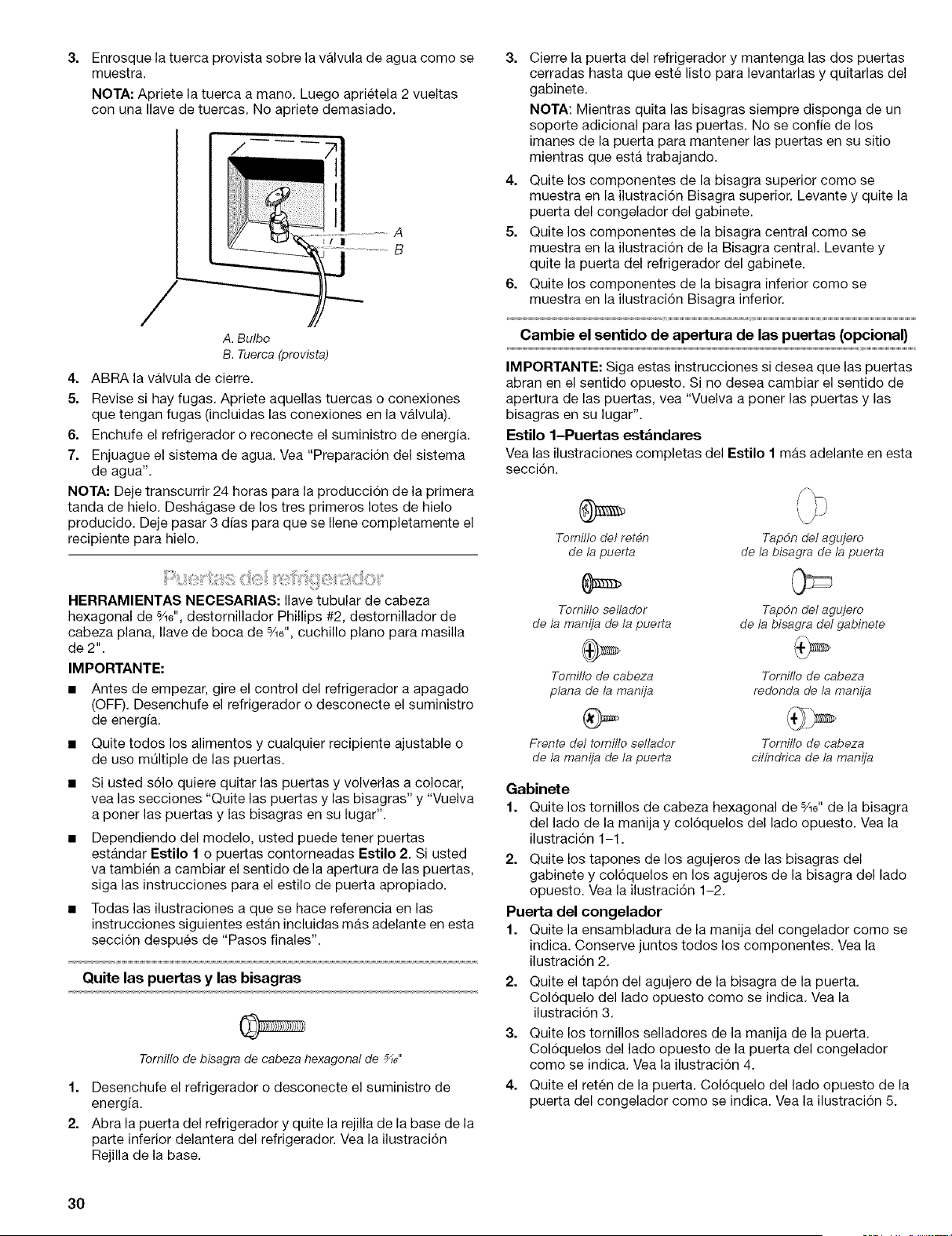

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand, Then tighten it with a wrench

two more turns, Do not overtighten,

I/ |

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced, Allow 3 days to

completely fill ice container.

iiii:::::i_i!_i!!__i_ii!!;iiii_,_!i!;:_,_i_ii:_ii!i!iiiiiii:_:i:;i_,_ji¸¸_¸i_iiiiiliOO_i1!_;,

TOOLS NEEDED: %6" hex-head socket wrench, #2 Phillips

screwdriver, flat-blade screwdriver, %6" open-end wrench, flat 2"

putty knife.

IMPORTANT:

• Before you begin, turn the refrigerator control OFR Unplug

refrigerator or disconnect power.

• Remove food and any adjustable door or utility bins from

doors.

• If you only want to remove and replace the doors, see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

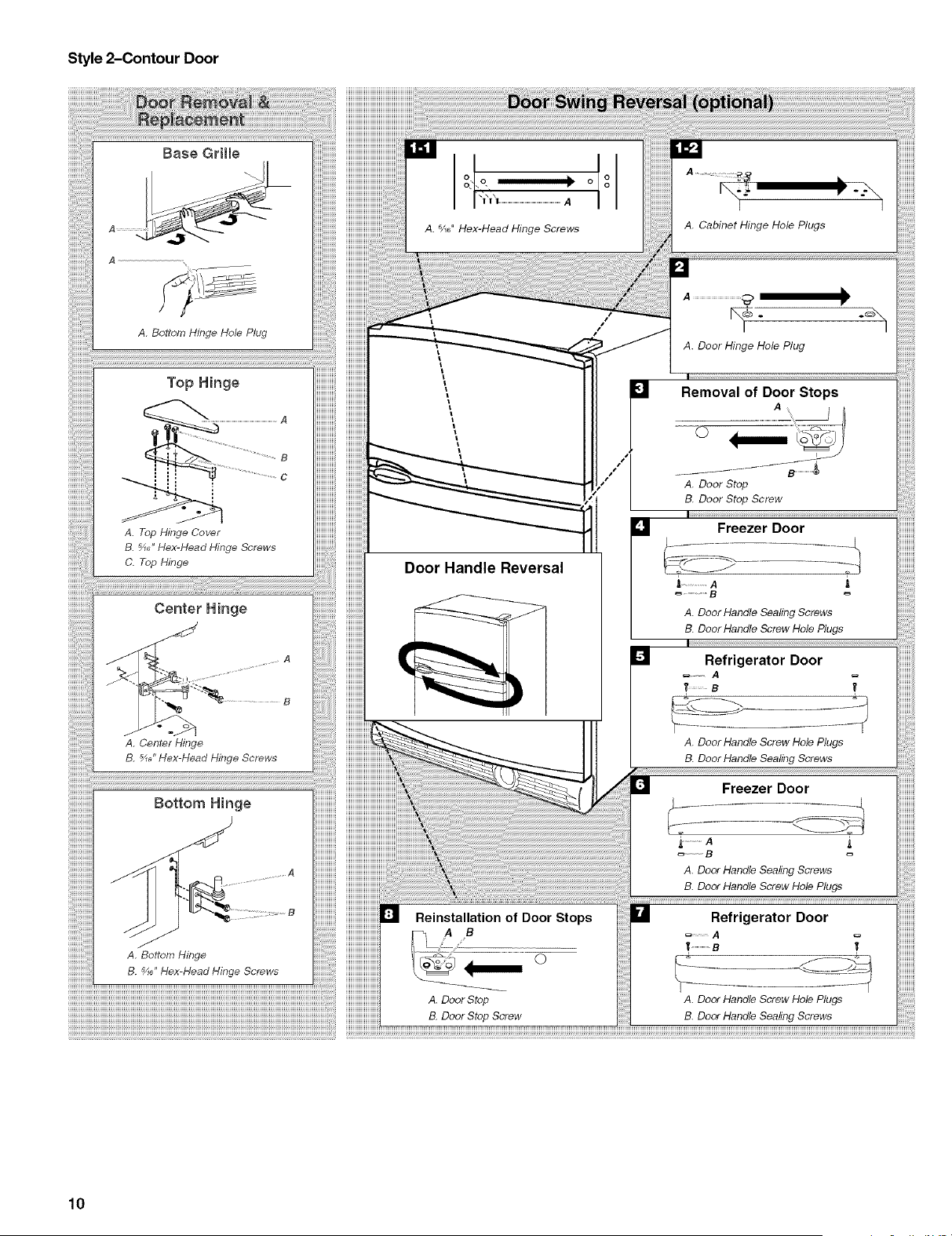

Depending on your model, you may have standard Style 1 or

contour Style 2 doors. If you are also going to reverse the

door swing, follow the instructions for the appropriate door

style.

• All graphics referenced in the following instructions are

included later in this section after "Final Steps."

Remove Doors and Hinges

"5/16"Hex-head hinge screw

Unplug refrigerator or disconnect power.

Open refrigerator door and remove base grille from the

bottom front of the refrigerator. See Base Grille graphic.

Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

4. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

5. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

6. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.

Reverse Doors (optional)

IMPORTANT: If you want to reverse your doors so that they open

in the opposite direction, follow these steps. If you are not

reversing the doors, see "Replace Doors and Hinges."

Style 1-Standard Doors

See complete Style 1 Graphics later in this section.

Door Stop Screw

Door Handle Sealing Screw

Flat-Head Handle Screw

Door Handle Seal Screw Front

Door Hinge Hole Plug

Cabinet Hinge Hole Plug

Round-Head Handle Screw

Shoulder Handle Screw

Cabinet

1. Remove %6" hex-head hinge screws from handle side and

move them to opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from cabinet top and

move them to opposite side hinge holes as shown in

Graphic 1-2.

Freezer door

1. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 2.

2. Remove door hinge hole plug. Move to opposite side as

shown in Graphic 3.

3. Remove door handle sealing screws. Move to opposite side

of freezer door as shown in Graphic 4.

4. Remove door stop. Move to opposite side of freezer door as

shown in Graphic 5.

5. Position freezer handle on opposite side of freezer door.

Assemble handles on door as shown in Graphic 2.

6. Tighten all screws. Set aside door until hinges and

refrigerator compartment door are in place.

Refrigerator door

1. Remove refrigerator handle bottom trim. For Style 1, remove

screw from bottom of door and slide trim down as shown in

Graphic 6-1. For Style 2, slide trim down as shown in

Graphic 6-2.

2. Remove refrigerator handle assembly as shown. Keep all

parts together. See Graphic 6-3.

3. Remove door hinge hole plug from refrigerator door. Move to

opposite side hinge hole as shown in Graphic 3.

4. Remove door handle sealing screws. Move to opposite side

of refrigerator door as shown in Graphic 4.

5. Removedoorhandlesealscrewfront.Movetooppositeside

ofrefrigeratordoorasshowninGraphic7.

6. Removedoorstop.Movetooppositesideofrefrigeratordoor

asshowninGraphic5.

7. Positionrefrigeratorhandleonoppositesideofthe

refrigeratordoorasshowninGraphic6-3.Drivetoptwo

screwsinhandlefirst.Alignlowerportionofhandleanddrive

bottomscrew.

8. Alignrefrigeratorhandlebottomtrim.ForStyle1,slidetrim

intoplaceandattachbottomscrew.SeeGraphic6-1.For

Style2,slidetrimintoplace.SeeGraphic6-2.

9. Tightenallscrews.Setasiderefrigeratordooruntilbottom

hingeisinstalledonproduct.

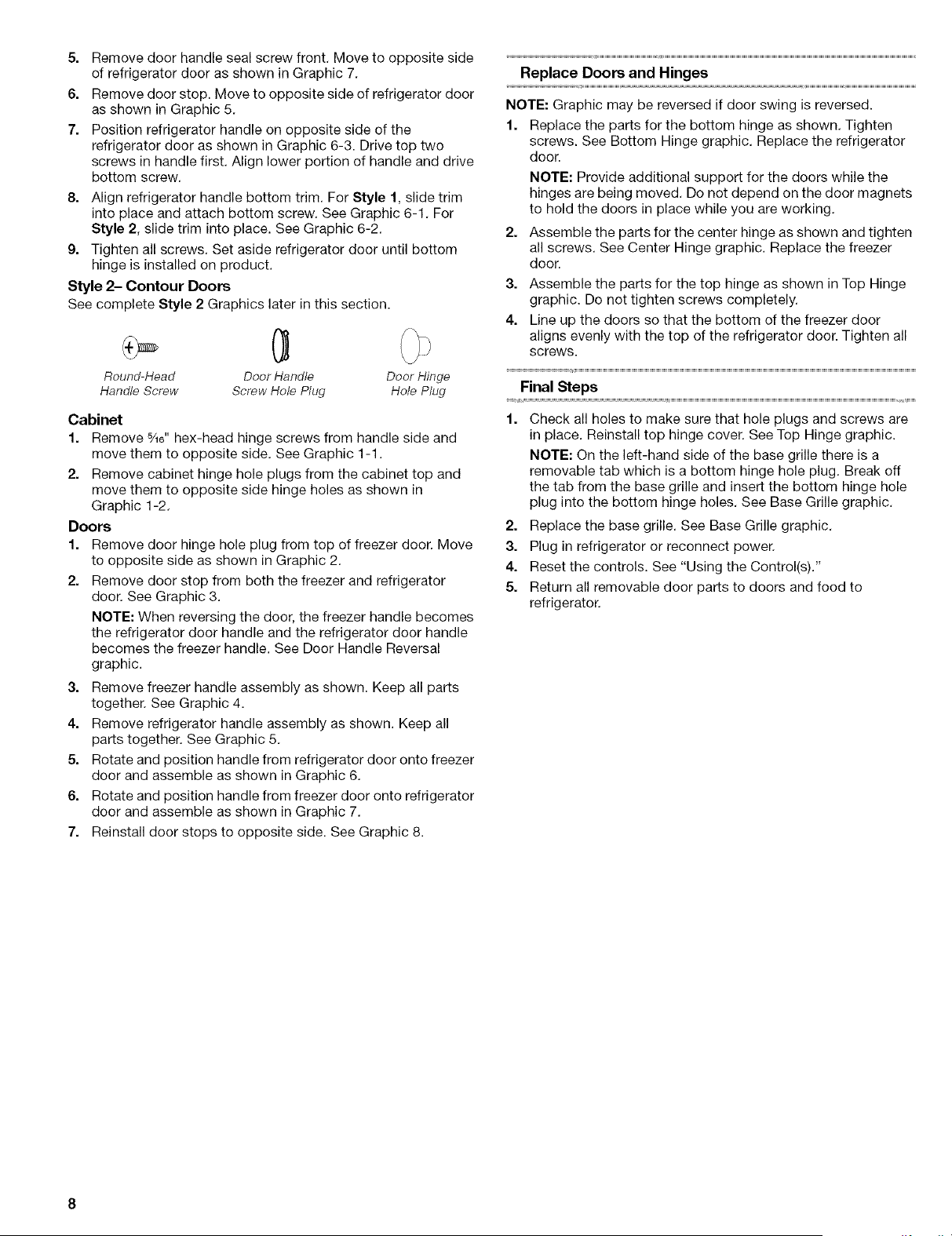

Style 2- Contour Doors

See complete Style 2 Graphics later in this section.

Round-Head Door Handle Door Hinge

Handle Screw Screw Hole Plug Hole Plug

Cabinet

1. Remove s_6" hex-head hinge screws from handle side and

move them to opposite side. See Graphic 1-1.

2. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes as shown in

Graphic 1-2.

Doors

1. Remove door hinge hole plug from top of freezer door. Move

to opposite side as shown in Graphic 2.

2. Remove door stop from both the freezer and refrigerator

door. See Graphic 3.

NOTE: When reversing the door, the freezer handle becomes

the refrigerator door handle and the refrigerator door handle

becomes the freezer handle. See Door Handle Reversal

graphic.

3. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 4.

4. Remove refrigerator handle assembly as shown. Keep all

parts together. See Graphic 5.

5. Rotate and position handle from refrigerator door onto freezer

door and assemble as shown in Graphic 6.

6. Rotate and position handle from freezer door onto refrigerator

door and assemble as shown in Graphic 7.

7. Reinstall door stops to opposite side. See Graphic 8.

Replace Doors and Hinges

NOTE: Graphic may be reversed if door swing is reversed.

1. Replace the parts for the bottom hinge as shown. Tighten

screws. See Bottom Hinge graphic. Replace the refrigerator

door.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

2. Assemble the parts for the center hinge as shown and tighten

all screws. See Center Hinge graphic. Replace the freezer

door.

3. Assemble the parts for the top hinge as shown in Top Hinge

graphic. Do not tighten screws completely.

4. Line up the doors so that the bottom of the freezer door

aligns evenly with the top of the refrigerator door. Tighten all

screws.

Final Steps

Check all holes to make sure that hole plugs and screws are

in place. Reinstall top hinge cover. See Top Hinge graphic.

NOTE: On the left-hand side of the base grille there is a

removable tab which is a bottom hinge hole plug. Break off

the tab from the base grille and insert the bottom hinge hole

plug into the bottom hinge holes. See Base Grille graphic.

2. Replace the base grille. See Base Grille graphic.

3. Plug in refrigerator or reconnect power.

4. Reset the controls. See "Using the Control(s)."

5. Return all removable door parts to doors and food to

refrigerator.

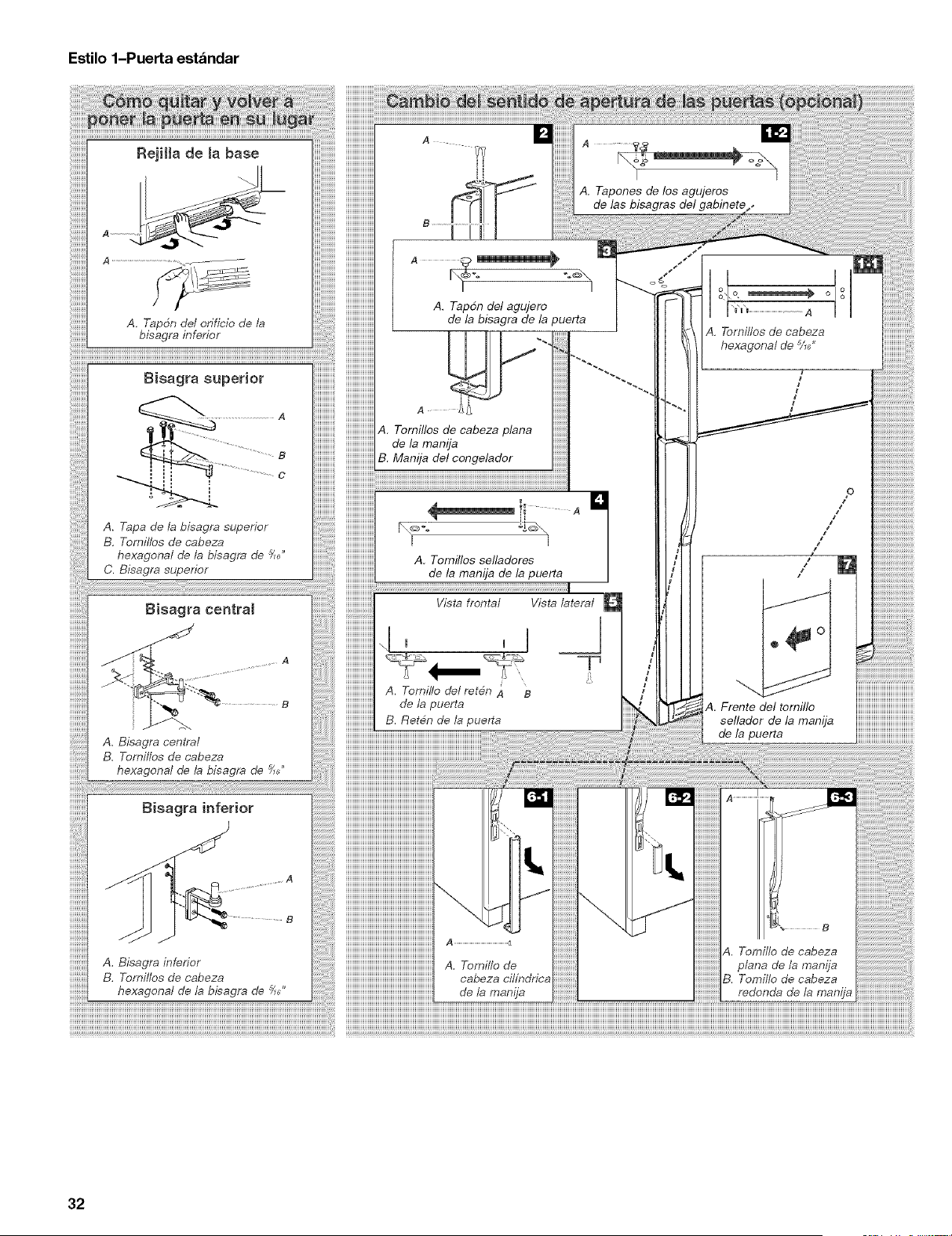

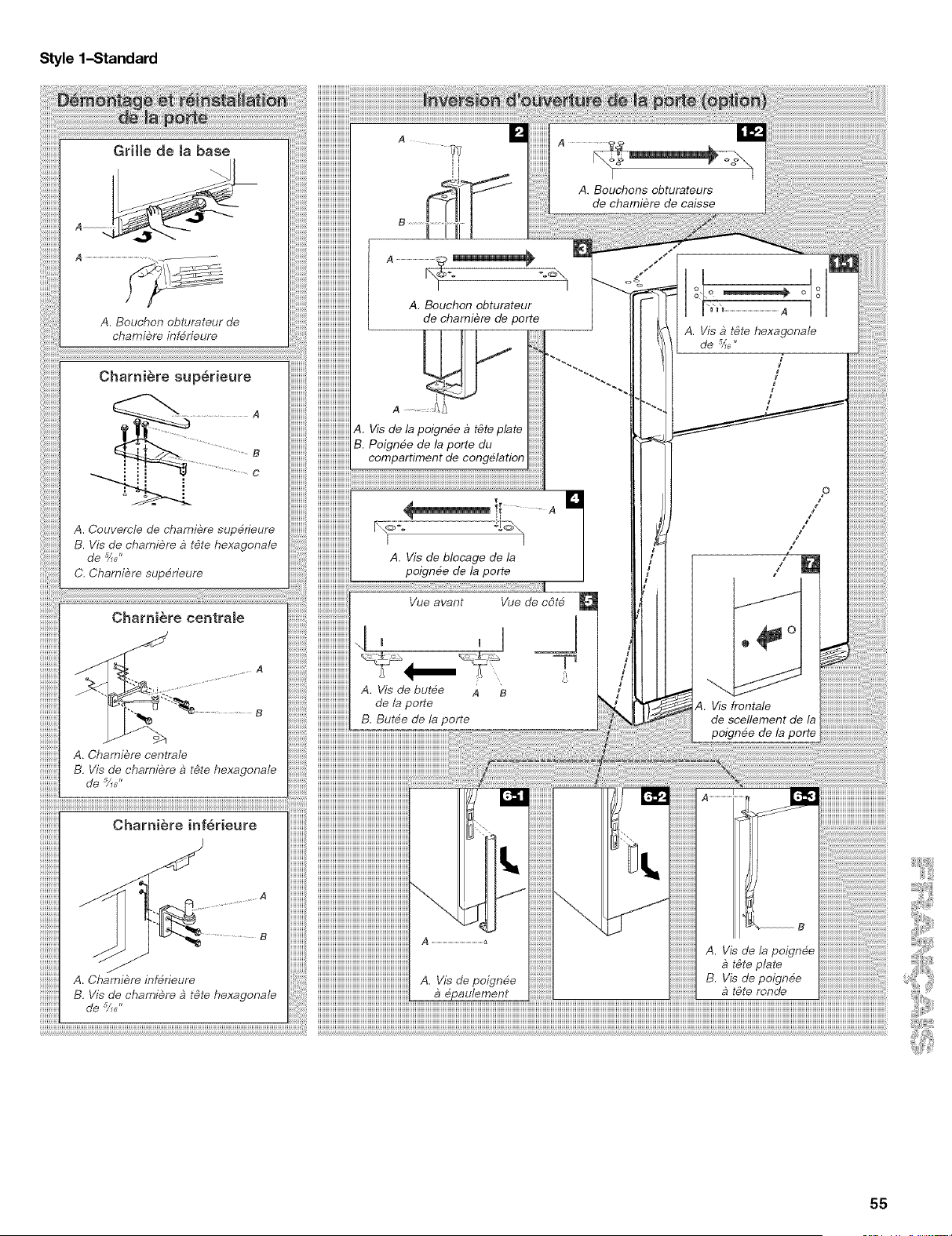

Style 1-Standard Door

A. Bottom Hinge Hole Plug

A. Top Hinge Cover

B. _" Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

.......... A

....... B

A. Center Hinge

B. 5/_,,Hex-Head Hinge Screws

Bottom Hinge

A. Bottom Hinge

........... B. _6" Hex-Head Hinge Screws

A. Cabinet Hinge Hole Plugs

I "_\1

A. Door Hinge Hole Plug

A. Flat-Head Handle Screws

B. Freezer Door Handle

A. Door Handle Sealing Screws

Front View

A. Door Stop Screw A B

B. Door Stop

Side View

A. _8" Hex-Head Hinge Screws

A. Door Handle

Seal Screw Front

A. Shoulder

Handle Screw

A. Flat-Head

Handle Screw

B. Round-Head

Handle Screw

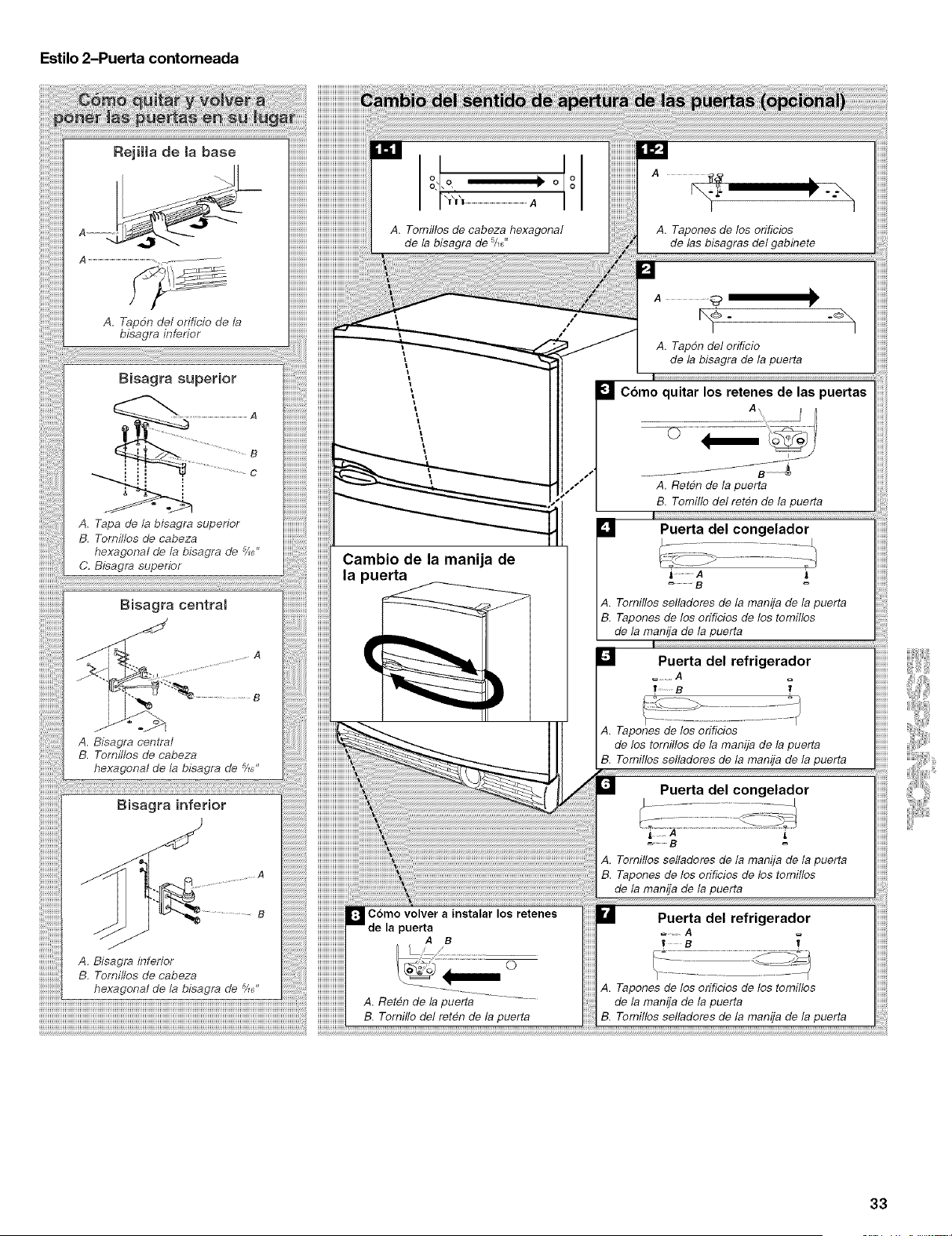

Style 2-Contour Door

A. Bottom Hinge Hole Plug

Top Hinge

A. Top Hinge Cover

B. _" Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

A. Center Hinge

B. _" Hex-Head Hinge Screws

Bottom Binge

A. Bottom Hinge

B. _" Hex-Head Hinge Screws

oO,l,o,

I";' '.....................................................................A

A. %_" Hex-Head Hinge Screws

Door Handle Reversal

Reinstallation of Door Stops

A. Door Stop

B. Door Stop Screw

ooo

[]

A. Cabinet Hinge Hole Plugs

A. Door Hinge Hole Plug

Removal of Door Stops

A. Door Stop

B. Door Stop Screw

Freezer Door

...................A

.......... B

A. Door Handle Sealing Screws

B. Door Handle Screw Hole Plugs

Refrigerator Door

T........ B v

A. Door Handle Screw Hole Plugs

B. Door Handle Sealing Screws

Freezer Door

_B _

A. Door Handle Sealing Screws

B. Door Handle Screw Hole Plugs

Refrigerator Door

T B

A. Door Handle Screw Hole Plugs

B. Door Handle Sealing Screws

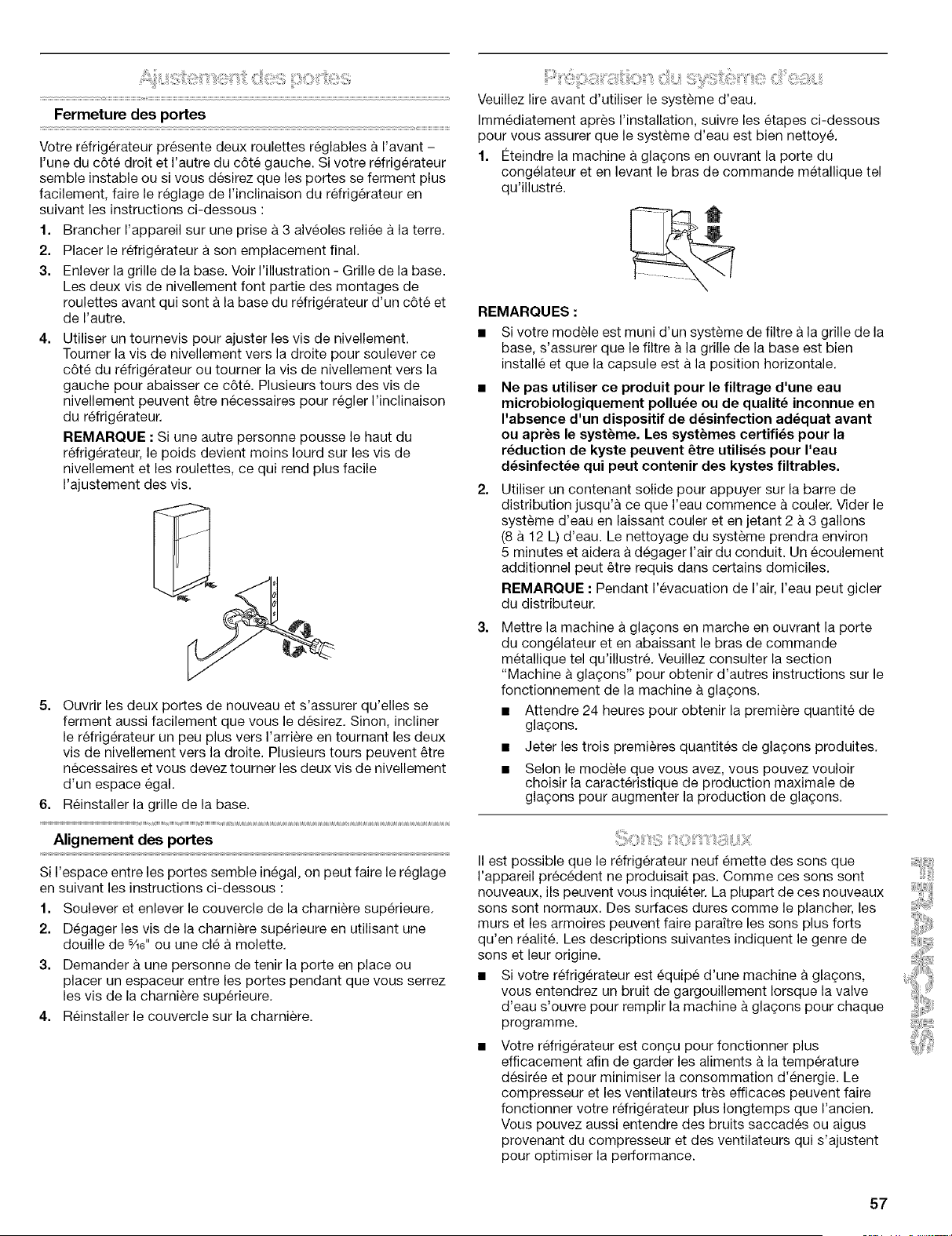

Door Closing

Your refrigerator has two front adjustable rollers - one on the right

and one on the left. If your refrigerator seems unsteady or you

want the doors to close easier, adjust the refrigerator's tilt using

the instructions below:

1. Plug into a grounded 3 prong outlet. 2.

2. Move the refrigerator into its final location.

3. Remove the base grille. See Base Grille graphic. The two

leveling screws are part of the front roller assemblies which

are at the base of the refrigerator on either side.

4. Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of 3.

the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

5. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

6. Replace the base grille.

Align Doors

If the space between your doors looks uneven, you can adjust it

using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a 5/16"socket or wrench.

3. Have someone hold the door in place or put a spacer

between the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

i:::i _i!:)[::i:ii! A :i:iili:I i,: ;i;1 :;iiii

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Turn off the ice maker by opening the freezer door and lifting

up the wire shutoff arm as shown.

NOTES:

• If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cap is in the

horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Use a sturdy container to depress the water dispenser bar

until the water begins to flow. Flush the water system by

dispensing and discarding 2 to 3 gal. (8 to 12 L) of water.

Cleaning the system will take approximately 5 minutes and

will help clear air from the line. Additional flushing may be

required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Turn on the ice maker by opening the freezer door and

lowering the wire shutoff arm as shown. Please refer to the

"Ice Maker" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

iii:: ii

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

iiiiiiiiiiiiiiiiiiiii

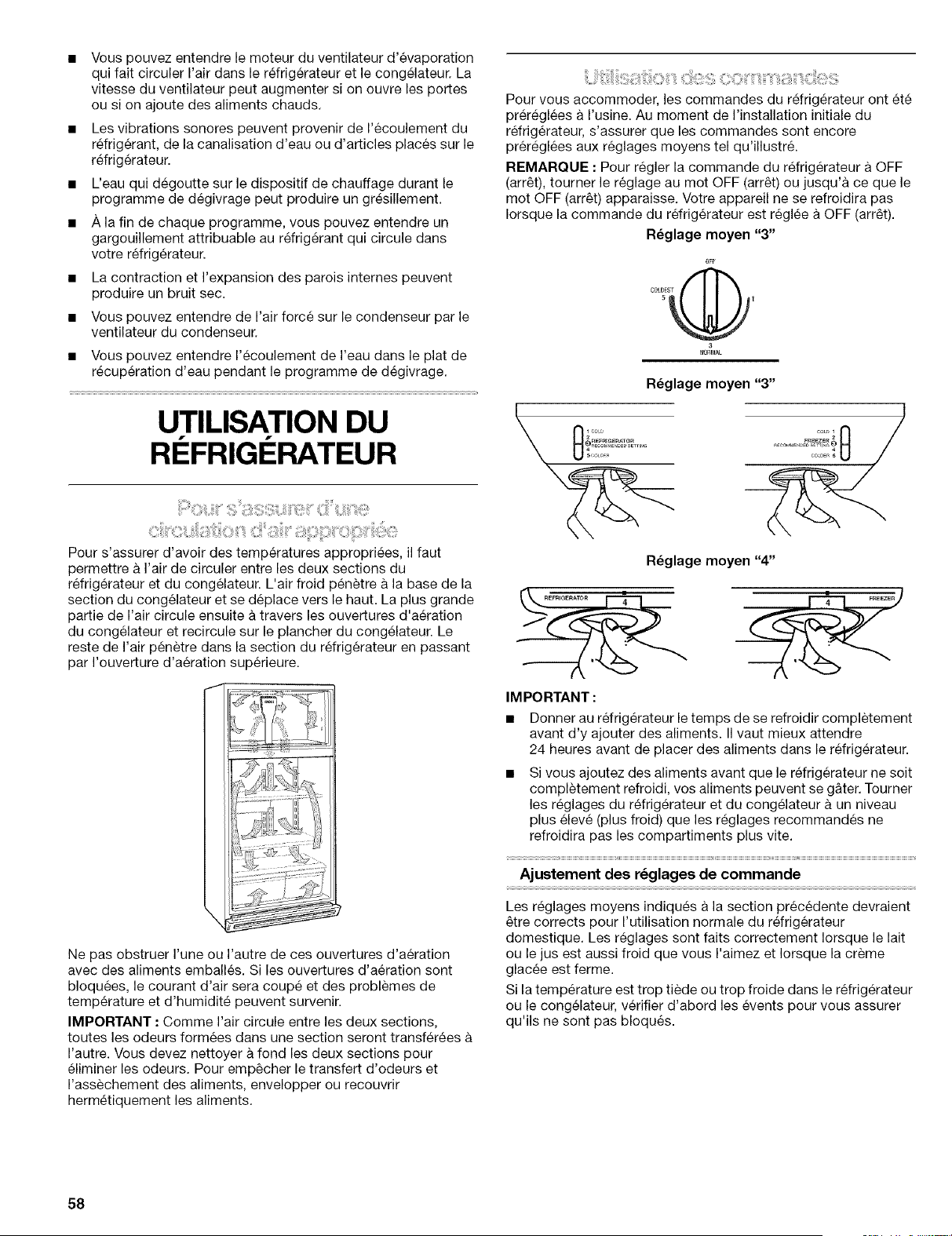

REFRIGERATOR USE

_!!i!ii_i_iii_:,!!ii,_i,Siii;il_!!iiiiiii:::::_"_l%;_!iii::i:_,_!:!:i_ii_,_ii_,_ii_i_i_ii_¸¸Ciiiiiii_,o_ii:iiii,,,',!_iiI:iio_ii_

In order to ensure proper temperatures, you need to permit

airflow between the refrigerator and freezer sections. As shown in

the illustration, cool air enters through the bottom of the freezer

section and moves up. Most of the air then flows through the

freezer section vents and recirculates under the freezer floor. The

rest of the air enters the refrigerator section through the top vent.

Do not block any of these vents with food packages. If the vents

are blocked, airflow will be prevented and temperature and

moisture problems may occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset to the mid-settings as shown.

NOTE: To turn your refrigerator off, turn the refrigerator control to

the word OFF or until the word OFF appears. Your product will

not cool when the refrigerator control is set to OFR

Mid-setting "3"

OFF

5 1

_0RNN.

Mid-setting "4"

IMPORTANT:

• Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator.

If you add food before the refrigerator has cooled completely,

your food may spoil. Adjusting the Refrigerator and Freezer

Controls to a higher (colder) than recommended setting will

not cool the compartments any faster.

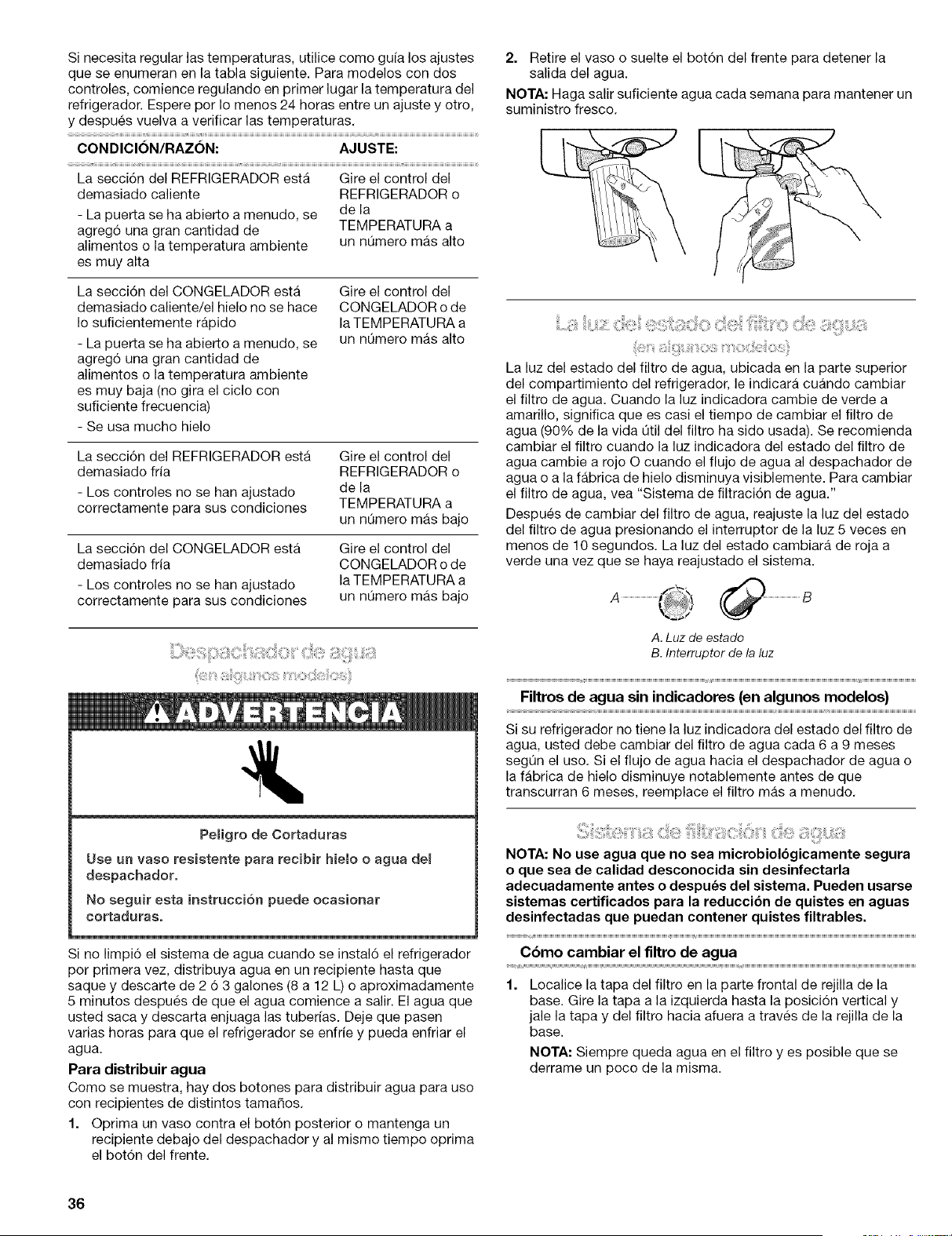

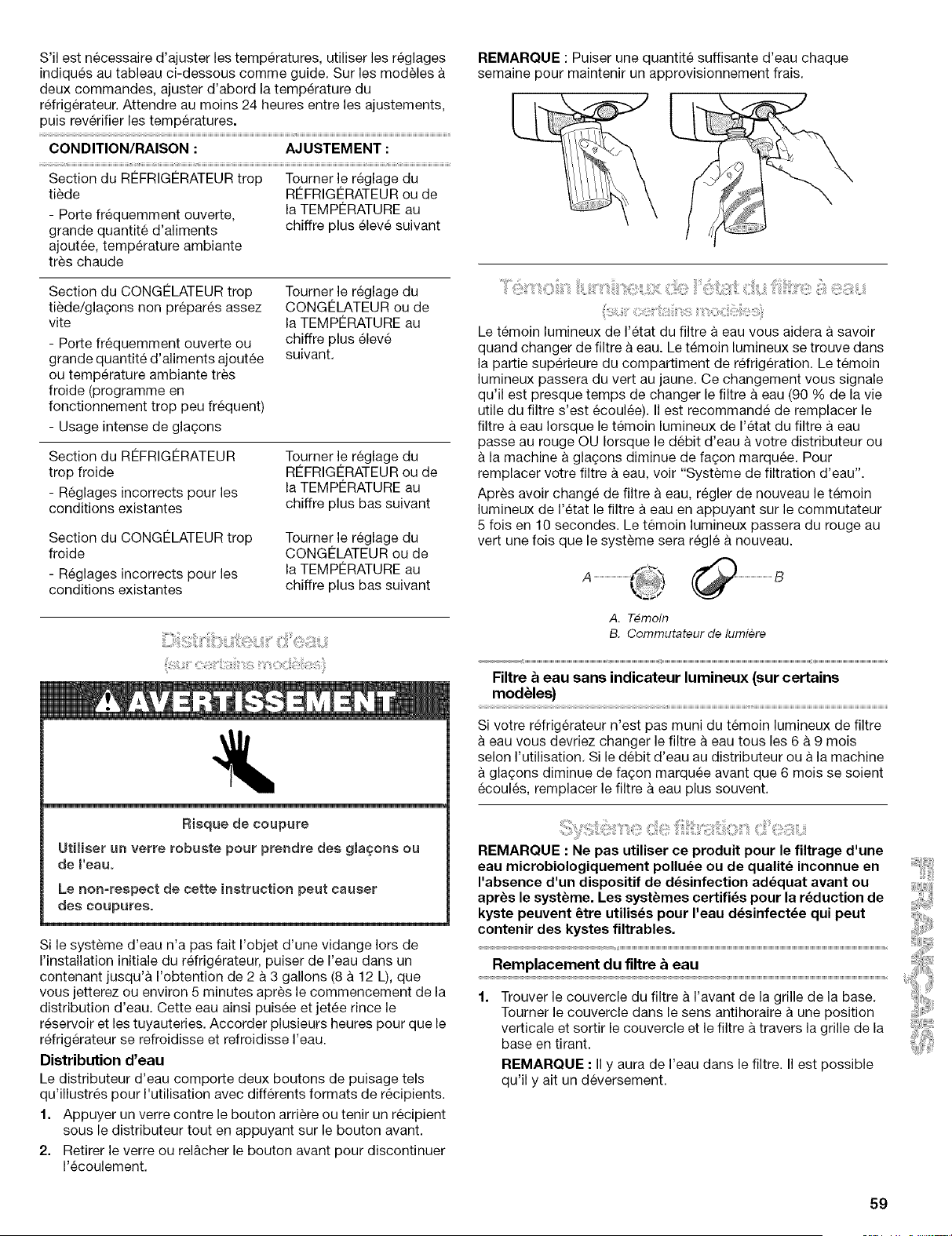

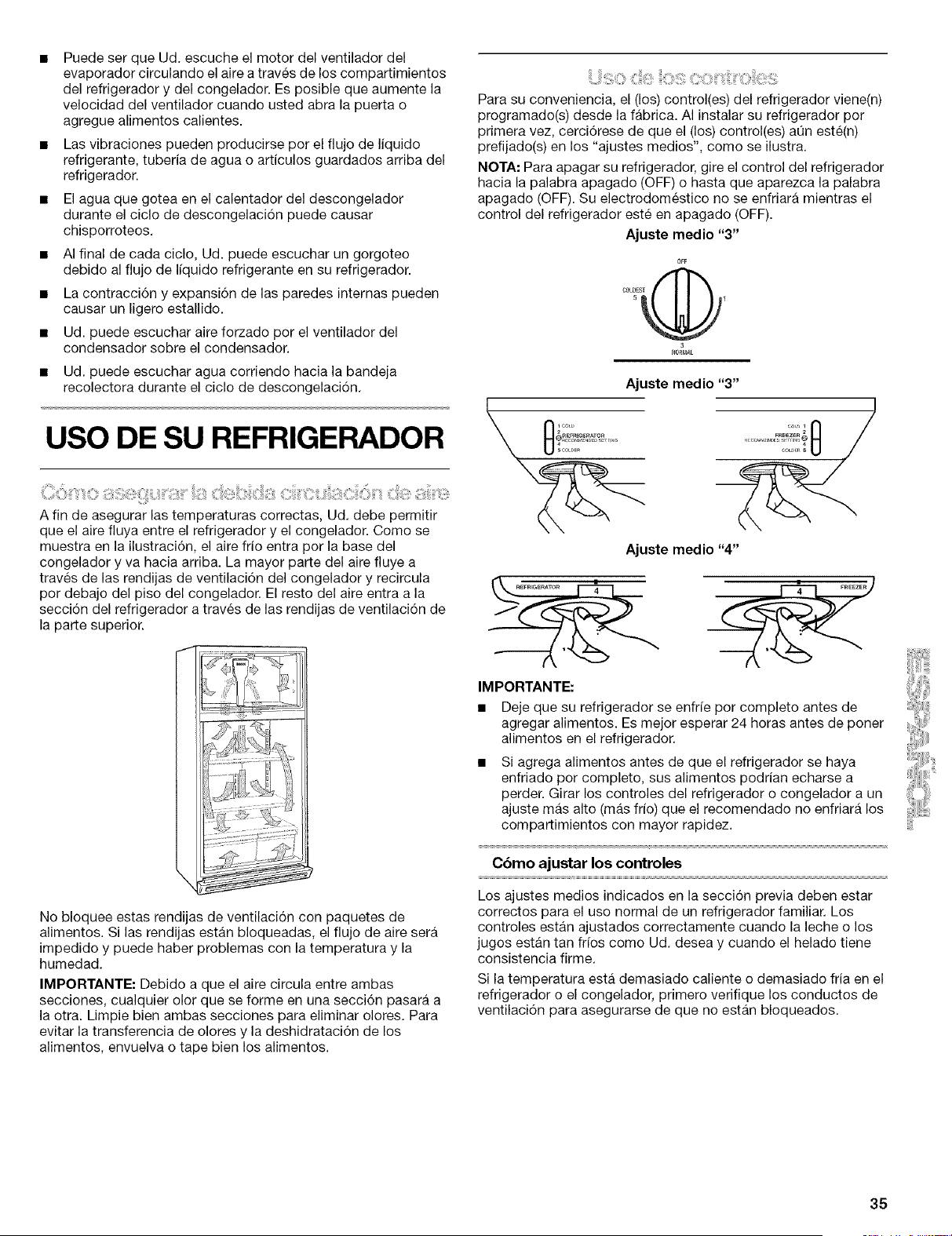

Adjusting Controls

The mid-settings indicated in the previous section should be

correct for normal household usage. The controls are set

correctly when milk or juice is as cold as you like and when ice

cream is firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the

chart below as a guide. On models with two controls, adjust the

refrigerator temperature first. Wait at least 24 hours between

adjustments and then recheck the temperatures.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR section too warm Adjust REFRIGERATOR

- Door opened often, large amount or TEMPERATURE

of food added or room Control one setting

temperature very warm higher

FREEZER section too warm/ice

not made fast enough

- Door opened often, or large

amount of food added or very cold

room temperature (can't cycle

often enough)

- Heavy ice usage

Adjust FREEZER or

TEMPERATURE Control

one setting higher

REFRIGERATOR section too cold

- Controls not set correctly for

your conditions

Adjust REFRIGERATOR

or TEMPERATURE

Control one setting

lower

FREEZER section too cold Adjust FREEZER or

- Controls not set correctly for TEMPERATURE Control

your conditions one setting lower

Cut Hazard

Use a sturdy glass when dispensing ice or water,

Failure to do so can result in cuts.

If you did not flush the water system when the refrigerator was

first installed, dispense water into a container until you draw and 1.

discard 2 to 3 gal. (8 to 12 L) or for approximately 5 minutes after

the water begins dispensing. The water you draw and discard

rinses the pipes. Allow several hours for the refrigerator to cool

down and chill water.

Dispensing Water 2.

There are two water dispenser buttons, as shown, for use with

different sizes of containers.

1. Press a glass against the back button or hold a container

under the dispenser while pressing the front button.

2. Remove the glass or release the front button to stop

dispensing.

NOTE: Dispense enough water every week to maintain a fresh

supply.

Non-Indicator Water Filter (on some models)

If your refrigerator does not have the water filter status light, you

should change the water filter every 6 to 9 months depending

upon your usage. If the water flow to the water dispenser or ice

maker decreases noticeably before 6 months have passed,

replace the water filter more often.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Changing the Water Filter

Locate the filter cap in the front base grille. Rotate the cap

counterclockwise to a vertical position and pull the cap and

filter out through the base grille.

NOTE: There will be water in the filter. Some spilling may

occur.

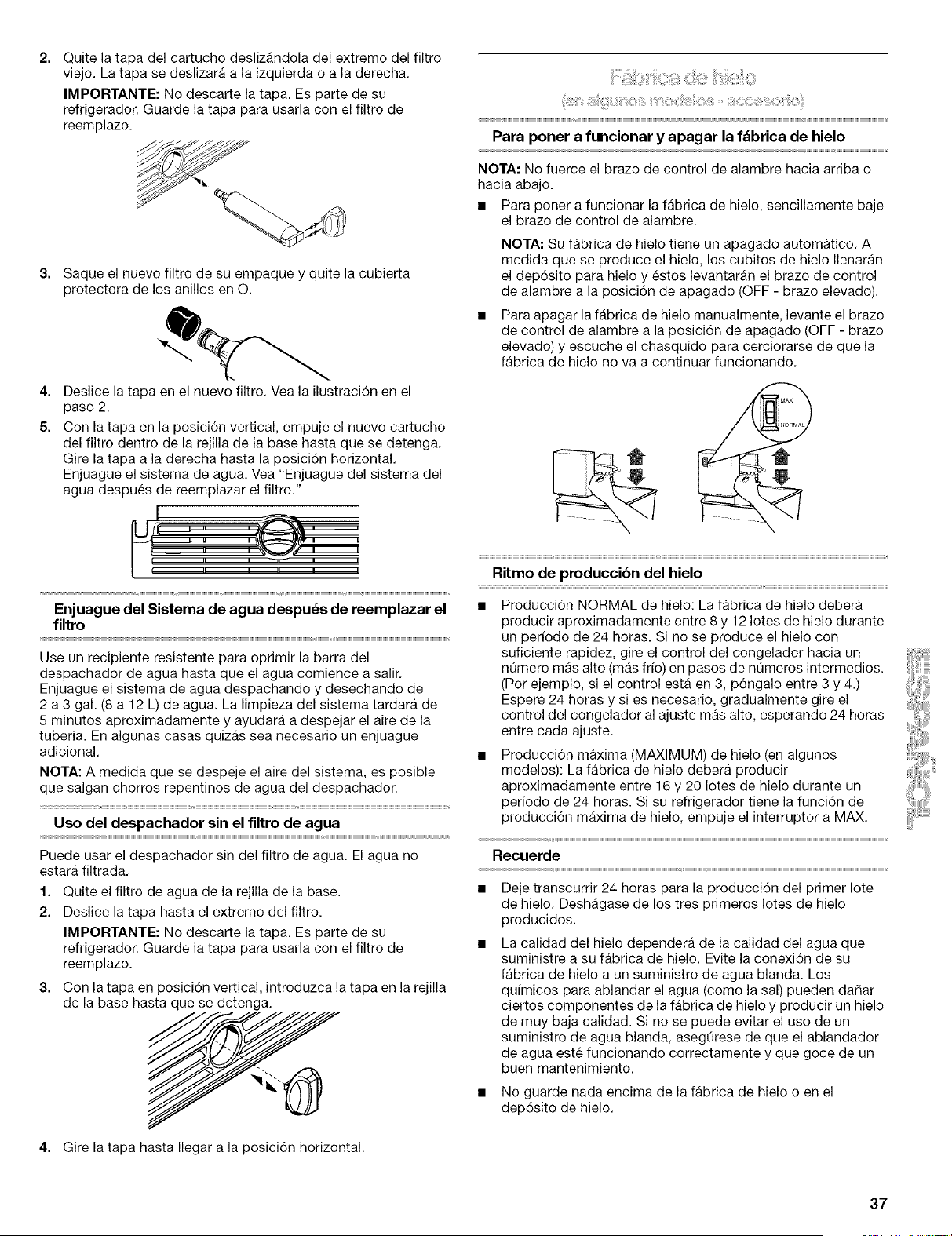

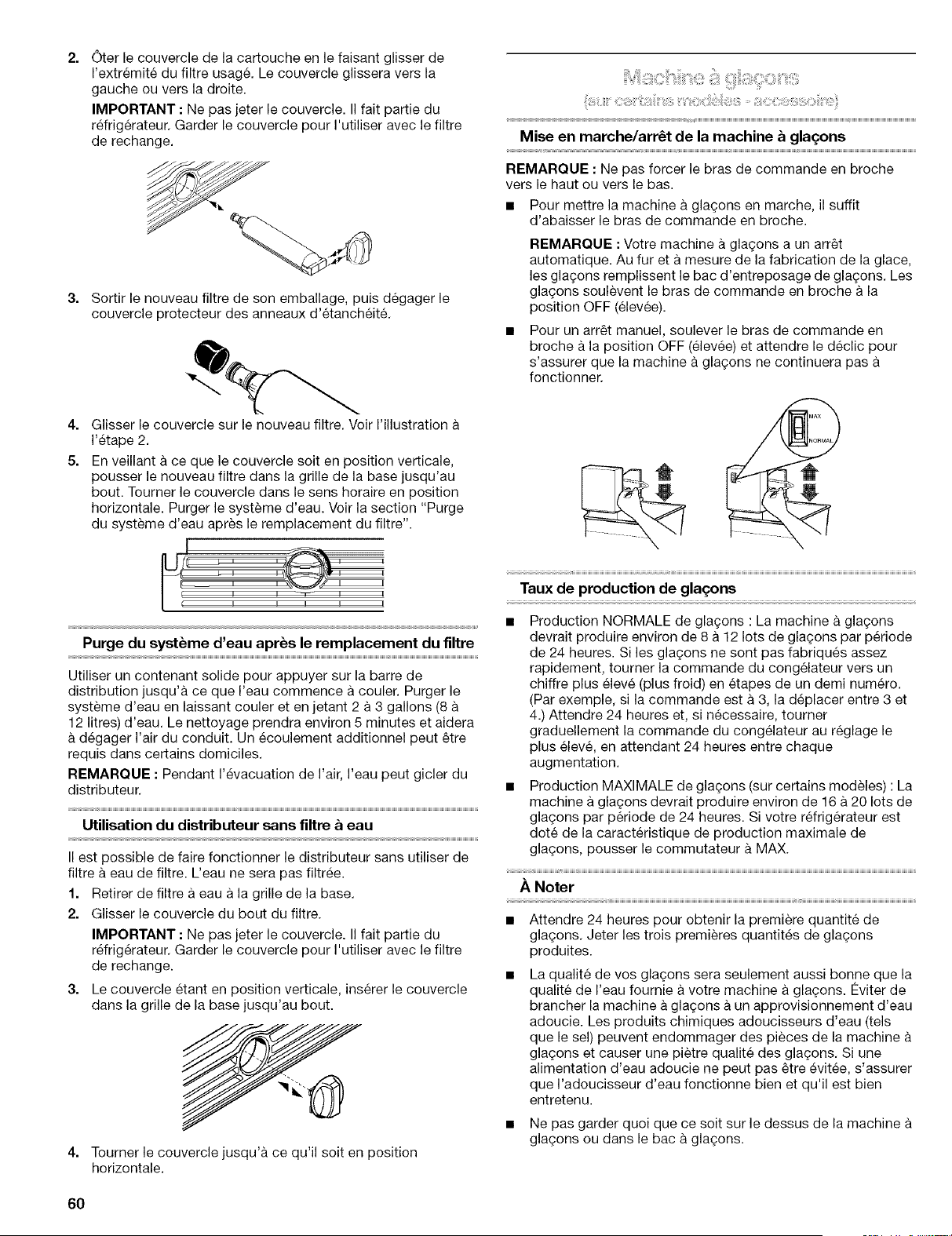

Remove the cap by sliding it off the end of the used filter. The

cap will slide to the left or right.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. Take the new filter out of its packaging and remove the

protective cover from the O-rings.

The water filter status light, located at the top of the refrigerator

compartment, will help you know when to change your water

filter. When the water filter status light changes from green to

yellow, this tells you that it is almost time to change the water

filter (90% of the filter life has been used). It is recommended that

you replace the water filter when the water filter status light

changes to red OR water flow to your water dispenser or ice

maker decreases noticeably. To change the water filter, see

"Water Filtration System."

After changing the water filter, reset the water filter status light by

pressing the light switch 5 times within 10 seconds. The status

light will change from red to green when the system is reset.

......................................B

A. Status light

B. Light switch

Slide the cap (removed in Step 2) onto the new filter. See

illustration in Step 2.

With the cap in the vertical position, push the new filter into

the base grille until it stops. Rotate the cap clockwise to a

horizontal position. Flush the water system. See "Flushing the

Water System After Replacing Filter."

Flushing the Water System After Replacing Filter

Use a sturdy container to depress the water dispenser bar until

the water begins to flow. Flush the water system by dispensing

and discarding 2 to 3 gal. (8 to 12 L) of water. Cleaning the

system will take approximately 5 minutes and will help clear air

from the line. Additional flushing may be required in some

households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

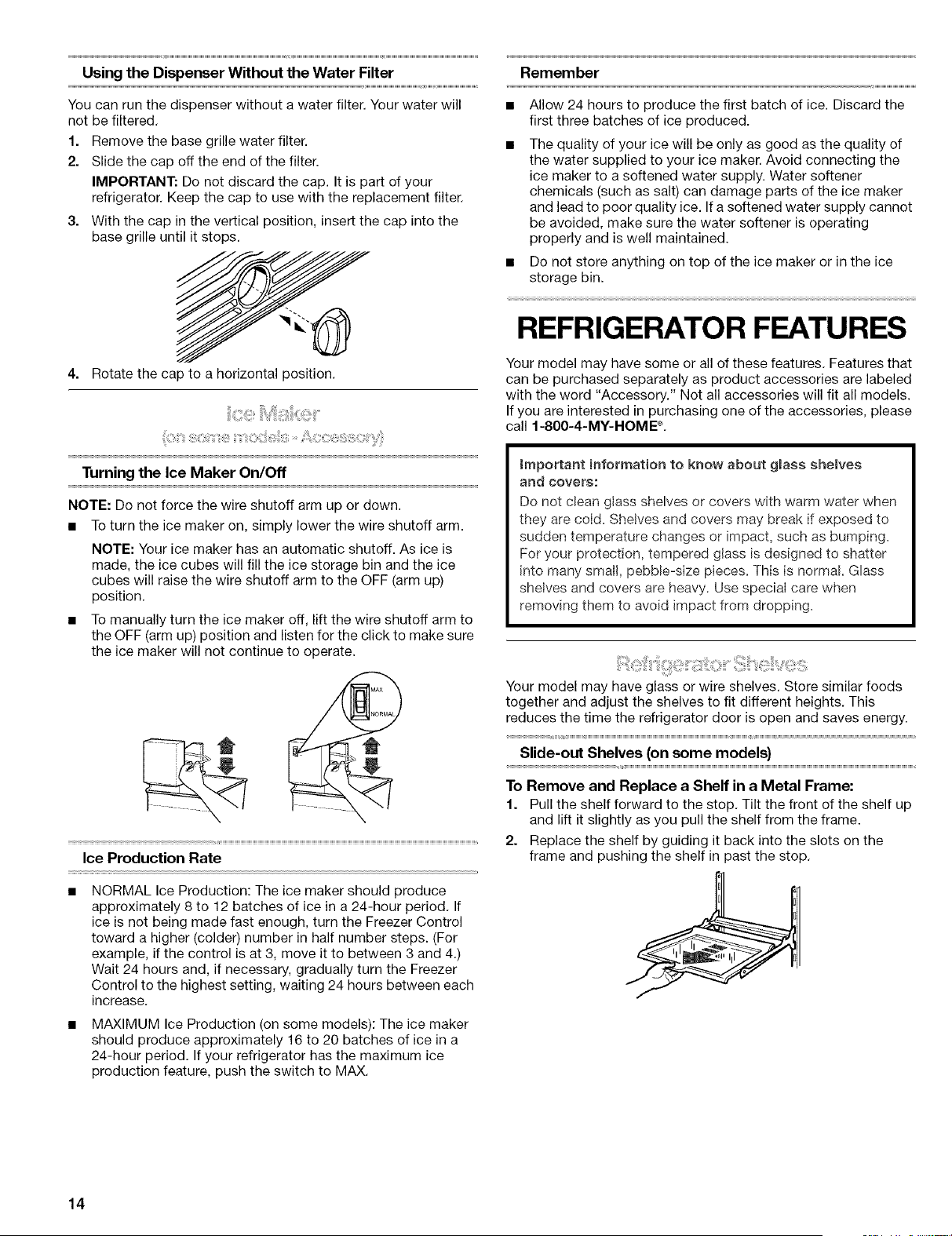

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will

not be filtered.

1. Remove the base grille water filter.

2. Slide the cap off the end of the filter.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. With the cap in the vertical position, insert the cap into the

base grille until it stops.

4. Rotate the cap to a horizontal position.

Turning the Ice Maker On/Off

NOTE: Do not force the wire shutoff arm up or down.

• To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

• To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

Ice Production Rate

NORMAL Ice Production: The ice maker should produce

approximately 8 to 12 batches of ice in a 24-hour period. If

ice is not being made fast enough, turn the Freezer Control

toward a higher (colder) number in half number steps. (For

example, if the control is at 3, move it to between 3 and 4.)

Wait 24 hours and, if necessary, gradually turn the Freezer

Control to the highest setting, waiting 24 hours between each

increase.

MAXIMUM Ice Production (on some models): The ice maker

should produce approximately 16 to 20 batches of ice in a

24-hour period. If your refrigerator has the maximum ice

production feature, push the switch to MAX.

Remember

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not store anything on top of the ice maker or in the ice

storage bin.

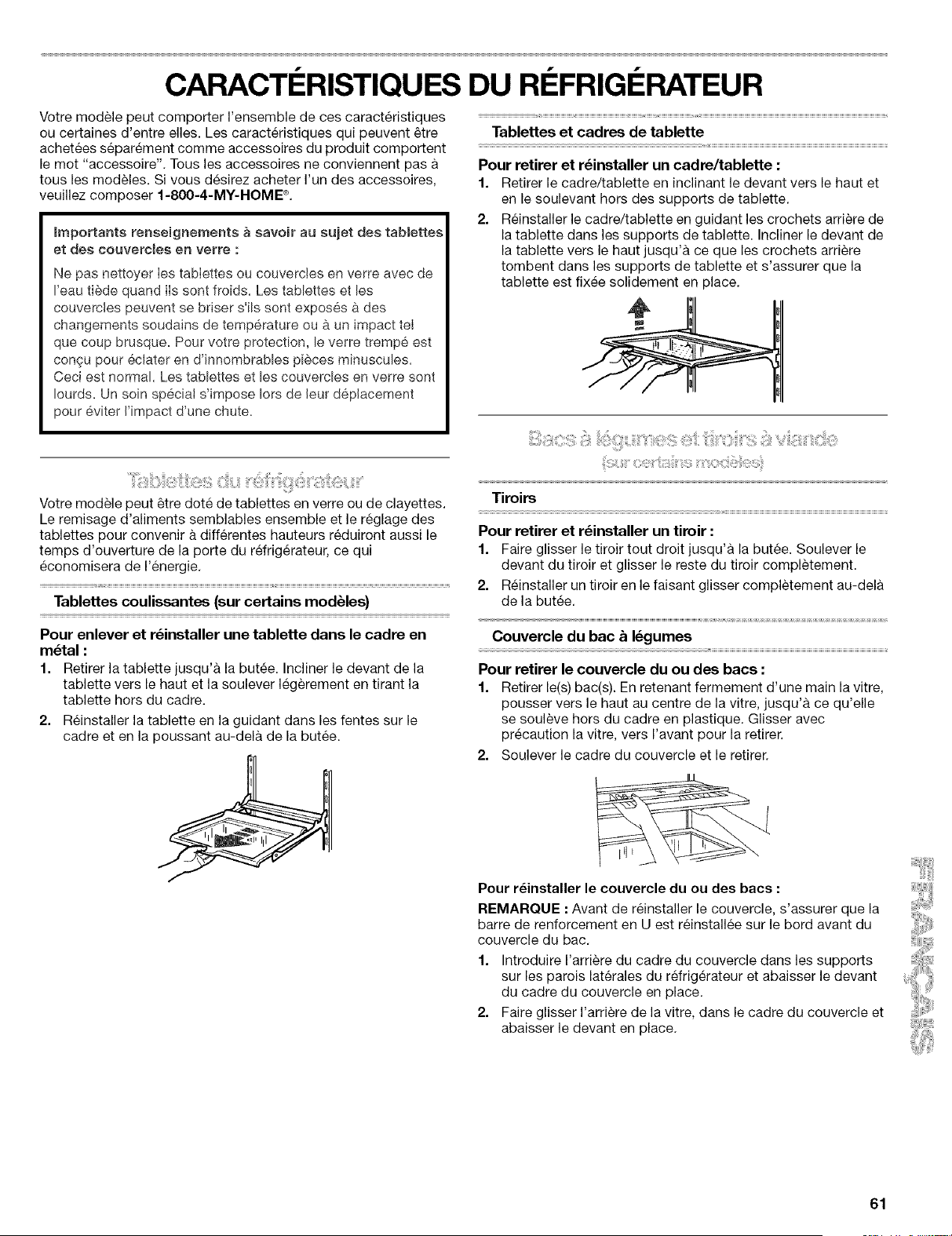

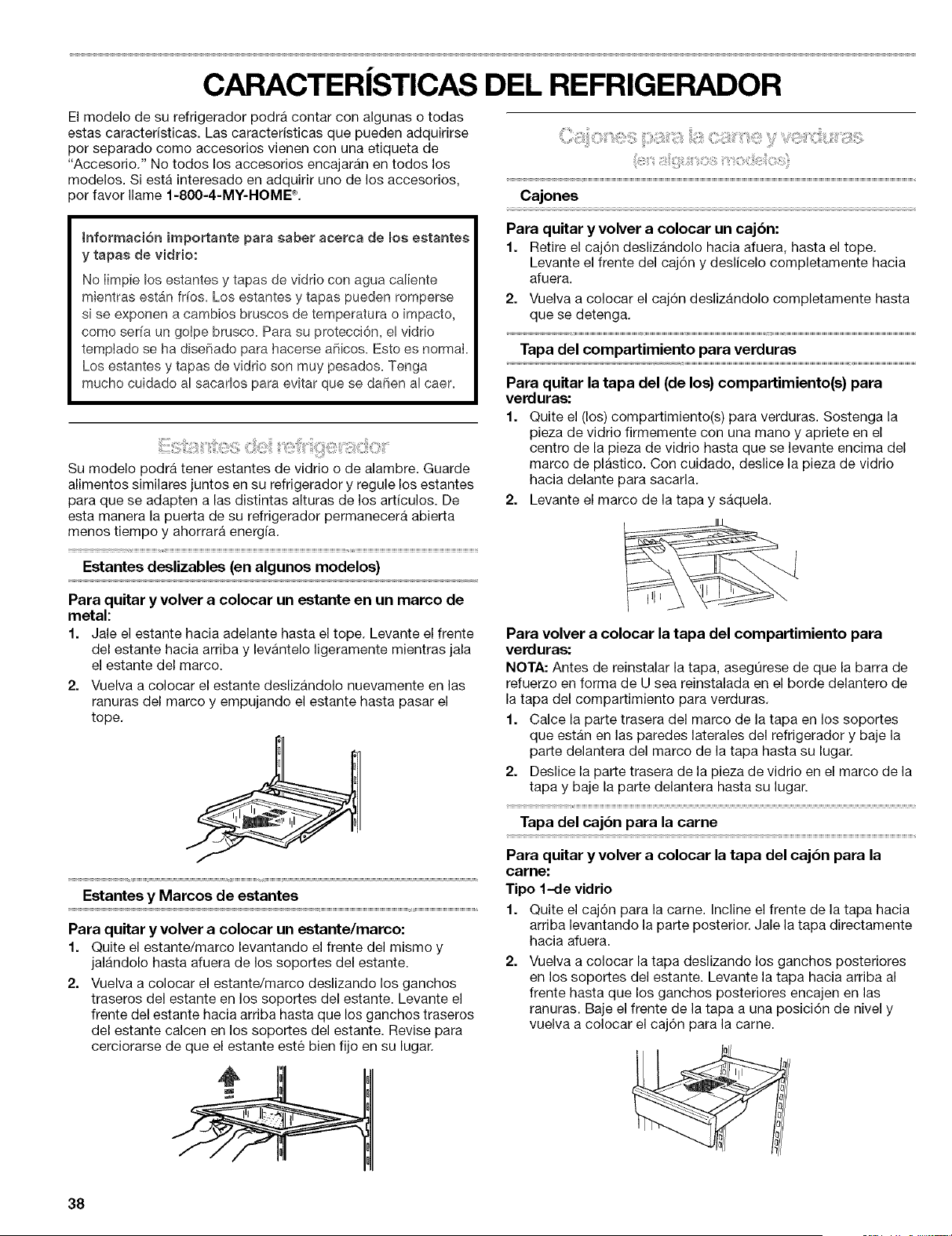

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME ®.

_mportant information to know about glass shelves

and cover8:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble=size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-out Shelves (on some models)

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

Drawers

To Remove and Replace a Drawer:

1. Slide drawer straight out to the stop. Lift the front of the

drawer and slide it out the rest of the way.

2. Replace a drawer by sliding it back in fully past the stop.

Crisper Cover

To Remove the Crisper(s) Cover:

1. Remove crisper(s). Hold the glass insert firmly with one hand

and press up in the center of the glass insert until it rises

above the plastic frame. Carefully slide the glass insert

forward to remove.

2. Lift the cover frame and remove it.

To Replace the Crisper(s) Cover:

NOTE: Before reinstalling the cover, make sure the U-shaped

reinforcement bar is reinstalled in the front edge of the crisper

cover.

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

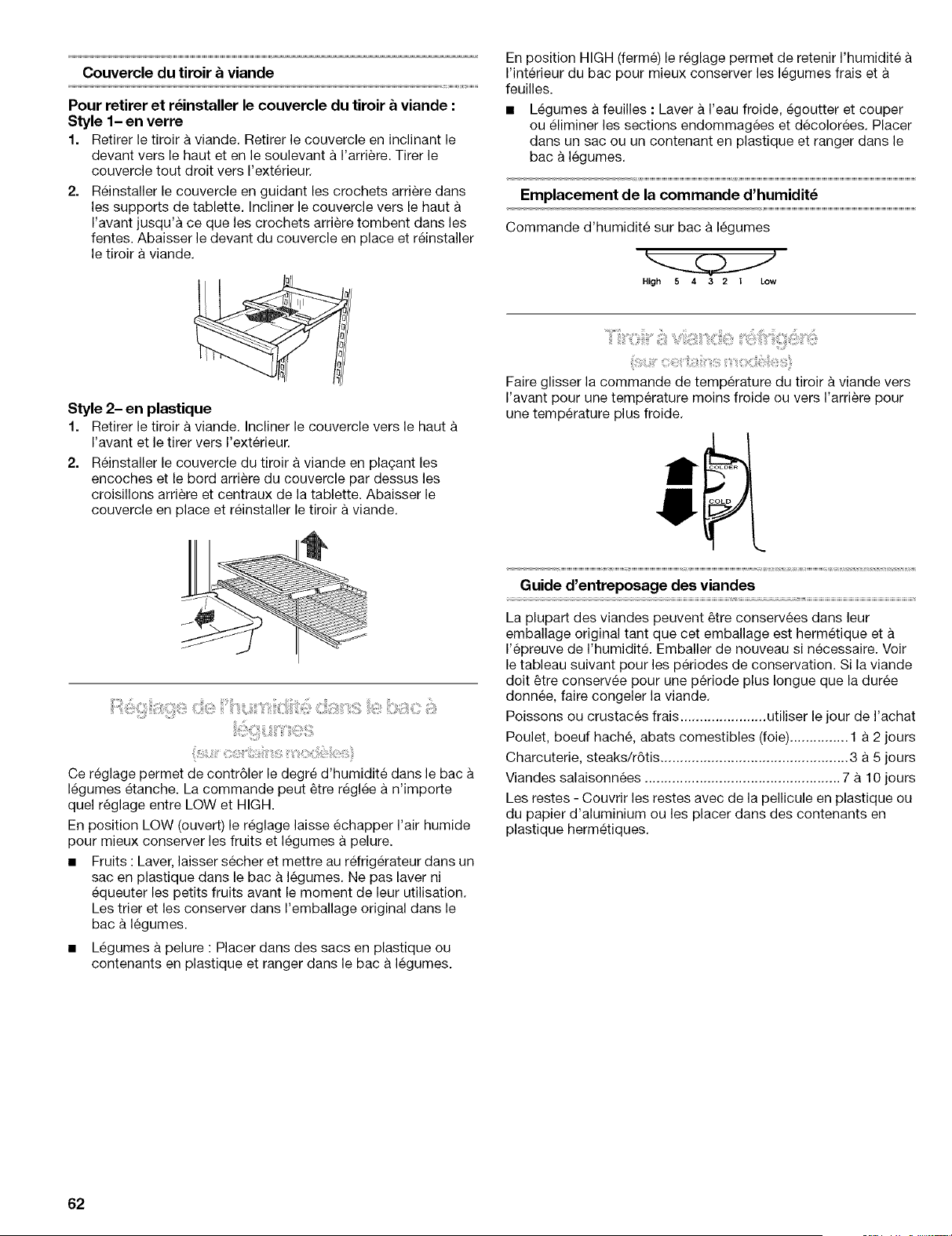

Meat Drawer Cover

To Remove and Replace the Meat Drawer Cover:

Style 1-Glass

1. Remove the meat drawer. Tilt up the front of the cover and lift

at the back. Pull the cover straight out.

2. Replace the cover by guiding the rear hooks into the shelf

supports. Tilt the cover up at the front until the rear hooks

drop into the slots. Lower the front of the cover to a level

position and replace the meat drawer.

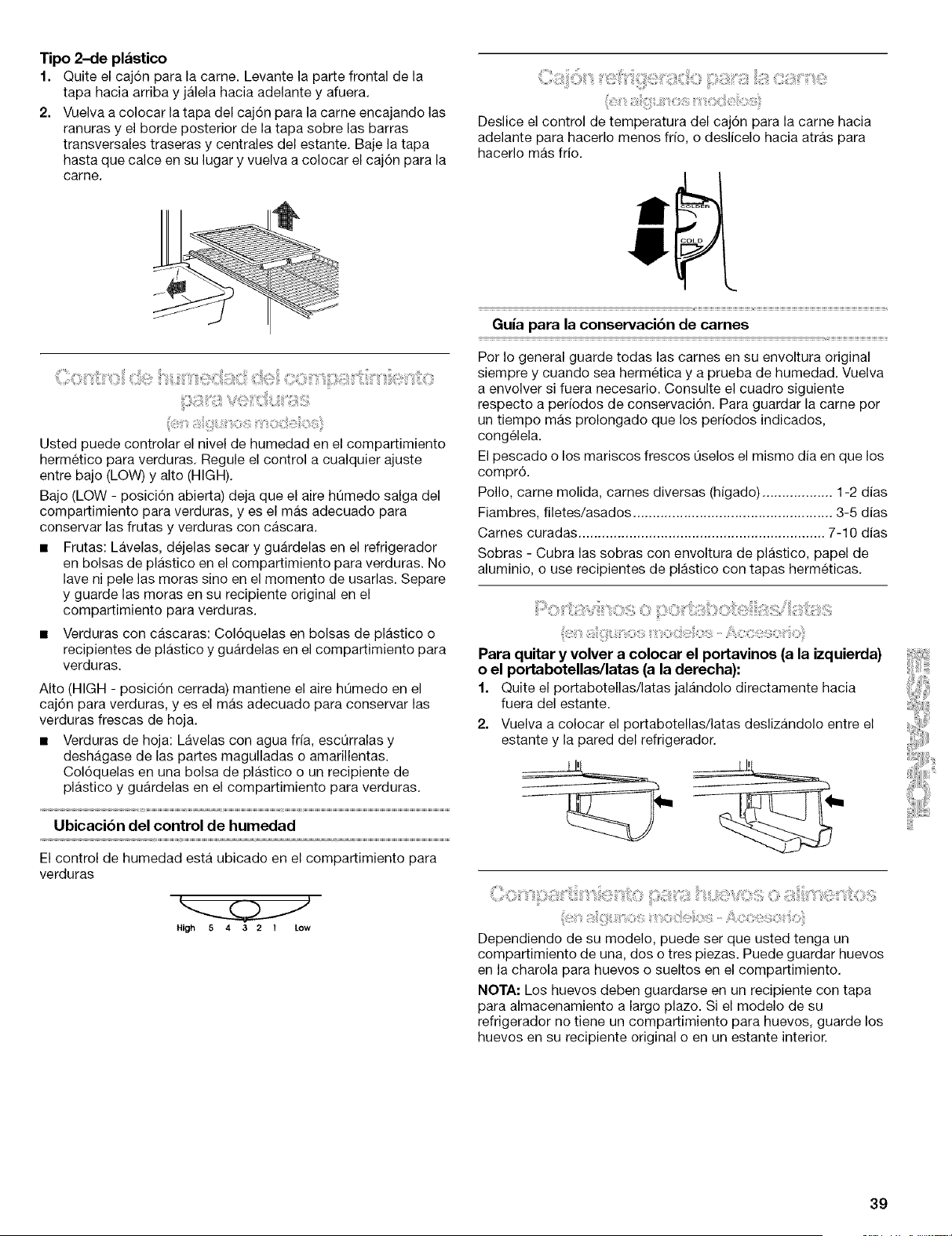

Style 2- Plastic

Remove the meat drawer. Tilt the cover up at the front and

pull it forward and out.

Replace the meat drawer cover by fitting the notches and rear

edge of the cover over rear and center crossbars on the shelf.

Lower cover into place and replace the meat drawer.

You can adjust the amount of humidity in the moisture-sealed

crisper using the settings between HIGH and LOW.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag in

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Humidity Control Location

Humidity Control on crisper drawer

High 5 4 3 2 1 LOW

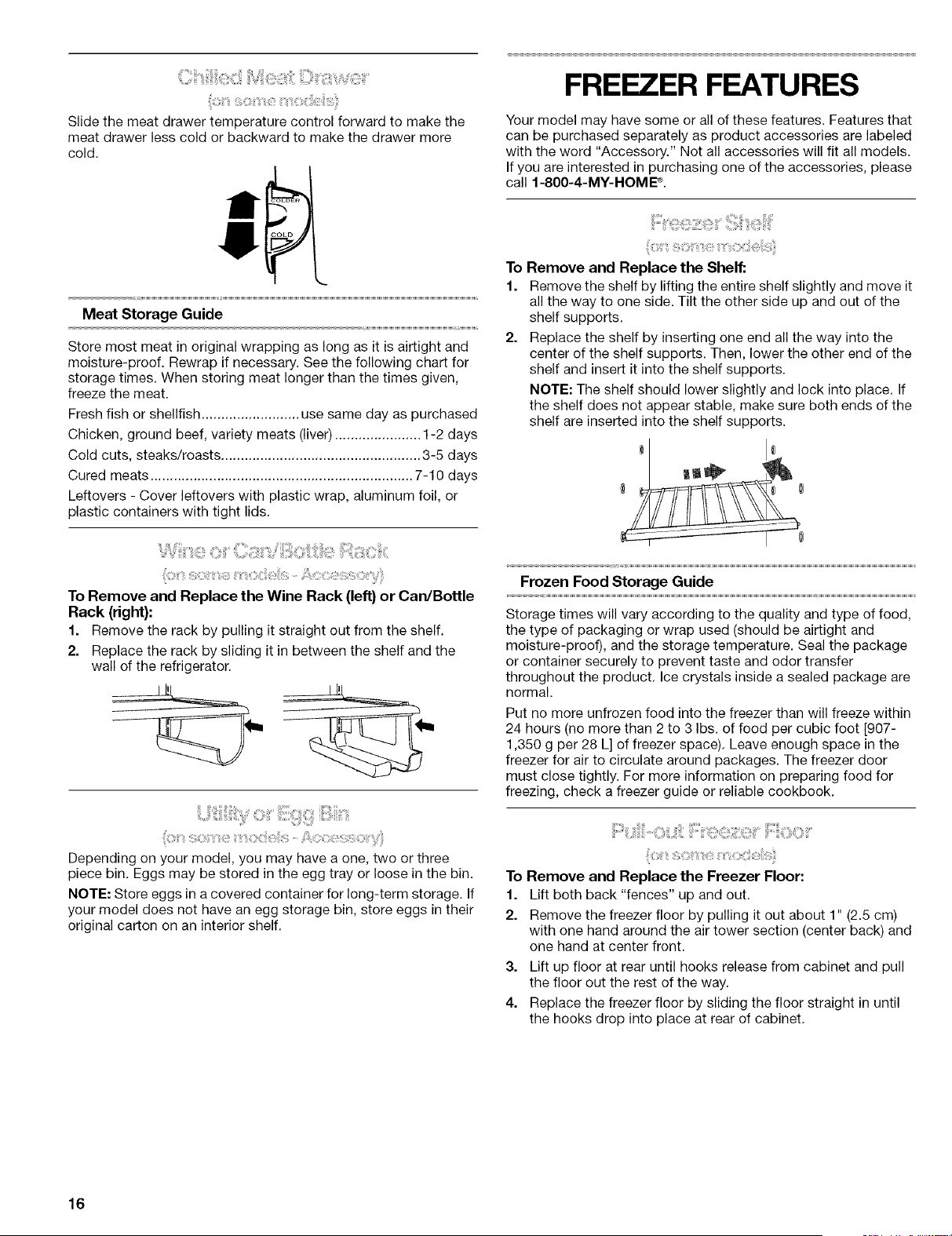

Slide the meat drawer temperature control forward to make the

meat drawer less cold or backward to make the drawer more

cold.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meats (liver) ...................... 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

: s:

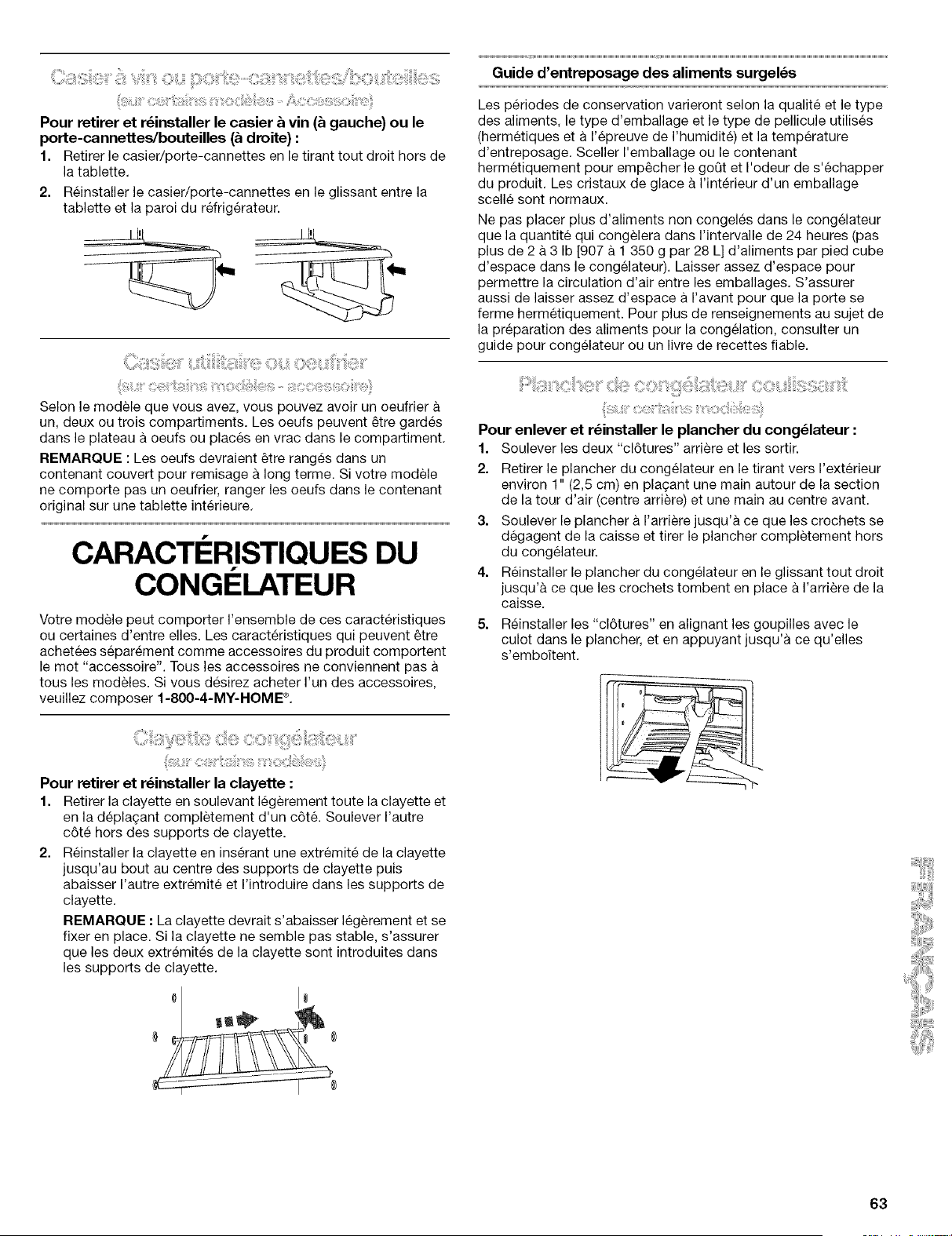

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

: ':o Ss©::

Depending on your model, you may have a one, two or three

piece bin. Eggs may be stored in the egg tray or loose in the bin.

NOTE: Store eggs in a covered container for long-term storage. If

your model does not have an egg storage bin, store eggs in their

original carton on an interior shelf.

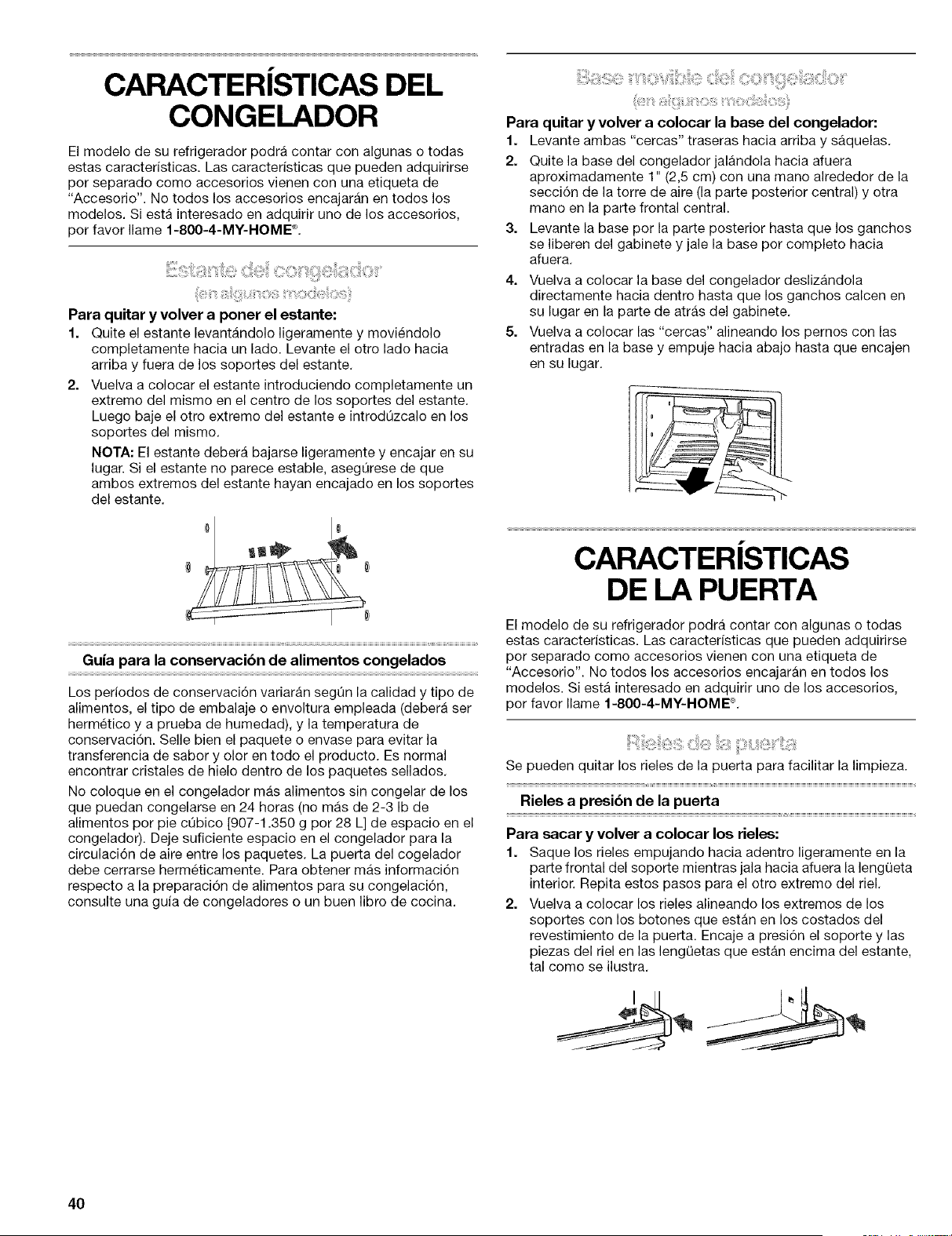

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME ®.

To Remove and Replace the Shelf:

1. Remove the shelf by lifting the entire shelf slightly and move it

all the way to one side. Tilt the other side up and out of the

shelf supports.

2. Replace the shelf by inserting one end all the way into the

center of the shelf supports. Then, lower the other end of the

shelf and insert it into the shelf supports.

NOTE: The shelf should lower slightly and lock into place. If

the shelf does not appear stable, make sure both ends of the

shelf are inserted into the shelf supports.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Seal the package

or container securely to prevent taste and odor transfer

throughout the product. Ice crystals inside a sealed package are

normal.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs. of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. The freezer door

must close tightly. For more information on preparing food for

freezing, check a freezer guide or reliable cookbook.

To Remove and Replace the Freezer Floor:

1. Lift both back "fences" up and out.

2. Remove the freezer floor by pulling it out about 1" (2.5 cm)

with one hand around the air tower section (center back) and

one hand at center front.

3. Lift up floor at rear until hooks release from cabinet and pull

the floor out the rest of the way.

4. Replace the freezer floor by sliding the floor straight in until

the hooks drop into place at rear of cabinet.

5. Replace "fences" by aligning pins with socket in the floor, and

pushing down until they snap into place.

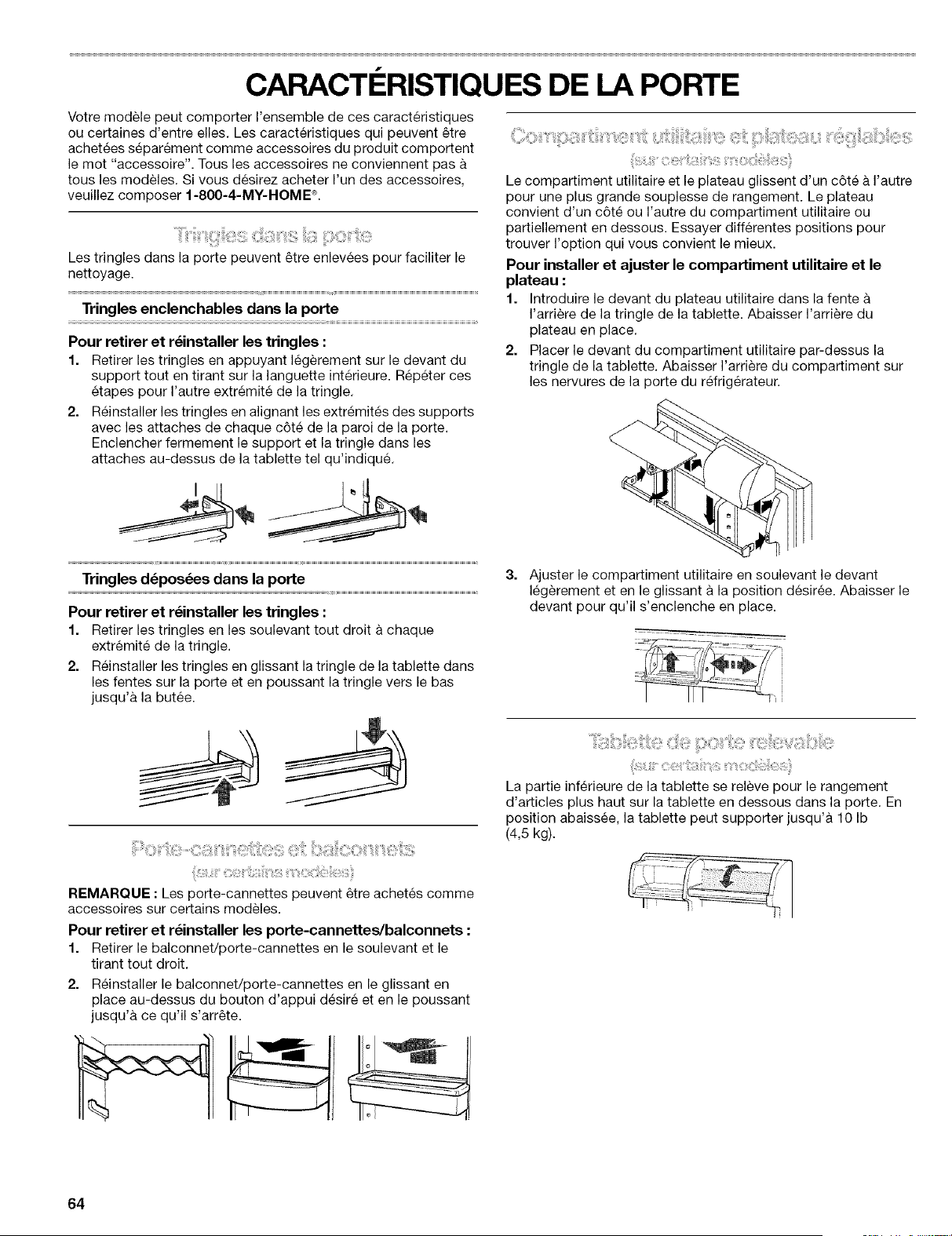

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME ®.

The door rails may be removed for easier cleaning.

Snap-on Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pushing in slightly on the front of the

bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail.

2. Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket

and rail assembly onto the tabs above the shelf as shown.

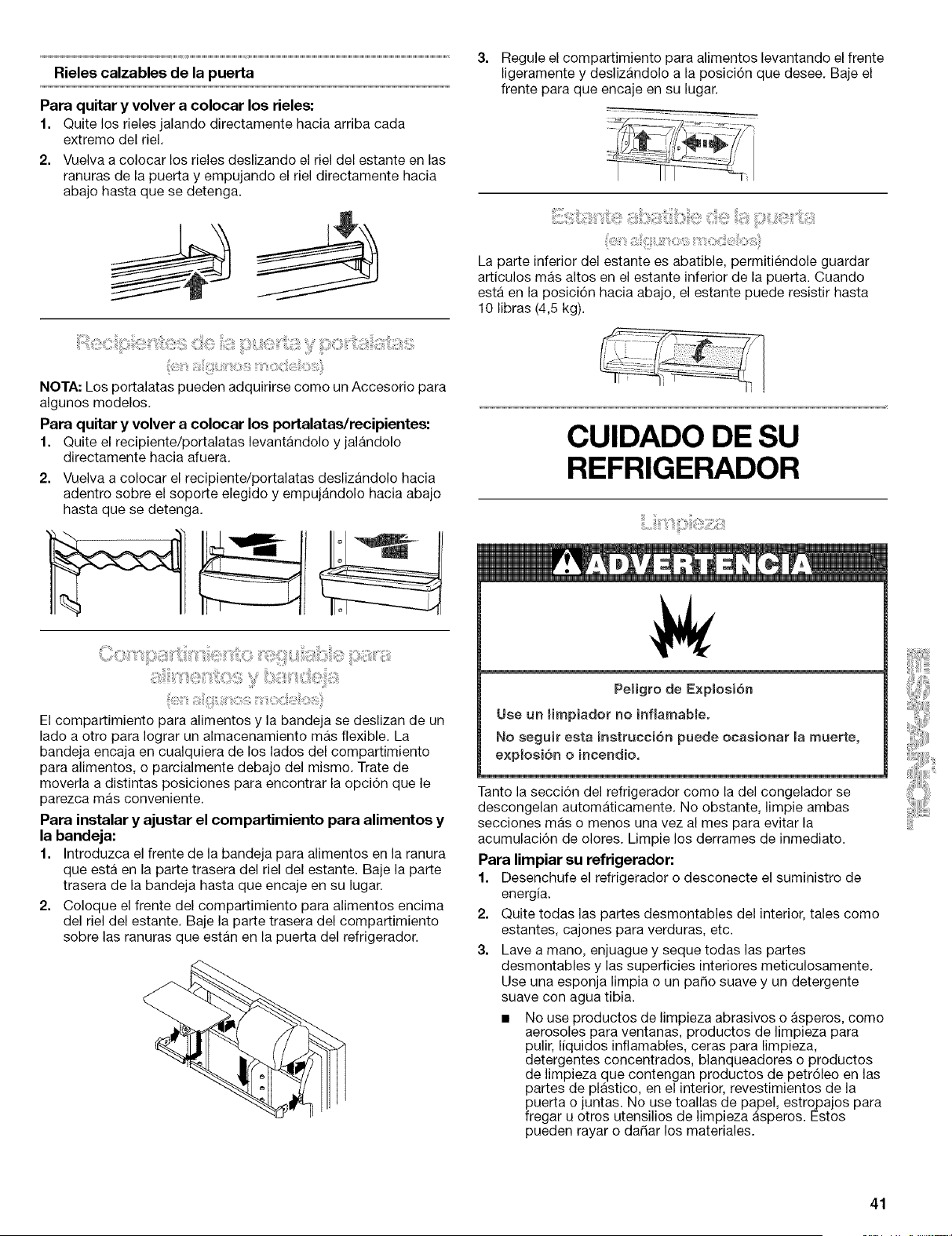

Drop-in Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

NOTE: Can racks may be purchased as an Accessory for some

models.

To Remove and Replace the Racks/Bins:

1. Remove the racWbin by lifting it and pulling it straight out.

2. Replace the racWbin by sliding it in above the desired

support and pushing it down until it stops.

The utility compartment and tray slide from one side to the other

for more flexible storage. The tray fits on either side of the utility

compartment or partially underneath it. Try moving it to different

positions to find the option that works best for you.

To Install and Adjust the Utility Compartment and Tray:

1. Insert the front of the utility tray into the slot on the back of

the shelf rail. Lower the back of the tray into position.

2. Place the front of the utility compartment on top of the shelf

rail. Lower the back of the compartment onto the ribs on the

refrigerator door.

Adjust the utility compartment by lifting the front slightly and

sliding it to the desired position. Lower the front to lock it into

place.

The shelf bottom flips up so you can store taller items in the door

shelf below. When in the down position, the shelf is strong

enough to hold up to 10 Ibs. (4.5 kg).

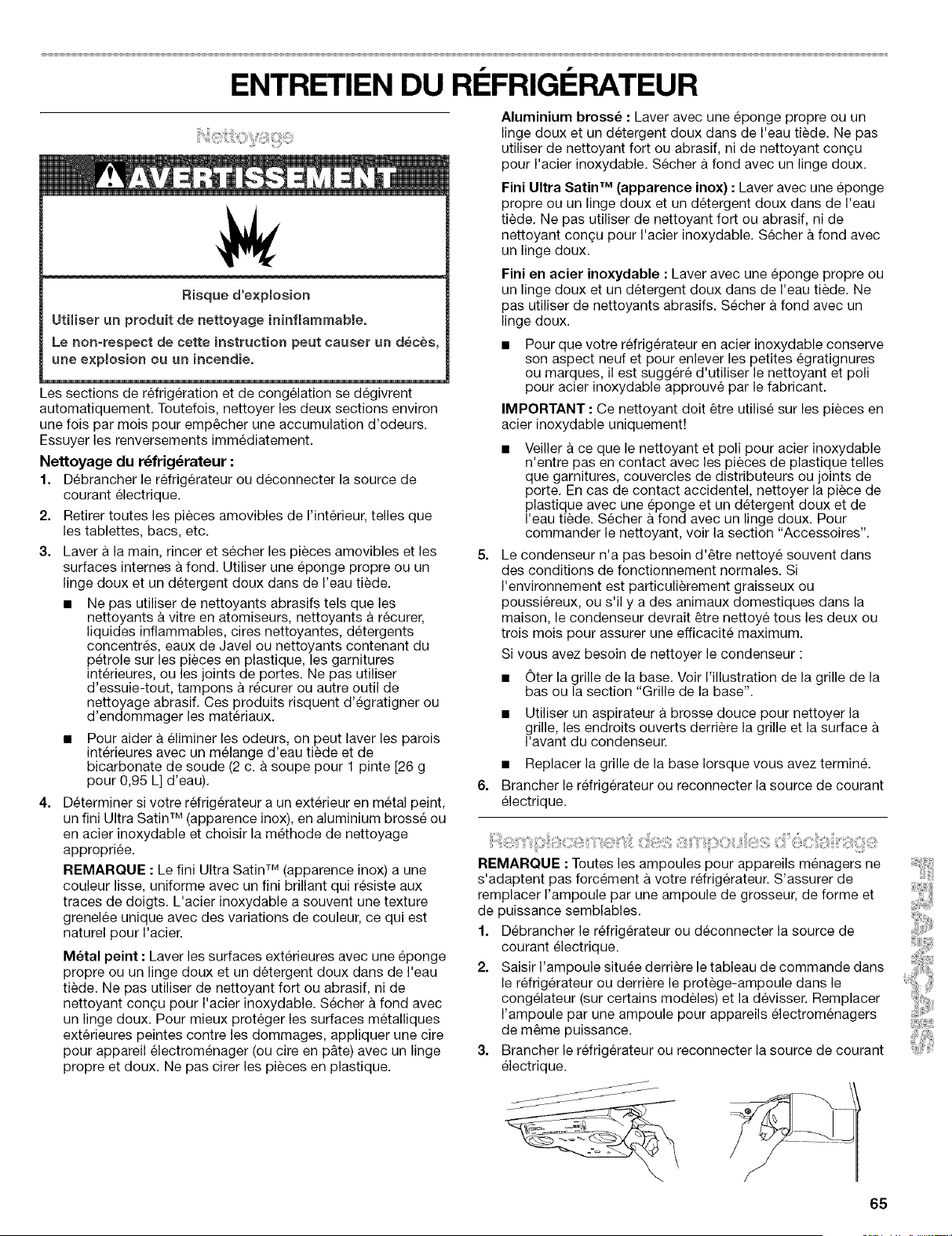

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner,

Failure to do so can result in death, explosion, or fire,

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

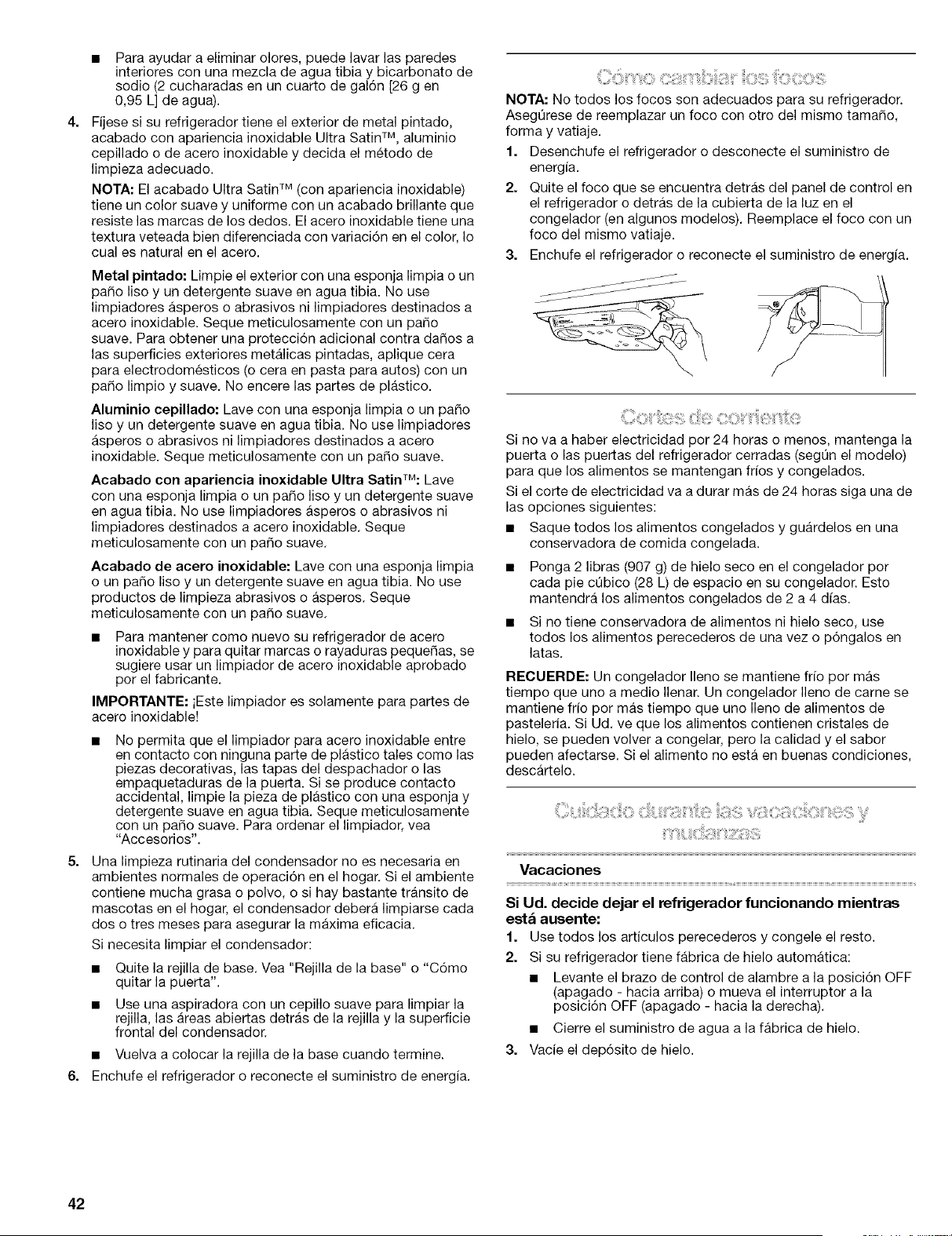

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs. to 1 qt.

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish.

IMPORTANT: This cleaner is for stainless steel parts only!

• Do not allow the Stainless Steel Cleaner & Polish to come

into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth. To order the cleaner, see "Accessories."

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace

the bulb with one of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on

some models). Replace it with a bulb of the same wattage.

3. Plug in refrigerator or reconnect power.

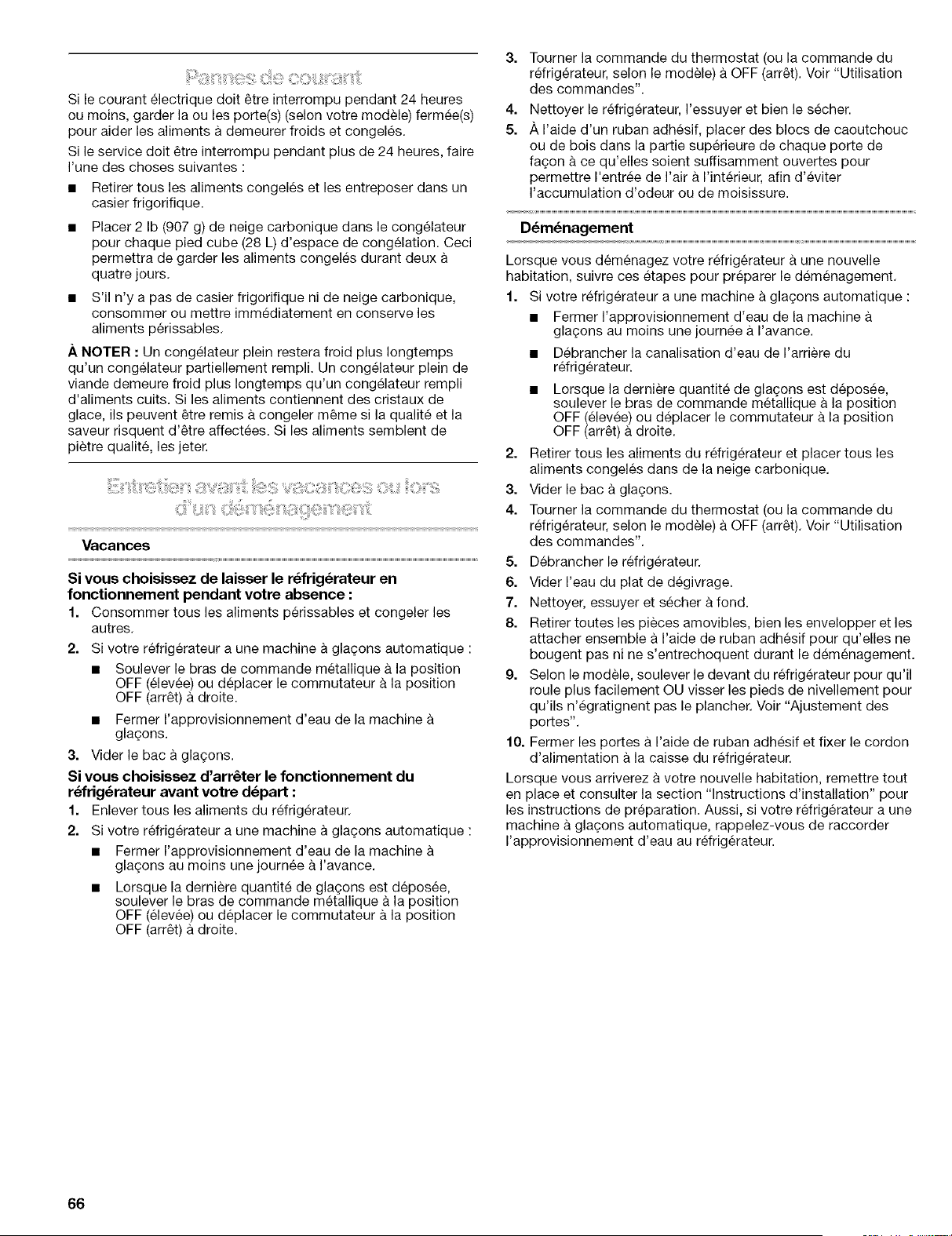

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen for

2 to 4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

Clean refrigerator, wipe it, and dry well.

Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

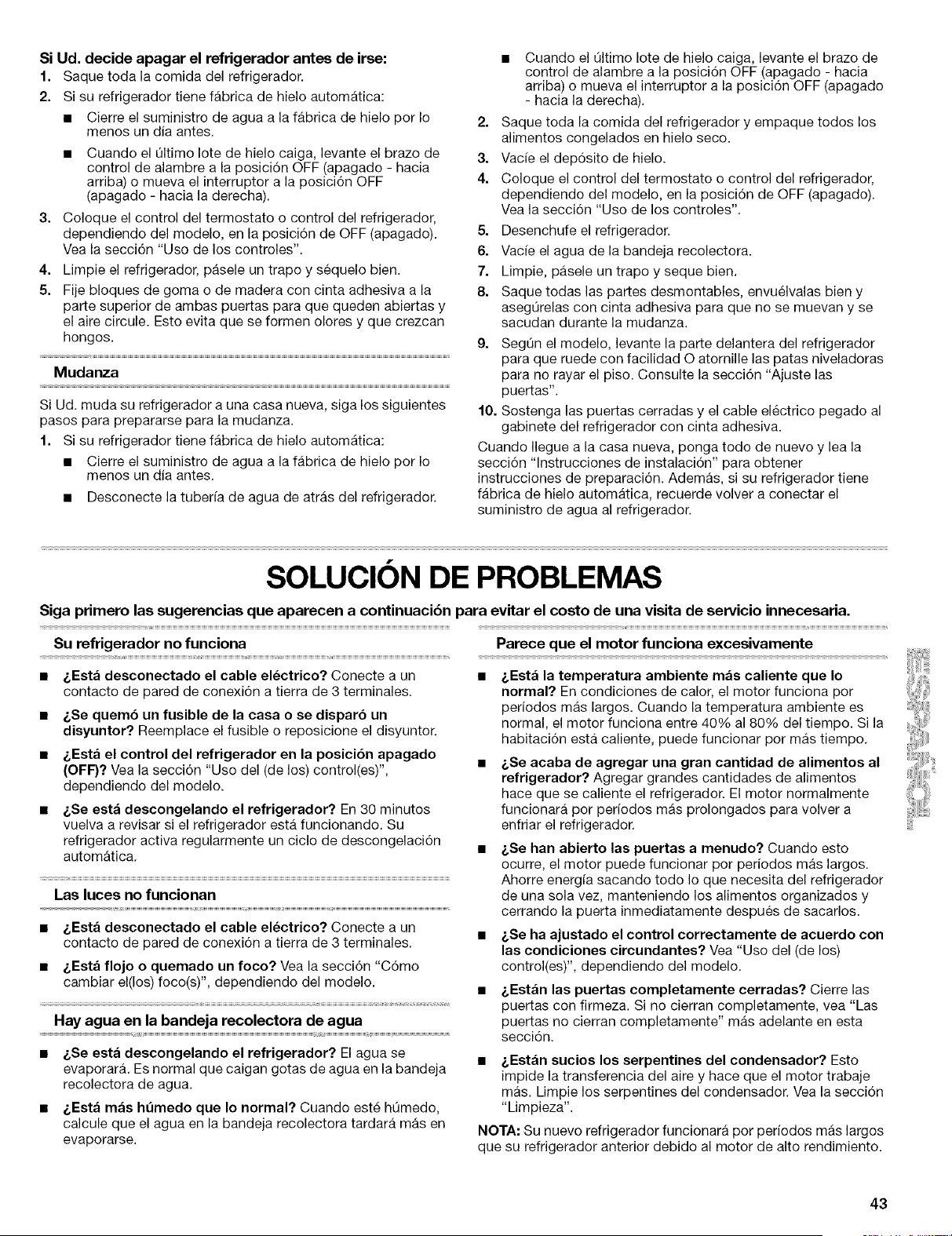

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

Your refrigerator will not operate The motor seems to run too much

• Is the power cord unplugged? Plug into a grounded 3 prong

outlet.

• Has a household fuse blown or circuit breaker tripped?

Replace the fuse or reset the circuit breaker.

• Is the Refrigerator Control turned to the OFF position?

See "Using the Control(s)," depending on the model.

• Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes. Your refrigerator will

regularly run an automatic defrost cycle.

The lights do not work

• Is the power cord unplugged? Plug into a grounded 3 prong

outlet.

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulb(s)," depending on the model.

There is water in the defrost drain pan

• Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

• Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room

temperatures, your motor will run about 40% to 80% of the

time. Under warmer conditions, it will run even more.

Has a large amount of food just been added to the

refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

• Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on the

model.

• Are the doors closed completely? Close the doors firmly. If

they do not close completely, see "The doors will not close

completely" later in this section.

• Are the condenser coils dirty? This prevents air transfer and

makes the motor work harder. Clean the condenser coils. See

"Cleaning."

NOTE: Your new refrigerator will run longer than your old one due

to its high-efficiency motor.

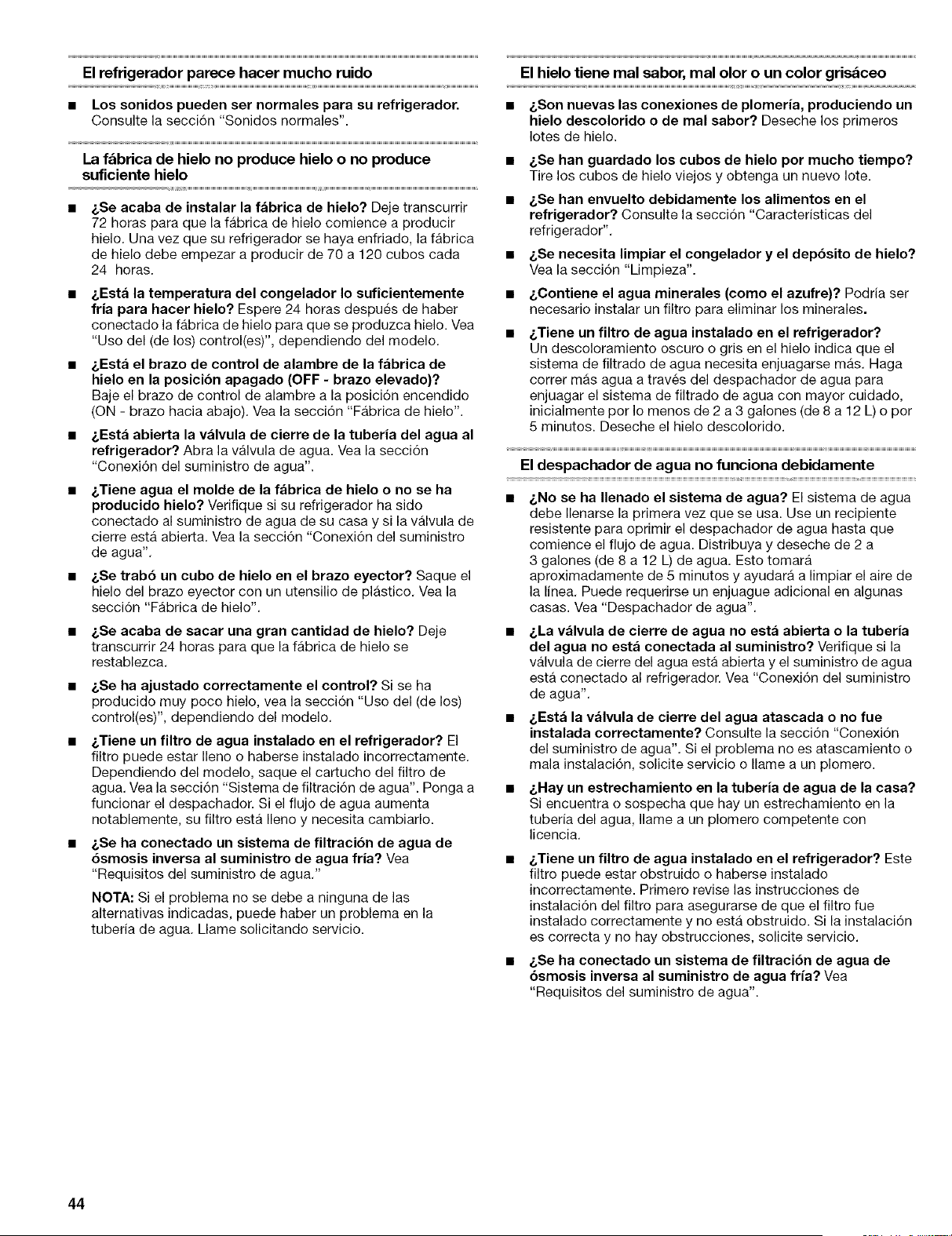

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator. See

"Normal Sounds."

The ice maker is not producing ice or not enough ice

• Has the ice maker just been installed? Wait 72 hours for full

ice production to begin, Once your refrigerator is cooled, the

ice maker should produce 70-120 cubes every 24 hours,

Is the freezer temperature cold enough to produce ice?

Wait 24 hours after hookup for ice production. See "Using the

Control(s)," depending on the model.

Is the wire shutoff arm in the OFF (arm up) position?

Lower the wire shutoff arm to the ON (arm down) position.

See "Ice Maker."

Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See "Connect the Water

Supply,"

Does the ice maker mold have water in it or has no ice

been produced? Be sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See "Connect the Water Supply."

Is an ice cube jammed in the ejector arm? Remove the ice

from the ejector arm with a plastic utensil. See "Ice Maker."

Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

msthe control set correctly? If too little ice is produced, see

"Using the Control(s)," depending on the model.

Is there a water filter installed on the refrigerator? The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge. See "Water Filtration

System," Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

msa reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

Off-taste, odor or gray color in the ice

• Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

Have the ice cubes been stored too long? Throw old ice

away and make a new supply,

Has food in the refrigerator been wrapped properly? See

"Refrigerator Features."

Do the freezer and ice bin need to be cleaned? See

"Cleaning."

Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals,

Is there a water filter installed on the refrigerator?

Gray or dark discoloration in ice indicates that the water

filtration system needs additional flushing. Run additional

water through the water dispenser to flush the water filtration

system more thoroughly, at least 2 to 3 gal. (8 to 12 L) or

5 minutes initially. Discard discolored ice.

The water dispenser will not operate properly

Has the water system not filled? The water system needs

to be filled the first time it is used. Use a sturdy container to

depress the water dispenser until water begins to flow.

Dispense and discard 2 to 3 gal, (8 to 12 L) of water. This will

take approximately 5 minutes and will help clear air from the

line. Additional flushing may be required in some households.

See "Water Dispenser."

Is the water shutoff valve not turned on or the water line

connected at the source? Be sure the water shutoff valve is

turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply,"

Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is

not a problem, call for service or contact a plumber.

Is there a kink in the home water source line? If you find or

suspect a kink in the water line, contact a licensed, qualified

plumber.

Is there a water filter installed on the refrigerator? The

filter may be clogged or incorrectly installed. First, check the

filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call for service,

is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements,"

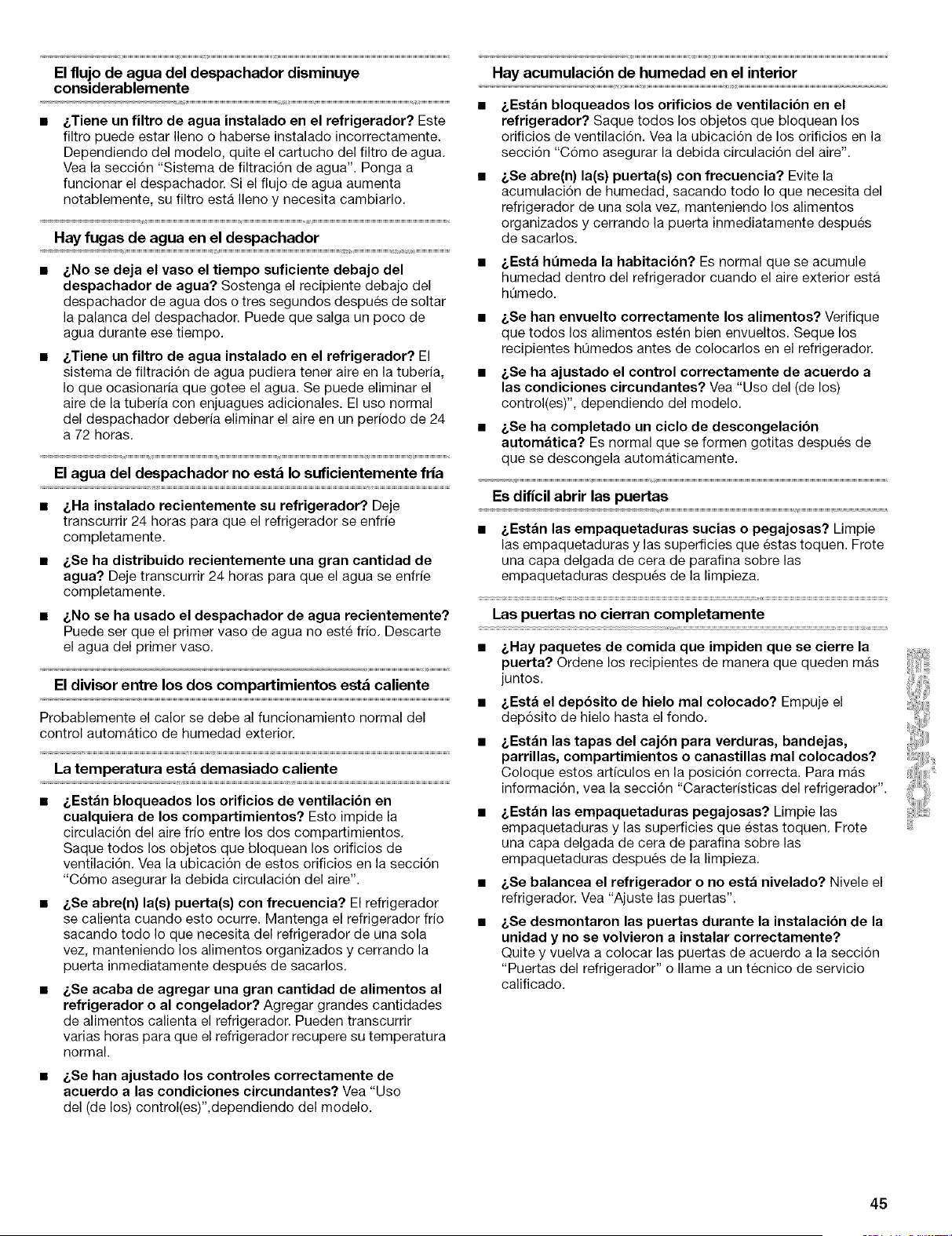

Water flow from the dispenser decreases noticeably

Is there a water filter installed on the refrigerator? The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge. See "Water Filtration

System." Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

Water leaking from the dispenser

msthe glass not being held under the water dispenser long

enough? Hold the container under the water dispenser 2 to

3 seconds after releasing the dispenser lever. Water may

continue to dispense during this time.

msthere a water filter installed on the refrigerator? The

water filtration system may have air in the lines, causing water

to drip. Additional flushing may help clear air from the lines.

Normal dispenser use should flush air from the lines within

24 to 72 hours.

The dispenser water is not cool enough

• Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

• Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

• Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

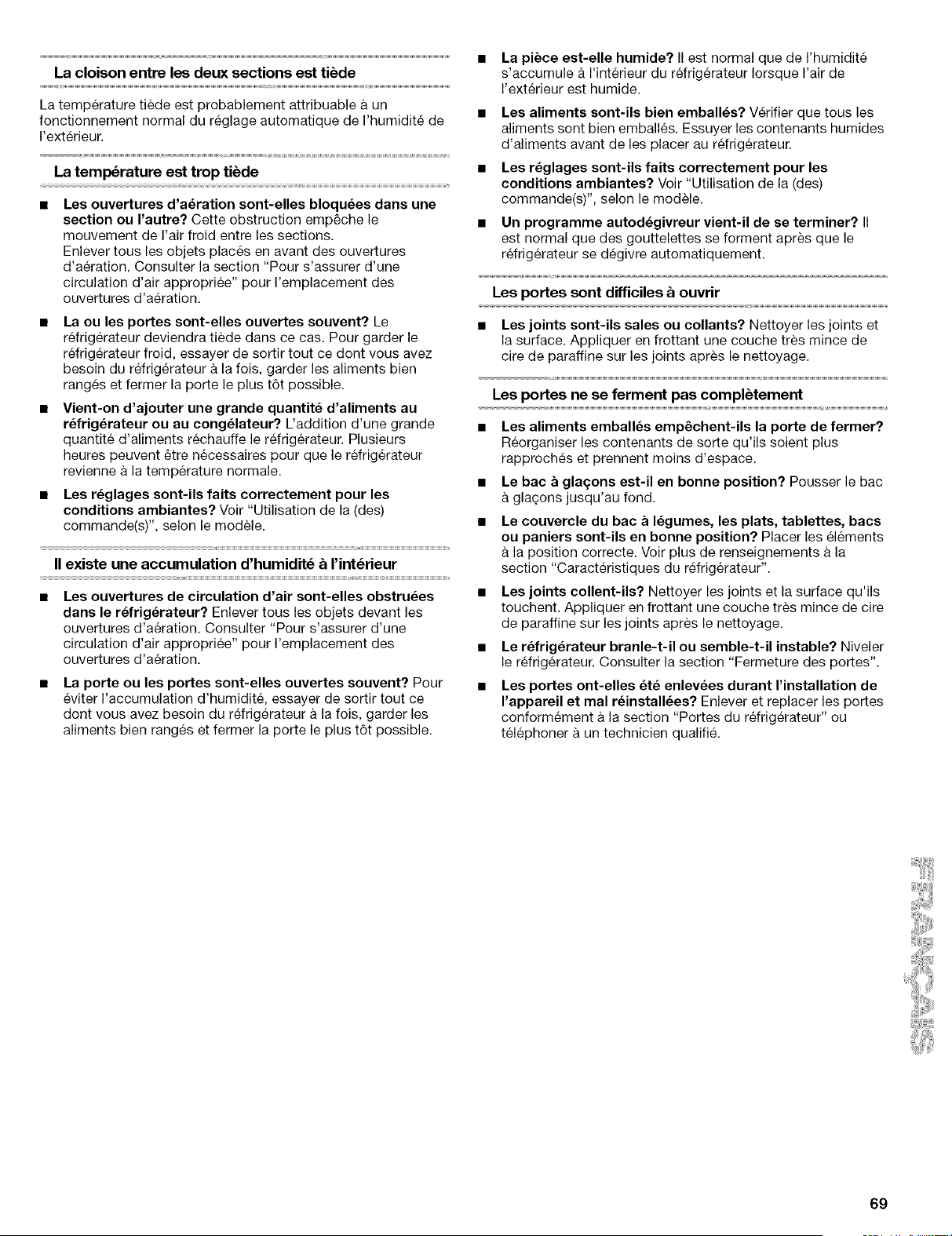

The divider between the two compartments is warm

The warmth is probably due to normal operation of the automatic

exterior moisture control.

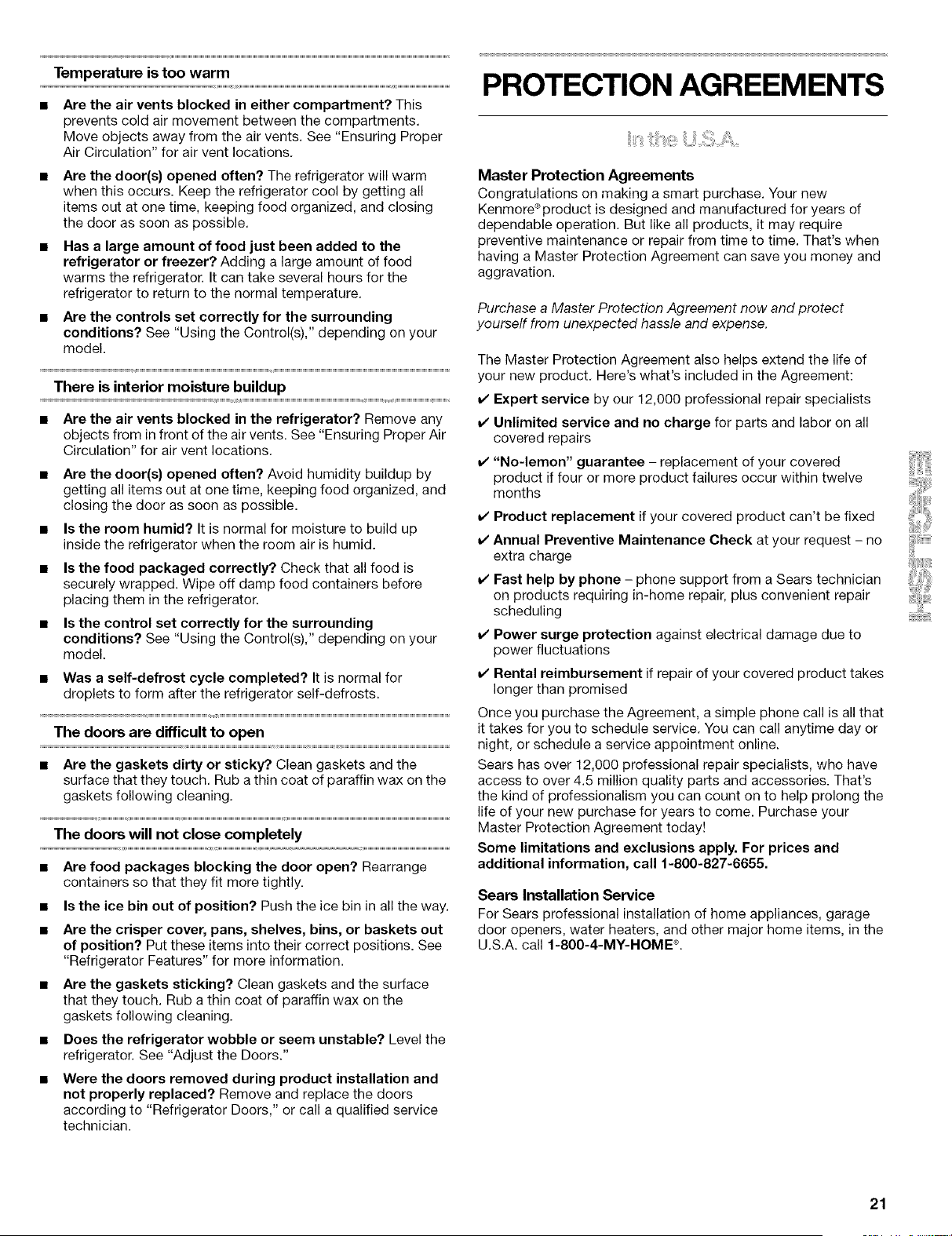

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents cold air movement between the compartments.

Move objects away from the air vents. See "Ensuring Proper

Air Circulation" for air vent locations.

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature.

Are the controls set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model.

There is interior moisture buildup

• Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See "Ensuring Proper Air

Circulation" for air vent locations.

Are the door(s) opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing them in the refrigerator.

Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model.

Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

The doors are difficult to open

• Are the gaskets dirty or sticky? Clean gaskets and the

surface that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning.

The doors will not close completely

• Are food packages blocking the door open? Rearrange

containers so that they fit more tightly.

• Is the ice bin out of position? Push the ice bin in all the way.

• Are the crisper cover, pans, shelves, bins, or baskets out

of position? Put these items into their correct positions. See

"Refrigerator Features" for more information.

• Are the gaskets sticking? Clean gaskets and the surface

that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning.

• Does the refrigerator wobble or seem unstable? Level the

refrigerator. See "Adjust the Doors."

Were the doors removed during product installation and

not properly replaced? Remove and replace the doors

according to "Refrigerator Doors," or call a qualified service

technician.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME ®.

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore ® product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

WATER FILTER

CERTIFICATIONS

Stab" of Caiilumia

I)eparlment of Health Services

Water Treatment Device

( erti{icateNumber

O4 - 1613

Dlle Issued: Februlry 2.2(®4

I radt, nlark/Mmh, I I)eqf{nalhm Rel)taevlnt, n( I'[enll,nls Rated ( a_

WF NLCI20V _LC120V 12o gal_

WF LC2(®V LC2OOV 20b _al_

M _nltl_clur_r: _s. Roebuck &C_

Ihe water trealme]u (l_vtee(s) s _d im (h{s c_tlRCulo hav_, m_l le le_{Ing requlremen(s i}ur_uant h) S_'I]_II

I I o_31) ol ¸ the I lealth and _Jl_(\ ( qPde R,r th_ l_JI]_)_ hl_ hea[I]l related e,Jntamlna]lls:

Mtcr,)bl_h_gJcal ('_pnt_tllllllaltl_ and lurbhlJlv

Cvq_

Tulhldi_

OrL, anle ( .n(amlllant_

Benzene

p-[ ichlol ol_v'nzene

Replacement Parts

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Replacement filter:

Order Part #9915 (LC2OOV/N LC120V)

Ilatod S_,rqee Iq.i*: O5 gpm

I1o not use _[l{_le _ _ltt,i )s m[ClOhh)loglca[l'* unsal%' o] 'ai/h _a(er ol Ullkno_ ii quali(?* exe{q)l (hal $}slL'lllS

cer(ifled l_)r cyst reducth_n may he used on dlsinl_'d ed wa(ers tha( may emltatn l]lterahle cy_ls.

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-LC200V Capacity 200 Gallons (757 Liters)

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

Tested and certified by NSF International against ANSI/NSF Standard

42 for the reduction of Chlorine, Taste and Odor, Particulate Class I*;

and against ANSI/NSF Standard 53 for the reduction of Lead,

Mercury, Benzene, p-Dichlorobenzene, Cysts, Turbidity and Asbestos=

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSl/NSF 42/53.

Substance Reduction NSF Reduction Average InfluentChallenge Maximum Average Minimum % Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _50% 1.9 mg/L 2.0 mg/L _+10% | 0.12 mg/L 0.08 mg/L >75% >75%

50,000/mL** 15,725/mL 99.7%

Part cu ate C ass 1 _>85% 5,300,000/mL At east 10,000 part c es/m4 99.0%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @pH 6.5 0.01mg/L 0.14 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.30% 99.30%

Lead: @ pH 8.5 0.01mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.32% 99.32%

Mercury: @pH6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.37% 94.82%

Mercury: @pH 8.5 0.002 mg/L 0.0055 mg/L 0.006 mg/L _+10% 0.0013 mg/L 0.0005 mg/L 76.36% 90.90%

Benzene 0.005 mg/L 0.0153 mg/L 0.015 mg/L _+ 10% 0.0036 mg/L 0.0014 mg/L 76.47% 90.84%

p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L _+10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52%

Asbestos 99.0% 842 x 107 107to 10_fibers/L.... 1.6 x 107mg/L 1.6 x 107mg/L 99.81 99.81%

Cysts ..... 99.95% 165,500/mL 5O,00O/Lmin. 1 mg/L 1 mg/L 99.99% 99.92%

Turbidity 0.5 NTU 11.75NTU 11 _+1 NTU 0.38 NTU 0.22 NTU 96.76% 98.14%

Test Parameters: pH =

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-LC2OOV The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement cartridge LC200V /

NLC120V, part #9915. 2004 suggested retail price of $32.99

U.S.A./S49.99 Canada. Prices are subject to change without

notice.

• Model WF-NLC120V Change the water filter cartridge every

6-9 months. Use replacement cartridge LC200V / NLC120V,

part #9915. 2004 suggested retail price of $32.99 U.S.A./

$49.99 Canada. Prices are subject to change without notice.

7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

The product is for cold water use only.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)

Service Flow Rate 0.5 GPM (1.89 L/min.) @60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

.... Fibers greater than 10 um in length

..... Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

iNDICE

GARANTIA .................................................................................... 25

SEGURIDAD DEL REFRIGERADOR ........................................... 26

C6mo deshacerse adecuadamente de su refrigerador viejo.... 26

INSTRUCCIONES DE INSTALACION ......................................... 27

Desempaque el refrigerador ...................................................... 27

Requisitos de ubicaci6n ............................................................ 27

Requisitos electricos .................................................................. 28

Requisitos del suministro de agua ............................................ 28

Conexi6n del suministro de agua .............................................. 28

Puertas del refrigerador ............................................................. 30

Ajuste las puertas ....................................................................... 34

Preparaci6n del sistema de agua .............................................. 34

Sonidos normales ...................................................................... 34

USO DE SU REFRIGERADOR ..................................................... 35

C6mo asegurar la debida circulaci6n de aire ............................ 35

Uso de los controles .................................................................. 35

Despachador de agua ............................................................... 36

La luz del estado del filtro de agua ............................................ 36

Sistema de filtraci6n de agua .................................................... 36

Fabrica de hielo .......................................................................... 37

CARACTERiSTICAS DEL REFRIGERADOR .............................. 38

Estantes del refrigerador ............................................................ 38

Cajones para la came y verduras .............................................. 38

Control de humedad del compartimiento para verduras .......... 39

Caj6n refrigerado para la carne ................................................. 39

Portavinos o portabotellas/latas ................................................ 39

Compartimiento para huevos o alimentos ................................ 39

CARACTERiSTICAS DEL CONGELADOR ................................. 40

Estante del congelador .............................................................. 40

Base movible del congelador .................................................... 40

CARACTERJSTICAS DE LA PUERTA ......................................... 40

Rieles de la puerta ..................................................................... 40

Recipientes de la puerta y portalatas ........................................ 41

Compartimiento regulable para alimentos y bandeja ............... 41

Estante abatible de la puerta ..................................................... 41

CUlDADO DE SU REFRIGERADOR ........................................... 41

Limpieza ..................................................................................... 41

C6mo cambiar los focos ............................................................ 42

Cortes de corriente .................................................................... 42

Cuidado durante las vacaciones y mudanzas .......................... 42

SOLUCION DE PROBLEMAS ..................................................... 43

CONTRATOS DE PROTECCION ................................................ 46

En los EE.UU .............................................................................. 46

En Canada .................................................................................. 46

Accesorios ................................................................................. 46

HOJA DE DATOS DEL PRODUCTO ........................................... 47

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTJA

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un a_o desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo a las instrucciones adheridas al

producto o provistas con el mismo, Sears reparara este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANT|A TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACION

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo a las instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears reparara el sistema sellado (que consiste en la

refrigeraci6n, tuberia de conexi6n, y compresor) libre de cargo, si

hay defectos de material o de mano de obra.

La cobertura de la garantia mencionada anteriormente se aplica

s61o a los refrigeradores que se usan con el prop6sito de

conservar alimentos en hogares y excluye los cartuchos de

filtraci6n de agua y hielo originales y de reemplazo Kenmore (si

estuviesen equipados con el sistema de filtraci6n). Los cartuchos

originales y de reemplazo estan garantizados, solamente las

partes, por 30 dfas contra defectos de material o de mano de

obra de sus componentes.

LA GARANT|A DE SERVICIO EST.&.DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica s61o mientras el producto se usa en

los Estados Unidos o en Canada. Esta garantia le da

derechos legales especificos y Ud. tambi_n puede tener

otros derechos que varian de estado a estado o de provincia

a provincia.

Los terminos de la garantia pueden variar en Canada. Contacte a

su Centro de Servicio Sears para detalles completos.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Registro del producto

En el espacio de abajo, anote su nQmero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nQmero de modelo y de serie que

se encuentra en la pared interior del compartimiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

NiJmero de modelo 106.

NiJmero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

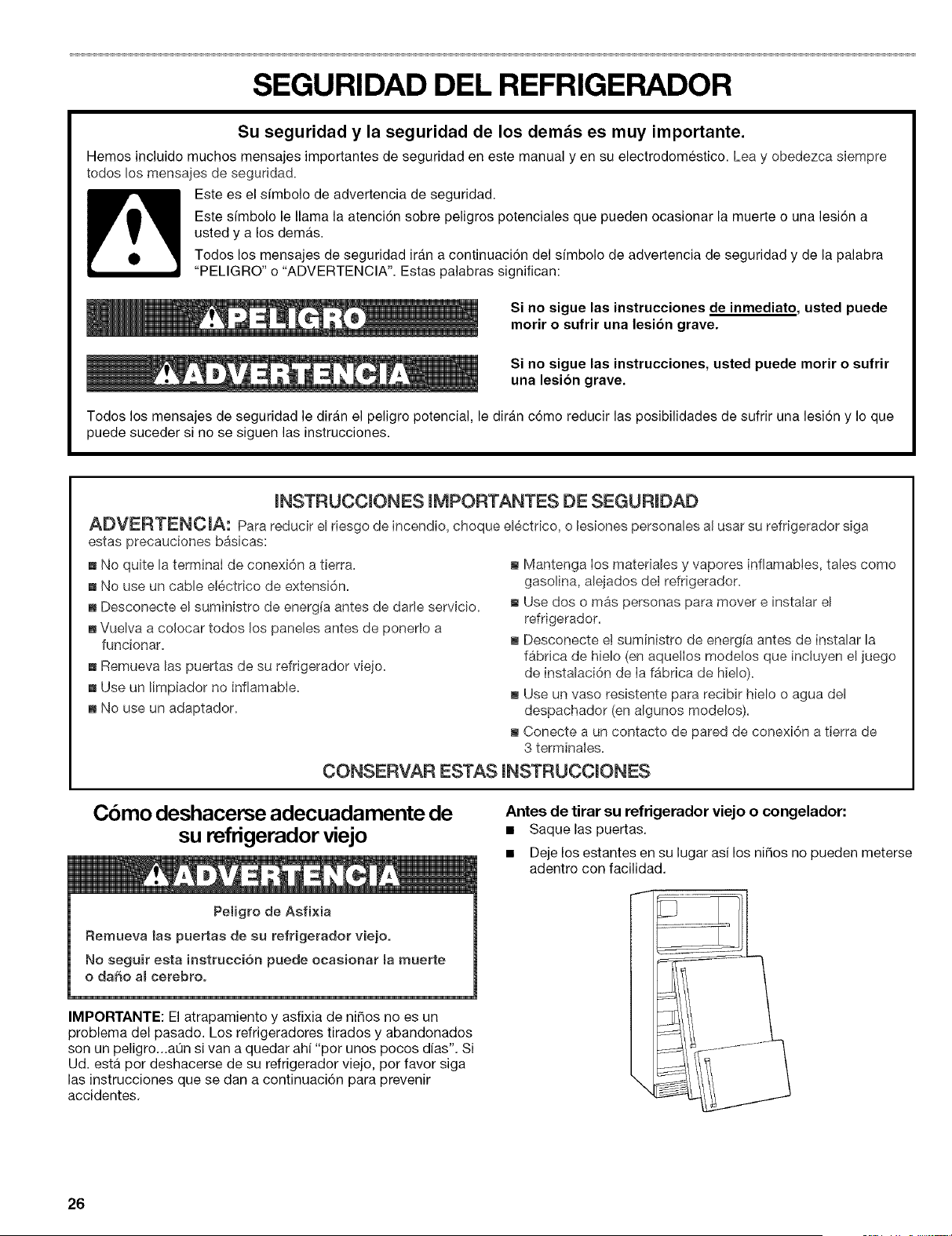

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesion a

usted y a los dem_.s.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le dir_.n el peligro potencial, le dir_.n c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

mNSTRUCCmONES mMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales a! usar su refdgerador siga

estas precauciones basicas:

_, No quite la terminal de conexi6n a tierra.

_, No use un cable electrico de extensi6n.

_, Desconecte el suministro de energia antes de darle servicio.

_,Vuelva a colocar todos los paneles antes de ponerlo a

funcionar=

_, Remueva las puertas de su refrigerador viejo.

_, Use un limpiador no infiamabIe.

_, No use un adaptador.

m Mantenga Ios materiales y vapores infiamabies, tales como

gasolina, alejados del refrigerador.

m Use dos o mas personas para mover e instalar el

refrigerador.

m Desconecte e! suministro de energia antes de instalar la

fabrica de hielo (en aque!Ios mode!os que inctuyen el juego

de instalaci6n de Ia fabrica de hielo).

m Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

m Conecte a un oontacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS mNSTRUCCmONES

Cbmo deshacerse adecuadamente de

su refrigerador viejo

Antes de tirar su refrigerador viejo o congelador:

• Saque las puertas.

• Deje los estantes en su lugar asi los niSos no pueden meterse

adentro con facilidad.

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar mamuerte

o daSo al cerebro.

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...aQn si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

INSTRUCCIONES DE INSTALACION

i!}i@SS_,iTT_ili:ili_!!!_C_Ui,8__@iiiiii%!!_:_:_ii'{i!_i@_iii":8£:iiiO;i,i¸_'

Petigro de Peso E×cesivo

Use dos o m&s personas para mover e instalar

el refrigerador,

No seguir esta instrucci6n puede ocasionar una

lesion en la espalda u otto tipo de lesiones.

Ouitar los materiales de empaque

Quite el residue de las cintas y goma de la superficie de su

refrigerador antes de usarlo. Frote bien con sus dedos un

poco de detergente liquido para vajillas encima del adhesive.

Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables, o productos de limpieza abrasives para quitar la

cinta adhesiva o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para obtener mas informaci6n,

vea la secci6n "Seguridad del refrigerador".

En algunos modelos, los estantes, recipientes, rieles para los

estantes de las puertas y otras partes pueden estar en el

paquete de piezas interiores. Siga las instrucciones

contenidas en el paquete para Iograr un ensamblaje

adecuado.

Dependiendo de su modelo, use su usa para quitar la

pelicula protectora (transparente) que esta sobre la placa con

el nombre que se encuentra en la manija del congelador,

empezando de un lade y desprendiendola hacia el otro.

• Hay 4 pernos que ajustan el refrigerador a la caja de

embalaje. Guarde los pernos porque son las patas

niveladoras del refrigerador.

IMPORTANTE: No quite el inserto de espuma blanca que esta

ubicado detras del panel de control en el techo del refrigerador

(en algunos modelos). Esta pieza es parte del refrigerador y no es

material de empaque. Si se quita dicha pieza, el hielo del

congelador puede bajar y formar carambanos.

Come mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para Nmpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de Iado a lade ni Io haga

"caminar" cuando Io trate de mover ya que podrfa daSar

el piso.

Limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informaei6n importante para saber acerca de los estantes

y tapas de vidrio:

No Iimpie los estantes y tapas de vidrio con agua caliente

mientras est_n frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

come serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos. Esto es normaI.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se da_en al caer.

Petigro de Explosion

Mantenga los materiales y vapores inflamabtes,

tales come gasolina, alejados det refrigerador.

No seguir esta instruccion puede ocasionar la muerte,

explosion, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lade y per encima. Si Ud.

instala el refrigerador en una pared fija, deje come minimo 2"

(5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene fabrica de hielo,

aseg0rese que hay espacio adicional atras para las conexiones :_

de la linea de agua.

NOTA: No instale el refrigerador cerca de un horno, radiador, u

otra fuente de calor, ni en un lugar donde la temperatura puede

ser menor de 55°F (13°C).

I I

1/2""(1,25 e_}

II I

2" (5,08 ore)

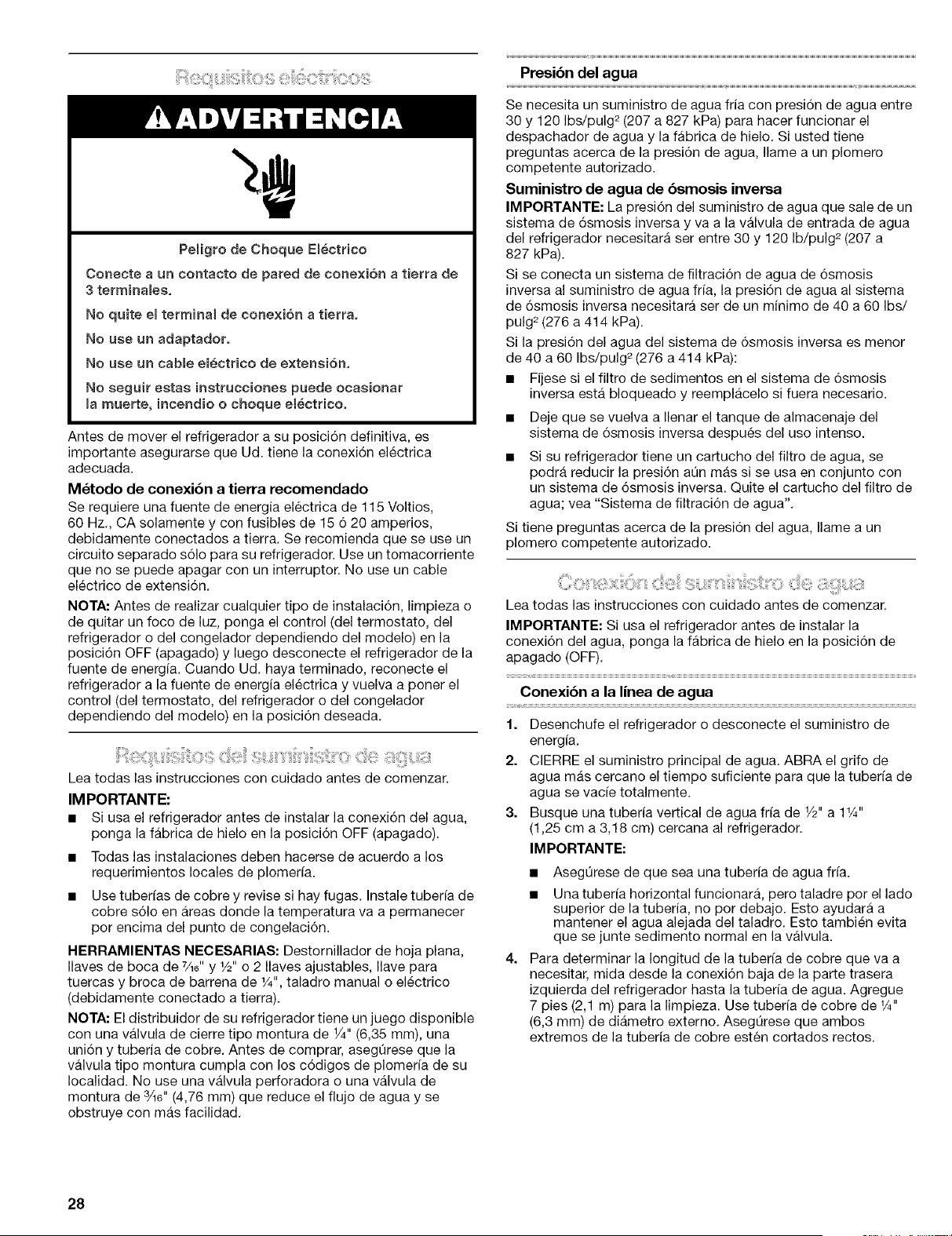

Peligro de Choque Electrico

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminalee.

No quite el terminal de conexi6n a tierra°

No use un adaptador.

No use un cable electrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque electrico,

Antes de mover el refrigerador a su posicidn definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en Areas donde la temperatura va a permanecer

por encima del punto de congelaci6n.

HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,

laves de boca de 7/16"y 1/2"o 2 laves ajustables, Have para

tuercas y broca de barrena de 1/4",taladro manual o electrico

(debidamente conectado a tierra).

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberia de cobre. Antes de comprar, asegQrese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora 0 una valvula de

montura de 3A6" (4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, lame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara ser entre 30 y 120 Ib/pulg 2 (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un minimo de 40 a 60 Ibs/

pulg = (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg _(276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del use intenso.

Si su refrigerador tiene un cartucho del filtro de agua, se

podra reducir la presi6n aQn mas si se usa en conjunto con

un sistema de 6smosis inversa. Quite el cartucho del filtro de

agua; vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, lame a un

plomero competente autorizado.

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n de

apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA el grifo de

agua mas cercano el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuberia vertical de agua fria de 1/2" a 1W'

(1,25 cm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegOrese de que sea una tuberia de agua fria.

• Una tuberia horizontal funcionara, pero taladre per el lado

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuberia de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberia de cobre de W'

(6,3 mm) de diametro externo. AsegOrese que ambos

extremos de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1A"

en la tuberfa de agua fria que Ud. eligi6.

........ A

G ........................B

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E. Manga de compresidn

E Vblvula de cierre

G. Tuerca de presidn

6. Ajuste la valvula de cierre a la tuberfa de agua fria con una

abrazadera para tuberfa. AsegOrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1A"en la

tuberfa de agua y que la arandela este por debajo de la

abrazadera para tuberia. Ajuste la tuerca de presi6n. Ajuste

los tornillos de la abrazadera para tuberia con cuidado yen

forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberfa de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberfa en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresidn sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberfa dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberfa hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuberia de agua. Enrolle la tuberia de

cobre en espiral.

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tubo de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresidn como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuberia en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador segOn se

muestra. Esto ayudara a evitar da_os a la tuberia cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tienen fugas.

iiiiiiiiiiiiiiiiiiiC

A. Abrazadera para tuberfa C. Tuerca de compresidn

B. Tuberfa de cobre D. Entrada de la vblvula

6. La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la Ifnea de agua de

1/4"(6,35 mm) en cualquiera de las conexiones de la tuberia.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

7. Enchufe el refrigerador o reconecte el suministro de energia.

8. Enjuague el sistema de agua. Vea "Preparacidn del sistema

de agua".

NOTA: Deje transcurrir 24 horas para la produccidn de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dfas para que se Ilene completamente el

recipiente para hielo.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberfa gris enrollada en la

parte trasera del refrigerador.

3. Se necesita un acoplamiento de 1A" x 1/4"para conectar la

tuberfa de agua a una Ifnea domestica de agua existente.

Enrosque la tuerca provista sobre el acoplamiento en el

extremo de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B C D E F

A. Tuberfa de agua al

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acoplamiento (provisto)

E. F_rula (adquirida)

F Tuerca (adquirida)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dfas para que se Ilene completamente el

recipiente para hielo.

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberfa gris enrollada en la

parte trasera del refrigerador.

Enrosque la tuerca provista sobre la valvula de agua come se

muestra.

NOTA: Apriete la tuerca a mane. Luego aprietela 2 vueltas

con una Ilave de tuercas. No apriete demasiado.

A. Bulbo

B. Tuerca (provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 d[as para que se Ilene completamente el

recipiente para hielo.

HERRAMIENTAS NECESARIAS: Ilave tubular de cabeza

hexagonal de ¾6", destornillador Phillips #2, destornillador de

cabeza plana, Ilave de boca de ¾6", cuchillo piano para masilla

de 2".

IMPORTANTE:

• Antes de empezar, gire el control del refrigerador a apagado

(OFF). Desenchufe el refrigerador 0 desconecte el suministro

de energ[a.

• Quite todos los alimentos y cualquier recipiente ajustable o

de use multiple de las puertas.

• Si usted s61o quiere quitar las puertas y volverlas a colocar,

vea las secciones "Quite las puertas y las bisagras" y "Vuelva

a poner las puertas y las bisagras en su lugar".

Dependiendo del modelo, usted puede tener puertas

estandar I::stilo 1 o puertas contorneadas I::stilo 2. Si usted

va tambien a cambiar el sentido de la apertura de las puertas,

siga las instrucciones para el estilo de puerta apropiado.

• Todas las ilustraciones a que se hace referencia en las

instrucciones siguientes estan incluidas mas adelante en esta

secci6n despues de "Pasos finales".

Quite las puertas y las bisagras

Tornillo de bisagra de cabeza hexagonal de _6"

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra la puerta del refrigerador y quite la rejilla de la base de la

parte inferior delantera del refrigerador. Vea la ilustraci6n

Rejilla de la base.

Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que este listo para levantarlas y quitarlas del

gabinete.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confie de los

imanes de la puerta para mantener las puertas en su sitio

mientras que esta trabajando.

4. Quite los componentes de la bisagra superior como se

muestra en la ilustraci6n Bisagra superior. Levante y quite la

puerta del congelador del gabinete.

5. Quite los componentes de la bisagra central come se

muestra en la ilustraci6n de la Bisagra central. Levante y

quite la puerta del refrigerador del gabinete.

6. Quite los componentes de la bisagra inferior como se

muestra en la ilustraci6n Bisagra inferior.

Gamble el sentido de apertura de las puertas (opcional)

IMPORTANTE: Siga estas instrucciones si desea que las puertas

abran en el sentido opuesto. Si no desea cambiar el sentido de

apertura de las puertas, yea "Vuelva a poner las puertas y las

bisagras en su lugar".

Estilo 1-Puertas est&ndares

Vea las ilustraciones completas del Estilo 1 mas adelante en esta

secci6n.

Tomiflo de/reten

de la puerta

Tornfllo seflador

de la man/ja de la puerta

Torniflo de cabeza

plana de la man/ja

Frente de/tomillo sellador

de la man/ja de la puerta

Tapdn de! agujero

de la bisagra de la puerta

Tapdn de/agujero

de la bisagra de/gabinete

Torniflo de cabeza

redonda de la manija

Tomillo de cabeza

cflybdricade la man/ja

Gabinete

1. Quite los tornillos de cabeza hexagonal de %6" de la bisagra

del lado de la manija y col6quelos del lado opuesto. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras del

gabinete y col6quelos en los agujeros de la bisagra del lado

opuesto. Vea la ilustraci6n 1-2.

Puerta del congelador

1. Quite la ensambladura de la manija del congelador como se

indica. Conserve juntos todos los componentes. Vea la

ilustraci6n 2.

2. Quite el tap6n del agujero de la bisagra de la puerta.

Col6quelo del lado opuesto como se indica. Vea la

ilustraci6n 3.

3. Quite los tornillos selladores de la manija de la puerta.

Col6quelos del lado opuesto de la puerta del congelador

como se indica. Vea la ilustraci6n 4.

4. Quite el reten de la puerta. Col6quelo del lado opuesto de la

puerta del congelador como se indica. Vea la ilustraci6n 5.

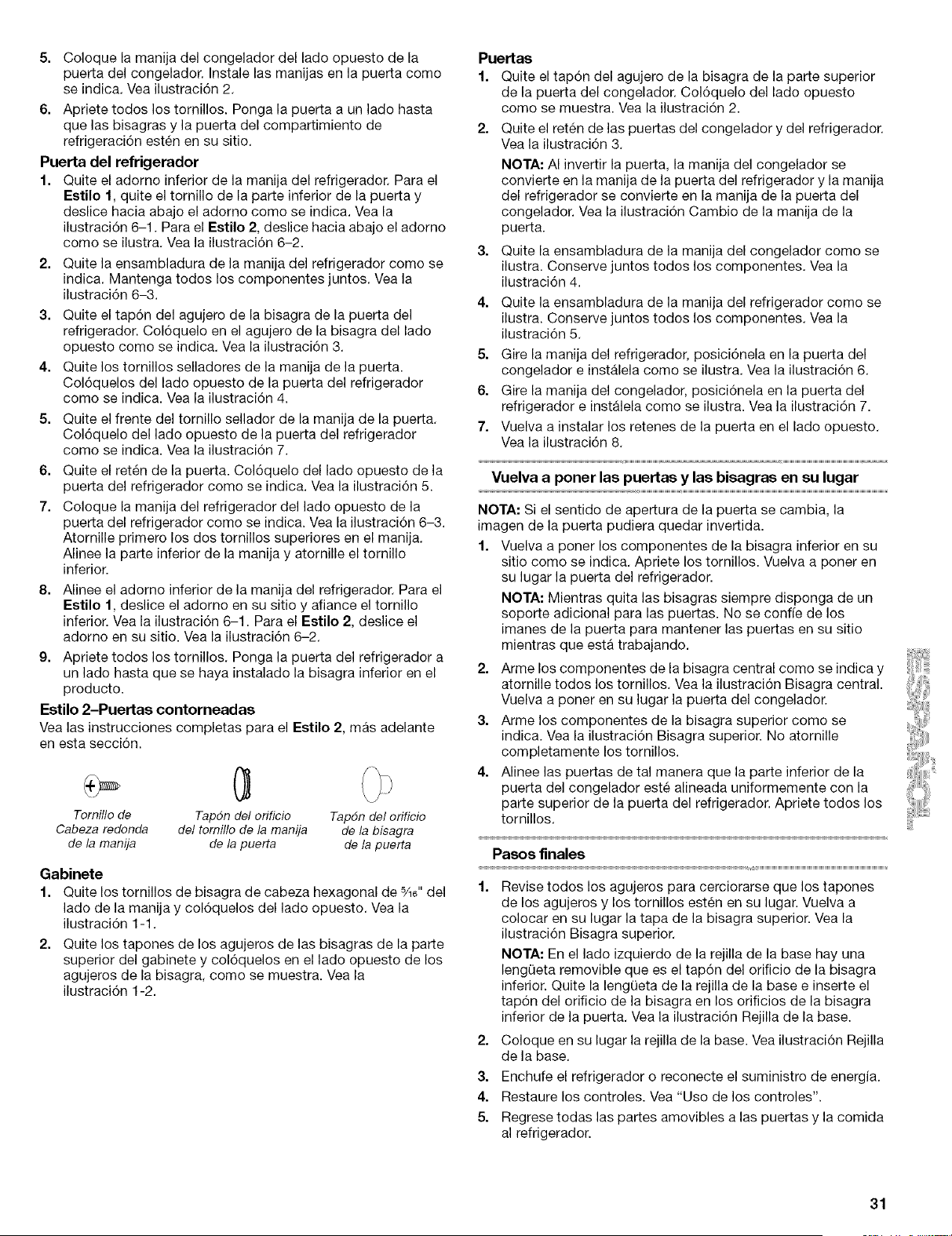

5. Coloque la manija del congelador del lado opuesto de la

puerta del congelador. Instale las manijas en la puerta como

se indica. Vea ilustraci6n 2.

6. Apriete todos los tomillos. Ponga la puerta a un lado hasta

que las bisagras y la puerta del compartimiento de

refrigeraci6n esten en su sitio.

Puerta del refrigerador

1. Quite el adorno inferior de la manija del refrigerador. Para el

Estilo 1, quite el tornillo de la parte inferior de la puerta y

deslice hacia abajo el adorno come se indica. Vea la

ilustraci6n 6-1. Para el Estilo 2, deslice hacia abajo el adomo

come se ilustra. Vea la ilustraci6n 6-2.

2. Quite la ensambladura de la manija del refrigerador como se

indica. Mantenga todos los componentes juntos. Vea la

ilustraci6n 6-3.

3. Quite el tap6n del agujero de la bisagra de la puerta del

refrigerador. Col6quelo en el agujero de la bisagra del lado

opuesto como se indica. Vea la ilustraci6n 3.

4. Quite los tornillos selladores de la manija de la puerta.

Col6quelos del lade opuesto de la puerta del refrigerador

come se indica. Vea la ilustraci6n 4.

5. Quite el frente del tornillo sellador de la manija de la puerta.

Col6quelo del lado opuesto de la puerta del refrigerador

come se indica. Vea la ilustraci6n 7.

6. Quite el reten de la puerta. Col6quelo del lado opuesto de la

puerta del refrigerador come se indica. Vea la ilustraci6n 5.

7. Coloque la manija del refrigerador del lade opuesto de la

puerta del refrigerador come se indica. Vea la ilustraci6n 6-3.

Atornille primero los dos tornillos superiores en el manija.

Alinee la parte inferior de la manija y atornille el tornillo

inferior.

8. Alinee el adorno inferior de la manija del refrigerador. Para el

Estilo 1, deslice el adorno en su sitio y afiance el tornillo

inferior. Vea la ilustraci6n 6-1. Para el Estilo 2, deslice el

adorno en su sitio. Vea la ilustraci6n 6-2.

9. Apriete todos los tornillos. Ponga la puerta del refrigerador a

un lade hasta que se haya instalado la bisagra inferior en el

producto.

Estilo 2-Puertas contorneadas

Vea las instrucciones completas para el Estilo 2, mas adelante

en esta secci6n.

Tornillo de Tapdn del orificio Tapdn del orificio

Cabeza redonda del tomillo de la manija de la bisagra

de la manija de la puerta de la puerta

Gabinete

1. Quite los tornillos de bisagra de cabeza hexagonal de %6" del

lade de la manija y col6quelos del lado opuesto. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras de la parte

superior del gabinete y col6quelos en el lado opuesto de los

agujeros de la bisagra, come se muestra. Vea la

ilustraci6n 1-2.

Puertas

1. Quite el tap6n del agujero de la bisagra de la parte superior

de la puerta del congelador. Col6quelo del lade opuesto

como se muestra. Vea la ilustraci6n 2.

2. Quite el reten de las puertas del congelador y del refrigerador.

Vea la ilustraci6n 3.

NOTA: AI invertir la puerta, la manija del congelador se

convierte en la manija de la puerta del refrigerador y la manija

del refrigerador se convierte en la manija de la puerta del

congelador. Vea la ilustraci6n Cambio de la manija de la

puerta.

3. Quite la ensambladura de la manija del congelador como se

ilustra. Conserve juntos todos los componentes. Vea la

ilustraci6n 4.

4. Quite la ensambladura de la manija del refrigerador come se

ilustra. Conserve juntos todos los componentes. Vea la

ilustraci6n 5.

5. Gire la manija del refrigerador, posici6nela en la puerta del

congelador e instalela como se ilustra. Vea la ilustraci6n 6.

6. Gire la manija del congelador, posici6nela en la puerta del

refrigerador e instalela come se ilustra. Vea la ilustraci6n 7.

7. Vuelva a instalar los retenes de la puerta en el lado opuesto.

Vea la ilustraci6n 8.

Vuelva a poner las puertas y las bisagras en su lugar

NOTA: Si el sentido de apertura de la puerta se cambia, la

imagen de la puerta pudiera quedar invertida.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio como se indica, Apriete los tornillos. Vuelva a poner en

su lugar la puerta del refrigerador.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se conf[e de los

imanes de la puerta para mantener las puertas en su sitio

mientras que esta trabajando.

2. Arme los componentes de la bisagra central como se indica y

atornille todos los tornillos. Vea la ilustraci6n Bisagra central.

Vuelva a poner en su lugar la puerta del congelador.

3. Arme los componentes de la bisagra superior como se

indica. Vea la ilustraci6n Bisagra superior. No atornille

completamente los tornillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador este alineada uniformemente con la

parte superior de la puerta del refrigerador. Apriete todos los

tornillos.

Pasos finales

Revise todos los agujeros para cerciorarse que los tapones

de los agujeros y los tornillos esten en su lugar. Vuelva a

colocar en su lugar la tapa de la bisagra superior. Vea la

ilustraci6n Bisagra superior.

NOTA: En el lade izquierdo de la rejilla de la base hay una

lengQeta removible que es el tap6n del orificio de la bisagra

inferior. Quite la lengQeta de la rejilla de la base e inserte el

tap6n del orificio de la bisagra en los orificios de la bisagra

inferior de la puerta. Vea la ilustraci6n Rejilla de la base.

2. Coloque en su lugar la rejilla de la base. Vea ilustraci6n Rejilla

de la base.

3. Enchufe el refrigerador o reconecte el suministro de energia.

4. Restaure los controles. Vea "Uso de los controles".

5. Regrese todas las partes amovibles alas puertas y la comida

al refrigerador.

Estilo1-Puertaestandar

RejH_a de Ja base

A. Tap6n de/orificio de/a

bisagra inferior

Bisagra central

A. Bisagra central

B. Torni//os de cabeza

hexagonal de/a bisagra de _"

B[sagra inferior

A. Bisagra inferior

B. Tornittos de cabeza

hexagonal de la bisagra de _8"

I [

A. Tapones de los agujeros

de las

A. Tapdn del agujero

de la bisagra de la puerta

4 A_

A. Tornillos de cabeza plana

de la manija

B. Manija del congelador

A. Tornillos selladores

de la manija de la puerta

Vista frontal Vista lateral

, __J

-N

A. Tornifio de/refen A B

de/a puerta

B. Refen de/a puelfa

A. Torni/fes de cabeza

hexagonal de 5/_,,

A. Frente del tornillo

sellador de la manija

de la puerta

A. Tornitto de

cabeza cilfedrica

de la manija

4. Tomi/Io de cabeza

p/ana de/a manija

B. Tomil/o de cabeza

redonda de/a manija

Estilo 2-Puerta contorneada

Rejitta de ta base

A. Tap6n de/orificio de la

bisagra inferior

Bisagra superior

.........i

_ .......................................C

A. Tapa de,/a bisagra superior

B. Tornillos de cabeza

hexagonal de la bisagra de %8"

C. Bisagra superior

Bisagra central

A. Bisagra central

B. Tornillos de cabeza

hexagonal de/a bisagra de %6"

Bisagra inferior

A. Bisagra inferior

B. Torni/ios de cabeza

hexagonal de/a bisagra de %6"

.....................................................................o oo

A. Tomillos de cabeza hexagonal

de la bisagra de 5/_,,

s S

sss S

Cambio de la manija de

la puerta

iiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiii

Come volver a instalar los retenes

puerta

A. Tapones de los orificios

de las bisagras del gabinete

I "_\1

A. Tapon del orificio

de la bisagra de la puerta

[] Come quitar los retenes de las puertas

A. Reten de la puerta

B. Tomillo del reten de la puerta

Puerta del congelador

A...............A A

A. Tornillos selladores de la manija de la puerta

B. Tapones de los orificios de los tomillos

de la manija de la puerta

Puerta del refrigerador

T B

A. Tapones de los orificios

de los torn#los de la manija de la puerta

B. Tomillos selladores de la manija de la puerta

Puerta del congelador

_. _A I.

_" B

A. Tornillos selladores de la manija de la puerta

B. Tapones de los orificios de los tomillos

de la manija de la puerta

Puerta del refrigerador

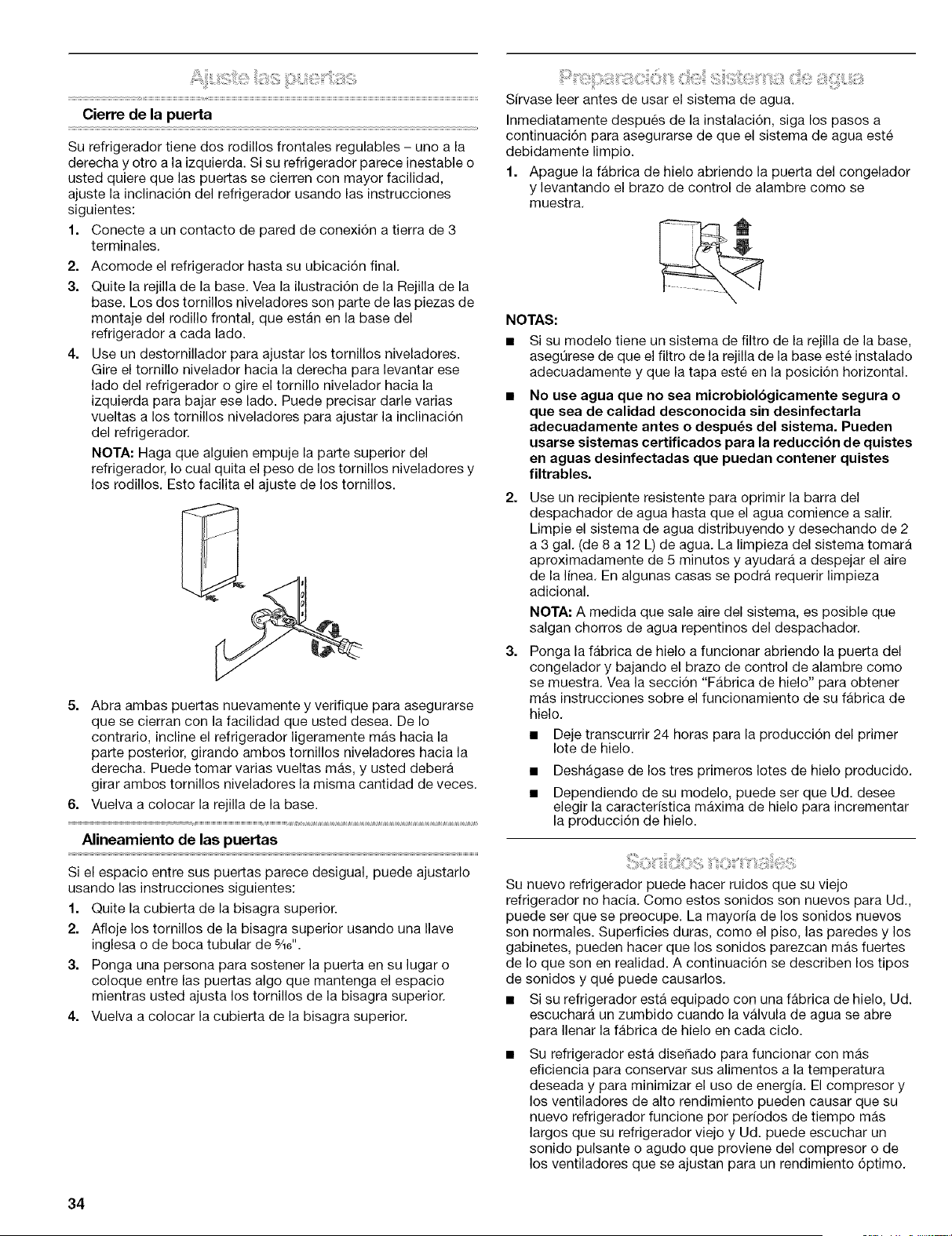

Cierre de la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad,

ajuste la inclinaci6n del refrigerador usando las instrucciones

siguientes:

1. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

2. Acomode el refrigerador hasta su ubicaci6n final.

3. Quite la rejilla de la base. Vea la ilustraci6n de la Rejilla de la

base. Los dos tornillos niveladores son parte de las piezas de

montaje del rodillo frontal, que estan en la base del

refrigerador a cada lado.

4. Use un destornillador para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tornillo nivelador hacia la

izquierda para bajar ese lado. Puede precisar darle varias

vueltas a los tornillos niveladores para ajustar la inclinaci6n

del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita el peso de los tornillos niveladores y

los rodillos. Esto facilita el ajuste de los tomillos.

5. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la

parte posterior, girando ambos tornillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera

girar ambos tornillos niveladores la misma cantidad de veces.

6. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas

Si el espacio entre sus puertas parece desigual, puede ajustarlo

usando las instrucciones siguientes:

1. Quite la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una Ilave

inglesa o de boca tubular de _6".

3. Ponga una persona para sostener la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio

mientras usted ajusta los tornillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

Sfrvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Apague la fabrica de hielo abriendo la puerta del congelador

y levantando el brazo de control de alambre como se

muestra.

NOTAS:

• Si su modelo tiene un sistema de filtro de la rejilla de la base,

aseg0rese de que el filtro de la rejilla de la base este instalado

adecuadamente y que la tapa este en la posici6n horizontal.

No use agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de 2

a 3 gal. (de 8 a 12 L) de agua. La limpieza del sistema tomara

aproximadamente de 5 minutos y ayudara a despejar el aire

de la linea. En algunas casas se podra requerir limpieza

adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

Ponga la fabrica de hielo a funcionar abriendo la puerta del

congelador y bajando el brazo de control de alambre como

se muestra. Vea la secci6n "Fabrica de hielo" para obtener

mas instrucciones sobre el funcionamiento de su fabrica de

hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracteristica maxima de hielo para incrementar

la producci6n de hielo.

Su nuevo refrigerador puede hacer ruidos que su viejo

refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayor[a de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuertes

de Io que son en realidad. A continuaci6n se describen los tipos

de sonidos y que puede causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

Su refrigerador esta disefiado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione por perfodos de tiempo mas

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador. Es posible que aumente la

velocidad del ventilador cuando usted abra la puerta o

agregue alimentos calientes.

• Las vibraciones pueden producirse por el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de Ifquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

USO DE SU REFRIGERADOR

A fin de asegurar las temperaturas correctas, Ud. debe permitir

que el aire fluya entre el refrigerador y el congelador. Como se

muestra en la ilustraci6n, el aire frio entra por la base del

congelador y va hacia arriba. La mayor parte del aire fluye a

traves de las rendijas de ventilaci6n del congelador y recircula

por debajo del piso del congelador. El resto del aire entra a la

secci6n del refrigerador a traves de las rendijas de ventilaci6n de

la parte superior.

No bloquee estas rendijas de ventilaci6n con paquetes de

alimentos. Si las rendijas estan bloqueadas, el flujo de aire sera

impedido y puede haber problemas con la temperatura y la

humedad.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, cualquier olor que se forme en una secci6n pasara a

la otra. Limpie bien ambas secciones para eliminar olores. Para

evitar la transferencia de olores y la deshidrataci6n de los

alimentos, envuelva o tape bien los alimentos.

Para su conveniencia, el (los) control(es) del refrigerador viene(n)

programado(s) desde la fabrica. AI instalar su refrigerador por

primera vez, cerci6rese de que el (los) control(es) ann este(n)

prefijado(s) en los "ajustes medios", como se ilustra.

NOTA: Para apagar su refrigerador, gire el control del refrigerador

hacia la palabra apagado (OFF) o hasta que aparezca la palabra

apagado (OFF). Su electrodomestico no se enfriara mientras el

control del refrigerador este en apagado (OFF).

Ajuste medio "3"

OFF

COLDE__

5 1

a03MkL

Ajuste medio "3"

Ajuete medio "4"

IMPORTANTE:

• Deje que su refrigerador se enfrfe por completo antes de

agregar alimentos. Es mejor esperar 24 horas antes de poner

alimentos en el refrigerador.

Si agrega alimentos antes de que el refrigerador se haya

enfriado por completo, sus alimentos podrian echarse a

perder. Girar los controles del refrigerador o congelador a un

ajuste mas alto (mas frio) que el recomendado no enfriara los

compartimientos con mayor rapidez.

Cbmo ajustar los controles

Los ajustes medios indicados en la secci6n previa deben estar

correctos para el uso normal de un refrigerador familiar. Los

controles estan ajustados correctamente cuando la leche o los

jugos estan tan frios como Ud. desea y cuando el helado tiene

consistencia firme.

Si la temperatura esta demasiado caliente o demasiado fria en el

refrigerador o el congelador, primero verifique los conductos de

ventilaci6n para asegurarse de que no estan bloqueados.

Si necesita regular las temperaturas, utilice como gufa los ajustes

que se enumeran en la tabla siguiente. Para modelos con dos

controles, comience regulando en primer lugar la temperatura del

refrigerador. Espere per Io menos 24 horas entre un ajuste y otro,

y despues vuelva a verificar las temperaturas,

CONDICION/RAZON: AJUSTE:

La seccion del REFRIGERADOR esta

demasiado caliente

- La puerta se ha abierto a menudo, se

agreg6 una gran cantidad de

alimentos o la temperatura ambiente

es muy alta

Gire el control del

REFRIGERADOR o

de la

TEMPERATURA a

un nQmero mas alto

La secci6n del CONGELADOR esta

demasiado caliente/el hielo no se hace

Io suficientemente rapido

- La puerta se ha abierto a menudo, se

agreg6 una gran cantidad de

alimentos o la temperatura ambiente

es muy baja (no gira el ciclo con

suficiente frecuencia)

- Se usa mucho hielo

Gire el control del

CONGELADOR o de

la TEMPERATURA a

un nQmero mas alto

La secci6n del REFRIGERADOR esta

demasiado fria

- Los controles no se han ajustado

correctamente para sus condiciones

Gire el control del

REFRIGERADOR o

de la

TEMPERATURA a

un nQmero mas bajo

La secci6n del CONGELADOR esta

demasiado fria

- Los controles no se han ajustado

correctamente para sus condiciones

Gire el control del

CONGELADOR o de

la TEMPERATURA a

un nQmero mas bajo

:!: ;::::: : :

PeHgro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador,

No segair esta instrucci6n puede ocasionar

cortaduras,

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador

por primera vez, distribuya agua en un recipiente hasta que

saque y descarte de 2 6 3 galones (8 a 12 L) o aproximadamente

5 minutos despues de que el agua comience a salir. El agua que

usted saca y descarta enjuaga las tuberias. Deje que pasen

varias horas para que el refrigerador se enfrie y pueda enfriar el

agua.

Para distribuir agua

Como se muestra, hay dos botones para distribuir agua para use

con recipientes de distintos tamaSos,

1. Oprima un vase contra el bot6n posterior o mantenga un

recipiente debajo del despachador y al mismo tiempo oprima

el bot6n del frente,

2. Retire el vaso o suelte el bot6n del frente para detener la

salida del agua.

NOTA: Haga salir suficiente agua cada semana para mantener un

suministro fresco,

La luz del estado del filtro de agua, ubicada en la parte superior

del compartimiento del refrigerador, le indicara cuando cambiar

el filtro de agua. Cuando la luz indicadora cambie de verde a

amarillo, significa que es casi el tiempo de cambiar el filtro de

agua (90% de la vida Otil del filtro ha sido usada). Se recomienda

cambiar el filtro cuando la luz indicadora del estado del filtro de

agua cambie a rojo O cuando el flujo de agua al despachador de

agua o a la fabrica de hielo disminuya visiblemente. Para cambiar

el filtro de agua, vea "Sistema de filtraci6n de agua."

Despues de cambiar del filtro de agua, reajuste la luz del estado

del filtro de agua presionando el interrupter de la luz 5 veces en

menos de 10 segundos. La luz del estado cambiara de roja a

verde una vez que se haya reajustado el sistema.

......................................B

A. Luz de estado

B. Interruptor de la /uz

Filtros de agua sin indicadores (en algunos modelos)

Si su refrigerador no tiene la luz indicadora del estado del filtro de

agua, usted debe cambiar del filtro de agua cada 6 a 9 meses

segQn el uso, Si el flujo de agua hacia el despachador de agua o

la fabrica de hielo disminuye notablemente antes de que

transcurran 6 meses, reemplace el filtro mas a menudo,

NOTA: No use agua que no sea microbiolbgicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Cbmo cambiar el filtro de agua

Localice la tapa del filtro en la parte frontal de rejilla de la

base. Gire la tapa a la izquierda hasta la posici6n vertical y

jale la tapa y del filtro hacia afuera a traves de la rejilla de la

base.

NOTA: Siempre queda agua en el filtro yes posible que se

derrame un poco de la misma.

Quite la tapa del cartucho deslizandola del extreme del filtro

viejo. La tapa se deslizara a la izquierda o a la derecha.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Saque el nuevo filtro de su empaque y quite la cubierta

protectora de los anillos en O.

Deslice la tapa en el nuevo filtro. Vea la ilustraci6n en el

paso 2.

Con la tapa en la posici6n vertical, empuje el nuevo cartucho

del filtro dentro de la rejilla de la base hasta que se detenga.

Gire la tapa a la derecha hasta la posici6n horizontal.

Enjuague el sistema de agua. Vea "Enjuague del sistema del

agua despues de reemplazar el filtro."

[

Enjuague del Sistema de agua despu_s de reemplazar el

flltro

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Enjuague el sistema de agua despachando y desechando de

2 a 3 gal. (8 a 12 L) de agua. La limpieza del sistema tardara de

5 minutos aproximadamente y ayudara a despejar el aire de la

tuberia. En algunas casas quizas sea necesario un enjuague

adicional.

NOTA: A medida que se despeje el aire del sistema, es posible

que salgan chorros repentinos de agua del despachador.

Uso del despachador sin el filtro de agua

Puede usar el despachador sin del filtro de agua. El agua no

estara filtrada.

Quite el filtro de agua de la rejilla de la base.

Deslice la tapa hasta el extremo del filtro.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Con la tapa en posici6n vertical, introduzca la tapa en la rejilla

de la base hasta que se detenga.

4. Gire la tapa hasta Ilegar a la posici6n horizontal.

Para poner a funcionar y apagar la f&brica de hielo

NOTA: No fuerce el brazo de control de alambre hacia arriba o

hacia abajo.

• Para poner a funcionar la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran

el dep6sito para hielo y estos levantaran el brazo de control

de alambre a la posici6n de apagado (OFF - braze elevado).

Para apagar la fabrica de hielo manualmente, levante el brazo

de control de alambre a la posici6n de apagado (OFF - braze

elevado) y escuche el chasquido para cerciorarse de que la

fabrica de hielo no va a continuar funcionando.

Ritmo de produccibn del hielo

Producci6n NORMAL de hielo: La fabrica de hielo debera

producir aproximadamente entre 8 y 12 Iotes de hielo durante

un periodo de 24 horas. Si no se produce el hielo con

suficiente rapidez, gire el control del congelador hacia un

nQmero mas alto (mas frio) en pasos de nQmeros intermedios.

(Per ejemplo, si el control esta en 3, p6ngalo entre 3 y 4.)

Espere 24 horas y si es necesario, gradualmente gire el

control del congelador al ajuste mas alto, esperando 24 horas

entre cada ajuste.

Producci6n maxima (MAXIMUM) de hielo (en algunos

modelos): La fabrica de hielo debera producir

aproximadamente entre 16 y 20 Iotes de hielo durante un

periodo de 24 horas. Si su refrigerador tiene la funci6n de

producci6n maxima de hielo, empuje el interrupter a MAX.

Recuerde

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de su

fabrica de hielo a un suministro de agua blanda. Los

qu[micos para ablandar el agua (como la sal) pueden dafiar

ciertos componentes de la fabrica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua bland& asegQrese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento.

• No guarde nada encima de la fabrica de hielo o en el

dep6sito de hielo.

CARACTERiSTICAS DEL REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

por separado como accesorios vienen con una etiqueta de

"Accesorio." No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

pot favor Ilame 1-800-4-MY-HOME ®. Ca jones

_nformaci6n importante para saber acerca de _os esta_tes

y tapas de vidrio:

No Iimpie los estantes y tapas de vidrio con agua caliente

mientras estAn fr[os. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como ser[a un golpe brusco= Para su protecci6n, e! vidrio

temptado se ha diseSado para hacerse aSicos= Esto es normal.

Los estantes y tapas de vidrio son muy pesados= Tenga

mucho cuidado al sacarlos para evitar que se daSen al caer=

Su modelo podra tener estantes de vidrio o de alambre. Guarde

alimentos similares juntos en su refrigerador y regule los estantes

para que se adapten alas distintas alturas de los articulos. De

esta manera la puerta de su refrigerador permanecera abierta

menos tiempo y ahorrara energia.

Estantes deslizables (en algunos modelos}

Para quitar y volver a colocar un estante en un marco de

metal:

1. Jale el estante hacia adelante hasta el tope. Levante el frente

del estante hacia arriba y levantelo ligeramente mientras jala

el estante del marco.

2. Vuelva a colocar el estante deslizandolo nuevamente en las

ranuras del marco y empujando el estante hasta pasar el

tope.

Estantes y Marcos de estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco levantando el frente del mismo y

jalandolo hasta afuera de los soportes del estante.

2. Vuelva a colocar el estante/marco deslizando los ganchos

traseros del estante en los soportes del estante. Levante el

frente del estante hacia arriba hasta que los ganchos traseros

del estante calcen en los soportes del estante. Revise para

cerciorarse de que el estante este bien fijo en su lugar.

Para quitar y volver a colocar un cajbn:

1. Retire el caj6n deslizandolo hacia afuera, hasta el tope.

Levante el frente del caj6n y deslicelo completamente hacia

afuera.

2. Vuelva a colocar el caj6n deslizandolo completamente hasta

que se detenga.

Tapa del compartimiento para verduras

Para quitar la tapa del (de los) compartimiento(s) para

verduras:

1. Quite el (los) compartimiento(s) para verduras. Sostenga la

pieza de vidrio firmemente con una mano y apriete en el

centro de la pieza de vidrio hasta que se levante encima del

marco de plastico. Con cuidado, deslice la pieza de vidrio

hacia delante para sacarla.

2. Levante el marco de la tapa y saquela.

Para volver a colocar la tapa del compartimiento para

verduras:

NOTA: Antes de reinstalar la tapa, aseg_rese de que la barra de

refuerzo en forma de U sea reinstalada en el borde delantero de

la tapa del compartimiento para verduras.

1. Calce la parte trasera del marco de la tapa en los soportes

que estan en las paredes laterales del refrigerador y baje la

parte delantera del marco de la tapa hasta su lugar.

2. Deslice la parte trasera de la pieza de vidrio en el marco de la

tapa y baje la parte delantera hasta su lugar.

Tapa del cajbn para la carne

Para quitar y volver a colocar la tapa del cajbn para la

came:

Tipo 1-de vidrio

1. Quite el caj6n para la came. Incline el frente de la tapa hacia

arriba levantando la parte posterior. Jale la tapa directamente

hacia afuera.

2. Vuelva a colocar la tapa deslizando los ganchos posteriores

en los soportes del estante. Levante la tapa hacia arriba al

frente hasta que los ganchos posteriores encajen en las

ranuras. Baje el frente de la tapa a una posici6n de nivel y

vuelva a colocar el caj6n para la came.

Tipo 2-de pl_stico

1. Quite el caj6n para la came. Levante la parte frontal de la

tapa hacia arriba y jalela hacia adelante y afuera.

2. Vuelva a colocar la tapa del caj6n para la came encajando las

ranuras y el borde posterior de la tapa sobre las barras

transversales traseras y centrales del estante. Baje la tapa

hasta que calce en su lugar y vuelva a colocar el caj6n para la

carne.

Deslice el control de temperatura del caj6n para la came hacia

adelante para hacerlo menos frfo, o deslicelo hacia atras para

hacerlo mas frio.

Usted puede controlar el nivel de humedad en el compartimiento

hermetico para verduras. Regule el control a cualquier ajuste

entre bajo (LOW) y alto (HIGH).

Bajo (LOW - posici6n abierta) deja que el aire h0medo salga del

compartimiento para verduras, y es el mas adecuado para

conservar las frutas y verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico en el compartimiento para verduras. No

lave ni pele las moras sine en el momento de usarlas. Separe

y guarde las moras en su recipiente original en el

compartimiento para verduras.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y guardelas en el compartimiento para

verduras.

Alto (HIGH - posici6n cerrada) mantiene el aire h0medo en el

caj6n para verduras, yes el mas adecuado para conservar las

verduras frescas de hoja.

• Verduras de hoja: Lavelas con agua frfa, escOrralas y

deshagase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plastico y guardelas en el compartimiento para verduras.

Ubicacibn del control de humedad

El control de humedad esta ubicado en el compartimiento para

verduras

High 5 4 3 2 ! LOW

Guia para la conservacibn de carnes

Por Io general guarde todas las carnes en su envoltura original

siempre y cuando sea hermetica y a prueba de humedad. Vuelva

a envolver si fuera necesario. Consulte el cuadro siguiente

respecto a periodos de conservaci6n. Para guardar la came per

un tiempo mas prolongado que los periodos indicados,

congelela.

El pescado o los mariscos frescos Qselos el mismo dia en que los

compr6.

PolIo, came molida, carnes diversas (higado) .................. 1-2 dias

Fiambres, filetes/asados ................................................... 3-5 dias

Carnes curadas ............................................................... 7-10 dias

Sobras - Cubra las sobras con envoltura de plastico, papel de

aluminio, o use recipientes de plastico con tapas hermeticas.

! : o

Para quitar y volver a colocar el portavinos (a la izquierda}

o el portabotellas/latas (a la derecha):

1. Quite el portabotellas/latas jalandolo directamente hacia

fuera del estante.

2. Vuelva a colocar el portabotellas/latas deslizandolo entre el

estante y la pared del refrigerador.

Dependiendo de su modelo, puede ser que usted tenga un

compartimiento de una, dos o tres piezas. Puede guardar huevos

en la charola para huevos o sueltos en el compartimiento.

NOTA: Los huevos deben guardarse en un recipiente con tapa

para almacenamiento a largo plazo. Si el modelo de su

refrigerador no tiene un compartimiento para huevos, guarde los

huevos en su recipiente original o en un estante interior.

CARACTERiSTICAS DEL

CONGELADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

por separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

pot favor Ilame 1-800-4-MY-HOME ®.

Para quitar y volver a poner el estante:

1. Quite el estante levantandolo ligeramente y movi_ndolo

completamente hacia un lado. Levante el otto lado hacia

arriba y fuera de los soportes del estante.

2. Vuelva a colocar el estante introduciendo completamente un

extremo del mismo en el centro de los soportes del estante.

Luego baje el otro extremo del estante e introdt_zcalo en los

soportes del mismo.

NOTA: El estante debera bajarse ligeramente y encajar en su

lugar. Si el estante no parece estable, asegL_rese de que

ambos extremos del estante hayan encajado en los soportes

del estante.

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variaran segt_n la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (debera ser

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Selle bien el paquete o envase para evitar la

transferencia de sabor y olor en todo el producto. Es normal

encontrar cristales de hielo dentro de los paquetes sellados.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2-3 Ib de

alimentos por pie cL_bico [907-1.350 g por 28 L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. La puerta del cogelador

debe cerrarse hermeticamente. Para obtener mas informaci6n

respecto a la preparaci6n de alimentos para su congelaci6n,

consulte una guia de congeladores o un buen libro de cocina.

Para quitar y volver a colocar la base del congelador:

1. Levante ambas "cercas" traseras hacia arriba y saquelas.

2. Quite la base del congelador jalandola hacia afuera

aproximadamente 1" (2,5 cm) con una mano alrededor de la

secci6n de la torre de aire (la parte posterior central) y otra

mano en la parte frontal central.

3. Levante la base por la parte posterior hasta que los ganchos

se liberen del gabinete y jale la base por completo hacia

afuera.

4. Vuelva a colocar la base del congelador deslizandola

directamente hacia dentro hasta que los ganchos calcen en

su lugar en la parte de atras del gabinete.

5. Vuelva a colocar las "cercas" alineando los pernos con las

entradas en la base y empuje hacia abajo hasta que encajen

en su lugar.

CARACTERiSTICAS

DE LA PUERTA

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

por separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame 1-800-4-MY-HOME _.

Se pueden quitar los rieles de la puerta parafacilitar la limpieza.

Rieles a presibn de la puerta

Para sacar y volver a colocar los rieles:

1. Saque los rieles empujando hacia adentro ligeramente en la

parte frontal del soporte mientras jala hacia afuera la leng(_eta

interior. Repita estos pasos para el otro extremo del riel.

2. Vuelva a colocar los deles alineando los extremos de los

soportes con los botones que estan en los costados del

revestimiento de la puerta. Encaje a presi6n el soporte y las

piezas del riel en las lengOetas que estan encima del estante,

tal come se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

, ::i: o

NOTA: Los portalatas pueden adquirirse como un Accesorio para

algunos modelos.

Para quitar y volver a colocar los portalatas/recipientes:

1. Quite el recipiente/portalatas levantandolo y jalandolo

directamente hacia afuera.

2. Vuelva a colocar el recipiente/portalatas deslizandolo hacia

adentro sobre el soporte elegido y empujandolo hacia abajo

hasta que se detenga.

El compartimiento para alimentos y la bandeja se deslizan de un

lado a otro para Iograr un almacenamiento mas flexible. La

bandeja encaja en cualquiera de los lades del compartimiento

para alimentos, o parcialmente debajo del mismo. Trate de

moverla a distintas posiciones para encontrar la opci6n que le

parezca mas conveniente.

Para instalar y ajustar el compartimiento para alimentos y

la bandeja:

1. Introduzca el frente de la bandeja para alimentos en la ranura

que esta en la parte trasera del riel del estante. Baje la parte

trasera de la bandeja hasta que encaje en su lugar.

2. Coloque el frente del compartimiento para alimentos encima

del riel del estante. Baje la parte trasera del compartimiento

sobre las ranuras que estan en la puerta del refrigerador.

Regule el compartimiento para alimentos levantando el frente

ligeramente y deslizandolo a la posici6n que desee. Baje el

frente para que encaje en su lugar.

La parte inferior del estante es abatible, permitiendole guardar

articulos mas altos en el estante inferior de la puerta. Cuando

esta en la posici6n hacia abajo, el estante puede resistir hasta

10 libras (4,5 kg).

CUlDADO DE SU

REFRIGERADOR

Peligro de Explosion

Use un limpiador no inflarnableo

No eeguir esta instrucci6n puede ocasionar la rnuerte,

exploei6n o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales come

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o asperos, come

aerosoles para ventanas, productos de limpieza para

pulir, Iiquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estro_oajos para

fregar u otros utensilios de limpieza asperos. Estos

pueden rayar o dadar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonate de

sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

Fijese si su refrigerador tiene el exterior de metal pintado,

acabado con apariencia inoxidable Ultra Satin TM, aluminio

cepillado o de acero inoxidable y decida el metodo de

limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un patio

suave. Para obtener una protecci6n adicional contra da_os a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

patio limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un patio

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un patio suave.

Acabado con apariencia inoxidable Ultra SatinTM: Lave

con una esponja limpia o un paso liso y un detergente suave

en agua tibia. No use limpiadores asperos o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un paso suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un patio liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o asperos. Seque

meticulosamente con un patio suave.

• Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequer3as, se

sugiere usar un limpiador de acero inoxidable aprobado

per el fabricante.

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable(

No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales como las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un patio suave. Para ordenar el limpiador, vea

"Accesorios".

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante transito de

mascotas en el hogar, el condensador debera limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea "Rejilla de la base" o "C6mo

quitar la puerta".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energia.

NOTA: No todos los focos son adecuados para su refrigerador.

Asegt]rese de reemplazar un foco con otro del mismo tamale,

forma y vatiaje.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite el foco que se encuentra detras del panel de control en

el refrigerador o detras de la cubierta de la luz en el

congelador (en algunos modelos). Reemplace el foco con un

foco del mismo vatiaje.

3. Enchufe el refrigerador o reconecte el suministro de energfa.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas del refrigerador cerradas (seg0n el modelo)

para que los alimentos se mantengan fr(os y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 libras (907 g) de hielo seco en el congelador por

cada pie ct]bico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dfas.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene fr(o per mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio por mas tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est_ ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n OFF

(apagado - hacia arriba) o mueva el interrupter a la

posici6n OFF (apagado - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de ires:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF

(apagado - hacia la derecha).

3. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el Qltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interrupter a la posici6n OFF (apagado

- hacia la derecha).

Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

Vacie el dep6sito de hielo.

Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

5. Desenchufe el refrigerador.

6. Vac[e el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O atornille las patas niveladoras

para no rayar el piso. Consulte la secci6n "Ajuste las

puertas".

10. Sostenga las puertas cerradas y el cable electrico pegado al

gabinete del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Siga primero las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

• &Esta desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

&Se quem6 un fusible de la casa o se dispar6 un

disyuntor? Reemplace el fusible o reposicione el disyuntor.

&Esta el control del refrigerador en la posici6n apagado

(OFF)? Vea la secci6n "Uso del (de los) control(es)",

dependiendo del modelo.

&Se esta descongelando el refrigerador? En 30 minutes

vuelva a revisar si el refrigerador esta funcionando. Su

refrigerador activa regularmente un ciclo de descongelaci6n

automatica.

Las luces no funcionan

• &Estb desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Esta flojo o quemado un foco? Yea la secci6n "C6mo

cambiar el(los) foco(s)", dependiendo del modelo.

Hay agua en la bandeja recolectora de agua

• &Se esta descongelando el refrigerador? El agua se

evaporara. Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

• &Esta mas h_medo que Io normal? Cuando este ht]medo,

calcule que el agua en la bandeja recolectora tardara mas en

evaporarse.

Parece que el motor funciona excesivamente

• _.Esta la temperatura ambiente mas caliente que Io

normal? En condiciones de calor, el motor funciona por

periodos mas largos. Cuando la temperatura ambiente es

normal, el motor funciona entre 40% al 80% del tiempo. Si la

habitaci6n esta caliente, puede funcionar por mas tiempo.

• _,Se acaba de agregar una gran cantidad de alimentos al

refrigerador? Agregar grandes cantidades de alimentos

hace que se caliente el refrigerador. El motor normalmente

funcionara por periodos mas prolongados para velvet a

enfriar el refrigerador. :_

_,Se han abierto las puertas a menudo? Cuando esto

ocurre, el motor puede funcionar por periodos mas largos.

Ahorre energ[a sacando todo Io que necesita del refrigerador

de una sola vez, manteniendo los alimentos organizados y

cerrando la puerta inmediatamente despues de sacarlos.

• &Se ha ajustado el control correctamente de acuerdo con

las condiciones circundantes? Vea "Use del (de los)

control(es)", dependiendo del modelo.

_,Estan las puertas completamente cerradas? Cierre las

puertas con firmeza. Si no cierran completamente, yea "Las

puertas no cierran completamente" mas adelante en esta

secci6n.

_,Estan sucios los serpentines del condensador? Esto

impide la transferencia del aire y hace que el motor trabaje

mas. Limpie los serpentines del condensador. Vea la secci6n

"Limpieza".

NOTA: Su nuevo refrigerador funcionara por periodos mas largos

que su refrigerador anterior debido al motor de alto rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "Sonidos normales".

La fbbdca de hielo no produce hielo o no produce

suficiente hielo

&Se acaba de instalar la fabrica de hielo? Deje transcurrir

72 horas para que la fabrica de hielo comience a producir

hielo. Una vez que su refrigerador se haya enfriado, la fabrica

de hielo debe empezar a producir de 70 a 120 cubos cada

24 horas.

&Esta la temperatura del congelador Io suficientemente

fria para hacer hielo? Espere 24 horas despues de haber

conectado la fabrica de hielo para que se produzca hielo. Vea

"Uso del (de los) control(es)", dependiendo del modelo.

&Esta el brazo de control de alambre de la fabrica de

hielo en la posicibn apagado (OFF - brazo elevado)?

Baje el brazo de control de alambre a la posici6n encendido

(ON - brazo hacia abajo). Vea la secci6n "Fabrica de hielo".

&Esta abierta la valvula de cierre de la tuberia del agua al

refrigerador? Abra la valvula de agua. Vea la secci6n

"Conexi6n del suministro de agua".

&Tiene agua el molde de la fabrica de hielo o no se ha

producido hielo? Verifique si su refrigerador ha sido

conectado al suministro de agua de su casa y si la valvula de

cierre esta abierta. Vea la secci6n "Conexi6n del suministro

de agua'.

&Se trab6 un cubo de hielo en el brazo eyector? Saque el

hielo del brazo eyector con un utensilio de plastico. Vea la

secci6n "Fabrica de hielo'.

&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca,

&Se ha ajustado correctamente el control? Si se ha

producido muy poco hielo, yea la secci6n "Uso del (de los)

control(es)', dependiendo del modelo.

&Tiene un filtro de agua instalado en el refrigerador? El

filtro puede estar Ileno o haberse instalado incorrectamente.

Dependiendo del modelo, saque el cartucho del filtro de

agua. Vea la secci6n "Sistema de filtraci6n de agua". Ponga a

funcionar el despachador. Si el flujo de agua aumenta

notablemente, su filtro esta Ileno y necesita cambiarlo.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua."

NOTA: Si el problema no se debe a ninguna de las

alternativas indicadas, puede haber un problema en la

tuberia de agua. Llame solicitando servicio.

El hielo tiene real sabor, real olor o un color grisaceo

• &Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de mal sabor? Deseche los primeros

Iotes de hielo.

&Se han guardado los cubos de hielo por mucho tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

&Se han envuelto debidamente los alimentos en el

refrigerador? Consulte la secci6n "Caracteristicas del

refrigerador",

&Se necesita limpiar el congelador y el dep6sito de hielo?

Vea la secci6n "Limpieza".

&Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador?

Un descoloramiento oscuro o gris en el hielo indica que el

sistema de filtrado de agua necesita enjuagarse mas. Haga

correr mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado,

inicialmente por Io menos de 2 a 3 galones (de 8 a 12 L) o por

5 minutos. Deseche el hielo descolorido.

El despachador de agua no funciona debidamente

&No se ha Ilenado el sistema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa. Use un recipiente

resistente para oprimir el despachador de agua hasta que

comience el flujo de agua. Distribuya y deseche de 2 a

3 galones (de 8 a 12 L) de agua. Esto tomara

aproximadamente de 5 minutos y ayudara a limpiar el aire de

la linea. Puede requerirse un enjuague adicional en algunas

casas. Vea "Despachador de agua".

&La v_lvula de cierre de agua no esta abierta o la tuberia

del agua no esta conectada al suministro? Verifique si la

valvula de cierre del agua esta abierta y el suministro de agua

esta conectado al refrigerador. Vea "Conexi6n del suministro

de agua'.

&Esta la valvula de cierre del agua atascada o no fue

instalada correctamente? Consulte la secci6n "Conexi6n

del suministro de agua". Si el problema no es atascamiento o

mala instalaci6n, solicite servicio o Ilame a un plomero.

&Hay un estrechamiento en la tuberia de agua de la casa?

Si encuentra o sospecha que hay un estrechamiento en la

tuberia del agua, Ilame a un plomero competente con

licencia.

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, solicite servicio.

&Se ha conectado un sistema de filtraci6n de agua de

bsmosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua".

El flujo de agua del despachador disminuye

considerablemente

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar Ileno o haberse instalado incorrectamente.

Dependiendo del modelo, quite el cartucho del filtro de agua.

Vea la secci6n "Sistema de filtraci6n de agua". Ponga a

funcionar el despachador. Si el flujo de agua aumenta

notablemente, su filtro esta Ileno y necesita cambiarlo.

Hay fugas de agua en el despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de agua? Sostenga el recipiente debajo del

despachador de agua dos o tres segundos despues de soltar

la palanca del despachador. Puede que salga un poco de

agua durante ese tiempo.

&Tiene un filtro de agua instalado en el refrigerador? El

sistema de filtraci6n de agua pudiera tenet aire en la tuberia,

Io que ocasionaria que gotee el agua. Se puede eliminar el

aire de la tuberia con enjuagues adicionales. El uso normal

del despachador deberia eliminar el aire en un periodo de 24

a 72 horas.

El agua del despachador no estb Io suficientemente fria

• &Ha instalado recientemente su refrigerador? Deje

transcurrir 24 horas para que el refrigerador se enfr[e

completamente.

&Se ha distribuido recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el agua se enfr_e

completamente.

/,No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este fr_o. Descarte

el agua del primer vaso.

El divisor entre los dos compartimientos estb caliente

Probablemente el calor se debe al funcionamiento normal del

control automatico de humedad exterior.

La temperatura estb demasiado caliente

&Estbn bloqueados los orificios de ventilaci6n en

cualquiera de los compartimientos? Esto impide la

circulaci6n del aire frio entre los dos compartimientos.

Saque todos los objetos que bloquean los orificios de

ventilaci6n. Vea la ubicaci6n de estos orificios en la secci6n

"C6mo asegurar la debida circulaci6n del aire".

&Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador

se calienta cuando esto ocurre. Mantenga el refrigerador frio

sacando todo Io que necesita del refrigerador de una sola

vez, manteniendo los alimentos organizados y cerrando la

puerta inmediatamente despues de sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades

de alimentos calienta el refrigerador. Pueden transcurrir

varias horas para que el refrigerador recupere su temperatura

normal.

• &Se han ajustado los controles correctamente de

acuerdo alas condiciones circundantes? Vea "Use

del (de los) control(es)",dependiendo del modelo.

Hay acumulacibn de humedad en el interior

&Estan bloqueados los orificios de ventilacibn en el

refrigerador? Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de los orificios en la

secci6n "C6mo asegurar la debida circulaci6n del aire".

&Se abre(n) la(s) puerta(s) con frecuencia? Evite la

acumulaci6n de humedad, sacando todo Io que necesita del

refrigerador de una sola vez, manteniendo los alimentos

organizados y cerrando la puerta inmediatamente despues

de sacarlos.

• &Esta h_meda la habitaci6n? Es normal que se acumule

humedad dentro del refrigerador cuando el aire exterior esta

hOmedo.

• &Se han envuelto correctamente los alimentos? Verifique

que todos los alimentos esten bien envueltos. Seque los

recipientes hL_medos antes de colocarlos en el refrigerador.

• &Se ha ajustado el control correctamente de acuerdo a

las condiciones circundantes? Vea "Use del (de los)

control(es)", dependiendo del modelo.

• &Se ha completado un ciclo de descongelacibn

automatica? Es normal que se formen gotitas despues de

que se descongela automaticamente.

Es dificil abrir las puertas

&Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies que estas toquen. Frote

una capa delgada de cera de parafina sobre las

empaquetaduras despues de la limpieza.

Las puertas no cierran completamente

• &Hay paquetes de comida que impiden que se cierre la

puerta? Ordene los recipientes de manera que queden mas

juntos.

• &Esta el depbsito de hielo real colocado? Empuje el

dep6sito de hielo hasta el fondo.

&Est_n las tapas del caj6n para verduras, bandejas,

parrillas, compartimientos o canastillas real colocados?

Coloque estos art[culos en la posici6n correcta. Para mas

informaci6n, yea la secci6n "Caracteristicas del refrigerador".

&Estbn las empaquetaduras pegajosas? Limpie las

empaquetaduras y las superficies que estas toquen. Frote

una capa delgada de cera de parafina sobre las

empaquetaduras despues de la limpieza.

• &Se balancea el refrigerador o no est_ nivelado? Nivele el

refrigerador. Vea "Ajuste las puertas".

&Se desmontaron las puertas durante la instalacibn de la

unidad y no se volvieron a instalar correctamente?

Quite y vuelva a colocar las puertas de acuerdo a la secci6n

"Puertas del refrigerador" o Ilame a un tecnico de servicio

calificado.

CONTRATOS DE PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido diser_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es allf donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Proteccidn hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:

v' Servicio experto por nuestros 12.000 especialistas en

reparaci6n competentes

v' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

ser reparado

v' Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

Ayuda r_pida por tel_fono - asistencia per tel_fono a cargo

de un tecnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparacidn

conveniente

v' Protecci6n de sobrevoltaje contra da_os electricos debido a

fiuctuaciones de electricidad

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de repuestos y accesorios de calidad. Cse es el tipo

de profesionalismo con el que usted puede contar para ayudarle

a prolongar la vida de su nuevo artefacto por muchos aSos mas.

iAdquiera hey su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral ®para obtener servicio de reparacidn. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso a mas de un mill6n de piezas de repuesto y accesorios,

contamos con las herramientas, piezas, conocimiento y la

destreza para asegurarnos de respaldar nuestra promesa de que:

Reparamos Io que vendemos.

Su producto Kenmore ® esta diser_ado, fabricado y sometido a

prueba para proporcionarle aSos de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del madana a

precios de hoy

• Elimina las facturas de reparaci6n producidas per el uso

normal y el desgaste

• Ofrece apoyo por telefono a cargo d un tecnico de Sears para

los productos que deban set reparados en el hogar

AQn si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventive a solicitud suya,

para asegurarse de que su producto esta en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas

informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME®y pida el nOmero de pieza

apropiado que so enlista abajo o p6ngase en contacto con su

distribuidor autorizado de Kenmore.

Limpiador de Acero Inoxidable:

Pida la pieza No. D22 M40083 R

Sistema de la filtracibn de agua de la rejilla

de la base:

NOTA: No use agua que no sea microbiolbgicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Filtro de repuesto:

Pida la pieza No. 9915 (LC200V / NLC120V)

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-LC200V Capacidad de 200 galones (757 litros)

Modelo WF-NLC120V Capacidad de 120 galones (454 litros)

Comprobado y certificado por NSF International, segun la norma 42

ANSI/NSF para reducci6n de cloro, sabot y olor, Clase de

parficulas I*; y bajo la norma 53 ANSi/NSF para la reducci6n de

p!omo, mercurio, benceno, p-diclorobenceno, quistes, turbidez y

asbestos.

Este sistema ha sido comprobado segOn la norma ANSl/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite

permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Reduccibn de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo %

sustancias reducci6n de influente a tratar efluente efluente reducci6n Promedio

Efectos est_ticos NSF reducci6n

Cloro, sabor/olor _>50% 1,9 mg/L 2,0 mg/L _+10% 0,12 mg/L 0,08 mg/L >75% >75%

Clase de particulas I* _>85% 5.300.000/mL par_iculas/mLP°rIo menos 10.000 50.000/mL** 15.725/mL 99,0% 99,7%

Reducci6n de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo %

contaminantes reducci6n de influente a tratar efluente efluente reducci6n Promedio

NSF reducci6n

Plomo: @ pH 6,5 0,01mg/L 0,14 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,30% 99,30%

Plomo: @ pH 8,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+ 10% 0,001 mg/L 0,001 mg/L 99,32% 99,32%

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0005 mg/L 0,0003 mg/L 91,37% 94,82%

Mercurio: @ pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L _+10% 0,0013 mg/L 0,0005 mg/L 76,36% 90,90%

Benceno 0,005 mg/L 0,0153 mg/L 0,015 _+10% 0,0036 mg/L 0,0014 mg/L 76,47% 90,84%

Paradiclorobenceno 0,075 mg/L 0,215 mg/L 0,225 _+10% 0,0037 mg/L 0,0010 mg/L 98,27% 99,52%

Asbestos 99.0% 842 x 107 107a 108fibras/L .... 1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81%

Quistes ..... 99,95% 165.000/mL 50.000/L min. 1 mg/L 1 mg/L 99,99% 99,92%

Turbidez 0,5 NTU 11,75 NTU 11 _+1 NTU 0,38 NTU 0,22 NTU 96,76% 98,14%

Parametros de la prueba: pH = 7,5 + 0,5 si no se indica I0 contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg2 manometrica

(413,7 kPa). Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempe_e tal como se ofrece en la

publicidad.

• Modelo WF-LC2OOV El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y le avisa que

debe reemplazarlo. Cuando se ha usado el 90% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de verde a amarillo. Cuando se ha usado 100% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de amarillo a rojo y se le recomienda reemplazar el filtro. Use

el cartucho de repuesto LC200V/NLC120V, pieza N° 9915. El

precio sugerido de venta al por menor durante el a_o 2004 es

de $32,99 EE.UU./$49,99 CanadA. Precios sujetos a cambio

sin previo aviso.

• Modelo WF-NLC120V Cambie el cartucho del filtro de agua

cada 6 a 9 meses. Use el cartucho de repuesto LC2OOV/

NLC120V, pieza N° 9915. El precio sugerido de venta al por

menor durante el aSo 2004 es de $32,99 EE.UU./$49,99

CanadA. Precios sujetos a cambio sin previo aviso.

El producto es para uso con agua fria Onicamente.

No use con agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

• Favor de ver la portada o la secci6n "Accesorios" para

obtener el nombre, direcci6n y nOmero telef6nico del

fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg. 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

Flujo nominal de servicio 0,5 gpm (1,89 L/rain.) @ 60 Ibs./

pulg. 2

*Tama_o de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

***Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

.... Fibras mayores de 10 um de Iongitud

..... Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE .................................................................................... 48

SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 49

Mise au rebut de votre vieux refrigerateur ................................ 49

INSTRUCTIONS D'INSTALLATION ............................................ 50

Deballage du refrigerateur ......................................................... 50

Emplacement d'installation ....................................................... 50

Specifications electriques ......................................................... 51

Specifications de I'alimentation en eau .................................... 51

Raccordement de la canalisation d'eau .................................... 51

Portes du refrigerateur .............................................................. 53

Ajustement des portes .............................................................. 57

Preparation du systeme d'eau .................................................. 57

Sons normaux ........................................................................... 57

UTILISATION DU RI_FRIGI_RATEUR ......................................... 58

Pour s'assurer d'une circulation d'air appropriee ..................... 58

Utilisation des commandes ....................................................... 58

Distributeur d'eau ...................................................................... 59

Temoin lumineux de I'etat du filtre a eau .................................. 59

Systeme de filtration d'eau ........................................................ 59

Machine a glagons .................................................................... 60

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 61

Tablettes du refrigerateur .......................................................... 61

Bacs a legumes et tiroirs a viande ............................................ 61

Reglage de I'humidite darts le bac a legumes .......................... 62

Tiroir a viande refrig6r6 .............................................................. 62

Casier a vin ou porte-cannettes/bouteilles ............................... 63

Casier utilitaire ou oeufrier ......................................................... 63

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 63

Clayette de congelateur ............................................................ 63

Plancher de congelateur coulissant .......................................... 63

CARACTI_RISTIQUES DE LA PORTE ........................................ 64

Tringles dans la porte ................................................................ 64

Porte-cannettes et balconnets .................................................. 64

Compartiment utilitaire et plateau reglables ............................. 64

Tablette de porte relevable ....................................................... 64

ENTRETIEN DU RI_FRIGI_RATEUR ........................................... 65

Nettoyage .................................................................................. 65

Remplacement des ampoules d'eclairage ............................... 65

Pannes de courant .................................................................... 66

Entretien avant les vacances ou Iors d'un demenagement ...... 66

DI_PANNAGE ................................................................................ 67

CONTRATS DE PROTECTION ................................................... 70

Aux 12tats-Unis........................................................................... 70

Au Canada ................................................................................. 70

Accessoires ............................................................................... 70

FEUlLLES DE DONNI_ES SUR LE PRODUlT ............................ 71

NUMI_ROS DE SERVICE ....................... COUVERTURE ARRII_RE

GARANTIE

GARANTIE COMPLI_TE DE UN AN DU RI_FRIGI_RATEUR

Pendant un an a compter de la date d'achat, Iorsque ce

refrig6rateur est utilise et entretenu d'apres les instructions

jointes ou fournies avec le produit, Sears reparera ce rdrigerateur

sans frais, si la defectuosite provient des materiaux ou de la

fabrication.

GARANTIE COMPLI_TE DE CINQ ANS DU SYSTI_ME SCELLI_

DE RI_FRIGI_RATION

Pendant cinq ans a compter de la date d'achat, Iorsque ce

refrig6rateur est utilise et entretenu d'apres les instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut les cartouches originales et de

rechange des filtres a eau eta glace Kenmore (si le refrigerateur

est dote du syst_me de filtration). Les cartouches originales et de

rechange sont garanties pendant 30 jours, pieces seulement,

contre les vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX I_TATS-UNIS.

Cette garantie s'applique seulement pendant que ce produit

est utilis_ au Canada ou aux I_tats-Unis. Cette garantie vous

donne des droits juridiques sp_cifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province a I'autre ou

d'un I_tat a rautre.

Les termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Enregistrement du produit

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaletique des

numeros de modele de s_rie situee sur la paroi interieure du

compartiment refrigerateur.

Ayez ces renseignements a portee de la main pour vous aider

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears a propos de votre refrigerateur.

Num_ro de module 106.

Nurn_ro de s_rie

Date d'achat

Garder ces instructions et votre requ de vente pour r_f_rence

ult_rieure.

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est trbs importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous

eta d'autres.

Tous les messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas lee instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES iNSTRUCTiONS DE SECURIT¢:

AVERTJSSEMENT : pour r6duire lee risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrig@ateur, prendre quelques precautions fondamentales, y compris les suivantes :

_, Brancher I'appareiI sur une prise a 3 alveoles reliee a la terre.

_, Ne pas enlever Ia broche de liaison a la terre.

_, Ne pas utiliser un adaptateur.

_, Ne pas utiliser un c_ble de rallonge.

_, Utiliser deux ou plus de personnes pour deplacer et installer

le refrig@ateur.

_, Debrancher la source de courant electdque avant I'entretien.

_, Replacer tousles panneaux avant de faire la remise an

marche.

_, Utiliser un produit de nettoyage ininfiammable.

_, Garder les mat6riaux at les vapeurs inflammables, telle que

I'essence, loin du r6frig@ateur.

• Debrancher le refrig@ateur avant !'installation de la machine

gtagons (seulement pour modules pr_ts a recevoir une

machine a glagons).

_, Utiliser un verre robuste pour prendre des glagons ou de

I'eau (sur certains mod&les).

• Enlever les portes de votre vieux refrig@ateur.

CONSERVEZ CES iNSTRUCTiONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever lee portes de votre vieu× refrig@ateuro

Le non-respect de cette instruction peut causer

un deces ou des mesions c@ebrateso

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

peuvent pas y penetrer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du passe. Les refrig@ateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

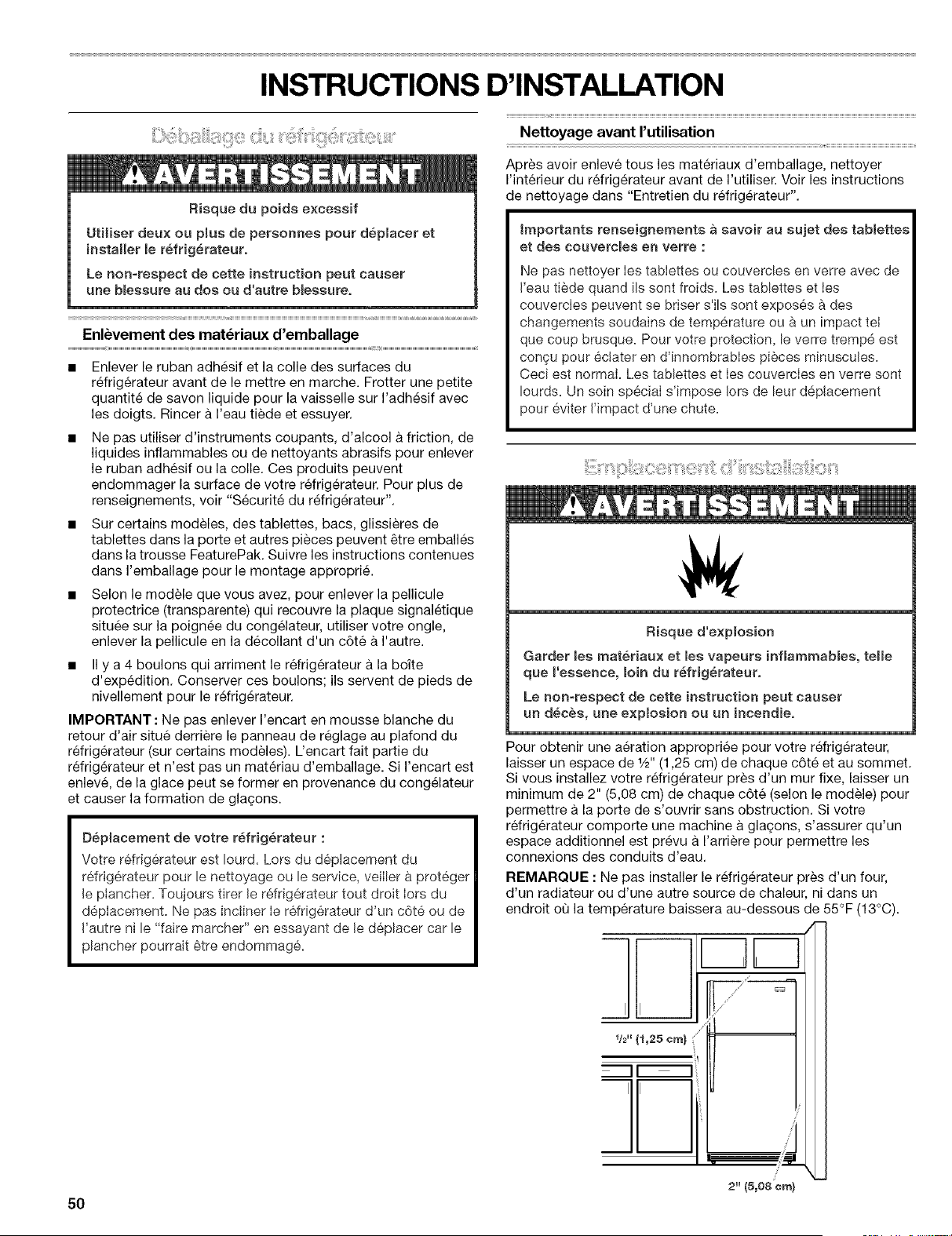

INSTRUCTIONS D'INSTALLATION

Risque du poids e×cessif

Utiliser deux ou pmus de personnee pour deplacer et

installer le refrigerateUro

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure,

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et la colle des surfaces du

refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de

renseignements, voir "Securite du refrigerateur".

Sur certains modeles, des tablettes, bacs, glissieres de

tablettes dans la porte et autres pi_ces peuvent _tre emballes

dans la trousse FeaturePak. Suivre les instructions contenues

dans I'emballage pour le montage approprie.

Selon le modele que vous avez, pour enlever la pellicule

protectrice (transparente) qui recouvre la plaque signaletique

situee sur la poign_e du congelateur, utiliser votre ongle,

enlever la pellicule en la decollant d'un c6te a I'autre.

• II y a 4 boulons qui arriment le refrigerateur a la bolte

d'expedition. Conserver ces boulons; ils servent de pieds de

nivellement pour le refrigerateur.

IMPORTANT: Ne pas enlever I'encart en mousse blanche du

retour d'air situe derriere le panneau de reglage au plafond du

refrigerateur (sur certains modeles). L'encart fait partie du

refrig_rateur et n'est pas un materiau d'emballage. Si I'encart est

enleve, de la glace peut se former en provenance du congelateur

et causer la formation de gla9ons.

Deplacement de votre refdgerateur :

Votre refrigerateur est Iourd. Lots du d_placement du

refrigerateur pour le nettoyage ou le service, veiller a prot_ger

le plancher. Toujours tirer le r&frig&rateur tout droit Iors du

deptacement. Ne pas incliner Ie refrig&rateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage=

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

_mportants renseignements a savoir au sujet des tablettes

et des couverdes en verre :

Ne pas nettoyer ies tablettes ou couvercles en verre avec de

I'eau tilde quand ils sent froids= Les tablettes et ies

couvercIes peuvent se briser s'ils sont exposes _ des

changements soudains de temperature ou & un impact tel

que coup brusque= Pour votre protection, le verre trempe est

con_u pour eclater en d'innombrabies pieces minuscules=

Ceci est normal= Les tablettes et ies couvercies en verre sont

Iourds= Un soin speciaI s'impose lots de leur deplacement

pour _viter I'impact d'une chute=

Risque d'e×p_osion

Garder les materiau× et les vapeurs inflammables, teHe

que I'essence, loin du refrigerateur.

Le non=respect de cette instruction peut causer

un deces, une explosion ou un incendie,

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : Ne pas installer le refrigerateur pres d'un four,

d'un radiateur ou d'une autre source de chaleur, ni dans un

endroit ou la temperature baissera au-dessous de 55°F (13°C).

V2" (1,25 ore)

2" (5_08era}

RisquedechoceBectrique

Branchersuruneprisea3 aJveomee retiee a la terre.

Ne pae eniever mabroche de miaieon & materreo

Ne pae utilieer un adaptateuro

Ne pae utHiser un c_bme de raHonge.

Le nomrespect de cee instructions peat causer

un deces, un incendie ou un cboc electrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrigerateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit a I'aide d'un commutateur. Ne pas employer de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) a OFF (arr6t) et debrancher ensuite le

refrigerateur de la source d'alimentation electrique. Lorsque vous

avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desire.

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT:

• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

gla(;ons a la position OFF (arr_t).

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS : Un tournevis a lame plate, cles plates de

7_6"et 1/2"ou 2 cles a molette reglables, tourne-ecrou et foret de

1/,,,,perceuse manuelle ou electrique (convenablement reliee a la

terre).

REMARQUE : Votre marchand de refrigerateurs propose une

trousse disponible avec un robinet d'arr_t a etrier de V,"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t & etrier est conforme a yes codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de _/_6"(4,76 ram) ou de type a percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

Preseion de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a gla(;ons. Si vous avez des

questions au sujet de la pression de votre eau, appel a un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme dolt 6tre d'un minimum de 40 a 60 Ib/po _ (276 -

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 - 60 Ib/po _(276 - 414 kPa) :

• Verifier pour voir si le filtre du systeme d'osmose inverse est

bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

Si votre refrigerateur a une cartouche de filtre a eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

4::! ::, ::: :::

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a gla9ons a la position OFF (arr_t).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

_/2"a 1V," (1,25 cm a 3,18 cm) pres du refrigerateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage. Utiliser un tube en cuivre

de _/," (6,35 mm) de diametre exterieur. Veiller ace que le

tube soit coupe d'equerre aux deux extremites.

,A,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4"dans le tuyau de canalisation d'eau froide choisi.

................A

G ....................B

.... C

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr_t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. V@ifier que le raccord du robinet est bien

engage dans le trou de 1/4"perce dans la canalisation et que

la rondelle d'etancheite est placee sous la bride de tuyau.

Serrer I'ecrou de serrage. Serrer soigneusement et

uniformement les vis de la bride de tuyau afin que la rondelle

forme une jonction etanche. Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremit6 du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser I'ecrou de compression sur le

raccord de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aidera a emp_cher

les dommages au tube Iorsque le refrig@ateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr@.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. La machine a glagons est equip6e d'un filtre a eau incorpor&

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre & eau, il serait utile de I'installer dans le tube

de raccordement de 1/4"(6,35 mm). On peut obtenir un tel

filtre a eau chez le marchand d'appareils electromenagers le

plus proche.

7. Brancher le refrig@ateur ou reconnecter la source de courant

electrique.

8. Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de gla(_ons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrig@ateur.

3. Un raccord de 1/4"x 1/4"est necessaire pour connecter le

conduit pour I'eau a une canalisation d'eau de la maison.

Enfiler I'ecrou dans le joint a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F

A. Tube vers le r_frig_rateur D. Raccord (foumi)

B. £-crou (fourni) E. Virole (a acheted

C. Renflement _ Ecrou (a acheted

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le rdrig@ateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Preparation du syst_me d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a glagons se

remplisse entierement.

Style 3

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrig@ateur.

A. Bride du tube

B. Tube en cuivre

C. £-crou de compression

D. Valve d'entr_e d'eau

Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle 2 tours de plus. Ne pas serrer excessivement.

i/ II

A. Renflement

B. Ecrou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a glat_ons se

remplisse entierement.

OUTILLAGE NI_CESSAIRE : cle a douille, avec douille

hexagonale de ¾6", tournevis Phillips n° 2, tournevis a lame plate,

cle plate de ¾d', couteau a mastic de 2".

IMPORTANT :

• Avant d'entreprendre le travail, ARRI_TER. Debrancher le

refrig@ateur ou deconnecter la source de courant electrique.

• Retirer les aliments et tout balconnet ou casier utilitaire des

portes.

• Si vous desirez seulement enlever et reinstaller les portes,

voir les sections "Demontage - Portes et charnieres" et

"Reinstallation - Portes et charnieres".

Selon votre modele, vous pouvez avoir des portes standard

Style 1 ou contour Style 2. Si on prevoit egalement inverser

le sens d'ouverture des portes, suivre les instructions pour le

style de porte approprie.

• Toutes les illustrations mentionnees dans les instructions

suivantes sent incluses plus loin dans cette section apres la

section "€tapes finales".

D_montage - Portes et charni_res

Vis de charniere a t_te hexagonale de %d'

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Ouvrir la porte du refrig@ateur; enlever la grille de la base en

bas du refrigerateur. Voir I'illustration de la grille de la base.

Fermer la porte du refrigerateur; maintenir les deux portes

fermees jusqu'au moment o(4 on est pr_t a les separer de la

caisse de I'appareil.

REMARQUE : Prevoir un support additionnel des portes

pendant le demontage des charnieres. La force d'attraction

des aimants des pores ne suffit pas ales maintenir en place.

4. Enlever les pieces de la charniere superieure - voir

I'illustration de la charniere sup@ieure. Soulever la porte du

compartiment de congelation pour la separer de la caisse.

5. Enlever les pieces de la charniere centrale - voir I'illustration

de la charniere centrale. Soulever la porte du refrigerateur

pour la separer de la caisse.

6. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inf@ieure.

Inversion de la porte (facultatif)

IMPORTANT : Si on souhaite inverser la position des portes pour

pouvoir les ouvrir dans la direction opposee, preceder comme

suit. S'il n'est pas necessaire de changer I'orientation des portes,

voir la section "Reinstallation - Portes et charnieres".

Style 1-Standard

Voir les illustrations completes du Style 1 plus loin dans cette

section.

Vis de but4e de/a porte

Vis de b/ocage

de la poign4e de/a porte

Vis de poign4e ,_ t_te plate

Vis frontale de scel/ement

de/a poign4e de/a porte

Bouchon obturateur

de chamiere de porte

Bouchon obturateur

de chain/ere de caisse

Vis de poign_e

t#te ronde

Via de poign4e

9 4paulement

Caisse

1. Enlever les vis de charniere a t6te hexagonale de ¾6" (c6te

poignee); transferer ces pieces du c6te oppose. Voir

I'illustration 1-1.

2. Enlever bouchons obturateurs de charniere de caisse au

sommet de la caisse; transferer ceux-ci dans les trous de

charniere du c6te oppose. Voir I'illustration 1-2.

Porte du compartiment de cong_lation

1. Enlever la poignee de la porte du compartiment de

congelation (voir I'illustration). Conserver toutes les pieces

ensemble. Voir I'illustration 2.

2. Enlever le bouchon obturateur de charniere de porte. Le

transf@er du c6te oppose. Voir I'illustration 3.

3. Enlever les vis de blocage de la poignee de la porte.

Transf@er ces vis du c6te oppose de la porte du

compartiment de congelation. Voir I'illustration 4.

4. Enlever la butee de porte. Transf@er la butee du c6te oppose

de la porte du compartiment de congelation. Voir

I'illustration 5.

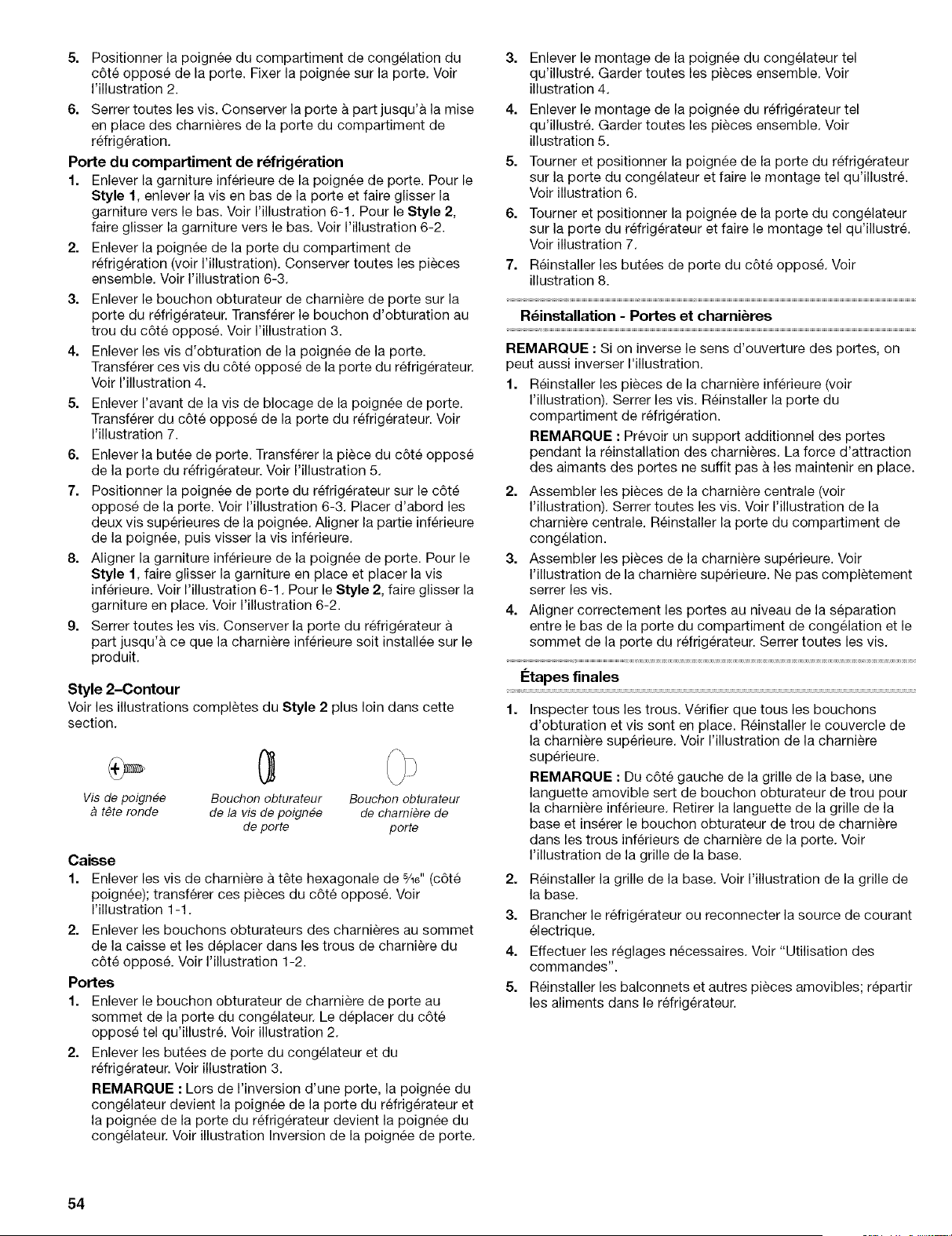

5. Positionner la poignee du compartiment de congelation du

c6te oppose de la porte. Fixer la poignee sur la porte. Voir

I'illustration 2.

6. Serrer toutes les vis. Conserver la porte a part jusqu'a la mise

en place des charnieres de la porte du compartiment de

refrigeration.

Porte du compartiment de r_frig_ration

1. Enlever la garniture inferieure de la poignee de porte. Pour le

Style 1, enlever la vis en bas de la porte et faire glisser la

garniture vers le bas. Voir I'illustration 6-1. Pour le Style 2,

faire glisser la garniture vers le bas. Voir Hlustration 6-2.

2. Enlever la poignee de la porte du compartiment de

refrigeration (voir I'illustration). Conserver toutes les pieces

ensemble. Voir I'illustration 6-3.

3. Enlever le bouchon obturateur de charniere de porte sur la

porte du refrigerateur. Transferer le bouchon d'obturation au

trou du c6te oppose. Voir I'illustration 3.

4. Enlever les vis d'obturation de la poignee de la porte.

Transferer ces vis du c6te oppose de la porte du refrigerateur.

Voir I'illustration 4.

5. Enlever I'avant de la vis de blocage de la poignee de porte.

Transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 7.

6. Enlever la butee de porte. Transferer la piece du c6te oppose

de la porte du refrigerateur. Voir I'illustration 5.

7. Positionner la poignee de porte du r6frig_rateur sur le c6te

oppose de la porte. Voir I'illustration 6-3. Placer d'abord les

deux vis superieures de la poignee. Aligner la pattie inferieure

de la poignee, puis visser la vis inferieure.

8. Aligner la garniture inferieure de la poignee de porte. Pour le

Style 1, faire glisser la garniture en place et placer la vis

inferieure. Voir I'illustration 6-1. Pour le Style 2, faire glisser la

garniture en place. Voir I'illustration 6-2.

9. Serrer toutes les vis. Conserver la porte du refrig6rateur

part jusqu'a ce que la charniere inferieure soit installee sur le

produit.

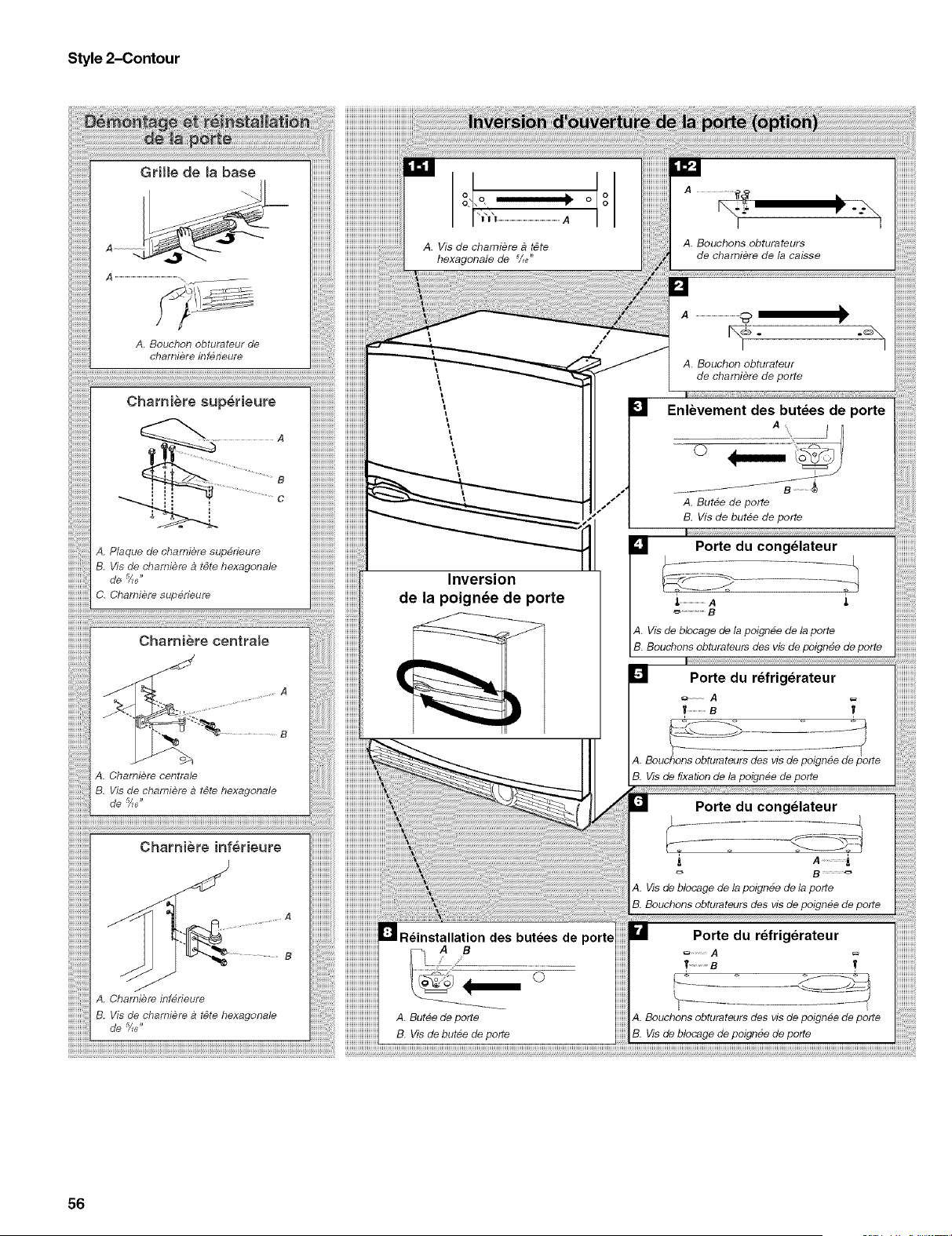

Style 2-Contour

Voir les illustrations completes du Style 2 plus loin dans cette

section.

Vis de poignee Bouchon obturateur

t#te ronde de la vis de poignee

de porte

Bouchon obturateur

de charni#re de

porte

Caisse

1. Enlever les vis de charniere a t_te hexagonale de 5/16"(c6te

poignee); transferer ces pieces du c6te oppose. Voir

I'illustration 1-1.

2. Enlever les bouchons obturateurs des charnieres au sommet

de la caisse et les deplacer dans les trous de charniere du

c6te oppose. Voir I'illustration 1-2.

Portes

1. Enlever le bouchon obturateur de charniere de porte au

sommet de la porte du congelateur. Le deplacer du c6te

oppose tel qu'illustre. Voir illustration 2.

2. Enlever les butees de porte du congelateur et du

refrigerateur. Voir illustration 3.

REMARQUE : Lors de I'inversion d'une porte, la poignee du

congelateur devient la poignee de la porte du refrigerateur et

la poignee de la porte du refrigerateur devient la poignee du

congelateur. Voir illustration Inversion de la poignee de porte.

3. Enlever le montage de la poignee du congelateur tel

qu'illustre. Garder toutes les pieces ensemble. Voir

illustration 4.

4. Enlever le montage de la poignee du refrigerateur tel

qu'illustre. Garder toutes les pieces ensemble. Voir

illustration 5.

5. Tourner et positionner la poignee de la porte du refrigerateur

sur la porte du congelateur et faire le montage tel qu'illustre.

Voir illustration 6.

6. Tourner et positionner la poignee de la porte du congelateur

sur la porte du refrigerateur et faire le montage tel qu'illustre.

Voir illustration 7.

7. Reinstaller les butees de porte du c6te oppose. Voir

illustration 8.

R_installation - Portes et charni_res

REMARQUE : Si on inverse le sens d'ouverture des portes, on

peut aussi inverser I'illustration.

1. Reinstaller les pieces de la charniere inferieure (voir

I'illustration). Serrer les vis. Reinstaller la porte du

compartiment de refrigeration.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas a les maintenir en place.

2. Assembler les pieces de la charniere centrale (voir

I'illustration). Serrer toutes les vis. Voir I'illustration de la

charniere centrale. Reinstaller la porte du compartiment de

congelation.

3. Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

4. Aligner correctement les portes au niveau de la separation

entre le bas de la porte du compartiment de congelation et le

sommet de la porte du refrigerateur. Serrer toutes les vis.

Etapes finales

Inspecter tousles trous. Verifier que tousles bouchons

d'obturation et vis sont en place. Reinstaller le couvercle de

la charniere superieure. Voir I'illustration de la charniere

superieure.

REMARQUE : Du c6te gauche de la grille de la base, une

languette amovible sert de bouchon obturateur de trou pour

la charniere inferieure. Retirer la languette de la grille de la

base et inserer le bouchon obturateur de trou de charniere

dans les trous inferieurs de charniere de la porte. Voir

I'illustration de la grille de la base.

2. Reinstaller la grille de la base. Voir I'illustration de la grille de

la base.

3. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

4. Effectuer les reglages necessaires. Voir "Utilisation des

commandes".

5. R_installer les balconnets et autres pieces amovibles; repartir

les aliments dans le rdrigerateur.

Style1-Standard

Gritte de ta base

A. Bouchon obturateur de

charniere infefieure

A. Couvemle de c,harni#re supefieure

B. Vis de chami&re a t#te hexagonale

de _"

C. Chamiere superieure

Charni_re centraie

A. Charniere centrate

B. Vis de charniere 9 t#te hexagona/e

de _/%"

A. Chami&re inferieure

B. Vis de charniere _ t#te hexagonale

de 5/_8"

A. Bouchon obturateur

de chami#re de porte

A. Vis de la poign#e 9 t_te plate

B. Poign#e de la porte du

compartiment de congelation

Vue avant Vue de c(_te

-1-1

A. Vis de butee A B

de la porte

B. Butte de/a porte

A. Vis de po/gn#e

A. Bouchons obturateurs

de chamiere de oaisse

A. Ws b t&te hexagonaie

A. Vis frontale

de scellement de I_

poignee de la porte

A. Ws de/a poignee

t_fe plate

B. We de poignee

t_te ronde

Style 2-Contour

A. Bouchon obturateur de

ehami&re inf#rieure

Chamiere superieure

.... A

A. Plaque de chami#re superieure

B. Vis de cflami_re _ t_te hexagonale

de %6"

C. Chami&re superieure

Charniere centrale

A. CharniL_re centrale

B. Vis de eharniere 9 t_te hexagonale

de _6"

Charniere infSrieure

A. Charni_.re inferieure

B. Vie de charni_re 9 t_te hexagonale

°l°

o.'., )

A. Vis de charni#re 9. tbte

hexagonate de 5/,_,,

Inversion

de la poign_e de porte

Rdinstallation des butees de

A. Butee de porte

de butee de porte

s S

s• S

A ....._ •

I I

A. Bouchons ebturateurs

de charni&re de/a caisse

I "_\1

A. Bouchon obturateur

de eharni#re de porte

Enlevement des butees de porte

-0

A. Butee de porte

B. Vis de butee de porte

Porte du congelateur

............................A

.................B

Vis de btocage de la poign6e de la porte

B. Bouehons obturateurs des vis de poign_e de porte

Porte du congelateur

B _

A. Vis de blocage de la poignee de la porte

B. Bouchons obturateurs des vis de poign#e de porte

Porte du refrigerateur

A. Bouchons obturateurs des vis de poign#e de porte

B. Vis de bloc,age de poign4.e de porte

Fermeture des portes

Votre r6frig@ateur presente deux roulettes reglables a I'avant -

I'une du c6te droit et I'autre du c6te gauche. Si votre refrigerateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le reglage de I'inclinaison du refrig6rateur en

suivant les instructions ci-dessous :

1. Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

2. Placer le refrig6rateur a son emplacement final.

3. Enlever la grille de la base. Voir I'illustration - Grille de la base.

Les deux vis de nivellement font partie des montages de

roulettes avant qui sont a la base du refrig@ateur d'un c6te et

de I'autre.

4. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrigerateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6te. Plusieurs tours des vis de

nivellement peuvent _tre necessaires pour regler I'inclinaison

du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

refrig@ateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile

I'ajustement des vis.

5. Ouvrir les deux portes de nouveau et s'assurer qu'elles se

ferment aussi facilement que vous le desirez. Sinon, incliner

le refrig@ateur un peu plus vers I'arriere en tournant les deux

vis de nivellement vers la droite. Plusieurs tours peuvent @re

necessaires et vous devez tourner les deux vis de nivellement

d'un espace egal.

6. Reinstaller la grille de la base.

Alignement des portes

Si I'espace entre les portes semble inegal, on peut faire le reglage

en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle de la charniere sup@ieure.

2. Degager les vis de la charniere superieure en utilisant une

douille de sad' ou une cle a molette.

3. Demander a une personne de tenir la porte en place ou

placer un espaceur entre les portes pendant que vous serrez

les vis de la charniere superieure.

4. Reinstaller le couvercle sur la charniere.

Veuillez lire avant d'utiliser le syst_me d'eau.

Immediatement apres I'installation, suivre les etapes ci-dessous

pour vous assurer que le syst_me d'eau est bien nettoye.

1. Cteindre la machine a glagons en ouvrant la porte du

congelateur et en levant le bras de commande metallique tel

qu'illustre.

REMARQUES :

• Si votre modele est muni d'un systeme de filtre a la grille de la

base, s'assurer que le filtre a la grille de la base est bien

installe et que la capsule est a la position horizontale.

Ne pas utiliser ce produit pour le filtrage d'une eau

microbiologiquement pollute ou de qualite inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant

ou apr_s le syst_me. Les syst_mes certifies pour la

r_duction de kyste peuvent _tre utilis_s pour I'eau

d_sinfect_e qui peut contenir des kystes filtrables.

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Vider le

syst_me d'eau en laissant couler et en jetant 2 a 3 gallons

(8 a 12 L) d'eau. Le nettoyage du systeme prendra environ

5 minutes et aidera a degager I'air du conduit. Un ecoulement

additionnel peut _tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Mettre la machine a glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande

metallique tel qu'illustre. Veuillez consulter la section

"Machine a glagons" pour obtenir d'autres instructions sur le

fonctionnement de la machine a glagons.

• Attendre 24 heures pour obtenir la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

glagons pour augmenter la production de glagons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraitre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrig@ateur est equipe d'une machine a glagons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a glagons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments a la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• /_,la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrig6rant qui circule dans

votre refrigerateur.

La contraction et I'expansion des patois internes peuvent

produire un bruit sec.

Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION DU

RI FRIGI RATEUR

S ;i ::

Pour s'assurer d'avoir des temperatures appropriees, il faut

permettre & I'air de circuler entre les deux sections du

refrigerateur et du congelateur. L'air froid penetre a la base de la

section du congelateur et se deplace vers le haut. La plus grande

partie de I'air circule ensuite a travers les ouvertures d'a_ration

du congelateur et recircule sur le plancher du congelateur. Le

reste de I'air penetre dans la section du refrig6rateur en passant

par I'ouverture d'aeration superieure.

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des aliments emballes. Si les ouvertures d'aeration sont

bloquees, le courant d'air sera coupe et des problemes de

temperature et d'humidite peuvent survenir.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs et

I'assechement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Pour vous accommoder, les commandes du refrigerateur ont ete

prereglees a I'usine. Au moment de I'installation initiale du

refrig6rateur, s'assurer que les commandes sont encore

preregl6es aux reglages moyens tel qu'illustr&

REMAROUE : Pour regler la commande du refrigerateur a OFF

(arr_t), tourner le reglage au mot OFF (arr_t) ou jusqu'a ce que le

mot OFF (arr_t) apparaisse. Votre appareil ne se refroidira pas

Iorsque la commande du refrig6rateur est reglee a OFF (arr_t).

R_glage moyen "3"

OFF

C0LBES_

5 1

_0_3_AL

IMPORTANT :

• Donner au refrig_rateur le temps de se refroidir completement

avant d'y ajouter des aliments. II vaut mieux attendre

24 heures avant de placer des aliments dans le refrigerateur.

Si vous ajoutez des aliments avant que le refrigerateur ne soit

completement refroidi, vos aliments peuvent se g&ter. Tourner

les reglages du refrigerateur et du congelateur a un niveau

plus eleve (plus froid) que les reglages recommandes ne

refroidira pas les compartiments plus vite.

Ajustement des r_glages de commande

Les reglages moyens indiques a la section precedente devraient

_tre corrects pour I'utilisation normale du refrigerateur

domestique. Les reglages sont faits correctement Iorsque le lait

ou le jus est aussi froid que vous I'aimez et Iorsque la creme

glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le refrigerateur

ou le congelateur, verifier d'abord les events pour vous assurer

qu'ils ne sont pas bloques.

S'il est necessaire d'ajuster les temperatures, utiliser les reglages

indiques au tableau ci-dessous comme guide. Sur les modeles

deux commandes, ajuster d'abord la temperature du

refrigerateur. Attendre au moins 24 heures entre les ajustements,

puis reverifier les temperatures.

CONDITION/RAISON : AJUSTEMENT :

Section du REFRIGERATEUR trop Tourner le reglage du

tiede RCFRIGC:RATEUR ou de

- Porte frequemment ouverte, la TEMPC:RATURE au

grande quantite d'aliments chiffre plus eleve suivant

ajoutee, temperature ambiante

tres chaude

Section du CONGELATEUR trop

tiede/gla9ons non prepares assez

vite

- Porte frequemment ouverte ou

grande quantite d'aliments ajoutee

ou temperature ambiante tres

froide (programme en

fonctionnement trop peu frequent)

- Usage intense de gla9ons

Tourner le reglage du

CONGC:LATEUR ou de

la TEMPC:RATURE au

chiffre plus eleve

suivant.

Section du RC:FRIGC:RATEUR

trop froide

- Reglages incorrects pour les

conditions existantes

Tourner le reglage du

REFRIGERATEUR ou de

la TEMPC:RATURE au

chiffre plus bas suivant

Section du CONGCLATEUR trop

froide

- Reglages incorrects pour les

conditions existantes

Tourner le reglage du

CONGELATEUR ou de

la TEMPC:RATURE au

chiffre plus bas suivant

REMARQUE : Pulser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir

quand changer de filtre a eau. Le temoin lumineux se trouve dans

la partie superieure du compartiment de refrigeration. Le t&moin

lumineux passera du vert au jaune. Ce changement vous signale

qu'il est presque temps de changer le filtre a eau (90 % de la vie

utile du filtre s'est ecoul6e). II est recommande de remplacer le

filtre a eau Iorsque le temoin lumineux de I'etat du filtre a eau

passe au rouge OU Iorsque le debit d'eau a votre distributeur ou

la machine a glagons diminue de fagon marquee. Pour

remplacer votre filtre a eau, voir "Systeme de filtration d'eau".

Apr_s avoir change de filtre a eau, regler de nouveau le temoin

lumineux de I'etat le filtre a eau en appuyant sur le commutateur

5 fois en 10 secondes. Le temoin lumineux passera du rouge au

vert une fois que le syst_me sera regle a nouveau.

) ......................................B

A. T_moin

B. Commutateur de lumiere

Risque de coupure

Utiliser un verre robuste pour prendre des gla_ons ou

de _'eau.

Le non-respect de cette instruction peut causer

des coupures.

Si le syst_me d'eau n'a pas fait I'objet d'une vidange Iors de

I'installation initiale du refrigerateur, pulser de I'eau dans un

contenant jusqu'a I'obtention de 2 a 3 gallons (8 a 12 L), que

vous jetterez ou environ 5 minutes apr_s le commencement de la

distribution d'eau. Cette eau ainsi puisee et jetee rince le

reservoir et les tuyauteries. Accorder plusieurs heures pour que le

refrigerateur se refroidisse et refroidisse I'eau.

Distribution d'eau

Le distributeur d'eau comporte deux boutons de puisage tels

qu'illustres pour I'utilisation avec differents formats de recipients.

1. Appuyer un verre centre le bouton arriere ou tenir un recipient

sous le distributeur tout en appuyant sur le bouton avant.

2. Retirer le verre ou rel&cher le bouton avant pour discontinuer

I'ecoulement.

Filtre & eau sans indicateur lumineux (sur certains

modules)

Si votre refrigerateur n'est pas muni du temoin lumineux de filtre

eau vous devriez changer le filtre a eau tousles 6 a 9 mois

selon I'utilisation. Si le debit d'eau au distributeur ou a la machine

glagons diminue de fagon marquee avant que 6 mois se soient

ecoules, remplacer le filtre a eau plus souvent.

REMARQUE : Ne pas utiliser ce produit pour le filtrage d'une

eau microbiologiquement polluee ou de qualite inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr_s le syst_me. Les syst_mes certifies pour la reduction de

kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Remplacement du flltre & eau

1. Trouver le couvercle du filtre a I'avant de la grille de la base.

Tourner le couvercle dans le sens antihoraire a une position

verticale et sortir le couvercle et le filtre a travers la grille de la

base en tirant.

REMARQUE : II y aura de I'eau dans le filtre. II est possible

qu'il y ait un deversement.

Oter le couvercle de la cartouche en le faisant glisser de

I'extremit6 du filtre usage. Le couvercle glissera vers la

gauche ou vers la droite.

IMPORTANT : Ne pas jeter le couvercle. II fait partie du

refrigerateur. Garder le couvercle pour I'utiliser avec le filtre

de rechange.

Sortir le nouveau filtre de son emballage, puis degager le

couvercle protecteur des anneaux d'6tanch6ite.

Glisser le couvercle sur le nouveau filtre. Voir I'illustration

I'etape 2.

En veillant ace que le couvercle soit en position verticale,

pousser le nouveau filtre dans la grille de la base jusqu'au

bout. Tourner le couvercle dans le sens horaire en position

horizontale. Purger le syst_me d'eau. Voir la section "Purge

du systeme d'eau apres le remplacement du filtre".

:: :: :

Mise en marche/arr6t de la machine _ glagons

REMARQUE : Ne pas forcer le bras de commande en broche

vers le haut ou vers le bas.

• Pour mettre la machine a gla(_ons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a gla(_ons a un arr_t

automatique. Au fur eta mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de glagons. Les

glagons soulevent le bras de commande en broche a la

position OFF (elevee).

Pour un arr_t manuel, soulever le bras de commande en

broche a la position OFF (elevee) et attendre le declic pour

s'assurer que la machine a glagons ne continuera pas

fonctionner.

Purge du syst_me d'eau apr_s le remplacement du filtre

Utiliser un contenant solide pour appuyer sur la barre de

distribution jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en laissant couler et en jetant 2 a 3 gallons (8

12 litres) d'eau. Le nettoyage prendra environ 5 minutes et aidera

degager I'air du conduit. Un ecoulement additionnel peut _tre

requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans filtre _ eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre a eau de filtre. L'eau ne sera pas filtree.

Retirer de filtre a eau a la grille de la base.

Glisser le couvercle du bout du filtre.

IMPORTANT : Ne pas jeter le couvercle. II fait partie du

refrigerateur. Garder le couvercle pour I'utiliser avec le filtre

de rechange.

Le couvercle etant en position verticale, inserer le couvercle

dans la grille de la base jusqu'au bout.

4. Tourner le couvercle jusqu'a ce qu'il soit en position

horizontale.

Taux de production de glac_;ons

• Production NORMALE de gla_ons : La machine a gla(_ons

devrait produire environ de 8 a 12 lots de gla(_ons par periode

de 24 heures. Si les gla(_ons ne sont pas fabriques assez

rapidement, tourner la commande du congelateur vers un

chiffre plus eleve (plus froid) en etapes de un demi numero.

(Par exemple, si la commande est a 3, la deplacer entre 3 et

4.) Attendre 24 heures et, si necessaire, tourner

graduellement la commande du congelateur au reglage le

plus eleve, en attendant 24 heures entre chaque

augmentation.

Production MAXlMALE de gla9ons (sur certains modeles) : La

machine a gla(_ons devrait produire environ de 16 a 20 lots de

gla(_ons par periode de 24 heures. Si votre refrigerateur est

dote de la caracteristique de production maximale de

gla(_ons, pousser le commutateur a MAX.

A Noter

• Attendre 24 heures pour obtenir la premiere quantite de

gla(_ons. Jeter les trois premieres quantites de gla(_ons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a gla9ons. 12viterde

brancher la machine a gla(_ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine

gla(_ons et causer une pietre qualite des glagons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus de la machine

glat_ons ou dans le bac a glagons.

CARACTI:!:RISTIQUESDU RI:!:FRIGI:!:RATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caract@istiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tous les modeles. Si vous desirez acheter Fun des accessoires,

veuillez composer 1-800-4-MY-HOME ®.

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer Ies tabIettes ou couvercles en verre avec de

I'eau tilde quand iIs sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre tremp6 est

con£u pour _clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un so[n speciaI s'impose lots de Jeur depJacement

pour eviter J'impact d'une chute.

Tablettes et cadres de tablette

Pour retirer et r_installer un cadre/tablette :

1. Retirer le cadre/tablette en inclinant le devant vers le haut et

en le soulevant hors des supports de tablette.

2. Reinstaller le cadre/tablette en guidant les crochets arriere de

la tablette dans les supports de tablette. Incliner le devant de

la tablette vers le haut jusqu'a ce que les crochets arriere

tombent dans les supports de tablette et s'assurer que la

tablette est fixee solidement en place.

Votre modele peut _tre dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir a differentes hauteurs reduiront aussi le

temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

Pour enlever et r_installer une tablette dans le cadre en

m_tal :

1. Retirer la tablette jusqu'a la butee. Incliner le devant de la

tablette vers le haut et la soulever legerement en tirant la

tablette hors du cadre.

2. Reinstaller la tablette en la guidant dans les fentes sur le

cadre et en la poussant au-del& de la butee.

Tiroirs

Pour retirer et r_installer un tiroir :

1. Faire glisser le tiroir tout droit jusqu'a la butee. Soulever le

devant du tiroir et glisser le reste du tiroir completement.

2. Reinstaller un tiroir en le faisant glisser completement au-dela

de la butee.

Couvercle du bac _ I_gumes

Pour retirer le couvercle du ou des bacs :

1. Retirer le(s) bac(s). En retenant fermement d'une main la vitre,

pousser vers le haut au centre de la vitre, jusqu'a ce qu'elle

se souleve hors du cadre en plastique. Glisser avec

precaution la vitre, vers I'avant pour la retirer.

2. Soulever le cadre du couvercle et le retirer.

Pour r_installer le couvercle du ou des bacs :

REMARQUE : Avant de reinstaller le couvercle, s'assurer que la

barre de renforcement en U est reinstallee sur le bord avant du

couvercle du bac.

1. Introduire I'arriere du cadre du couvercle dans les supports

sur les parois laterales du refrig@ateur et abaisser le devant

du cadre du couvercle en place.

2. Faire glisser I'arriere de la vitre, dans le cadre du couvercle et

abaisser le devant en place.

Couvercle du tiroir & viande

Pour retirer et r_installer le couvercle du tiroir & viande :

Style 1- en verre

1. Retirer le tiroir & viande. Retirer le couvercle en inclinant le

devant vers le haut et en le soulevant a I'arriere. Tirer le

couvercle tout droit vers I'exterieur.

2. Reinstaller le couvercle en guidant les crochets arriere darts

les supports de tablette. Incliner le couvercle vers le haut

I'avant jusqu'a ce que les crochets arriere tombent dans les

fentes. Abaisser le devant du couvercle en place et reinstaller

le tiroir a viande.

Style 2- en plastique

1. Retirer le tiroir a viande. Incliner le couvercle vers le haut

I'avant et le tirer vers I'exterieur.

2. Reinstaller le couvercle du tiroir a viande en pla9ant les

encoches et le bord arriere du couvercle par dessus les

croisillons arriere et centraux de la tablette. Abaisser le

couvercle en place et reinstaller le tiroir a viande.

En position HIGH (ferme) le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes frais et

feuilles.

• Legumes a feuilles : Laver a I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolor6es. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac a legumes.

Emplacement de la commande d'humidit_

Commande d'humidite sur bac a legumes

High 5 4 3 2 | Low

Faire glisser la commande de temperature du tiroir a viande vers

I'avant pour une temperature moins froide ou vers I'arriere pour

une temperature plus froide.

Ce reglage permet de contr61er le degre d'humidite dans le bac

legumes etanche. La commande peut _tre reglee a n'importe

quel reglage entre LOW et HIGH.

En position LOW (ouvert) le reglage laisse echapper I'air humide

pour mieux conserver les fruits et legumes a pelure.

• Fruits : Laver, laisser secher et mettre au refrigerateur dans un

sac en plastique dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Les trier et les conserver dans I'emballage original dans le

bac a legumes.

• Legumes a pelure : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

Guide d'entreposage des viandes

La plupart des viandes peuvent 6tre conserv_es dans leur

emballage original tant que cet emballage est hermetique et

I'epreuve de I'humidite. Emballer de nouveau si necessaire. Voir

le tableau suivant pour les periodes de conservation. Si la viande

doit _tre conserv_e pour une periode plus Iongue que la duree

donnee, faire congeler la viande.

Poissons ou crustaces frais ...................... utiliser le jour de I'achat

Poulet, boeuf hache, abats comestibles (foie) ............... 1 a 2 jours

Charcuterie, steaks/r6tis ................................................ 3 a 5 jours

Viandes salaisonnees .................................................. 7 a 10 jours

Les testes - Couvrir les restes avec de la pellicule en plastique ou

du papier d'aluminium ou les placer dans des contenants en

plastique hermetiques.

(iii: i ie

_ _::_'i_@_ _:_:!_!_ie_ _ Ae_: _oi_ i

Pour retirer et r_installer le casier & vin (& gauche) ou le

porte-cannettes/bouteilles (& droite) :

1. Retirer le casier/porte-cannettes en le tirant tout droit hors de

la tablette.

2. Reinstaller le casier/porte-cannettes en le glissant entre la

tablette et la paroi du refrig6rateur.

Selon le modele que vous avez, vous pouvez avoir un oeufrier

un, deux ou trois compartiments. Les oeufs peuvent _tre gardes

dans le plateau a oeufs ou places en vrac dans le compartiment.

REMARQUE : Les oeufs devraient _tre ranges dans un

contenant couvert pour remisage a long terme. Si votre modele

ne comporte pas un oeufrier, ranger les oeufs dans le contenant

original sur une tablette interieure.

CARACTERISTIQUES DU

CONGI LATEUR

Votre modele peut comporter I'ensemble de ces caract@istiques

ou certaines d'entre elles. Les caract@istiques qui peuvent _tre

achetees separ_ment comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer 1-800-4-MY-HOME ®.

Pour retirer et r_installer la clayette :

1. Retirer la clayette en soulevant legerement toute la clayette et

en la deplagant completement d'un c6te. Soulever I'autre

c6te hors des supports de clayette.

2. Reinstaller la clayette en ins@ant une extremite de la clayette

jusqu'au bout au centre des supports de clayette puis

abaisser I'autre extremite et I'introduire dans les supports de

clayette.

REMARQUE : La clayette devrait s'abaisser legerement et se

fixer en place. Si la clayette ne semble pas stable, s'assurer

que les deux extremites de la clayette sont introduites dans

les supports de clayette.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et le type de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Sceller I'emballage ou le contenant

hermetiquement pour emp_cher le goOt et I'odeur de s'echapper

du produit. Les cristaux de glace a I'int@ieur d'un emballage

scelle sont normaux.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 a 3 Ib [907 a I 350 g par 28 L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace pour

permettre la circulation d'air entre les emballages. S'assurer

aussi de laisser assez d'espace a I'avant pour que la porte se

ferme hermetiquement. Pour plus de renseignements au sujet de

la preparation des aliments pour la congelation, consulter un

guide pour congelateur ou un livre de recettes fiable.

Pour enlever et r_installer le plancher du cong_lateur :

1. Soulever les deux "cl6tures" arriere et les sortir.

2. Retirer le plancher du congelateur en le tirant vers I'exterieur

environ 1" (2,5 cm) en plagant une main autour de la section

de la tour d'air (centre arriere) et une main au centre avant.

3. Soulever le plancher a I'arriere jusqu'a ce que les crochets se

degagent de la caisse et tirer le plancher completement hors

du congelateur.

4. Reinstaller le plancher du congelateur en le glissant tout droit

jusqu'a ce que les crochets tombent en place a I'arriere de la

caisse.

5. Reinstaller les "cl6tures" en alignant les goupilles avec le

culot dans le plancher, et en appuyant jusqu'a ce qu'elles

s'emboitent.

CARACTERISTIQUES DE LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achet_es separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer 1-800-4-MY-HOME ®.

Les tringles dans la porte peuvent _tre enlevees pour faciliter le

nettoyage.

Tringles enclenchables dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en appuyant 16g_rement sur le devant du

support tout en tirant sur la languette interieure. Repeter ces

etapes pour I'autre extr6mite de la tringle.

2. Reinstaller les tringles en alignant les extremites des supports

avec les attaches de chaque c6te de la paroi de la porte.

Enclencher fermement le support et la tringle dans les

attaches au-dessus de la tablette tel qu'indique.

Le compartiment utilitaire et le plateau glissent d'un c6te a I'autre

pour une plus grande souplesse de rangement. Le plateau

convient d'un c6te ou I'autre du compartiment utilitaire ou

partiellement en dessous. Essayer differentes positions pour

trouver I'option qui vous convient le mieux.

Pour installer et ajuster le compartiment utilitaire et le

plateau :

1. Introduire le devant du plateau utilitaire dans la fente

I'arriere de la tringle de la tablette. Abaisser I'arriere du

plateau en place.

2. Placer le devant du compartiment utilitaire par-dessus la

tringle de la tablette. Abaisser I'arriere du compartiment sur

les nervures de la porte du refrigerateur.

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant tout droit a chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle vers le bas

jusqu'a la butee.

Ajuster le compartiment utilitaire en soulevant le devant

legerement et en le glissant a la position desiree. Abaisser le

devant pour qu'il s'enclenche en place.

REMARQUE : Les porte-cannettes peuvent _tre achetes comme

accessoires sur certains modeles.

Pour retirer et r_installer les porte-cannettes/balconnets :

1. Retirer le balconnet/porte-cannettes en le soulevant et le

tirant tout droit.

2. Reinstaller le balconnet/porte-cannettes en le glissant en

place au-dessus du bouton d'appui desire et en le poussant

jusqu'& ce qu'il s'arr_te.

La partie inferieure de la tablette se releve pour le rangement

d'articles plus haut sur la tablette en dessous dans la porte. En

position abaissee, la tablette peut supporter jusqu'a 10 Ib

(4,5 kg).

ENTR IEN DU REFRIGERATEUR

Risque d'exploeion

Utimieer un produit de nettoyage ininftarnrnable.

Le non=respect de eette instruction peut causer un decee,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, ou les joints de portes. Ne pas utiliser

d'essuie-tout, tampons a recurer ou autre outil de

nettoyage abrasif. Ces produits risquent d'egratigner ou

d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrig6rateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

grenelee unique avec des variations de couleur, ce qui est

naturel pour I'acier.

M_tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con(;u pour I'acier inoxydable. Secher a fond avec

un linge doux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cire

pour appareil electromenager (ou cire en p&te) avec un linge

propre et doux. Ne pas cirer les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant congu

pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour I'acier inoxydable. Secher a fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs. Secher a fond avec un

linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant.

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact accidentel, nettoyer la piece de

plastique avec une eponge et un detergent doux et de

I'eau tiede. Secher a fond avec un linge doux. Pour

commander le nettoyant, voir la section "Accessoires".

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait 6tre nettoy_ tousles deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de la

bas ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules pour appareils menagers ne

s'adaptent pas forcement & votre refrigerateur. S'assurer de

remplacer I'ampoule par une ampoule de grosseur, de forme et

de puissance semblables.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Saisir I'ampoule situee derriere le tableau de commande dans

le refrigerateur ou derriere le protege-ampoule dans le

congelateur (sur certains modeles) et la devisser. Remplacer

I'ampoule par une ampoule pour appareils electromenagers

de m_me puissance.

3. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

Si le courant electrique dolt _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a demeurer froids et congeles.

Si le service dolt _tre interrompu pendant plus de 24 heures, faire

I'une des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

,&.NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine a glagons automatique :

• Soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

• Fermer I'approvisionnement d'eau de la machine

glagons.

3. Vider le bac a gla9ons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tous les aliments du refrigerateur.

2. Si votre refrigerateur a une machine a gla(_ons automatique :

• Fermer I'approvisionnement d'eau de la machine

glat_ons au moins une journee a I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

3. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. ,&,I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon ace qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a gla9ons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla9ons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

• Lorsque la derniere quantite de gla(_ons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a droite.

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a glagons.

4. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble a I'aide de ruban adhesif pour qu'elles ne

bougent pas nine s'entrechoquent durant le demenagement.

g. Selon le modele, soulever le devant du refrigerateur pour qu'il

roule plus facilement OU visser les pieds de nivellement pour

qu'ils n'egratignent pas le plancher. Voir "Ajustement des

portes".

10. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation a la caisse du refrigerateur.

Lorsque vous arriverez a votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a gla(_ons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier afin d'_viter les coOts d'une visite de service inutile.

• Les r_glages sont-ils faits correctement pour les

Le r_frig_rateur ne fonctionne pas

• Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise & 3 alveoles reliee & la terre.

Un fusible est-il grill_ ou le disjoncteur s'est-il declenche?

Remplacer le fusible ou reenclencher le disjoncteur.

Le r_glage du r_frig_rateur est-il _ la position OFF (arr_t)?

Voir "Utilisation de la (des) commande(s)", selon le modele.

Le r_frigerateur est-il en train de se d_givrer? Verifier pour

voir si le refrigerateur fonctionne au bout de 30 minutes. Le

refrigerateur executera regulierement un programme

automatique de degivrage.

Les ampoules n'_clairent pas

• me cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

Les portes sont-elles complbtement ferrules?

Bien fermer les portes. Si les portes ne ferment pas

completement, voir "Les portes ne se ferment pas

completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales? Cette

situation emp_che le transfert de Fair et fait travaiUer

davantage le moteur. Nettoyer les serpentins du condenseur.

Voir "Nettoyage".

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien du fait de son moteur tres efficace.

Le r_frig_rateur semble faire trop de bruit

• Les sons peuvent _tre normaux pour votre r_frig_rateur.

Voir "Sons normaux".

Une ampoule d'_clairage est-elle desserr_e dans la

douille ou grillee? Voir "Remplacement de la (des)

ampoule(s) d'eclairage", selon le modele.

Le plat de dL_jivrage contient de reau

La machine & glaqons ne produit pas de glaqons ou pas

aseez

• La machine a gla£ons vient-elle juste d'etre install_e?

Attendre 72 heures pour le commencement de la production

complete de gla(_ons. Une fois que le refrigerateur a refroidi,

• Le r_frig_rateur est-il en train de se degivrer? L'eau

s'evaporera. C'est normal que I'eau degoutte dans le plat de

degivrage.

• Y a-t-il plus d'humidit_ que d'habitude? Prevoir que I'eau

dans le plat de degivrage prend plus de temps a s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps darts des conditions de chaleur. Pour des •

temperatures ambiantes normales, prevoir que le moteur

fonctionne environ 40% a 80% du temps. Dans des

conditions plus chaudes, prevoir un fonctionnement encore •

plus frequent.

Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Les portes sont-elles ouvertes frequemment? Prevoir que

le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver I'energie, essayer de sortir tout ce dont vous avez

besoin du refrigerateur a la fois, garder les aliments organises

et fermer la porte le plus t6t possible.

la machine a glagons devrait commencer & produire 70 &

120 glat;ons a toutes les 24 heures.

La temperature du cong_lateur est-elle assez froide pour

produire des gla£ons? Attendre 24 heures apres le

branchement pour la production de gla_ons. Voir "Utilisation

de la (des) commande(s)", selon le modele.

Le bras de commande en broche de la machine a glagons

est-il en position OFF (elev_e)? Abaisser le bras de

commande en broche a la position ON (abaissee). Voir

"Machine a gla(_ons".

La valve de la canalisation d'eau reli_e au refrig_rateur

est-elle ouverte? Ouvrir la valve d'eau. Voir "Raccordement

de la canalisation d'eau".

Y a-t-il de I'eau darts le moule de la machine a gla£ons ou

ne produit-elle pas de glagons? Verifier pour voir si le

refrigerateur a ete branche a la canalisation d'eau de votre

domicile, et si le robinet d'arr_t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau".

Un glagon est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique. Voir

"Machine a gla(;ons".

Une grande quantit_ de gla£ons vient-elle d'etre enlevee?

Attendre 24 heures pour que la machine & gla(_ons produise

plus de glagons.

Les r_glages sont-ils faits correctement? Si tres peu de

gla9ons sont produits. Voir "Utilisation de la (des)

commande(s)", selon le modele.

Un filtre a eau est-il install_ sur le r_frigerateur? Le filtre

peut _tre obstrue ou incorrectement installe. Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Syst_me de filtration d'eau". Faire fonctionner le distributeur.

Si le debit d'eau s'accroit beaucoup, votre filtre est obstrue et

doit _tre remplace.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connecte a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable & ce qui

precede, il peut exister un probleme avec la canalisation

d'eau. Faire un appel de service.

Mauvais goOt, odeur ou couleur grise des gla_ons

• Les raccords de plomberie sont-ils neufs et causent-ils

une decoloration et un mauvais goOt des glaqons? Jeter

les premieres quantites de glagons.

• Les gla_ons ont-ils _te gardes trop Iongtemps? Jeter les

vieux glagons et en faire une nouvelle provision.

• Les aliments dans le r_frig_rateur ont-ils _t_ bien

emball_s? Voir "Caracteristiques du refrig@ateur".

• Le congelateur et le bac a glaqons ont-ils besoin d'etre

nettoy_s? Voir "Nettoyage".

• Ueau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il install_ dans le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Faire couler de I'eau supplementaire dans le

distributeur d'eau pour mieux nettoyer le syst_me de filtration

de I'eau au moins 2 a 3 gallons (8 a 12 litres) ou pendant

5 minutes initialement. Jeter la glace decoloree.

Le distributeur d'eau ne fonctionne pas bien

Le syst_me d'eau s'est-il rempli? Le systeme d'eau a

besoin d'etre rempli la premiere fois qu'il est utilise. Utiliser un

contenant solide pour appuyer sur la barre de distribution

d'eau jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en distribuant et en jetant de 2 a 3 gallons (8

12 L) d'eau. Le nettoyage du systeme prendra environ

5 minutes et contribuera a purger Fair de la canalisation. Une

purge supplementaire peut-_tre necessaire dans certains

domiciles. Voir "Distributeur d'eau".

Le robinet d'arr_t d'eau est-il ouvert ou la canalisation

d'eau est-elle raccord_e a la source?

V@ifier pour s'assurer que le robinet d'arr@ d'eau est ouvert

et que la source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau".

Le robinet d'arr_t d'eau est-il obstru_ ou incorrectement

installS?

Se referer & la section "Raccordement de la canalisation

d'eau'. Si I'obstruction ou I'installation n'est pas un

probleme, faire un appel de service ou faire venir un plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Si vous decouvrez ou soupgonnez

une deformation de la canalisation d'eau, contacter un

plombier agree.

Un filtre a eau est-il installe sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. V@ifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete installe correctement et n'est pas obstrue. Si

I'installation ou I'obstruction n'est pas un probleme, faire un

appel de service.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connecte _ votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

Le d_bit d'eau du distributeur diminue beaucoup

Un filtre a eau est-il install_ dans le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Systeme de filtration d'eau". Faire fonctionner le distributeur.

Si le debit d'eau s'accroit beaucoup, votre filtre est obstrue et

dolt @re remplace.

L'eau coule du distributeur

L'eau d_goutte-t-elle parce que le verre n'est pas tenu

sous le distributeur d'eau assez Iongtemps? Tenir le

contenant sous le distributeur d'eau pendant 2 a 3 secondes

apres le rel&chement du levier de distribution. L'eau peut

continuer a couler durant ce temps.

Un filtre a eau est-il install_ dans le r_frig_rateur? II peut y

avoir de I'air dans les canalisations du systeme de filtration

de I'eau, ce qui cause des gouttes. Une purge

supplementaire pourrait aider a faire sortir I'air des

canalisations. L'utilisation normale du distributeur devrait

expulser I'air des canalisations en 24 a 72 heures.

L'eau du distributeur n'est pas assez froide

• Le r_frigerateur vient-il d'etre installS? Accorder 24 heures

pour que le refrigerateur se refroidisse completement.

• Une grande quantit_ d'eau a-t-elle _t_ r_cemment

distribute? Accorder 24 heures pour que I'eau se refroidisse

completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

La cloison entre les deux sections est tilde

La temperature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite de

I'exterieur.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Cette obstruction emp_che le

mouvement de I'air froid entre les sections.

Enlever tousles objets places en avant des ouvertures

d'a6ration. Consulter la section "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La ou les portes sont-elles ouvertes souvent? Le

refrigerateur deviendra tiede dans ce cas. Pour garder le

refrigerateur froid, essayer de sortir tout ce dent vous avez

besoin du refrigerateur a la fois, garder les aliments bien

ranges et fermer la porte le plus t6t possible.

Vient-on d'ajouter une grande quantit_ d'aliments au

refrig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs

heures peuvent _tre necessaires pour que le refrigerateur

revienne & la temperature normale.

Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

II existe une accumulation d'humidit_ & I'int_rieur

Les ouvertures de circulation d'air sont-elles obstru_es

dans le r_frig_rateur? Enlever tousles objets devant les

ouvertures d'aeration. Consulter "Pour s'assurer d'une

circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration.

La porte ou les portes sont-elles ouvertes souvent? Pour

eviter I'accumulation d'humidite, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la fois, garder les

aliments bien ranges et fermer la porte le plus t6t possible.

• La piece est-elle humide? II est normal que de I'humidite

s'accumule a I'interieur du refrigerateur Iorsque I'air de

I'exterieur est humide.

• Les aliments sont-ils bien emball_s? Verifier que tous les

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur.

• Les r_glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

• Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se forment apres que le

refrigerateur se degivre automatiquement.

Les portes sont difficiles & ouvrir

• Les joints sont-ils sales ou collants? Nettoyer les joints et

la surface. Appliquer en frottant une couche tres mince de

cire de paraffine sur les joints apr_s le nettoyage.

Les portes ne se ferment pas compl_tement

• Les aliments emball_s emp_chent-ils la porte de fermer?

Reorganiser les contenants de sorte qu'ils soient plus

rapproches et prennent moins d'espace.

• Le bac a glagons est-il en bonne position? Pousser le bac

gla(;ons jusqu'au fond.

Le couvercle du bac a I_gumes, les plats, tablettes, bacs

ou paniers sont-ils en bonne position? Placer les elements

la position correcte. Voir plus de renseignements a la

section "Caracteristiques du refrigerateur'.

• Les joints collent-ils? Nettoyer les joints et la surface qu'ils

touchent. Appliquer en frottant une couche tres mince de cire

de paraffine sur les joints apres le nettoyage.

• Le refrigerateur branle-t-il ou semble-t-il instable? Niveler

le refrigerateur. Consulter la section "Fermeture des portes".

Les portes ont-elles _t_ enlev_es durant I'installation de

I'appareil et real r_install_es? Enlever et replacer les portes

conformement a la section "Portes du refrigerateur" ou

telephoner a un technicien qualifie.

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est congu et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tousles produits, il pourra & I'occasion necessiter un entretien

preventif ou une reparation. Le cas ech6ant, un Contrat principal

de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot_gez-vous contre /es d_penses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en dega de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

@re repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au t_l_phone - assistance telephonique fournie

par un technicien de Sears pour les produits r_parables

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

Des que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acces a plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles importants de la maison, aux 12.-U. composer le

1-800-4-MY-HOME ®.

Contrats d'entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

specialistes formes et I'acces a plus d'un million de pieces et

accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est congu, fabrique et v@ifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit peut necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable a un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au

prix d'aujourd'hui

• 121imineles factures pour les reparations imputables a I'usure

normale

• Fournit un support t_lephonique assure par un technicien de

chez Sears pour les produits necessitant une reparation

domicile

M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears

Canada, composer le 1-800-361-6665.

Pi_ces de rechange

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ® et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poll pour acier inoxydable :

Commander la piece N° D22 M40083 R

FiRre & eau dans la grille de la base :

REMARQUE : Ne pas utiliser ce produit pour le filtrage d'une

eau microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de desinfection ad_quat avant ou

aprbs le systeme. Les systemes certifies pour la r_duction de

kyste peuvent _tre utilis_s pour I'eau d_sinfectee qui peut

contenir des kystes fUtrables.

FiRms de rechange :

Commander la piece N ° 9915 (LC200V/NLC120v

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau & la grille de la base

ModUle WF-LC200V Capacit_ 200 gallons (757 litres)

ModUle WF-NLC120V Capacit_ 120 gallons (454 litres)

Produ[t test_ et certifi_ par NSF International en vertu de la norme

ANSI/NSF 42 (r_duction du goOt et de Fodeur du chlore, et particules

(classe I*); et en vertu de la norme ANSI/NSF 53 (r_duction de plomb,

mercure, kystes, benz_ne, p-dicNorobenz_ne, turbidit6 et amiante).

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enum@ees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a ete reduite & une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans 42 et 53 ANSI/NSR

Rdd. de substances Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

Effets esthdtiques rdduction NSF traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,9 mg/L 2,0 mg/L _+10 % 0,12 mg/L 0,08 mg/L >75 % >75 %

% 99,0

Particules (classe I*) _>85 5 300 000/mL Au mo ns 10 000 part cu es/mL 50 000/mL** 15 725/mL % 99,7 %

R_duction de Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

contaminant rdduction NSF traiter maximal moyen minimale moyenne

Plomb : & pH 6,5 O,Olmg/L 0,14 rag/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,30 % 99,30 %

Plomb : a pH 8,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,32 % 99,32 %

Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,37 % 94,82 %

Mercure : a pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L _+10 % 0,0013 mg/L 0,0005 mg/L 76,36 % 90,90 %

Benz_ne 0,005 mg/L 0,0153 mg/L 0,015 _+10 % 0,0036 mg/L 0,0014 mg/L 76,47 % 90,84 %

p-dichlorobenzene 0,075 mg/L 0,215 mg/L 0,225 _+10 % 0,0037 mg/L 0,0010 mg/L 98,27 % 99,52 %

Amiante 99,0 % 842 x 107 107a 108fibres/L .... 1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81%

Kystes ..... 99,95 % 165 000/mL 50 000/L min. 1 mg/L 1 mg/L 99,99 % 99,92 %

Turbidit_ 0,5 NTU 11,75 NTU 11 _+1 NTU 0,38 NTU 0,22 NTU 96,76 % 98,14 %

Parametres de test : pH = 7,5 + 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 rel. (413,7 kPa).

Temp@ature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonc&

• ModUle WF-LC200V Le systeme de contr61e du filtre mesure

la quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

ecoulee, le t_moin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin

lumineux du filtre passe du jaune au rouge et il est

recommande de remplacer le filtre. Utiliser une cartouche de

remplacement LC200V/NLC 120V, n° de piece 9915. Prix

sugg@e au detail en 2004 de 32,99 $US/49,99 SCAN. Les

prix sent sujets a des changements sans preavis.

• ModUle WF-NLC120V Changer la cartouche du filtre & eau

tousles 6 a 9 mois. Utiliser la cartouche de rechange

LC200V/NLC120V, piece n° 9915. Prix au detail sugg@e 2004

de 32,99 $US/49,99 SCAN. Les prix sont sujets a des

changements sans preavis.

• Le produit ne doit _tre utilise que pour I'eau froide seulement.

• Ne pas utiliser avec de I'eau microbiologiquement

dangereuse ou de qualite inconnue sans une desinfection

adequate avant ou apres le systeme. Un systeme homologue

pour la retention des kystes peut _tre utilise pour le

traitement d'une eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer a la couverture ou a la section

"Accessoires" pour le nom, I'adresse et le num@o de

telephone du fabricant.

• Veuillez vous ref@er a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)

Debit nominal 0,5 gpm (1,89 L/min.) a 60 Ib/po _

*Classe I - taille des particules : > 0,5 a <1 IJm

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

***Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions

locales de I'eau.

.... Fibres de Iongueur sup_rieure a 10 IJm

..... Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d_pos_e de NSF International.

Your Home

iiiiiiiiiiiiiii

iiiiiiiiiiiiiii!i For repair-in your home-of all major brand appliances, iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii:i lawn and garden equipment, or heating and cooling systems, iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii:i no matter who made it, no matter who sold it! ...................iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii:i For the replacement parts, accessories and iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii:i owner's manuals that you need to do-it-yourself, iiiiiiiiiiiiiiiiiii

HHHHHHHHi_

iiiiiiiiiiiiiiii iiiiiiiiiiiiiiiii_

................ HHHHHHHHi_

iiiiiiiiiiiiiiii:i For Sears professional installation of home appliances iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii:i and items like garage door openers and water heaters, iiiiiiiiiiiiiiiiiii

................ HHHHHHHHi_

iiiiiiiiiiiiiiii:i 1-800-4-MY-HOME ® (1-800-469-4663) iiiiiiiiiiiiiiiiiii

................ iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiii[i Call anytime, day or night (U.S.A. and Canada) iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiii!i_ www.sears.com www.sears.ca iiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii_

....._i_i_i_i_i_i_i_i_i_i_i_i_i_ Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

iiiiiiiiiiiiiiiii Sears?rts&RePairCenter. i

1 800 488 1222

i Callanytime, dayornight(U.S.A, only) iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiil; www.sears.com iiiiiiiiiiiiiiiiiii

To purchase a protection agreement (U.S.A.)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii°rmainte_-nanceagreement(Canada)°ntpr°d-uctt?rvicedbySears:l800 827 6655 (U.S.A.) 1 800 361 6665 (Canada) ii

iiiiiiiiiiiiiiiii

....!j,!!,!!,!!,!!,!!,!!,!!,!!,!!,!!,!!,!ii!,

2301877

, TM SM .

® Registered Trademark / Trademark / Serwce Mark of Sears, Roebuck and Co,

• TM . . SM . .

® Marca Reg_strada / Marca de Fabnca / Marca de Serwc_o de Sears, Roebuck and Co.

TM SM •

® Marque de commerce d@osee / Marque de commerce/ Marque de service de Sears, Roebuck and Co.

4/04

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U,

Kenmore 10674299400 top-mount refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10674299400 Questions and Answers
