MANUEL D’INSTRUCTION
INSTRUCTION MANUAL
CELLIERS À VIN
WINE CELLARS
V-024WDZFG
V-041WDZFG
AVANT D’UTILISER L’APPAREIL, VEUILLEZ LIRE ATTENTIVEMENT
LES RÈGLES DE SÉCURITÉ ET LES INSTRUCTIONS.
CAVAVIN a une politique d’amélioration continue de ses produits et
se réserve le droit de changer les matériaux et les spécifications sans préavis.
BEFORE USE, PLEASE READ AND FOLLOW
ALL SAFETY RULES AND OPERATING INSTRUCTIONS.
CAVAVIN has a policy of continuous improvement on its products and reserves
the right to change materials and specifications without notice.
CAVAVIN (2000) INC.
4575, Sir-Wilfrid-Laurier,
Saint-Hubert, Québec, Canada
J3Y 3X3
VER0127062018
2
TABLE DES MATIÈRES
RÈGLES DE SÉCURITÉ IMPORTANTES ............................................................. 3
SERVICE À LA CLIENTÈLE.................................................................................. 6
Nous joindre ....................................................................................................... 6
CONSIGNES DE SÉCURITÉ IMPORTANTES ...................................................... 7
PRÉPARATION ET INSTALLATION ..................................................................... 7
Préparation de l’appareil .................................................................................... 7
Installation de l’appareil ...................................................................................... 8
Instructions d’encastrement .............................................................................. 8
Dessins d’encastrement ..................................................................................... 9
Branchement au réseau électrique..................................................................... 11
Rallonge (Extension) .......................................................................................... 11
Protecteur de surtension (Powerbar) .................................................................. 11
FONCTIONNEMENT DE L’APPAREIL ................................................................. 13
Première utilisation ............................................................................................. 13
Bruits de fonctionnement .................................................................................... 13
Chargement du vin dans le cellier ...................................................................... 13
Températures de service et de conservation ..................................................... 14
Programmation de la température ...................................................................... 15
Panneaux de contrôle ........................................................................................ 16
ENTRETIEN DE L’APPAREIL ............................................................................... 19
Déplacement de l’appareil .................................................................................. 19
Conseils écoénergétiques .................................................................................. 19
Dégivrage et hygrométrie ................................................................................... 19
Anomalies d’opération ........................................................................................ 19
Pannes de courant ............................................................................................. 20
Tablettes ............................................................................................................ 20
GUIDE DE DÉPANNAGE ...................................................................................... 21
LA GARANTIE CAVAVIN ...................................................................................... 22
ENREGISTREMENT DE GARANTIE .................................................................... 42
English version of this manual begins at page 24
3
RÈGLES DE SÉCURITÉ IMPORTANTES
Avant toute utilisation, l’appareil doit être convenablement positionné et installé comme il est décrit dans ce manuel, il
est donc nécessaire de le lire attentivement. Pour réduire les risques d’incendie, d’électrocution ou de blessure lors de
l’utilisation de l’appareil, nous vous recommandons de suivre les mesures de sécurité suivantes :
− Branchez l’appareil à une prise triphasée mise à la terre, ne retirez pas la broche de masse, ne pas utiliser
d’adaptateur ni de rallonge.
− Replacez tous les panneaux avant de mettre en marche l’appareil.
− Il est recommandé de ne pas brancher cet appareil dans la prise d’un autre appareil ni dans une prise qui peut
être éteinte par un interrupteur.
− Ne nettoyez jamais les pièces de l’appareil avec des liquides inflammables. Les vapeurs provoquées par ces
liquides risquent de déclencher un incendie ou une explosion dangereuse.
− Ne placez pas l’appareil près d’essence ou de tout autre produit liquide ou vaporeux inflammable. La fumée
que ces produits dégagent pourrait déclencher un incendie ou une explosion dangereuse.
− Ne placez pas à l’intérieur de l’appareil des produits pouvant causer des risques d’explosion.
− Évitez les risques d’électrocution en débranchant l’appareil avant de procéder à son nettoyage ou à sa
réparation.
− Lorsque vous branchez ou débranchez l’appareil, assurez-vous que vos mains sont bien sèches.
− Ne tentez pas de réparer l’appareil ni d’en remplacer une pièce à moins que ce ne soit spécifiquement
recommandé dans ce manuel. Laisser à un technicien qualifié le soin de procéder à toute réparation non
recommandée.
− Déplacez l’appareil à deux ou à plusieurs personnes afin d’éviter les blessures.
− Pour assurer la ventilation convenable de l’appareil, laissez-en le devant complètement dégagé. Choisissez
une pièce bien aérée d’une température entre 16 à 32 °C, à l’abri des éléments tels que le vent et la pluie ainsi
que l’eau pulvérisée et en gouttes.
− Ne placez pas l’appareil à proximité d’un four, d’une cuisinière ou de toute autre source de chaleur.
− Installez l’appareil avec tous les branchements électriques requis par les codes provinciaux. Une alimentation
électrique standard (115 Volts CA uniquement et 60Hz) convenablement reliée à la terre et conforme au Code
canadien de l’électricité et aux codes et aux ordonnances locaux est requise.
4
− Faites attention de ne pas plier ni coincer le cordon d’alimentation de l’appareil.
− L’intensité du fusible (ou du disjoncteur) doit être de 15 ampères.
− Il est important que l’appareil soit à niveau afin qu’il fonctionne correctement. Il se peut que vous deviez faire
plusieurs ajustements pour y arriver.
− Ne laissez pas d’enfants jouer avec l’appareil.
− Pour nettoyer l’appareil, n’utilisez pas d’agents abrasifs à base de solvant qui pourraient en endommager ou
en décolorer les surfaces.
− N’utilisez l’appareil qu’aux fins auxquelles il a été conçu.
GAZ RÉFRIGERANT INFLAMMABLE
Pour votre sécurité, il est conseillé de suivre ces recommandations.
− Cet appareil contient une faible quantité de réfrigérant R600a (Isobutane), qui est écologique mais inflammable.
L’Isobutane n’endommage pas la couche d’ozone et ne contribue pas à l’effet de serre.
− Durant le transport et l’installation, assurez-vous que les tuyaux du circuit réfrigérant n’ont pas été endommagés.
− Évitez d’utiliser ou de manipuler des objets tranchants à proximité de l’appareil.
− En cas de fuite, le réfrigérant pourrait s’enflammer et peut endommager les yeux.
− En cas de dommages, évitez toute exposition à des flammes nues et à tout appareil produisant des étincelles.
Débranchez l’appareil.
− Bien ventiler la pièce dans laquelle l’appareil est situé pendant plusieurs minutes.
− Contactez le Service à la clientèle pour des conseils sur les mesures à prendre.
− La pièce où l’appareil est installé doit mesurer au minimum 1 mètre cube par 8 grammes de réfrigérant. La
quantité de réfrigérant contenue dans cet appareil est indiquée ci-dessus en grammes; l’information est
également présente sur la plaque signalétique de l’appareil.
Risque d’incendie ou d’explosion. Réfrigérant inflammable utilisé. Ne pas utiliser de dispositifs mécaniques pour
dégivrer l’appareil. Ne pas percer la tuyauterie contenant le réfrigérant
Risque d’incendie ou d’explosion. Réfrigérant inflammable utilisé. Doit être réparé seulement par du personnel
qualifié. Ne pas percer la tuyauterie contenant le réfrigérant.
5
Risque d’incendie ou d’explosion. Réfrigérant inflammable utilisé. Consultez le manuel d'instruction avant
d’essayer de réparer ce produit. Toutes les précautions doivent être suivies.
Risque d’incendie ou d’explosion. Réfrigérant inflammable utilisé. Défaites-vous du produit conformément à la
réglementation fédérale ou locale.
Risque d’incendie ou d’explosion dus à la perforation des tuyaux de fluide réfrigérant, suivez attentivement les
instructions remises. Réfrigérant inflammable utilisé.
6
SERVICE À LA CLIENTÈLE
Lisez attentivement le présent guide d’utilisation. Il a été conçu pour vous aider à utiliser et à entretenir votre nouvel
appareil. Conservez-le à portée de la main pour vous y référer au besoin.
Conservez une preuve originale de la date d’achat (tel que le reçu de caisse) avec le présent guide afin de pouvoir
établir la période de garantie.
Économisez temps et argent. Avant de faire appel à nos services, vérifiez la liste des problèmes de fonctionnement
mineurs faciles à résoudre dressée dans le présent guide.
Date de livraison / ramassage
Numéro du modèle :
V-024WDZFG
V-041WDZFG
Numéro de série :
Nous joindre
Nous sommes fiers de notre service et désirons votre entière satisfaction. Si, pour une quelconque raison, vous n’êtes
pas satisfaits du service, voici quelques étapes à suivre pour obtenir une aide supplémentaire.
Tout d’abord, communiquez avec le service de réparation avec lequel vous avez fait affaire. Expliquez les raisons de
votre insatisfaction. Dans la plupart des cas, cela résoudra le problème. Ensuite, si vous n’êtes toujours pas satisfait, si
quelque chose vous échappe ou que vous avez besoin de renseignements supplémentaires, contactez-nous :
Adresse
4575 boul. Sir Wilfrid Laurier,
Saint-Hubert (Québec),
J3Y 3X3
Téléphone
1-877-676-6447, composez le 1
Fax
450 676-5022
Courriel
En ligne
www.cavavin.com
7
CONSIGNES DE SÉCURITÉ IMPORTANTES
Pour diminuer les risques d’incendie, d’électrocution ou d’accident pendant l’utilisation de votre appareil, veuillez suivre
les mesures de sécurité suivantes :
− Veuillez lire toutes les instructions avant d’utiliser l’appareil.
− Les risques d’enfermement ou de suffocation pour les enfants demeurent une réalité. Les appareils abandonnés
ou jetés demeurent un danger, même s’ils ne sont placés dans le garage que pour quelques jours.
− Avant de jeter votre ancien appareil, enlevez les portes et laissez les tablettes à leur place afin que les enfants
ne puissent pas se glisser facilement à l’intérieur.
− Ne laissez pas d’enfants jouer avec l’appareil.
− Ne nettoyez jamais les pièces de l’appareil avec des liquides inflammables. Les vapeurs provoquées par ces
liquides risquent de déclencher un incendie ou une explosion dangereuse.
− Ne placez pas l’appareil près d’essence ou de tout autre produit liquide ou gazeux inflammable. La fumée que
ces produits dégagent pourrait déclencher un incendie ou une explosion dangereuse.
− Dans les endroits où la foudre est fréquente, il est recommandé d’utiliser un protecteur de surtension.
PRÉPARATION ET INSTALLATION
Préparation de l’appareil
− Attendez au moins 24 heures avant de mettre en marche l’appareil. Il est recommandé de laisser la porte de
l’appareil ouverte pendant cette période afin d’éliminer toute odeur résiduelle.
− L’emplacement que vous avez choisi pour votre appareil devrait :
• être bien ventilé et sans entraves;
• être situé loin de toute source de chaleur et à l’abri de la lumière directe du soleil;
• ne pas être trop humide (salle de lavage, garde-manger, salle de bain, etc.);
• avoir un plancher plat;
• avoir accès à une source d’électricité standard et fiable (prise électrique standard, reliée à la terre), il
n’est PAS recommandé d’utiliser une multiprise d’alimentation ou une rallonge électrique;
• avoir un protecteur de surtension fixé à la prise électrique;
• être loin du four à micro-ondes. Certains fours à micro-ondes ne sont pas munis de protection contre
les interférences d’ondes. Lorsque situés à moins d’un mètre de l’appareil, ils peuvent en affecter le
bon fonctionnement.
• Évitez d’installer l’appareil dans des endroits humides comme par exemple un garage.
8
− L’appareil devrait être installé là où la température ambiante est appropriée. Une température supérieure ou
inférieure à la plage recommandée pourrait avoir une incidence négative sur le fonctionnement de l’appareil.
Une installation dans des conditions trop froides ou trop chaudes pourrait causer des fluctuations de
température dans l’appareil et l’empêcher d’atteindre la température idéale.
Installation de l’appareil
− Lisez le mode d’emploi.
− Déballez le cellier puis retirez l’emballage protecteur et les bandes adhésives à l’extérieur et à l’intérieur de
l’appareil.
− Le cellier doit être orienté de façon à ce que le cordon d’alimentation soit accessible. Dégagez le cordon
d’alimentation. Positionnez votre cellier (ou centre de breuvage) à son emplacement final. Le cellier devrait être
installé dans un endroit où le compresseur n'entrera pas en contact physique avec quoi que ce soit.
− Nivellement du cellier : Le cellier doit être de niveau AVANT d’y placer vos bouteilles. L’appareil est muni de 4
pattes ajustables pour faciliter le nivellement. Il est recommandé de serrer les pattes arrière au maximum et
ensuite d’ajuster les pattes avant pour niveler le cellier.
Instructions d’encastrement
− Les celliers à vins CAVAVIN encastrables ont une ventilation frontale, mais ne sont pas conçus pour être
complètement encastré derrière une porte pleine.

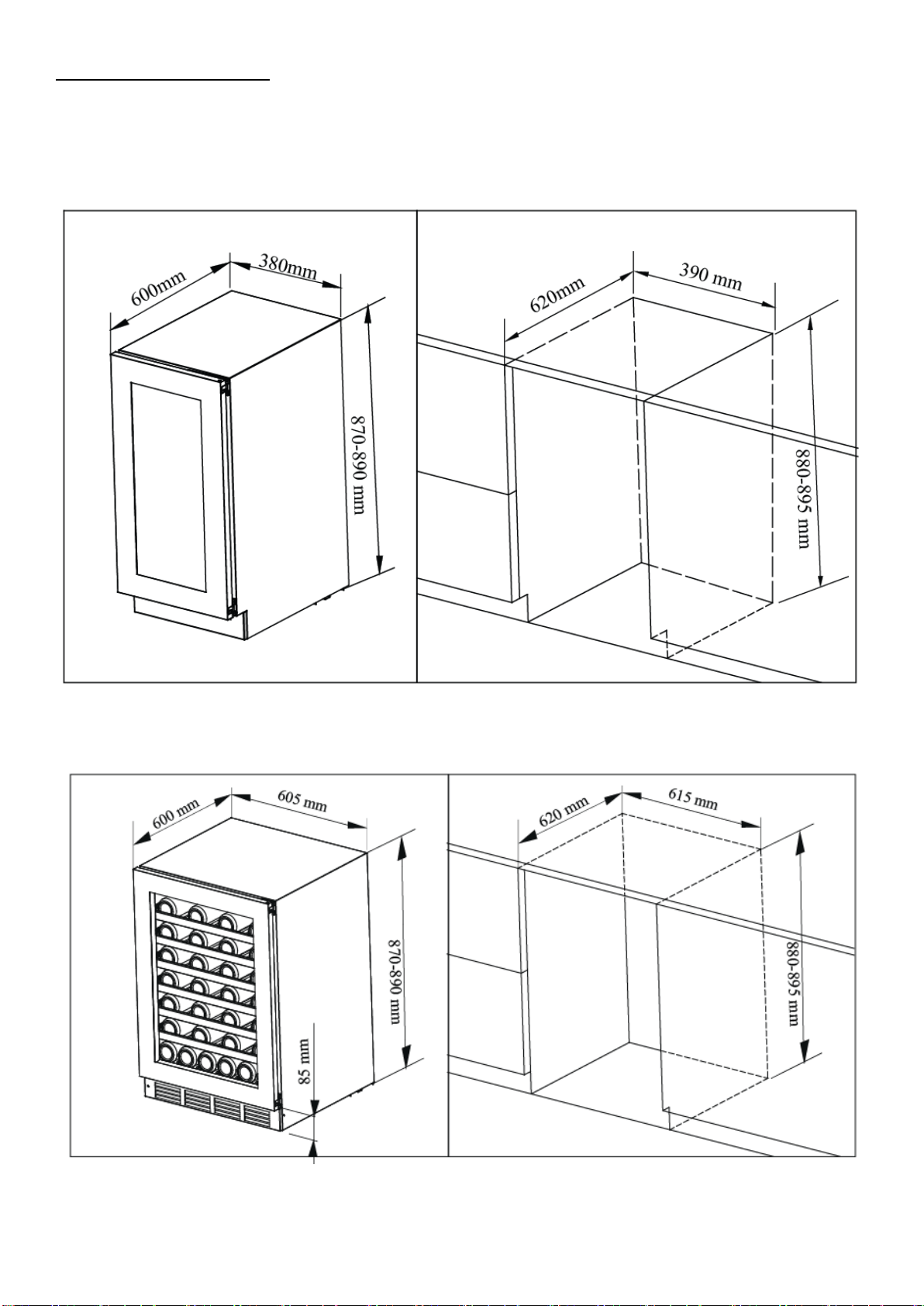

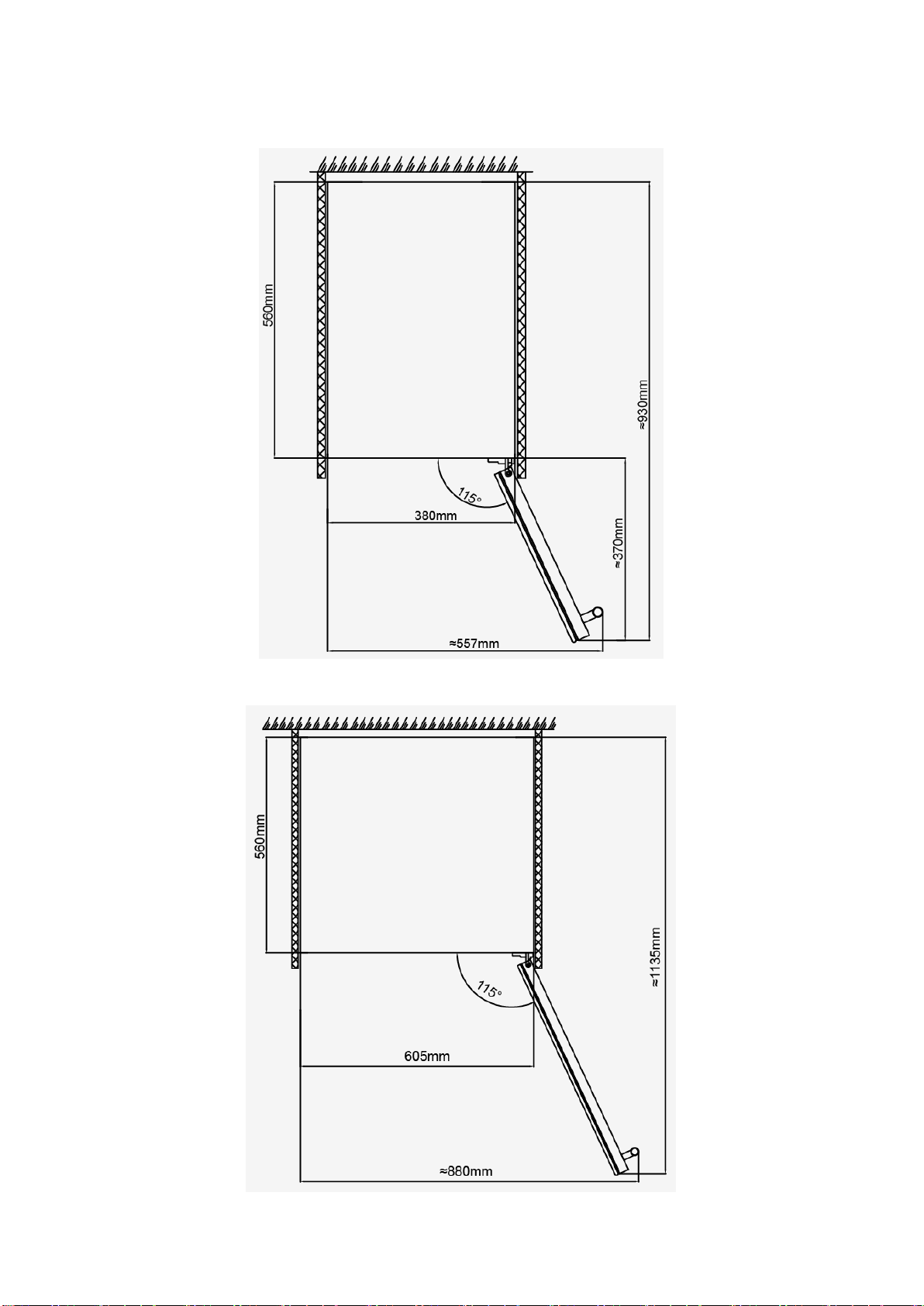

− Veuillez suivre les indications du diagramme d’installation pour les celliers à vins CAVAVIN.
− Respectez les dimensions d’installation indiquées, ou la capacité de ventilation de l’appareil pourrait être
réduite.
− L’appareil nécessite une source d’alimentation standard de 120 volts.
− Le cordon d’alimentation mesure 2.0 m et est fixé à l’arrière à droite lorsqu’on regarde de l’avant de l’appareil.
− Comme pour la plupart des électroménagers modernes, l’appareil est équipé de composantes électroniques
susceptibles d’être endommagées par la foudre ou par tout autre problème d'alimentation électrique. Il est donc
recommandé d’utiliser un protecteur de surtension pour éviter ce type de problèmes.
− Si le cellier à vin CAVAVIN encastrable est dissimulé derrière une porte en bois, une trappe d’air doit être
installée afin d’assurer une bonne ventilation.
− Dans les zones climatiques chaudes, une trappe ou une grille d’aération dont l’ouverture mesure au moins 200
mm x 40 mm DOIT être aménagée dans la partie supérieure arrière ou latérale de la cloison entourant l’appareil.
Ceci assurera un apport suffisant d’air frais dans l’ouverture de 30 mm située à l'arrière de l’appareil. Cette
trappe ou cette grille d’aération ne doit pas être située du même côté qu’un autre électroménager (tel un four)
ou ouvrir sur un espace n’ayant pas accès à de l’air frais. Le non-respect de ces exigences pourrait entraîner
l’annulation de la GARANTIE.
9

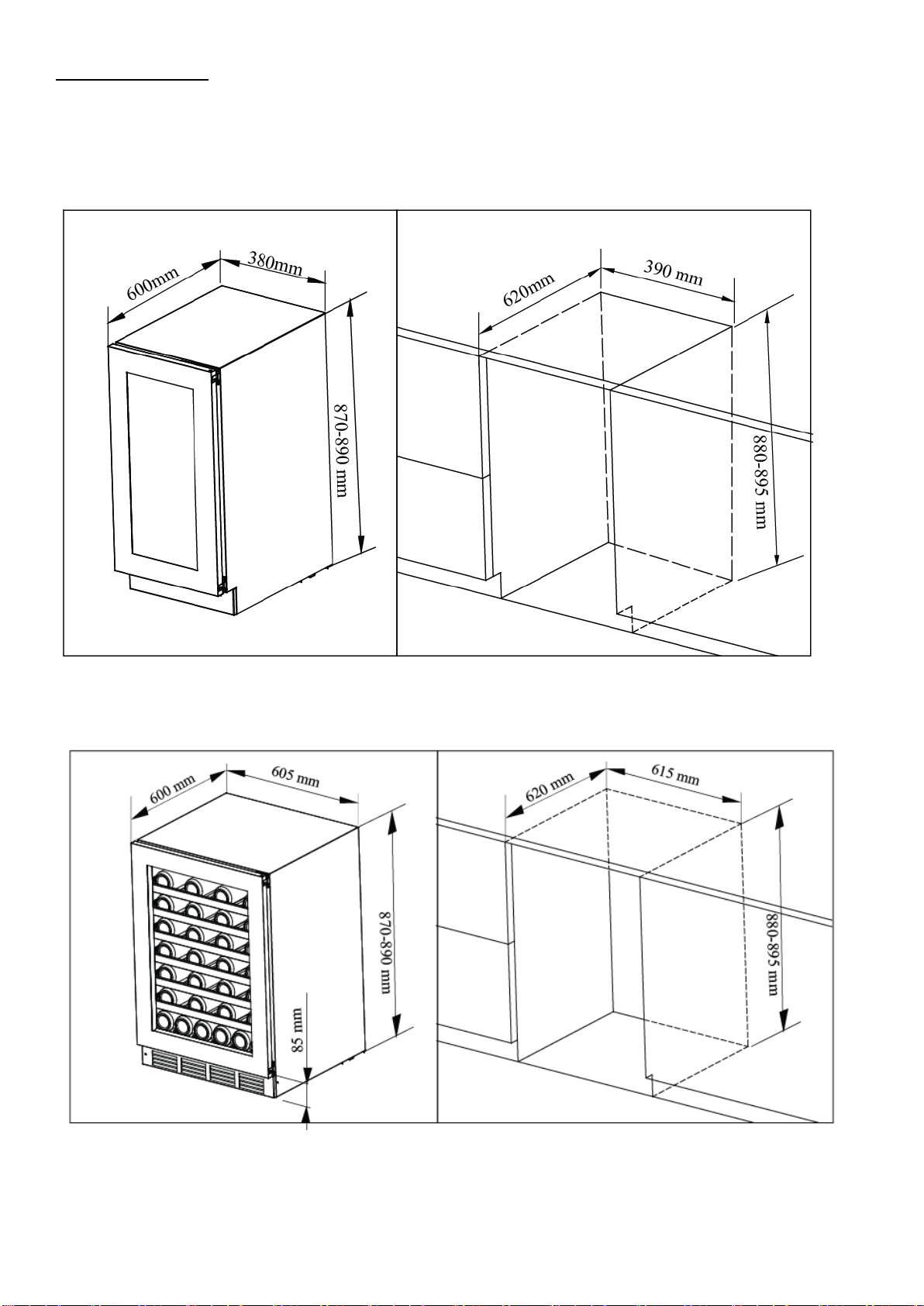

Dessins d’encastrement
Vue complète
V-024WDZFG
V-041WDZFG
10

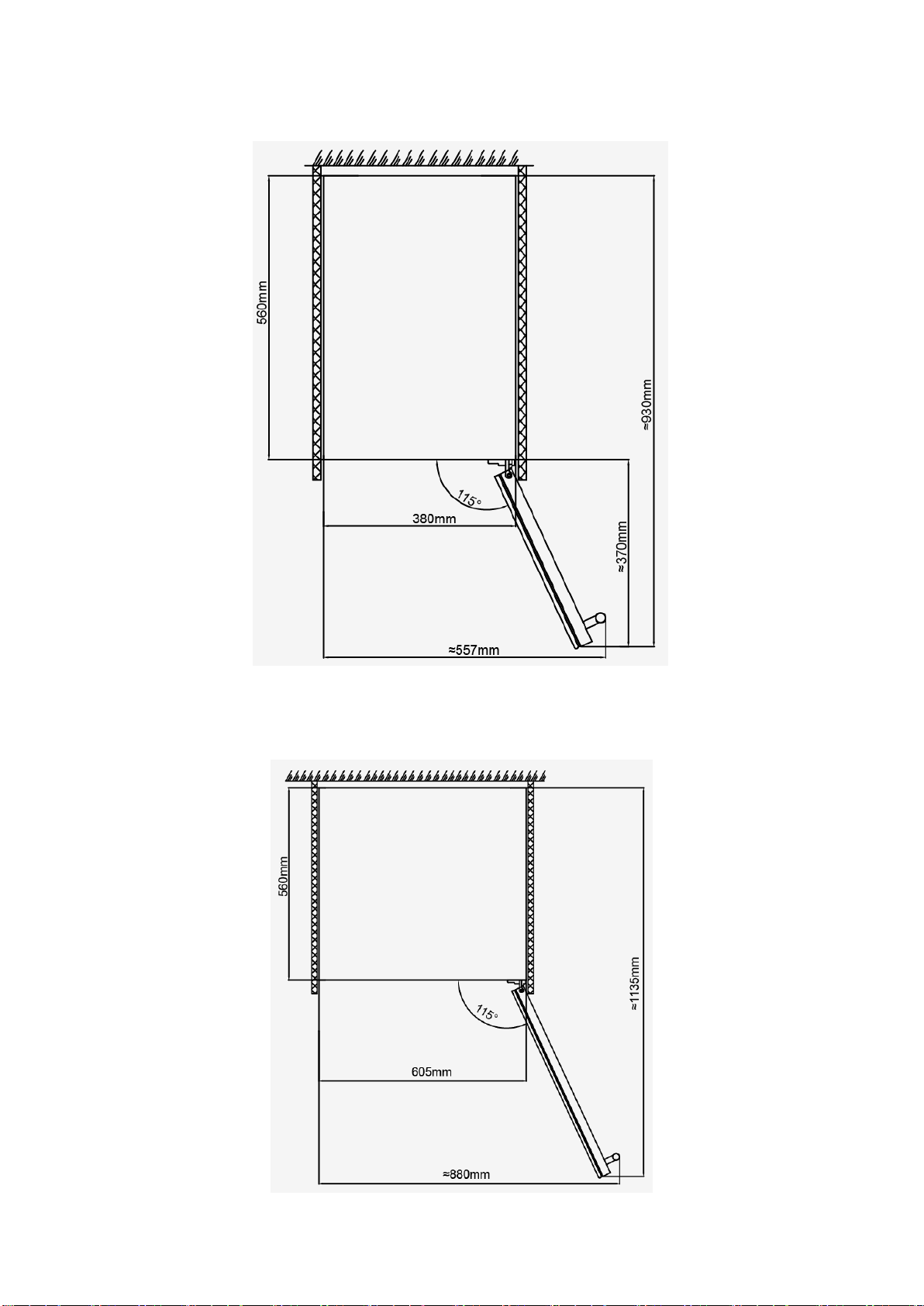

Vue du dessus
V-024WDZFG
V-041WDZFG
11
Branchement au réseau électrique
Une mauvaise utilisation de la prise mise à la terre peut présenter des risques d’électrocution. Si le cordon d’alimentation
est endommagé, faites-le remplacer par un centre de service Cavavin agréé.
Pour votre sécurité, l’appareil doit être convenablement mis à la terre. Afin de minimiser les risques d’électrocution, le
cordon d’alimentation de cet appareil est muni d’une prise à trois broches qui se branche dans une prise murale standard
à trois broches.
Ne coupez pas et n’enlevez pas, sous aucun prétexte, la troisième broche du cordon d’alimentation. Pour votre sécurité,
l’appareil doit être convenablement mis à la terre.
Cet appareil est conçu pour fonctionner avec une prise de courant mise à la terre standard à trois broches de 115/120
V c.a. et 60 Hz. Faîtes vérifier la prise murale et le circuit électrique par un électricien qualifié pour vous assurer que la
prise de courant est bien mise à la terre. Si la prise murale comporte deux broches, vous devez la remplacer ou la faire
remplacer par une prise murale à trois broches mise à la terre. Gardez le cordon d’alimentation derrière l’appareil ou
enroulé de façon à éviter les blessures/accidents.
L’appareil doit toujours être branché seul à une prise murale dont la tension correspond à celle indiquée afin d’offrir le
meilleur fonctionnement possible, mais aussi d’éviter une surchauffe des circuits électriques qui pourrait provoquer un
incendie. Ne débranchez jamais l’appareil en tirant sur le cordon d’alimentation. Tenez plutôt fermement la fiche.
Réparez ou remplacez immédiatement le cordon d’alimentation s’il est effilé ou abîmé. N’utilisez jamais de cordon
d’alimentation fissuré ou usé au niveau de la gaine ou de la fiche. Lorsque vous devez déplacer l’appareil, assurez-
vous de ne pas abîmer le cordon d’alimentation.
Rallonge (Extension)
En raison des dangers potentiels qu’elles présentent dans certaines circonstances, il est fortement recommandé de ne
pas utiliser de rallonge avec cet appareil. Cependant, s’il est nécessaire d’en utiliser une, il est indispensable qu’elle
soit homologuée par la CSA/CUL/UL de 115 volts, à trois conducteurs avec prise triphasée mise à la terre et d’au moins
10 ampères.
Protecteur de surtension (Powerbar)
La plupart des appareils électriques fonctionnent au moyen de divers tableaux de commande électriques. Ils sont très
sensibles aux surtensions qui peuvent les endommager ou les détruire.
Si cet appareil doit être utilisé dans une région/ville/pays où les surtensions et les pannes de courant sont fréquentes,
il est recommandé d'utiliser un protecteur de surtension pour tous les appareils électriques que vous utilisez. Le
12
protecteur de surtension que vous choisirez doit être muni d'un bloc protecteur de surtension suffisamment haut pour
protéger l'appareil auquel il est branché. Pour toute question concernant le modèle ou la taille du protecteur de
surtension approprié pour vos besoins, communiquez avec un électricien agréé de votre région.
Les dommages causés par des surtensions ne sont pas considérés comme un vice du fabricant et annuleront la garantie
du produit.
13
FONCTIONNEMENT DE L’APPAREIL
Première utilisation
Branchez et mettez l’appareil en marche en appuyant sur le bouton d’allumage pendant quelques secondes.
Lors de votre première utilisation de l’appareil (ou après l’avoir gardé éteint pour une longue période), vous remarquerez
un léger écart entre la température choisie et celle qui est indiquée sur le panneau d’affichage. Ceci est complètement
normal et est causé par le temps de démarrage. La situation se rétablira d’elle-même après quelques heures de
fonctionnement.
IMPORTANT : Si l’appareil est débranché, ou qu’’il y a une panne de courant, attendez 3 à 5 minutes avant de
redémarrer l’appareil. L’unité ne redémarrera pas avant que ce délai ne soit écoulé.
Bruits de fonctionnement
Afin d’atteindre la bonne température, les celliers CAVAVIN, comme tous les appareils munis de compresseurs et de
ventilateurs, peuvent produire les types de bruits énumérés ci-dessous. Ces bruits sont complètement normaux et
peuvent se produire comme suit :
− Gargouillement : causé par le liquide réfrigérant qui coule à travers les tuyaux de refroidissement de l’appareil.
− Craquement/pétillement : résultant de la contraction et de l’expansion du gaz réfrigérant pour refroidir
l’appareil.
− Bruit de ventilation : pour faire circuler l’air à l’intérieur de l’appareil.
La perception du bruit est directement liée à l’environnement dans lequel l’appareil est situé, ainsi qu’au type de modèle
spécifique. Les celliers CAVAVIN respectent les standards internationaux en matière de bruit pour ce type d’appareil.
CAVAVIN tentera toujours de satisfaire sa clientèle, mais ne reprendra pas possession d’un appareil si la raison d’une
plainte est basée sur les bruits normaux de fonctionnement.
Chargement du vin dans le cellier
Vous pouvez charger vos bouteilles en rangées simples ou doubles tout en tenant compte de ce qui suit : si vous n’avez
pas assez de bouteilles pour remplir le cellier, évitez de les charger toutes dans le haut ou dans le bas en optant plutôt
pour les répartir uniformément dans l’appareil.
Retirez ou repositionnez les tablettes ajustables en bois pour accommoder de plus grosses bouteilles ou maximisez
l’espace en superposant vos bouteilles. (Voir retirer les tablettes)
14
Gardez un petit espace entre les parois et les bouteilles pour permettre la circulation de l’air. Comme pour les celliers
souterrains, la circulation de l’air est importante pour éviter les moisissures et pour maintenir une température homogène
à l’intérieur du cellier.
Veuillez noter que selon la quantité de bouteilles et les paramètres choisis, le cellier à vin peut mettre jusqu’à 24 heures
avant de stabiliser sa température. Durant cette période, les indicateurs à DEL peuvent clignoter de manière irrégulière.
Ceci est normal et le procédé se répètera chaque fois que les paramètres sont modifiés ou qu’un nombre important de
bouteilles sont chargées dans le cellier.
Ne surchargez pas votre cellier à vin afin d’assurer une bonne circulation de l’air.
N’empilez pas plus d’une demie rangée de bouteille de 750ml au-dessus de la rangée principale par tablette
afin d’assurer une bonne circulation de l’air.
Évitez d’obstruer les ventilateurs internes (situés à l’intérieur du cellier sur la paroi arrière).
Ne glissez pas les tablettes vers l’avant au-delà de leur position d’ancrage afin d’éviter que les bouteilles ne
tombent.
Ne tirez pas plus d’une tablette chargée à la fois afin d’éviter que le cellier ne bascule.
Ne couvrez pas les tablettes en bois avec du papier d’aluminium ou d’autres matériaux, car ceux-ci vont limiter
la circulation de l’air.
Ne déplacez pas votre cellier lorsqu’il est chargé de bouteilles. Cela pourrait tordre la structure du cellier et
causer des blessures au dos.
Températures de service et de conservation
Il est recommandé de placer l’appareil dans un endroit où la température ambiante se situe entre 19° et 24°C (66°F -
75°F). Si la température ambiante est supérieure ou inférieure à la température recommandée, il se peut que le
fonctionnement de l’appareil en soit affecté. Par exemple, exposer votre appareil à un froid extrême ou à de fortes
chaleurs peut faire fluctuer les températures intérieures et empêcher l’atteinte de l’amplitude de 5° à 18°C (40°F-65°F).
RECOMMANDATION RELATIVES À LA TEMPÉRATURE
Service & Conservation
Celsius
Fahrenheit
Conservation du vin
12°C à 14°C
53ºF à 57ºF
Vins mousseux et rosés
5ºC à 8ºC
41ºF à 46ºF
Vins secs et blancs
9ºC à 12ºC
48ºF à 53ºF
Vins rouges
14°C à 18°C
59ºF à 65ºF
15
Programmation de la température
IMPORTANT : L’écran DEL affiche par défaut la température actuelle de l’air à l’intérieur du cellier.
Les paramètres de température sont préréglés en usine. En cas d’interruption de courant, tous les réglages de
température seront automatiquement effacés et le cellier retournera à sa configuration de départ.
Le panneau électrique de tous les modèles est muni d’une fonction de mémoire.
Il est important de noter que la température de l’air à l’intérieur du cellier est différente de la température réelle du vin.
Vous devrez attendre environ 12 heures avant de noter les effets d’un ajustement dans un cellier plein en raison du
nombre de bouteilles qu’il contient.
Une fois la température choisie, il est fortement recommandé de ne pas la modifier trop fréquemment. Le thermostat va
maintenir la température à l’intérieur du cellier à +/- 2.5ºC près. L’inertie thermique des vins et du verre des bouteilles
fera en sorte que malgré ces variations de la température de l’air, la température des vins elle ne fluctuera que de 0.5ºC
à 1ºC.
INFORMATION IMPORTANTE À PROPOS DE LA TEMPÉRATURE
Votre cellier CAVAVIN a été conçu pour garantir des conditions convenables de conservation et/ou de service pour vos
vins. Les bons vins requièrent un vieillissement long et délicat dans des conditions très particulières pour atteindre leur
plein potentiel.
La température idéale pour faire vieillir tous les types de vins se situe entre 12ºC et 14ºC et doit être constante. Seule
la température de service (de dégustation) varie selon le type de vin. Tout comme dans les celliers naturels des
producteurs de vins qui font vieillir certaines bouteilles pendant de longues périodes, ce n’est pas la température exacte
du cellier qui importe, mais plutôt sa constance. Autrement dit, tant que la température de votre cellier à vin demeure
constante (entre 12ºC et 14ºC), vos vins seront conservés dans des conditions convenables.
Ce ne sont pas tous les vins qui s’améliorent au fil des ans. Certains devraient être consommés à un stade précoce (2
à 3 ans) alors que d’autres ont une capacité de vieillissement phénoménale (50 ans et plus). Tous les vins ont un niveau
de maturité optimal. Informez-vous auprès de votre marchand de vin pour plus de détails.
16
PANNEAU DE CONTRÔLE : V-024WDZFG
1. Bouton MARCHE/ARRÊT : Maintenez le bouton appuyé pendant 3 secondes pour démarrer ou arrêter
l’appareil.
2. Bouton réglage de la zone supérieure : Chaque pression sur le bouton fera baisser la température
intérieure (fenêtre 3) de 1° degré jusqu’à la température minimum possible avant de remonter à la
température maximum.
3. Fenêtre d’affichage gauche: Affiche la température de la zone supérieure.
4. Fenêtre d’affichage droite: Affiche la température de la zone inférieure.
5. Bouton réglage de la zone inférieure : Chaque pression sur le bouton fera baisser la température de 1°
jusqu’à la température minimum possible avant de remonter à la température maximum.
6. Touche de conversion °C - °F : Déterminez l’échelle de température voulue, Celsius / Fahrenheit, en
maintenant appuyé le bouton pendant 3 secondes.
Bouton de lumière: Appuyez sur le bouton pour allumer ou éteindre l’éclairage.
17
PANNEAU DE CONTRÔLE : V-041WDZFG
1. Bouton MARCHE/ARRÊT : Appuyez sur le bouton pendant 3 secondes pour arrêter. Veuillez noter :
Toutes les fonctions, mis à part l’éclairage, prennent fin lorsque l’appareil est éteint. Appuyez rapidement pour
remettre l’appareil en marche.
2. Bouton de réglage pour augmenter la température de la zone supérieure : Appuyez une fois sur le
bouton, la température affichée à la fenêtre [4] augmentera de 1 degré, jusqu’au niveau désiré par le client.
3. Bouton de réglage pour baisser la température de la zone supérieure : Appuyez une fois sur le bouton,
la température affichée à la fenêtre [4] baissera de 1 degré, jusqu’au niveau désiré par le client.
4. Fenêtre : Affiche la température de la zone supérieure
5. Fenêtre : Affiche la température de la zone inférieure
6. Bouton de réglage pour augmenter la température de la zone inférieure : Appuyez une fois sur le
bouton, la température affichée à la fenêtre [5] augmentera de 1 degré, jusqu’au niveau désiré par le client.
7. Bouton de réglage pour baisser la température de la zone inférieure : Appuyez une fois sur le bouton,
la température affichée à la fenêtre [5] baissera de 1 degré, jusqu’au niveau désiré par le client.
8. Bouton d’éclairage & Touche de conversion °C - °F :
− Appuyez sur le bouton pour allumer l’éclairage et appuyez de nouveau pour l’éteindre.
Maintenez le bouton appuyé pendant 3 secondes pour basculer entre les degrés Celsius et Fahrenheit.
18
ENTRETIEN DE L’APPAREIL
Déplacement de l’appareil
Videz l’appareil. Fixez à l’aide de ruban adhésif toutes les pièces libres (tablettes) à l’intérieur de l’appareil. Vissez les
pieds ajustables au maximum. Fermez la porte à l’aide de ruban adhésif. Assurez-vous que l’appareil soit positionné
verticalement pendant le transport. Si vous devez absolument le coucher, assurez-vous de le transporter sur le dos
(porte sur le dessus). Protégez-en l’extérieur à l’aide d’une couverture, d’une toile, etc.
Conseils écoénergétiques
L’appareil doit être placé dans l’endroit le plus frais de la pièce, loin des appareils qui dégagent de la chaleur et des
rayons directs du soleil.
Dégivrage et Hygrométrie
Le cellier à vin est muni d’un système de dégivrage automatique. Durant les périodes où la fonction de refroidissement
n’est pas active, les surfaces réfrigérées du cellier se dégivrent automatiquement. Les eaux du dégivrage du cellier sont
drainées automatiquement, une partie étant dirigée vers un réservoir situé à l’arrière à côté du compresseur. La chaleur
du compresseur est utilisée pour faire évaporer toute condensation recueillie dans le réservoir. Une autre partie de l’eau
recueillie servira au contrôle de l’humidité dans le cellier.
Ce système permet de maintenir un niveau d’humidité idéal dans le cellier afin de préserver l’étanchéité du liège naturel
et ainsi protéger vos vins. L’eau recueillie par effet de condensation est recyclée. Dans des conditions anormalement
sèches, vous devrez possiblement ajouter un peu d’eau dans le réservoir fourni avec le cellier.
Tous les appareils sont munis de portes en verre à double vitrage et d’une troisième couche intérieure d’acrylique afin
de minimiser la condensation sur la porte.
Le cellier à vin n’est pas parfaitement étanche; de l’air frais circule à travers le tuyau de drainage. L’air circule à l’intérieur
du cellier entre les tablettes grâce à des ventilateurs. Durant le cycle de réfrigération, la chaleur est dissipée à travers
les parois extérieures du cellier. Évitez de toucher aux parois durant ces cycles.
Anomalies d’opération
Assurez-vous que la prise de courant est bien fonctionnelle en y branchant un autre appareil électrique. Vérifiez les
fusibles au besoin. Assurez-vous que la porte est bien fermée.
Si votre appareil semble mal fonctionner, débranchez-le et contactez notre service après-vente. Toute intervention sur
le circuit de réfrigération devrait être effectuée par un technicien certifié qui devrait s’assurer que le circuit réfrigérant
est bien scellé. Les interventions sur le circuit électrique devraient être effectuées par un électricien qualifié.
19
IMPORTANT : Toute intervention effectuée par un technicien non-autorisé par CAVAVIN mènera à une annulation
complète de la garantie.
Pannes de courant
En cas d’interruption de courant, tous les réglages de température seront automatiquement effacés et le cellier
retournera à sa configuration par défaut. (Voir fiche technique)
La plupart des pannes de courant sont corrigées après un court laps de temps. Une interruption de courant d’une durée
d’une heure ou deux n’aura aucun effet sur la température dans l’appareil. Afin d’éviter tout changement brusque de
température pendant que le courant est interrompu, évitez d’ouvrir la porte. Dans l’éventualité d’une panne de courant
plus longue, prenez les mesures nécessaires afin de protéger vos vins.
Tablettes
Pour faciliter l’accès aux bouteilles dans le cellier, tirez la tablette du
tiers de sa profondeur. Les celliers à vin sont munis d’une encoche
dans le support des tablettes pour empêcher les bouteilles de tomber.
Lorsque vous désirez retirer l’une des tablettes, inclinez-la tel
qu’indiqué sur le diagramme et tirez. Pour la réinstaller, insérez la
tablette inclinée dans le cellier et appuyez-là sur ses fixations.
Pour sortir une tablette de son rail, tirez-en environ le tiers vers
l’extérieur. Appuyer sur l’encoche en plastique de gauche, tel qu’indiqué à la Figure [1], et soulevez simultanément
l’encoche en plastique de droite tel qu’indiqué à la Figure [2]. Tirez ensuite doucement la tablette.
Ventilateur
Pour le nettoyage du ventilateur du cellier, retirez le coup de pied en utilisant un tournevis pour desserrer les deux vis,
et nettoyez la poussière qui peut être accumulée. Il est très important de le faire au moins une fois par année.
20
La porte automatique
1. Actionnez la porte automatique lorsque votre appareil est en état de marche.
2. Le bouton d’ouverture se trouve sur la vitre, en haut de la porte. Appuyez deux fois pour ouvrir la porte.
Attention : vérifiez que le contrôleur se soit rétracté avant de refermer la porte (voir images ci-dessous).
Attention : vous ne pourrez pas ouvrir la porte si l’appareil est éteint. Au besoin, vous pourrez toujours l’ouvrir en passant
vos doigts dans l’espace entre la porte et le cellier puis en tirant doucement sur la porte.
Vérifiez que le
contrôleur se soit
rétracté avant de
fermer la porte
21
GUIDE DE DÉPANNAGE
Les problèmes courants ont souvent une solution très simple, ce qui vous permettra possiblement d’éviter de devoir
payer pour un appel de service. Lisez attentivement le manuel d’instruction et referrez-vous au tableau du guide de
dépannage.
PROBLÈME
CAUSE POSSIBLE
L’unité ne fonctionne pas.
- Il n’est pas branché.
- L’appareil n’est pas en marche.
- Le disjoncteur s’est déclenché ou un fusible est brûlé.
L’appareil n’est pas assez
froid.
‐Vérifiez le réglage de température.
‐L’environnement extérieur peut exiger un réglage plus élevé.
‐La porte est ouverte trop souvent.
‐La porte n’est pas bien fermée.
‐Le joint d'étanchéité de la porte n’isole pas complètement
L’appareil se met en marche
et s’arrête fréquemment.
‐La température de la pièce est plus élevée que la normale.
‐Une quantité importante de bouteilles a été ajoutée dans le cellier.
‐La porte est ouverte trop souvent.
‐La porte n’est pas bien fermée.
‐Le réglage de température n’est pas réglé convenablement.
‐Le joint d'étanchéité de la porte n’isole pas complètement.
L’éclairage ne fonctionne
pas.
‐L’unité n’est pas branchée.
‐Le disjoncteur s’est déclenché ou un fusible est brûlé.
‐L’ampoule est brûlée.
‐L’interrupteur est éteint (« OFF »).
Vibrations.
‐Assurez-vous que l’unité est bien à niveau.
L’unité fait trop de bruit.
‐Les cliquettements peuvent être produits par la circulation du
liquide réfrigérant, ce qui est normal.
‐À chaque fin de cycle, des gargouillements peuvent être produits
par la circulation du liquide réfrigérant dans l’unité.
‐La contraction et l’expansion des murs intérieurs peuvent causer
des claquements ou des craquements.
‐L’unité n’est pas à niveau.
La porte ne ferme pas
complètement.
‐L’unité n’est pas à niveau.
‐La porte réversible n’a pas bien été installée.
‐Le joint d'étanchéité est défectueux. (L’aimant ou le caoutchouc est
abîmé)
‐Les tablettes ne sont pas bien installées.
22
LA GARANTIE CAVAVIN
GARANTIE SUR LES PIÈCES
ET LA MAIN-D’ŒUVRE
(1 AN)
GARANTIE
SUR LE COMPRESSEUR
(3 ANS)
Pendant 12 mois, à compter de la date de
livraison par le propriétaire d’origine, CAVAVIN
réparera ou remplacera, à son gré, toute partie de
l’appareil qui s’avérera défectueuse
matériellement ou aura un défaut de fabrication
suivant une utilisation normale.
Pendant cette période, CAVAVIN fournira toutes
les pièces et la main-d’œuvre nécessaires pour
corriger sans frais ces défauts tant que l’appareil
aura été installé et utilisé suivant le mode
d’emploi fourni avec l’appareil.
Entre la fin des 12 mois de garantie sur les
pièces et la main-d’œuvre et jusqu’à 3 ans (36
mois) suivant la livraison, CAVAVIN remplacera
le compresseur gratuitement en cas de
défaillance mais n’assumera pas les frais de
main-d’œuvre, ni ceux de transport.
Le coût du transfert de l’appareil au service et du
retour au domicile est aux frais de l’acheteur.
CE QUI N’EST PAS COUVERT
• Les dommages accidentels, les dommages
dus à une mauvaise utilisation, un manque
d’entretien, une mauvaise manipulation, une
négligence, un évènement fortuit, un désastre
naturel, une action gouvernementale, une
guerre, une émeute, un conflit de travail, une
grèves, un lock-out, un retard de livraison ou
toute autre cause indépendante de la volonté
du vendeur similaire ou non à ce qui précède ;
• Les pertes de vin ou autres produits en raison
de leur altération;
• Les diagnostics de type «aucun problème
trouvé»
• Les dommages consécutifs ou indirects ;
• Le coût des pièces et de la main-d’œuvre pour
ce qui suit :
- Ressorts et armature de la porte,
- Panneaux de porte intérieurs, traverses et
supports de porte,
- Ampoules électriques et corps de
plastique,
- Cuve de plastique ;
• Un évaporateur perforé (annule la garantie sur
tout le système d’étanchéité).
• Les réparations effectuées par des
réparateurs non-agréés.
• Les appels de service qui n’ont pas trait à
des défauts au niveau de la fabrication ou
du produit tel que des instructions
pédagogiques, sur la façon de renverser la
porte de l’appareil ou d’installer l’appareil
convenablement.
• Les appels de service relatifs à des
problèmes externes tel qu’un manque
d’entretien, une mauvaise utilisation, un
courant électrique insuffisant, des
accidents, un incendie, un désastre naturel
ou un évènement fortuit.
• Le remplacement des fusibles domestiques
ou la remise en marche du disjoncteur.
• Les frais reliés à l’enlèvement ou la
réinstallation du produit qui n’est pas
aisément accessible au technicien.
• La défaillance d’un appareil utilisé à
d’autres fins que celles auxquelles il a été
conçu.
• Cette garante n’est pas applicable à
l’extérieur du Canada ou de la partie
continentale des États-Unis.
L’acheteur doit comprendre et admettre que le produit qu’il a acheté est un cellier conçu pour
conserver du vin. L’acheteur assume toute responsabilité en utilisant cet appareil y compris le risque
de détérioration, de variation d’humidité, de température, de fuites, d’incendie, de dégâts d’eaux, de
moisissure, de sécheresse, de même que de tout autre danger du même genre qui pourrait se
produire.
23
NOTES
24
TABLE OF CONTENTS
IMPORTANT SAFETY RULES .............................................................................. 25
CUSTOMER SERVICE .......................................................................................... 27
Contact Us ......................................................................................................... 27
IMPORTANT SAFETY INSTRUCTIONS ............................................................... 28
PREPARATION AND INSTALLATION ................................................................. 28
Preparation ......................................................................................................... 28
Installation .......................................................................................................... 29
Built-In Instructions ............................................................................................. 29
Built-In Drawings ................................................................................................ 30
Electrical Connection .......................................................................................... 32
Extension Cord ................................................................................................... 32
Power Bar with Surge Protection........................................................................ 32
OPERATING THE UNIT ......................................................................................... 33
Initial Use ........................................................................................................... 33
Operating Noises................................................................................................ 33
Loading the Wine Bottles ................................................................................... 33
Service and Preservation Temperature .............................................................. 34
Temperature Settings ......................................................................................... 35
Display Boards ................................................................................................... 36
CARE INSTRUCTIONS ......................................................................................... 38
Moving Your Wine Cellar .................................................................................... 38
Energy Saving Tips ............................................................................................ 38
Defrosting and Hygrometry ................................................................................ 38
Operation Anomalies .......................................................................................... 38
Power Failures ................................................................................................... 39
Shelves .............................................................................................................. 39
TROUBLESHOOTING GUIDE ............................................................................... 40
THE CAVAVIN WARRANTY ................................................................................. 41
WARRANTY REGISTRATION ............................................................................... 43
25
IMPORTANT SAFETY RULES
Before the appliance is used, it must be properly positioned and installed as described in this manual, so read the
manual carefully. To reduce the risk of fire, electrical shock or injury when using the appliance, follow basic precaution,
including the following:
− Plug into a grounded 3-prong outlet, do not remove grounding prong, do not use an adapter, and do not use an
extension cord.
− Replace all panels before operating.
− It is recommended to use a separate circuit, serving only your appliance. Use receptacles that cannot be turned
off by a switch or pull chain.
− Never clean appliance parts with flammable fluids. These fumes can create a fire hazard or explosion. And do
not store or use gasoline or other flammable vapours and liquids in the vicinity of this or any other appliance.
The fumes can create a fire hazard or explosion.
− Before proceeding with cleaning and maintenance operations, make sure the power line of the unit is
disconnected.
− Do not connect or disconnect the electric plug when your hands are wet.
− Unplug the appliance or disconnect power before cleaning or servicing. Failure to do so can result in electrical
shock or death.
− Do not attempt to repair or replace any part of your appliance unless it is specifically recommended in this
material. All other servicing should be referred to a qualified technician.
− Use two or more people to move and install appliance. Failure to do so can result in back or other injury.
− To ensure proper ventilation for your appliance, the front of the unit must be completely unobstructed. Choose
a well-ventilated area with temperatures above 60°F (16°C) and below 90°F (32°C). This unit must be installed
in an area protected from the element, such as wind, rain, water spray or drips.
− The appliance should not be located next to ovens, grills or other sources of high heat.
− The appliance must be installed with all electrical, water and drain connections in accordance with state and
local codes. A standard electrical supply (115 V AC only, 60 Hz), properly grounded in accordance with the
National Electrical Code and local codes and ordinances is required.
− Do not kink or pinch the power supply cord of appliance.
− The fuse (or circuit breaker) size should be 15 amperes.
− It is important for the appliance to be levelled in order to work properly. You may need to make several
adjustments to level it.
− Never allow children to operate, play with or crawl inside the appliance.
26
− Do not use solvent-based cleaning agents of abrasives on the interior. These cleaners may damage or discolour
the interior.
− Do not use this apparatus for other than its intended purpose.
FLAMMABLE REFRIGERANT GAS
For your safety observe the following recommendations.
− This appliance contains a small quantity of R600a refrigerant which is environmentally friendly, but flammable.
It does not damage the ozone layer, nor does it increase the greenhouse effect.
− During transportation and installation, ensure that the tubing of the refrigerant circuit is not damaged.
− Avoid using or manipulating sharp objects near by the appliances.
− Leaking refrigerant can ignite and may damage the eyes.
− In the event any damage does occur, avoid exposure to open fires and any device which creates a spark.
Disconnect the appliance from the mains power.
− Thoroughly ventilate the room in which the appliance is located for several minutes.
− Notify Customer Service for necessary action and advice.
− The room for installing the appliance must be at least 1 cubic metre per 8 grams of refrigerant. The refrigerant
quantity contained in this appliance is listed above in grams; it is also noted on the Rating Plate of the appliance.
Risk of fire or explosion. Flammable refrigerant used.
DO NOT use mechanical devices to defrost refrigerator. DO NOT puncture refrigerant tubing.
Risk of fire or explosion. Flammable refrigerant used. To be repaired only by trained service personnel. DO
NOT puncture refrigerant tubing.
Risk of fire or explosion: Flammable refrigerant used. Consult repair manual / owner’s guide before attempting
to service this product. All safety precautions must be followed.
Risk of fire or explosion: Dispose of property in accordance with federal or local regulations.
Risk of fire or explosion due puncturing of the refrigerant tubing. Follow handling instructions carefully.
To prevent a child from being entrapped, keep out of reach of children and not in the vicinity of the cooler.
27
CUSTOMER SERVICE
Read this guide carefully. It is intended to help you operate and maintain your new wine cellar properly. Keep it handy
to answer your questions.
Keep proof of original purchase date (such as your sales slip) with this guide to establish the warranty period.
Save time and money. Before you call for service, check the Troubleshooting Guide. It lists causes of minor operating
problems that you can correct yourself.
Delivery / Pick up Date :
Model Number :
V-024WDZFG
V-041WDZFG
Serial Number :
Contact Us
We're proud of our service and want you to be pleased. If for some reason you are not happy with the service you
receive, here are some steps to follow for further assistance. First, contact the people who serviced your wine cellar.
Explain why you are not pleased. In most cases, this will solve the problem.
Next, if you are still not pleased, write all the details, including your telephone number, and send it to:
Address
4575 Sir Wilfrid Laurier Blvd.,
Saint-Hubert (Québec), J3Y 3X3
Phone
1-877-676-6447, Dial 1
Fax
450 676-5022
Email
Online
www.cavavin.com
28
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of fire, electrical shock, or injury when using your appliance, follow these basic precautions:
- Read all instructions before using the wine cellar.
- DANGER or WARNING: Risk of child entrapment.
- Child entrapment and suffocation are not problems of the past. Junked or abandoned appliances are still
dangerous.
- Before you throw away your old wine cellar, take off the door but leave the shelves in place so that children -
may not easily climb inside.
- Never allow children to operate, play with, or crawl inside the appliance.
- Never clean appliance parts with flammable fluids. The fumes can create a fire hazard or explosion.
- Do not store or use gasoline or any other flammable vapours and liquids in the vicinity of this or any other
appliance. The fumes can create a fire hazard or explosion.
PREPARATION AND INSTALLATION
Preparation
− Allow 24 hours before switching on the wine cellar. During this time we recommend that you leave the door
open to clear any residual odors.
− The location you have selected for your wine cellar should:
• Be unencumbered and well ventilated
• Be well away from any heat source and direct sunlight
• Not be too damp (laundry, pantry, bathroom etc.)
• Have a flat floor
• Have a standard and reliable electricity supply (standard socket to country standards, linked to the
ground), it is not recommended to use a multi-socket or extension lead
• Have a surge protector fitted to the electrical outlet
• Away from the microwave oven. Certain microwave ovens do not have wave interference shield.
When placed within 1 meter vicinity of the wine cabinet, they may affect the operation of the wine
cabinet
• Avoid locating the unit in moist areas, like a garage.
− The unit should be placed where the ambient temperature is proper. If the temperature is above or below this
range, it will affect the performance of the unit. Placing in cold or hot temperature conditions may cause cellar's
temperatures fluctuating, and it will not reach the ideal one.
29
Installation
− Read the instruction manual.
− Unpack and remove all of the protection and adhesive strips from the packaging around and inside the wine
cellar.
− The wine cellar must be positioned such that the plug is accessible. Release the power cord. Move your wine
cellar to its final location. The wine cellar should be installed in a suitable place where the compressor will not
be subject to physical contact.
− Leveling your wine cellar: Units must be leveled BEFORE loading your wines. The unit is equipped with 4
adjustable feet to facilitate easy leveling. It’s recommended that you tighten the back feet to the maximum and
adjust the front feet to level the unit.
Built-in Instructions
− Cavavin “built-in” wine cellars are front venting but are not designed to be fully integrated behind a joinery door.
− Please follow the installation diagram when installing a built-in unit. No less than the minimum installation
dimension or it will affect the venting of cellar.
− Cavavin built-in units draw air from right of ventilation frame (V-024WDZFG from the rear) and expel through
left of ventilation under the front door.
− Cavavin “built-in” wine cellars have a power switch located on the control panel so power point location is not
critical.
− The unit requires a standard 120 volt power point.
− The power cord is 2 m in length and is fixed on the right side at the back when looking from front of cabinet.
− As with most appliances of today, the wine cellar has sensitive electronic components which are susceptible to
damage through lightning and electricity supply faults. It is therefore advised to use a power surge protector to
avoid problems of this nature.
− Air vent on door must be provided for any Cavavin built-in wine unit when a wood door is installed in front of the
unit.
− In hot climate zone, an air vent or grid, with a minimum ventilation size of 200mm x 40mm MUST be cut out at
the rear top of the back partitioning or at the top of either side of the partitioning, allowing cool fresh air full
access to flow into the 30mm gap located at the rear of the cabinet. This air vent or grid must not be opened on
the same side as other appliances such as ovens or an area that is sealed and without access to fresh cool air.
Failing to comply with the above specifications could result in WARRANTY void.
30
Built-in Drawings
Complete view
V-024WDZFG
V-041WDZFG
31
View from top
V-024WDZFG
V-041WDZFG
32
Electrical Connection
Improper use of the grounded plug can result in the risk of electrical shock. If the power cord is damaged, have it
replaced by an authorized Cavavin service center.
This appliance should be properly grounded for your safety. The power cord of this appliance is equipped with a three-
prong plug which mates with standard three prong wall outlets to minimize the possibility of electrical shock.
Do not under any circumstances cut or remove the third ground prong from the power cord supplied. For personal safety,
this appliance must be properly grounded.
This appliance requires a standard 115/120 Volt AC ~/60Hz electrical ground outlet with three-prong. Have the wall
outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded. When a standard 2-
prong wall outlet is encountered, it is your responsibility and obligation to have it replaced with a properly grounded 3-
prong wall outlet. The cord should be secured behind the appliance and not left exposed or dangling to prevent
accidental injury.
The appliance should always be plugged into its own individual electrical outlet which has a voltage rating that matches
the rating label on the appliance. This provides the best performance and also prevent overloading house wiring circuits
that could cause a fire hazard from overheated. Never unplug the appliance by pulling the power cord. Always grip the
plug firmly and pull straight out from the receptacle. Repair or replace immediately all power cords that have become
frayed or otherwise damaged. Do not use a cord that shows cracks or abrasion damage along its length or at either end.
When moving the appliance, be careful not to damage the power cord.
Extension Cord
Because of potential safety hazards under certain conditions, it is strongly recommended that you do not use an
extension cord with this appliance. However, if you must use an extension cord it is absolutely necessary that it be a
UL/CUL-Listed, 3-wire grounding type appliance extension cord having a grounding type plug and outlet and that the
electrical rating of the cord be 115 volts and at least 10 amperes.
Power Bar with Surge Protection
Most electrical appliances use a series of electric control boards to operate. These boards are very susceptible to power
surges and could be damaged or destroyed.
If the appliance is going to be used in an area or if your city / country is prone to power surges / outages; it is suggested
that you use a power surge protector for all electrical devices / appliances you use. The surge protector that you select
must have a surge block high enough to protect the appliance it is connected to. If you have any questions regarding
the type and size of surge protector needed contact a licensed electrician in your area.
33
Damages due to power surges are not considered a manufacturer covered defect and will void your product warranty.
OPERATING THE UNIT
Initial Use
Plug in and switch on the cellar by pressing on the power button for a few seconds.
When you use the wine cellar for the first time (or restart the wine cellar after having it shut off for a long time), there will
be a few degrees variance between the temperature you have selected and the one indicated on the LED readout. This
is normal and it is due to the length of the activation time. Once the wine cellar is running for a few hours everything will
stabilize.
IMPORTANT: If the unit is unplugged, power is lost, or turned off, wait 3 to 5 minutes before restarting the unit. The
wine cellar will not start if you attempt to restart before this time delay.
Operating Noises
To reach the desired temperature settings, Cavavin wine cellars and beverage centers, like all units operating with
compressors and fans, may produce the following types of noises. These noises are normal and may occur as follows:
− Gurgling sound - caused by the refrigerant flowing through the appliance’s coils.
− Cracking/popping sounds - resulting from the contraction and expansion of the refrigerant gas to produce
cold.
− Fan operating sound - to circulate the air within the wine cellar.
An individual’s perception of noise is directly linked to the environment in which the wine cellar is located, as well the
specific type of models. Cavavin wine cellars and beverage centers are in line with international standards for such
appliance. Cavavin will always do its utmost to satisfy its customers but will not retake possession of the goods due to
complaints based on normal operating noise occurrences.
Loading the Wine Bottles
You may load your wine bottles in single or double rows while taking note of the following: if you do not have enough
bottles to fill your wine cellar, it is better to distribute the load throughout the wine cellar so as to avoid “all on top” or “all
below” type loads.
− Do remove or relocate adjustable wooden shelves to accommodate larger type of bottles or increase the
capacity of the cellar by stacking the bottles up when necessary. (See removing shelves)
− Keep small gaps between the walls and the bottles to allow air circulation. Like an underground cellar air
circulation is important to prevent mold and for a better homogeneous temperature within the cellar.
34
Please note that depending on the loading and settings chosen it takes about 24 hours for the wine cellar to see the
temperature stabilizing. During this time LED seems to move erratically in particular. It is normal and this process occurs
whenever the setting is modified and/or whenever a large amount of bottles are added to the cellar.
Do not over load your wine cellar to facilitate air circulation.
Do not stack more than 1.5 rows of standard 0.75L bottles per shelves to facilitate air circulation
Avoid obstructing the internal fans (located inside on the back panel of the wine cellar).
Do not slide the shelves outwards beyond the fixed position to prevent the bottles from falling.
Do not pull out more than one loaded shelf at a time as this may cause the wine cellar to tilt forward.
Do not cover the wooden shelves with alloy foil or other materials, as it will obstruct air circulation.
Do not move your wine cellar while it is loaded with wines. This might distort the body of the wine cellar and
cause back injury.
Service and Preservation Temperature
It is recommended you install the wine cellar in a place where the ambient temperature is between 19ºC-24ºC (66ºF-
75ºF). If the ambient temperature is above or below recommended temperatures, the performance of the unit may be
affected. For example, placing your unit in extreme cold or hot conditions may cause interior temperatures to fluctuate.
The range of 5ºC-18ºC (40ºF-65ºF) may not be reached.
RECOMMENDED TEMPERATURE SETTINGS
Service & Conservation
Celsius
Fahrenheit
Wine Preservation
12°C to 14°C
53ºF to 57ºF
Rose and sparkling wines
5ºC to 8ºC
41ºF to 46ºF
Dry white wines
9ºC to 12ºC
48ºF to 53ºF
Red wines
14°C to 18°C
59ºF to 65ºF
Dual temperature Maturing/storage wine cellars:
Design to store and mature all wines: red, white and sparkling. These wine cellars reproduce the ideal conditions for
wine storage, at a constant recommended temperature of 12 ºC. They can also be set to provide ideal serving
temperature for full enjoyment of the wine’s qualities. Unless stated by the wine maker on the bottle, CAVAVIN
recommends 7 ºC for your champagne, 12 ºC for whites and 18 ºC for reds.
35
Temperature Settings
IMPORTANT: The LED displays by default the actual internal air temperature.
The temperature settings are pre-set at the factory as follows. In the event of a power interruption, all previous
temperature settings are automatically erased and it will revert to the pre-set temperature settings. The electrical board
of all models comes with memory function.
It is important to understand that there is a difference between the air temperature inside the wine cellar and the actual
temperature of the wine: You will need to wait approximately 12 hours before noticing the effects of temperature
adjustment due to the critical mass within a full wine cellar.
Once the temperature is set, it is strongly advised not to toy with it or adjust frequently. The thermostat will maintain the
temperature inside the wine cellar within a +/- 2.5ºC range. But the thermal inertia of the wine and the glass is such that
within this temperature range, the actual temperature of the wine will only fluctuate from 0.5ºC to 1ºC.
IMPORTANT INFORMATION REGARDING TEMPERATURE
Your Cavavin wine cellar has been designed to guarantee optimum conditions for storing and/or serving your wines.
Fine wines require long and gentle developments and need specific conditions in which to reach their full potential.
All wines mature at the same temperature, which is a constant temperature set between 12ºC to 14ºC. Only the
temperature of “degustation” (wine appreciation) varies according to the type of wines (see “Wine Serving Temperature
Chart” above). This being said and as it is for natural cellars used by wine producers for long period of storage, it is not
the exact temperature that is important, but its consistency. In other words, as long as the temperature of your wine
cellar is constant (between 12ºC to 14ºC) your wines will be stored in perfect conditions.
Not all wines will improve over the years. Some should be consumed at an early stage (2 to 3 years) while others have
tremendous ageing capability (50 and over). All wines have a peak in maturity. Do check with your wine merchant to
get the relevant information.
36
Control board: V-024WDZFG
1. ON/OFF the power button: Hold the button for 3 seconds to power on / off.
2. Upper zone temperature setting up button: Each time, the temperature inside will drop 1 degree,
until reduced to a minimum to then return to the highest temperature.
3. Window: Displays upper zone temperature.
4. Window: Display lower zone temperature.
5. Lower zone temperature setting up button: Each time, the temperature inside will drop 1 degree,
until reduced to a minimum to then return to the highest temperature
6. C/F display conversion function keys: Hold it for 3 seconds to switch between Celsius and
Fahrenheit
Light / Power Button: Press the button to turn on / off the light
37
Control board: V-041WDZFG
1. ON/OFF Power Button:
Press the button for 3 seconds to power off (Window ④ digital countdown displays 3, 2, 1).
Press again (without delay), the power turns on.
2. Upper Zone Temperature UP Button: Press once on the button, the temperature displayed in the window
[4] increase of 1 degree Celsius or Fahrenheit, to the desired level by the customer.
3. Upper Zone Temperature DOWN Button: Press once on the button, the temperature displayed in the
window [4] decrease of 1 degree Celsius or Fahrenheit, to the desired level by the customer.
4. Window: Display upper zone temperature.
5. Window: Display lower zone temperature.
6. Lower Zone Temperature UP Button: Press once on the button, the temperature displayed in the window
[5] increase of 1 degree Celsius or Fahrenheit, to the desired level by the customer.
7. Lower Zone Temperature DOWN Button: Press once on the button, the temperature displayed in the
window [5] decrease of 1 degree Celsius or Fahrenheit, to the desired level by the customer.
8. Light Button + C/F Display Conversion Button: Press the button to turn on the light; once again to turn
it off. Determine the desired temperature scale, Celsius or Fahrenheit, by pressing 3 seconds on the button to
switch from one to another.
38
CARE INSTRUCTIONS
Moving your wine cellar
Remove all items (bottles) and tape down all loose items inside your unit. Turn the adjustable leg up to the base to avoid
damage and tape the door shut. Be sure the appliance stays secure in the upright position during transportation. If you
absolutely need to transport the cellar horizontally, transport the cellar on its back (door on top). Also protect outside of
appliance with a blanket, or similar item.
Energy saving tips
The unit should be located in the coolest area of the room, away from heat producing appliances, and out of the direct
sunlight.
Defrosting and Hygrometry
This wine cellar is designed with “Auto-cycle” defrost system. During “Off-cycle” the refrigerated surfaces of the unit
defrost automatically. Defrost water from the storage compartment drains automatically and part of it goes into a
drainage container, which is located at the back of the unit next to the compressor. The heat is transferred from the
compressor and evaporates any condensation that has collected in the pan. Part of the remaining water is collected
within the wine cellar for humidity purposes.
This system enables the creation of the correct humidity level inside your wine cellar required by the natural cork to
maintain a long lasting seal. The water collected by condensation, is therefore recycled. Under extremely dry
environmental conditions, you may have to add some water into the water container provided with your wine cellar.
All units are equipped with a double glazed glass door that has a third internal acrylic layer to minimize condensation
on the glass door.
The wine cellar is not totally sealed; fresh air admission is permitted through the drainpipe. Air is circulated through the
cellar by means of a fan/fans and the hollow shelves. During the refrigerating cycle, heat is given off and disperses
through the external surfaces of the wine cellar. Avoid touching the surfaces during those cycles.
Operation Anomalies
Ensure that there is power to the electrical supply plug by connecting another electrical appliance to it. Check fuse, if
any. Make sure that the door is closed properly.
39
If your wine cellar appears to be malfunctioning, unplug it and contact your Cavavin’s after sales service. Any intervention
on the cold circuit should be performed by a refrigeration technician who should carry out an inspection of the circuit
sealing system. Similarly, any intervention on the electrical circuit should be performed by a qualified electrician.
Notes: Any intervention performed by a non-authorized technician by Cavavin will lead to the warranty being considered
as null and void.
Power Failures
In the event of a power interruption, all previous temperature settings are automatically preserved, and it will revert to a
pre-set temperature setting.
Most power failures are corrected within a short period of time. An hour or two’s loss of power will not affect wine cellar’s
temperatures. To avoid sudden change of temperature while the power is off, you should avoid opening the door. For
longer period of power failure, do take action to protect your wine. Irrespective of the cause, if you notice either abnormal
temperature or humidity levels inside your wine cellar, be reassured that only long and frequent exposure to these
abnormal conditions can cause a detrimental effect on your wines.
Shelves
For easy access to the storage content, you must pull the shelves
approximately 1/3 of its depth out of the rail compartment. These wine
cabinets, however, are designed with a notch on each side of the shelf
tracks to prevent bottles from falling. When removing any of these
shelves out of the rail compartment, tilt the shelf as per the diagram and
simply pull out, or push in the shelf until it sits on the support brackets
securely.
To remove the shelves out of the rail pull each shelf approximately 1/3 out. Use a long flat screwdriver to press down
the right plastic notch as shown in Figure [2] and at the same time lift the left plastic notch as shown in Figure [2]. Then
proceed to pull out the shelf slowly.
Fan
To clean the fan of the cellar, remove the kickplate using a screwdriver to loosen the two screws and clean the dust that
can be accumulated. It is very important to do this at least once a year.
40
Auto-door operating instruction
1. Operate the auto-door in the power-on state.
2. Look for the pressing sign on the door. Press two times to push the door out and open it with hand. Before closing
the door, make sure the top auto-scaling rod has retracted.
Note: In the power-off state, you cannot operate the auto-door. You can open the door from the crack directly with hand
if needed.
Do not close the door
before the auto-scaling
rod retracts.
41
TROUBLESHOOTING GUIDE
You can solve many common wine cellar problems easily, saving you the cost of a possible service call. Try the
suggestions below to see if you can solve the problem before calling the servicer.
PROBLEM
CAUSE POSSIBLE
The unit does not operate.
Not plugged in.
The appliance is turned off.
The circuit breaker tripped or the fuse is broken.
The unit is not cold enough.
Check the temperature control setting.
External environment may require a higher setting.
The door is opened too often.
The door is not closed completely.
The door gasket does not seal properly.
Turns on and off frequently.
The room temperature is hotter than normal.
A large amount of contents has been added to the Wine cellar.
The door is opened too often.
The door is not closed completely.
The temperature control is not set correctly.
The door gasket does not seal properly.
The light does not work.
Not plugged in.
The circuit breaker tripped or a blown fuse.
The bulb is out of order.
The light button is “OFF”.
Vibrations.
Check to assure that the Wine cellar is level.
The Wine cellar seems to
make too much noise.
The rattling noise may come from the flow of the refrigerant, which is
normal.
As each cycle ends, you may hear gurgling sounds caused by the
flow of refrigerant in your Wine cellar.
Contraction and expansion of the inside walls may cause popping
and crackling noises.
The Wine cellar is not level.
The door will not close
properly.
The unit is not level.
The door was reversed and not properly installed.
The gasket is faulty. ( magnet or rubber is spoiled)
The shelves are out of position.
42
THE CAVAVIN WARRANTY
1 YEAR WARRANTY
PARTS & LABOUR
3 YEAR WARRANTY
COMPRESSOR
For 1 year (12 months) from the date of delivery by
the original owner, CAVAVIN will, at its option, repair
or replace any part of the unit, which proves to be
defective in material or workmanship under normal
use.
During this period CAVAVIN will provide all parts and
labour necessary to correct such defects free of
charge, so long as the unit has been installed and
operated in accordance with the written instructions
in this manual.
For the 2
nd
through the 3
rd
year from date of
original delivery, CAVAVIN will provide a
replacement compressor free of charge due to a
failure.
You are responsible for the service labour and
freight charges. Cost to move the wine cellar to the
servicers’ shop and back to the user's home, as
may be required, are the user's responsibility.
WHAT IS NOT COVERED
• Damage due to such things as accident, misuse,
abuse, mishandling, neglect, fires, earthquakes,
floods, high winds, government, war, riot or
labour troubles, strikes, lockouts, delay of
carrier, or any cause beyond the control of the
Seller whether similar or dissimilar to the
foregoing.
• Content losses due to spoilage.
• Incidental or consequential damages.
• Parts and labour costs for the following will not
be considered as warranty:
− Door springs, and/or frames.
− Inner door panels, door rails and/or door
supports.
− Light bulbs and/or plastic housing.
− Plastic cabinet liners.
• Punctured evaporator that voids the warranty
on the complete sealed system.
• Repairs performed by unauthorized servicers.
• Service calls that do not involve defects in
material or workmanship such as customer
education, door reversal, or proper
installation.
• Service calls that are related to external
problems, such as abuse, misuse, inadequate
electrical power, accidents, fire, floods, or acts
of God.
• Replacement of house fuses or resetting
circuit breakers.
• Failure of the product if it is used for other than
its intended purpose.
• This warranty does not apply outside Canada
or the Continental USA.
Purchaser understands and acknowledges that the goods purchased are wine cellars, which house wines.
Purchaser assumes all risk of using this unit, including risk of spoilage, humidity variations, temperature
variations, leaks, fire, water damage, mold, mildew, dryness, and similar perils that might occur.
43
ENREGISTREMENT DE GARANTIE
Nous conserverons le numéro de modèle et la date de livraison de votre nouveau produit CAVAVIN dans nos
dossiers pour vous aider à obtenir ces renseignements dans l’éventualité d’un appel de service ou une réclamation
d’assurance à la suite d’un incendie ou d’un vol.
Veuillez noter qu’en tout temps, vous pouvez remplir ce formulaire en ligne sur notre site web :www.cavavin.com
(Découper ici)
Nom
Adresse
Province
Code postal
Numéro de téléphone
Courriel
Modèle
# Série
Date de livraison
Marchand
Par la poste :
CAVAVIN
4575 SIR WILFRID LAURIER, ST-HUBERT, QC, J3Y 3X3
Par fax: 450-676-5022
44
WARRANTY REGISTRATION
We will keep the model number and date of purchase of your new CAVAVIN product on file to help you refer to this
information in the event of a service call or an insurance claim such as fire or theft.
Please note that at all times, you can fill out this form on our website: www.cavavin.com
(Cut here)
Name
Address
Province
Postal Code
Phone Number
Email
Model
Serial Number
Delivery Date
Dealer
By mail :
CAVAVIN
4575 SIR WILFRID LAURIER, ST-HUBERT, QC, J3Y 3X3
By fax: 450-676-5022
