Netzwerkscanner
Bedienungsanleitung
Regulatory model: FL-1401B
Avision Inc.
Kurz-Betriebsanleitung
ii
Warenzeichen
Microsoft ist ein eingetragenes Warenzeichen der Microsoft
Corporation.
Windows 7, Windows 8 und Windows 10 sind Warenzeichen der
Microsoft Corporation.
IBM, IBM PC, sind eingetragene Warenzeichen der International
Business Machines Corporation.
ENERGY STAR
®
ist eine in den U.S.A. eingetragene
Firmenmarke.
Alle anderen Produktnamen und Warenzeichen sind das
Eigentum ihrer jeweiligen Inhaber.
Urheberschutzrechte
Alle Rechte vorbehalten. Vervielfältigung, Übertragung,
Abschrift, Speicherung in Datenbanken und Übersetzung in
andere Sprachen und Computersprachen in jedweder Form und
Ausrüstung, sei es elektronisch, mechanisch, magnetisch,
optisch, chemisch, manuell oder auf sonstige Weise ohne die
vorherige schriftliche Genehmigung von Avision Inc. verboten.
Eingescannte Materialien unterliegen vielleicht dem Schutz durch
Staatsgesetze oder andere Kodizes. Der Kunde allein trägt die
Verantwortung für den Umgang mit Scanvorlagen.
Garantiebestimmungen
Die Informationen in diesem Dokument sind steten Änderungen,
die nicht zuvor angekündigt werden müssen, unterworfen.
Der Hersteller übernimmt keine wie immer geartete
Verantwortung in Bezug auf die vorliegenden Handbücher,
einschließlich, doch nicht beschränkt auf Garantie der
Handelstauglichkeit und Tauglichkeit für bestimmte Zwecke.
Der Hersteller kann für Fehler in diesem Handbuch, Unfall-
oder Folgeschäden in Zusammenhang mit der Bereitstellung,
Leistung oder Benutzung dieser Dokumentationsmaterialien
nicht haftbar gemacht werden.
Kurz-Betriebsanleitung
iii
FCC-Erklärung (Federal Communications Commission)
Abschnitt 15
Dieses Gerät wurde getestet und den Beschränkungen für
Digitalgeräte der Klasse B nach Teil 15 der FCC-Regelungen
für konform befunden. Diese Beschränkungen wurden mit
dem Ziel entworfen, einen vernünftigen Schutz vor
schädlichen Interferenzen bei der Aufstellung in einem
Haushalt zu bieten. Dieses Gerät erzeugt, verwendet und
kann Funkfrequenzenergie abstrahlen und
Interferenzstörungen im Funkverkehr hervorrufen, sofern es
nicht den Anweisungen zufolge aufgestellt und verwendet
wird. Es kann jedoch keine Garantie gegeben werden, daß
bei individuellen Installationen Interferenzen auch tatsächlich
vermieden werden können. Wenn dieses Gerät störende
Interferenzen bei Radio- und Fernsehempfang erzeugt, was
durch das Aus- und Einschalten des Gerätes belegt werden
kann, wird der Benutzer angehalten, diese Interferenzen
durch eine der folgenden Maßnahmen zu unterbinden:
Ändern Sie die Ausrichtung der Empfangsantenne.
Vergrößern Sie den Abstand zwischen Gerät und
Empfänger.
Schließen Sie das Gerät an einen vom Empfänger
getrennten Stromkreis an.
Wenden Sie sich an den Händler oder einen erfahrenen
Radio- und Fernsehtechniker um Hilfe.
Als ein Partner von ENERGY STAR® hat Avision Inc.
das Produkt für konform mit den Energierichtlinien
von ENERGY STAR
®
befunden.
Kurz-Betriebsanleitung
iv
European Union Regulatory Notice
Produkte mit dem CE-Zeichen entsprechen den folgenden EU-
Richtlinien:
Niederspannungsrichtlinie 2014/35/EC
Richtlinie zur elektromagnetischen Verträglichkeit
2014/30/EC
Richtlinie 2011/65/EG zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe (RoHS)
ROT (Radiogeräte-Richtlinie) Richtlinie (2014/53/EC)
Die CE-Einhaltung dieses Produktes ist gegeben, wenn es mit
dem von Avision bereitgestellten, korrekt mit dem CE-Zeichen
versehenen Netzteil betrieben wird.
Dieses Produkt erfüllt die Klasse A-Grenzwerte der EN 55022
und EN 55024, die Sicherheitsanforderungen der EN 60950
sowie die Anforderungen der EN 50581 über die Beschränkung
der Verwendung bestimmter gefährlicher Stoffe.
*Dieses Gerät ist als LED produkt der Klasse 1 zertifiziert.
Kurz-Betriebsanleitung
v
Estsorgung von Elektrogeräten durch Benutzer in
privaten Haushalten in der EU
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt
an, dass das Produkt nicht zusammen mit dem Restmüll
entsorgt werden darf. Es obliegt daher lhrer Verantwortung, das
Gerät an einer entsprechenden Stelle für die Entsorgung oder
Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B.
ein Wertstoffhof). Die separate Sammlung und das Recyceln
lhrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt
zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine
Art und Weise recycelt werden, die keine Gefährdung fur die
Gesundheit des Menschen und der Umwelt darstellt. Weitere
Informationen darüber, wo Sie alte Elektrogeräte zum recyceln
abgeben können, erhalten Sie bei den örtlichen Behorden,
Wertstoffhöfen oder dort, wo Sie das Gerät erworben haben.
System Voraussetzungen
CPU:
Intel
®
Core™ 2 Duo oder höher
Speicher:
32-bit: 2 GB
64-bit: 4 GB
Optisches
Laufwerk:
DVD-ROM-Laufwerk
USB-Port:
USB 2.0 (kompatibel mit USB 3.0)
Unterstützte
Betriebssystem:
Microsoft Windows 10 (32 bits/64 bits),
Windows 8 (32 bits/64 bits), Windows 7
Kurz-Betriebsanleitung
vi
Hinweise zur Produktsicherheit
Bitte lesen Sie diese Anweisungen aufmerksam durch und befolgen
Sie sämtliche Anweisungen und Warnungen vor der Installation und
Benutzung des Gerätes.
Folgende Kennzeichnungen in diesem Dokument sollen auf die
Möglichkeit von Gefahren, Verletzungen und/oder Geräteschäden
aufmerksam machen.
WARNUNG
Zeigt potenziell gefährliche Situationen an, die
bei Nichtbeachtung der Anweisungen ernsthafte
oder sogar tödliche Verletzungen zur Folge
haben können.
ACHTUNG
Zeigt potenziell gefährliche Situationen, die bei
Nichtbeachtung der Anweisungen leichtere bis
mittlere Verletzungen oder Sachschäden zur
Folge haben können.
WARNUNG
Verwenden Sie nur das mit Ihrem Gerät gelieferte Netzteil. Die
Verwendung anderer Netzteile kann Brände, Stromschläge und
Verletzungen zur Folge haben.
Verwenden Sie nur das mit Ihrem Gerät gelieferte Netz- und
USB-Kabel; achten Sie darauf, dass die Kabel nicht verknoten,
ausfransen, geklemmt, abgerieben oder eingeschnitten werden.
Die Verwendung anderer Netz- oder USB-Kabel kann Brände,
Stromschläge und Verletzungen zur Folge haben.
Stellen Sie nicht auf das Netzkabel; platzieren Sie Netzteil und
Netzkabel so, dass niemand darauf tritt oder darüber stolpert.
Stellen Sie Gerät und Netzteil in die Nähe einer Steckdose, an
der das Netzteil mühelos angeschlossen werden kann.
Falls Sie das Gerät mit einer Mehrfachsteckdose verwenden,
achten Sie darauf, dass die Gesamtamperzahl der an der
Mehrfachsteckdose angeschlossenen Geräte die Amperzahl der
Mehrfachsteckdose nicht überschreitet.
Stellen Sie das Gerät nah genug an den Computer, sodass Sie
das Schnittstellenkabel mühelos zwischen Gerät und Computer
anschließen können.
Kurz-Betriebsanleitung
vii
Gerät und Netzteil nicht an folgenden Orten aufstellen oder
lagern:
Im Freien
An sehr schmutzigen oder staubigen Orten, in der Nähe
von Wasser oder Wärmequellen
An Orten, die Stößen, Vibrationen, hohen Temperaturen
oder hoher Feuchtigkeit, direktem Sonnenlicht, starken
Lichtquellen oder schnellen Temperatur- oder
Feuchtigkeitsänderungen ausgesetzt sind
Verwenden Sie das Gerät nicht mit feuchten oder gar nassen
Händen.
Demontieren, modifizieren und reparieren Sie Netzteil, Gerät
oder Geräteoption niemals eigenhändig, sofern dies nicht
ausdrücklich in der Dokumentation der Anleitung erklärt ist.
Andernfalls drohen Brand, Stromschläge und Verletzungen.
Stecken Sie keine Gegenstände in jegliche Öffnungen, da diese
gefährliche Spannungspunkte berühren oder Komponenten
kurzschließen könnten. Es besteht Stromschlaggefahr.
Unter folgenden Bedingungen Gerät und Netzteil trennen und
qualifiziertes Servicepersonal aufsuchen:
Netzteil und/oder -stecker sind beschädigt.
Flüssigkeit ist in das Gerät oder das Netzteil gelangt.
Gegenstände sind in das Gerät oder das Netzteil gelangt.
Gerät oder Netzteil sind heruntergefallen oder das
Gehäuse wurde beschädigt.
Gerät oder Netzteil arbeiten nicht normal (Rauch,
komischer Geruch, ungewöhnliche Geräusche etc.) oder
Sie bemerken eine deutliche Leistungsänderung.
Trennen Sie Gerät und Netzteil vor der Reinigung.
Kurz-Betriebsanleitung
viii
ACHTUNG:
Stellen Sie das Gerät nicht auf einen geneigten oder instabilen
Untergrund. Das Gerät könnte herunterfallen und dabei
Verletzungen verursachen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Andernfalls könnte das Gerät instabil werden unter
herunterfallen. Dies birgt auch Verletzungsgefahr.
Bewahren Sie das mitgelieferte Netzkabel/USB-Kabel zur
Vermeidung von Verletzungsgefahr außerhalb der Reichweite
von Kindern auf.
Halten Sie Plastikbeutel von kleinen Kindern fern bzw.
entsorgen Sie sie; es besteht Erstickungsgefahr.
Falls Sie das Gerät längere Zeit nicht benutzen werden, ziehen
Sie das Netzteil aus der Steckdose.
Kurz-Betriebsanleitung
1-1
1. Einleitung
Vielen Dank, dass Sie diesen Netzwerkscanner gekauft
haben. Ohne einen Computer ermöglicht Ihnen das Produkt
das Scannen ein- und doppelseitiger Dokumente und die
Lieferung elektronischer Bilder an verschiedene Ziele, wie E-
mail-Adressen, FTP-Server, Netzwerkordner oder ein USB-
Laufwerk.
Und dank des integrierten WLAN-Moduls erlaubt der Avision-
Netzwerkscanner Ihren Mobilgeräten (Smartphones, Tablets
usw.) sowie kabellosen oder kabelgebundenen Computern im
LAN das Starten eines Scans und den Empfang des
gescannten Bildes.
Bitte nehmen Sie sich vor Installation und Inbetriebnahme des
neuen Scanners einige Minuten Zeit, diese Anleitung
durchzulesen. Sie liefert geeignete Anweisungen zum
Auspacken, Installieren, Bedienen und Warten des Scanners.
1.1 Funktionen und Merkmale
An E-mail scannen:
Bei
Verbindung mit einem Ethernet-Netzwerk oder SMTP-Server
ermöglicht Ihnen das Produkt die Übertragung von Dokumenten
an Ihre E-mail-Adresse in Form eines Anhangs. Mit einem
angegebenen E-mail-Profil wird/werden das/die Dokument(e)
zunächst gescannt und in eine Bilddatei konvertiert und
anschließend innerhalb von Minuten an externe Empfänger
übertragen.
An Netzwerk scannen:
Über das Produkt können Sie gescannte Dokumente per FTP-
(File Transfer Protocol) oder CIFS- (Common Internet File
System) Protokoll an ein Netzwerk senden. Die An-Ordner-
scannen-Funktion entlastet den Mailserver von der Bewältigung
großer Anhänge.
Kurz-Betriebsanleitung
1-2
Produkt extern verwalten:
Das Produkt bietet eine komfortable Möglichkeit zur externen
Verwaltung Ihres E-mail-Adressbuchs und Ihrer
Archivierungsziele (Netzwerkordner). Durch einfache Eingabe
der IP-Adresse des Gerätes in das URL-Feld Ihres Browsers
erscheint die Produktwebseite. Diese Webseite ermöglicht dem
Administrator die Erstellung von bis zu 20 E-mail-Profilen und 20
Archivierungszielen zum komfortablen Versenden der
gescannten Dokumente an mehrere Empfänger.
Scannen und Ihre Bilder auf einem USB-Flash-Laufwerk
speichern:
Durch Anschließen eines USB-Flash-Laufwerks am USB-Port des
Produktes ermöglicht Ihnen das Produkt das Scannen Ihres
Dokuments und das Speichern der gescannten Bilder auf Ihrem
USB-Flash-Laufwerk.
1.2 Lieferumfang
F

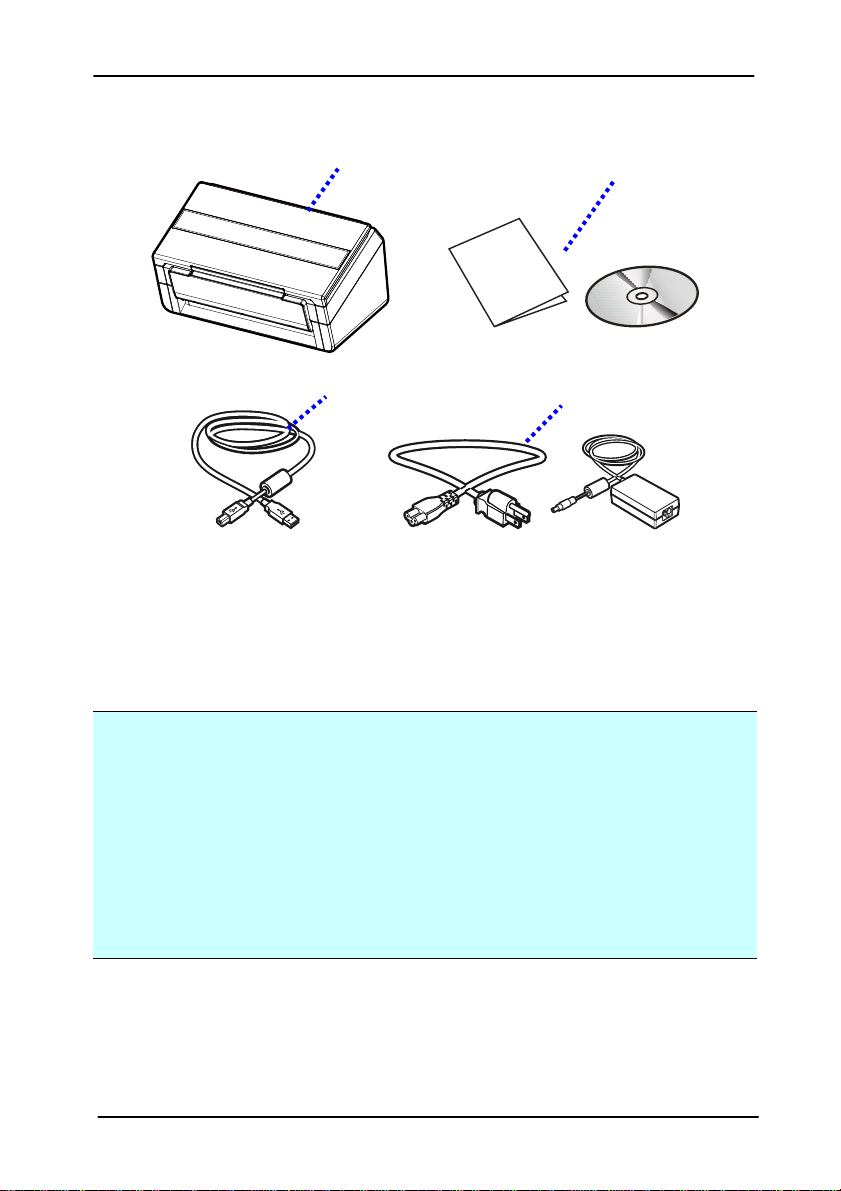

olgende Abbildung zeigt den Lieferumfang. Wenn Sie
Transportschäden feststellen oder Teile fehlen, setzen Sie sich
mit Ihrem Händler in Verbindung.
Kurz-Betriebsanleitung
1-3
1. Scanner
2. CD/Schnellanleitung
3. USB Kable
4. Netzteil & Netzkabel
Hinweis:
1. Verwenden Sie nur das Netzteil, das mit dem Gerät geliefert
wird DA-48M24 (APD). Durch die Verwendung anderer
Netzteile könnte das Gerät beschädigt werden. Sie könnten
den Anspruch auf Garantieleistungen verlieren.
2. Wir empfehlen Ihnen, die Verpackung des Gerätes
aufzuheben, falls Sie den Scanner zur Reparatur
zurückgeben müssen.
3. Um auf den extra Support Dienst zuzugreifen, rufen Sie
www.avision.com auf, um Ihr Avision Produkt zu registrieren.
2
3
1
4
Kurz-Betriebsanleitung
1-1

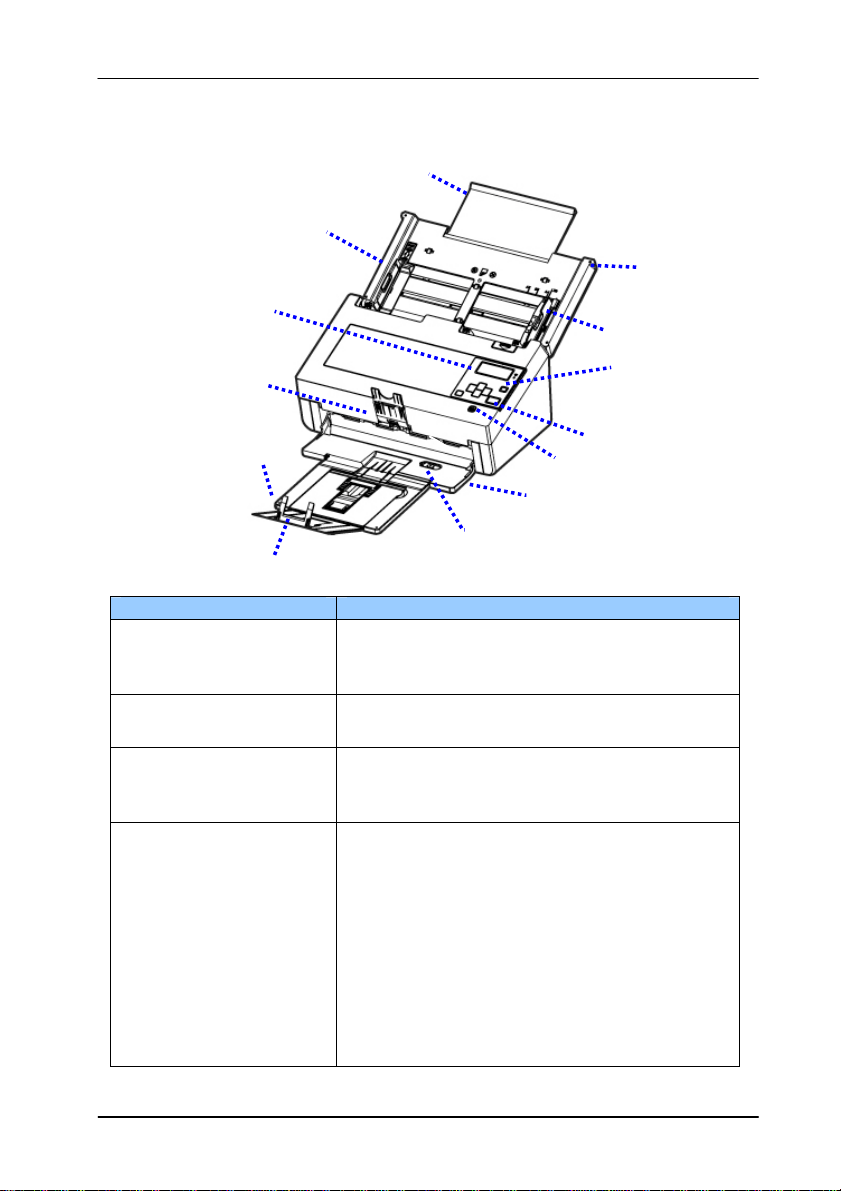

1.3 Ansicht von vorne
Teilebezeichnung
Funktion
Erweiterung Kann herausgezogen und auf die
Größe des zu scannenden
Dokuments angepasst werden.
ADF-Papierfach Legen Sie beim Dokumentenscan das
Dokument in diesen Teil ein.
Papierführungen Passt die Breite der Dokumente an,
damit die Seiten nicht schräg
eingescannt werden.
Bedienfeld
LCD Display:
Zeigt Optionen und Scan-Fortschritt.
Ein/Aus-Taste:
Zum Einschalten des Gerätes
drücken.
Scan-Taste:
Zum Start eines Scanvorgangs
drücken.
Abbrechen-Taste:
Zum Abbrechen eines Scanvorgangs
während der Ausführung drücken.
Erweiterung
Papierführung
Papierstopper
Ein-/Austaste
Papierführung
Ausgabepapierfach
Erweiterung
ADF-
Papierfach
Abbrechen-
Button
Papiergewicht
Scan-Taste
LCD Display mit
Auf/Ab Tasten
Positionsregler
Kurz-Betriebsanleitung
1-2

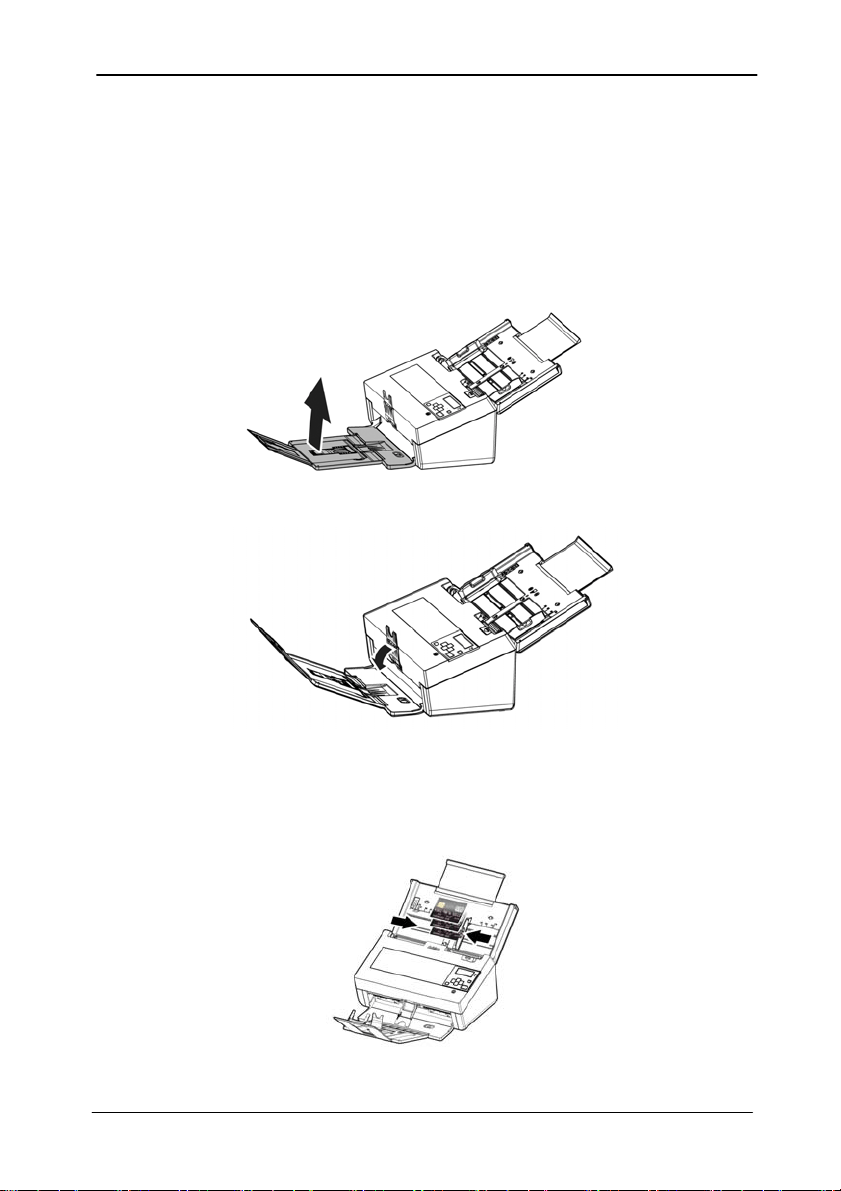

Ausgabefach Zum Sammeln der Dokumente nach
dem Scan öffnen.
Positionsregler Bewegen Sie den Regler zum
Einstellen des Ausgabefachs auf eine
flache Position nach innen.
Erweiterung Ziehen Sie es heraus. Dokumente
werden
aus dem ADF in das Fach
ausgeworfen.
Papiergewicht Wird zum Herunterdrücken eines
Stapels Ausgabepapier verwendet.
Papierstopper Passen Sie die Länge der Dokumente
an, damit sie nicht auseinanderfallen.

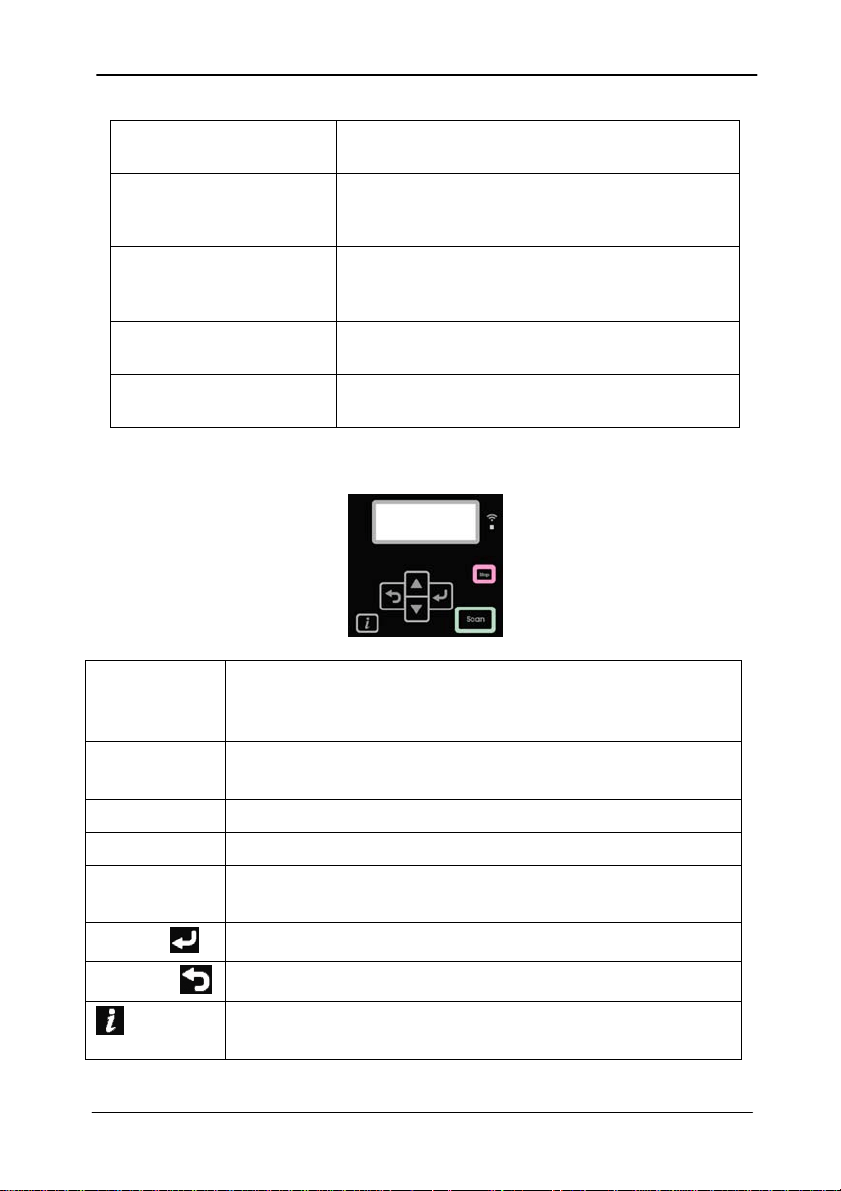

1.4 Bedienfeld
LCD-
Bildschir
m
Zur Anzeige von Informationen und zur
Bereitstellung eines Zugriffs auf die
Produktfunktionen.
WLAN-
LED
Zur Anzeige des WLAN-Status.
Stopp Zum Stoppen eines Vorgangs.
Scannen Zum Starten eines Scans.
/ Zum Umschalten durch die Menüs oder
Optionen.
Enter
Zum Aufrufen einer Auswahl.
Zurück
Zum Zurückkehren zur vorherigen Ebene.
Zur Anzeige grundlegender
Systeminformationen.
Kurz-Betriebsanleitung
1-3

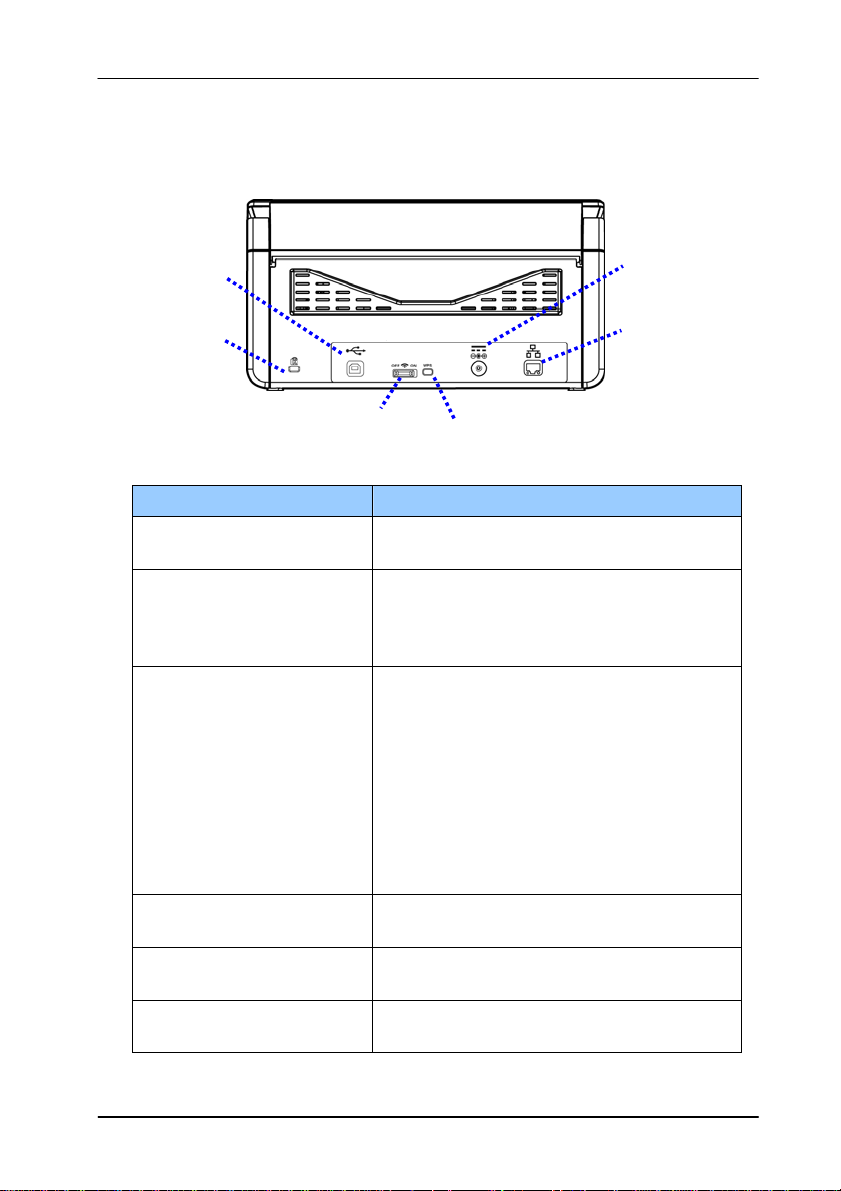

1.5 Rückansicht
Teilebezeichnung Funktion
Netzanschluss Schließen Sie hier das Netzteil an
den Scanner an.
LAN-Anschluss Schließen Sie hier das LAN-Kabel
zur Verbindung mit einem
Kabelnetzwerk an den Scanner
an.
WPS-Taste Durch Betätigung stellen Sie per
WPS (Wi-Fi Protected Setup) eine
Verbindung zu einem WLAN-
Zugangspunkt mit WPS-
Unterstützung her. Drücken Sie
die WPS-Taste Ihres
Zugangspunkts, halten Sie dann
zum Starten der WPS-Verbindung
5 Sekunden lang die WPS-Taste
des Scanners gedrückt.
WLAN-Schalter Zum De-/Aktivieren der WLAN-
Verbindung ein- oder ausschalten.
USB-Anschluss Schließen Sie hier das USB-Kabel
an den Scanner an.
Kensington-
Sicherheitsschlitz
Bringen Sie hier zur Sicherung
des Scanners ein Schloss an.
Netzanschl
uss
LAN-
Anschluss
WPS-Taste
USB-
Anschluss
Kensington-
Sicherheitss
chlitz
WLAN-
Schalter
Kurz-Betriebsanleitung
1-4
1.6 Seitenansicht
Teilebezeichnung Funktion
USB-Flash-
Laufwerk
Schließen Sie hier ein USB-
Flash-Laufwerk an.
USB-
Flash-
Anschluss
Kurz-Betriebsanleitung
1-5
1.7 Prüfliste vor der Installation
Das Produkt muss zur Durchführung von An-E-mai
l-scannen-
und An-Netzwerk-scannen-Funktionen richtig auf Ihr Netzwerk
eingerichtet werden. Bitte richten Sie das Produkt zur Nutzung
der E-mail- und Archivierungsfunktion vor der Verwendung
richtig auf Ihr Netzwerk ein. Die folgenden Netzwerkparameter
müssen konfiguriert werden.
1. DHCP aktivieren:
2. IP-Adresse: . . .
3. Subnetzmaske: . . .
4. Gateway-IP: . . .
5. DNS-Server: . . .
6. WINS-Server: . . .
7. SMTP-Server:
8. SMTP-Port: 25
9. LDAP-Server: . . .
10. LDAP-Port:
Erläuterung der Inhalte:
1. * DHCP aktivieren:
Wählen Sie Yes (Ja), wenn Sie IP-
/Subnetz-/Gateway-/DNS-Server-/-
WINS-Serveradresse automatisch vom
DHCP-Server beziehen möchten.
2. *IP-Adresse: Die IP- (Internet Protocol) Adresse, die
Ihrem Gerät von Ihrem
Netzwerkadministrator oder DHCP-
Server zugewiesen wurde.
3. Subnetzmaske:
Die Netzmaskenadresse, die von Ihrem
Netzwerkadministrator oder DHCP-
Server zugewiesen wurde.
4. Gateway-IP: Die Gateway-IP-Adresse, die von Ihrem
Netzwerkadministrator oder DHCP-
Server zugewiesen wurde.
Kurz-Betriebsanleitung
1-6
5. *DNS-Server: Die IP-Adresse des von Ihrem
Netzwerkadministrator zugewiesenen
DNS-Servers.
6. *WINS-Server: Die IP-Adresse des von Ihrem
Netzwerkadministrator zugewiesenen
WINS-Servers.
7. *SMTP-Server:
Die IP-Adresse Ihres von Ihrem
Netzwerkadministrator zugewiesenen
SMTP-Mailservers.
8. SMTP-Port:
Die Portnummer Ihres SMTP-
Mailservers.
9. *LDAP-Server:
Die IP-Adresse Ihres LDAP-Servers.
10. LDAP-Port:
Die Portnummer Ihres LDAP-Servers.
Kurz-Betriebsanleitung
1-7
Hinweis:
1. DHCP-Server: Mit DHCP (Dynamic Host Configuration
Protocol) kann einem Host bei jedem Verbindungsaufbau
mit einem Netzwerk automatisch eine eindeutige IP-
Adresse erteilt werden; dies vereinfacht die IP-
Adressverwaltung für Netzwerkadministratoren. Falls ein
DHCP-Server in Ihrem Netzwerk vorhanden ist, müssen
Sie TCP/IP, Subnetzmaske, Gateway und DNS-
Informationen nicht eingeben. Stattdessen erhält das
Produkt diese Informationen automatisch.
2. IP-Adresse: Eine IP- (Internet Protocol) Adresse dient der
eindeutigen Identifizierung einer Hostverbindung mit
einem IP-Netzwerk. Die IP-Adresse wird vom
Systemadministrator oder Netzwerkdesigner zugewiesen.
Die IP-Adresse besteht aus zwei Teilen, der eine
identifiziert das Netzwerk und der andere identifiziert
Ihren Knoten. Die IP-Adresse besteht üblicherweise aus
vier durch Punkte getrennten Zahlen. Jede Zahl kann
zwischen 0 bis 255 liegen. Beispiel für eine IP-Adresse:
10.1.30.186.
3. SMTP: Steht für Simple Mail Transfer Protocol. Dies ist
das Hauptkommunikationsprotokoll zum Versenden und
Empfangen von E-mails im Internet.
4. DNS: Steht für Domain Name System. Der DNS-Server
identifiziert Hosts über Namen anstelle von IP-Adressen.
Falls ein DNS-Server in Ihrem Netzwerk verfügbar ist,
können Sie den Domainnamen anstelle der IP-Adresse
eingeben.
5. WINS: Steht für Windows Internet Naming Service. WINS
löst Windows-Netzwerkcomputernamen (auch NetBIOS-
Namen genannt) in Internet-IP-Adressen auf, ermöglicht
Windows-Computern in einem Netzwerk das einfaches
gegenseitiges Auffinden und Kommunizieren.
6. LDAP: Steht für Lightweight Directory Access Protocol.
Mit LDAP können Nutzer zur Vereinfachung der
Dokumentenverteilung direkt von extern vernetzten
Geräten auf Verzeichnisse und Adressbücher zugreifen.
Kurz-Betriebsanleitung
2-1
2. Installation
Allgemeine Hinweise
Der Scanner darf nicht direktem Sonnenlicht ausgesetzt
werden. Direktes Sonnenlicht oder starke Hitze können
das Gerät beschädigen.
Der Scanner darf nicht an einem feuchten oder staubigen
Ort installiert werden.
Schließen Sie den Scanner an eine geeignete
Wechselstrom- steckdose.
Verwenden Sie nur das Netzteil, das mit dem Gerät
geliefert wird. Durch die Verwendung anderer Netzteile
könnte das Gerät beschädigt werden. Sie könnten den
Anspruch auf Garantieleistungen verlieren.
Stellen Sie den Scanner auf eine flache, ebene Unterlage.
Schräge oder unebene Unterlagen können zu
mechanischen Problemen führen.
Kurz-Betriebsanleitung
2-2

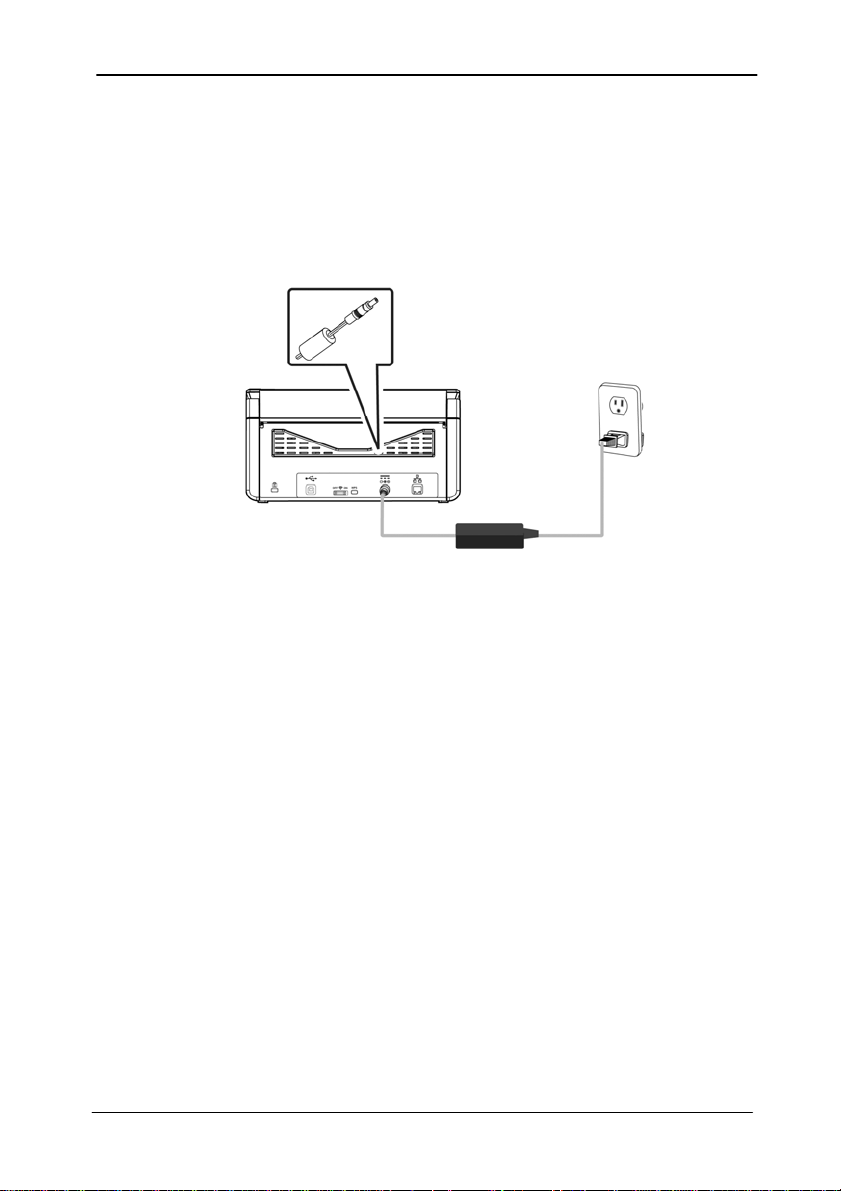

2.1 Das Gerät einschalten
1. Stecken Sie den kleinen Stecker des Netzteils in die
Netzanschlussbuchse des Scanners. Stecken Sie den
anderen Stecker in eine Steckdose.
2. Drücken Sie auf den Ein/Aus-Schalter (Power) am
vorderen Bedienfeld. Die Bereitschafts-LED beginnt zu
blinken. Wenn der Scanner betriebsbereit ist, hört die
Anzeige auf zu blinken und beginnt zu leuchten. Um den
Scanner auszuschalten, drücken Sie ca. 3 Sekunden lang
auf die Ein/Aus-Taste, bis die Betriebsanzeige-LED
erlischt.
Kurz-Betriebsanleitung
2-3

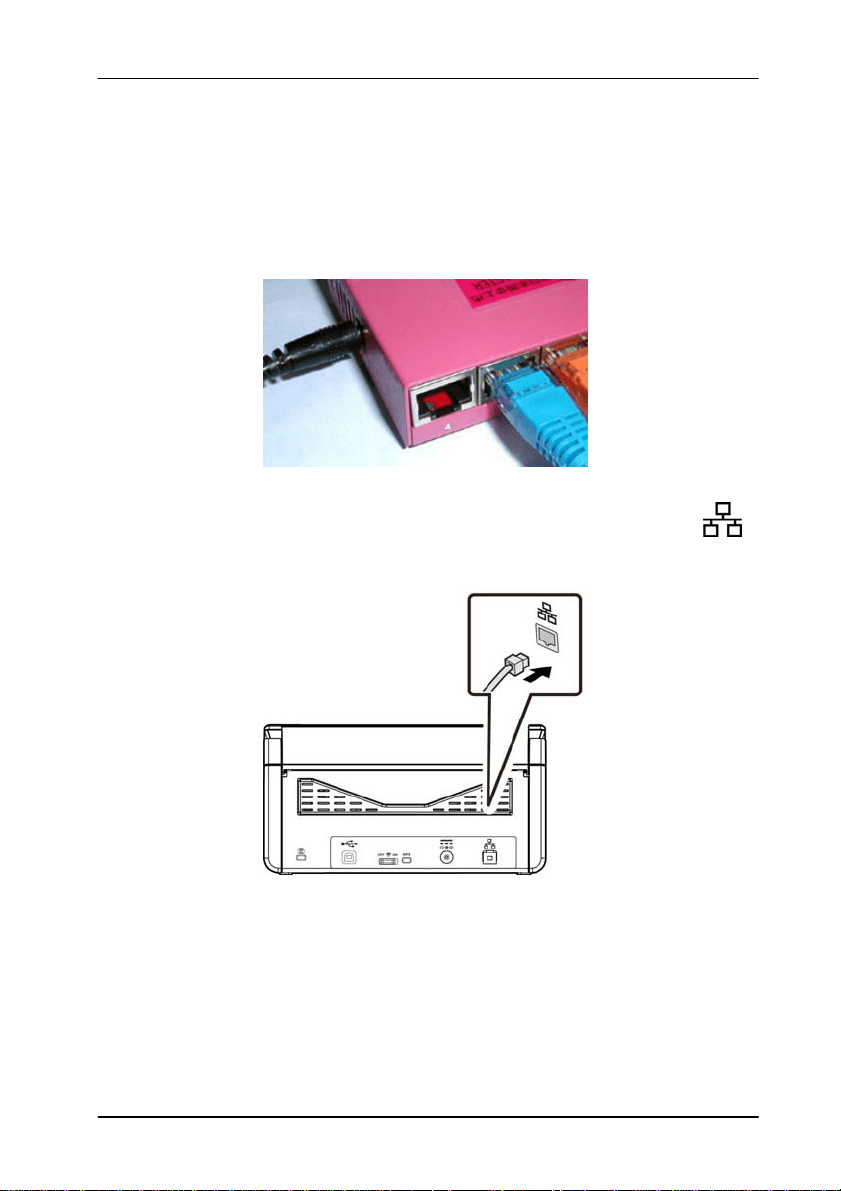

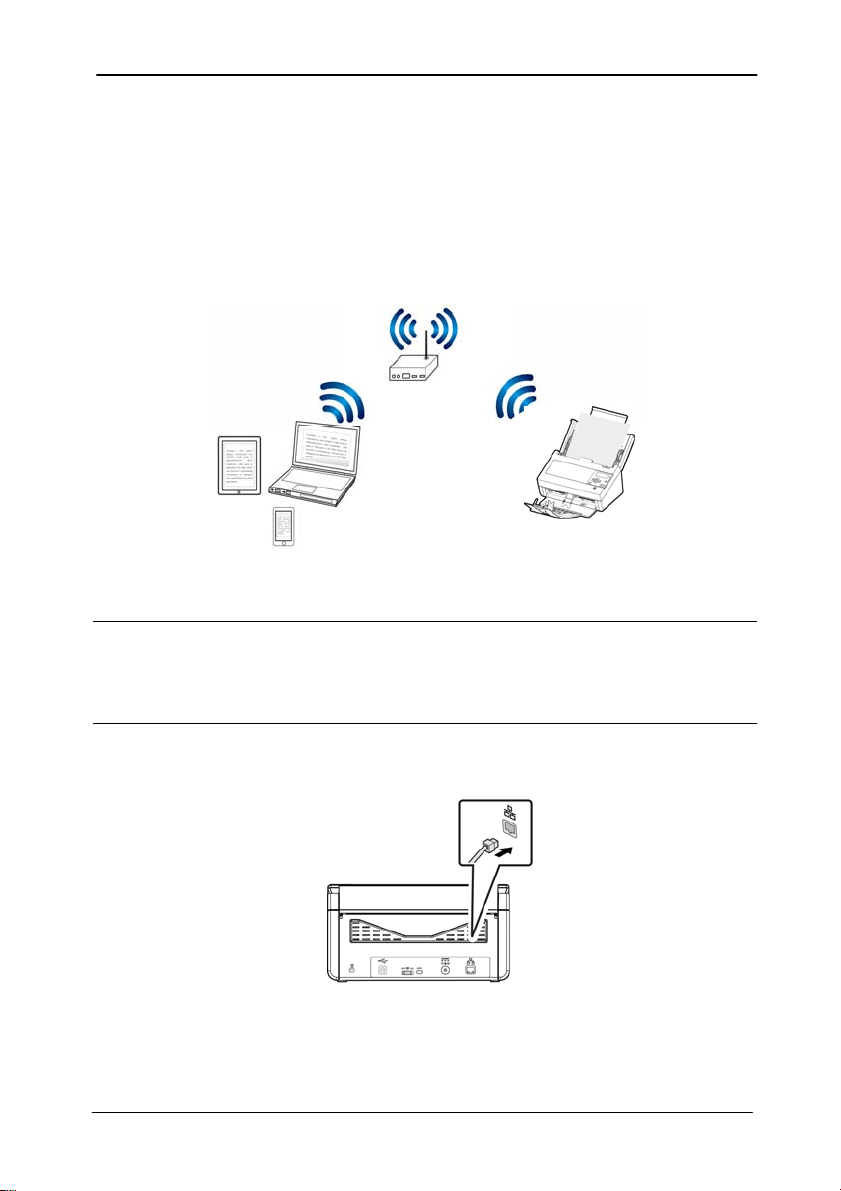

2.2 Netzwerkkabel anschließen
1. Verbinden Sie ein Ende Ihres Netzwerkkabel
s mit einem
freien Anschluss des Switching-Hubs Ihres LAN.
2. Verbinden Sie das andere Ende wie abgebildet mit dem
(LAN-Anschluss) an der Rückseite des Produktes.
Kurz-Betriebsanleitung
2-4
2.3 IP-Adresse per DHCP beziehen
Wenn Si
e das Produkt über ein Netzwerkkabel mit Ihrem
Computer verbinden, müssen Sie eine IP-Adresse für das
Produkt festlegen. Eine IP-Adresse wird standardmäßig
automatisch über den DHCP-Server bezogen (Standard);
alternativ können Sie eine statische IP-Adresse über die
integrierte Webseite des Produktes angeben. Bitte befolgen Sie
die nachstehenden Schritte zur Konfiguration der IP-Adresse des
Produktes.
So beziehen Sie die IP-Adresse per DHCP:
1. Schalten Sie den Scanner über die Ein-/Austaste ein.
2. Drücken Sie die Taste
am Bedienfeld, wählen Sie dann
[Network] (Netzwerk) am LCD-Bildschirm.
3. Die dem Produkt per DHCP-Server zugewiesene IP-Adresse
wird angezeigt. (Standard DHCP) (Zum Beispiel 10.1.20.25)
<Information>
Scanner
Network
<Wired>
IP-Adresse
10.1.20.25
Kurz-Betriebsanleitung
2-5

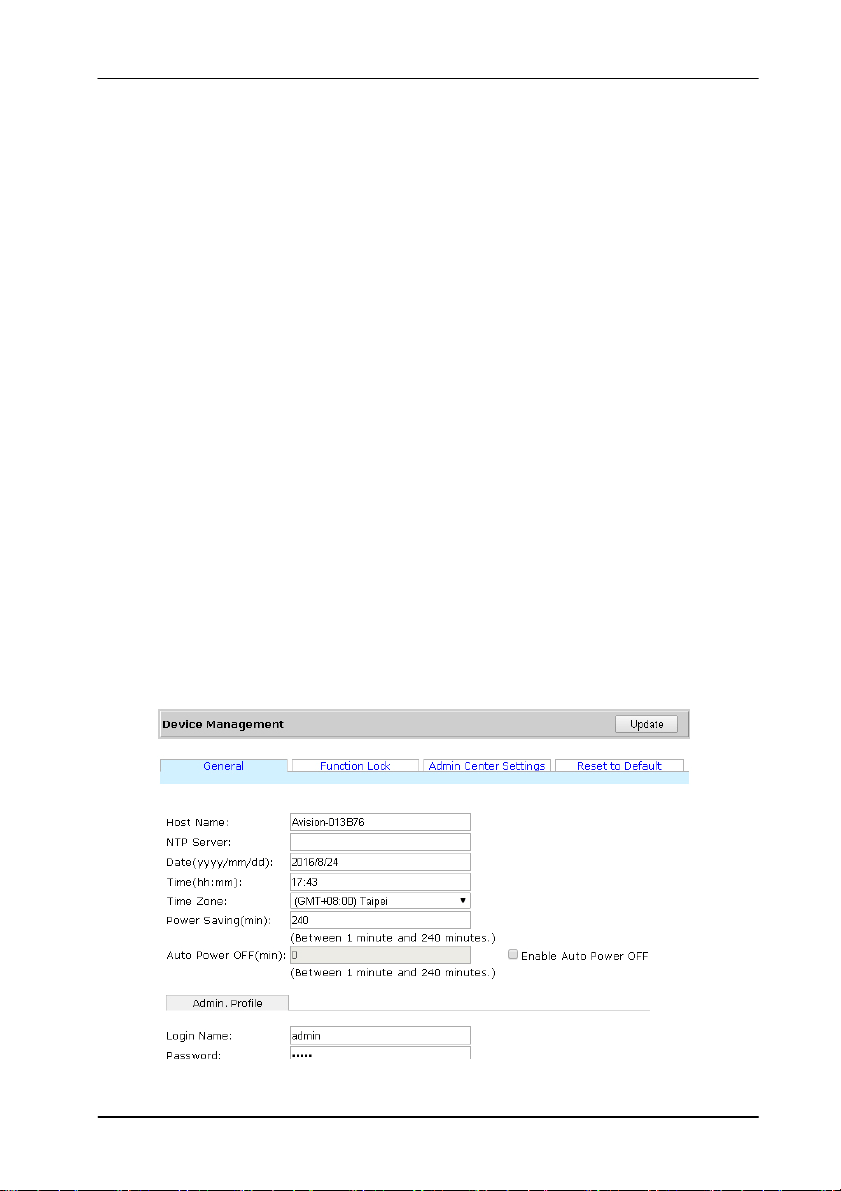

2.4 Datum und Uhrzeit einstellen
So stel
len Sie Datum und Uhrzeit ein:

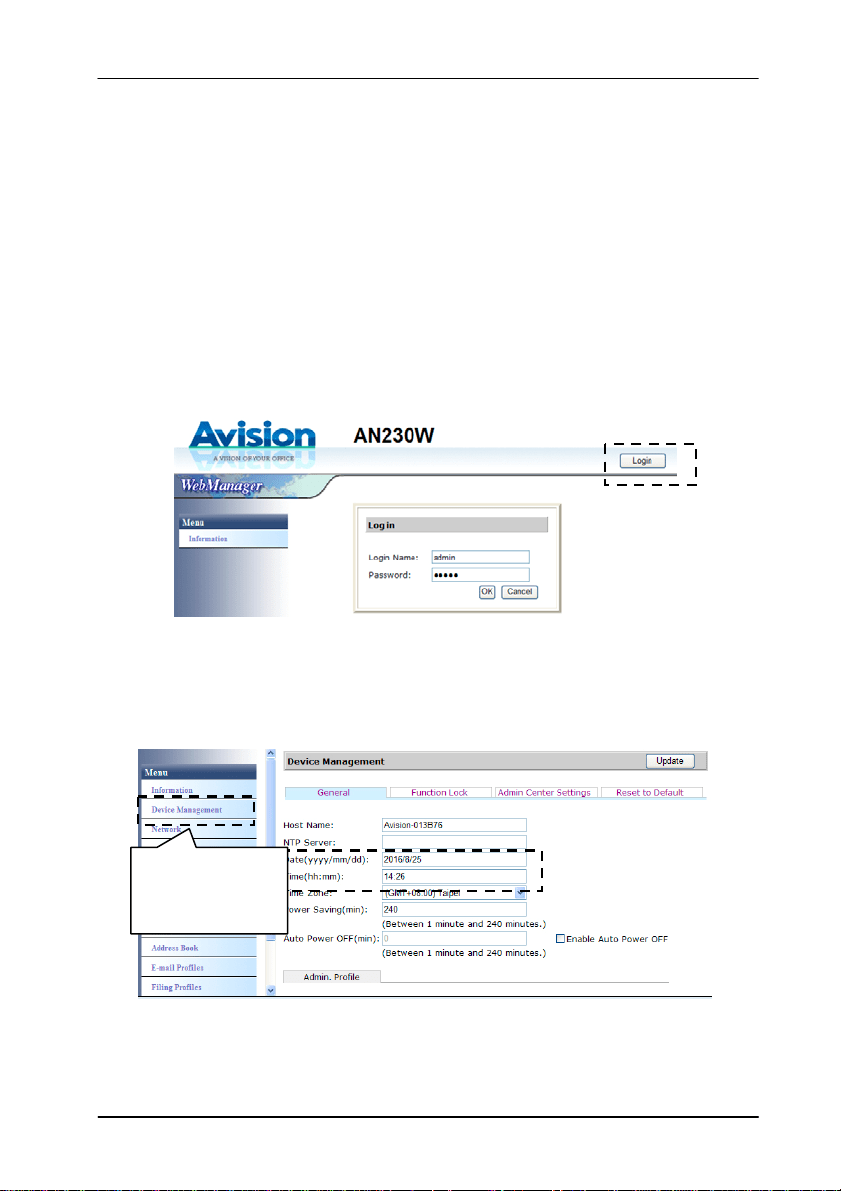

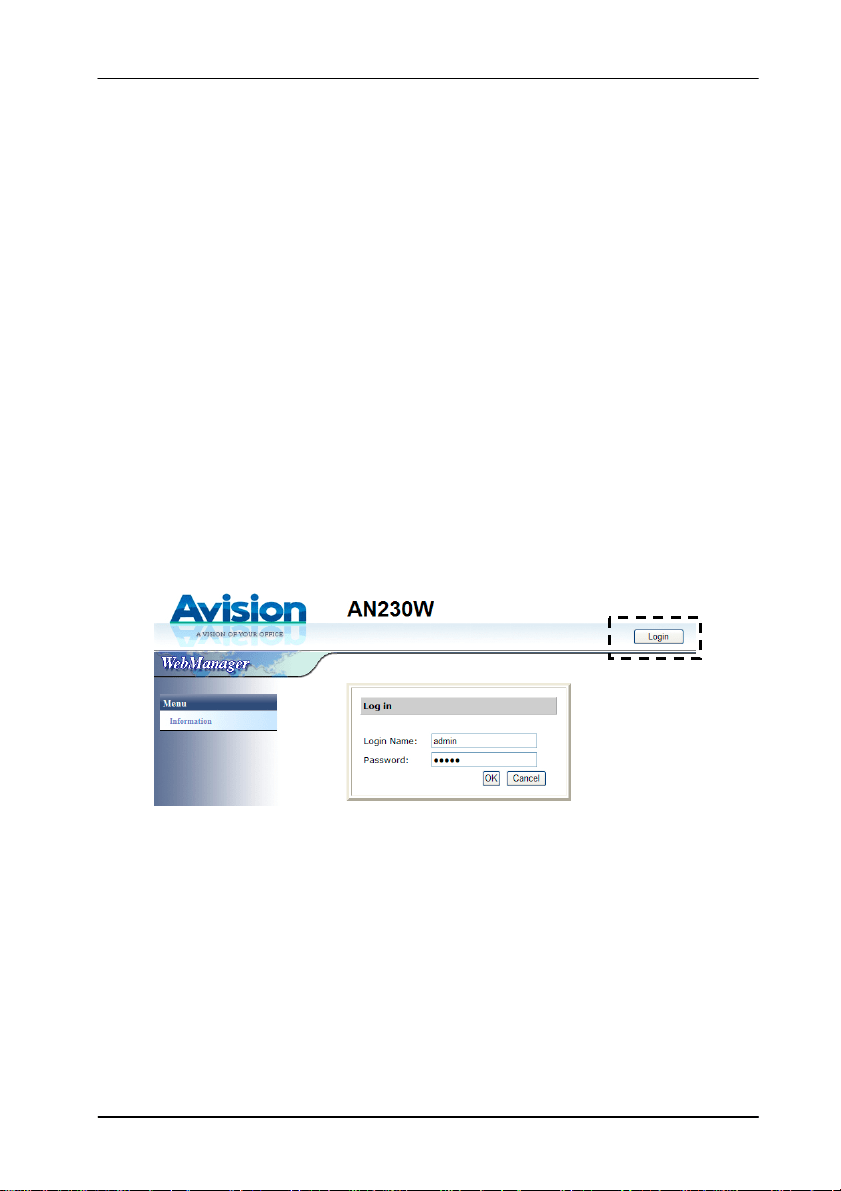

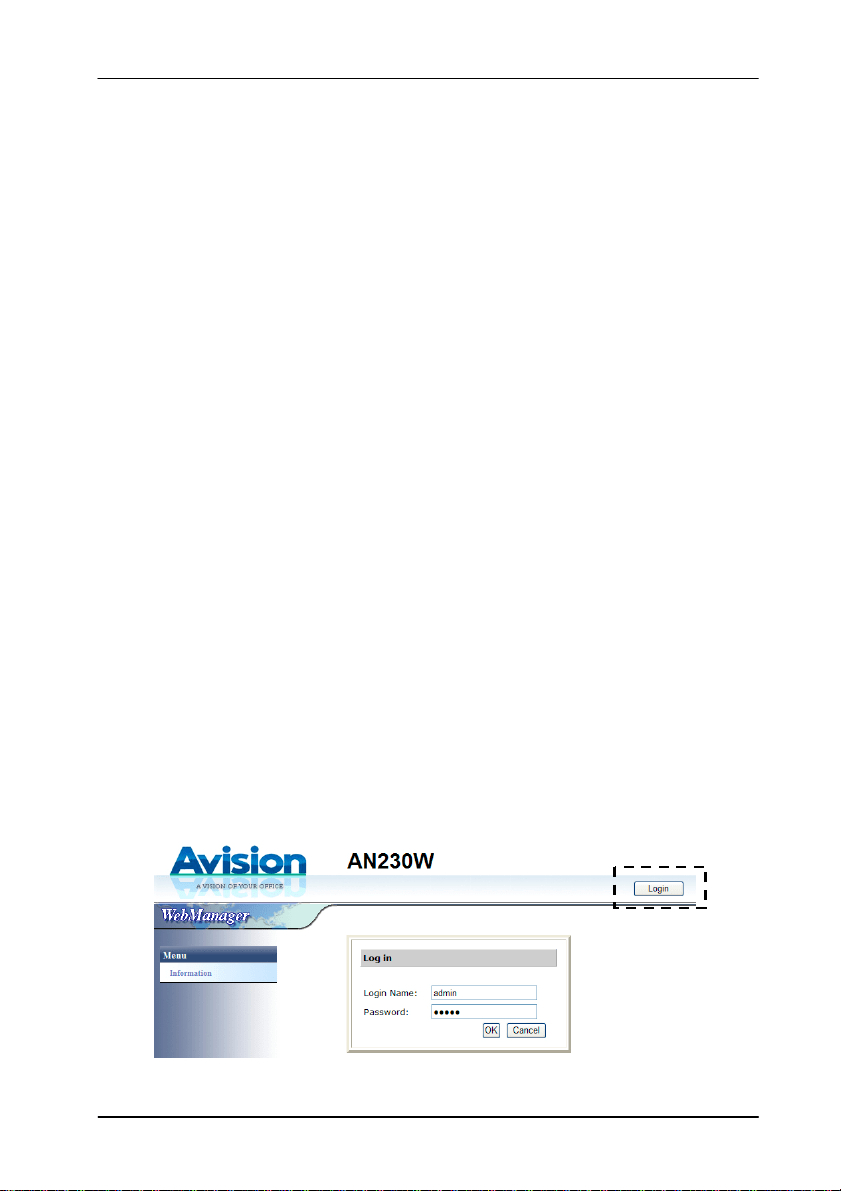

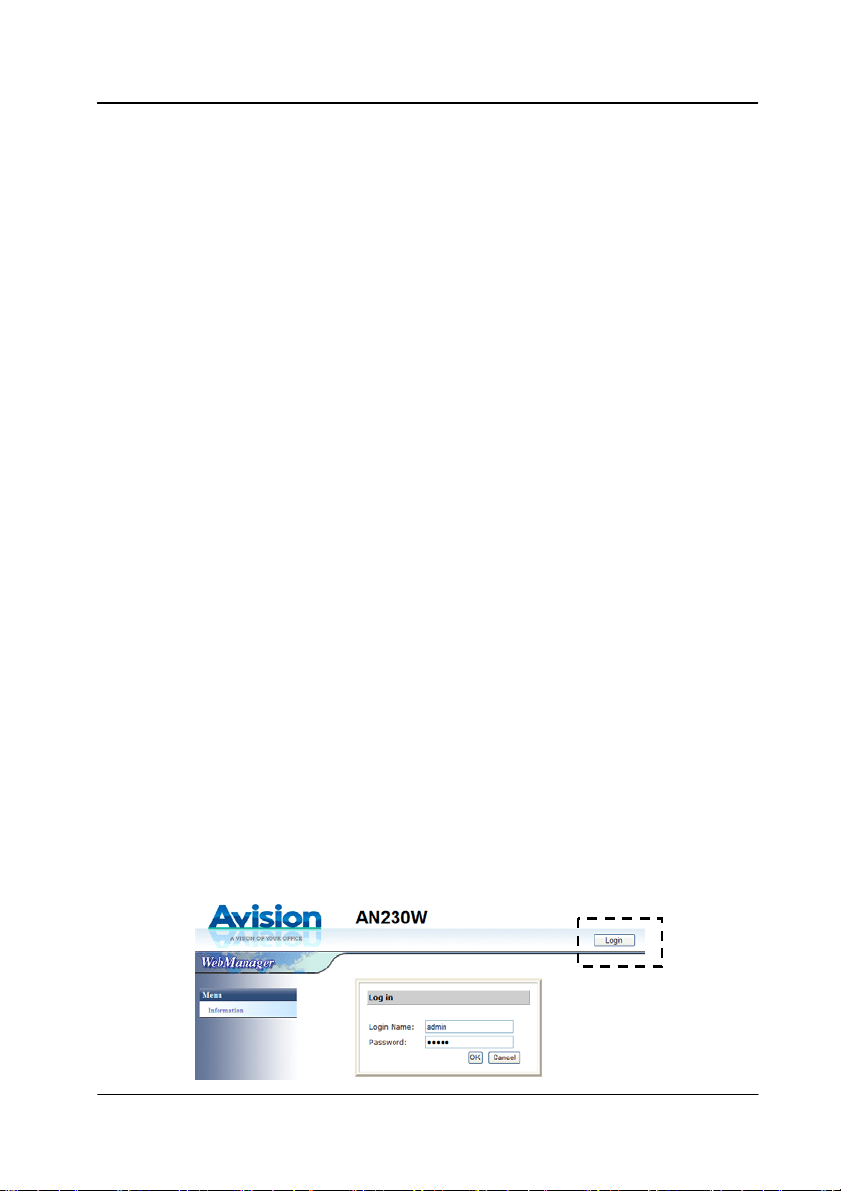

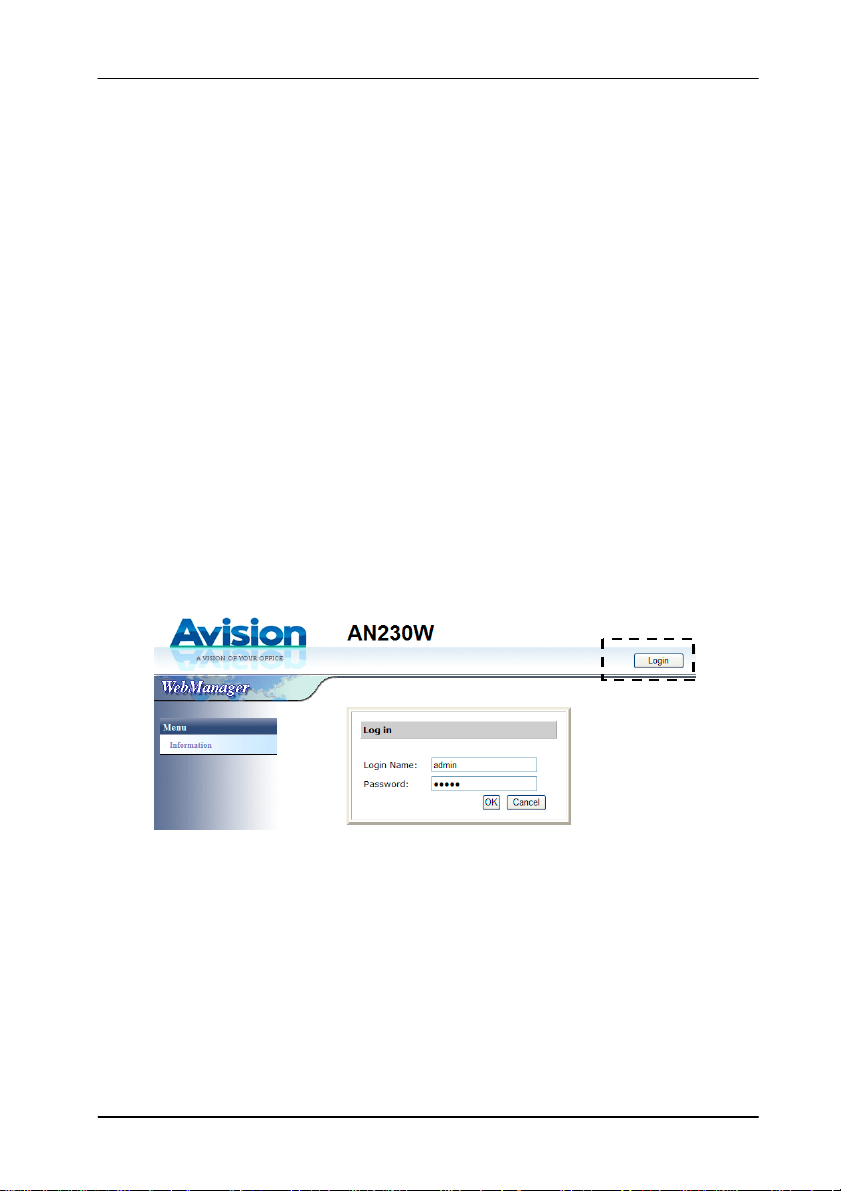

1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des Gerätes
in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.
2. Wählen Sie [Device Management] (Gerätemanagement)
> [General] (Allgemein), ändern Sie dann die aktuellen
Angaben bei Datum und Uhrzeit. Alternativ können Sie auch
einen NTP-Server angeben.
4. Klicken Sie zum Speichern der Einstellung und zum
Verlassen der Seite auf [Update] (Aktualisieren).
Device
Mangement
Kurz-Betriebsanleitung
2-6

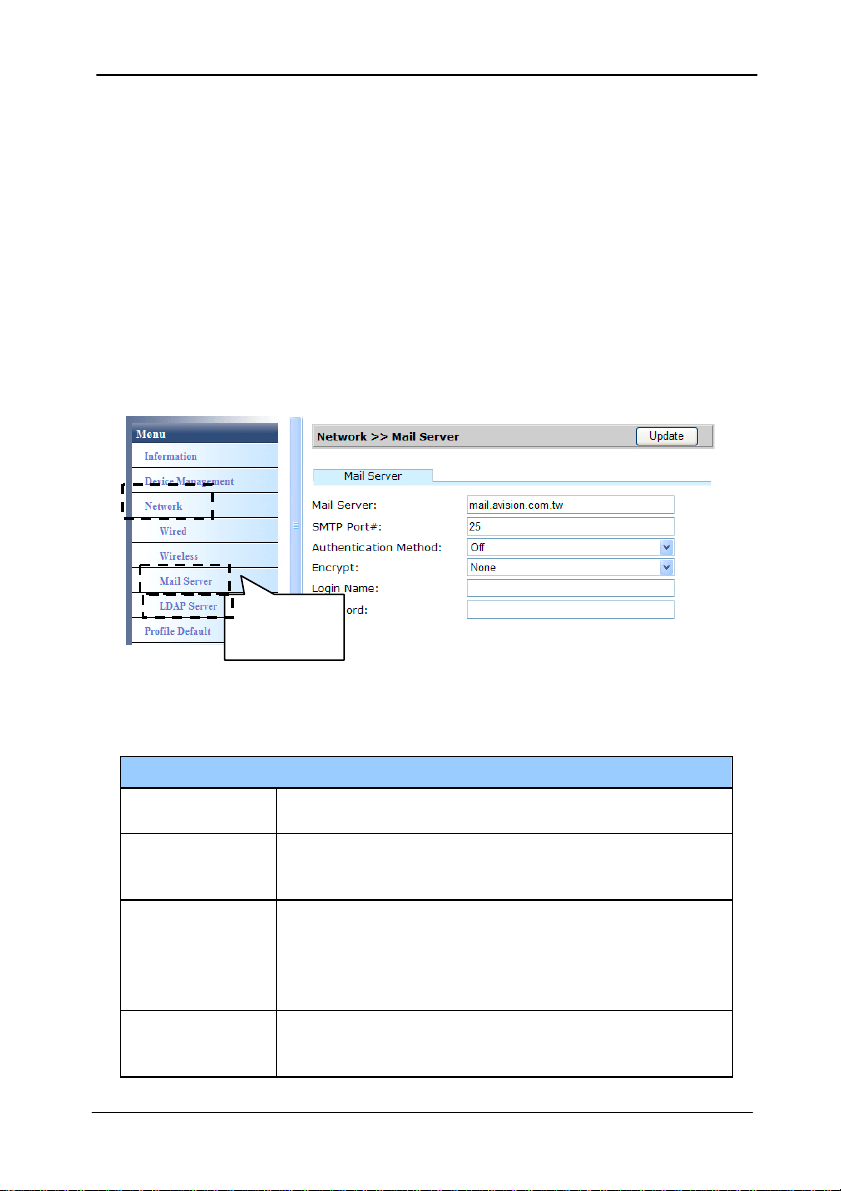

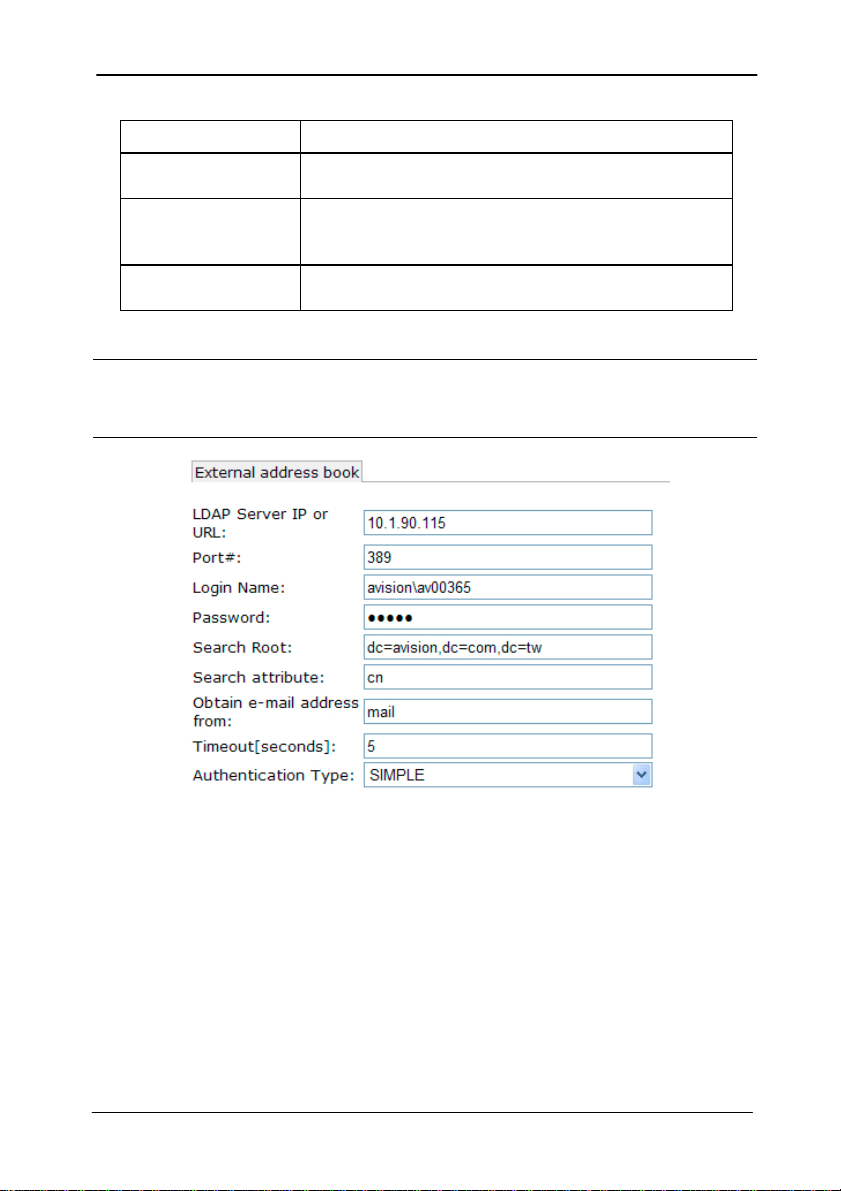

2.5 Mailserver festlegen
Zur Nutzung der An-E-mai
l-scannen-Funktion müssen Sie den
SMTP-Server angeben oder den LDAP-Server, falls Sie ein
Adressbuch von anderen Geräten importieren möchten.
So geben Sie SMTP- und LDAP-Server an:
1. Wählen Sie auf der Webseite des Produktes [Network]
(Netzwerk) > [Mail server] (Mailserver)/[LDAP
server](LDAPserver); daraufhin erscheint die Seite [Mail
server] (Mailserver)/[LDAP Server] (LDAPserver).
2. Geben Sie Ihre Mailserverinformationen ein. Geben Sie bei
Bedarf Authentifizierungsinformationen ein. (Beachten Sie
den nachstehenden Bildschirm als Beispiel.)
E-mail-Servereinstellungen
Mailserver Geben Sie die IP-Adresse Ihres SMTP-Servers
ein.
SMTP-
Portnummer
Geben Sie die Portnummer des SMTP-Servers
ein.
* 25
E-mail-
Adresse des
Gerätes
Geben Sie die E-mail-Adresse des Gerätes ein.
Falls keine Absenderadresse ([From] (Von)) in
den E-mail-Einstellungen festgelegt wurde,
wird diese Adresse bei ausgehenden Mails als
Absenderadresse ([From] (Von)) angezeigt.
Authentifizie
rungsmetho
de
Geben Sie die E-mail-
Authentifizierungsmethode ein.
Optionen: *Ohne, SMTP, POP3
Mail
Server
Kurz-Betriebsanleitung
2-7
Verschlüsseln
Wählen Sie die Verschlüsselungsmethode
beim Versenden Ihrer E-mails an den SMTP-
Server.
Optionen: *Ohne, STARTTLAS, SSL/TLS
Anmeldename
Geben Sie den Anmeldenamen bei der SMTP-
Authentifizierung ein.
Kennwort Geben Sie das Kennwort bei der SMTP-
Authentifizierung ein.
LDAP-Servereinstellungen
LDAP-Server-
IP oder -URL
Geben Sie die IP-Adresse oder URL Ihres
LDAP-Servers ein.
Port Geben Sie die Portnummer des LDAP-Servers
ein.
* 389
Anmeldename
Geben Sie den Anmeldenamen des LDAP-
Servers ein.
Hinweis:
1. In Microsoft Active Directory müssen Sie
bei einigen Servern möglicherweise den
„Domainnamen“ zu Ihrem Anmeldenamen
zufügen. Beispiel: Falls Ihr Domainname
„firma“ und Ihr Nutzername
„administrator“ lautet, ist Ihr
vollständiger Anmeldename
„firma\administrator“.
2. Wenn Ihr LDAP-Server eine „anonyme
Anmeldung“ anfragt, lassen Sie
Anmeldenamen und Kennwort bitte leer
anstatt „anonym“ als Anmeldenamen und
Kennwort einzugeben.
Kennwort Geben Sie das Kennwort des LDAP-
Servers ein.
Suchstammve
rzeichnis
Geben Sie Ihren Basis-DN ein. Der Basis-DN
(Distinguished Name) identifiziert den
Startpunkt einer Suche. Ein dn zeigt an, was
für eine Aufzeichnung in einem LDAP-Baum
angezeigt werden soll. Die oberste Ebene des
LDAP-Verzeichnisbaums ist die Basis, auch
„Basis-DN“ genannt. Beispiel: Sie können
eine Basis von dc=com,dc=net für eine Suche
angeben, die in der oberen Ebene anfängt und
nach unten fortgesetzt wird.
Kurz-Betriebsanleitung
2-8
Suchattribut cn
E-mail-Adresse
beziehen von
mail
Zeitüberschreit
ung
(Sekunden)
Die angegebene Zeit zur Verbindung des
LDAP-Servers.
Authentifizieru
ngstyp
Optionen: Anonym, Einfach
Hinweis: Bitte erkundigen Sie sich bei Ihrem
Netzwerkadministrator nach den Informationen zu SMTP- und
LDAP-Server.
3. Klicken Sie zum Speichern der Einstellung und zum
Verlassen der Seite auf [Update] (Aktualisieren).
Kurz-Betriebsanleitung
2-9
Hinweis:
1. Beim Anmeldenamen wird zwischen Groß- und
Kleinbuchstaben unterschieden; er kann aus bis zu 32
Ziffern oder Zeichen bestehen.
2. Beim Kennwort wird zwischen Groß- und
Kleinbuchstaben unterschieden; es kann aus bis zu 16
Zeichen bestehen.
3. LDAP-Suche:
Dieses Gerät unterstützt zwei Authentifizierungsarten
zur Anmeldung an Ihren LDAP-Servern, Einfach und
Anonym.
Dieses Gerät ermöglicht bis zu 100 übereinstimmende
Ergebnisse bei einer einzigen Suche.
Die Attribute, wie „cn“ und „mail“, wurden als Suchfeld
vorgegeben. Wenn Ihr Suchtext also „m“ ist, sucht die
LDAP-Suchmaschine nach Namen oder E-mail-
Adressen, die den Buchstaben „m“ enthalten. In diesem
Beispiel erhalten Sie übereinstimmende Ergebnisse, wie z. B.
„mary, [email protected]“ oder „jack, [email protected]“.
Kurz-Betriebsanleitung
3-1
3. Ziele einrichten und
verwalten
Dieser Abschnitt beschreibt, wie der Administrator Ziele,
darunter E-mail-Adressen und Netzwerkordner, zum Verteilen
des gescannten Dokuments im Netzwerk einrichtet und
verwaltet.
3.1 Ihr E-mail-Adressbuch einrichten
Zur Erstel
lung eines E-mail-Profils müssen Sie zunächst Ihr E-
mail-Adressbuch einrichten. Dieser Abschnitt erklärt, wir der
Administrator ein E-mail-Adressbuch einrichtet.
3.1.1 Eine neue E-mail-Adresse zufügen
Befol
gen sie diese Schritte zum Einrichten Ihres Adressbuchs.
1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.
Kurz-Betriebsanleitung
3-2

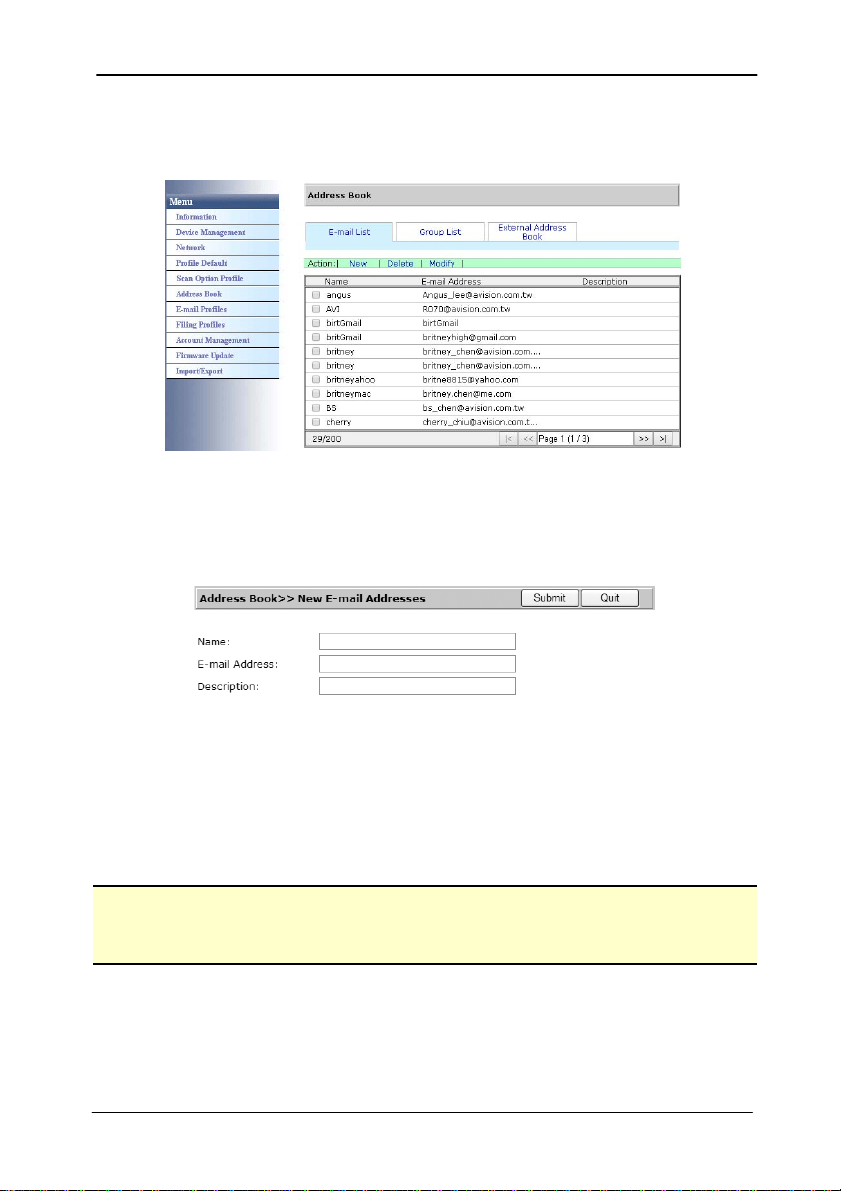

2. Wählen Sie [Address Book] (Adressbuch); daraufhin
erscheint die Seite [Address Book] (Adressbuch).
3. Wählen Sie im Register [E-mail List] (E-mail-Liste) die
Option [New] (Neu); daraufhin erscheint die Seite [Add a
New E-mail Address] (Eine neue E-mail-Adresse
zufügen).
4. Geben Sie Ihre E-mail-Adresse und deren Beschreibung ein.
5. Ändern Sie Ihre Adressinformationen. Klicken Sie zum
Speichern der Einstellung auf [Submit] (Absenden) und
zum Verlassen der Seite ohne Speichern jeglicher
Einstellungen auf [Quit] (Verlassen).
Hinweis:
Es können bis zu 200 E-mail-Adressen in das Adressbuch
eingetragen werden.
Kurz-Betriebsanleitung
3-3
3.1.2 Eine E-mail-Adresse löschen
So löschen Sie eine aktuelle E-mail-Adresse:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.
2. Wählen Sie aus der Liste die Adresse, die Sie löschen
möchten; wählen Sie dann zum Löschen der Adresse
[Delete] (Löschen). Ein Bestätigungsdialog zur
Bestätigung Ihrer Löschung wird eingeblendet. Klicken Sie
zum Bestätigen auf [OK] und zum Verlassen auf [Cancel]
(Abbrechen).
3.1.3 Eine E-mail-Adresse ändern
So än
dern Sie eine aktuelle E-mail-Adresse:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.
2. Wählen Sie aus der Liste die Adresse, die Sie ändern
möchten; wählen Sie dann [Edit] (Ändern) und die Seite
[Edit E-mail Addresses] (E-mail-Adressen ändern) wird
eingeblendet.
3. Ändern Sie Ihre Adressinformationen. Klicken Sie zum
Speichern der Einstellung auf [Submit] (Absenden) und
zum Verlassen der Seite ohne Speichern jeglicher
Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
3-4
3.1.4 Eine neue E-mail-Gruppe zufügen
Sie können den Vorgang beschleunigen, indem Sie zum
Versenden an mehrere Adressen gleichzeitig eine Adressgruppen
erstellen. Eine Gruppe kann bis zu 20 Adressen enthalten und
es können insgesamt 20 Gruppen im Adressbuch erstellt
werden.
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.
2. Klicken Sie auf [Group List] (Gruppenliste), wählen Sie
dann zum Aufrufen der Seite [Set New Group] (Eine neue
Gruppe zufügen) die Option [New] (Neu).
3. Geben Sie Ihren Gruppennamen und die Beschreibung ein.
4. Wählen Sie die Adresse auf der rechten Seite und klicken
Sie zum Zufügen eines Mitglieds zur Gruppe auf .
5. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
3.1.5 Eine E-mail-Gruppe löschen
So löschen Sie eine aktuelle E
-mail-Gruppe:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.
2. Klicken Sie auf [Group List] (Gruppenliste) und wählen Sie
aus der Liste die Gruppe, die Sie löschen möchten; wählen
Sie dann zum Löschen der Gruppe [Delete] (Löschen). Ein
Bestätigungsdialog zur Bestätigung Ihrer Löschung wird
eingeblendet. Klicken Sie zum Bestätigen auf [OK] und zum
Verlassen auf [Cancel] (Abbrechen).
Kurz-Betriebsanleitung
3-5
3.1.6 Eine E-mail-Gruppe ändern
So ändern Sie eine E
-mail-Gruppe:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.
2. Klicken Sie auf [Group List] (Gruppenliste) und wählen Sie
aus der Liste die Gruppe, die Sie ändern möchten; wählen
Sie dann [Edit] (Ändern) und die Seite [Edit E-mail
Group] (E-mail-Gruppe ändern) wird angezeigt.
3. Ändern Sie Ihre Gruppeninformationen. Wählen Sie das
Gruppenmitglied, das Sie zufügen möchten, klicken Sie
dann zum Zufügen des neuen Mitglieds auf bzw. zum
Löschen eines alten Mitglieds aus der Gruppe .
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
3-6
3.1.7 Ein E-mail-Adressbuch importieren
So i
mportieren Sie ein E-mail-Adressbuch:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Eine neue E-mail-Adresse zufügen. Die Seite
[Address Book] (Adressbuch) wird angezeigt.

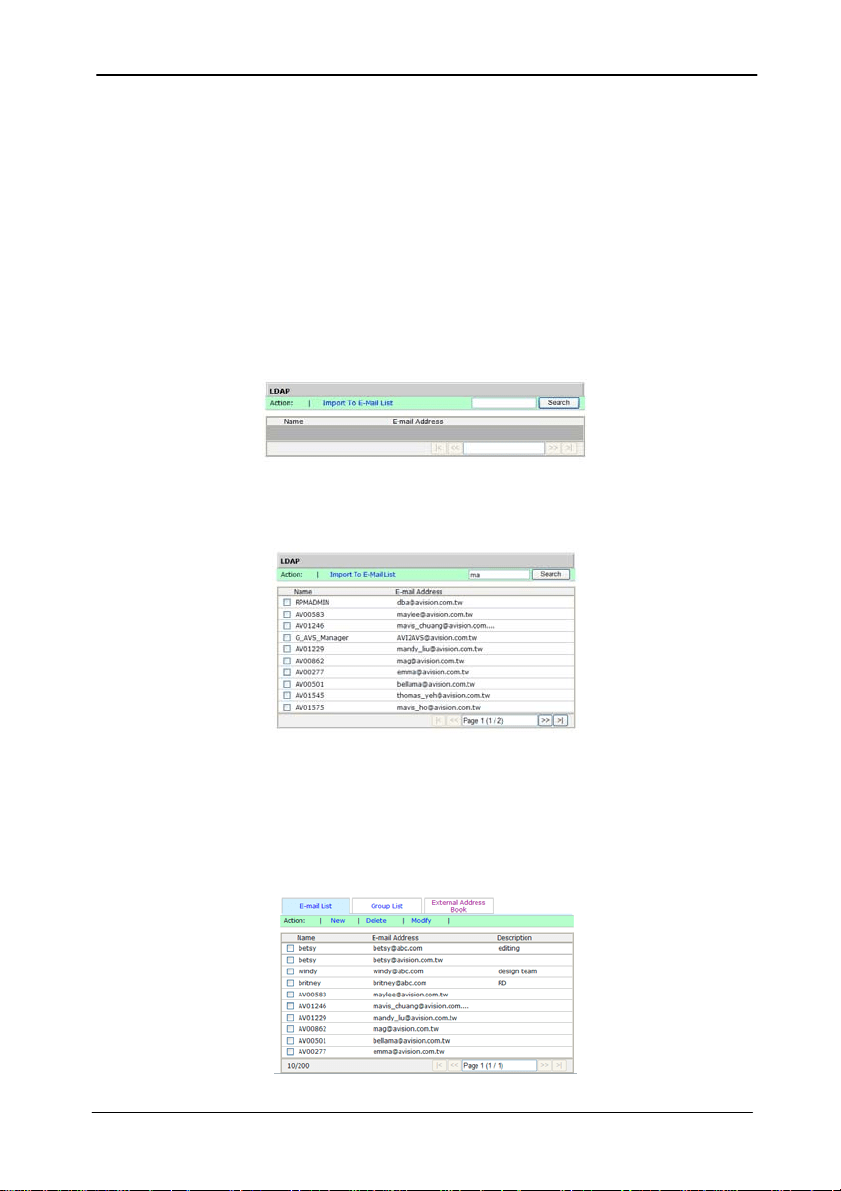

2. Klicken Sie auf [External Address Book] (Externes E-
mail-Adressbuch); die Seite [LDAP] wird eingeblendet.
3. Geben Sie Ihre Suchbegriffe ein, z. B. ma.
4. Anschließend werden die Suchergebnisse angezeigt.
5. Wählen Sie die E-mail-Adresse, die Sie auf das Gerät
importieren möchten, klicken Sie dann auf das Register
[Import to E-mail List] (In E-mail-Liste importieren).
6. Die ausgewählten E-mail-Adressen werden importiert und
wie nachstehend gezeigt in Ihre E-mail-Liste aufgenommen.
Kurz-Betriebsanleitung
3-7
3.2 Ihre E-mail-Profile einrichten
Di
eser Abschnitt beschreibt, wie Sie Ihr E-mail-Profil zum
Versenden des gescannten Dokuments an Ihre Empfänger
einrichten.
3.2.1 Ein neues E-mail-Profil zufügen
Befolgen Sie zum E
rstellen eines E-mail-Profils diese Schritte:
1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.

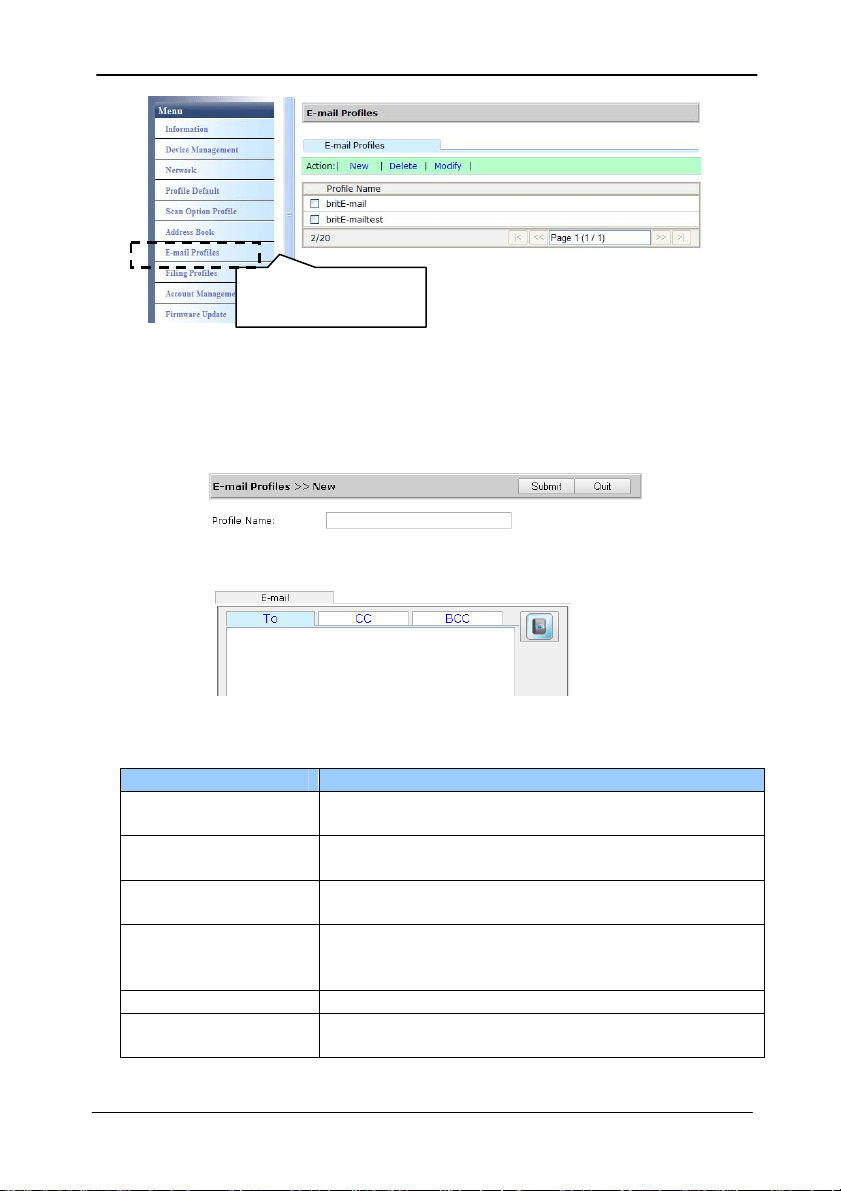

2. Wählen Sie zum Aufrufen der folgenden Seite [E-mail
Profiles] (E-mail-Profile).
Kurz-Betriebsanleitung
3-8
3. Wählen Sie zum Aufrufen der Seite [Add a New E-mail
Profile] (Ein neues E-mail-Profil zufügen) die Option [New]
(Neu).
Geben Sie die folgenden Informationen entsprechend ein:
Element Beschreibung
Profilname Geben Sie den Namen Ihres Profils ein. Der
Name wird am LCD-Bildschirm angezeigt.
An Wählen Sie die E-mail-Adresse des
Empfängers aus dem Adressbuch.
Cc Wählen Sie die E-mail-Adressen weiterer
Empfänger (sichtbar) aus dem Adressbuch.
Bcc Wählen Sie die E-mail-Adressen weiterer
Empfänger (nicht sichtbar) aus dem
Adressbuch.
Betreff Geben Sie Ihren Betreff ein.
Dateiname Geben Sie den Dateinamen Ihres Anhangs
ein.
E-mail-Profile
Kurz-Betriebsanleitung
3-9
Von Wählen Sie die E-mail-Adresse des Absenders
aus dem Adressbuch.
An Adresse
antworten
Wählen Sie die E-mail-Adresse, an die Sie
antworten möchten.
Text Geben Sie hier Ihre Textnachricht ein.
Dateitrennung Optionen: 1MB (1 MB)/3M (3 MB)/5M (5
MB)/10M (10 MB)/30MB (30 MB)/Unlimited
(Unbeschränkt)
Scanoptionsprofil
Wählen Sie Ihr Scanoptionsprofil. (*Standard)
4. Klicken Sie zum Speichern der Einstellung und zum
Verlassen der Seite auf [Update] (Aktualisieren).
3.2.2 Ein E-mail-Profil löschen
So lösch
en Sie ein aktuelles E-mail-Profil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Ein neues E-mail-Profil zufügen. Die Seite [E-
mail Profiles] (E-mail-Profile) wird angezeigt.
2. Wählen Sie aus der Liste das E-mail-Profil, das Sie löschen
möchten; wählen Sie dann zum Löschen des Profils
[Delete] (Löschen). Ein Bestätigungsdialog zur
Bestätigung Ihrer Löschung wird eingeblendet. Klicken Sie
zum Bestätigen auf [OK] und zum Verlassen auf [Cancel]
(Abbrechen).
Kurz-Betriebsanleitung
3-10
3.2.3 Ein E-mail-Profil ändern
So än
dern Sie ein aktuelles E-mail-Profil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Ein neues E-mail-Profil zufügen. Die Seite [E-
mail Profiles] (E-mail-Profile) wird angezeigt.
2. Wählen Sie aus der Liste das E-mail-Profil, das Sie ändern
möchten; wählen Sie dann [Edit] (Ändern) und die Seite
[Edit E-mail Profile] (E-mail-Profil ändern) wird
angezeigt.
3. Ändern Sie Ihre Profilinformationen.
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
3-11
3.3 Ihr Archivierungsprofil einrichten
Dieser Abschnitt beschreibt, wie Sie Ih
r Archivierungsprofil zum
Versenden Ihres gescannten Dokuments an ein angegebenes
Netzwerk einrichten.
3.3.1 Ein neues Archivierungsprofil zufügen
Befolgen Sie zum E
rstellen eines Archivierungsprofils diese
Schritte:
1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.

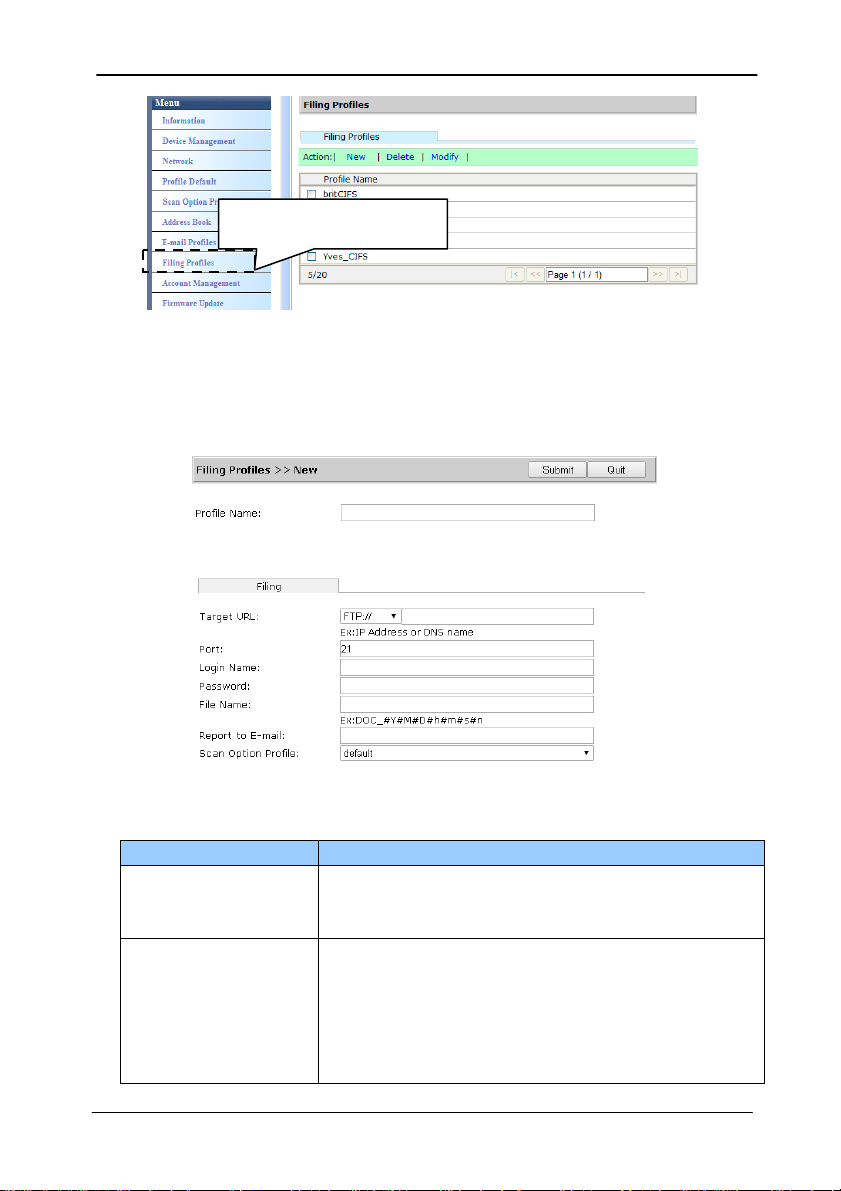

2. Wählen Sie zum Aufrufen der folgenden Seite [Filing
Profile] (Archivierungsprofil).
Kurz-Betriebsanleitung
3-12

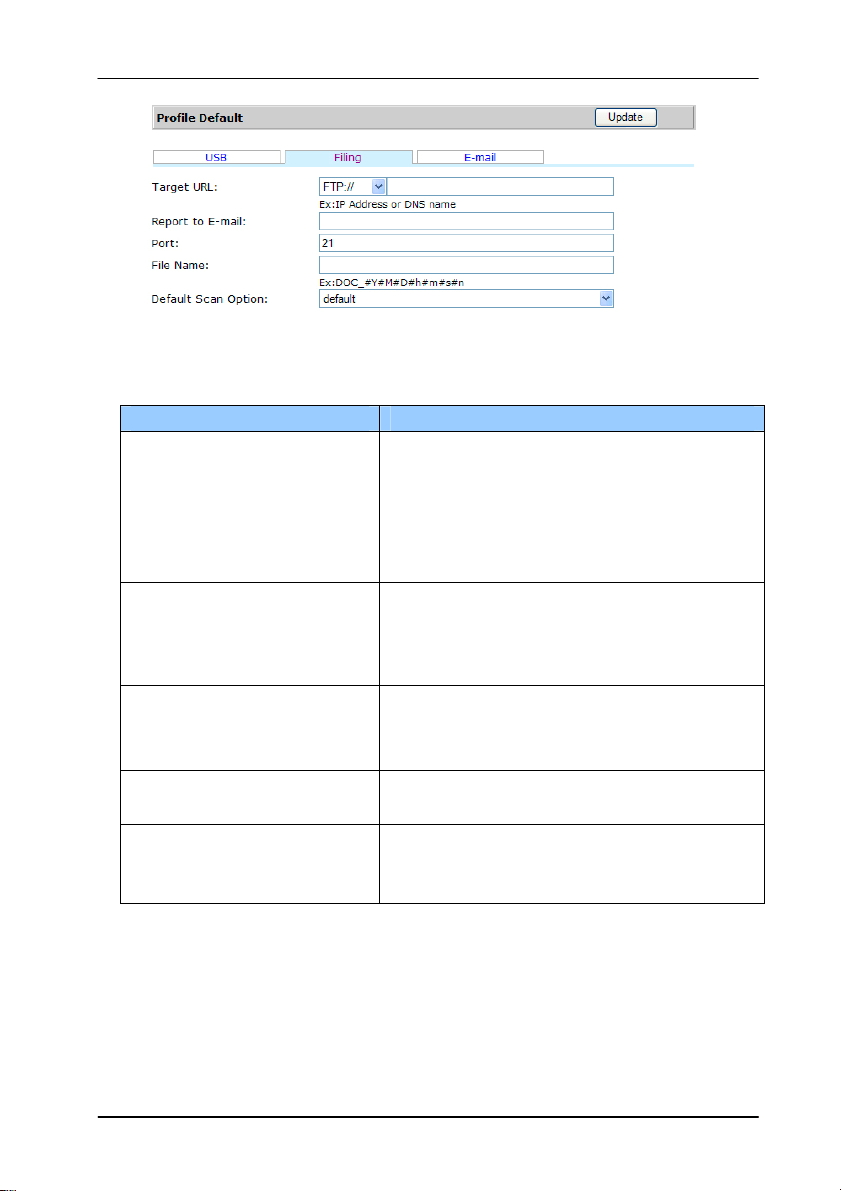

3. Wählen Sie zum Aufrufen der Seite [Add a New Filing
Profile] (Ein neues Archivierungsprofil zufügen) die Option
[New] (Neu).
Geben Sie die folgenden Informationen entsprechend ein:
Element Beschreibung
Profilname Geben Sie den Namen Ihres Profils ein.
Der Name wird am LCD-Bildschirm
angezeigt.
Ziel-URL Geben Sie die Protokollart Ihres
Archivierungsservers ein/Geben Sie die
Standard-IP-Adresse und den
Freigabeordnernamen Ihres
Archivierungsservers ein. Optionen:
FTPS:
//, FTP: //, CIFS: \\
Filing Profiles
Kurz-Betriebsanleitung
3-13
FTP: Falls Sie keinen Ordner auf dem
FTP-Server eingerichtet haben, geben Sie
bitte keinen Ordnernamen in der URL-
Adresse ein.
CIFS: Sie müssen einen Ordner auf dem
CIFS-Ordner einrichten; andernfalls
werden Ihre gescannten Bilder
möglicherweise nicht erfolgreich
hochgeladen.
Port Geben Sie die Portnummer des
Archivierungsservers ein.
* 21 (FTP), 139 (CIFS)
Anmeldename Geben Sie den Nutzernamen des
Archivierungsordners ein.
Kennwort Geben Sie das Kennwort des
Archivierungsordners ein.
Dateiname Geben Sie Ihr gewünschtes Präfix für den
Dateinamen ein. Methode der
Namensgebung:
Prefix_YYMMDDHHMMSS_xxx.Dateiformat
.
Beispiel:
「DOC_150213144840_001.pdf」 zeigt
2015 (Jahr) 2 (Februar) 13 (Datum) 14
(Stunde) 48 (Minute) 40 (Sekunde) 001
(Seriennummer)
An E-mail
melden
Geben Sie eine E-mail-Adresse ein, wenn
Sie den Archivierungsbericht an die E-
mail-Adresse senden möchten.

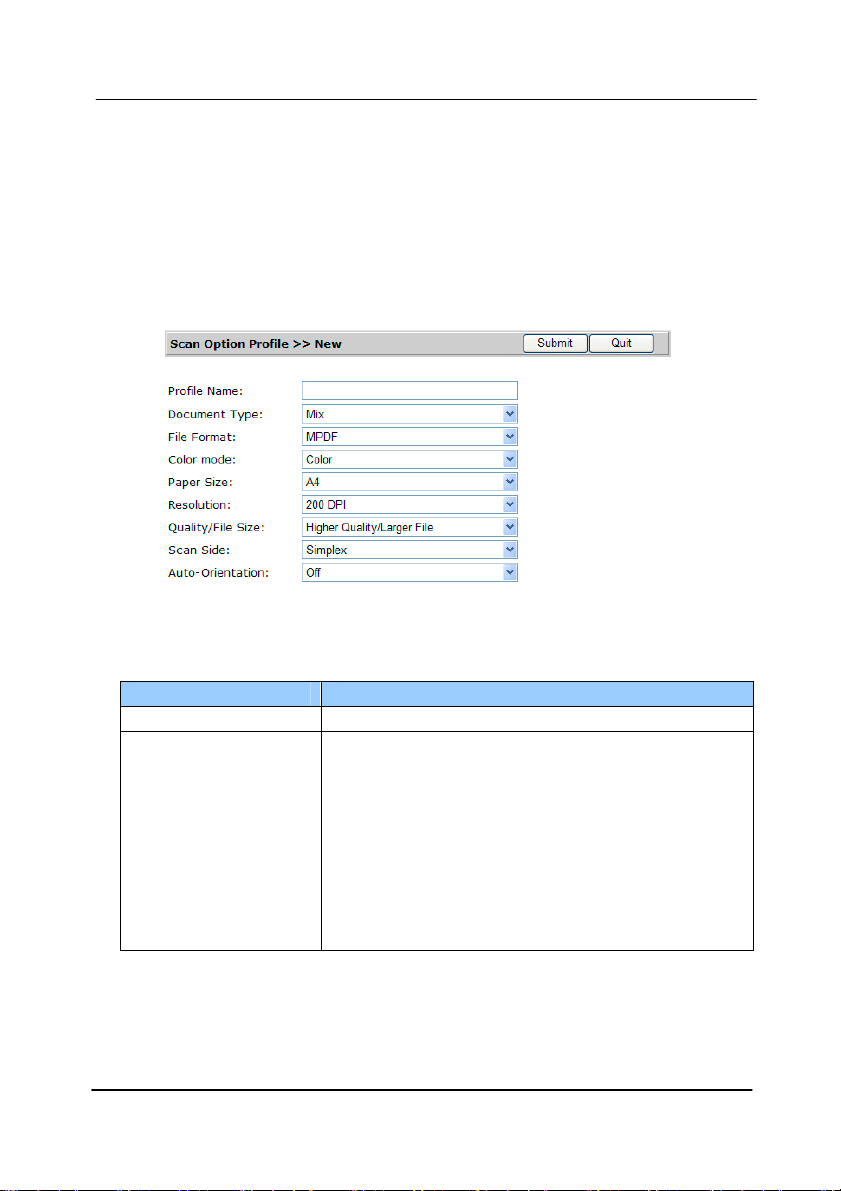

Scanoptionspro
fil
Wählen Sie Ihr gewünschtes
Scanoptionsprofil.
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
3-14
3.3.2 Ein aktuelles Archivierungsprofil löschen
So lösch
en Sie ein aktuelles Archivierungsprofil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Ein neues Archivierungsprofil zufügen. Die Seite
[Filing Profile] (Archivierungsprofil) wird angezeigt.
2. Wählen Sie aus der Liste das Archivierungsprofil, das Sie
löschen möchten; wählen Sie dann zum Löschen des Profils
[Delete] (Löschen). Ein Bestätigungsdialog zur
Bestätigung Ihrer Löschung wird eingeblendet. Klicken Sie
zum Bestätigen auf [OK] und zum Verlassen auf [Cancel]
(Abbrechen).
3.3.3 Ein Archivierungsprofil ändern
So än
dern Sie ein aktuelles Archivierungsprofil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Ein neues Archivierungsprofil zufügen. Die Seite
[Filing Profile] (Archivierungsprofil) wird angezeigt.
2. Wählen Sie aus der Liste das Archivierungsprofil, das Sie
ändern möchten; wählen Sie dann [Edit] (Ändern) und die
Seite [Edit Filing Profile] (Archivierungsprofil ändern)
wird angezeigt.
3. Ändern Sie Ihre Profilinformationen.
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
4-1
4. Der erste Scanvorgang
4.1 Positionierung der Vorlage
4.1.1 Hinweis zum gebrauch des blatteinzugs
Bevor Sie die ADF verwenden, vergewissern Sie sich bitte, dass
Ihre Dokumente di
e folgenden Voraussetzungen erfüllen:
Das Format von Dokumenten kann von 50 x 50 mm (2
x 2 in.) bis 216 x 356 mm (8.5 x 14 in.).
Das Gewicht von Dokumenten kann von 27~413 g/m
2
(7~ 110 lb.).
Kartendicke bis 1.25 mm (0.05 in.)
Dokumente sollten quadratisch oder rechteckig und in
gutem Zustand sein (nicht brüchig oder verschlissen).
Dokumente sollten keine Knitterungen, Knicke, Risse,
nasse Tinte oder Locherstanzungen aufweisen.
Dokumente sollten keine Klammern, Büroklammern
oder Haftnotizen aufweisen.
Halten Sie die Glasfläche stets sauber.
Kurz-Betriebsanleitung
4-2
4.1.2 Die Vorlage in die Papierlade für den
automatischen Stapeleinzug einlegen

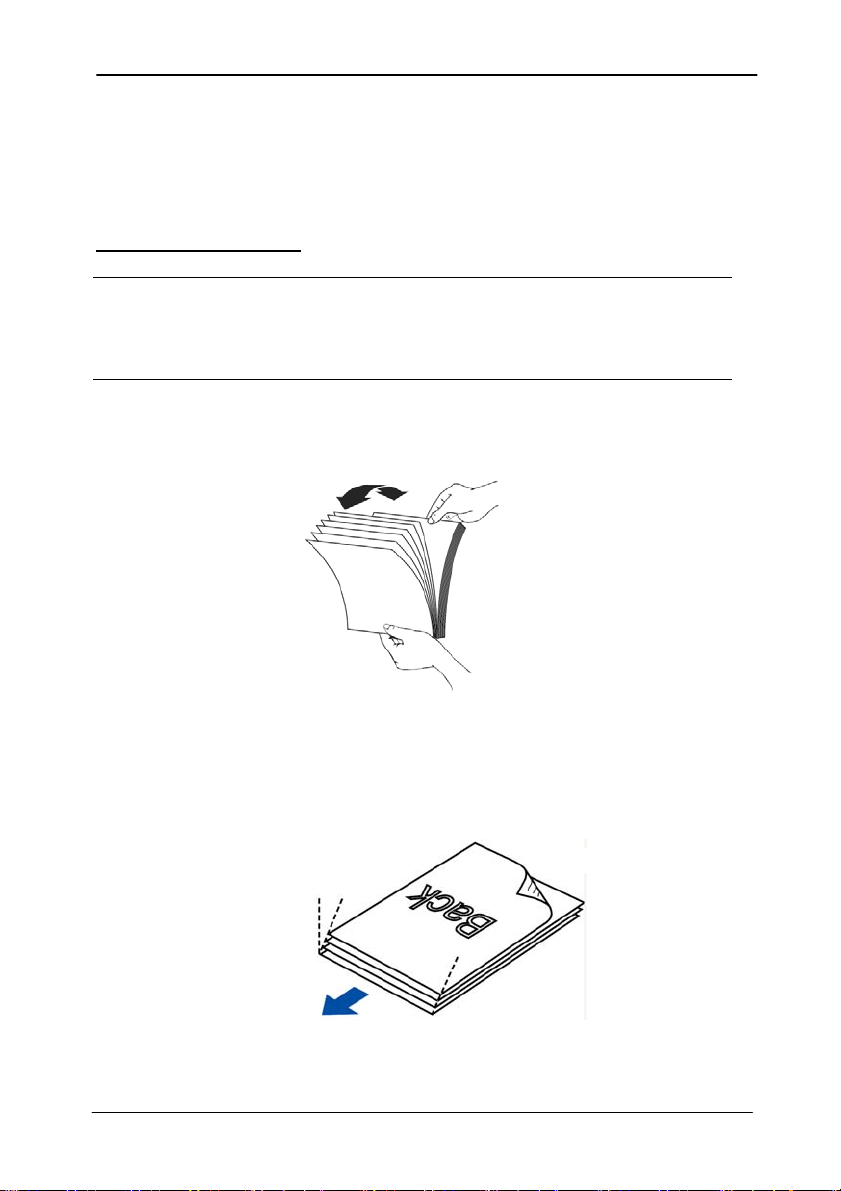

Die Seiten lockern
Hinweis:
Damit kein Mehrfacheinzug und keine Papierstaus auftreten,
fächern Sie Ihre Dokumente vor dem Einlegen in den Scanner
bitte zunächst auf und richten dann die Oberkanten aus.
1. Halten Sie beide Enden der Dokumente und fächern Sie
mehrmals auf.
2. Drehen Sie die Dokumente um 90 Grad und fächern Sie
erneut auf.
3. Richten Sie die Kanten der Dokumente stufenartig aus.
Stufenartig
Scanrichtung
Kurz-Betriebsanleitung
4-3

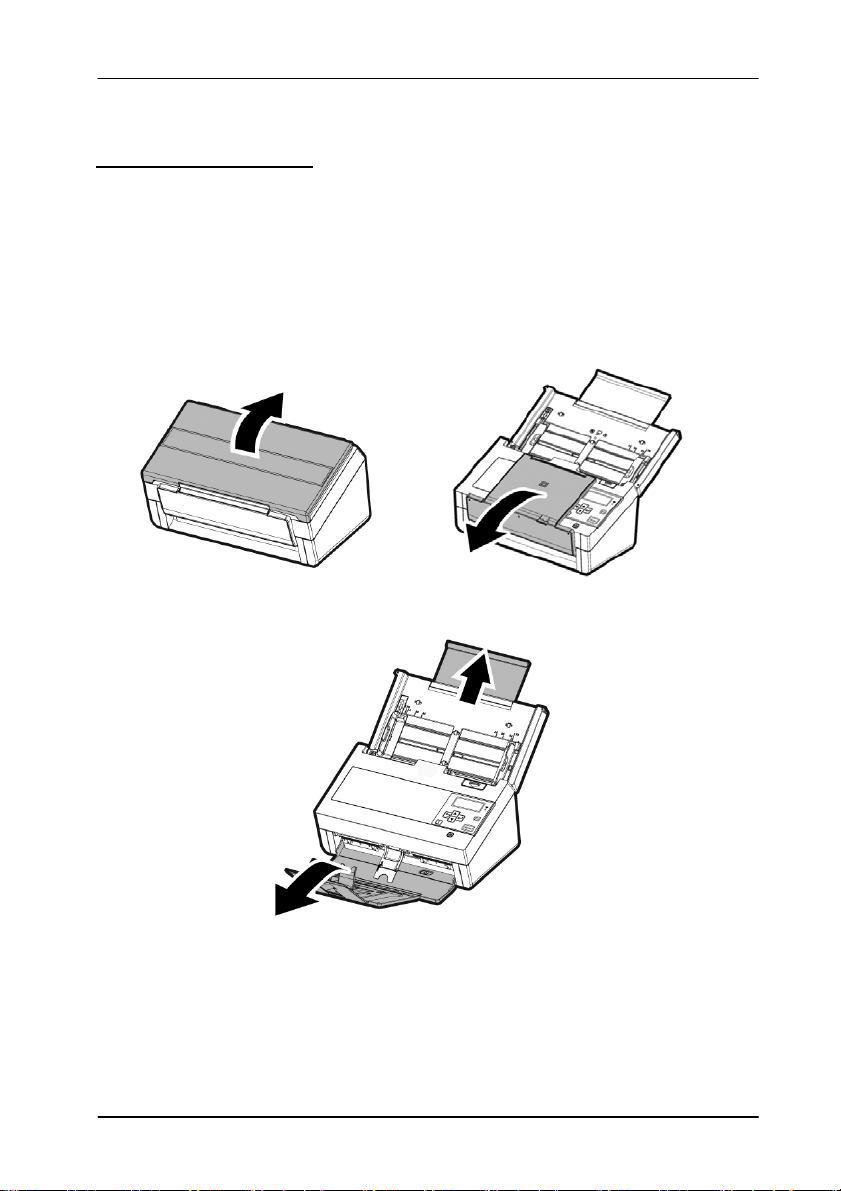

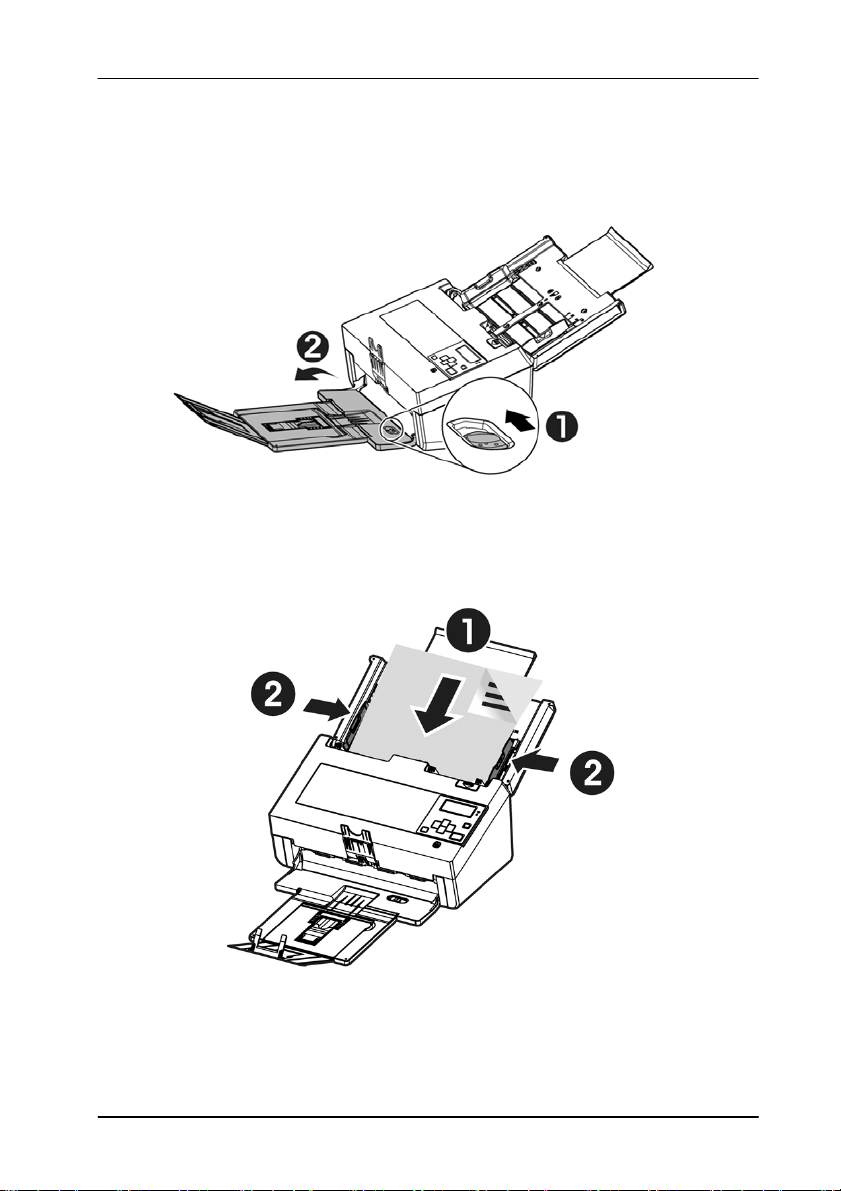

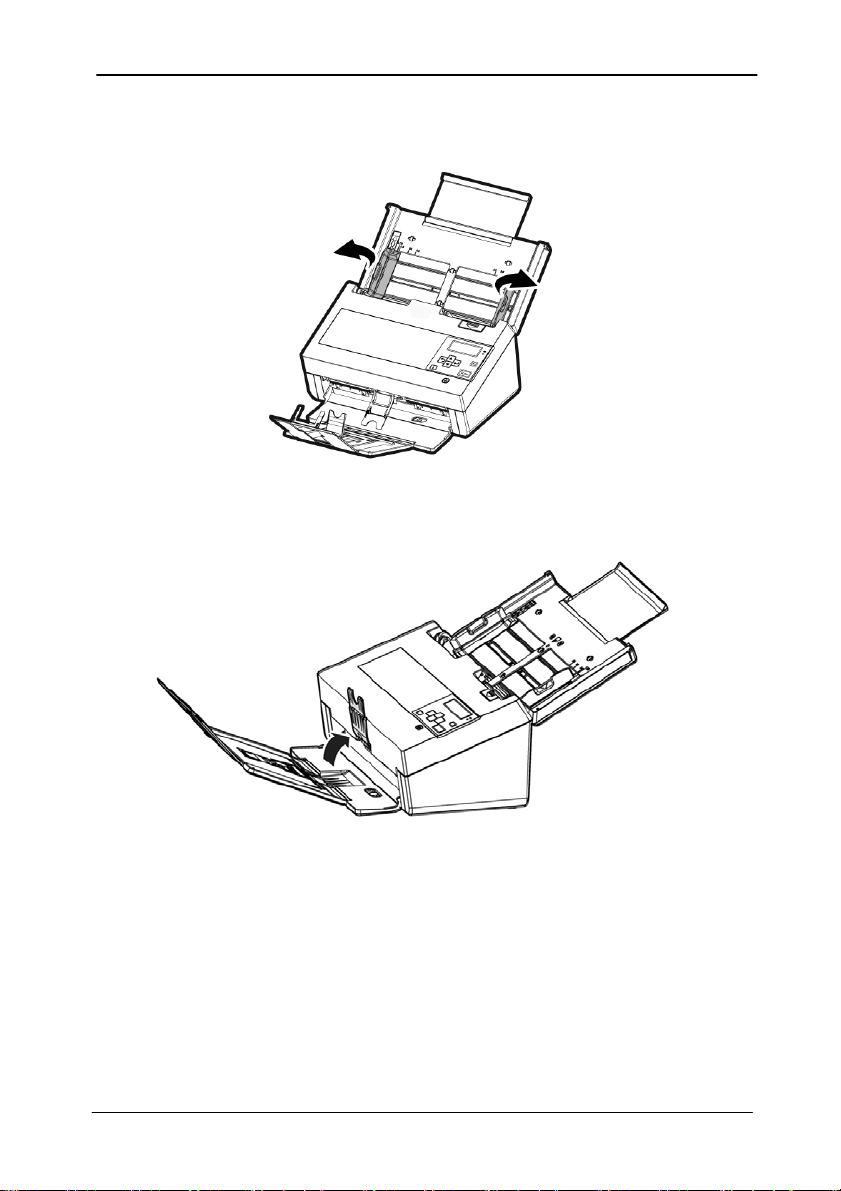

Dokumentenzufuhr
1. Klappen Sie die Dokumentenzufuhr und deren
Erweiterung aus.
2. Klappen Sie das Ausgabefach auf und heben den
Papierstopper an.
Kurz-Betriebsanleitung
4-4

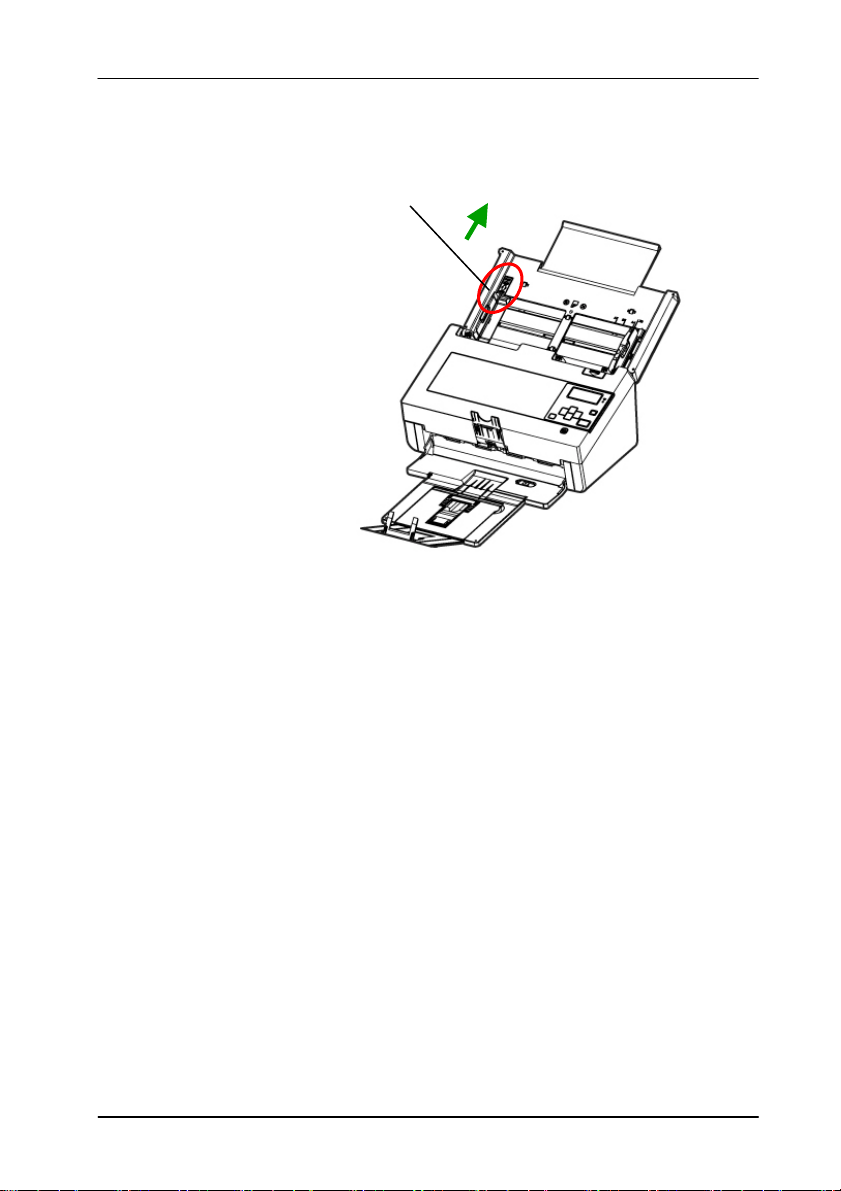

3. Heben Sie die Papierführung zum Halten mehrseitiger
Dokumente an.
4. Erhöhen Sie das Papiergewicht.
Kurz-Betriebsanleitung
4-5
5. Schieben Sie den Positionsversteller nach innen
, damit
das Ausgabefach eine flache Position einnimmt
.
6. Legen Sie die Vorlage mit der beschrifteten Seite nach
unten auf die Papierlade.
Kurz-Betriebsanleitung
4-6

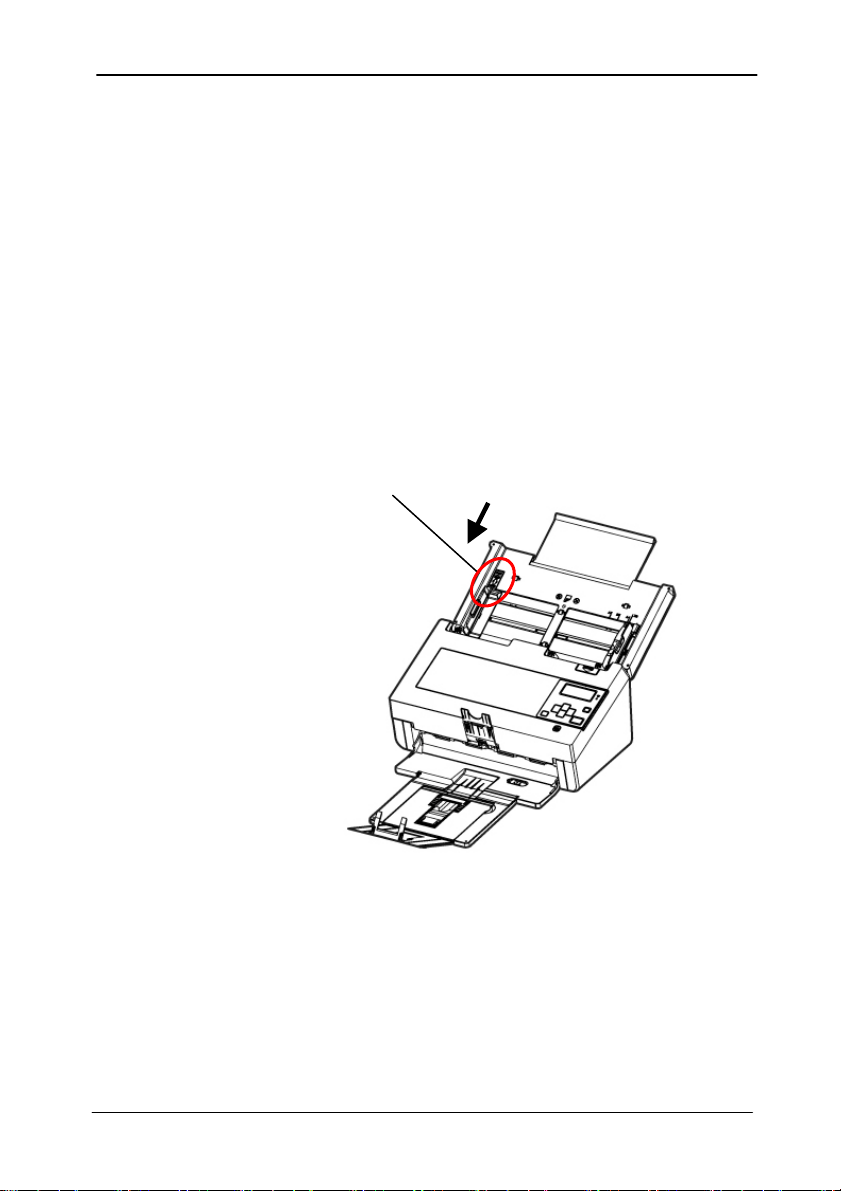

7. Richten Sie die Vorlage an den Führungsschienen aus.
Hinweis: Der [Papierbreite] Regler:
Wenn das Dokument 216 mm (8.5 in.) breit ist:
Schieben Sie den [Papierbreite] Regler nach UNTEN, um
die Papierführung zu arretieren, damit das Dokument im
Letter Format problemlos aufgenommen werden kann.
Wenn das Dokument breiter als 216 mm (8.5 in.) ist:
Z.B. Rechnungen mit Lochung, schieben Sie den
[Papierbreite] Regler nach OBEN und verschieben Sie die
Papierführung ans rechte Ende, um Ihre Dokumente
aufzunehmen.
Schieben Sie den
[Papierbreite]
Regler nach
UNTEN, um die
Papierbreite auf
216 mm (8.5 in.)
einzustellen
Kurz-Betriebsanleitung
4-7
Schieben Sie den
[Papierbreite] Regler
nach OBEN, um die
Papierbreite über 216 mm
(8.5 in.) einzustellen
Kurz-Betriebsanleitung
4-8
4.1.3 Karten Scannen
Zum Scannen von Karten sol
lten Sie das Papiergewicht
herunterdrücken und dann das Ausgabefach erhöhen, damit die
Karten nicht auseinanderfallen.
1. Heben Sie das Ausgabefach an, sodass es angewinkelt ist.
2. Drücken Sie das Papiergewicht herunter.
3. Legen Sie Ihre Karten horizontal in das Papierfach.
Richten Sie die Papierführungen aus und stellen Sie
sicher, dass die Kanten der Karten die Papierführungen
an beiden Seiten wie abgebildet leicht berühren.
8
Kurz-Betriebsanleitung
4-9
4.1.4 Achten Sie beim Scannen eines Dokumentenstapels
mit
unterschiedlichen Größen und Gewichten darauf
Achten Sie beim Scannen eines Dokumentenstapels mit
unterschiedlichen Größen und Gewichten darauf, diese
Richtlinien zur Vermeidung von abgeschrägten Bildern und
Papierstau
einzuhalten:
1.
Richten Sie die Dokumente mit der BERKANTE voran
aufgereiht nach Papiergröße von groß zu klein aus.
2.
Falls zwei Seiten die gleiche Größe, jedoch ein
unterschiedliches Gewicht aufweisen, ordnen Sie diese Seiten
von schwer zu leicht an.
Kurz-Betriebsanleitung
4-10
3.
Richten Sie die Kanten der Dokumente an, indem
Sie die Unterseite des Stapels gegen die
Tischoberfläche klopfen.
4.
Zentrieren Sie die Seiten im Dokumenteneinzug und
stellen sicher, dass die Kanten der größten
Dokumente die Papierführung leicht berühren.
Kurz-Betriebsanleitung
4-11
4.2 Scannen und Ihre gescannten Bilder an eine E-mail-
Adresse senden
Vorbereitungen:
Bitte vergewissern Sie sich vor dem Scannen und Versenden
Ihres gescannten Bildes als Anhang an Ihre E-mail, dass Sie Ihr
E-mail-Profil entsprechend der Beschreibung im vorhergehenden
Abschnitt, 3.2 Ihr E-mail-Profil einrichten, eingerichtet
haben.
So starten Sie einen Scan und senden das gescannte Bild als
Anhang an Ihre E-mail:
1. Blättern Sie am LCD-Bildschirm mit / zu [Email
Profiles] (E-mail-Profile), drücken Sie dann
. Das
aktuelle E-mail-Profil wird angezeigt.
2. Wählen Sie das E-mail-Profil, an das Sie das gescannte Bild
senden möchten.
3. Drücken Sie zum Starten eines Scans die Taste [Scan]
(Scannen).
4. Der Scanner beginnt mit dem Einzug Ihres Dokuments und
sendet das gescannte Bild an Ihre E-mail.
E-mail Profiles
Filing Profiles
Scan to USB
BM2 Air
AP Mode
E-mail Profile 1
E-mail Profile 2
E-mail Profie 3
E-mail Profile
Scanning 1
Kurz-Betriebsanleitung
4-12
4.3 Scannen und Ihre gescannten Bilder an einen
Netzwerkordner senden
Vorbereitungen:
Bitte vergewissern Sie sich vor dem Scannen und Versenden Ihres
gescannten Bildes an einen Netzwerkordner, dass Sie Ihr E-mail-Profil
entsprechend der Beschreibung im vorangegangenen Abschnitt, 3.3 Ihr
Archivierungsprofil einrichten, eingerichtet haben
So starten Sie einen Scan und senden das gescannte Bild an
einen Netzwerkordner:
1. Blättern Sie am LCD-Bildschirm mit zu [Filing Profiles]
(Archivierungsprofile), drücken Sie dann
. Das aktuelle
Archivierungsprofil wird angezeigt.
2. Wählen Sie das Archivierungsprofil, an das Sie das
gescannte Bild senden möchten.
3. Drücken Sie zum Starten eines Scans die Taste [Scan]
(Scannen).
4. Der Scanner beginnt mit dem Einzug Ihres Dokuments und
sendet das gescannte Bild an den angegebenen
Netzwerkordner. Drücken Sie dann zum Aufrufen des
nächsten Elements
.
E-mail Profiles
Filing Profiles
Scan to USB
BM2 Air
AP Mode
Filing Profile 1
Filing Profile 2
Filing Profile 3
Filing Profile
Scanning 1
Kurz-Betriebsanleitung
4-13
4.4 Scannen und Ihre gescannten Bilder an ein USB-
Flash-Laufwerk senden
So starten Si
e einen Scan und senden das gescannte Bild an ein
eingestecktes USB-Flash-Laufwerk:
1. Stecken Sie ein USB-Flash-Laufwerk in den entsprechenden
Anschluss an der linken Seite des Scanners.
2. Blättern Sie am LCD-Bildschirm mit zu [Scan to USB]
(An USB scannen), drücken Sie dann
. Das aktuelle
Scanprofil wird angezeigt.
3. Wählen Sie Ihr gewünschtes Scanprofil aus der Liste.
Oder wählen Sie zur Markierung [default] (Standard) und
dann Ihre gewünschten Scaneinstellungen. Wählen Sie z. B.
Ihr Dateiformat aus. Optionen: *MPDF, TIFF, MTIFF, JPEG,
TIFF, PDF. (*: Standard)
E-mail Profiles
Filing Profiles
Scan to USB
BM2 Air
AP Mode
default
scan profile 1
invoice
<File Format>
MPDF
TIFF
MTIFF
JPEG
Kurz-Betriebsanleitung
4-14
a. Wählen Sie mit Ihr gewünschtes Papierformat,
drücken Sie dann zum Aufrufen des nächsten Elements
. Optionen: Auto, *A4, Letter, Legal, 4x6, 5x7. (*:
Standard)
b. Wählen Sie mit zwischen dem Scannen von einer
oder zweiten Seiten Ihres Dokuments, drücken Sie dann
zum Aufrufen des nächsten Elements
. Optionen:
*Simplex (1-seitig), Duplex (2-seitig) (*: Standard)
c. Wählen Sie mit Ihren gewünschten Farbmodus,
drücken Sie dann zum Aufrufen des nächsten Elements
. Optionen: *Color (Farbe), Gray (Grau), BW
(Schwarz und weiß) (*: Standard)
d. Wählen Sie mit den gewünschten Dokumenttyp aus
und drücken Sie die Eingabetaste
, um zum
nächsten Menüpunkt zu gelangen. Optionen: Photo
(Foto), Text, *Mix (Gemischt) (*: Standard)
<Scan Side>
Simplex
Duplex
<Color Mode>
Color
Gray
BW
<Paper Size>
Auto
A4
Letter
Legal
<Doc Type>
Text
Mix
Kurz-Betriebsanleitung
4-15
e. Wählen Sie mit Ihre gewünschte Auflösung, drücken
Sie dann zum Starten eines Scans
. Optionen: 150
dpi, *200 dpi, 300 dpi, 600 dpi (*: Standard)
f. Der Scanner beginnt mit dem Einzug Ihres Dokuments
und sendet das gescannte Bild an Ihr USB-Flash-
Laufwerk.
<Resolution>
200 dpi
300 dpi
600 dpi
Scan to USB
Scanning 1
Kurz-Betriebsanleitung
5-1
5. Ihre Scaneinstellungen
einrichten und verwalten
Das Produkt ermöglicht Ihnen die Konfiguration verschiedener
Scaneinstellungen entsprechend unterschiedlicher
Scanaufgaben. Zu den Scaneinstellungen zählen grundlegende
Bildverarbeitungseinstellungen, wie
Farbe/Grauskala/Schwarzweiß, Ausgabedateiformat, Auflösung,
Papierformat, einseitig oder zweiseitig.
5.1 Ihre Scanoptionsprofile bearbeiten
Di
eser Abschnitt beschreibt, wie der Administrator
Scanoptionsprofilen für eine Vielzahl von Scanaufgaben
einrichten kann.
5.1.1 Ein neues Scanoptionsprofil zufügen
So fügen Si
e ein neues Scanoptionsprofil hinzu:
1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.
Kurz-Betriebsanleitung
5-2
2. Wählen Sie [Scan Option Profile] (Scanoptionsprofil);
daraufhin erscheint die Seite [Scan Option Profile]
(Scanoptionsprofil).
3. Wählen Sie zum Aufrufen der Seite [Add a New Scan
Option Profile] (Ein neues Scanoptionsprofil zufügen) die
Option [New] (Neu).
Beachten Sie zur passenden Auswahl die nachstehende
Tabelle:
Element Beschreibung
Profilname Geben Sie den Namen Ihres Profils ein.
Dokumententy
p
Wählen Sie Ihren Dokumententypen.
Optionen: *Gemischt, Foto, Text
Text: Geeignet für reine
Textdokumente.
Foto: Geeignet für Dokumente mit
Fotos.
Gemischt: Geeignet für allgemeine
Geschäftsdokumente mit Fotos und
Text.
Kurz-Betriebsanleitung
5-3
Dateiformat Wählen Sie Ihr gewünschtes Dateiformat.
Optionen: JPEG, TIFF, MTIFF, PDF,
*MPDF
Farbmodus Wählen Sie Ihren gewünschten
Farbmodus.
Optionen: *Color (Farbe), Gray
(Grauskala), BW (Schwarzweiß)
Papierforma
t
Wählen Sie Ihr gewünschtes Papierformat.
Optionen: Auto, 4x6, 5x7, *A4, Letter,
Legal
Auflösung Wählen Sie Ihre gewünschte Auflösung für
Ihre Scanaufgabe.
Optionen: 150 dpi, *200 dpi, 300 dpi,
600 dpi
Scanseite Wählen Sie, ob eine oder zwei Seiten des
Dokuments gescannt werden sollen.
Optionen: *Simplex (1-Seitig), Duplex
(2-seitig).
* Werksstandard
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
5-4
5.1.2 Ein Scanoptionsprofil löschen
So lösch
en Sie ein aktuelles Scanoptionsprofil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Ein Scanoptionsprofil bearbeiten. Die Seite
[Scan Option Profile] (Scanoptionsprofil) wird angezeigt.
2. Wählen Sie aus der Liste das Scanoptionsprofil, das Sie
löschen möchten; wählen Sie dann zum Löschen des
Profils [Delete] (Löschen). Ein Bestätigungsdialog zur
Bestätigung Ihrer Löschung wird eingeblendet. Klicken Sie
zum Bestätigen auf [OK] und zum Verlassen auf [Cancel]
(Abbrechen).
Kurz-Betriebsanleitung
5-5
5.1.3 Ein Scanoptionsprofil ändern
So ändern Sie ein Scanoptionsprofil:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschni
tt Ein Scanoptionsprofil bearbeiten. Die Seite
[Scan Option Profile] (Scanoptionsprofil) wird angezeigt.
2. Wählen Sie aus der Liste das Scanoptionsprofil, das Sie
ändern möchten; wählen Sie dann [Edit] (Ändern) und die
Seite [Edit Scan Option Profile] (Scanoptionsprofil
ändern) wird eingeblendet.
3. Ändern Sie Ihre Profilinformationen.
4. Klicken Sie zum Speichern der Einstellung auf [Submit]
(Absenden) und zum Verlassen der Seite ohne Speichern
jeglicher Einstellungen auf [Quit] (Verlassen).
Kurz-Betriebsanleitung
6-1
6. Produkt konfigurieren
Dieser Abschnitt erklärt die Konfiguration von
Systeminformationen, die Festlegung Ihrer
Netzwerkeinstellungen, die Erstellung eines Adressbuchs, die
Konfiguration von E-mail- oder Archivierungsprofil, die
Firmware-Aktualisierung und den Export/Import von
Systemdaten.
6.1 Informationen zum Gerätemanagement
konfigurieren
6.1.1
Allgemeine Informationen konfigurieren
So ändern Sie die allgemeinen Informationen des Produktes:
1. Wählen Sie auf der Webseite des Produktes [Device
Management] (Gerätemanagement) > [General]
(Allgemein); daraufhin erscheint die Seite [General]
(Allgemein).
Kurz-Betriebsanleitung
6-2
3. Beachten Sie zum Ändern der allgemeinen Informationen
die nachstehende Tabelle.
Element Beschreibung
Hostname Avision-xxxxxx: Der Hostname des
Scanners in einer
kabelgebundenen und kabellosen
Umgebung. Xxxxxx zeigt die
letzten sechs Stellen der MAC-
Adresse des Scanners.
NTP-Server Geben Sie den NTP-Server des
Produktes an.
Datum Geben Sie das aktuelle Datum des
Produktes an.
Uhrzeit Geben Sie die aktuelle Uhrzeit des
Produktes an. Das Zeitformat
basiert auf dem 24-Stunden-
System.
Zeitzone Geben Sie die Zeitzone Ihres
Standortes an.
Energiesparen Geben Sie an, nach welcher Zeit
der Inaktivität Ihr Produkt in den
Energiesparmodus wechseln soll.
Bereich: 1 – 60 Minuten
Auto-Abschaltung Geben Sie an, nach welcher Zeit
der Inaktivität sich Ihr Produkt
automatisch abschalten soll.
Bereich: 1 – 480 Minuten
Auto-Abschaltung
aktivieren
Zur Aktivierung der automatischen
Abschaltung wählen.
Geräte-E-Mail-Adresse
E-Mail-Adresse des Gerätes
eingeben. Diese Adresse dient als
[An E-Mail melden]-Adresse
in der Archivierungsfunktion,
selbst wenn Sie den
Archivierungsbericht an eine E-
Mail-Adresse senden möchten.
Kurz-Betriebsanleitung
6-3
Def.
Mehrfacheinzugerk
ennung
Zum Aktivieren oder Deaktivieren
der Mehrfacheinzugerkennung
über die Ultraschalleinheit.
Die Mehrfacheinzugerkennung
mittels Ultraschall ermöglicht
Ihnen das Einlegen überlappender
Dokumente durch Erkennung der
Papierdicke zwischen
Dokumenten.
Optionen: Ein/*Aus
Zum
Hauptbildschirm
zurückkehren
Zur Festlegung einer
Zeitüberschreitung nach Ihrer
letzten Aktion, nach der Sie zum
Hauptbildschirm zurückgelangen.
Optionen: *30 s, 1 min, 3 min,
5 min
Deaktivieren: Wählen Sie zum
Deaktivieren der
Zeitüberschreitung
[Deaktivieren].
Admin Profile (Admin-Profil)
Nutzername Auf Wunsch können Sie den
Standardnutzernamen – [admin] –
zur Anmeldung an der Webseite
ändern.
Kennwort Auf Wunsch können Sie das
Standardkennwort – [admin] – zur
Anmeldung an der Webseite ändern.
* : Werksstandard
4. Klicken Sie zum Speichern der Einstellung auf [Update]
(Aktualisieren).
Kurz-Betriebsanleitung
6-4
6.1.2 Funktionssperre des Produktes konfigurieren
Das Gerät ermöglicht dem Systemadministrator die
Deakti
vierung von Funktionen, wie z. B. Mehrfacheinzug-
Erkennung per Ultraschall oder Scannen an USB.
So deaktivieren Sie die Mehrfacheinzug-Erkennung per
Ultraschall:
1. Wählen Sie auf der Webseite des Produktes [Device
Management] (Gerätemanagement) und dann [Function
Lock] (Funktionssperre).
2. Wählen Sie beim Auswahlmenü von [Multi-feed
Detection] (Mehrfacheinzug-Erkennung) die Option [Off]
(Aus).
3. Die Mehrfacheinzug-Erkennung per Ultraschallsensor wird
ausgeschaltet.
So deaktivieren Sie das Scannen an USB:
1. Wählen Sie auf der Webseite des Produktes [Device
Management] (Gerätemanagement) und dann [Function
Lock] (Funktionssperre).
2. Wählen Sie beim Auswahlmenü von [Scan to USB] (An
USB scannen) die Option [Off] (Aus).
3. Die Funktion [Scan to USB] (An USB scannen) wird
ausgeschaltet.
Kurz-Betriebsanleitung
6-5
6.1.3 Systemprotokoll senden
Das Gerät ermögl
icht den Versand der Systemprotokolldatei
(eine Datei mit allen Ereignissen/Aufträgen des Gerätes) an
einen angegebenen Server; die Protokolldatei kann zur
Fehlerbehebung geprüft werden
So versenden Sie die Systemprotokolldatei:
1. Wählen Sie auf der Webseite des Produktes [Device
Management] (Gerätemanagement) und dann [A
+
Manager Settings] (Admin-Center-Einstellungen).
2. Markieren Sie [Enable] (Aktivieren), geben Sie dann die IP-
Adresse des Servers ein, an den Sie den Protokollbericht
senden möchten.
3. Klicken Sie zum Abschließen und Speichern der
Einstellungen auf [Update] (Aktualisieren). Die
Systemprotokolldatei wird bei jedem neuen Auftrag am
Gerät an den Server gesendet.
Kurz-Betriebsanleitung
6-6
6.1.4 Einstellungen auf den Standard rücksetzen
Di
e folgenden Systemeinstellungen können auf den
Werksstandard rückgesetzt werden: Nutzername und Kennwort
von Administrator- und Nutzerkonto, Netzwerkeinstellungen,
sämtliche Konfigurationen.
So setzen Sie Einstellungen auf den Standard zurück:
1. Wählen Sie auf der Webseite des Produktes [Device
Management] (Gerätemanagement) und dann [Reset to
Default] (Auf Standard rücksetzen).
2. Wählen Sie die Elemente, die Sie auf den Standard
rücksetzen möchten. Optionen: Reset Admin (Admin
rücksetzen), Reset Network Settings
(Netzwerkeinstellungen rücksetzen), Reset Admin and
Network (Admin und Netzwerk rücksetzen), Reset to
Factory Default (Auf Werksstandard rücksetzen).
3. Die entsprechenden Daten werden rückgesetzt.
Kurz-Betriebsanleitung
6-7
6.2 Netzwerkeinstellungen festlegen
6.2.1 Kabelnetzwerkeinstellungen festlegen
Das Gerät ermöglicht dem Systemadministrator die Angabe der
fol
genden Netzwerkeinstellungen: Kabelnetzwerkeinstellungen,
Drahtlosnetzwerkeinstellungen, Mailserverinformationen.
Befolgen Sie zur Angabe der Netzwerkinformationen diese
Schritte.
1. Wählen Sie auf der Webseite des Produktes [Network]
(Netzwerk) und dann [Wired] (Kabel); daraufhin erscheint
die Seite [Wired Network] (Kabelnetzwerk).
2. Beachten Sie zur Festlegung der IP-Adresse des Produktes
den früheren Abschnitt 1.7 Prüfliste vor der Installation
.
3. Wählen Sie nach Festlegung der IP-Adresse zum
Abschließen und Speichern der Einstellungen [Update]
(Aktualisieren).
Wired
Kurz-Betriebsanleitung
6-8
Zertifikat hochladen:
Falls die Authentifizierungsmethode IEEE 802.1x zum Zugreifen
auf einen Netzwerkserver verwendet wurde, ermöglicht das
Produkt dem Administrator das Hochladen der
Zertifikatinformationen über die integrierte Webseite. Befolgen
Sie zum Hochladen der Zertifikatdateien diese Schritte:
1. Laden Sie die aktuellsten Zertifikatdateien von Ihrem
Netzwerkadministrator herunter.
1. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im Produkt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.

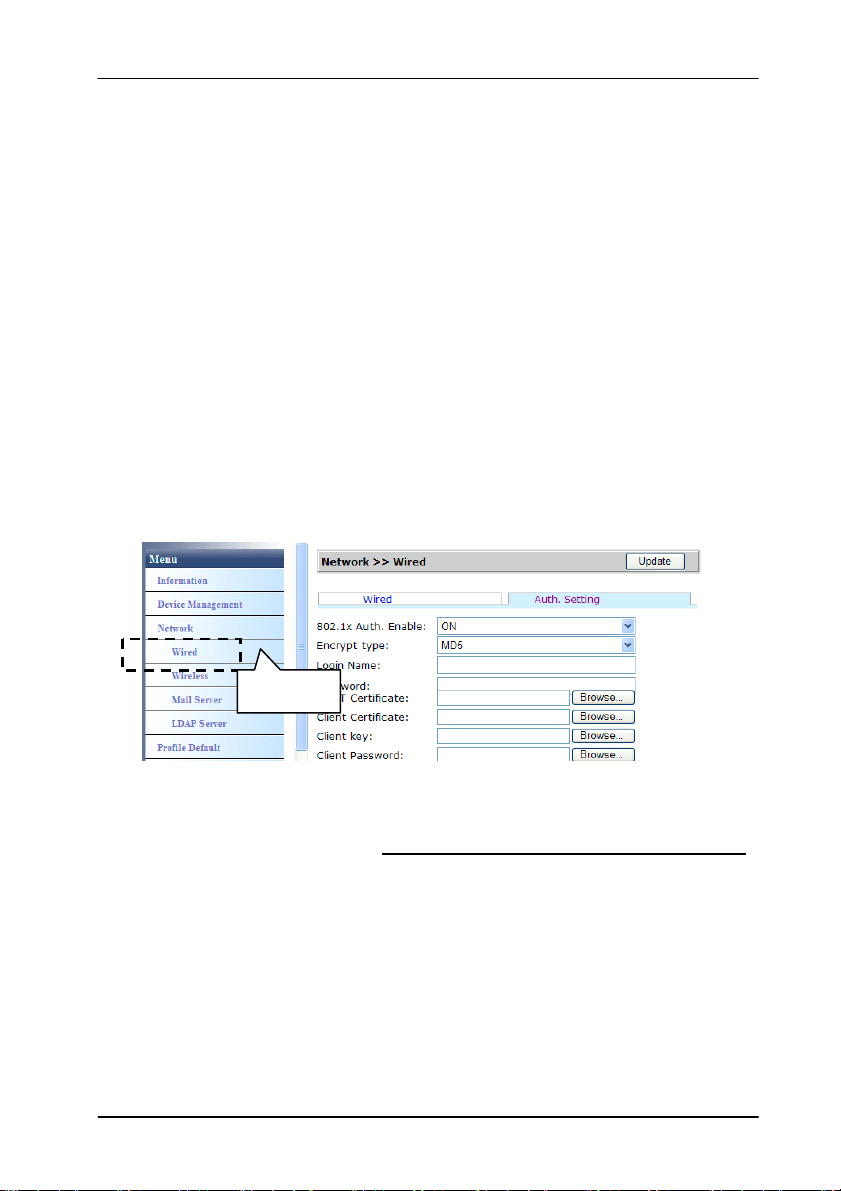

2. Wählen Sie auf der Webseite des Produktes [Network]
(Netzwerk) > [Wired] (Kabel); daraufhin erscheint die
Seite [Wired Settings] (Kabelnetzwerkeinstellungen).
3. Anmachen [802.1x Auth. Setting Enable].
4. Klicken Sie zur Auswahl der Zertifikatdatei auf Ihrem
Computer bei dem entsprechenden Element [Root
Certificate] (Stammzertifikat), [Client Certificate]
(Client-Zertifikat), [Client Key] (Client-Schlüssel) und
[Client Password] (Client-Kennwort) auf [Browse]
(Durchsuchen).
5. Klicken Sie zum Starten der Zertifikataktualisierung auf
[Update] (Aktualisieren).
Kurz-Betriebsanleitung
6-9

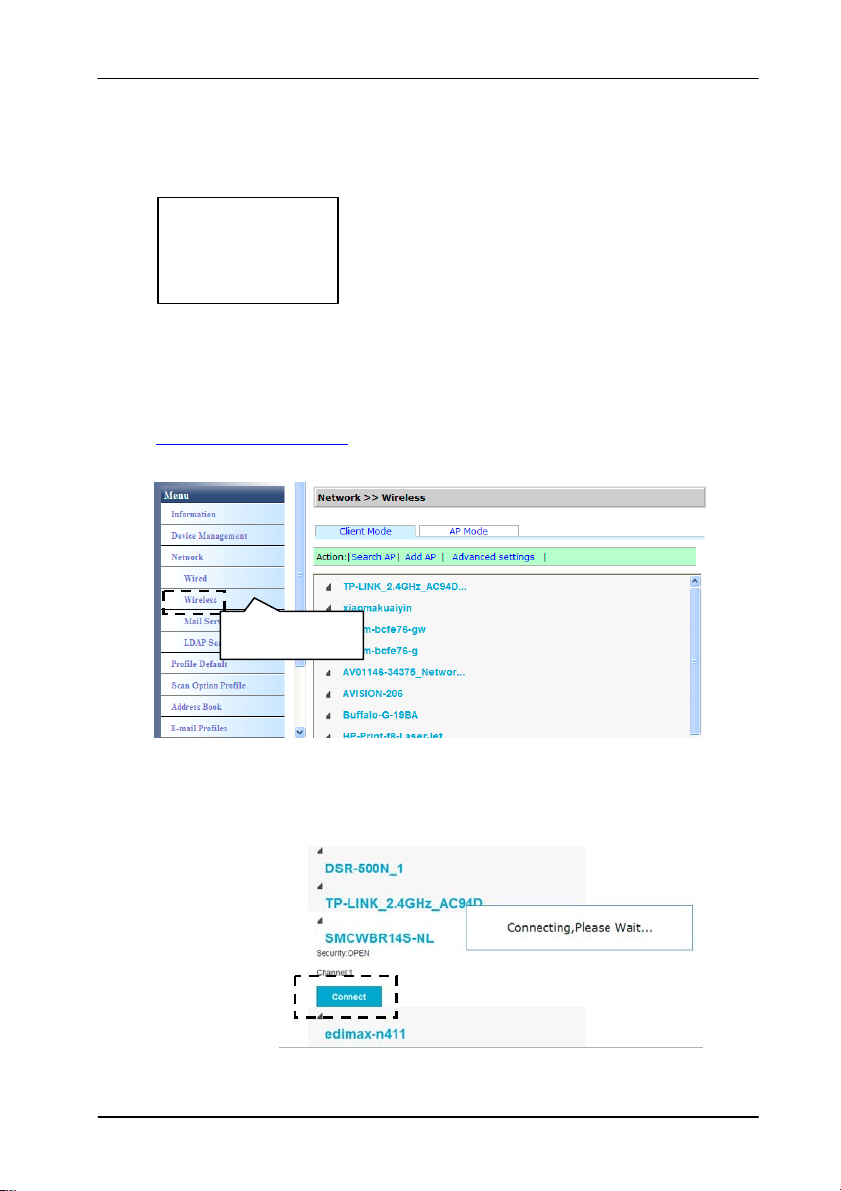

6.2.2 WLAN-Netzwerkeinstellungen festlegen
1. Wählen Sie auf der Webseite des Produktes [Network]
(Netzwerk) > [wireless] (WLAN); daraufhi
n erscheint die
Seite [Wireless] (WLAN).
2. Beachten Sie zur Festlegung Ihrer WLAN-
Netzwerkeinstellungen den nachfolgenden Abschnitt – 7.2
Mit einem WLAN-Netzwerk verbinden.
6.2.3 Mailservereinstellungen festlegen
1. Wählen Sie auf der Webseite des Produktes [Network]
(Netzwerk) > [Mail server] (Mai
lserver); daraufhin
erscheint die Seite [Mail server] (Mailserver).
2. Beachten Sie zur Festlegung der Mailserverinformationen
den vorhergehenden Abschnitt – 2.7 Mailserver
festlegen.
Kurz-Betriebsanleitung
6-10
6.3 Profilstandard für USB konfigurieren
So ändern Si
e den Profilstandard für das Scannen an USB:
1. Wählen Sie auf der Webseite des Produktes [Profile
Default] (Profilstandard); daraufhin erscheint die Seite
[Profile Default] (Profilstandard).
2. Stellen Sie sicher, dass das [USB]-Register ausgewählt
wurde.
3. Wählen Sie Ihre gewünschte Standardscanoption aus der
Liste.
Beachten Sie zur Konfiguration verschiedener Scanoptionen
entsprechend einer Vielzahl von Scanaufgaben den
vorhergehenden Abschnitt 5.1 Ihre Scanoptionsprofile
bearbeiten.
4. Klicken Sie zum Speichern der Einstellung auf [Update]
(Aktualisieren).
6.4 Profilstandard für Archivierung konfigurieren
So ändern Sie den Profilstandard für di
e Archivierung:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Profilstandard für USB konfigurieren. Die Seite
[Profile Default] (Profilstandard) wird angezeigt.
2. Wählen Sie zum Einblenden der Seite [Profile Default for
Filing] (Profilstandard für Archivierung) die Option [Filing]
(Archivierung).
Kurz-Betriebsanleitung
6-11
2. Beachten Sie zur Eingabe Ihrer gewünschten Einstellungen
die nachstehende Tabelle.
Element Beschreibung
Ziel-URL Geben Sie die Protokollart Ihres
Archivierungsservers ein/Geben Sie
die Standard-IP-Adresse und den
Freigabeordnernamen Ihres
Archivierungsservers ein. Optionen:
FTPS: //, FTP: //, CIFS: \\
An E-mail melden Geben Sie eine E-mail-Adresse ein,
wenn Sie den Archivierungsbericht
an die E-mail-Adresse senden
möchten.
Port Geben Sie die Portnummer des
Archivierungsservers ein.
* 21 (FTP), 139 (CIFS)
Dateiname Geben Sie Ihr gewünschtes
Dateinamenspräfix ein.
Standardscanoption Wählen Sie die Standardscanoption
für das gescannte Bild des
Archivierungsprofils.
3. Klicken Sie zum Speichern der Einstellung auf [Update]
(Aktualisieren).
Kurz-Betriebsanleitung
6-12

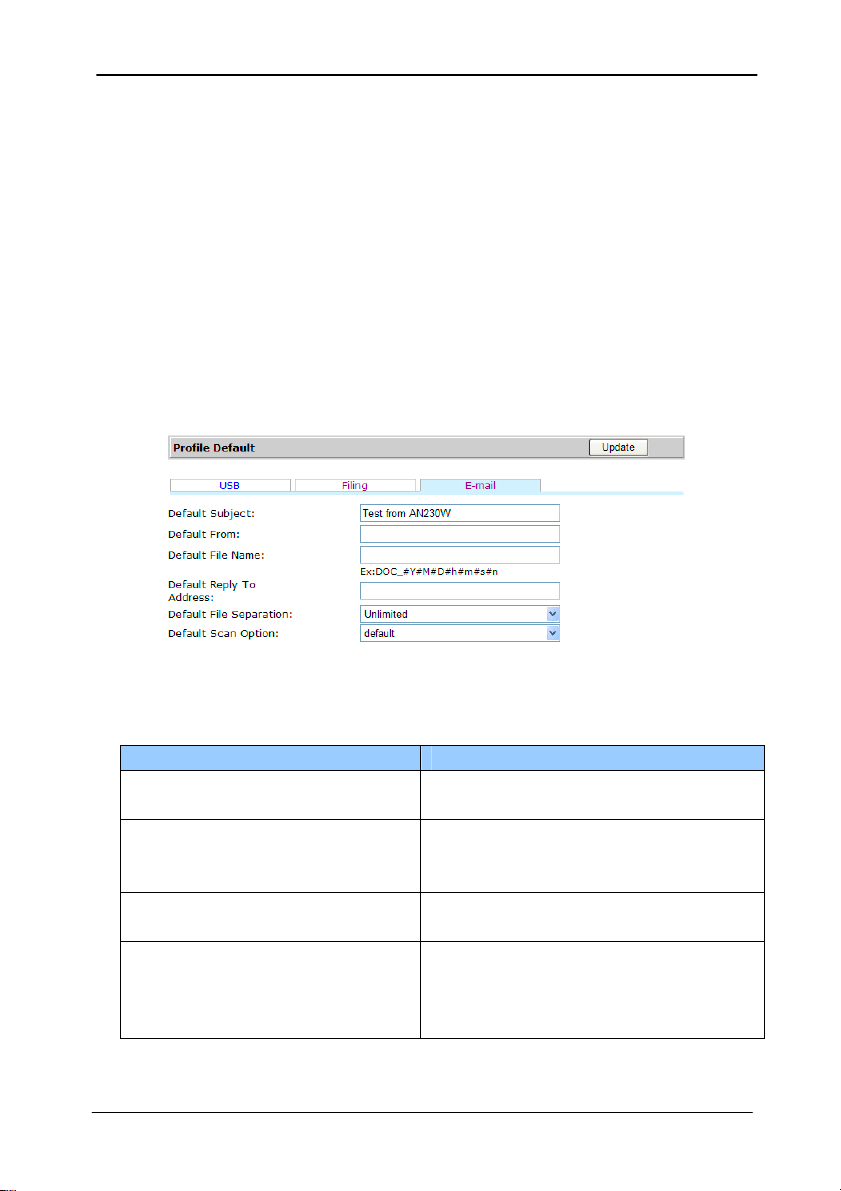

6.5 Profilstandard für E-mail konfigurieren
So ändern Si
e die Standardeinstellung für das Scannen an eine
E-mail:
1. Wiederholen Sie die Schritte 1 bis 3 aus dem vorherigen
Abschnitt Profilstandard für USB konfigurieren. Die Seite
[Profile Default] (Profilstandard) wird angezeigt.
2. Wählen Sie zum Einblenden der Seite [Profile Default for
E-mail] (Profilstandard für E-mail) die Option [E-mail] (E-
mail).
3. Beachten Sie zur Eingabe Ihrer gewünschten Einstellungen
die nachstehende Tabelle.
Element Beschreibung
Standardbetreff Geben Sie den Standardbetreff
für alle ausgehenden Mails ein.
Standardabsender Geben Sie Ihre
Standardabsenderadresse für
alle ausgehenden Mails ein.
Standarddateiname Geben Sie Ihren
Standarddateinamen ein.
Standardantwortadress
e
Geben Sie Ihre
Standardantwortadresse [reply
to] (Antworten an) für alle
ausgehenden Mails ein.
Kurz-Betriebsanleitung
6-13
Standarddateitrenn
ung
Geben Sie das Standard-
Dateitrennungslimit des
Anhangdatei für alle
ausgehenden Mails ein.
Optionen:
1MB/3MB/5MB/10MB/30MB/
Unbeschränkt
Standardscanoptio
n
Wählen Sie die
Standardscanoption für alle
ausgehenden Mails.
4. Klicken Sie zum Speichern der Einstellung auf [Update]
(Aktualisieren).
Kurz-Betriebsanleitung
6-14
6.6 Kontoverwaltung konfigurieren
Wenn der Systemadministrator weitere Nutzer zum Zugreifen
und Verwalten der Webseite des Produktes zufügen möchte,
kann er di
es über die Kontoverwaltung tun.
So fügen Sie ein neues Konto hinzu:
1. Wählen Sie auf der Webseite des Produktes [Account
Management] (Kontoverwaltung) und dann zum Zufügen
eines neuen Kontos [New] (Neu).
2. Geben Sie Nutzernamen und Kennwort des neuen Kontos
ein.
3. Klicken Sie zum Speichern der Einstellungen auf [Submit]
(Absenden).
4. Ein neues Konto wird in der Liste angezeigt.
So ändern Sie ein aktuelles Konto:
1. Wählen Sie auf der Webseite des Produktes [Account
Management] (Kontoverwaltung).
2. Wählen Sie das Konto, das Sie ändern möchten.
3. Eine [Edit] (Ändern)-Seite wird angezeigt. Ändern Sie
Nutzernamen oder Kennwort.
4. Klicken Sie zum Speichern der Einstellungen auf [Submit]
(Absenden).
Kurz-Betriebsanleitung
6-15
So löschen Sie ein aktuelles Konto:
1. Wählen Sie auf der Webseite des Produktes [Account
Management] (Kontoverwaltung).
2. Wählen Sie das Konto, das Sie löschen möchten.
3. Ein Bestätigungsdialog wird eingeblendet. Wählen Sie zum
Löschen [Yes] (Ja) und zum Verlassen [Cancel]
(Abbrechen).
Kurz-Betriebsanleitung
6-16
6.7 Firmware aktualisieren
Befolgen Sie zum Aktualisieren der Produkt-Firmware die
nachstehenden Schri
tte:
1. Laden Sie die aktuellste Firmware-Datei von unserer
Webseite unter www.avision.com auf Ihren Computer
herunter.
2. Öffnen Sie Ihren Browser und geben Sie zum Aufrufen der
im P
rodukt integrierten Webseite die IP-Adresse des
Gerätes in das URL-Feld ein.
Greifen Sie auf alle Informationen der Webseite zu, indem
Sie sich mit dem Standardnutzernamen und -kennwort
anmelden – [admin]. Das Kennwort kann später auf der
Webseite geändert werden.
3. Wählen Sie auf der Webseite des Produktes [Firmware
Update] (Firmware-Aktualisierung); daraufhin erscheint die
Seite [Firmware Update] (Firmware-Aktualisierung).
4. Klicken Sie zur Auswahl der Firmware-Datei auf Ihrem
Computer auf [Browse] (Durchsuchen).
5. Klicken Sie zum Starten der Firmware-Aktualisierung auf
[Update] (Aktualisieren).
6. Schalten Sie den Scanner zum Abschließen der Firmware-
Aktualisierung aus und dann wieder ein.
Kurz-Betriebsanleitung
6-17
6.8 Systemdaten exportieren und importieren
Zur einfachen Verwaltung mehrerer AN230W im Netzwerk bietet
das Gerät ei
ne nützliche Funktion, mit der der
Systemadministrator die Systemdaten eines AN230W in eine
Datei exportieren und diese Daten dann an einem anderen
AN230W im Netzwerk importieren kann.
Beispielsweise können Adressbuch, Archivierungsprofil und
Standardsystemeinstellungen eines AN230W zunächst als
Sicherung in eine Datei exportiert und dann an einem anderen
AN230W importiert werden.
Befolgen Sie die nachstehend beschriebenen Schritte zum
Exportieren und anschließenden Importieren Ihrer Systemdaten.
6.8.1 Systemdaten exportieren
So exportieren Sie Systemdaten:
1. Wählen Sie auf der Webseite des Produktes
[Import/Export].
2. Wählen Sie die Systemdaten, die Sie exportieren möchten.
Opti
onen: Adressbuch, Archivierungsprofil, Einstellungen
(Gerätemanagement), Kontoverwaltung, Mailserver/LDAP-
Server) E-mail-Standard, Archivierungsstandard).
3. Wählen Sie [Export Now] (Jetzt exportieren). Die
ausgewählten Systemdaten werden in eine Datei exportiert.
Wenn [address book] (Adressbuch) ausgewählt ist, wird
eine AN230W_addressbook.csv-Datei generiert. Wenn
[filing profile] (Archivierungsprofil) oder [settings]
(Einstellungen) ausgewählt ist, wird eine
AN230W_profile.json- oder AN230W_setting-Datei
generiert...
Kurz-Betriebsanleitung
6-18
4. Speichern Sie die exportierte Datei als Sicherung auf Ihrem
Computer.
6.8.2 Systemdaten importieren
So importieren Sie Systemdaten:
1. Wählen Sie auf der Webseite des Produktes
[Import/Export].
2. Wählen Sie die Systemdaten, die Sie importieren möchten.
Opti
onen: Adressbuch, Archivierungsprofil, Einstellungen
(Gerätemanagement, Kontoverwaltung, Mailserver/LDAP-
Server, E-mail-Standard), Archivierungsstandard).
3. Wählen Sie unter Importieren zur Lokalisierung der
Systemdaten, die Sie zuvor exportiert haben, [Browse]
(Durchsuchen).
4. Beginnen Sie mit dem Importieren der Systemdaten auf Ihr
Gerät, indem Sie [Import Now] (Jetzt importieren)
wählen. Die aktuellen Systemdaten werden überschrieben.
Kurz-Betriebsanleitung
7-1
7. Einen Scan von Ihrem
Mobilgerät starten

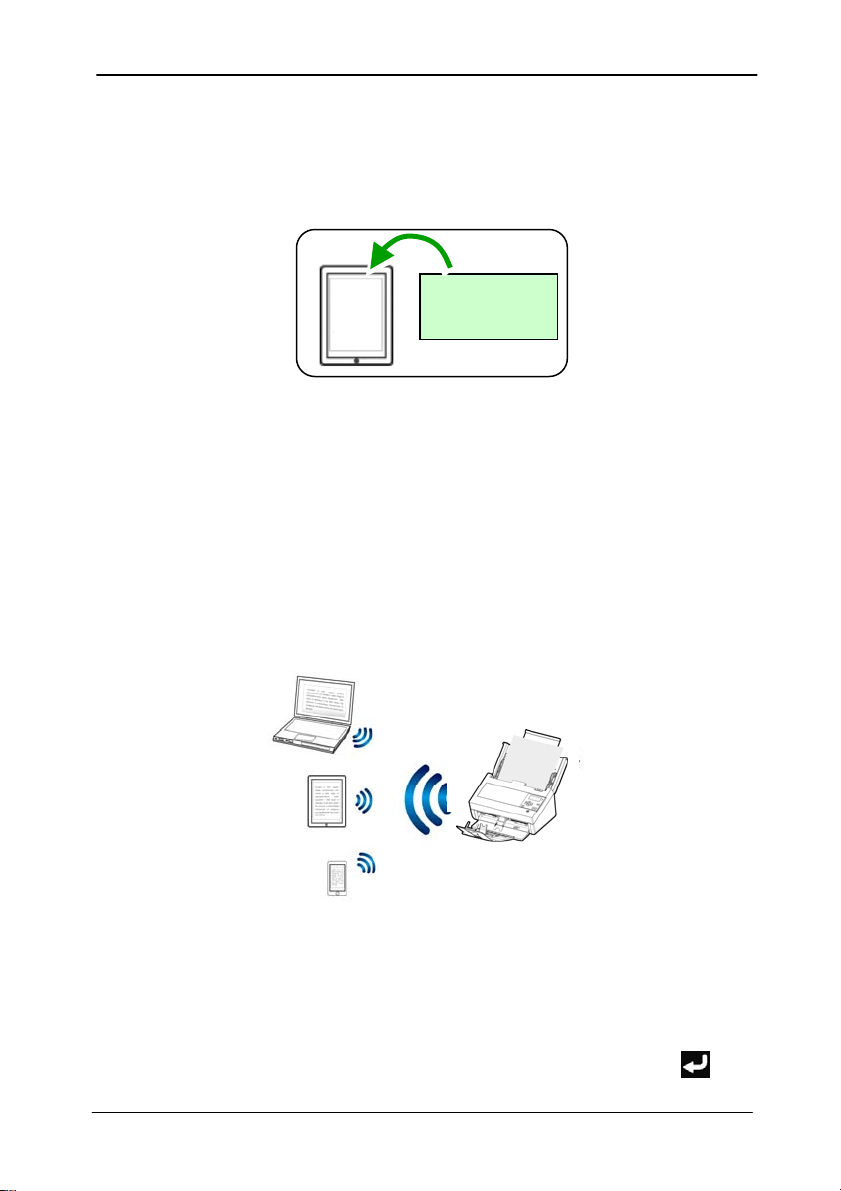

Mit einem integrierten WLAN-Modul kann der Scanner in ein
WLAN-Gerät verwandelt werden. Bei Verwendung eines
Mobilgerätes können Sie die gescannten Bilder mit dem
Mobilgerät empfangen.
7.1 Vorbereitungen
Treffen Si
e zur Verbindung des Scanners mit einem WLAN
folgende Vorbereitungen:
Eine Umgebung, in der ein WLAN verfügbar ist
Bei Verbindung des Scanners mit einem WLAN benötigen Sie
möglicherweise Informationen zu einem WLAN-
Zugangspunkt, wie z. B. SSID (Netzwerkname) und
Sicherheitsschlüssel (Kennwort). Einzelheiten erfahren Sie
von Ihrem Netzwerkadministrator oder in der Anleitung des
WLAN-Zugangspunktes.
Achtung!
Achten Sie darauf, dass sich keine Hindernisse, die
Funkwellen blockieren, (z. B. Wände oder Metallplatten)
oder Geräte, die Funkstörungen verursachen, (z. B.
schnurlose Telefone) innerhalb eines Radius von 100 mm
zum Scanner oder in der Nähe Ihres WLAN-Zugangspunktes
befinden.
Kurz-Betriebsanleitung
7-2
MB Application
Laden Sie MB Application von einem Application Store, wie
Google Play, auf Ihr Mobilgerät herunter.
7.2 Mit einem WLAN-Netzwerk verbinden
7.2.1 In einem AP- (Access Point) Modus mit einem
WLAN-Netzwerk verbinden
Im AP- (Access Point; Zugangspunkt) Modus werden Ihre
Mobi
lgeräte und der Scanner kabellos ohne einen zusätzlichen
AP (Access Point) verbunden, da der Scanner selbst als AP
fungiert.
1. Schalten Sie den WLAN-Schalter an der Rückseite des
Scanners ein. Die WLAN-LED blinkt und leuchtet dann
konstant.
2. Blättern Sie am Bedienfeld Ihres Scanners mit ▼ zu [AP
Mode] (AP-Modus) und drücken Sie zur Bestätigung
.
MB
Application
- AP (Access Point)
Kurz-Betriebsanleitung
7-3
3. SSID und IP-Adresse werden angezeigt.
Hinweis:
Die IP-Adresse 192.168.200.1 ist die dauerhafte IP-Adresse
des Scanners, wenn er sich im AP-Modus mit einem WLAN-
Netzwerk verbindet.
4. Stellen Sie an Ihren Mobilgeräten sicher, dass Avision–
xxxxxx (xxxxxx zeigt die letzten sechs Stellen der MAC-
Adresse) als Ihr Netzwerkname (SSID) ausgewählt wurde.
Filing Profiles
Scan to USB
Scan to PC
AP Mode
SSID:
Avision-DFAF37
IP Address:
192.168.2.101
Kurz-Betriebsanleitung
7-4
7.2.2 Scanner in einem Client-Modus mit einem WLAN-
Netzwerk verbinden (Standardmodus)
In ei
nem Client-Modus werden Ihre Mobilgeräte und der Scanner
kabellos über einen zusätzlichen AP (Access Point) verbunden.
Dieser Modus ist auch der Standard-WLAN-Modus.
Ihren Scanner mit einem AP (Access Point) verbinden:
Wichtig:
Zur Verbindung des Scanners mit einem WLAN-Netzwerk
müssen Sie zunächst das Ethernet-Kabel von Ihrem Scanner
trennen.
a. Verbinden Sie den Scanner über ein Netzwerkkabel mit
einem Kabelnetzwerk.
b. Stellen Sie sicher, dass die WLAN-LED blinkt. Falls nicht,
schalten Sie den WLAN-Schalter an der Rückseite des
Scanners ein. Die WLAN-LED blinkt.
- AP (Access Point)
Kurz-Betriebsanleitung
7-5
c. Drücken Sie die Taste [i] am Bedienfeld, wählen Sie dann
[Network] (Netzwerk). Die IP für das Kabelnetzwerk wird
angezeigt.
d. Öffnen Sie Ihren Browser (IE 10 oder aktueller).
e. Geben Sie zum Aufrufen der integrierten Webseite die
Ethernet-IP-Adresse in die URL-Zeile ein (zum Beispiel
http://10.1.20.119
). Wählen Sie zum Aufrufen der WLAN-
Seite [Network] (Netzwerk) > [Wireless] (WLAN).
f. Wählen Sie einen AP (Access Point) und klicken Sie auf
[Connect] (Verbinden). Verbinden Sie den Scanner mit
einem angegebenen Access Point, z. B. SMCWBR14S-NL.
Wireless
<Wired>
IP Address:
10.1.20.119
Mac Address:
Kurz-Betriebsanleitung
7-6

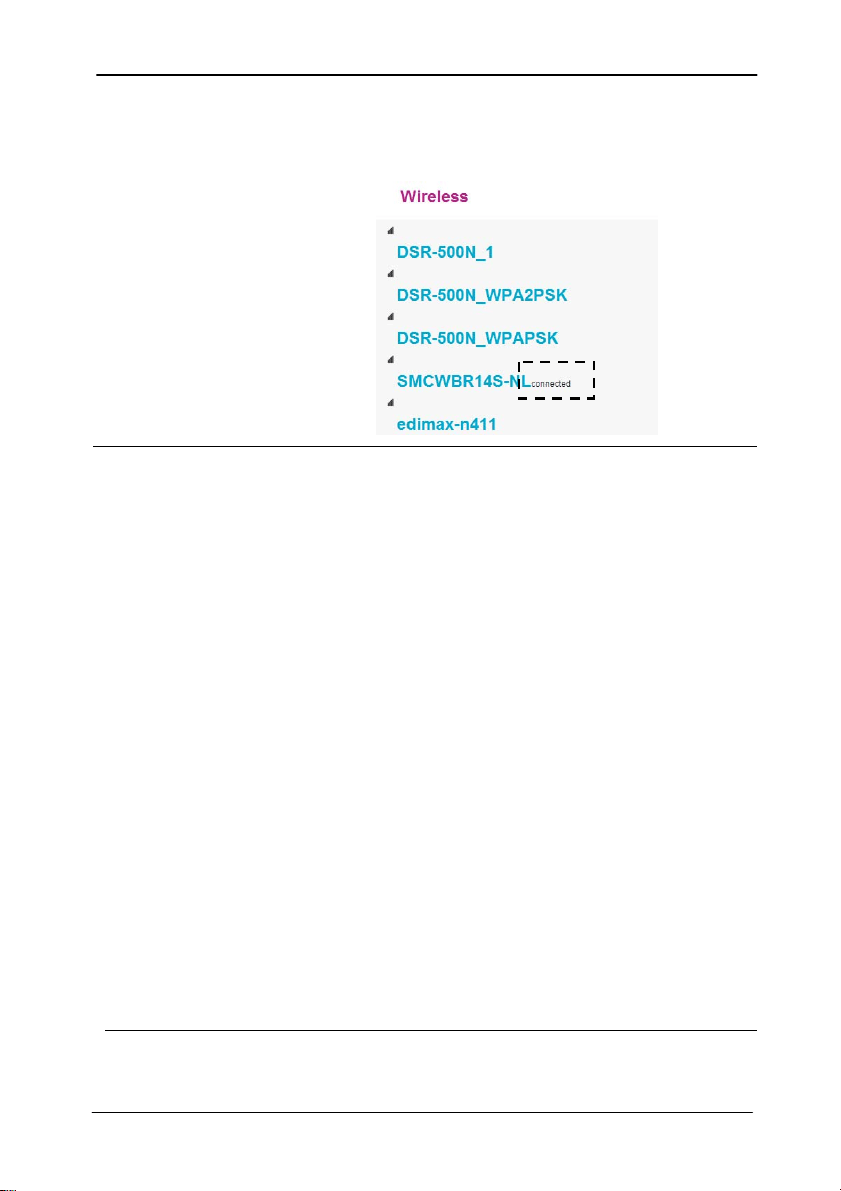

g. Bei erfolgreichem Verbindungsaufbau wird der verbundene
Access Point nach einigen Sekunden wie abgebildet als
[connected] (Verbunden) angezeigt.
Hinweis:
1. Das Produkt erlaubt nicht die gleichzeitige Ausführung von
Kabel- und WLAN-Modus. Daher funktioniert die Webseite,
die Sie gerade über eine Kabelverbindung aufgerufen haben,
nicht länger, sobald der Scanner mit einem WLAN-
Zugangspunkt verbunden ist.
2. Falls Sie die Webseite zur Änderung der Einstellungen oder
zum Verbinden des Scanners mit einem anderen WLAN-
Zugangspunkt erneut aufrufen möchten, befolgen Sie bitte
diese Schritte zum Einblenden der Webseite des Scanners:
1). Wählen Sie an Ihrem WLAN-Computer oder -Gerät den
gleichen AP (Access Point) wie am Scanner. Zum Beispiel
SMCWBR14S-NL.
2). Öffnen Sie den Browser Ihres WLAN-Gerätes.
3). Geben Sie die WLAN-IP-Adresse des Scanners in das
URL-Feld ein (drücken Sie zur Anzeige der WLAN-IP-
Adresse die Taste [i] am Bedienfeld). Die Webseite des
Scanners wird eingeblendet.
4). Ändern Sie die Einstellungen oder befolgen Sie die
Schritte e bis g zur Verbindung des Scanners mit einem
anderen AP (Access Point).
Kurz-Betriebsanleitung
7-7
Hinweis:
Falls Ihr Zugangspunkt darauf eingestellt ist, die SSID nicht zu
übertragen, müssen Sie den SSID-Namen manuell auf der
Webseite des Produktes zufügen.
1. schließen Sie das Ethernet-Kabel an den LAN-Anschluss an
der Rückseite des Scanners an.
2. Öffnen Sie Ihren Browser und geben Sie die WLAN-IP-
Adresse in das URL-Feld ein.
3. Wählen Sie auf der integrierten Webseite des Produktes
[Network] (Netzwerk) > [Wireless] (WLAN) > [Add AP]
(AP zufügen) und geben Sie SSID-
Namen/Sicherheitsmodus/Verschlüsselungstypen/Netzwerk
schlüssel ein; klicken Sie dann zur manuellen Suche nach
dem WLAN-Netzwerk auf [Apply] (Übernehmen).
Ihr Scanner unterstützt die folgenden
Authentifizierungsmethoden:
Sicherheitsmodus
Verschlüsselungsmetho
de
Schlüsselinde
x
WEPAUTO WEP 1, 2, 3, 4
WPAPSK TKIP, AES, TKIPAES X
WPA2PSK TKIP, AES, TKIPAES X
WPA1PSKWPA2PSK TKIPAES X
Add AP (AP
zufügen)
Kurz-Betriebsanleitung
7-8
7.2.3 Per WPS-Taste mit einem WLAN-Zugangspunkt
verbinden
Si
e können den Scanner mit einem WPS-kompatiblen WLAN-
Zugangspunkt verbinden, indem Sie die WPS-Taste an der
Rückseite des Scanners drücken.
Was Sie zunächst beachten müssen!
Beachten Sie zur Aktivierung der WPS-Verbindung Ihres
Zugangspunktes die Bedienungsanleitung Ihres
Zugangspunktes.
Gehen Sie zur Verbindung wie folgt vor.
1. Stellen Sie sicher, dass sich an Ihrem WLAN-
Zugangspunkt/Router das WPS- oder AOSS
TM
-Symbol
befindet.
2. Schalten Sie den WLAN-Schalter an der Rückseite des
Scanners ein. Die WLAN-LED blinkt.
3. Drücken Sie die WPS-Taste Ihres WLAN-Zugangspunktes.
(Anweisungen zur Nutzung der WPS-Taste können Sie der
Bedienungsanleitung Ihres Zugangspunktes/Routers
entnehmen.)
Kurz-Betriebsanleitung
7-9
4. Halten Sie die WPS-Taste an der Rückseite des Scanners
innerhalb 2 Minuten nach Betätigung der WPS-Taste Ihres
WLAN-Zugangspunktes etwa 5 Sekunden gedrückt.
5. Bei erfolgreicher Verbindung leuchtet die WLAN-LED des
Scanners konstant.
6. Prüfen Sie AP-Namen und IP-Adresse des Scanners, indem
Sie die Taste [i] am Scanner drücken; blättern Sie dann mit
▼ zu [Network] (Netzwerk) und drücken Sie zur
Bestätigung der Auswahl die Taste
.
Falls der AP-Name Ihr ausgewählter AP ist, bedeutet dies,
dass die WLAN-Verbindung per WPS-Taste erfolgreich war.
<Wireless>
AP:
XXXXXXXX
IP Address:
10.1.23.156
Information
Scanner
Network
Kurz-Betriebsanleitung
7-10
7.3 Ein Dokument von einem Mobilgerät scannen
Stellen Sie sicher, dass MB Application (Scan-App) auf Ihrem
M
obilgerät installiert ist. Sie können MB Application kostenlos
von einem Application Store, wie Google Play, herunterladen.

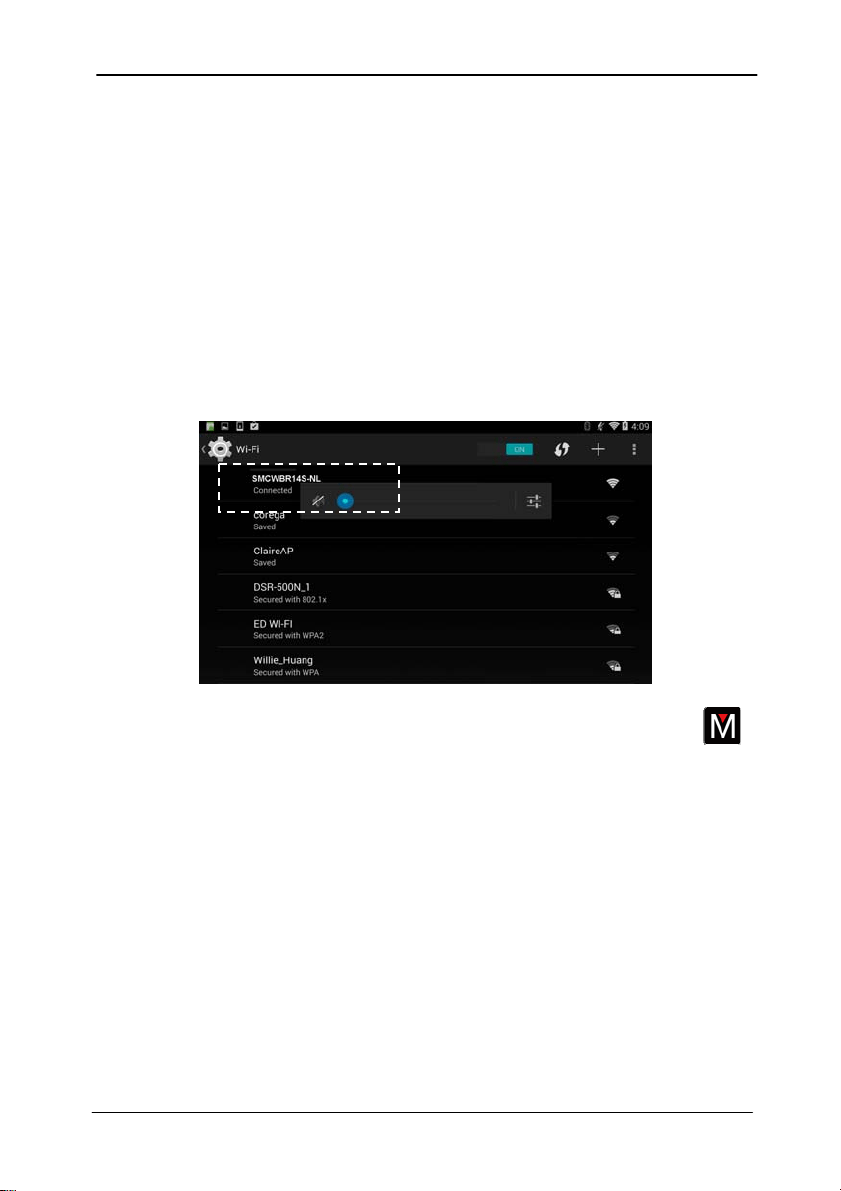

1. Aktivieren Sie an Ihrem WLAN-Computer, Smartphone oder
Tablet [Wi-Fi] (WLAN) unter [Settings] (Einstellungen),
wählen Sie dann den Netzwerknamen (SSID) Ihres
Scanners. Zum Beispiel SMCWBR14S-NL.

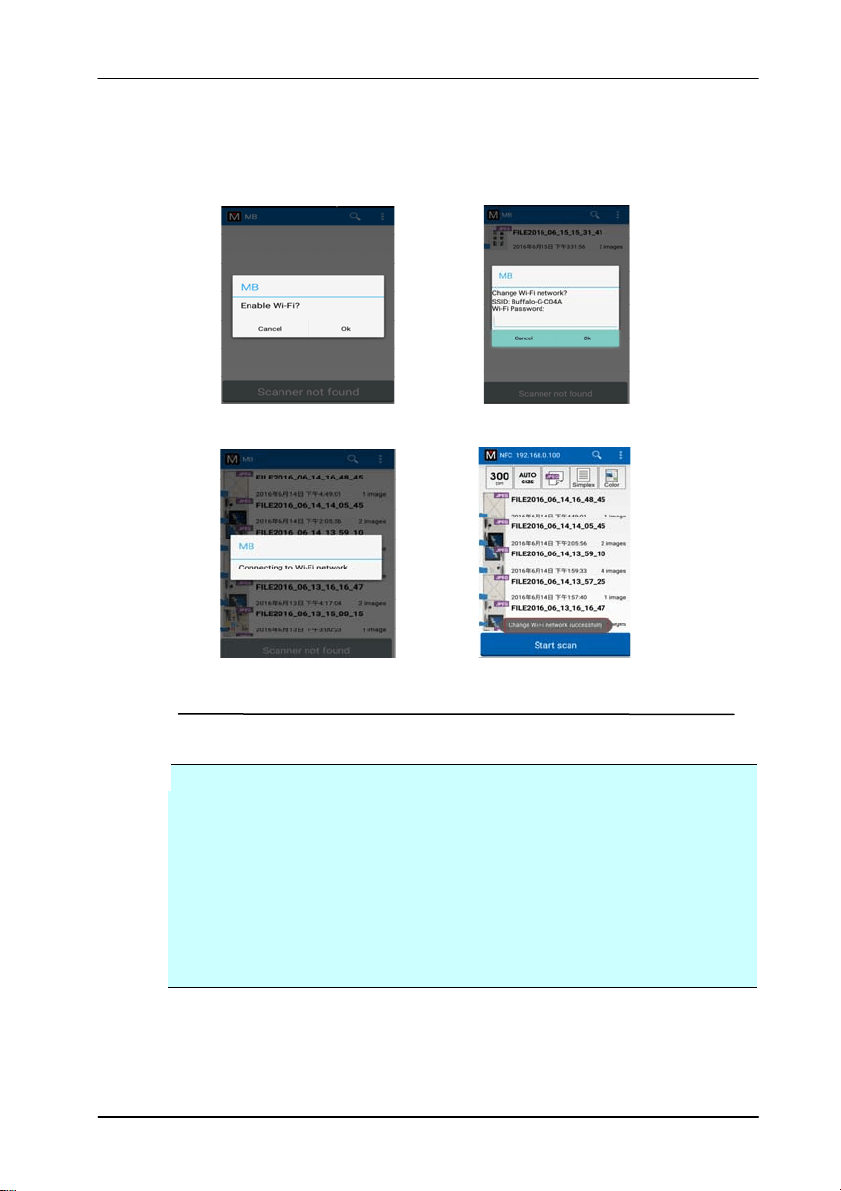

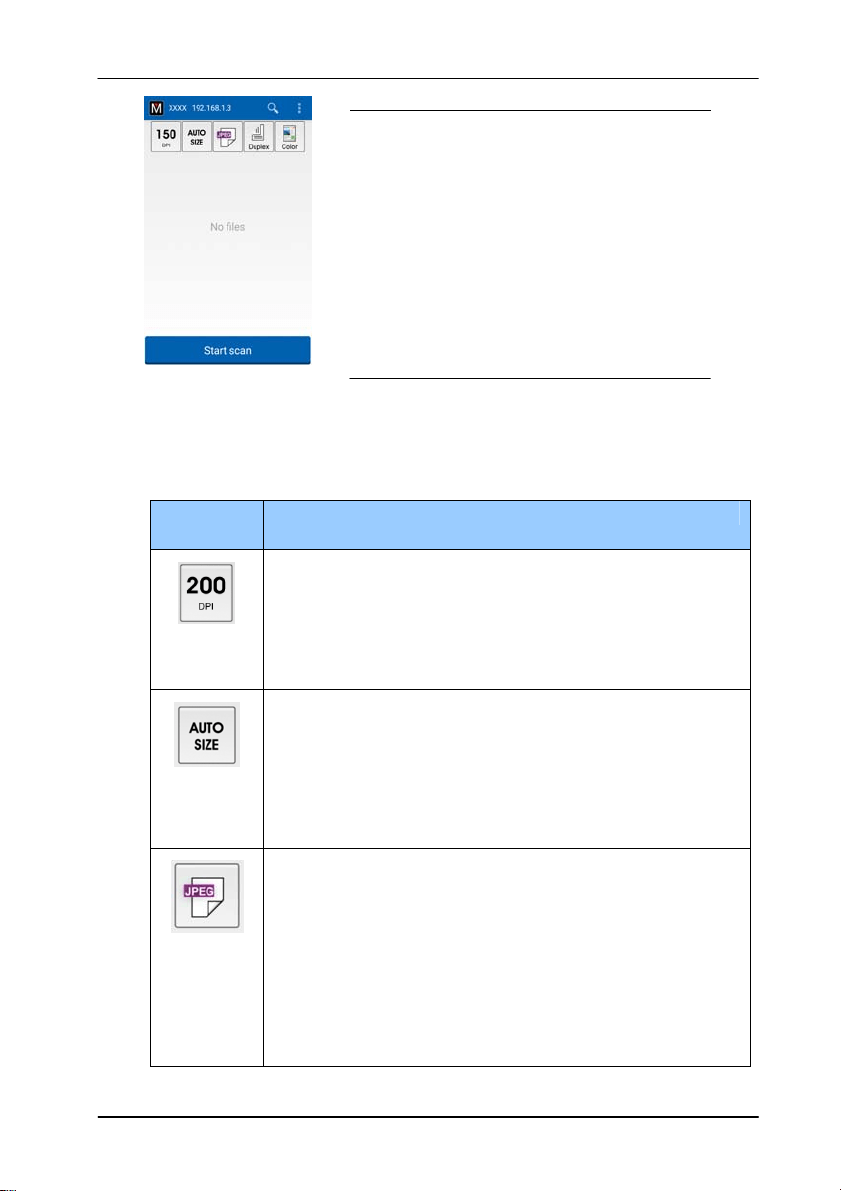

2. Tippen Sie zum Starten der Scan-App auf die MB-App (
)
am Bildschirm. Das Hauptfenster wird angezeigt und die
App sucht automatisch nach Scannern im WLAN. Bei
erfolgreicher Suche wird [Start scan] (Scan starten) wie
nachstehend abgebildet im unteren Bereich angezeigt.
Kurz-Betriebsanleitung
7-11
3. Prüfen Sie, ob die Standardeinstellungen Ihre
Anforderungen erfüllen. Falls nicht, ändern Sie die
Scaneinstellungen entsprechend Ihrer spezifischen
Scanaufgabe.
Elemen
t
Beschreibung
Auflösung: Wählen Sie Ihre Zielauflösung. Je
höher die Auflösung, desto besser die
Bildqualität und desto mehr Speicherplatz
wird benötigt.
Optionen: *150, 200, 300 dpi
Scan Size (Scangröße): Wählen Sie Ihr
Papierformat oder Auto, wenn der Scanner
Ihr Dokumentenformat automatisch erkennen
soll.
Optionen: *Auto-Größe, A4, LTR
(Letter), LGL (Legal), 4x6, 5x7
Dateiformat: Wählen Sie das Dateiformat
Ihres Bildes.
Optionen: *JPEG, PDF, TIFF
Hinweis:
Das JPEG-Dateiformat unterstützt keine
S/W-Bilder.
Das TIFF-Dateiformat unterstützt nur
S/W-Bilder.
Achtung:
Falls der Scanner nicht gefunden wird,
prüfen Sie Folgendes:
1. Der Scanner ist noch nicht bereit.
Tippen Sie auf [More Settings]
(Weitere Einstellungen) und dann
zur erneuten Suche nach dem
Scanner auf [Search scanner]
(Scanner suchen).
2. Prüfen Sie, ob sich Mobilgerät und
Scanner in demselben WLAN
befinden.
Kurz-Betriebsanleitung
7-12
Zum Scannen der Vorderseite (Simplex) oder
zum Scannen der Vorder- und Rückseite
(Duplex) Ihres Dokuments wählen.
Optionen: *Simplex, Duplex
Hinweis: Der Duplex-Modus ist nur beim
Scannen vom automatischen
Dokumenteneinzug verfügbar.
Farbmodus: Wählen Sie Ihren gewünschten
Bildmodus.
Optionen: * Farbe, S/W, Grau
* Standardeinstellungen
4. Legen Sie eine Seite in den automatischen
Dokumenteneinzug ein oder platzieren Sie eine Seite auf
dem Flachbett.
5. Tippen Sie auf [Start scan] (Scan starten). (Wählen Sie
Ihren Scanner, falls mehr als ein Scanner mit dem
Netzwerk verbunden ist.) Nach einer Sekunde beginnt der
Scanner mit dem Scannen des Dokuments und das
Miniaturbild des gescannten Bildes wird angezeigt.

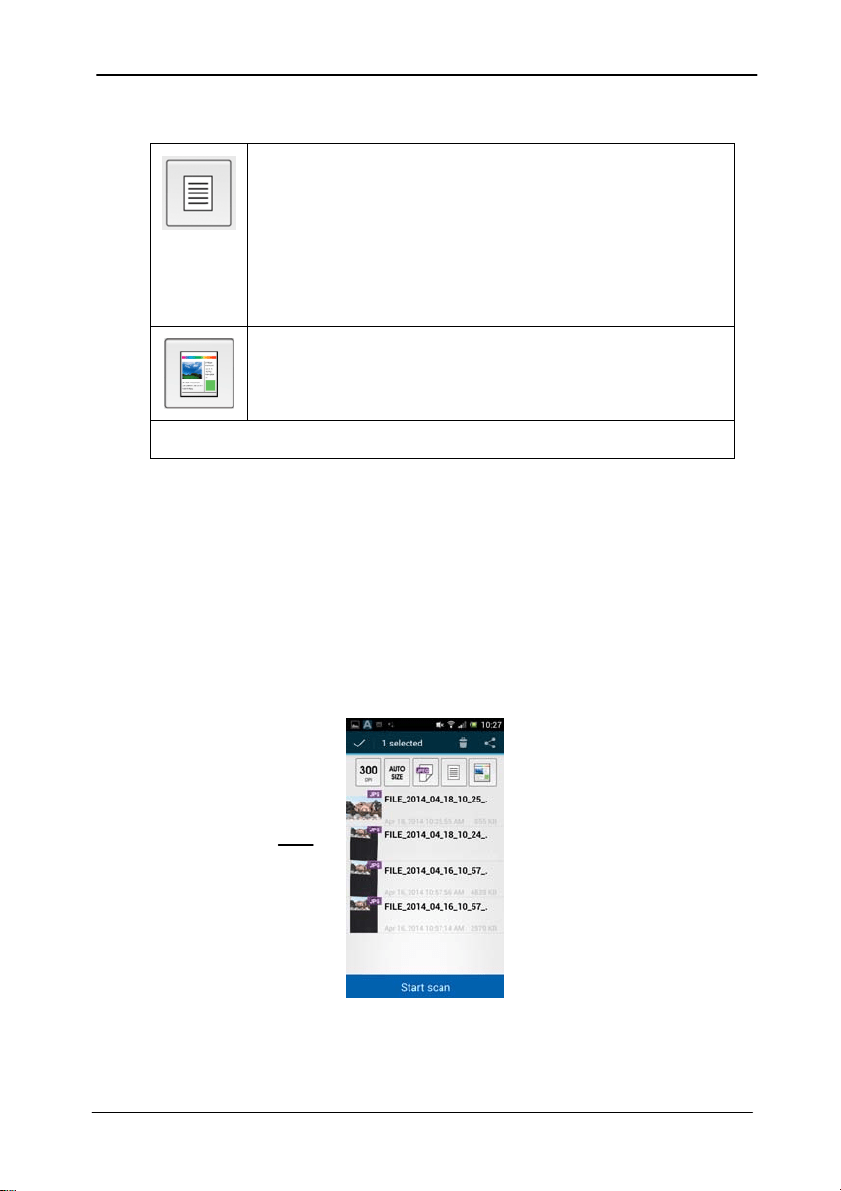

6. Tippen Sie zur Anzeige des gesamten Bildes auf das
Miniaturbild.
Das Miniaturbild
Kurz-Betriebsanleitung
7-13
7.4 Von einem NFC-fähigen Mobilgerät scannen
Der Scanner unterstützt NFC (Near Fi
eld Communication), eine
kabellose nahfeld kommunikation technologie. Sie können
direkt von Ihrem Mobilgerät einen Scan starten und Bilder
empfangen, indem Sie ein NFC-fähiges Mobilgerät über der
NFC-Kennzeichnung am Bedienfeld des Scanners platzieren.
Vor Benutzung der NFC-Funktion:
Laden Sie die „MB“-App herunter und installieren Sie diese.
Die Scan-App kann kostenlos bei Google Play
heruntergeladen werden.
Mit der NFC-Funktion scannen
1. Legen Sie ein Dokument mit der bedruckten Seite nach
unten in den Einzug des Scanners.
2. Halten Sie Ihr Mobilgerät gegen das NFC-Logo am Bedienfeld
des Scanners.
3. Bei erfolgreicher NFC-Verbindung wird die MB-App an Ihrem
Mobilgerät gestartet.
Kurz-Betriebsanleitung
7-14
4. Ändern Sie die Scaneinstellungen entsprechend Ihren
Anforderungen.
5. Tippen Sie zum Starten eines Scans auf „Scan starten“.
Hinweis:
Die NFC-Funktion muss laufen, während WLAN an Scanner
und Mobilgerät aktiviert ist; zudem müssen sich Scanner und
Mobilgerät in demselben WLAN-Netzwerk befinden.
Andernfalls treten folgende Bedingungen auf:
Falls WLAN aktiviert, aber noch keine Verbindung zu
einem Zugangspunkt hergestellt wurde, oder falls WLAN
an Ihrem Scanner nicht aktiviert wurde, wird die MB-App
gestartet und „Keine WLAN-Informationen“ angezeigt.
Tippen Sie auf „OK“ und schließen Sie die MB-App.
Lösung: Wählen Sie an Ihrem Scanner denselben
Zugangspunkt wie an Ihrem Mobilgerät und versuchen Sie
es noch einmal.
Kurz-Betriebsanleitung
7-15
Falls WLAN an Ihrem Mobilgerät nicht aktiviert wurde, leitet
Sie die MB-App zur Aktivierung von WLAN an und verbindet
sich dann wie nachstehend gezeigt mit dem Zugangspunkt:
1. WLAN aktivieren 2. SSID wählen
3. WLAN-Verbindung wird hergestellt 4. Scanbereit
Wichtig:
Ihr Mobilgerät muss NFC unterstützen.
Achten Sie darauf, die NFC-Funktion an Mobilgerät
und Scanner einzuschalten.
Falls Ihr Mobilgerät nicht erkannt wird, positionieren
Sie es erneut über dem NFC-Logo und versuchen
Sie es noch einmal.
Bildschirm und angezeigte Meldung können je nach
Mobilgerät variieren.
Kurz-Betriebsanleitung
8-1
8. Produkt als regulären
Scanner verwenden
8.1 Treiberinstallation
Hinweis:
1). Damit der Computer den USB-Scanner erkennen kann,
muss zuerst der Scanner-Treiber installiert und dann der
Scanner an den Computer angeschlossen werden.
2). Der Scanner-Treiber enthält TWAIN-, und WIA-Treiber.
Abschluss der Installation des Scanner-Treibers per
TWAIN-, und WIA-Schnittstelle scannen. Starten Sie zur
Auswahl einer TWAIN- oder WIA-Benutzerschnittstelle die
TWAIN-kompatible Bildbearbeitungssoftware bzw. Zum
Scannen per WIA-Schnittstelle können Sie auch
„Microsoft-Scanner- und Kamera-Assistent“ starten.
1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk.
2. Das Software Installations-Fenster erscheint. Falls nicht,
starten Sie bitte setup.exe von der CD.
Kurz-Betriebsanleitung
8-2

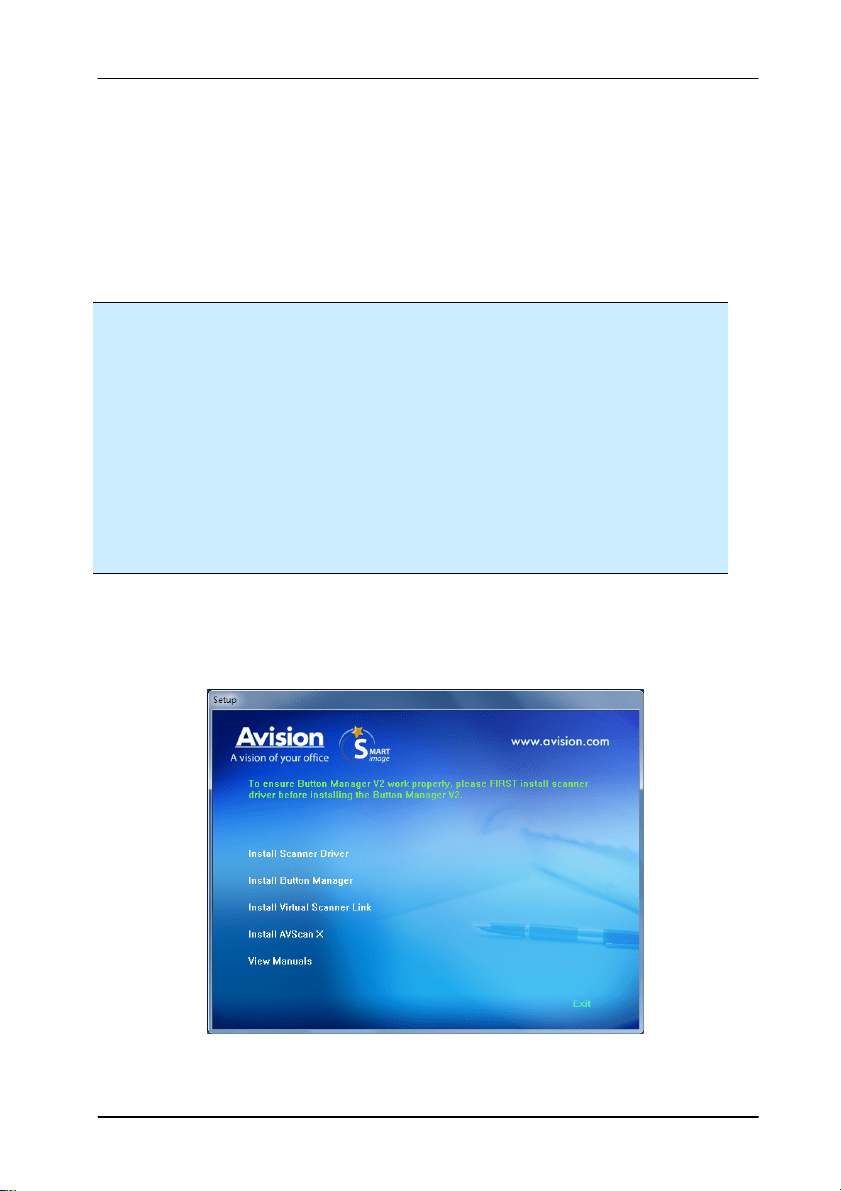

Text auf der Installationszeichnung:
Installieren des Scanner-Drivers: Damit der
Computer mit dem Scanner kommunizieren kann,
muss der Scanner-Treiber installiert werden. Bitte
installieren Sie zur Gewährleistung eines
ordnungsgemäßen Betriebs von Button Manager V2
den Scannertreiber, bevor Sie Button Manager V2
installieren.
Install Button Manager V2: So verwenden Sie
"Scan-to-PC" -Funktion, müssen Sie Button Manager
V2 installieren.
Virtual Scanner Link installieren: Damit Sie Ihren
Computer mit dem Scanner im Netzwerk verbinden
können, müssen Sie Network Setup Tool installieren.
Installieren AVScan X: So scannen und
organisieren Sie Ihre mehrseitiges Dokument,
können Sie die Software-Anwendung zu installieren,
um sie einfach und effektiv zu verwalten.
Handbuch ansehen: Klicken Sie auf “ Handbuch
ansehen” (Benutzerhandbuch anzeigen), um das
ausführliche Benutzerhandbuch des Scanners und
von Button Manager V2 zu öffnen.
2. Klicken Sie zum Installieren des Scannertreibers auf
Scannertreiber installieren, klicken Sie dann zum
Installieren von Button Manager V2 auf Ihrem
Computer auf Button Manager V2 installieren.
Kurz-Betriebsanleitung
8-3

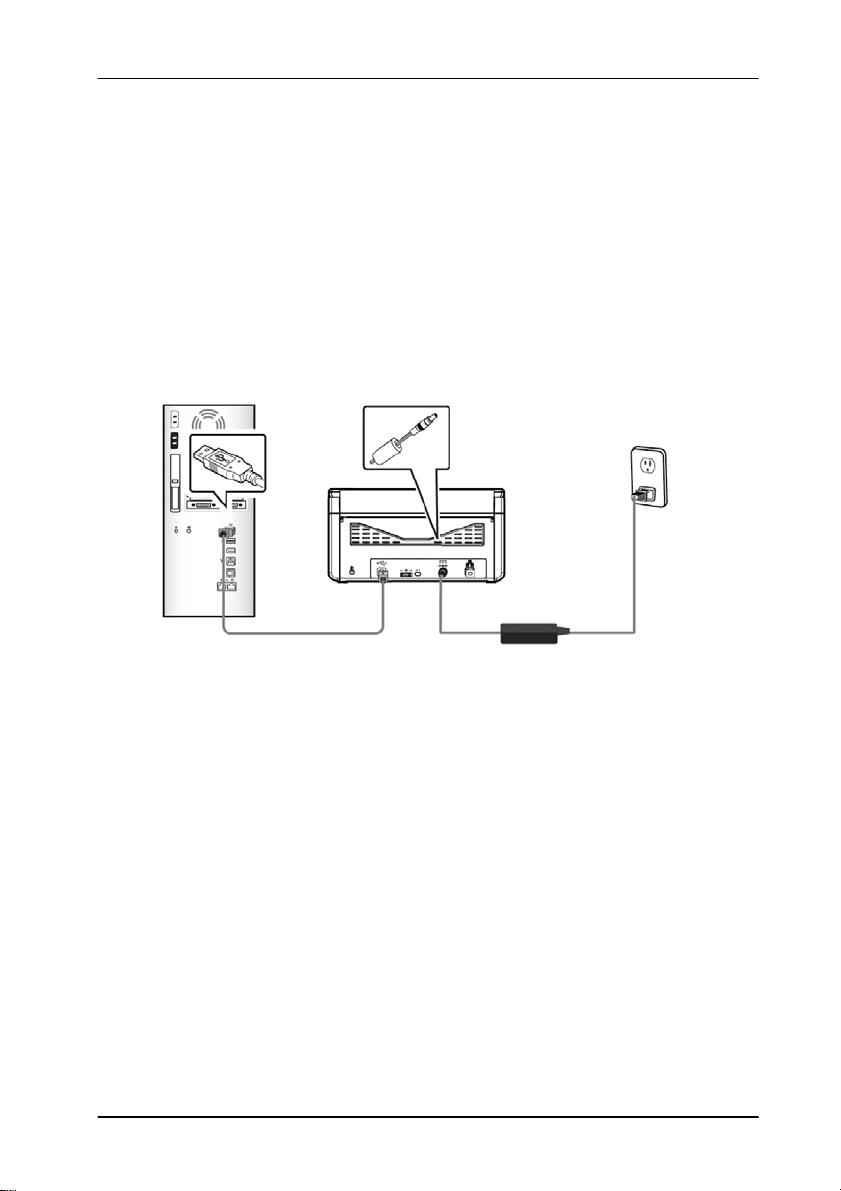

8.2 Entriegeln des Scanners

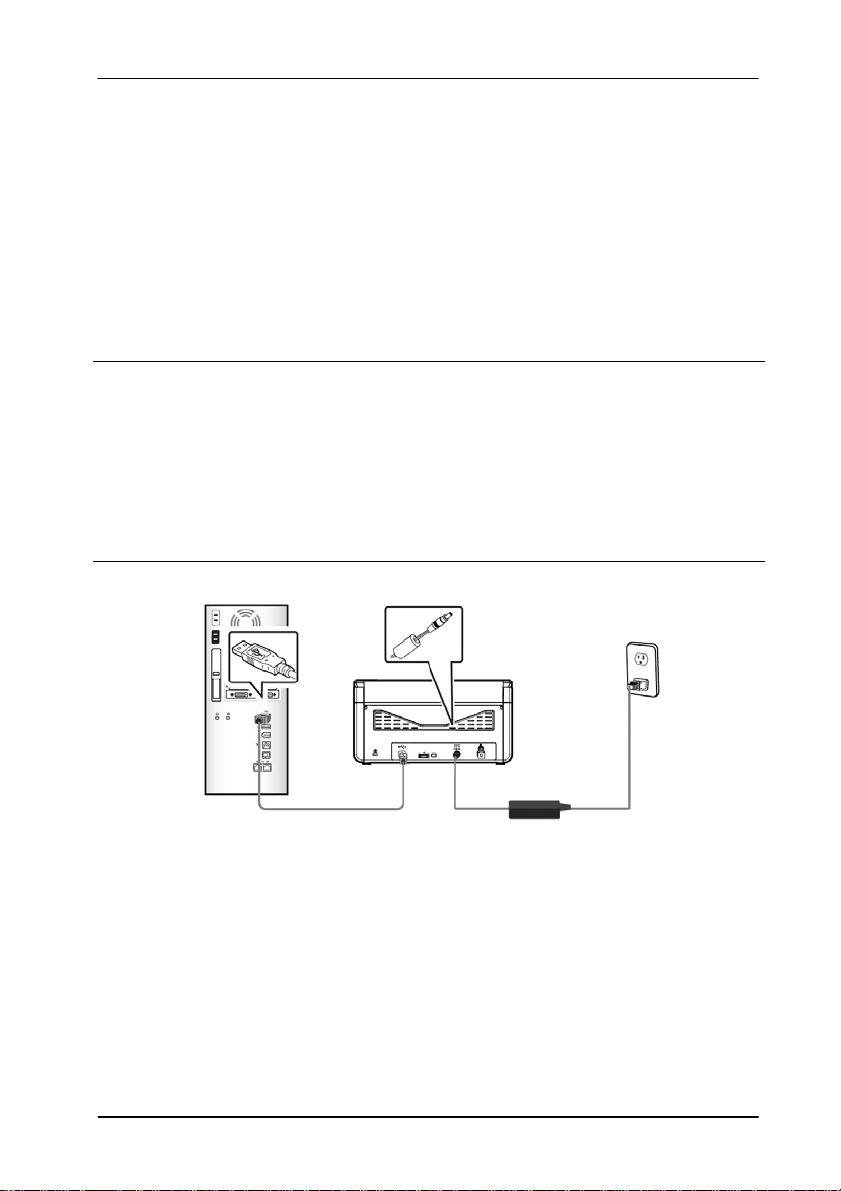

Über ein USB-Kabel
1. Verbinden Sie das quadratische Ende des USB-Kabels mit
dem USB-Anschluss des Scanners. Verbinden Sie das
rechteckige Ende mit dem USB Port an der Rückseite
Ihres Computers.
2. Folgen Sie den Anweisungen auf dem Bildschirm und klicken
Sie zum Fortfahren auf Weiter. Wenn der
Zertifikatsbildschirm angezeigt wird, klicken Sie auf
Trotzdem fortsetzen, um die Installation abzuschließen.
3. Wenn folgendes Fenster erscheint, klicken Sie bitte auf
Fertigstellen.
Kurz-Betriebsanleitung
8-4
Über ein Kabelnetzwerk
1. Verbinden Sie ein Ende Ihres Ethernet-LAN-Kabel mit einem
freien Port Ihres Ethernet-Hubs
.
2. Verbinden Sie das andere Ende mit dem LAN-Port an
der Rückseite des Produktes.
Kurz-Betriebsanleitung
8-5
8.3 Mit dem Netzwerkscanner verbinden
Stel
len Sie vor Verbindung mit dem Netzwerkscanner sicher,
dass Virtual Scanner Link (Network Setup Tool) auf Ihrem
Computer installiert wurde. Network Setup Tool ist auf der
beigefügten Software-CD enthalten.

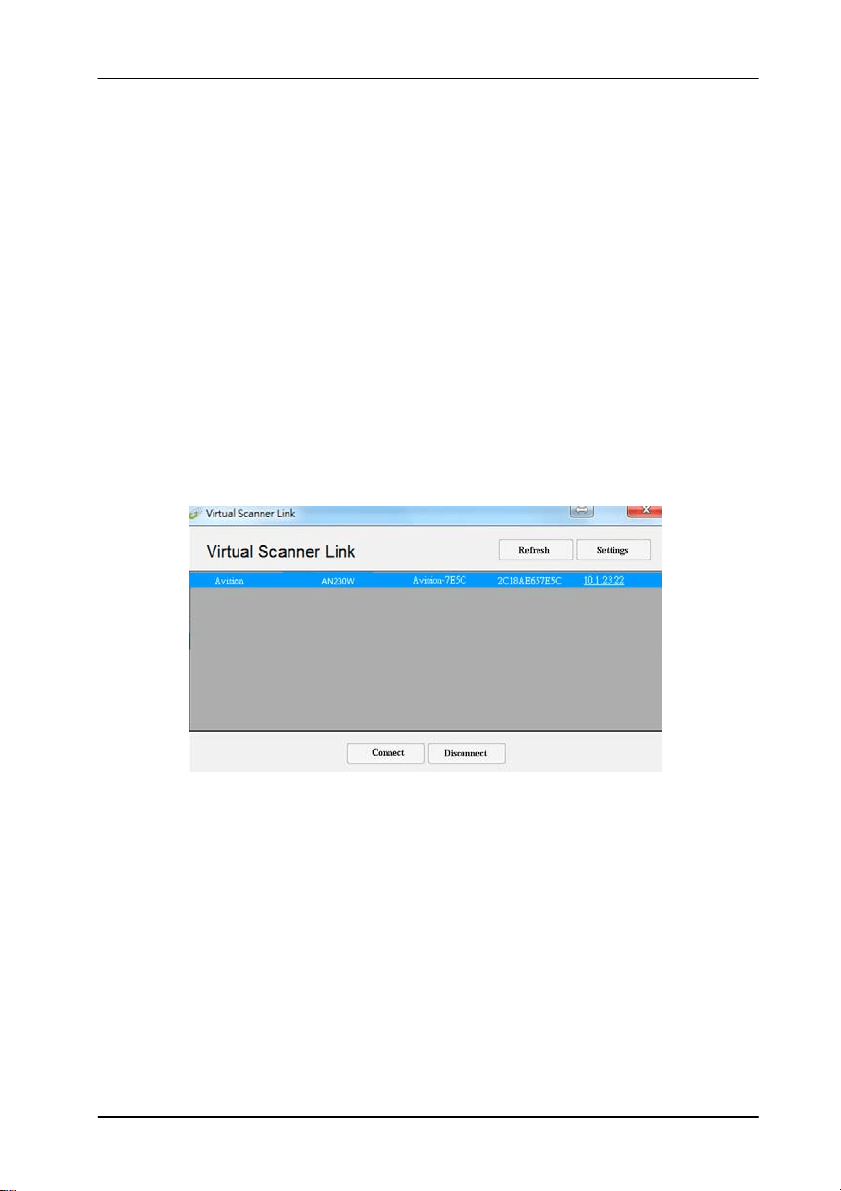

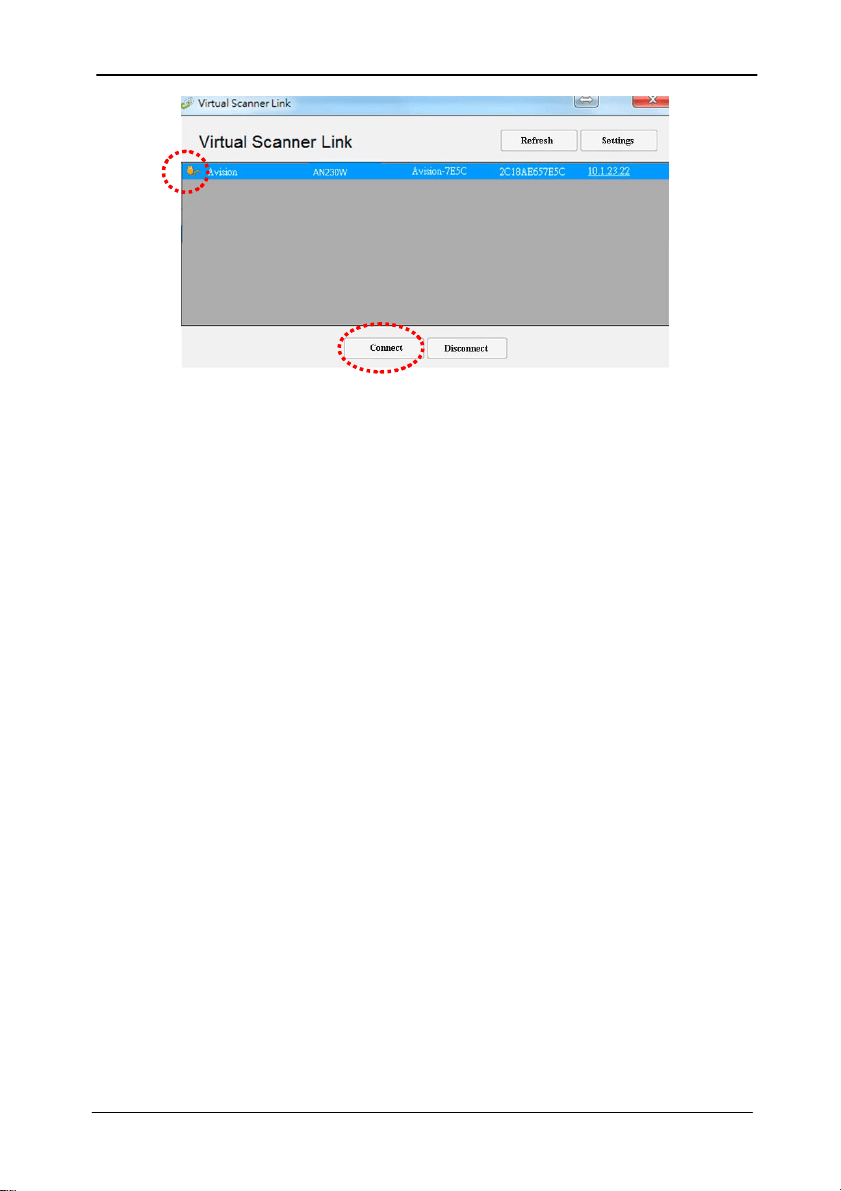

1. Starten Sie [Virtual Scanner Link] durch Auswahl von
Start>Alle Programme>Avision Virtual
Scanner>Virtual Scanner Link. Das Hauptfenster
wird angezeigt und die Scanner in Ihrem Netzwerk
werden automatisch gesucht. In wenigen Sekunden wird
das Ergebnis, einschließlich Scanner-Modell und IP-
Adresse, angezeigt.
2. Wählen Sie den Scanner, mit dem Sie sich verbinden
möchten, und drücken Sie dann [Verbinden]. Bei
erfolgreicher Verbindung wird wir dargestellt ein
Verbindungszeichen angezeigt.
Kurz-Betriebsanleitung
8-6
3. Nachdem der Scanner erfolgreich verbunden wurde,
starten Sie Ihre TWAIN-konforme
Bildbearbeitungssoftware, wie z. B. Avision Capture Tool,
durch Auswahl von Start > All Programs
(Programme) > Avision xxx Scanner > Avision
Capture Tool (xxx zeigt Ihr Scannermodell).
Kurz-Betriebsanleitung
8-7
Hinweis:
Der Netzwerkscanner kann immer nur von einem
Nutzer auf einmal verwendet werden. Falls der
Netzwerkscanner von einem anderen Nutzer verwendet
wird, werden Sie über eine Mitteilung gebeten, später
eine Verbindung zum Scanner herzustellen. Wenn der
Scanner verfügbar ist, werden Sie über eine Mitteilung
aufgefordert, eine Verbindung zum Scanner
herzustellen und den Scan Ihres Dokuments zu starten.
Falls der Netzwerkscanner nicht gefunden wurde,
befinden sich der Scanner und Ihr Computer
möglicherweise nicht in demselben Subnetz. In diesem
Fall können Sie eine spezifische IP-Adresse des
Scanners zuweisen, damit [Virtual Scanner Link] den

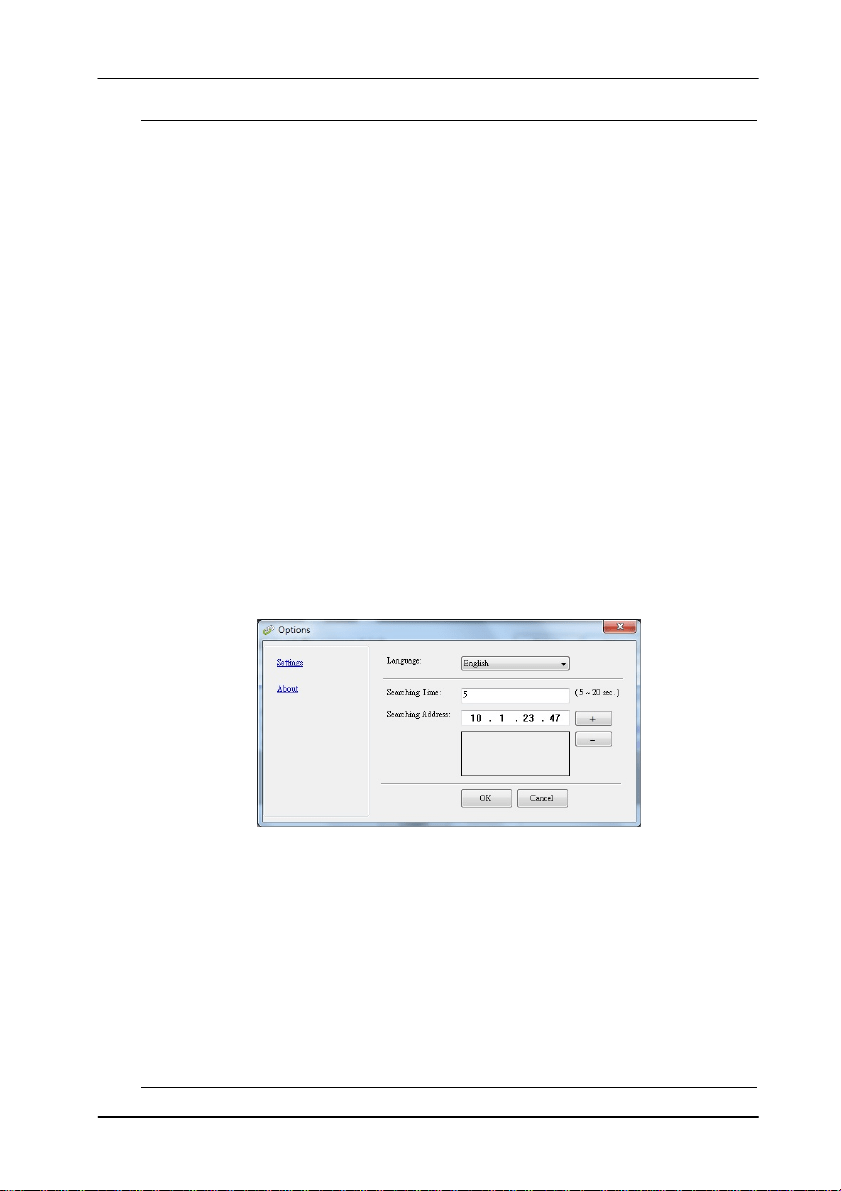

Scanner automatisch sucht. Klicken Sie auf die
[Option]-Schaltfläche, geben Sie Ihre IP-Adresse in das
[Suchadresse]-Feld (1) ein, klicken Sie dann auf die
[+]-Schaltfläche (2) und anschließend zum
Fertigstellen auf [OK] (3).
Suchzeit: Wenn das Programm gestartet wird, sucht es
in 5 Sekunden (Standard) automatisch den Scanner im
Netzwerk. Die Suchzeit kann innerhalb eines Bereichs
von 5 bis 20 Sekunden geändert werden.
Wenn das Programm [Virtual Scanner Link]
geschlossen und dann erneut ausgeführt wird, sucht
[Virtual Scanner Link] automatisch nach dem
Netzwerkscanner, mit dem er zuvor verbunden war, und
stellt eine Verbindung her.
(1)
(3)
(2)
Kurz-Betriebsanleitung
8-8
8.4 Prüfen der Scannerinstallation
Um z
u prüfen, ob der Scanner richtig installiert wurde, stellt
Avision das sehr nützliche Tesptprogramm Avision Capture Tool
zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans
ausführen und sich die aufgenommen Bilder ansehen. Zudem
hilft es dabei, den Scan mit der angegebenen Geschwindigkeit
auszuführen.
Im Folgenden wird beschrieben, wie die Installation des
Scanners geprüft wird. Wenn das Gerät nicht richtig funktioniert,
lesen Sie noch einmal den vorhergehenden Abschnitt durch, und
prüfen Sie, ob die Kabel richtig angeschlossen sind und der
Scannertreiber richtig installiert ist.
Bevor Sie beginnen, stellen Sie sicher, dass der Scanner
eingeschaltet ist.

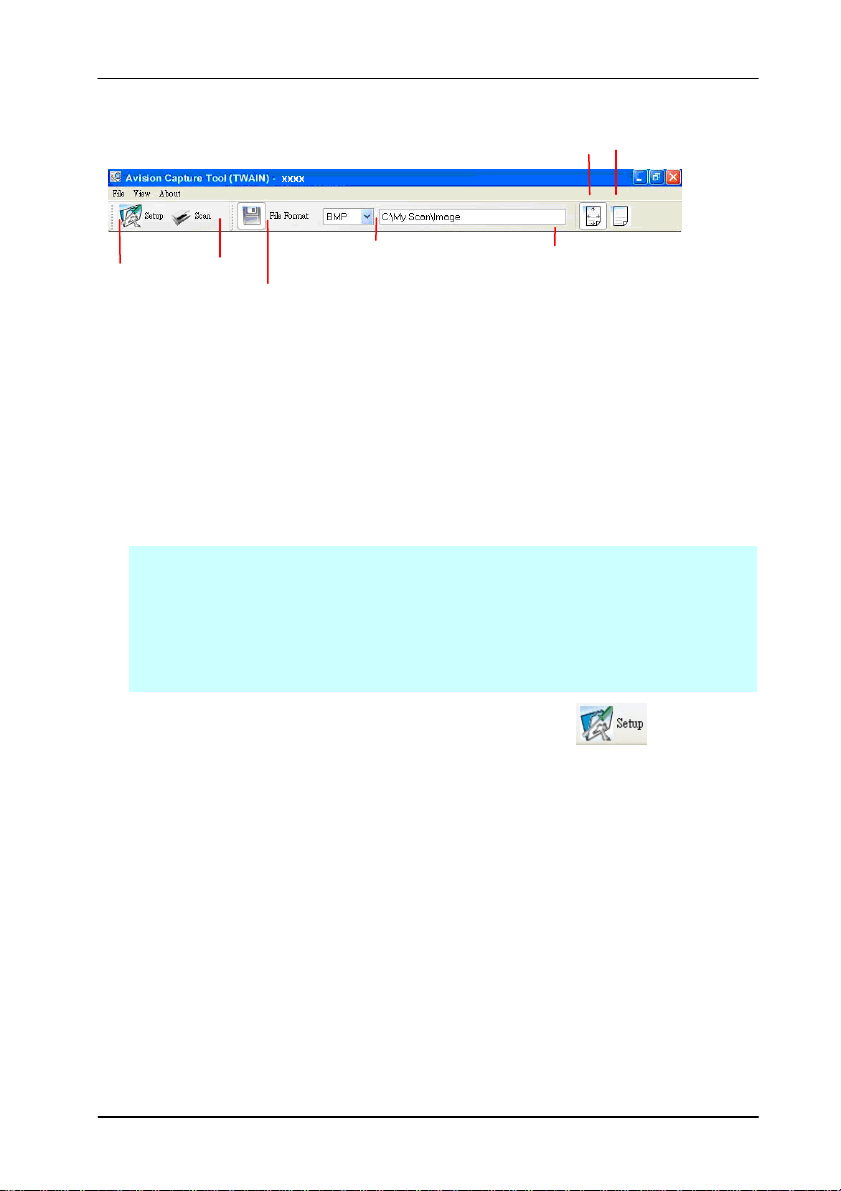

1. Wählen Sie Start>Programme>Avision xxx Scanner
>Avision Capture Tool. (xxxx: scannermodell)
2. Wählen Sie den Treibertyp und das Scannermodell aus, und
klicken Sie auf OK. Auf dem Bildschirm erscheint das
Dialogfeld Capture Tool.
Kurz-Betriebsanleitung
8-9
3. Wählen Sie aus dem Listenfeld Dateiformat das gewünschte
Dateiformat aus. (Die Standardeinstellung ist JPEG, Sie
können auch TIFF, MTIFF, PDF, MPDF, GIF, und BMP
auswählen.)
4. Geben Sie in das Feld Dateipfad den gewünschten Ordner-
und Dateinamen ein. (Die Standardeinstellung ist
C:\Documents and Settings\User Name\My Documents\My
Scan\Image.)
Hinweis: Wenn Sie das gescannte Bild nicht speichern
möchten, entfernen Sie die Markierung bei der Taste
Speichern, da standardmäßig das Speichern aktiviert ist. In
diesem Fall ist die Miniaturansicht deaktiviert. Nachdem Sie
sich alle gescannten Bilder angesehen haben, wird nur das
letzte auf dem Bildschirm angezeigt.

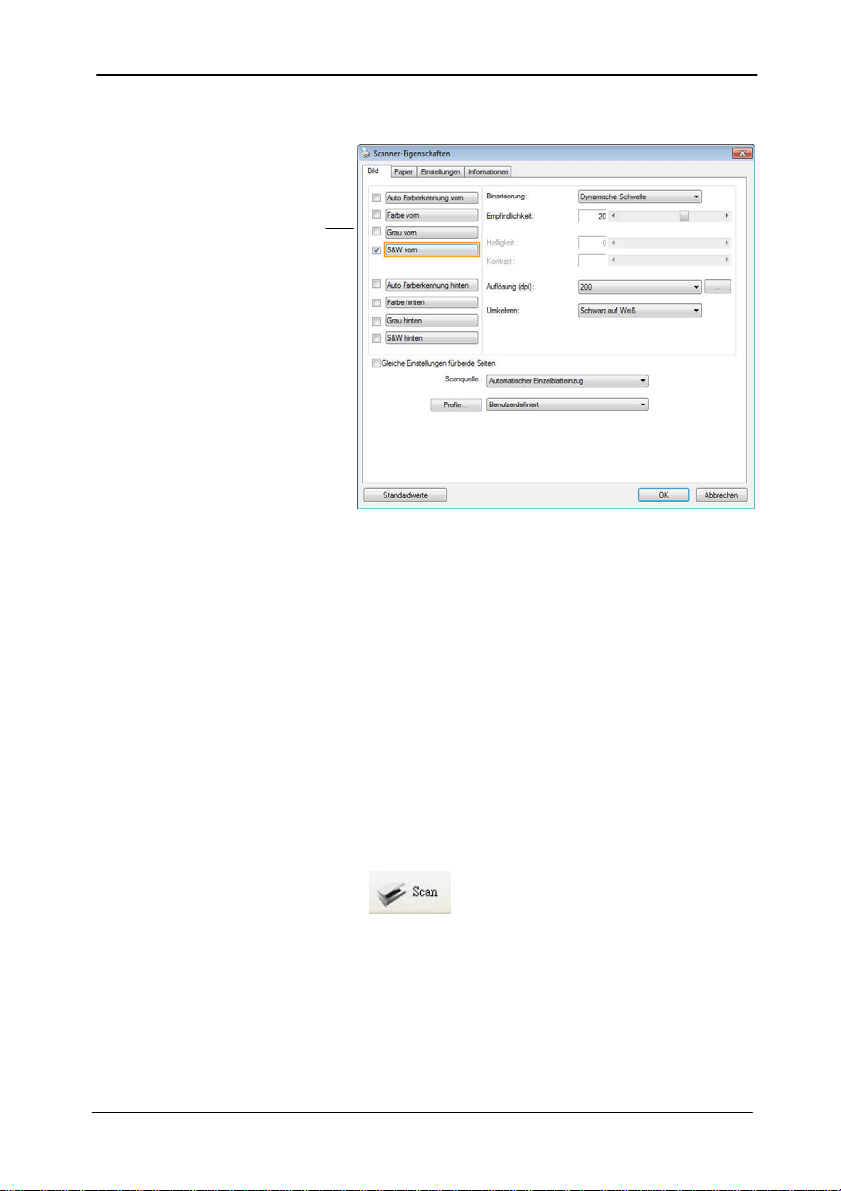

5. Klicken Sie auf die Schaltfläche Einrichten (
), oder
wählen Sie aus dem Menü Datei die Option Einrichten aus,
um das Dialogfeld Scannereigenschaften aufzurufen.
Einrichten
Tatsächliche
Größe
Seite
an
p
assen
Scannen
Speichern
Dateiformat Dateipfad
Kurz-Betriebsanleitung
8-10

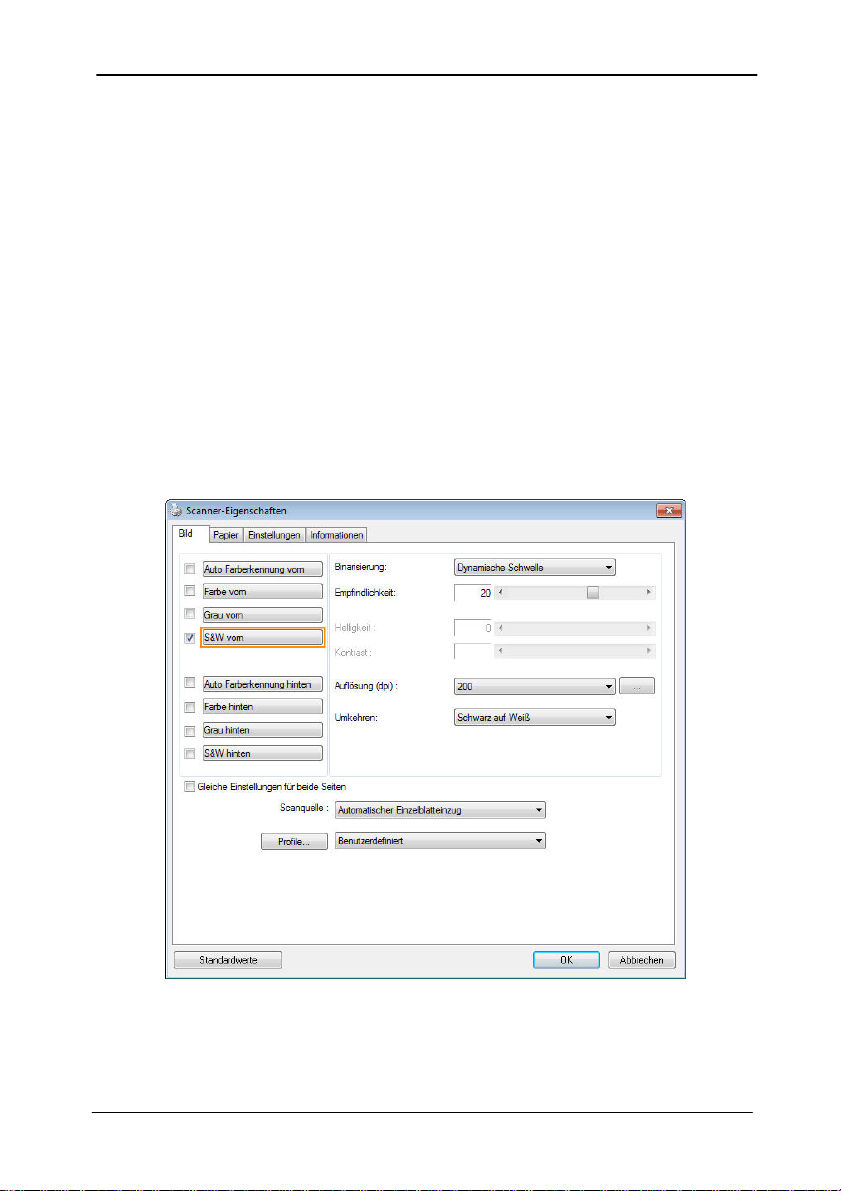

6. Wählen Sie aus dem Bildauswahlfeld den für das gescannte
Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist
S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie
Front (Vorderseite) und Rear (Rückseite), um beide Seiten
des Dokuments zu scannen.
7. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften
zu schließen. (Weitere Informationen über das Dialogfeld
Scannereigenschaften finden Sie im folgenden Kapitel Das
Dialogfeld Scannereigenschften)
8. Legen Sie das Dokument mit der beschriebenen Seite nach
unten auf das Vorlagenglas bzw. mit der beschriebenen
Seite nach oben in das Fach für den automatischen
Seiteneinzug.
9. Klicken Sie im Dialogfeld Scanbestätigung auf die
Schaltfläche Scannen (
), oder wählen Sie aus dem
Menü Datei die Option Scannen.
10. Das Dokument wird nun gescannt und im Fenster
Scanbestätigung angezeigt. Wenn alle gescannten Bilder
angezeigt wurden, ist die Bestätigung der
Scannerinstallation abgeschlossen.
Bild-
auswahl-
feld
Kurz-Betriebsanleitung
8-11

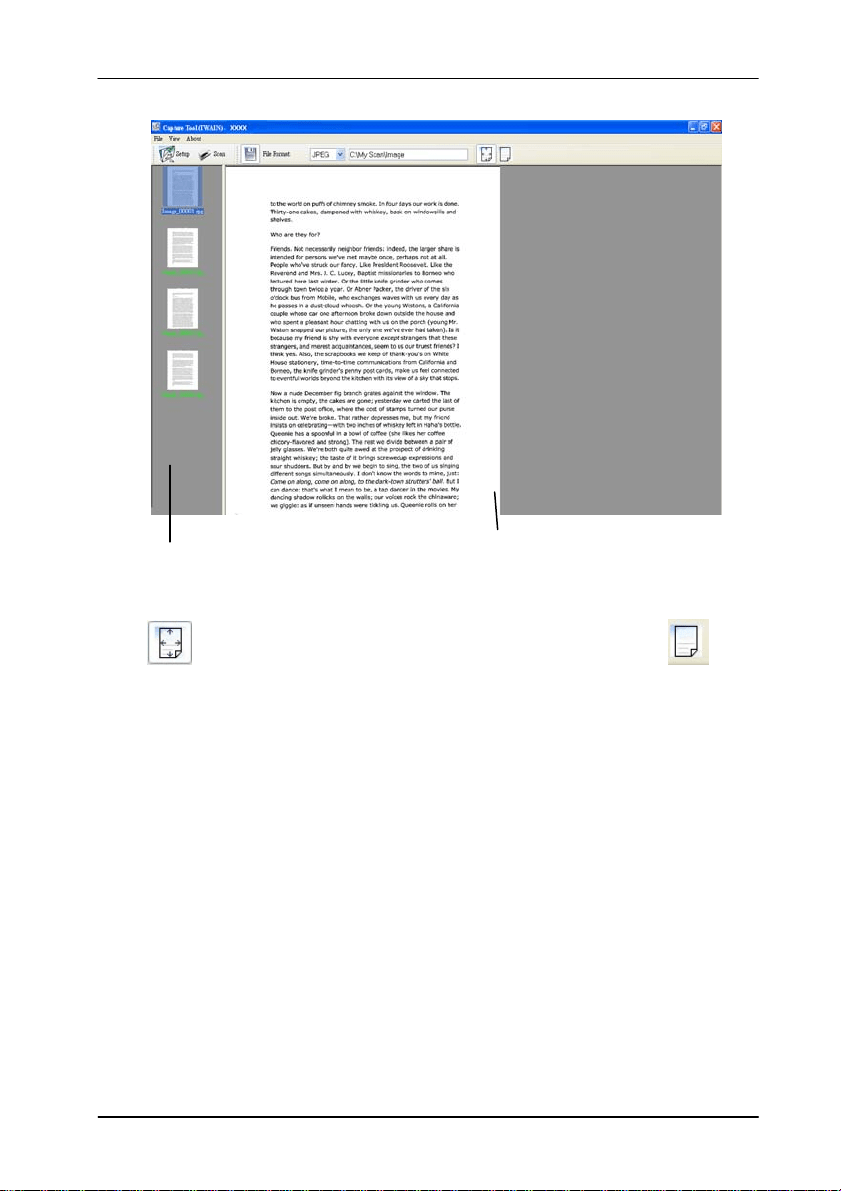

11. Sie können sich das gescannte Bild an die Seite angepasst
(
) oder mit seiner tatsächlichen Größe (100%) ( )
anzeigen lassen. Die Schaltflächen finden Sie im rechten
Bereich der Ansicht-Werkzeugleiste.
12. Klicken Sie auf die Taste Schließen oder aus dem Menü
Datei die Option Beenden, um das Avision Capture Tool zu
beenden.
Seite anpassen
Miniaturansicht
Kurz-Betriebsanleitung
8-12

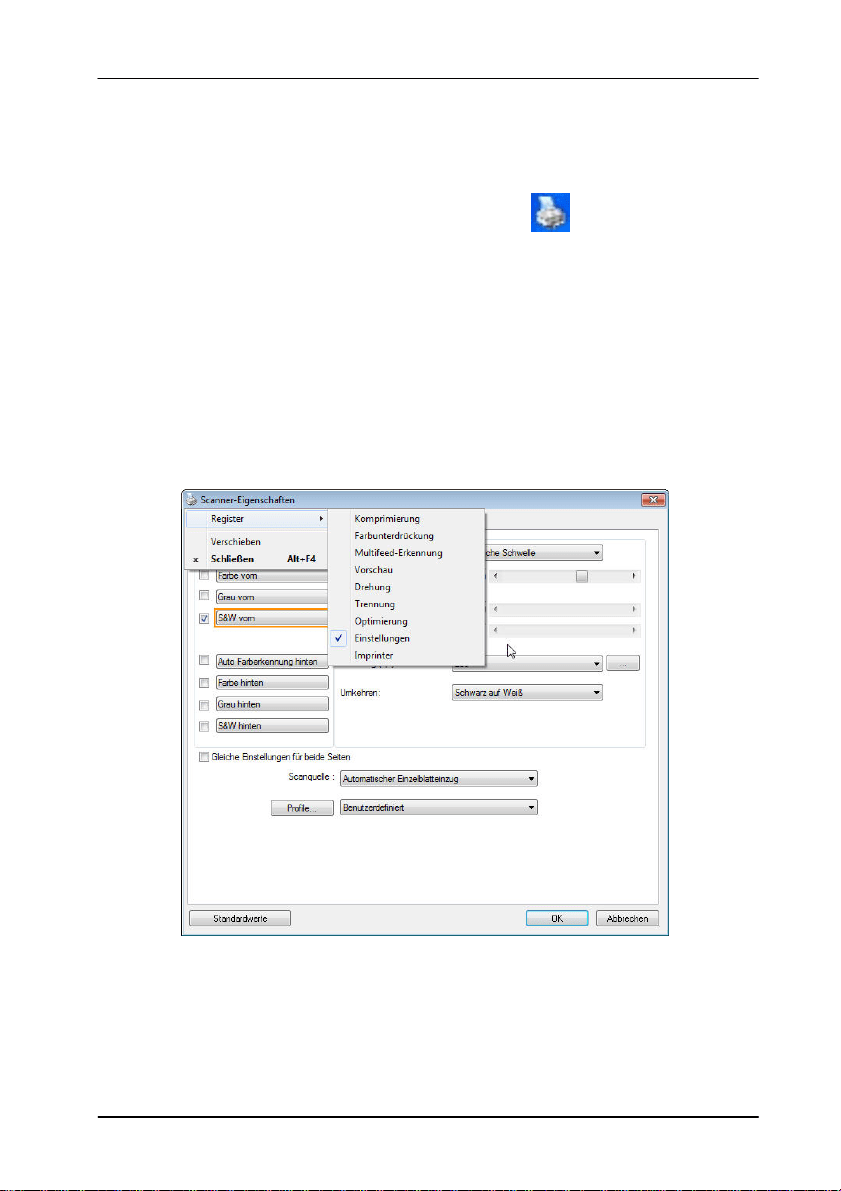

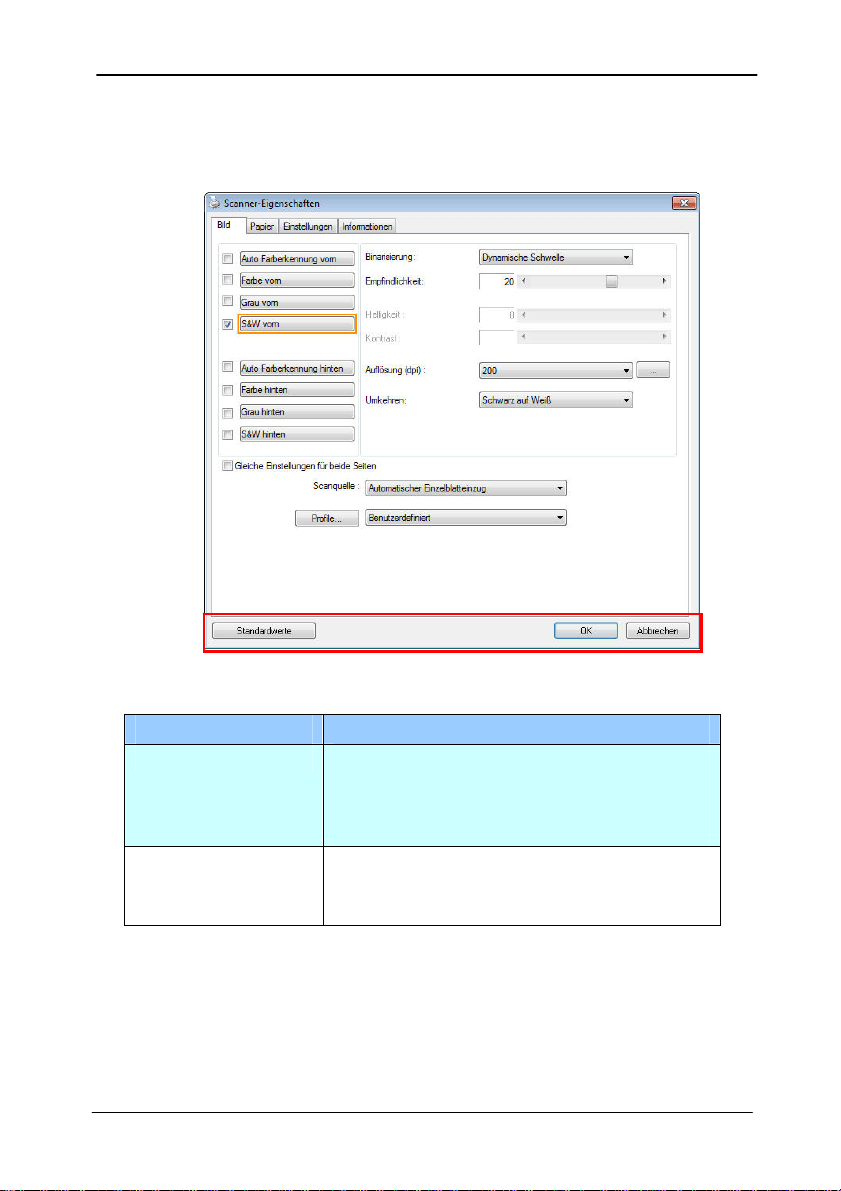

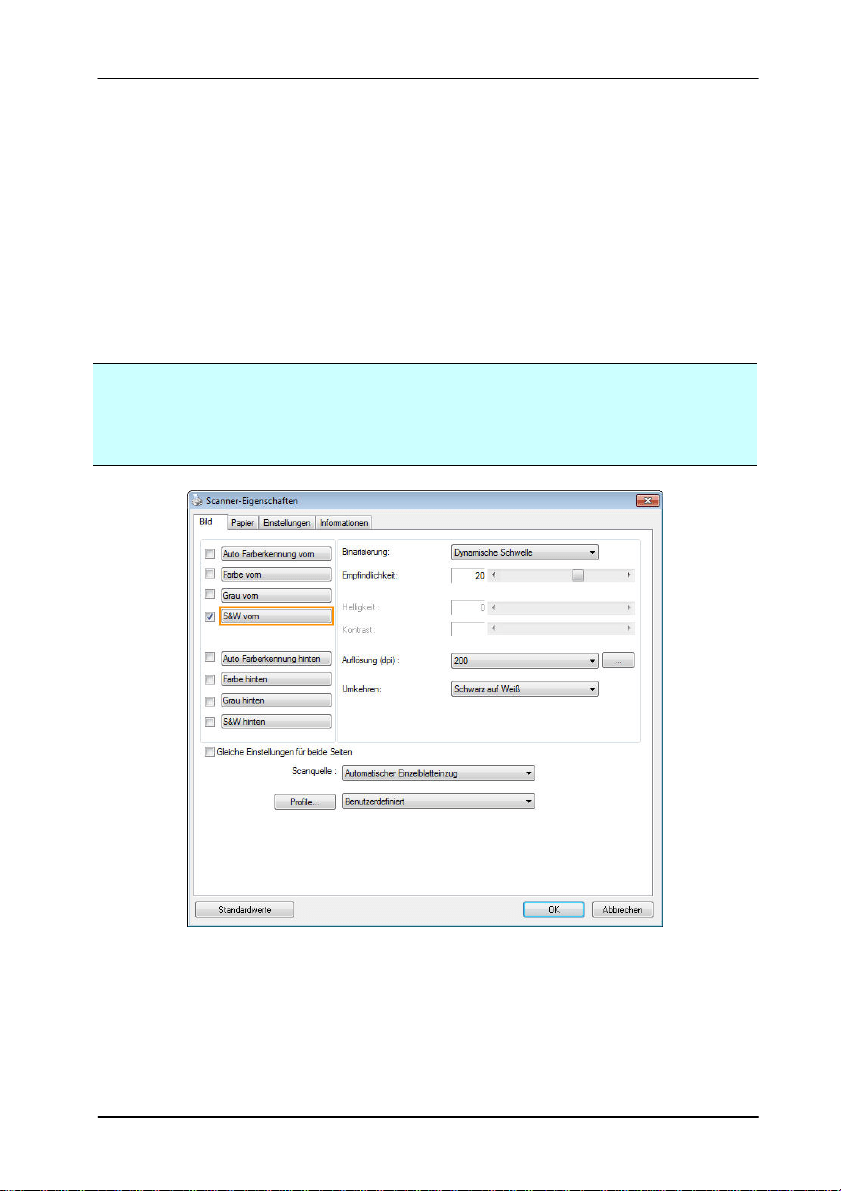

3.2 Ein Blick auf die Benutzeroberfläche
1. Register-
Optionen
Optionen: Bild, Komprimierung, Blindfarbe,
Papier, Mehrfacheinzugskontrolle,
Vorschau, Optionen, Einstellungen,
Informationen.
2. Bildtyp Wählen Sie einen Bildtyp und die Seite des
Dokuments, die Sie scannen wollen.
3. Helligkeit Regeln Sie den Helligkeitswert zwischen –
100 und +100.
4. Kontrast Regeln Sie den Kontrastwert zwischen –100
und +100.
5. Auflösung
Bestimmen Sie die Qualität des gescannten
Bildes. Der Industriestandard ist 200 dpi.
6. Invertieren Kehren Sie die Farben des gescannten
Bildes um.
7. Scan-Quelle Wahl: Automatischer Vorlageneinzug,
Flachbett, Automatisch (je nach
Scannermodell)
8.
Standardeinstellung
en
Setzt für alle Register die
Werkseinstellungen.
3
4
5
6
7
1
2
8
Kurz-Betriebsanleitung
9-1
9. Das Dialogfeld "Scanner-
n"
Im Dialogfeld "Scanner-Eigenschaften" können Sie die
Einstellungen des Scanners konfigurieren. Es besteht aus
mehreren Registerkarten, die in diesem Kapitel im Einzelnen
beschrieben werden.
Hinweis: In diesem Kapitel sind alle Optionen auf Basis eines
Duplex-Scanners (doppelseitig) verfügbar. Falls Sie einen
Simplex-Scanner (einseitig) erworben haben, sind alle Optionen
nur bei einer Seite verfügbar.
Das Dialogfeld "Scanner-Eigenschaften"
Kurz-Betriebsanleitung
9-2
9.1 Die Tasten im Dialogfeld "Scanner-Eigenschaften "
Die Tasten im Dialogfeld "Scanner-Eigenschaften"
Taste Beschreibung
Standardwerte Wenn Sie auf die Taste
Standardwerte klicken, werden in
jeder Registerkarte jeweils die
Standardeinstellungen angezeigt.
Abbrechen Klicken Sie auf die Taste
Abbrechen, um das Dialogfeld
Scanner-Eigenschaften zu beenden.
Kurz-Betriebsanleitung
9-3
In der folgenden Tabelle werden die Standardeinstellungen
aufgeführt:
Registerkarte Standardeinstellungen
Bild Bild: S&W vorn
Binarisierung: Dynamische Schwelle
Auflösung: 200 dpi
Umkehren: Schwarz auf Weiß
Scanquelle: Automatischer
Einzelblatteinzug
Schwelle: Keine
Helligkeit: Keine
Kontrast: Kein
Komprimierung Keine
Farbunterdrückung Keine
Papier Zuschneiden: Automatisch
Automatische Ausrichtung: Ja
Ausrichtung: Hochformat
Overscan: 0,00
Einheit: Zoll
Multifeed-Erkennung
Keine
Vorschau Keine
Optionen Drehungsgrad: Kein
Leere Seite entfernen: Keine
Rand füllen: Weiß, 0 mm
Bildeinstelloptionen: Keine

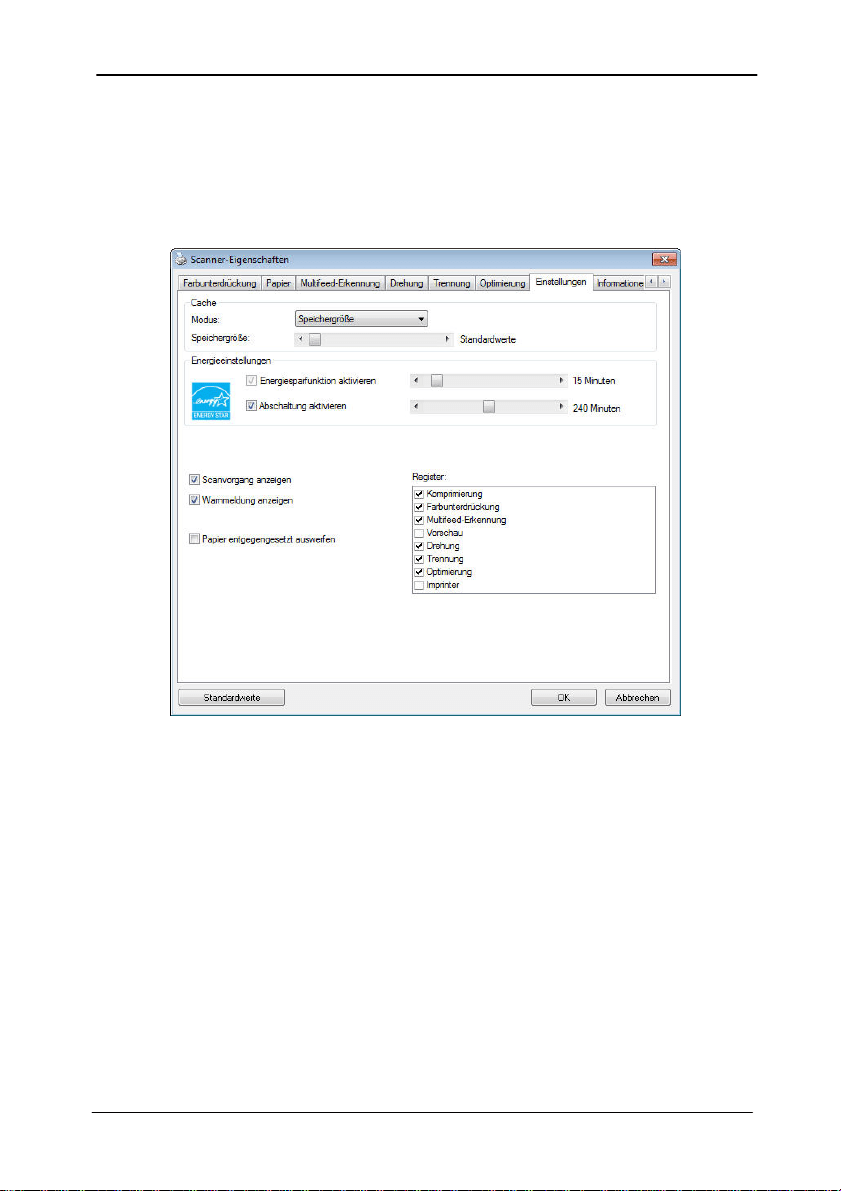

Einstellungen Energiesparfunktion aktivieren:
Aktivieren, 15 Minuten nach dem
letzten Scanvorgang
Scanvorgang anzeigen: Ja
Warnmeldung anzeigen: Ja
Einstellungen beim Schließen
speichern: Ja
Imprinter Registerkarte Imprinter
Kurz-Betriebsanleitung
9-4
9.2 Register anzeigen oder ausblenden
Das [Scanner Properties (Scannereigenschaften)]-
Di
alogfenster wird standardmäßig mit drei Registern angezeigt –
Image (Bild), Paper (Papier) und Information (Informationen).
Sie können weitere Register anzeigen, indem Sie zum Zugreifen
auf weitere Scaneinstellungen auf das [Scanner Properties
(Scannereigenschaften)]-Symbol klicken.
So zeigen Sie weitere Register an
1. Klicken Sie oben links auf das [Scanner Properties
(Scannereigenschaften)]-Symbol (
) und wählen zur
Anzeige verfügbarer Registernamen [Tab (Register)]. Die
verfügbaren Register beinhalten Compression
(Komprimierung), Color Drop out (Farb-Dropout), Preview
(Vorschau), Rotation (Drehung), Separation (Trennung),
Multi-Feed (Mehrfacheinzug), Options (Optionen), Settings
(Einstellungen) und Imprinter (Aufdruck). (Hinweis: Die
Optionen variieren basierend auf dem Scannermodell.)
2. Wählen Sie das Register, das Sie anzeigen möchten. Das
ausgewählte Register wird mit einem Häkchen angezeigt
und erscheint dann im [Scanner Properties
(Scannereigenschaften)]-Dialogfenster.
3. Klicken Sie zum Zugreifen auf Einstellungen auf das
ausgewählten Register im oberen Bereich des [Scanner
Properties (Scannereigenschaften)]-Dialogfensters. Die
Seite des ausgewählten Registers wird angezeigt.
Kurz-Betriebsanleitung
9-5
So blenden Sie ein Registerfenster aus
1. Klicken Sie oben links auf das [Scanner Properties
(Scannereigenschaften)]-Symbol (
) und wählen zur
Anzeige verfügbarer Registernamen [Tabs (Register)].
2. Wählen Sie das Register, das Sie ausblenden möchten.
Anschließend wird das ausgewählte Register im [Scanner
Properties (Scannereigenschaften)]-Dialogfenster
ausgeblendet.
Hinweis: Die Register [Image (Bild)], [Paper (Papier)]
und [Information (Informationen)] können nicht
ausgeblendet werden, da sie standardmäßig auf Anzeige
programmiert sind.
Kurz-Betriebsanleitung
9-6
9.3 Die Registerkarte "Bild"
Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder
die Rückseite des Dokuments wählen, die Art des Bilds festlegen
und verschi
edene Grundeinstellungen für den Scanvorgang
festlegen. Abgesehen von der Auflösung können Sie für die
Vorderseite und die Rückseite unterschiedliche
Scaneinstellungen festlegen. Z.B. können alle Einstellungen auf
den Registerkarten Bild, Komprimierung, Farbunterdrückung
jeweils für die Vorderseite und Rückseite unterschiedlich gewählt
werden. Bei den Registerkarten Papier, Optionen und
Einstellungen müssen die Einstellungen für die Vorderseite und
Rückseite jedoch übereinstimmen.
Das Dialogfeld "Bild"
Kurz-Betriebsanleitung
9-7
9.3.1 Das Auswahlfeld "Bild"
Im Auswahlfeld Bild können Sie für die
Vorder- und Rückseite des Dokuments
einen Bildtyp wählen. Wenn Sie beide
Seiten eines Farbdokuments scannen
möchten, müssen Sie sowohl Farbe vorn
und Farbe hinten wählen. Beachten Sie,
dass die verfügbaren Optionen auch vom
Scannertyp abhängen.

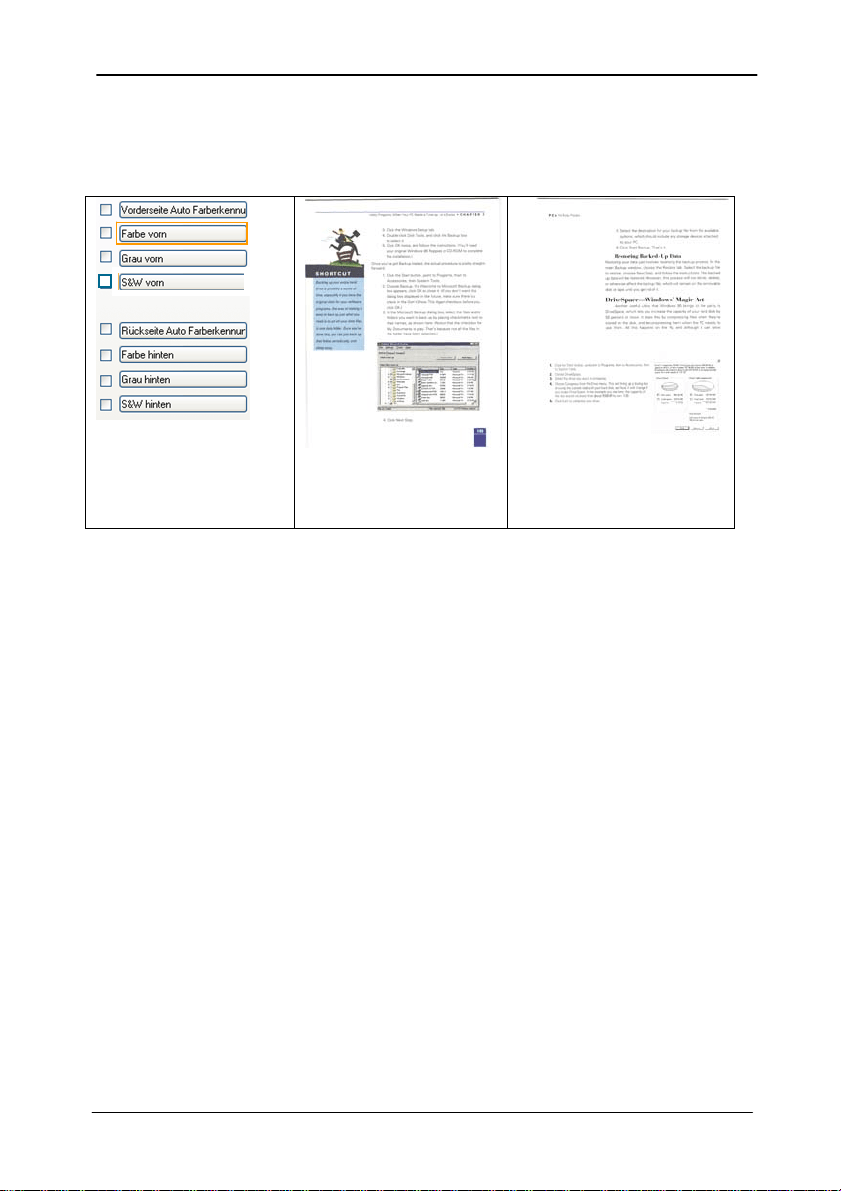

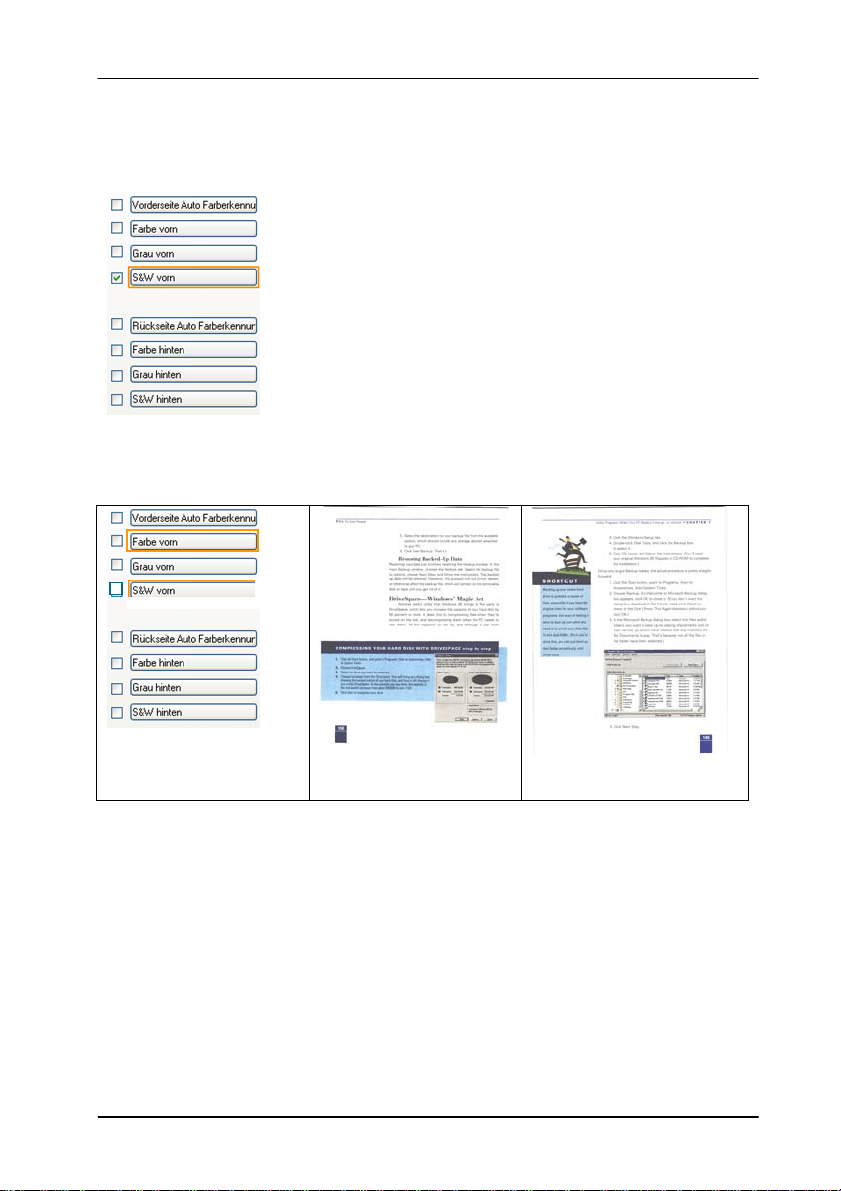

Beispiel 1: Scannen eines zweiseitigen Farbdokuments,
das beidseitig farbig ist
Seiten-/
Bildauswahl
Vorderseite
Rückseite
Kurz-Betriebsanleitung
9-8
Beispiel 2: Scannen eines zweiseitigen Farbdokuments,
eine Seite in schwarz-weiß, die andere in Farbe
Seiten-/
Bildauswahl
Vorderseite
Rückseite
Vorder-/Rückseite Auto Farberkennung:
Klicken Sie, um die Vorder- oder die Rückseite Ihres
Farbdokuments im Farbbildmodus zu erkennen und zu scannen.
Falls Ihr Dokument farbig ist, wird der Scanner das Dokument
automatisch als Farbbild scannen. Falls Ihr Dokument nicht
farbig ist, können Sie als Ausgabe entweder S&W oder Grau aus
der Nichtfarb-Auswahl Option wählen. Diese Option ist nützlich,
wenn Sie eine Mischung aus farbigen und nicht farbigen
Dokumenten haben.
Hinweis: Falls Sie Vorder-/Rückseite Auto Farberkennung
wählen, können Sie den Bildmodus Ihrer Rück- bzw. Vorderseite
nicht bestimmen.
Kurz-Betriebsanleitung
9-9
Empfindlichkeit der automatischen Farberkennung
Falls Ihr Dokument hauptsächlich Text (schwarz-weiß) enthält und
kaum helle oder blasse Farben, die nicht als Bild erkannt werden
sollen, damit die Datei nicht unnötig groß wird, kann der
Empfindlichkeitswert durch Ziehen des Schiebereglers nach links
reduziert werden. Die Bilder werden dann „schwarzweiß“ erkannt.
Der Empfindlichkeitsbereich reicht von 1 bis 30, die
Standardeinstellung lautet 20.

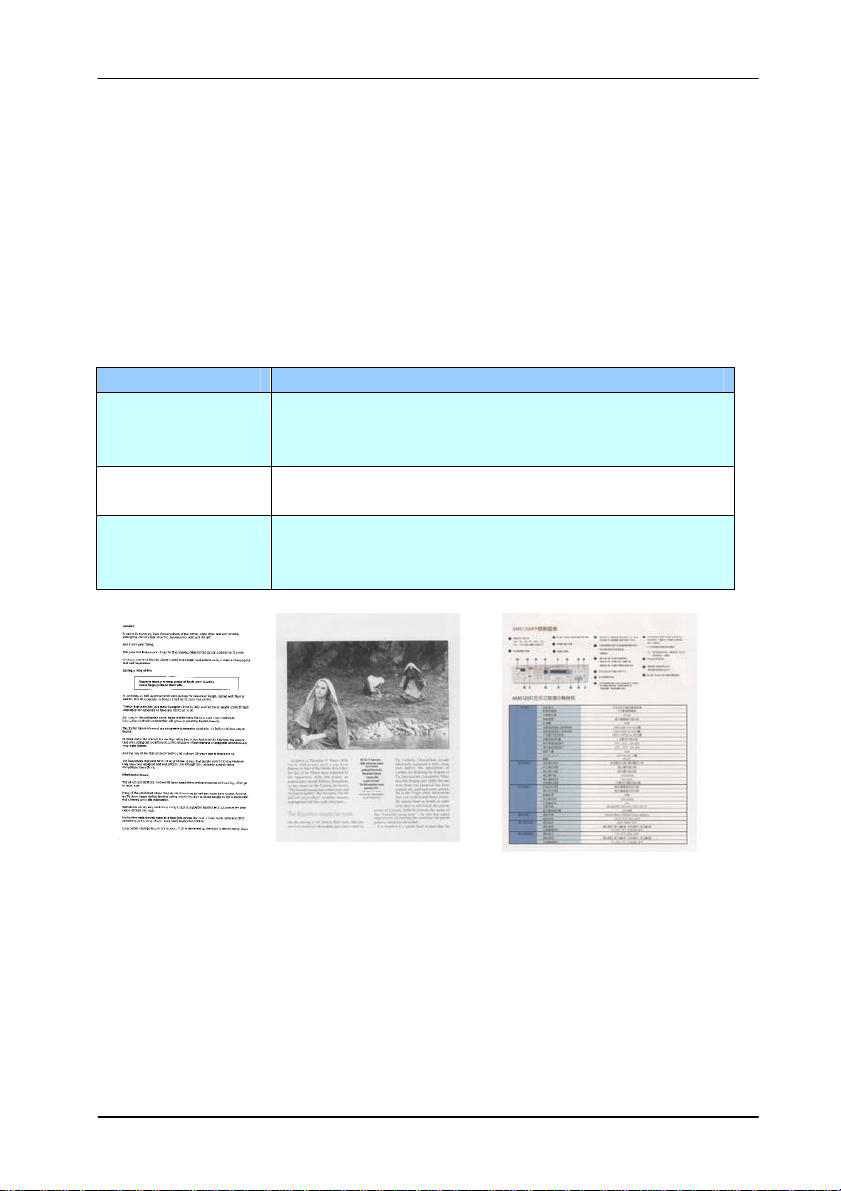

Bildtyp Beschreibung
Farbe Wählen Sie die Option "Farbe", wenn das
Dokument als Farbdokument gescannt
werden soll.
Grau Wählen Sie die Option "Grau", wenn das
Dokument aus Grautönen besteht.
S&W Wählen Sie die Option "S&W", wenn das
Originaldokument nur Text und Schwarz-
Weiß-Zeichnungen enthält.
S&W Grau Farbe
Kurz-Betriebsanleitung
9-10

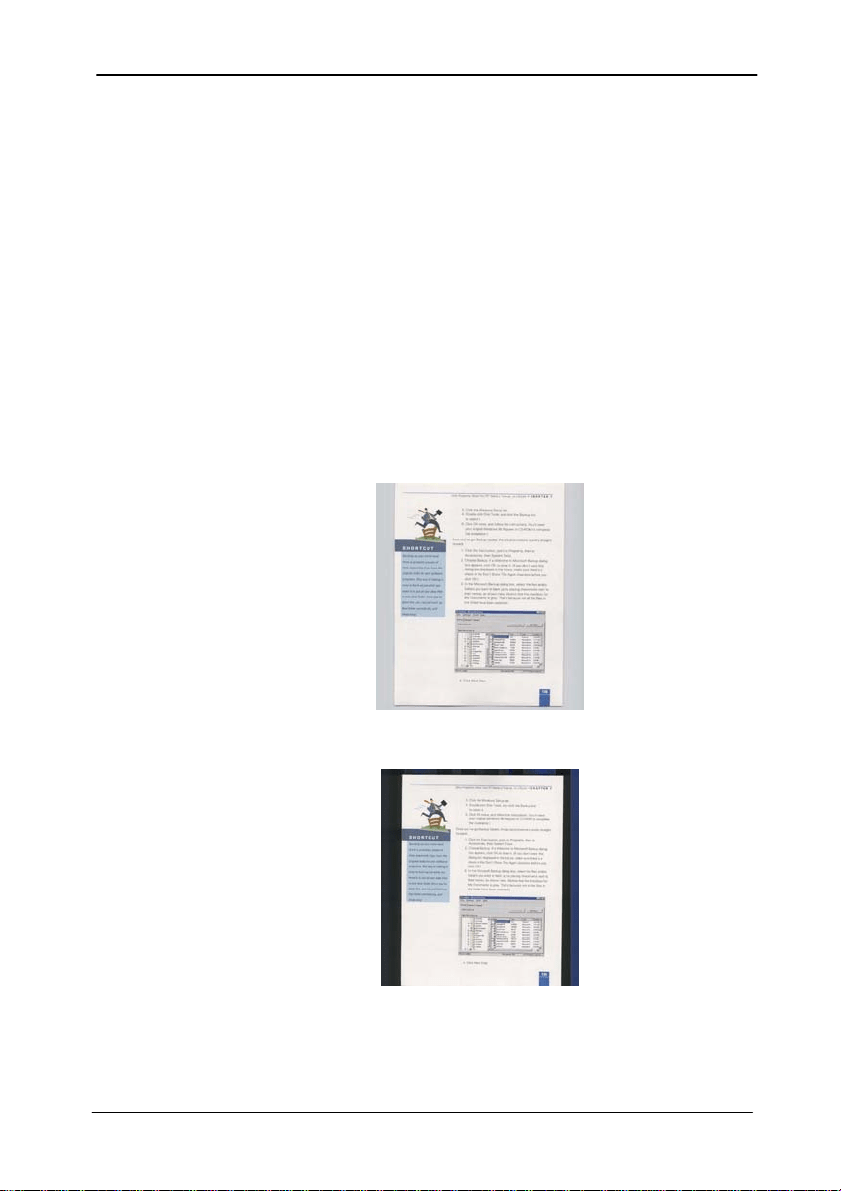

Front / Rear Automatische Farberkennung:
Klicken Sie automatisch zu erkennen und scannen die vordere oder
die hintere Seite des Farbdokument in Farbe Bildmodus. Wenn Ihr
Dokument ist in Farben, wird der Scanner automatisch scannen Sie
das Dokument in ein Farbbild. Wenn Ihr Dokument nicht-Farbe,
können Sie die Ausgabe wählen, entweder B & W oder Grau aus der
Option Nicht-Farben-Auswahl sein. Diese Option ist nützlich, wenn
Sie eine Mischung aus Farbe und Nicht-Farbe-Dokument haben.
Hinweis: Wenn Sie Front-Rück Automatische Farberkennung wählen,
können Sie den Bildmodus des hinteren Seite und umge Versas nicht
angeben.

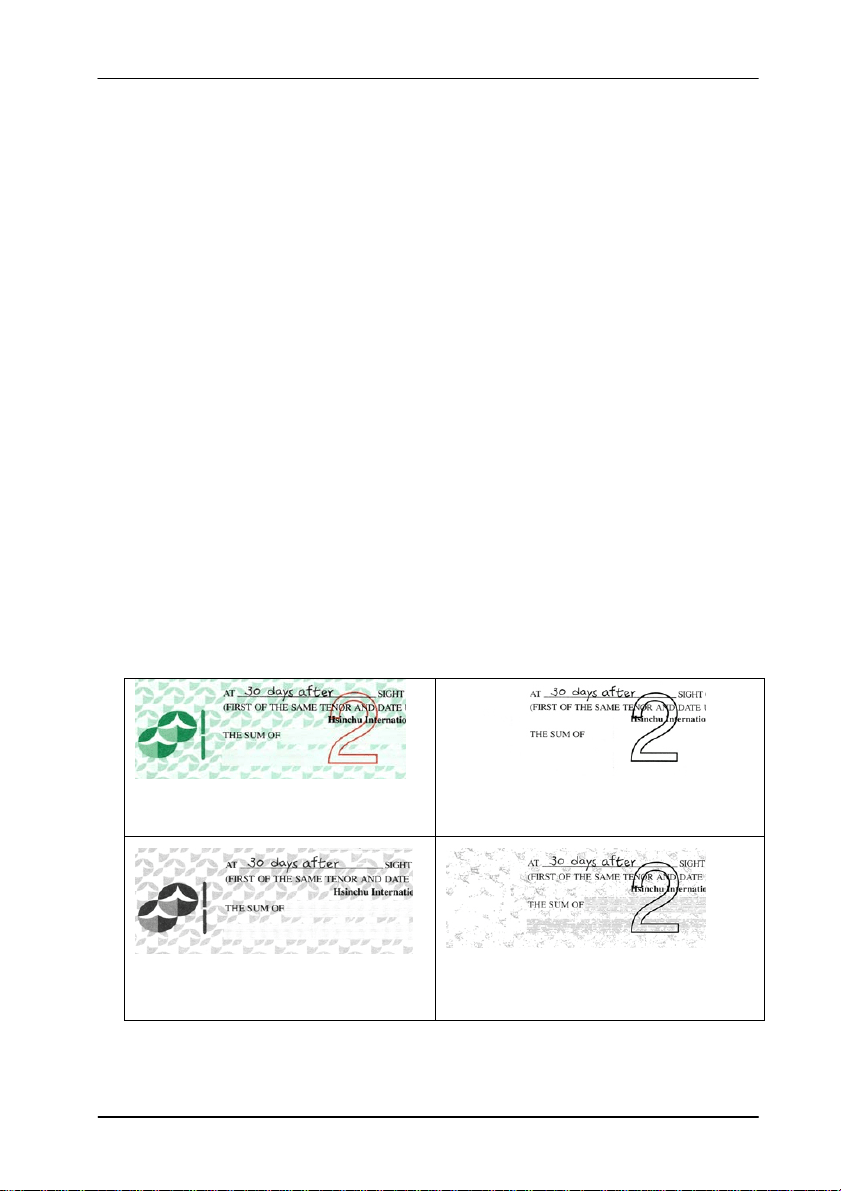

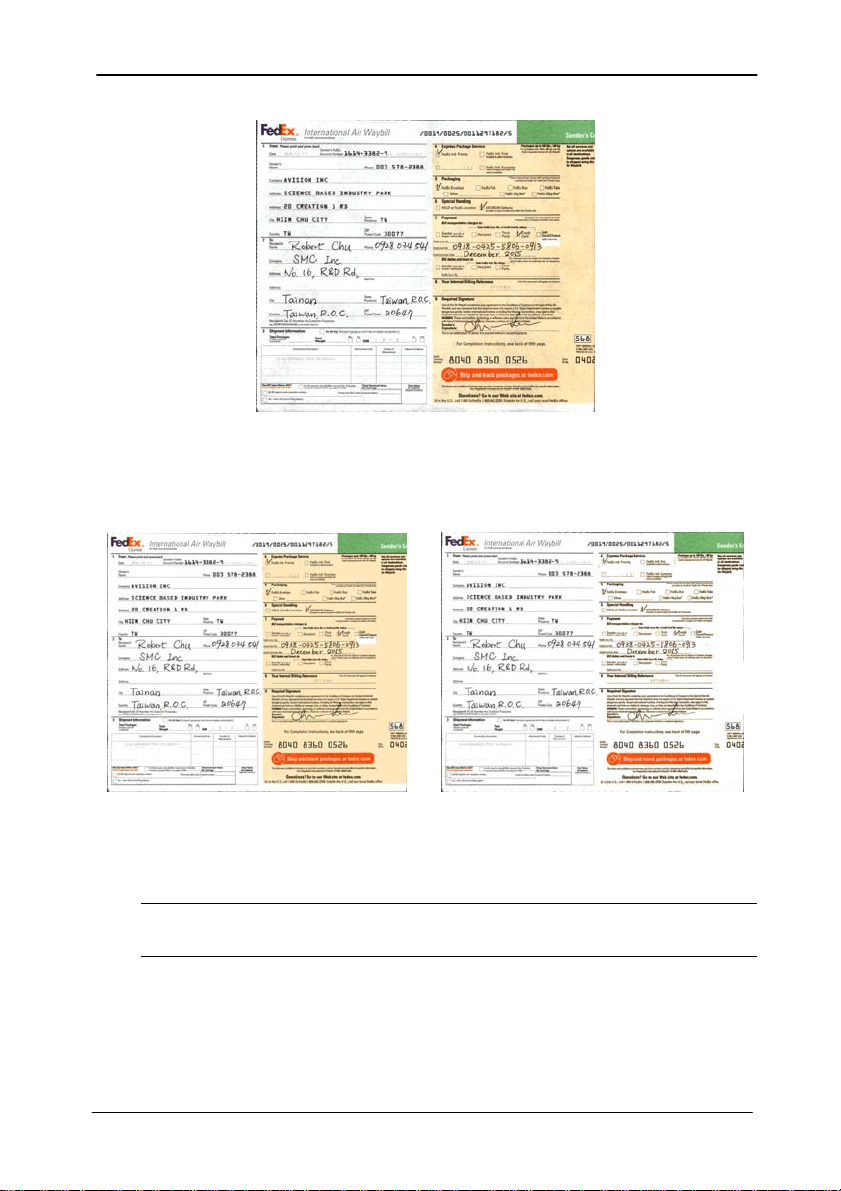

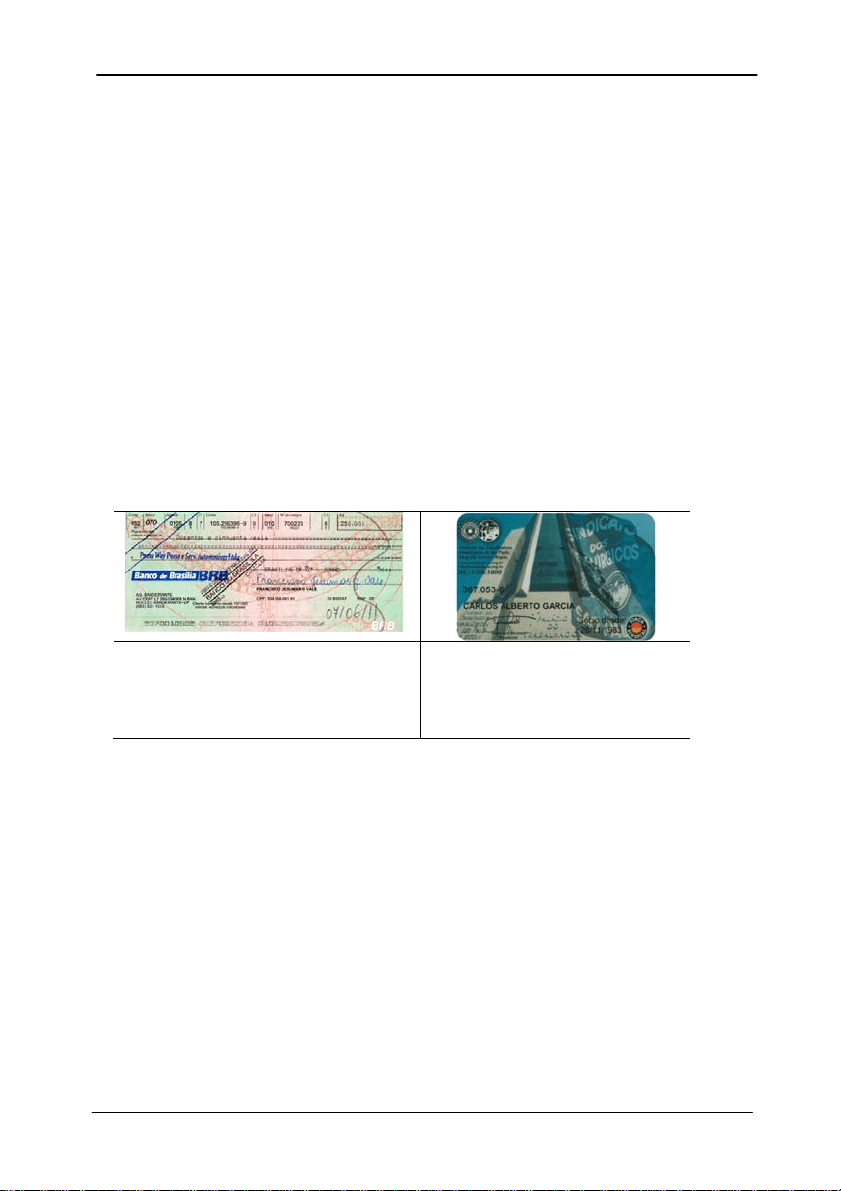

Automatische Farberkennung:
Falls [Automatische Farberkennung vorne/hinten]
ausgewählt wird, werden seine Modi angezeigt. Zur Auswahl
stehen Normal, Papierfarbe ignorieren. Bei Papier mit
Hintergrundfarbe, wie Rechnungen, wird bei Auswahl von
[Papierfarbe ignorieren] die Hintergrundfarbe automatisch
entfernt und die Erkennungsgenauigkeit verbessert.
Normal Einzelne Hintergrundfarbe
ignorieren
Kurz-Betriebsanleitung
9-11
Empfindlichkeit Automatische Farberkennung
Wenn Ihre Dokumente enthalten vor allem B & W Text und wenig
Licht oder blasse Farben und Sie nicht möchten, dass sie als Farbbild
erfasst, um die Dateigröße zu sparen, können Sie den
Empfindlichkeitswert, indem Sie den Balken nach rechts, um diese
Bilder lassen erhöhen als B & W erkannt werden. Der Wert reicht von
1 bis 100. Der Standardwert ist 37.

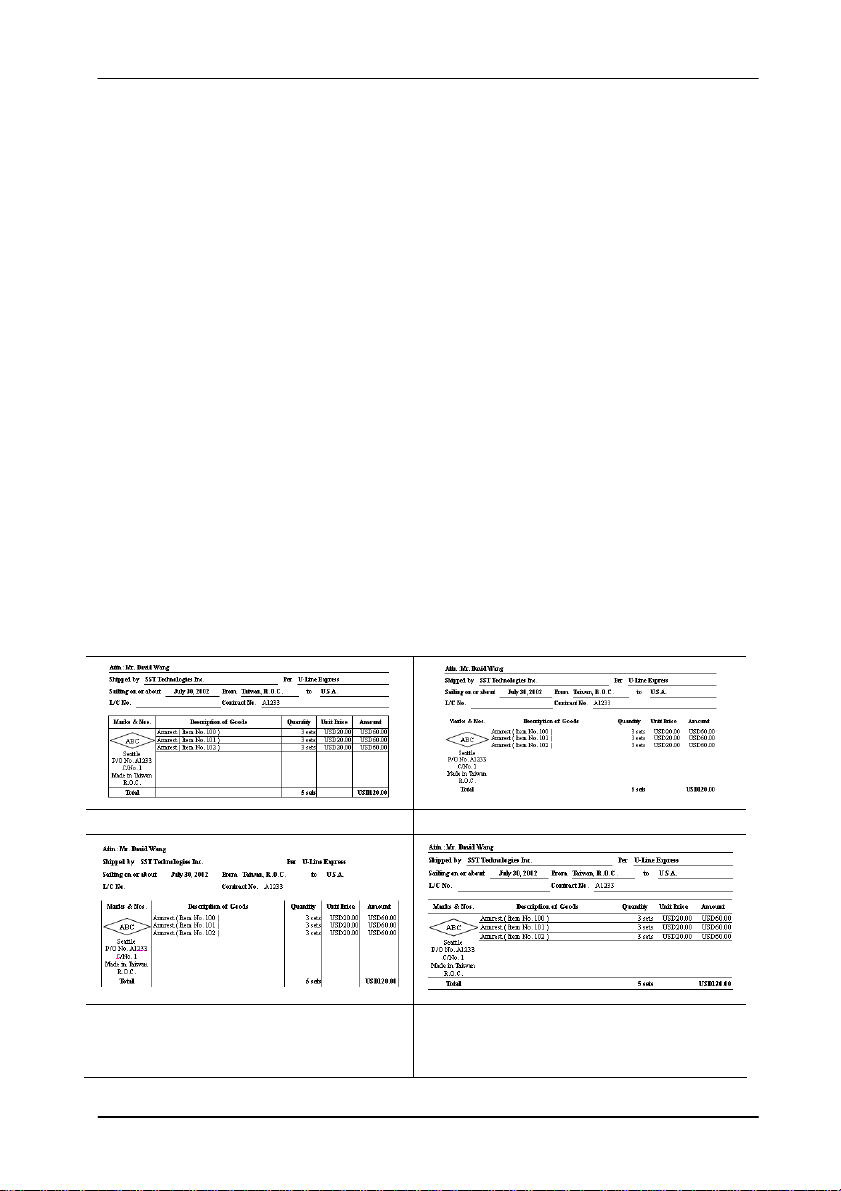

Original
Empfindlichkeit: 1
(Als Farbbild erkannt)
Empfindlichkeit: 100
(Als Schwarz-Weiß-Bild
erkannt)
Kurz-Betriebsanleitung
9-12
Gleiche Einstellungen für beide Seiten:
Durch Anklicken werden die gleichen Einstellungen für beide
Seiten Ihres Dokuments übernommen. Wird diese Option
angewählt, werden die von Ihnen geänderten Einstellungen
automatisch für die Vorder- und die Rückseite übernommen.
Haben Sie sich z. B. für 300 dpi als Ihre ideale Auflösung
entschieden, wird diese für die Vorder- und die Rückseite Ihres
Dokuments übernommen.
Kurz-Betriebsanleitung
9-13
9.3.2 Weitere Bildoptionen
Binarisierung Bei diesem Vorgang werden Grauton-
u
nd Farbbilder in Zweitonbilder
umgewandelt. Es gibt verschiedene
Verfahren, um diese Umwandlung
durchzuführen. Optionen:
Dynamischer Schwellwert, Feste
Verarbeitung, Raster 1 – 5,
Fehlerdiffusion.
Dynamische Schwelle: Wenn Sie die
Dynamische Schwelle wählen,
ermittelt der Scanner für jedes
Dokument den optimalen Schwellenwert,
bei dem die beste Bildqualität erzeugt
werden kann. Diese Option wird bei
Dokumenten verwendet, die Text, einen
schattierten oder einen farbigen
Hintergrund haben. Wenn Sie
Dynamische Schwelle wählen, sind die
Optionen Schwelle, Helligkeit und
Kontrast nicht verfügbar.
Dynamischer Schwellenwert (AD):
Bei der Wahl von Dynamischer
Schwellenwert (AD) wird der
erweiterte Modus der Funktion
Dynamischer Schwellenwert
ausgeführt. Allerdings könnte dieser
Modus Ihre Scangeschwindigkeit
verlangsamen.
Empfindlichkeit der dynamischen
Schwelle
Gescannte Bilder enthalten gelegentlich
kleine Punkte oder Flecken. Diese Punkte
verschwinden, wenn der Schieberegler
Kurz-Betriebsanleitung
9-14
für den Empfindlichkeitswert nach rechts
gezogen wird. Der
Empfindlichkeitsbereich reicht von 1 bis
30, die Standardeinstellung lautet 20.
Feste Verarbeitung: Diese Option wird für
Schwarz-Weiß-Dokumente und andere
Vorlagen mit hohen Kontrastwerten
verwendet. Der Schwarz-Weiß-Übergang wird
in einer einzelnen Stufe festgelegt. Die
Schwelle ist über den gesamten Dichtebereich
programmierbar. Bei der Festen
Verarbeitung wird der Kontrast auf 0
eingestellt. Wenn Sie Feste Verarbeitung
wählen, ist die Option Kontrast nicht
verfügbar.

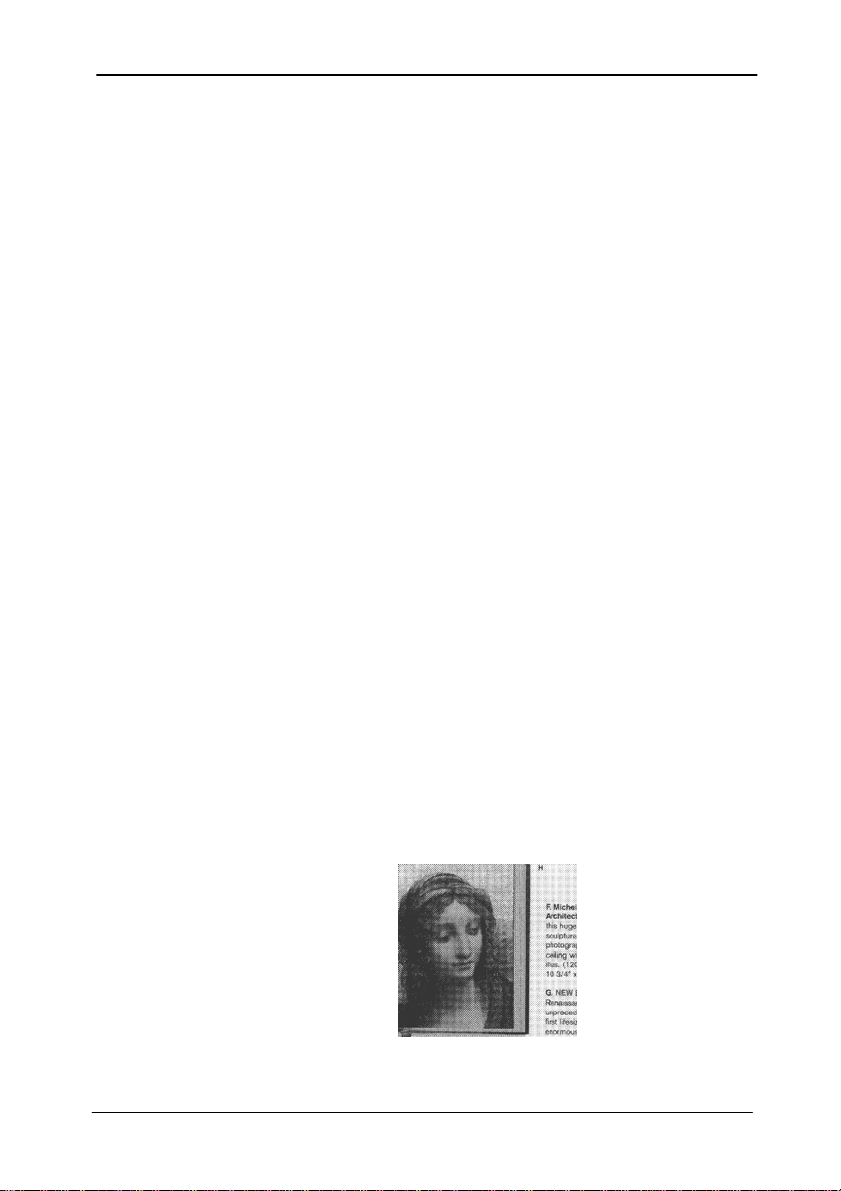

Raster: Zusätzlich zur reinen
Schwarzweißdarstellung können mit
„Raster“ Schattierungen durch den Einsatz
verschiedener Punktgrößen erzielt werden.
Rasterbilder ähneln den Abbildungen in
Zeitungen. Zu den Optionen zählen Raster
1, Raster 2, Raster 3, Raster 4 und Raster
5.
Fehlerdiffusion: Die Fehlerdiffusion ist eine
Variante der Rasterdarstellung.
Fehlerdiffusion sorgt für eine gute Bildtextur
und besser lesbare Texte als bei der reinen
Rasterdarstellung.

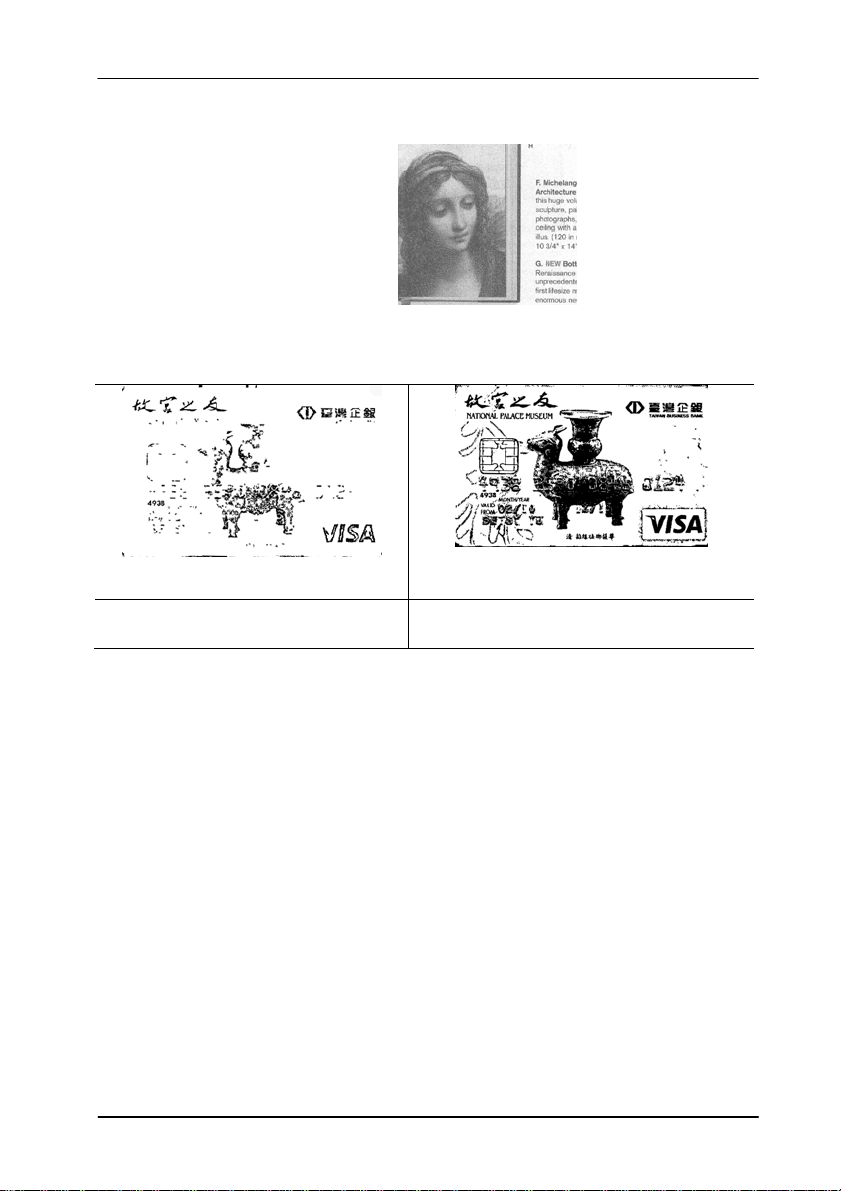

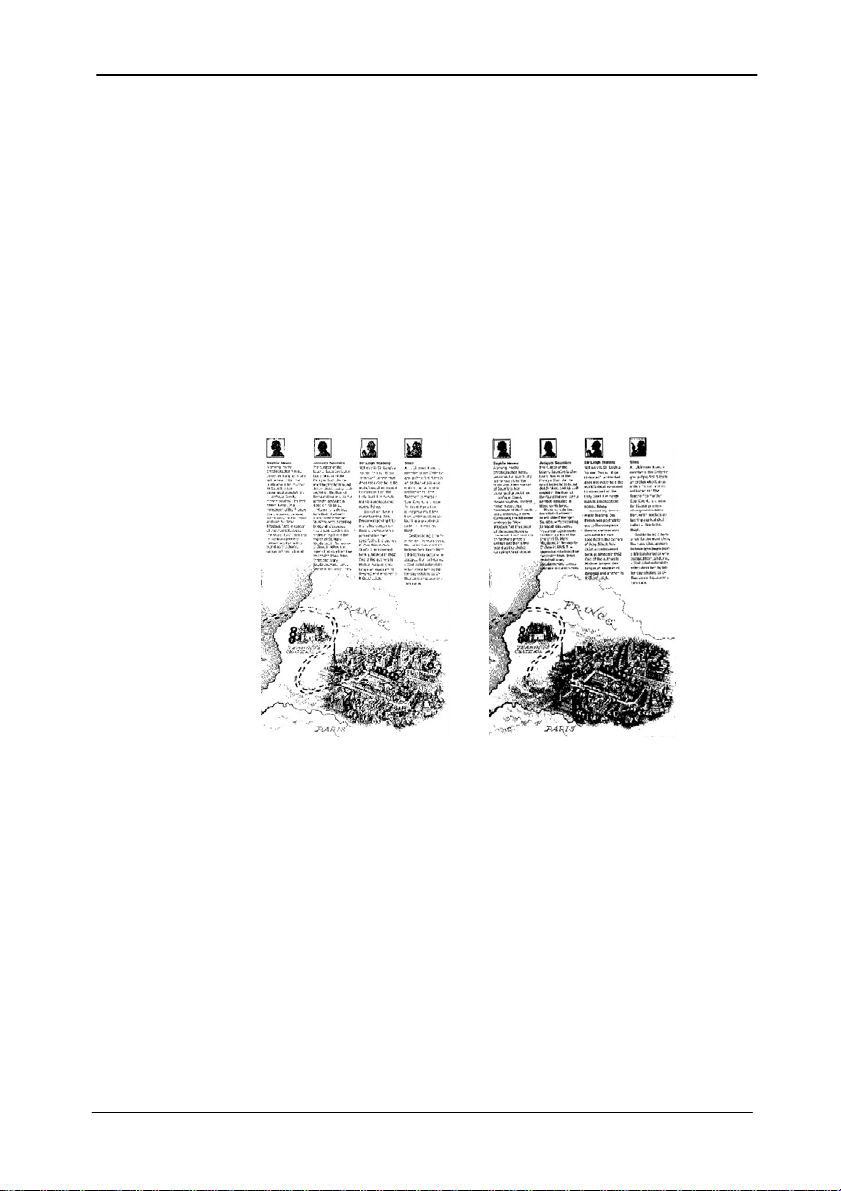

Rasterbild
Kurz-Betriebsanleitung
9-15
Fehlerdiffusionsbild
Normal Dynamischer Schwellenwert
(AD)
Kurz-Betriebsanleitung
9-16
Schwelle Mit dieser Funktion wird ein Grautonbild in ein
Zweitonbild umgewandelt. Der Wert reicht von
0 bis 255. Ein niedriger Schwellenwert erzeugt
ein helleres Bild und kann dazu verwendet
werden, Hintergründe und schwach sichtbare,
nicht benötigte Bilddaten zu unterdrücken. Ein
hoher Schwellenwert erzeugt ein dunkleres
Bild und kann dazu verwendet werden, um
sehr blasse Bilder aufzuwerten.
Der Schwellenwert kann durch Verschieben
des Schiebereglers nach rechts oder links
eingestellt werden.
200 dpi,
Schwelle:50,
Helligkeit: 0
200 dpi,
Schwelle:100,
Helligkeit: 0
Gray (Grau)
Document Type (Dokumenttyp): Auswahl: Normal
(Normal), Photo (Foto), Document (Dokument)
Wenn Sie Gray (Grau) als Bildtyp Ihres gescannten Dokumentes
auswählen, stehen Ihnen drei mögliche Dokumenttypen zur
Verfügung. Auswahl: Normal (Normal), Photo (Foto),
Document (Dokument).
Kurz-Betriebsanleitung
9-17
Document (Dokument): Wählen Sie „Document“, wenn
Ihr Original reinen Text oder eine Mischung aus Text und
Grafik enthält - dies ist die optimale Einstellung für
gebräuchliche geschäftliche Dokumente. Wenn Sie sich für
die Option „Document“ entscheiden, können Sie lediglich
die Einstellung Threshold (Schwellwert) anpassen.
Photo (Foto): Wählen Sie „Photo“, wenn Ihr Original
Fotos enthält - so können Sie Fotos als lebendige
Graustufenbilder reproduzieren. Wenn Sie die Option
„Photo“ nutzen, können Sie Threshold (Schwellwert) und
Contrast (Kontrast) anpassen.
Normal: Wenn Sie die Option „Normal“ nutzen, können Sie
Threshold (Schwellwert), Brightness (Helligkeit) und
Contrast (Kontrast) anpassen.
Threshold (Schwellwert): Hier können Sie Werte zwischen 0
und 255 angeben. Der Standardwert ist 230. Ein niedriger
Threshold-Wert führt zu einem helleren Bild und kann zum
Ausfiltern von Hintergründen und eher unwichtigen
Informationen genutzt werden. Ein hoher Threshold-Wert
bewirkt ein dunkles Bild und kann zum Erfassen blasser Bilder
benutzt werden. Den Threshold-Wert legen Sie fest, indem Sie
den Threshold-Schieber nach links oder rechts bewegen und
damit den gewünschten Wert einstellen.
Kurz-Betriebsanleitung
9-18
Normal
Foto
Dokument
(
Schwellwert: 230)
Normal
Foto
Dokument
(
Schwellwert: 230)
Kurz-Betriebsanleitung
9-19
Helligkeit
Hier können Sie die Helligkeit eines
Dokuments einstellen. Je höher der Wert,
um so heller das Bild. Verschieben Sie den
Regler nach links oder rechts, um die
Helligkeit zu erhöhen oder verringern. Der
Bereich reicht von
–100 bis +100.
Kontrast
Hier wird der Unterschied zwischen der
hellsten und der dunkelsten Stelle eines
Bilds eingestellt. Je höher der Kontrast, um
so mehr Graustufen gibt es. Verschieben
Sie den Regler nach links oder rechts, um
den Kontrast zu erhöhen oder verringern.
Der Bereich reicht von
–100 bis +100.

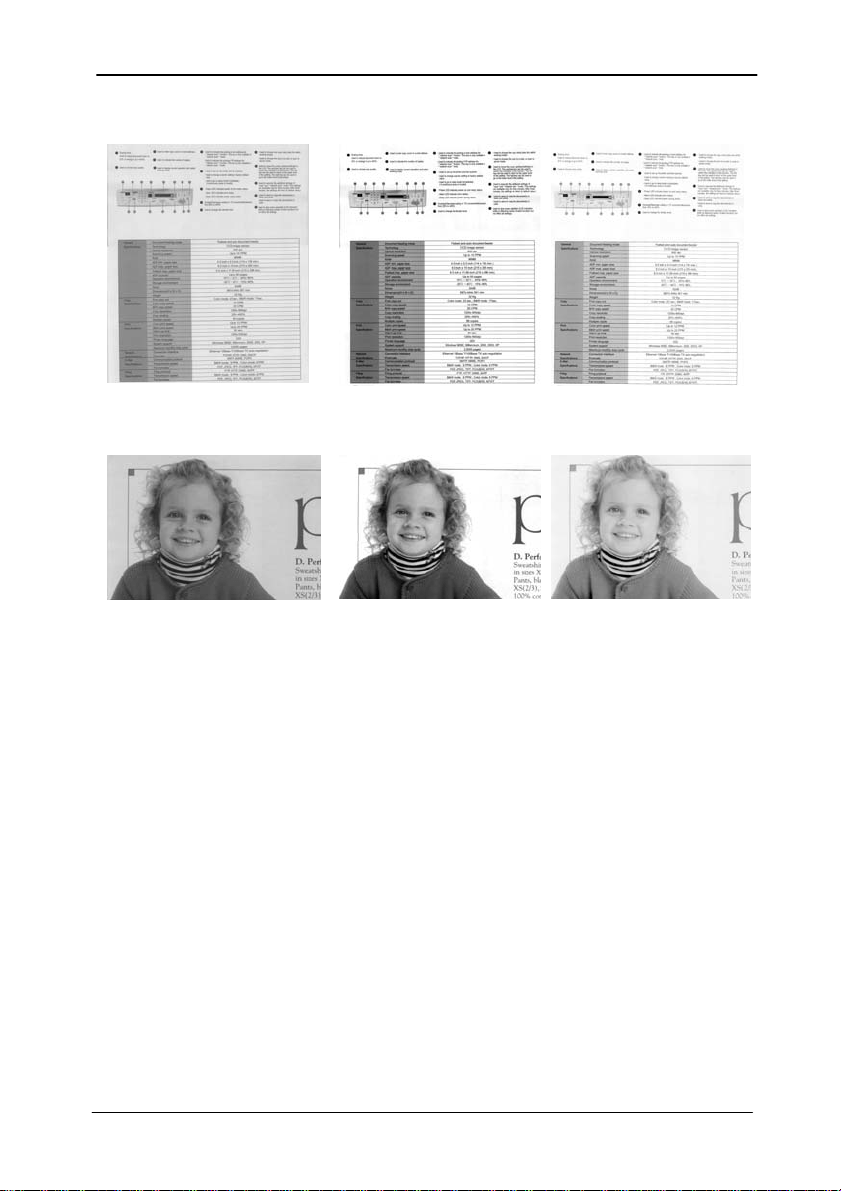

Helligkeit: -50 Helligkeit: 0 (Normal)
Helligkeit: +50
Kontrast: -50 Kontrast: 0
(Normal)
Kontrast: +50
Kurz-Betriebsanleitung
9-20
Auflösung
Bei einer gut eingestellten Auflösung wird ein
Bild sehr detailliert gescannt. Die Auflösung
wird in Punkten pro Zoll (dots per inch = dpi)
angegeben. Bei einer hohen dpi-Zahl sind
Auflösung und Bilddatei groß. Beachten Sie,
dass sich die Scandauer bei größeren
Auflösungen verlängert und auch die
Dateigröße wächst. Ein Farbbild im Format
A4, das mit einer Auflösung von 300 dpi im
True Color-Modus gescannt wird, erzeugt
eine ca. 25 MB große Datei. Eine höhere
Auflösung (über 600 dpi) wird nur dann
empfohlen, wenn Sie einen kleinen Bereich
im True Color-Modus scannen möchten.
Wählen Sie aus der Drop-down-Liste einen
Wert aus. Die Standardeinstellung ist
200 dpi. Verfügbar sind die Auflösungen 75,
100, 150, 200,300, 400 und 600 dpi. Sie
können auch selbst einen Wert definieren,
indem Sie das Feld rechts neben der Liste
anklicken und dann auf die Pfeiltaste
drücken. Wenn der gewünschte Wert erreicht
wurde, klicken Sie auf die Taste Hinzufügen,
um diesen in die Liste einzufügen. Hinweis:
Wenn ein Drucker oder MICR-Leser an den
Scanner angeschlossen ist, ist eine Auflösung
bis 300 dpi möglich.
Kurz-Betriebsanleitung
9-21

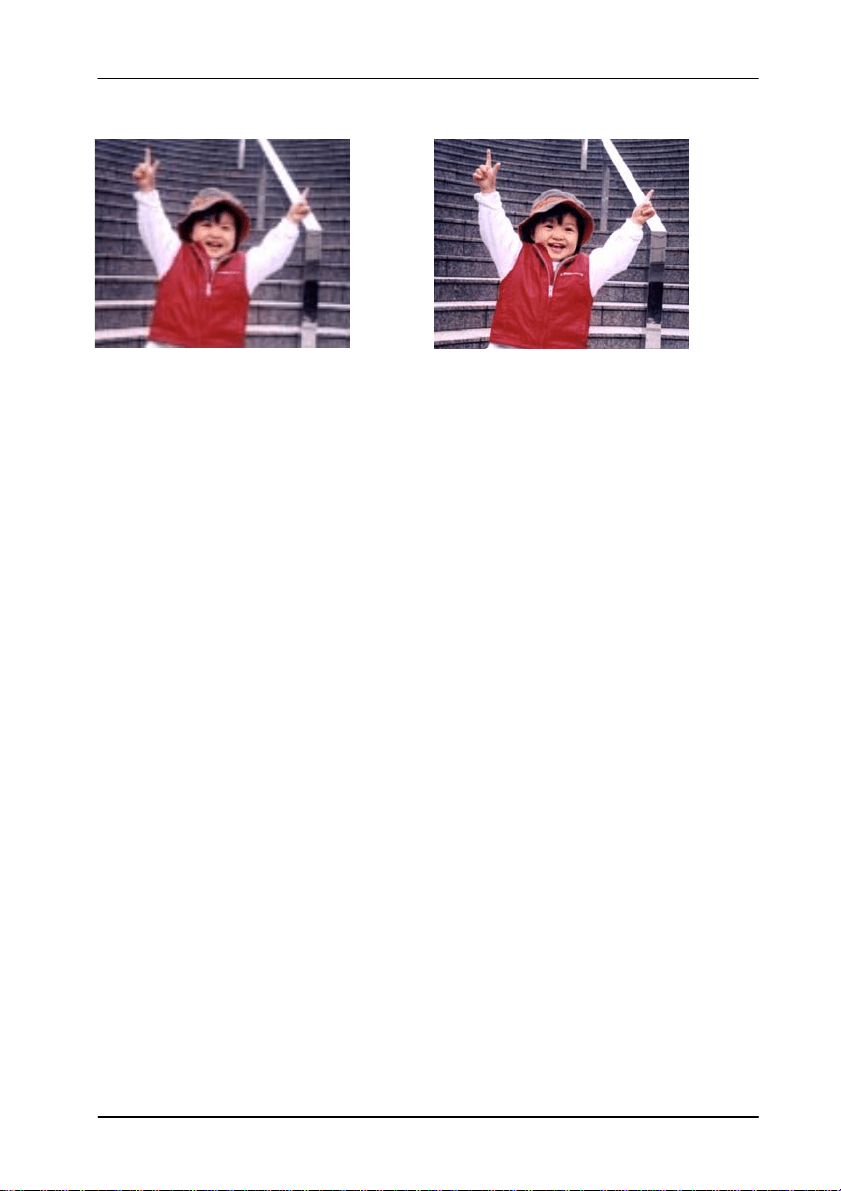

Auflösung: 75 dpi
Auflösung: 150 dpi
Kurz-Betriebsanleitung
9-22
Umkehren Mit dieser Funktion werden die Helligkeit und
die Farben eines Bilds umgekehrt. Die
Standardeinstellung ist Schwarz auf weißem
Hintergrund. Bei "Umkehren" ist die
Einstellung Weiß auf schwarzem
Hintergrund. Bei Farbbildern wird jedes Pixel
in seine Komplementärfarbe umbewandelt.
Schwarz auf Weiß
Weiß auf Schwarz
Kurz-Betriebsanleitung
9-23
Scanquelle Auswahlmöglichkeiten:
Automatischer Einzelblatteinzug: Zum
Scannen mehrerer Seiten.
Flachbett: Zum Scannen einzelner Seiten,
z.B. Zeitungsausschnitte oder geknittertes
Papier.
Flachbett (Buch): Zum Scannen von
Seiten aus einem Buch.
Automatisch: Der Scanner stellt die
Scanquelle automatisch ein. Wenn Sie die
Option Automatisch einstellen und sich
ein Dokument sowohl im automatischen
Einzelblatteinzug (ADF) als auch auf dem
Flachbett befindet, wählt der Scanner
automatisch die Scanquelle ADF. Wenn Sie
Automatisch wählen, und sich nur im
Flachbett ein Dokument befindet, wählt der
Scanner als Scanquelle die Option
Flachbett.
Zwei Seiten in ein Bild einfügen:
Falls Sie einen Papiereinzugs-Scanner mit
einem vorderen Einzugsfach haben, können
Sie ein Dokument der Größe A3 mit einer
innovativen Methode scannen. Falten Sie
Ihr Dokument der Größe A3 in A4 und
legen Sie das Papier in das vordere
Einzugsfach. Wählen Sie Zwei Seiten
zusammenführen aus der Scanquelle-
Option und der Scanner wird in der Lage
sein, beide Seiten Ihres Dokuments zu
scannen und zwei A4 Bilder in ein A3 Bild
einzufügen.

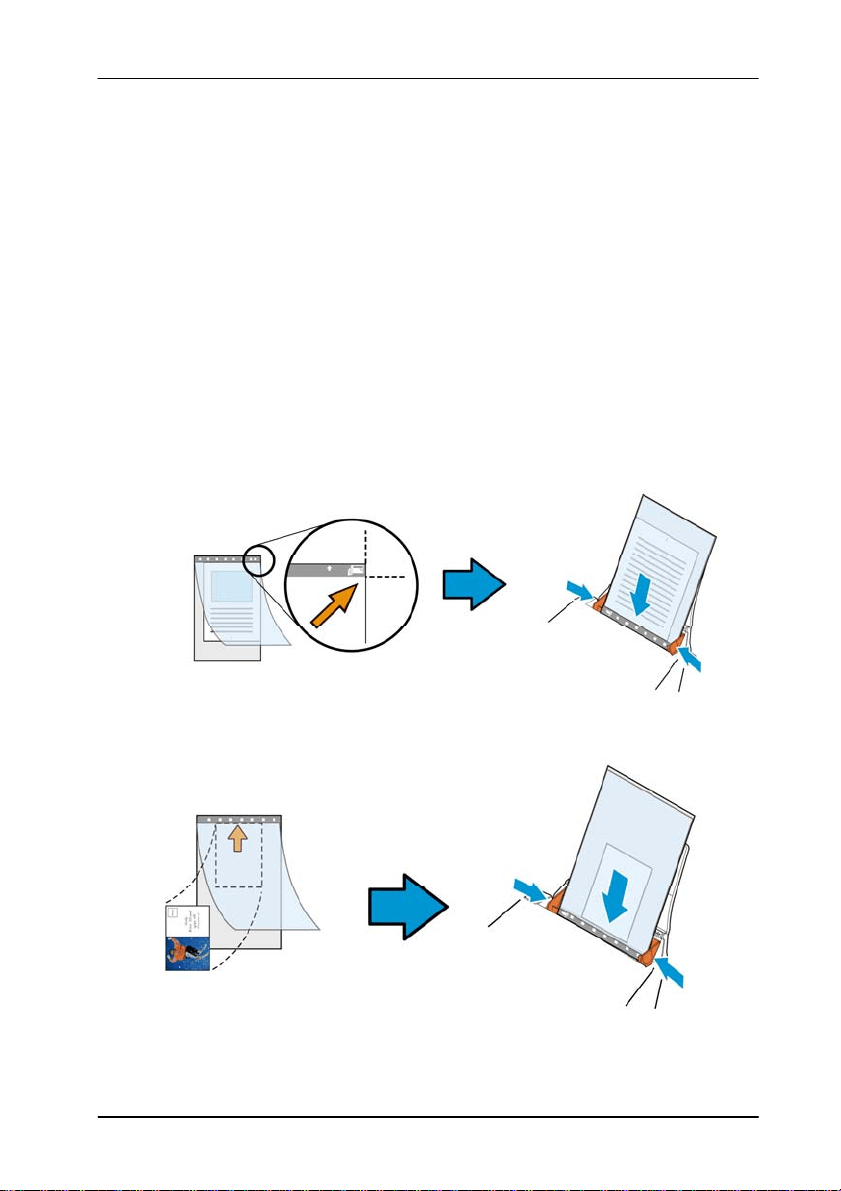

Hinweis: Diese Funktion muss mit einem
Trägerblatt verwendet werden. Für das
Einlegen eines Dokumentes mit einem
Trägerblatt lesen Sie bitte Abschnitt 4.6.2,
Andere Papierauswahl.
Kurz-Betriebsanleitung
9-24
Hinweis: Wenn Sie Zwei Seiten in ein Bild
einfügen wählen, wird die Abschneid- oder
Multifeed-Funktion deaktiviert.
Hinweis: Wählen Sie [Zwei Seiten
zusammenführen] bei der Option [Scan-
Quelle] aus dem Register [Bild]; dann kann
der Scanner beide Seiten Ihres Dokuments
scannen und diese in einem einzelnen Bild
zusammenfügen.
Die Funktion ist jetzt im automatischen
Dokumenteneinzug verfügbar. Es wird jedoch
immer nur eine Seite unterstützt.

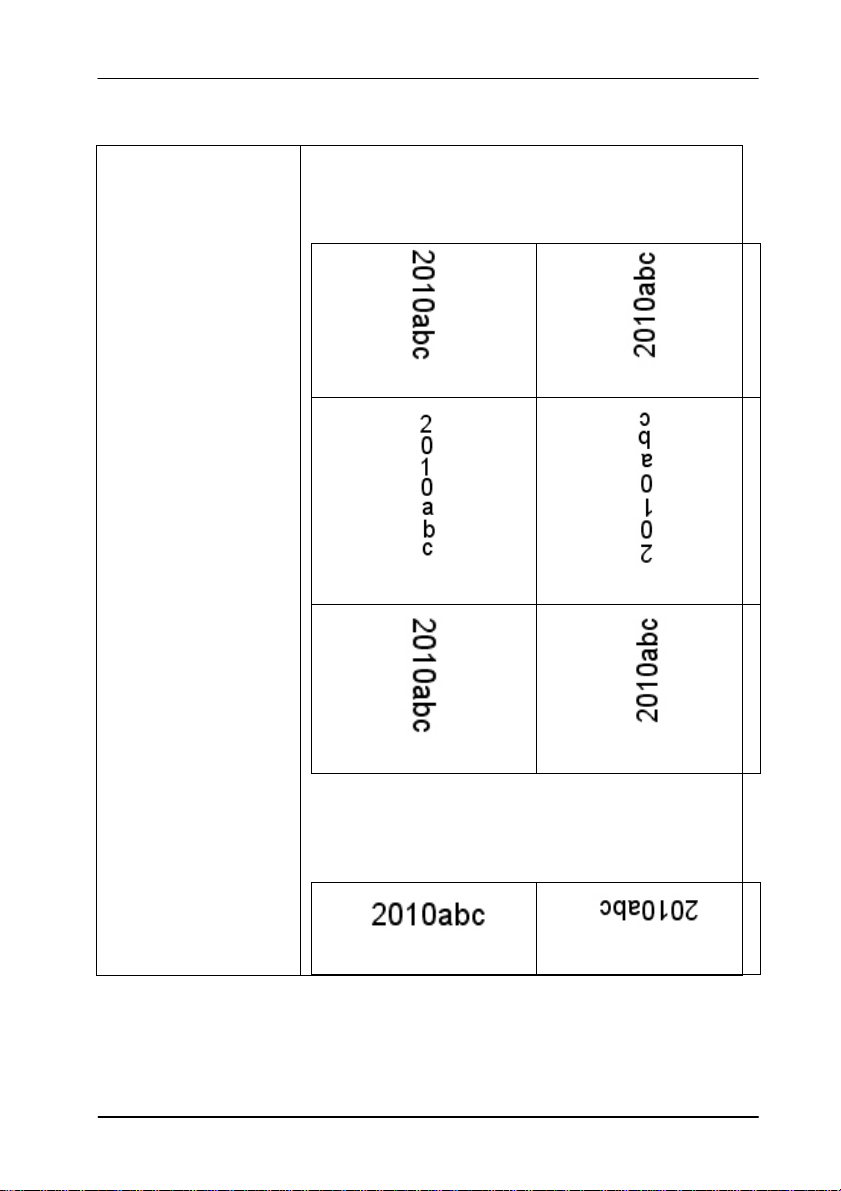

Falls „Zwei Seiten zu einem Bild
zusammenführen“ ausgewählt ist, können Sie
zwischen „Horizontal zusammenführen“, „Vertikal
zusammenführen“ und „Vertikal zusammenführen
(Rückseite umkehren)“ wählen. Wenn die
Rückseite Ihres Dokuments verkehrt herum ist,
wählen Sie „Vertikal zusammenführen (Rückseite
umkehren)“ und die Rückseite wird automatisch
um 180 Grad gedreht und zusammengeführt.
Beachten Sie, dass die verfügbaren Optionen
vom Scannertyp abhängen.
Rück-
seite
Vertikal zusammenfügen
Vorder-
seite
Rück-
seite
Horizontal zusammenfügen
Vorder-
seite
Kurz-Betriebsanleitung
9-25
Farbanpassu
ng
Die Farbanpassung dient dazu, eine
möglichst exakte Farbwiedergabe zu
erzielen. Bei dieser Option werden die
Standardparameter (ICC-Profil) zur
Anpassung der Bildfarben eingesetzt.
Auswahlmöglichkeiten: Keine,
Dokumente, Foto
Keine: Durch die Auswahl „Keine“ wird
diese Funktion außer Kraft gesetzt.
Dokument: „Dokument“ wählen Sie,
wenn Ihr Original reinen Text oder eine
Mischung aus Text und Grafik enthält –
dies ist die optimale Einstellung für
gebräuchliche geschäftliche Dokumente.
Foto: Wählen Sie „Foto“, wenn Ihr
Original Fotos enthält – so werden die
Farben der Fotos besonders lebendig
wiedergegeben.

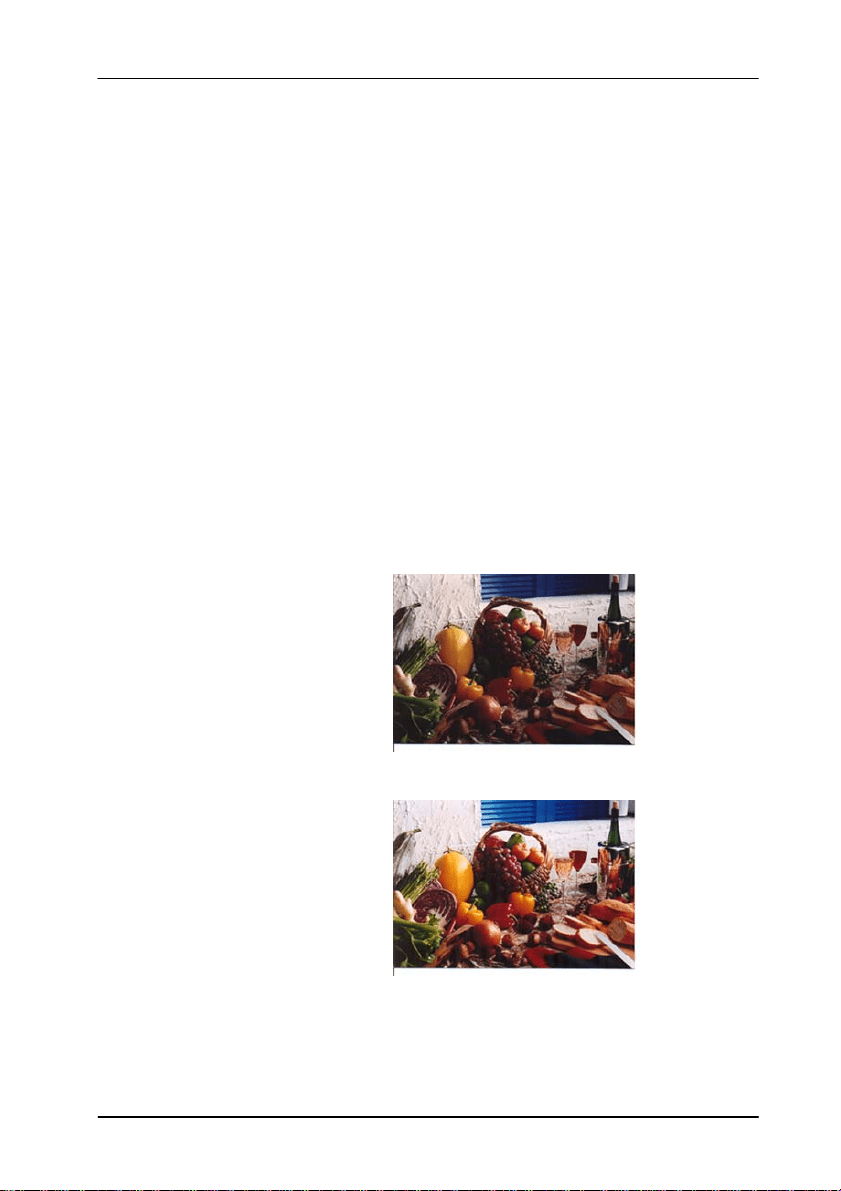

Normal
Nach der Farbanpassung
Kurz-Betriebsanleitung
9-26
Farbregulierung
Regulierung der Farbqualität des Bilds, so dass sie nahezu
der des Original-Bilds entspricht. Bei dieser Funktion
regulieren Standardparameter die Farbeinstellung des
Bilds.
9.3.3 Scannen von Farbdokumenten
Wenn Si
e Farbdokumente scannen, sind die folgenden Optionen
verfügbar:
Helligkeit
Kontrast
Auflösung
Umkehren
9.3.4 Scannen von Graustufendokumenten
Wenn Si
e Graustufendokumente scannen, sind die folgenden
Optionen verfügbar:
Helligkeit
Kontrast
Auflösung
Umkehren
Kurz-Betriebsanleitung
9-27
9.3.5 Scannen von Schwarz-Weiß-Dokumenten
Wenn Si
e Schwarz-Weiß-Dokumente scannen, sind die
folgenden Optionen verfügbar:
Binarisierung (Dynamische Schwelle)
Auflösung
Umkehren
Oder
Binarisierung (Feste Verarbeitung)
Schwelle
Helligkeit
Auflösung
Umkehren
Kurz-Betriebsanleitung
9-28

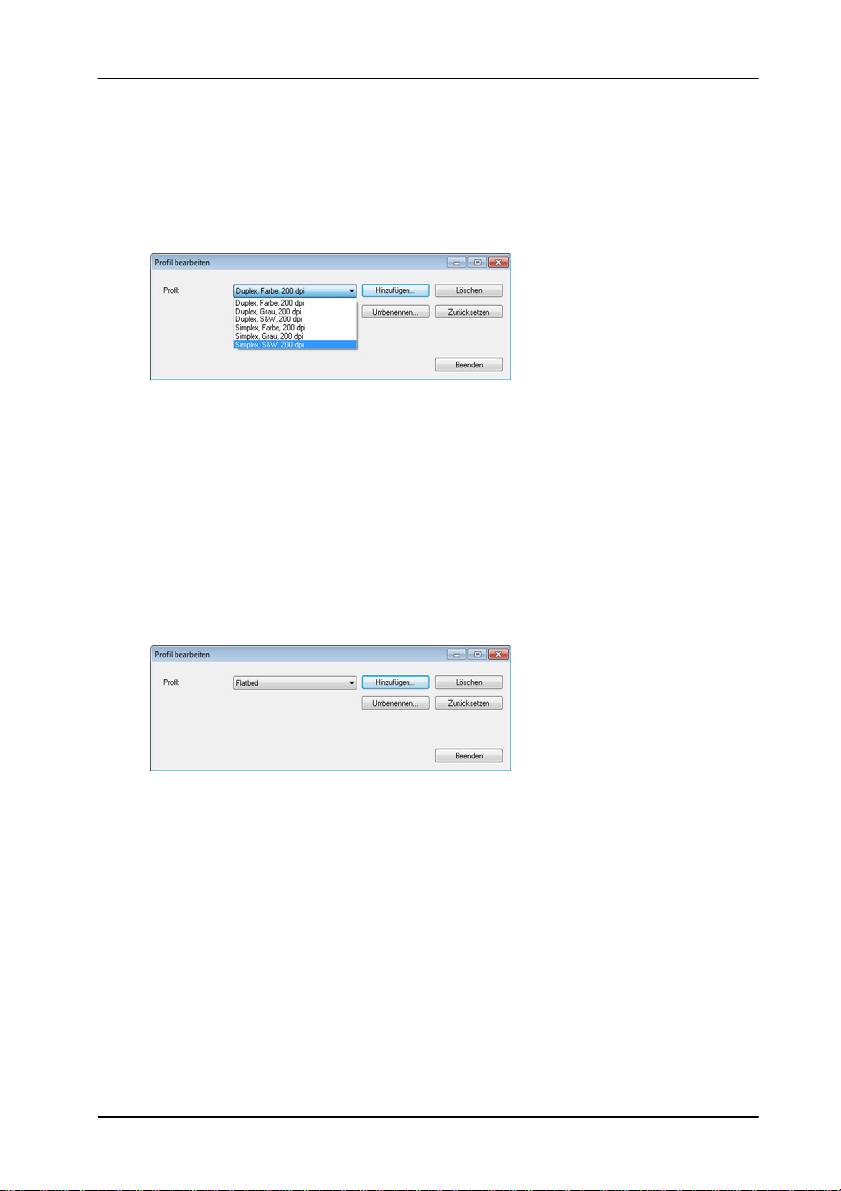

9.3.6 Bearbeiten von Profilen
Im Di
alogfeld Scanner-Eigenschaften können Sie häufig
verwendete Scan-Einstellungen ändern und in Profilen speichern.
Diese Profile können geändert werden, indem Sie sie
umbenennen oder löschen.
So fügen Sie ein neues Profil hinzu
1. Legen Sie die Einstellungen fest. (Sie können z. B. die
Auflösung, den Bildtyp, das Schneideverfahren oder die
Scangröße ändern.)
2. Klicken Sie auf die Registerkarte Bild und wählen Sie die
Option “Profil”, um das Dialogfeld “Profil bearbeiten”
aufzurufen.
3. Klicken Sie auf “ Hinzufügen” , geben Sie den Namen des
Profils ein, und klicken Sie dann auf “Speichern”.
4. Das neue Profil wird gespeichert und im Listenfeld “Profile”
angezeigt.
Kurz-Betriebsanleitung
9-29
So laden Sie ein Profil
1. Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld
“Profile” ein Profil aus.
2. Das entsprechende Profil wird sofort geladen und im
Dialogfeld Scanner-Eigenschaften angezeigt.
So löschen Sie ein Profil
1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das
Dialogfeld Profil bearbeiten aufzurufen.
2. Wählen Sie aus dem Listenfeld das Profil aus, das gelöscht
werden soll.
3. Klicken Sie auf “ Löschen”. Die Meldung “Möchten Sie
dieses Profil wirklich löschen?” wird angezeigt.
4. Klicken Sie auf “Ja”, um den Löschvorgang fortzusetzen,
oder auf “ Abbrechen”, um ihn abzubrechen.
Kurz-Betriebsanleitung
9-30

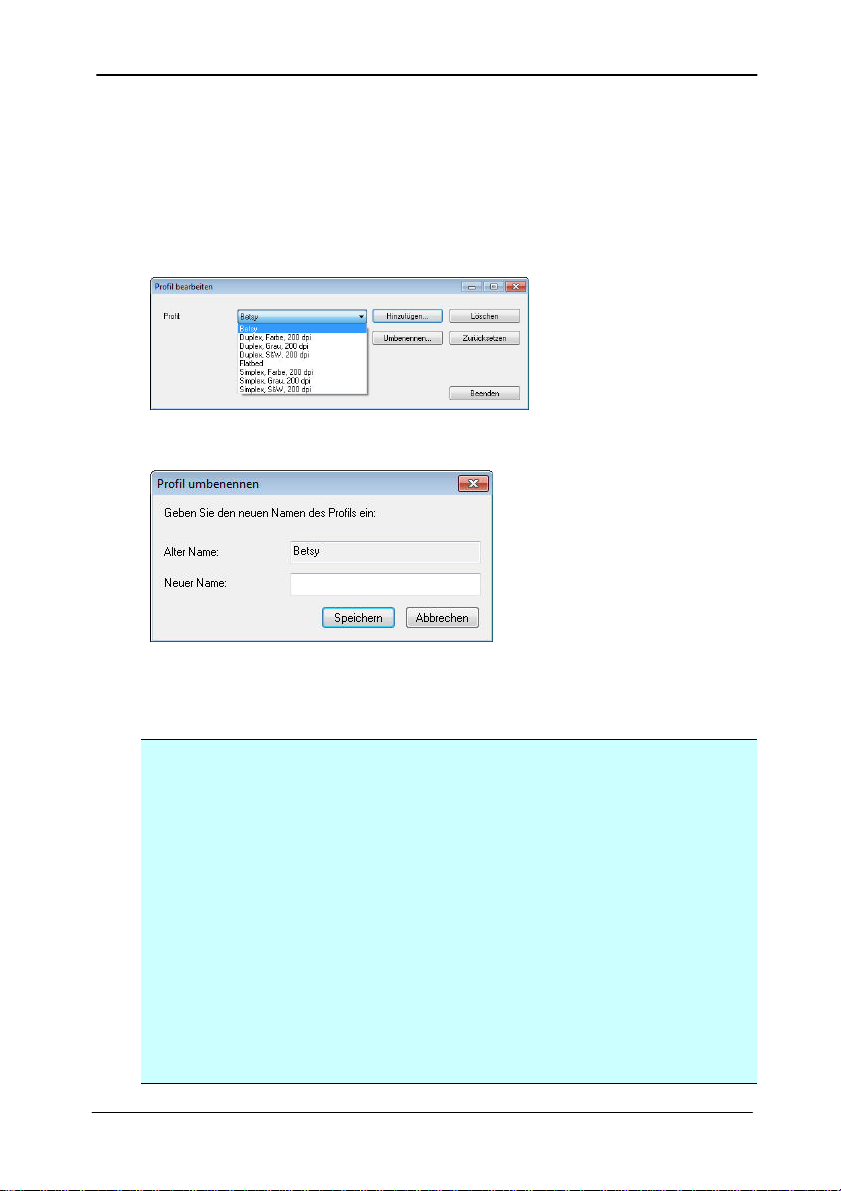

So benennen Sie ein Profil um
1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das
Dialogfeld Profil bearbeiten aufzurufen.
2. Wählen Sie aus dem Listenfeld das Profil aus, das
umbenannt werden soll, und klicken Sie auf die Schaltfläche
Umbenennen.
3. Geben Sie den neuen Namen für das Profil ein.
4. Wählen Sie zum Löschen die Option “Ja” und zum
Abbrechen “Abbrechen”.
甲、 Hinweis:
Die voreingestellten Standardprofile sind Flatbed,
Simplex-S&W, 200 dpi, Simplex-Grau, 200 dpi, Simplex-
Farbe, 200 dpi, Duplex-S&W, 200 dpi, Duplex-Grau, 200
dpi, Duplex-Farbe, 200 dpi. Wenn Sie einen Simplex-
Scanner oder einen Scanner mit Seiteneinzug haben,
sind die Optionen Duplex und Flachbett nicht verfügbar.
乙、 Ist eine Einstellung für ein aktuelles Profil
geändert worden, wird dem Namen des aktuellen Profils
ein „*“-Zeichen vorangestellt, z. B. „* Duplex, Farbe,
200 dpi“. Klicken Sie je nach Wunsch auf die
Schaltfläche „OK“ oder „Scannen“, woraufhin sich ein
Dialog einblendet, in dem Sie das neue Profil speichern
können.
Kurz-Betriebsanleitung
9-31
9.4 Die Registerkarte "Komprimierung"
Auf der Regi
sterkarte "Komprimierung" können Sie die
Komprimierung und den Komprimierungsgrad festlegen.
Zweitonbilder werden normalerweise mit dem CCITT-Standard,
auch Gruppe 4 (G4) genannt, komprimiert. Farb- und
Graustufenbilder werden gewöhnlich mit der JPEG-Technologie
komprimiert. Verschieben Sie den Regler JPEG-Qualität nach
rechts oder links, um den Komprimierungsgrad zu erhöhen oder
verringern. Je höher der Komprimierungsgrad, um so schlechter
ist die Qualität. Die Standardeinstellung ist 50%.
Beachten Sie, dass die Komprimierung von Ihrem
Bildbearbeitungsprogramm abhängt. Wenn Ihr
Bildbearbeitungsprogramm nicht das Komprimierungsformat
unterstützt, erscheint entweder eine Warnmeldung oder es wird
ein Bild mit einer sehr schlechten Qualität erzeugt.
JPEG steht für Joint Photographic Editor Group. Diese Gruppe
hat einen Komprimierungsstandard für Farb- und
Graustufenbilder entwickelt, der bei Scannern und
Softwareanwendungen weit verbreitet ist. Auf Microsoft Windows
gestützten Systemen wurden Dateien mit der
Dateierweiterung .jpg in der Regel mit diesem Standard
komprimiert.
Beim Scannen von Farb- und Graustufenbildern sind die
folgenden Komprimierungsoptionen verfügbar:
Keine
JPEG
Beim Scannen von S&W-Bildern sind die folgenden
Komprimierungsoptionen verfügbar:
Keine
G4
Kurz-Betriebsanleitung
9-32
Komprimierung:
Zum Abschließen Ihres Scans bei einer angegebenen
Geschwindigkeit wird das gescannte Bild während der
Übertragung standardmäßig komprimiert. Falls Sie jedoch
maximale Bildqualität erzielen möchten, können Sie die
Bilddaten vor der Ausgabe die komprimieren.
An Anwendung:
Wählen Sie aus, ob die Bilddaten komprimiert und vom TWAIN-
Treiber in die Anwendung übertragen werden sollen. Beachten
Sie, dass bitonale Bilder normalerweise über den CCITT-
Standard namens Gruppe 4 (G4) komprimiert werden. Farbige
und Grauskalen-Bilder werden häufig mit JPEG-Technologie
komprimiert. Bewegen Sie den [Image Quality](Bildqualität)-
Regler zum Erhöhen oder Verringern Ihrer Bildqualität nach
rechts oder links. Je höher die Bildqualität, desto geringer die
Komprimierung. Standard ist 50 %.
Beachten Sie, dass die Komprimierung von Ihrer
Bildbearbeitungsanwendung abhängig. Falls Ihre
Bildbearbeitungsanwendungen die Art des
Komprimierungsformates nicht unterstützt, sieht das Bild der
komprimierten Datei ungewöhnlich aus.
Vom Scanner: (Hinweis: Die Verfügbarkeit dieser Option
hängt vom Scannertyp ab.)
Wählen Sie aus, ob das gescannte Bild komprimiert und vom
Scanner an den TWAIN-Treiber übertragen werden soll.
Optionen: Unkomprimiert, *Beste Bildqualität (geringe
Komprimierung), Bessere Bildqualität (normale Komprimierung),
Normale Bildqualität (hohe Komprimierung). (*: Werksstandard)
Gescanntes
Gescanntes
Scanner
Scannertreiber
Bildbearbeitungsanwendung
Kurz-Betriebsanleitung
9-33

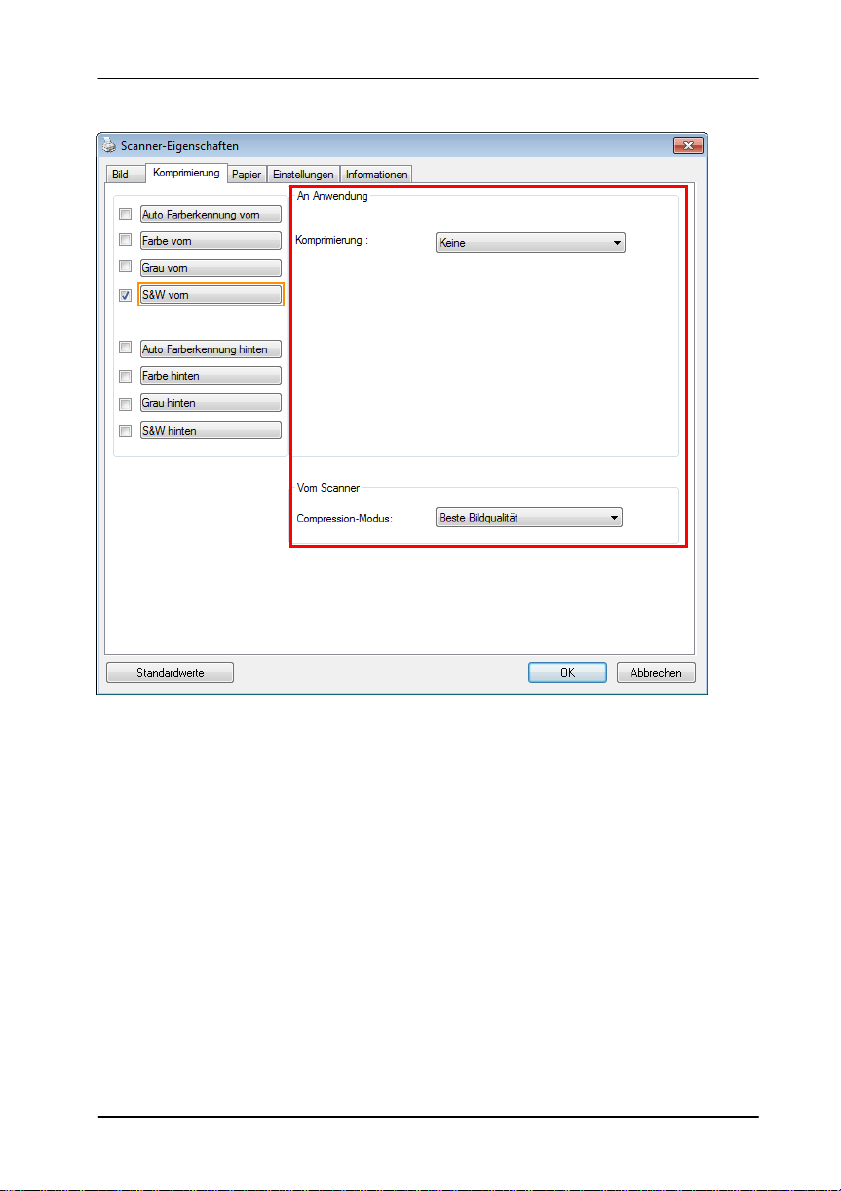

Das Dialogfeld "Komprimierung"
Kurz-Betriebsanleitung
9-34
9.5 Die Registerkarte "Farbunterdrückung"
9.5.1 Einstellen der Farbunterdrückung
Mit der Registerkarte [Blindfarbe] können Si
e Grün, Rot, Blau
oder eine Farbe Ihrer Wahl auswählen; damit werden
Bildelemente in der gewählten Farbe aus einem eingescannten
Bild entfernt. Mit dieser Option wird der Text bei Verwendung
von OCR- (Optical Character Recognition-)Software deutlicher
dargestellt. Diese Funktion wird nur bei grauen oder
schwarzweißen Abbildungen wirksam.

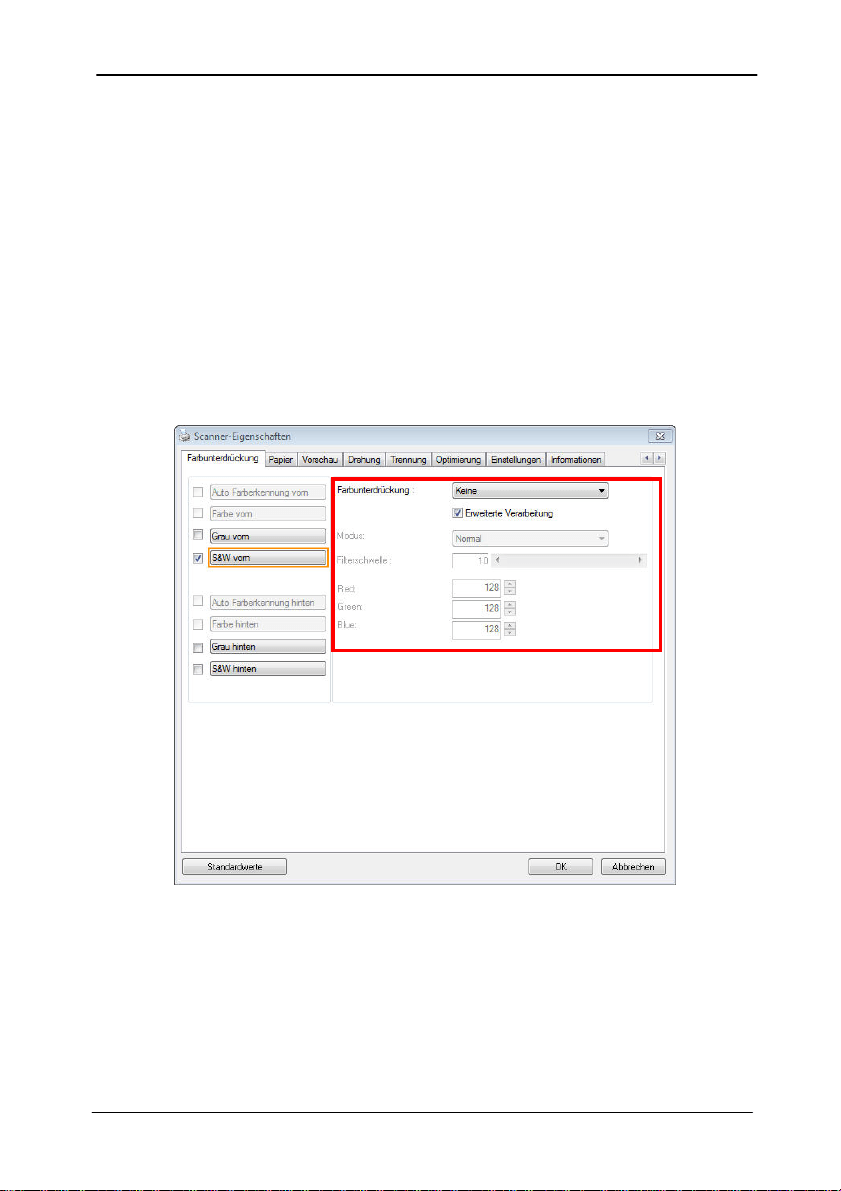

Das Dialogfeld "Farbunterdrückung"
Kurz-Betriebsanleitung
9-35
Optionen: Keine, Automatisch, Rot entfernen, Grün
entfernen, Blau entfernen, Benutzerdefiniert
- Keine: Hiermit wird keine Farbe entfernt.
- Automatisch: Hiermit wird das Bild automatisch ohne die
Elemente in der Primärfarbe ausgegeben.
- Rot/Grün/Blau entfernen: Hiermit wird das Bild ohne die
Elemente in der angegebenen Farbe ausgegeben.
- Benutzerdefiniert: Hier können Sie die zu entfernende
Farbe durch Eingabe ihres RGB- (Rot-Grün-Blau-)Werts
angeben.
Erweiterte Optionen:
- Qualität: Werte: 0~20. Standard: 10
Bei Auswahl von [Qualität] können Sie mit dem
Schieberegler [Grenzwert für Filterung] das Ausmaß der
Entfernung einer Farbe festlegen. Mit einem niedrigen Wert
wird mehr von der ausgewählten Farbe entfernt und mit
einem höheren Wert bleibt mehr erhalten.
- Normal: Hiermit wird die Farbe mittels einer optimierten
Einstellung bestimmt.
Original
Automatisch/Grün entfernen
(Normal)
Rot entfernen (Normal)
Grün entfernen (Qualität:
Grenzwert: 18)
Kurz-Betriebsanleitung
9-36

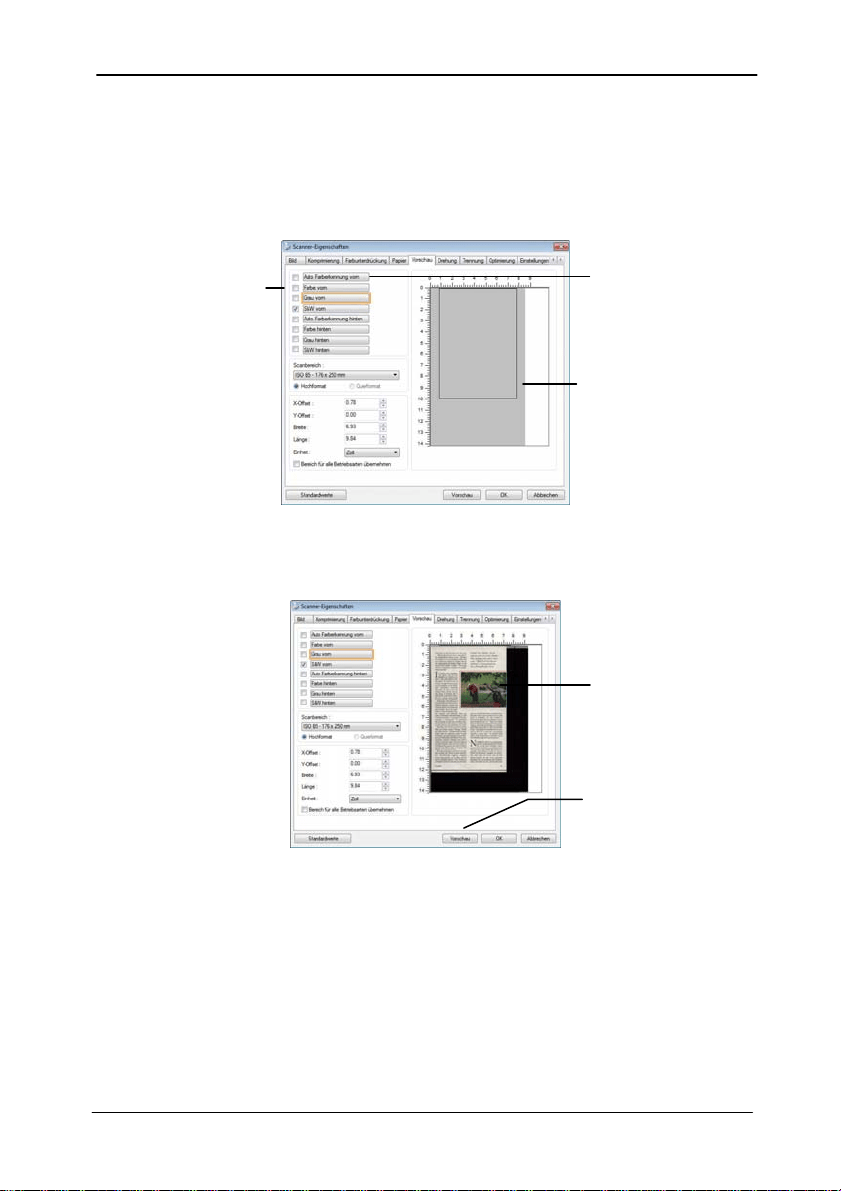

Ergebnis der Farbentfernung in der Vorschau einsehen:
Dies geschieht wie folgt:
1. Klicken Sie oben links auf das Symbol
[Scannereigenschaften] (
) und wählen zur Anzeige
verfügbarer Registernamen [Register].
2. Wählen Sie zur Anzeige des Vorschauregisters
[Vorschau].
3. Klicken Sie zur Anzeige des Vorschaufensters [Vorschau].
4. Laden Sie Ihr Dokument in den Scanner und klicken Sie
zum Anzeigen einer Vorschau des Bilds auf die
Schaltfläche [Vorschau].
5. Klicken Sie im Register [Bild] auf den Abbildungsmodus
[Grau] oder [Schwarzweiß] und wählen Sie im Register
[Blindfarbe] [Benutzerdefiniert]. Danach wird die
Schaltfläche A [Vorschaufenster] angezeigt.
6. Klicken Sie auf die Schaltfläche [Vorschaufenster];
danach erscheint das Fenster [Vorschaufenster] mit der
Abbildung im Vorschaumodus.
7. Bewegen Sie Ihren Cursor über das Bild im
Vorschaumodus. Nun wird der Mauszeiger zu einem
Pipettensymbol.
8. Klicken Sie auf die Farbe, die Sie entfernen möchten.
9. Drücken Sie die Maustaste und halten Sie sie gedrückt;
dadurch wird das Ergebnis nach dem Entfernen der
gewählten Farbe angezeigt. Wenn das Ergebnis Ihren
Wünschen entspricht, klicken Sie zum Schließen des
Vorschaufensters auf [OK].
Kurz-Betriebsanleitung
9-37

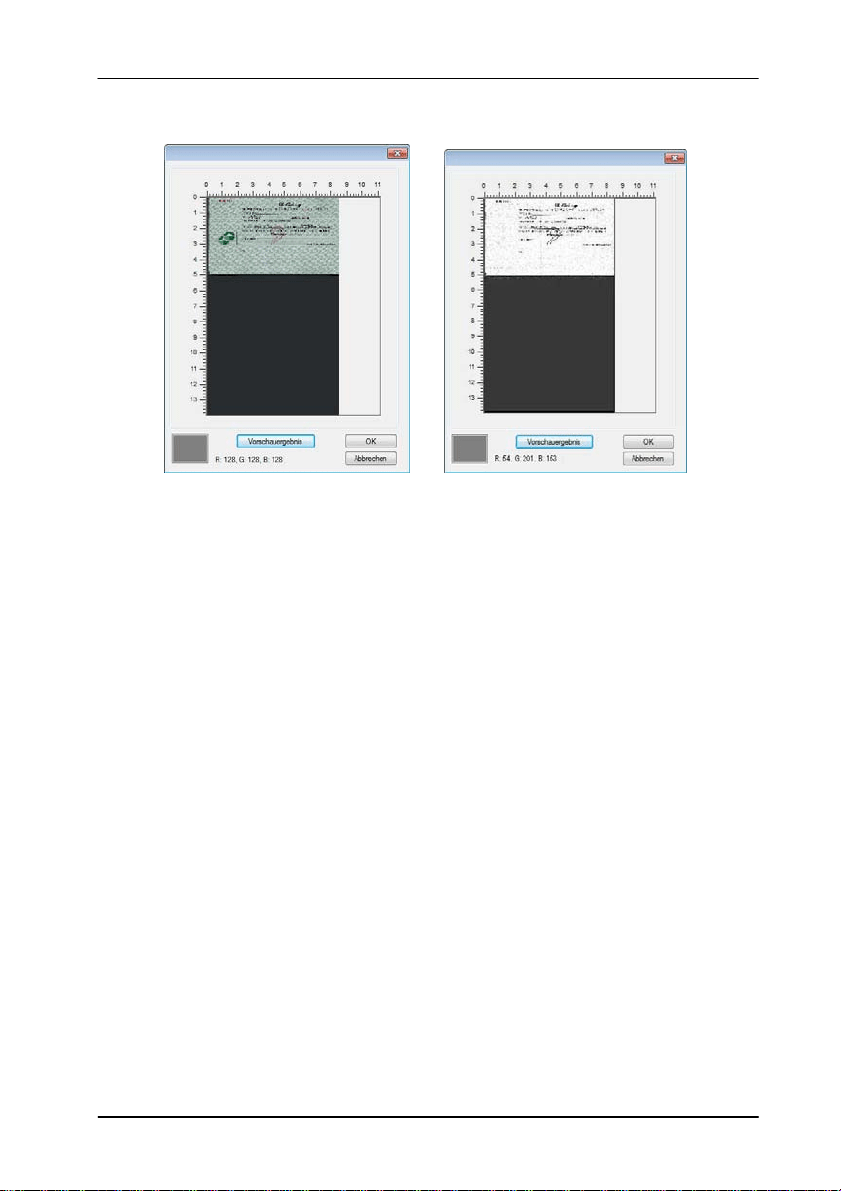

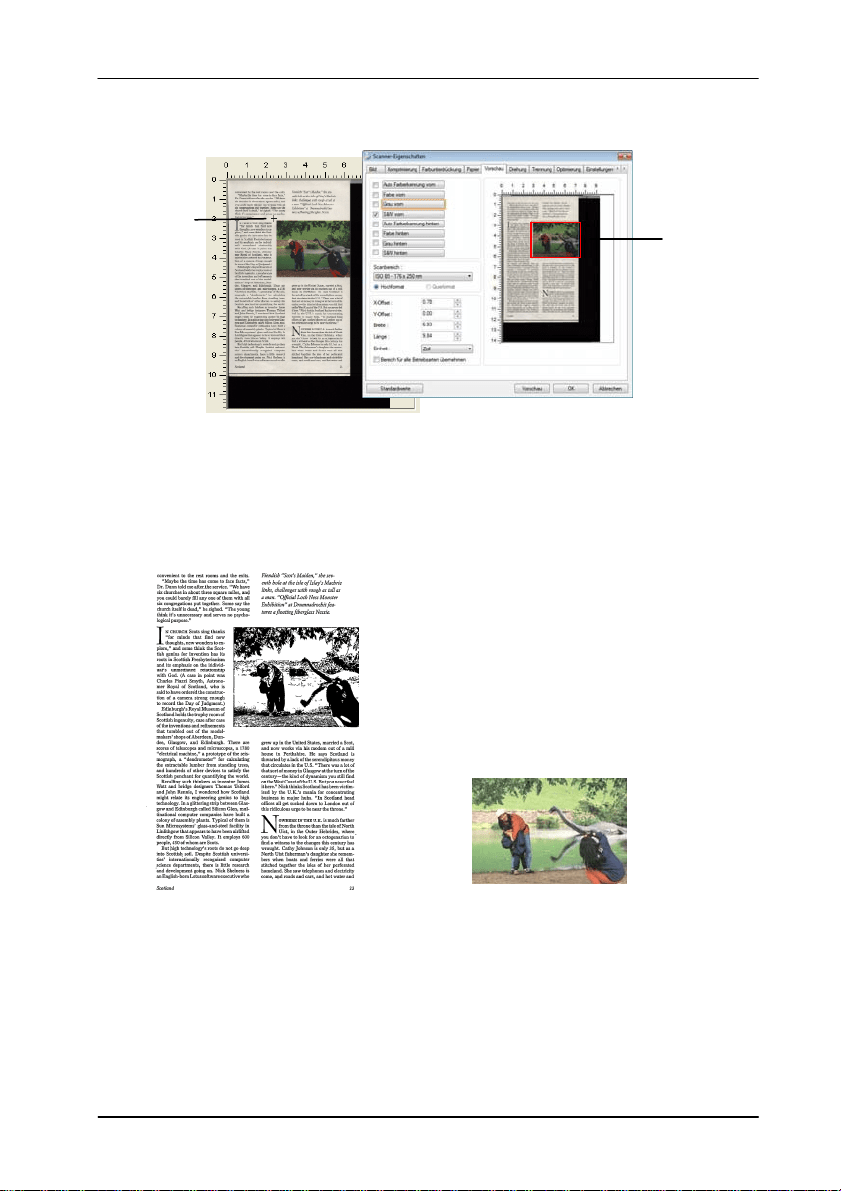

Vorschaufenster Nach Entfernung der gewählten Farbe
Kurz-Betriebsanleitung
9-38

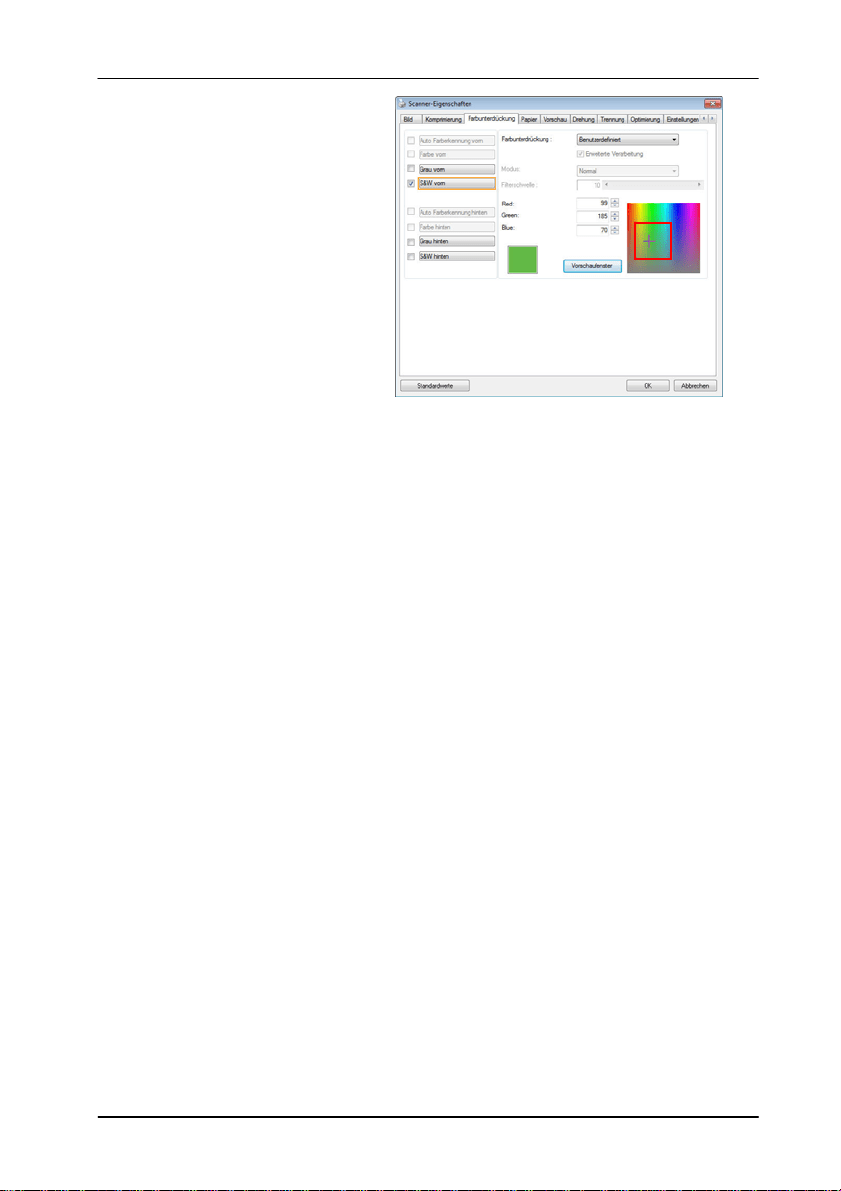

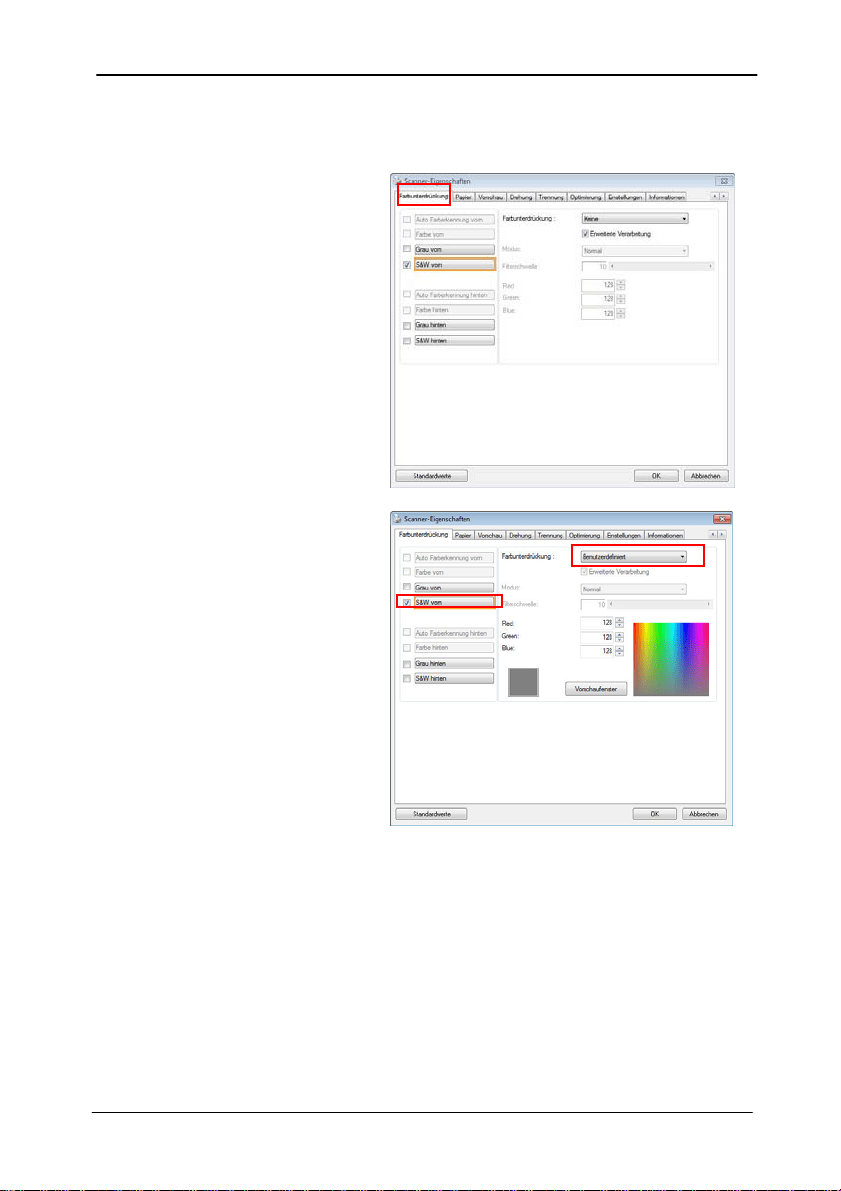

So wählen Sie eine Farbe aus der Farbpalette:
1. Klicken Sie im
Dialogfenster Scanner
Properties (Scanner-
Eigenschaften) auf
das Color Dropout
(Farbunterdrückung)-
Register.
2. Wählen Sie aus dem
Bildauswahlkästchen
Gray (Grau) oder
B&W (S/W) und
klicken im Color
Dropout(Farbunterdrü
ckung)-Auswahlmenü
auf „Custom
(Anpassen)“. Die
Farbpalette erscheint.
Kurz-Betriebsanleitung
9-39
3. Bewegen Sie Ihren
Cursor über die
Palette. Der Cursor
wird zu einem Kreuz.
4. Klicken Sie zur Auswahl einer Farbe. Die RGB-Werte
werden simultan geändert.
Kurz-Betriebsanleitung
9-40
9.6 Die Registerkarte "Papier"
Auf der Registerkarte "Papier" können Sie Werte für die
Bildau
sgabe festlegen (Zuschneiden, Scanbereich, OverScan,
Mehrseiteneinzug-Erkennung).

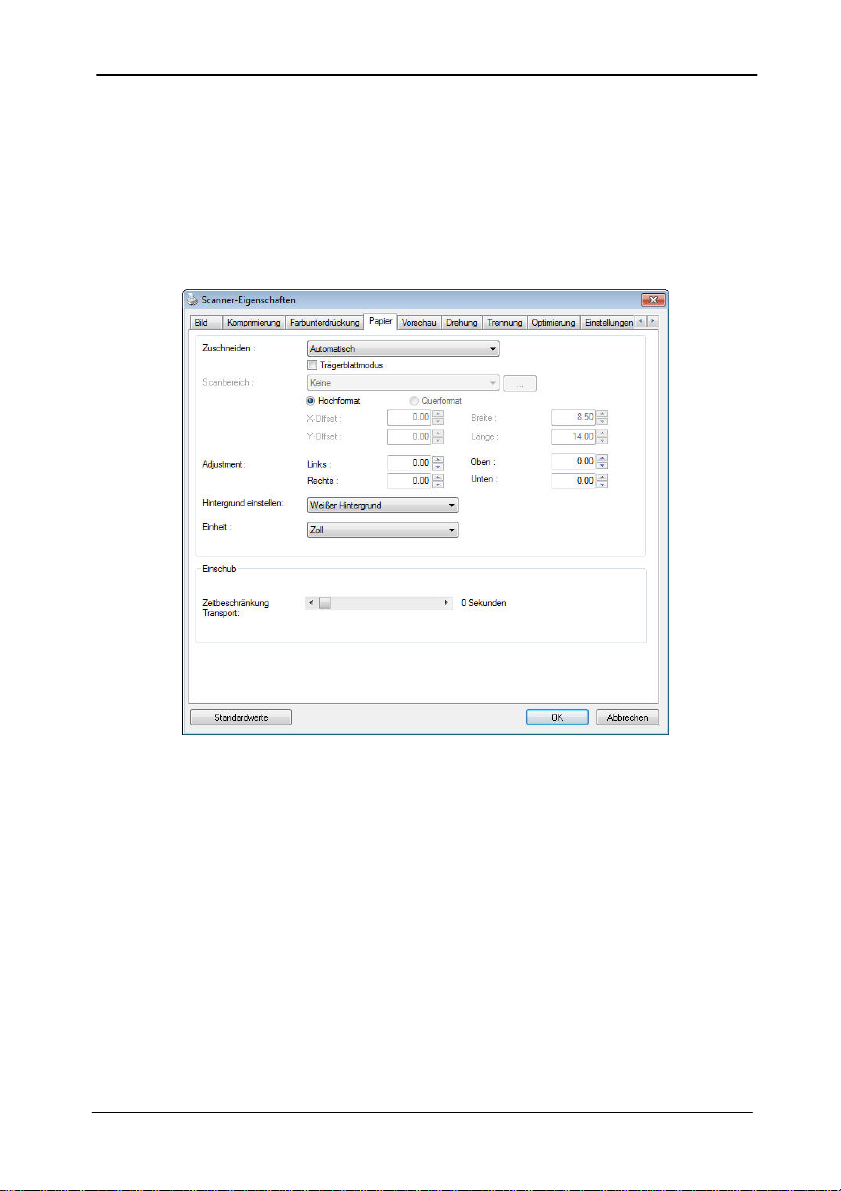

Das Dialogfeld "Papier"
Kurz-Betriebsanleitung
9-41
9.6.1 "Zuschneiden"
Mit der Funktion "Zuschneiden" können Sie einen
Teilbereich des zu scannenden Dokuments einlesen.
Optionen: Automatisch, Automatisch (36“),
Transportgesichert, Erkennung des Seitenendes,
Automatischer Mehrfachscan, Relativ zu Dokument.
Option Beschreibung
Automatisch Automatisch passt das Zuschnittfenster
entsprechend unterschiedlichen
Dokumentengrößen an und begradigt
automatisch verzerrte Dokumente. Nutzen
Sie diese Option bei Dokumentenstapeln
mit unterschiedlichen Größen.
Automatisch
(36”)
Automatisch passt das Zuschnittfenster
entsprechend der Dokumentenlänge von
bis zu 91,44 cm an und begradigt
automatisch verzerrte Dokumente. (Die
maximal unterstützte Länge variiert je
nach Scannermodell.)
Hinweis: Die Verfügbarkeit dieser Option
hängt vom Scannertyp ab.
Transport-
gesichert
Mit dieser Funktion können Sie den Bereich
festlegen, der gescannt werden soll.
Verwenden Sie diese Option, wenn Sie eine
größere Anzahl von Dokumenten gleicher
Größe scannen möchten. Bei dieser Option
können Sie mit den Pfeiltasten den X- und Y-
Offsetwert, die Breite und die Länge des
Scanbereichs festlegen. Die Veränderung der
Werte wird im Anzeigefenster abgebildet.
Kurz-Betriebsanleitung
9-42
Erkennung
des
Seitenendes
(EOP)
Mit dieser Funktion können Sie den Bereich
festlegen, der gescannt werden soll.
Verwenden Sie diese Funktion, wenn Sie eine
größere Anzahl von Dokumenten mit
derselben Breite aber einer unterschiedlichen
Länge scannen möchten. Bei dieser Option
können Sie mit den Pfeiltasten den X- und Y-
Offsetwert, die Breite und die Länge des
Scanbereichs festlegen. Die Veränderung der
Werte wird im Anzeigefenster abgebildet.
Automatische
r
Mehrfachscan
Mit dieser Option können Sie Dokumente
verschiedener Formate wie Fotos,
Ausweise oder Visitenkarten auf das
Flachbett (wenn vorhanden) legen und
dann in einem Scandurchlauf mehrere
Scans dieser unterschiedlichen Bilder
gleichzeitig erstellen. Hinweis: Damit alle
Bilder richtig gescannt werden können,
muss zwischen den Bildern ein Abstand
von mindestens 12 mm (0,5”)
freigelassen werden.
Relativ zu
Dokument
Mit dieser Option können Sie
verschiedene Bereiche der Dokumente
ausschneiden und diese Bilder in
Schwarzweiß, Grau oder Farbe zu
scannen. Es gibt z. B. Anwendungen, bei
denen ein Teil eines Dokuments in Farbe
und der Rest in Schwarzweiß gespeichert
wird, um Speicherplatz zu sparen. Diese
Funktion ist nützlich für Dokumente, bei
denen ein Foto oder eine Signatur immer
im gleichen Bereich eines Dokuments
erscheint wie bei Lebensläufen u. ä.
Kurz-Betriebsanleitung
9-43
Wenn Sie die Option Transportgesichert verwenden, sind
die folgenden Einstellungen verfügbar.
X-Offset — Der Abstand vom linken Ende des Scanners
zum linken Ende des Scanbereichs.
Y-Offset — Der Abstand vom oberen Ende des
Dokuments zum oberen Ende des Scanbereichs.
Breite — Die Breite des Scanbereichs.
Länge — Die Länge des Scanbereichs.
Mitte: Der X-Offsetwert wird automatisch auf der
Grundlage der gewählten Dokumentengröße berechnet.
— Verschieben Sie den Scanbereich mit den
Pfeiltasten. Die Größe des Bereichs bleibt dabei unverändert.
Die Änderungen werden im Anzeigefenster angezeigt.
Kurz-Betriebsanleitung
9-44
Die Option Anpassung ist verfügbar, wenn Automatisch
ausgewählt ist.
Anpassung —fügt einen positiven/negativen Randwert vor/nach
oder links/rechts des Bildes.
Anpassung wird verwendet, wenn die automatische
Dokumentenzuführung verwendet wird. Anpassung verringert
die Möglichkeit von geknickten Ecken in schiefen Bildern. Um
Werte für Anpassung einzustellen, verwenden Sie die Auf/Ab
Tasten zur Auswahl wo Sie die Werte für Anpassung anwenden
möchten: Oben/Unten oder Links/Rechts, und wählen Sie
anschließend die Zoll/mm/Pixel, die angewendet werden sollen.
Wählen Sie einen Wert zwischen 1,00 ~ -1,00.
(Reichweite): -1” ~ +1 “
: original dokument
Kurz-Betriebsanleitung
9-45
Relativ zu Dokument: (für mehrere Dokumente derselben
Größe)
Mit dieser Option können Sie verschiedene Bereiche der
Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau
oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen
ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß
gespeichert wird, um Speicherplatz zu sparen. Diese Funktion ist
nützlich für Dokumente, bei denen ein Foto oder eine Signatur
immer im gleichen Bereich eines Dokuments erscheint wie bei
Lebensläufen u. ä.
Auf folgende Art können Sie ein Dokument in Schwarzweiß mit
einem Farbbereich (Bild) scannen.
1. Wählen Sie auf der Registerkarte Paper (Papier) die
Schneideoption “Relativ zu Dokument” oder “ Fest für
Transport”.
2. Wählen Sie bei Scanbereich die Scangröße aus. Die
ausgewählte Scangröße mit einem roten rechteckigen
Kasten dargestellt. Diese entspricht auch der Scangröße des
gesamten Dokuments. (Beispiel: ISO A5; wenn Sie keinen
Scanbereich festlegen und im Feld None (Kein) angezeigt
wird, wird als Standardbereich automatisch die
Maximalgröße des Scanners verwendet.)
Rechteckiger
roter Kasten
Kurz-Betriebsanleitung
9-46

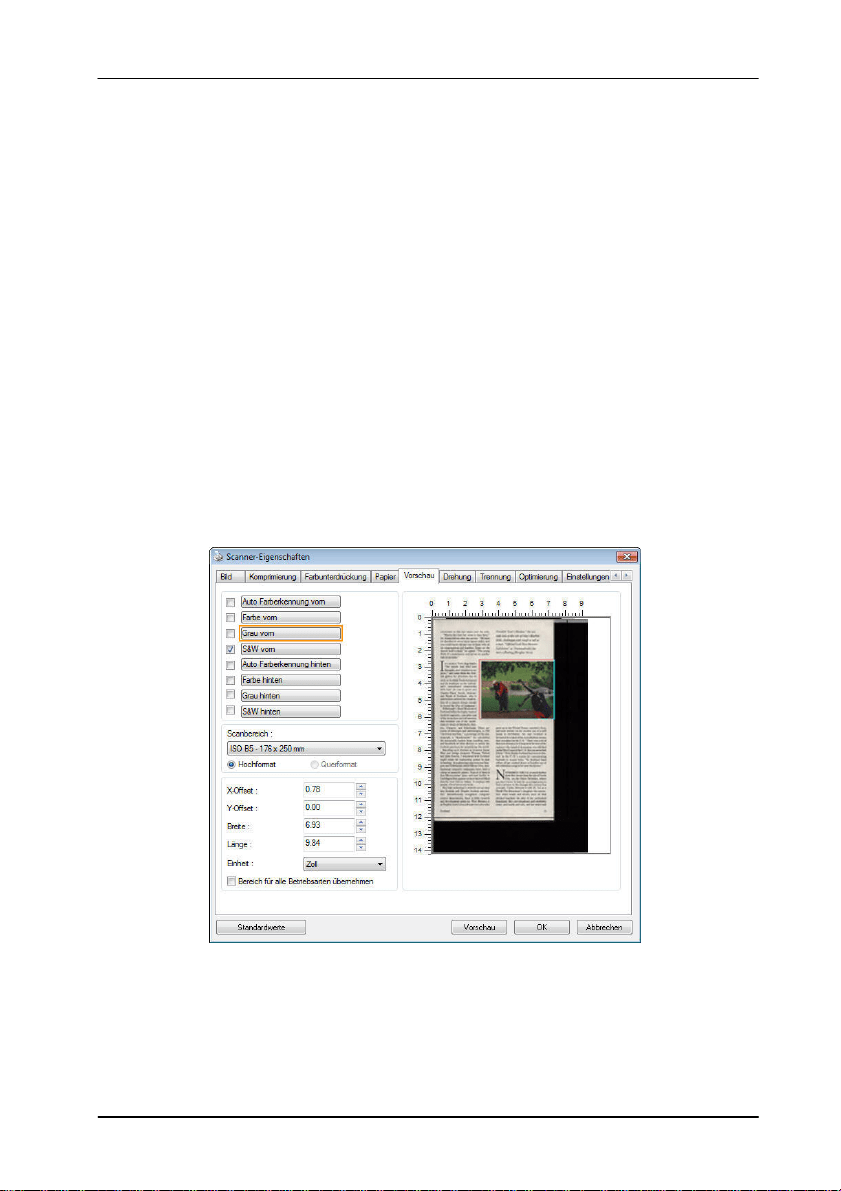

3. Klicken Sie auf die Registerkarte Preview (Vorschau), um
das Vorschaufenster aufzurufen. Auf dem Bildschirm
erscheint ein rechteckiger schwarzer Kasten , der die
maximale Scangröße anzeigt, die Sie gerade festgelegt
haben.
4. Klicken Sie auf die Schaltfläche Preview (Vorschau), um das
gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie
den relativen Scanbereich korrekt festlegen können.
5. Wählen Sie im Bildauswahlfenster einen Bildtyp aus. Das
ausgewählte Bild wird durch eine Farbmarkierung
hervorgehoben. (Beispiel: Front Color (Schriftfarbe))
6. Schieben Sie den Cursor auf das Vorschaufenster, und
klicken Sie auf die linke Maustaste. Im Fenster erscheint ein
Kreuz (siehe Abbildung). Verschieben Sie die Maus diagonal,
sodass ein Feld in der gewünschten Größe entsteht. Der
ausgewählte Bereich erscheint als roter Kasten (siehe
Abbildung).
Rechteckiger
schwarzer
Kasten
Ausgewähltes
Vorschaubild
Schaltfläche
Vorschau
Bild-
auswahl-
fenster
Kurz-Betriebsanleitung
9-47
7. Wählen Sie im Bildauswahlfenster die Option B&W image
(Schwarzweißbild), um das ganze Dokument zu scannen.
8. Klicken Sie auf die Schaltfläche Scan (Scannen), um das
Dokument mit zwei Bildtypen und Scangrößen zu scannen.
(Das Ergebnis sehen Sie unten.)
Gesamtes Dokument in Schwarzweiß Relativer Scanbereich in Farbe
R
elativer
Bereich
Kreuz
Kurz-Betriebsanleitung
9-48
9.6.2 Weitere Einstelloptionen in der Registerkarte
"Papier"
Carrier Sheet Mode (Trägerblattmodus):
Prüfen Sie diese Option zum automatischen Zuschneiden des
Scanfensters entsprechend Ihrer Dokumentengröße, wenn Si
e
nicht standardmäßige Dokumente (hochempfindliches
Dokument, Dokument mit unregelmäßiger Größe) mit einem
Trägerblatt (optional) scannen.
Dokumente mit einem Trägerblatt einlegen
Ein Trägerblatt ist ein Kunststoffblatt, das speziell zum Einlegen
nicht standardmäßiger Dokumente im Scanner genutzt wird.
Dies ermöglicht Ihnen das Scannen von Dokumenten, die auf
reguläre Weise nicht gescannt werden können. Zudem können
Dokumente, die größer als A4 sind, z. B. A3 und B4, gescannt
werden, indem Sie zur Hälfte gefaltet, in das Trägerblatt
eingelegt und im Duplexmodus gescannt werden. Darüber
hinaus können Sie sehr empfindliche Dokumente, wie Fotos,
oder Dokumente mit ungewöhnlicher Größe scannen, die sich
nur schwer einlegen lassen, wie z. B. Zeitungsausschnitte.
So scannen Sie Dokumente mit einem Trägerblatt
Bei Dokumenten, die größer als A4/Letter-Format sind,
wie A3
a. Falten Sie das zu scannende Blatt zur Hälfte.
b. Falten Sie das Blatt straff und glätten die Falte. Andernfalls
kann das Blatt während des Scans verdreht werden.
Kurz-Betriebsanleitung
9-49
1. Öffnen Sie das Trägerblatt und legen das Dokument
ein.
Bringen Sie die Oberseite des Dokuments mit der Oberseite
des Trägerblattes (bedruckter Bereich) in
Übereinstimmung.
Bei Dokumenten, die größer als A4/Letter-Format
sind, wie A3
Bringen Sie die Oberseite des Dokuments mit der Oberseite
des Trägerblattes (bedruckter Bereich) und die Falte mit der
rechten Kante des Trägerblattes in Übereinstimmung,
sodass das Dokument im oberen Eck in das Trägerblatt
passt.
Bei nicht standardmäßigen Dokumenten
Zentrieren Sie Ihr Dokument im Trägerblatt.
2. Legen Sie das Trägerblatt mit dem grauen Bereich
(bedruckter Bereich) nach unten ein.
Kurz-Betriebsanleitung
9-50
3. Passen Sie die Papierführungen auf die Breite des
Trägerblattes an.
Passen Sie die Papierführungen so an, dass kein Freiraum
zwischen den Führungen und dem Trägerblatt verbleibt. Ein
Freiraum zwischen Führungen und Trägerblatt kann dazu
führen, dass das Trägerblatt während des Scans nicht
richtig ausgerichtet ist; außerdem kann das Bild verdreht
werden.
4. Starten Sie den Scan.
Hinweis:
[Carrier Sheet (Trägerblatt)] ist bei Modellen verfügbar, die
das Trägerblatt unterstützen.
Einige Funktionen werden bei Auswahl von [Carrier Sheet
(Trägerblatt)] deaktiviert.
Diese Option funktioniert bei einigen Applikationen
möglicherweise nicht richtig.
Scanbereich
Wählen Sie aus der Drop-down-Liste das gewünschte
Papierformat aus. Sie können selbst die Papiergröße festlegen,
indem Sie auf das Feld Scanbereich und dann auf Hinzufügen
klicken.
Kurz-Betriebsanleitung
9-51
Auswahlmöglichkeiten:
None
US Letter- 8.5”x 11”
US Legal – 8.5” x 14”
ISO A4 – 21 x 29.7 cm
ISO A5 – 14.8 x 21 cm
ISO A6 – 10.5 x 14.8cm
ISO A7 – 7.4 x 10/5 cm
ISO B5 – 17.6 x 25 cm
ISO B6 – 12.5 x 17.6 cm
ISO B7 – 8.8 x 12.5 cm
JIS B5 – 18.2 x 25.7 cm
JIS B6 – 12.8 x 18.2 cm
JIS B7 – 9.1 x 12.8 cm
Scanner Maximum
Long Page (<118”)
Lange Seite (<118”):
Wenn Sie ein Dokument scannen möchten, das länger ist als der
Scanner, wählen Sie die Option Lange Seite. Beachten Sie, dass
bei Lange Seite die Mehrseitenerkennung nicht verfügbar ist.
(*Die verfügbaren Optionen hängen vom Scannertyp ab.)
Kurz-Betriebsanleitung
9-52
Wenn Long Page (<118”) ausgewählt ist, müssen Sie die
Größe Ihres Dokuments in den Feldern Length (Länge) und
Width (Breite) eingeben.
Hinweis zum Scannen langer Dokumente:
1. Ziehen Sie die Verlängerung im ADE-Papierfach heraus.
2. Sorgen Sie für genügend Platz rund um das Ausgabefach,
damit das ausgeworfene Papier nicht aus dem Ausgabefach
fällt.
3. Stellen Sie beim Scannen langer Dokumente im Farbmodus
die Auflösung zur Sicherstellung der Leistung auf 300 dpi
oder weniger ein; stellen Sie beim Scannen langer
Dokumente im Schwarzweiß-Modus die Auflösung auf 600
dpi oder weniger ein.
4. Je nach Systemumgebung, Applikation und der von Ihnen
angegebenen Papiergröße ist möglicherweise nicht
genügend Speicher zum Scannen langer Seiten verfügbar.
Overscan
Mit der Funktion Overscan können Sie oben, unten, rechts und
links (diese Optionen sind je nach Scannertyp verfügbar) einen
festgelegten Rand um das Bild legen. Auf diese Weise kann das
Abschneiden von Ecken beim Anpassen der Bilder vermieden
werden, das beim Anpassen von Dokumenten auftreten kann,
die mit dem automatischen Seiteneizug gescannt werden.
Wählen Sie einen Wert zwischen 0 und +5 mm. Das Ergebnis
Vorzufuhr:
Auswahl: Aktivieren, deaktivieren. Bei Auswahl von Aktivieren
kann die Wartezeit eingestellt werden, die der Scanner nach
dem Einlegen der Dokumente in den Scanner wartet, bis er mit
der Vorzufuhr des Papiers beginnt. Die Standardeinstellung
lautet Deaktivieren. Hinweis: Der Verfügbarkeit dieser Option
variiert je nach Scanner Modell.
Kurz-Betriebsanleitung
9-53
Zeitbeschränkung Transport
Die Wartezeit, die der Scanner nach Abschluss des ersten Scan-
Jobs wartet, ehe er einen automatischen Scan startet, kann
eingestellt werden. Diese Funktion ist besonders hilfreich, wenn
Sie mehrere einzelne Dokumente mit den gleichen Scan-
Einstellungen einlesen möchten. Die Standardeinstellung lautet
0. Der Wertbereich liegt zwischen 0 und 30 Sekunden.
Hinweis:
1 Wenn innerhalb der angegebenen Zeitbeschränkung ein
Dokument in den Scanner eingelegt wird, beginnt der
Scan-Vorgang automatisch.
2 Falls Ihr Scanner über eine Flachbett-Option verfügt, und
das Papier nach Ablauf der Zeitbeschränkung auf das
Flachbett aufgelegt wird, müssen Sie in der TWAIN-
Bedienoberfläche auf die Schaltfläche „Scannen“ drücken,
um den Scan-Vorgang zu starten.
Kurz-Betriebsanleitung
9-54
Hintergrun
d
Mit dieser Option legen Sie den Hintergrund
Ihres Scans fest. Auswahlmöglichkeiten:
Weißer Hintergrund, Schwarzer
Hintergrund.
Hinweis: Bei Scannern mit automatischem
Dokumenteinzug kann diese Option derzeit nur
im „Auto-Zuschnitt“-Modus ausgewählt
werden. Bei Flachbettscannern steht diese
Option sowohl bei „Auto-Zuschnitt“ als auch bei
„Transport-fixiert“ zur Verfügung.
Weitere Hinweise zur Auswahl von „Auto-
Zuschnitt“ und „Transport-fixiert“ finden
Sie in Abschnitt 4.5.1: Zuschnitt.

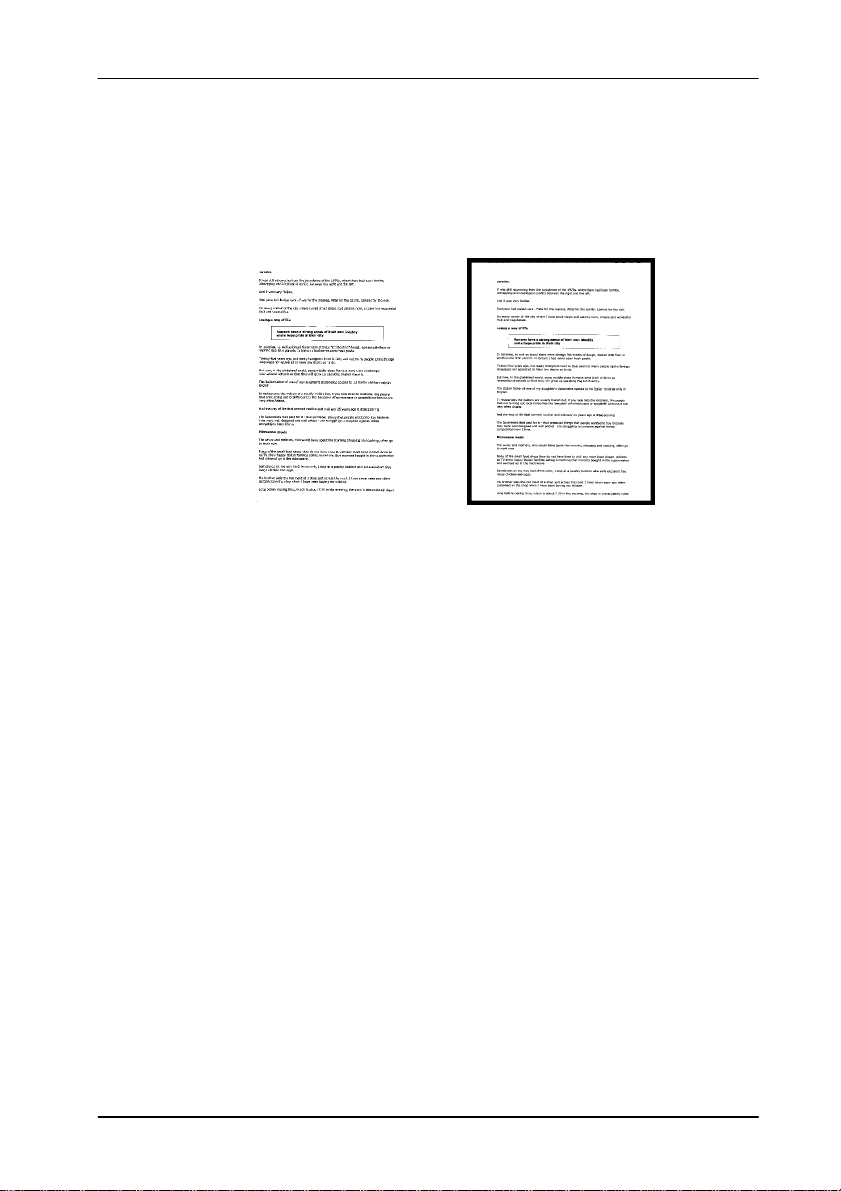

Weißer Hintergrund
Schwarzer Hintergrund
Kurz-Betriebsanleitung
9-55

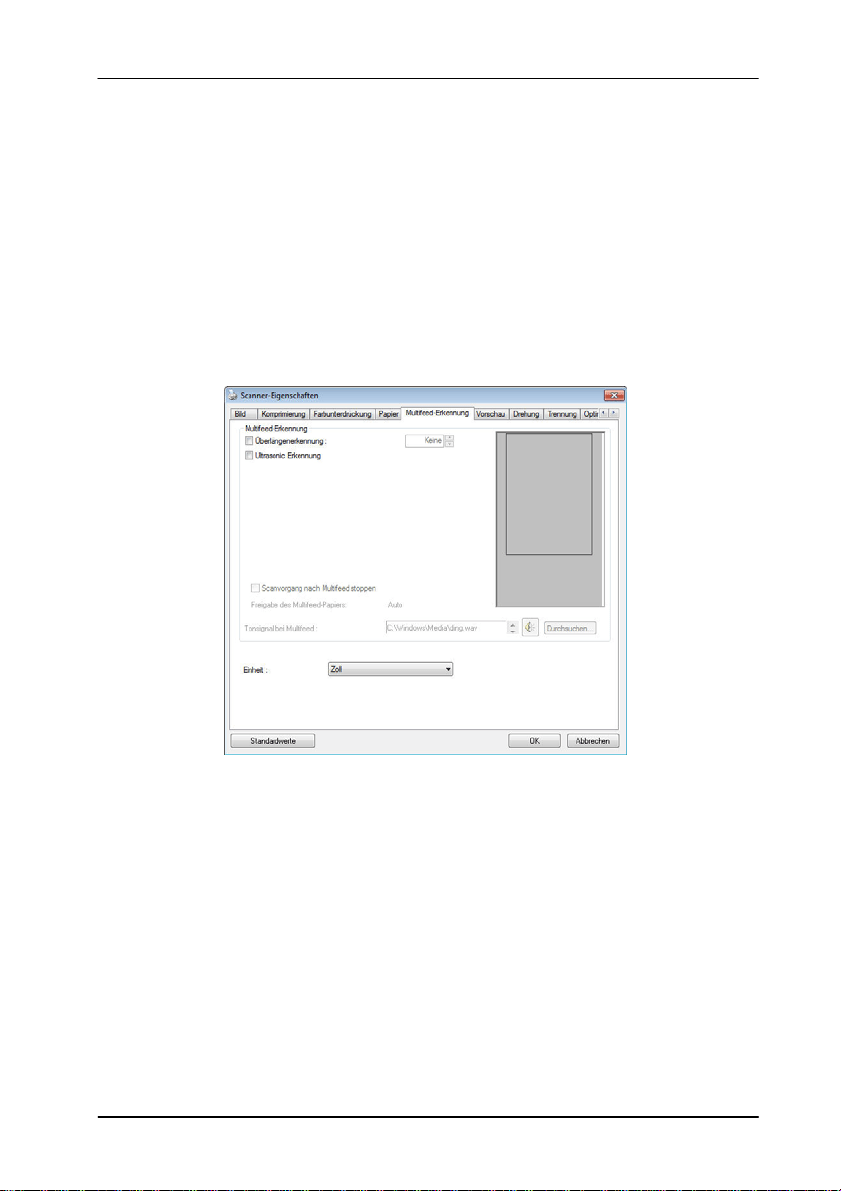

9.7 Mehrseiteneinzug-Erkennung
Bei
der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn
beim Einzelblatteinzug mehrere Seiten überlappend in den
Scanner eingezogen werden. Der Mehrseiteneinzug tritt gehäuft
bei geklammerten Dokumenten, Kleberesten auf Seiten oder
durch elektrostatische Ladung im Papier auf. Hinweis: Die
Verfügbarkeit dieser Option hängt vom Scannertyp ab.
Kurz-Betriebsanleitung
9-56
Überlängenerkennung
Bei der Überlängenerkennung können Sie die Länge der
Dokumente vorgeben. Dieser Wert gibt die Länge an, die über
den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe
des Dokuments bei Veränderung des Werts angezeigt. Der Wert
0 steht für keine Überlängenerkennung. Die Funktion
Überlängenerkennung ist dann zu empfehlen, wenn Sie
Dokumente derselben Größe mit dem automatischen
Seiteneinzug scannen.
Ultrasonic Erkennung
Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der
Papierdicke zwischen den Dokumenten, überlappende.
Scanstopp nach Mehrfacheinzug
Bei Wahl dieser Option hält der Scanner den
Papiereinzug an und gibt eine
Mehrfacheinzugswarnung aus. Zudem wird das
mehrfach eingezogene Papier vom Scanner
automatisch ausgeworfen.
Hinweis: Die Verfügbarkeit der Funktion „Mehrfach
eingezogenes Papier autom. auswerfen“ variiert
je nach Scanneryp. Sollte Ihr Scanner diese
Funktion nicht unterstützen, müssen Sie das
mehrfach eingezogene Papier manuell entfernen.
Ist diese Option nicht angewählt, scannt der Scanner
ohne Unterbrechung das gesamte Dokument,
obwohl ein Mehrfacheinzug erkannt wurde. Nach
dem Scan des gesamten Dokuments blendet sich ein
Mehrfacheinzugsdialog ein, der die Seitenzahl
anzeigt, die als mehrfach eingezogen erkannt wurde
und erneut gescannt werden muss.
Kurz-Betriebsanleitung
9-58
Hinzufügen eines Tonsignals:
1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben
dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen
erscheint.
2. Wählen Sie eine Wave-Datei aus.
3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird
hinzugefügt.
Einheiten
Hier wird das primäre System für die Einheiten eingestellt. Zoll,
Millimeter und Pixel.
Kurz-Betriebsanleitung
9-59
9.8 Die Schaltfläche "Vorschau"
Wenn Si
e auf die Schaltfläche Vorschau klicken, können Sie sich
vor dem endgültigen Scan eine Vorschau (einen Scan mit
geringer Auflösung) davon ansehen. Anhand dieses
Vorschaubilds können Sie den Scanbereich genau festlegen.
Diesen können Sie entweder aus dem Listenfeld “Scan Area”
(Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den
Cursor auf das Anzeigefenster setzen und ihn diagonal darüber
ziehen. Dabei erscheint ein rotes Rechteckfeld, das den
gewählten Bereich markiert.
Hinweis: Wenn Sie auf der Registerkarte “Papier” die Option
“ Automatisch zuschneiden” wählen, ist es nicht möglich, im
Vorschaufenster den Scanbereich festzulegen.
Die Schaltfläche "Vorschau"
Kurz-Betriebsanleitung
9-60

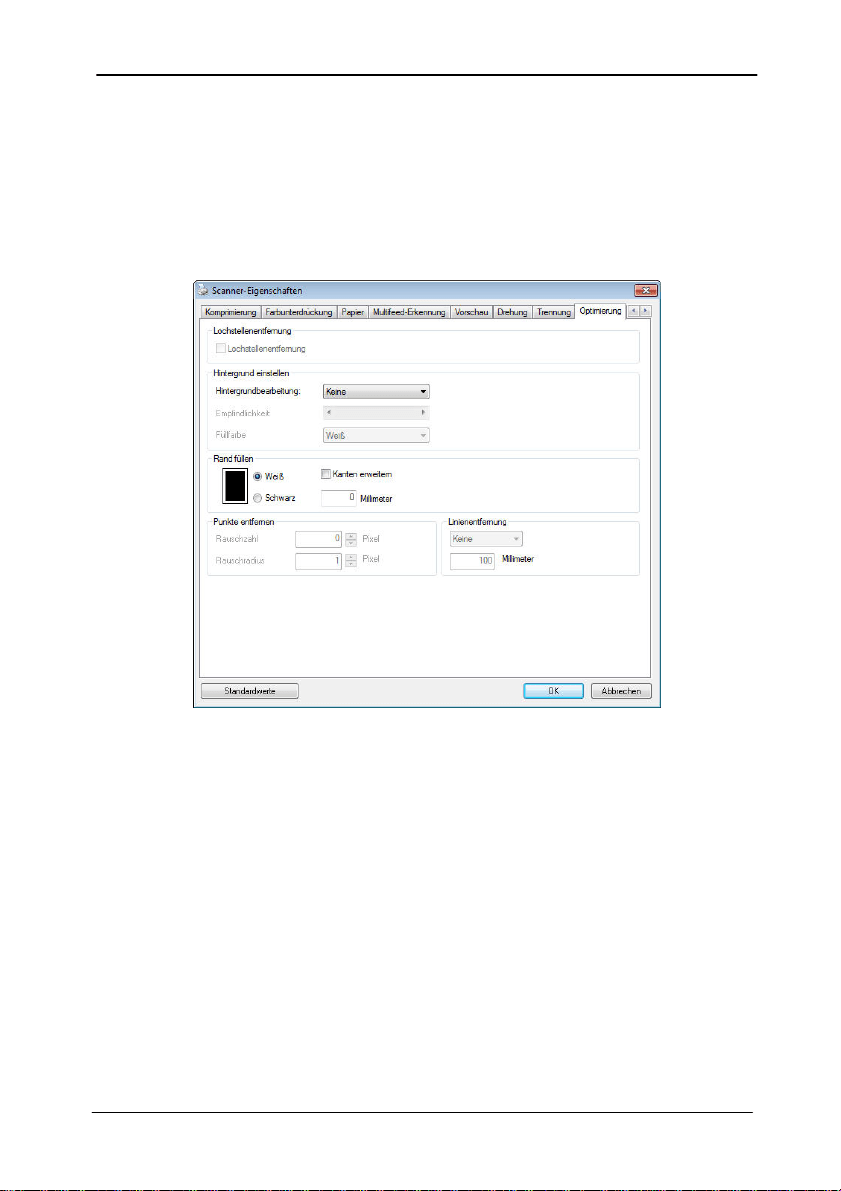

9.9 Das Register Optimierung
Das Regi
ster Enhancement (Optimierung) ermöglicht Ihnen die
Festlegung folgender zusätzlicher Bildverarbeitungseinstellungen.
Das Dialogfeld "Optionen"
Kurz-Betriebsanleitung
9-61
Lochung
entfernen
Beim Scannen eines gelochten Dokuments
können Sie die Lochung vom ausgegebenen
gescannten Bild entfernen. Beachten Sie, dass
die Verfügbarkeit dieser Funktion je nach
Scannermodell variiert.
Die Lochung kann nicht entfernt werden,
wenn:
Die Auflösung auf weniger als 150 DPI
eingestellt ist
Sich die Lochung sich in der Nähe des
Dokumentenrandes befindet
Die Lochung nicht am Dokumentenrand
ausgerichtet ist
Lochung entfernen ist nur verfügbar, wenn
„Auto Crop (Auto-Zuschnitt)“aktiviert ist.
Falls „Fixed to Transport (Auf Transport
festgelegt)“, „EOP (End of Page) Detection
(Erkennung des Seitenendes)“, „Automatic
Multiple (Automatisch Mehrere)“ oder
„Relative to Documents (Relativ zu
Dokumenten)“ bei der Zuschneiden-Option
im Papier-Register ausgewählt ist, ist die
Lochung entfernen-Option deaktiviert.
Original
Ausgegebenes
Kurz-Betriebsanleitung
9-62
Schatten entfernen
Wird im Register „Bild” die
Option „Flachbett” unter
„Scanquelle” ausgewählt,
aktiviert sich die Option
„Schatten entfernen”. Beim
Scannen eines Buches wird der
Schatten des Buchrückens
durch Anklicken dieser Option
entfernt.
Vorher Nachher
Kurz-Betriebsanleitung
9-63
Background Processing (Hintergrundbearbeitung): Die
Option [Background Processing (Hintergrundbearbeitung)]
ermöglicht Ihnen die Weichzeichnung der Hintergrundfarbe oder
deren Entfernung zur Erzeugung eines klareren Bildes. Die
Option ist besonders bei Dokumenten mit Farbformularen, wie
bspw. Rechnungen, praktisch.
Optionen: Ohne, Weich, Entfernung
- Ohne – es wird keine Hintergrundbearbeitung durchgeführt
(Standard)
- Weich – erzeugt Bilder mit einer einheitlicheren
Hintergrundfarbe. Diese Option verbessert die Bildqualität.
- Entfernung – identifiziert die Hintergrundfarbe und entfernt
sie.
Empfindlichkeit: Optionen: 0, 1, 2, 3, 4. Standard: 0
- Je höher der Wert, desto mehr Hintergrundfarbe bleibt
erhalten.
Modus: Auto, Moiré
Falls [Weich] bei der Option [Hintergrundbearbeitung]
ausgewählt ist, beinhalten die Auswahlen bei der Option
[Modus] Auto und Moiré.
- Auto – nutzt den werkseitig programmierten Modus zum
Fortsetzen der Hintergrundweichzeichnung.
- Moiré – Entfernt Moiré-Muster, die beim Scannen gedruckter
Materialien im Bildhintergrund erscheinen.
Falls [Entfernung] bei der Option [Hintergrundbearbeitung]
ausgewählt ist, wird die Option [Modus] durch [Füllfarbe]
ersetzt. Optionen: Weiß, Auto.
- Weiß – identifiziert die Hintergrundfarbe und ersetzt sie durch
Weiß.
- Auto – identifiziert die Hintergrundfarbe und ersetzt sie durch
die Farbe des größten Hintergrundbereiches.
Kurz-Betriebsanleitung
9-64
Hintergrundbearbeitung: Ohne
Hintergrundbearbeitung: Weich Hintergrundbearbeitung:
Entfernung/Füllfarbe: Weiß
Hinweis: Die Hintergrundfarbe im kleinen Bereich wird
nicht bearbeitet oder entfernt.
Kurz-Betriebsanleitung
9-65
Rand
füllen
Markieren Sie die Option Weiß oder Schwarz,
wenn Sie um das gescannte Bild herum einen
weißen oder schwarzen Rand hinzufügen
möchten. Geben Sie einen Wert von 0 bis 5 mm
ein. Die Standardeinstellung ist 0.
Original
Rand füllen: 5 mm
(Schwarz)
Kurz-Betriebsanleitung
9-66
Entstörung (Despeckle)
Hin und wieder können kleine Punkte oder Flecken im
Hintergrund eines gescannten Bilds erscheinen. Durch das
Entstören entsteht ein saubereres Bild für die OCR-Verarbeitung
(Optical Character Recognition) und die Datei wird kleiner.
Definieren Sie die Bildstörungen, die entfernt werden sollen,
anhand ihrer Störungszahl (Größe) und ihres Störungsradius
(Bereich). Die Maßeinheit ist Pixel. Je höher die Zahl, um so
mehr Störungen werden entfernt.
Vor dem Entstören
(Störungszahl:0, Störungsradius:1)
Nach dem Entstören
(Störungszahl:22, Störungsradius:10)
Hinweis:
• Diese Funktion ist derzeit nur für Schwarzweißdokumente
verfügbar.
• Um mit der angegebenen Geschwindigkeit zu scannen, wird
empfohlen, den Störungsradius auf 10 Pixel einzustellen.
Kurz-Betriebsanleitung
9-67
Linien entfernen: Bei Wahl des Bildmodus Schwarzweiß
aktiviert sich die Option „Linien entfernen”. Linien entfernen
entfernt Linien auf dem Bild und baut Buchstaben/Zeichen zur
Verbesserung der OCR-Genauigkeit (optische
Zeichenerkennung) neu auf.
Optionen: Keine, Formblatt, Horizontal, Vertikal
Keine – der Standardmodus, der keine Linien entfernt.
Tabellenform – bei der Wahl von „Tabellenform” wird die
Tabellenform aus dem Dokument entfernt.
Horizontal – wählen Sie „Horizontal” und geben Sie die Länge
der horizontalen Linie ein, sodass nur horizontale Linien gelöscht
werden, die Ihre Längenvorgabe überschreiten. Längenbereich:
10 mm ~ unbegrenzt
Vertikal – wählen Sie „Vertikal” und geben Sie die Länge der
vertikalen Linie ein, sodass nur vertikale Linien gelöscht werden,
die Ihre Längenvorgabe überschreiten. Längenbereich: 10 mm ~
unbegrenzt

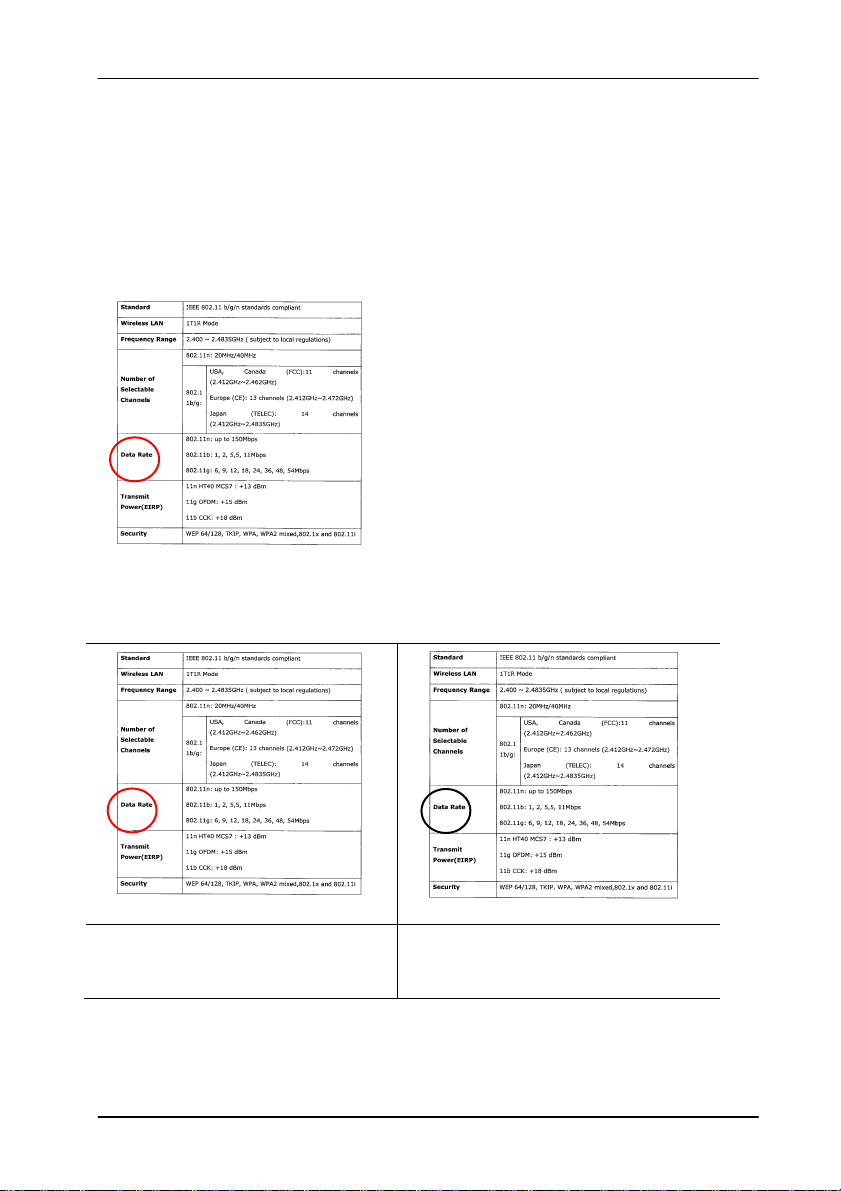

Keine Tabellenform entfernen
Horizontale Linie
entfernen
(über 30 mm)
Vertikale Linie entfernen
(über 70 mm)
Kurz-Betriebsanleitung
9-68

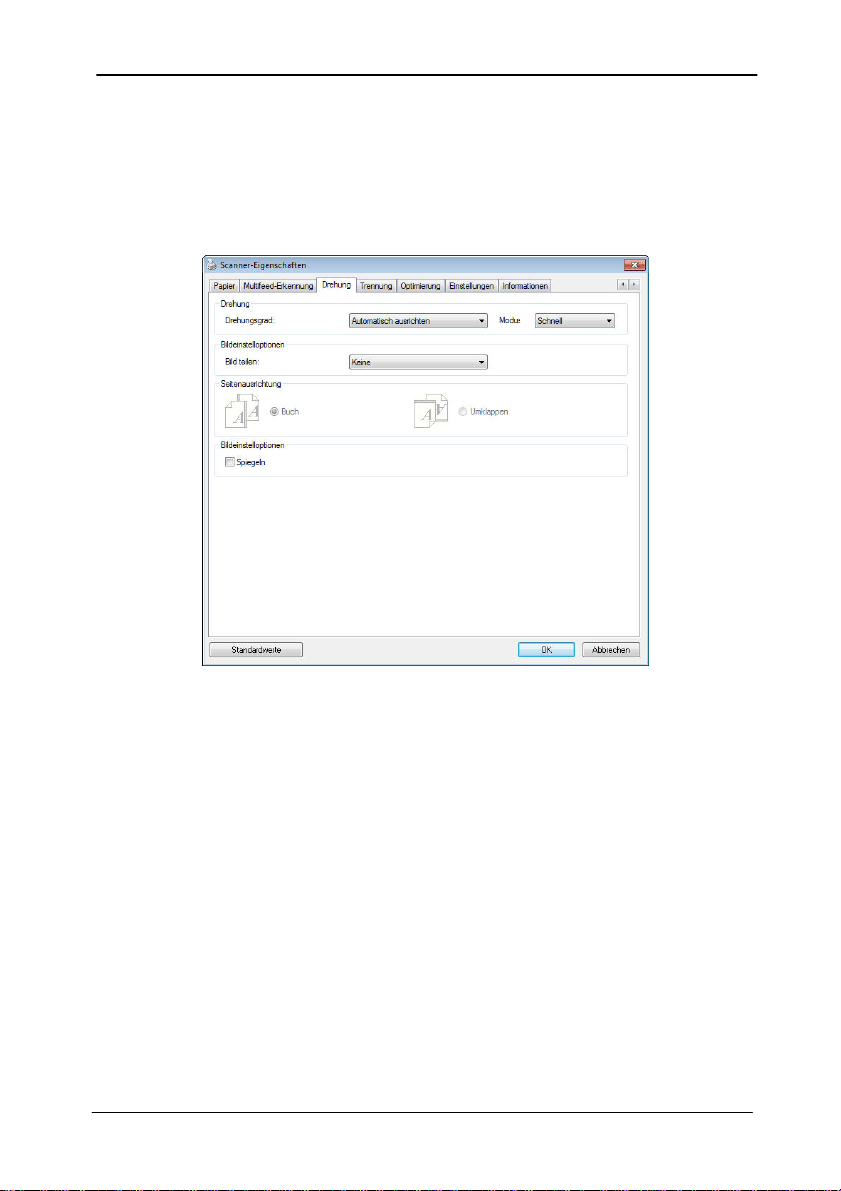

9.10 Das Register Drehung
Das Regi
ster Rotation (Drehung) ermöglicht Ihnen die
Festlegung folgender Bilddrehungsoptionen:
Kurz-Betriebsanleitung
9-69
Bild drehen Wählen Sie aus der Drop-down-Liste
den Drehwinkel aus, um den das
gescannte Bild gedreht werden soll.
Auswahlmöglichkeiten: Keine, 90°
(im Uhrzeigersinn), 90° (entgegen
dem Uhrzeigersinn), 180°,
Automatisch ausrichten.
Original
90° (im
Uhrzeigersinn)
90° (entgegen
dem
Uhrzeigersinn)
180°
Kurz-Betriebsanleitung
9-70
Autom. auf Inhaltsbasis: Bei der Wahl von „Autom. auf
Inhaltsbasis” werden die dazugehörigen Modi aktiviert, sodass
Sie weitere Optionen auswählen können.
Modus: Schnell, Volltext, Komplexität
Schnell – der Standardmodus für Bilddrehungen mit höchster
Geschwindigkeit.
Volltext – der erweiterte Modus für Dokumente mit gemischter
Textausrichtung.
Komplexität – der erweiterte Modus für Dokumente mit
komplexer Bild- oder Textausrichtung in der im Vergleich zu den
Modi Schnell/Volltext langsamsten Geschwindigkeit.
Dokument mit
unterschiedlichen
Textausrichtungen
Dokument mit
dunklem oder
komplexem
Hintergrund
Kurz-Betriebsanleitung
9-71
Bildaufteilung Durch die Aufteilung eines Bildes
werden horizontal oder vertikal zwei
separate Bilder erstellt. Dies ist bei
Dokumenten mit zwei Seiten pro Bild
hilfreich, wenn Sie die beiden Seiten
als zwei Bilder speichern möchten
(eine Seite pro Bild). Optionen:
None (Keine), Horizontal, Vertical
(Vertikal). Standard ist None
(Keine).
Horizontal: Teilt ein Bild in die obere
und untere Hälfte.
Vertical (Vertikal): Teilt ein Bild in
die linke und rechte Hälfte.
Horizontale
Aufteilung
Vertikale
Aufteilung
Kurz-Betriebsanleitung
9-72
Seitenausrichtun
g
Mit dieser Funktion haben Sie die
Möglichkeit die Ausrichtung
doppelseitiger Vorlagen festzulegen.
Wenn Sie die Option “Umklappen”
wählen, wird das Bild auf der
Rückseite um 180° gedreht.
Diese Funktion wird für doppelseitig
im Hochkantformat bedruckte
Vorlagen (höher als breit) verwendet,
die aber im Querformat in den
Scanner eingeführt werden (breiter als
hoch) und umgekehrt. In diesem Fall
muss das Bild der Rückseite um
zusätzliche 180° gedreht werden.
Optionen: Buch, Umklappen
Wenn Sie die Option “Buch” wählen,
wird das Bild der Rückseite nicht
gedreht.

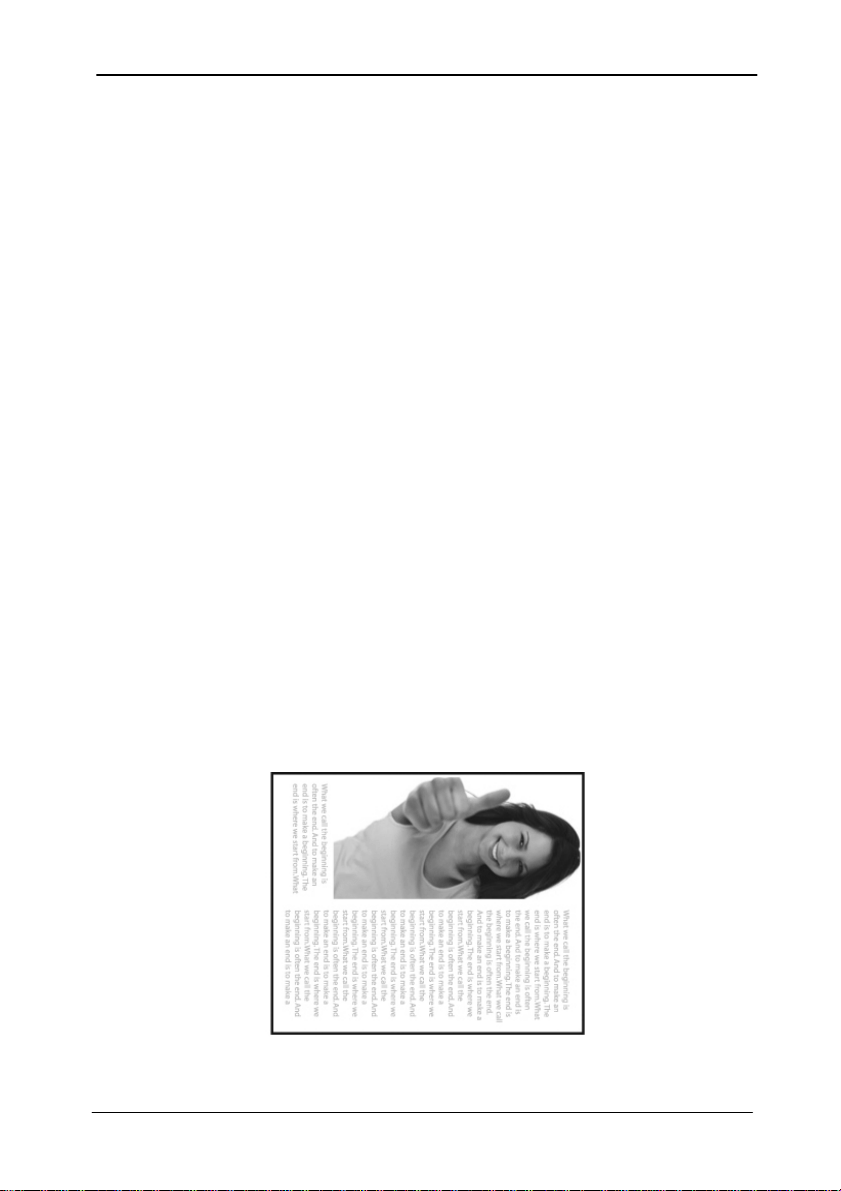

Die folgende Abbildung zeigt die Ausrichtung der Vorlage, die
im Querformat in den Scanner eingelegt wird, aber im
Hochkantformat angezeigt werden soll.
Kurz-Betriebsanleitung
9-73
Bild-
einstell-
optionen
Markieren Sie die Option Spiegeln, wenn Sie
die rechte und linke Seite des Bilds
vertauschen, also spiegeln, möchten.
Original
Gespiegeltes Bild
Kurz-Betriebsanleitung
9-74

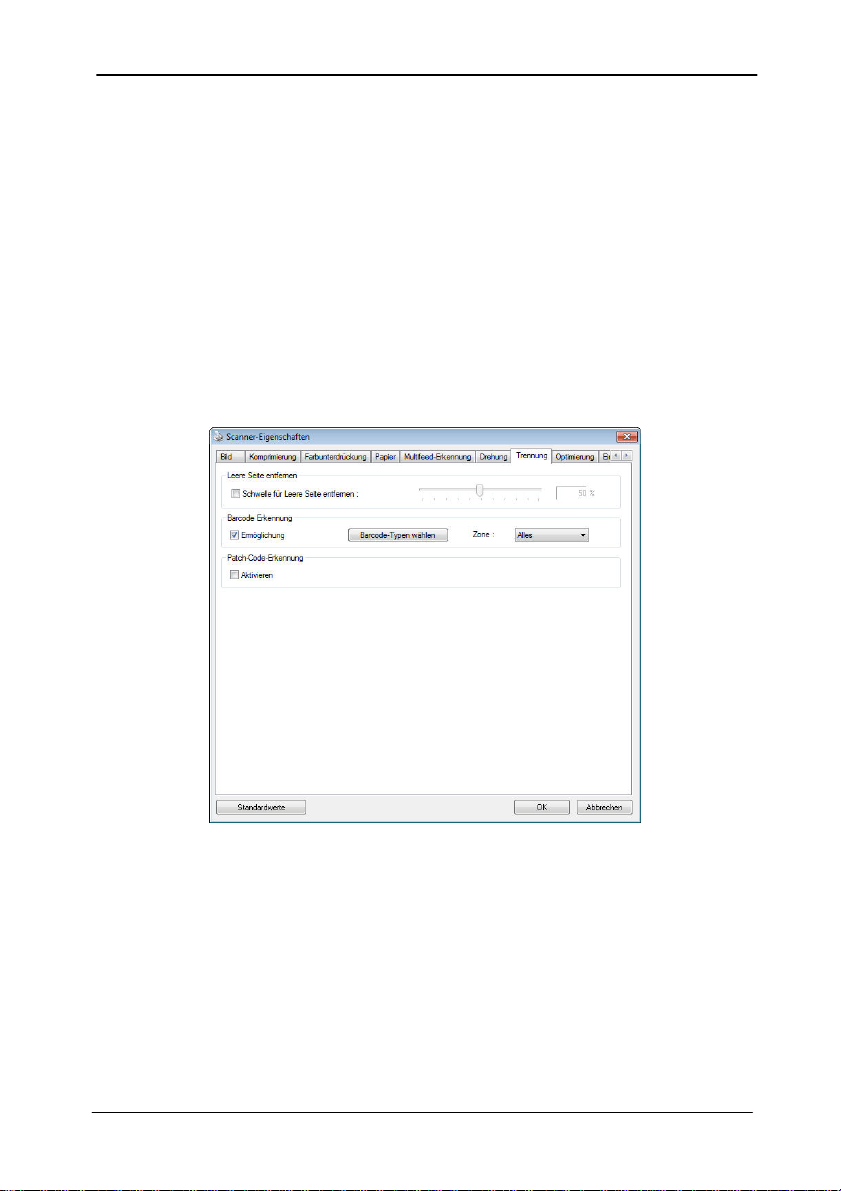

9.11 Das Register Trennung
Das Regi
ster Separation (Trennung) ermöglicht Ihnen die
Aktivierung der Erkennungsengine zum Erkennen von leeren
Seiten, Strichcodes und Patch-Codes sowie zur Benachrichtigung
der Softwareapplikation, die Dokumententrennung unterstützt,
zur Trennung Ihrer mehrseitigen Dokumente. Optionen: Blank
Page Removal (Entfernung leerer Seiten), Barcode Detection
(Strichcode-Erkennung), Patch Code Detection (Patch-Code-
Erkennung).
Kurz-Betriebsanleitung
9-75
Entfernung
leerer Seiten
Optionen: Ohne, Schwelle zur
Entfernung leerer Seiten, Bildgröße.
Ohne – Leere Seiten nicht entfernen.
Schwelle – Legen Sie die Schwelle
für die leere Seite durch Verschieben
des Reglers nach links oder rechts
fest.
Bildgröße – Bereich: 1 bis 10000 KB.
Geben Sie Ihre gewünschte Bildgröße
zur Erkennung der Seite als leere
Seite an. Beispiel: Wenn 3 KB
ausgewählt ist, werden alle Seiten mit
weniger als 3 KB als leere Seiten
erkannt.
Strichcode-
Erkennung
Wählen Sie [Enable (Aktivieren)]
zum Erkennen des Strichcodes und
zum Benachrichtigen der
Softwareapplikation zur weiteren
Bearbeitung. Bitte beachten Sie, dass
das gesamte Dokument geprüft wird;
es muss kein spezifischer
Erkennungsbereich zugewiesen
werden.
Wenn der Strichcode erfolgreich erkannt wurde, wird eine Datei
[avbarcode.ini] erstellt und in folgendem Verzeichnis
gespeichert:
Windows XP: C:\Documents and Settings\All Users\Application
Data\%PRODUCTNAME%
Windows Vista, Windows 7, Windows 8, Windows 10:
C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk)
Klicken Sie zur Auswahl der Barcode-Typen, die Sie erkennen
möchten, auf [Barcode-Typen wählen].
Strichcode-Typen:
Folgende Strichcode-Typen können erkennt werden.
Kurz-Betriebsanleitung
9-76
Zweidimensionale Codes
Aztec
DataMatrix
PDF417
QR Code
Eindimensionale Strichcodes:
Add-2
Add-5
Airline 2 of 5
Australian Post 4-State Code
BCD Matrix
Codabar
Code 128 (A,B,C)
Code 2 of 5
Code 32
Code 39
Code 39 Extended
Code 93
Code 93 Extended
DataLogic 2 of 5
EAN 128 (GS1, UCC)
EAN-13
EAN-8
GS1 DataBar
Industrial 2 of 5
Intelligent Mail (One Code)
Interleaved 2 of 5
Inverted 2 of 5
ITF-14 / SCC-14
Matrix 2 of 5
Patch Codes
PostNet
Royal Mail (RM4SCC)
UCC 128
UPC-A
UPC-E
Kurz-Betriebsanleitung
9-77
Hinweis:
Empfohlene Auflösung: 200 bis 600 DPI bei regulärem
Strichcode, 300 bis 600 DPI bei QR-Code
Abgeschrägte Strichcodes werden möglicherweise nicht
richtig erkannt.
Wird dasselbe Blatt wiederholt verwendet, kann die
Erkennungsgenauigkeit nachlassen, wenn sich Schmutz auf
dem Blatt angesammelt hat. Falls das Blatt nicht richtig
erkannt wird oder verschmiert ist, ersetzen Sie es durch ein
neues Blatt.
Barcodezone:
Legen Sie die Barcodezone fest, die erkannt werden soll.
Bei der Wahl von „Alles” wird das gesamte Dokument auf
Barcodes überprüft. Sie können diesen Vorgang durch
Festlegung eines Erkennungsbereichs beschleunigen, da nur der
festgelegte Bereich überprüft wird.
Optionen: Alles, Oben, Unten, Links, Rechts, Unten rechts,
Unten links, Oben rechts, Oben links
Optionen für eine Barcodezone auf einer Seite:
Alles
Oben
Unten
Links
Rechts
Unten
rechts
Unten
links
Oben
rechts
Oben
links
Kurz-Betriebsanleitung
9-78
Patch code Detection (Patch-Code-Erkennung):
Wählen Sie [Enable (Aktivieren)] zum Erkennen des Patch-
Codes und zum Benachrichtigen der Softwareapplikation zur
weiteren Bearbeitung.
Ein Patch-Code ist ein Muster paralleler, sich abwechselnder
schwarzer Balken und Freiräume (d. h. ein Strichcode), der auf
ein Dokument gedruckt ist. Ein Patch-Code-Blatt wird
üblicherweise als Dokumententrennblatt in einem Stapel
Dokumente verwendet.
Sie können verschiedene Größen von Patch-Codes (PDF) durch
Auswahl von
[Start]-Menü > [All Programs (Programme)] > [Avision
Scanner Series (Avision-Scanner-Serie)] > [Patch code
(Patch-Code)] finden.
Drucken Sie die PDF-Datei zur Erstellung des Patch-Code-Blattes
einfach aus. Platzieren Sie Patch-Code-Blätter dort, wo eine
Datei separiert werden soll.
Patch-Code-Blatt
Kurz-Betriebsanleitung
9-79
Hinweise zum Drucken der Patch-Codes:
Verwenden Sie leeres weißes Papier.
Stellen Sie die Skalierung auf 100 % ein. Das Blatt wird
nicht richtig erkannt, wenn es kleiner als in Originalgröße
gedruckt wird.
Verwenden Sie nicht den Toner-Sparmodus. Das Blatt wird
nicht richtig erkannt, wenn der Druck zu hell ist.
Verwenden Sie zur Vermeidung von durchscheinendem
Druck kein dünnes Papier.
Wenn Sie ein ausgedrucktes Patch-Code-Blatt kopieren,
müssen Sie Kopie mit derselben Größe und Helligkeit wie
bei der Originalkopie anfertigen.
Wird dasselbe Blatt wiederholt verwendet, kann die
Erkennungsgenauigkeit nachlassen, wenn sich Schmutz auf
dem Blatt angesammelt hat. Falls das Blatt nicht richtig
erkannt wird oder verschmiert ist, ersetzen Sie es durch ein
neues Blatt.
Kurz-Betriebsanleitung
9-80
9.12 Die Registerkarte "Einstellungen"
In der Registerkarte "E
instellungen" können Sie die folgenden
Einstellungen festlegen:
Das Dialogfeld "Einstellungen"
Kurz-Betriebsanleitung
9-81
Cache
Modus: Nein, Seitenzahl, Speichergröße
Diese Option erlaubt die Zuordnung eines
bestimmten Anteils des verfügbaren RAM-
Speichers, um Bilddaten zu verarbeiten.
Indem eine kleinere Speichergröße
festgelegt wird, kann Speicherplatz für
andere Anwendungen freigegeben
werden. Wenn Sie eine größere
Speichergröße festlegen, haben Sie mehr
Speicher für die Verarbeitung von
Bilddaten zur Verfügung, insbesondere
wenn mehrere größere Dokumente
eingescannt werden müssen.
Die Speichergröße kann auch nach
Seitenanzahl definiert werden. Ein 300
dpi-Scan eines DINA4-Dokuments in
Farbe belegt ca. 24 MB.
Bildzähler
Wenn als Cache-Modus “none” (Kein)
eingestellt ist, können Sie die Anzahl der
Seiten eingeben, die gescannt werden
soll. Wenn Sie z. B. die ersten zwei Seiten
scannen möchten, schieben Sie den
Regler auf die 2. Der Scanvorgang wird
dann gestoppt, sobald die ersten zwei
Seiten fertig gescannt sind.
Energiespa
ren-
Steuerung
Wählen Sie das Enable Energy Saver
(Energiesparen aktivieren-
Kontrollkästchen) und legen Sie durch
Verschieben des Reglers fest, wann nach
Ausführung Ihrer letzten Aktion die
Energiesparfunktion gestartet werden soll.
Sie können die Zeit auf 1 bis 60 Minuten
einstellen.
Kurz-Betriebsanleitung
9-82
Enable
Power Off
(Abschaltun
g aktivieren)
Wählen Sie das Power Off (Abschalten-
Kontrollkästchen) und legen Sie durch
Verschieben des Reglers fest, wann sich
der Scanner nach Ausführung Ihrer
letzten Aktion automatisch abschalten
soll. Sie können die Zeit auf 1 bis 60
Minuten einstellen. Beachten Sie, dass
der Wert bei „Abschalten“ größer oder
gleich dem Wert bei „Energiesparen“ sein
muss.
Scanvorgang
anzeigen
Markieren Sie diese Option, um während
des Scanvorgangs die Fortschrittsleiste
anzuzeigen.
Warnmeldun
g anzeigen
Markieren Sie diese Option, um
Warnmeldungen wie “ADF-Pad-Zähler
überschreitet 50.000 Scans (die Anzahl
hängt vom Scannertyp ab). Setzen Sie
das ADF-Pad zurück und setzen Sie den
ADF-Zähler zurück” anzeigen zu lassen.
Einstellunge
n beim
Schließen
speichern
Markieren Sie diese Option, damit die
Einstellungen nach dem Schließen des
Dialogfelds gespeichert werden. Beim
nächsten Öffnen des Dialogfelds
"Scanner-Eigenschaften" werden die zuvor
gespeicherten Einstellungen angezeigt.
Kurz-Betriebsanleitung
9-83
9.13 Registerkarte Imprinter
Die Registerkarte Imprinter erlaubt das E
indrucken von
alphanumerischen Zeichen, Datum, Uhrzeit und
benutzerdefinierten Mitteilungen auf dem gescannten Bild, wenn
digitaler Imprinter ausgewählt ist bzw. auf der Rückseite des
Dokuments, wenn externer Imprinter ausgewählt ist.
Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn
ein externer Imprinter installiert ist, wählen Sie Externer
Imprinter. Wenn ein kein externer Imprinter installiert ist,
wählen Sie Digitaler Imprinter. Hinweis: Externer Imprinter
bietet die Möglichkeit, senkrecht und auf der Rückseite zu
drucken, während Digitaler Imprinter waagrecht und auf der
Vorderseite druckt.
Inhalt
Alles drucken Print All (Alles drucken)
markieren, um den Text automatisch
auf alle Seiten Ihres Dokuments zu
drucken.
Print All (Alles drucken) nicht
markieren, um den Text nur auf die
erste Seite Ihres Dokuments zu
drucken.
Benutzerdefiniert
Benutzerdefinierten Text eingeben,
der in die Druckzeichenfolge
aufgenommen wird.
Zähler
Zeigt den Dokumentenzähler für die
Scan-Sitzung. Dieser Wert wird vom
Scanner schrittweise erhöht.
Kurz-Betriebsanleitung
9-84
Datum/Uhrzeit
Legen Sie fest, ob Datum und Uhrzeit
in der Druckzeichenfolge enthalten
sein sollen.
Format: JJJJMMTTSSMM Beispiel,
20090402170645-Test0001 gibt das
Jahr, den Monat, den Tag, die
Stunde, die Sekunden, den
benutzerdefinierten Text und den
Zähler an.
Eigene Schriftart Hier wählen Sie die gewünschte
Schriftart aus.
Auswahlmöglichkeiten: Normal,
Feste Breite
Bei Schriftarten mit fester Breite ist
die Breite sämtlicher Zeichen
identisch; jedes Zeichen belegt
denselben Platz.
Erweitert
Schriftattribute Auswahl der Schriftattribute.
Auswahl: Normal, Unterstrichen,
Doppelt, Fett
Kurz-Betriebsanleitung
9-85
Textausrichtun
g
Zur Auswahl der Textausrichtung.
Auswahlmöglichkeiten: Normal,
Gedreht, Vertikal, Vertikal gedreht,
90 ° rechts, 90 ° links
Normal
Gedreht
Vertikal
Vertikal gedreht
90 ° rechts
90 ° links
Wenn Sie Textstempel in gescannte
Bilder integrieren, werden normale und
gedrehte Texte wie folgt angezeigt:
Normal
Gedreht
Kurz-Betriebsanleitung
9-86
Druckposition Zur Auswahl der Position, an der Ihr Text
platziert wird. Durch Bewegen des
Schiebers nach rechts erhöhen Sie den
Wert, beim Verschieben nach links
vermindert sich der Wert. Bereich: 0 –
355 mm. Standard: 0 mm
Der Wert bezeichnet den Abstand vom
Fuß des Dokumentes bis zum letzten
Buchstaben Ihres Textes. Diese Option
kann nur ausgewählt werden, wenn ein
externer Imprinter installiert wurde.
Druckposition (Digitaler Imprinter)
Auswahl der Position der gedruckten Zeichenfolge. Auswahl:
Oben, Mitte, Unten, Benutzerdefiniert. Bei Auswahl von
„Benutzerdefiniert“ muss der Versatz in X- und Y-Richtung
angegeben werden, um die Position festzulegen.
Abstand zur
Platzierung
0001abc 2010
Kurz-Betriebsanleitung
9-87
9.14 Die Registerkarte "Informationen"
In der Registerkarte "Informationen" werden die folgenden
System- und Scanneri
nformationen angezeigt.
Das Dialogfeld "Informationen"
Die Taste "Bericht":
Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken
Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen
report.txt (Windows XP: C:\Documents and Settings\All
Users\Application Data\%PRODUCTNAME%; Windows Vista,
Windows 7, Windows 8, Windows 10:
C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk))
erzeugt. Senden Sie diese Datei zur Fehlerbehebung an ein
Service-Center.
Kurz-Betriebsanleitung
9-88
Die Taste "Roller-Zähler zurücksetzen" ：
Nach Scannen von mehr als einer empfohlenen Anzahl Seiten
(beachten Sie den nachfolgenden Abschnitt 7.4 ADE-Walze
tauschen) über den ADE ist die ADE-Walze möglicherweise
verschlissen und es können Probleme mit dem
Dokumenteneinzug auftreten. In diesem Fall sollten Sie den
ADF-Roller durch einen neuen ersetzen. (Eine Anleitung dazu
finden Sie im Benutzerhandbuch.) Wenden Sie sich für die
Bestellung des ADF-Rollers an einen Fachhändler. Klicken Sie
nach dem Auswechseln des ADF-Rollers auf "Roller-Zähler
zurücksetzen", um den Pad-Roller zurückzusetzen.
Hinweis:
Die jeweilige Lebensdauer und der Auswechselvorgang hängen
vom Scannertyp ab. Hinweise dazu erhalten Sie bei einem
Fachhändler.
Kurz-Betriebsanleitung
10-1
10. Scannen und die
gescannten Bilder an
Ihren Computer senden
(BM2 Air)
Vorbereitungen:
Bitte stellen Sie vor Benutzung der Funktion [BM2 Air] sicher,
dass Sie den Scannertreiber und Button Manager V2 bereits
installiert und den Scanner über ein USB-Kabel wie im
vorhergehenden Abschnitt, Kapitel 8, Produkt als regulären
Scanner verwenden, beschrieben, mit Ihrem Computer
verbunden haben.
10.1 Button Manager V2 installieren
Button Manager V2 bi
etet Ihnen eine einfache Methode zum
Scannen Ihrer Dokumente und zur anschließenden Verknüpfung
des gescannten Bildes mit Ihrer zugewiesenen
Softwareanwendung. All das lässt sich mit einfacher Betätigung
der Taste am Scanner erledigen. Dennoch sollten Sie zur
Sicherstellung eines geeigneten Dateiformats und einer
Kurz-Betriebsanleitung
10-2
Zielanwendung vor dem Scannen zunächst die
Tastenkonfigurationen prüfen.
10.2 Vor Scan Tastenkonfigurationen prüfen

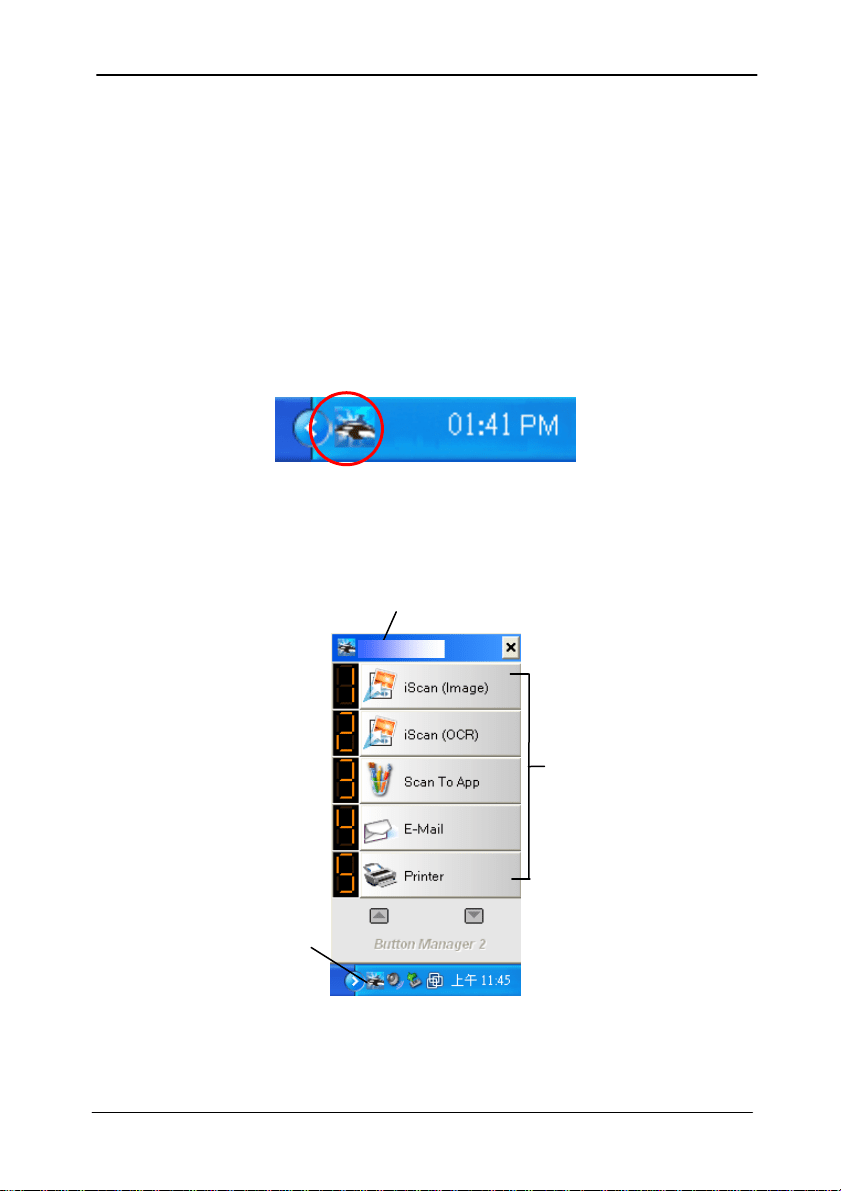

1. Button Manager V2 lässt sich über das Infoberei
ch ausführen.
Nachdem Button Manager V2 und Scannertreiber richtig
installiert wurden, wird Button Manager V2 ausgeführt und
das Tastensymbol erscheint im Infobereich unten rechts an
Ihrem Computerbildschirm.
2. Linksklicken Sie zum Einblenden des folgenden Tastenfeldes
auf das Symbol von Button Manager V2.
Das Tastenfenster
Dies zei
g
t das Scannermodell
Das Tastensymbol
Das
Funktionssymbol
(Die Anzahl
Funktionssymbole
variiert je nach Art
des Scanners.)
Kurz-Betriebsanleitung
10-3
3. Das Tastenfenster zeigt die ersten fünf Scantasten.
Rechtsklicken Sie auf die Taste (Funktion), die Sie prüfen
möchten. Das Tasteneigenschaften-Fenster öffnet sich.
Wenn Sie die Einstellung ändern möchten, setzen Sie die
Einstellung für das Dateiformat, die Zielanwendung oder
andere Scaneinstellungen zurück.
4. Klicken Sie zum Verlassen des Fensters auf OK.

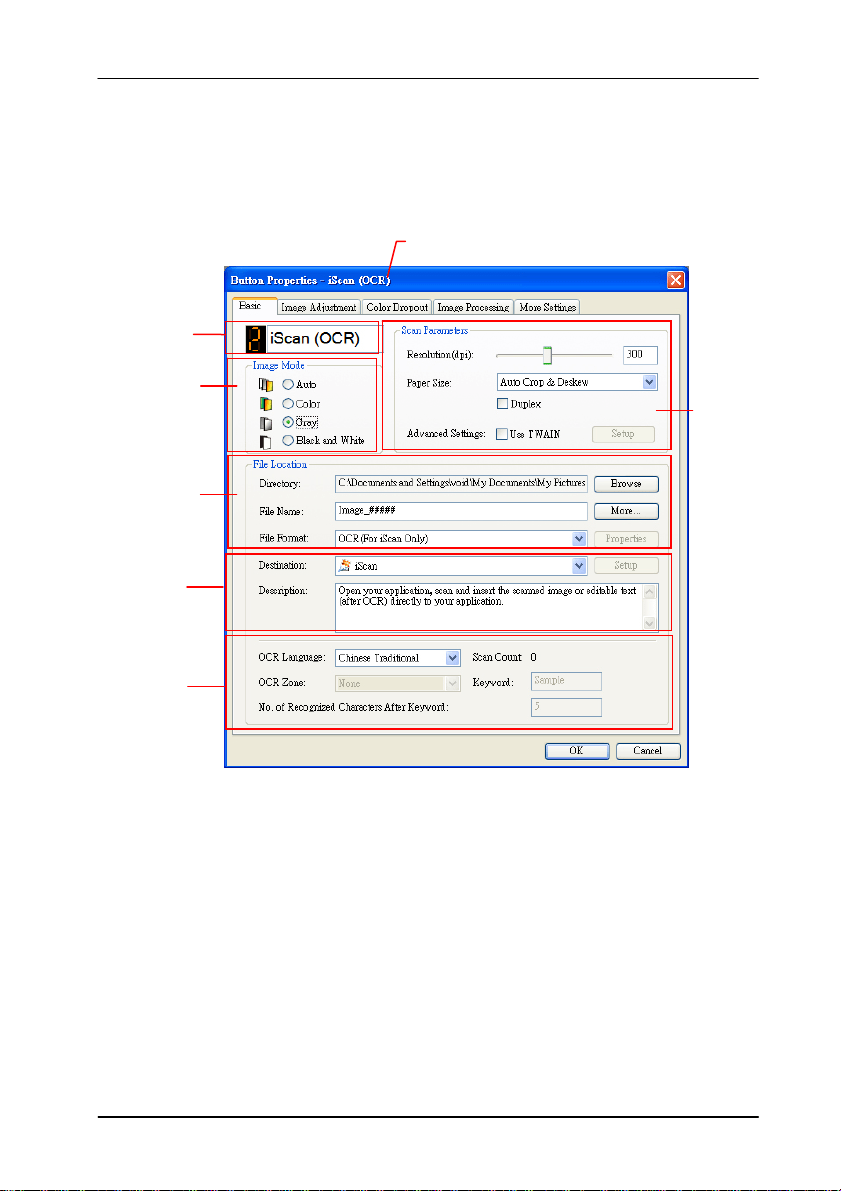

Ordner und
Dateiname für
das gescannte
Auswahlfeld für
den Bildmodus
Name der gewählten Taste
Scanziel und -
einstellungen
Tastenname
OCR-
Einstellungen
Grundlegende
Scanparameter
Kurz-Betriebsanleitung
10-4
10.3 Mit einer Tastenberührung scannen
1. Passen Sie die Papierführung auf die Breite des Papiers an und
legen Sie das Dokument mit der bedruckten Seite nach oben in
den automatischen Dokumenteneinzug.
2. Blättern Sie am LCD-Bildschirm mit ▼ zu [BM2 Air] (An PC
scannen).
3. Prüfen Sie die Nummer der Taste (Funktion) am LCD-Bildschirm,
um sicherzustellen, dass Sie die richtigen Scaneinstellungen und
Zielanwendung wählen. (Falls Sie beispielsweise mit Taste
(Funktion) 3, „Scan to App“ (An App scannen), scannen
möchten, die Microsoft Paint öffnet und das gescannte Bild im
Fenster von Microsoft Paint anzeigt, sollte der LCD-Bildschirm
„Function 3“ (Funktion 3) anzeigen.)
4. Drücken Sie die Taste Scan (Scannen) am Scanner).

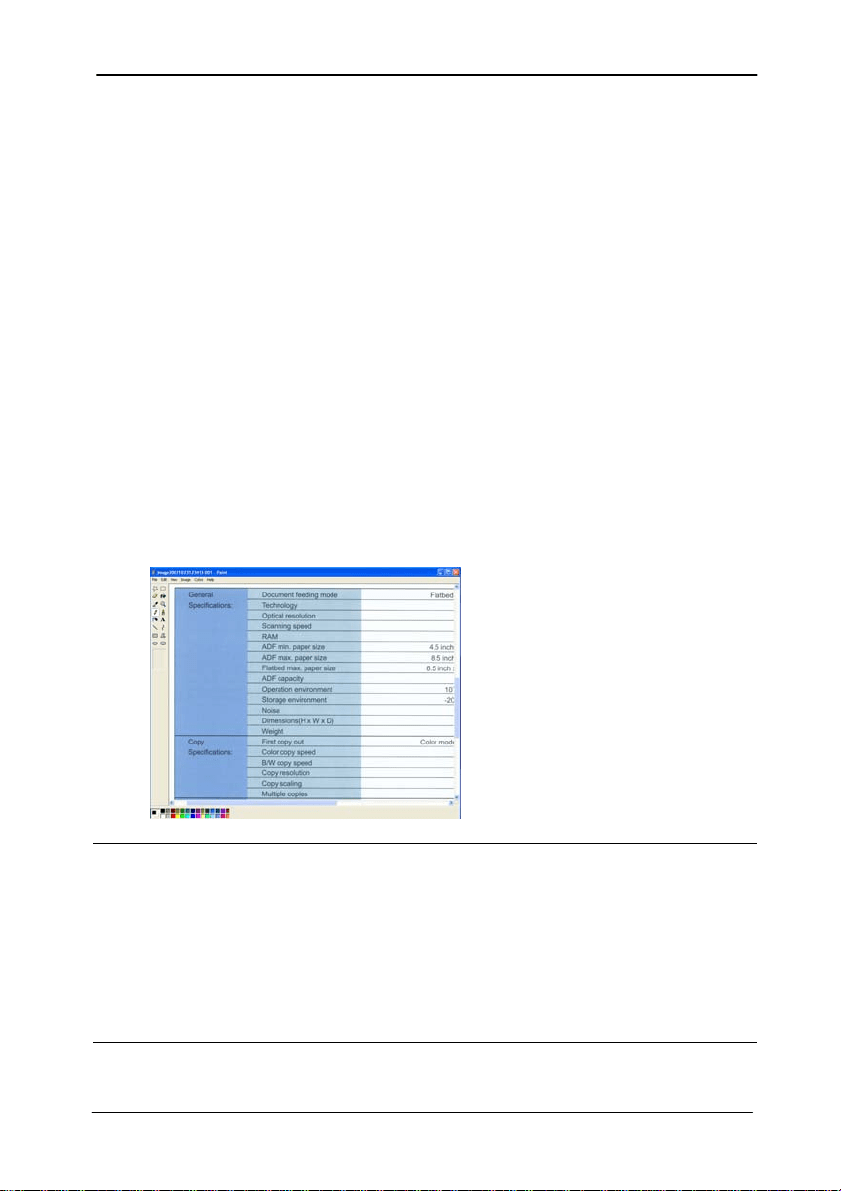

5. Nach dem Scanvorgang startet Microsoft Paint und das
gescannte Bild erscheint wie nachstehend gezeigt im
Hauptfenster von Microsoft Paint.
Hinweis:
1. Einzelheiten zur Nutzung von Button Manager V2
entnehmen Sie bitte der Bedienungsanleitung auf der
mitgelieferten CD.
2. Sie können Button Manager V2 auch an Ihrem Desktop
nutzen, indem Sie Button Manager V2 unter Alle
Programme oder durch Doppelklick auf Avision Scanner
Utility in der Systemsteuerung starten.
Kurz-Betriebsanleitung
11-1
11. Wartung
11.1 Reinigung der ADF
Mit der Zeit könnten die Reibrolle und die Zuführrollen mit
Tinte, Tonerpartikeln oder Papierstaub verschmutzt sein. In
diesem Fall könnte das Papier nicht sauber eingezogen
werden. Bitte führen Sie die folgenden Schritte aus, um die
Reibrolle und die Zuführrollen zu reinigen, um die beste
Leistung des Scanners zu gewährleisten.
Schritte für die Reinigung:
1) Tränken Sie ein sauberes Tuch in Isopropylalkohol (95%).
2) Drücken Sie auf die ADF-Auslösetaste und öffnen Sie die
vordere Klappe an der linken Seite. Wischen und drehen Sie
die ADF-Rolle, bis die Oberfläche vollständig von Staub
gesäubert ist.
3) Schließen Sie die Abdeckung. Ihr Scanner kann nun wieder
in Betrieb genommen werden.
Kurz-Betriebsanleitung
11-2

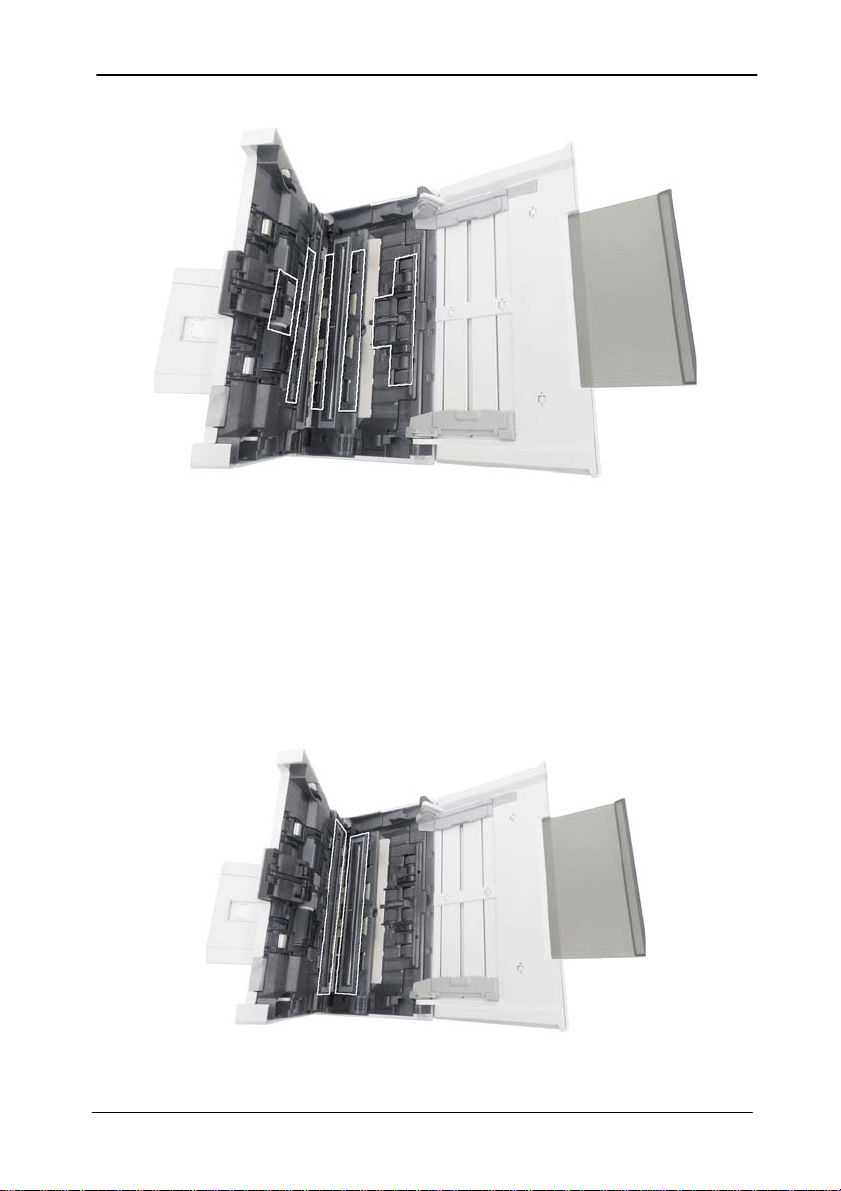

11.2 Reinigen des Glases
1. Öffnen Sie behutsam die vordere ADF-Abdeckung.
2. Befeuchten Sie ein sauberes, fusselfreies Tuch mit
Isopropylalkohol (95 %).
3. Wi
schen Sie mit dem Wattestäbchen von einer Seite zur
anderen über das Glas und den weißen Bereich, um den
Staub oder Schmutz zu entfernen (siehe Abbildung).
Kurz-Betriebsanleitung
11-3
11.3 ADE-Umkehrwalze ersetzen
Nach dem Scannen von etwa 100.000 Seiten über den ADE ist
di
e Umkehrwalze verschlissen und es können Probleme mit dem
Dokumenteneinzug auftreten. Es ist an der Zeit, die
Umkehrwalze zu ersetzen. Bitte wenden Sie sich zur Bestellung
des Ersatzteils an Ihren Händler.
Demontage

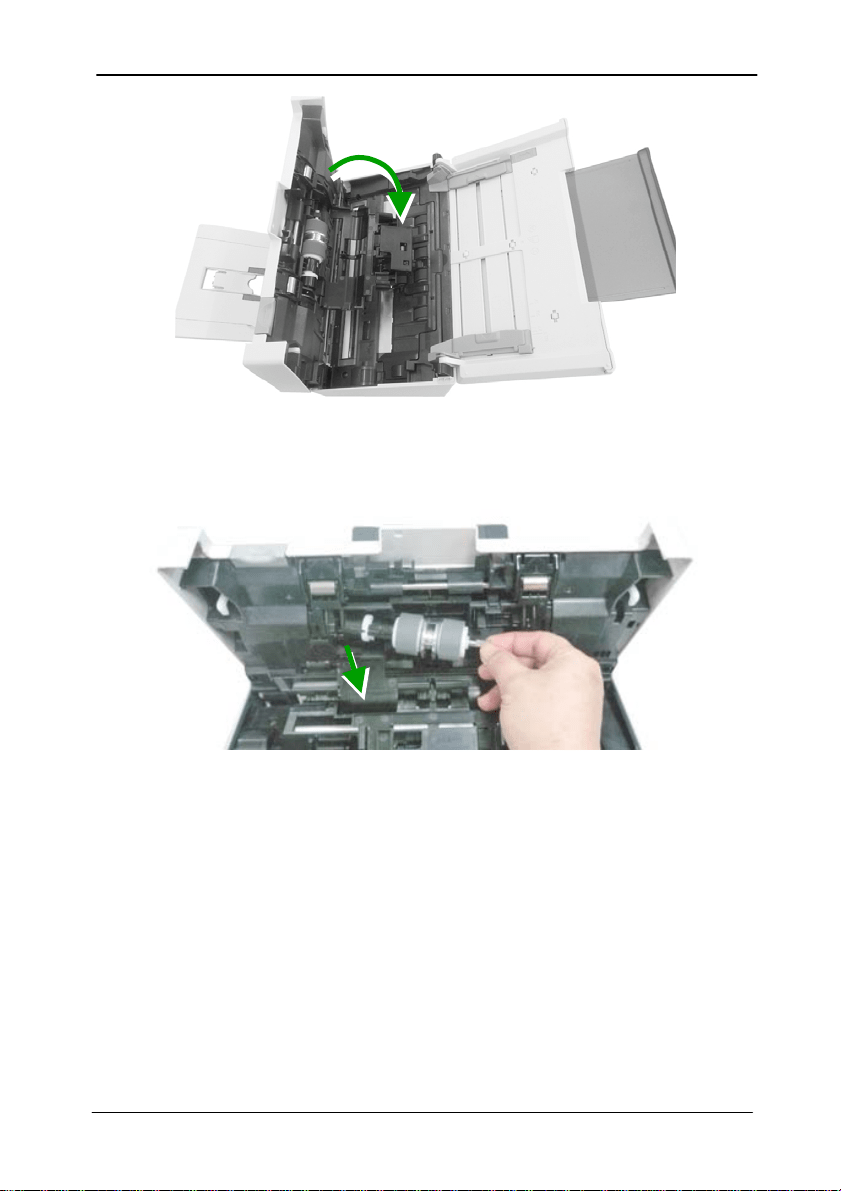

1. Drücken Sie die ADE-Freigabetaste.
2. Öffnen Sie die ADE-Fronttür vorsichtig nach links.
3. Halten Sie die Abdeckung der Umkehrwalze wie abgebildet
mit Ihren Fingern und legen sie ab.
Kurz-Betriebsanleitung
11-4
4. Drücken Sie das rechte Ende der Umkehrwalze zum
Entfernen aus dem Schlitz nach außen, lösen Sie dann das
linke Ende aus seiner Öffnung.
Montage
1. Setzen Sie das linke Ende der Umkehrwalze in seine
ursprüngliche Öffnung ein.
2. Setzen Sie das rechte Ende der Umkehrwalze in den Schlitz
ein.
Kurz-Betriebsanleitung
11-5

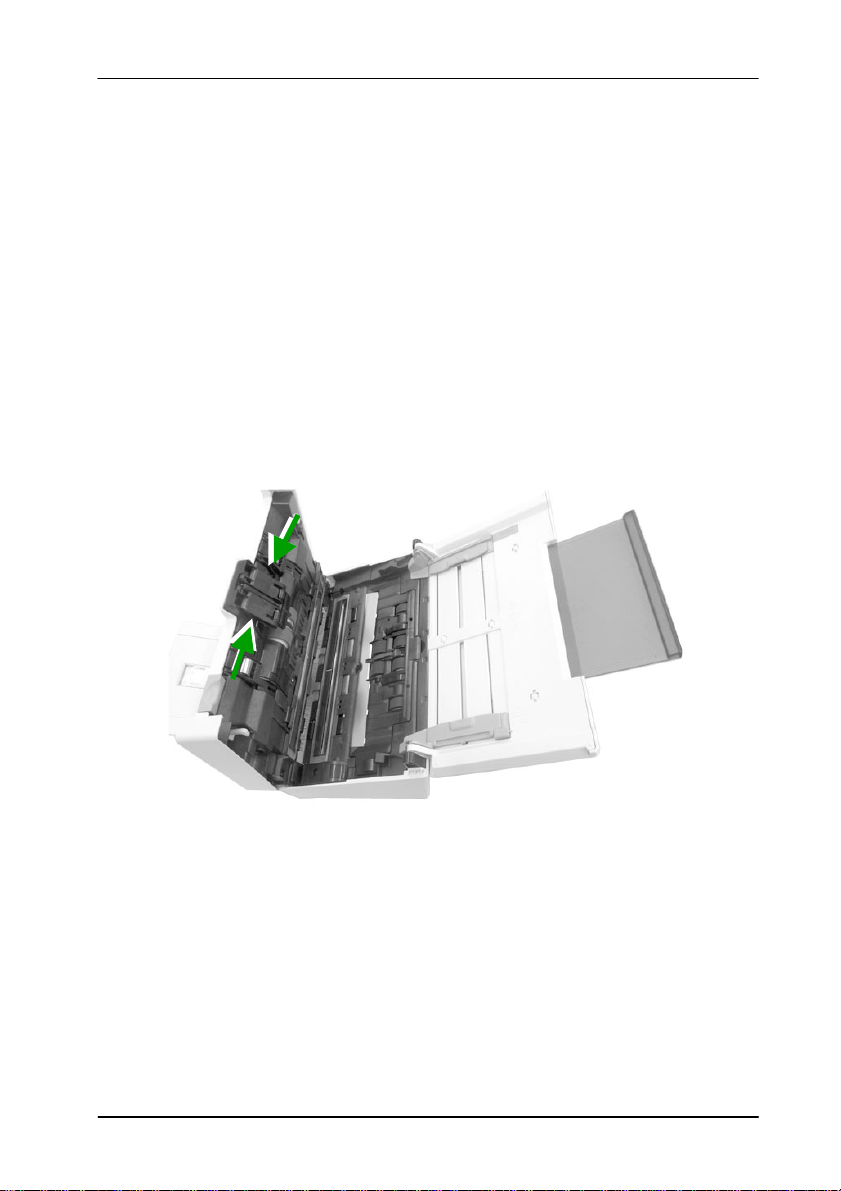

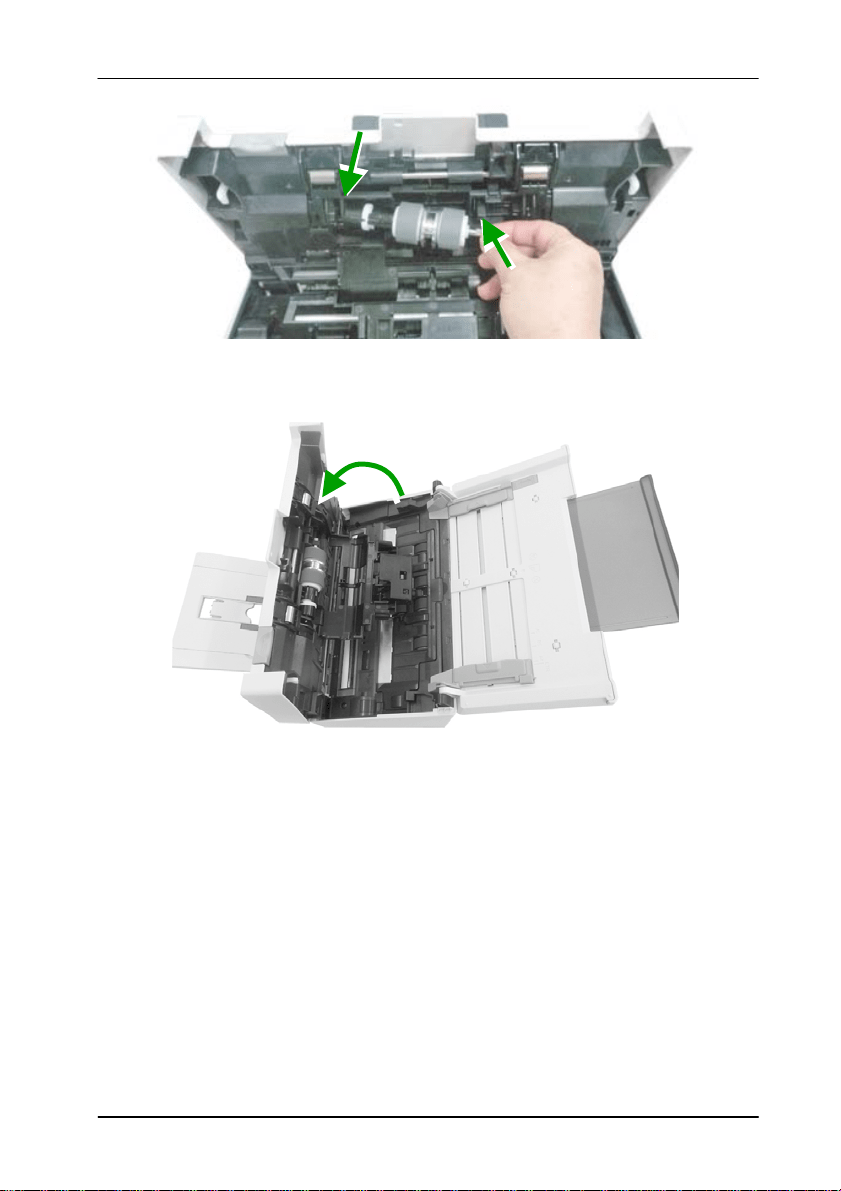

3. Schließen Sie die Abdeckung der Umkehrwalze.
4. Schließen Sie die ADE-Abdeckung.
Kurz-Betriebsanleitung
11-6
11.4 Auswechseln der ADF-Walze
Nachdem Sie ca. 200.000 Seiten über die automatische
Dokumentenzuführung (ADF) gescannt haben, i
st die ADF-Walze
unter Umständen so abgenutzt, dass Probleme bei der
Papierzuführung auftreten. In diesem Fall müssen Sie eine neue
ADF-Walze einsetzen. Um eine ADF-Walze zu bestellen, wenden
Sie sich an den Fachhandel, und führen Sie die folgenden
Schritte aus, um die Walze auszuwechseln.
Deinstallieren
1. Drücken Sie auf die ADF-Auslösetaste, um die vordere ADF
Klappe zu öffnen.

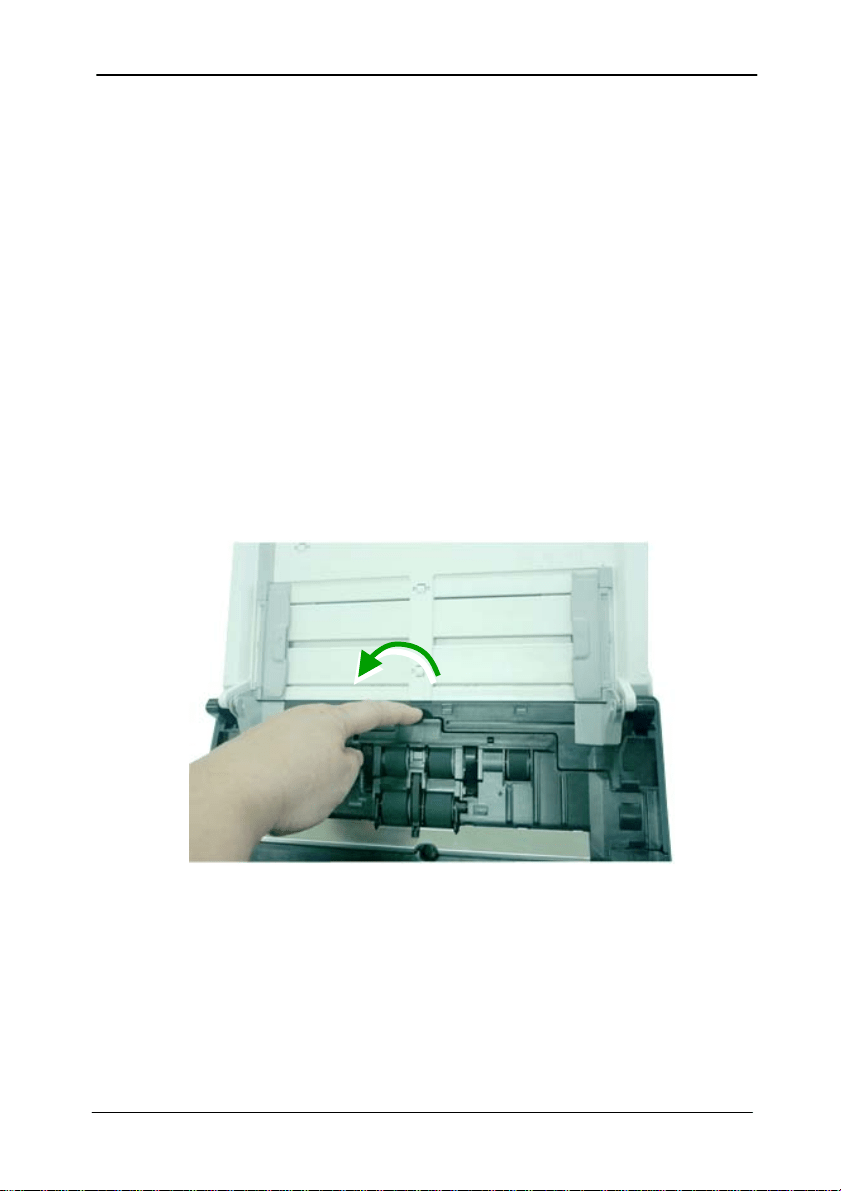

2. Ziehen Sie an der Mitte der ADF Rollenabdeckung, um sie
zu öffnen.

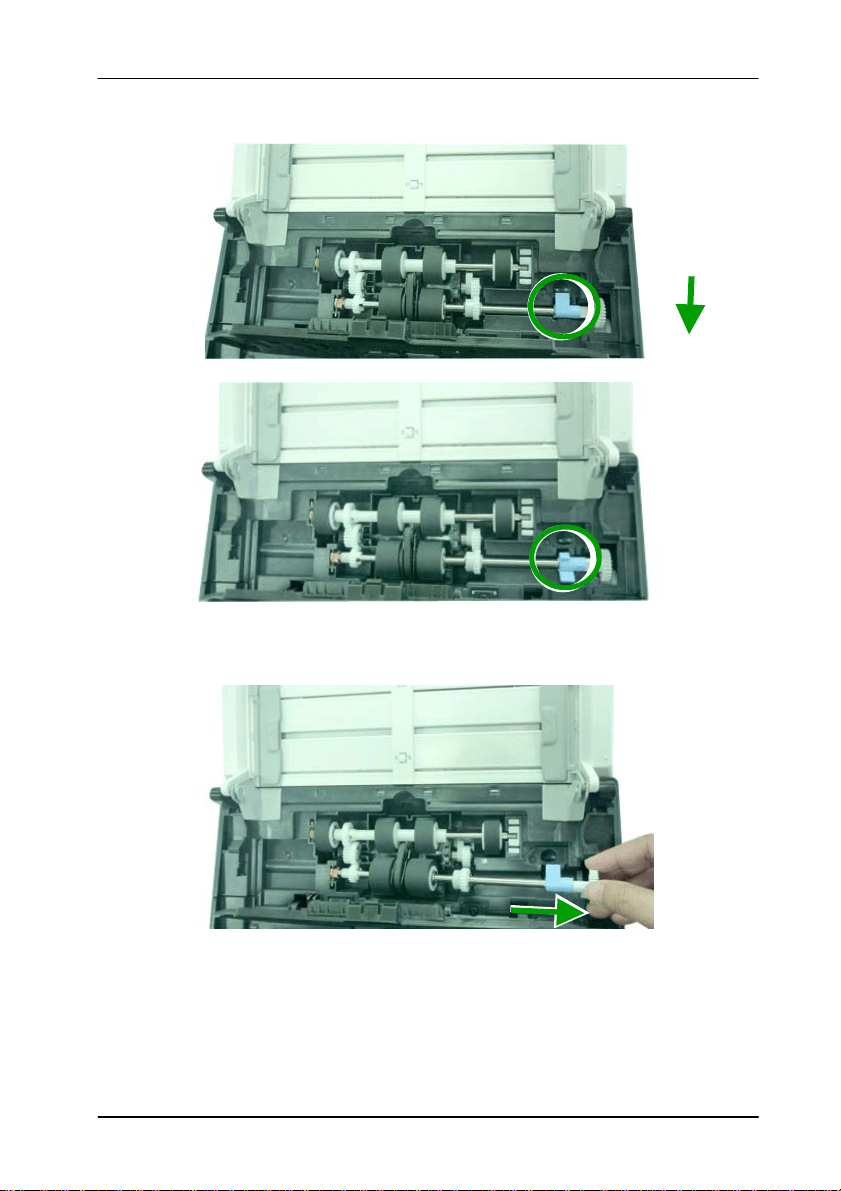

3. Verschieben Sie den Aufhänger der linken unteren ADF-
Rolle wie gezeigt nach UNTEN.
Kurz-Betriebsanleitung
11-7
4. Lösen Sie das rechte Ende der ADF Rolle aus dem Schlitz
und entfernen Sie die obere ADF-Rolle.
Kurz-Betriebsanleitung
11-8

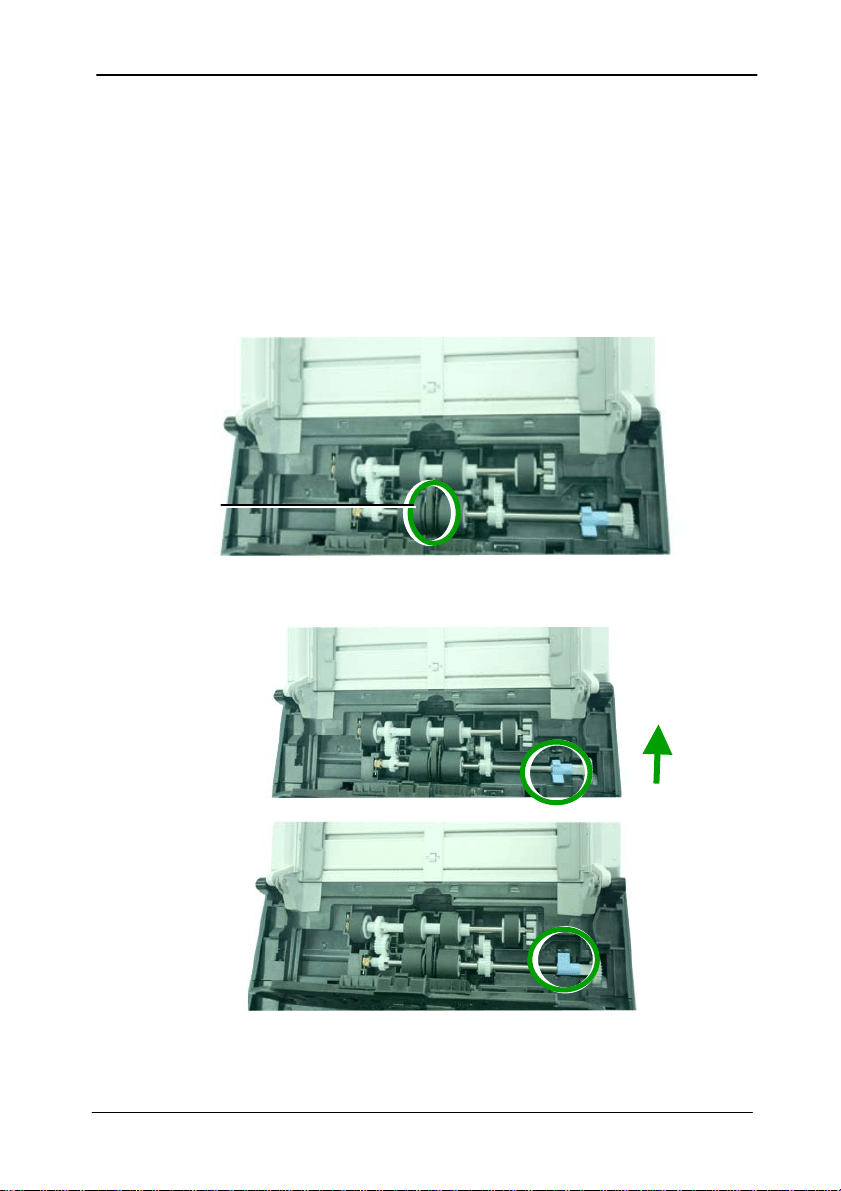

Installieren
1. Fügen Sie das linke Ende der untere ADF-Rolle zuerst in den
Schlitz ein und legen Sie die untere ADF-Rolle in die richtige
Position.
Stellen Sie sicher, dass der Gurt in der Mitte der unteren
ADE-Rolle wie abgebildet horizontal zu den anderen Rollen
installiert ist.
2. Schieben Sie den Aufhänger der oberen ADF-Rolle wie gezeigt
nach OBEN.
3. Schließen Sie die ADF Rollenabdeckung. Bei korrekter
Installation erklingt ein Einschnapp-Geräusch.
Der Gurt
Kurz-Betriebsanleitung
12-1
12. Troubleshooting
12.1 Papierstau im ADF

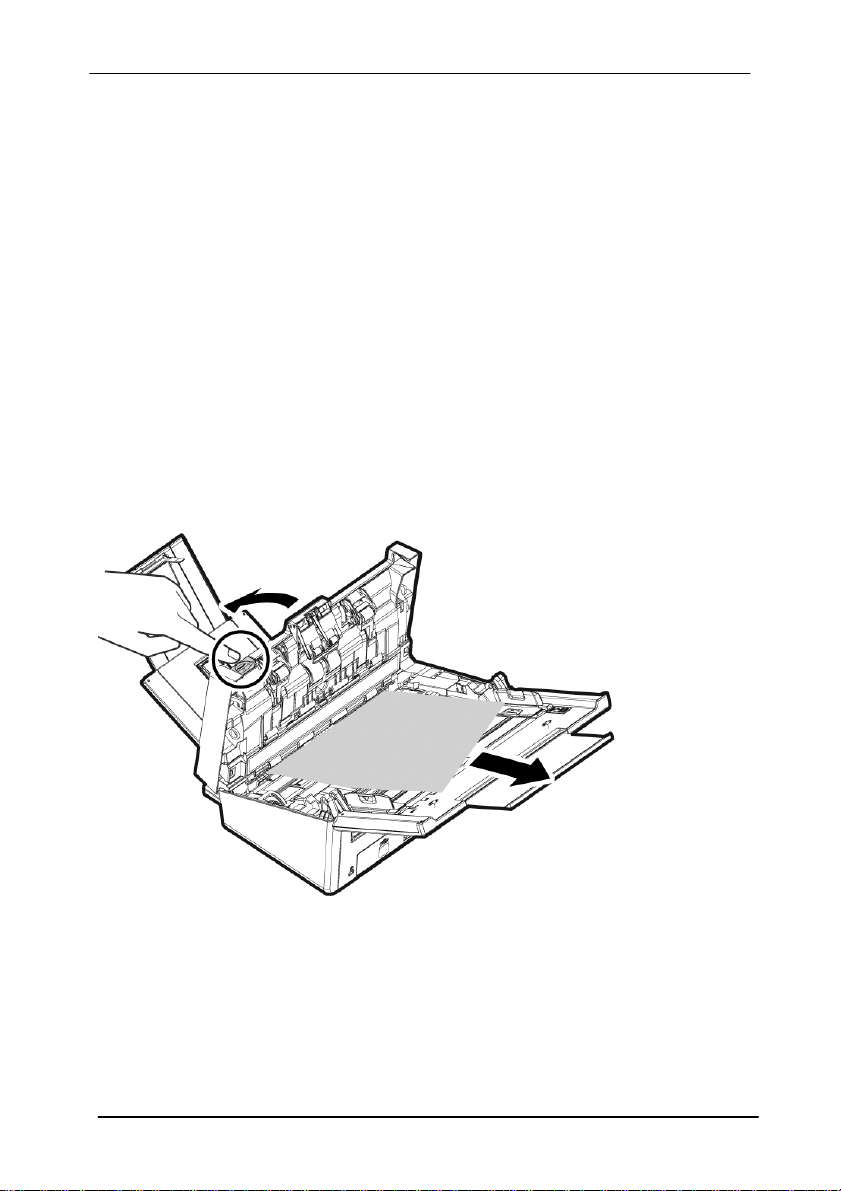

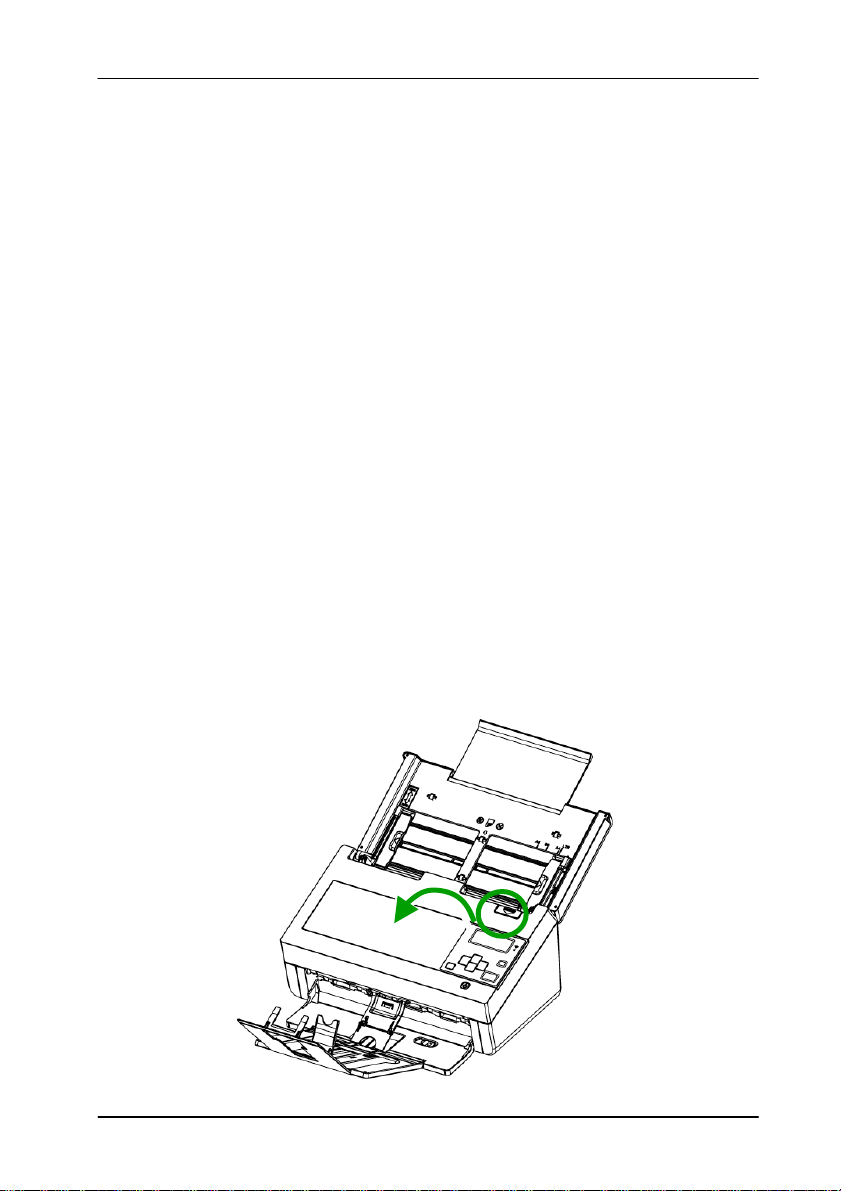

Gehen Sie bei einem Papierstau folgendermaßen vor:
1. Der ADF-Deckel entriegelt sich.
2. Kl
appen Sie den ADF-Deckel in Pfeilrichtung B ganz auf.
3. Ziehen Sie das Papier vorsichtig aus dem ADF-Gerät
heraus.
Kurz-Betriebsanleitung
12-2
12.2 Fragen und Antworten
Frage: Was muß ich bei einem Papierstau
tun?
Antwort:
1) Vorderklappe öffnen.
2) Papier sorgfältig entfernen.
3) Vorderklappe schließen.
Frage: Mehrere Blätter auf einmal werden
eingezogen.
Antwort:
1) Vorderklappe öffnen.
2) Übrige Blätter entfernen.
3) Vorderklappe schließen.
4) Papierkanten glätten. Papier
durchfächern und wieder einlegen.
5) Zustand der Zufuhrrolle überprüfen.
Wenn nötig.
Frage: Papier wird schräg eingezogen.
Antwort:
1) Verwenden Sie die Führungsleisten,
damit Einzelblätter gerade
eingezogen werden.
2) Überprüfen Sie den Zustand der
Zufuhrrolle.
Kurz-Betriebsanleitung
12-3
Frage: Warum erscheinen die
eingescannten Vorlagen immer zu
dunkel?
Antwort:
1) Bitte stellen Sie die
Bildschirmeinstellung auf sRGB ein.
2) Bitte stellen Sie die
Helligkeitseinstellungen auf dem
Bildschirm über die
Anwendungssoftware ein.
Frage: Beim Auswählen der optischen
Auflösung auf 600 dpi werden die
Funktionen des "auto crop" und
"deskew" deaktiviert.
Antwort:
Da das Ausführen des Auto Crop und
des Deskew viel Platz auf dem
Speicher beansprucht, wird
empfohlen, die “Auto crop”- und die
“Deskrew”- Funktion auszuführen.
Dazu muss die optische Auflösung
unterhalb von 600 dpi ausgewählt
werden, um eine Fehlermeldung zu
verhindern.
Kurz-Betriebsanleitung
12-4
12.3 Fehlermeldungen und mögliche Lösungen
Fehlercod
e
Meldung Lösung
59000
59030
59040
59060
59100
Interner Gerätefehler
Starten Sie das Gerät neu
und versuchen Sie es noch
einmal. Wenden Sie sich an
das Servicepersonal, falls der
Fehler weiterhin auftritt.
592301 Mailserver ist NULL
1. Prüfen Sie die Einstellung
„Mail server“ (Mailserver).
2. Wenden Sie sich für
weitere Hilfe an Ihren
Netzwerkadministrator.
530001 Interner Gerätefehler
Starten Sie das Gerät neu
und versuchen Sie es noch
einmal. Wenden Sie sich an
das Servicepersonal, falls der
Fehler weiterhin auftritt.
530002
Verbindungsaufbau zum
Mailserver
fehlgeschlagen
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
531001
SMTP-Anmeldename
oder SMTP-
Anmeldekennwort falsch
Prüfen Sie Anmeldenamen
und Kennwort auf Richtigkeit.
530421
531421
532421
533421
534421
536421
SMTP [421] Service nicht
verfügbar,
Übertragungskanal wird
geschlossen. Der Server
fährt in Kürze herunter.
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
530440
SMTP [440] Mail von Konto
stimmt nicht mit
Authentifizierung überein
Die Konten von Absender und
Anmeldung müssen identisch
sein
Kurz-Betriebsanleitung
12-5
532450
533450
SMTP [450] Angefragte
Mailaktion nicht ausgeführt;
Postfach ist nicht verfügbar
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
532451
533451
534451
535451
537451
SMTP [451] Angefragte
Aktion abgebrochen: lokaler
Fehler in der Verarbeitung
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
533452
535452
537452
SMTP [452] Angefragte
Aktion nicht ausgeführt:
nicht genügend
Systemspeicher
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
531501
532501
533501
534501
SMTP [501] Syntaxfehler in
Parametern oder
Argumenten
1. Prüfen Sie die
Absenderadresse „Von“.
2. Prüfen Sie die
Empfängeradresse „An“.
3. Wenden Sie sich für
weitere Hilfe an Ihren
Netzwerkadministrator.
531504
SMTP [504]
Befehlsparameter nicht
implementiert
1. Prüfen Sie die
Absenderadresse „Von“.
2. Prüfen Sie die
Empfängeradresse „An“.
3. Wenden Sie sich für
weitere Hilfe an Ihren
Netzwerkadministrator.
533550
SMTP [550] Angefragte
Aktion nicht ausgeführt:
Postfach nicht verfügbar [z.
B. Postfach nicht gefunden,
kein Zugriff]
Prüfen Sie die
Empfängeradresse „An“.
Kurz-Betriebsanleitung
12-6
533551
SMTP [551] Nutzer nicht
lokal: Bitte erneut
versuchen.
1. Prüfen Sie die
Empfängeradresse „An“.
2. Absender- „Von“ und
Empfängeradressen
„An“ müssen unterschiedlich
sein.
533552
535552
537552
SMTP [552] Angefragte
Mailaktion abgebrochen:
Speicherbelegung
überschritten
1. Prüfen Sie die
Empfängeradresse „An“.
2. Prüfen Sie die Postfach-
Speicherbelegung.
3. Wenden Sie sich für
weitere Hilfe an Ihren
Netzwerkadministrator.
533553
SMTP [553] Angefragte
Aktion nicht ausgeführt:
Postfachname nicht erlaubt
Prüfen Sie die
Empfängeradresse „An“.
534554
535554
537554
SMTP [554] Transaktion
fehlgeschlagen
Wenden Sie sich für weitere
Hilfe an Ihren
Netzwerkadministrator.
538001
Verbindung während der
Datenübertragung
unterbrochen.
1. Prüfen Sie die
Netzwerkumgebung.
2. Prüfen Sie, ob der
Datenträgerspeicher Ihres E-
mail-Anhangs größer ist als
das Postfachkontingent.
540001
540009
540010
540011
540012
540013
540014
543501
545501
545504
Interner Gerätefehler
Starten Sie das Gerät neu
und versuchen Sie es später
noch einmal. Wenden Sie
sich an das Servicepersonal,
falls der Fehler weiterhin
auftritt.
540002
540003
Verbindungsaufbau zum
FTP-Server fehlgeschlagen.
Stellen Sie sicher, dass der
FTP-Server nicht
heruntergefahren ist; prüfen
Sie die Portnummer. Wenden
Sie sich an Ihren
Netzwerkadministrator, falls
der Fehler weiterhin auftritt.
Kurz-Betriebsanleitung
12-7
540004 Falscher FTP-Anmeldename
Prüfen Sie Ihren
Anmeldenamen und
versuchen Sie es noch
einmal.
540005 Falsches FTP-Kennwort
Prüfen Sie Ihr Kennwort und
versuchen Sie es noch
einmal.
540006
3 Wiederholungen beim
Pfad
Der FTP-Pfad weist Probleme
auf. Wenden Sie sich für
weitere Hilfe an Ihren
Netzwerkadministrator.
540007
Zeitüberschreitung oder
Auftragsname ist NULL
Geben Sie den Dateinamen
innerhalb des Zeitlimits ein.
540008
Datensockel kann nicht
bezogen werden
Prüfen Sie die
Netzwerkumgebung.
540015
Verbindung während der
Datenübertragung
unterbrochen.
Prüfen Sie die
Netzwerkumgebung.
540016
Datei existiert,
Umbenennen
fehlgeschlagen
Geben sie den neuen
Dateinamen erneut ein.
541001
542001
543001
544001
545001
546001
547001
548001
Befehl übersteigt maximale
Größe von 256
Starten Sie das Gerät neu
und versuchen Sie es später
noch einmal. Wenden Sie
sich an das Servicepersonal,
falls der Fehler weiterhin
auftritt.
541002
542002
543002
544002
545002
546002
547002
548002
Befehlsübertragung
fehlgeschlagen
Prüfen Sie die
Netzwerkumgebung.
Kurz-Betriebsanleitung
12-8
541003
542003
543003
544003
545003
546003
547003
548003
Lesen der Befehlsantwort
fehlgeschlagen.
Prüfen Sie die
Netzwerkumgebung.
541004
548004
542004
543004
544004
545004
546004
547004
Der FTP-Server beantwortet
die Meldung nicht.
Wenden Sie sich an Ihren
Netzwerkadministrator.
546005
Dateiübertragung
fehlgeschlagen
Prüfen Sie die
Netzwerkumgebung.
541421
542421
543421
544421
545421
546421
548421
[421] Service nicht
verfügbar,
Steuerungsverbindung wird
geschlossen.
Zu viele Verbindungen von
dieser IP, wenden Sie sich an
Ihren Netzwerkadministrator.
544450
546450
548450
Angefragte Dateiaktion
nicht ausgeführt.
Die Datei existiert bereits
und ist durch Windows
gesperrt.
546452
548452
Angefragte Aktion nicht
ausgeführt. Nicht genügend
Speicherplatz im System.
Bitten Sie den FTP-
Administrator, den
zugeteilten Speicherplatz zu
vergrößern, oder löschen Sie
nicht benötigte Dateien.
Kurz-Betriebsanleitung
12-9
541500
542500
543500
544500
545500
546500
547500
[500] Codes Der
Befehl wurde nicht
akzeptiert und die
angefragte Aktion
wurde nicht
ausgeführt.
Wenden Sie sich an Ihren
Netzwerkadministrator.
541501
542501
544501
546501
[501] Syntaxfehler in
Parametern oder
Argumenten.
Prüfen Sie Ihre Eingabeparameter;
stellen Sie bspw. sicher, dass keine
falschen Zeichen, Leerzeichen usw.
vorliegen.
541502
542502
544502
[502] Befehl nicht
implementiert.
Der Server unterstützt diesen
Befehl nicht. Wenden Sie sich an
Ihren Netzwerkadministrator.
541550
542550
546550
[550] Angefragte
Aktion wurde nicht
ausgeführt. Datei
nicht verfügbar (z. B.
Datei nicht gefunden,
kein Zugang).
Stellen Sie sicher, dass Sie
versuchen, eine Verbindung zu dem
richtigen Server/Ort herzustellen.
Der Administrator des externen
Servers muss Sie zur Verbindung
per FTP berechtigen.
546553
48553
Angefragte Aktion
nicht ausgeführt.
Dateiname nicht
erlaubt.
Ändern Sie den Dateinamen oder
löschen Sie
Leerzeichen/Sonderzeichen im
Dateinamen.
561032
Falscher
Freigabeordnername
Bitte prüfen Sie, ob der
Freigabeordnername stimmt.
561003 Falscher Freigabepfad
Bitte prüfen Sie, ob URL oder IP-
Adresse stimmen.
561012
Kontoname oder
Kennwort falsch,
oder Datum des
Gerätes falsch.
1. Prüfen Sie Kontonamen und
Kennwort auf Richtigkeit.
2. Prüfen Sie, ob die aktuelle lokale
Zeit des Gerätes stimmt.
561019
Nicht zur Erstellung
eines Verzeichnisses
berechtigt
Prüfen Sie die Kontoberechtigung in
Bezug auf den Freigabeordner.
Kurz-Betriebsanleitung
12-10
564019
Nicht zum Schreiben
einer Datei berechtigt
Bitte prüfen Sie die
Kontoberechtigung in Bezug auf den
Freigabeordner.
561183
Doppelter
Verzeichnisname
Wählen Sie einen neuen
Verzeichnisnamen.
564183 Doppelter Dateiname
Wählen Sie einen neuen
Dateinamen.
561034 Datei wird verwendet
Bitte schließen Sie die verwendete
Datei.
563021
CIFS-Dienst ist nicht
bereit
1. Bitte warten Sie auf die CIFS-
Serviceinitialisierung und versuchen
Sie An-CIFS-senden später noch
einmal.
2. Bitte prüfen Sie, ob der
Hostname bereits von einem
anderen Gerät verwendet wird.
563039 Datenträger ist voll Bitte geben Sie Speicherplatz frei.
562088 Zeitüberschreitung
Server beschäftigt. Versuchen Sie
An-CIFS-scannen später erneut.
002013
003205
003206
003207
Papierstau. Öffnen Sie die Frontklappe zum
Entfernen des gestauten Papiers.
003101 Mehrfacheinzug. Entfernen Sie das Papier.
Fächern Sie Ihr Papier auf und
versuchen Sie es noch einmal.
002014 ADF-Abdeckung
offen.
Schließen Sie die ADF-Abdeckung.
Kurz-Betriebsanleitung
12-11
003005 Prüffehler ADF
unterer Kopf
Licht.
Starten Sie das Gerät neu. Lassen
Sie die Lampe vom Kundendienst
ersetzen, falls das Problem
weiterhin auftritt.
003006 Prüffehler ADF
oberer Kopf Licht.
Starten Sie das Gerät neu. Lassen
Sie die Lampe vom Kundendienst
ersetzen, falls das Problem
weiterhin auftritt.
003003 Fehler beim DRAM-
Lese- und -
Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
003004 Fehler beim ADF-
DRAM-Lese- und -
Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
002024 Fehler beim
NVRAM-Lese- und
-Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
002037 Prüffehler ADF
unterer Kopf AFE.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
000016 Fehler beim UART-
Lese- und -
Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
000017 Motor stockt Starten Sie das Gerät neu. Lassen
Sie den Motor vom Kundendienst
ersetzen, falls das Problem
weiterhin auftritt.
000020 Fehler beim
Herunterladen der
Firmware
Prüfen Sie die Firmware-Datei und
versuchen Sie es noch einmal.
Kurz-Betriebsanleitung
12-12
000022 Fehler Lampe aus.
Starten Sie das Gerät neu. Lassen
Sie die Lampe vom Kundendienst
ersetzen, falls das Problem
weiterhin auftritt.
000023 Fehler beim
Flashrom-Lese-
und -Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
000024 Prüffehler ADF
unterer Kopf AFE
LVDS.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
000025 Prüffehler ADF
oberer Kopf AFE
LVDS.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
002033 Seite schief. Entfernen Sie das Papier.
Fächern Sie Ihr Papier auf und
versuchen Sie es noch einmal.
000029 Fehler beim ADF-
AFE-Lese- und -
Schreibtest.
Starten Sie das Gerät neu. Lassen
Sie das Mainboard vom
Kundendienst ersetzen, falls das
Problem weiterhin auftritt.
003211 Seite falsch
eingezogen.
Achten Sie darauf, dass die Kante
Ihres Dokuments die
Papierführungen leicht berührt,
und versuchen Sie es noch
einmal.
002015 Kein Papier im
ADF.
Legen Sie Papier in den
automatischen
Dokumenteneinzug ein.
Kurz-Betriebsanleitung
12-13
12.4 Auf Menüeinstellungen und Servicemodus
zugreifen
Das Gerät bi
etet zur einfachen Fehlerbehebung und Wartung die
Option von Menüeinstellungen und Servicemodus am LCD-
Bildschirm. Speichern Sie Ihren Protokollbericht und senden Sie
diesen zur schnellen Fehlerbehebung an das Servicepersonal.
Befolgen Sie zum Zugreifen auf Menüeinstellungen und
Servicemodus diese Schritte:
1. Blättern Sie am LCD-Bildschirm zu [Menu Settings]
(Menüeinstellungen) und drücken Sie zur Auswahl
.
2. Wählen Sie [Service Mode] (Servicemodus) und drücken
Sie zur Auswahl
.
3. Wählen Sie [Log Setting] (Protokolleinstellung) und
anschließend Ihre Protokollklasse und -ebene.
Klassenwahl): System, Netzwerk, Scan.
Stufenwahl: Stufe 1, Stufe 2, Stufe 3.
Auf USB speichern: Speichern Sie die Protokolldatei auf
einem USB-Wechseldatenträger.
Bei Abschaltung speichern: Ein/ Aus.
Scan to USB
Scan to PC
AP Mode
Menu Settings
FW Upload (USB)
Log Settings
Run-in Test
Debug Info
Network Settings
Auto Power Off
Service Mode
Kurz-Betriebsanleitung
12-14
4. Schließen Sie ein USB-Flash-Laufwerk an den
entsprechenden Anschluss an und wählen Sie dann zum
Speichern der Protokolldatei auf dem USB-Laufwerk
[Service Mode] (Servicemodus) > [Log Settings]
(Protokolleinstellungen) > [Save to USB] (Auf USB
speichern).
Alternativ können Sie die Option [Save at Poweroff] (Bei
Abschaltung speichern) auf [On] (Ein) setzen. Die
Protokolldatei wird jedes Mal, wenn das System
heruntergefahren und neu gestartet wird, automatisch auf
Ihrem USB-Flash-Laufwerk gespeichert.
5. Wählen Sie zur Aufzeichnung der Firmware-Version [Debug
Info] (Debug-Informationen).
6. Sie können Firmware-Version und Protokolldatei zur
schnellen Problemlösung an das Servicepersonal senden.
Set Log Class
Set Log Level
Save to USB
Save at Poweroff
Kurz-Betriebsanleitung
12-15
12.5 Technischer Service
Bi
tte bereiten Sie die Informationen von Abschnitt 4.14
Registerkarte Information vor, bevor Sie Avision kontaktieren:
* Seriennummer und Revisionsnummer des Scanners (auf der
Unterseite des Geräts);
* Hardwarekonfiguration (z.B., Prozessor, RAM,
Festplattenspeicherplatz, etwaige Steckkarten...) ;
* Name und Version der verwendeten Software
* Die Version des Scannertreibers.
Kontaktieren Sie und dann über folgende Anschriften:
Anderswo: Avision Inc.
Avision Inc.
No. 20, Creation Road I, Science-Based Industrial Park,
Hsinchu 300, Taiwan, ROC
Telefon: +886 (3) 578-2388
FAX: +886 (3) 577-7017
E-MAIL:
http://www.avision.com.tw
USA und Kanada: Avision Labs., Inc.
Avision Labs, Inc.
6815 Mowry Ave., Newark CA 94560, USA
Telefon: +1 (510) 739-2369
FAX: +1 (510) 739-6060
E-MAIL:
http://www.avision.com
Kurz-Betriebsanleitung
12-16
China und Umgebung
Technical Support Center in Shanghai
7A, No.1010, Kaixuan Road, Shanghai 200052 P.R.C.
Telefon :+86-21-62816680
FAX :+86-21-62818856
E-MAIL: [email protected]
3http://www.avision.com.cn
Europa und Umgebung
Avision Europe GmbH
Bischofstr. 101 D-47809 Krefeld Deutschland
Telefon: +49-2151-56981-40
FAX: +49-2151-56981-42
E-MAIL: [email protected]
3http://www.avision.de
Espaço Brasil
Avision Brasil Ltda.
Avenida Jabaquara, 2958 - Cj. 75 - Mirandópolis –
CEP: 04046-500 - São Paulo, Brasil
TEL: +55-11-2737-6062
E-MAIL: suporte@avisionbrasil.com.br
Web Site: http://www.avisionbrasil.com.br
Kurz-Betriebsanleitung
13-1
13. Technische Daten
Technische Änderungen vorbehalten. Die aktuellen
ausführlichen Spezifikationen finden Sie auf unserer Webseite
unter http://www.avision.com.
Regulatory model no.: FL-1401B
Optische Auflösung: 600 dpi
Scan-Modus: Liniengrafik
Graustufe
Farbe
ADF-Aufnahmekapazität 100 Seiten (80 g/m
2
) (20 lb.)
Scangeschwindigkeit: 40 Seiten pro Minute (A4, 200 dpi)
Max. Dokumentengröße 216 x 356 mm (8.5 x 14 in.)
für das Scannen (ADF)
Min. Dokumentengröße: 50 x 50 mm (2 x 2 in.)
für das Scannen (ADF)
Papiergewicht: 27~413 g/m
2
(7~110 lb.)
Kartendicke: <1.25 mm (0.05 in.)
Anschluss: Hi-speed USB 2.0,
RJ-45 Ethernet 10/100/1000 Mb,
Wi-Fi
Spannung: 24Vdc, 2.0A
Betriebstemperatur: 10ºC~35ºC
Abmessungen: (WxDxH)
Schließen ADF 316 x 191 x 168 mm
(12.44 x 7.52 x 6.61 in.)
Öffnen ADF 316 x 680 x 239 mm
(12.4 x 26.8 x 9.4 in.)
Gewicht: 4.1 kg (9.04 lb.)
Kurz-Betriebsanleitung
13-2
Wi-Fi Specifications:
Model: GWF-7A05
Main Chipset MT 7601U
Host interface USB 2.0
LED Link/Activity
Antennas Built-in onboard PCB antenna
Frequency
Range
ISM band, 2412~2483.5MHz (depends
on country region)
Transmit
Power(EIRP)
802.11b (CCK) 11Mbps: 18+/-1dBm
802.11g (OFDM) 54Mbps: 15+/-1dBm
802.11n (HT20@MCS7) 14+/-1 dBm,
(HT40@MCS15) 14+/-1 dBm
Receive
Sensitivity
802.11b: -88+/-1dBm; 802.11g: -73+/-
1dBm
802.11n (HT20), -71+/-1dBm; 802.11n
(HT40), -68+/-1dBm
Operating
System
Windows XP/Vista/7; Linux 2.6.X
Security
WEP 64/128, WPS; WPA/WPA2
(TKIP,AES); WAPI
Voltage
Range/Current
DC 5.0V +/-5% /<150mA @802.11g
