Avision FB6280E User Manual

A3 Scanner mit

Bchkante

Benutzerhandbuch

Regulatory model: BT-0911S

Avision Inc.

Kurz-Betriebsanleitung

Warenzeichen

Microsoft ist ein eingetragenes Warenzeichen der Microsoft

Corporation.

Windows, Windows Vista, Windows 7, Windows 8 und Windows

10 sind Warenzeichen der Microsoft Corporation.

IBM, IBM PC, sind eingetragene Warenzeichen der International

Business Machines Corporation.

ENERGY STAR

ist eine in den U.S.A. eingetragene

Firmenmarke.

Alle anderen Produktnamen und Warenzeichen sind das

Eigentum ihrer jeweiligen Inhaber.

Urheberschutzrechte

Abschrift, Speicherung in Datenbanken und Übersetzung in

andere Sprachen und Computersprachen in jedweder Form und

Ausrüstung, sei es elektronisch, mechanisch, magnetisch,

optisch, chemisch, manuell oder auf sonstige Weise ohne die

vorherige schriftliche Genehmigung von Avision Inc. verboten.

Eingescannte Materialien unterliegen vielleicht dem Schutz

durch Staatsgesetze oder andere Kodizes. Der Kunde allein

trägt die Verantwortung für den Umgang mit Scanvorlagen.

Garantiebestimmungen

Die Informationen in diesem Dokument sind steten

Änderungen, die nicht zuvor angekündigt werden müssen,

unterworfen.

Der Hersteller übernimmt keine wie immer geartete

Verantwortung in Bezug auf die vorliegenden Handbücher,

einschließlich, doch nicht beschränkt auf Garantie der

Handelstauglichkeit und Tauglichkeit für bestimmte Zwecke.

Der Hersteller kann für Fehler in diesem Handbuch, Unfall-

oder Folgeschäden in Zusammenhang mit der Bereitstellung,

Leistung oder Benutzung dieser Dokumentationsmaterialien

nicht haftbar gemacht werden.

Kurz-Betriebsanleitung

iii

FCC-Erklärung (Federal Communications Commission)

Abschnitt 15

Nach Prüfung des Produkts wurde festgestellt, dass es

entsprechend Abschnitt 15 der FCC-Vorschriften den

Grenzwerten für ein digitales Gerät der Klasse A entspricht.

Der Betrieb unterliegt den folgenden zwei Bedingungen: (1)

Dieses Gerät darf keine Störungen verursachen, und (2) das

Gerät muss alle Interferenzen aufnehmen können, auch solche,

die einen unerwünschten Betrieb zur Folge haben.

Die Grenzwerte für digitale Geräte der Klasse A gemäß den

FCC-Vorschriften dienen zum ausreichenden Schutz vor

Störungen, wenn das Gerät in Geschäftsräumen benutzt wird.

Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und

kann diese auch abstrahlen. Wenn es nicht entsprechend des

Benutzerhandbuchs installiert und benutzt wird, kann es

Störungen in anderen Geräten verursachen. Solche Störungen

müssen auf Kosten des Benutzers beseitigt werden.

Kurz-Betriebsanleitung

European Union Regulatory Notice

Produkte mit dem CE-Zeichen entsprechen den folgenden EU-

Richtlinien:

 Niederspannungsrichtlinie 2014/35/EC

 Richtlinie zur elektromagnetischen Verträglichkeit

2014/30/EC

 Richtlinie 2011/65/EG zur Beschränkung der Verwendung

bestimmter gefährlicher Stoffe (RoHS)

Die CE-Einhaltung dieses Produktes ist gegeben, wenn es mit

dem von Avision bereitgestellten, korrekt mit dem CE-Zeichen

versehenen Netzteil betrieben wird.

Dieses Produkt erfüllt die Klasse B-Grenzwerte der EN 55022

und EN 55024, die Sicherheitsanforderungen der EN 60950

sowie die Anforderungen der EN 50581 über die Beschränkung

der Verwendung bestimmter gefährlicher Stoffe.

*Dieses Gerät ist als LED produkt der Klasse 1 zertifiziert.

CE Warnung

Dies ist ein Produkt der Klasse A. Beim Betrieb des Geräts in

häuslichen Umgebungen können schädliche Interferenzen

auftreten. Die Beseitigung dieser Interferenzen geht zu Lasten

des Benutzers.

Kurz-Betriebsanleitung

Estsorgung von Elektrogeräten durch Benutzer in

privaten Haushalten in der EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt

an, dass das Produkt nicht zusammen mit dem Restmüll

entsorgt werden darf. Es obliegt daher lhrer Verantwortung,

das Gerät an einer entsprechenden Stelle für die Entsorgung

oder Wiederverwertung von Elektrogeräten aller Art abzugeben

(z.B. ein Wertstoffhof). Die separate Sammlung und das

Recyceln lhrer alten Elektrogeräte zum Zeitpunkt ihrer

Entsorgung trägt zum Schutz der Umwelt bei und

gewährleistet, dass sie auf eine Art und Weise recycelt werden,

die keine Gefährdung fur die Gesundheit des Menschen und der

Umwelt darstellt. Weitere Informationen darüber, wo Sie alte

Elektrogeräte zum recyceln abgeben können, erhalten Sie bei

den örtlichen Behorden, Wertstoffhöfen oder dort, wo Sie das

Gerät erworben haben.

Als ein Partner von ENERGY STAR® hat Avision Inc.

das Produkt für konform mit den Energierichtlinien

von ENERGY STAR

befunden.

Kurz-Betriebsanleitung

System Voraussetzungen

CPU: Intel

Core™ 2 Duo oder höher

Speicher: 32-bit: 2 GB

64-bit: 4 GB

Optisches

Laufwerk:

DVD-ROM-Laufwerk

USB-Port: USB 2.0 (kompatibel mit USB 1.1)

Unterstützte

Betriebssystem:

Microsoft Windows XP(SP3), Windows

Vista, Windows 7, Windows 8.x (32-

bit/64-bit), Windows 10 ((32-bit/64-bit)

Kurz-Betriebsanleitung

1-1

1. Einführung

Herzlichen Glückwunsch zum Kauf des Avision A3 Scanners mit

Buchkante. Avision ist eines der führenden Unternehmen für die

Herstellung von hochqualitativen Farbbildscannern.

Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner

installieren und in Betrieb nehmen. Es werden hier die richtigen

Anweisungen zum Auspacken, Installieren, Inbetriebnehmen und

Warten des Scanners aufgeführt.

Öffnen Sie den Karton und überprüfen Sie den Inhalt. Wenn

Sie Transportschäden feststellen oder Teile fehlen, setzen Sie

sich mit Ihrem Händler in Verbindung.

Kurz-Betriebsanleitung

1-2

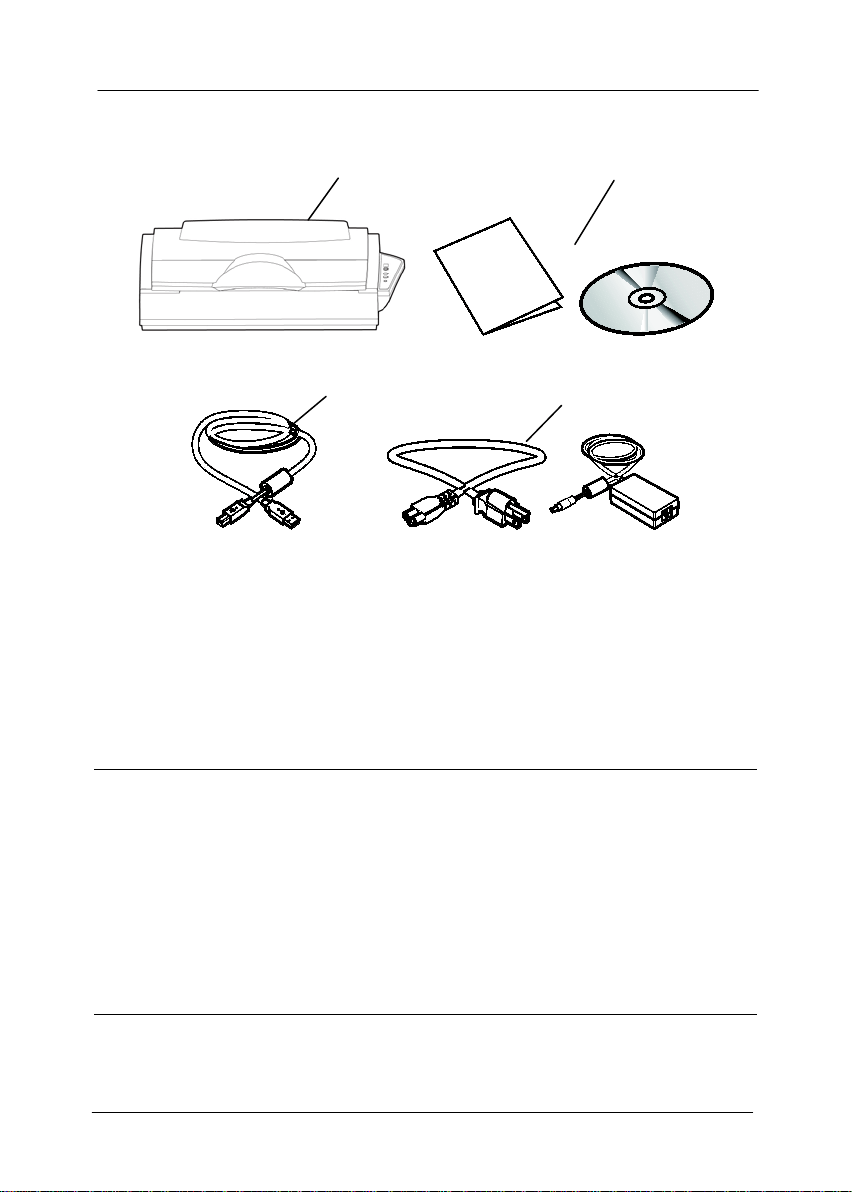

1. Scanner

2. Software-CD/Kurzanleitung

3. USB Kable

4. Netzteil & Netzkabel

Hinweis:

1. Verwenden Sie nur das Netzteil, das mit dem Gerät geliefert

wird DA-48M24 (APD). Durch die Verwendung anderer

Netzteile könnte das Gerät beschädigt werden. Sie könnten

den Anspruch auf Garantieleistungen verlieren.

2. Wir empfehlen Ihnen, die Verpackung des Gerätes

aufzuheben, falls Sie den Scanner zur Reparatur zurückgeben

müssen.

3. Um auf den extra Support Dienst zuzugreifen, rufen Sie

www.avision.com auf, um Ihr Avision Produkt zu registrieren.

Kurz-Betriebsanleitung

2-3

2. Installation

Allgemeine Hinweise

 Der Scanner darf nicht direktem Sonnenlicht ausgesetzt

werden. Direktes Sonnenlicht oder starke Hitze können

das Gerät beschädigen.

 Der Scanner darf nicht an einem feuchten oder staubigen

Ort installiert werden.

 Schließen Sie den Scanner an eine geeignete

Wechselstrom- steckdose.

 Verwenden Sie nur das Netzteil, das mit dem Gerät

geliefert wird. Durch die Verwendung anderer Netzteile

könnte das Gerät beschädigt werden. Sie könnten den

Anspruch auf Garantieleistungen verlieren.

 Stellen Sie den Scanner auf eine flache, ebene Unterlage.

Schräge oder unebene Unterlagen können zu

mechanischen Problemen führen.

Kurz-Betriebsanleitung

2-4

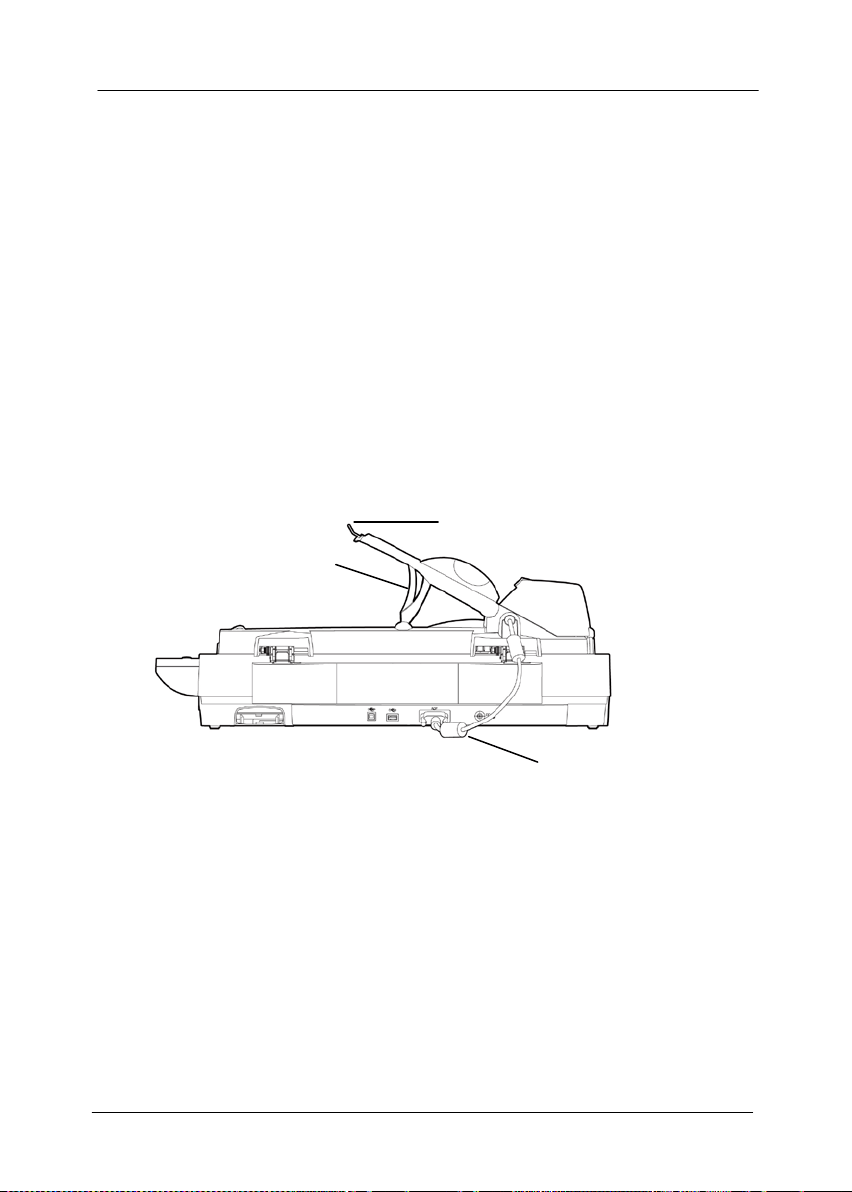

2.1 Transportsicherung entfernen

Um die Scaneinheit vor Schäden beim Transport zu schützen, ist

an der Rückseite des Scanners eine Verriegelung angebracht, um

Bewegungen der Scaneinheit zu verhindern. Schieben Sie die

Sicherung zum Entriegeln des Scanners nach oben, wie es in

Abb. 2-1 gezeigt ist.

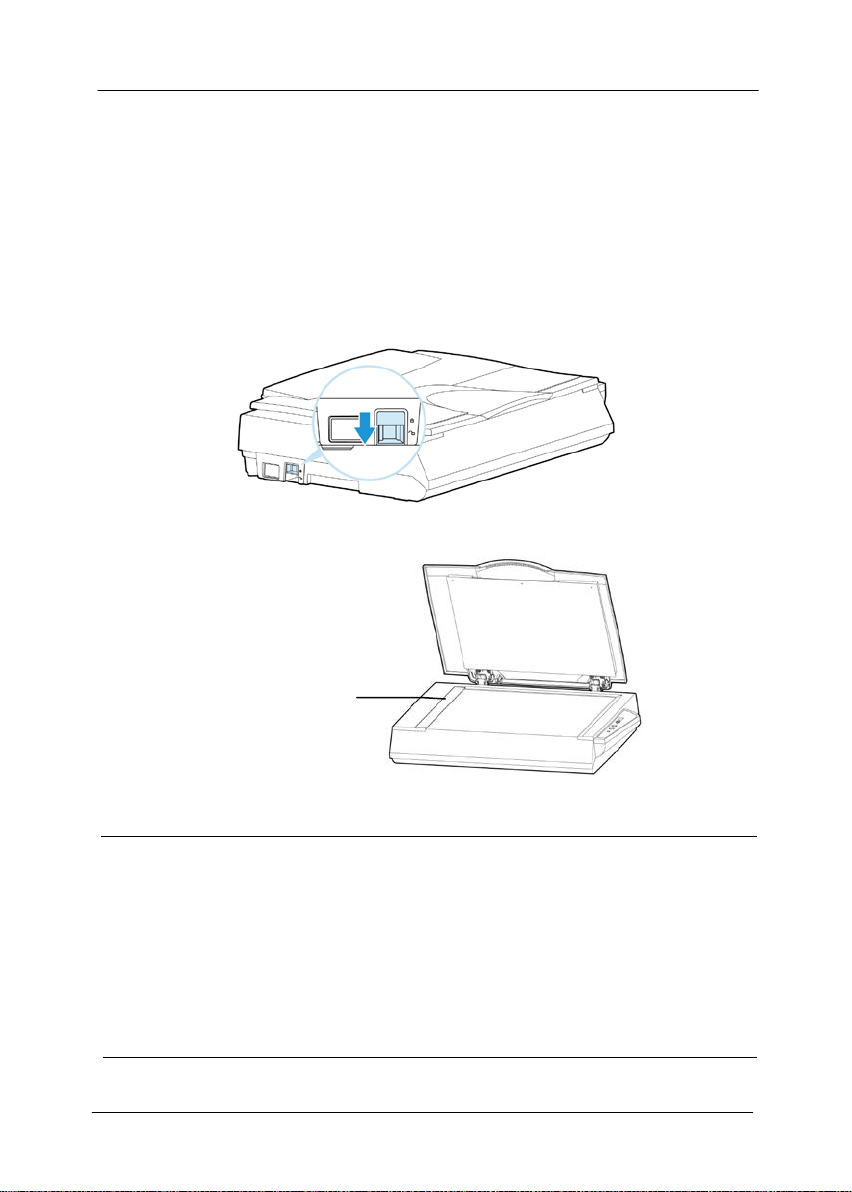

Abbildung 2-1 Transportsicherung entfernen

Abbildung 2-2 Grundposition

Hinweis:

Wenn sich die Scaneinheit vor dem Transport nicht an der

Vorderseite des Scanners befindet, führen Sie die folgenden

Schritte aus:

1. Schalten Sie den Scanner ein. Die Scaneinheit sollte sich

zur Vorderseite des Scanners bewegen.

2. Drücken Sie die Verriegelung nach unten in die „Lock

position“ (Verriegelungsposition)

3. Der Scanner kann nun transportiert werden.

Die Scaneinheit

muss sich an

dieser Position

befinden, bevor

die

Kurz-Betriebsanleitung

2-5

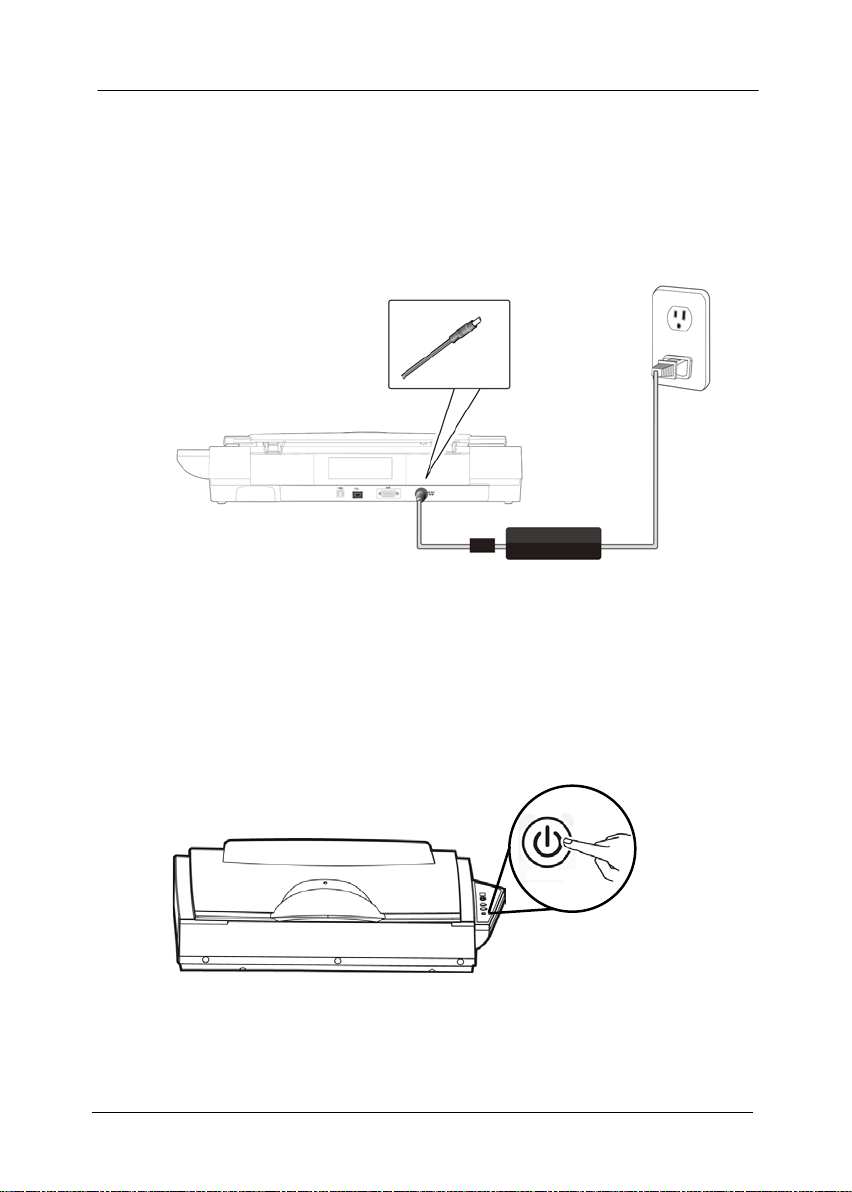

2.2 Das Gerät einschalten

1. Stecken Sie den kleinen Stecker des Netzteils in die

Netzanschlussbuchse des Scanners. Stecken Sie den

anderen Stecker in eine Steckdose.

2. Um den Scanner einzuschalten, drücken Sie auf die

Ein/Aus-Taste des vorderen Bedienfelds. Die

Stromanzeige-LED beginnt zu leuchten. Um den Scanner

auszuschalten, drücken Sie 3 Sekunden lang auf die

Ein/Aus-Taste. Die Stromanzeige-LED erlischt dann.

Kurz-Betriebsanleitung

2-6

2.3 Treiberinstallation

Hinweis:

* Damit der Computer den USB-Scanner erkennen

kann, muss zuerst der Scanner-Treiber installiert und

dann der Scanner an den Computer angeschlossen

werden.

* Der Scanner-Treiber enthält TWAIN-, ISIS- und WIA-

Treiber. Abschluss der Installation des Scanner-

Treibers per TWAIN-, ISIS- und WIA-Schnittstelle

scannen. Starten Sie zur Auswahl einer TWAIN- oder

WIA-Benutzerschnittstelle die TWAIN-kompatible

Bildbearbeitungssoftware bzw. starten Sie zur Auswahl

einer ISIS-Benutzerschnittstelle Ihre ISIS-Software.

Zum Scannen per WIA-Schnittstelle können Sie auch

„Microsoft-Scanner- und Kamera-Assistent“ starten.

1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk.

2. Das Software Installations-Fenster erscheint. Falls nicht,

starten Sie bitte setup.exe von der CD.

Kurz-Betriebsanleitung

2-7

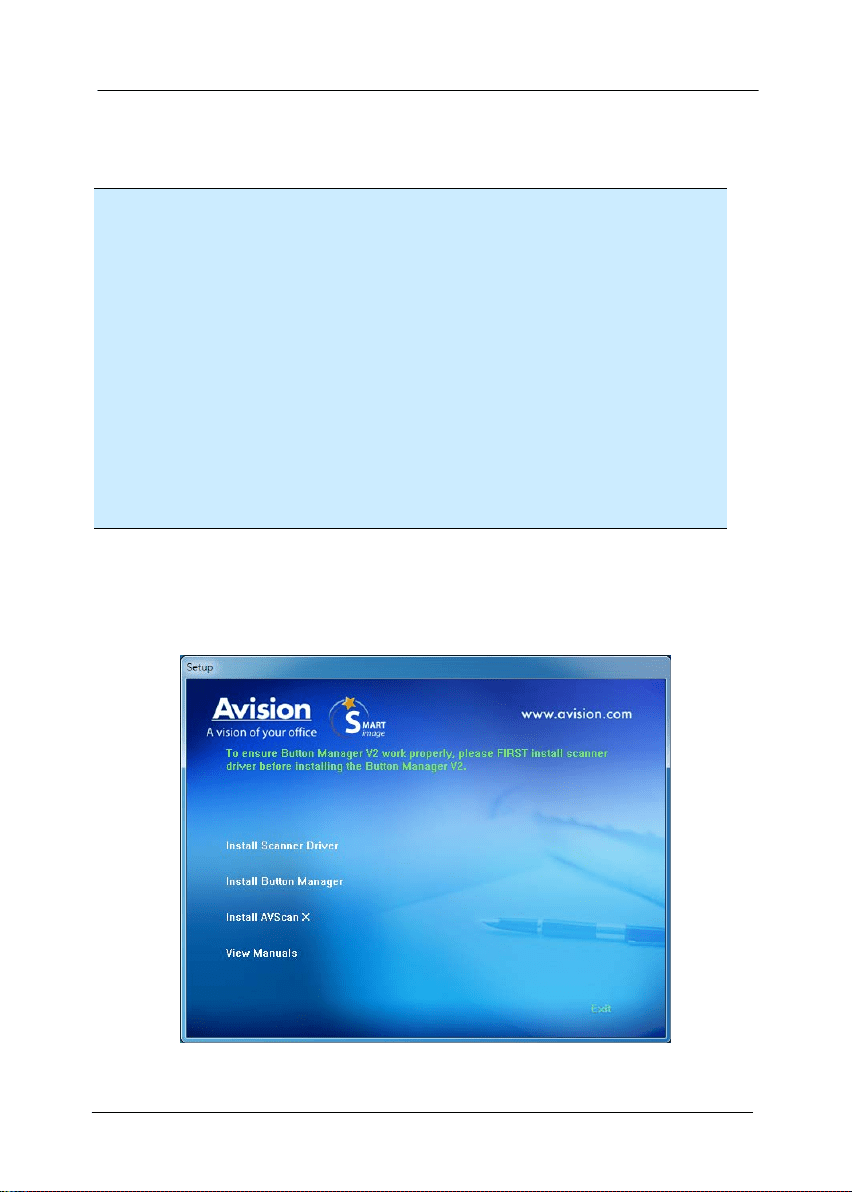

Text auf der Installationszeichnung:

 Installieren des Scanner-Drivers: Damit der

Computer mit dem Scanner kommunizieren kann,

muss der Scanner-Treiber installiert werden. Bitte

installieren Sie zur Gewährleistung eines

ordnungsgemäßen Betriebs von Button Manager V2

den Scannertreiber, bevor Sie Button Manager V2

installieren.

 Install Button Manager V2: Wenn Sie die Tasten

auf dem Scanner verwenden möchten, müssen Sie

Button Manager V2 installieren.

 Installieren AVScan X: So scannen und

organisieren Sie Ihre mehrseitiges Dokument,

können Sie die Software-Anwendung zu installieren,

um sie einfach und effektiv zu verwalten.

 Handbuch ansehen: Klicken Sie auf “ Handbuch

ansehen” (Benutzerhandbuch anzeigen), um das

ausführliche Benutzerhandbuch des Scanners und

von Button Manager V2 zu öffnen.

3. Klicken Sie zum Installieren des Scannertreibers auf

Scannertreiber installieren, klicken Sie dann zum

Installieren von Button Manager V2 auf Ihrem

Computer auf Button Manager V2 installieren.

Kurz-Betriebsanleitung

2-8

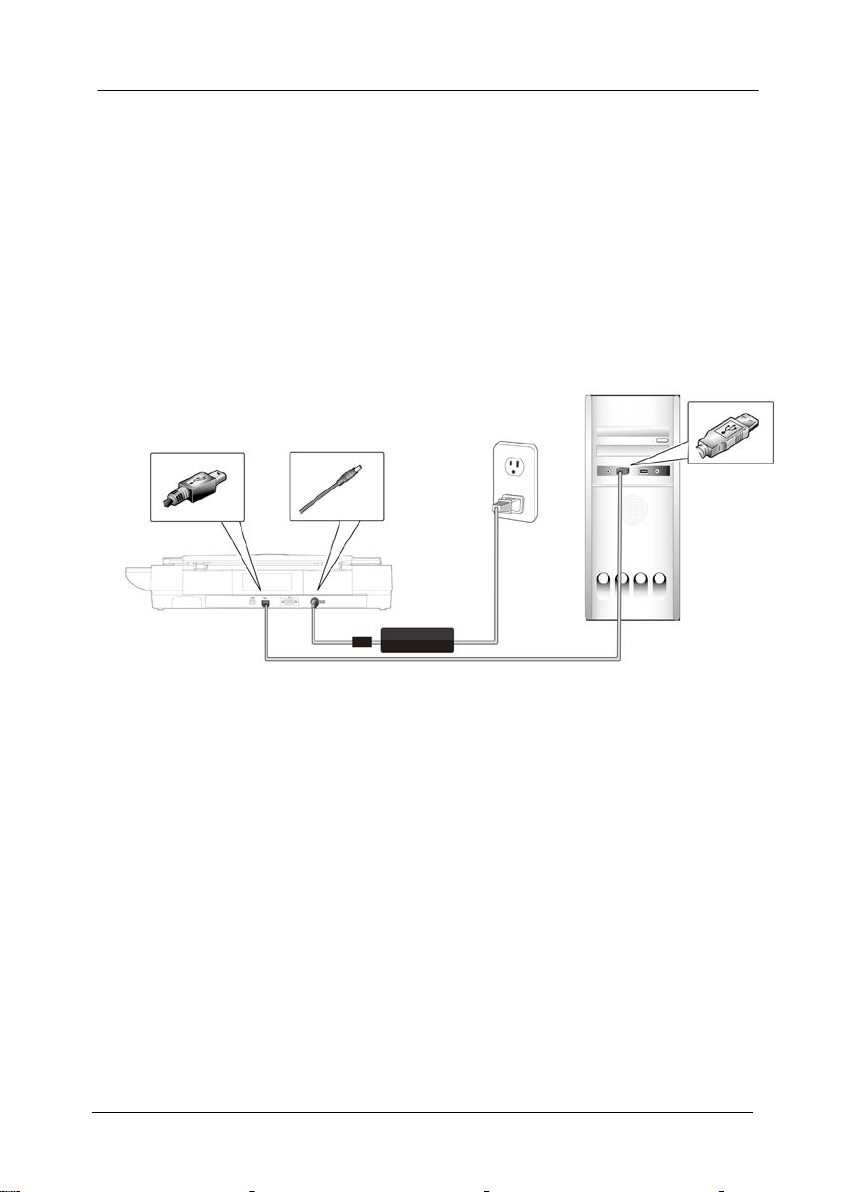

2.4 Entriegeln des Scanners

1. Verbinden Sie das quadratische Ende des USB-Kabels mit

dem USB-Anschluss des Scanners. Verbinden Sie das

rechteckige Ende mit einem USB-Anschluss Ihres

Computers.

2. Falls erforderlich können Sie den Scanner über den anderen

USB-Anschluss mittels USB-Kabel auch noch an einen

weiteren Computer anschließen.

3. Der Computer zeigt die Mitteilung Neue Harware

gefunden an.

4. Wenn folgendes Fenster erscheint, klicken Sie bitte auf

Fertigstellen.

Kurz-Betriebsanleitung

3-1

3. Der erste Scanvorgang

3.1 Einlegen des Papiers

Öffnen Sie die Dokumentenabdeckung und legen Sie Ihr Original

dann mit der Vorderseite auf die Glasfläche wie in Abb. 3-1

gezeigt.

Stellen Sie sicher, dass sich die Oberseite Ihres Originals nahe

der Markierung für die Ausrichtung des Dokuments befindet.

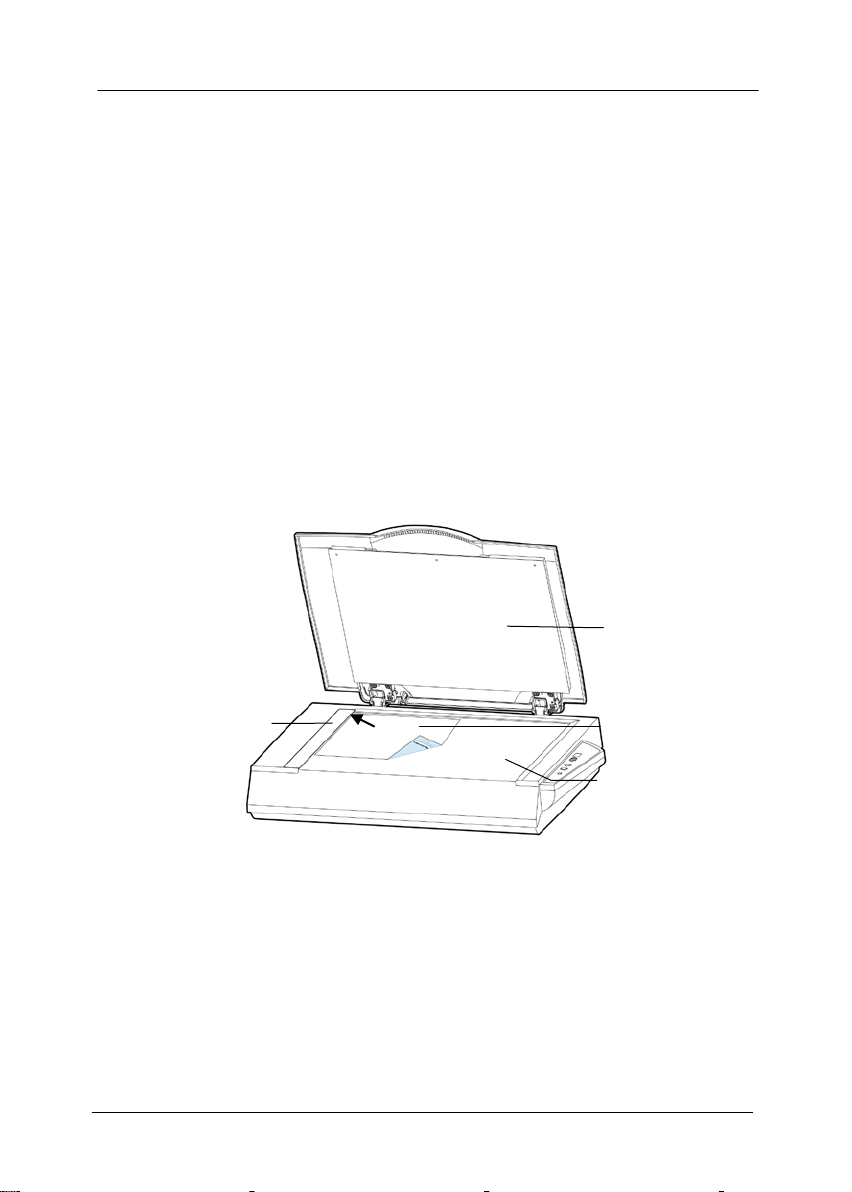

1. Dokumentenabdeckung

2. Markierung für Dokumentenausrichtung

3. Ihr Original

4. Glasfläche

Abbildung 3-1 Auflegen des Originals

Kurz-Betriebsanleitung

3-2

3.2 Prüfen der Scannerinstallation

Um zu prüfen, ob der Scanner richtig installiert wurde, stellt

Avision das sehr nützliche Tesptprogramm Avision Capture Tool

zur Verfügung. Mit diesem Werkzeug können Sie einfache Scans

ausführen und sich die aufgenommen Bilder ansehen. Zudem

hilft es dabei, den Scan mit der angegebenen Geschwindigkeit

auszuführen.

Im Folgenden wird beschrieben, wie die Installation des

Scanners geprüft wird. Wenn das Gerät nicht richtig funktioniert,

lesen Sie noch einmal den vorhergehenden Abschnitt durch, und

prüfen Sie, ob die Kabel richtig angeschlossen sind und der

Scannertreiber richtig installiert ist.

Bevor Sie beginnen, stellen Sie sicher, dass der Scanner

eingeschaltet ist.

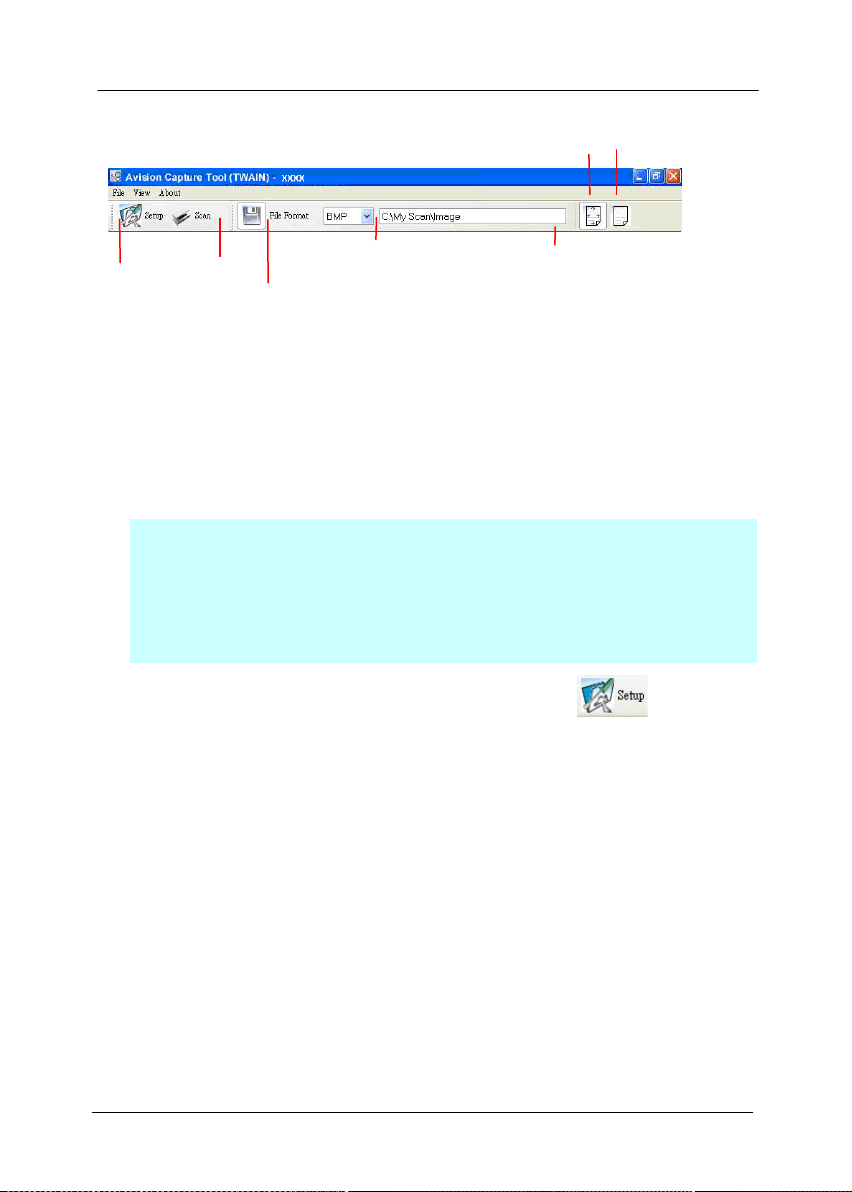

1. Wählen Sie Start>Programme>Avision xxx Scanner

>Avision Capture Tool. (xxxx: scannermodell)

2. Wählen Sie den Treibertyp und das Scannermodell aus, und

klicken Sie auf OK. Auf dem Bildschirm erscheint das

Dialogfeld Capture Tool.

Kurz-Betriebsanleitung

3-3

3. Wählen Sie aus dem Listenfeld Dateiformat das gewünschte

Dateiformat aus. (Die Standardeinstellung ist JPEG, Sie

können auch TIFF, GIF und BMP auswählen.)

4. Geben Sie in das Feld Dateipfad den gewünschten Ordner-

und Dateinamen ein. (Die Standardeinstellung ist

C:\Documents and Settings\User Name\My Documents\My

Scan\Image.)

Hinweis: Wenn Sie das gescannte Bild nicht speichern

möchten, entfernen Sie die Markierung bei der Taste

Speichern, da standardmäßig das Speichern aktiviert ist. In

diesem Fall ist die Miniaturansicht deaktiviert. Nachdem Sie

sich alle gescannten Bilder angesehen haben, wird nur das

letzte auf dem Bildschirm angezeigt.

5. Klicken Sie auf die Schaltfläche Einrichten ( ), oder

wählen Sie aus dem Menü Datei die Option Einrichten aus,

um das Dialogfeld Scannereigenschaften aufzurufen.

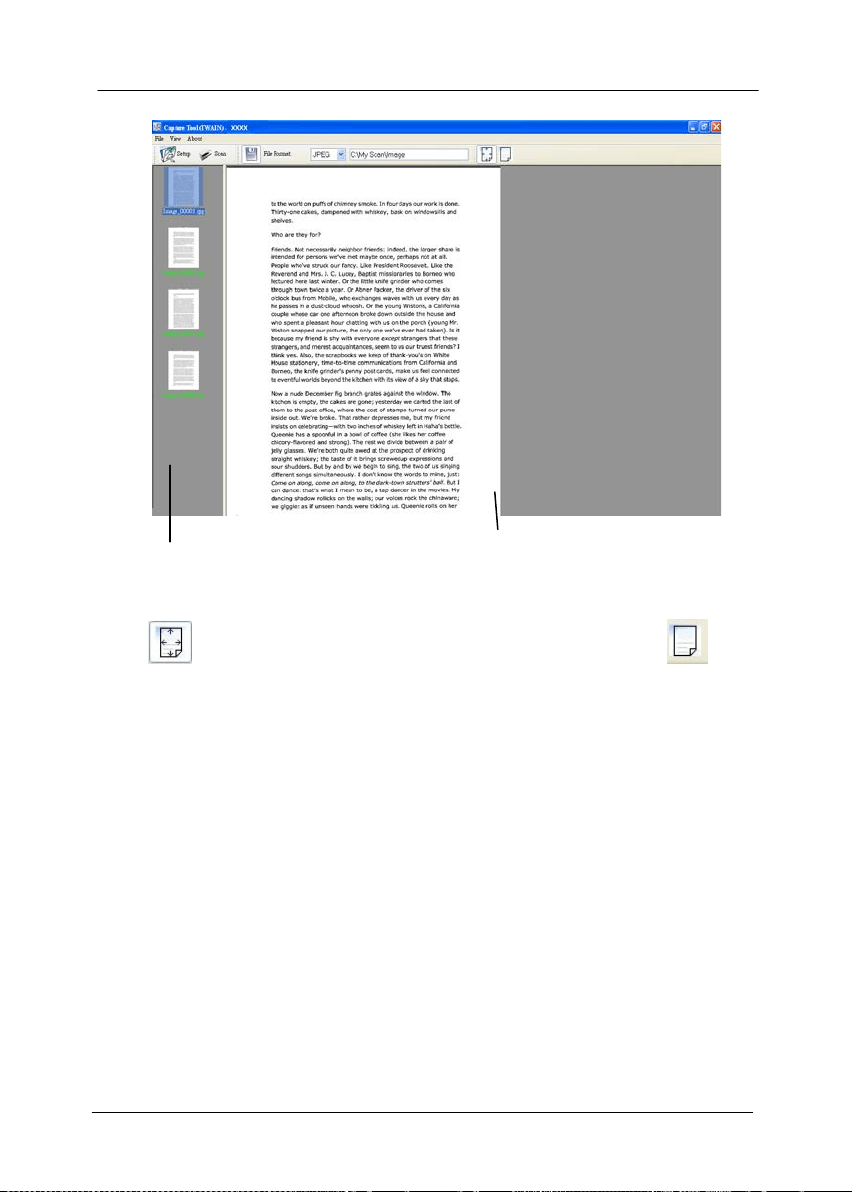

Einrichten

Tatsächliche

Größe

Seite

anpassen

Scannen

Speichern

Dateiformat Dateipfad

Kurz-Betriebsanleitung

3-4

6. Wählen Sie aus dem Bildauswahlfeld den für das gescannte

Bild gewünschten Bildtyp aus. (Die Standardeinstellung ist

S/W). Wenn Sie einen Duplex-Scanner haben, wählen Sie

Front (Vorderseite) und Rear (Rückseite), um beide Seiten

des Dokuments zu scannen.

7. Klicken Sie auf OK, um das Dialogfeld Scannereigenschaften

zu schließen. (Weitere Informationen über das Dialogfeld

Scannereigenschaften finden Sie im folgenden Kapitel Das

Dialogfeld Scannereigenschften)

8. Legen Sie das Dokument mit der beschriebenen Seite nach

unten auf das Vorlagenglas bzw. mit der beschriebenen

Seite nach oben in das Fach für den automatischen

Seiteneinzug.

9. Klicken Sie im Dialogfeld Scanbestätigung auf die

Schaltfläche Scannen (

), oder wählen Sie aus dem

Menü Datei die Option Scannen.

10. Das Dokument wird nun gescannt und im Fenster

Scanbestätigung angezeigt. Wenn alle gescannten Bilder

angezeigt wurden, ist die Bestätigung der

Scannerinstallation abgeschlossen.

Bild-

auswahl-

feld

Kurz-Betriebsanleitung

3-5

11. Sie können sich das gescannte Bild an die Seite angepasst

(

) oder mit seiner tatsächlichen Größe (100%) ( )

anzeigen lassen. Die Schaltflächen finden Sie im rechten

Bereich der Ansicht-Werkzeugleiste.

12. Klicken Sie auf die Taste Schließen oder aus dem Menü Datei

die Option Beenden, um das Avision Capture Tool zu

beenden.

Seite anpassen

Miniaturansicht

Kurz-Betriebsanleitung

3-6

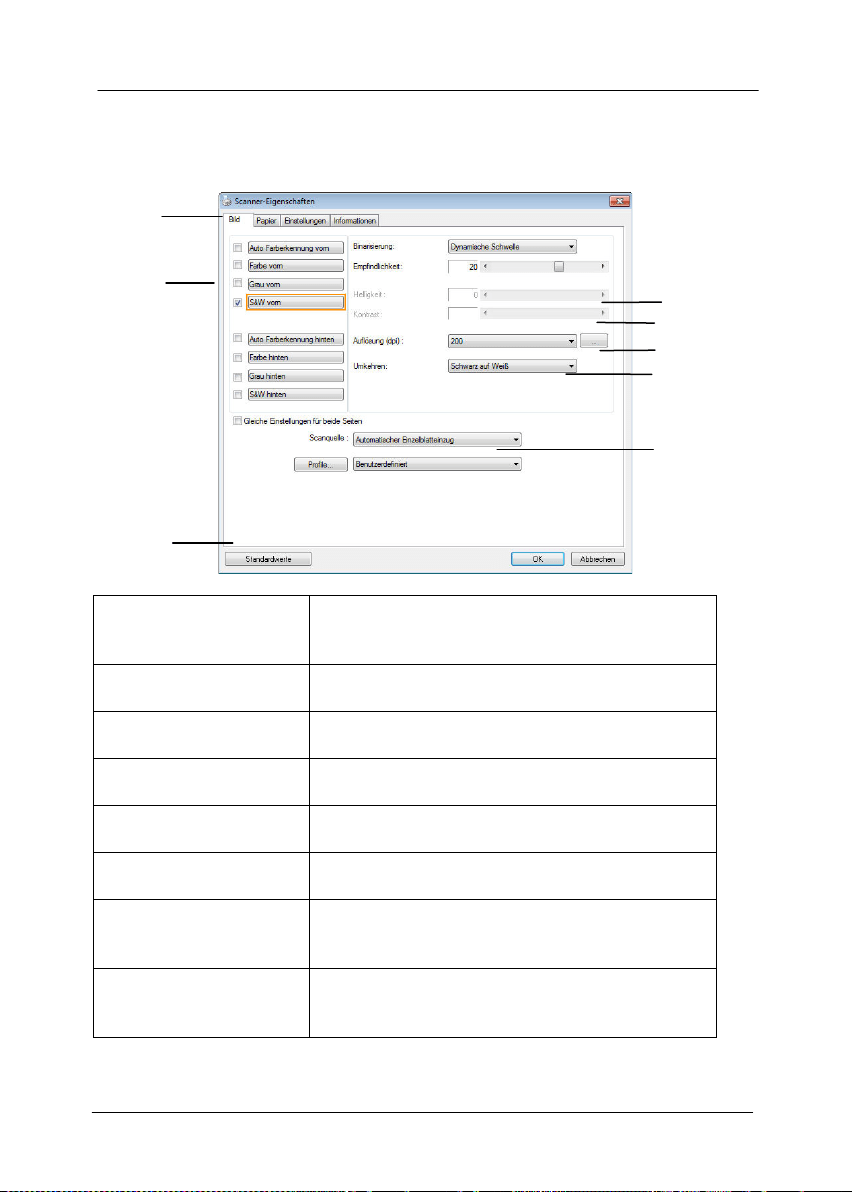

3.3 Ein Blick auf die Benutzeroberfläche

1. Register-

Optionen

Optionen: Bild, Komprimierung, Blindfarbe,

Papier, Mehrfacheinzugskontrolle, Vorschau,

Optionen, Einstellungen, Informationen.

2. Bildtyp Wählen Sie einen Bildtyp und die Seite des

Dokuments, die Sie scannen wollen.

3. Helligkeit Regeln Sie den Helligkeitswert zwischen –

100 und +100.

4. Kontrast Regeln Sie den Kontrastwert zwischen –100

und +100.

5. Auflösung

Bestimmen Sie die Qualität des gescannten

Bildes. Der Industriestandard ist 200 dpi.

6. Invertieren Kehren Sie die Farben des gescannten

Bildes um.

7. Scan-Quelle Wahl: Automatischer Vorlageneinzug,

Flachbett, Automatisch (je nach

Scannermodell)

Standardeinstellung

Setzt für alle Register die

Werkseinstellungen.

Kurz-Betriebsanleitung

4-1

4. Das Dialogfeld "Scanner-

Eigenschaften"

Im Dialogfeld "Scanner-Eigenschaften" können Sie die

Einstellungen des Scanners konfigurieren. Es besteht aus

mehreren Registerkarten, die in diesem Kapitel im Einzelnen

beschrieben werden.

Hinweis: In diesem Kapitel sind alle Optionen auf Basis eines

Duplex-Scanners (doppelseitig) verfügbar. Falls Sie einen

Simplex-Scanner (einseitig) erworben haben, sind alle Optionen

nur bei einer Seite verfügbar.

Das Dialogfeld "Scanner-Eigenschaften"

Kurz-Betriebsanleitung

4-2

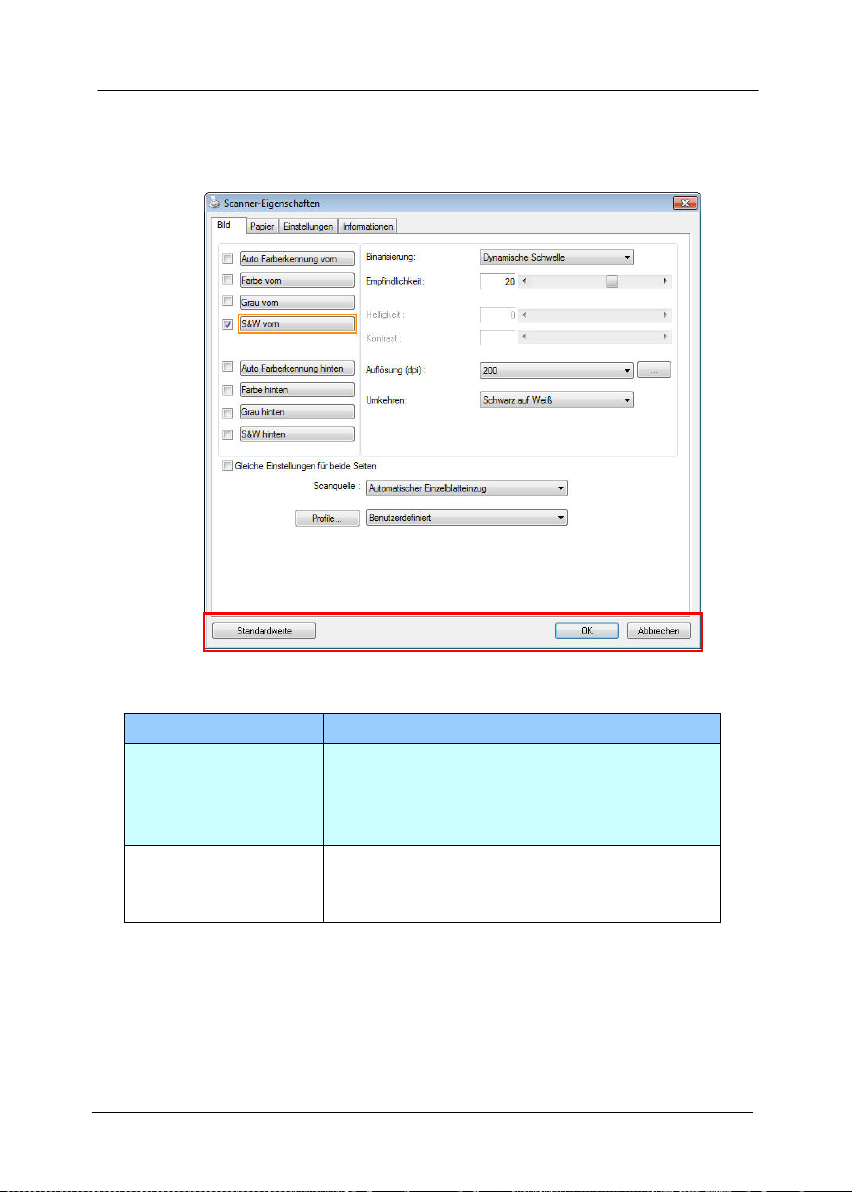

4.1 Die Tasten im Dialogfeld "Scanner-Eigenschaften "

Die Tasten im Dialogfeld "Scanner-Eigenschaften"

Taste Beschreibung

Standardwerte Wenn Sie auf die Taste

Standardwerte klicken, werden in

jeder Registerkarte jeweils die

Standardeinstellungen angezeigt.

Abbrechen Klicken Sie auf die Taste

Abbrechen, um das Dialogfeld

Scanner-Eigenschaften zu beenden.

Kurz-Betriebsanleitung

4-3

In der folgenden Tabelle werden die Standardeinstellungen

aufgeführt:

Registerkarte

Standardeinstellungen


Bild: S&W vorn

Binarisierung: Dynamische Schwelle

Auflösung: 200 dpi

Umkehren: Schwarz auf Weiß

Scanquelle: Automatischer

Einzelblatteinzug

Schwelle: Keine

Helligkeit: Keine

Kontrast: Kein

Komprimierung

Keine

Farbunterdrückung

Keine

Papier

Zuschneiden: Automatisch

Automatische Ausrichtung: Ja

Ausrichtung: Hochformat

Overscan: 0,00

Einheit: Zoll

Multifeed-Erkennung

Keine

Vorschau

Keine

Optionen

Drehungsgrad: Kein

Leere Seite entfernen: Keine

Rand füllen: Weiß, 0 mm

Bildeinstelloptionen: Keine

Einstellungen

Energiesparfunktion aktivieren:

Aktivieren, 15 Minuten nach dem

letzten Scanvorgang

Scanvorgang anzeigen: Ja

Warnmeldung anzeigen: Ja

Einstellungen beim Schließen

speichern: Ja

Imprinter

Registerkarte Imprinter

Kurz-Betriebsanleitung

4-4

4.2 Register anzeigen oder ausblenden

Das [Scanner Properties (Scannereigenschaften)]-

Dialogfenster wird standardmäßig mit drei Registern angezeigt –

Image (Bild), Paper (Papier) und Information (Informationen).

Sie können weitere Register anzeigen, indem Sie zum Zugreifen

auf weitere Scaneinstellungen auf das [Scanner Properties

(Scannereigenschaften)]-Symbol klicken.

So zeigen Sie weitere Register an

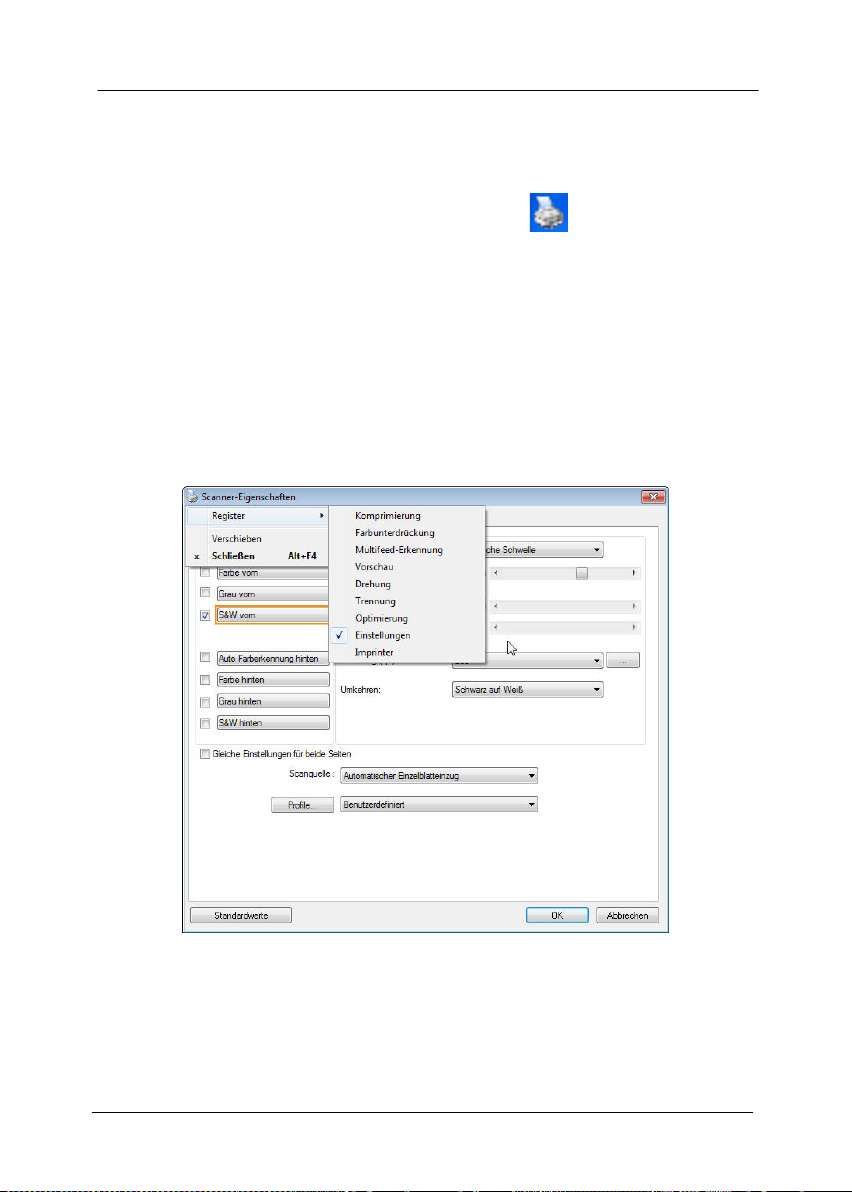

1. Klicken Sie oben links auf das [Scanner Properties

(Scannereigenschaften)]-Symbol (

) und wählen zur

Anzeige verfügbarer Registernamen [Tab (Register)]. Die

verfügbaren Register beinhalten Compression

(Komprimierung), Color Drop out (Farb-Dropout), Preview

(Vorschau), Rotation (Drehung), Separation (Trennung),

Multi-Feed (Mehrfacheinzug), Options (Optionen), Settings

(Einstellungen) und Imprinter (Aufdruck). (Hinweis: Die

Optionen variieren basierend auf dem Scannermodell.)

2. Wählen Sie das Register, das Sie anzeigen möchten. Das

ausgewählte Register wird mit einem Häkchen angezeigt

und erscheint dann im [Scanner Properties

(Scannereigenschaften)]-Dialogfenster.

3. Klicken Sie zum Zugreifen auf Einstellungen auf das

ausgewählten Register im oberen Bereich des [Scanner

Properties (Scannereigenschaften)]-Dialogfensters. Die

Seite des ausgewählten Registers wird angezeigt.

Kurz-Betriebsanleitung

4-5

So blenden Sie ein Registerfenster aus

1. Klicken Sie oben links auf das [Scanner Properties

(Scannereigenschaften)]-Symbol (

) und wählen zur

Anzeige verfügbarer Registernamen [Tabs (Register)].

2. Wählen Sie das Register, das Sie ausblenden möchten.

Anschließend wird das ausgewählte Register im [Scanner

Properties (Scannereigenschaften)]-Dialogfenster

ausgeblendet.

Hinweis: Die Register [Image (Bild)], [Paper (Papier)]

und [Information (Informationen)] können nicht

ausgeblendet werden, da sie standardmäßig auf Anzeige

programmiert sind.

Kurz-Betriebsanleitung

4-6

4.3 Die Registerkarte "Bild"

Auf der Registerkarte "Bild" können Sie die Vorderseite und/oder

die Rückseite des Dokuments wählen, die Art des Bilds festlegen

und verschiedene Grundeinstellungen für den Scanvorgang

festlegen. Abgesehen von der Auflösung können Sie für die

Vorderseite und die Rückseite unterschiedliche

Scaneinstellungen festlegen. Z.B. können alle Einstellungen auf

den Registerkarten Bild, Komprimierung, Farbunterdrückung

jeweils für die Vorderseite und Rückseite unterschiedlich gewählt

werden. Bei den Registerkarten Papier, Optionen und

Einstellungen müssen die Einstellungen für die Vorderseite und

Rückseite jedoch übereinstimmen.

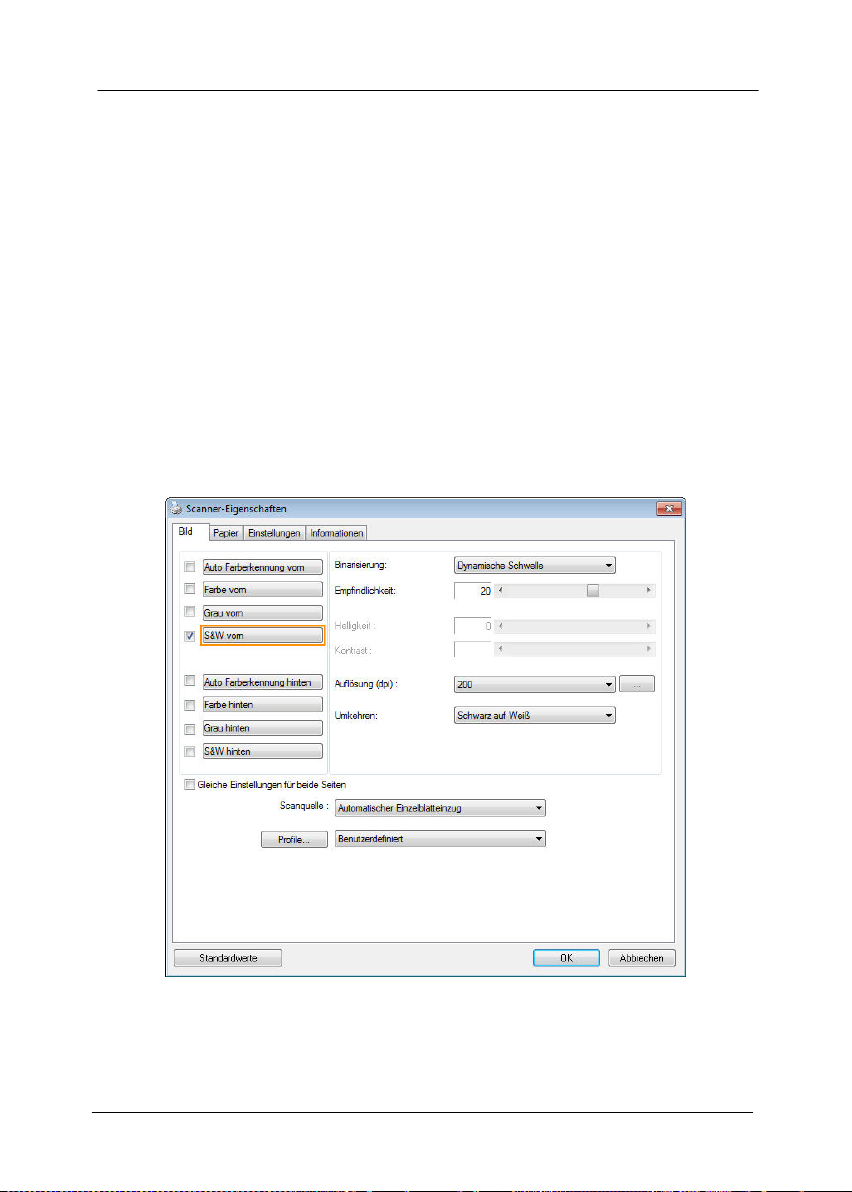

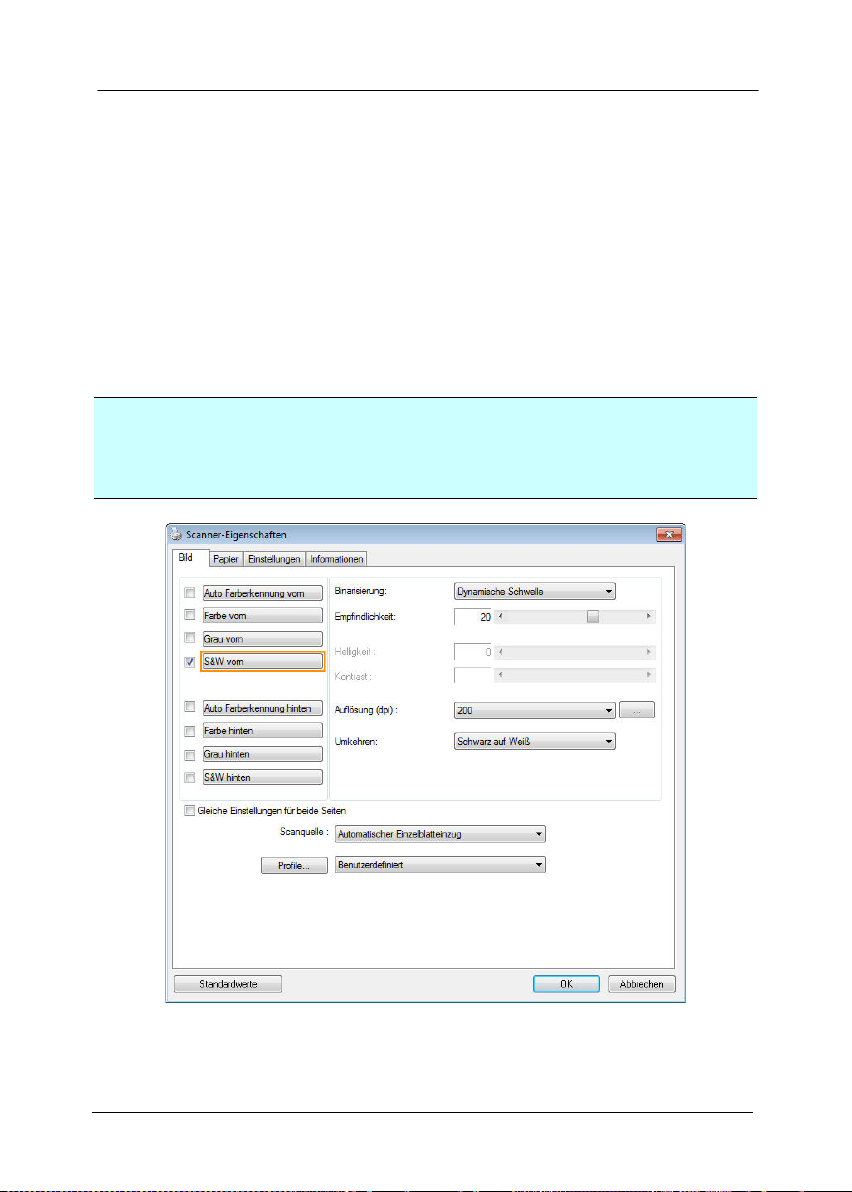

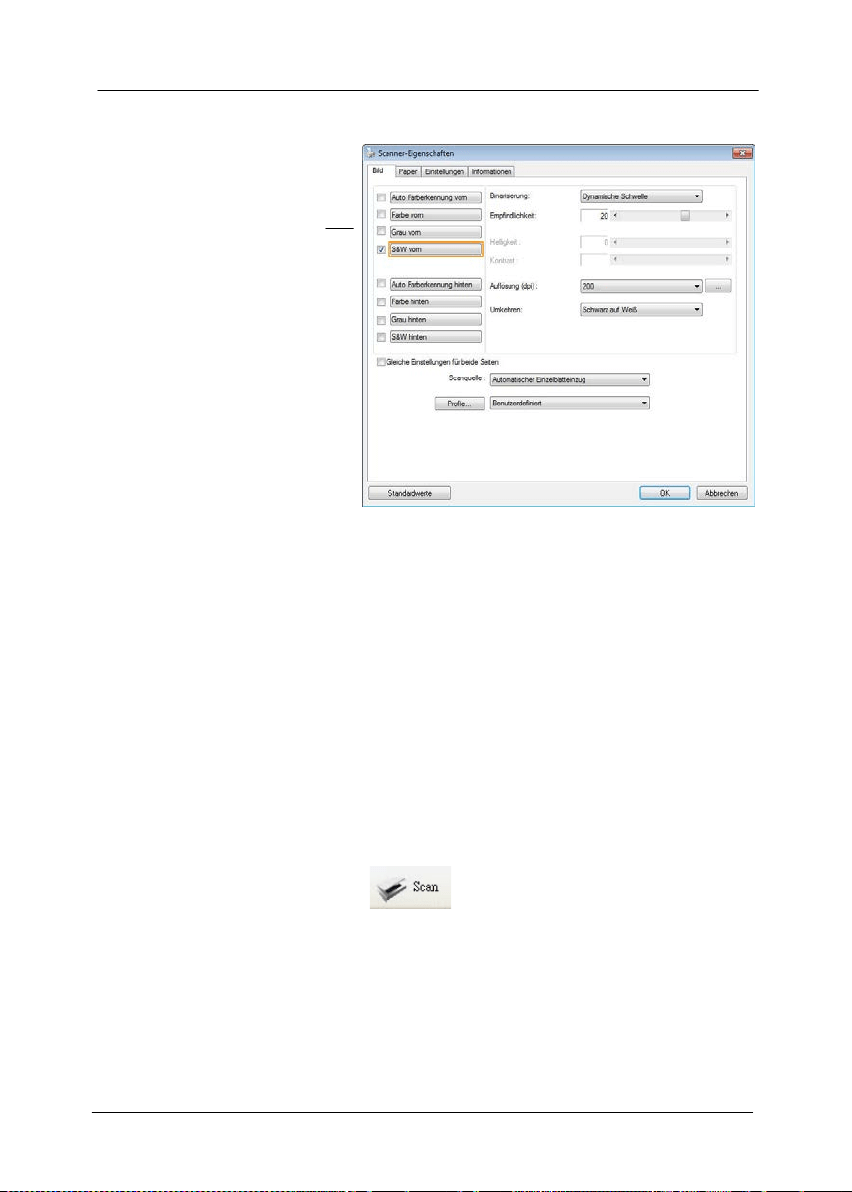

Das Dialogfeld "Bild"

Kurz-Betriebsanleitung

4-7

4.3.1 Das Auswahlfeld "Bild"

Im Auswahlfeld Bild können Sie für die

Vorder- und Rückseite des Dokuments

einen Bildtyp wählen. Wenn Sie beide

Seiten eines Farbdokuments scannen

möchten, müssen Sie sowohl Farbe vorn

und Farbe hinten wählen. Beachten Sie,

dass die verfügbaren Optionen auch vom

Scannertyp abhängen.

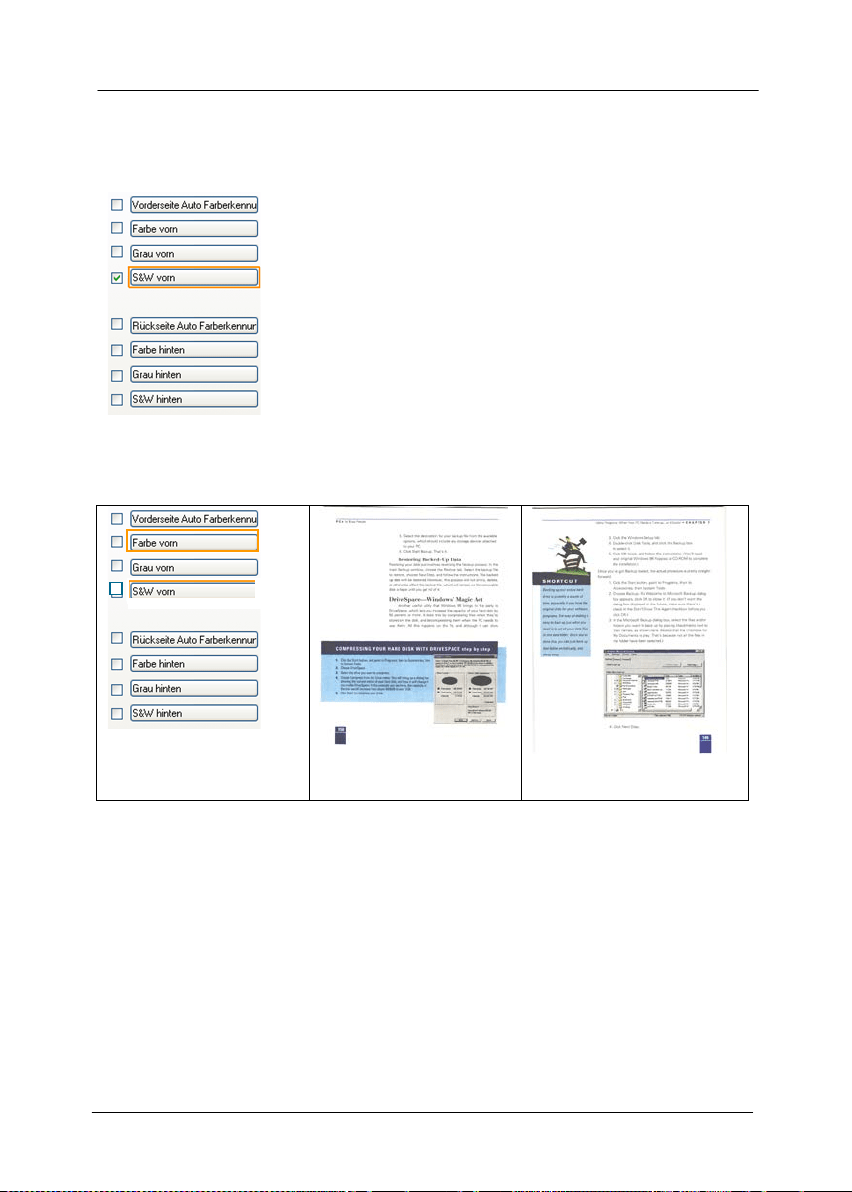

Beispiel 1: Scannen eines zweiseitigen Farbdokuments,

das beidseitig farbig ist

Seiten-/

Bildauswahl

Vorderseite

Rückseite



Kurz-Betriebsanleitung

4-8

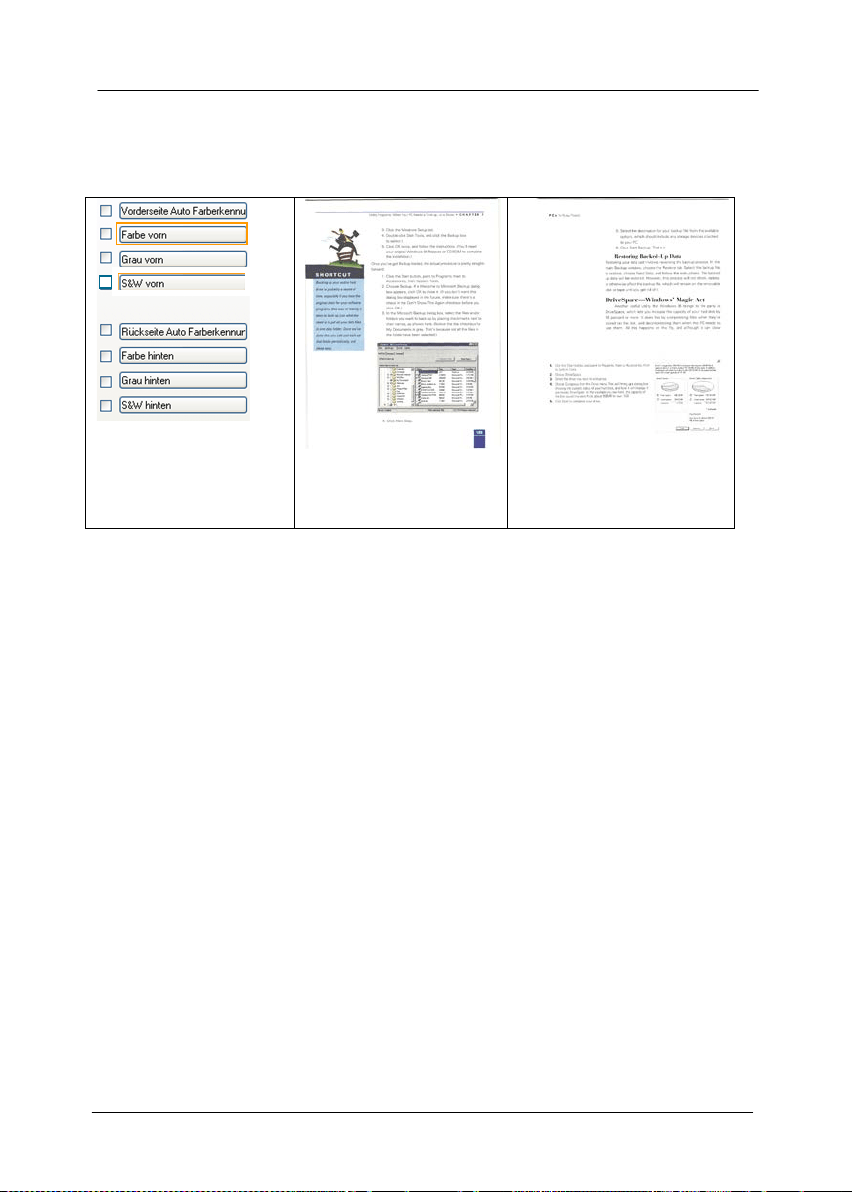

Beispiel 2: Scannen eines zweiseitigen Farbdokuments,

eine Seite in schwarz-weiß, die andere in Farbe

Seiten-/

Bildauswahl

Vorderseite

Rückseite

Vorder-/Rückseite Auto Farberkennung:

Klicken Sie, um die Vorder- oder die Rückseite Ihres

Farbdokuments im Farbbildmodus zu erkennen und zu scannen.

Falls Ihr Dokument farbig ist, wird der Scanner das Dokument

automatisch als Farbbild scannen. Falls Ihr Dokument nicht

farbig ist, können Sie als Ausgabe entweder S&W oder Grau aus

der Nichtfarb-Auswahl Option wählen. Diese Option ist nützlich,

wenn Sie eine Mischung aus farbigen und nicht farbigen

Dokumenten haben.

Hinweis: Falls Sie Vorder-/Rückseite Auto Farberkennung

wählen, können Sie den Bildmodus Ihrer Rück- bzw. Vorderseite

nicht bestimmen.



Kurz-Betriebsanleitung

4-9

Empfindlichkeit der automatischen Farberkennung

Falls Ihr Dokument hauptsächlich Text (schwarz-weiß) enthält und

kaum helle oder blasse Farben, die nicht als Bild erkannt werden

sollen, damit die Datei nicht unnötig groß wird, kann der

Empfindlichkeitswert durch Ziehen des Schiebereglers nach links

reduziert werden. Die Bilder werden dann „schwarzweiß“ erkannt.

Der Empfindlichkeitsbereich reicht von 1 bis 30, die

Standardeinstellung lautet 20.

Bildtyp

Beschreibung

Farbe

Wählen Sie die Option "Farbe", wenn das

Dokument als Farbdokument gescannt

werden soll.

Grau Wählen Sie die Option "Grau", wenn das

Dokument aus Grautönen besteht.

S&W

Wählen Sie die Option "S&W", wenn das

Originaldokument nur Text und Schwarz-

Weiß-Zeichnungen enthält.

S&W Grau Farbe

Kurz-Betriebsanleitung

4-10

Front / Rear Automatische Farberkennung:

Klicken Sie automatisch zu erkennen und scannen die vordere oder

die hintere Seite des Farbdokument in Farbe Bildmodus. Wenn Ihr

Dokument ist in Farben, wird der Scanner automatisch scannen Sie

das Dokument in ein Farbbild. Wenn Ihr Dokument nicht-Farbe,

können Sie die Ausgabe wählen, entweder B & W oder Grau aus der

Option Nicht-Farben-Auswahl sein. Diese Option ist nützlich, wenn

Sie eine Mischung aus Farbe und Nicht-Farbe-Dokument haben.

Hinweis: Wenn Sie Front-Rück Automatische Farberkennung wählen,

können Sie den Bildmodus des hinteren Seite und umge Versas nicht

angeben.

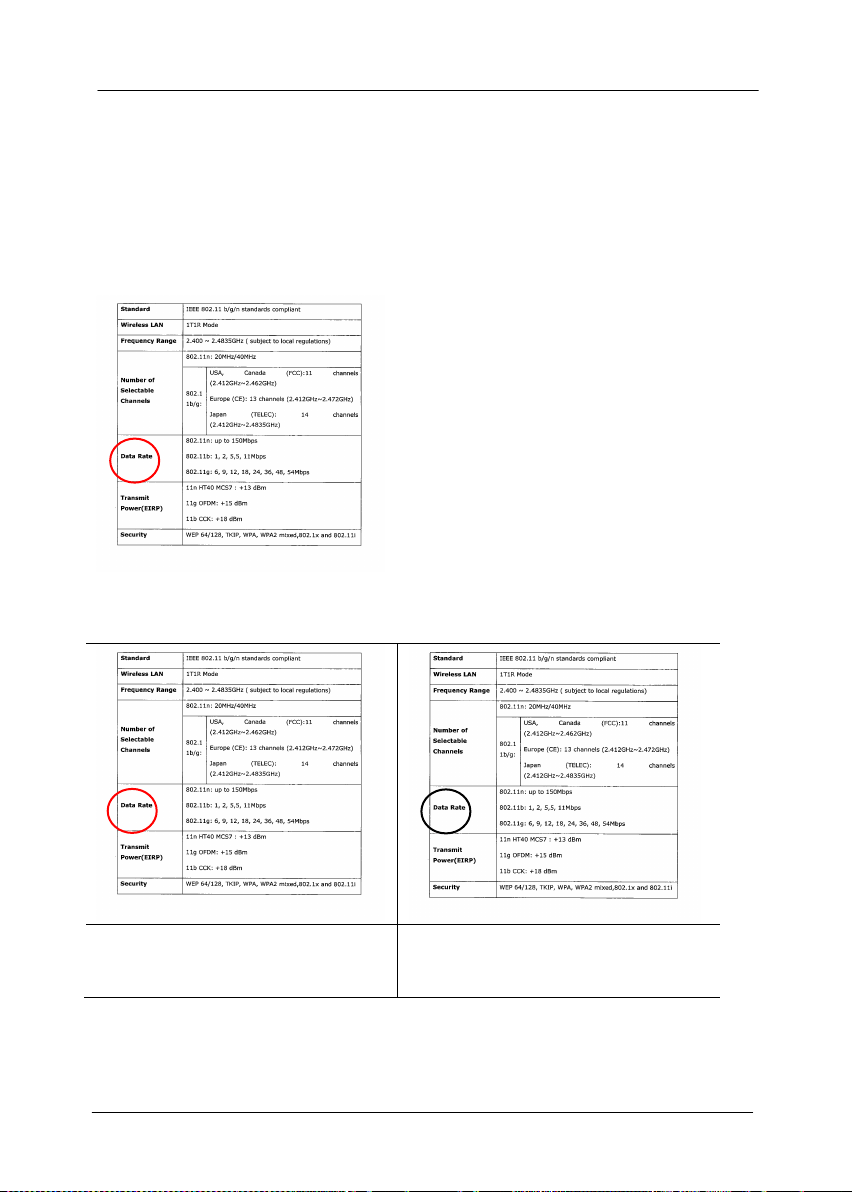

Automatische Farberkennung:

Falls [Automatische Farberkennung vorne/hinten]

ausgewählt wird, werden seine Modi angezeigt. Zur Auswahl

stehen Normal, Papierfarbe ignorieren. Bei Papier mit

Hintergrundfarbe, wie Rechnungen, wird bei Auswahl von

[Papierfarbe ignorieren] die Hintergrundfarbe automatisch

entfernt und die Erkennungsgenauigkeit verbessert.

Normal

Einzelne Hintergrundfarbe

ignorieren

Kurz-Betriebsanleitung

4-11

Empfindlichkeit Automatische Farberkennung

Wenn Ihre Dokumente enthalten vor allem B & W Text und wenig

Licht oder blasse Farben und Sie nicht möchten, dass sie als Farbbild

erfasst, um die Dateigröße zu sparen, können Sie den

Empfindlichkeitswert, indem Sie den Balken nach rechts, um diese

Bilder lassen erhöhen als B & W erkannt werden. Der Wert reicht von

1 bis 100. Der Standardwert ist 37.

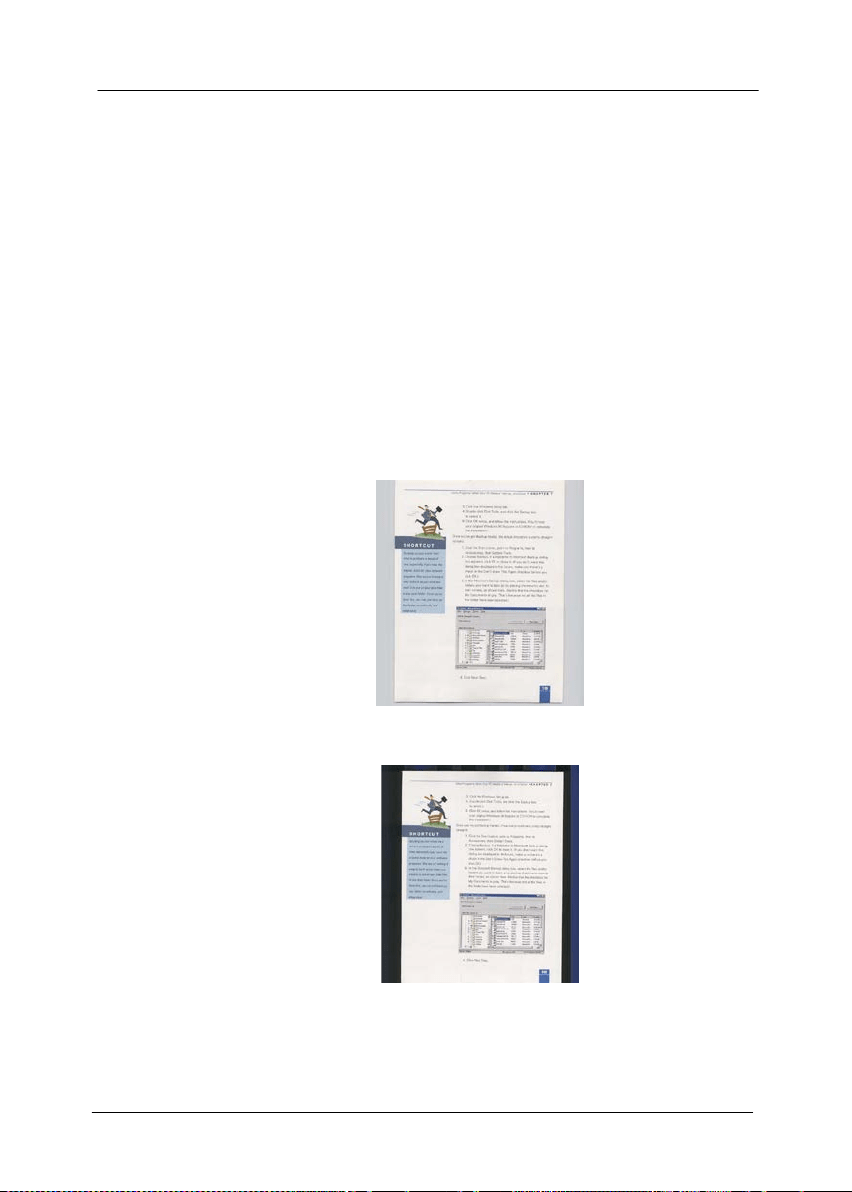

Original

Empfindlichkeit: 1

(Als Farbbild erkannt)

Empfindlichkeit: 100

(Als Schwarz-Weiß-Bild

erkannt)

Kurz-Betriebsanleitung

4-12

Gleiche Einstellungen für beide Seiten:

Durch Anklicken werden die gleichen Einstellungen für beide

Seiten Ihres Dokuments übernommen. Wird diese Option

angewählt, werden die von Ihnen geänderten Einstellungen

automatisch für die Vorder- und die Rückseite übernommen.

Haben Sie sich z. B. für 300 dpi als Ihre ideale Auflösung

entschieden, wird diese für die Vorder- und die Rückseite Ihres

Dokuments übernommen.

Kurz-Betriebsanleitung

4-13

4.3.2 Weitere Bildoptionen

Binarisierung Bei diesem Vorgang werden Grauton-

und Farbbilder in Zweitonbilder

umgewandelt. Es gibt verschiedene

Verfahren, um diese Umwandlung

durchzuführen. Optionen:

Dynamischer Schwellwert, Feste

Verarbeitung, Raster 1 – 5,

Fehlerdiffusion.

Dynamische Schwelle: Wenn Sie die

Dynamische Schwelle wählen, ermittelt

der Scanner für jedes Dokument den

optimalen Schwellenwert, bei dem die

beste Bildqualität erzeugt werden kann.

Diese Option wird bei Dokumenten

verwendet, die Text, einen schattierten

oder einen farbigen Hintergrund haben.

Wenn Sie Dynamische Schwelle wählen,

sind die Optionen Schwelle, Helligkeit

und Kontrast nicht verfügbar.

Dynamischer Schwellenwert (AD):

Bei der Wahl von Dynamischer

Schwellenwert (AD) wird der

erweiterte Modus der Funktion

Dynamischer Schwellenwert

ausgeführt. Allerdings könnte dieser

Modus Ihre Scangeschwindigkeit

verlangsamen.

Empfindlichkeit der dynamischen

Schwelle

Gescannte Bilder enthalten gelegentlich

kleine Punkte oder Flecken. Diese Punkte

verschwinden, wenn der Schieberegler

für den Empfindlichkeitswert nach rechts

Kurz-Betriebsanleitung

4-14

gezogen wird. Der

Empfindlichkeitsbereich reicht von 1 bis

30, die Standardeinstellung lautet 20.

Feste Verarbeitung: Diese Option wird für

Schwarz-Weiß-Dokumente und andere

Vorlagen mit hohen Kontrastwerten

verwendet. Der Schwarz-Weiß-Übergang wird

in einer einzelnen Stufe festgelegt. Die

Schwelle ist über den gesamten Dichtebereich

programmierbar. Bei der Festen

Verarbeitung wird der Kontrast auf 0

eingestellt. Wenn Sie Feste Verarbeitung

wählen, ist die Option Kontrast nicht

verfügbar.

Raster: Zusätzlich zur reinen

Schwarzweißdarstellung können mit

„Raster“ Schattierungen durch den Einsatz

verschiedener Punktgrößen erzielt werden.

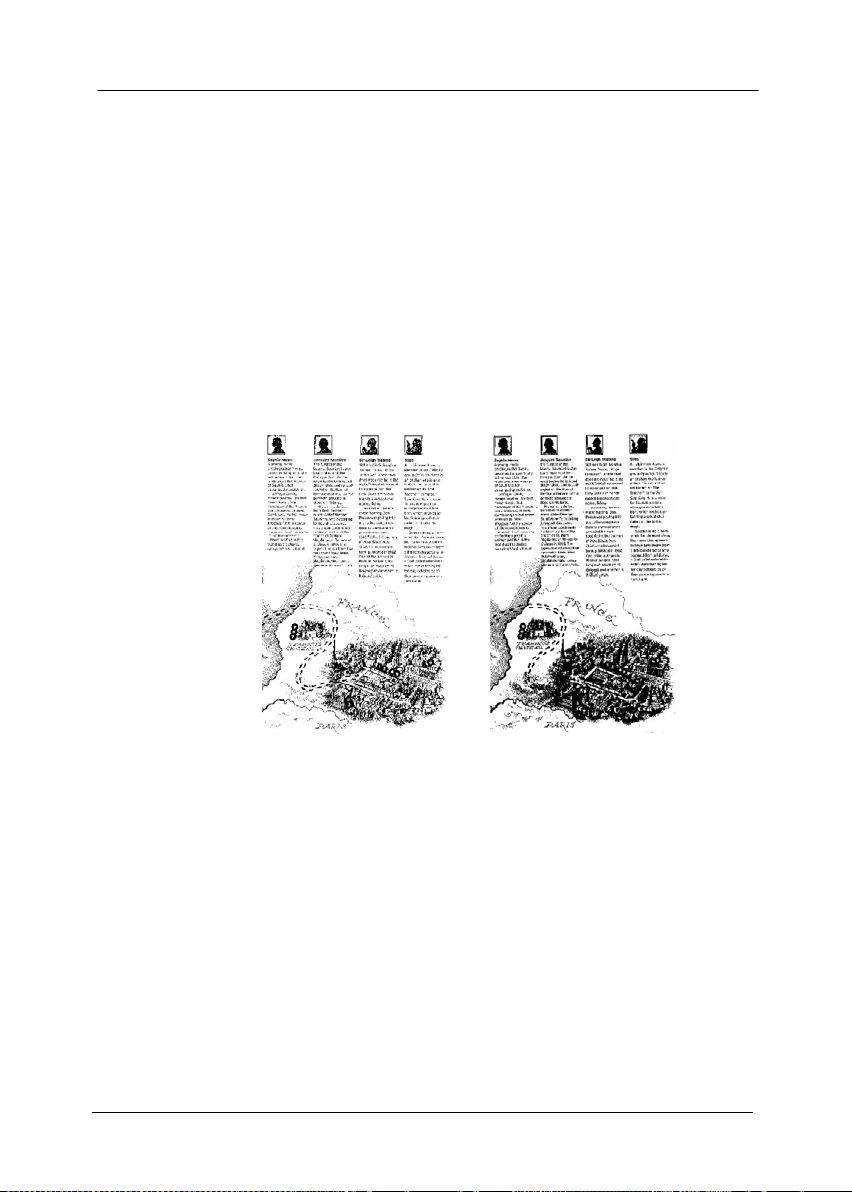

Rasterbilder ähneln den Abbildungen in

Zeitungen. Zu den Optionen zählen Raster

1, Raster 2, Raster 3, Raster 4 und Raster

Fehlerdiffusion: Die Fehlerdiffusion ist eine

Variante der Rasterdarstellung.

Fehlerdiffusion sorgt für eine gute Bildtextur

und besser lesbare Texte als bei der reinen

Rasterdarstellung.

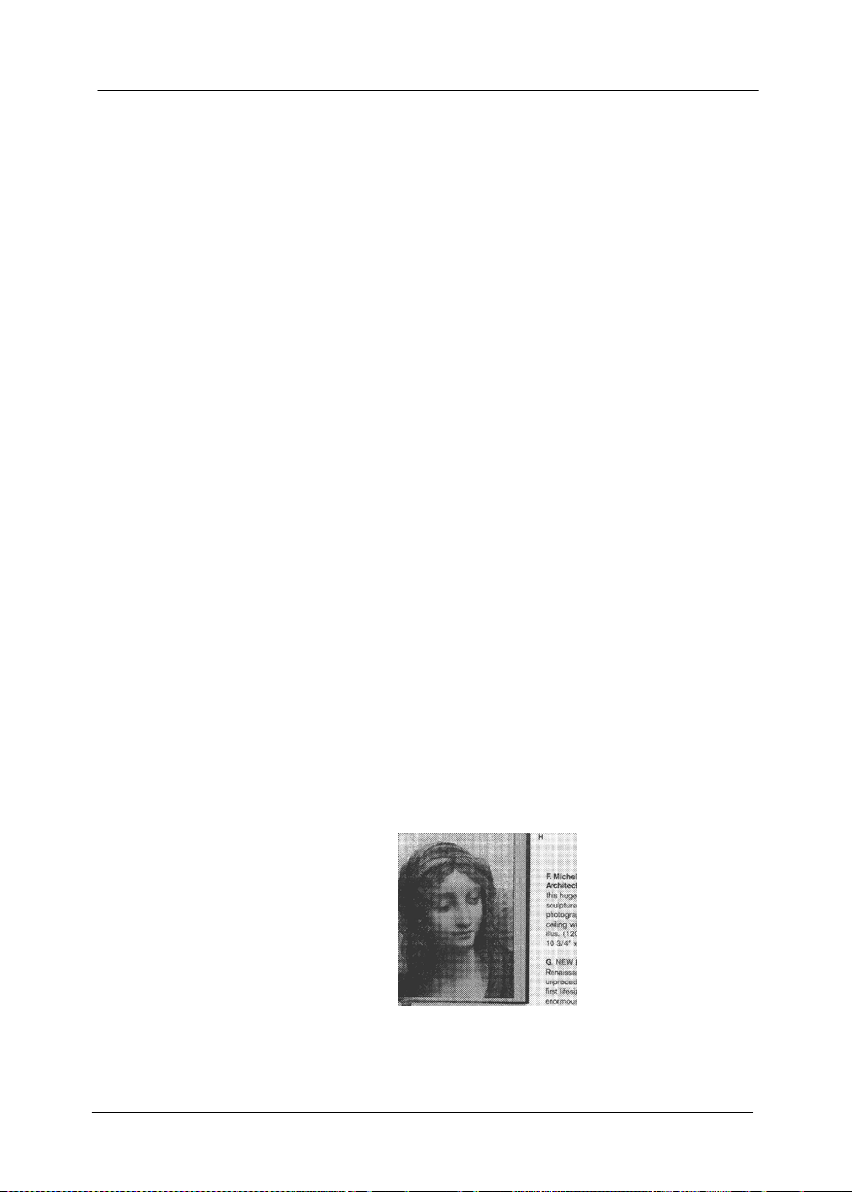

Rasterbild

Kurz-Betriebsanleitung

4-15

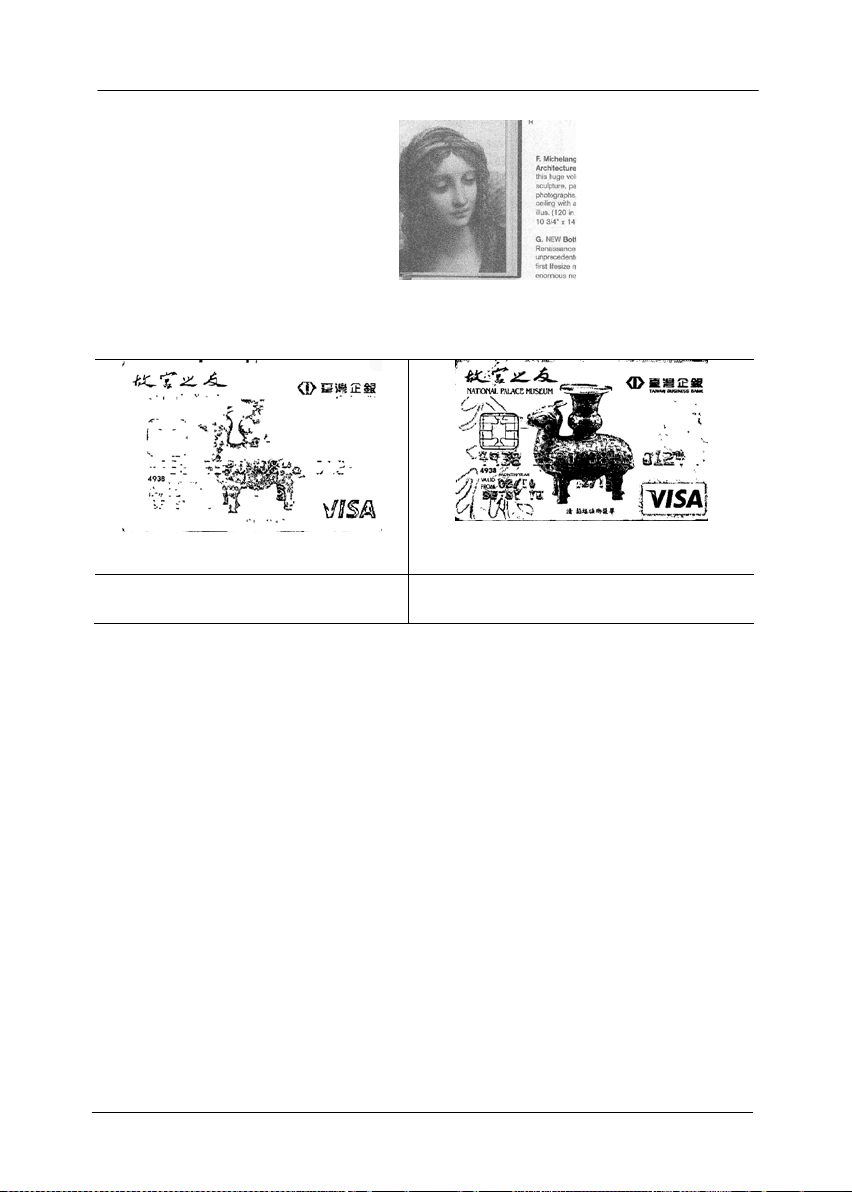

Fehlerdiffusionsbild

Normal

Dynamischer Schwellenwert

(AD)

Kurz-Betriebsanleitung

4-16

Schwelle Mit dieser Funktion wird ein Grautonbild in ein

Zweitonbild umgewandelt. Der Wert reicht von

0 bis 255. Ein niedriger Schwellenwert erzeugt

ein helleres Bild und kann dazu verwendet

werden, Hintergründe und schwach sichtbare,

nicht benötigte Bilddaten zu unterdrücken. Ein

hoher Schwellenwert erzeugt ein dunkleres

Bild und kann dazu verwendet werden, um

sehr blasse Bilder aufzuwerten.

Der Schwellenwert kann durch Verschieben

des Schiebereglers nach rechts oder links

eingestellt werden.

200 dpi,

Schwelle:50,

Helligkeit: 0

200 dpi,

Schwelle:100,

Helligkeit: 0

Gray (Grau)

Document Type (Dokumenttyp): Auswahl: Normal

(Normal), Photo (Foto), Document (Dokument)

Wenn Sie Gray (Grau) als Bildtyp Ihres gescannten Dokumentes

auswählen, stehen Ihnen drei mögliche Dokumenttypen zur

Verfügung. Auswahl: Normal (Normal), Photo (Foto), Document

(Dokument).

Kurz-Betriebsanleitung

4-17

• Document (Dokument): Wählen Sie „Document“, wenn

Ihr Original reinen Text oder eine Mischung aus Text und

Grafik enthält - dies ist die optimale Einstellung für

gebräuchliche geschäftliche Dokumente. Wenn Sie sich für

die Option „Document“ entscheiden, können Sie lediglich

die Einstellung Threshold (Schwellwert) anpassen.

• Photo (Foto): Wählen Sie „Photo“, wenn Ihr Original Fotos

enthält - so können Sie Fotos als lebendige

Graustufenbilder reproduzieren. Wenn Sie die Option

„Photo“ nutzen, können Sie Threshold (Schwellwert) und

Contrast (Kontrast) anpassen.

• Normal: Wenn Sie die Option „Normal“ nutzen, können Sie

Threshold (Schwellwert), Brightness (Helligkeit) und

Contrast (Kontrast) anpassen.

Threshold (Schwellwert): Hier können Sie Werte zwischen 0

und 255 angeben. Der Standardwert ist 230. Ein niedriger

Threshold-Wert führt zu einem helleren Bild und kann zum

Ausfiltern von Hintergründen und eher unwichtigen

Informationen genutzt werden. Ein hoher Threshold-Wert

bewirkt ein dunkles Bild und kann zum Erfassen blasser Bilder

benutzt werden. Den Threshold-Wert legen Sie fest, indem Sie

den Threshold-Schieber nach links oder rechts bewegen und

damit den gewünschten Wert einstellen.

Kurz-Betriebsanleitung

4-18

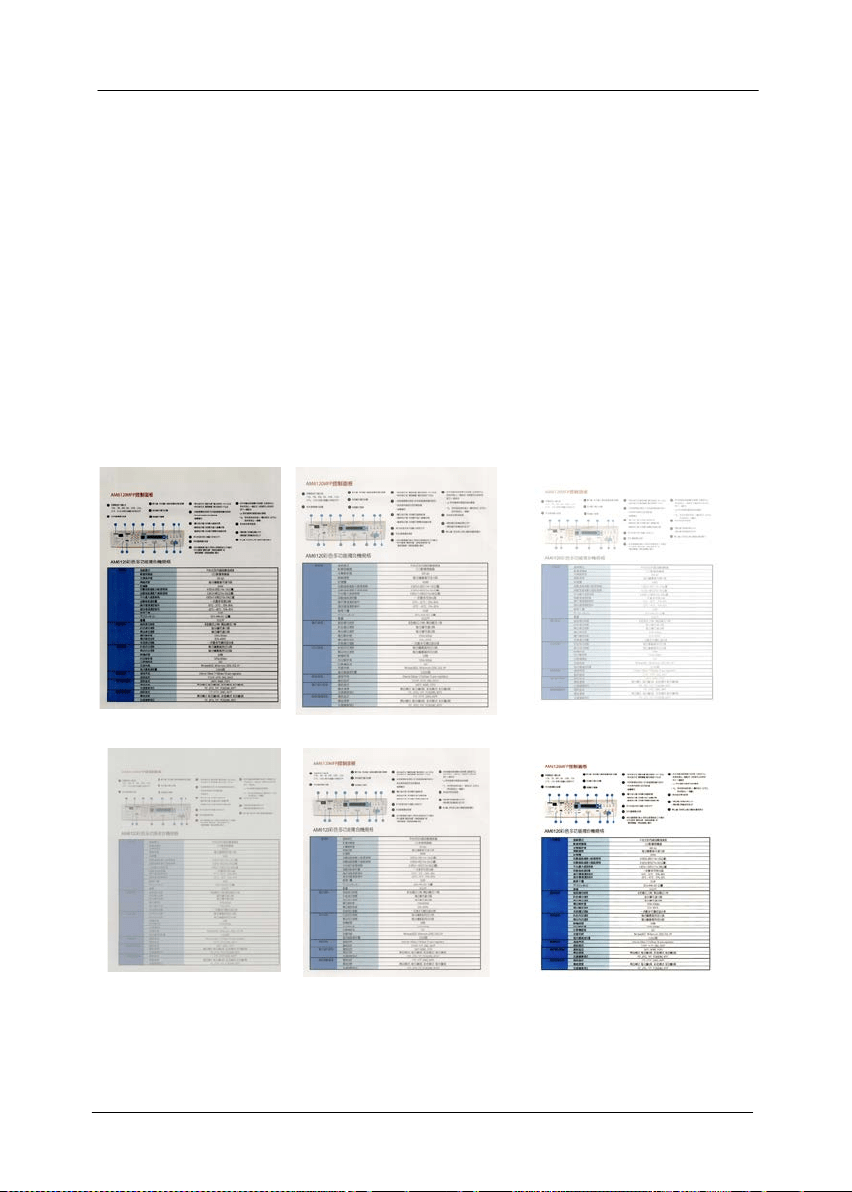

Normal

Foto

Dokument

(

Schwellwert: 230)

Normal

Foto

Dokument

(Schwellwert: 230)

Kurz-Betriebsanleitung

4-19

Helligkeit

Hier können Sie die Helligkeit eines

Dokuments einstellen. Je höher der Wert,

um so heller das Bild. Verschieben Sie den

Regler nach links oder rechts, um die

Helligkeit zu erhöhen oder verringern. Der

Bereich reicht von –100 bis +100.

Kontrast

Hier wird der Unterschied zwischen der

hellsten und der dunkelsten Stelle eines

Bilds eingestellt. Je höher der Kontrast, um

so mehr Graustufen gibt es. Verschieben

Sie den Regler nach links oder rechts, um

den Kontrast zu erhöhen oder verringern.

Der Bereich reicht von

–100 bis +100.

Helligkeit: -50

Helligkeit: 0 (Normal)

Helligkeit: +50

Kontrast: -50 Kontrast: 0

(Normal)

Kontrast: +50

Kurz-Betriebsanleitung

4-20

Auflösung

Bei einer gut eingestellten Auflösung wird ein

Bild sehr detailliert gescannt. Die Auflösung

wird in Punkten pro Zoll (dots per inch = dpi)

angegeben. Bei einer hohen dpi-Zahl sind

Auflösung und Bilddatei groß. Beachten Sie,

dass sich die Scandauer bei größeren

Auflösungen verlängert und auch die

Dateigröße wächst. Ein Farbbild im Format

A4, das mit einer Auflösung von 300 dpi im

True Color-Modus gescannt wird, erzeugt

eine ca. 25 MB große Datei. Eine höhere

Auflösung (über 600 dpi) wird nur dann

empfohlen, wenn Sie einen kleinen Bereich

im True Color-Modus scannen möchten.

Wählen Sie aus der Drop-down-Liste einen

Wert aus. Die Standardeinstellung ist

200 dpi. Verfügbar sind die Auflösungen 75,

100, 150, 200,300, 400 und 600 dpi. Sie

können auch selbst einen Wert definieren,

indem Sie das Feld rechts neben der Liste

anklicken und dann auf die Pfeiltaste

drücken. Wenn der gewünschte Wert erreicht

wurde, klicken Sie auf die Taste Hinzufügen,

um diesen in die Liste einzufügen. Hinweis:

Wenn ein Drucker oder MICR-Leser an den

Scanner angeschlossen ist, ist eine Auflösung

bis 300 dpi möglich.

Kurz-Betriebsanleitung

4-21

Auflösung: 75 dpi

Auflösung: 150 dpi

Kurz-Betriebsanleitung

4-22

Umkehren Mit dieser Funktion werden die Helligkeit und

die Farben eines Bilds umgekehrt. Die

Standardeinstellung ist Schwarz auf weißem

Hintergrund. Bei "Umkehren" ist die

Einstellung Weiß auf schwarzem

Hintergrund. Bei Farbbildern wird jedes Pixel

in seine Komplementärfarbe umbewandelt.

Schwarz auf Weiß

Weiß auf Schwarz

Kurz-Betriebsanleitung

4-23

Scanquelle Auswahlmöglichkeiten:

 Automatischer Einzelblatteinzug: Zum

Scannen mehrerer Seiten.

 Flachbett: Zum Scannen einzelner Seiten,

z.B. Zeitungsausschnitte oder geknittertes

Papier.

 Flachbett (Buch): Zum Scannen von

Seiten aus einem Buch.

 Automatisch: Der Scanner stellt die

Scanquelle automatisch ein. Wenn Sie die

Option Automatisch einstellen und sich

ein Dokument sowohl im automatischen

Einzelblatteinzug (ADF) als auch auf dem

Flachbett befindet, wählt der Scanner

automatisch die Scanquelle ADF. Wenn Sie

Automatisch wählen, und sich nur im

Flachbett ein Dokument befindet, wählt der

Scanner als Scanquelle die Option

Flachbett.

 Zwei Seiten in ein Bild einfügen:

Falls Sie einen Papiereinzugs-Scanner mit

einem vorderen Einzugsfach haben, können

Sie ein Dokument der Größe A3 mit einer

innovativen Methode scannen. Falten Sie

Ihr Dokument der Größe A3 in A4 und

legen Sie das Papier in das vordere

Einzugsfach. Wählen Sie Zwei Seiten

zusammenführen aus der Scanquelle-

Option und der Scanner wird in der Lage

sein, beide Seiten Ihres Dokuments zu

scannen und zwei A4 Bilder in ein A3 Bild

einzufügen.

Hinweis: Diese Funktion muss mit einem

Trägerblatt verwendet werden. Für das

Einlegen eines Dokumentes mit einem

Trägerblatt lesen Sie bitte Abschnitt 4.6.2,

Andere Papierauswahl.

Hinweis: Wenn Sie Zwei Seiten in ein Bild

Kurz-Betriebsanleitung

4-24

einfügen wählen, wird die Abschneid- oder

Multifeed-Funktion deaktiviert.

Hinweis: Wählen Sie [Zwei Seiten

zusammenführen] bei der Option [Scan-

Quelle] aus dem Register [Bild]; dann kann

der Scanner beide Seiten Ihres Dokuments

scannen und diese in einem einzelnen Bild

zusammenfügen.

Die Funktion ist jetzt im automatischen

Dokumenteneinzug verfügbar. Es wird jedoch

immer nur eine Seite unterstützt.

Falls „Zwei Seiten zu einem Bild

zusammenführen“ ausgewählt ist, können Sie

zwischen „Horizontal zusammenführen“, „Vertikal

zusammenführen“ und „Vertikal zusammenführen

(Rückseite umkehren)“ wählen. Wenn die

Rückseite Ihres Dokuments verkehrt herum ist,

wählen Sie „Vertikal zusammenführen (Rückseite

umkehren)“ und die Rückseite wird automatisch

um 180 Grad gedreht und zusammengeführt.

Beachten Sie, dass die verfügbaren Optionen

vom Scannertyp abhängen.

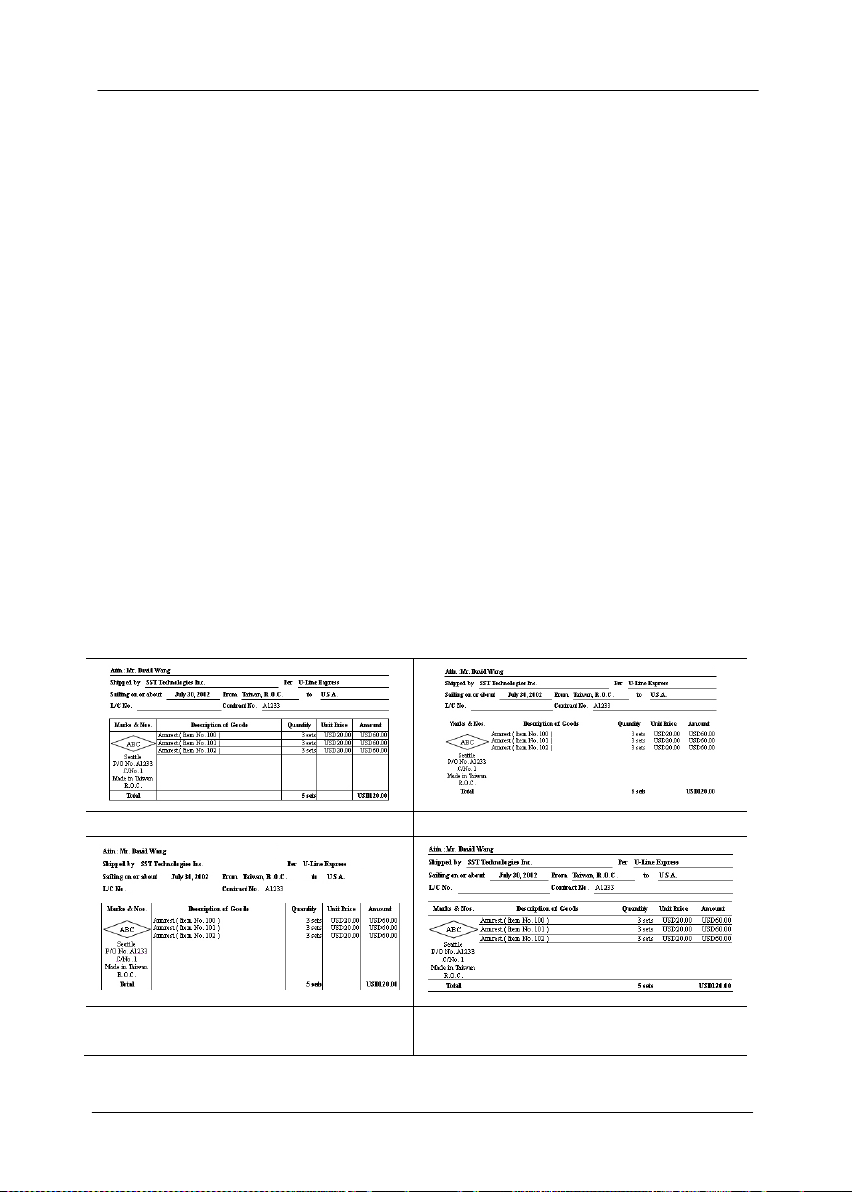

Rück-

seite

Vertikal zusammenfügen

Vorder-

seite

Rück-

seite

Horizontal zusammenfügen

Vorder-

seite

Kurz-Betriebsanleitung

4-25

Farbanpassu

Die Farbanpassung dient dazu, eine

möglichst exakte Farbwiedergabe zu

erzielen. Bei dieser Option werden die

Standardparameter (ICC-Profil) zur

Anpassung der Bildfarben eingesetzt.

Auswahlmöglichkeiten: Keine,

Dokumente, Foto

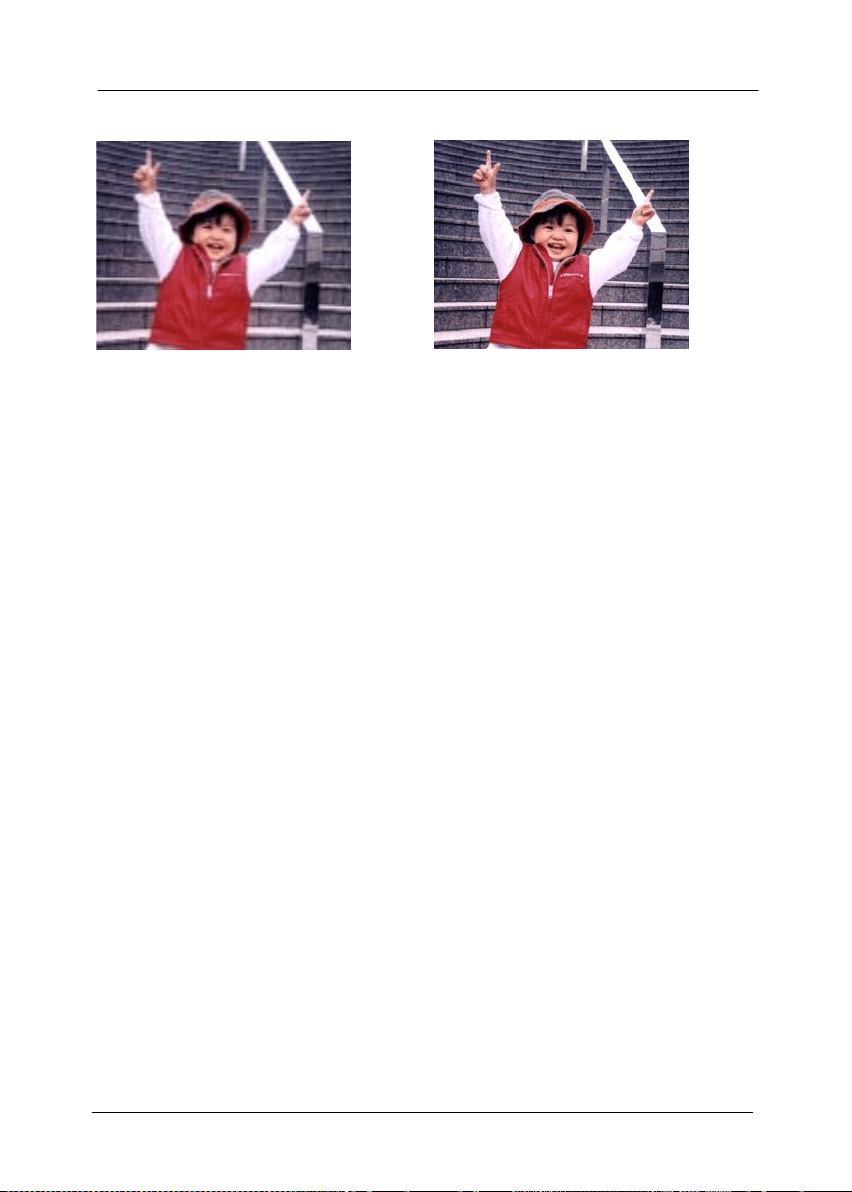

• Keine: Durch die Auswahl „Keine“ wird

diese Funktion außer Kraft gesetzt.

• Dokument: „Dokument“ wählen Sie,

wenn Ihr Original reinen Text oder eine

Mischung aus Text und Grafik enthält –

dies ist die optimale Einstellung für

gebräuchliche geschäftliche Dokumente.

• Foto: Wählen Sie „Foto“, wenn Ihr

Original Fotos enthält – so werden die

Farben der Fotos besonders lebendig

wiedergegeben.

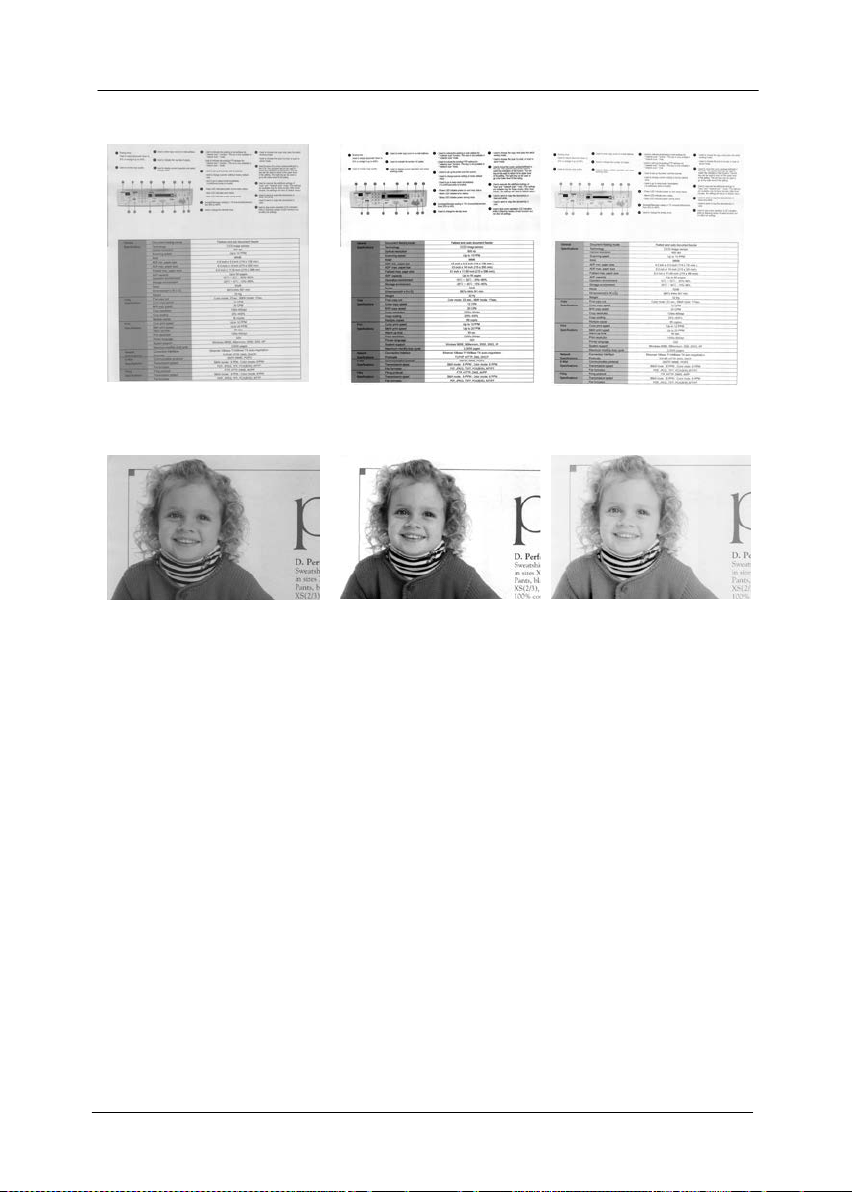

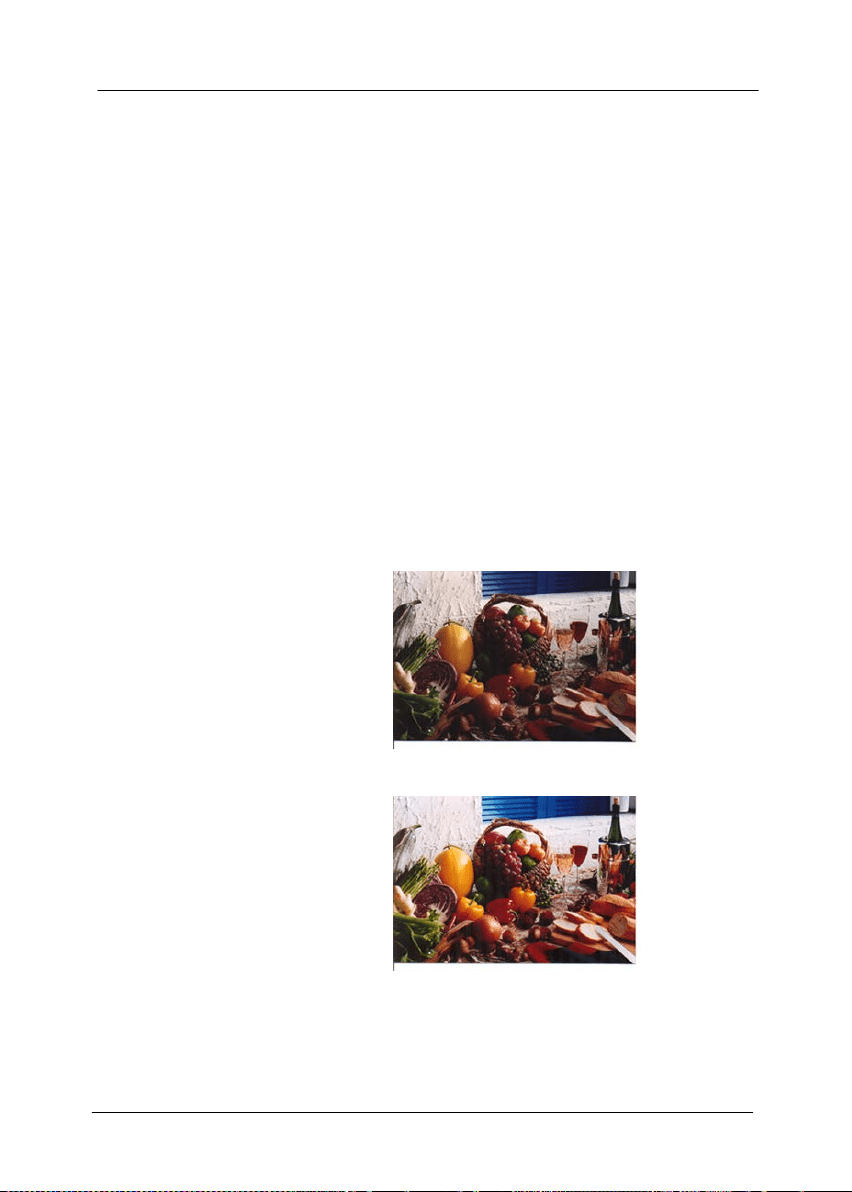

Normal

Nach der Farbanpassung

Kurz-Betriebsanleitung

4-26

Farbregulierung

Regulierung der Farbqualität des Bilds, so dass sie nahezu

der des Original-Bilds entspricht. Bei dieser Funktion

regulieren Standardparameter die Farbeinstellung des

Bilds.

4.3.3 Scannen von Farbdokumenten

Wenn Sie Farbdokumente scannen, sind die folgenden Optionen

verfügbar:

 Helligkeit

 Kontrast

 Auflösung

 Umkehren

4.3.4 Scannen von Graustufendokumenten

Wenn Sie Graustufendokumente scannen, sind die folgenden

Optionen verfügbar:

 Helligkeit

 Kontrast

 Auflösung

 Umkehren

Kurz-Betriebsanleitung

4-27

4.3.5 Scannen von Schwarz-Weiß-Dokumenten

Wenn Sie Schwarz-Weiß-Dokumente scannen, sind die folgenden

Optionen verfügbar:

 Binarisierung (Dynamische Schwelle)

 Auflösung

 Umkehren

Oder

 Binarisierung (Feste Verarbeitung)

 Schwelle

 Helligkeit

 Auflösung

 Umkehren

Kurz-Betriebsanleitung

4-28

4.3.6 Bearbeiten von Profilen

Im Dialogfeld Scanner-Eigenschaften können Sie häufig

verwendete Scan-Einstellungen ändern und in Profilen speichern.

Diese Profile können geändert werden, indem Sie sie

umbenennen oder löschen.

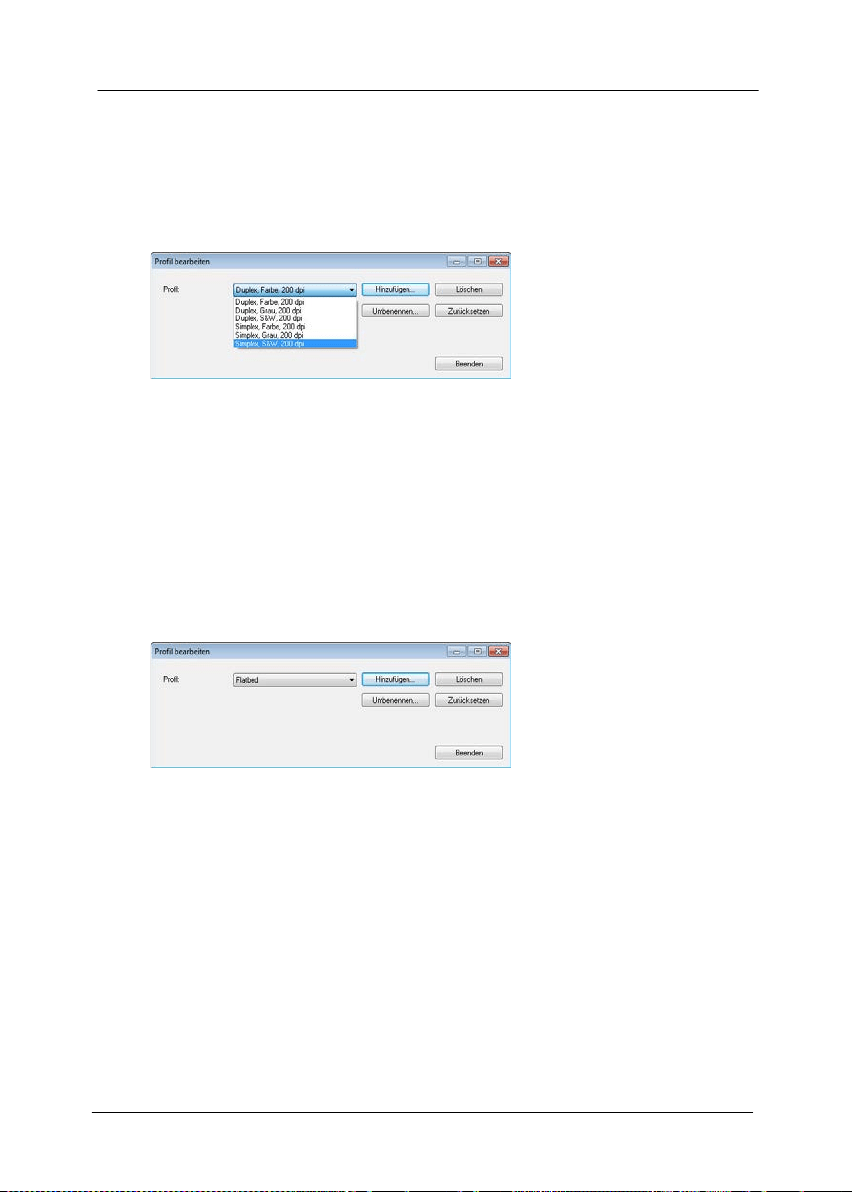

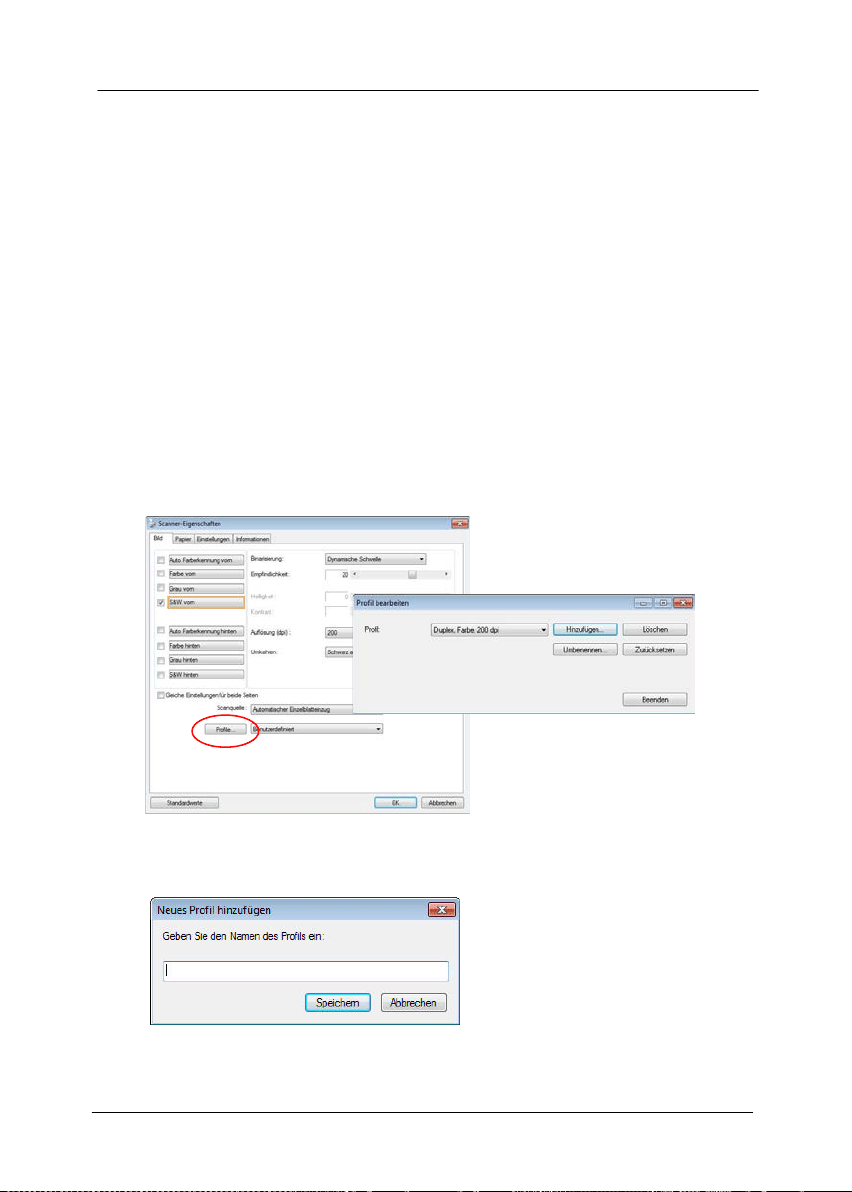

So fügen Sie ein neues Profil hinzu

1. Legen Sie die Einstellungen fest. (Sie können z. B. die

Auflösung, den Bildtyp, das Schneideverfahren oder die

Scangröße ändern.)

2. Klicken Sie auf die Registerkarte Bild und wählen Sie die

Option “Profil”, um das Dialogfeld “Profil bearbeiten”

aufzurufen.

3. Klicken Sie auf “ Hinzufügen” , geben Sie den Namen des

Profils ein, und klicken Sie dann auf “Speichern”.

4. Das neue Profil wird gespeichert und im Listenfeld “Profile”

angezeigt.

Kurz-Betriebsanleitung

4-29

So laden Sie ein Profil

1. Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld

“Profile” ein Profil aus.

2. Das entsprechende Profil wird sofort geladen und im

Dialogfeld Scanner-Eigenschaften angezeigt.

So löschen Sie ein Profil

1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das

Dialogfeld Profil bearbeiten aufzurufen.

2. Wählen Sie aus dem Listenfeld das Profil aus, das gelöscht

werden soll.

3. Klicken Sie auf “ Löschen”. Die Meldung “Möchten Sie dieses

Profil wirklich löschen?” wird angezeigt.

4. Klicken Sie auf “Ja”, um den Löschvorgang fortzusetzen,

oder auf “ Abbrechen”, um ihn abzubrechen.

Kurz-Betriebsanleitung

4-30

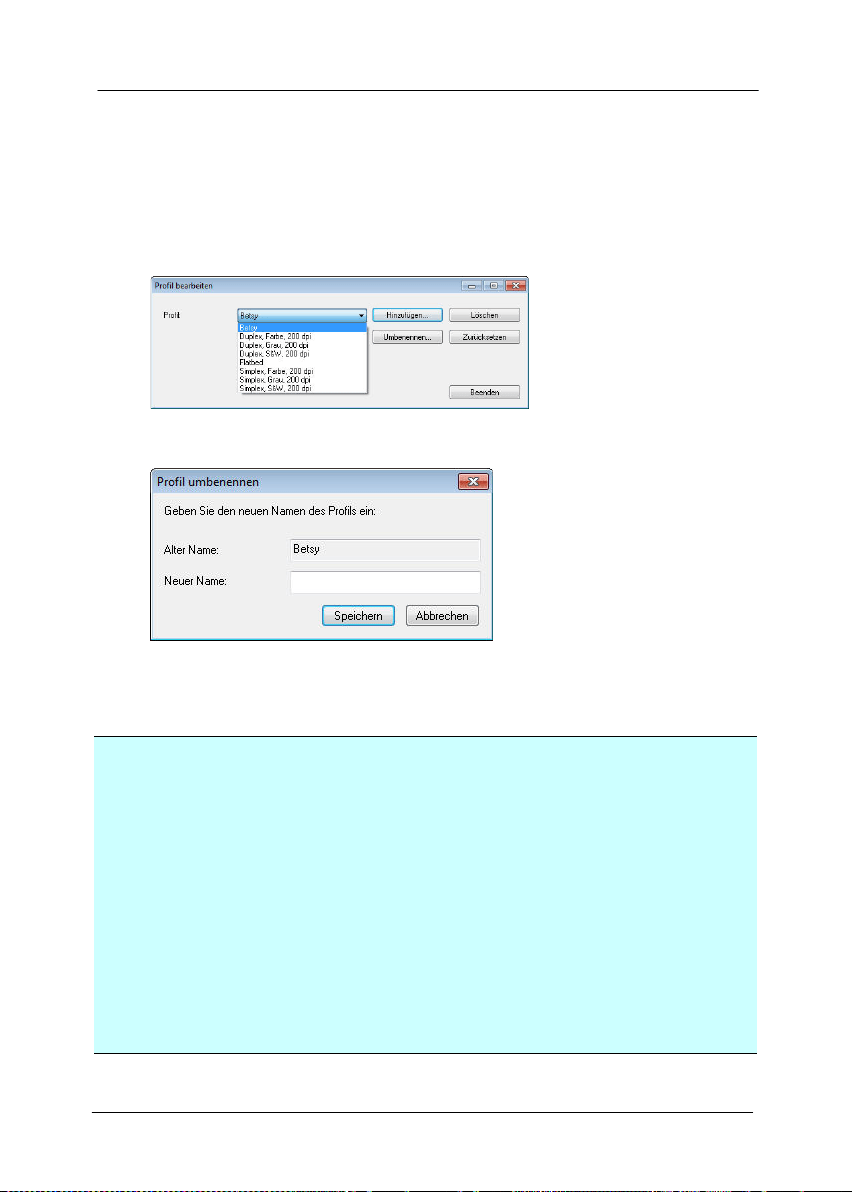

So benennen Sie ein Profil um

1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das

Dialogfeld Profil bearbeiten aufzurufen.

2. Wählen Sie aus dem Listenfeld das Profil aus, das

umbenannt werden soll, und klicken Sie auf die Schaltfläche

Umbenennen.

3. Geben Sie den neuen Namen für das Profil ein.

4. Wählen Sie zum Löschen die Option “Ja” und zum

Abbrechen “Abbrechen”.

1. Hinweis:

Die voreingestellten Standardprofile sind Flatbed, Simplex-

S&W, 200 dpi, Simplex-Grau, 200 dpi, Simplex-Farbe, 200

dpi, Duplex-S&W, 200 dpi, Duplex-Grau, 200 dpi, Duplex-

Farbe, 200 dpi. Wenn Sie einen Simplex-Scanner oder einen

Scanner mit Seiteneinzug haben, sind die Optionen Duplex

und Flachbett nicht verfügbar.

2. Ist eine Einstellung für ein aktuelles Profil geändert worden,

wird dem Namen des aktuellen Profils ein „*“-Zeichen

vorangestellt, z. B. „* Duplex, Farbe, 200 dpi“. Klicken

Sie je nach Wunsch auf die Schaltfläche „OK“ oder

„Scannen“, woraufhin sich ein Dialog einblendet, in dem

Sie das neue Profil speichern können.

Kurz-Betriebsanleitung

4-31

4.4 Die Registerkarte "Komprimierung"

Auf der Registerkarte "Komprimierung" können Sie die

Komprimierung und den Komprimierungsgrad festlegen.

Zweitonbilder werden normalerweise mit dem CCITT-Standard,

auch Gruppe 4 (G4) genannt, komprimiert. Farb- und

Graustufenbilder werden gewöhnlich mit der JPEG-Technologie

komprimiert. Verschieben Sie den Regler JPEG-Qualität nach

rechts oder links, um den Komprimierungsgrad zu erhöhen oder

verringern. Je höher der Komprimierungsgrad, um so schlechter

ist die Qualität. Die Standardeinstellung ist 50%.

Beachten Sie, dass die Komprimierung von Ihrem

Bildbearbeitungsprogramm abhängt. Wenn Ihr

Bildbearbeitungsprogramm nicht das Komprimierungsformat

unterstützt, erscheint entweder eine Warnmeldung oder es wird

ein Bild mit einer sehr schlechten Qualität erzeugt.

JPEG steht für Joint Photographic Editor Group. Diese Gruppe hat

einen Komprimierungsstandard für Farb- und Graustufenbilder

entwickelt, der bei Scannern und Softwareanwendungen weit

verbreitet ist. Auf Microsoft Windows gestützten Systemen

wurden Dateien mit der Dateierweiterung .jpg in der Regel mit

diesem Standard komprimiert.

Beim Scannen von Farb- und Graustufenbildern sind die

folgenden Komprimierungsoptionen verfügbar:

 Keine

 JPEG

Beim Scannen von S&W-Bildern sind die folgenden

Komprimierungsoptionen verfügbar:

 Keine

 G4

Kurz-Betriebsanleitung

4-32

Komprimierung:

Zum Abschließen Ihres Scans bei einer angegebenen

Geschwindigkeit wird das gescannte Bild während der

Übertragung standardmäßig komprimiert. Falls Sie jedoch

maximale Bildqualität erzielen möchten, können Sie die

Bilddaten vor der Ausgabe die komprimieren.

An Anwendung:

Wählen Sie aus, ob die Bilddaten komprimiert und vom TWAIN-

Treiber in die Anwendung übertragen werden sollen. Beachten

Sie, dass bitonale Bilder normalerweise über den CCITT-

Standard namens Gruppe 4 (G4) komprimiert werden. Farbige

und Grauskalen-Bilder werden häufig mit JPEG-Technologie

komprimiert. Bewegen Sie den [Image Quality](Bildqualität)-

Regler zum Erhöhen oder Verringern Ihrer Bildqualität nach

rechts oder links. Je höher die Bildqualität, desto geringer die

Komprimierung. Standard ist 50 %.

Beachten Sie, dass die Komprimierung von Ihrer

Bildbearbeitungsanwendung abhängig. Falls Ihre

Bildbearbeitungsanwendungen die Art des

Komprimierungsformates nicht unterstützt, sieht das Bild der

komprimierten Datei ungewöhnlich aus.

Vom Scanner: (Hinweis: Die Verfügbarkeit dieser Option

hängt vom Scannertyp ab.)

Wählen Sie aus, ob das gescannte Bild komprimiert und vom

Scanner an den TWAIN-Treiber übertragen werden soll.

Optionen: Unkomprimiert, *Beste Bildqualität (geringe

Komprimierung), Bessere Bildqualität (normale Komprimierung),

Normale Bildqualität (hohe Komprimierung). (*: Werksstandard)

Gescanntes


Gescanntes


Scanner

Scannertreiber

Bildbearbeitungsanwendung

Kurz-Betriebsanleitung

4-33

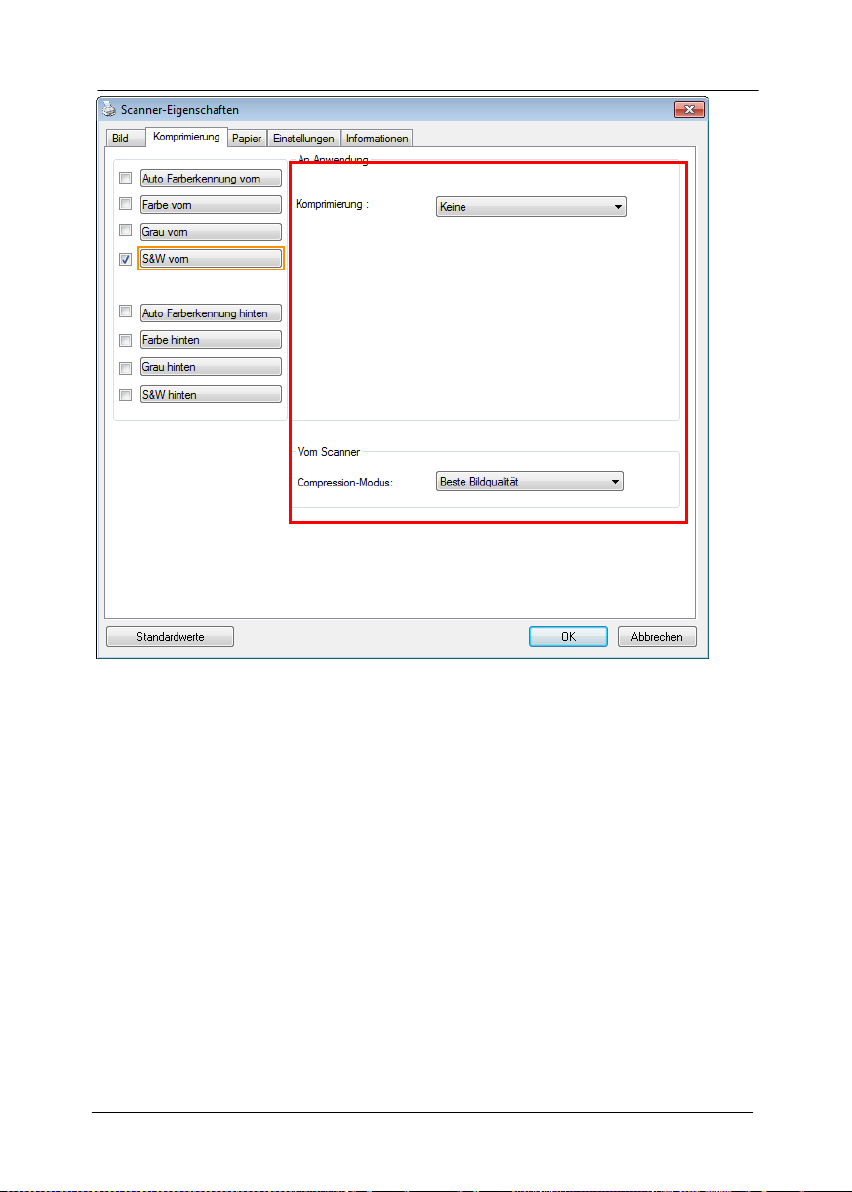

Das Dialogfeld "Komprimierung"

Kurz-Betriebsanleitung

4-34

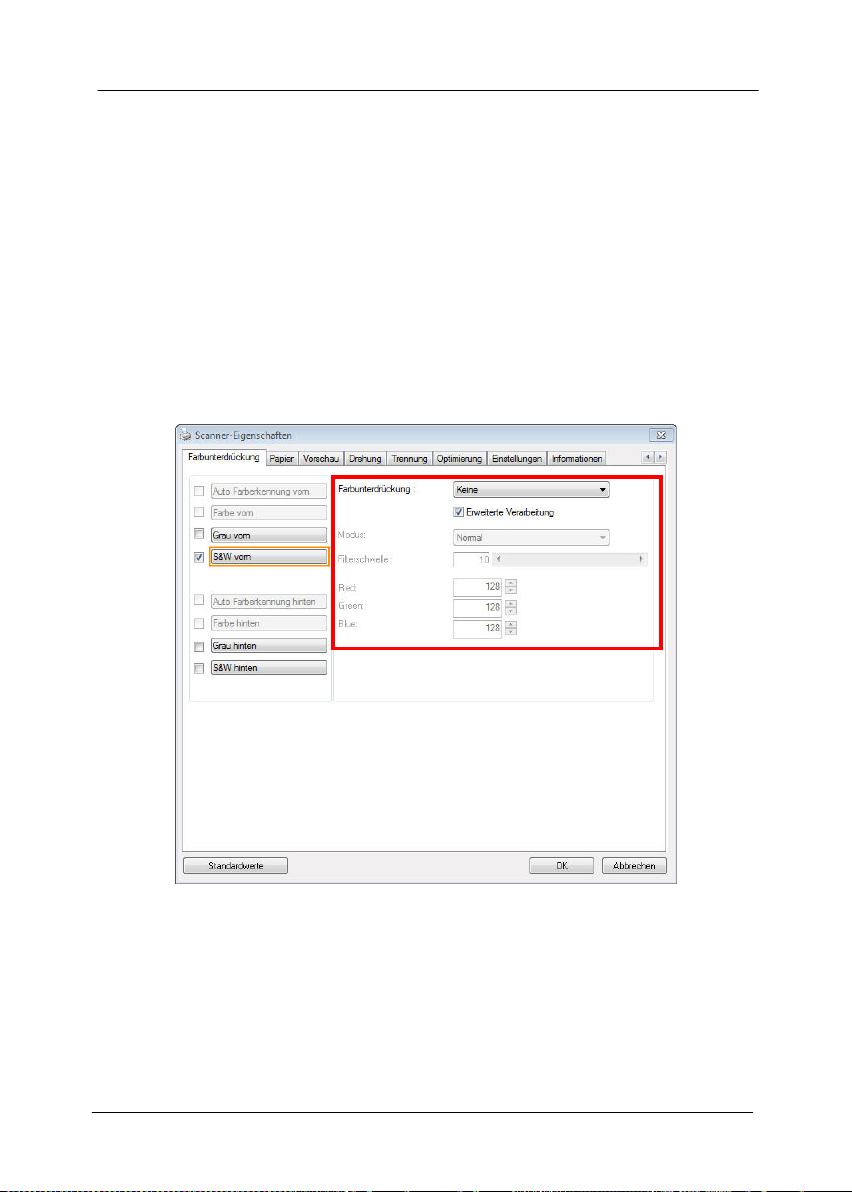

4.5 Die Registerkarte "Farbunterdrückung"

4.5.1 Einstellen der Farbunterdrückung

Mit der Registerkarte [Blindfarbe] können Sie Grün, Rot, Blau

oder eine Farbe Ihrer Wahl auswählen; damit werden

Bildelemente in der gewählten Farbe aus einem eingescannten

Bild entfernt. Mit dieser Option wird der Text bei Verwendung

von OCR- (Optical Character Recognition-)Software deutlicher

dargestellt. Diese Funktion wird nur bei grauen oder

schwarzweißen Abbildungen wirksam.

Das Dialogfeld "Farbunterdrückung"

Kurz-Betriebsanleitung

4-35

Optionen: Keine, Automatisch, Rot entfernen, Grün

entfernen, Blau entfernen, Benutzerdefiniert

- Keine: Hiermit wird keine Farbe entfernt.

- Automatisch: Hiermit wird das Bild automatisch ohne die

Elemente in der Primärfarbe ausgegeben.

- Rot/Grün/Blau entfernen: Hiermit wird das Bild ohne die

Elemente in der angegebenen Farbe ausgegeben.

- Benutzerdefiniert: Hier können Sie die zu entfernende

Farbe durch Eingabe ihres RGB- (Rot-Grün-Blau-)Werts

angeben.

Erweiterte Optionen:

- Qualität: Werte: 0~20. Standard: 10

Bei Auswahl von [Qualität] können Sie mit dem

Schieberegler [Grenzwert für Filterung] das Ausmaß der

Entfernung einer Farbe festlegen. Mit einem niedrigen Wert

wird mehr von der ausgewählten Farbe entfernt und mit

einem höheren Wert bleibt mehr erhalten.

- Normal: Hiermit wird die Farbe mittels einer optimierten

Einstellung bestimmt.

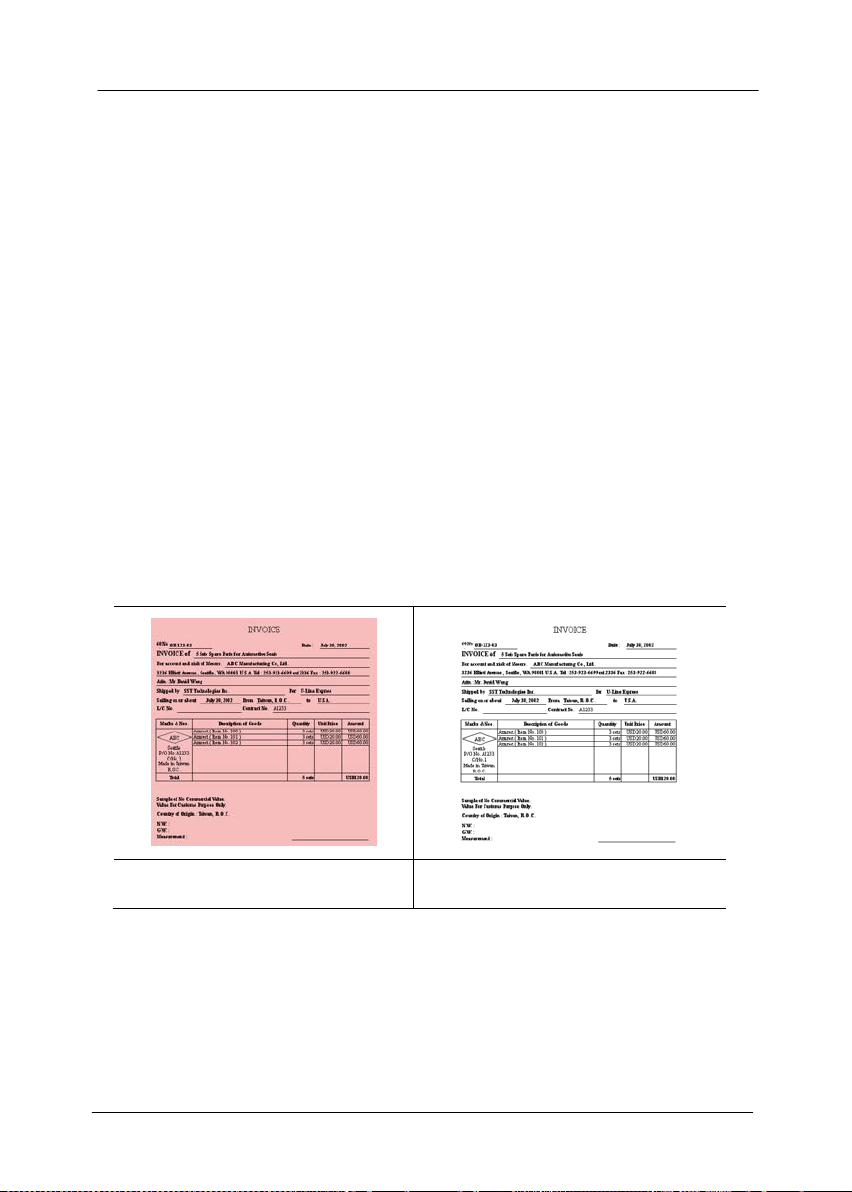

Original

Automatisch/Grün entfernen

(Normal)

Rot entfernen (Normal)

Grün entfernen (Qualität:

Grenzwert: 18)

Kurz-Betriebsanleitung

4-36

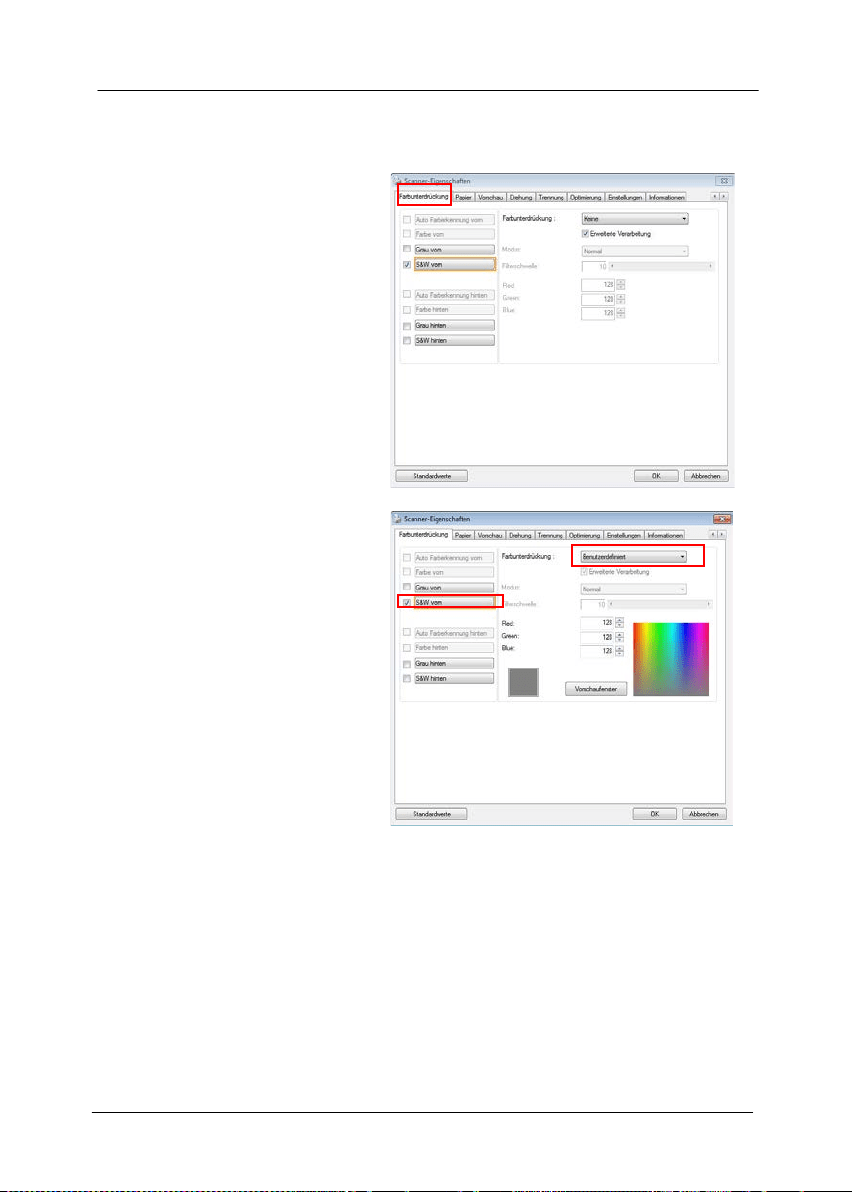

Ergebnis der Farbentfernung in der Vorschau einsehen:

Dies geschieht wie folgt:

1. Klicken Sie oben links auf das Symbol

[Scannereigenschaften] (

) und wählen zur Anzeige

verfügbarer Registernamen [Register].

2. Wählen Sie zur Anzeige des Vorschauregisters

[Vorschau].

3. Klicken Sie zur Anzeige des Vorschaufensters [Vorschau].

4. Laden Sie Ihr Dokument in den Scanner und klicken Sie

zum Anzeigen einer Vorschau des Bilds auf die

Schaltfläche [Vorschau].

5. Klicken Sie im Register [Bild] auf den Abbildungsmodus

[Grau] oder [Schwarzweiß] und wählen Sie im Register

[Blindfarbe] [Benutzerdefiniert]. Danach wird die

Schaltfläche A [Vorschaufenster] angezeigt.

6. Klicken Sie auf die Schaltfläche [Vorschaufenster];

danach erscheint das Fenster [Vorschaufenster] mit der

Abbildung im Vorschaumodus.

7. Bewegen Sie Ihren Cursor über das Bild im

Vorschaumodus. Nun wird der Mauszeiger zu einem

Pipettensymbol.

8. Klicken Sie auf die Farbe, die Sie entfernen möchten.

9. Drücken Sie die Maustaste und halten Sie sie gedrückt;

dadurch wird das Ergebnis nach dem Entfernen der

gewählten Farbe angezeigt. Wenn das Ergebnis Ihren

Wünschen entspricht, klicken Sie zum Schließen des

Vorschaufensters auf [OK].

Kurz-Betriebsanleitung

4-37

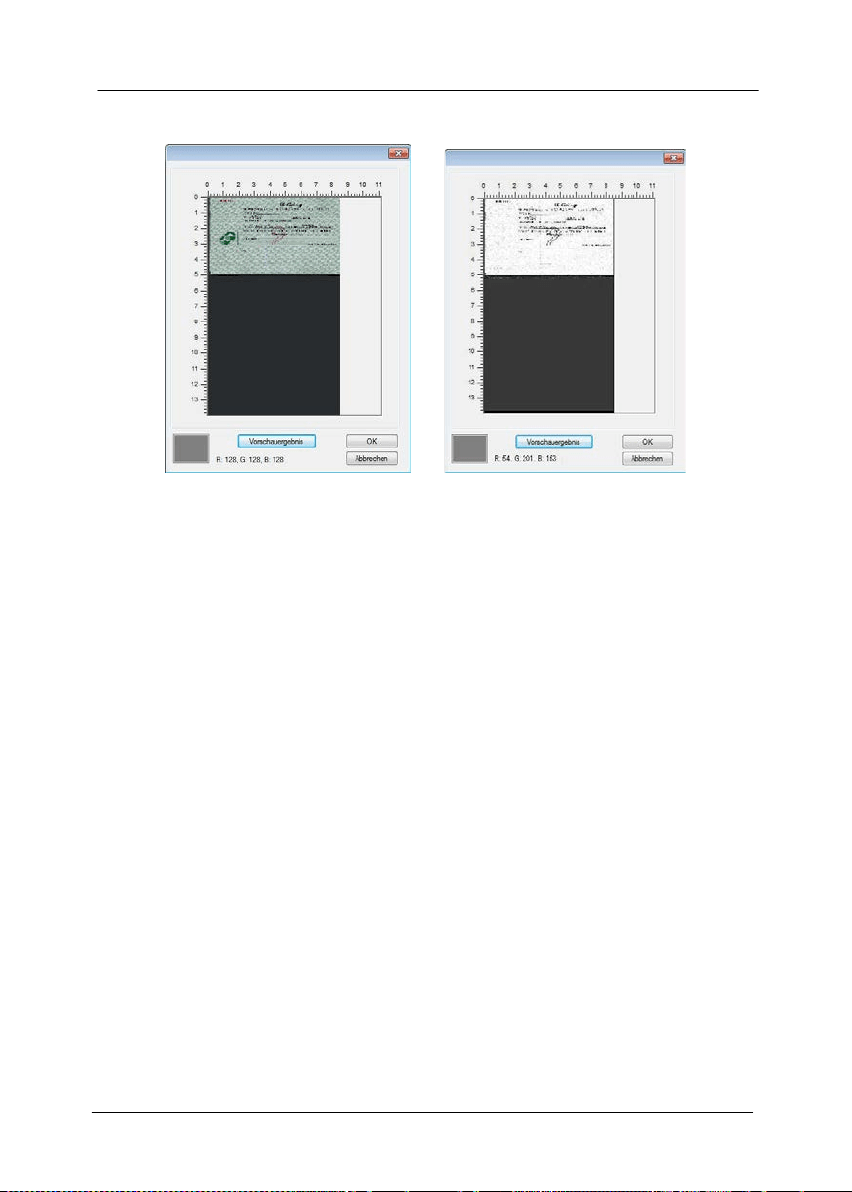

Vorschaufenster Nach Entfernung der gewählten Farbe

Kurz-Betriebsanleitung

4-38

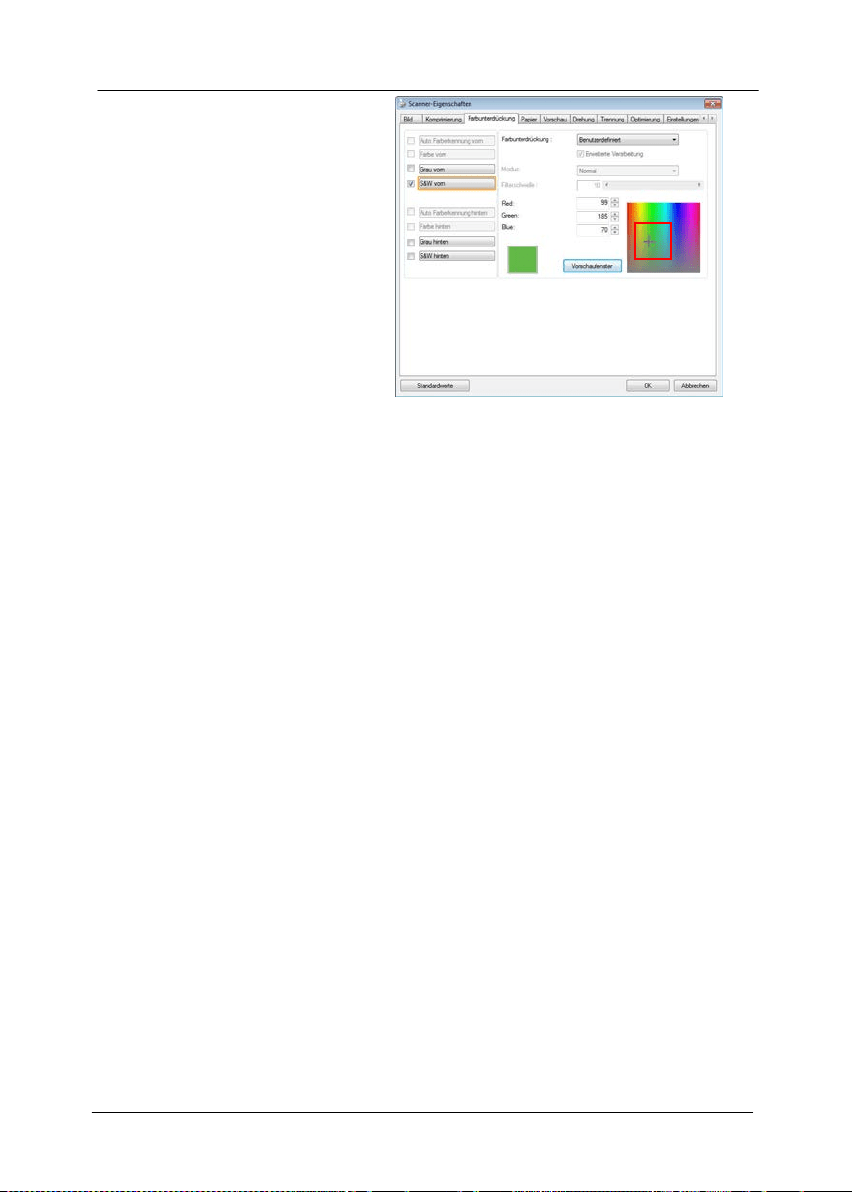

So wählen Sie eine Farbe aus der Farbpalette:

Klicken Sie im

Dialogfenster Scanner

Properties (Scanner-

Eigenschaften) auf

das Color Dropout

(Farbunterdrückung)-

Wählen Sie aus dem

Bildauswahlkästchen

Gray (Grau) oder

B&W (S/W) und

klicken im Color

Dropout(Farbunterdrü

ckung)-Auswahlmenü

auf „Custom

(Anpassen)“. Die

Farbpalette erscheint.

Kurz-Betriebsanleitung

4-39

3. Bewegen Sie Ihren

Cursor über die

Palette. Der Cursor

wird zu einem Kreuz.

4. Klicken Sie zur Auswahl einer Farbe. Die RGB-Werte

werden simultan geändert.

Kurz-Betriebsanleitung

4-40

4.6 Die Registerkarte "Papier"

Auf der Registerkarte "Papier" können Sie Werte für die

Bildausgabe festlegen (Zuschneiden, Scanbereich, OverScan,

Mehrseiteneinzug-Erkennung).

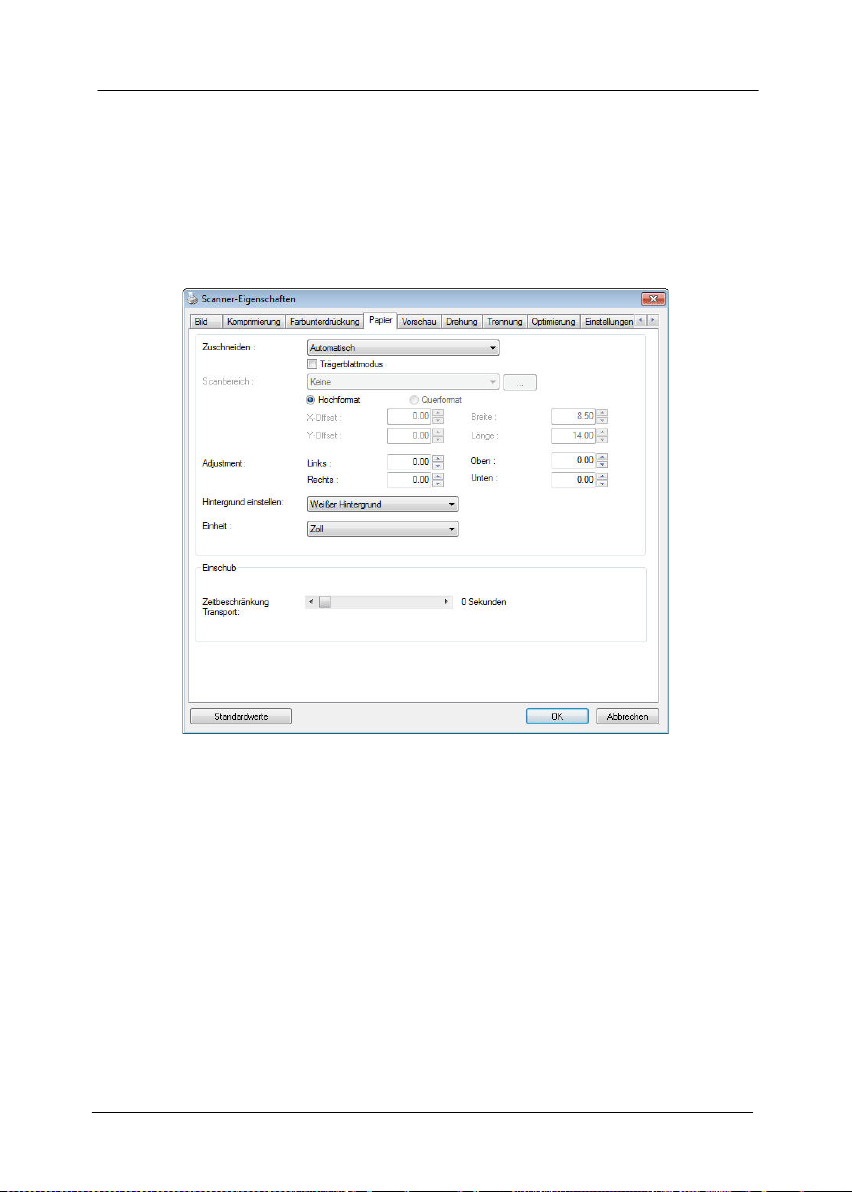

Das Dialogfeld "Papier"

Kurz-Betriebsanleitung

4-41

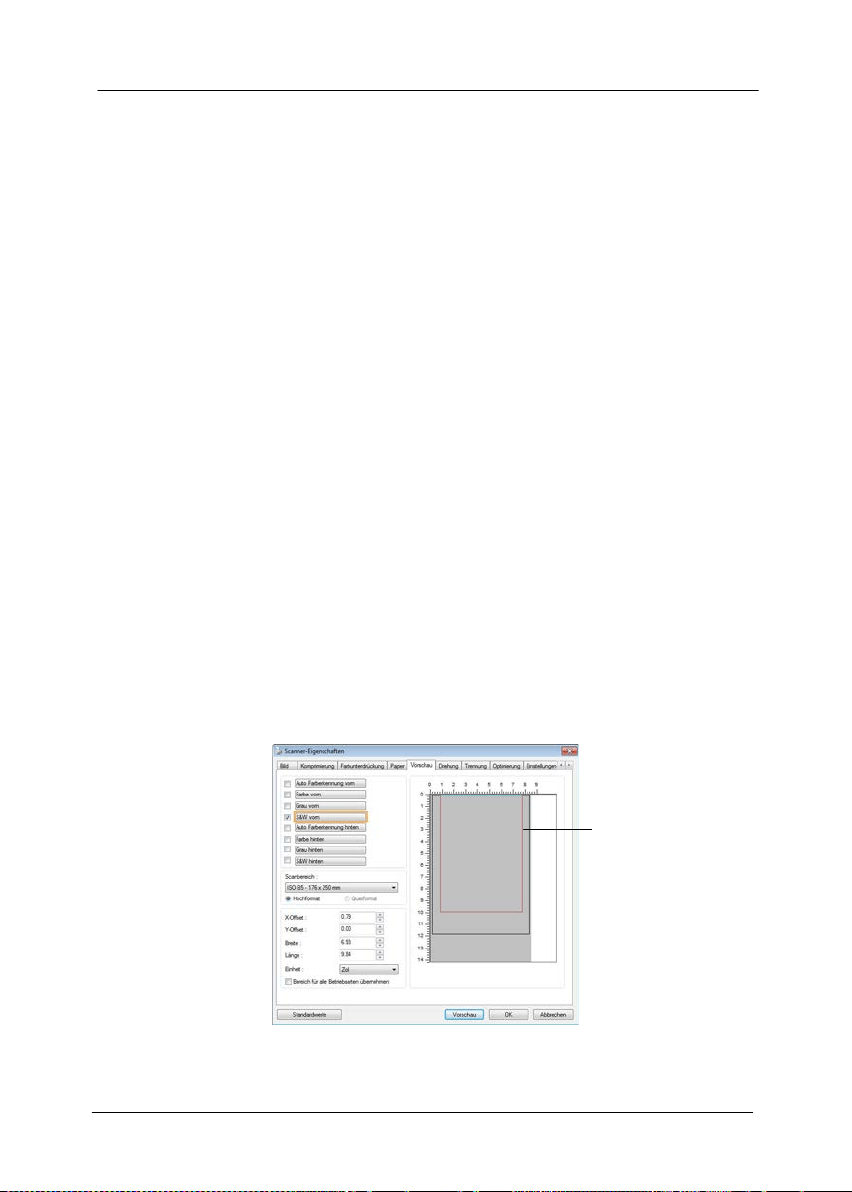

4.6.1 "Zuschneiden"

Mit der Funktion "Zuschneiden" können Sie einen

Teilbereich des zu scannenden Dokuments einlesen.

Optionen: Automatisch, Automatisch (36“),

Transportgesichert, Erkennung des Seitenendes,

Automatischer Mehrfachscan, Relativ zu Dokument.

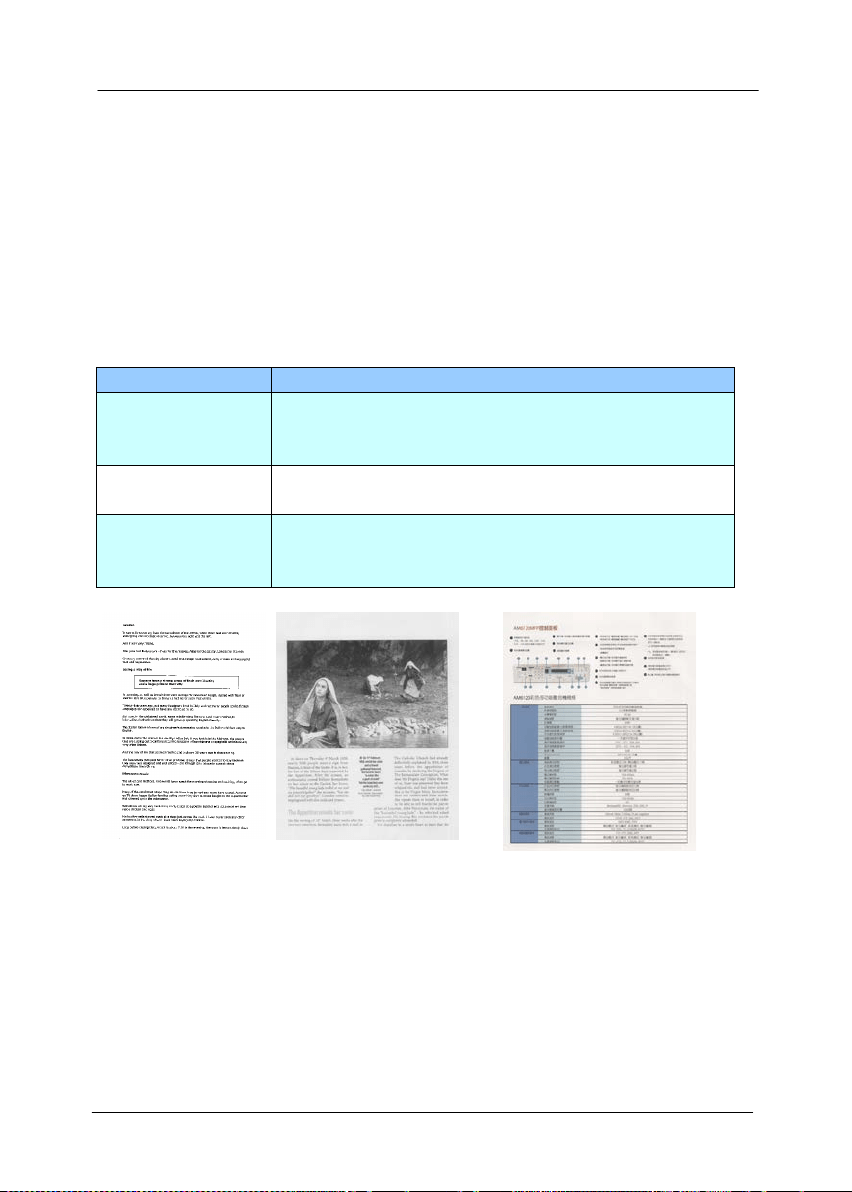

Option Beschreibung

Automatisch Automatisch passt das Zuschnittfenster

entsprechend unterschiedlichen

Dokumentengrößen an und begradigt

automatisch verzerrte Dokumente. Nutzen

Sie diese Option bei Dokumentenstapeln

mit unterschiedlichen Größen.

Automatisch

(36”)

Automatisch passt das Zuschnittfenster

entsprechend der Dokumentenlänge von

bis zu 91,44 cm an und begradigt

automatisch verzerrte Dokumente. (Die

maximal unterstützte Länge variiert je

nach Scannermodell.)

Hinweis: Die Verfügbarkeit dieser Option

hängt vom Scannertyp ab.

Transport-

gesichert

Mit dieser Funktion können Sie den Bereich

festlegen, der gescannt werden soll.

Verwenden Sie diese Option, wenn Sie eine

größere Anzahl von Dokumenten gleicher

Größe scannen möchten. Bei dieser Option

können Sie mit den Pfeiltasten den X- und Y-

Offsetwert, die Breite und die Länge des

Scanbereichs festlegen. Die Veränderung der

Werte wird im Anzeigefenster abgebildet.

Kurz-Betriebsanleitung

4-42

Erkennung

des

Seitenendes

(EOP)

Mit dieser Funktion können Sie den Bereich

festlegen, der gescannt werden soll.

Verwenden Sie diese Funktion, wenn Sie eine

größere Anzahl von Dokumenten mit

derselben Breite aber einer unterschiedlichen

Länge scannen möchten. Bei dieser Option

können Sie mit den Pfeiltasten den X- und Y-

Offsetwert, die Breite und die Länge des

Scanbereichs festlegen. Die Veränderung der

Werte wird im Anzeigefenster abgebildet.

Automatischer

Mehrfachscan

Mit dieser Option können Sie Dokumente

verschiedener Formate wie Fotos,

Ausweise oder Visitenkarten auf das

Flachbett (wenn vorhanden) legen und

dann in einem Scandurchlauf mehrere

Scans dieser unterschiedlichen Bilder

gleichzeitig erstellen. Hinweis: Damit alle

Bilder richtig gescannt werden können,

muss zwischen den Bildern ein Abstand

von mindestens 12 mm (0,5”)

freigelassen werden.

Relativ zu

Dokument

Mit dieser Option können Sie verschiedene

Bereiche der Dokumente ausschneiden

und diese Bilder in Schwarzweiß, Grau

oder Farbe zu scannen. Es gibt z. B.

Anwendungen, bei denen ein Teil eines

Dokuments in Farbe und der Rest in

Schwarzweiß gespeichert wird, um

Speicherplatz zu sparen. Diese Funktion

ist nützlich für Dokumente, bei denen ein

Foto oder eine Signatur immer im

gleichen Bereich eines Dokuments

erscheint wie bei Lebensläufen u. ä.

Kurz-Betriebsanleitung

4-43

Wenn Sie die Option Transportgesichert verwenden, sind die

folgenden Einstellungen verfügbar.

 X-Offset — Der Abstand vom linken Ende des Scanners

zum linken Ende des Scanbereichs.

 Y-Offset — Der Abstand vom oberen Ende des Dokuments

zum oberen Ende des Scanbereichs.

 Breite — Die Breite des Scanbereichs.

 Länge — Die Länge des Scanbereichs.

 Mitte: Der X-Offsetwert wird automatisch auf der Grundlage

der gewählten Dokumentengröße berechnet.

 — Verschieben Sie den Scanbereich mit den

Pfeiltasten. Die Größe des Bereichs bleibt dabei unverändert.

Die Änderungen werden im Anzeigefenster angezeigt.

Kurz-Betriebsanleitung

4-44

Die Option Anpassung ist verfügbar, wenn Automatisch

ausgewählt ist.

Anpassung —fügt einen positiven/negativen Randwert vor/nach

oder links/rechts des Bildes.

Anpassung wird verwendet, wenn die automatische

Dokumentenzuführung verwendet wird. Anpassung verringert

die Möglichkeit von geknickten Ecken in schiefen Bildern. Um

Werte für Anpassung einzustellen, verwenden Sie die Auf/Ab

Tasten zur Auswahl wo Sie die Werte für Anpassung anwenden

möchten: Oben/Unten oder Links/Rechts, und wählen Sie

anschließend die Zoll/mm/Pixel, die angewendet werden sollen.

Wählen Sie einen Wert zwischen 1,00 ~ -1,00.

(Reichweite): -1” ~ +1 “

: original dokument

Kurz-Betriebsanleitung

4-45

Relativ zu Dokument: (für mehrere Dokumente derselben

Größe)

Mit dieser Option können Sie verschiedene Bereiche der

Dokumente ausschneiden und diese Bilder in Schwarzweiß, Grau

oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei denen

ein Teil eines Dokuments in Farbe und der Rest in Schwarzweiß

gespeichert wird, um Speicherplatz zu sparen. Diese Funktion ist

nützlich für Dokumente, bei denen ein Foto oder eine Signatur

immer im gleichen Bereich eines Dokuments erscheint wie bei

Lebensläufen u. ä.

Auf folgende Art können Sie ein Dokument in Schwarzweiß mit

einem Farbbereich (Bild) scannen.

1. Wählen Sie auf der Registerkarte Paper (Papier) die

Schneideoption “Relativ zu Dokument” oder “ Fest für

Transport”.

2. Wählen Sie bei Scanbereich die Scangröße aus. Die

ausgewählte Scangröße mit einem roten rechteckigen

Kasten dargestellt. Diese entspricht auch der Scangröße des

gesamten Dokuments. (Beispiel: ISO A5; wenn Sie keinen

Scanbereich festlegen und im Feld None (Kein) angezeigt

wird, wird als Standardbereich automatisch die

Maximalgröße des Scanners verwendet.)

Rechteckiger

roter Kasten

Kurz-Betriebsanleitung

4-46

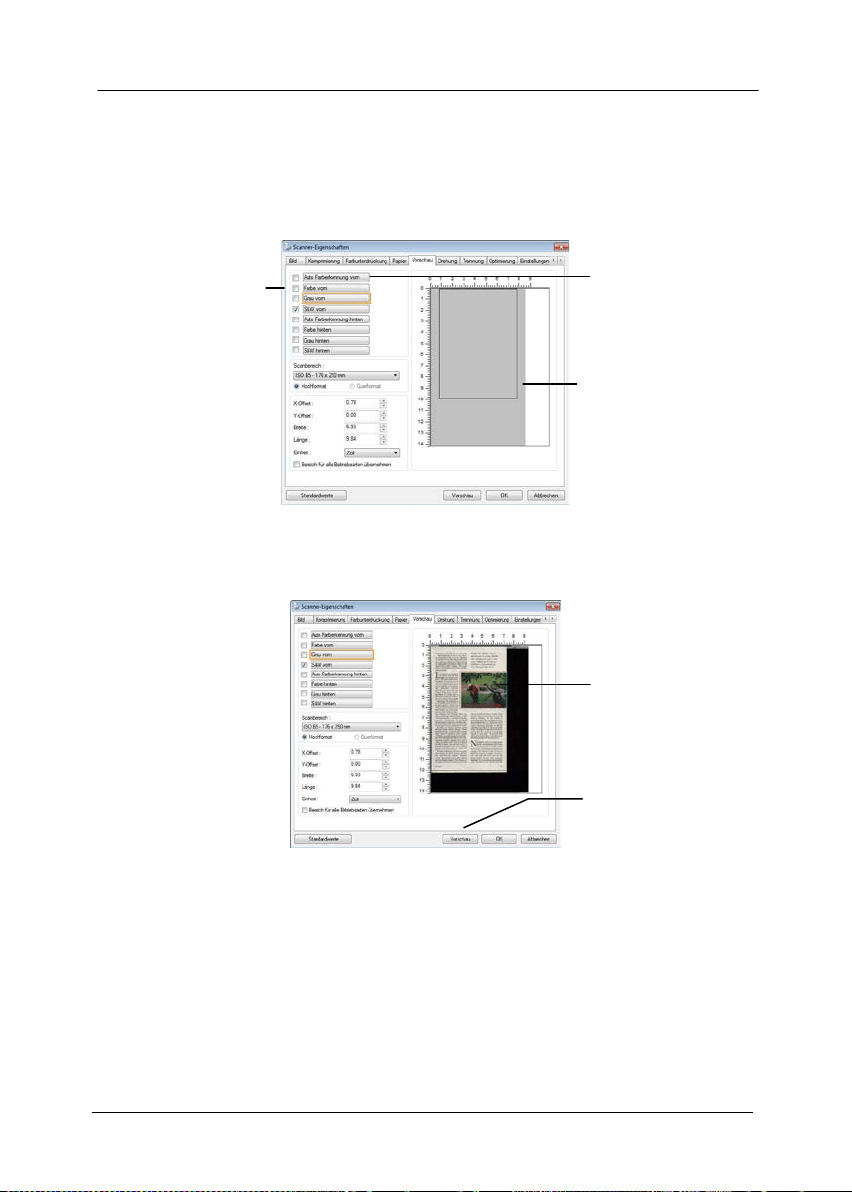

3. Klicken Sie auf die Registerkarte Preview (Vorschau), um

das Vorschaufenster aufzurufen. Auf dem Bildschirm

erscheint ein rechteckiger schwarzer Kasten , der die

maximale Scangröße anzeigt, die Sie gerade festgelegt

haben.

4. Klicken Sie auf die Schaltfläche Preview (Vorschau), um das

gesamte Bild mit geringer Auflösung anzuzeigen, damit Sie

den relativen Scanbereich korrekt festlegen können.

5. Wählen Sie im Bildauswahlfenster einen Bildtyp aus. Das

ausgewählte Bild wird durch eine Farbmarkierung

hervorgehoben. (Beispiel: Front Color (Schriftfarbe))

6. Schieben Sie den Cursor auf das Vorschaufenster, und

klicken Sie auf die linke Maustaste. Im Fenster erscheint ein

Kreuz (siehe Abbildung). Verschieben Sie die Maus diagonal,

sodass ein Feld in der gewünschten Größe entsteht. Der

ausgewählte Bereich erscheint als roter Kasten (siehe

Abbildung).

Rechteckiger

schwarzer

Kasten

Ausgewähltes


Vorschaubild

Schaltfläche

Vorschau

Bild-

auswahl-

fenster

Kurz-Betriebsanleitung

4-47

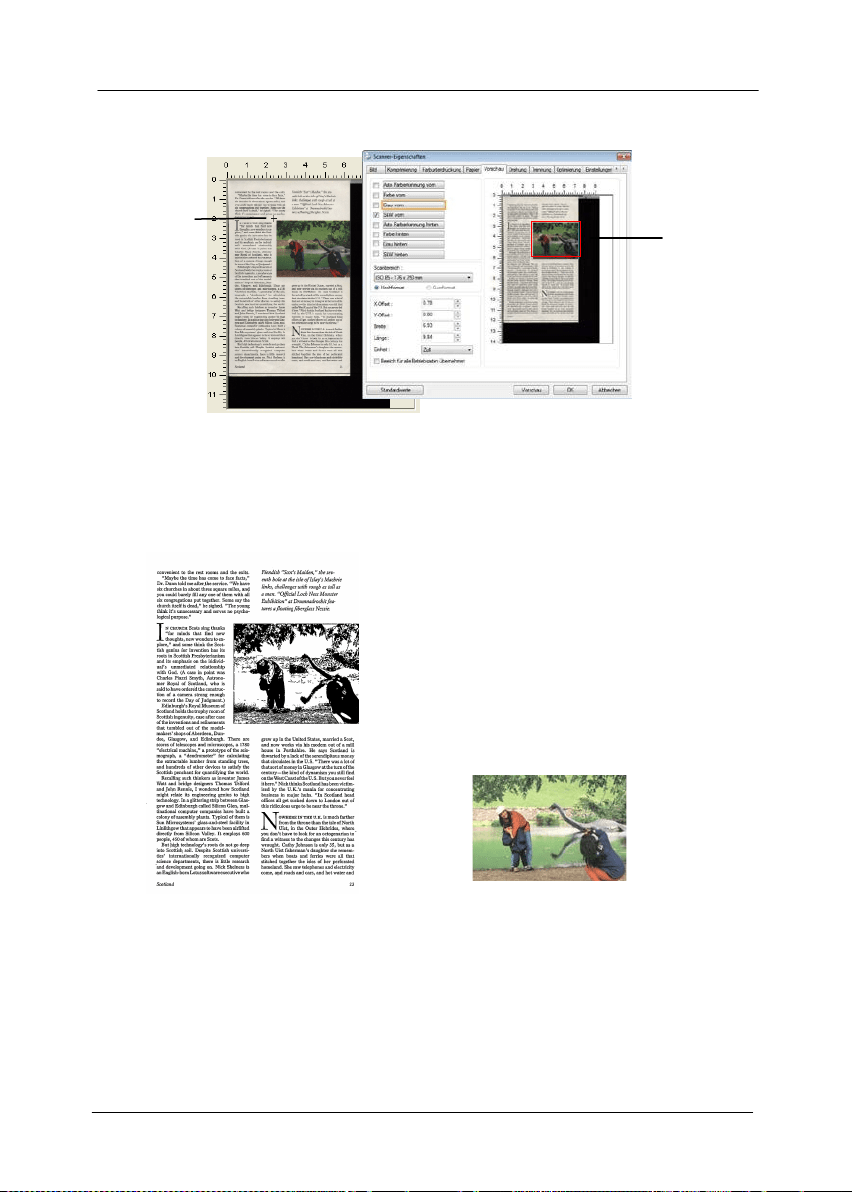

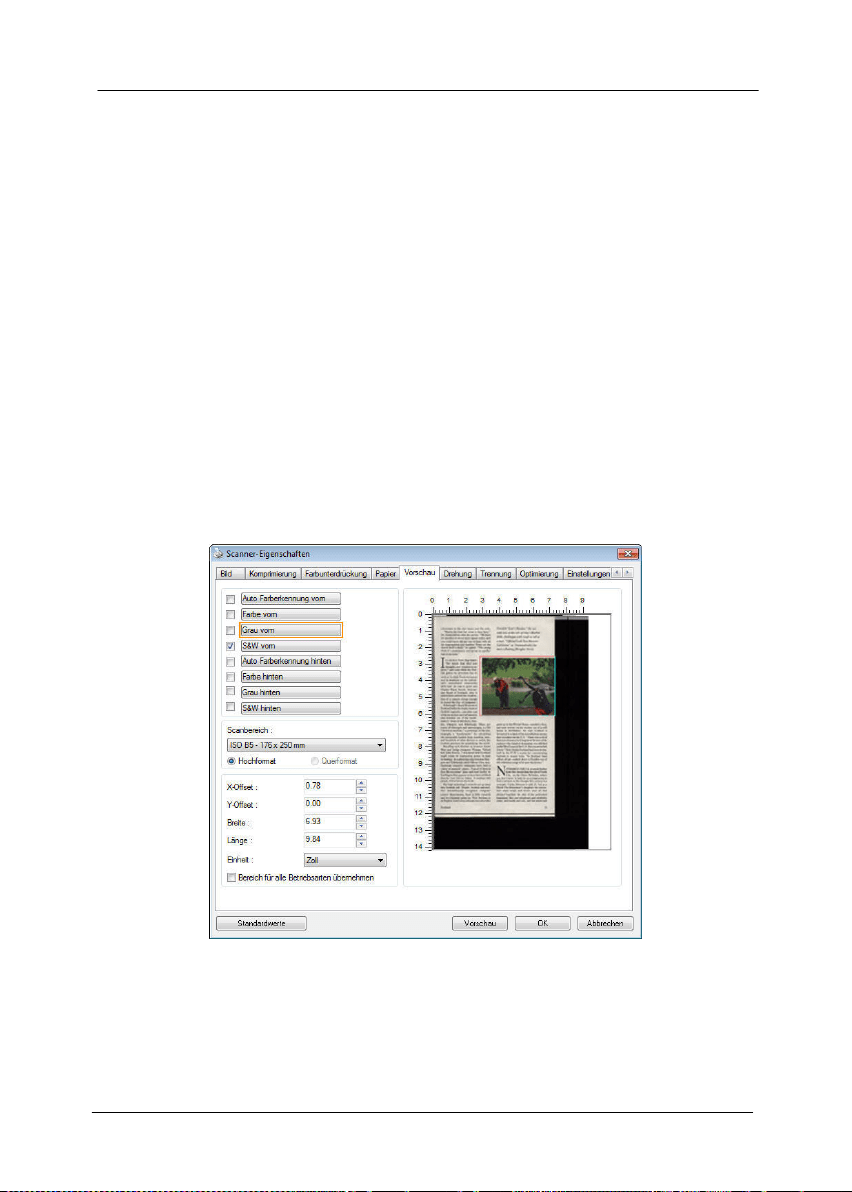

7. Wählen Sie im Bildauswahlfenster die Option B&W image

(Schwarzweißbild), um das ganze Dokument zu scannen.

8. Klicken Sie auf die Schaltfläche Scan (Scannen), um das

Dokument mit zwei Bildtypen und Scangrößen zu scannen.

(Das Ergebnis sehen Sie unten.)

Gesamtes Dokument in Schwarzweiß Relativer Scanbereich in Farbe

Relativer

Bereich

Kreuz

Kurz-Betriebsanleitung

4-48

4.6.2 Weitere Einstelloptionen in der Registerkarte

"Papier"

Carrier Sheet Mode (Trägerblattmodus):

Prüfen Sie diese Option zum automatischen Zuschneiden des

Scanfensters entsprechend Ihrer Dokumentengröße, wenn Sie

nicht standardmäßige Dokumente (hochempfindliches

Dokument, Dokument mit unregelmäßiger Größe) mit einem

Trägerblatt (optional) scannen.

Dokumente mit einem Trägerblatt einlegen

Ein Trägerblatt ist ein Kunststoffblatt, das speziell zum Einlegen

nicht standardmäßiger Dokumente im Scanner genutzt wird.

Dies ermöglicht Ihnen das Scannen von Dokumenten, die auf

reguläre Weise nicht gescannt werden können. Zudem können

Dokumente, die größer als A4 sind, z. B. A3 und B4, gescannt

werden, indem Sie zur Hälfte gefaltet, in das Trägerblatt

eingelegt und im Duplexmodus gescannt werden. Darüber

hinaus können Sie sehr empfindliche Dokumente, wie Fotos,

oder Dokumente mit ungewöhnlicher Größe scannen, die sich

nur schwer einlegen lassen, wie z. B. Zeitungsausschnitte.

So scannen Sie Dokumente mit einem Trägerblatt

Bei Dokumenten, die größer als A4/Letter-Format sind,

wie A3

a. Falten Sie das zu scannende Blatt zur Hälfte.

b. Falten Sie das Blatt straff und glätten die Falte. Andernfalls

kann das Blatt während des Scans verdreht werden.

Kurz-Betriebsanleitung

4-49

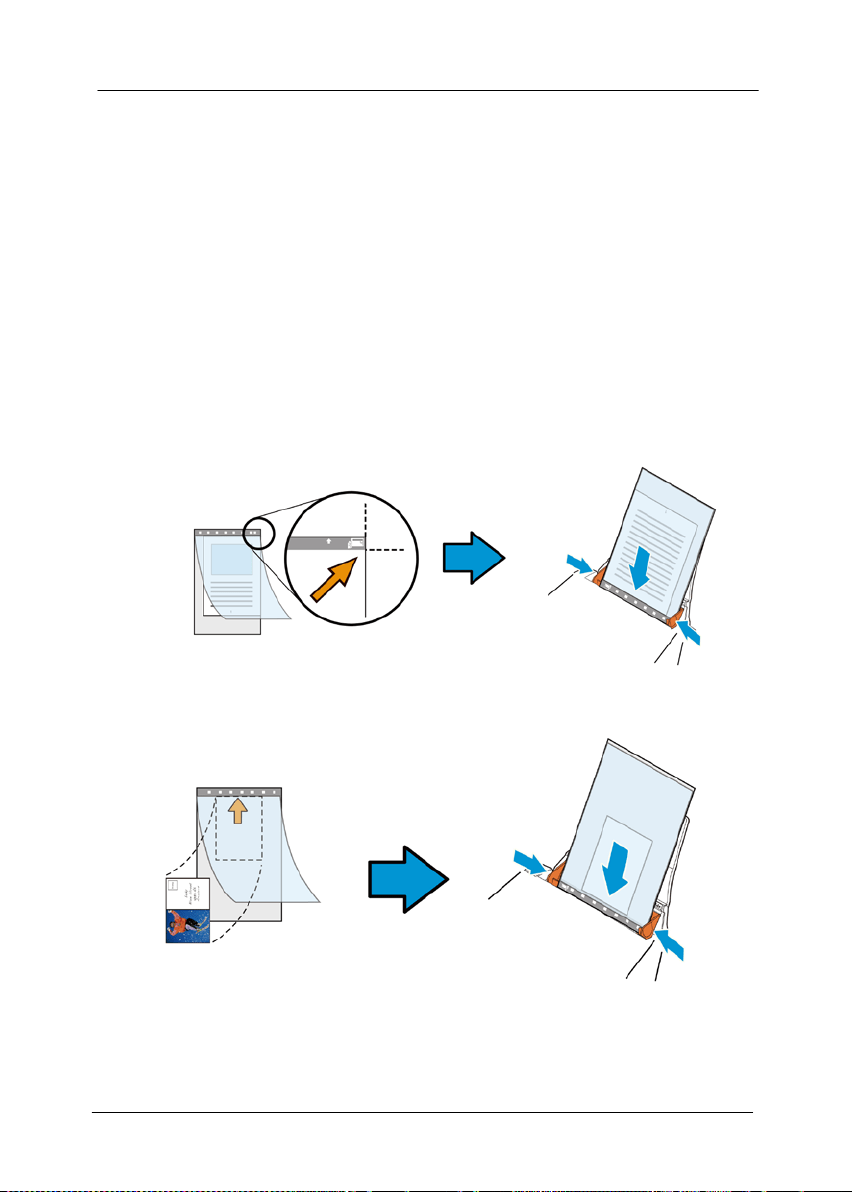

1. Öffnen Sie das Trägerblatt und legen das Dokument

ein.

Bringen Sie die Oberseite des Dokuments mit der Oberseite

des Trägerblattes (bedruckter Bereich) in Übereinstimmung.

Bei Dokumenten, die größer als A4/Letter-Format

sind, wie A3

Bringen Sie die Oberseite des Dokuments mit der Oberseite

des Trägerblattes (bedruckter Bereich) und die Falte mit der

rechten Kante des Trägerblattes in Übereinstimmung,

sodass das Dokument im oberen Eck in das Trägerblatt

passt.

Bei nicht standardmäßigen Dokumenten

Zentrieren Sie Ihr Dokument im Trägerblatt.

2. Legen Sie das Trägerblatt mit dem grauen Bereich

(bedruckter Bereich) nach unten ein.

Kurz-Betriebsanleitung

4-50

3. Passen Sie die Papierführungen auf die Breite des

Trägerblattes an.

Passen Sie die Papierführungen so an, dass kein Freiraum

zwischen den Führungen und dem Trägerblatt verbleibt. Ein

Freiraum zwischen Führungen und Trägerblatt kann dazu

führen, dass das Trägerblatt während des Scans nicht

richtig ausgerichtet ist; außerdem kann das Bild verdreht

werden.

4. Starten Sie den Scan.

Hinweis:

 [Carrier Sheet (Trägerblatt)] ist bei Modellen verfügbar, die

das Trägerblatt unterstützen.

 Einige Funktionen werden bei Auswahl von [Carrier Sheet

(Trägerblatt)] deaktiviert.

 Diese Option funktioniert bei einigen Applikationen

möglicherweise nicht richtig.

Scanbereich

Wählen Sie aus der Drop-down-Liste das gewünschte

Papierformat aus. Sie können selbst die Papiergröße festlegen,

indem Sie auf das Feld Scanbereich und dann auf Hinzufügen

klicken.

Kurz-Betriebsanleitung

4-51

Auswahlmöglichkeiten:

None

US Letter- 8.5”x 11”

US Legal – 8.5” x 14”

ISO A4 – 21 x 29.7 cm

ISO A5 – 14.8 x 21 cm

ISO A6 – 10.5 x 14.8cm

ISO A7 – 7.4 x 10/5 cm

ISO B5 – 17.6 x 25 cm

ISO B6 – 12.5 x 17.6 cm

ISO B7 – 8.8 x 12.5 cm

JIS B5 – 18.2 x 25.7 cm

JIS B6 – 12.8 x 18.2 cm

JIS B7 – 9.1 x 12.8 cm

Scanner Maximum

Long Page (<118”)

Lange Seite (<118”):

Wenn Sie ein Dokument scannen möchten, das länger ist als der

Scanner, wählen Sie die Option Lange Seite. Beachten Sie, dass

bei Lange Seite die Mehrseitenerkennung nicht verfügbar ist.

(*Die verfügbaren Optionen hängen vom Scannertyp ab.)

Kurz-Betriebsanleitung

4-52

Wenn Long Page (<118”) ausgewählt ist, müssen Sie die

Größe Ihres Dokuments in den Feldern Length (Länge) und

Width (Breite) eingeben.

Hinweis zum Scannen langer Dokumente:

1. Ziehen Sie die Verlängerung im ADE-Papierfach heraus.

2. Sorgen Sie für genügend Platz rund um das Ausgabefach,

damit das ausgeworfene Papier nicht aus dem Ausgabefach

fällt.

3. Stellen Sie beim Scannen langer Dokumente im Farbmodus

die Auflösung zur Sicherstellung der Leistung auf 300 dpi

oder weniger ein; stellen Sie beim Scannen langer

Dokumente im Schwarzweiß-Modus die Auflösung auf 600

dpi oder weniger ein.

4. Je nach Systemumgebung, Applikation und der von Ihnen

angegebenen Papiergröße ist möglicherweise nicht

genügend Speicher zum Scannen langer Seiten verfügbar.

Overscan

Mit der Funktion Overscan können Sie oben, unten, rechts und

links (diese Optionen sind je nach Scannertyp verfügbar) einen

festgelegten Rand um das Bild legen. Auf diese Weise kann das

Abschneiden von Ecken beim Anpassen der Bilder vermieden

werden, das beim Anpassen von Dokumenten auftreten kann,

die mit dem automatischen Seiteneizug gescannt werden.

Wählen Sie einen Wert zwischen 0 und +5 mm. Das Ergebnis

Vorzufuhr:

Auswahl: Aktivieren, deaktivieren. Bei Auswahl von Aktivieren

kann die Wartezeit eingestellt werden, die der Scanner nach

dem Einlegen der Dokumente in den Scanner wartet, bis er mit

der Vorzufuhr des Papiers beginnt. Die Standardeinstellung

lautet Deaktivieren. Hinweis: Der Verfügbarkeit dieser Option

variiert je nach Scanner Modell.

Kurz-Betriebsanleitung

4-53

Zeitbeschränkung Transport

Die Wartezeit, die der Scanner nach Abschluss des ersten Scan-

Jobs wartet, ehe er einen automatischen Scan startet, kann

eingestellt werden. Diese Funktion ist besonders hilfreich, wenn

Sie mehrere einzelne Dokumente mit den gleichen Scan-

Einstellungen einlesen möchten. Die Standardeinstellung lautet

0. Der Wertbereich liegt zwischen 0 und 30 Sekunden.

Hinweis:

1 Wenn innerhalb der angegebenen Zeitbeschränkung ein

Dokument in den Scanner eingelegt wird, beginnt der

Scan-Vorgang automatisch.

2 Falls Ihr Scanner über eine Flachbett-Option verfügt, und

das Papier nach Ablauf der Zeitbeschränkung auf das

Flachbett aufgelegt wird, müssen Sie in der TWAIN-

Bedienoberfläche auf die Schaltfläche „Scannen“ drücken,

um den Scan-Vorgang zu starten.

Kurz-Betriebsanleitung

4-54

Hintergrun

Mit dieser Option legen Sie den Hintergrund

Ihres Scans fest. Auswahlmöglichkeiten:

Weißer Hintergrund, Schwarzer

Hintergrund.

Hinweis: Bei Scannern mit automatischem

Dokumenteinzug kann diese Option derzeit nur

im „Auto-Zuschnitt“-Modus ausgewählt werden.

Bei Flachbettscannern steht diese Option

sowohl bei „Auto-Zuschnitt“ als auch bei

„Transport-fixiert“ zur Verfügung.

Weitere Hinweise zur Auswahl von „Auto-

Zuschnitt“ und „Transport-fixiert“ finden

Sie in Abschnitt 4.5.1: Zuschnitt.

Weißer Hintergrund

Schwarzer Hintergrund

Kurz-Betriebsanleitung

4-55

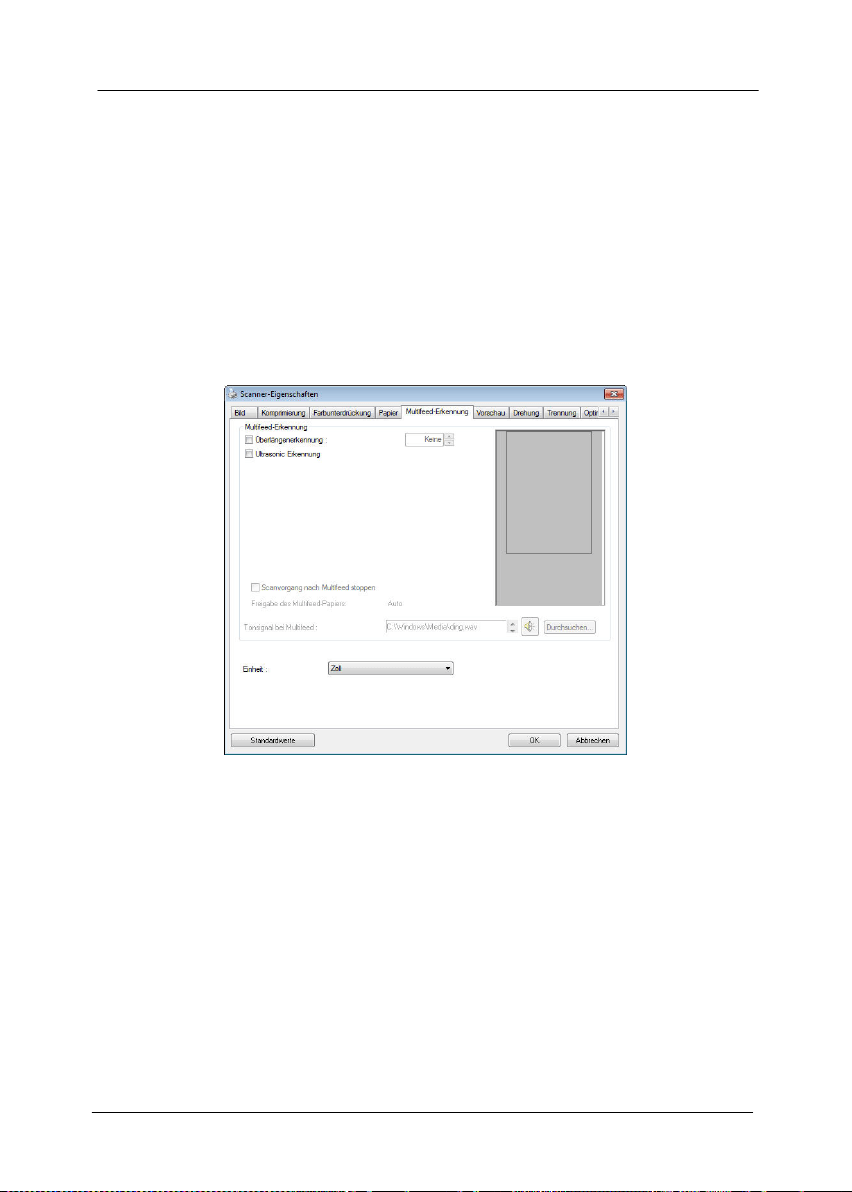

4.7 Mehrseiteneinzug-Erkennung

Bei der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn

beim Einzelblatteinzug mehrere Seiten überlappend in den

Scanner eingezogen werden. Der Mehrseiteneinzug tritt gehäuft

bei geklammerten Dokumenten, Kleberesten auf Seiten oder

durch elektrostatische Ladung im Papier auf. Hinweis: Die

Verfügbarkeit dieser Option hängt vom Scannertyp ab.

Kurz-Betriebsanleitung

4-56

Überlängenerkennung

Bei der Überlängenerkennung können Sie die Länge der

Dokumente vorgeben. Dieser Wert gibt die Länge an, die über

den Scanbereich hinaus geht. Im Anzeigefenster wird die Größe

des Dokuments bei Veränderung des Werts angezeigt. Der Wert

0 steht für keine Überlängenerkennung. Die Funktion

Überlängenerkennung ist dann zu empfehlen, wenn Sie

Dokumente derselben Größe mit dem automatischen

Seiteneinzug scannen.

Ultrasonic Erkennung

Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung der

Papierdicke zwischen den Dokumenten, überlappende.

Scanstopp nach Mehrfacheinzug

 Bei Wahl dieser Option hält der Scanner den

Papiereinzug an und gibt eine

Mehrfacheinzugswarnung aus. Zudem wird das

mehrfach eingezogene Papier vom Scanner

automatisch ausgeworfen.

Hinweis: Die Verfügbarkeit der Funktion „Mehrfach

eingezogenes Papier autom. auswerfen“ variiert

je nach Scanneryp. Sollte Ihr Scanner diese

Funktion nicht unterstützen, müssen Sie das

mehrfach eingezogene Papier manuell entfernen.

 Ist diese Option nicht angewählt, scannt der Scanner

ohne Unterbrechung das gesamte Dokument, obwohl

ein Mehrfacheinzug erkannt wurde. Nach dem Scan

des gesamten Dokuments blendet sich ein

Mehrfacheinzugsdialog ein, der die Seitenzahl

anzeigt, die als mehrfach eingezogen erkannt wurde

und erneut gescannt werden muss.

Kurz-Betriebsanleitung

4-57

Hinzufügen eines Tonsignals:

1. Klicken Sie auf die Taste Durchsuchen, die sich rechts neben

dem Lautsprechersymbol befindet. Das Dialogfeld Öffnen

erscheint.

2. Wählen Sie eine Wave-Datei aus.

3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird

hinzugefügt.

Einheiten

Hier wird das primäre System für die Einheiten eingestellt. Zoll,

Millimeter und Pixel.

Kurz-Betriebsanleitung

4-58

4.8 Die Schaltfläche "Vorschau"

Wenn Sie auf die Schaltfläche Vorschau klicken, können Sie sich

vor dem endgültigen Scan eine Vorschau (einen Scan mit

geringer Auflösung) davon ansehen. Anhand dieses

Vorschaubilds können Sie den Scanbereich genau festlegen.

Diesen können Sie entweder aus dem Listenfeld “Scan Area”

(Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie den

Cursor auf das Anzeigefenster setzen und ihn diagonal darüber

ziehen. Dabei erscheint ein rotes Rechteckfeld, das den

gewählten Bereich markiert.

Hinweis: Wenn Sie auf der Registerkarte “Papier” die Option

“ Automatisch zuschneiden” wählen, ist es nicht möglich, im

Vorschaufenster den Scanbereich festzulegen.

Die Schaltfläche "Vorschau"

Kurz-Betriebsanleitung

4-59

4.9 Das Register Optimierung

Das Register Enhancement (Optimierung) ermöglicht Ihnen die

Festlegung folgender zusätzlicher Bildverarbeitungseinstellungen.

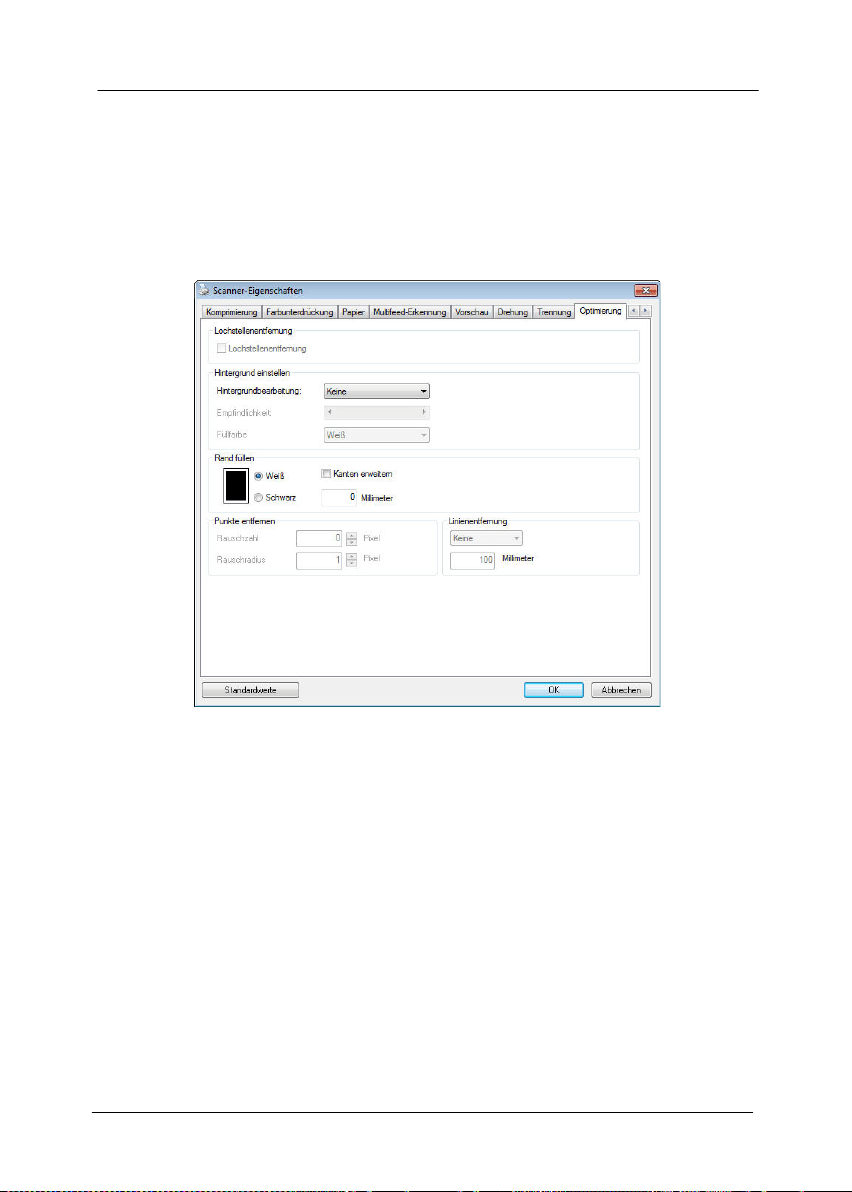

Das Dialogfeld "Optionen"

Kurz-Betriebsanleitung

4-60

Lochung

entfernen

Beim Scannen eines gelochten Dokuments

können Sie die Lochung vom ausgegebenen

gescannten Bild entfernen. Beachten Sie, dass

die Verfügbarkeit dieser Funktion je nach

Scannermodell variiert.

Die Lochung kann nicht entfernt werden,

wenn:

• Die Auflösung auf weniger als 150 DPI

eingestellt ist

• Sich die Lochung sich in der Nähe des

Dokumentenrandes befindet

• Die Lochung nicht am Dokumentenrand

ausgerichtet ist

• Lochung entfernen ist nur verfügbar, wenn

„Auto Crop (Auto-Zuschnitt)“aktiviert ist.

Falls „Fixed to Transport (Auf Transport

festgelegt)“, „EOP (End of Page) Detection

(Erkennung des Seitenendes)“, „Automatic

Multiple (Automatisch Mehrere)“ oder

„Relative to Documents (Relativ zu

Dokumenten)“ bei der Zuschneiden-Option

im Papier-Register ausgewählt ist, ist die

Lochung entfernen-Option deaktiviert.

Original

Ausgegebenes


Kurz-Betriebsanleitung

4-61

Schatten entfernen

Wird im Register „Bild” die

Option „Flachbett” unter

„Scanquelle” ausgewählt,

aktiviert sich die Option

„Schatten entfernen”. Beim

Scannen eines Buches wird der

Schatten des Buchrückens

durch Anklicken dieser Option

entfernt.

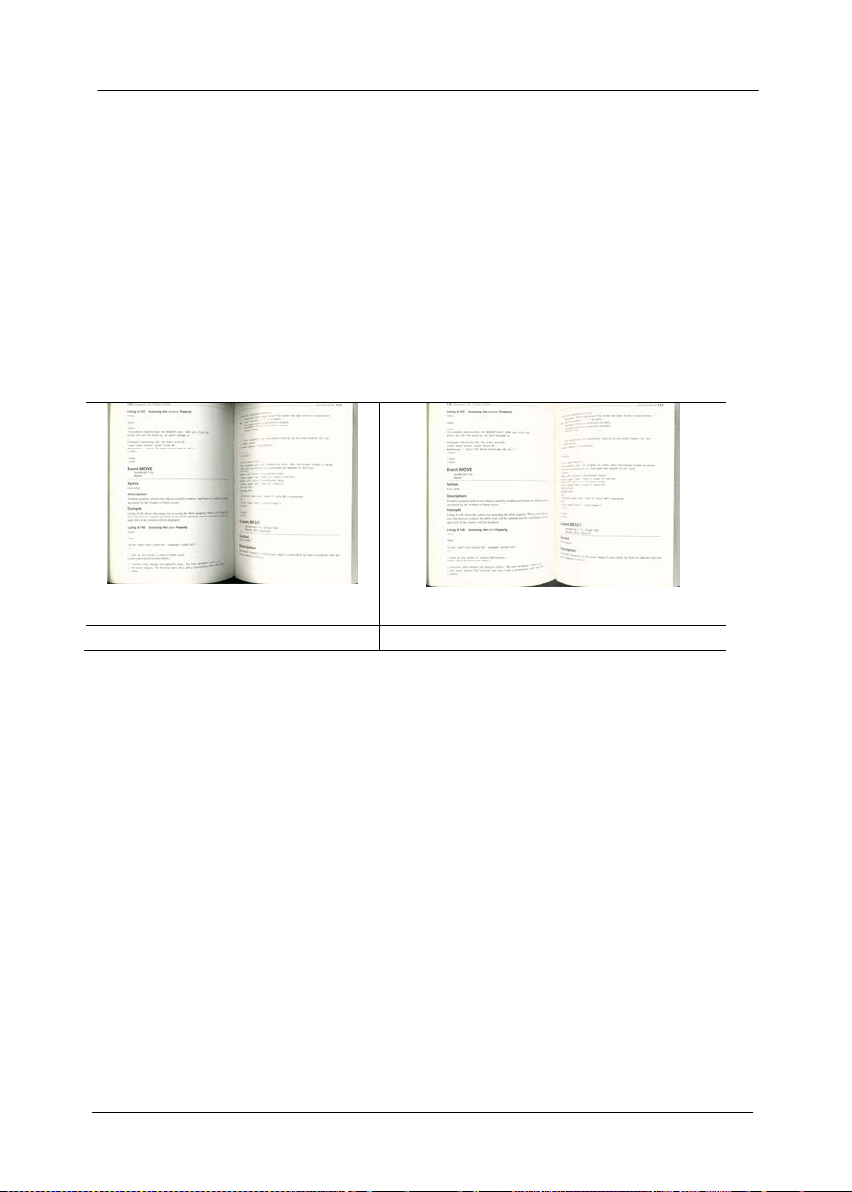

Vorher

Nachher

Kurz-Betriebsanleitung

4-62

Background Processing (Hintergrundbearbeitung): Die

Option [Background Processing (Hintergrundbearbeitung)]

ermöglicht Ihnen die Weichzeichnung der Hintergrundfarbe oder

deren Entfernung zur Erzeugung eines klareren Bildes. Die

Option ist besonders bei Dokumenten mit Farbformularen, wie

bspw. Rechnungen, praktisch.

Optionen: Ohne, Weich, Entfernung

- Ohne – es wird keine Hintergrundbearbeitung durchgeführt

(Standard)

- Weich – erzeugt Bilder mit einer einheitlicheren

Hintergrundfarbe. Diese Option verbessert die Bildqualität.

- Entfernung – identifiziert die Hintergrundfarbe und entfernt

sie.

Empfindlichkeit: Optionen: 0, 1, 2, 3, 4. Standard: 0

- Je höher der Wert, desto mehr Hintergrundfarbe bleibt

erhalten.

Modus: Auto, Moiré

Falls [Weich] bei der Option [Hintergrundbearbeitung]

ausgewählt ist, beinhalten die Auswahlen bei der Option

[Modus] Auto und Moiré.

- Auto – nutzt den werkseitig programmierten Modus zum

Fortsetzen der Hintergrundweichzeichnung.

- Moiré – Entfernt Moiré-Muster, die beim Scannen gedruckter

Materialien im Bildhintergrund erscheinen.

Falls [Entfernung] bei der Option [Hintergrundbearbeitung]

ausgewählt ist, wird die Option [Modus] durch [Füllfarbe]

ersetzt. Optionen: Weiß, Auto.

- Weiß – identifiziert die Hintergrundfarbe und ersetzt sie durch

Weiß.

- Auto – identifiziert die Hintergrundfarbe und ersetzt sie durch

die Farbe des größten Hintergrundbereiches.

Kurz-Betriebsanleitung

4-63

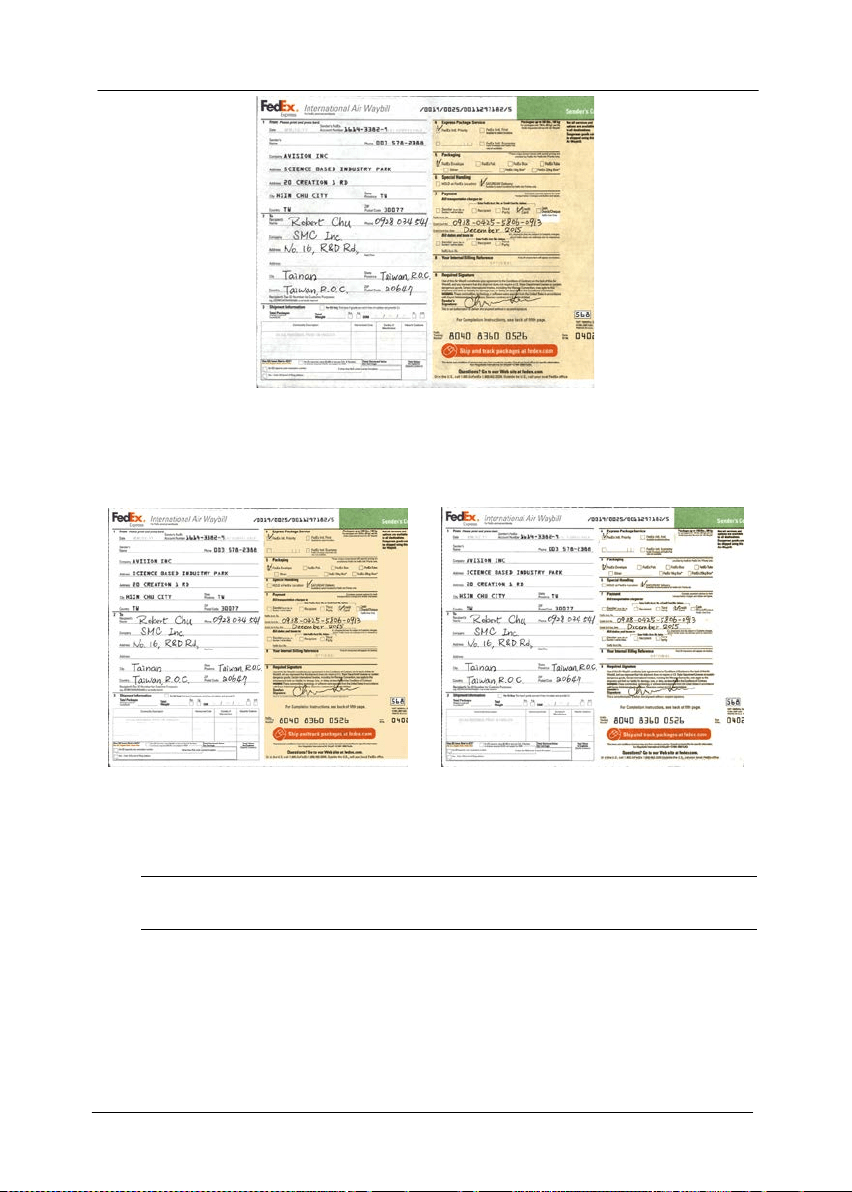

Hintergrundbearbeitung: Ohne

Hintergrundbearbeitung: Weich Hintergrundbearbeitung:

Entfernung/Füllfarbe: Weiß

Hinweis: Die Hintergrundfarbe im kleinen Bereich wird

nicht bearbeitet oder entfernt.

Kurz-Betriebsanleitung

4-64

Rand

füllen

Markieren Sie die Option Weiß oder Schwarz,

wenn Sie um das gescannte Bild herum einen

weißen oder schwarzen Rand hinzufügen

möchten. Geben Sie einen Wert von 0 bis 5 mm

ein. Die Standardeinstellung ist 0.

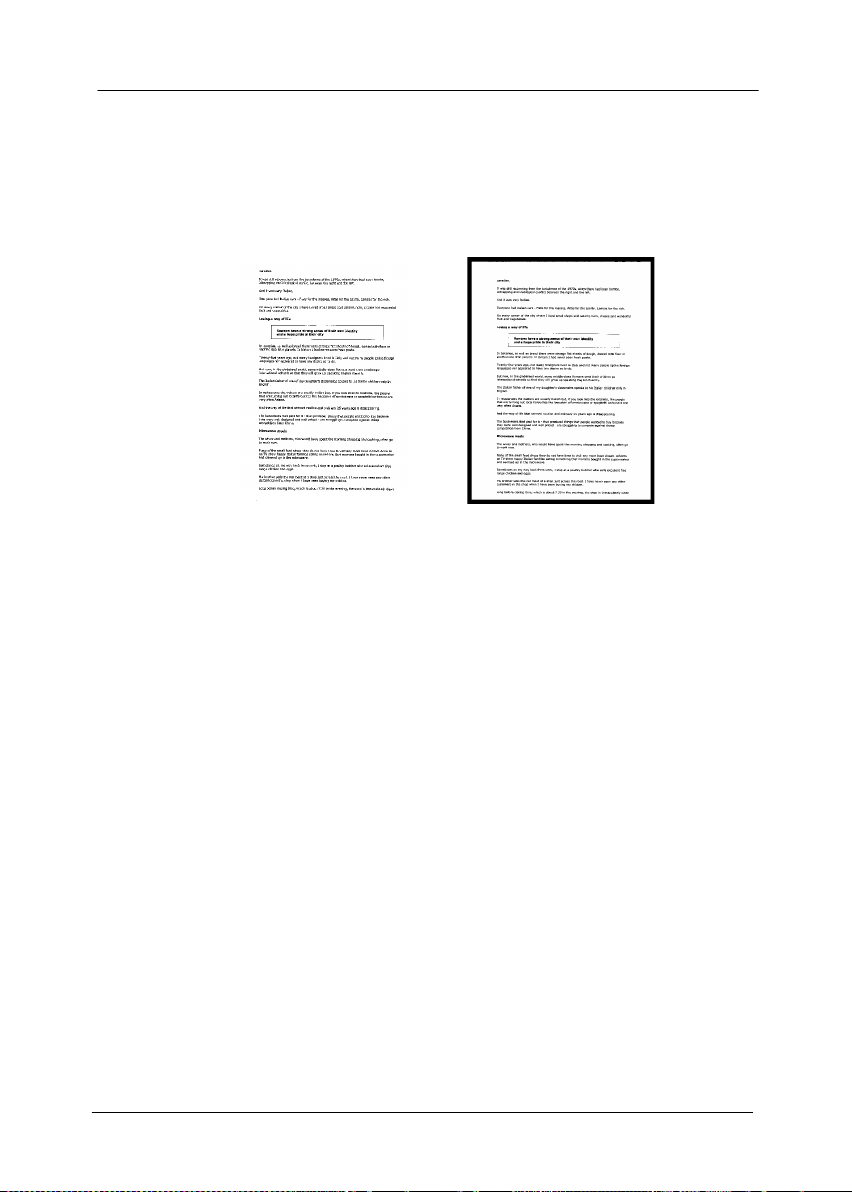

Original

Rand füllen: 5 mm

(Schwarz)

Kurz-Betriebsanleitung

4-65

Entstörung (Despeckle)

Hin und wieder können kleine Punkte oder Flecken im

Hintergrund eines gescannten Bilds erscheinen. Durch das

Entstören entsteht ein saubereres Bild für die OCR-Verarbeitung

(Optical Character Recognition) und die Datei wird kleiner.

Definieren Sie die Bildstörungen, die entfernt werden sollen,

anhand ihrer Störungszahl (Größe) und ihres Störungsradius

(Bereich). Die Maßeinheit ist Pixel. Je höher die Zahl, um so

mehr Störungen werden entfernt.

Vor dem Entstören

(Störungszahl:0, Störungsradius:1)

Nach dem Entstören

(Störungszahl:22, Störungsradius:10)

Hinweis:

• Diese Funktion ist derzeit nur für Schwarzweißdokumente

verfügbar.

• Um mit der angegebenen Geschwindigkeit zu scannen, wird

empfohlen, den Störungsradius auf 10 Pixel einzustellen.

Kurz-Betriebsanleitung

4-66

Linien entfernen: Bei Wahl des Bildmodus Schwarzweiß

aktiviert sich die Option „Linien entfernen”. Linien entfernen

entfernt Linien auf dem Bild und baut Buchstaben/Zeichen zur

Verbesserung der OCR-Genauigkeit (optische Zeichenerkennung)

neu auf.

Optionen: Keine, Formblatt, Horizontal, Vertikal

Keine – der Standardmodus, der keine Linien entfernt.

Tabellenform – bei der Wahl von „Tabellenform” wird die

Tabellenform aus dem Dokument entfernt.

Horizontal – wählen Sie „Horizontal” und geben Sie die Länge

der horizontalen Linie ein, sodass nur horizontale Linien gelöscht

werden, die Ihre Längenvorgabe überschreiten. Längenbereich:

10 mm ~ unbegrenzt

Vertikal – wählen Sie „Vertikal” und geben Sie die Länge der

vertikalen Linie ein, sodass nur vertikale Linien gelöscht werden,

die Ihre Längenvorgabe überschreiten. Längenbereich: 10 mm ~

unbegrenzt

Keine

Tabellenform entfernen

Horizontale Linie entfernen

(über 30 mm)

Vertikale Linie entfernen

(über 70 mm)

Kurz-Betriebsanleitung

4-67

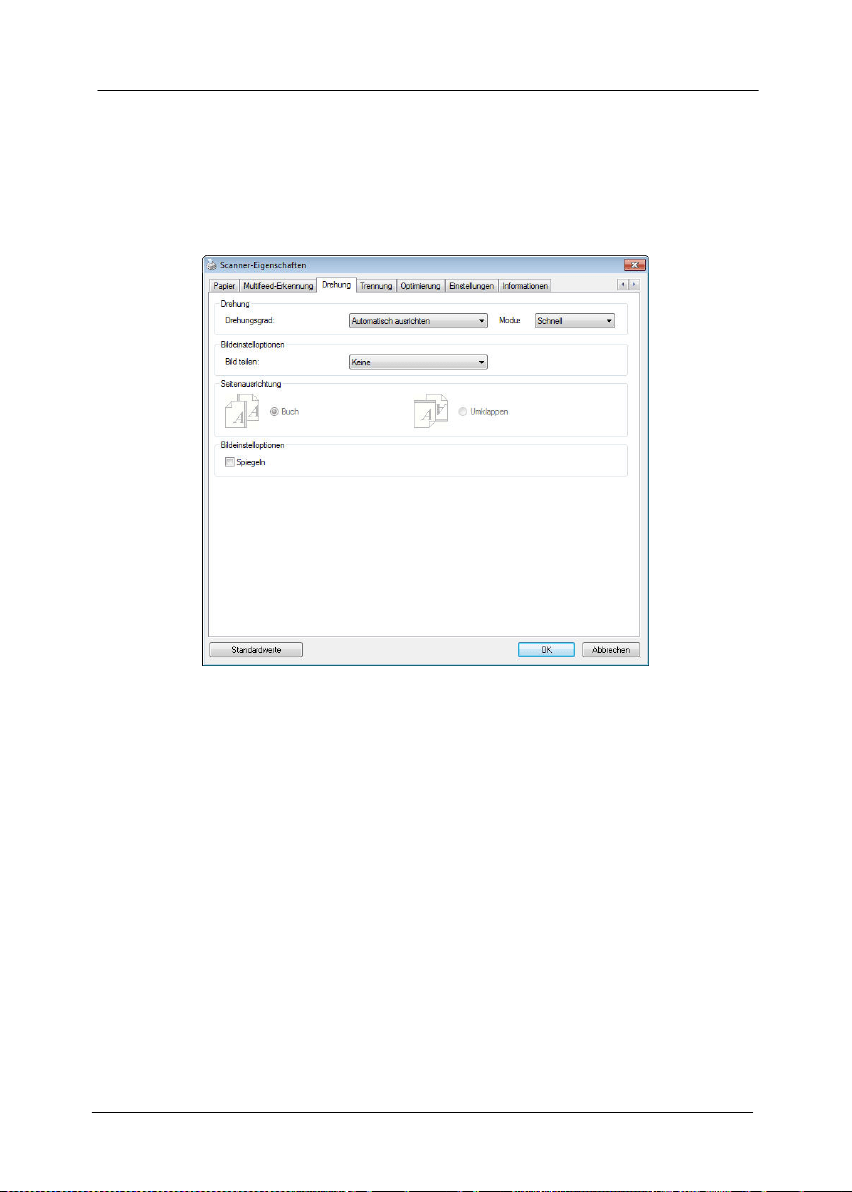

4.10 Das Register Drehung

Das Register Rotation (Drehung) ermöglicht Ihnen die

Festlegung folgender Bilddrehungsoptionen:

Kurz-Betriebsanleitung

4-68

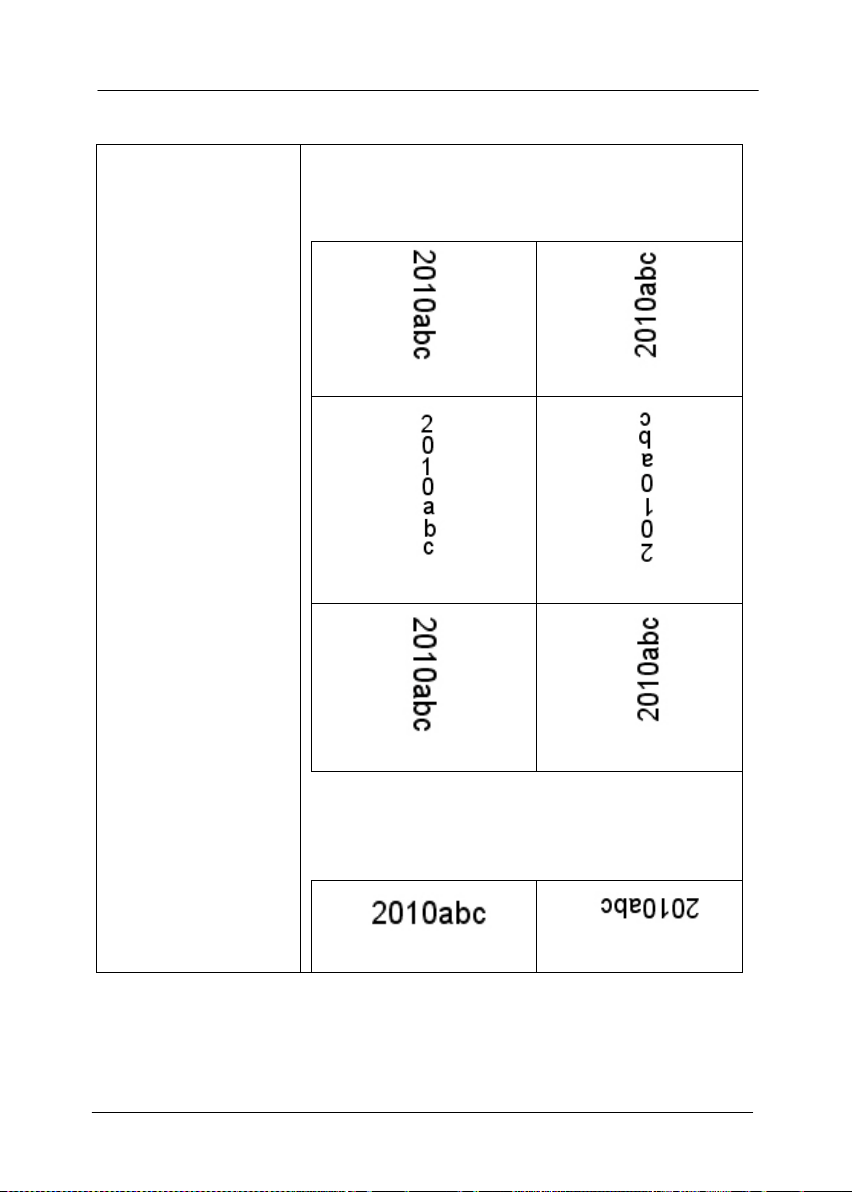

Bild drehen

Wählen Sie aus der Drop-down-Liste

den Drehwinkel aus, um den das

gescannte Bild gedreht werden soll.

Auswahlmöglichkeiten: Keine, 90°

(im Uhrzeigersinn), 90° (entgegen

dem Uhrzeigersinn), 180°,

Automatisch ausrichten.

Original

90° (im

Uhrzeigersinn)

90° (entgegen

dem

Uhrzeigersinn)

180°

Kurz-Betriebsanleitung

4-69

Autom. auf Inhaltsbasis: Bei der Wahl von „Autom. auf

Inhaltsbasis” werden die dazugehörigen Modi aktiviert, sodass

Sie weitere Optionen auswählen können.

Modus: Schnell, Volltext, Komplexität

Schnell – der Standardmodus für Bilddrehungen mit höchster

Geschwindigkeit.

Volltext – der erweiterte Modus für Dokumente mit gemischter

Textausrichtung.

Komplexität – der erweiterte Modus für Dokumente mit

komplexer Bild- oder Textausrichtung in der im Vergleich zu den

Modi Schnell/Volltext langsamsten Geschwindigkeit.

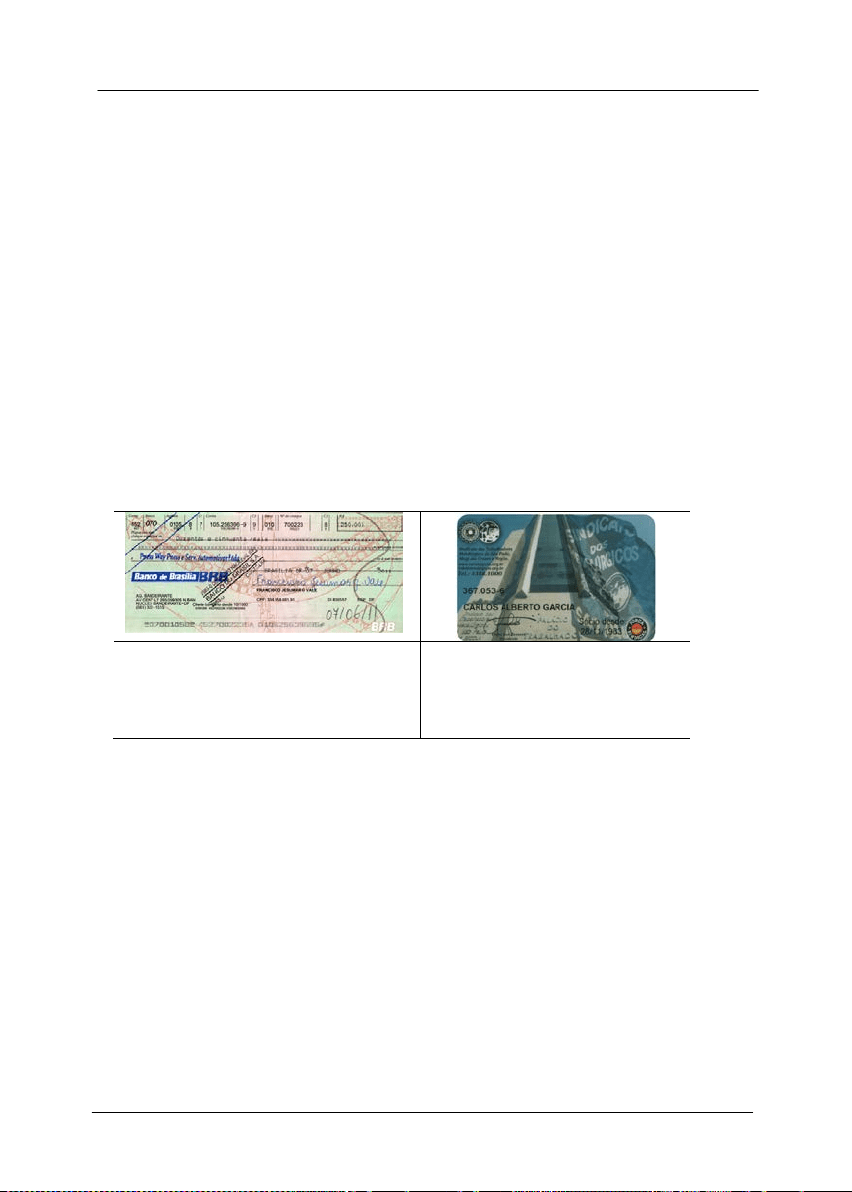

Dokument mit

unterschiedlichen

Textausrichtungen

Dokument mit

dunklem oder

komplexem

Hintergrund

Kurz-Betriebsanleitung

4-70

Bildaufteilung

Durch die Aufteilung eines Bildes

werden horizontal oder vertikal zwei

separate Bilder erstellt. Dies ist bei

Dokumenten mit zwei Seiten pro Bild

hilfreich, wenn Sie die beiden Seiten

als zwei Bilder speichern möchten

(eine Seite pro Bild). Optionen: None

(Keine), Horizontal, Vertical

(Vertikal). Standard ist None (Keine).

Horizontal: Teilt ein Bild in die obere

und untere Hälfte.

Vertical (Vertikal): Teilt ein Bild in

die linke und rechte Hälfte.

Horizontale

Aufteilung

Vertikale

Aufteilung

Kurz-Betriebsanleitung

4-71

Seitenausrichtung

Mit dieser Funktion haben Sie die

Möglichkeit die Ausrichtung

doppelseitiger Vorlagen festzulegen.

Wenn Sie die Option “Umklappen”

wählen, wird das Bild auf der

Rückseite um 180° gedreht.

Diese Funktion wird für doppelseitig

im Hochkantformat bedruckte

Vorlagen (höher als breit) verwendet,

die aber im Querformat in den

Scanner eingeführt werden (breiter als

hoch) und umgekehrt. In diesem Fall

muss das Bild der Rückseite um

zusätzliche 180° gedreht werden.

Optionen: Buch, Umklappen

Wenn Sie die Option “Buch” wählen,

wird das Bild der Rückseite nicht

gedreht.

Die folgende Abbildung zeigt die Ausrichtung der Vorlage, die

im Querformat in den Scanner eingelegt wird, aber im

Hochkantformat angezeigt werden soll.

Kurz-Betriebsanleitung

4-72

Bild-

einstell-

optionen

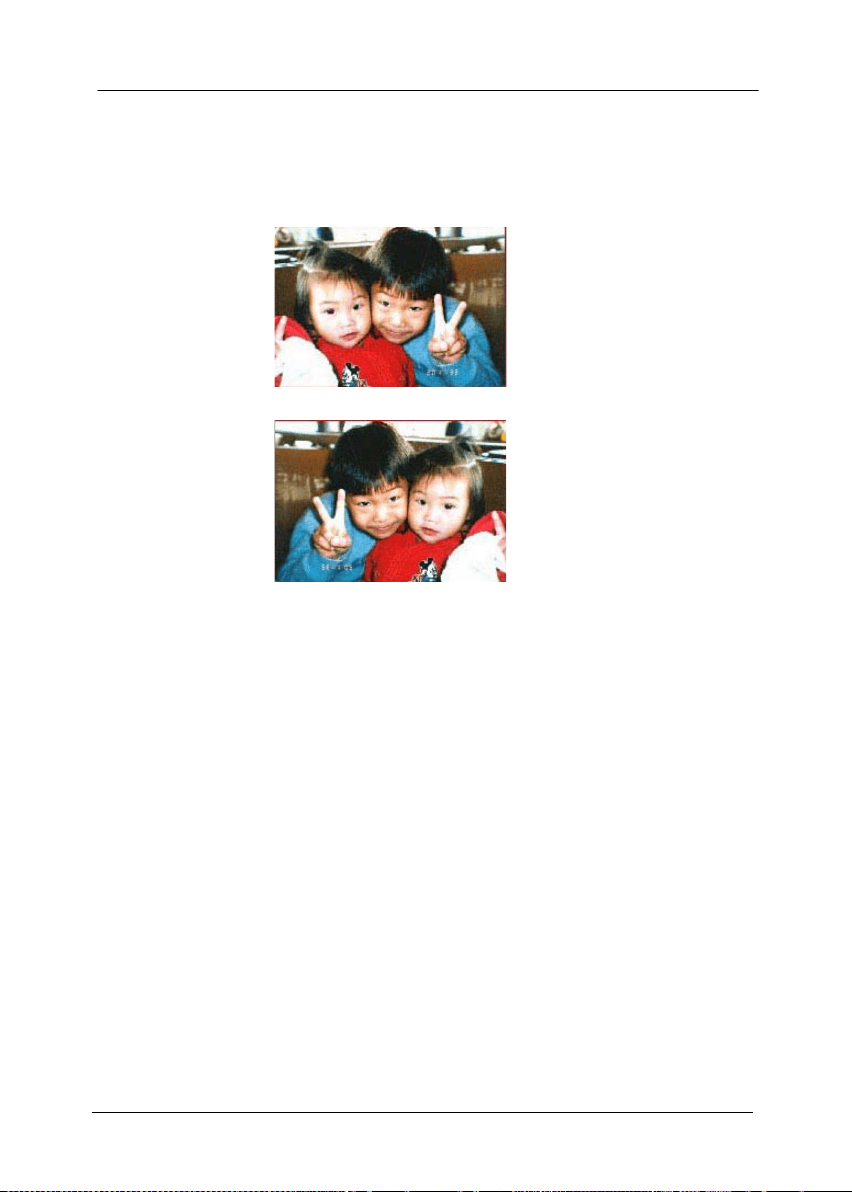

Markieren Sie die Option Spiegeln, wenn Sie

die rechte und linke Seite des Bilds

vertauschen, also spiegeln, möchten.

Original

Gespiegeltes Bild

Kurz-Betriebsanleitung

4-73

4.11 Das Register Trennung

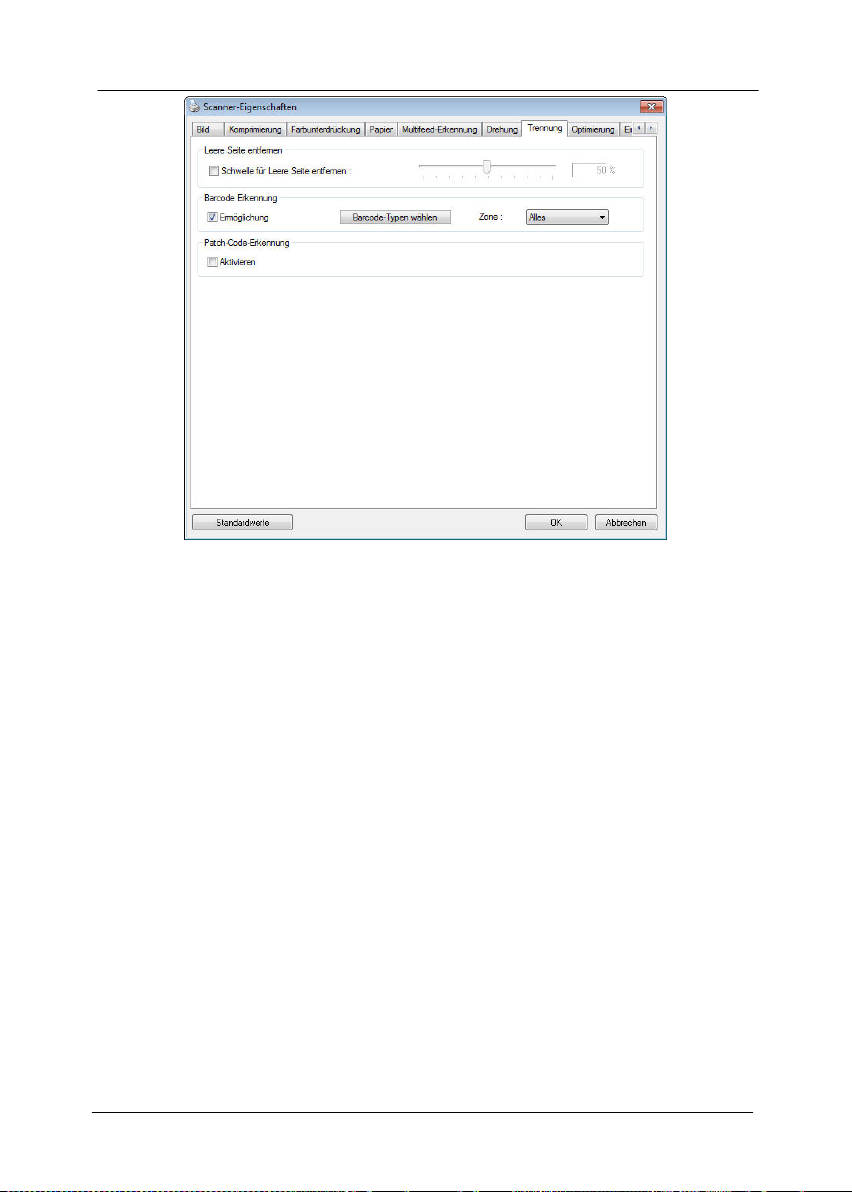

Das Register Separation (Trennung) ermöglicht Ihnen die

Aktivierung der Erkennungsengine zum Erkennen von leeren

Seiten, Strichcodes und Patch-Codes sowie zur Benachrichtigung

der Softwareapplikation, die Dokumententrennung unterstützt,

zur Trennung Ihrer mehrseitigen Dokumente. Optionen: Blank

Page Removal (Entfernung leerer Seiten), Barcode Detection

(Strichcode-Erkennung), Patch Code Detection (Patch-Code-

Erkennung).

Entfernung

leerer Seiten

Optionen: Ohne, Schwelle zur

Entfernung leerer Seiten, Bildgröße.

Ohne – Leere Seiten nicht entfernen.

Schwelle – Legen Sie die Schwelle für

die leere Seite durch Verschieben des

Reglers nach links oder rechts fest.

Bildgröße – Bereich: 1 bis 10000

KB. Geben Sie Ihre gewünschte

Bildgröße zur Erkennung der Seite als

leere Seite an. Beispiel: Wenn 3 KB

ausgewählt ist, werden alle Seiten

mit weniger als 3 KB als leere Seiten

erkannt.

Barcode

Detection

(Strichcode-

Erkennung)

Wählen Sie [Enable (Aktivieren)]

zum Erkennen des Strichcodes und

zum Benachrichtigen der

Softwareapplikation zur weiteren

Bearbeitung. Bitte beachten Sie, dass

das gesamte Dokument geprüft wird;

es muss kein spezifischer

Erkennungsbereich zugewiesen

werden.

Klicken Sie zur Auswahl der Barcode-

Typen, die Sie erkennen möchten, auf

[Barcode-Typen wählen].

Kurz-Betriebsanleitung

4-74

Wenn der Strichcode erfolgreich erkannt wurde, wird eine Datei

[avbarcode.ini] erstellt und in folgendem Verzeichnis

gespeichert:

Windows XP: C:\Documents and Settings\All Users\Application

Data\%PRODUCTNAME%

Windows Vista, Windows 7, Windows 8, Windows 10:

C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk)

Strichcode-Typen:

Folgende Strichcode-Typen können erkennt werden.

Zweidimensionale Codes

 Aztec

 DataMatrix

 PDF417

 QR Code

Kurz-Betriebsanleitung

4-75

Eindimensionale Strichcodes:

 Add-2

 Add-5

 Airline 2 of 5

 Australian Post 4-State Code

 BCD Matrix

 Codabar

 Code 128 (A,B,C)

 Code 2 of 5

 Code 32

 Code 39

 Code 39 Extended

 Code 93

 Code 93 Extended

 DataLogic 2 of 5

 EAN 128 (GS1, UCC)

 EAN-13

 EAN-8

 GS1 DataBar

 Industrial 2 of 5

 Intelligent Mail (One Code)

 Interleaved 2 of 5

 Inverted 2 of 5

 ITF-14 / SCC-14

 Matrix 2 of 5

 Patch Codes

 PostNet

 Royal Mail (RM4SCC)

 UCC 128

 UPC-A

 UPC-E

Kurz-Betriebsanleitung

4-76

Hinweis:

 Empfohlene Auflösung: 200 bis 600 DPI bei regulärem

Strichcode, 300 bis 600 DPI bei QR-Code

 Abgeschrägte Strichcodes werden möglicherweise nicht

richtig erkannt.

 Wird dasselbe Blatt wiederholt verwendet, kann die

Erkennungsgenauigkeit nachlassen, wenn sich Schmutz auf

dem Blatt angesammelt hat. Falls das Blatt nicht richtig

erkannt wird oder verschmiert ist, ersetzen Sie es durch ein

neues Blatt.

Barcodezone:

Legen Sie die Barcodezone fest, die erkannt werden soll.

Bei der Wahl von „Alles” wird das gesamte Dokument auf

Barcodes überprüft. Sie können diesen Vorgang durch

Festlegung eines Erkennungsbereichs beschleunigen, da nur der

festgelegte Bereich überprüft wird.

Optionen: Alles, Oben, Unten, Links, Rechts, Unten rechts,

Unten links, Oben rechts, Oben links

Optionen für eine Barcodezone auf einer Seite:

Alles

Oben

Unten

Links

Rechts

Unten

rechts

Unten

links

Oben

rechts

Oben

links

Kurz-Betriebsanleitung

4-77

Patch code Detection (Patch-Code-Erkennung):

Wählen Sie [Enable (Aktivieren)] zum Erkennen des Patch-

Codes und zum Benachrichtigen der Softwareapplikation zur

weiteren Bearbeitung.

Ein Patch-Code ist ein Muster paralleler, sich abwechselnder

schwarzer Balken und Freiräume (d. h. ein Strichcode), der auf

ein Dokument gedruckt ist. Ein Patch-Code-Blatt wird

üblicherweise als Dokumententrennblatt in einem Stapel

Dokumente verwendet.

Sie können verschiedene Größen von Patch-Codes (PDF) durch

Auswahl von

[Start]-Menü > [All Programs (Programme)] > [Avision

Scanner Series (Avision-Scanner-Serie)] > [Patch code

(Patch-Code)] finden.

Drucken Sie die PDF-Datei zur Erstellung des Patch-Code-Blattes

einfach aus. Platzieren Sie Patch-Code-Blätter dort, wo eine

Datei separiert werden soll.

Patch-Code-Blatt

Kurz-Betriebsanleitung

4-78

Hinweise zum Drucken der Patch-Codes:

 Verwenden Sie leeres weißes Papier.

 Stellen Sie die Skalierung auf 100 % ein. Das Blatt wird

nicht richtig erkannt, wenn es kleiner als in Originalgröße

gedruckt wird.

 Verwenden Sie nicht den Toner-Sparmodus. Das Blatt wird

nicht richtig erkannt, wenn der Druck zu hell ist.

 Verwenden Sie zur Vermeidung von durchscheinendem

Druck kein dünnes Papier.

 Wenn Sie ein ausgedrucktes Patch-Code-Blatt kopieren,

müssen Sie Kopie mit derselben Größe und Helligkeit wie

bei der Originalkopie anfertigen.

 Wird dasselbe Blatt wiederholt verwendet, kann die

Erkennungsgenauigkeit nachlassen, wenn sich Schmutz auf

dem Blatt angesammelt hat. Falls das Blatt nicht richtig

erkannt wird oder verschmiert ist, ersetzen Sie es durch ein

neues Blatt.

Kurz-Betriebsanleitung

4-79

4.12 Die Registerkarte "Einstellungen"

In der Registerkarte "Einstellungen" können Sie die folgenden

Einstellungen festlegen:

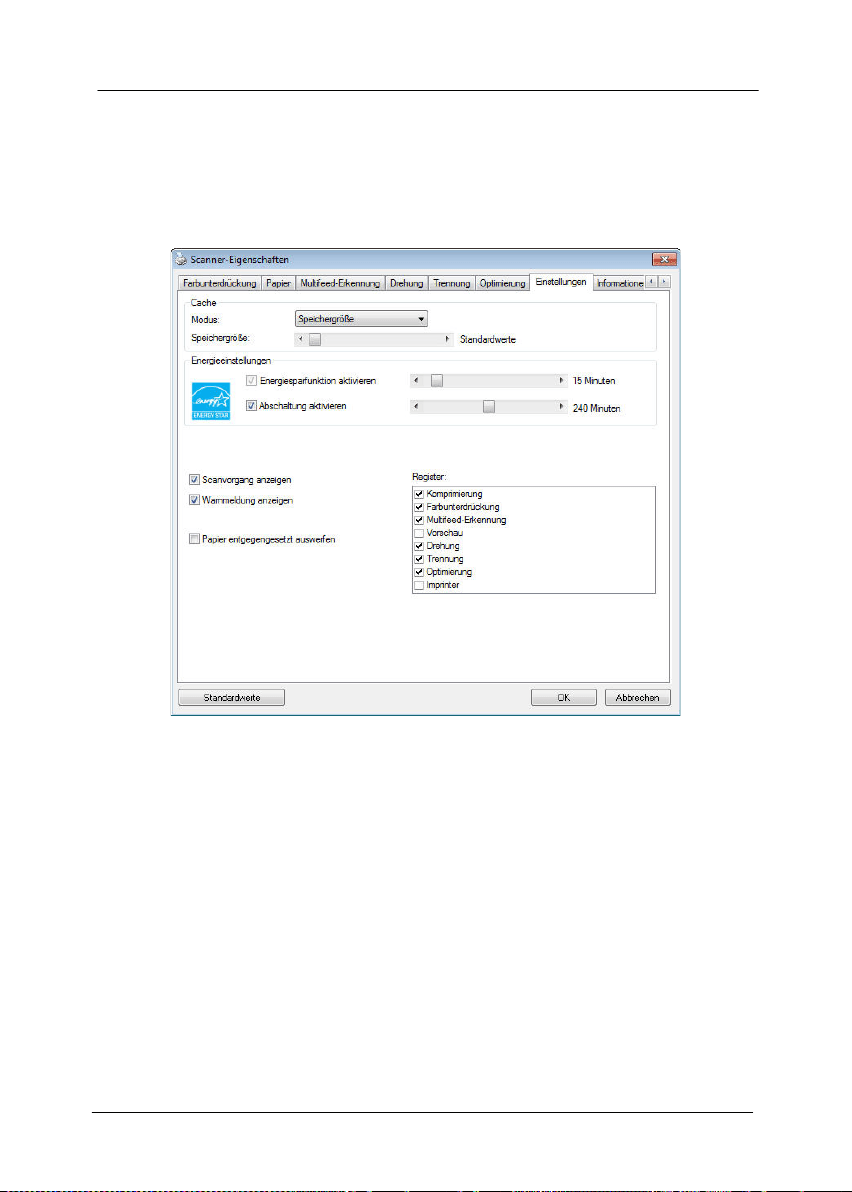

Das Dialogfeld "Einstellungen"

Kurz-Betriebsanleitung

4-80

Cache

Modus: Nein, Seitenzahl, Speichergröße

Diese Option erlaubt die Zuordnung eines

bestimmten Anteils des verfügbaren RAM-

Speichers, um Bilddaten zu verarbeiten.

Indem eine kleinere Speichergröße

festgelegt wird, kann Speicherplatz für

andere Anwendungen freigegeben werden.

Wenn Sie eine größere Speichergröße

festlegen, haben Sie mehr Speicher für die

Verarbeitung von Bilddaten zur Verfügung,

insbesondere wenn mehrere größere

Dokumente eingescannt werden müssen.

Die Speichergröße kann auch nach

Seitenanzahl definiert werden. Ein 300

dpi-Scan eines DINA4-Dokuments in Farbe

belegt ca. 24 MB.

Bildzähler

Wenn als Cache-Modus “none” (Kein)

eingestellt ist, können Sie die Anzahl der

Seiten eingeben, die gescannt werden soll.

Wenn Sie z. B. die ersten zwei Seiten

scannen möchten, schieben Sie den Regler

auf die 2. Der Scanvorgang wird dann

gestoppt, sobald die ersten zwei Seiten

fertig gescannt sind.

Energiespar

en-

Steuerung

Wählen Sie das Enable Energy Saver

(Energiesparen aktivieren-

Kontrollkästchen) und legen Sie durch

Verschieben des Reglers fest, wann nach

Ausführung Ihrer letzten Aktion die

Energiesparfunktion gestartet werden soll.

Sie können die Zeit auf 1 bis 60 Minuten

einstellen.

Kurz-Betriebsanleitung

4-81

Enable

Power Off

(Abschaltung

aktivieren)

Wählen Sie das Power Off (Abschalten-

Kontrollkästchen) und legen Sie durch

Verschieben des Reglers fest, wann sich

der Scanner nach Ausführung Ihrer letzten

Aktion automatisch abschalten soll. Sie

können die Zeit auf 1 bis 480 Minuten

einstellen. Der Standard beträgt 240

Minuten (4 Stunden). Beachten Sie, dass

der Wert bei „Abschalten“ größer oder

gleich dem Wert bei „Energiesparen“ sein

muss.

Scanvorgang

anzeigen

Markieren Sie diese Option, um während

des Scanvorgangs die Fortschrittsleiste

anzuzeigen.

Warnmeldun

g anzeigen

Markieren Sie diese Option, um

Warnmeldungen wie “ADF-Pad-Zähler

überschreitet 50.000 Scans (die Anzahl

hängt vom Scannertyp ab). Setzen Sie

das ADF-Pad zurück und setzen Sie den

ADF-Zähler zurück” anzeigen zu lassen.

Einstellunge

n beim

Schließen

speichern

Markieren Sie diese Option, damit die

Einstellungen nach dem Schließen des

Dialogfelds gespeichert werden. Beim

nächsten Öffnen des Dialogfelds "Scanner-

Eigenschaften" werden die zuvor

gespeicherten Einstellungen angezeigt.

Kurz-Betriebsanleitung

4-82

4.13 Registerkarte Imprinter

Die Registerkarte Imprinter erlaubt das Eindrucken von

alphanumerischen Zeichen, Datum, Uhrzeit und

benutzerdefinierten Mitteilungen auf dem gescannten Bild, wenn

digitaler Imprinter ausgewählt ist bzw. auf der Rückseite des

Dokuments, wenn externer Imprinter ausgewählt ist.

Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn

ein externer Imprinter installiert ist, wählen Sie Externer

Imprinter. Wenn ein kein externer Imprinter installiert ist,

wählen Sie Digitaler Imprinter. Hinweis: Externer Imprinter

bietet die Möglichkeit, senkrecht und auf der Rückseite zu

drucken, während Digitaler Imprinter waagrecht und auf der

Vorderseite druckt.

Inhalt

Alles drucken

Print All (Alles drucken)

markieren, um den Text automatisch

auf alle Seiten Ihres Dokuments zu

drucken.

Print All (Alles drucken) nicht

markieren, um den Text nur auf die

erste Seite Ihres Dokuments zu

drucken.

Benutzerdefiniert

Benutzerdefinierten Text eingeben,

der in die Druckzeichenfolge

aufgenommen wird.

Zähler

Zeigt den Dokumentenzähler für die

Scan-Sitzung. Dieser Wert wird vom

Scanner schrittweise erhöht.

Kurz-Betriebsanleitung

4-83

Datum/Uhrzeit

Legen Sie fest, ob Datum und Uhrzeit

in der Druckzeichenfolge enthalten

sein sollen.

Format: JJJJMMTTSSMM Beispiel,

20090402170645-Test0001 gibt das

Jahr, den Monat, den Tag, die

Stunde, die Sekunden, den

benutzerdefinierten Text und den

Zähler an.

Eigene Schriftart Hier wählen Sie die gewünschte

Schriftart aus.

Auswahlmöglichkeiten: Normal,

Feste Breite

Bei Schriftarten mit fester Breite ist

die Breite sämtlicher Zeichen

identisch; jedes Zeichen belegt

denselben Platz.

Erweitert

Schriftattribute Auswahl der Schriftattribute.

Auswahl: Normal, Unterstrichen,

Doppelt, Fett

Kurz-Betriebsanleitung

4-84

Textausrichtung

Zur Auswahl der Textausrichtung.

Auswahlmöglichkeiten: Normal,

Gedreht, Vertikal, Vertikal gedreht,

90 ° rechts, 90 ° links

Normal

Gedreht

Vertikal

Vertikal gedreht

90 ° rechts

90 ° links

Wenn Sie Textstempel in gescannte

Bilder integrieren, werden normale und

gedrehte Texte wie folgt angezeigt:

Normal

Gedreht

Kurz-Betriebsanleitung

4-85

Druckposition

Zur Auswahl der Position, an der Ihr Text

platziert wird. Durch Bewegen des

Schiebers nach rechts erhöhen Sie den

Wert, beim Verschieben nach links

vermindert sich der Wert. Bereich: 0 –

355 mm. Standard: 0 mm

Der Wert bezeichnet den Abstand vom

Fuß des Dokumentes bis zum letzten

Buchstaben Ihres Textes. Diese Option

kann nur ausgewählt werden, wenn ein

externer Imprinter installiert wurde.

Druckposition (Digitaler Imprinter)

Auswahl der Position der gedruckten Zeichenfolge. Auswahl:

Oben, Mitte, Unten, Benutzerdefiniert. Bei Auswahl von

„Benutzerdefiniert“ muss der Versatz in X- und Y-Richtung

angegeben werden, um die Position festzulegen.

Abstand zur

Platzierung

0001abc 2010

Kurz-Betriebsanleitung

4-86

4.14 Die Registerkarte "Informationen"

In der Registerkarte "Informationen" werden die folgenden

System- und Scannerinformationen angezeigt.

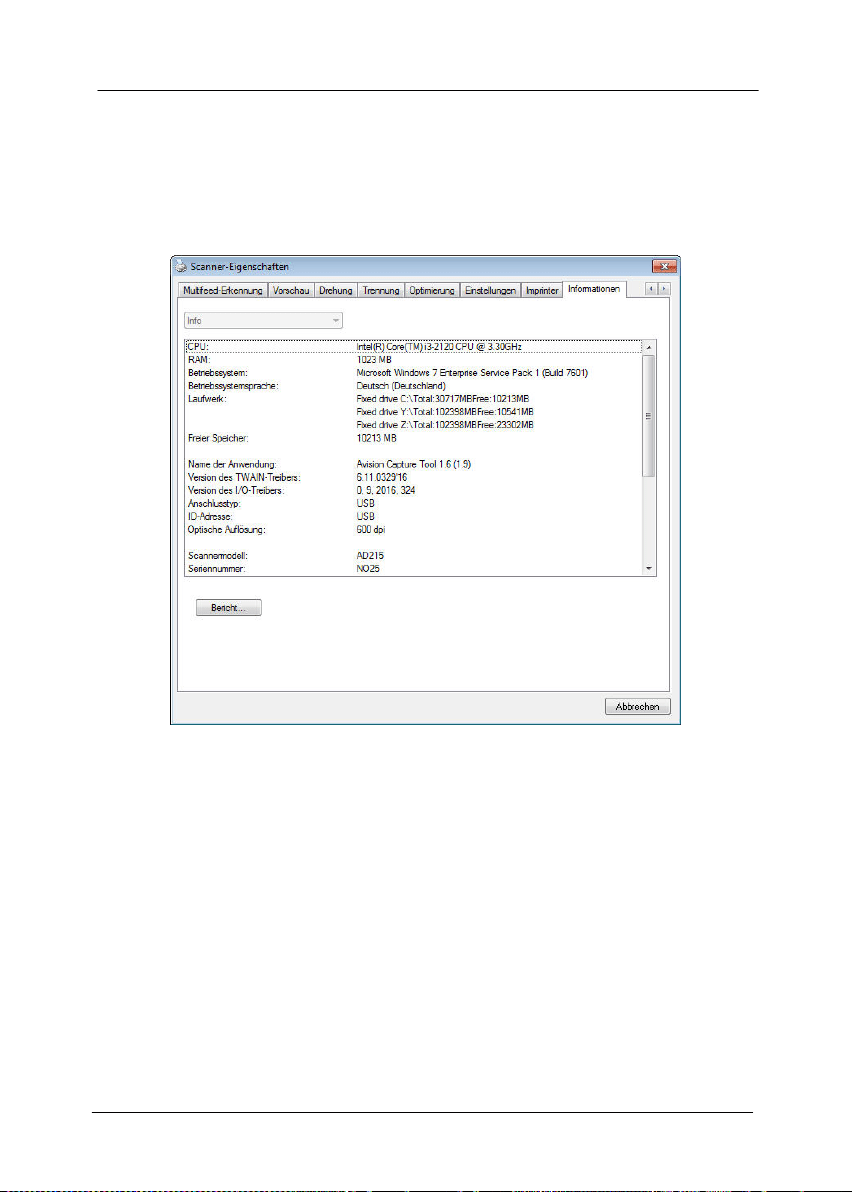

Das Dialogfeld "Informationen"

Die Taste "Bericht":

Wenn beim Scannen eine Fehlermeldung angezeigt wird, klicken

Sie auf die Taste "Bericht". Es wird eine Datei mit dem Namen

report.txt (Windows XP: C:\Documents and Settings\All

Users\Application Data\%PRODUCTNAME%; Windows Vista,

Windows 7, Windows 8, Windows 10:

C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk))

erzeugt. Senden Sie diese Datei zur Fehlerbehebung an ein

Service-Center.

Kurz-Betriebsanleitung

4-87

Die Taste "Roller-Zähler zurücksetzen" ：

Nach Scannen von mehr als einer empfohlenen Anzahl Seiten

(beachten Sie den nachfolgenden Abschnitt 7.4 ADE-Walze

tauschen) über den ADE ist die ADE-Walze möglicherweise

verschlissen und es können Probleme mit dem

Dokumenteneinzug auftreten. In diesem Fall sollten Sie den

ADF-Roller durch einen neuen ersetzen. (Eine Anleitung dazu

finden Sie im Benutzerhandbuch.) Wenden Sie sich für die

Bestellung des ADF-Rollers an einen Fachhändler. Klicken Sie

nach dem Auswechseln des ADF-Rollers auf "Roller-Zähler

zurücksetzen", um den Pad-Roller zurückzusetzen.

Hinweis:

Die jeweilige Lebensdauer und der Auswechselvorgang hängen

vom Scannertyp ab. Hinweise dazu erhalten Sie bei einem

Fachhändler.

Kurz-Betriebsanleitung

5-1

5. Umgang mit der ISIS-

Schnittstelle

*Bitte beachten Sie zur Installation des ISIS-Scanner-Treibers

das vorausgegangene Kapitel „Scanner-Installation“. Zum

Scannen per ISIS-Benutzerschnittstelle können Sie die

mitgelieferte QuickScan-Software starten.

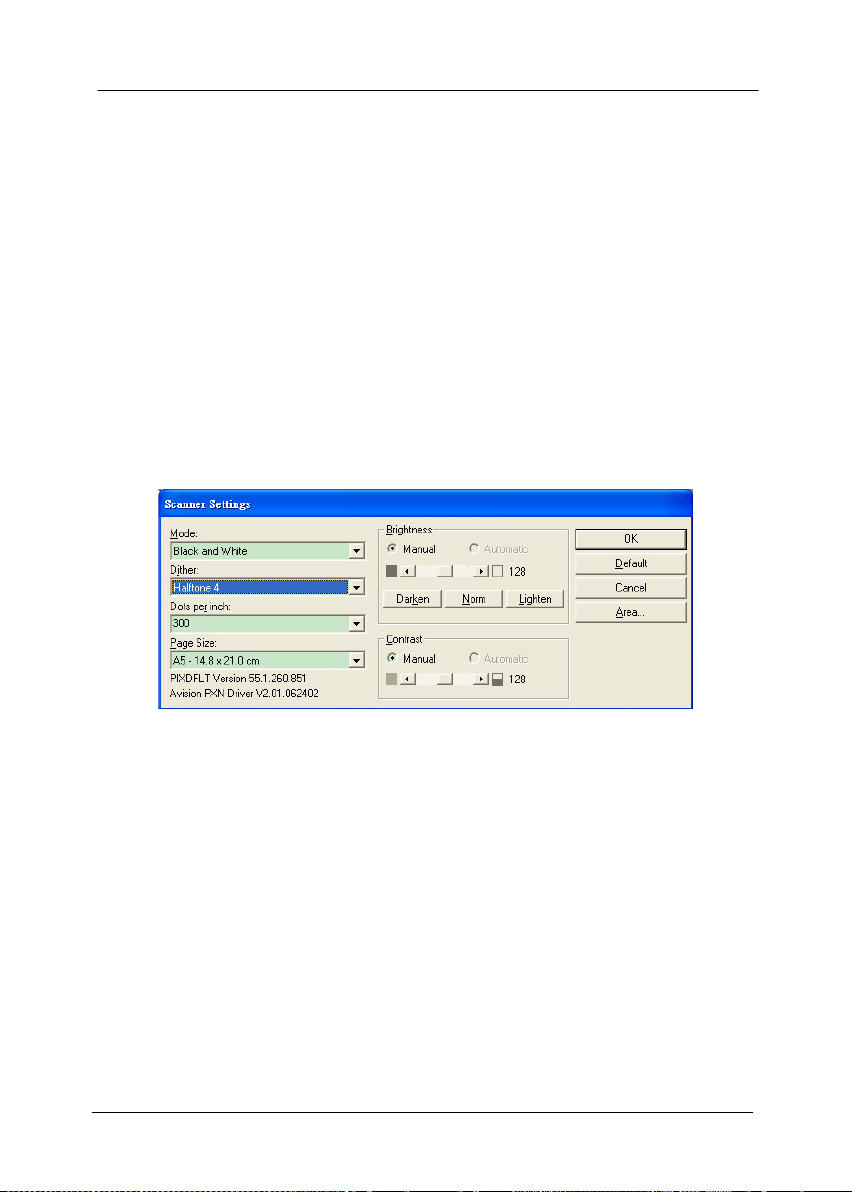

Der ISIS-Treiber-Betrieb entspricht dem von TWAIN.

Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge

kurz erläutert:

Modus: Wahl eines Scanmodus, inklusive S/W, grau,

Farboptionen.

Farbmischung: 5 Halbtonlevel verfügbar, kann deaktiviert

werden.

Auflösung: Wahl der gewünschten Auflösung.

Papergröße: Wahl der gewünschten Papiergröße.

Helligkeit: Einstellen des Helligkeitswertes des Scanbildes.

Kontrast: Einstellen des Bereiches der dunkelsten und hellsten

Schattenwerte des Bildes.

Standard: Zum Zurücksetzen aller Einstellungen.

Bereich: Wahl des gewünschten Scanbereichs oder der Position.

Kurz-Betriebsanleitung

6-1

6. Verwenden der Tasten

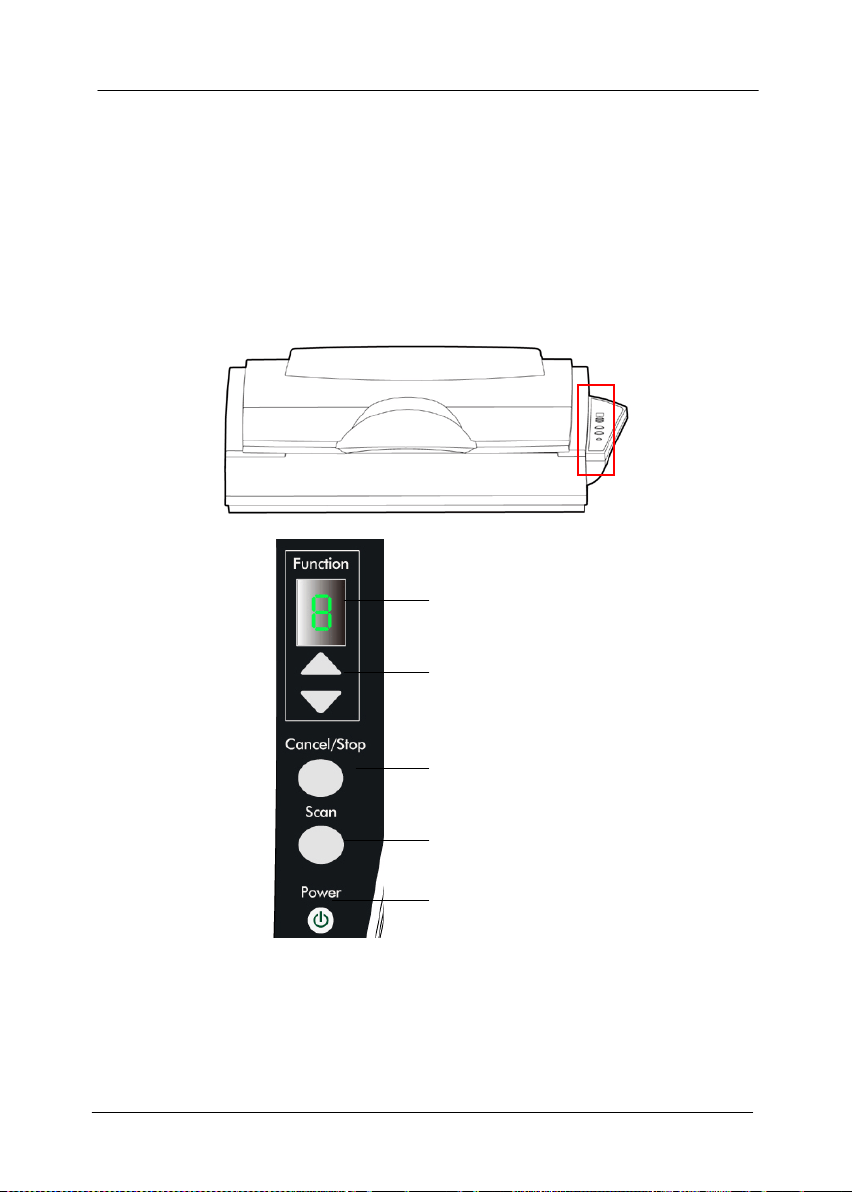

Die Schnellstarttasten des Scanners sind unten abgebildet:

Funktionsanzeigefenster

Taste Select

Taste Cancel (Abbrechen)

Taste Scan (Scannen)

Der Power Button

Kurz-Betriebsanleitung

6-2

6.1 Installieren des Button Manager V2

Der Button Manager V2 bietet Ihnen eine einfache Möglichkeit,

Ihre Dokumente zu scannen und dann die gescannten

Dokumente mit den gewünschten Softwareanwendungen zu

verknüpfen. Dazu müssen Sie lediglich eine Taste des Scanners

drücken. Vor dem Scannen sollten Sie jedoch die

Tastenkonfigurationen prüfen, damit das richtige Dateiformat

und die gewünschte Zielanwendung gewählt werden.

6.2 Vor dem Scannen die Tastenkonfiguration prüfen

1. Wenn der Button Manager V2 und der Scannertreiber

erfolgreich auf dem Computer installiert wurden, erscheint in

der Taskleiste in der rechten unteren Ecke des

Computerbildschirms das Tastenfeld.

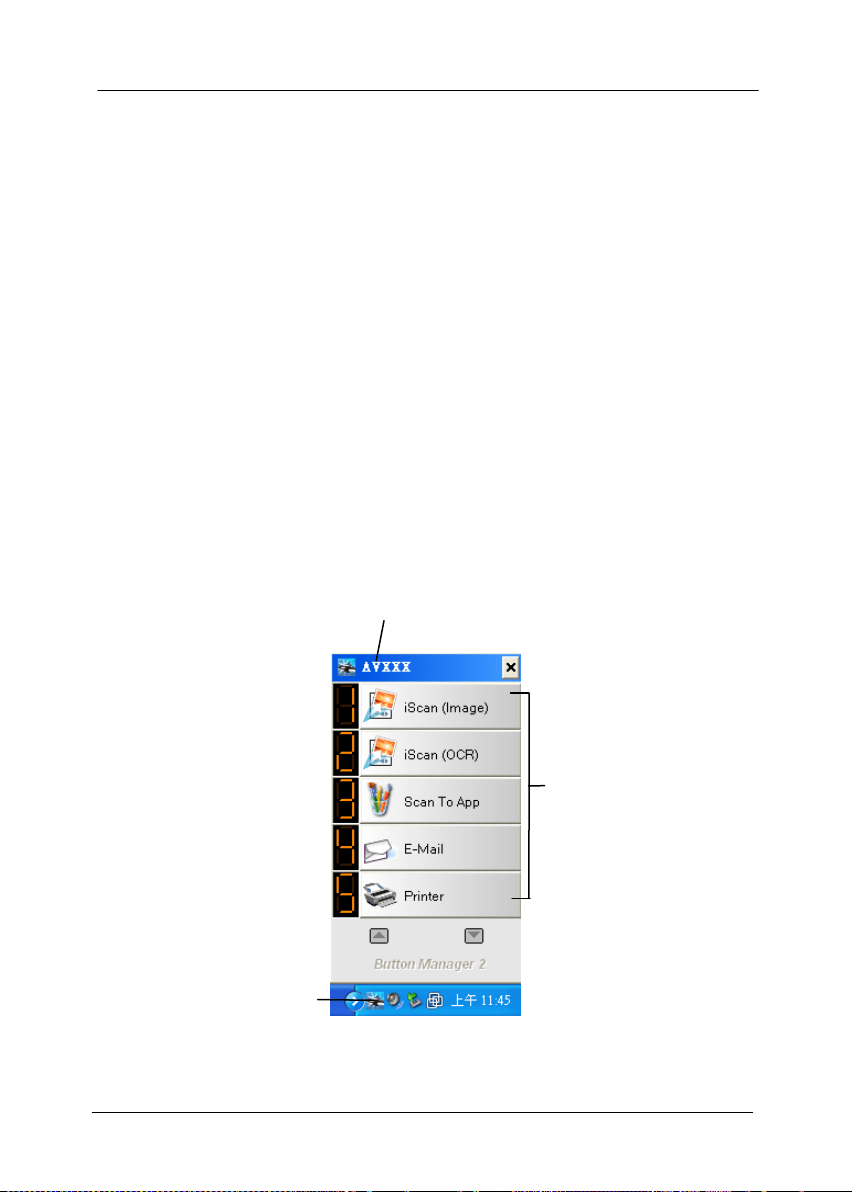

Das Tastenfeld

Scannermodell

Tasten-

symbol

Funktionssymb

ole

(Die

angezeigten

Symbole

hängen vom

Scannertyp

ab.)

Kurz-Betriebsanleitung

6-3

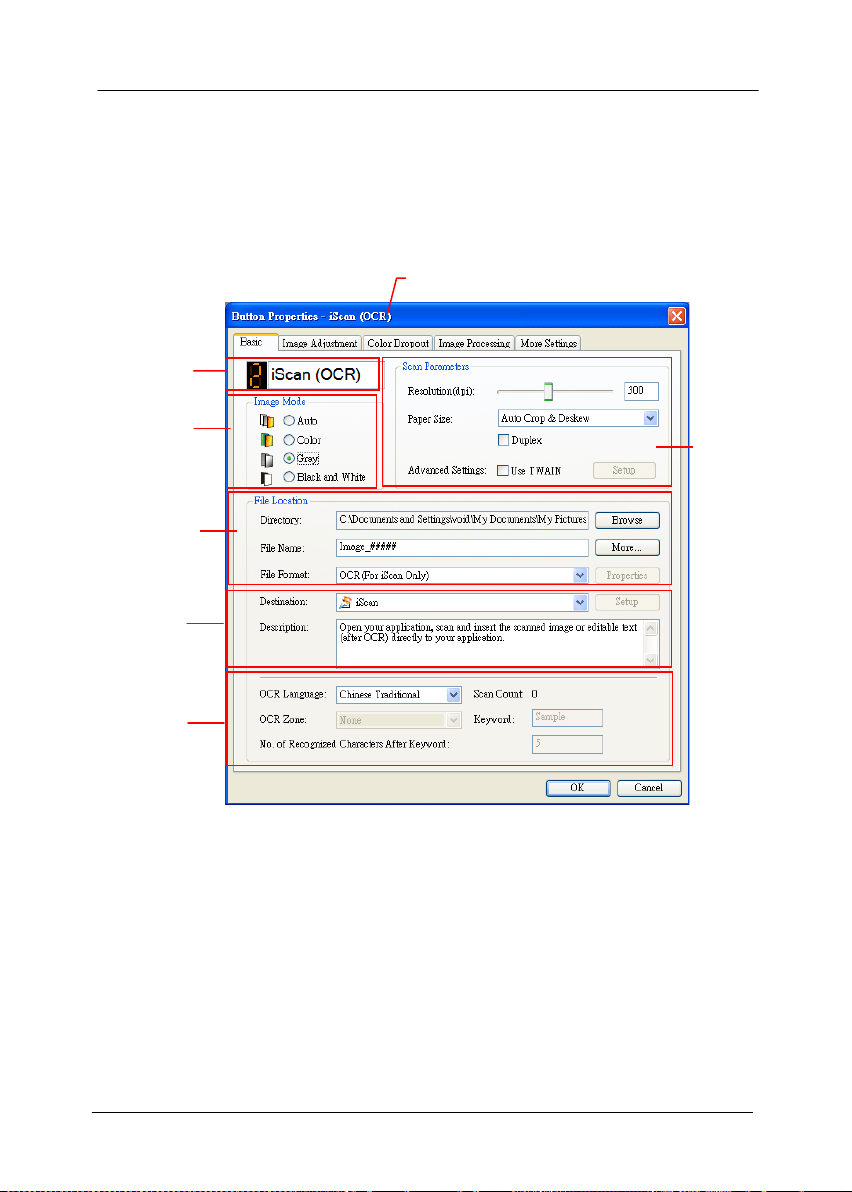

2. Im Tastenfeld werden die ersten fünf Scantasten angezeigt.

Klicken Sie mit der rechten Maustaste auf die Taste

(Funktion), die Sie prüfen möchten. Das Fenster

"Tasteneigenschaften" wird angezeigt.

Hier können das Dateiformat, die Zielanwendung und andere

Scaneinstellungen geändert werden.

3. Klicken Sie auf "OK", um das Fenster zu schließen.

Ordner und

Dateiname

für das

gescannte


Auswahlfeld

für den

Bildmodus

Name der gewählten Taste

Scanziel und -

einstellung

Tastenname

OCR-

Einstellungen

Grundlege

nde

Scanpara

meter

Kurz-Betriebsanleitung

6-4

6.3 Mit einem Tastendruck scannen

1. Stellen Sie die Seitenführungen auf die Papierbreite ein und

legen Sie die Vorlage mit der bedruckten Seite nach oben in

den automatischen Seiteneinzug ein.

2. Prüfen Sie die Nummer auf dem LCD des Scanners, um

sicherzustellen, dass die richtigen Scaneinstellungen und die

Zielanwendung ausgewählt sind. (Möchten Sie z. B. mit der

Taste Nr. 3, „Scan to App“, scannen, die Microsoft Paint

ausführt und das gescannte Bild im Fenster von Microsoft

Paint anzeigt, sollte der LCD-Bildschirm „#3 (Nr.

3)“ anzeigen).

3. Drücken Sie auf die Scantaste des Scanners.

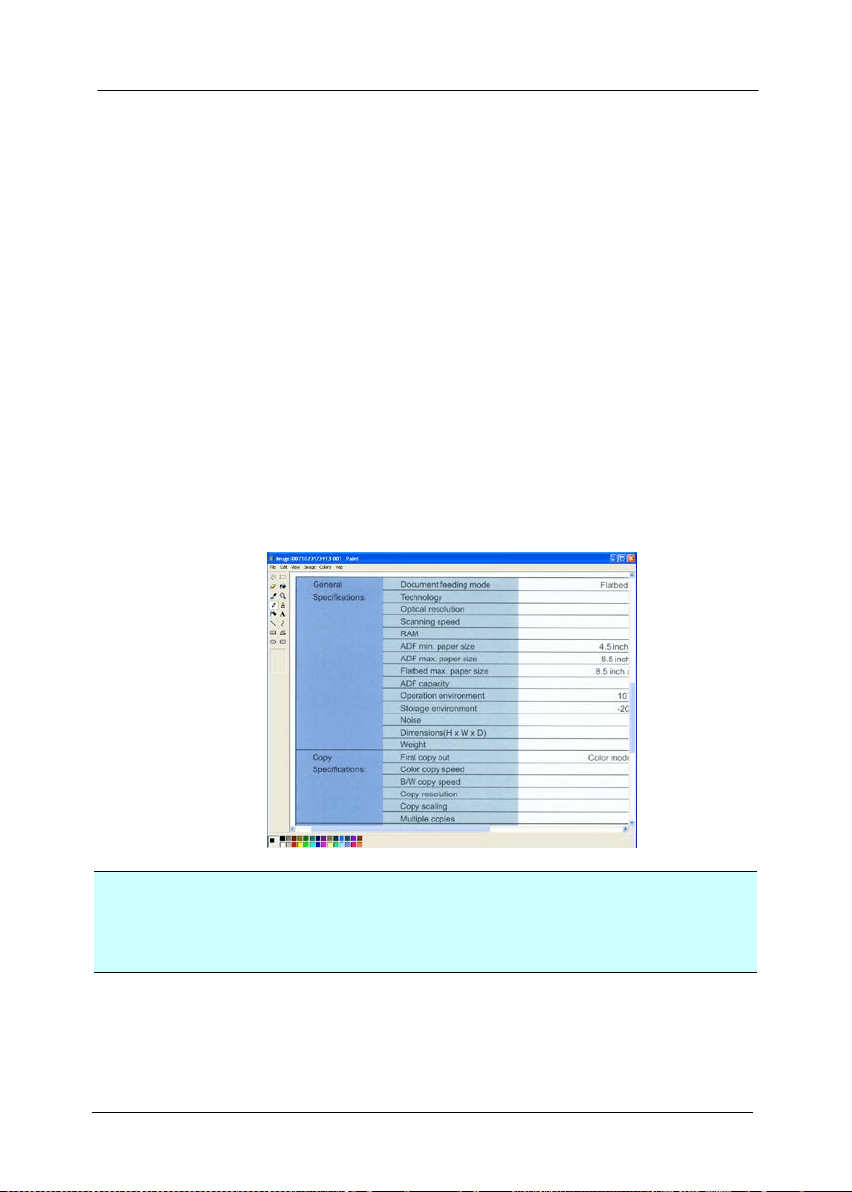

4. Wenn der Scanvorgang abgeschlossen ist, wird Microsoft

Paint gestartet und das gescannte Bild erscheint im

Hauptfenster von Microsoft Paint (siehe unten).

Hinweis:

Ausführliche Informationen zur Verwendung des Button

Managers finden Sie im Benutzerhandbuch auf der mitgelieferten

CD.

Kurz-Betriebsanleitung

7-1

7. Pflege des Scanner

7.1 Säubern der Glasfläche

Die Reinigungsschritte

1) Benutzen Sie ein sauberes und fusselfreies, mit Isopropanol

(95%) getränktes Tuch.

2) Öffnen Sie die Dokumentenabdeckung wie in Abb. 7-1

gezeigt. Wischen Sie die Glasfläche ab.

3) Schließen Sie die Dokumentenabdeckung. Ihr Scanner kann

jetzt wieder in Betrieb genommen werden.

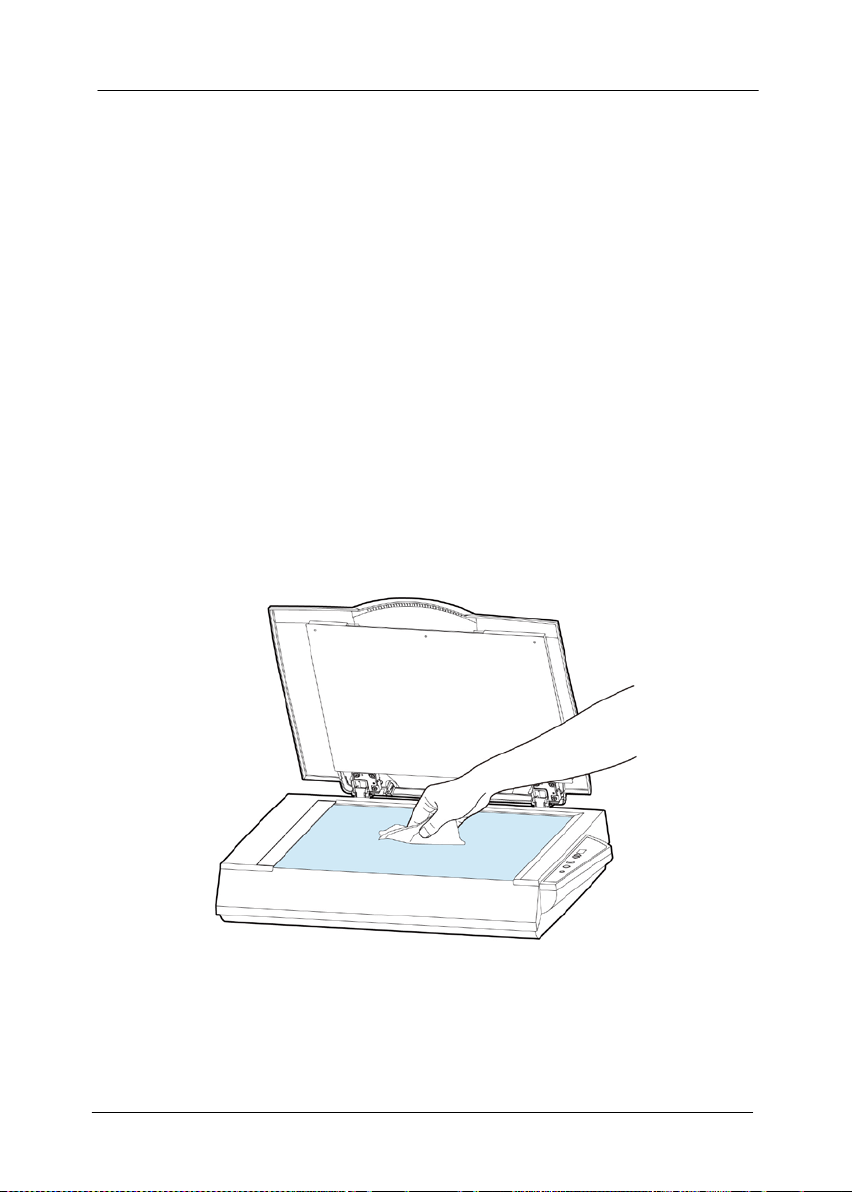

Abbildung 7-1 Der Reinigungsbereich

Kurz-Betriebsanleitung

8-1

8. Troubleshooting

8.1 Entfernen von störenden Streifen auf Ihren

gescannten Bildern

Falls Ihr gescanntes Bild mit störenden Streifen angezeigt wird,

so wird dies wahrscheinlich durch Staub- oder Tonerpartikel auf

dem Streifen der Glasfläche versucht worden sein.

Um die Staub- oder Tonerpartikel zu entfernen,

1. Tränken Sie ein sauberes Tuch mit Isopropanol (95%).

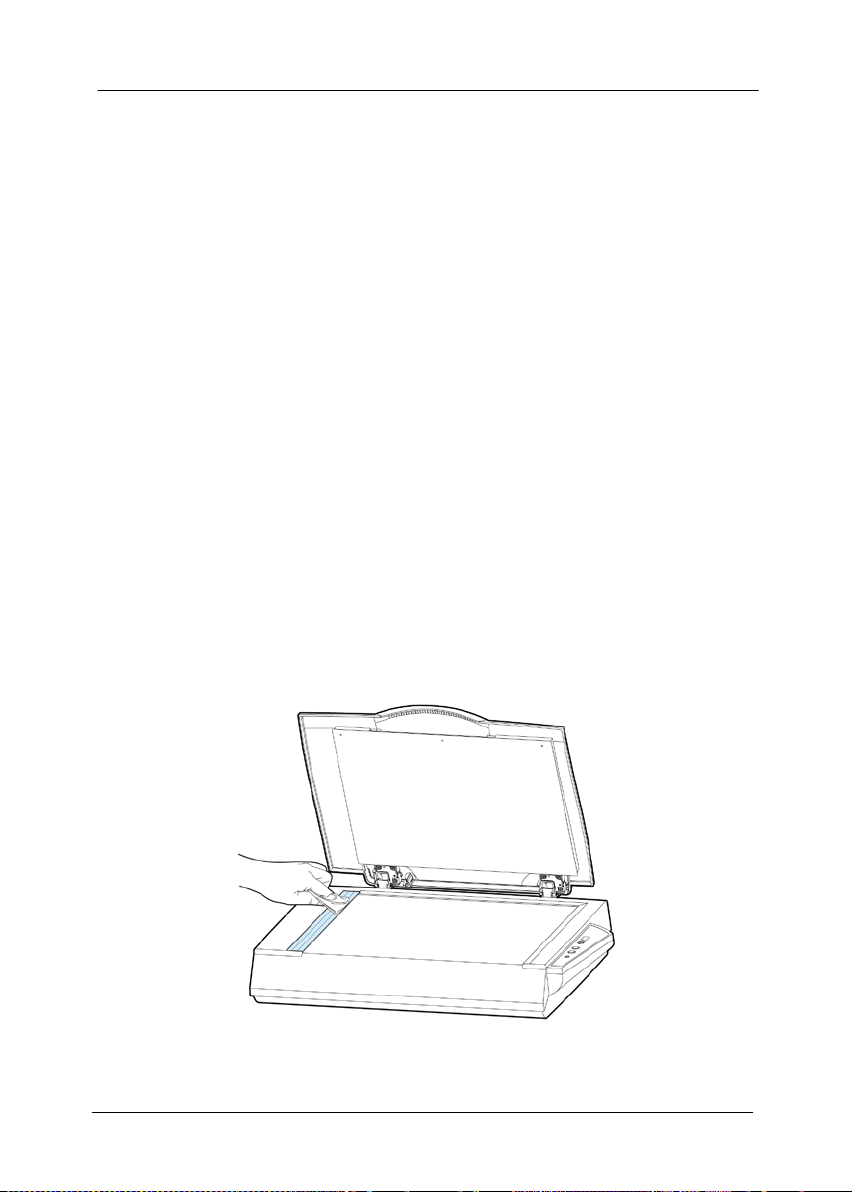

2. Wischen Sie den Streifen der Glasfläche wie unten gezeigt

ab.

3. Schließen Sie die Dokumentenabdeckung. Das Produkt

kann jetzt wieder in Betrieb genommen werden.

Kurz-Betriebsanleitung

8-2

8.2 Fragen und Antworten

Frage: Wenn der Scanner eingeschaltet ist, macht er

Geräusche und ist nicht betriebsbereit.

Antwort: Es gibt zwei Möglichkeiten:

1) Sie haben es versäumt, die

Transportsicherung des Scanners in die “use”

(„Benutzen“) Position zu schieben. Falls dies

der Fall ist, stellen Sie den Statusschalter des

Scanners zuerst in die “use” („Benutzen“)

Position.

2) Der Scanner steht nicht auf einer flachen

Unterlage. Dies kann zu Fehlfunktionen des

Scanners führen.

Frage: Der Scanner ist eingeschaltet, aber die

Lampe leuchtet nicht auf.

Antwort: Möglicherweise ist die Lampe defekt.

Kontaktieren Sie Ihren lokalen Händler, um

die Lampe auszutauschen. Die

durchschnittliche Lebensdauer der Lampe

beträgt ungefähr 15.000 Stunden und die

Betriebstemperatur des Scanners liegt

zwischen 10°C (50°F) und 40°C (104°F).

Kurz-Betriebsanleitung

8-3

Frage: Während des Scannens macht der Scanner

häufig Geräusche oder er scannt vor und

zurück.

Antwort: Normalerweise bedeutet dies, dass Ihr

Computer über zu wenig Arbeitsspeicher

verfügt oder die CPU Geschwindigkeit zu

niedrig ist. Bitte versuchen Sie eine Erhöhung

Ihres Arbeitsspeichers auf mindestens 32MB

oder ersetzen Sie Ihre CPU durch einen

Pentium Prozessor oder höher.

Frage: Warum erscheinen die eingescannten

Vorlagen immer zu dunkel?

Antwort: 1) Bitte stellen Sie die Bildschirmeinstellung

auf sRGB ein.

2) Bitte stellen Sie die

Helligkeitseinstellungen auf dem Bildschirm

über die Anwendungssoftware ein.

Frage: Beim Auswählen der optischen Auflösung auf

600 dpi werden die Funktionen des "auto

crop" und "deskew" deaktiviert.

Antwort: Da das Ausführen des Auto Crop und des

Deskew viel Platz auf dem Speicher

beansprucht, wird empfohlen, die “Auto

crop”- und die “Deskrew”- Funktion

auszuführen. Dazu muss die optische

Auflösung unterhalb von 600 dpi ausgewählt

werden, um eine Fehlermeldung zu

verhindern.

Kurz-Betriebsanleitung

8-4

8.3 Technischer Service

Technischer Kundendienst für Avision-Scanner wird vom Avision

Technical Assistance Center (ATAC) bereitgestellt. Bevor Sie sich

ans ATAC wenden, notieren Sie sich folgende Daten:

• Seriennummer und Revisionsnummer des Scanners (auf der

Unterseite des Geräts);

• Hardwarekonfiguration (z.B., Prozessor, RAM,

Festplattenspeicherplatz, etwaige Steckkarten...) ;

• Name und Version der verwendeten Software

• Die Version des Scannertreibers.

Kontaktieren Sie und dann über folgende Anschriften:

Anderswo: Avision Inc.

Avision Inc.

No. 20, Creation Road I, Science-Based Industrial Park,

Hsinchu 300, Taiwan, ROC

Telefon: +886 (3) 578-2388

FAX: +886 (3) 577-7017

E-MAIL:

service@avision.com.tw

http://www.avision.com.tw

USA und Kanada: Avision Labs., Inc.

Avision Labs, Inc.

6815 Mowry Ave., Newark CA 94560, USA

Telefon: +1 (510) 739-2369

FAX: +1 (510) 739-6060

E-MAIL:

support@avision-labs.com

http://www.avision.com

Kurz-Betriebsanleitung

8-5

China und Umgebung

Hongcai Technology Limited

7A, No.1010, Kaixuan Road, Shanghai 200052 P.R.C.

Telefon:+86-21-62816680

FAX:+86-21-62818856

E-MAIL: sales@avision.net.cn

http://www.avision.com.cn

Europa und Umgebung

Avision Europe GmbH

Bischofstr. 101 D-47809 Krefeld Deutschland

Telefon: +49-2151-56981-40

FAX: +49-2151-56981-42

E-MAIL: info@avision-europe.com

http://www.avision.de

Kurz-Betriebsanleitung

9-1

9. Benutzung und Wartung

der optionalen

automatischen

Dokumentenzuführung

9.1 Anbringen der automatischen Dokumentenzuführung

1. Entfernen Sie die Dokumentenabdeckung.

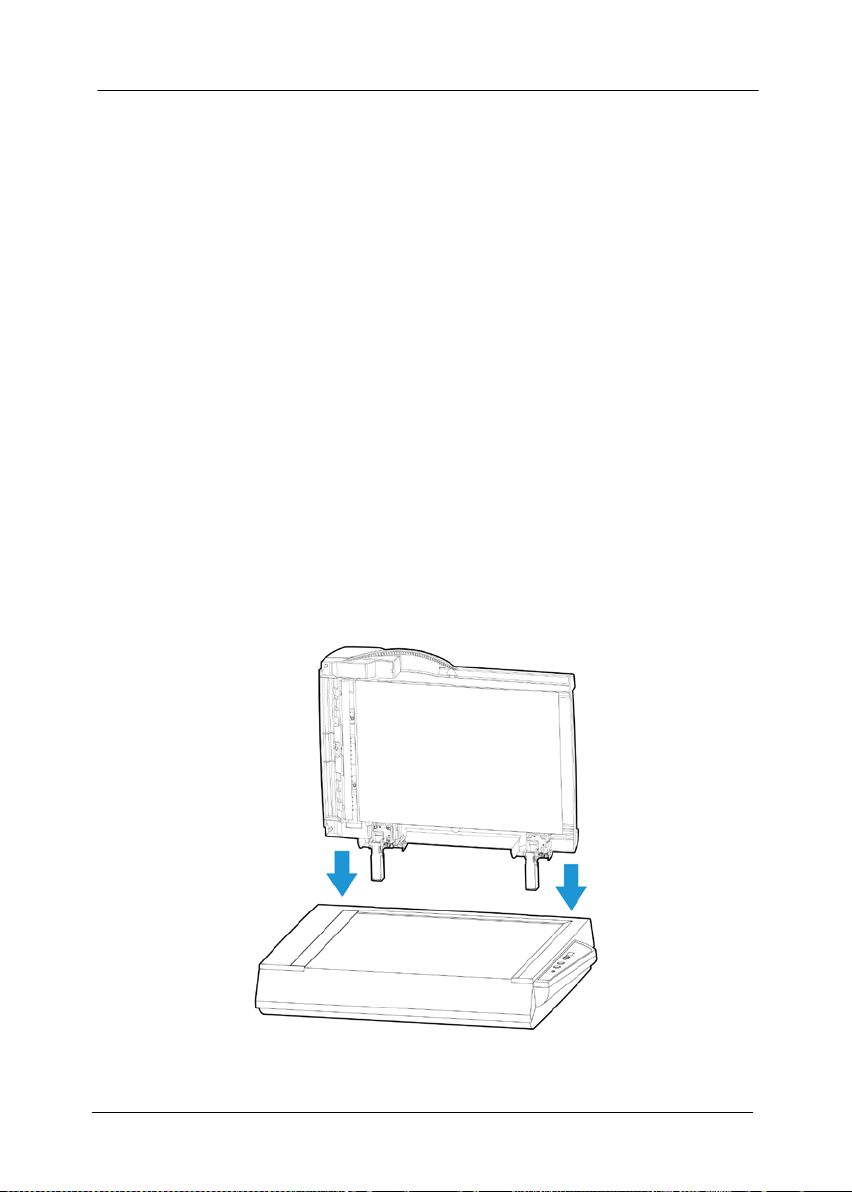

2. Fügen Sie die beiden Scharniere der automatischen

Dokumentenzuführung in die entsprechenden Öffnungen

der Glasfläche wie unten gezeigt ein.

Kurz-Betriebsanleitung

9-2

3. Heben Sie den Papiereinzug auf etwa 45 Grad an.

4. Ziehen Sie den Plastikbügel des Papiereinzugs nach unten.

5. Drücken Sie den Papiereinzug leicht an, so dass der

Plastikbügel in die Klemmen einklickt.

6. Ziehen Sie die Papiereinzugsverlängerung auf die

gewünschte Länge.

7. Verbinden Sie das ADF (Automatische

Dokumentenzuführung) Kabel (verbunden mit der

Dokumentenabdeckung) mit dem ADF Anschluss an der

Rückseite des Produkts.

ADF Kabel

Papiereinzugsverlänger

Papiereinzugsverlä

ngerungsbügel

Kurz-Betriebsanleitung

9-3

9.2 Einlegen Ihres Dokuments

9.2.1 Hinweis zum gebrauch des blatteinzugs

Bevor Sie die ADF verwenden, vergewissern Sie sich bitte, dass

Ihre Dokumente die folgenden Voraussetzungen erfüllen:

• Das Format von Dokumenten kann von 6” x4” bis 11.8”

x 17” (Legal) reichen.

• Das Gewicht von Dokumenten kann von 13 bis 32 lbs

(49~120 g/ m

) reichen.

• Dokumente sollten quadratisch oder rechteckig und in

gutem Zustand sein (nicht brüchig oder verschlissen).

• Dokumente sollten keine Knitterungen, Knicke, Risse,

nasse Tinte oder Locherstanzungen aufweisen.

• Dokumente sollten keine Klammern, Büroklammern

oder Haftnotizen aufweisen.

• Halten Sie die Glasfläche stets sauber.

Kurz-Betriebsanleitung

9-4

9.2.2 Die Vorlage in die Papierlade für den automatischen

Stapeleinzug einlegen

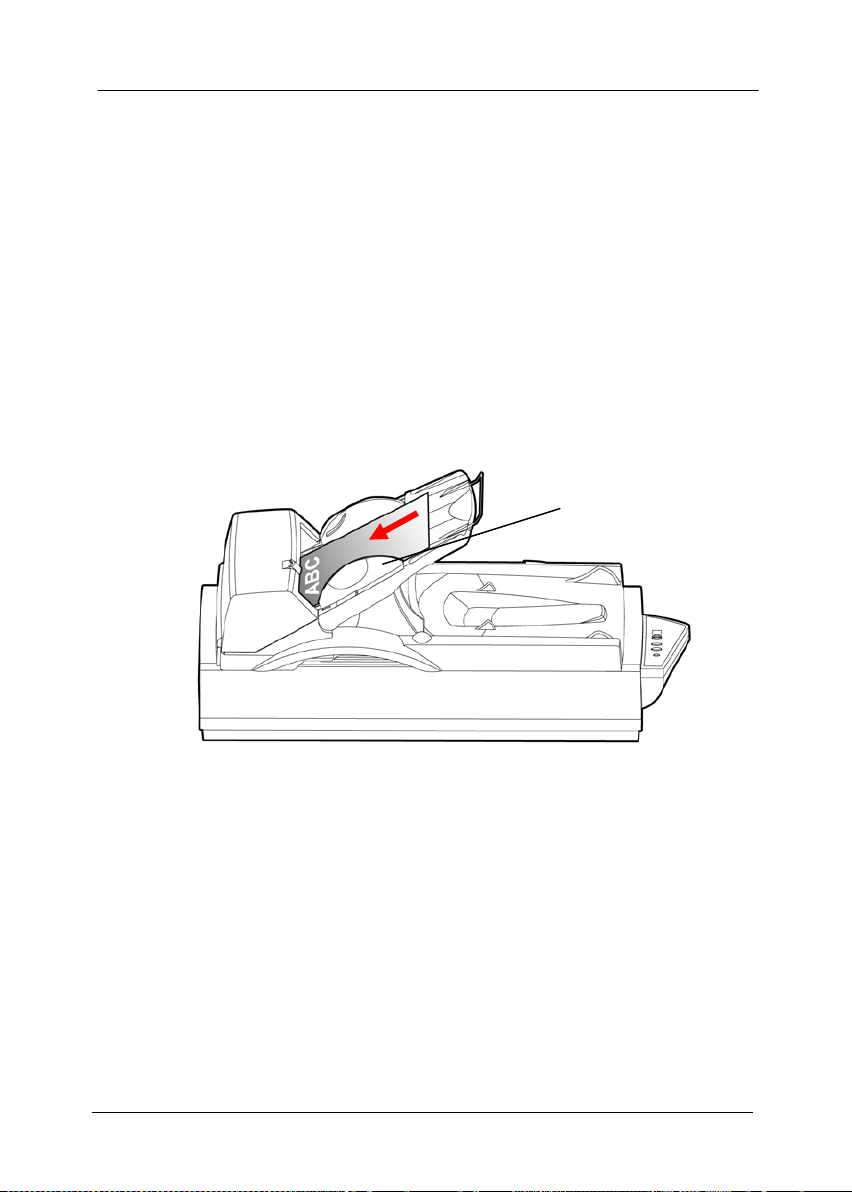

1. Legen Sie Ihr(e) Dokument(e) mit dem Text nach FACE UP

(OBEN ZEIGEND) in die ADF ein und stellen Sie sicher,

dass die Oberseite jeder Seite zuerst eingezogen wird.

2. Richten Sie die Papierführungen ein, um das/die

Dokument(e) in der ADF zu zentrieren. Stellen Sie sicher,

dass das Papier die Kanten der Führungen berührt.

Papierführung

Kurz-Betriebsanleitung

9-5

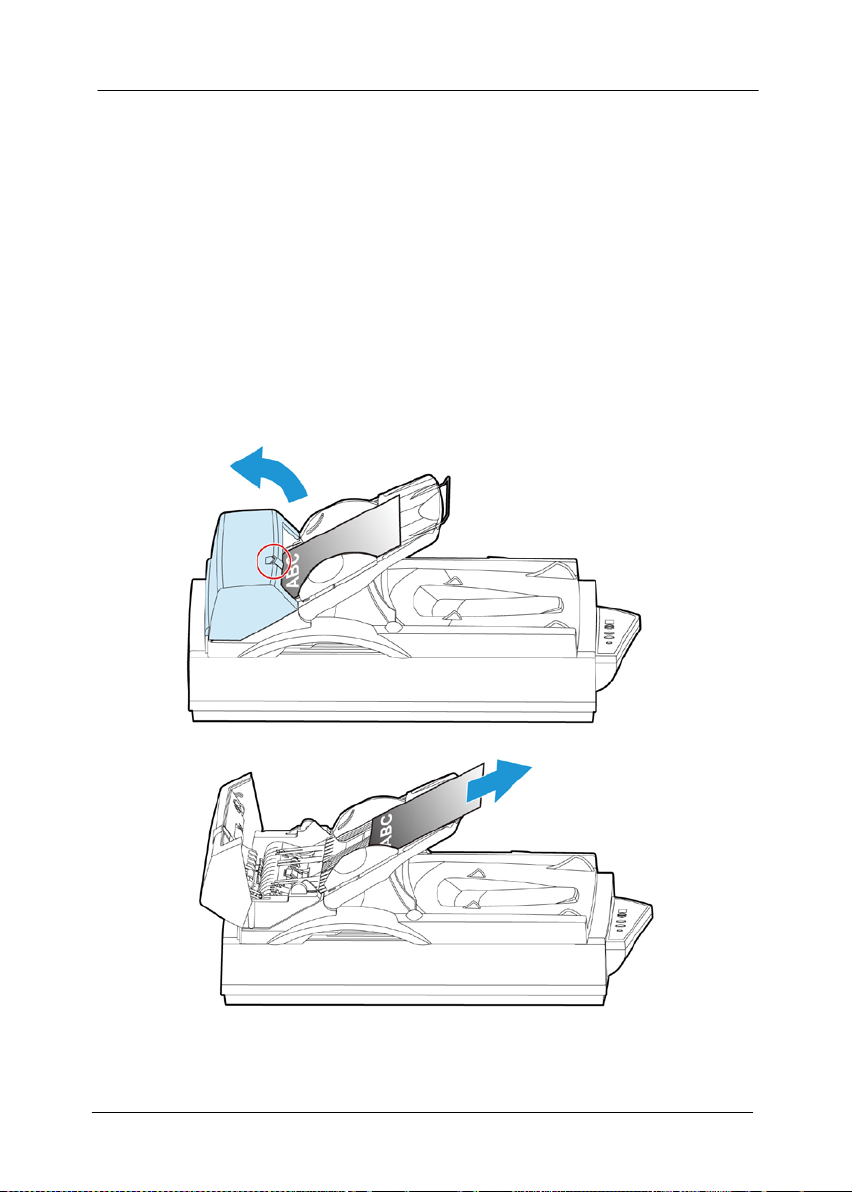

9.3 Beheben eines Papierstaus

Gehen Sie bei einem Papierstau folgendermaßen vor:

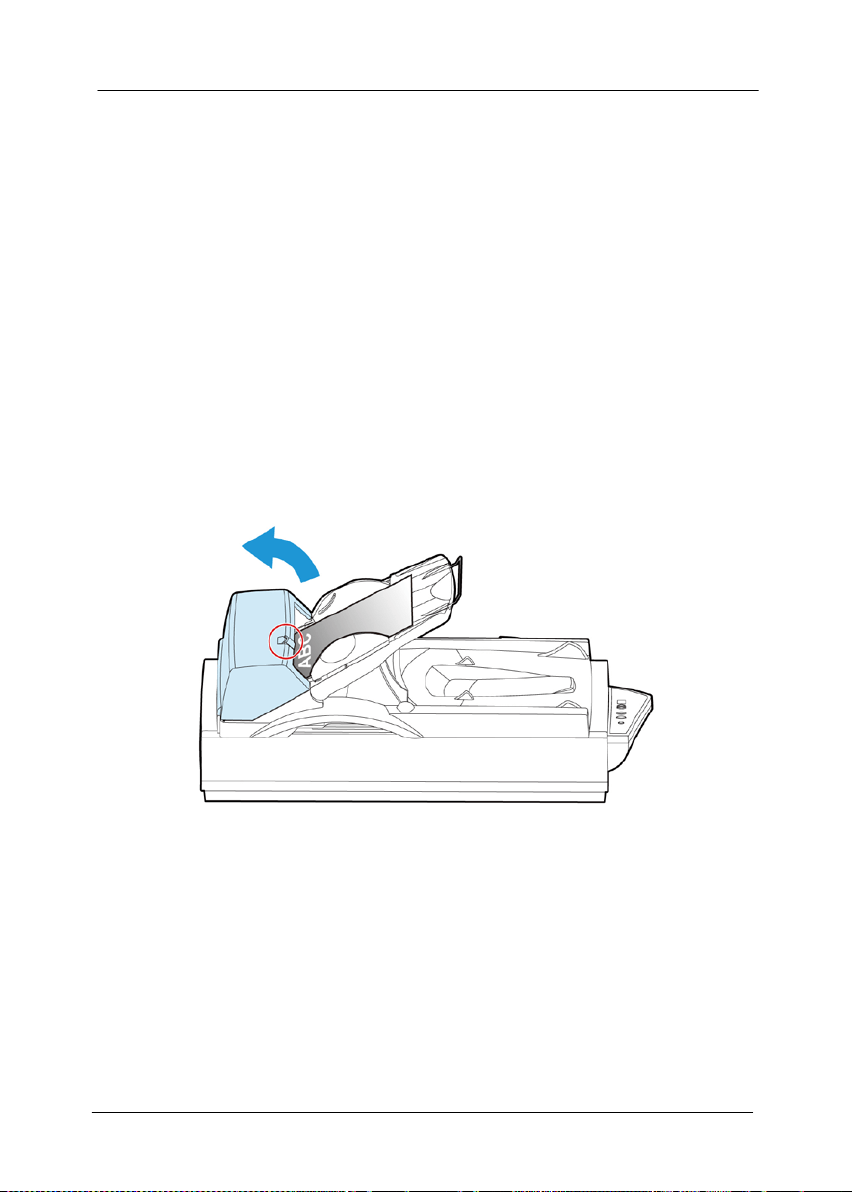

1. Drücken Sie auf die ADF Auslösetaste auf der linken Seite.

Öffnen Sie die Vorderklappe des Scanners nach links.

2. Ziehen Sie das Papier vorsichtig aus der ADF heraus.

3. Schließen Sie die Vorderklappe des Scanners. Ihr Scanner

kann nun wieder in Betrieb genommen werden.

Kurz-Betriebsanleitung

9-6

9.4 Wartung der automatischen Dokumentenzuführung

9.4.1 Reinigen der Einzugrollen

Es kann vorkommen, dass das Schienenelement und die

Einzugsrollen durch Tintenreste, Tonerpartikeln oder

Papierstaub verschmutzt werden. Ist dies der Fall, kann der

Scanner Dokumente möglicherweise nicht mehr korrekt

einziehen. Bitte führen Sie die folgenden Reinigungsschritte

aus, um Ihre Maschine wieder in den ursprünglichen Zustand

zu bringen.

Reinigungsschritte

1) Tränken Sie ein sauberes Tuch mit Isopropanol (95%).

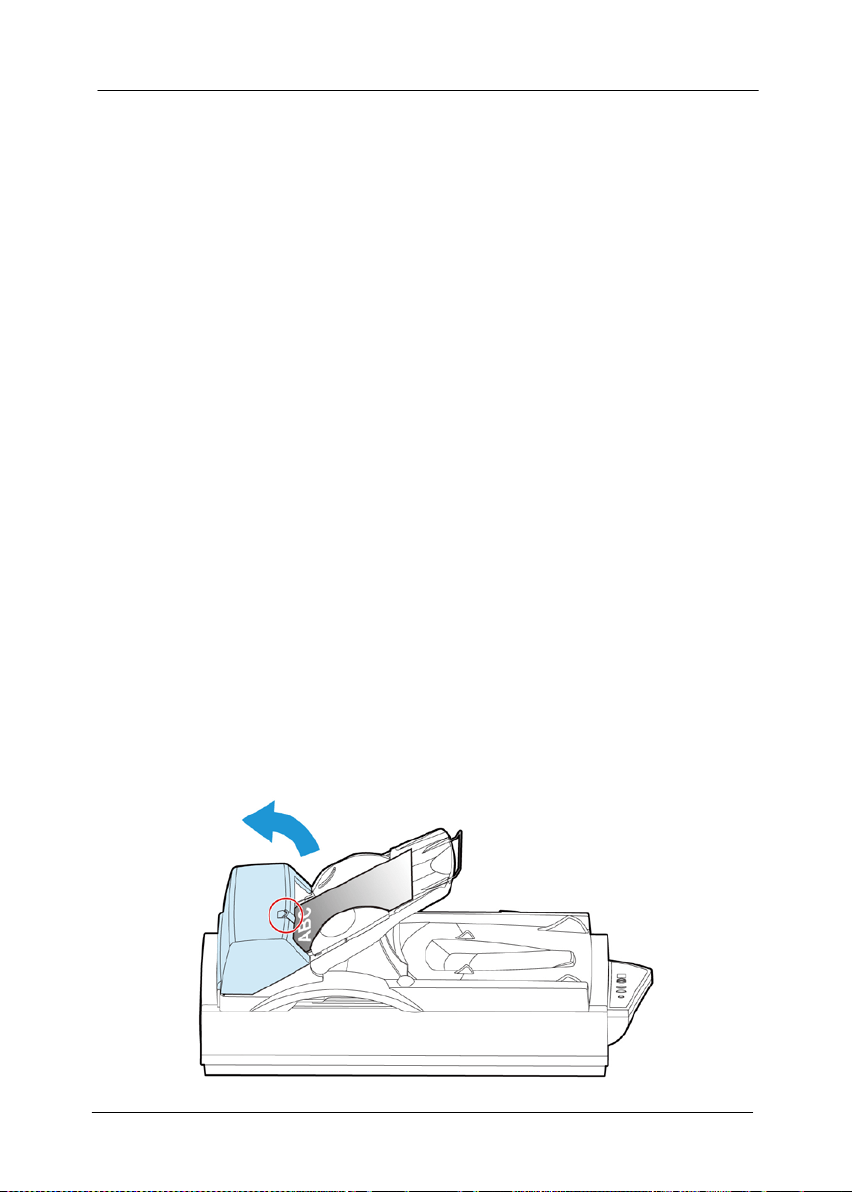

2) Drücken Sie die ADF Auslösetaste oben links. Öffnen Sie die

Vorderklappe nach links. Wischen Sie die Einzugsrollen ab.

Drehen Sie die Rollen mit Ihrem Finger nach vorne und

wiederholen Sie die obigen Reinigungsschritte, bis alle

Rollen gereinigt sind.

3) Wischen Sie den Gummiteil des ADF Pads. Seien Sie

vorsichtig, nicht die Federn zu beschädigen.

4) Schließen Sie die Vorderklappe des Scanners. Ihr Scanner

kann nun wieder in Betrieb genommen werden.

Kurz-Betriebsanleitung

9-7

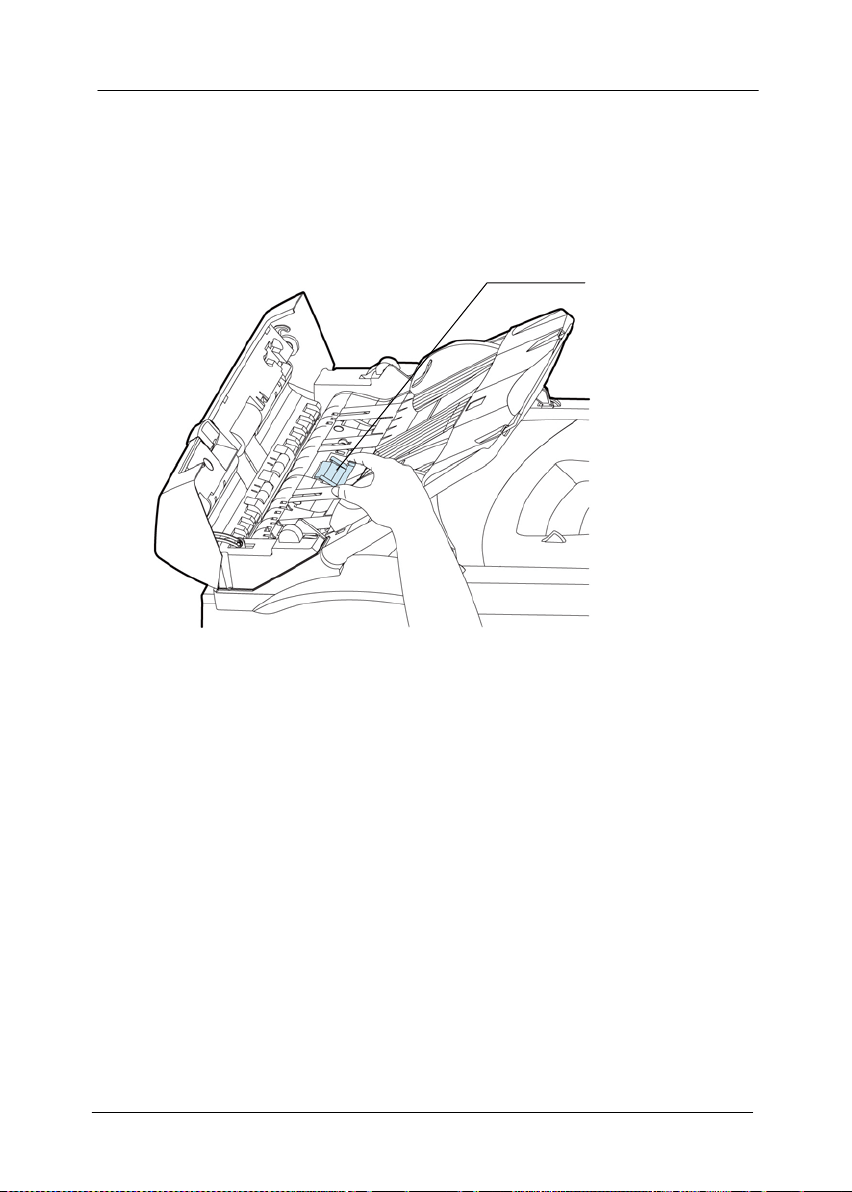

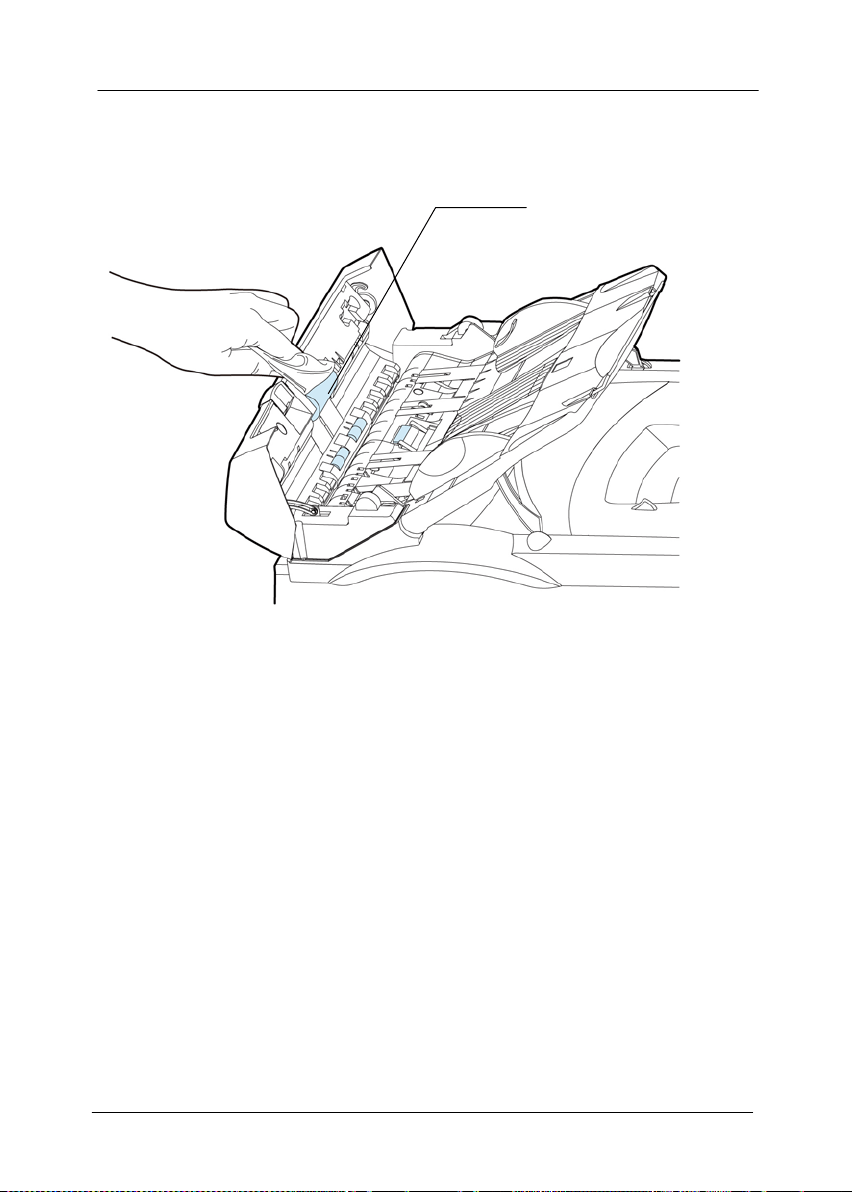

ADF Rollen

Kurz-Betriebsanleitung

9-8

9.4.2 Ersetzen des ADF Snap-in Pad Moduls

Nach dem Scannen von etwa 50.000 Seiten mit der ADF könnte

das Pad abgenutzt sein und es könnte zu Problemen bei der

Dokumentenzufuhr kommen. In diesem Fall empfehlen wir

dringend, das Pad Modul auszutauschen. Wenden Sie sich für die

Bestellung eines neuen Pad Moduls bitte an Ihren nächstgelegen

Händler und folgen Sie den unten stehenden Schritten für den

Austausch.

Ausbau

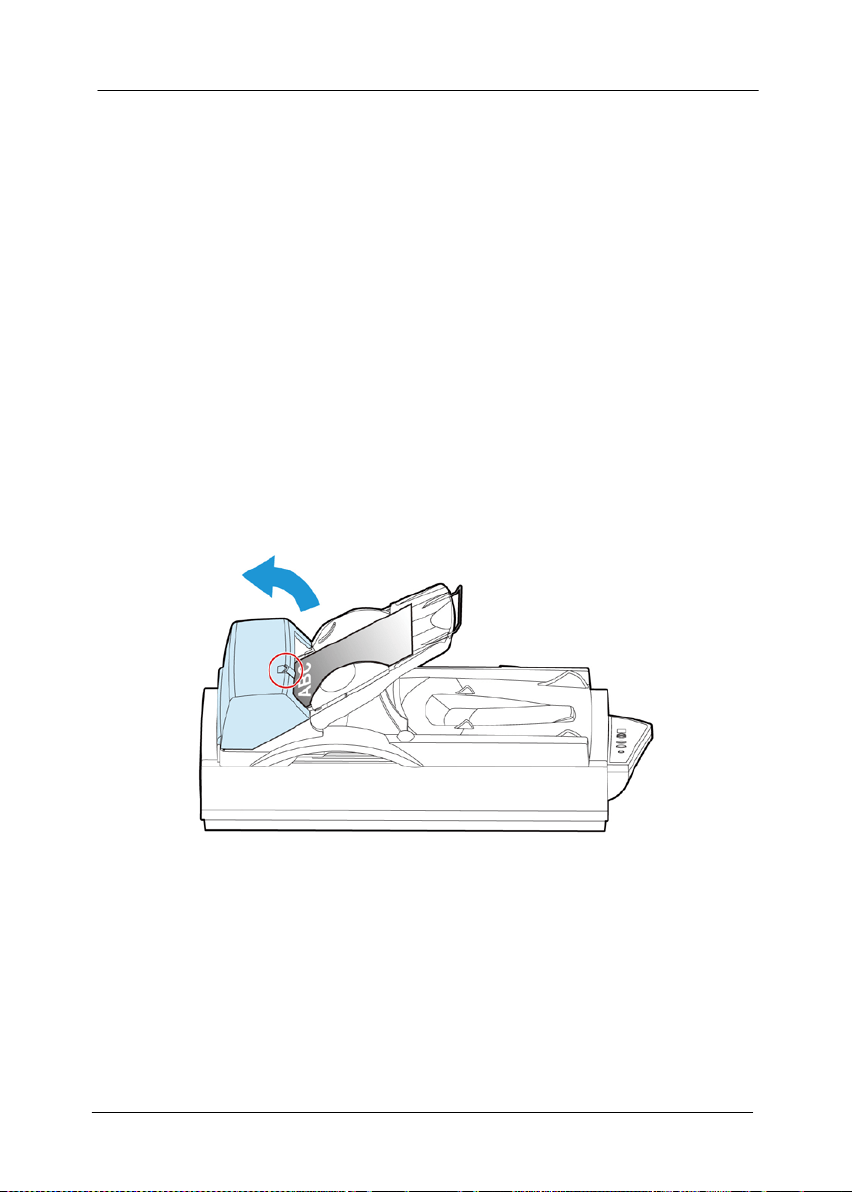

1. Drücken Sie die ADF Auslösertaste und öffnen Sie die

vordere ADF Abdeckung nach links.

Kurz-Betriebsanleitung

9-9

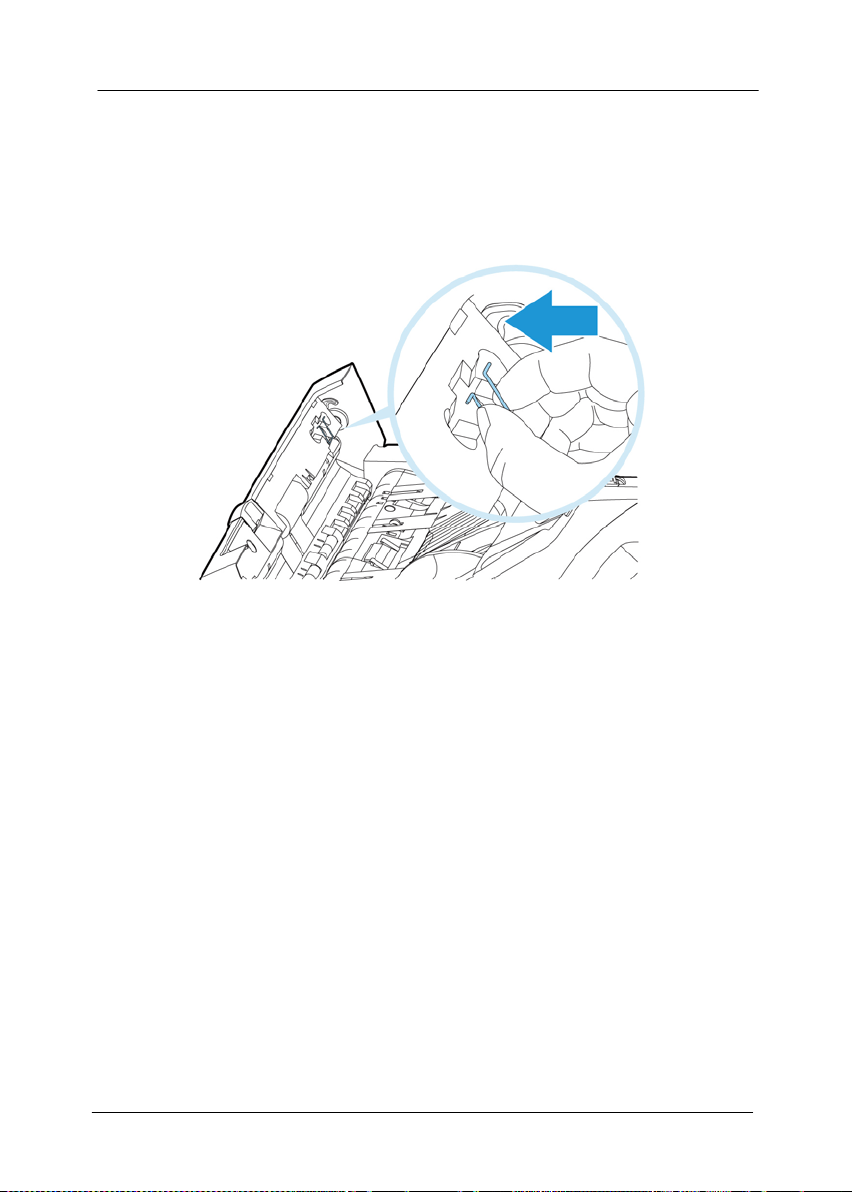

2. Drücken Sie beide Seiten des ADP Snap-in Pad Moduls mit

Ihren Fingern nach innen, um das ADF Snap-in Pad aus

dem Steckplatz zu ziehen.

Einbau

1. Nehmen Sie das ADF Pad Modul aus dem Karton.

2. Drücken Sie beide Seiten des ADF Snap-in Pads mit Ihren

Fingern nach innen.

3. Fügen Sie es in die Öffnungen ein, bis es einrastet.

ADF Pad Modul

Kurz-Betriebsanleitung

9-10

9.4.3 Austausch der ADF Rolle

Nach dem Scannen von etwa 200.000 Seiten mit der ADF könnte

die ADF Rolle abgenutzt sein und es könnte zu Problemen bei

der Dokumentenzufuhr kommen. In diesem Fall müssen Sie

möglicherweise die ADF Rolle austauschen. Wenden Sie sich für

die Bestellung einer neuen ADF Rolle bitte an Ihren

nächstgelegen Händler und folgen Sie den unten stehenden

Schritten für den Austausch.

Ausbau

1. Drücken Sie auf die ADF Auslösetaste, um die vordere ADF

Abdeckung nach links zu öffnen.

Kurz-Betriebsanleitung

9-11

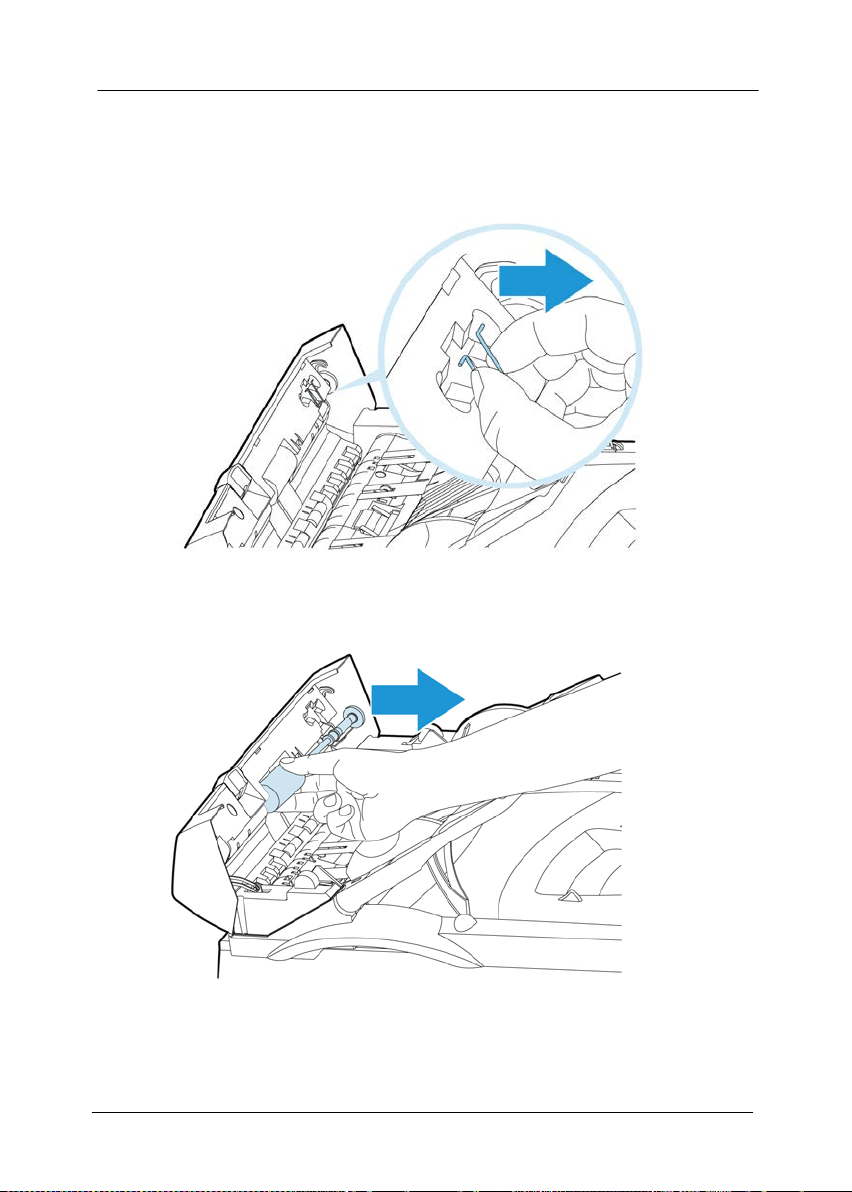

2. Drücken Sie die beiden Drahtbügel nach innen, um sie vom

Steckplatz zu lösen.

3. Entfernen Sie die ADF Rolle aus dem Scanner.

Kurz-Betriebsanleitung

9-12

Einbau

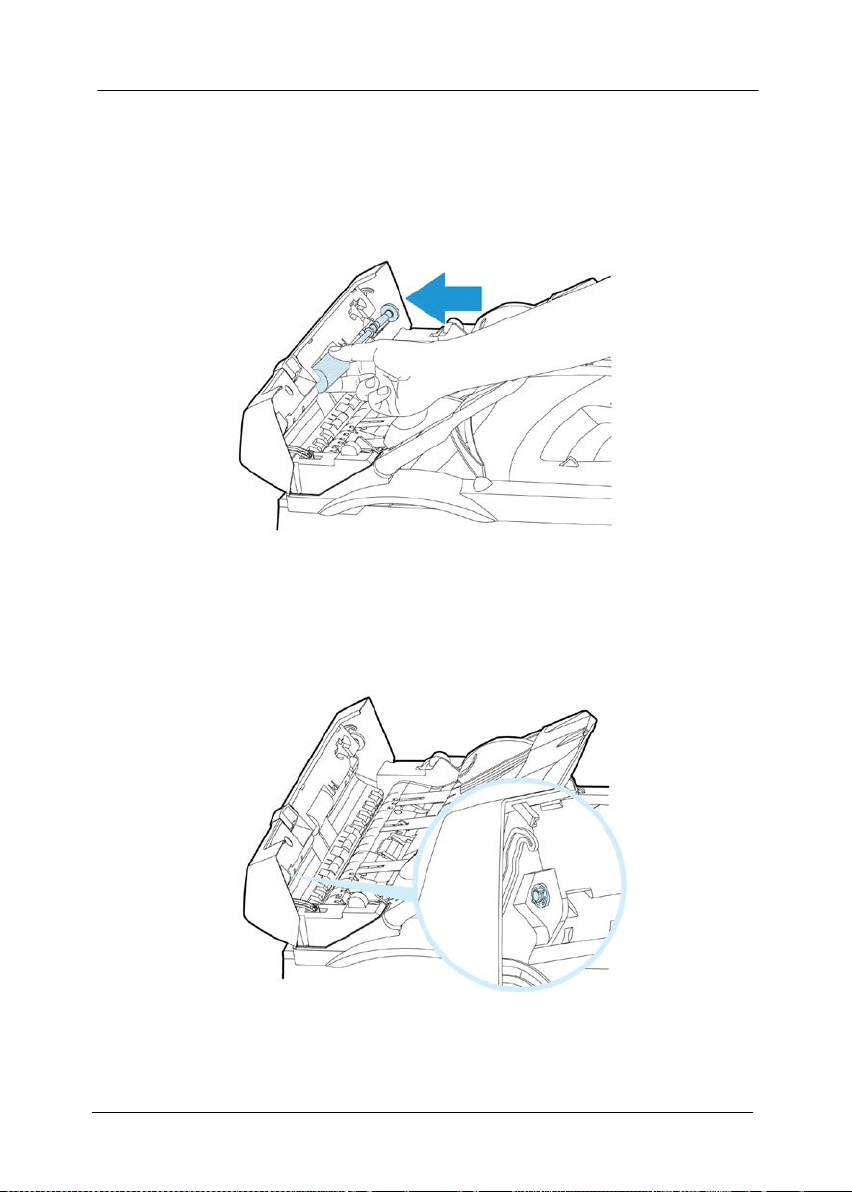

1. Legen Sie die rechte Seite der ADF Rolle wie unten gezeigt

auf die Drahtbügel.

2. Legen Sie die linke Seite der ADF Rolle in die linke Öffnung

des Steckplatzes ein. Stellen Sie sicher, dass die linke Seite

und die ADF Rolle wie unten gezeigt eingelegt sind.

Kurz-Betriebsanleitung

9-13

3. Legen Sie zwei Drahtbügel wie unten gezeigt in die

Öffnungen des Steckplatzes ein.

Kurz-Betriebsanleitung

10-1

10. Technische Daten

Technische Änderungen vorbehalten. Die aktuellen

ausführlichen Spezifikationen finden Sie auf unserer

Webseite unter http://www.avision.com.

Model No.

BT-0911S

Scanner Typ

Flachbett / ADF (Optional)

Scan-Modus

Farbe/Graustufe/Liniengrafik

Optische Auflösung

600 * 600 dpi

Lichtquelle

LED

Maximale Scangröße

300 x 432 mm ( 11.8 x 17 in.)

Schnittstelle

High-Speed USB 2.0

Leistungsbedarf

24Vdc

，

2.0A

Luftfeuchtigkeit 10~85% RH

Betriebstemperatur 10ºC ~ 35ºC

Abmessungen 645 x 428 x 135 mm

(25.4 x 16.9 x 5.3 in.)

(WxDxH)

Gewicht 7.6 Kg ( 16.8 lb.)

Avision FB6280E

Product's Documents

User Manual

Specifications

Avision FB6280E Questions and Answers

Related Products

Avision FB2380E Leading Edge in Book Scanning

Avision AP40 Delivers High-Speed and Ultra Efficiency

Avision AP33Q Printing Smarter, Budgets Wiser Your Compact Solution

Avision AM3321W Print, Copy, E-mail, and Scan

Avision AP40 PLUS Delivers High-Speed and Ultra Efficiency

Avision AI350 A Fast, Affordable, Network Scanner
