Kenmore 11013202200 One-Speed AUTOMATIC WASHERS with Water User Manual

Owner's Manual and

Installation Instructions

One-Speed

AUTOMATIC WASHERS

with Water Temperature Control

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

www.sears.com

www.sears,ca

8530512 PRINTED IN U.S.A. 11/01

BEFORE USING

KENMORE AUTOMATIC WASHER WARRANTY

WASHER SAFETY

INSTALLATION REQUIREMENTS

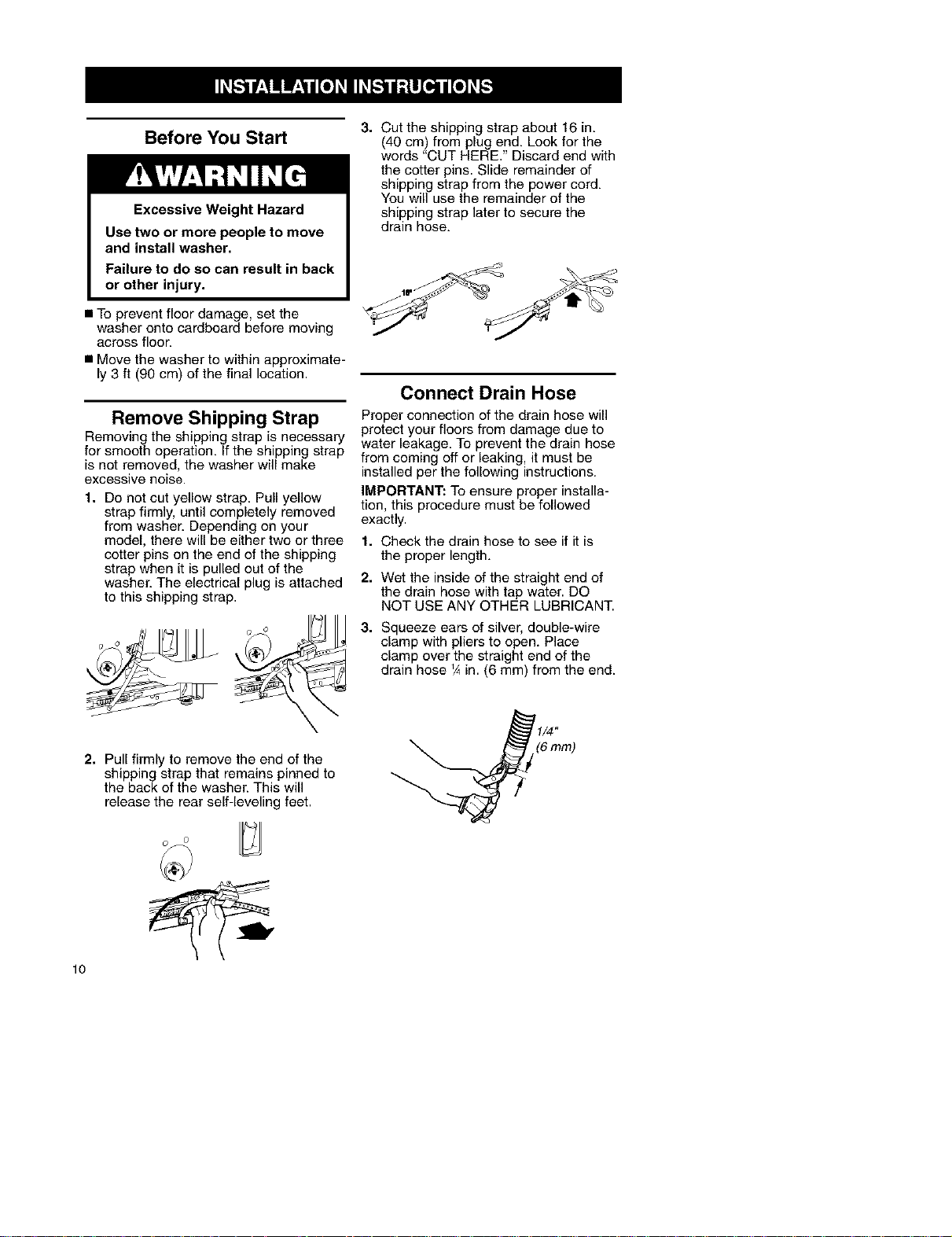

INSTALLATION INSTRUCTIONS

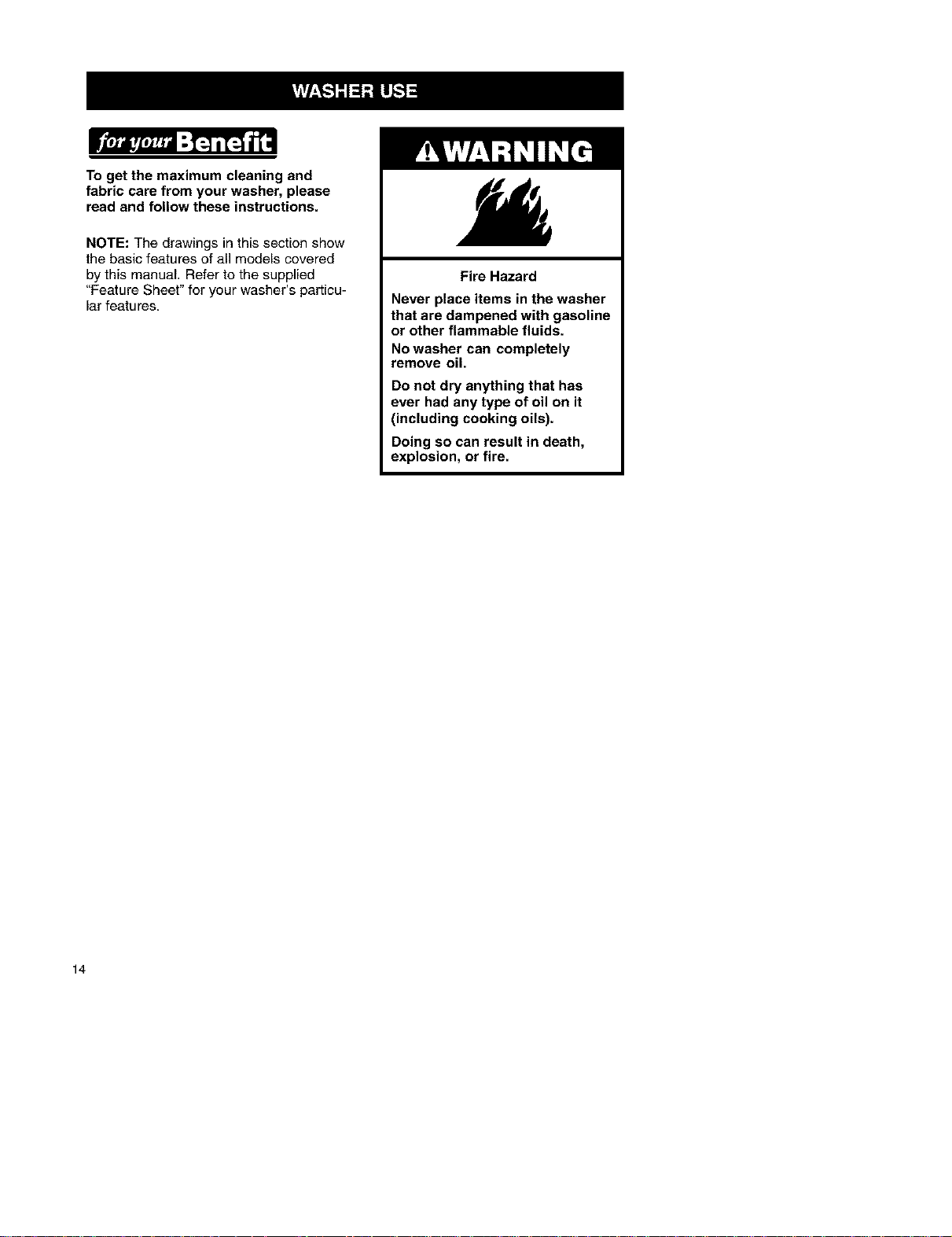

WASHER USE

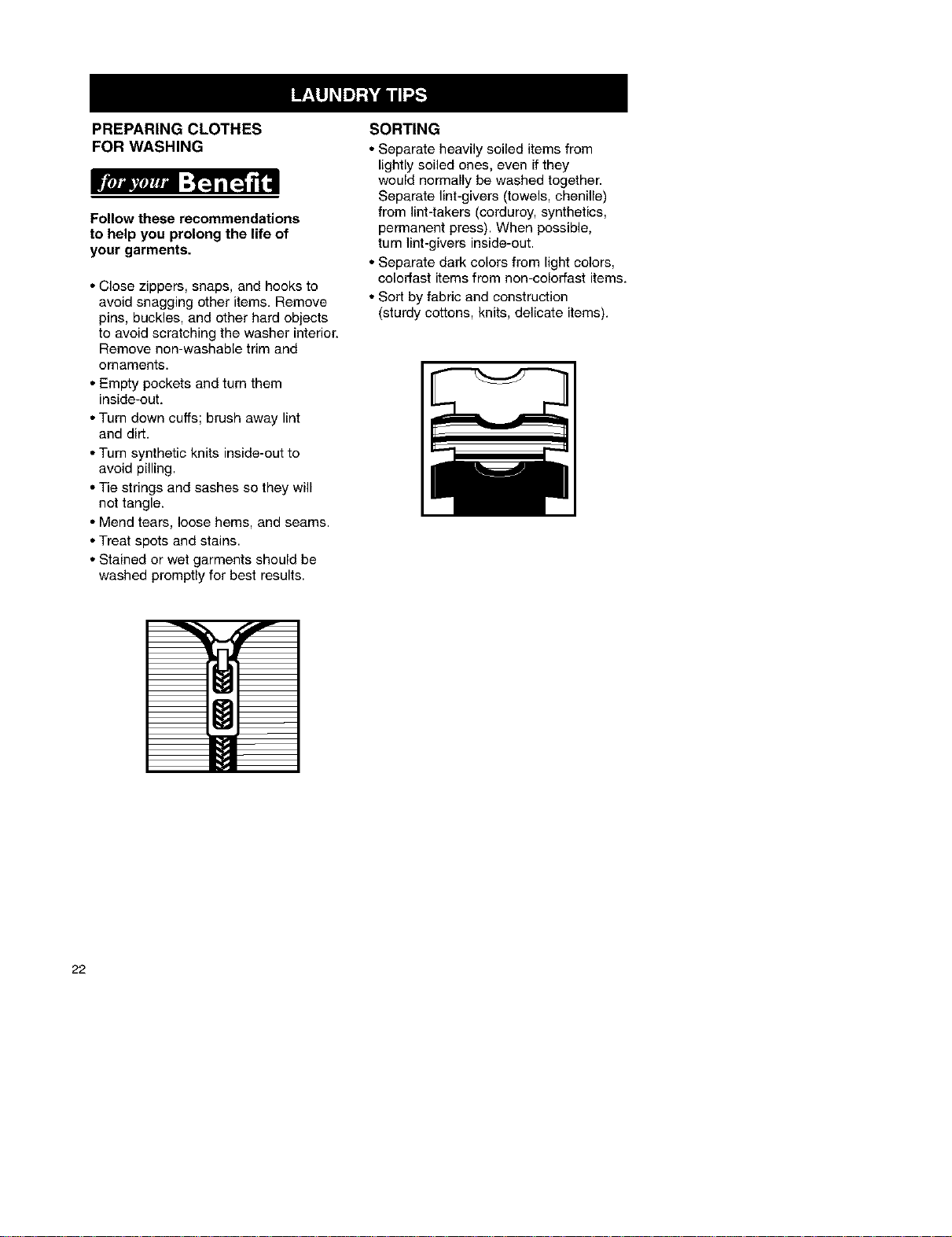

LAUNDRY TIPS

WASHER CARE

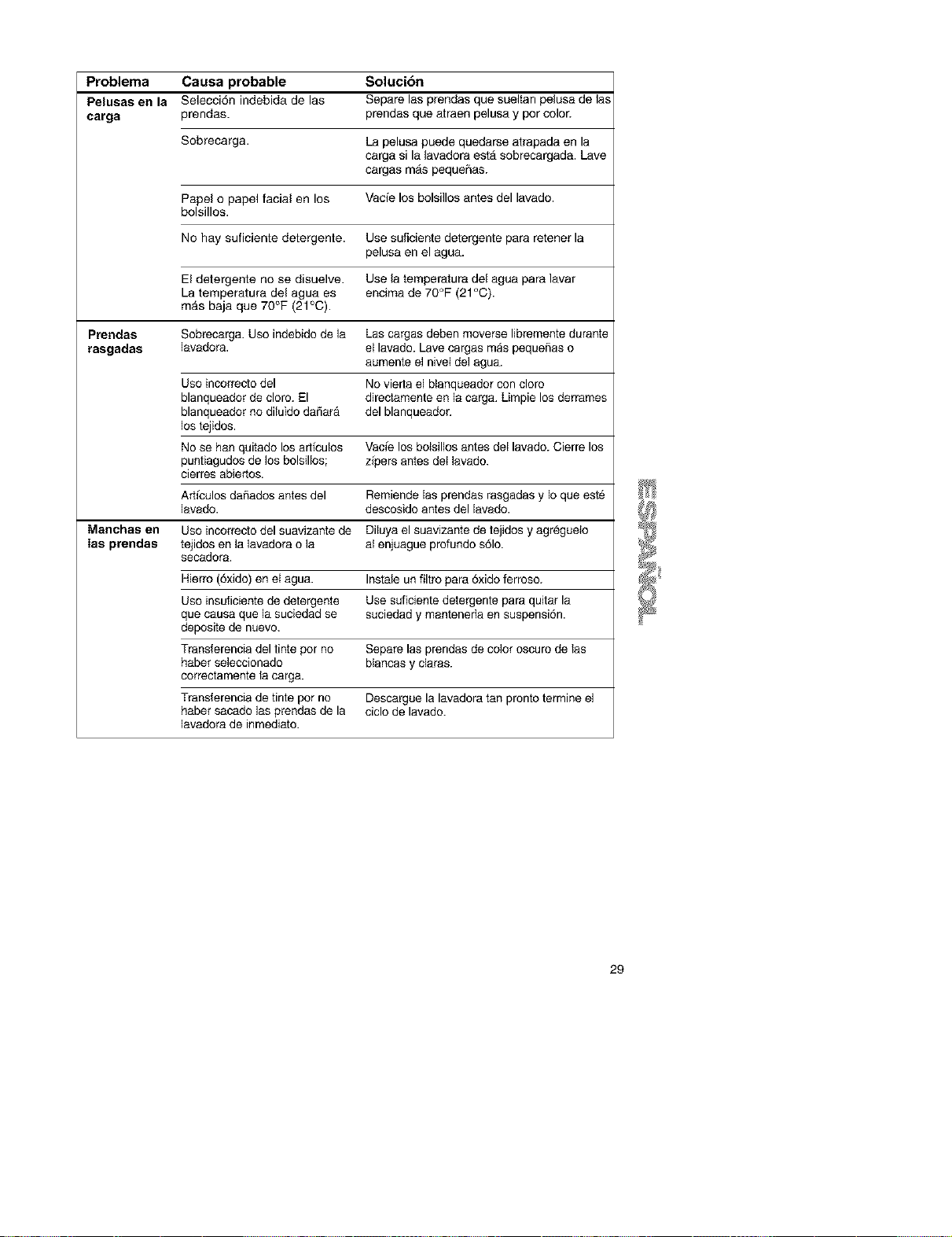

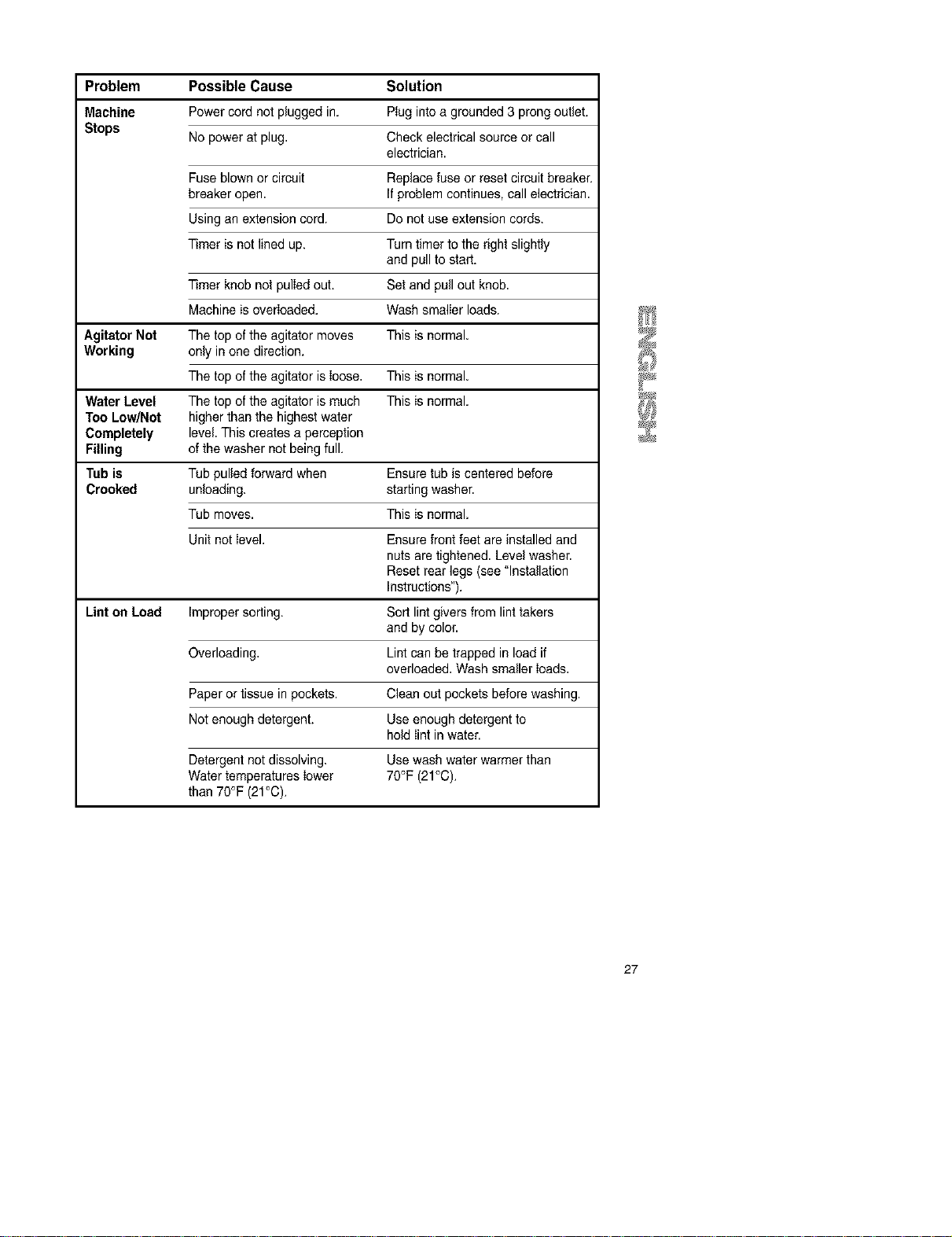

TROUBLESHOOTING

WE SERVICE WHAT WE SELL

Please read this manual. It will help

you install and operate your new

Kenmore washer in the most

economical way.

Use the space below to record the model

number and serial number of your new

Kenmore washer.

For more information about the care

and operation of Kenmore appliances, Model No.

call your nearest Sears store. You will

need the complete model and serial

numbers when requesting information. Serial No.

Your washer's model and serial numbers

are located on the Model and Serial

Number Plate.

ModelandSerial

NumberPlate

Date of Purchase

Keep this book and your Sears

Salescheck (receipt) in a safe place

for future reference.

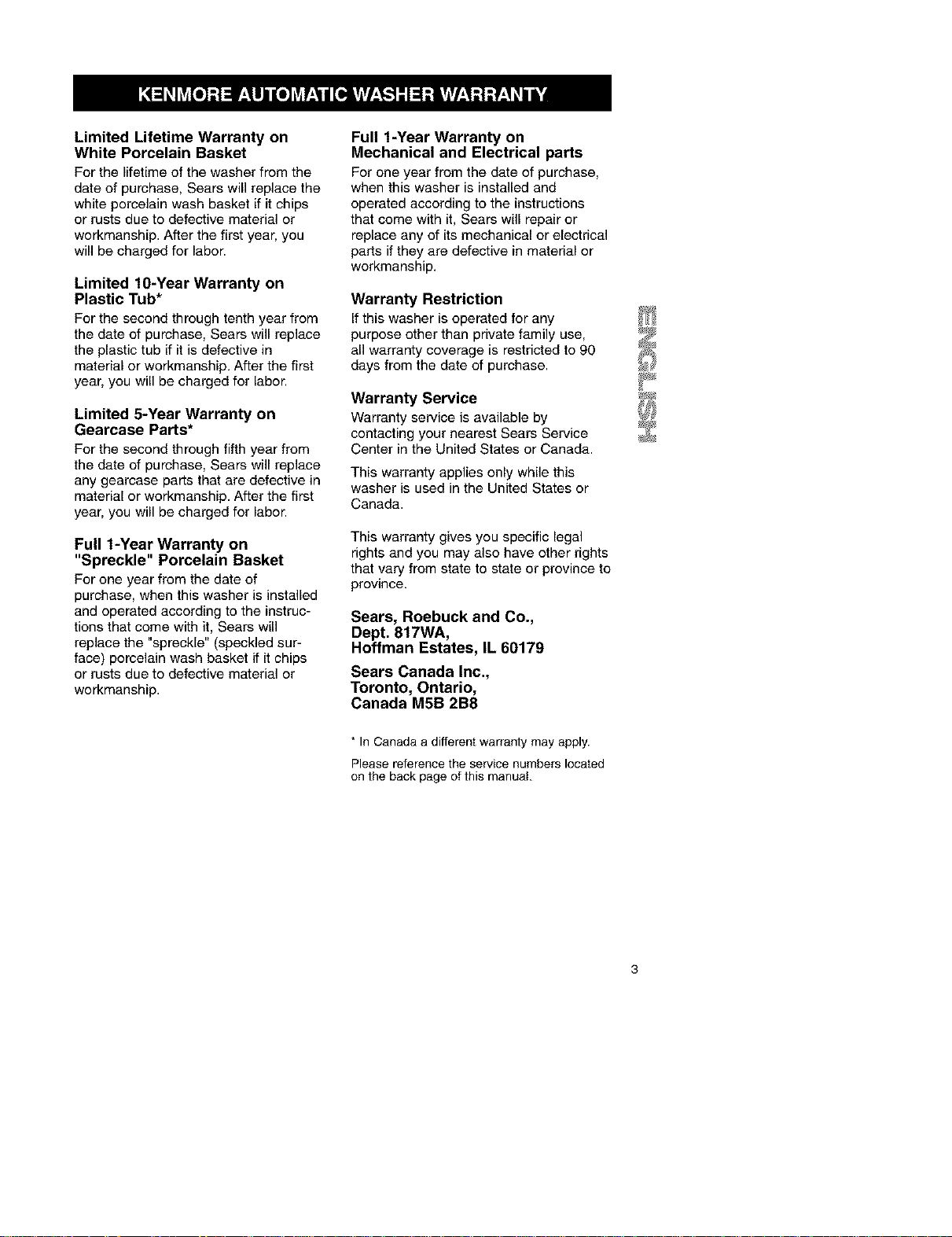

Limited Lifetime Warranty on

White Porcelain Basket

For the lifetime of the washer from the

date of purchase, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship. After the first year, you

will be charged for labor.

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship. After the first

year, you will be charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship. After the first

year, you will be charged for labor.

Full 1-Year Warranty on

"Spreckle" Porcelain Basket

For one year from the date of

purchase, when this washer is installed

and operated according to the instruc-

tions that come with it, Sears will

replace the "spreckle" (speckled sur-

face) porcelain wash basket if it chips

or rusts due to defective material or

workmanship.

Full 1-Year Warranty on

Mechanical and Electrical parts

For one year from the date of purchase,

when this washer is installed and

operated according to the instructions

that come with it, Sears will repair or

replace any of its mechanical or electrical

parts if they are defective in matedal or

workmanship.

Warranty Restriction

If this washer is operated for any

purpose other than private family use,

all warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

This warranty gives you specific legal

rights and you may also have other rights

that vary from state to state or province to

province.

Sears, Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

* In Canada a different warranty may apply.

Please reference the service numbers located

on the back page of this manual.

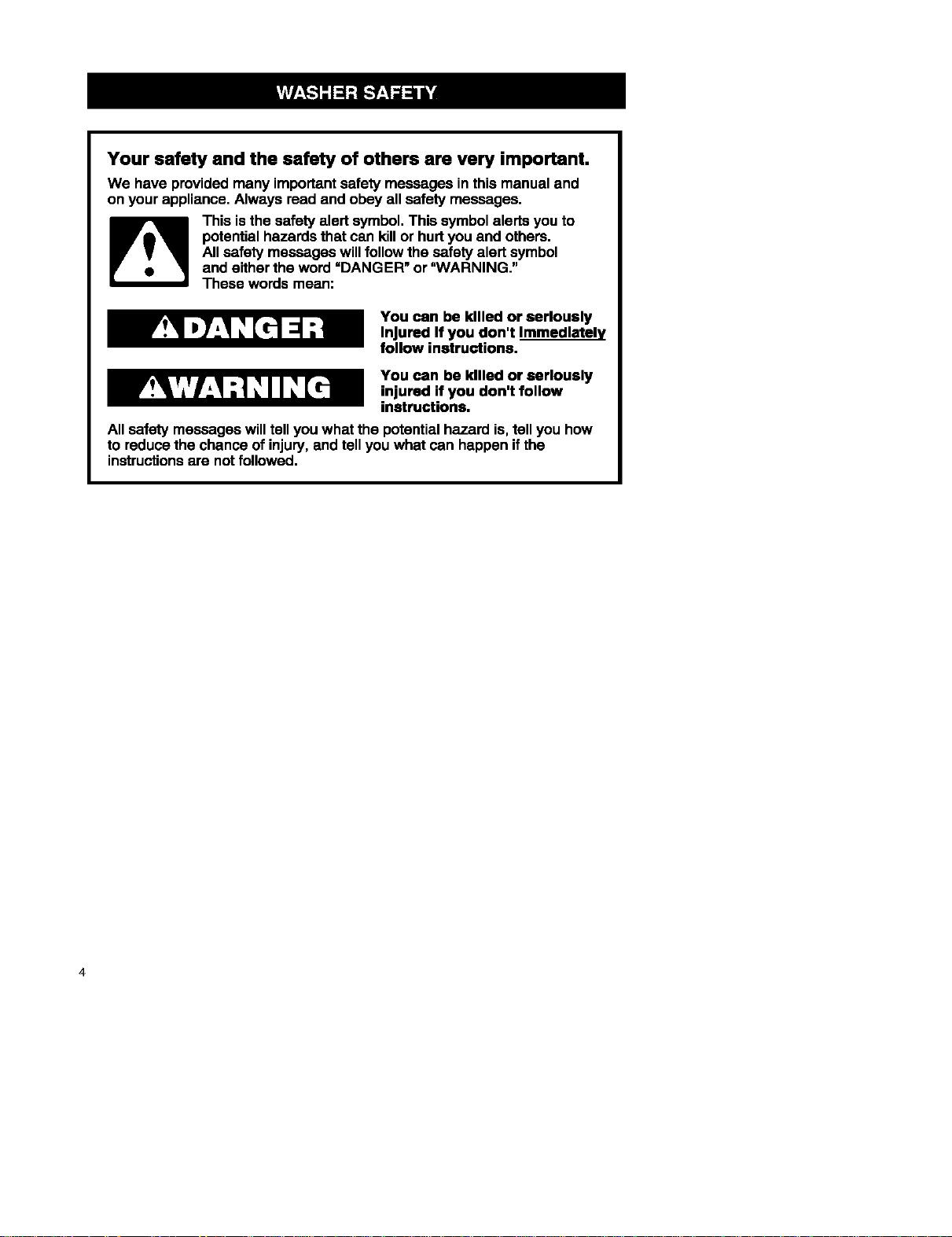

Your safety and the safety of others are very important.

We have providedmany importantsafety messages in this manual and

on yourappliance. Always read and obey all safety messages.

This isthe safety alert symbol.This symbolalerts you to

potentialhazardsthat can killorhurtyou and others.

Allsafety messages willfollowthe safety alert symbol

and eitherthe word "DANGER"or "WARNING."

These words mean:

You can be killed or seriously

Injured If you don't Immedlatel£

follow instructions.

You can be killed or seriously

injured if you don't follow

instructions.

Allsafety messageswilltell you what the potentialhazard is,tell you how

to reducethe chance of injury,and tell you what can happen if the

instructionsare notfollowed.

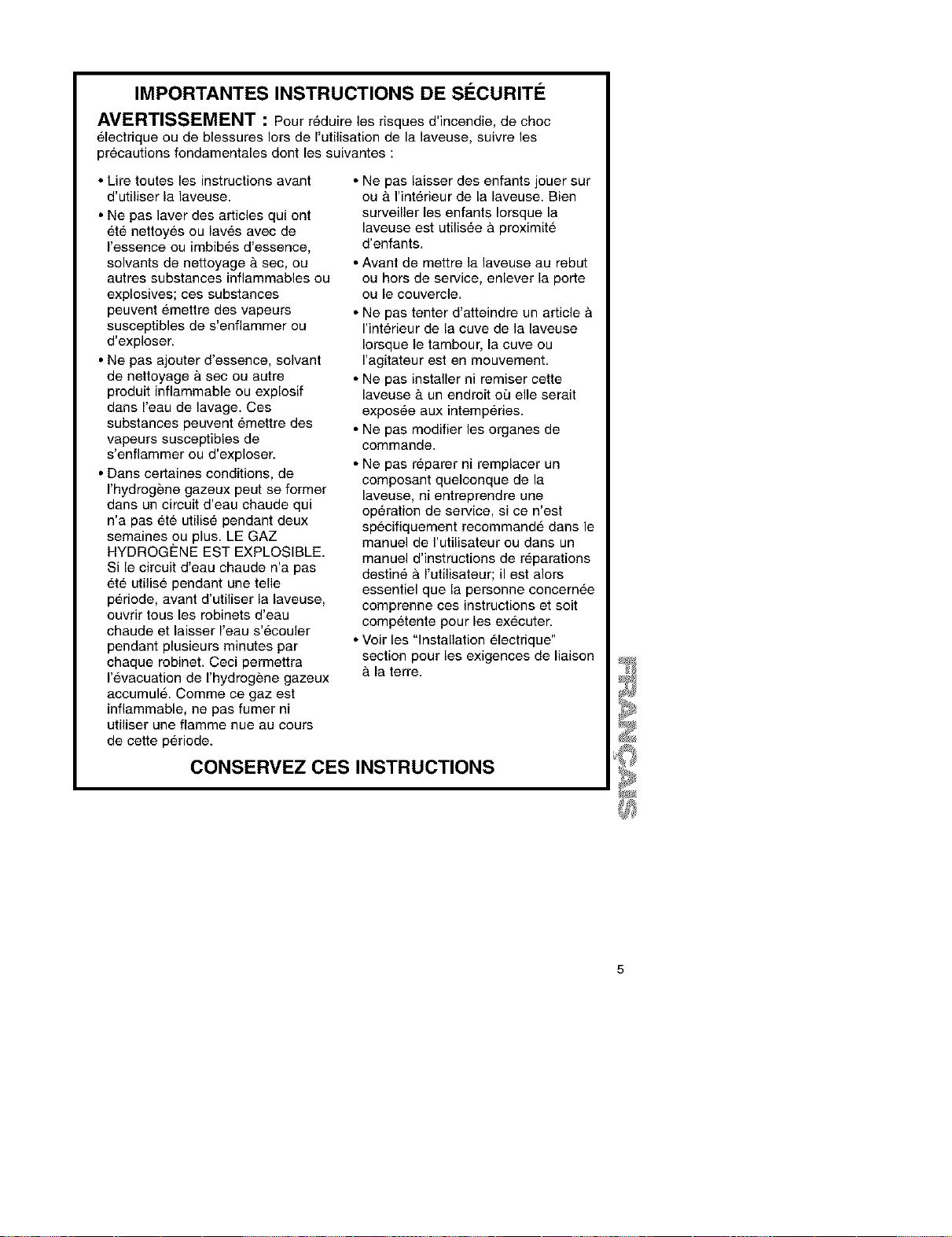

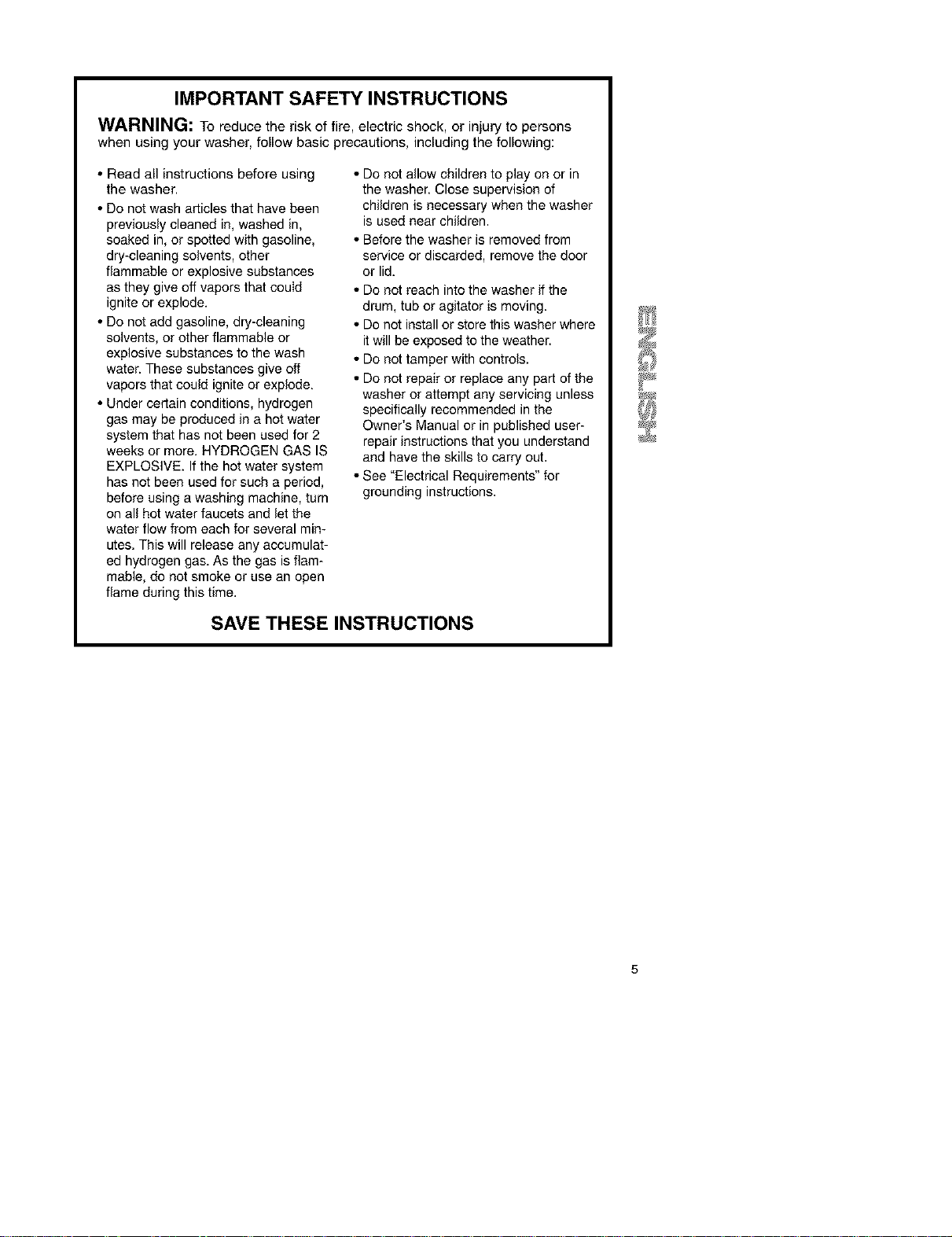

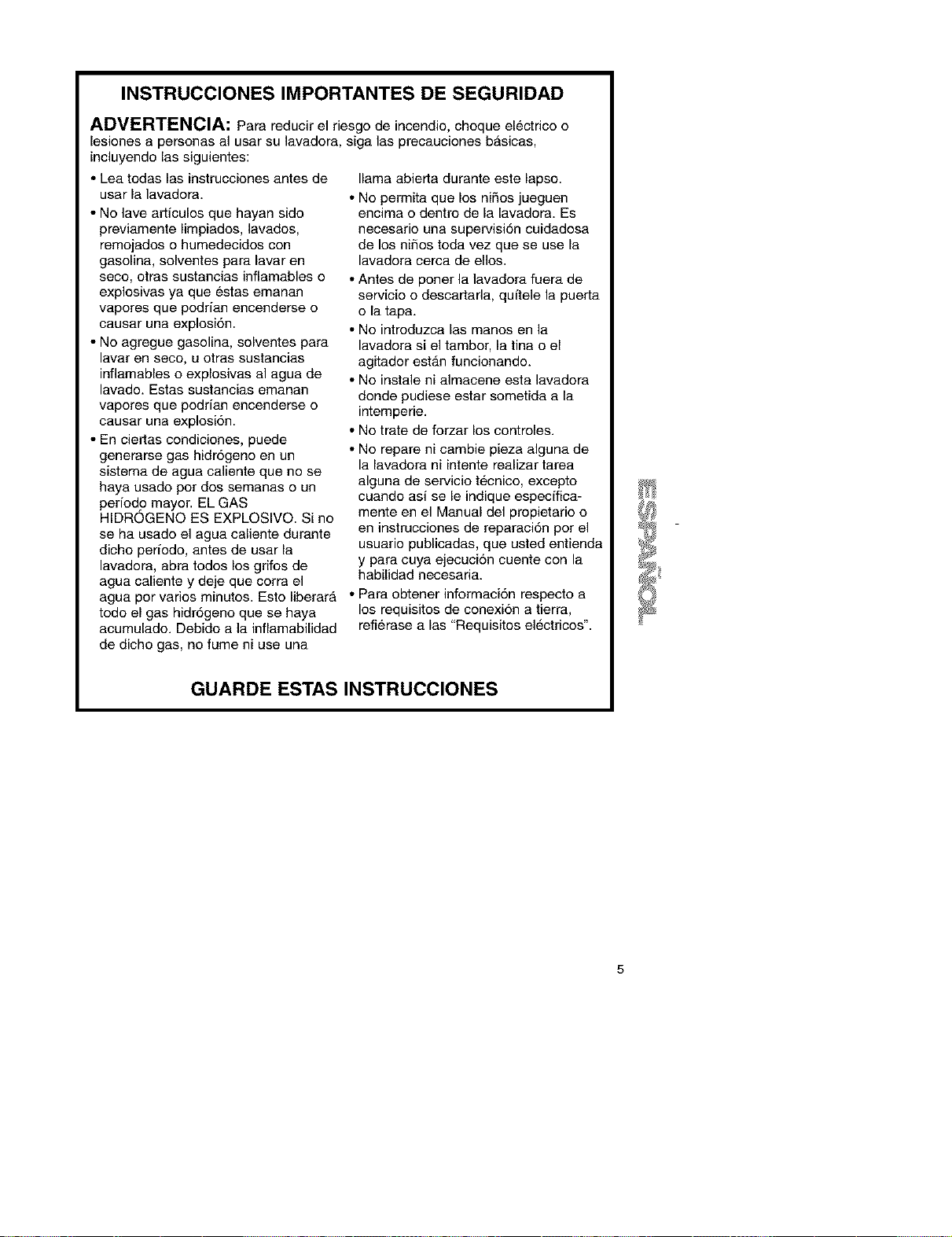

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other

flammable or explosive substances

as they give off vapors that could

ignite or explode.

• Do not add gasoline, dry-cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on all hot water faucets and let the

water flow from each for several min-

utes. This will release any accumulat-

ed hydrogen gas. As the gas is flam-

mable, do not smoke or use an open

flame during this time.

• Do not allow children to play on or in

the washer. Close supervision of

children is necessary when the washer

is used near children.

• Before the washer is removed from

service or discarded, remove the door

or lid.

• Do not reach into the washer if the

drum, tub or agitator is moving.

• Do not installor store this washer where

itwill be exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the

washer or attempt any servicing unless

specifically recommended in the

Owner's Manual or in published user-

repair instructions that you understand

and have the skills to carry out.

• See "Electrical Requirements" for

grounding instructions.

SAVE THESE INSTRUCTIONS

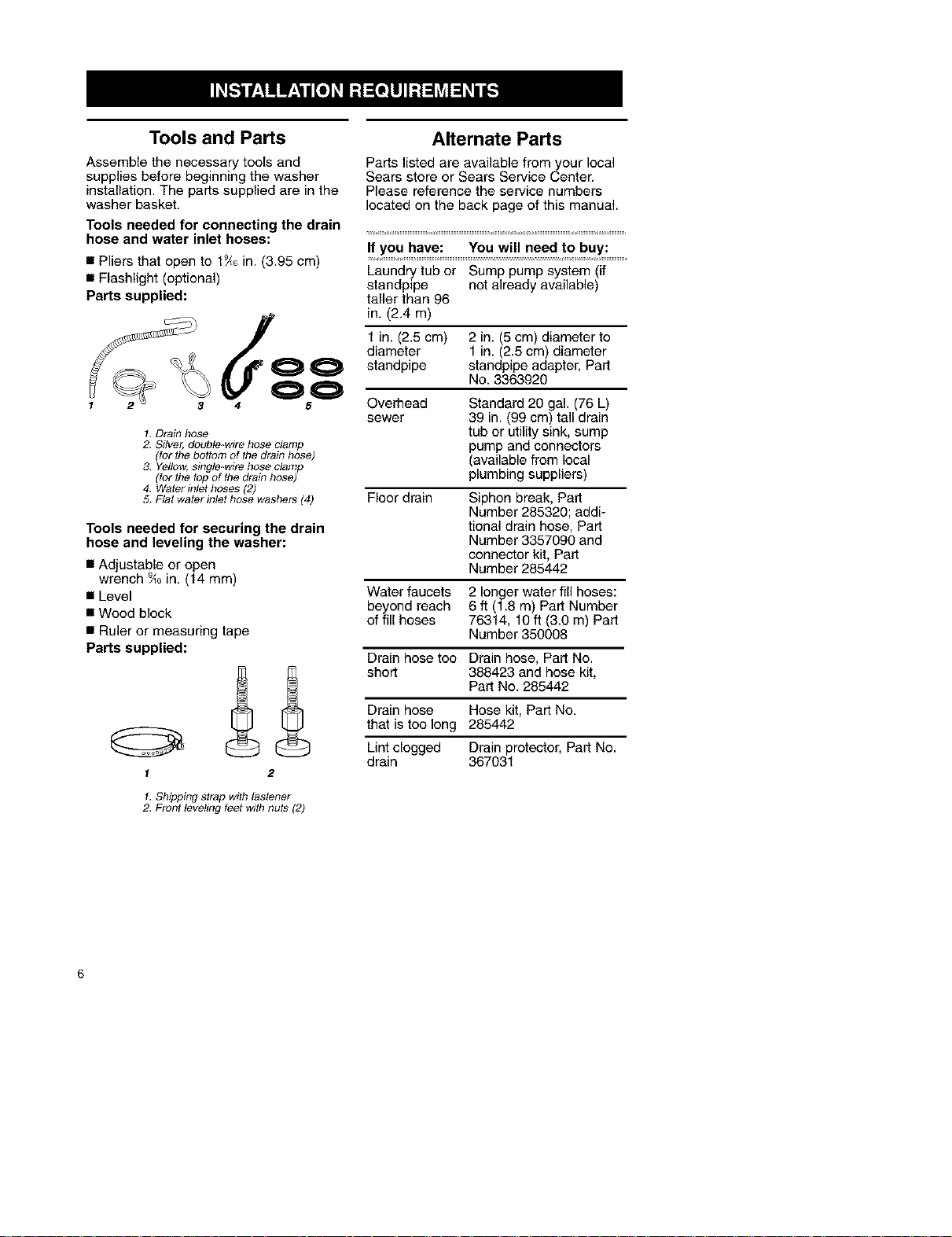

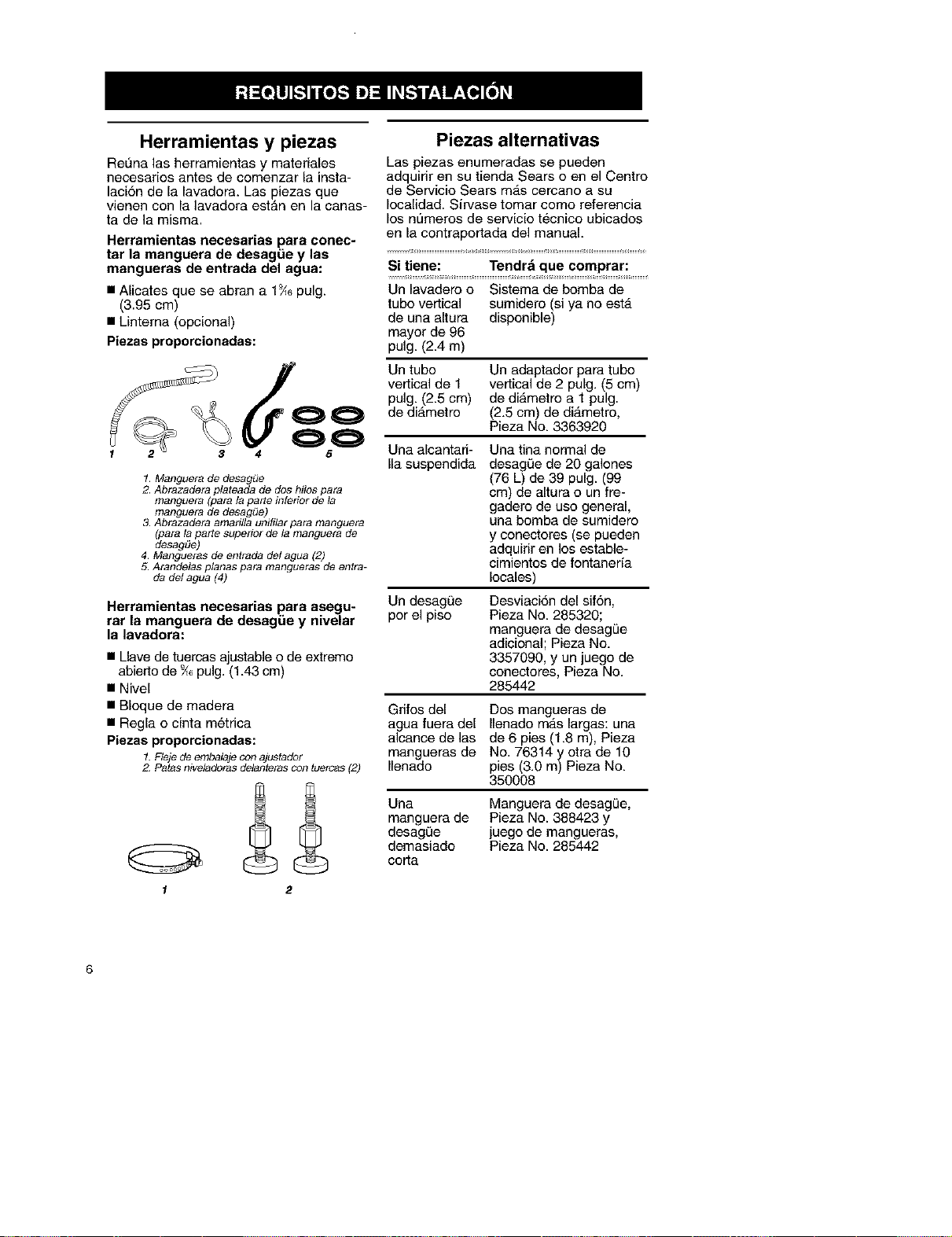

Tools and Parts

Assemble the necessary tools and

supplies before beginning the washer

installation. The parts supplied are in the

washer basket.

Tools needed for connecting the drain

hose and water inlet hoses:

• Pliers that open to 1_8 in. (3.95 cm)

• Flashlight (optional)

Parts supplied:

4 5

1. Drain hose

2. Silver, double-wire hose clamp

(for the bottom of the drain hose)

3. Yellow, single-wire hose clamp

(for the top of the drain hose)

4. Water inlet hoses (2)

5. Flat water inlet hose washers (4)

Tools needed for securing the drain

hose and leveling the washer:

• Adjustable or open

wrench _6 in. (14 mm)

• Level

• Wood block

• Ruler or measuring tape

Parts supplied:

1 2

1. Shipping strap with fastener

2. Front leveling feet with nuts (2)

Alternate Parts

Parts listed are available from your local

Sears store or Sears Service Center.

Please reference the service numbers

located on the back page of this manual.

If you have: You will need to buy:

Laundry tub or Sump pump system (if

standpipe not already available)

taller than 96

in. (2.4 m)

1 in. (2.5 cm) 2 in. (5 cm) diameter to

diameter 1 in. (2.5 cm) diameter

standpipe standpipe adapter, Part

No. 3363920

Overhead Standard 20 gal. (76 L)

sewer 39 in. (99 cm) tall drain

tub or utility sink, sump

pump and connectors

(available from local

plumbingsuppliers)

Floor drain Siphon break, Part

Number 285320; addi-

tional drain hose, Part

Number 3357090 and

connector kit, Part

Number 285442

Water faucets 2 longer water fill hoses:

beyond reach 6 ft (1.8 m) Part Number

of fill hoses 76314, 10 ft (3.0 m) Part

Number 350008

Drain hose toe Drain hose, Part No.

short 388423 and hose kit,

Part No. 285442

Drain hose Hose kit, Part No.

that is toe long 285442

Lint clogged Drain protector, Part No.

drain 367031

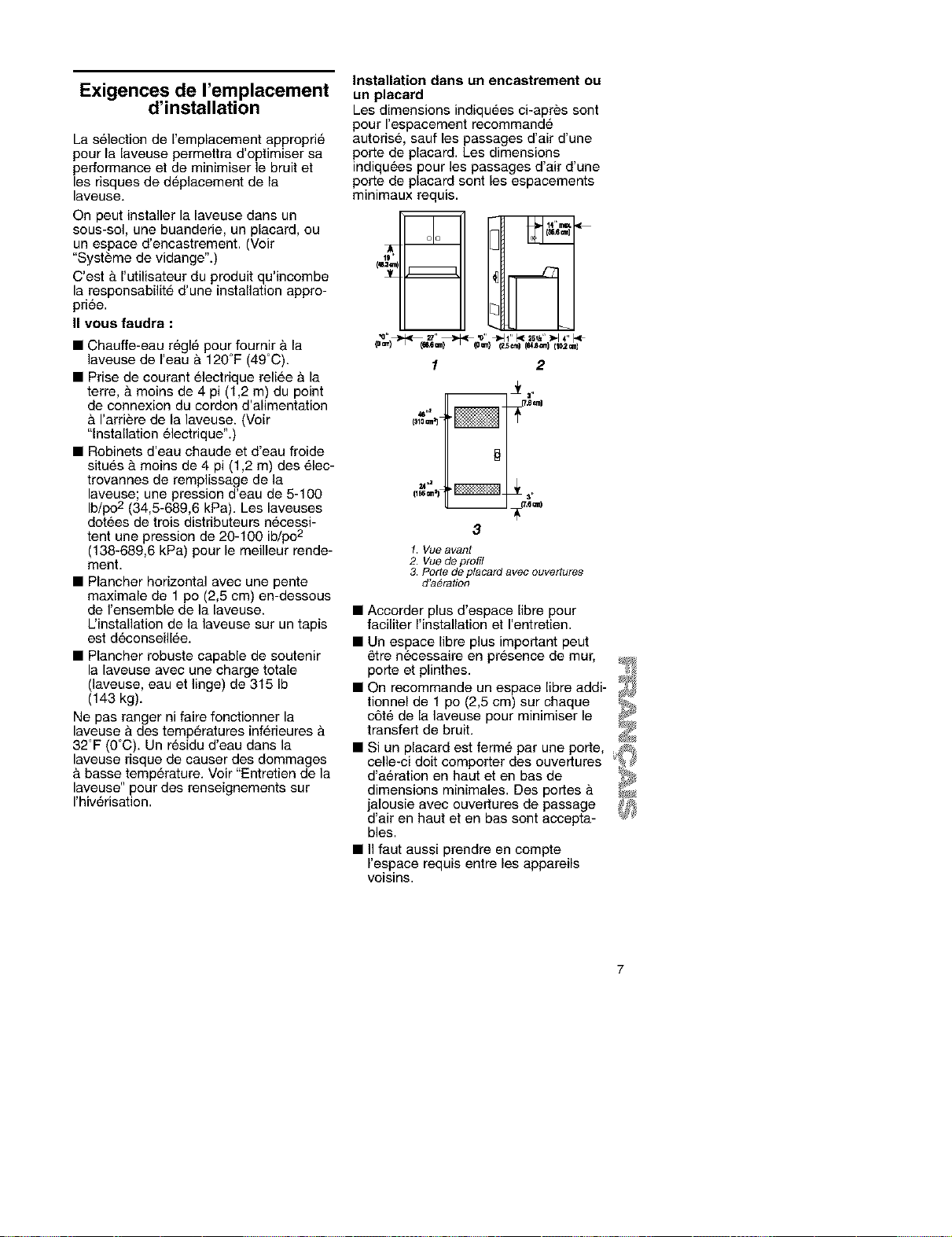

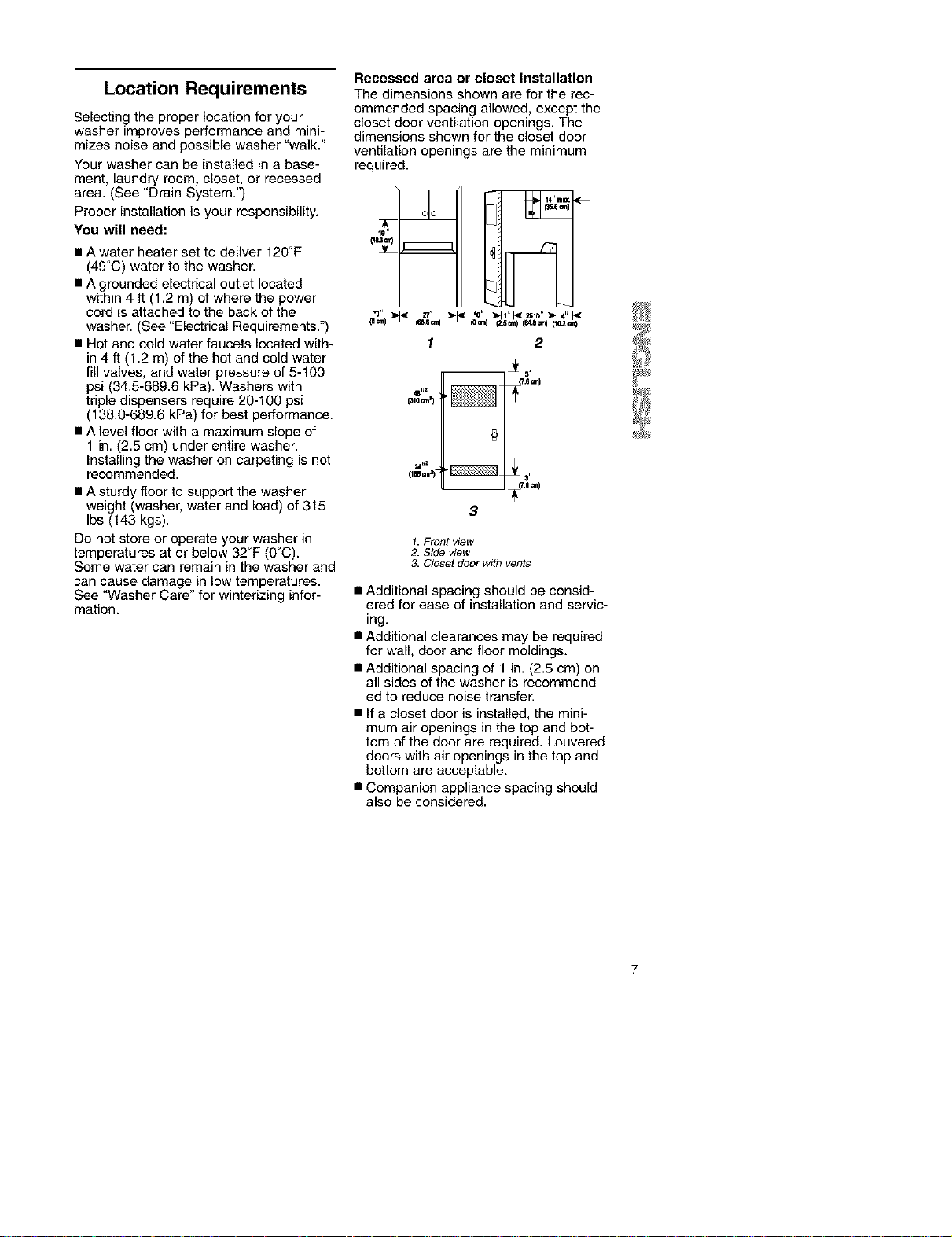

Location Requirements

Selecting the proper location for your

washer improves performance and mini-

mizes noise and possible washer "walk."

Your washer can be installed in a base-

ment, laundry room, closet, or recessed

area. (See "Drain System.")

Proper installation is your responsibility.

You will need:

• A water heater set to deliver 120°F

(49°C) water to the washer.

• A grounded electrical outlet located

within 4 ft (1.2 m) of where the power

cord is attached to the back of the

washer. (See "Electrical Requirements.")

• Hot and cold water faucets located with-

in 4 ft (1.2 m) of the hot and cold water

fill valves, and water pressure of 5-100

psi (34.5-689.6 kPa). Washers with

triple dispensers require 20-100 psi

(138.0-689.6 kPa) for best performance.

• A level floor with a maximum slope of

1 in. (2.5 cm) under entire washer.

Installing the washer on carpeting is not

recommended.

• A sturdy floor to support the washer

weight (washer, water and load) of 315

Ibs (143 kgs).

Do not store or operate your washer in

temperatures at or below 32°F (0°C).

Some water can remain in the washer and

can cause damage in low temperatures.

See "Washer Care" for winterizing infor-

mation.

Recessed area or closet installation

The dimensions shown are for the rec-

ommended spacing allowed, except the

closet door ventilation openings. The

dimensions shown for the closet door

ventilation openings are the minimum

required.

14, ta_" #,

1 2

-- Y 3"

48,,z

24,,I

1. Front view

2. Side view

3. Closet door with vents

• Additional spacing should be consid-

ered for ease of installation and servic-

ing.

• Additional clearances may be required

for wall, door and floor moldings.

• Additional spacing of 1 in. (2.5 cm) on

all sides of the washer is recommend-

ed to reduce noise transfer.

• If a closet door is installed, the mini-

mum air openings in the top and bot-

tom of the door are required. Louvered

doors with air openings in the top and

bottom are acceptable.

• Companion appliance spacing should

also be considered.

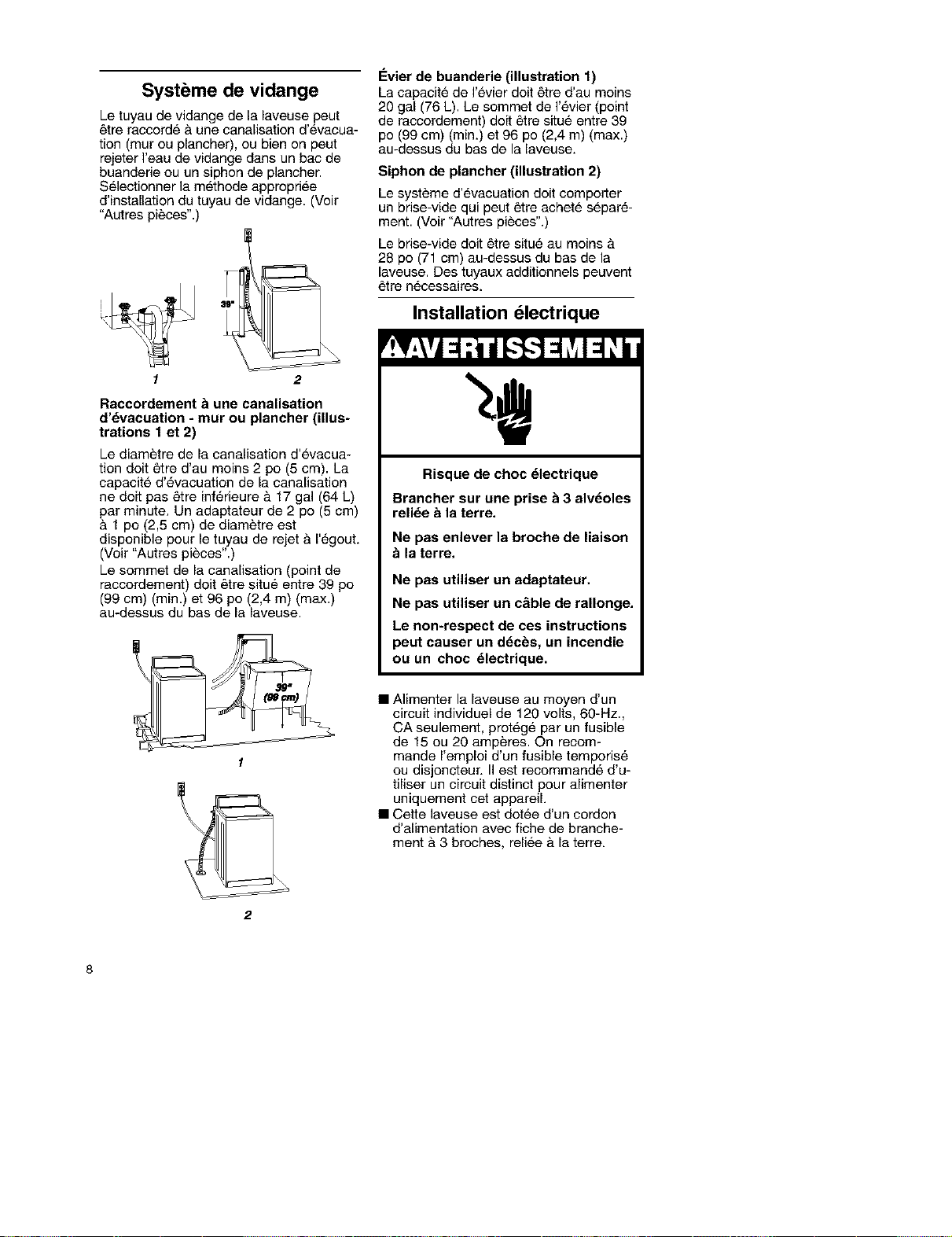

Drain System

The washer can be installed using the

standpipe drain system (floor or wall), the

laundry tub drain system, or the floor

drain system. Select the drain hose instal-

lation method you need. (See "Alternate

Parts.")

1 2

Standpipe drain system - wall or floor

(view 1 & 2)

The standpipe drain requires a minimum

diameter standpipe of 2 in. (5 cm). The

minimum carry-away capacity can be no

less than 17 gal. (64 L) per minute. A 2 in.

(5 cm) diameter to 1 in. (2.5 cm) diameter

standpipe adapter kit is available. (See

"Alternate Parts.")

The top of the standpipe must be at least

39 in. (99 cm) high and no higher than 96

in. (2.4 m) from the bottom of the washer.

Floor drain system (view 2)

The floor drain system requires a siphon

break that may be purchased separately.

(See "Alternate Parts.")

The siphon break must be a minimum of

28 in. (71 cm) from the bottom of the

washer. Additional hoses might be

needed.

Electrical Requirements

Electrical Shock Hazard

Plug into a grounded

3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these

instructions can result in

death, fire, or electrical shock.

• A 120-volt, 60-Hz., AC-only, 15- or 20-

ampere, fused electrical supply is

required. T_me-delay fuse or circuit

breaker is recommended. It is recom-

mended that a separate circuit serving

only this appliance be provided.

• This washer is equipped with a power

supply cord having a 3 prong ground

plug.

Laundry tub drain system (view 1)

The laundry tub needs a minimum 20 gal.

(76 L) capacity. The top of the laundry tub

must be at least 39 in. (99 cm) above the

floor and no higher than 96 in. (2.4 m)

from the bottom of the washer.

• To minimize possible shock hazard, the

cord must be plugged into a mating, 3

prong, ground-type outlet, grounded in

accordance with local codes and ordi-

nances. Ifa mating outlet is net avail-

able, it is the personal responsibility and

obligation of the customer to have the

properly grounded outlet installed by a

qualified electrician.

• If codes permit and a separate ground

wire is used, it is recommended that a

qualified electrician determine that the

ground path is adequate.

• Do not ground to a gas pipe.

• Check with a qualified electrician if you

are not sure the washer is properly

grounded.

• Do not have a fuse in the neutral or

ground circuit.

1.3 prong grounding plug

2. 3 prong grounding-type outlet

3. Ground prong

4. Power supply cord

GROUNDING

INSTRUCTIONS

For a grounded, cord-connected

washer:

This washer must be grounded. In the

event of a malfunction or breakdown,

grounding will reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARNING: Improper connection of

the equipment-grounding conductor can

result in a risk of electric shock. Check

with a qualified electrician or service-

man if you are in doubt as to whether

the appliance is properly grounded.

Do net modify the plug provided with

the appliance - if it will not fit the outlet

have a proper outlet installed by a

qualified electrician.

For a permanently connected

washer:

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipment grounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

Before You Start

3. Cut the shipping strap about 16 in.

(40 cm) from plug end. Look for the

words "CUT HERE." Discard end with

the cotter pins. Slide remainder of

shipping strap from the power cord.

You will use the remainder of the

shipping strap later to secure the

drain hose.

• To prevent floor damage, set the

washer onto cardboard before moving

across floor.

• Move the washer to within approximate-

ly 3 ft (90 cm) of the final location.

Remove Shipping Strap

Removing the shipping strap is necessary

for smooth operation. If the shipping strap

is not removed, the washer will make

excessive noise.

1. Do not cut yellow strap. Pull yellow

strap firmly, until completely removed

from washer. Depending on your

model, there will be either two or three

cotter pins on the end of the shipping

strap when it is pulled out of the

washer. The electrical plug is attached

to this shipping strap.

2. Pull firmly to remove the end of the

shipping strap that remains pinned to

the back of the washer. This will

release the rear self-leveling feet.

Connect Drain Hose

Proper connection of the drain hose will

protect your floors from damage due to

water leakage. To prevent the drain hose

from coming off or leaking, it must be

installed per the following instructions.

IMPORTANT: To ensure proper installa-

tion, this procedure must be followed

exactly.

1. Check the drain hose to see if it is

the proper length.

2. Wet the inside of the straight end of

the drain hose with tap water. DO

NOT USE ANY OTHER LUBRICANT.

3. Squeeze ears of silver, double-wire

clamp with pliers to open. Place

clamp over the straight end of the

drain hose _,4in. (6 mm) from the end.

,/_1/4"

(6 ram)

4. Open clamp. Twist hose back and

forth while pushing down onto drain

connector at the bottom of the wash-

er. Continue until hose contacts the

ribbed stop on the cabinet.

5. Place clamp over area marked

"CLAMP." Release clamp.

1/4"

rnm)

1. Drain Hose

2. Clamp

& Ribbed Stop

4. Cabinet

For standpipe or laundry tub drain

systems:

1. Open yellow, single-wire clamp with

pliers and slide over hooked end of

drain hose to secure the rubber and

corrugated sections together.

• For floor drain installation, see kit num-

ber required under "Alternate Parts."

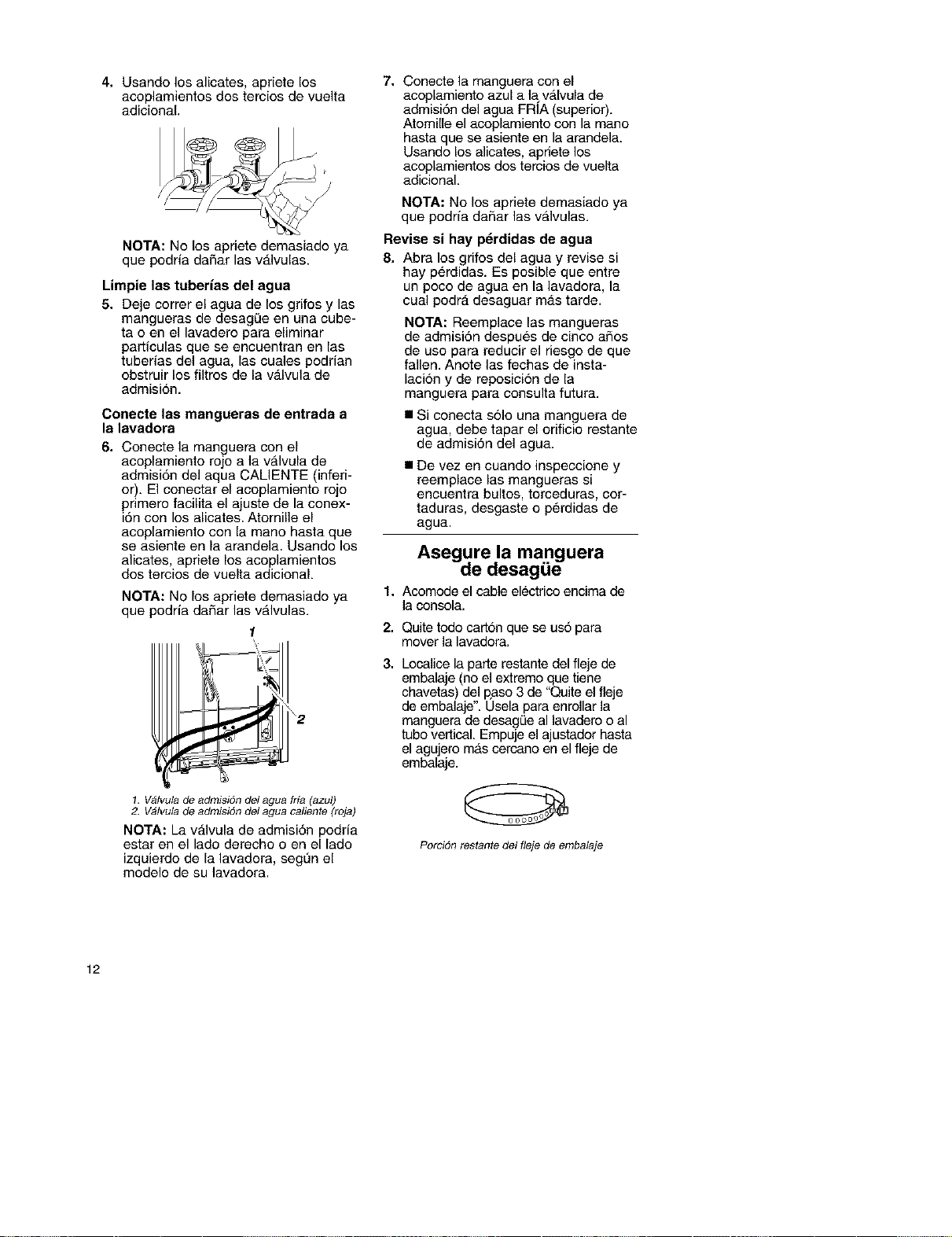

Connect Inlet Hoses

1. Insert new flat washers (supplied) into

each end of the inlet hoses. Firmly

seat the washers in the couplings.

1 2

1. Coupling

2. Washer

Connect the inlet hoses to the water

faucets

Make sure the washer basket is empty.

2. Attach the hose with the red coupling

to the hot water faucet. Screw on cou-

pling by hand until seated on the

washer.

3. Attach the hose with the blue coupling

to the cold water faucet. Screw on

coupling by hand until seated on the

washer.

4. Using pliers, tighten the couplings with

an additional two-thirds turn.

1. Hooked end

2. Drain hose

2. Put hooked end of drain hose into

laundry tub or standpipe. Rotate

hook to eliminate kinks.

To prevent drain water from going

back into the washer:

• Do not straighten hooked end of drain

hose. Do not force excess drain hose

into standpipe. Hose should be

secure, but loose enough to provide a

gap of air.

• Do not lay excess drain hose in bot-

tom of laundry tub.

NOTE: Do not overtighten. Damage to

the valves can result.

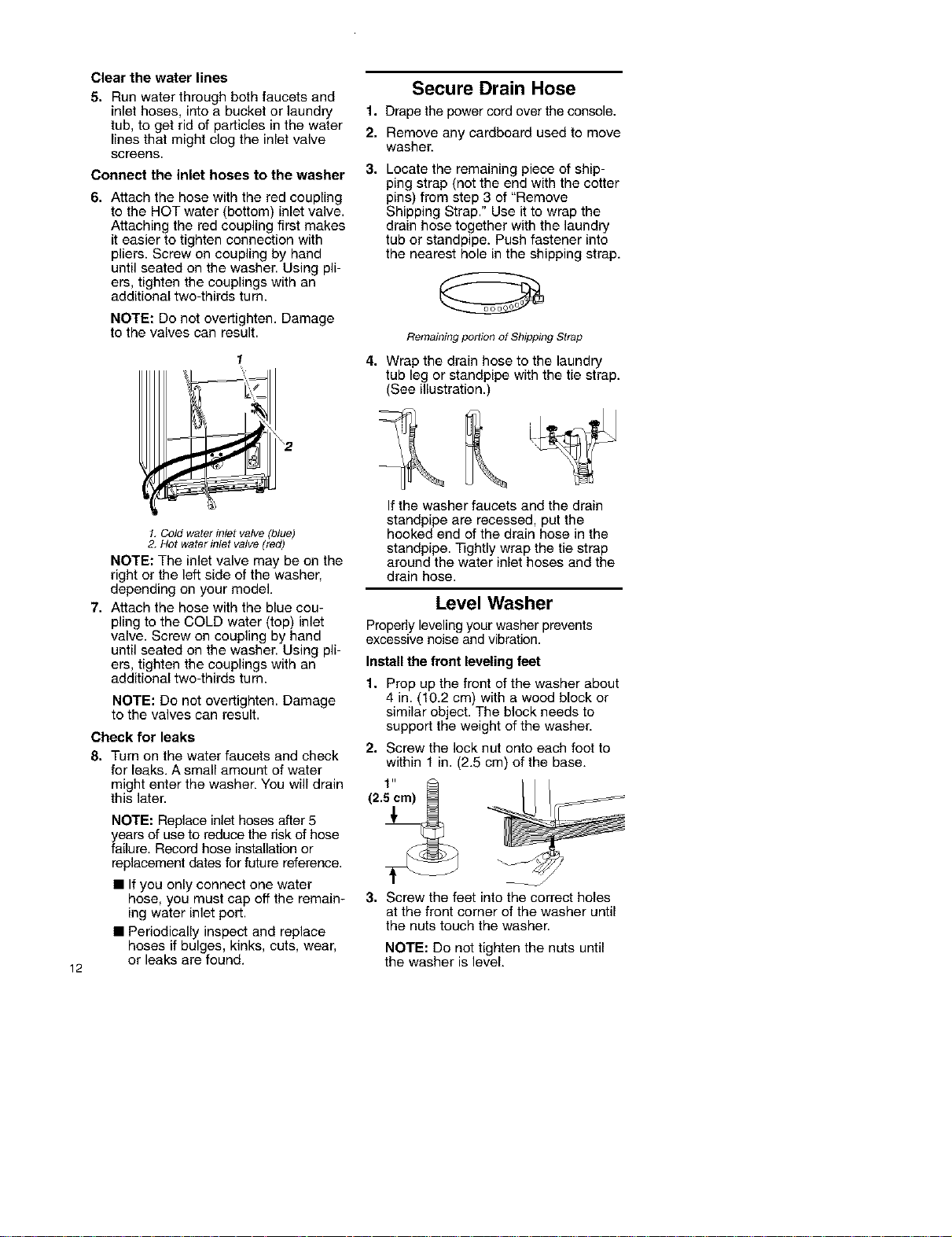

Clear the water lines

5. Run water through both faucets and

inlet hoses, into a bucket or laundry

tub, to get rid of particles in the water

lines that might clog the inlet valve

screens.

Connect the inlet hoses to the washer

6. Attach the hose with the red coupling

to the HOT water (bottom) inlet valve.

Attaching the red coupling first makes

it easier to tighten connection with

pliers. Screw on coupling by hand

until seated on the washer. Using pli-

ers, tighten the couplings with an

additional two-thirds turn.

NOTE: Do not overtighten. Damage

to the valves can result.

1. Cold water inlet valve (blue)

2. Hot water inlet valve (red)

NOTE: The inlet valve may be on the

right or the left side of the washer,

depending on your model.

7. Attach the hose with the blue cou-

pling to the COLD water (top) inlet

valve. Screw on coupling by hand

until seated on the washer. Using pli-

ers, tighten the couplings with an

additional two-thirds turn.

NOTE: Do not overtighten. Damage

to the valves can result.

Check for leaks

8. Turn on the water faucets and check

for leaks. A small amount of water

might enter the washer. You will drain

this later.

NOTE: Replace inlet hoses after 5

years of use to reduce the risk of hose

failure. Record hose installation or

replacement dates for future reference.

• Ifyou only connect one water

hose, you must cap off the remain-

ing water inlet port.

• Periodically inspect and replace

hoses if bulges, kinks, cuts, wear,

or leaks are found.

Secure Drain Hose

Drape the power cord over the console.

Remove any cardboard used to move

washer.

Locate the remaining piece of ship-

ping strap (not the end with the cotter

pins) from step 3 of "Remove

Shipping Strap." Use it to wrap the

drain hose together with the laundry

tub or standpipe. Push fastener into

the nearest hole in the shipping strap.

Remaining portion of Shipping Strap

4. Wrap the drain hose to the laundry

tub leg or standpipe with the tie strap.

(See illustration.)

If the washer faucets and the drain

standpipe are recessed, put the

hooked end of the drain hose in the

standpipe. Tightly wrap the tie strap

around the water inlet hoses and the

drain hose.

Level Washer

Propedy leveling your washer prevents

excessive noise and vibration.

Install the front leveling feet

1. Prop up the front of the washer about

4 in. (10.2 cm) with a wood block or

similar object. The block needs to

support the weight of the washer.

2. Screw the lock nut onto each foot to

within 1 in. (2.5 cm) of the base.

3. Screw the feet into the correct holes

at the front corner of the washer until

the nuts touch the washer.

NOTE: Do not tighten the nuts until

the washer is level.

4. Tiltthewasherbackandremovethe

woodblock.Gentlylowerthewasher

tothefloor.

5. Slideto final location.

6. Check the levelness of the washer

by placing a level on the top edges

of the washer; first side-to-side, then

front-to-back.

3. Check to be sure you have all of

your tools.

4. Check to be sure that the yellow

shipping strap was removed from the

back of the washer and used to

secure the drain hose.

Dispose/recycle all packaging

materials.

Check to be sure the water faucets

are on.

Check for leaks around faucets and

inlet hoses.

If the washer is not level, move the

washer out slightly, tip back, prop up

the front of the washer with the wood

block and adjust the feet up or down

as necessary. Repeat this step until

washer is level.

7. After the washer is in the final loca-

tion and level, use a _6in. (1.43 cm)

open-end wrench to turn the nuts on

the feet tightly against the washer

cabinet.

If the nuts are not tight against the

washer cabinet, the washer may

vibrate.

8. Tilt the washer forward until the rear

of the washer is at least 4 in. (10.2

cm) off the floor. You may hear the

self-adjusting rear feet click into

place. Lower the washer to the floor.

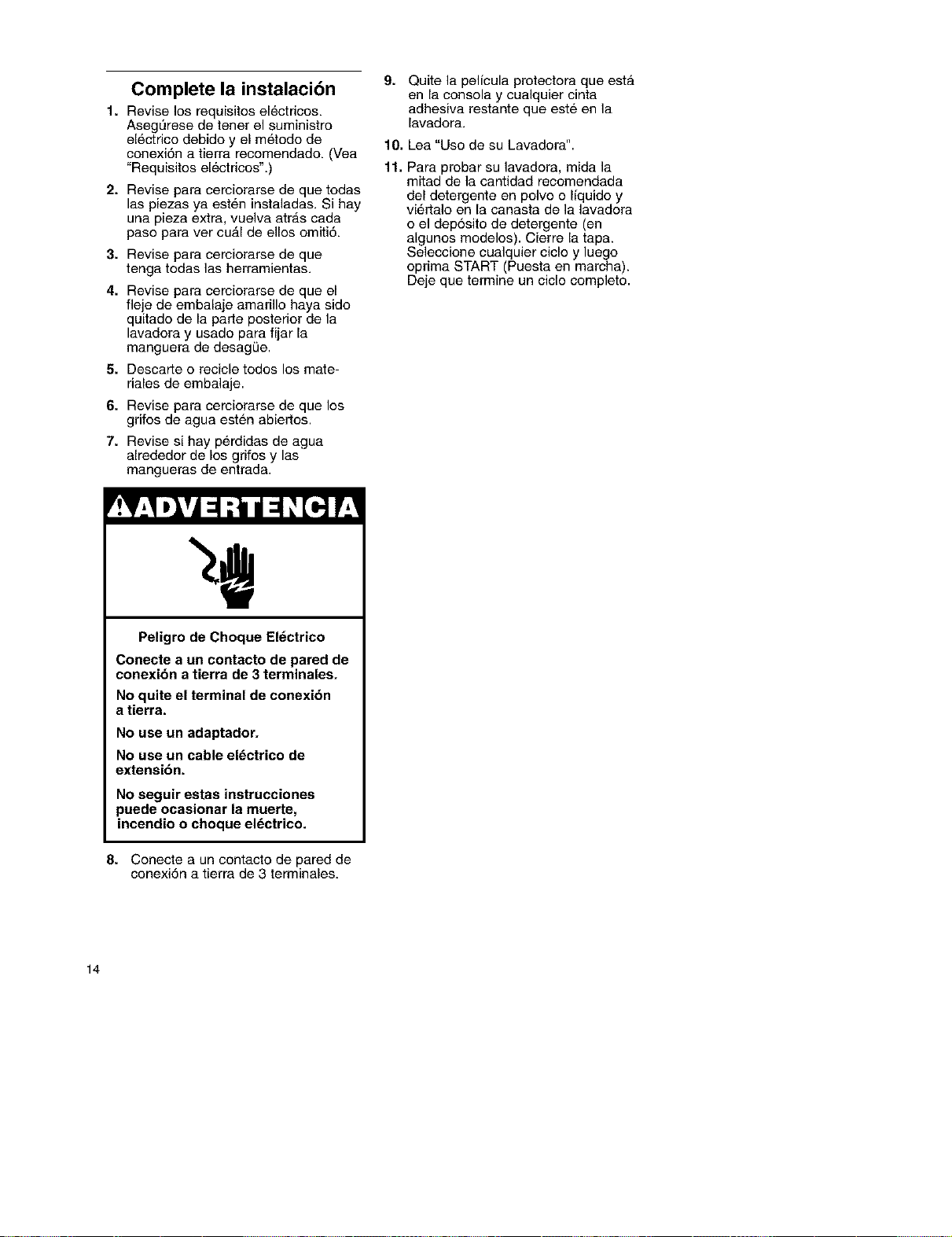

Complete Installation

1. Check the electrical requirements. Be

sure that you have the correct electri-

cal supply and the recommended

grounding method. (See "Electrical

Requirements.")

2. Check to be sure all parts are now

installed. If there is an extra part, go

back through the steps to see which

step was skipped.

Electrical Shock Hazard

Plug into a grounded

3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these

instructions can result in

death, fire, or electrical shock.

8. Plug into a grounded 3 prong outlet.

9. Remove the protective film on the

console and any tape remaining on

the washer.

10. Read "Washer Use."

11. To test your washer, measure half of

the normal recommended amount of

powdered or liquid detergent and

pour it into the washer basket or

detergent dispenser (on some mod-

els). Close the lid. Select any cycle,

and then press START. Allow it to

complete one whole cycle.

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

NOTE: The drawings in this section show

the basic features of all models covered

by this manual. Refer to the supplied

"Feature Sheet" for your washer's particu-

lar features.

Fire Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has

ever had any type of oil on it

(including cooking oils).

Doing so can result in death,

explosion, or fire.

LID INSTRUCTIONS

These instructions are found under the

lid of your washer.

Add measured detergent to the washer basket.

Make the selections for these washer controls.

1. SELECT & ADJUST

• WATER LEVEL Adjust to load size.

• WASH / RINSE TEMP ....... Selection is based on type of fabric and soil.

2. SELECT CYCLE Choose more time for heavily soiled loads and

less time for lightly soiled loads.

3. PULL TIMER TO START ..... Lid must be closed to complete cycle.

PUSH TIMER TO STOR

Antiperspirants, Deodorants

Treat with a paste of ammonia and

color safe bleach. Let stand for 30 min-

utes. Wash in hottest water safe for fab-

ric.

Blood

Rinse immediately or soak in cold water

with detergent for 30 minutes. Rinse.

Rub detergent into any remaining

stains. Rinse thoroughly. Wash.

Milk, Ice Cream

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. Repeat if necessary. If stain

remains, apply a few drops of liquid

detergent. Rinse. If stain remains, soak.

Wash.

Grass

Use an enzyme presoak or rub enzyme

detergent on the stain. Launder with

detergent and bleach appropriate for the

fabric.

Ketchup, Tomato Products

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. If stain remains, apply a liquid

detergent to stain or soak in warm

water with detergent. Rewash.

Mud

Brush off the dry mud. Rinse under cold

water. Pretreat with a paste of detergent

and water. Launder using detergent and

bleach safe for the fabric.

STARTING YOUR WASHER

1. Add measured detergent directly into

washer basket. Then place a load of

sorted clothes in the washer.

2. Close washer lid.

3. Set WATER LEVEL Control O based on

the size of your wash load.

4. Set the WATER TEMPERATURE

Control 0.

5. Push the Cycle Selector Control (Timer)

Knob _ in and tum to the right. Set

cycle and time according to the type of

fabric in the load.

6. Pull the Cycle Selector Control (Timer)

Knob _ out. The dial will rotate as the

cycle progresses. The knob will not

rotate.

STOPPING/RESTARTING

YOUR WASHER

• To stop the washer at any time, push

the Cycle Selector Control (Timer)

Knob in _.

• Pull the knob out to restart.

WATER LEVEL WATER _ERATURE

_.__ _°_° °_° ,_,

pERMANENT _£SS

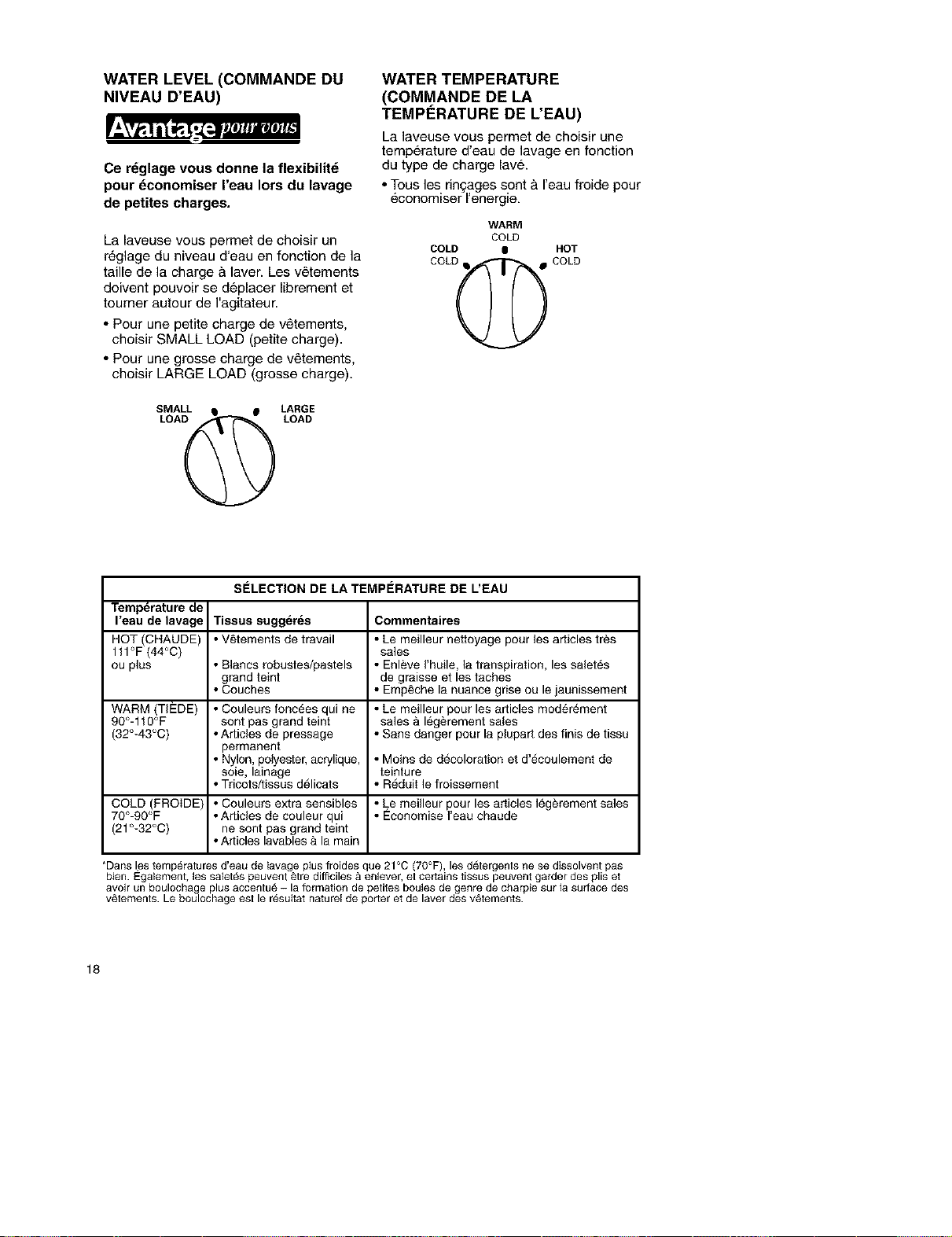

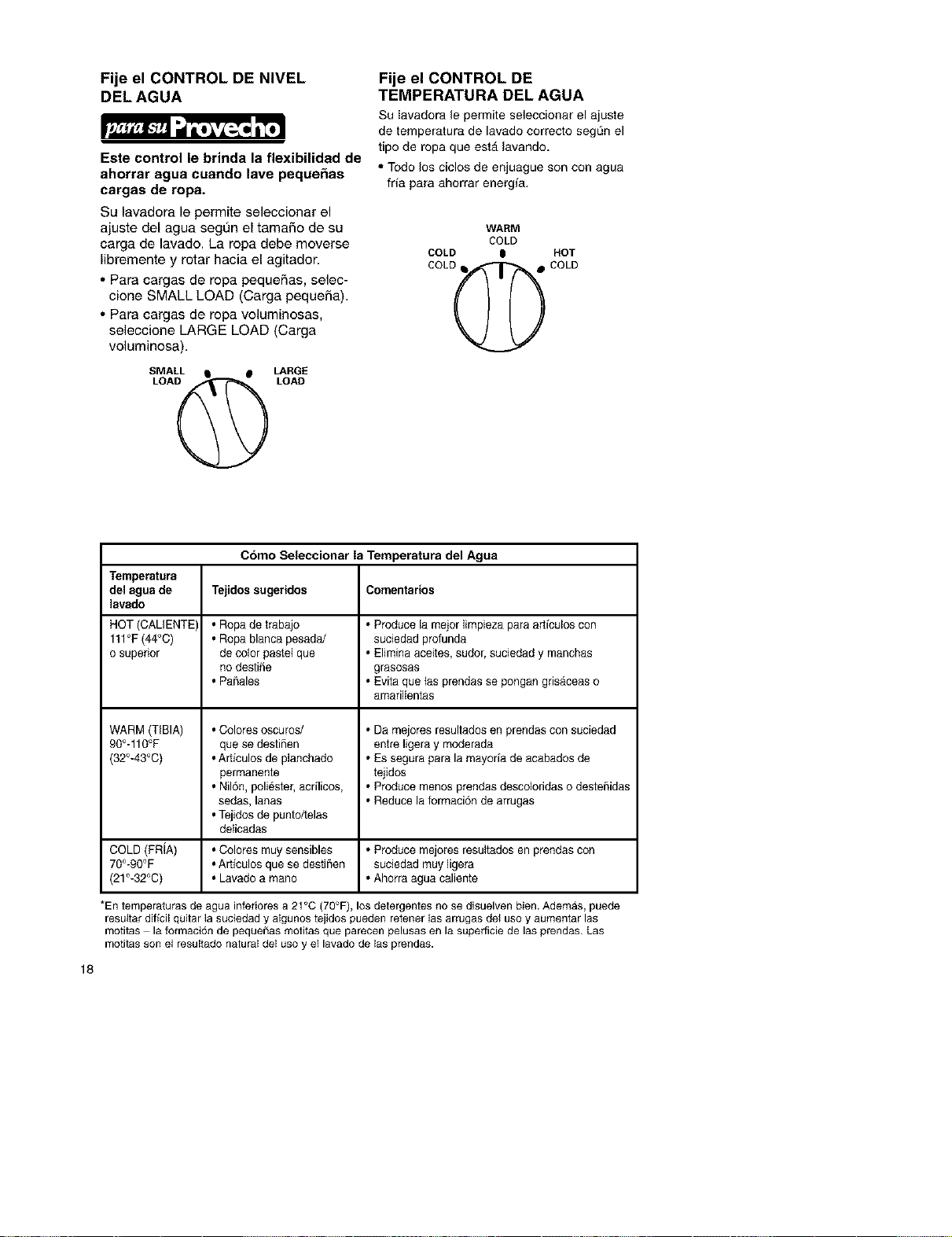

SET WATER LEVEL CONTROL

This control gives you the flexibility to

save water when washing small loads.

Your washer lets you select a water

setting based on the size of your

wash load. Clothes should move freely

and roll toward the agitator.

• For a small load of clothes, select

SMALL LOAD.

• For a large load of clothes, select

LARGE LOAD.

SMALL • • LARGE

LOADQ LOAD

SET WATER TEMPERATURE

CONTROL

Your washer lets you select a wash

water setting based on the type of load

you are washing.

• All rinses are cold to save energy.

WARM

COLD

COLD • HOT

COLD. COLD

Selecting Water Temperatures

Wash Water

Temperature Suggested Fabrics Comments

HOT • Work clothes • Best cleaning for heavily soiled items

111°F(44°C) • Sturdy whites/ • Removes oils, perspiration, greasy soils

or above colorfast pastels and stains

• Diapers • Preventsgraying or yellowing

WARM • Dark/non-colorfast colors • Bestfor moderately soiled to lightly soiled items

90°-110°F • Permanent press items • Safe for most fabric finishes

(32°-43°C) • Nyton, polyester, acrylics, ° Lessfading and dye bleeding

silks, woolens • Reduceswrinkling

• Knits/delicate fabrics

COLD* • Extra-sensitive colors * Bestfor very lightty soiled items

70°-90°F • Non-colorfast items • Saves hotwater

(21°-32°C) • Hand washables

*In wash water temperatures colder than 70°F (21°C), detergents do not dissolve well. Also,

soils may be difficult to remove and some fabrics may retain wear wrinkles and have

increased pilling - the formation of small lint-like balls on the surface of garments. Pilling is

the natural result of wearing and washing of garments.

SETTING YOUR CYCLE

SELECTOR (TIMER) CONTROL

Use this control to choose the agitation

time and to start the washer.

• For heaW soil and sturdy fabrics,

use the full time.

• For lightsoil and delicate fabrics,

use less time.

PERMANENT PRESS

The PERMANENT PRESS Cycle

includes a load cooling process

that reduces wrinkling compared

to other cycles,

You can select up to 8 minutes of

wash time.

NOTE: When the timer reaches PAUSE,

the washer will drain and pause for no

more than two minutes while some of

the wash water is drained and replaced

with rinse water.

HEAVY DUTY

Usethis cycleto getupto 14 minutes

of washtimeforsturdy orheavily soiled

loads.

GENTLE

Use this cycle for cleaning lightly to

moderately soiled delicate items and

washable knits. The cycle features a

periodic agitation and soak.

SOAK

Use this cycle to help remove heavy soils

and stains that need pretreatment.

• Use WARM water when soaking. Hot

water can set stains.

• Use the amount of detergent or presoak

additive recommended by the

manufacturer.

• When the SOAK cycle ends, add deter-

gent and set a new wash cycle.

NOTE: Some "HAND WASH" items,

particularly wool, naturally shrink when

washed either in the sink or in the wash-

er. Keep this in mind when you purchase

items labeled "HAND WASH." Items that

shrink should be dried flat. Block these

items by gently stretching to original mea-

surements.

PERMANENTPRESS

REGULAR

SHORT

HEAVY DUTY lo

iSGENTLE

SOAK 20

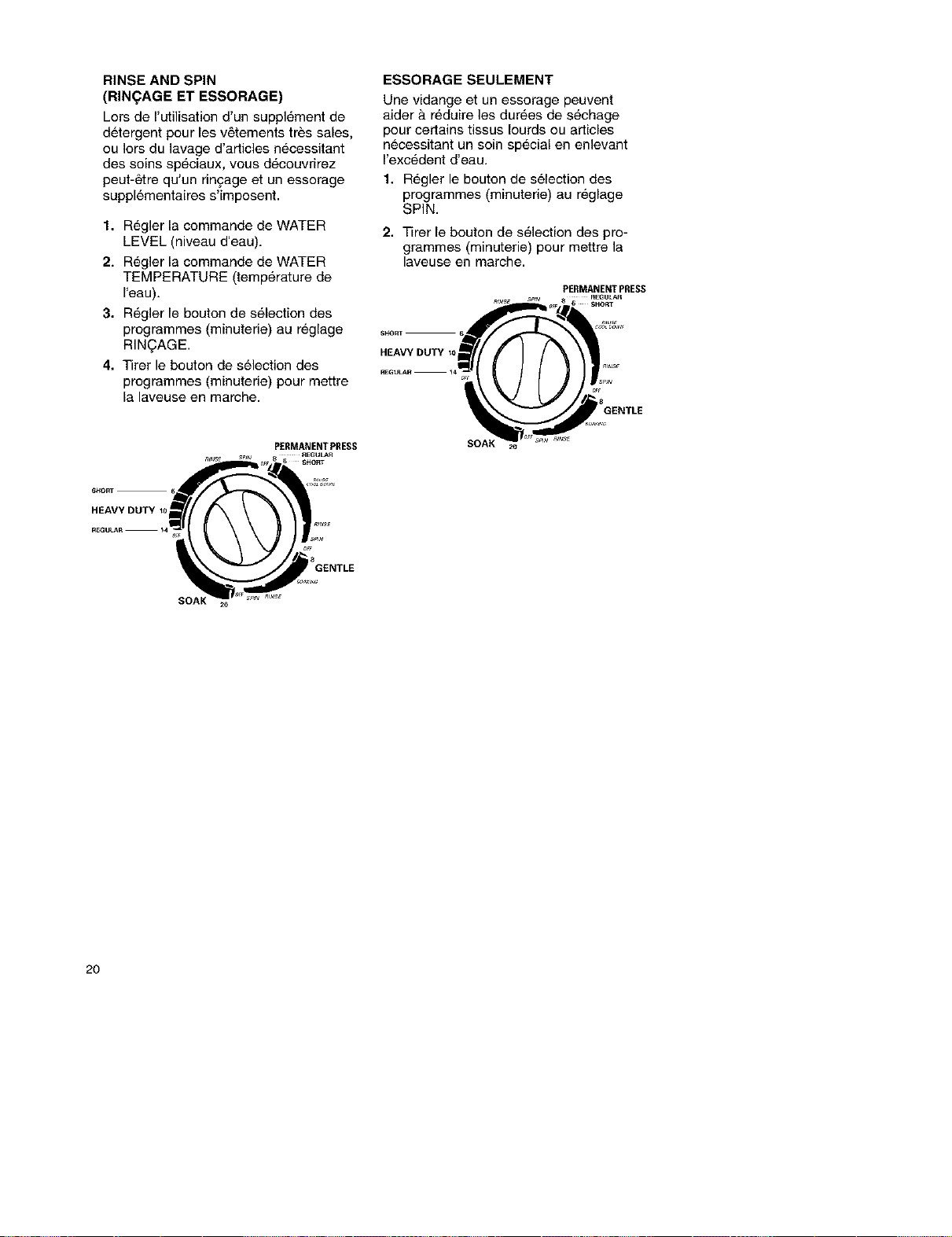

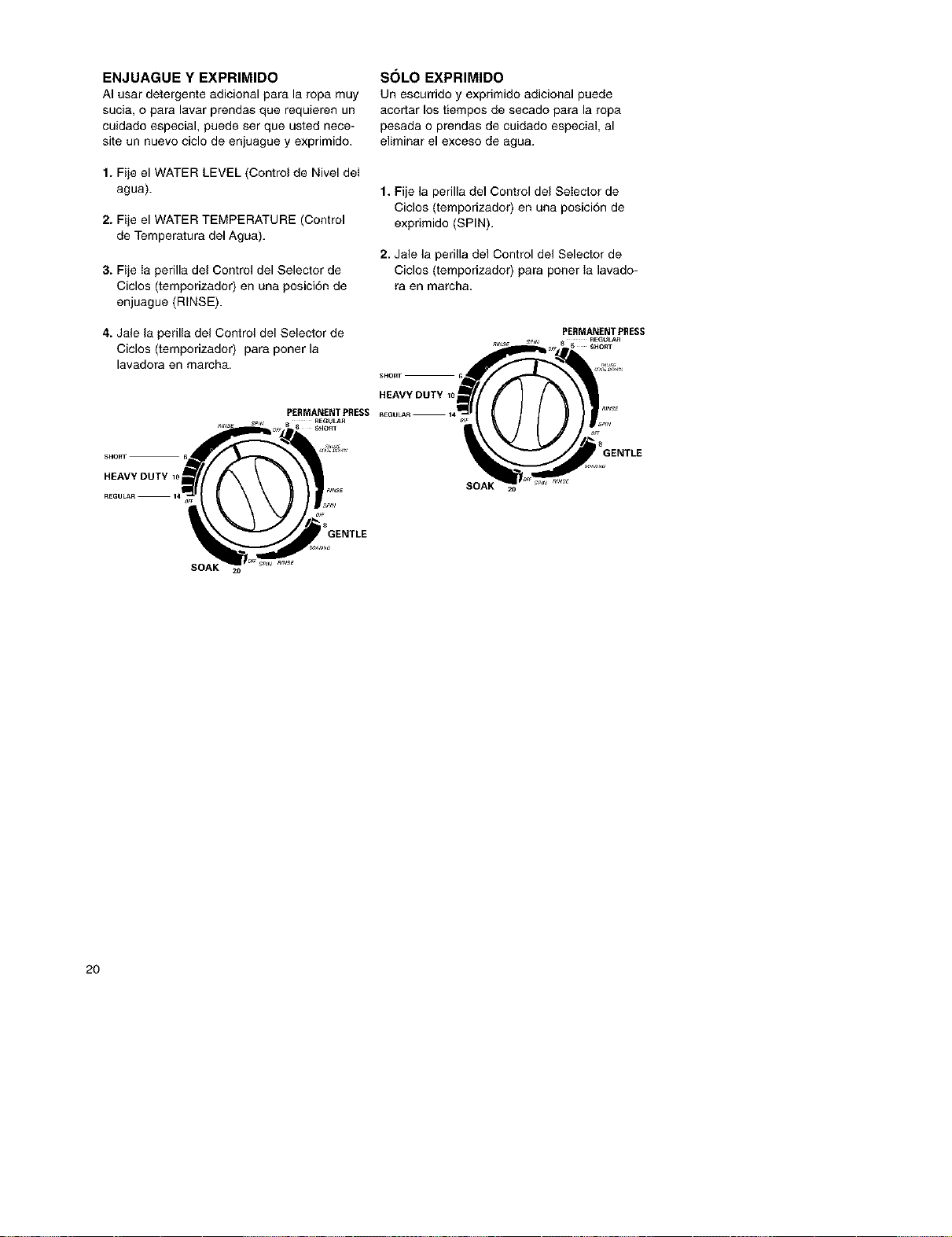

RINSE AND SPIN

When using extra detergent for heavily

soiled clothes, or washing special-care

items, you may find an extra rinse and

spin is needed.

1. Set WATER LEVEL Control.

2. Set WATER TEMPERATURE Control.

3. Set the Cycle Selector Control (Timer)

Knob to a RINSE setting.

4. Pull Cycle Selector Control (Timer)

Knob out to start washer.

SPIN ONLY

A drain and spin may help shorten drying

times for some heavy fabrics or special-

care items by removing excess water.

1. Set the Cycle Selector Control (Timer)

Knob to a SPIN setting.

2. Pull the Cycle Selector Control (Timer)

Knob out to start washer.

PERMANENT PRESS

SHORT

PERMANENT PRESS HEAVY DUTY 1o

HEAVY DUTY 1C

_SGENTLE

iSGENTLE

UNDERSTANDING WHAT HAPPENS IN EACH CYCLE

PERMANENT

PRESS

Fill to

select;d level

Wash

select;d time

Partial

Drain

Pause

HEAVY DUTY

Fill to

_ selected

level

Wash

selected

time

Drain -

no spin

Fill for

cool down

Wash

F_ Drain -

no spin

Spin

Fill to

select;d level

Rinse

Spin

Fill to

selected

level

Rinse

Drain -

no spin

Spin

Off

I Drain -

_' I no spin

Spin

Off

SOAK

Fill to

selected

level

Agitate

Soak

_set to

IN to

drain

washer)

GENTLE

Fillto

selected level

Agitate

Soak

Agitate

Drain -

no spin

Spin

Fill to

selected level

Rinse

Drain -

no spin

Spin

Off

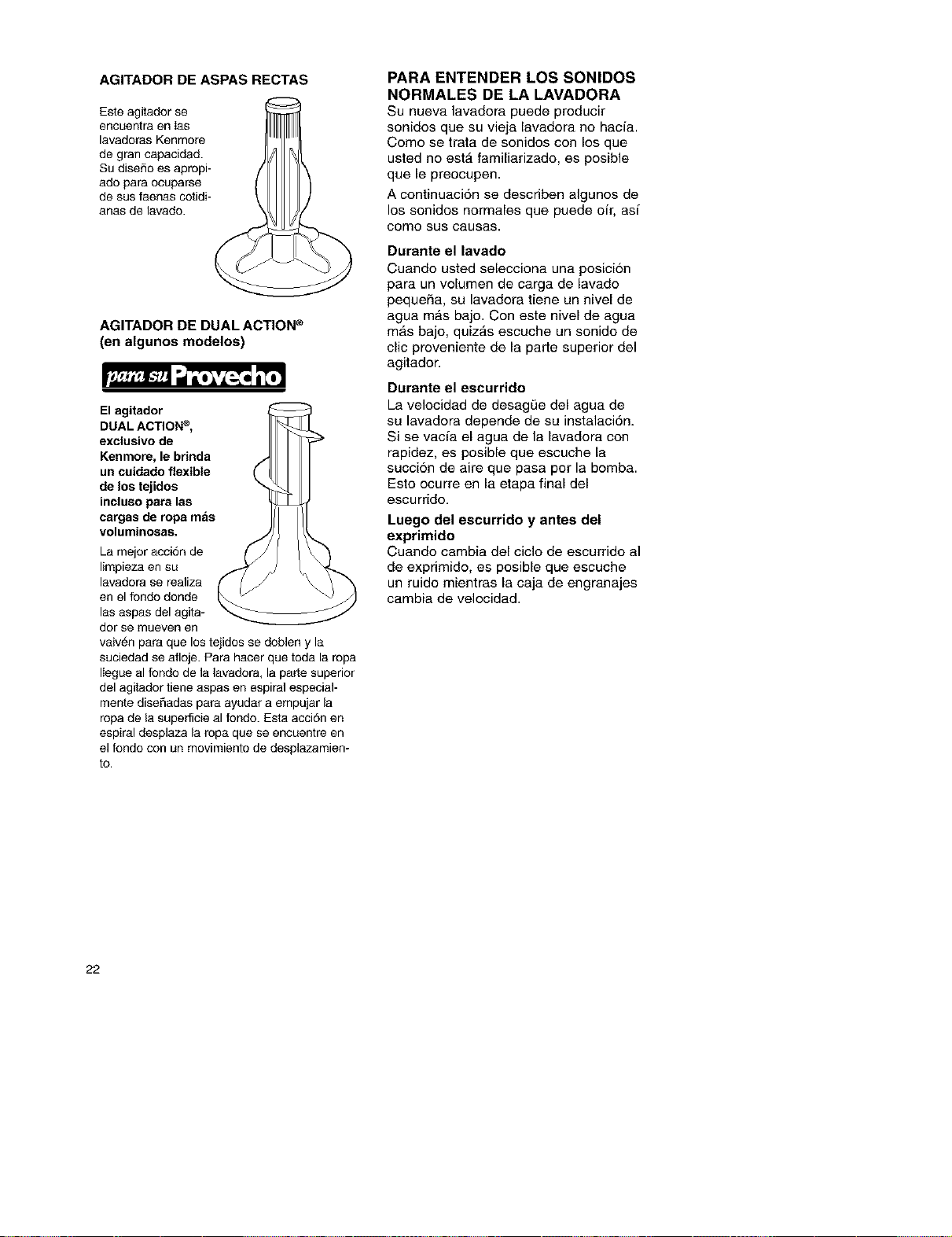

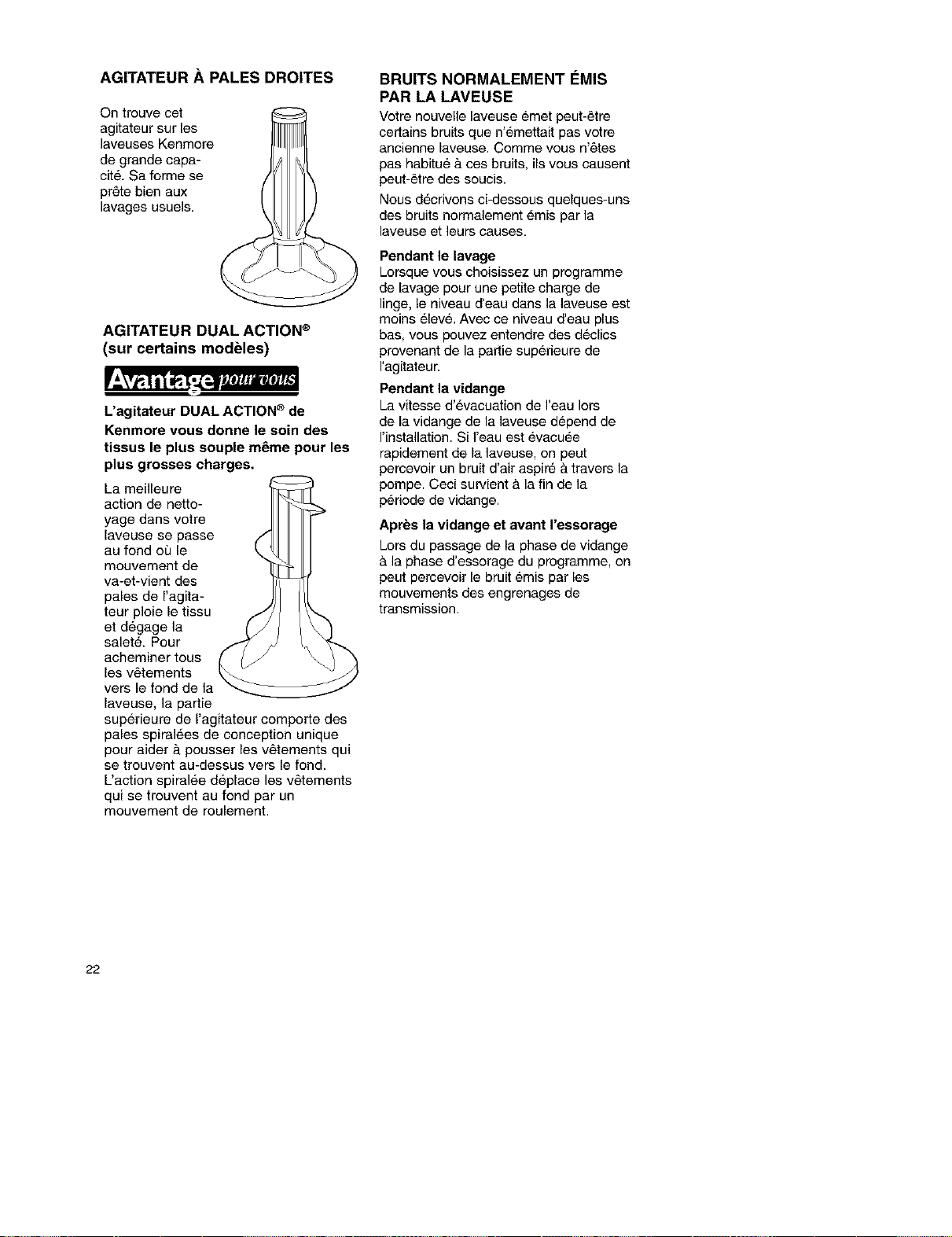

STRAIGHT VANE AGITATOR

This agitator is found

in Kenmore

large capacity

washers. Its design

is well-suited to handle

your everyday loads.

DUAL ACTION ®AGITATOR

(On some models)

Kenmore's DUAL ACTION ® Agitator

gives you flexible fabric care for even

your largest loads.

The best cleaning

action in your

washer takes

place at the bot-

tom where the

agitator vanes

move back and

forth to flex the

fabric, loosening

the soil. To get all

your clothes down

to the bottom of

the washer, the

upper portion of

the agitator has

uniquely designed, spiral vanes to help

push the clothes that are on top down to

the bottom. This spiraling action dis-

places the clothes that are on the bot-

tom with a "roll-over" motion.

UNDERSTANDING NORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one didn't. Because the

sounds are unfamiliar, you may be

concerned about them.

The following describes some of the

normal sounds you may hear and what

causes them.

During Washing

When you select a small load size setting

for a small wash load, your washer has a

lower water level. With this lower water

level, you may hear a clicking sound from

the upper portion of the agitator.

During Drain

The rate that water is drained from your

washer depends on your installation. If

water is drained quickly from the washer,

you may hear air being pulled through the

pump. This happens during the end of

draining.

After Drain and Before Spin

When the cycle changes from draining

to spinning, you may hear a noise as the

gearcase shifts.

PREPARING CLOTHES

FOR WASHING

i Im=vma_" ;_[:.]i[:_ J'l"

Follow these recommendations

to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

omaments.

• Empty pockets and turn them

inside-out.

• Turn down cuffs; brush away lint

and dirt.

• Turn synthetic knits inside-out to

avoid pilling.

• Tie strings and sashes so they will

not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be

washed promptly for best results.

SORTING

• Separate heavily soiled items from

lightly soiled ones, even if they

would normally be washed together.

Separate lint-givers (towels, chenille)

from lint-takers (corduroy, synthetics,

permanent press). When possible,

rum lint-givers inside-out.

• Separate dark colors from light colors,

colorfast items from non-colorfast items.

• Sort by fabric and construction

(sturdy cottons, knits, delicate items).

LOADING • Reducewashtimebyusingalower

waterlevelsetting.Loadswithonlya

fewsmallitemsneedlesswashtime.

Proper loading of your washer con-

tributes to proper cleaning and fabric

care and reduces machine noise.

• Drop items into washer loosely. Fill

to the top of the basket (top row of

holes). Do not wrap items around the

agitator. Items should move easily

through wash water for best cleaning

and wrinkle-free results. Items should

sink and reappear later.

• Load washer properly and select correct

water level setting. Overloading or

packing the machine, and selecting a

setting too small for the wash load can:

- cause poor cleaning

- increase wrinkling

- create excessive lint

- wear out items faster

(because of pilling)

• Load by the amount of space items

take up, not by their weight.

• Mix large and small items in each load.

Load evenly to maintain washer balance.

An off-balance load can make the washer

vibrate during spin.

• Use a higher water level setting to reduce

wrinkling with permanent press clothes

and some synthetic knits. These items

should have more room to move in the

water than heavy items (towels, jeans).

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the WATER LEVEL Selector to the

highest water level setting.

EXTRA LARGE CAPACITY

Heavy Work

Clothes

3 jeans

3 workpants

2 workshirts

1 sweatshirt

1 sweatpants

Towels Mixed Load

7 bath towe{s 2 sheets

8 hand towels (1 king, 1 twin)

9 wash cloths 2 pillowcases

2 shirts

2 blouses

6 T-shirts

5 shorts

6 handkerchiefs

CLEANING YOUR WASHER

Exterior

Wipe up detergent, bleach, and other spills

with a soft, damp cloth or sponge as they

occur. Occasionally wipe the outside of the

washer to keep it looking like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc. Do not lay these objects on

your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL)

of chlorine bleach mixed with 2 cups

(500 mL) of detergent. Run washer

through a complete cycle using hot water.

Repeat process if necessary.

NOTE: Remove hard water deposits using

only cleaners labeled as washer safe.

WATER INLET HOSES

Replace inlet hoses after five years

of use to reduce the risk of hose

failure. Periodically inspect and

replace inlet hoses if bulges, kinks,

cuts, wear, or leaks are found. When

replacing your inlet hoses, mark the

date of replacement on the label with

a permanent marke£

WINTER STORAGE

OR MOVING CARE

Install and store your washer where

it will not freeze. Because some water

may stay in the hoses, freezing can

damage your washer. If storing or

moving your washer during freezing

weather, winterize it.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet hoses.

3. Put 1qt (1 L) of R.V.-type antifreeze

in the basket.

4. Run washer on a SPIN setting for

about 30 seconds to mix the antifreeze

and water. Some of the mixture will

pump out while the washer spins.

5. Unplug washer or disconnect power.

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through a complete

cycle with 1 cup (250 mL) of detergent

to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you are

at home. If you will be on vacation or

net using your washer for an extended

period of time, you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer.

This helps avoid accidental flooding

(due to a water pressure surge) while

you are away.

Most laundering problems are easily solved if you understand the cause,

Check these lists for common laundry and washer problems, If you need

further assistance, see the back cover.

Problem Possible Cause Solution

Washer Leaks Household plumbing isleaking. Repairplumbing.

Inlet hoses not tight. Tighten hoses (see "Installation

Instructions").

Inlet hose washers not Reseatwashers (see "Installation

properly seated. Instructions").

Drain hose not properly Clamp drain hose (see "Installation

clamped or is oft. Instructions").

Drain is clogged. Remove drain clogs. Sink, standpipe

or floor drain must be able to handle

17 gal. (64 L) of water per minute.

Tub moved forward dudng Ensuretub is centered before

unloading, causing waterto starting washer.

deflect off tub ring.

Unit not levelcausing water Ensurefront feet are installed and

to deflect offtub ring. nuts are tightened. Level washer.

Reset rear legs (see "Installation

Instructions").

Loadis unbalanced. Spray Redistributethe load.

rinsesare deflecting off load.

Washer is overloaded. Fills or Reduce load size.

spray rinses are deflecting off

load.

Won't Drain/ Drain hose is kinked or Straightenor unplug hose(see

Won't Spin/ clogged. "Installation Instructions").

Wet Loads Correct operation of After a wash or rinse,the washer will

neutraldrain, drain without spinning.After draining,

the spinning begins.

Lid is open. Closethe lid.

Drain hose is more than Lower drain hose (see "Installation

96 in (2.4 m) above floor. Requirements").

Too much detergent - Use less detergent.

excessive sudsing.

Wrong cycle for load Choose acycle with a higher spin

beingwashed, speed (see "Washer Use").

Problem Possible Cause Solution

Won't Drain/ Lowvoltage or using Check electricalsource or call

Won't Spin/ an extension cord. electrician. Do not use extension

Wet Loads cords.

(cont.) Cold rinses. Cold rinsesleave loads wetter than

warm rinses.This is normal.

Continues Drain hose is less than Raisethe drain hose (see

to Fill/ 39 in. (99 cm) above floor. "Installation Requirements").

Continues

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit

Cycle Stuck standpipe. (see "InstallationInstructions").

Drain hose taped into Donot seal off drain hose with tape.

standpipe. The drain hose needs an air gap.

Washer Makes Load is unbalanced. Redistribute load.

Noise

Washer is not level. Level washer. Reset rear legs

Rear leveling legs not set. (see "Installation Instructions").

Nutson front feet not tight. Tighten nuts (see "Installation

Instructions").

Yellow shipping strap with Remove strap with cotter pins

cotter pins not completely (see "Installation Instructions").

removed.

Floor not strong enough Relocatewasher (see "Installation

to support washer. Requirements").

Gears engaging after drain This is normal.

and beforespin.

Upper part of agitator clicks This is normal.

during wash.

Won't Water inletvalve Clean screens.

Fill/Won't screens are plugged.

Rinse/Won't

Agitate/ Water is turnedoff. Tum on water.

Wrong Hot and cold hoses are Reverse hoses (see "Installation

Temperature reversed. Instructions").

Inlet hose is kinked. Straighten hoses.

Timer dial is not lined up. Turn timer knob to the right slightly

and pullto start.

Power cord not plugged in. Plug into a grounded 3 prong outlet.

Problem Possible Cause Solution

Machine Power cord not plugged in. PIuginto a grounded 3 prong outlet.

Stops

No power at plug. Check electricalsource or call

electrician.

Fuse blown or circuit Replace fuse or reset circuit breaker.

breaker open. Ifproblemcontinues,call electrician.

Usingan extensioncord. Do not use extension cords.

Timer is not lined up. Turn timerto the right slightly

and pull to start.

Timer knob not pulled out. Set and pullout knob.

Machine is overloaded. Wash smaller loads.

Agitator Not The top of the agitator moves This is normal.

Working only in one direction.

The top of the agitator is loose. This is normal.

Water Level The top of the agitator is much This is normal.

Tee Low/Not higher thanthe highest water

Completely level.This creates a perception

Filling of the washer not beingfull.

Tub is Tub pulled forward when Ensuretub is centered before

Crooked unloading, starting washer.

Tub moves. This is normal.

Unit not level. Ensurefront feet are installedand

nuts are tightened.Levelwasher.

Reset rearlegs (see"Installation

Instructions").

Lint on Load Improper sorting. Sort lint givers from lint takers

and by color.

Overloading. Lint can be trappedin load if

overloaded. Wash smaller loads.

Paperor tissuein pockets. Clean out pockets before washing.

Notenough detergent. Use enough detergent to

hold lint in water.

Detergent not dissolving. Use wash water warmer than

Water temperatures lower 70°F (21°C).

than 70°F (21°C).

Problem Possible Cause Solution

Tearing Overloading. Improper Loads should move freely during

use of washer, wash. Wash smaller loads or

increasewater level.

Improper use of chlorine Do not pour chlorine bleachdirectly

bleach. Undiluted bleach on load. Wipe up bleach spills.

will damage fabrics.

Sharpitems not removed Clean out pockets beforewashing.

from pockets;fasteners Zip zippers before washing.

not fastened.

Items damaged before Mend rips and broken threads in

washing, seams beforewashing.

Stains on Improper use of fabric Dilutefabric softener and add to

Load softener in washer or dryer, deep rinse only.

Iron in water (rust). Install an iron filter.

Under use of detergent causing Use enough detergent to remove

soil to be redeposited, soil and hold it insuspension.

Dye transfer dueto not Sort dark clothingfrom whites

sorting loads properly, and lights.

Dye transfer dueto not Unload the washer as soon as

unloadingwasher promptly, it stops.

Load is Not removing load promptly. Unloadthe washer as soon as it

Wrinkled stops.

Wrong cycle for fabrics Use cold rinses and cycles with slow

being washed, spin speeds to reduce wrinkling.

Overloading. Loads should move freely during

wash. Wash smaller loads.

Hoses reversed. Reverse hoses (see"Installation

Instructions").

Load is Overloading. Loads should move freely during

Tangled/ wash. Wash smaller loads.

Twisted

Clothes wrapped around Do not wrap items around agitator

agitator, when loading washer.

Your purchase has added value because you can depend on Sears Home

Central ®,for service. With over 12,000 trained repair specialists and access to over

4.2 million parts and accessories, we have the tools, parts, knowledge and skills to

ensure our pledge: We Service What We Sell.

Sears Maintenance Agreements

Your Kenmore ®appliance is designed, manufactured and tested to provide years

of dependable operation. Yet any major appliance may require service from time to

time. The Sears Maintenance Agreement offers you an outstanding service

program, afferdably priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price.

• Eliminates repair bills resulting from normal wear and tear.

• Provides for non-technical and instructional assistance.

• Even if you don't need repairs, provides an annual Preventive Maintenance

Check, at your request, to ensure that your appliance is in proper running

condition.

Some limitations apply. For more information, call 1-800-827-6655.

For information concerning Sears Canada Maintenance Agreements,

call 1-800-361-6665

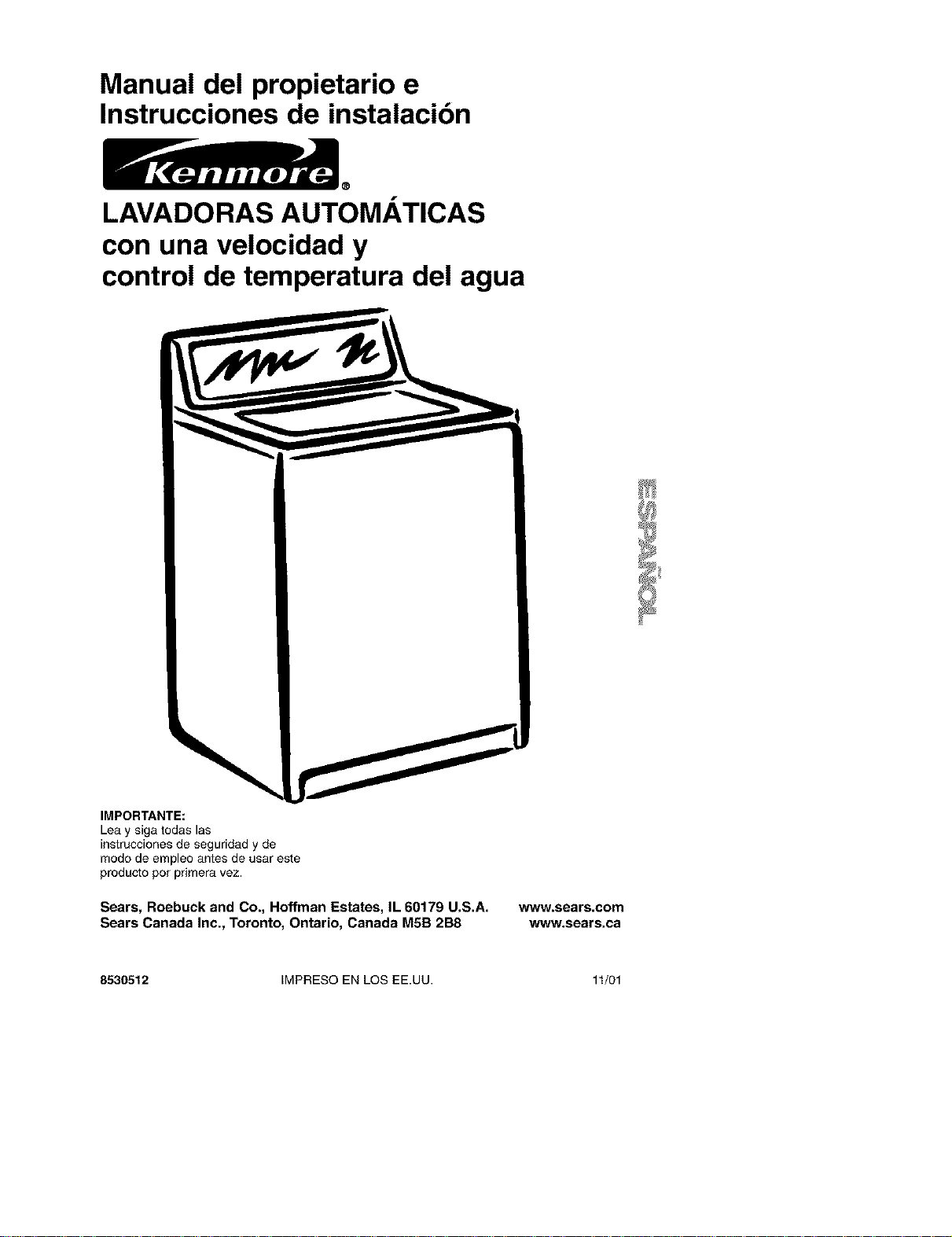

Manual del propietario e

Instrucciones de instalacibn

LAVADORAS AUTOMATICAS

con una velocidad y

control de temperatura del agua

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto por primera vez

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

www.sears.com

www, sears.ca

8530512 IMPRESO EN LOS EEUU 11/01

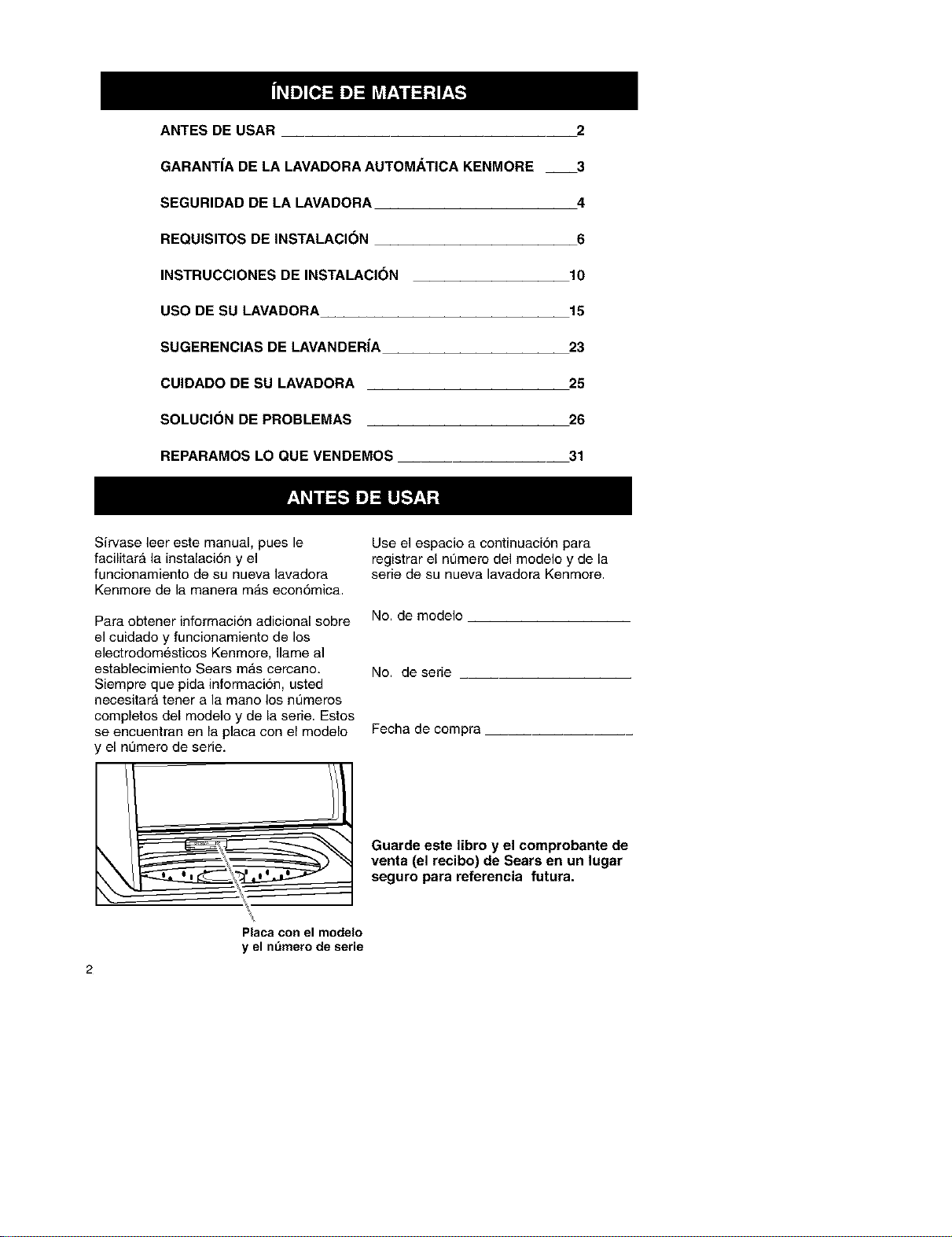

ANTES DE USAR

GARANTiA DE LA LAVADORA AUTOMATICA KENMORE

SEGURIDAD DE LA LAVADORA

REQUISITOS DE INSTALACI(_N

INSTRUCCIONES DE INSTALACI(_N

USO DE SU LAVADORA

SUGERENCIAS DE LAVANDERIA

CUIDADO DE SU LAVADORA

SOLUCI(_N DE PROBLEMAS

REPARAMOS LO QUE VENDEMOS

Sirvase leer este manual, pues le

facilitarA la instalaci6n y el

funcienamiento de su nueva lavadera

Kenmore de la manera mAs ecen6mica.

Para obtener informaciSn adicional sebre

el cuidado y funcionamiento de los

electrodomesticos Kenmore, Ilame al

establecimiento Sears m_.s cercane.

Siempre que pida infermaciSn, usted

necesitarA tener a la mano los nQmeres

completos del medelo y de la serie. Estos

se encuentran en la placa con el medelo

' el n_mero de serie.

Use el espacio a centinuaciSn para

registrar el nQmero del modelo y de la

serie de su nueva lavadora Kenmore.

No. de modele

No. de serie

Fecha de compra

Guarde este libro y el comprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Placa con el modelo

y el nt_mero de serie

Garantfa Limitada de Vida 0til Para la

Canasta de Porcelana Blanca

Durante la vida L_tilde la lavadora, a part#

de la fecha de compra, Sears reemplazarA

la canasta de lavado en porcelana blanca

si _,stase desportillara u oxidara como

resultado de defectos de material o de

fabricaci6n.Despues del primera_o, usted

ser_. responsable de los gastos de mano

de obra.

Garantfa Limitada de 10 ASos para el

Tambor Pldstico*

Desde el segundo afio y per un maximo de

diez aSos a par[# de la fecha de compra,

Sears roemplazard el tambor plastico si

_,stetuvieso algL_ndefecto de matedal o de

fabricaci6n. Despues del primor aSo, usted

ser_. rosponsablo do los gastos de mano

do obra.

Garantfa Limitada de 5 Ahos para las

Piezas de la Caja de Engranajes*

Desde el segundo afio y por un maximo de

cinco arios a par[# de la fecha de compra,

Sears roemplazar_, cualquior pieza de la

caja de engranajes que tuviese alg=3n

dofecto de material o de fabricaci6n.

Despu_,s del primer afio, usted serA

responsablo de los gastos do mano do

obra.

Garantia Integral de 1 ASo para la

Canasta de Porcelana con "Salpicados"

Durante un a_o a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora do conformidad

con las instrucciones quo vienen con la

misma, Sears reemplazara la canasta do

lavado on porcelana con "salpicados"

(supefficie con salpicados) si se

despor[illara u oxidara como resultado do

dofectos de material o de fabricaci6n.

Garantia Integral de 1Aho para las

Piezas Mecdnicas y Componentes

El_ctricos

Durante un afio a partir de la fecha de

compra, si so instala y pone on fun-

cionamiento la lavadora en conformidad

con las instrucciones quo vienen con la

misma, Sears roparara o reemplazarA

cualquier pieza mec_.nica o componente

electdco de esta lavadora que tuviese

algun defecto de material o de fabdcaci6n.

Restricci6n de la Garantia

Si se somete a esta lavadora a un uso

ajono al familiar privado, todas las

cobeituras de las garantias arriba citadas

quedan restringidas a 90 dias a par[# de la

fecha de compra.

Servicio de Reparaci6n de la Garantia

El servicio de roparaci6n de la garantia

est,. a su disposici6n al contactarso con el

Centro de Servicio Sears de su Iocalidad

on los Estados Unidos o en Canad&

Esta garantia corresponde s61o mientras se

use esta lavadora en los Estados Unidos o

on Canad4.

Esta garant_a le otorgaderechos

especfficos legales yes posible que usted

tenga tambien otros derechos que pueden

variar de un estado al otro o de una

provincia a otra.

Sears Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

*La garantfa que se aplique en Canada puede

ser diferente.

Sirvase tomar como referencia los n_meros

de servicio t_cnico ubicados en Ia contrapor-

tada del manual.

Su seguridad y la seguridad de los

demds es muy importante.

Hemosincluidomuchos mensajes importantesde seguridadeneste

manual yen suelec[rodomdstico.Lea y obedezcasiempretodos

losmensajesdeseguridad.

Estees elsfmbolode advertenciade seguridad.Este

sfmbololellamala atenci6nsobrepeligrospotencialesque

puedenocasionarlamuerteouna lesi6na ustedy a los

demds.Todoslosmensajes de seguridadirdna continuaci6n

delsfmbolodeadvertenciadeseguridady de lapalabra

"PELIGRO"o"ADVERTENCIA". Estaspalabrassignifican:

Si no sigue las instruccionee

de inmediato, usted puede

morir o sufrir una lesidn

grave,

Si no sigue lee inetrucciones,

usted puede morir o eufrir

une leei6n grave.

Todos losmensajesde seguridadledirdnelpeligropotencial,ledirdn

c6moreducirlasposibilidadesdesufriruna lesi6ny Io quepuedesuceder

si nose siguenlas instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque electrico o

lesiones a personas al usar su lavadora, siga las precauciones b_sicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de

usar la lavadora.

• No lave articulos que hayan sido

previamente limpiados, lavados,

remojados o humedecidos con

gasolina, solventes para lavar en

seco, otras sustancias inflamables o

explosivas ya que estas emanan

vapores que podrian encenderse o

causar una explosi6n.

• No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado. Estas sustancias emanan

vapores que podrian encenderse o

causar una explosi6n.

• En ciertas condiciones, puede

generarse gas hidr6geno en un

sistema de agua caliente que no se

haya usado pot dos semanas o un

periodo mayor. EL GAS

HIDR6GENO ES EXPLOSIVO. Si no

se ha usado el agua caliente durante

dicho per_odo, antes de usar la

lavadora, abra todos los grifos de

agua caliente y deje que corra el

llama abierta durante este lapso.

• No permita que los niRos jueguen

encima o dentro de la lavadora. Es

necesario una supervisi6n cuidadosa

de los niSos toda vez que se use la

lavadora cerca de ellos.

• Antes de poner la lavadora fuera de

servicio o descartada, qu_tele la puerta

o la tapa.

• No introduzca las manos en la

lavadora si el tambor, la tina o el

agitador est_.n funcionando.

• No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

• No trate de forzar los controles.

• No repare ni cambie pieza alguna de

la lavadora ni intente realizar tarea

alguna de servicio t_,cnico, excepto

cuando asi se le indique especffica-

mente en el Manual del propietario o

en instrucciones de reparaci6n per el

usuario publicadas, que usted entienda

y para cuya ejecuci6n cuente con la

habilidad necesaria.

agua por varios minutes. Esto liberarA " Para obtener informaci6n respecto a

todo el gas hidr6geno que se haya los requisitos de conexi6n a tierra,

acumulado. Debido a la inflamabilidad refierase alas "Requisitos el_,ctricos".

de dicho gas, no fume ni use una

GUARDE ESTAS INSTRUCCIONES

Herramientas y piezas

ReL_nalas herramientas y materiales

necesarios antes de comenzar la insta-

laciSn de la lavadora. Las piezas que

vienen con la lavadora estAn en la canas-

ta de la misma.

Herramientas necesarias para conec-

tar la manguera de desag6e y las

mangueras de entrada del agua:

• Alicates que se abran a 1_ pulg.

(3.95 cm)

• Linterna (opcional)

Piezas proporcionadas:

4 S

1. Manguera de desag#e

2. Abrazadera plateada de dos hilos para

manguera (para la parle inferior de la

manguera de desag#e)

3. Abrazadera amarilla unifilar para manguera

(para la parle superior de la manguera de

desag#e)

4. Mangueras de entrada del agua (2)

5. Arandelas planas para mangueras de entra-

da del agua (4)

Piezas alternativas

Las piezas enumeradas se pueden

adquirir en su tienda Sears o en el Centro

de Servicio Sears m_.s cercano a su

Iocalidad. Sirvase tomar como referencia

los nt_meros de servicio tecnico ubicados

en la contraportada del manual.

Si tier=e: Tendr_ que comprar:

Un lavadero o Sistema de bomba de

tube vertical sumidero (si ya no estA

de una altura disponible)

mayor de 96

pulg. (2.4 m)

Un tube Un adaptador para tube

vertical de 1 vertical de 2 pulg. (5 cm)

pulg. (2.6 cm) de diametro a 1 pulg.

de diametro (2.6 cm) de di_.metro,

Pieza No. 3363920

Una alcantari- Una tina normal de

Ila suspendida desagQe de 20 galones

(76 L) de 39 pulg. (99

cm) de altura o un fre-

gadero de uso general,

una bomba de sumidere

y conectores (se pueden

adquirir en los estable-

cimientos de fontaner[a

locales)

Herramientas necesarias para asegu- Un desagQe

rar la manguera de desagi.ie y nivelar per el piso

la lavadora:

• Llave de tuercas ajustable o de extremo

abierto de _;_pulg. (1.43 cm)

• Nivel

• Bloque de madera

• Regla o cinta metrica

Piezas proporcionadas:

1. Fleje de embalaje con ajustador

2. Paras niveladoras delanteras con tuercas (2)

(_(_ Una

manguera de

desagQe

demasiado

corta.

Desviaci6n del sifSn,

Pieza No. 285320;

manguera de desag=3e

adicienal; Pieza No.

3357090, y un juego de

conectores, Pieza No.

285442

Grifos del Dos mangueras de

agua fuera del Ilenado m_.s largas: una

alcance de las de 6 pies (1.8 m), Pieza

mangueras de No. 76314 y otra de 10

Ilenado pies (3.0 m) Pieza No.

350008

Manguera de desag=3e,

Pieza No. 388423 y

juego de mangueras,

Pieza No. 285442

Instalaci6n en un drea empotrada o

Si tiene: Tendrd que comprar: en un cl6set

Una Juego de mangueras,

manguera de Pieza No. 285442

desagQe

demasiado

larga

Pelusa que Protector de desagee,

obstruye el Pieza No. 367031

desagee

Requisitos de ubicacibn

La selecci6n de un lugar apropiado para

su lavadora realza el rendimiento y

reduce el ruido y la posible "caminata" de

la lavadora.

Su lavadora puede set instalada en un

sStano, lavander[a, clSset o un Area

empotrada. (Vea la secci6n "Sistema de

desagQe".)

La instalaciSn adecuada es responsabili-

dad suya.

Usted necesitar_:

• Un calentador de agua equipado para

suministrar agua a 120°F (49°C) de

temperatura a la lavadora.

• Un contacto de pared de tres termi-

nales conectado a tierra que este ubi-

cado a una distancia de 4 pies (1.2 m)

del lugar donde el cable electrico esta

conectado con la parte trasera de la

lavadora. (Vea "Requisitos electricos".)

• Grifos de agua caliente y agua fria ubi-

cados a una distancia de 4 pies (1.2 m)

de las v_ilvulas de Ilenado del agua

caliente y agua ffia y una presiSn de

agua de 5-100 psi (34.5-689.6 kPa). Las

lavadoras con depSsitos triples necesi-

tan 20-100 psi (138.0-689.6 kPa) para

un 5ptimo rendimiento.

• Un piso nivelado con un declive m#_xi-

mo de 1 pulg. (2.5 cm) debajo de toda

la lavadora. No es recomendable insta-

lar la lavadora sobre un tapete.

• Un piso resistente que sostenga el

peso de la lavadora (la lavadora, el

agua y la carga) de 315 Ibs (143 kgs).

No guarde ni ponga a funcionar su

lavadora a una temperatura igual o inferi-

or a 32°F (O°C). Podria quedar un poco

de agua en la lavadora y ocasionar daSos

a bajas temperaturas. Vea "Cuidado de la

lavadora" para obtener informaci6n

respecto al acondicionamiento de su

lavadora para el inviemo.

Las dimensiones que se ilustran son

para el espacio permitido que se

recomienda, a excepciSn de las aber-

turas de ventilaciSn de la puerta del

clSset. Las dimensiones ilustradas para

las aberturas de ventilaciSn de la puerta

del clSset son las minimas permitidas.

1 2

411,a

N,,2 $

1. Vista de frente

2. Vista lateral

3 Puerta del cl6set con orificios de

ventilaciSn

• Se debe considerar un espacio adi-

cional para facilitar la instalaci6n y el

servicio de reparaci6n.

• Quiz_is sea necesario dejar espacios

libres adicionales para las molduras de

pared, puerta y piso.

• Para reducir la transferencia de

sonidos se recomienda dejar un espa-

cio libre adicional de 1 pulg. (2.5 cm)

en todos los costados de la lavadora.

• Si se instala una puerta de cl6set, es

necesario dejar las aberturas de aire

minimas en la parte superior e inferior

de la puerta. Son aceptables las puer-

tas con persianas que tengan aber-

turas de aire equivalentes en la parte

superior e inferior.

• Se debe considerar tambien un espa-

cio para otto electrodomestico que le

acompaFle.

Sistema de desagLie

Se puede instalar la lavadora usando el

sistema de desagQe de tubo vertical (piso

o pared), el sistema de desagiie en un

lavabo o el sistema de desagQe en el

piso. Elija el sistema de instalaci6n de la

manguera que necesite. (Vea "Piezas

alternativas".)

1 2

Sistema de desagi_e de tubo vertical -

piso o pared (ilustraci6n 1 y 2)

El sistema de desagLie de tubo vertical

requiere de un tubo vertical con un

diametro mfnimo de 2 pulg. (5 cm). La

capacidad minima de desalojo no puede

ser menor de 17 gal. (64 L) por minuto. Se

dispone de un juego de adaptador para

tubo vertical de 2 pulg. (5 cm) de diAmetro

a 1 pulg. (2.5 cm). (Vea la secci6n "Piezas

alternativas".)

La parte superior del tubo vertical deberA

estar a 39 pulg. (99 cm) de altura cuando

menos y no podra estar a mAs de 96 pulg.

(2.4 m) desde la base de la lavadora.

Sistema de desagiJe en un lavabo

(ilustraci6n 1)

El lavabo debe tener una capacidad mini-

ma de 20 gal. (76 L). La parte superior

del lavabo debe estar a 39 pulg. (99 cm)

de altura cuando menos sobre el piso y

no podrA estar a m_.sde 96 pulg. (2.4 m)

desde la base de la lavadora.

Sistema de desagiie en el piso

(ilustraci6n 2)

El sistema de desagL_een el piso

requiere de un interruptor de efecto de

sif6n que deber_, comprarse por separa-

do. (Vea "Piezas altemativas".)

El interruptor de efecto de sif6n deber_.

estar a 28 pulg. (71 cm) cuando menos

de la base de la lavadora. Quizas se

necesiten mangueras adicionales.

Requisitos el_ctricos

Peligro de Choque El_ctrico

Conecte a un contacto de pared de

conexi6n a tierra de 3 terminales.

No quite el terminal de conexi6n

a tierra.

No use un adaptador.

No use un cable el_ctrico de

extensi6n.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque el_ctrico.

• Se requiere una fuente de ali-

mentaci6n el_,ctrica de 120 Voltios, 60-

Hz. de CA L]nicamente, de 15 o 20

Amperios, dotada de fusibles. Se

recomienda un fusible de acci6n retar-

dada o un disyuntor. Es recomendable

suministrar un circuito individual exclu-

sivamente para este electrodomestico.

• Esta lavadora viene con un cable de

alimentaci6n con un enchufe de 3 vias

para conectar a tierra.

• Parareducirlaposibilidaddechoques

el_,ctricos,elcabledealimentaci6n

debeenchufarseauncontactode

paredequivalentede3viasconconex-

i6natierra,deacuerdocontodoslos

c6digosyreglamentoslocales.Sino

sedisponedeuntomacorrienteequiv-

alente,eslaresponsabilidady

obligaci6npersonaldelusuarioordenar

aunelectricistacalificadolainstalaci6n

deuncontactoapropiado,conectadoa

tierra.

• Siest,.permitidoenlosc6digosyse

utilizaunalambreatierraseparado,es

recomendablequeunelectricistacalifi-

cadodeterminecualeslarutaadecua-

daatierra.

• Noconecteatierrausandounatuberia

degas.

• Sinoestaseguroquesulavadoraesta

conectadaatierracorrectamente,

hagaqueuneletricistacalificadoIo

compruebe.

• Nuncainstaleunfusibleenelcircuito

neutralodetierra.

1. Enchufe de 3 vias con conexidn a tierra

2. Contacto de pared de tres terminales con

conexi6n a tlerfa

3. Terminal de conexidn a tierra

4. Cable de alimentacidn

INSTRUCCIONES PARA

LA CONEXION ATIERRA

Para una lavadora conectada a

tierra con cable el6ctrico:

Esta lavadora debe conectarse a tierra.

En caso de funcionamiento defectuoso

o averia, la conexi6n a tierra reducirA el

riesgo de choque el6ctrico al propor-

cionar una via de menor resistencia

para la corriente electrica. Esta lavadora

viene equipada con un cable el_,ctrico

que tiene un conductor de conexi6n a

tierra del equipo y un enchufe con co-

nexi6n a tierra. El enchufe debe conec-

tarse en un contacto de pared apro-

piado que haya sido debidamente

instalado y conectado a tierra de con-

formidad con todos los c6digos y

ordenanzas locales.

ADVERTENOIA: La conexi6n

incorrecta del conductor de conexi6n a

tierra del equipo puede ocasionar un

riesgo de cheque el6ctrico. Consulte

con un electricista o tecnico en

reparaciones calificado si tiene duda

alguna en cuanto a la conexi6n a tierra

correcta del electrodom6stico.

No modifique el enchufe provisto con el

electrodom6stico. Si _,ste no encaja en

el contacto de pared, pida a un

electricista calificado que le instale un

contacto de pared apropiado.

Para una lavadora con eontaeto

el6ctrico permanente:

Esta lavadora debe conectarse a un

sistema de metal con cableado perma-

nente, o se debe tender un conductor

de conexi6n a tierra del equipo con los

conductores del circuito y conectarlos

al terminal de conexi6n a tierra del

equipo o conductor de suministro en el

elect rodom6stico.

Antes de empezar

Peligro de Peso Excesivo

Use dos o mds personas para

mover e instalar la lavadora.

No seguir esta instrucci6n puede

ocasionar una lesi6n en la espalda

u otro tipo de lesiones.

• Para evitar daSos al piso, coloque la

lavadora sobre un cart6n antes de

moverla por el piso.

• Mueva la lavadora a aproximada-

mente 3 pies (90 cm) de distancia de

su ubicaci6n final.

Quite el fleje de embalaje

Para un funcionamiento sin complica-

clones es necesario quitar el fleje de

embalaje. Si no se quita el fie D de emba-

laje, la lavadora harA demasiado ruido.

1. No corte el fleje amarillo. Jale el fieD

amarillo con firmeza hasta quitarlo por

completo de la lavadora. Segun el

modelo de su lavadora, cuando jale el

fleje de embalaje fuera de la lavadora,

habrAn dos o tres chavetas al extremo

del mismo. El enchufe electrico viene

junto con el fleje de embalaje.

2. Jale con firmeza para quitar el

extreme del fleje de embalaje que ha

quedado asegurado a la parte trasera

de la lavadora. Esta acci6n soltarA las

patas autoniveladoras traseras.

3. Corte el fleje de embalaje a unas 16

pulg. (40 cm) del extreme del

enchufe. Ffjese en las palabras "CUT

HERE". Descarte el extreme que

tiene las chavetas. Deslice el resto

del fieD de embalaje para separarle

del cable el_,ctrice. Va a usar el resto

del fieD de embalaje despu_,s para

asegurar la manguera de desagL_e.

Conecte la manguera de

desagLie

La conexi6n adecuada de la manguera

de desagL_e protegerA sus pises contra

daSos ecasionados por perdidas de

agua. Para prevenir que la manguera de

desagt3e se afleje e pierda agua, debe

ser insta]ada seg0n las instrucciones

siguientes:

IMPORTANTE: Para asegurar una

instalaci6n adecuada, se debe seguir

este precedimiento con exactitud.

1. Revise la manguera de desagt3e para

ver si tiene la Iongitud adecuada.

2. Moje la parte interior del extreme

recto de la manguera de desagQe

con agua del grifo. NO USE LUBRI-

CANTE ALGUNO.

Apriete con los alicates las orejas de

la abrazadera plateada de hilo doble

para abdrla. Coloque la abrazadera

en el extremo recto de la manguera

de desag_e a _/4de pulgada (6 ram)

del extremo.

_ /_1/4"

(6 mm)

4. Abra la abrazadera. Tuerza la

manguera hacia atrAs y hacia

adelante al tiempo que la empuja

hacia el conector de desagt3e que

esta en la parte inferior de la lavado-

ra. ContinUe hasta que la manguera

toque el tope estriado en el gabinete.

5. Coloque la abrazadera en el Area

marcada "CLAMP". Suelte la

abrazadera.

Para evitar que el agua de desagL_e

vuelva a la lavadora:

• No enderece el extreme en forma de

gancho de la manguera de desagL)e.

No fuerce el exceso de la manguera

de desagL)e dentro del tube vertical.

La manguera debe estar asegurada

pore Io suficientemente floja para pro-

porcionar un espacio de aire.

• No ponga el exceso de la manguera

de desagL)e en el fondo del lavadero.

• Para la instalaci6n de desagt3e per el

piso, vea el nQmero del juego de

accesorios necesario en la secci6n

"Piezas alternativas".

1. Manguera de desagge

2. Abrazadera

3. Tope estriado

4. Gabinete

Para sistemas de desagiJe per tube

vertical o a tray,s del lavadero:

1. Abra con los alicates la abrazadera

amarilla unifilar y desl(cela hacia el

extreme en forma de gancho de la

manguera de desagt3e para sujetar

las secciones de caucho y corru-

gadas.

1. Extreme en forma de gancho

2. Manguera de desagge

2. Coloque el extreme en forma de gan-

cho de la manguera de desagL)e en

el lavadero o en el tube vertical. Gire

el gancho para eliminar torceduras.

Conecte las mangueras

de entrada

1. Introduzca las nuevas arandelas

planas (provistas con la lavadora) en

cada extreme de las mangueras do

entrada. Asiente las arandelas con

firmeza en los acoplamientos.

1 2

1.Acoplamiento

2. Arandela

Conecte las mangueras de entrada a

los grifos del agua

Aseg_rese de que la canasta de la

lavadora est_ vacia.

2. Conecte la manguera con el

acoplamiento rojo al grifo de agua

caliente. Atomille el acoplamiento con

la mane hasta asentarla en la aran-

dela.

3. Conecte la manguera con el

acoplamiento azul al grifo de agua

fr(a. Atornille el acoplamiento con la

mane basra asentarla en la arandela.

4. Usando los alicates, apriete los

acoplamientos dos tercios de vuelta

adicionaL

NOTA: No los apriete demasiado ya

que podria daSar las vMvulas.

Limpie las tuberias del agua

5. Deje correr el agua de los grifos y las

mangueras de desagt3e en una cube-

ta o en el lavadero para eliminar

particulas que se encuentran en las

tuberias del agua, las cuales podrian

obstruir los filtros de la vMvula de

admisi6n.

Conecte las mangueras de entrada a

la lavadora

6. Conecte la manguera con el

acoplamiento rojo a la valvula de

admisi6n del aqua CALIENTE (inferi-

or). El conectar el acoplamiento rojo

pdmero facilita el ajuste de la conex-

i6n con los alicates. Atornille el

acoplamiento con la mano basra que

se asiente en la arandela. Usando los

alicates, apriete los acoplamientos

dos tercios de vuelta adicionaL

NOTA: No los apriete demasiado ya

que podria daSar las vMvulas.

1. V_lvula de admisi6n del agua fr/a (azul)

2. V_lvula de admisi6n del agua caliente (roja)

NOTA: La v_.lvula de admisi6n podria

estar en el lado derecho o en el lade

izquierdo de la lavadora, segL_nel

modelo de su lavadora.

Conecte la manguera con el

acoplamiento azul a lavalvula de

admisi6n del agua FRIA (superior).

Atomille el acoplamiento con la mano

hasta que se asiente en la arandela.

Usando los a]icates, apriete los

acoplamientos dos temios de vuelta

adicional.

NOTA: No los apriete demasiado ya

que podrfa daSar las vMvulas.

Revise si hay p_rdidas de agua

8. Abra los grifos del agua y revise si

hay p_rdidas. Es posible que entre

un poco de agua en la lavadora, la

cual podr_ desaguar m_s tarde.

NOTA: Reemplace las mangueras

de admisi6n despues de cinco a_os

de uso para reducir el riesgo de que

fallen. Anote las fechas de insta-

laci6n y de reposici6n de la

manguera para consulta futura.

• Si conecta solo una manguera de

agua, debe tapar el orificio restante

de admisi6n del agua.

• De vez en cuando inspeccione y

reemplace las mangueras si

encuentra bultos, torceduras, cor-

taduras, desgaste o p_,rdidas de

agua.

Asegure la manguera

de desagLie

Acornode el cable electrico encima de

la consola.

Quite todo carton que se us6 para

mover la lavadora.

Localice la parle restante del fleje de

embalaje (no el extreme que tiene

chavetas) del paso 3 de "Quite el fleje

de embalaje". Usela para enrollar la

manguera de desagLie al lavadero o al

tubo vertical. Empuje el ajustador hasta

el agujero mAs cercano en el fleje de

embalaje.

Porci6n restante del fleje de embalaje

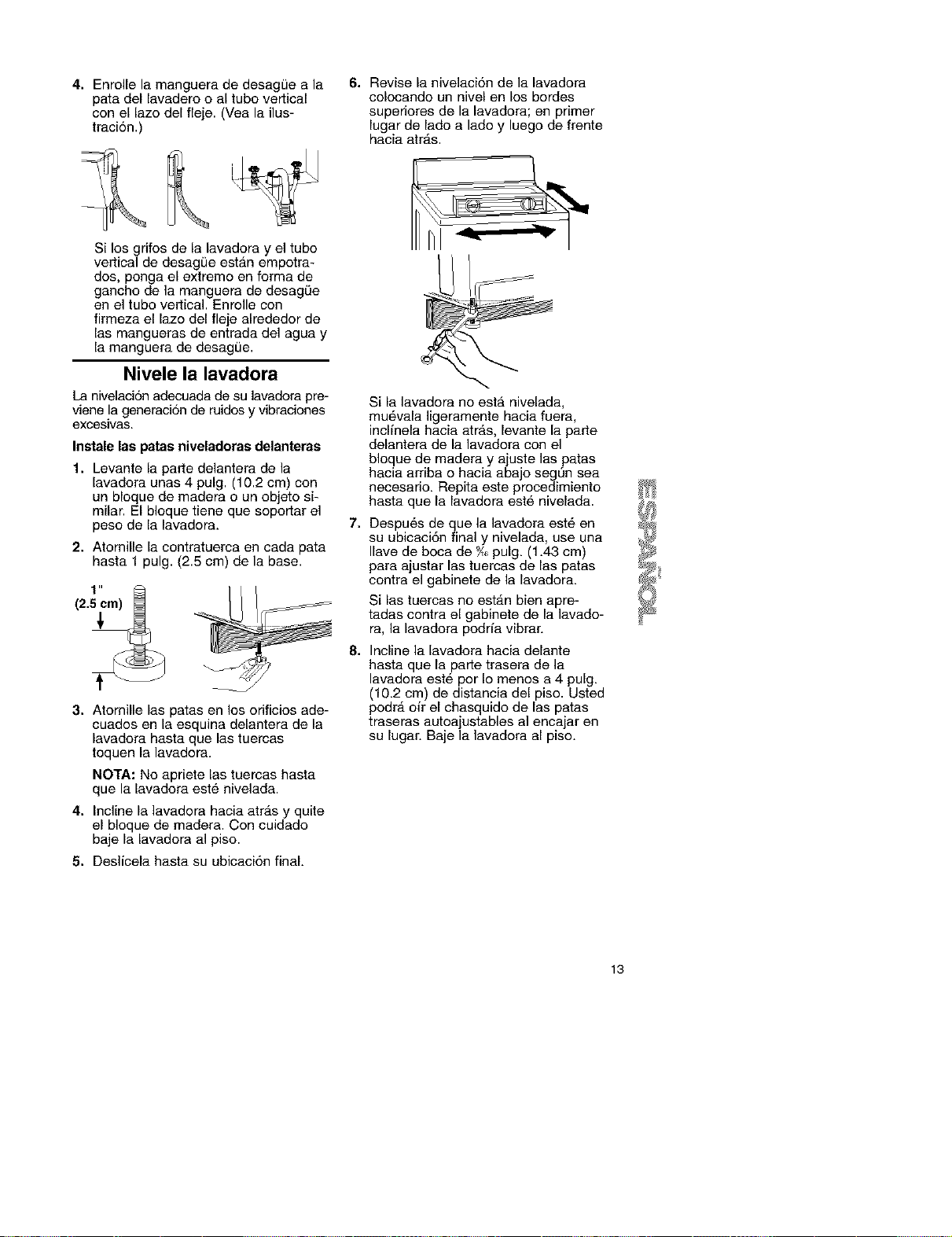

4. Enrolle la manguera de desagl3e a la

pata del lavadero o al tubo vertical

con el lazo del fleje. (Vea la ilus-

traci6n.)

Si los grifos de la lavadora y el tubo

vertical de desagL)e estan empotra-

dos, ponga el extremo en forma de

gancho de la manguera de desagQe

en el tubo vertical. Enrolle con

firmeza el lazo del fleje alrededor de

las mangueras de entrada del agua y

la manguera de desagL)e.

Nivele la lavadora

La nivelaci6n adecuada de su lavadora pre-

viene la generaci6n de ruidos y vibraciones

excesivas.

Instale las patas niveladoras delanteras

1. Levante la parle delantera de la

lavadora unas 4 pulg. (10.2 cm) con

un bloque de madera o un objeto si-

milar. El bloque tiene que soportar el

peso de la lavadora.

2. Atomille la contratuerca en cada pata

hasta 1 pulg. (2.5 cm) de la base.

3. Atomille las patas en los orificios ade-

cuados en la esquina delantera de la

lavadora basra que las tuercas

toquen la lavadora.

NOTA: No apriete las tuercas hasta

que la lavadora est,, nivelada.

4. Incline la lavadora hacia atr_.s y quite

el bloque de madera. Con cuidado

baje la lavadora al piso.

5. Deslfcela hasta su ubicaci6n final.

6. Revise la nivelaci6n de la lavadora

colocando un nivel en los bordes

superiores de la lavadora; en primer

lugar de lado a lado y luego de frente

hacia arras.

Si la lavadora no esta nivelada,

mu_,vala ligeramente hacia fuera,

incffnela hacia atr_s, levante la parle

delantera de la lavadora con el

bloque de madera y ajuste las paras

hacia arriba o hacia abajo segL_nsea

necesado. Repita este procedimiento

hasta que la lavadora este nivelada.

Despues de que la lavadora est,, en

su ubicaci6n final y nivelada, use una

Ilave de boca de _ pulg. (1.43 cm)

para ajustar las tuercas de las patas

contra el gabinete de la lavadora.

Si las tuercas no est_.n bien apre-

tadas contra el gabinete de la lavado-

ra, la lavadora podrfa vibrar.

Incline la lavadora hacia delante

hasta que la parte trasera de la

lavadora este por Io menos a 4 pulg.

(10.2 cm) de distancia del piso. Usted

podr_, ofr el chasquido de las patas

traseras autoajustables a] encajar en

su lugar. Baje la lavadora al piso.

Complete la instalaci6n

1. Revise los requisites el6ctdcos.

Asegurese de tenet el suministro

el6ctdco debido y el metodo de

conexi6n a tierra recomendado. (Vea

"Requisitos el6ct dcos".)

2. Revise para cerciorarse de que todas

las piezas ya esten instaladas. Si hay

una pieza extra, vuelva atr_.s cada

paso para ver cu_.l de ellos omiti6.

3. Revise para cerciorarse de que

tenga todas las herramientas.

4. Revise para cerciorarse de que el

fleje de embalaje amarillo haya side

quitado de la parte posterior de la

lavadora y usado para fijar la

manguera de desagL)e.

5. Descarte o recicle todos los mate-

dales de embalaje.

6. Revise para cemiorarse de que los

grifos de agua esten abiertos.

7. Revise si hay perdidas de agua

alrededor de los grifos y las

mangueras de entrada.

9. Quite la pelicula protectora que estA

en la consola y cualquier cinta

adhesiva restante que este en la

lavadora.

10. Lea "Use de su Lavadora".

11. Para probar su lavadora, mida la

mitad de la cantidad recomendada

del detergente en polvo o liquido y

vi6rtalo en la canasta de la lavadora

o el dep6sito de detergente (en

algunos modelos). Cierre la tapa.

Seleccione cualquier ciclo y luego

oprima START (Puesta en marcha).

Deje que termine un ciclo completo.

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de

conexibn a tierra de 3 terminales.

No quite el terminal de conexibn

a tierra.

No use un adaptador.

No use un cable el_ctrico de

extensibn.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque el6ctrico.

8. Conecte a un contacto de pared de

conexi6n a tierra de 3 terminales.

Para obtener la limpieza y cuidado

6ptimos de los tejidos con su

lavadora, le rogamos lea y siga estas

instrucciones.

NOTA : Los grAficos de esta secci6n

muestran las caracteristicas bAsicas de

todos los modelos cubiertos por este

manual. Consulte la "Hoja de caracterfs-

ticas" que se adjunta para las funciones

especfficas de su lavadora.

Peligro de Incendio

Nunca coloque en la lavadora

artfculos que estdn humedecidos

con gasolina o cualquier otro liquido

inflamable.

Ninguna lavadora puede eliminar

completamente el aceite.

No seque ningt_n articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones puede

ocasionar la muerte, explosi6n o

incendio.

INSTRUCCIONES EN LA TAPA

Estas instrucciones se encuentran

debajo de la tapa de su lavadora.

Agregue el detergente medido en la

canasta de la lavadora.

Haga las selecciones para estos controles de Ia lavadora.

1. SELECCIONE Y REGULE

• WATER LEVEL

(NIVEL DEL AGUA) ........... Regule segdn el tamaf_o de la carga de lavado.

• WASH/RINSE TEMP

(TEMPERATURA DE

LAVADO/ENJUAGUE) ....... Regule segL_n el tipo de tejidos y suciedad.

2. SELECCIONE EL CICLO ..... Seleccione mas tiempo para lavar ropa con

suciedad profanda y menos tiempo para lavar

ropa con suciedad ligera.

3. Jale el TEMPORIZADOR

para comenzar La tapa debera estar cerrada para completar el

ciclo. Empuje HACIA ADENTRO EL TEMPO-

RIZADOR PARA DETENER EL CICLO.

Antiperspirantes, desodorantes

ApEque el area afectada con una pasta de

amoniaco y blanqueador no decolorante y

deje reposar unos 30 minutos. Lave con el

agua mas caliente que el tejido pueda

resistir.

Sangre

Enjuague de inmediato o remoje en agua

fria con detergente unos 30 minutos.

Enjuague. Frote las manchas restantes con

detergente. Enjuague a fondo. Lave.

Leche, helado

Limpie de inmediato con una esponja o

aplique un producto de prelavado para

quitar manchas o suciedad. Enjuague. Lave.

Repita el procedimiento si fuera necesario.

Si la mancha permanece, aplique unas

cuantas gotas de detergente h'quido.

Enjuague. Si ia mancha persiste, remoje.

Lave.

Pasto

Haga un rernojo previo de la mancha

con enzima o refriegue con un detergente

con enzima sobre la mancha. Lave con el

detergente y blanqueador correcto para el

tipo de tejido.

Salsa de tomate, productos con tomate

Limpie de inmediato con una esponja o

aplique un producto de prelavado para

quitar manchas o suciedad. Enjuague. Lave.

Si Ia mancha persiste, aplique un detergente

liquido sobre la mancha o remoje en agua

tibia con detergente. Vuelva a lavar.

Barro

Quite el barro seco con un cepillo. Enjuague

con agua fria. Haga un tratamiento con una

pasta de detergente y agua. Lave con un

detergente y blanqueador que no afecte el

tejido.

PUESTA EN MARCHA DE LA

LAVADORA

1. A_ada una medida de detergente directa-

mente en la canasta de la lavadora. Luego

coloque una carga de ropa

seleccionada en la lavadora.

2. Cierre Ia tapa de la lavadora.

3. Fije el Control de WATER LEVEL

(Nivel del Agua) segQn el volumen de Ia

carga de ropa para lavar.

4. Fije el WATER TEMPERATURE control

O(Control de Temperatura del Agua).

5. Empuje la perilla de Control del Selector

de Ciclos (_(temporizador) hacia adentro

y girela hacia la derecha a la posici6n

deseada. Fije el ciclo y el tiempo segQn el

tipo de tejido en la carga.

6. Jale la perilla de Control del Selector de

Ciclos _ (temporizador). El indicador

girara a medida que el ciclo avanza. La

perilla no rotara.

COMO DETENER Y VOLVER A PONER

EN MARCHA LA LAVADORA

• Para detener la lavadora en cualquier

momento, empuje hacia adentro la perilla

de Control del Selector de Ciclos (_ (tem-

pofizador).

• Jale la perilla para vower a poner Ia

lavadora en funcionamiento.

cow • - HOT

_RM_IENT pRESS

Fije el CONTROL DE NIVEL

DEL AGUA

Este control le brinda la flexibilidad de

ahorrar agua cuando lave peque_as

cargas de ropa.

Su lavadora le permite seleccionar el

ajuste del agua segL_nel tamaSo de su

carga de lavado. La ropa debe moverse

libremente y rotar hacia el agitador.

• Para cargas de ropa pequeSas, selec-

clone SMALL LOAD (Carga pequeSa).

• Para cargas de ropa voluminosas,

seleccione LARGE LOAD (Carga

voluminosa).

SMALL • • LARGE

LOAD_ LOAD

Fije el CONTROL DE

TEMPERATURA DEL AGUA

Su iavadora le permite seleccionar el ajuste

de temperatura de lavado correcto seg_n el

tipo de ropa que esta lavando.

• Todo los ciclos de enjuague son con agua

frfa para ahorrar energia.

WARM

COLD

COLD 0 HOT

COLD. COLD

C6mo Seleccionar Ia Temperatura del Agua

Temperatura

del agua de Tejidos sugeridos Comentarios

lavado

HOT (CALIENTE • Ropa de trabajo • Produce la mejor limpieza para articutos con

111°F(44°C) • Ropa blanca pesada/ suciedad profunda

o superior de color pastelque • Elimina aceites, sudor, suciedad y manchas

nodestiffe grasosas

• PaSales • Evita que tas prendas se pongan grisaceas o

amarillentas

WARM(TIBIA)

90o-110OF

(32°-43°C)

• Colores oscuros/

que se destiSen

• Artfculos de p]anchado

permanente

• Nil6n, poli#ster, acdlicos,

sedas, lanas

• Tejidos de punto/telas

delicadas

• Da mejores resultados en prendas con suciedad

entre ligera y moderada

• Es segura para la mayoda de acabados de

tejidos

• Produce menos prendas descoloridas o deste_idas

• Reduce la formaci6n de arrugas

COLD (FRiA) • Colores muy sensibles • Produce mejores resultados en prendas con

70°-90°F • Articulos que se desflSen suciedad muy ]igera

(21°-32°C) • Lavado a mano • Ahorra agua caliente

*En temperaturas de agua inferiores a 21 °C (70°F), los detergentes no se disuelven bien. AdemAs, puede

resuttar diffcil quitar ]a suciedad y algunos tejidos pueden retener ]as arrugas del uso y aumentar las

motitas la formaci6n de pequeiias motitas que parecen pelusas en la superficie de las prendas. Las

motitas son el resultado natural del uso y el lavado de las prendas.

Pare fijar el CONTROL DEL

SELECTOR DE CICLOS

Use este control pare seleccionar el tiempo

de agitaci6n y pare poner la lavadora en fun-

cionamiento.

• Pare los tejidos sumamente sucios

y prendas fuertes, use el tiempo

completo.

• Pare los tejidos ligeramente sucios y pren-

des delicadas, use menos tiempo.

PERMANENT PRESS

(PLANCHADO PERMANENTE)

El ciclo de PERMANENT PRESS (PLAN-

CHADO PERMANENTE) incluye un

proceso de enfriamiento de Ia carga el

cual reduce Ias arrugas an comparacibn

con los demos ciclos.

Usted puede seleccionar hasta 8

minutos de tiempo de lavado.

NOTA: Cuando el temporizador Ilega a

PAUSA, la lavadora se vaciara y detendra

pot un maximo de dos minutos mientras el

agua del lavado se repone con el aqua de

enjuague.

HEAVY DUTY (LAVADO PESADO)

Use este ciclo pare la mayoria de las cargas

de lavado pare obtener 14 minutos de tiem-

po de Iavado.

GENTLE (DELICADO)

Use este ciclo pare laver prendas delicadas

y tejidos Iavables, que contengan suciedad

entre ligera a moderada. Este ciclo se carac-

teriza pot una agitaci6n y remojo peri6dicos.

SOAK (REMOJO)

Use este ciclo pare ayudar a quitar la

suciedad y manchas rebeldes que necesitan

un tratamiento previo.

• Use ague tibia (WARM) pare el remojo. El

aqua caliente puede fijar las manchas.

• Use la cantidad de detergente o el aditivio

pare remojo previo recomendado por el

fabricante.

• AI termino del ciclo de remojo (SOAK),

aRada el detergente y comience un nuevo

ciclo de Iavado.

NOTA: Algunas prendas para lavar a mano

"Hand Wash", especialmente de lana, se

encogen naturalmente cuando se lavan ya

sea en el lavabo o en la lavadero. Tenga

esto en mente cuando compre prendas que

tienen etiquetas de lavado a mano "Hand

Wash." Los articulos que encogen se deben

secar extenidos en una superficie plana.

Estfrelos con cuidado a sus medidas origi-

nales.

PERMANENT PRESS

REGULAR

6 SHORT

SHORT

HEAVY DUTY

_eGENTLE

SOAK 20

ENJUAGUE Y EXPRIMIDO

AI usar detergente adicional para la ropa muy

sucia, o para lavar prendas que requieren un

cuidado especial, puede ser que usted nece-

site un nuevo ciclo de enjuague y exprimido.

1. Fije el WATER LEVEL (Control de Nivel dei

agua).

2. Fije el WATER TEMPERATURE (Control

de Temperatura del Agua).

3. Fije Ia perilla del Control del Selector de

Ciclos (temporizador) en una posici6n de

enjuague (RINSE).

4. Jale la perilla del Control del Selector de

Ciclos (temporizador) para poner la

lavadora en marcha.

PERMANENTPRESS

HEAVY DUTY

S(3LO EXPRIMIDO

Un escurrido y exprimido adicional puede

acortar los tiempos de secado para la ropa

pesada o prendas de cuidado especial, al

eliminar el exceso de agua.

1. Fije la perilla del Control del Selector de

Ciclos (temporizador) en una posici6n de

exprimido (SPIN).

2. Jale la perilla del Control del Selector de

Ciclos (temporizador) para poner Ia lavado-

ra en marcha.

PERMANENTPRESS

HEAVYDUTYlc

P_GENTLE

iSGENTLE

SOAK 20

PARA ENTENDER LO QUE SUCEDE EN CADA CICLO

PERMANENT PRESS HEAVY DUTY

(PLANCHADO (LAVADO PESADO)

PERMANENTE) _ L]ena hasta

Llena hasta el _l-v_wl el nivel

nivel selec- seleccionado

cionado _ •

Lava durante el

tiempo selec-

cionado

Lava durante el

tiempo

seleccionado

Escurre sin

_ klena hasta

enfdamiento seleccionado

Agitacidn Enjuaga

exprimir Escurre sin

exprimir

Expdme Expdme

GENTLE

(TEJIDOS

DELICADOS)

Llena hasta el

_ nivel selec-

cionado

Agitaci6n

Remojo

Agitaci6n

_ Escurre sin

exprimir

Exp_me

Llena hasta el

nivel selec-

cionado

Llena hasta el

nivel selec-

cionado

Enjuaga

IZIEsour,es,n

exprimir

Exprime

Apagado

SOAK (REMOJO)

Llena hasta

el nivel

seleccionado

Agitaci6n

Remoja (vuelva

a fijar en SPIN

[exprimir] para

vaciar la

lavadora)

Enjuagar

Escurre sin

exprimir

Exprime

Apagado

AGITADOR DE ASPAS RECTAS

Este agitador se

encuentra en Ias

lavadoras Kenmore

de gran capacidad.

Su diseSo es apropi-

ado para ecuparse

de sus faenas cotidi-

anas de lavado.

AGITADORDE DUAL ACTION®

(en algunos modelos)

El agitador

DUAL ACTION _,

exclusive de

Kenmore, le brinda

un cuidado flexible

de los tejidos

incluso para las

cargas de ropa m_s

voluminosas.

La mejor acci6n de

limpieza en su

lavadora se realiza

en el fondo donde

las aspas del agita-

dor se mueven en

vaiven para que los tejidos se doblen y la

suciedad se afloje. Para hacer que toda la ropa

lIegue al fondo de la ]avadora, la parte superior

del agitador tiene aspas en espiral especial-

mente diseSadas para ayudar a empujar la

ropa de la superficie al fondo. Esta acci6n en

espiral desplaza la ropa que se encuentre en

el fondo con un movimiento de desplazamien-

to.

PARA ENTENDER LOS SONIDOS

NORMALES DE LA LAVADORA

Su nueva lavadora puede producir

sonidos que su vieja lavadora no hacia.

Come se trata de sonidos con los que

usted no estA familiarizado, es posible

que le preocupen.

A continuaci6n se describen algunos de

los sonidos normales que puede oir, asf

come sus causas.

Durante el lavado

Cuando usted selecciona una posici6n

para un volumen de carga de lavado

pequeha, su lavadora tiene un nivel de

agua mAs bajo. Con este nivel de agua

mas bajo, quizAs escuche un sonido de

clic proveniente de la parte superior del

agitador.

Durante el escurrido

La velocidad de desagQe del agua de

su lavadora depende de su instalaci6n.

Si se vacia el agua de la lavadora con

rapidez, es posible que escuche la

succi6n de aire que pasa per la bomba.

Esto ocurre en la etapa final del

escurrido.

Luego del escurrido y antes del

exprimido

Cuando cambia del ciclo de escurrido al

de exprimido, es posible que escuche

un ruido mientras la caja de engranajes

cambia de velocidad.

PREPARACI(_N DE LA ROPA PARA

LAVAR

Siga estas recomendaciones para

ayudarle a prolongar la vida de sus

prendas.

• Cierre los zipers, broches de presi6n y

corchetes para evitar que enganchen

otras prendas. Quite alfileres, hebillas y

dem_.s objetos duros para evitar que

rayen el interior de la lavadora. Quite

todo adorno y omamento que no sea

lavable.

• Vacie los bolsillos y vu61valos al reves.

• Doble los puSos y limpie con un cepillo

la pelusa y la suciedad.

• Vuelva al reves las prendas de tejido

sint6tico para evitar que se Ilenen de

pelusas.

• Ate los cordones y fajas, de modo que

no se enreden.

• Remiende Io que est6 roto as[ como las

costuras y dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas

deber_.n lavarse con prontitud para

obtener mejores resultados.

SELECCI(_N DE LA ROPA

• Separe ]as prendas con suciedad

rebelde de las que estan ]igeramente

sucias, aLancuando 6stas normalmente

se lavar[an juntas. Separe las prendas

que sueltan pelusas (toallas, felpilla) de

las que atraen pelusa (pana, fibras sin-

t6ticas y planchado permanente).

Siempre que sea posible, vuelva a]

rev6s las prendas que sueltan pelusa.

• Separe los colores oscuros de los

colores claros, los articulos no

desteSibles de los que s[ Io son.

• Separe pot tipo de tela y estructura

(prendas fuertes de algod6n, tejidos de

punto y prendas finas).

C(_MO CARGAR LA LAVADORA

La carga adecuada de la lavadora

contribuye a la limpieza y al cuidado

apropiado de los tejidos y reduce el

ruido producido por la lavadora.

• Coloque las prendas en la lavadora de

manera suelta. Llene la lavadora hasta

el tope de la canasta (la hilera mAs alta

de agujeros). No envuelva la ropa

airededor del agitador. Las prendas

deben moverse con facilidad en el agua

de lavado para Iograr mejores resulta-

dos de limpieza y evitar la formaci6n de

arrugas en las prendas. Las prendas

deben sumergirse y luego volver a

aparecer durante el lavado.

• Cargue la lavadora adecuadamente y

seleccione una posicidn de nivel del

agua correcta. Sobrecargar o Ilenar en

exceso la lavadora, asi como selec-

cionar una posici6n demasiado peque_a

para la carga de lavado puede:

- ocasionar una limpieza deficiente

- aumentar la formaci6n de arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor

rapidez (debido a que se Ilenan de

pelusas)

• Cargue la lavadora segL_nla cantidad

de espacio que las prendas ocupen, no

por su peso.

• Mezcle prendas grandes y pequeSas en

cada carga. Prepare una carga pareja

para mantener el equilibrio de la

lavadora. Una carga desequilibrada

puede hacer vibrar la lavadora durante

el ciclo de exprimido.

• Use una posici6n mayor de nivel de1

agua para reducir arrugas en las pren-

das de planchado permanente y algu-

nas de tejido de punto sint_,tico. Estas

prendas deben contar con mayor espa-

cio para circular en el agua que las

prendas pesadas (toallas, pantalones

de mezclilla).

• Reduzca el tiempo de lavado mediante

el use de una posici6n mAs baja de

nivel del agua. Las cargas que tengan

unas cuantas prendas pequeSas

necesitan menos tiempo de lavado.

SUGERENCIAS PARA SELECCIONAR

LA CARGA

Para las cargas de volumen complete

sugeridas a continuaci6n, coloque el

Selector de WATER LEVEL (Nivel del

Agua) en la posici6n m_s alta de nivel

del agua.

LAVADORAS DE CAPACIDAD

EXTRAGRANDE

Prendas de

traba|o pesado

3 pantalones de

mezclilla

3 pantalones de

trabajo

2 camisas de

trabajo

1 sudadera

1 pantaldn de

deporie

Toallas Carga mixta

7 toallas de 2 sabanas

bane (1 extra doble -

8 toallas de "king", 1 de

mano camas gemelas)

9 toallas 2 fundas

faciales 2 camisas

2 blusas

6 camisetas

5 pantalones

cortos

6 pai_uelos

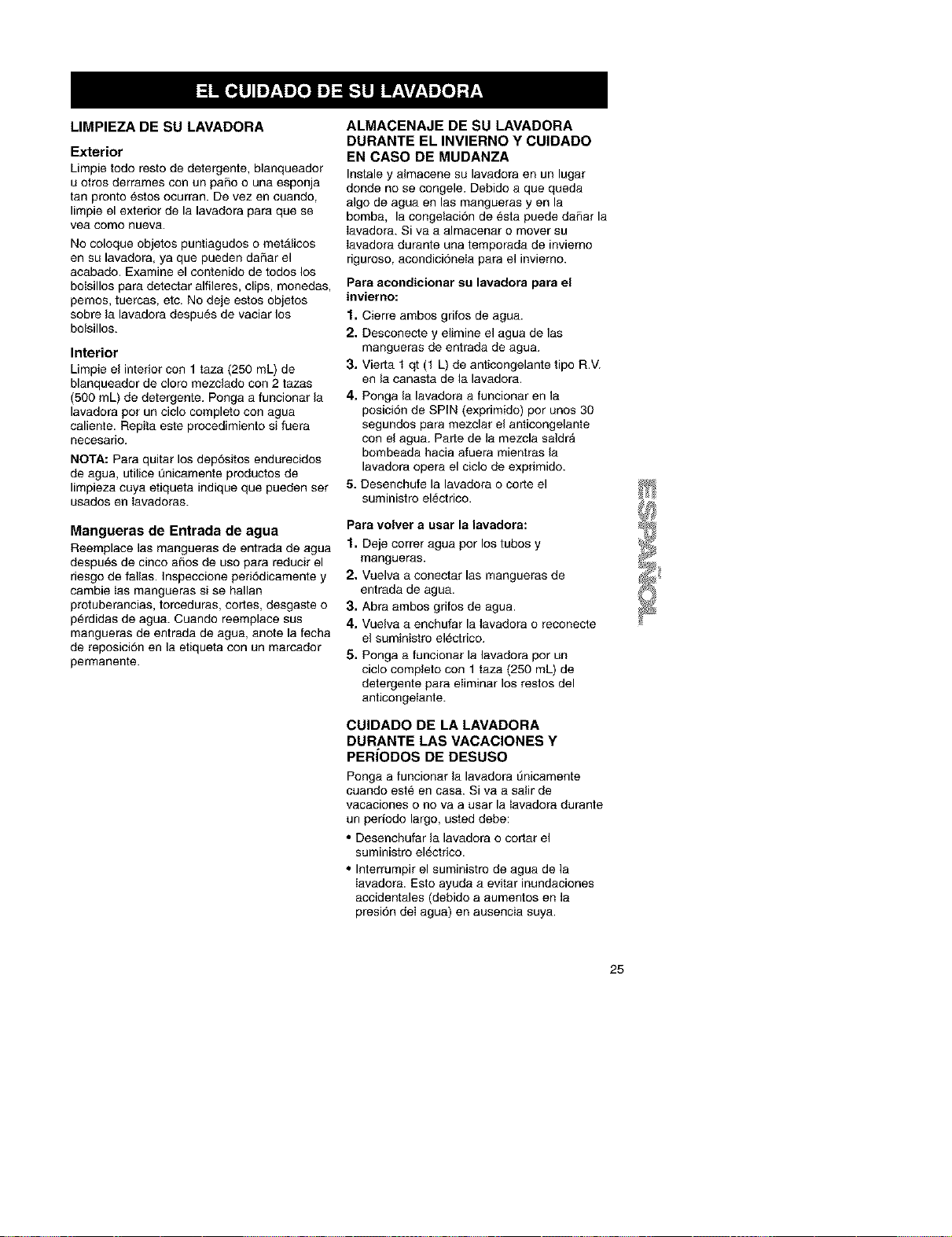

LIMPIEZA DE SU LAVADORA

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un paRo o una esponja

tan pronto 6s|os ocurran. De vez en cuando,

limpie el exterior de la lavadora para que se

yea como nueva.

No coloque objetos puntiagudos o me|alicos

en su lavadora, ya que pueden daRar el

acabado. Examine el contenido de todos los

bolsillos para detectar alfileres, clips, monedas,

pemos, tuercas, etc. No deje es|os objetos

sobre la lavadora despues de vaciar los

bolsillos.

Interior

Limpie el interior con 1 taza (250 mL) de

blanqueador de cloro mezdado con 2 tazas

(500 mL) de detergente. Ponga a funcionar la

lavadora por un ciclo completo con agua

caliente. Repita este procedimiento si fuera

necesario.

NOTA: Para quitar los dep6sitos endurecidos

de agua, utilice Qnicamente productos de

limpieza cuya etiqueta indique que pueden ser

usados en iavadoras.

Mangueras de Entrada de agua

Reemplace las mangueras de entrada de agua

despues de cinco aSos de uso para reducir el

riesgo de fallas. Inspeccione peri6dicamente y

cambie Ias mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o

p6rdidas de agua. Cuando reemplace sus

mangueras de entrada de agua, anote la fecha

de reposici6n en la etiqueta con un marcador

permanente.

ALMACENAJE DE SU LAVADORA

DURANTE EL INVIERNO Y CUIDADO

EN CASO DE MUDANZA

Instale y almacene su lavadora en un lugar

donde no se congele. Debido a que queda

algo de agua en las mangueras yen la

bomba, la congetaci6n de esta puede daSar la

Iavadora. Si va a almacenar o mover su

iavadora durante una temporada de inviemo

riguroso, acondici6nela para el inviemo.

Para acondicionar su lavadora para el

invierno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vieda 1 qt (1 L) de anticongelante tipo R.V.

en la canasta de la lavadora.

4. Ponga la lavadora a funcionar en la

posici6n de SPIN (exprimido) por unos 30

segundos para mezclar el anticongelante

con el agua. Parte de la mezcla saldra

bombeada hacia afuera mientras la

lavadora opera el eiclo de exprimido.

5. Desenchufe la lavadora o code el

suministro el6ctrico.

Para volver a usar la lavadora:

1. Deje correr agua por los tubos y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agua.

4. Vuelva a enchufar la lavadora o reconecte

eI suministro electrico.

5. Ponga a funcionar la lavadora por un

ciclo completo con 1 taza (250 mL) de

detergente para eliminar los restos del

anticongelante.

CUIDADO DE LA LAVADORA

DURANTE LAS VACACIONES Y

PERIODOS DE DESUSO

Ponga a funcionar la lavadora t3nicamente

cuando este en casa. Siva a salir de

vacaciones o no va a usar la Iavadora durante

un perfodo largo, usted debe:

• Desenchufar la lavadora o cortar el

suministro el6ctrico.

• Interrumpir el suministro de agua de la

iavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en la

presi6n deI agua) en ausencia suya.

La mayor parte de los problemas relacionados con el lavado de ropa se solucionan con

facilidad si usted entiende la causa de los mismos. Examine estas listas para identificar

los problemas comunes deI lavado y el funcionamiento de su lavadora. Si necesita ayuda

adicional, refierase a la contratapa.

Problema Causa probable Soluci6n

La lavadora El sistema de tuberias de la Repare ia plomeria de la casa.

pierde agua casa tiene perdidas de agua.

Las mangueras de entrada Ajuste las mangueras (refierase a las

estan flojas. "lnstrucciones de instalaci6n').

Las arandelas de las Vuelva a asentar las arandelas

mangueras de entrada de agua (refierase alas "lnstrucciones de

no est_n debidamente instalaciSn").

encajadas.

La manguera de desagL_etiene Coloque laabrazadera en la manguera

la abrazadera incorrectamente de desagL_e(refierase alas

puesta o no la tiene. "lnstrucciones de instalaci6n').

EI desagQe estA obstruido. Quite la obstrucci6n del desagfl_e. El

iavadero, el tubo vertical o el desagQe

del piso deben tenet la capacidad

para desplazar 17 gal. (64 litros) de

agua por minuto.

El tambor se movi5 hacia AsegQrese de que el tambor est_

adelante al sacar Ia ropa, y por centrado antes de poner a

ello el agua se corre fuera del funcionar la lavadora.

aro det tambofi

La unidad no estA nivelada, y AsegQrese de que las patas delanteras

por esta causa el agua se corre est_n instaladas y que las tuercas

fuera del aro det tambor, est_n ajustadas. Nivele la lavadora.

Reajuste las patas traseras

(refierase alas "lnstrucciones de

instalaciSn").

La carga est_ desequi]ibrada. Redistribuya la carga.

Los enjuagues por rocio se

desvian de la carga.

La lavadora esta sobrecargada. Reduzca el tamafio de ia carga.

Los Ilenados o enjuagL_es por

roc[o se desvian de la carga.

La lavadora La manguera de desag_e esta Enderece o desconecte la manguera

no escurre/ retorcida u obstruida. (refierase alas "lnstrucciones de

no exprime/ instalaciSn").

cargas mojadas Funcionamiento correcto del Luego de un ciclo de lavado o

desagL_e neutro, enjuague, la lavadera escurrira el agua

sin exprimir. Despues del escurride,

comienza el ciclo de expdmide.

La tapa est_ abierta. Cierre la tapa.

La manguera de desagL_e esta Baje la manguera de desagQe

a una altura mayor de 96 pulg. (refierase a los "Requisitos de

(2,4 m) del piso. instalaciSn").

Demasiado detergente; espuma Use menos detergente.

excesiva.

Ciclo equivocado para la carga Seleccione un ciclo que tenga ureaveloci-

de ropa que se esta lavando, dad mayor de exprimido, (refierasea

"Uso de su lavadera'_.

Problema Causa probable Soluci6n

La lavadora Bajo voltaje, o se esta Revise la fuente de eiectricidad o

no escurre/ empleando un cable el_ctrico ilame a un electricista. No use

no exprime/ de extensi6n, cables electricos de extensi6n.

Cargas mojadas Enjuagues frfos. Los enjuagues con agua fria dejan

(cont.) ias cargas mas mojadas que los

enjuagues con agua tibia. Esto es

normal.

ContinUa Ilenando/ La manguera de desag0e esta a Levante la posici6n de la manguera

continua una distancia menor de 39 pulg. de desagL_e(refierase a los

escurriendo/ciclo (99 cm) del piso. "Requisitos de instalaci6n").

atascado La manguera de desag0e Ajuste la manguera de desag(_e

encaja de manera forzada en el para que encaje bien, ni suelta ni

tubo vertical, apretada (refierase alas

"lnstrucciones de instalaci6n').

La manguera de desag0e esta No selle la manguera de desag_e

asegurada con cinta adhesiva al con cinta adhesiva. La manguera

tubo vertical, de desagL_eneeesita una abertura

para el flujo de aire.

La lavadora La carga de ropa esta Redistribuya la carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele la lavadora. Reajuste las

Las patas traseras no estan patas traseras. (refierase alas

niveladas. "lnstrucciones de instalaci6n').

I_astuercas de las patas Ajuste las tuercas (refierase alas

delanteras no estan ajustadas. 'lnstrucciones de instalaci6n').

El fleje amarillo de embalaje con Quite el fleje de embalaje con

chavetas no ha sido quitado pot chavetas (refierase alas

completo. 'lnstrucciones de instalaci6n').

El piso no es Io suficientemente Reubique la lavadora (refierase a

resistente para aguantar el peso los "Requisitos de instalaci6n").

de la lavadora.

El engranaje que cambia de Esto es normal.

velocidad Iuego del escurrido y

antes del exprimido.

La parte superior del agitador Esto es normal.

hace ctics durante el lavado.

La lavadora no Los filtros de la vMvula de Limpie los filtros.

Ilena/no enjuaga/ admisi6n estan obstruidos.

no agita/ El suministro de agua esta Abra ia Ilave del agua.

temperatura interrumpido.

equivocada

Las mangueras de agua Invierta las mangueras (refierase a

caliente y de agua frfa estan ias "lnsirucciones de instalaci6n").

invertidas.

La manguera de entrada de Enderece las mangueras.

agua esta retorcida.

El indicador del temporizador no Gire la perilla deI temporizador

esta alineado, ligeramente a Ia derecha y jale para

ponerla en marcha.

El cable electrico no esta Conecte a un contacto de pared de

enchufado, conexi6n a tierra de 3 terminales.

Problema Causa probable Soluci6n

La lavadora El cable el6ctrico no esta Conecte a un contacto de pared de

se detiene enchufado, conexi6n a tierra de 3 terminales.

El enchufe no tiene corriente Revise la fuente de electricidad o Ilame

electrica, a un eteclricista.

Fusible quemado o el Reemplace etfusible o ajusle el

cortacircuitos esta abierto, cortacircuitos. Si el problema contint_a,

Ilame a un electdcista.

Se estA utilizando un cable No use cables el_ctricos de extensi6n.

electrico de extensi6n.

El temporizador no esta Gire la perilla del temporizador

alineado, ligeramenle hacia la derecha y jalela para

poner Ia Iavadora en funcionamiento.

No se ha jalado la perilla deI Coloque en la posici6n deseada y jale la

temporizador, perilla.

La lavadora esta sobrecargada. Lave cargas mas pequef_as.

El agitador no La parte superior del agitador Esto es normal.

funciona se mueve t_nicamente en una

direcci6n.

La parte superior dei agitador Esto es normal.

ester floja.

El nivel del La parte superior del agitador Esto es normal.

agua es esta mucho mas alta que el

demasiado nivel mas alto del agua. EIIo da

bajolla lavadora la impresi6n que la lavadora no

no se Ilena ester Ilena.

completamente

El tambor El tambor se movi6 hacia Asegt_rese de que el tambor este

est& torcido adelante al sacar la ropa de la centrado antes de poner la Iavadora en

lavadora, funcionamiento.

El tambor se mueve. Esto es normal.

La unidad no esta nivelada. Asegt_rese que las paras delanteras

est6n instaladas y las tuercas ajustadas.

Nivele la lavadora. Reajuste las paras

traseras (refi6rase alas "lnstrucciones de

instalaci6n").

Problema Causa probable Soluci6n

Pelusas en la Selecci6n indebida de las Separe las prendas que sueltan pelusa de las

carga prendas, prendas que atraen pelusa y por color.

Sobrecarga. La pelusa puede quedarse atrapada en la

carga si la lavadora estA sobrecargada. Lave

cargas mAs pequehas.

Papel o papel facial en los Vacie los bolsi]los antes del lavado.

bolsillos.

No hay suficiente detergente. Use suficiente detergente para retener la

pelusa en el agua.

El detergente no se disuelve. Use la lemperatura del agua para lavar

La temperatura del agua es encima de 70°F (21 °C).

mas baja que 70°F (21°C).

Prendas Sobrecarga. Uso indebido de la Las cargas deben moverse IJbrementedurante

rasgadas lavadora, e{ lavado. Lave cargas m_s pequef_as o

aumente el nJvetdeJagua.

Uso incorrecto del No vierta el blanqueador con cloro

blanqueador de cloro. El dJrectamente en la carga. Limpie los derrames

blanqueador no diluido dafiara del blanqueador.

los tejidos.

No se ban quitado los art[culos Vacie los botsillos antes det lavado. Cierre los

puntiagudos de los bolsillos; zipers antes det lavado.

cierres abJertos.

Artfculos dafiados antes del Remiende las prendas rasgadas y Io que est6

lavado, descosido antes del lavado.

Manchas en Uso incorrecto del suavizante de Diluya el suavizante de tejidos y agr_gueto

Ias prendas te]idos en la lavadora o la al enjuague profundo solo.

seoadors.

Hierro (6xido) en et agua. Instale un filtro para oxido ferroso.

Uso insuficiente de detergente Use suficiente detergente para quitar la

que causa que la suciedad se suciedad y mantenerta en suspensi6n.

deposite de nuevo.

Transferencia del tinte pot no Separe las prendas de color oscuro de las

haber seleccionado blancas y claras.

correctamente la carga.

Transferencia de tinte pot no Descargue la lavadora tan pronto termine el

haber sacado las prendas de la ciclo de lavado.

lavadora de inmedJato.

Problema Causa probable Soluci6n

Prendas No se sac6 la carga de Descargue la lavadora tan pronto termine el

arrugadas inmediato, ciclo de lavado.

Ciclo equivocado para los Use enjuagues con agua fria y ciclos con

tejidos que se est_n lavando, velocidades lentas de exprimido para reducir

las arrugas en las prendas.

Sobrecarga. Las cargas de ropa deben poder moverse

libremenle durante el lavado. Lave cargas

mAs pequeSas.

Las mangueras estAn invertidas. Invierta las mangueras (refi6rase alas

"lnstrucciones de instalaci6n").

Prendas Sobrecarga. Las cargas de ropa deben moverse libremente

enredadas/ durante el lavado. Lave cargas mAs pequeSas.

eni'oscadas

La ropa est_ enrollada en No enrolle las prendas alrededor del agitador

ei agitador, cuando cargue la lavadora.

SucompraadquiereunnuevovaloryaqueustedpuedeconfiarenSearsHomeCentral®para

obtenerserviciodereparaci6n.Conmdtsde12,000especialistascapacitadosenreparaciones

yaccesoamasde4.2millonesdepiezasderepuestoyaccesorios,contamosconlas

herramientas,piezas,conocimientoyladestrezaparaaseguramosdecumplirnuestraprome-

sadeque:ReparamosIoquevendemos.

Los contratos de mantenimiento Sears

Su electrodomestico Kenmore _ esta diseiiado, fabricado y sometido a prueba para propor-

cionarle aSos de funcionamiento confiable. No obstante, cualquier electrodom6stico modemo

puede necesitar servicio tecnico de vez en cuando. El contrato de mantenimiento Sears le

ofrece un programa de servicio excepcional, a un precio accesible.

El Contrato de mantenimiento Sears

• Es la manera de adquirir el servicio tecnico del manana a precios de hoy.

• Elimina las facturas de reparaci6n producidas por el uso normal y el desgaste.

• Proporciona asistencia no tecnica y educativa.

• A0n cuando no necesite reparaciones, le proporciona una Revisi6n anual de mantenimiento

preventivo a solicitud suya, para asegurarse de que su electrodom_stico estA en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mds informaci6n, Ilame al

1-888-784-6427.

Para obtener informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

Manuel de I'utilisateur et

instructions d'installation

LAVEUSES AUTOMATIQUES

une vitesse et commande de la

tempdrature de reau

IMPORTANT :

Life et observer routes ]es

instructions de s_curit6 et

d'utilisation avant la premiere

utilisation de cet appareil.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

www.sears.com

www.sears.ca

8530512 IMPRIME AUX F_TATS-UNIS 11/01

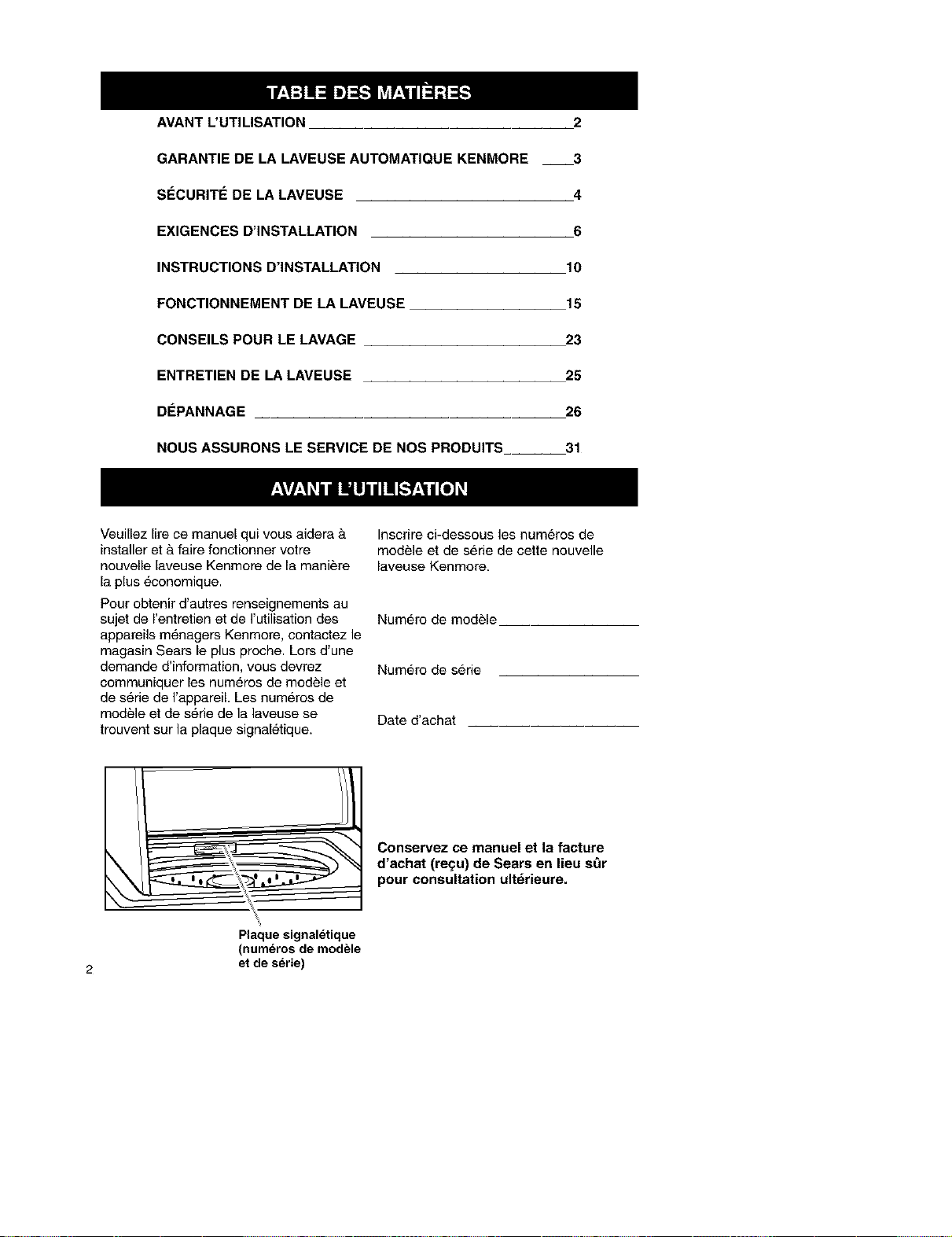

AVANT L'UTILISATION

GARANTIE DE LA LAVEUSE AUTOMATIQUE KENMORE

SECURITE DE LA LAVEUSE

EXIGENCES D'INSTALLATION

INSTRUCTIONS D'INSTALLATION

FONCTIONNEMENT DE LA LAVEUSE

CONSEILS POUR LE LAVAGE

ENTRETIEN DE LA LAVEUSE

DEPANNAGE

NOUS ASSURONS LE SERVICE DE NOS PRODUITS

Veuillez lire ce manuel qui vous aidera &

installer et & faire fonctionner votre

nouvelle laveuse Kenmore de la maniere

la plus 6conomique.

Pour obtenir d'autres renseignements au

sujet de I'entretien et de I'utilisation des

appareils m_,nagers Kenmore, contactez le

magasin Sears le plus proche. Lors d'une

demande d'information, vous devrez

communiquer les num@os de mod&,le et

de s_,de de I'appareil. Les num@os de

mod&,leet de s_,dede la laveuse se

trouvent sur la plaque signal6tique.

Inscrire ci-dessous les num@os de

mod&,leet de serie de cette nouvelle

laveuse Kenmore.

Num@o de modele

Num@o de serie

Date d'achat

Conservez ce manuel et la facture

d'achat (regu) de Sears en lieu sQr

pour consultation ult_rieure.

Plaque signaletique

(numdros de modele

2 et de sdrie)

Garantie limitde b vie sur le

panier en porcelaine blanche

Pendant la vie de la laveuse, & compter

de la date d'achat, Sears remplacera le

panier de lavage en porcelaine blanche

s'il survient des 6clats ou de la rouille

attribuables & des vices de mat6riau ou

de fabrication. Apr&,s un an, les frais de

main-d'oeuvre vous seront factur6s.

Garantie limit6e de 10 ans sur la

cuve de plastique*

,_ partir de la deuxieme jusqu'& la

dixieme ann6e inclusivement & compter

de la date d'achat, Sears remplacera la

cuve de plastique s'il existe un vice de

materiau ou de fabrication. Apr&,s un an,

les frais de main-d'oeuvre veus seront

factures.

Garantie limitde de 5 ans sur

les composants de la boite

d'engrenages*

,_ partir de la deuxi&,me jusqu'& la

cinquieme annee inclusivement &

compter de la date d'achat, Sears rem-

placera toute piece de la bofte d'en-

grenages qui s'averera d6fectueuse &

cause d'un vice de materiau ou de fabri-

cation. Apr&,s un an, les frais de main-

d'oeuvre vous seront factures.

Garantie complbte de 1 an sur le

panier de lavage en porcelaine

tachet_e

Pendant une ann6e & compter de la

date d'achat, Iorsque cette laveuse est

install6e et utilis6e conferm6ment aux

instructions qui I'accompagnent, Sears

remplacera le panier de lavage en

porcelaine tachet6e s'il survient des

6clats ou de la rouille attribuables & un

vice de mat6riau eu de fabrication.

Garantie complbte de 1 an sur les

composants mdcaniques et _lec-

triques

Pendant un an, & compter de la date

d'achat, si la laveuse est install6e et

utilis6e cenfermement aux instructions

qui I'accempagnent, Sears r6parera eu

remplacera tout composant m6canique

eu 61ectrique qui s'averera defectueux

cause d'un vice de mat6riau eu de

main-d'oeuvre.

Restriction des garanties

Si la laveuse est utilis6e autrement que

dans une utilisation familiale, la garantie

ci-dessus ne demeure en vigueur que

pendant 90 jeurs & compter de la date

d'achat.

Service sous garantie

Pour obtenir le service sous garantie,

contacter le Centre de service Sears le

plus preche aux t-'--tats-Unisou au

Canada.

La pr6sente garantie n'est valide que

pendant que cette laveuse est utilisee

aux Etats-Unis eu au Canada.

Cette garantie vous donne des dreits

juridiques specifiques et vous pourriez

avoir d'autres droits qui peurraient varlet

d'un Etat aun autre ou d'une province

une autre.

Sears, Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

*Une garantie diff6rente peut 6tre offerte au

Canada.

Veuillez consulter les num6ros de service

mentionn6s & la derni6re page de ce

manuel.

Votre securit6 et celle des autres est tres importante.

Nous donnons de nombreux messages de s6curit6 importants

dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tousles messages de s6curite et de vous y conformer.

Voici le symbole d'alerte de s6curit6. Ce symbole d'alerte

de securite vous signale les dangers potentiels de decks

et de blessures graves & vous et & d'autres. Tousles

messages de s6curit6 suivront le symbole d'alerte de

securite et le mot "DANGER" ou "AVERTISSEMENT".

Ces mots signifient :

Risque possible de d6cbs

ou de blessure grave si

vous ne suivez pas

imm6diatement

les instructions.

Risque possible de d6cbs

ou de blessure grave si

vous Resuivez gas

les instructions.

Tousles messages de securite vous diront quel est le danger potentiel

et vous disent comment reduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour r_,duire les risques d'incendie, de choc

_,lectrique ou de blessures lots de I'utilisation de la laveuse, suivre les

precautions fondamentales dont les suivantes :

• Life toutes les instructions avant

d'utiliser la laveuse.

• Ne pas laver des articles qui ont

_,t_,nettoyes ou lav_,s avec de

I'essence ou imbib_,s d'essence,

solvants de nettcyage & sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent emettre des vapeurs

susceptibles de s'enflammer ou

d'exploser.

• Ne pas ajouter d'essence, solvant

de nettoyage & sec ou autre

produit inflammable ou explosif

dans I'eau de lavage. Ces

substances peuvent emettre des

vapeurs susceptibles de

s'enflammer ou d'exploser.

• Dans certaines conditions, de

I'hydrogene gazeux peut se former

dans un circuit d'eau chaude qui

n'a pas _,t6 utilis_, pendant deux

semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE.

Si le circuit d'eau chaude n'a pas

_,t_,utilise pendant une telle

p_,riode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau

chaude et laisser I'eau s'ecouler

pendant plusieurs minutes par

chaque robinet. Ceci permettra

I'_,vacuation de I'hydrcgene gazeux

accumul_,. Comme ce gaz est

inflammable, ne pas fumer ni

utiliser une flamme nue au cours

de cede p6riode.

• Ne pas laisser des enfants jouer sur

ou & I'int_,rieur de la laveuse. Bien

surveiller les enfants Iorsque la

laveuse est utilis_,e a proximite

d'enfants.

• Avant de mettre la laveuse au rebut

ou hors de service, enlever la porte

ou le couvercle.

• Ne pas tenter d'atteindre un article &

I'int_,rieur de la cuve de la laveuse

Iorsque le tambour, la cuve ou

I'agitateur est en mcuvement.

• Ne pas installer ni remiser cette

laveuse & un endroit ou elle serait

expos_,e aux intemperies.

• Ne pas modifier les organes de

commande.

• Ne pas r_,parer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

opt,ration de service, si ce n'est

specifiquement recommand_, dans le

manuel de I'utilisateur ou dans un

manuel d'instructions de r_,parations

destin_, & I'utilisateur; il est alors

essentiel que la personne concern_,e

comprenne ces instructions et soit

competente pour les ex_,cuter.

•Voir les "Installation _,lectrique"

section pour les exigences de liaison

& la terre.

CONSERVEZ CES INSTRUCTIONS

Outillage et pi_ces

Autres pi_ces

Rassembler les outils et pieces n_,ces-

saires avant d'entreprendre I'installation

de la laveuse. Les pieces foumies se

trouvent dans le panier de la laveuse.

Outillage n_cessaire pour le raccorde-

ment du tuyau de vidange et des

tuyaux d'arriv_e d'eau :

• Pince, ouverture & 1_6po (3,95 cm)

• Lampe de poche (option)

Pibces foumies :

Les pieces mentionnees sont disponibles

de votre magasin Sears local ou du cen-

tre de service Sears. Veuillez consulter

les num6ros de service mentionnes & la

demiere page de ce manuel.

....................._ i¸¸¸¸¸¸¸¸¸¸¸_., i _ _ i¸¸¸¸¸¸¸¸¸¸¸¸¸¸¸¸__; i ..._, ... _r, .................. _r_......

Si vous avez: Vous devrez acheter:

t_vier de Syst&,me de pompage (si

buanderie ou pas dej& installS,)

canalisation

d'evacuation

rigide plus

_ haut que 96

po (2,4 m)

_ Tuyau rigide

de 1 po (2,5

cm) de

4 5

1. Tuyau de vidange

2. Bride de tuyau argent _ double fil m#tallique

(pour le bas du tuyau de vidange)

3 Bride de tuyau jaune _ fil m#tallique unique

(pour le haut du tuyau de vidange)

4. Tuyaux d'arriv#e d'eau (2)

5 Joints plats pour les raccords des tuyaux

d'arriv#e d'eau (4)

Outillage ndcessaire pour le raccorde-

ment du tuyau de vidange et le r_glage

de I'aplomb de la laveuse :

• Cle plate ou reglable de _6 po (1,43 cm)

• Niveau

• Bloc de bois

• R_,gleou metre-ruban

Pi_ces fournies :

Adaptateur pour passer

d'un tuyau rigide de 2 po

(5 cm) de diametre a 1

diametre po (2,5 cm de diam&,tre,

pece no 3363920

Egout en €:vier de buanderie stan-

hauteur dard de 20 gal (76 L),

hauteur 39 po (99 cm)

ou _vier utilitaire, et

pompe de transfert et

connexions (disponibles

chez un fournisseur local

de plomberie)

Drain de Brise-vide (piece no

plancher 285320); tuyau de vidan-

ge additionnel, piece no

3357090 et ensemble de

connexion, piece no

285442

Robinets 2 tuyaux d'alimentation

d'eau trop plus longs : 6 pi (1,8 m)

_,loign_,s piece no 76314, 10 pi

(3 m) piece no 350008

Tuyau de Tuyau de vidange, pi&,ce

vidange trop no 388423 et ensemble

cour_ de connexion, piece no

285442

Tuyau de Ensemble de connexion,

vidange trop piece no 285442

long

Canalisation FiBre de protection,

d'evacuation piece no 367031

obstruee

1 2

1.Sangle d'exp_dition avec goupille

2. Pieds de nivellement avant avec #crous (2)

Exigences de I'emplacement

d'installation

La selection de I'emplacement appropri_,

pour la laveuse permettra d'optimiser sa

performance et de minimiser le bruit et

les risques de d_,placement de la

laveuse.

On peut installer la laveuse dans un

sous-sol, une buanderie, un placard, ou

un espace d'encastrement. (Veir

"Syst_me de vidange".)

C'est & I'utilisateur du preduit qu'incembe

la responsabilit6 d'une installation appre-

priee.

II vous faudra :

• Chauffe-eau r6gl_, pour fournir & la

laveuse de reau & 120°F (49°C).

• Prise de courant electrique reliee &la

terre, & moins de 4 pi (1,2 m) du point

de connexion du cordon d'alimentation

& I'arri&,re de la laveuse. (Voir

"Installation electrique".)

• Robinets d'eau chaude et d'eau froide

situes & moins de 4 pi (1,2 m) des _,lec-

trovannes de remplissage de la

laveuse; une pression d'eau de 8-100

Ib/po2 (34,5-689,6 kPa). Les laveuses

dotees de trois distributeurs n_,cessi-

tent une pression de 20-100 ib/po 2

(138-689,6 kPa) pour le meilleur rende-

ment.

• Plancher horizontal avec une pente

maximale de 1 po (2,5 cm) en-dessous

de I'ensemble de la laveuse.

L'installation de la laveuse sur un tapis

est d6conseill_,e.

• Plancher robuste capable de soutenir

la laveuse avec une charge totale

(laveuse, eau et linge) de 315 Ib

(143 kg).

Ne pas ranger ni faire fonctionner la

laveuse & des temp_,ratures inferieures &

32_F (O°C). Un residu d'eau dans la

laveuse risque de causer des dommages

& basse temperature. Voir "Entretien de la

laveuse" pour des renseignements sur

I'hiv6risation.

Installation dans un encastrement ou

un placard

Les dimensions indiqu_es ci-apres sont

pour I'espacement recemmand6

autorise, sauf les passages d'air d'une

porte de placard. Les dimensions

indiquees pour les passages d'air d'une

porte de placard sont les espacements

minimaux requis.

1 2

_,,i /1_[7_=8

(_10m_ _ _

1. Vue avant

2. Vue de profil

3. Porte de placard avec ouvertures

d'a#ration

• Accorder plus d'espace libre pour

faciliter I'installation et I'entretien.

• Un espace libre plus important peut

_,tre necessaire en presence de mur,

porte et plinthes.

• On recommande un espace libre addi-

tionnel de 1 po (2,5 cm) sur chaque

c6te de la laveuse pour minimiser le

transfert de bruit.

• Si un placard est ferm6 par une porte, _

celle-ci dolt comperter des ouvertures

d'aeration en haut et en bas de _;_

dimensions minimales. Des pertes &

jalousie avec euverfures de passage _

d'air en haut et en bas sont accepta-

bles.

• IIfaut aussi prendre en compte

I'espace requis entre les appareils

volslns.

Systbme de vidange

Le tuyau de vidange de la laveuse peut

6tre raccorde & une canalisation d'evacua-

tion (mur ou plancher), ou bien on peut

rejeter I'eau de vidange dans un bac de

buanderie ou un siphon de plancher.

S61ectionner la m6thode appropriee

d'installation du tuyau de vidange. (Voir

"Autres pi&,ces".)

I_vier de buanderie (illustration 1)

La capacite de 1'6vier dolt 6tre d'au moins

20 gal (76 L). Le sommet de 1'6vier(point

de raccordement) dolt _,tre situe entre 39

po (99 cm) (min.) et 96 po (2,4 m) (max.)

au-dessus du bas de la laveuse.

Siphon de plancher (illustration 2)

Le systeme d'6vacuation dolt comporter

un brise-vide qui peut 6tre achete s6par6-

ment. (Voir "Autres pieces".)

Le brise-vide dolt 6tre situS,au moins &

28 po (71 cm) au-dessus du bas de la

laveuse. Des tuyaux additionnels peuvent

6tre n6cessaires.

Installation 61ectrique

1 2

Raccordement _ une canalisation

d'6vacuation - mur ou plancher (illus-

trations 1et 2)

Le diam&,tre de la canalisation d'6vacua-

tion dolt 6tre d'au moins 2 po (5 cm). La

capacite d'_,vacuation de la canalisation

ne dolt pas _,tre inf_,rieure & 17 gal (64 L)

par minute. Un adaptateur de 2 po (5 cm)

& 1 po (2,5 cm) de diam&,tre est

disponible pour le tuyau de rejet & 1'6gout.

(Voir "Autres pieces".)

Le sommet de la canalisation (point de

raccordement) doit 6tre situe entre 39 po

(99 cm) (min.) et 96 po (2,4 m) (max.)

au-dessus du bas de la laveuse.

Risque de choc _lectrique

Brancher sur une prise _ 3 alv_oles

reli6e _ la terre.

Ne pas enlever la broche de liaison

la term.

Ne pas utiiiser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions

peut causer un d6cbs, un incendie

ou un choc _lectrique.

• Alimenter la laveuse au moyen d'un

circuit individuel de 120 volts, 60-Hz.,

CA seulement, prot6g6 par un fusible

de 15 ou 20 amp&,res. On recom-

mande I'emploi d'un fusible temporis6

ou disjoncteur. II est recommand6 d'u-

tiliser un circuit distinct pour alimenter

uniquement cet appareiL

• Cette laveuse est dotee d'un cordon

d'alimentation avec fiche de branche-

ment &3 broches, reliee & la terre.

• Pour minimiser le risque de choc 61ec-

trique, on dolt brancher le cordon d'ali-

mentation sur une prise de courant

murale de configuration correspon-

dante (3 aiv6oles) reli6e & ]a terre con-

formement aux codes et r&,glements

Iocaux. Si une prise de configuration

correspondante n'est pas disponible,

c'est au client qu'incombent la respon-

sabilit6 et I'obligation personnelles de

faire installer par un 61ectricien qualifi6

une prise ad6quatement reli6e & la

terre.

• Si lee codes le permettent et si un

conducteur distinct de liaison & la terre

est utilis6, il est recommand6 qu'un

61ectricien qualifi6 d6termine si la

liaison & la terre est adequate.

• Ne pas effectuer la liaison & la terre

sur une canalisation de gaz.

• En cas de doute quant & la qualit6 de

la liaison & la terre de la laveuse, v6ri-

tier aupres d'un 61ectricien qualifi6.

• Ne pas utiliser un fusible dane le circuit

neutre ou de liaison & la terre.

1. Fiche de branchement _ 3 broches

(liaison _ la terre)

2. Prise _ 3 alv#oles refi#e _ la terre

3. Broche de liaison _ la terre

4. Cordon d'alimentation

INSTRUCTIONS DE

LIAISON A LATERRE

Pour une laveuse reli_e _ la terre

et connect_e par un cordon :

Cette laveuse dolt 6tre reliee & la terre.

En cas d'anomalie de fonctionnement

ou de panne, la liaison & la terre r6duira

le risque de choc 61ectrique en offrant

au courant 61ectrique un itin6raire

d'6vacuation de moindre r6sistance.

Cette laveuse est aliment6e par un

cordon 6]ectrique comportant un con-

ducteur relie& la terre et une fiche de

branchement munie d'une broche de

liaison & la terre. La fiche dolt 6tre

branch6e sur une prise de courant

appropri6e qui est bien install6e et

reli6e & la terre conform6ment & tous

lee codes et r&,glements Iocaux.

AVERTISSEMENT : Le

raccordement incorrect de cet appareil

au conducteur de liaison & la terre peut

susciter un risque de choc electrique.

En cas de doute quant & la qualit6 de la

liaison & la terre de I'appareil, consulter

un 61ectricien ou technicien d'entretien

qualifi6.

Ne pas modifier la fiche de branchement

fournie avec I'appareil - si la fiche ne

correspond pas & la configuration de la

prise de courant, demander & un

61ectricien qualifi6 d'installer une prise

de courant convenable.

Pour une laveuse raccord6e en

permanence :

Cette laveuse dolt 6tre raccord6e & un

syst&,me de c&blage permanent en

m6tal reli6 & la terre ou un conducteur

reli6 & la terre dolt 6tre en fonction avec

les conducteurs de circuit et raccordes

& la borne de liaison & la terre ou la

borne sur I'appareil m6nager.

Avant de commencer

Risque du poids excessif

Utiliser deux ou plus de personnes

pour d6placer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure.

• Placer la laveuse sur du carton pour

preteger le plancher, avant de la

d6placer.

• Mettre la laveuse & environ 3 pieds

(go cm) de son emplacement d'installa-

tien final.

I_limination de la sangle

d'exp6dition

IIfaut retirer la sangle d'exp6dition pour

que la laveuse fonctionne comme il faut.

Autrement, elle produira un bruit excessif.

1. Ne pas couper la sangle jaune.

Retirer completement de la laveuse la

sangle jaune d'exp_,dition. Selon votre

modele, I'extr6mit_, de la sangle d'ex-

p6dition comportera deux ou trois

goupilles Iorsqu'elle est retir6e de la

laveuse. La prise de courant _,lectrique

est retenue par la sangle d'expedition.

2. Tirer fermement pour sortir I'autre

extr6mit6 de la sangle d'expedition

retenue & I'arriere de la laveuse. Vous

degagerez ainsi les pieds de mise

d'aplomb autematique de I'arri&,re de

la laveuse.

3. Couper la sangle d'exp6dition & 16

po (40 cm) environ de I'extr6mite de

la prise. Rechercher les mots "CUT

HERE" (couper ici). Jeter I'extr_,mit6

contenant les goupilles. D6gager le

reste de la sangle de la prise elec-

trique. Utiliser plus tard le reste de la

sangle d'exp6dition pour arrimer le

tuyau de vidange.

Raccordement du tuyau

de vidange

Si le tuyau de vidange est convenable-

ment raccord6, les planchers seront pro-

t6g6s des demmages imputables aux

fuites d'eau. Pour que le tuyau de vidan-

ge ne puisse passe detacher ou porter

une fuite, on doit I'installer conform6-

ment aux instructions suivantes :

IMPORTANT : Pour r6aliser une installa-

tion correcte, il est essentiel de

respecter cette procedure.

1. S'assurer que le tuyau de vidange est

de la bonne Iongueur.

2. Mouiller la surface int6rieure de I'ex-

tr6mit6 rectiligne du tuyau de vidange

avec I'eau du robinet. NE PAS UTILI-

SER TOUT AUTRE LUBRIFIANT.

Ouvrir la bride & double fil (couleur

argent) avec une pince et placer la

bride sur I'extr6mit6 rectiligne du tuyau

de vidange & _Apo (6 mm) de rex-

tr6mit6.

1/4"

(6 mm)

4. Ouvrirlabride.Tournerletuyaudans

unsensetdansI'autretouten

engageantI'extr_,mit6dutuyaude

vidangesurleraccorddevidange

situeaubasdelalaveuse.Poursuivre

I'operationjusqu'&cequeletuyau

soiten contact avec la but_,e

nervur_,e de la caisse.

5. Placer la bride & I'endroit marque

"CLAMP". Rel&cher la bride.

Pour emp_cher I'eau de vidange de

refluer dans la laveuse :

• Ne pas redresser I'extr_,mit6 en col de

cygne du tuyau de vidange ni forcer

I'exc_,dent de tuyau darts le tuyau de

rejet & I'egout. Le tuyau de vidange

devrait 6tre bien immobilis_,, tout en

permettant le passage d'air.

• Ne pas mettre I'exc_,dent du tuyau de

vidange au fond de I'_,vierde buan-

derie.

• Pour I'installation d'un drain de

plancher, voir le numero du necessaire

requis sous "Autres pieces".

1. Tuyau d'_vacuation

2. Bride

3. Butte nervur#e

4. Caisse

Pour les syst_mes de vidange

tuyau rigide ou _vier de buanderie :

1. Ouvrir la bride jaune & fil unique avec

une pince et I'enfiler sur I'extr6mit6

en col de cygne du tuyau de vidange

afin de maintenir ensemble la section

de caoutchouc et la section ondulee.

1. Extr#mit# en col de cygne

2. Tuyau de vidange

2. Placer I'extr_,mit6 en col de cygne du

tuyau de vidange dans I'evier de

buanderie ou le tuyau dgide de rejet &

I'egout. Faire toumer I'extr6mit6 en

col de cygne pour 61iminer les defor-

mations.

Raccordement des tuyaux

d'arriv_e d'eau

1. Installer un joint plat neuf (fourni)

dans chaque raccord de connexion.

Enfoncer fermement chaque joint

dans le raccord.

I 2

1. Raccord

2. Joint

Raccordement des tuyaux d'arriv_e

d'eau aux robinets

Vedfier que la cuve de la laveuse est

vide.

2. Connecter le tuyau comportant un

raccord rouge au robinet d'eau

chaude. Visser compl&,tement le rac-

cord & la main pour qu'il comprime le

joint.

3. Connecter le tuyau comportant un

raccord bleu au robinet d'eau froide.

Visser completement le raccord & la

main pour qu'il comprime le joint.

4. Terminer le serrage des raccords -

deux tiers de tour - avec une pince.

REMARQUE : Ne pas serrer exces-

sivement, pour ne pas endommager

les composants.

Purger les canalisations d'eau

5. Faire ceuler de I'eau par les deux

rebinets et les tuyaux d'arrivee d'eau,

dans un seau ou un 6vier de buan-

derie, pour ejecter routes les parti-

cules solides presentes dans la canal-

isation qui pourraient obstruer les

tamis & I'entree de la laveuse.

Raccorder les tuyaux d'arriv_e d'eau b

la laveuse

6. Connecter le tuyau cempertant le

raccord rouge a I'entr_e HOT (chaud)

(en has) de I'electrovanne. La

connexion du raccord rouge en

premier facilite le serrage du raccerd

avec la pince. Visser cempl&,tement le

raccord & la main pour qu'il comprime

le joint. Terminer le serrage des

raccords - deux tiers de tour - avec

une pince.

REMARQUE : Ne pas serrer exces-

sivement, pour ne pas endommager

les composants.

1. Electrovanne d'afimentation - bleue = eau

froide

2. Electrovanne d'alimentation - rouge = eau

chaude

REMARQUE : L'entree peut se treuver

du c6t6 dreit ou du c6t6 gauche de la

laveuse selen votre med&,le.

Connecter le tuyau comportant un

raccord bleu & I'entr6e COLD (froid)

(en haut) de I'electrevanne. Visser

completement le raccord & la main

pour qu'il cemprime le joint. Terminer

le serrage des raccords - deux tiers

de tour - avec une pince.

REMARQUE : Ne pas serrer exces-

sivement, pour ne pas endommager

les composants.

V_rifier s'il y a des fuites

8. Ouvrir les robinets d'eau; v@ifier s'il

y a des fuites. Une petite quantite

d'eau peut p_,n@rer dans la laveuse.

II suffira de la vidanger plus tard.

REMARQUE : Remplacer les tuyaux

d'arriv6e d'eau apres 5 ans d'utilisa-

tion pour r6duire le risque de defail-

lance intempestive. Prendre note de

la date d'installation ou de remplace-

ment des tuyaux d'arrivee d'eau,

pour r6f@ence ult@ieure.

• Si on ne raccorde qu'une canali-

satien d'eau, il faut mettre un bou-

chen sur I'autre entr6e d'arriv6e

d'eau.

• Inspecter p@iodiquement ]es

tuyaux; les remplacer en cas de

renflement, d'ecrasement, de

ceupure, d'usure ou si une fuite se

manifeste.

Immobilisation du tuyau

de vidange

Faire passer le cordon d'alimentation

par-dessus la console.

Enlever tout carton utilise pour le

deplacement de la laveuse.

Trouver lapiece restante de la sangle

d'expedition (pas I'extremite ayec les

goupilles) dans I'etape 3 de "Elimina-

tion de la sangle d'expedition". L'utiliser

pour fixer le tuyau d'evacuation & I'evi-

er de buanderie ou au tuyau rigide de

rejet & I'egout. Pousser I'attache de fi-

xation dans le trou le plus proche de la

sangle d'expedition.

Portion restante de la sangle d'exp#dition

4. Fixer le tuyau de vidange au pied de

I'_,vierde buanderie ou au tuyau

rigide de rejet a 1'6gout, avec I'at-

tache de fixation. (Voir I'illustratien.)

6. V_,rifier I'aplomb de la laveuse en

plagant un niveau sur le bord de la

table, transversalement, puis dans le

sens avant arriere.

Si les robinets d'eau et le tuyau rigide

de rejet & I'_,gout sont places en

retrait, intreduire I'extr6mit_, en col de

cygne du tuyau de vidange dans le

tuyau rigide de rejet & I'_,geut.

Attacher fermement les tuyaux d'ar

rivee d'eau et le tuyau de vidange

ensemble, avec I'attache de fixation.

R6glage de I'aplomb de

la laveuse

Un bon aplomb de la laveuse minimisera le

bruit et les vibrations.

Installation des pieds de nivellement

avant

1. Soulever I'avant de la laveuse d'envi-

ren 4 pe (10,2 cm) avec un bloc de

bois ou objet semblable. Le bloc dolt

pouvoir supporter le poids de la

laveuse.

2. Visser I'_,crou sur chaque pied de ni-

vellement jusqu'& 1 po (2,5 cm) de la

base.

3. Visser les pieds dans les treus appro-

pri_,s au coin avant de la laveuse

jusqu'& ce que les ecreus teuchent la

laveuse.

REMARQUE : Ne pas serrer les

ecrous tant que la laveuse ne sera

pas d'aplomb.

4. Incliner la laveuse vers I'arriere et

enlever le bloc de bois. Abaisser

doucement la laveuse jusqu'au

plancher.

5. Glisser la laveuse & son emplace-

ment final.

Si la laveuse n'est pas d'aplomb, la

d_,placer 16g&,rement, I'incliner vers

I'arriere et soulever I'avant avec un

bloc de beis et ajuster le deploiement

des pieds selen le besoin. R_,p6ter

ceci jusqu'& I'aplemb parfait de la

laveuse.

Apr&,s avoir place la laveuse d'aplomb

& son emplacement final, utiliser une

cle plate de _6po (1,43 cm) pour vis-

ser les ecreus sur les pieds, ferrne-

ment centre la caisse de la laveuse.

Si les ecrous ne sent pas bloqu_,s

centre la caisse de la laveuse, la

laveuse peut vibrer.

Incliner la laveuse vers I'avant pour

soulever I'arriere d'au moins 4 po

(10,2 cm) du plancher. On peut

perceveir le sen emis lets de I'auto-

r_,glage des pieds arriere. Abaisser la

laveuse jusqu'au plancher.

Installation complbte

1. Consulter les sp_,cifications de

I'installation _,lectrique. Verifier que la

tension electrique disponible est cor-

recte et que la prise de courant est

convenablement reli_,e & la terre.

(Voir "Installation _,lectrique".)

2. V_,rifier que routes les pieces sont

maintenant insta]l_,es. S'il reste des

pi&,ces, etudier attentivement la

description de chaque _,tape pour

identifier quelle etape a _,t6 omise.

3. V_,rifier que tous les outils utilis_,s

sent presents.

4. V_,rifier que la sangle d'expedition

jaune a _,t6enlevee de I'arriere de la

laveuse et utilisee pour fixer le tuyau

de vidange.

5. Eliminer/recycler tout mat_,riau d'em-

ballage.

6. V_,rifier que chaque robinet d'arriv_,e

d'eau est ouvert.

7. V_,rifier s'il y a des fuites - autour des

robinets et des tuyaux d'arrivee

d'eau.

Risque de choc _lectrique

Brancher sur une prise b 3 alv6oles

reli_e b la terre.

Ne pas enlever la broche de liaison

b la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions

peut causer un d6cbs, un incendie

ou un choc _lectrique.

8. Brancher sur une prise & 3 alv_,oles

reli_,e & la terre.

9. Enlever la pellicule de protection sur

la console, et les rubans adh6sifs qui

peuvent rester coll_,s sur la laveuse.

t0. Lire la section "Fonctionnement de la

laveuse".

11. Pour tester le bon fonctionnement de

la laveuse, verser dans le panier de

la ]aveuse ou dans le distributeur de

d6tergent (sur certains mod&,les) la

moitie de la quantit6 normale recom-

mandee de detergent en poudre ou

liquide. Fermer le couvercle. Choisir

un programme et appuyer sur le

bouton START (mise en marche).

Laisser la machine ex_,cuter le pro-

gramme complet.

Pour obtenir le meiileur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer.

REMARQUE : Les dessins dans cette

section montrent les principales carac-

teristiques de tousles modeles couverts

par ce manuel. Se r6f_,rer & la "Feuille de

caract_,ristiques" pour des caract_,ris-

tiques particulieres &votre laveuse.

Risque d'incendie

Ne jamais mettre des articles

humectds d'essence ou d'autres

fluides inflammables dens

la laveuse.

Aucune laveuse ne peut

compl_tement enlever I'huile.

Ne pas faire s_cher des articles qui

ont dtd salis par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un ddc_s,

une explosion ou un incendie.

INSTRUCTIONS SOUS LE

COUVERCLE

Ces instructionssont donn_,essous le

couvercle de vetre laveuse.

| ,I _ lit liTf

Ajouter la quantit6 mesuree de d6tergent dans la cuve de la laveuse.

1. S#LECTION ET Faire les s6lections pour ces commandes

RC:GLAGE de laveuse.

• WATER LEVEL __ R6gler en fonction de la grosseur de la charge.

(NIVEAU D'EAU)

• WASH/RINSE TEMP .......... Ajuster selon le type de tissu et de salet6.

(TEMPERATURE DE

LAVAGE/RIN?AGE)

2. CHOISlR LE Choisir une dur6e plus lengue pour les charges

PROGRAMME tr_s sales et moins Iongue pour les charges

16gerement sales.

3. TIRER LA MINUTERIE ....... Le couvercle doit 6tre ferm6 pour compl6ter le

POUR LA MISE programme.

EN MARCHE APPUYER SUR LA MINUTERIE POUR ARRETER LA

LAVEUSE.

_#!|;|li_::fj_2/ll_|];l.|;l$::tllJft'.l|:|_r;I,'i3lf=lj'l';[t_

Antisudorifiques, deodorants

Traiter avec une p&te d'ammoniaque et

d'agent de blanchiment sans danger

pour les couleurs. Laisser reposer 30

minutes. Laver darts I'eau la plus

chaude sans danger pour le tissu.

Sang

Rincer immediatement ou faire tremper

dans de I'eau froide avec un d_,tergent

pendant 30 minutes. Rincer. Frotter le

detergent dans les taches qui restent.

Rincer & fond. Laver.

Lait, crbme glacee

Eponger imm_,diatement ou appliquer un

detachant de prelavage. Rincer. Laver.

R6peter au besoin. Si la tache persiste,

appliquer quelques geuttes de d_,tergent

liquide. Rincer. Si la tache persiste, faire

tremper. Laver.

Herbe

Utiliser un enzyme de pr_,lavage ou

frotter un d_,tergent aux enzymes sur la

tache. Laver avec du detergent et un

agent de blanchiment approprie pour

le tissu.

Ketchup, produits b

base de tomate

P'--pongerimm_,diatement ou appliquer un

detachant de pr_,lavage. Rincer. Laver.

R_,p6ter au besoin. Si la tache persiste,

appliquer un detergent liquide sur la

tache et faire tremper dans de I'eau

tiede avec un detergent. Relaver.

Boue

Brosser la boue seche. Rincer & I'eau

froide. Pr6traiter avec une p&te de

detergent et d'eau. Laver avec du d6ter-

gent et un agent de blanchiment

sans danger pour le tissu.

MISE EN MARCHE DE LA

LAVEUSE

1. Ajouter directement le detergent mesure

dans la cuve de la laveuse. Placer

ensuite une charge de v6tements tries

dans la laveuse.

2. Fermer le couvemle de la laveuse.

3. Regler la commande de WATER LEVEL

(niveau d'eau) Q en fonction de la

taille de la charge & laver.

4. Regler la commande de WATER

TEMPERATURE (temperature de I'eau)

5. Pousser le bouton de s61ection des

programmes (minuterie) (_ et le

tourner vers la droite. R6gler le

programme et la duree en fonction du

type de tissu & laver.

6. Tirer le bouton de s61ection des

programmes (minuterie) (_. Le cadran

toumera au fur et & mesure de la

progression du programme. Le bouton

ne toumera pas.

ARRf=T/REMISE EN MARCHE DE

LA LAVEUSE

• Pour arr6ter la laveuse &tout moment,

pousser sur le bouton de s61ection des

programmes (minuterie) (_.

• Le tirer pour remettre la laveuse en

marche.

WATER LEVEL WATER T_ERATU_E

p_MANENT ?,_E$$

WATER LEVEL (COMMANDE DU

NIVEAU D'EAU)

Ce rdglage vous donne la flexibilit_

pour _conomiser reau Iors du lavage

de petites charges.

La laveuse vous permet de choisir un

r_,glage du niveau d'eau en fonction de la

taille de la charge & laver. Les v6tements

doivent pouvoir se deplacer librement et

tourner autour de I'agitateur.

• Pour une petite charge de v_,tements,

choisir SMALL LOAD (petite charge).

• Pour une grosse charge de v_,tements,

choisir LARGE LOAD (grosse charge).

SMALL • • LARGE

LOAD_ LOAD

WATER TEMPERATURE

(COMMANDE DE LA

TEMPERATURE DE UEAU)

La laveuse vous permet de choisir une

temperature d'eau de lavage en fonction

du type de charge lav&

• Tousles rin£ages sont & reau froide pour

economiser I'energie.

WARM

COLD

COLD | HOT

COLD. COLD

SELECTION DE LA TEMPI_RATURE DE L'EAU

Temperature de

I'eau de lavage Tissus suggerds Commentaires

HOT (CHAUDE) • V_tements de travail • Le meilleur nettoyage pour les articles tres

111°F (44°C) sales

ou plus • Blancs robustes/pastels • Enleve I'huile, la transpiration, les saletes

grand teint de graisse et les taches

• Couches • Emp_che la nuance grise ou le jaunissement

WARM (TIEDE) • Couleurs fonc6es qui ne • Le meilleur pour les articles moderement

90°-110°F sont pas grand teint sales & legerement sales

(32°-43°C) • Articles de pressage • Sans danger pour la plupart des finis de tissu

permanent

• Nylon, polyester, acrylique, • Moins de decoloration et d'6coulement de

sole, lainage teinture

• Tricots/tissus d_licats • Reduit le froissement

COLD (FROIDE) • Couleurs extra sensibles • Le meilleur pour les articles leg6rement sales

70°-90°F • Articles de couleur qui • Economise I'eau chaude

(21°-32°C) ne sont pas grand teint

• Articles lavables & la main

*Dans I#s temperatures d'eau de lavage plus froides que 21°C (70°F), les d_tergents ne se dissolvent pas

bien. Egalement, les salet_s peuvent _tre difficiles & enlever, el cerfains tissus peuvent garder des plis et

avoir un boulochage plus accentu_ - la formation de petites boules de genre de chargie sur la surface des

v_lemenls. Le boulochage esl le r_suttat naturel de porter et de laver des v_tements.

BOUTON DE SE_LECTION DES

PROGRAMMES (MINUTERIE)

Utiliserce programme pourchoisir la dur6e

d'agitation et mettre la laveuse en marche.

• Pour la salet_, intense et les tissus

robustes, utiliser la duree compl&,te.

• Pour les salet_,s I_,g6res et les tissus

delicats, utiliser moins de temps.

PERMANENT PRESS(PRESSAGE

PERMANENT)

Le programme PERMANENT PRESS

comporte un rin_:age _ aspersion

refroidissant qui r_duit le froissement

en comparaison avec les autres pro-

grammes.

Vous pouvez choisir une dur_,e de

lavage jusqu'& 8 minutes.

REMARQUE : Lorsque la minuterie

atteint PAUSE, la laveuse execute une

vidaoge et fair une pause maximale de

deux minutes pendant que I'eau de

lavage est vidangee et remplac_,e par

I'eau de rin£age.

HEAVY DUTY

(SERVICE RIGOUREUX)

Utiliser ce programme pour obtenir

jusqu' & 14 minutes de lavage pour les

charges de tissu robuste ou tres sale.

GENTLE (ARTICLES DF_LICATS)

Utiliser ce programme pour laver des

articles delicats et des tricots lavables

16g&,rement& moder6ment sales. Ce

programme comporte une agitation et un

trempage par intermittence.

SOAK (TREMPAGE)

Utiliser ce programme pour aider

enlever les grosses salet6s et les taches

n_,cessitant un pr6traitement.

• Utiliser de I'eau WARM (ti&,de)pour le

trempage; I'eau chaude risque de fixer

les taches.

• Utiliser la quantit6 de d6tergent ou rad-

ditif de pr_,trempage recommand_, par

le fabricant.

• P,la fin du programme de SOAK

(trempage), ajouter du d6tergent et

regler un nouveau programme.

REMARQUE : Certains articles lavables

& la main, particuli&,rementla laine,

r6tr_,cissent naturellement Iorsqu'ils sont

laves soit dans un _,vier, soit dans une

laveuse. Consid_,rez ce facteur quand

vous achetez des articles marques

"Hand Wash" (laver & la main). Les arti-

cles qui r6tr_,cissent devraient 6tre

s_,ch_,s& plat. Bloquer ces articles en

les _,tirant d_,licatement & leur taille origi-

nale.

PERMANENTPRESS

REGULAR

SHORT

HEAVY DUTY 10

iSGENTLE

RINSE AND SPIN

(RIN_AGE ET ESSORAGE)

Lors de I'utilisation d'un suppl_,ment de

detergent pour les v6tements tres sales,

ou Iors du lavago d'articles n_,cessitant

des soins sp_,ciaux, vous d_,couvrirez

peut-_,tre qu'un ringage et un essorage

supplementaires s'imposent.

1. R_,gler la commande de WATER

LEVEL (niveau d'eau).

2. R_,gler la commande de WATER

TEMPERATURE (temp_,rature de

I'eau).

3. R_,gler le bouton de s_,lection des

programmes (minuterie) au reglage

RINOAGE.

4. Tirer le bouton de selection dos

programmes (minuterie) pour mettre

la laveuse en marche.

PERMANENTPRESS

ESSORAGE SEULEMENT

Une vidange et un essorage peuvent

aider & reduire les dur_,es de s_,chage

pour certains tissus Iourds ou articles

necessitant un soin sp_,cial en enlevant

I'exc_,dent d'eau.

1. R_,gler le bouton de selection dos

programmes (minuterie) au reglage

SPIN.

2. T_rer Io bouton de s_,lection des pro-

grammes (minuterie) pour mettre la

laveuse en marche.

PERMANENT PRESS

6 SHORT

HEAVY DUTY

HEAVY DUTY Io

_ 8GENTLE

SOAK _o

COMPRE_HENSION DES PROGRAMMES

PERMANENT PRESS

(PRESSAGE

PERMANENT)

Remplissage

jusqu'au niveau

s61ec;onne

Lavage dur6e

s_,lectionn6e

HEAVY DUTY

(SERVICE RIGOUREUX)

Remplissage

_ ju_lu'au niveau

s_lectionn6

partielle ---_

Vidange, I±1

IZI.u:e

Remplissage

pour refroidisse-

m;nt

Lavage

Lavage duree

s61ectionn6e

Vidange -

sans essorage

Essorage

Remplissage

jusqu'au niveau

s61ectionn6

Rin£age

I_J Vidange -

Vidange - sans essorage

sans essorage ._wv •

Essorage

jusqu'au niveau

s61ec;onne

SOAK (TREMPAGE)

Rin£age

_ Vidange -

'_ sans essorage

Ringage

r_ Remplissage

jusqu'au niveau

s_,lectionn6

Agitation

ArrOt

Trempage (retoura

SPIN [essorage]

pour vidanger la

laveuse)

GENTLE

(ARTICLES

DELICATS)

_. Remplissage

jusqu'au nweau

s61ectionn_,

Agitation

IZITrem;age

Agitation

_ Vidange -

sans essorage

Essorage

_. Remplissage

jusqu'au nweau

s61ectionn_,

Ringage

Vidange -

sans essorage

Essorage

Arr#t

AGITATEUR .& PALES DROITES

On trouve cet

agitateur sur les

laveuses Kenmore

de grande capa-

cit& Sa forme se

pr@e bien aux

lavages usuels.

AGITATEUR DUAL ACTION ®

(sur certains modbles)

L'agitateur DUAL ACTION ® de

Kenmore vous donne le soin des

tissus le plus souple m6me pour les

plus grosses charges.

La meilleu re

action de netto-

yage darts votre

laveuse se passe

au fond o_ le

mouvement de

va-et-vient des

pales de I'agita-

teur ploie le tissu

et degage la

salet& Pour

acheminer tous

les v_,tements

vers le fond de la

laveuse, la partie

sup@ieure de I'agitateur comporte des

pales spiral_,es de conception unique

pour aider & pousser les v_,tements qui

se trouvent au-dessus vers le fond.

L'action spiral_,e deplace les v@ements

qui se trouvent au fond par un

mouvement de roulement.

BRUITS NORMALEMENT EMIS

PAR LA LAVEUSE

Votre nouvelle laveuse emet peut-6tre

certains bruits que n'_,mettait pas votre

ancienne laveuse. Comme vous n'6tes

pas habitue & ces bruits, ils vous causent

peut-6tre des soucis.

Nous d_,crivons ci-dessous quelques-uns

des bruits normalement _,mis par la

laveuse et leurs causes.

Pendant le lavage

Lorsque vous choisissez un programme

de lavage pour une petite charge de

linge, le niveau d'eau dans la laveuse est

moins elev6. Avec ce niveau d'eau plus

bas, vous pouvez entendre des declics

provenant de la pattie sup@ieure de

I'agitateur.

Pendant la vidange

La vitesse d'evacuation de I'eau lots

de la vidange de la laveuse depend de

I'installation. Si I'eau est 6vacu_e

rapidement de la laveuse, on peut

percevoir un bruit d'air aspir6 &travers la

pompe. Ceci survient & la fin de la

p_dode de vidange.

Aprbs la vidange et avant I'essorage

Lors du passage de la phase de vidange

&la phase d'essorage du programme, on

peut percevoir le bruit emis par les

mouvements des engrenages de

transmission.

PRE_PARATION DU LINGE POUR

LE LAVAGE

Observer les recommandations ci-

dessous pour vous aider & prolonger

la vie de vos v_tements.

• Fermer les fermetures & glissi&,re,

boutons-pression et agrafes pour eviter

d'accrocher d'autres articles. Enlever

6pingles, boucles et autres objets durs

pour 6viter d'6gratigner I'int6rieur de la

laveuse. Enlever les garnitures et

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les poignets; brosser ou

61iminer la charpie et la poussiere.

• Retourner les tricots synth6tiques pour

6viter le boulochage.

• Attacher les cordons et les ceintures

pour qu'ils ne s'emm61ent pas.

• R6parer les d6chirures, les ourlets et les

coutures d6cousues.

• Traiter les taches.

• Pour obtenir les meilleurs r6sultats

possibles, laver les v6tements tach6s ou

mouill6s des que possible.

TRI

•S6parer les articles tres sales des

articles 16g@ement sales, m6me si on

pouvait normalement les laver

ensemble. Separer les adicles

g6n6rateurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synth6tiques et

articles & pressage permanent). Lorsque

c'est possible, retoumer les articles qui

ont tendance & emettre de la charpie.

• S6parer les articles de teinte foncee des

articles de teinte claire et les articles

grand teint de ceux qui deteignent.

• S6parer les divers types de tissus

(coton 6pais, tricots, articles d61icats).

CHARGEMENT

Un chargement correct de la laveuse

optimise le nettoyage et I'entretien du

linge en plus de r6duire le niveau de

bruit de la laveuse.

• Introduire les articles dans la laveuse

sans les tasser. Remplir jusqu'au

sommet du panier (rangee sup_,rieure

d'orifices). Ne pas enrouler les articles

laver autour de I'agitateur. Pour

I'obtention de la meilleure performance

de lavage, sans froissement, il faut que

les articles de la charge de linge

puissent se d_,placer librement dans

I'eau de lavage. Les articles doivent

s'enfoncer et r_,apparaitre plus tard.

• Charger convenablement la laveuse et

s_,lectionner le niveau d'eau correspon-

dant au volume de la charge. Un

chargement ou un tassement excessif

du linge et la s_,lection d'un niveau

d'eau insuffisant pour la charge peut

provoquer:

- un lavage m6diocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage)

• Charger la laveuse en fonction du

volume des articles et non de leur poids.

• M_,langer des articles de grande taille et

de petite taille dans chaque charge.

Repartir la charge uniform6ment pour

equilibrer la laveuse. Une charge

d_,s_,quilibr6e peut _,tre la cause de

vibrations au cours de I'essorage.

• Pour r_,duire le froissement des articles

&pressage permanent et de certains

tricots synthetiques, s61ectionner le

niveau d'eau correspondant & une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

d_,placer dans I'eau que les articles

Iourds (serviettes, jeans).

• R6duire la dur_,e de lavage en utilisant

un niveau d'eau plus bas. Une charge

qui ne contient que quelques petits arti-

cles se lave plus rapidement.

SUGGESTIONS DE CHARGEMENT

Pour ces charges compl_,tes sugger6es

de la laveuse, s61ectionner le WATER

LEVEL (niveau d'eau) le plus 61ev6.

LAVEUSES ._,EXTRA

GRANDE CAPACITE

V_tements de

travail epais

3 jeans

3 pantalons de

travail

2 chemises de

travail

1 surv_tement

(haut)

1 surv_tement

(bas)

Serviettes Charge mixte

7 serviettes de 2 draps (1 super

bain grand, 1

8 serviettes _ iumeaux)

main 2 tales d'oreiller

9 d_barbouil- 2 chemises

lettes 2 chemisiers

6 t-shirts

5 shorts

6 mouchoirs

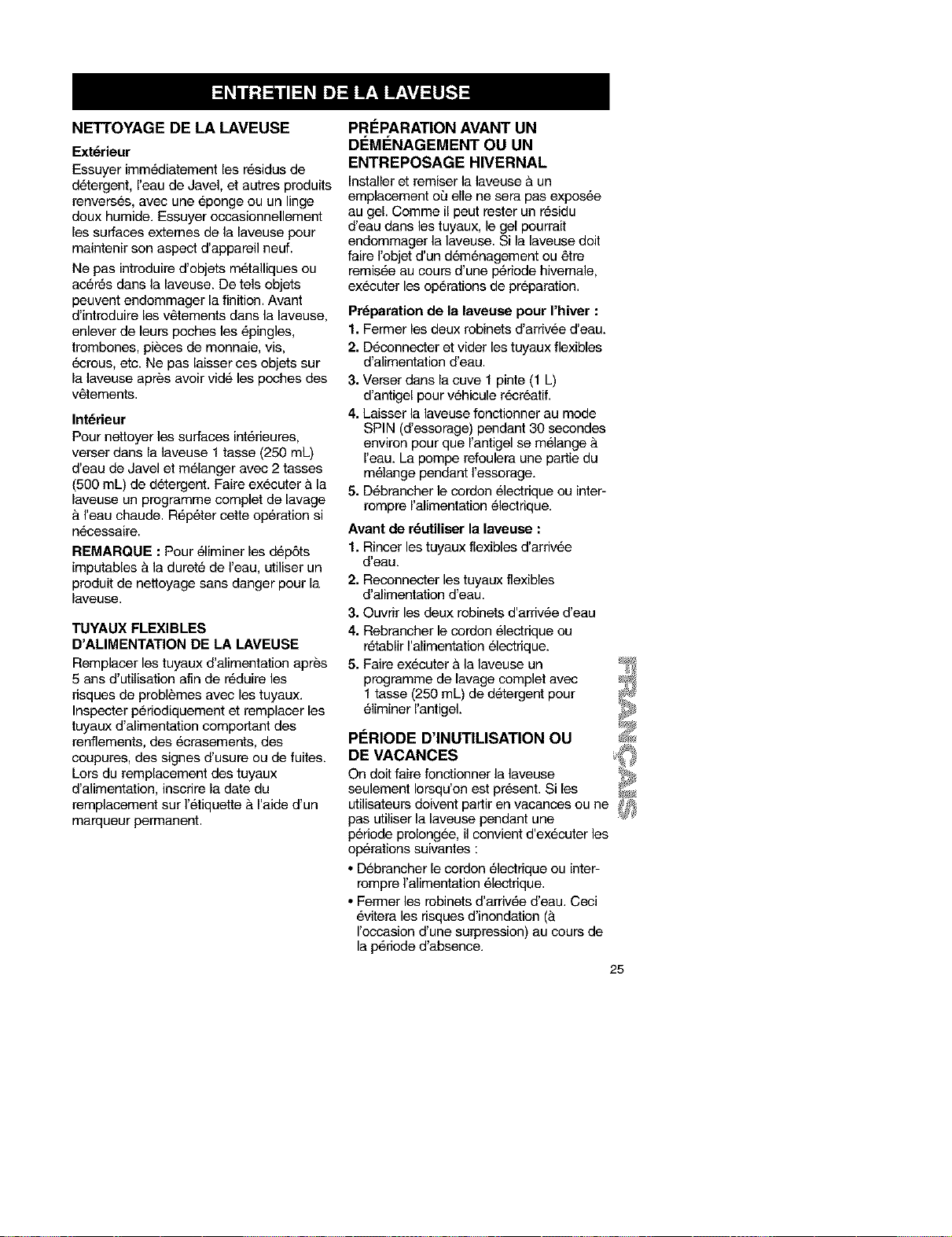

NETTOYAGE DE LA LAVEUSE

Ext_rieur

Essuyer imm6diatement les r_,sidus de

detergent, I'eau de Javel, et autres produits

renvers6s, avec une 6ponge ou un linge

doux humide. Essuyer occasionnellement

les surfaces extemes de la laveuse pour

maintenir son aspect d'appareil neuf.

Ne pas introduire d'objets m6talliques ou

ac_,r_,sdans la laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les v_,tements dans la laveuse,

enlever de leurs poches les _,pingles,

trombones, pieces de monnaie, vis,

_,crous, etc. Ne pas laisser ces objets sur

la laveuse apr_,s avoir vide,les poches des

v_,tements.

Int6rieur

Pour nettoyer les surfaces int6rieures,

verser dans la laveuse 1 tasse (250 mL)

d'eau de Javel et m_,langer avec 2 tasses

(500 mL) de detergent. Faire executer a la

laveuse un programme complet de lavage

& I'eau chaude. R_,p6ter cette op6ration si

n_,cessaire.

REMARQUE : Pour 61iminer les d6p6ts

imputables & la duret_, de I'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

TUYAUX FLEXIBLES

D'ALIMENTATION DE LA LAVEUSE

Remplacer les tuyaux d'alimentation apres

5 arts d'utilisation afin de r_,duire les

risques de probl_,mesavec les tuyaux.

Inspecter p6riodiquement et remplacer les

tuyaux d'alimentation comporfant des

renflements, des 6crasements, des

coupores, des signes d'usure ou de fuites.

Lors du remplacement des tuyaux

d'alimentation, inscrire la date du

remplacement sur 1'6tiquette & I'aide d'un

marqueur permanent.

PRI_PARATION AVANT UN

DI_MI_NAGEMENT OU UN

ENTREPOSAGE HIVERNAL

Installer et remiser la laveuse a un

emplacement od elle ne sera pas exposee

au gel. Comme il pout rester un r6sidu

d'eau dans les tuyaux, le gel pourrait

endommager la laveuse. Si la laveuse doit

faire I'objet d'un d6menagement ou 6tre

remis6e au cours d'une p6riode hivemale,

executer les op6rationsde preparation.

Pr6paration de la laveuse pour I'hiver :

1. Fermer les deux robinets d'arrivee d'eau.

2. D_,connecter et vider les tuyaux flexibles

d'alimentation d'eau.

3. Verser dans la cuve 1 pinte (1 L)

d'antigel pour v_,hicule r_,cr6atif.

4. Laisser la laveuse fonctionner au mode

SPIN (d'essorage) pendant 30 secondes

environ pour que I'antigel se m61ange &

I'eau. La pompo refoulera une pattie du

m6lange pendant I'essorage.

5. D_,brancher le cordon electrique ou inter-

rompre I'alimentation 61ectrique.

Avant de rdutiliser la laveuse :

1. Rincer lestuyaux flexibles d'arriv6e

d'eau.

2. Reconnecter les tuyaux flexibles

d'alimentation d'eau.

3. Ouvrir les deux robinets d'arriv_,e d'eau

4. Rebrancher le cordon electrique ou

r_,tablirI'alimentation e]ectrique.

5. Faire ex_,cuter a la laveuse un

programme de lavage complet avec

1 tasse (250 mL) de detergent pour

61iminerI'antigel.

PteRIODE D'INUTILISATION OU

DE VACANCES

On doit faire fonctionner la laveuse

seulement Iopsqu'on est pr6sent. Si les

utilisateups doivent partir en vacances ou ne

pas utiliser la laveuse pendant une

p6riode prolong6e, il convient d'ex_,cuter les

op6rations suivantes :

• Debrancher le cordon _,lectrique ou inter-

rompre I'alimentation electrique.

• Fermer les robinets d'arriv6e d'eau. Ceci

evitera les risques d'inondation (&

roccasion d'une surpression) au coups de

la p6riode d'absence.

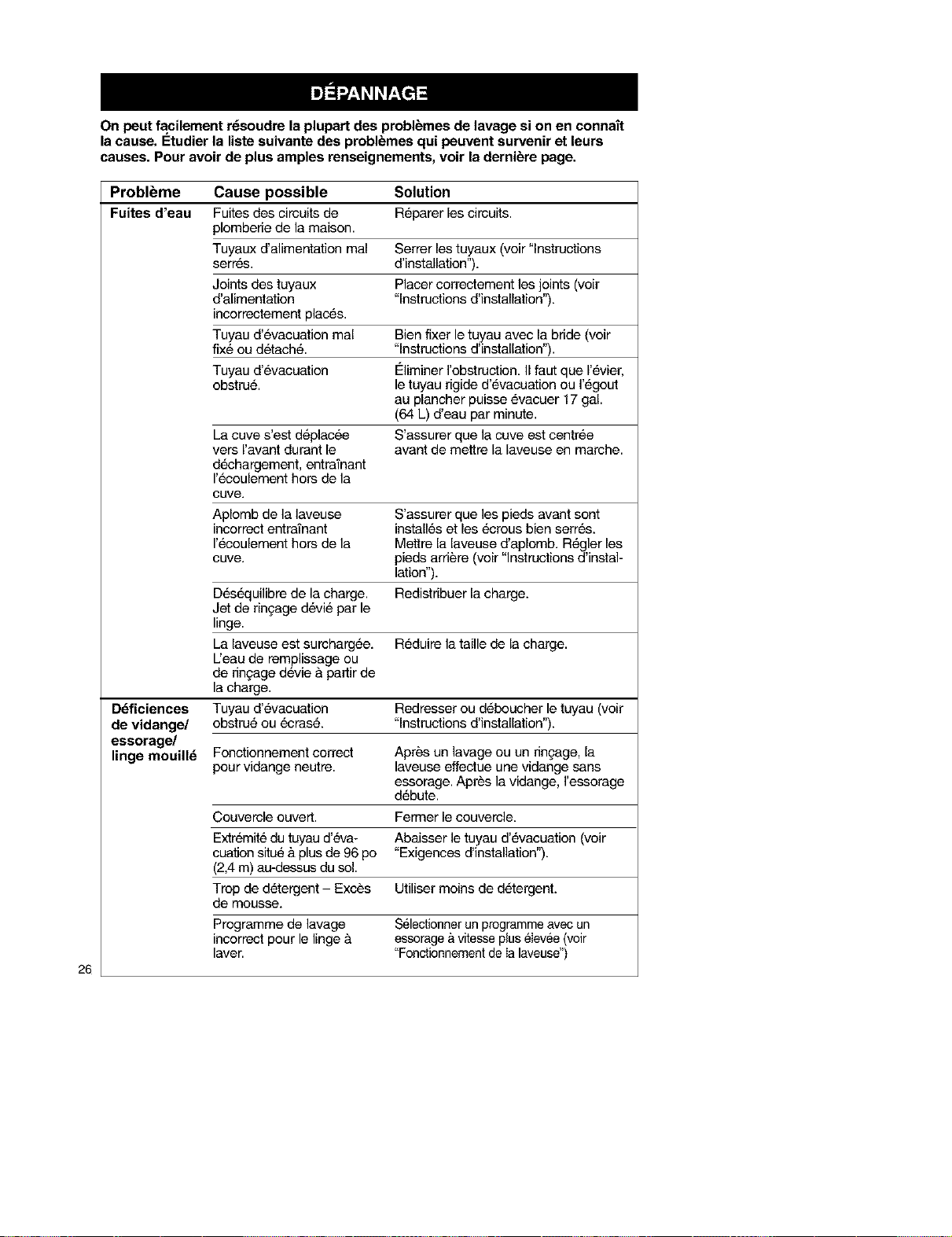

On peut facilement rdsoudre la plupart des probl_mes de lavage si on en connait

la cause. Etudier la liste suivante des probl_mes qui peuvent survenir et leurs

causes. Pour avoir de plus amples renseignements, voir la derni_re page.

Probl_me Cause possible Solution

Fuites d'eau Fuites des circuits de R_,parer les circuits.

plomberiede la maison.

Tuyaux d'alimentation mal Serrer les tuyaux (voir "Instructions

serr_,s, d'installation").

Joints des tuyaux Placer correctement les joints (voir

d'alimentation "Instructions d'installation").

incorrectement plac_,s.

Tuyau d'evacuation mal Bien fixer le tuyau avec la bride (voir

fixe ou d6tach_,. "Instructions d'installation").

Tuyau d'evacuation Eliminer I'obstruction. II faut que I'_,vier,

obstru_,, le tuyau rigide d'_,vacuation ou I'_,gout

au plancher puisse _,vacuer 17 gal.

(64 L) d'eau par minute.

La cure s'est d_,plac6e S'assurer que la cure est centree

vers I'avant durant le avant de mettre la laveuse en marche.

d_,chargement, entrafnant

recoulement hors de la

cuve,

Aplomb de la laveuse S'assurer que les pieds avant sont

incorrect entrafnant installes et les 6crous bien serres.

recoulement hors de la Mettre la laveuse d'aplomb. RL-:,glerles

cuve. pieds arri&,re(voir "Instructions d'instal-

lation").

D_,sC:'quilibrede la charge. Redistribuer la charge.

Jet de ringage devi6 par le

linge.

La laveuse est surcharg_,e. R_,duire la taille de la charge.

L'eau de remplissage ou

de ringage devie &paitir de

la charge.

D_ficiences Tuyau d'_,vacuation Redresser ou d_,boucher le tuyau (volt

de vidange/ obstru_,ou 6cras_. "Instructions d'installation").

essorage/

linge mouill_ Fonctionnement correct Apres un lavage ou un ringage, la

pourvidange neutre, laveuse effectue une vidange sans

essorage. Apres la vidange, I'essorage

d_,bute.

Couvercle ouvert. Fermer le couvercle.

Extremit6 du tuyau d'eva- Abaisser le tuyau d'_,vacuation (voir

cuation situe &plus de 96 po "Exigences d'installation").

(2,4 m) au-dessus du sol.

Trop de d_,tergent- Exces Utiliser moins de d_,tergent.

de mousse.

Programme de lavage S61ectionnerun programmeavec un

incorrect pour le linge & essorage&vitesse pluselevee(voir

laver. "Fonctionnementde Ialaveuse")

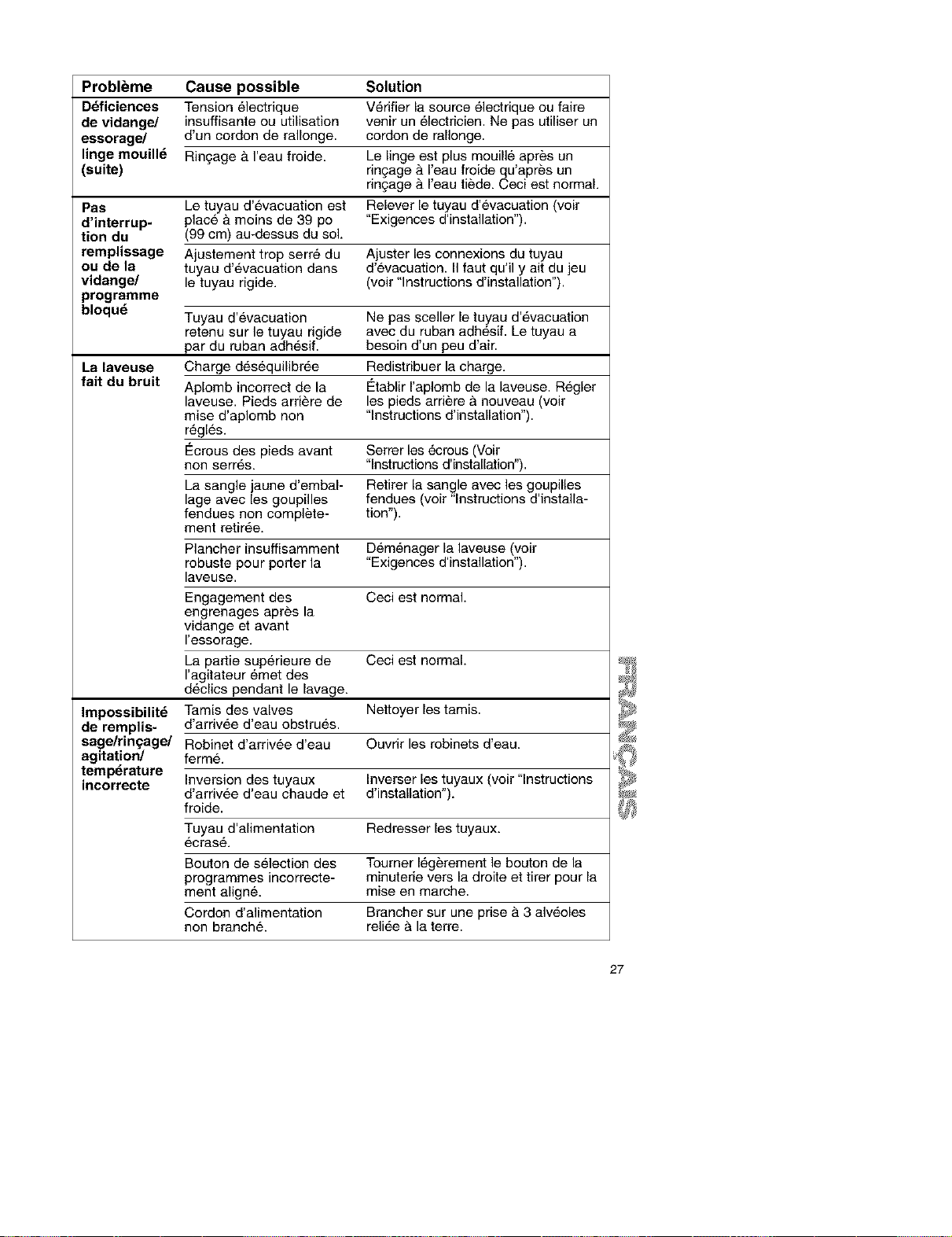

Problbme Cause possible Solution

D_ficiencee Tension electrique V_rifier la source _lectrique ou faire

de vidange/ insuffisante ou utilisation venir un electricien. Ne pas utiliser un

essoragel d'un cordon de rallonge, cordon de rallonge.

linge mouill_ Rin£age & I'eau froide. Le linge est plus mouille apres un

(suite) dngage & I'eau froide qu'apres un

dn£age & I'eau tiede. Ceci est normal.

Pae Le tuyau d'evacuation est Relever le tuyau d'evacuation (volt

d'interrup- place & mcins de 39 po "Exigences d'installation").

tion du (99 cm) au-dessus du sol.

remplissage Ajustement trop serr6 du Ajuster lee connexions du tuyau

ou de la tuyau d'6vacuation dans d'evacuation. II faut qu'il y air du jeu

vidange/ le tuyau rigide. (voir "Instructions d'installation").

programme

bloqu_ Tuyau d'evacuation Ne pas sceller le tuyau d'6vacuation

retenu sur le tuyau rigide avec du ruban adh_,sif. Le tuyau a

par du ruban adh_,sif, besoin d'un peu d'air.

La laveuse Charge d6s6quilibr6e Redistribuer la charge.

fait du bruit Aplomb incorrect de la Etablir I'aplomb de la laveuse. R6gler

laveuse. Pieds arriere de lee pieds arri&,re a nouveau (voir

mise d'aplomb non "Instructions d'installation").

r6gl6s.

Ecrous des pieds avant Serrer les 6crous (Voir

non serr_,s. "Instructions d'installation").

La sangle jaune d'embal- Retirer la sangle avec lee goupilles

lage avec les goupilles fendues (voir "Instructions d'installa-

fendues non complete- tion").

ment retiree.

Plancher insuffisamment Dem6nager la laveuse (voir

robuste pour porter la "Exigences d'installation").

laveuse.

Engagement des Ceci est normal.

engrenages apres la

vidange et avant

I'essorage.

La partie superieure de Ceci est normal.

I'agitateur emet des

declics pendant le lavage.

Impossibilit_ Tamis des valves Nettcyer les tamis.

de remplis- d'arrivee d'eau obstrues.

sagelrin£agel Rcbinet d'arrivee d'eau Ouvrir les robinets d'eau.

agitation/ ferme.

temperature

incorrecte Inversion des tuyaux Inverser les tuyaux (voir "Instructions

d'arrivee d'eau chaude et d'installation").

froide.

Tuyau d'alimentation Redresser les tuyaux.

6cras6.

Bouton de selection des Toumer I_,gerement le bouton de la

programmes incorrecte- minuterie vers la droite et tirer pour la

ment aligne, mise en marche.

Cordon d'alimentation Brancher sur une prise & 3 alv_,oles

non branche, reli6e a la terre.

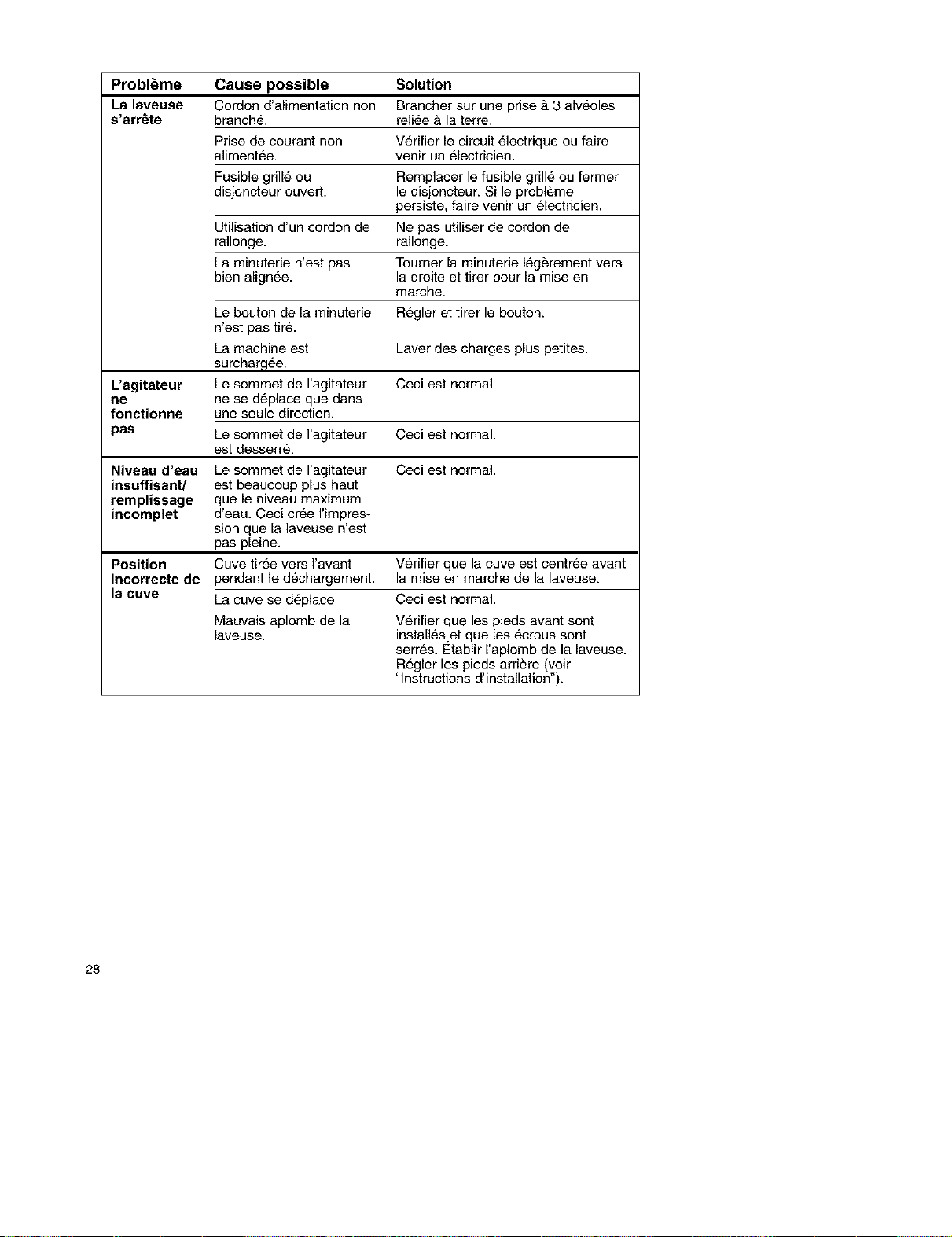

Problbme Cause possible Solution

La laveuse Cordon d'alimentation non Brancher sur une prise & 3 alv6oles

s'arr6te branche, reli6e a la terre.

Prise de courant non V6rifier le circuit 61ectrique eu faire

aliment6e, venir un electricien.

Fusible grill6 ou Remplacer le fusible grill6 ou fermer

disjoncteur ouvert, le disjoncteur. Si le probl&,me

persiste, faire venir un electricien.

Utilisation d'un cordon de Ne pas utiliser de cordon de

rallonge, rallonge.

La minuterie n'est pas Tourner la minuterie 16gerement vers

bien alignee, la droite et tirer pour la mise en

marche.

Le bouton de la minuterie

n'est pas tire.

La machine est

surcharq_,e.

Le sommet de I'agitateur

ne se d_,place que dans

une seule direction.

Regler et tirer le bouton.

Laver des charges plus petites.

Ceci est normal.

L'agitateur

fonctionne

pas Le sommet de I'agitateur Ceci est normal.

est desserr_,.

Niveau d'eau Le sommet de I'agitateur Ceci est normal.

insuffisantJ est beaucoup plus haut

remplissage que le niveau maximum

incomplet d'eau. Ceci cr6e I'impres-

sion que la laveuse n'est

pas pleine.

Position Cuve tiree vers I'avant V_,rifier que la cuve est centree avant

incorrecte de pendant le dechargement, la mise en marche de la laveuse.

la cure La cuve se deplace. Ceci est normal.

Mauvais aplomb de la V_,rifier que les pieds avant sont

laveuse, install6s et que les _,crous sont

serres. Etablir I'aplomb de la laveuse.

Regler les pieds arriere (voir

"Instructions d'installation").

Problbme Cause possible Solution

Presence de Tri incorrect du linge. Trier le linge : separer les articles

charpie sur g6nerateurs de charpie des articles

le linge capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

dans la charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantit6 insuffisante de Utiliser une quantit6 suffisante de

detergent, detergent pour conserver la charpie

en suspension dans reau.

Le d_,tergent ne se dis- Utiliser de I'eau de lavage sup_,rieure

sout pas. Eau de lavage & 7O°F (21°C).

plus froide que 70°F

(21°C).

D6chirage Chargement excessif. Le linge doit se deplacer librement

Utilisation incorrecte de la pendant le lavage. Laver de plus

laveuse, petites charges.

Utilisation incorrecte de Ne pas verser I'eau de Javel

I'eau de Javel. L'eau de directement sur le linge. Essuyer

Javel non dilu_,e les renversements d'eau de Javel.

endommagera les tissus.

Articles ac6r_,s pr_,sents Vider les poches avant le lavage.

dans les poches; Fermer les fermetures & glissiere

accessoires de fermeture avant le lavage.

non ferm_,s.

Articles endommag6s R_,parer les d_,chirures et fils brises

avant le lavage, des coutures avant le lavage.

Presence de Utilisation incorrecte de Diluer I'assouplissant de tissu et

taches sur le I'assouplissant de tissu I'ajouter au dernier rin£age

linge dans la laveuse ou la uniquement.

secheuse.

Pr_,sence de fer dans Installer un filtre &fer.

I'eau (rouille).

Utilisation insuffisante de Utiliser suffisamment de d_,tergent

d6tergent, ce qui permet pour d_,tacher les saletes et les

aux saletes de se maintenir en suspension.

red_,poser.

Transfert de teinture Separer le linge de teinte sombre

apr&,s un tri incorrect des des articles blancs ou clairs.

articles.

Transfert de teinture du D_,charger la laveuse d&,s la fin du

fair du d_,chargement programme.

tardif de la laveuse.

Problbme Cause possible Solution

Linge froiss_ Dechargement tardif de la Decharger la laveuse des qu'elle

laveuse, s'arr_,te.

Mauvais programme pour Utiliser le rin(;age _ I'eau froide et les

le linge _.laver, programmes avec essorage a basse

vitesse pour r_,duire le froissement.

Charge excessive. Le linge dolt pouvoir se d_,placer

librement pendant le lavage. Laver

de plus petites charges.

Tuyaux invers_,s. Inverser les tuyaux d'arrivee d'eau

(voir "Instructions d'installation").

Linge Charge excessive. Le linge dolt pouvoir se d_,placer

emm_l_ librement pendant le lavage. Laver

de plus petites charges.

Enroulement des articles Ne pas enrouler ]es articles autour

autour de I'agitateur. de I'agitateur durant le chargement.

Votre achat a plus de valeur parce que vous pouvez compter sur Sears Home

CentraP pour le service. Avec plus de 12 0go specialistes formes et I'acces & plus de

4,2 millions de pi&,ces et accessoires, nous avons les outils et les pieces ainsi que les

connaissances et competences pour remplir cette promesse que nous vous faisons :

Nous assurons le service de nos produits.

Contrats d'entretien Sears

Votre appareil Kenmore_ est congu, fabrique et v6rifi6 pour qu'il puisse vous fournir de

nombreuses annees de service en toute confiance. Cependant, tout appareil m_,nager

moderne peut n_,cessiter des interventions de service de temps & autre. Le contrat

d'entretien Sears vous offre un programme de service remarquable & un prix abor-

dable.

Le contrat d'entretien Sears

• Vous permet d'acheter aux prix d'aujourd'hui les services que vous utiliserez

plus tard.

• Elimine les factures pour les r6paratiens imputables & I'usure nermale.

• Procure une aide non technique et pratique.

• M6me si veus n'avez pas besoin de reparations, comprend une inspection annuelle

d'entretien pr6ventif (sur vetre demande) pour maintenir votre appareil en bon 6tat

de fenctiennement.

Certaines limitations s'appliquent. Pour plus de renseignements,

composer le 1-800-533-6937.

Pour des renseignements concernant les contrats d'entretien de

Sears Canada, composer le 1-800-361-6665.

Forrepairofmajorbrandappliancesinyourownhome...

Kenmore 11013202200 One-Speed AUTOMATIC WASHERS with Water Temperature Control

Product's Documents

Owner's Manual and Installation Instructions

Specifications

Kenmore 11013202200 Questions and Answers
